Re: Помогите с подключением
В чего ж непонятного-то?Подключаете с каждого выхода к каждой катушке-в результате и получится подключение в 1 ом.Выходы дублированные -для удобства подключения.
Re: Помогите с подключением
Так ?
http://s017.radikal.ru/i414/1604/ec/8f091aefd821.jpg
---------- Сообщение добавлено 10.04.2016 в 19:40 ----------
А от входных тюльпанов зависит кол-во Ом ? 1 воткнут канал на вход или 2 ?
Re: Помогите с подключением
Цитата:
Сообщение от
ser_gun Так ?
да
Цитата:
Сообщение от
ser_gun А от входных тюльпанов зависит кол-во Ом ?
нет.
2 тюльпана подключаете в разъем "pre-input". Остальные 2 тюльпана нужны для того что бы подлкючать 2й моноблок в режиме "мастер-слэйв"
Re: Помогите с подключением
Тогда можете еще подсказать как подключить на 2ом ?
Вложений: 1
Re: Помогите с подключением

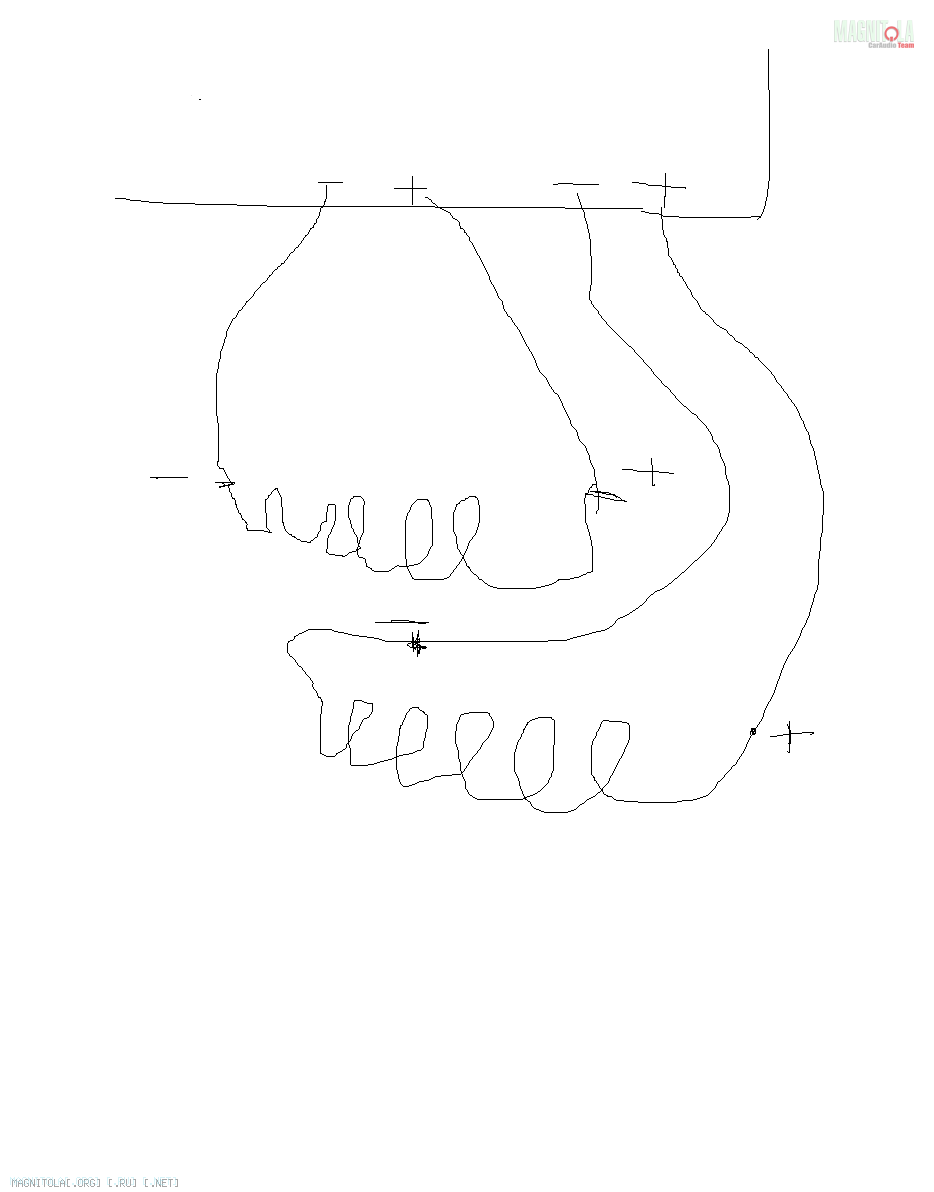

Не знаю,что обозначают 2 черных кругаВ-),но если вместо них нарисовать катушки,то так.От левого выхода к одной катушке согласно полярности и от правого к другой соответственно.Нарисовал не очень-но поймешьгыгыгы
Вложение 984118
Re: Помогите с подключением
Правильное подключение либо в 1 ом ,либо в 4 ома( последовательно-перемычка между катушками и к внешним - и + с любого из выходов).Подключение в 2 ома возможно только к одной катушке-но саб при этом нормально работать не будет-неправильное подключение.
Re: Помогите с подключением
Круги это динамик :)))
с лева вход одной катушки с права вход другой катушки :)
---------- Сообщение добавлено 10.04.2016 в 21:32 ----------
Все , понял . Этот саб можно подключить только на 1ом либо на 4ом . В связи с этим новый вопрос :) Если подключить на 1 ом то он будет громче играть но шансов что он сгорит больше . Если на 4ома то будет тише и соответственно шансов спалить его тоже меньше . Так ?
Re: Помогите с подключением
Цитата:
Сообщение от
ser_gun Круги это динамик ))
с лева вход одной катушки с права вход другой катушки
Не в кругах дело,а просто понять как это делается.Два плюса и два минуса в усилителе имеют одно соединение: можно соединить катушки на самом усилителе,вывести провода отдельно от каждой обмотки и подключив к клеммам соответственно.Можно сделать и на самом динамике параллельное соединение,вывести один акустический провод и соединить с клеммами + и -,достаточно будет любой из них,даже одной по полярности - как удобнее.Подробнее смотрите тему:
http://magnitola.org/voprosy-ot-novi...vtomobile.html
Re: Помогите с подключением
Как я уже и написал , разобрался . Для меня был вопрос как правильно подключить усилитель и мне было не понят именно то как изменять на самом усилителе "Омность" и смущала надпись на нем "2Ома" . Теперь понял , что в зависимости от того под какое сопративение я сделал проводку на самом динамике (под 1 ом или 4) , такое и будет выдавать усилок .
