Jeep Cherokee

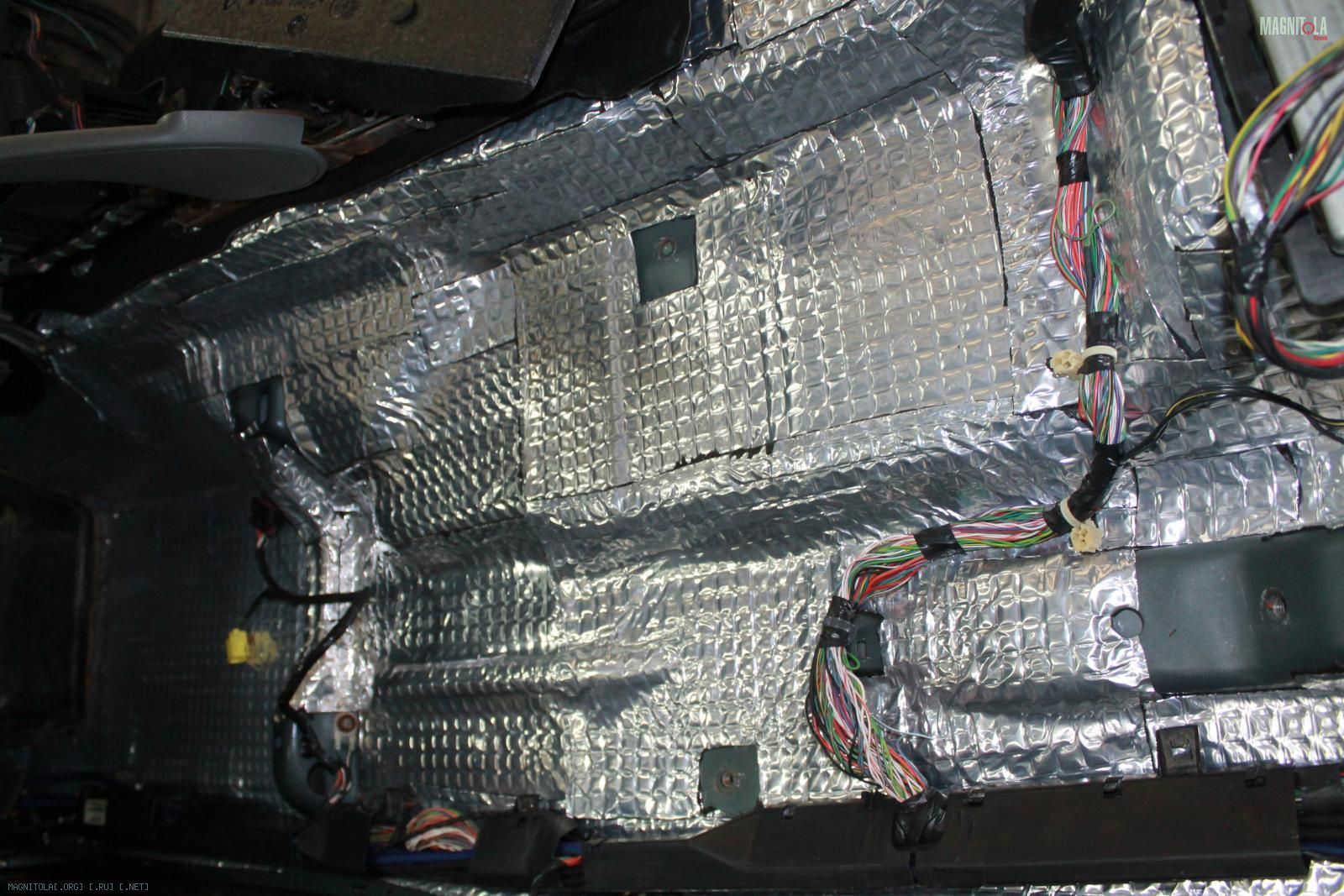

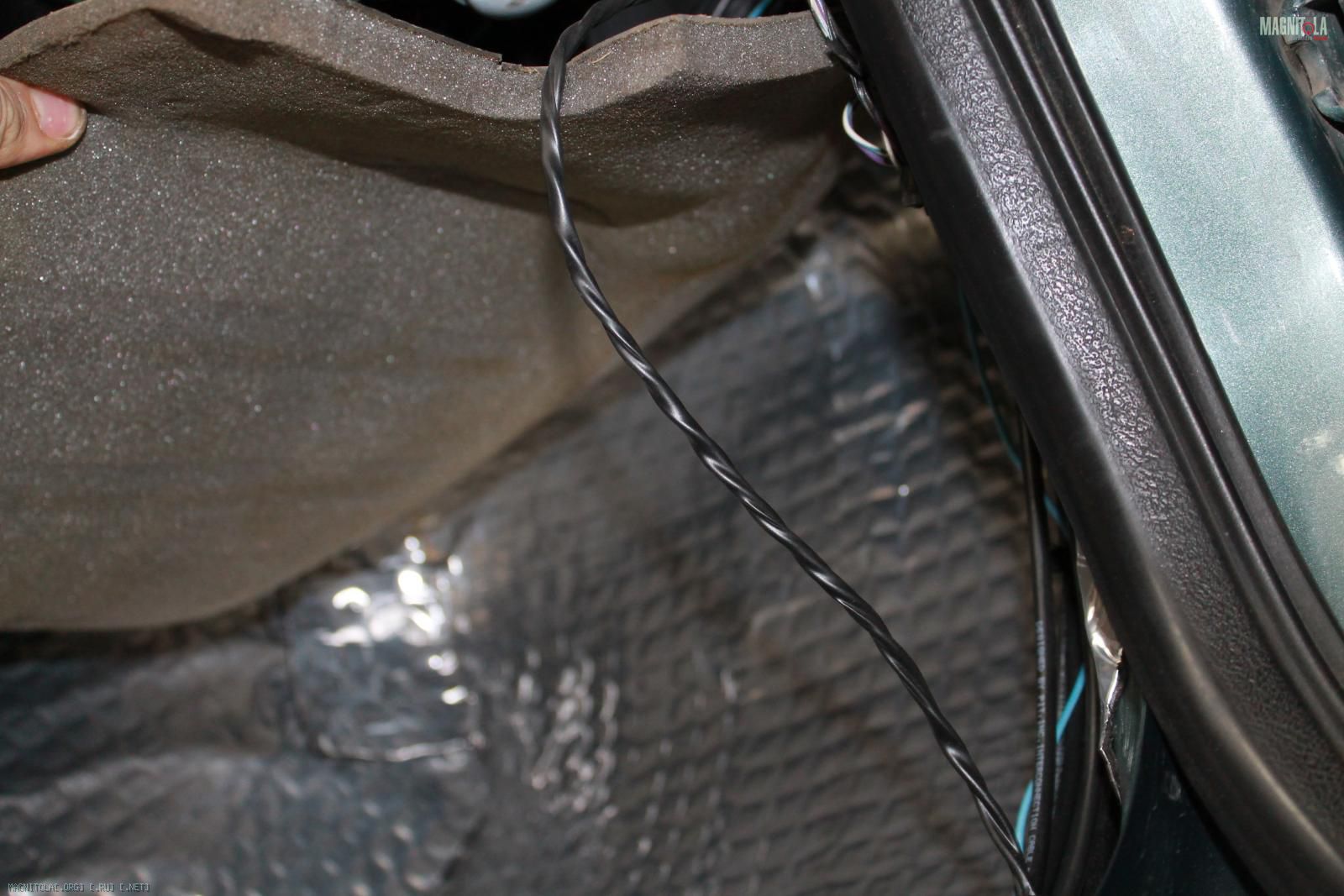

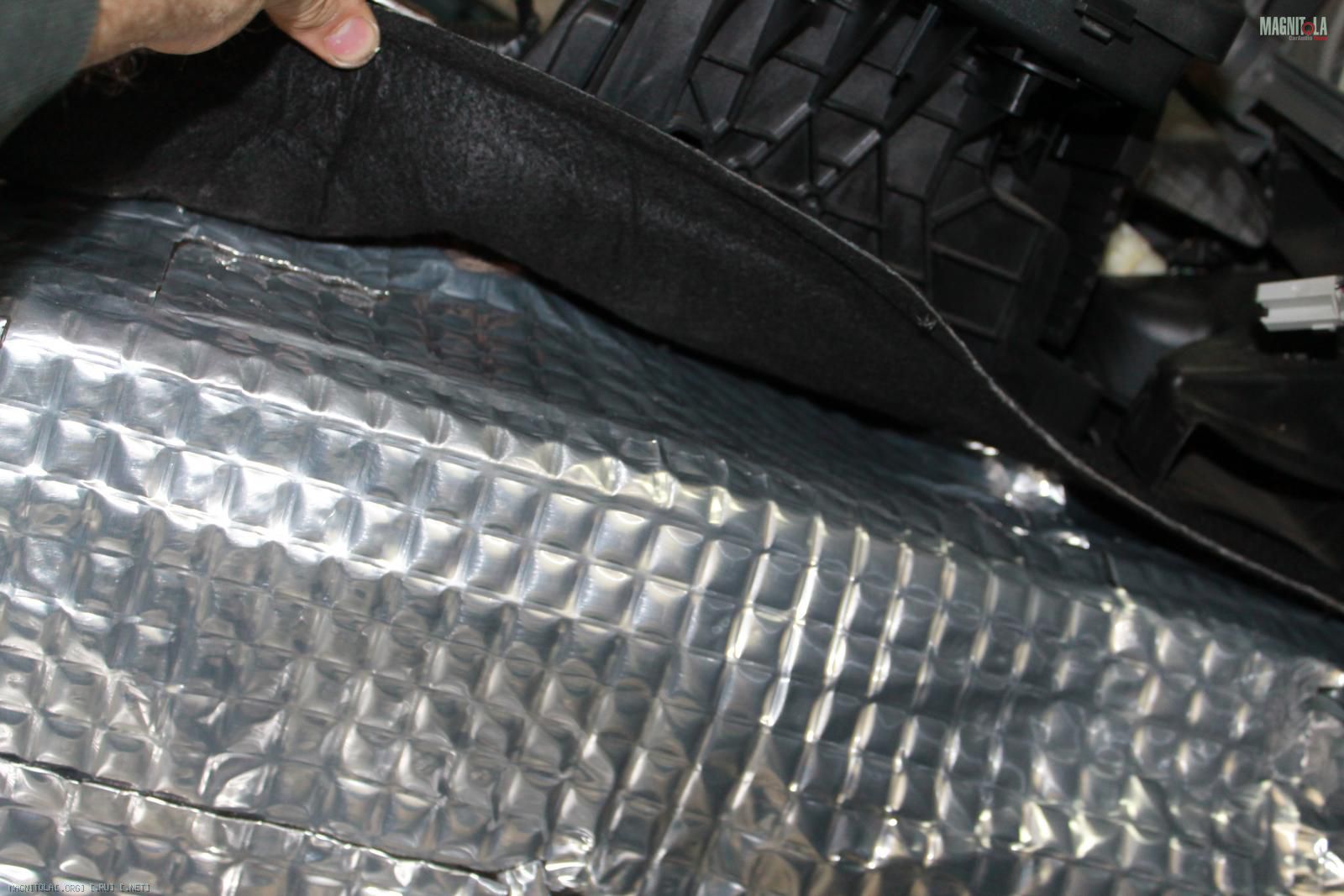

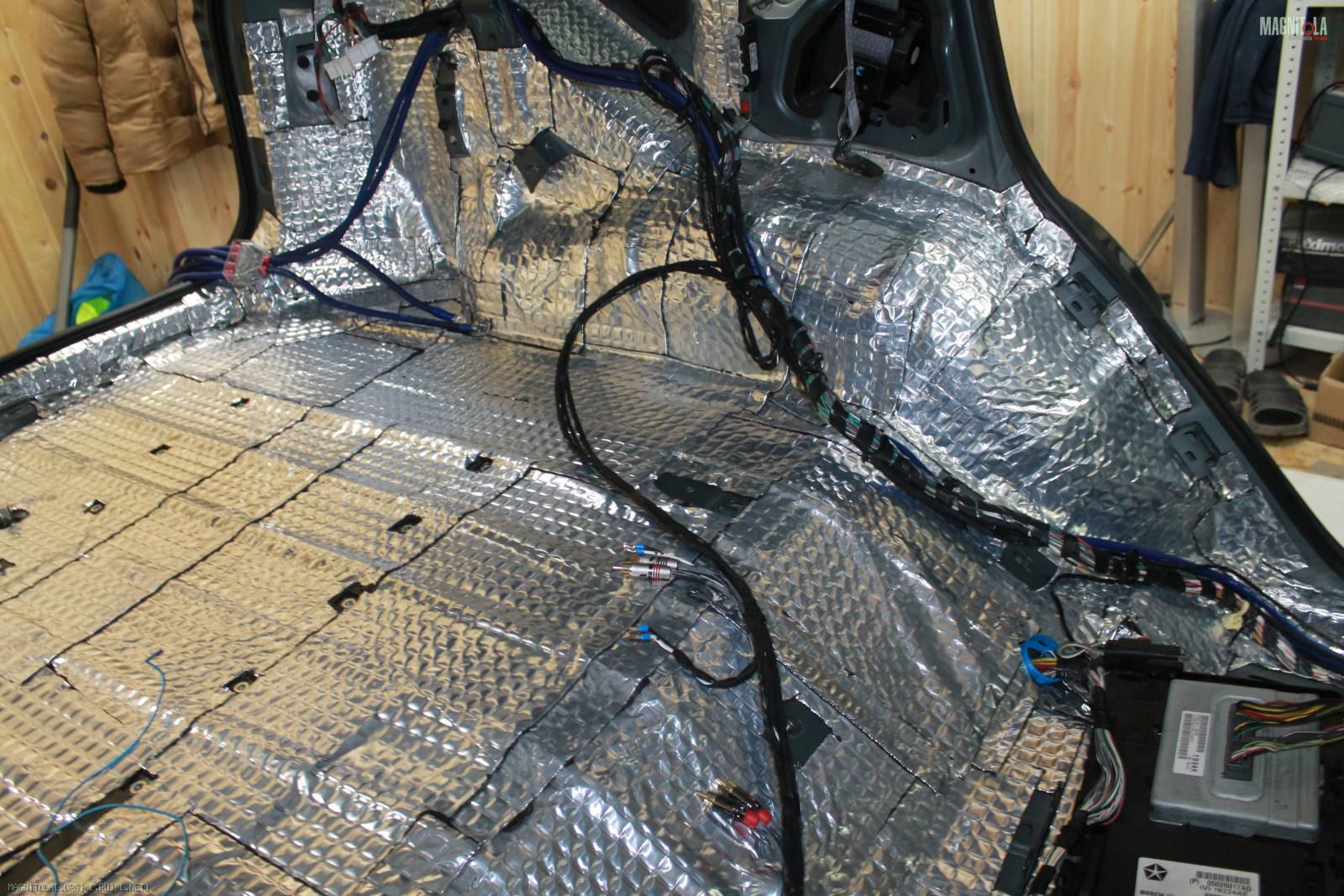

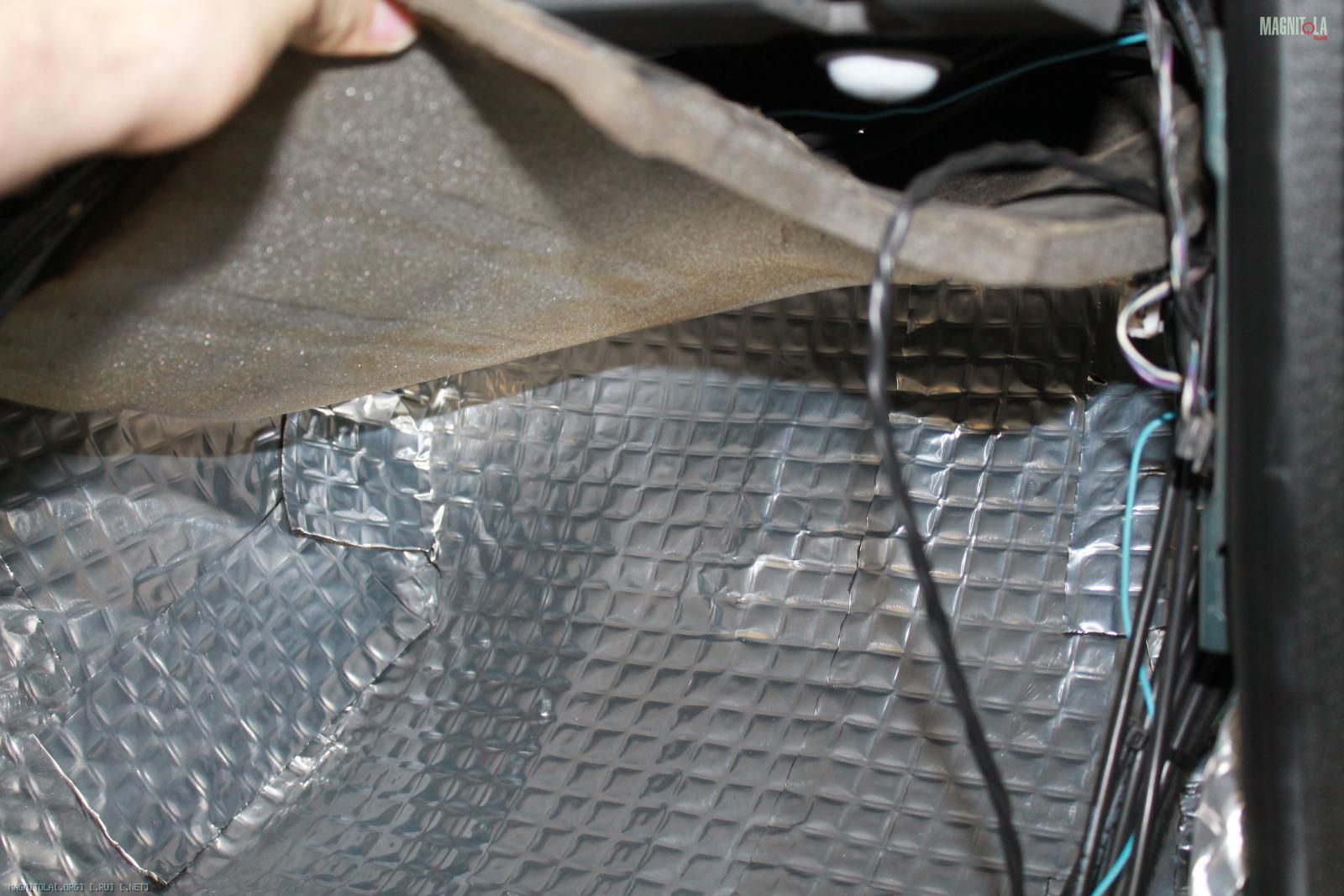

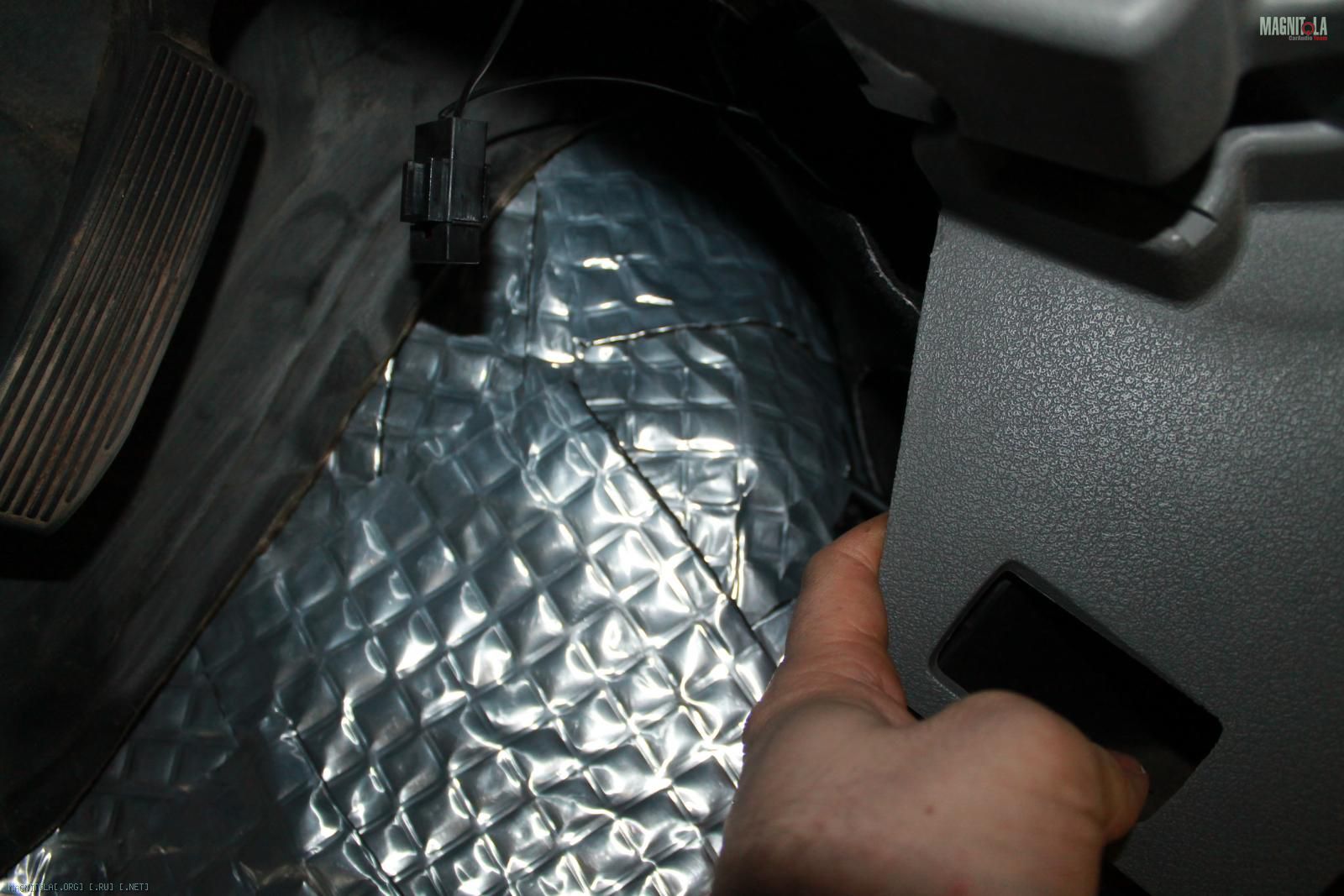

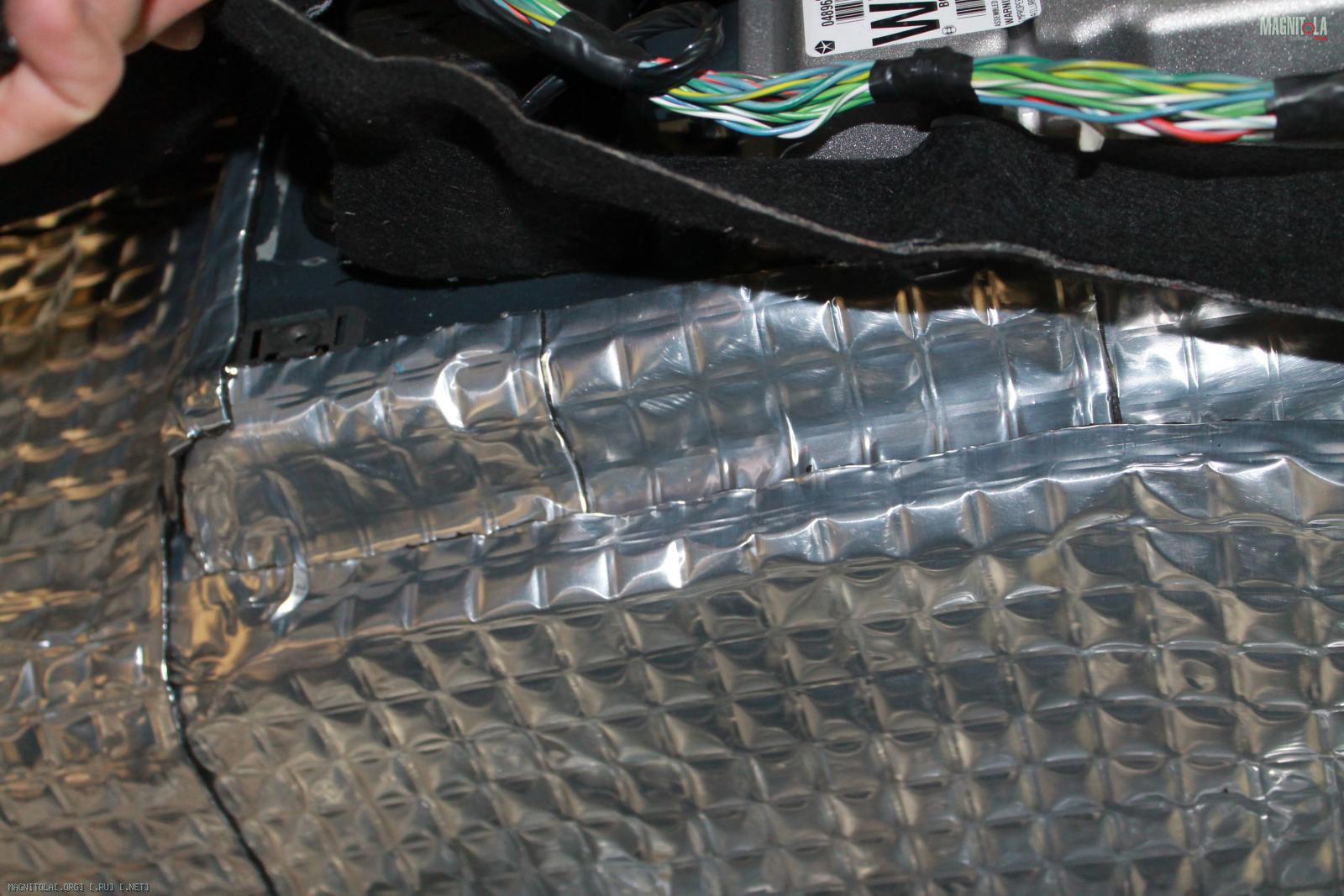

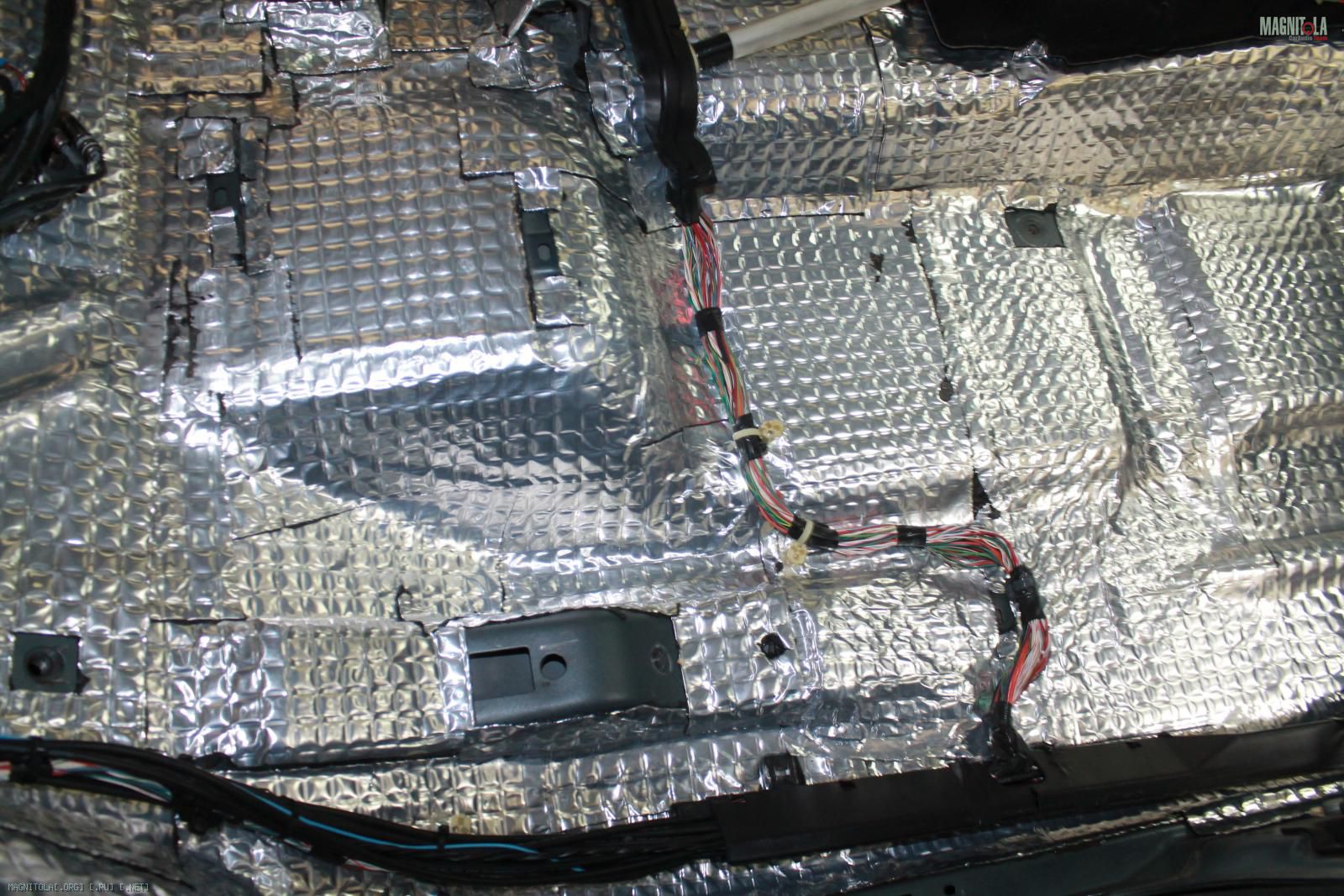

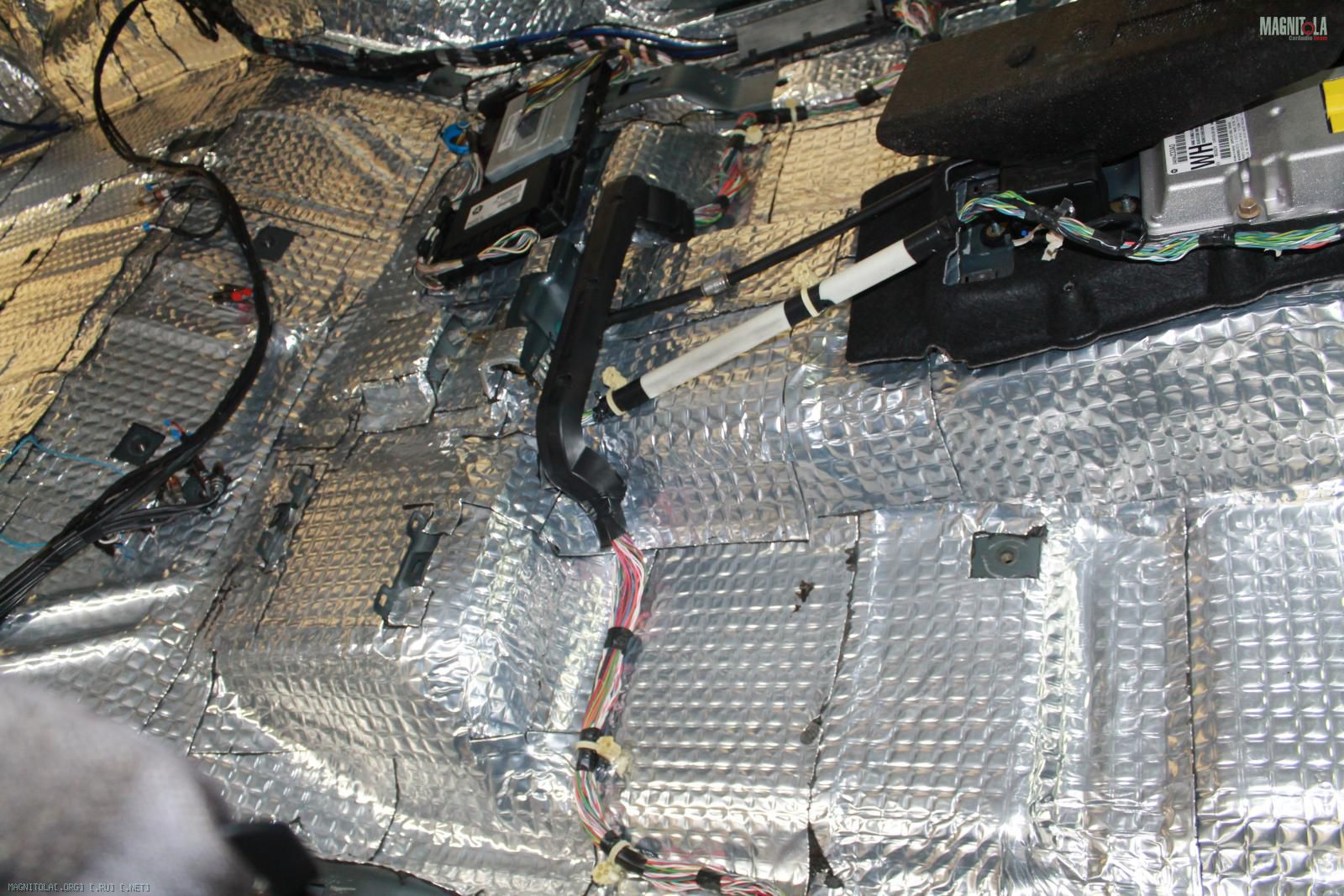

Приклеили вибру на пол, багажник, арки и т.д.

Вложение 915662Вложение 915664Вложение 915666Вложение 915668Вложение 915670Вложение 915672Вложение 915674Вложение 915676Вложение 915678Вложение 915680Вложение 915682Вложение 915684Вложение 915686Вложение 915688Вложение 915690Вложение 915692Вложение 915694Вложение 915696Вложение 915698Вложение 915700Вложение 915702Вложение 915704Вложение 915706Вложение 915708Вложение 915710Вложение 915712Вложение 915714Вложение 915716Вложение 915718Вложение 915720Вложение 915722Вложение 915724Вложение 915726Вложение 915728Вложение 915730Вложение 915732

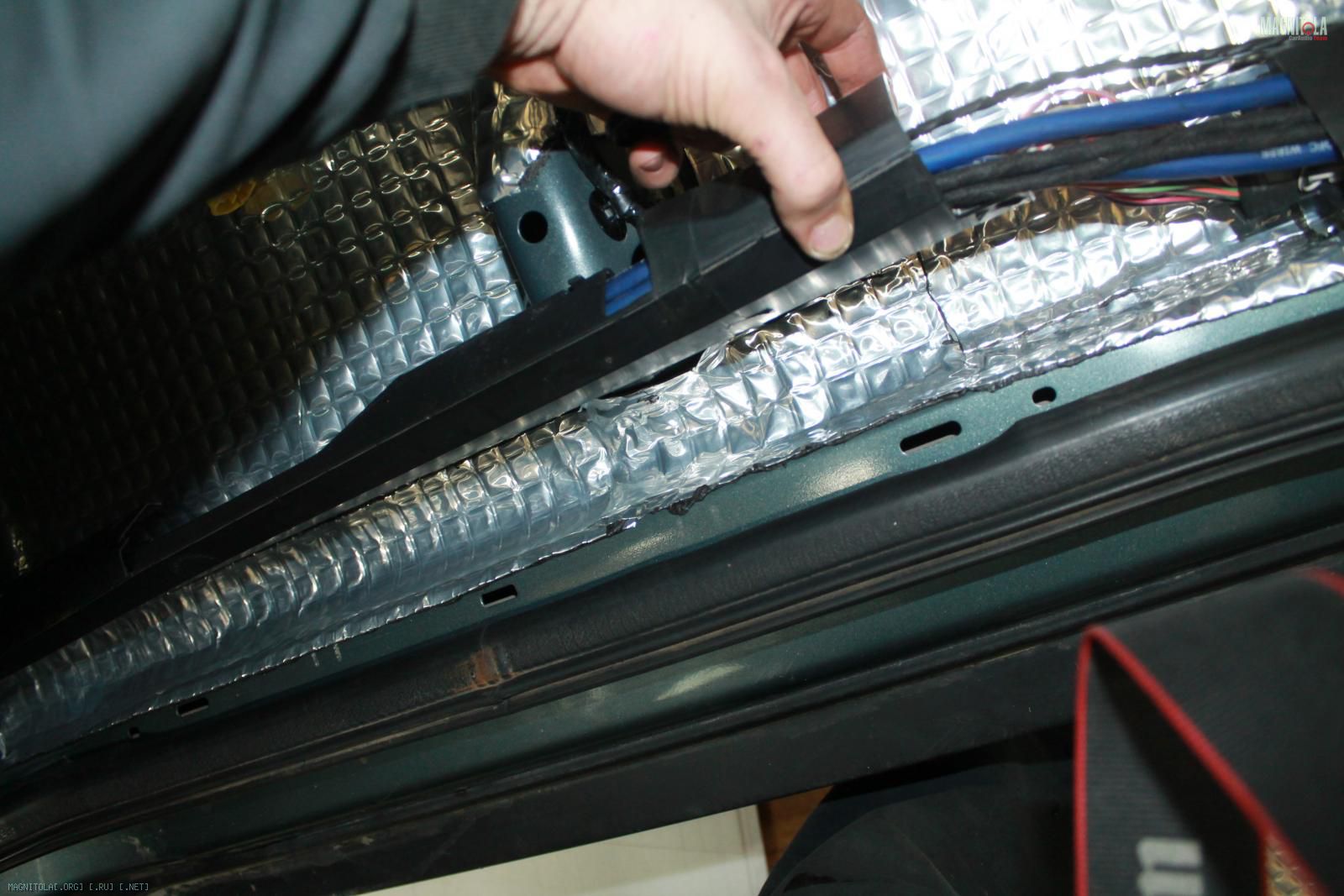

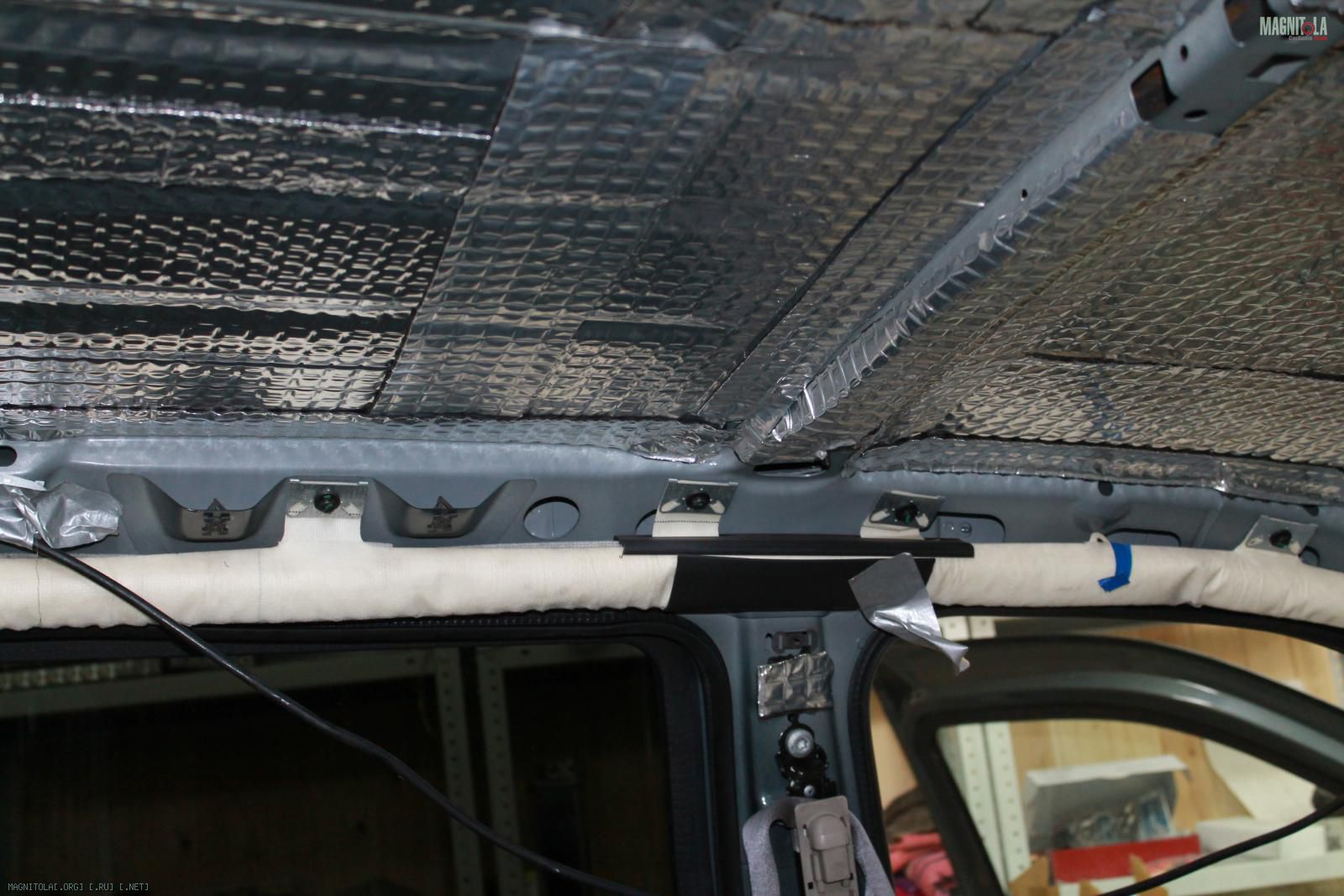

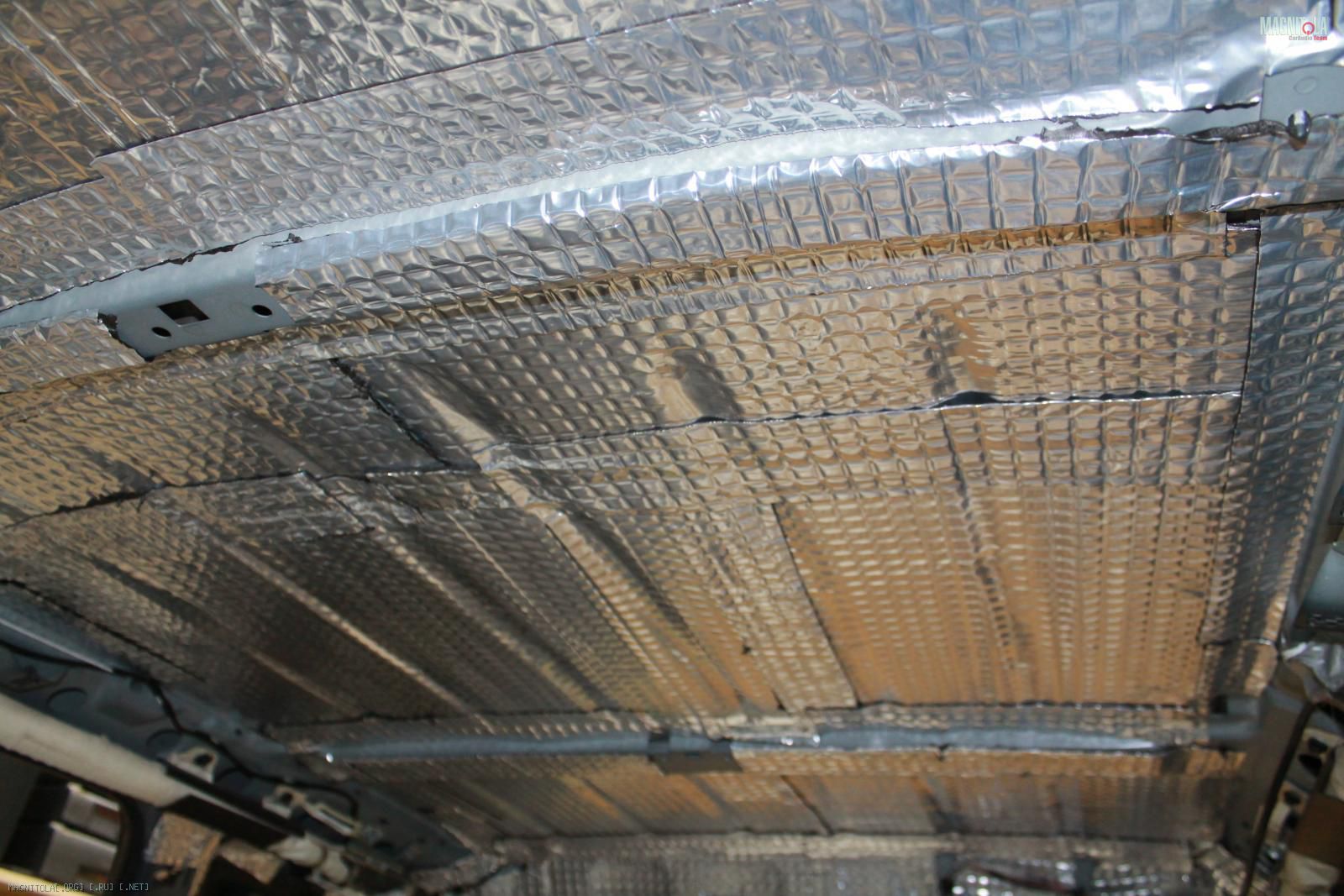

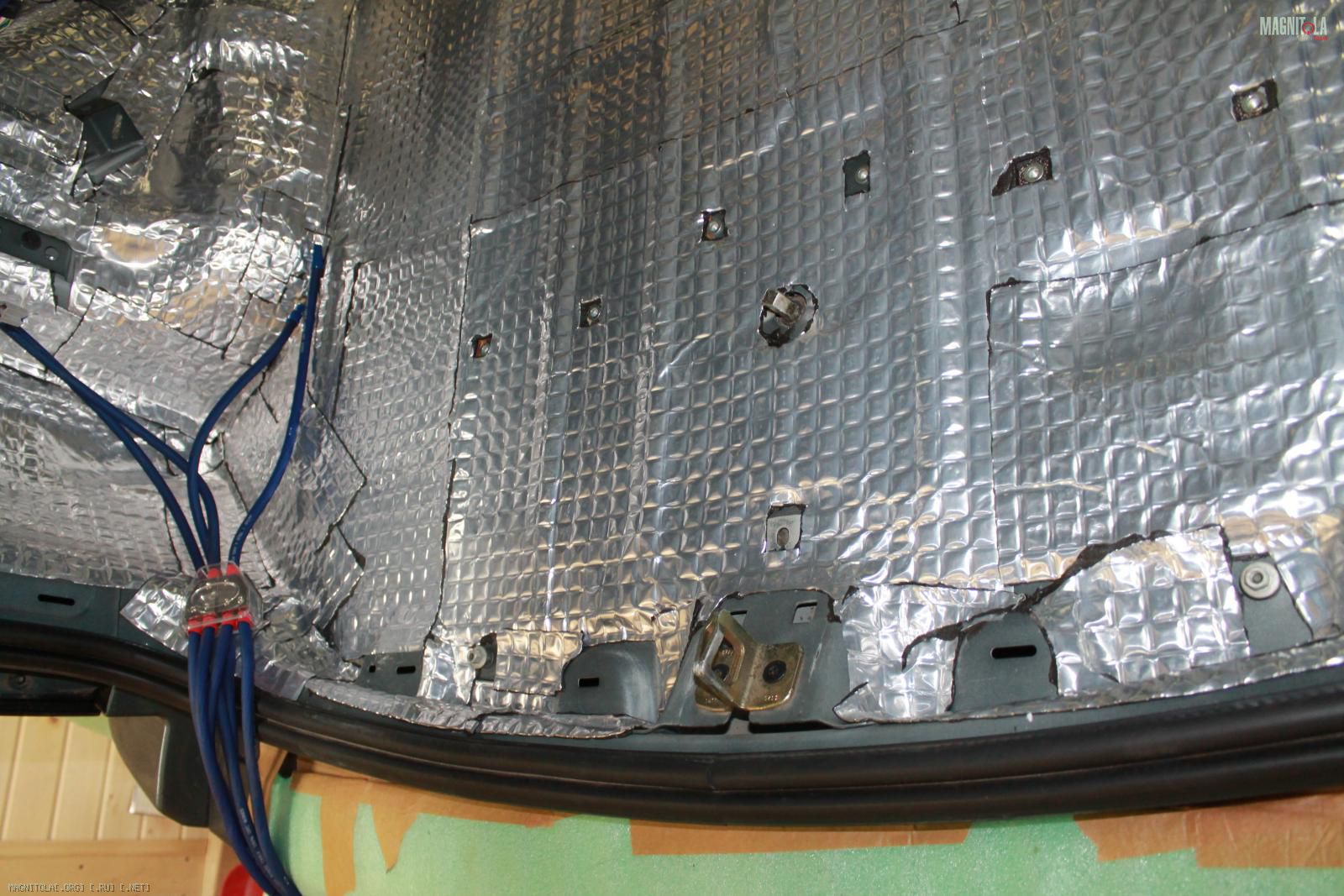

Крыша
... вибра 4 мм, стыки 2 мм
Вложение 915734Вложение 915736Вложение 915738Вложение 915740Вложение 915742Вложение 915744Вложение 915746Вложение 915748Вложение 915750Вложение 915752Вложение 915754Вложение 915756Вложение 915758Вложение 915760

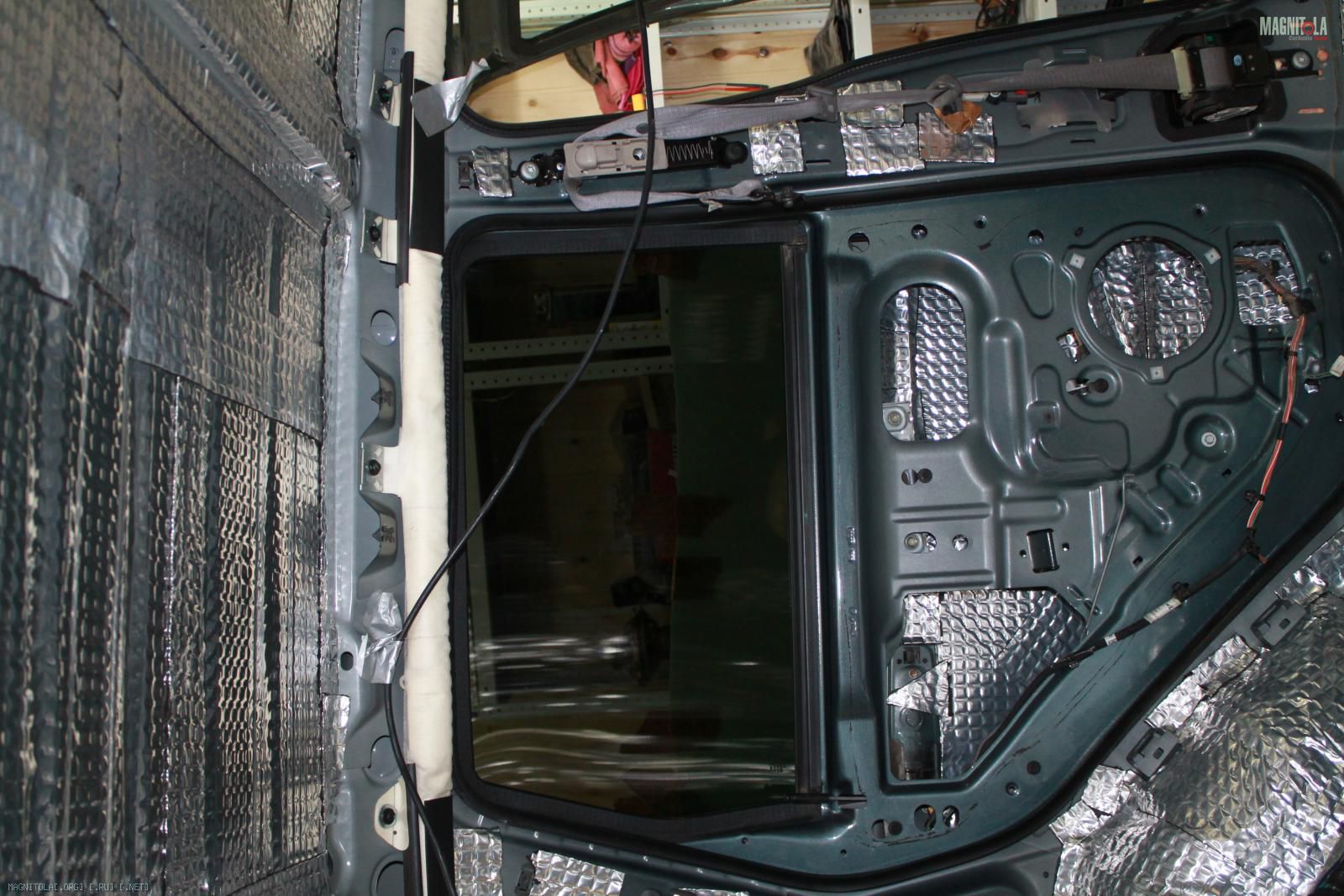

Задние двери
Греем, прикатываем.
Вложение 915762Вложение 915764

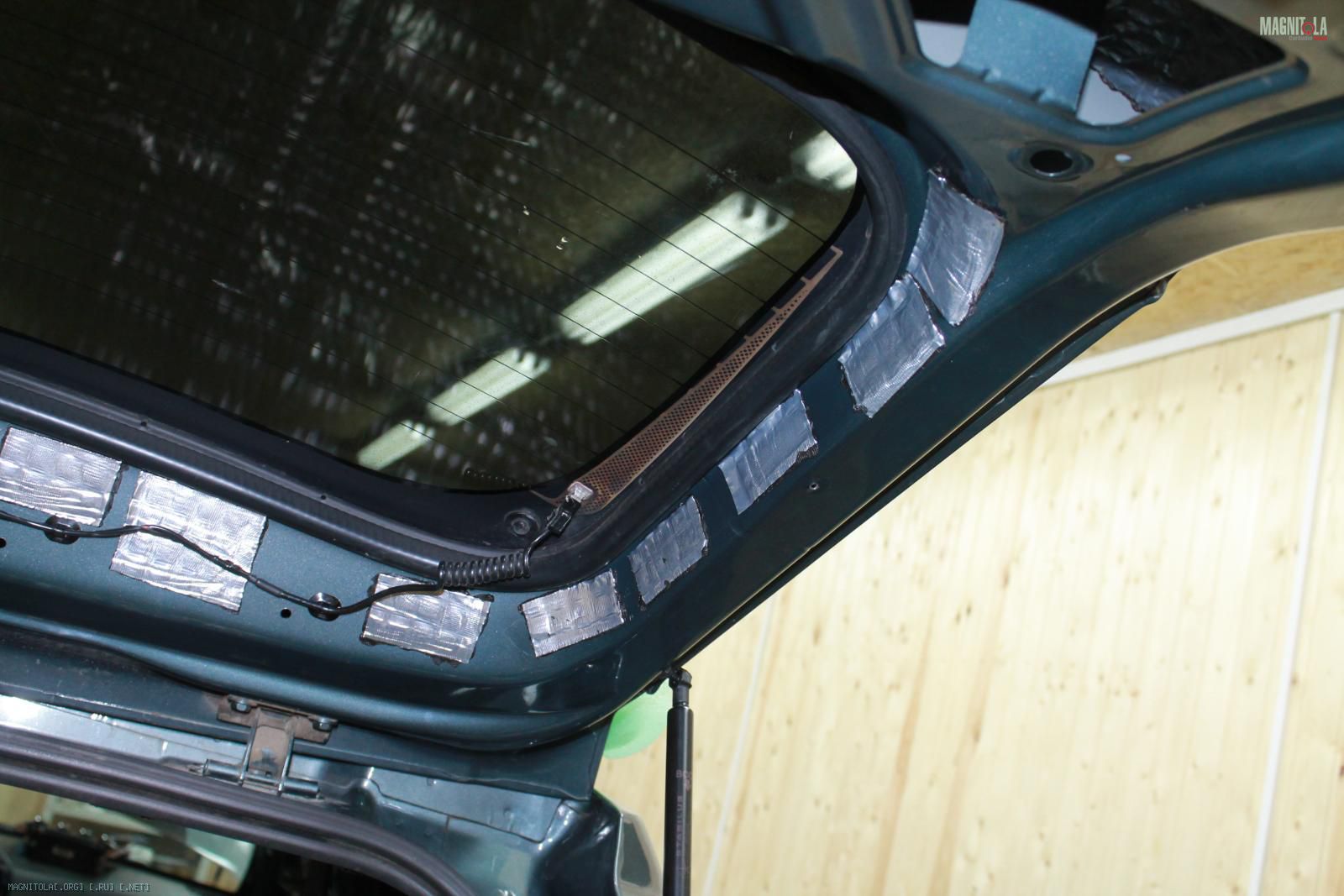

5-я дверь..
Вложение 915766Вложение 915768Вложение 915770Вложение 915772Вложение 915774Вложение 915776Вложение 915778Вложение 915780Вложение 915782Вложение 915784Вложение 915786Вложение 915788Вложение 915790Вложение 915792Вложение 915794Вложение 915796Вложение 915798Вложение 915800Вложение 915802Вложение 915804Вложение 915806Вложение 915808

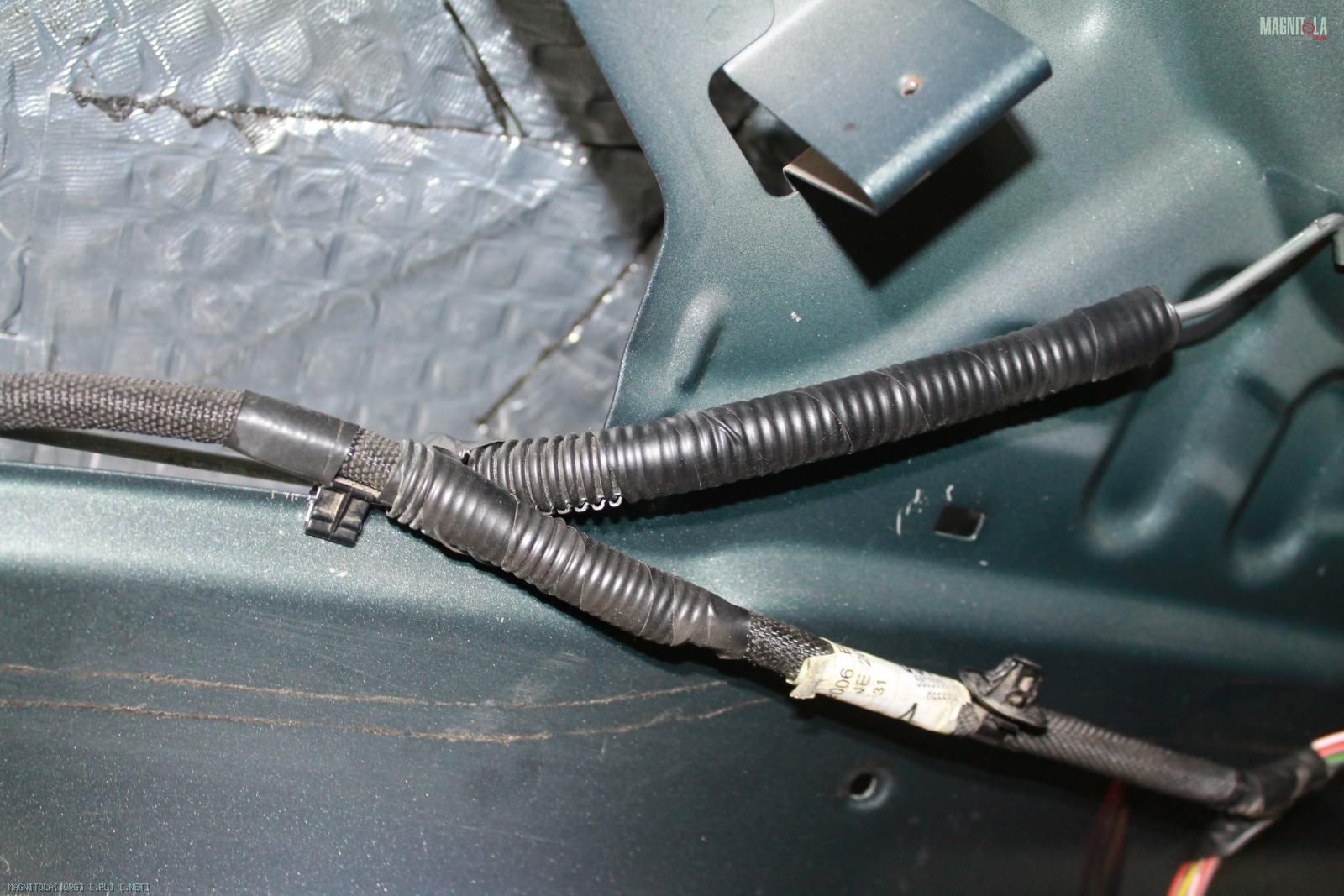

Где будет проходить проводка через вибру(двери и 5-я дверь), защищаем ее в гофру
Вложение 915810Вложение 915812Вложение 915814Вложение 915816Вложение 915818Вложение 915820

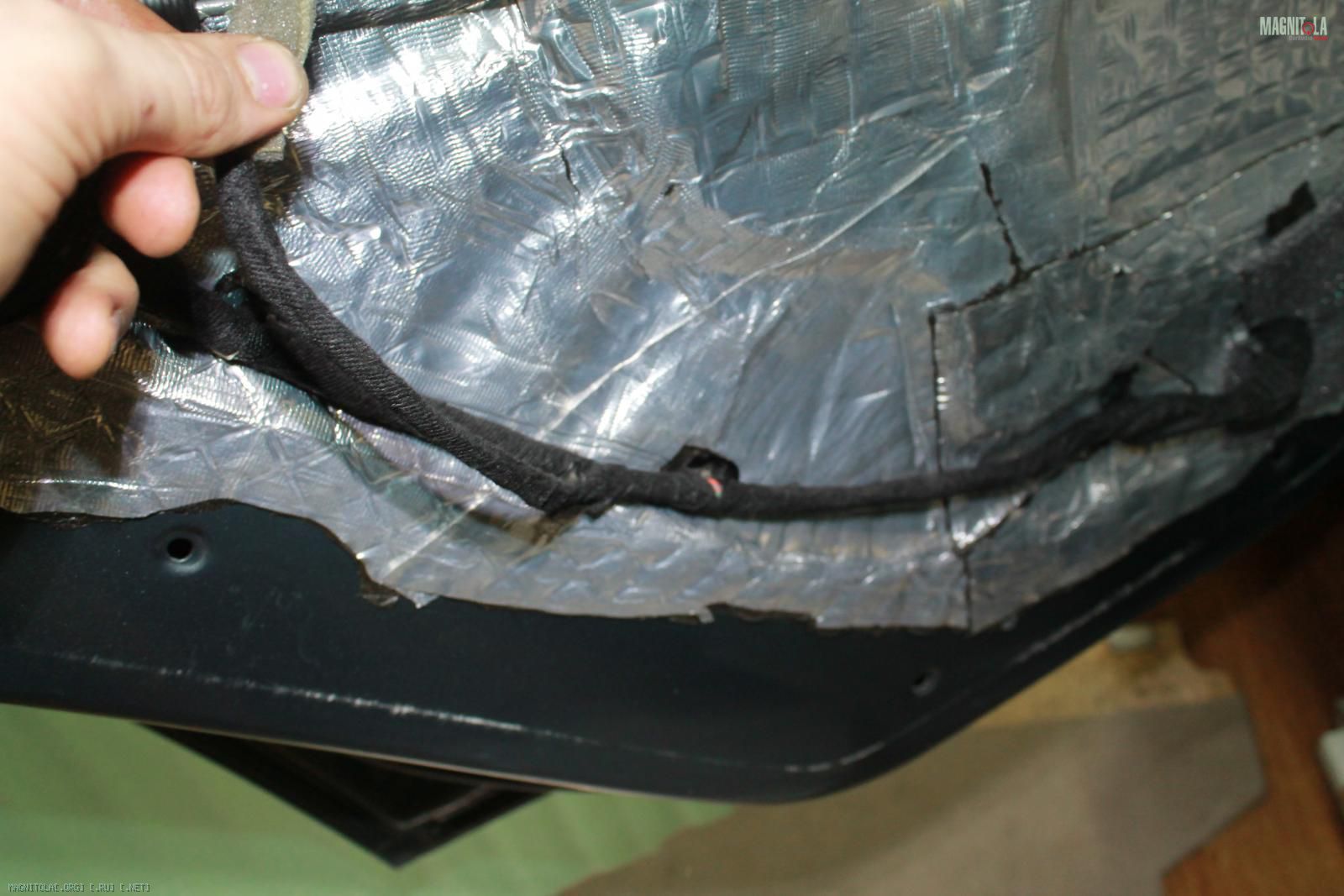

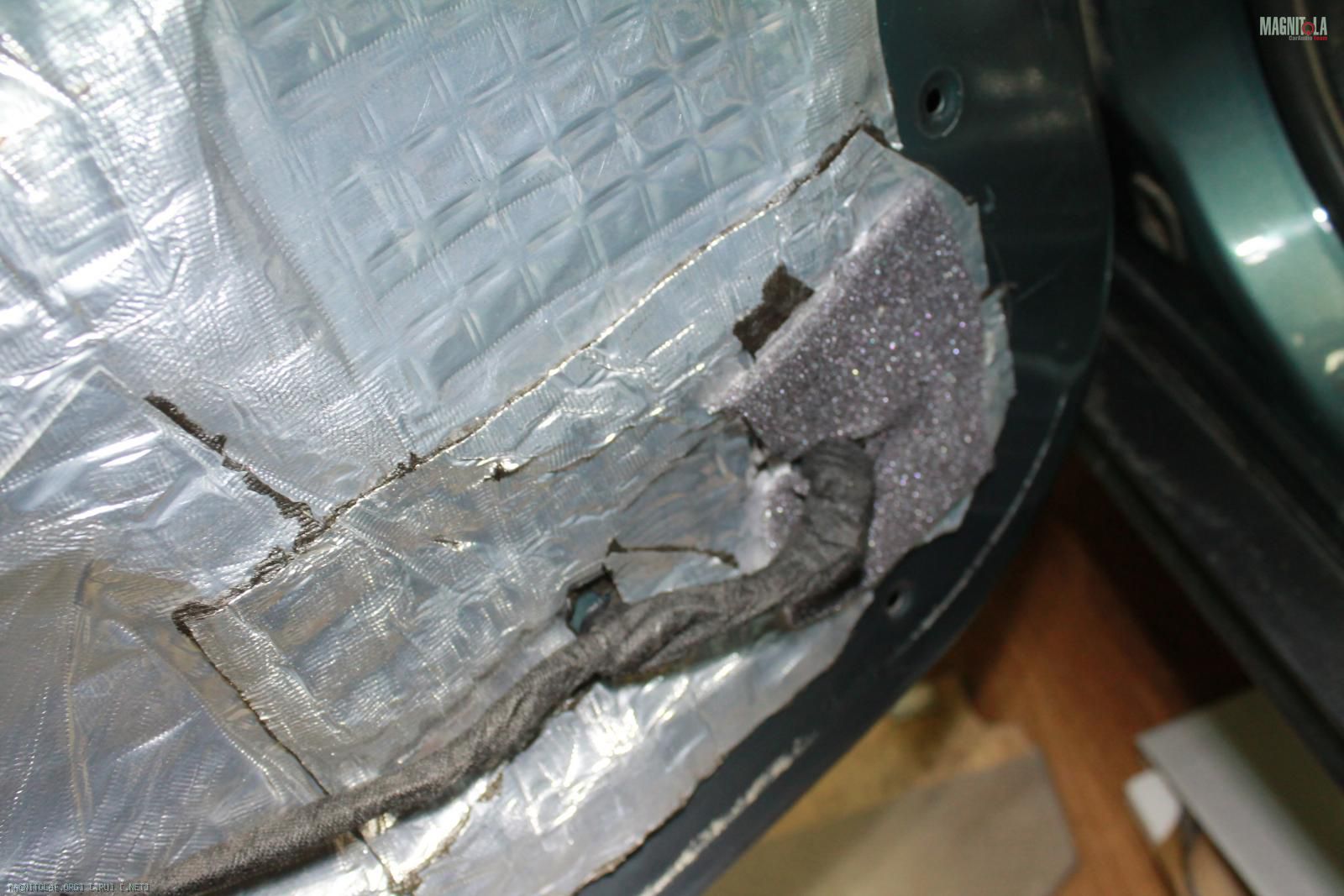

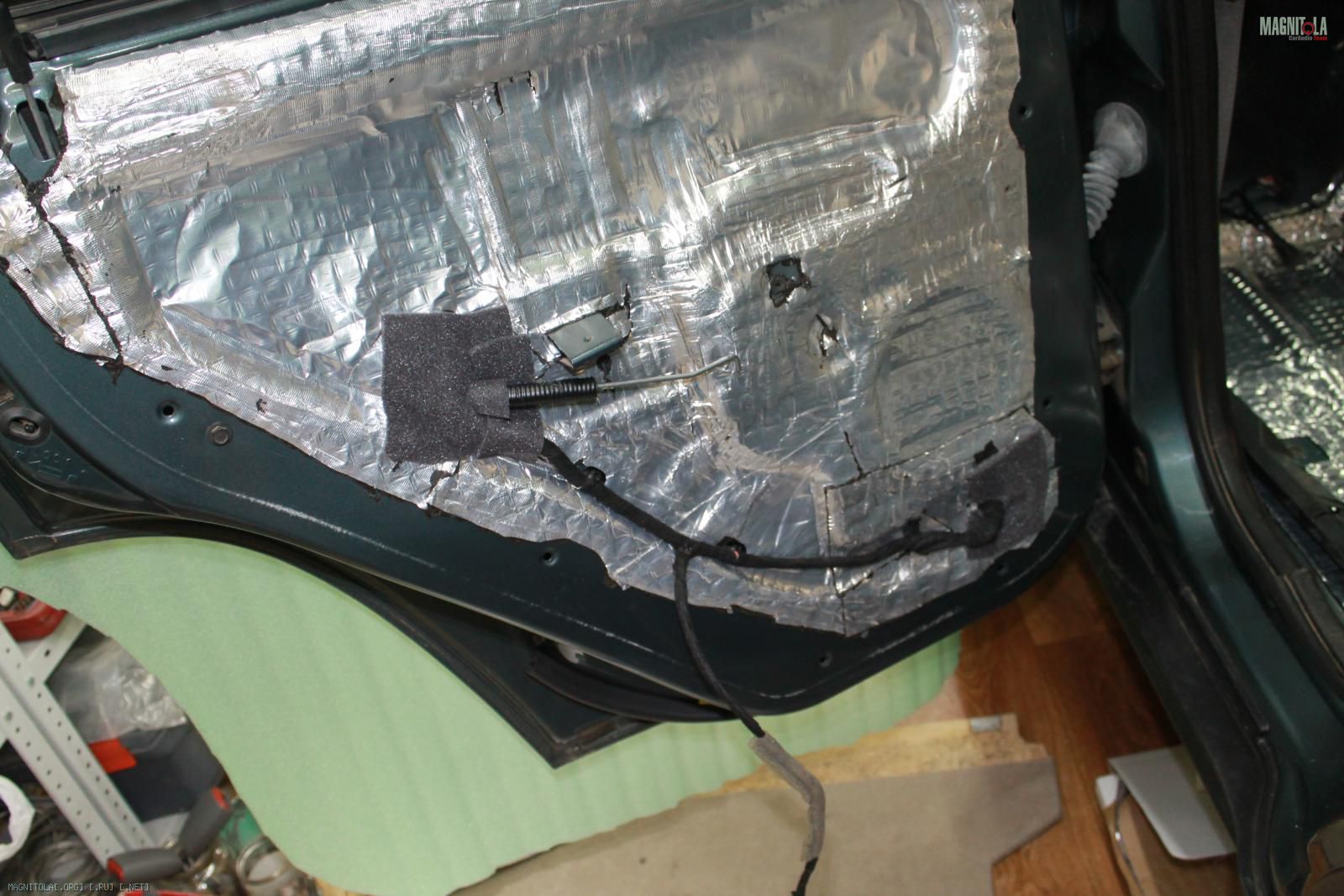

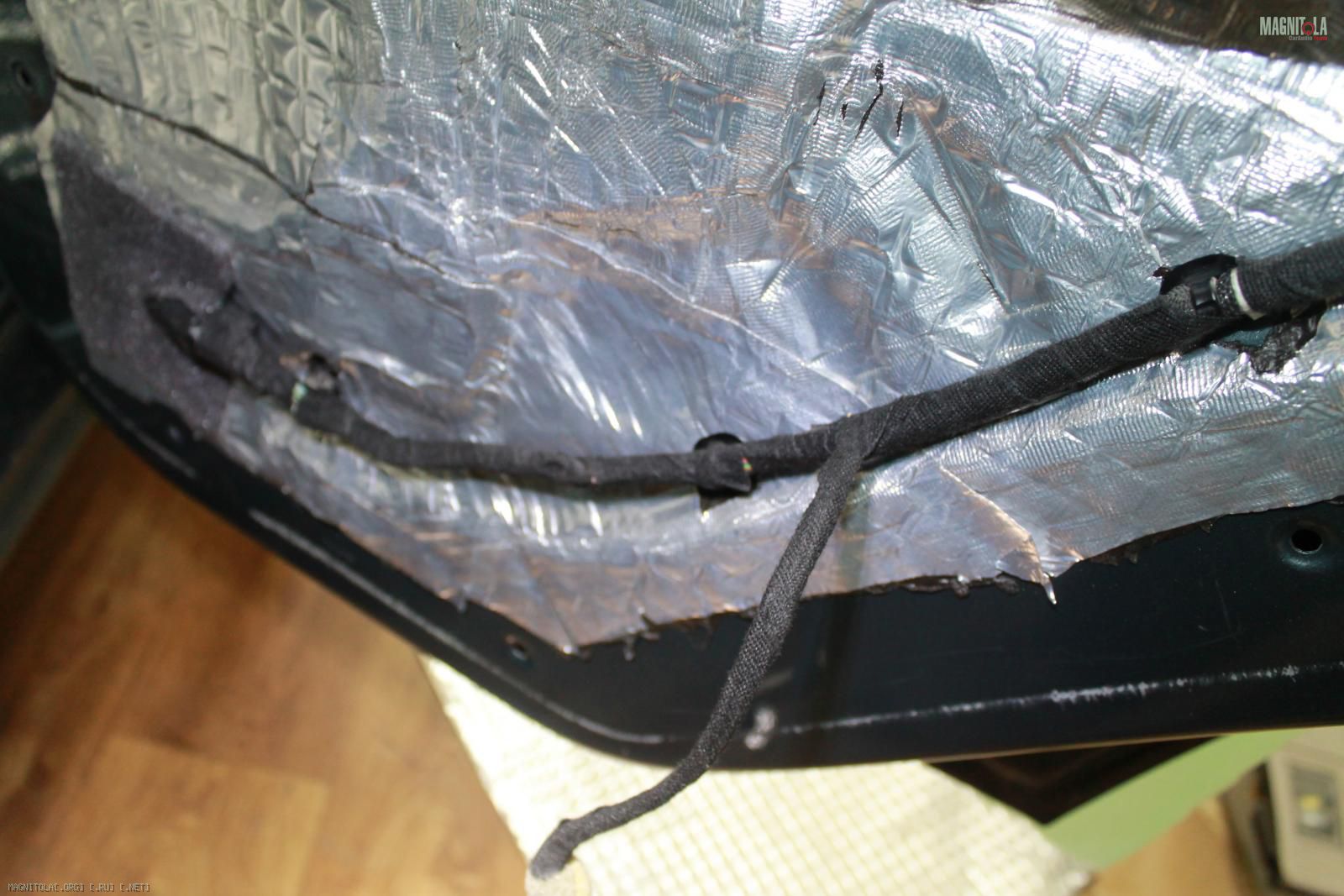

Штатную проводку обвязали в мягкую изоленту, все как у немцев
Вложение 915822Вложение 915824Вложение 915826Вложение 915828Вложение 915830Вложение 915832Вложение 915834Вложение 915836Вложение 915838Вложение 915840

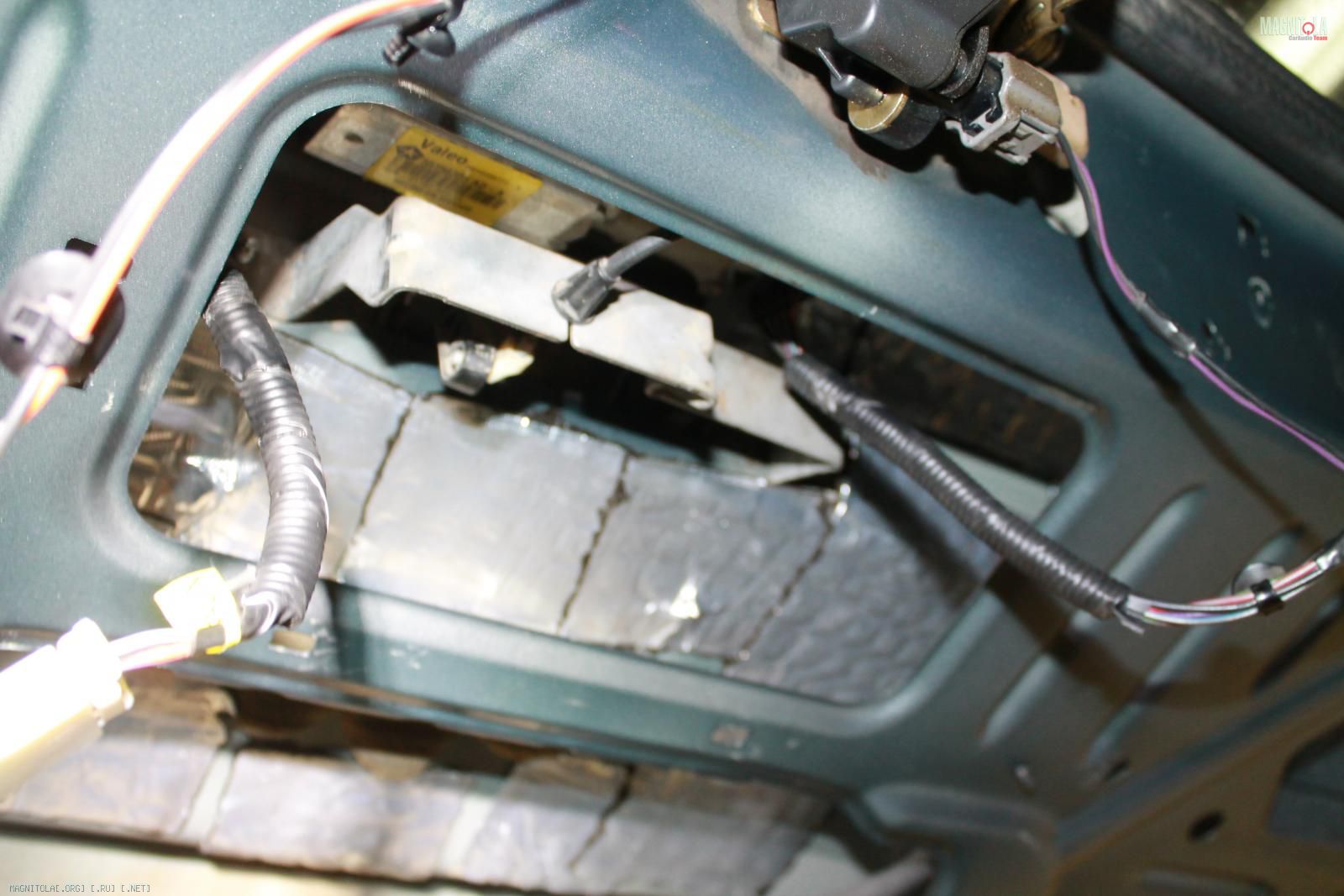

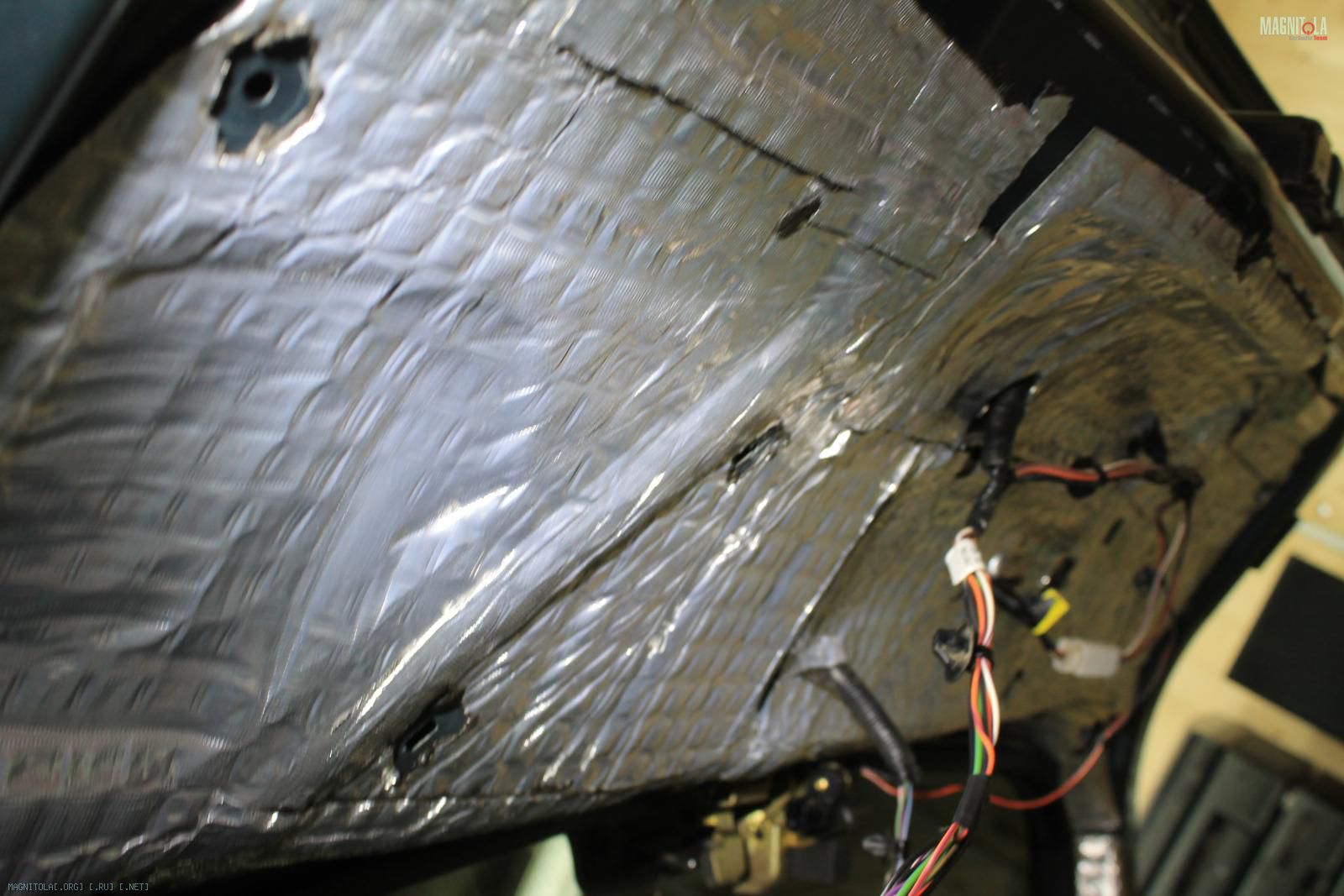

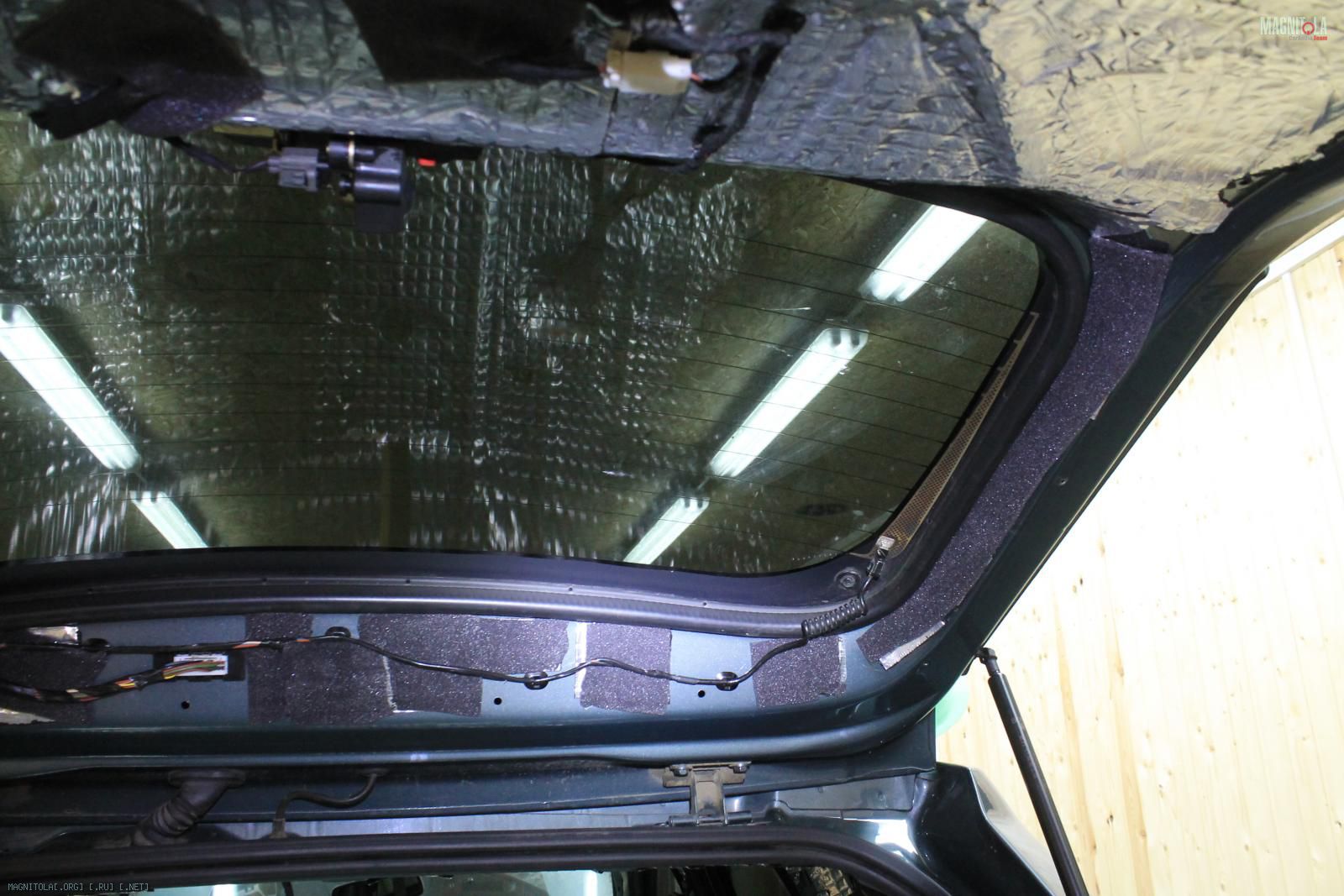

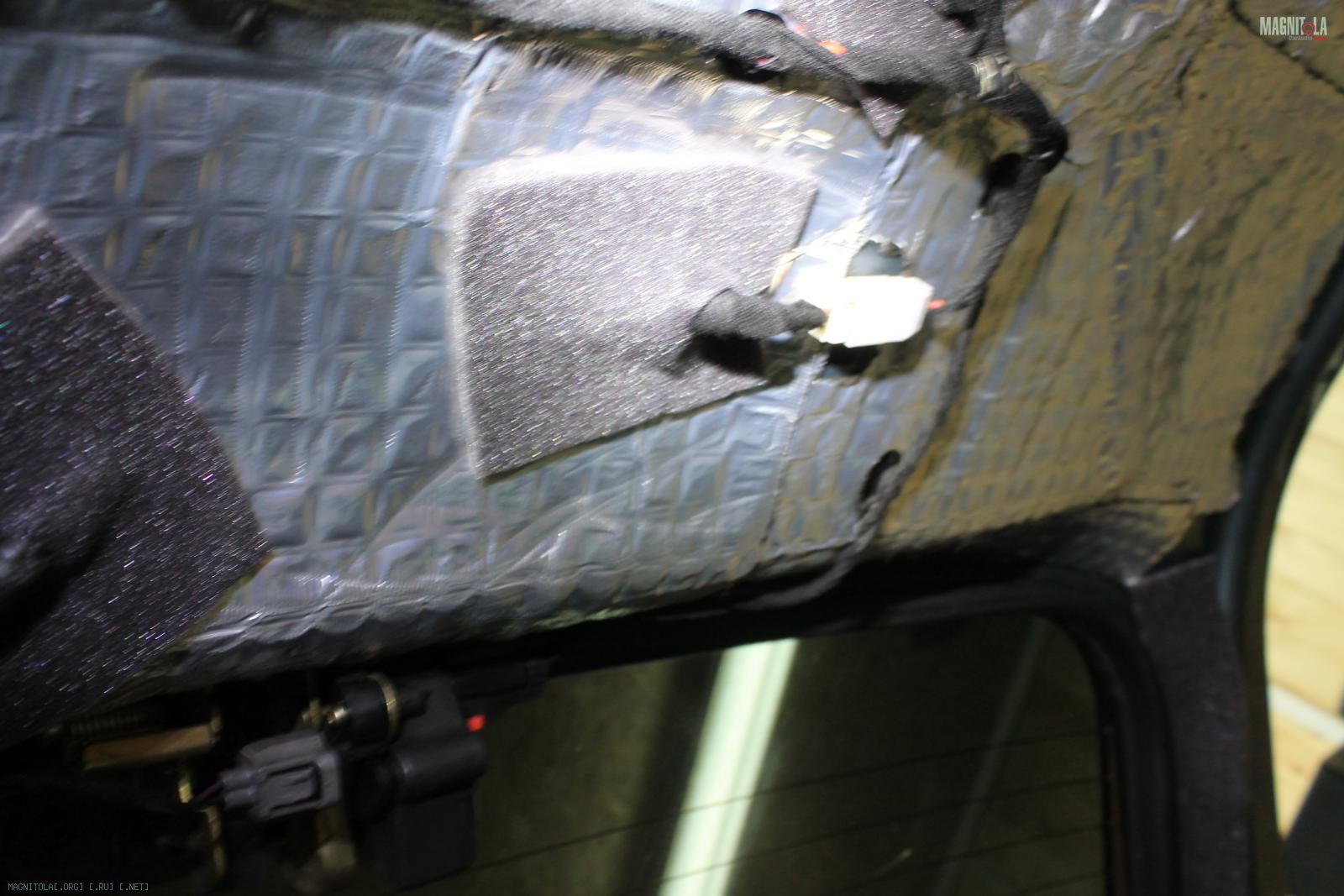

5-я дверь, все тоже самое....
Вложение 915842Вложение 915844Вложение 915846Вложение 915848Вложение 915850Вложение 915852Вложение 915854Вложение 915856Вложение 915858Вложение 915860Вложение 915862Вложение 915864Вложение 915866Вложение 915868Вложение 915870

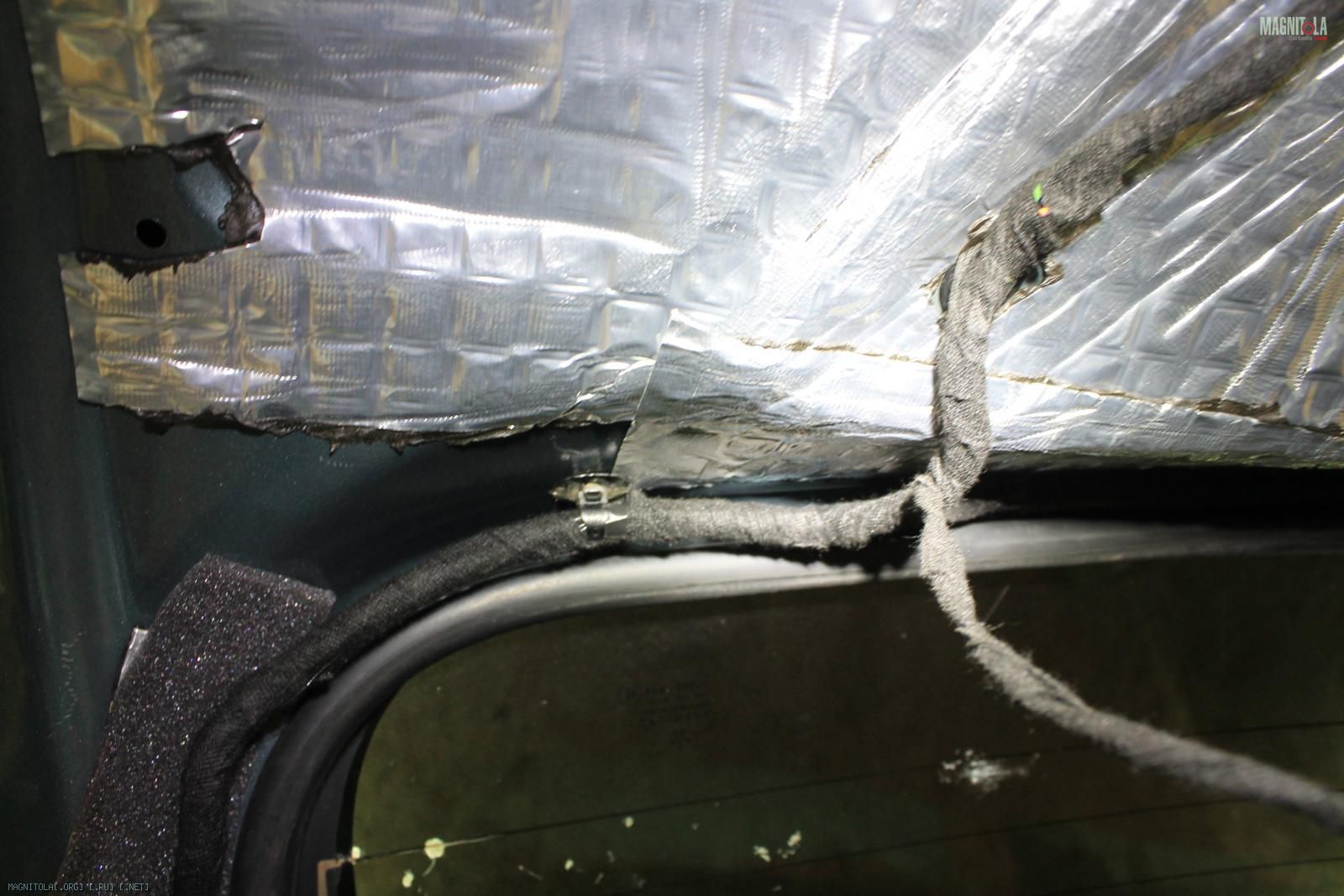

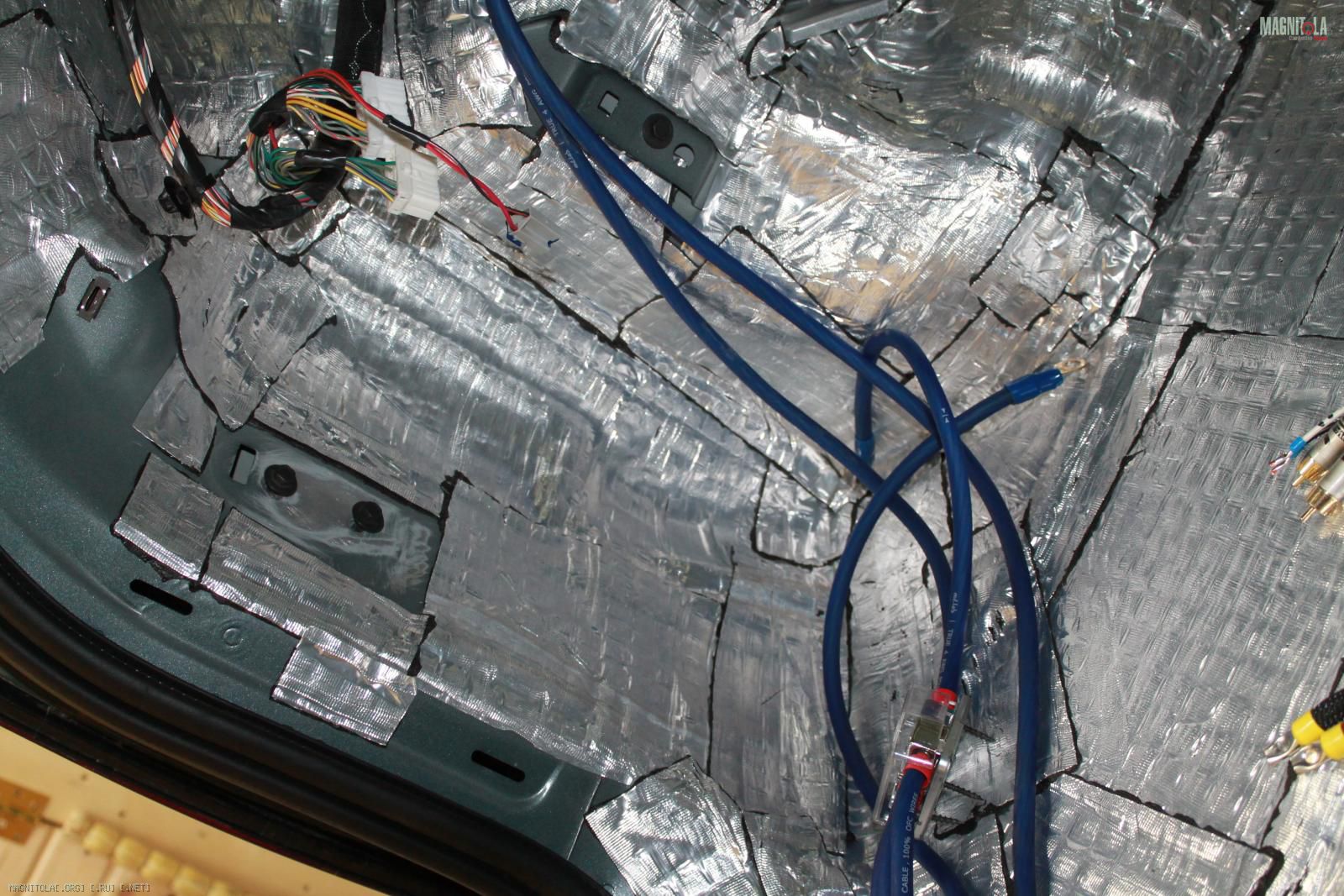

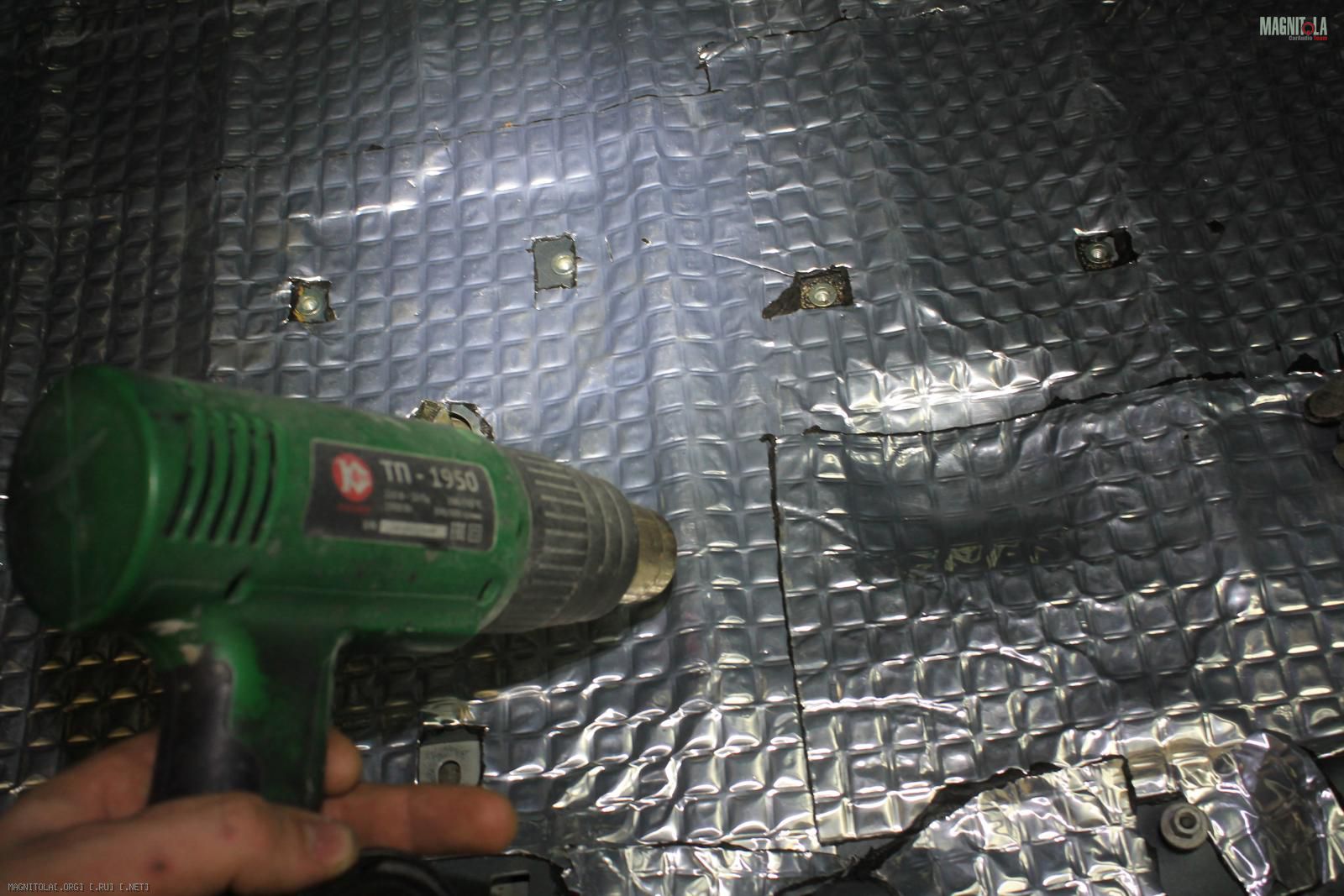

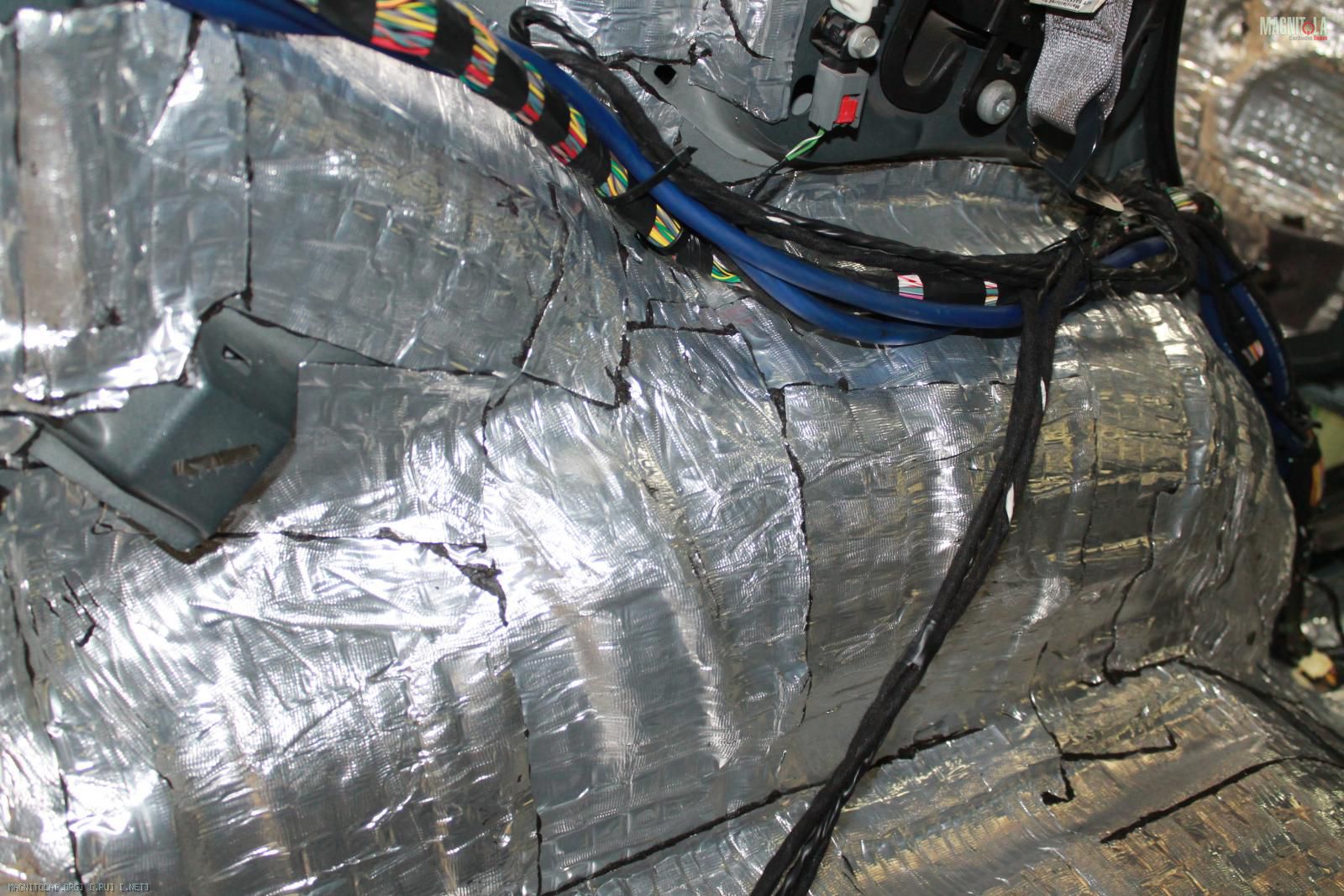

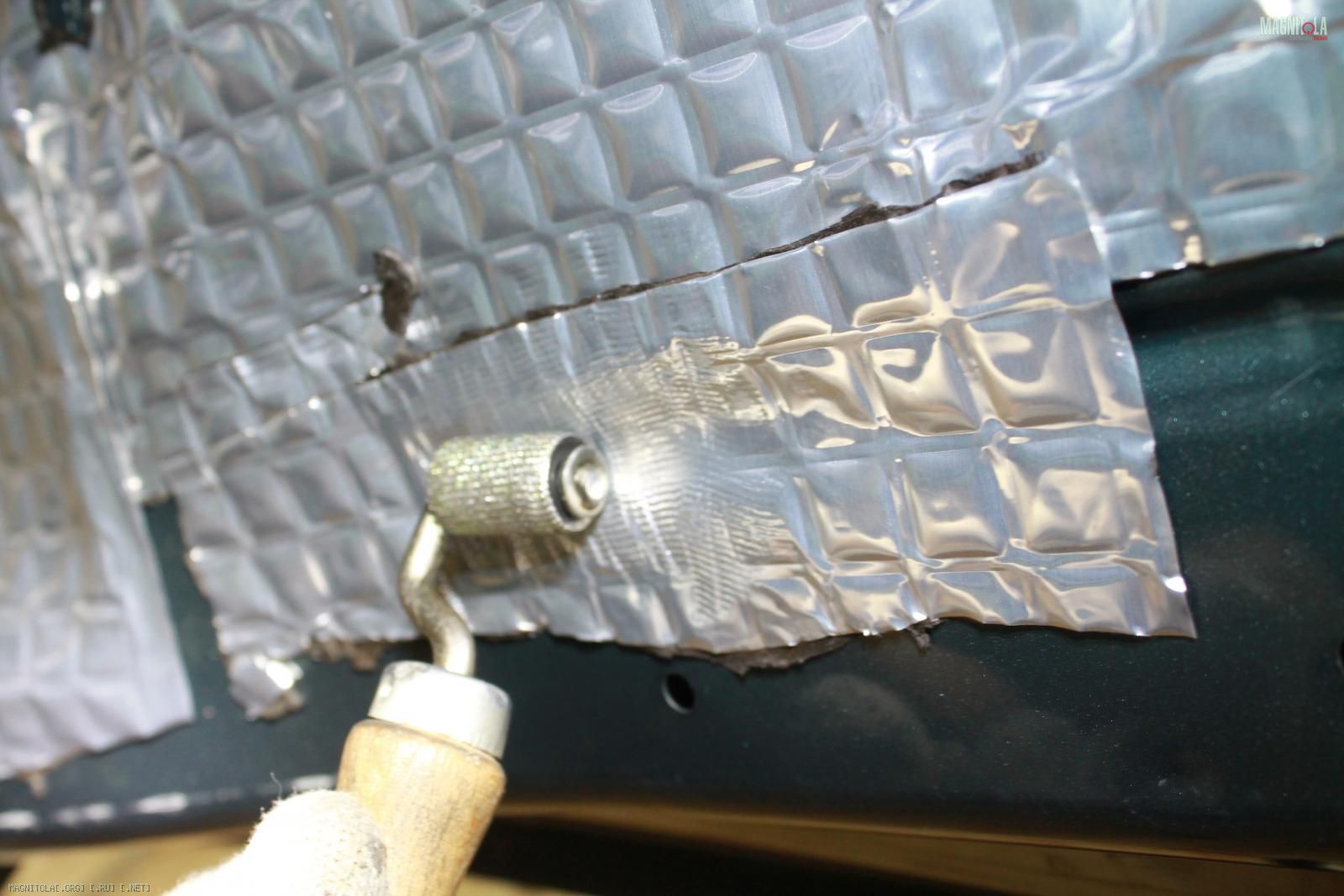

Греем, прикатываем- багажник и арки
Вложение 915872Вложение 915874Вложение 915876Вложение 915878Вложение 915880Вложение 915882Вложение 915884Вложение 915886Вложение 915888Вложение 915890Вложение 915892Вложение 915894Вложение 915896Вложение 915898Вложение 915900

Jeep Cherokee

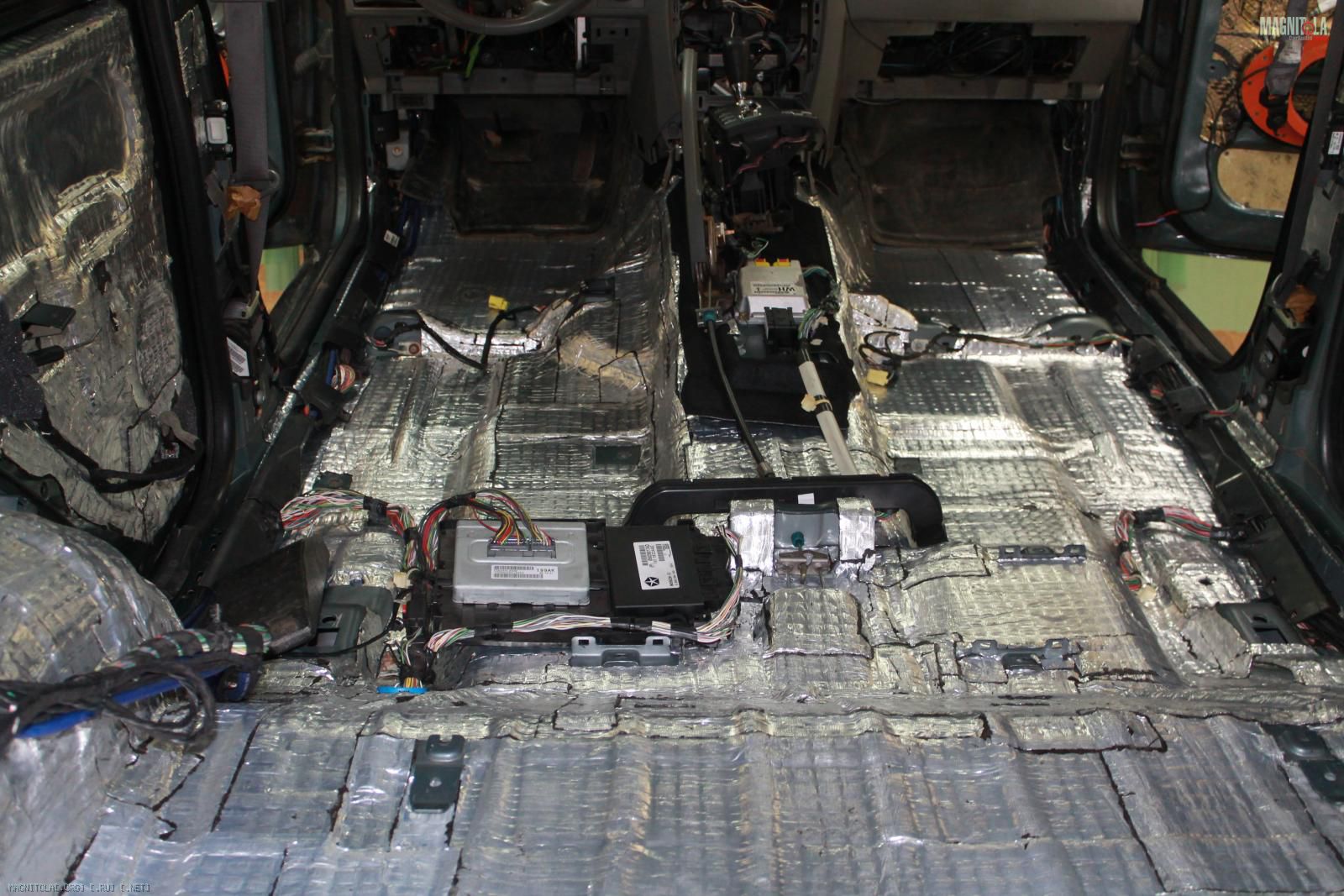

Греем, прикатываем... пол, крыша, арки
Вложение 916108Вложение 916110Вложение 916112Вложение 916114Вложение 916116Вложение 916118Вложение 916120Вложение 916122Вложение 916124Вложение 916126Вложение 916128Вложение 916130Вложение 916132Вложение 916134Вложение 916136Вложение 916138Вложение 916140

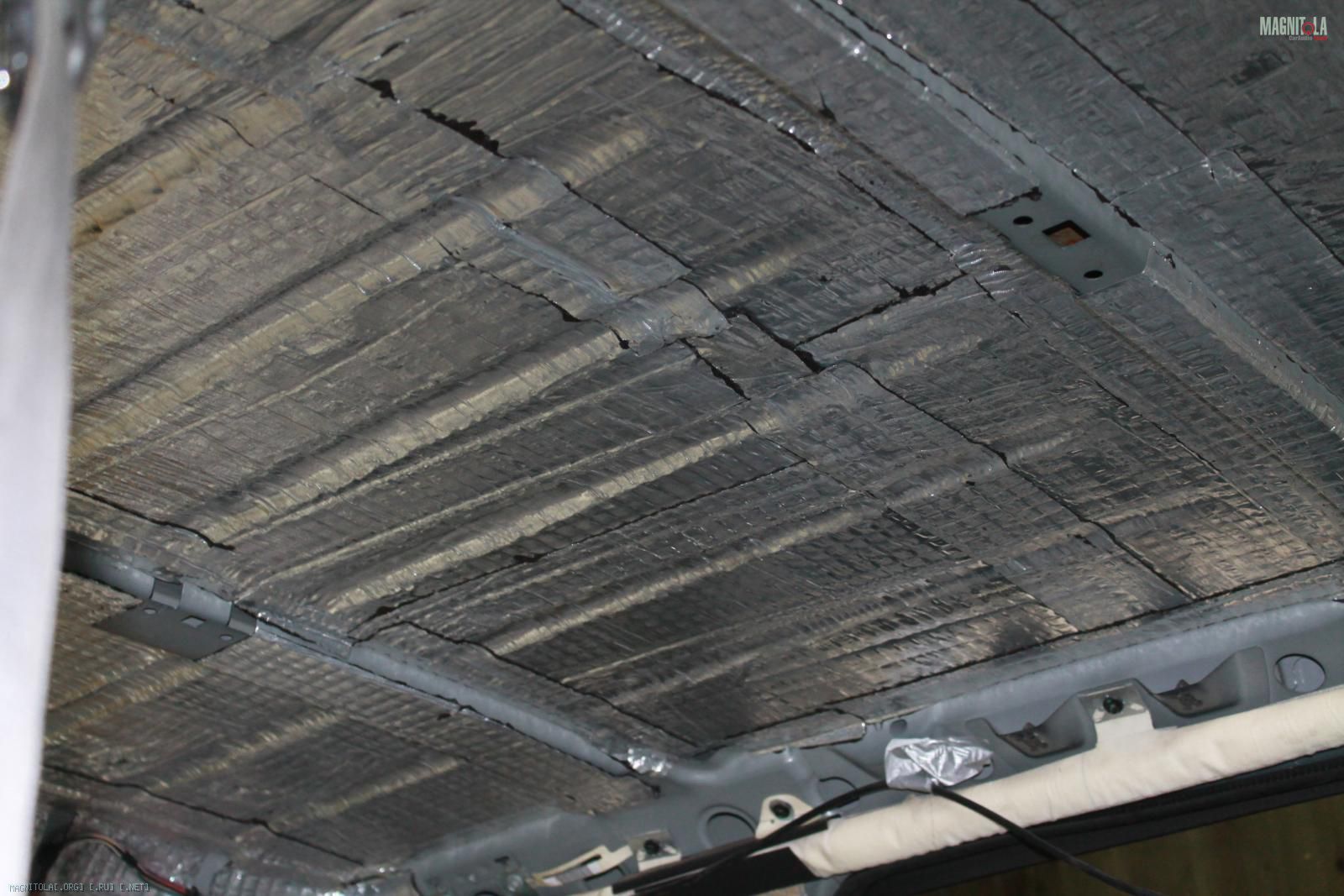

Потолок, битопласт 5 мм
Вложение 916142Вложение 916144Вложение 916148Вложение 916150Вложение 916154

Пол, багажник, арки.. Айтон 4мм
Вложение 916156Вложение 916158Вложение 916160Вложение 916162Вложение 916164Вложение 916166Вложение 916168Вложение 916170Вложение 916172Вложение 916174Вложение 916176Вложение 916178Вложение 916180

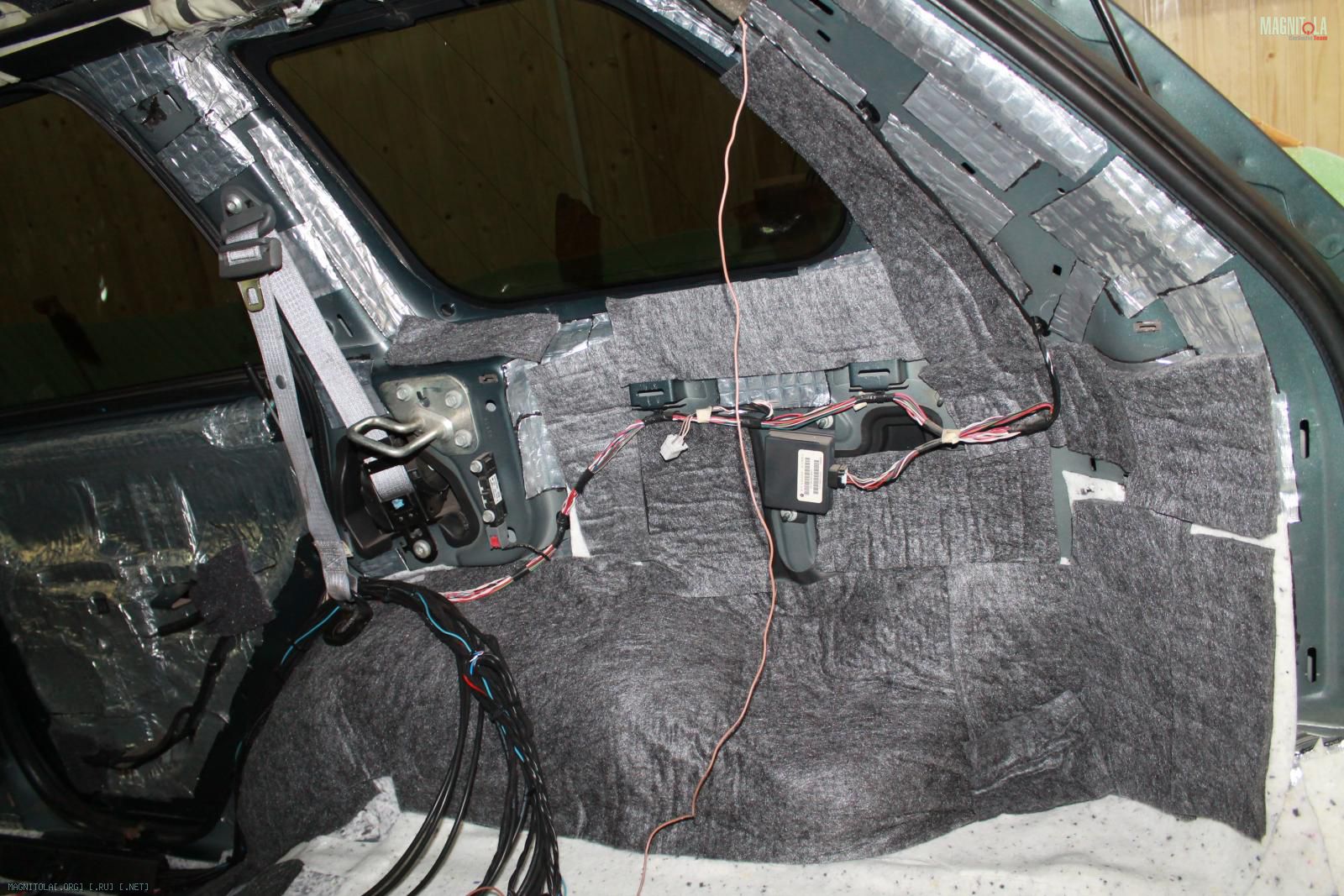

Арки войлок 2см
Вложение 916182Вложение 916184

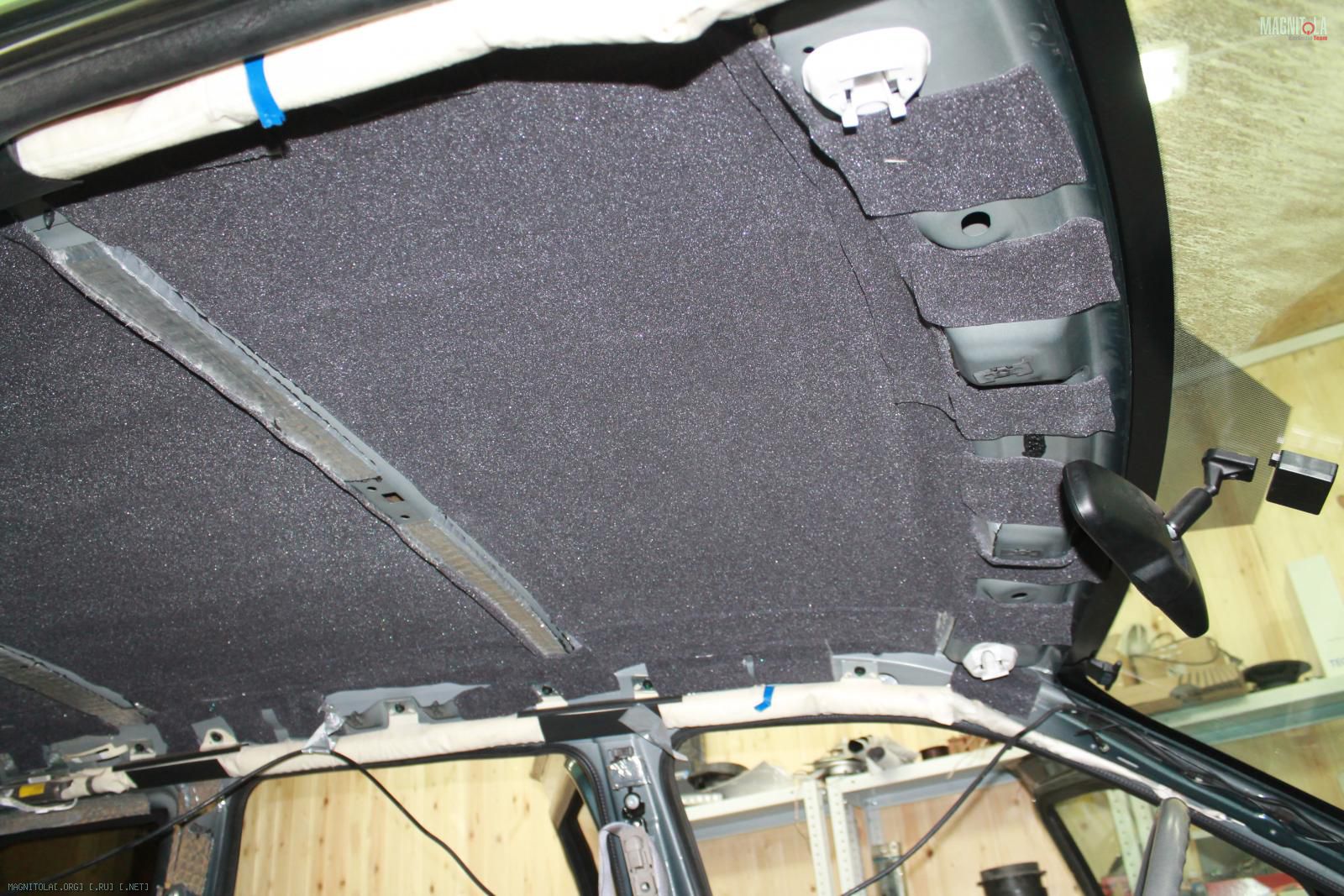

Крыша, войлок 2см
Вложение 916186Вложение 916188Вложение 916190Вложение 916192Вложение 916194Вложение 916196

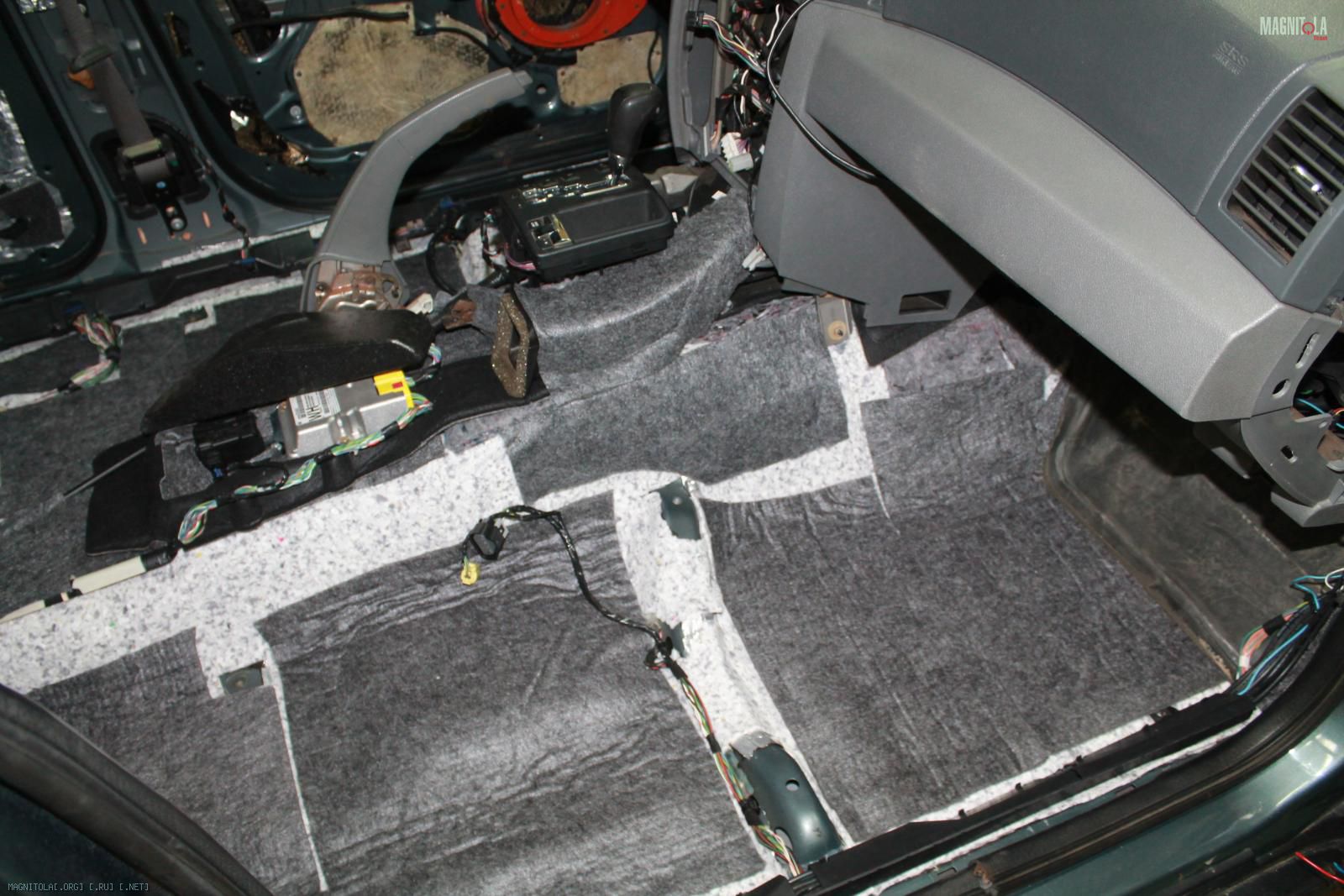

Пол, арки войлок 2см
Вложение 916198Вложение 916200Вложение 916202Вложение 916204Вложение 916206Вложение 916208Вложение 916210Вложение 916212Вложение 916214Вложение 916216Вложение 916218Вложение 916220Вложение 916222Вложение 916224

Костя, а войлок самоклеящийся?

Цитата:

---

Сообщение от huntervegas

Костя, а войлок самоклеящийся?

---

Есть два вида самоклеющийся и нет

Jeep Cherokee

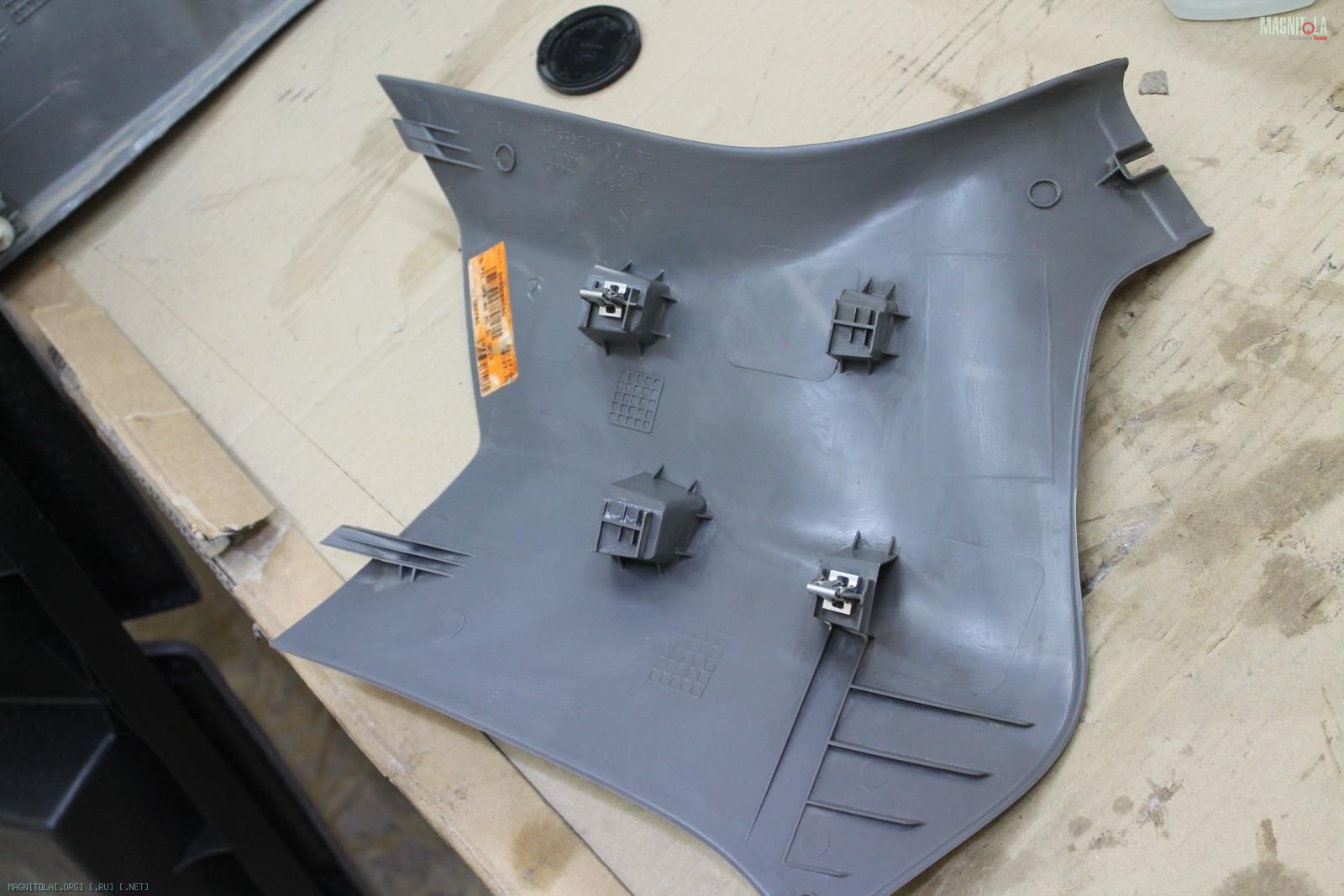

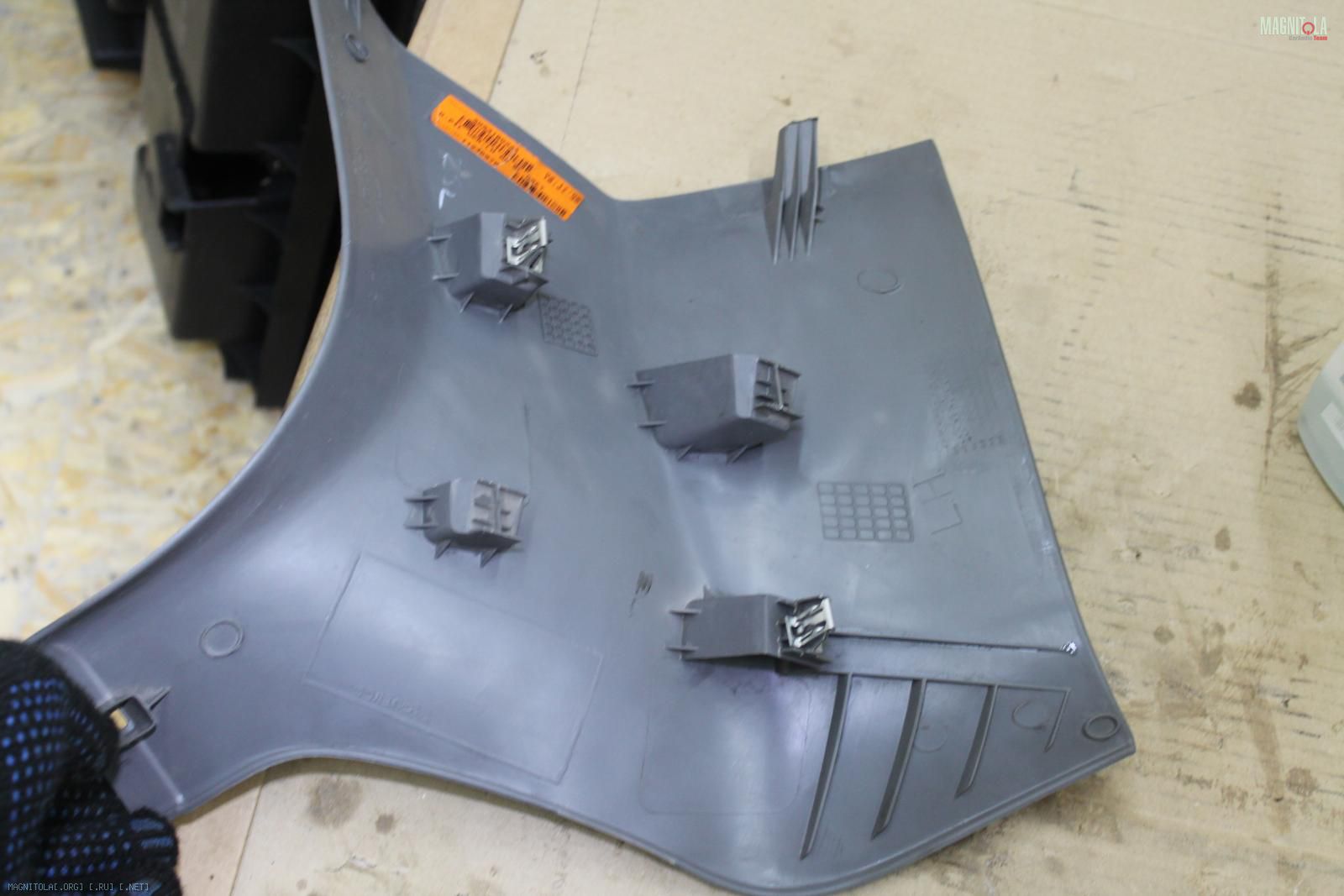

Приклеили на место крепление, обломанное предыдущими инсталяторами

Вложение 916694Вложение 916696Вложение 916698Вложение 916700Вложение 916702

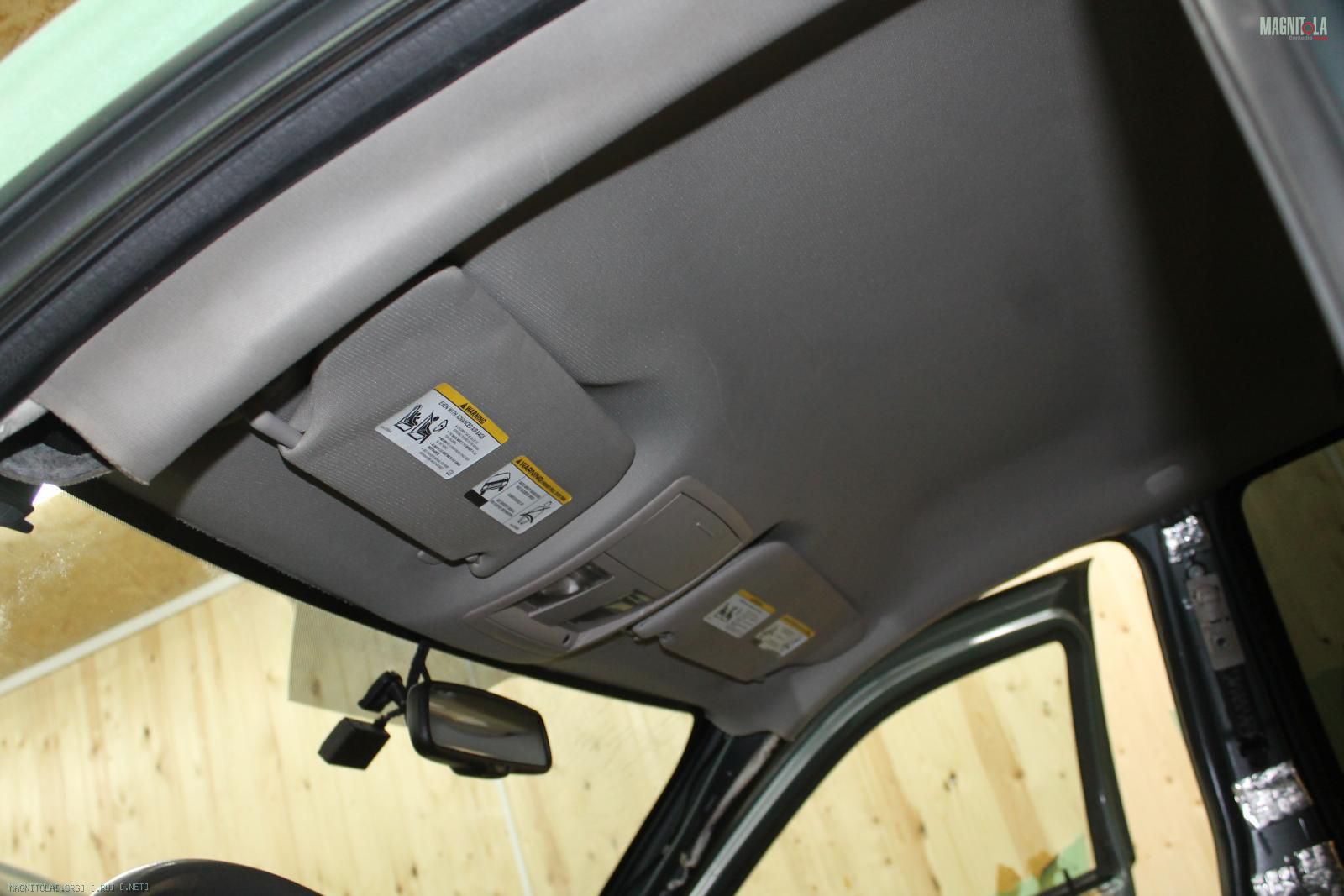

Установили, чистый потолок из химчистки
Вложение 916704Вложение 916706Вложение 916708Вложение 916710Вложение 916712

Вязка жгутов силовой и акустической проводки
Вложение 916714Вложение 916716Вложение 916718Вложение 916720

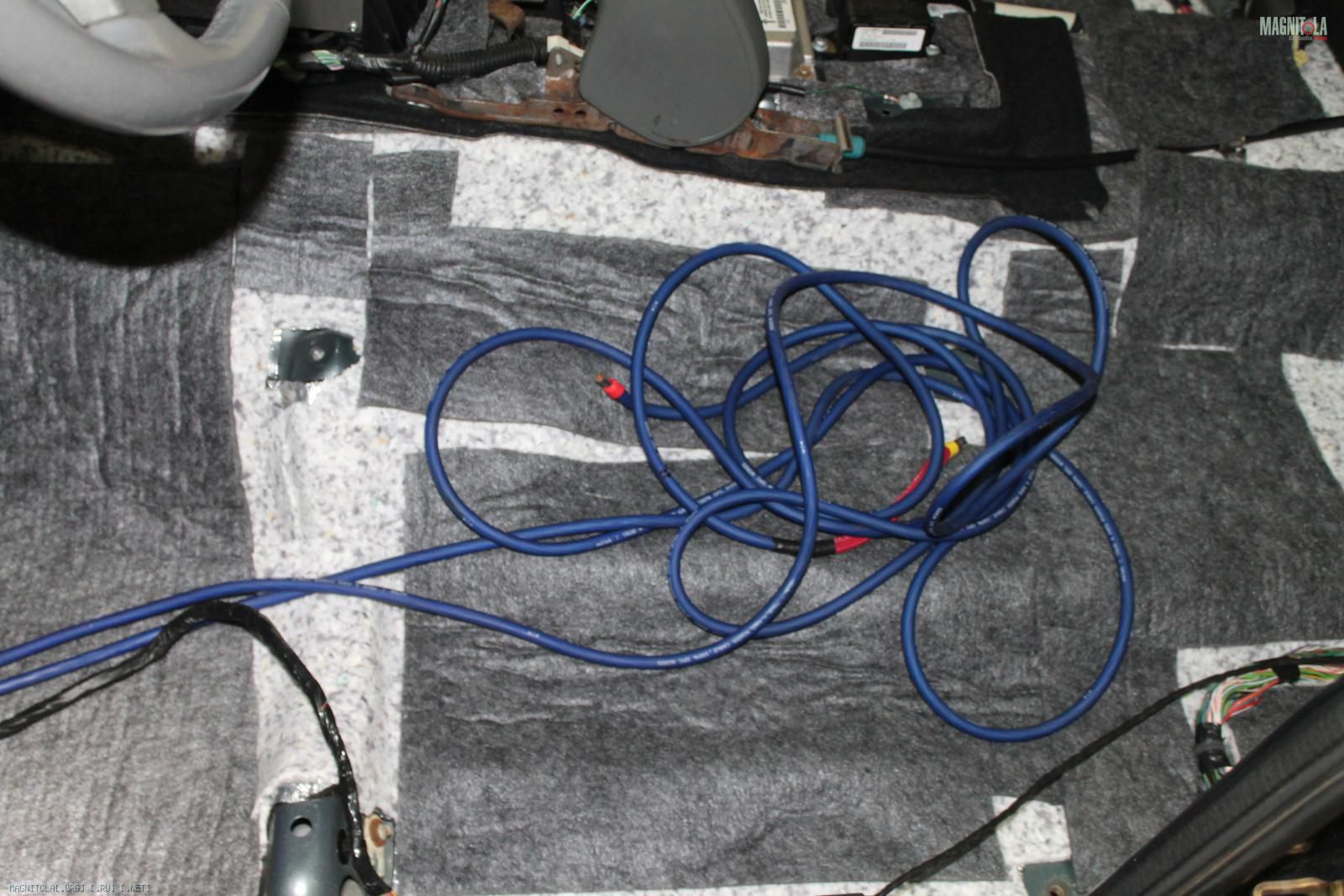

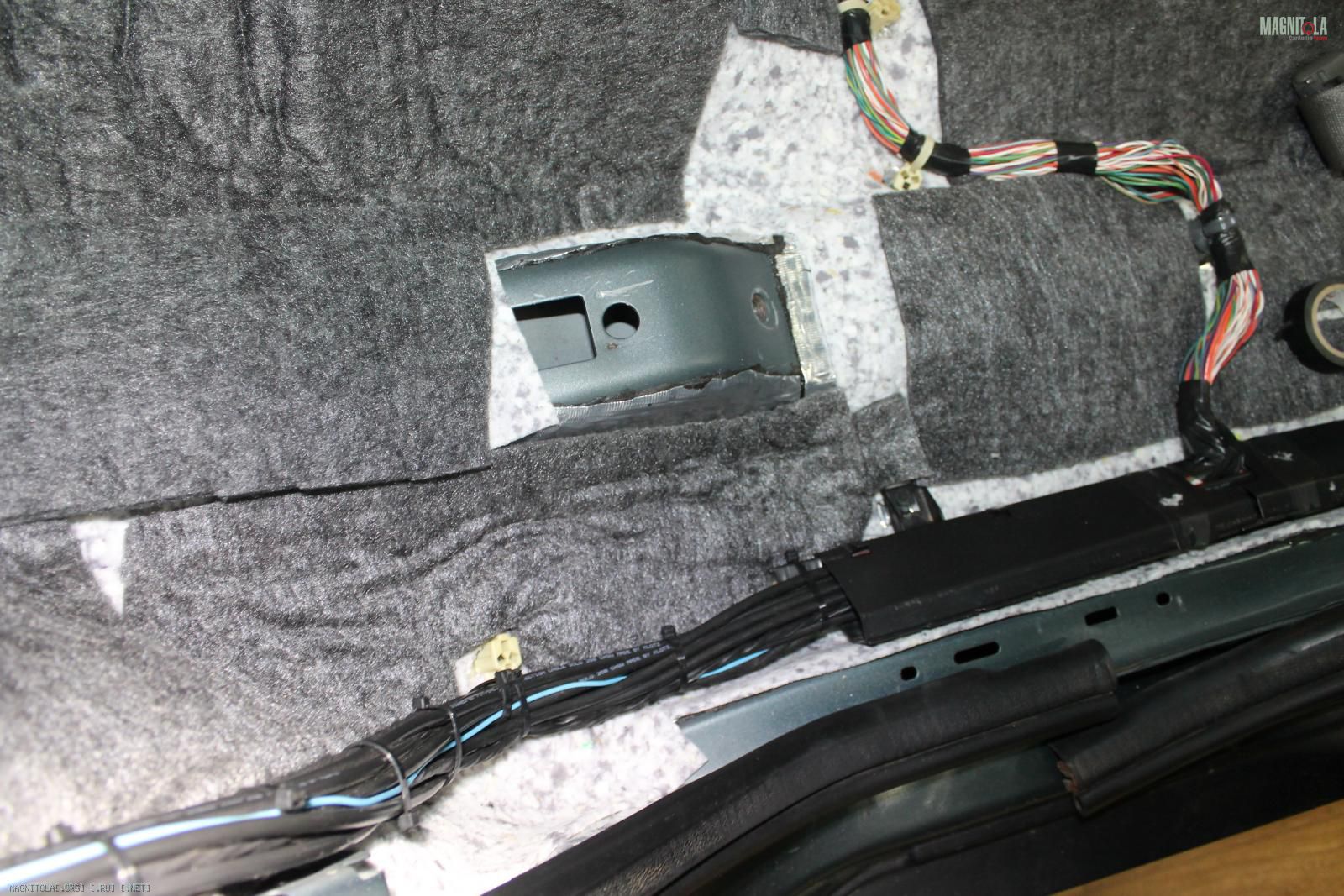

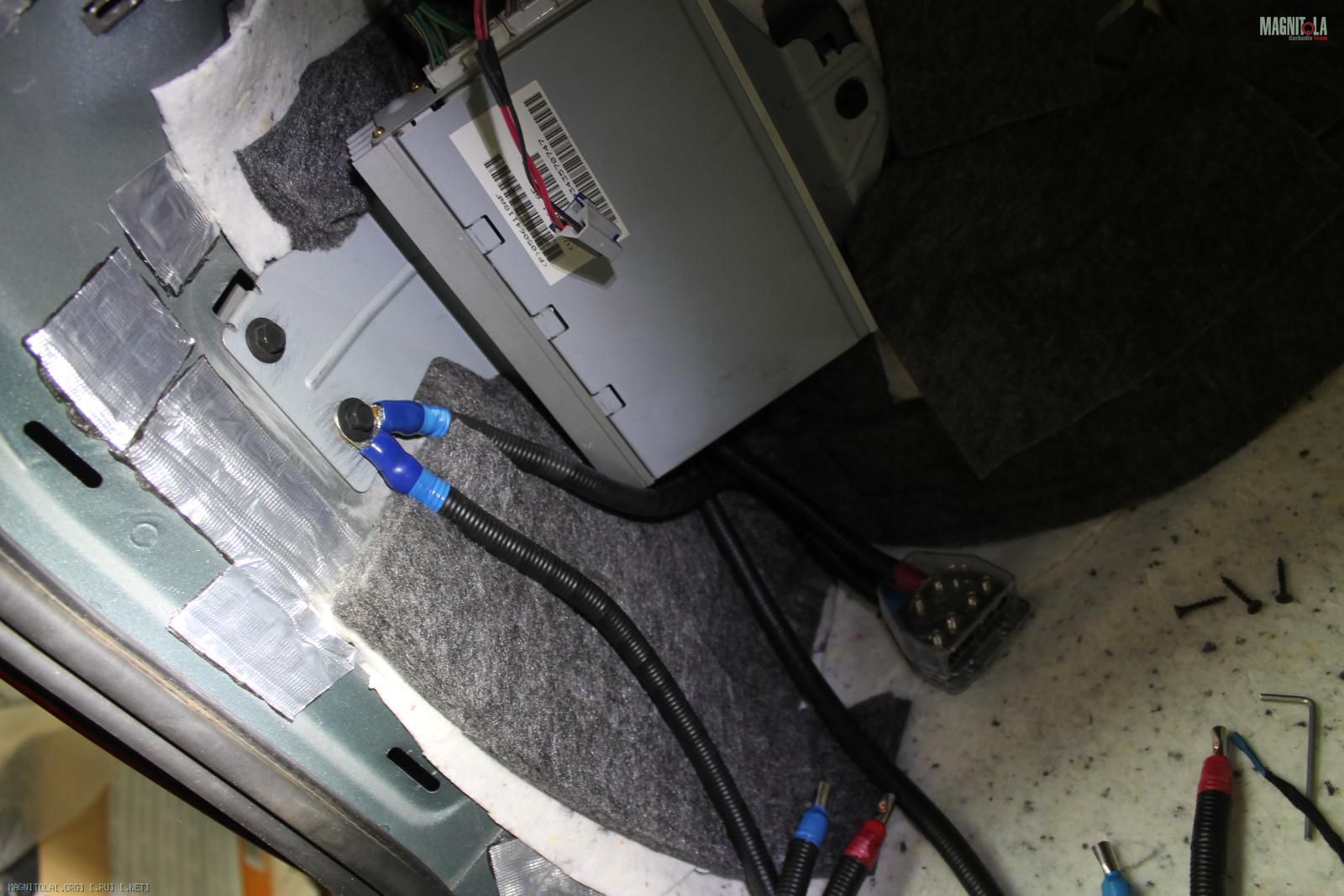

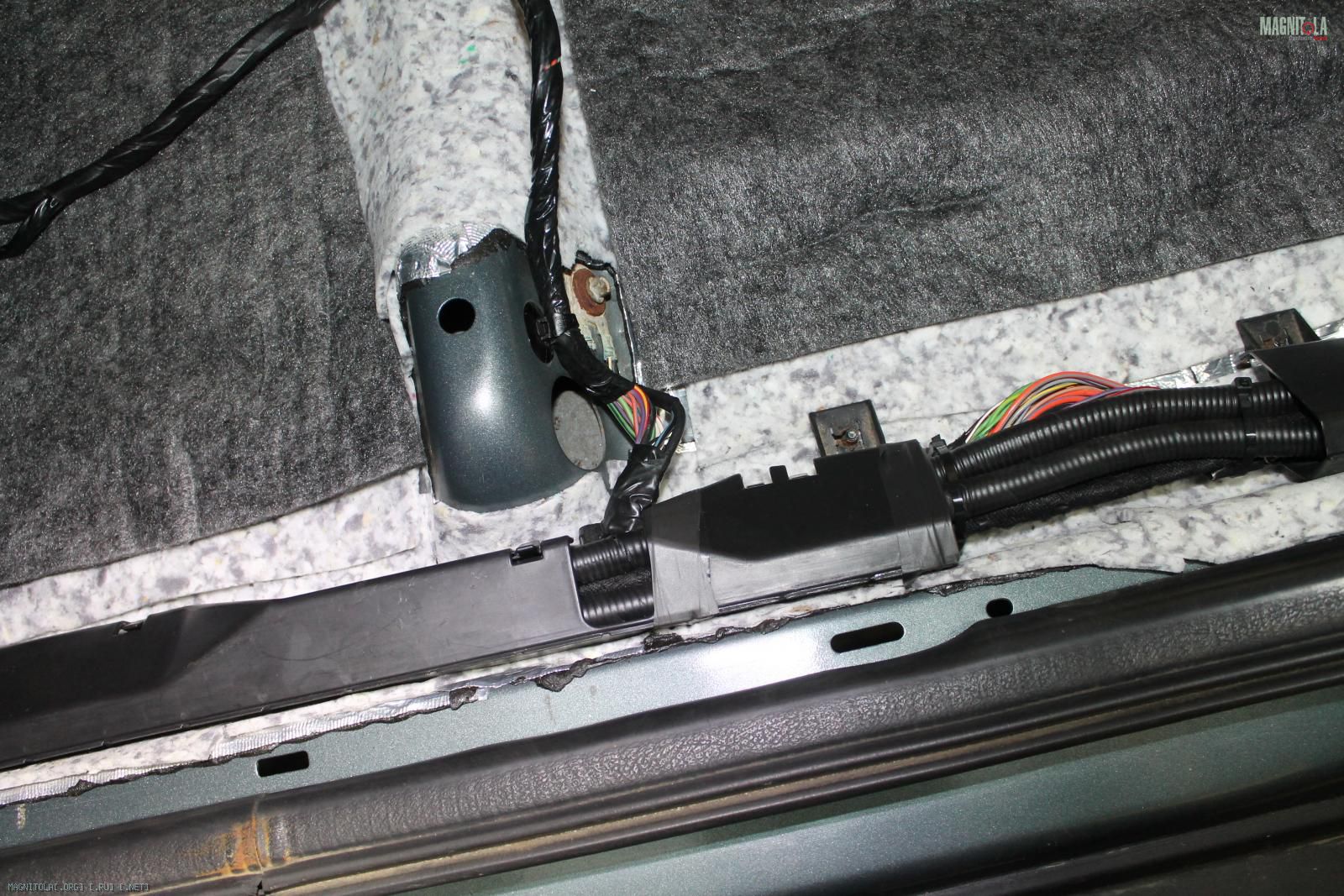

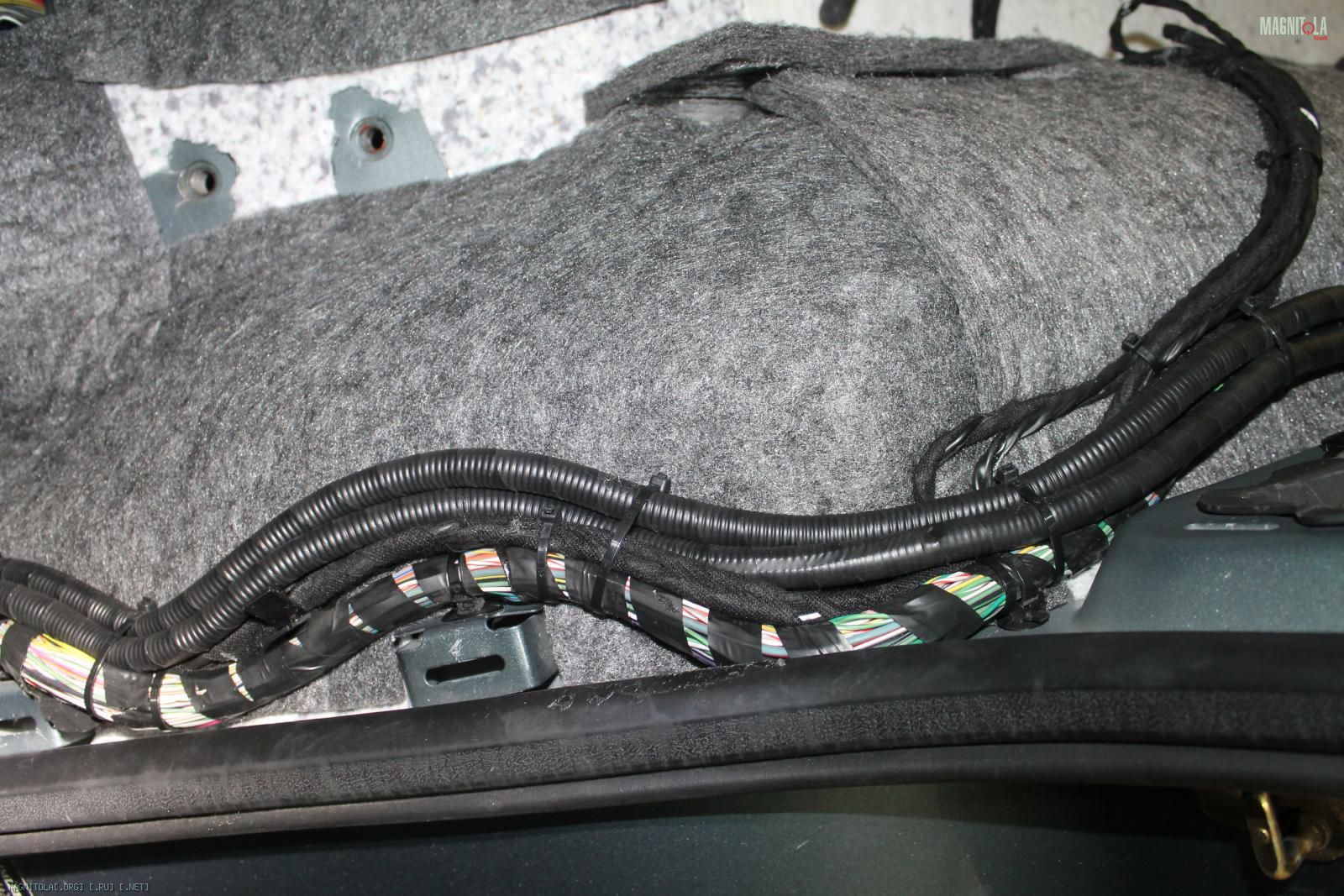

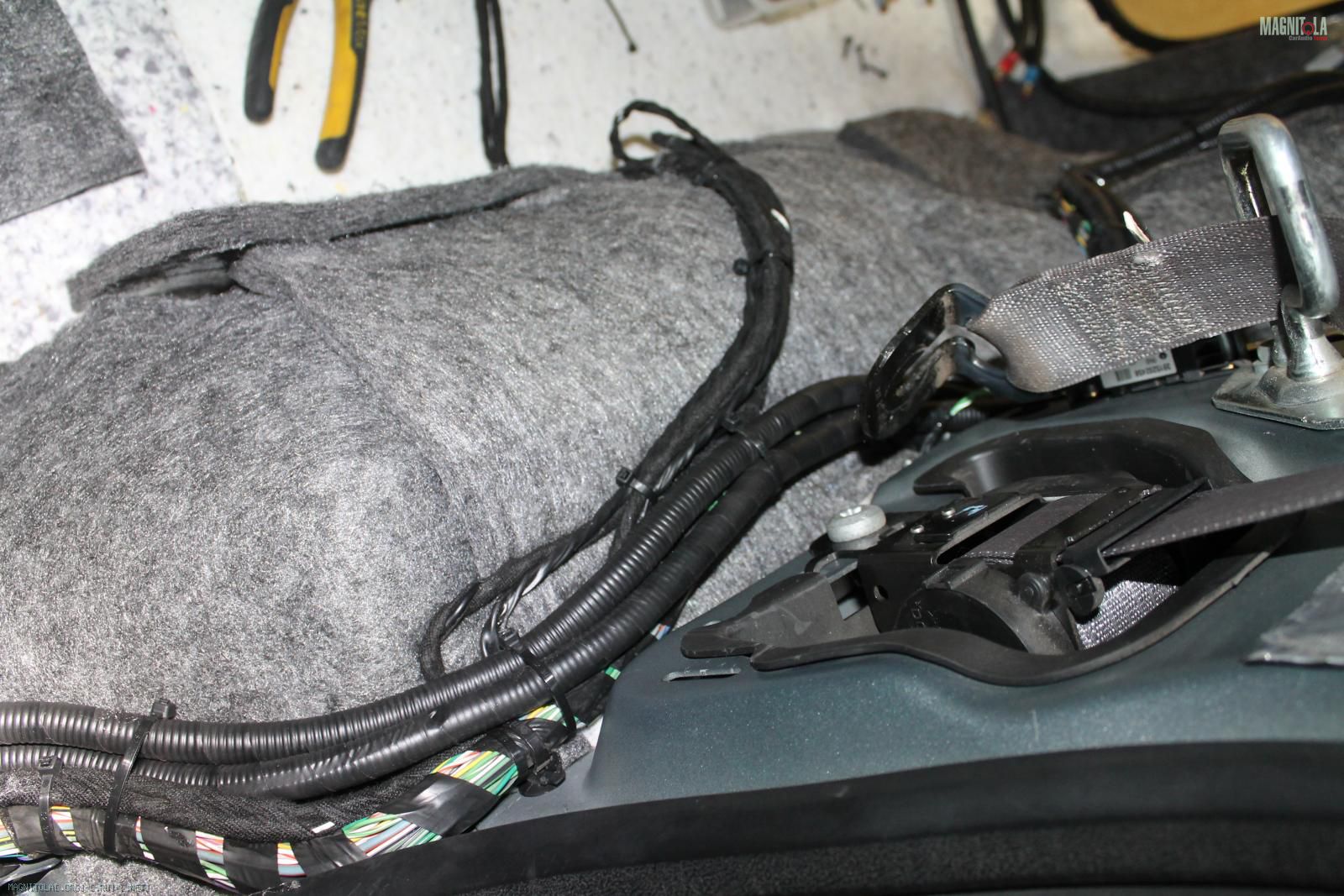

Прокладка, закрепление проводки
Вложение 916722Вложение 916724Вложение 916726Вложение 916728Вложение 916730Вложение 916732Вложение 916734Вложение 916736Вложение 916738Вложение 916740Вложение 916742Вложение 916744Вложение 916746Вложение 916748Вложение 916750Вложение 916752Вложение 916754Вложение 916756Вложение 916758Вложение 916760Вложение 916762Вложение 916764Вложение 916766Вложение 916768

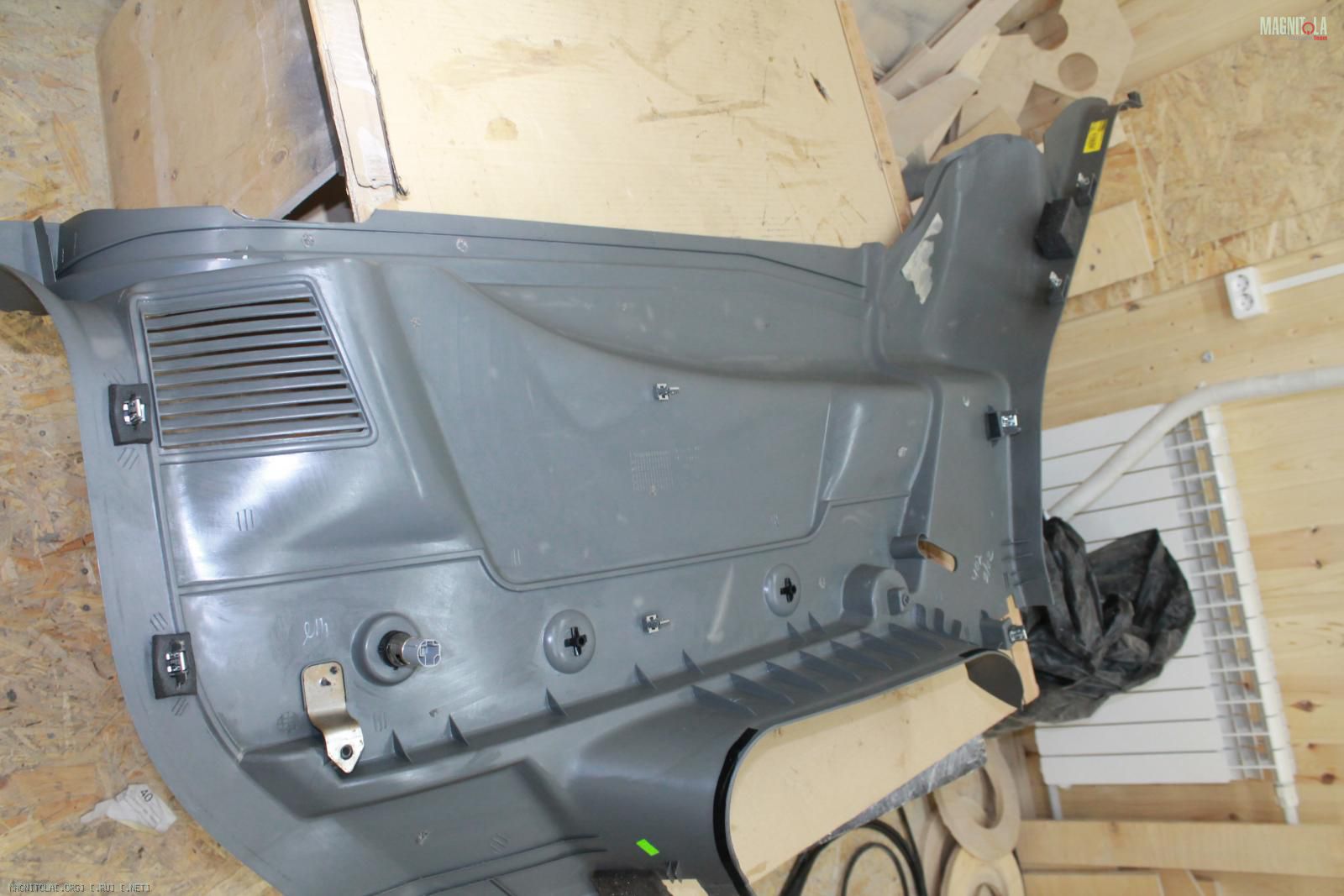

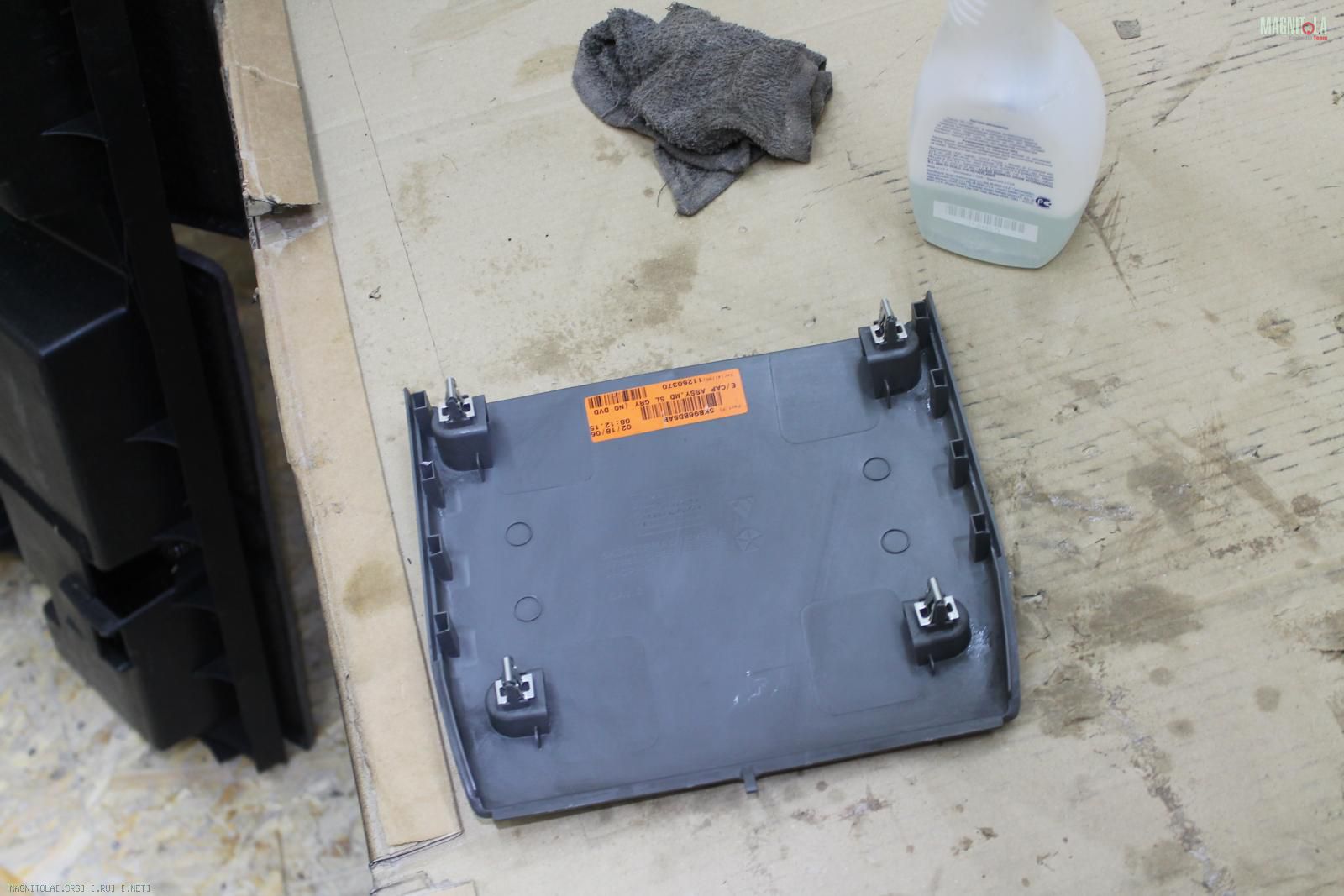

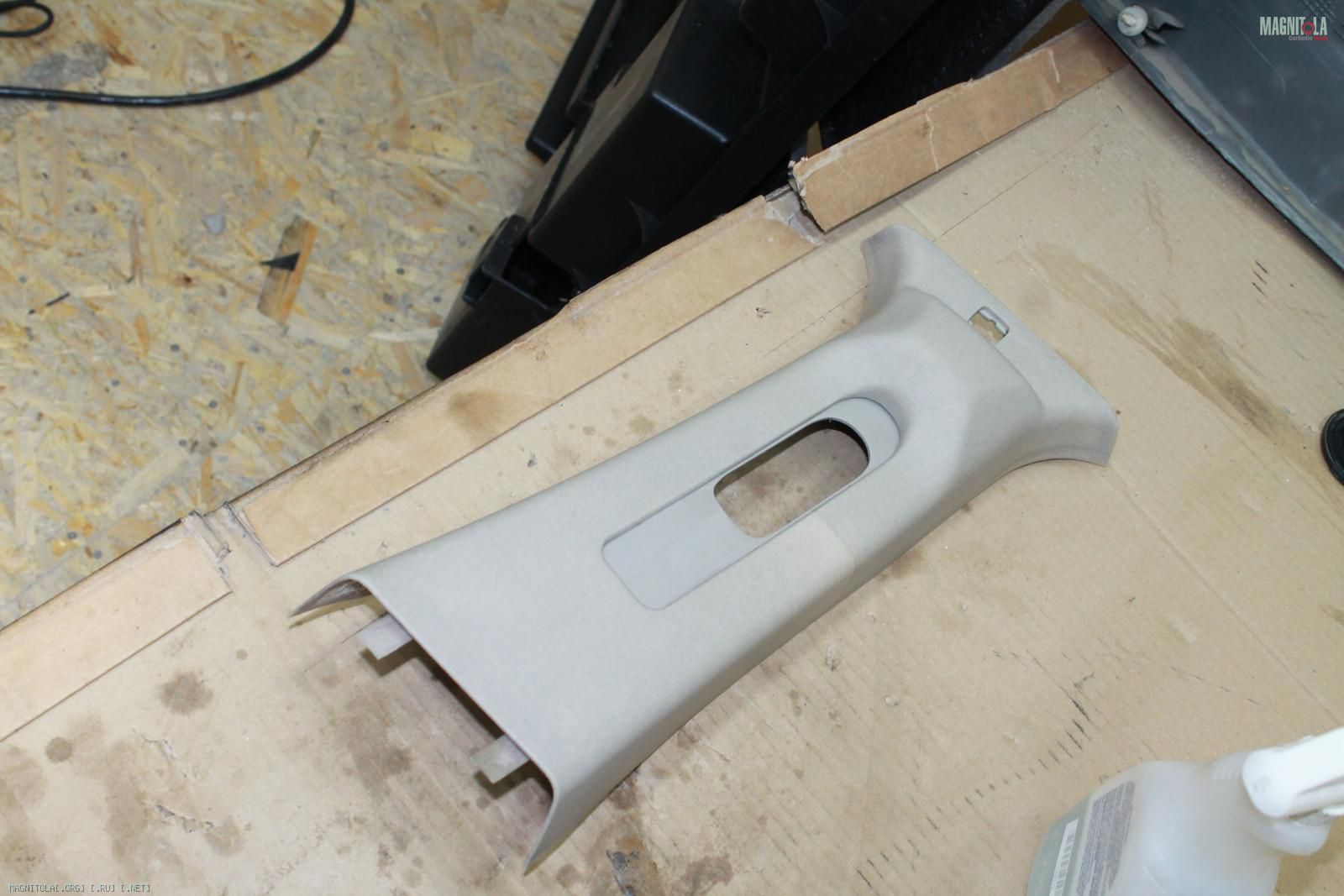

Очистка пластика
Вложение 916770Вложение 916772Вложение 916774Вложение 916776Вложение 916778Вложение 916780Вложение 916782Вложение 916784Вложение 916786Вложение 916788Вложение 916790Вложение 916792Вложение 916794Вложение 916796Вложение 916798Вложение 916800Вложение 916802Вложение 916804Вложение 916806Вложение 916808Вложение 916810Вложение 916812Вложение 916816Вложение 916820Вложение 916822Вложение 916824Вложение 916826Вложение 916828Вложение 916830Вложение 916832Вложение 916834Вложение 916836Вложение 916838Вложение 916840Вложение 916842Вложение 916844Вложение 916846Вложение 916848Вложение 916850Вложение 916852Вложение 916854Вложение 916856Вложение 916858Вложение 916860Вложение 916862Вложение 916864Вложение 916866Вложение 916868Вложение 916870Вложение 916872Вложение 916874Вложение 916876Вложение 916878Вложение 916880Вложение 916882Вложение 916884Вложение 916886Вложение 916888Вложение 916890Вложение 916892Вложение 916894Вложение 916896Вложение 916900Вложение 916904Вложение 916906

Jeep Cherokee

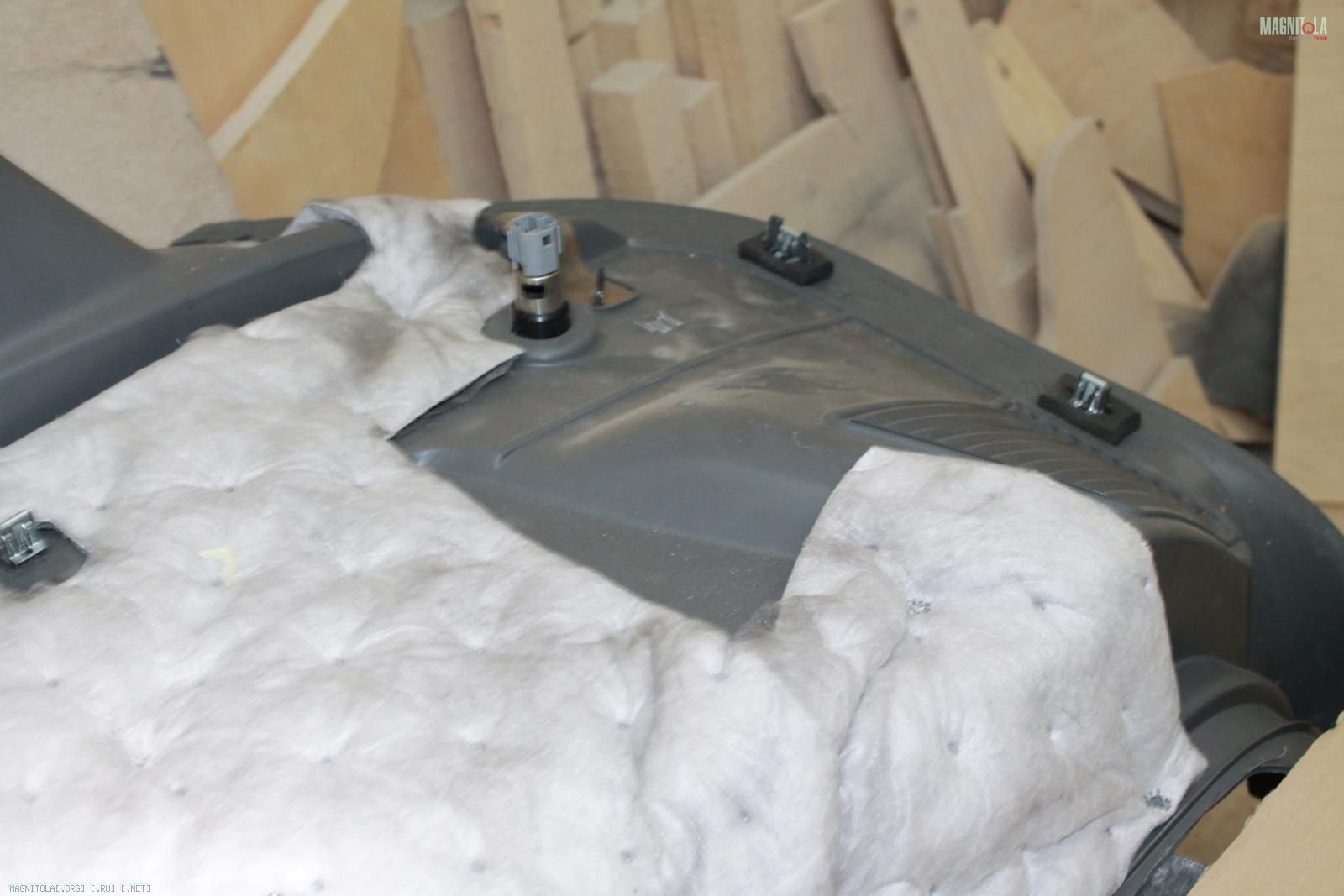

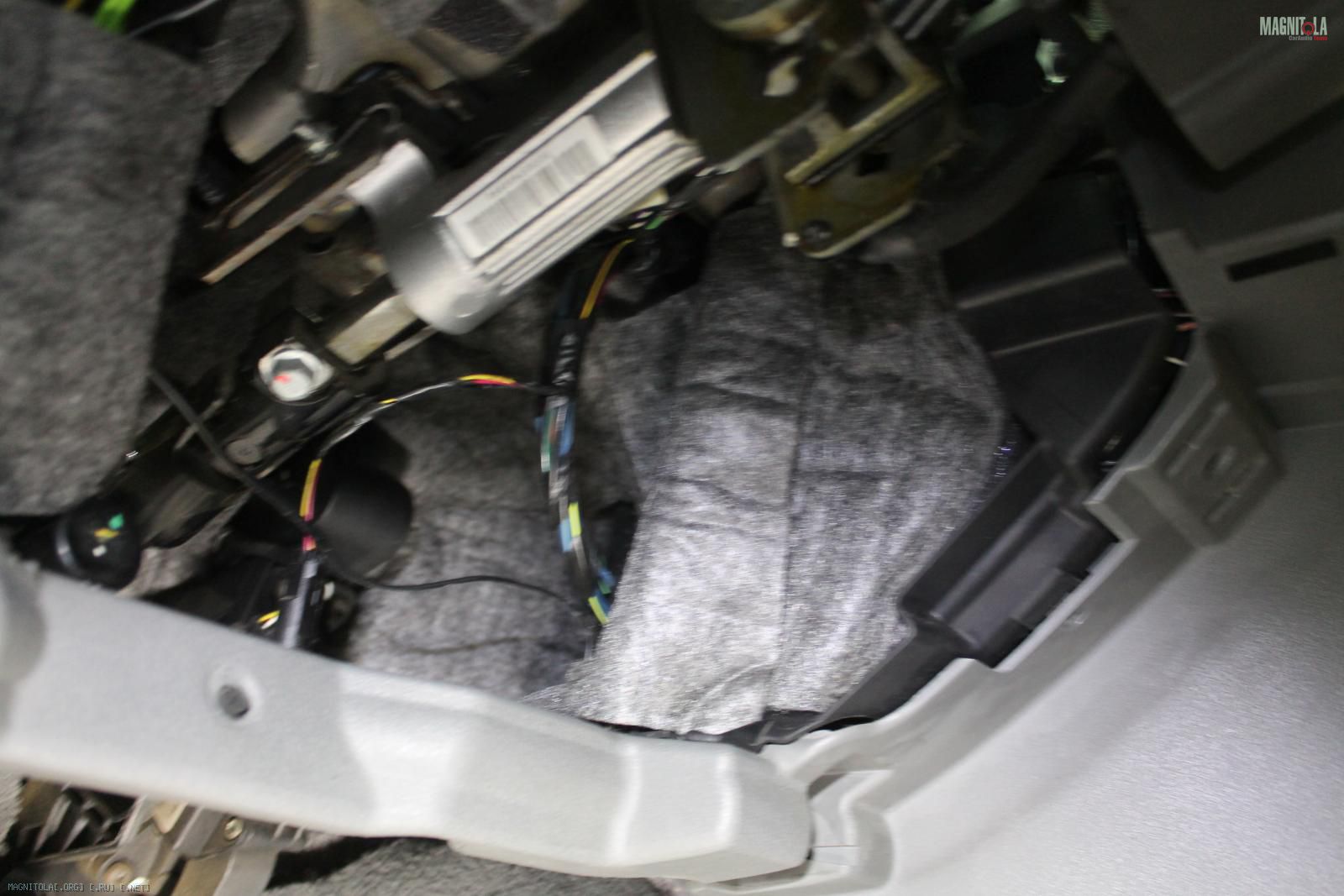

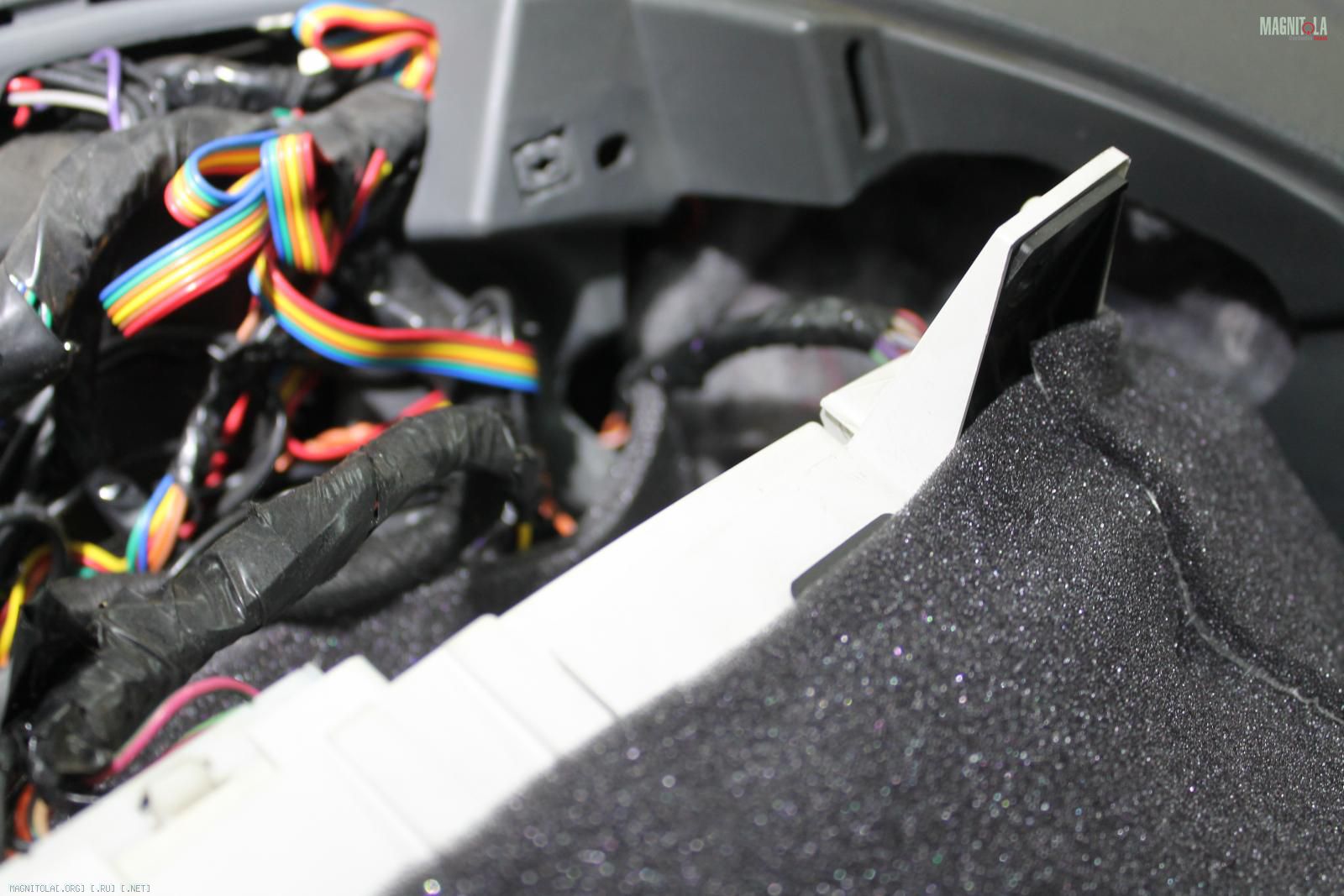

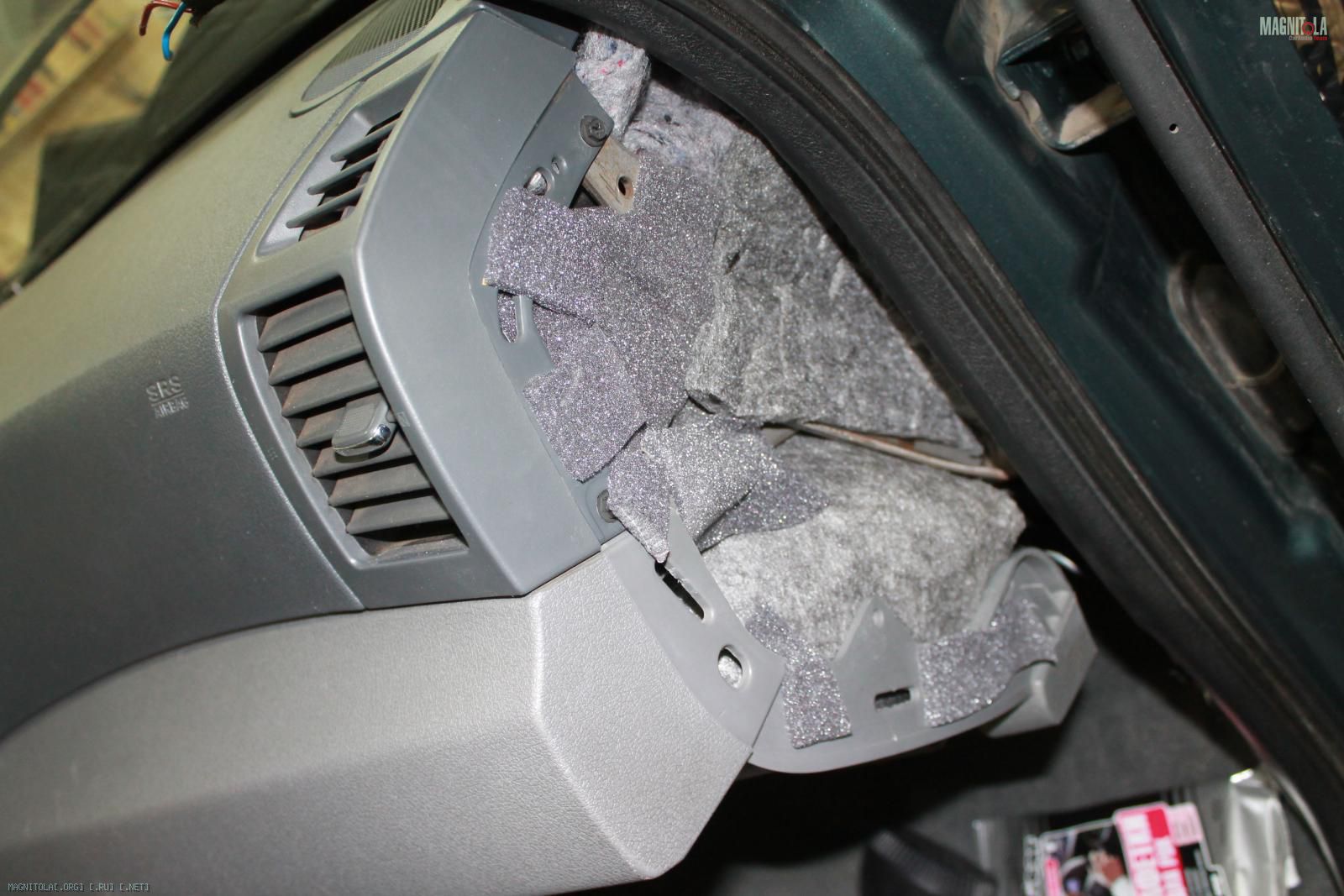

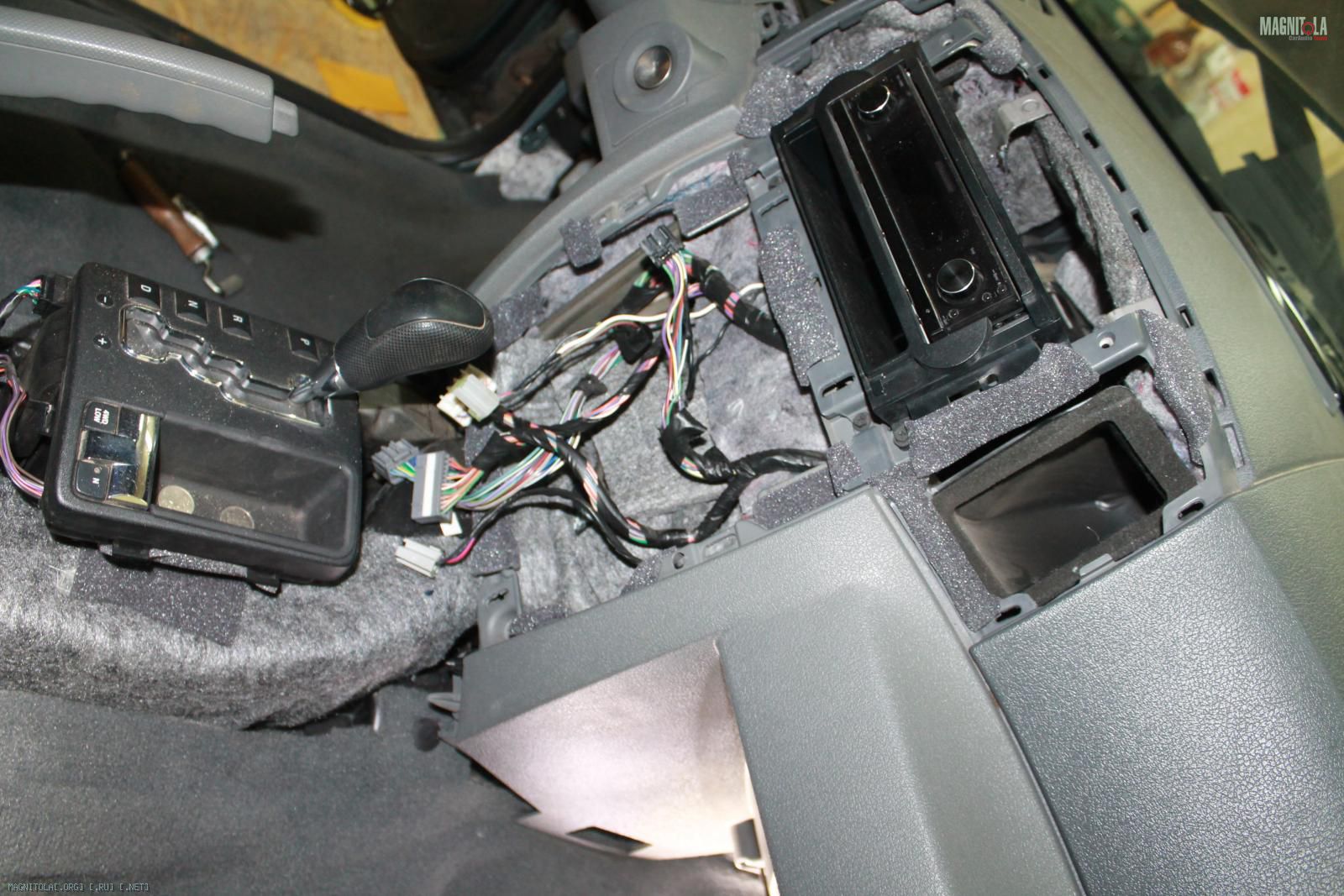

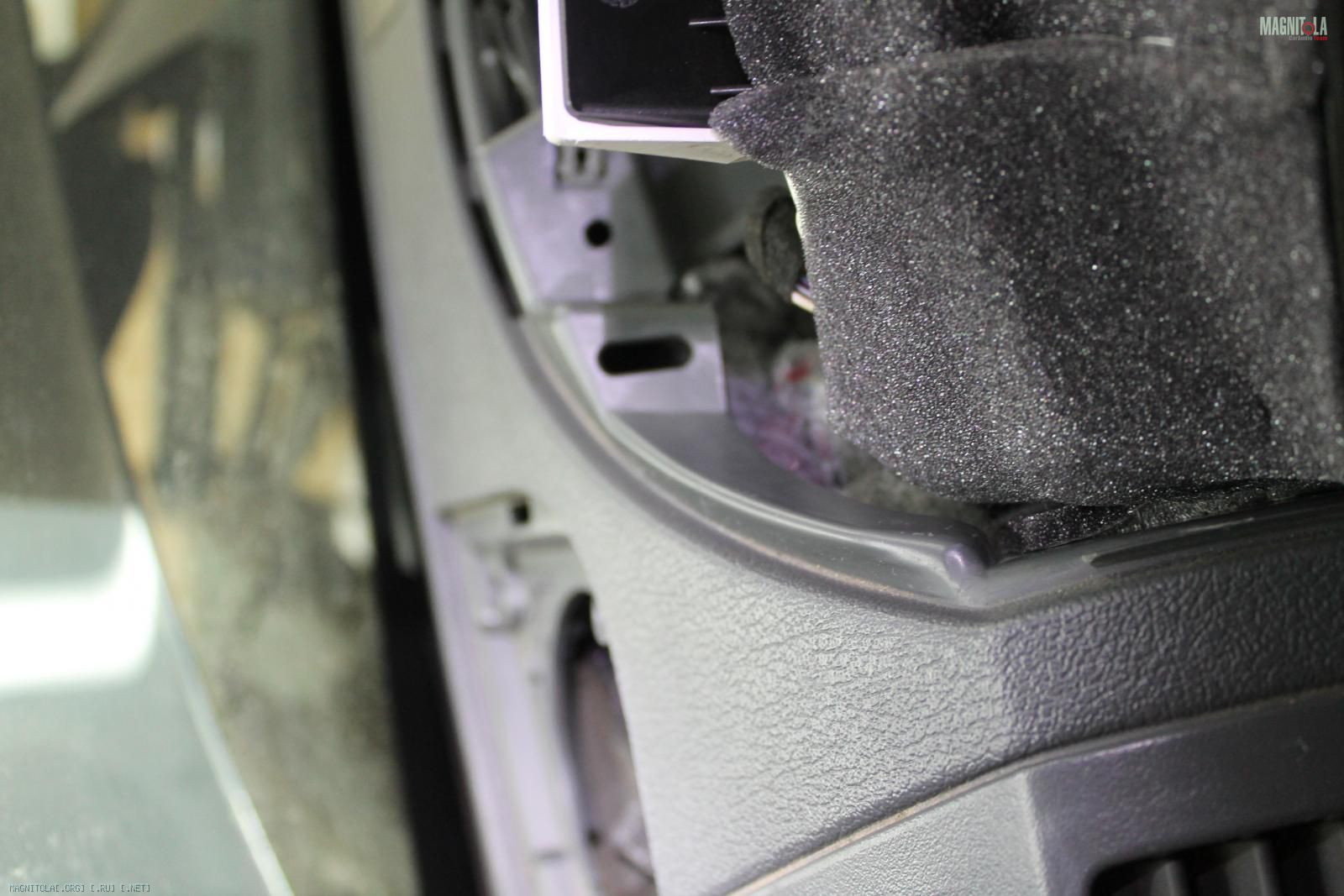

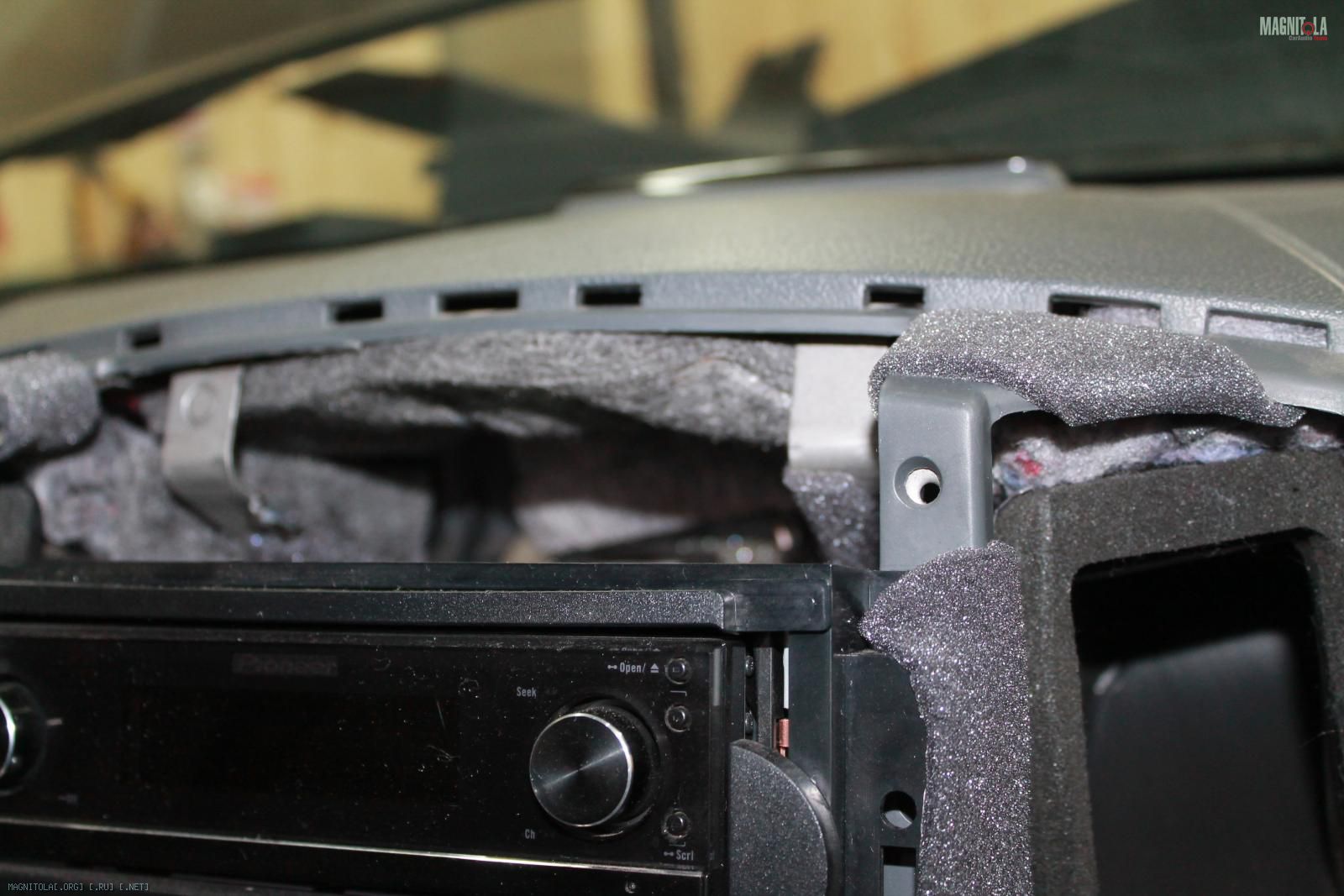

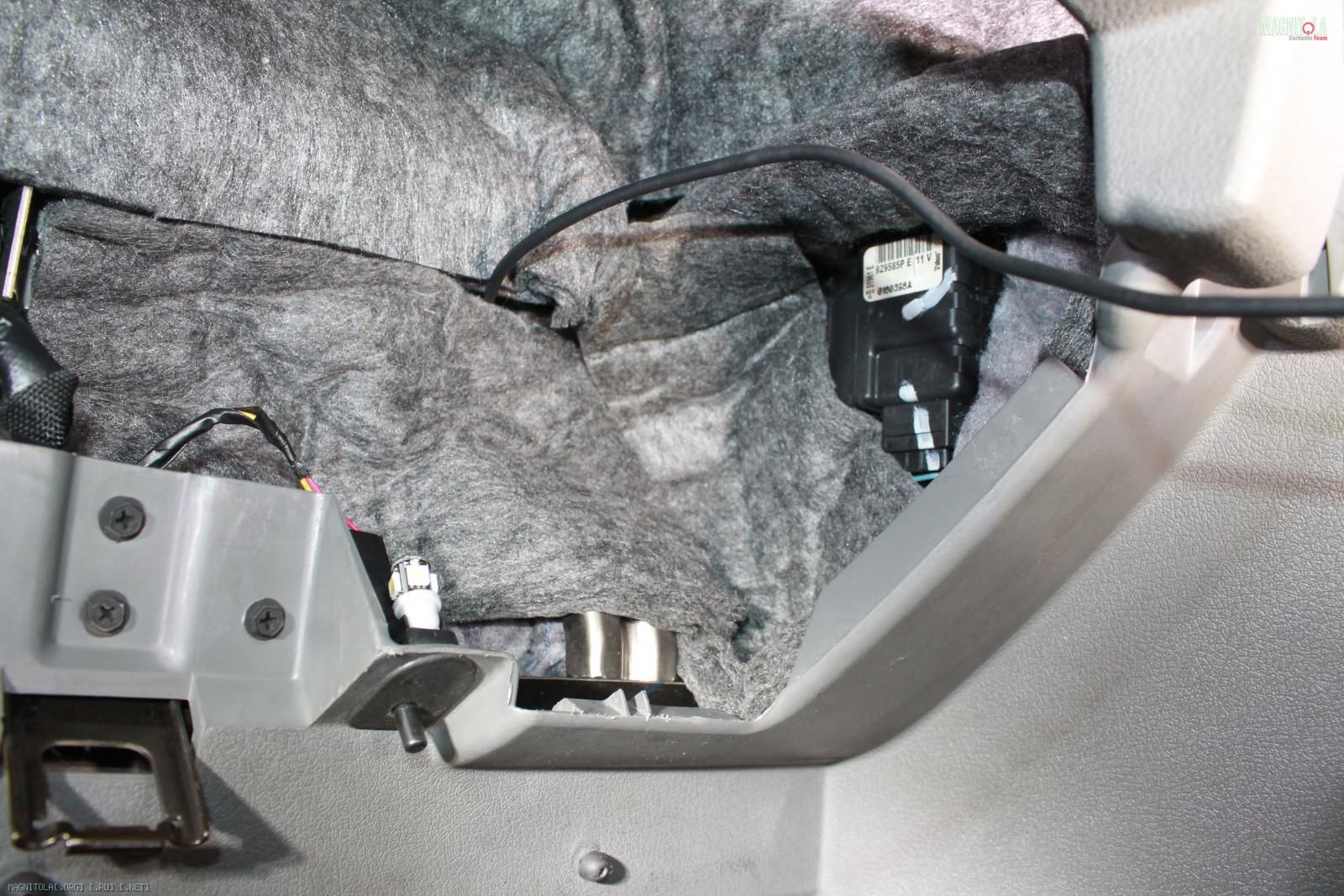

Вибро-шумоизоляция торпедо, вибра 2мм, битопласт 5мм, войлок 2см и 3 см
Вложение 917912Вложение 917914Вложение 917916Вложение 917918Вложение 917920Вложение 917922Вложение 917924Вложение 917926Вложение 917928Вложение 917930Вложение 917932Вложение 917934Вложение 917936Вложение 917938Вложение 917940Вложение 917942Вложение 917944Вложение 917946Вложение 917948Вложение 917950Вложение 917952Вложение 917954Вложение 917956Вложение 917958Вложение 917960Вложение 917962Вложение 917964Вложение 917966

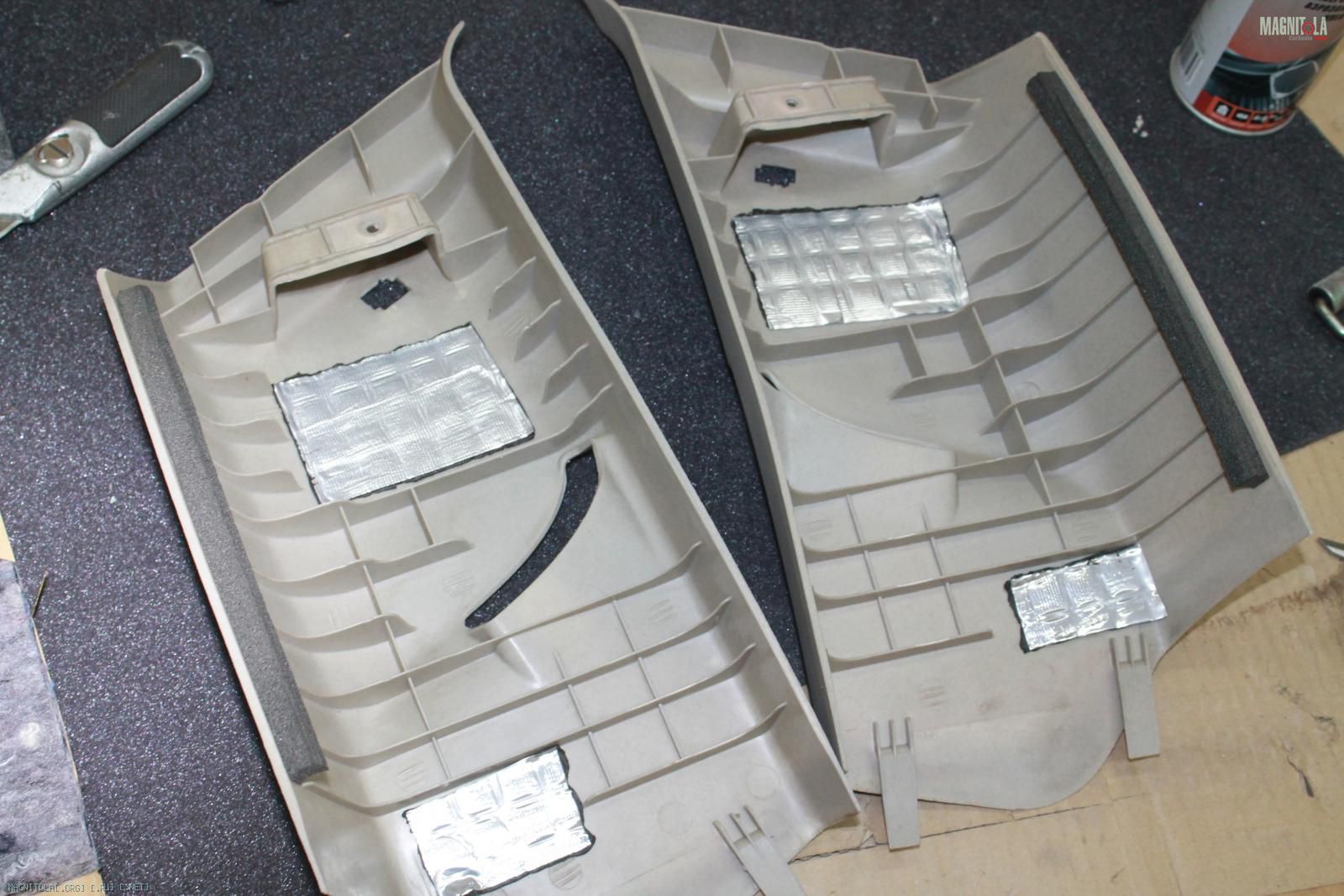

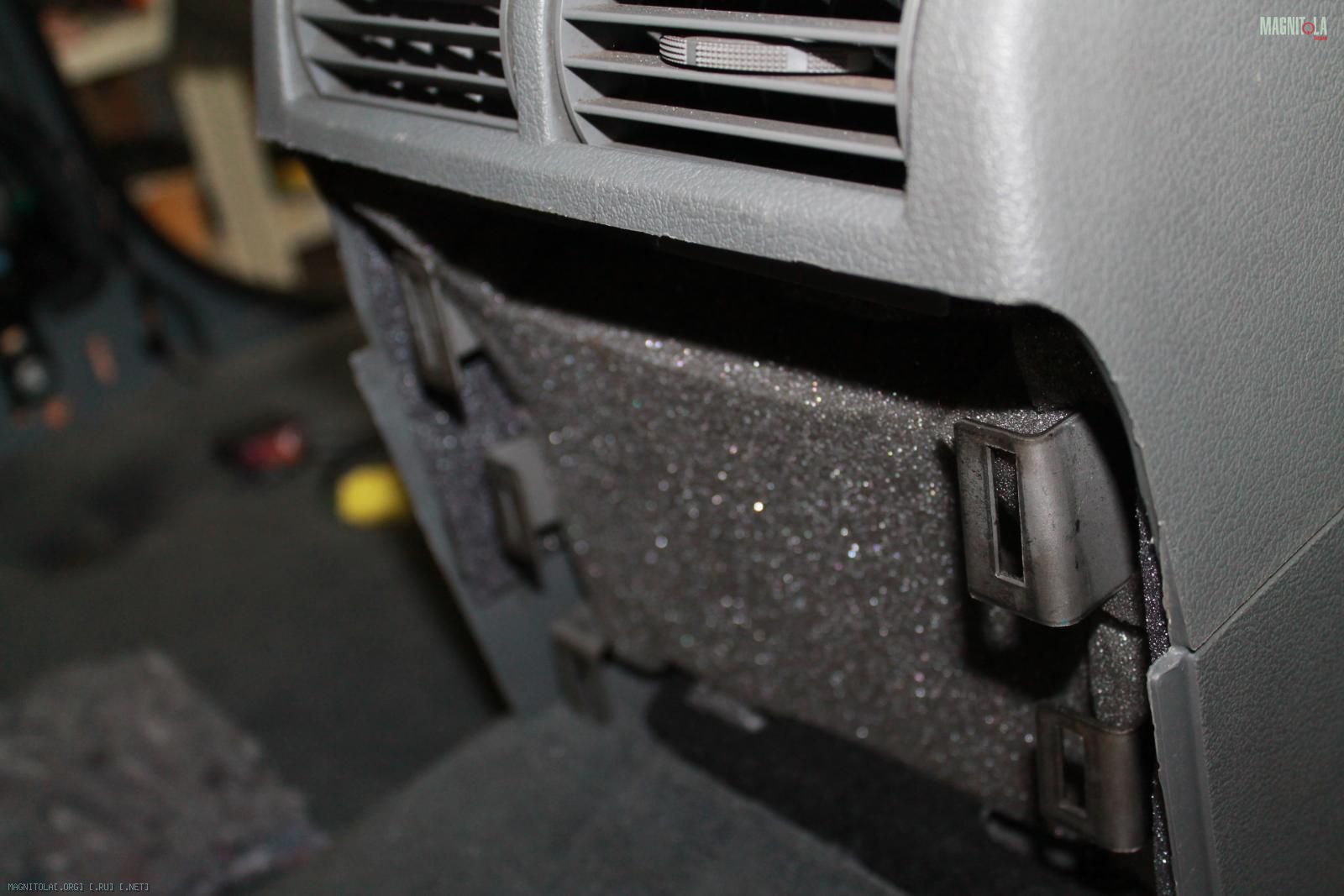

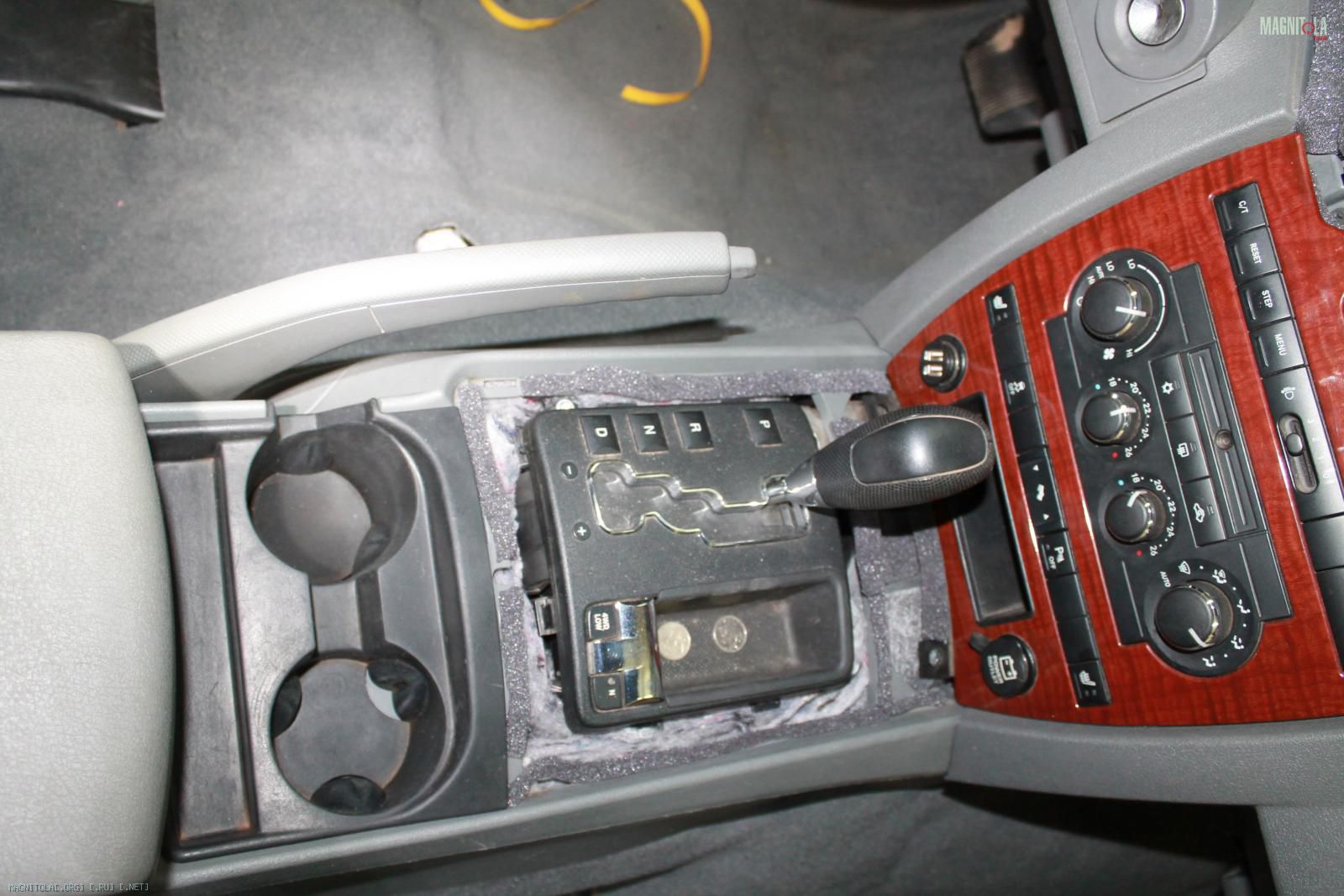

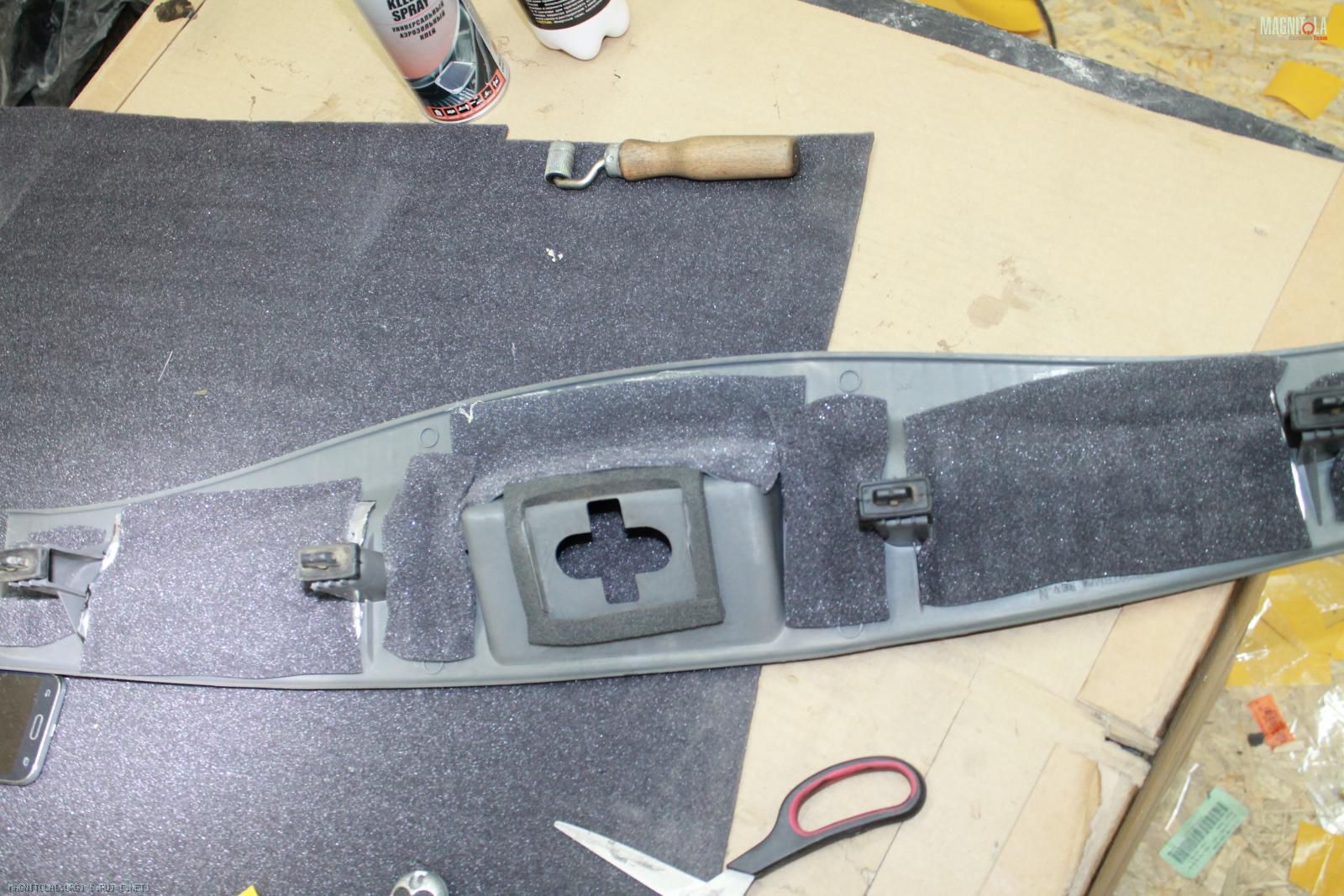

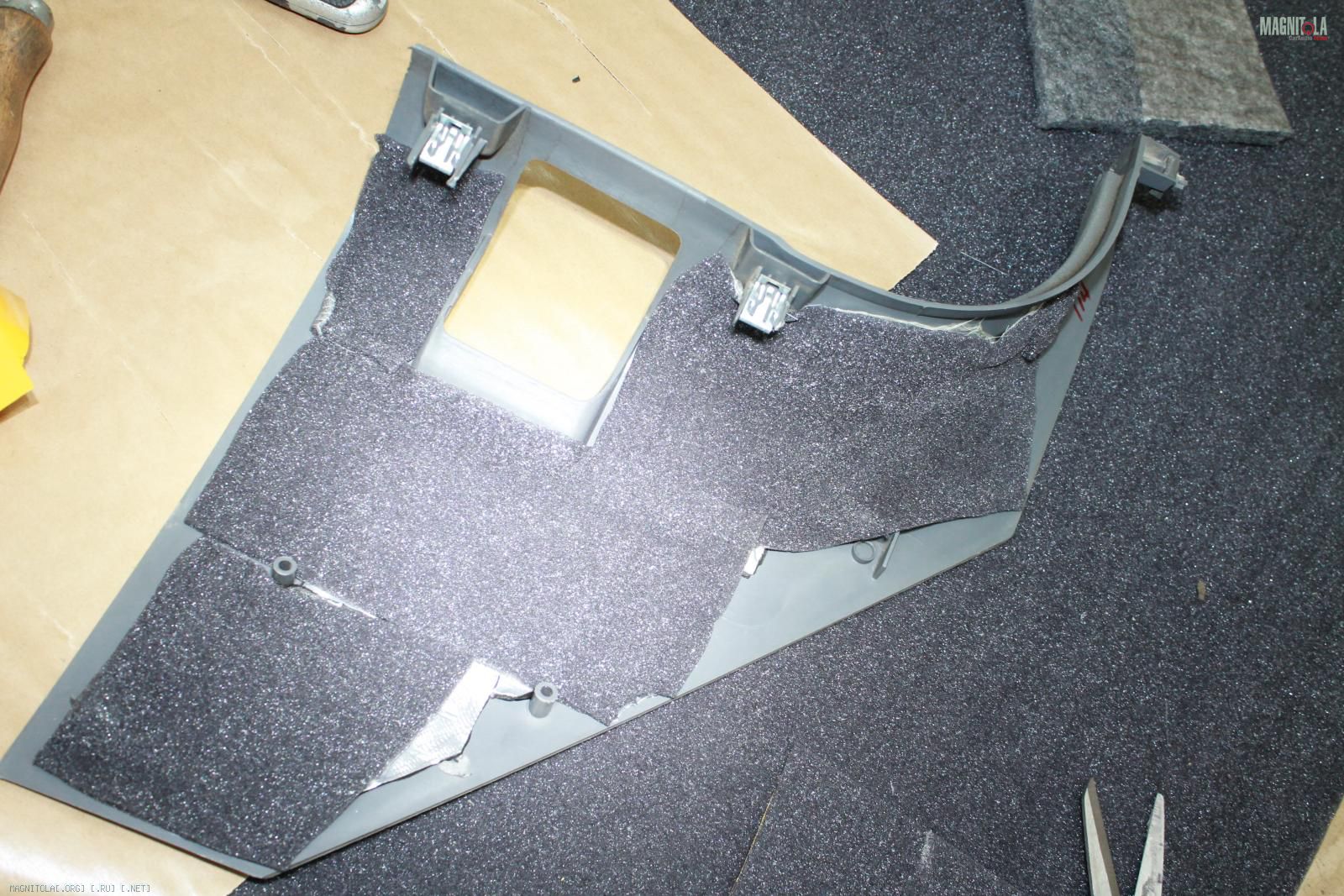

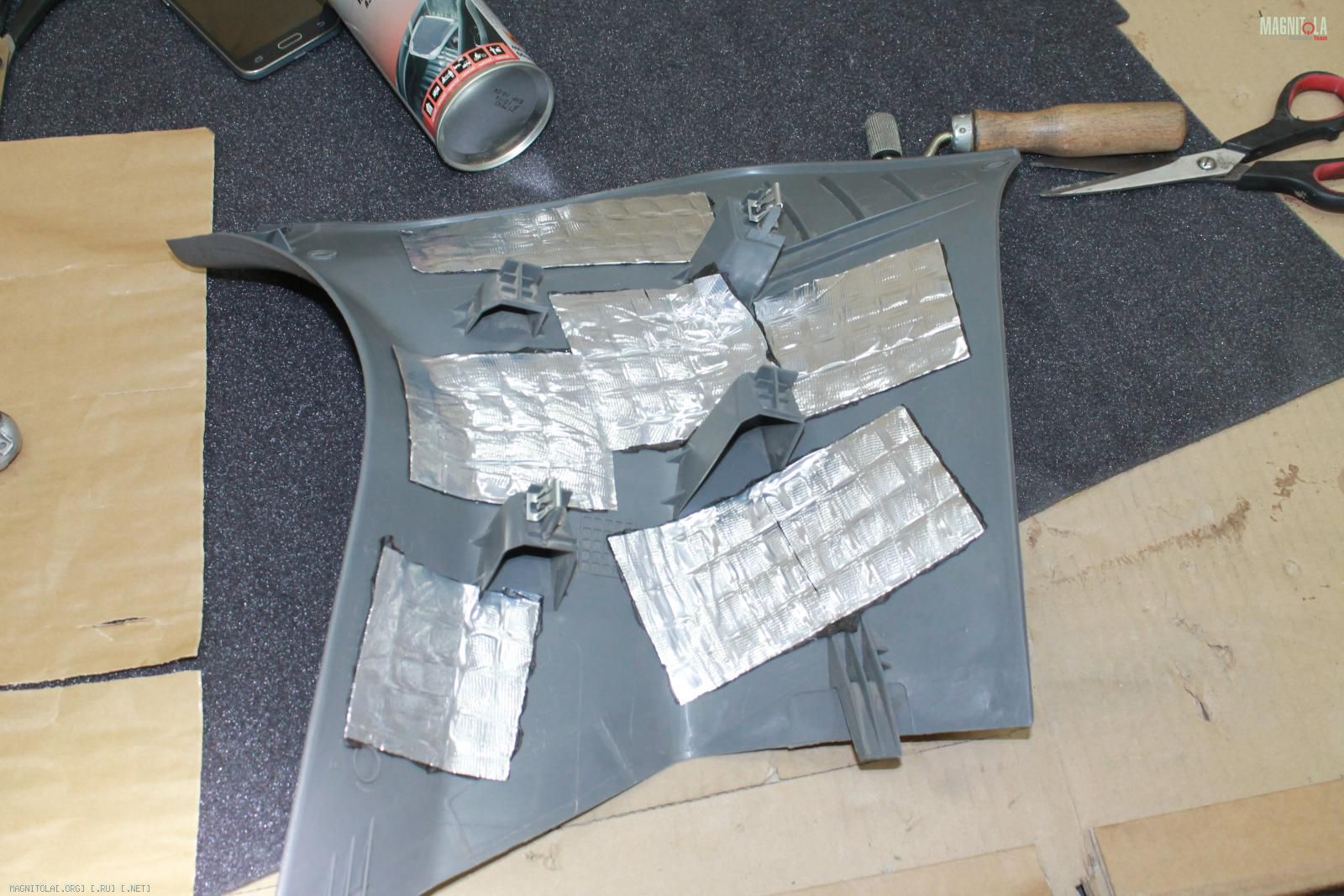

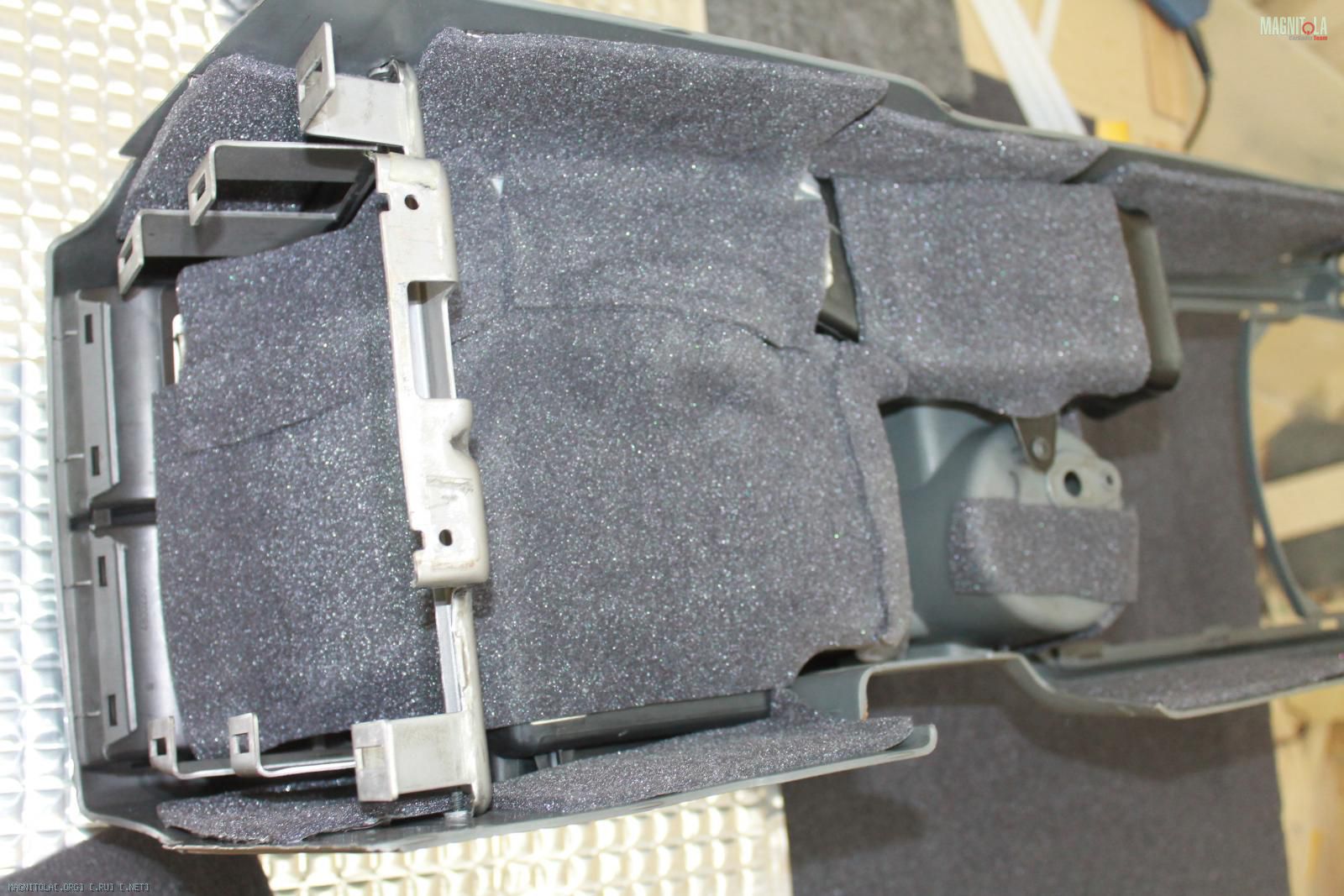

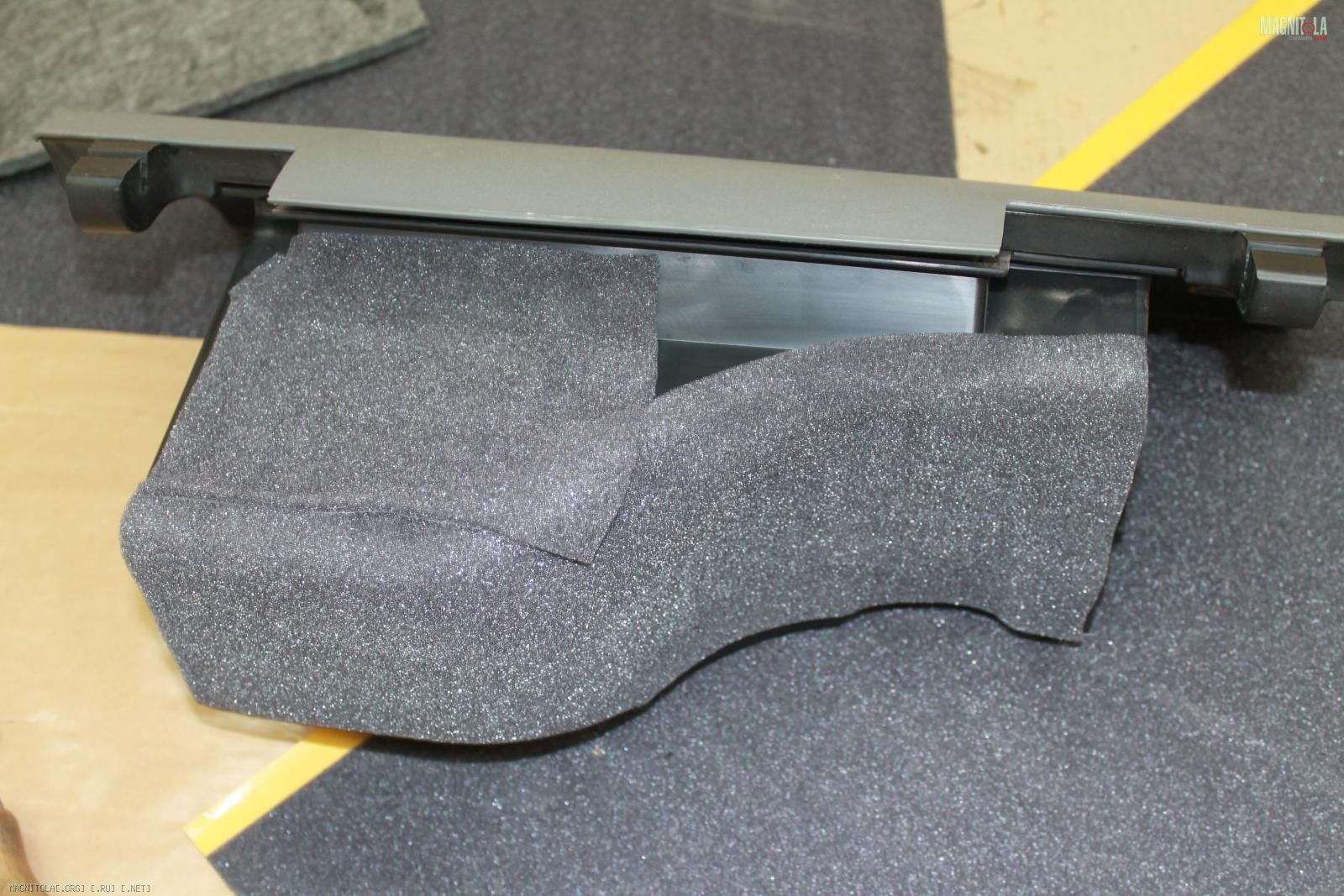

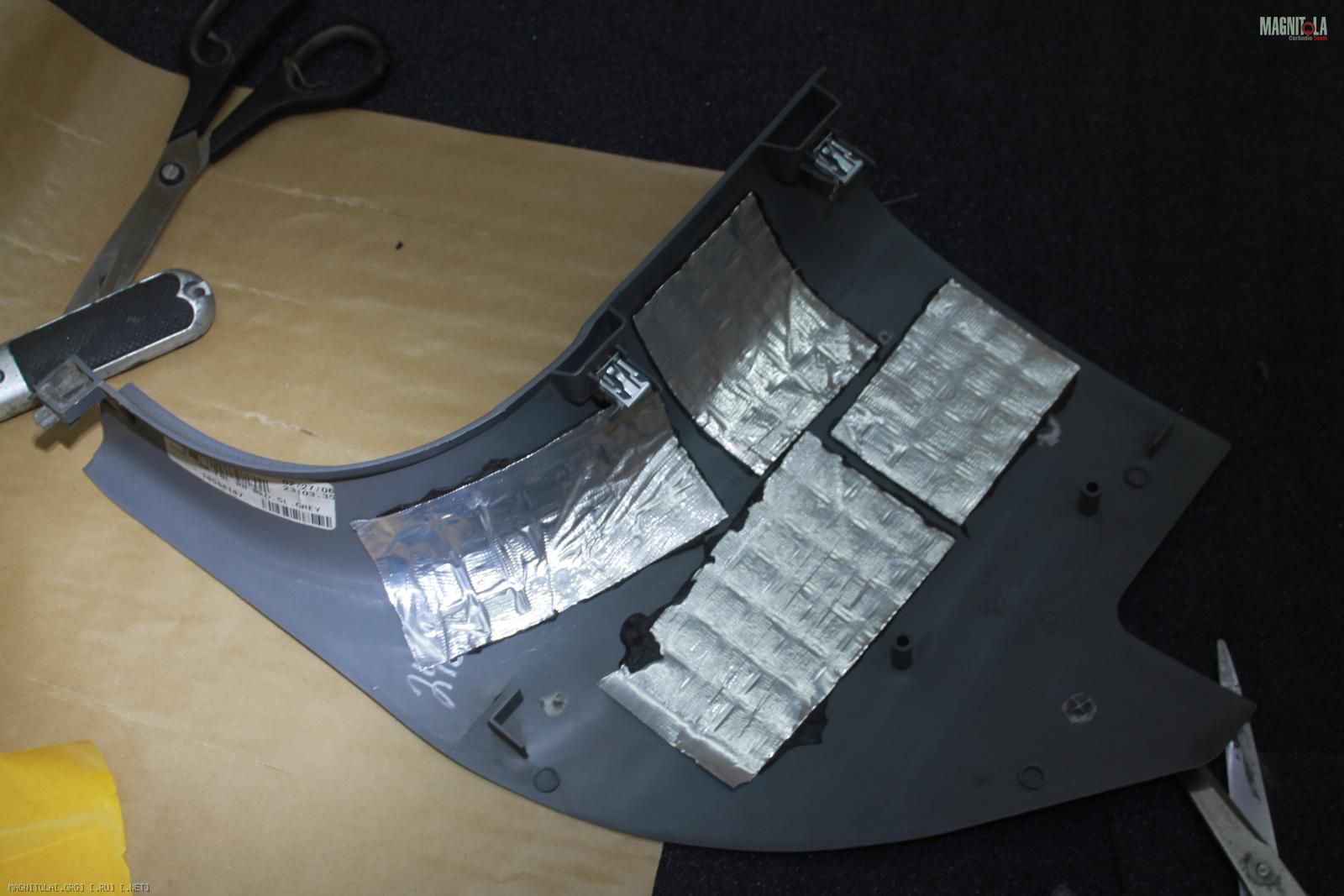

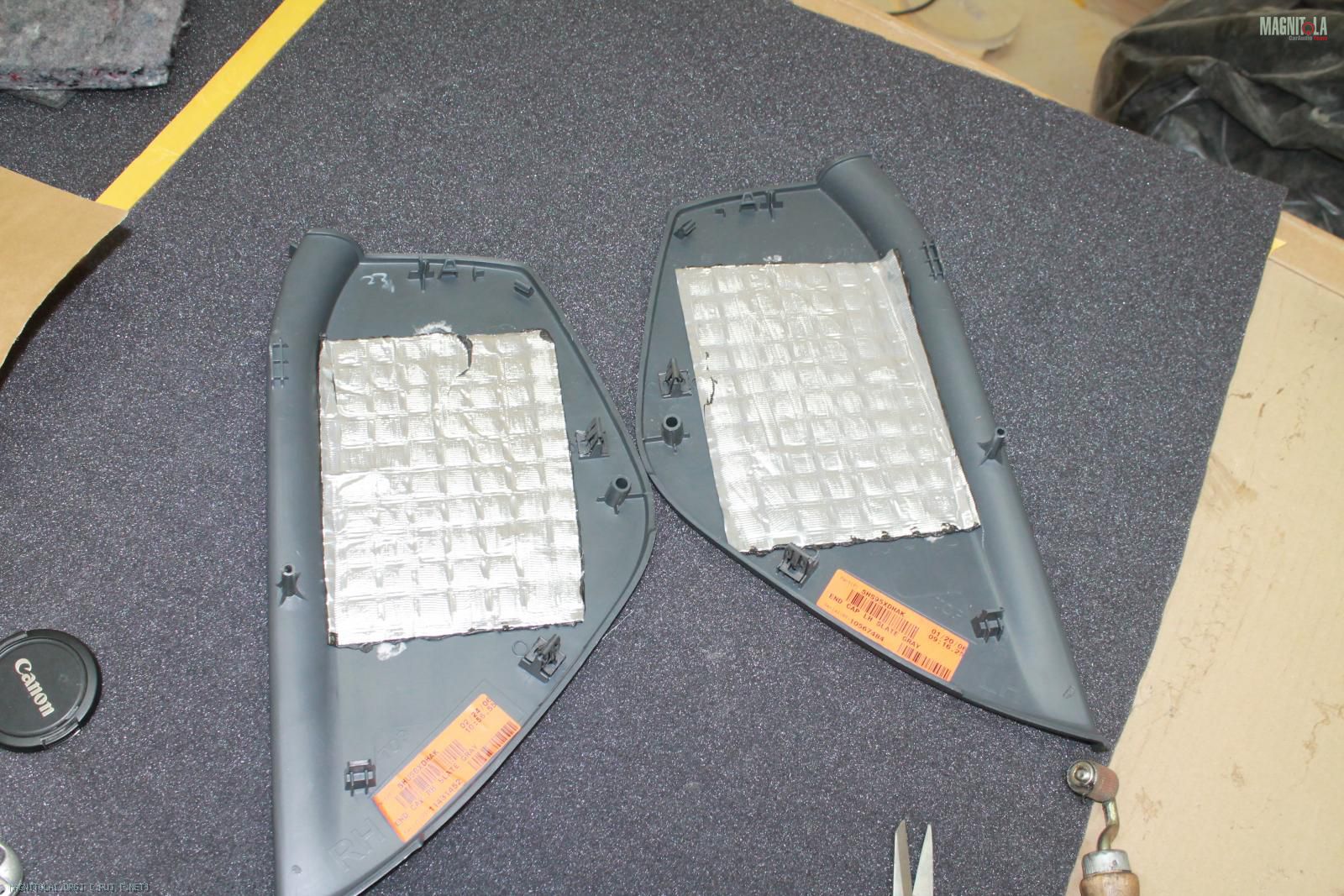

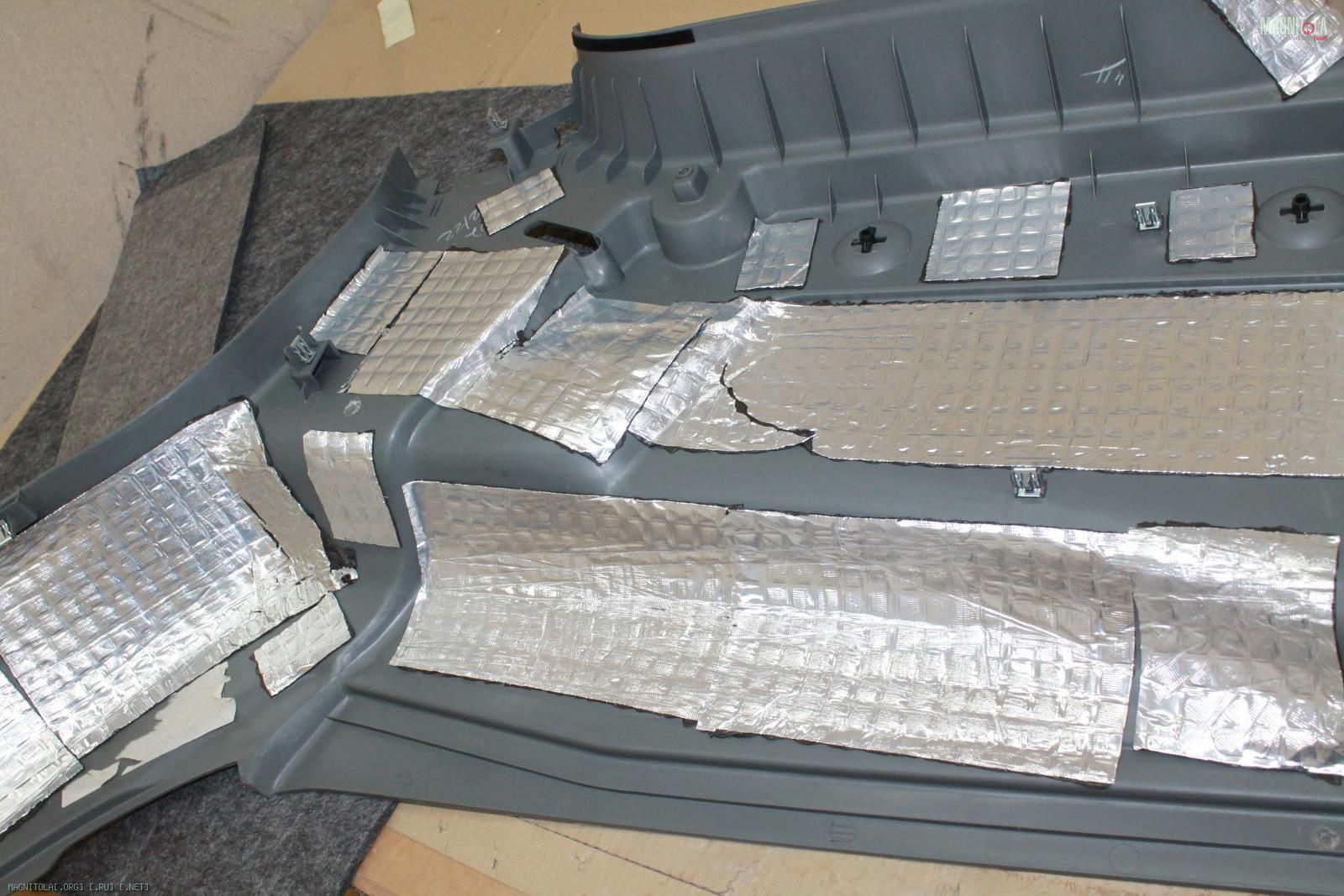

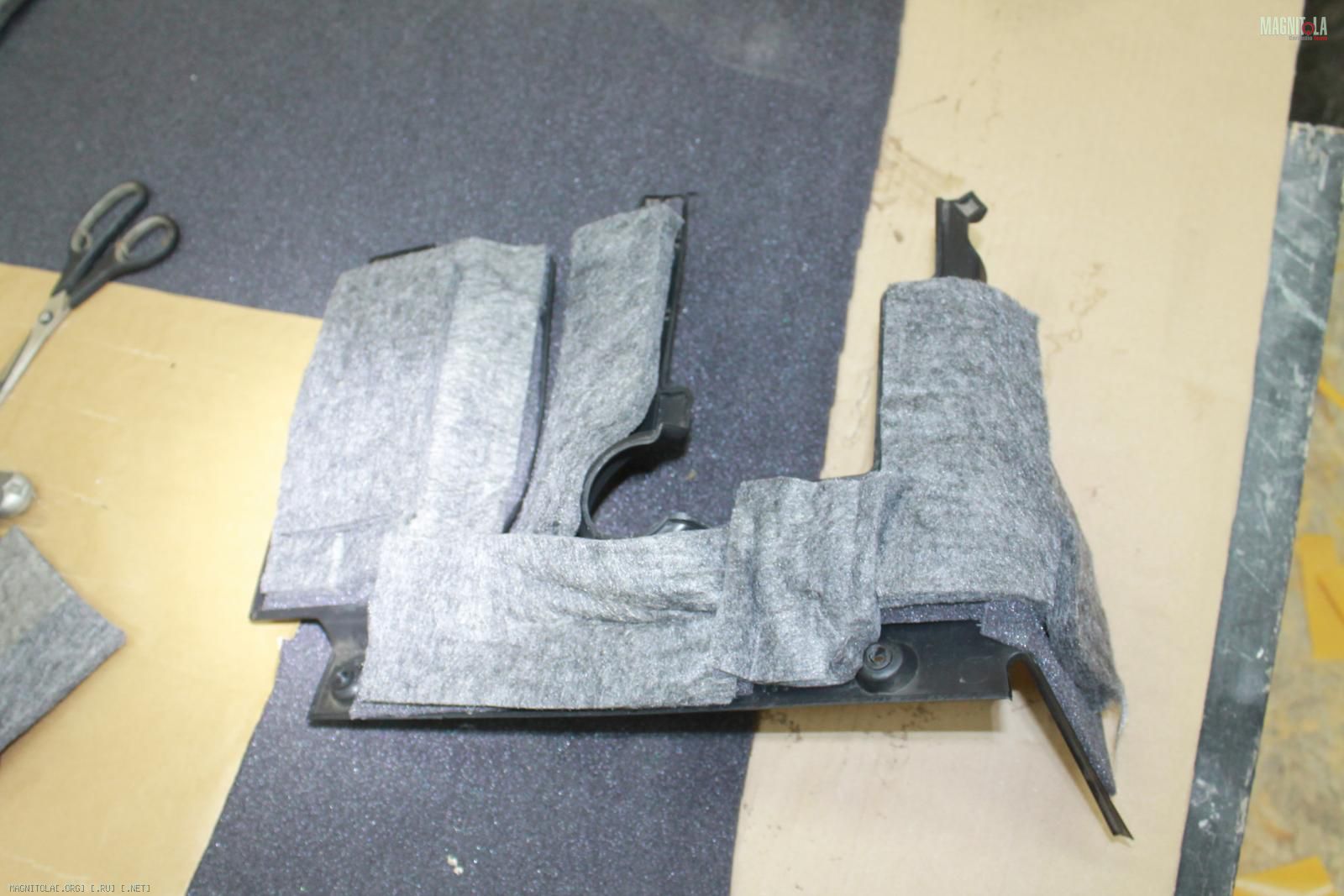

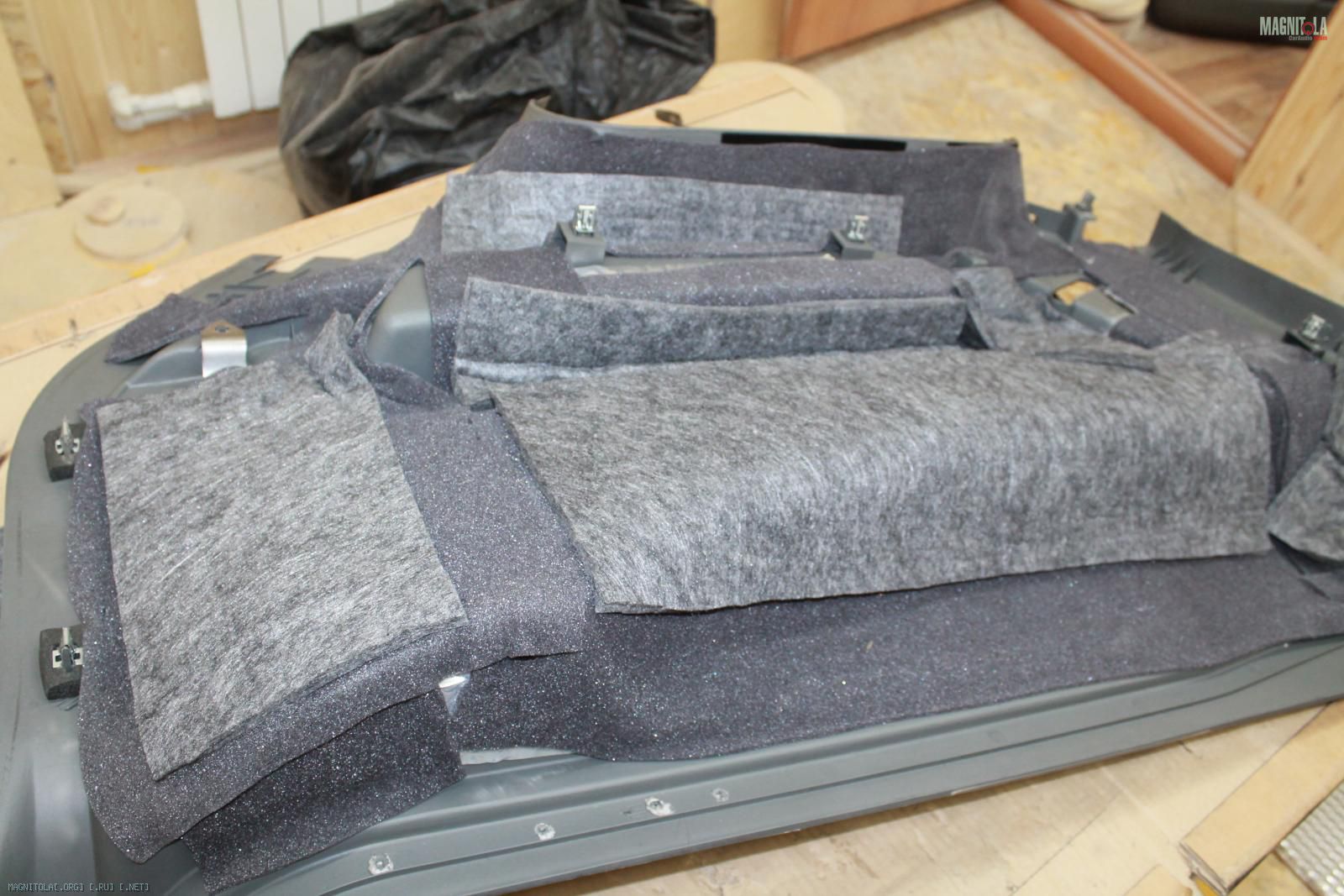

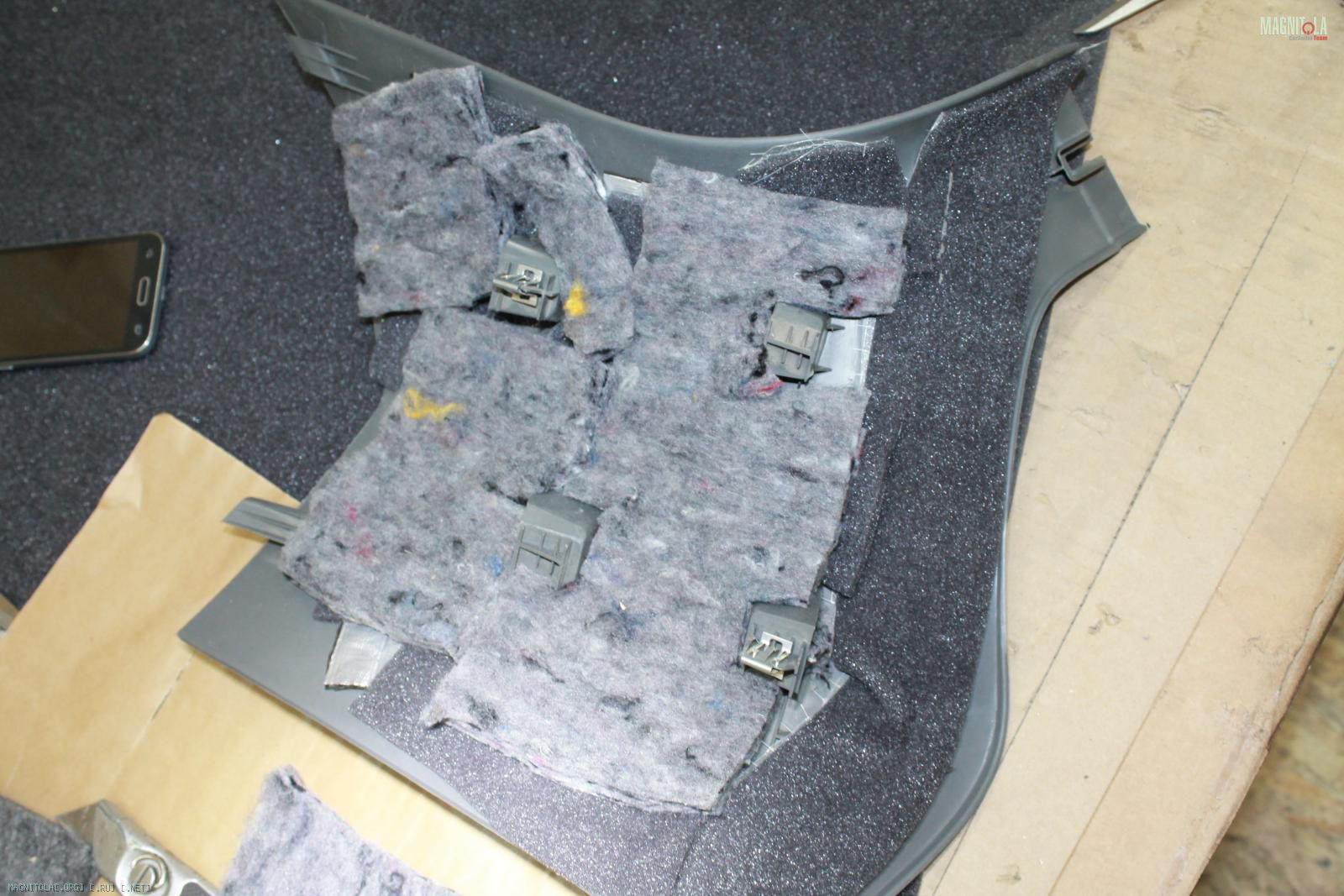

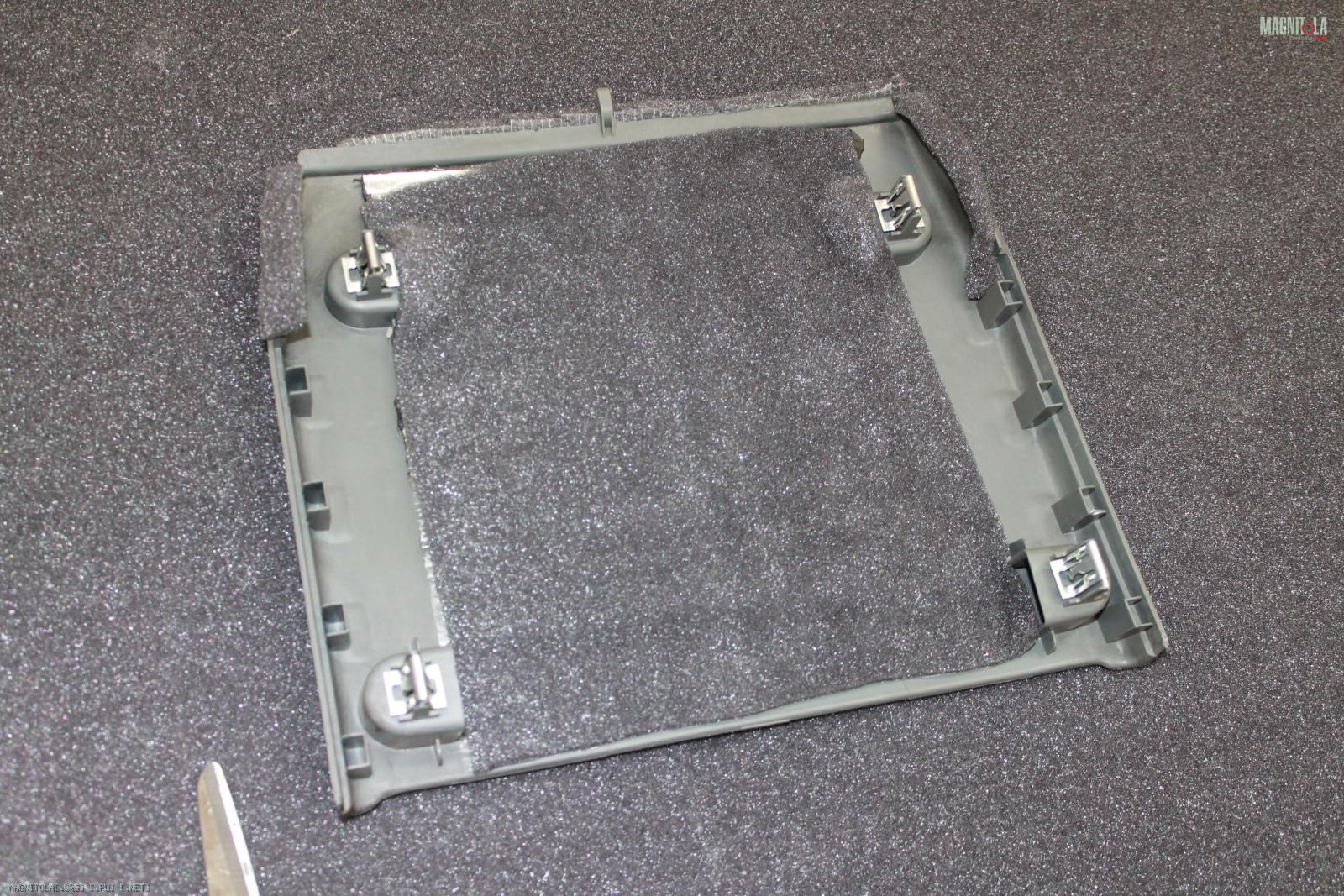

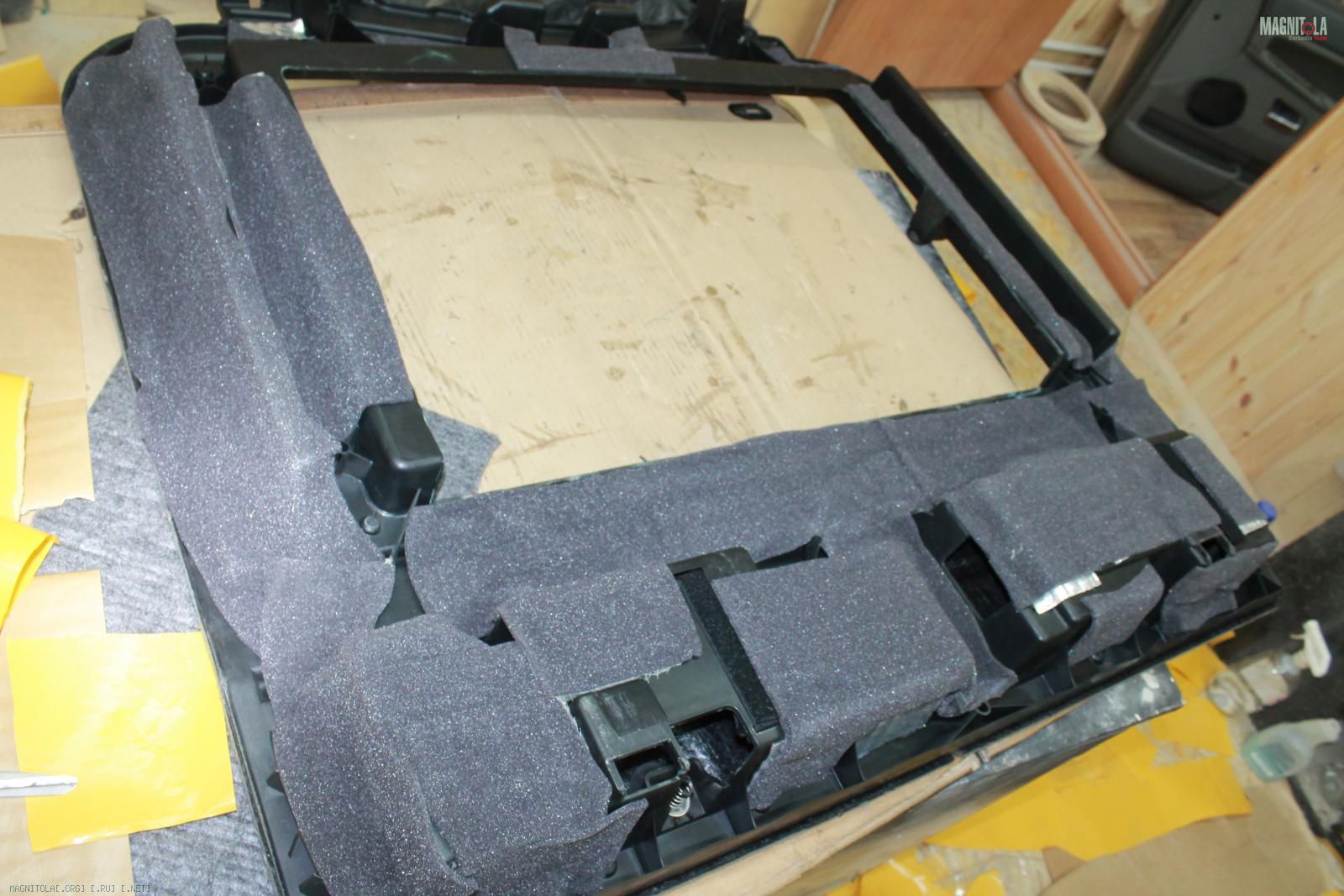

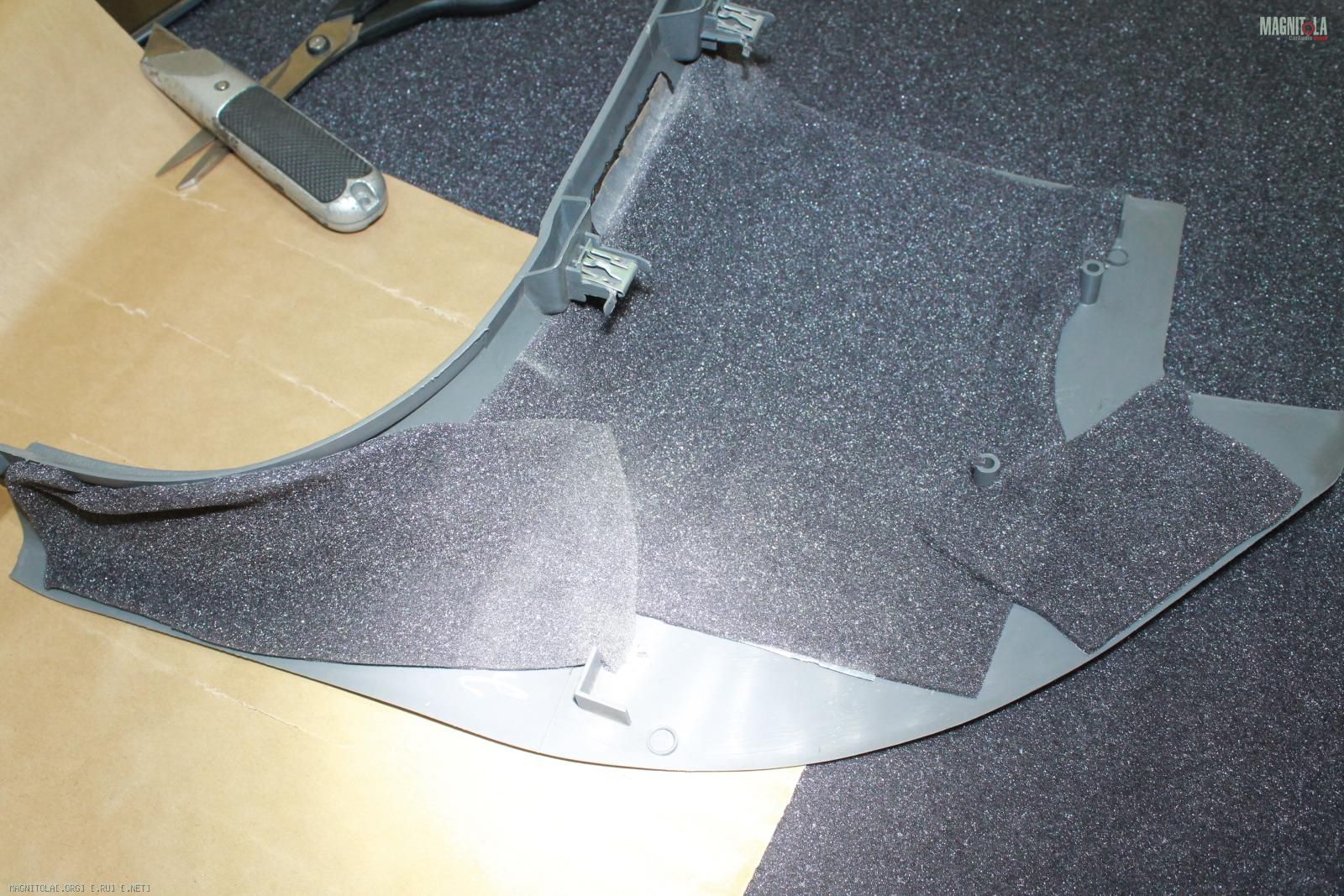

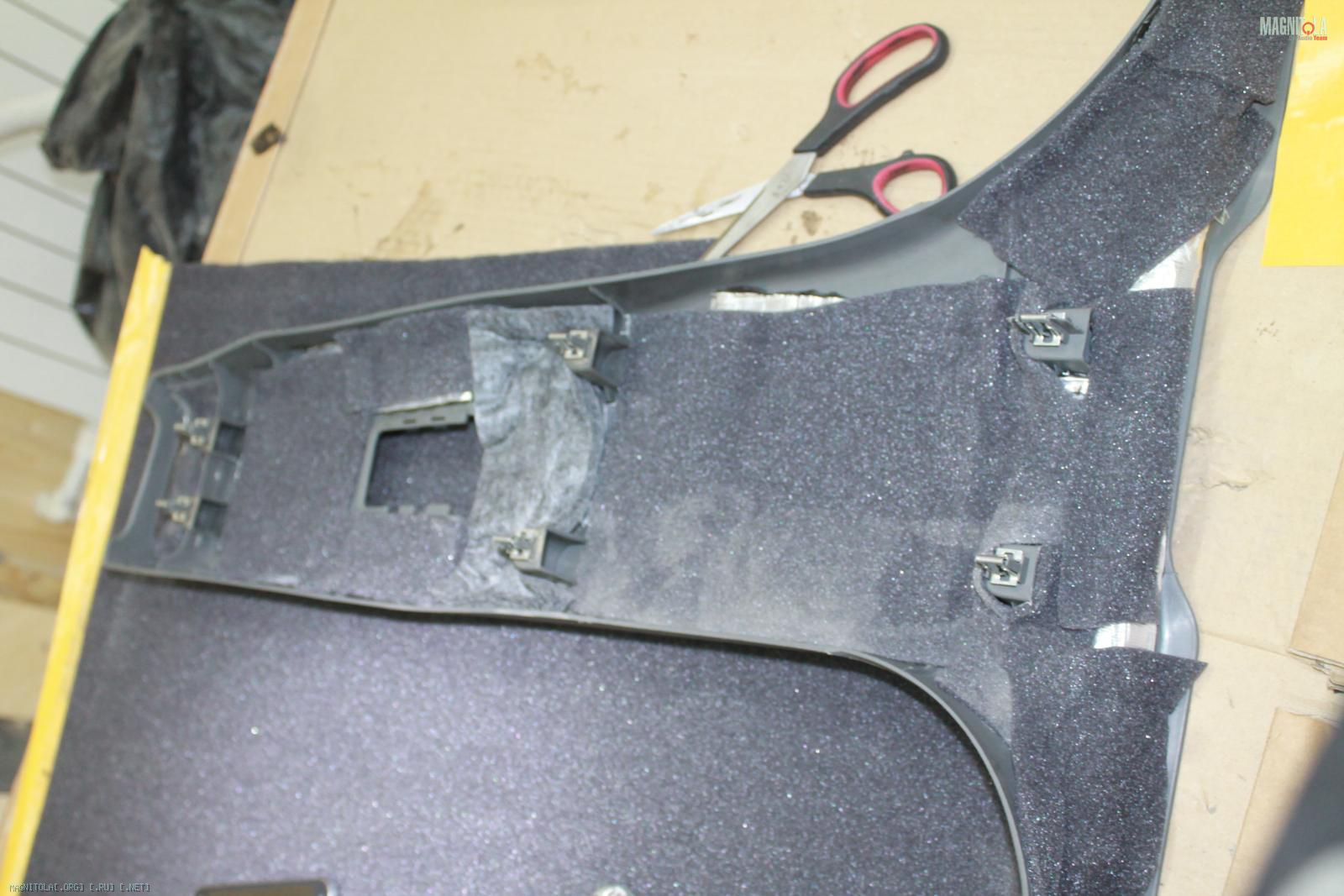

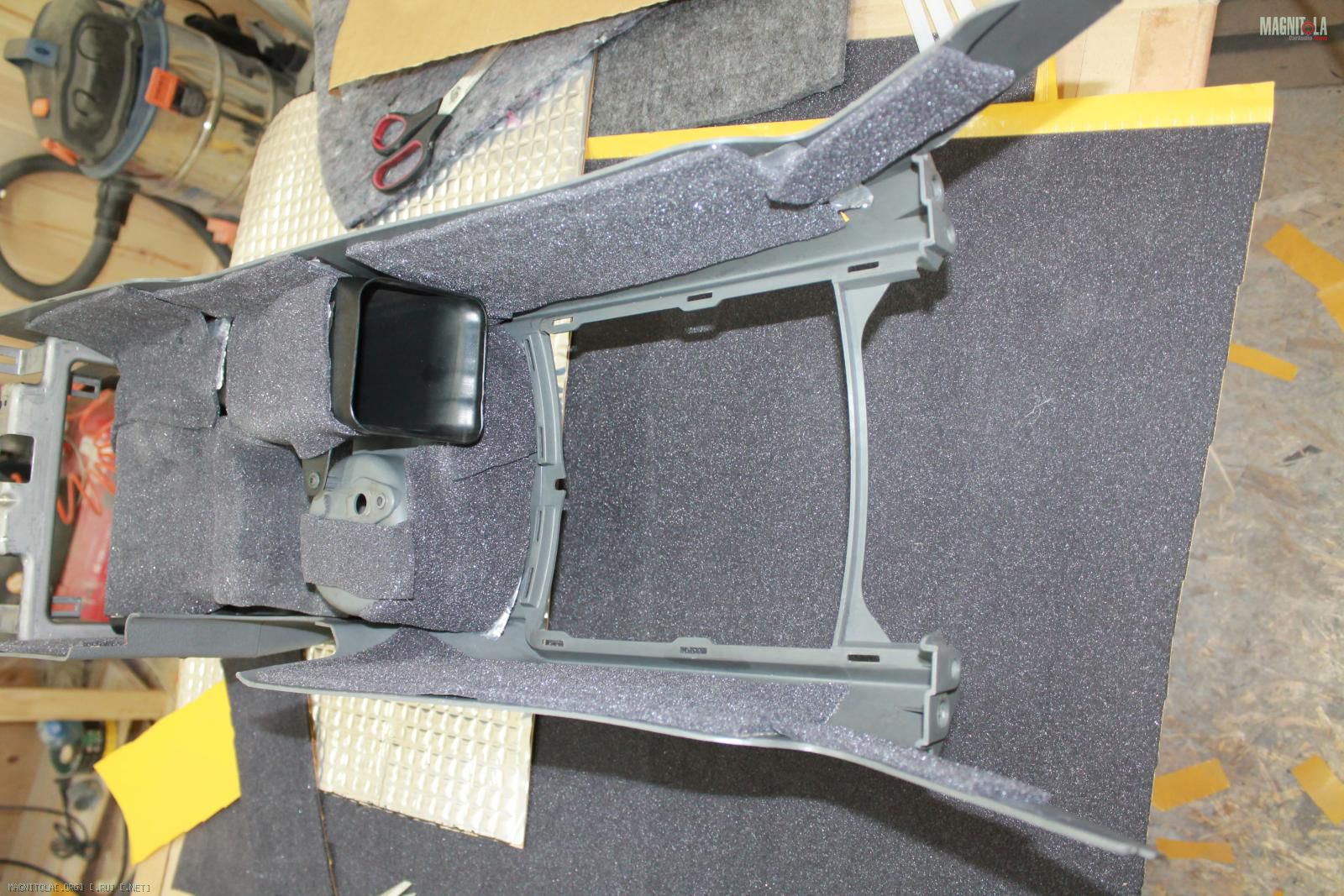

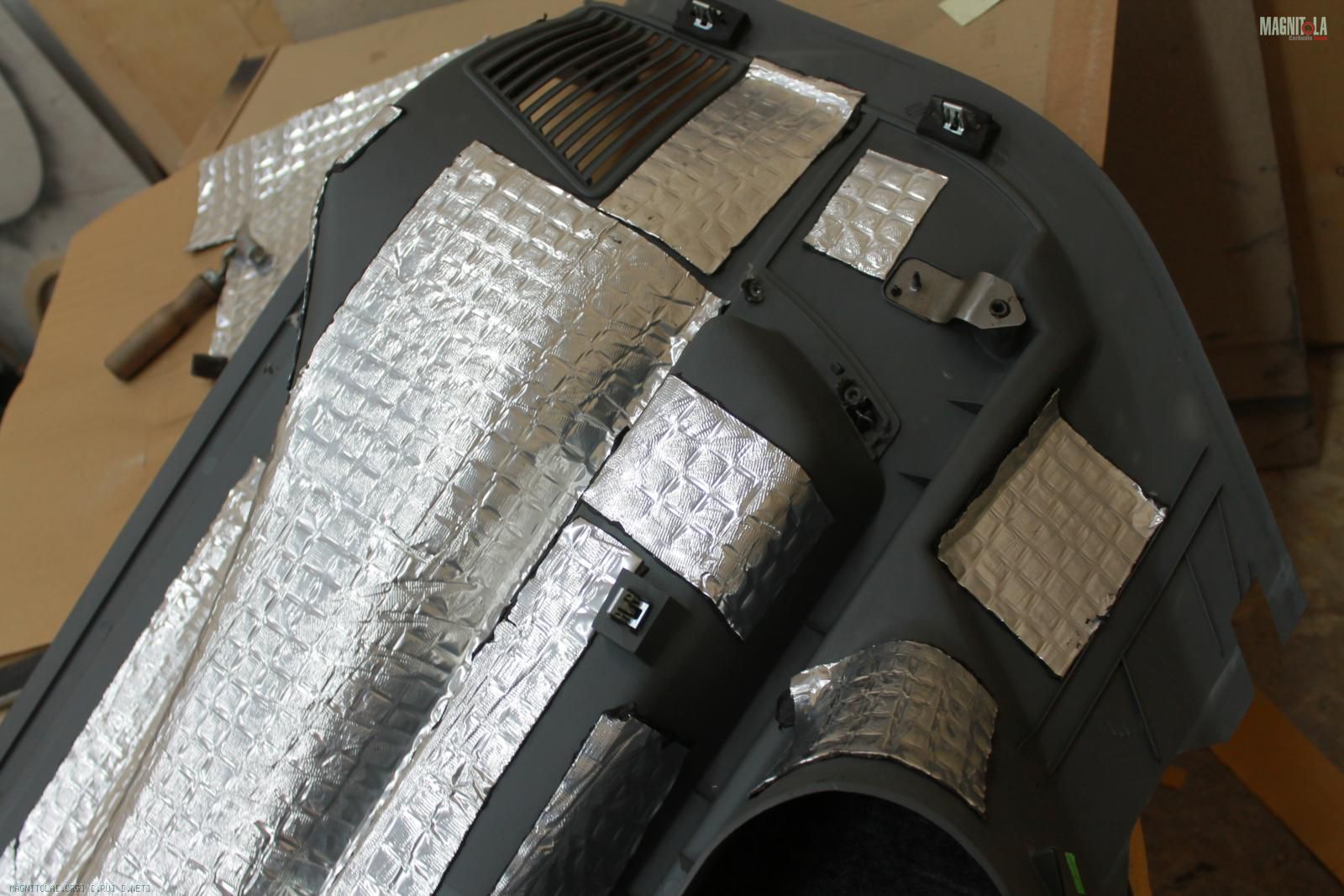

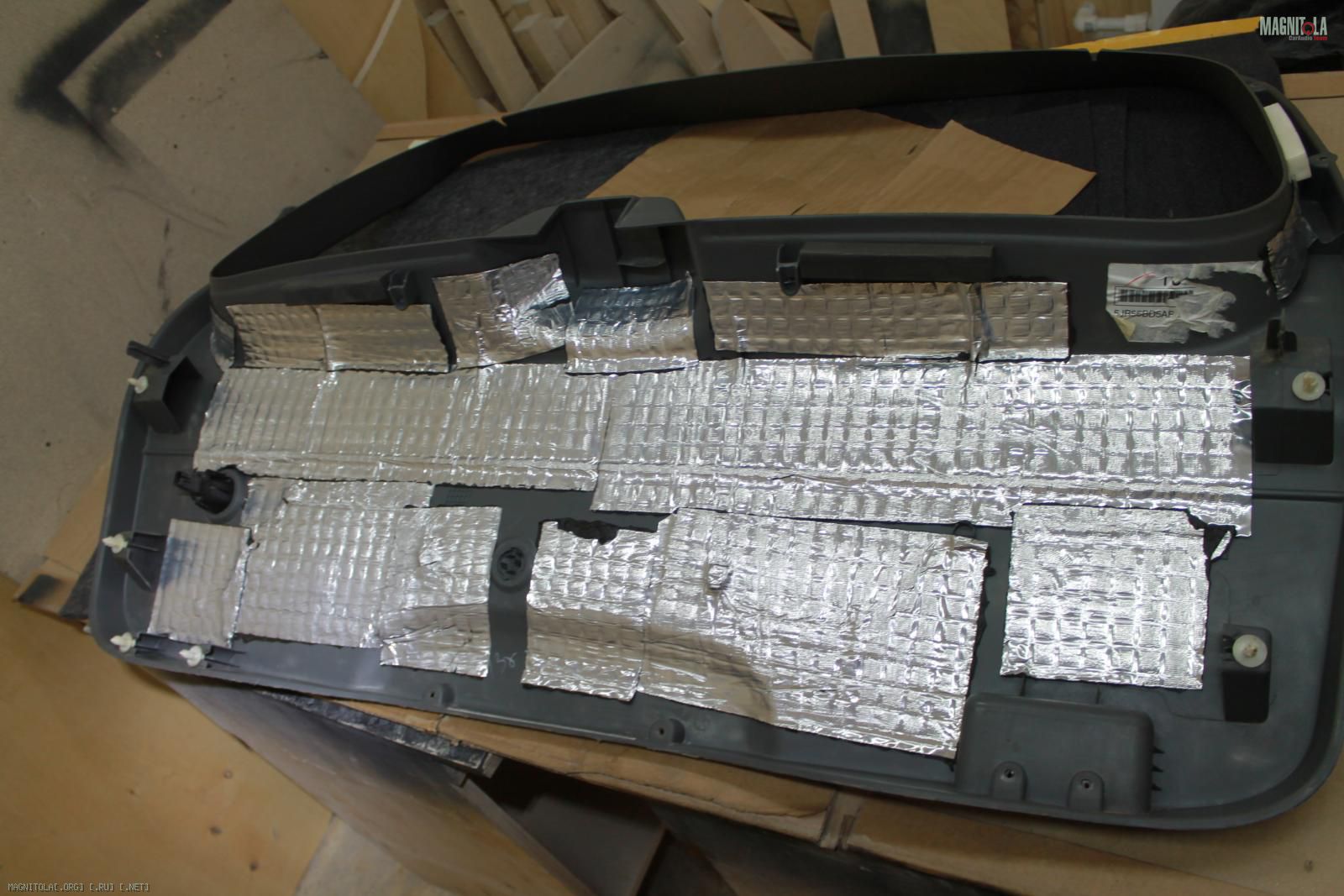

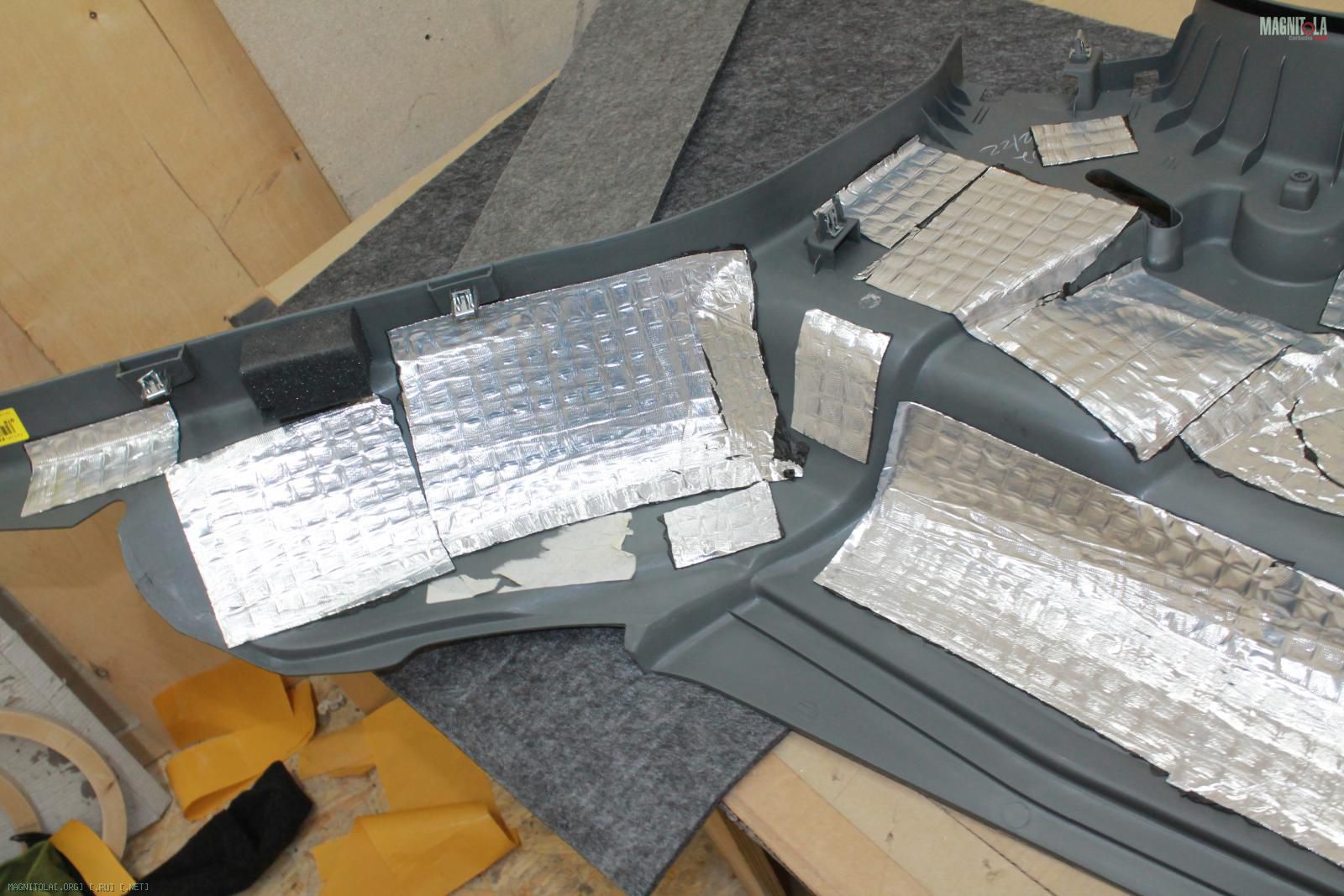

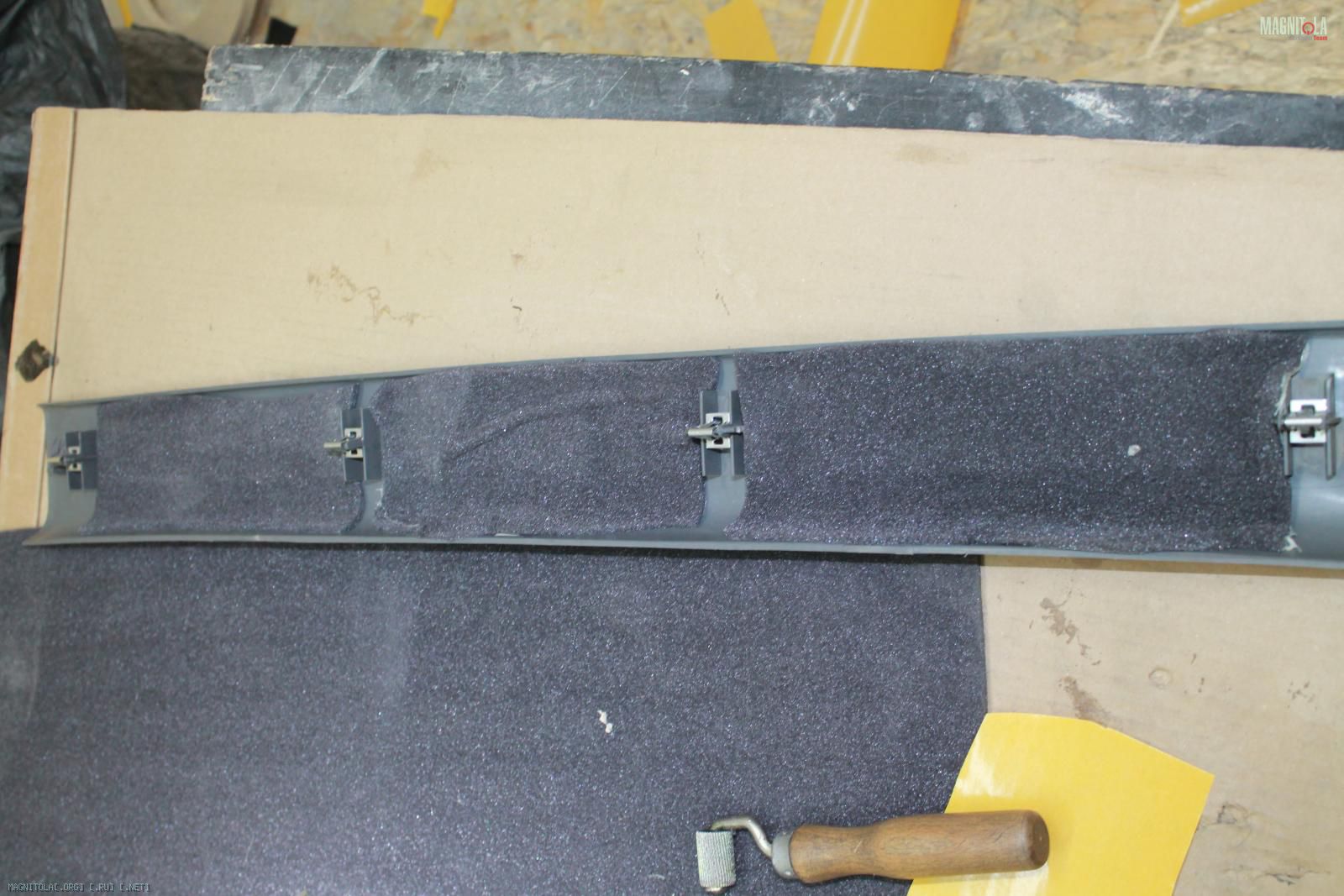

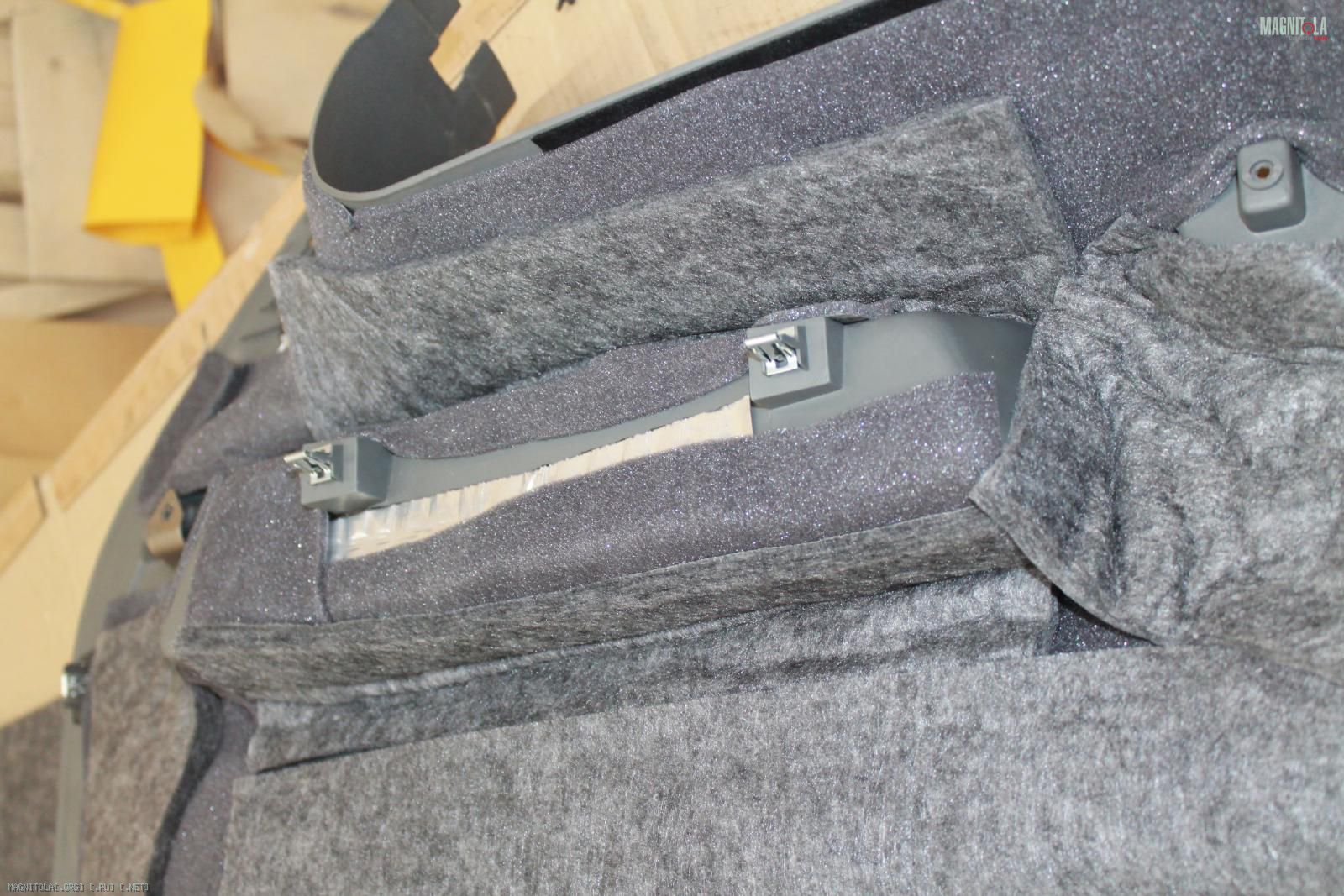

Вибро-шумоизоляция всего пластика, вибра 2мм, битопласт 5мм, войлок 2см и 3 см
Вложение 917968Вложение 917970Вложение 917972Вложение 917974Вложение 917976Вложение 917978Вложение 917980Вложение 917982Вложение 917984Вложение 917986Вложение 917988Вложение 917990Вложение 917992Вложение 917994Вложение 917996Вложение 917998Вложение 918000Вложение 918002Вложение 918004Вложение 918006Вложение 918008Вложение 918010Вложение 918012Вложение 918014Вложение 918016Вложение 918018Вложение 918020Вложение 918022Вложение 918024Вложение 918026Вложение 918028Вложение 918030Вложение 918032Вложение 918034Вложение 918036Вложение 918038Вложение 918040Вложение 918042Вложение 918044Вложение 918046Вложение 918048Вложение 918050Вложение 918052Вложение 918054Вложение 918056Вложение 918058Вложение 918060Вложение 918062Вложение 918064Вложение 918066Вложение 918068Вложение 918070Вложение 918072Вложение 918074Вложение 918076Вложение 918078Вложение 918080Вложение 918082Вложение 918084Вложение 918086Вложение 918088Вложение 918090Вложение 918092Вложение 918094Вложение 918096Вложение 918098Вложение 918100Вложение 918102Вложение 918104Вложение 918106Вложение 918108Вложение 918110Вложение 918112Вложение 918114Вложение 918116Вложение 918118Вложение 918120Вложение 918122Вложение 918124Вложение 918126Вложение 918128Вложение 918130Вложение 918132Вложение 918134Вложение 918136

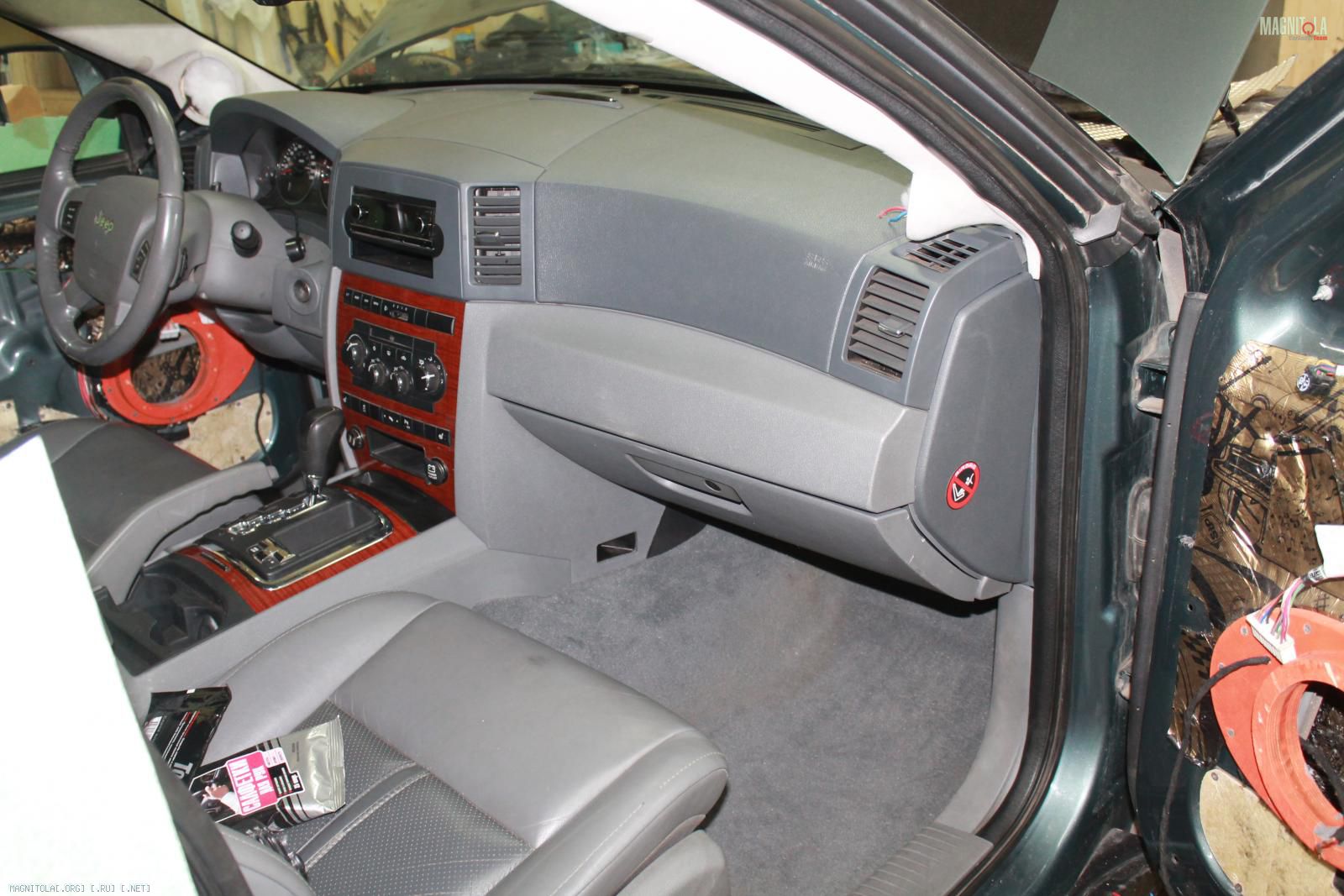

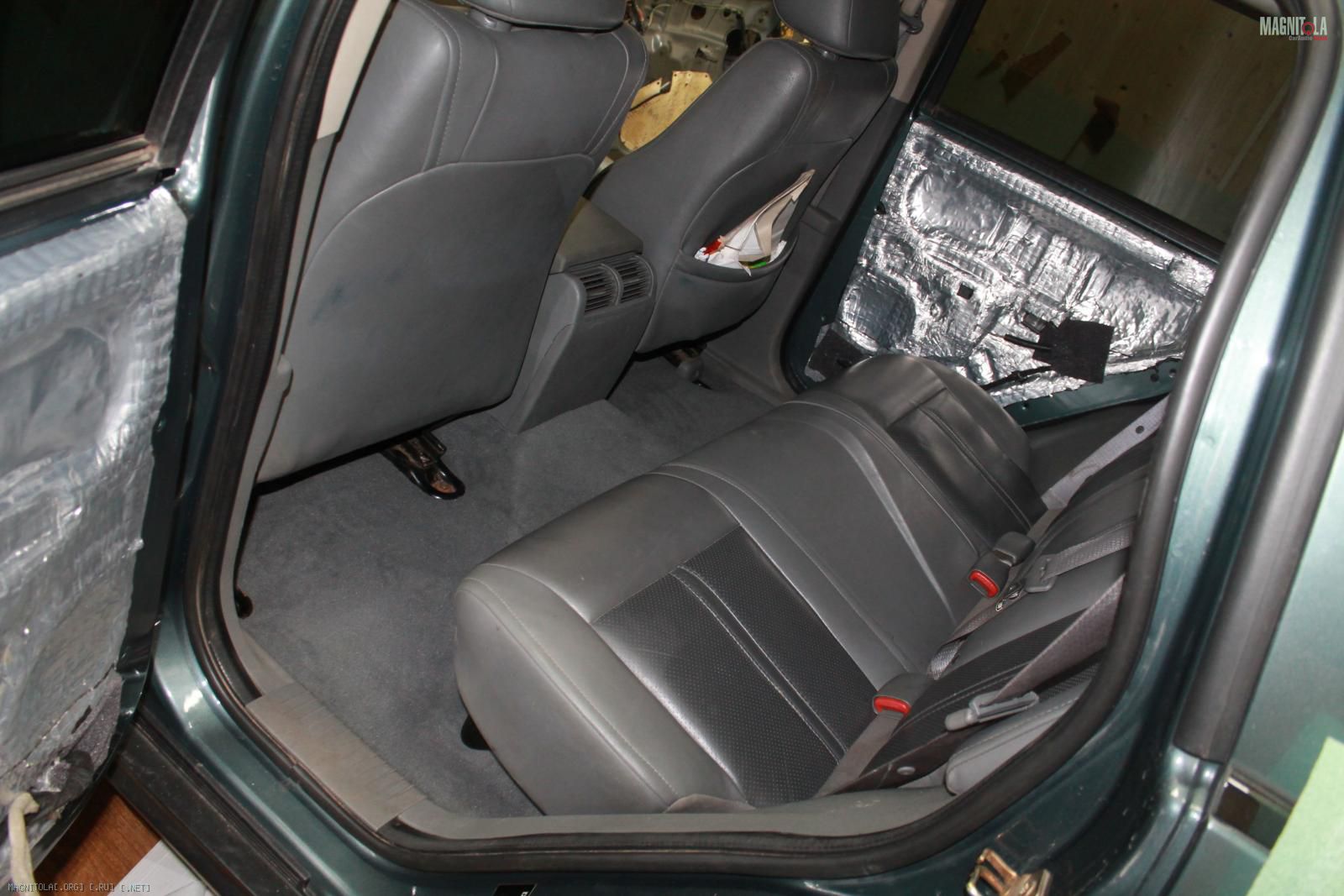

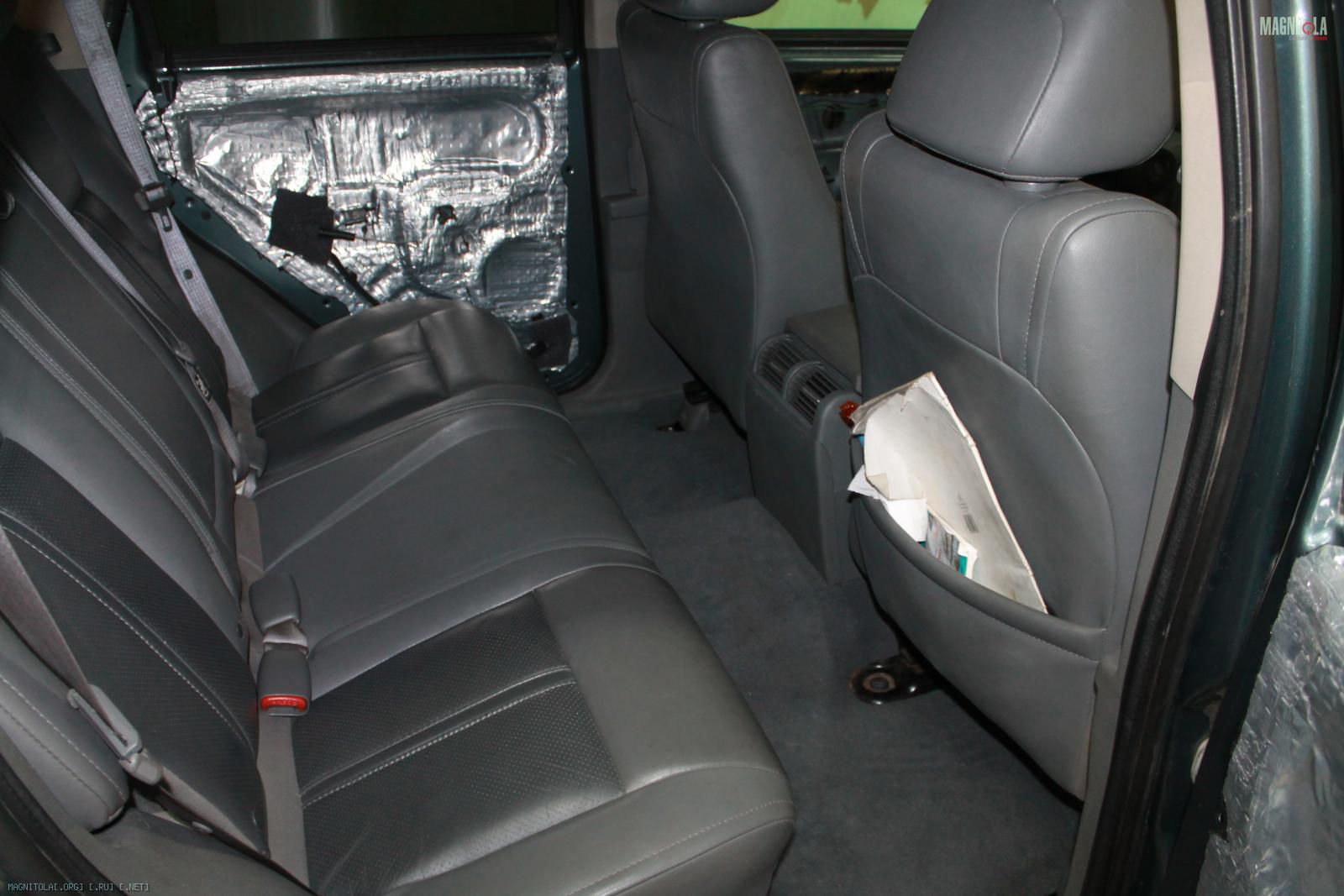

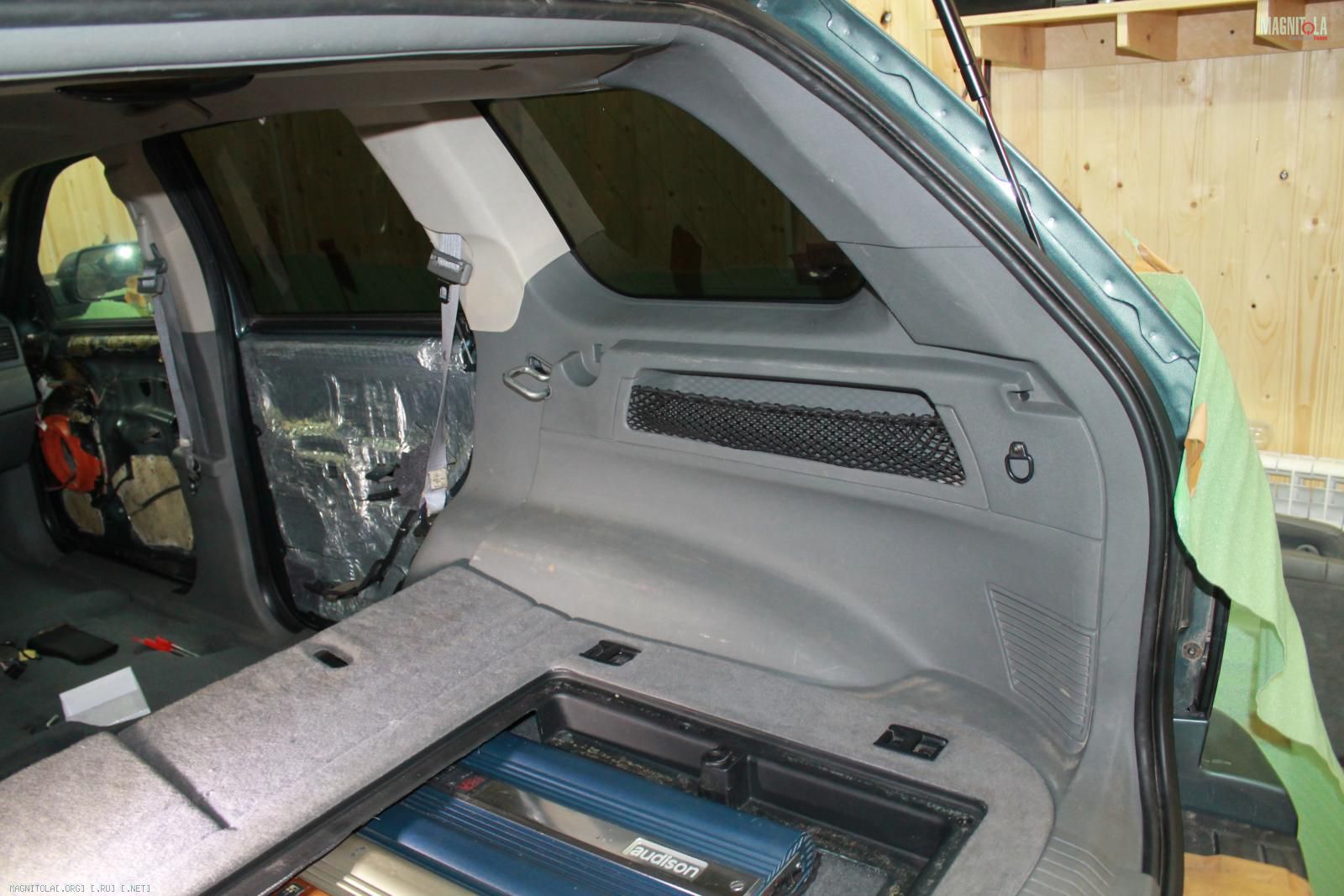

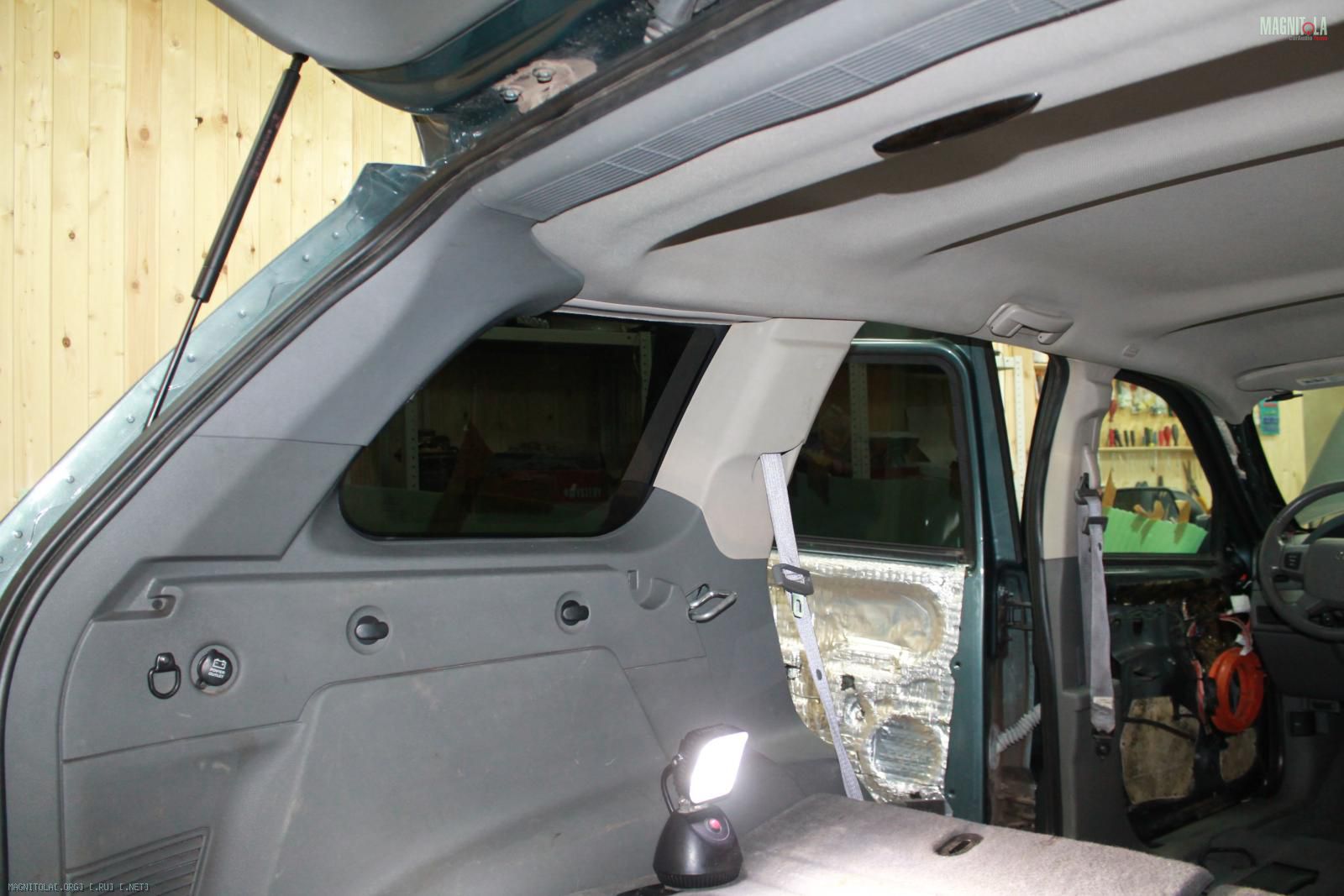

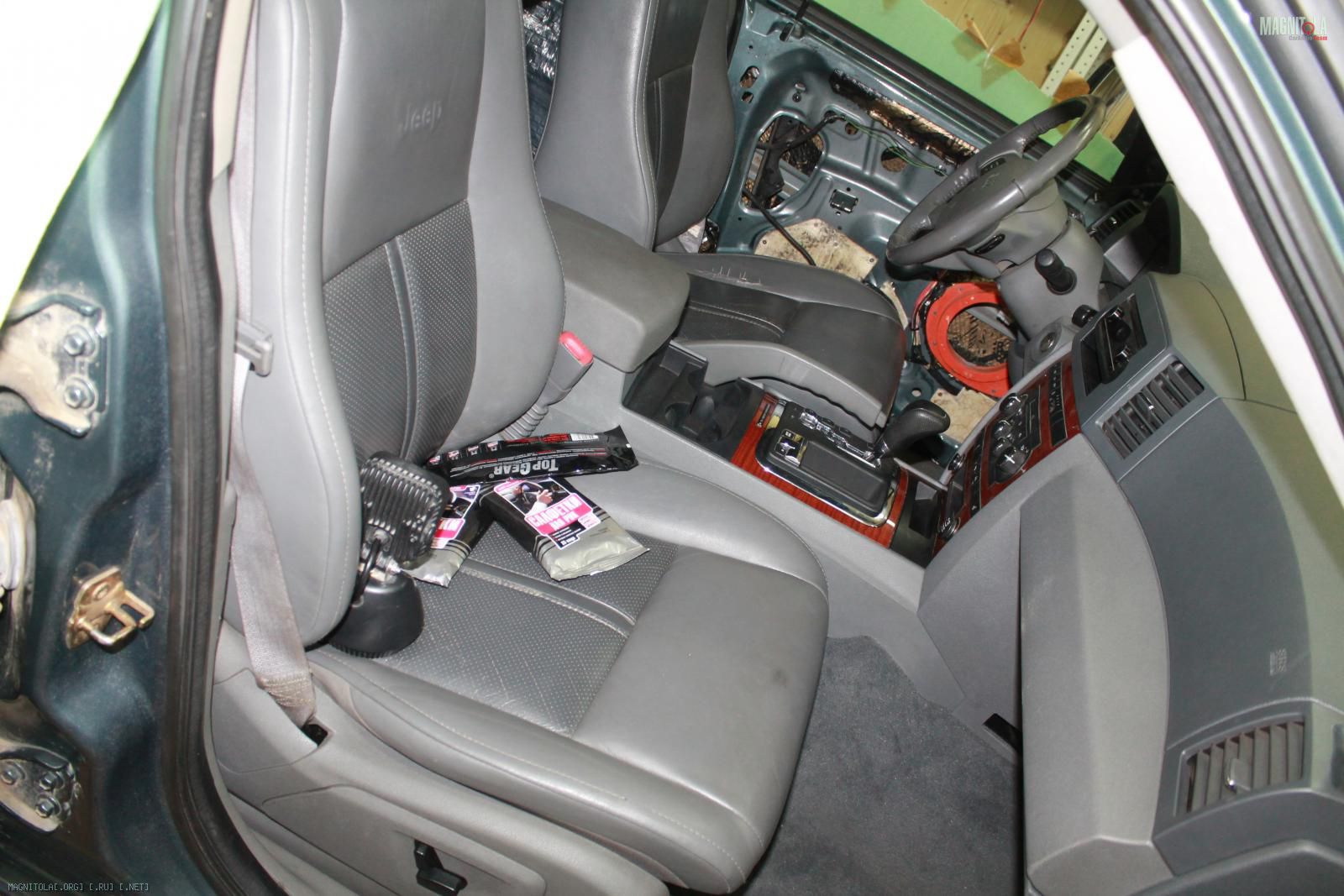

Собрали салон
Вложение 918138Вложение 918140Вложение 918142Вложение 918144Вложение 918146Вложение 918148Вложение 918150Вложение 918152Вложение 918154Вложение 918156Вложение 918158Вложение 918160Вложение 918162Вложение 918164Вложение 918166Вложение 918168Вложение 918170Вложение 918172Вложение 918174Вложение 918176Вложение 918178

Жесткость фольги виброизоляции от KF Sound Technology, лист удерживается и не гнется, если держать горизонтально
Вложение 918628Вложение 918630

Jeep Cherokee

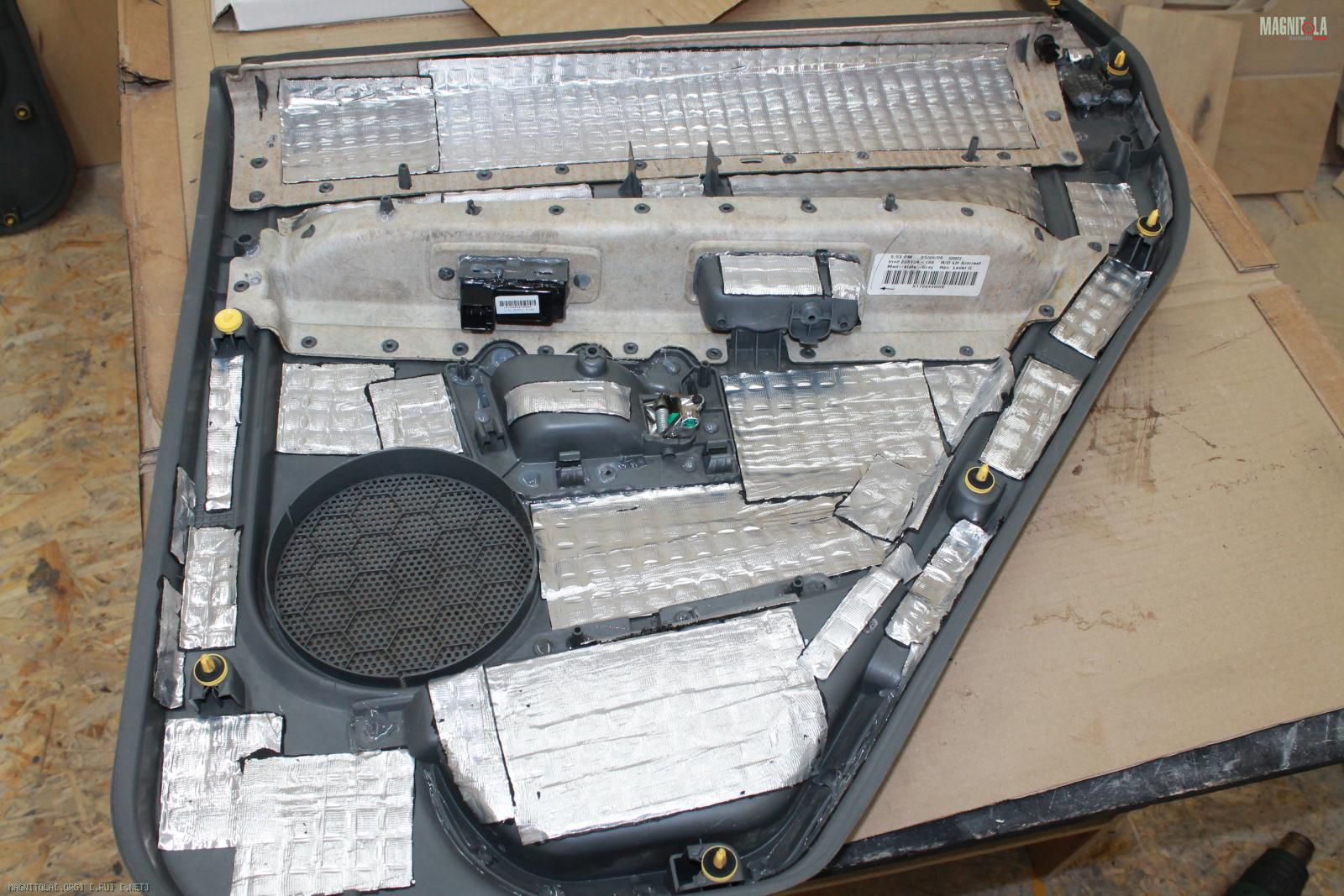

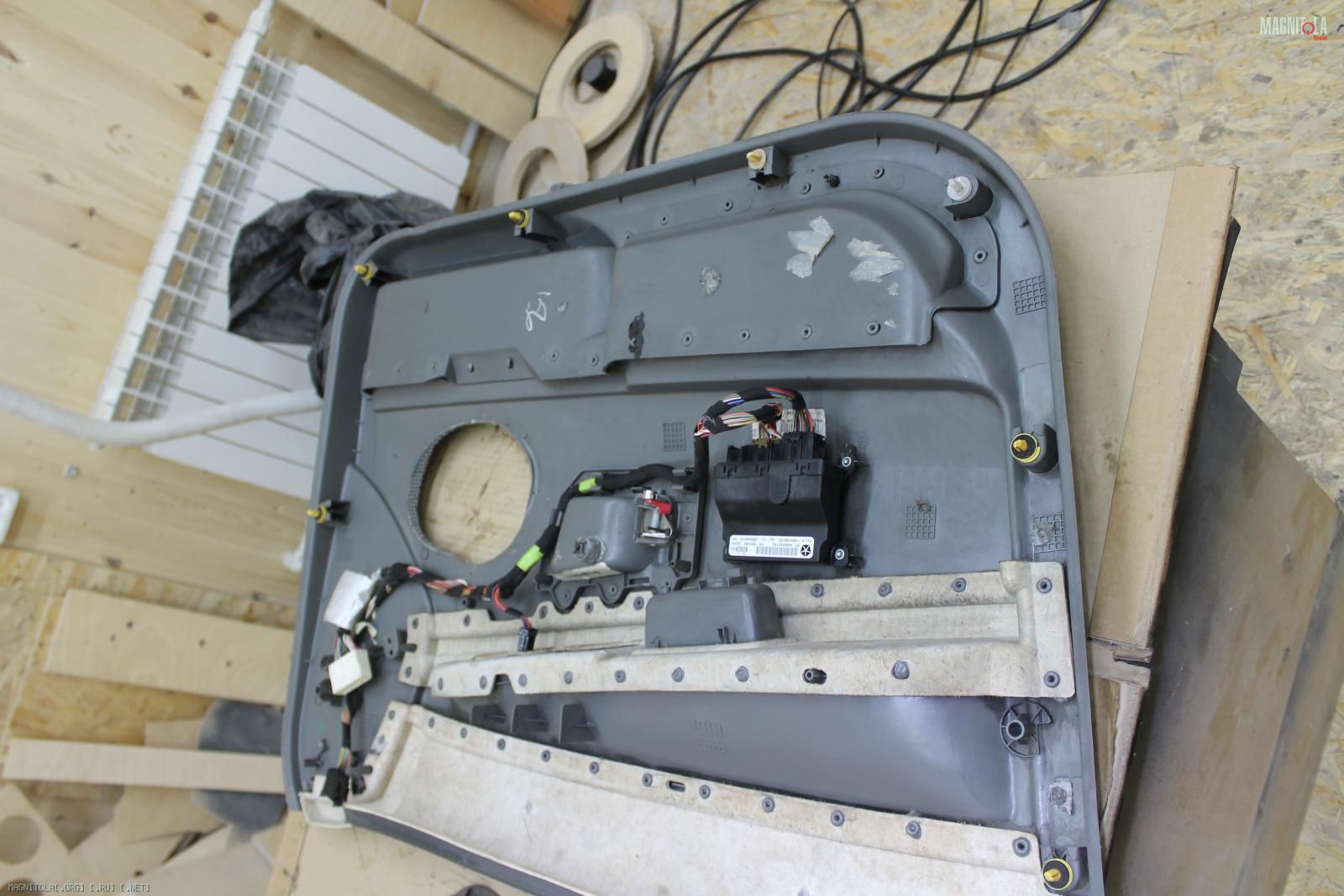

Виброизоляция карт задних дверей, греем, прикатываем
Вложение 918632Вложение 918634Вложение 918636Вложение 918638Вложение 918640Вложение 918642

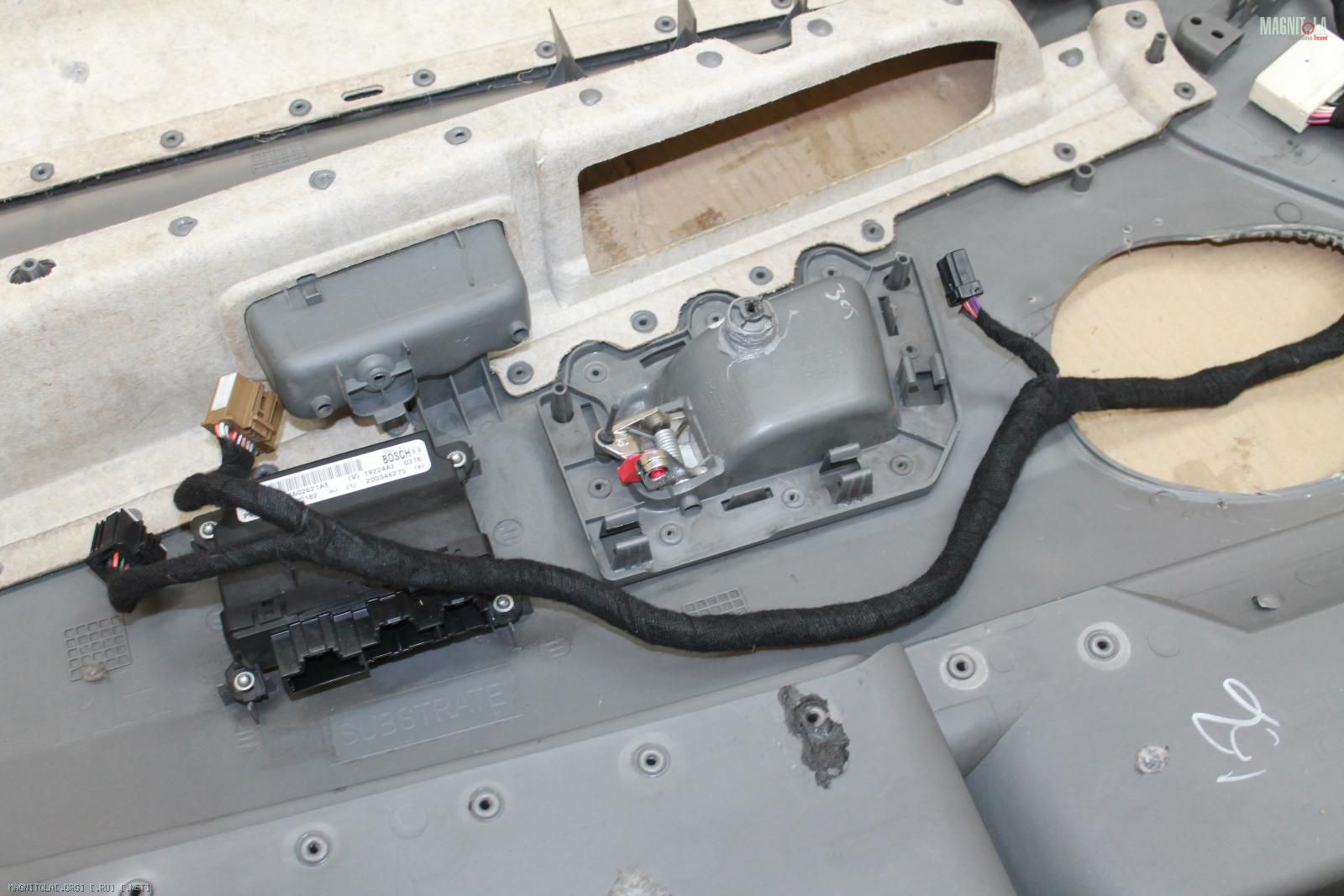

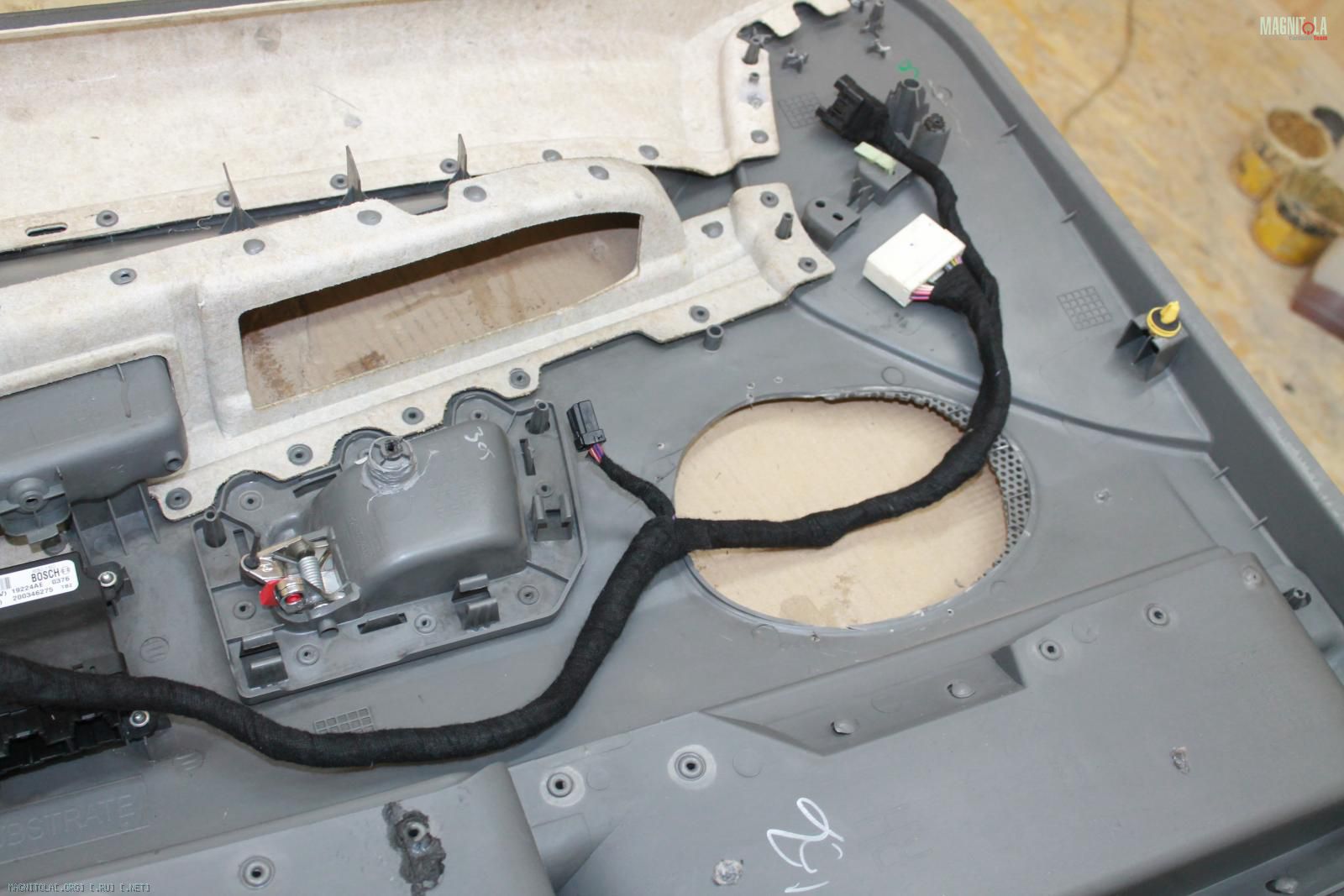

Вязка жгутов штатной проводки в мягкую изоленту
Вложение 918644Вложение 918646Вложение 918648Вложение 918650Вложение 918652

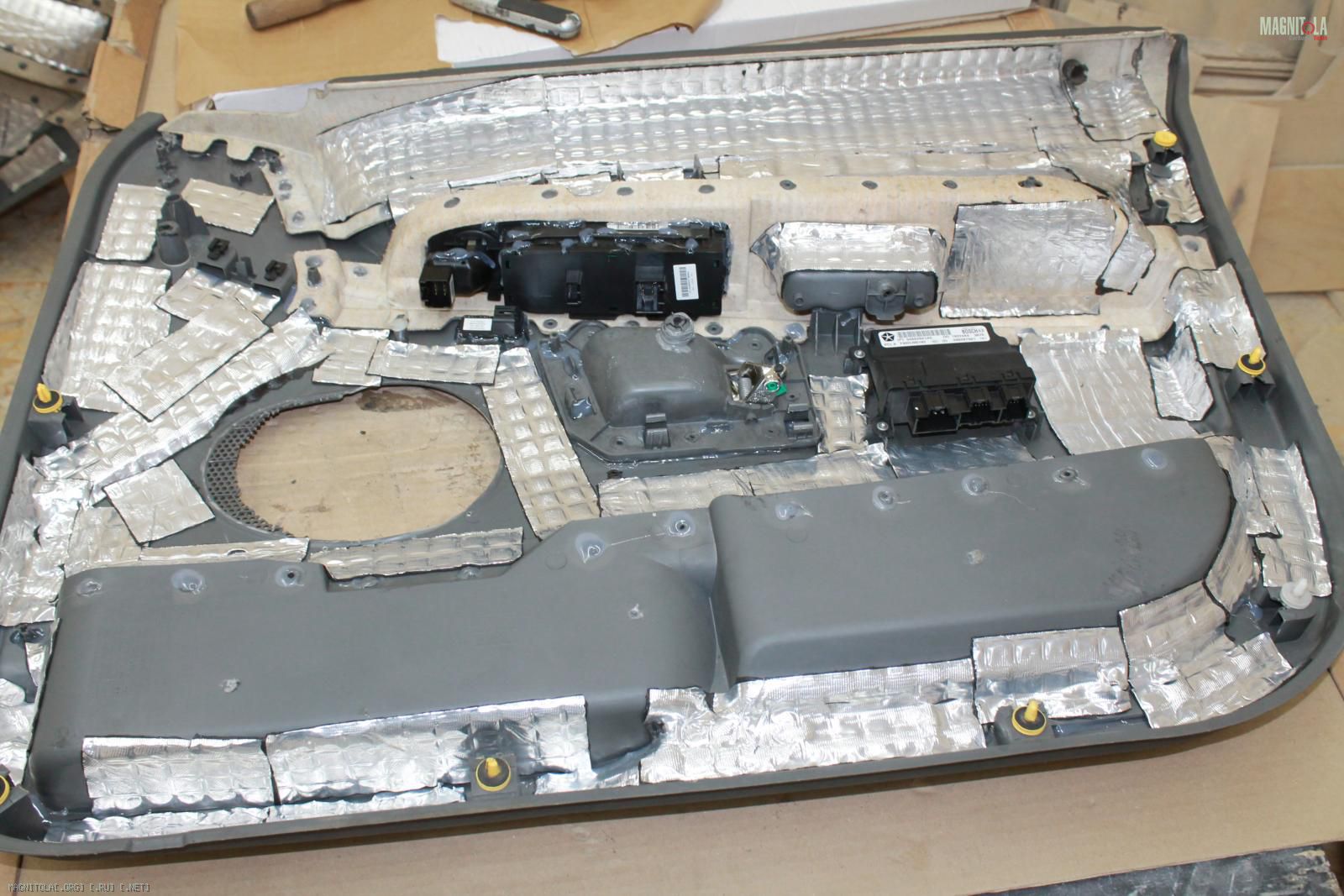

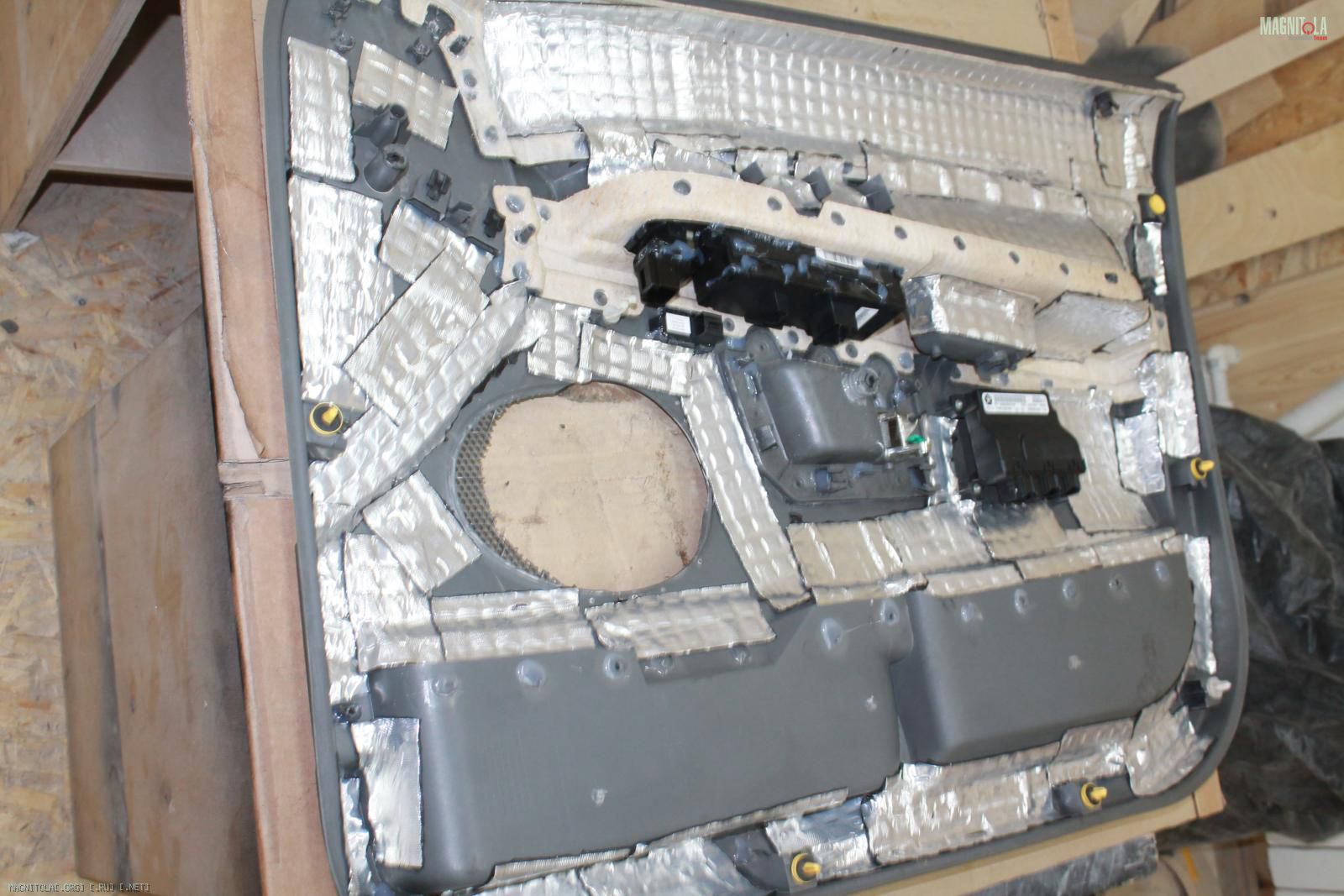

Виброизоляция карт передних дверей, греем, прикатываем
Вложение 918654Вложение 918656Вложение 918658

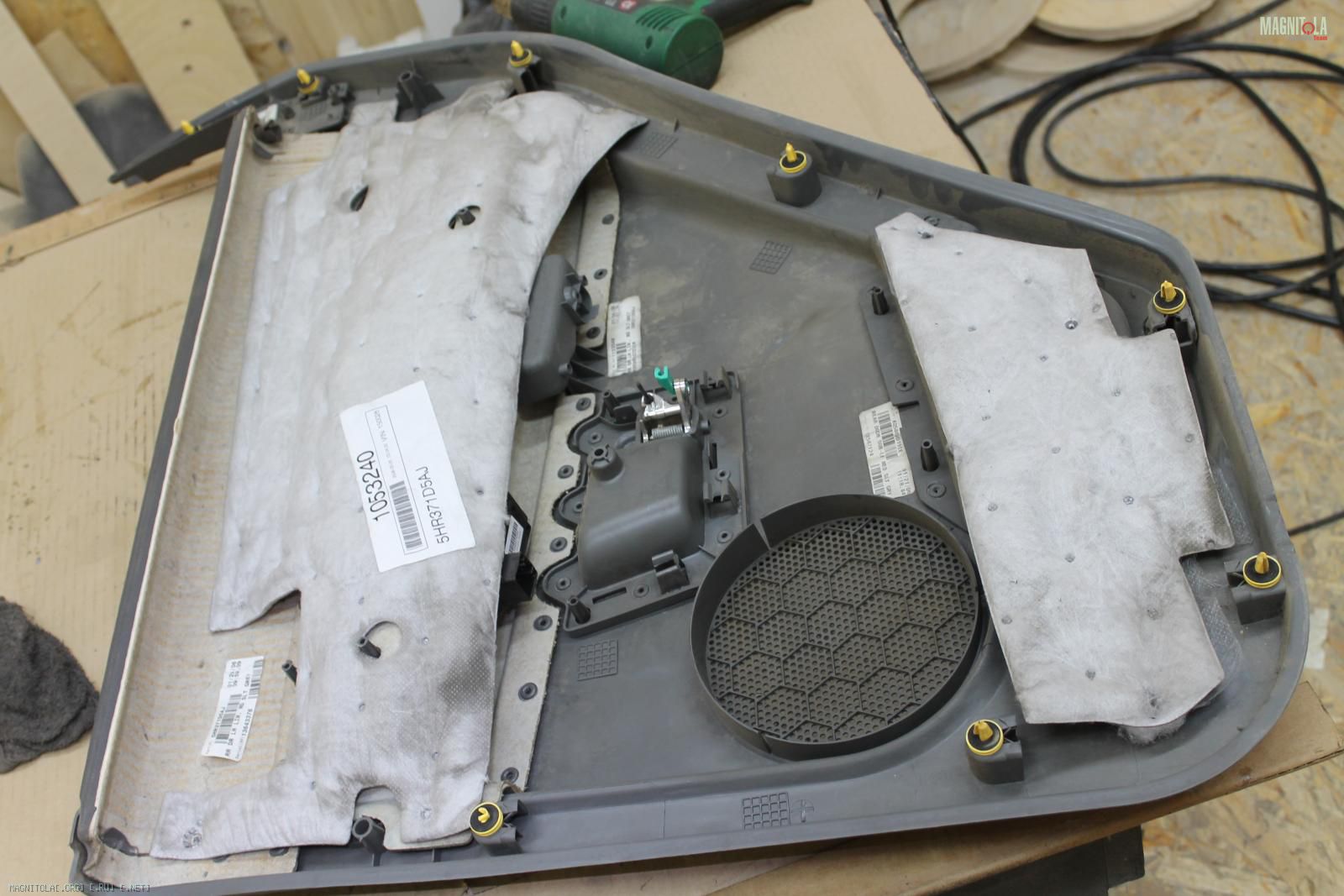

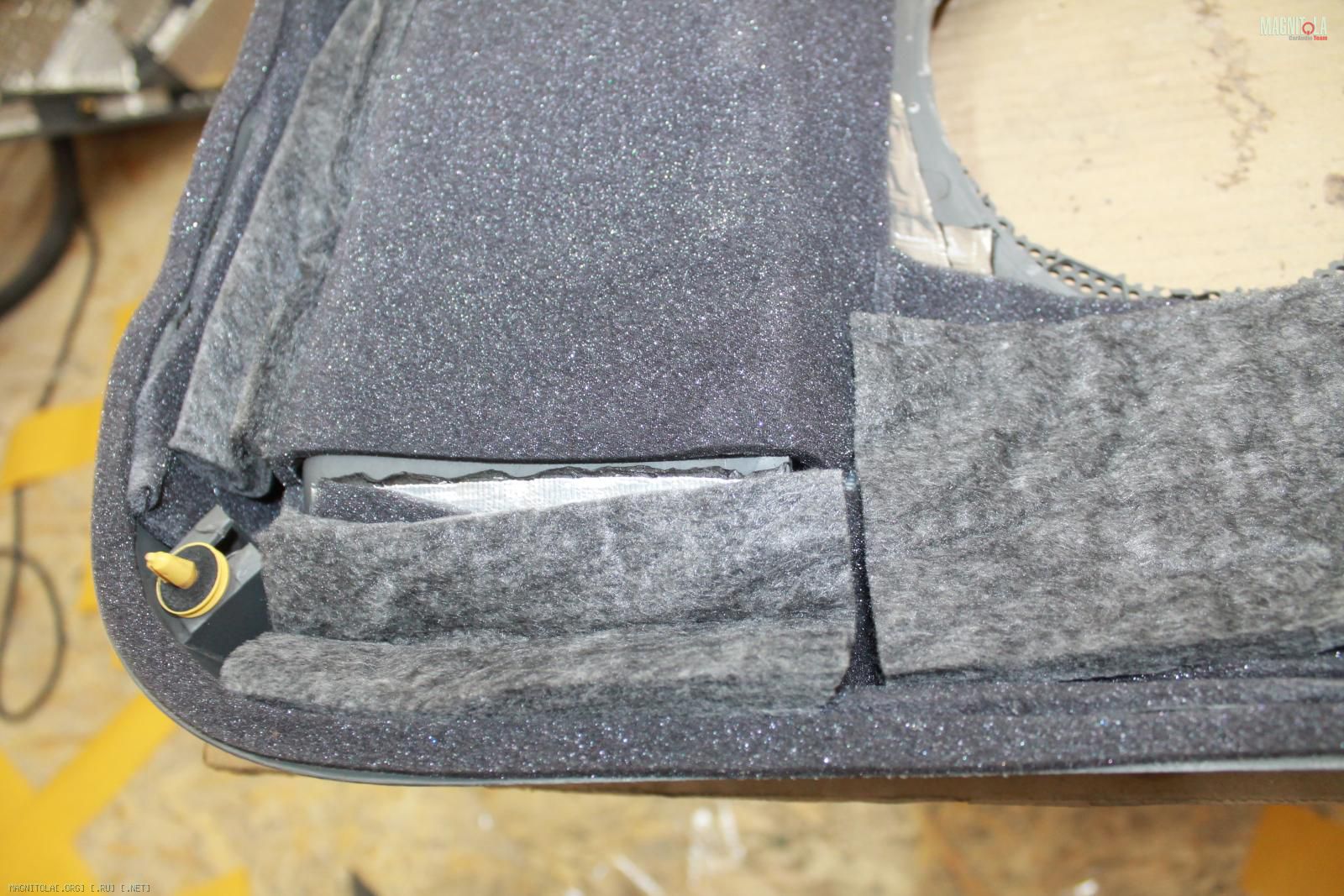

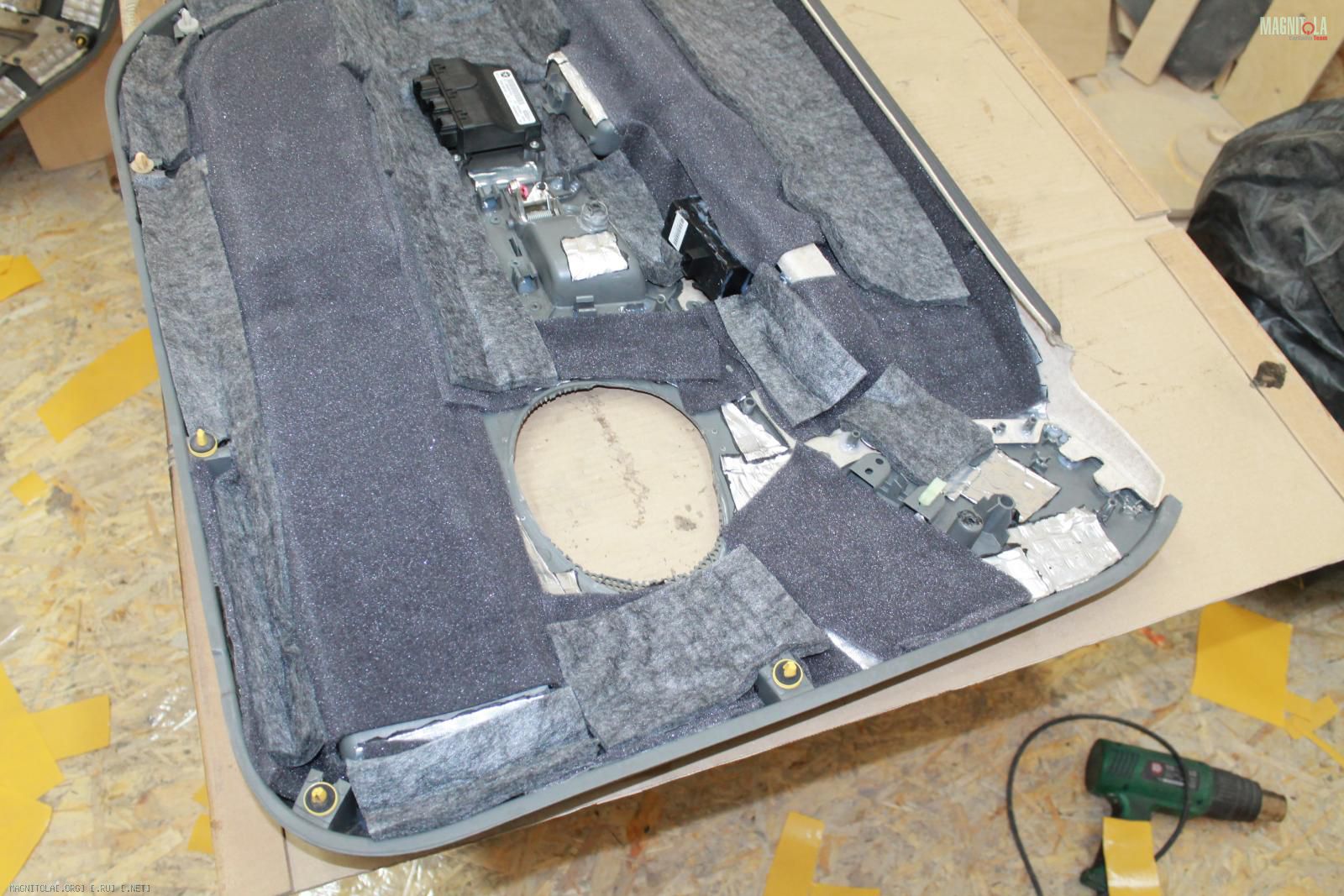

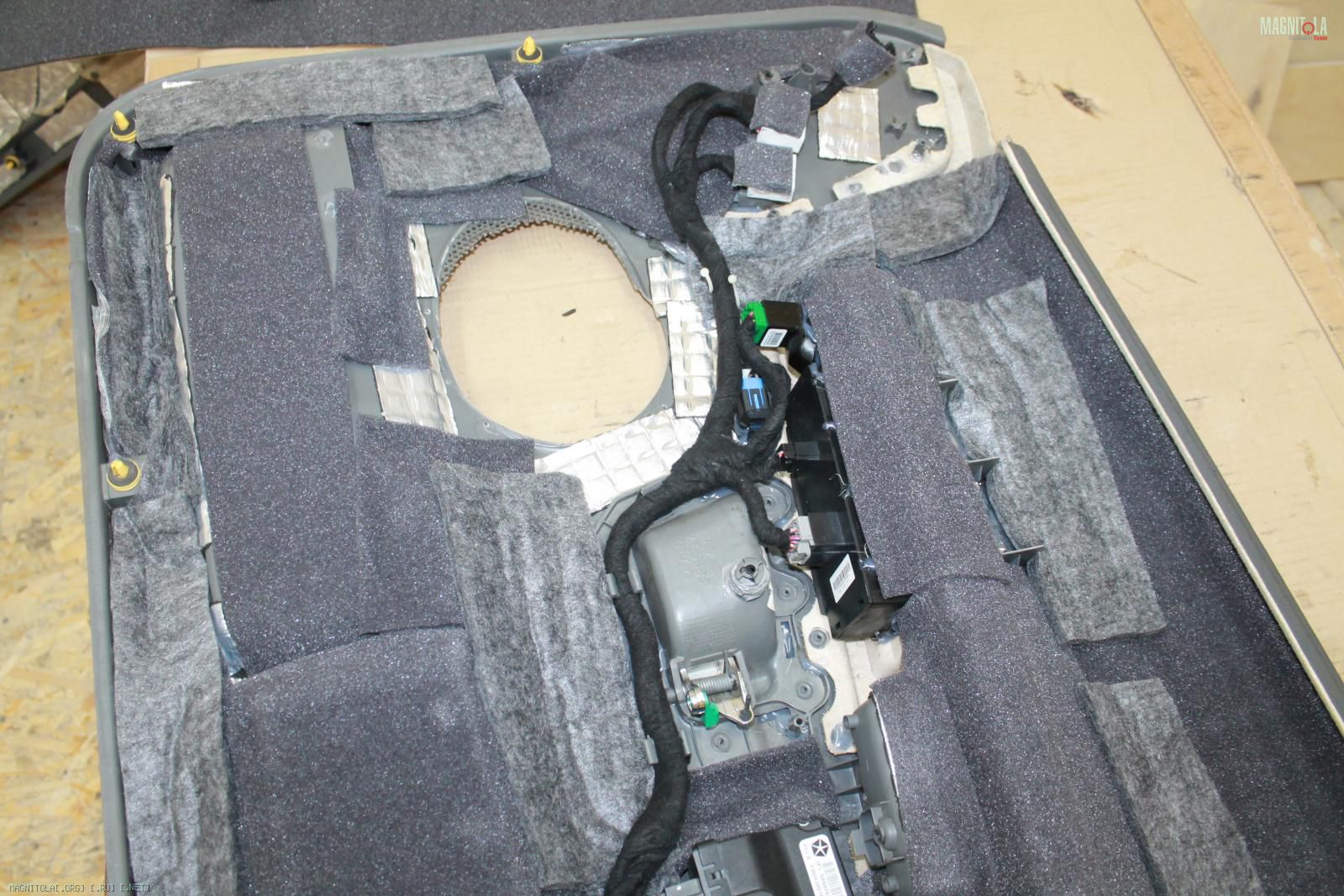

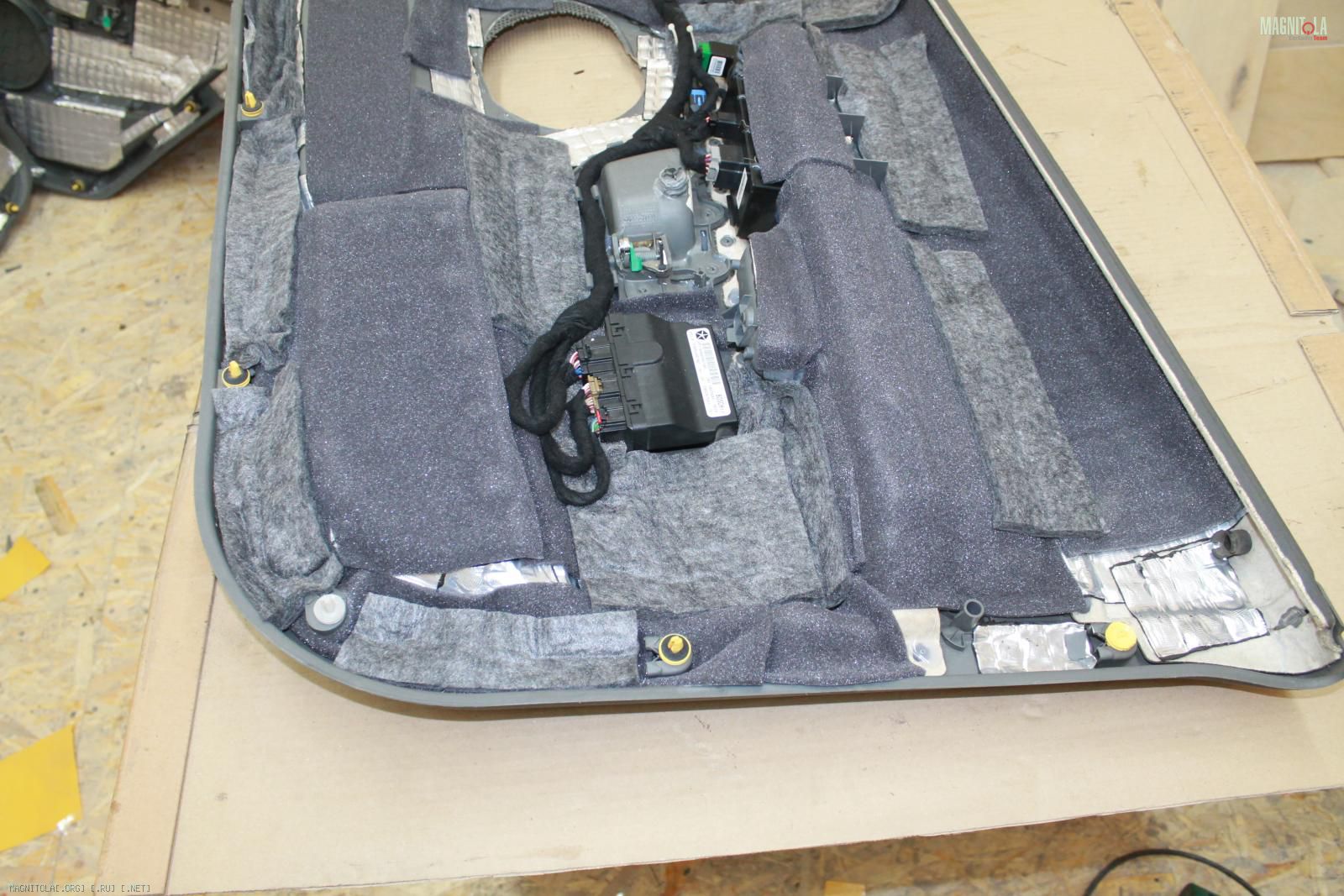

Шумоизоляция карт передних дверей, битопласт, войлок
Вложение 918660Вложение 918662Вложение 918664Вложение 918666Вложение 918668Вложение 918670Вложение 918672Вложение 918674Вложение 918676Вложение 918678Вложение 918680Вложение 918682Вложение 918684Вложение 918686Вложение 918688

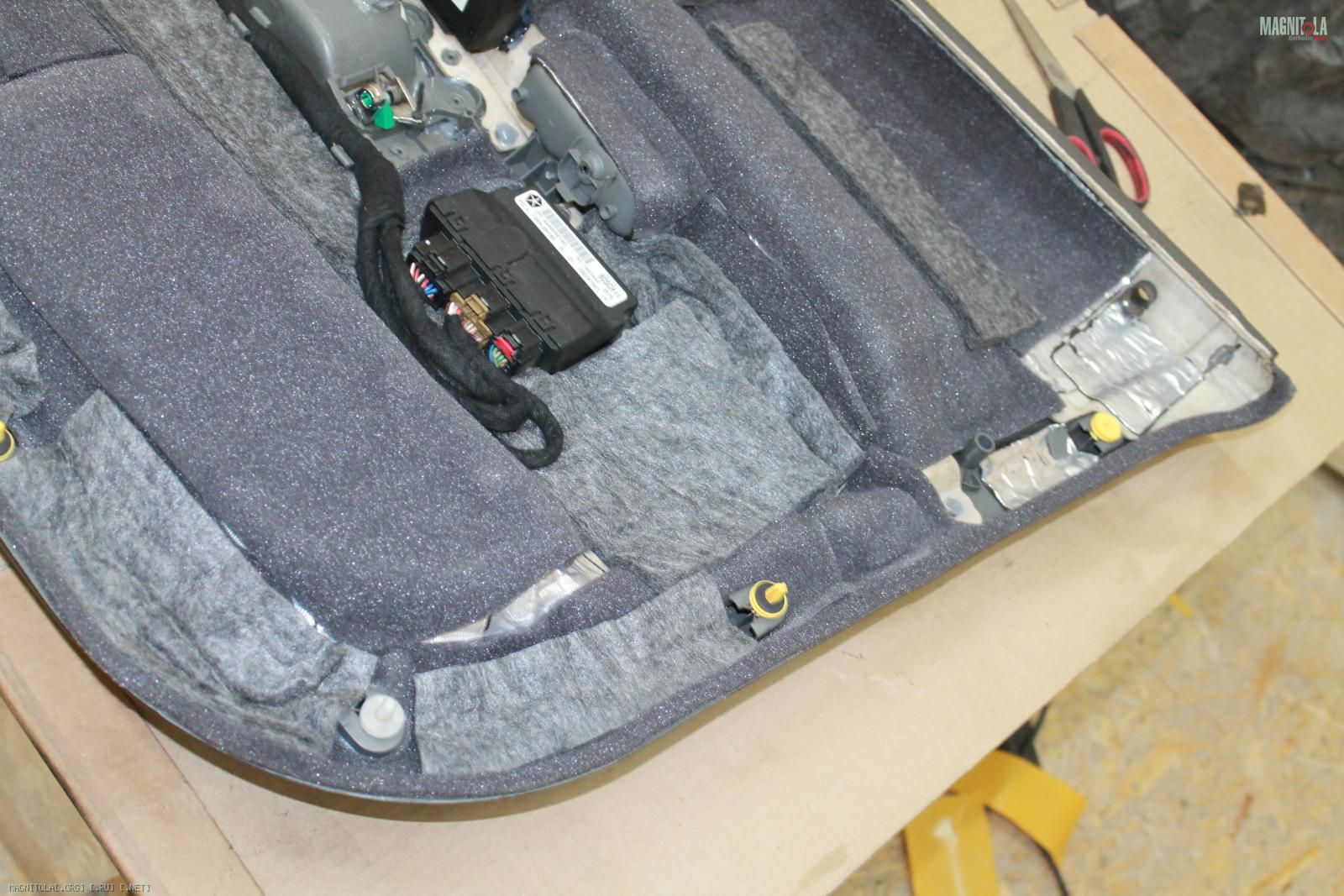

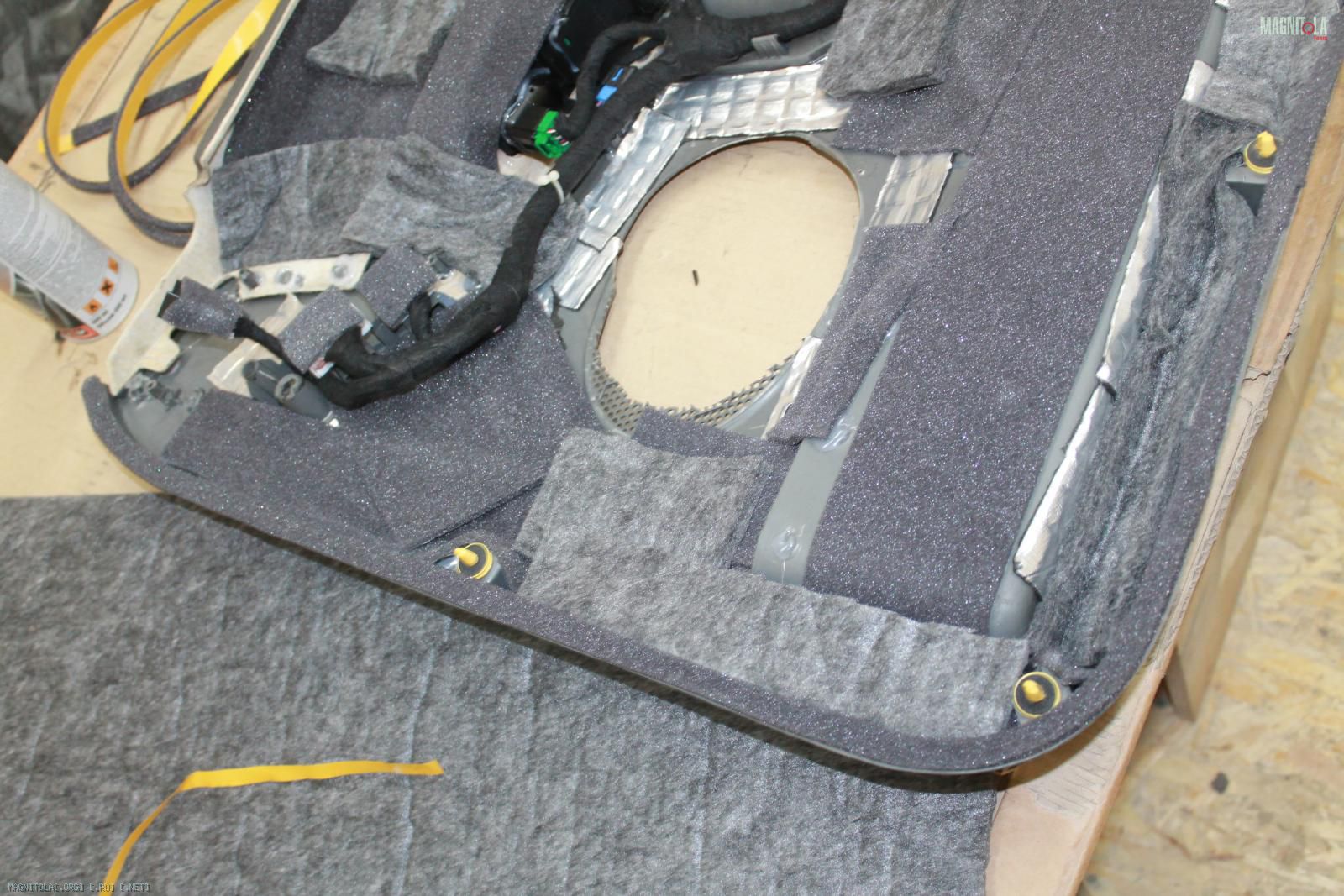

Шумоизоляция карт задних дверей, битопласт, войлок
Вложение 918690Вложение 918692Вложение 918694Вложение 918696Вложение 918698Вложение 918700Вложение 918702Вложение 918704Вложение 918706Вложение 918708Вложение 918710

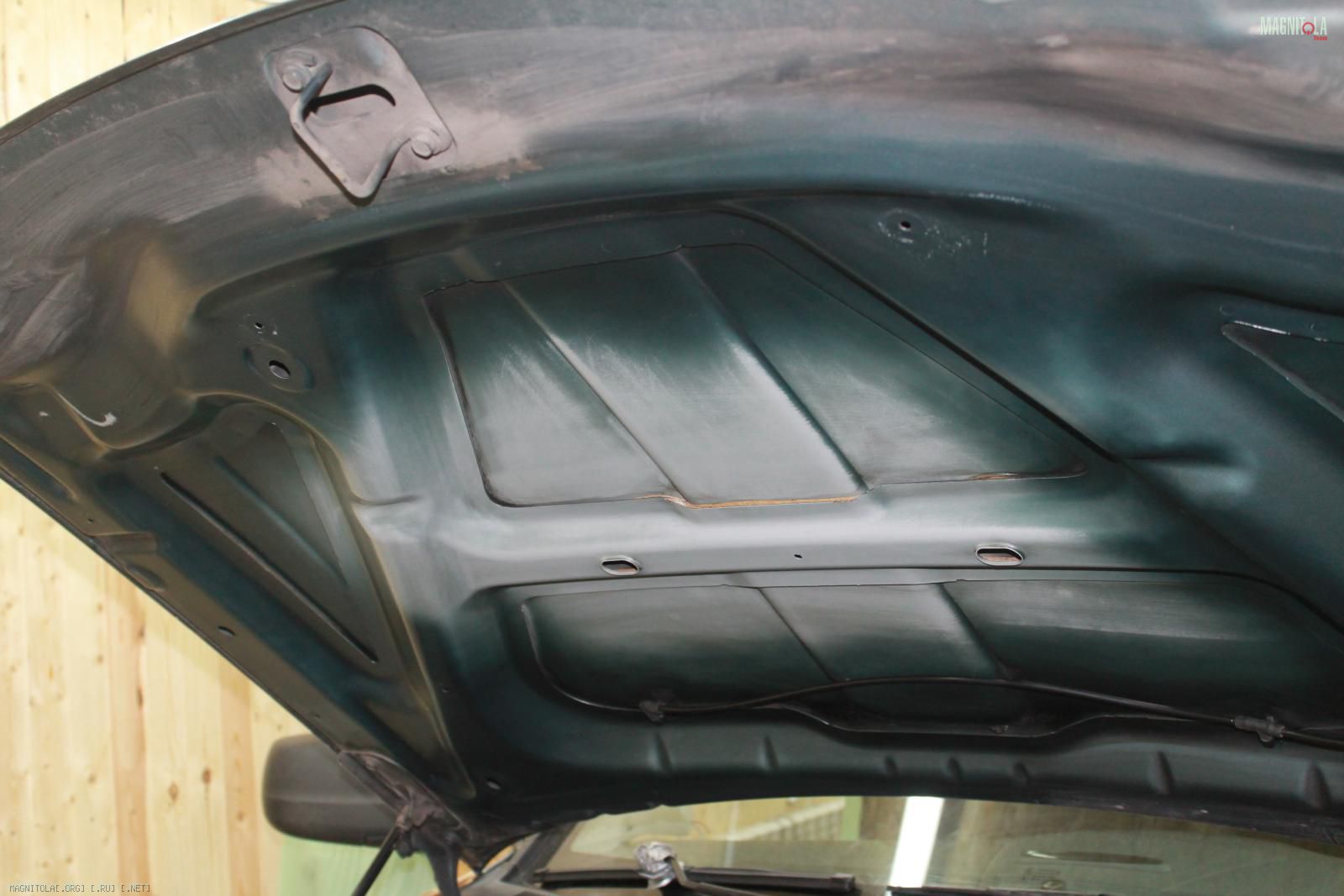

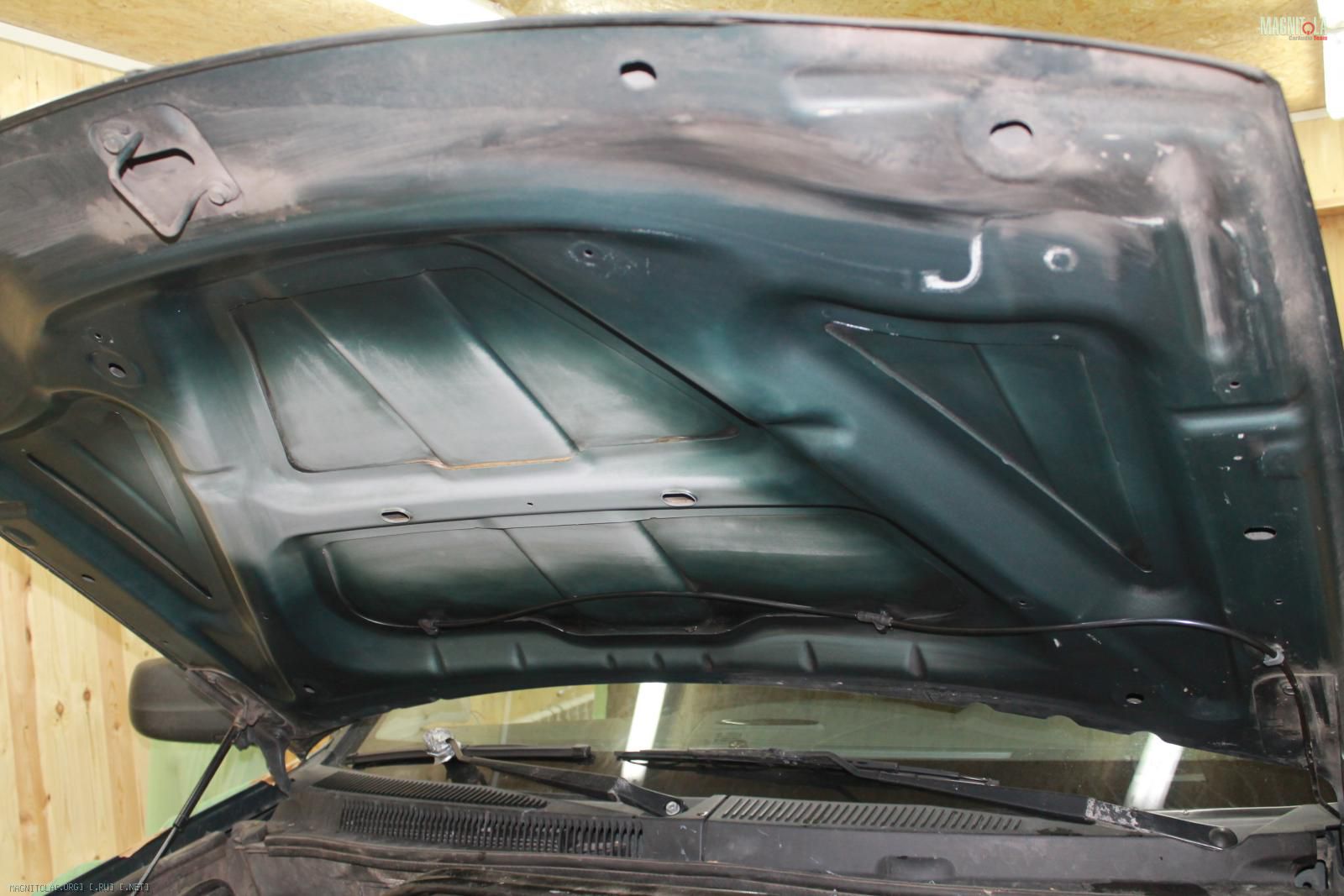

Вибро-шумоизоляция капота
Вложение 918712Вложение 918714Вложение 918716Вложение 918718Вложение 918720Вложение 918722Вложение 918724Вложение 918726Вложение 918728Вложение 918730Вложение 918732

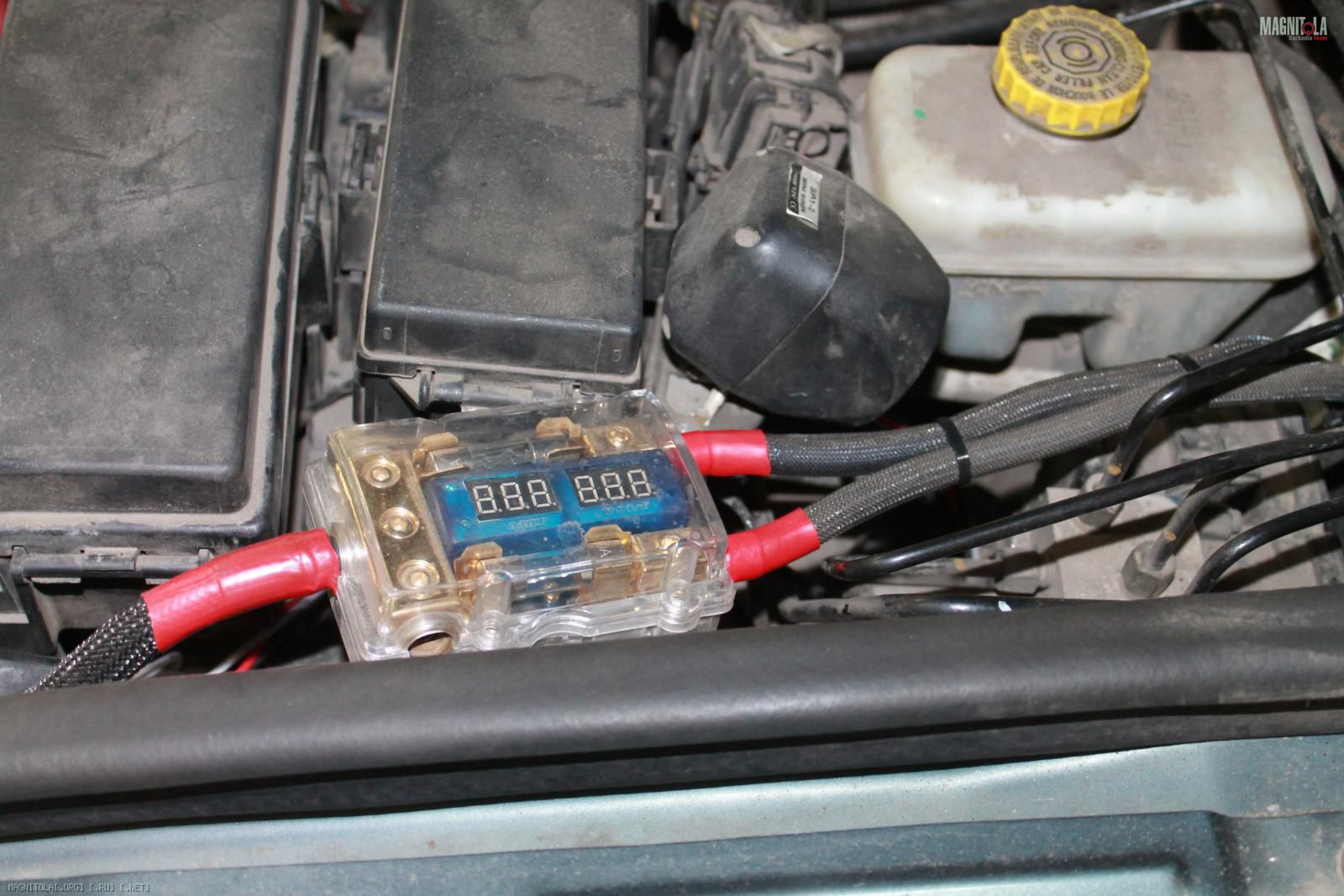

Питание под капотом, убрали сопли
Вложение 918734Вложение 918736Вложение 918738Вложение 918740

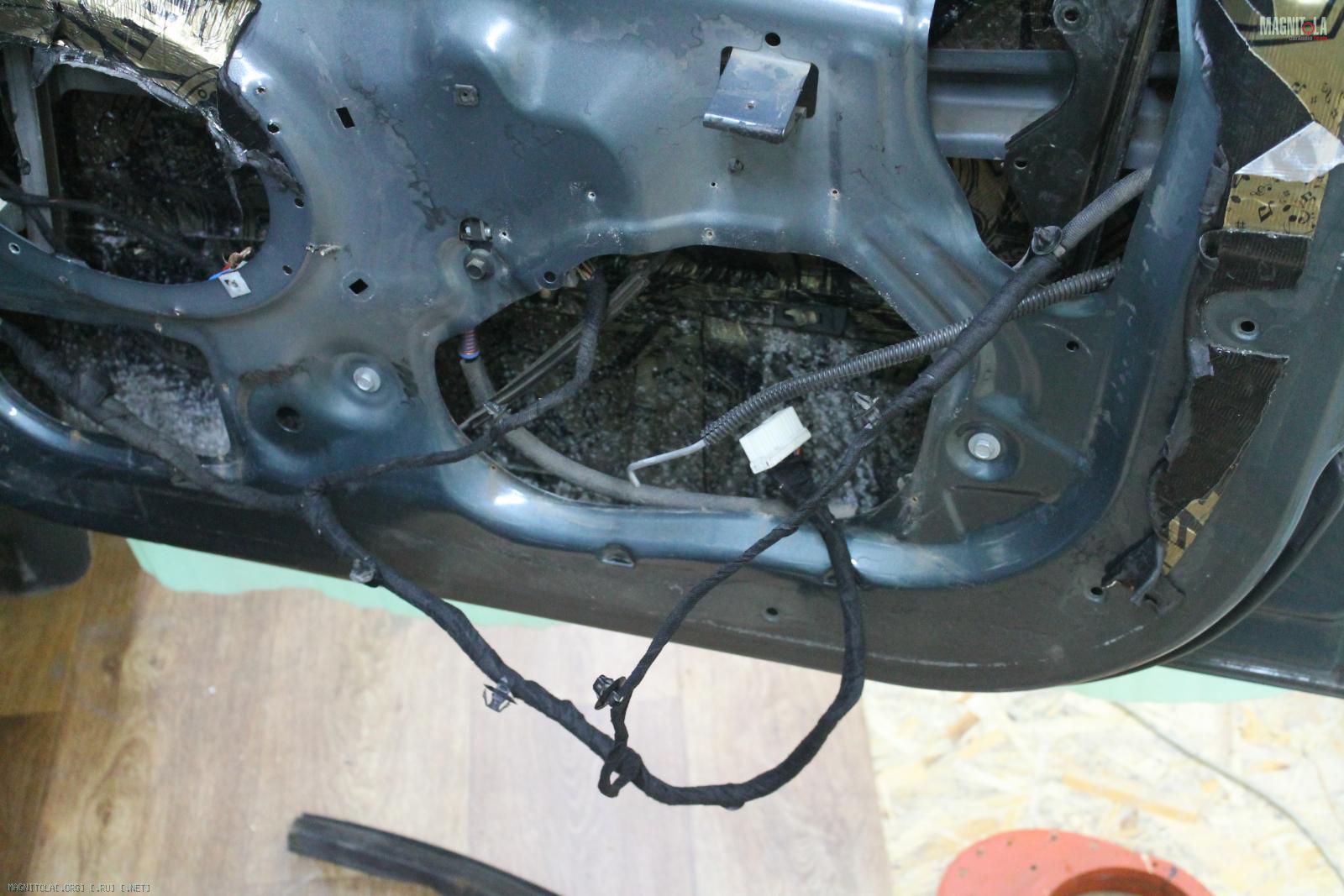

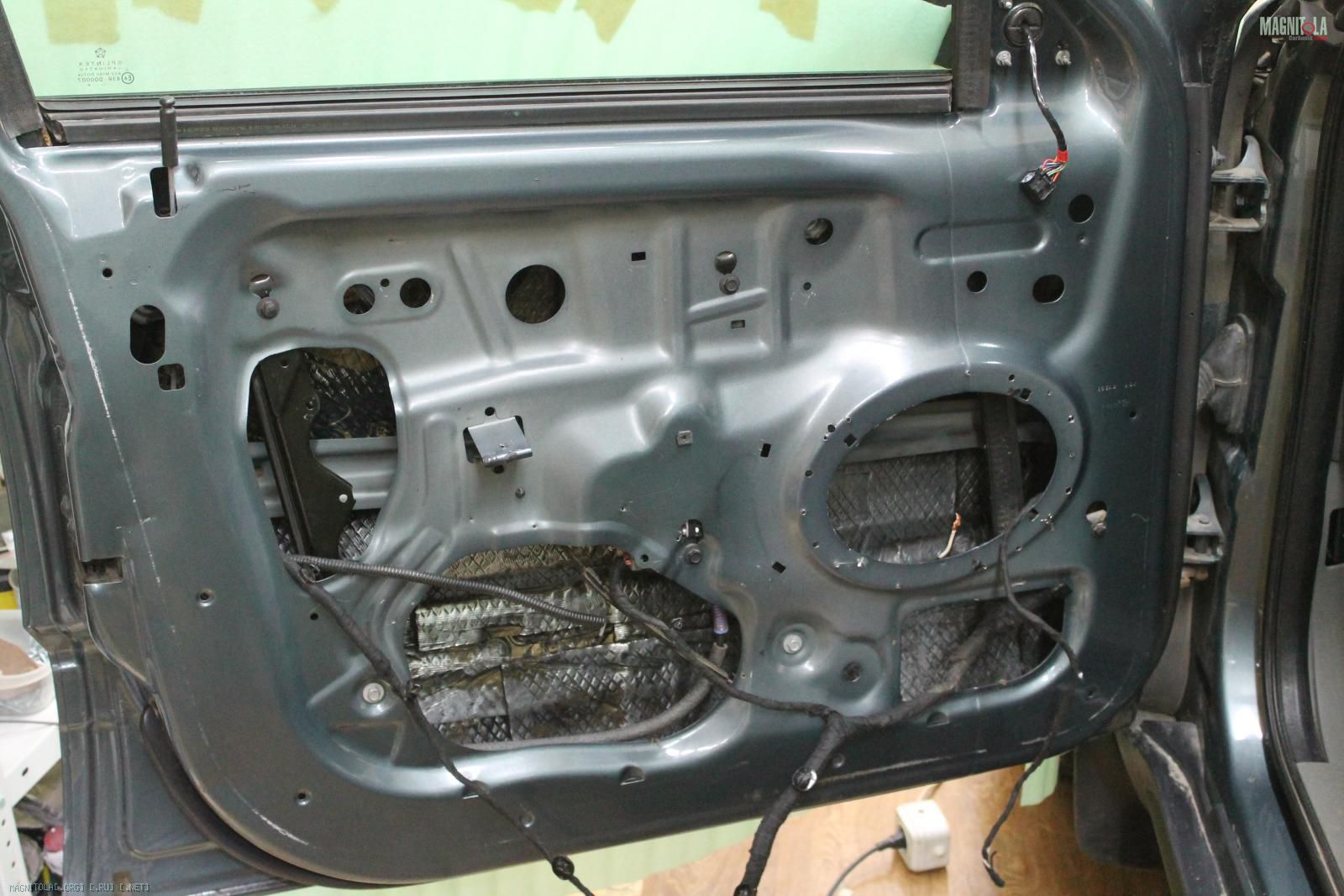

Вязка жгутов штатной проводки в мягкую изоленту, очищение, обезжиривание дверей
Вложение 918742Вложение 918744Вложение 918746Вложение 918748

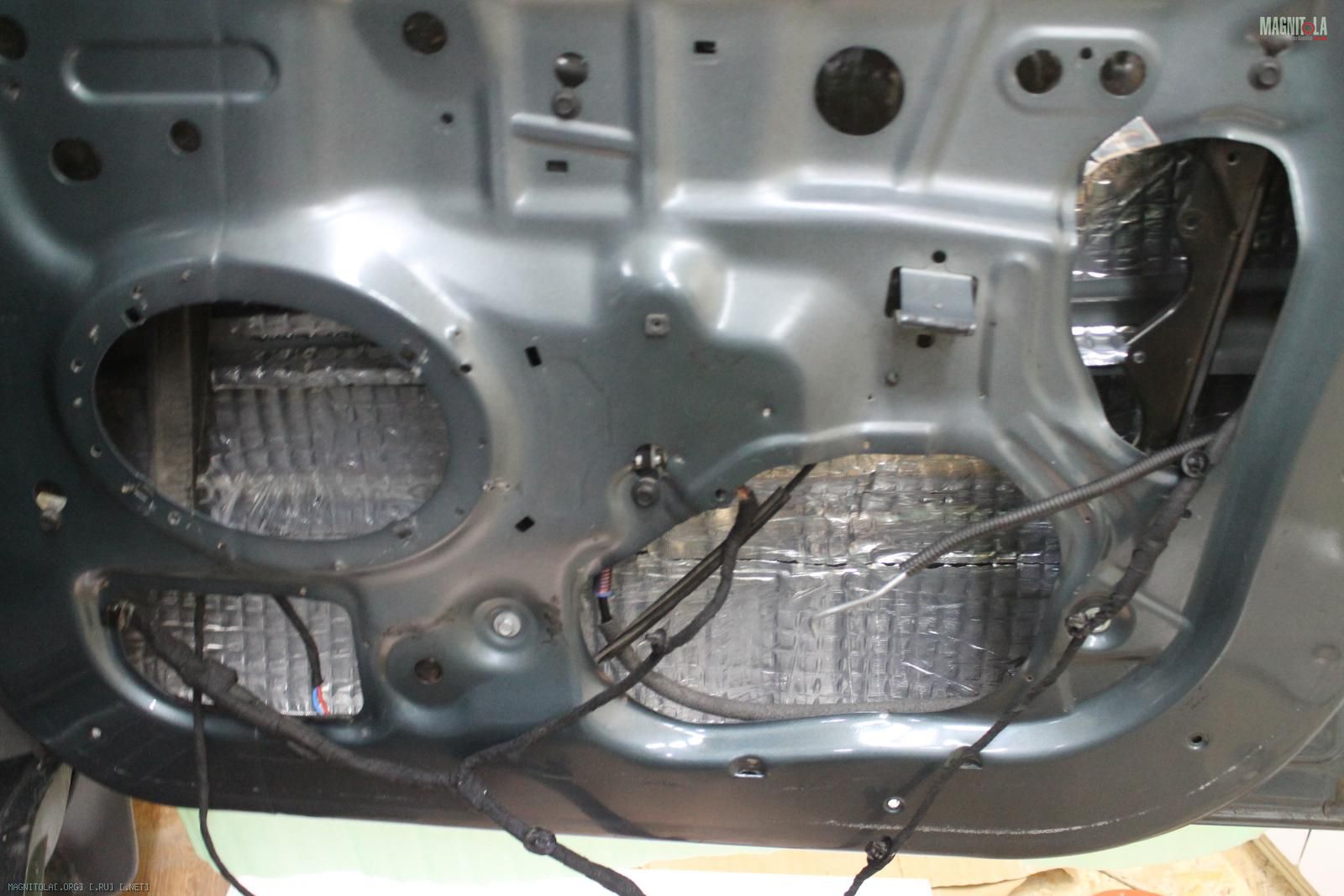

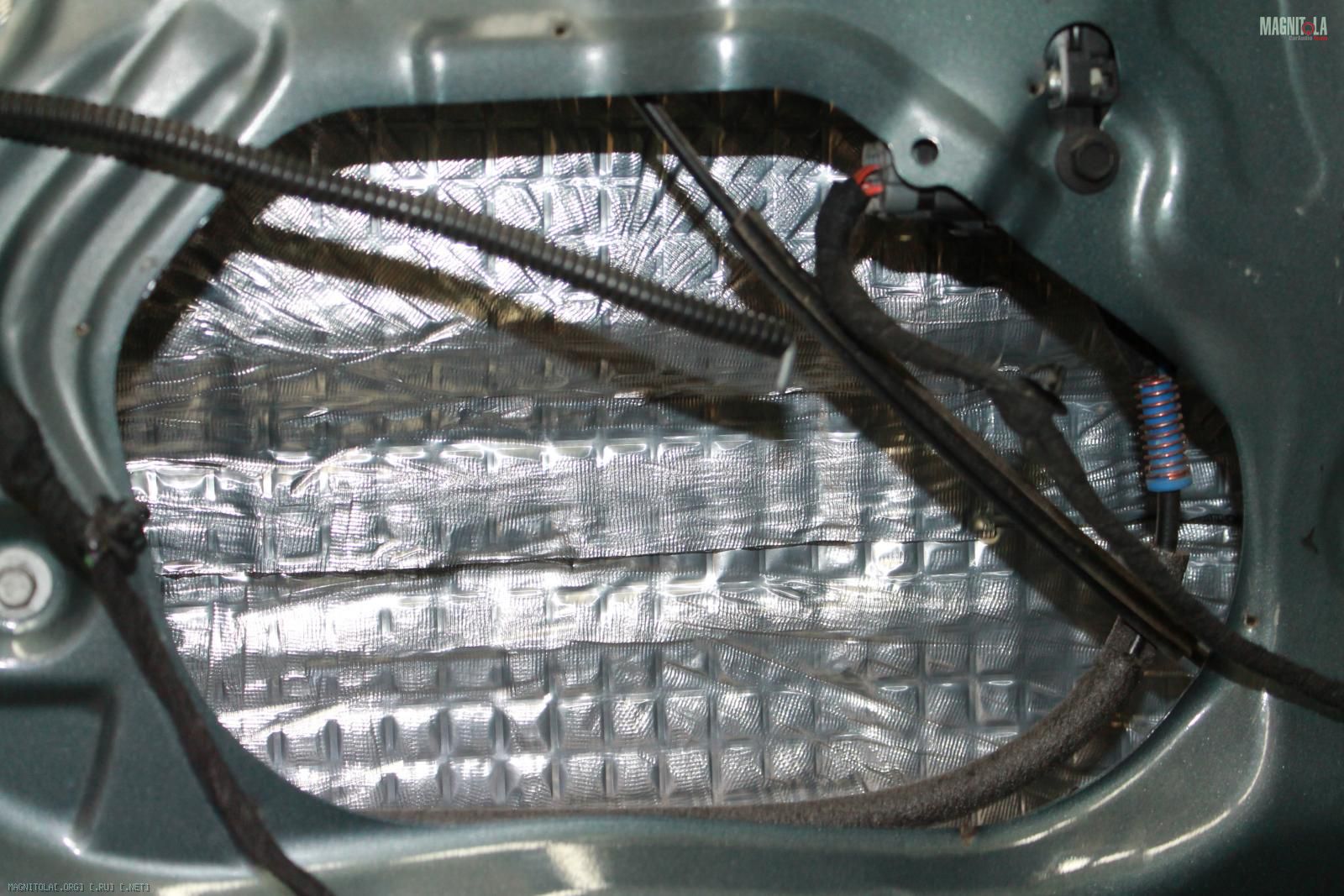

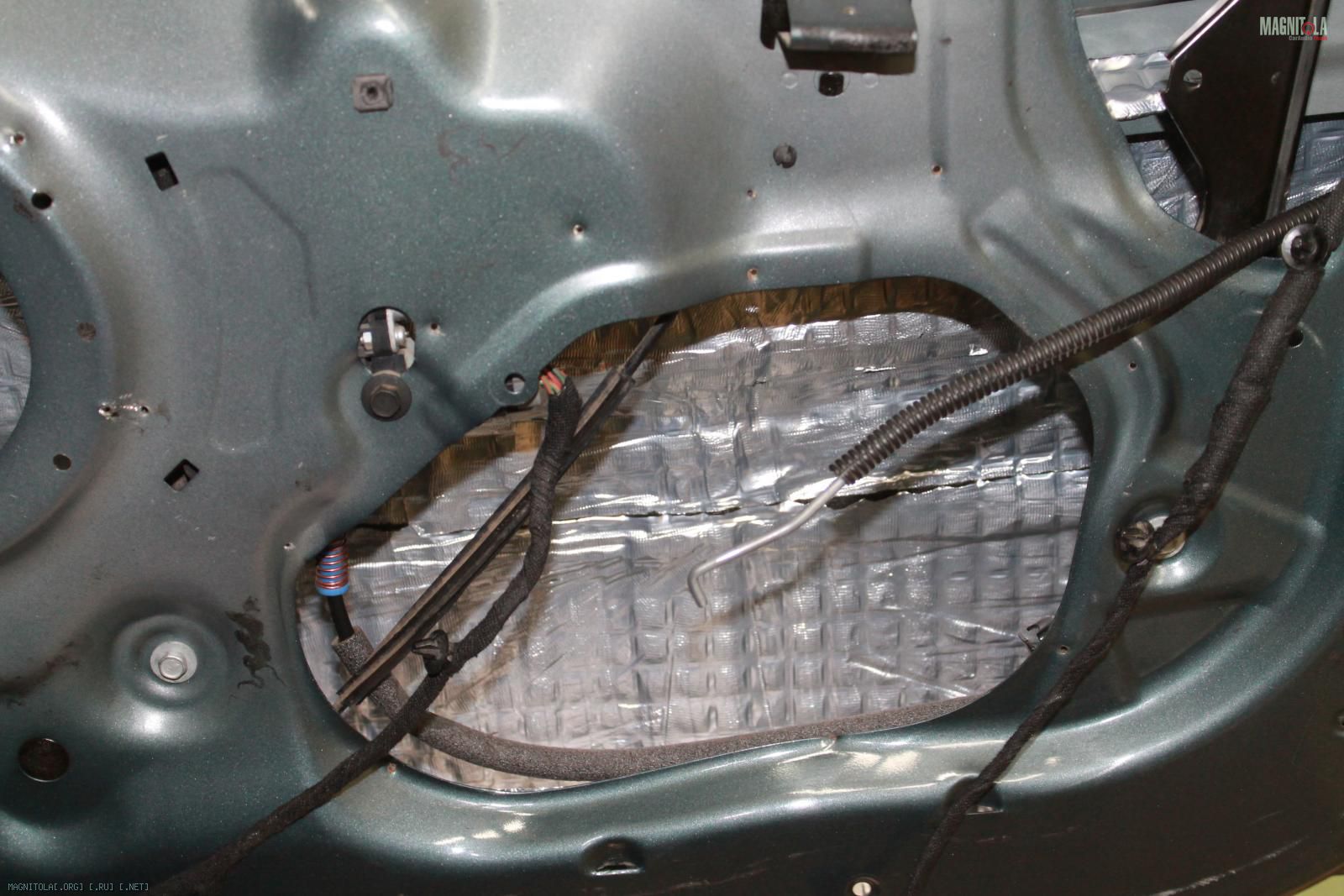

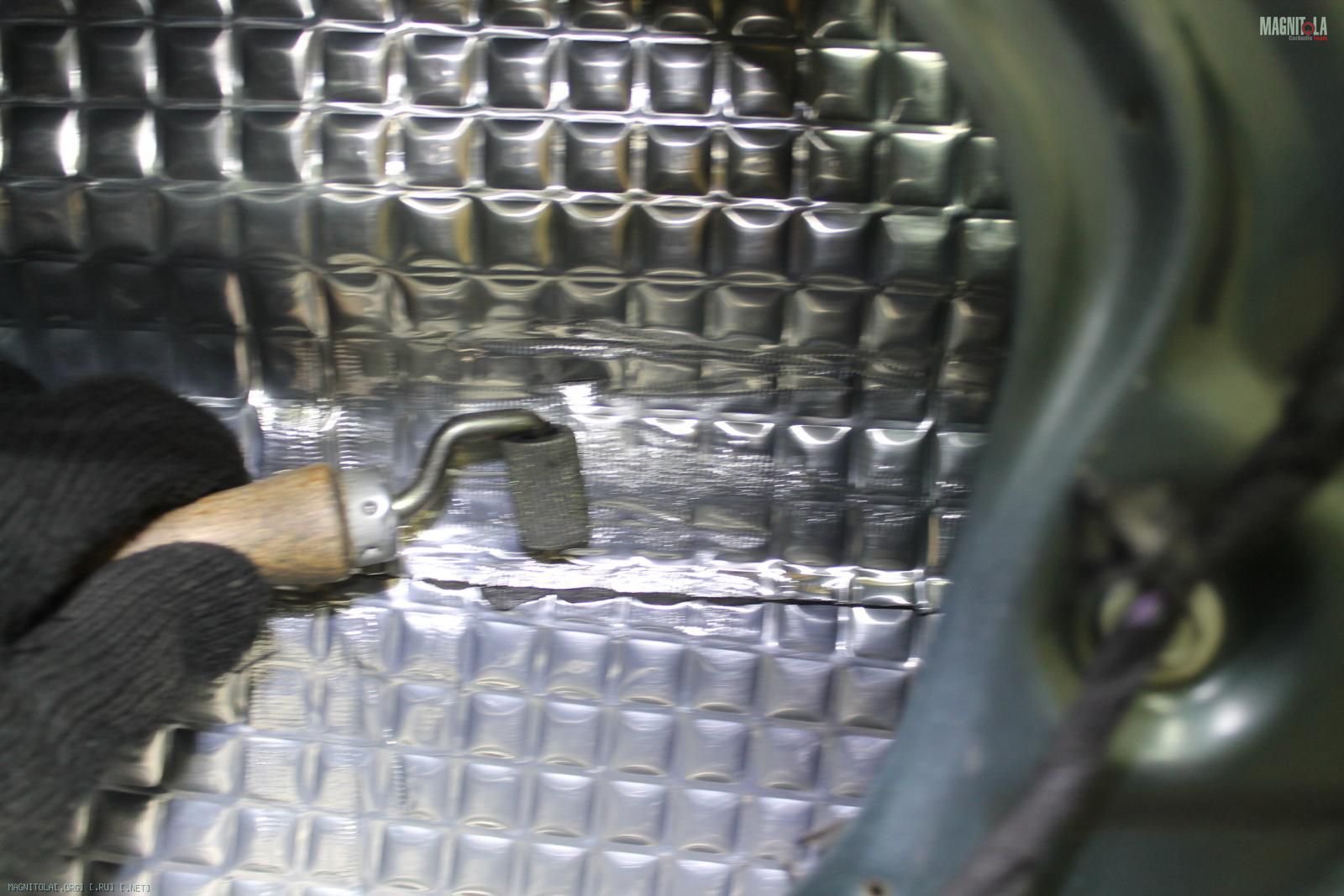

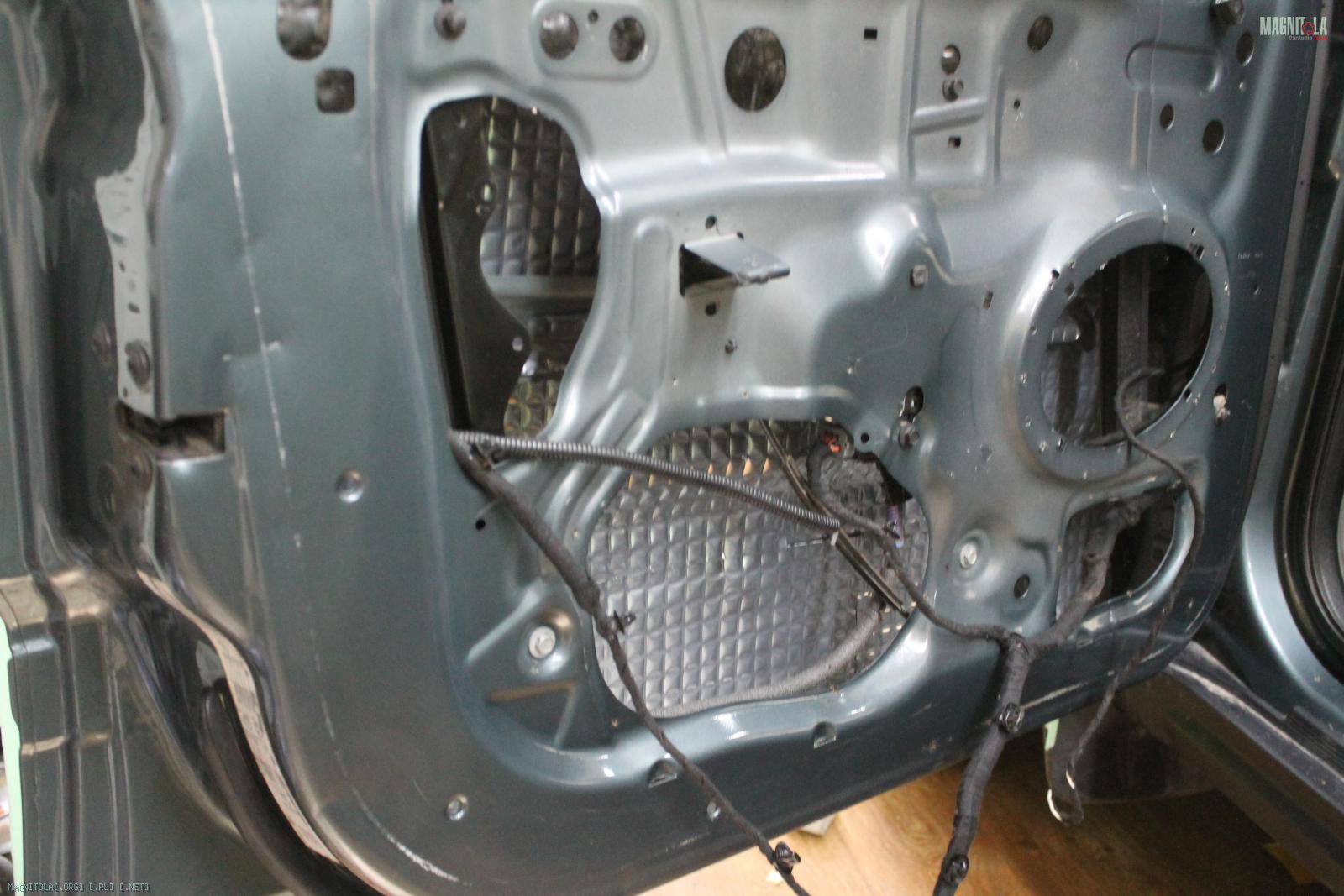

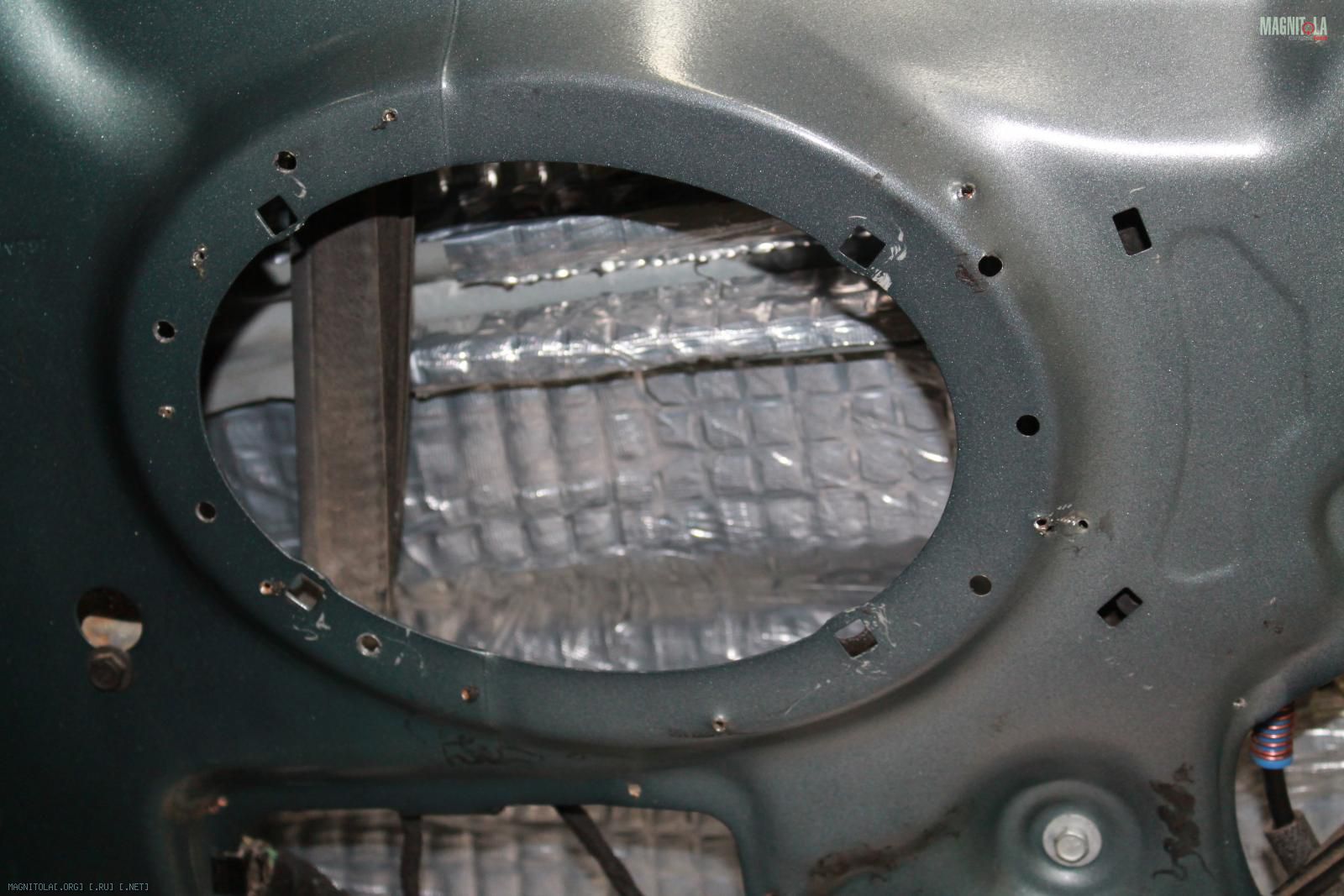

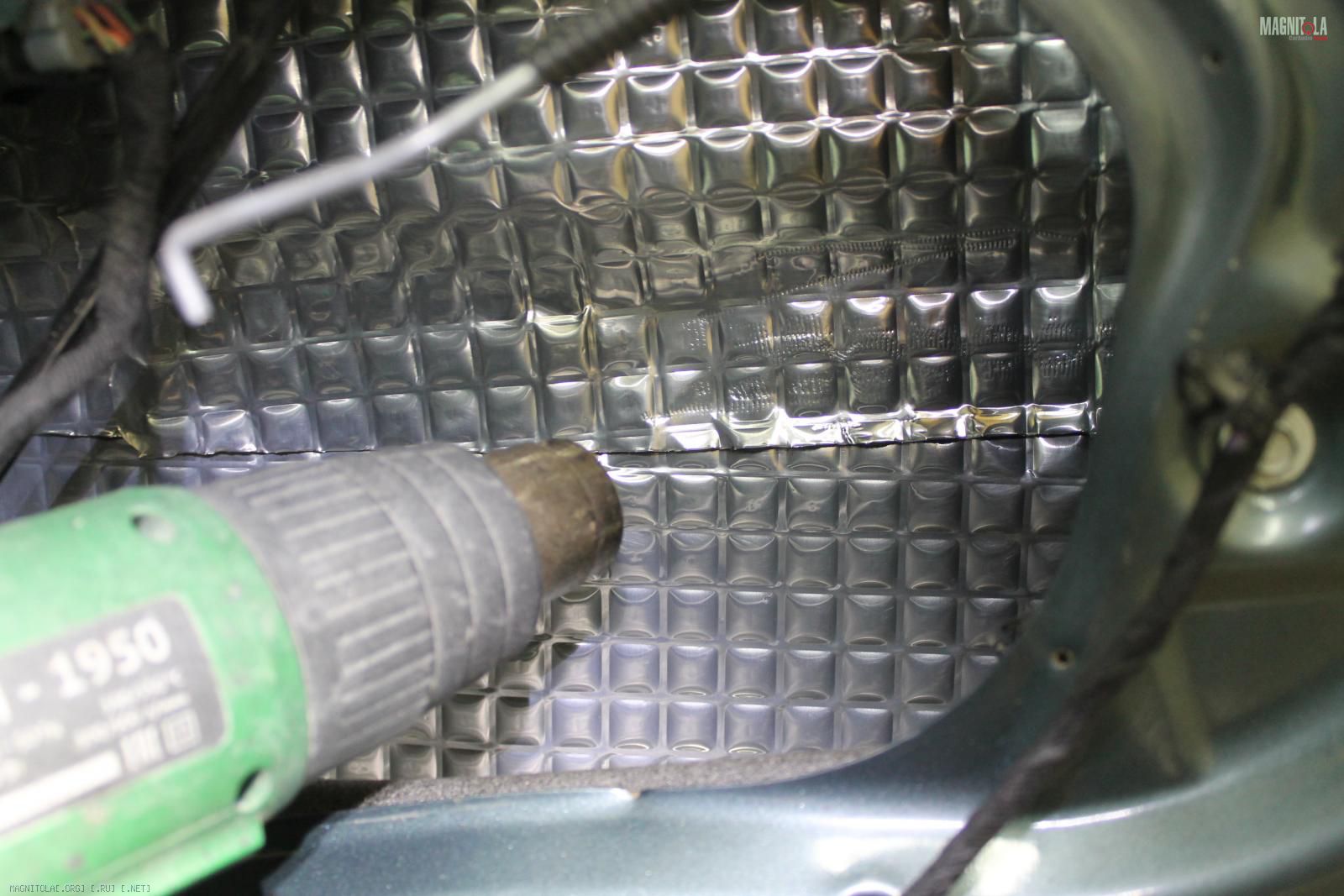

Виброизоляция дверей, греем, прикатываем, проклейка металической перегородки с тыловой стороны
Вложение 918750Вложение 918752Вложение 918754Вложение 918756Вложение 918758Вложение 918760Вложение 918762Вложение 918764Вложение 918766Вложение 918768Вложение 918770Вложение 918772Вложение 918774

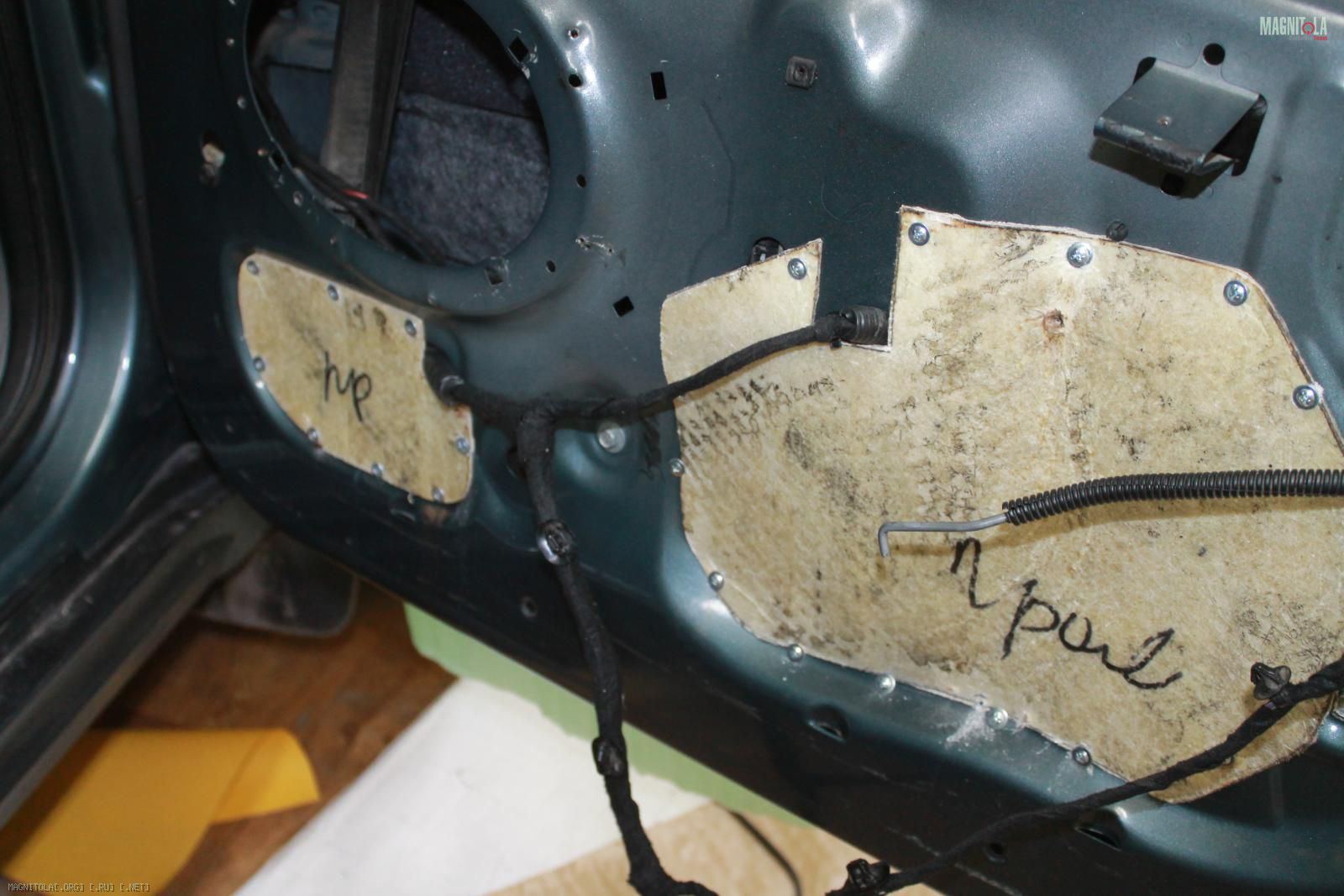

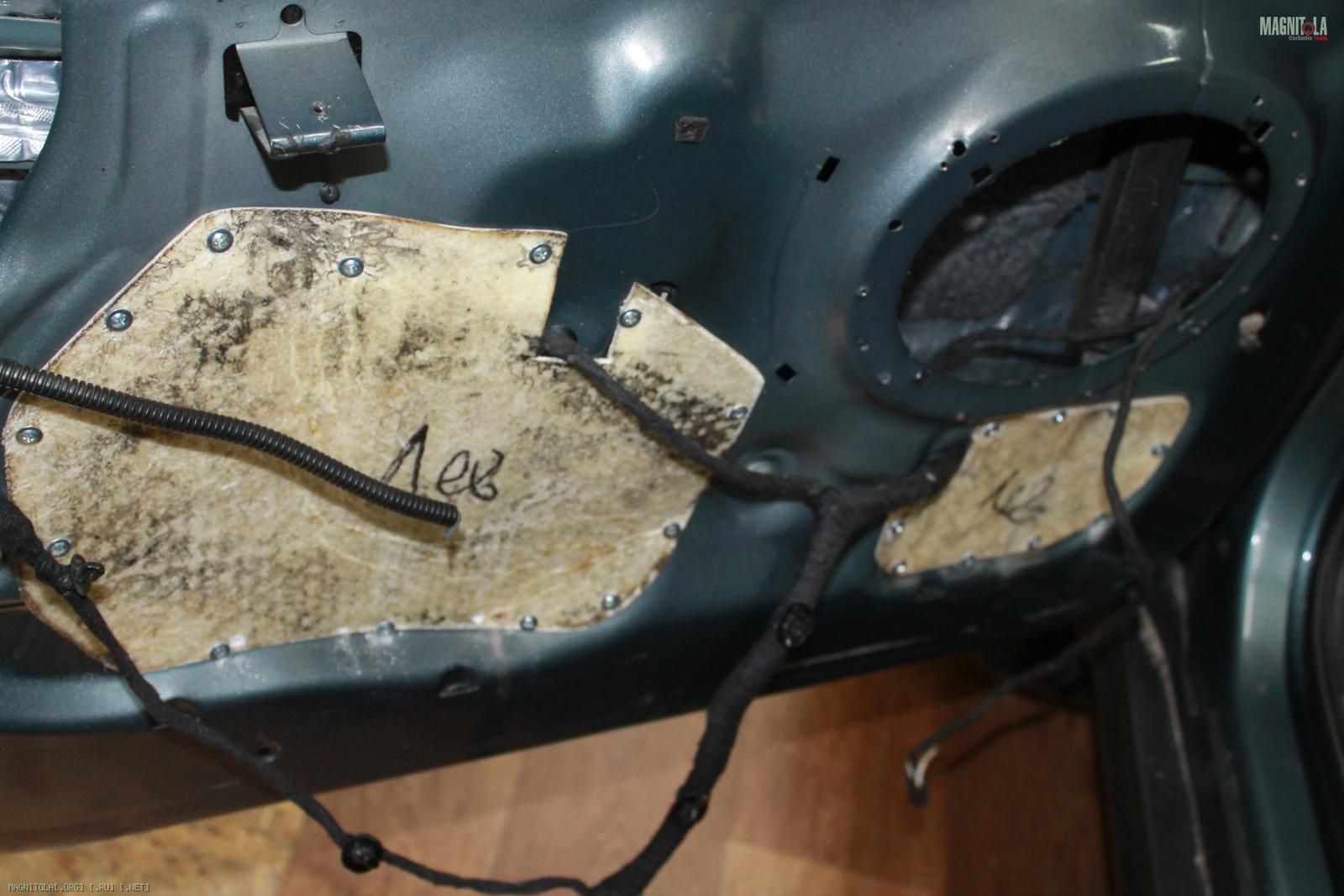

Виброизоляция заглушек с обратной стороны.
Акустическое демпфирование за динамиком
Установка заглушек
Проход проводов в гофре через вибру
Вложение 918776Вложение 918778Вложение 918780Вложение 918782Вложение 918784Вложение 918786

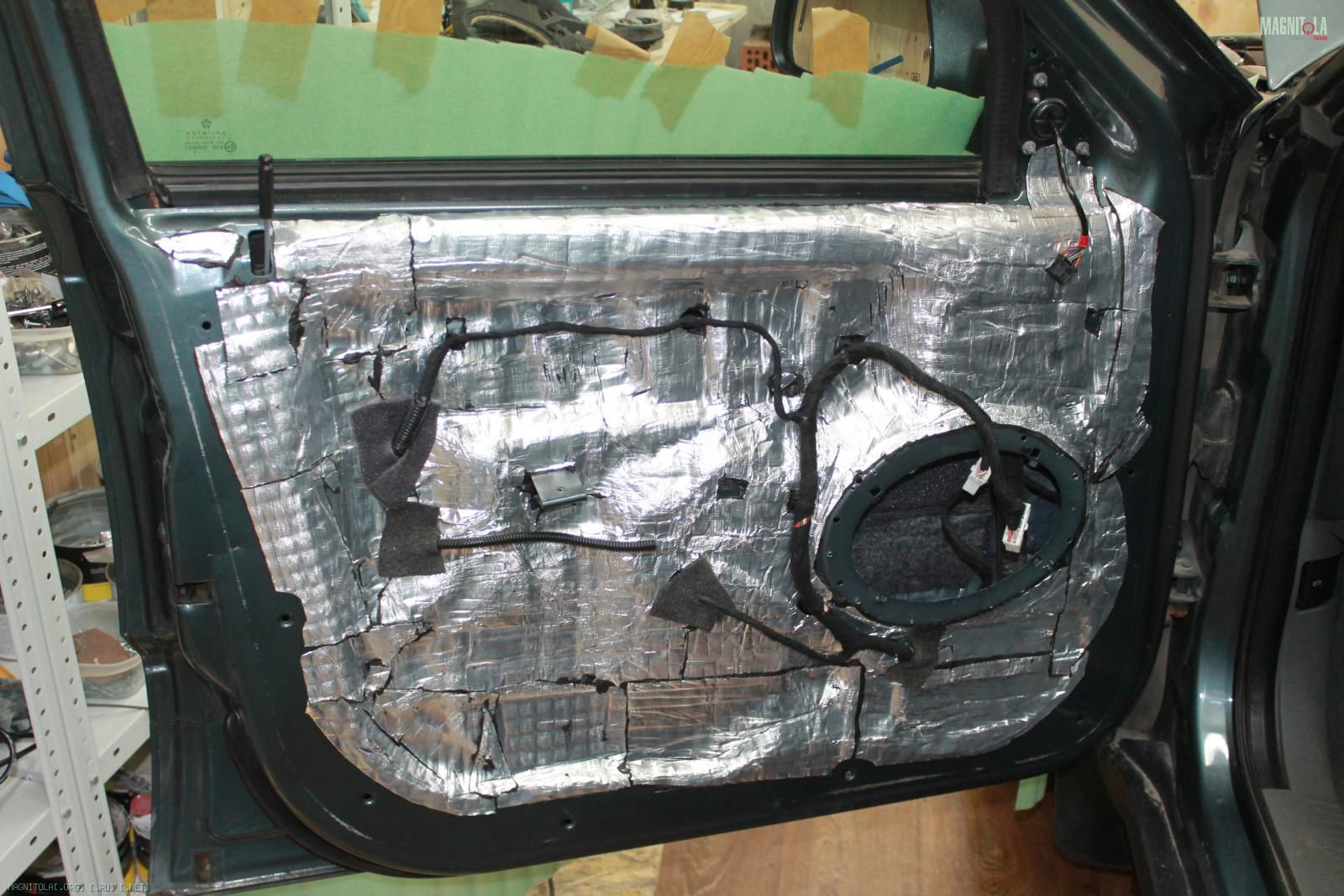

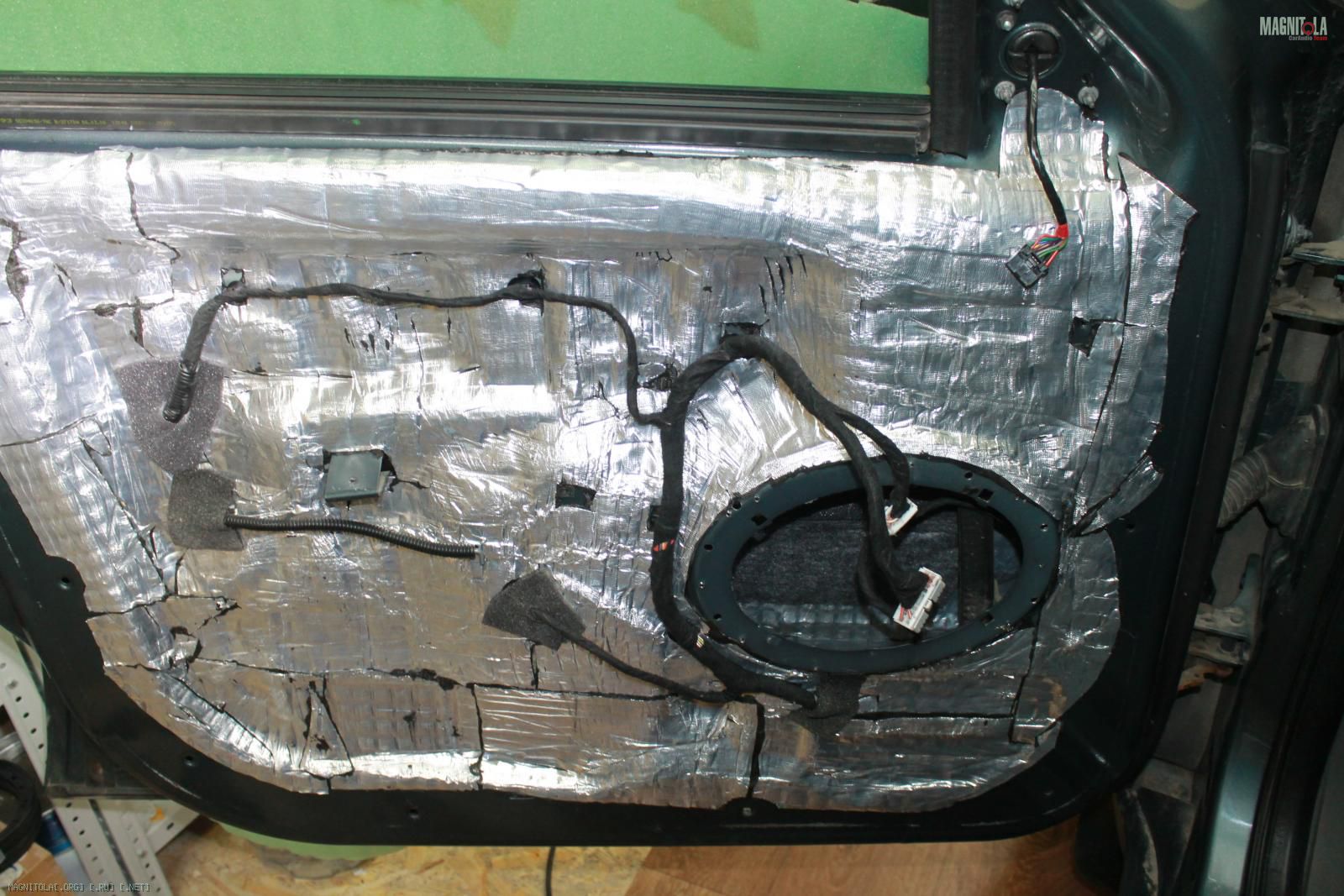

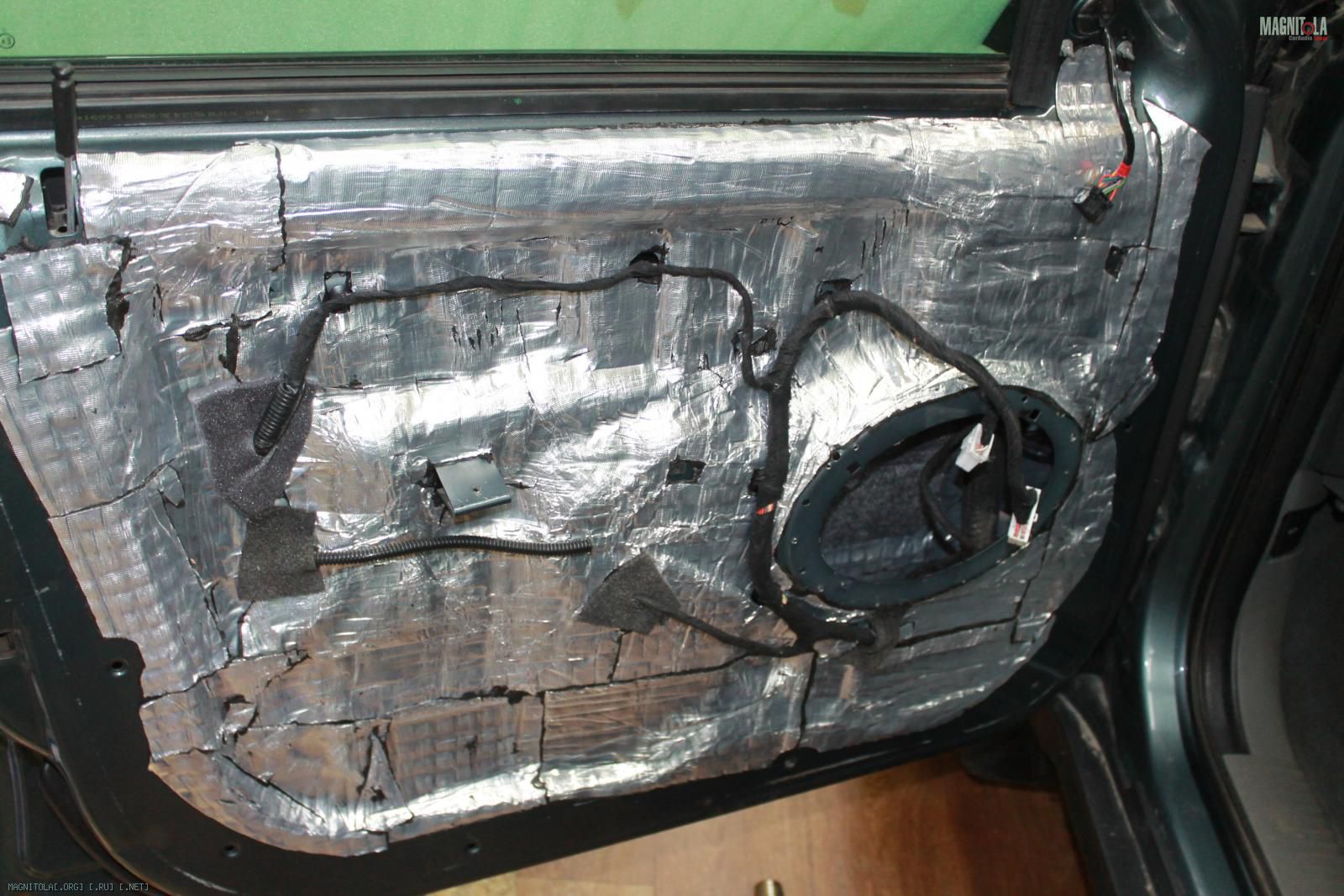

Виброизоляция дверей
Вибра 4мм
итог...
Вложение 918788Вложение 918790Вложение 918792Вложение 918794Вложение 918796

Jeep Cherokee

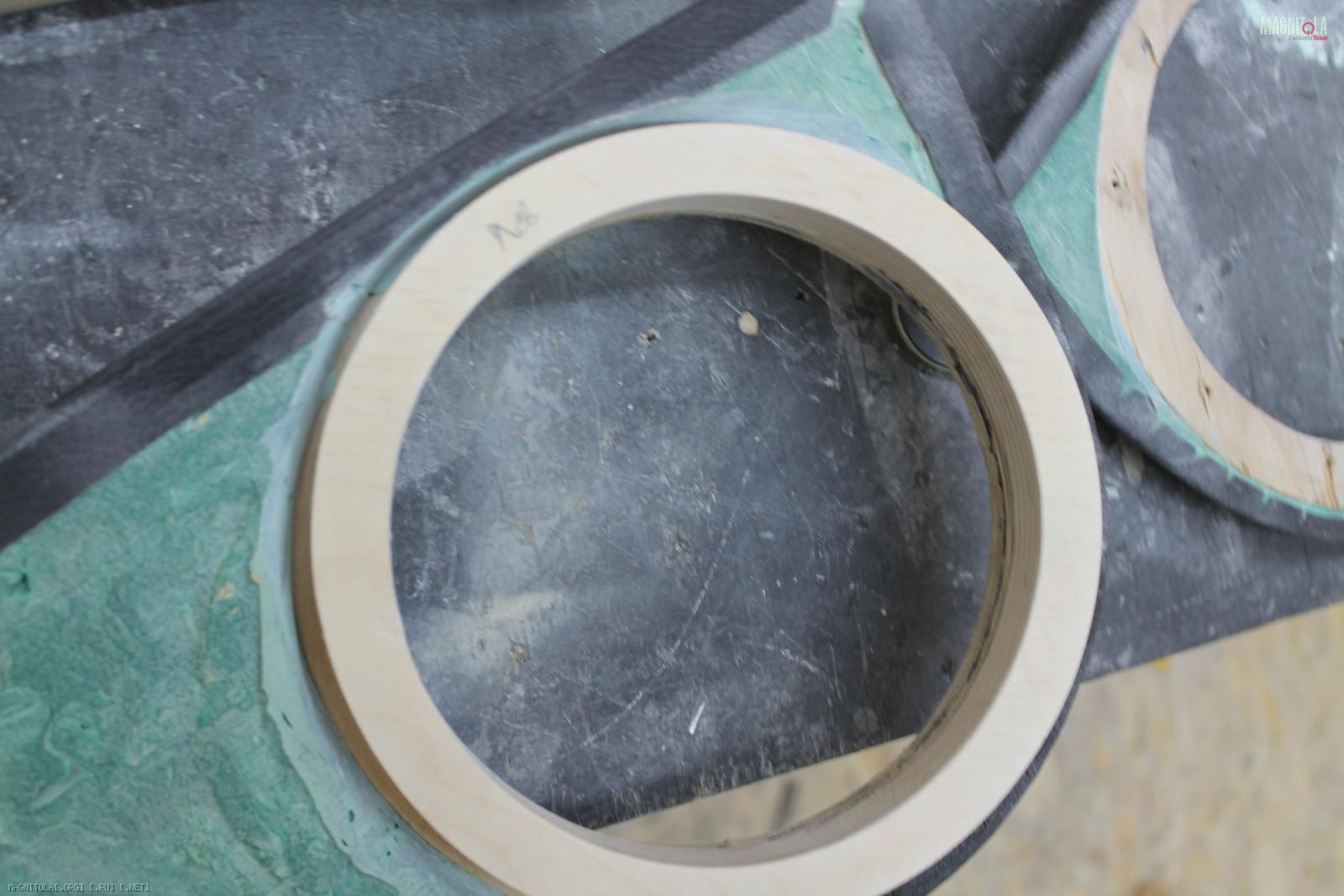

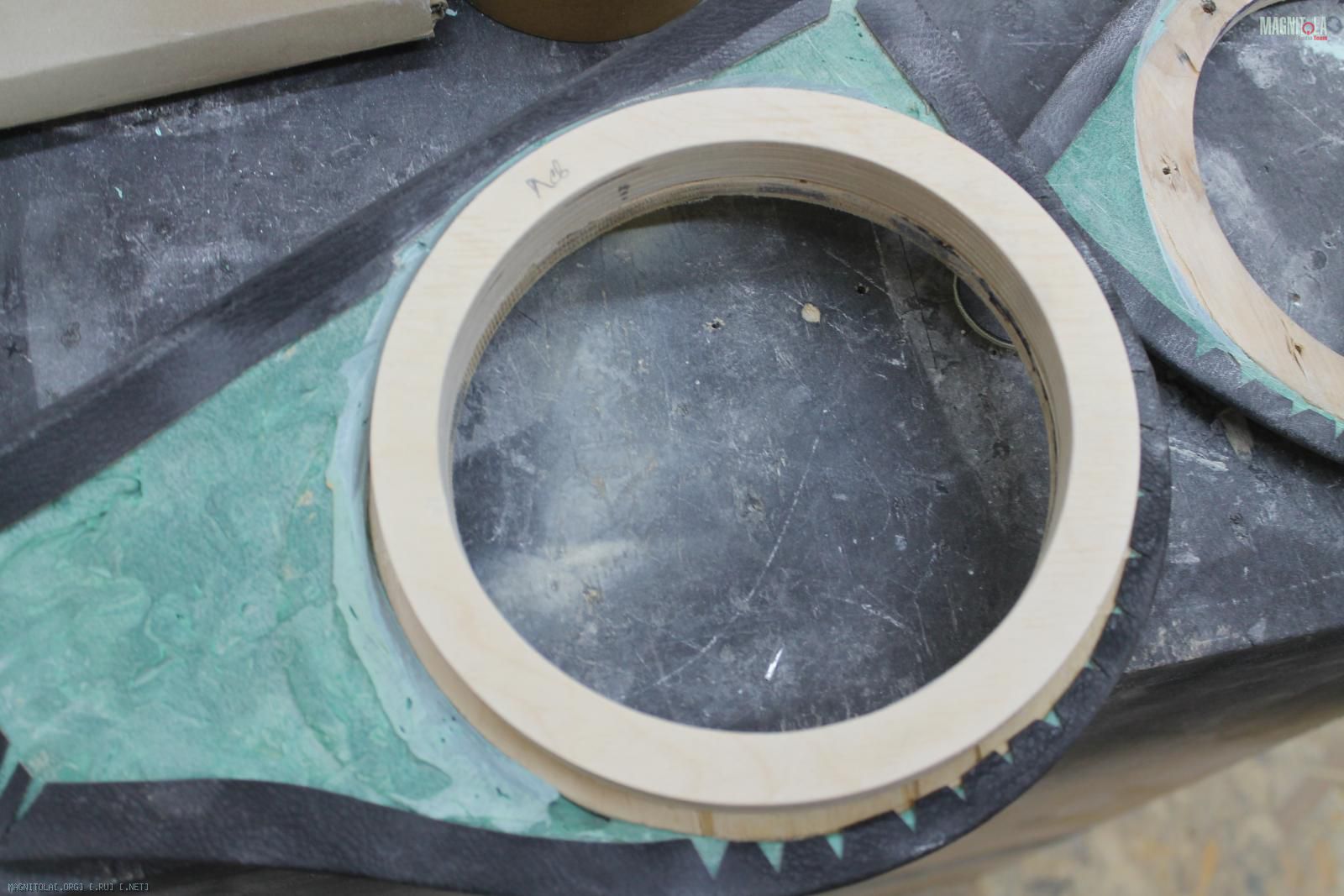

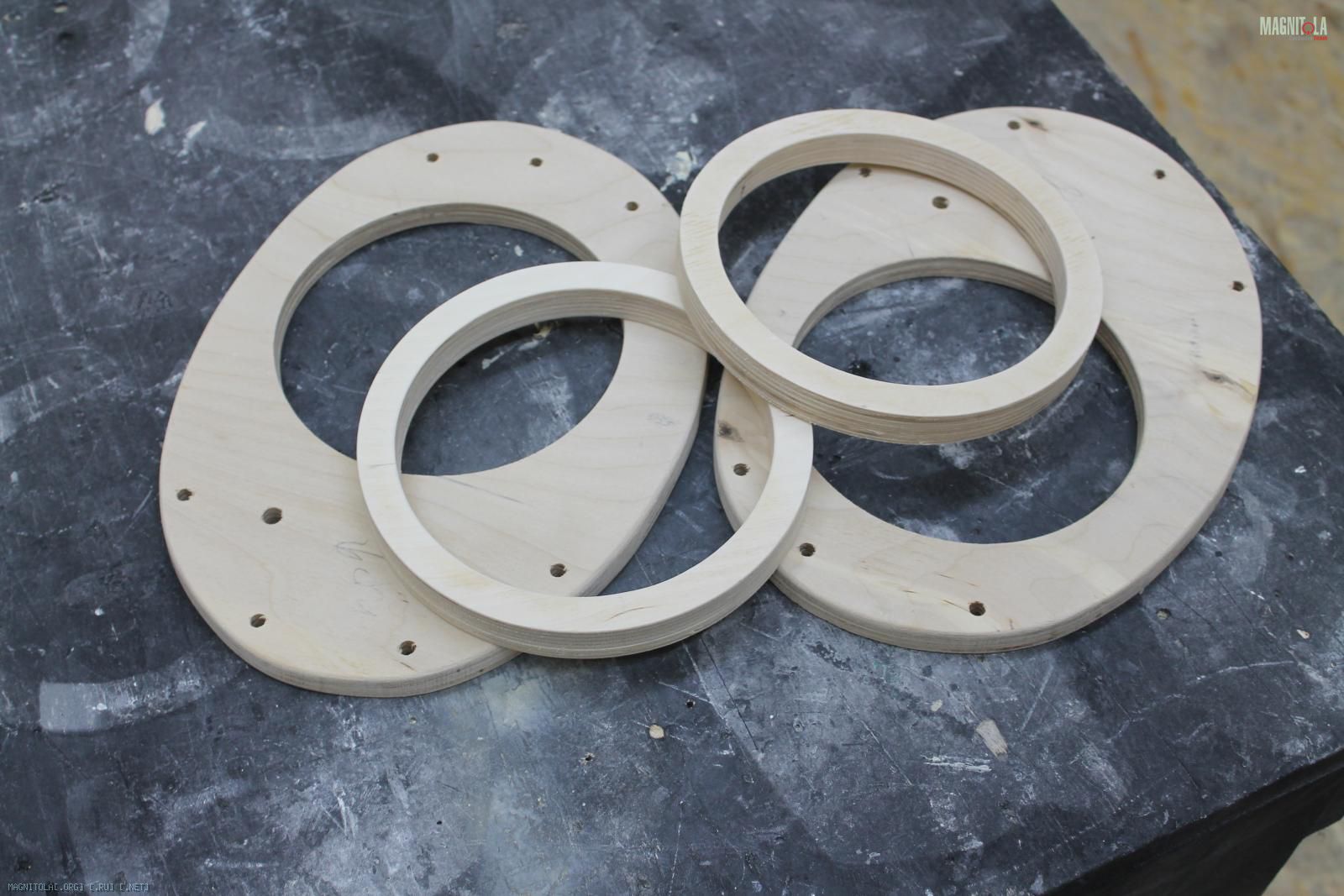

Напилили новые проставочные кольца.



Вложение 919412Вложение 919414

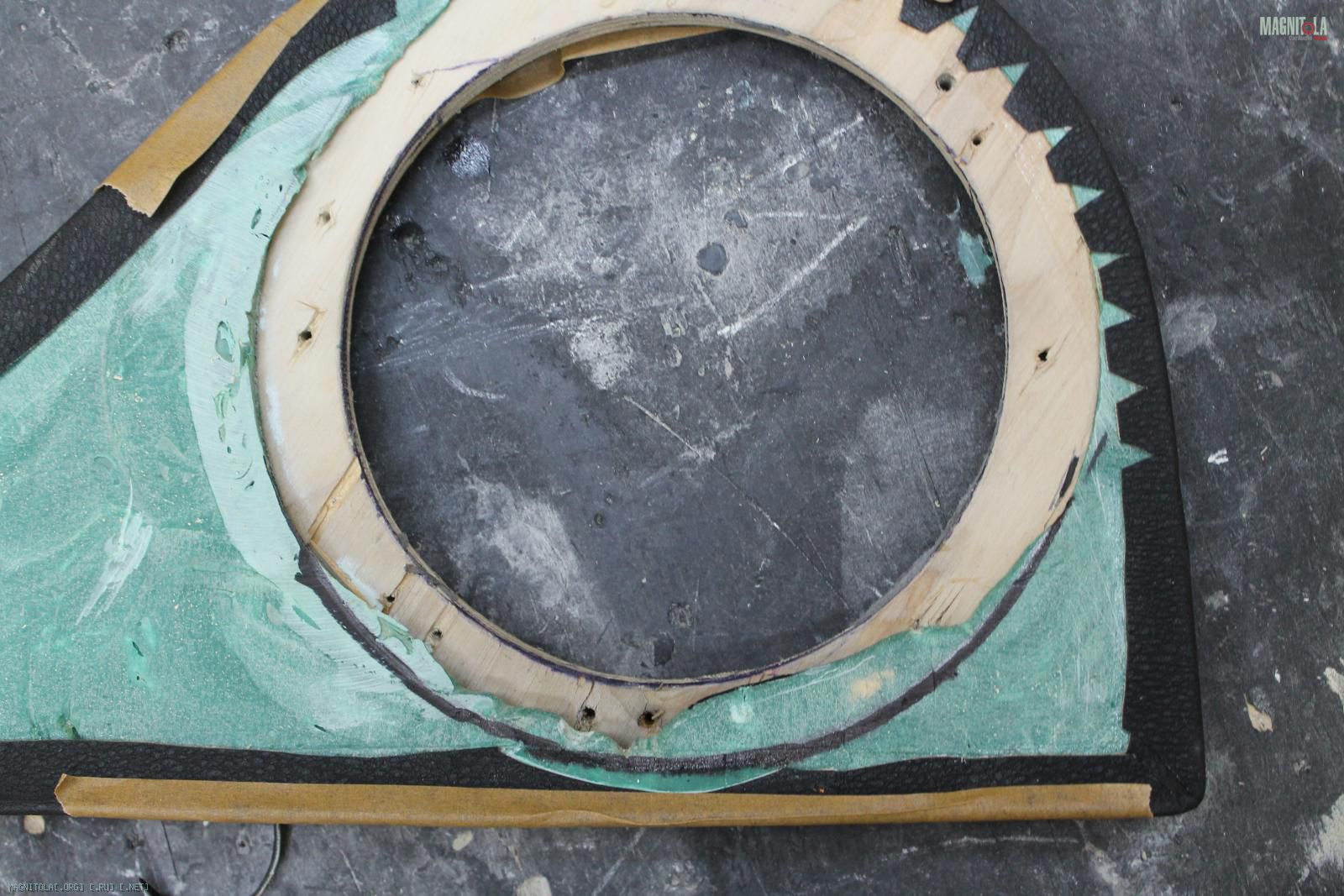

С подиумов накладок срезали ненужное...
Вложение 919416Вложение 919418Вложение 919420Вложение 919422Вложение 919424Вложение 919426

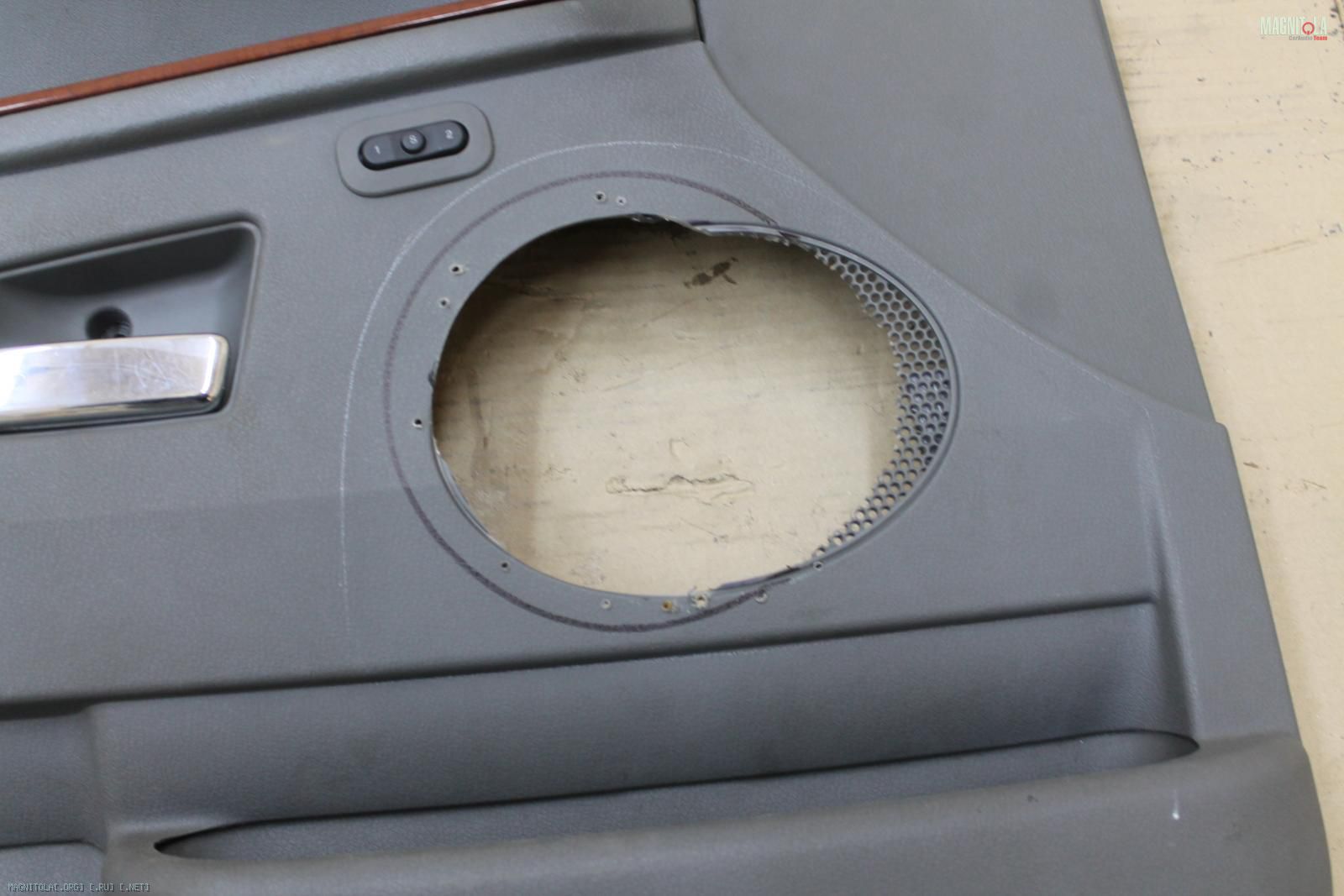

Срезали лишнее с пластиковой карты

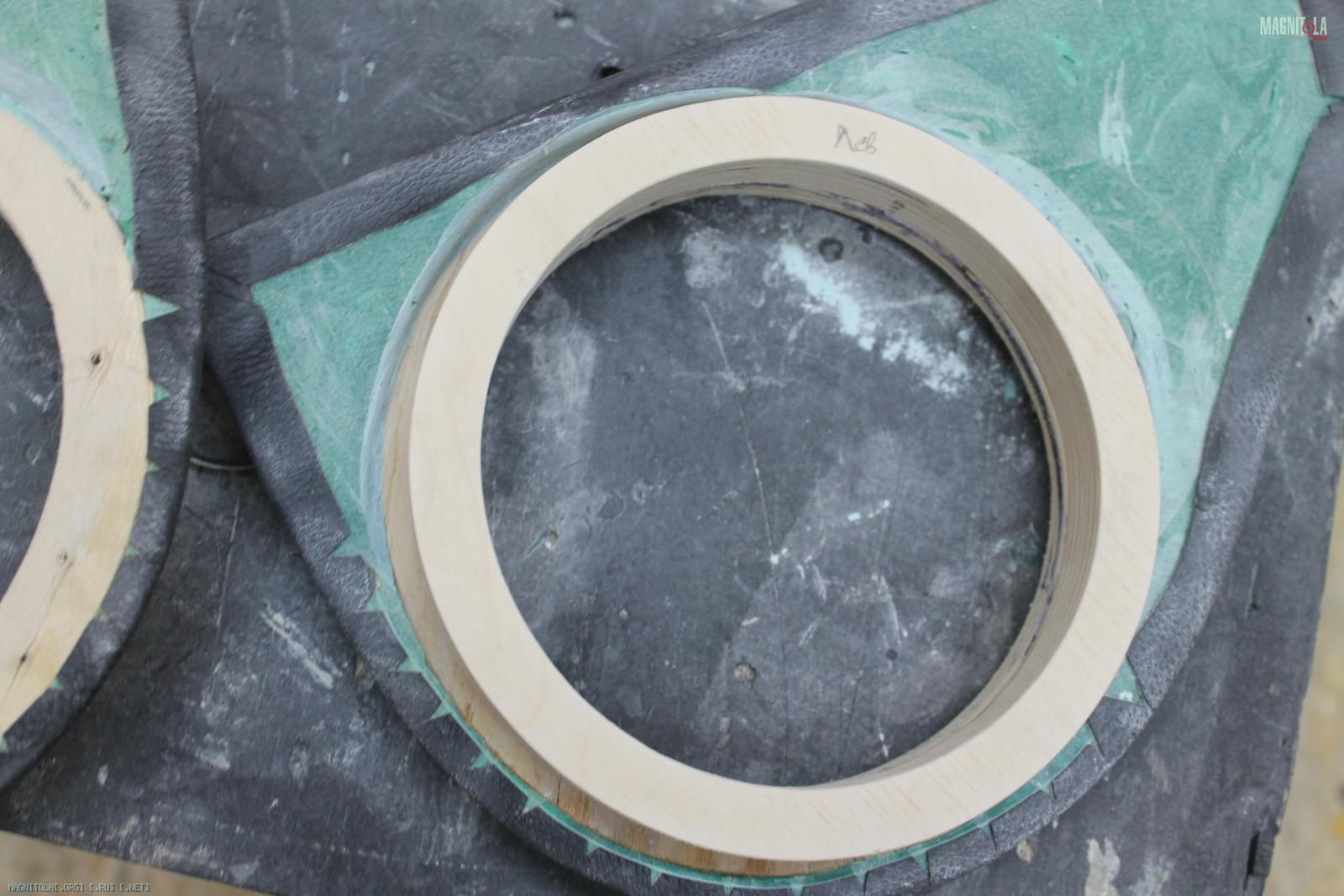

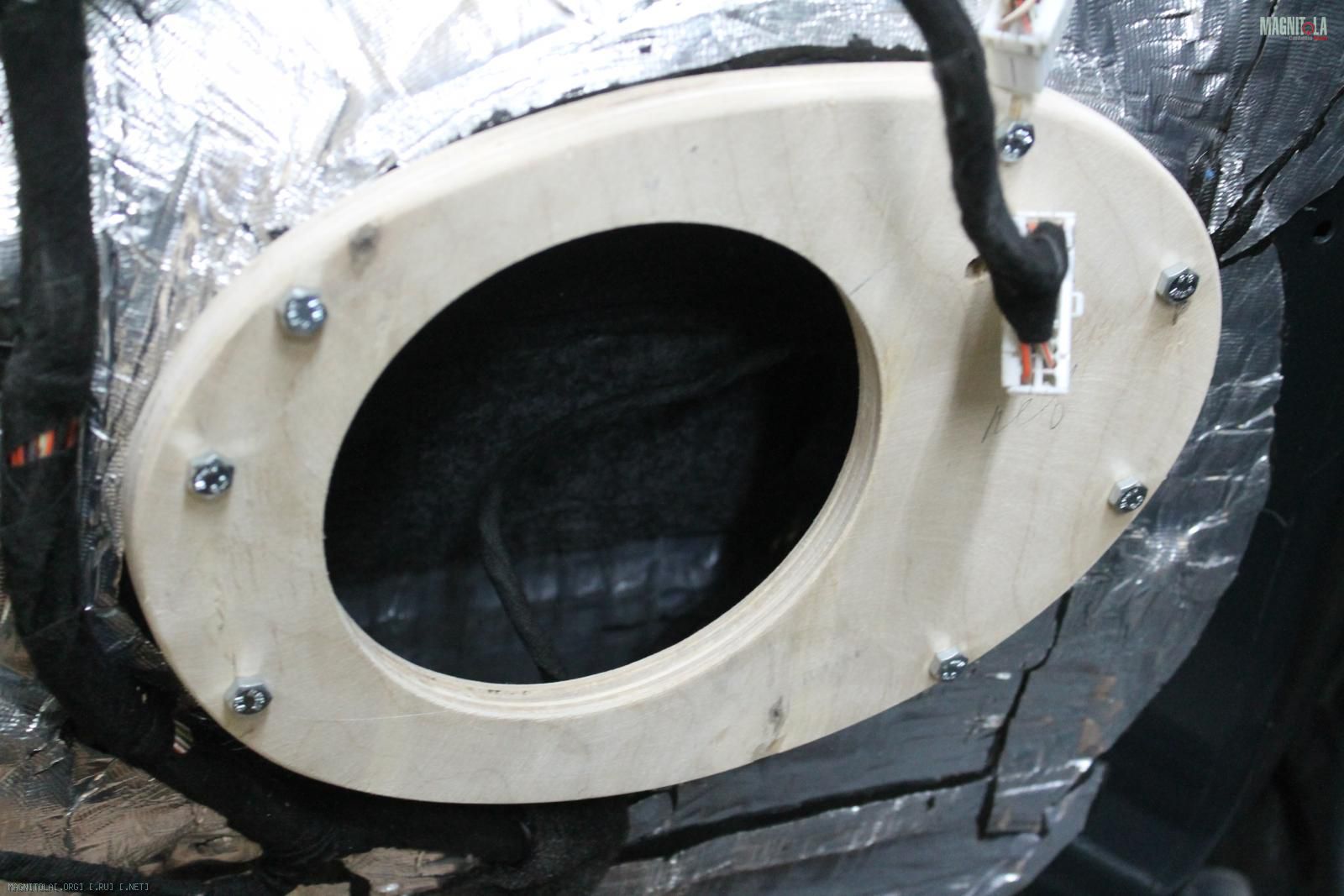

Примерили проставочное кольцо, начали изготовление подиума
Вложение 919428Вложение 919430Вложение 919432Вложение 919434Вложение 919436Вложение 919438Вложение 919440Вложение 919442

Поставили на место СЧ
Вложение 919444Вложение 919446

Отмерили, отпилили лишний метал
Вложение 919448Вложение 919450Вложение 919452Вложение 919454

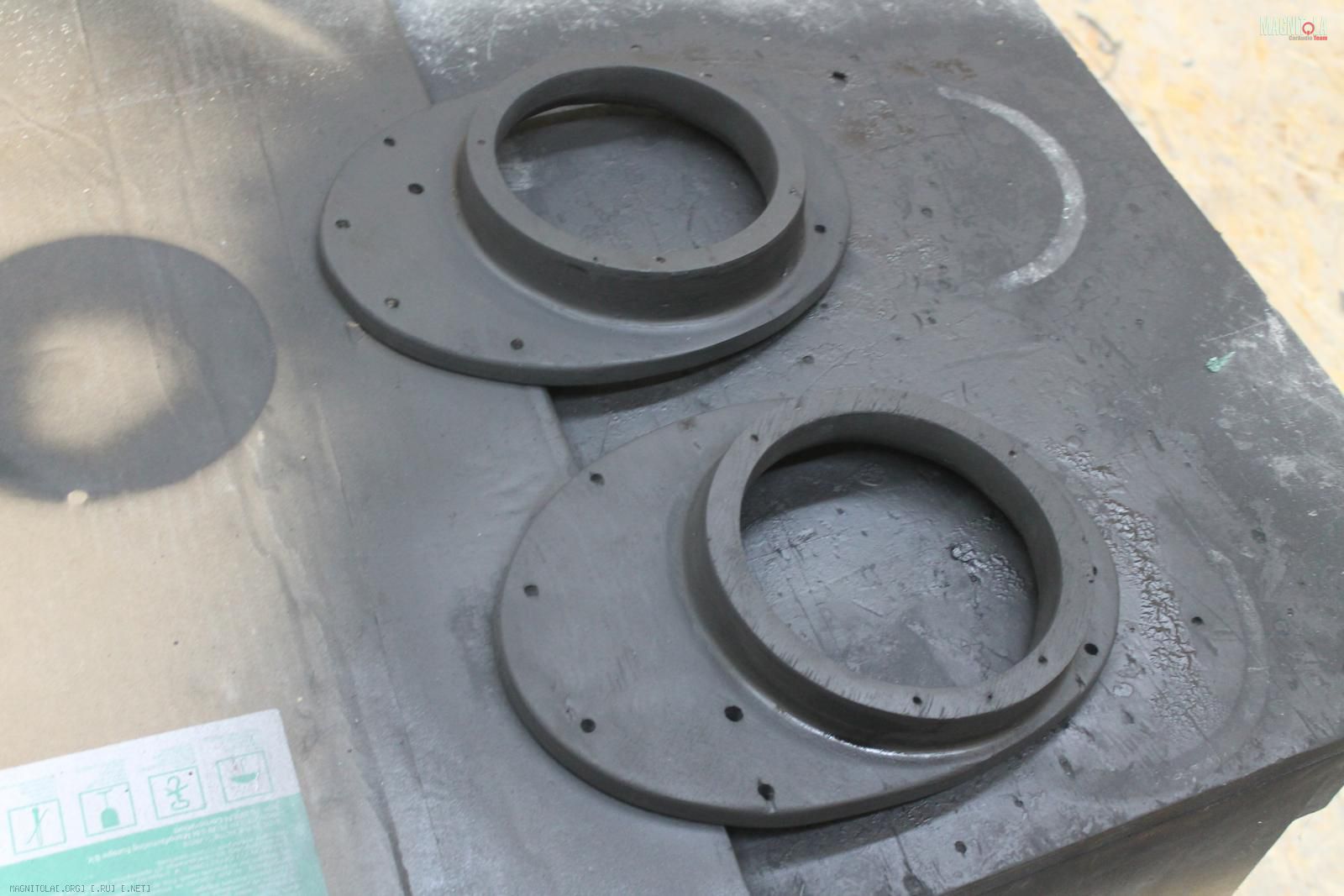

Изготовили правильные проставочные кольца, убрали тоннель, чтобы динамик играл сразу в дверь
Вложение 919456Вложение 919458Вложение 919460Вложение 919462Вложение 919464Вложение 919466Вложение 919468

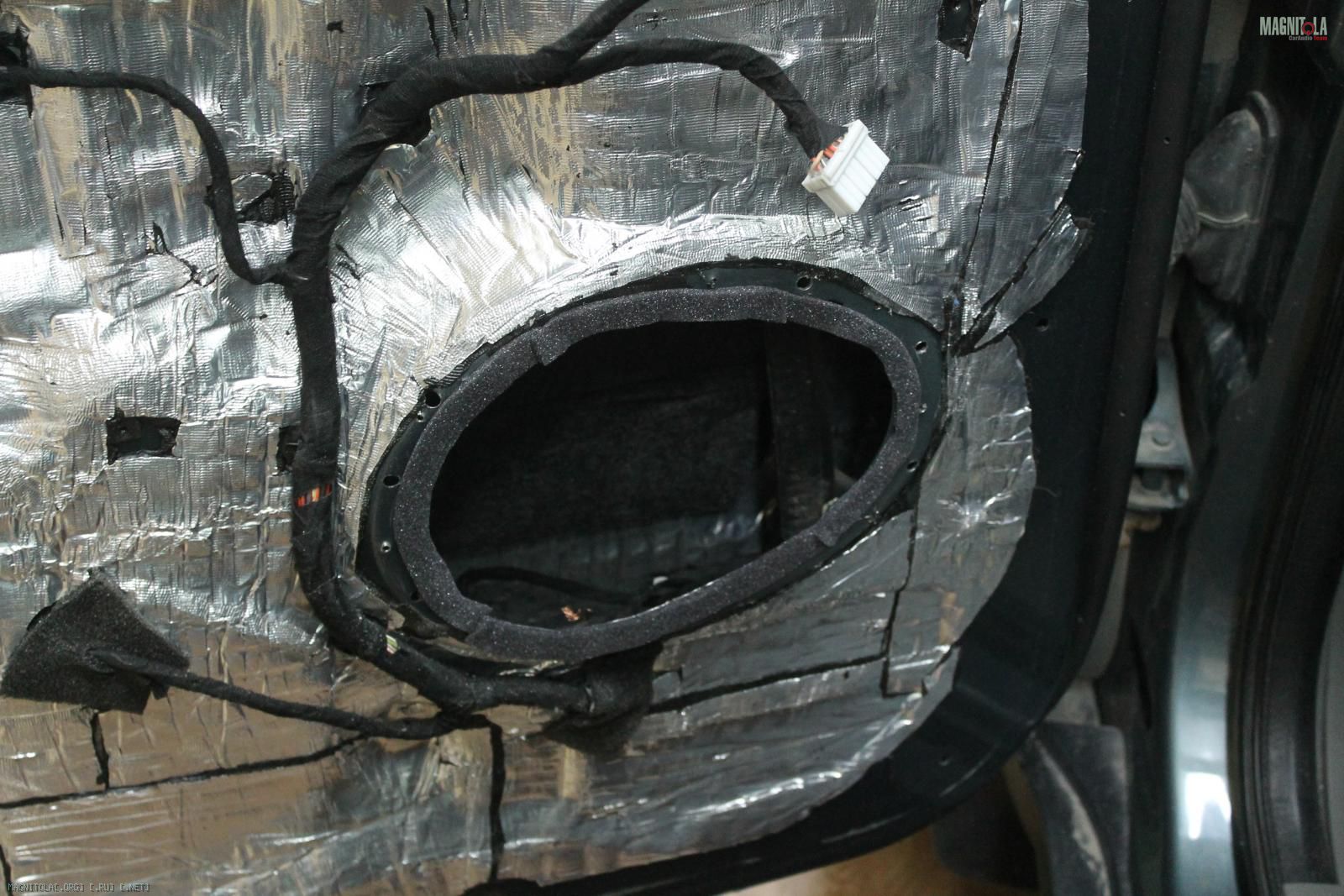

Уплотняющая прокладка...

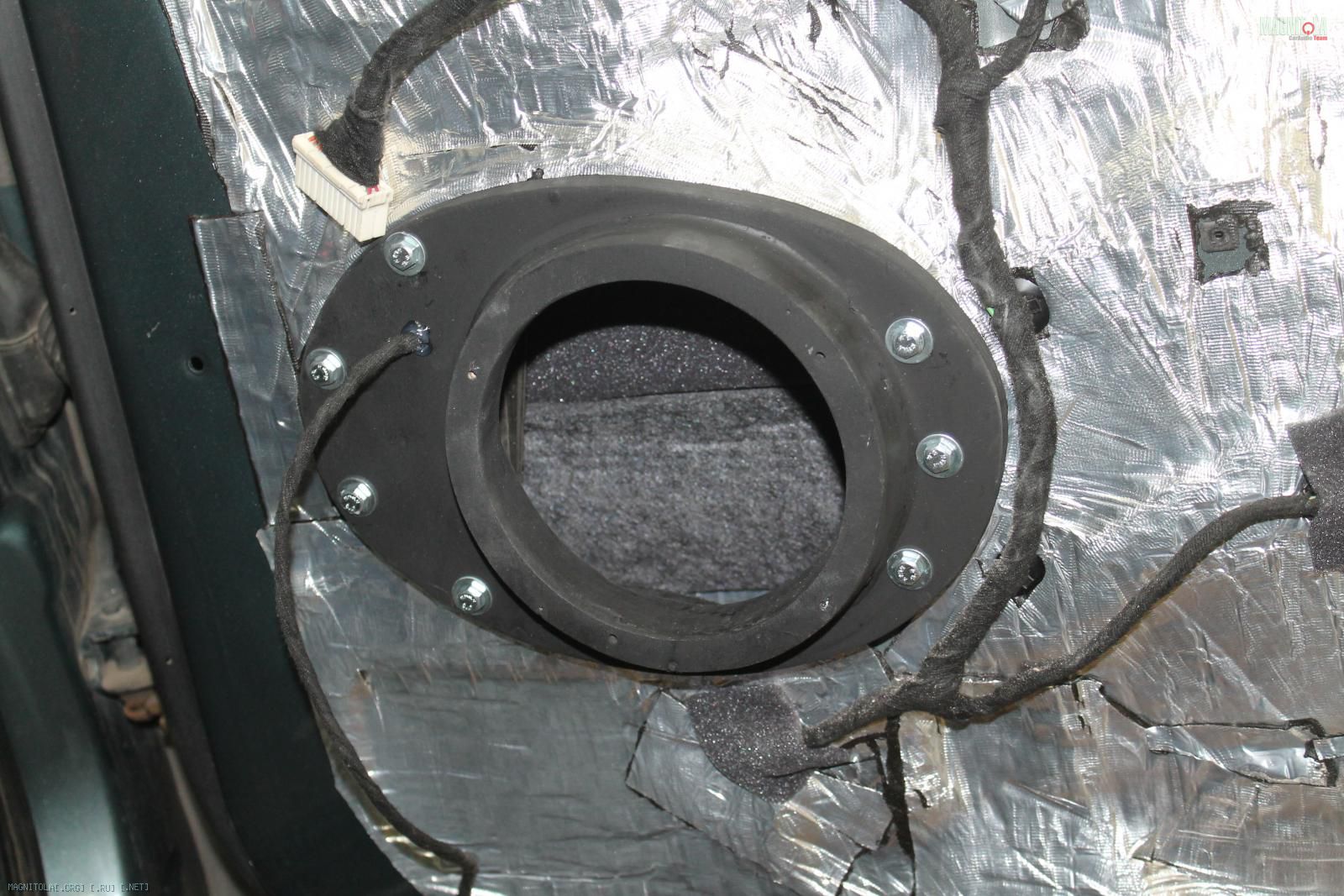

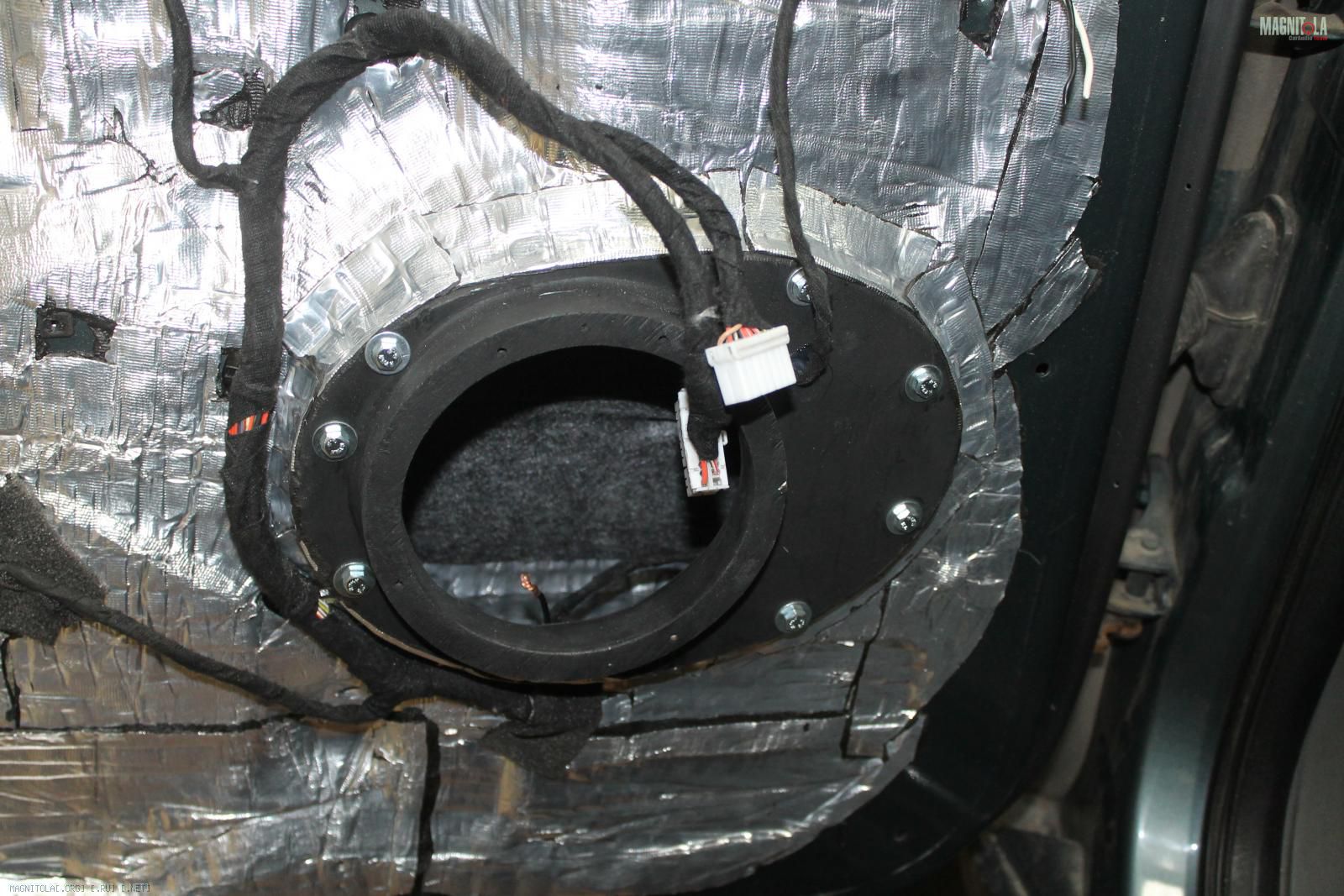

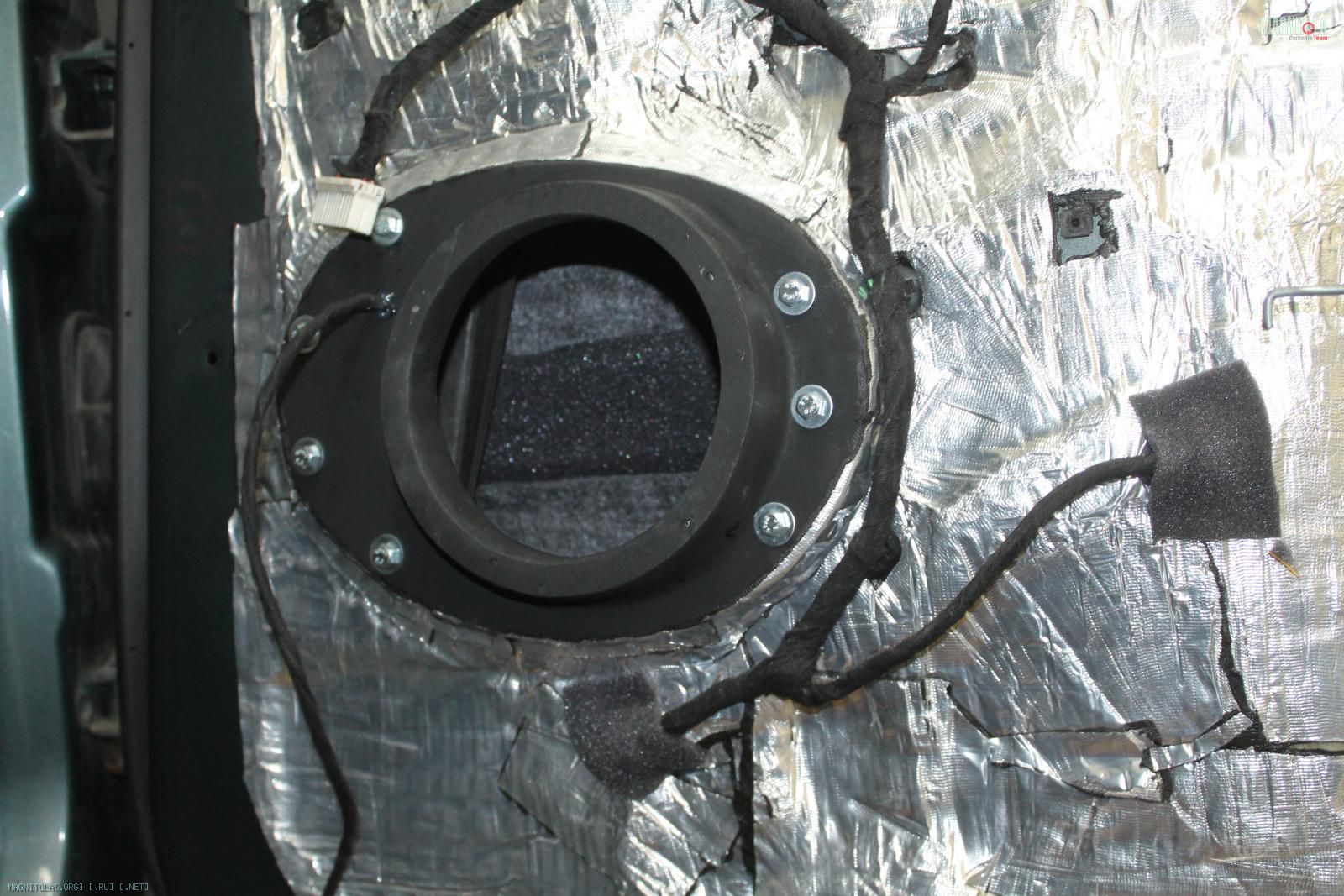

Установка, закрепление подиума семь болтов м6
Вложение 919470Вложение 919472Вложение 919474Вложение 919476Вложение 919478Вложение 919480Вложение 919482Вложение 919484Вложение 919486Вложение 919488Вложение 919490

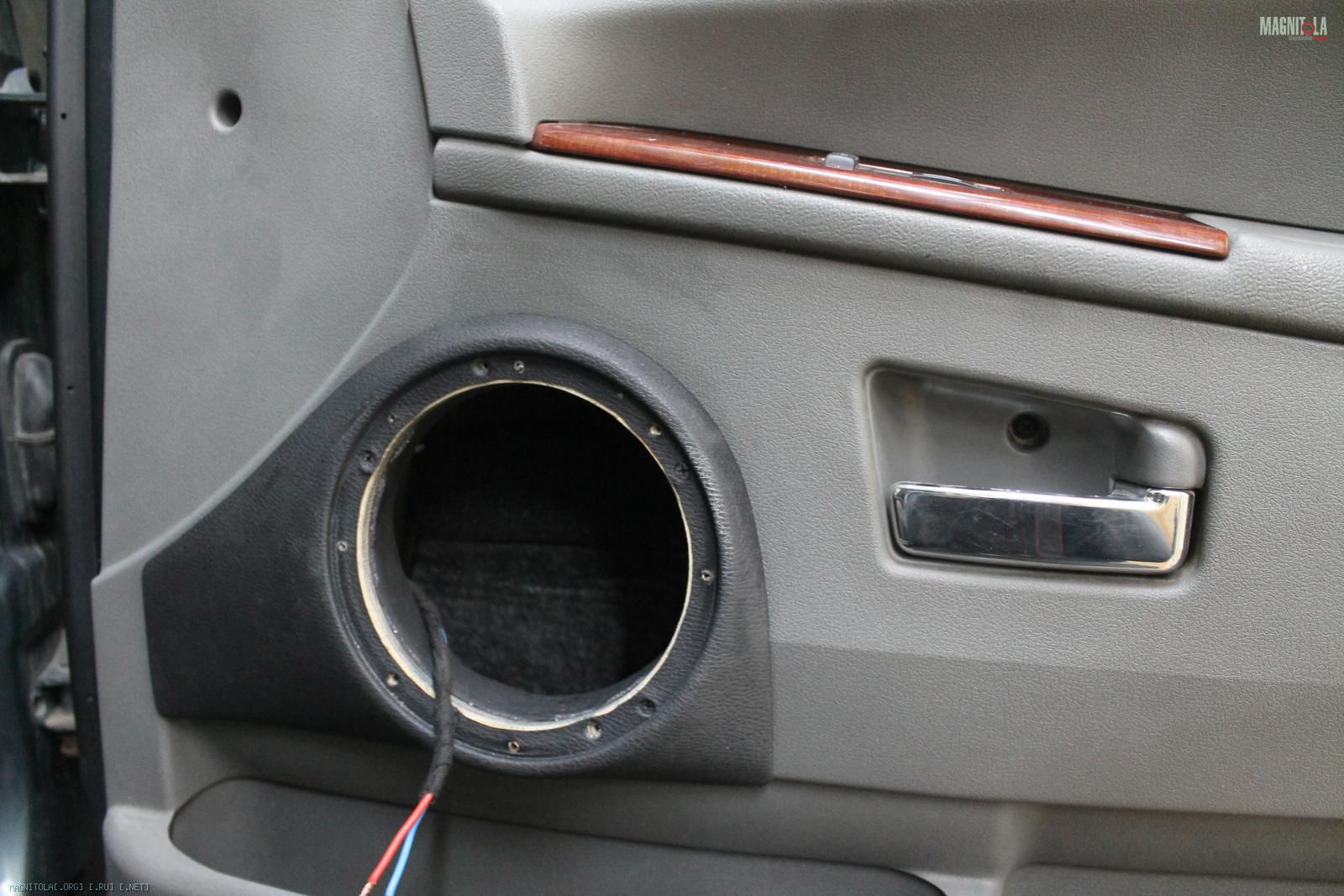

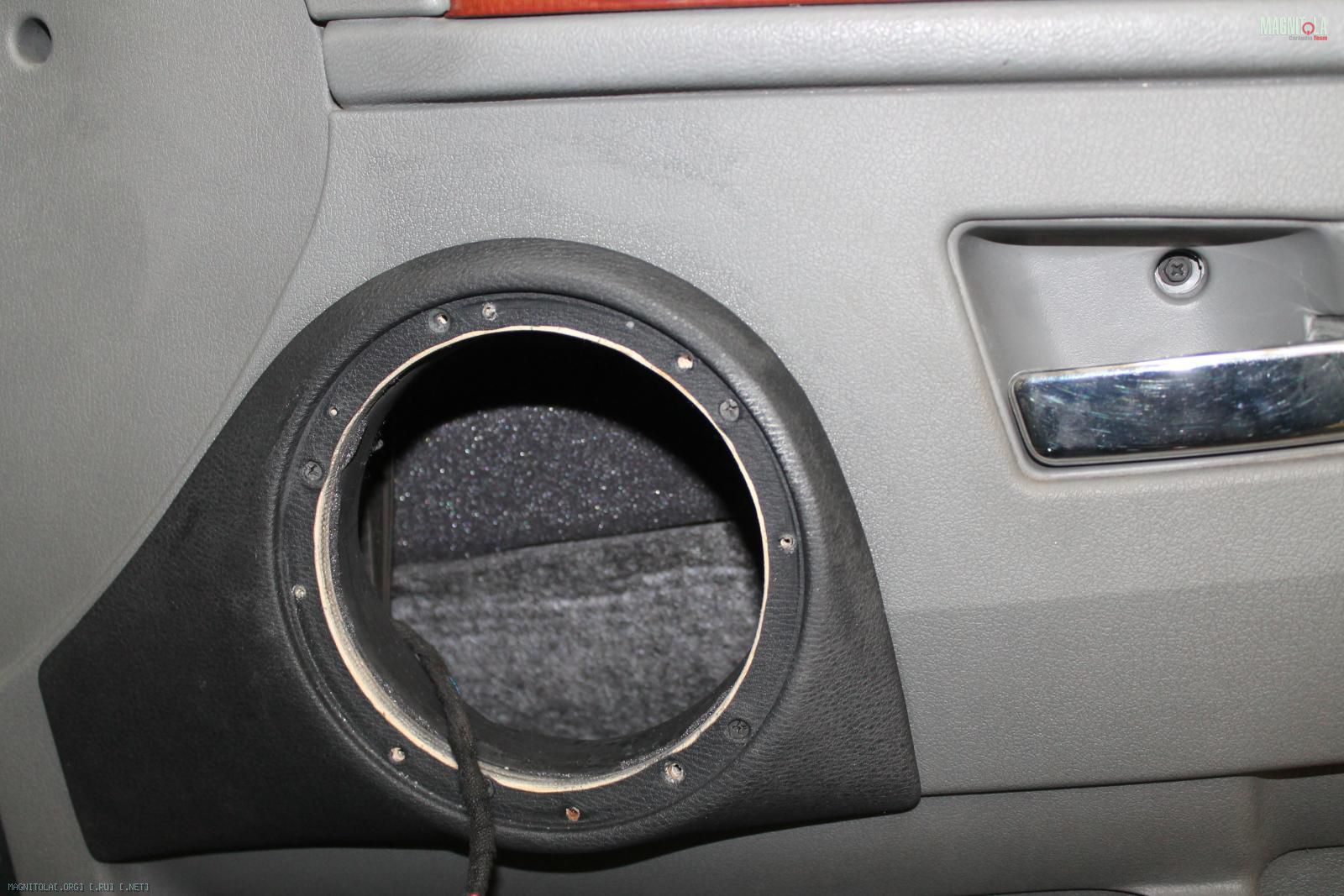

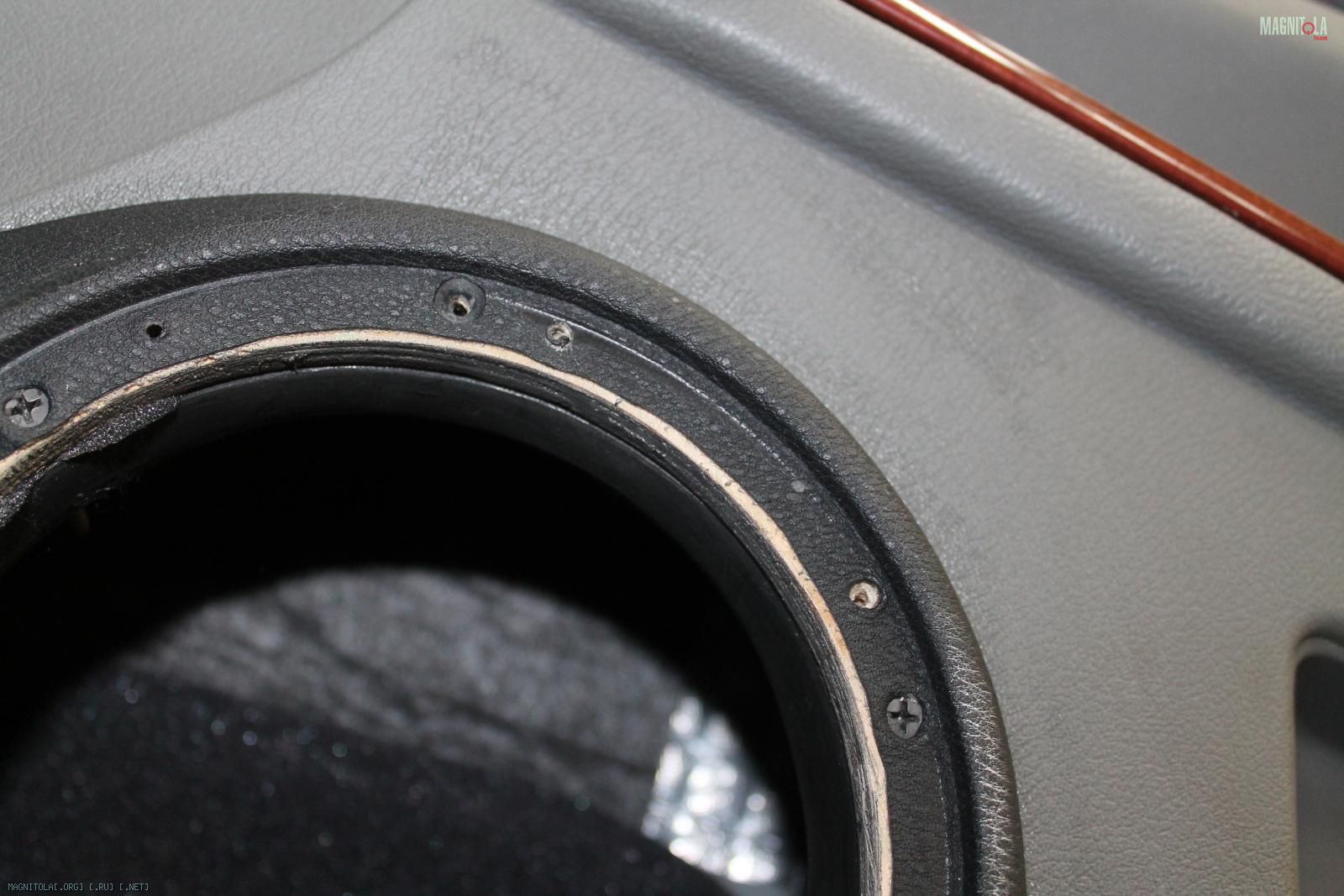

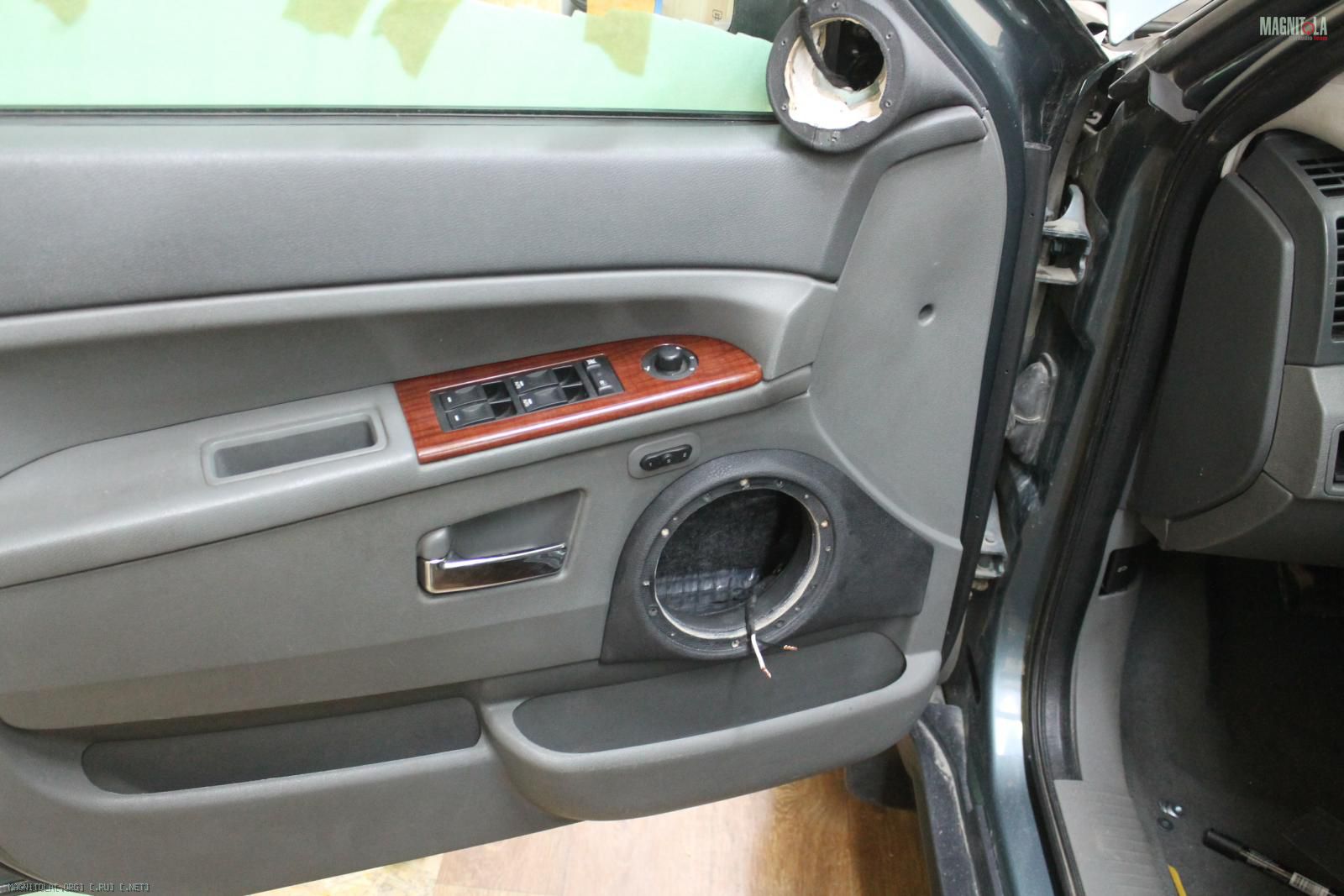

Теперь ставим подиум на место и никаких щелей)
Вложение 919492Вложение 919494Вложение 919496Вложение 919498Вложение 919500Вложение 919502Вложение 919504Вложение 919506Вложение 919508Вложение 919510

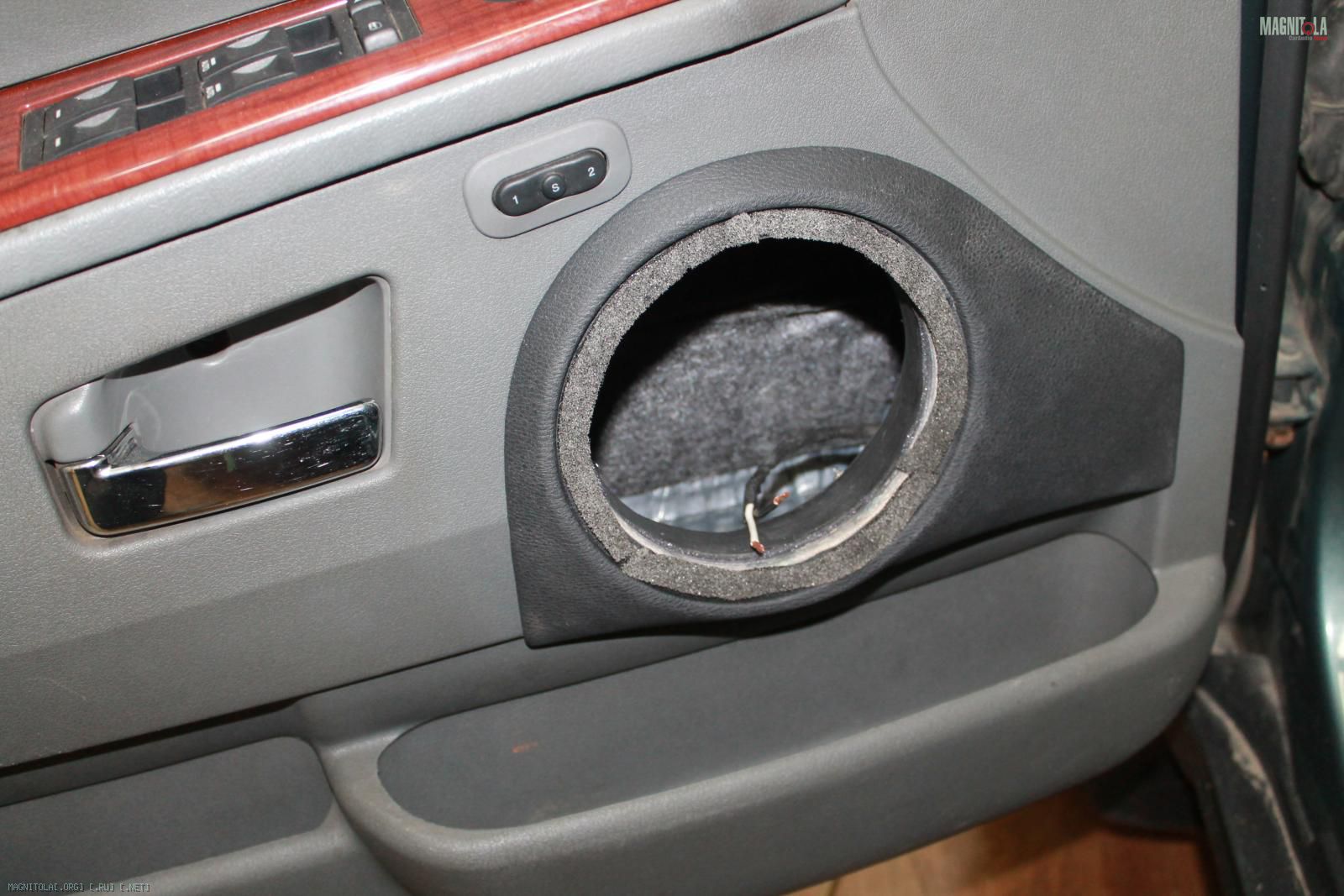

Поставили мидбасы Бракс
Вложение 919512Вложение 919514

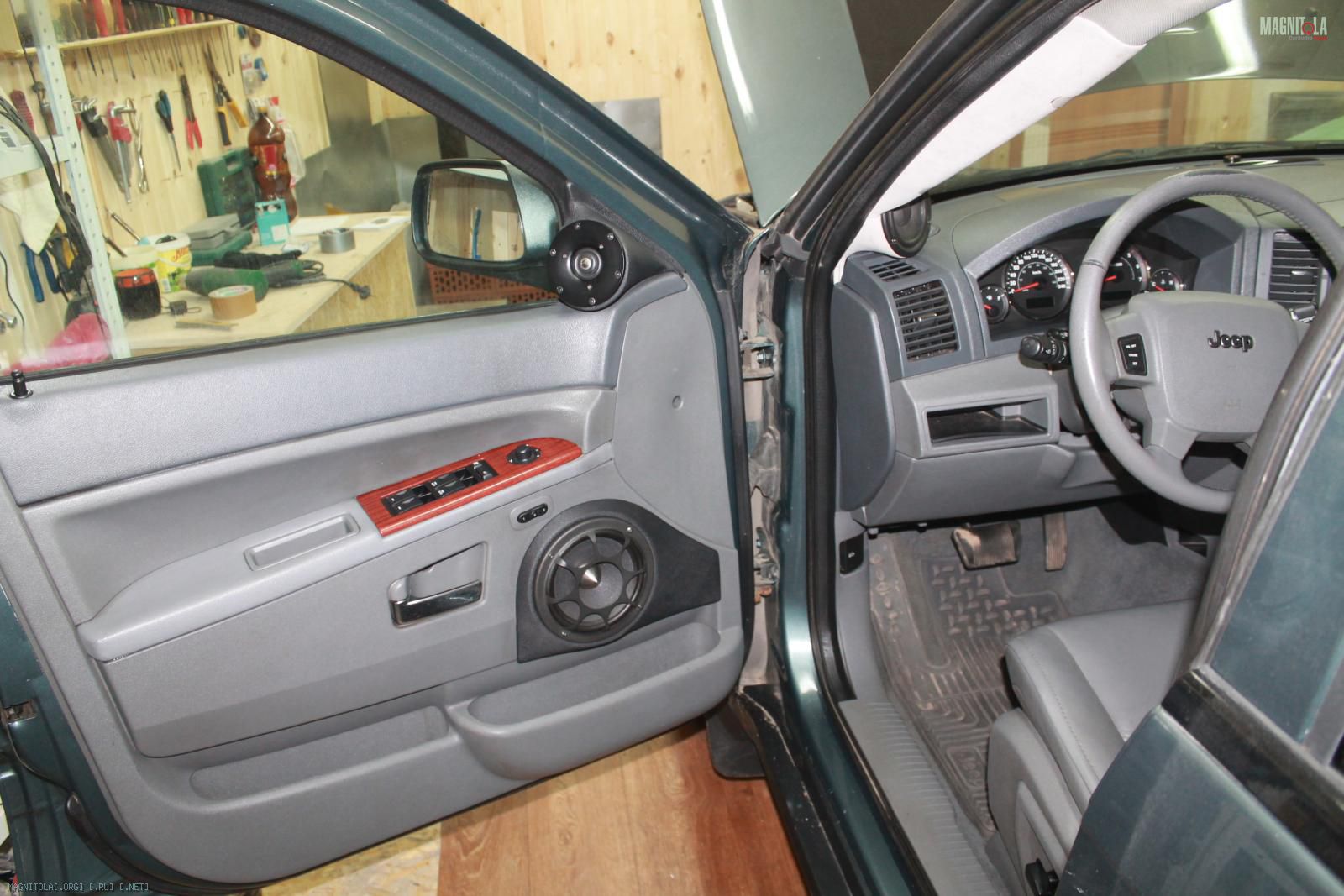

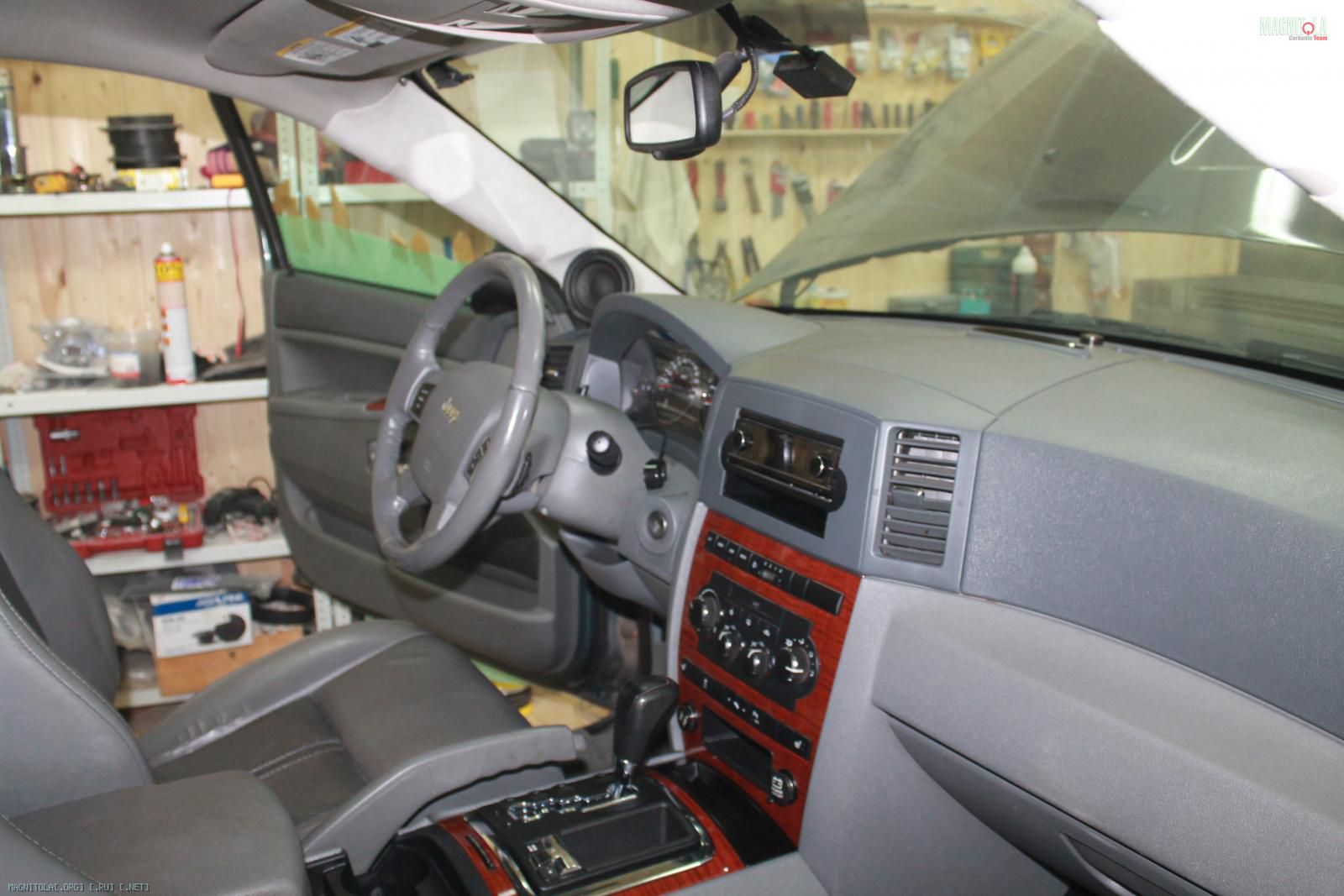

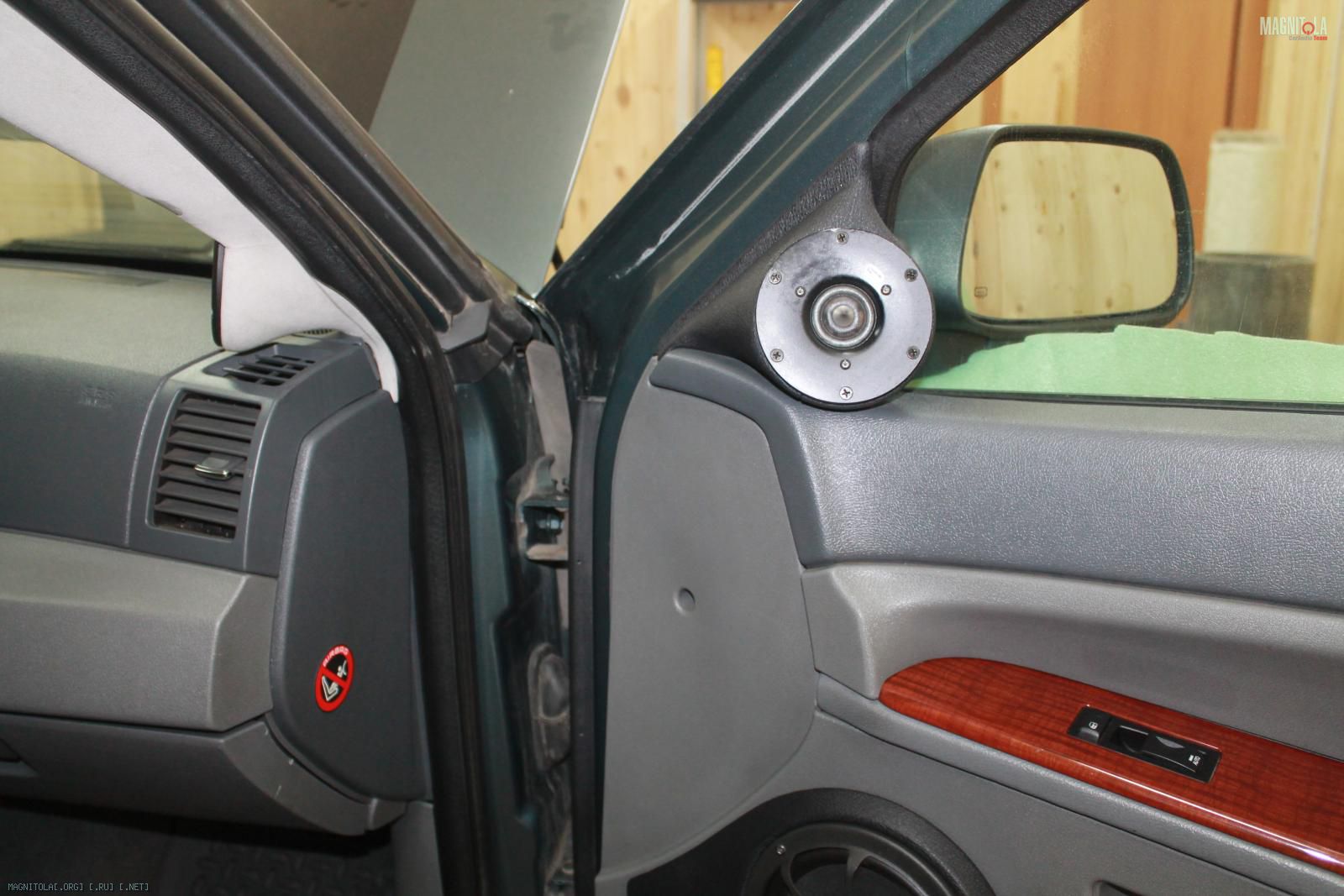

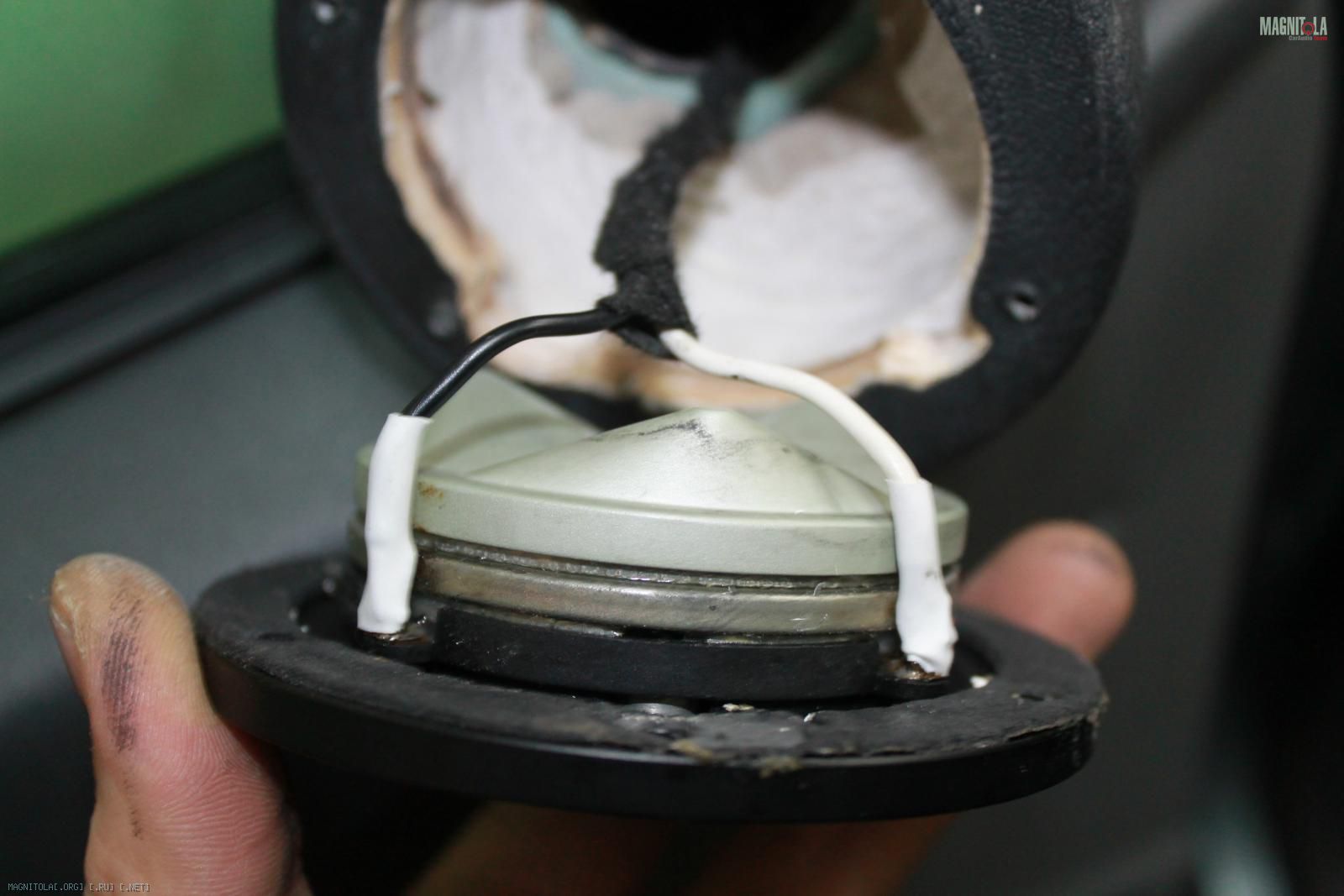

Установили ВЧ на место
Вложение 919516Вложение 919518Вложение 919520Вложение 919522Вложение 919524Вложение 919526Вложение 919528Вложение 919530Вложение 919532Вложение 919534

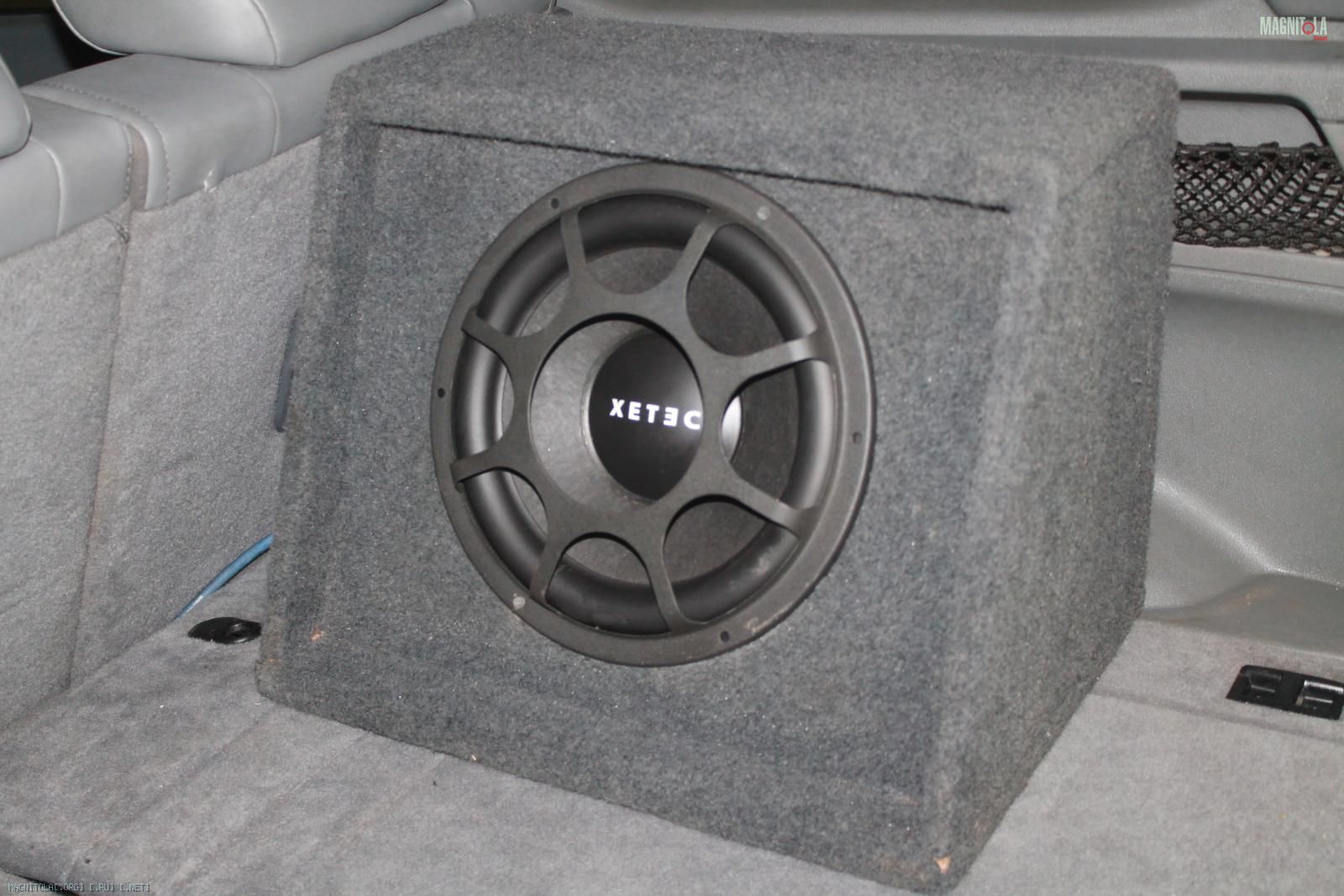

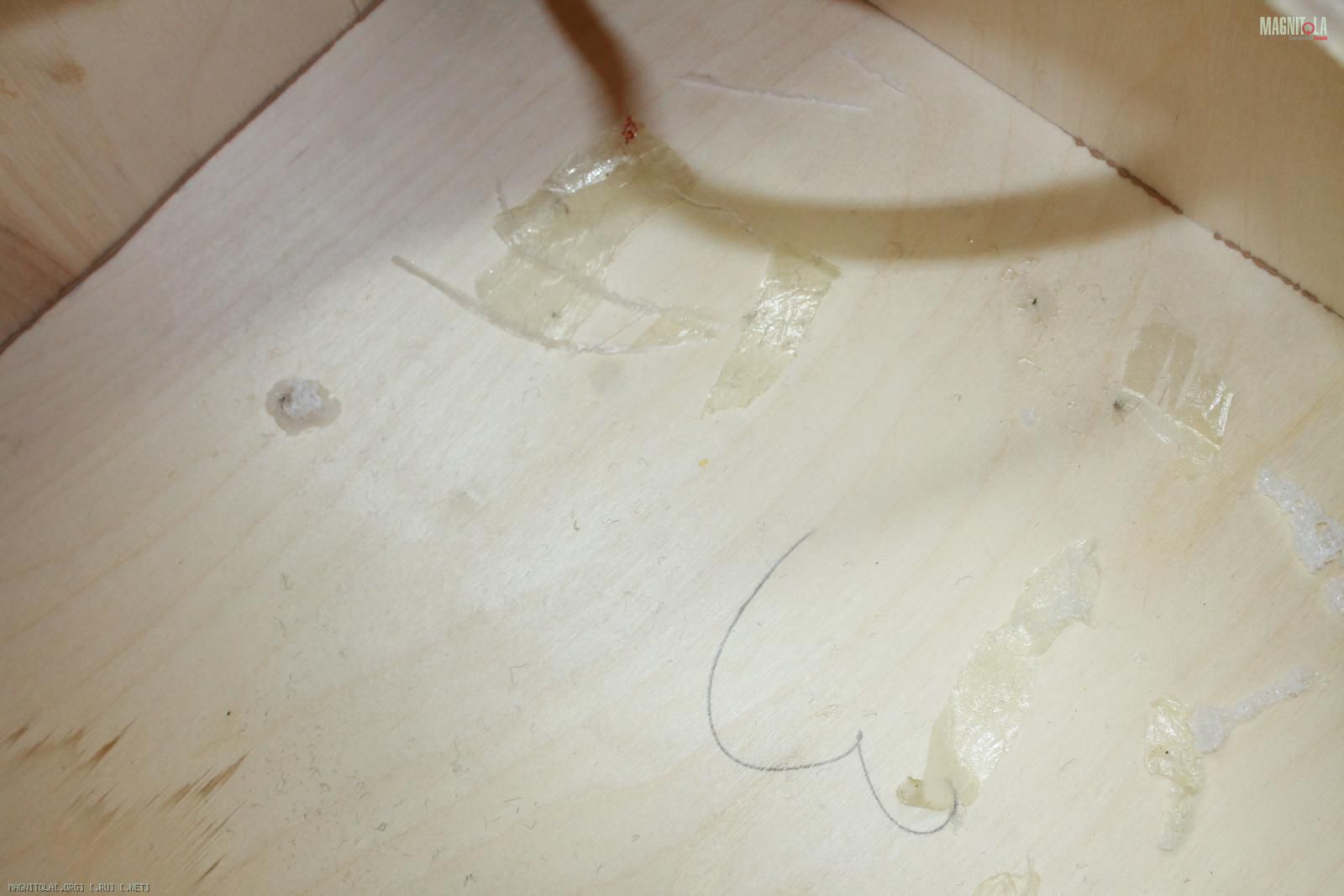

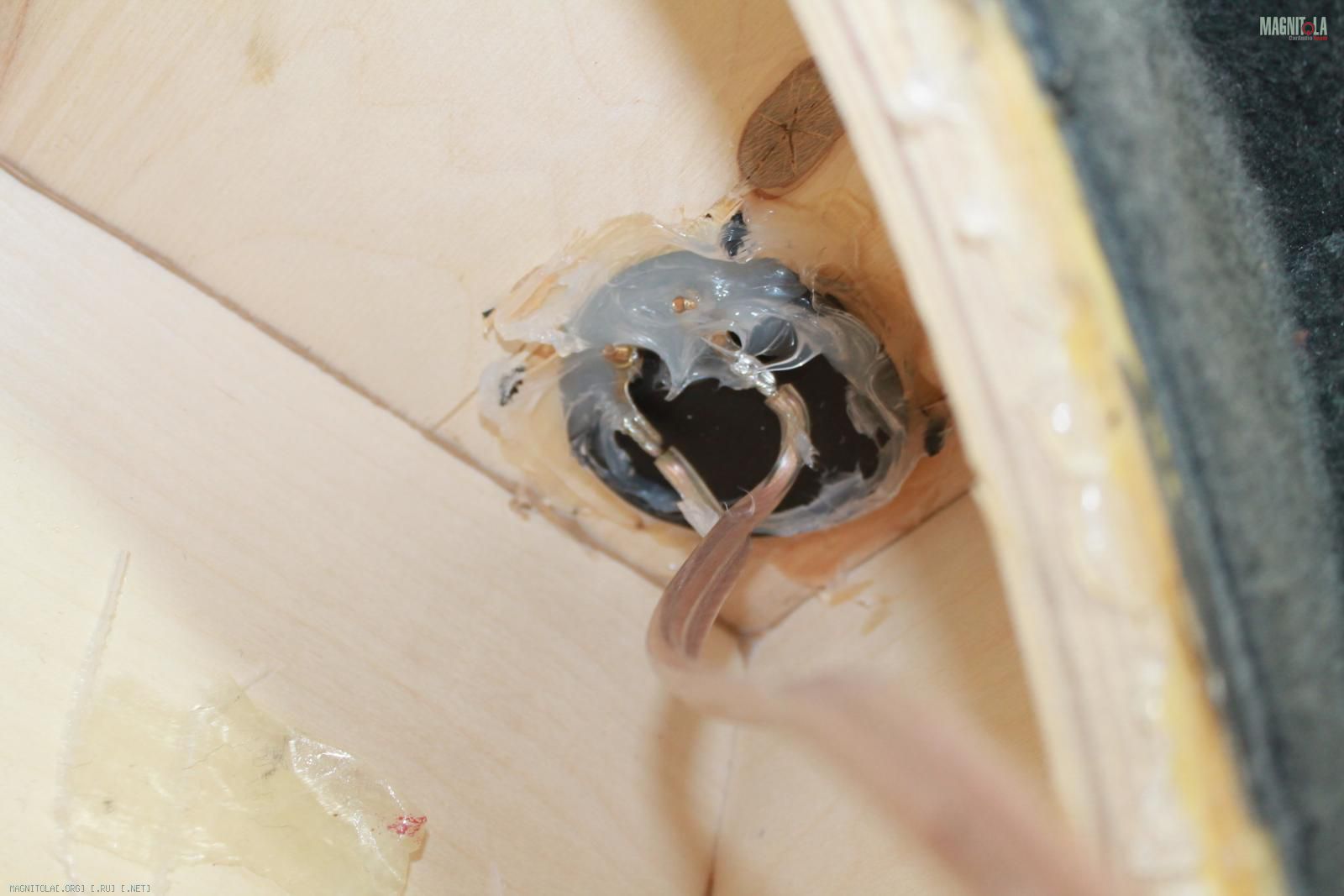

Вскрываем не особо играющий саб,
Смотрим, удивляемся почему не играл(
Вложение 919536Вложение 919538Вложение 919540Вложение 919542Вложение 919544Вложение 919546

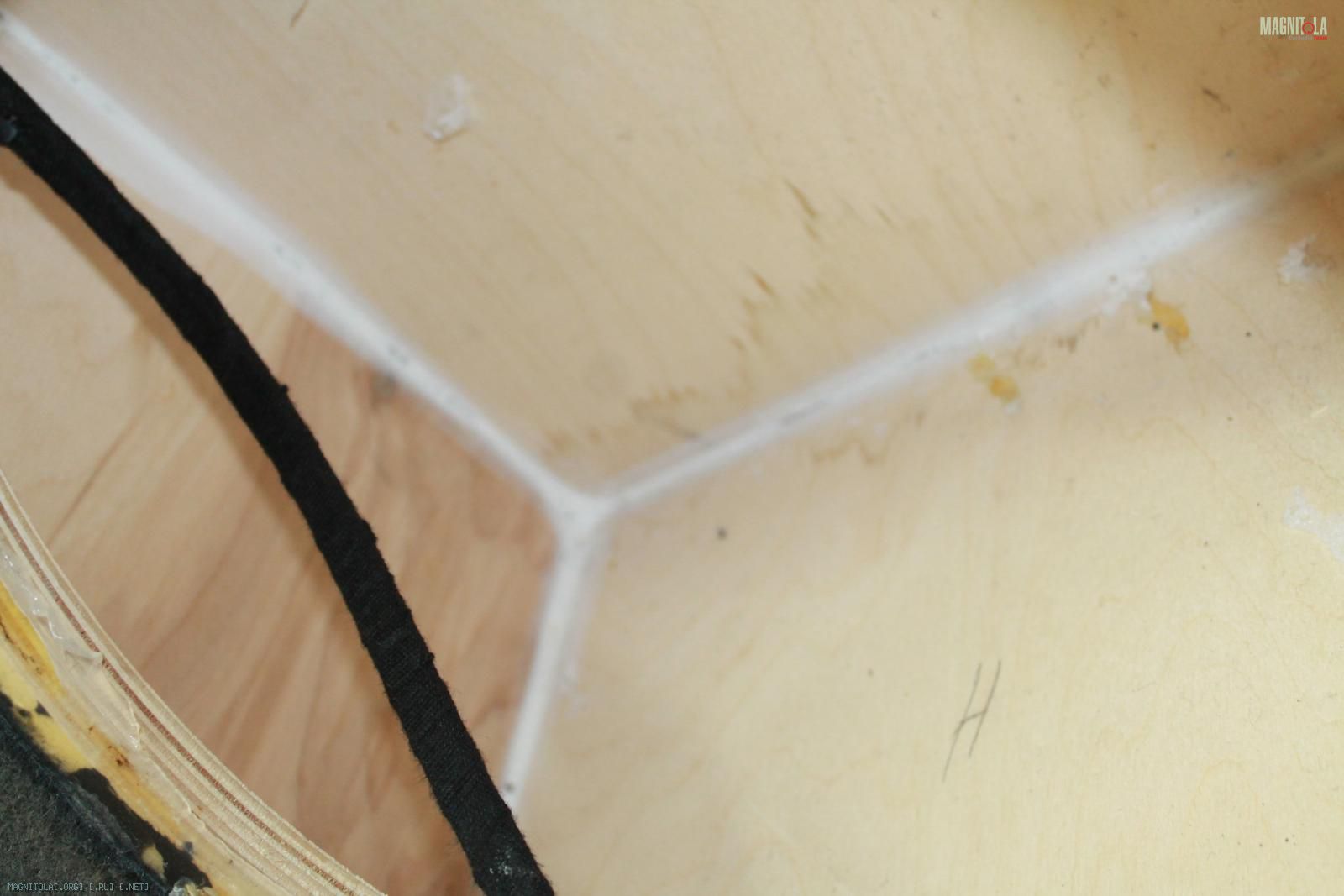

Проклеиваем стыки, вязка провода мягкой изолентой.

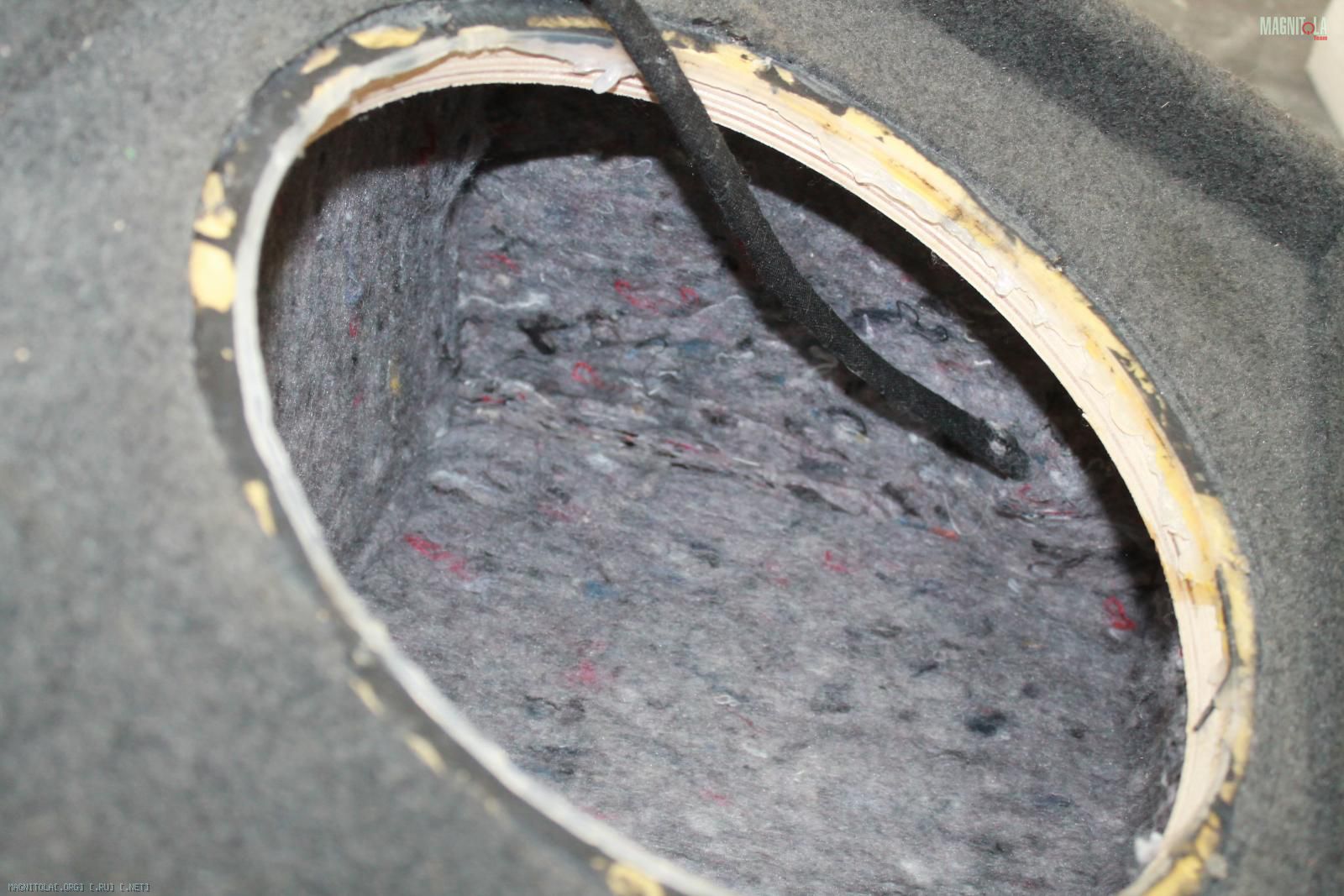

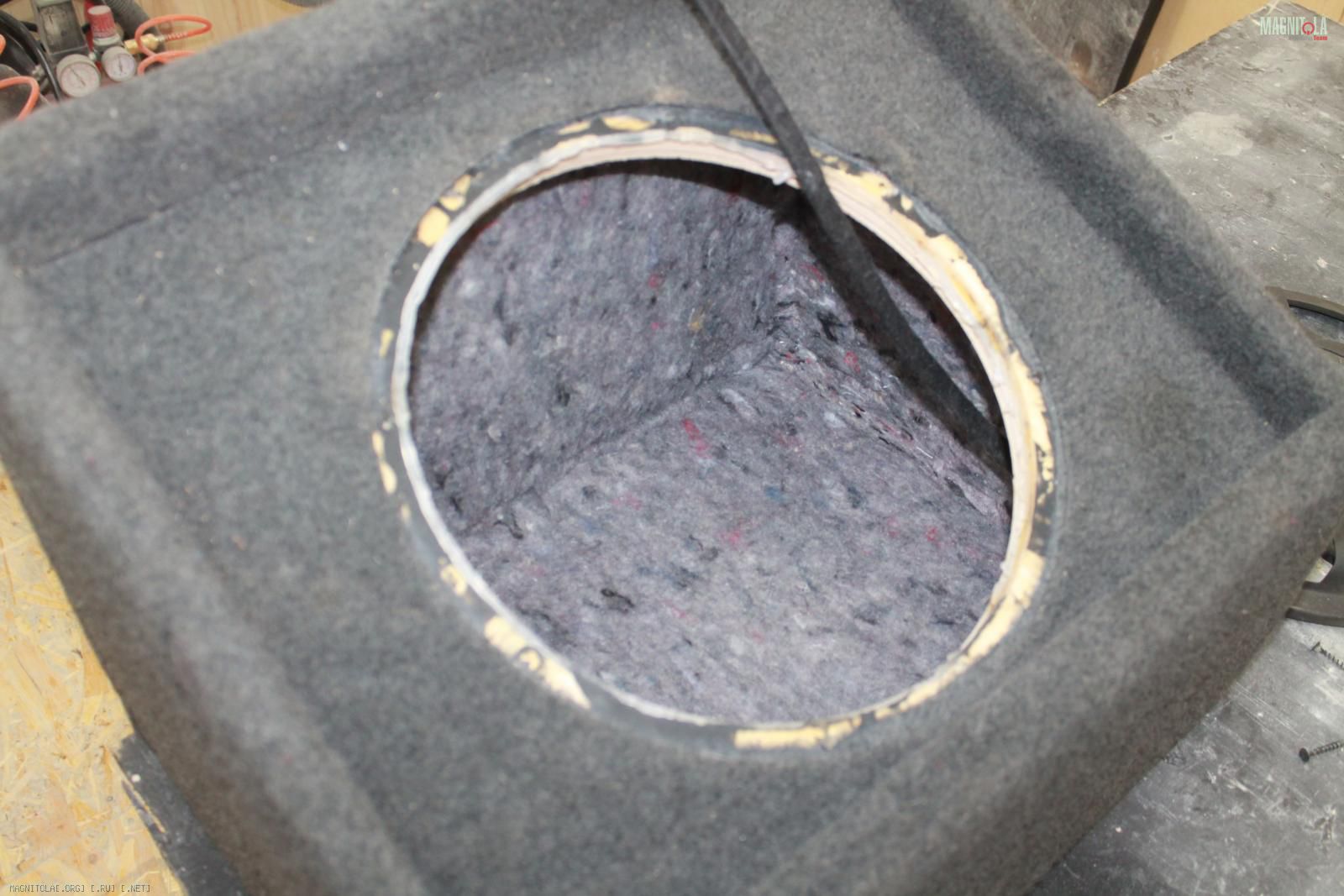

Акустическое демпфирование
Вложение 919548Вложение 919550Вложение 919552Вложение 919554Вложение 919556Вложение 919558Вложение 919560

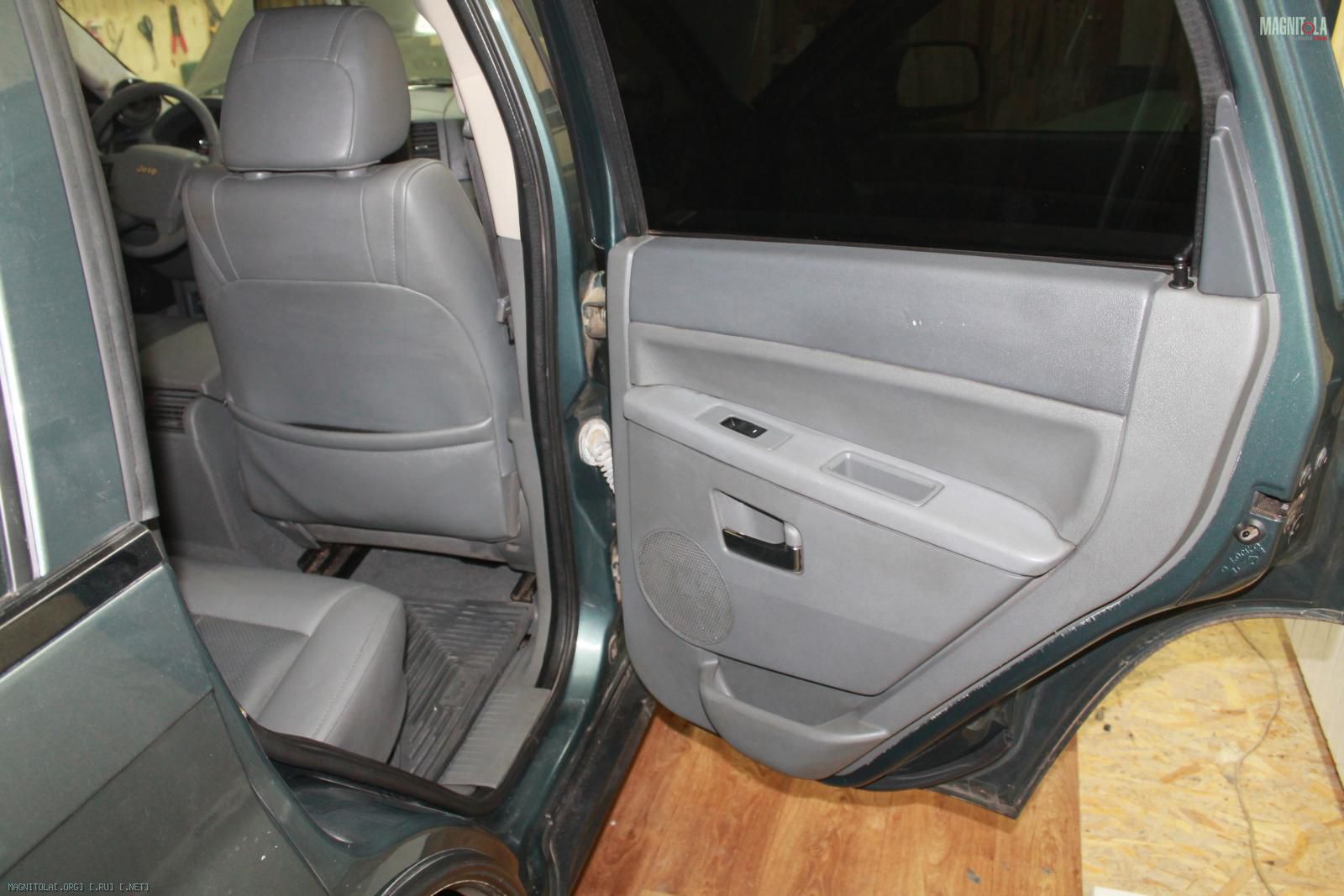

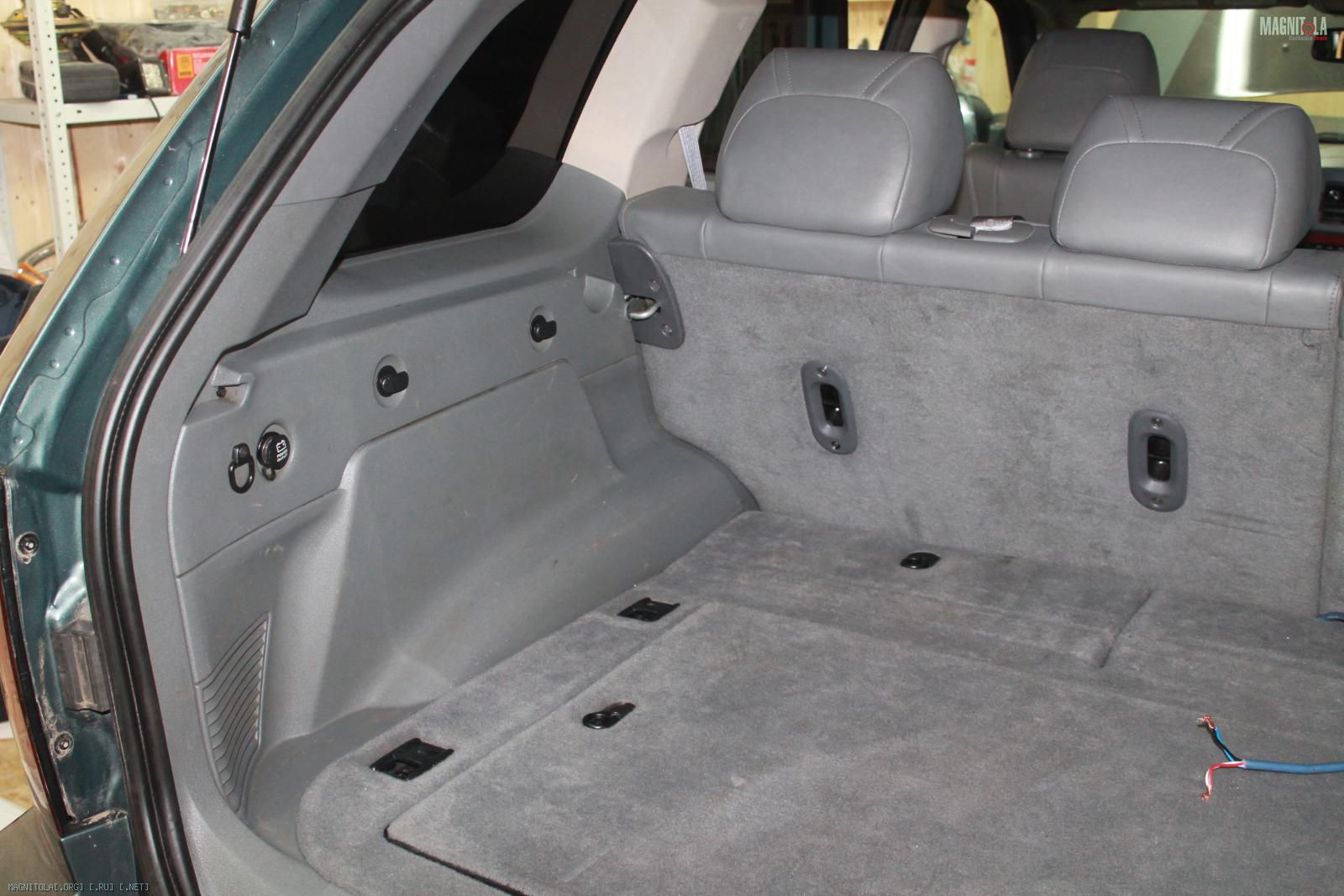

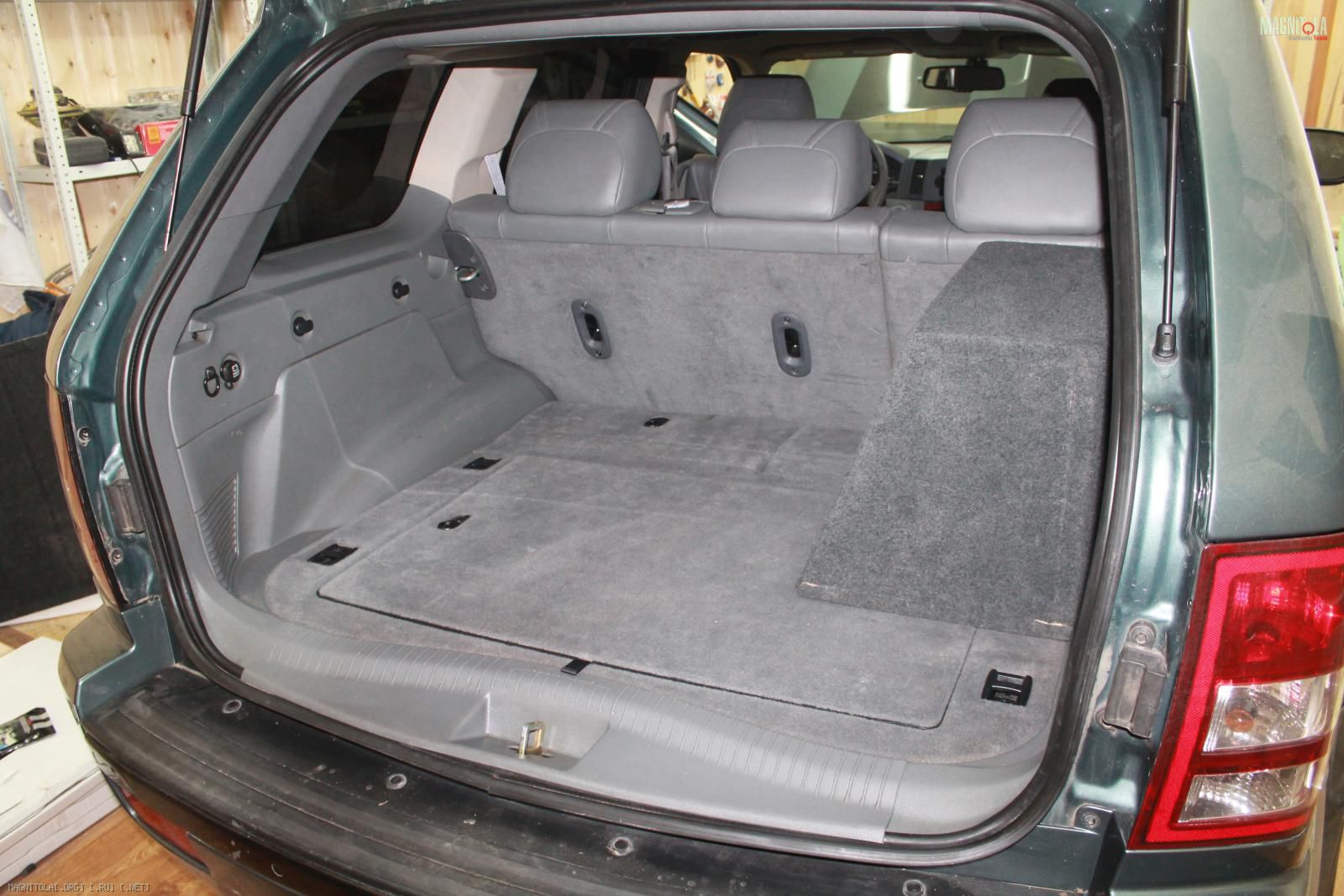

Сделали химчистку багажника, саба, салона, сидений в подарок!
Вложение 919562Вложение 919564Вложение 919566Вложение 919568Вложение 919570Вложение 919572Вложение 919574Вложение 919576Вложение 919578Вложение 919580Вложение 919582Вложение 919584Вложение 919586Вложение 919588Вложение 919590Вложение 919592Вложение 919594Вложение 919596

Немножко рекламы)
Вложение 919598Вложение 919600Вложение 919602Вложение 919604Вложение 919606Вложение 919608Вложение 919610Вложение 919612Вложение 919614

Цитата:

---

Сообщение от st220

Jeep Cherokee
Напилили новые проставочные кольца.



Вложение 919412Вложение 919414

С подиумов накладок срезали ненужное...
Вложение 919416Вложение 919418Вложение 919420Вложение 919422Вложение 919424Вложение 919426

Срезали лишнее с пластиковой карты
Примерили проставочное кольцо, начали изготовление подиума
Вложение 919428Вложение 919430Вложение 919432Вложение 919434Вложение 919436Вложение 919438Вложение 919440Вложение 919442

Поставили на место СЧ
Вложение 919444Вложение 919446

Отмерили, отпилили лишний метал
Вложение 919448Вложение 919450Вложение 919452Вложение 919454

Изготовили правильные проставочные кольца, убрали тоннель, чтобы динамик играл сразу в дверь
Вложение 919456Вложение 919458Вложение 919460Вложение 919462Вложение 919464Вложение 919466Вложение 919468
Уплотняющая прокладка...
Установка, закрепление подиума семь болтов м6
Вложение 919470Вложение 919472Вложение 919474Вложение 919476Вложение 919478Вложение 919480Вложение 919482Вложение 919484Вложение 919486Вложение 919488Вложение 919490

Теперь ставим подиум на место и никаких щелей)
Вложение 919492Вложение 919494Вложение 919496Вложение 919498Вложение 919500Вложение 919502Вложение 919504Вложение 919506Вложение 919508Вложение 919510

Поставили мидбасы Бракс
Вложение 919512Вложение 919514

Установили ВЧ на место
Вложение 919516Вложение 919518Вложение 919520Вложение 919522Вложение 919524Вложение 919526Вложение 919528Вложение 919530Вложение 919532Вложение 919534



Вскрываем не особо играющий саб,
Смотрим, удивляемся почему не играл(
Вложение 919536Вложение 919538Вложение 919540Вложение 919542Вложение 919544Вложение 919546


Проклеиваем стыки, вязка провода мягкой изолентой.
Акустическое демпфирование
Вложение 919548Вложение 919550Вложение 919552Вложение 919554Вложение 919556Вложение 919558Вложение 919560


Сделали химчистку багажника, саба, салона, сидений в подарок!
Вложение 919562Вложение 919564Вложение 919566Вложение 919568Вложение 919570Вложение 919572Вложение 919574Вложение 919576Вложение 919578Вложение 919580Вложение 919582Вложение 919584Вложение 919586Вложение 919588Вложение 919590Вложение 919592Вложение 919594Вложение 919596

Немножко рекламы)
Вложение 919598Вложение 919600Вложение 919602Вложение 919604Вложение 919606Вложение 919608Вложение 919610Вложение 919612Вложение 919614

---

Еще и подарки дают:)

Цитата:

---

Сообщение от Tiger888

Еще и подарки дают:)

---

Не могу сдать не чистую машину)
