Re: Изготовление корпусов для сабвуферов, фальшпанелей

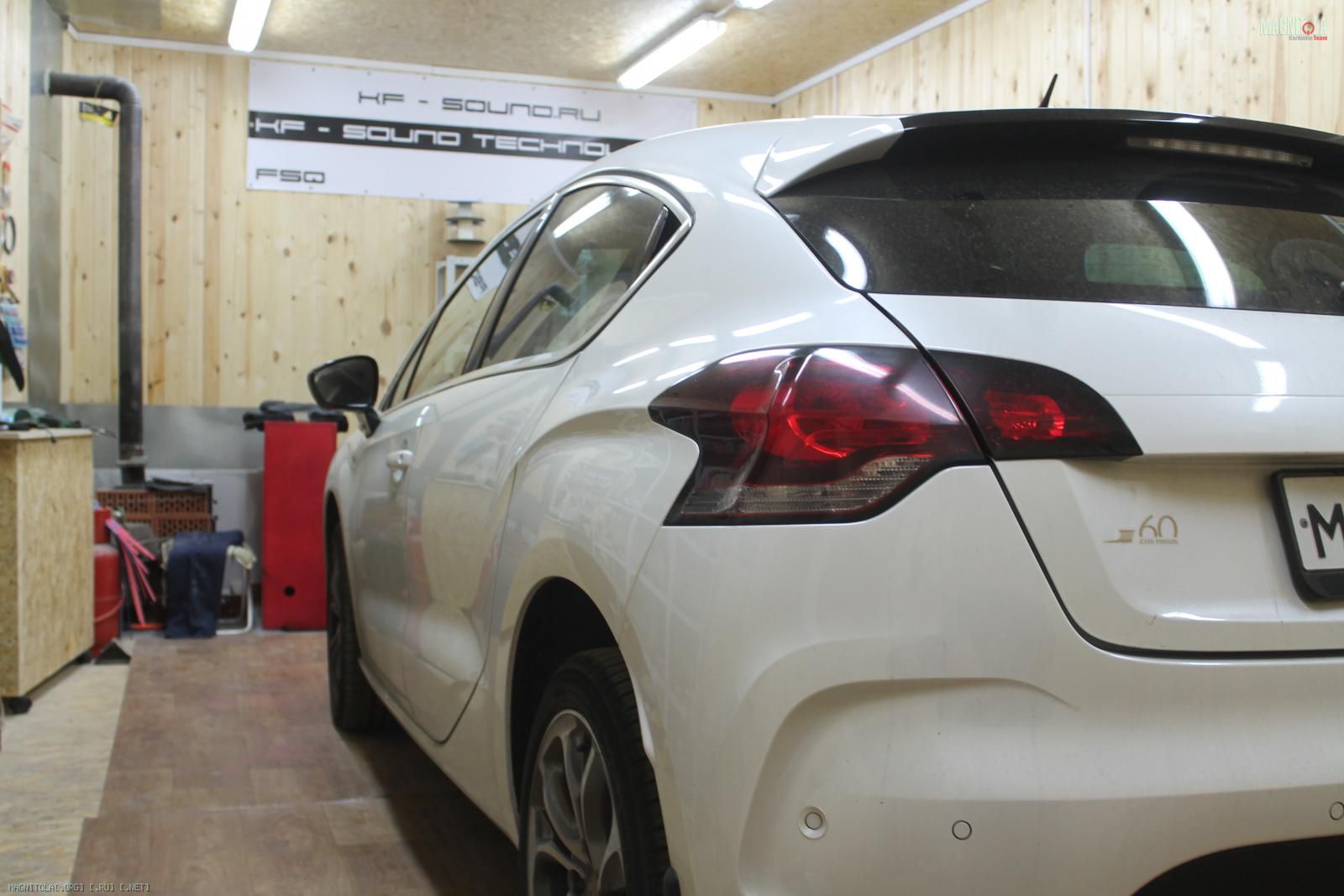

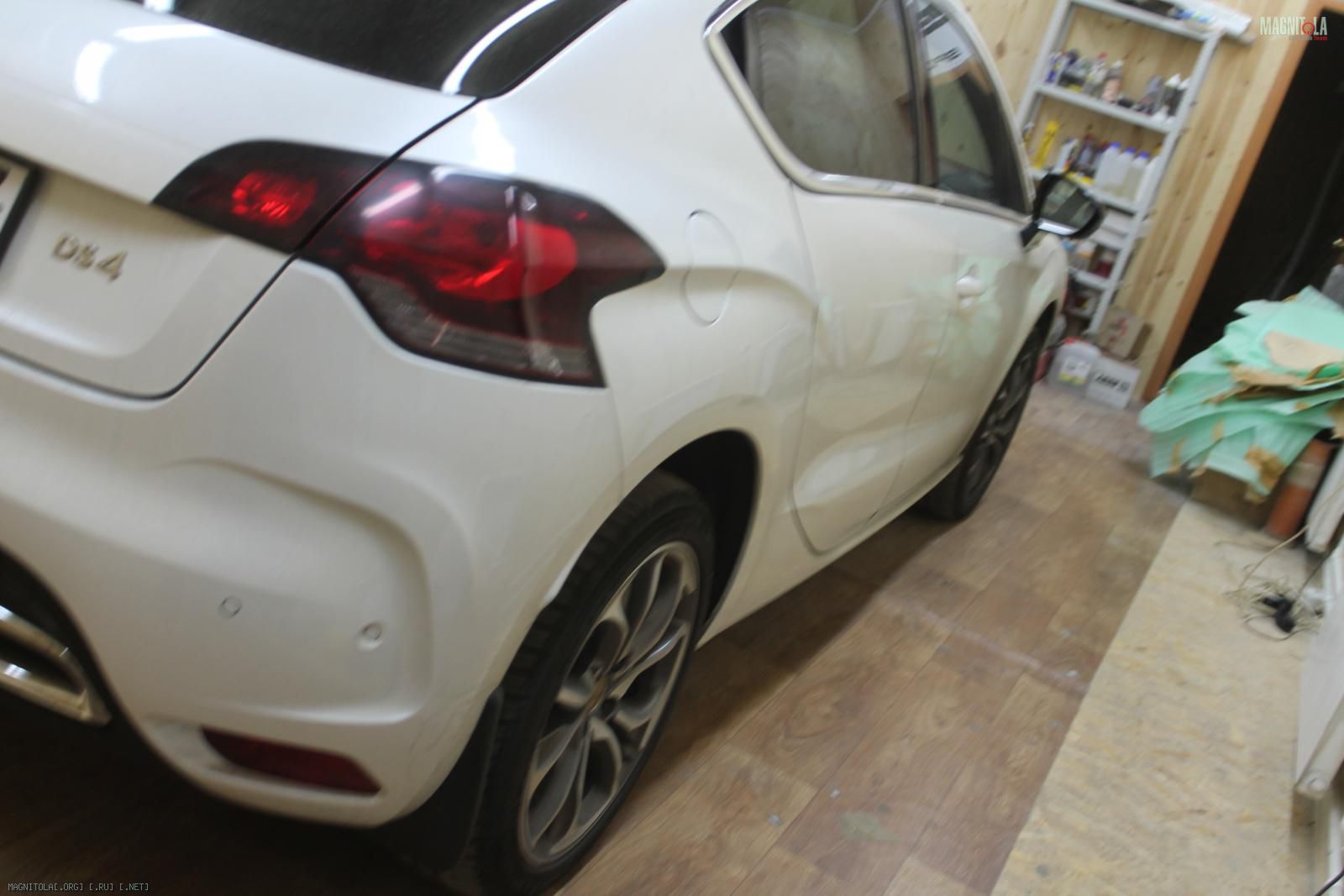

В KF-Sound Technology приехал Citroen DS4.
Система будет простая, дополнить штатное ГУ новой АС, в максимально качественном исполнении

Вложение 1025248 Вложение 1025250 Вложение 1025252 Вложение 1025254 Вложение 1025256

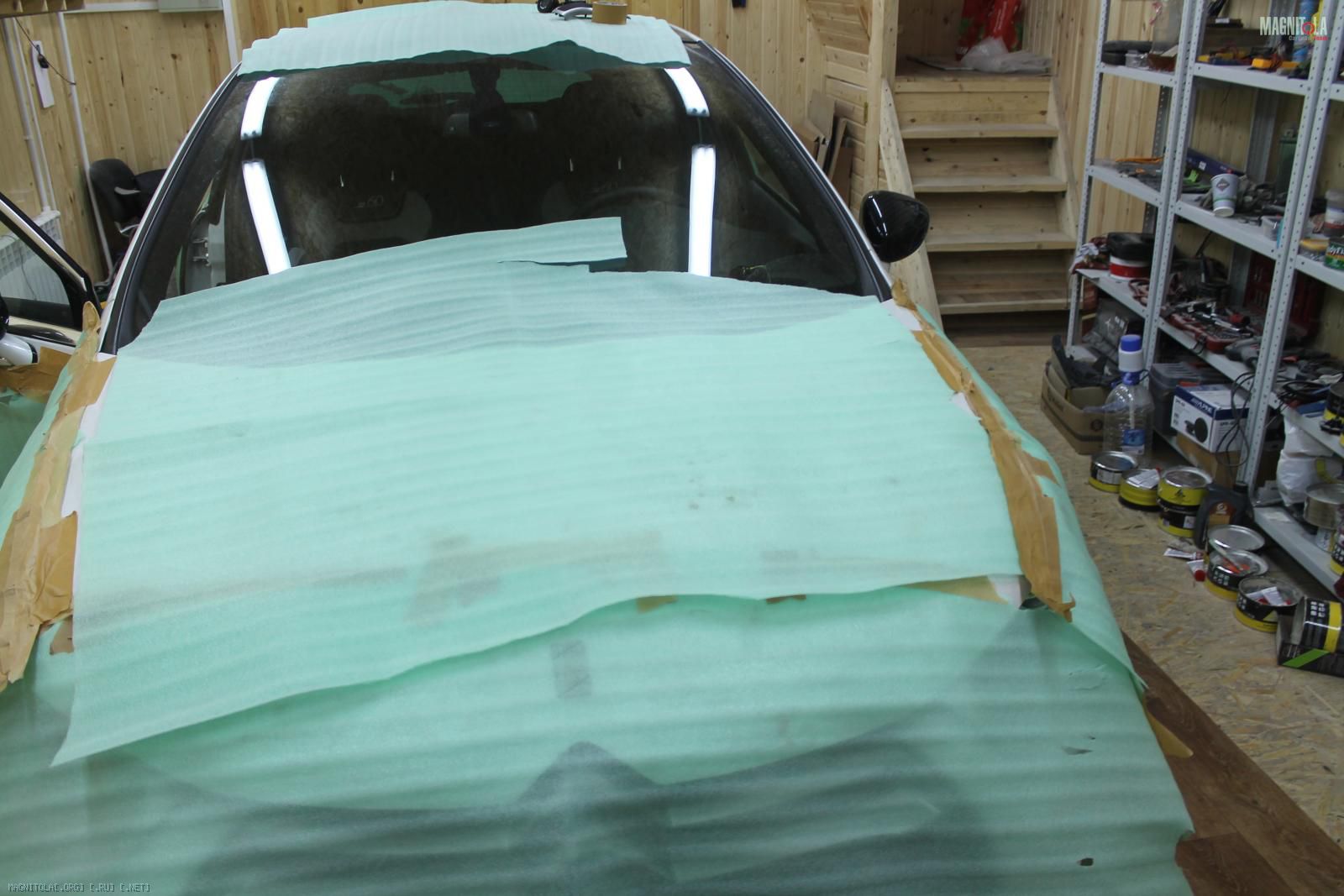

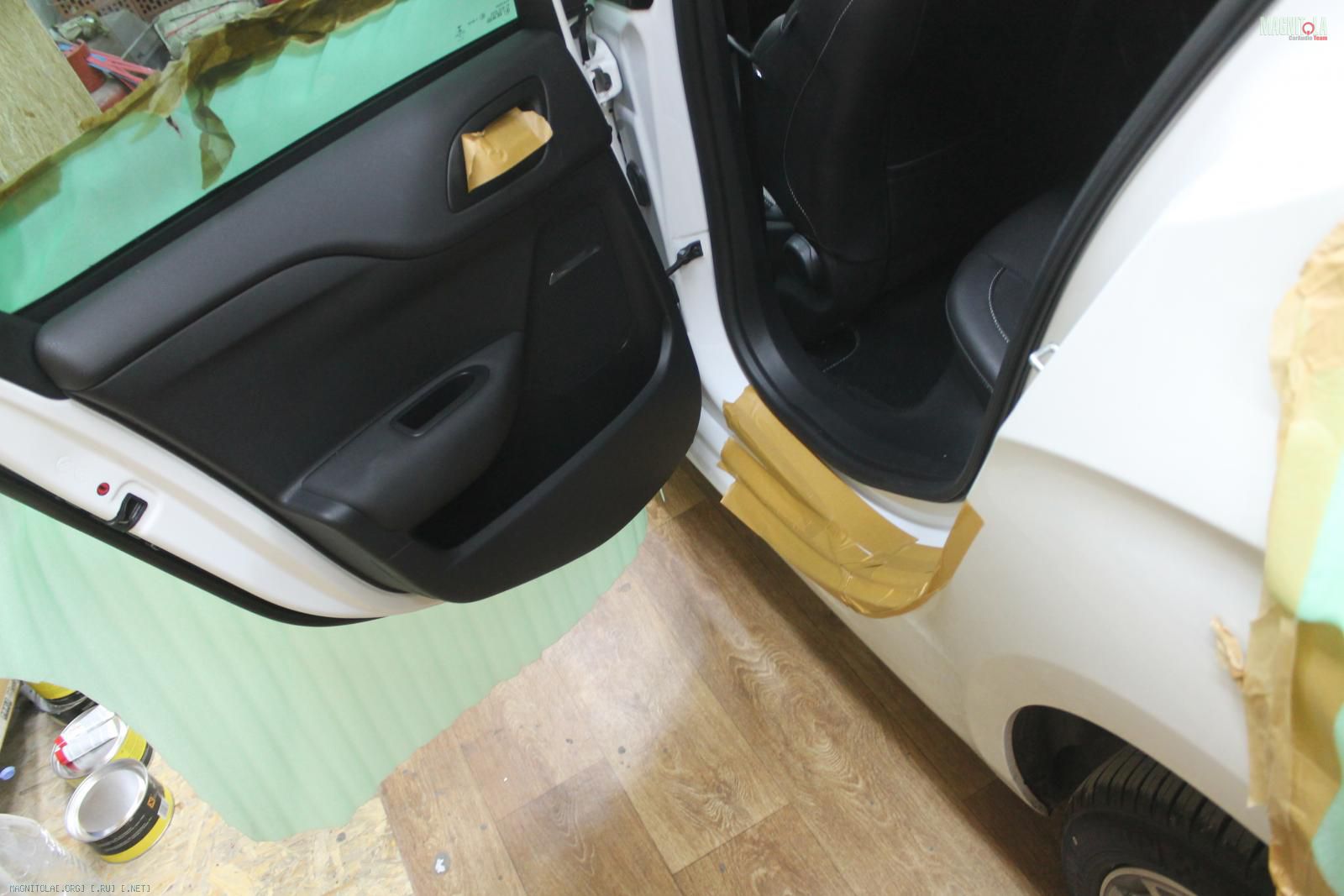

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 1025258 Вложение 1025260 Вложение 1025262 Вложение 1025264 Вложение 1025266 Вложение 1025268 Вложение 1025270

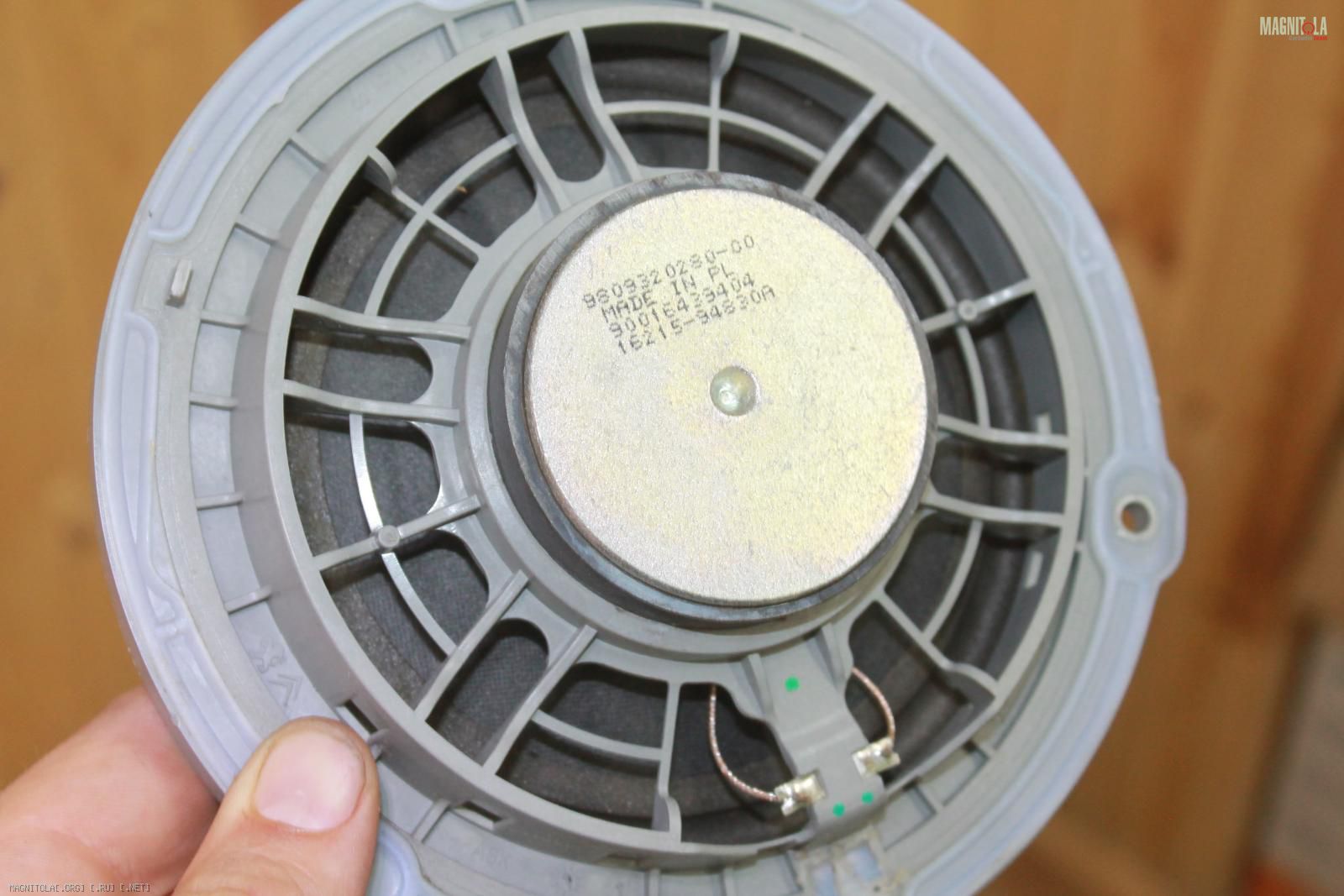

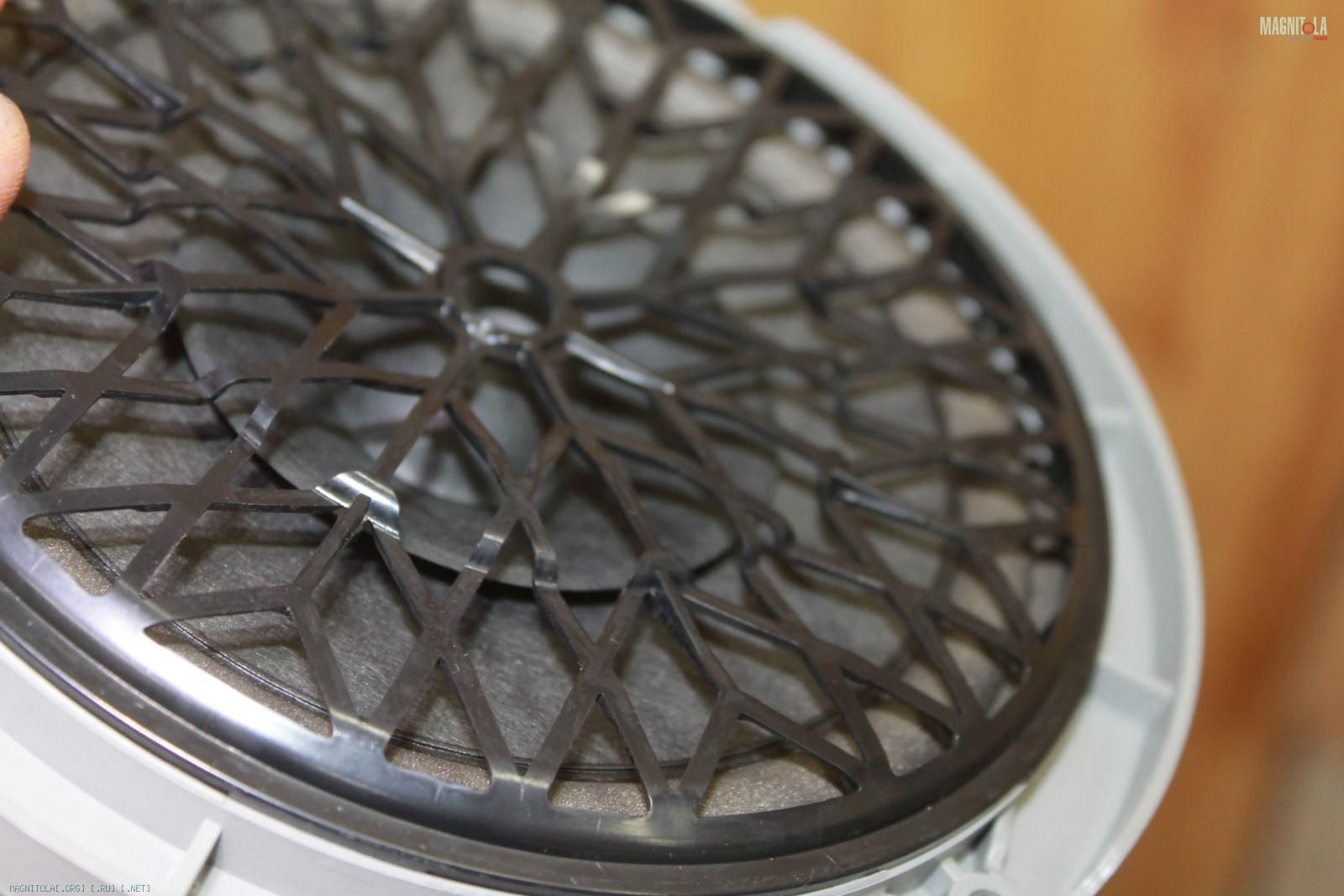

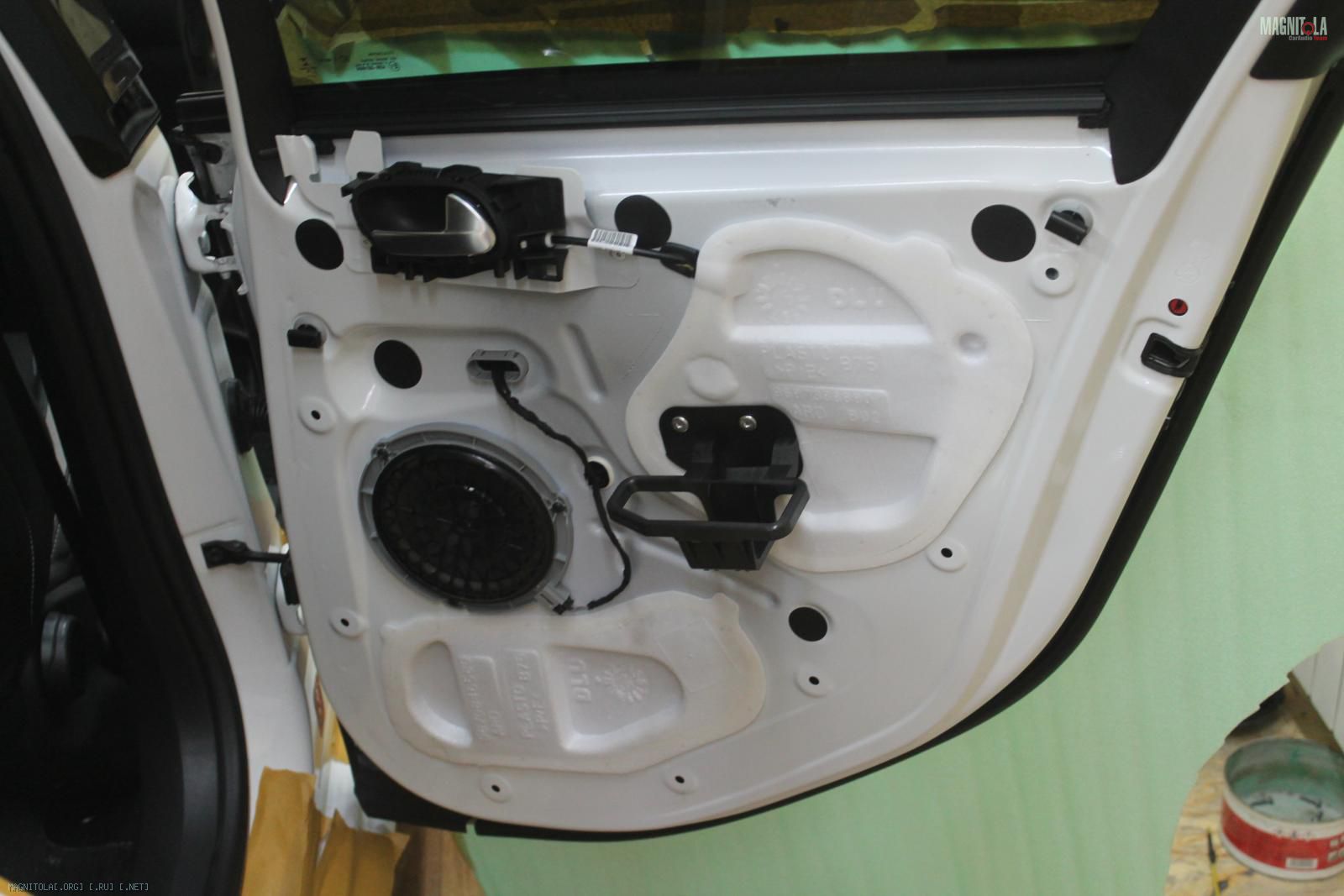

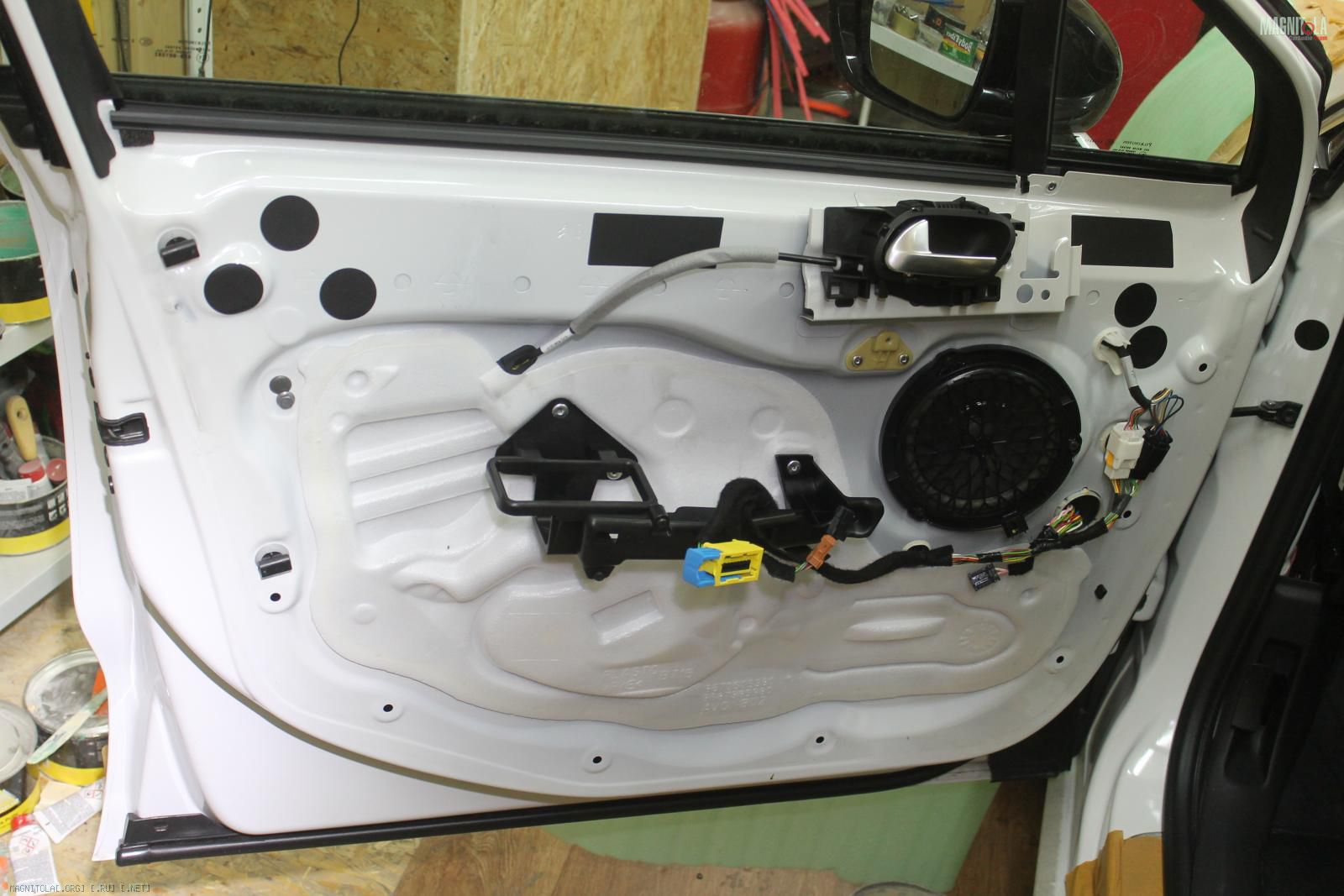

Что имеем.... одним словом французы, про Focal наверно не слышали)
Вложение 1025272 Вложение 1025274 Вложение 1025276 Вложение 1025278 Вложение 1025280

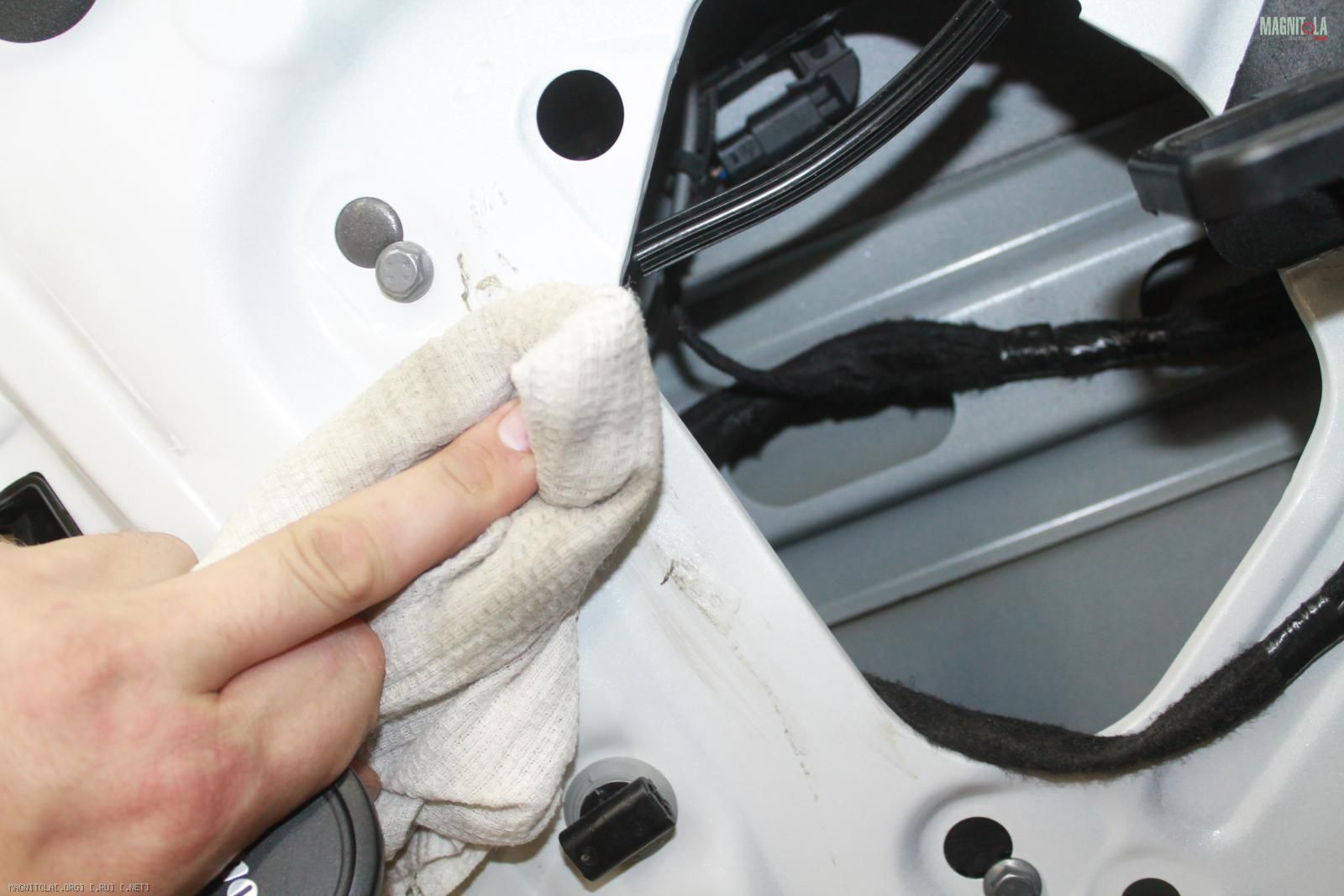

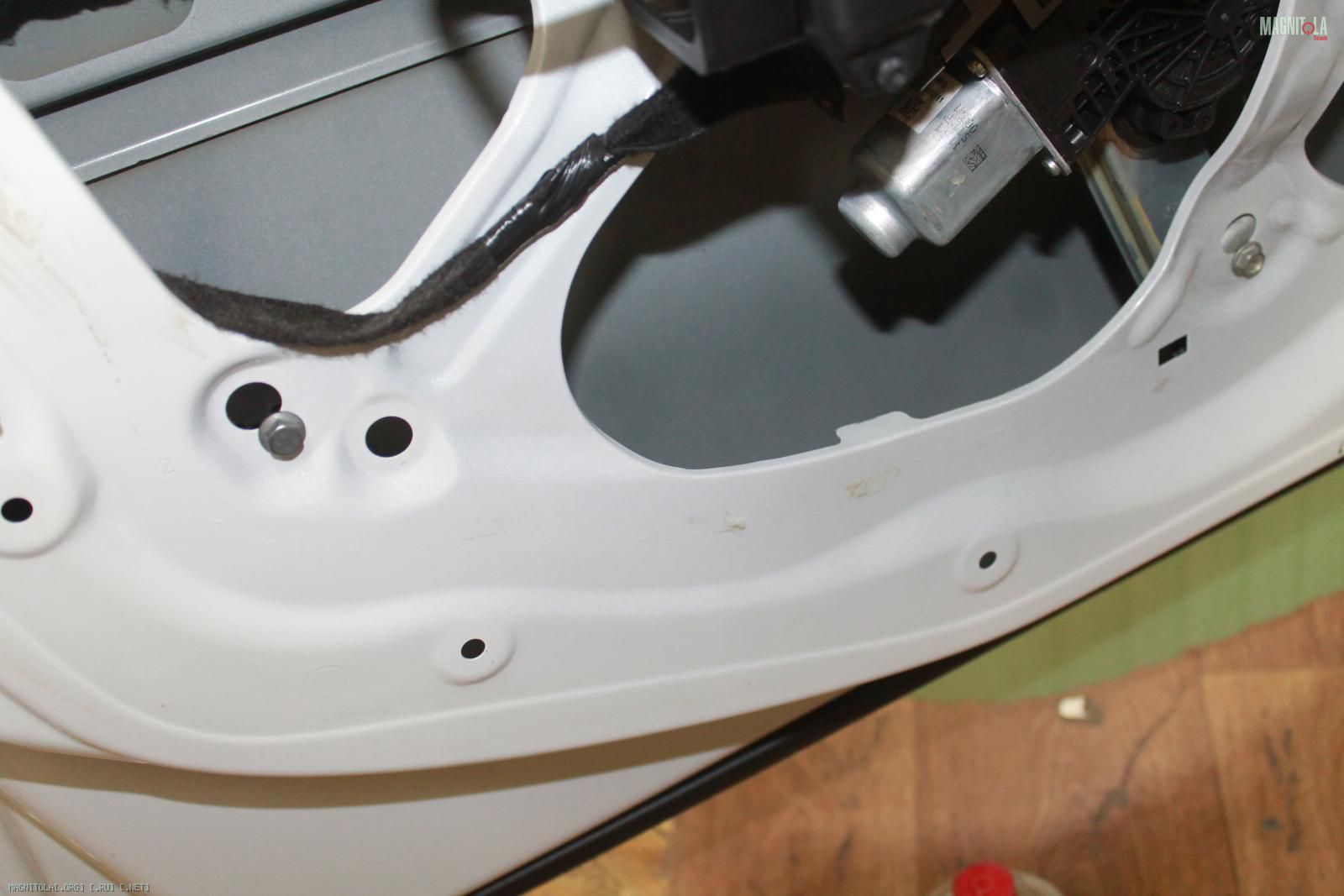

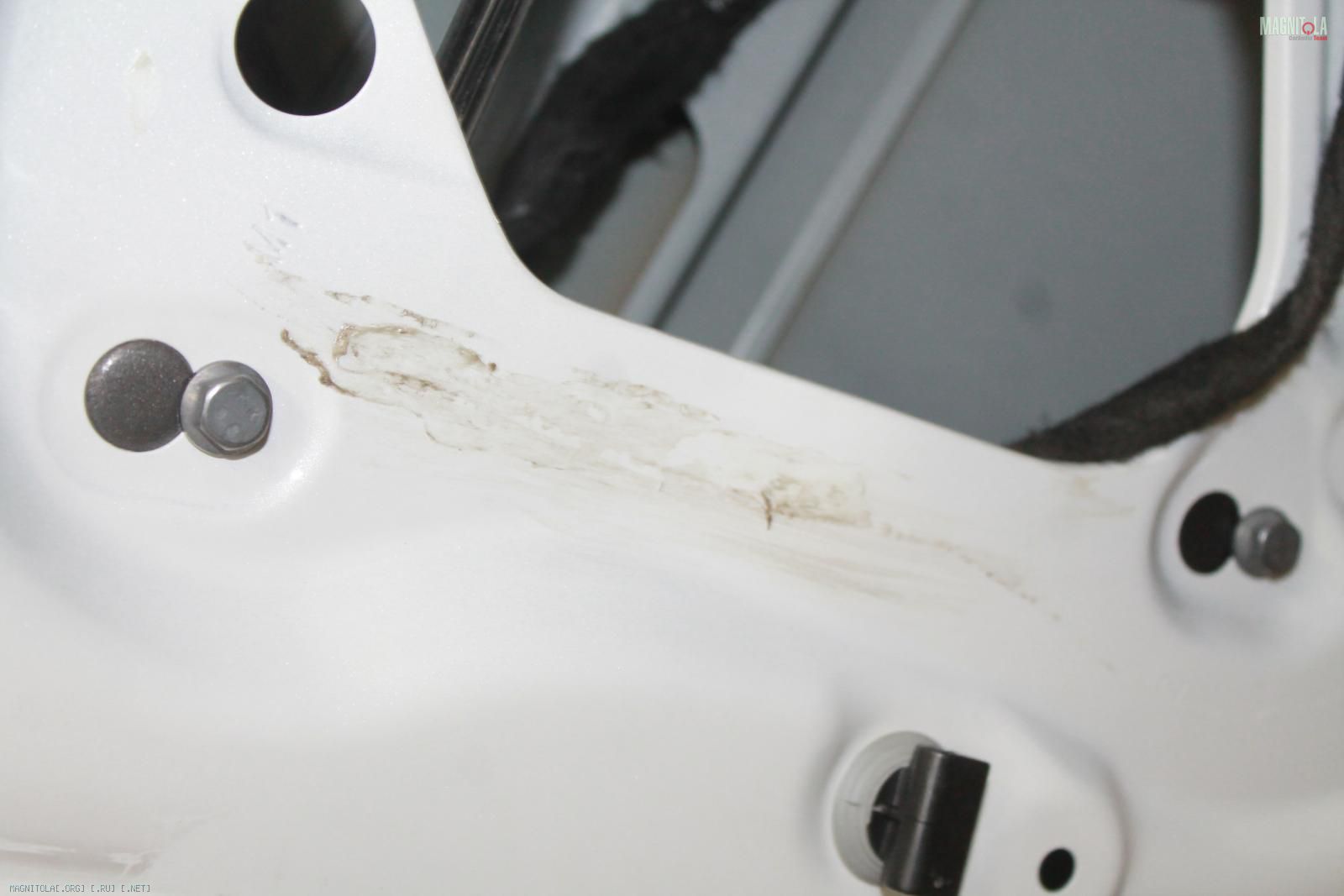

Очищаем двери от клея, полностью обезжириваем все поверхности...
Вложение 1025282 Вложение 1025284 Вложение 1025286

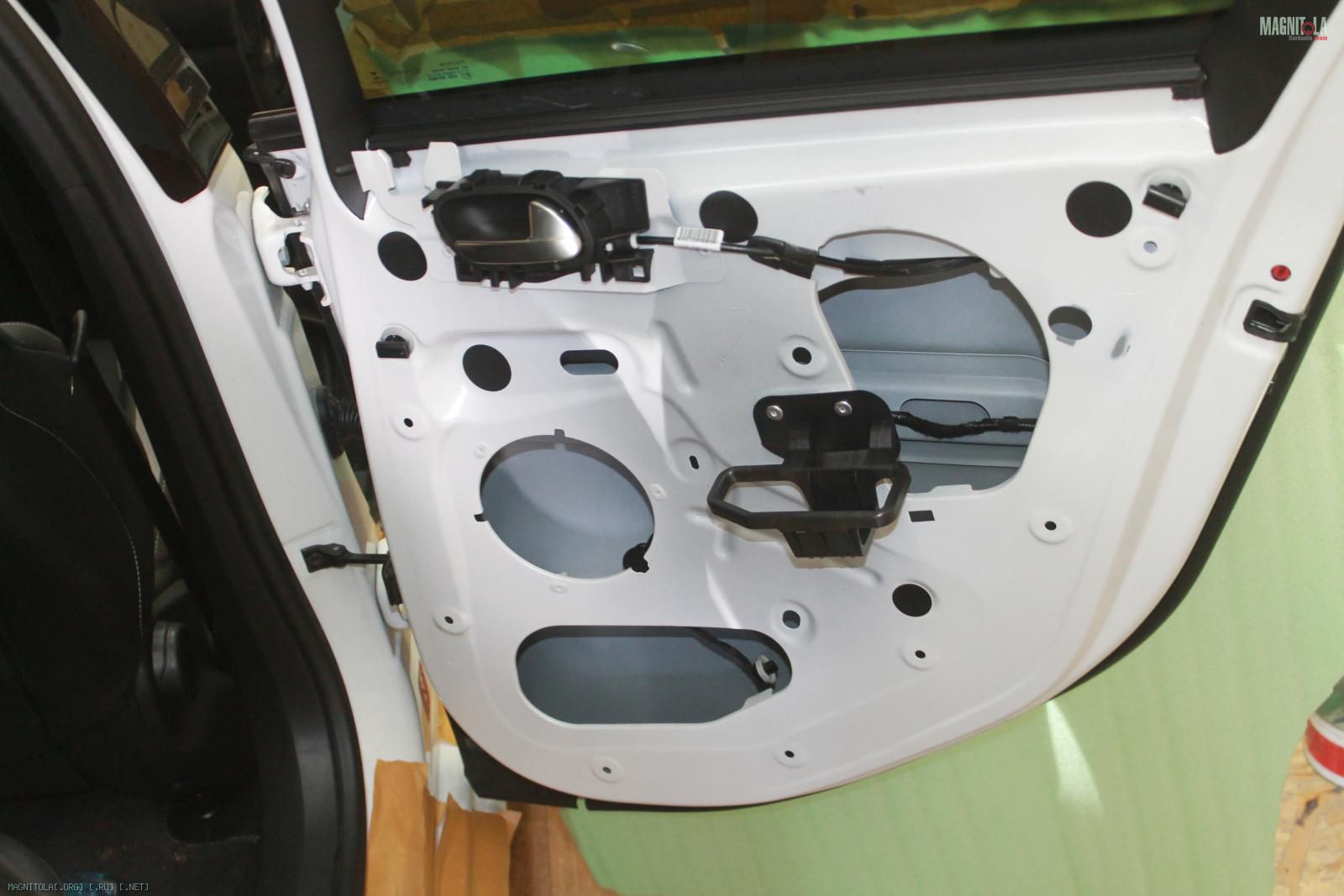

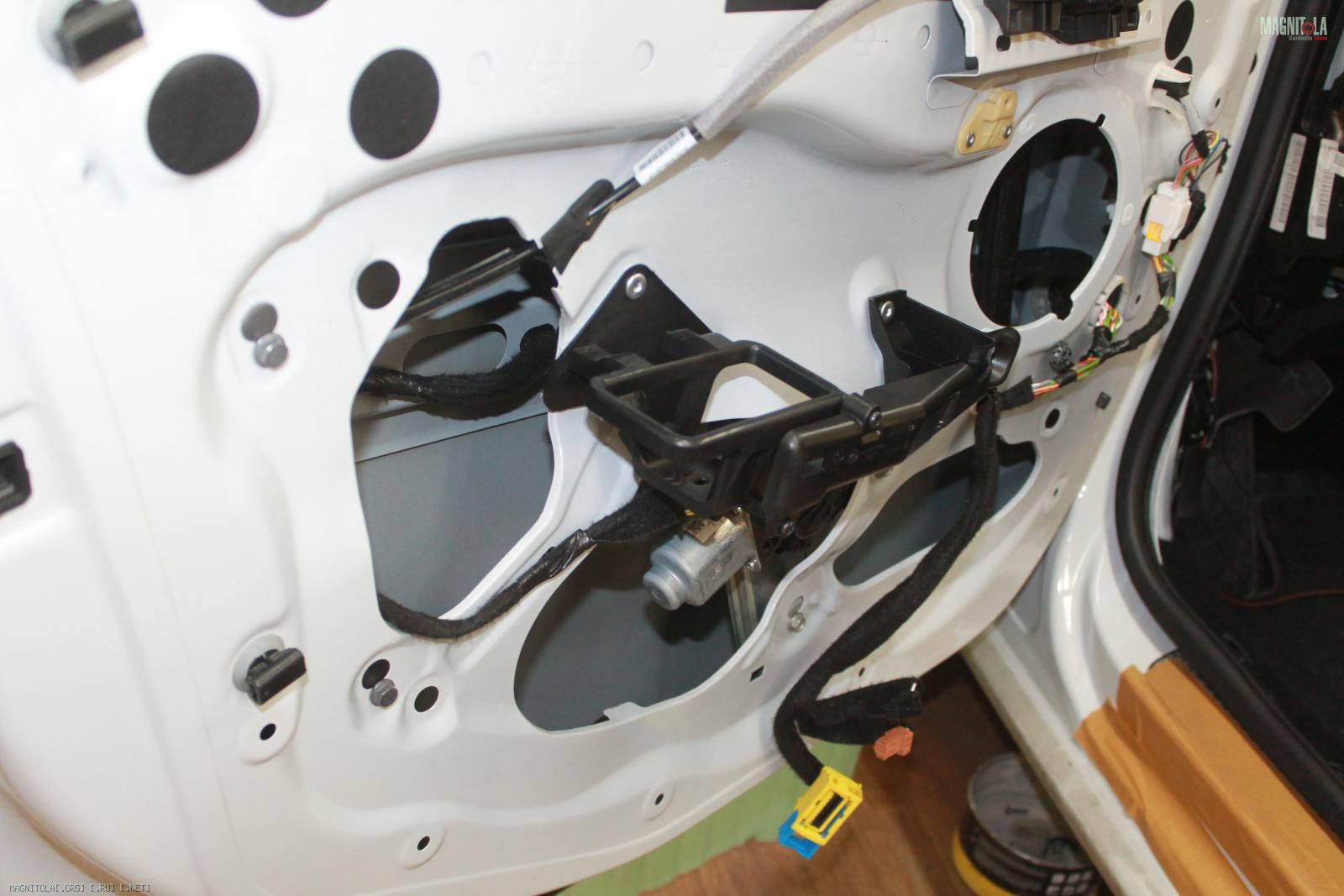

Итог....
Вложение 1025290 Вложение 1025292 Вложение 1025294 Вложение 1025296

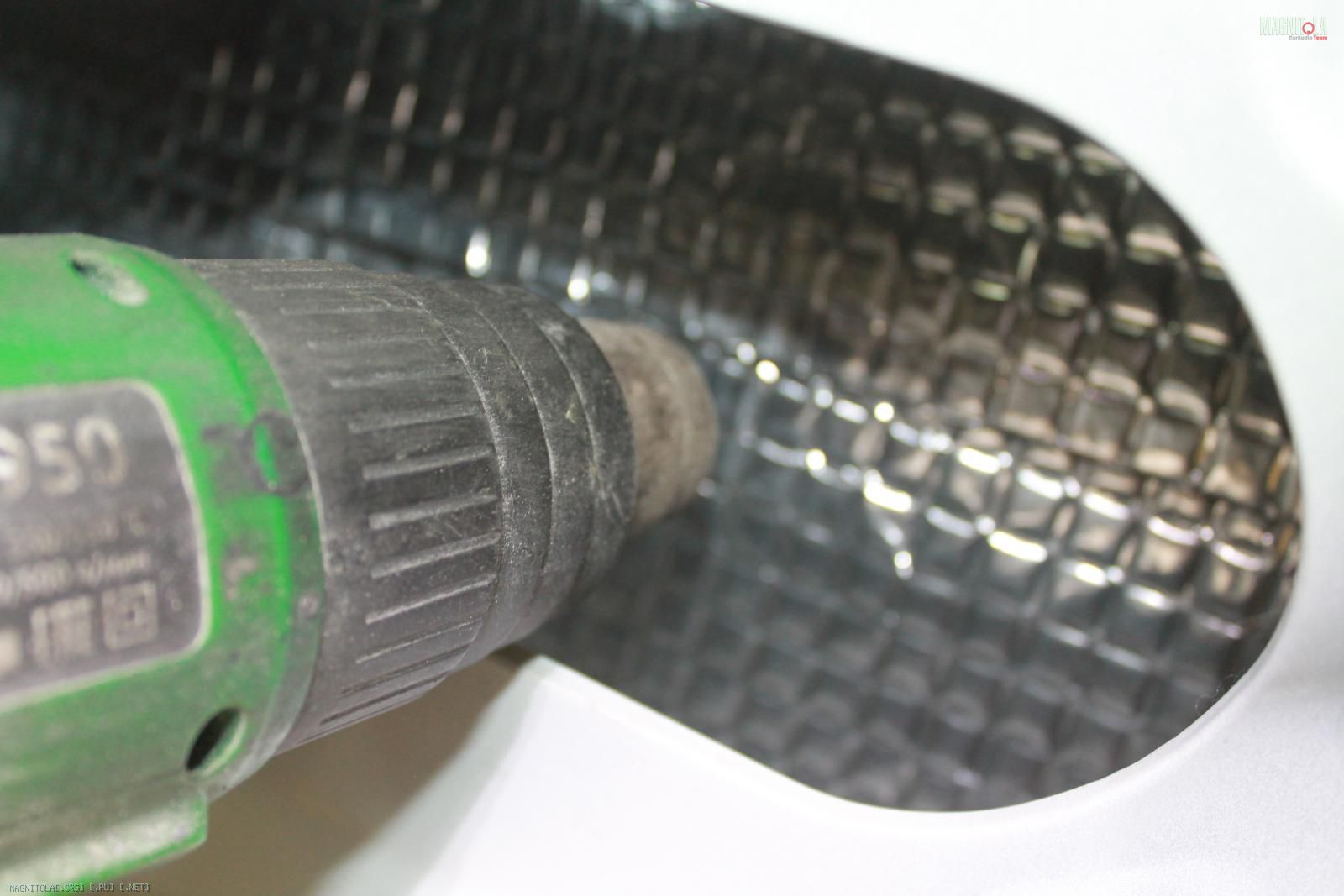

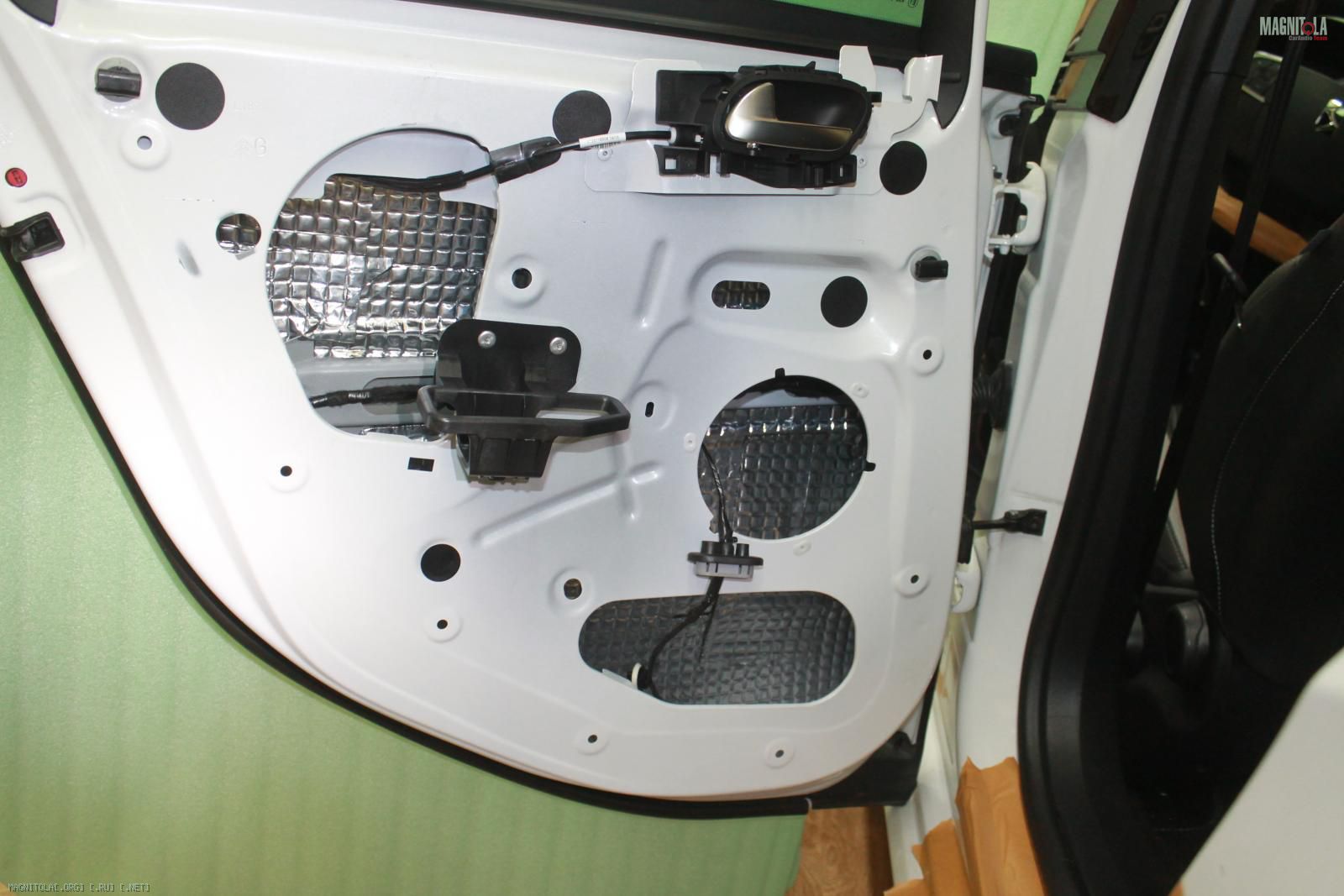

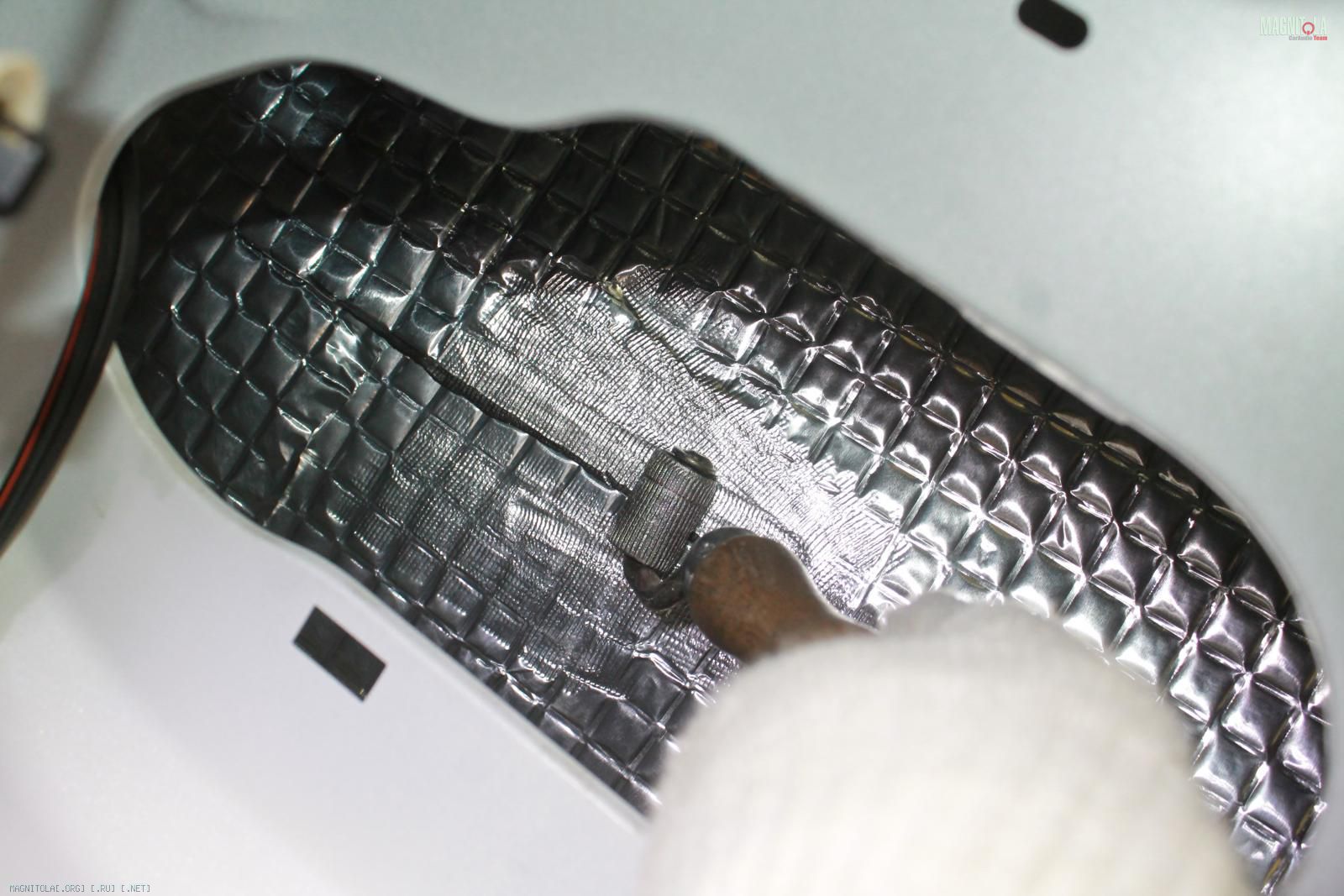

Наносим вибру на внутреннюю сторону двери, греем, прикатываем....
Вложение 1025298 Вложение 1025300 Вложение 1025302 Вложение 1025304 Вложение 1025306 Вложение 1025308

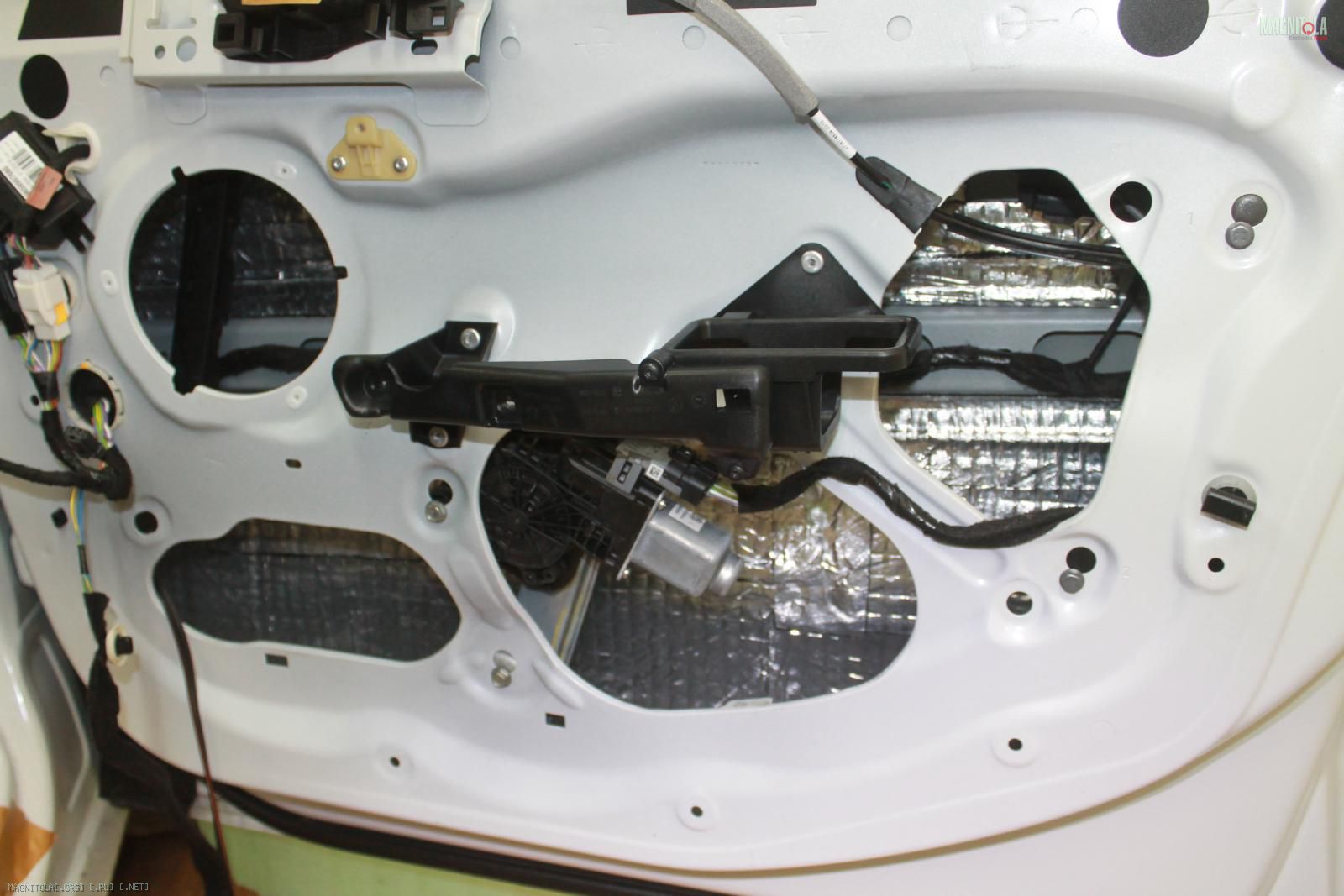

Итог...
Вложение 1025310 Вложение 1025312 Вложение 1025314 Вложение 1025316 Вложение 1025318 Вложение 1025320 Вложение 1025322 Вложение 1025324 Вложение 1025326

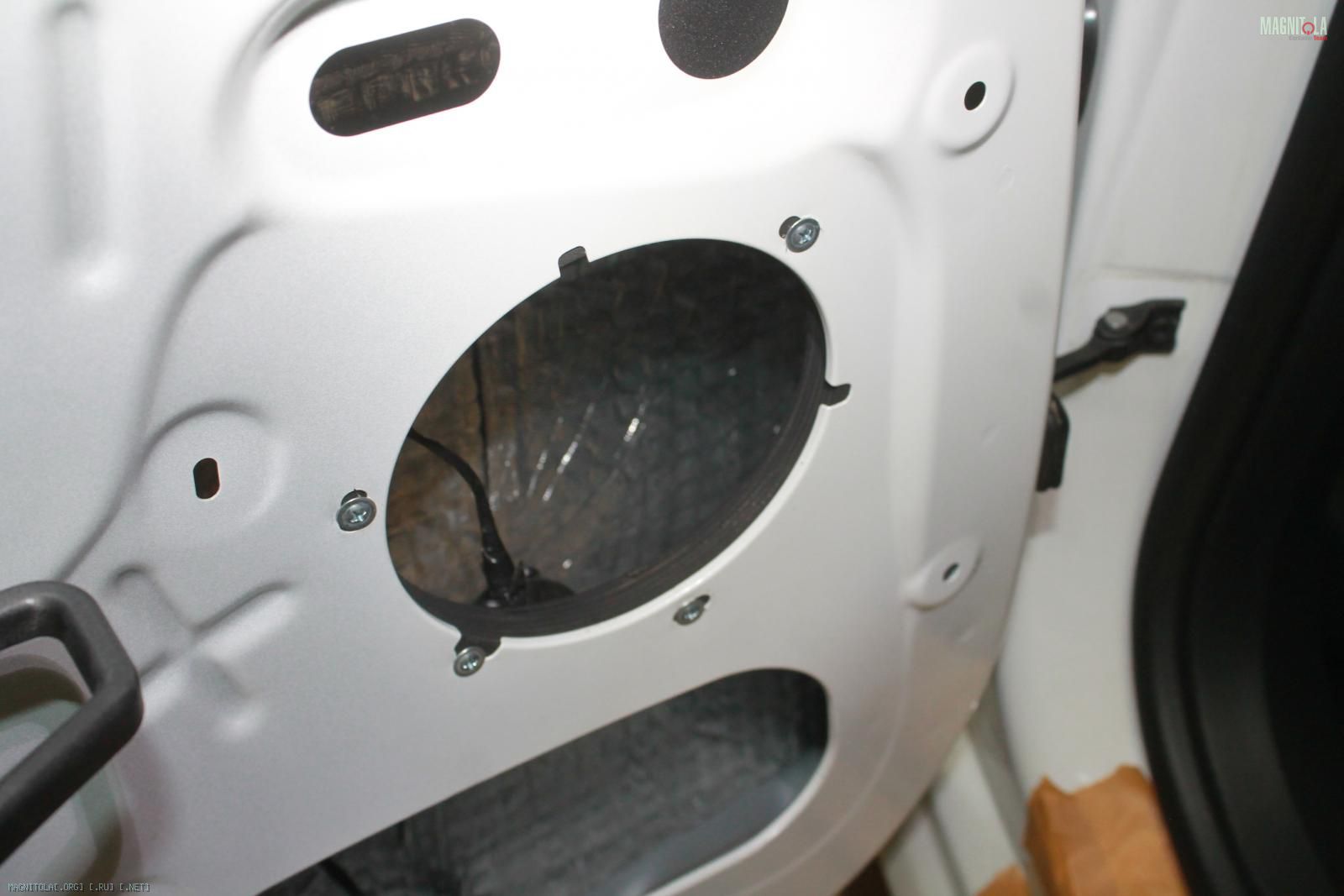

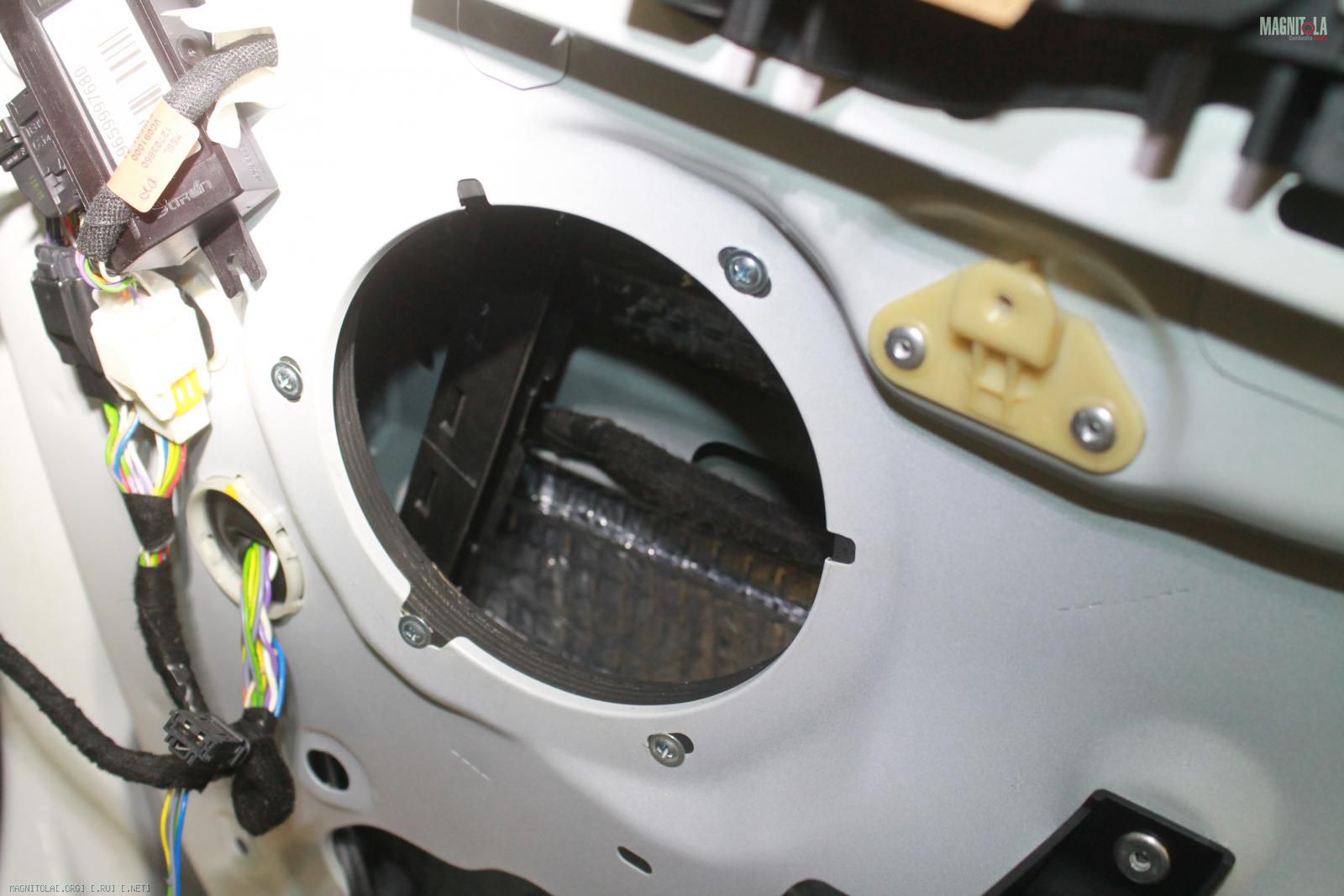

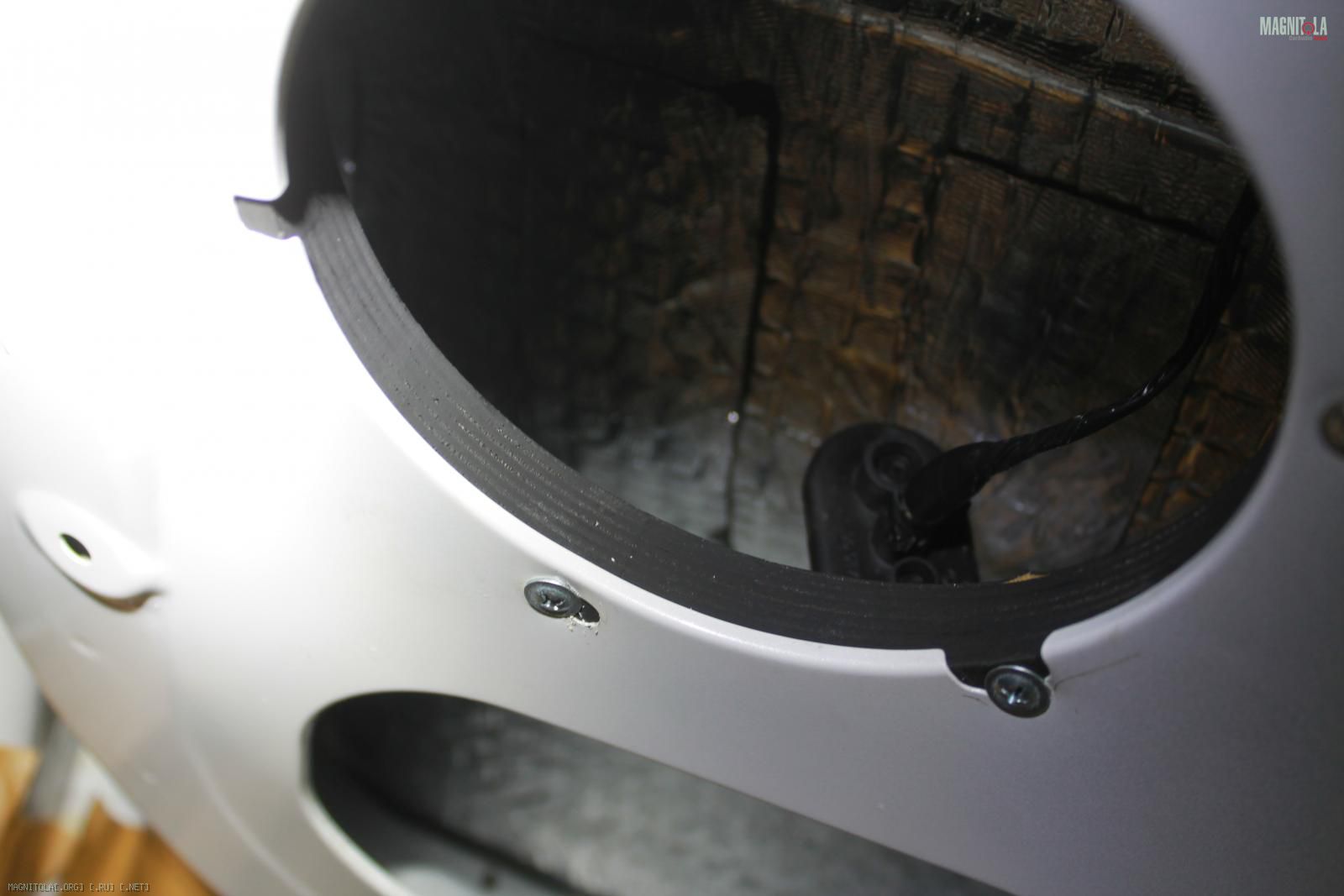

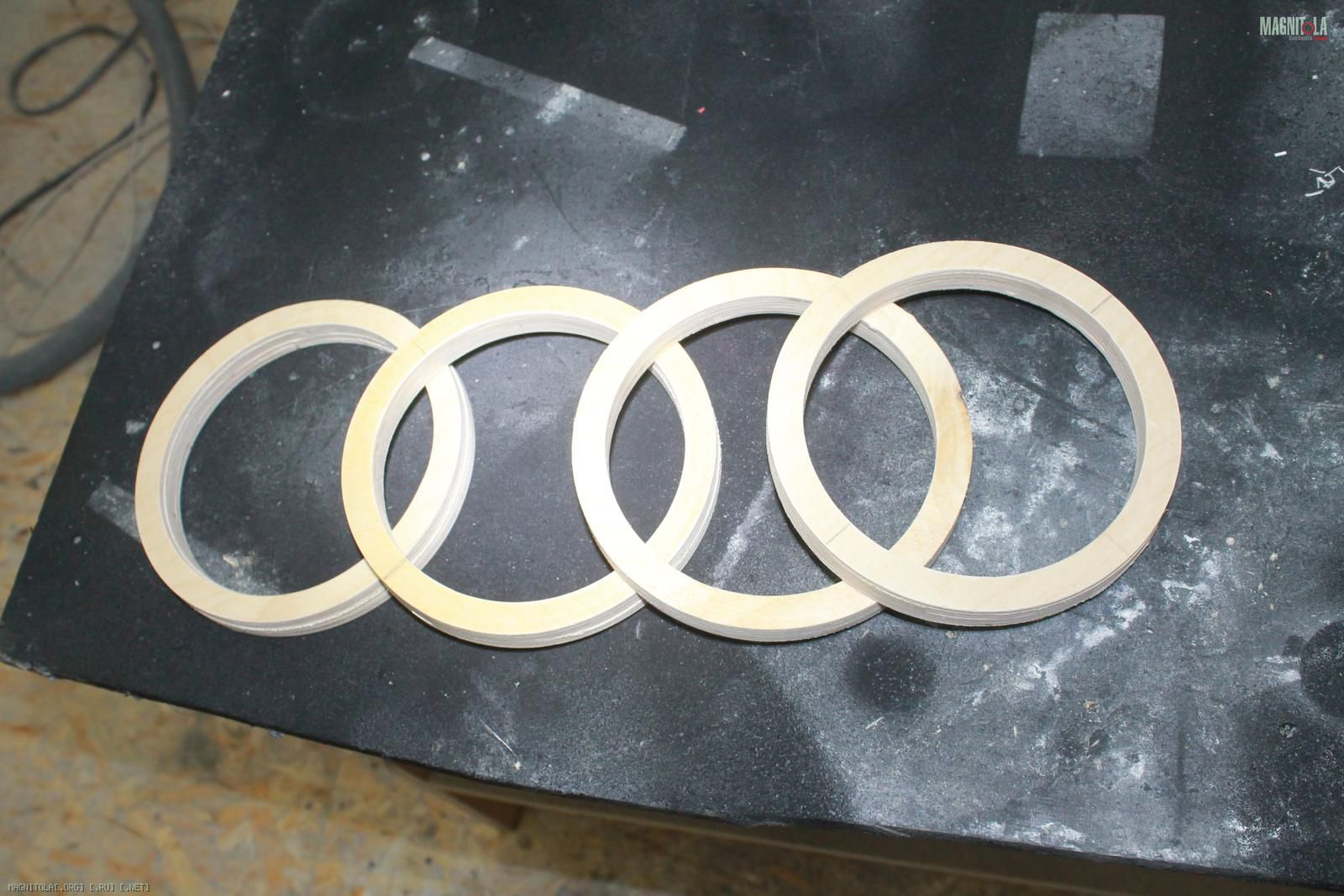

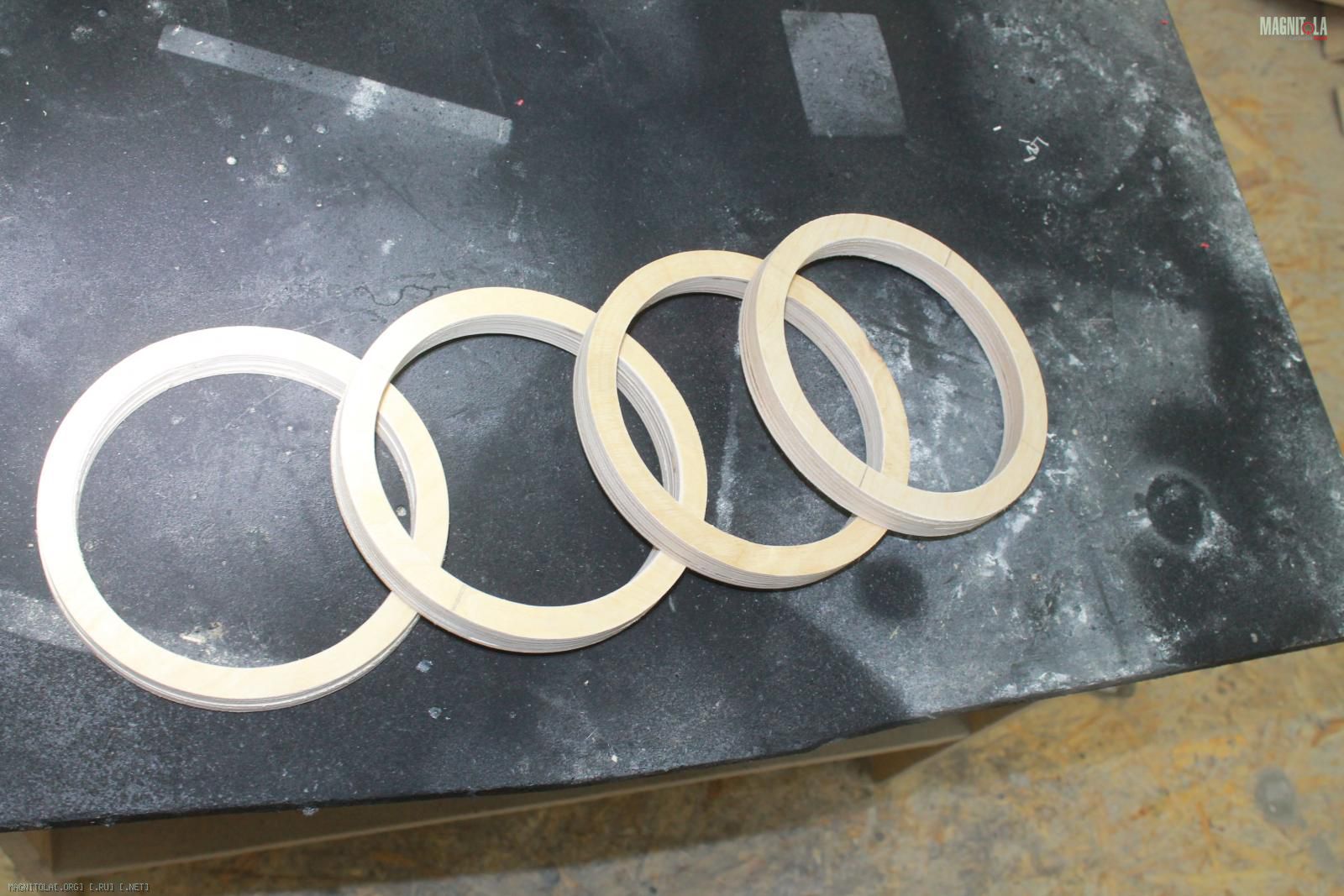

Напили проставочные кольца из фанеры 19мм, но в виду малой толщины штатного динамика, пришлось установить проставочное кольцо за металлом, ситроен- креатив технолоджи
Вложение 1025328 Вложение 1025330 Вложение 1025332 Вложение 1025334 Вложение 1025336 Вложение 1025338 Вложение 1025340 Вложение 1025342 Вложение 1025344 Вложение 1025346 Вложение 1025348 Вложение 1025350 Вложение 1025352

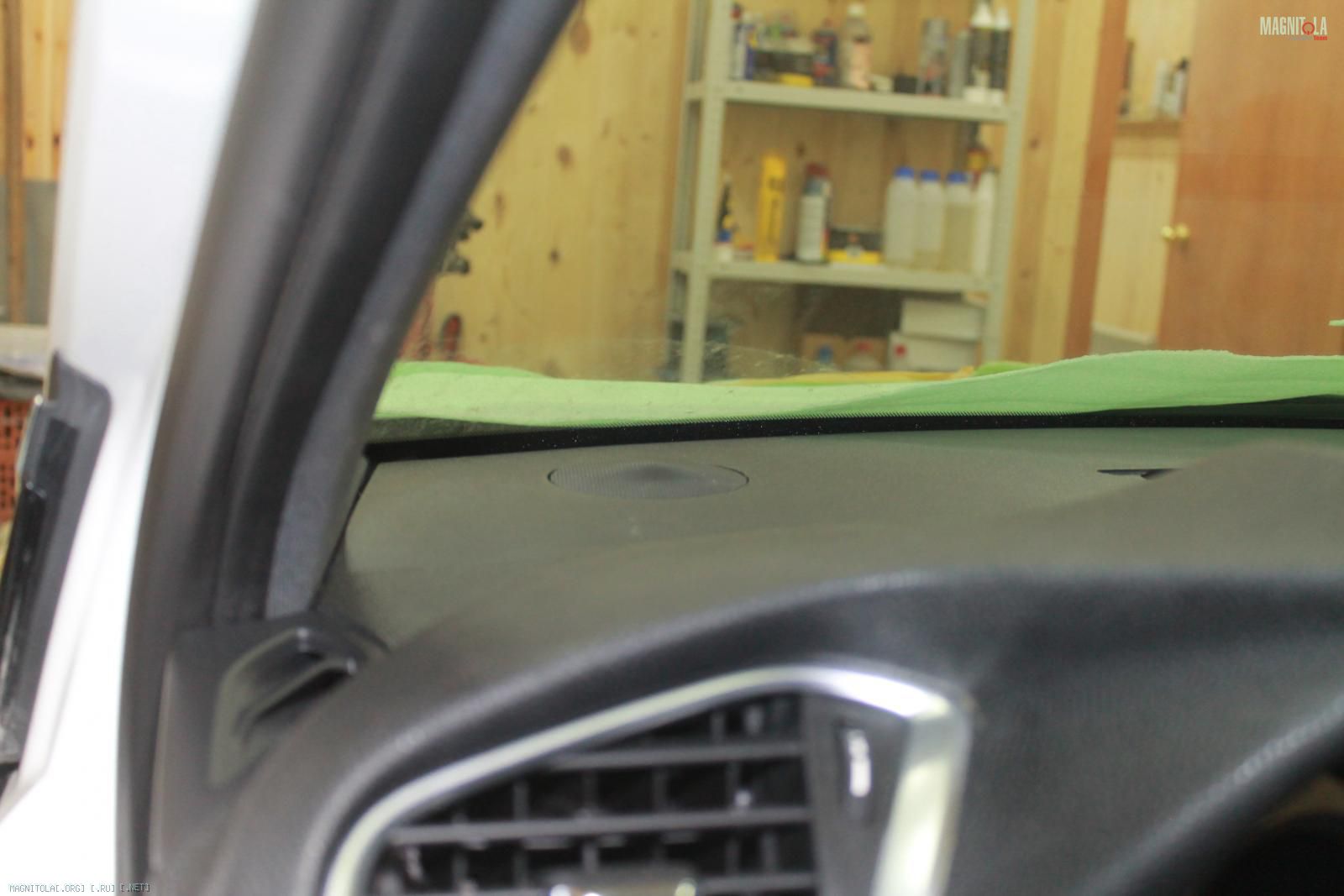

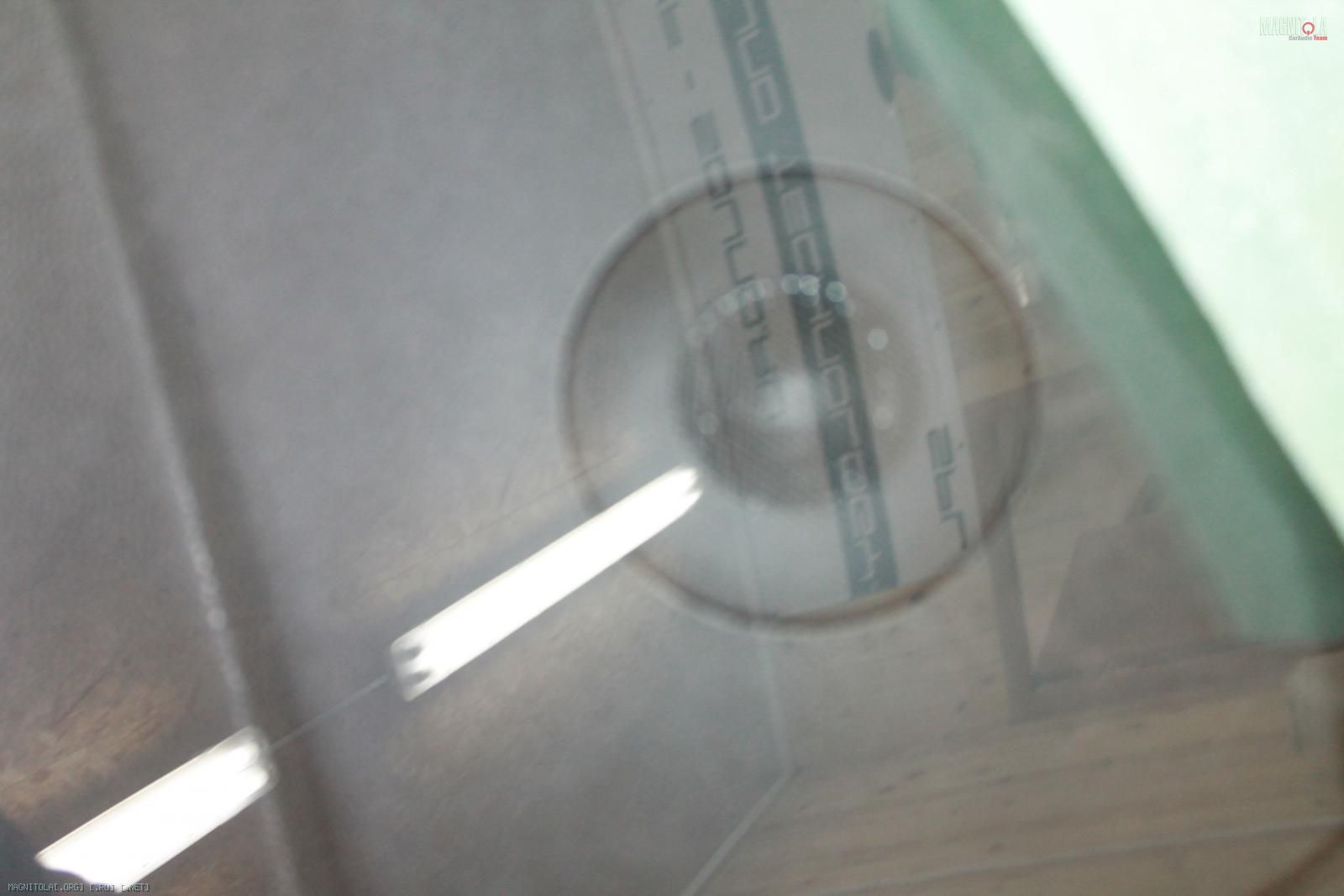

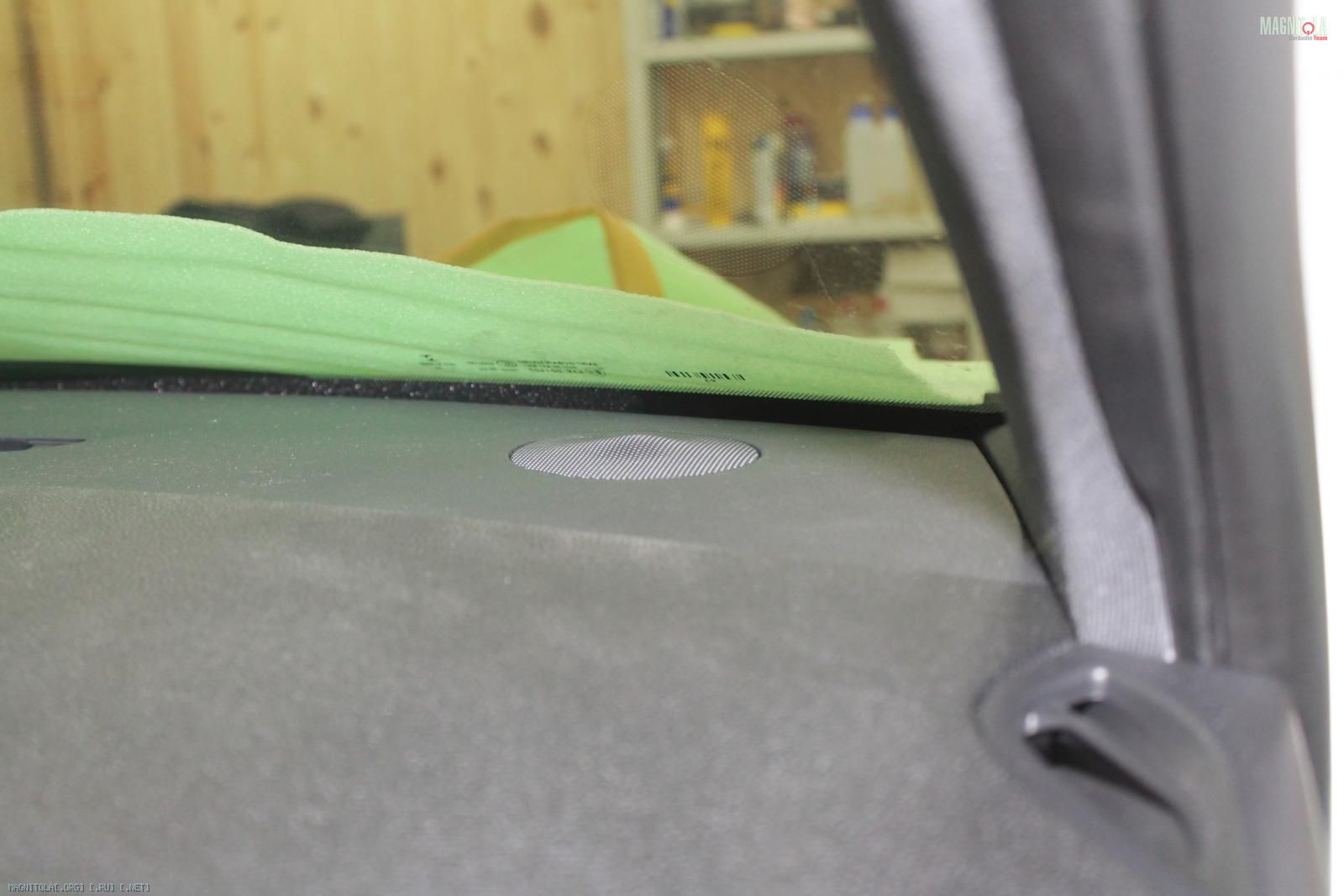

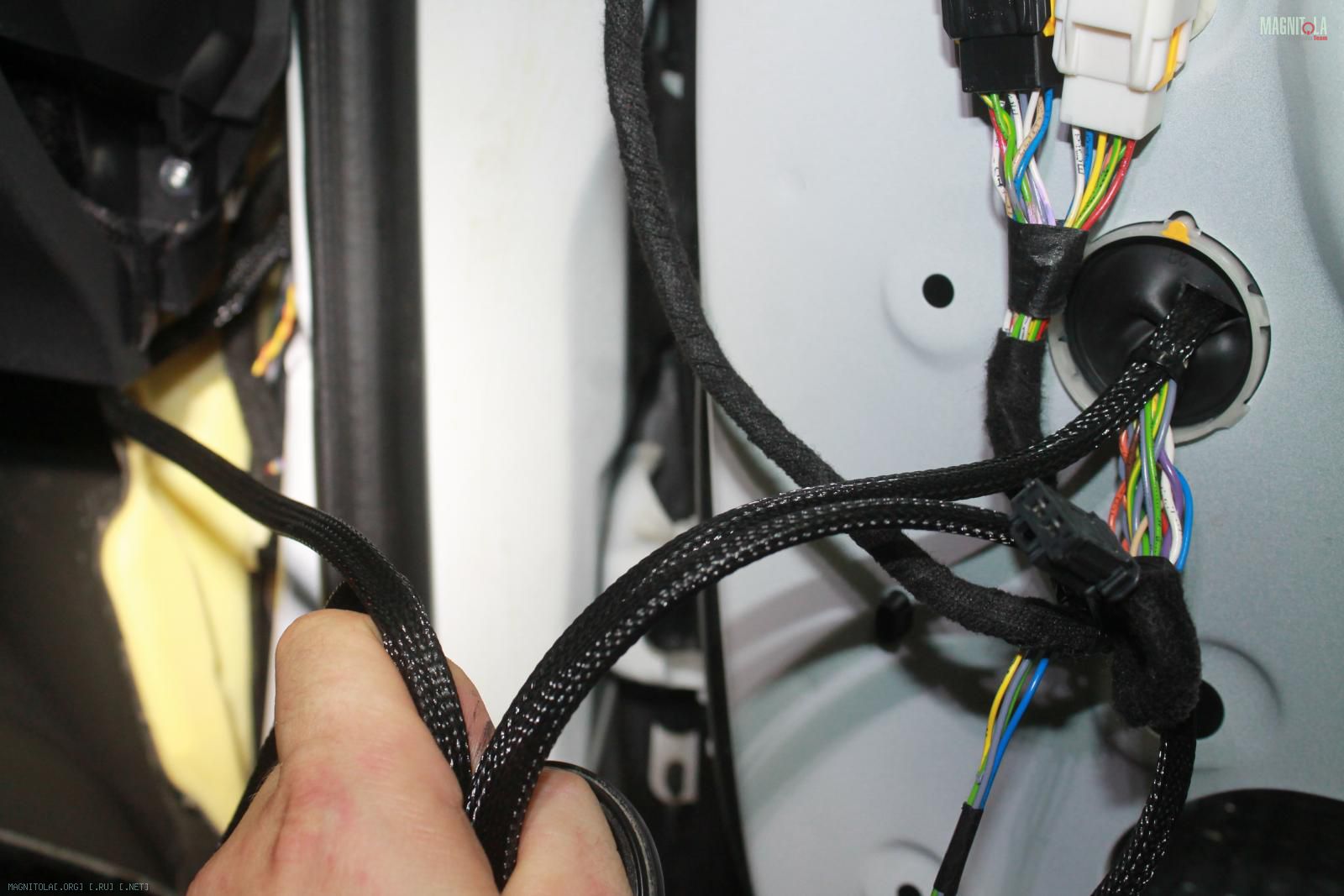

Протянули новую проводку 2*2,5мм2, установили ВЧ в штатное место на отражение, ПолкАудио это любит
Вложение 1025354 Вложение 1025356 Вложение 1025358 Вложение 1025360 Вложение 1025362 Вложение 1025364
29.06.2016, 19:53
st220

Вложений: 37

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Citroen DS4

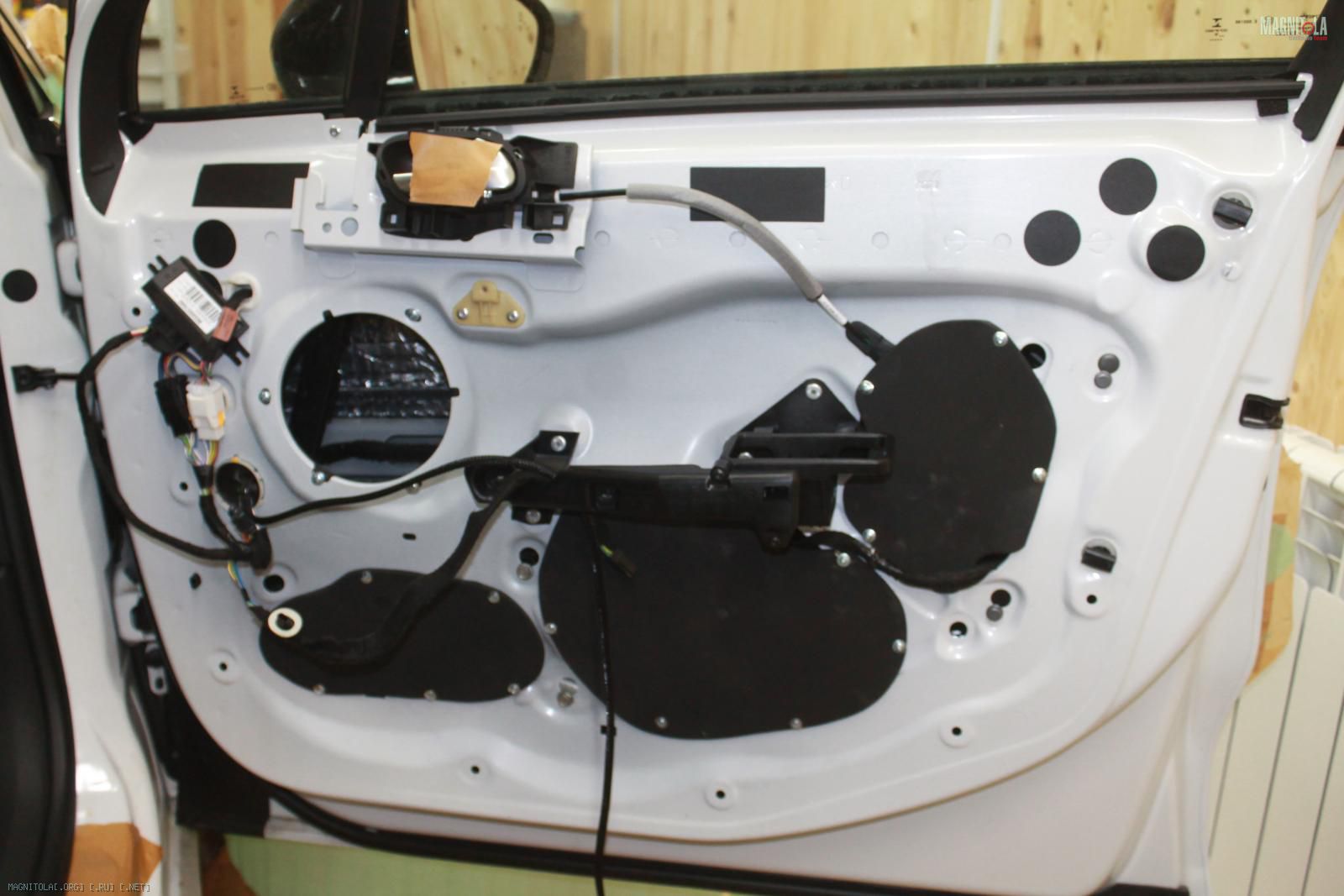

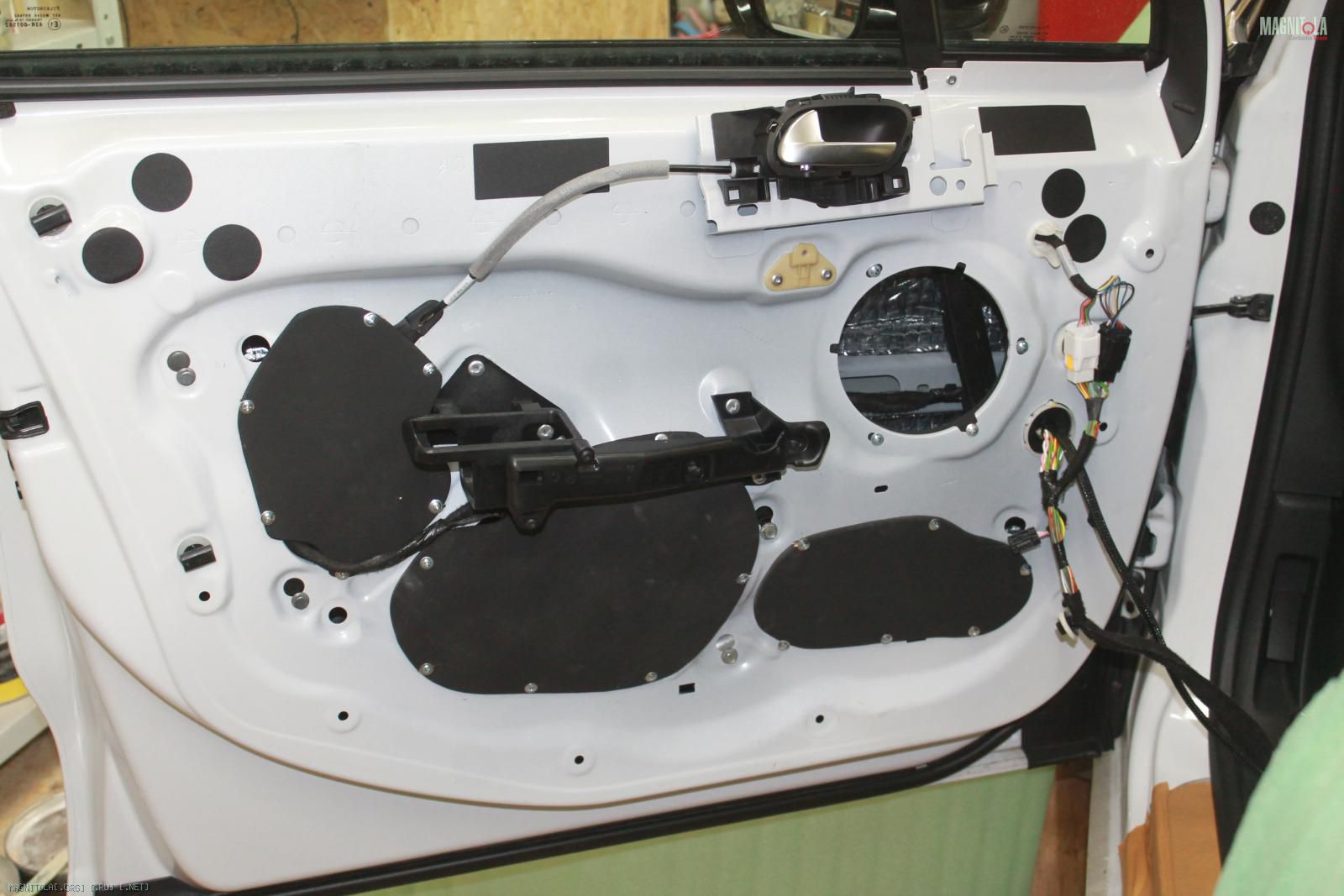

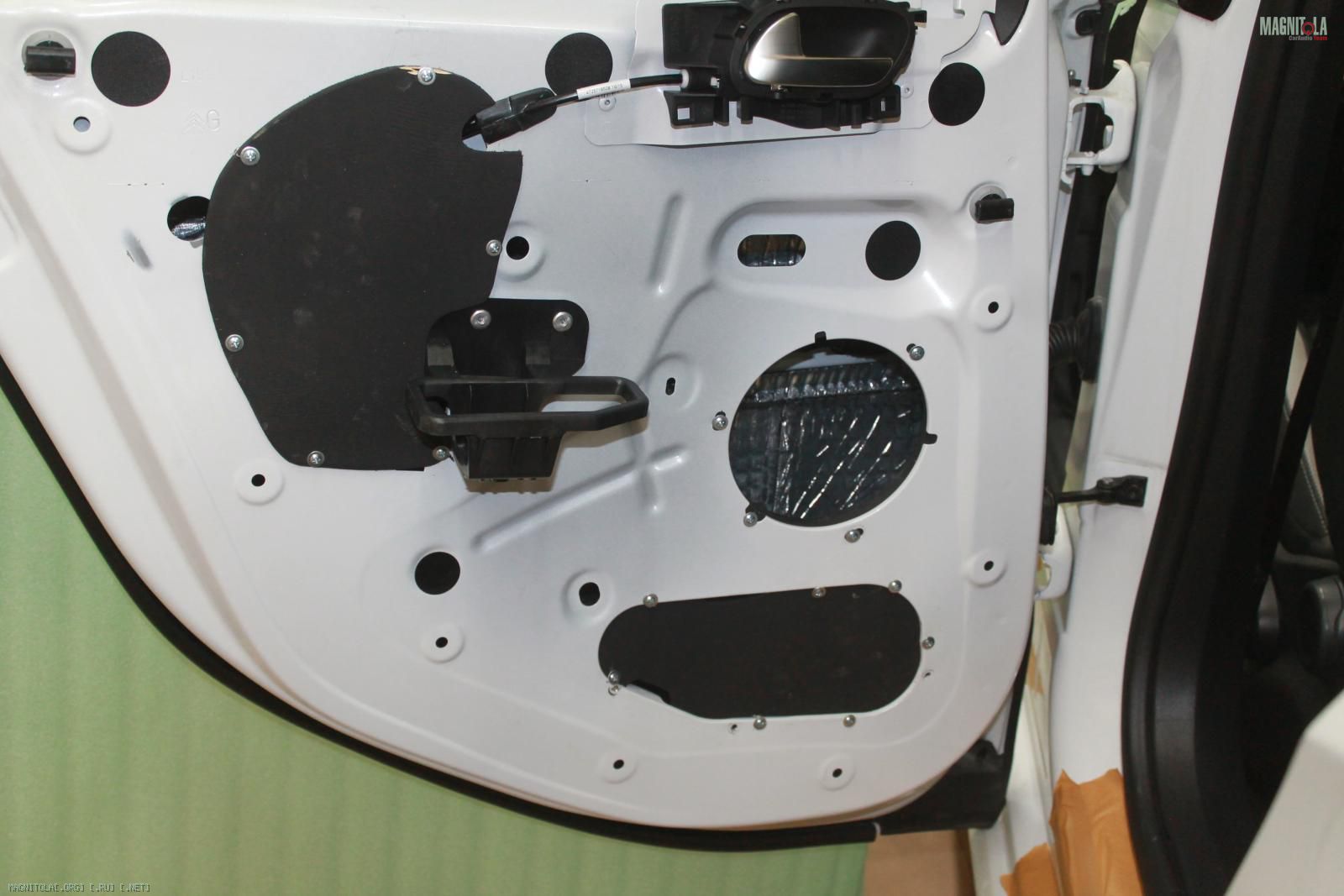

Изготовили и установили заглушки для тех отверстий, для придания двери подобие ЗЯ
Вложение 1025802 Вложение 1025804 Вложение 1025806 Вложение 1025808

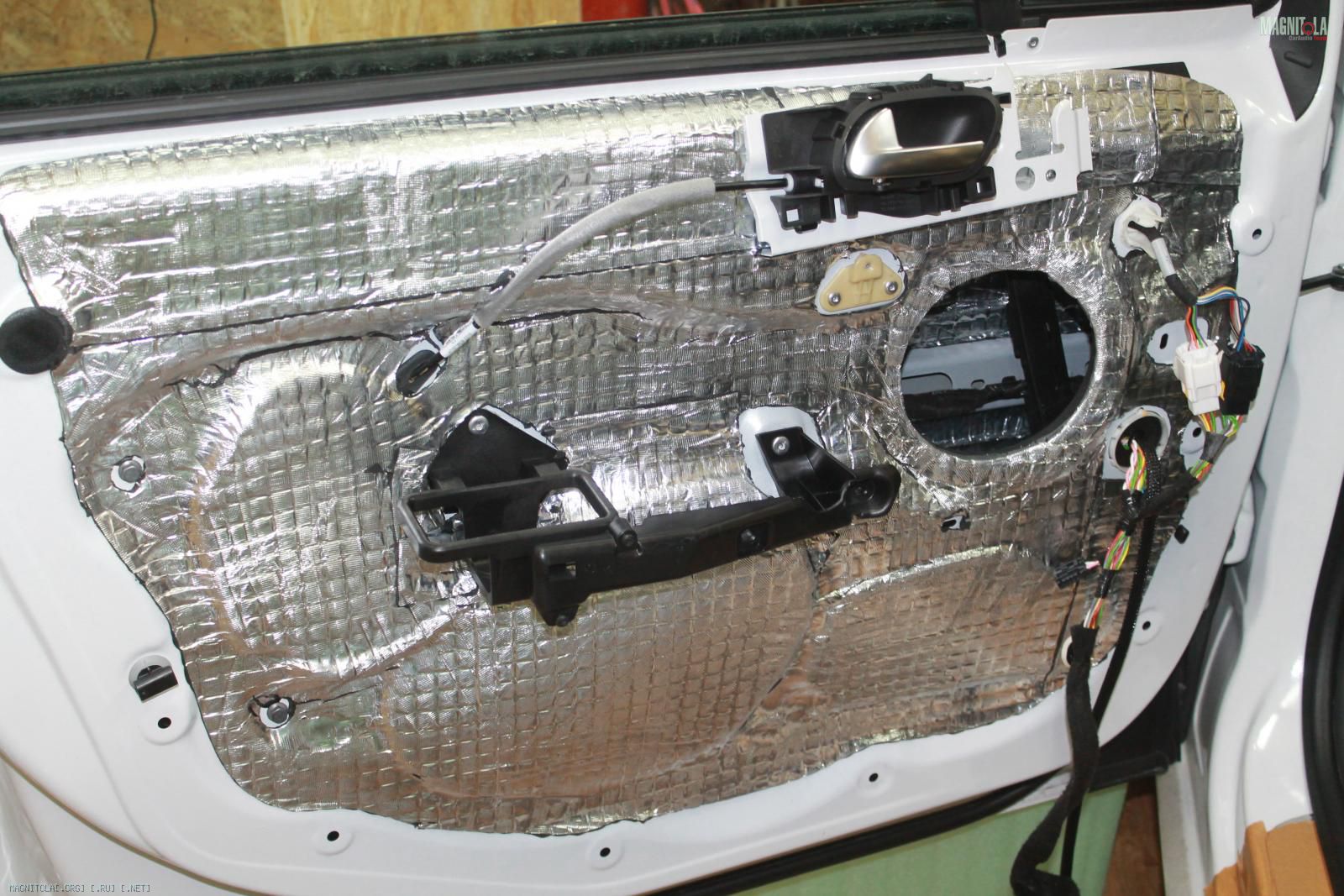

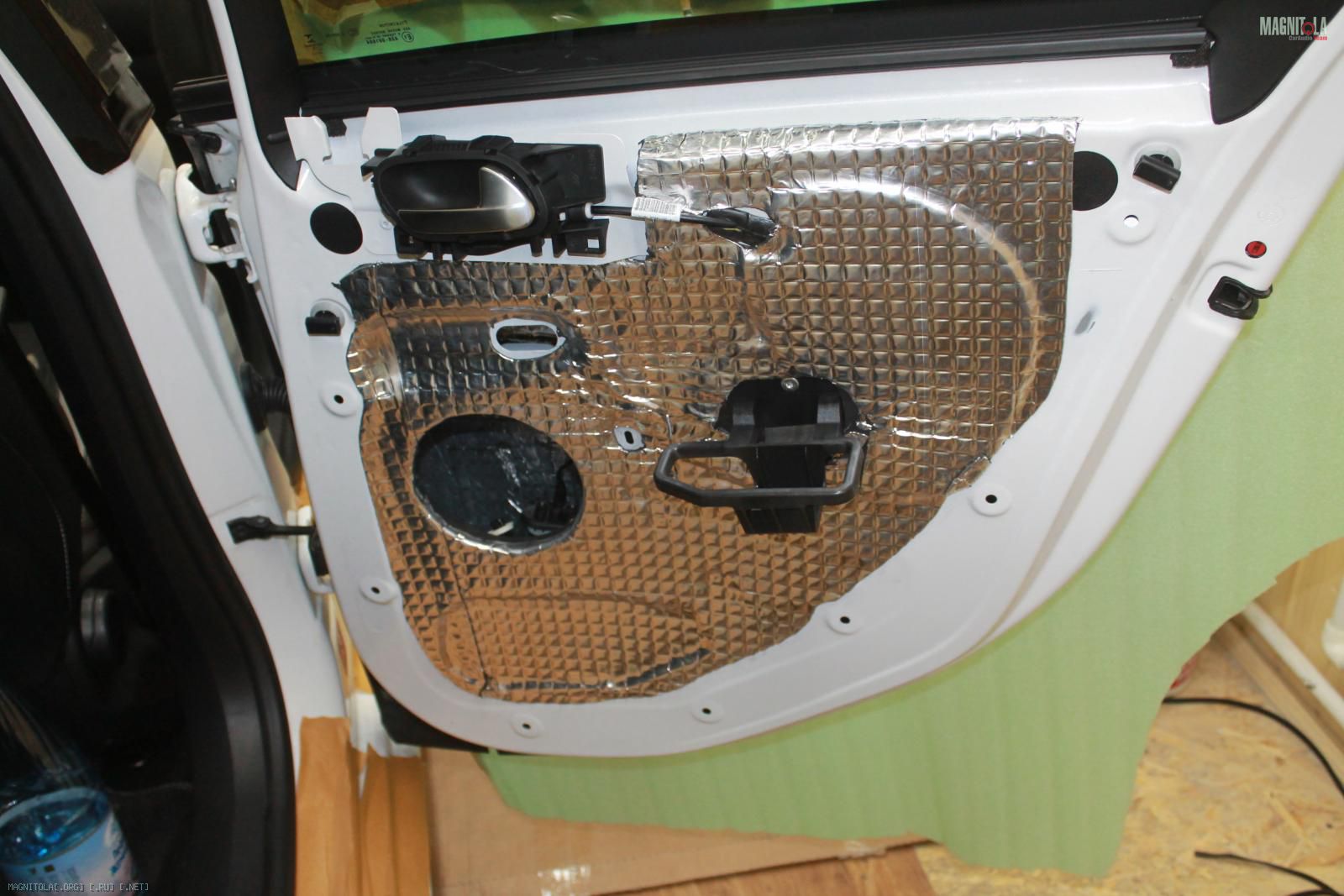

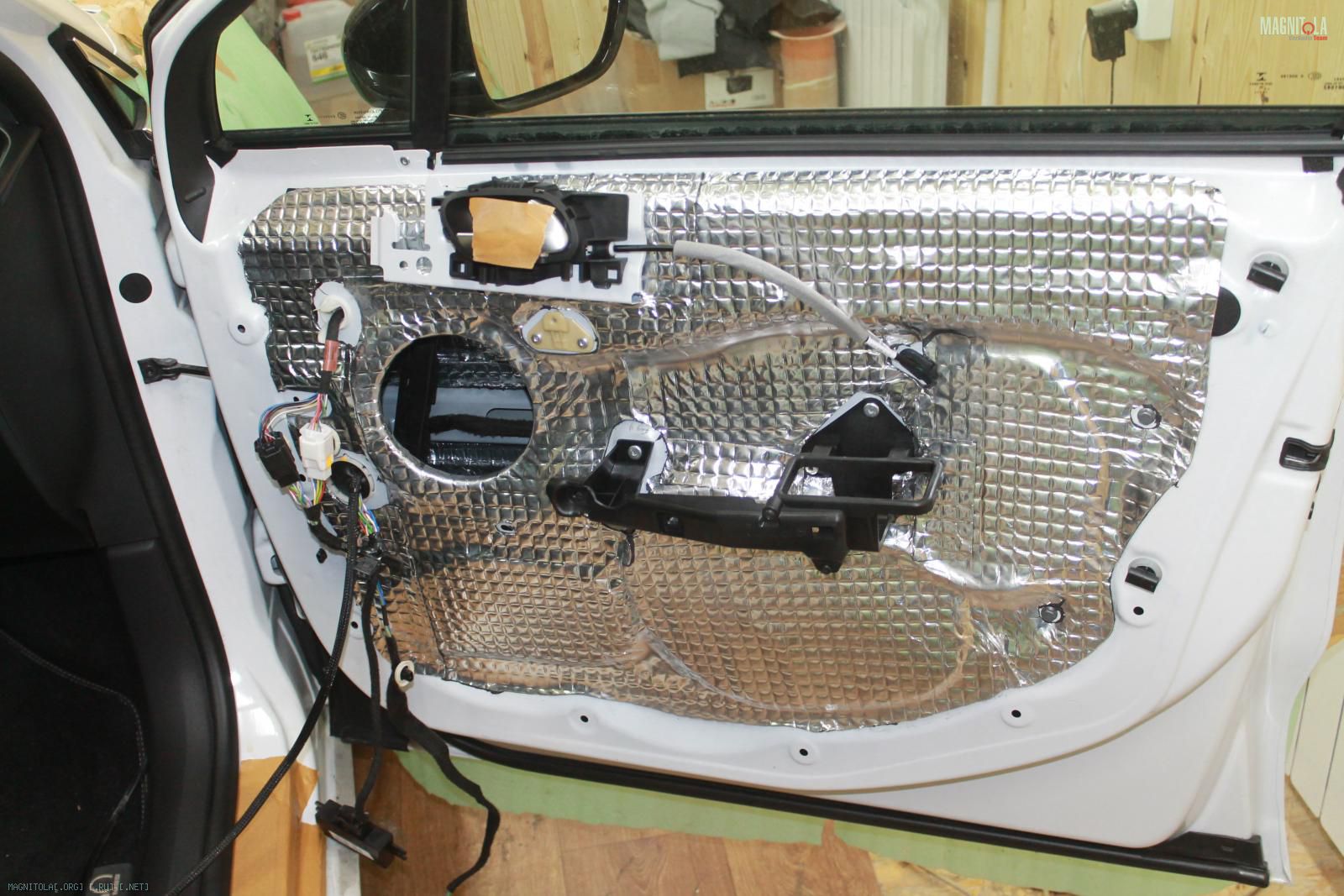

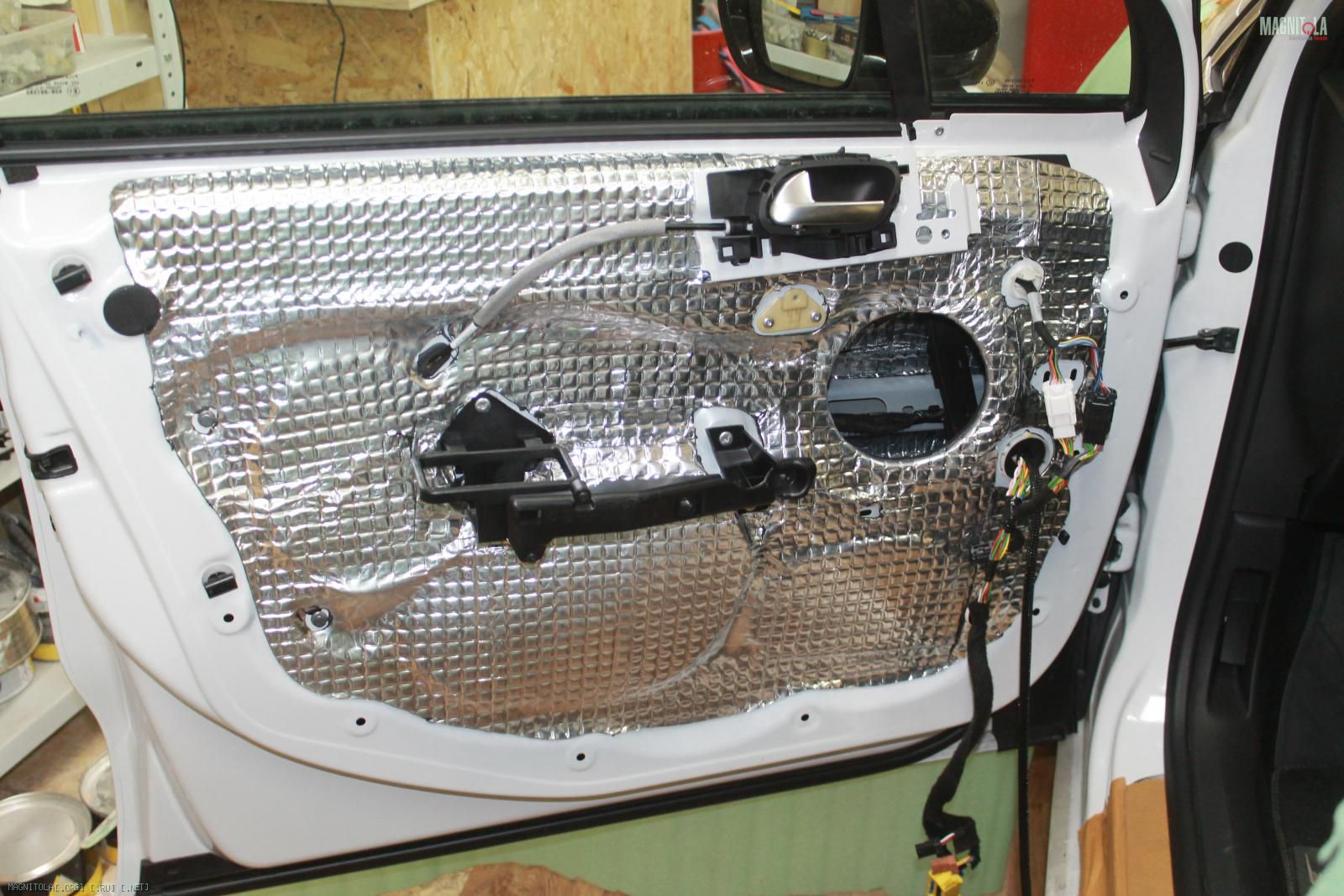

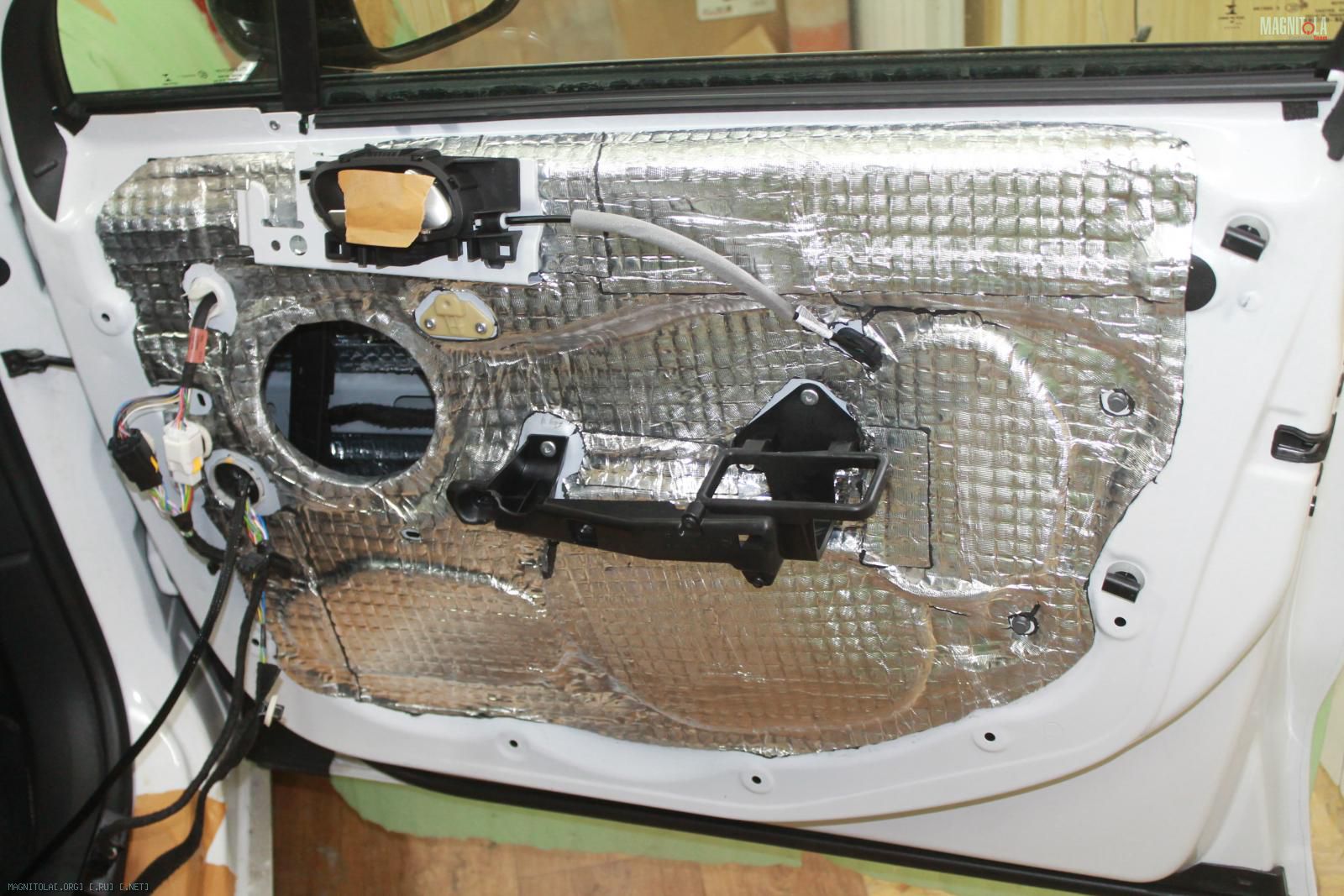

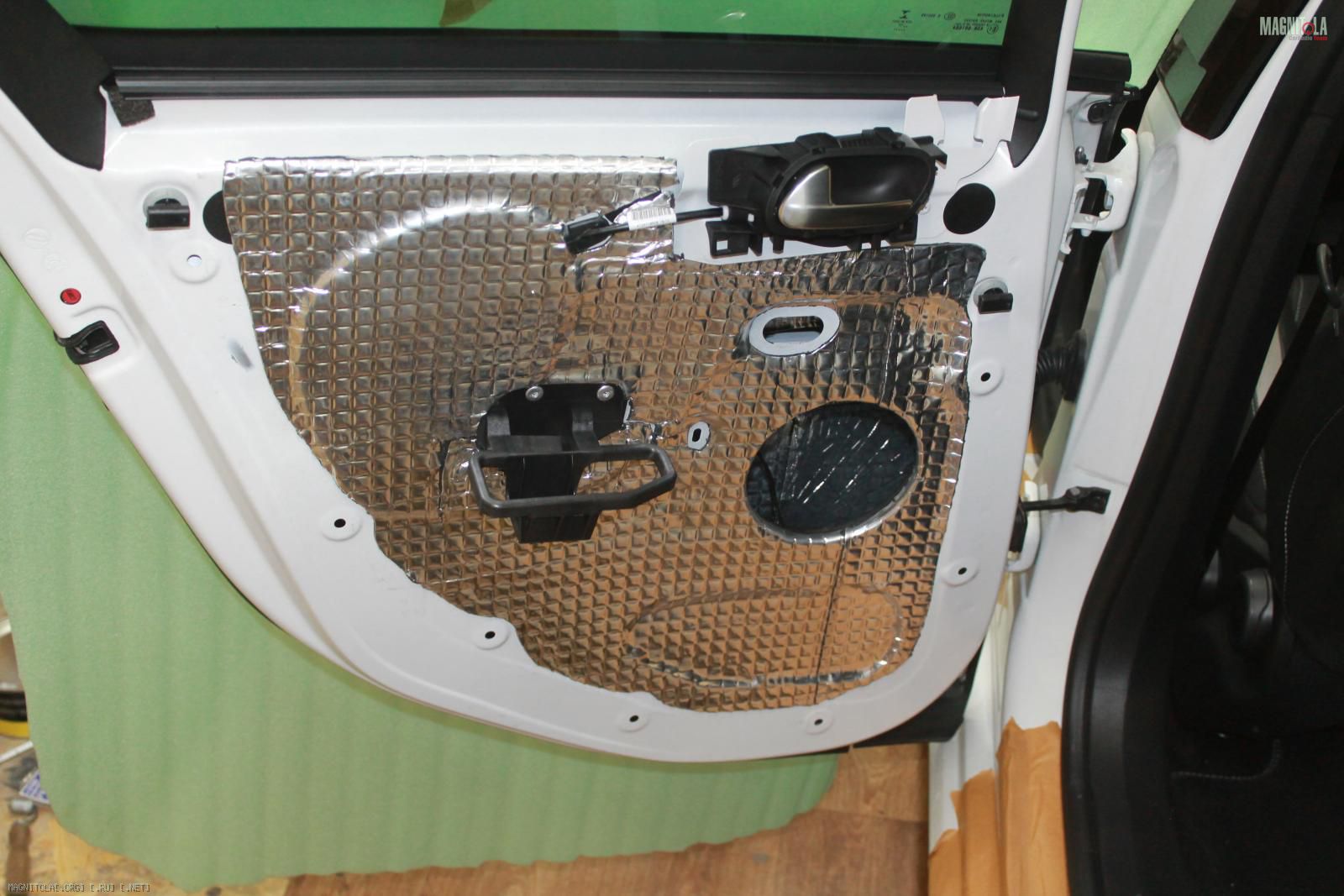

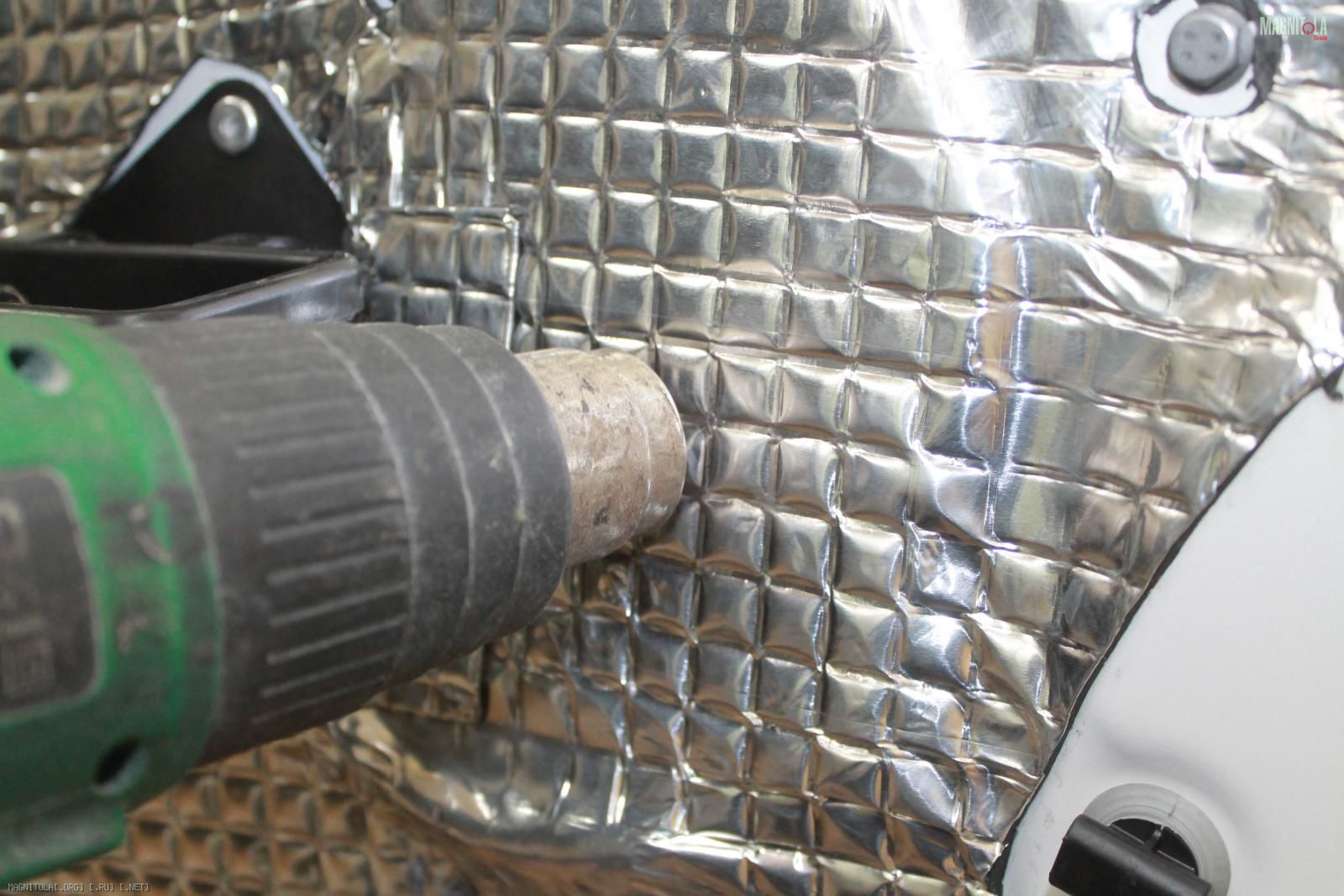

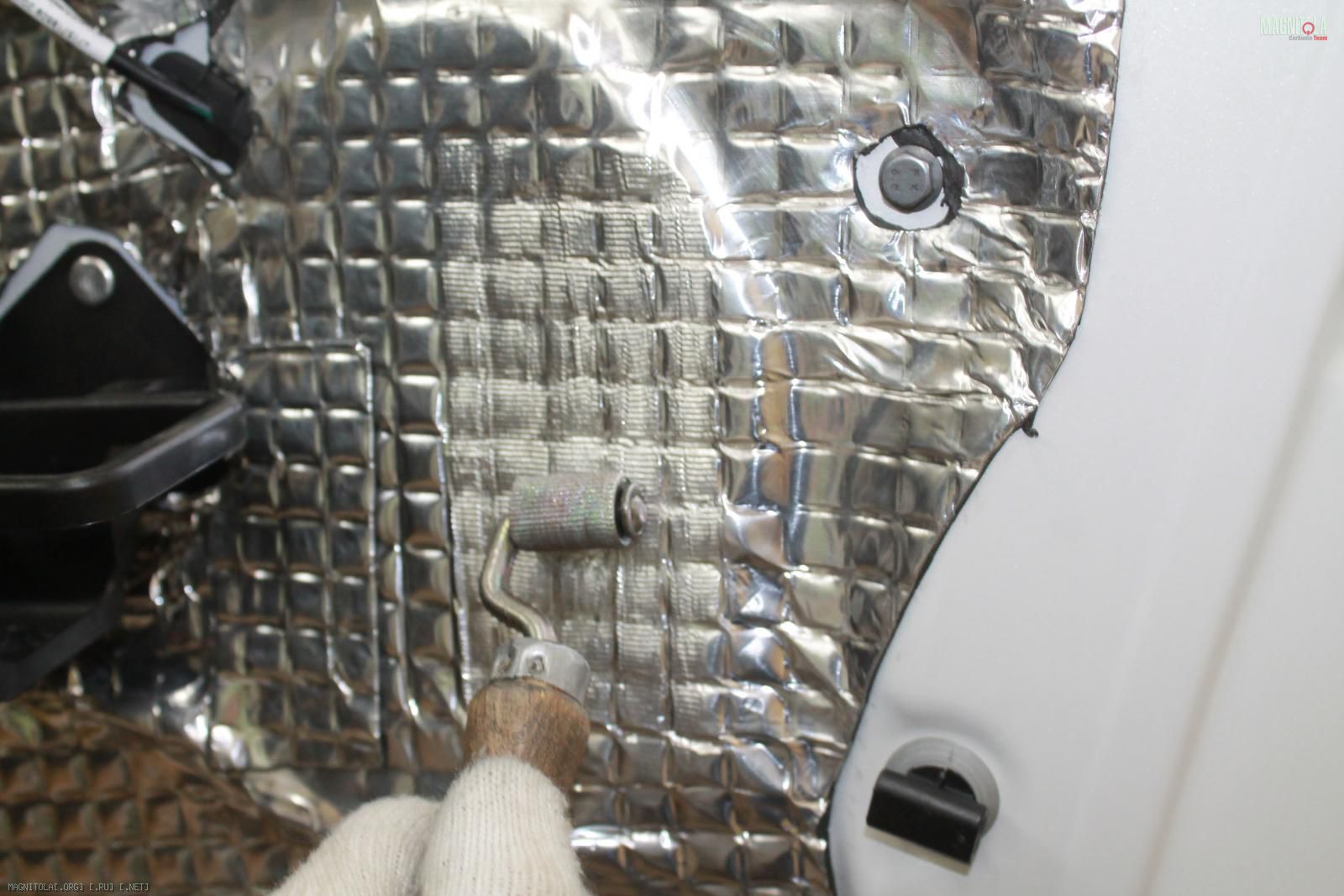

Наносим вибру цельным листом... греем, прикатываем...
Итог...
Вложение 1025810 Вложение 1025812 Вложение 1025814 Вложение 1025816 Вложение 1025818 Вложение 1025820 Вложение 1025822 Вложение 1025824 Вложение 1025826 Вложение 1025828

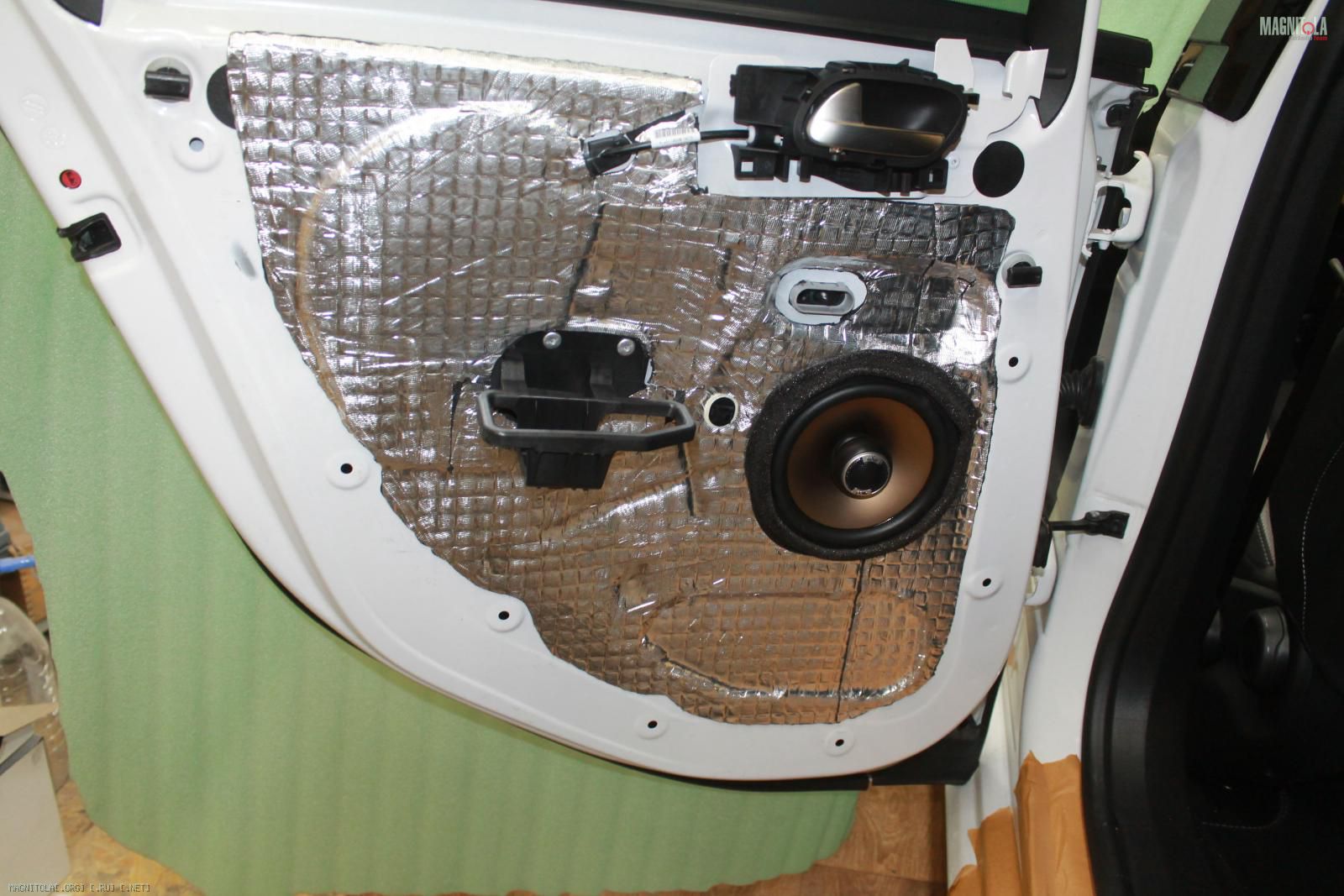

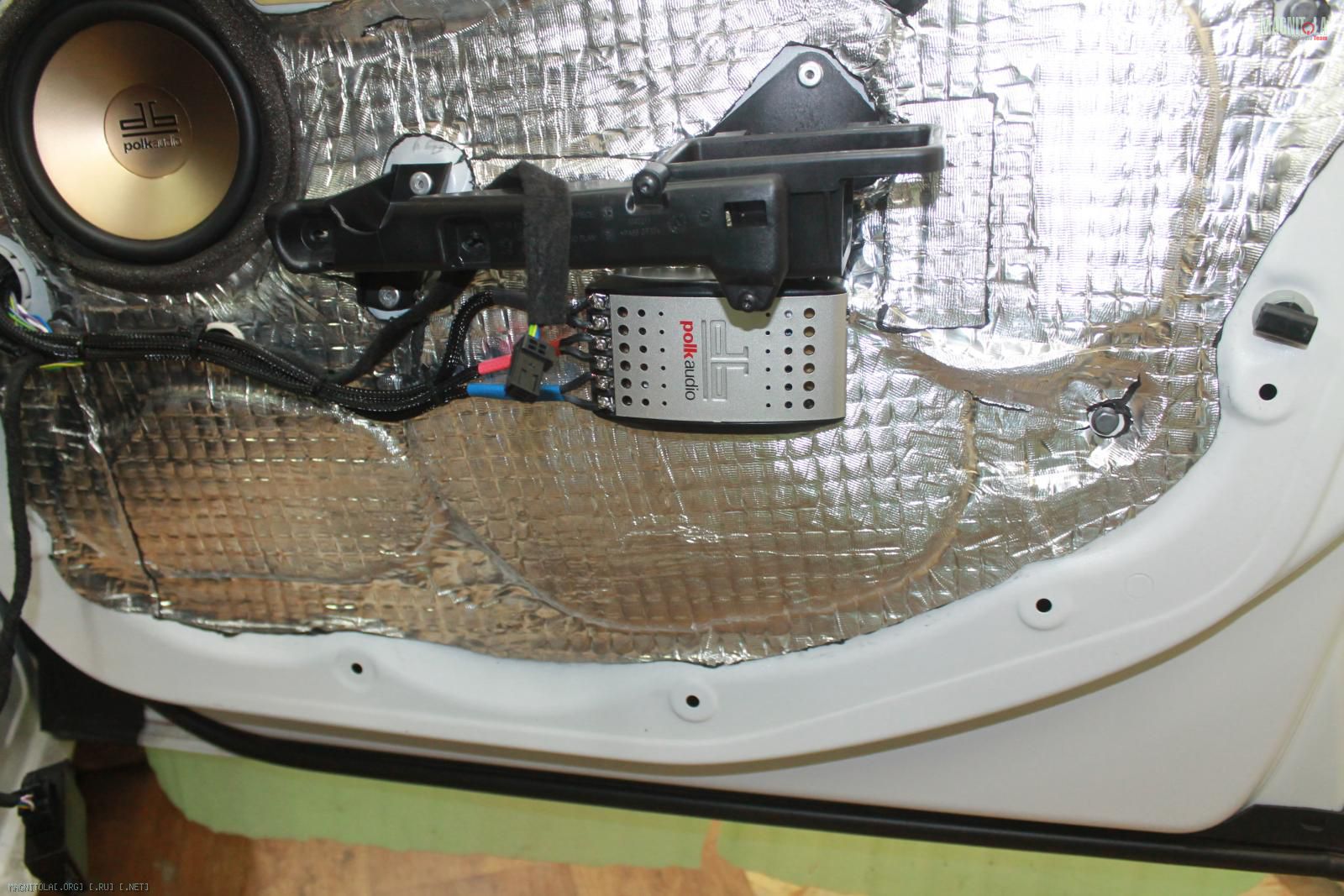

Установка мидбаса... уплотнительная прокладка из битопласта, волноотвод...
Вложение 1025830 Вложение 1025832 Вложение 1025834 Вложение 1025836 Вложение 1025838 Вложение 1025840 Вложение 1025842

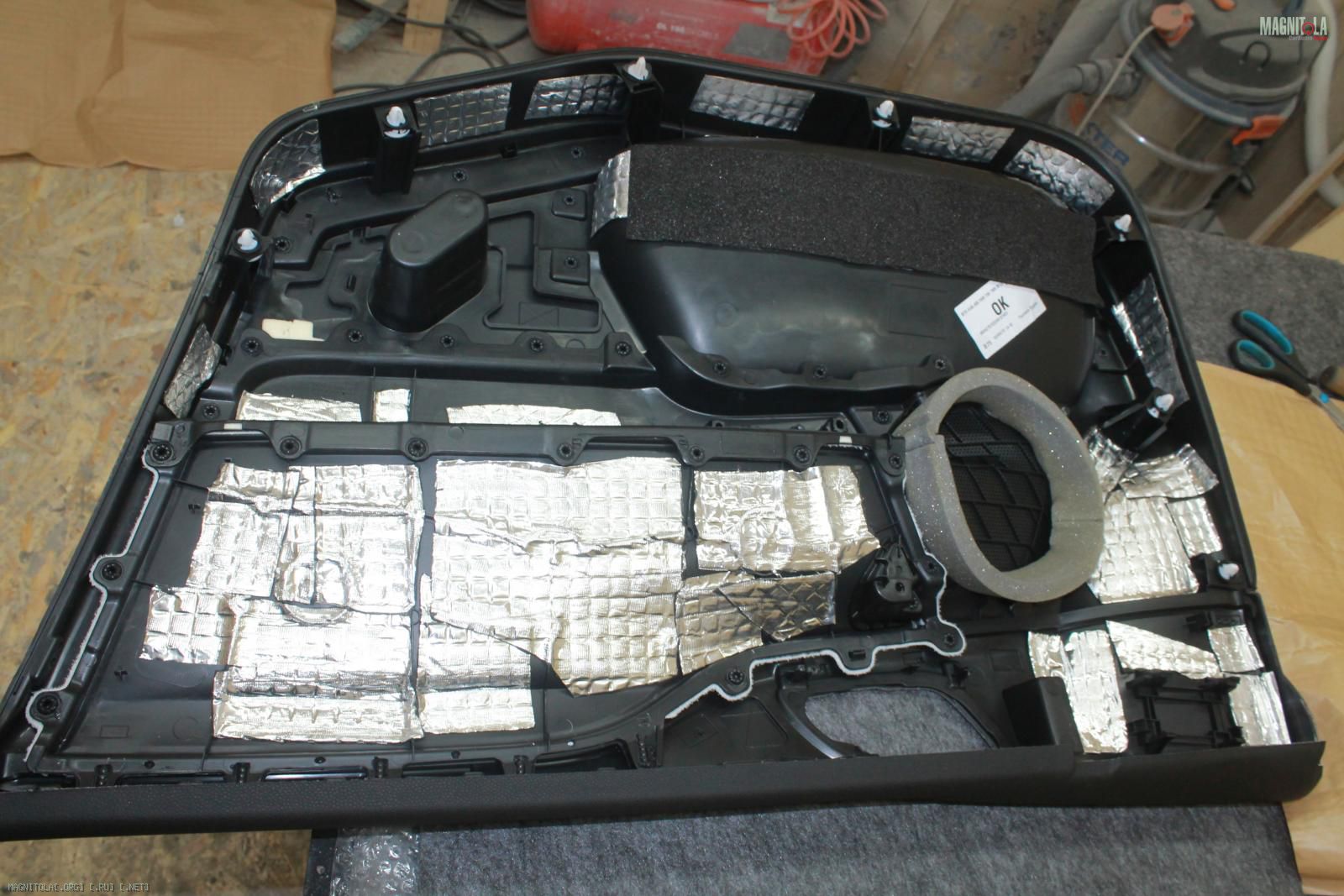

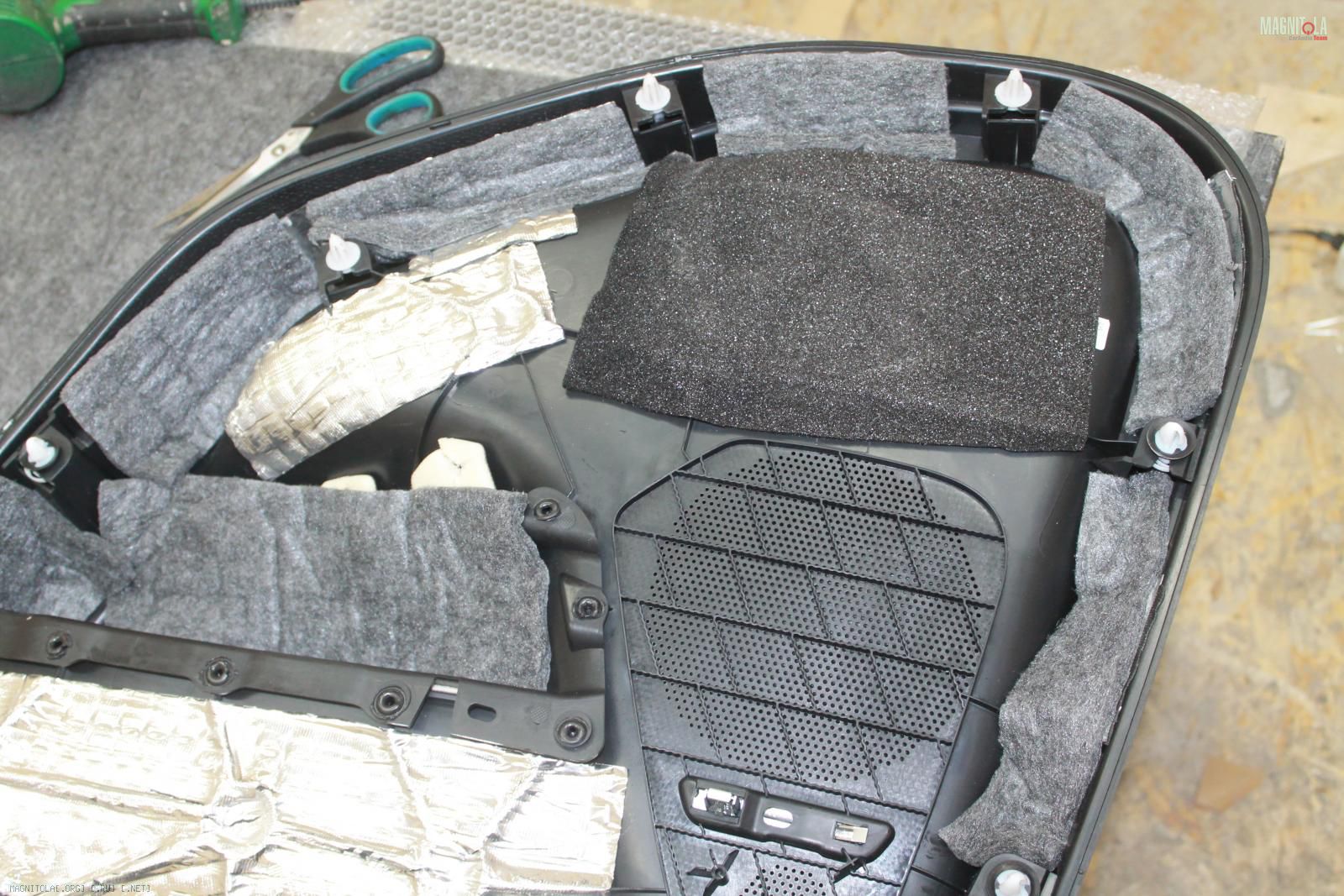

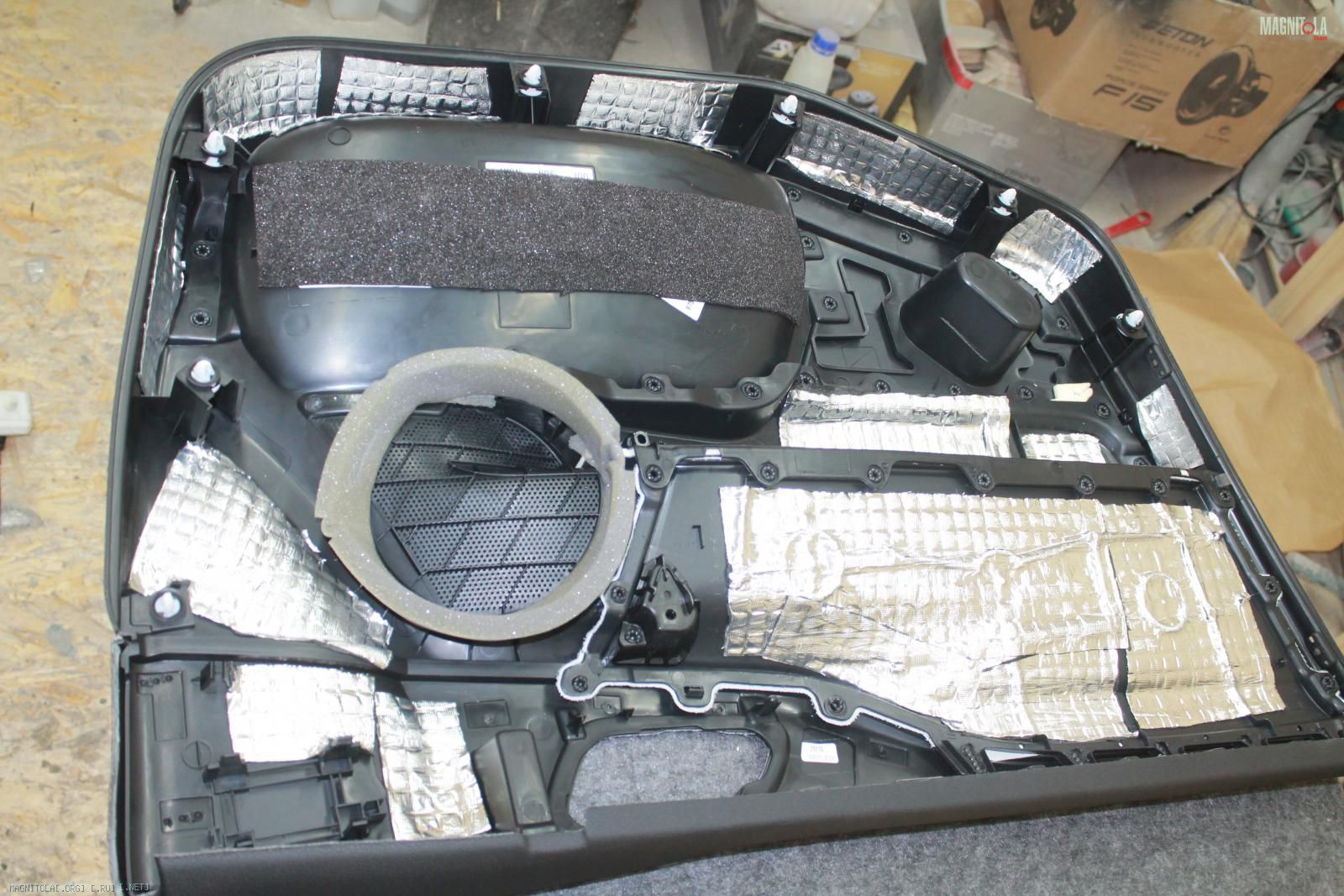

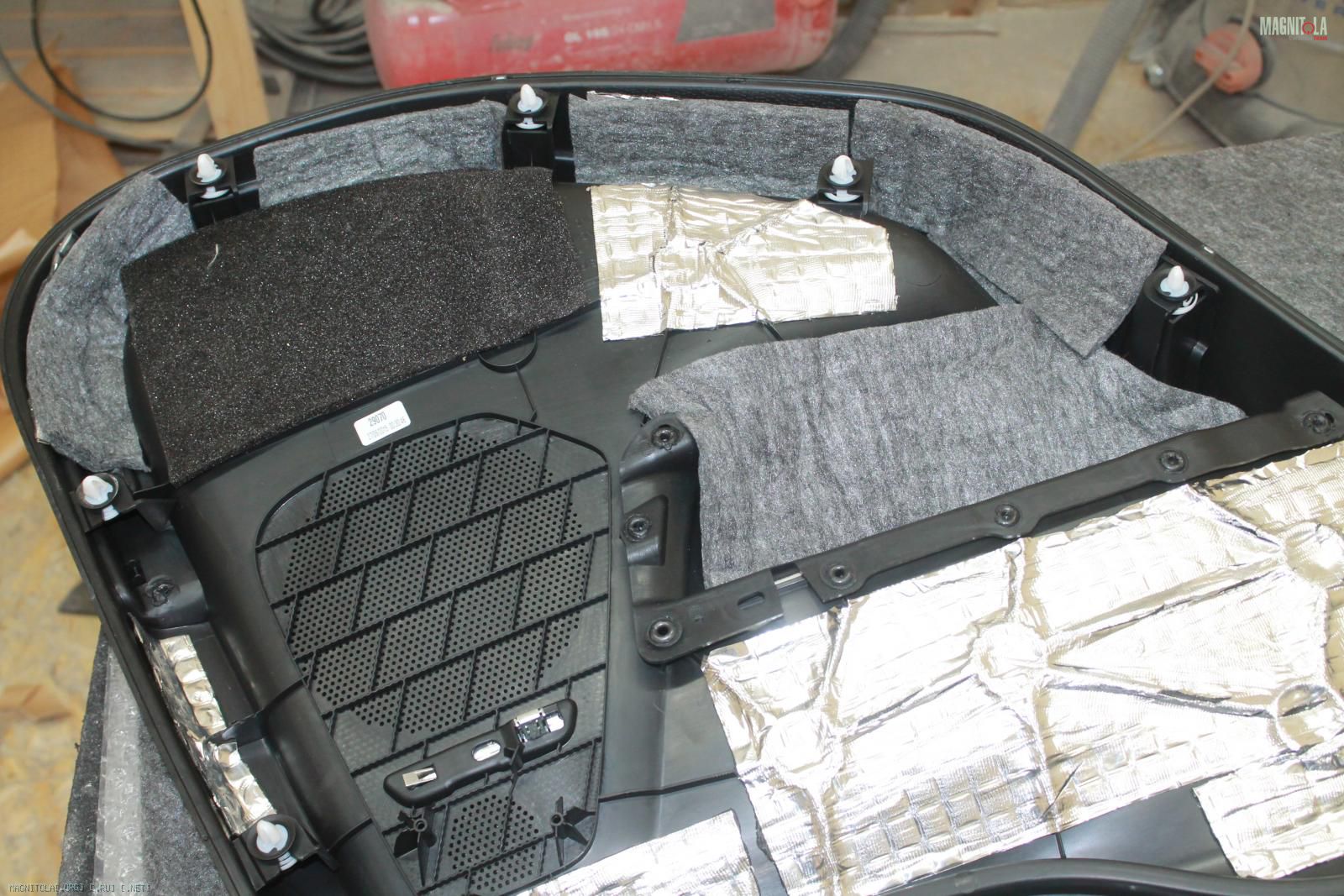

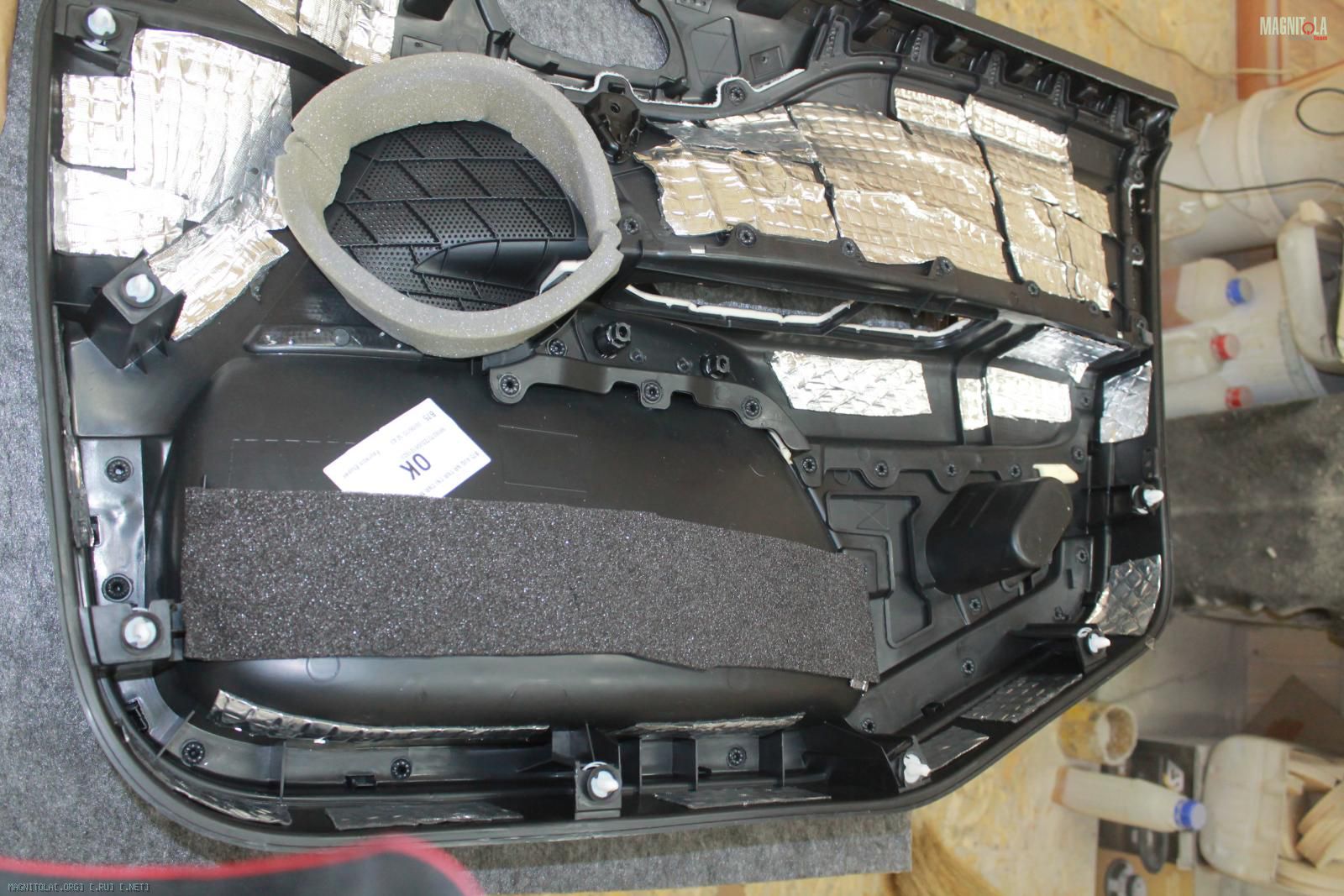

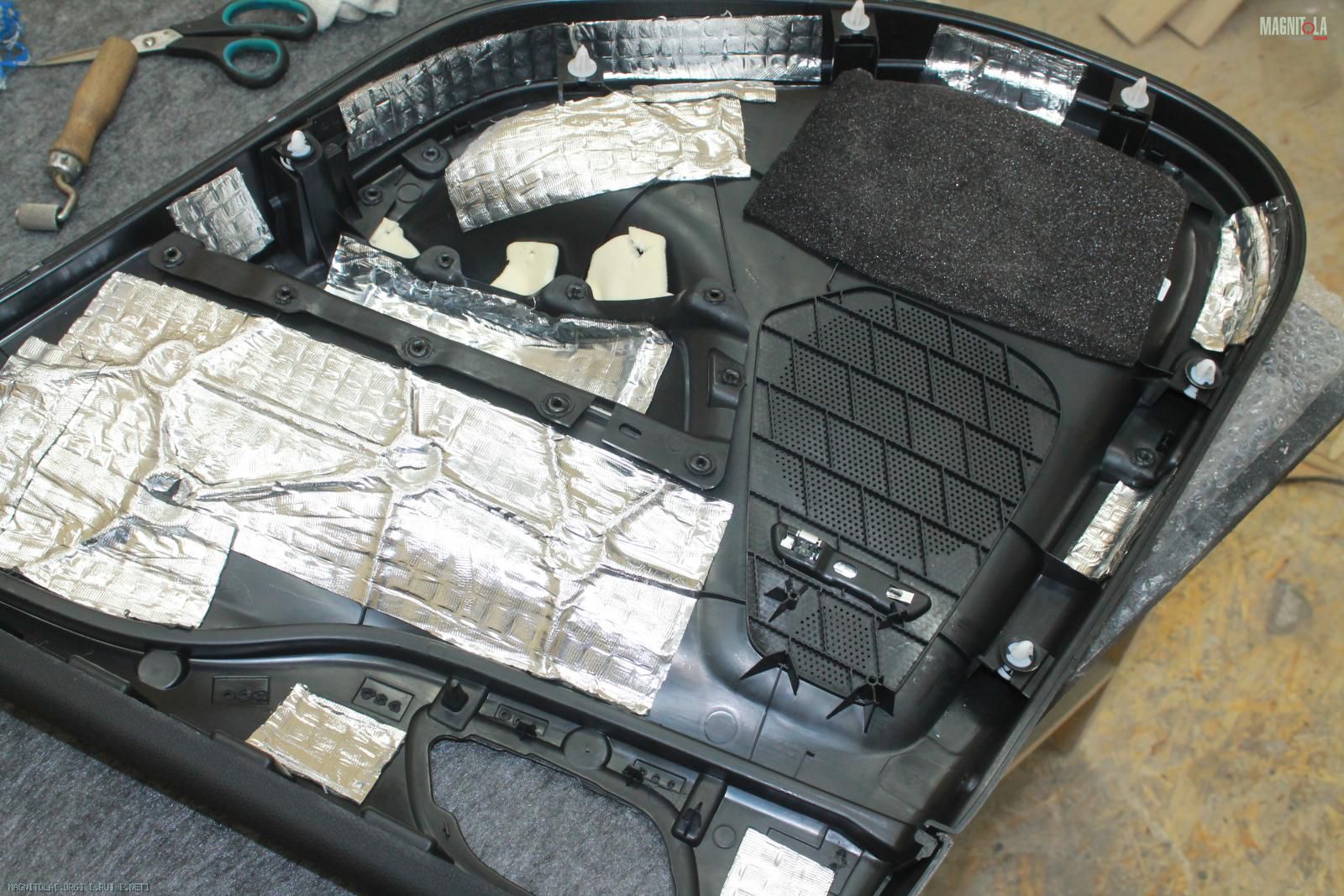

Карты дверей, вибра, греем, прикатываем, войлок, битопласт
Вложение 1025844 Вложение 1025846 Вложение 1025848 Вложение 1025850 Вложение 1025852 Вложение 1025854 Вложение 1025856 Вложение 1025858 Вложение 1025860 Вложение 1025862

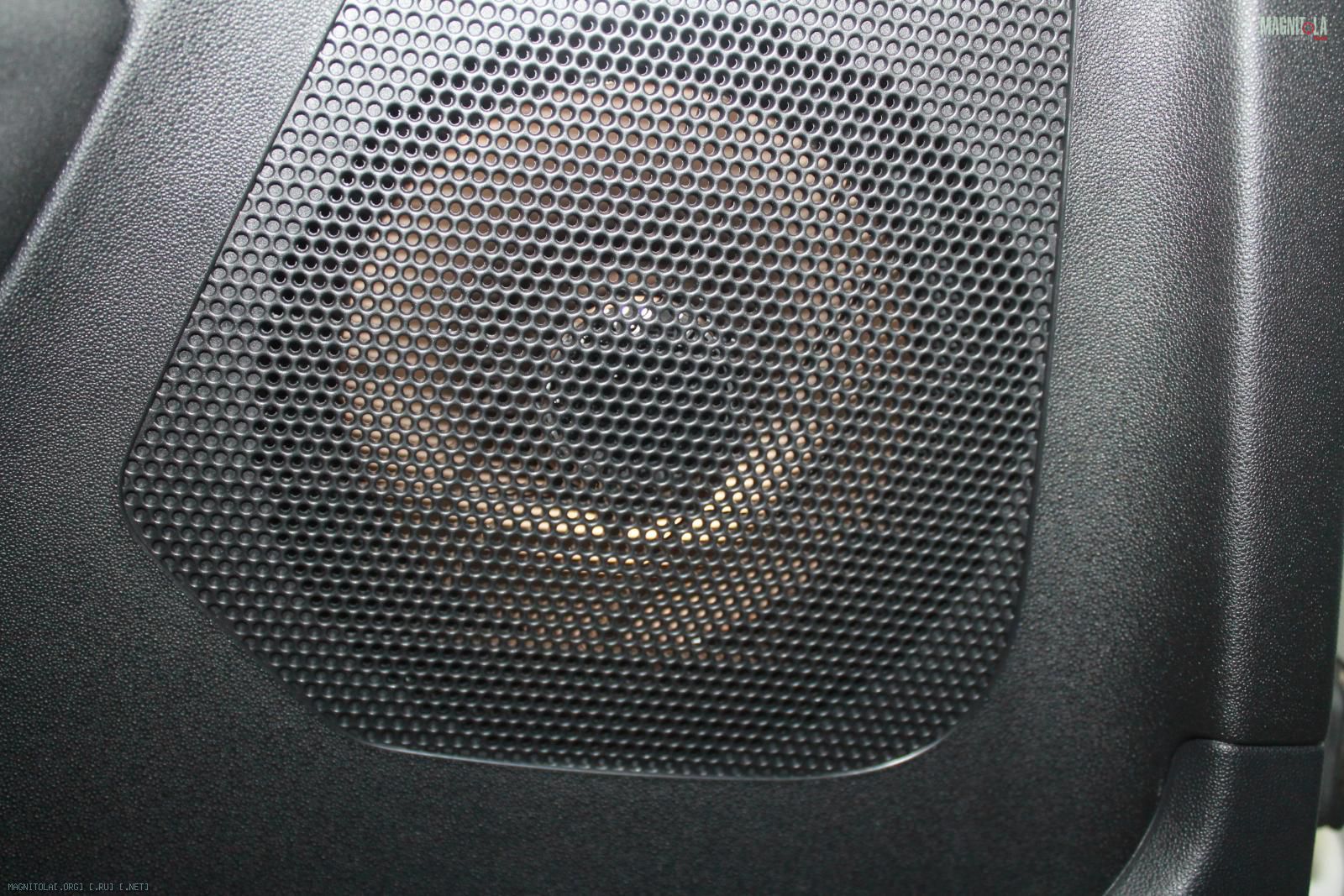

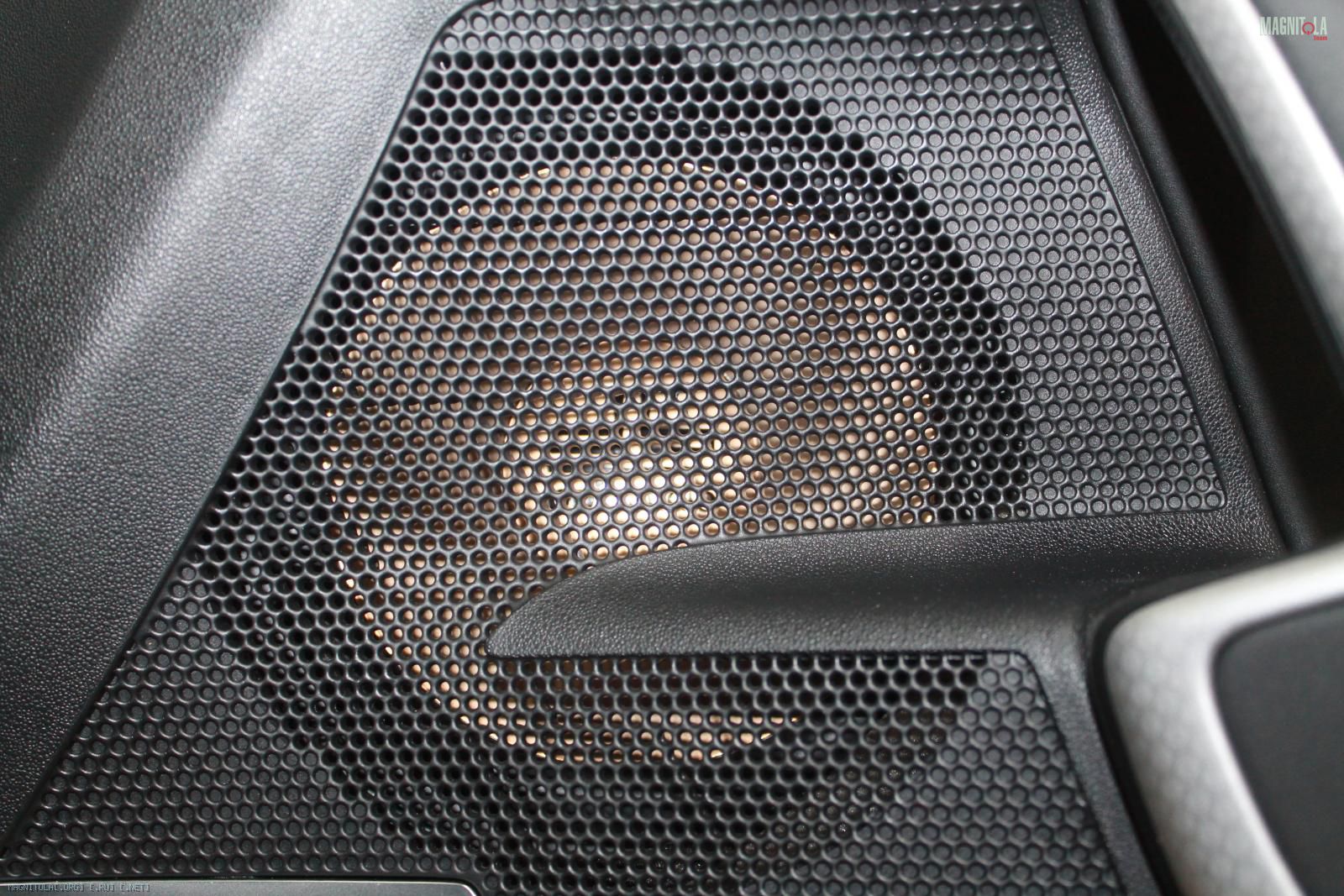

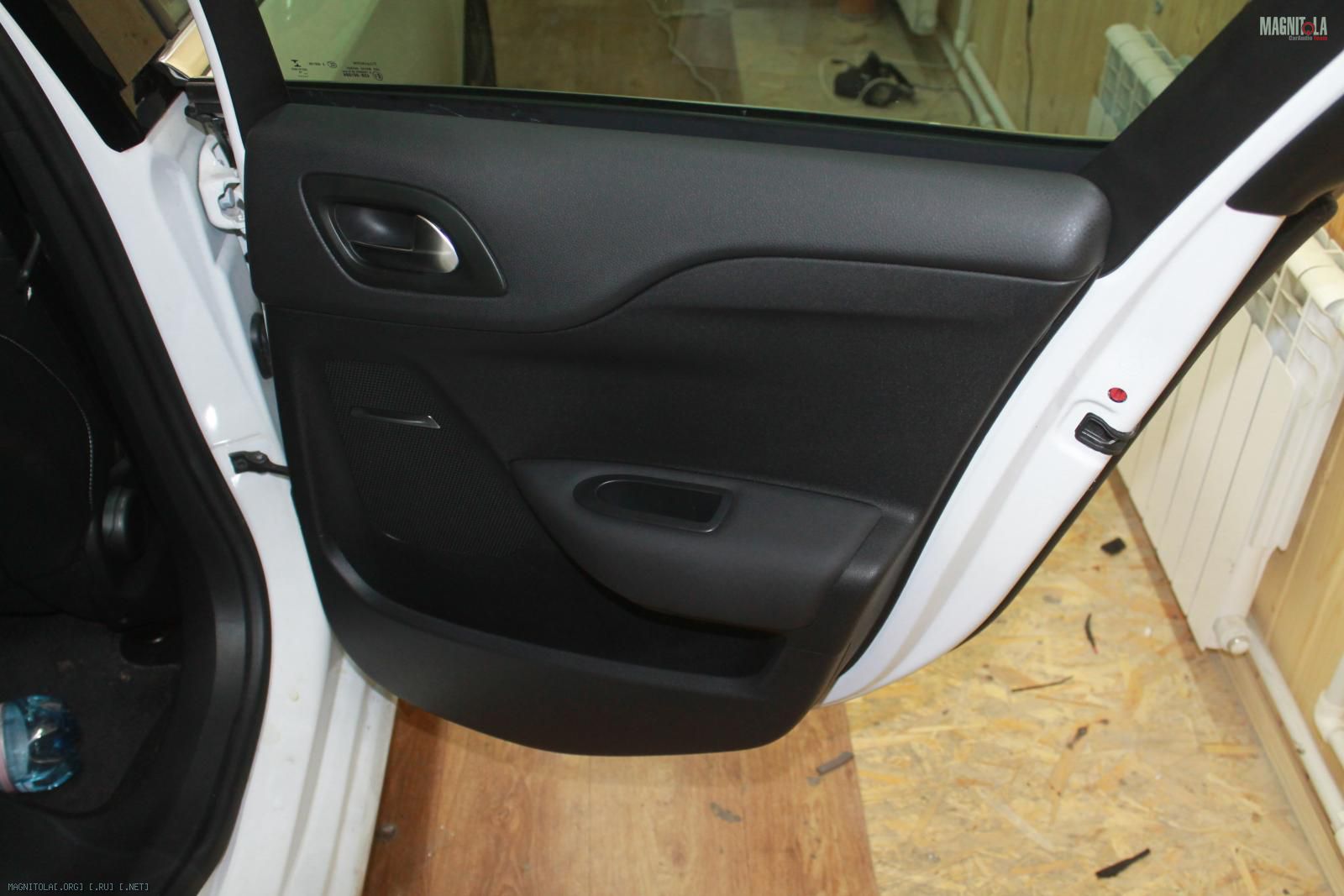

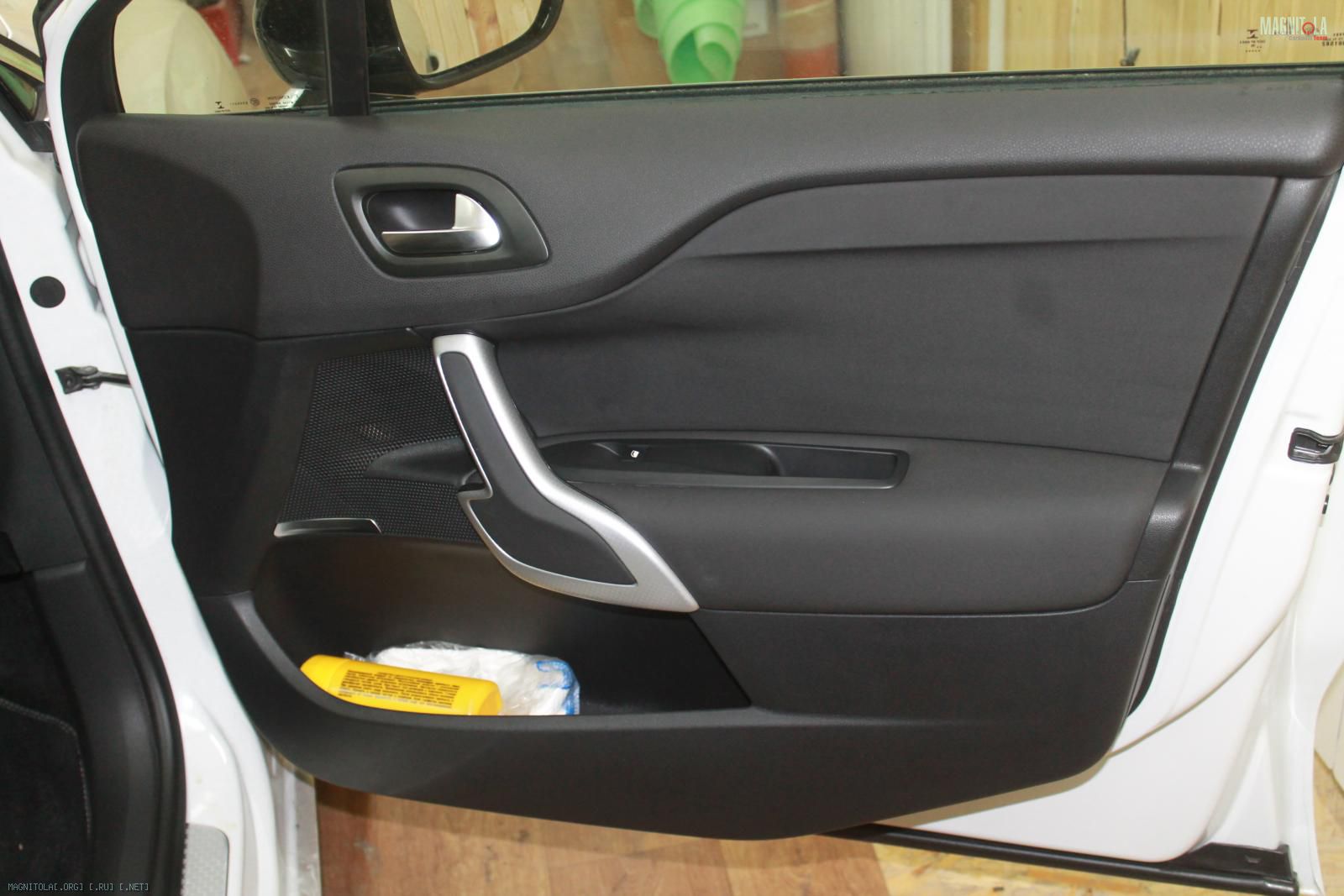

Итог, все штатных местах..., играет от ШГУ, в целом играет очень хорошо, плотный бас и яркие ВЧ, что и просили...
Вложение 1025864 Вложение 1025866 Вложение 1025868 Вложение 1025870 Вложение 1025872 Вложение 1025874
30.06.2016, 10:33
Антонио

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Отдохнул с недельку, завтра продолжаем)

Везет ) я отдыхаю когда работы нет... но тфу тфу тфу пусть лучше будет ;)
30.06.2016, 20:18
st220

Вложений: 4

Re: Изготовление корпусов для сабвуферов, фальшпанелей

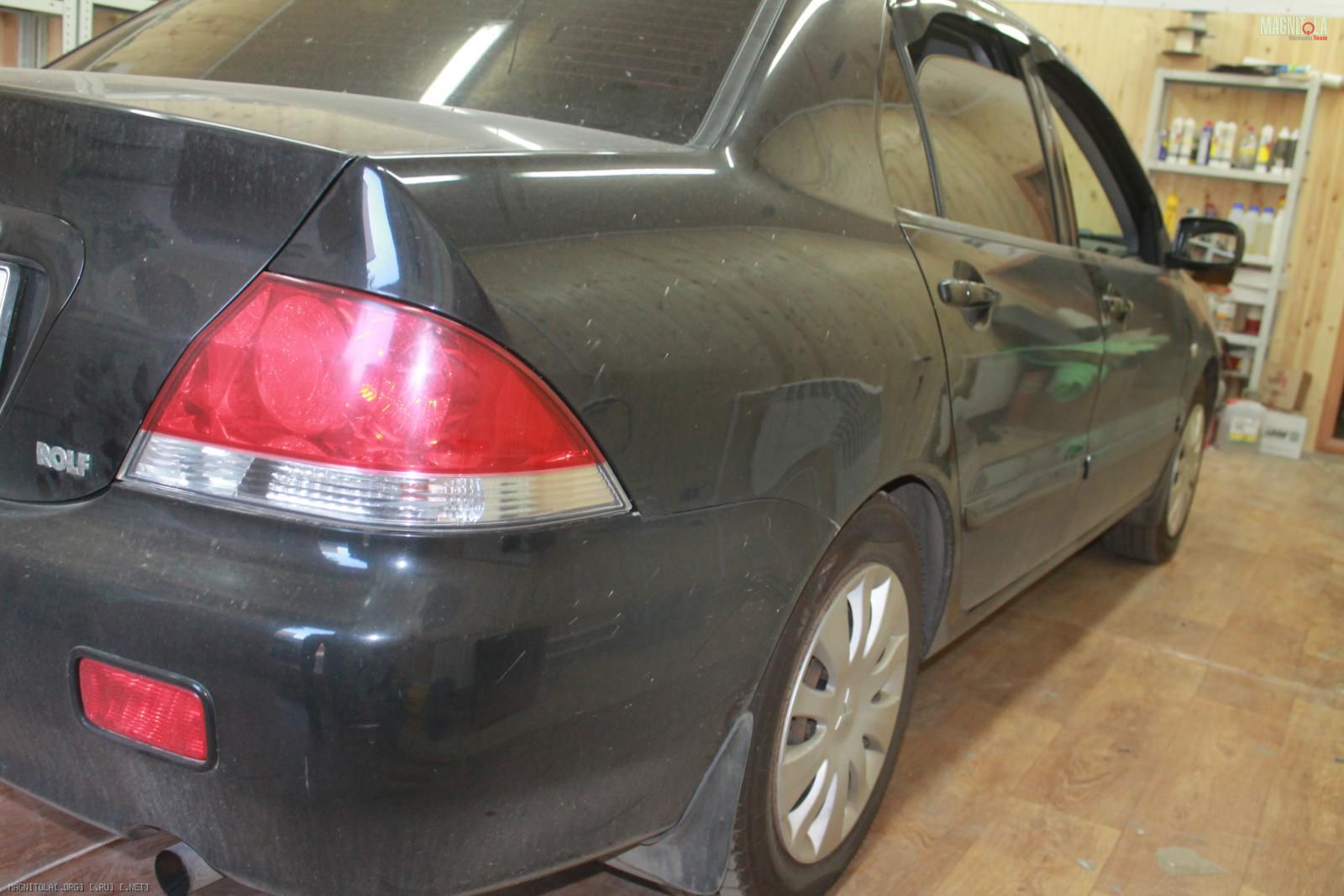

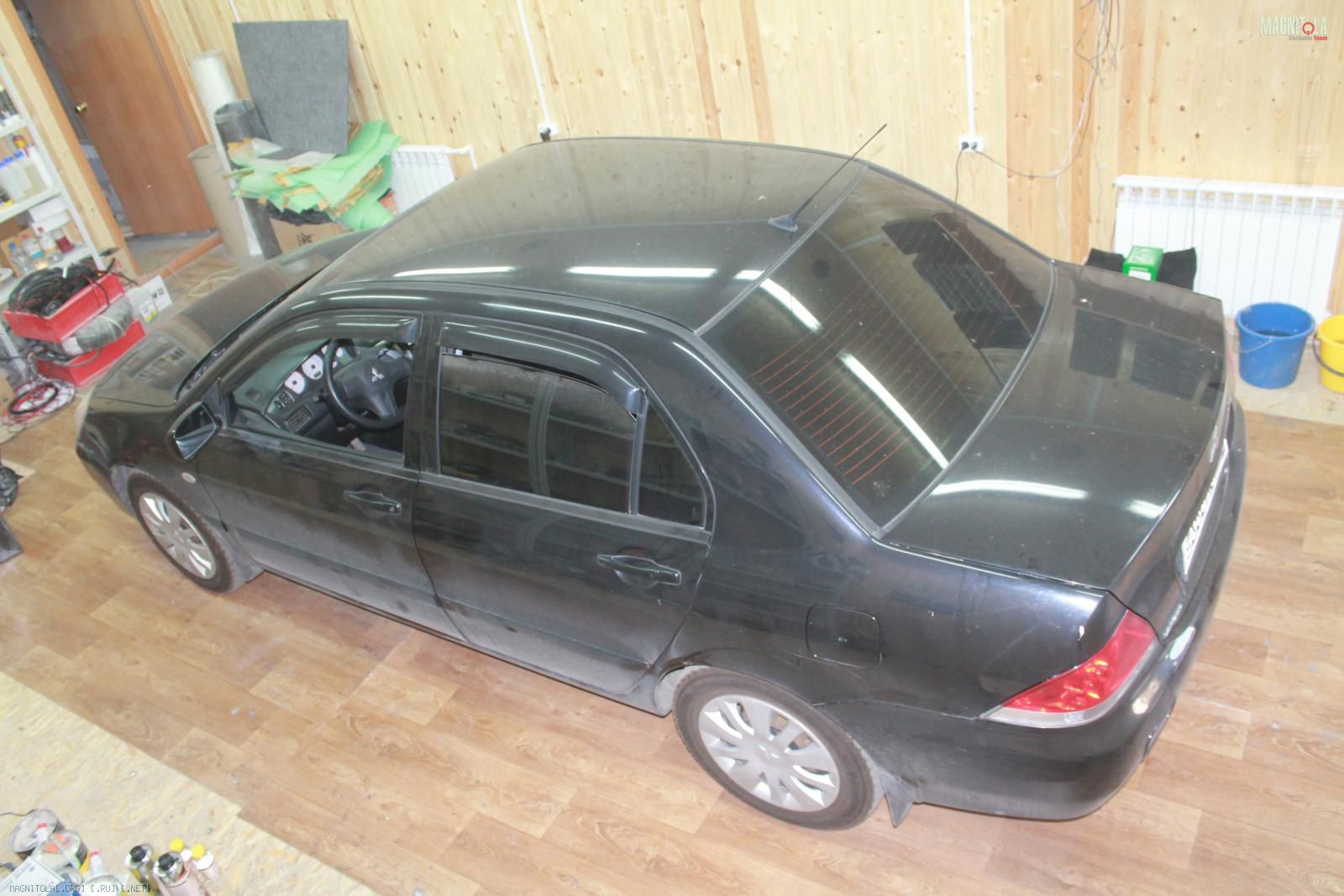

В KF-Sound Technology приехал Mitsubishi Lancer
Вложение 1026314 Вложение 1026316 Вложение 1026318 Вложение 1026320
01.07.2016, 22:51
st220

Вложений: 45

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mitsubishi Lancer

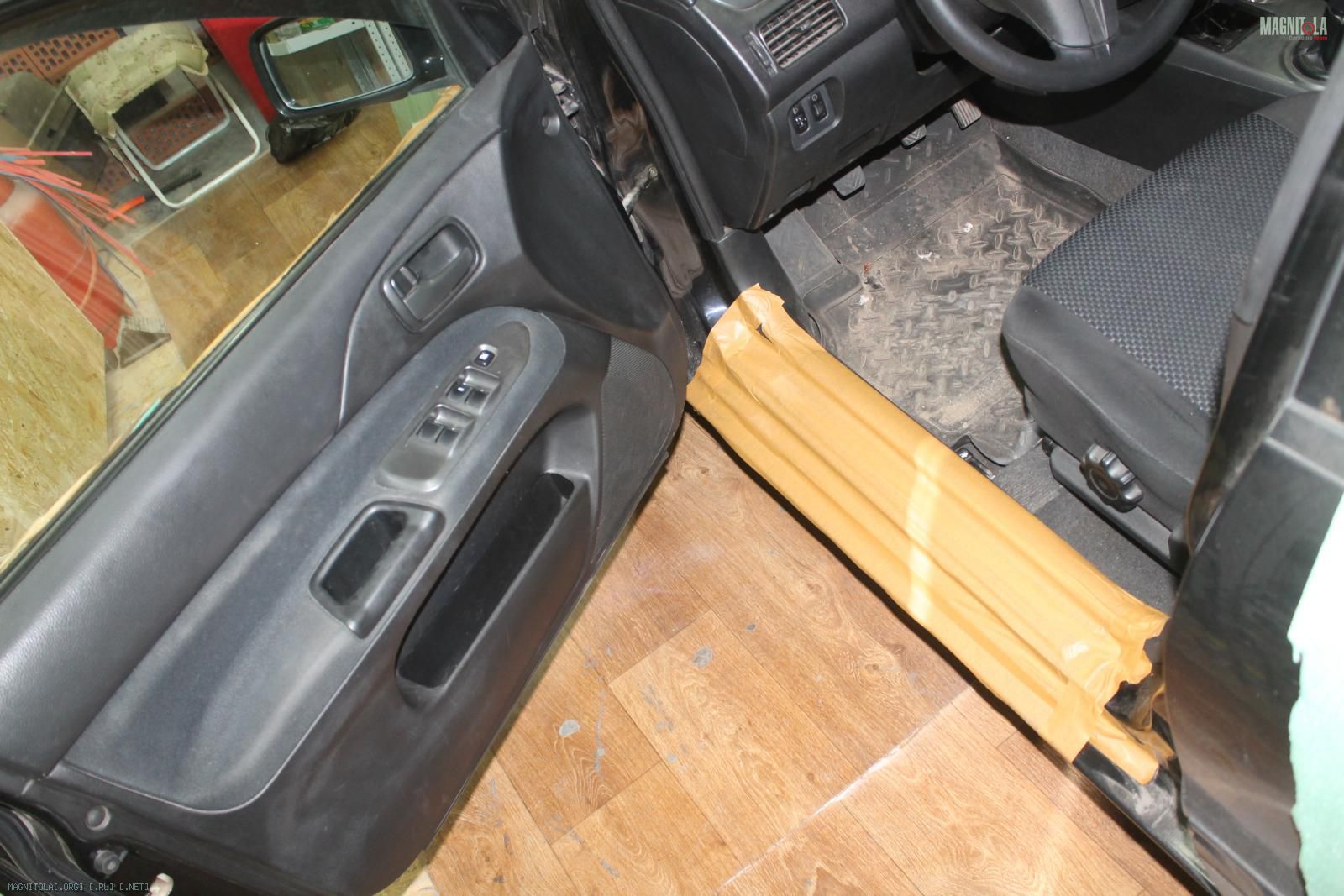

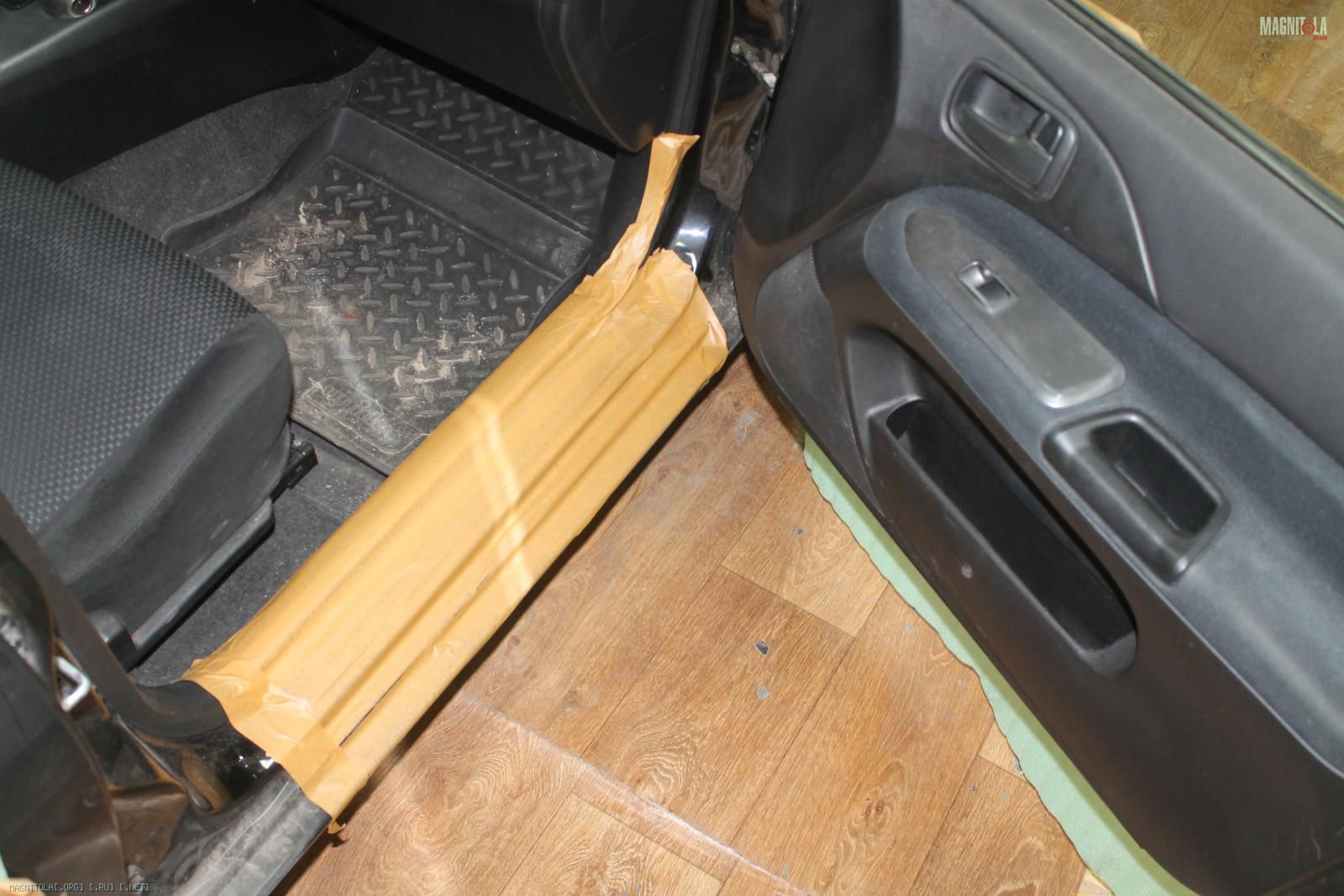

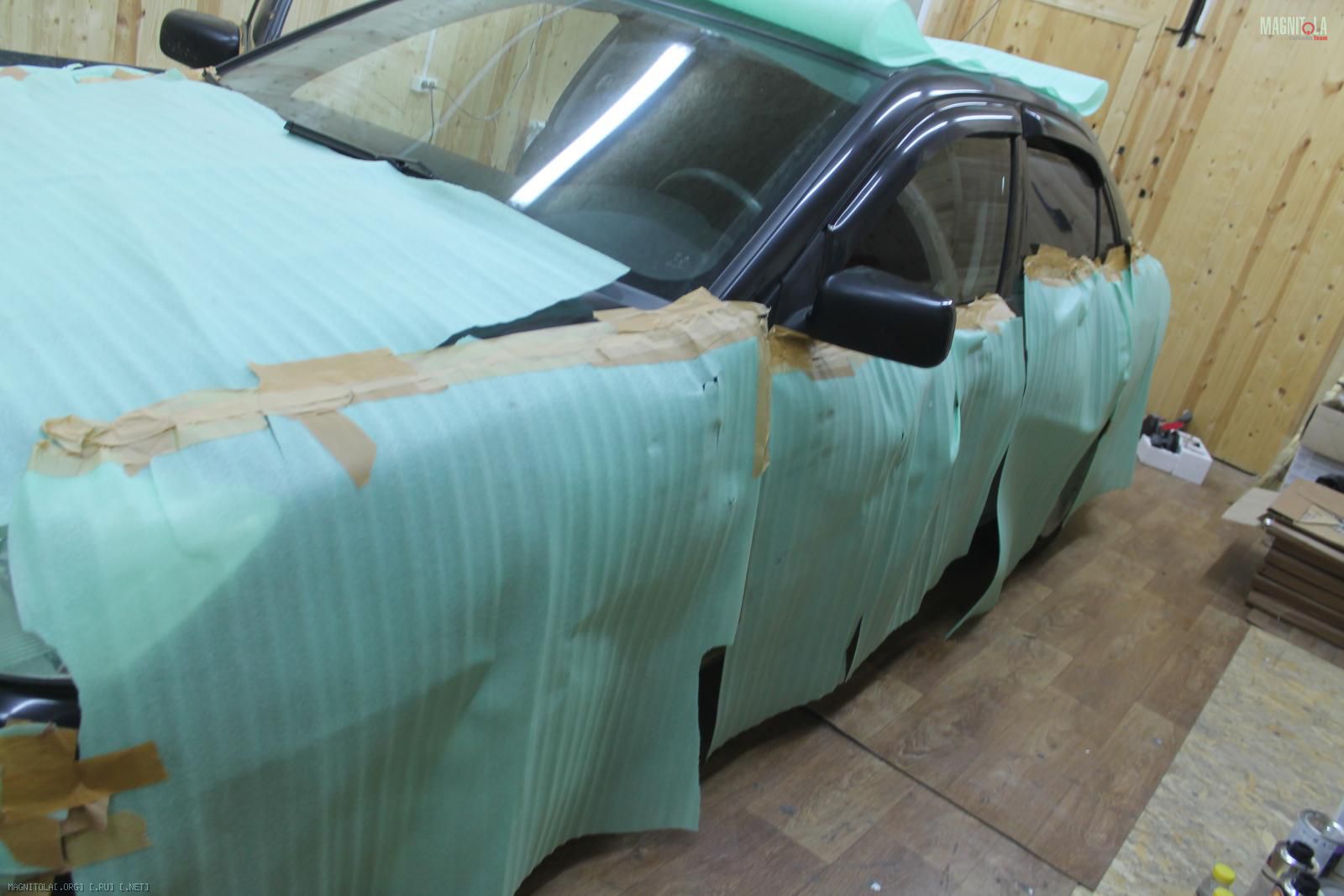

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 1026754 Вложение 1026756 Вложение 1026758 Вложение 1026760

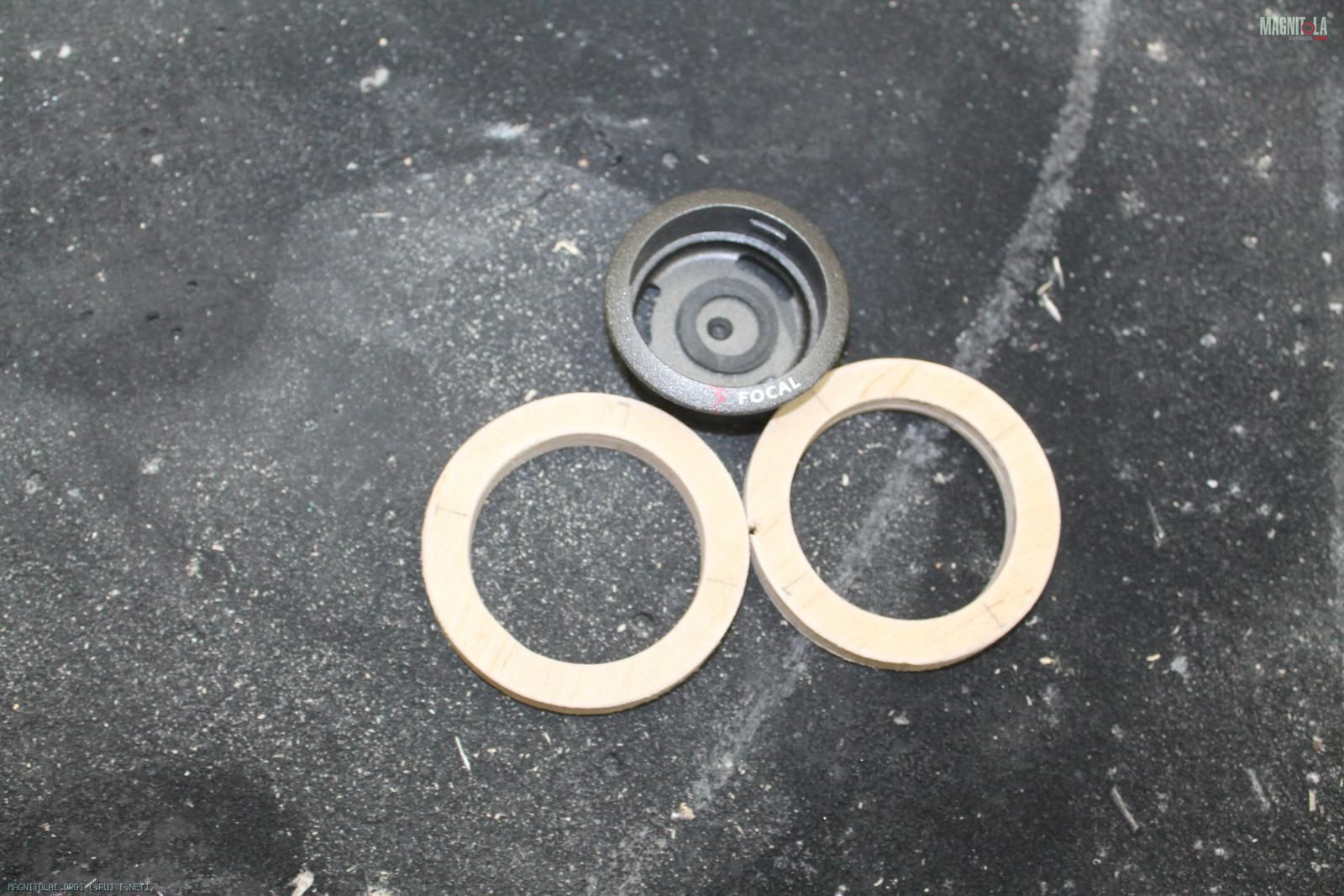

Напилили колечки под ВЧ
Вложение 1026762 Вложение 1026764 Вложение 1026766

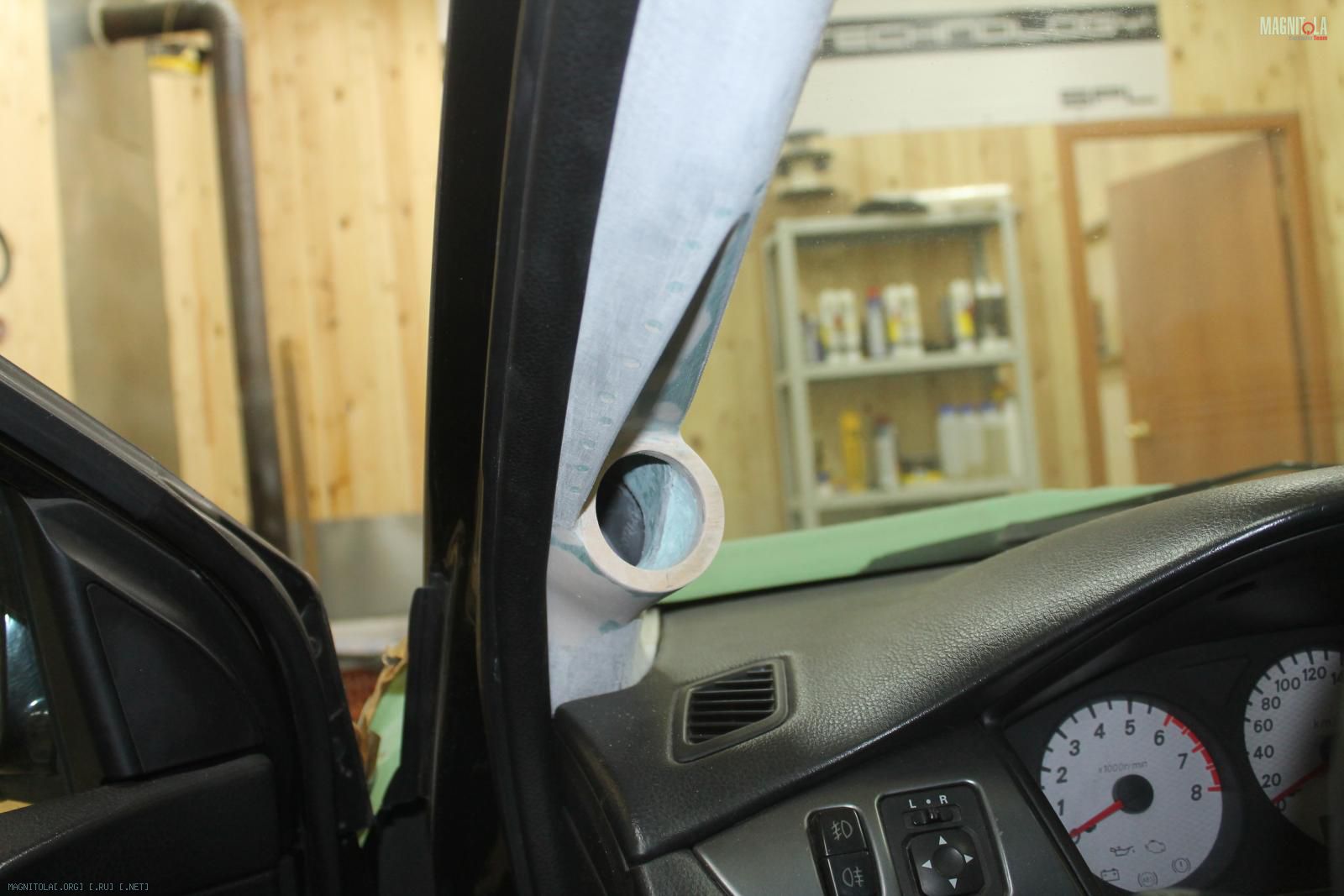

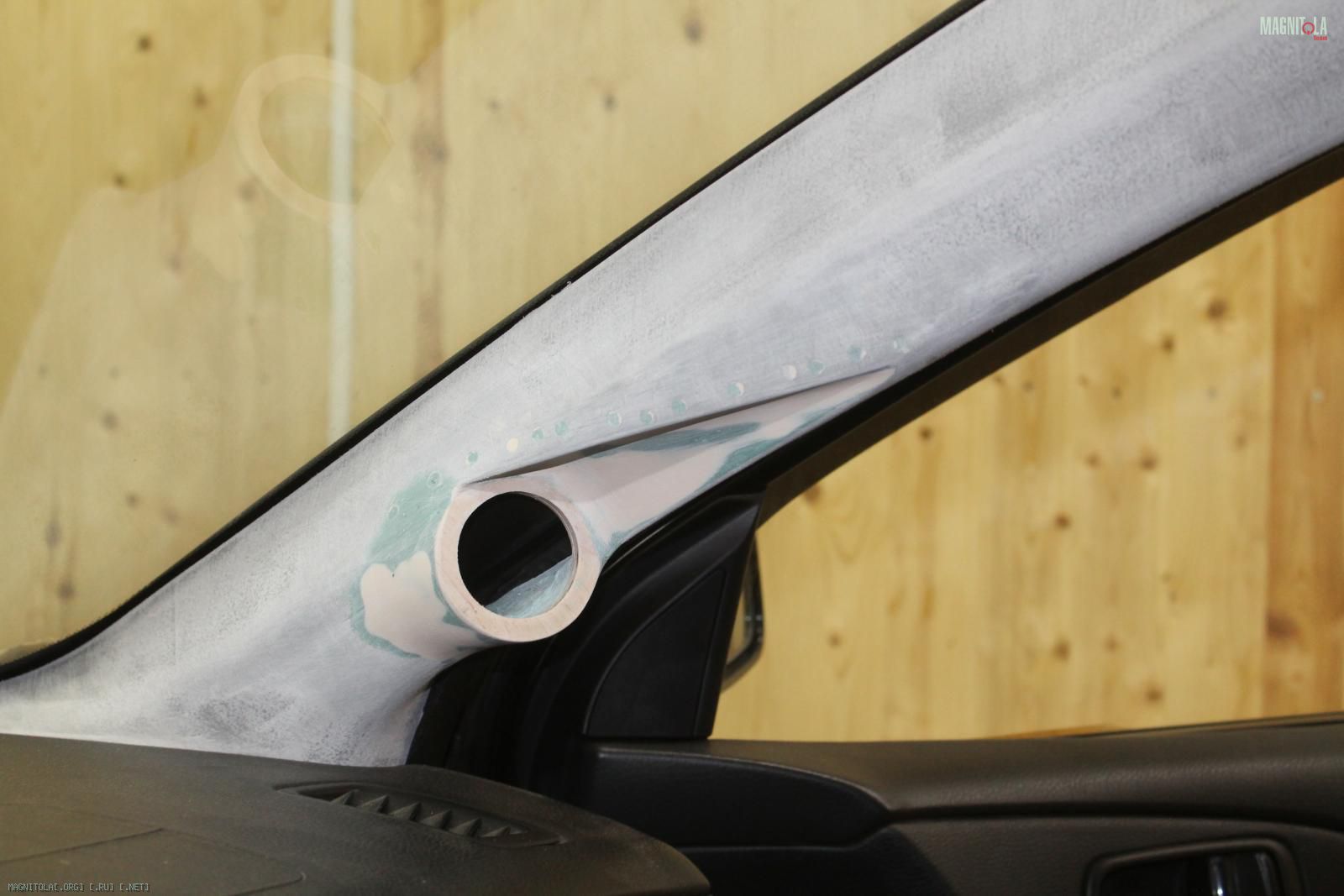

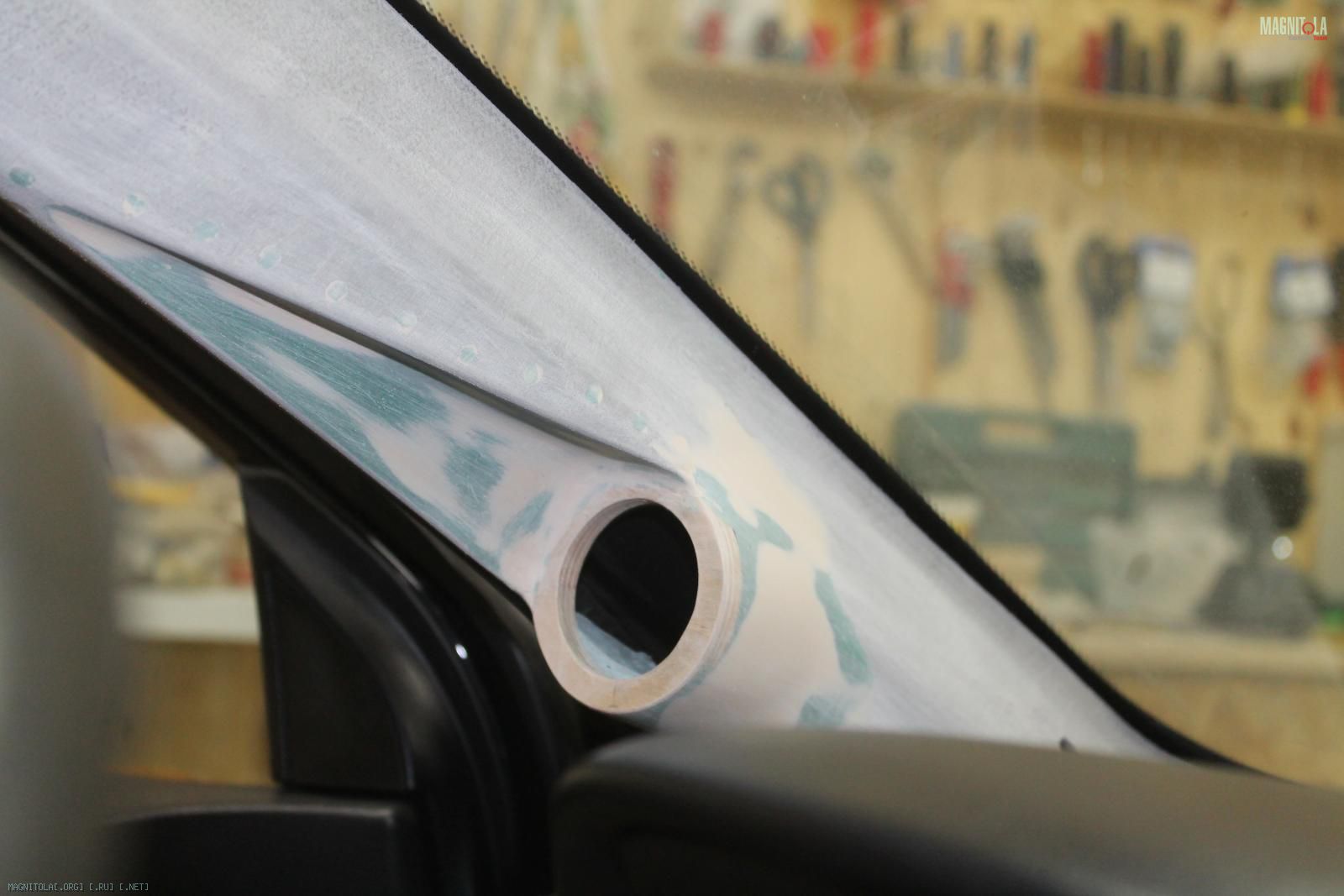

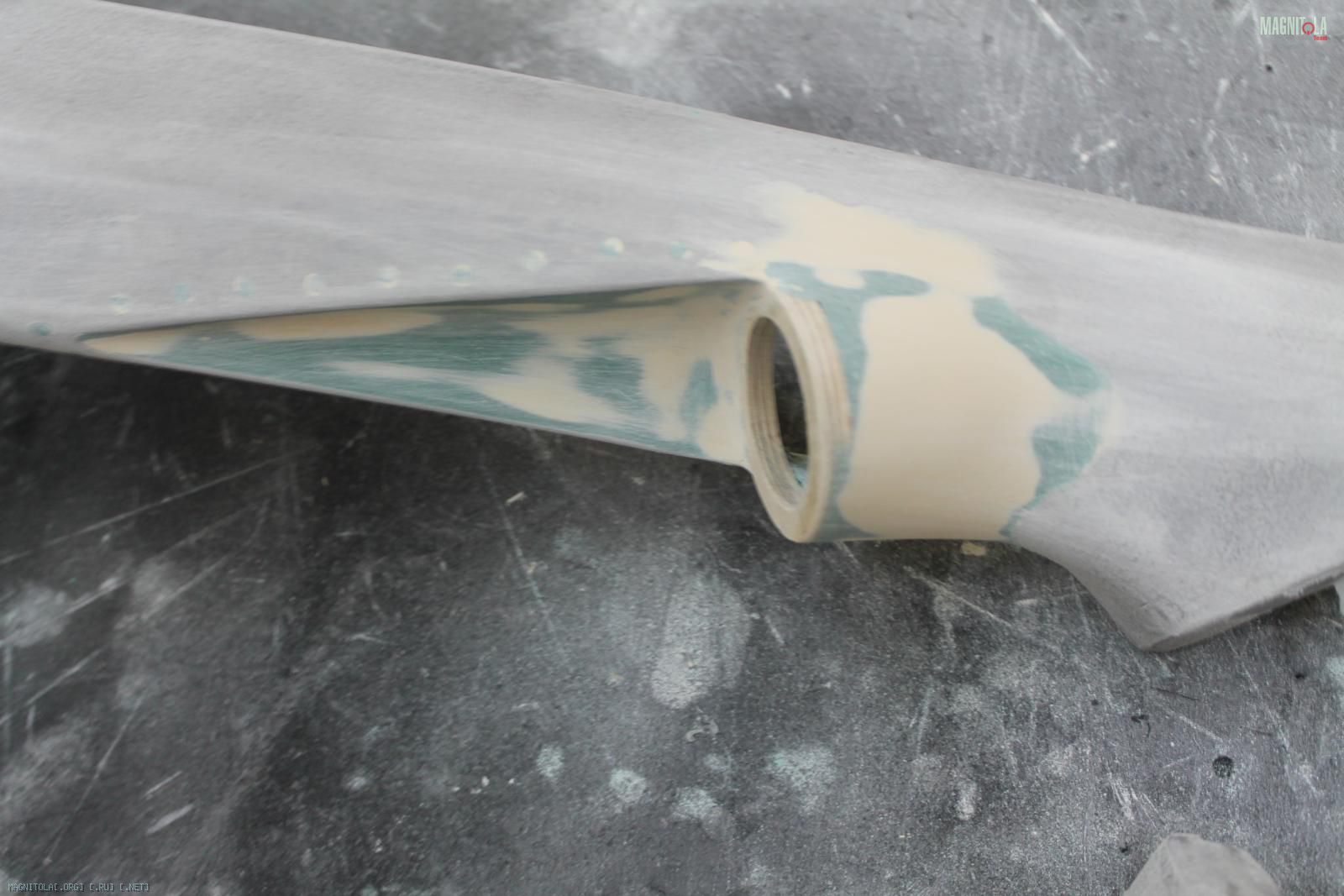

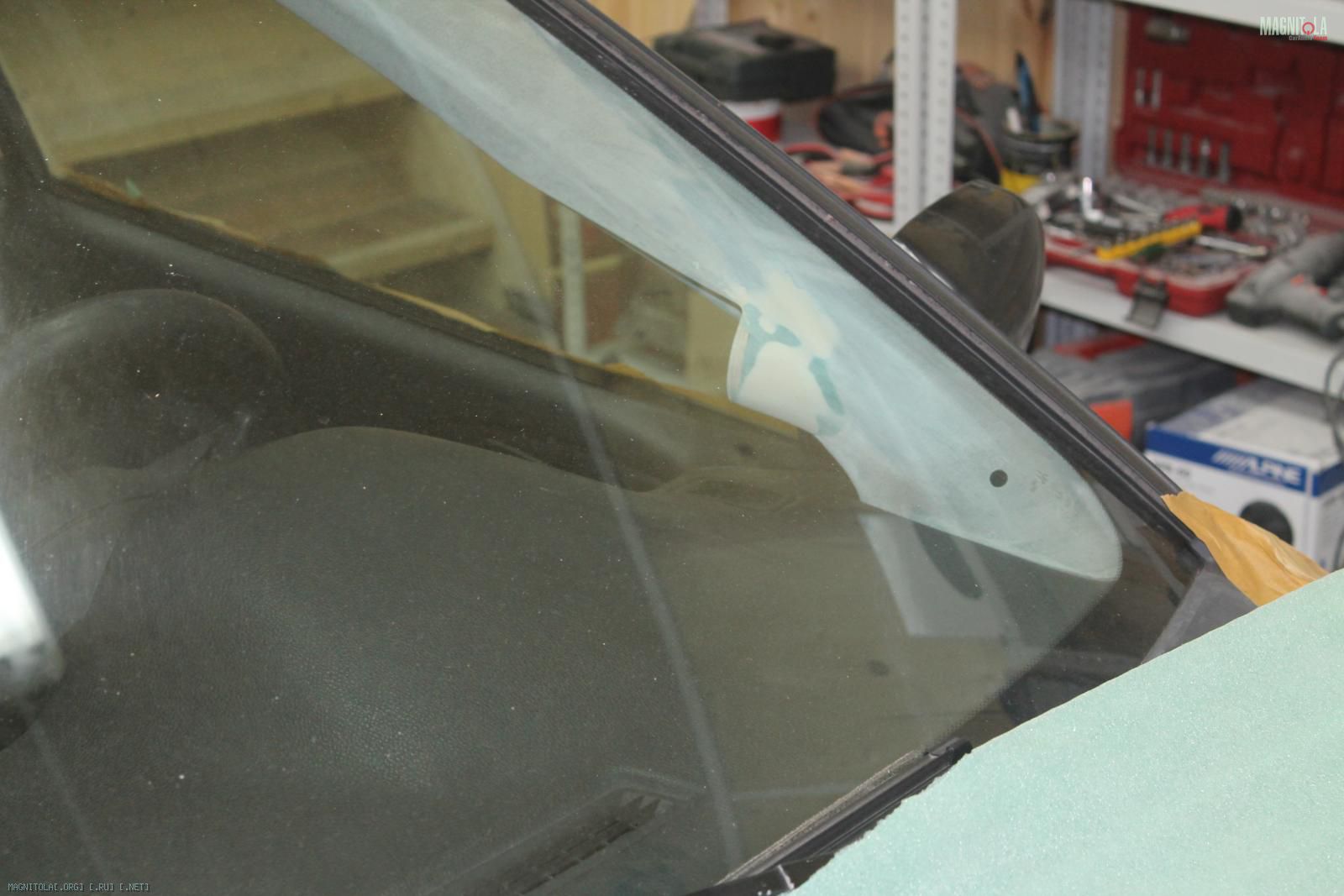

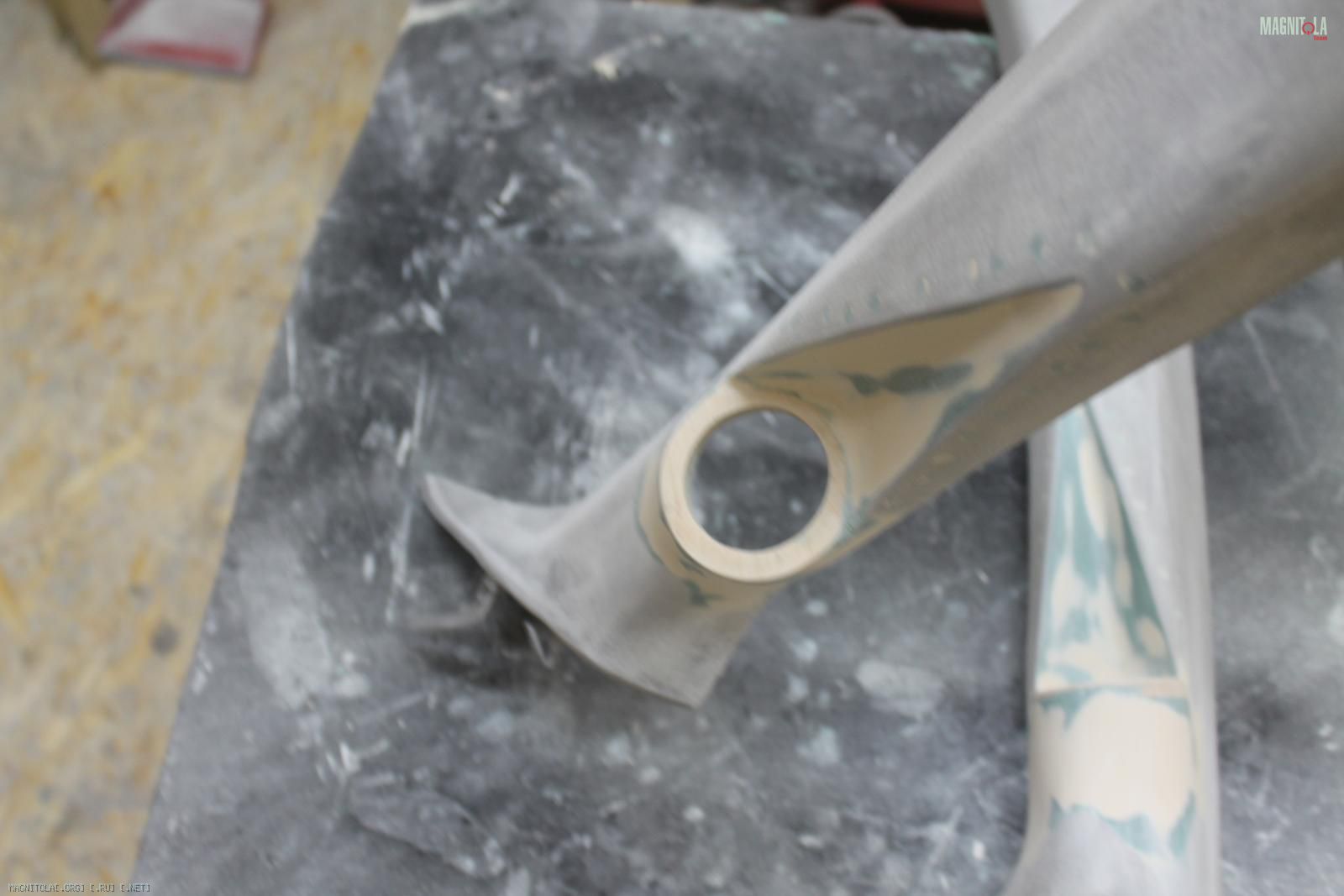

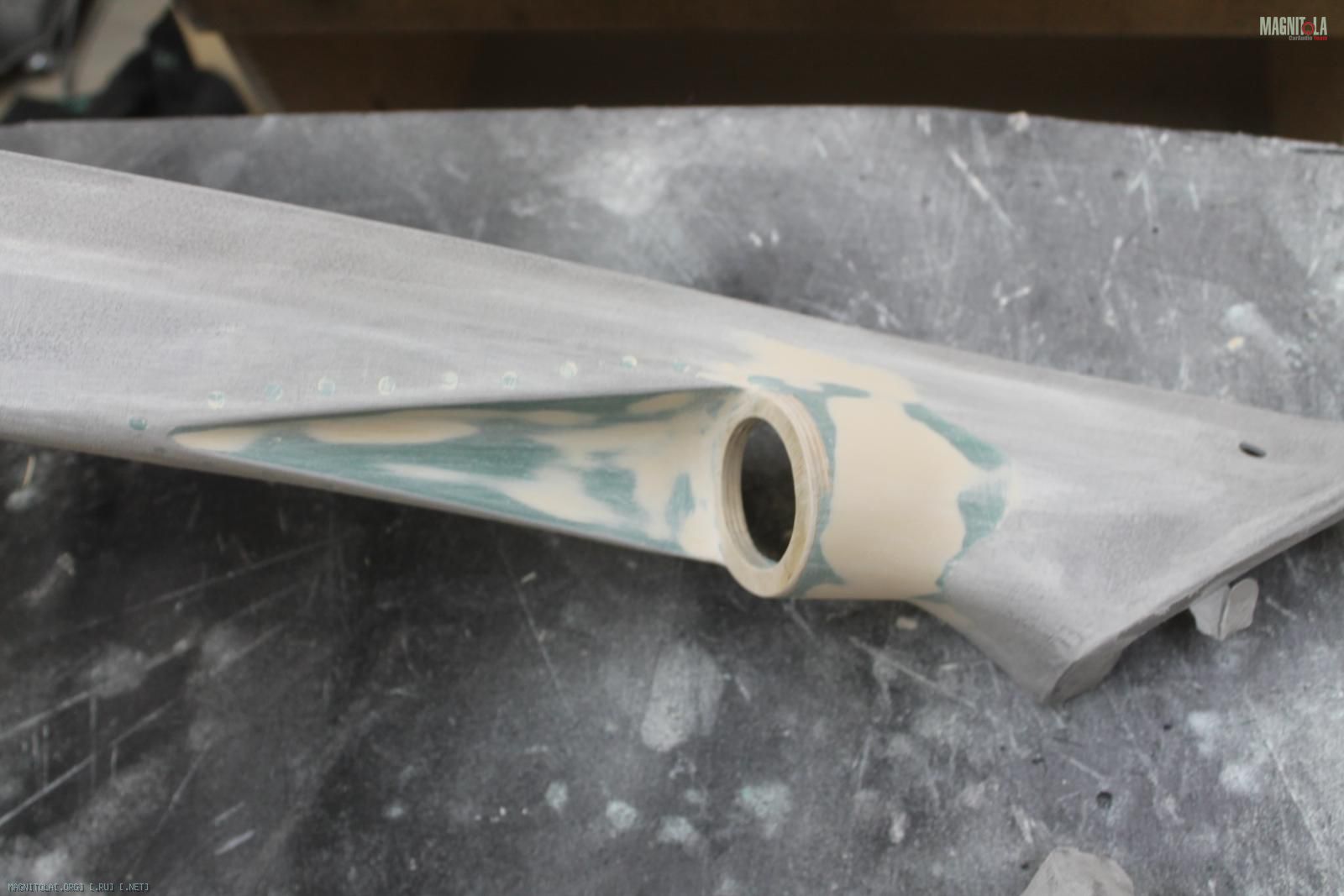

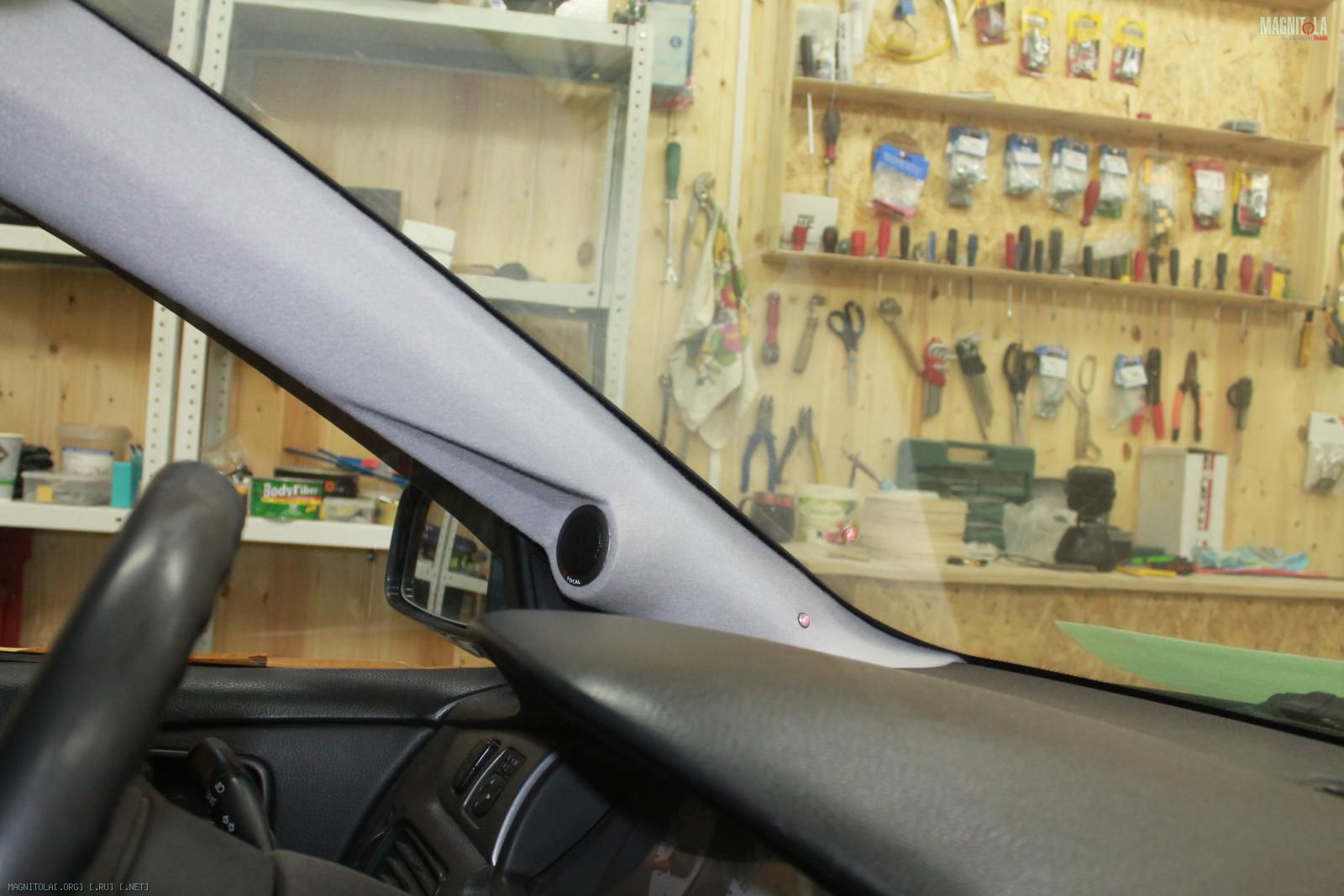

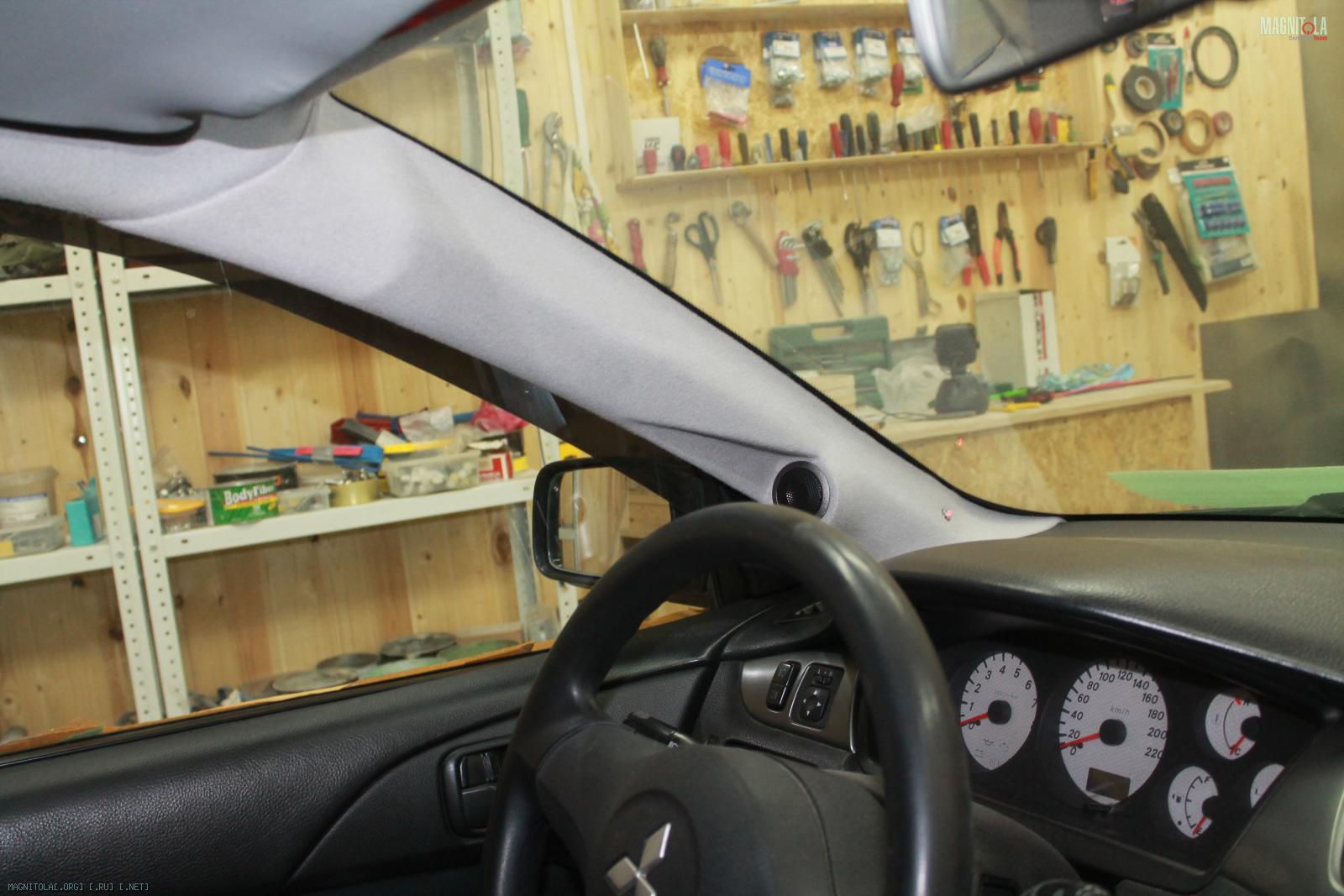

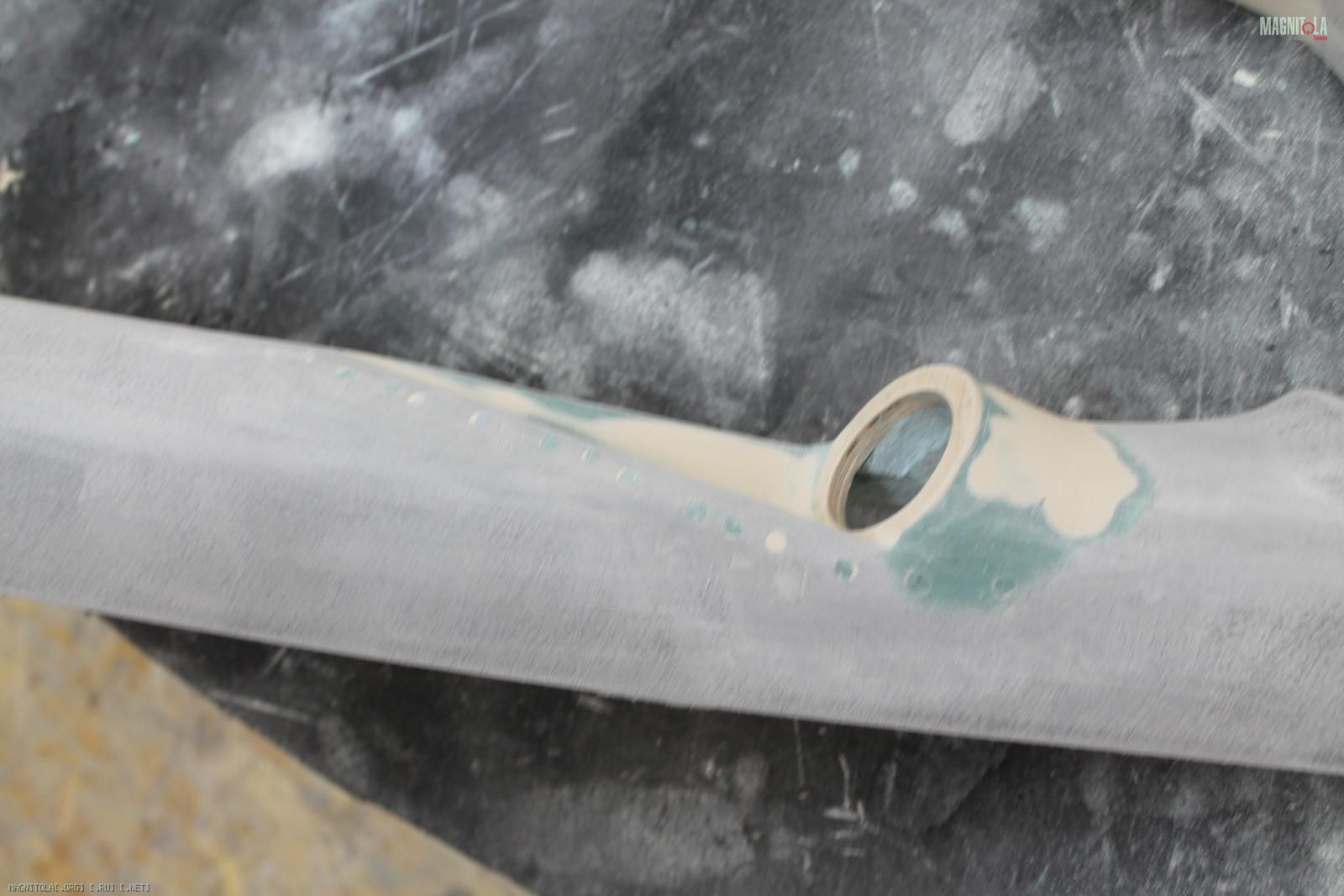

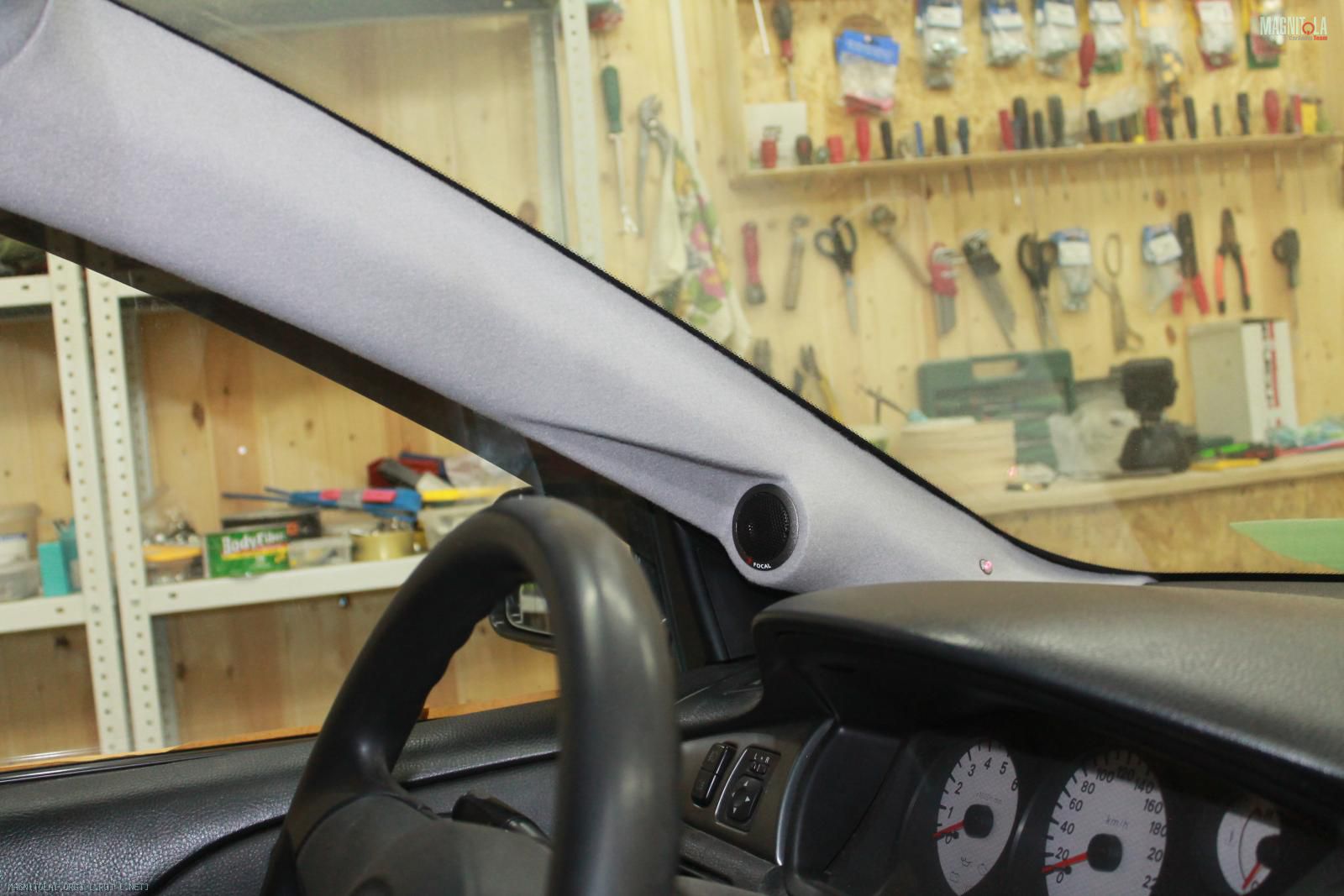

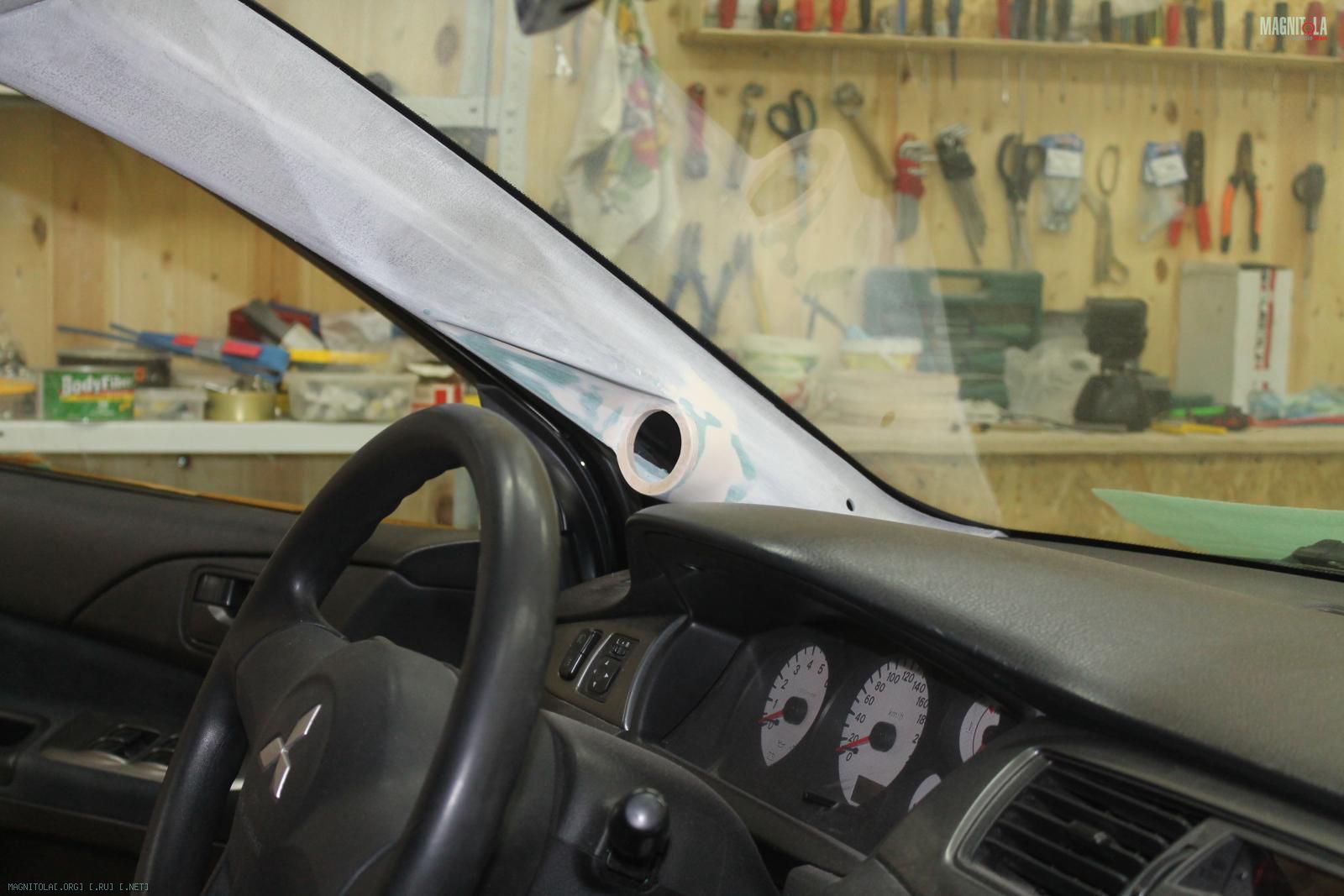

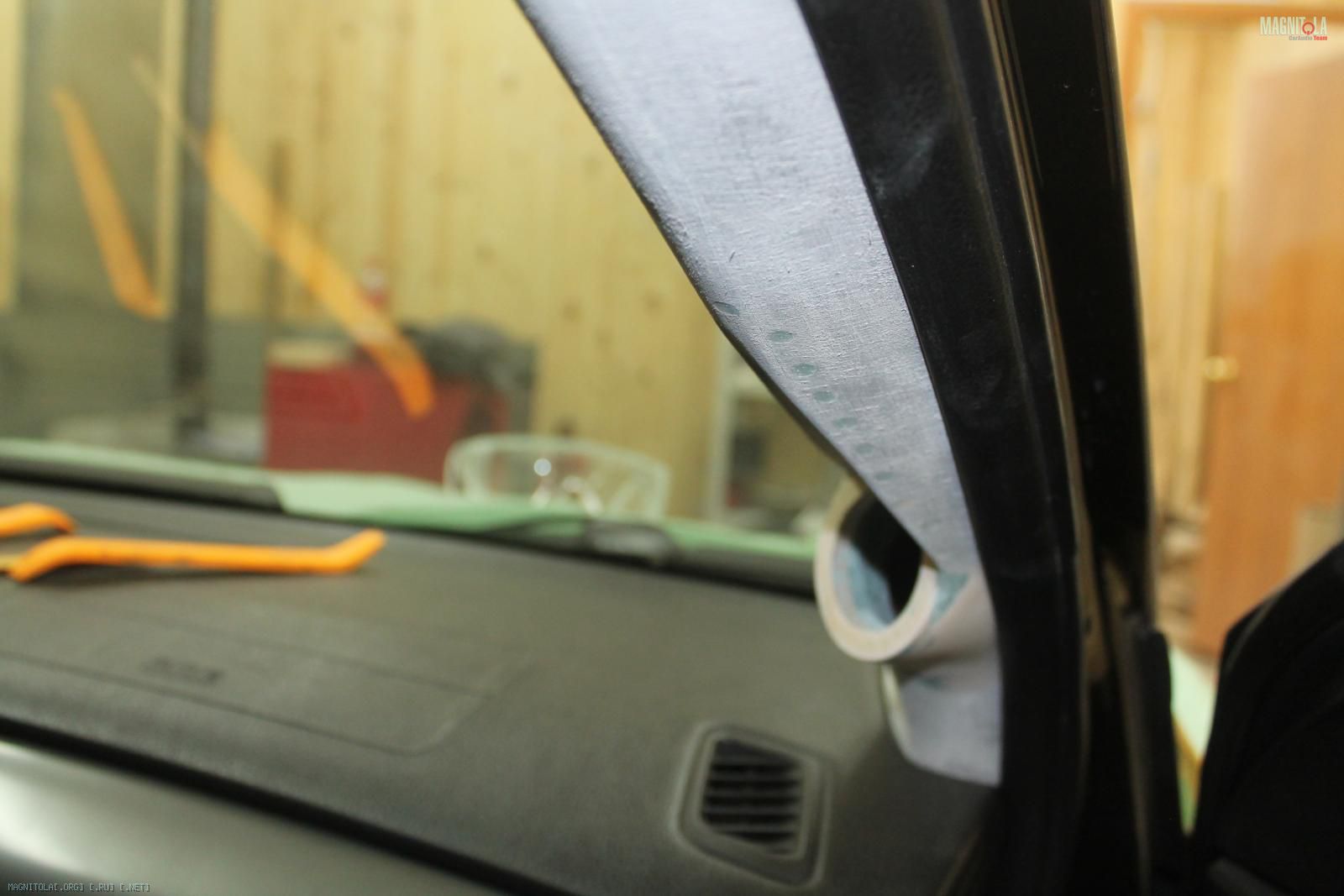

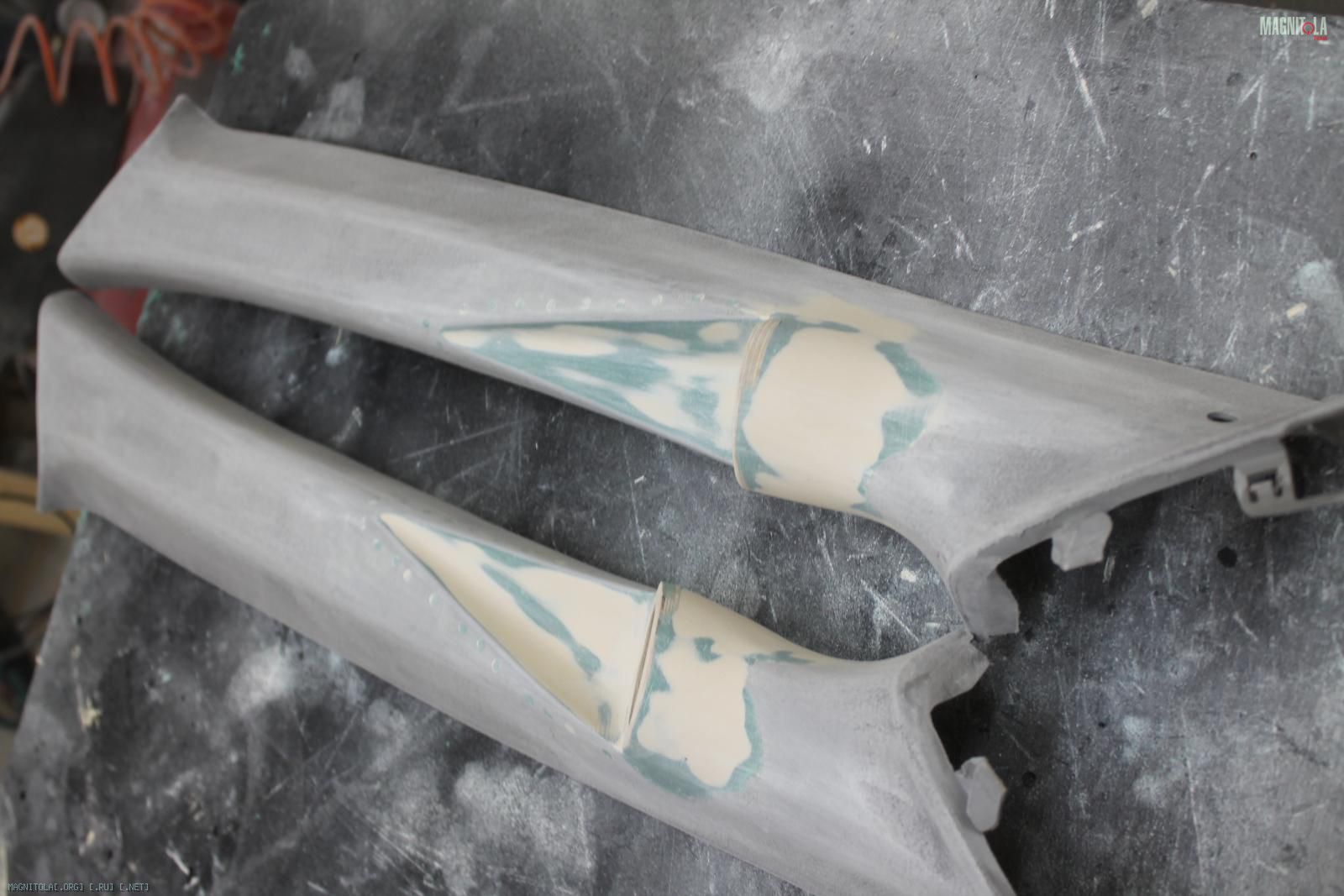

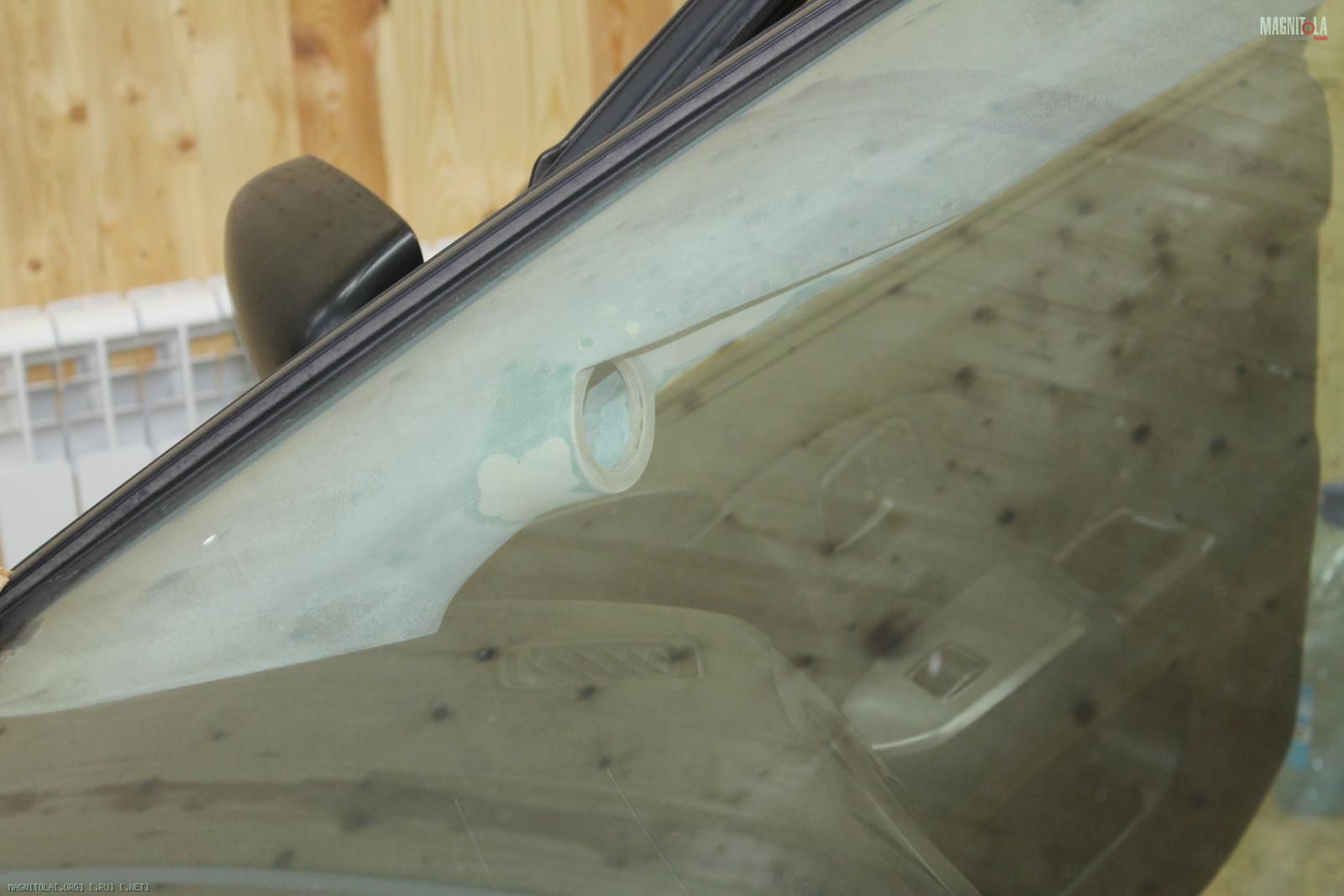

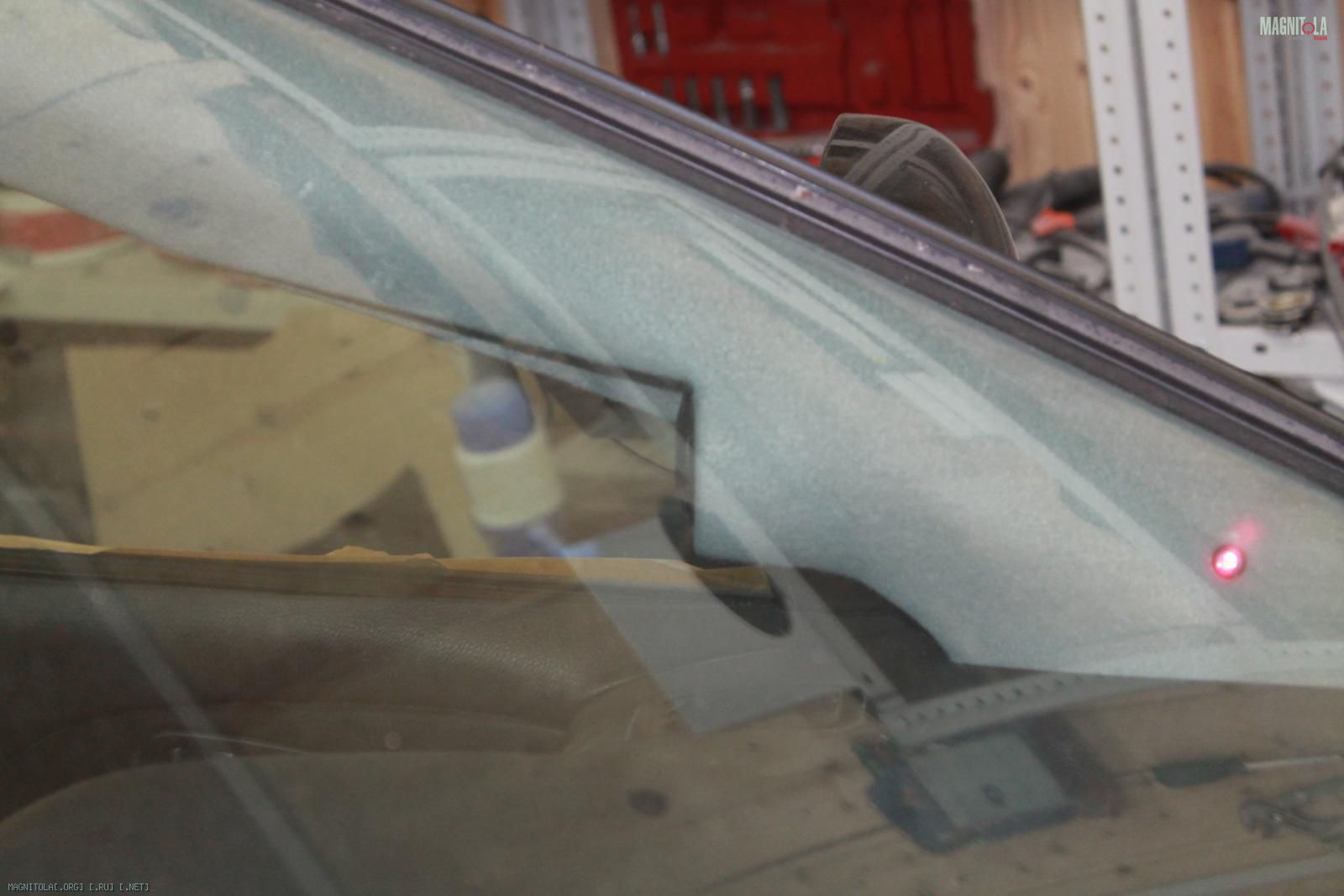

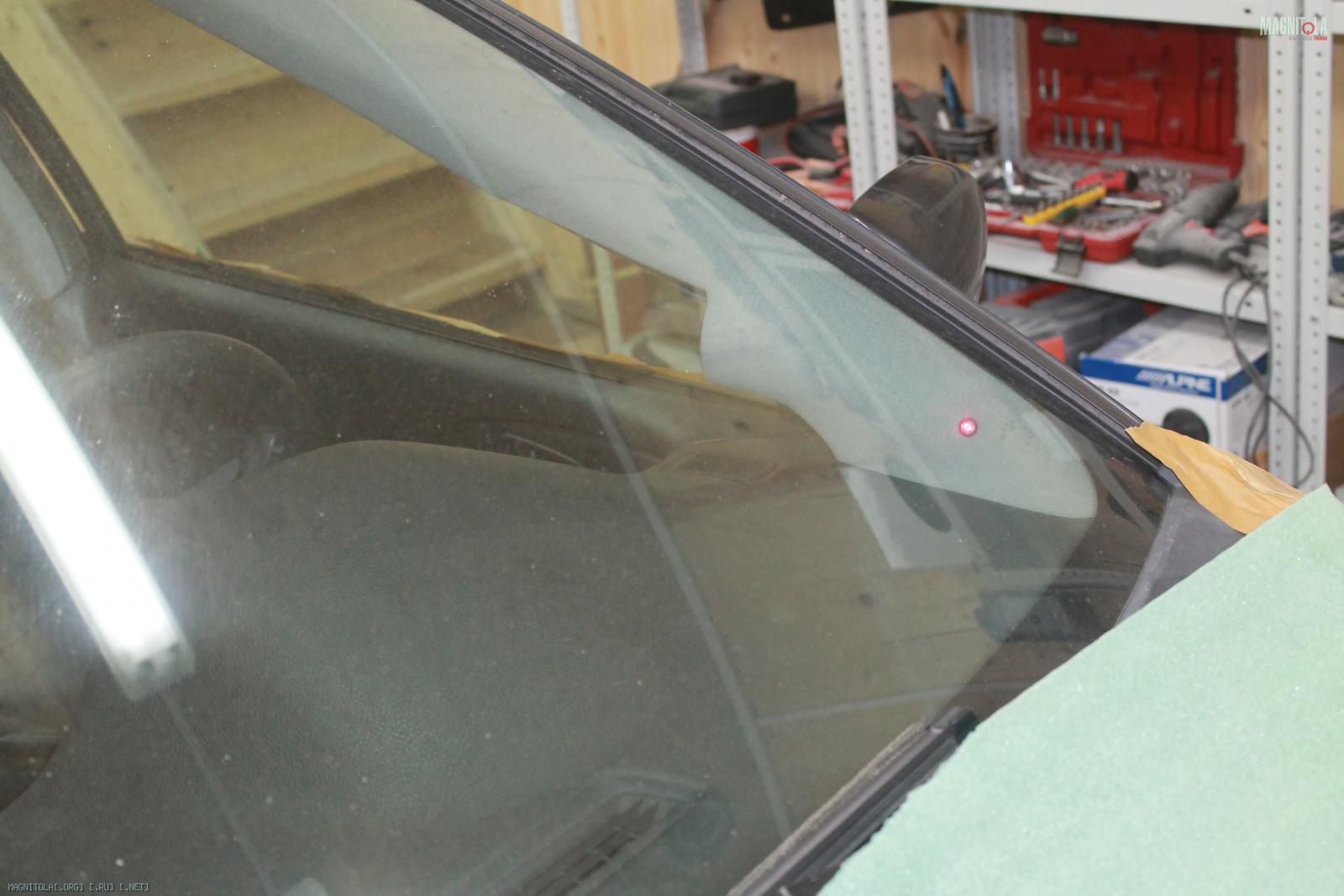

Изготовили стойки под ВЧ
Вложение 1026768 Вложение 1026770 Вложение 1026772 Вложение 1026774 Вложение 1026776 Вложение 1026778 Вложение 1026780 Вложение 1026782 Вложение 1026784 Вложение 1026786 Вложение 1026788 Вложение 1026790 Вложение 1026792 Вложение 1026794 Вложение 1026796

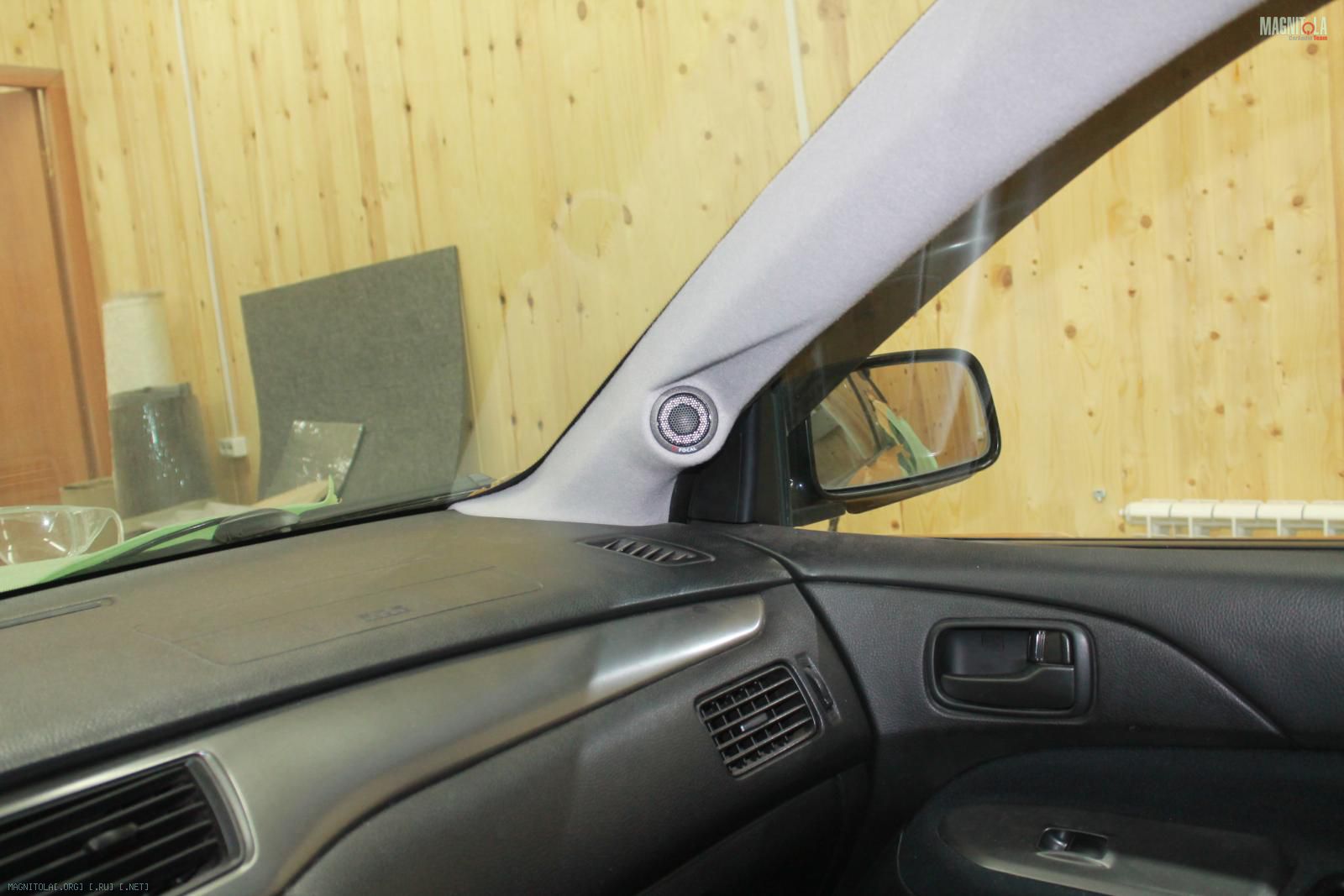

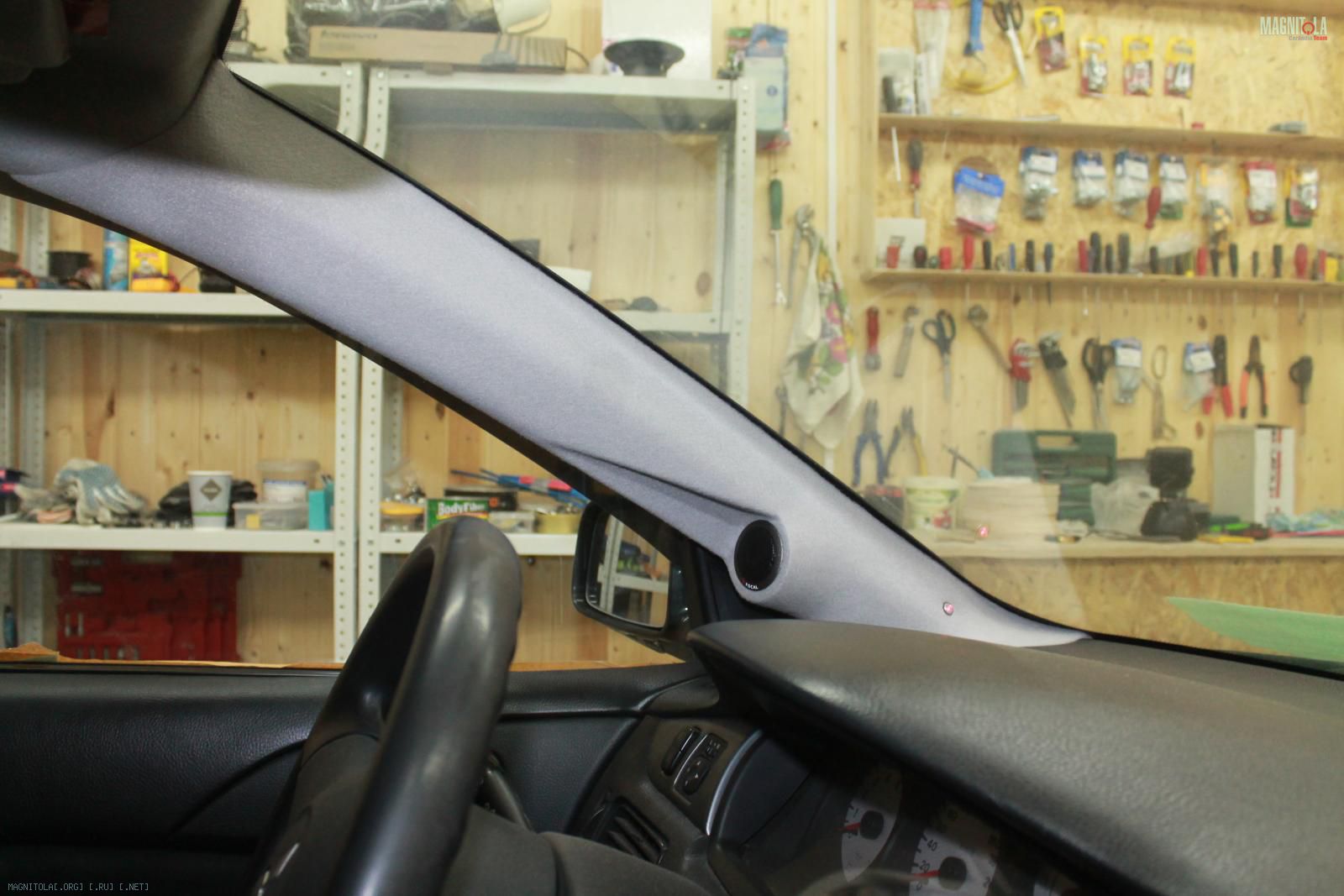

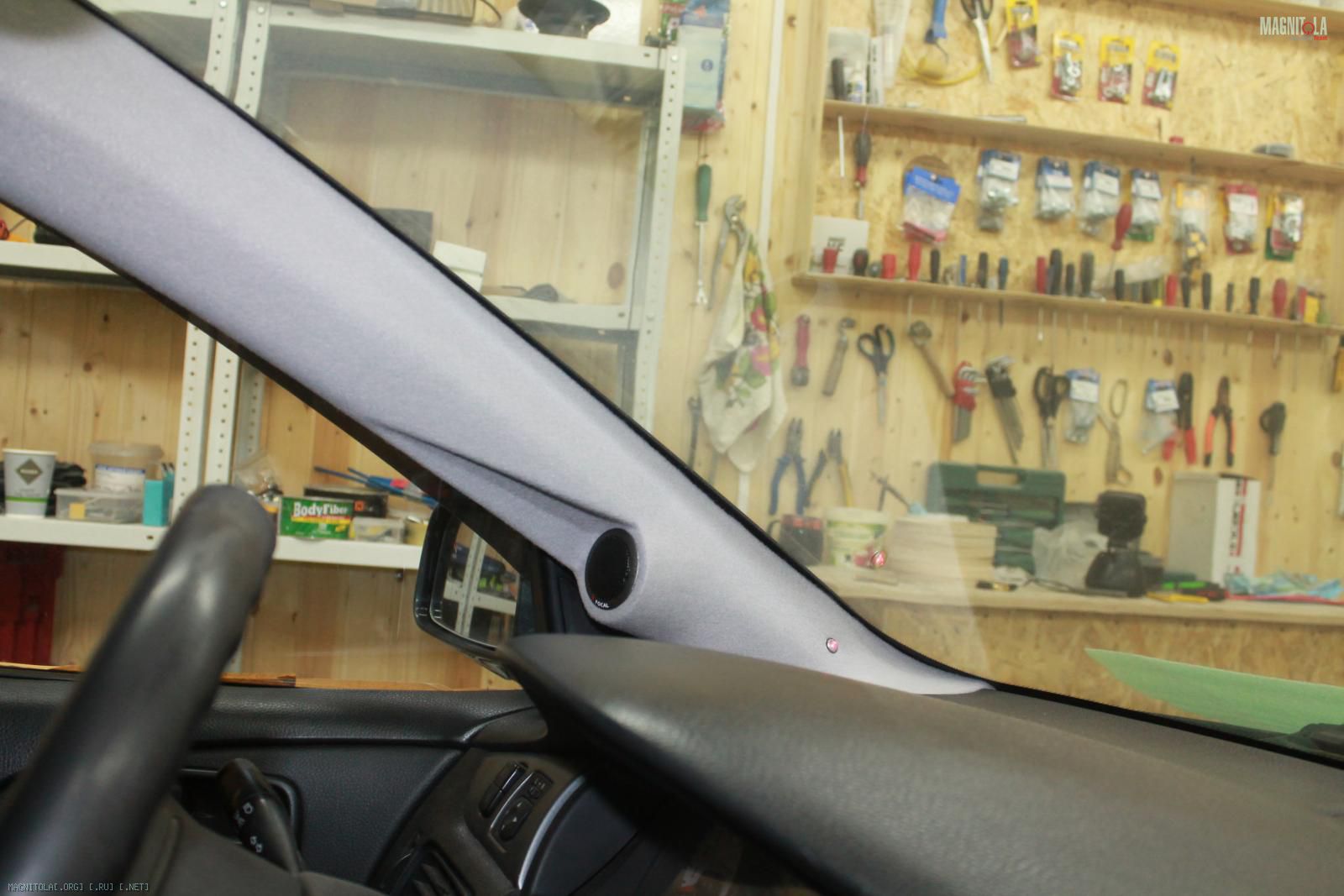

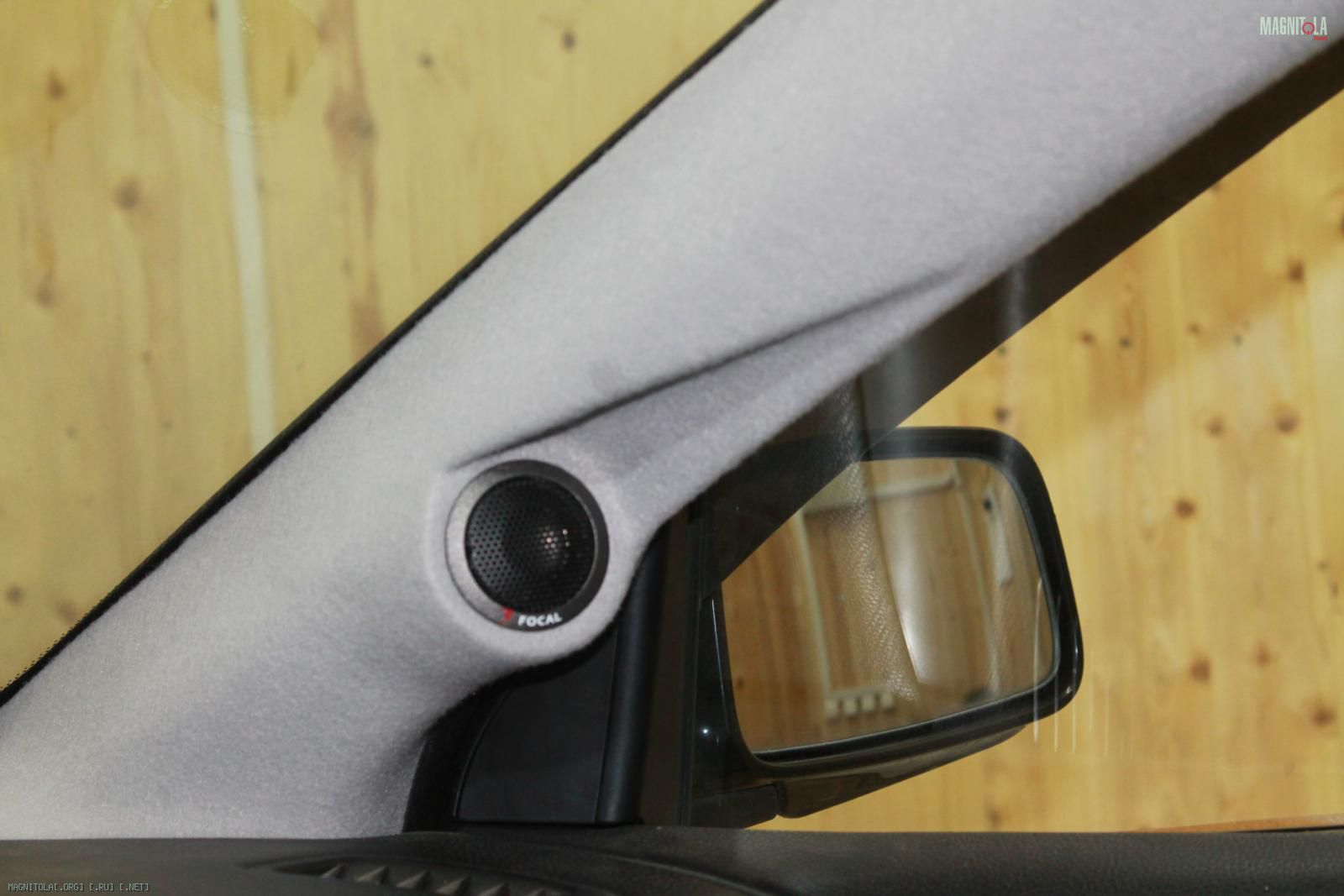

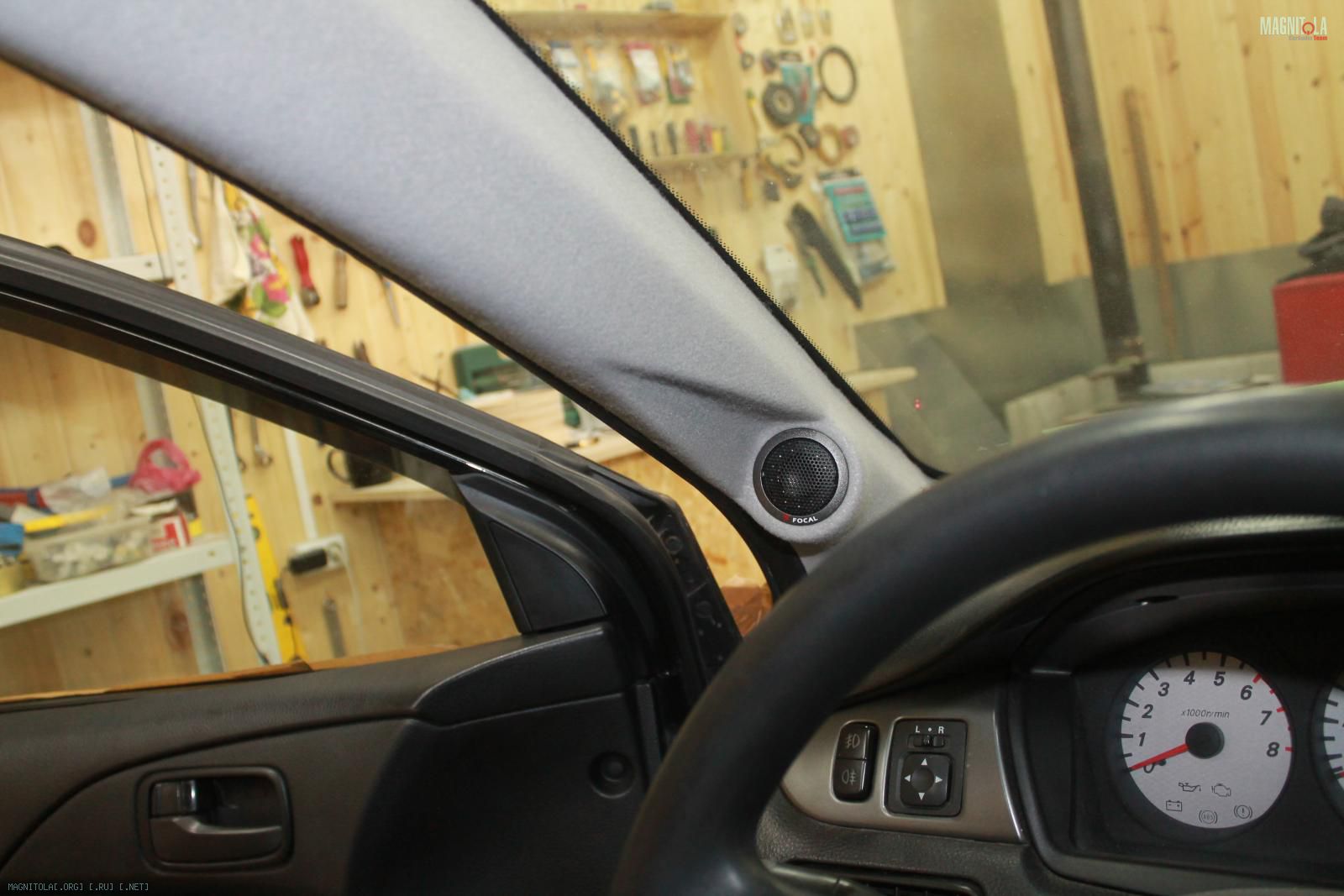

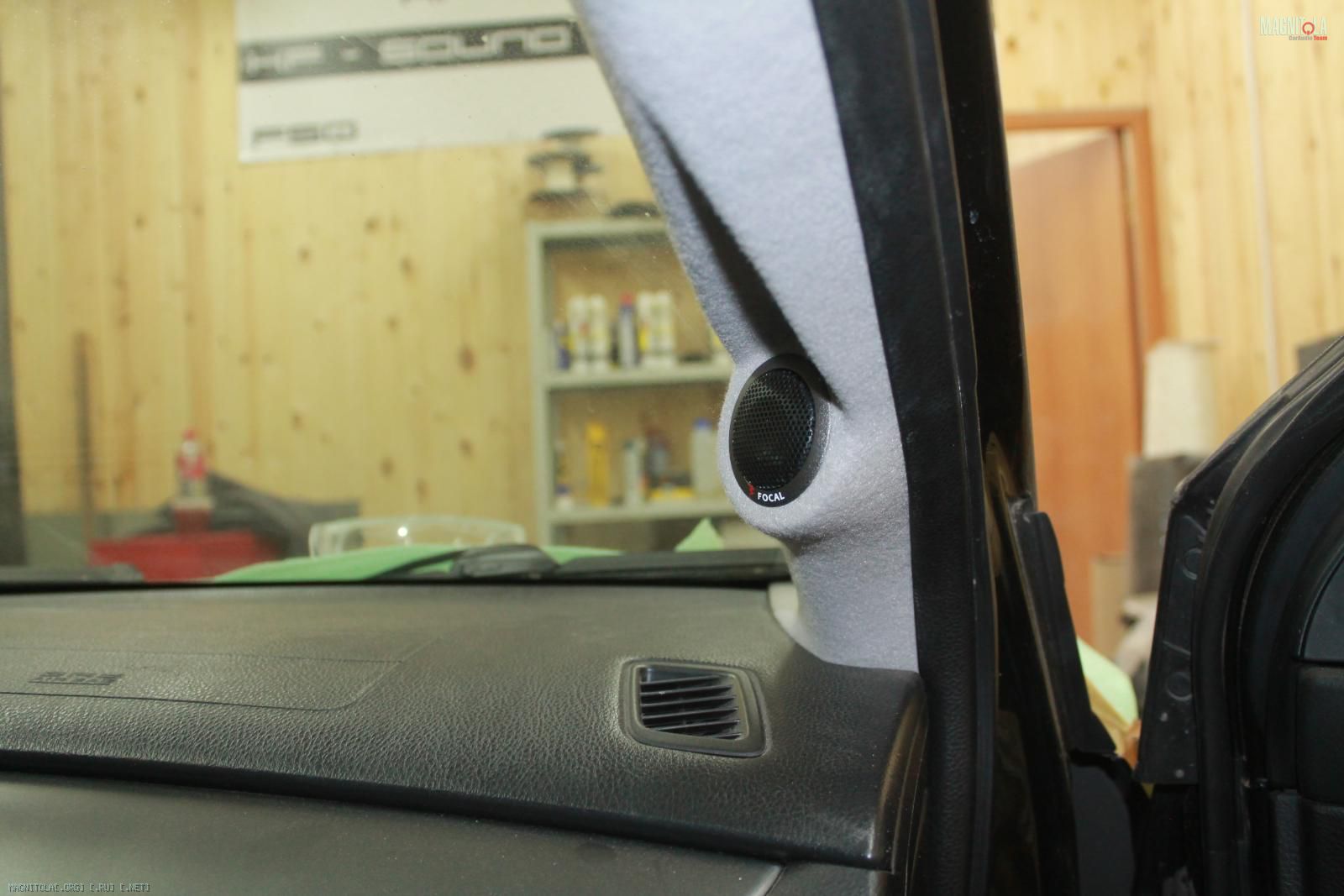

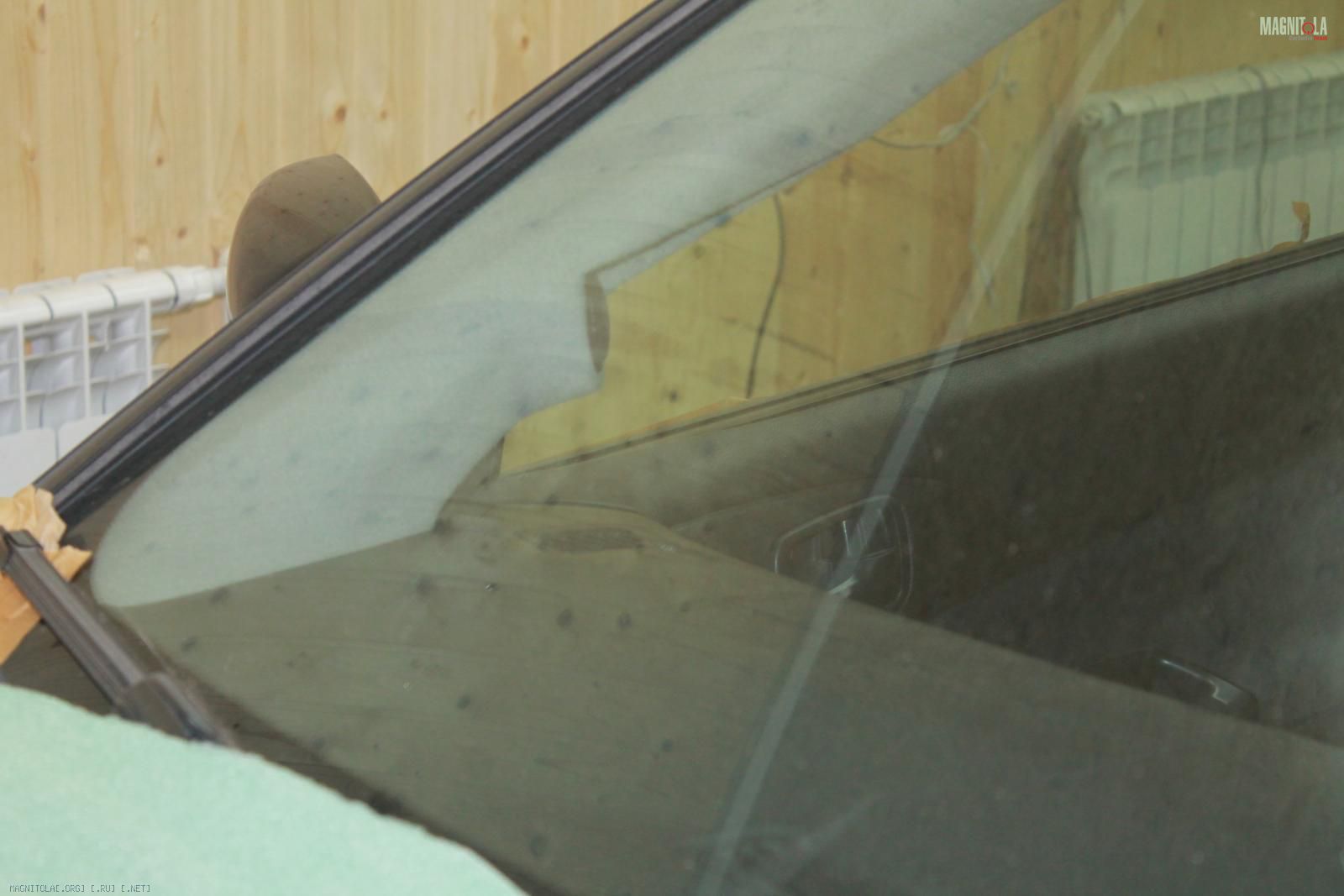

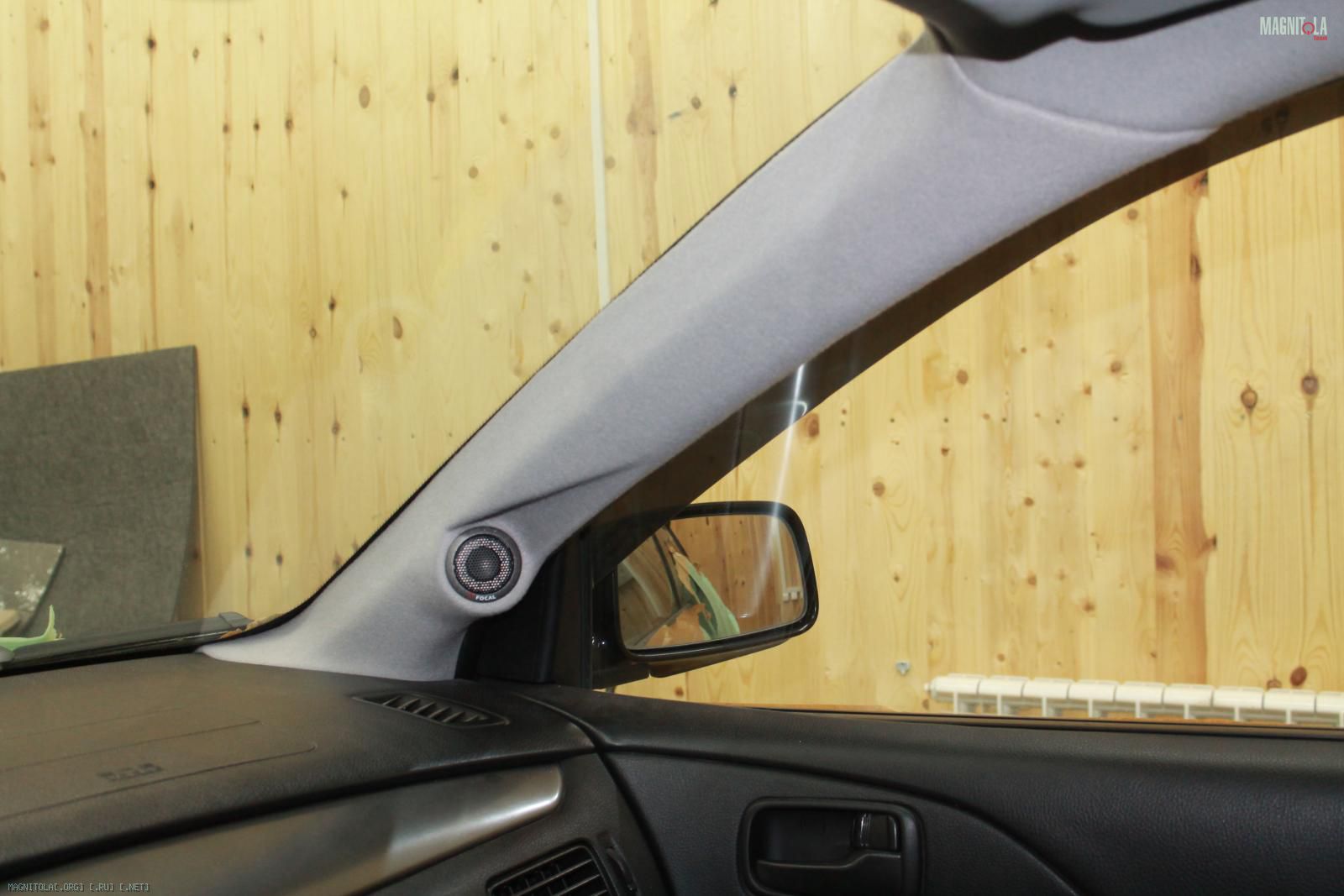

Итог...
Вложение 1026798 Вложение 1026800 Вложение 1026802 Вложение 1026804 Вложение 1026806 Вложение 1026808 Вложение 1026810 Вложение 1026812 Вложение 1026814 Вложение 1026816 Вложение 1026818 Вложение 1026820 Вложение 1026822 Вложение 1026824 Вложение 1026826 Вложение 1026828 Вложение 1026830 Вложение 1026832 Вложение 1026834

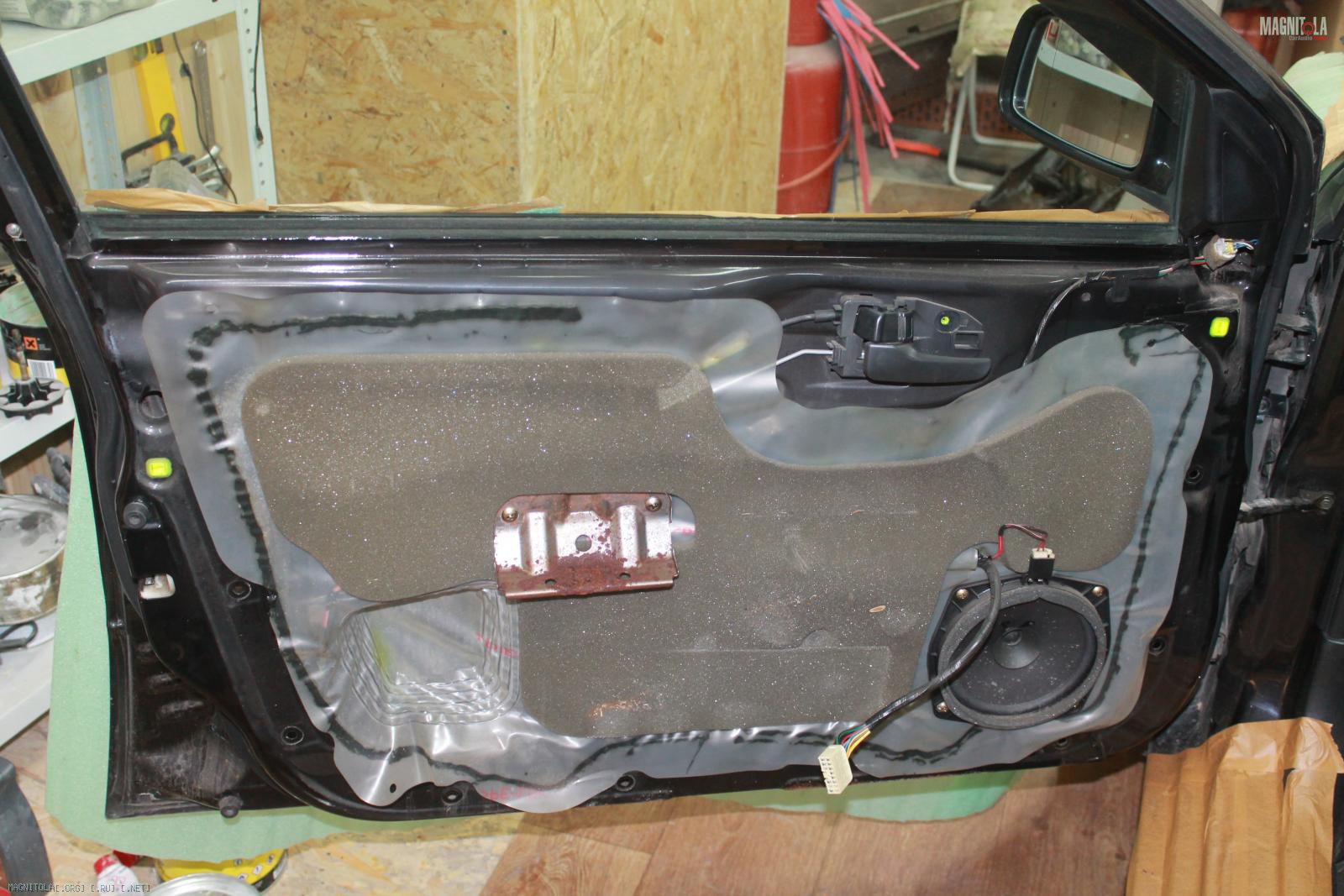

Дверь... что имеем... придется потрудится, чтобы ее очистить
Вложение 1026836 Вложение 1026838 Вложение 1026840 Вложение 1026842
02.07.2016, 21:36
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mitsubishi Lancer

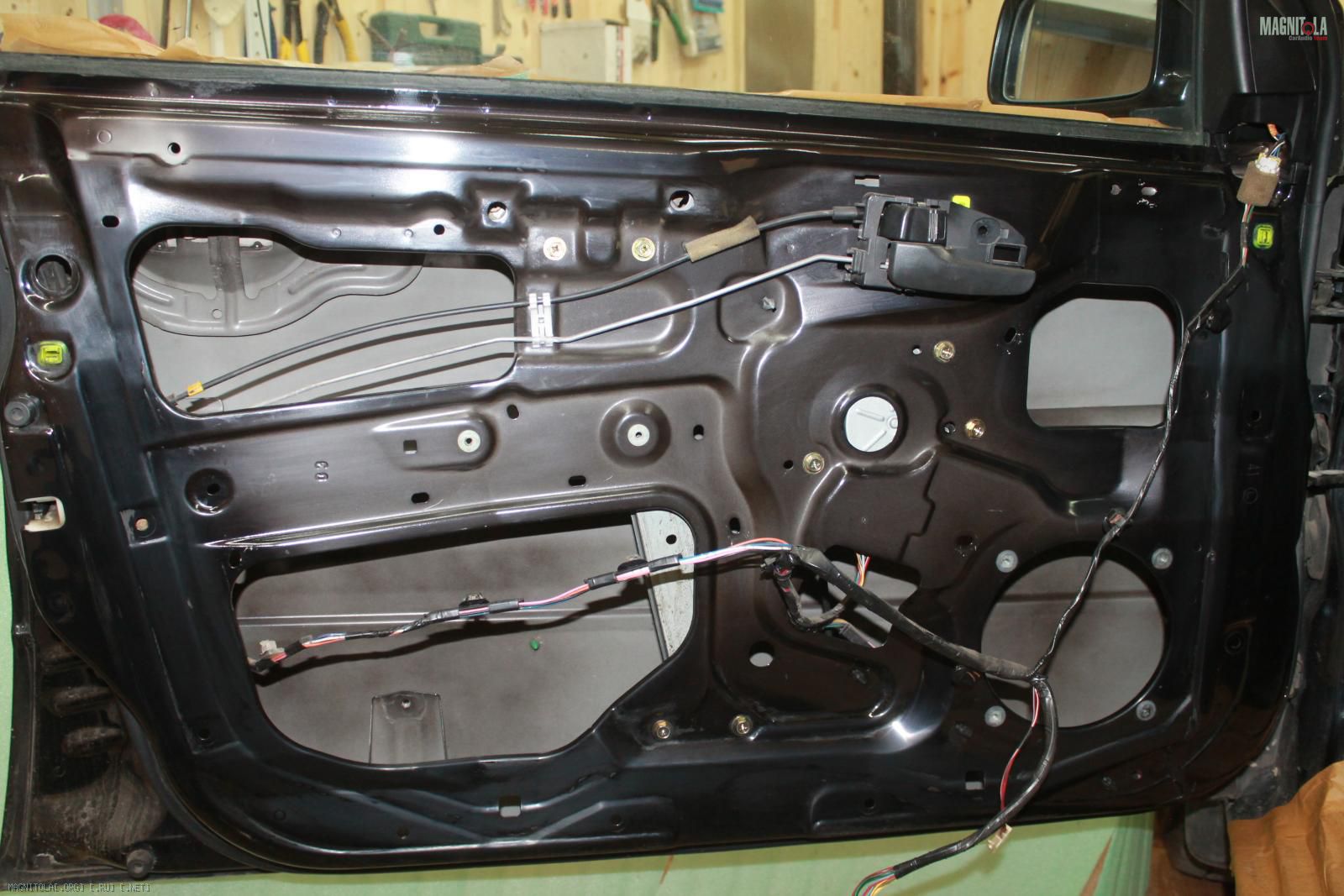

Очищенные двери.... 3 часа пара-мицубиси давно уже не девочка...
Теперь точно можно клеить вибру...
Вложение 1027230 Вложение 1027232 Вложение 1027234 Вложение 1027236 Вложение 1027238 Вложение 1027240

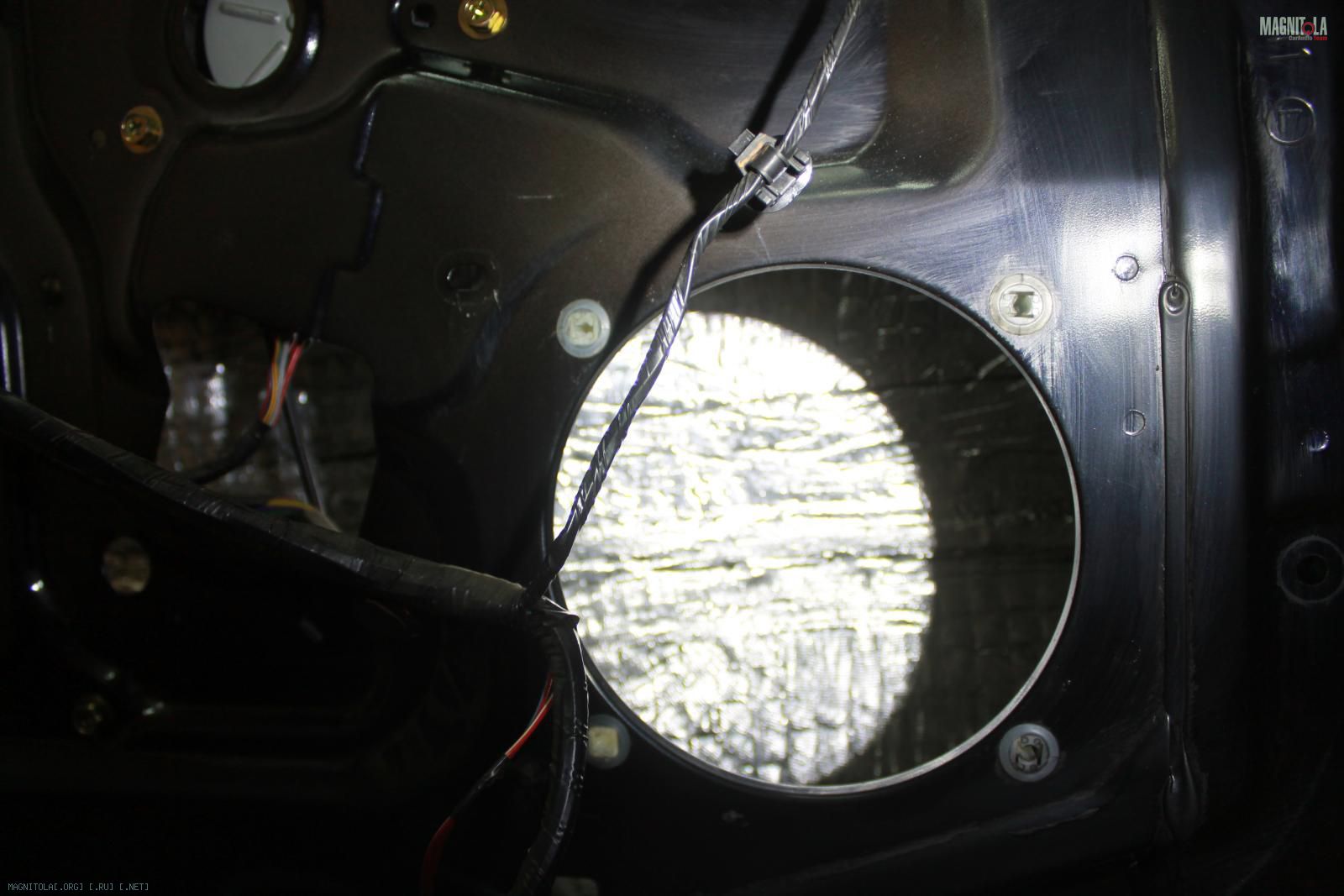

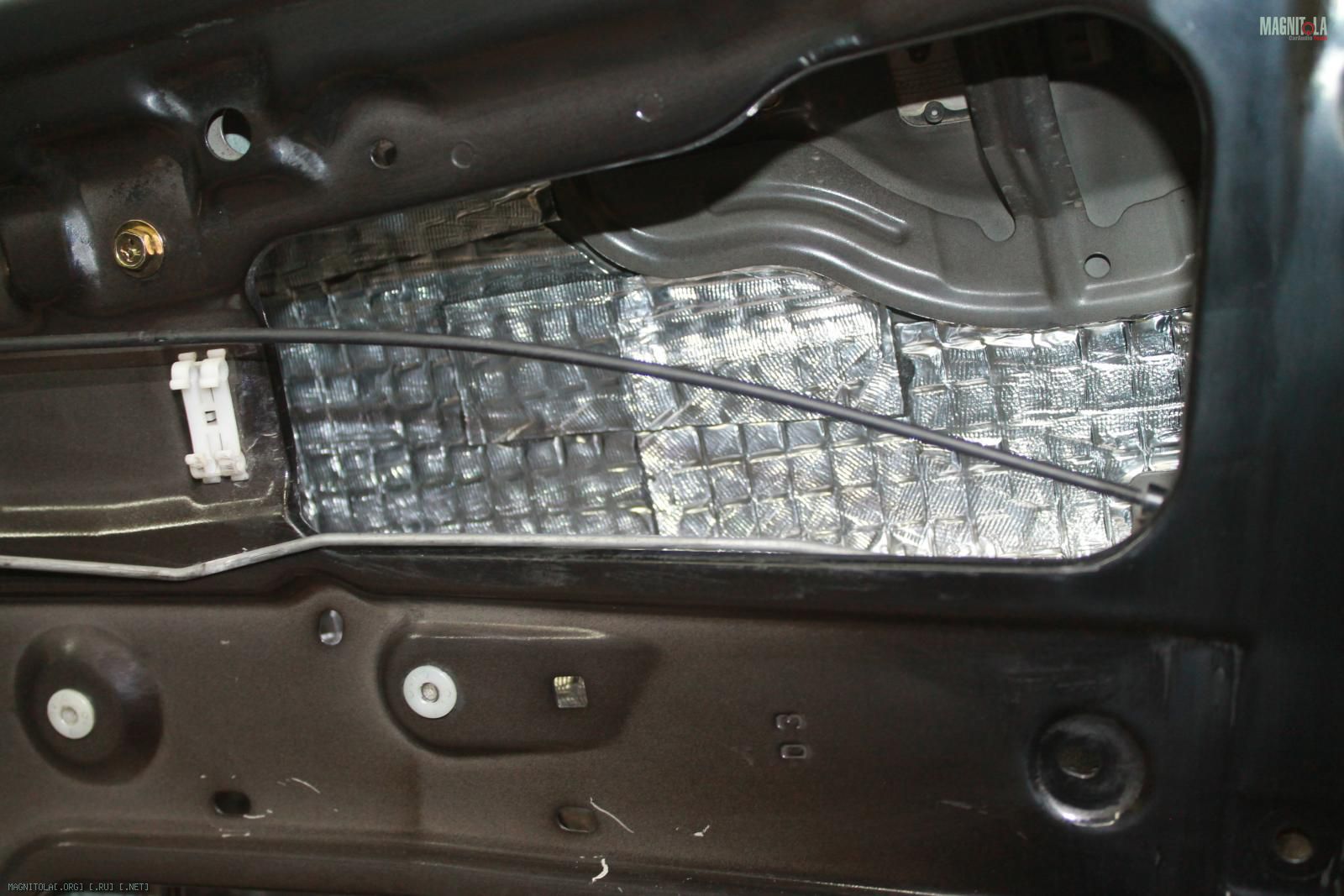

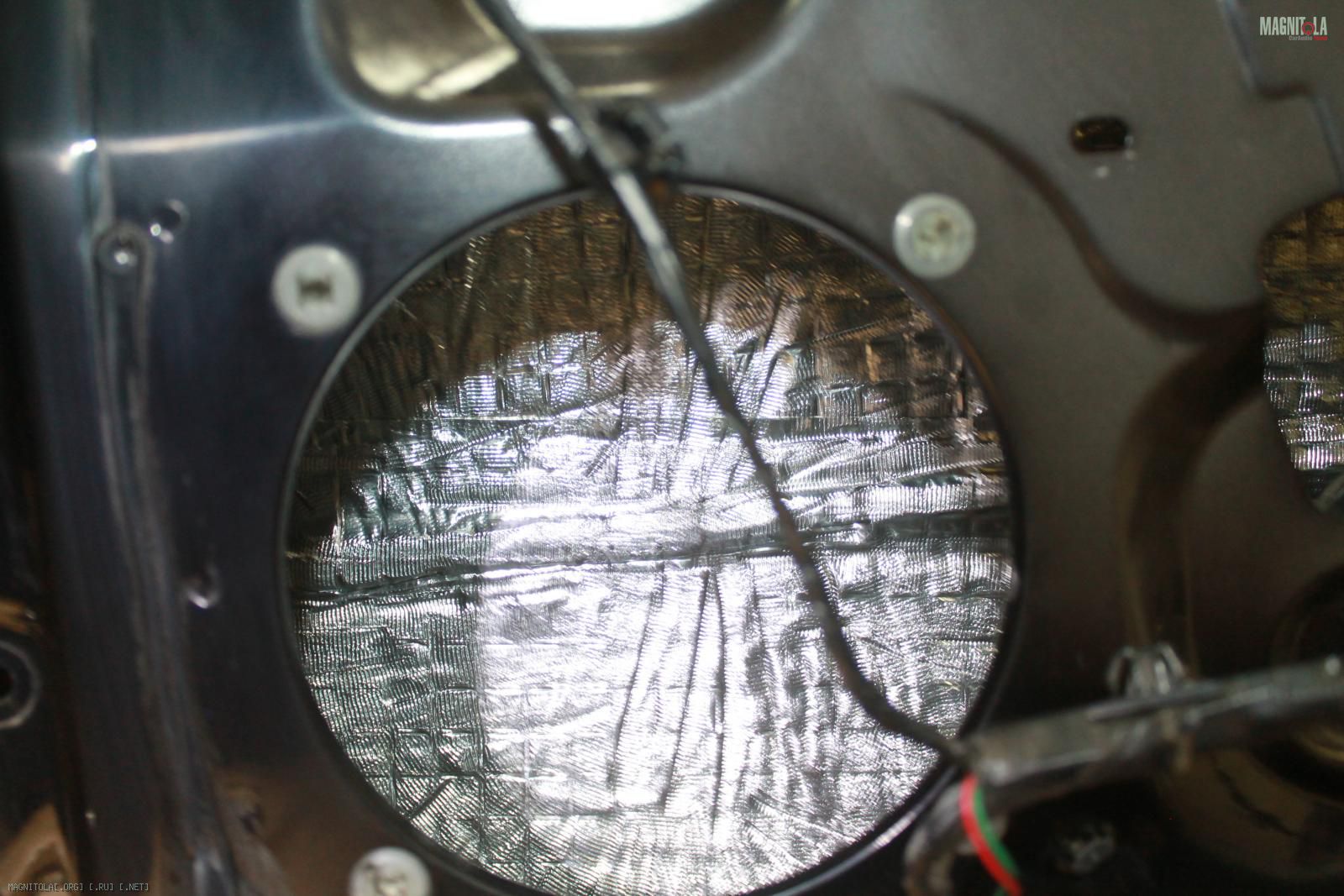

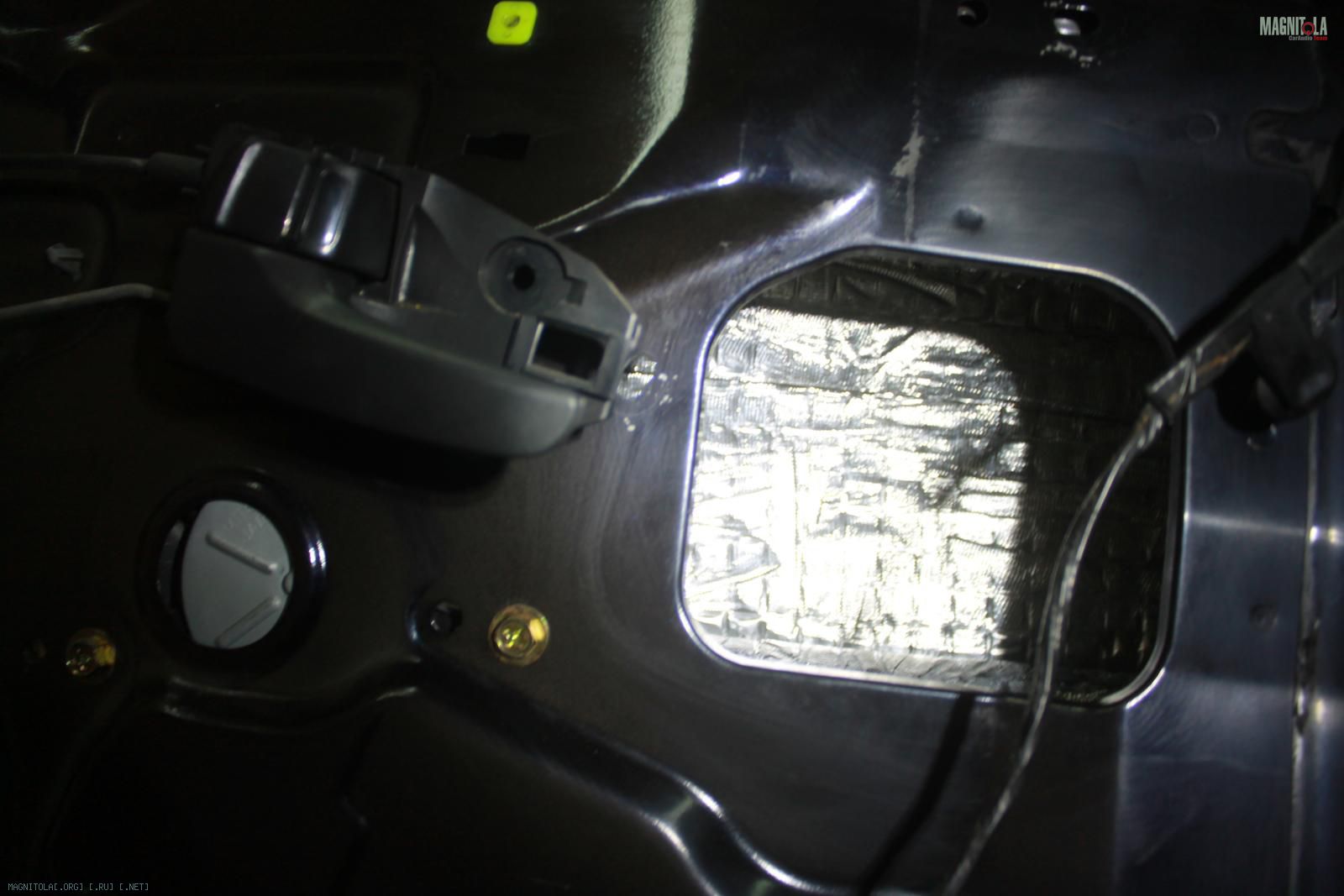

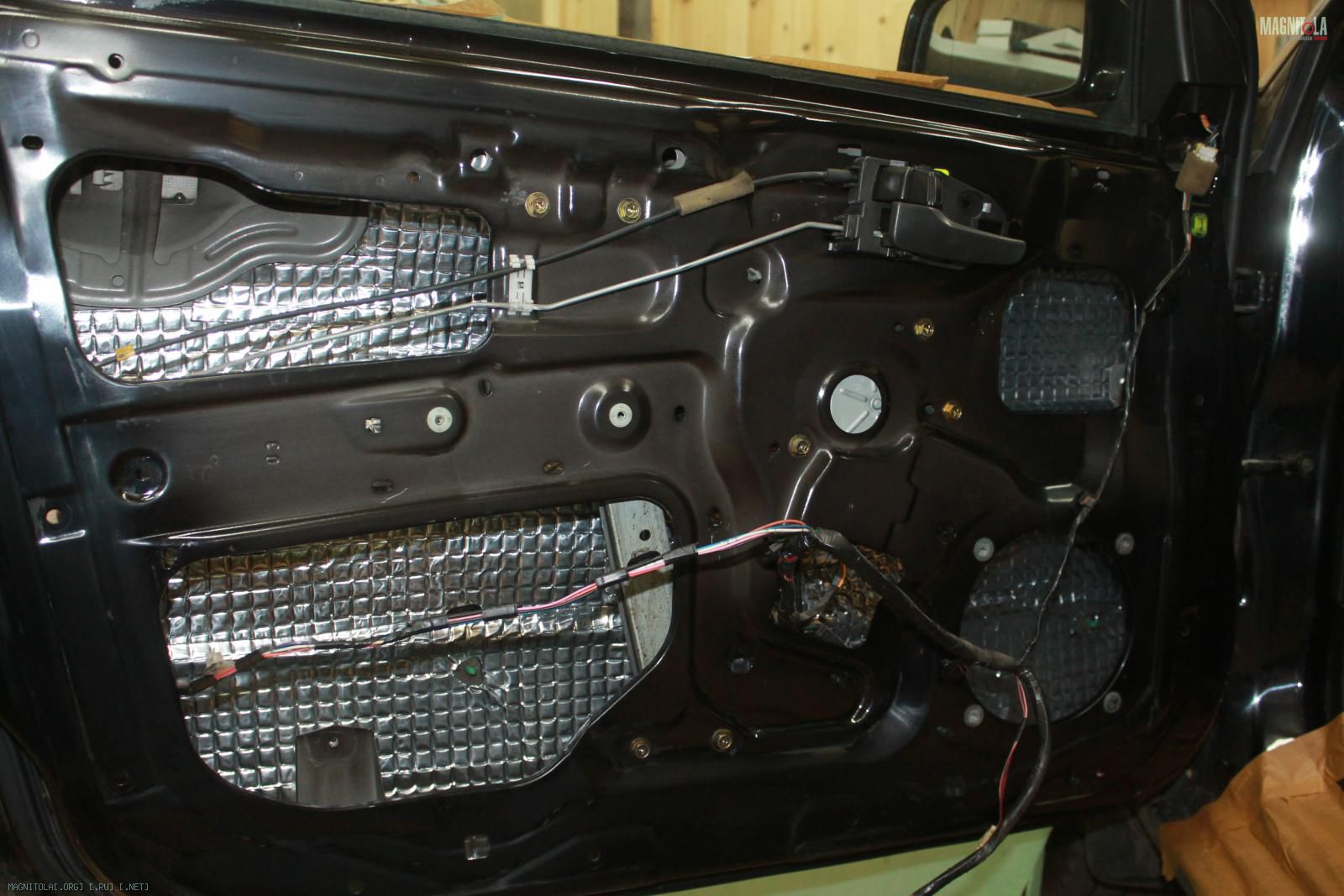

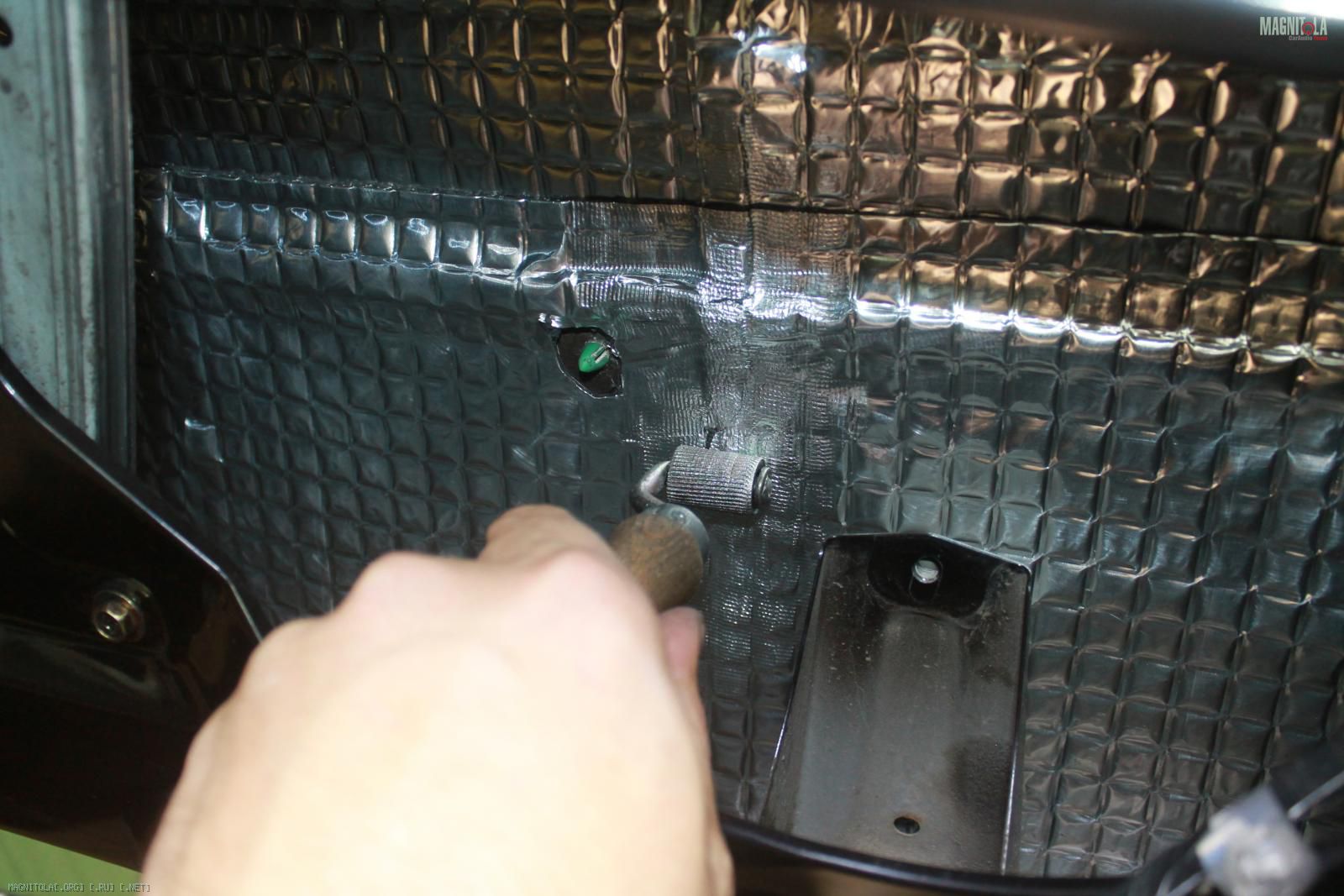

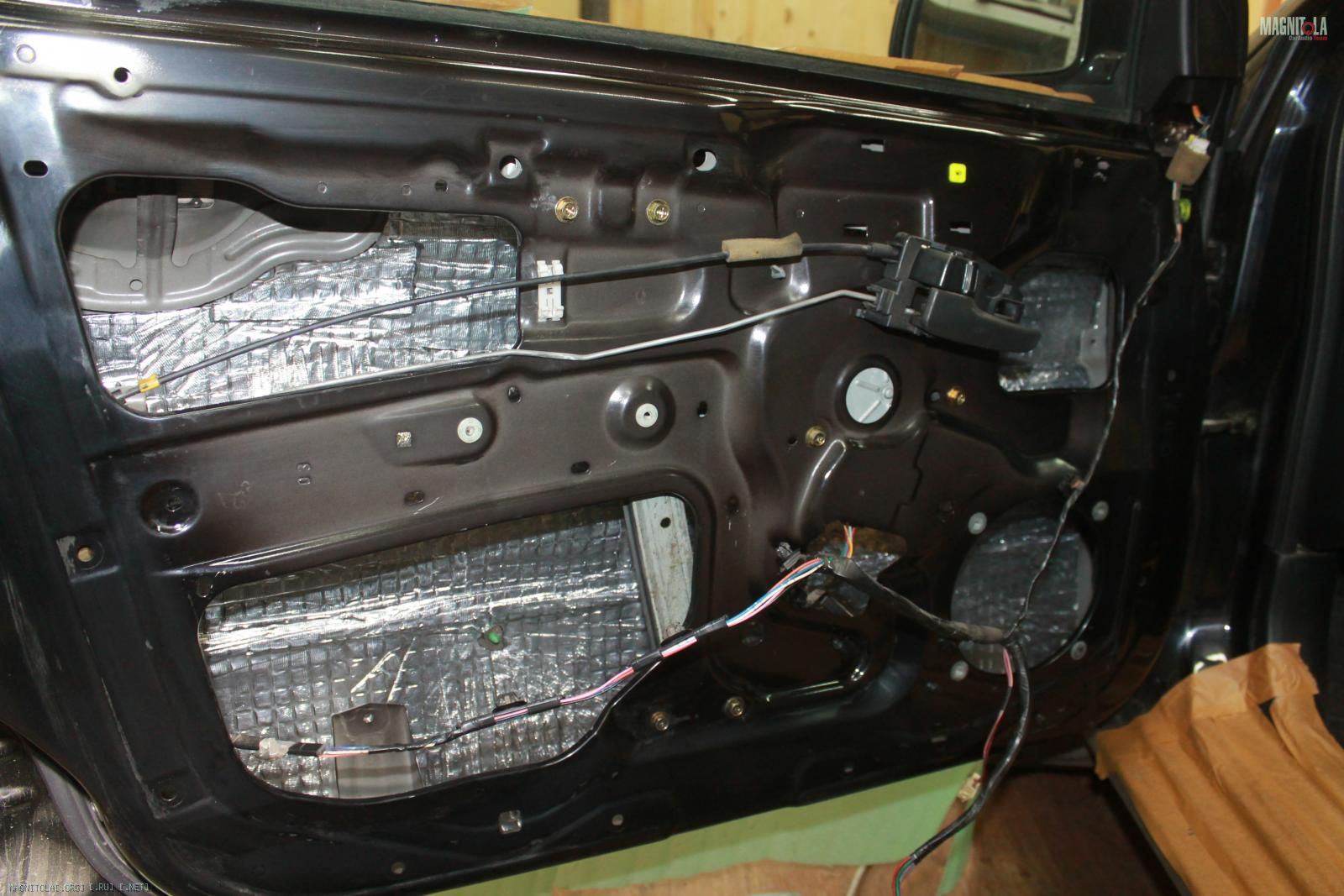

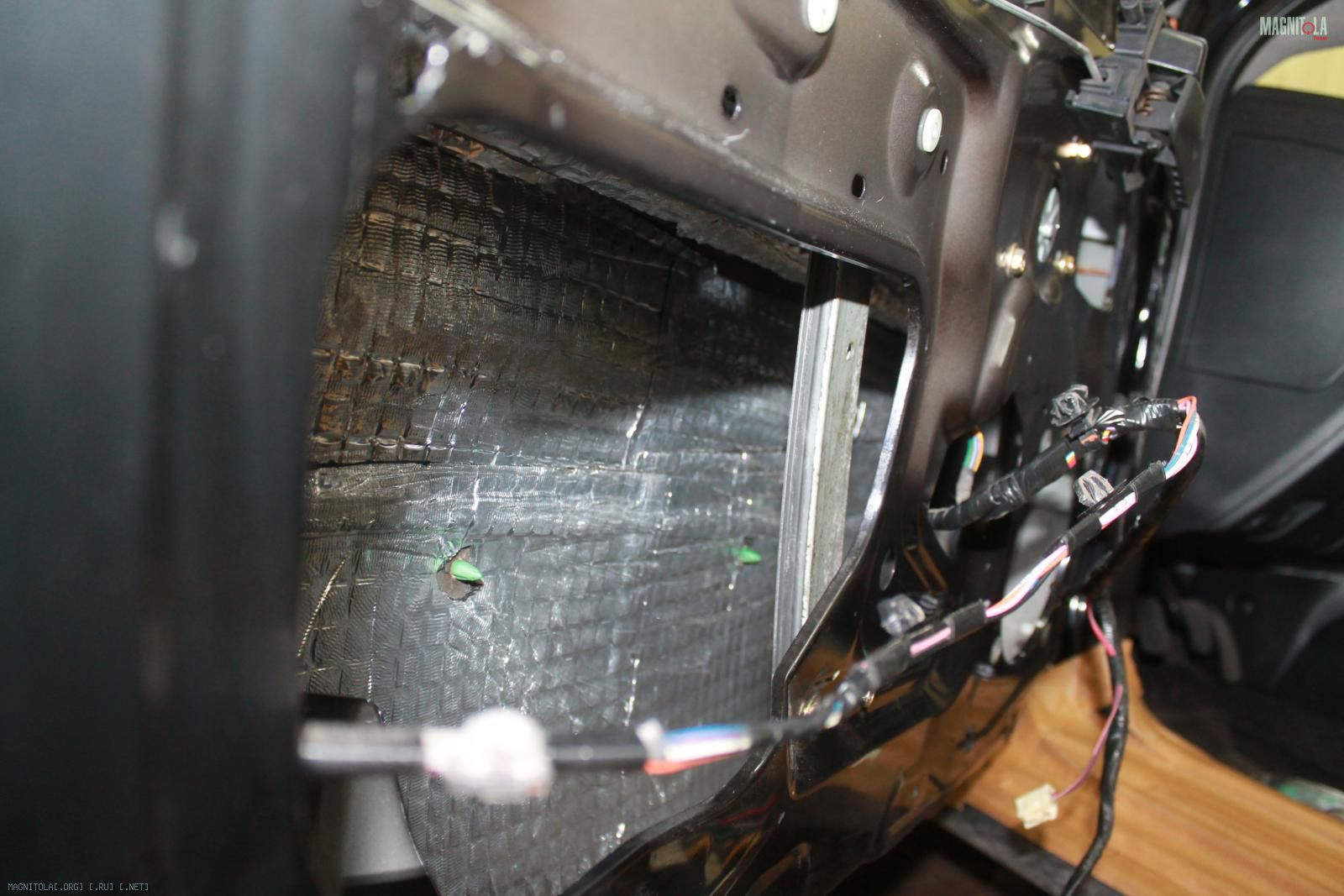

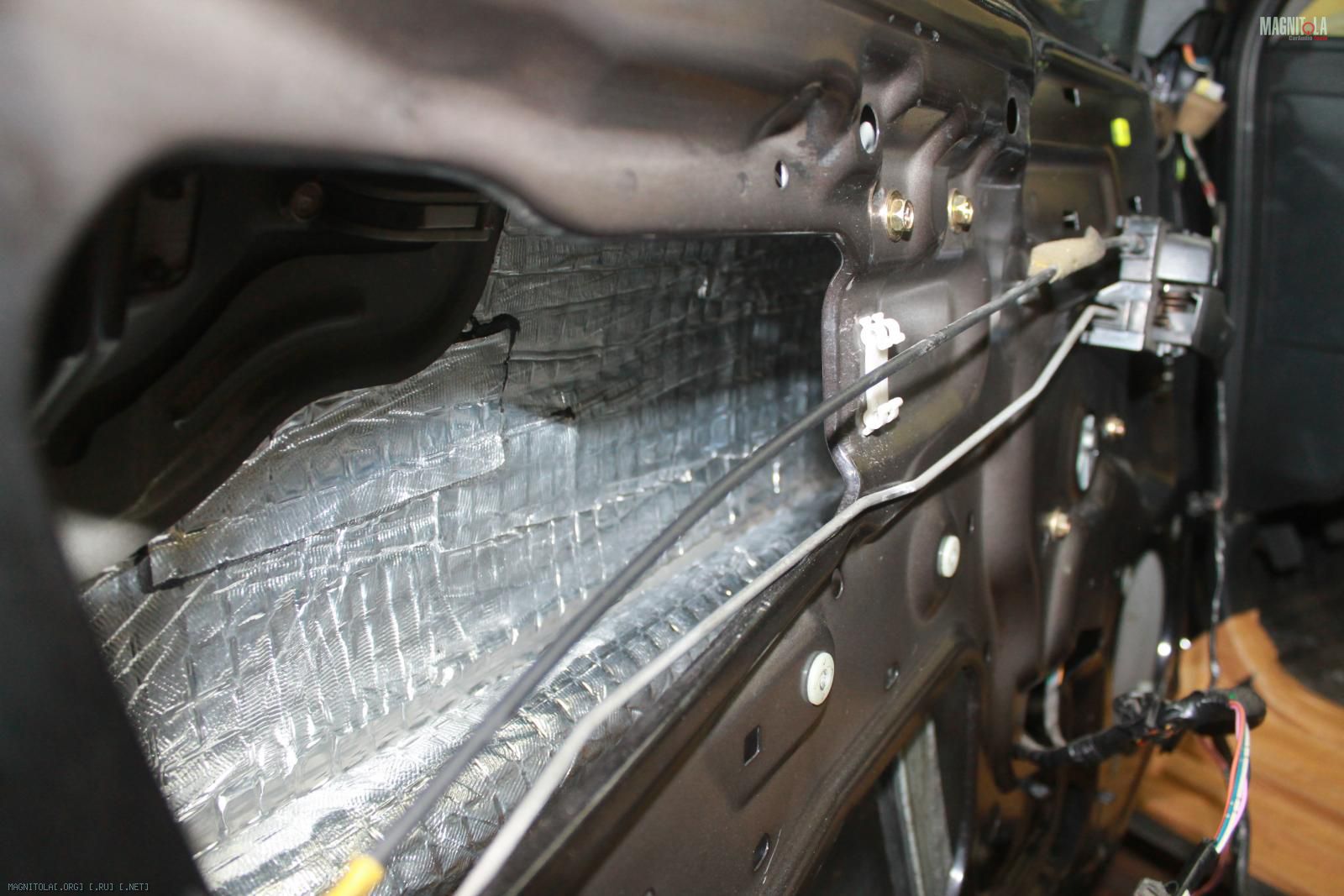

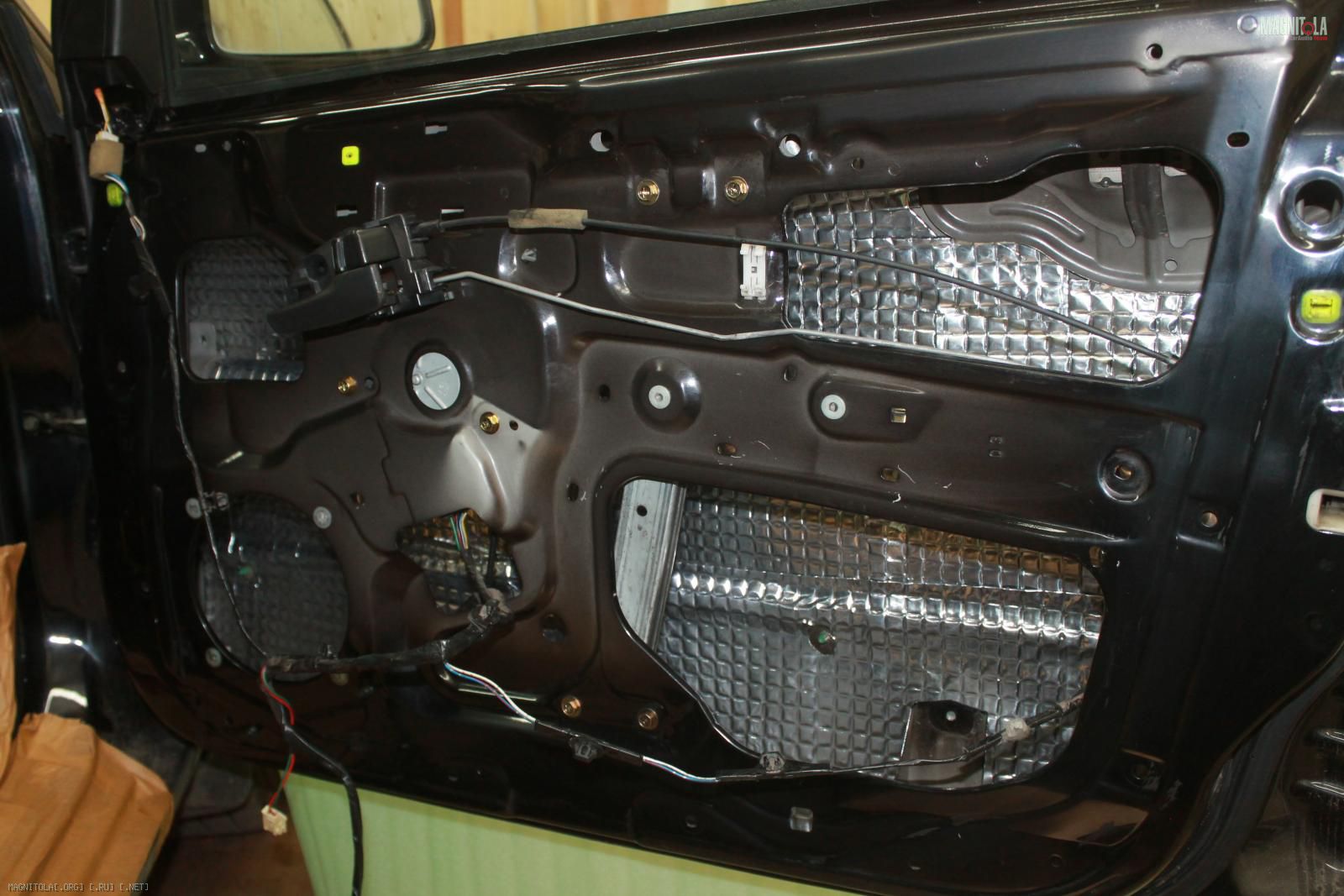

Наносим вибру... тщательно греем и прикатываем...
Вложение 1027242 Вложение 1027244 Вложение 1027246 Вложение 1027248 Вложение 1027250 Вложение 1027252 Вложение 1027254 Вложение 1027256 Вложение 1027258 Вложение 1027260 Вложение 1027262 Вложение 1027264 Вложение 1027266

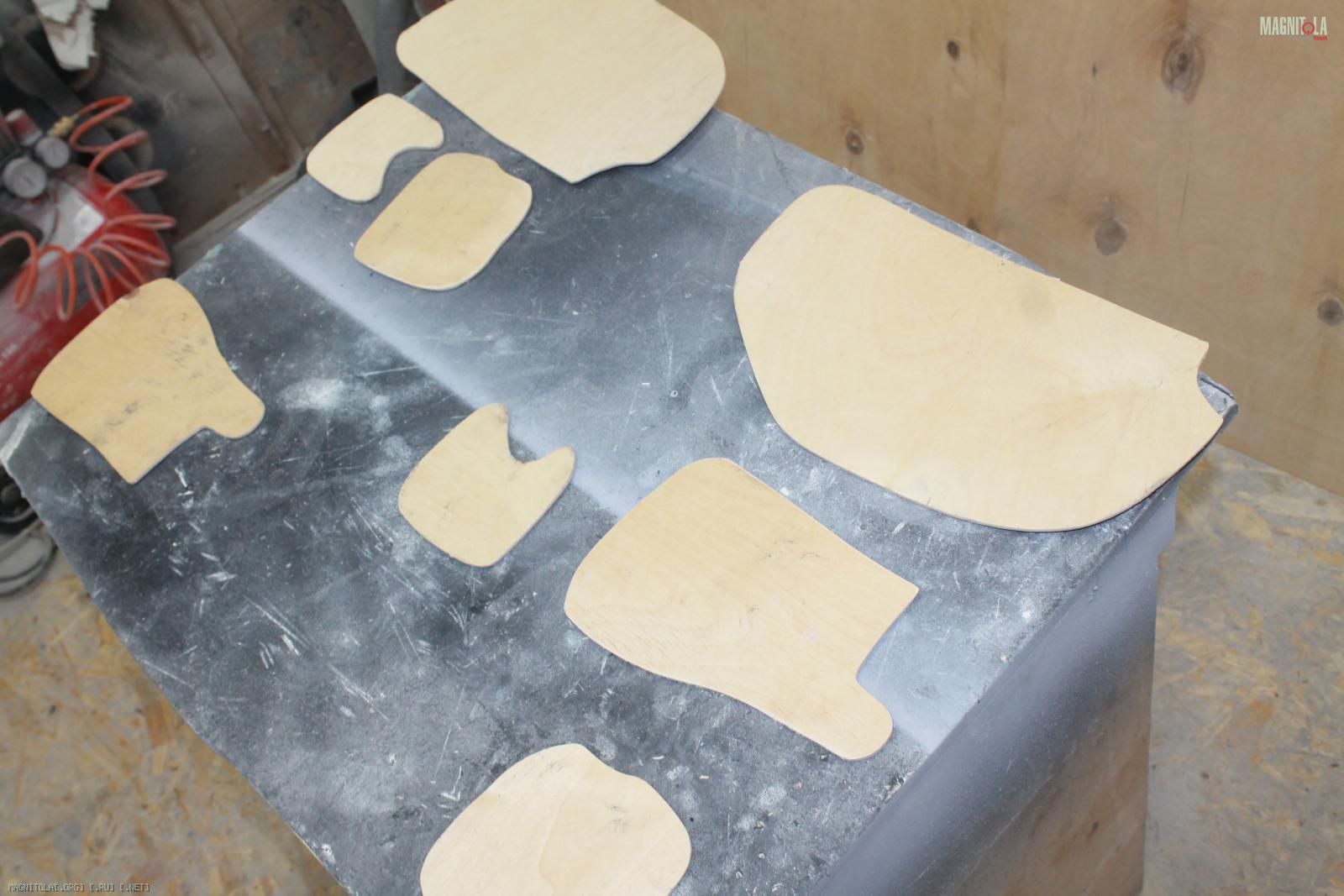

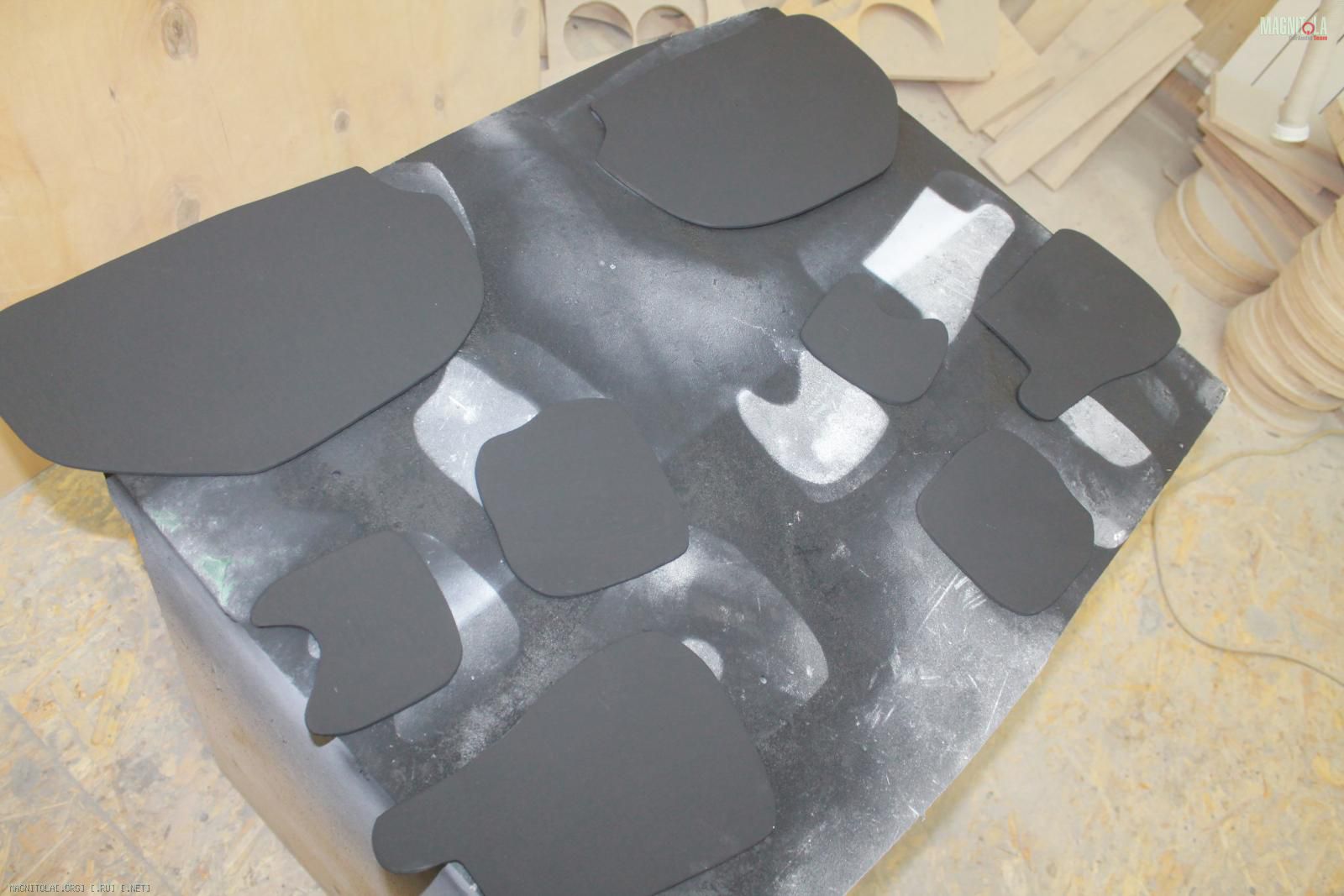

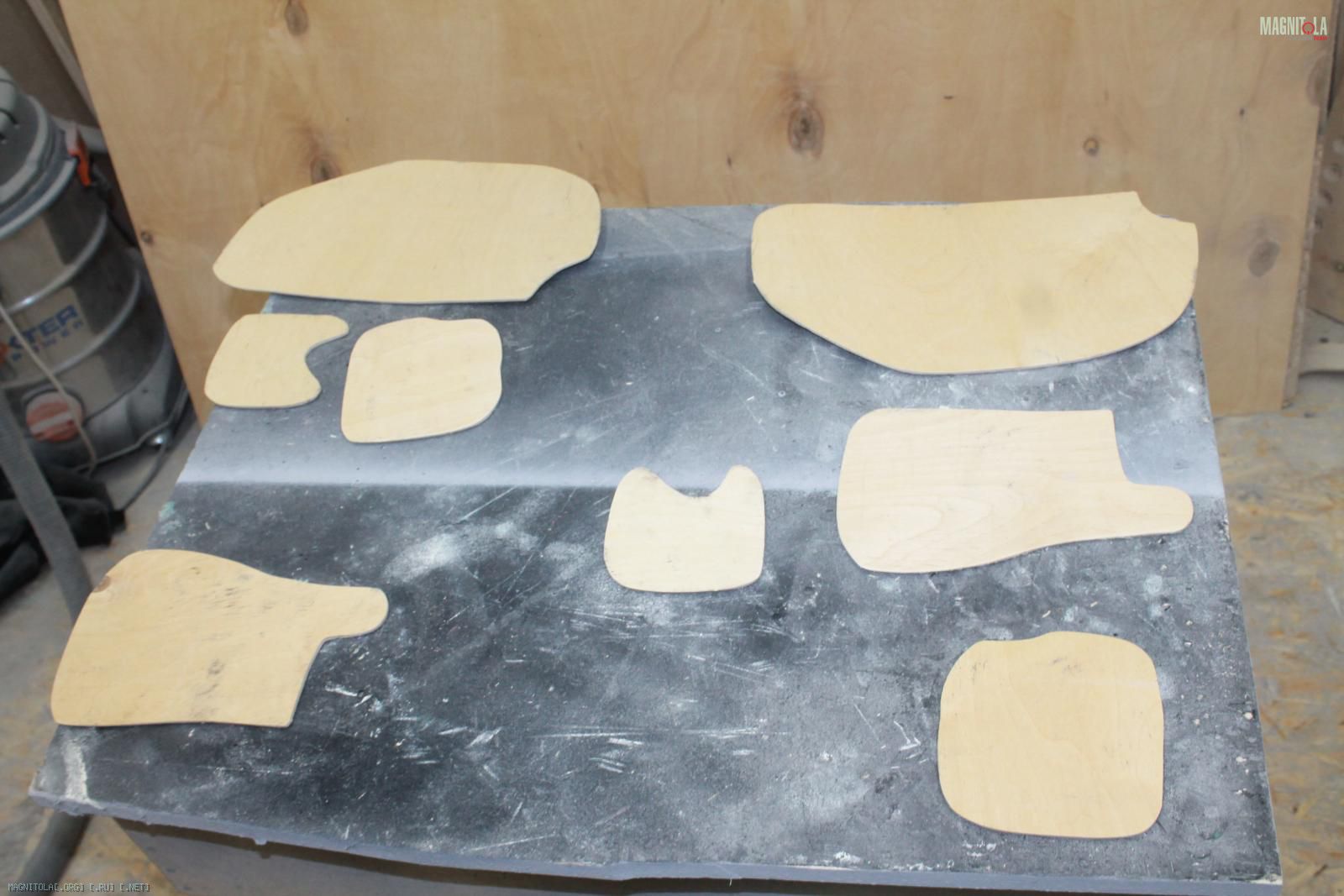

Изготовили/покрасили заглушки для технологических отверстий двери
Вложение 1027268 Вложение 1027270 Вложение 1027272 Вложение 1027274
02.07.2016, 22:14
st220

Вложений: 7

Re: Изготовление корпусов для сабвуферов, фальшпанелей

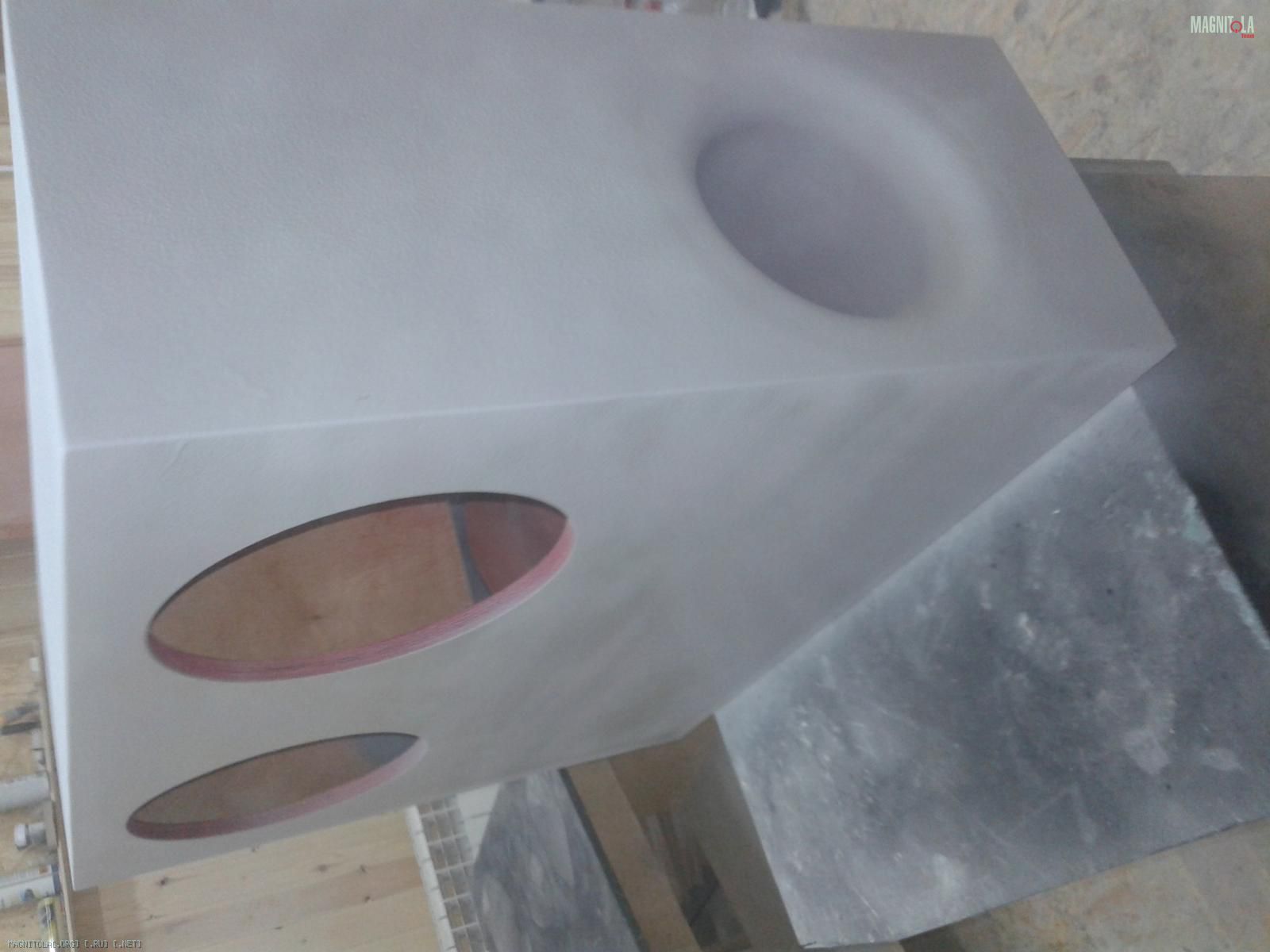

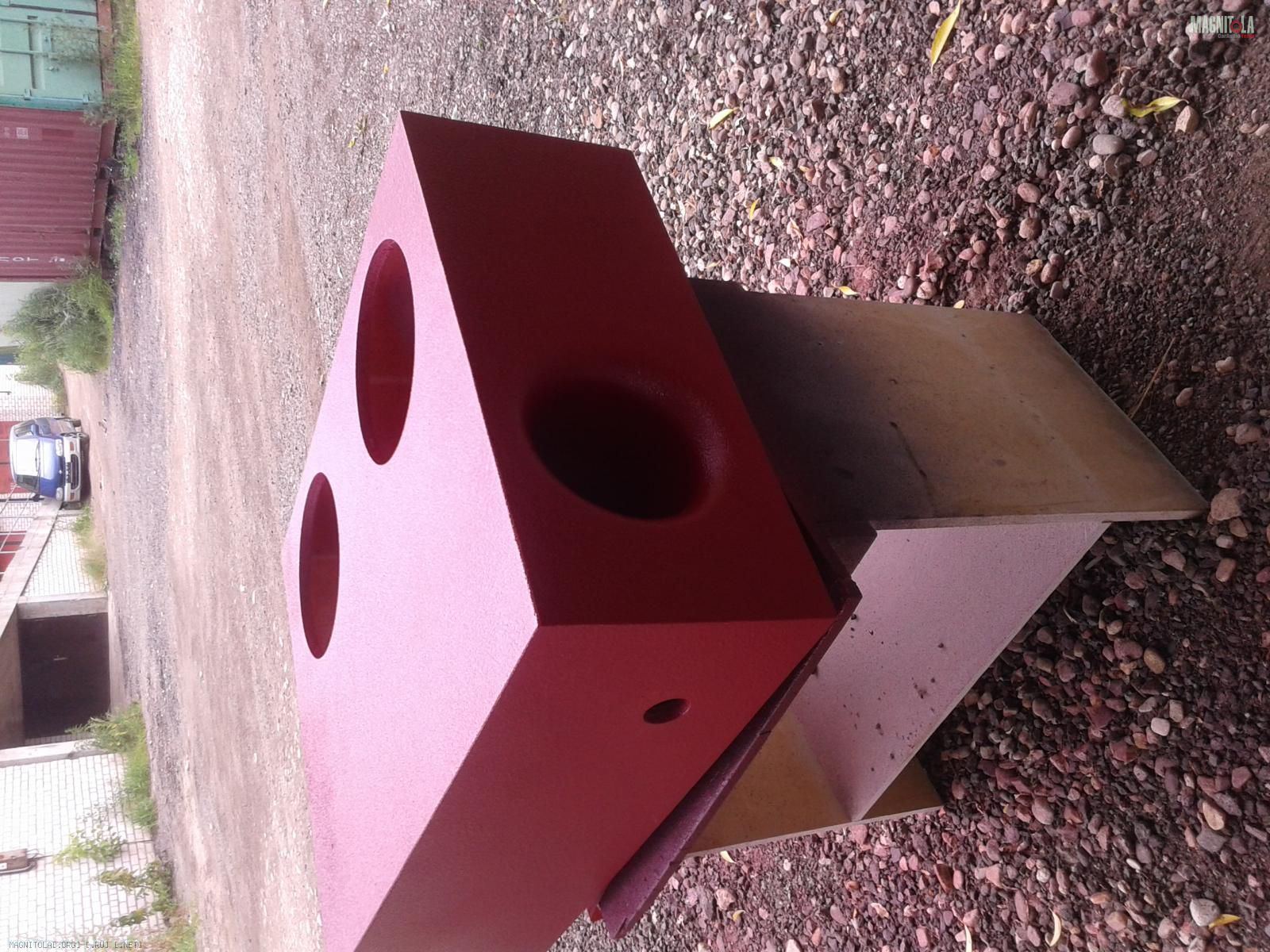

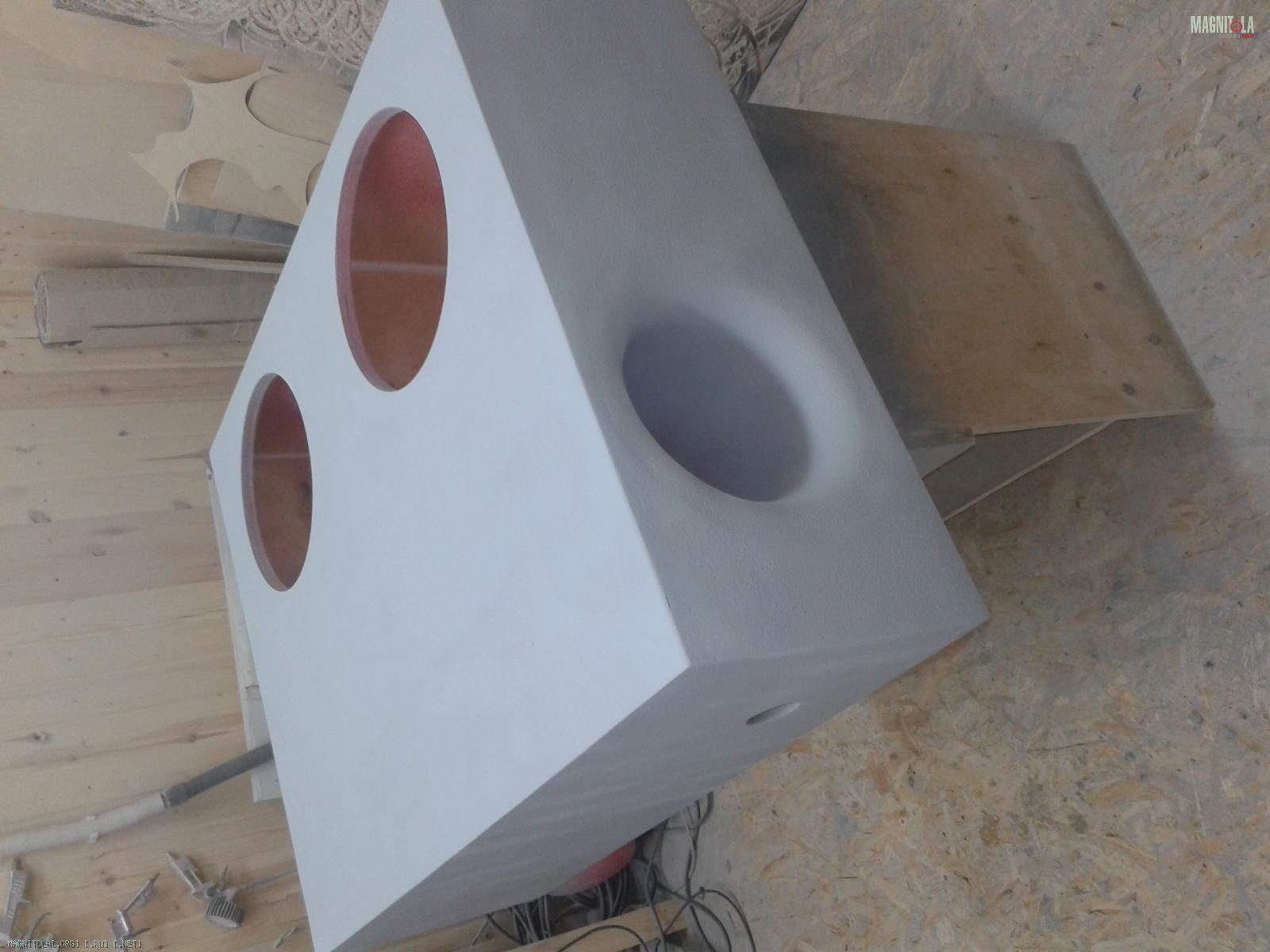

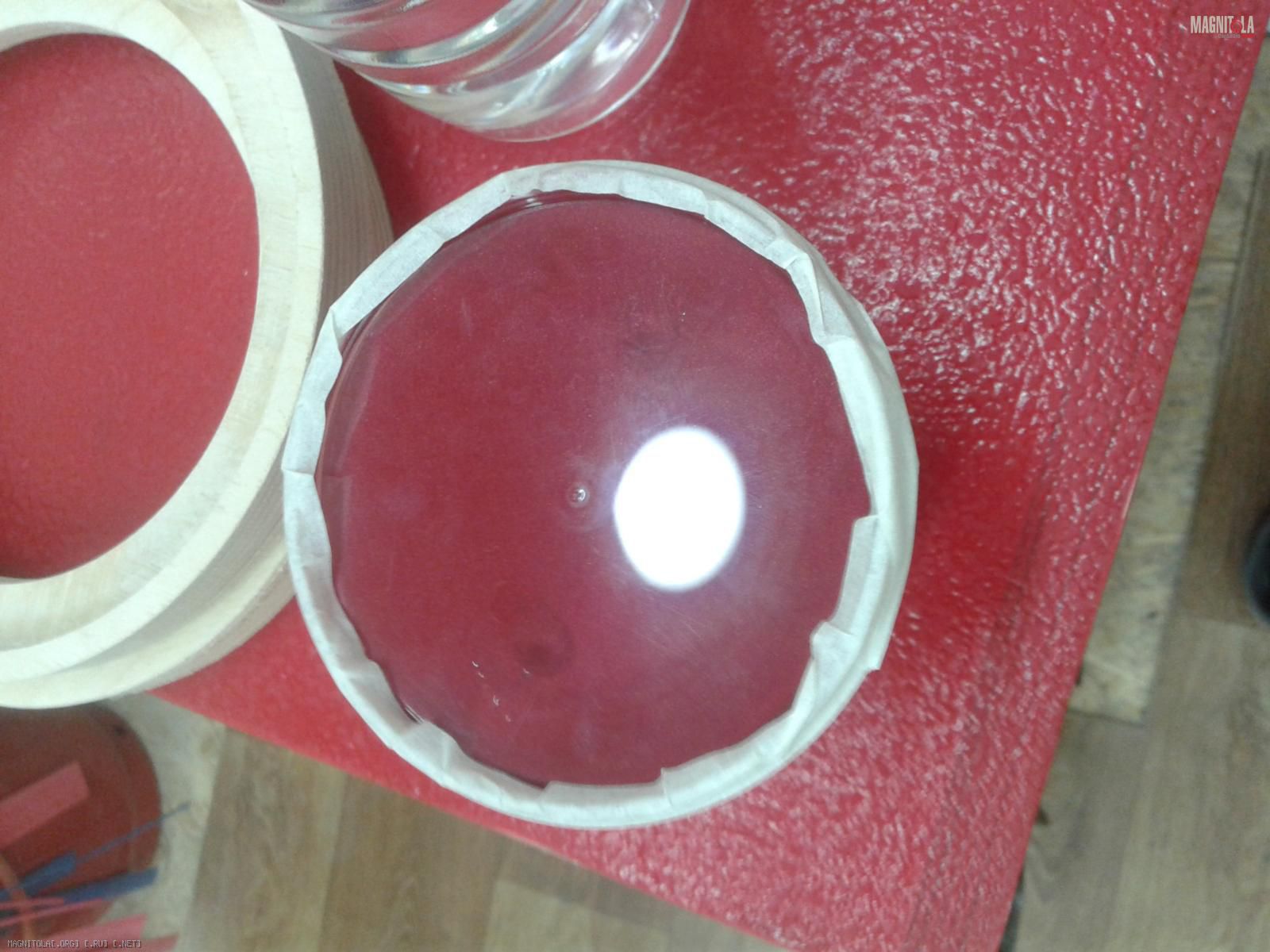

Корпус под 2хPioneer TS-W304R
Загрунтовали и покрасили Титаном, колерованным в цвет автомобиля

Вложение 1027300 Вложение 1027302 Вложение 1027304 Вложение 1027306 Вложение 1027308 Вложение 1027310 Вложение 1027312
03.07.2016, 21:02
st220

Вложений: 44

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mitsubishi Lancer

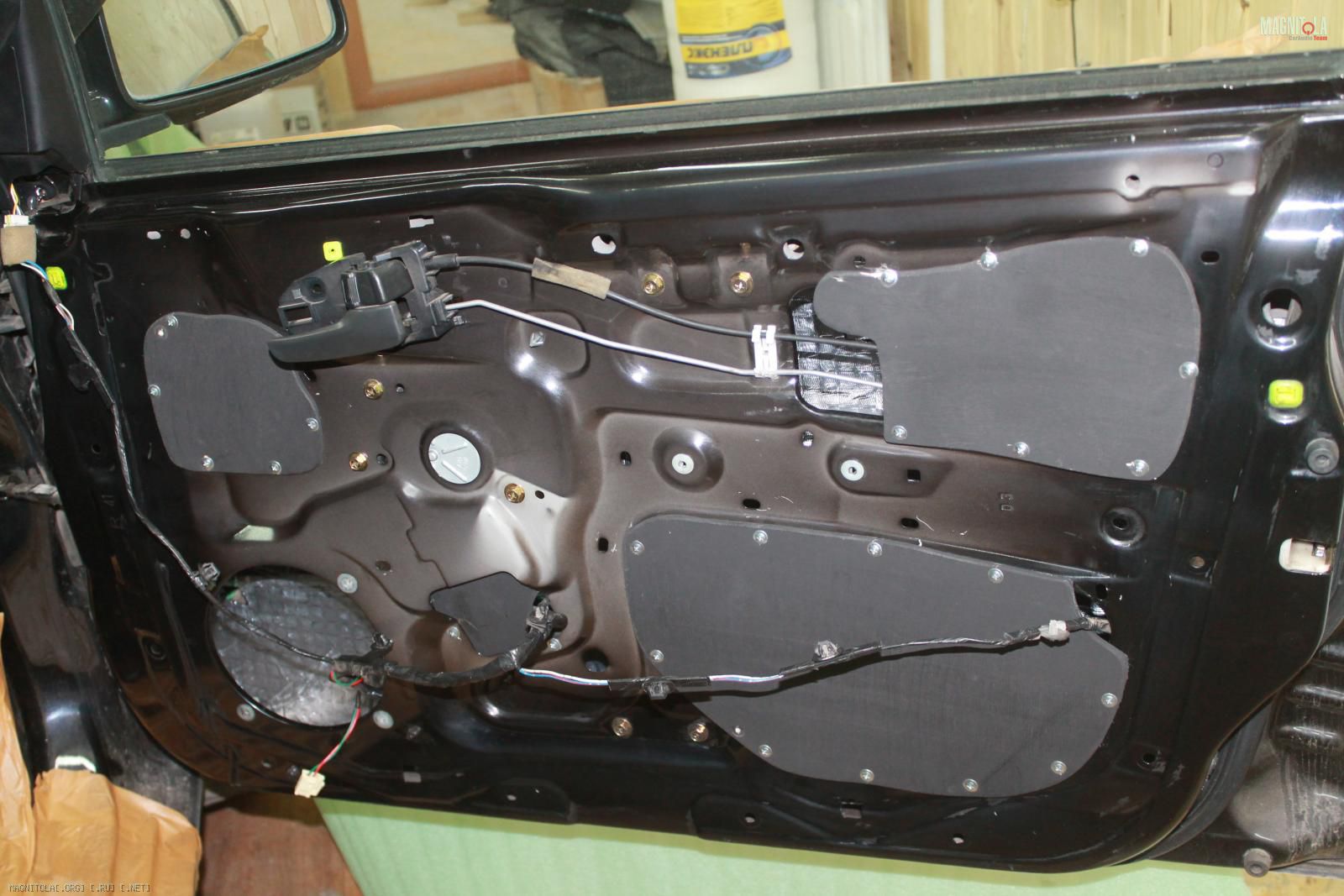

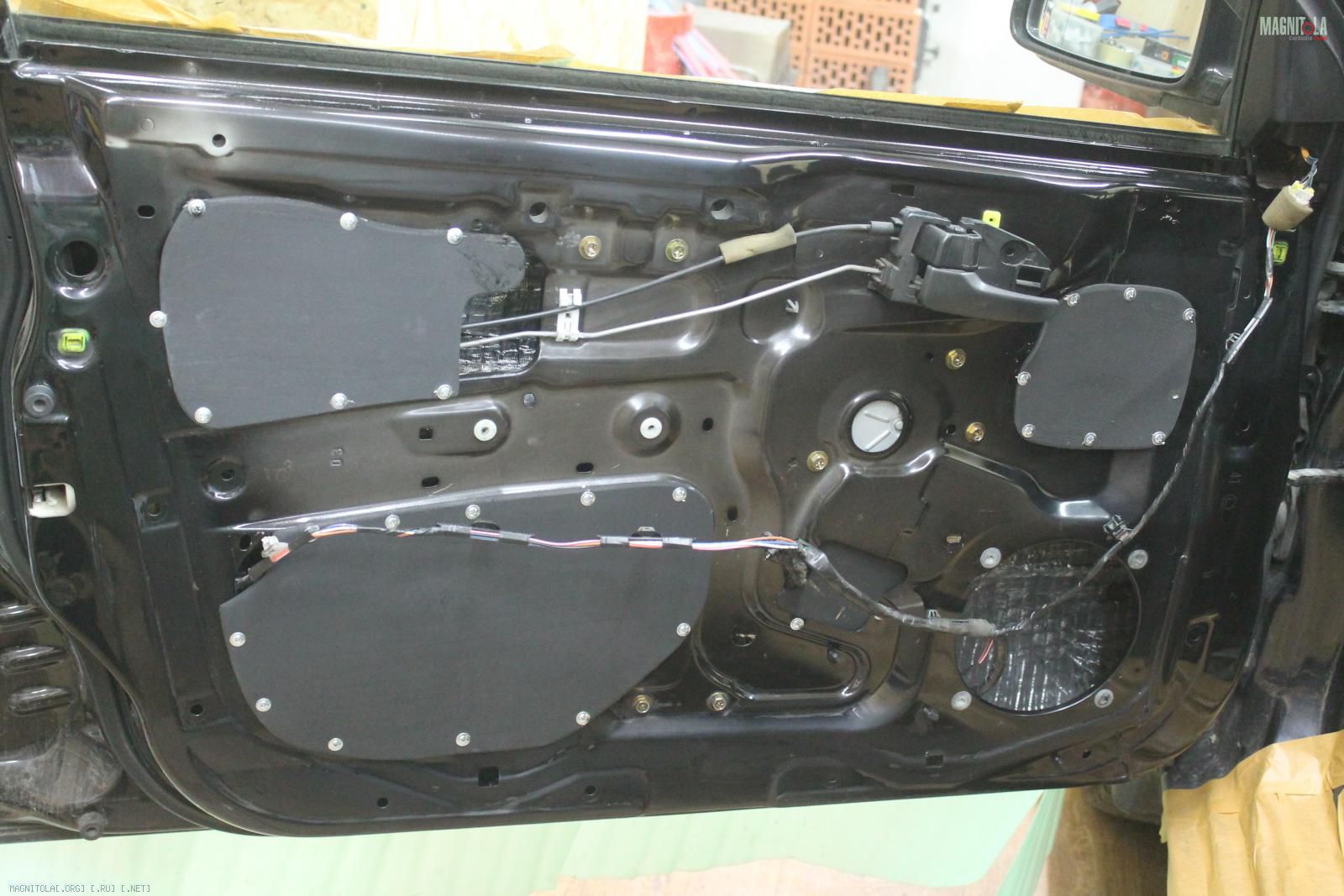

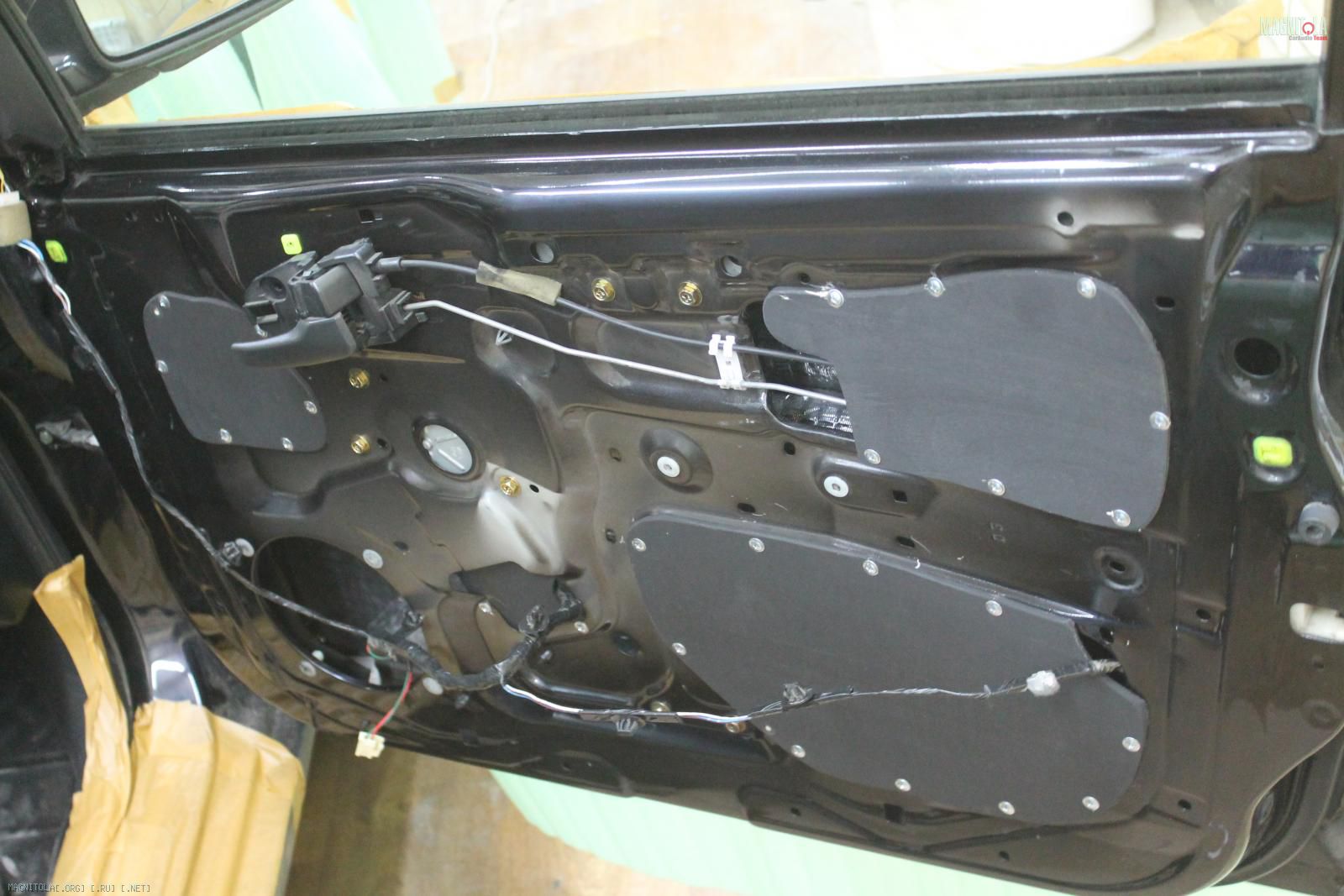

Установили заглушки для тех отверстий, для придания двери подобие ЗЯ
Вложение 1027458 Вложение 1027460 Вложение 1027462 Вложение 1027464

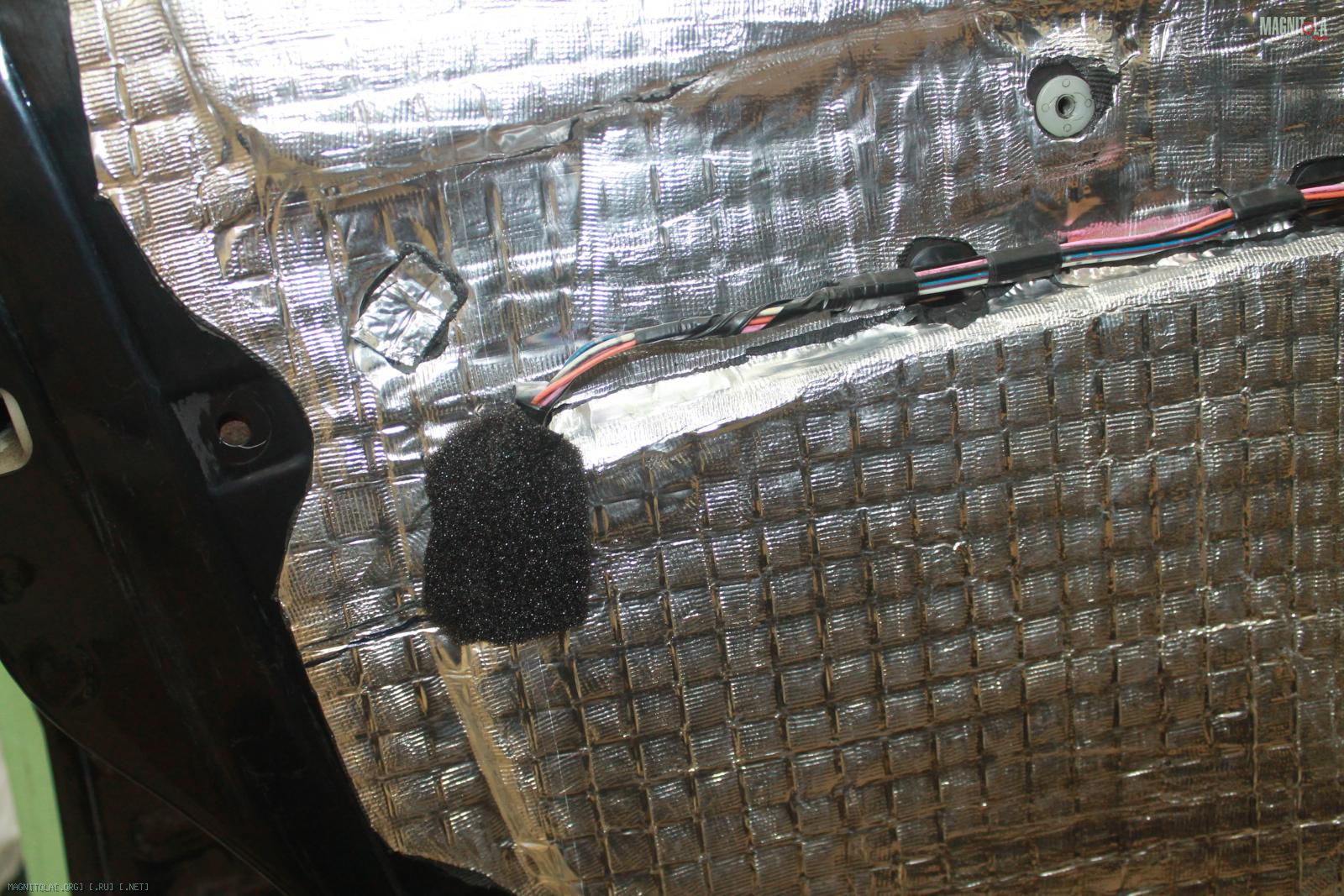

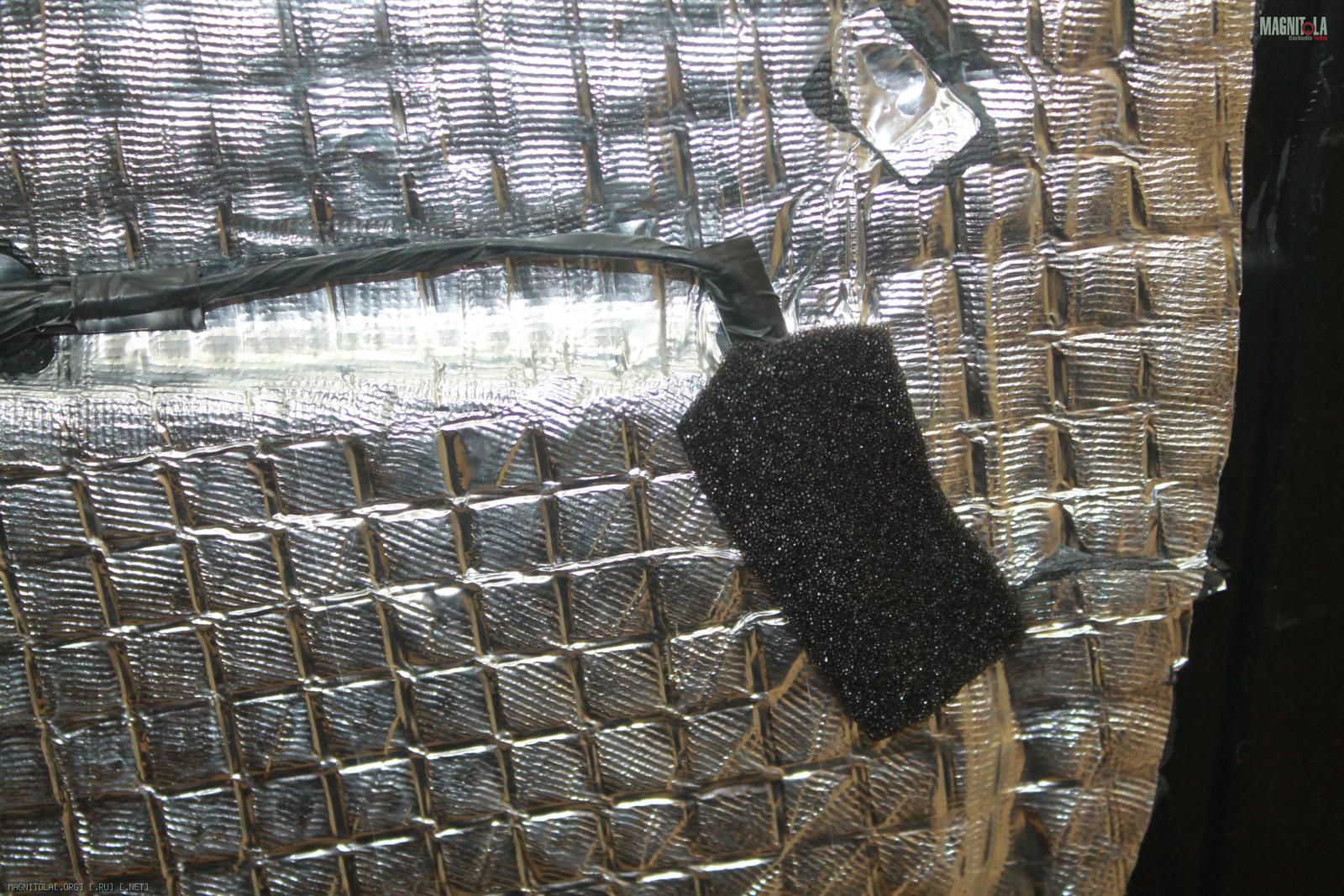

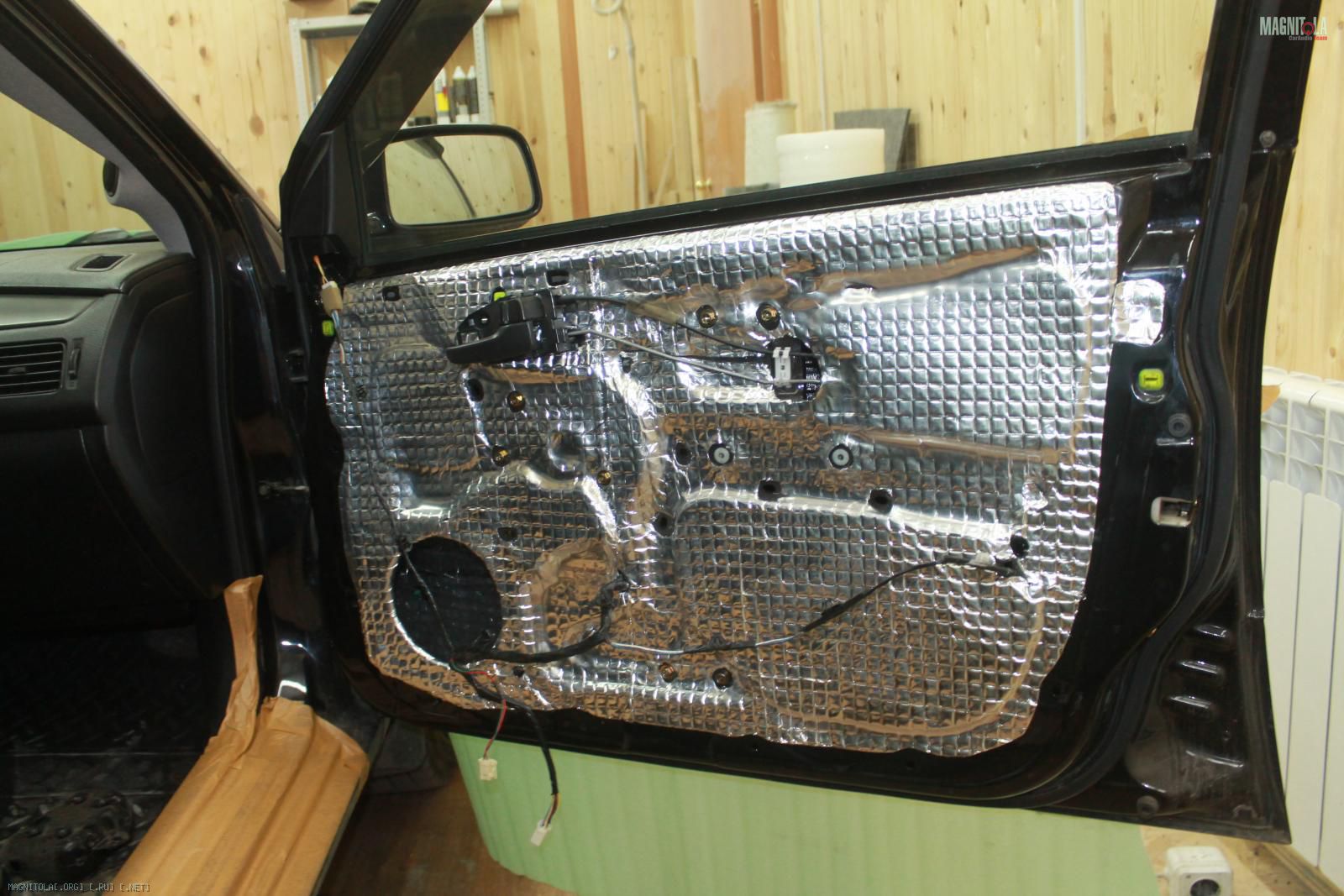

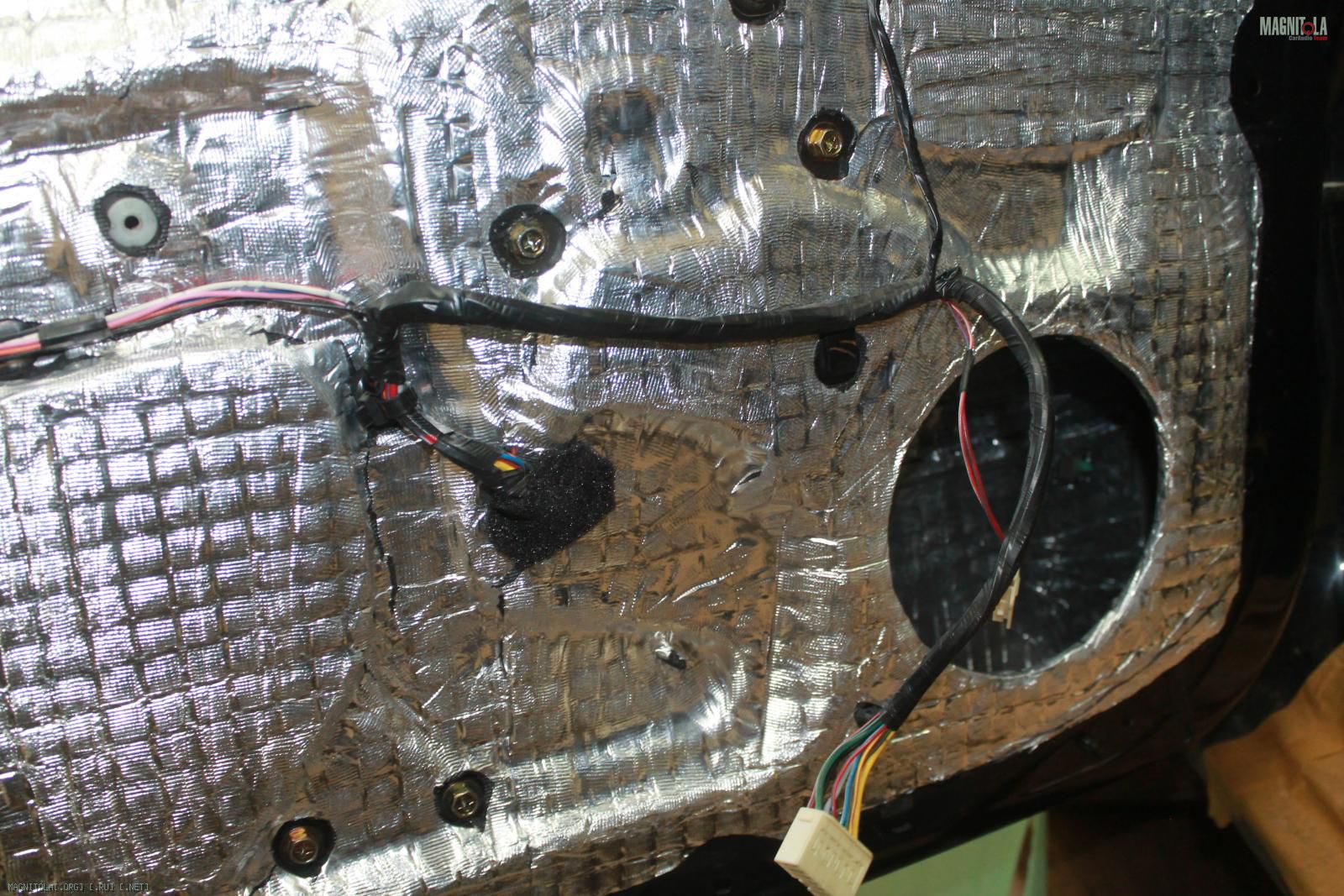

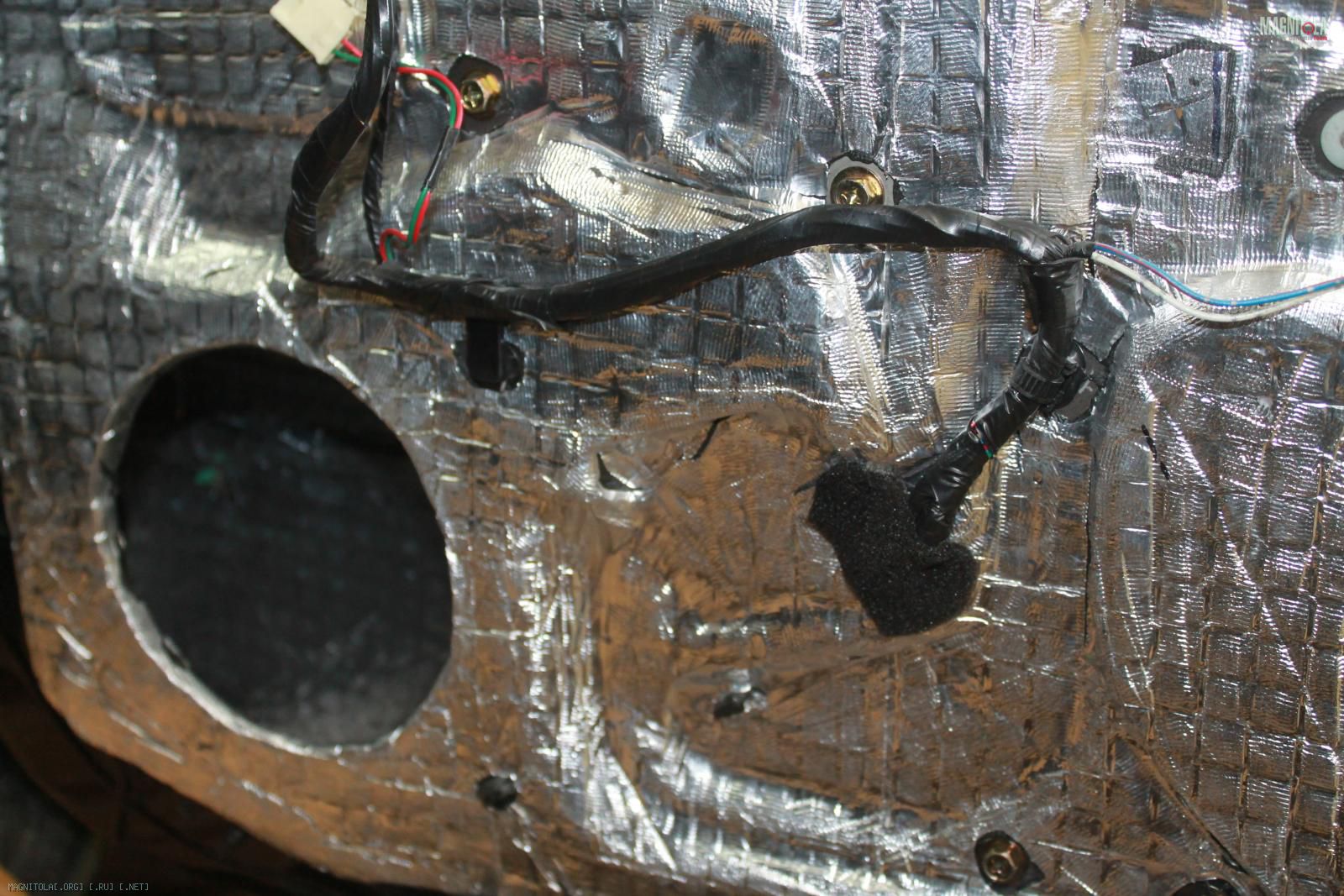

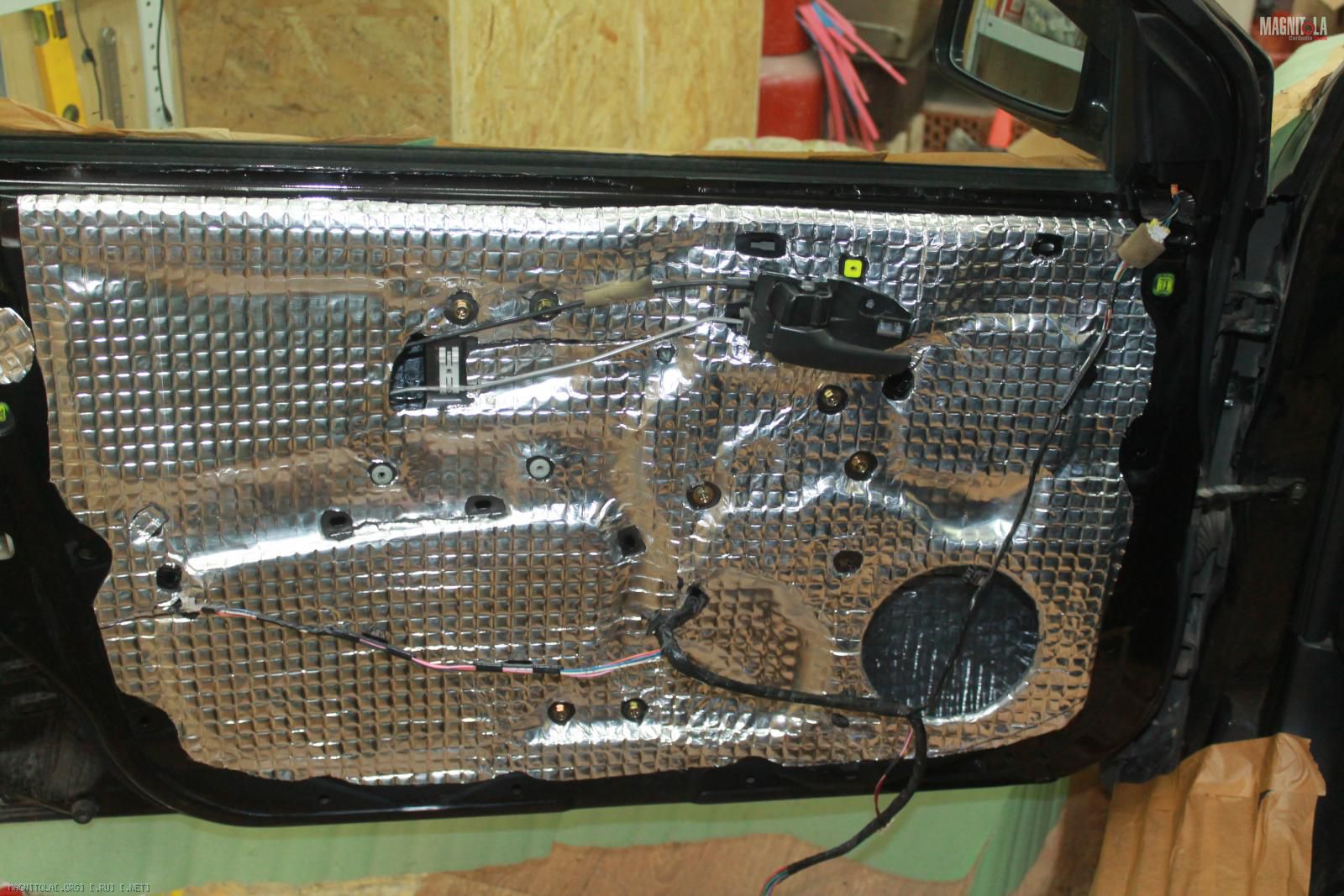

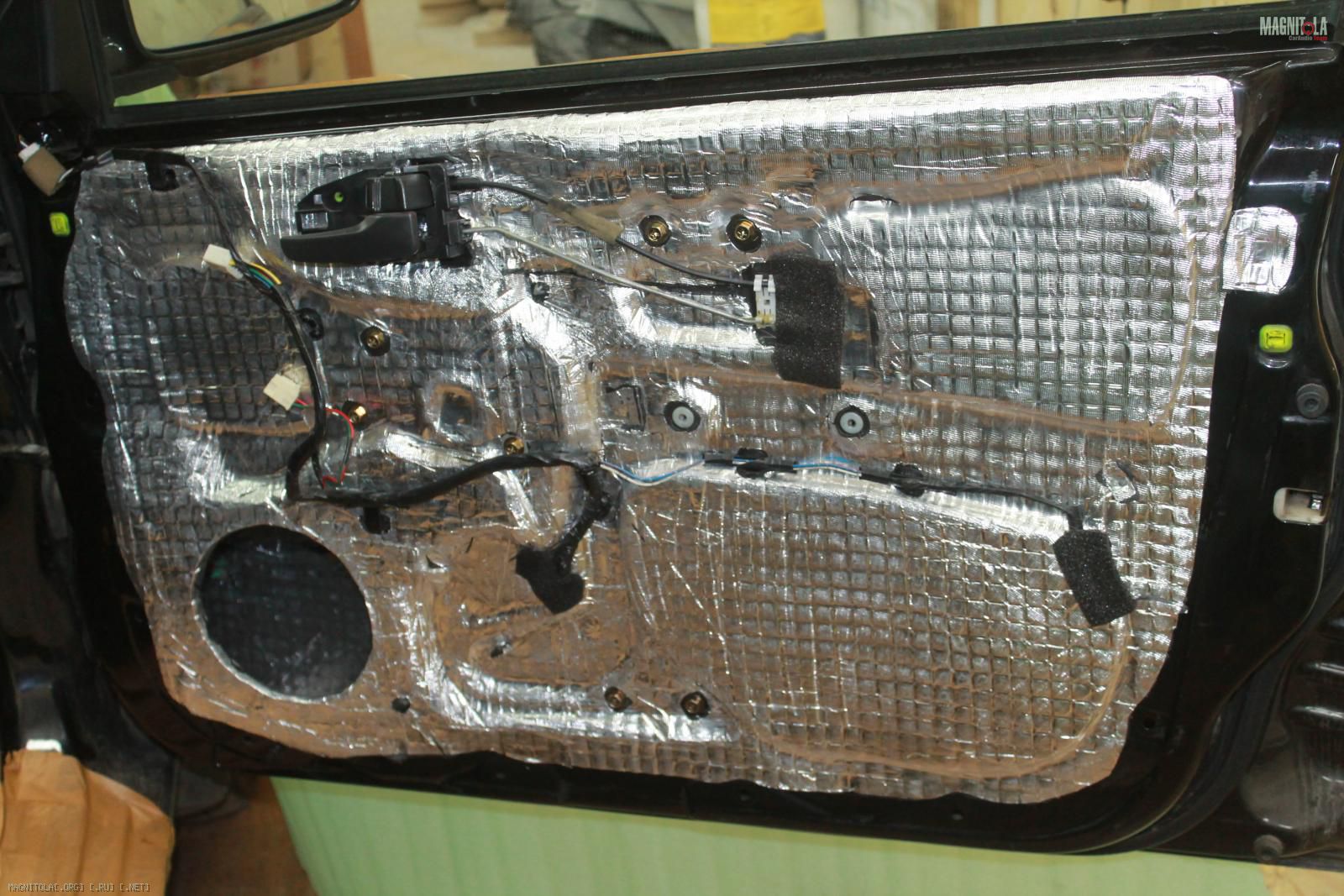

Наносим вибру цельными, двумя листами. Греем, прикатываем... итог...
Вложение 1027466 Вложение 1027468 Вложение 1027470 Вложение 1027472 Вложение 1027474 Вложение 1027476 Вложение 1027478 Вложение 1027480 Вложение 1027482 Вложение 1027484 Вложение 1027486 Вложение 1027488

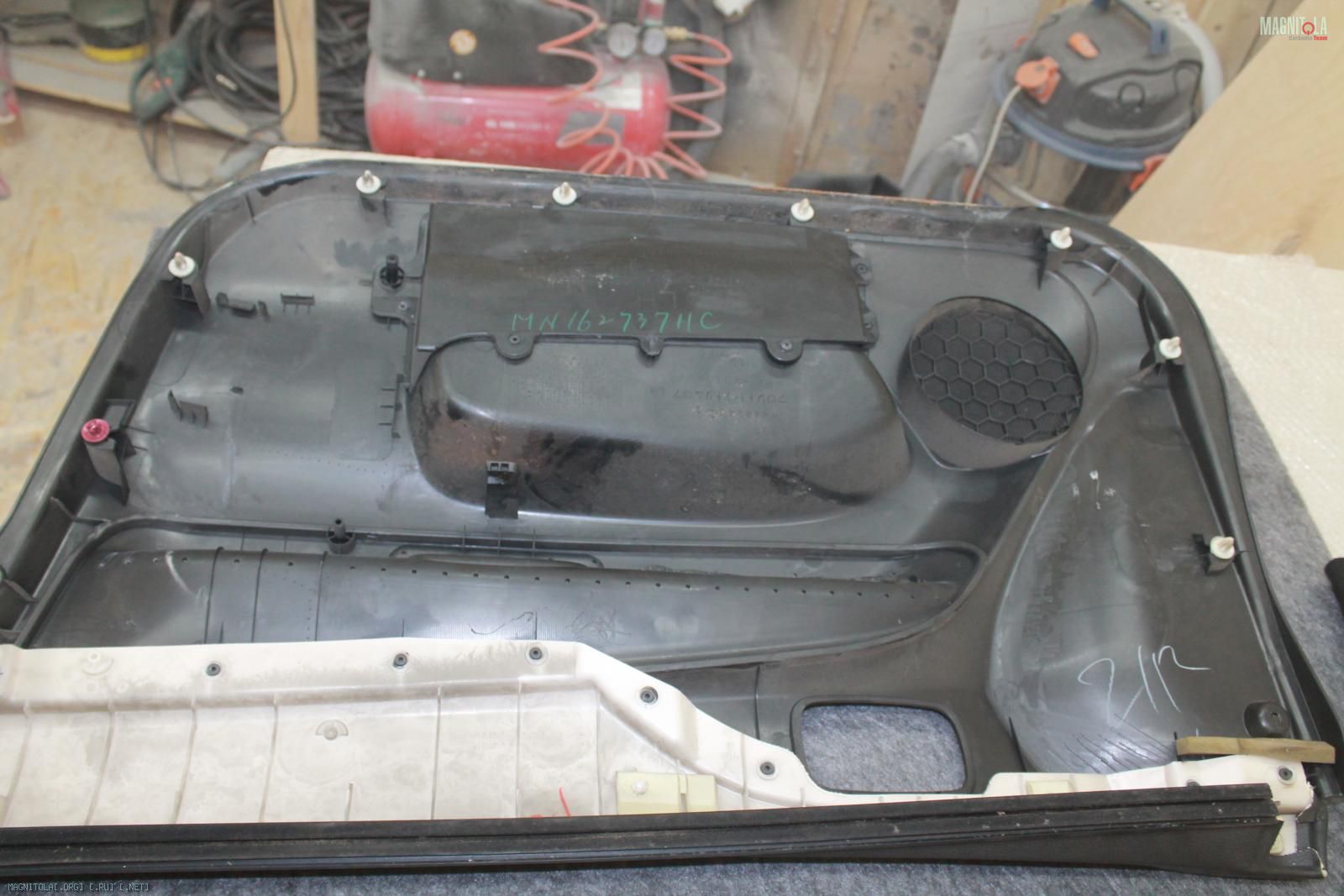

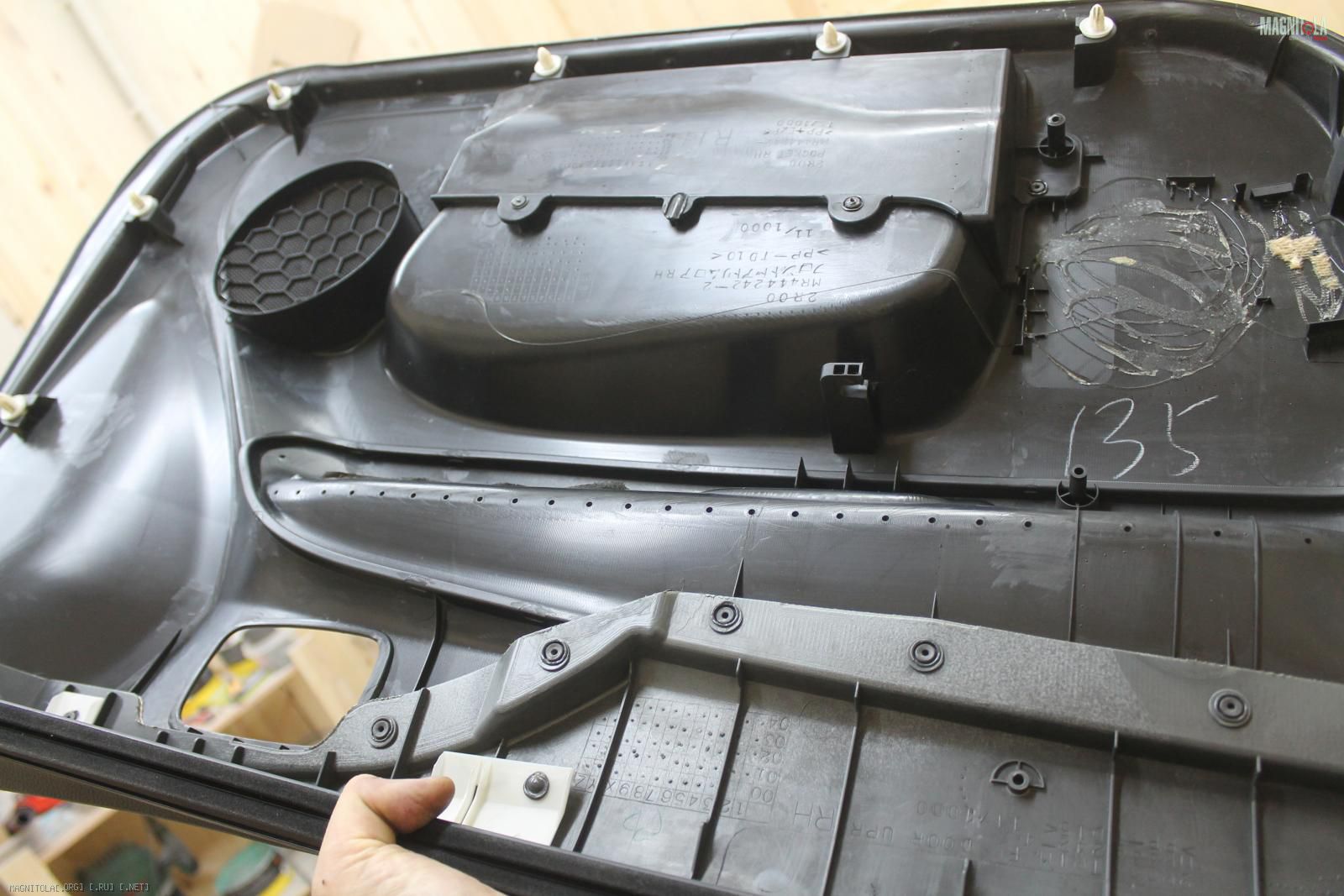

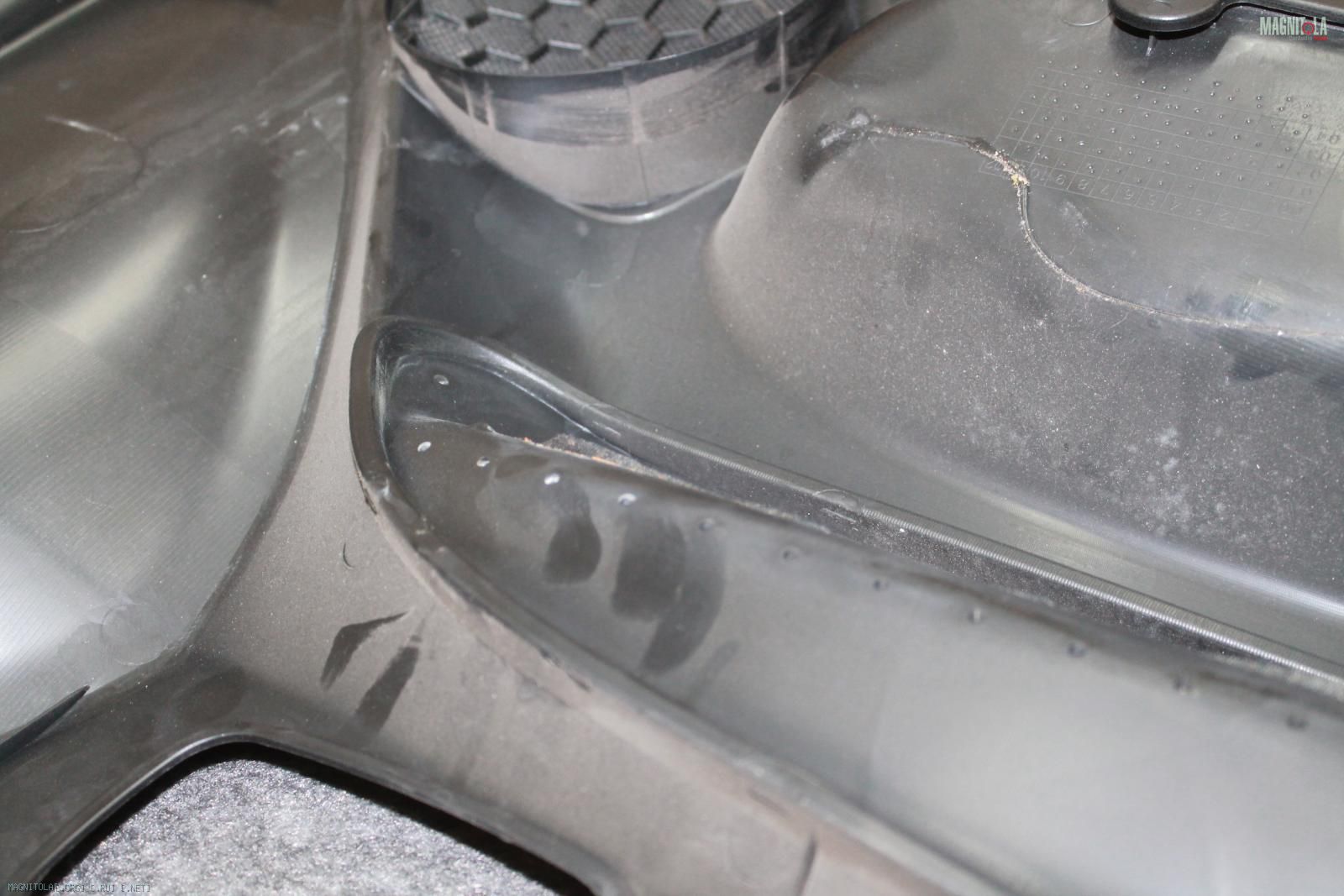

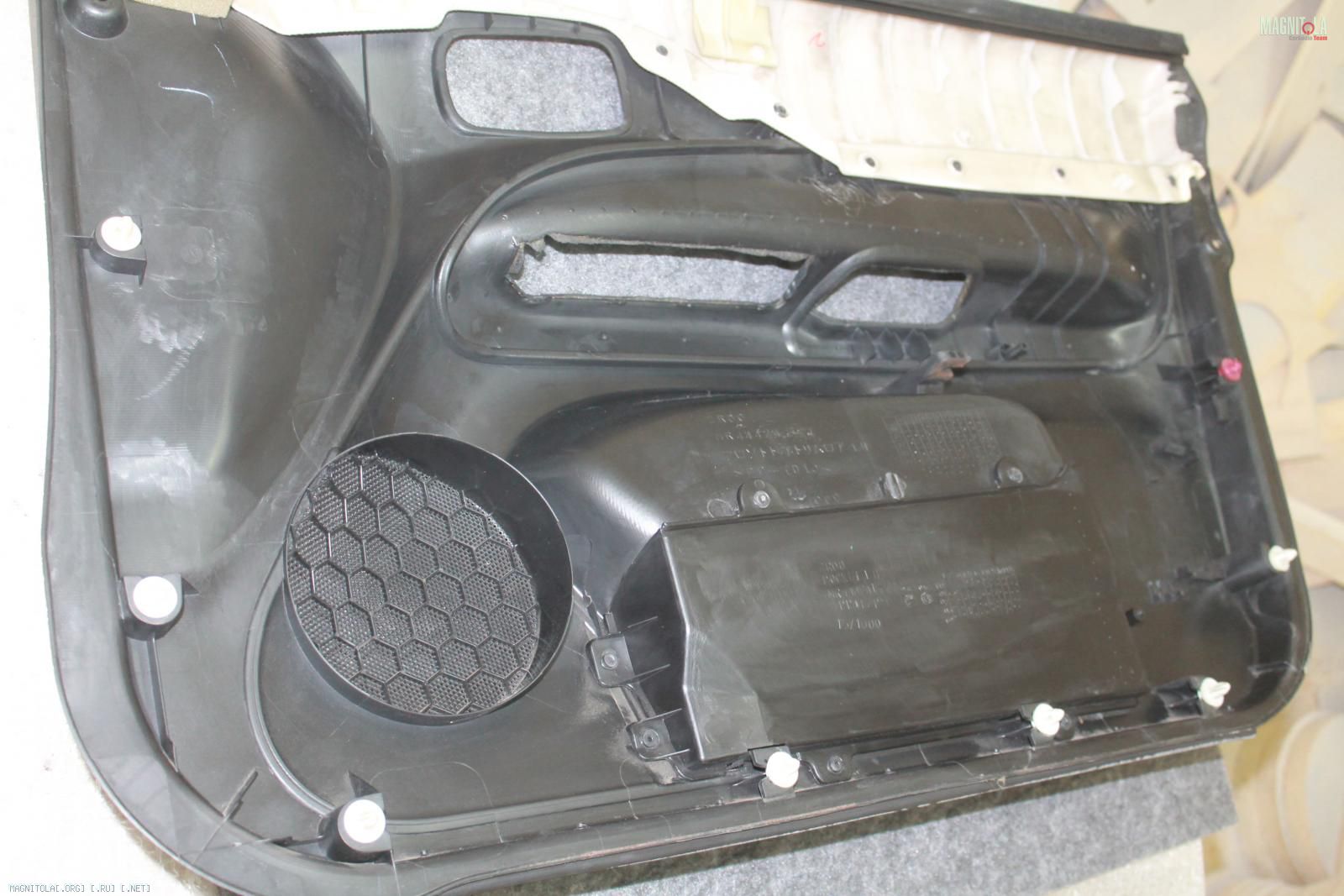

Очищаем, обезжириваем карты дверей
Вложение 1027490 Вложение 1027492 Вложение 1027494 Вложение 1027496 Вложение 1027498 Вложение 1027500

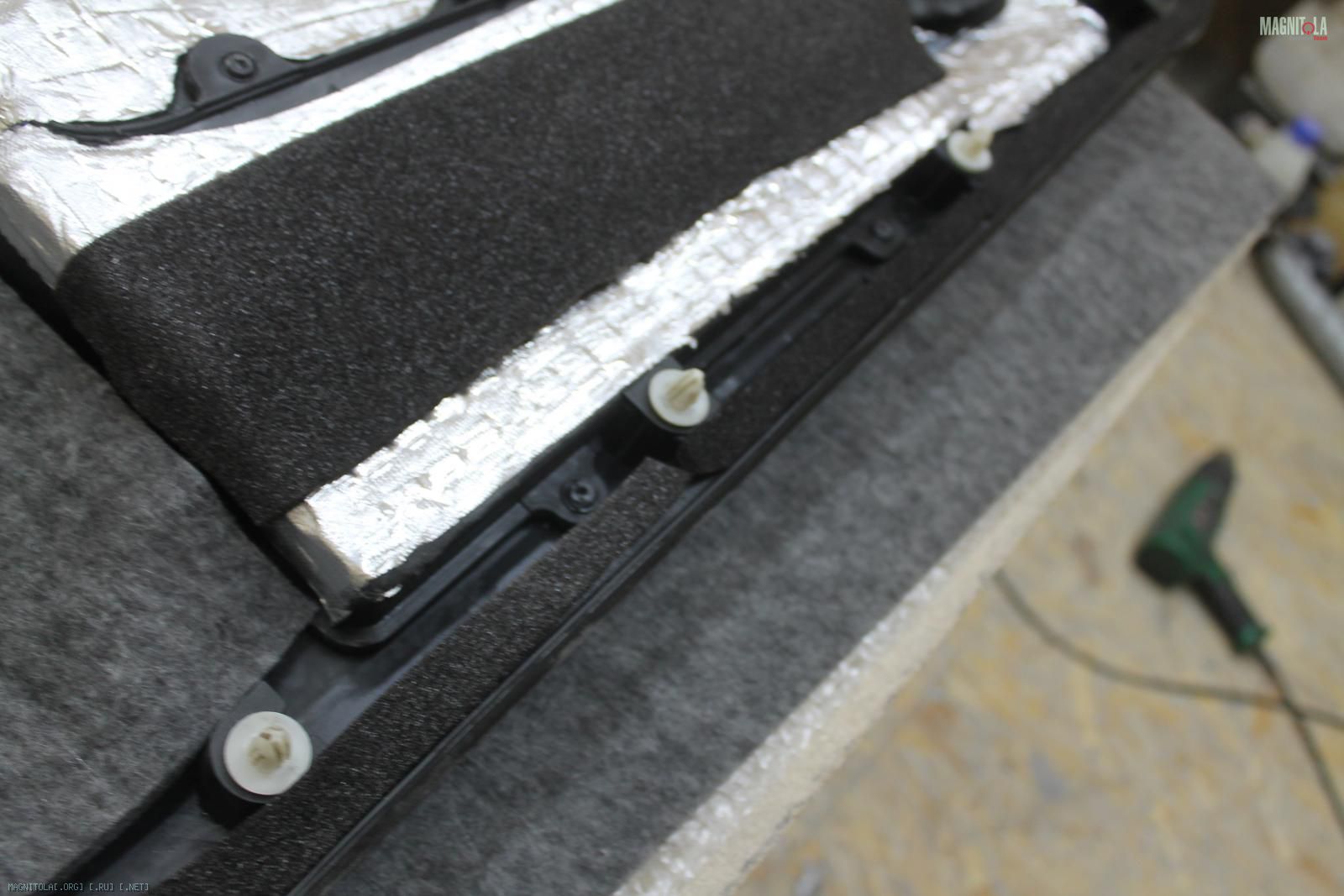

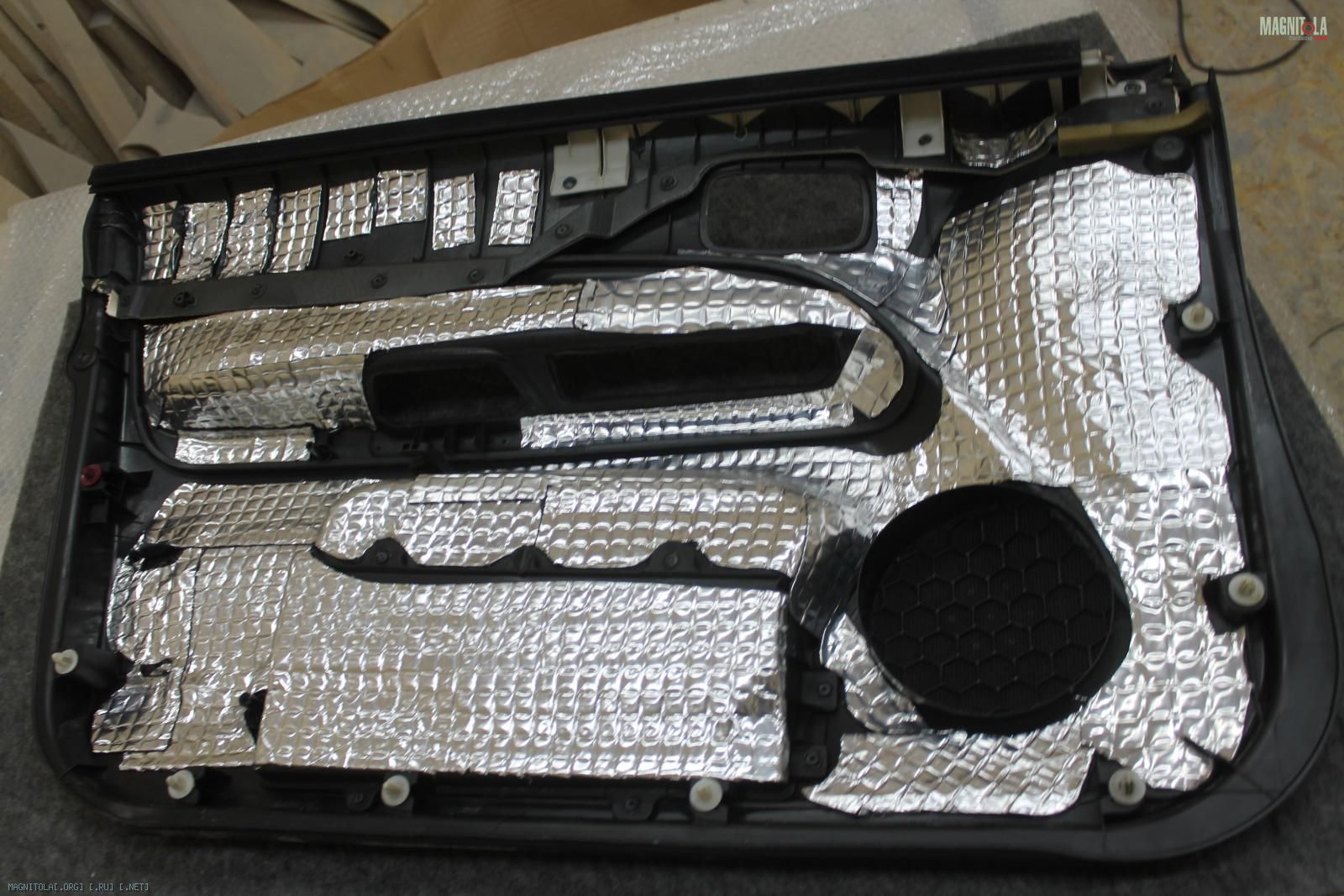

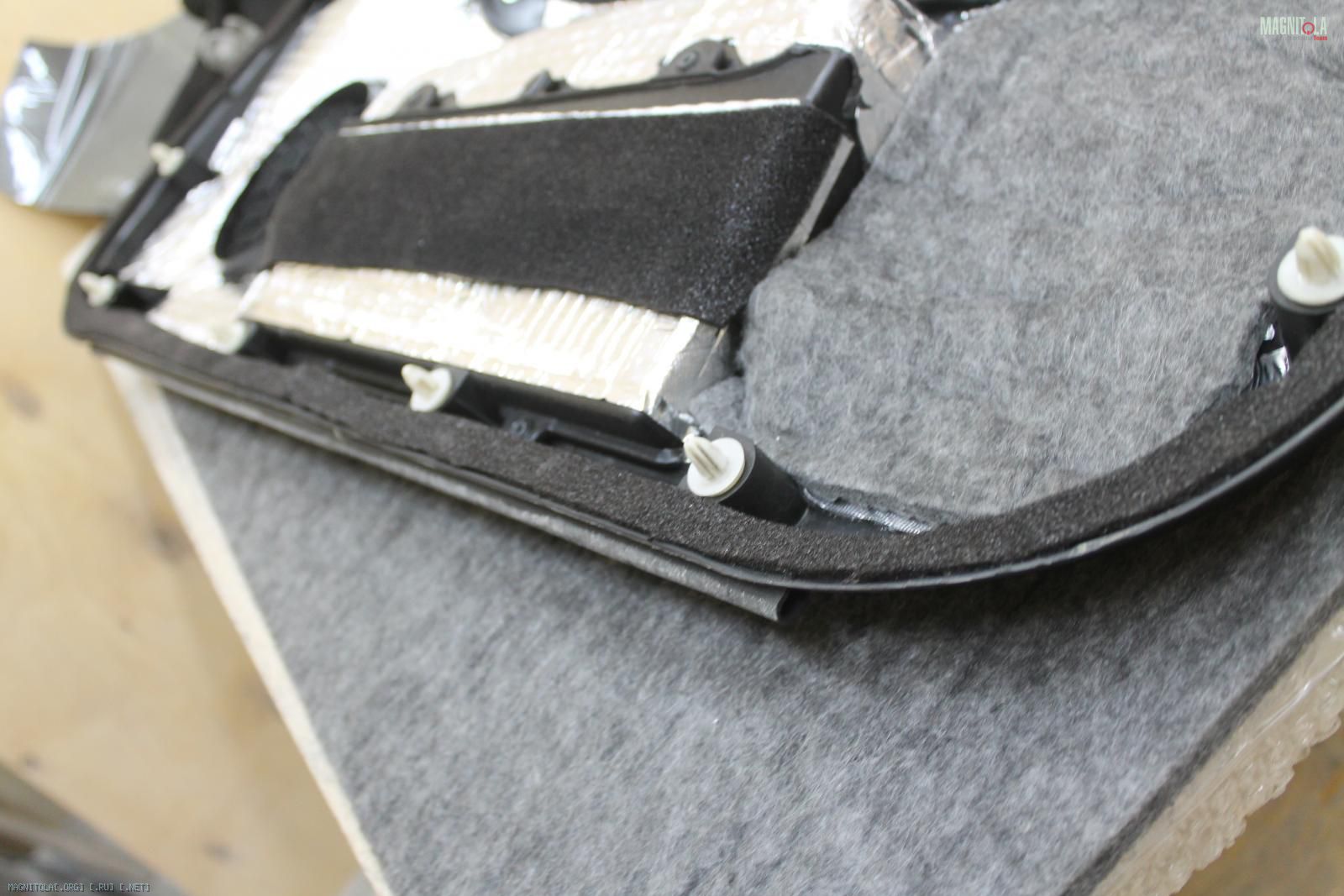

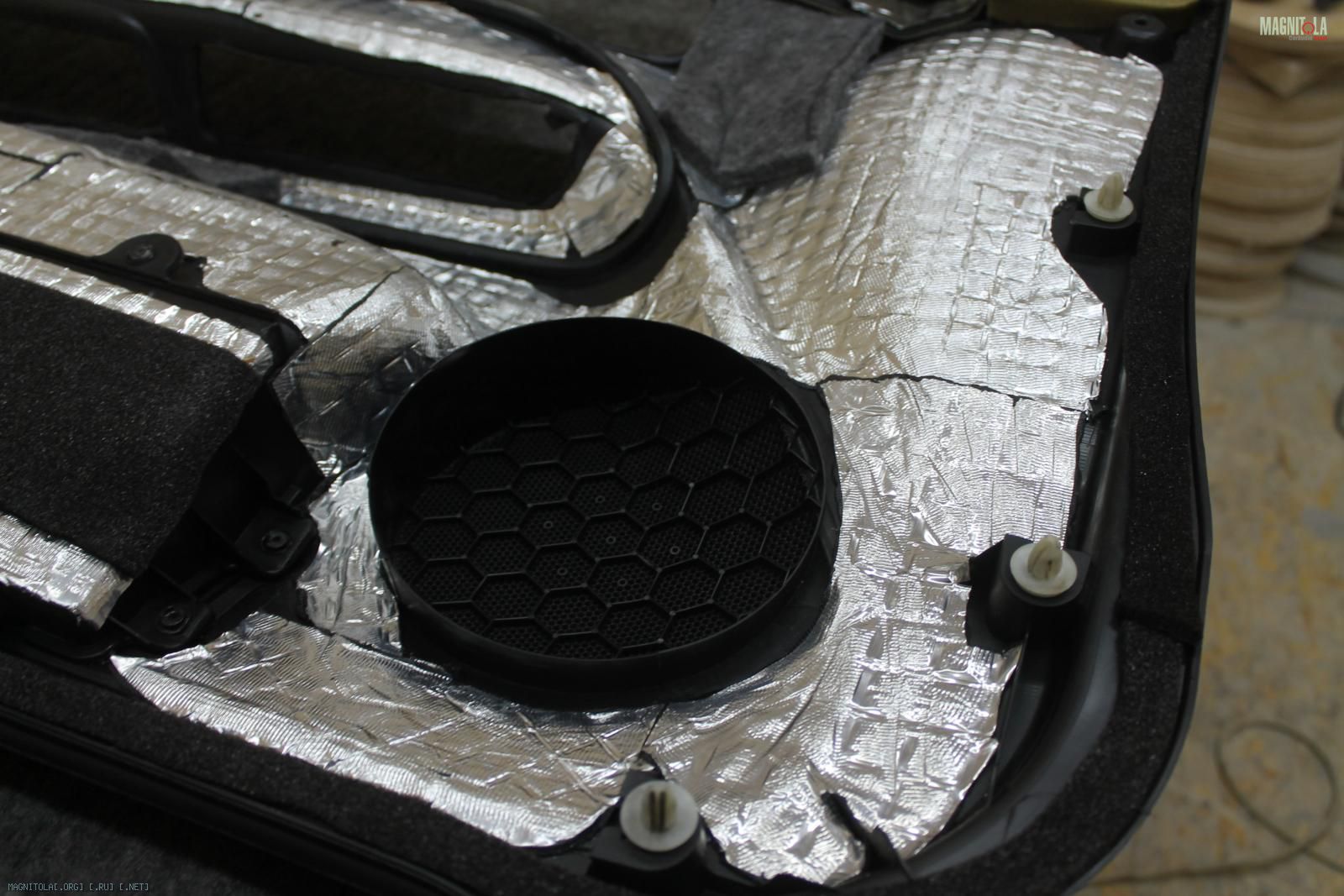

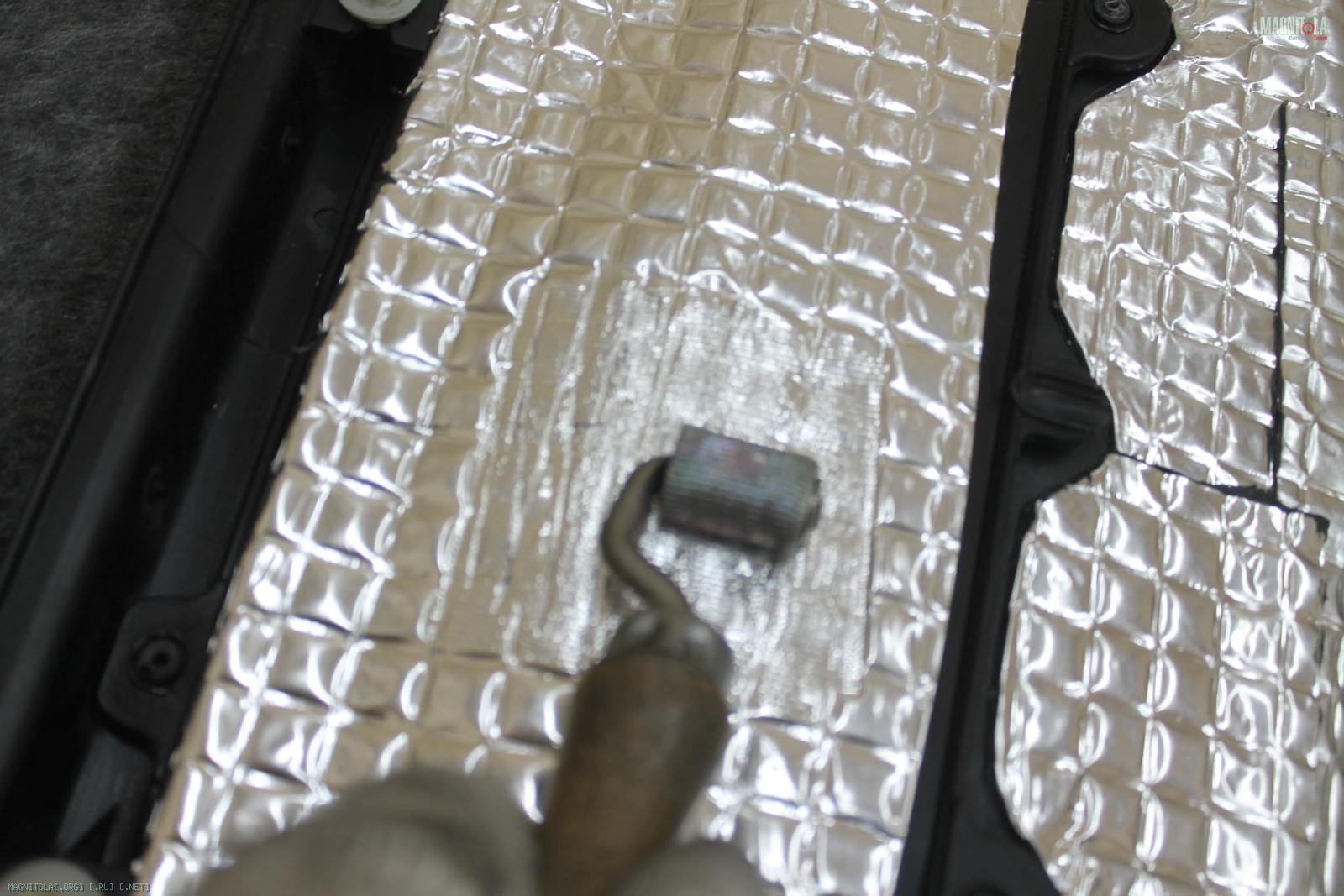

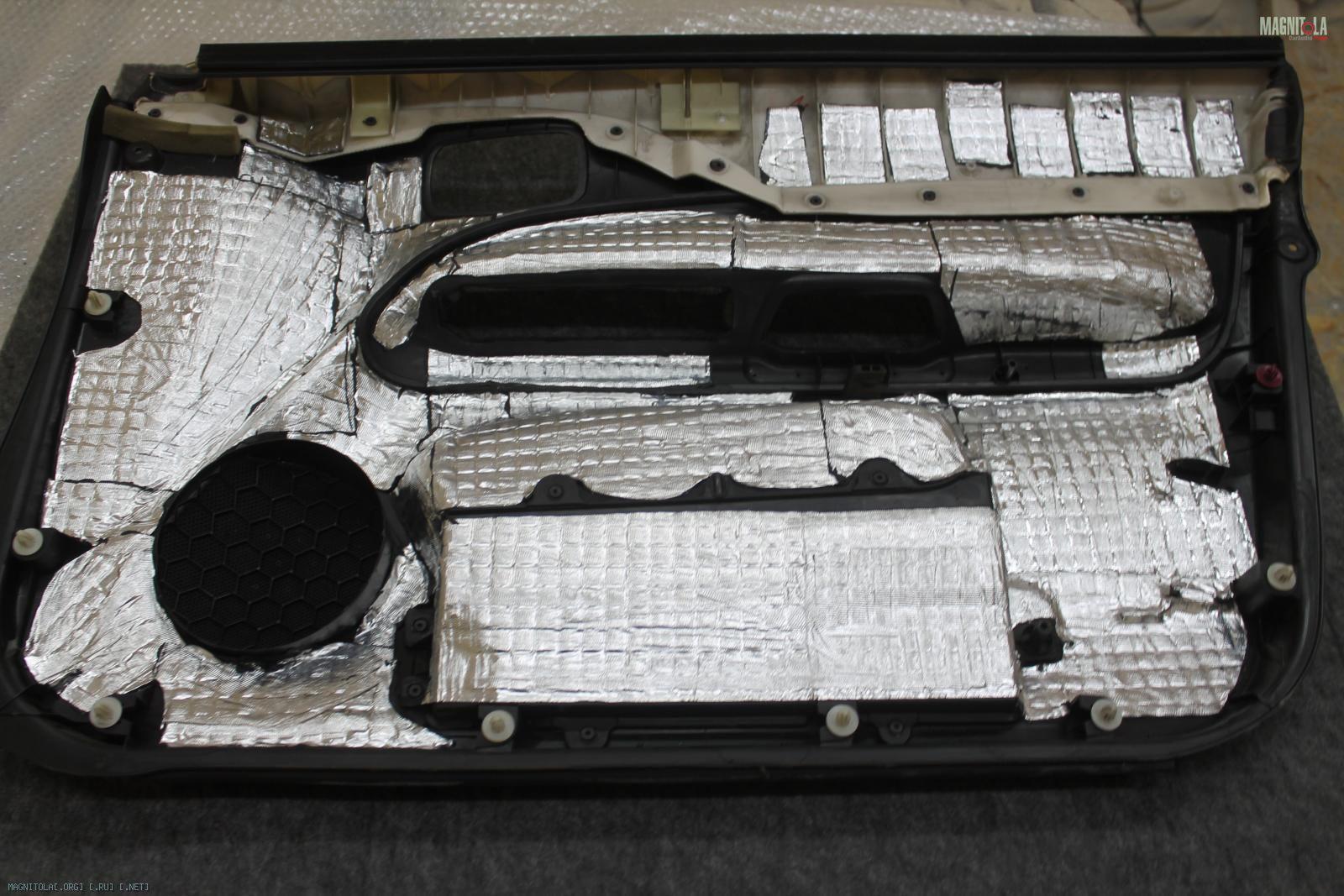

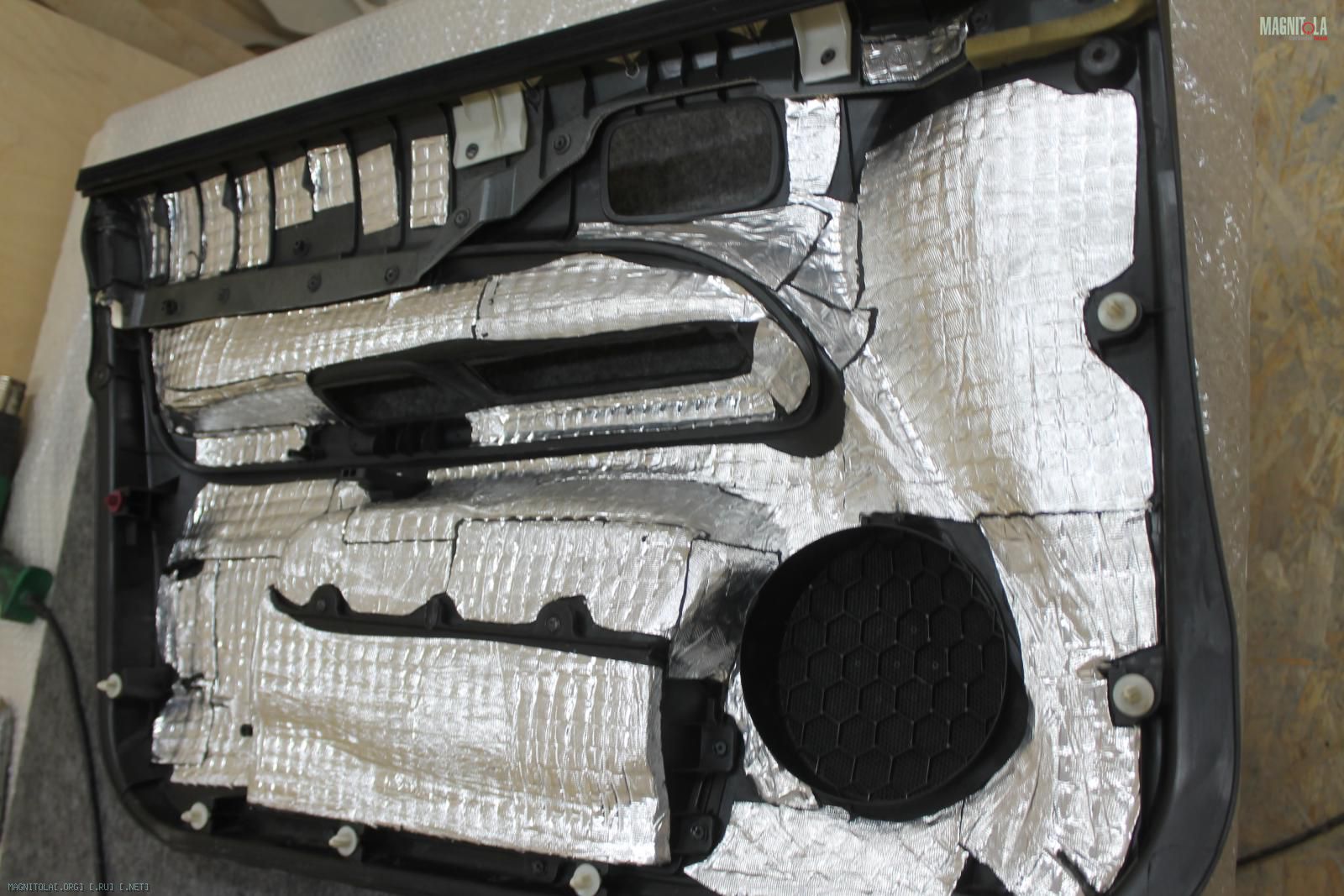

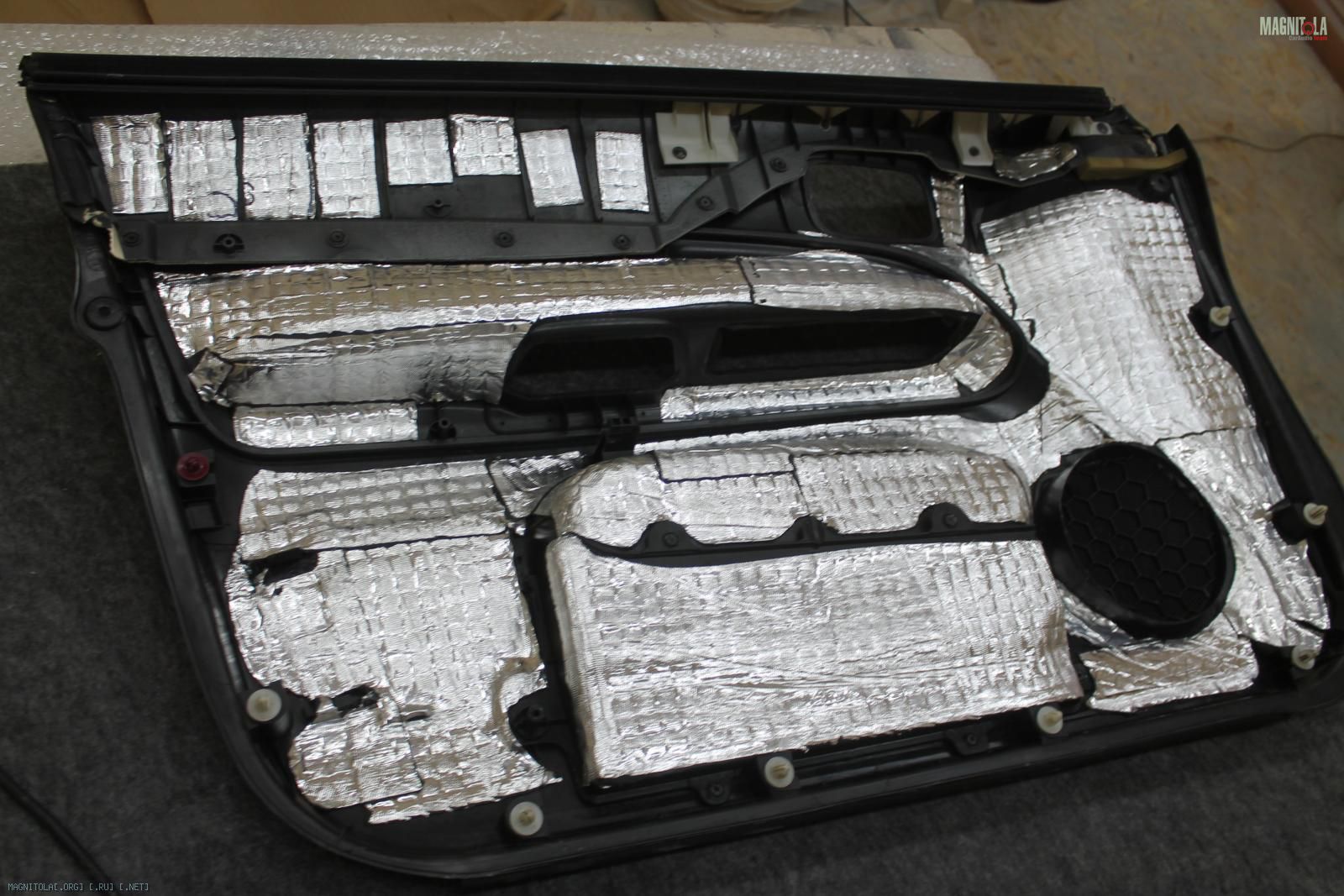

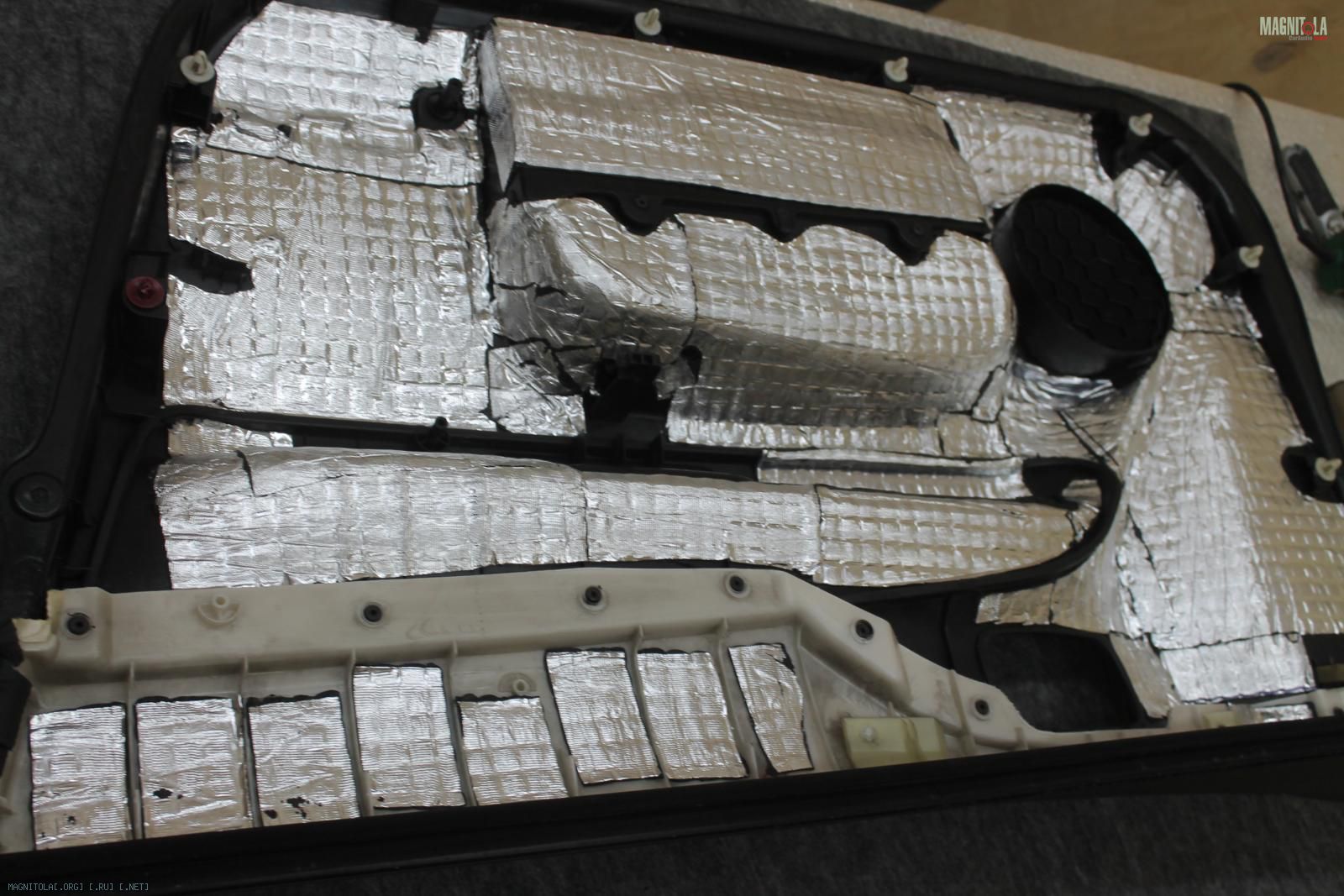

Наносим вибру, греем, прикатываем... наносим войлок и битопласт
Вложение 1027502 Вложение 1027504 Вложение 1027506 Вложение 1027508 Вложение 1027510 Вложение 1027512 Вложение 1027514 Вложение 1027516 Вложение 1027518 Вложение 1027520 Вложение 1027522 Вложение 1027524 Вложение 1027526 Вложение 1027528 Вложение 1027530 Вложение 1027532 Вложение 1027534

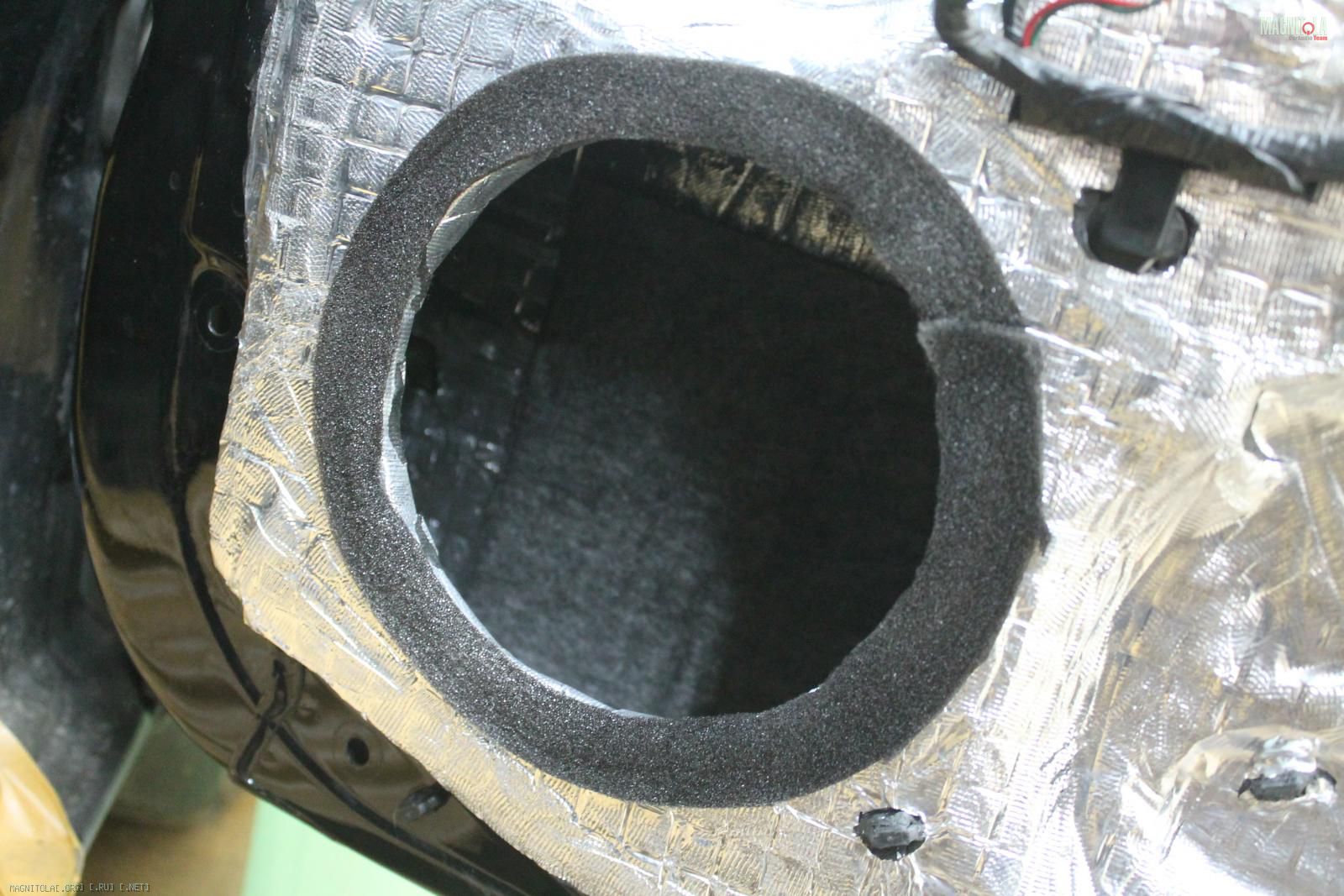

Уплотнительное кольцо из битопласта, акустическое демпфирование за мидбасом...
Вложение 1027536 Вложение 1027538 Вложение 1027540

Сборка двери и начало изготовления подиума под мидбас
Вложение 1027542 Вложение 1027544
04.07.2016, 17:54
st220

Вложений: 44

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mitsubishi Lancer

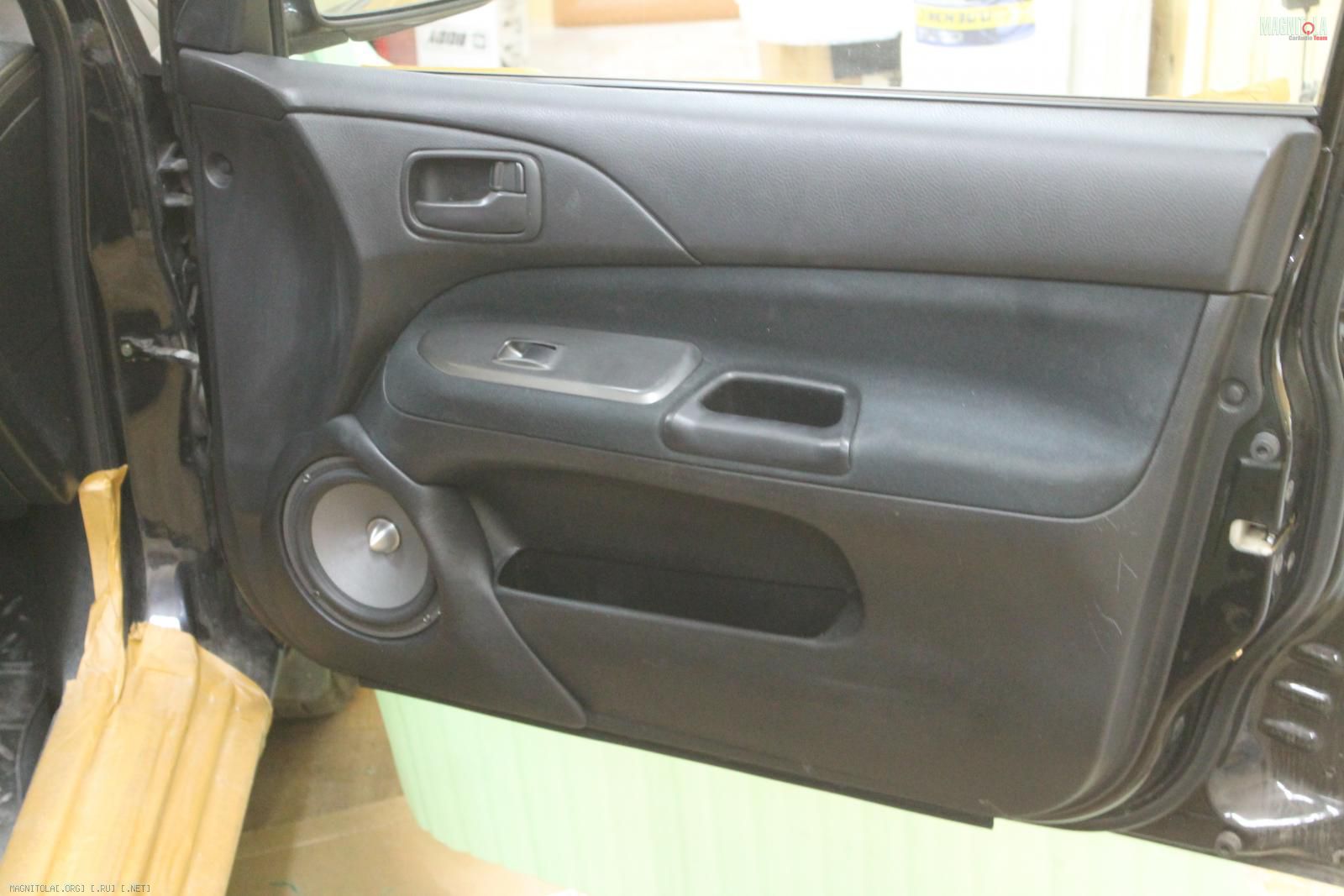

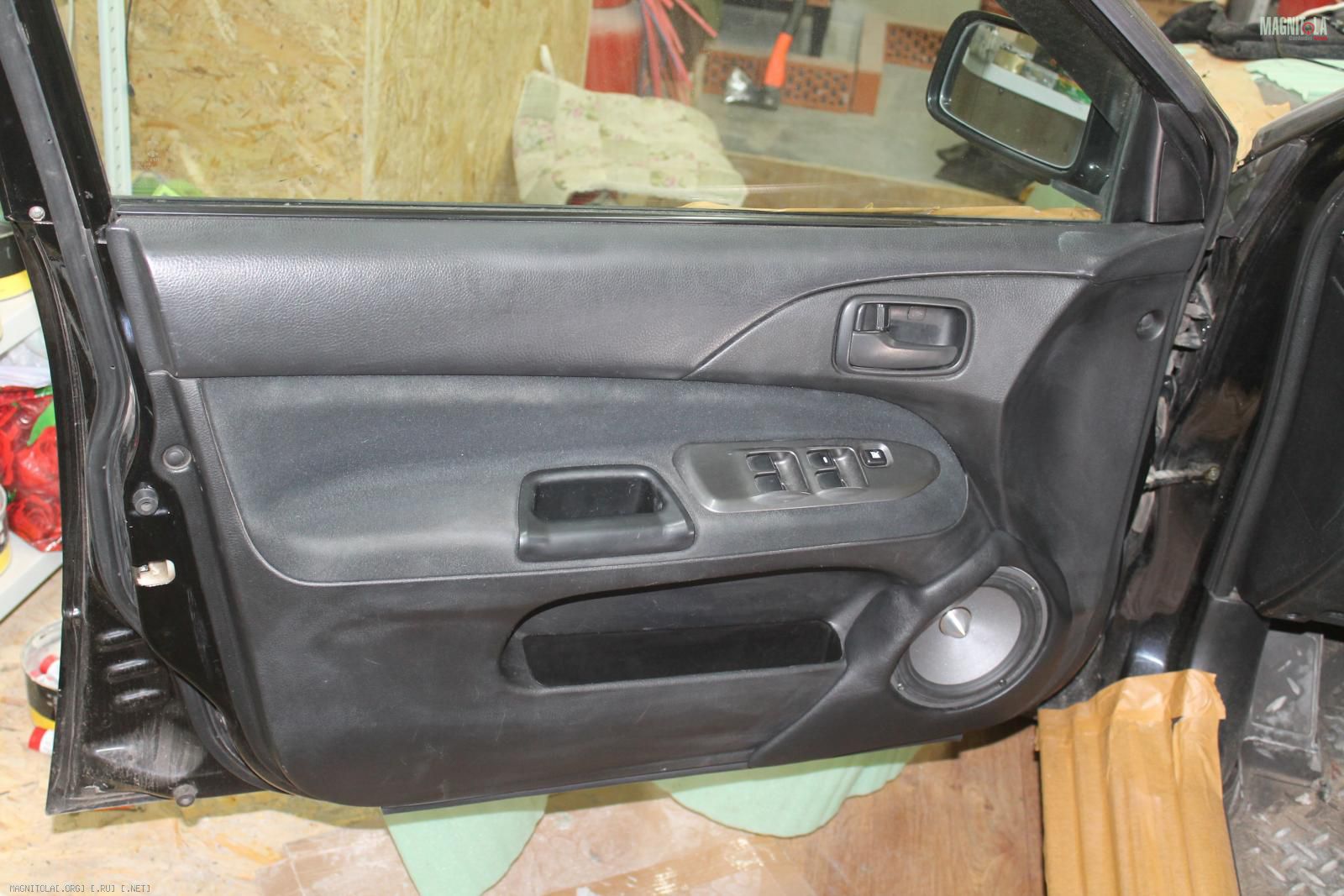

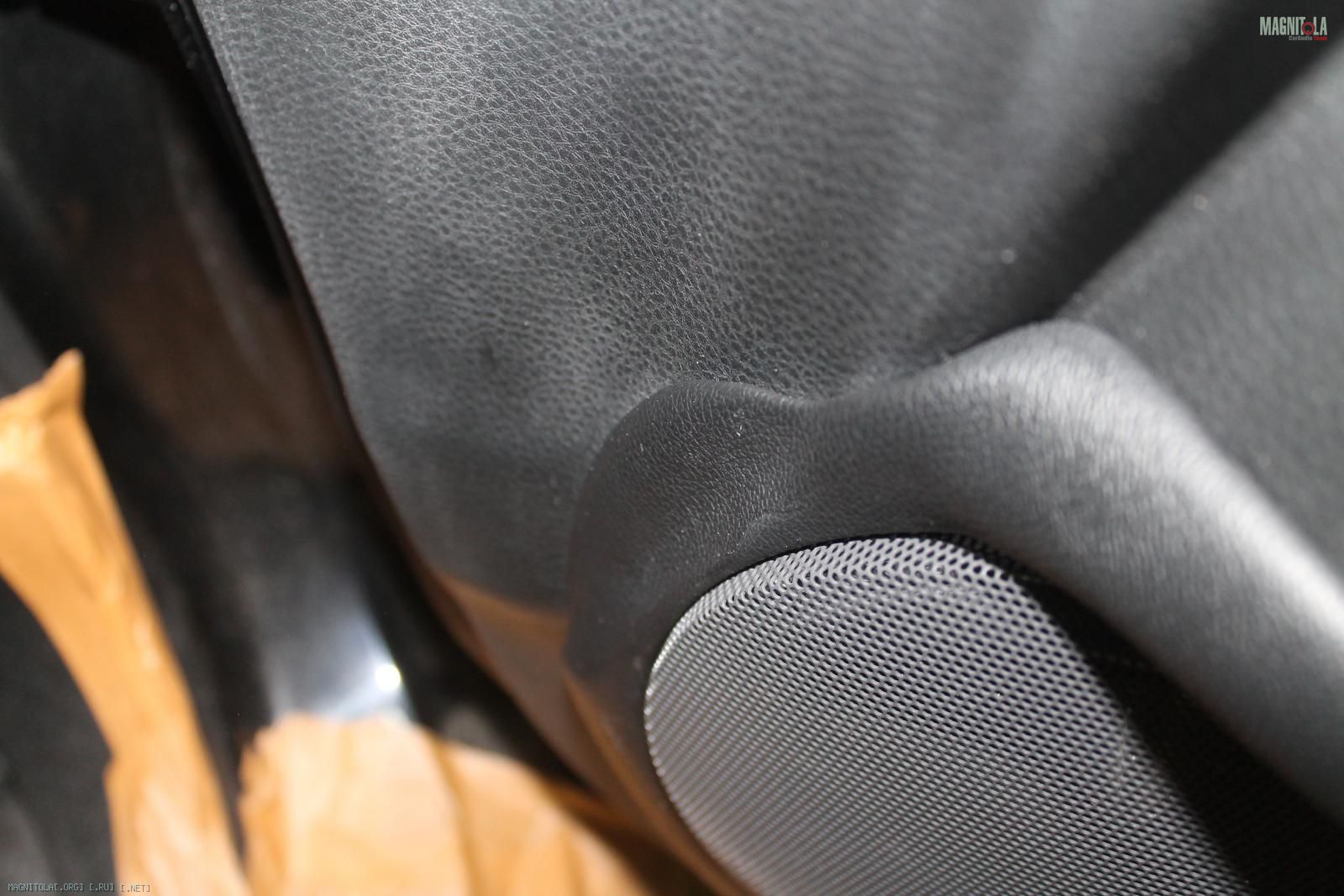

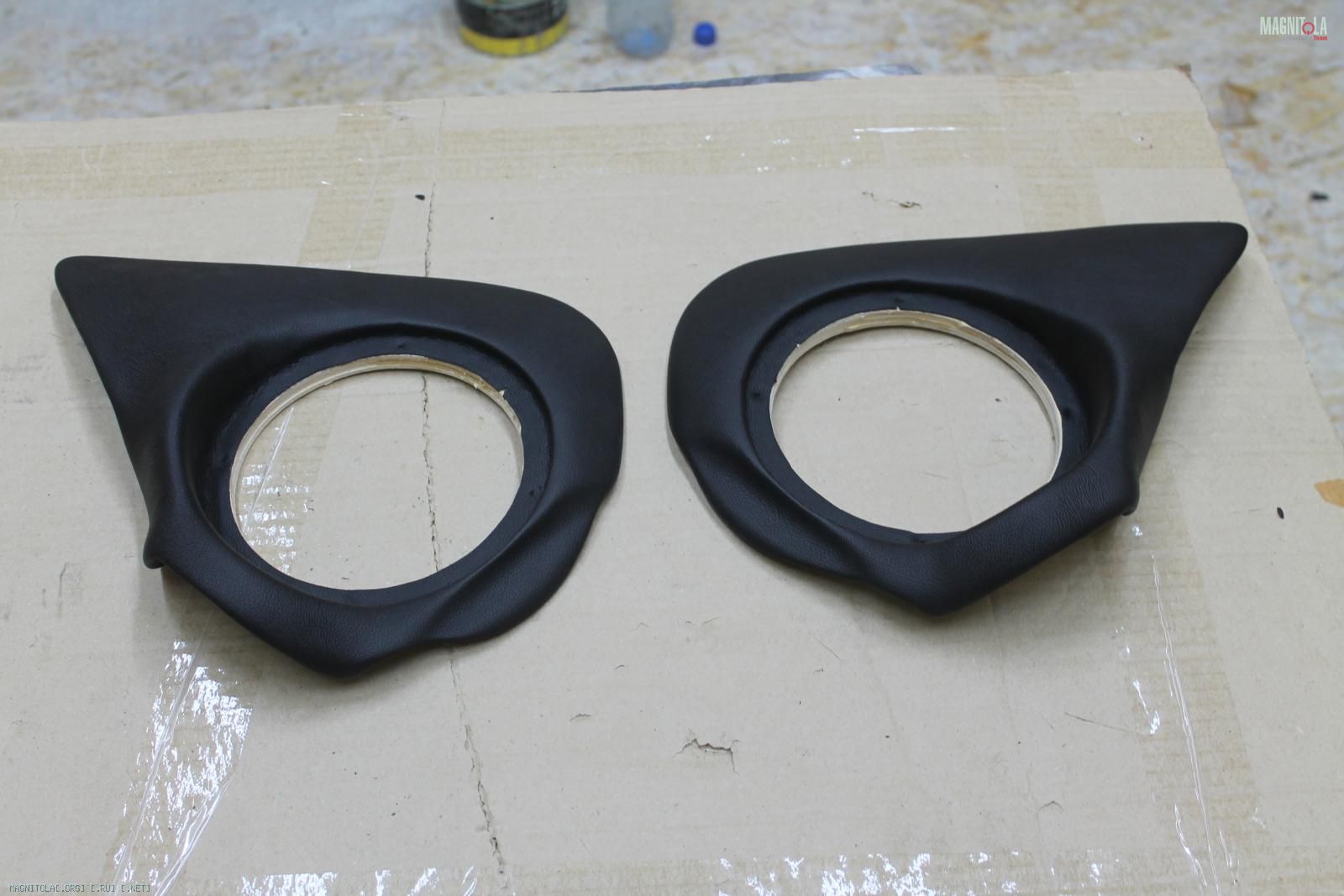

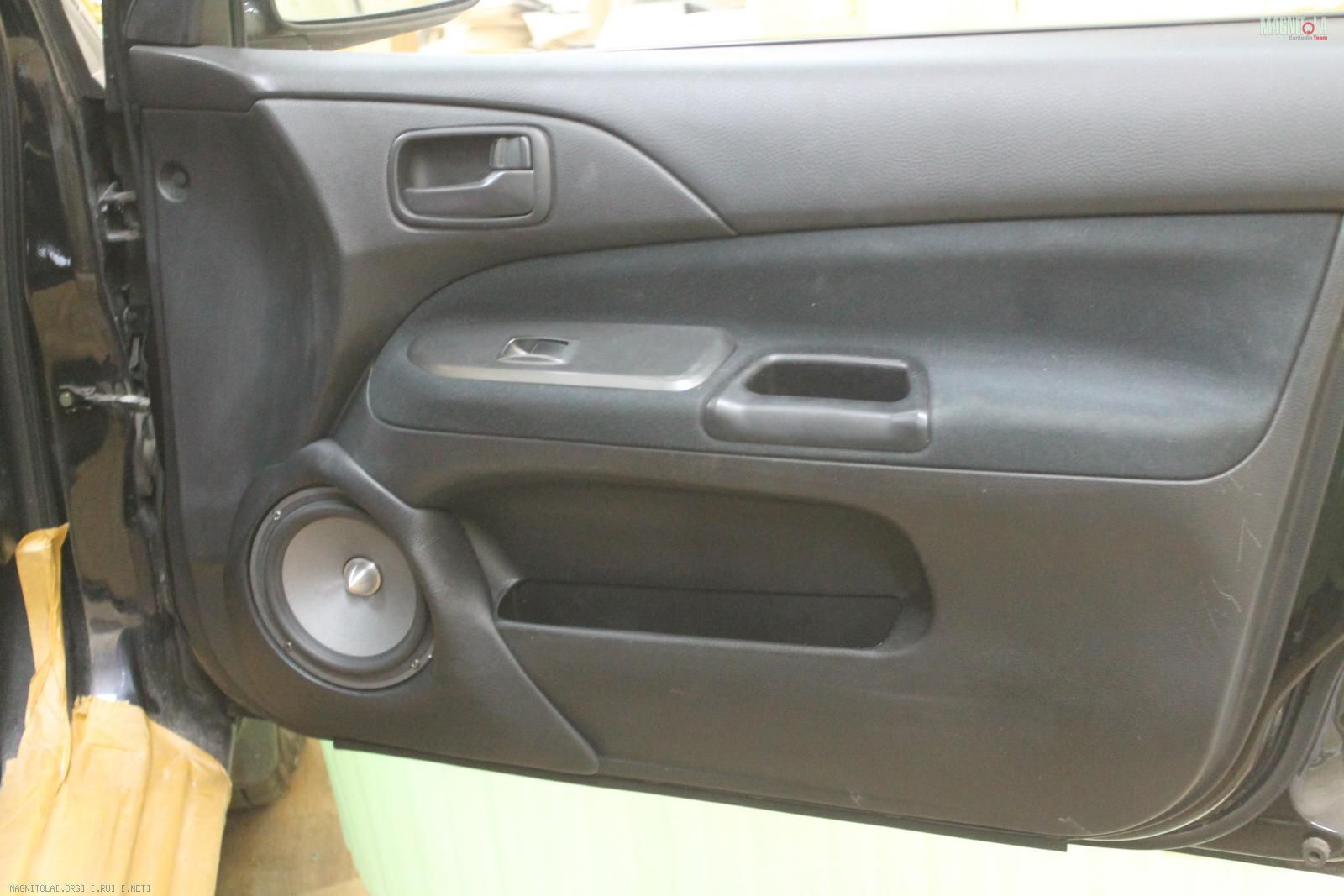

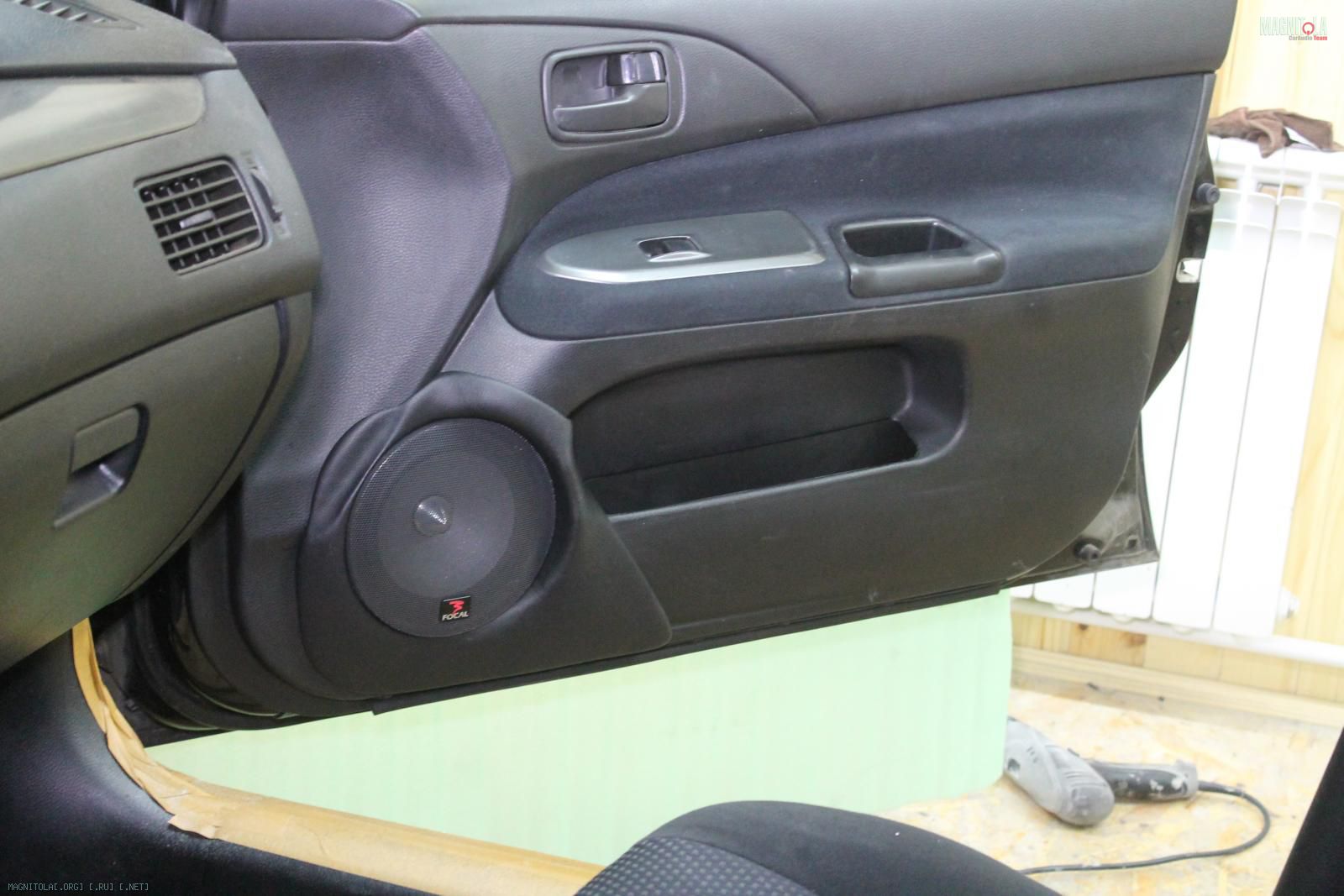

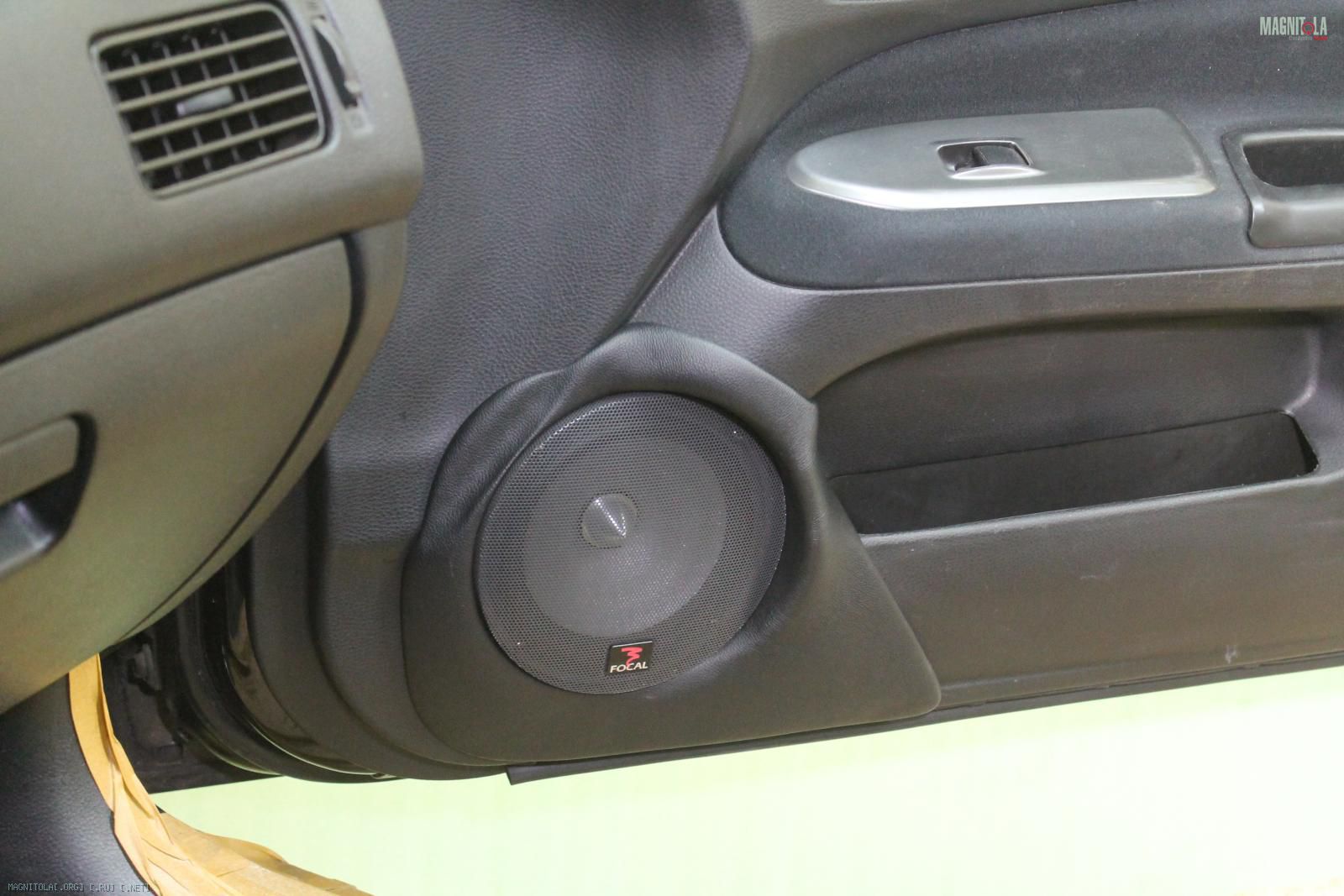

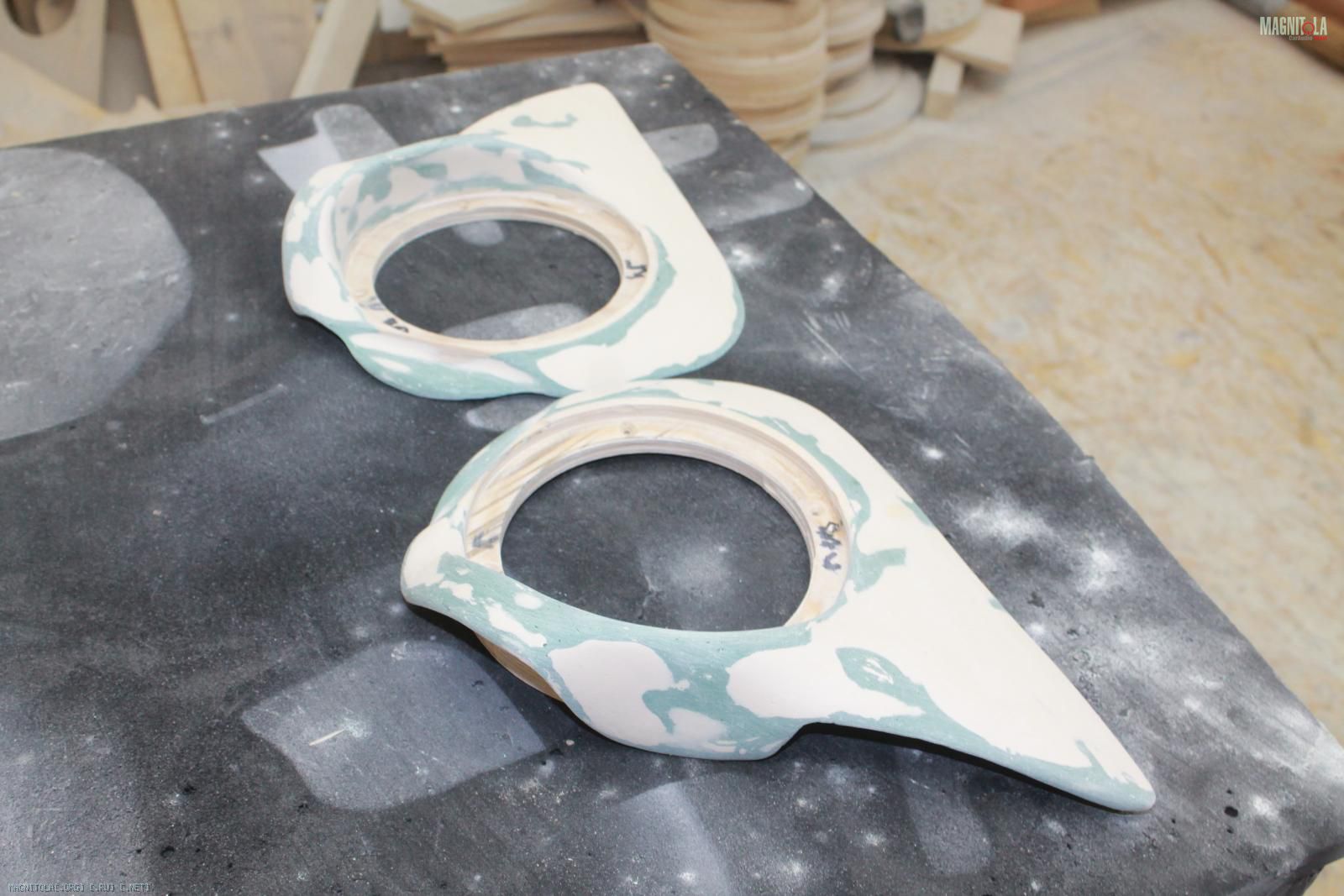

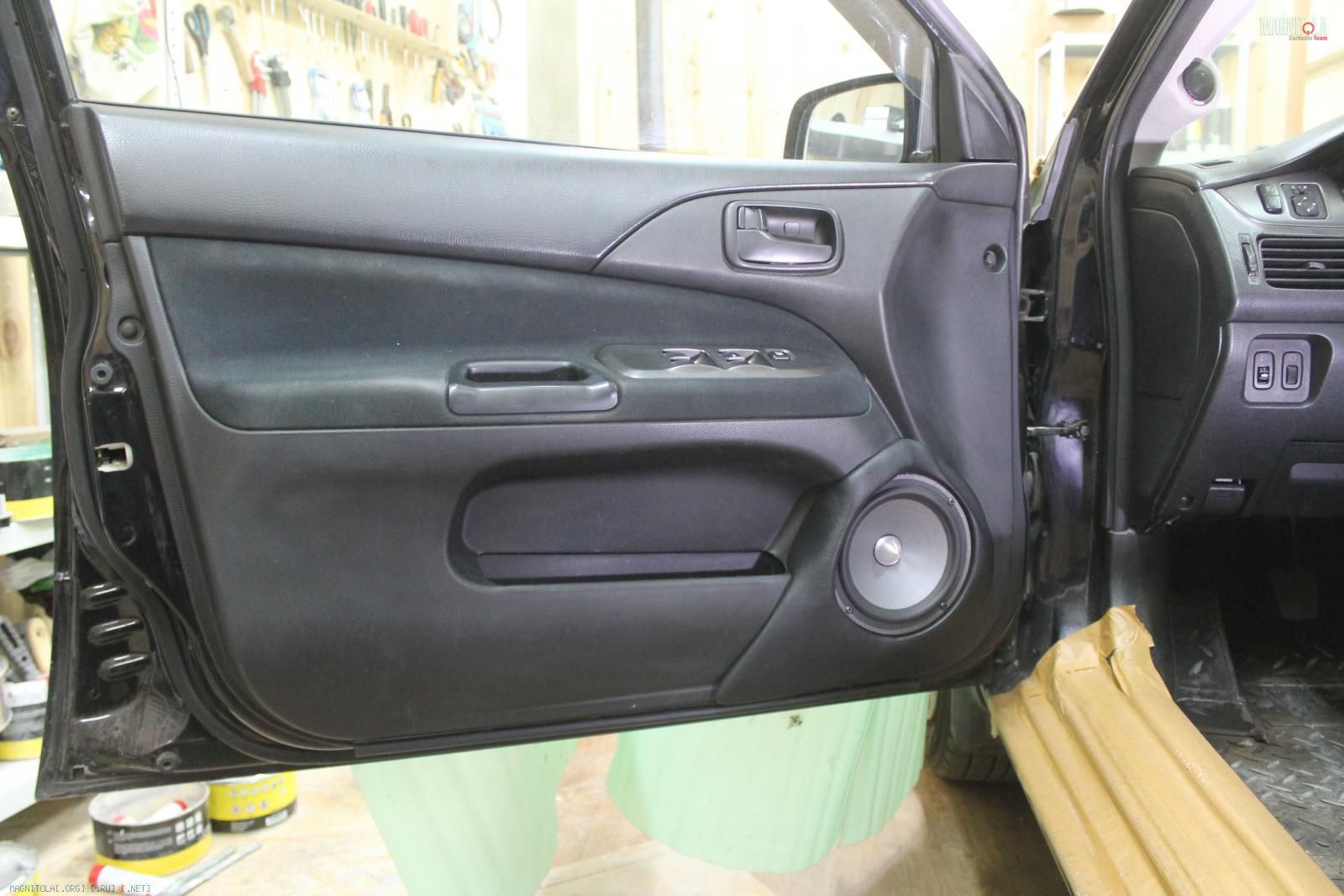

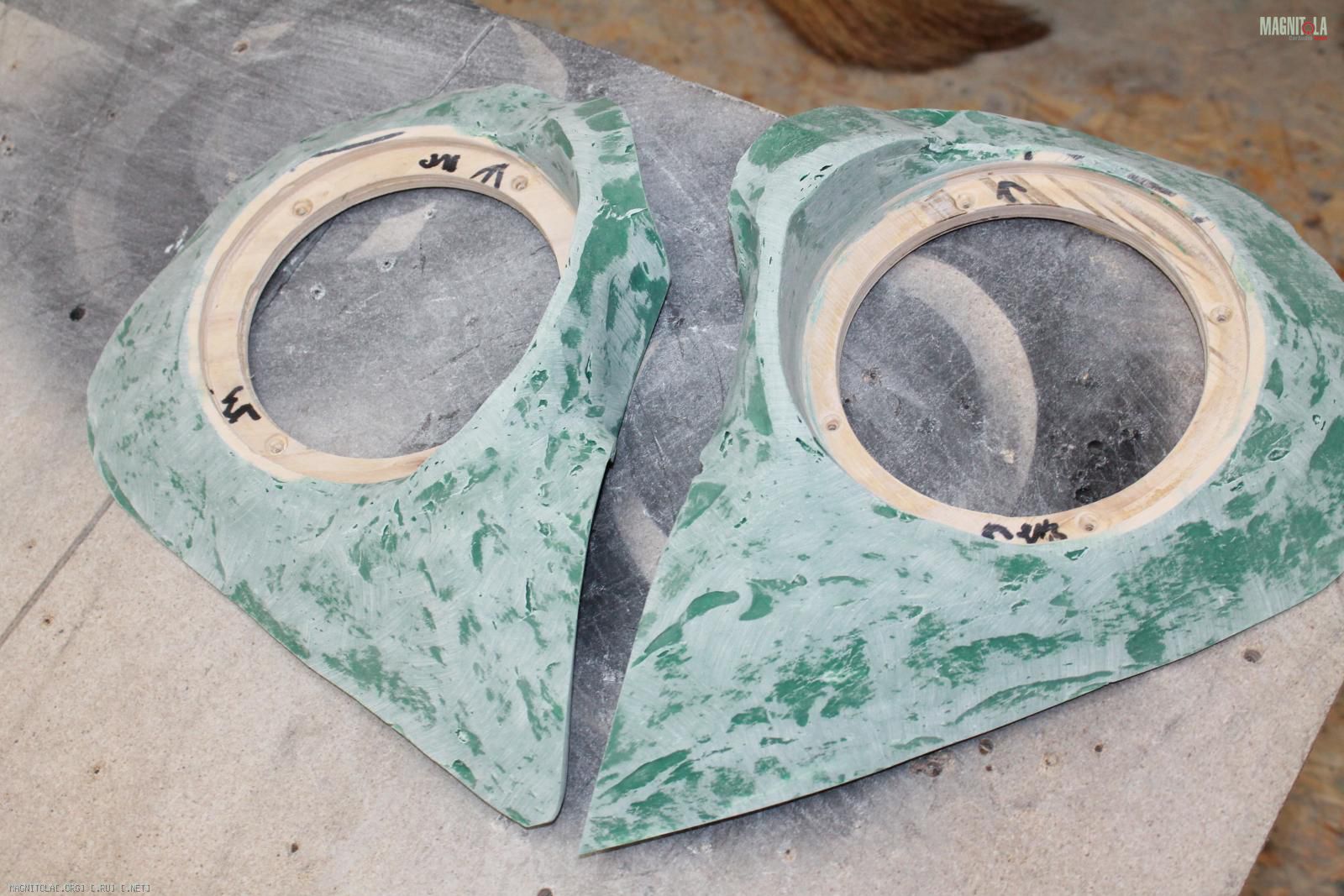

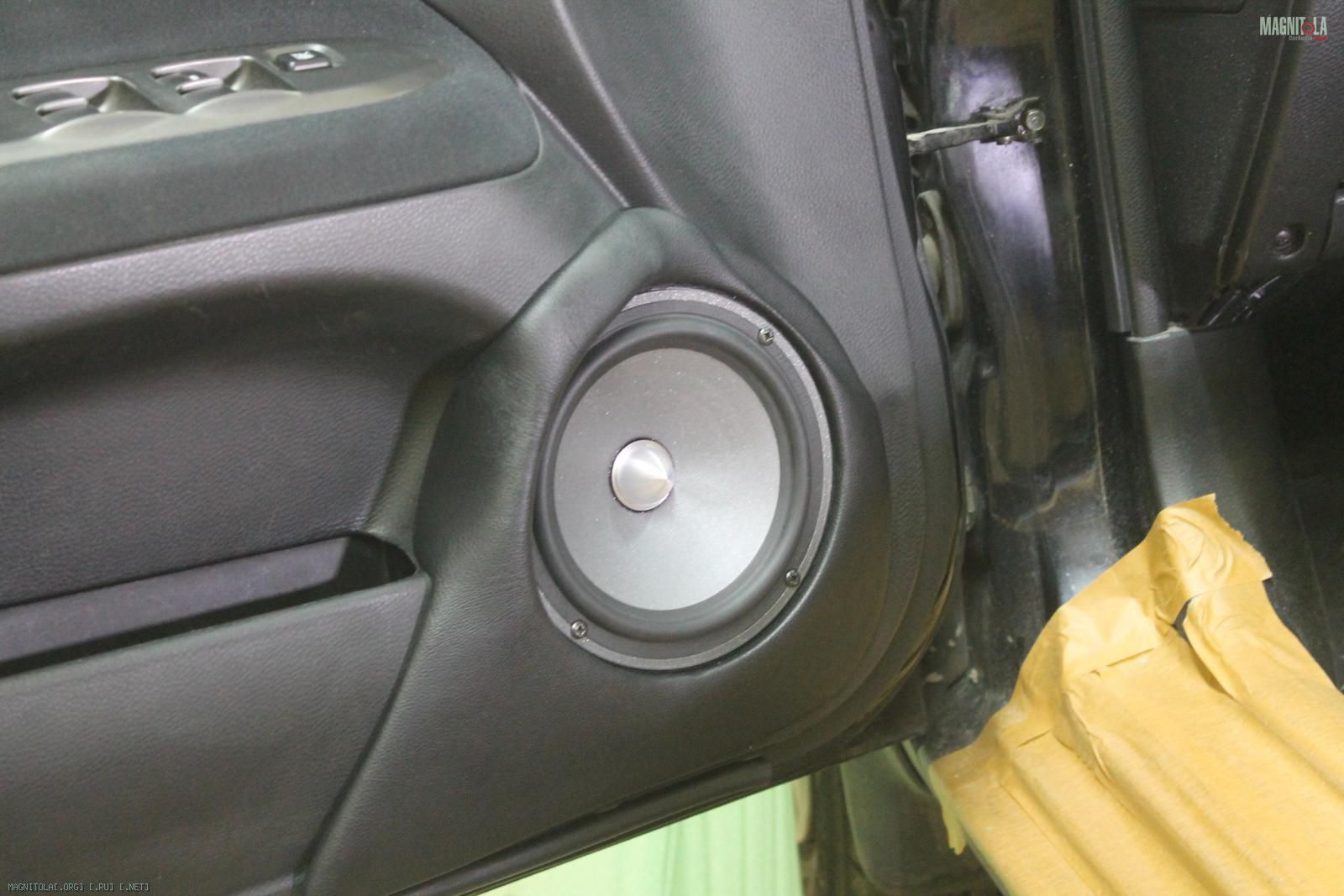

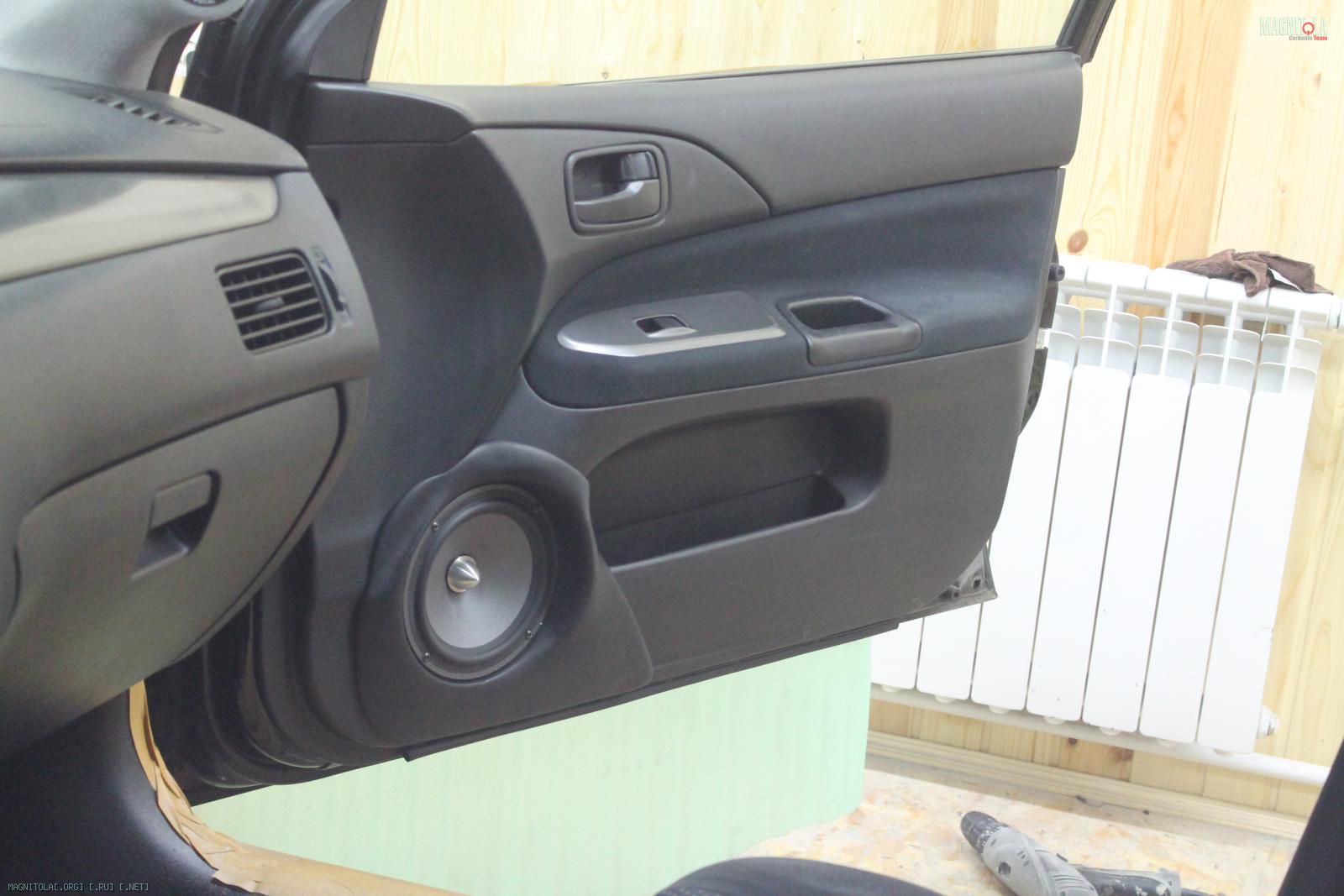

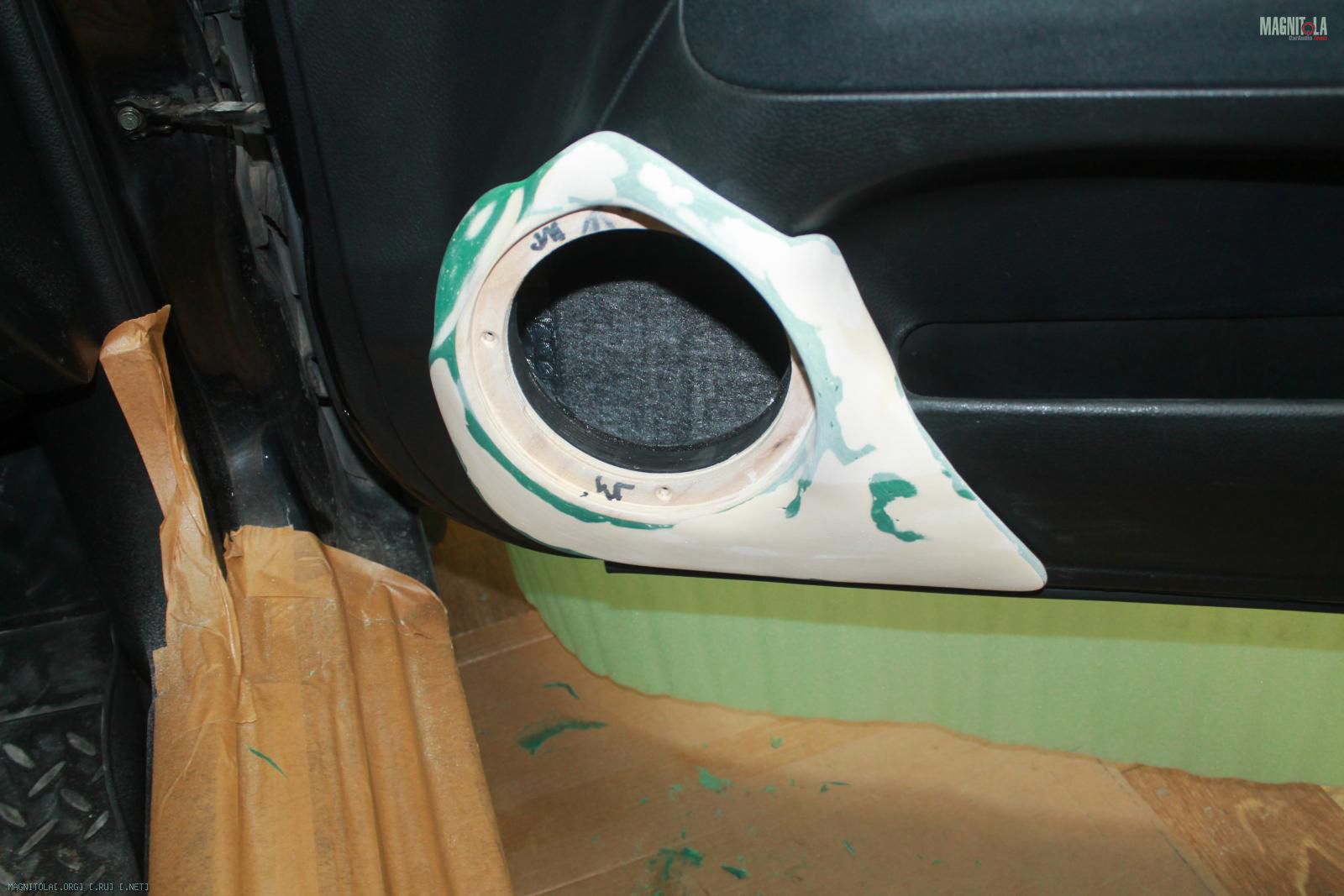

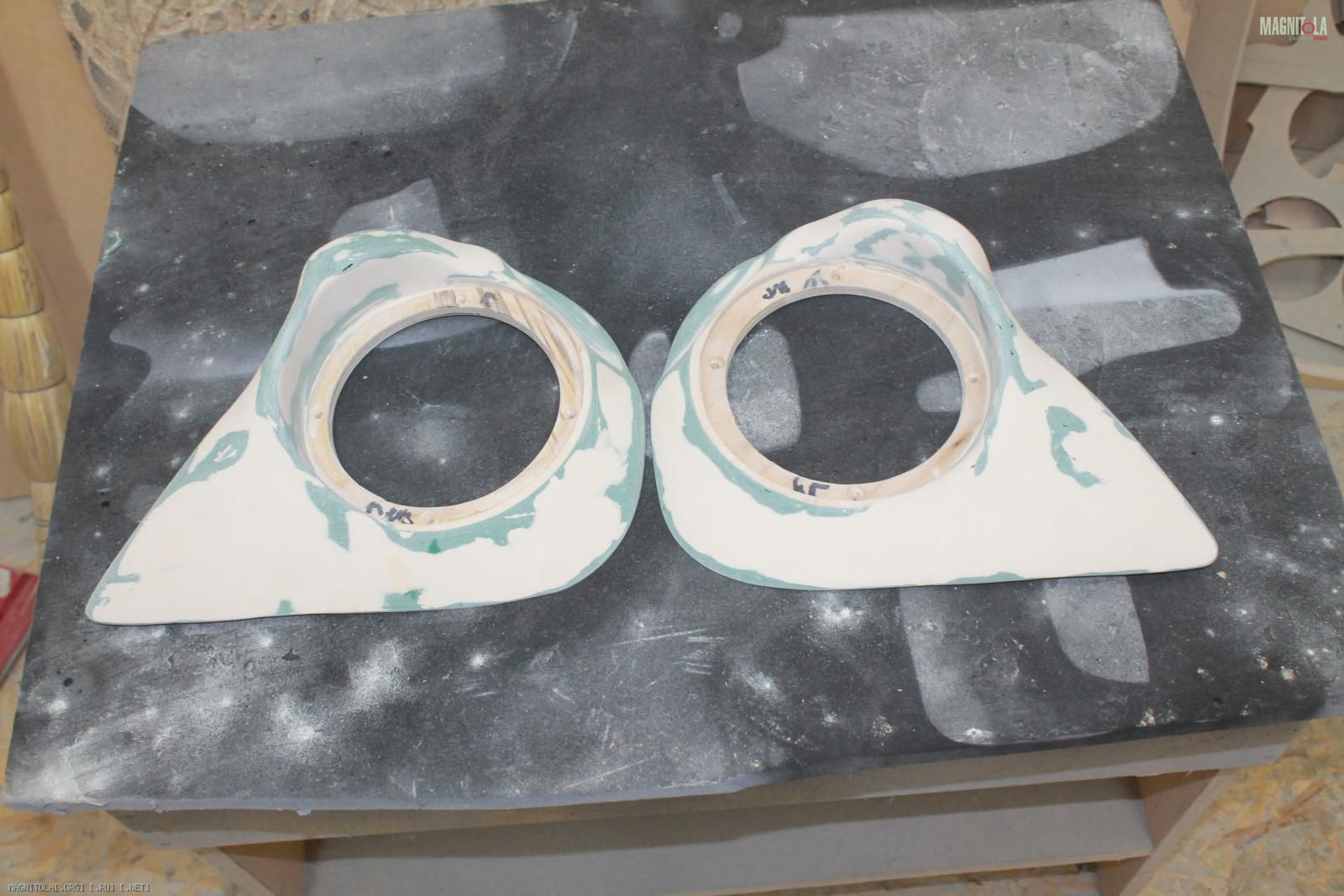

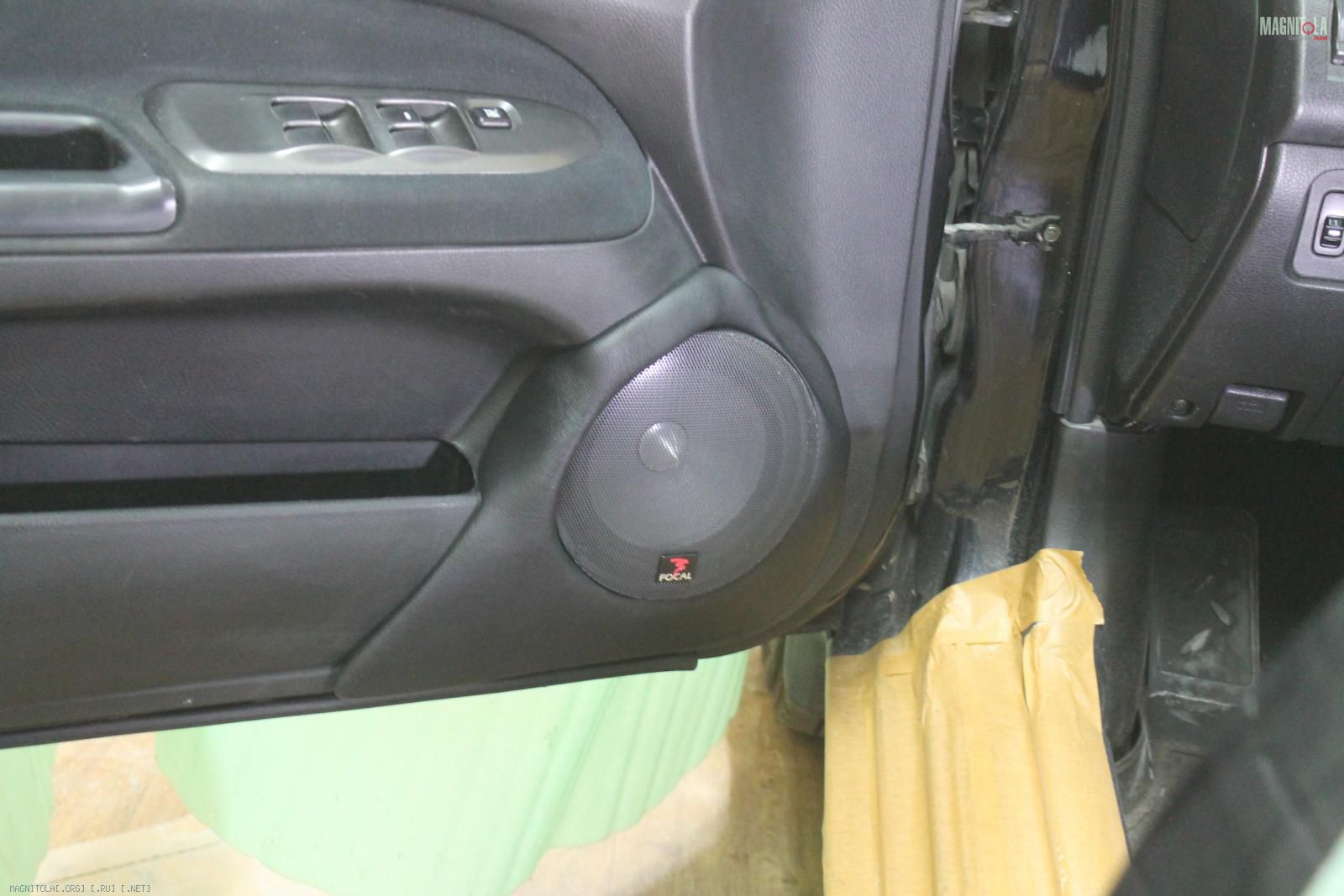

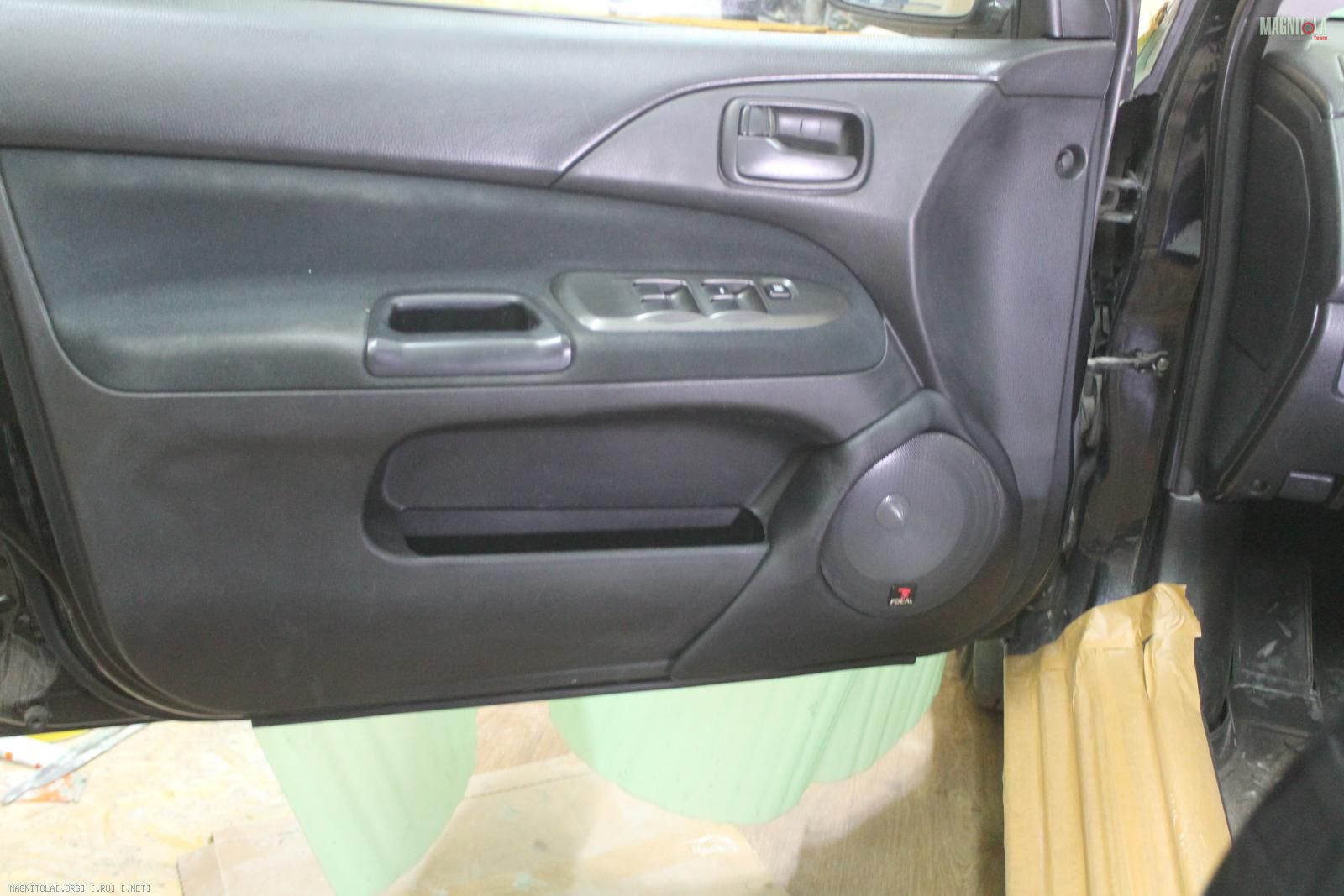

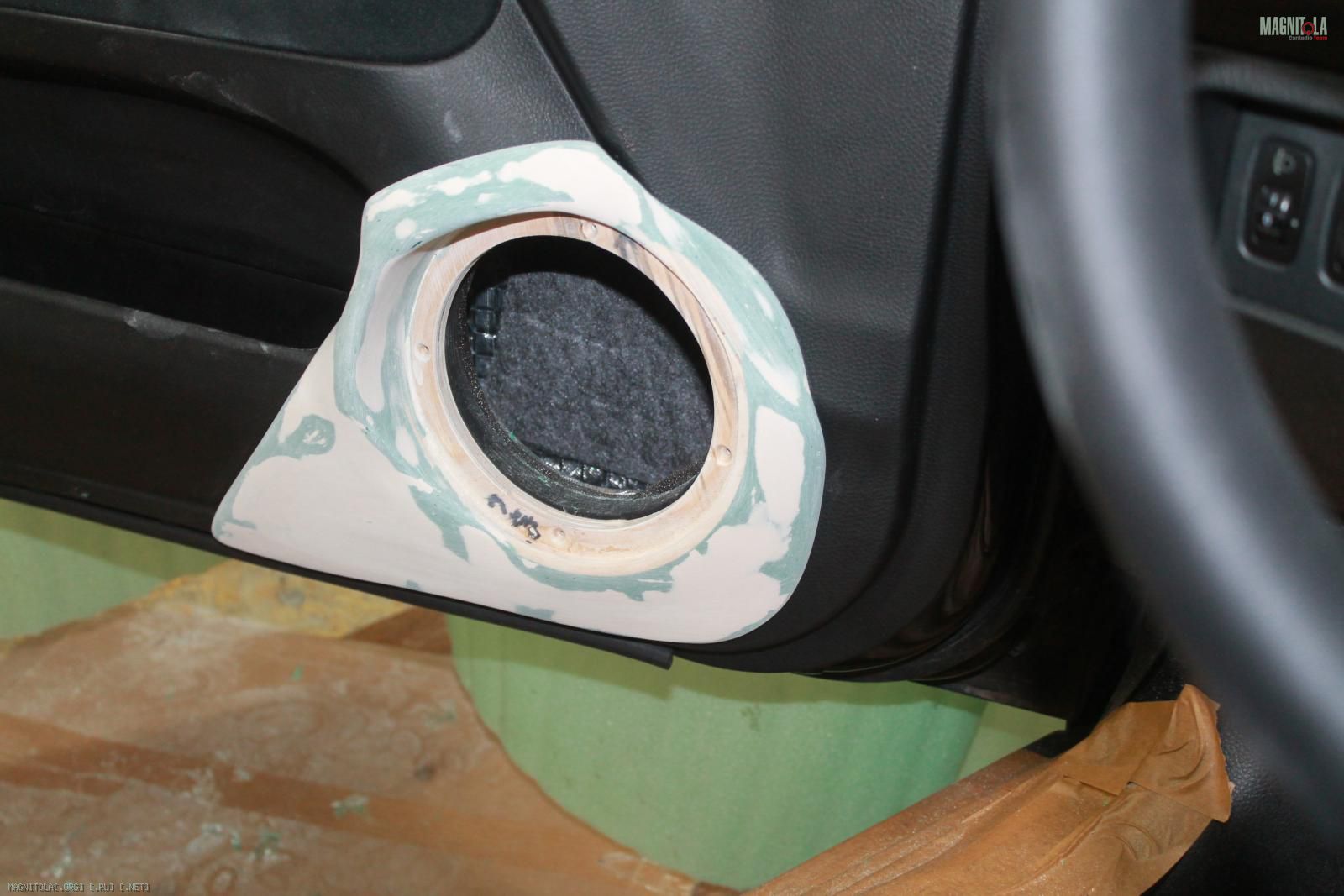

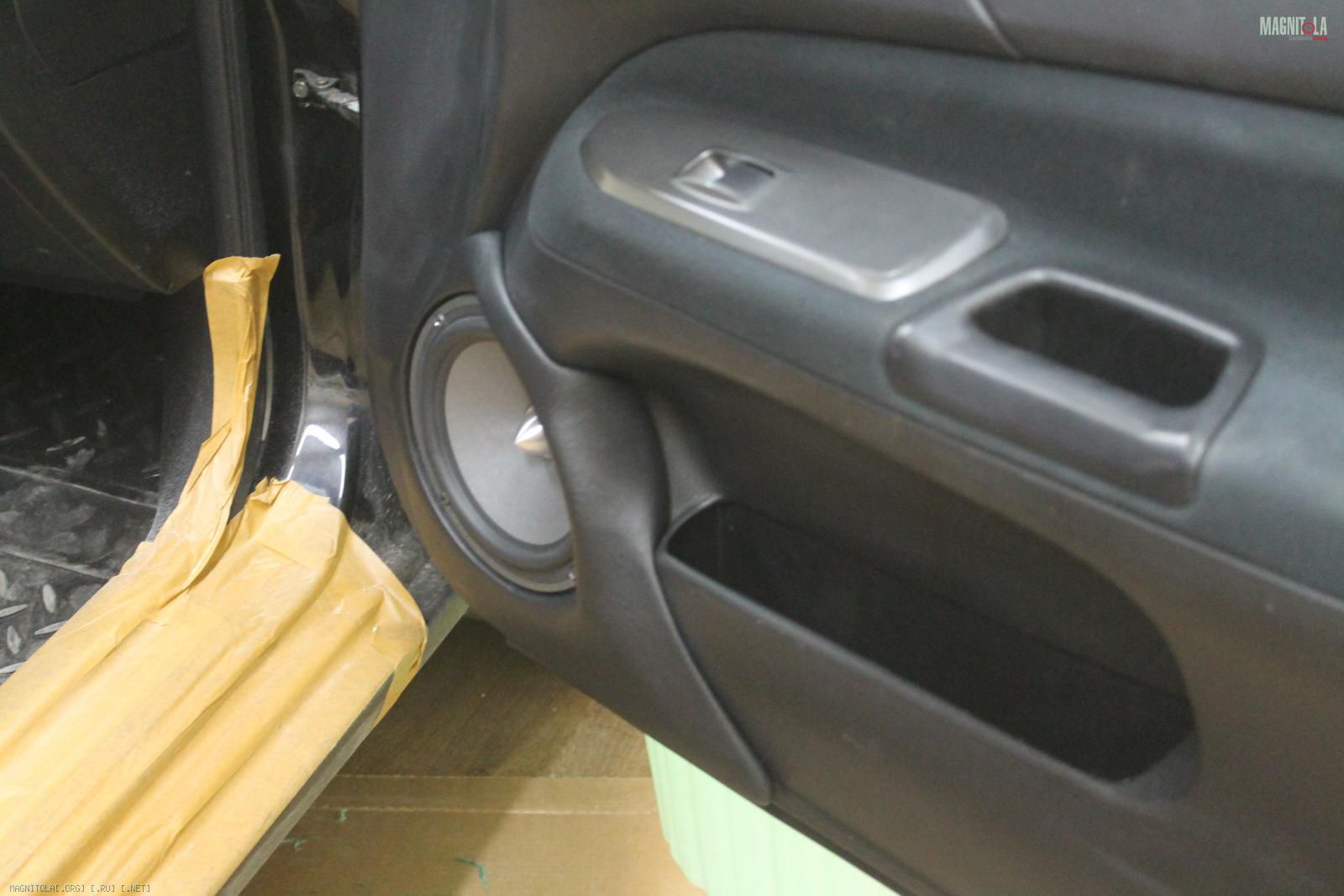

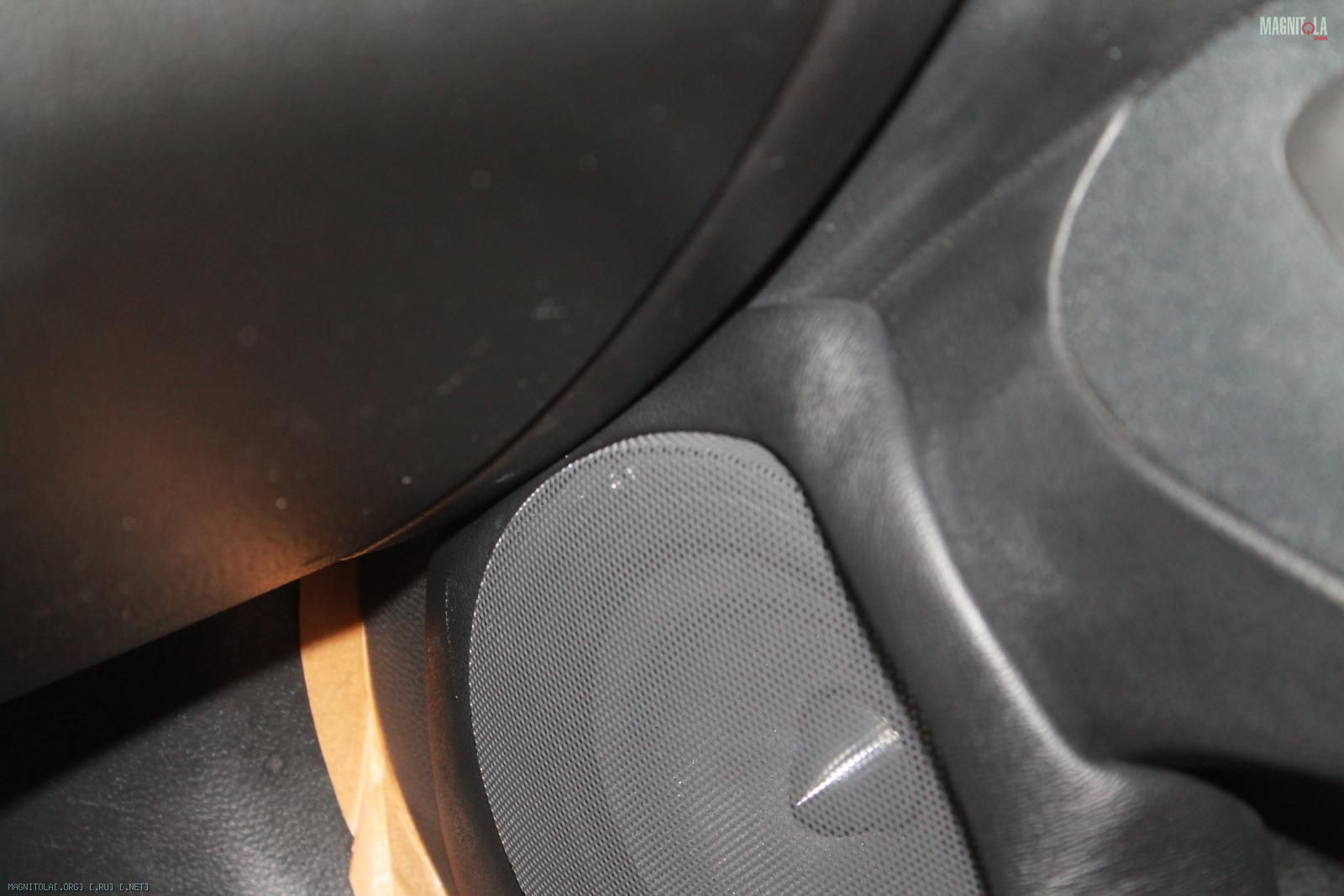

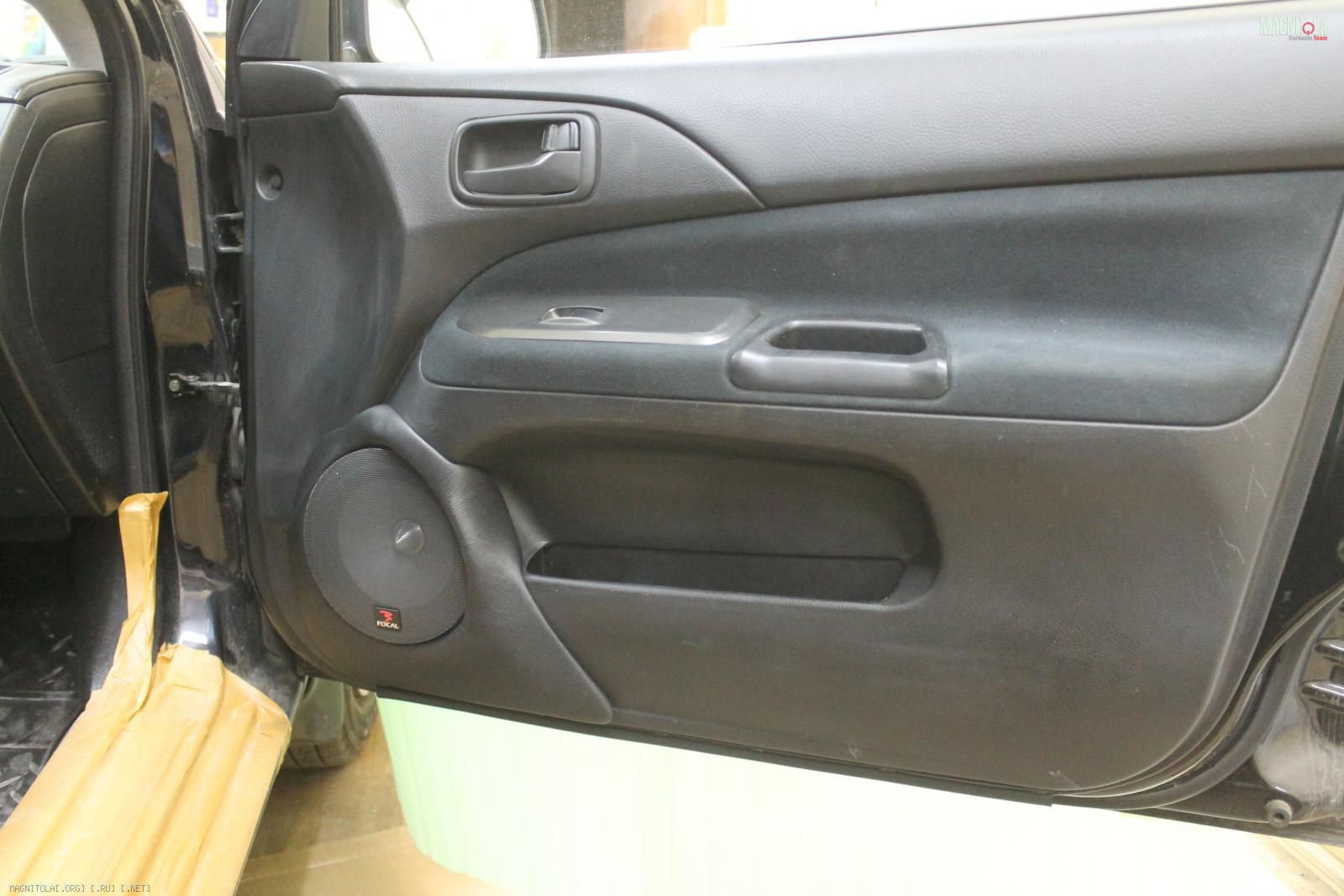

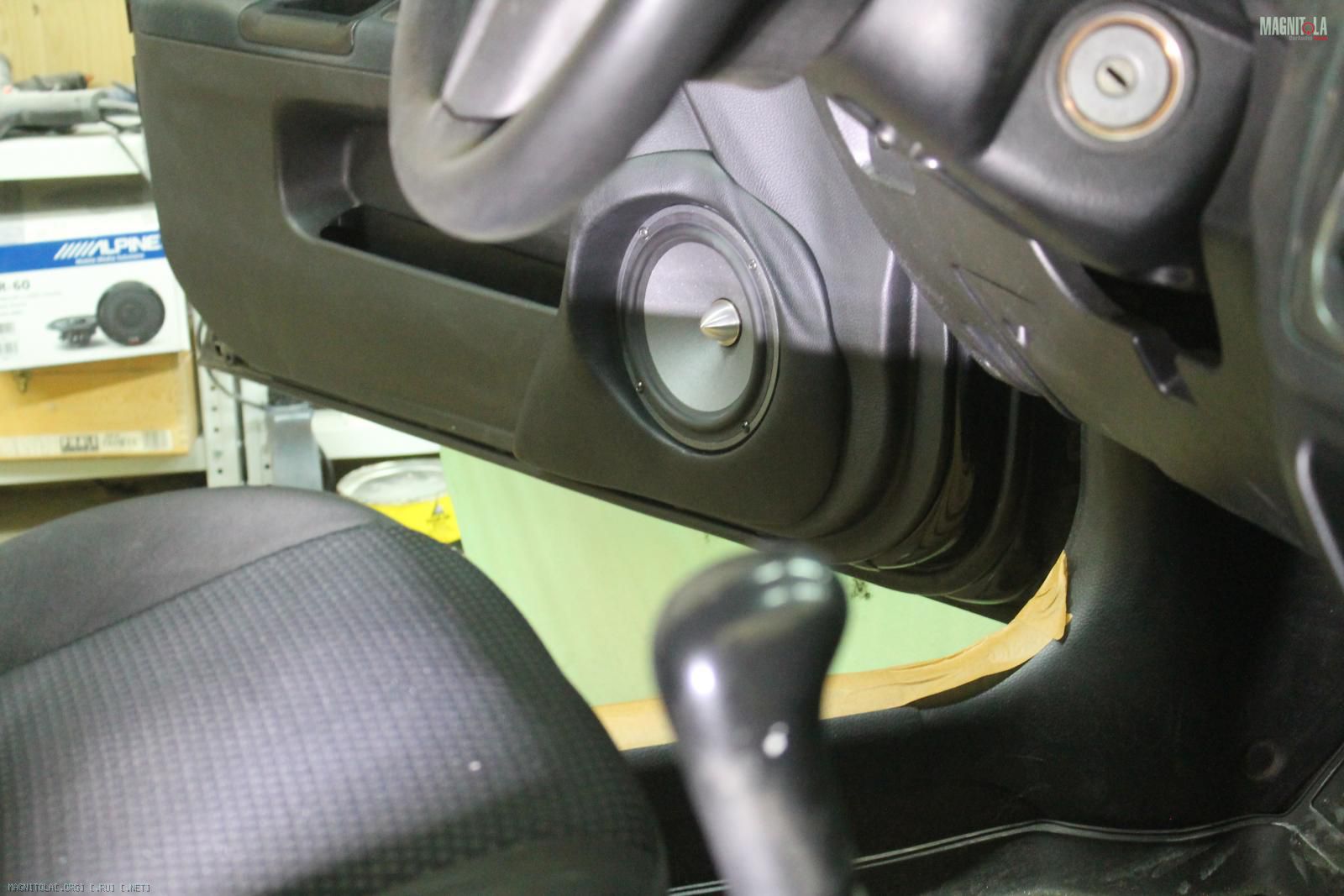

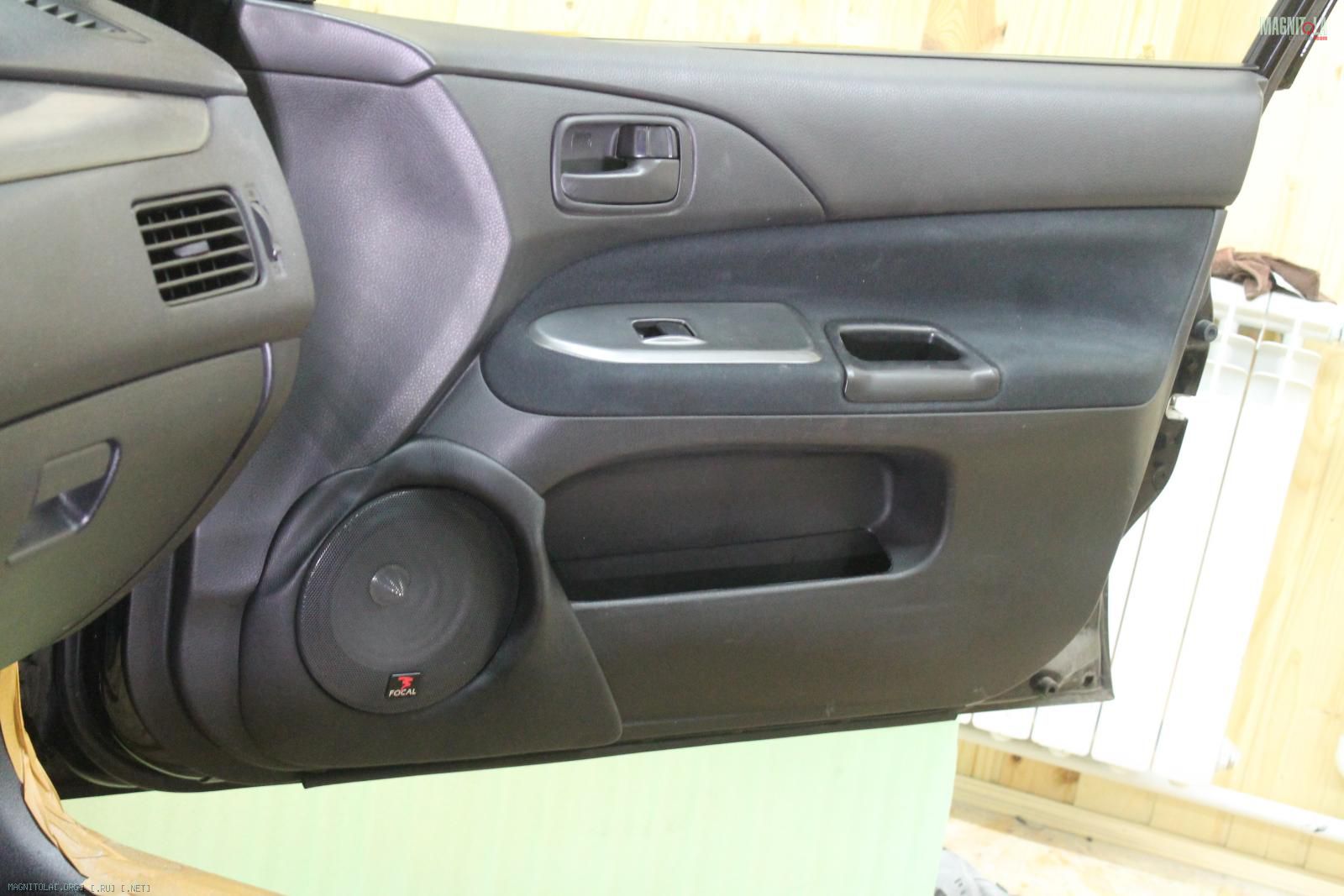

Подиумы под мидбас

Вложение 1028066 Вложение 1028068 Вложение 1028070 Вложение 1028072 Вложение 1028074 Вложение 1028076 Вложение 1028078 Вложение 1028080 Вложение 1028082 Вложение 1028084 Вложение 1028086 Вложение 1028088 Вложение 1028090 Вложение 1028092 Вложение 1028094 Вложение 1028096 Вложение 1028098 Вложение 1028100 Вложение 1028102 Вложение 1028104 Вложение 1028106 Вложение 1028108 Вложение 1028110 Вложение 1028112 Вложение 1028114 Вложение 1028116 Вложение 1028118 Вложение 1028120 Вложение 1028122 Вложение 1028124 Вложение 1028126 Вложение 1028128 Вложение 1028130 Вложение 1028132 Вложение 1028134 Вложение 1028136 Вложение 1028138 Вложение 1028140 Вложение 1028142 Вложение 1028144 Вложение 1028146 Вложение 1028148

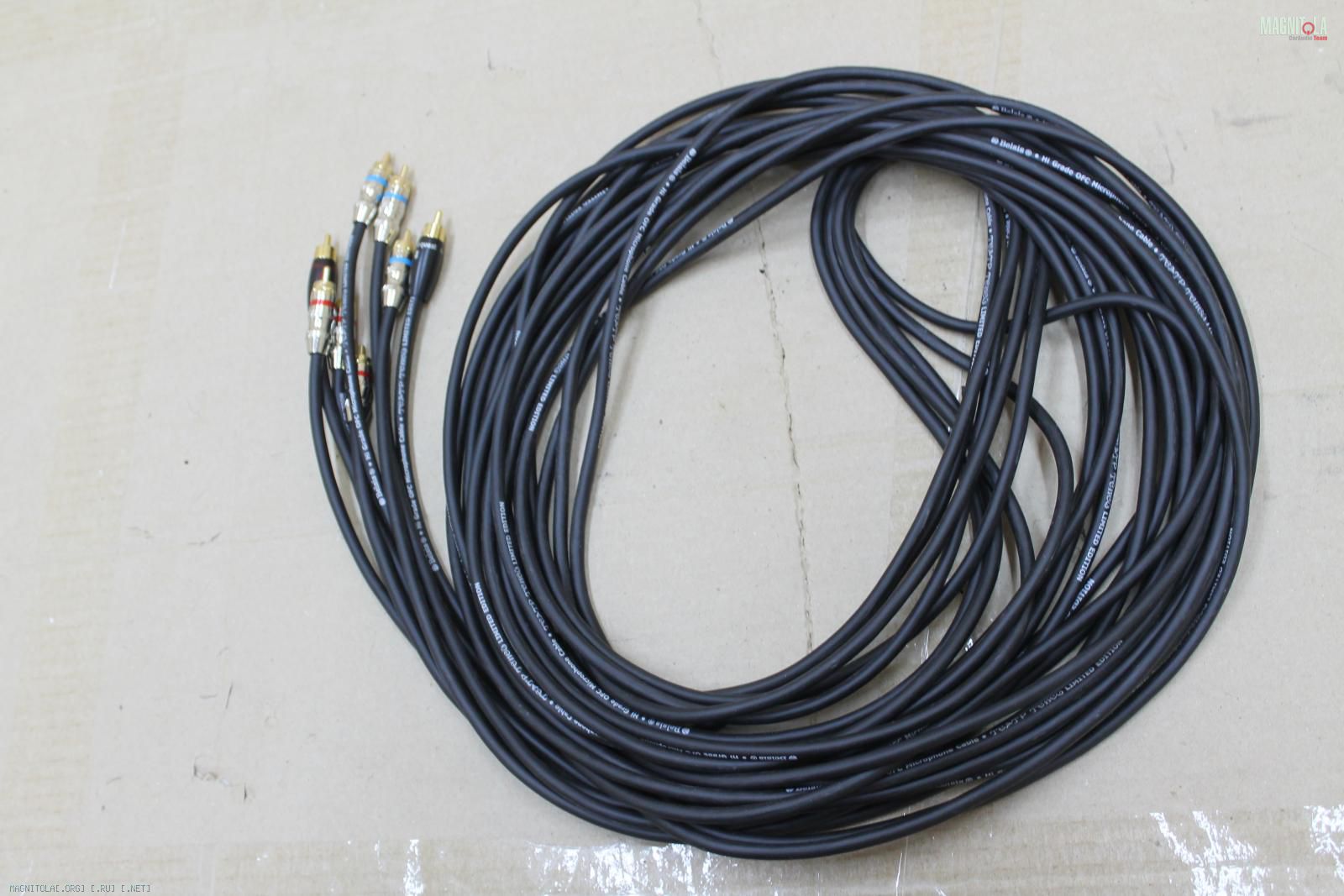

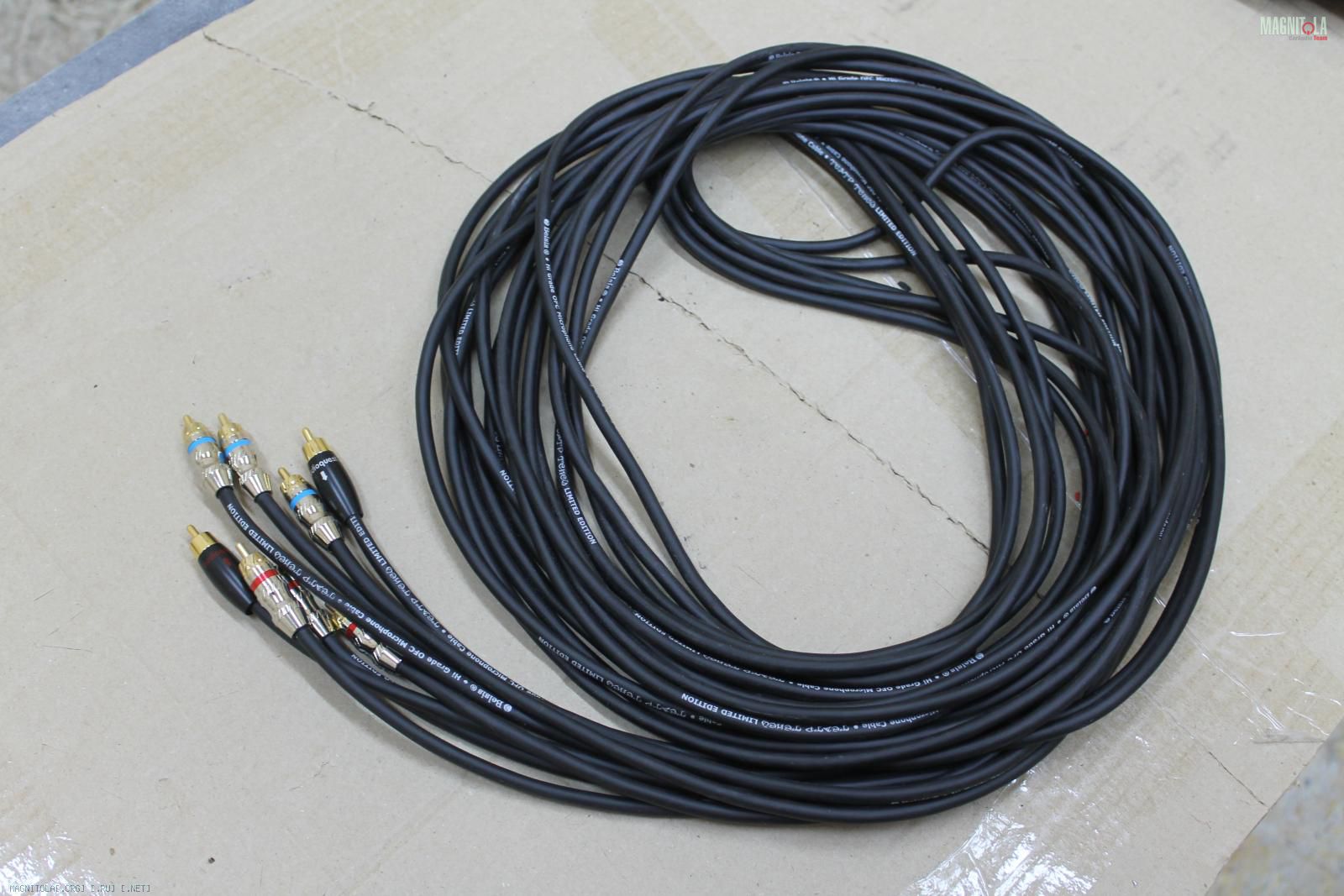

Спаяли две пары 5 метровых межблоков
Вложение 1028150 Вложение 1028152
04.07.2016, 19:23
Irunenka

Re: Изготовление корпусов для сабвуферов, фальшпанелей

5 метровые межблоки http://i.smiles2k.net/aiwan_smiles/swoon2.gif
