Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

22.02.2016, 01:49
Тапок Возмездия

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Константин!
Понимаю,работы видимо очень много :)
Но как будет время - черкани в ЛС плиз ответ по-моему вопросу.
Спасибо!
22.02.2016, 18:02
podisha

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Добавили войлока на арки

как войлок дружит с влагой?
или это специальный войлок?
или пофигу аркам - все равно пластик?
22.02.2016, 21:43
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от podisha

как войлок дружит с влагой?
или это специальный войлок?
или пофигу аркам - все равно пластик?

Писал уже это специальный, особо не горит, особо не впитывает.. на арках поровну, как и на полу, ибо везде есть атипромокаемый слой

---------- Сообщение добавлено 22.02.2016 в 22:16 ----------

Цитата:

Сообщение от Тапок Возмездия

Константин!
Понимаю,работы видимо очень много :)
Но как будет время - черкани в ЛС плиз ответ по-моему вопросу.
Спасибо!

Отписал
22.02.2016, 22:36
st220

Вложений: 61

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

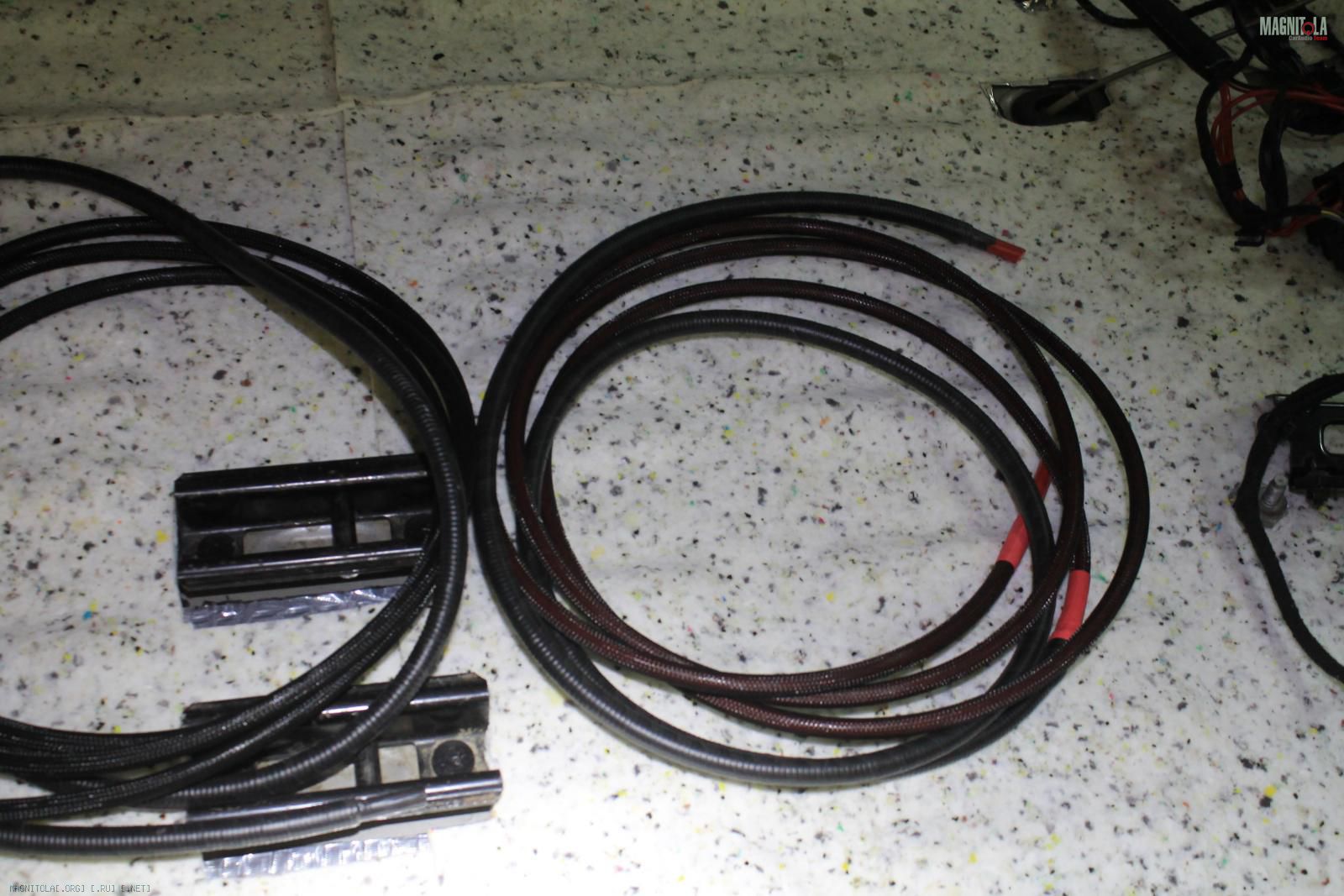

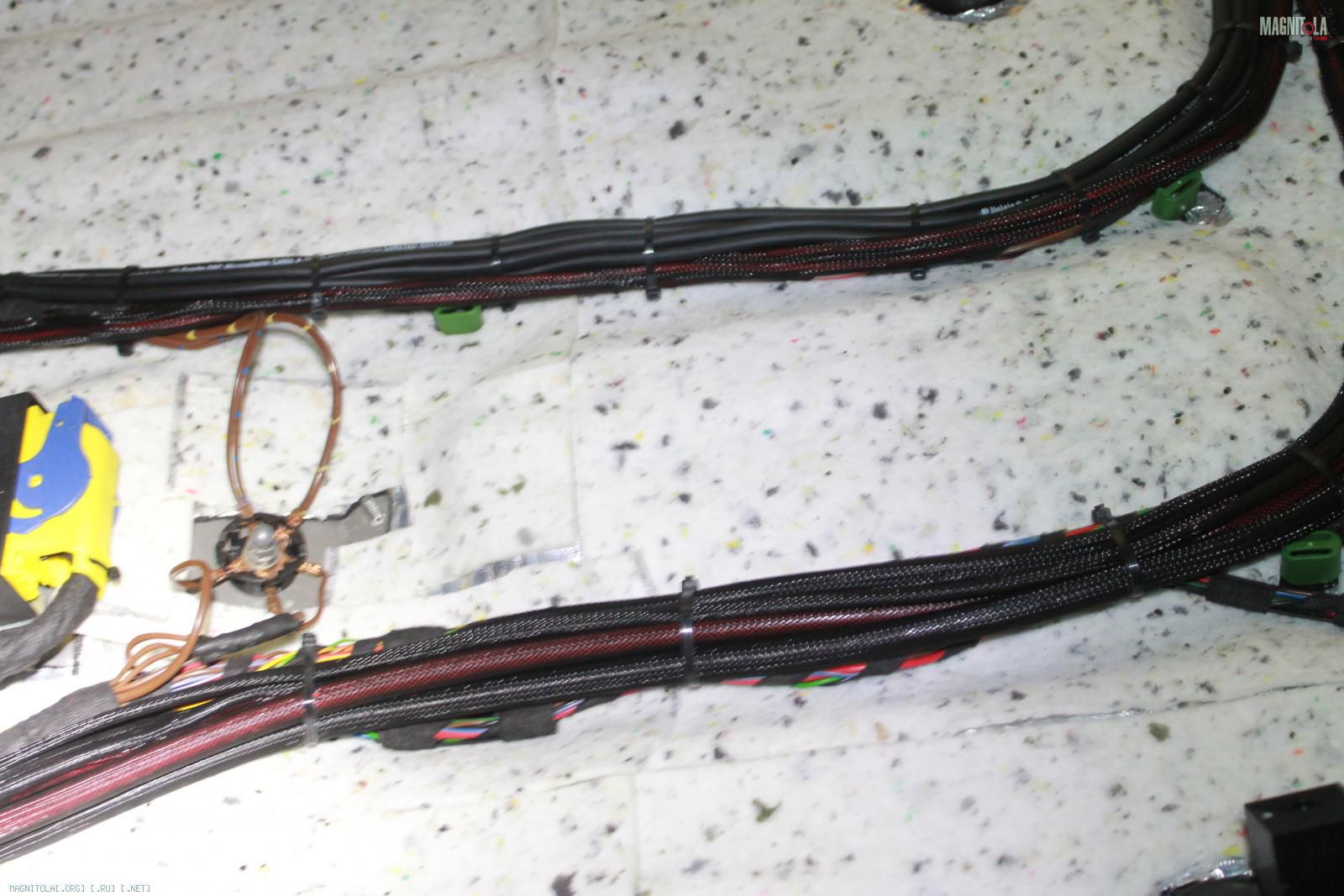

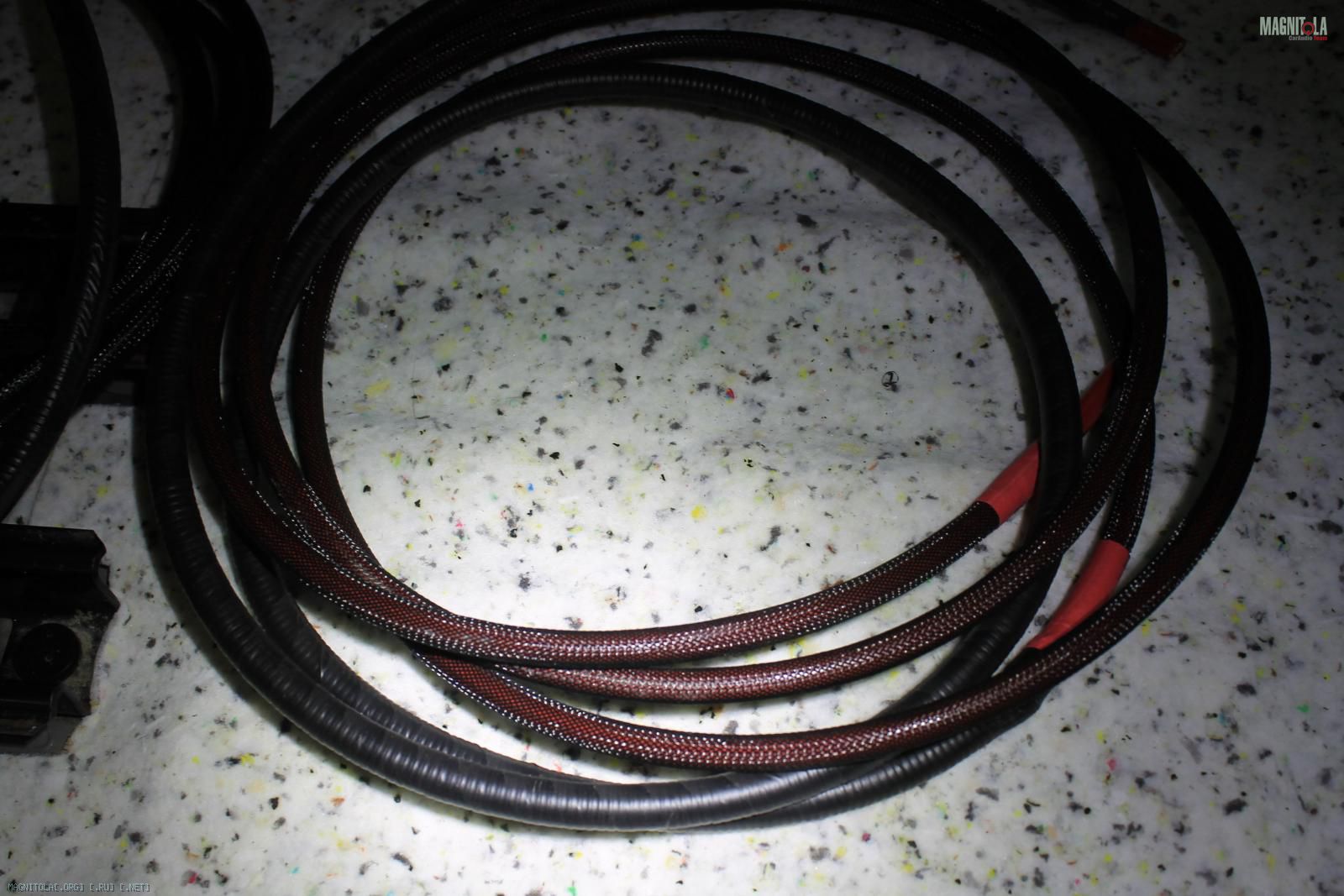

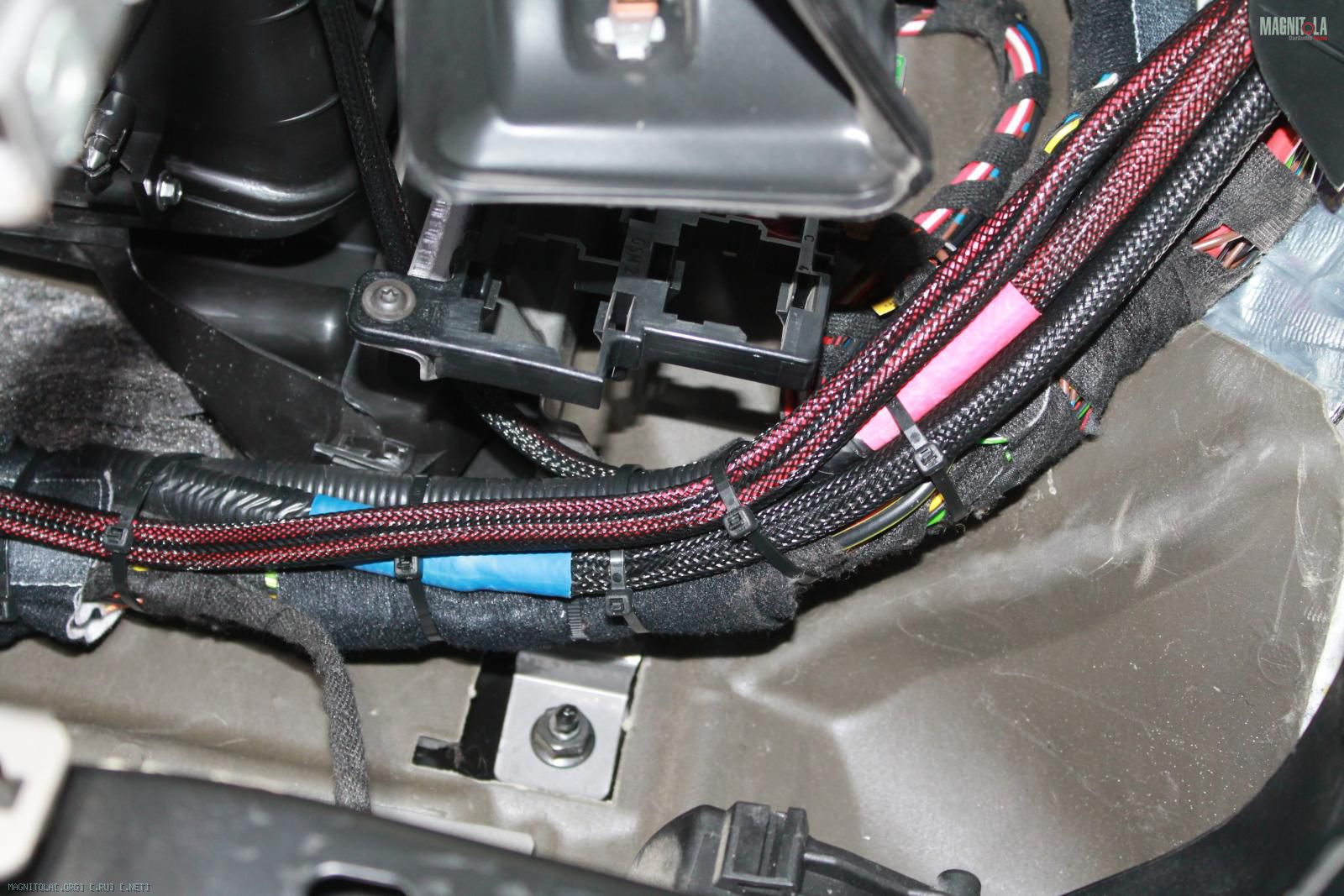

Вязка жгутов силовой проводки, моторный отсек гофра в изоленте, по салону змея

Вложение 951600 Вложение 951602 Вложение 951604

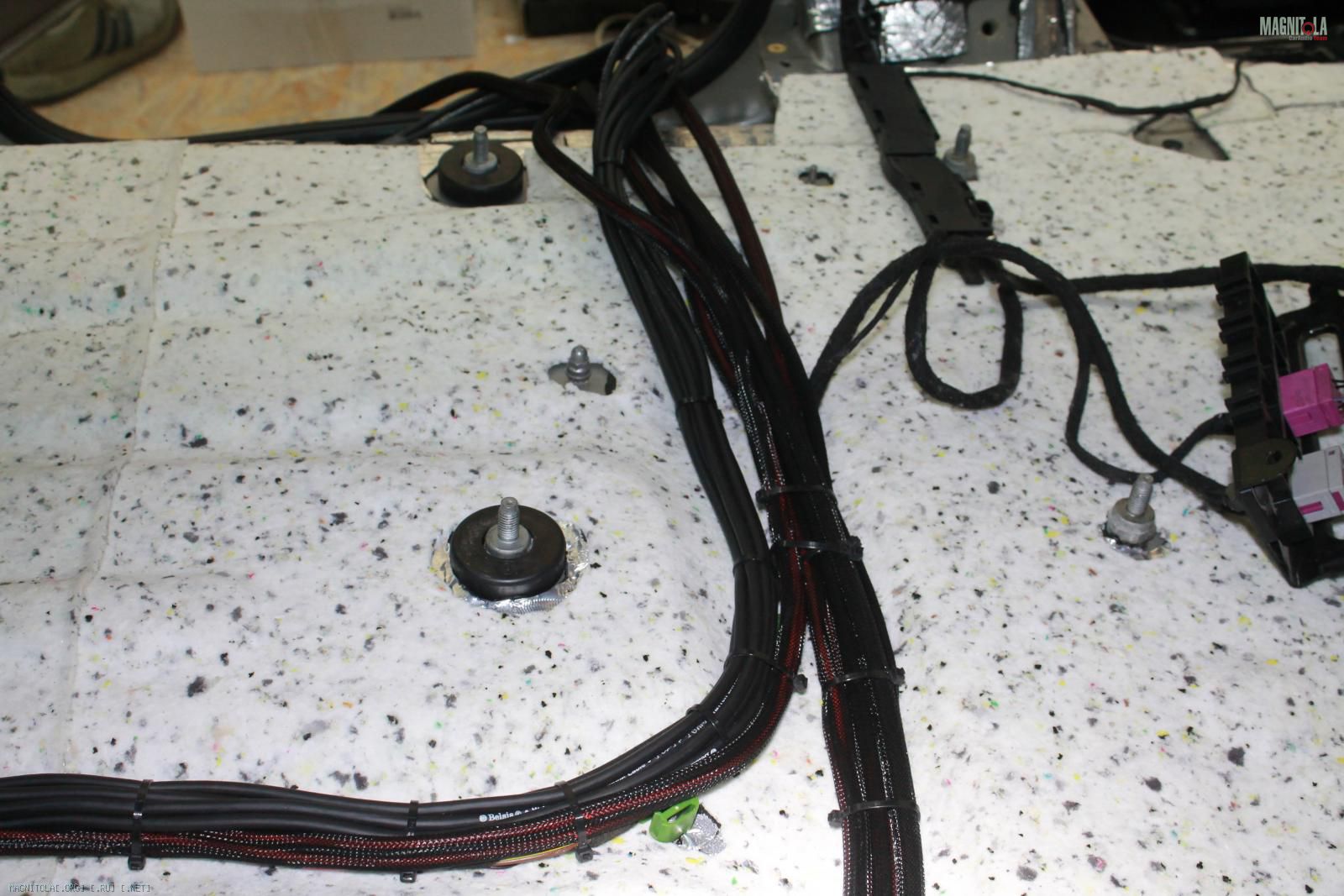

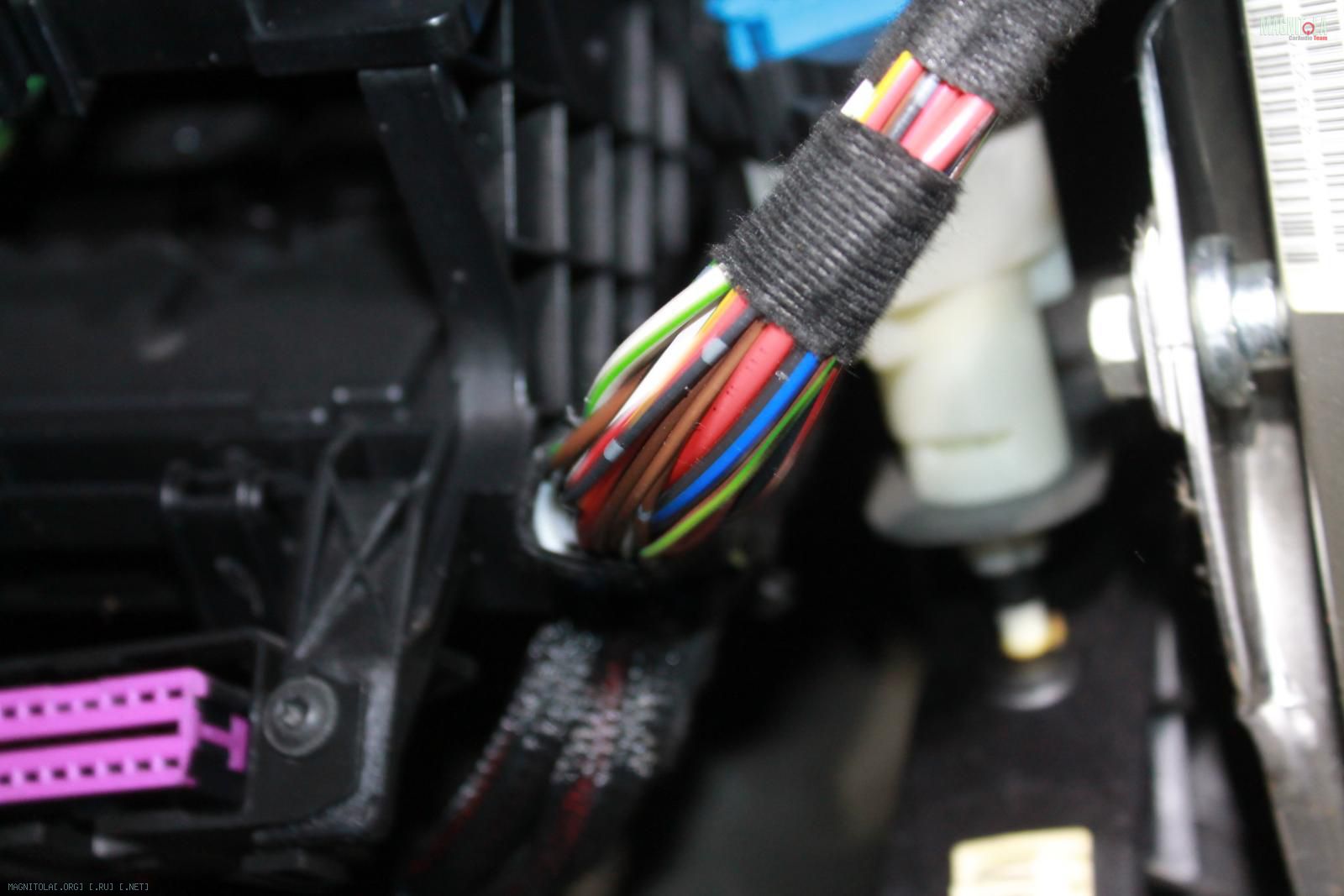

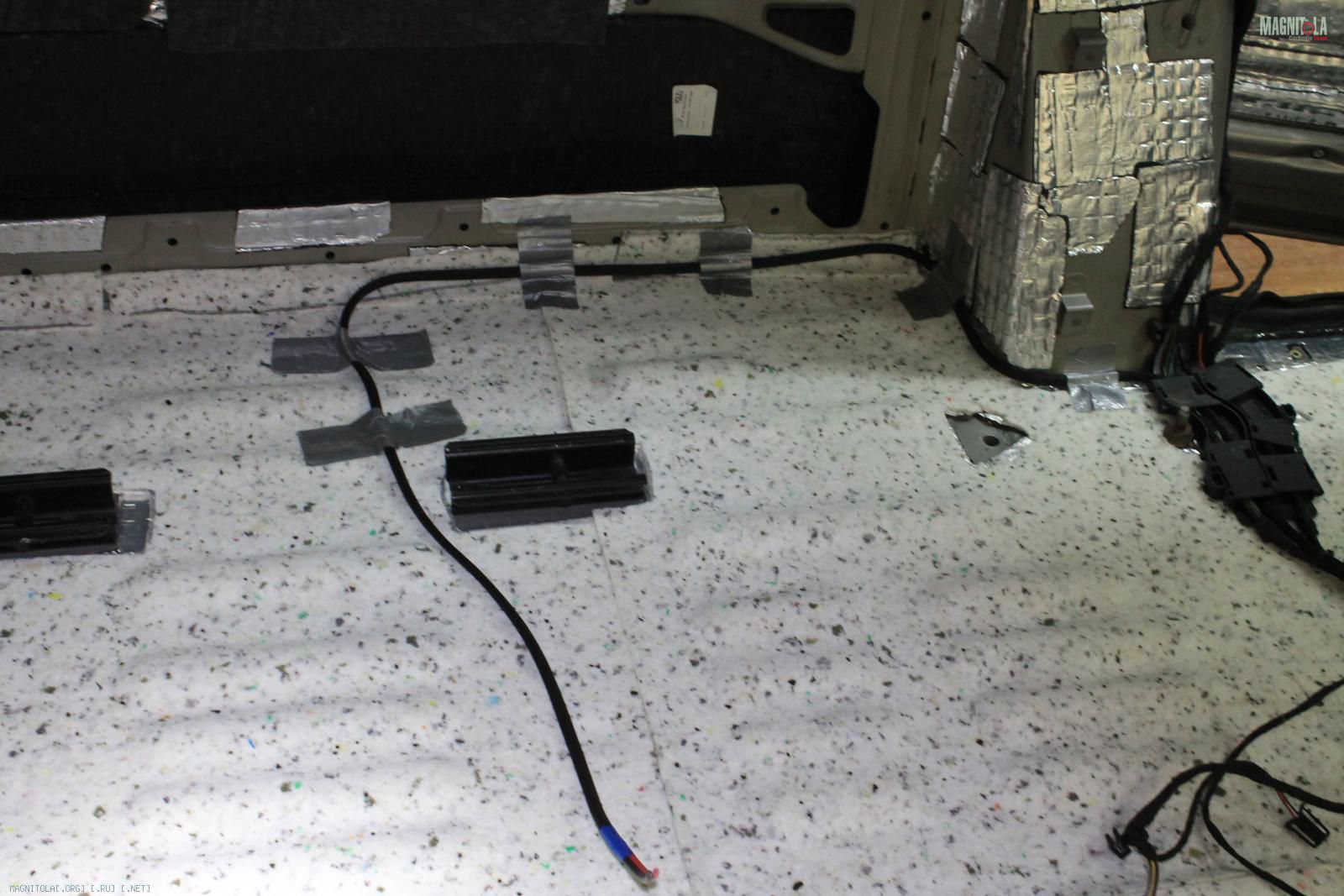

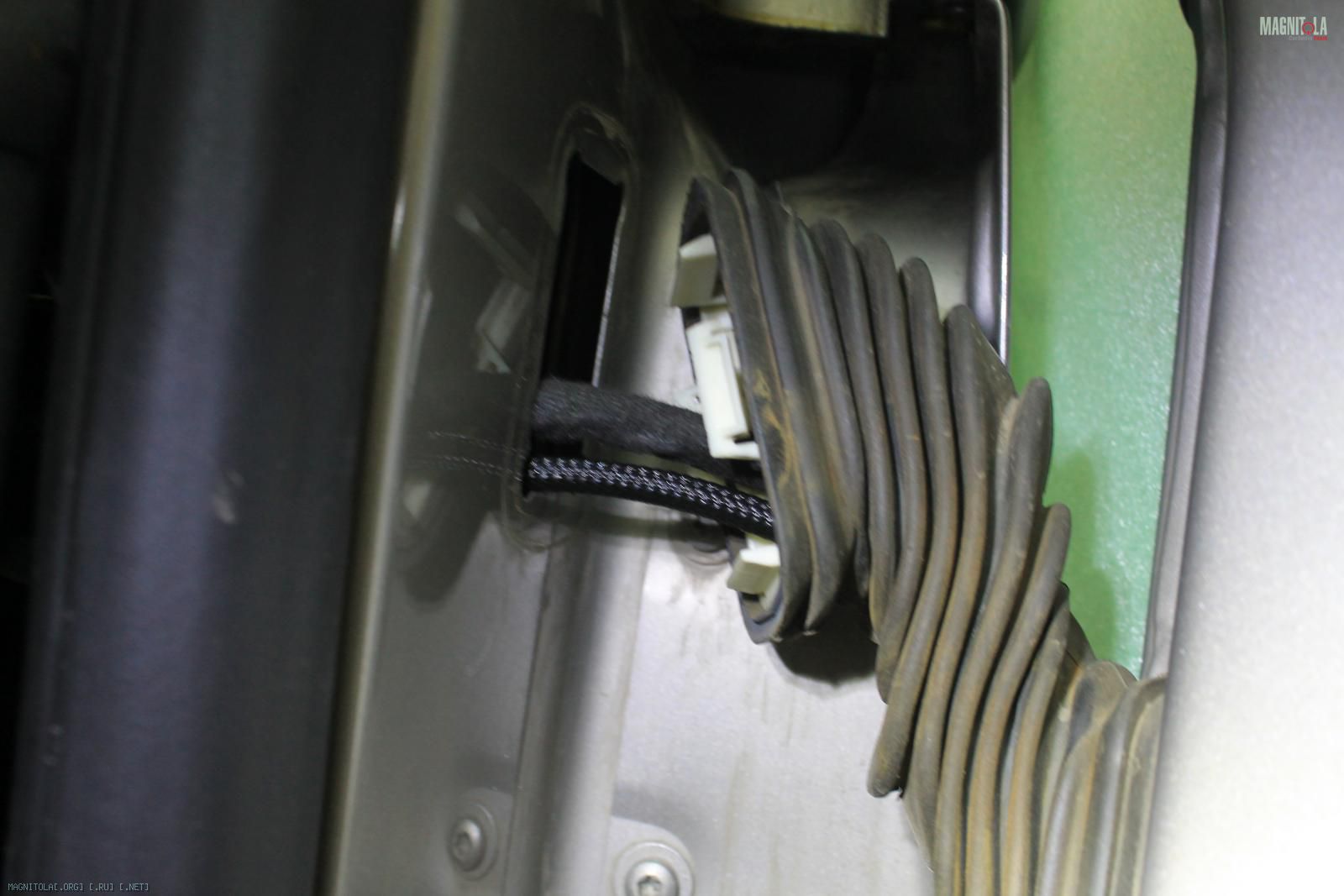

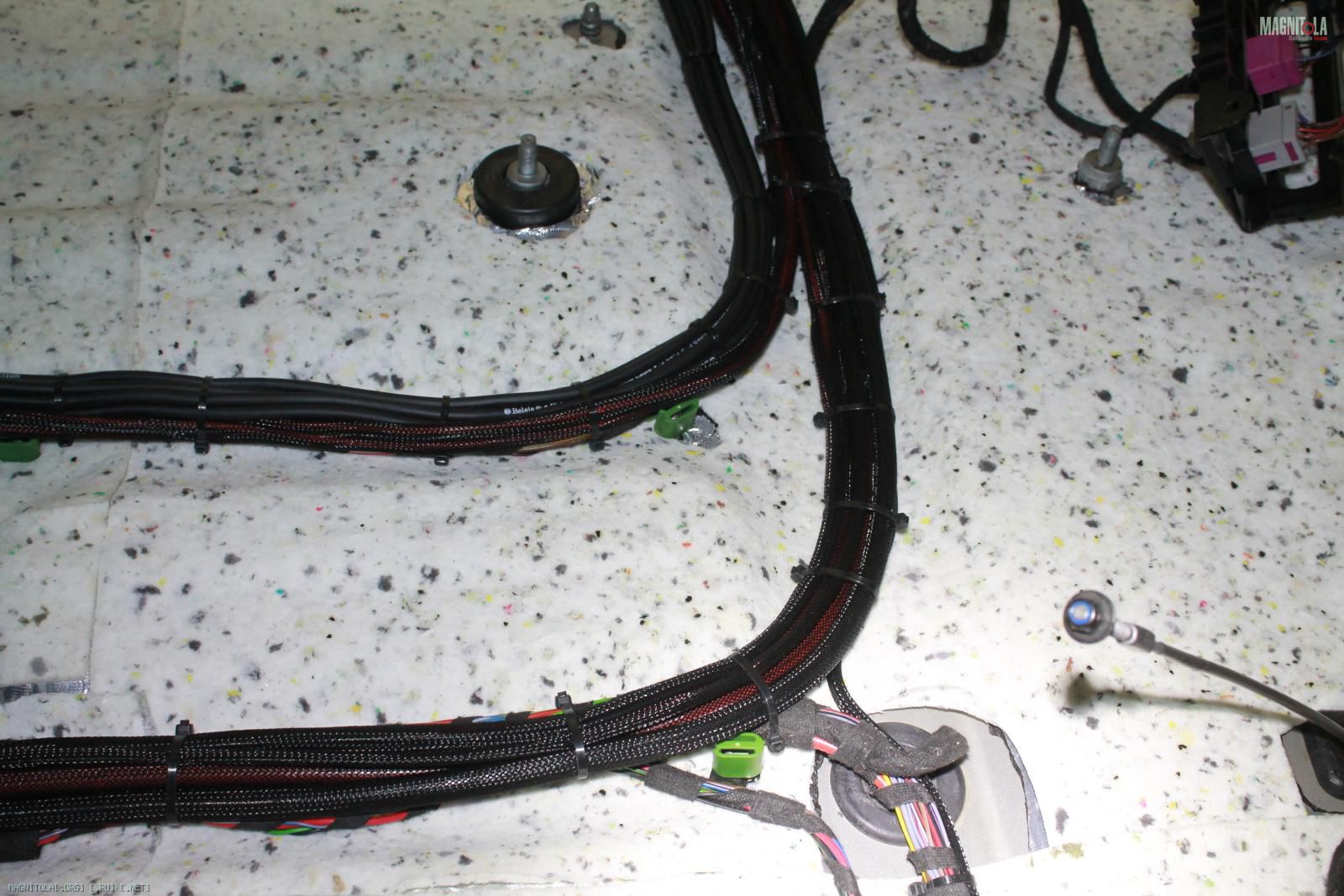

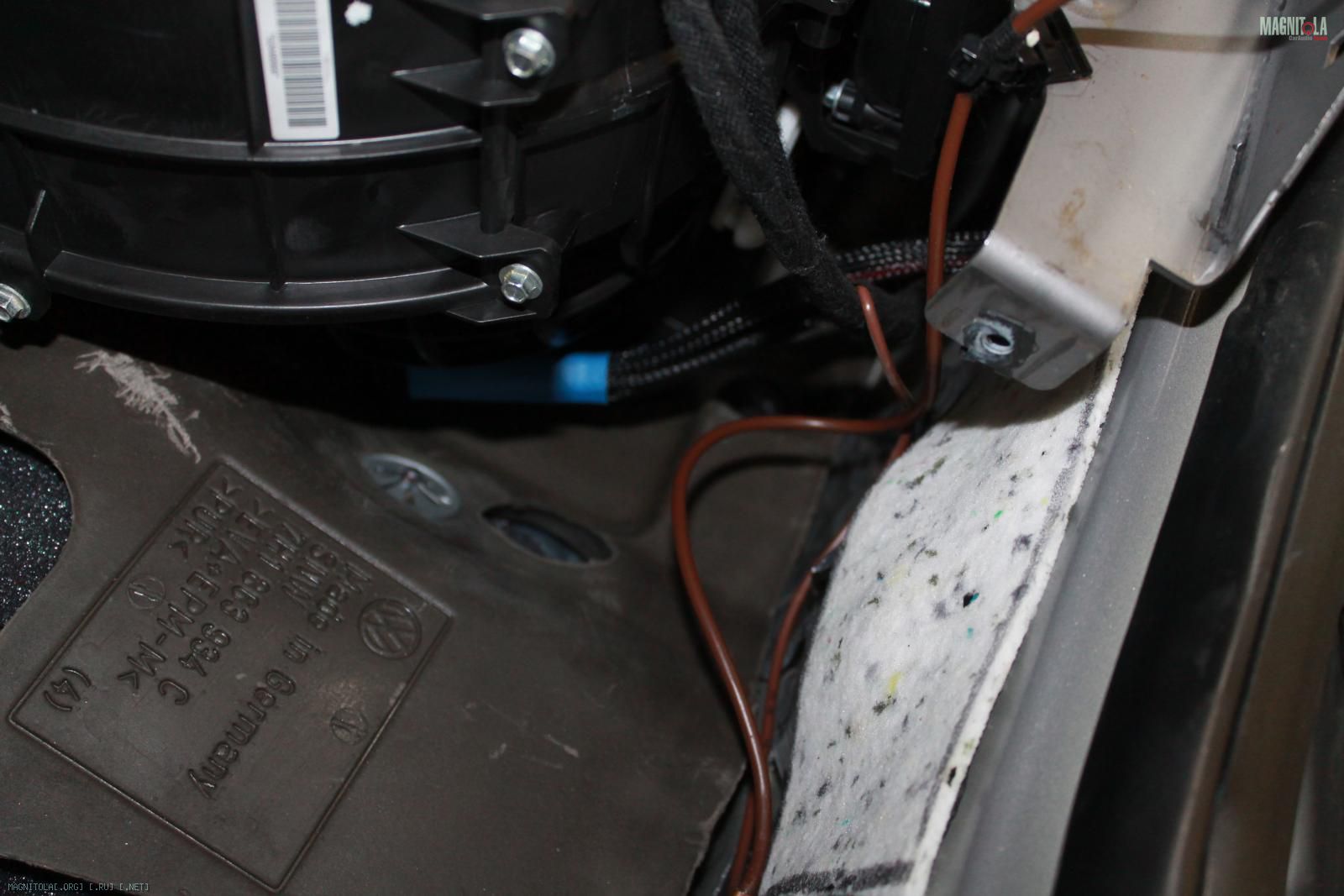

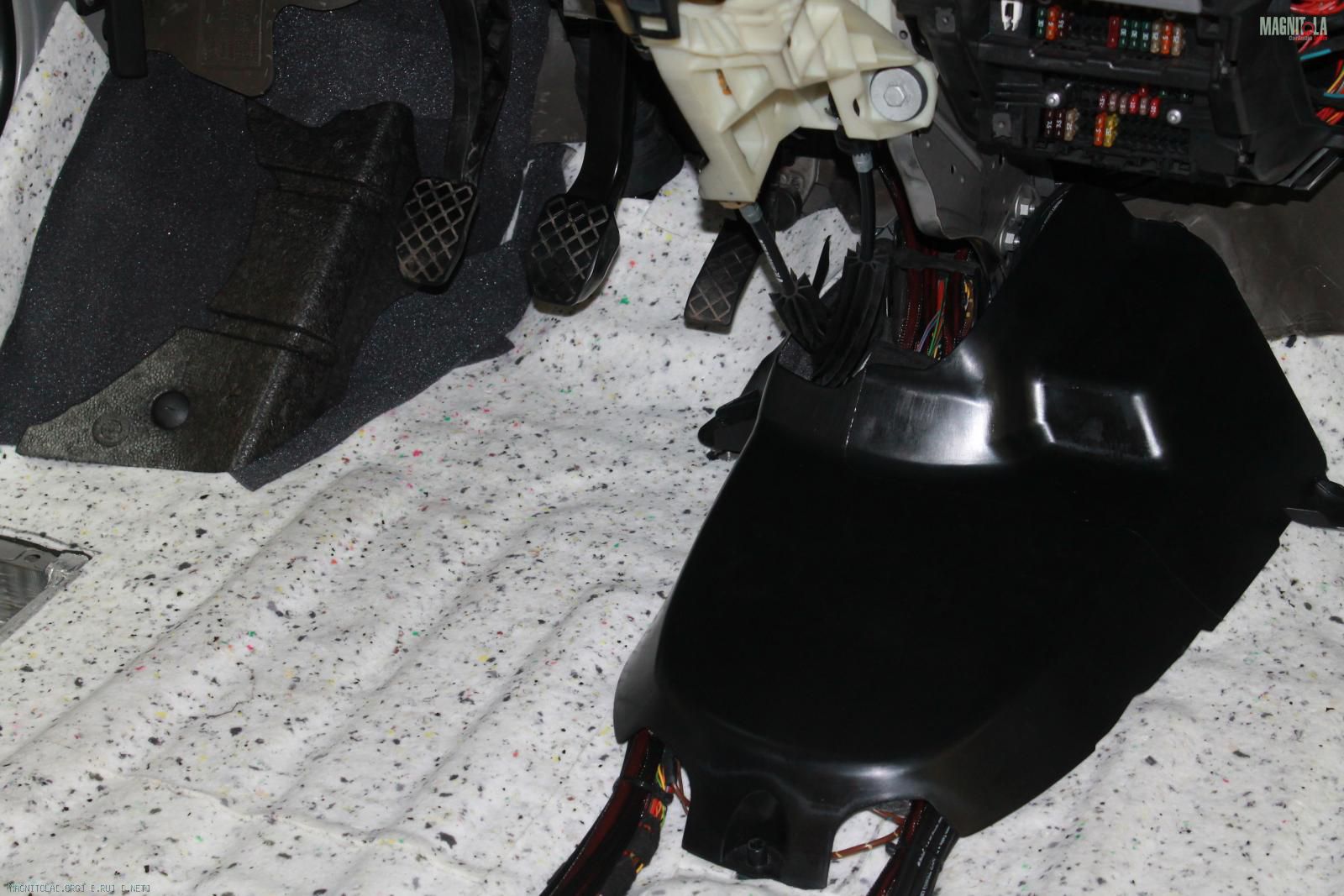

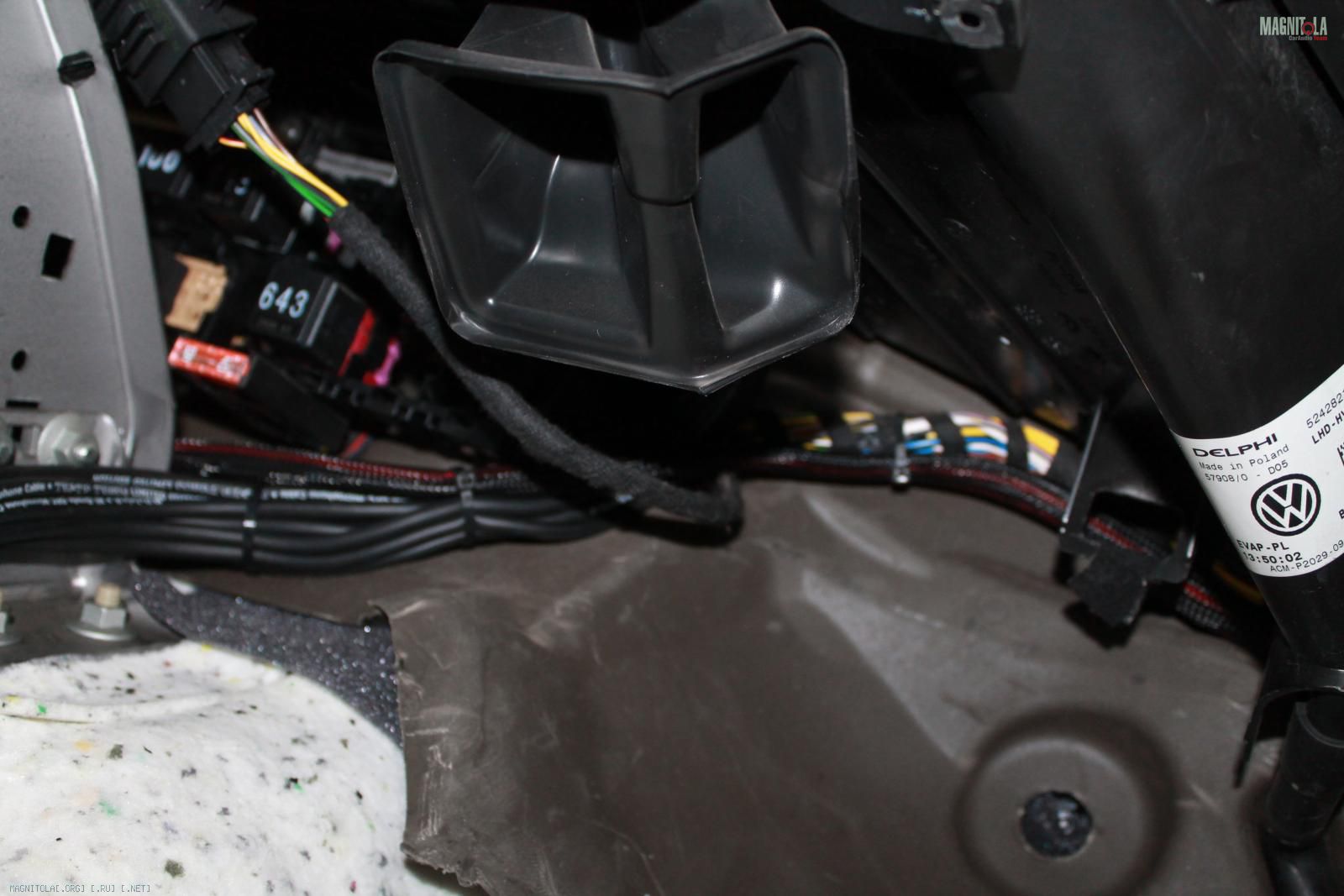

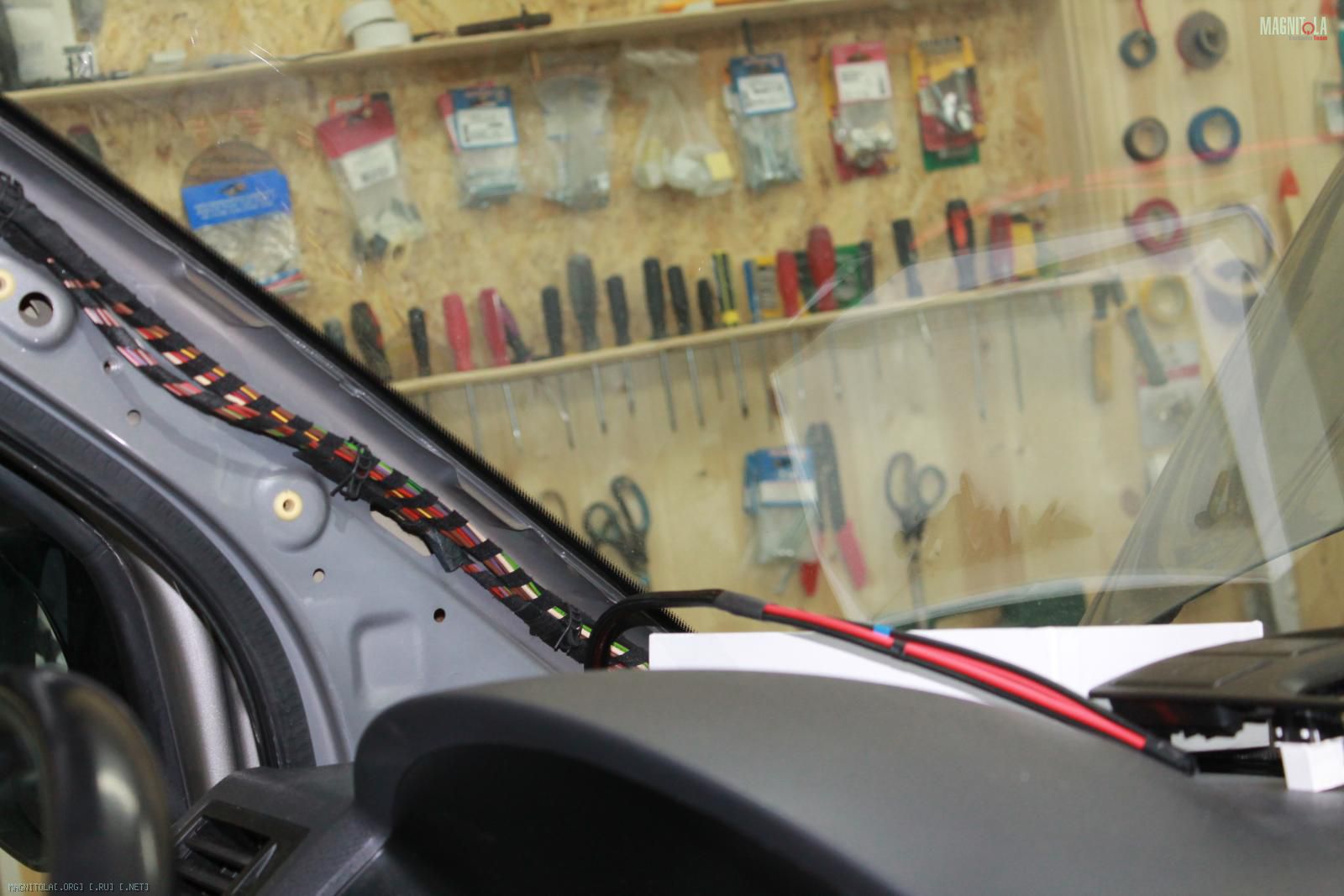

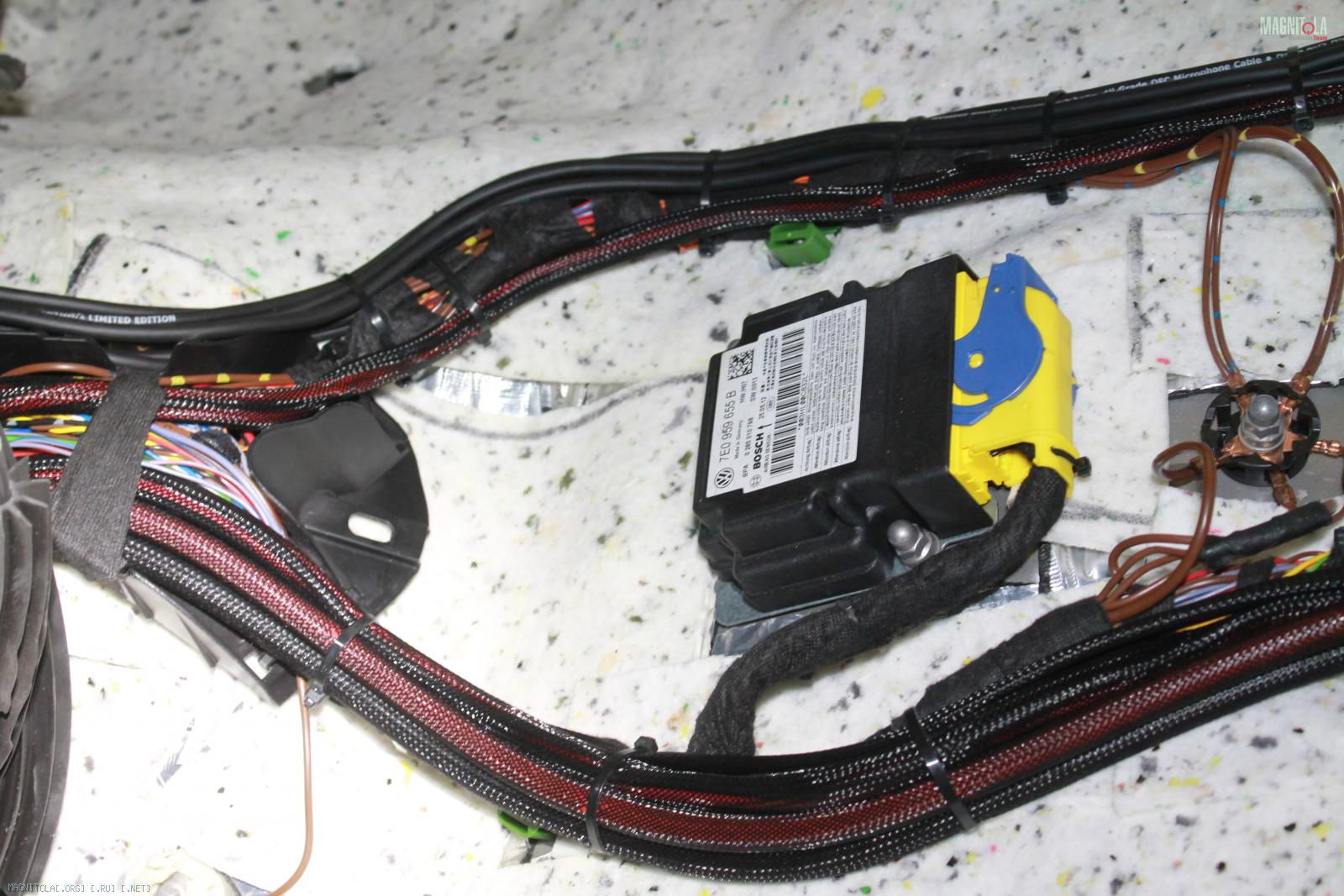

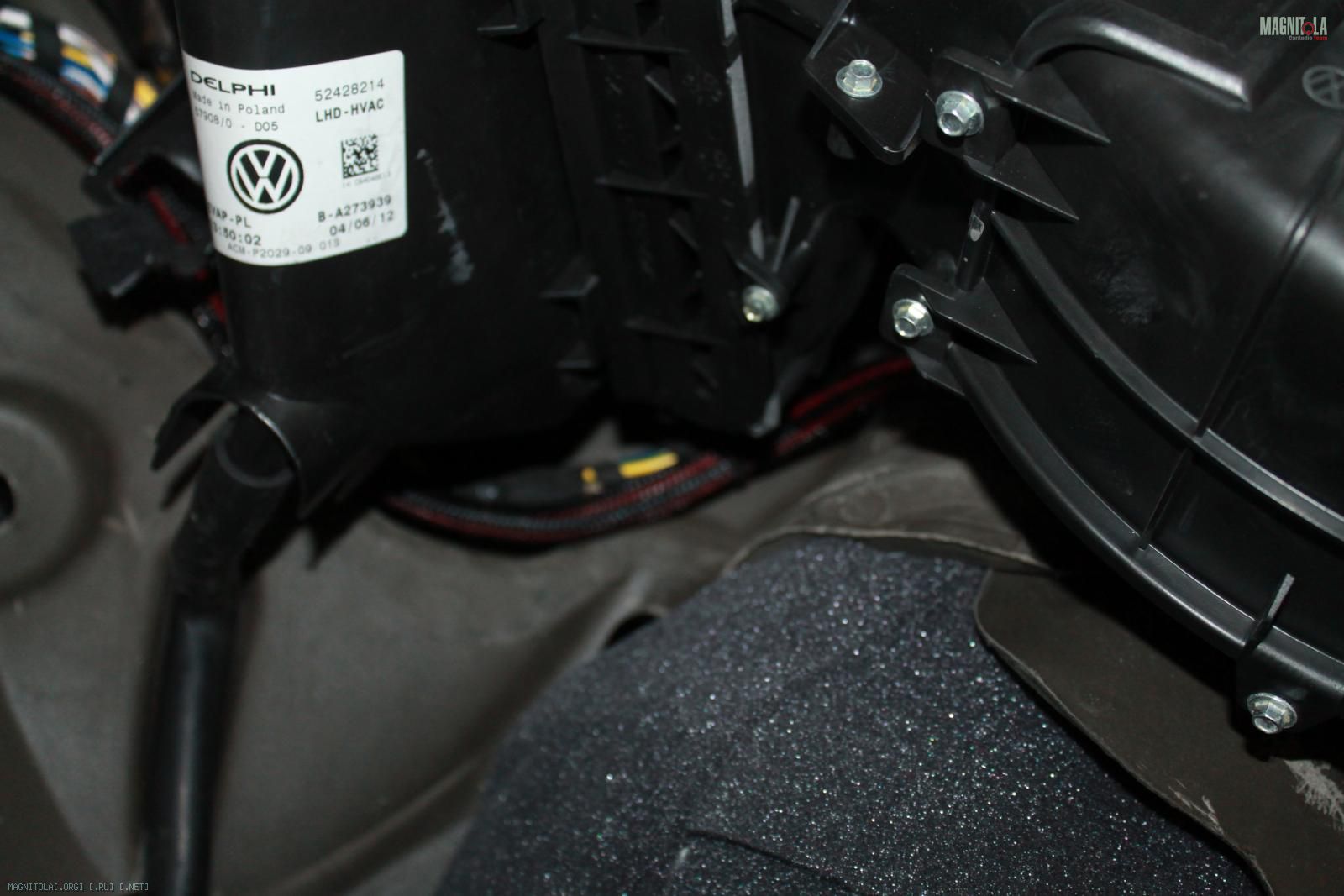

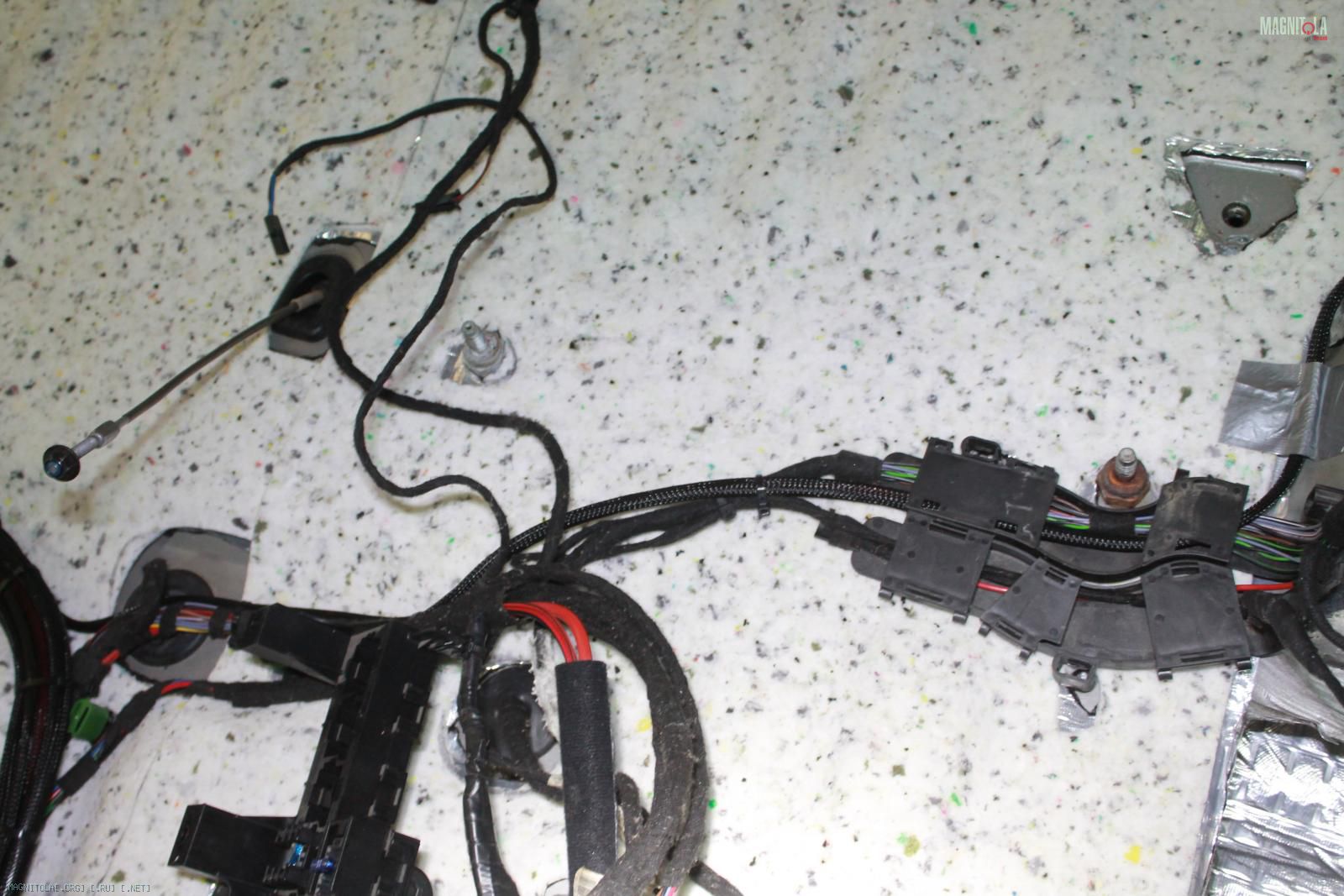

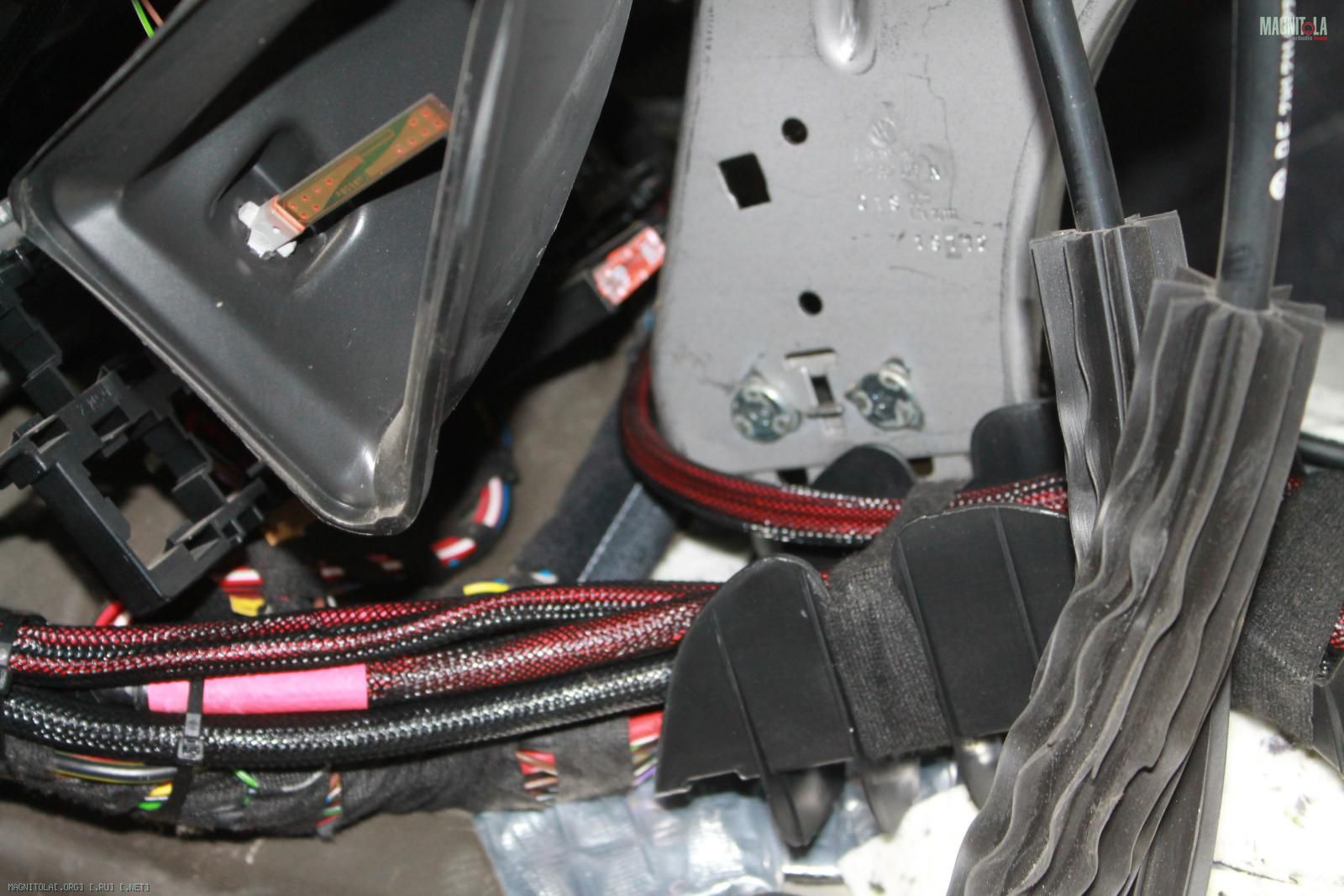

Протяжка и закрепление силовой, акустической проводки, межблоков
Вложение 951606 Вложение 951608 Вложение 951610 Вложение 951612 Вложение 951614 Вложение 951616 Вложение 951618 Вложение 951620 Вложение 951622 Вложение 951624 Вложение 951626 Вложение 951628 Вложение 951630 Вложение 951632 Вложение 951634 Вложение 951636 Вложение 951638 Вложение 951640 Вложение 951642 Вложение 951644 Вложение 951646 Вложение 951648 Вложение 951650 Вложение 951652 Вложение 951654 Вложение 951656 Вложение 951658 Вложение 951660 Вложение 951662 Вложение 951664 Вложение 951666

Вложение 951668 Вложение 951670

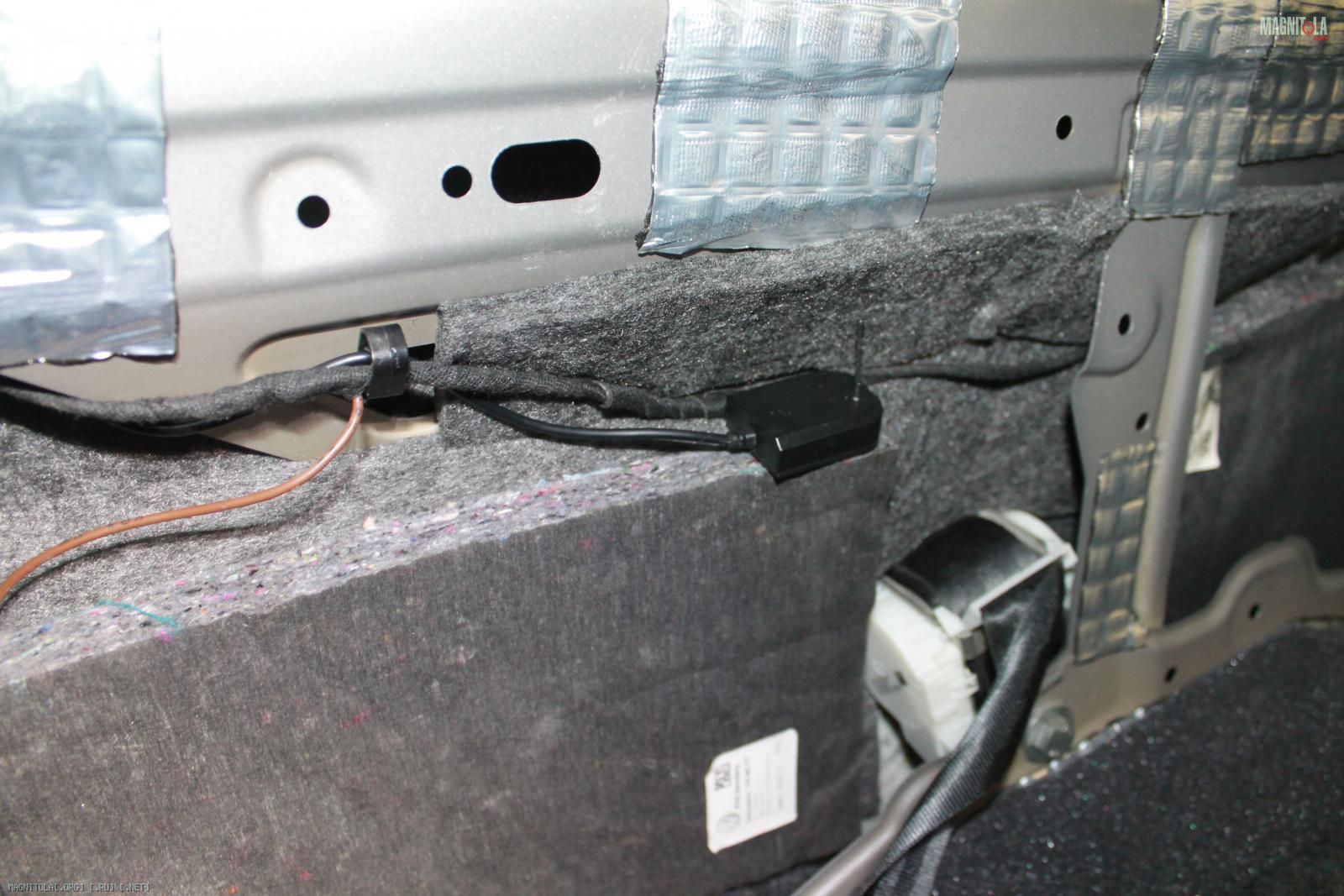

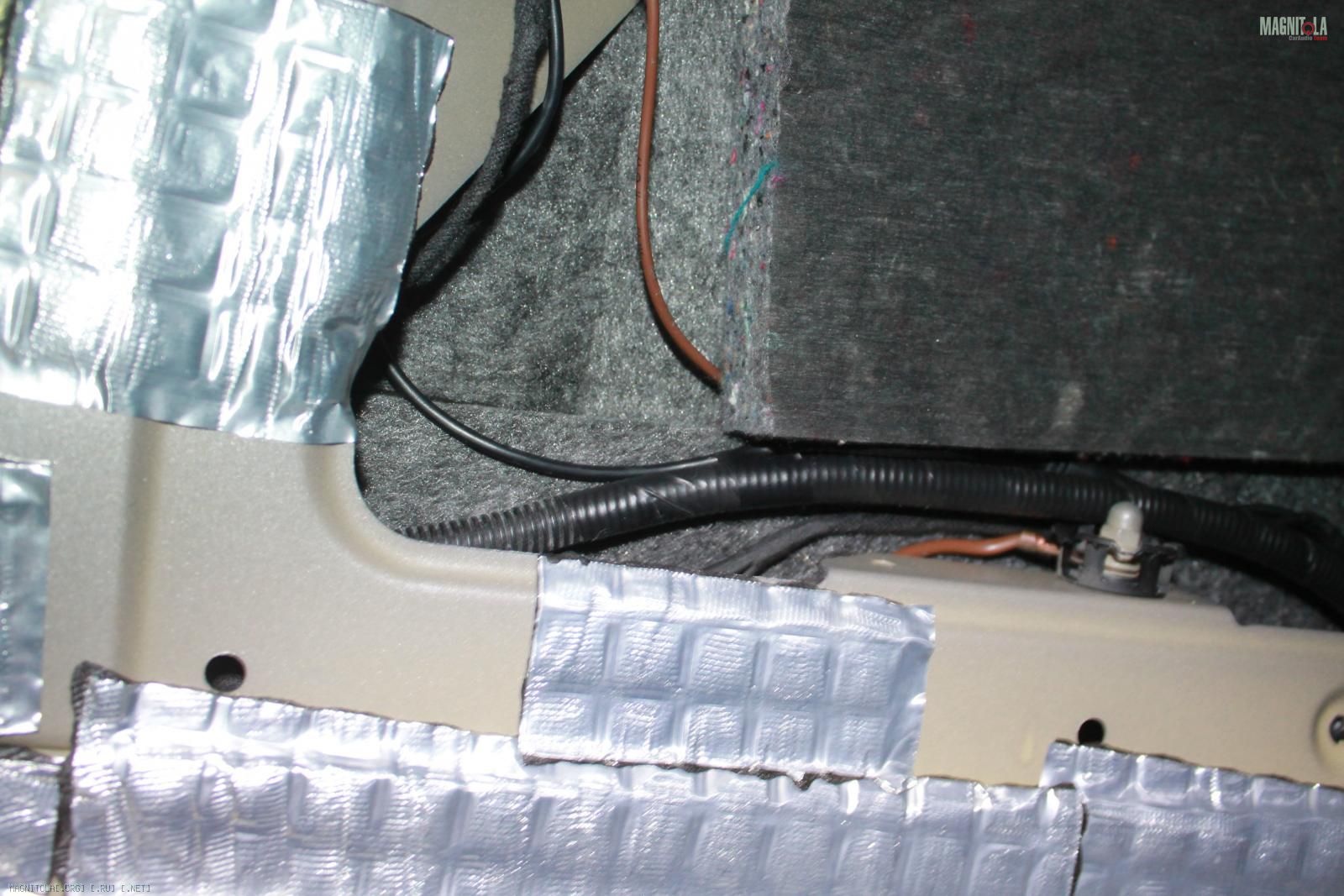

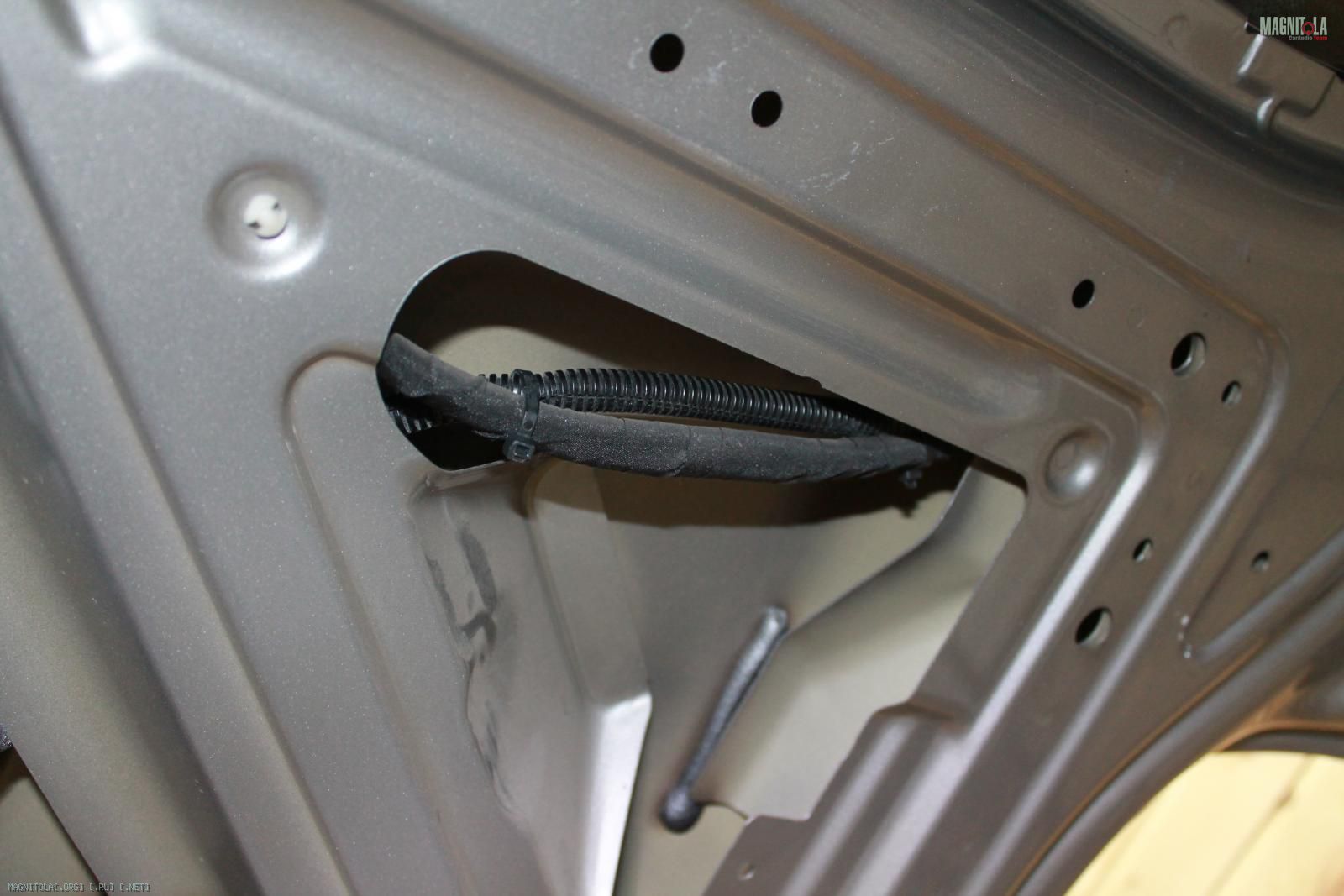

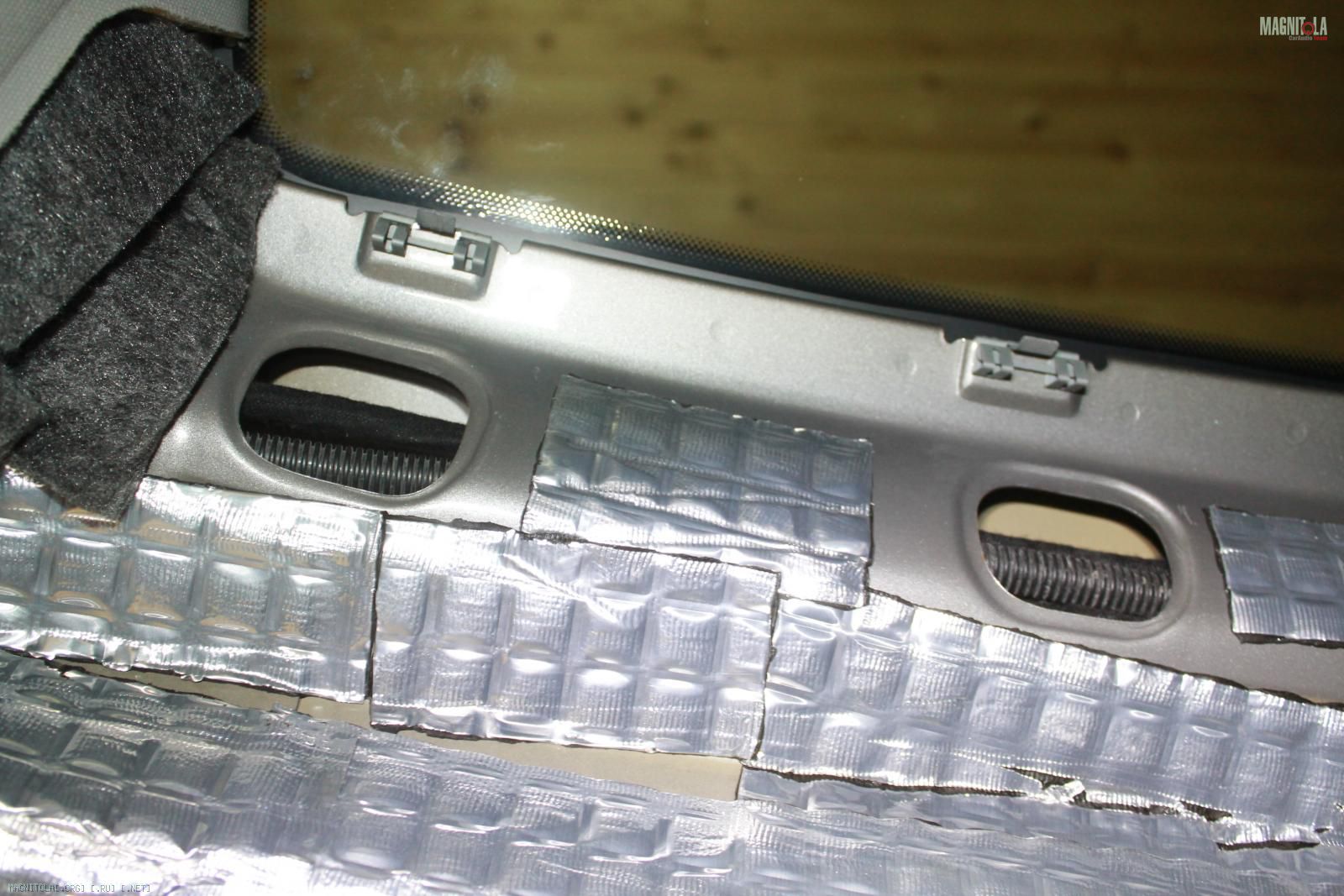

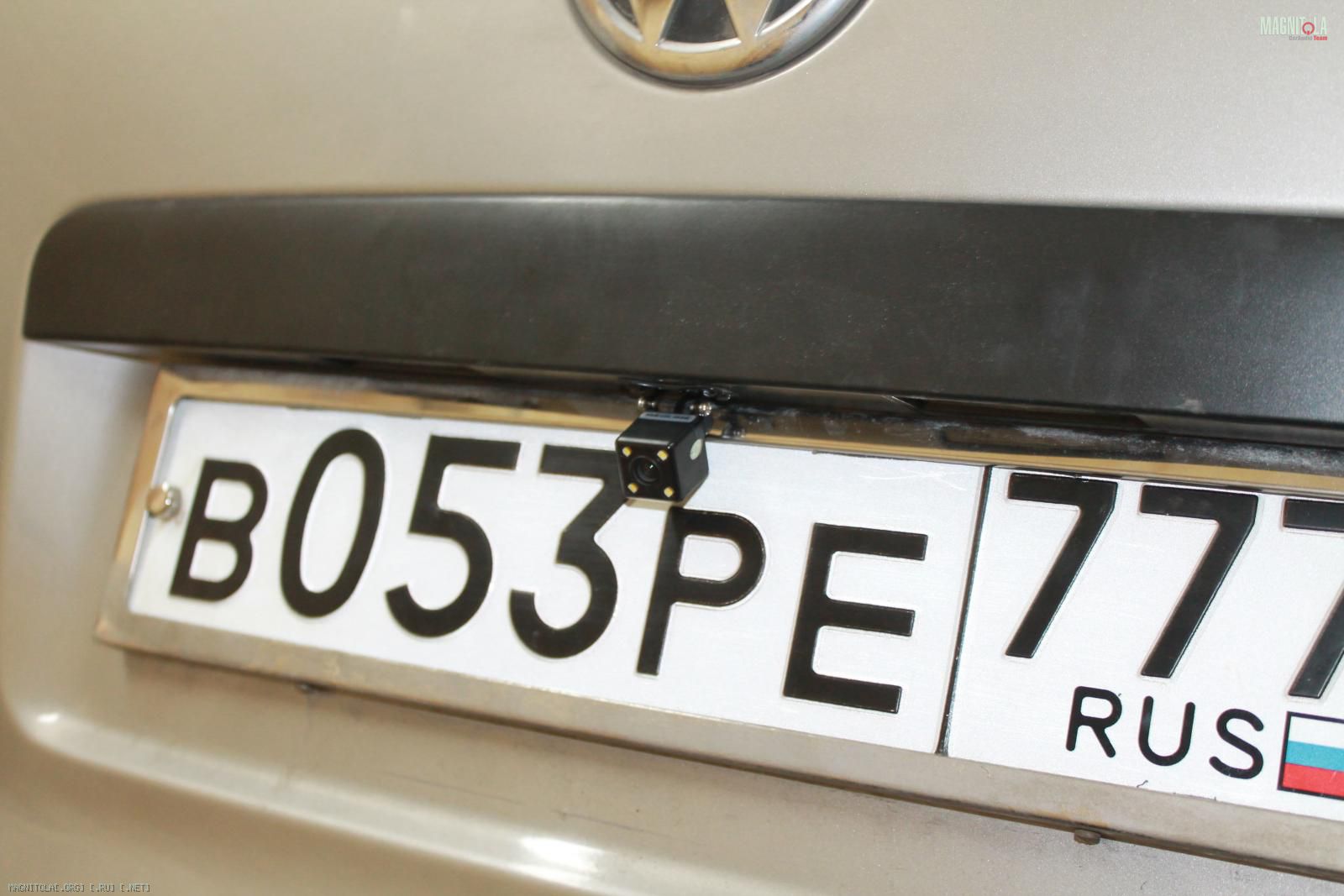

Установили камеру заднего вида
Вложение 951672 Вложение 951674 Вложение 951676 Вложение 951678 Вложение 951680 Вложение 951682 Вложение 951684
Вложение 951716 Вложение 951718 Вложение 951720

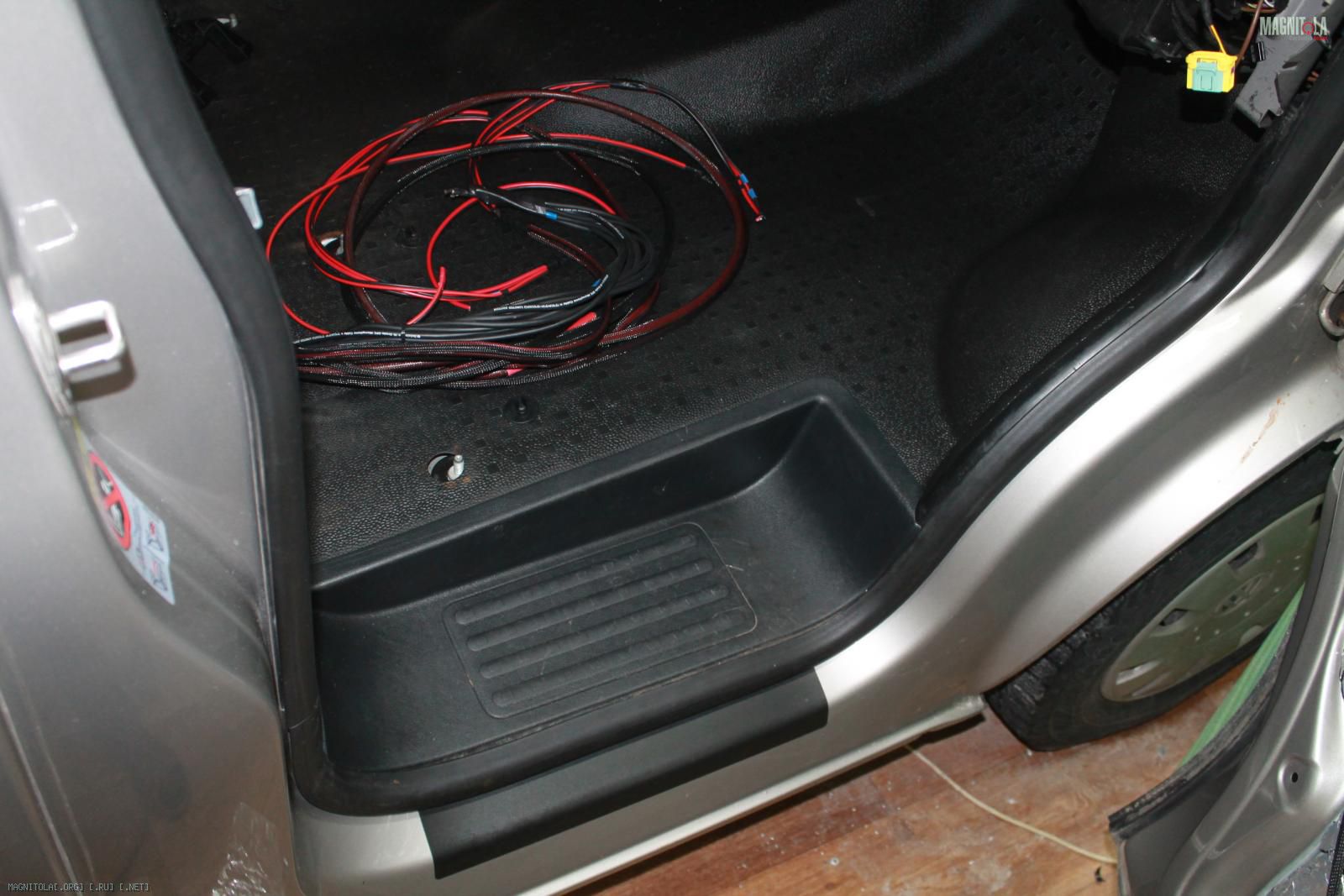

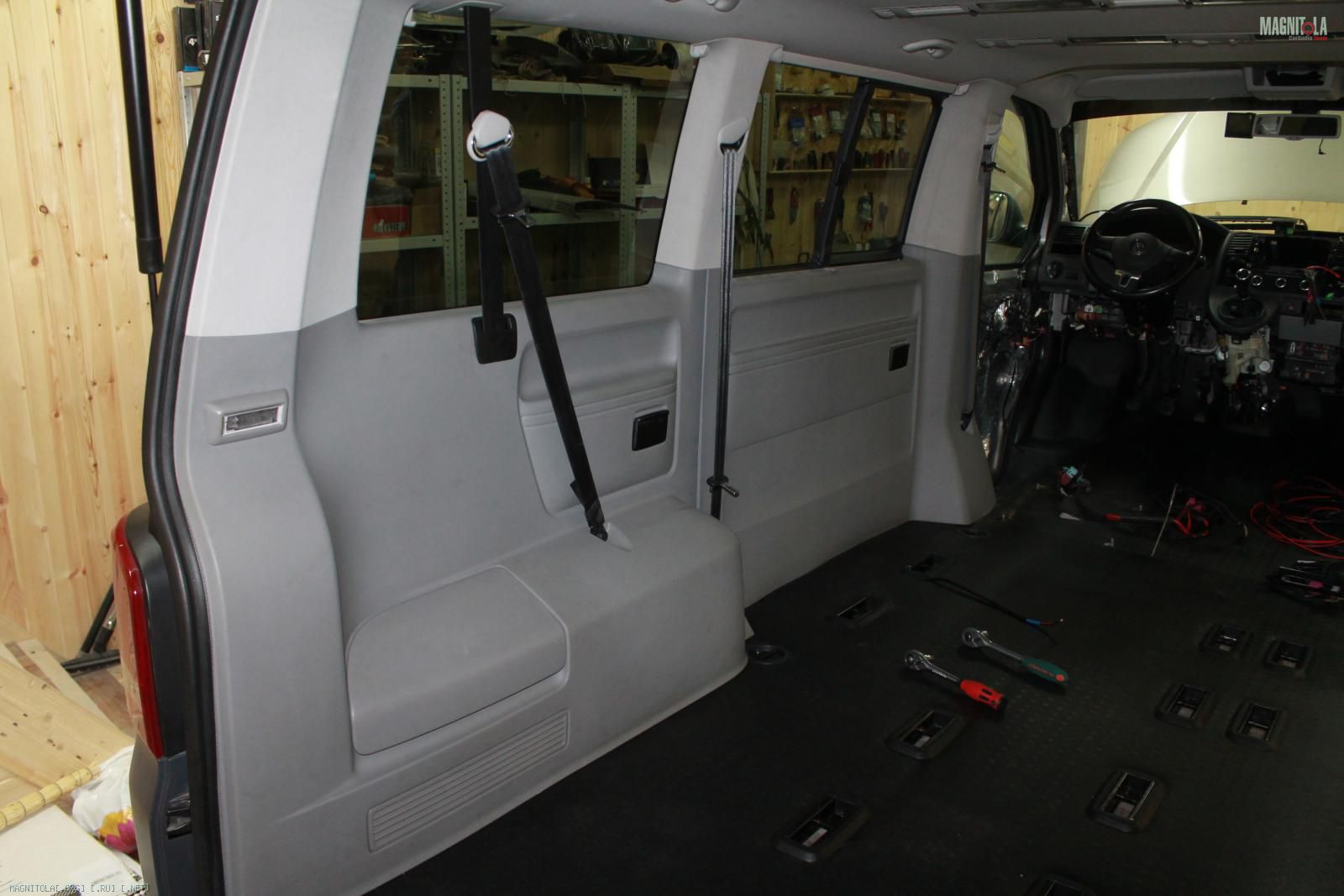

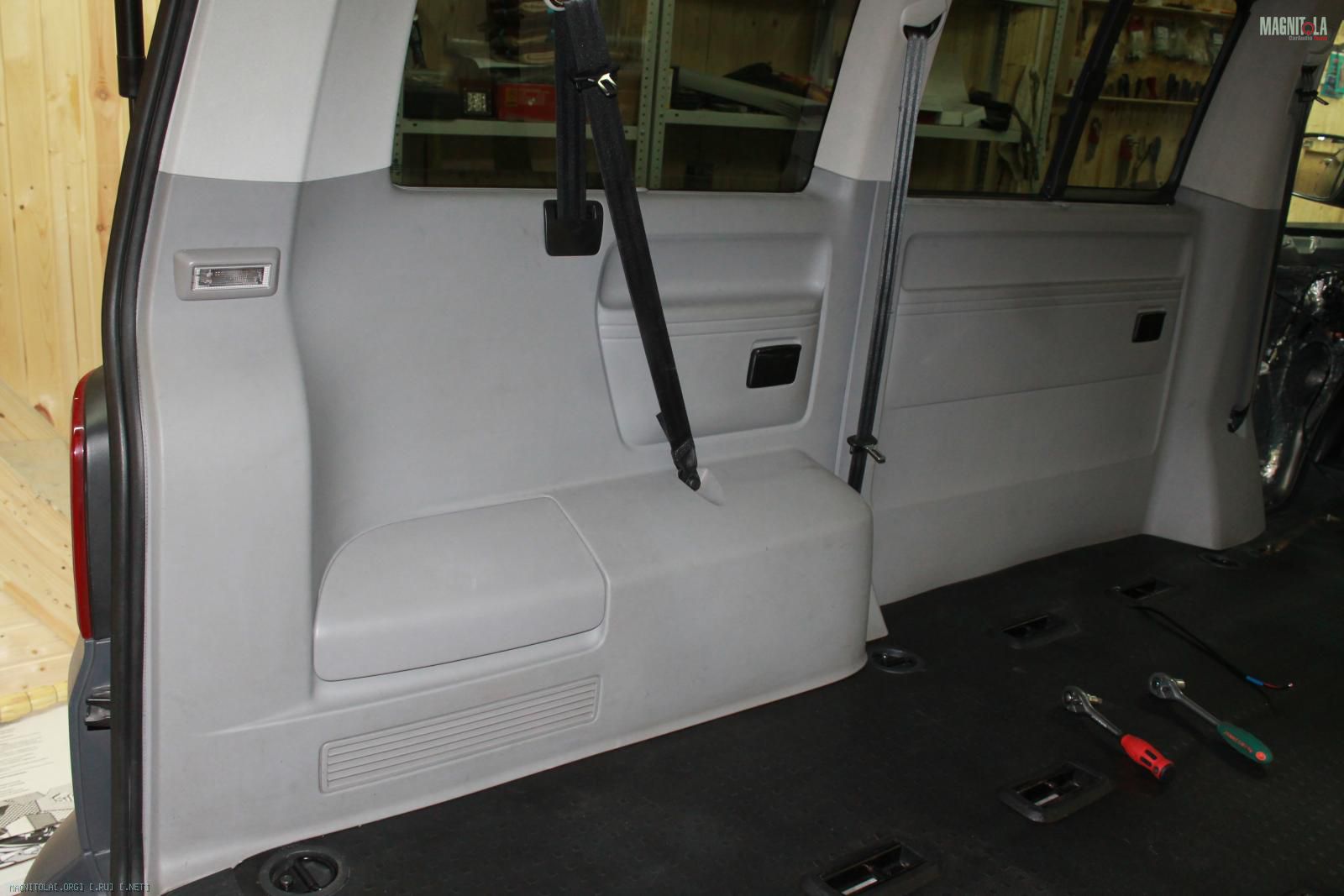

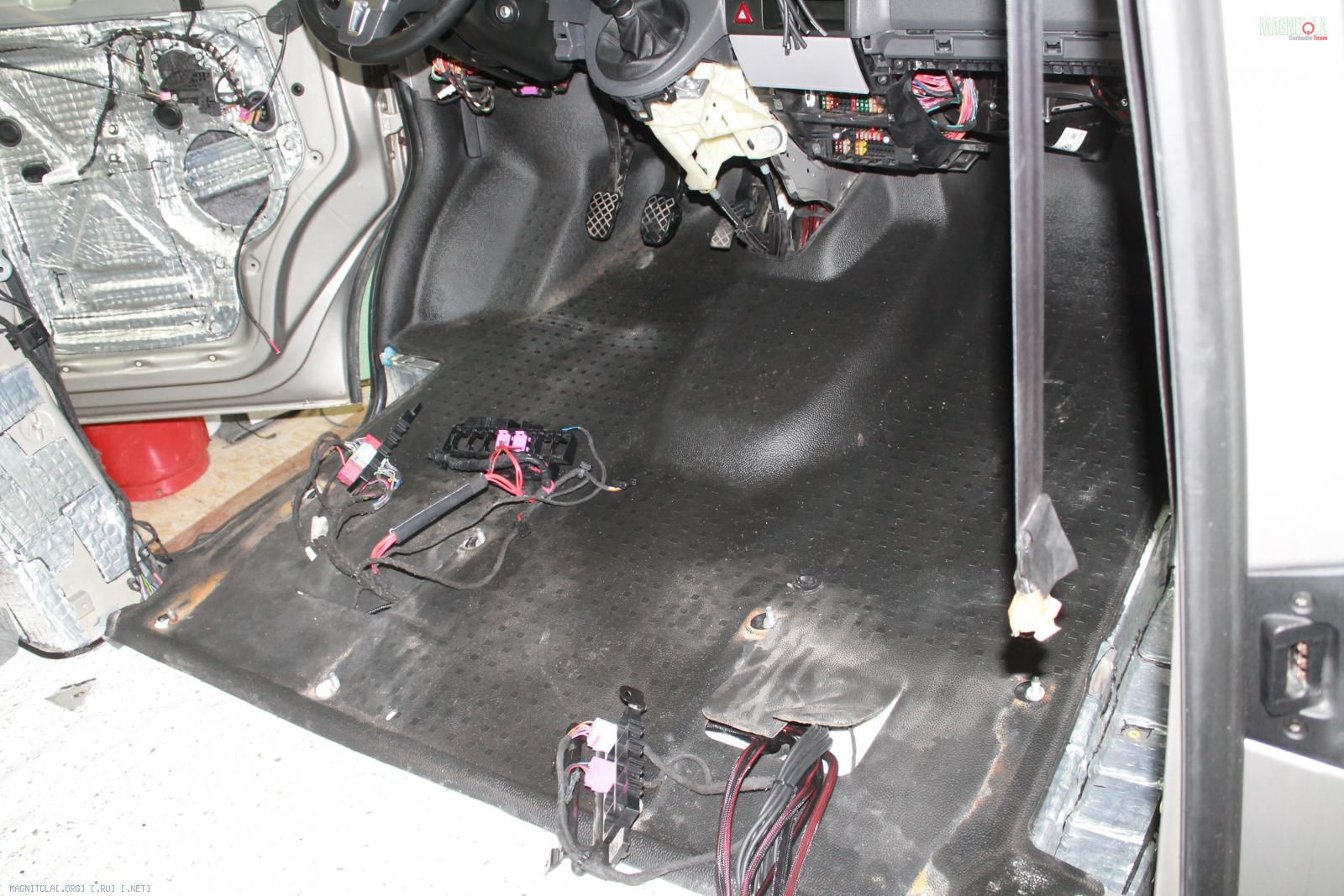

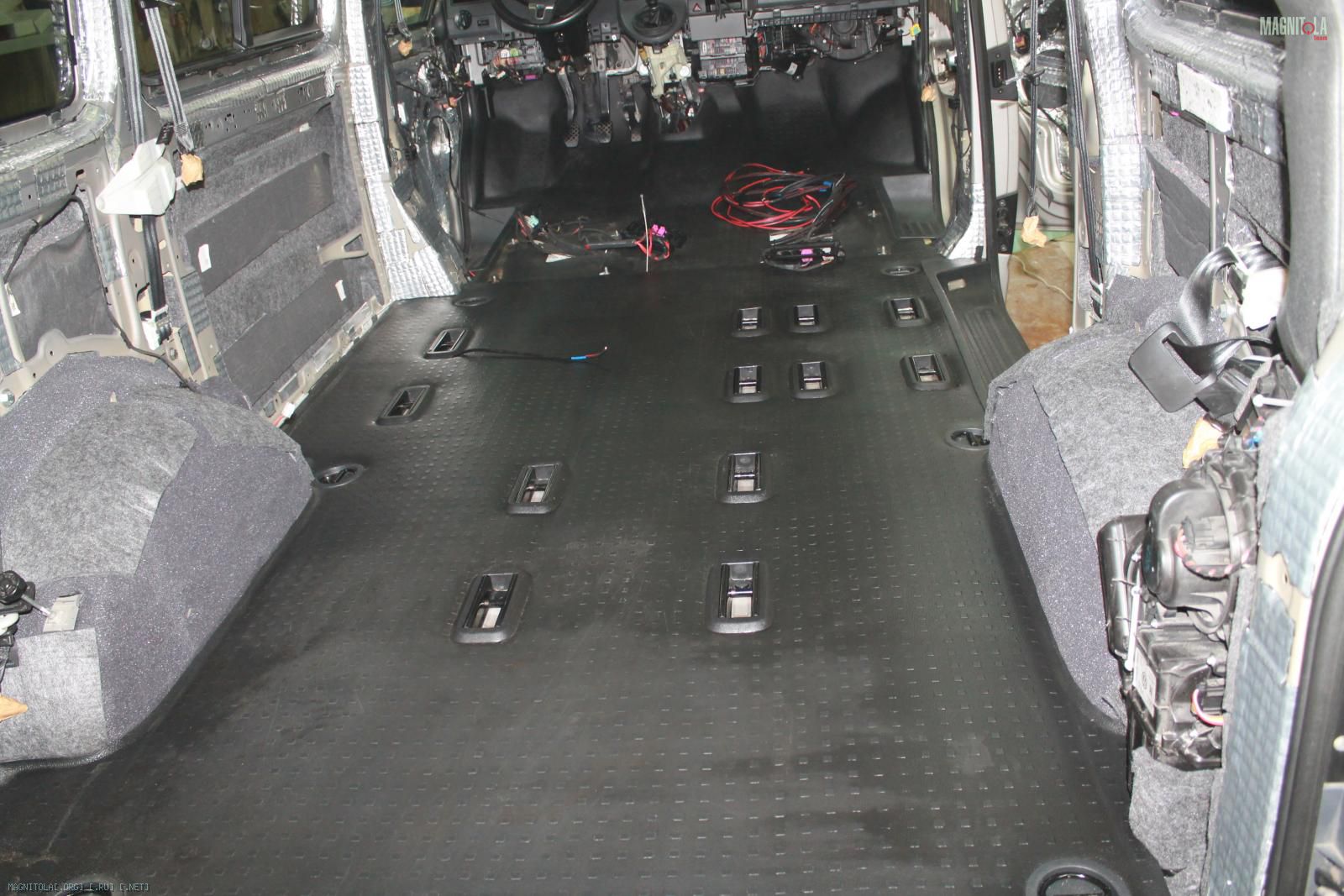

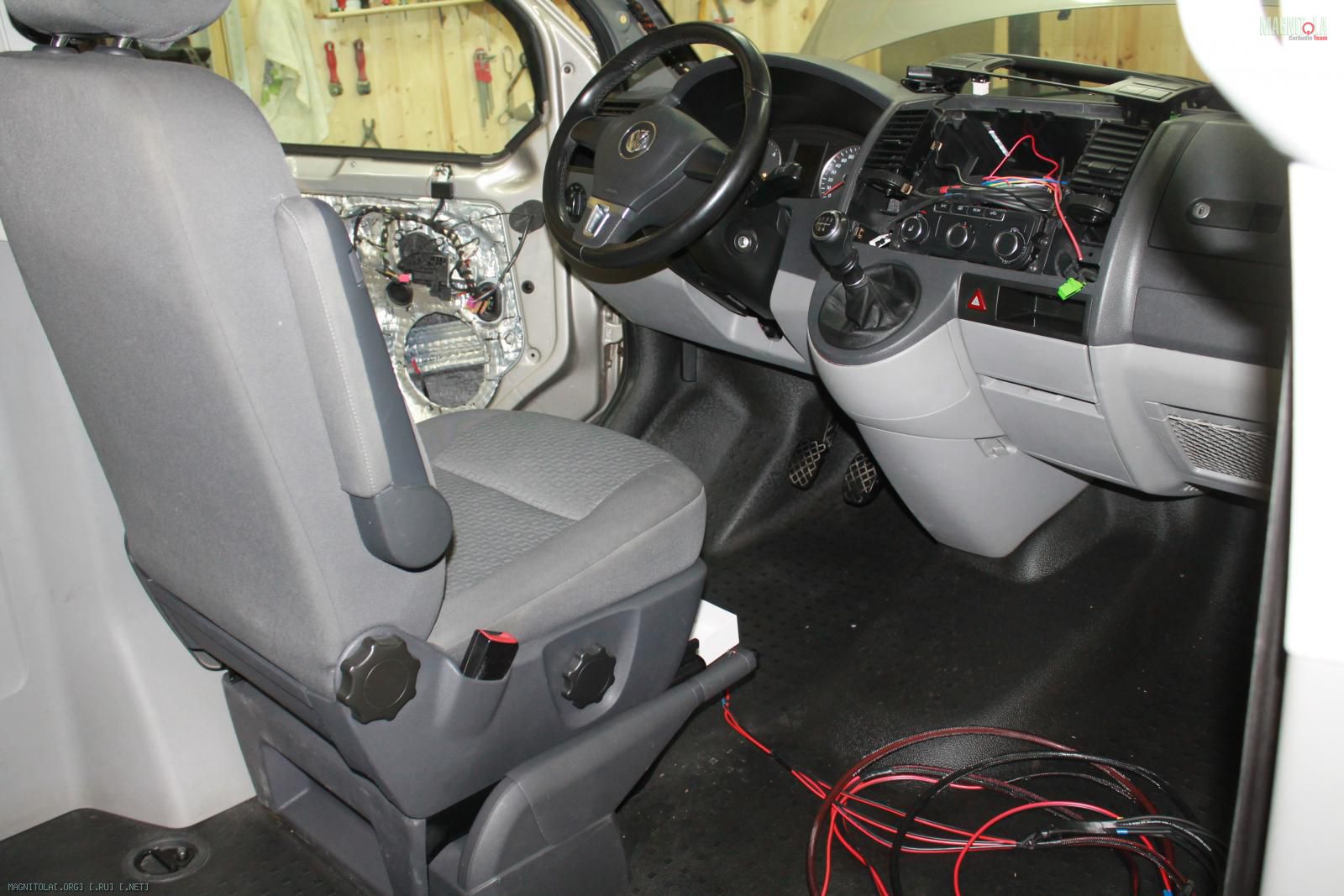

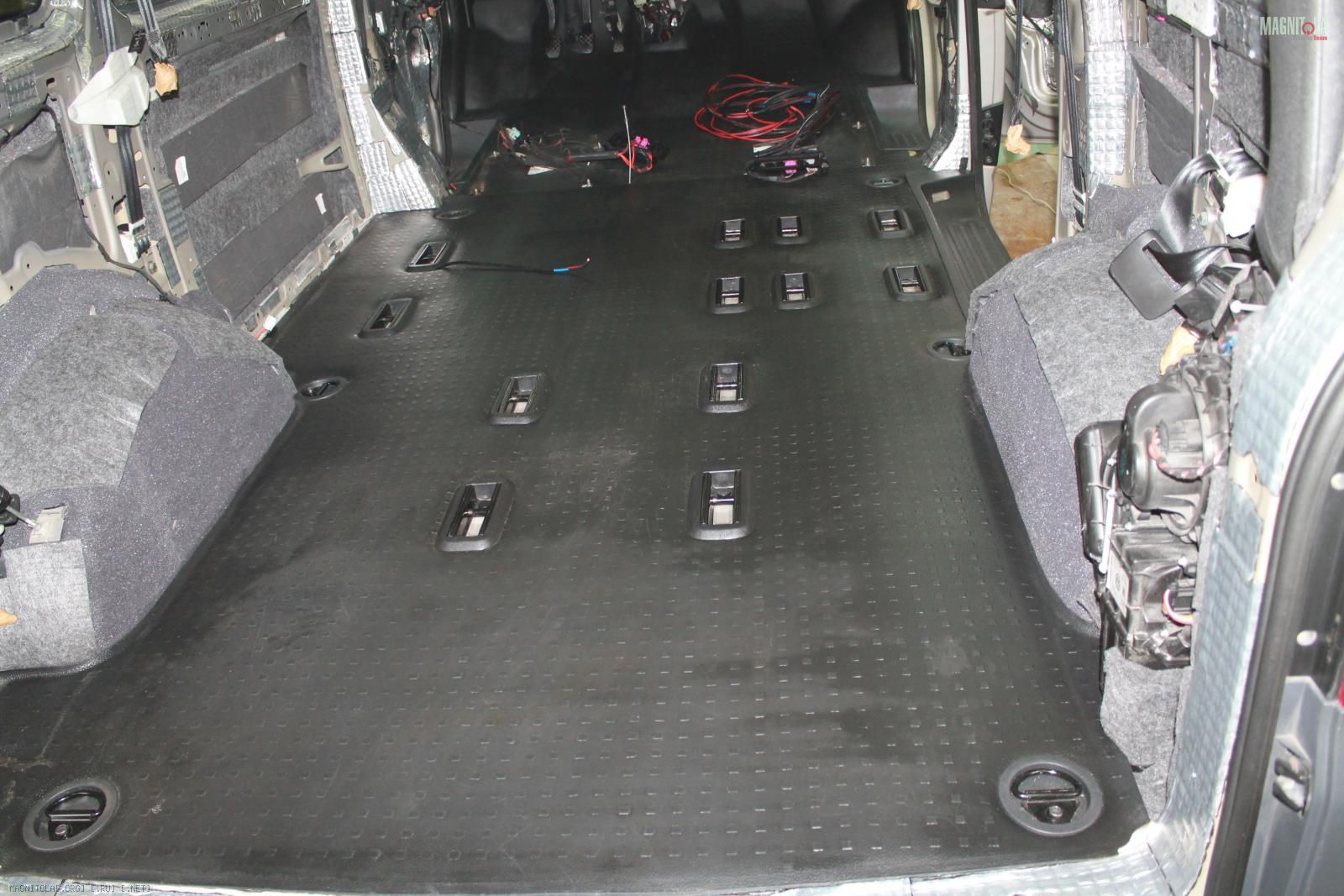

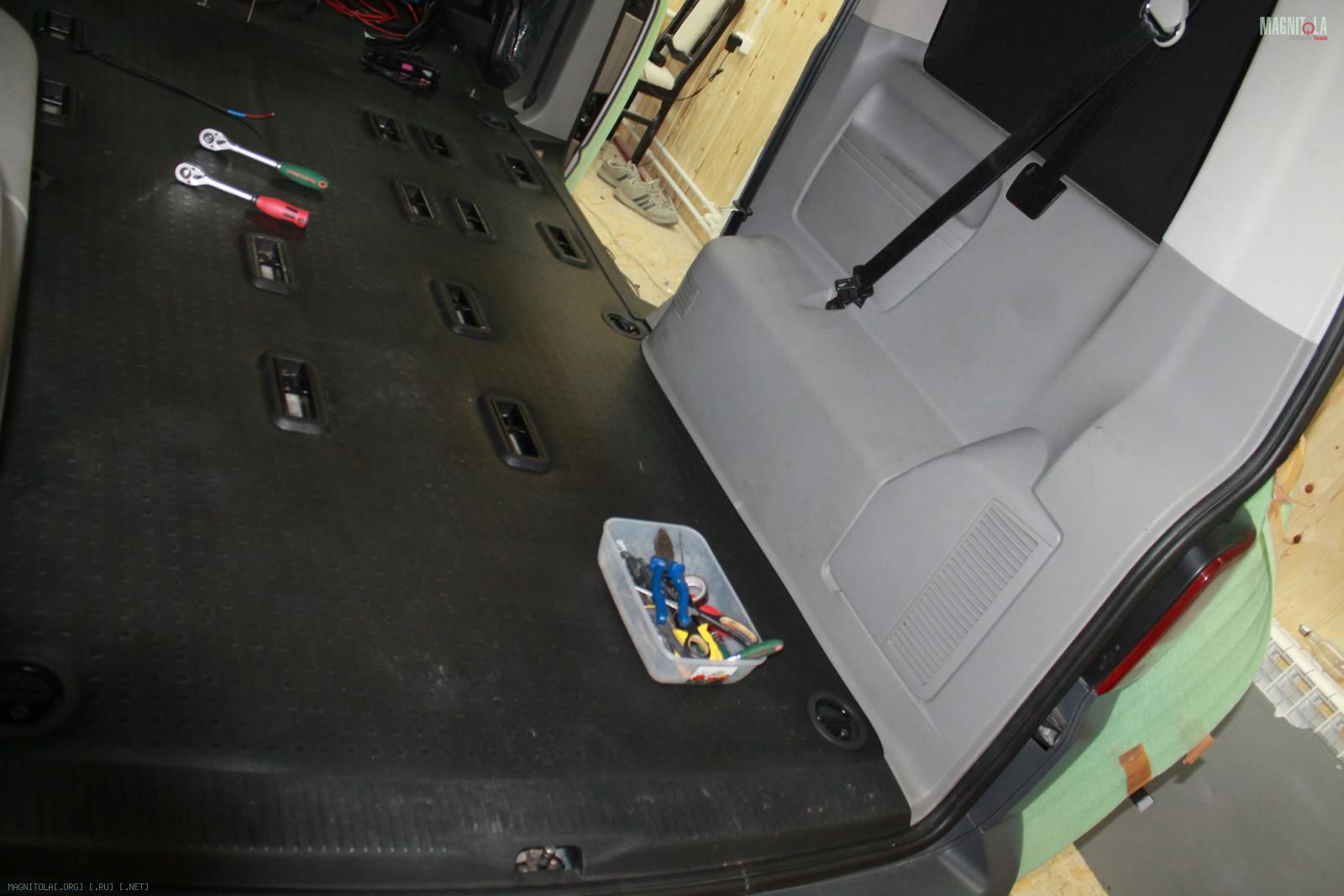

Собрали частично салон...
Из шумки осталась торпедо, средняя и пятая дверь
Вложение 951668 Вложение 951670 Вложение 951686 Вложение 951688 Вложение 951690 Вложение 951692 Вложение 951694 Вложение 951696 Вложение 951698 Вложение 951700 Вложение 951702 Вложение 951704 Вложение 951706 Вложение 951708 Вложение 951710 Вложение 951712 Вложение 951714
23.02.2016, 20:54
st220

Вложений: 52

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

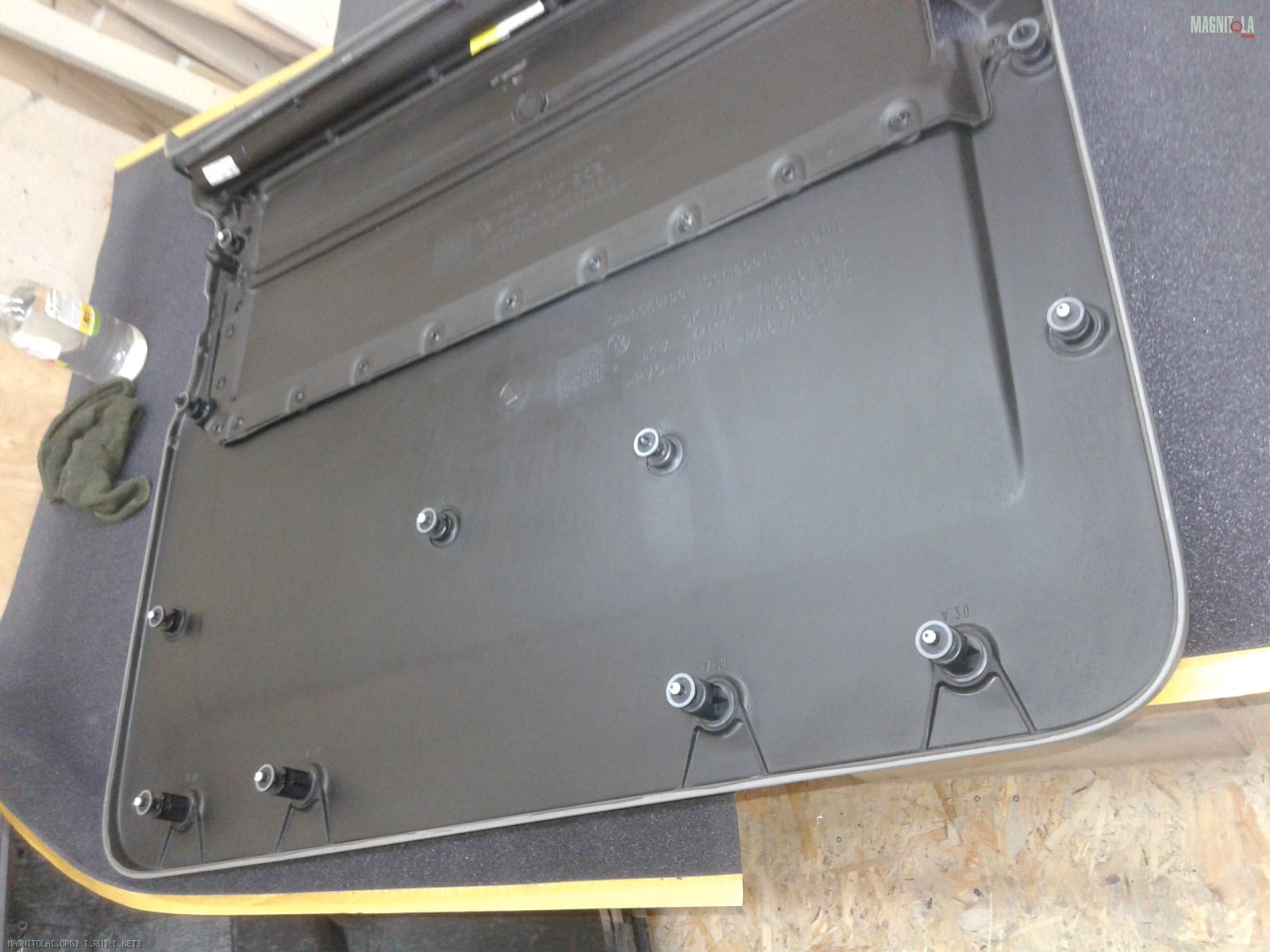

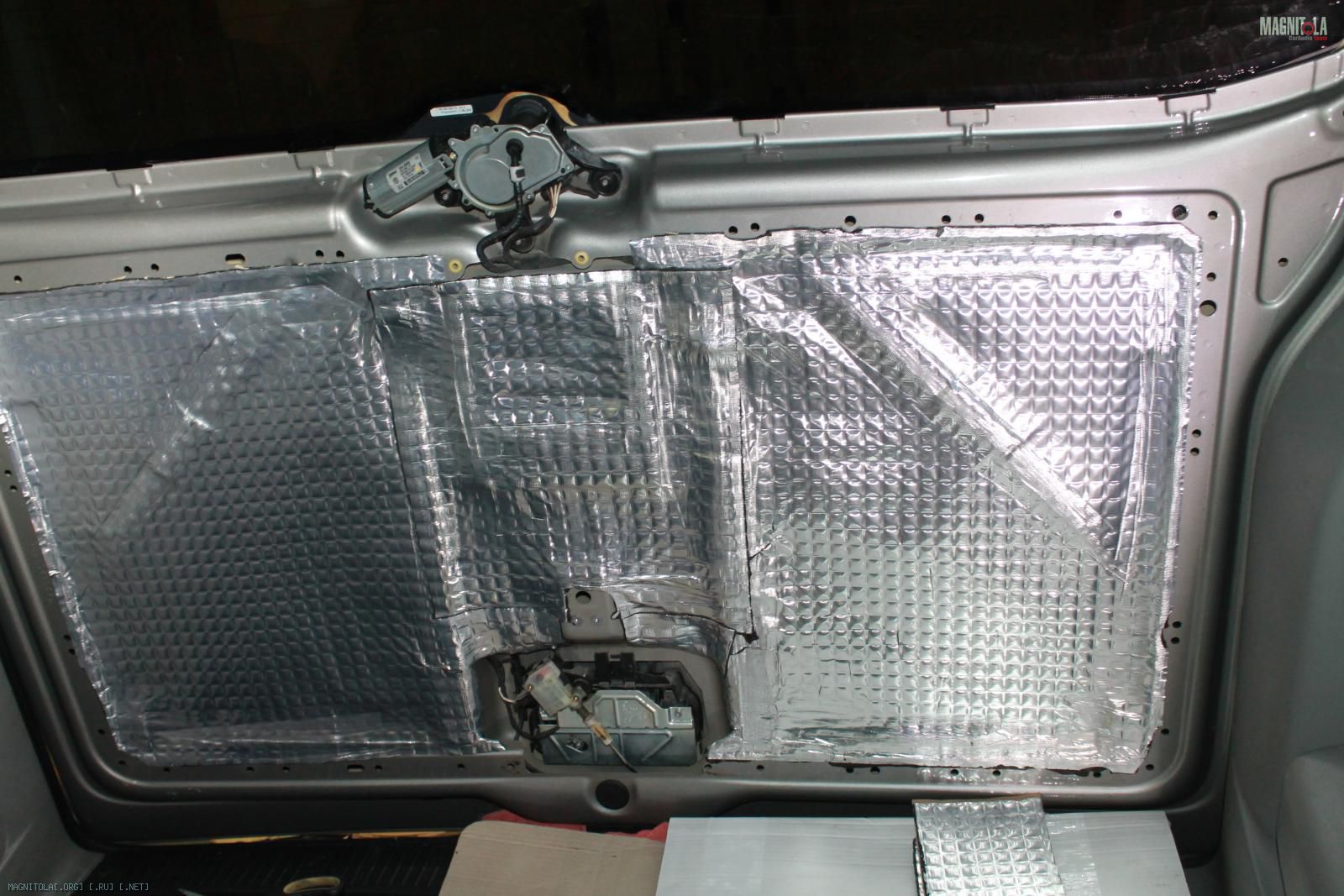

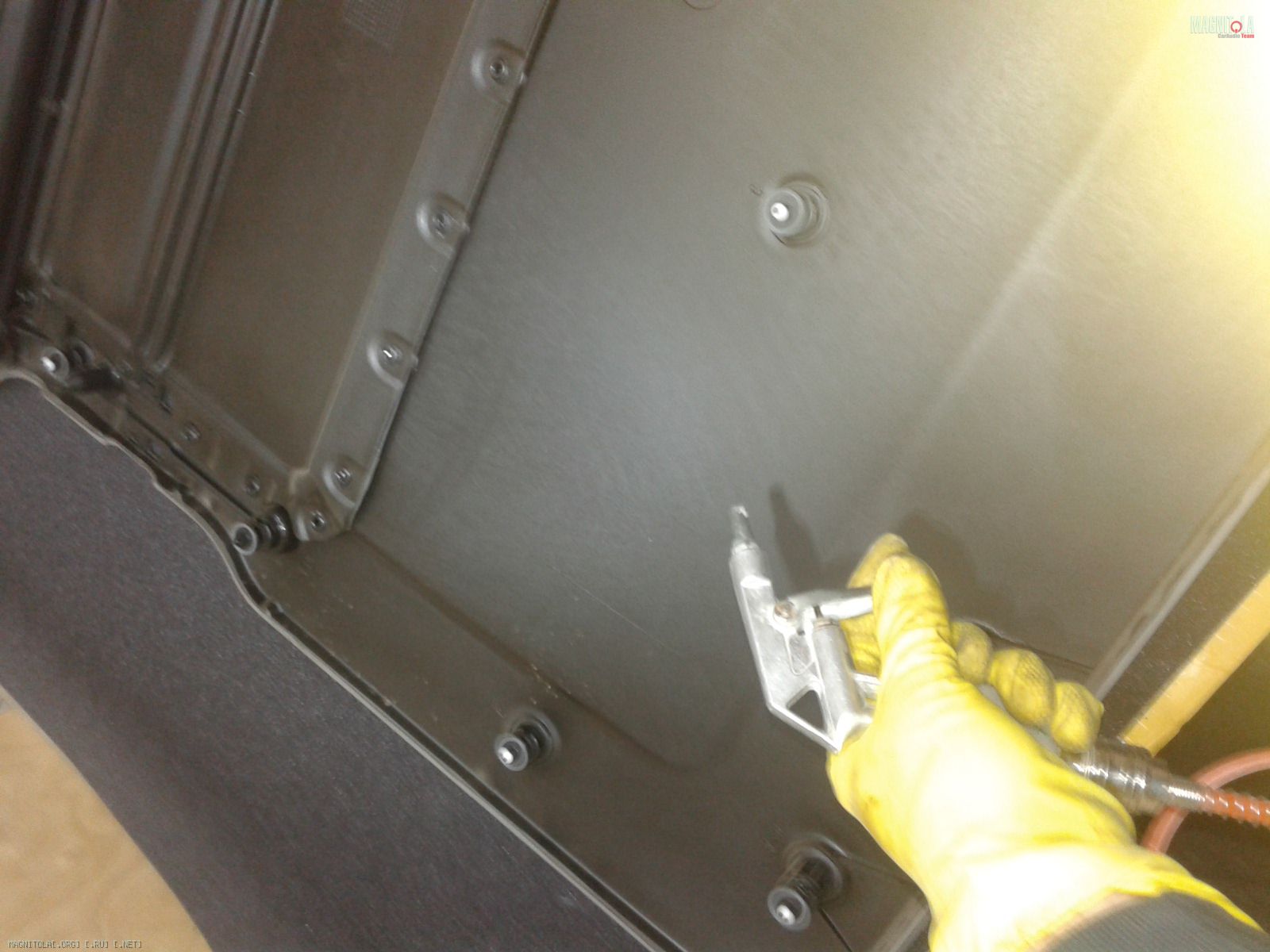

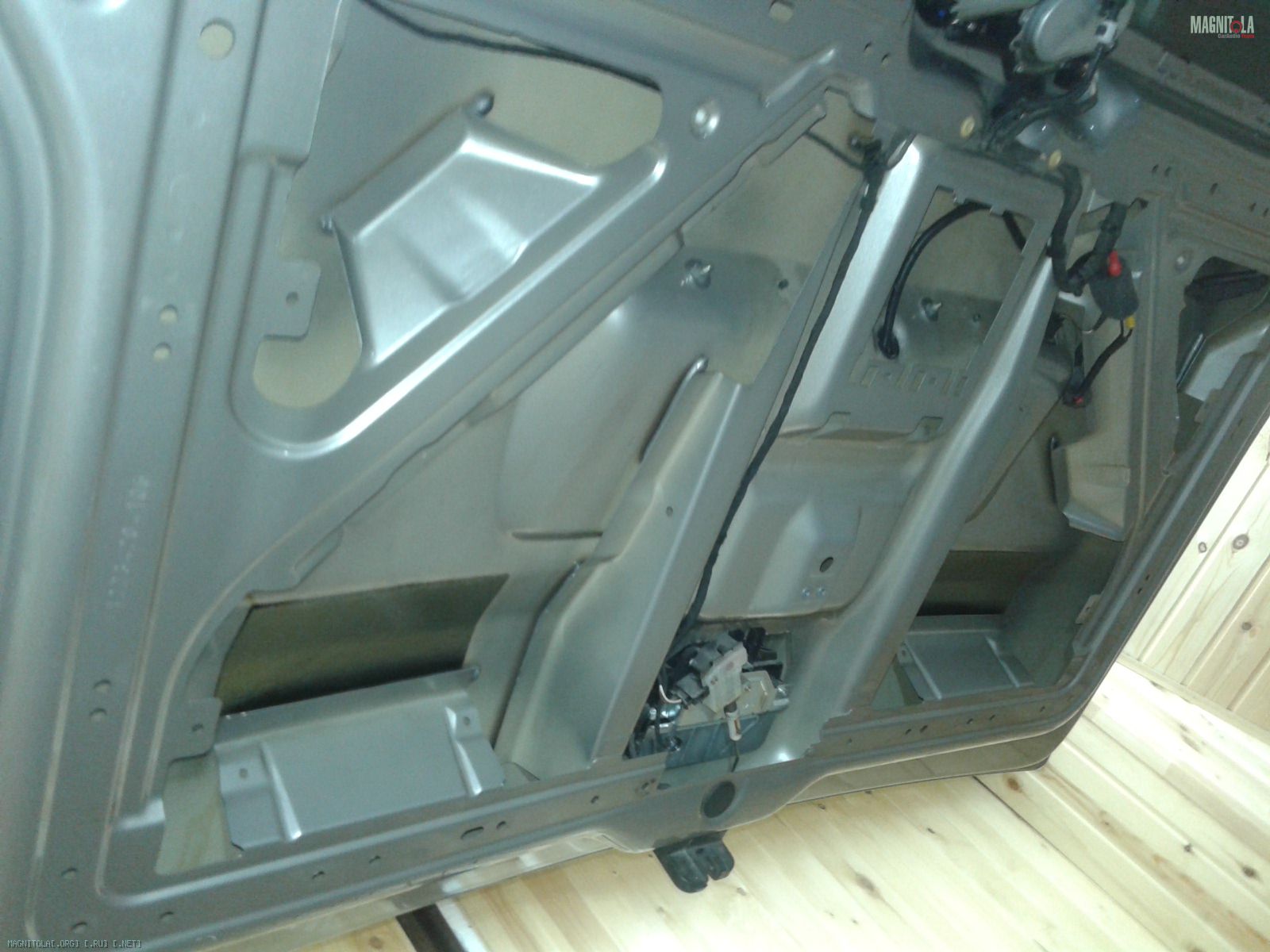

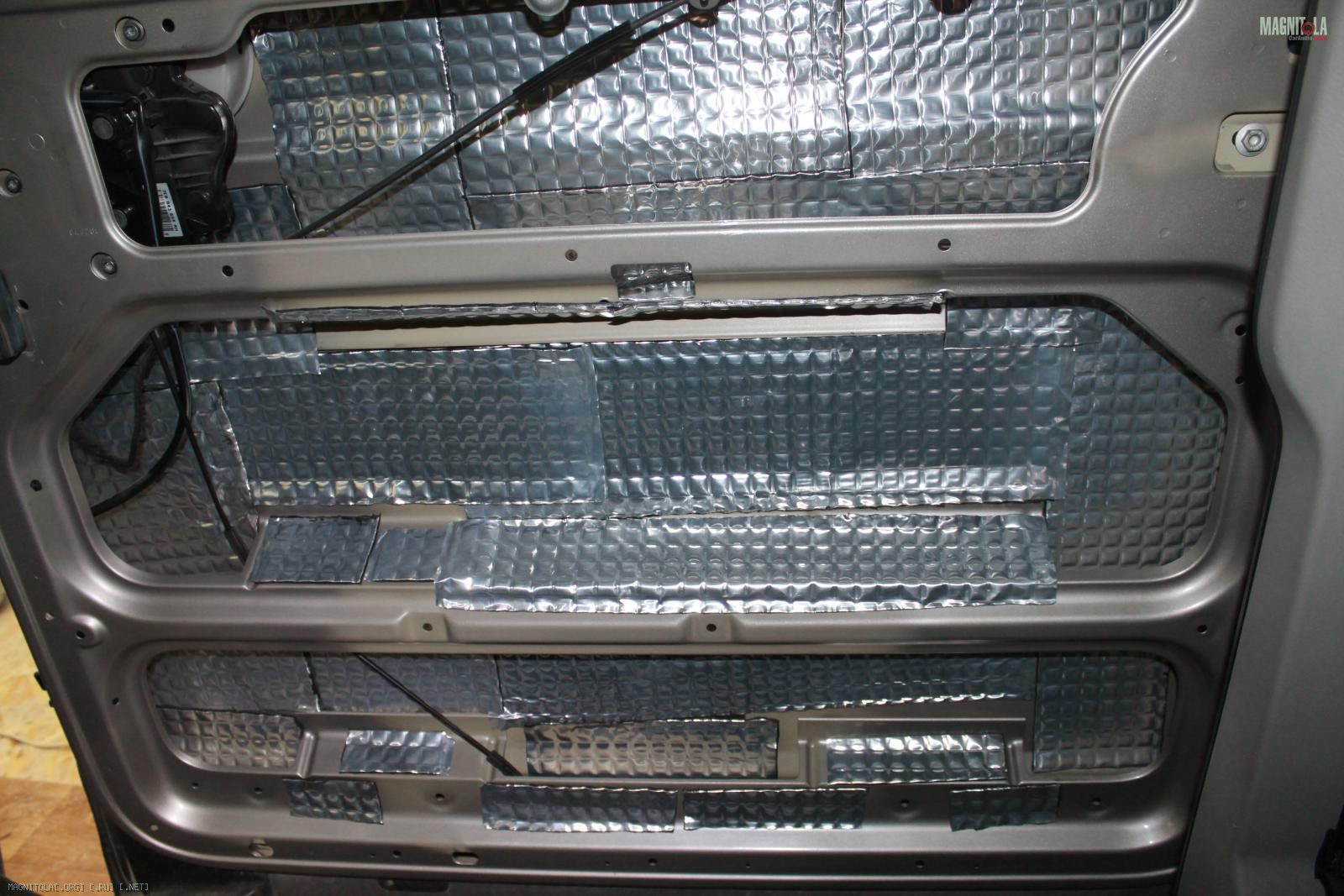

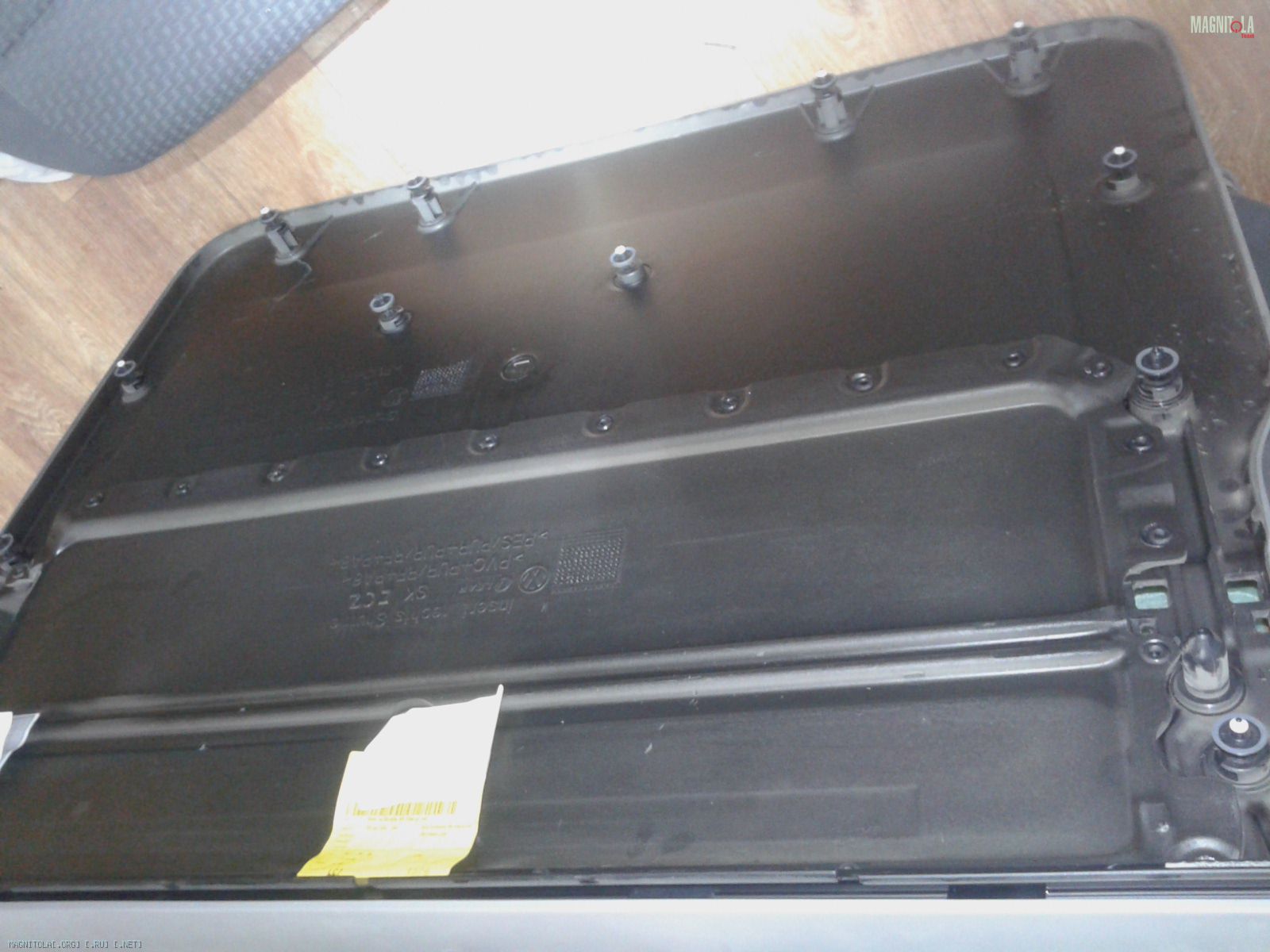

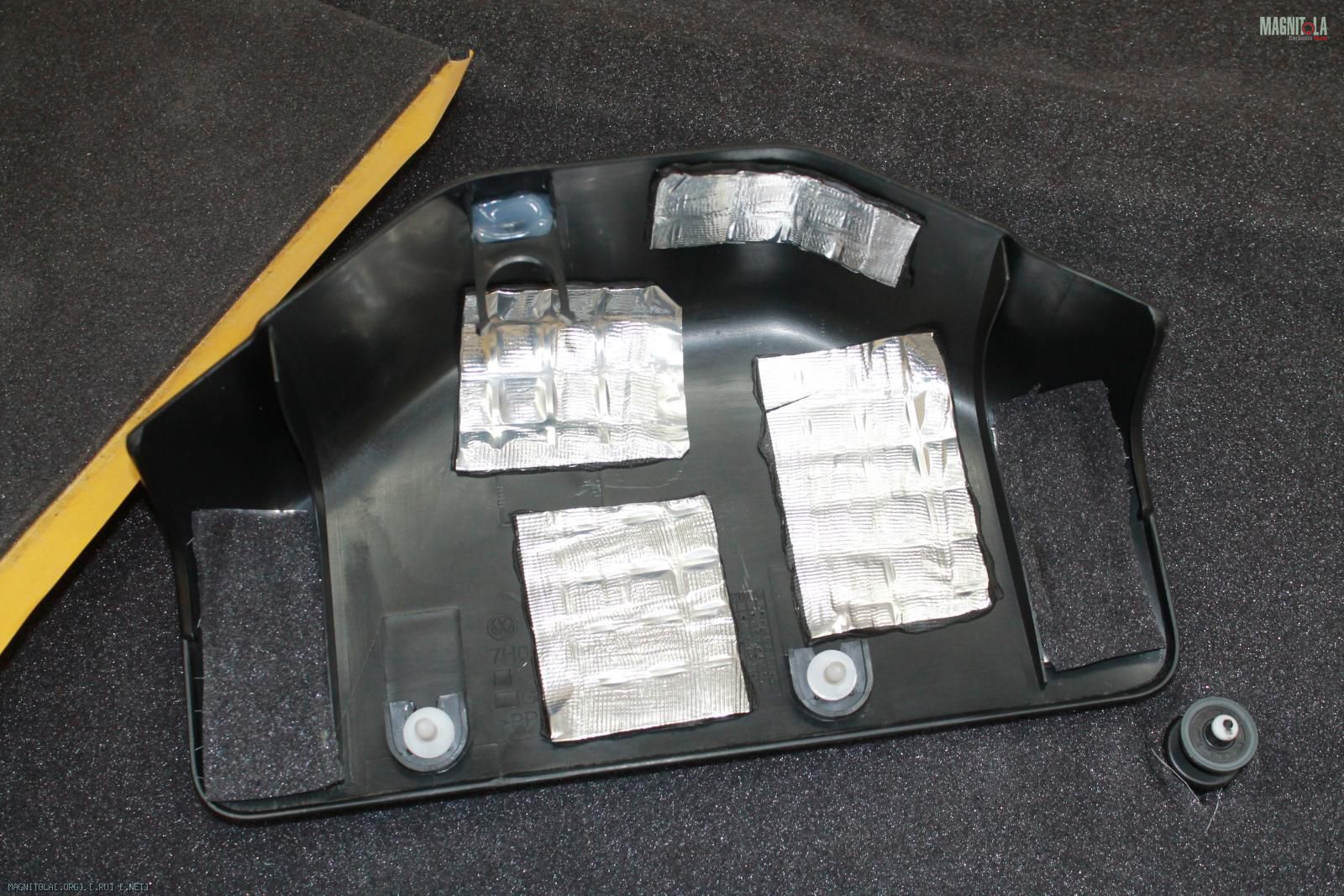

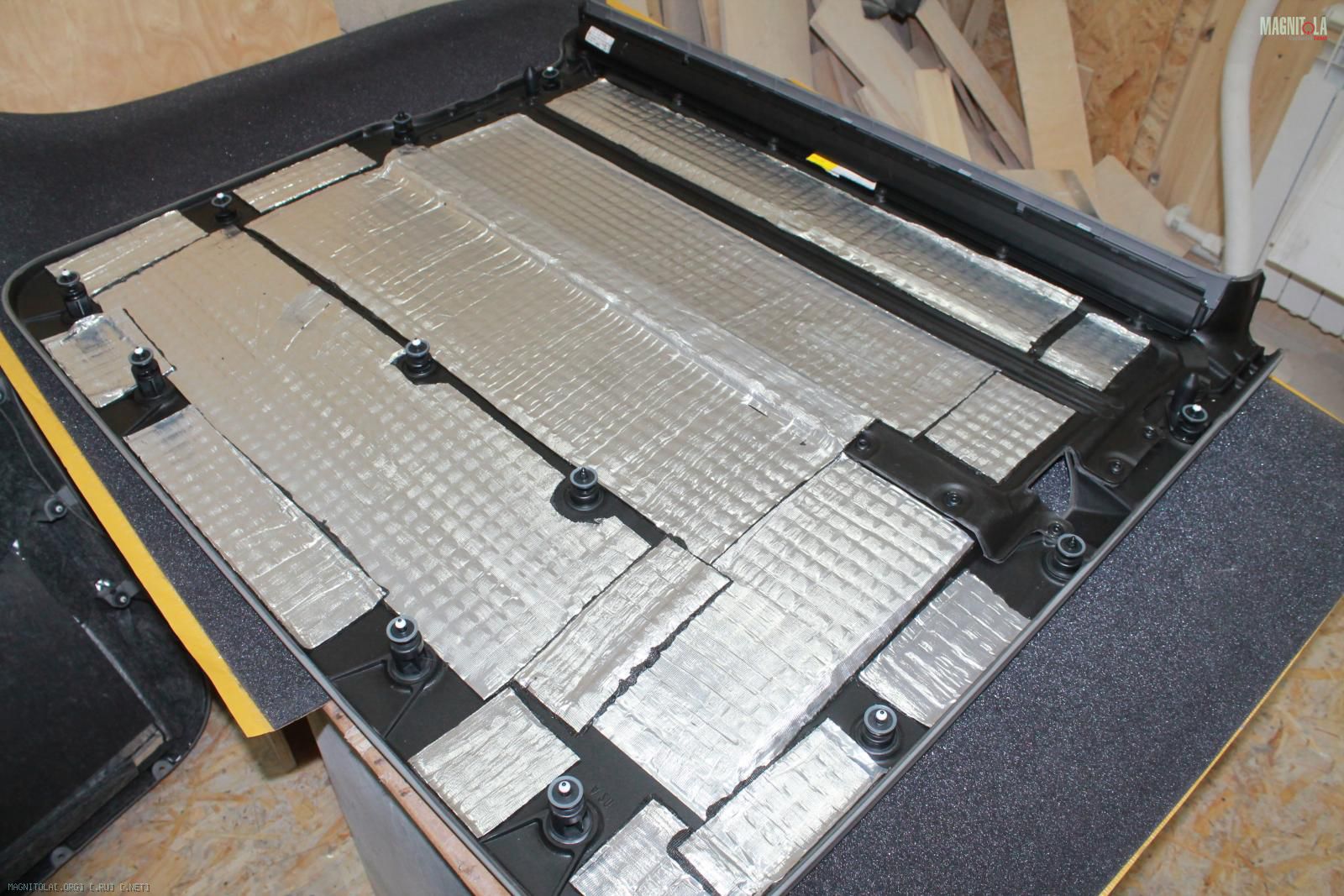

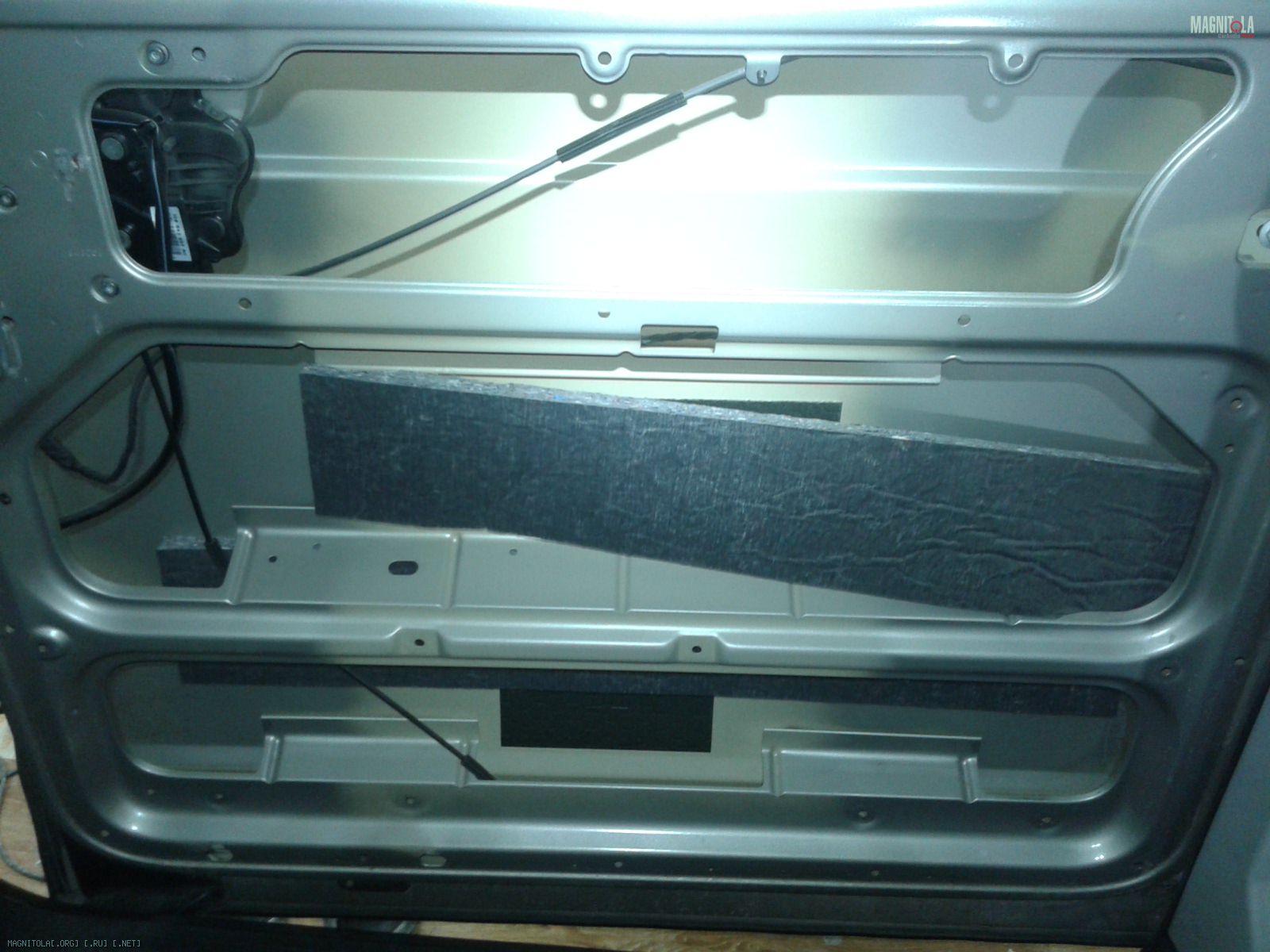

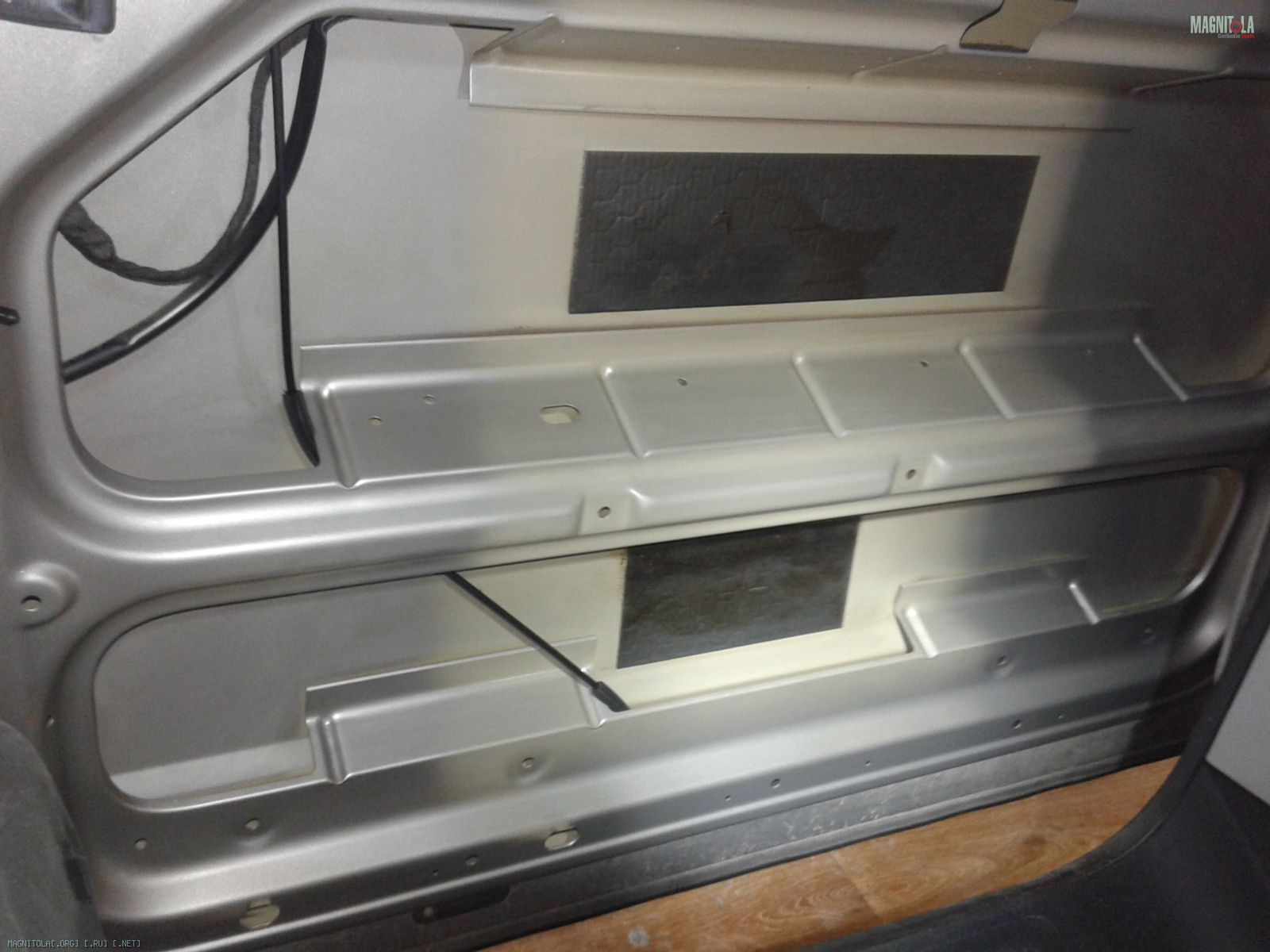

Средняя и пятая дверь.. очищаем.. обезжириваем.. греем.. прикатываем вибру 3мм..
Вложение 952718 Вложение 952720 Вложение 952722 Вложение 952724 Вложение 952726 Вложение 952728 Вложение 952730 Вложение 952732 Вложение 952734 Вложение 952736 Вложение 952738 Вложение 952740 Вложение 952742 Вложение 952744 Вложение 952746 Вложение 952748 Вложение 952750 Вложение 952752 Вложение 952754 Вложение 952756

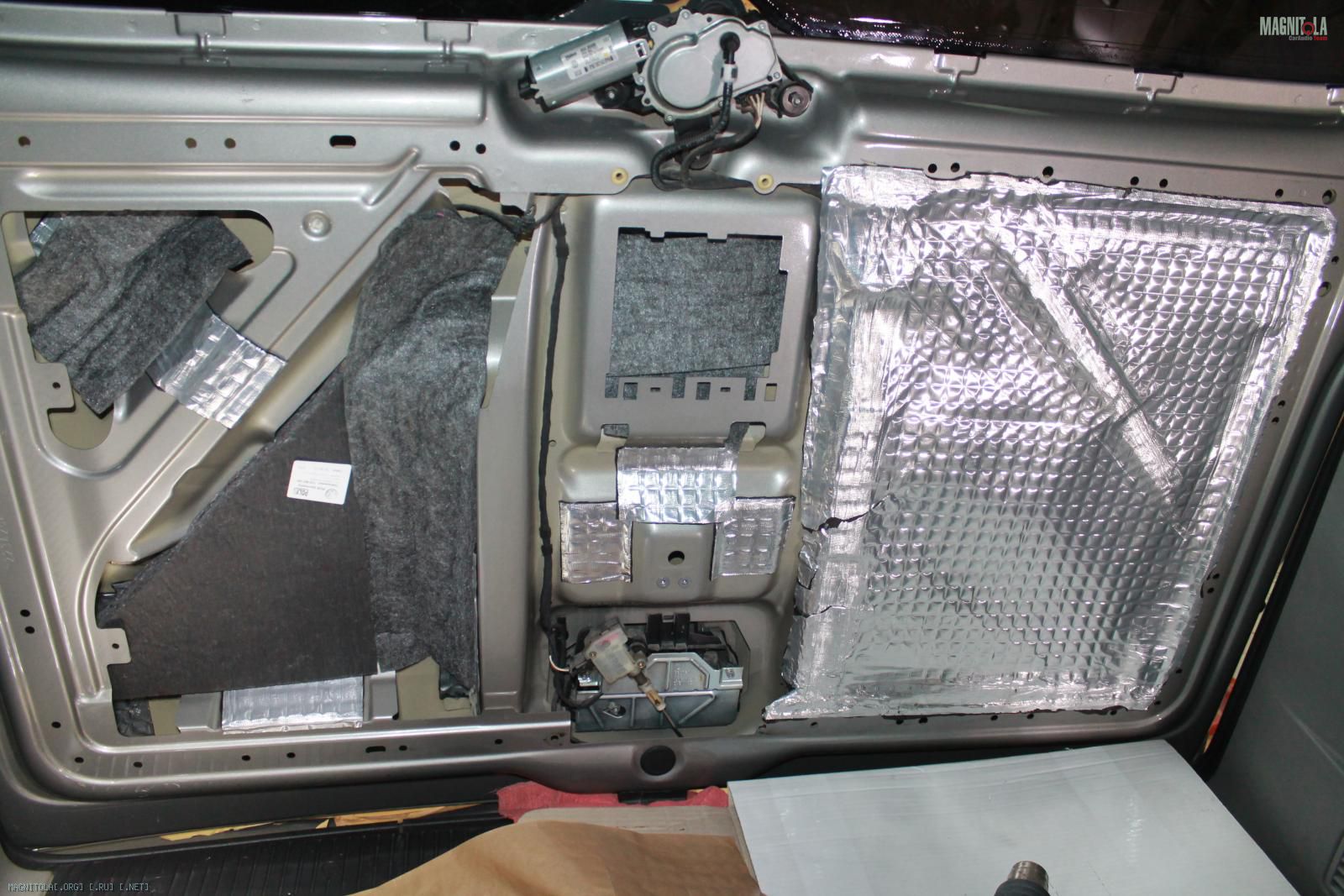

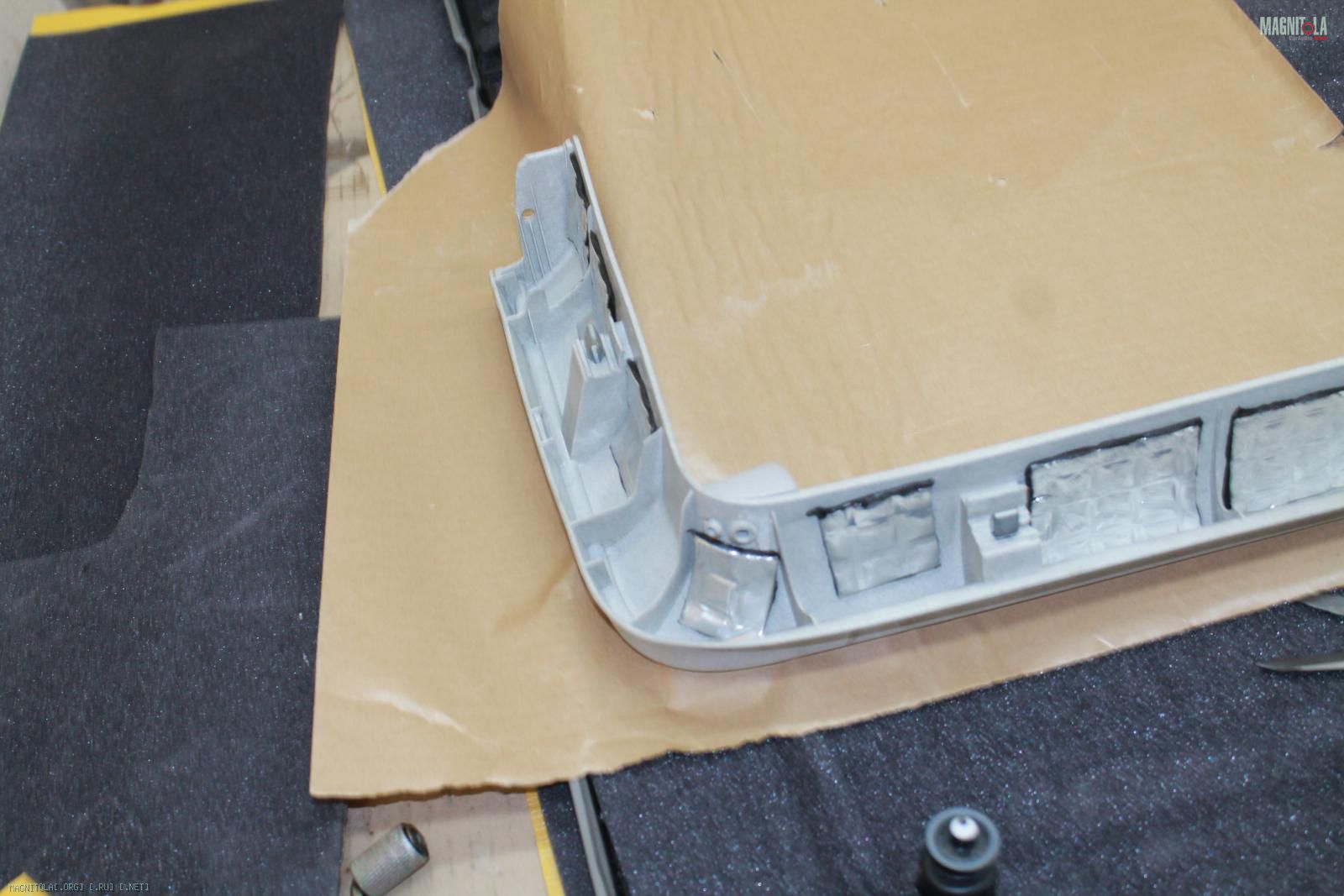

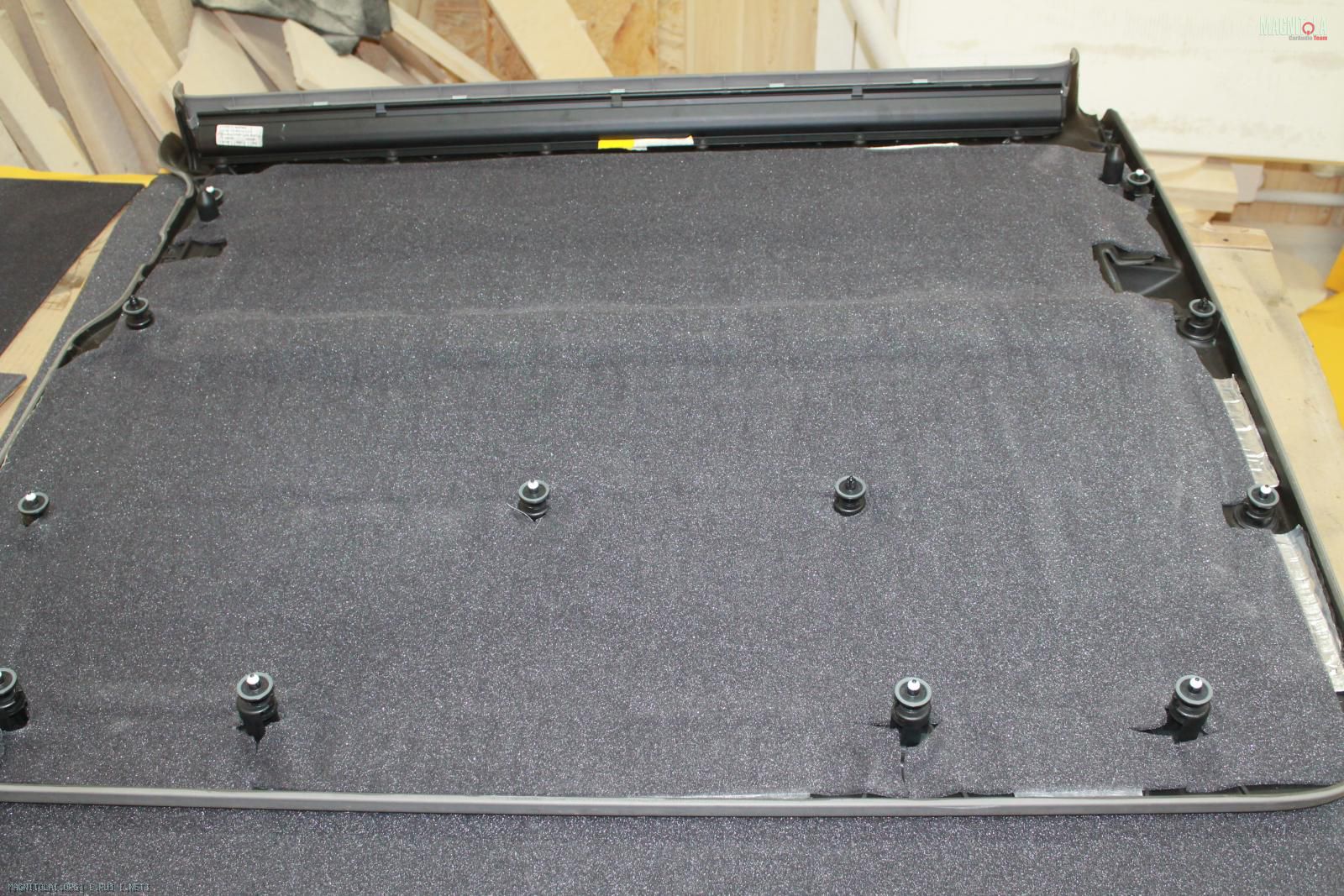

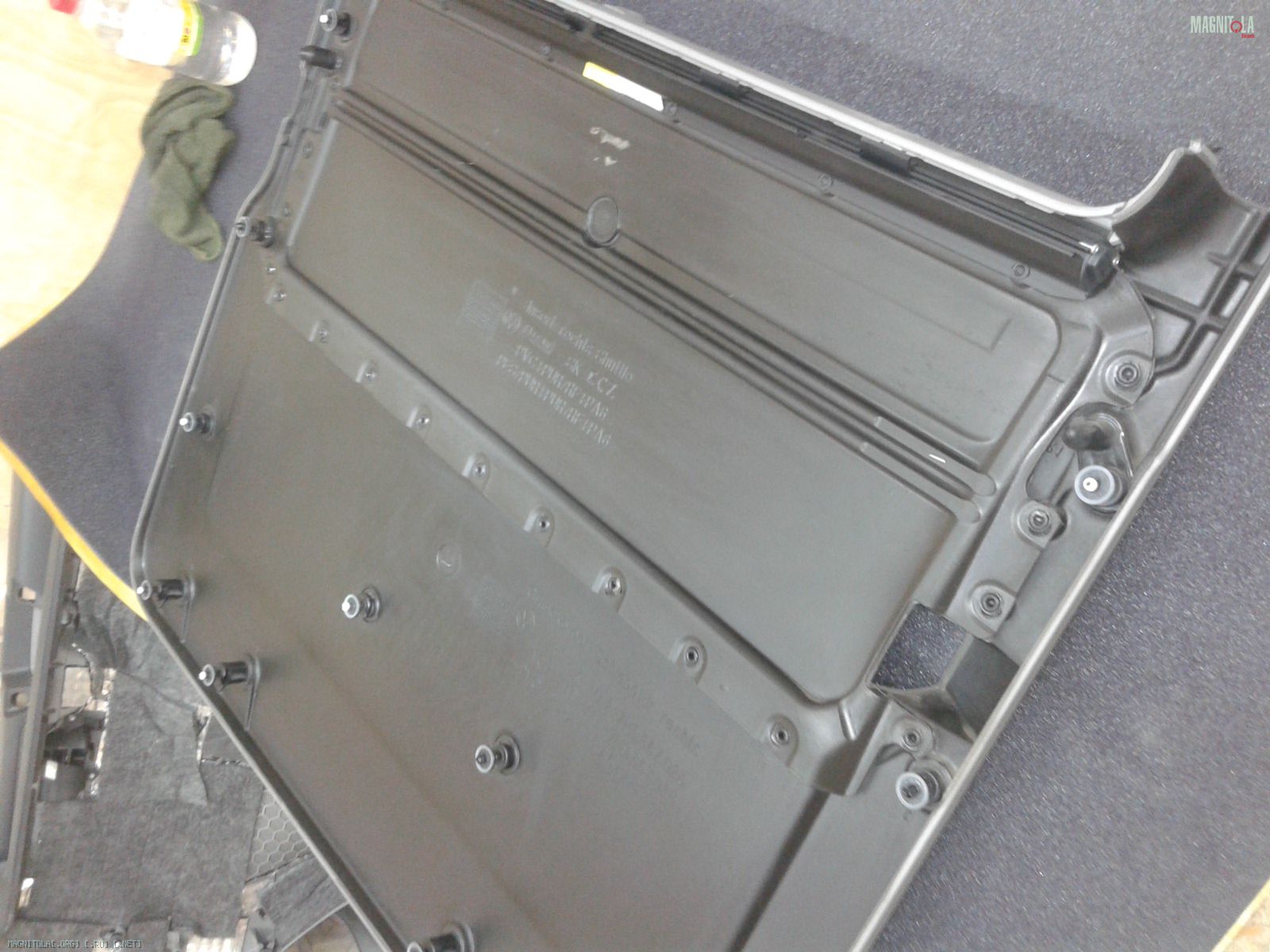

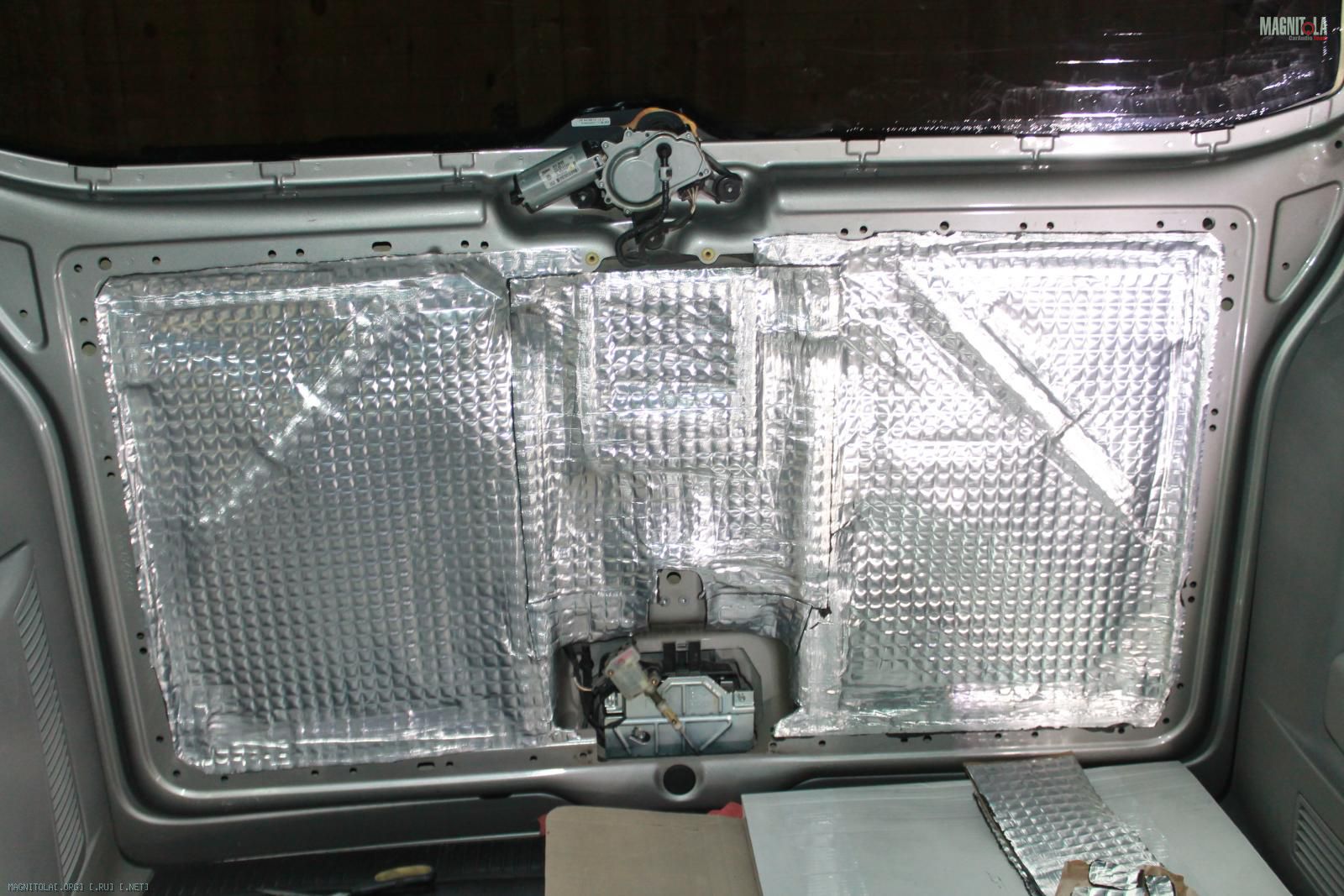

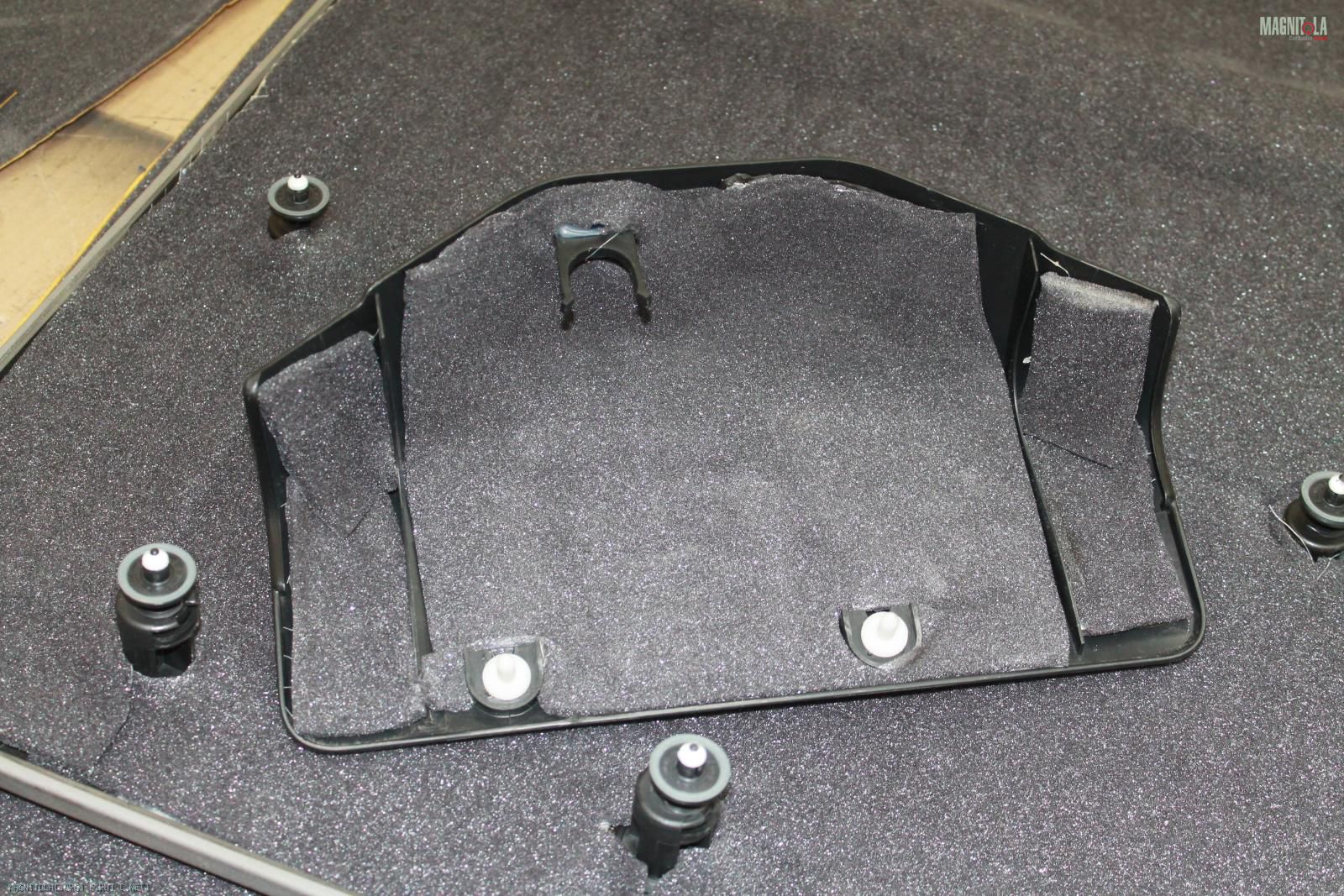

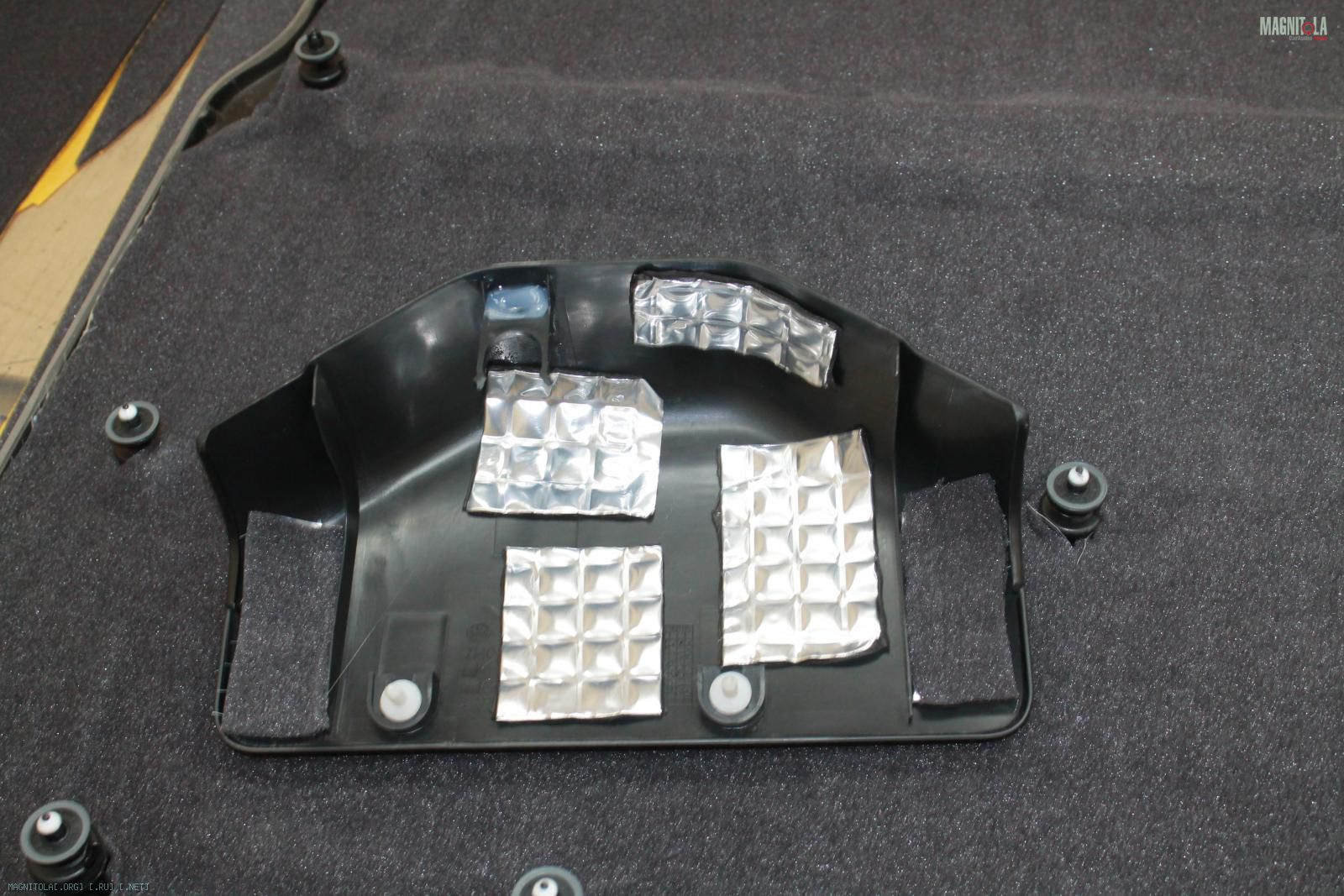

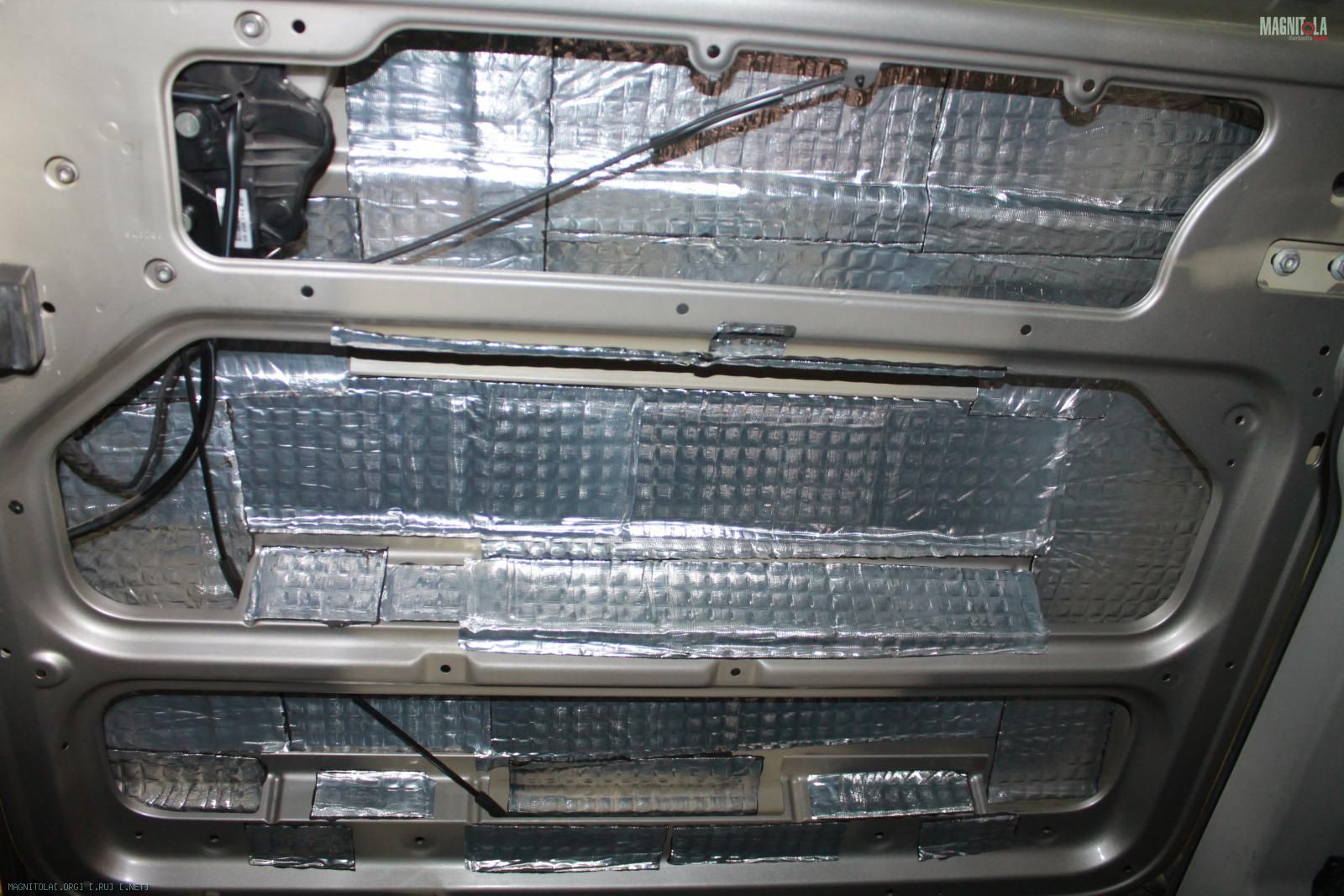

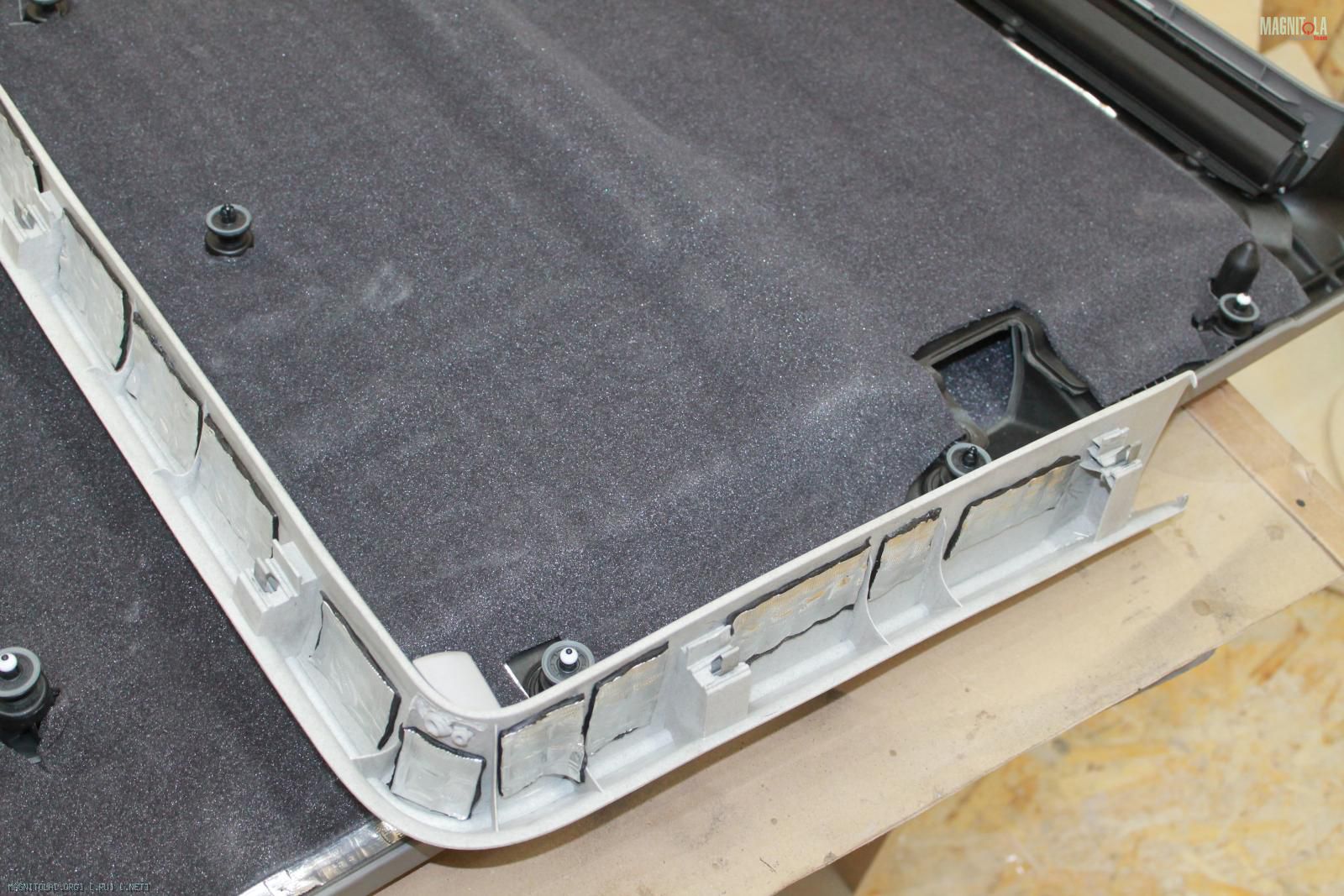

Битопласт на пластиковую общивку
Вложение 952758 Вложение 952760 Вложение 952762 Вложение 952764 Вложение 952766 Вложение 952768 Вложение 952770 Вложение 952772 Вложение 952774 Вложение 952776 Вложение 952778 Вложение 952780 Вложение 952782 Вложение 952784 Вложение 952786 Вложение 952788 Вложение 952790

Войлок...
Вложение 952792 Вложение 952794

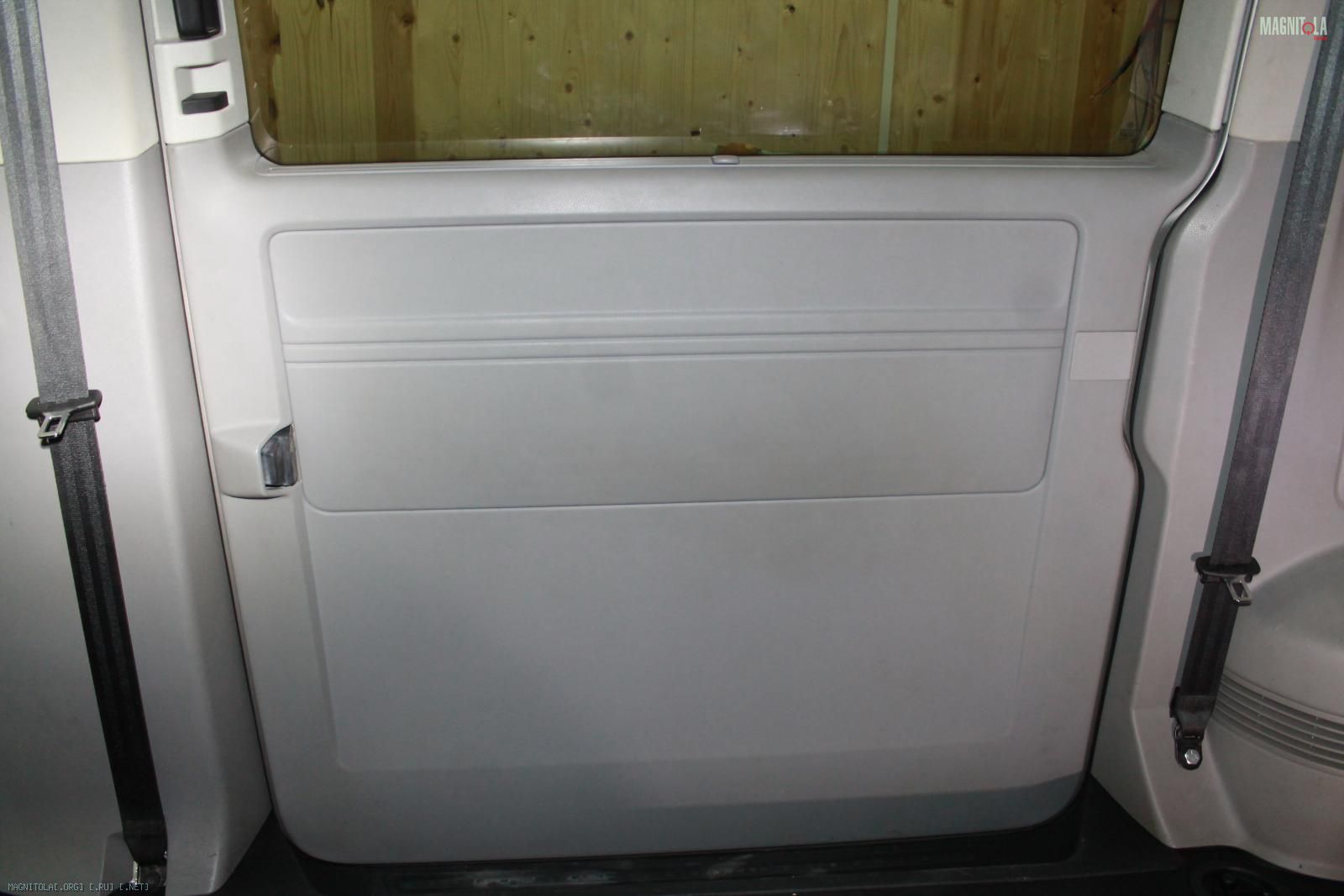

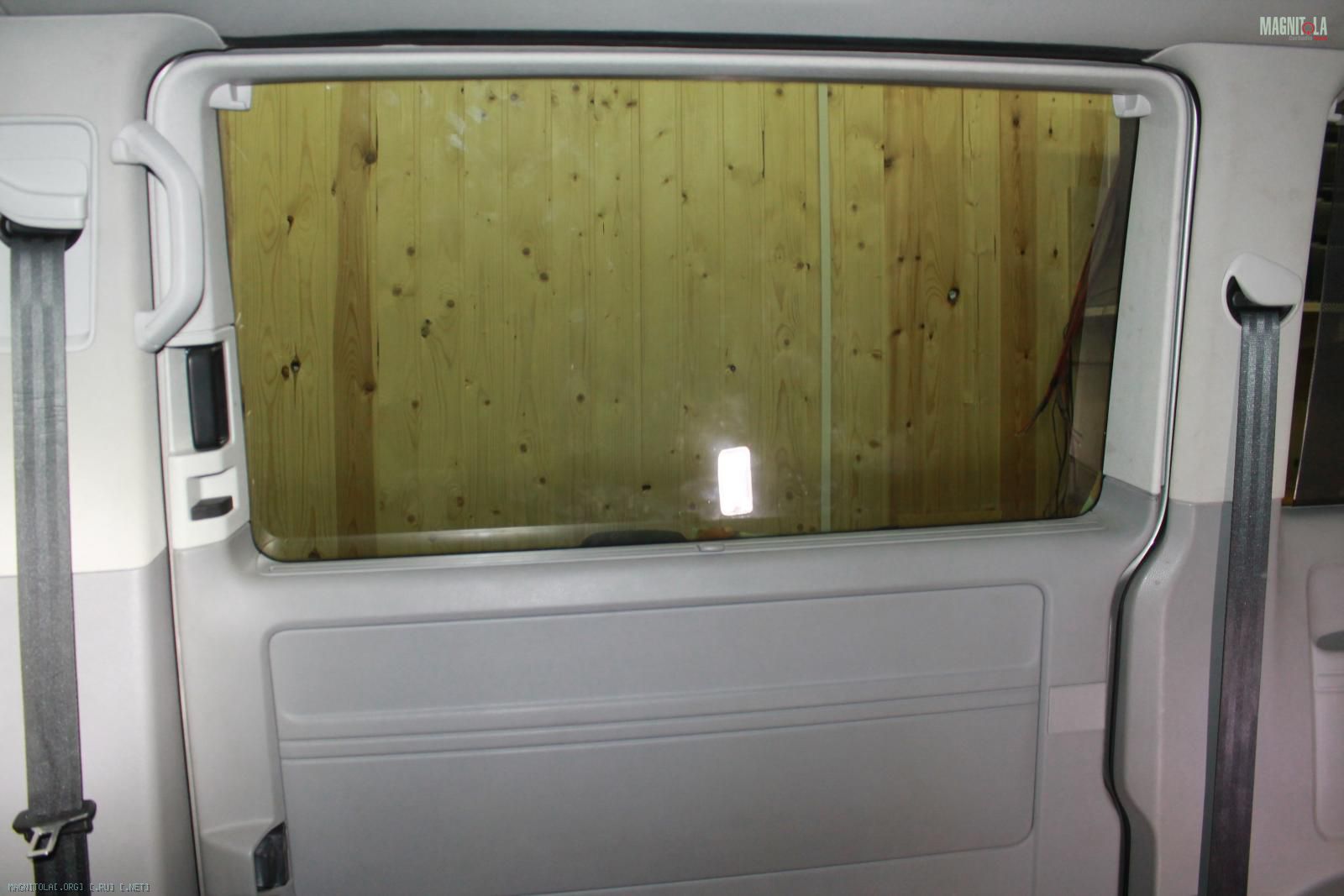

И наверх штатные маты
Вложение 952796 Вложение 952798 Вложение 952800 Вложение 952802

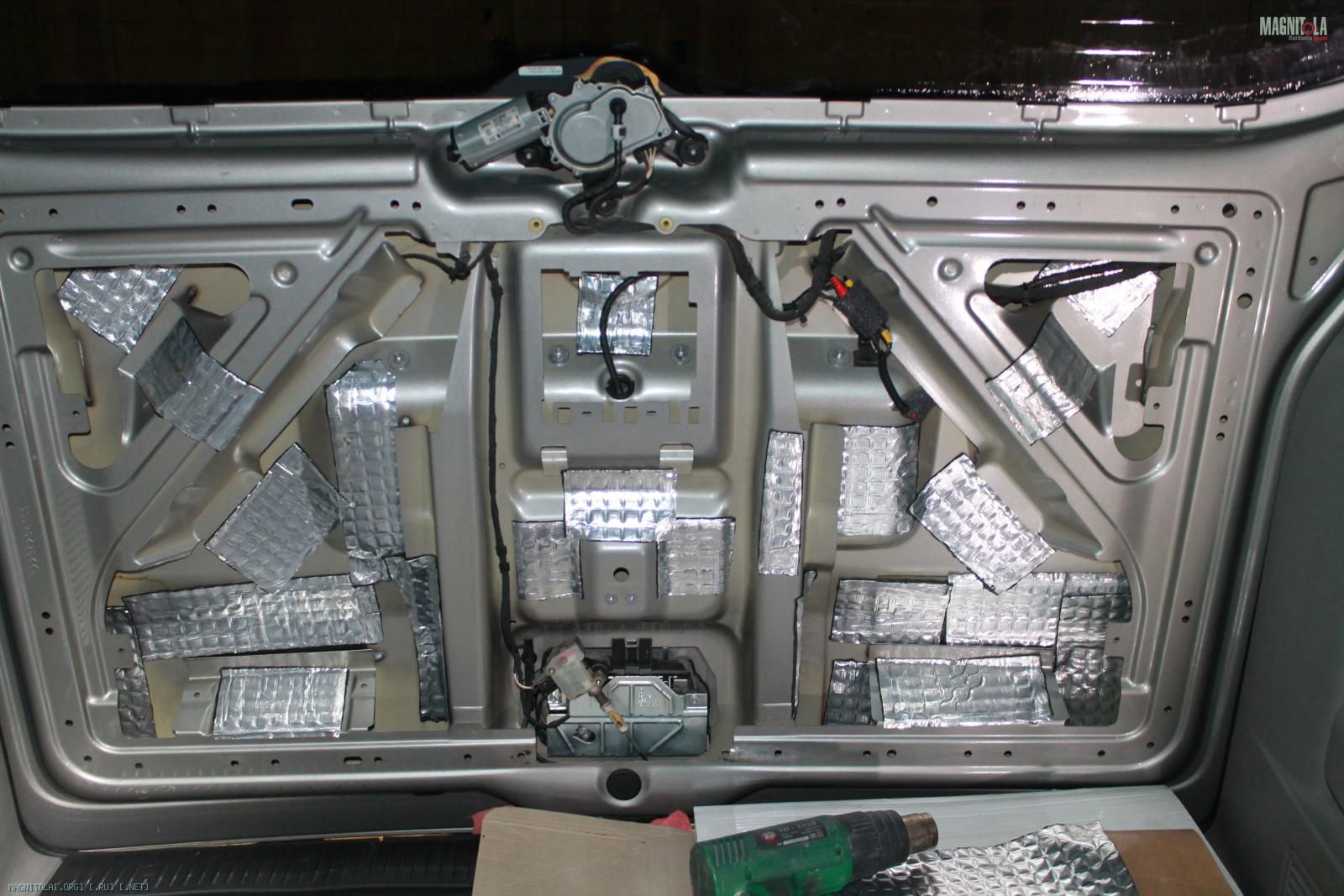

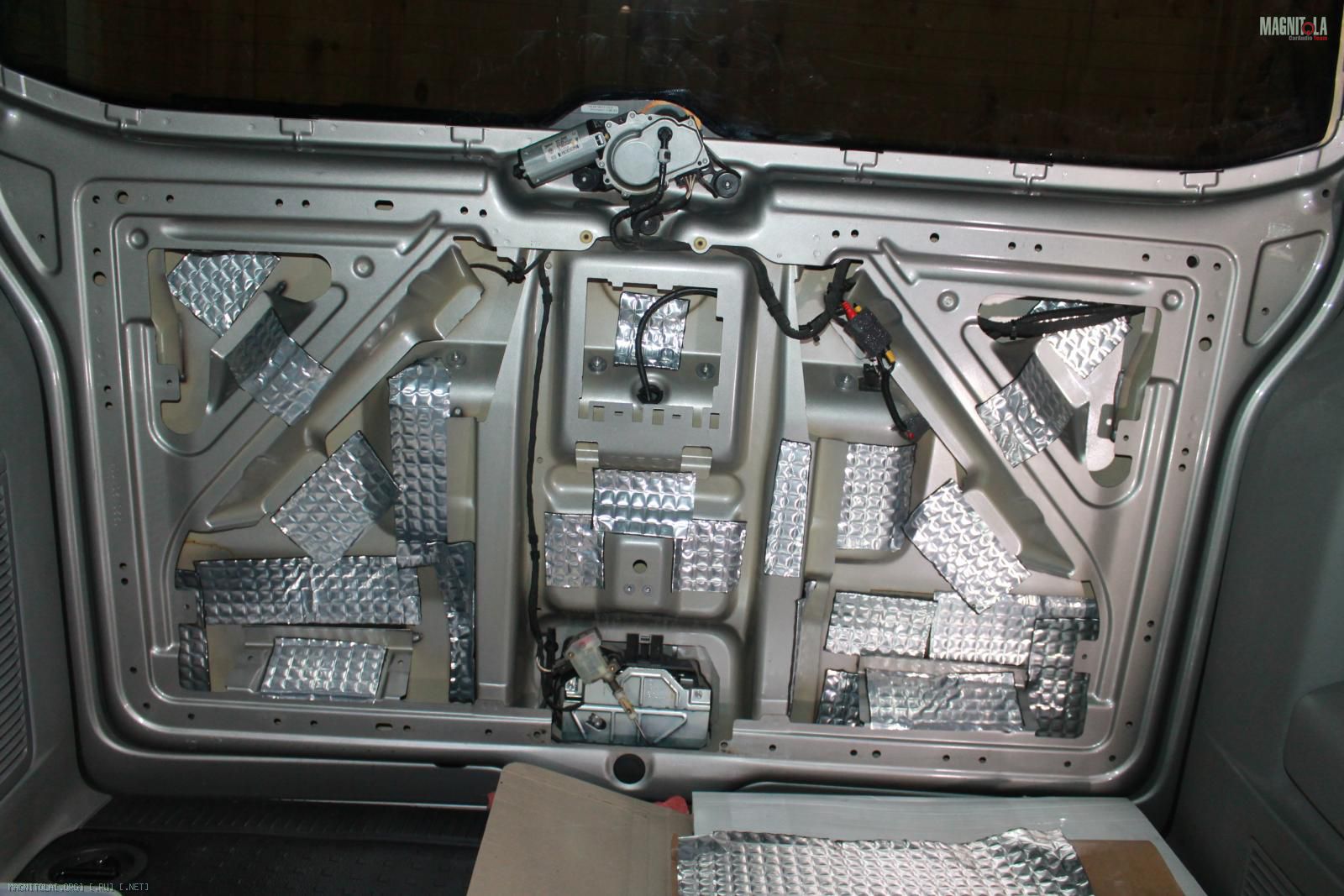

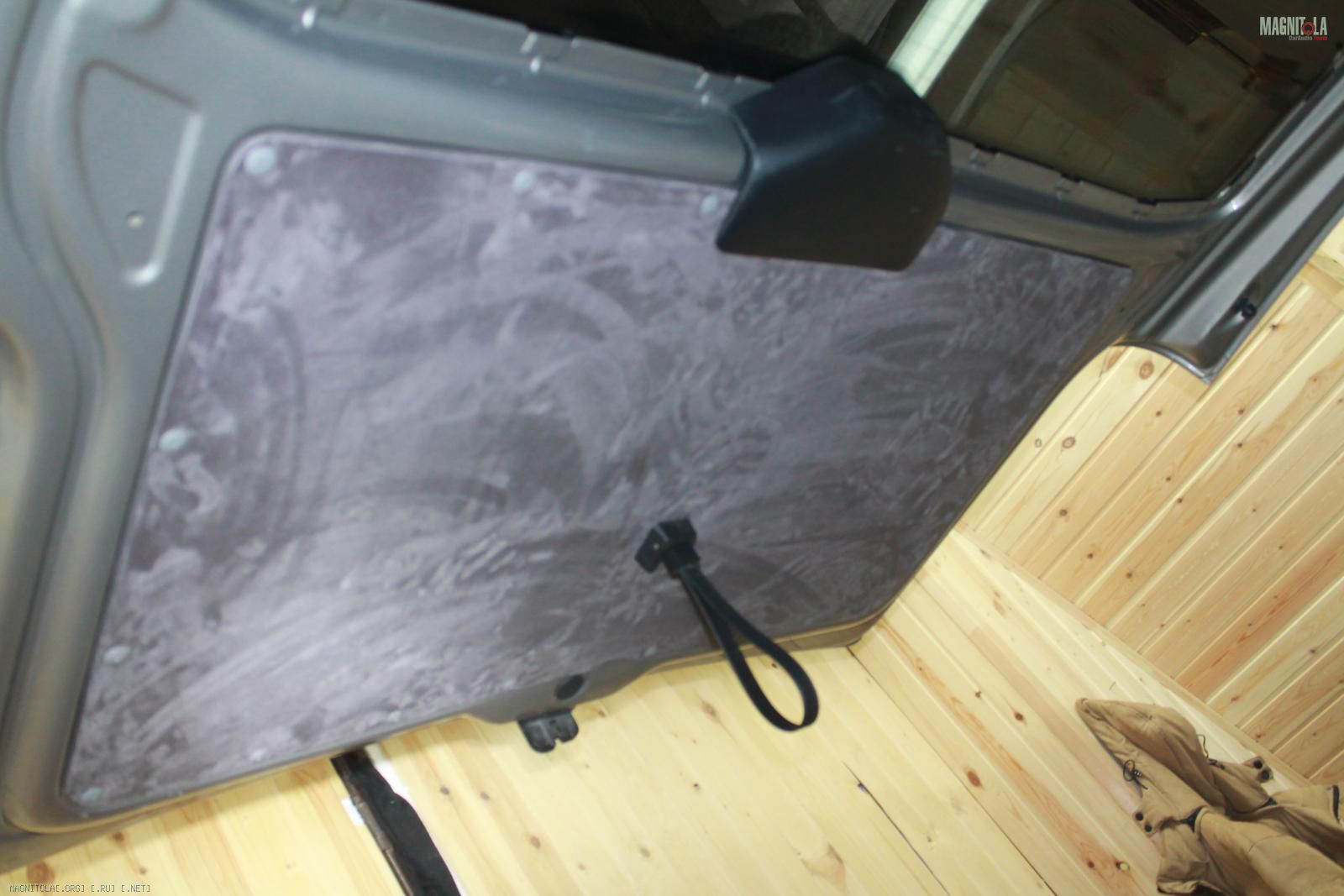

Пятая дверь..

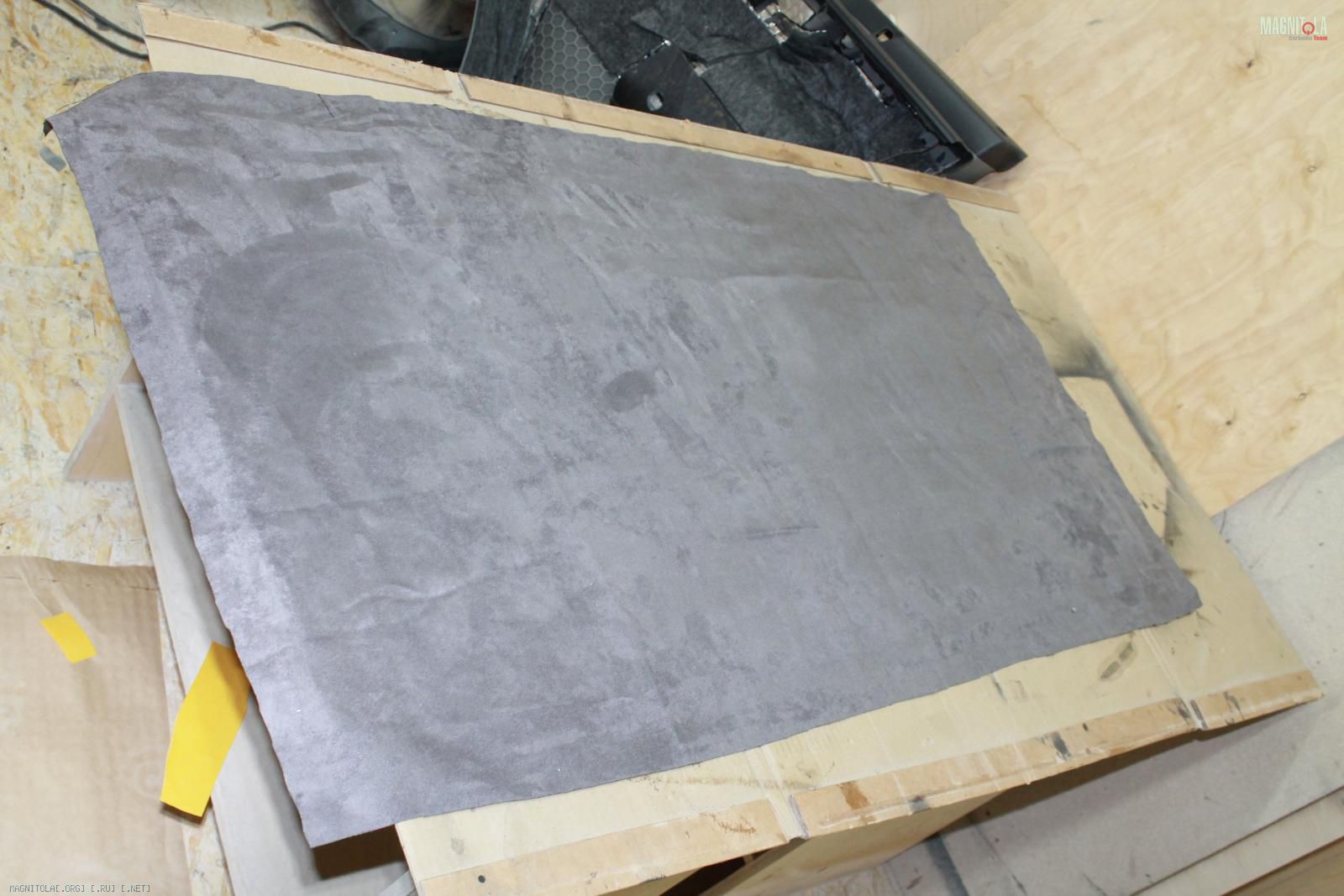

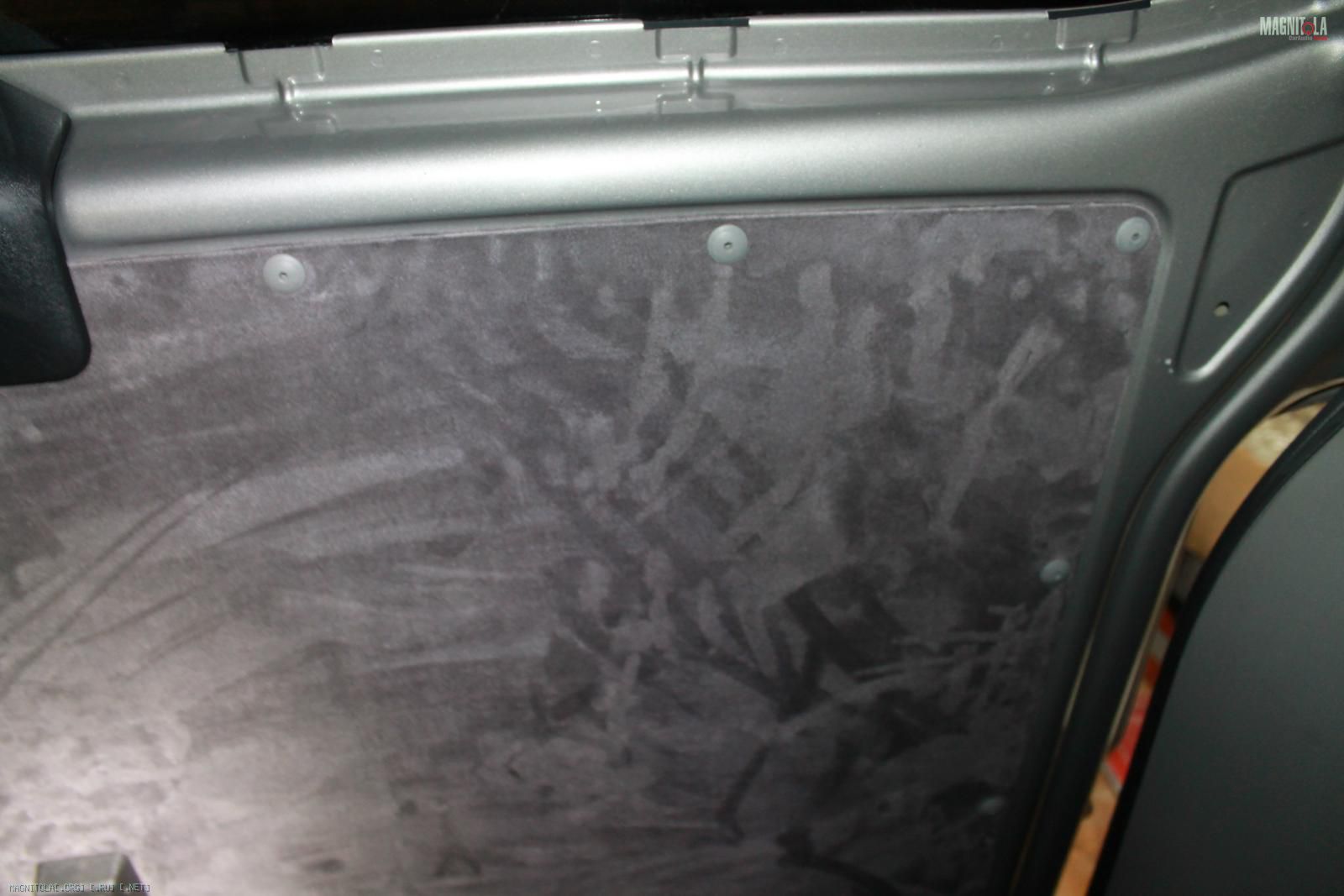

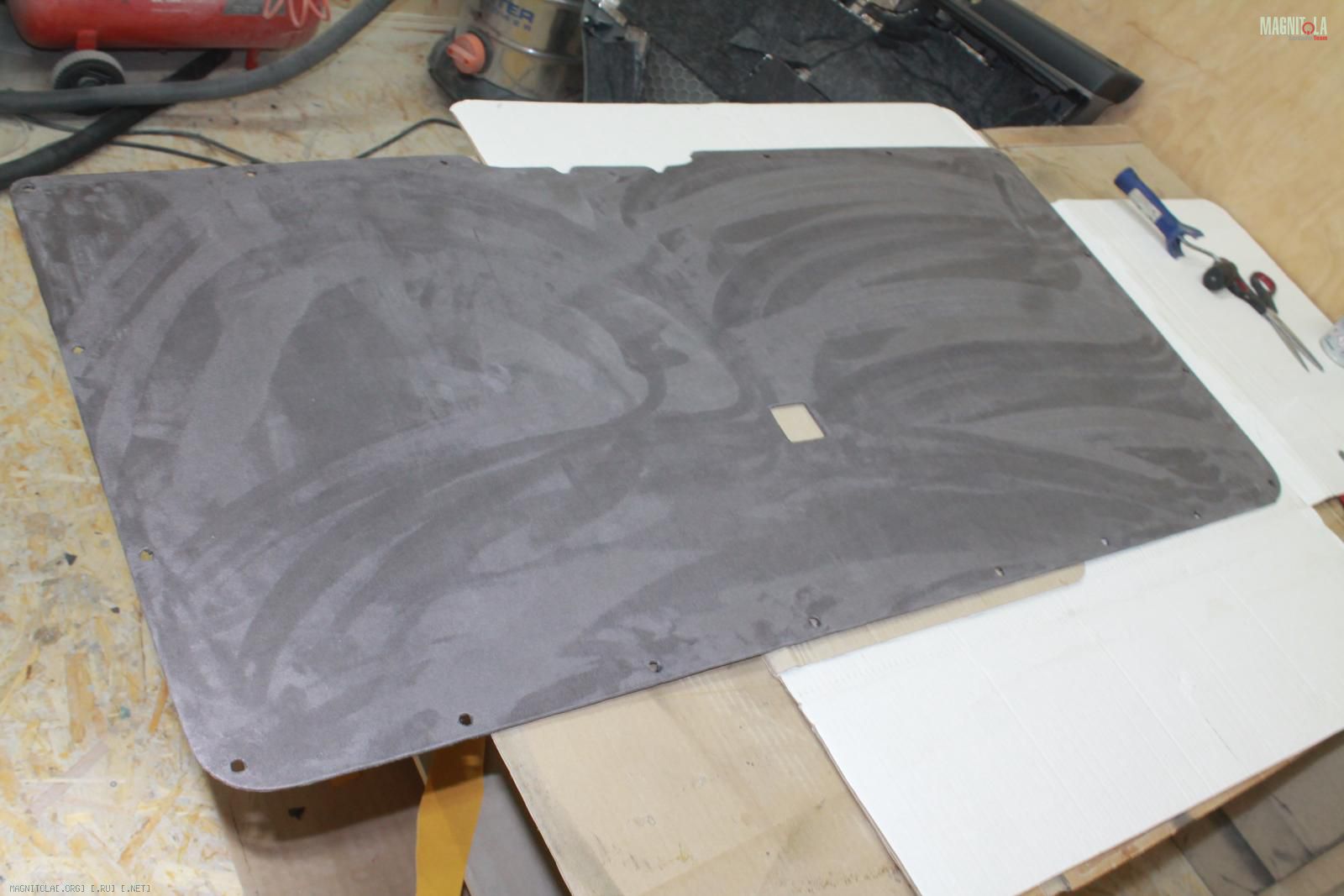

Перетянули заднюю декоративную накладку в алькантару
Вложение 952804 Вложение 952806 Вложение 952808 Вложение 952810 Вложение 952812 Вложение 952814 Вложение 952816 Вложение 952818 Вложение 952820
24.02.2016, 21:54
st220

Вложений: 51

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

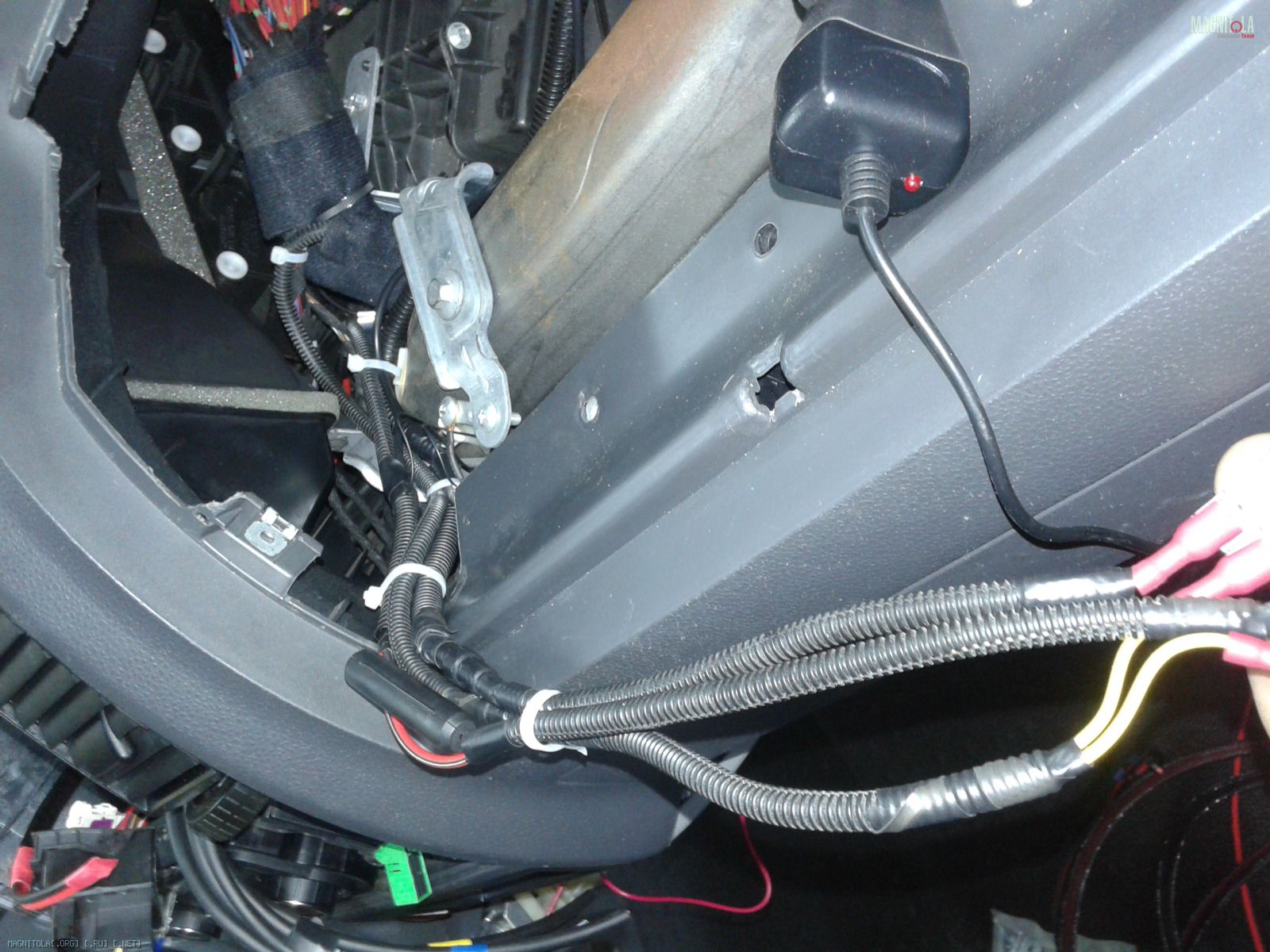

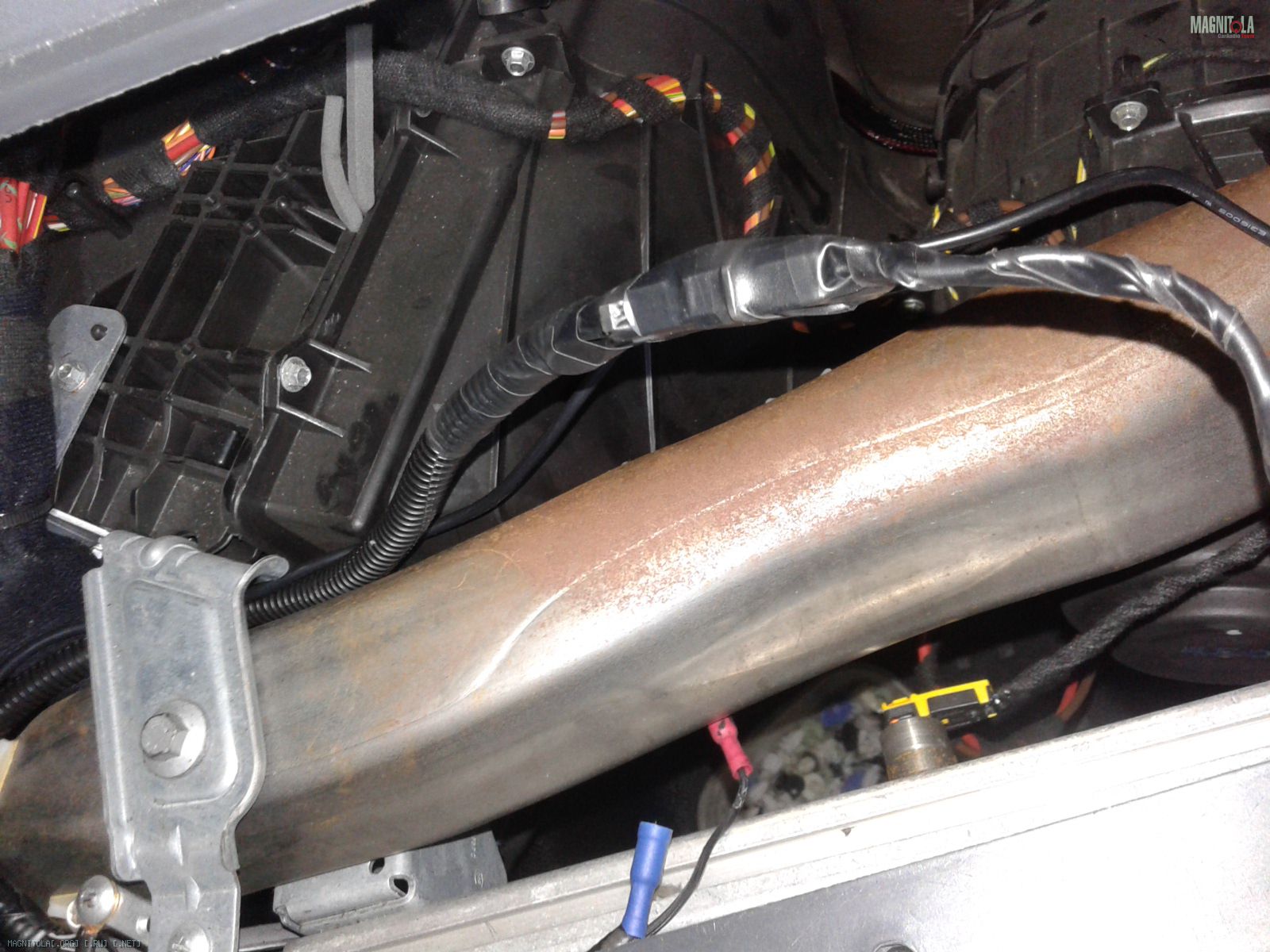

Переделали сопли..
Вложение 953474 Вложение 953476 Вложение 953478 Вложение 953480

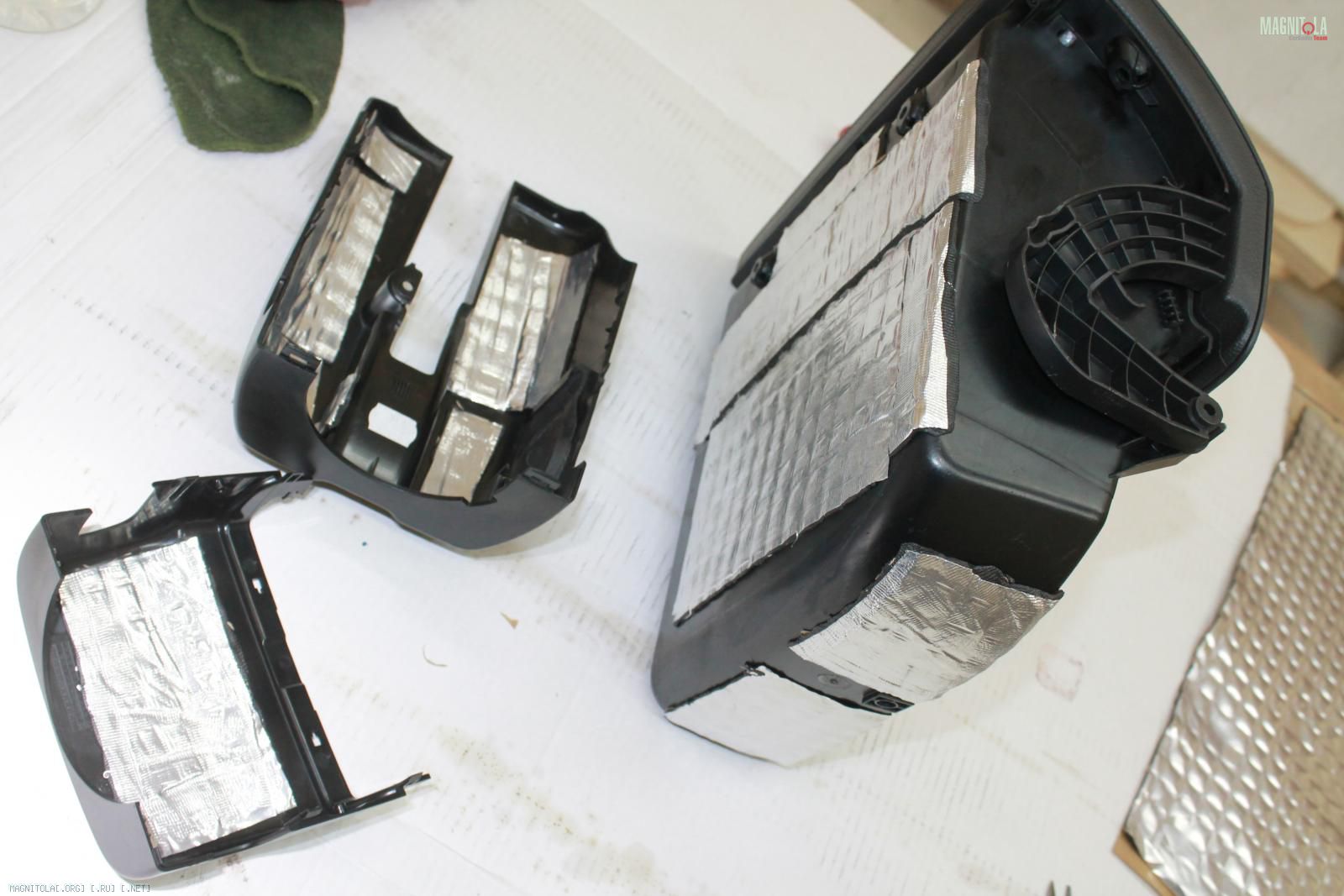

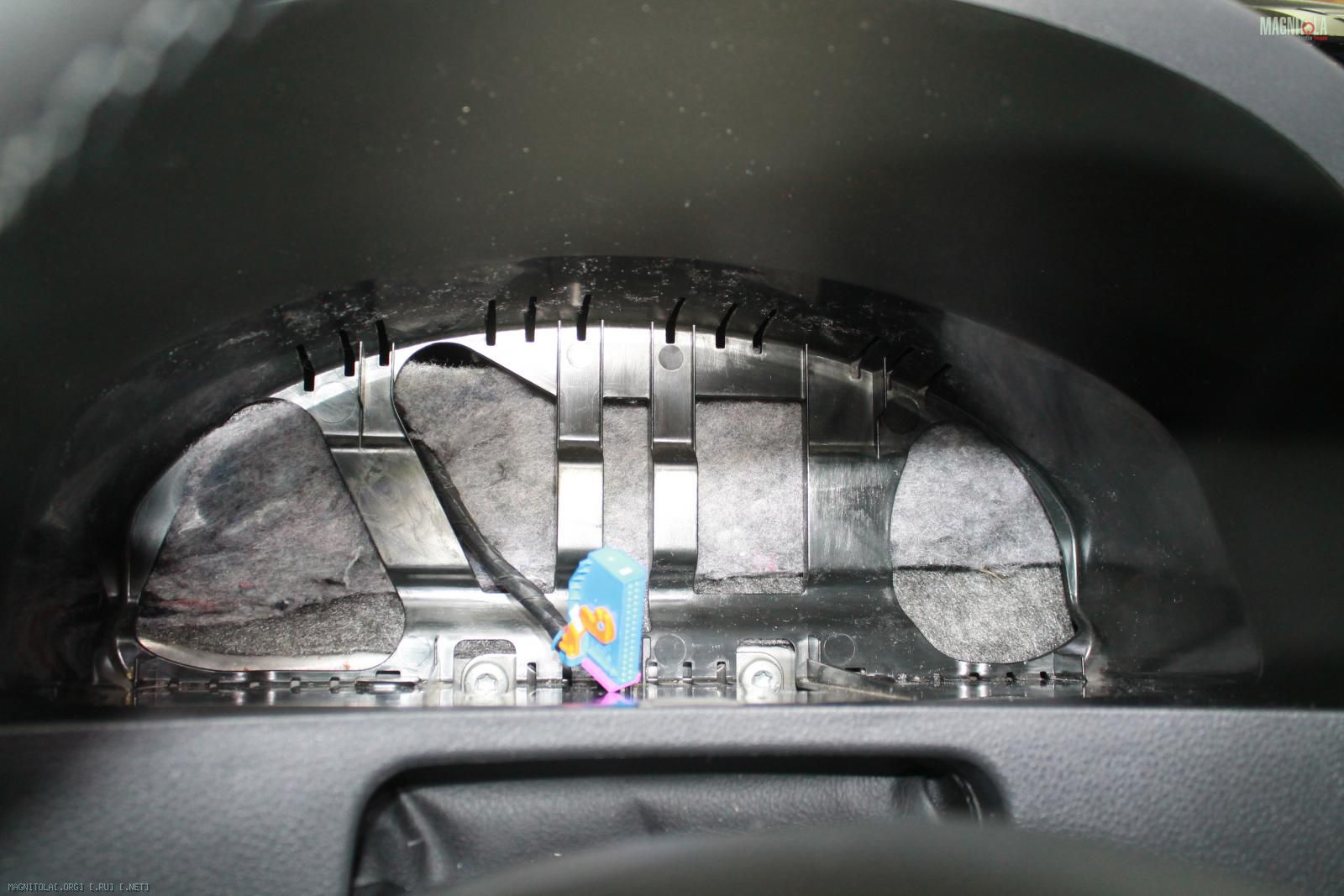

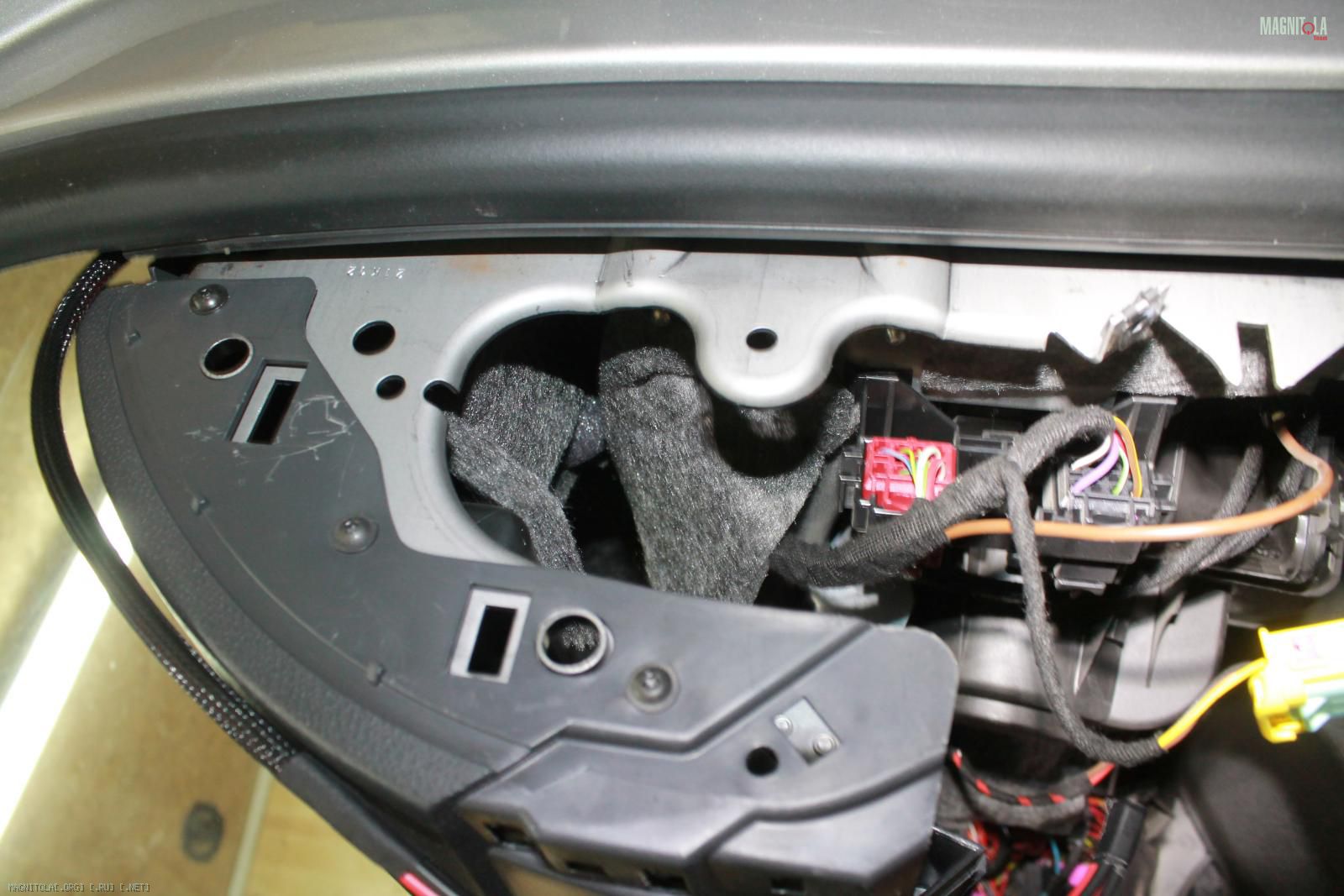

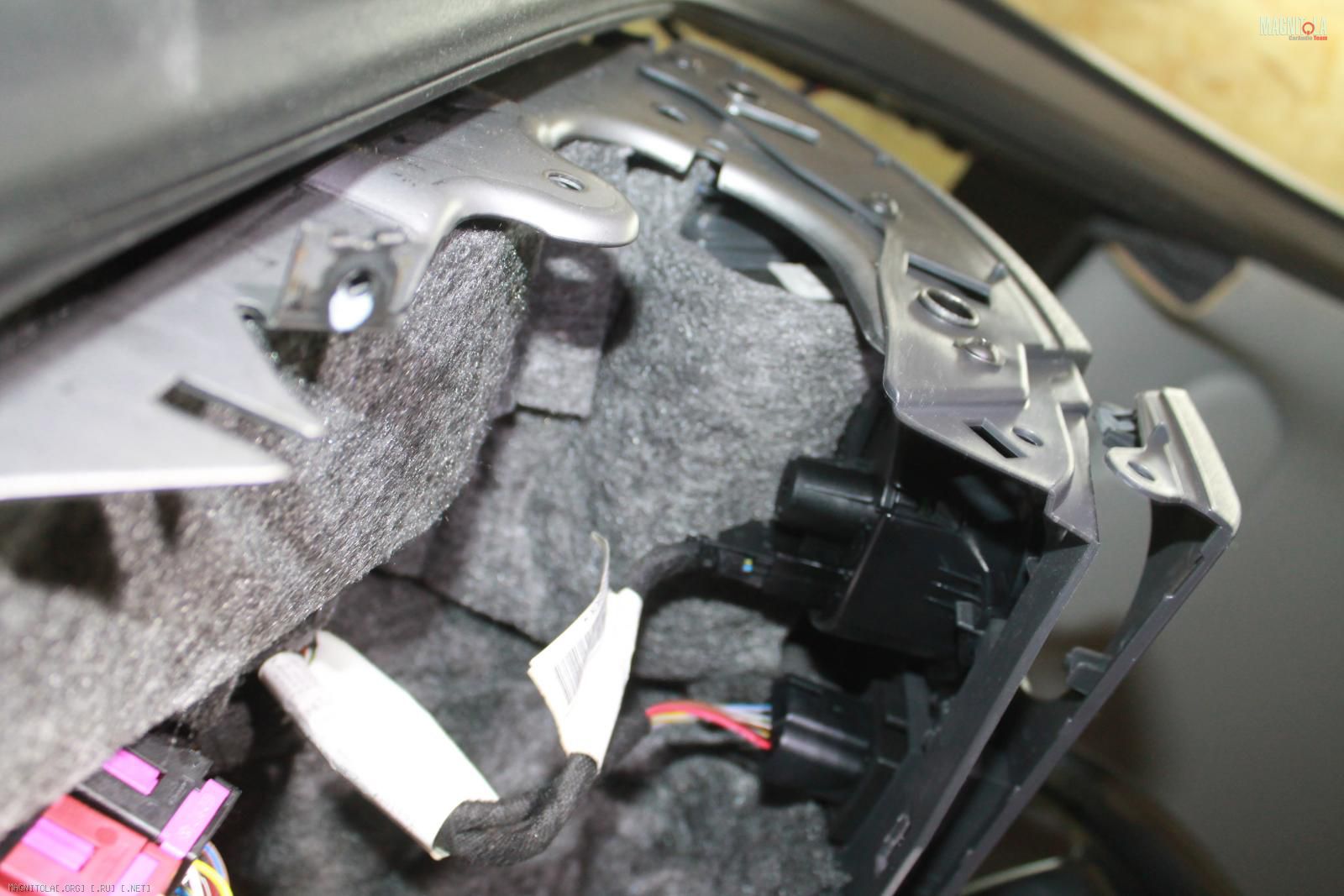

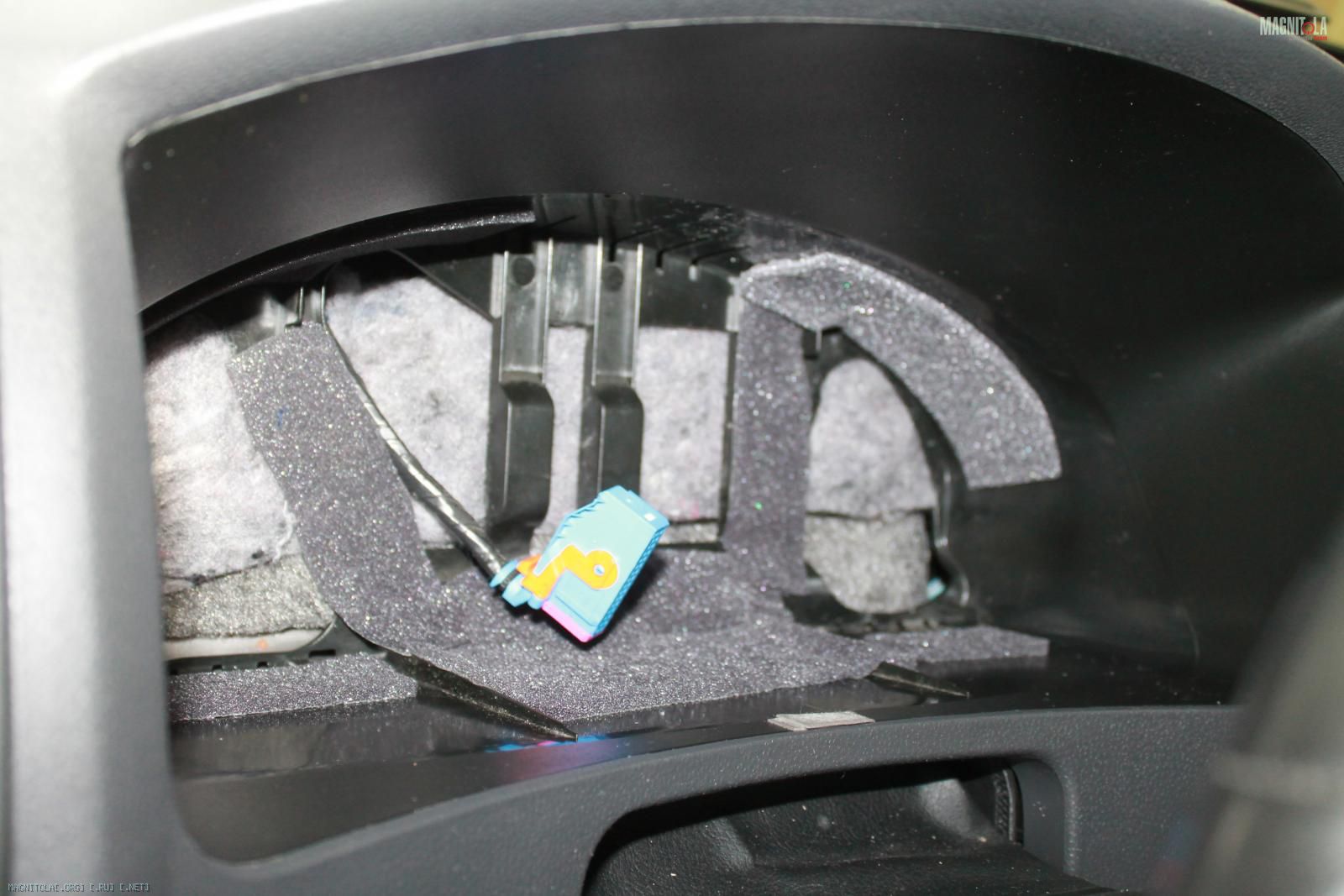

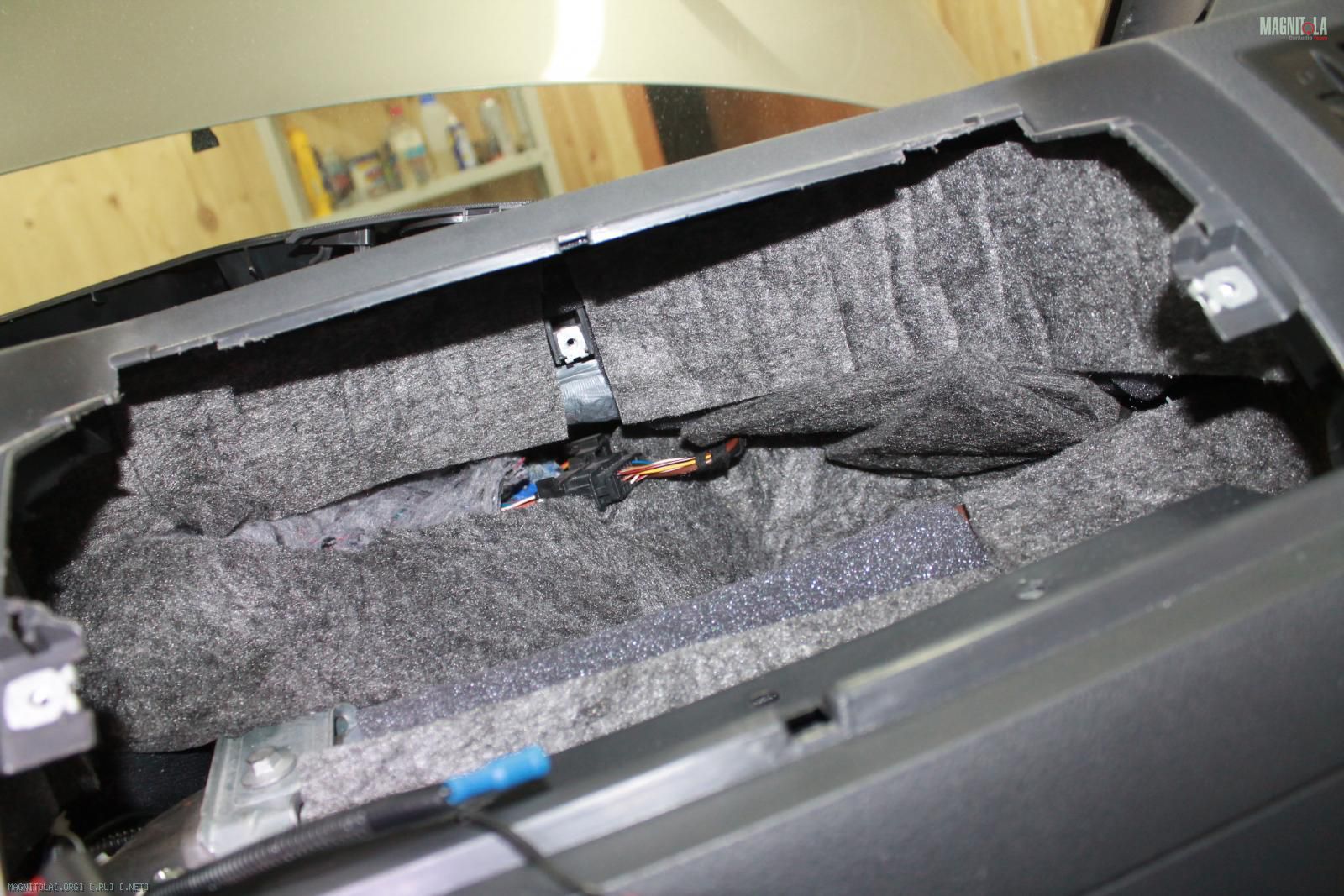

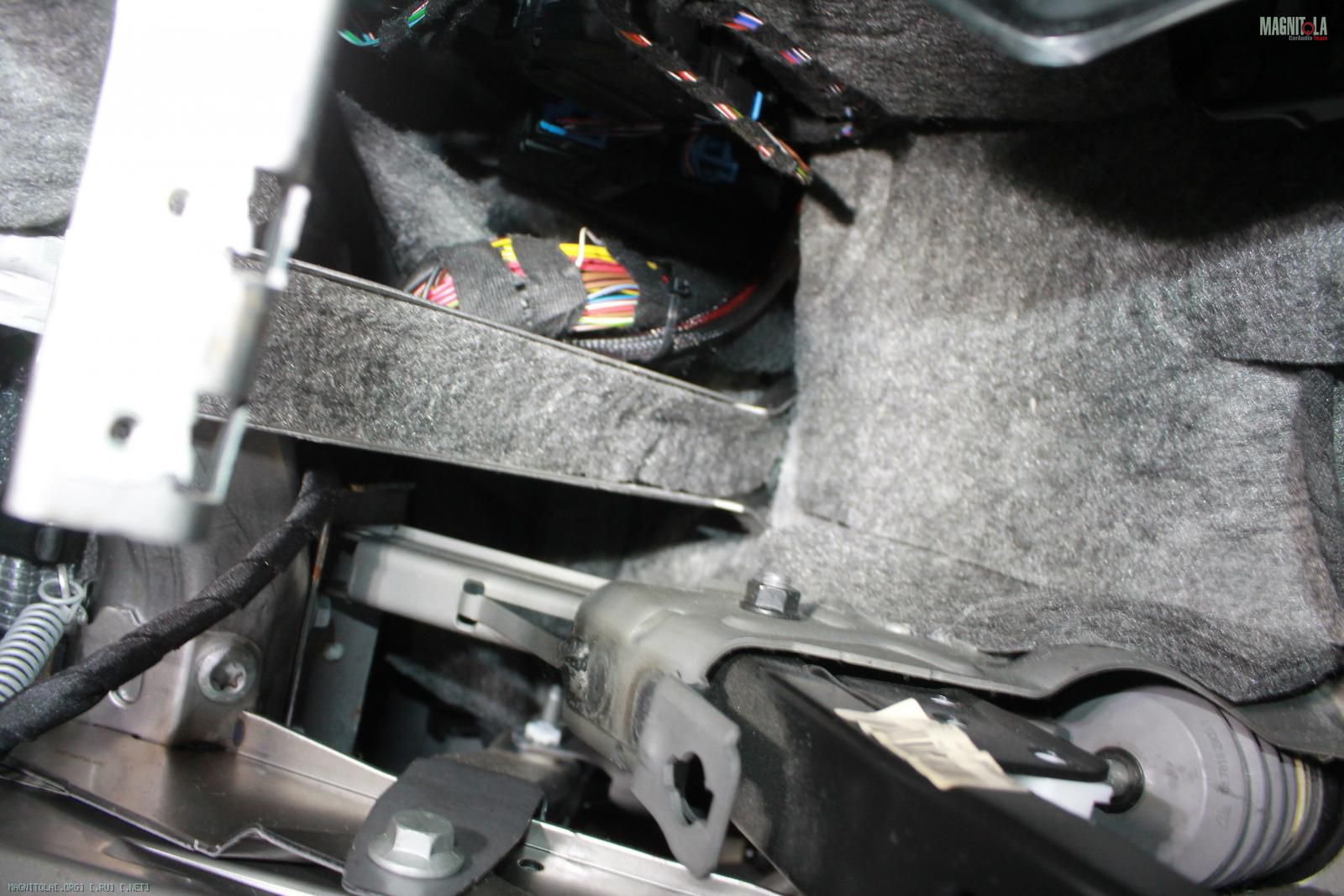

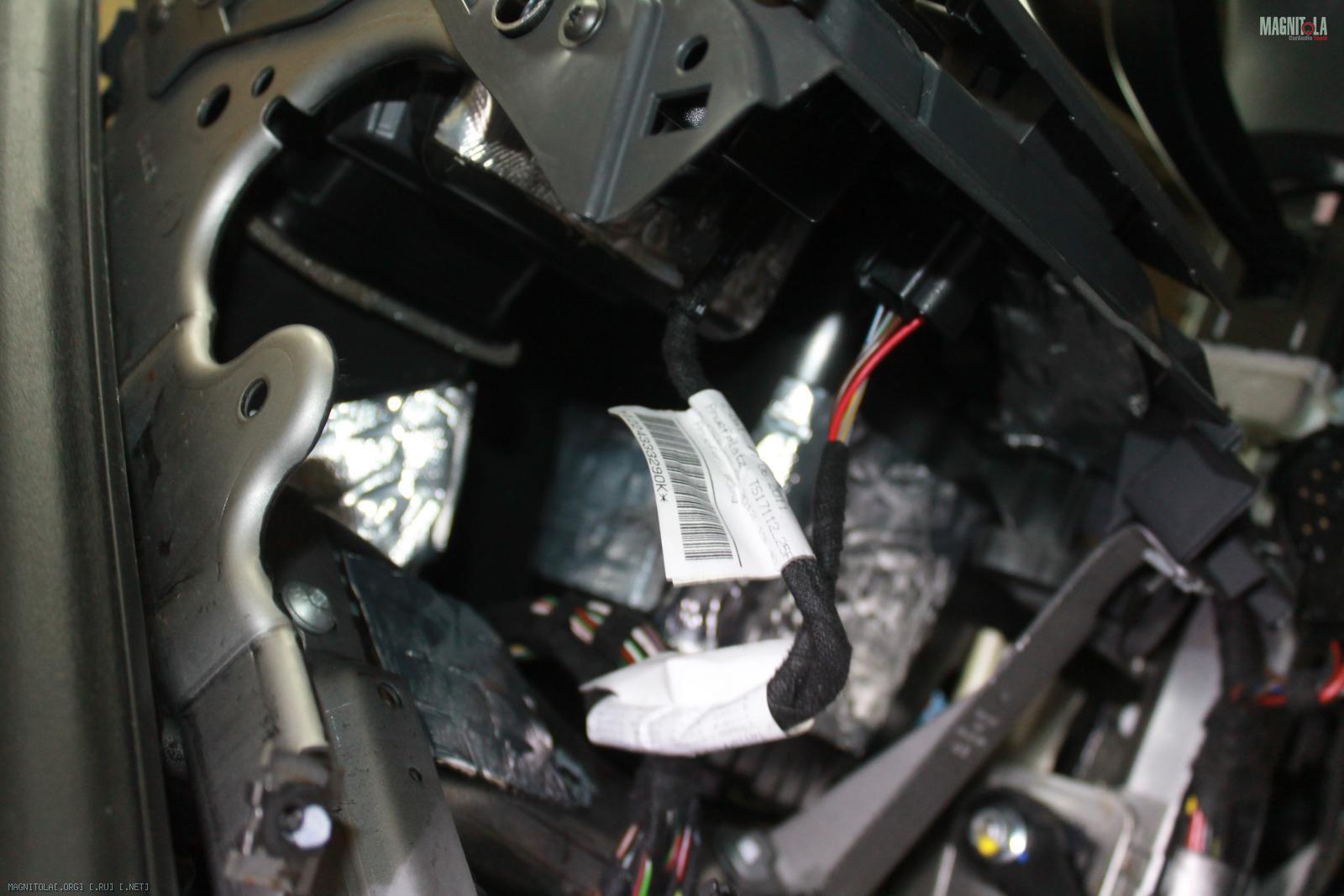

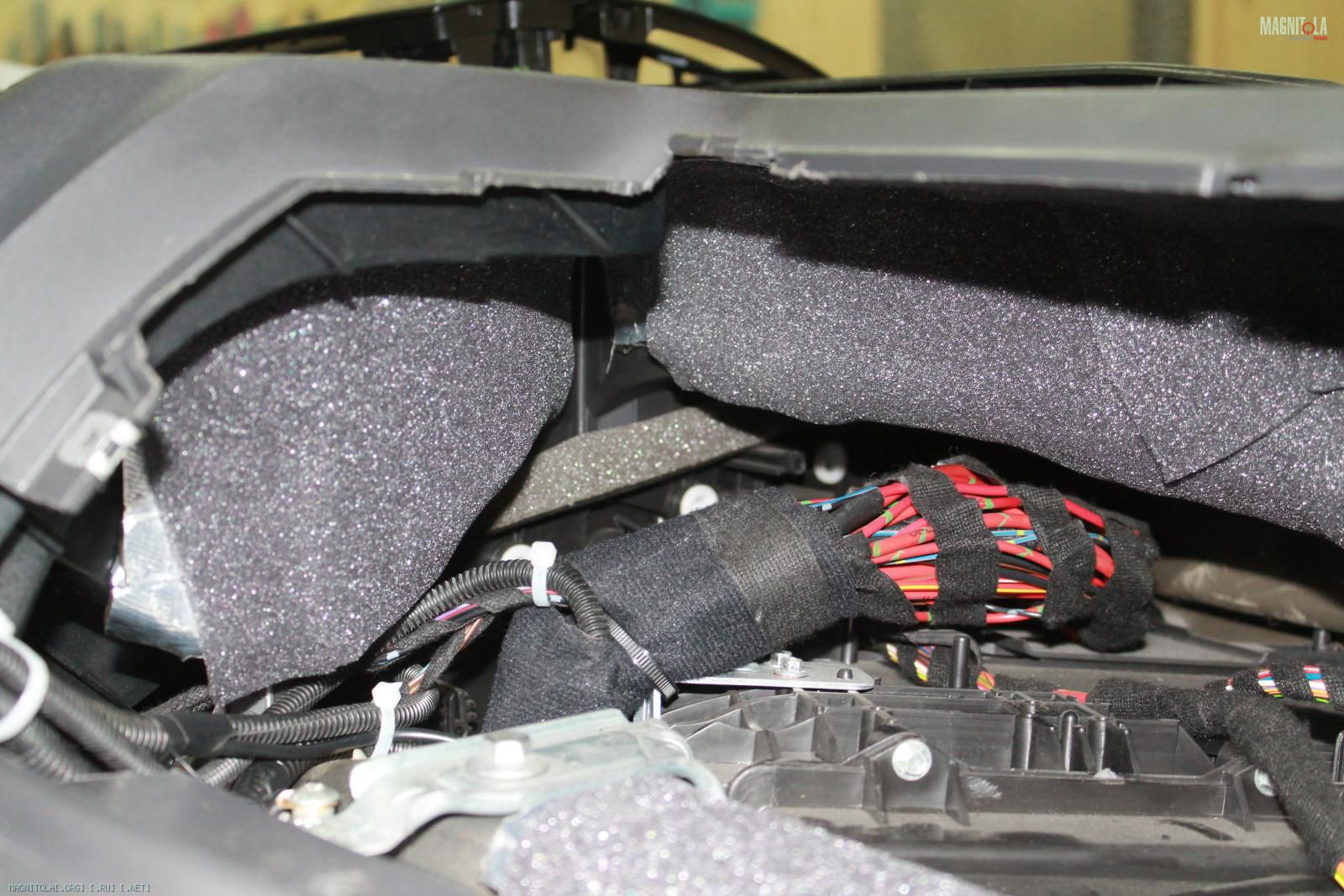

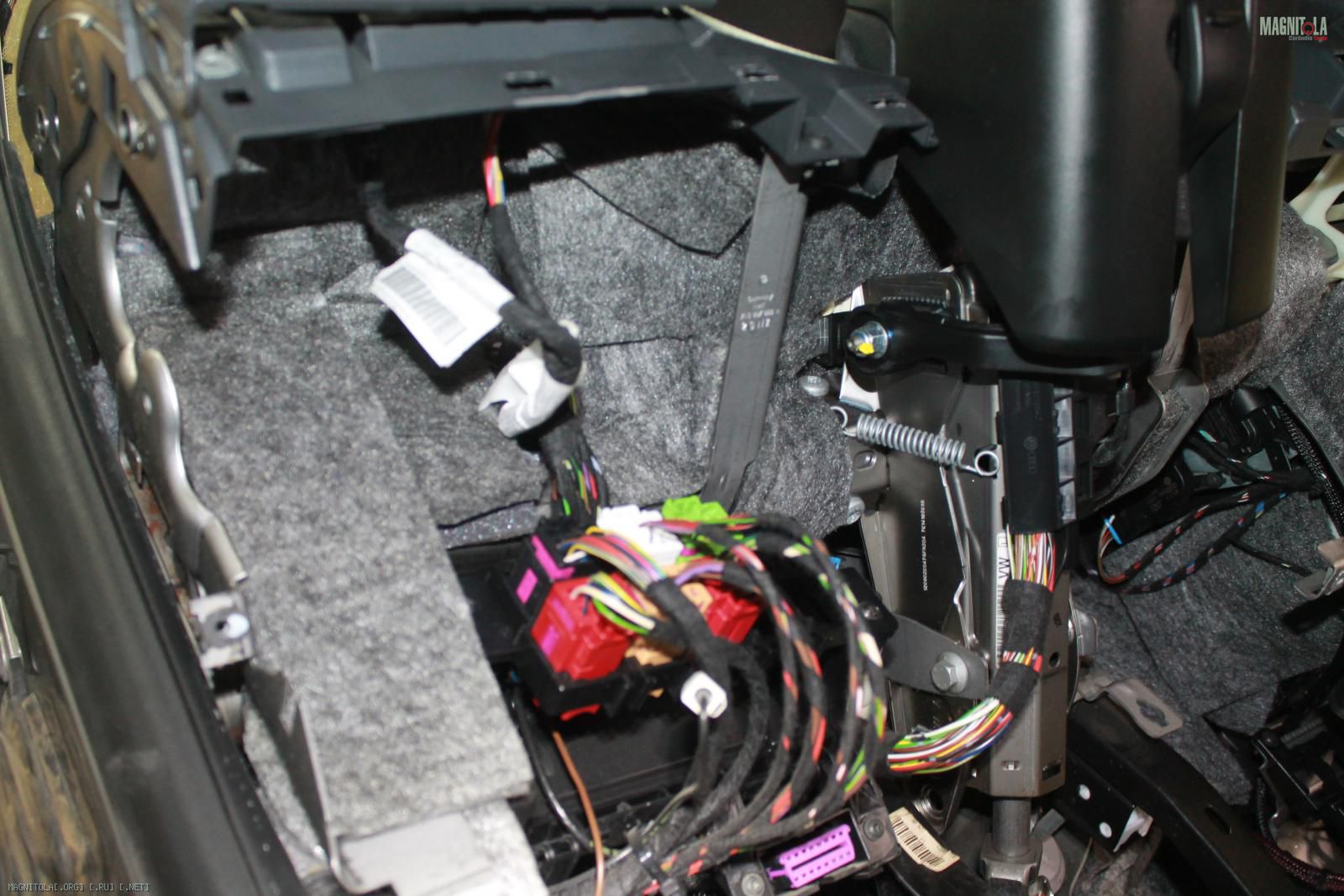

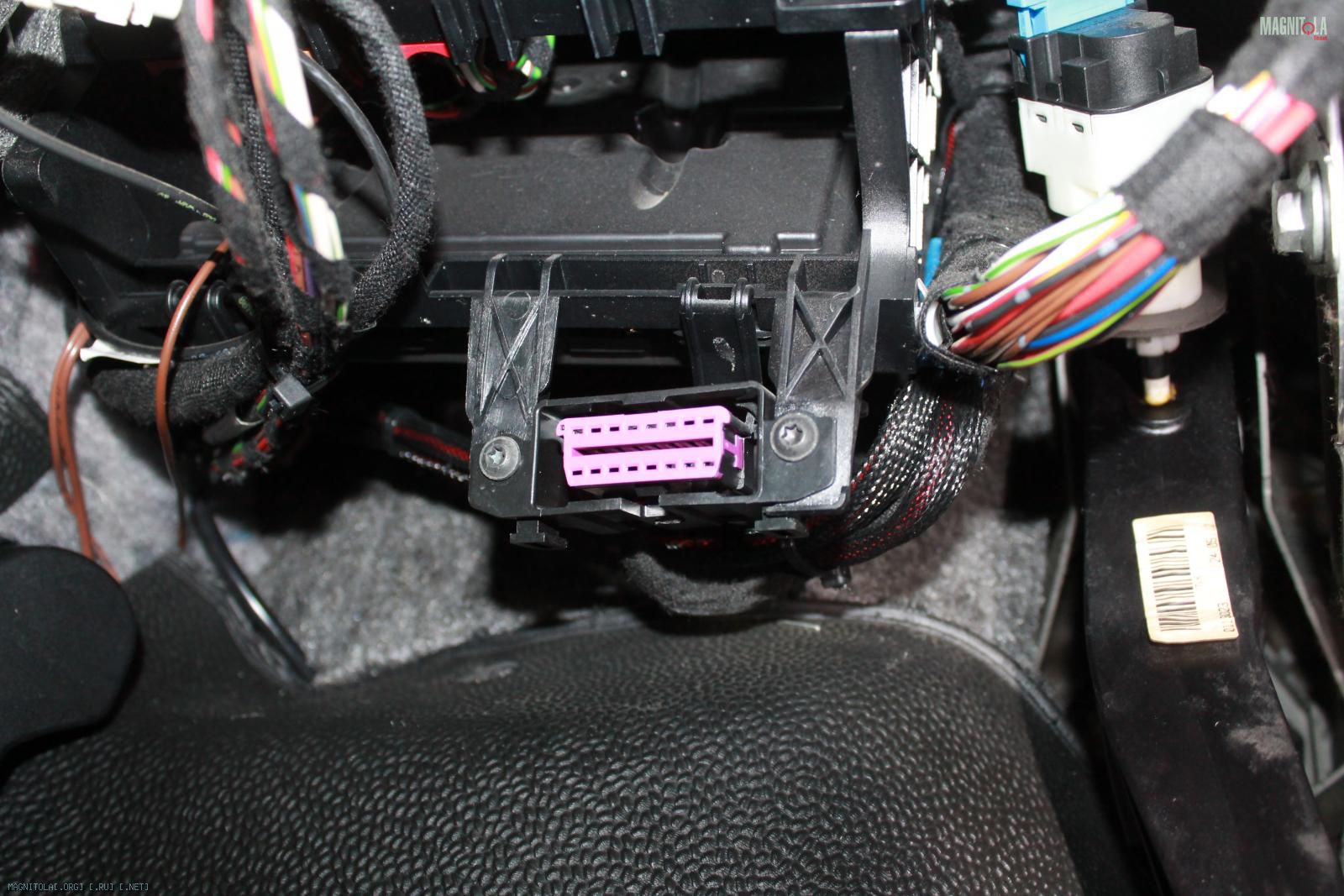

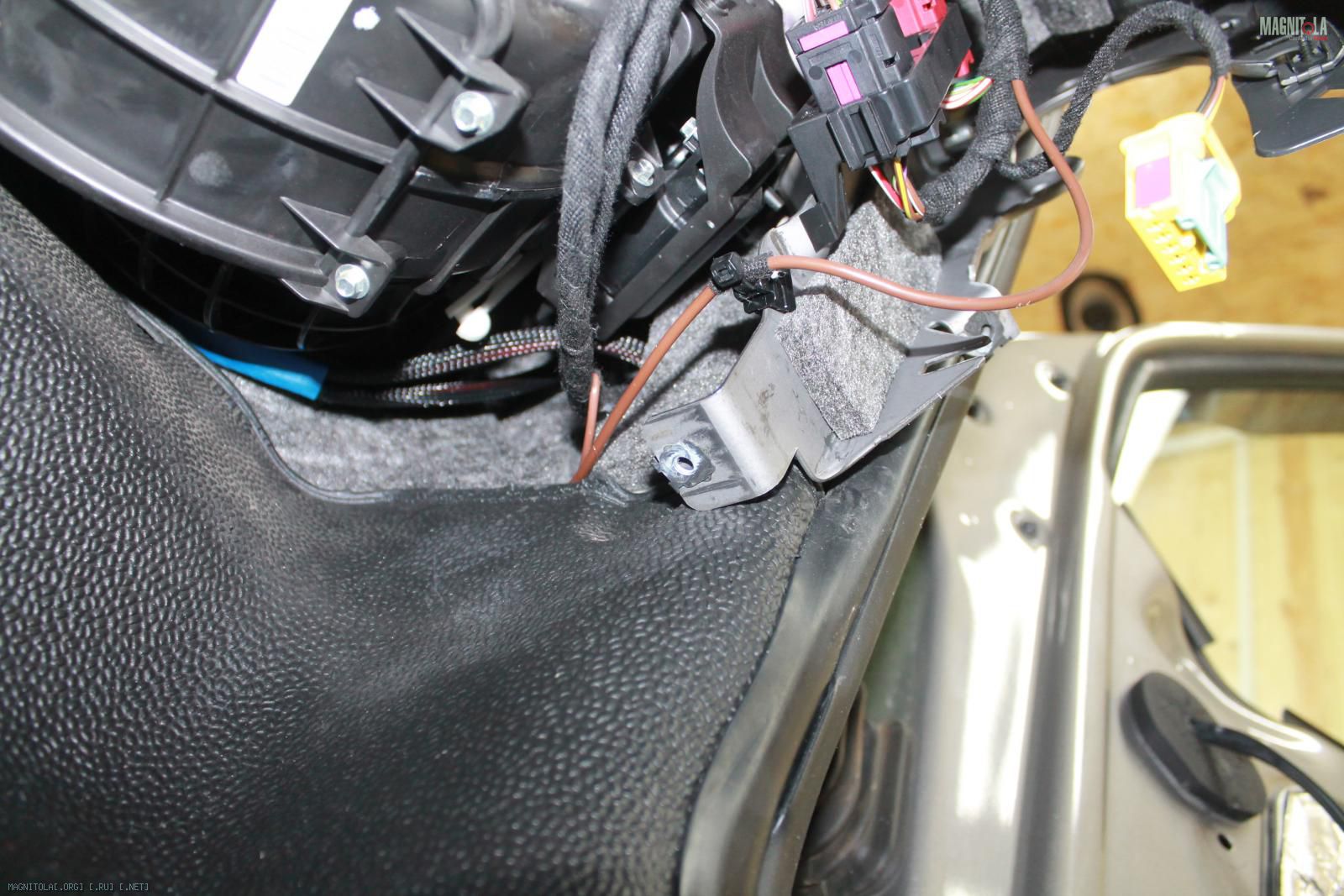

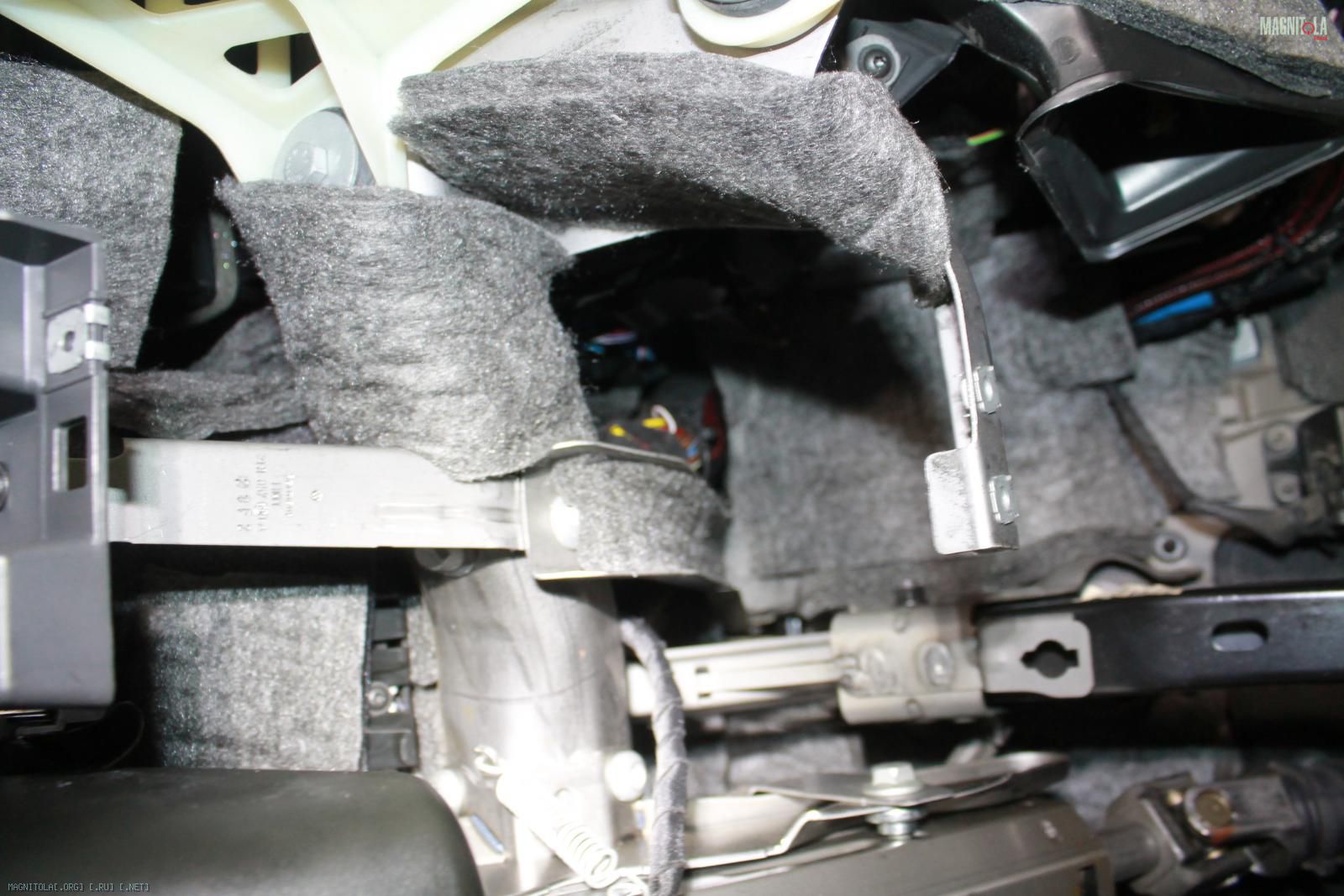

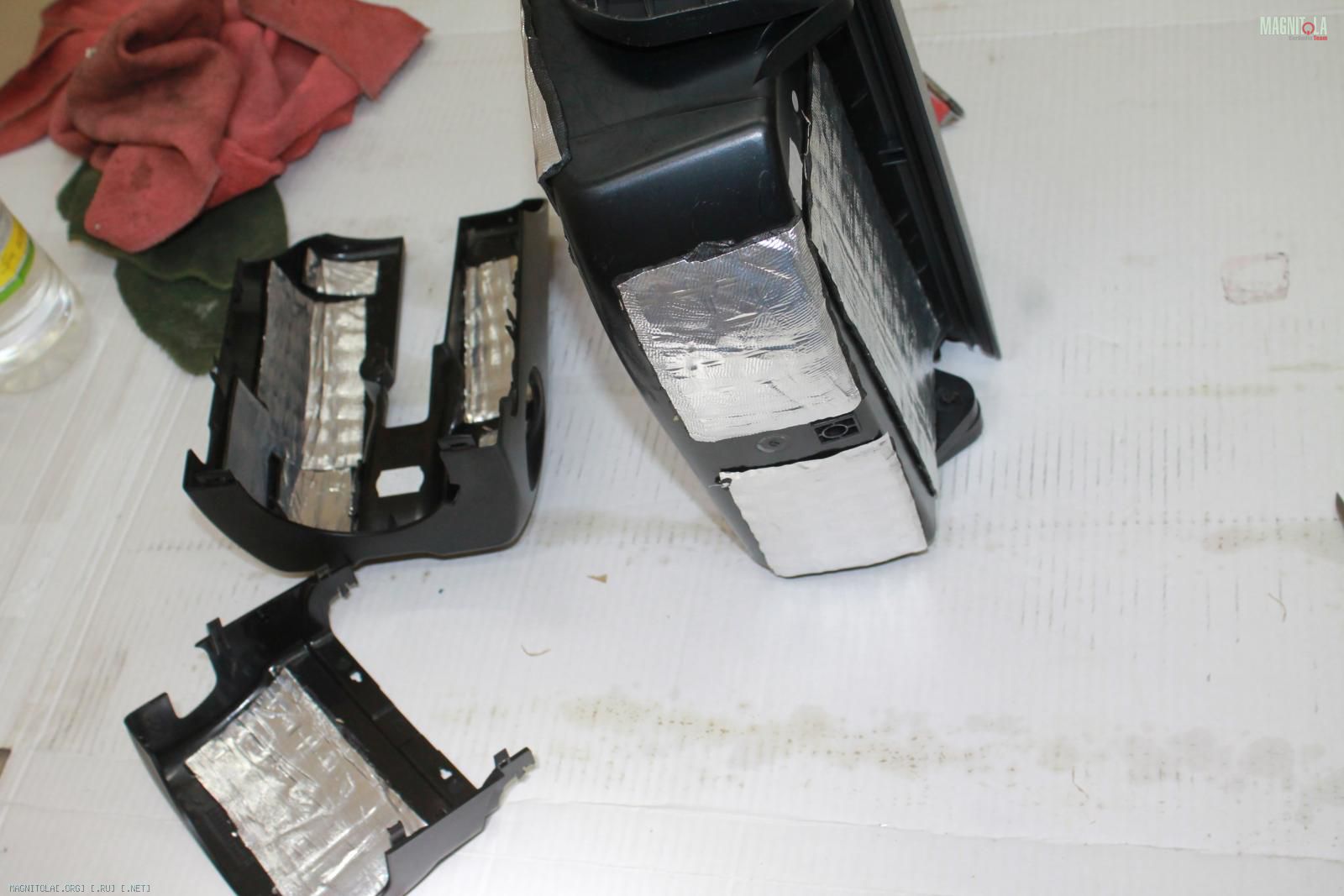

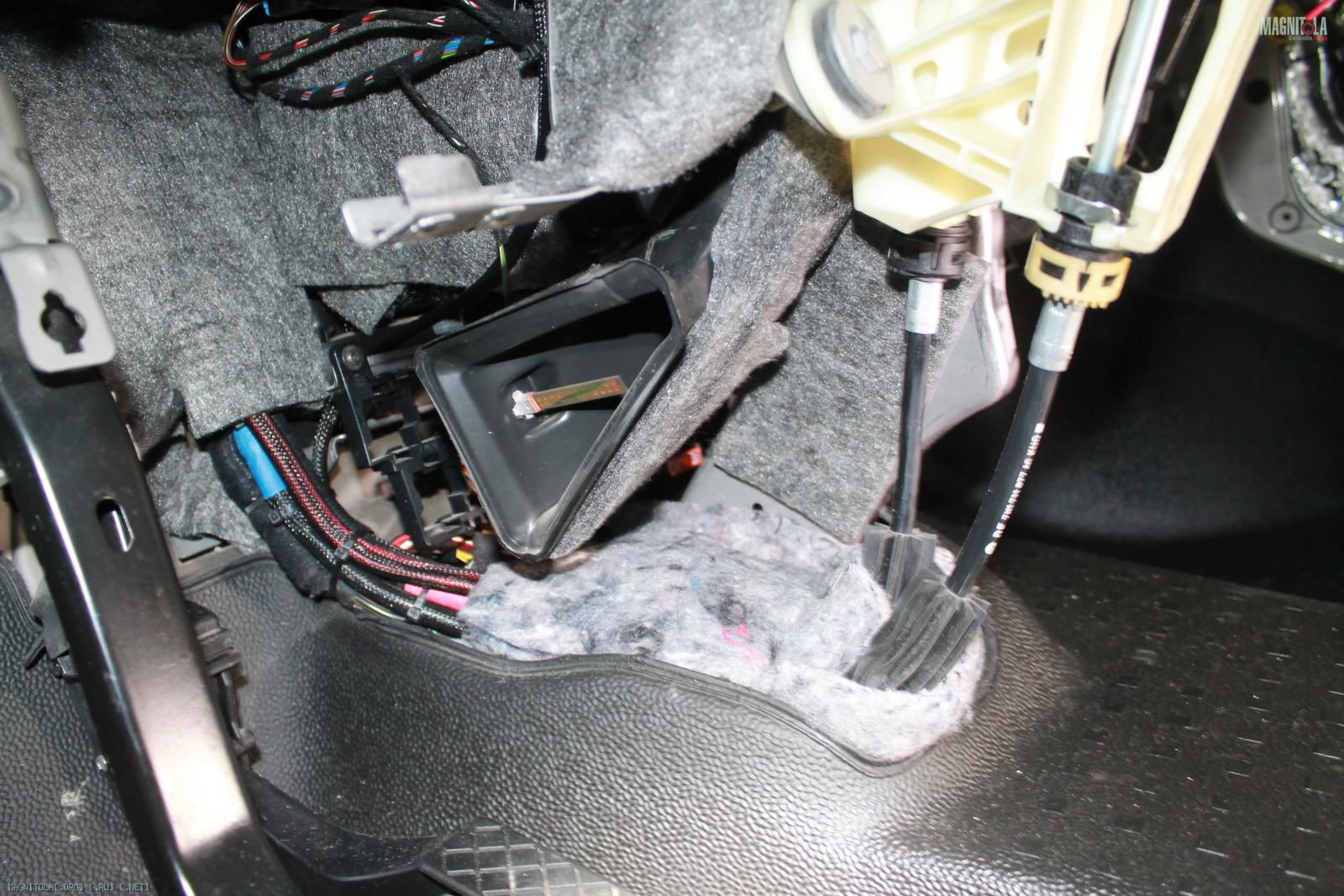

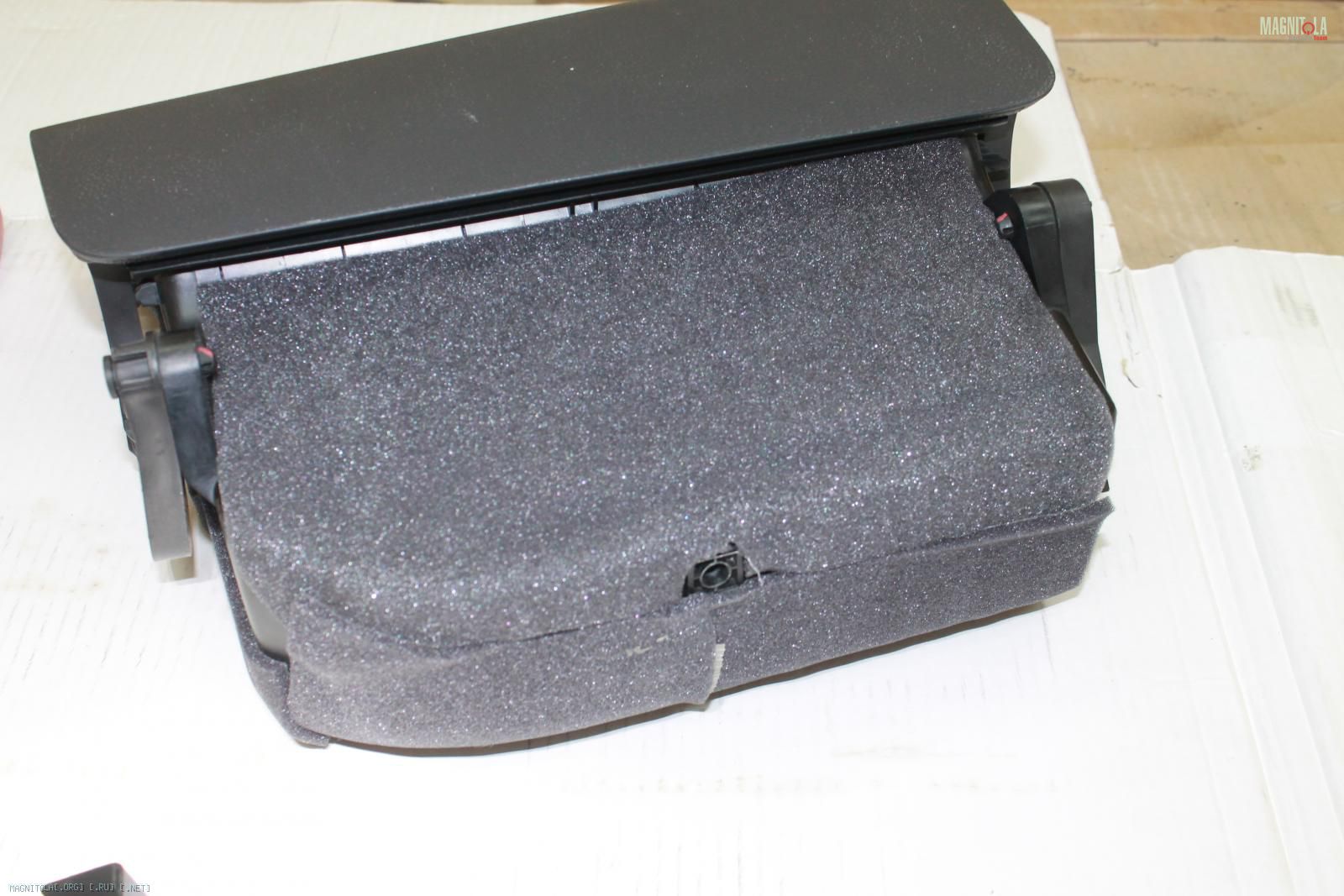

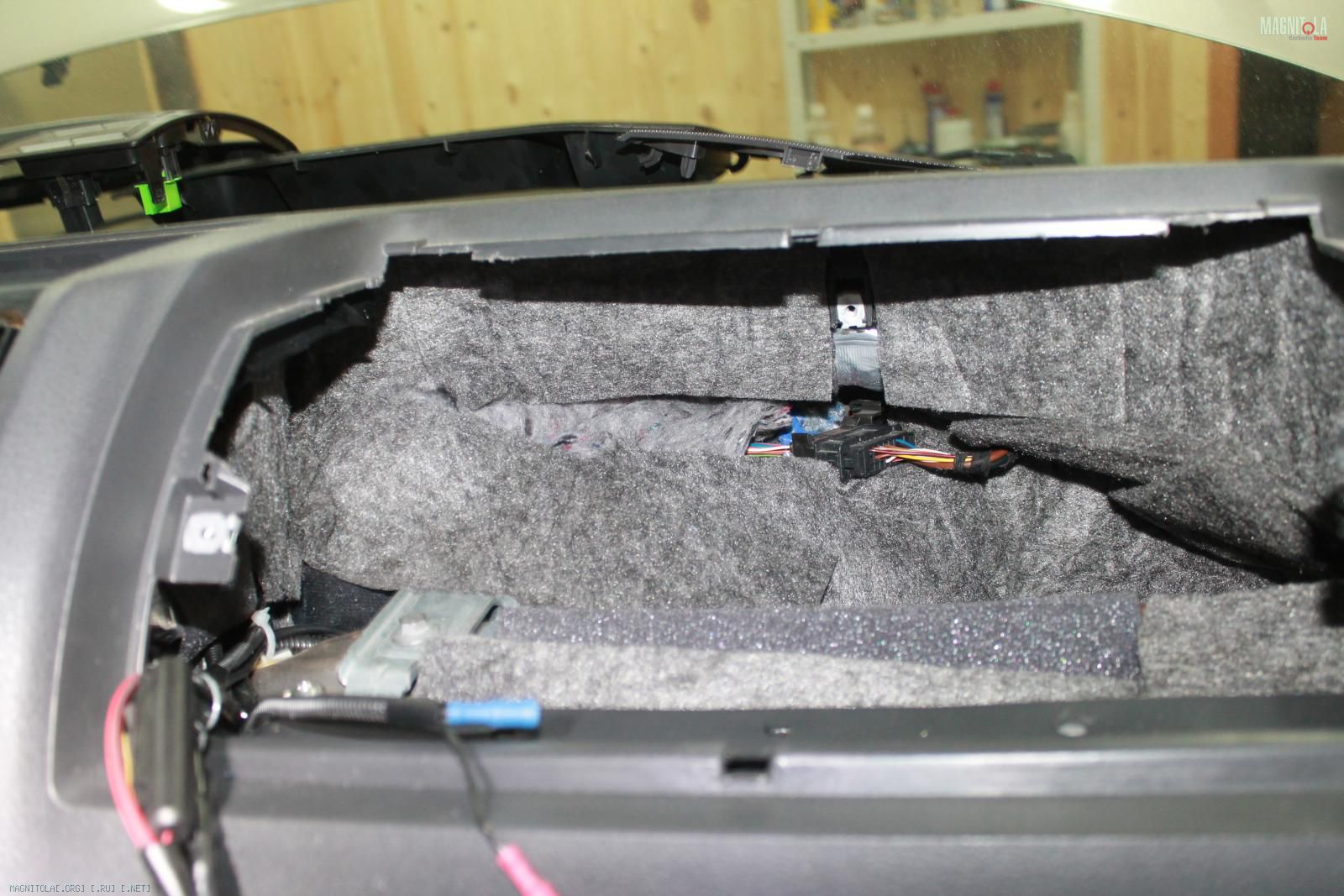

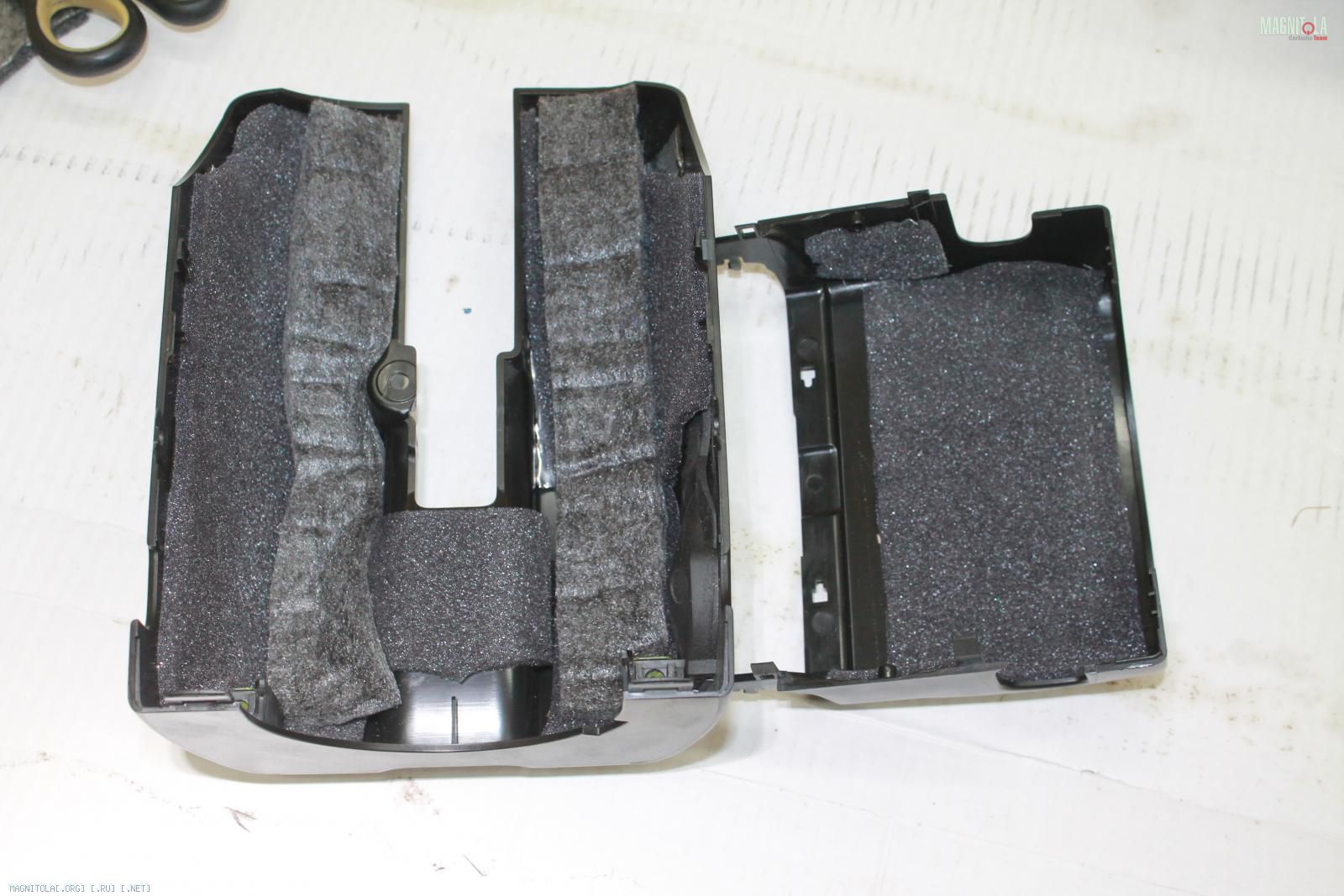

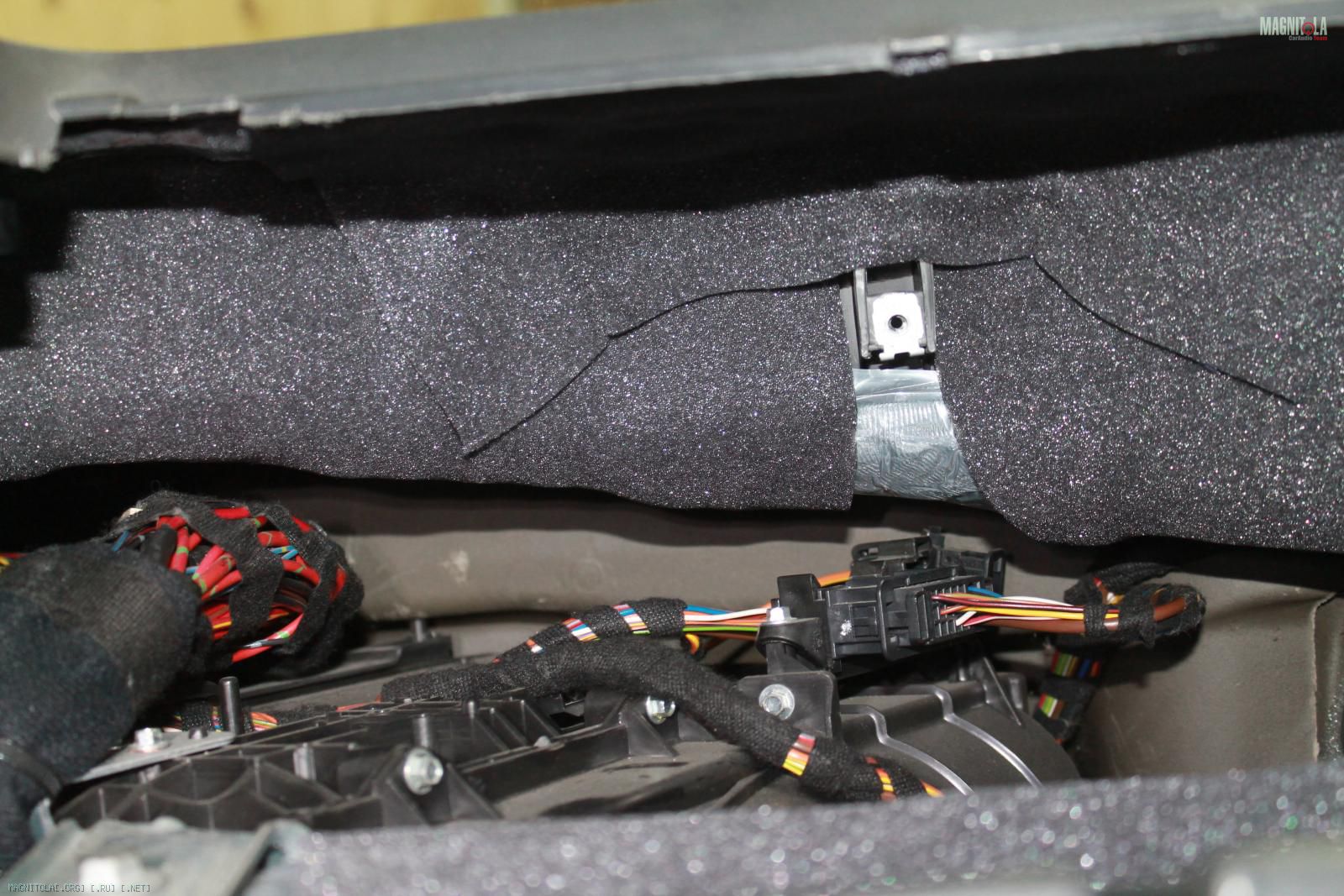

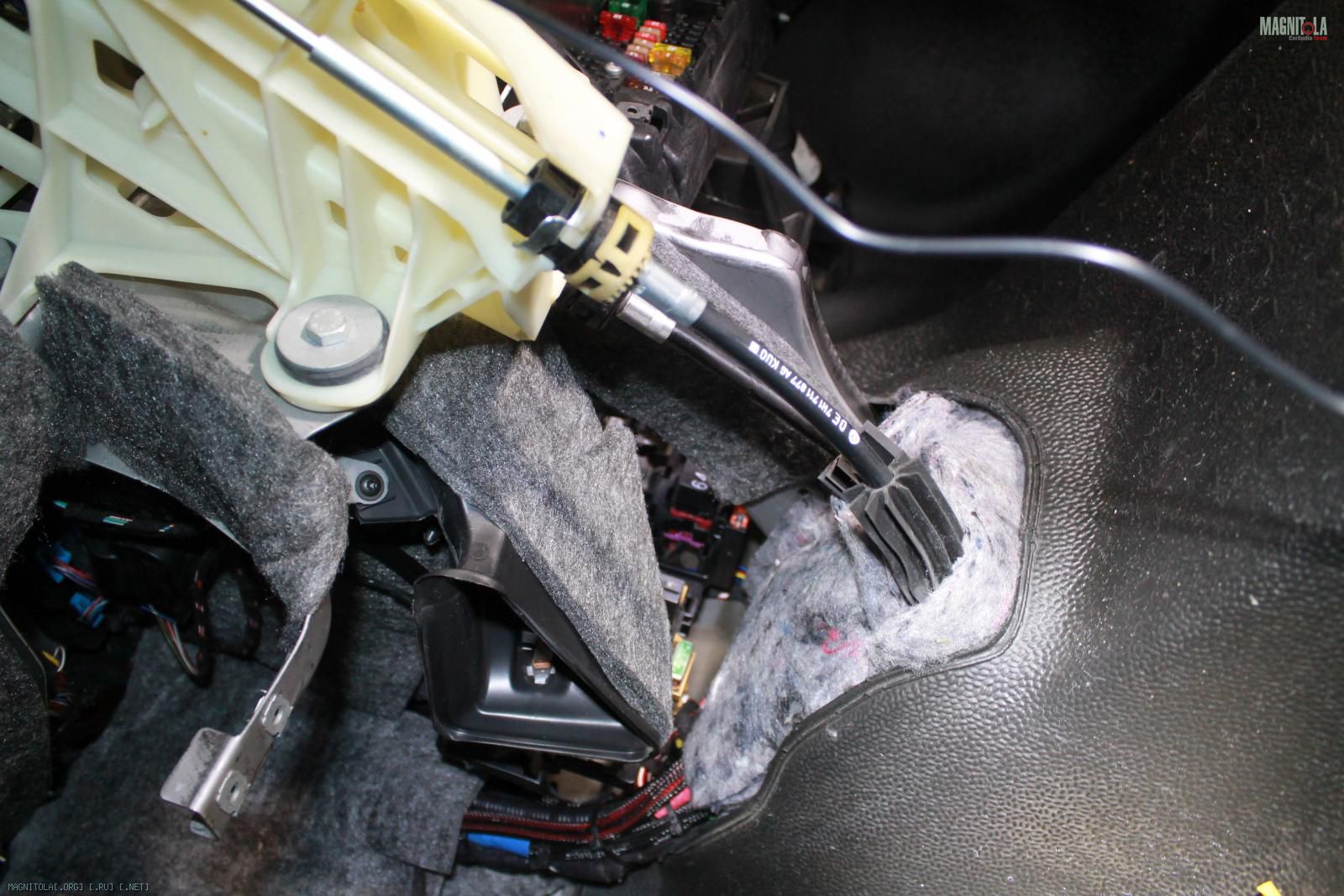

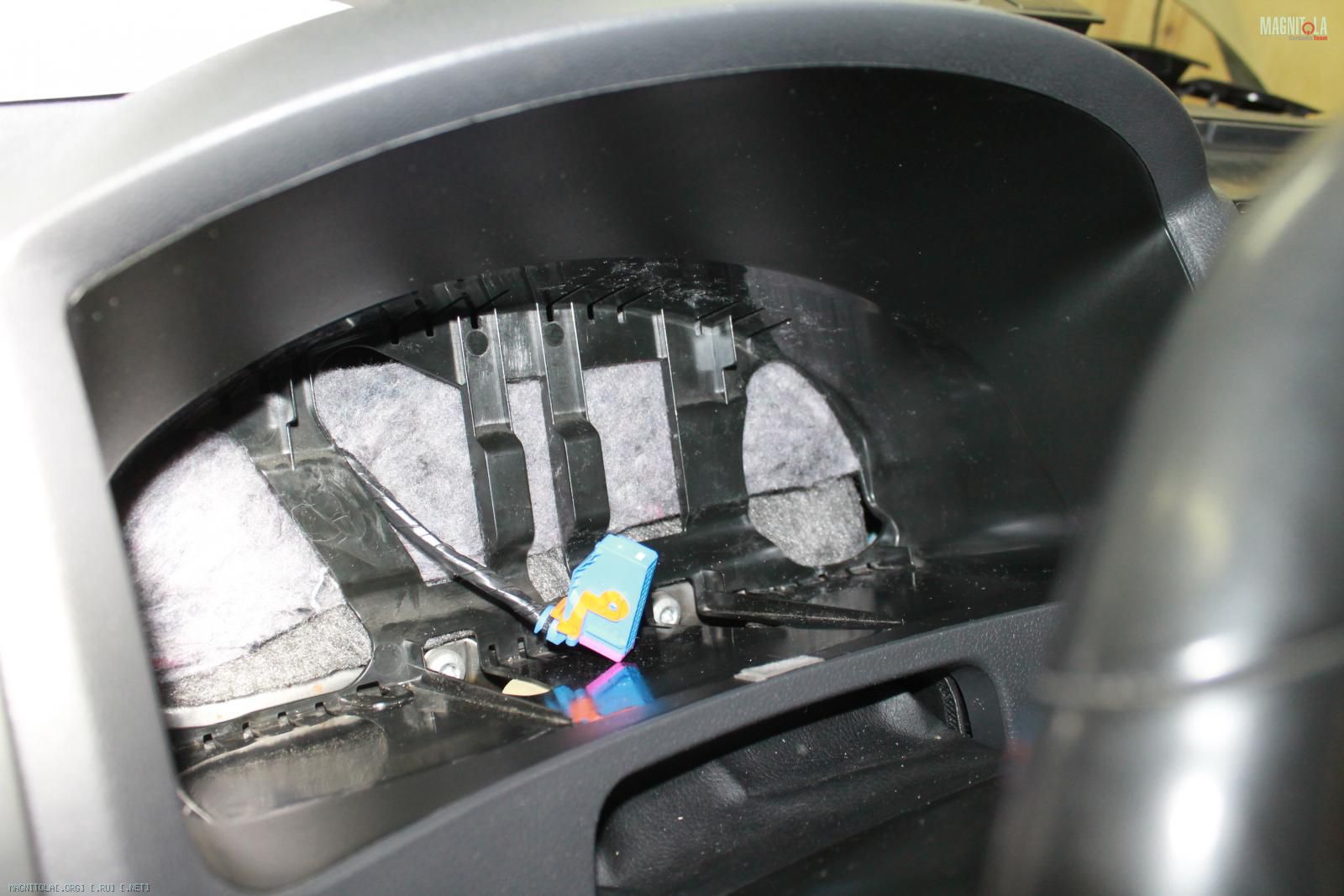

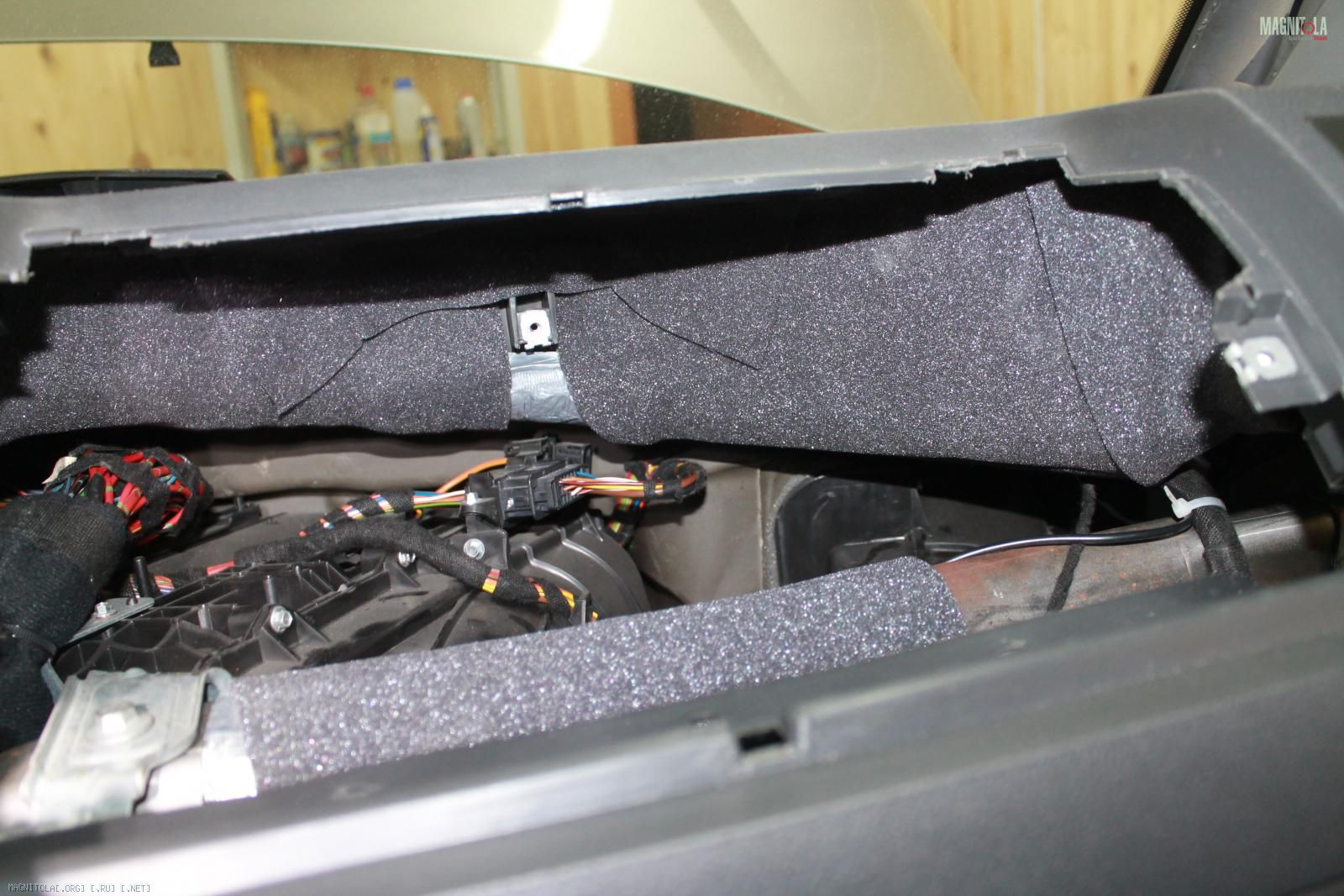

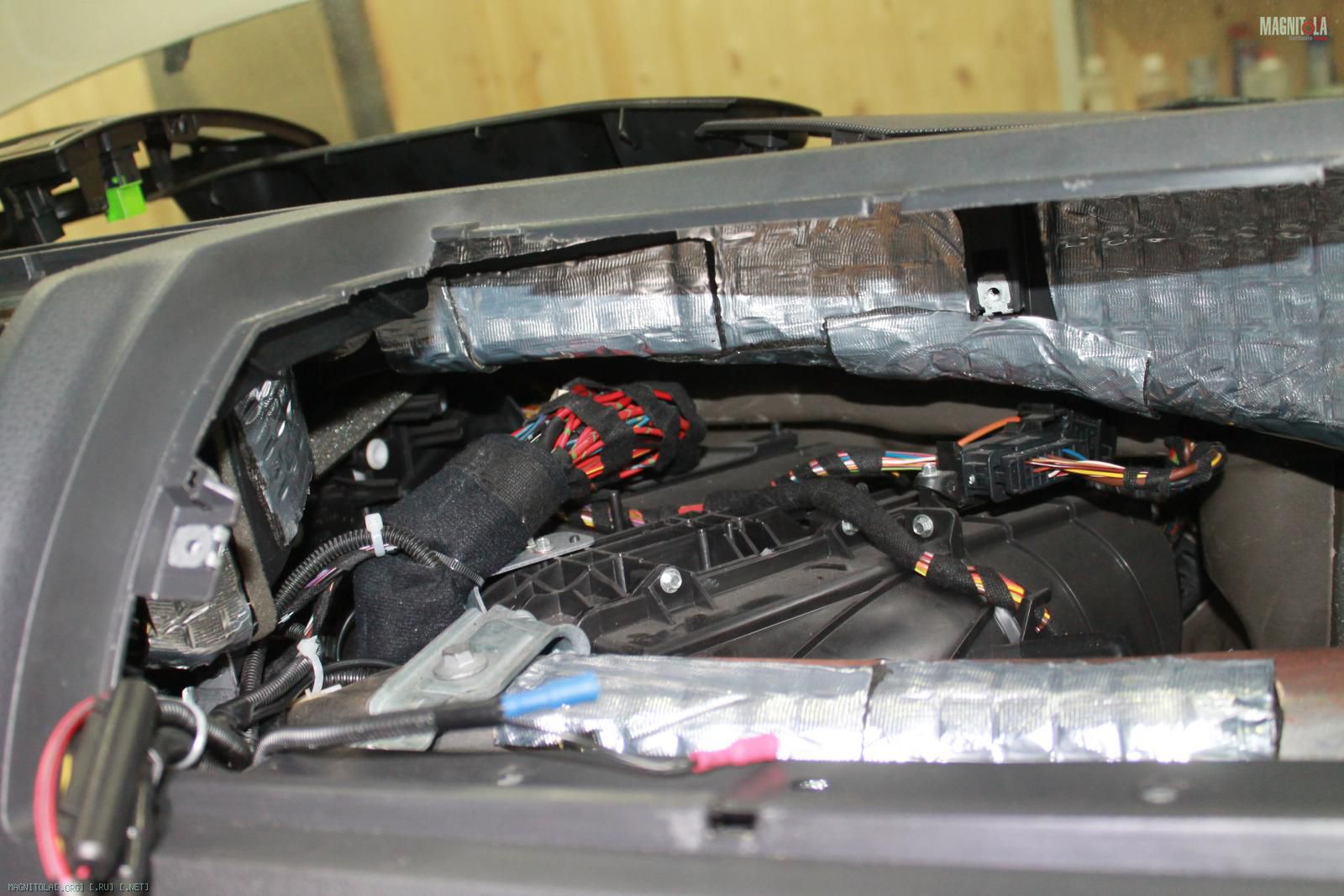

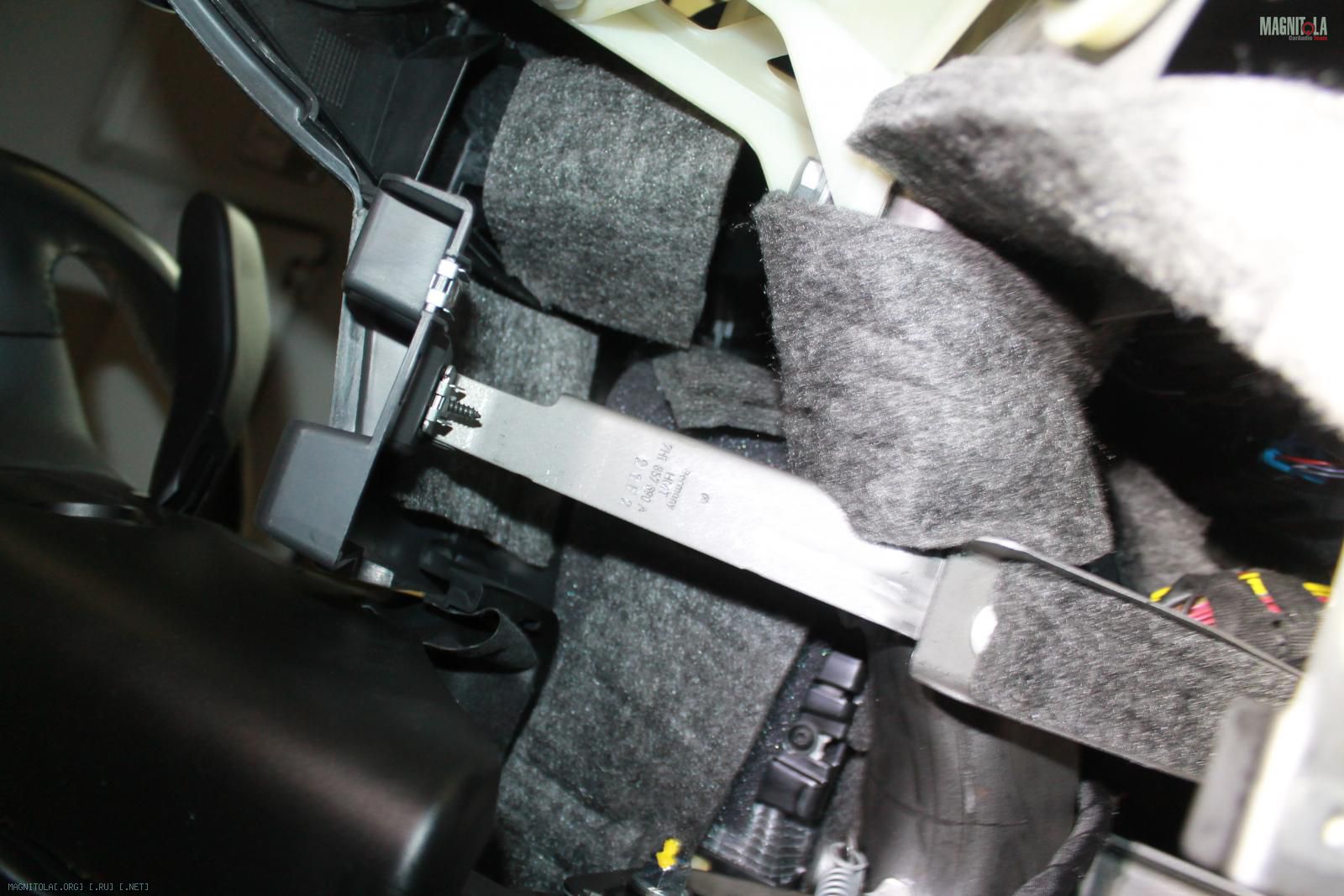

Вибро-шумоизоляция торпеды
Вложение 953482 Вложение 953484 Вложение 953486 Вложение 953488 Вложение 953490 Вложение 953492 Вложение 953494 Вложение 953496 Вложение 953498 Вложение 953500 Вложение 953502 Вложение 953504 Вложение 953506 Вложение 953508 Вложение 953510 Вложение 953512 Вложение 953514 Вложение 953516 Вложение 953518 Вложение 953520 Вложение 953522 Вложение 953524 Вложение 953526 Вложение 953528 Вложение 953530 Вложение 953532 Вложение 953534 Вложение 953536 Вложение 953538 Вложение 953540 Вложение 953542 Вложение 953544 Вложение 953546 Вложение 953548

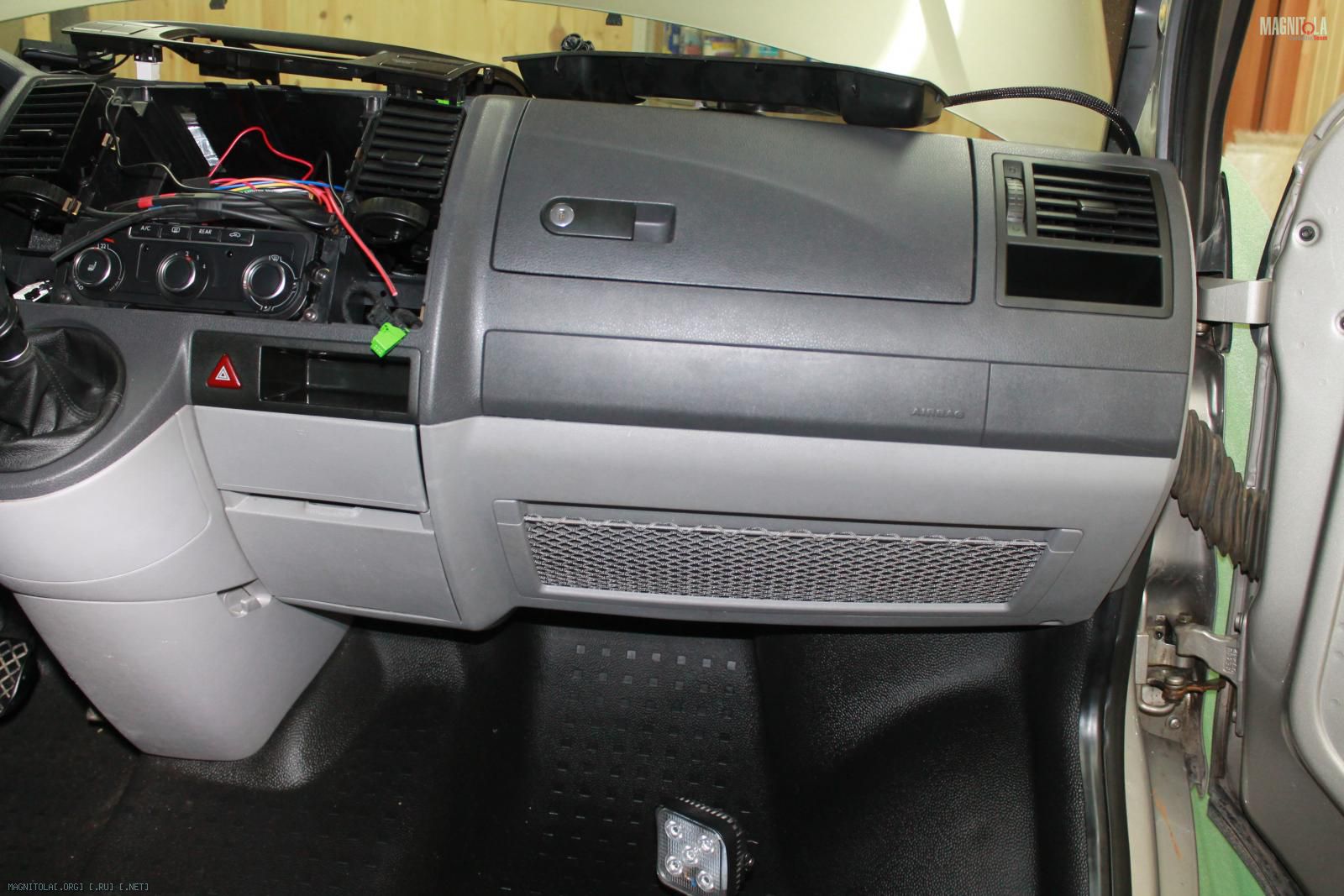

Панель собрана...
Вложение 953550 Вложение 953552 Вложение 953554

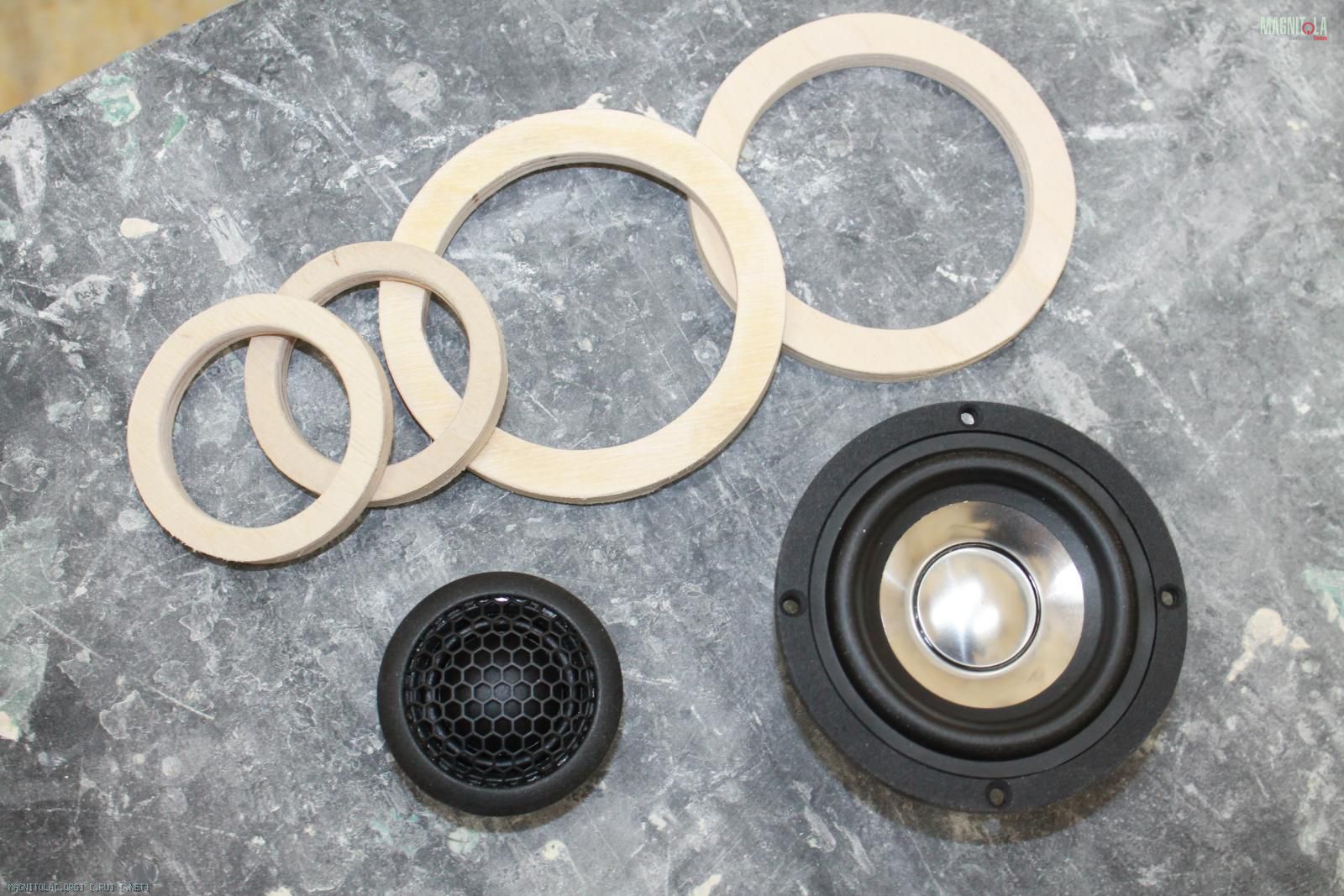

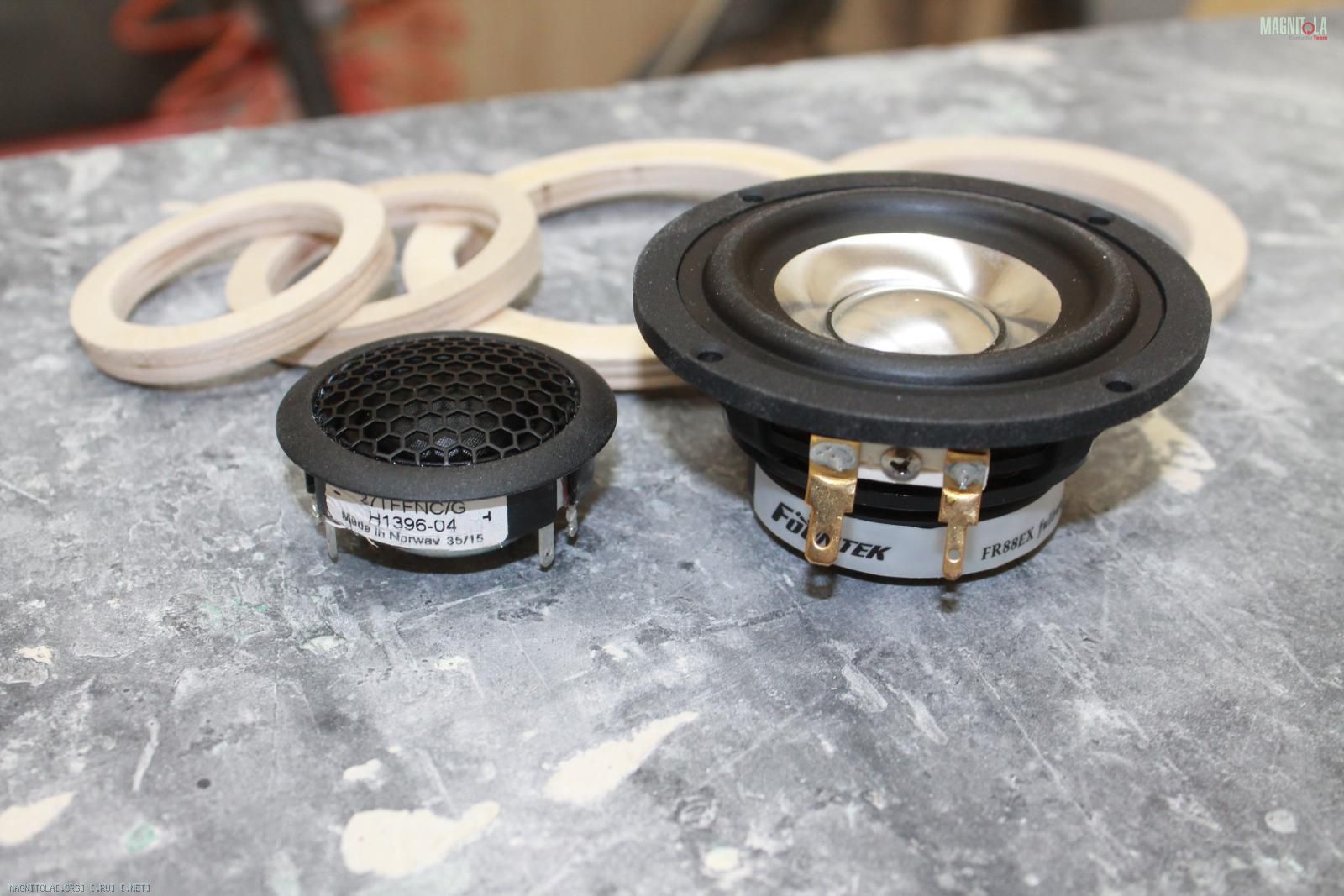

Напилили колечек под ВЧ, СЧ
Вложение 953556 Вложение 953558 Вложение 953560

Выставили направление на стойках
Вложение 953562 Вложение 953564 Вложение 953566 Вложение 953568

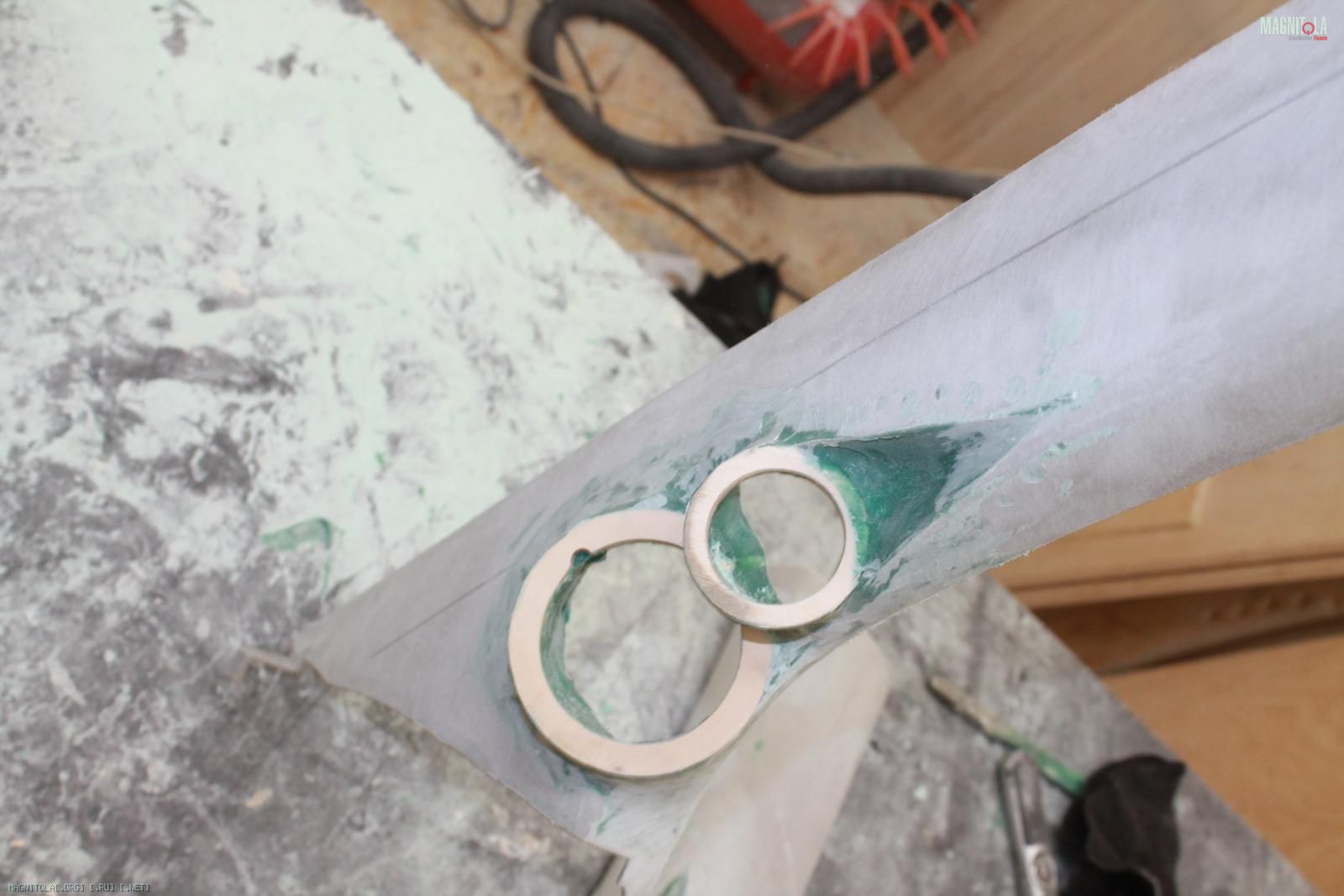

Процесс изготовления...
Вложение 953570 Вложение 953572 Вложение 953574
25.02.2016, 21:40
st220

Вложений: 42

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

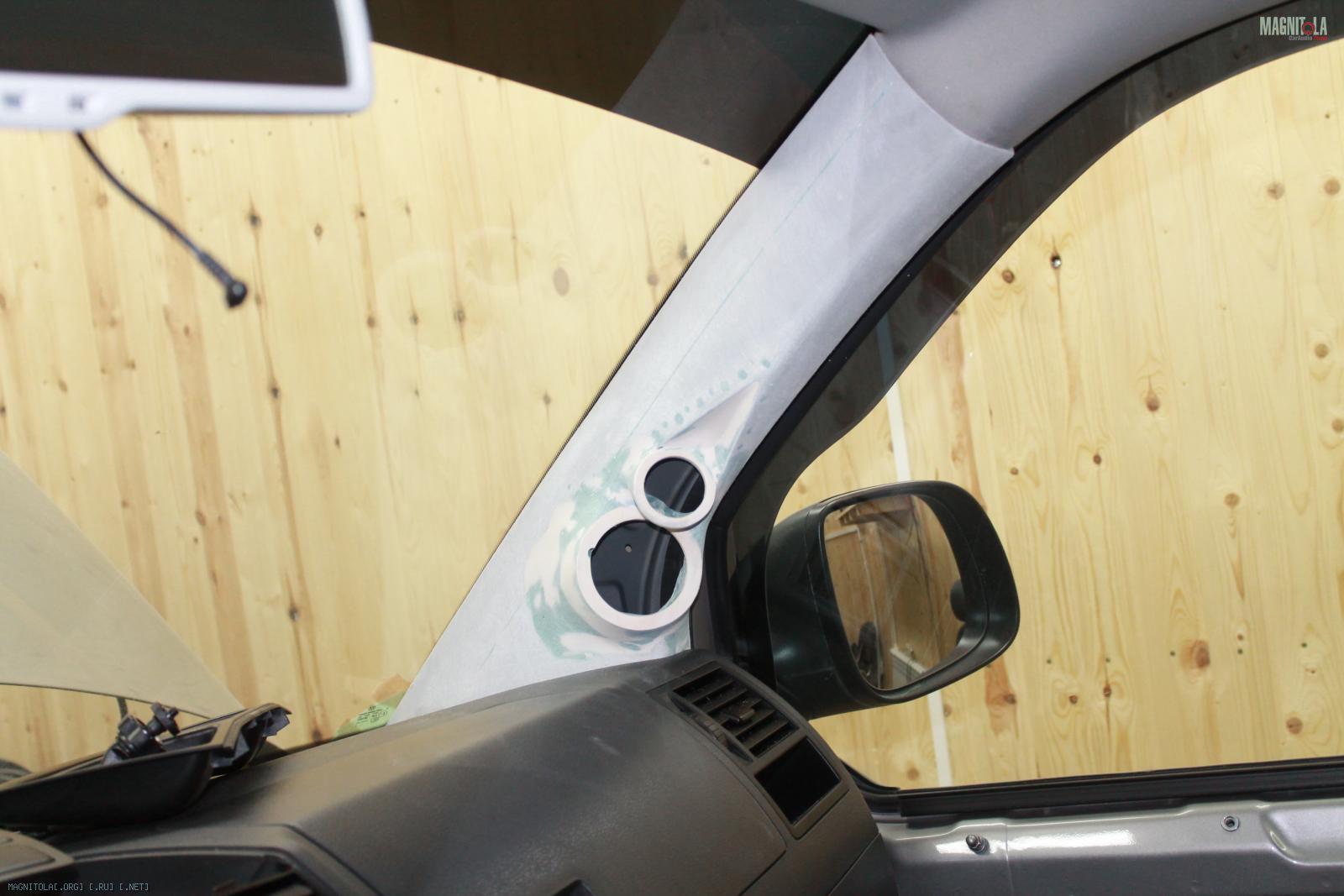

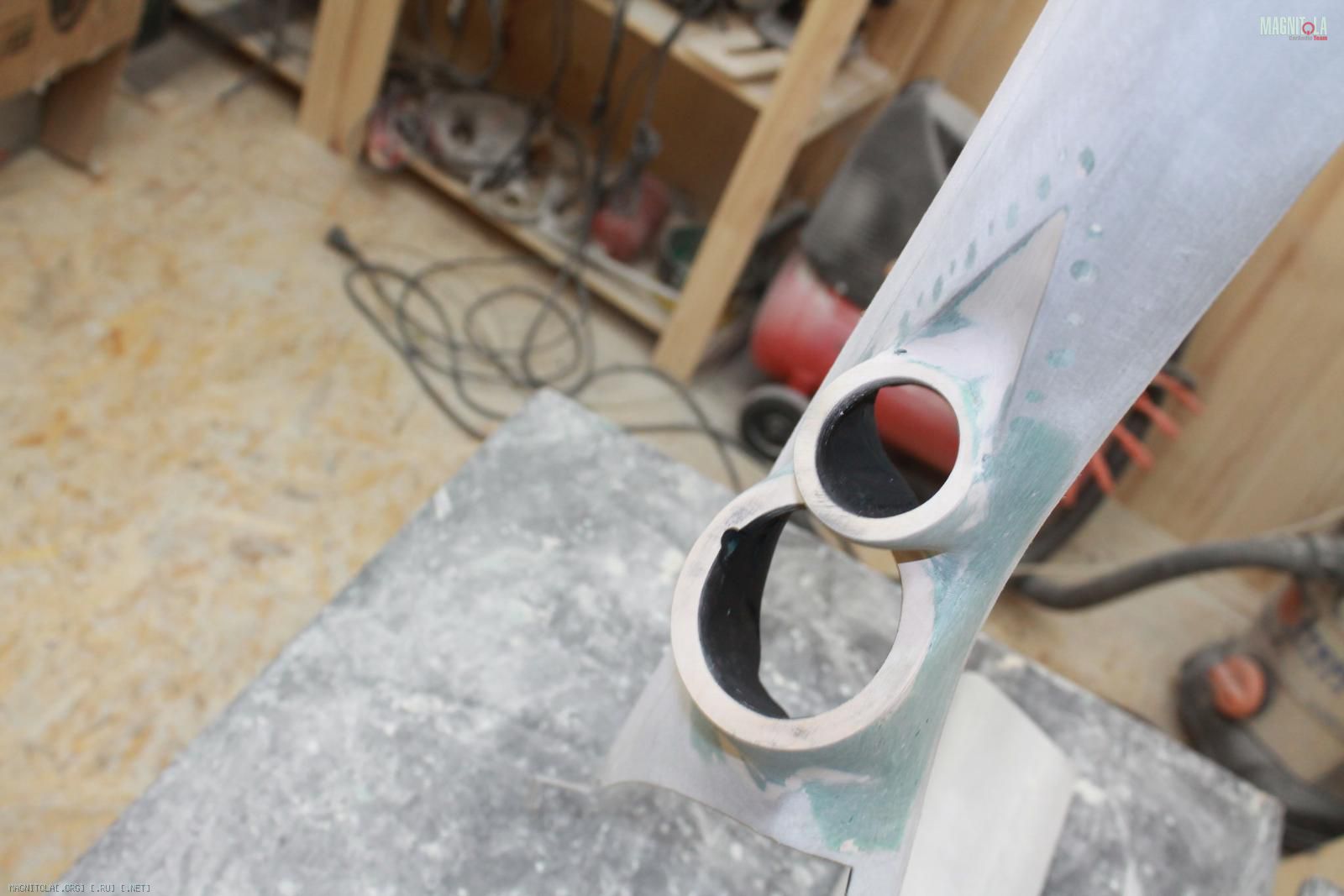

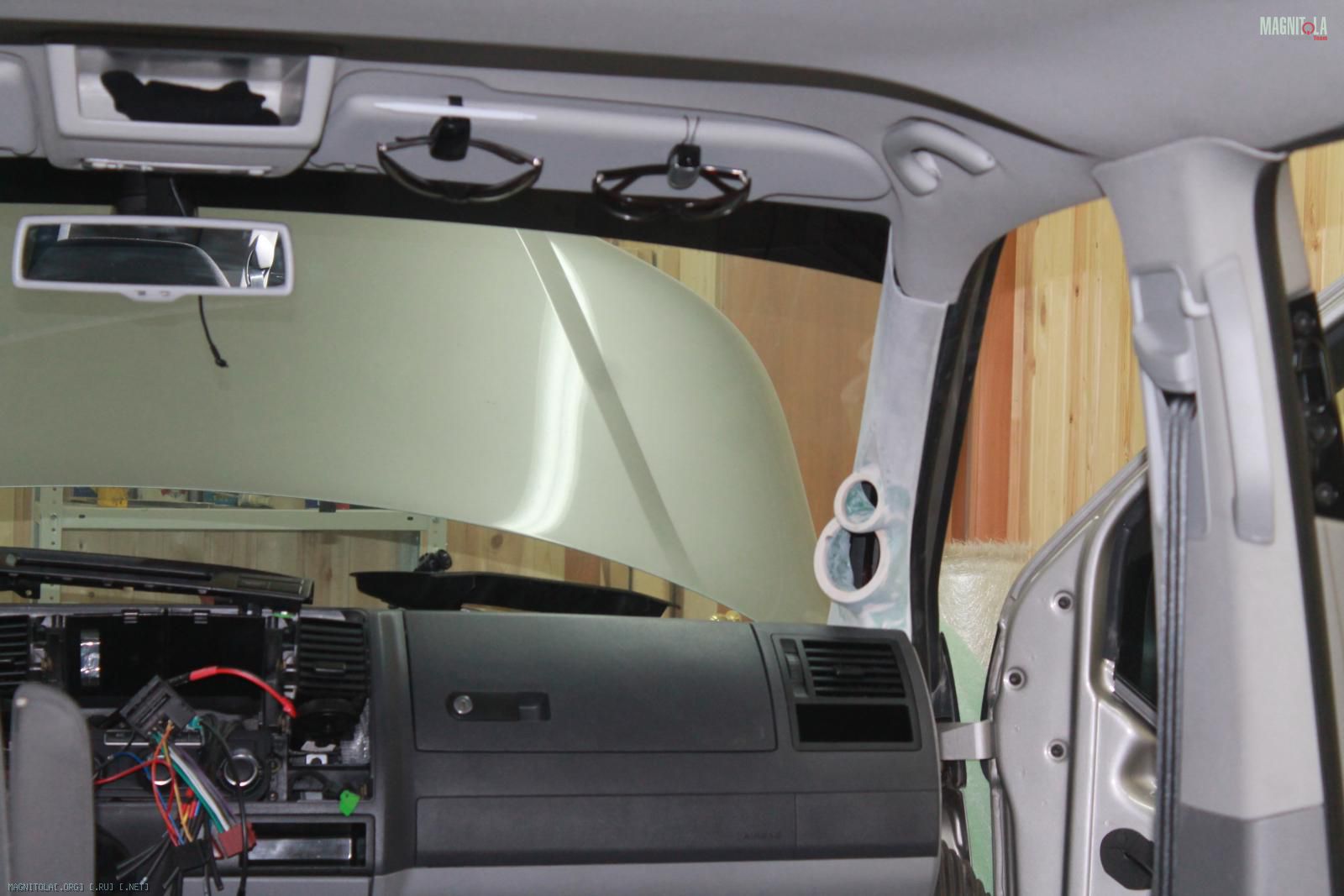

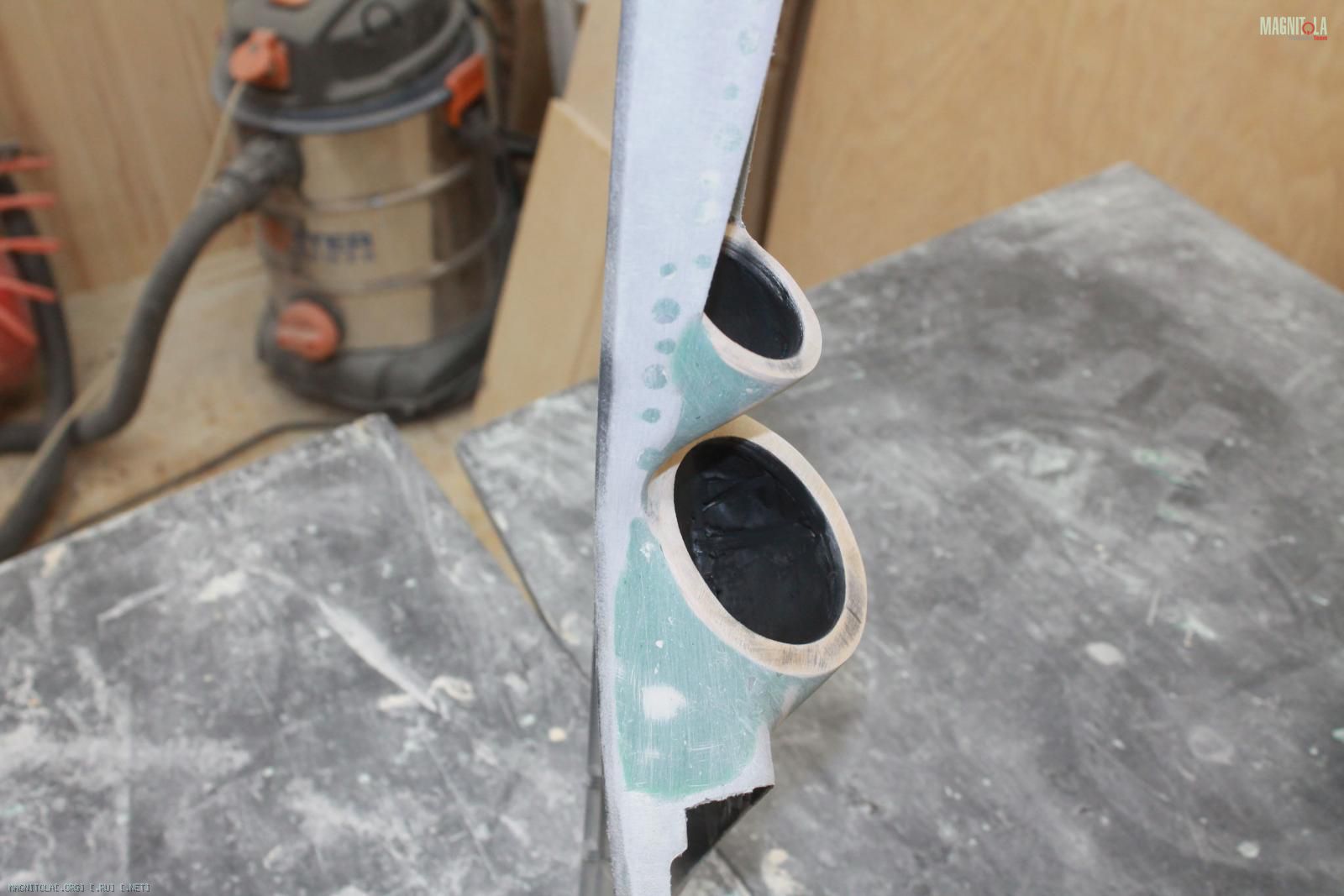

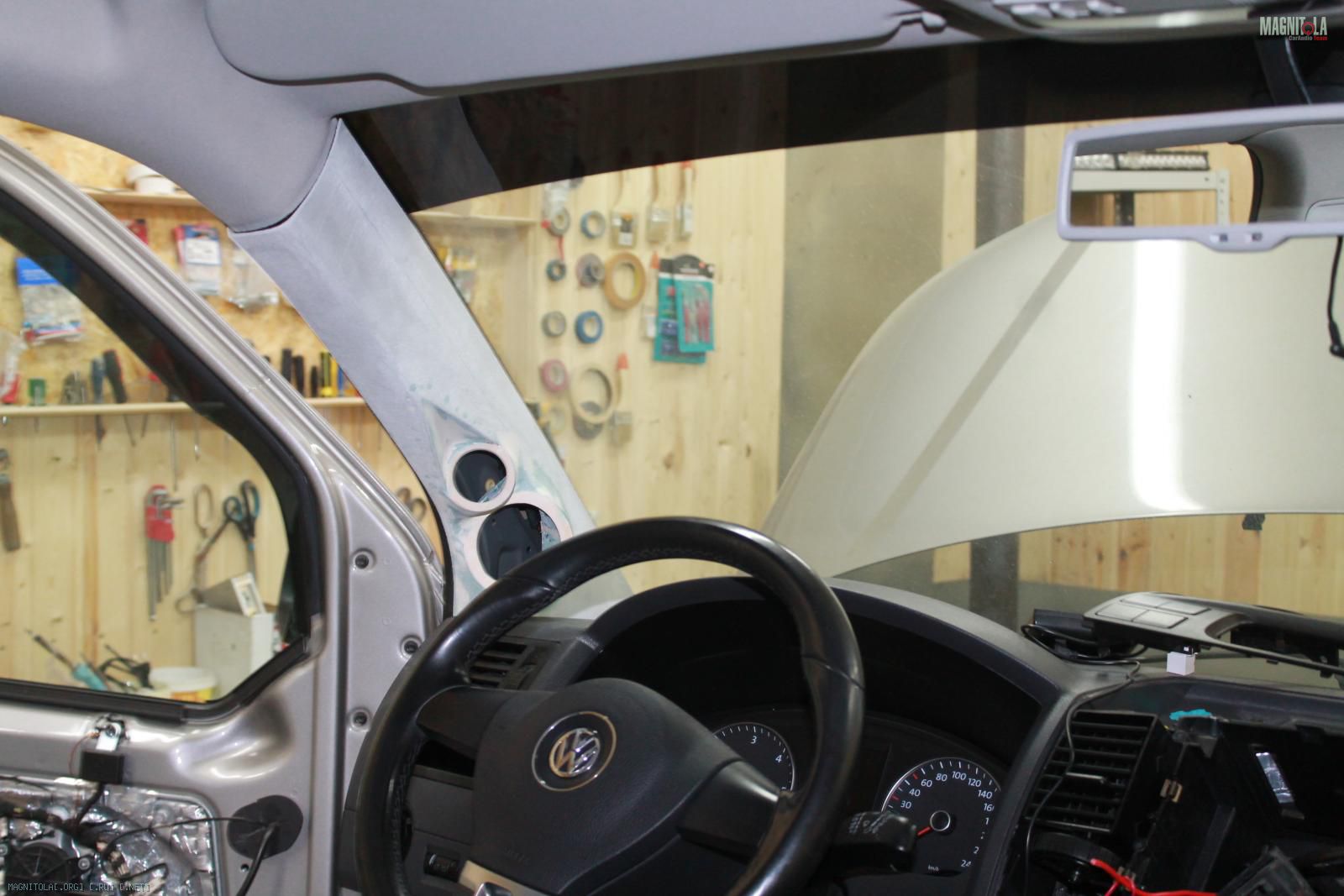

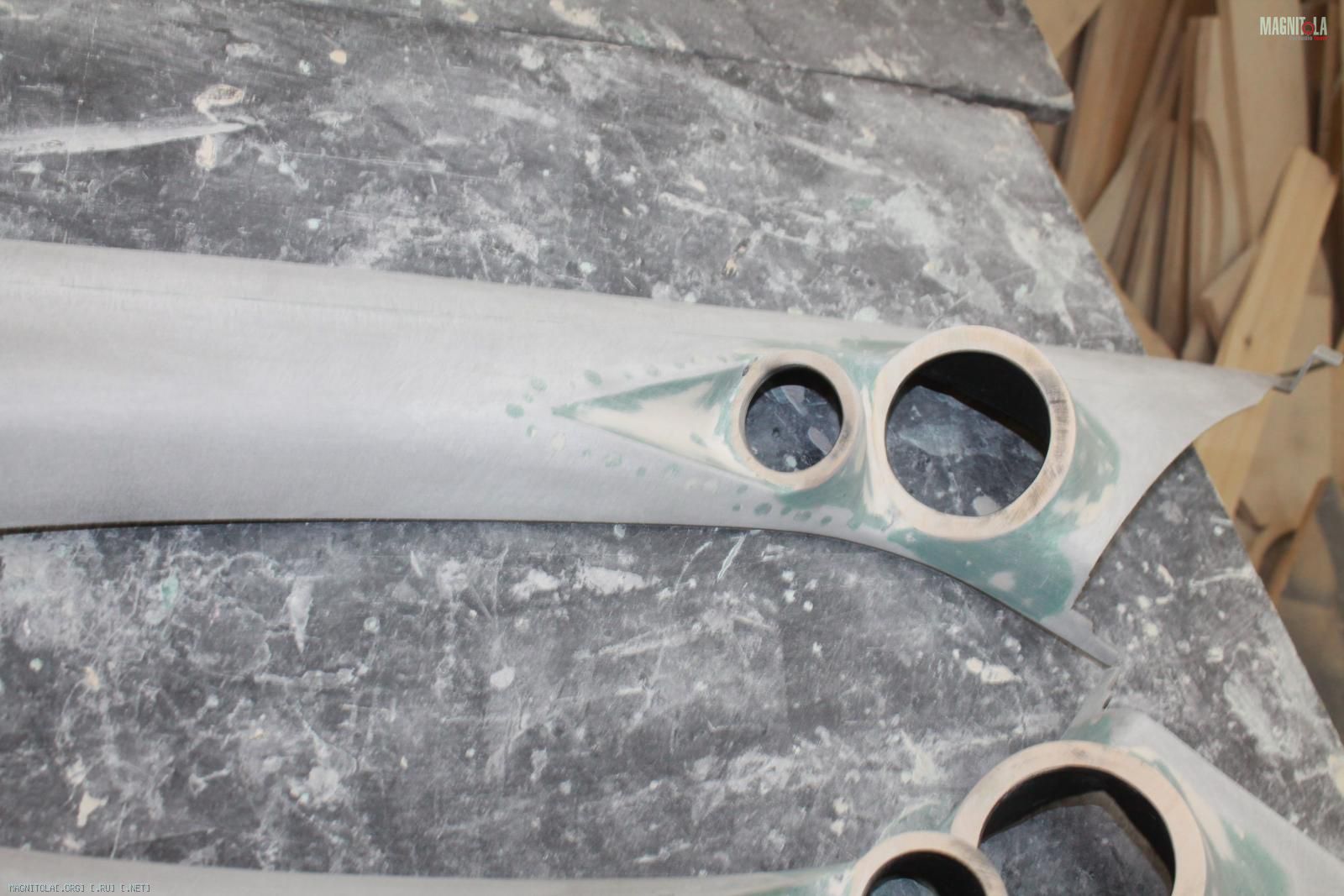

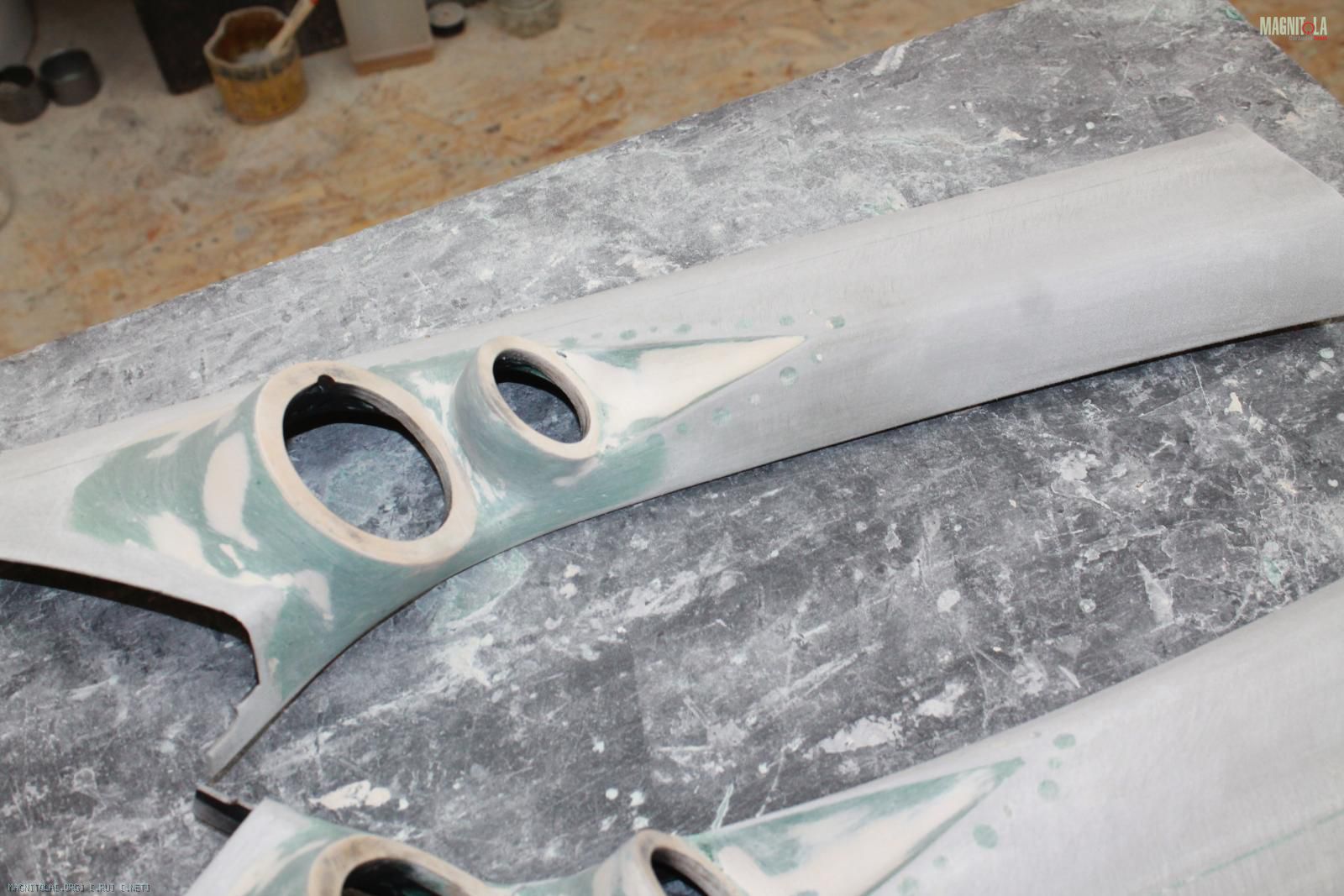

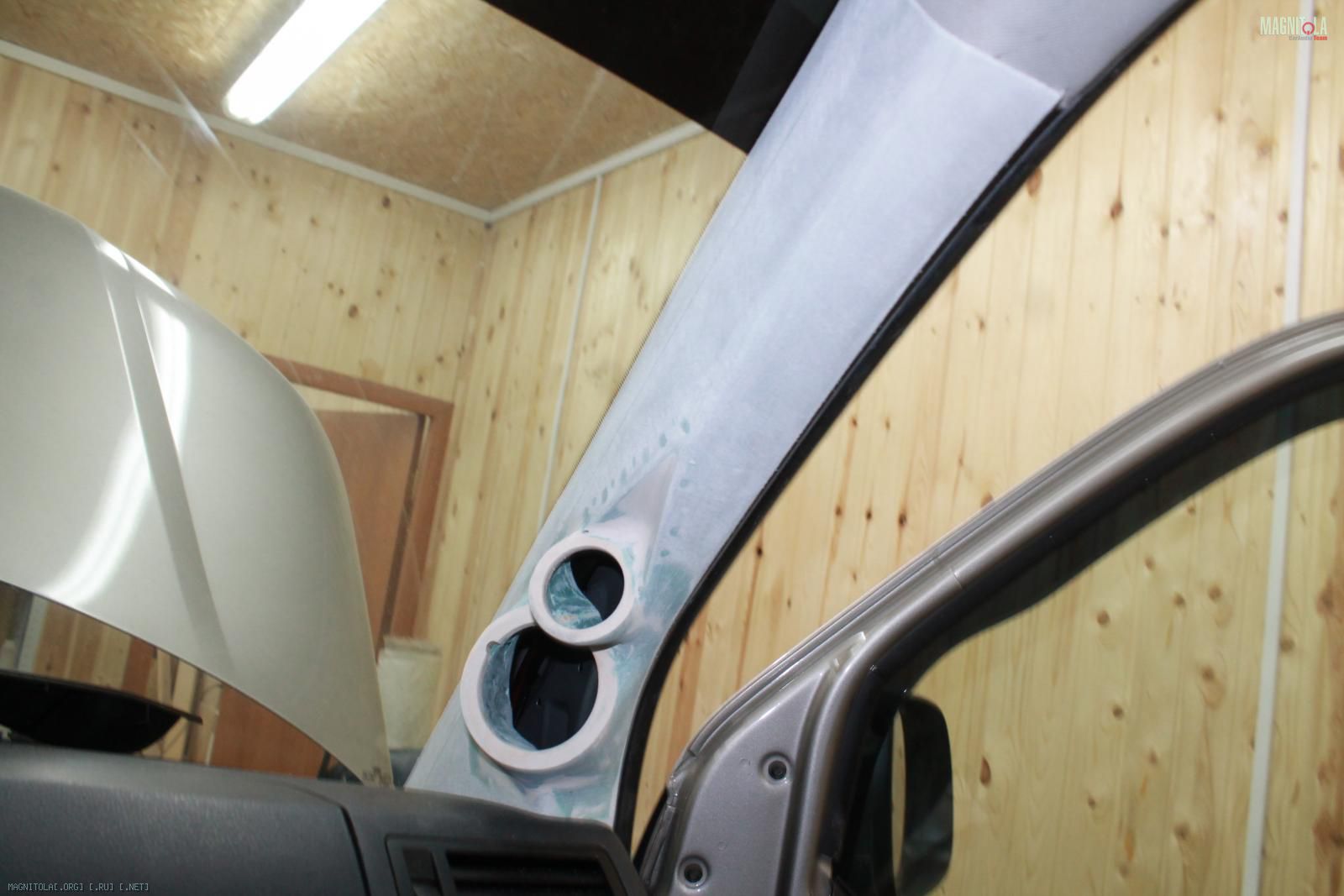

Почти готовые стойки... осталось обтянуть итальянской алькантарой
Вложение 954158 Вложение 954160 Вложение 954162 Вложение 954164 Вложение 954166 Вложение 954168 Вложение 954170 Вложение 954172 Вложение 954174 Вложение 954176 Вложение 954178 Вложение 954180 Вложение 954182 Вложение 954184 Вложение 954186

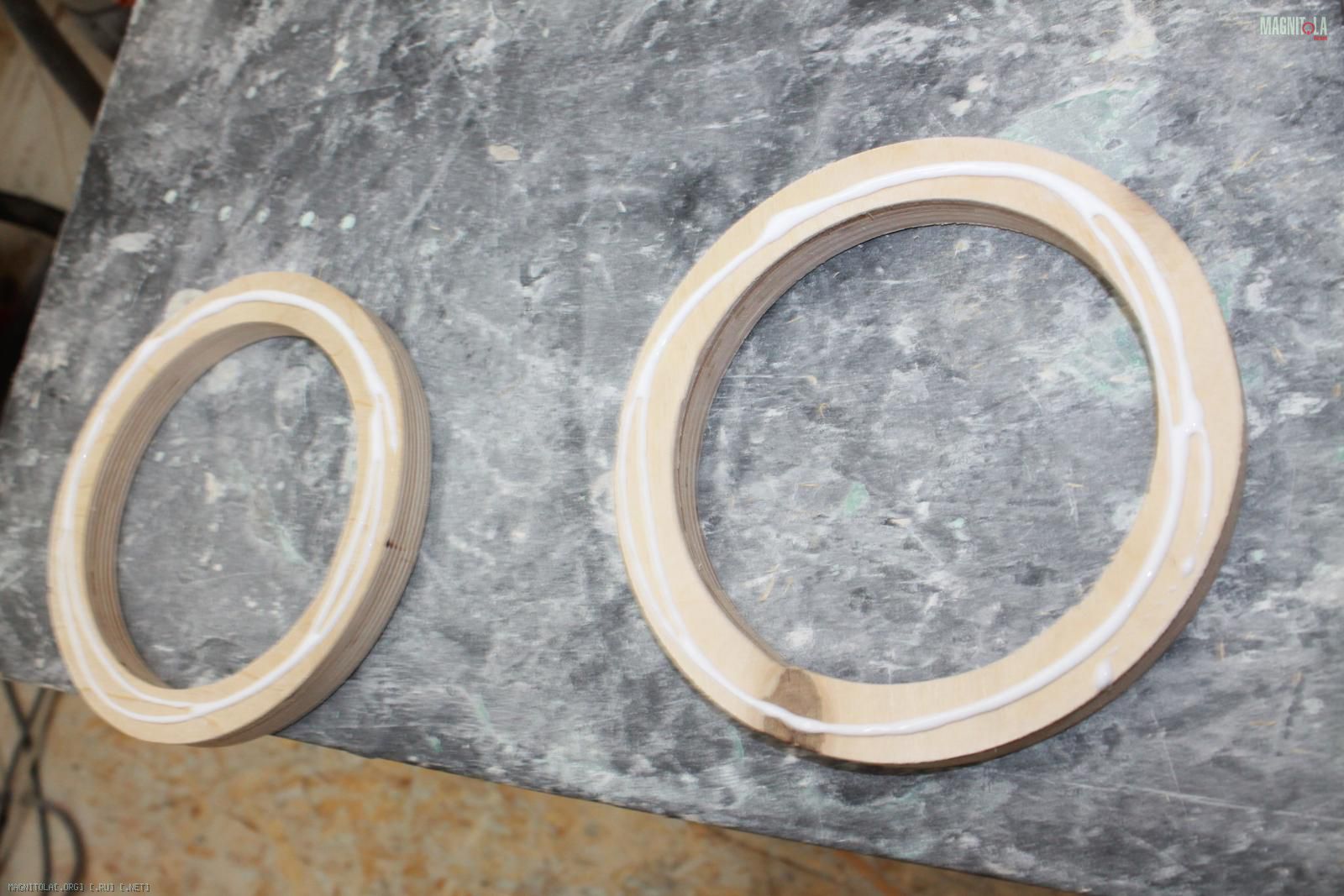

Подиумы под мидбас, фанера 19+19мм, со снятием фаски для отсутствия тоннельного эффекта
Вложение 954188 Вложение 954190 Вложение 954192 Вложение 954194 Вложение 954196 Вложение 954198 Вложение 954200 Вложение 954202 Вложение 954204 Вложение 954206 Вложение 954208

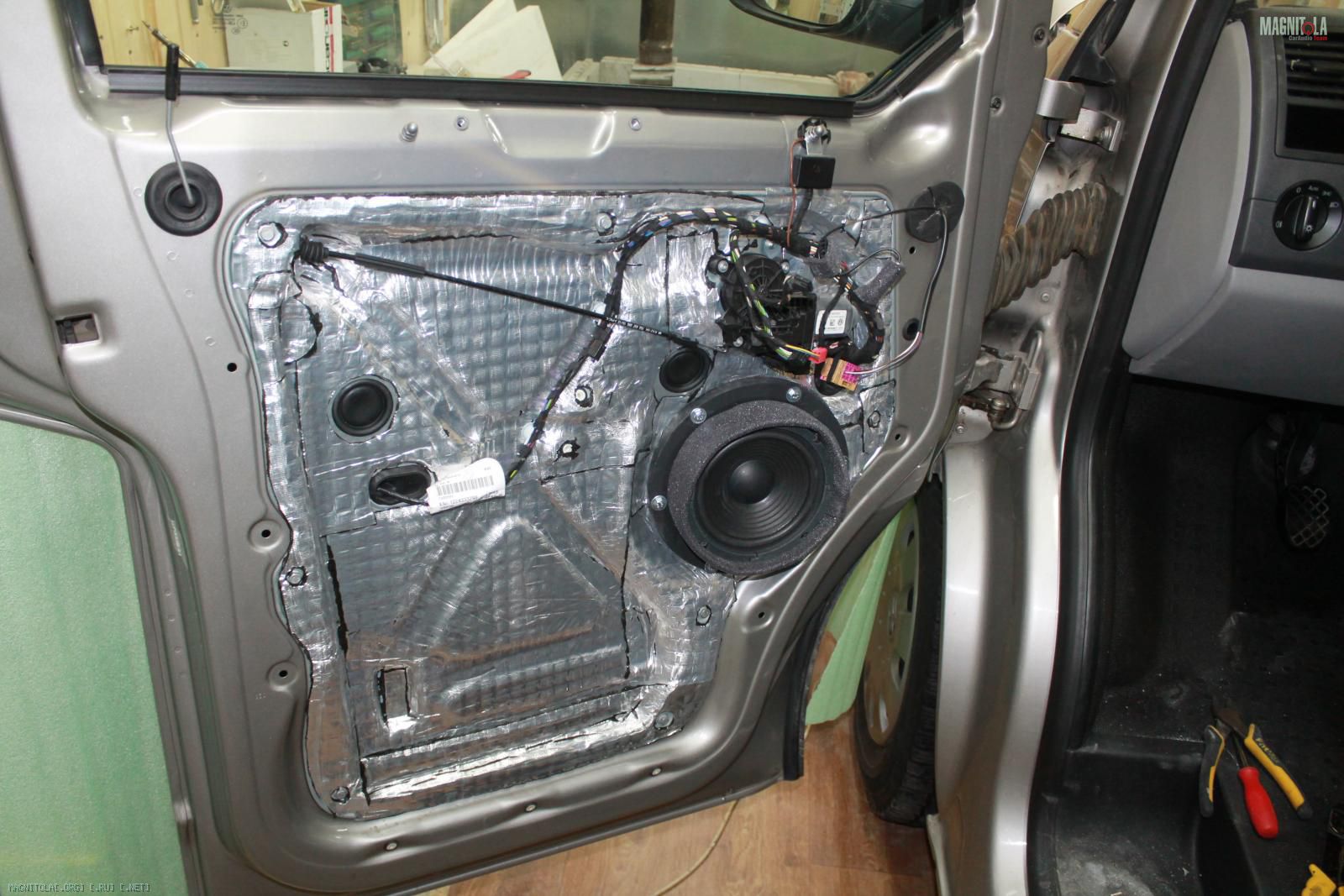

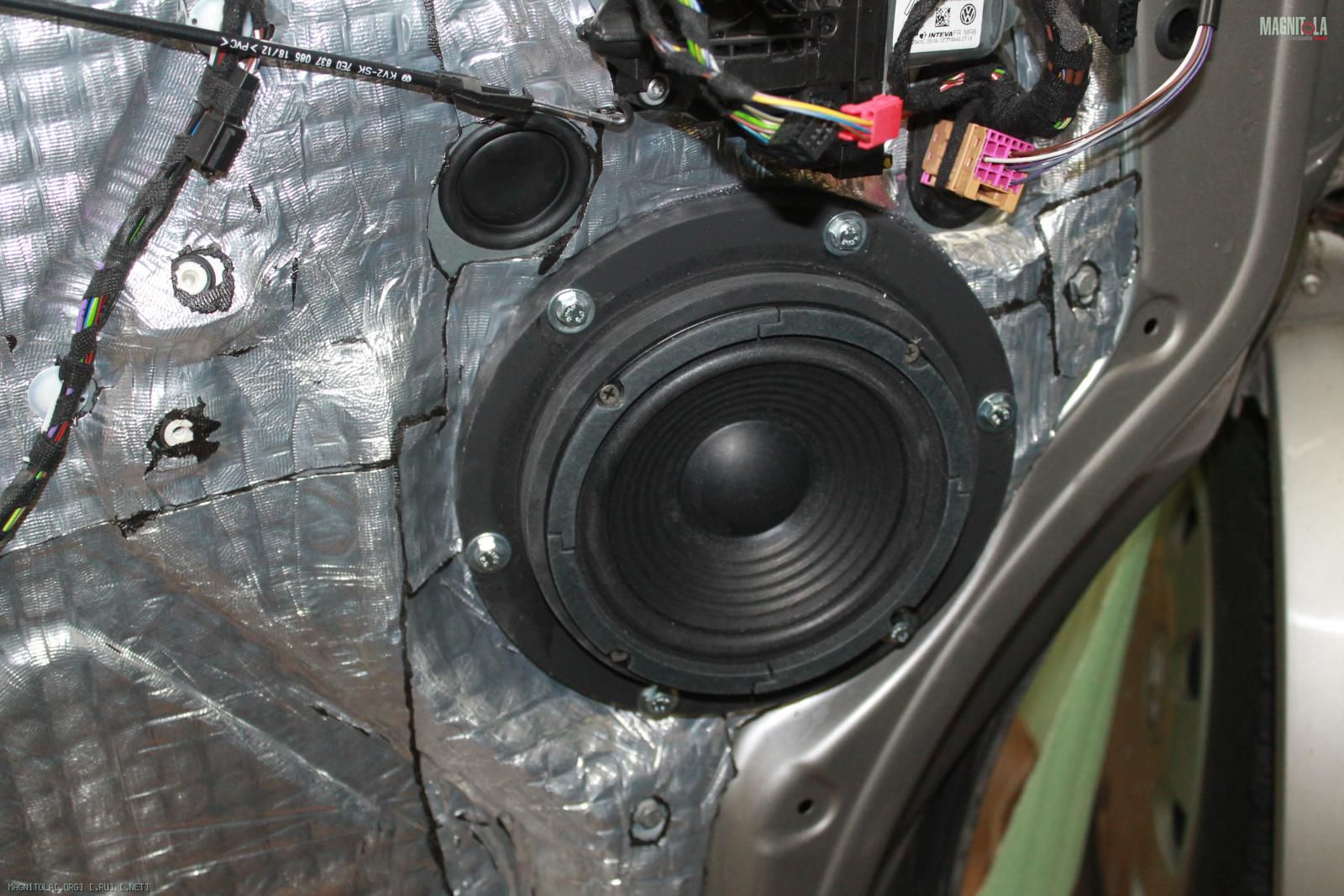

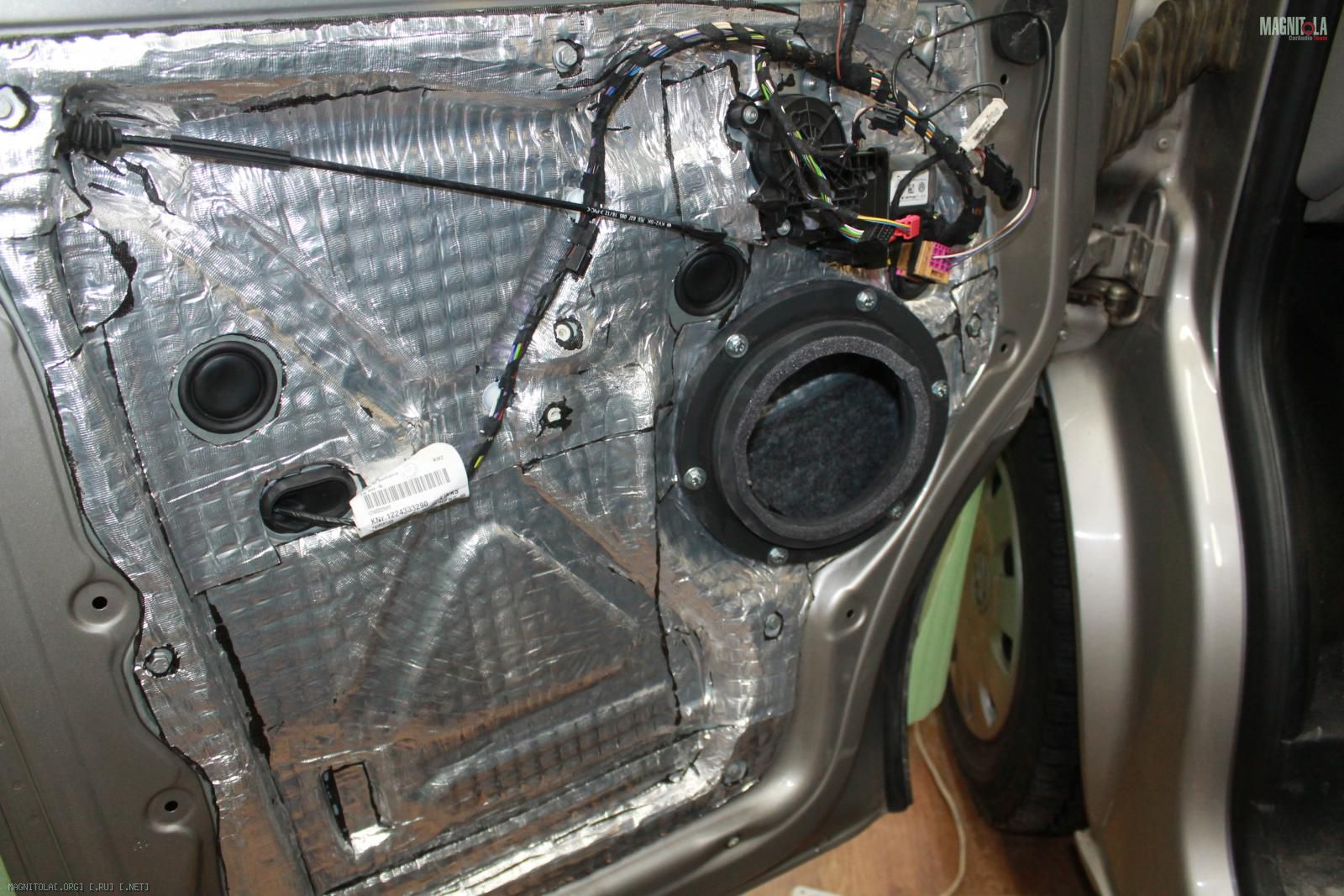

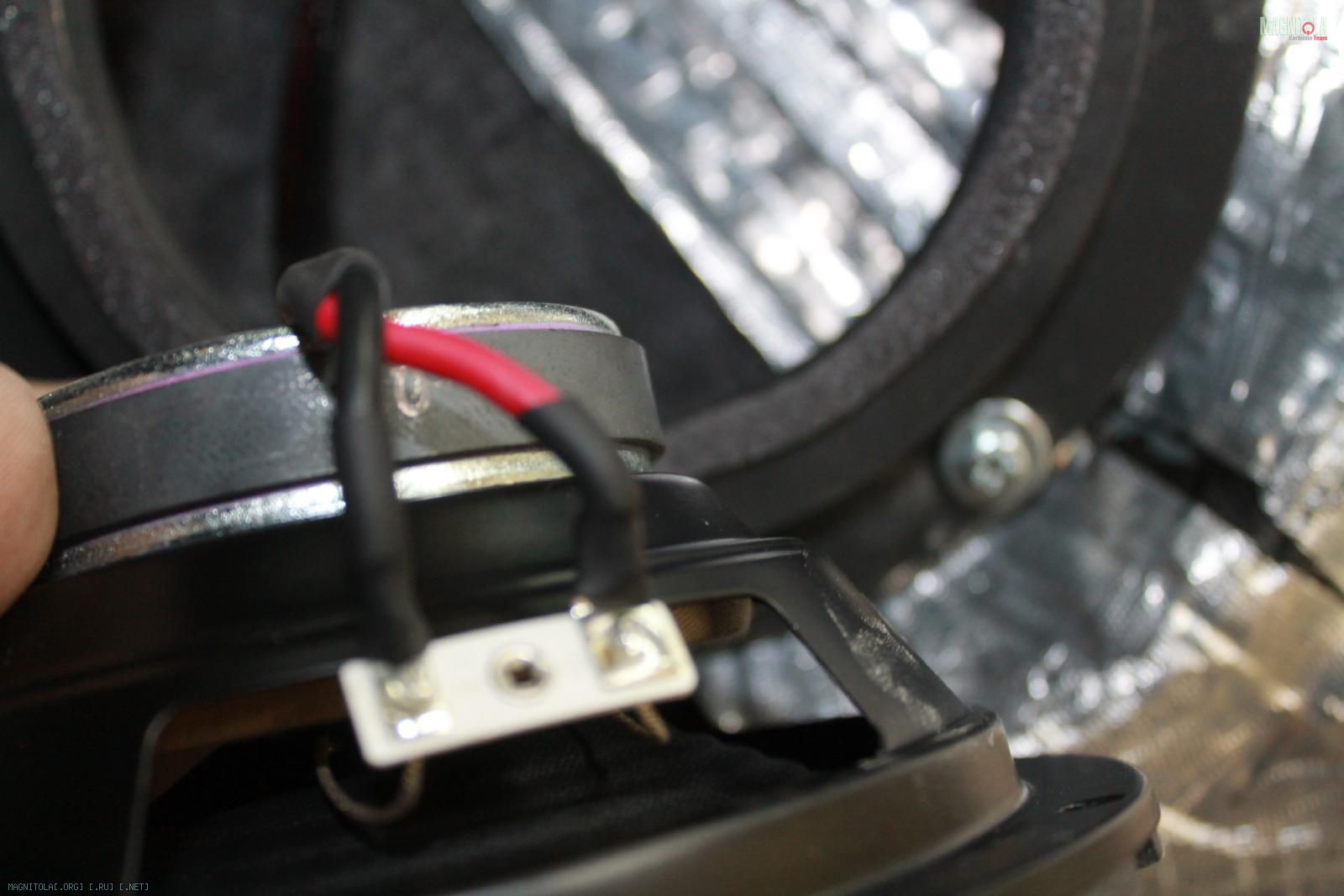

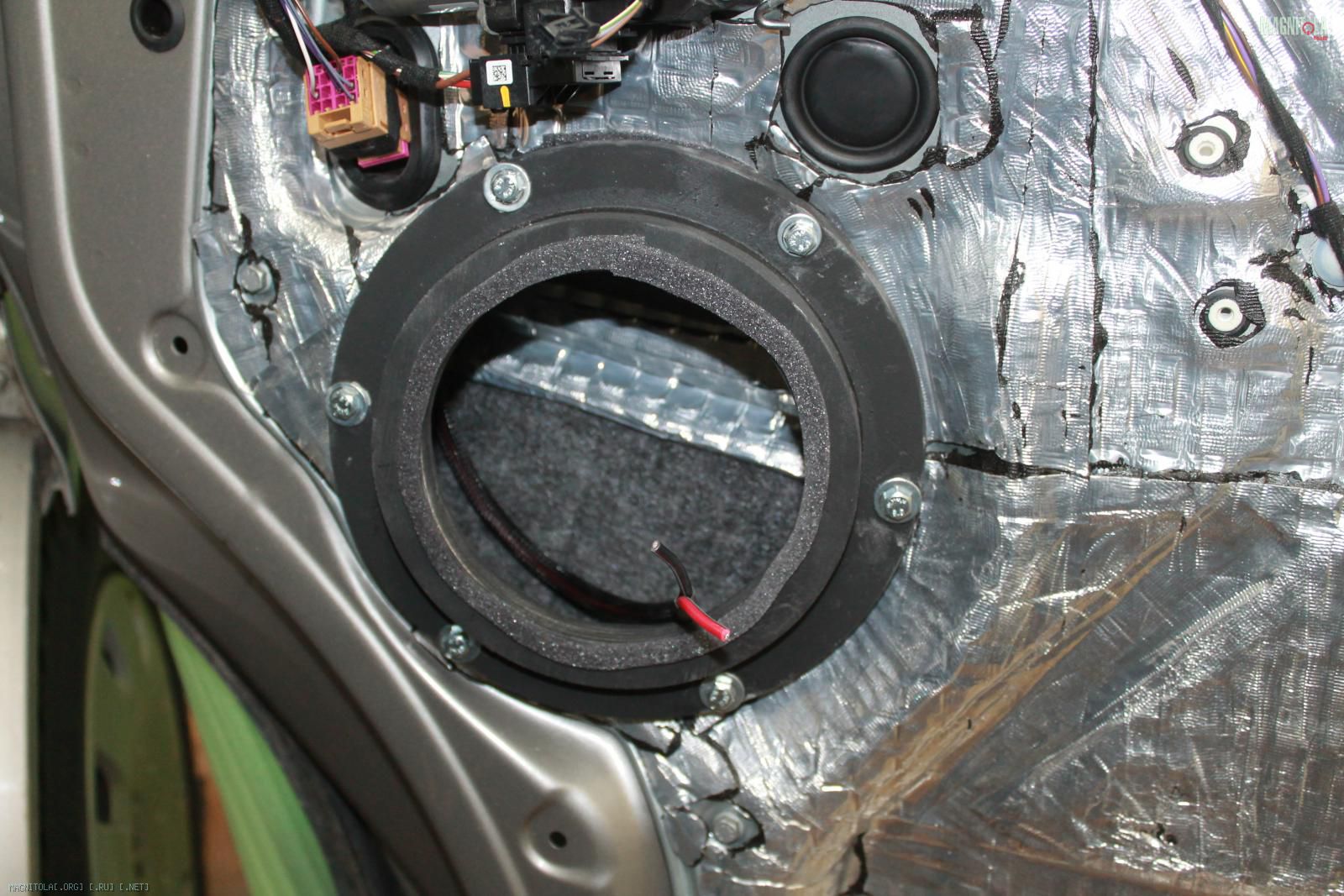

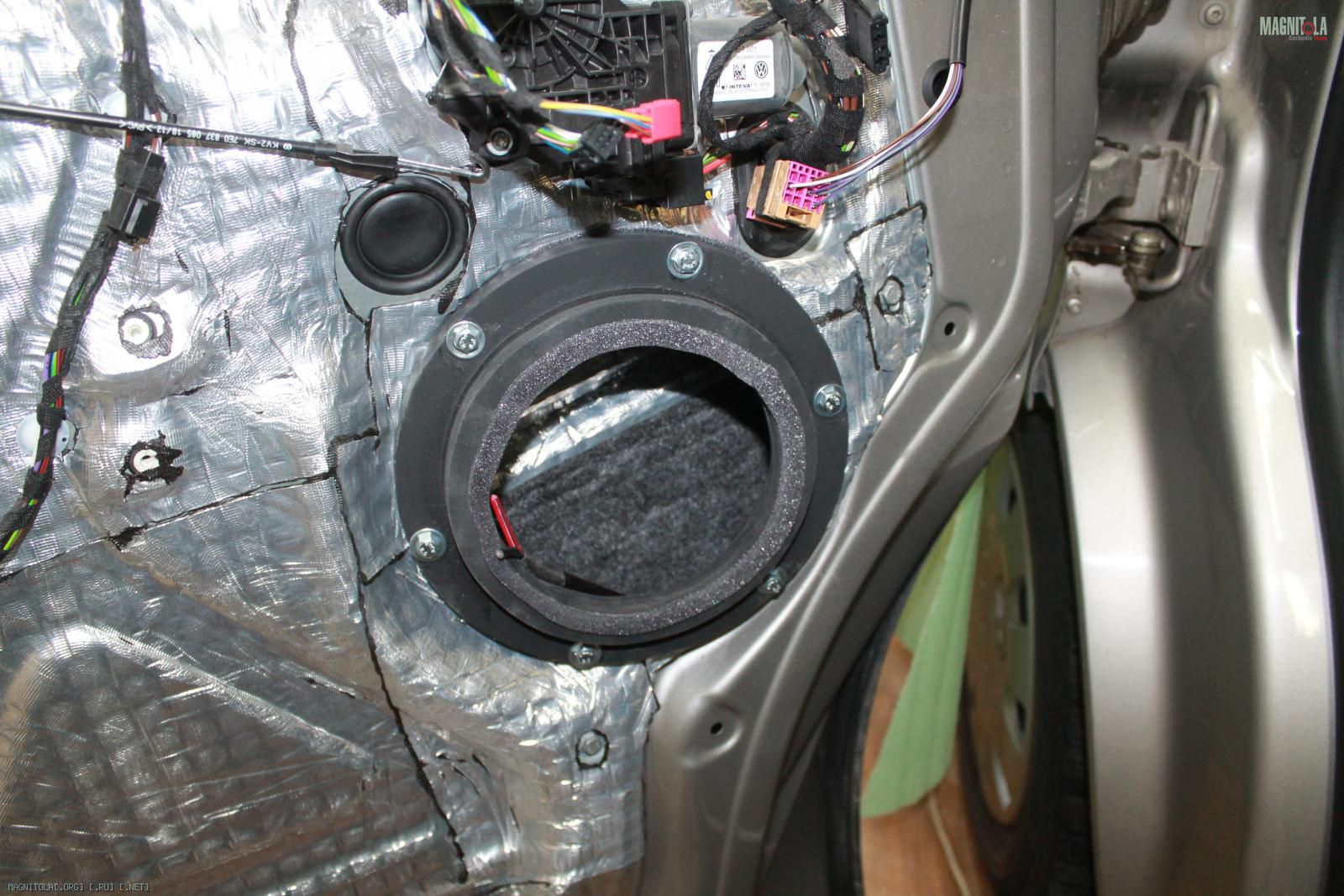

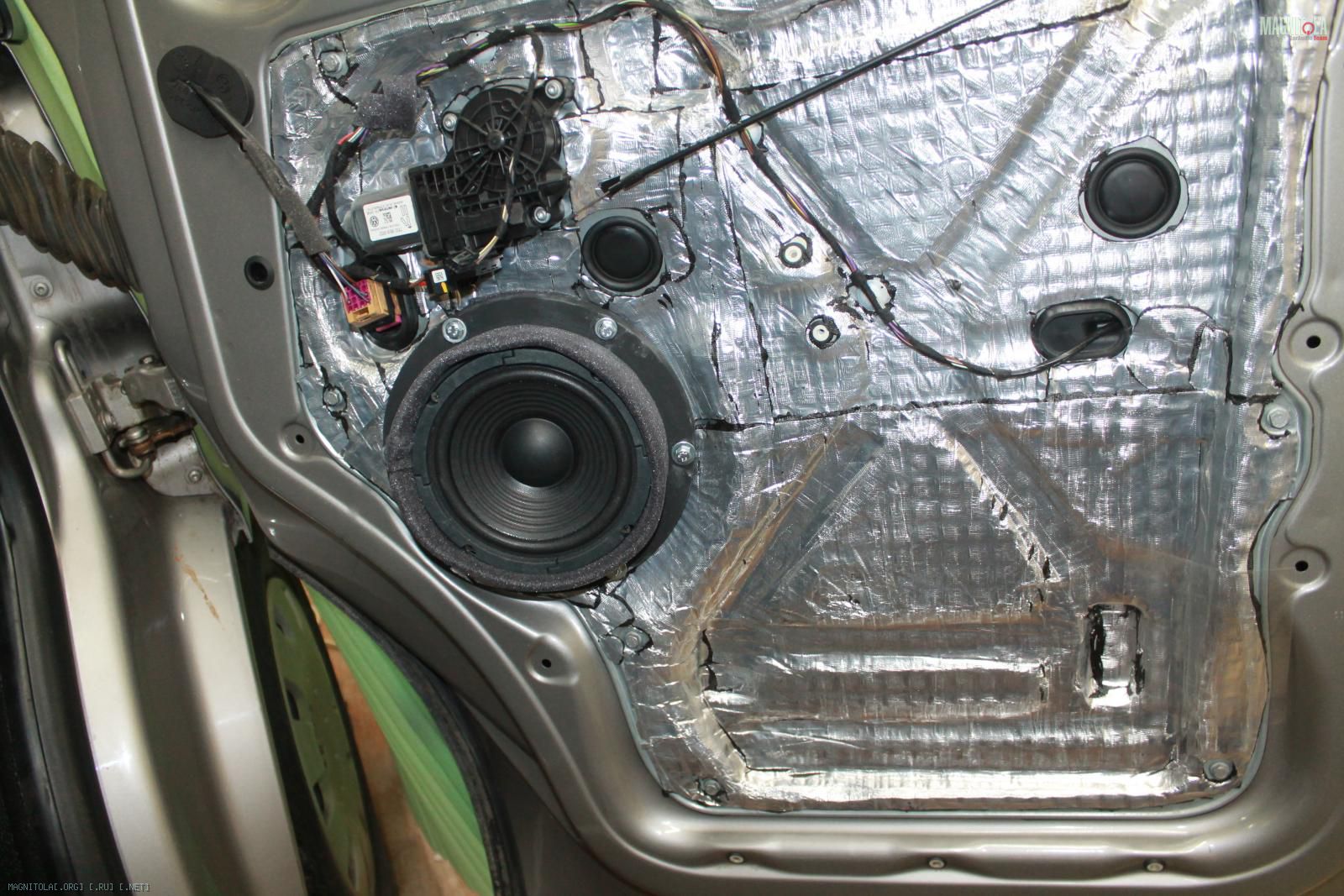

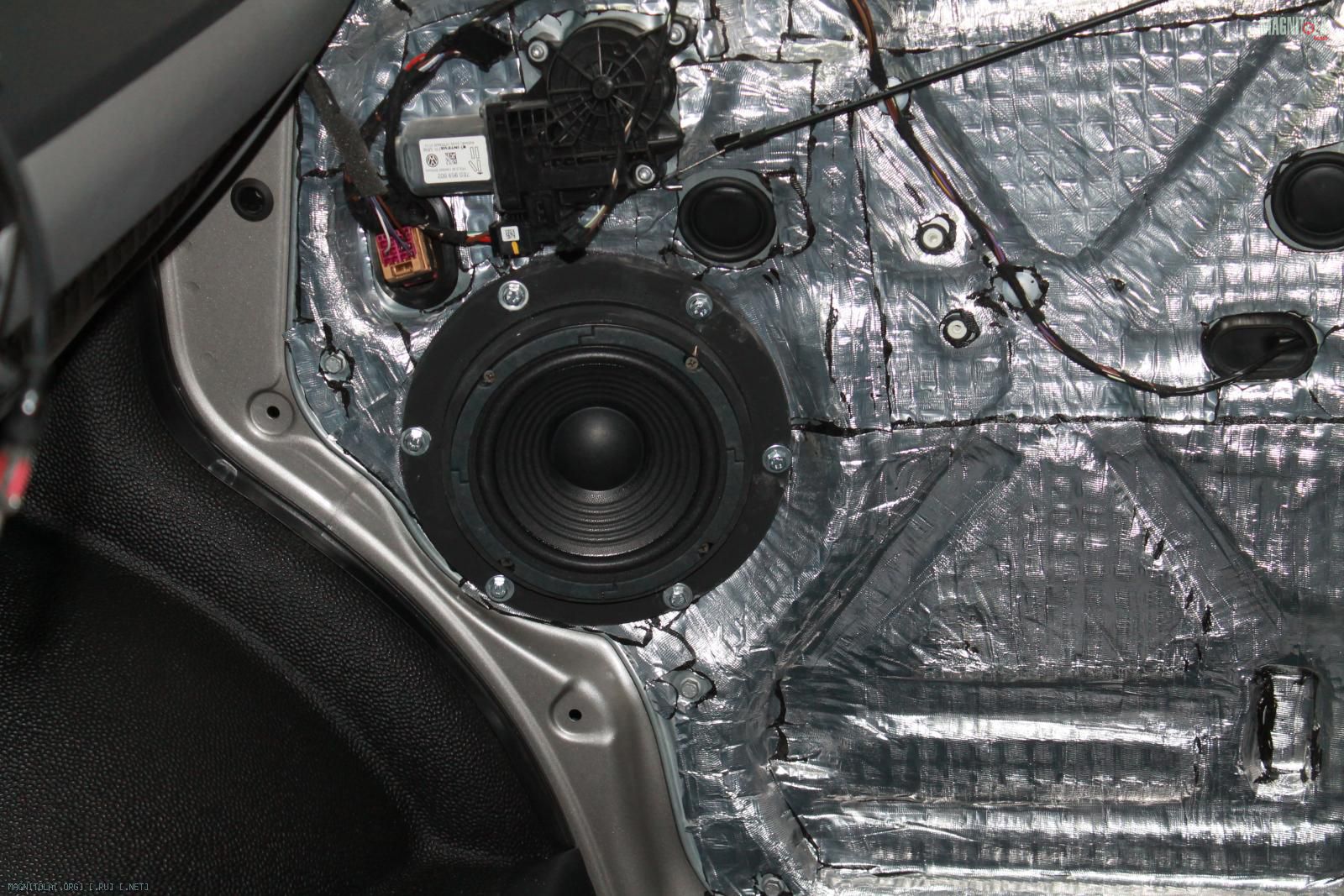

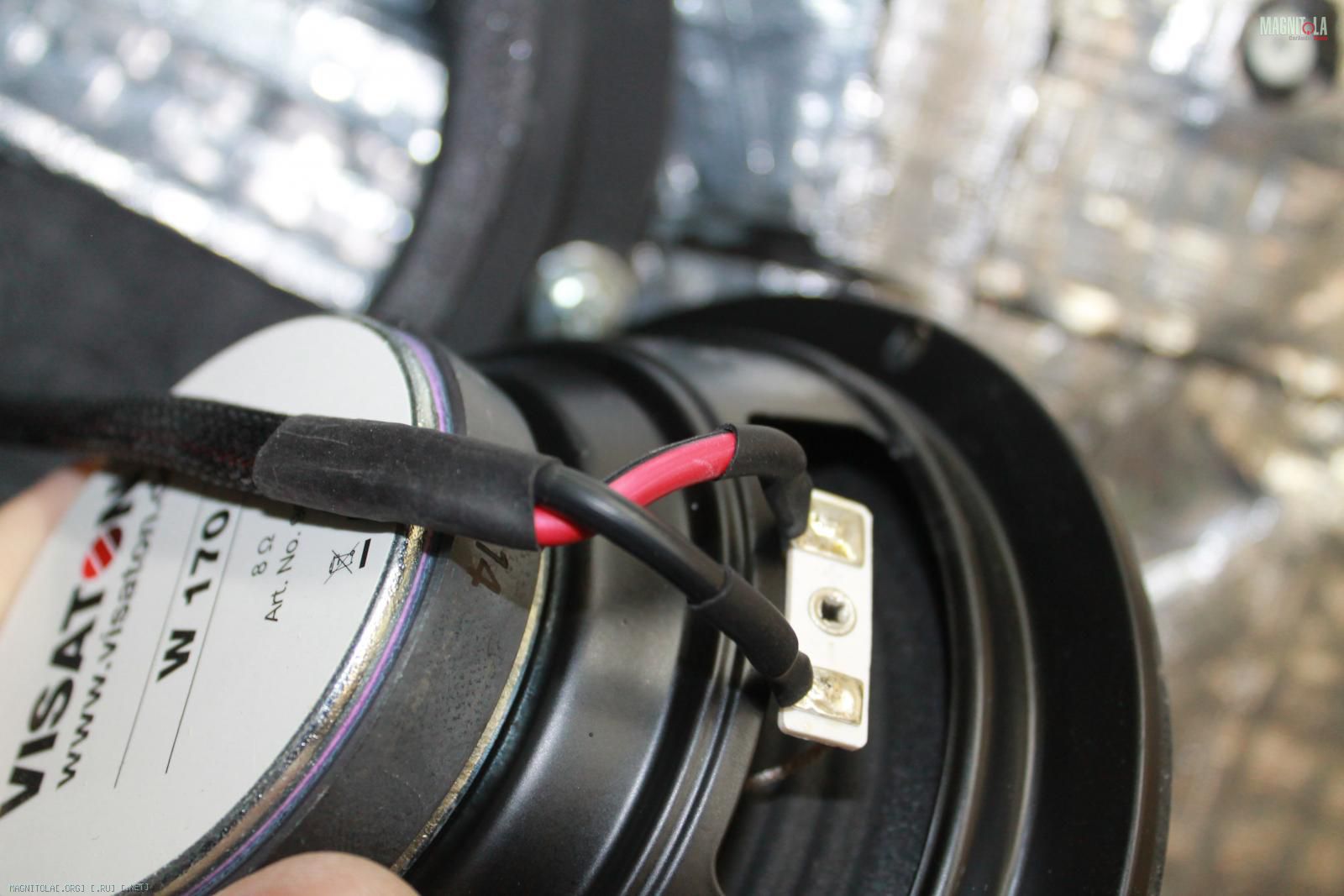

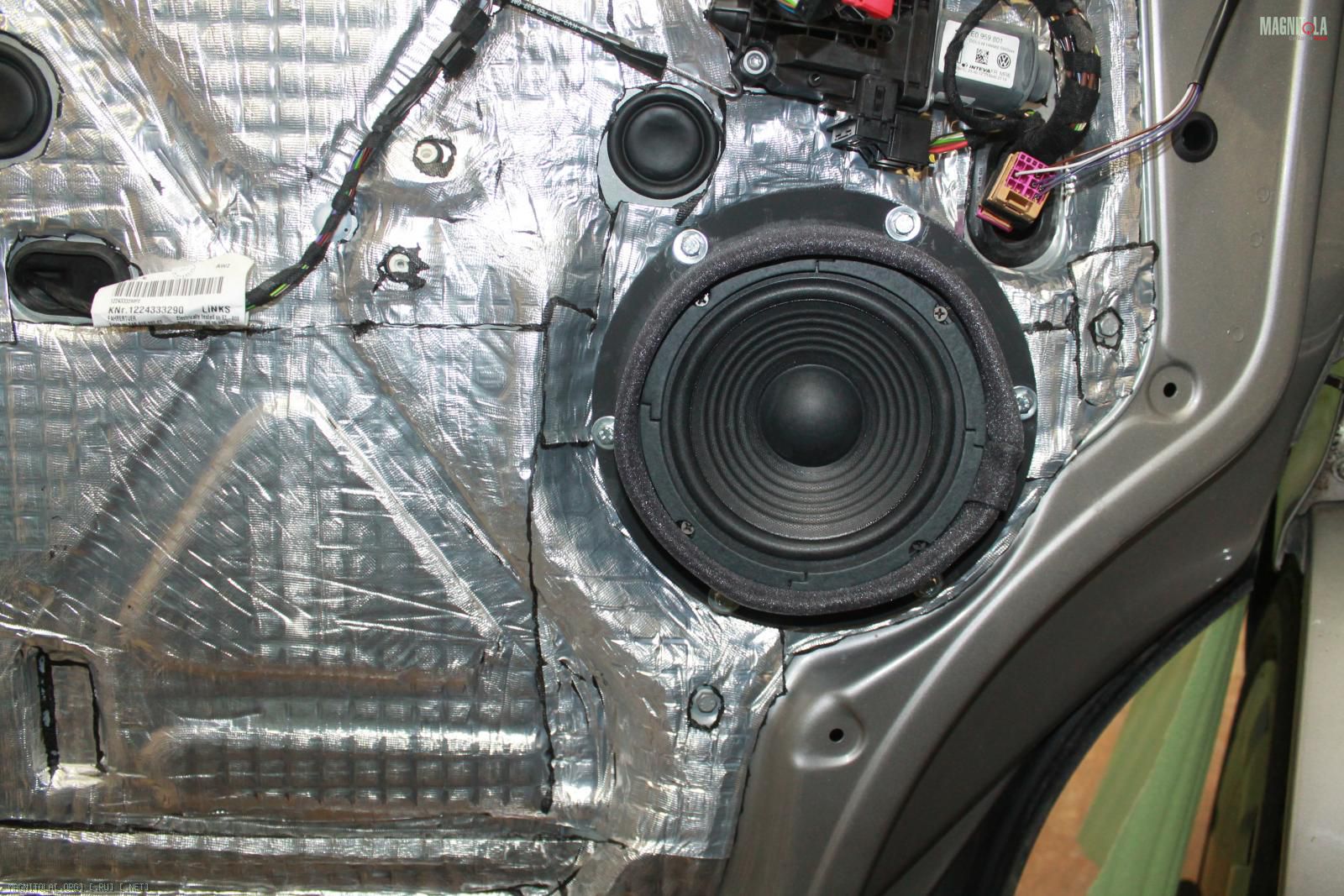

Установка мидбаса...
Прокладка из битопласта...
Крепление подиума на шесть болтов м6...
Волноотвод..

Вложение 954210 Вложение 954212 Вложение 954214 Вложение 954216 Вложение 954218 Вложение 954220 Вложение 954222 Вложение 954224 Вложение 954226 Вложение 954228 Вложение 954230 Вложение 954232 Вложение 954234

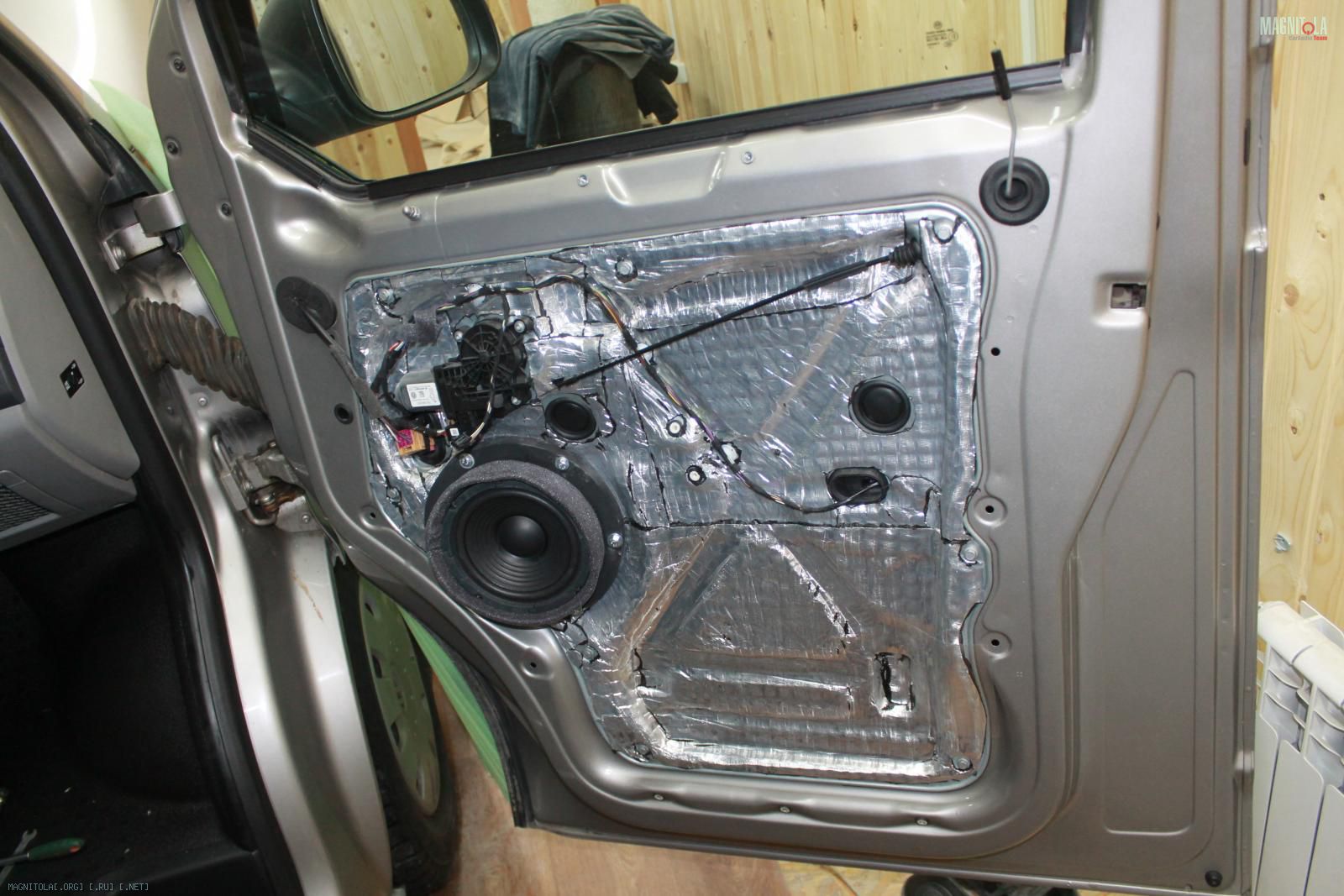

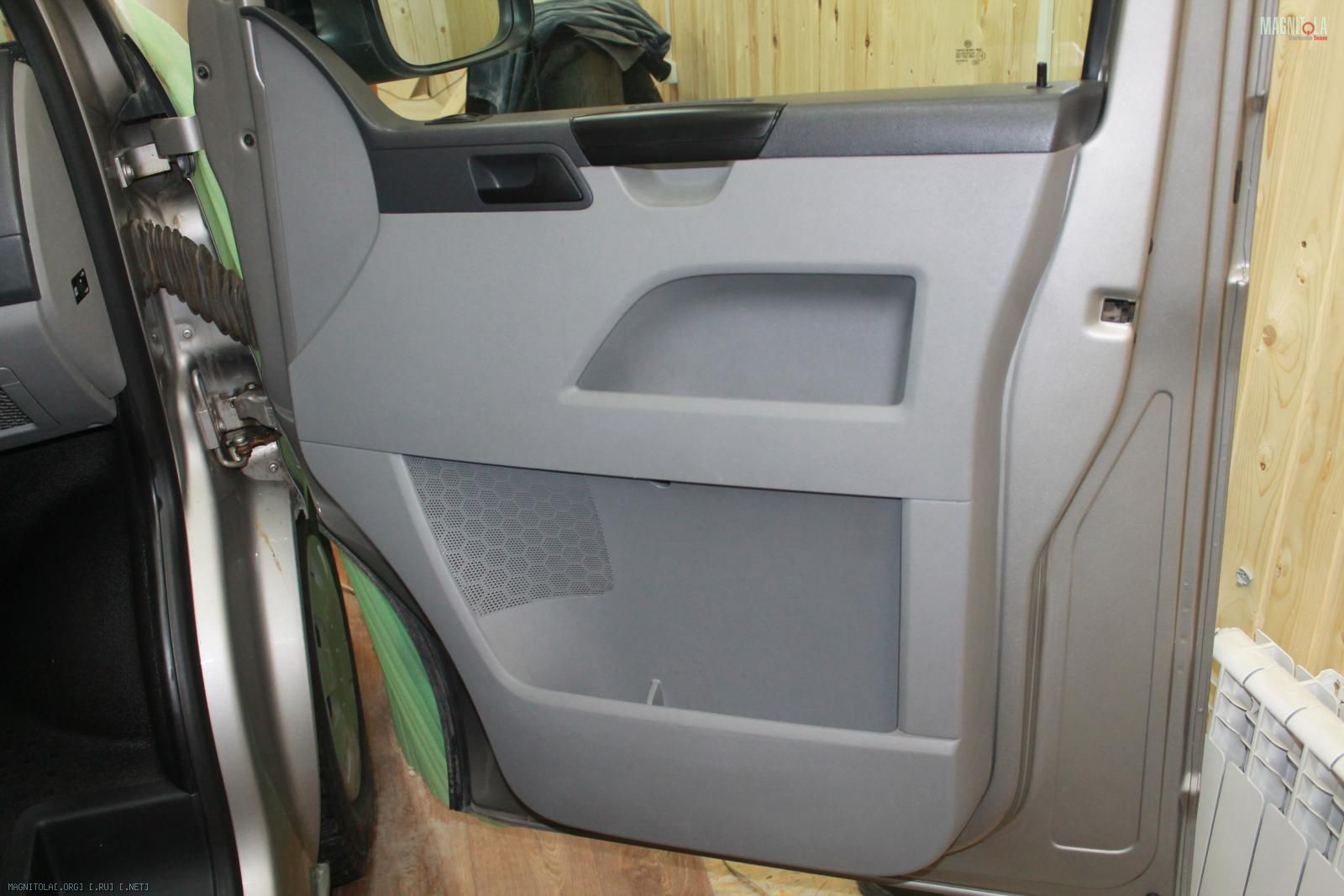

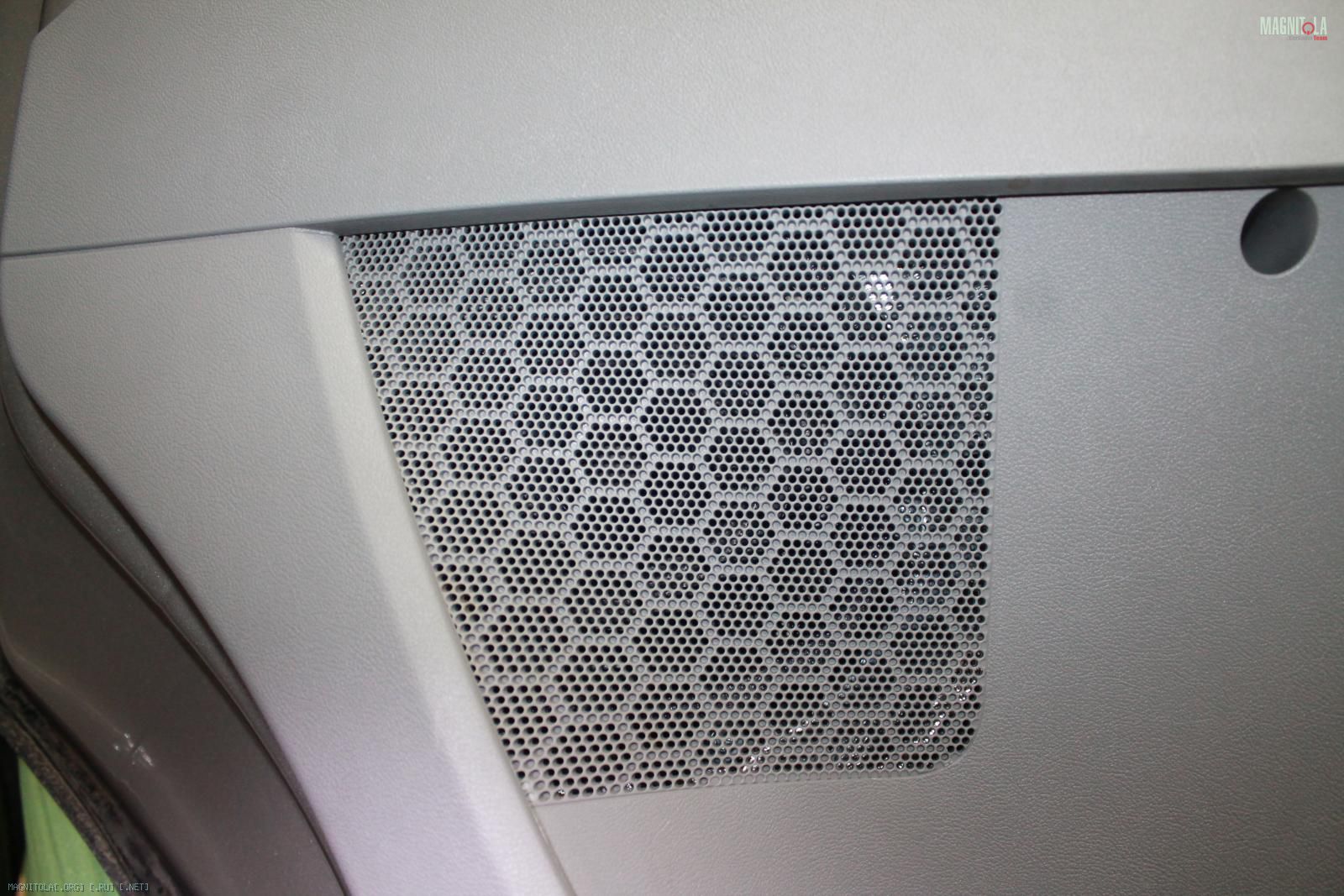

Броне двери готовы...
Хлопать ими не надо, закрываются почти сами...

Вложение 954236 Вложение 954238 Вложение 954240
26.02.2016, 22:28
st220

Вложений: 20

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

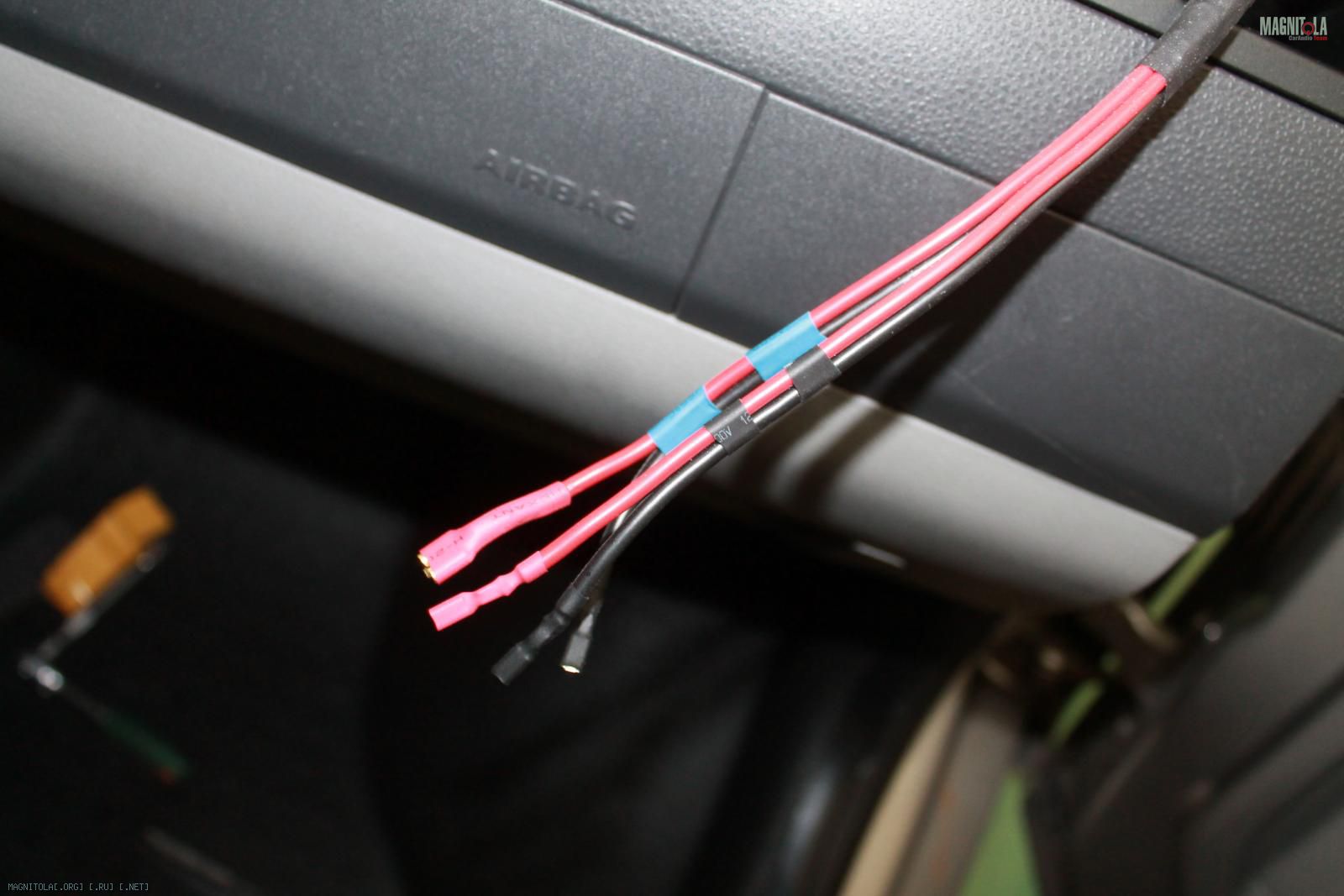

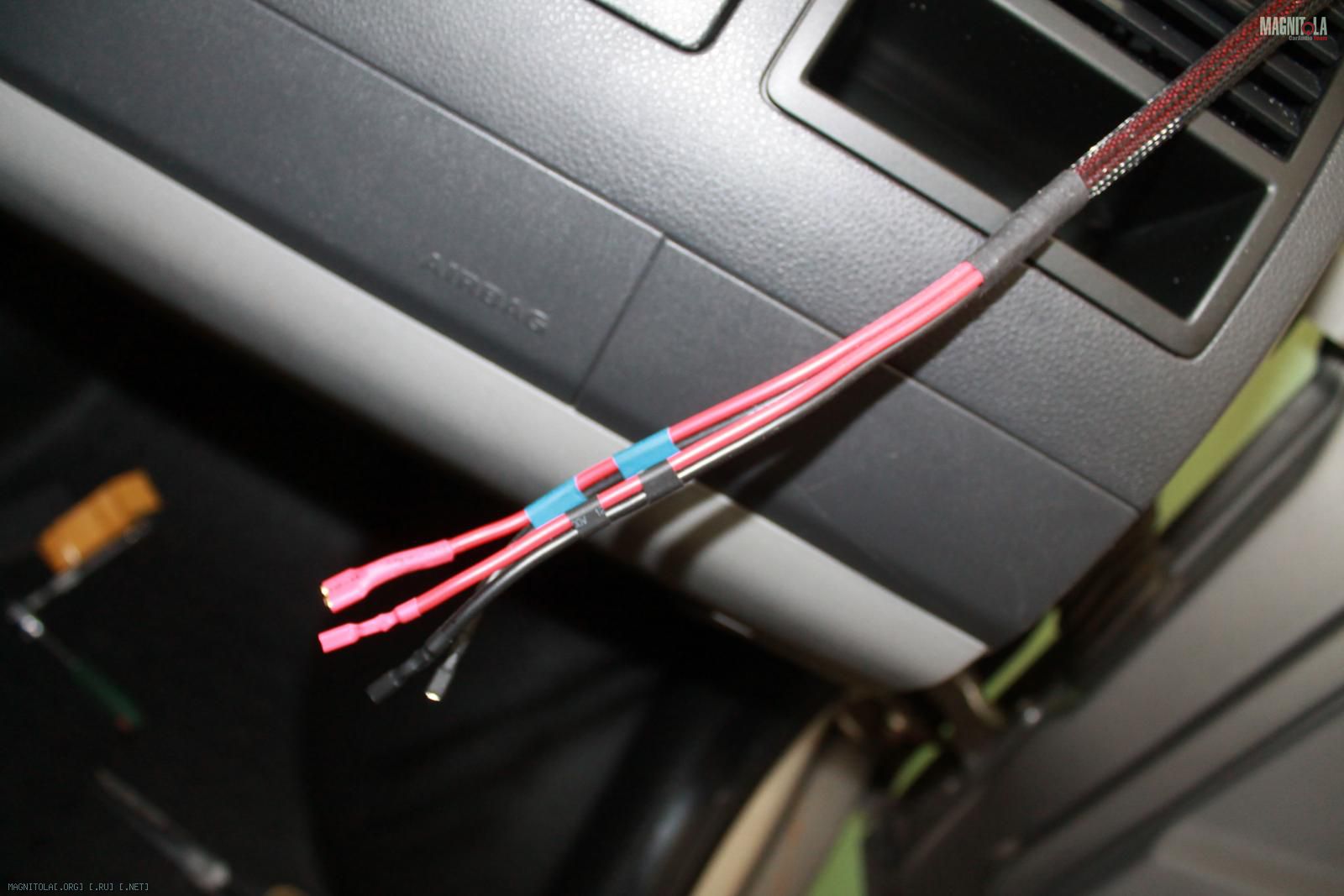

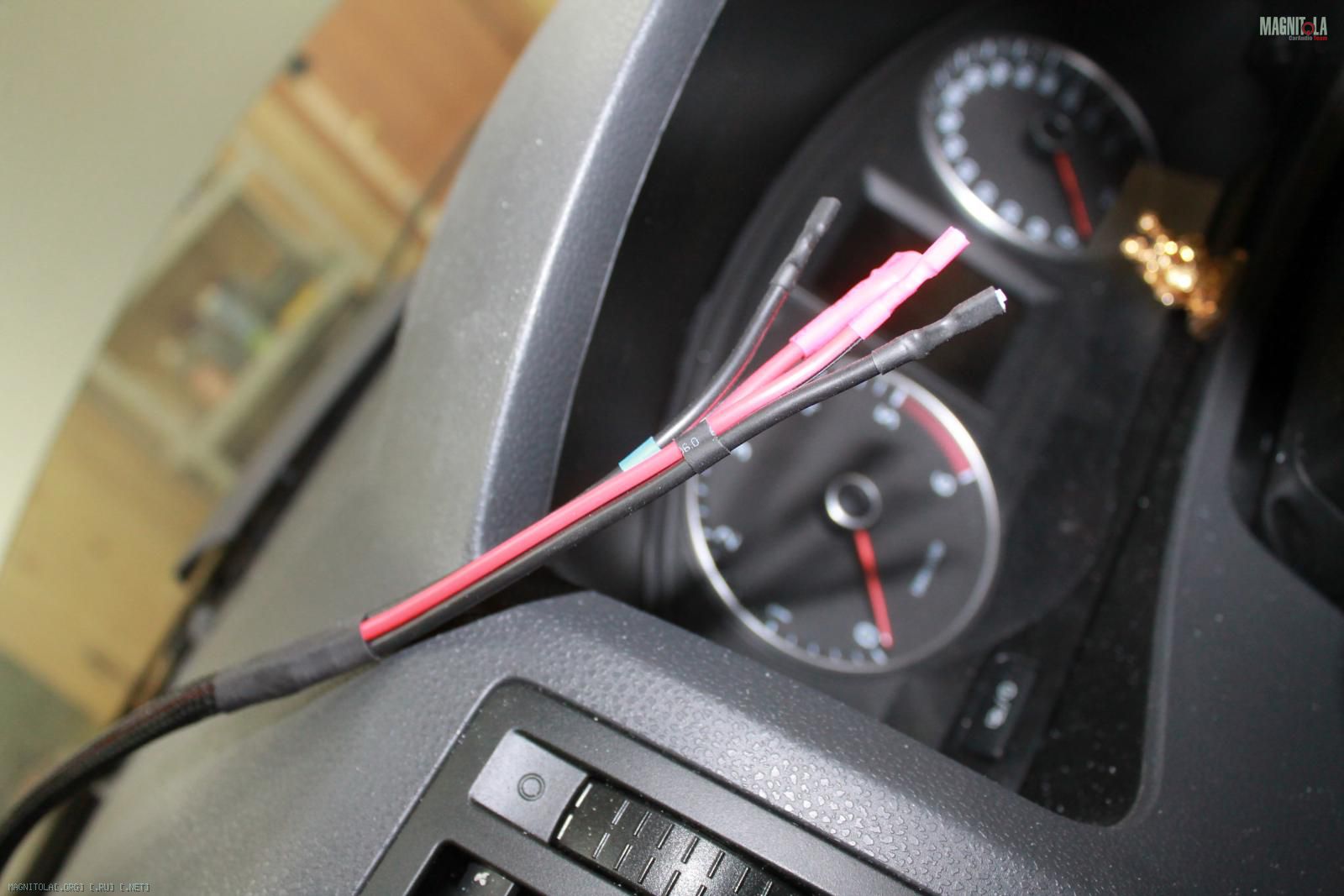

Подготовились к подключению ВЧ, СЧ
Вложение 954702 Вложение 954704 Вложение 954706 Вложение 954708

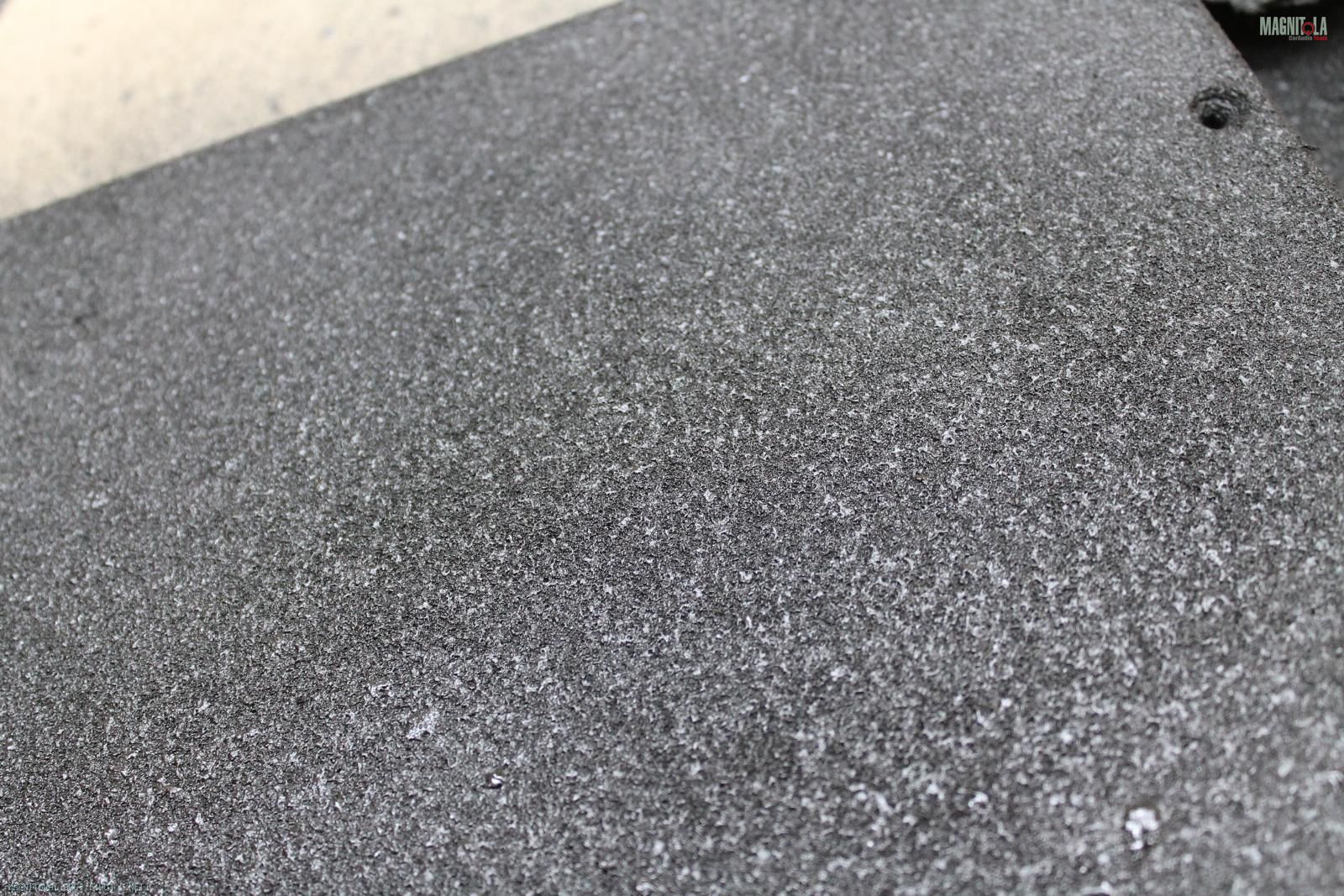

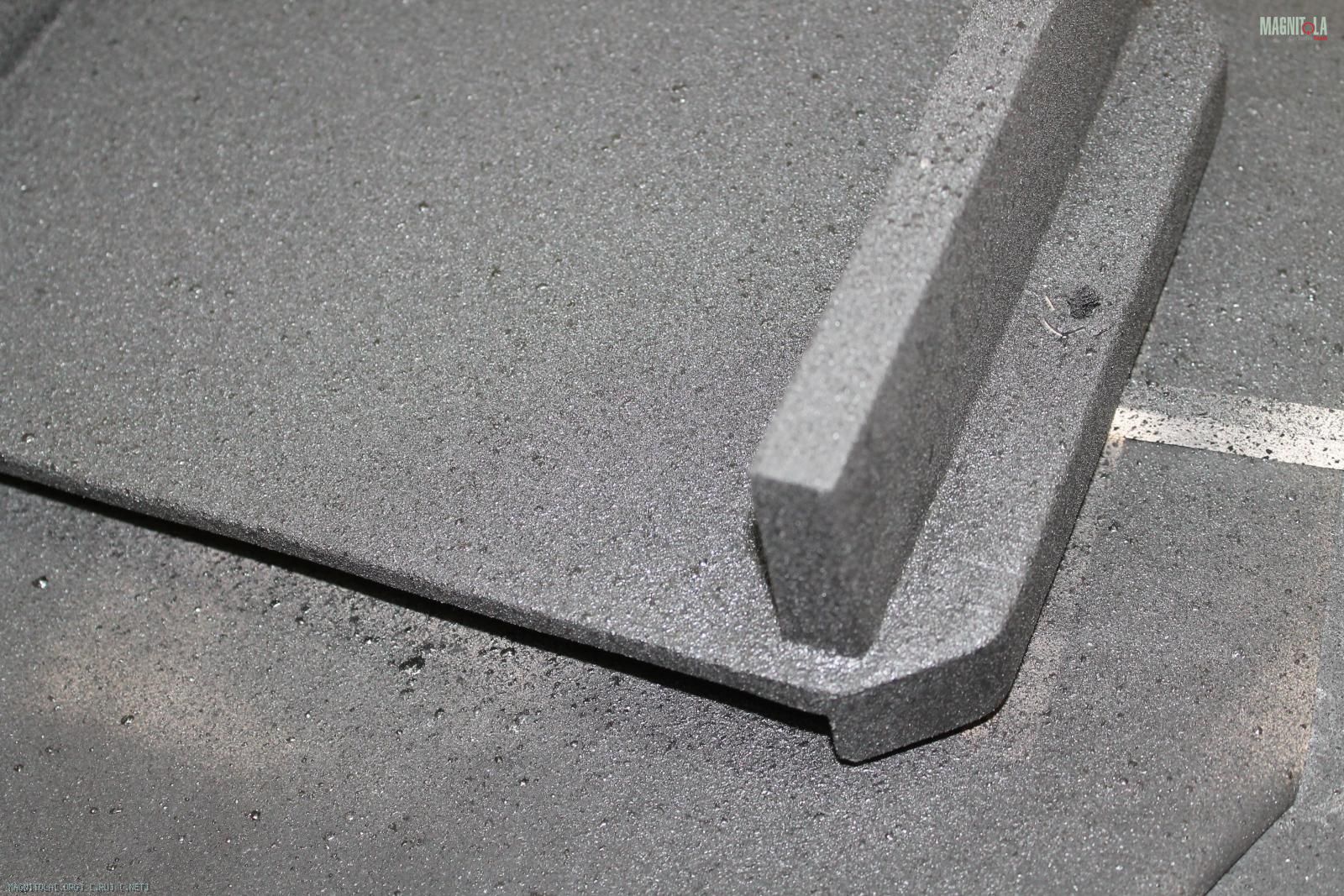

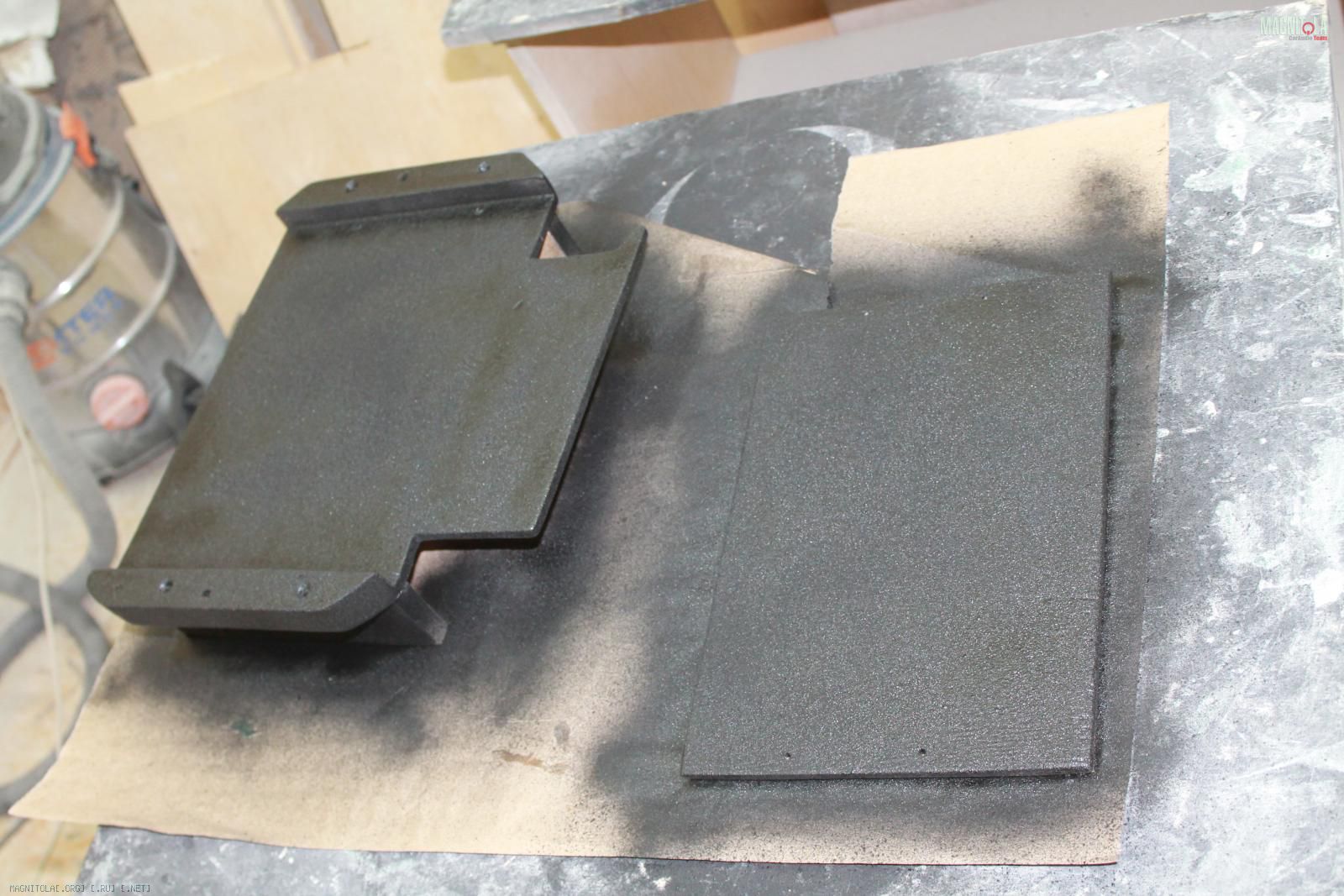

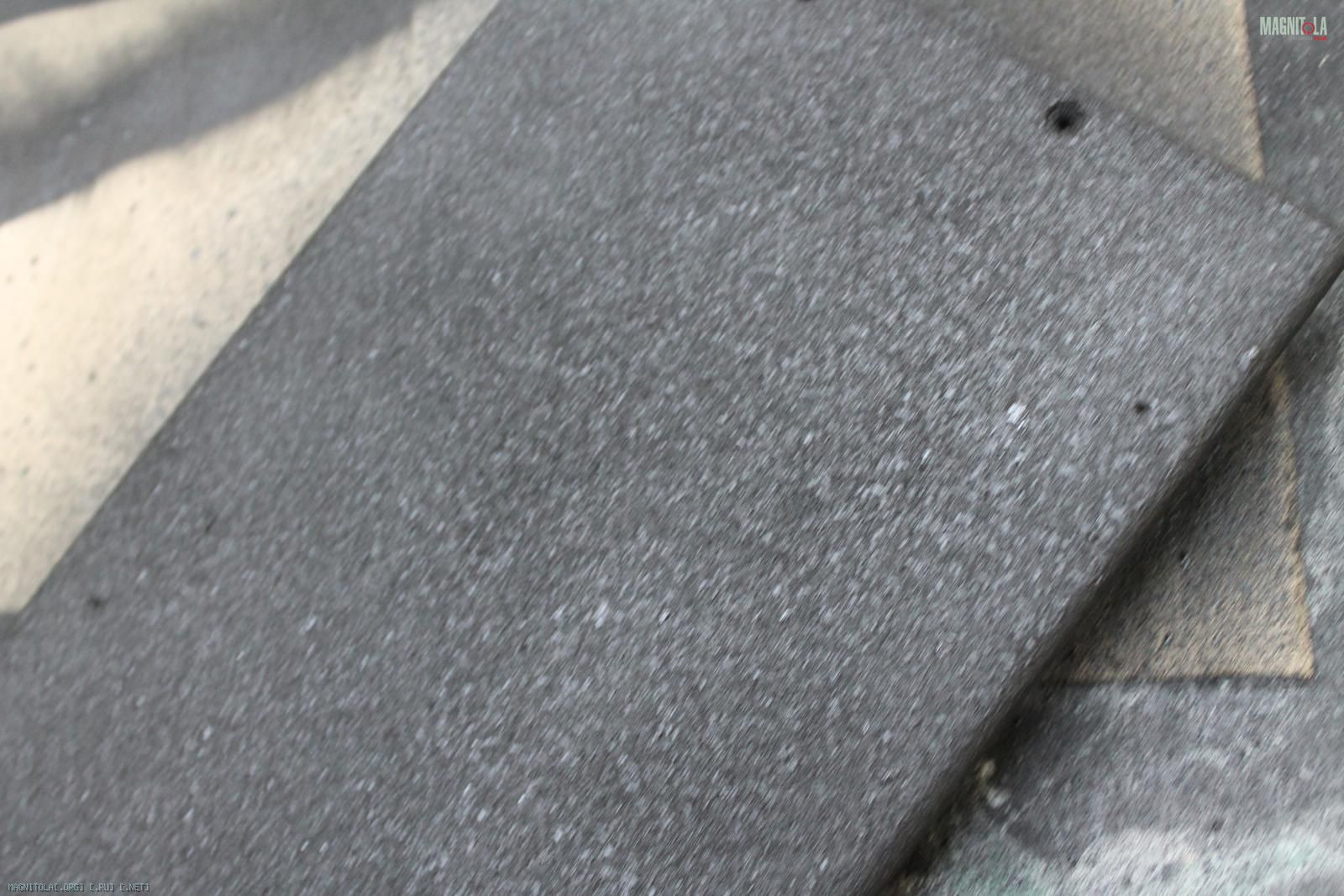

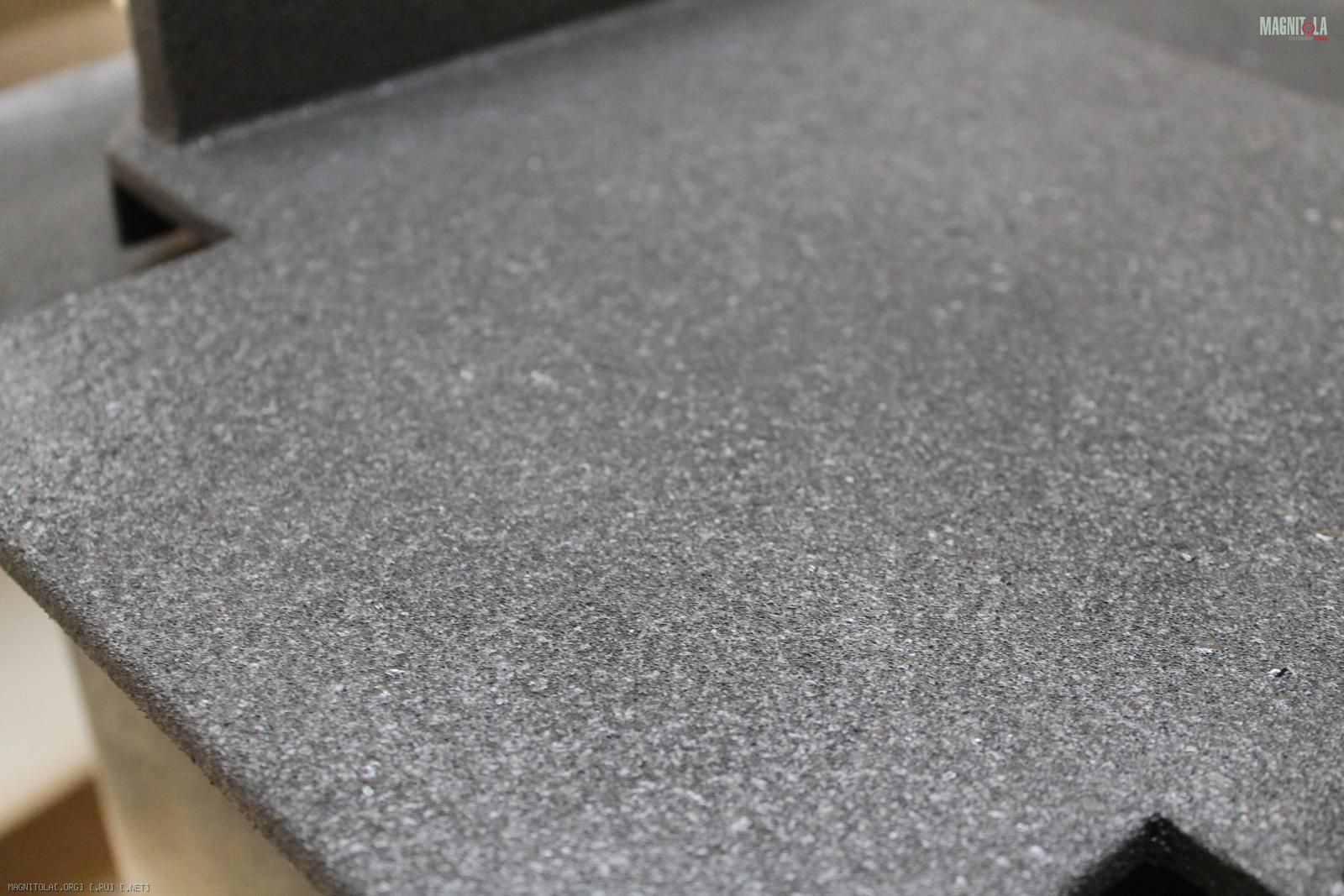

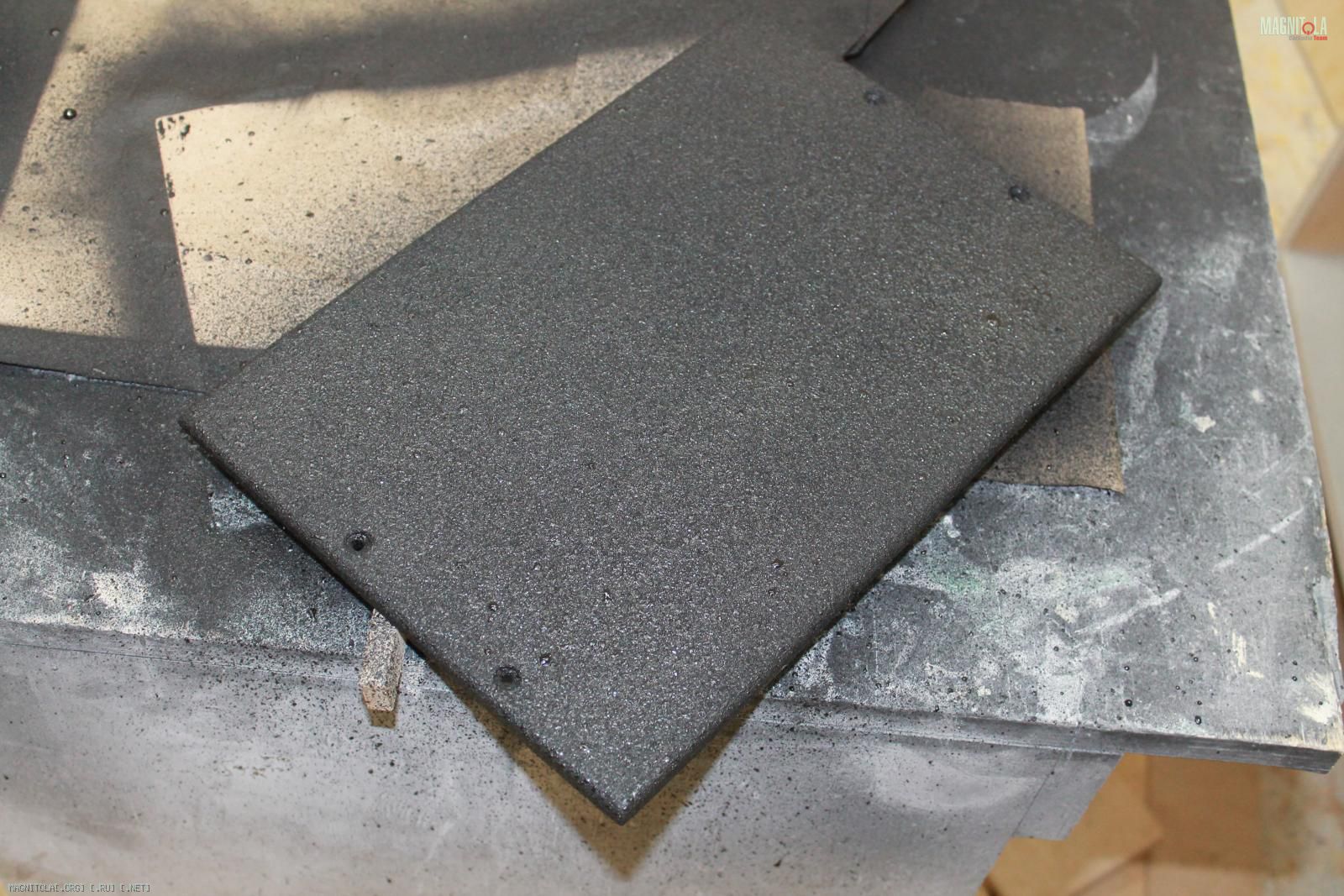

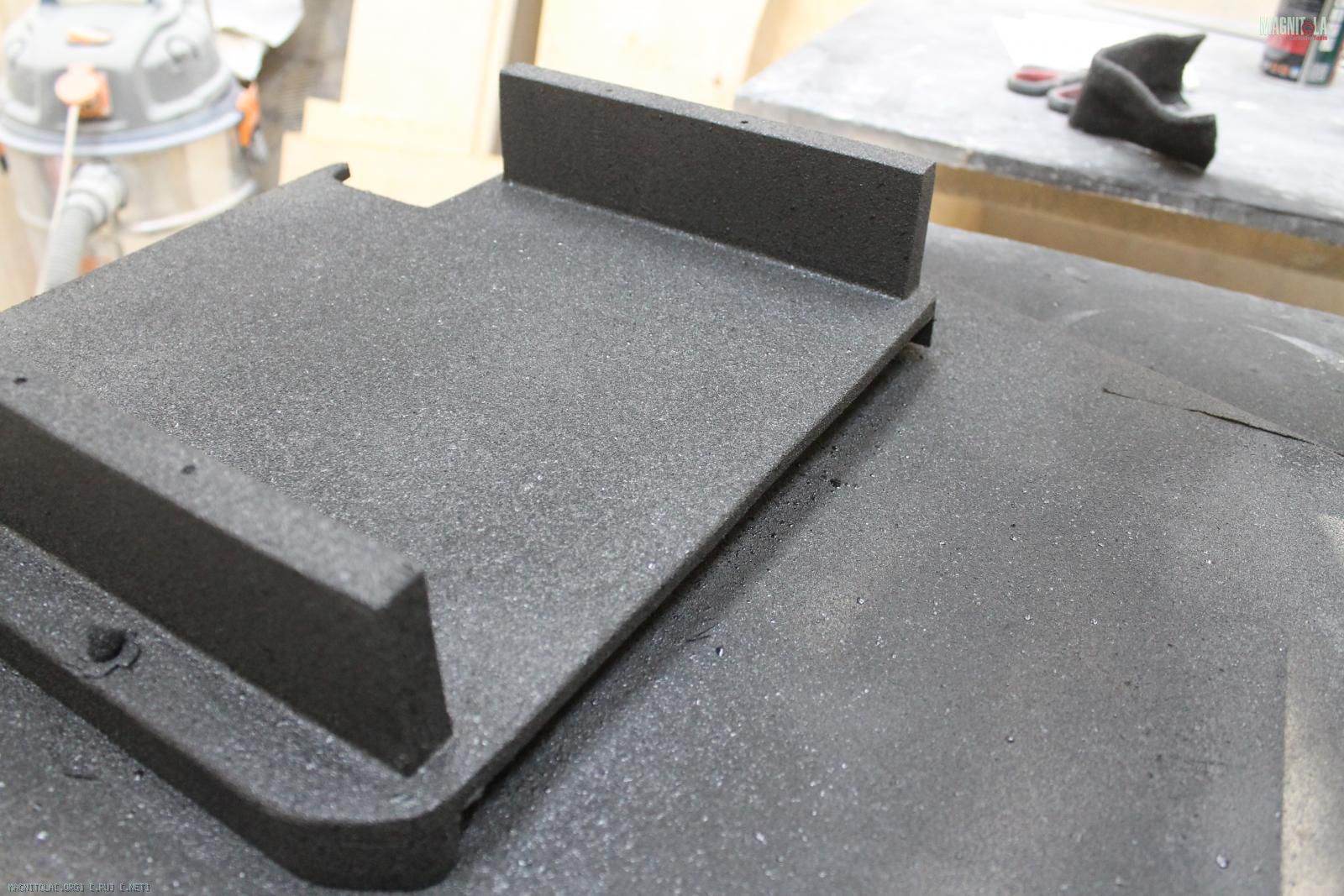

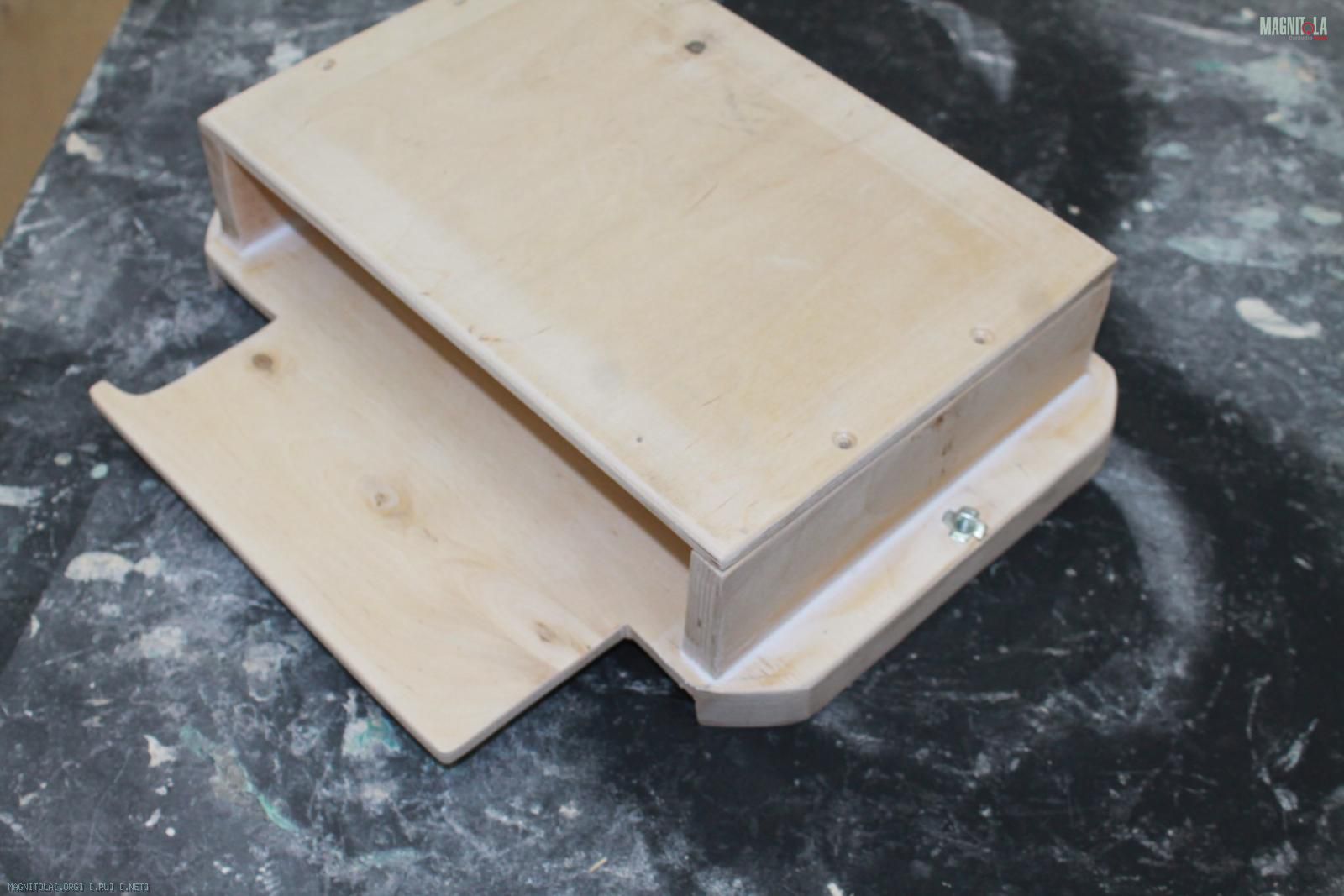

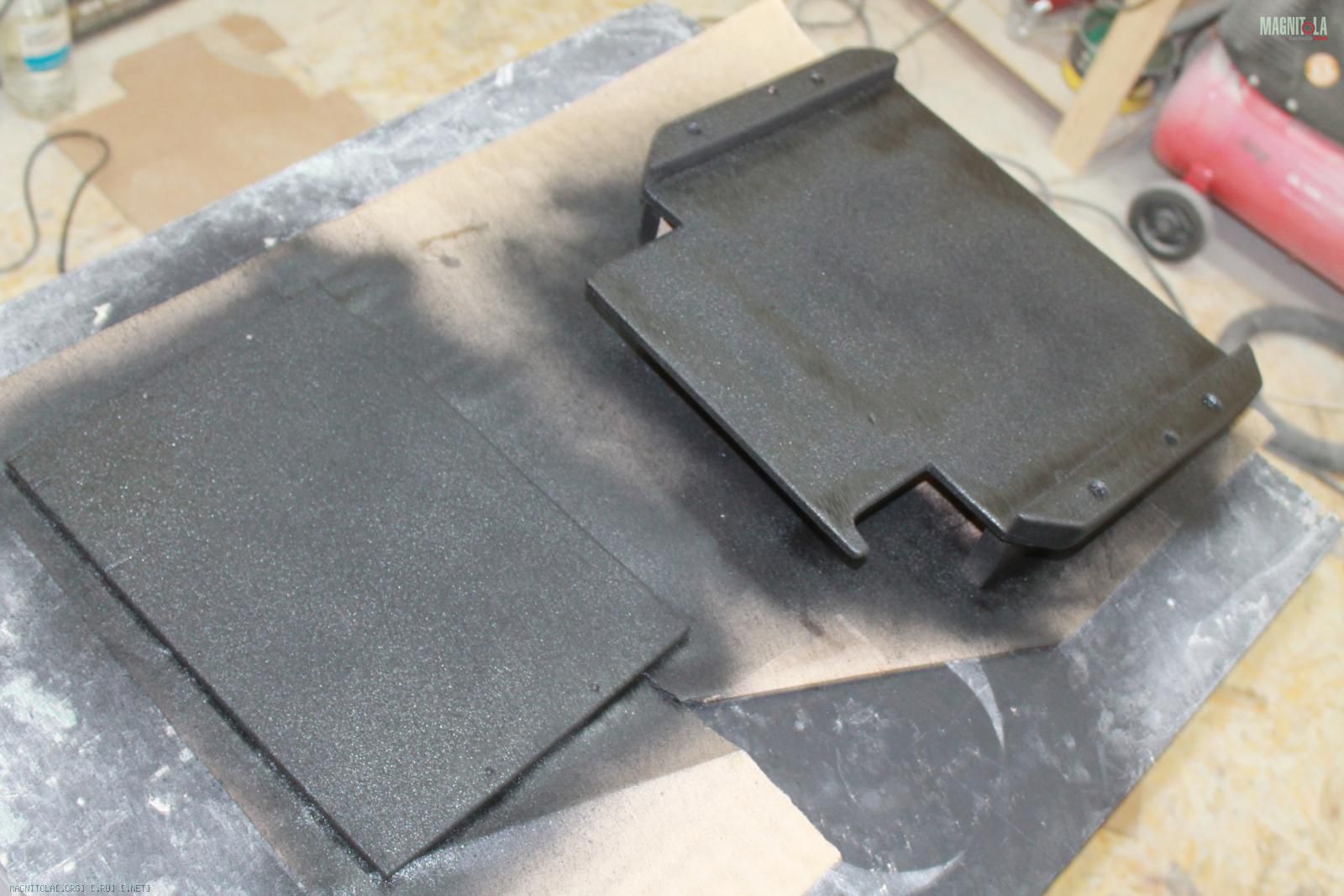

Подиум под два усилителя Алпайн, крепление к сиденью двумя болтами м6 в закладные гайки
Вложение 954710 Вложение 954712 Вложение 954714 Вложение 954716 Вложение 954718 Вложение 954720 Вложение 954722 Вложение 954724 Вложение 954726 Вложение 954728 Вложение 954730 Вложение 954732 Вложение 954734 Вложение 954736 Вложение 954738 Вложение 954740
27.02.2016, 22:01
st220

Вложений: 38

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volkswagen Caravelle

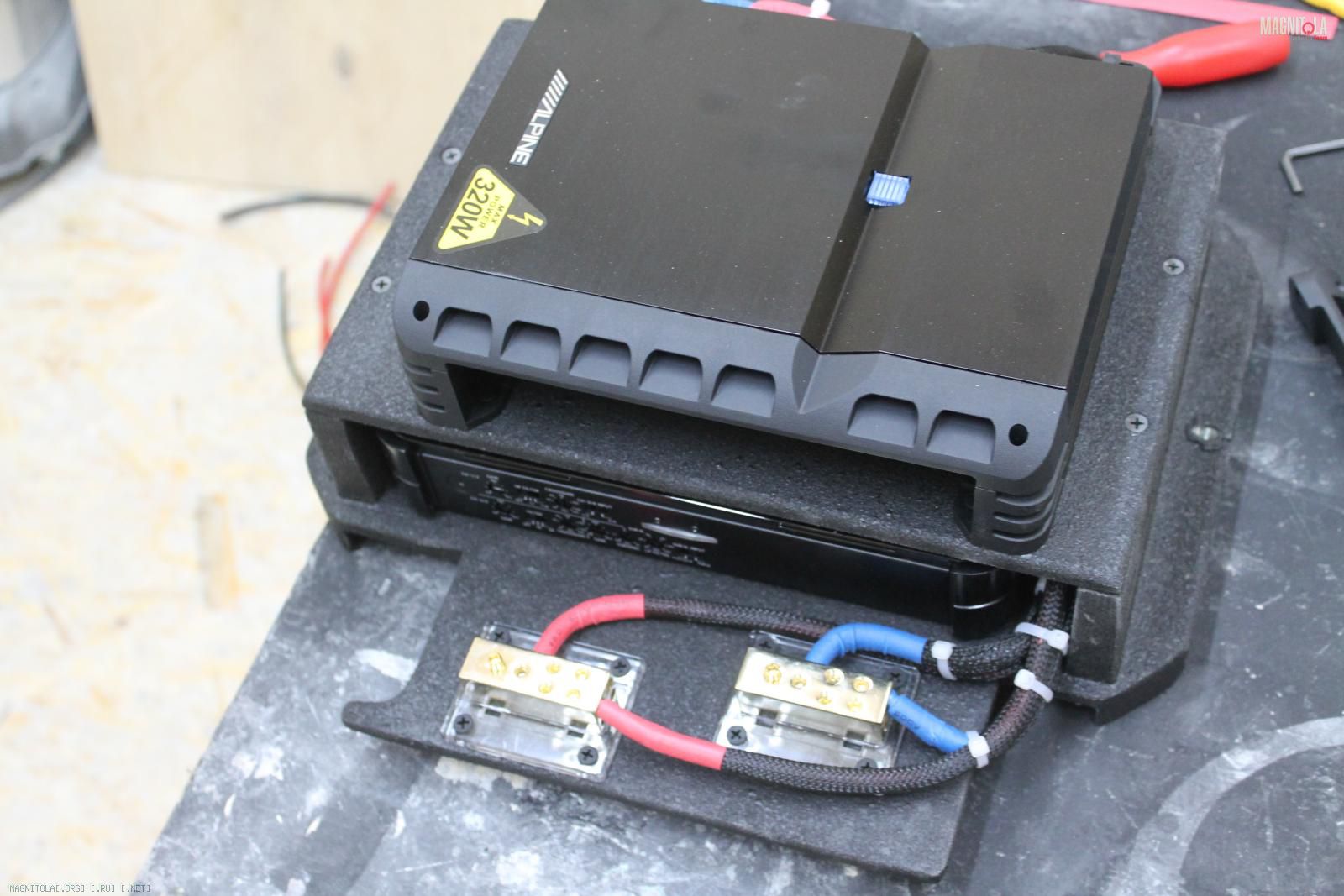

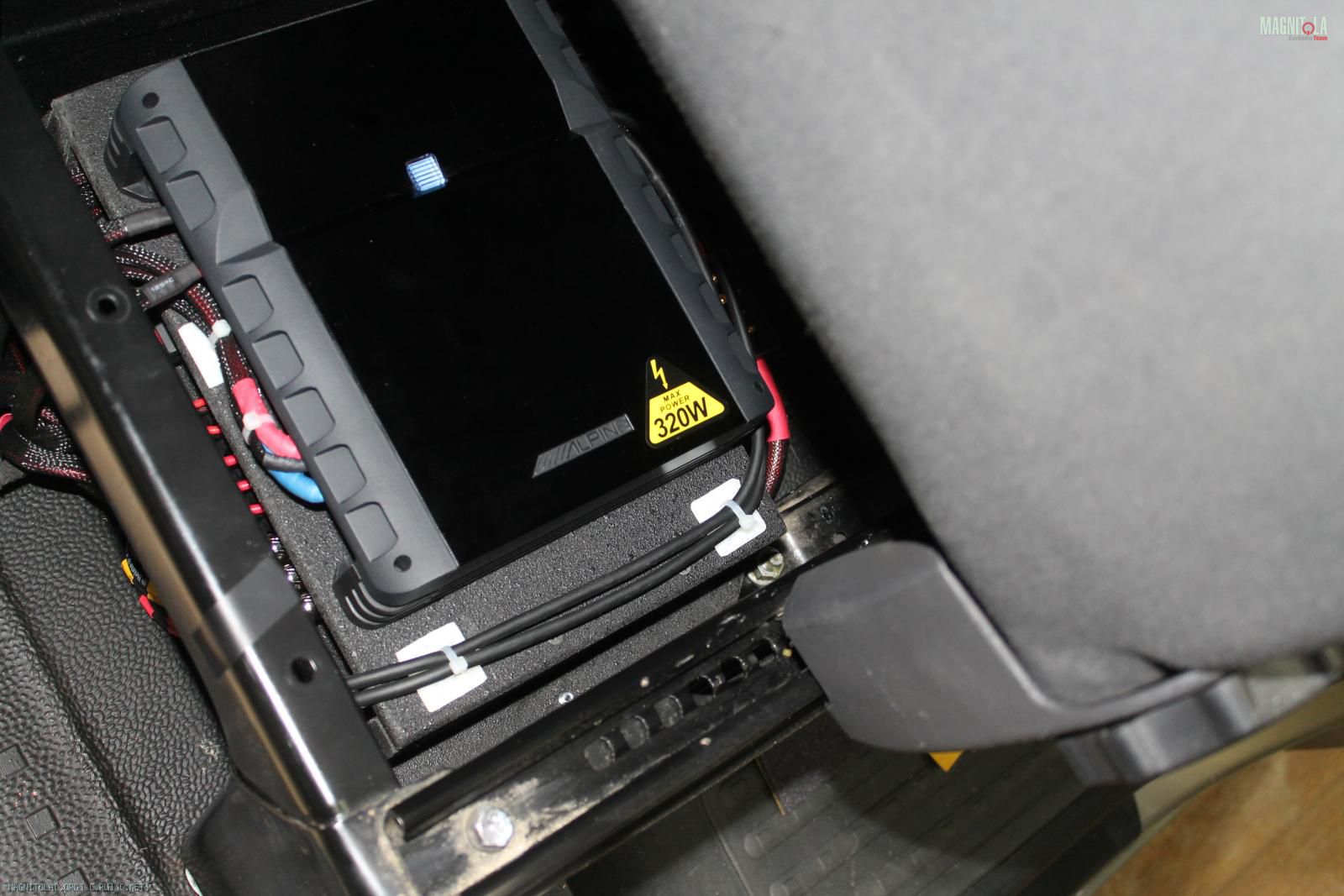

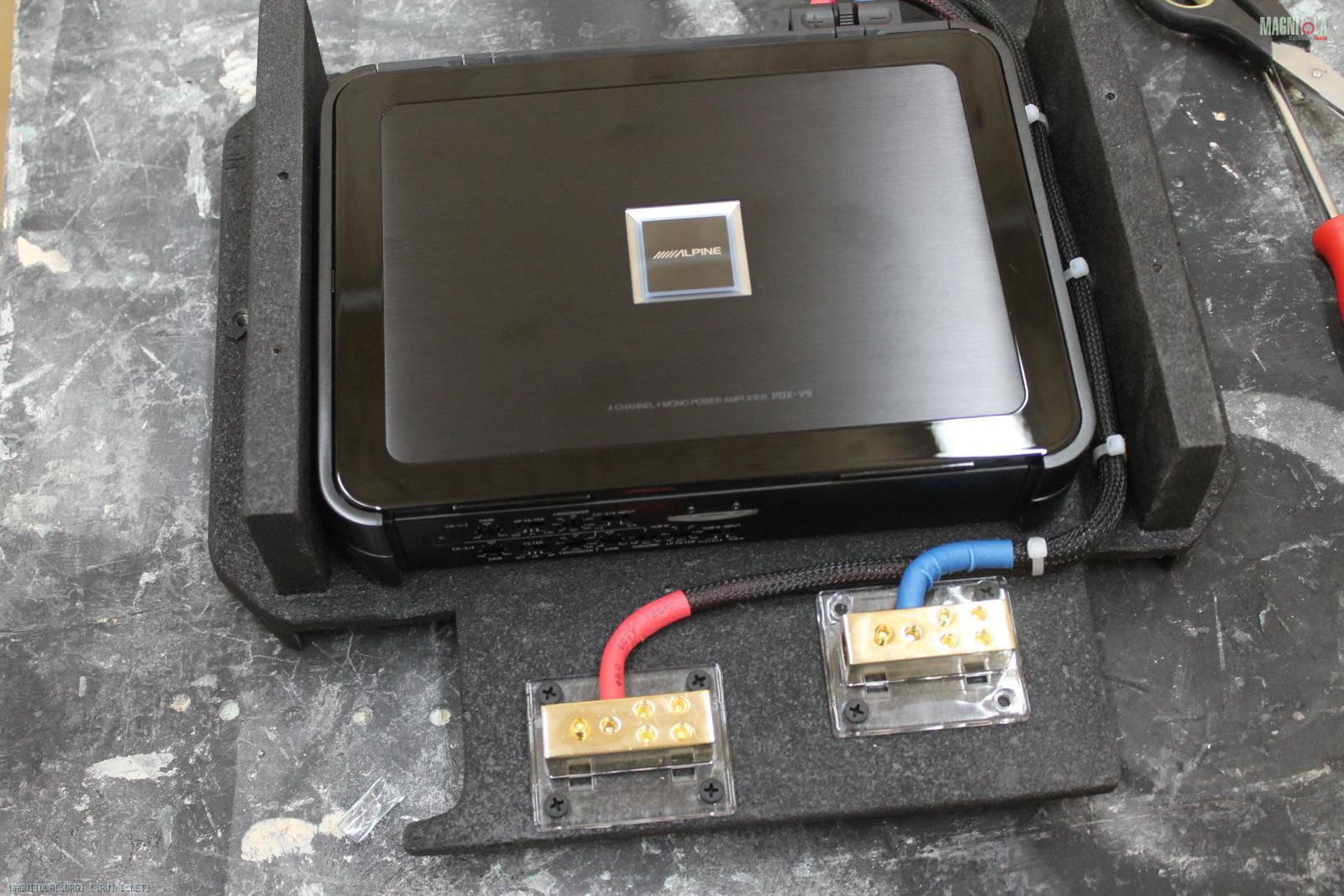

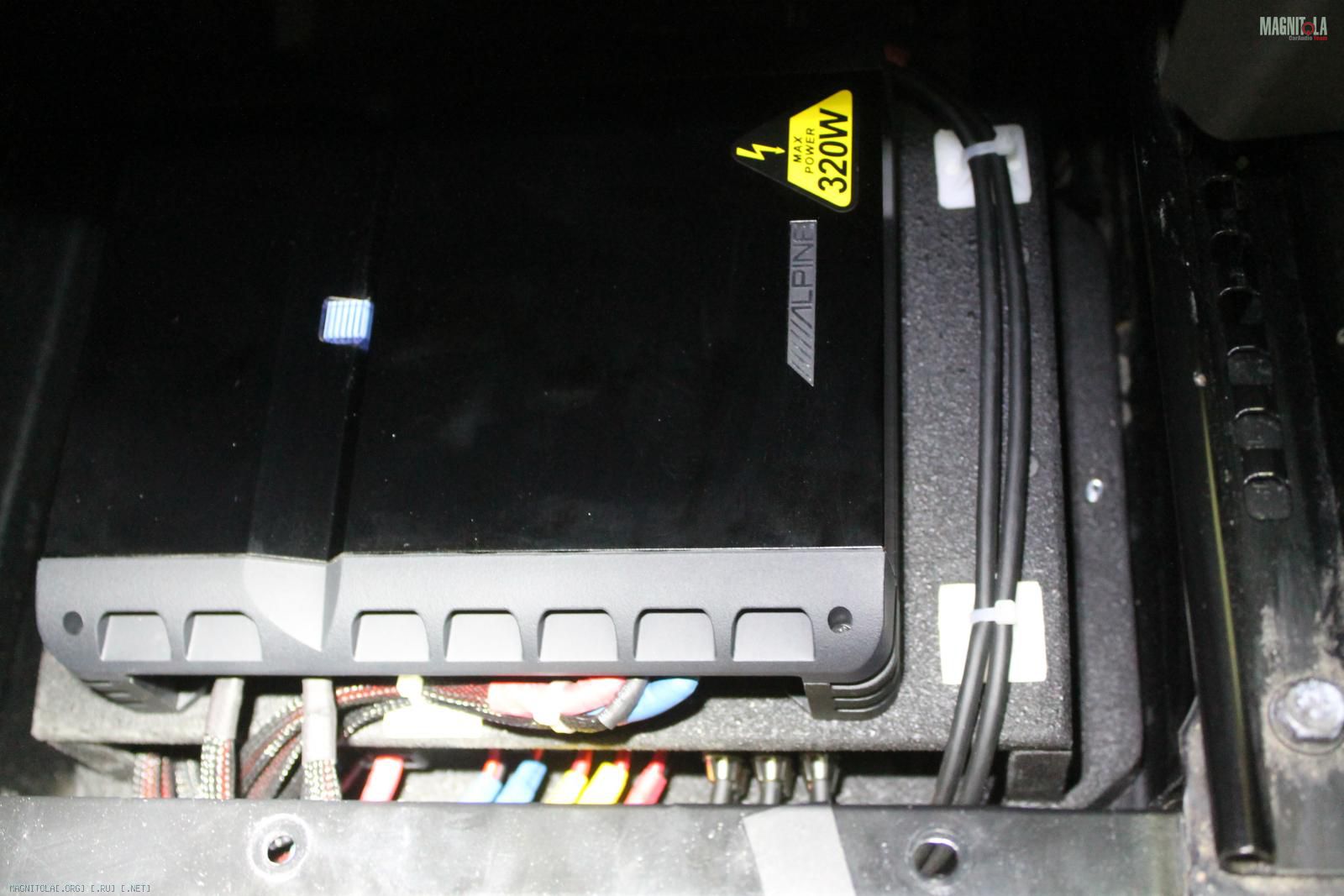

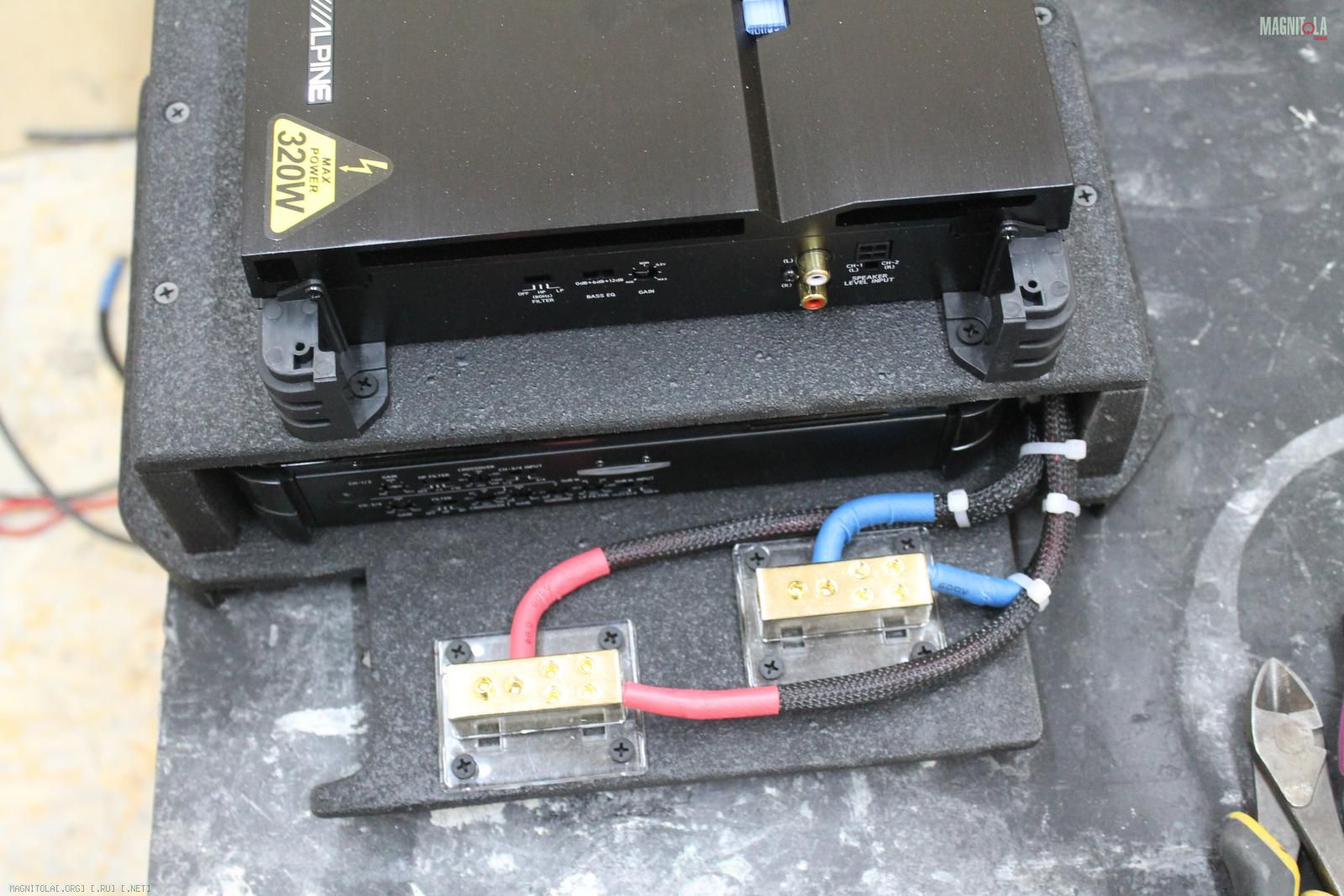

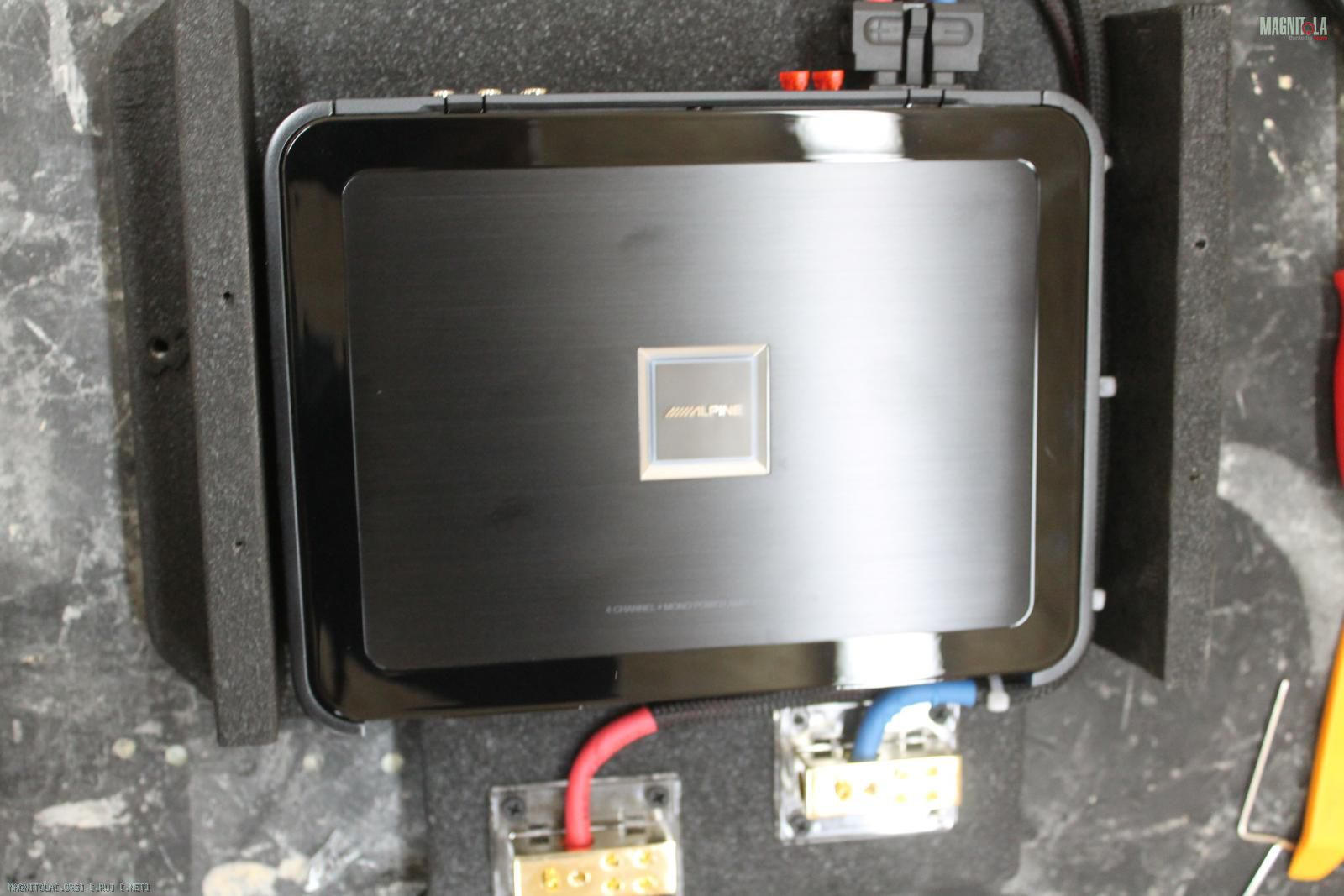

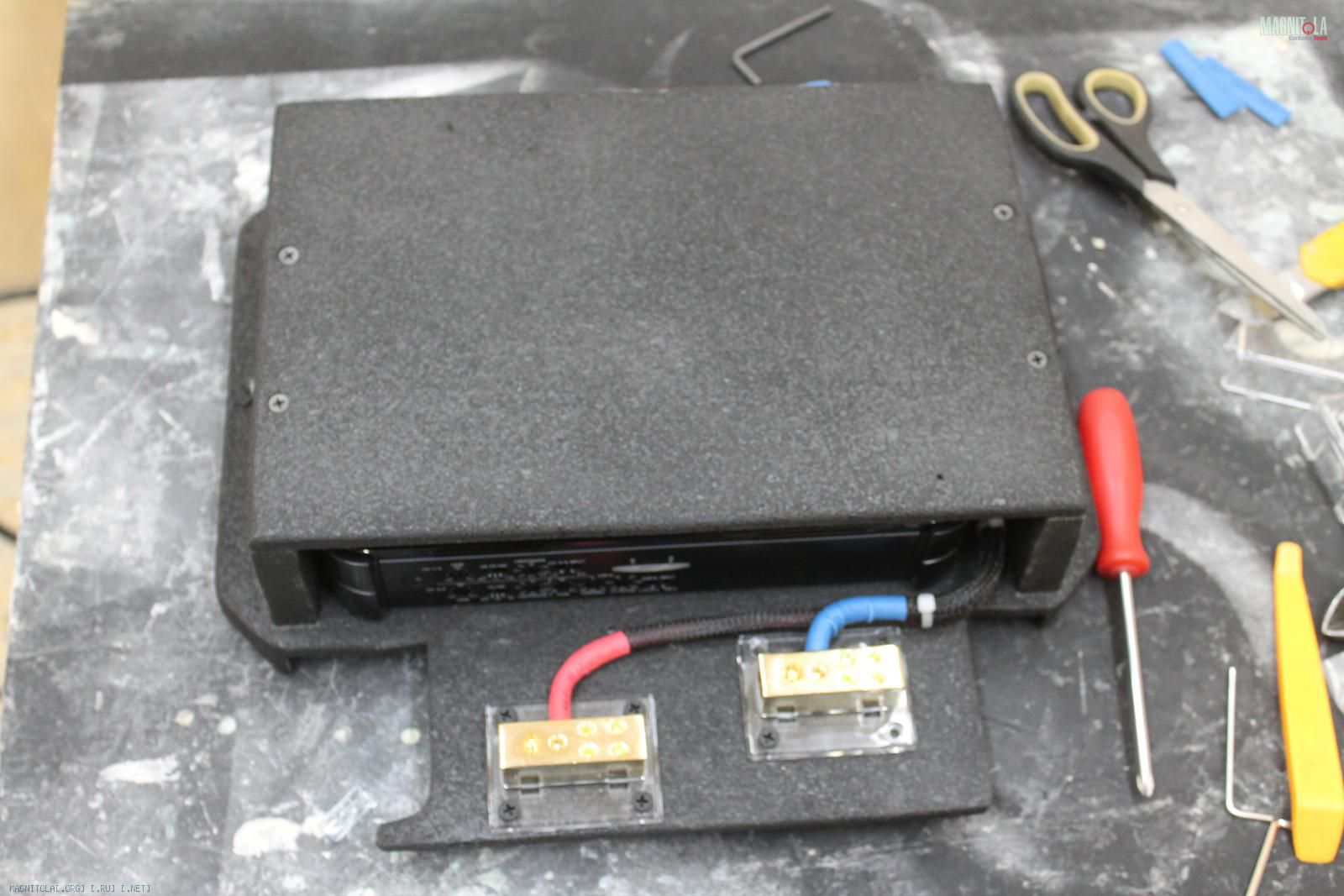

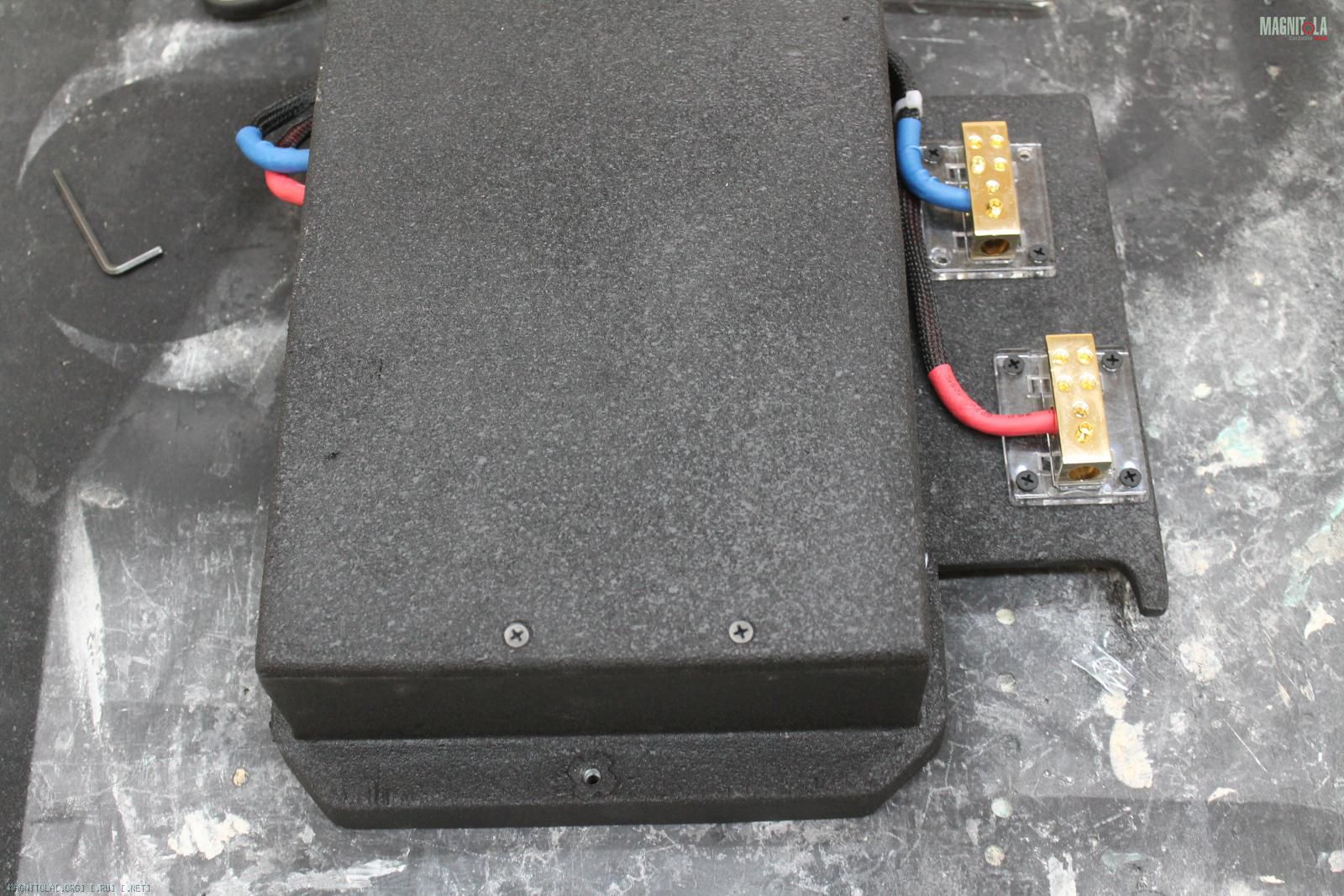

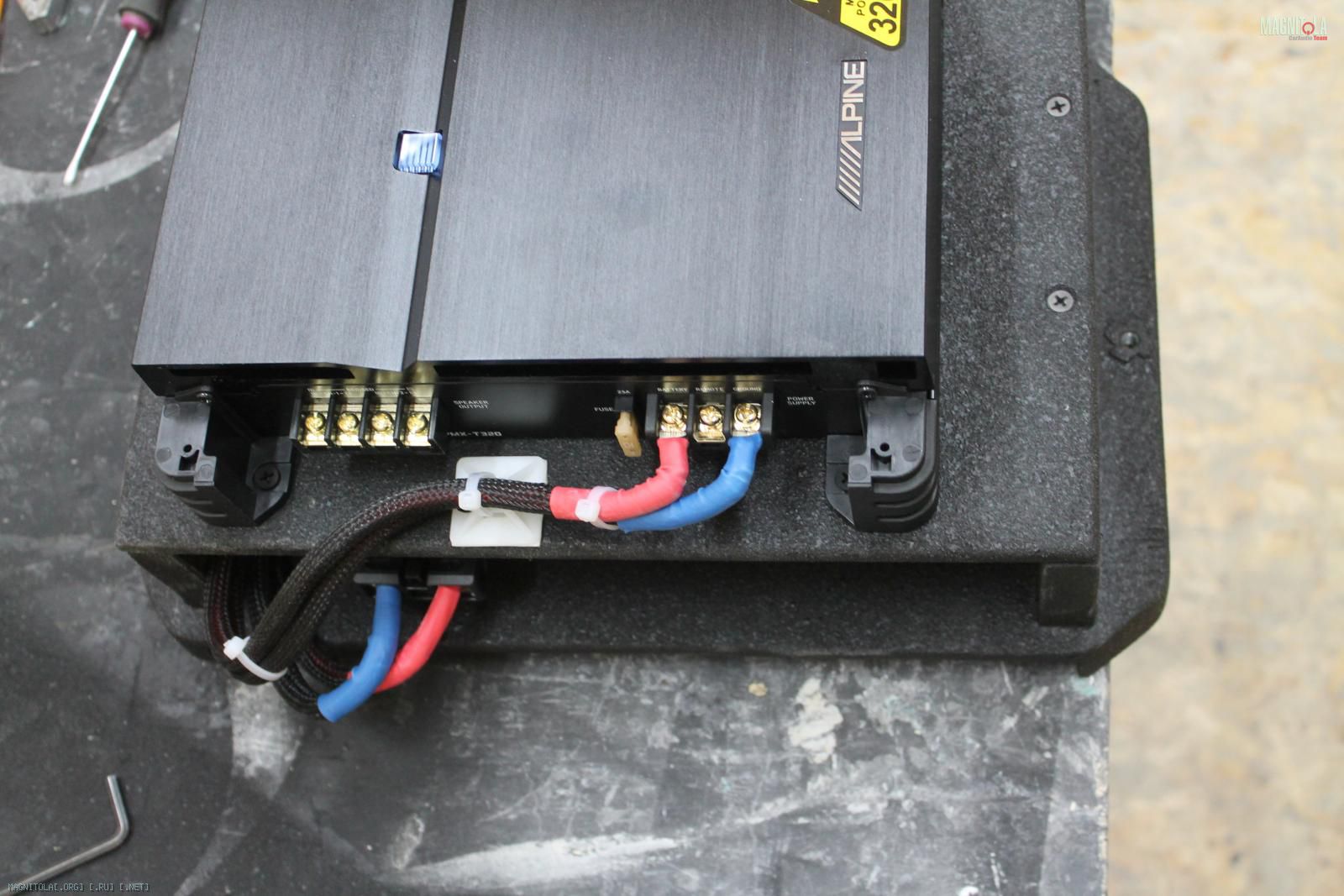

Подиум под усилители... первый и второй этажи... начало компоновки и подключения

Вложение 955144 Вложение 955146 Вложение 955148 Вложение 955150 Вложение 955152 Вложение 955154 Вложение 955156 Вложение 955158 Вложение 955160 Вложение 955162

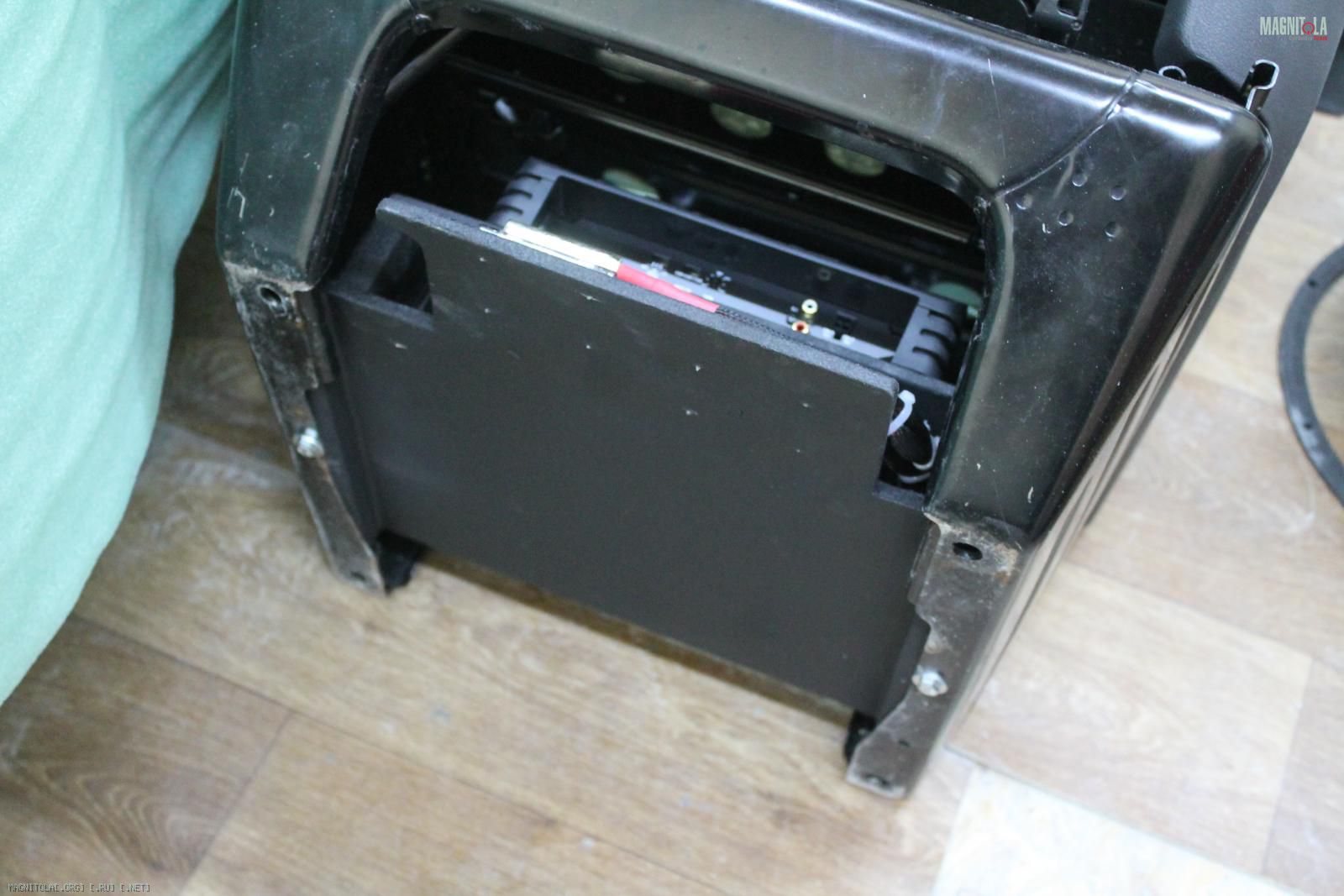

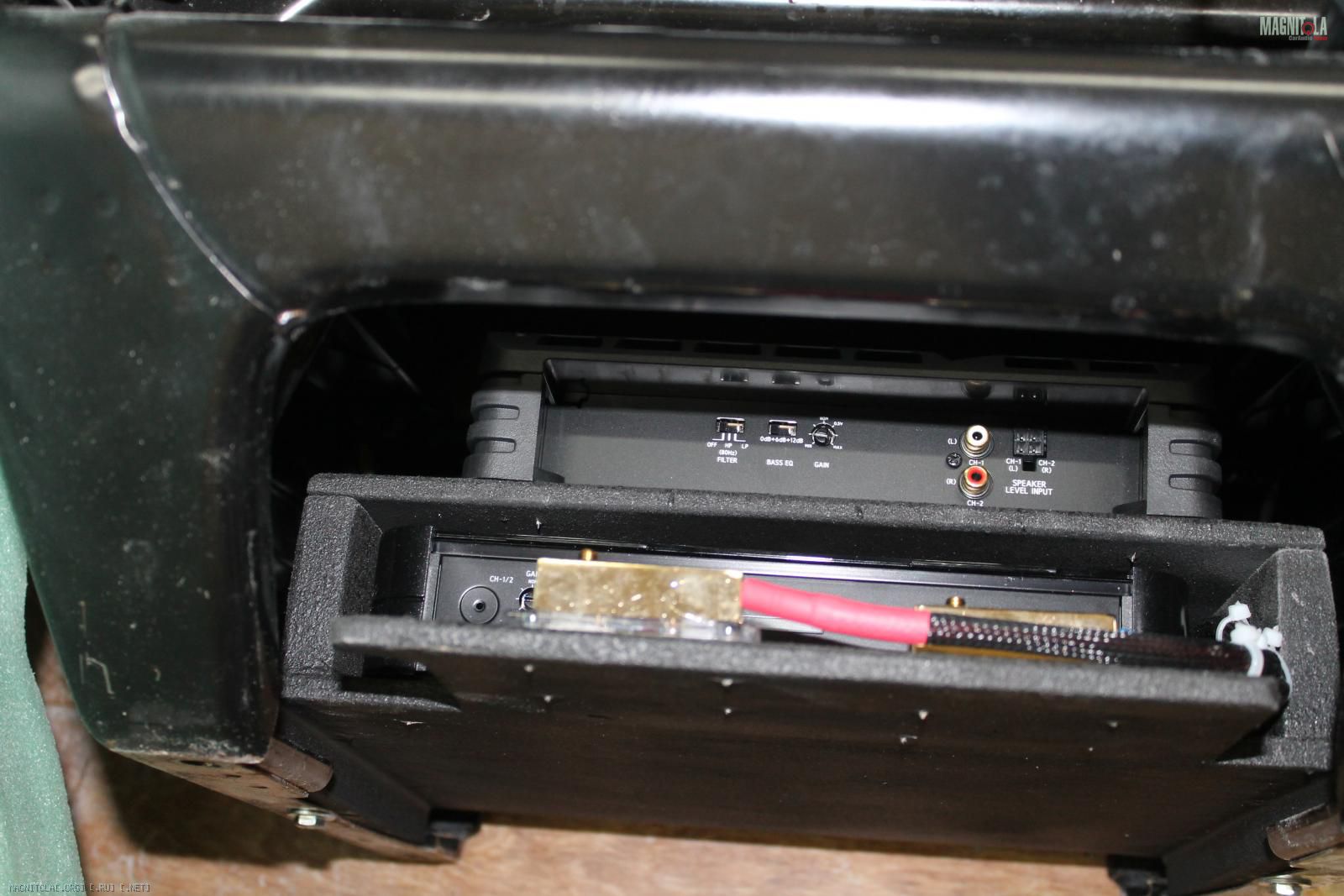

Крепление подиума под усилители двумя болтами м6 в закладные гайки
Вложение 955164 Вложение 955166 Вложение 955168 Вложение 955170 Вложение 955172

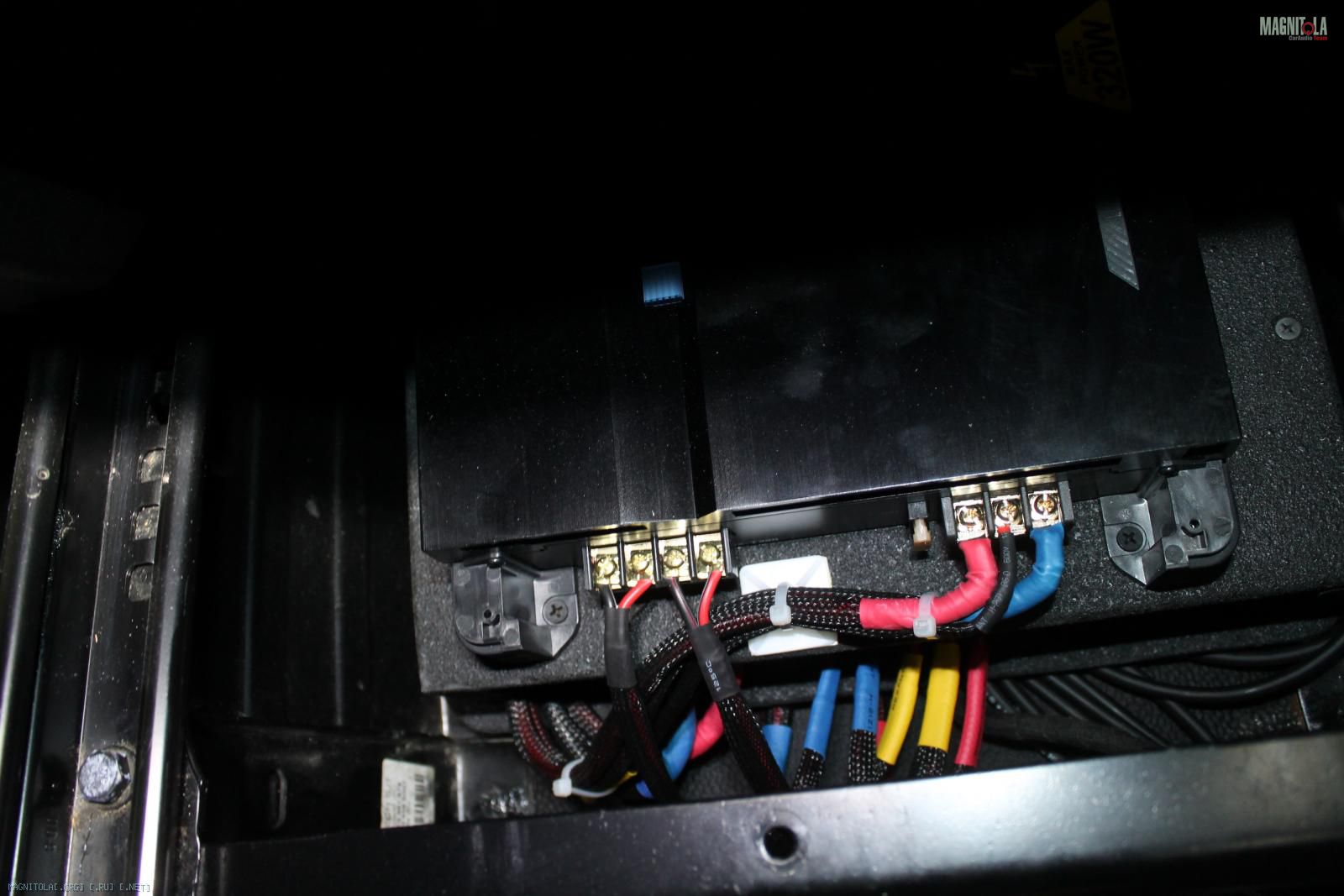

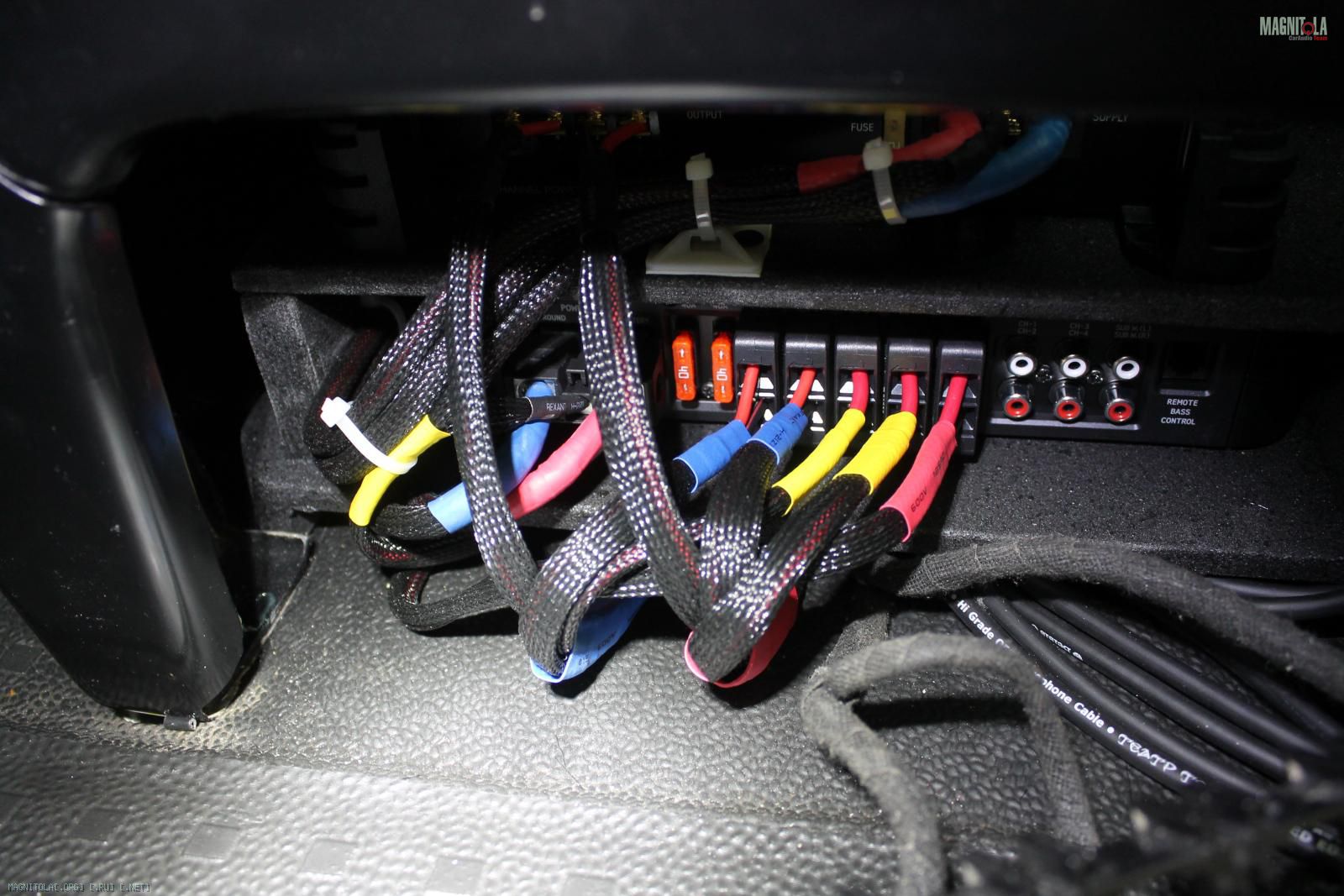

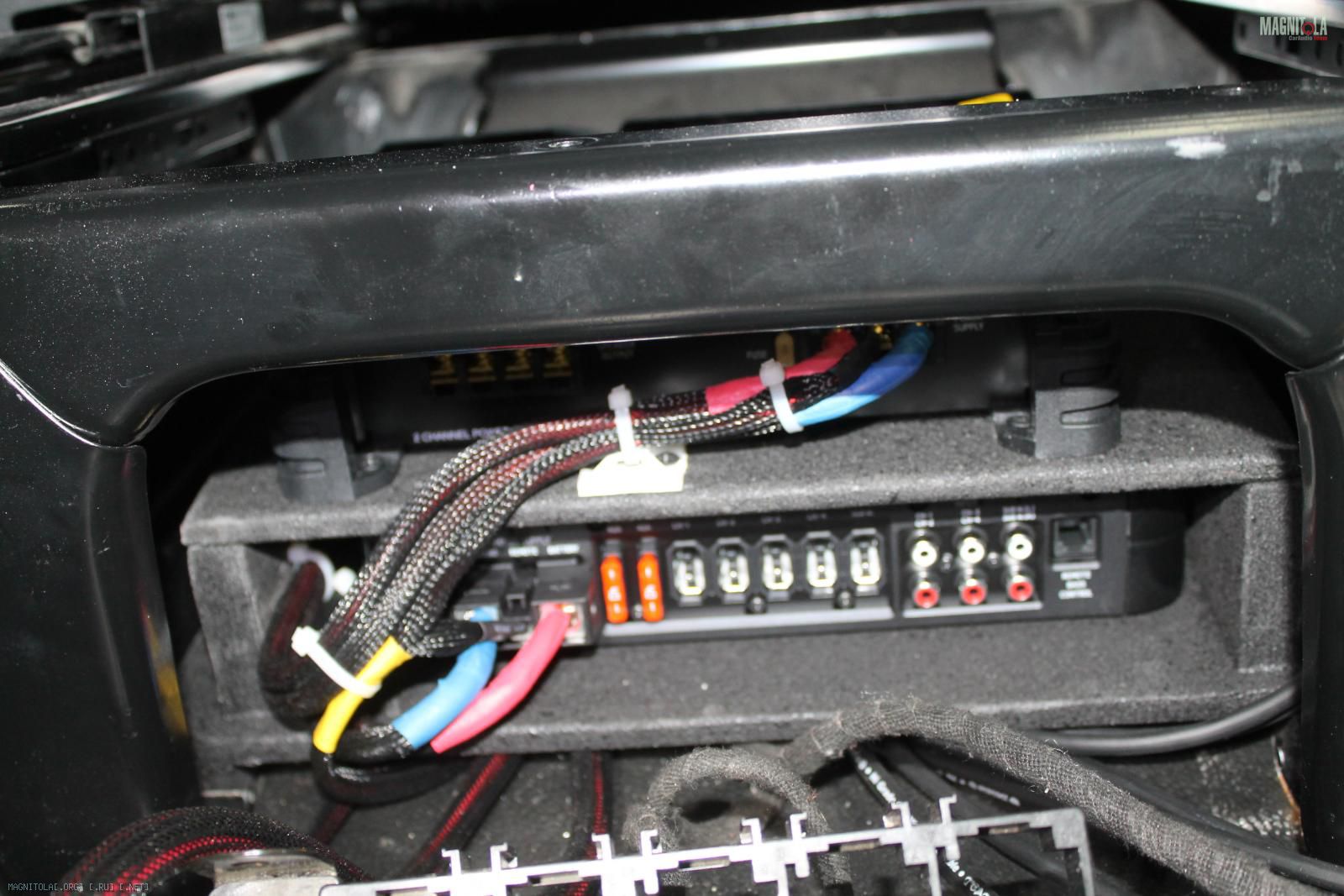

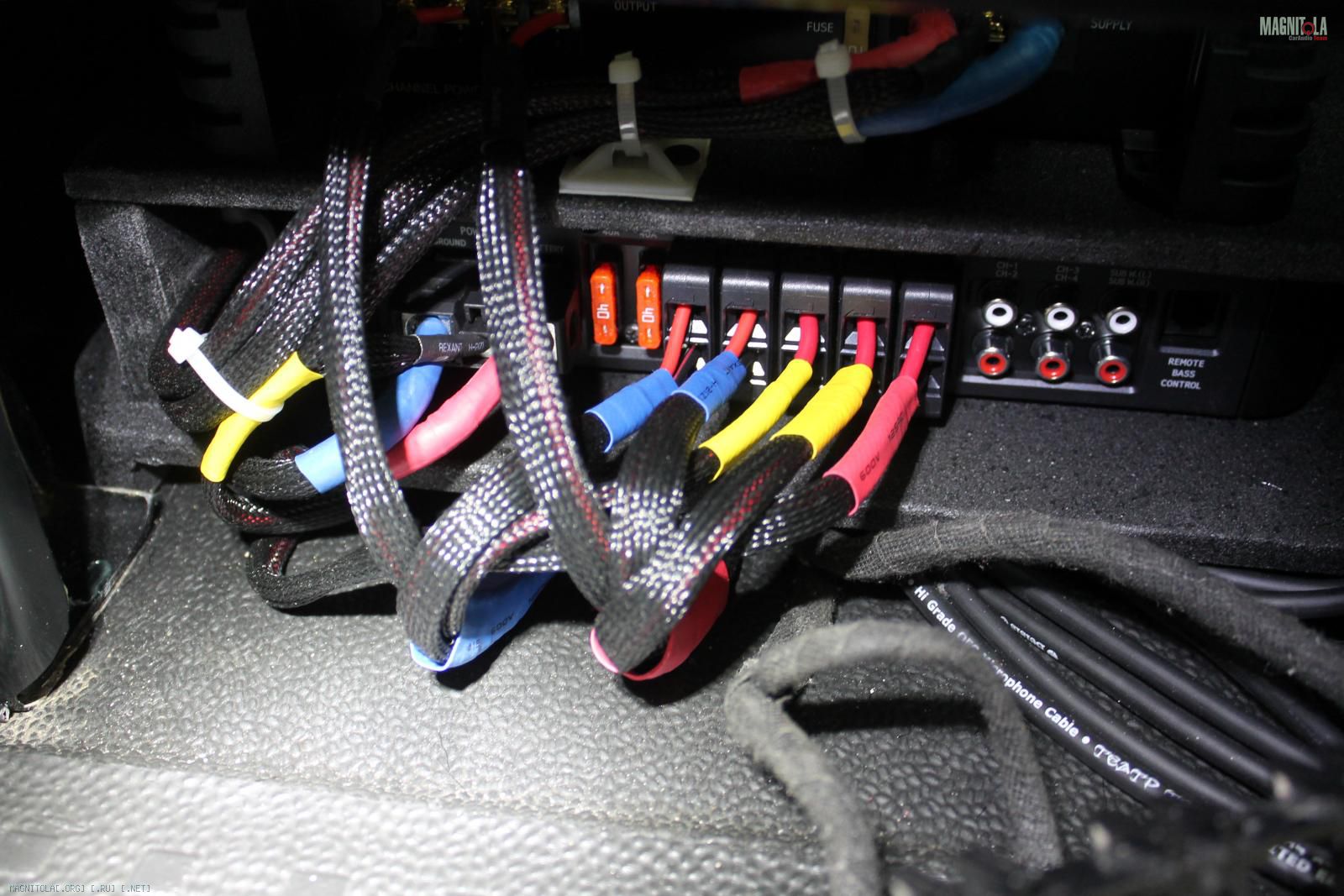

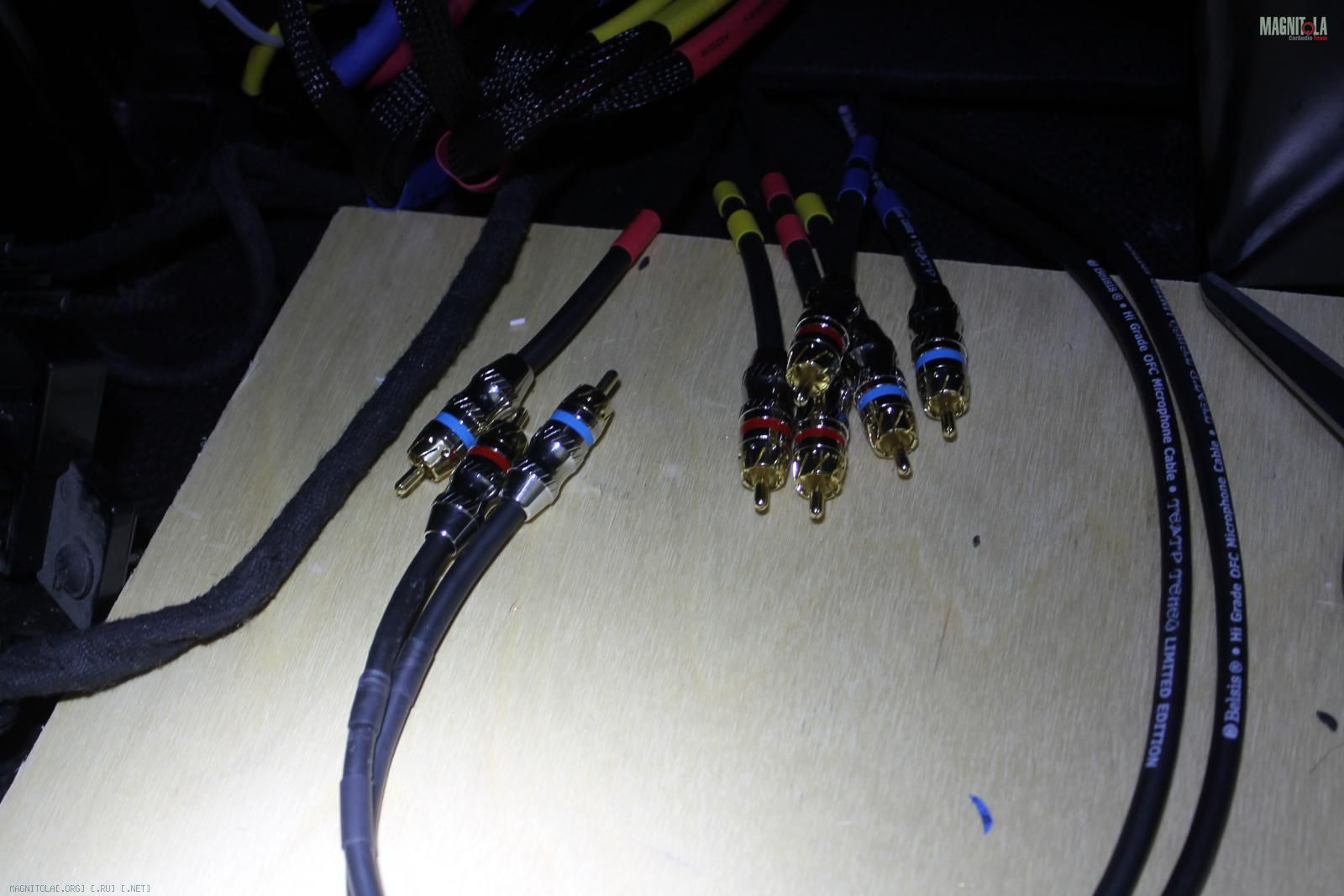

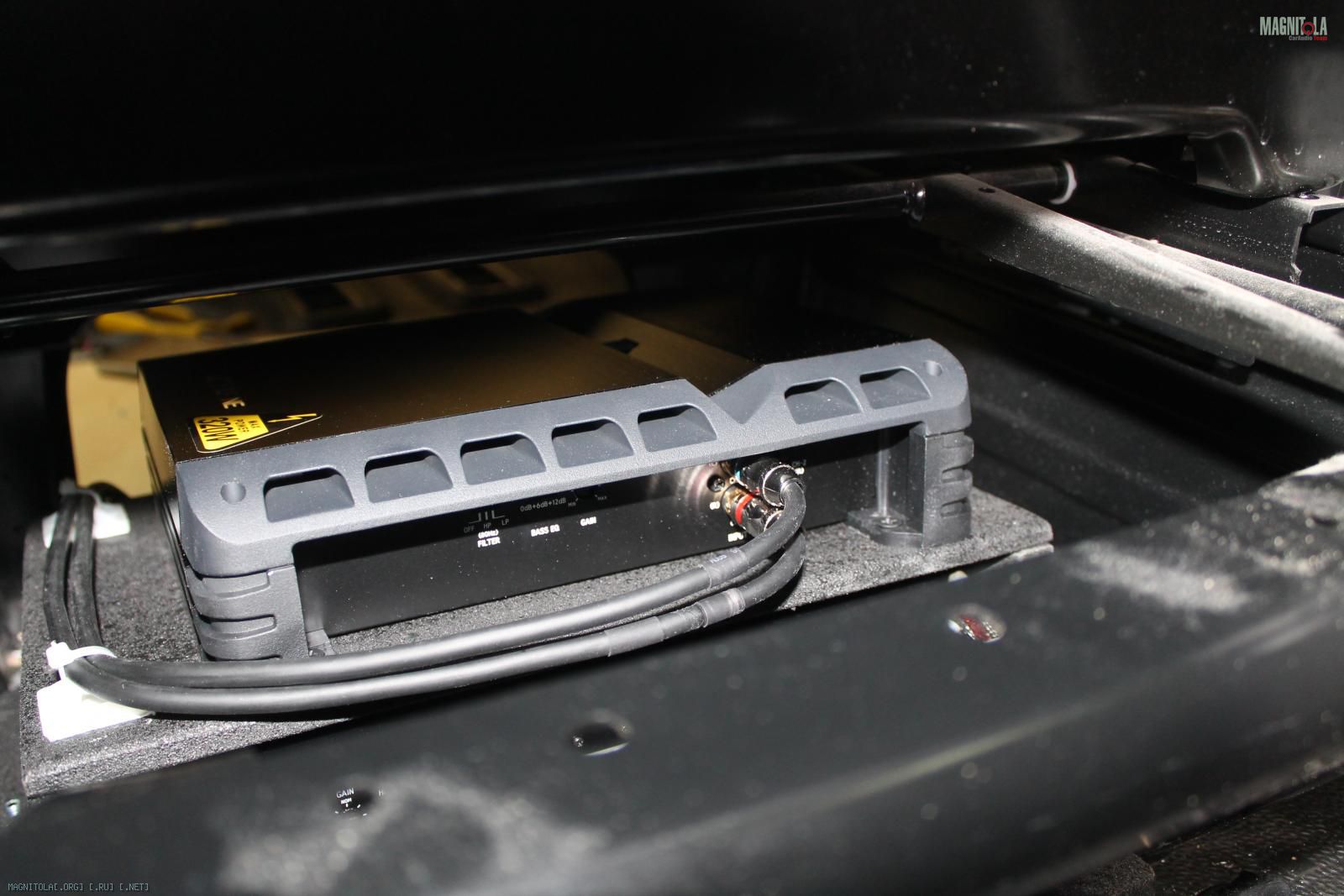

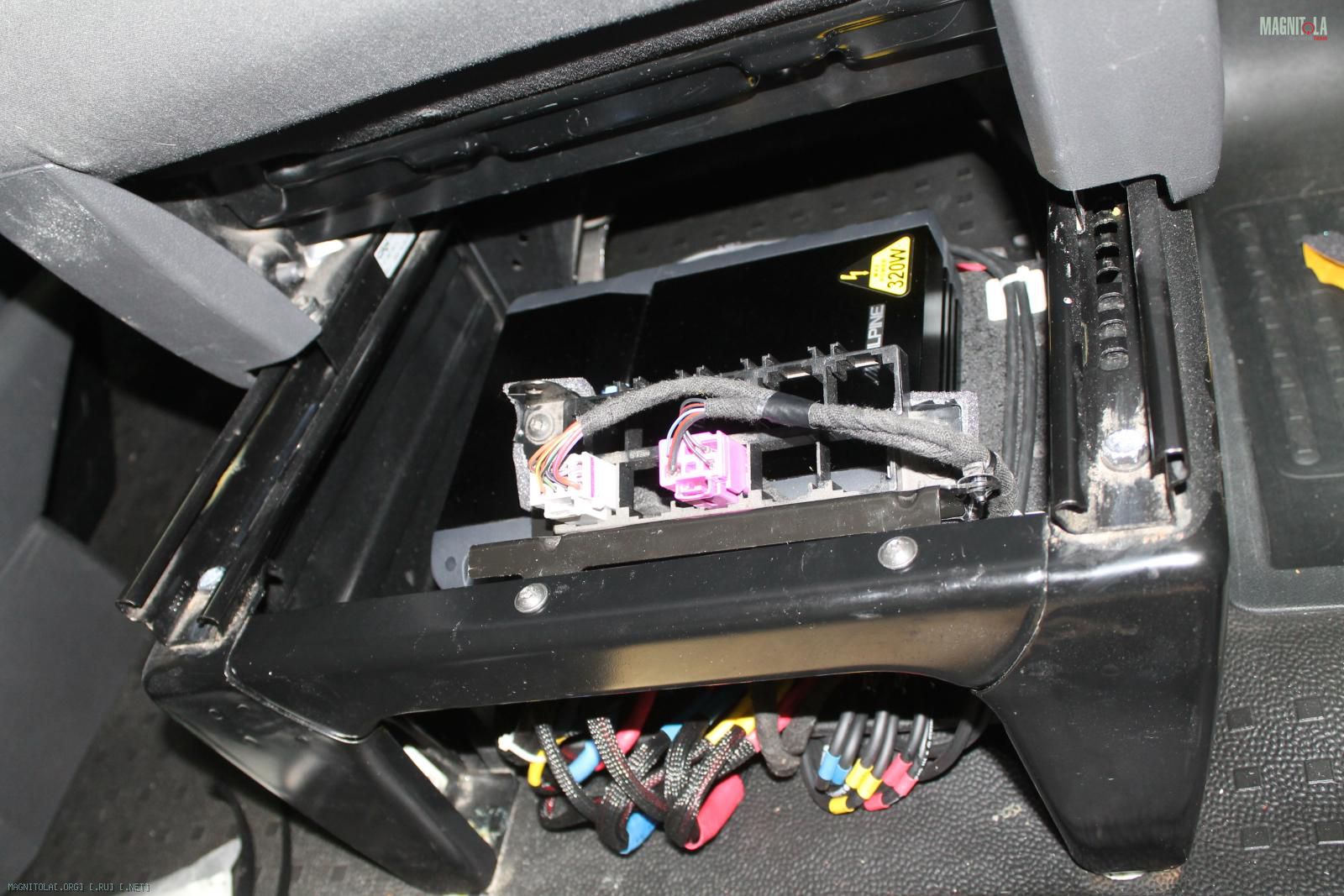

Подключение.... пайка RCA разъемов
Вложение 955174 Вложение 955176 Вложение 955178 Вложение 955180 Вложение 955182 Вложение 955184 Вложение 955186 Вложение 955188 Вложение 955190 Вложение 955192 Вложение 955194 Вложение 955196 Вложение 955198 Вложение 955200 Вложение 955202 Вложение 955204 Вложение 955206

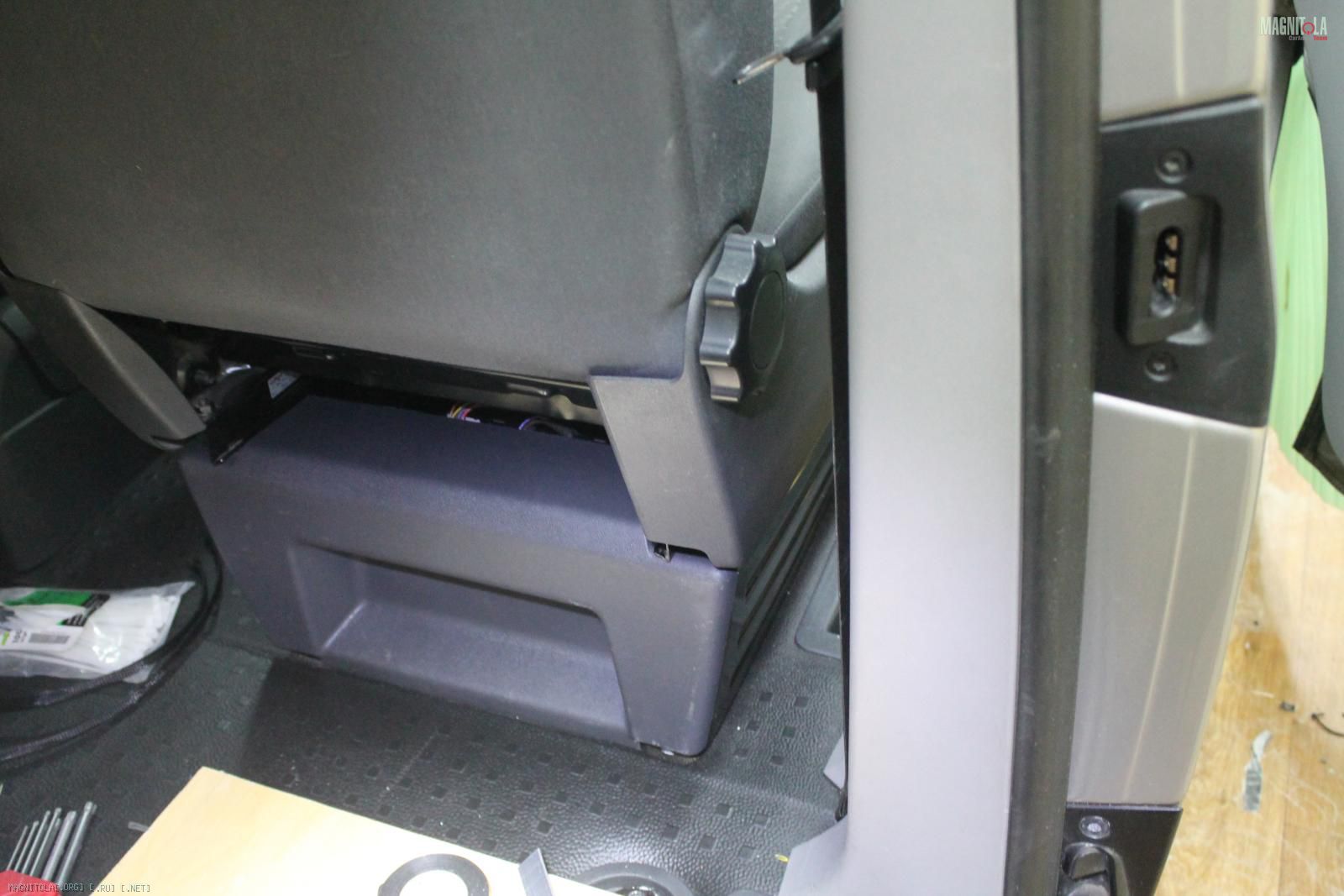

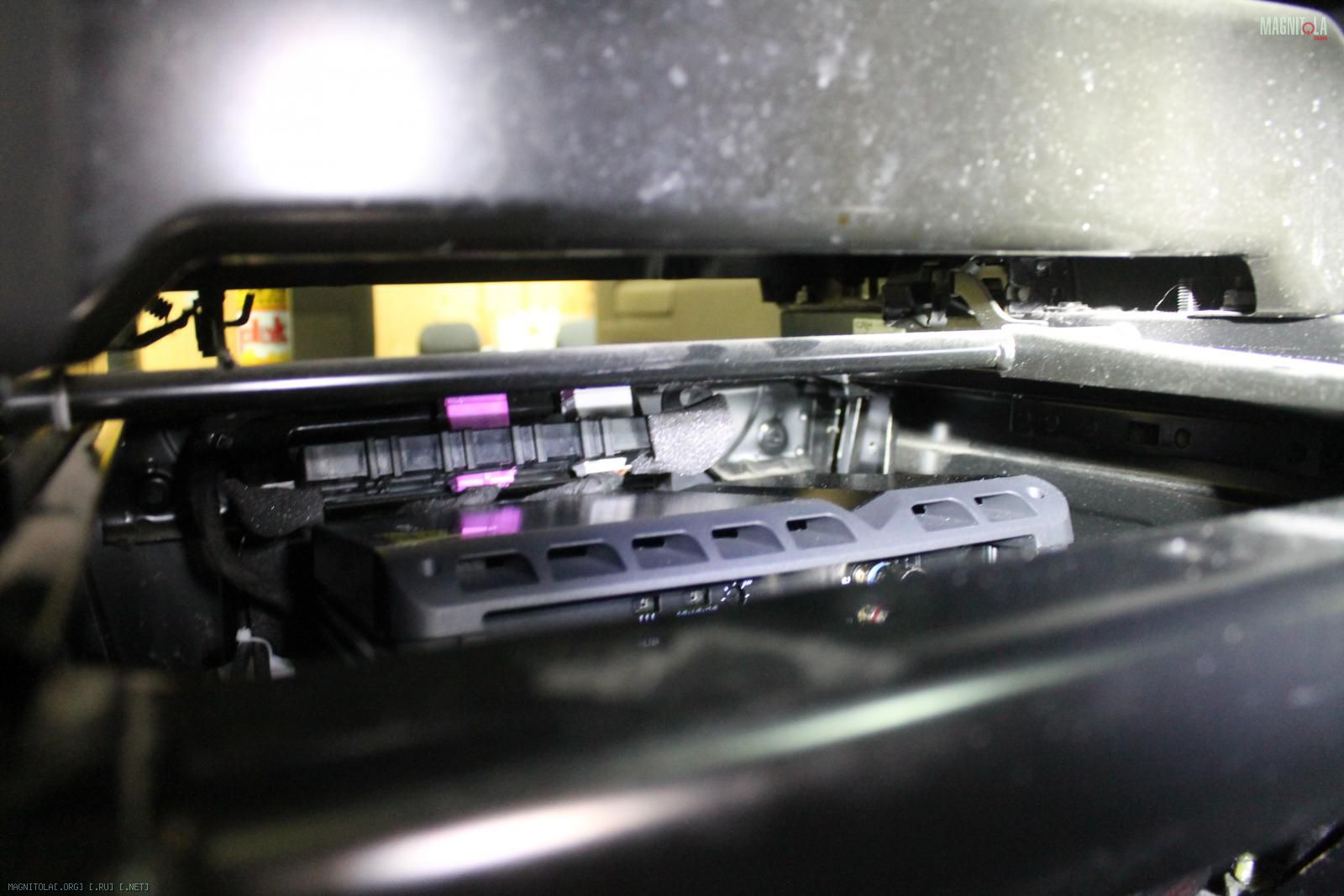

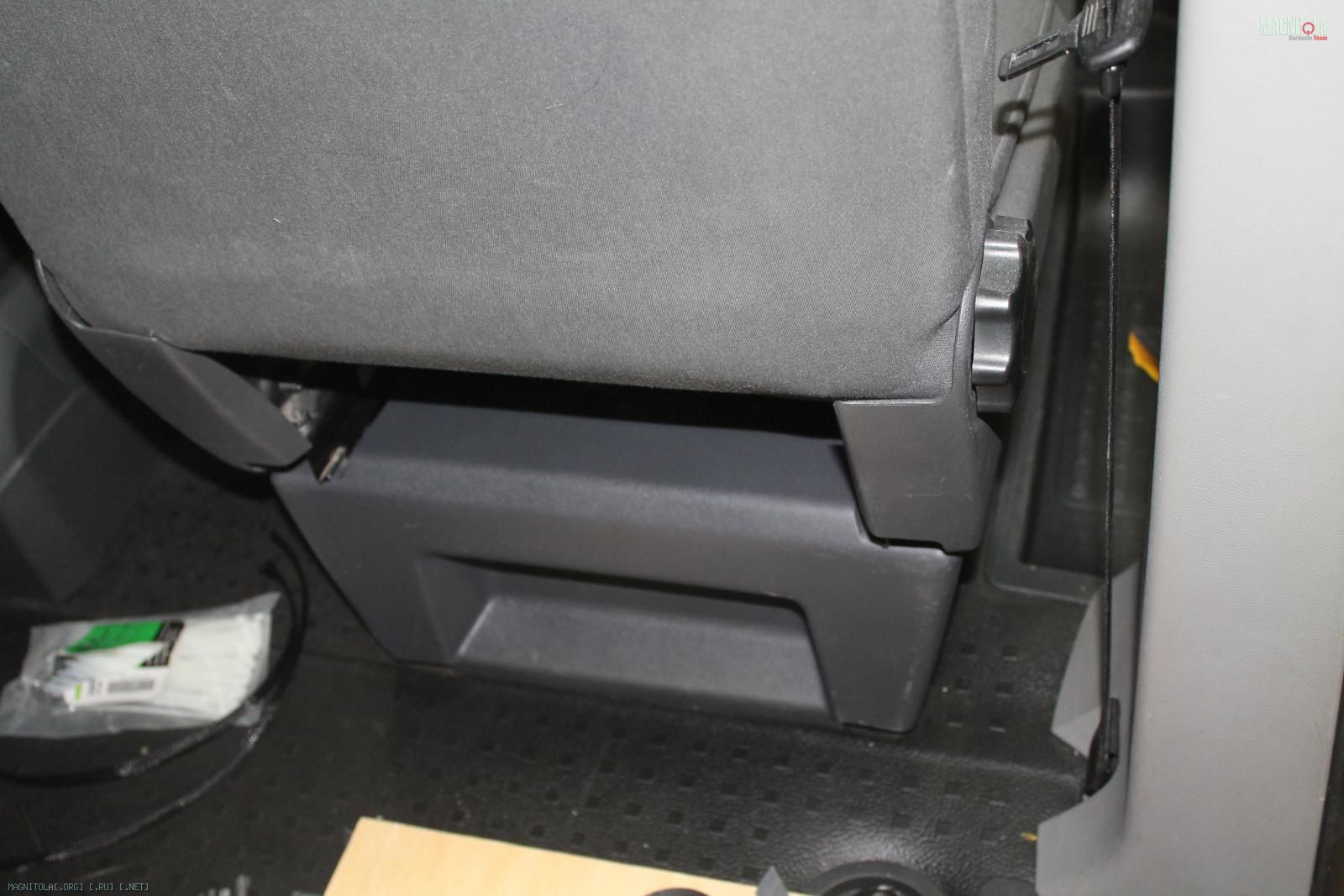

Итог...
Вложение 955208 Вложение 955210 Вложение 955212 Вложение 955214 Вложение 955216 Вложение 955218
28.02.2016, 21:46
st220

Вложений: 12

Re: Изготовление корпусов для сабвуферов, фальшпанелей

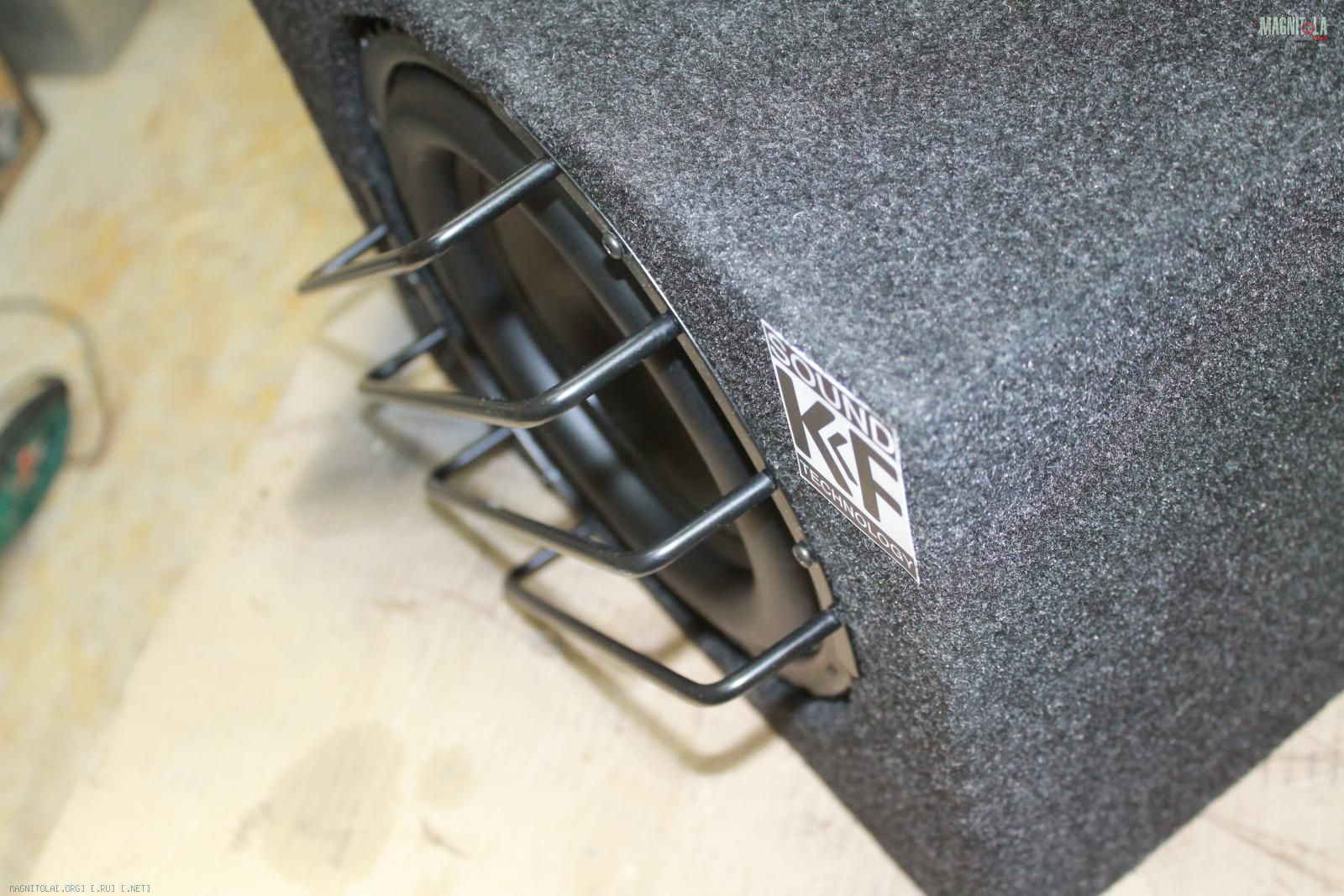

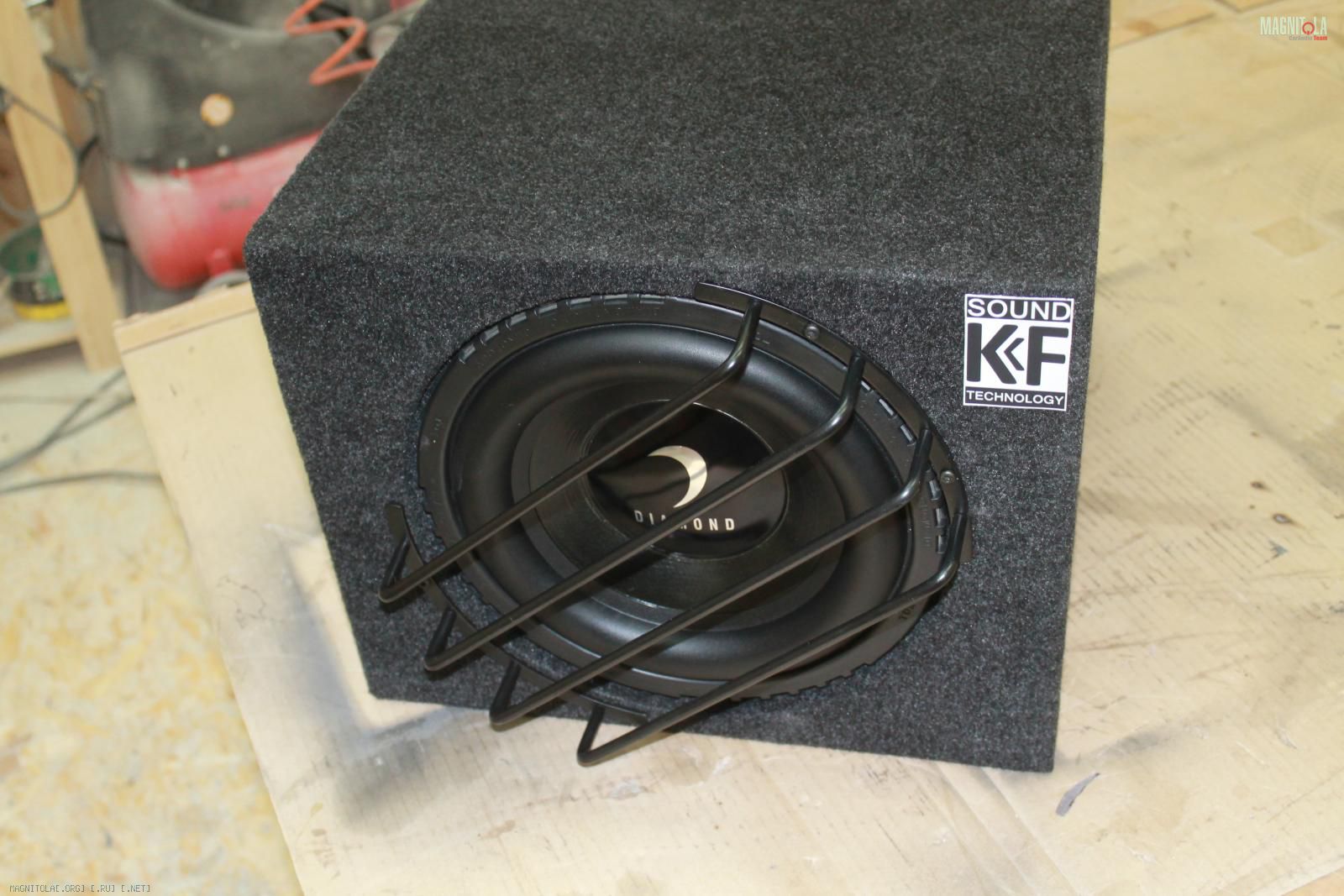

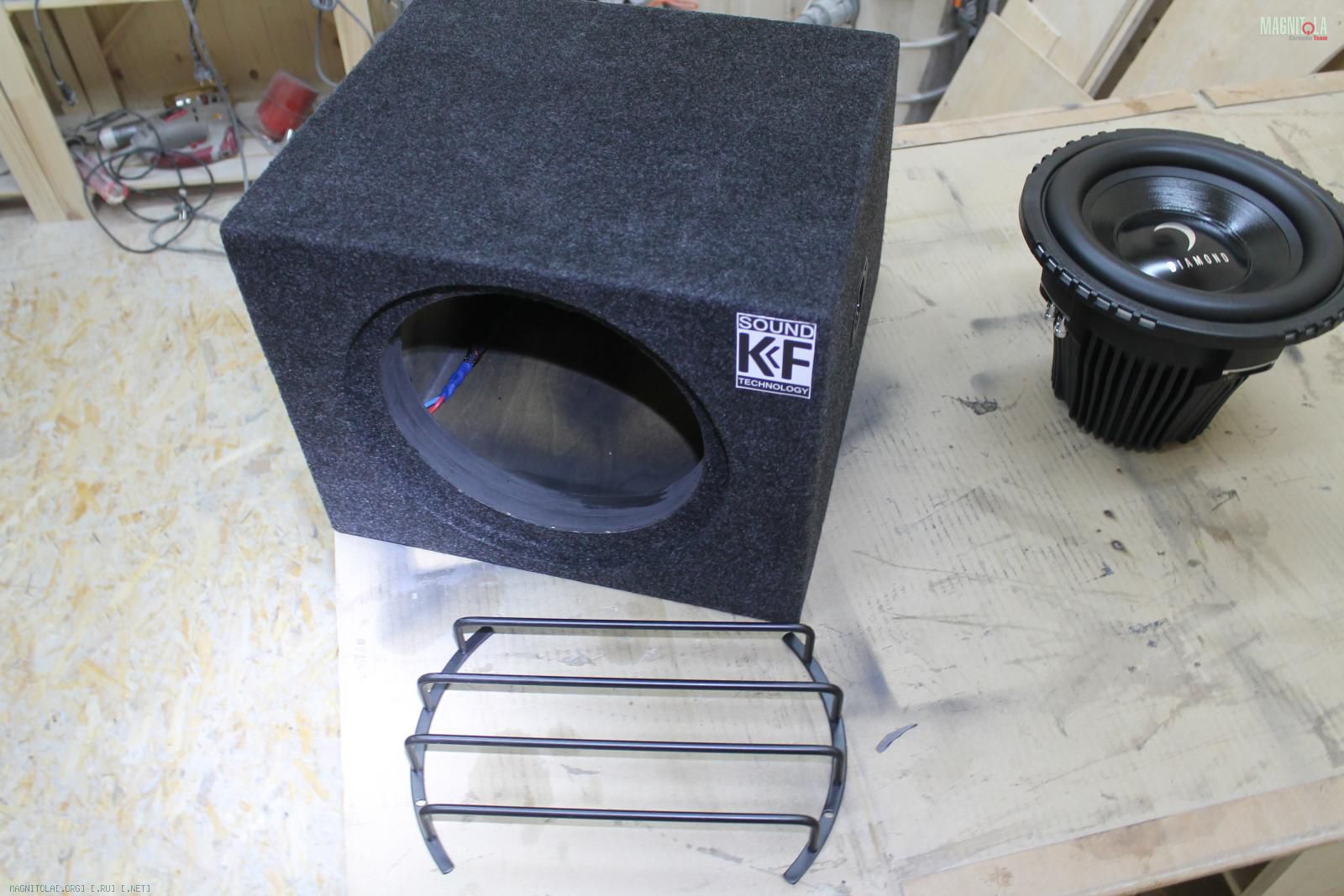

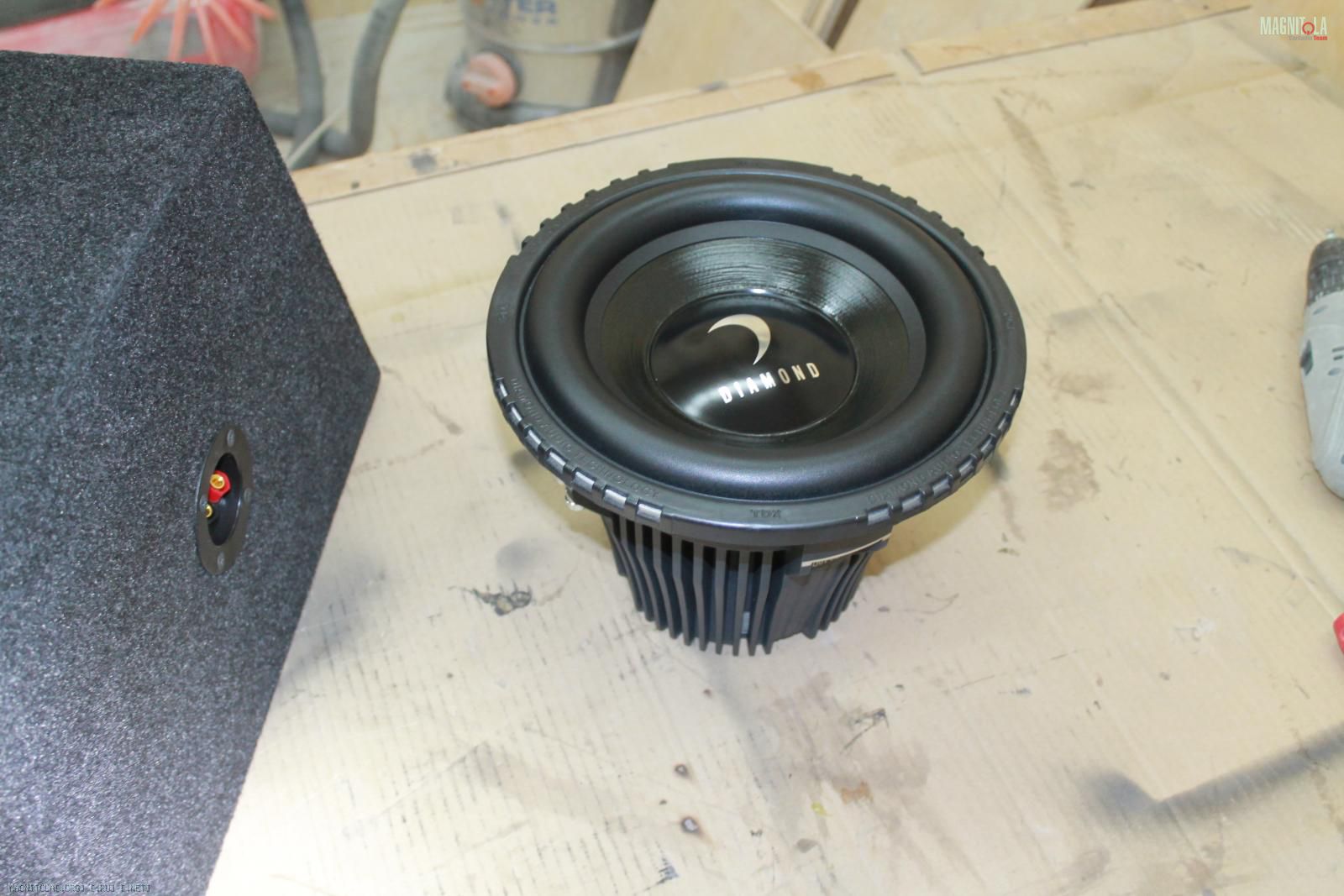

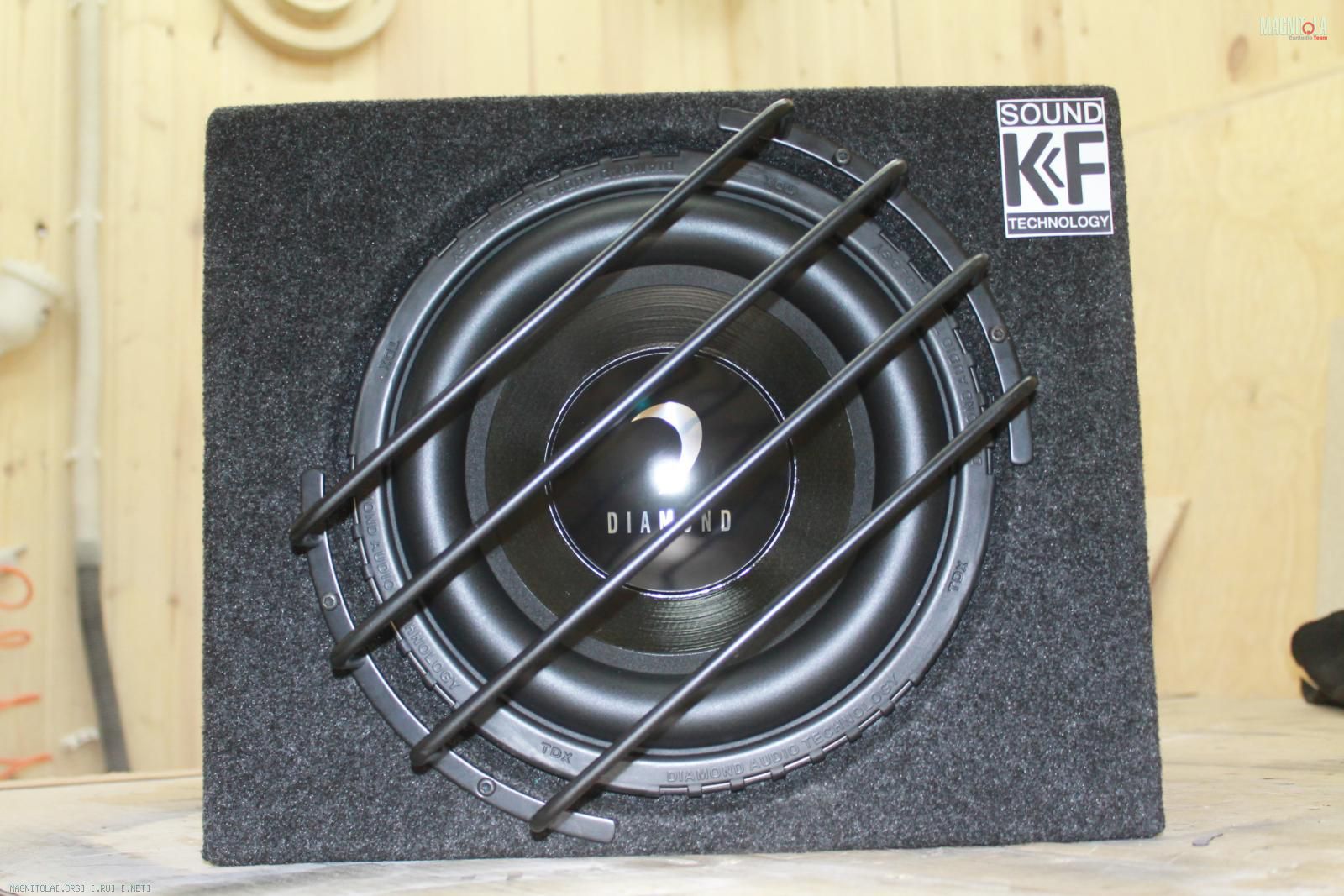

Корпус для Diamond Audio D910d2
Пока производили инсталляцию в Volkswagen Caravelle параллельно разминался сабвуферный динамик Diamond Audio D910d2, разминка составила 90 часов в различных режимах.

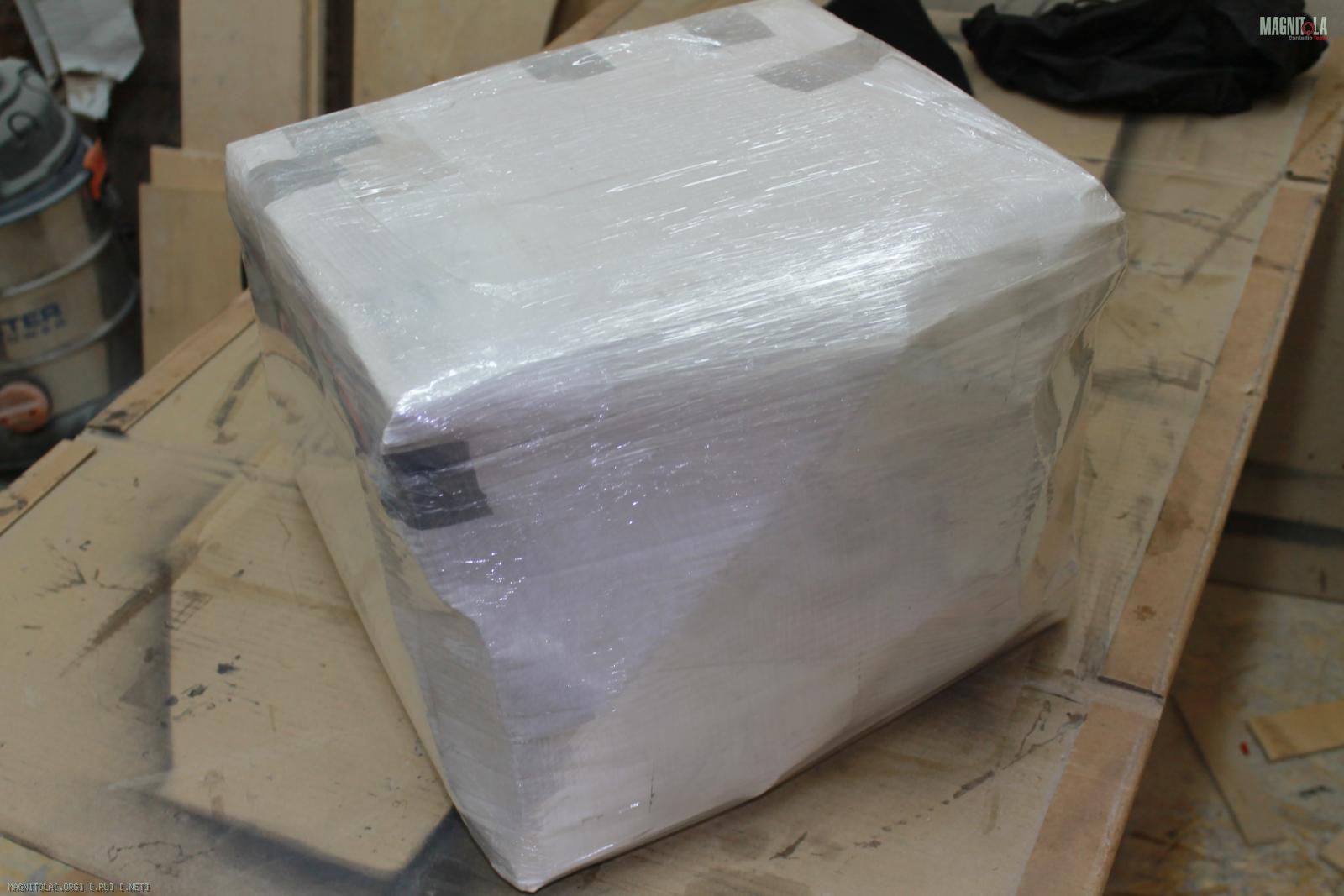

Динамик установлен в корпус, упакован и ждет отправку в Новосибирск.

Вложение 955562 Вложение 955564 Вложение 955566 Вложение 955568 Вложение 955570 Вложение 955572 Вложение 955574 Вложение 955576 Вложение 955578 Вложение 955580 Вложение 955582 Вложение 955584
