Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120

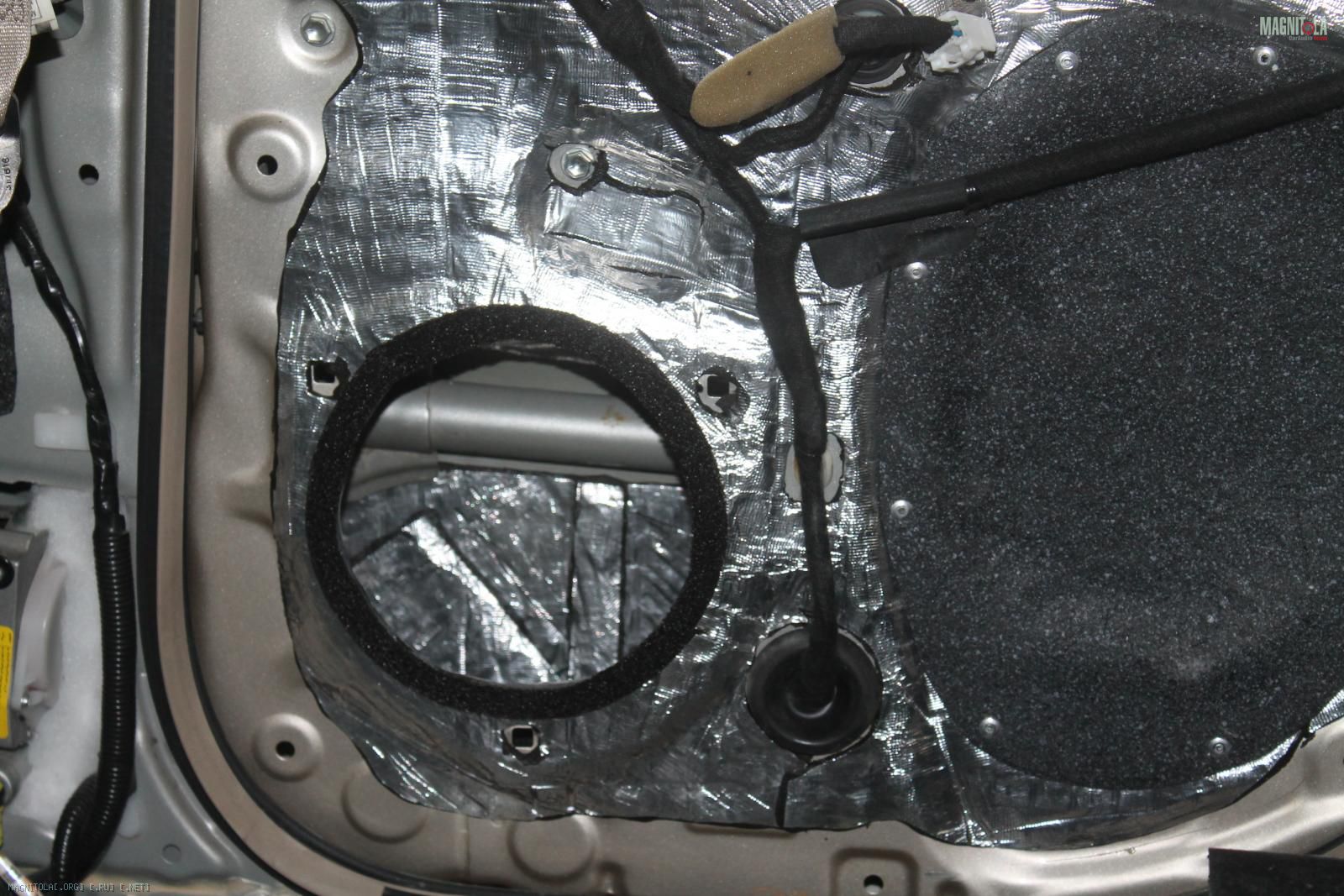

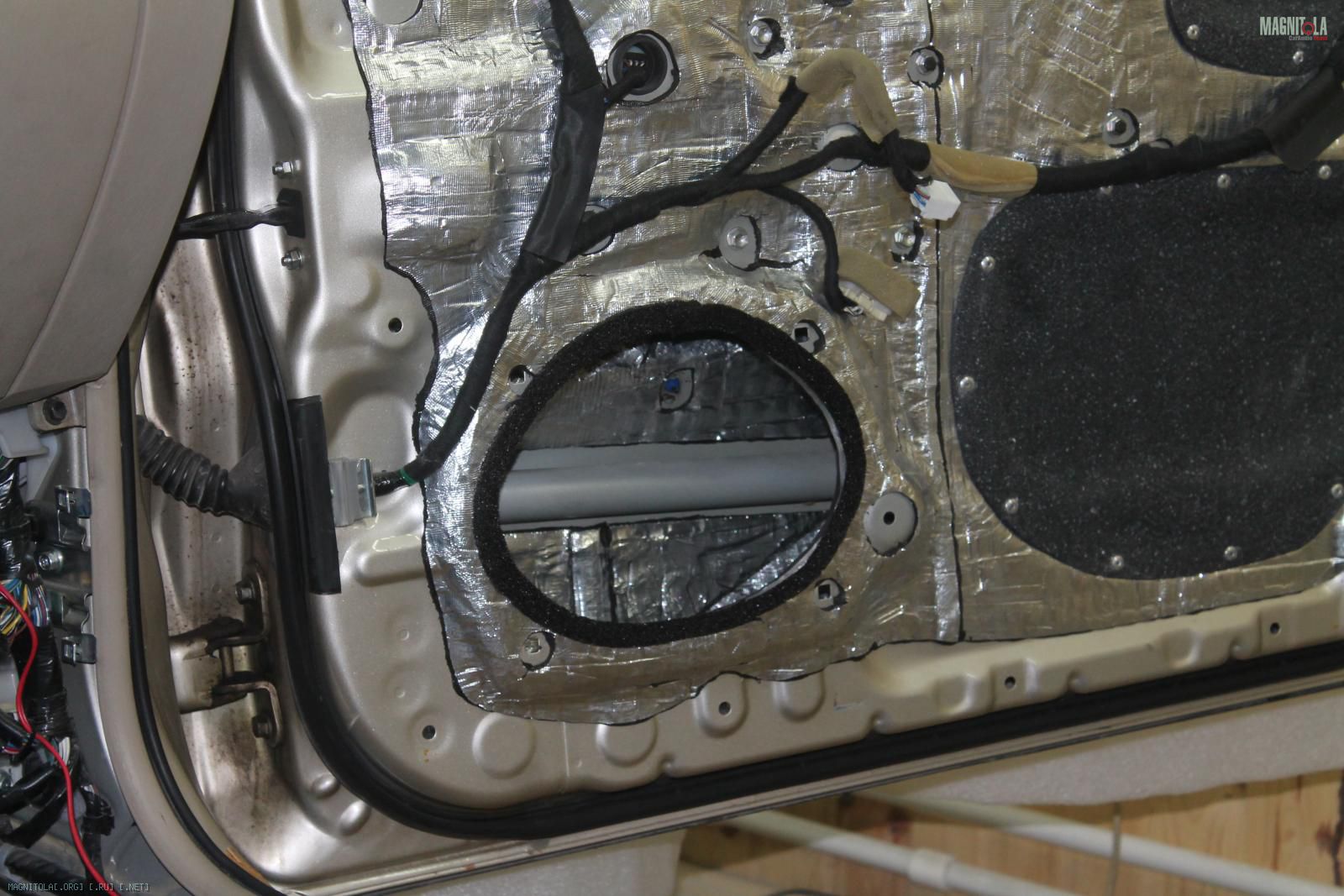

Уплотнительные прокладки из битопласта..
Вложение 1145682Вложение 1145684Вложение 1145686Вложение 1145688

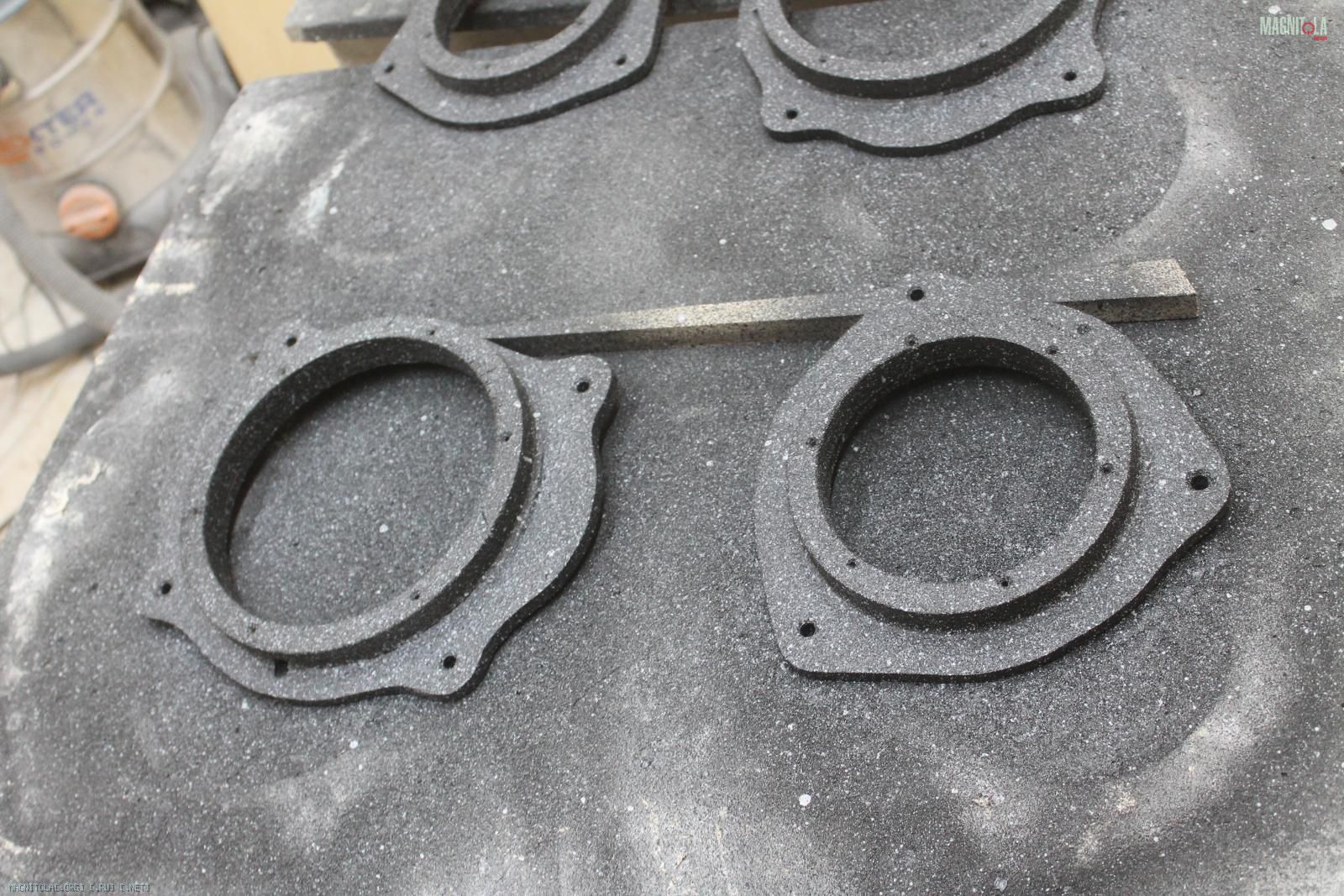

Напилили и покрасили колечки под мидбасы
Вложение 1145690Вложение 1145692Вложение 1145694Вложение 1145696

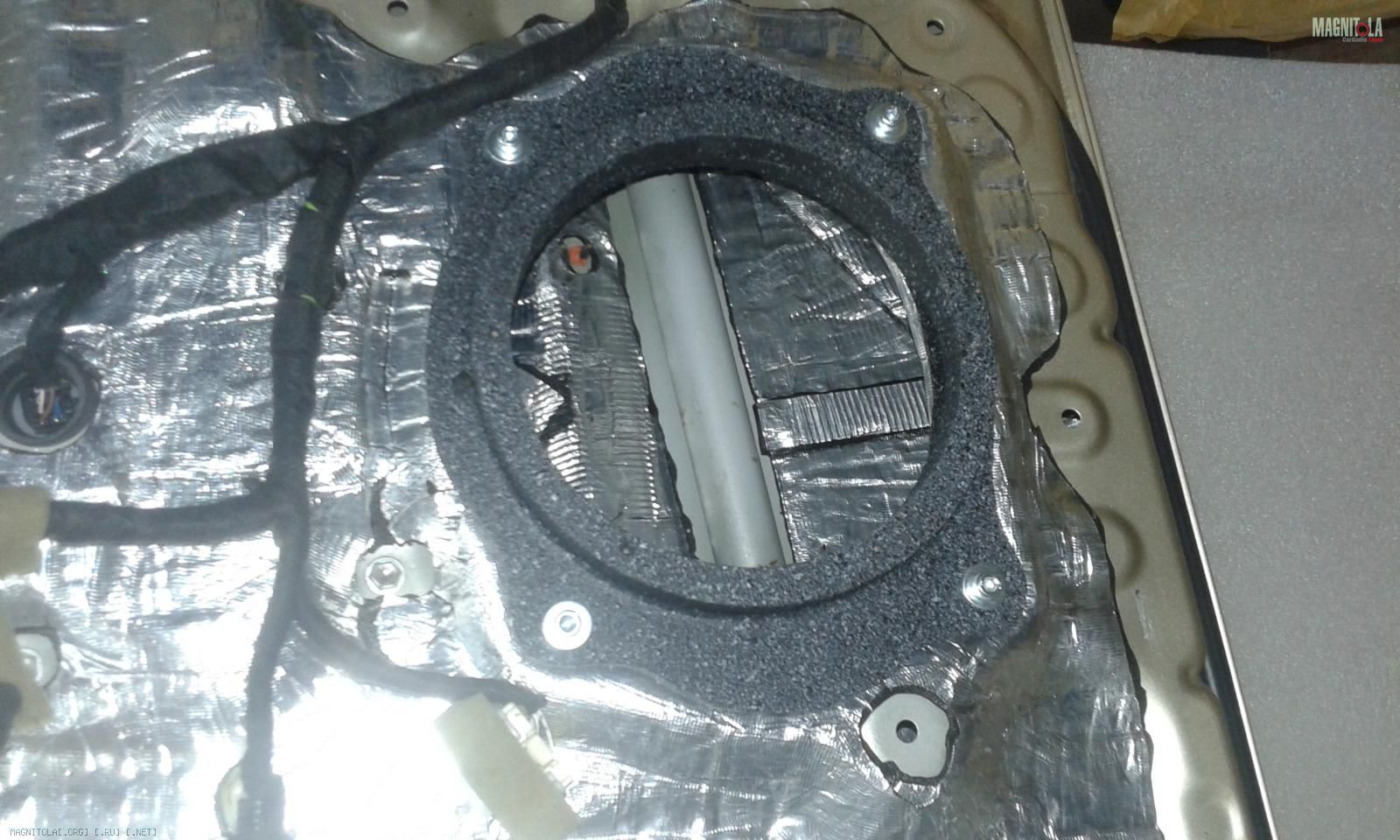

Крепление на винты М6 под шестигранник, задние на 3 шт перед на 4
Вложение 1145734Вложение 1145736Вложение 1145738

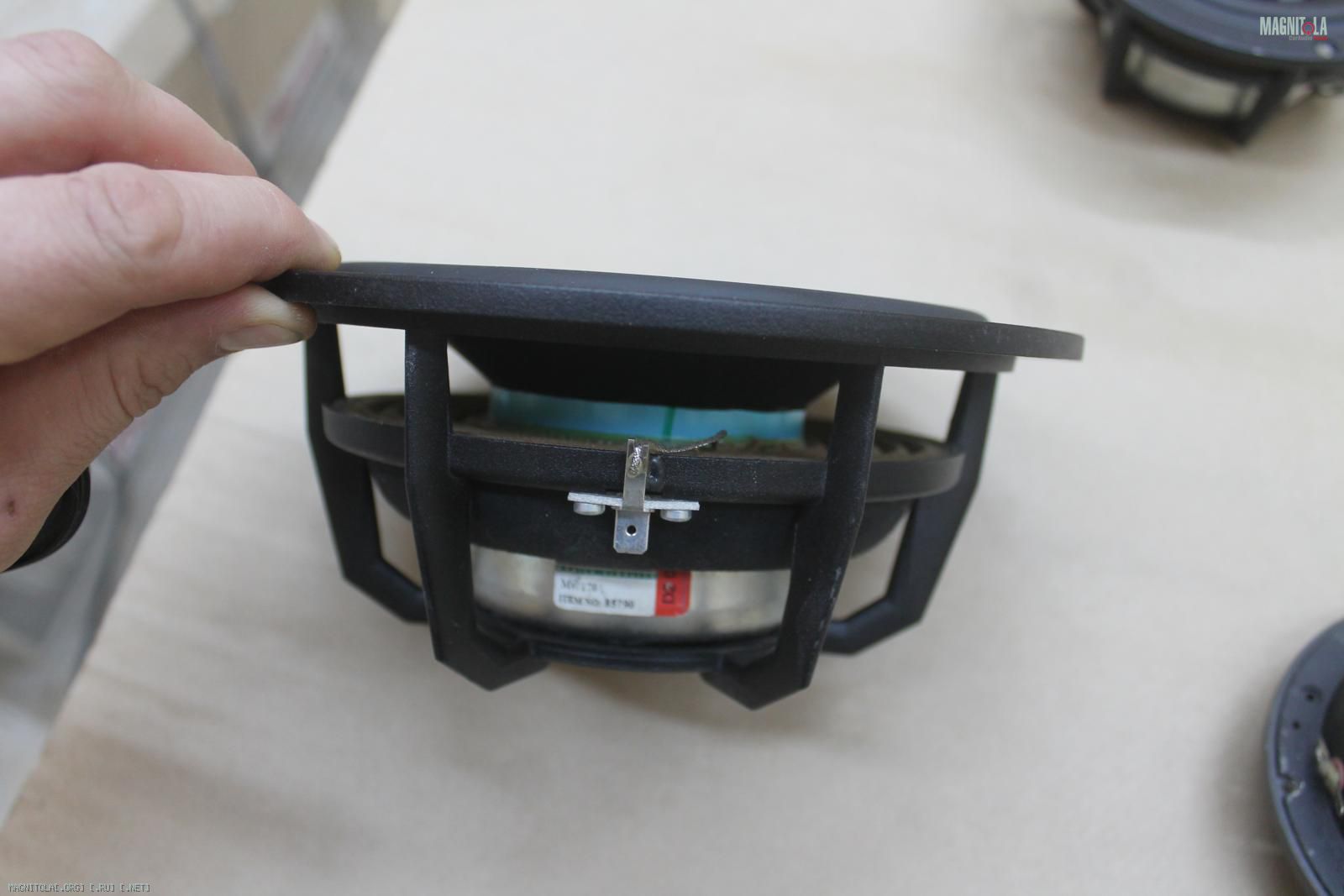

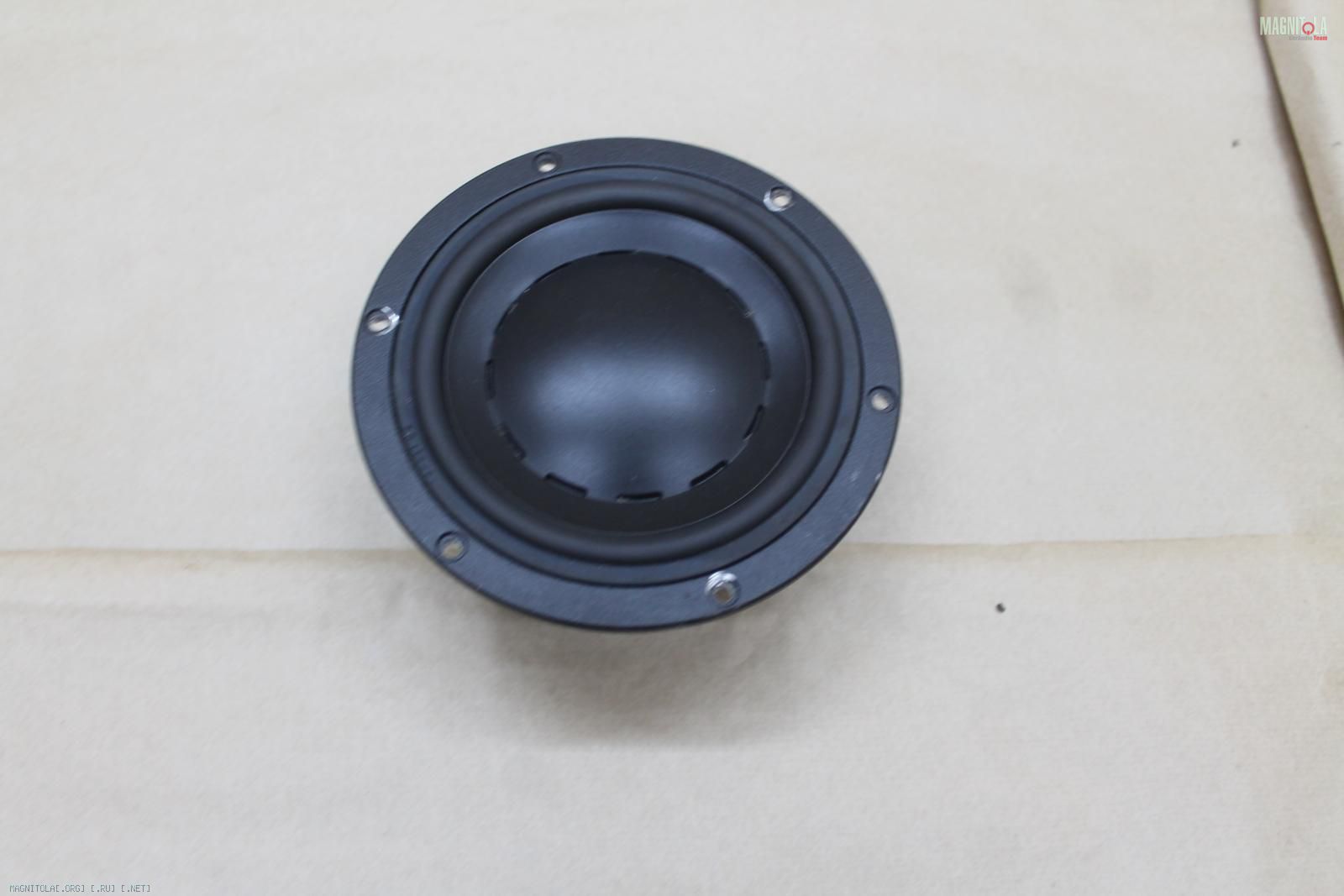

Фронт, тыл..
Вложение 1145698Вложение 1145700Вложение 1145702Вложение 1145704Вложение 1145706

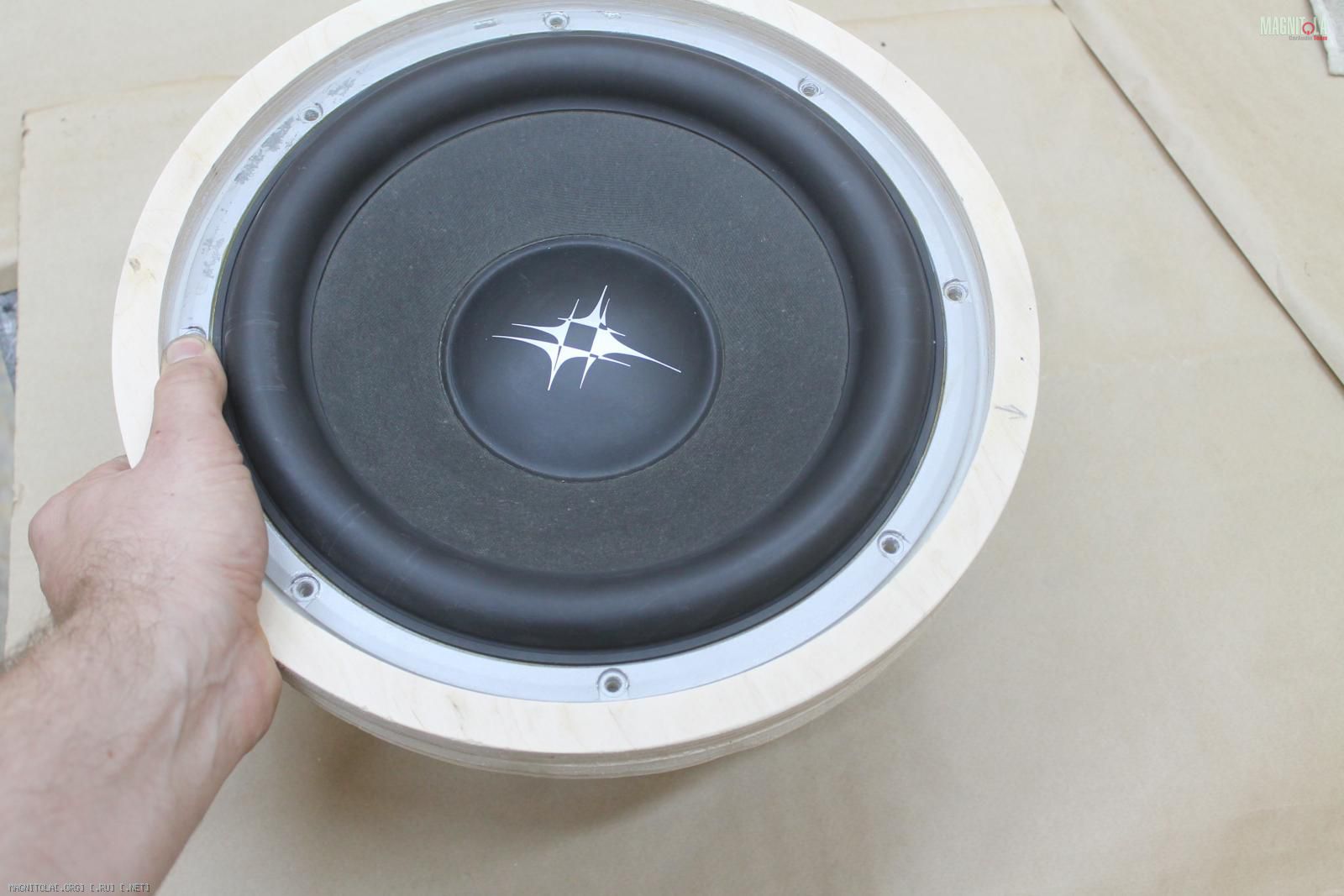

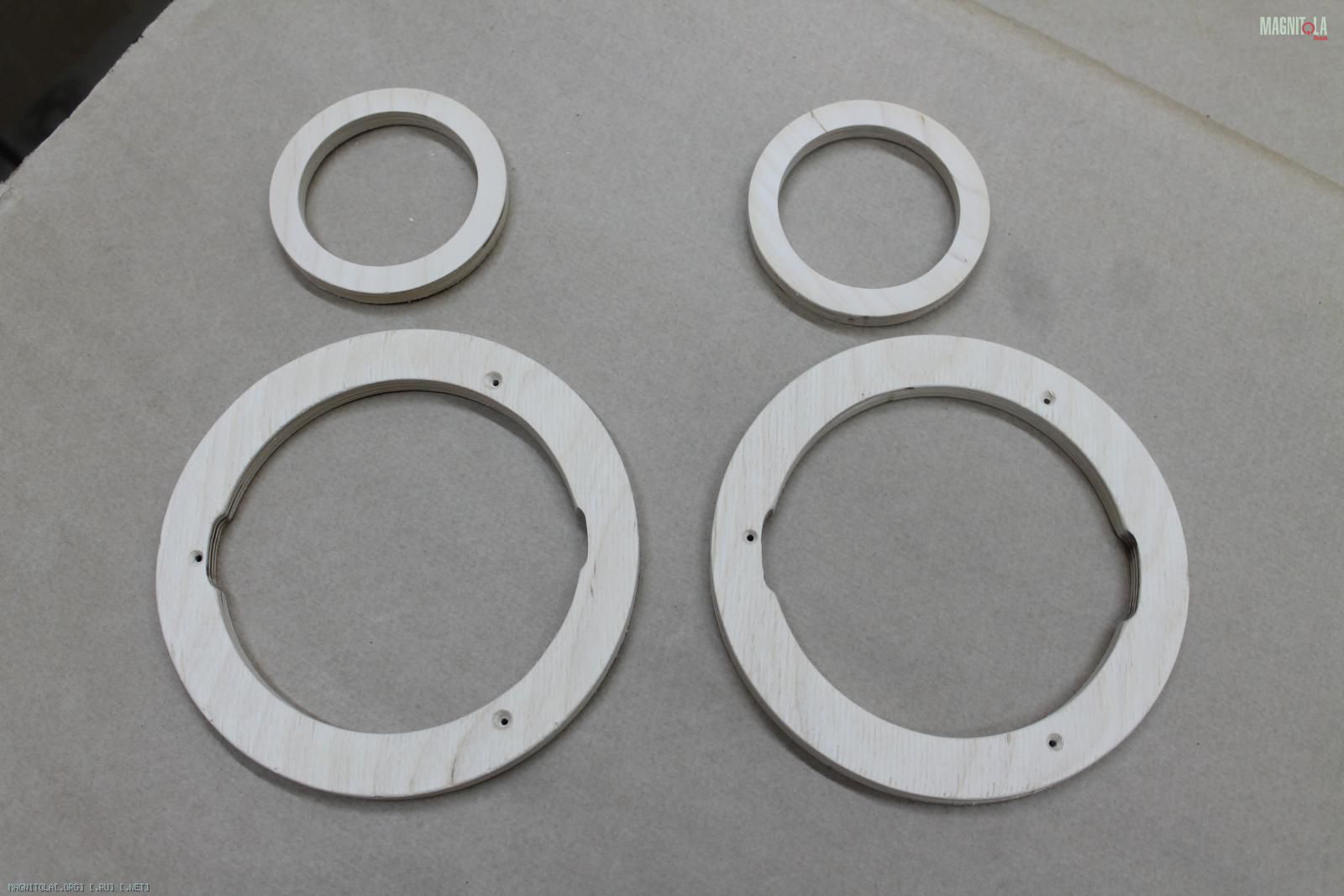

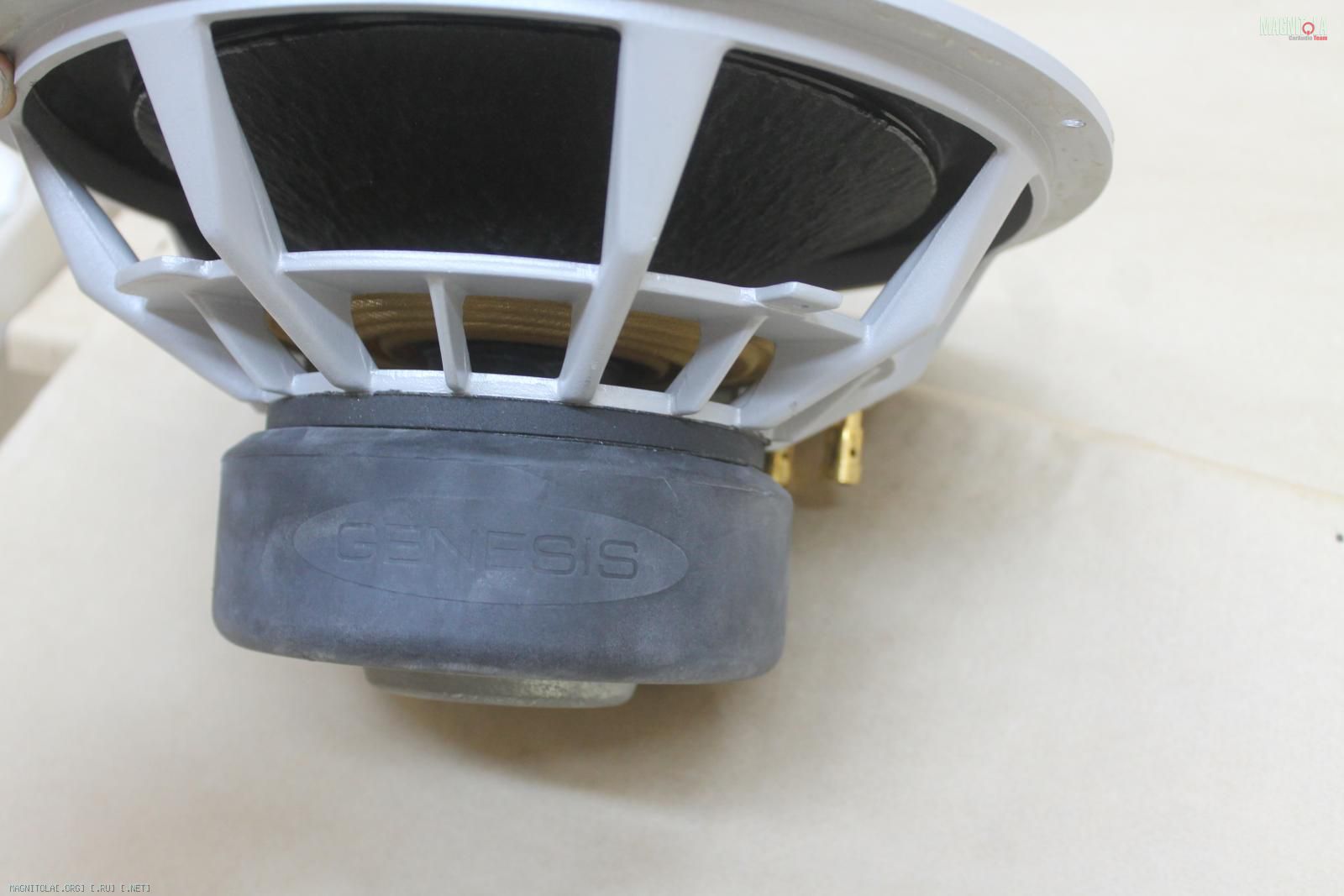

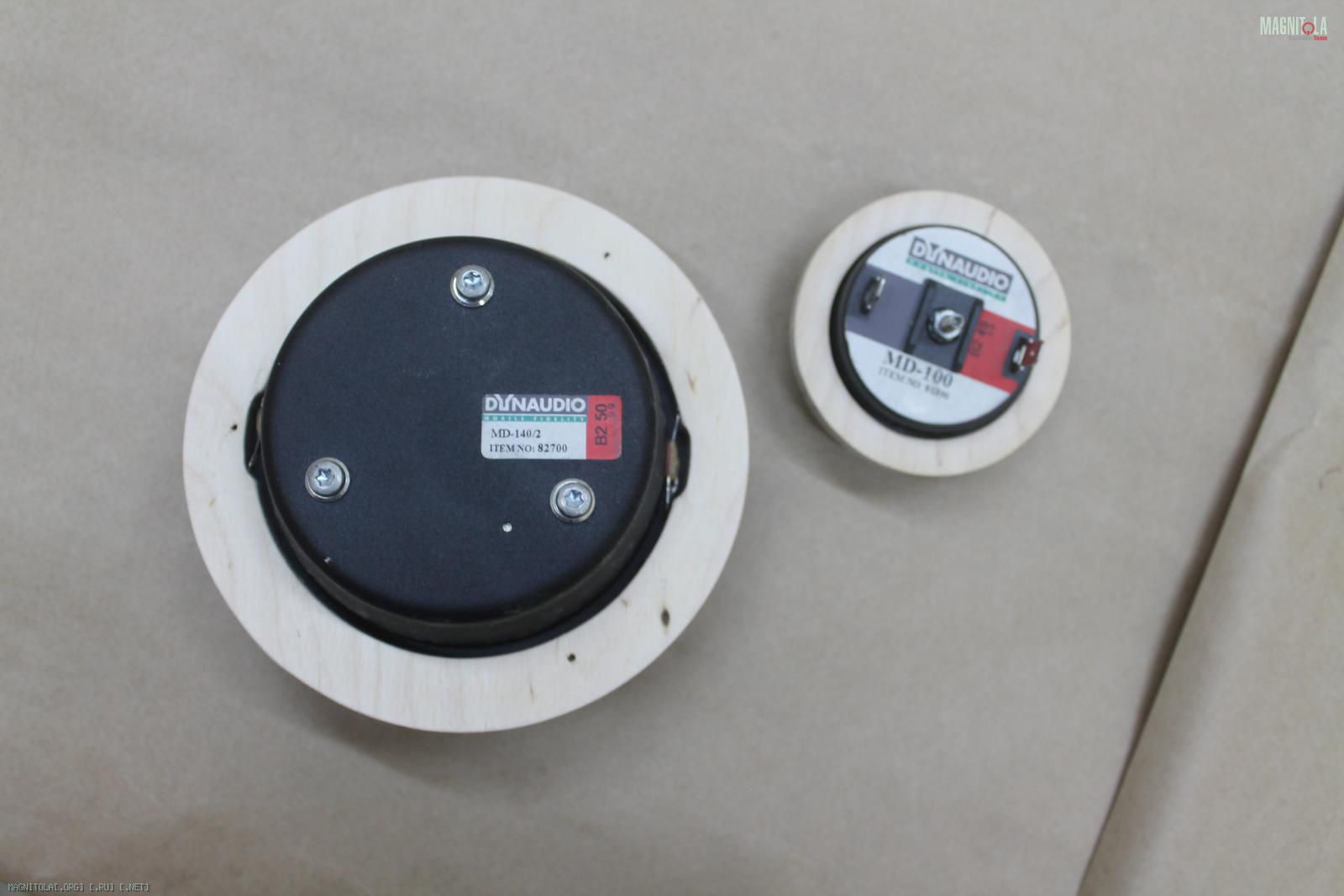

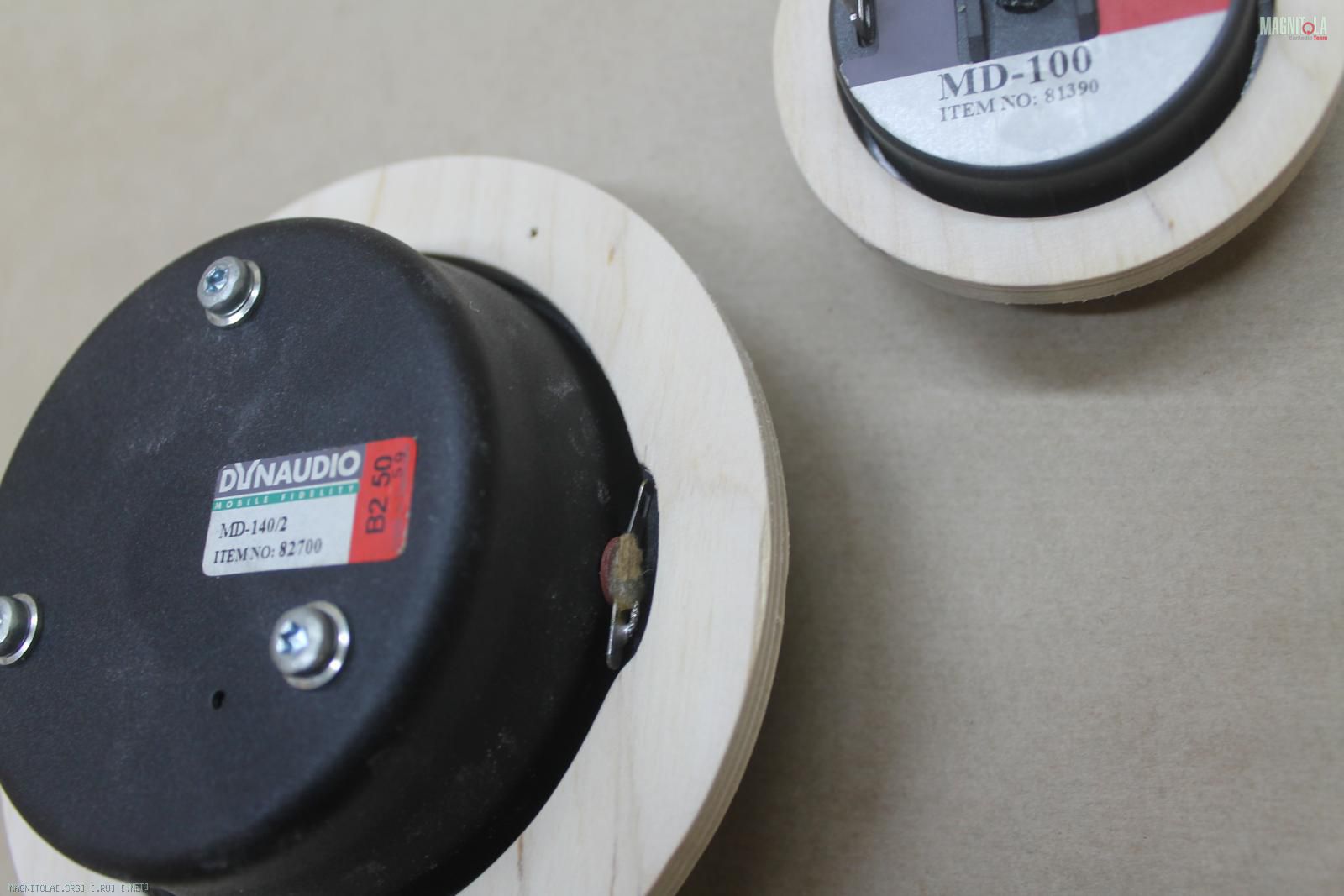

Напили колечки под ВЧ, СЧ, и опорное кольцо под саб с закладными гайками М5
Вложение 1145708Вложение 1145710Вложение 1145712Вложение 1145714Вложение 1145716Вложение 1145718Вложение 1145720Вложение 1145722Вложение 1145724Вложение 1145726

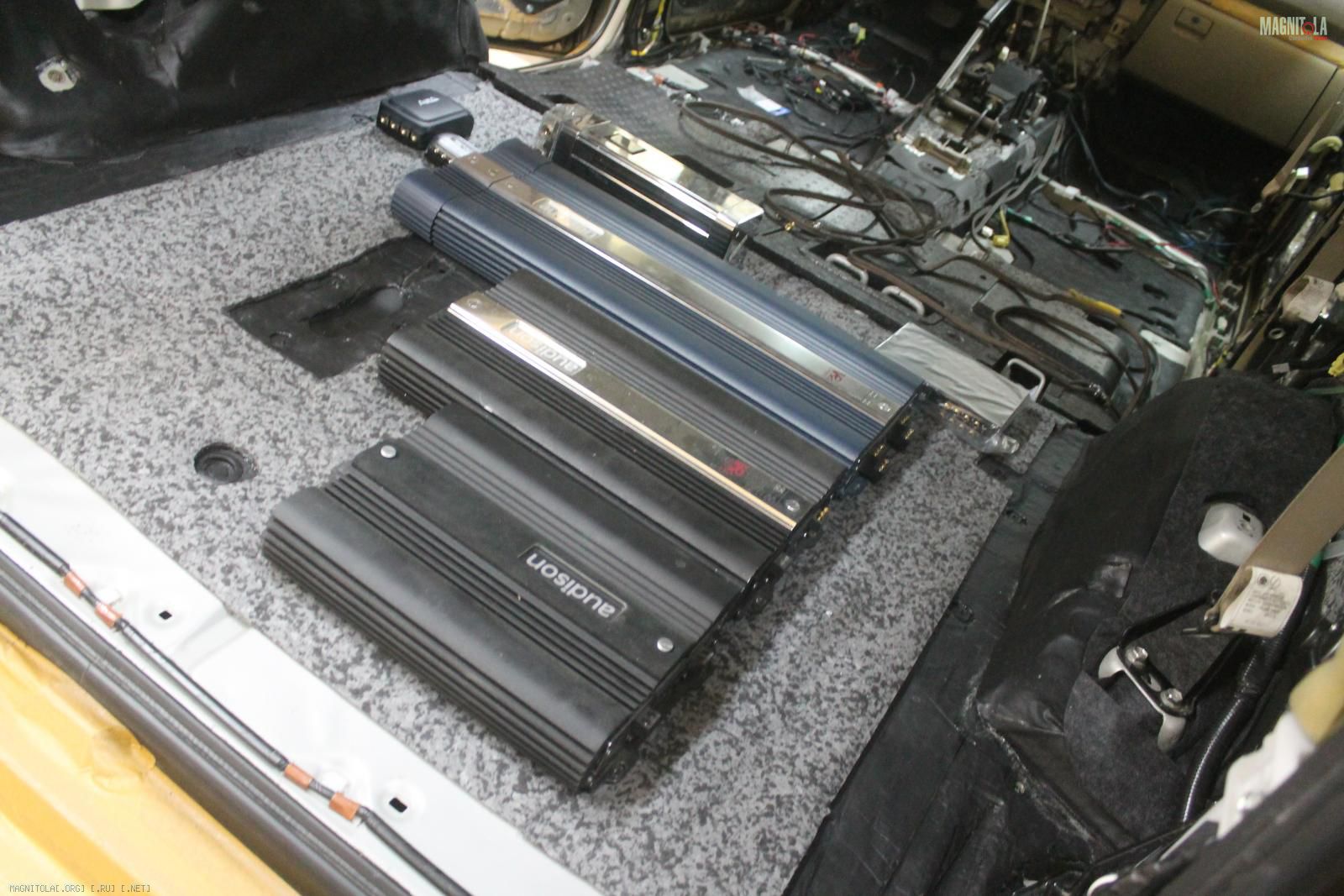

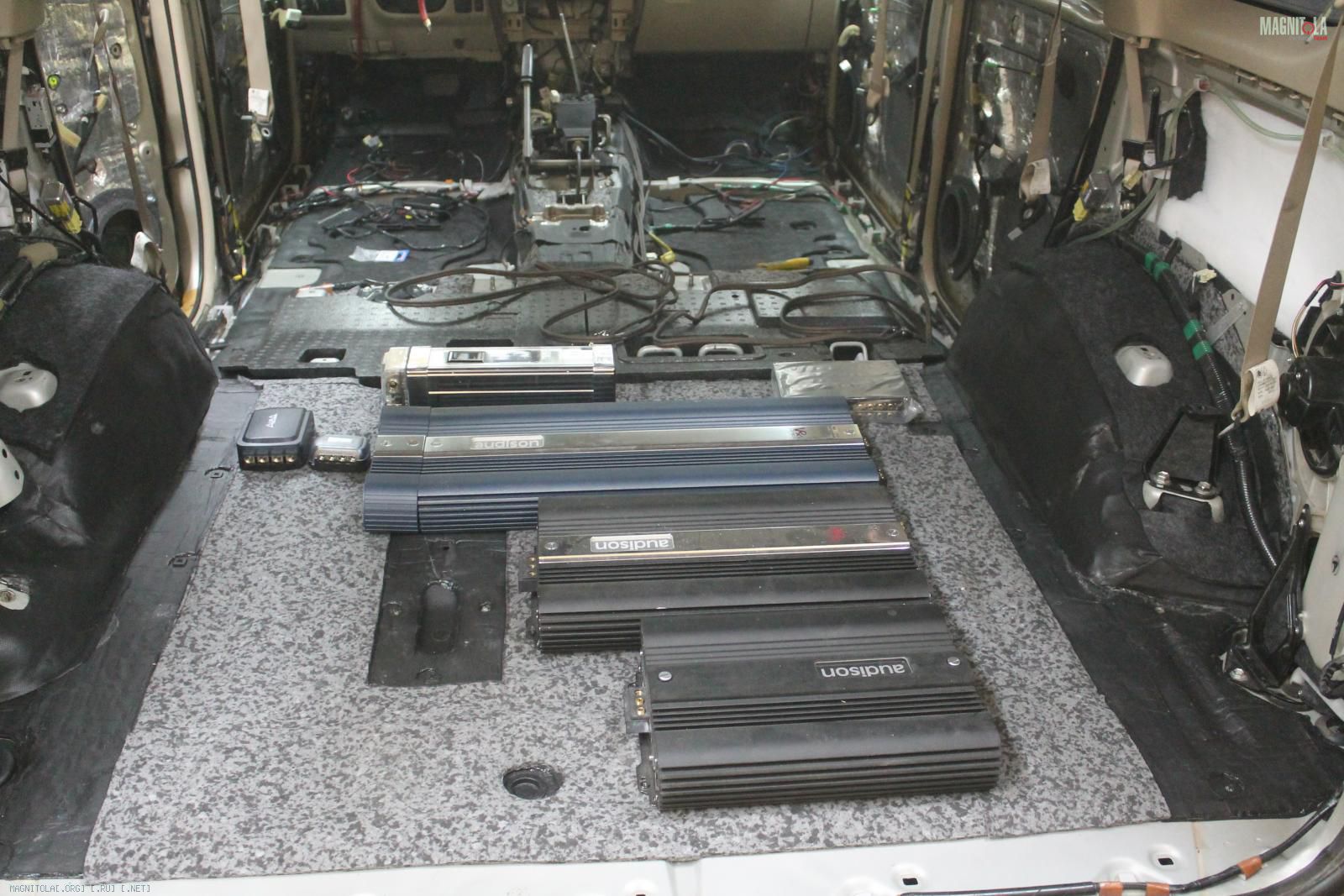

Компоненты... примерка компоновки усилителей
Вложение 1145728Вложение 1145730Вложение 1145732

Toyota Prado 120

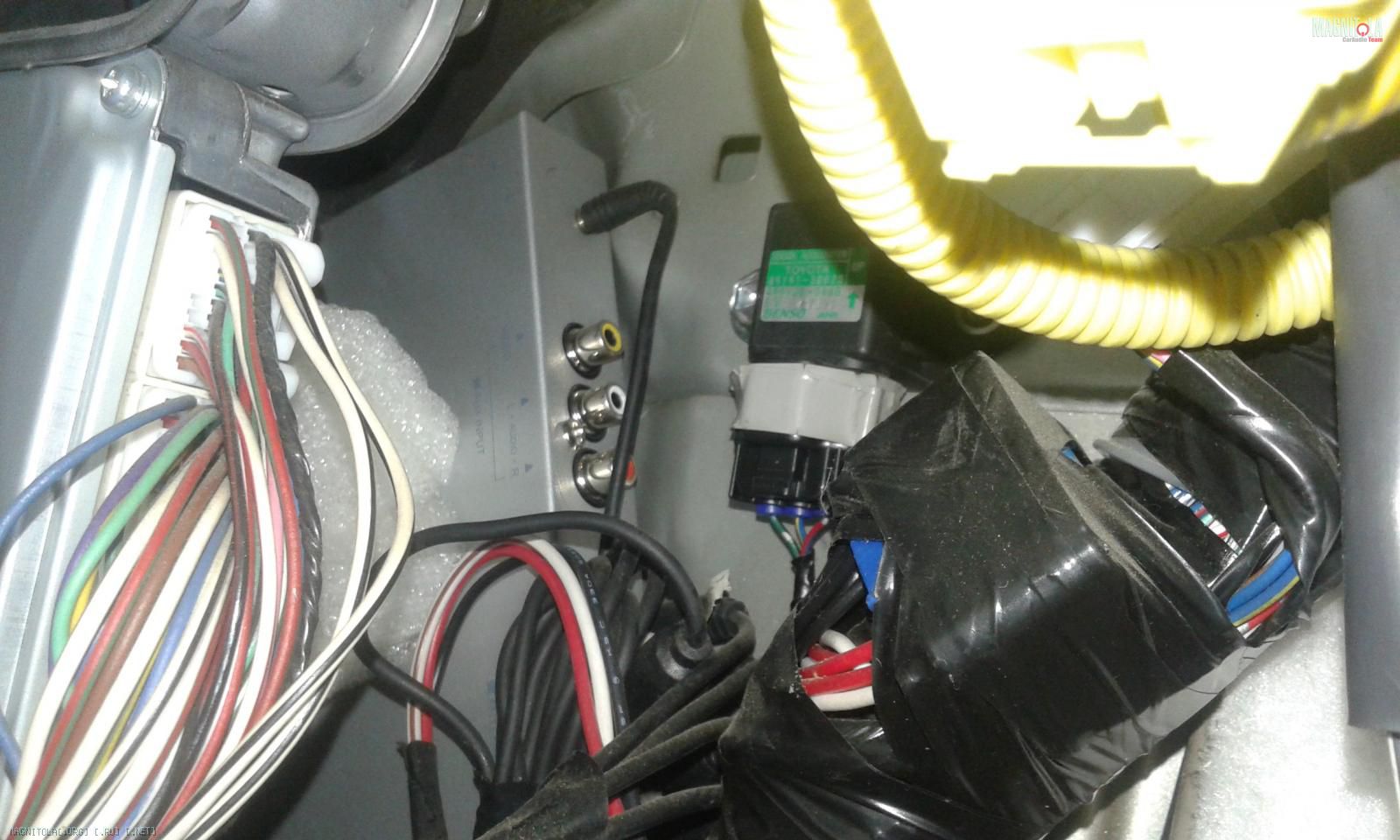

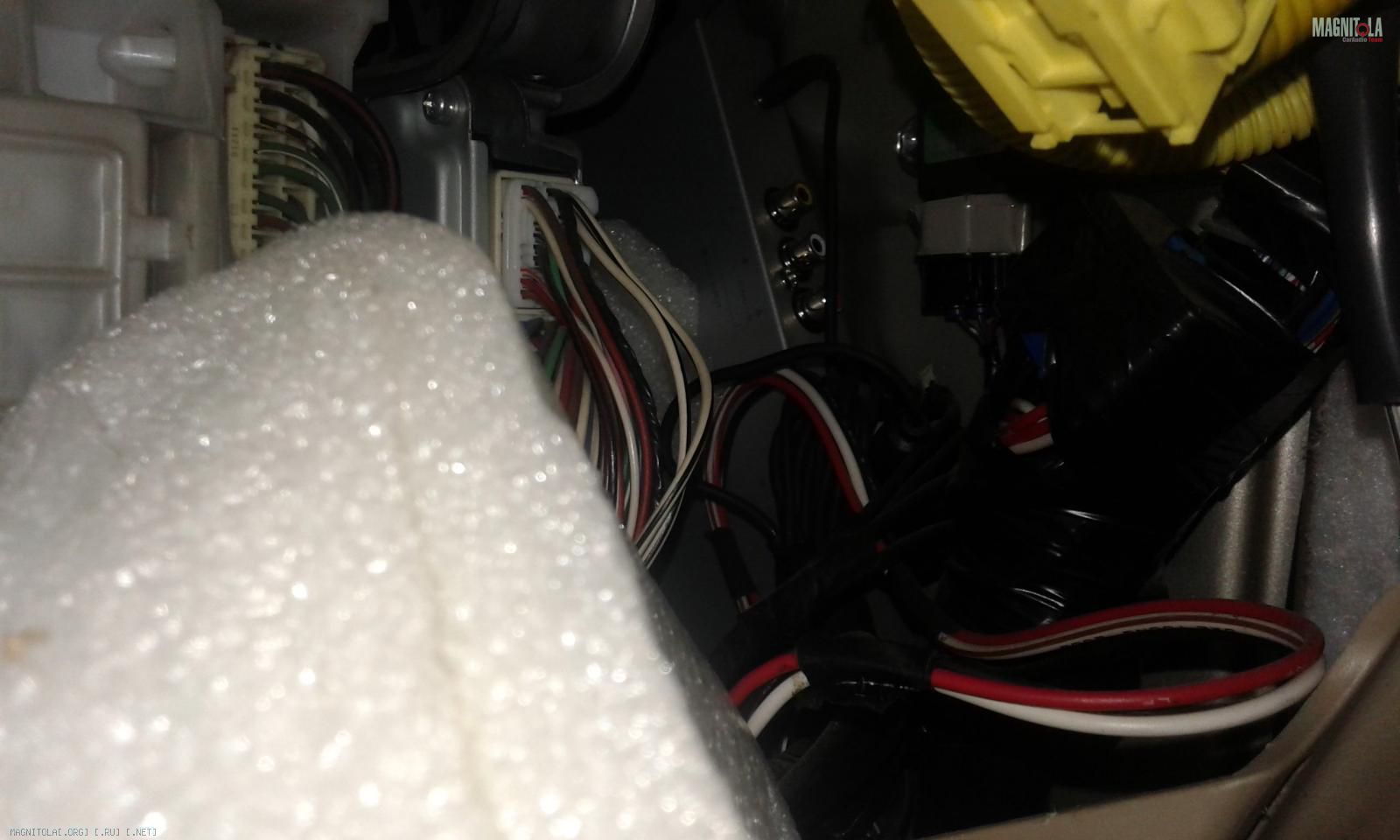

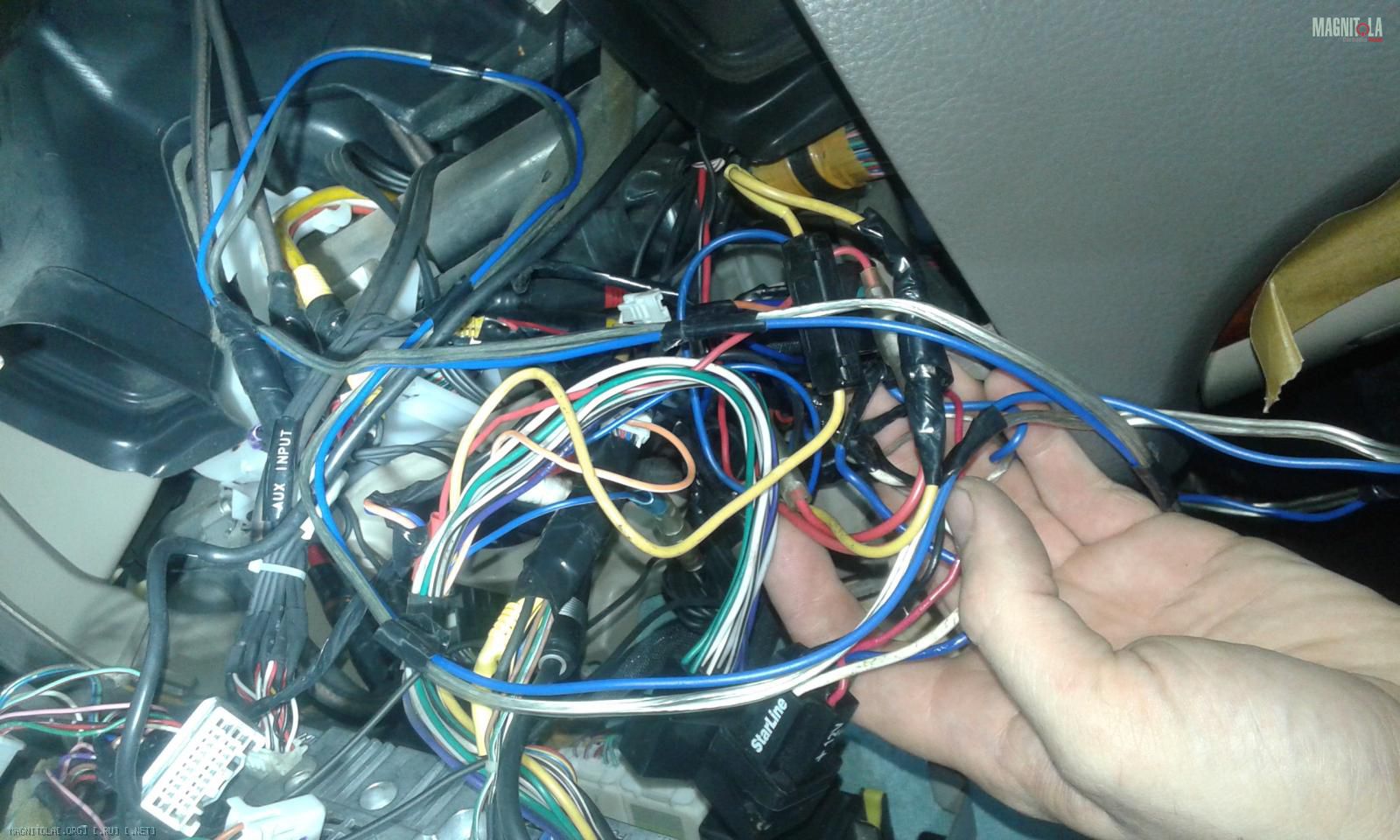

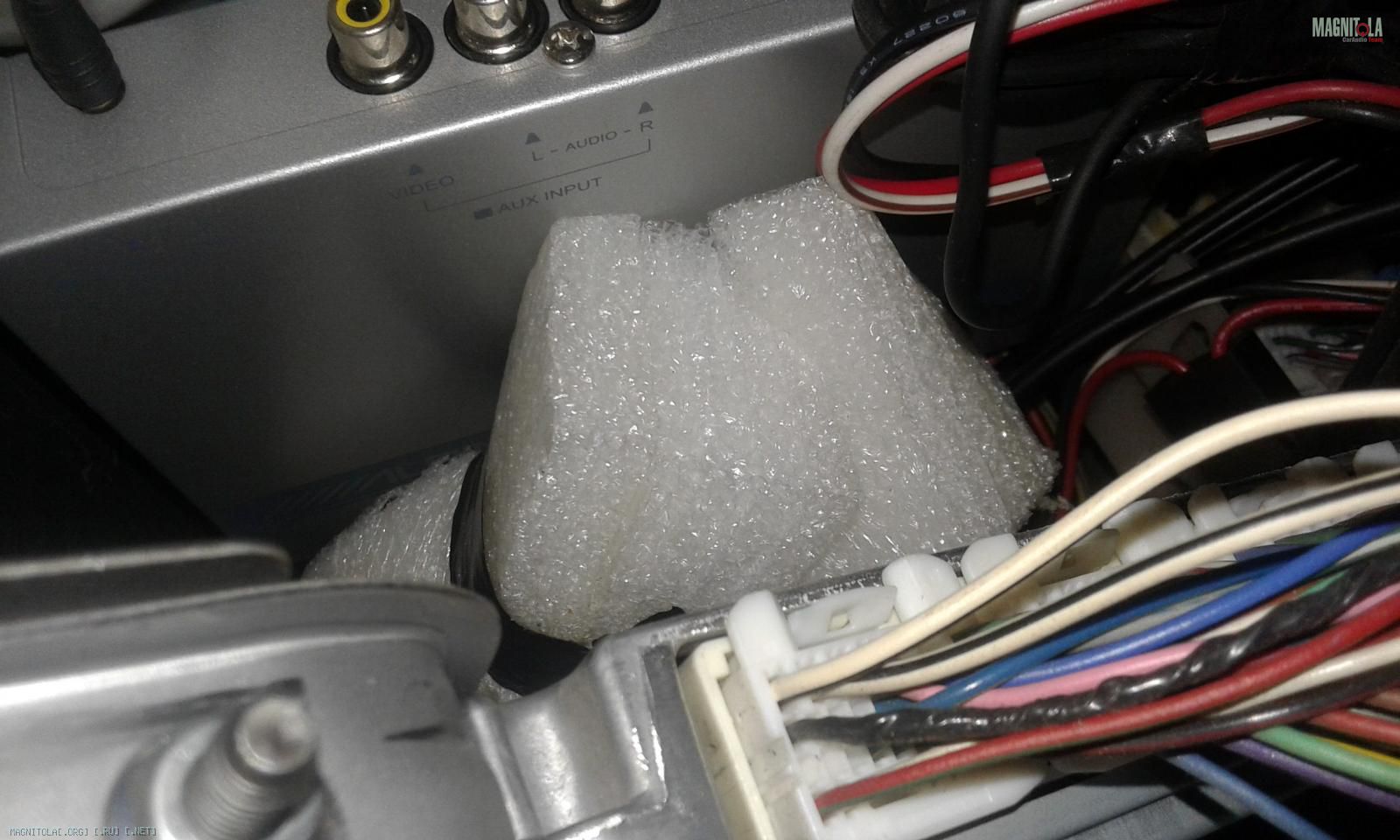

Сняли ГУ, а там...
Плюс супер установка ТВ-тюнера
Вложение 1146124Вложение 1146126Вложение 1146128Вложение 1146130Вложение 1146132Вложение 1146134Вложение 1146136Вложение 1146138Вложение 1146140Вложение 1146142

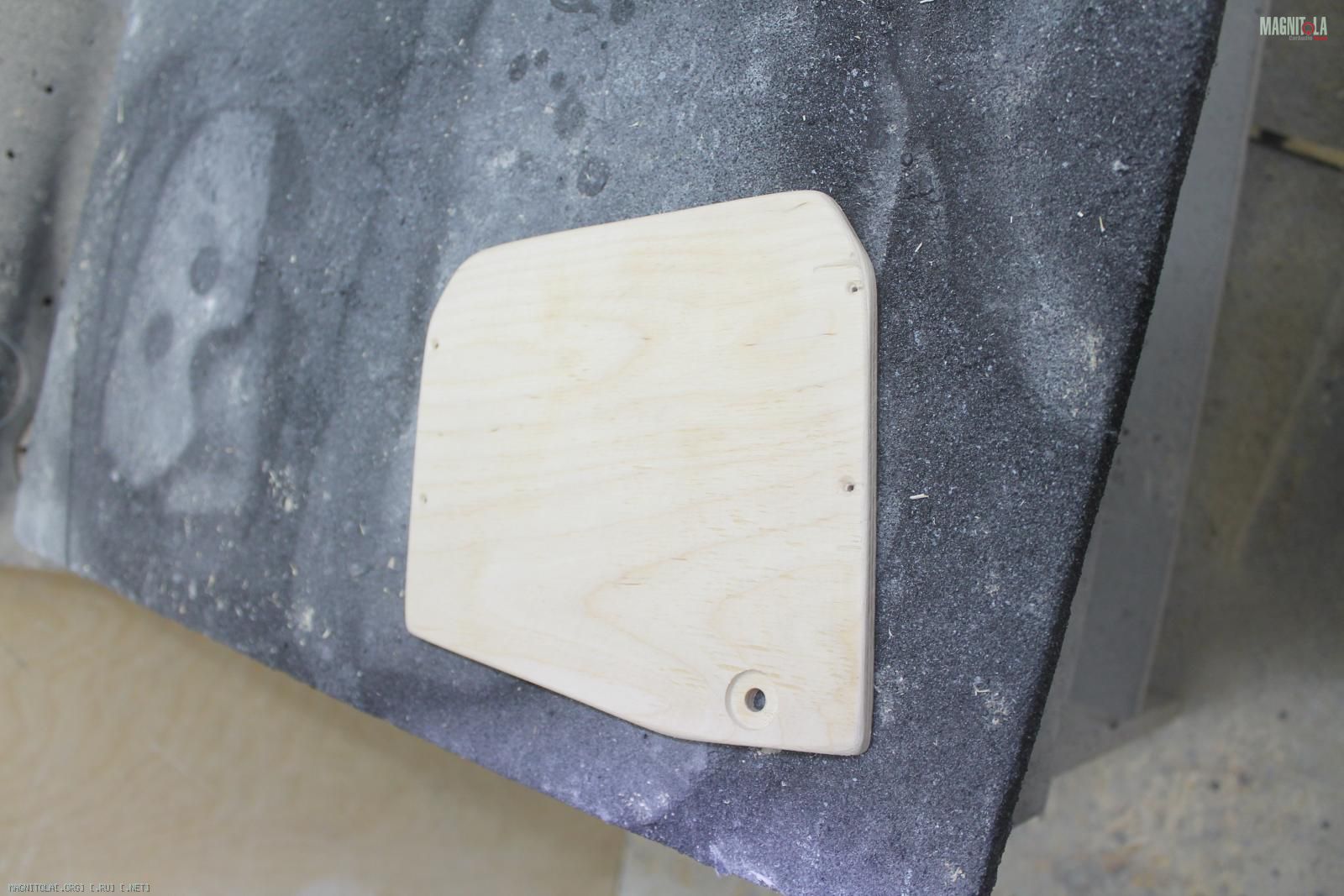

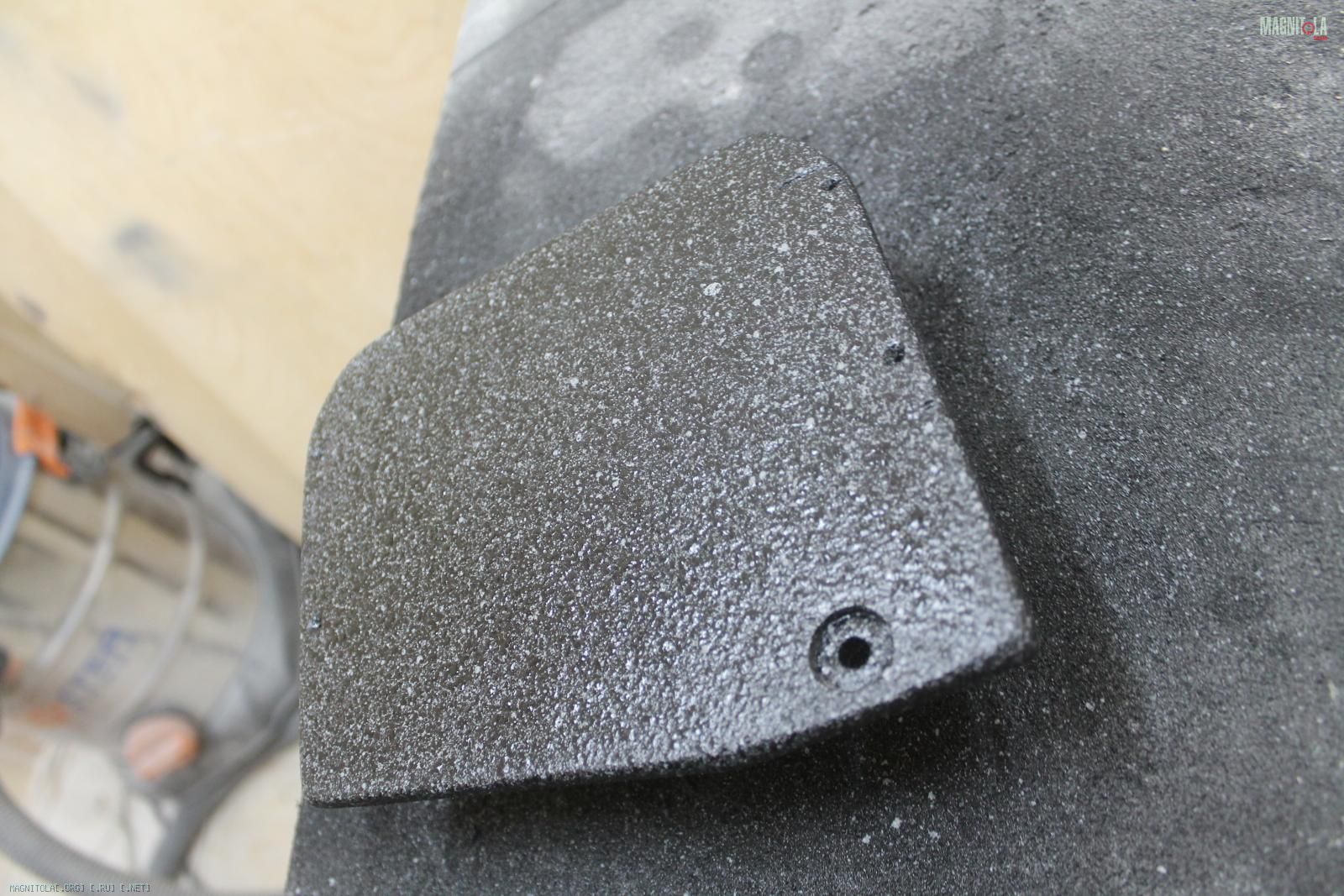

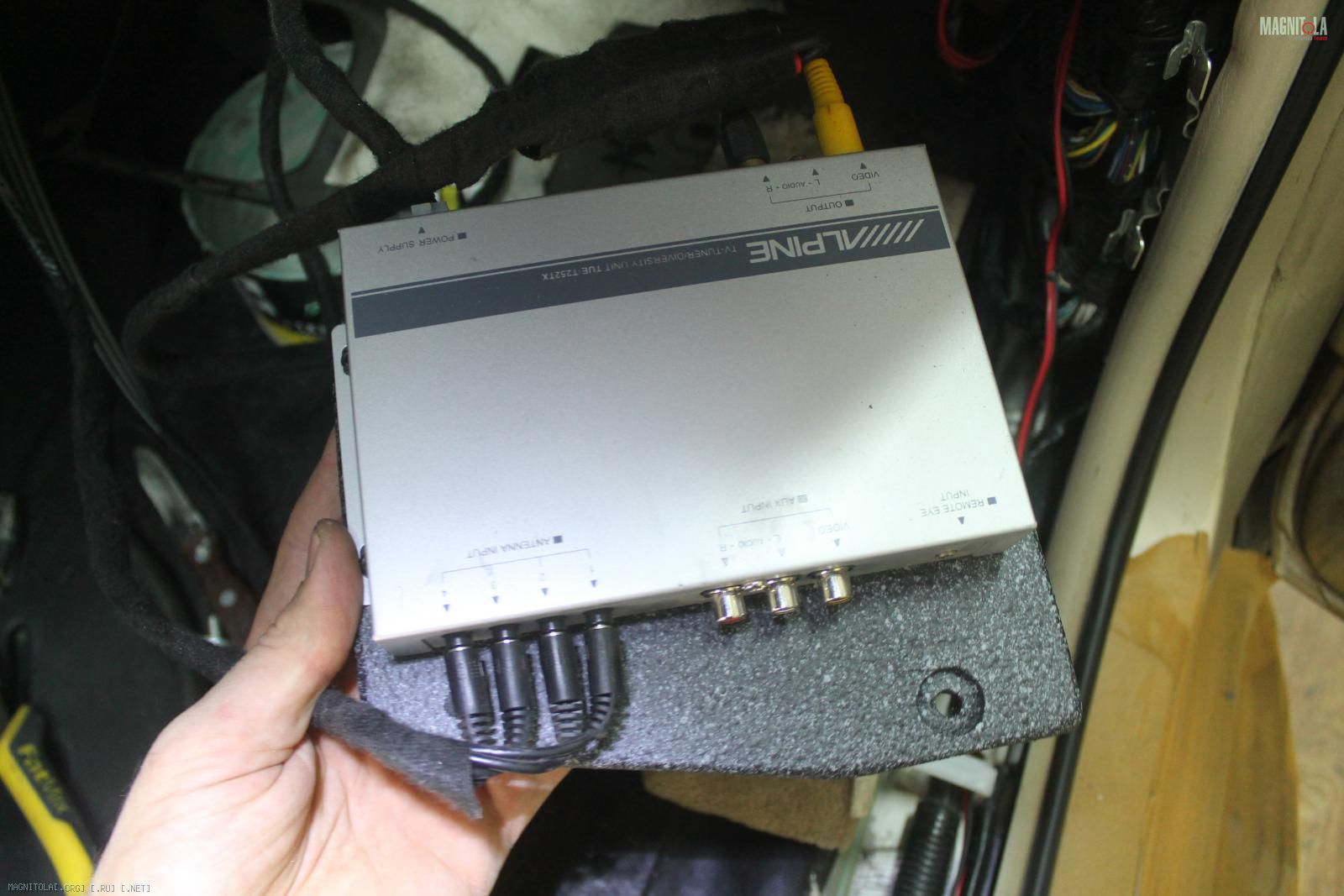

Полочка/крепление под ТВ-тюнер, в штатное место под М6...
Покраска...
Перекладка проводов, убирание соплей и пропайка соединений, вязка жгутов в мягкую изоленту Tesa.
Вложение 1146144Вложение 1146146Вложение 1146148Вложение 1146150Вложение 1146152Вложение 1146154Вложение 1146156

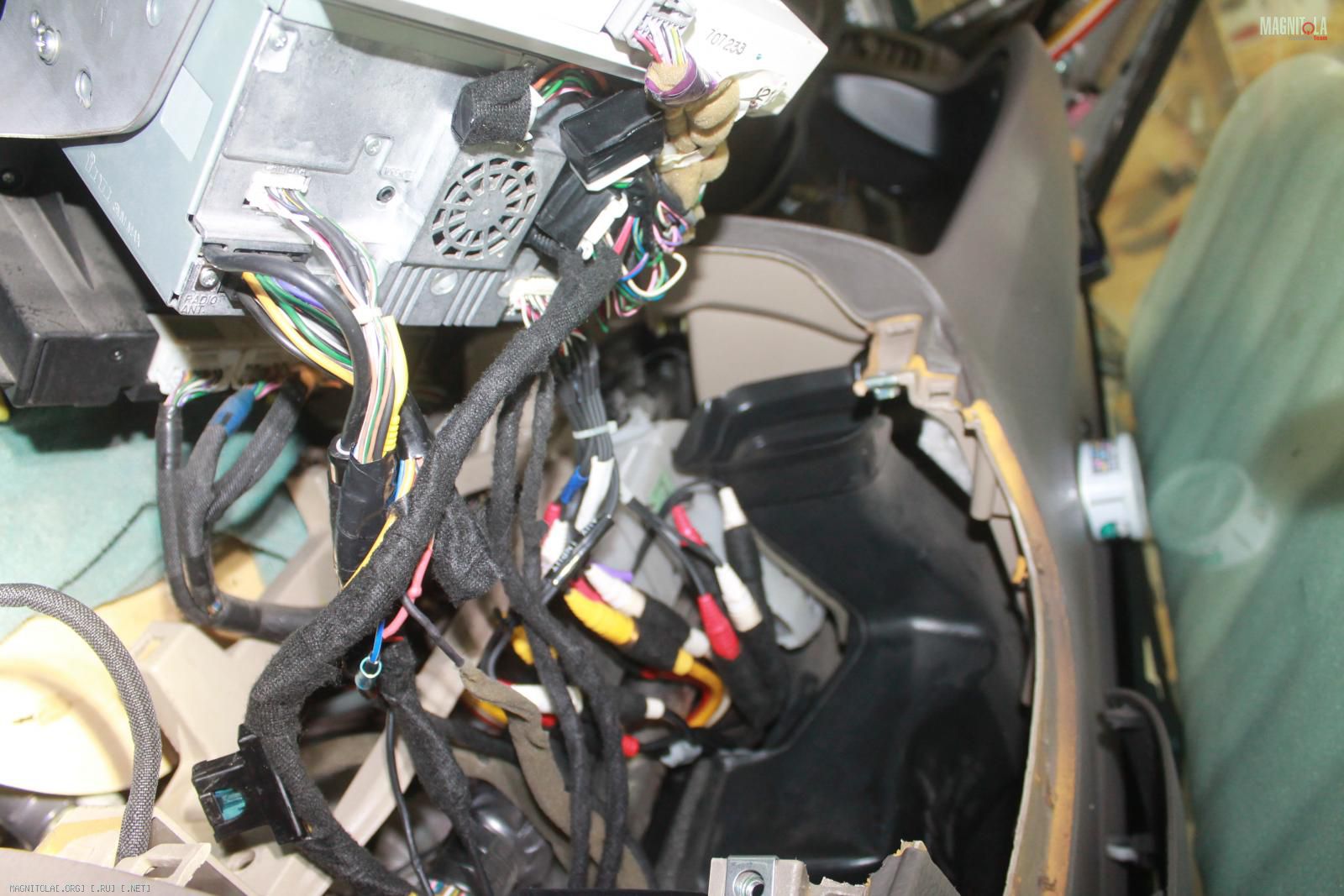

Убирание соплей у ГУ
Вложение 1146158Вложение 1146160

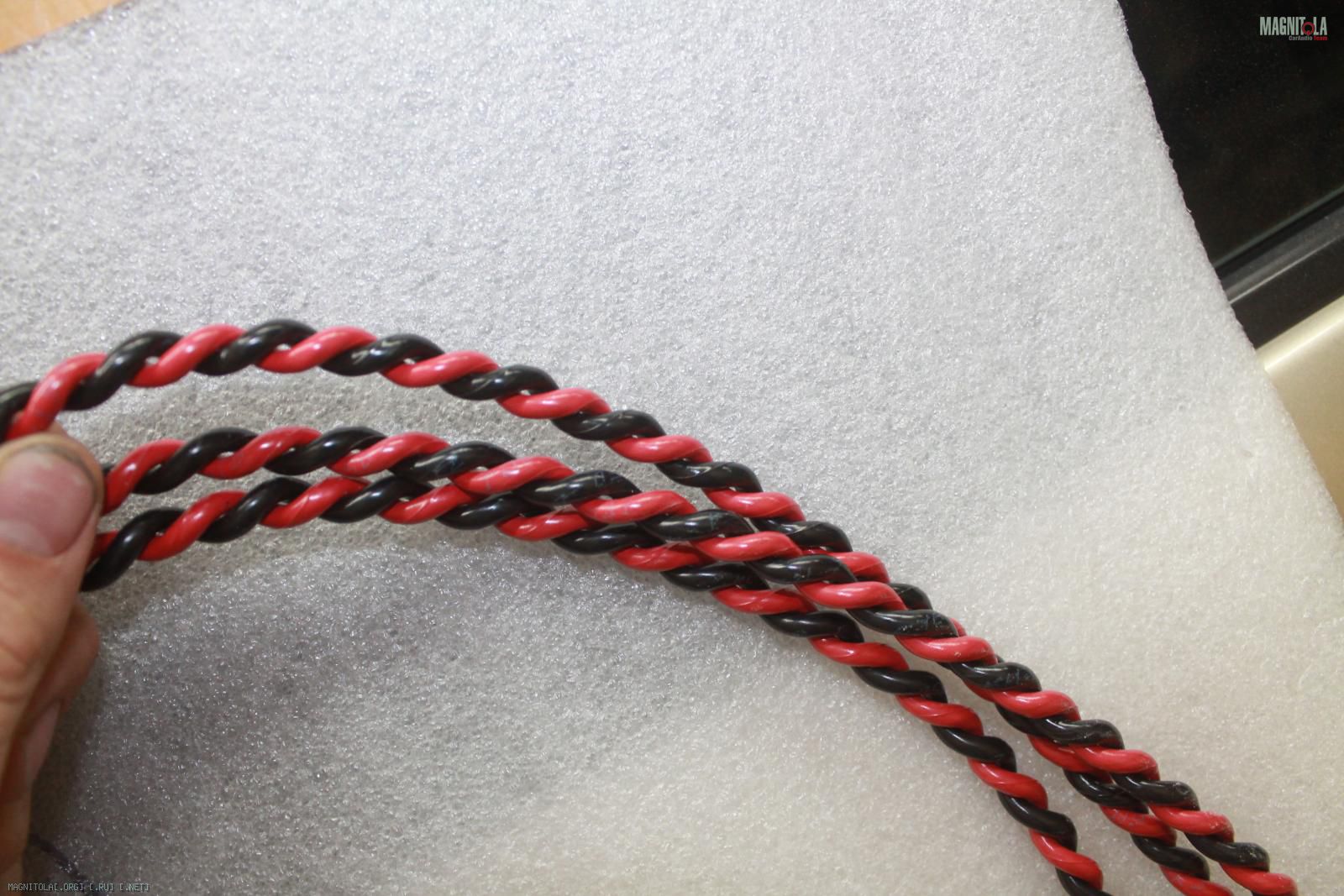

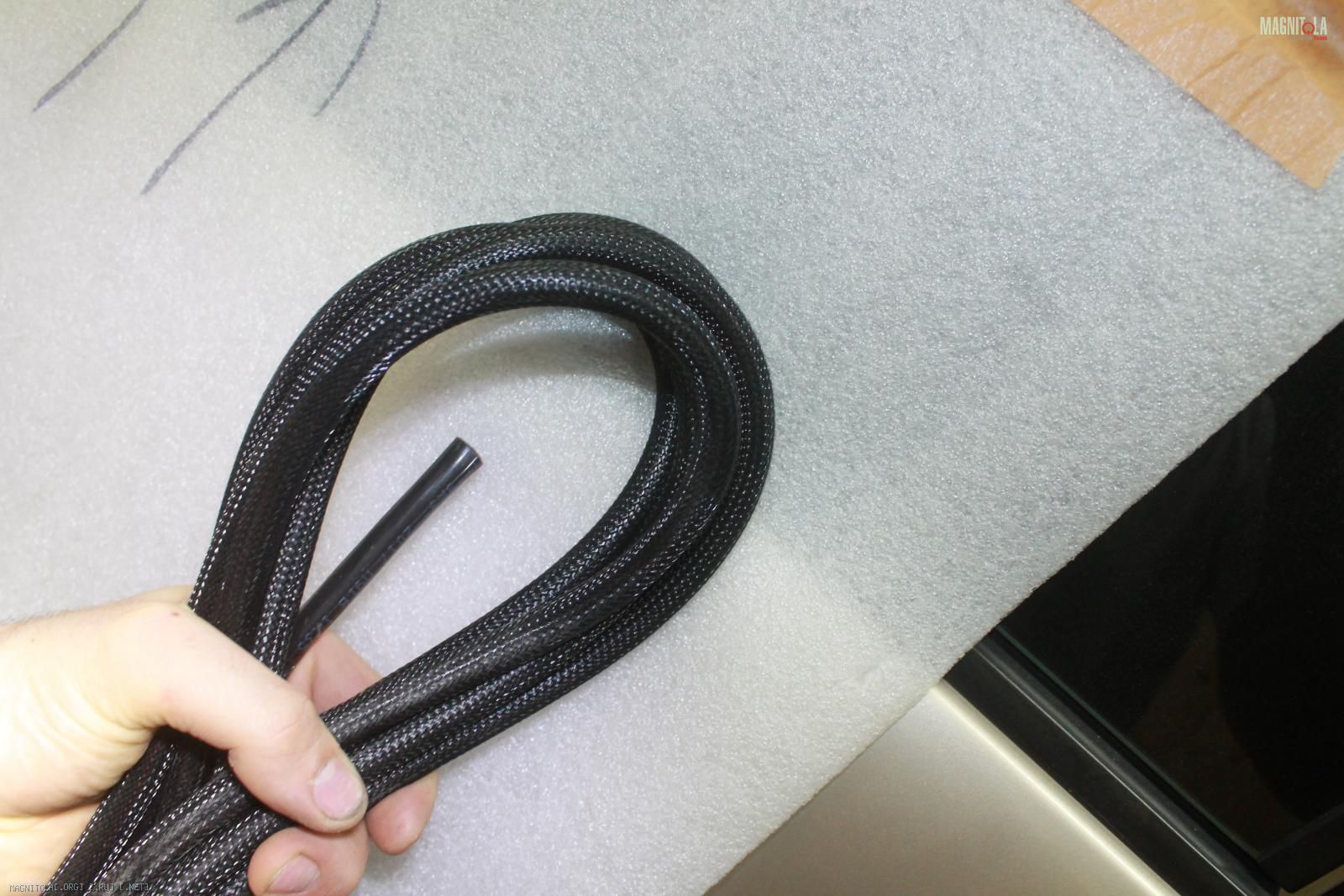

Вяжем в косы акустическую проводку под ВЧ, СЧ, мидбас фронт , тыл, саб.
Одеваем ее в оплетку змеиная кожа.
Вложение 1146162Вложение 1146164Вложение 1146166Вложение 1146168

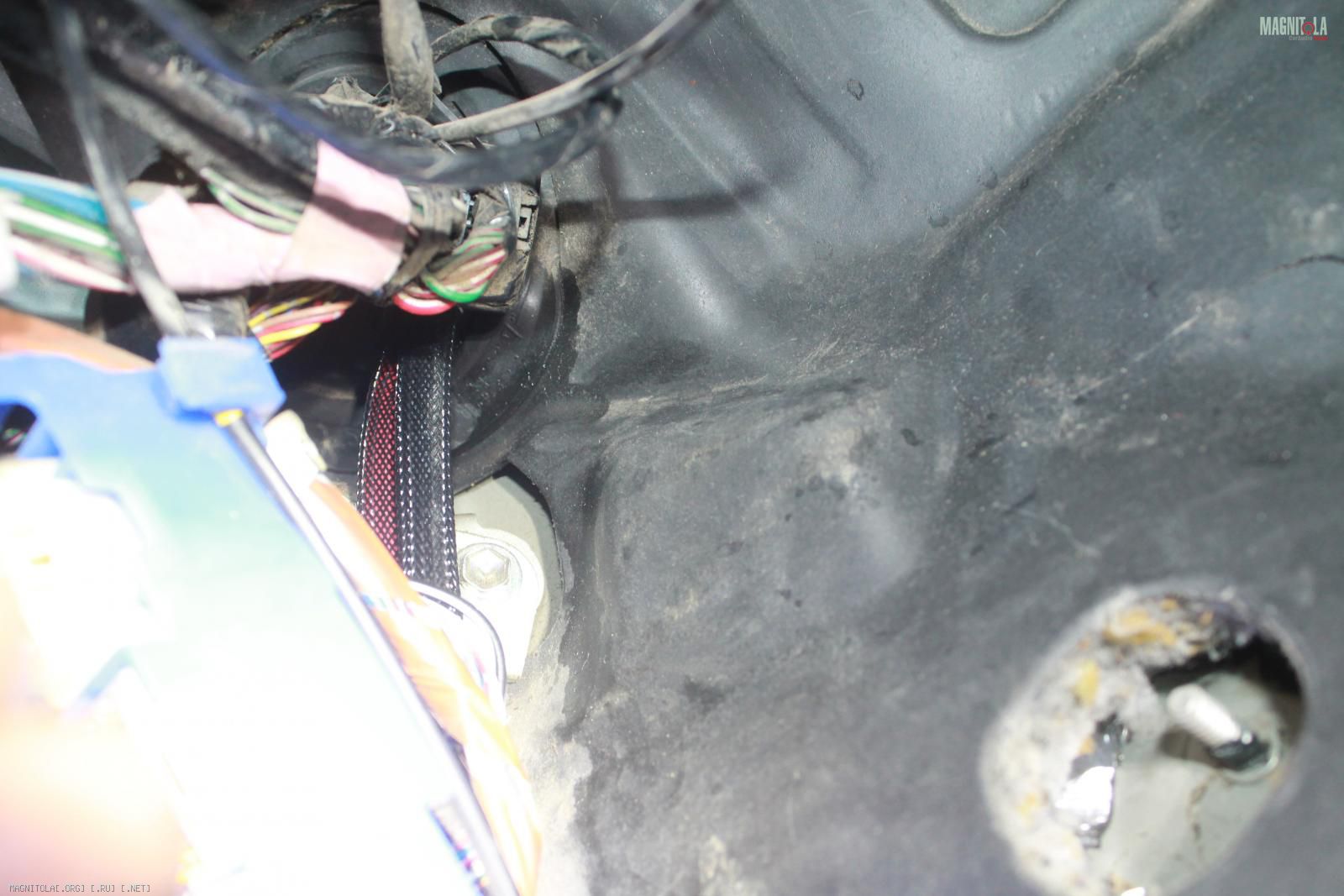

Протягиваем силовую проводку...
Вложение 1146170Вложение 1146172

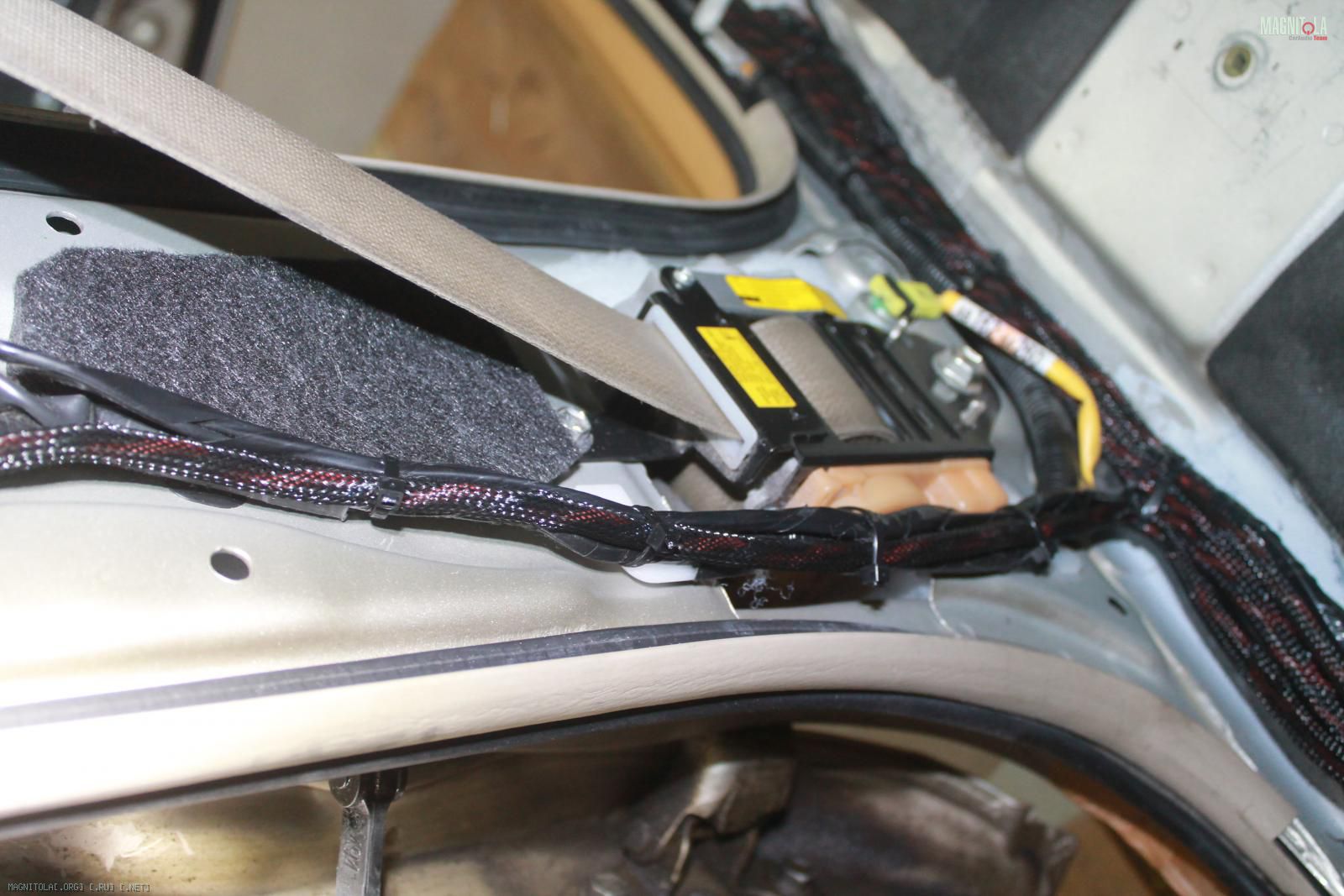

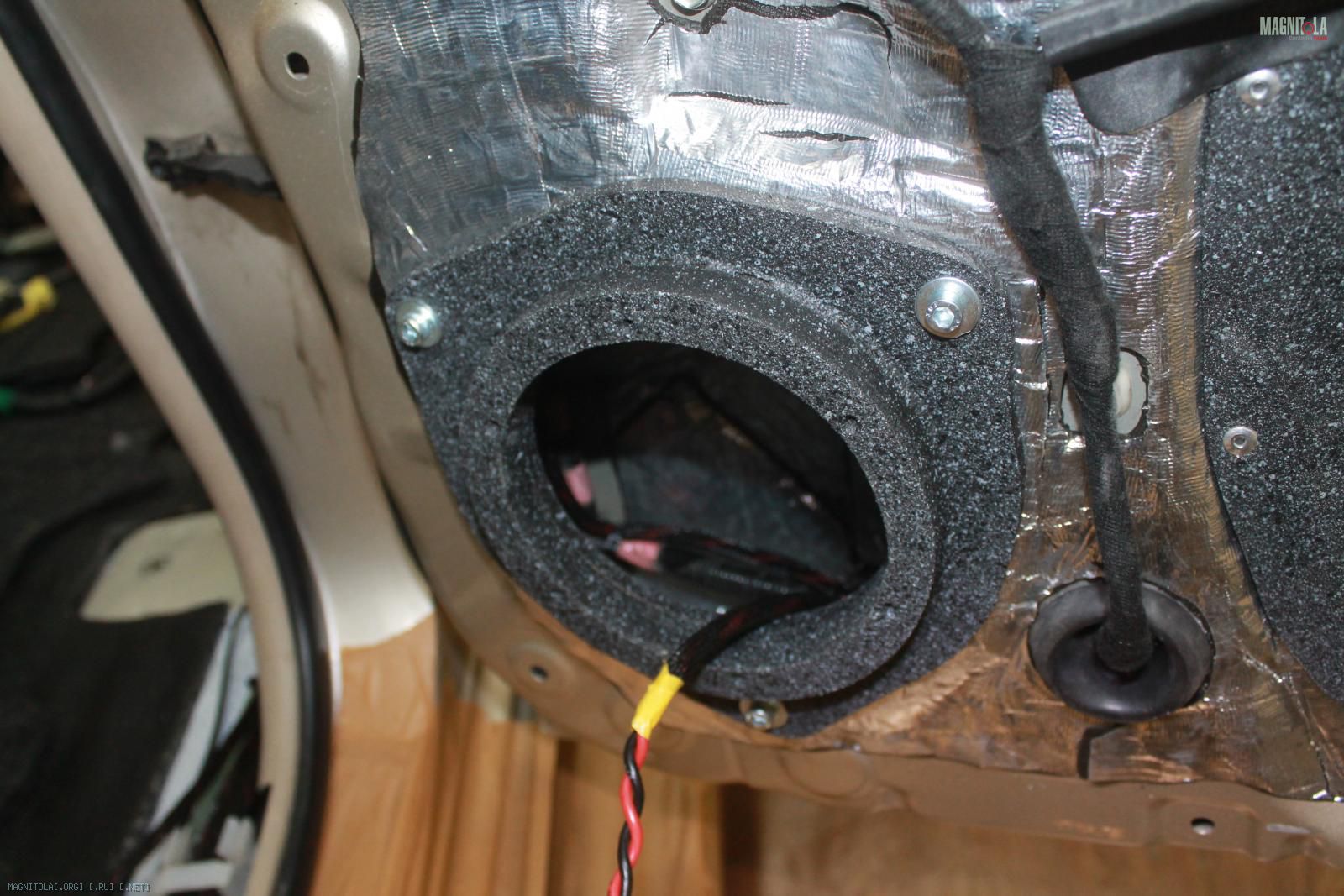

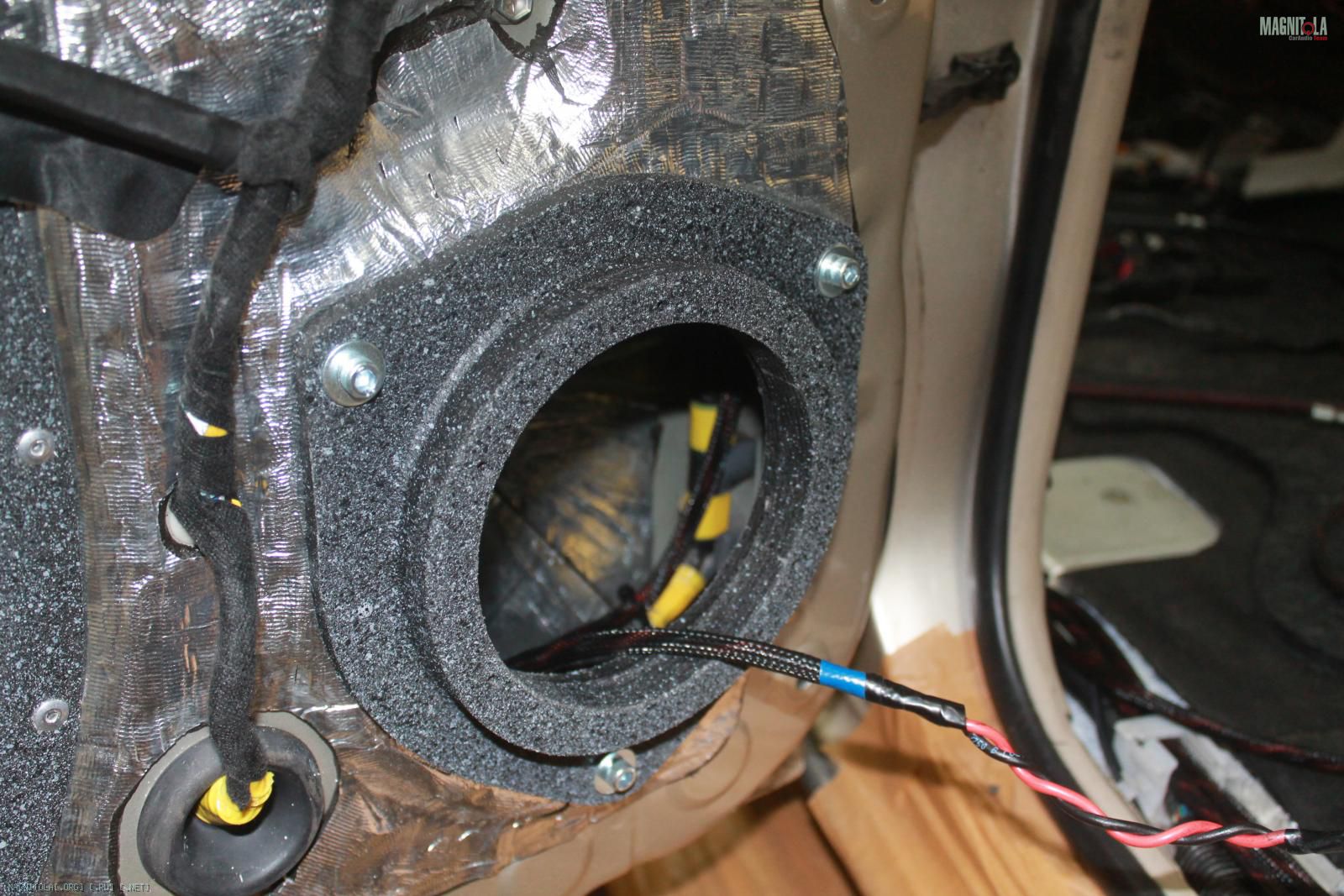

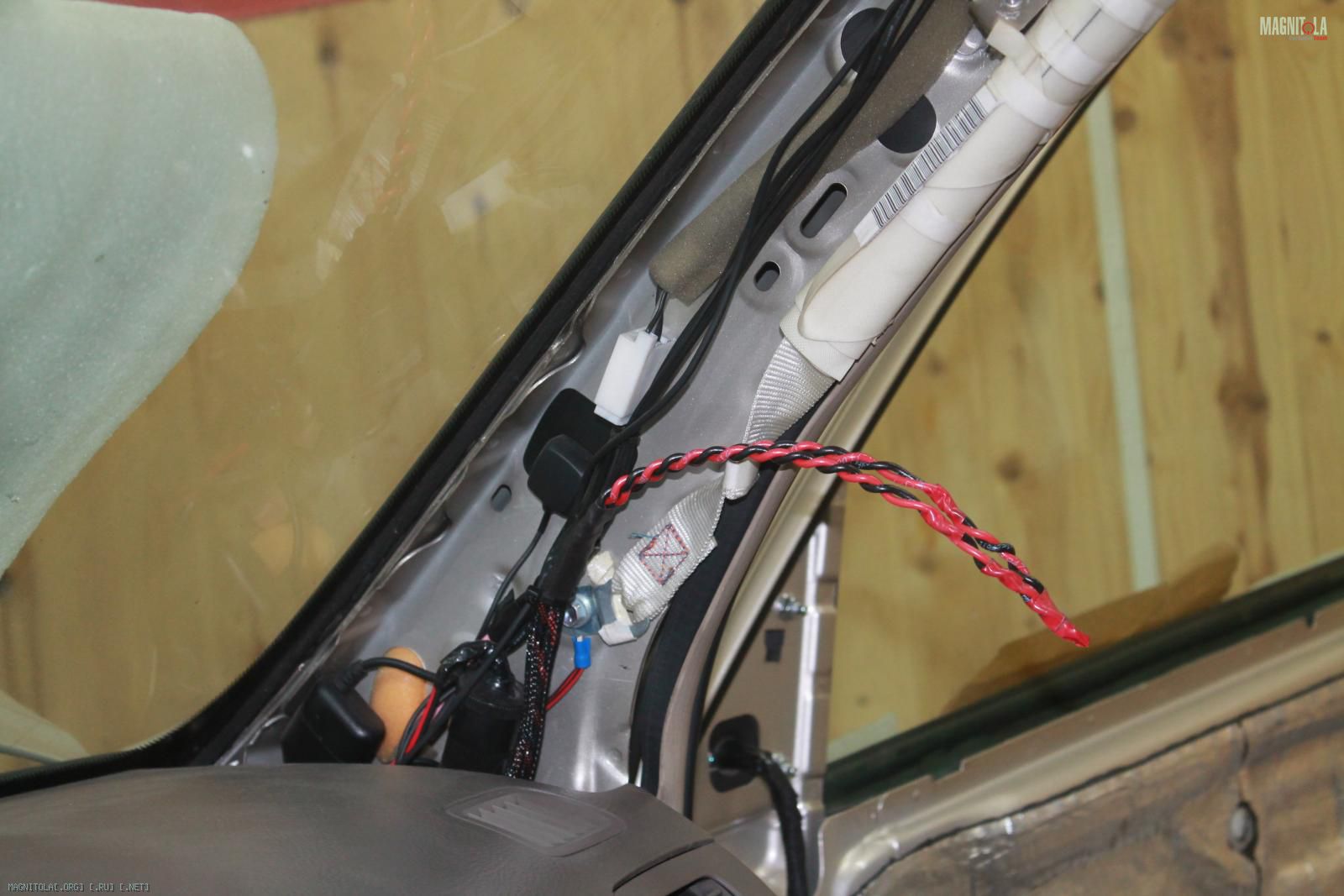

Протягиваем акустическую проводку в стойки, передние и задние двери
Вложение 1146174Вложение 1146176Вложение 1146178Вложение 1146180Вложение 1146182Вложение 1146184Вложение 1146186Вложение 1146188

Toyota Prado 120

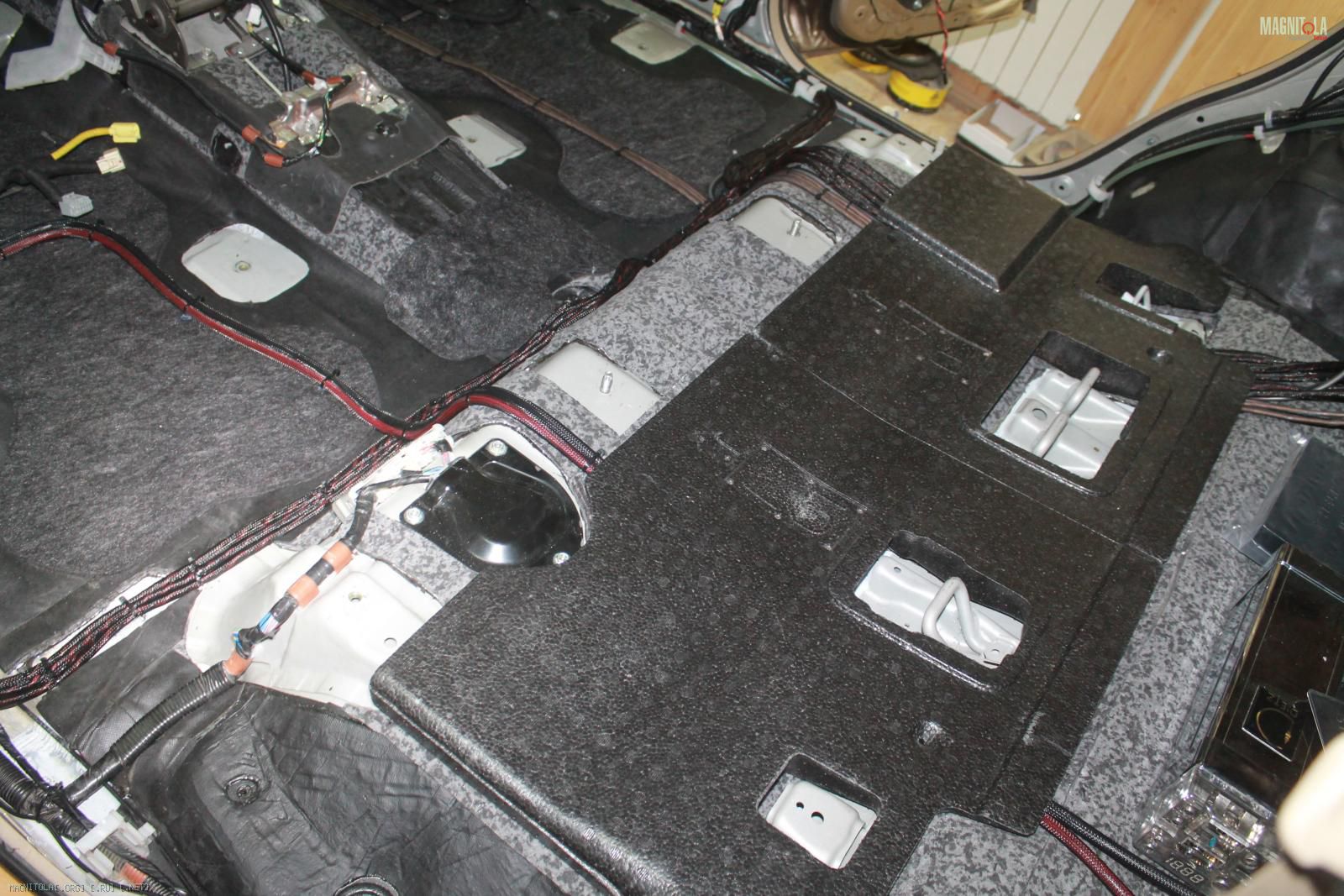

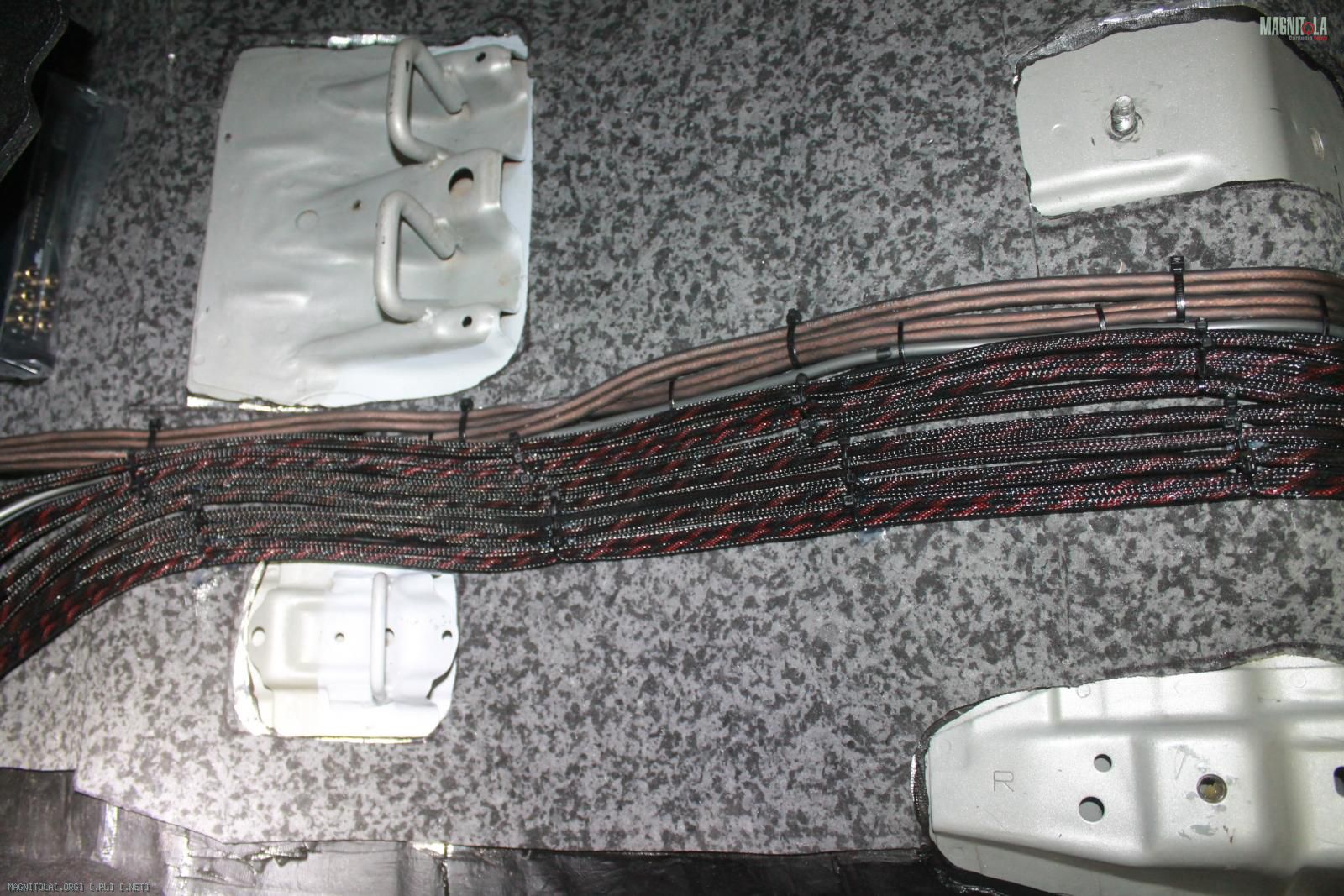

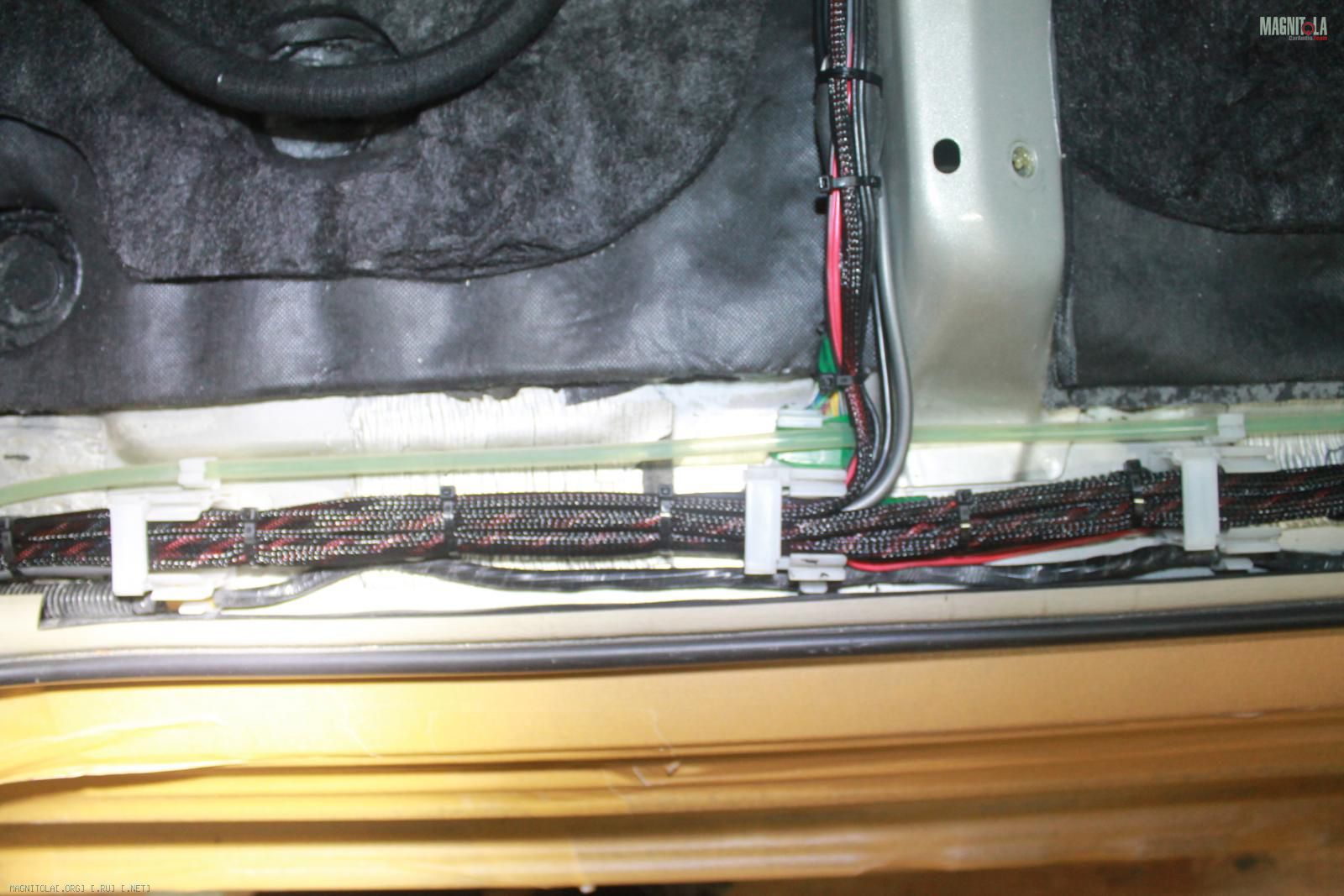

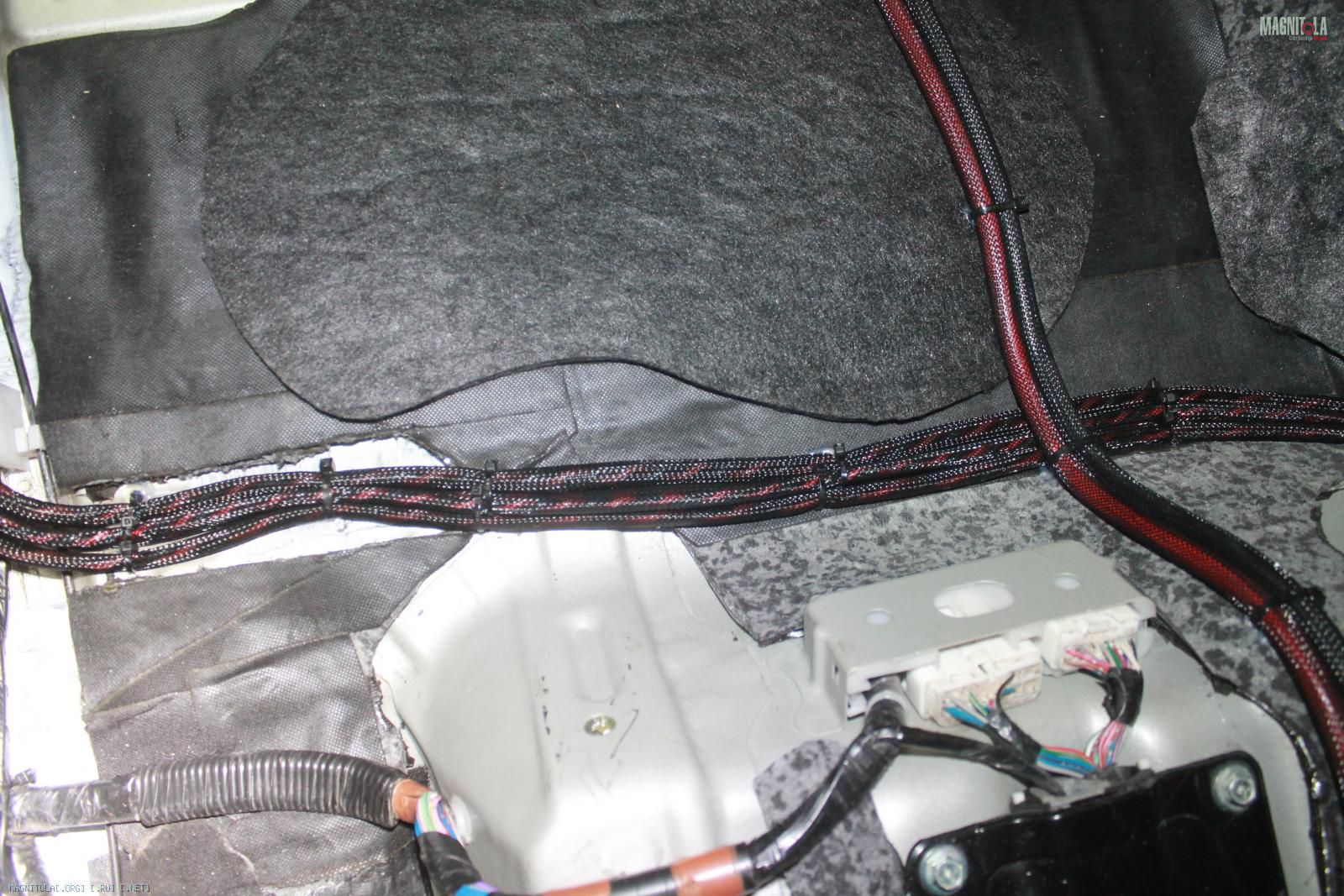

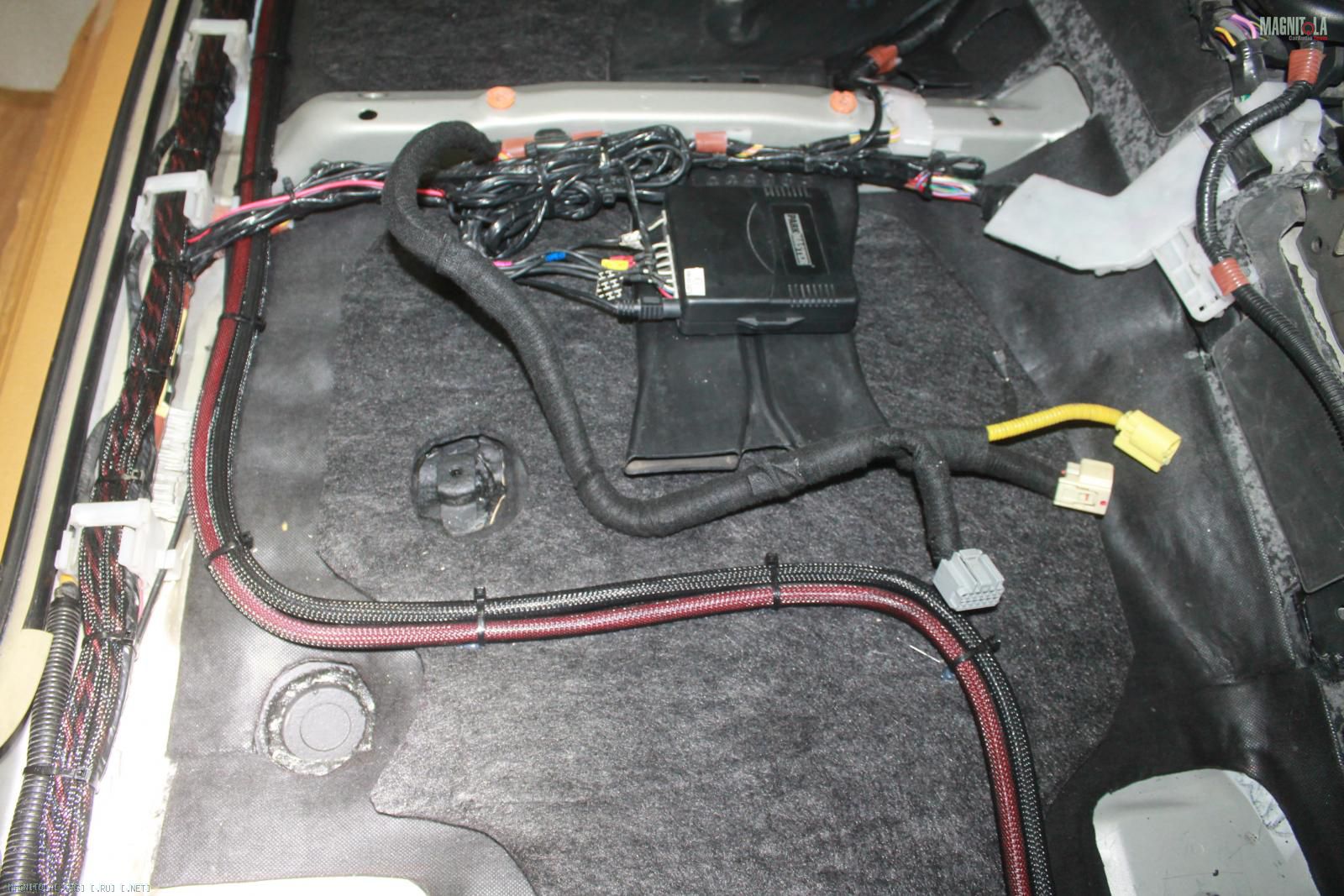

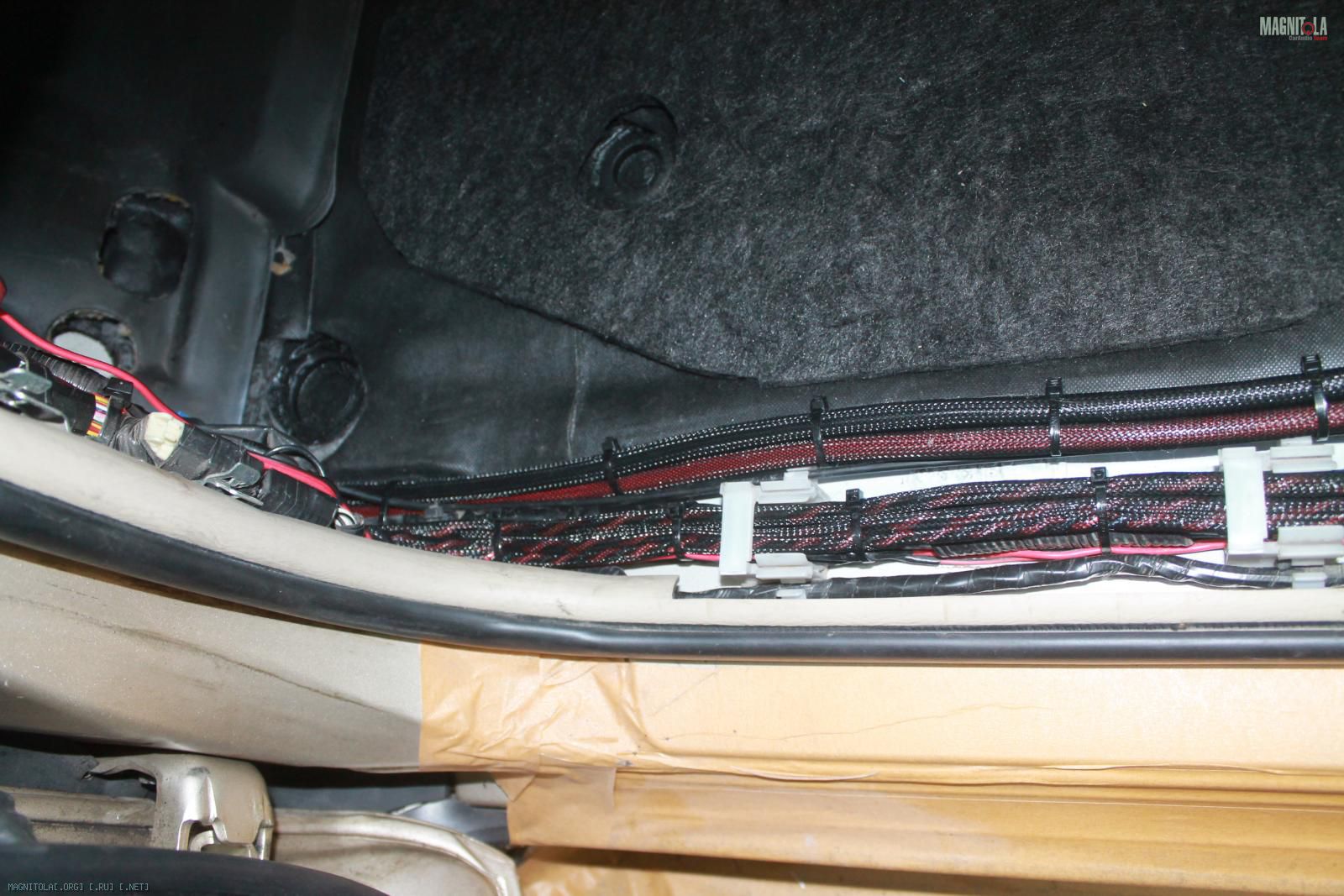

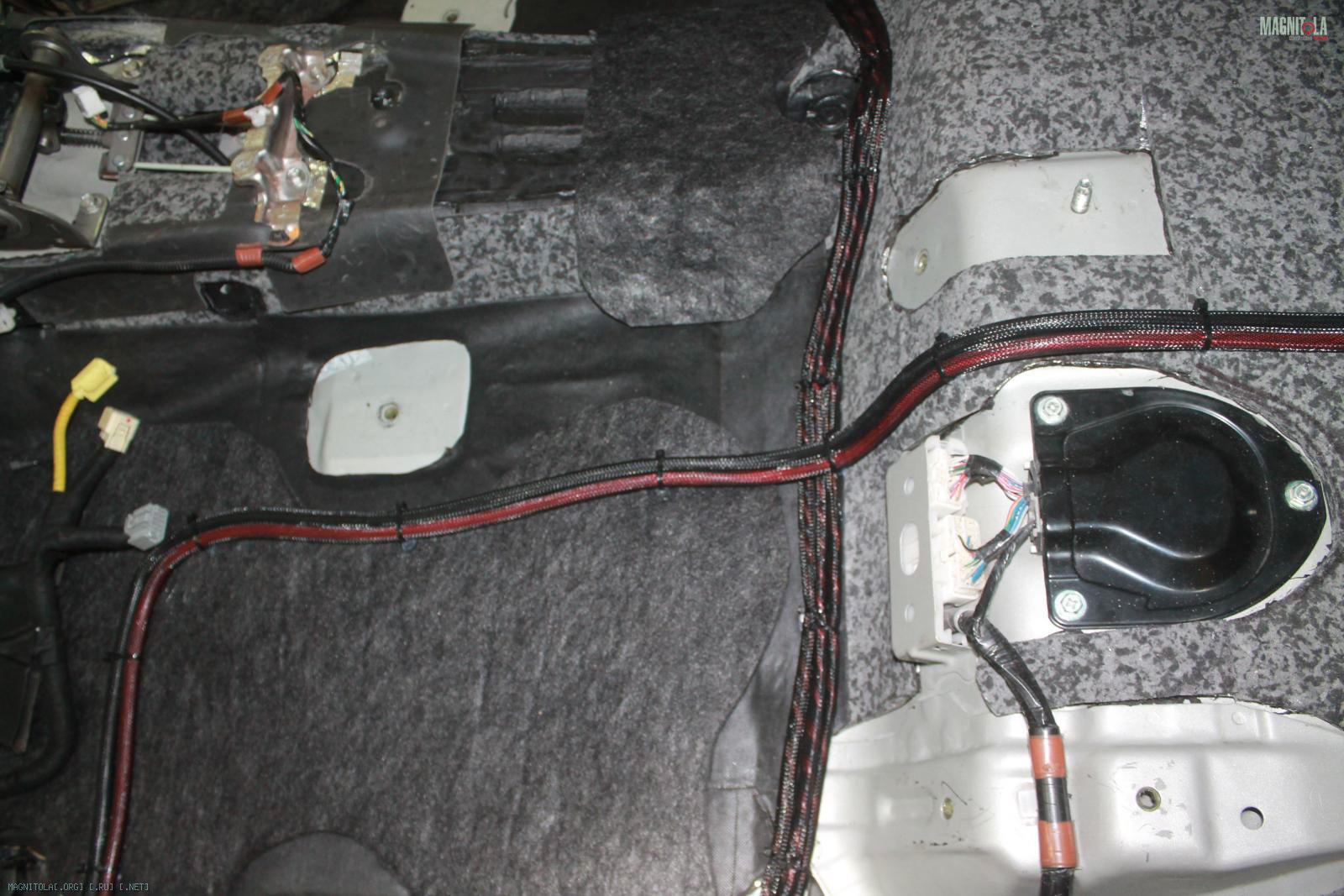

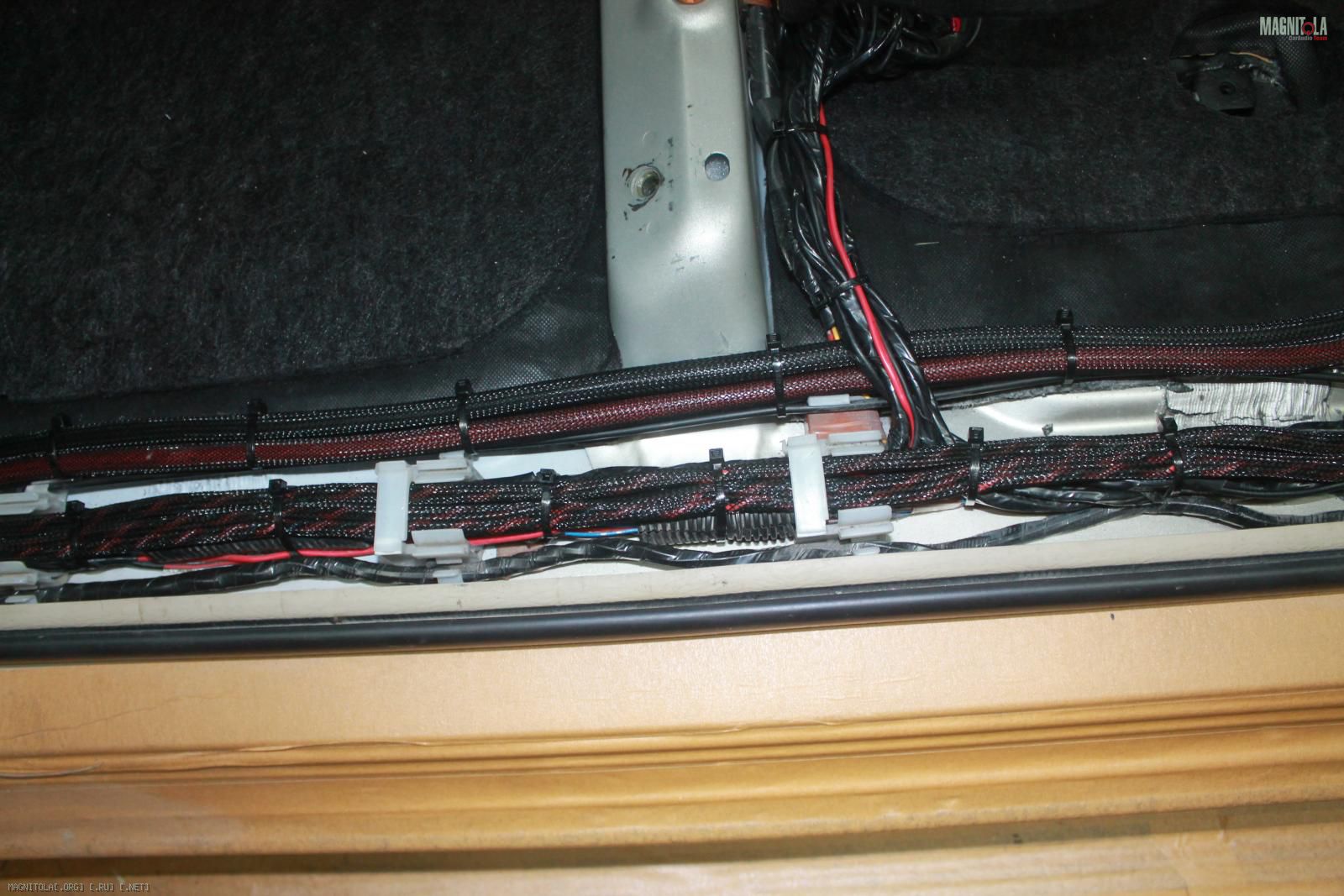

Прокладка и закрепление проводки
Вложение 1146316Вложение 1146318Вложение 1146320Вложение 1146322Вложение 1146324Вложение 1146326Вложение 1146328Вложение 1146330Вложение 1146332Вложение 1146334Вложение 1146336Вложение 1146338Вложение 1146340Вложение 1146342Вложение 1146344Вложение 1146346Вложение 1146348Вложение 1146350

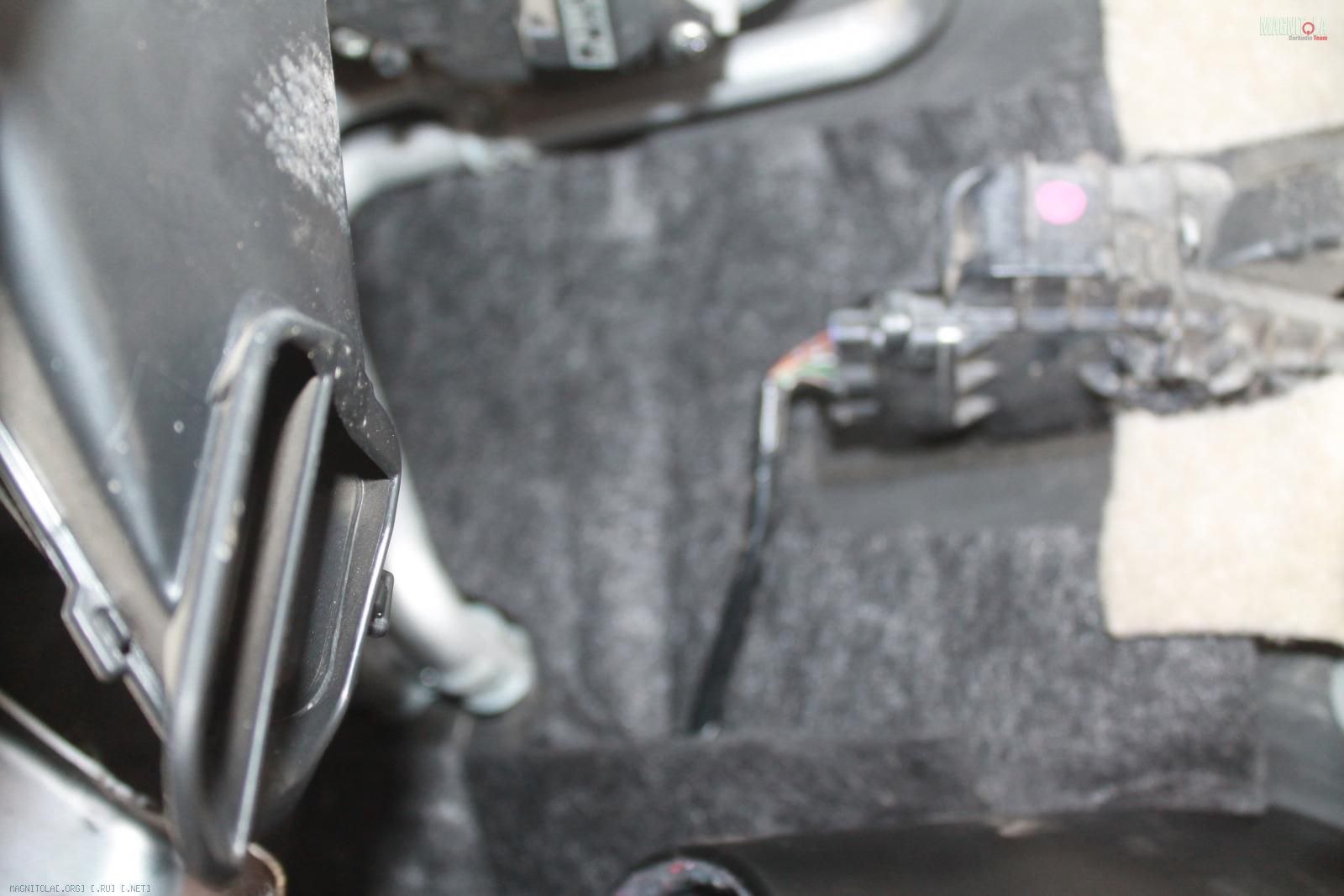

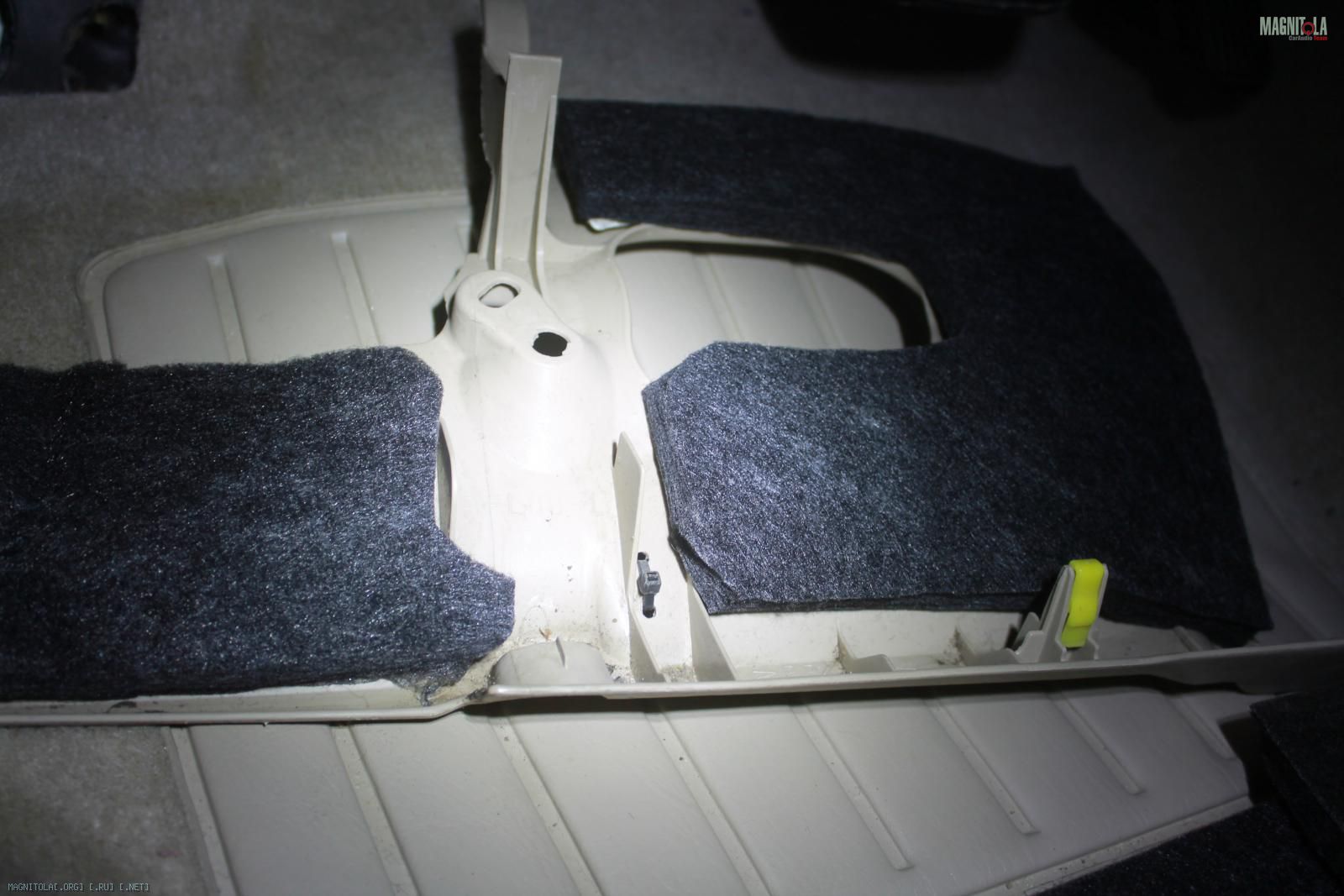

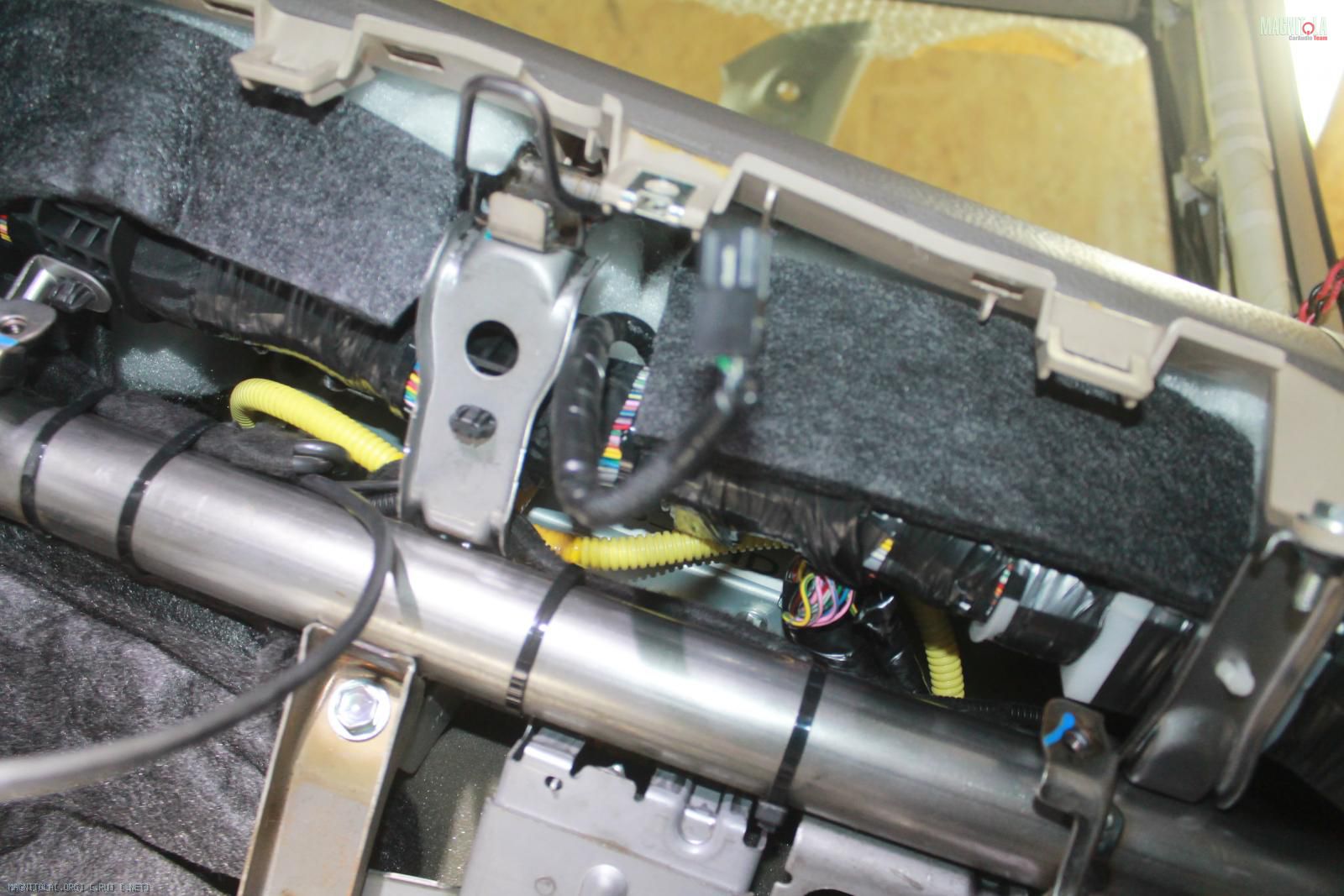

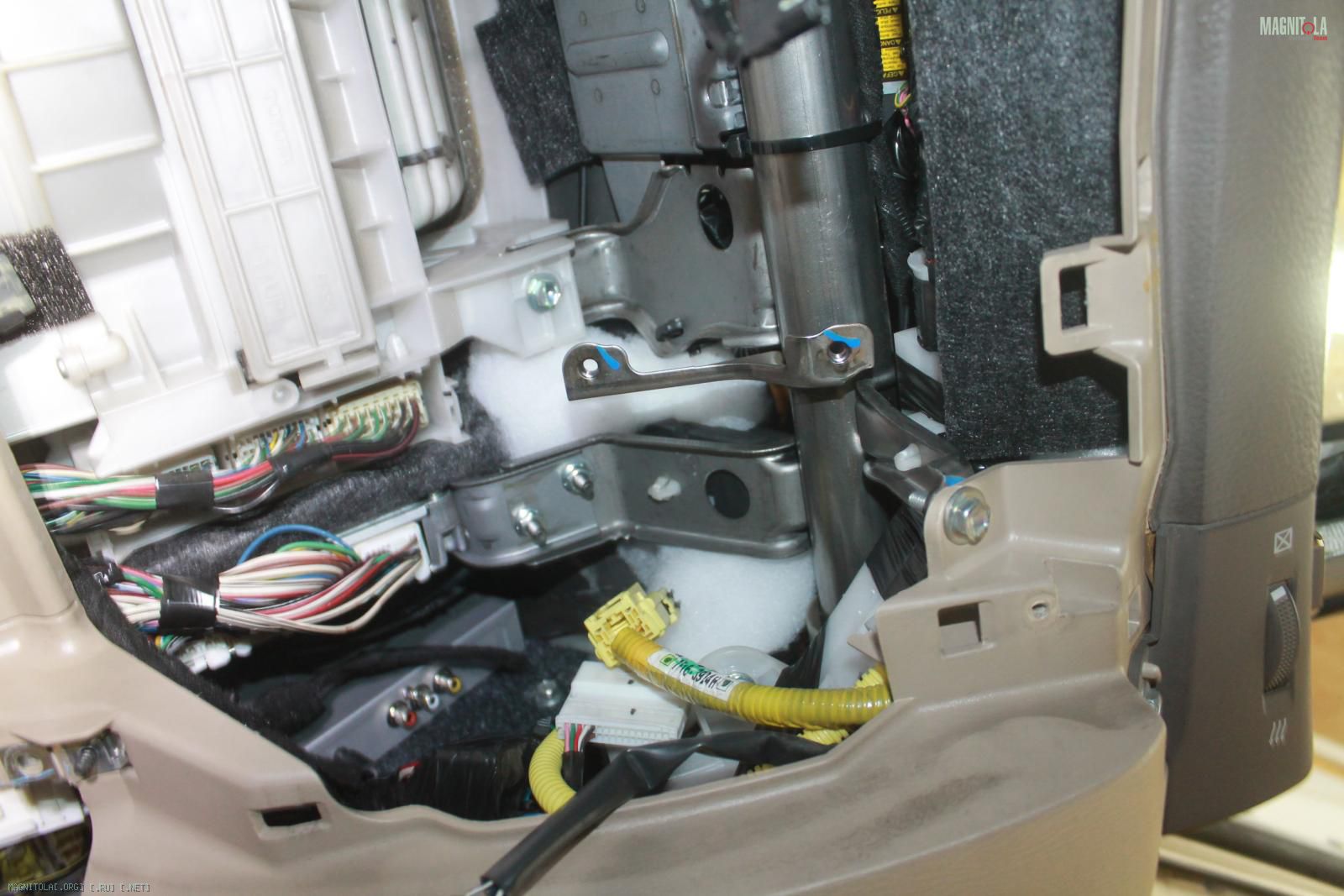

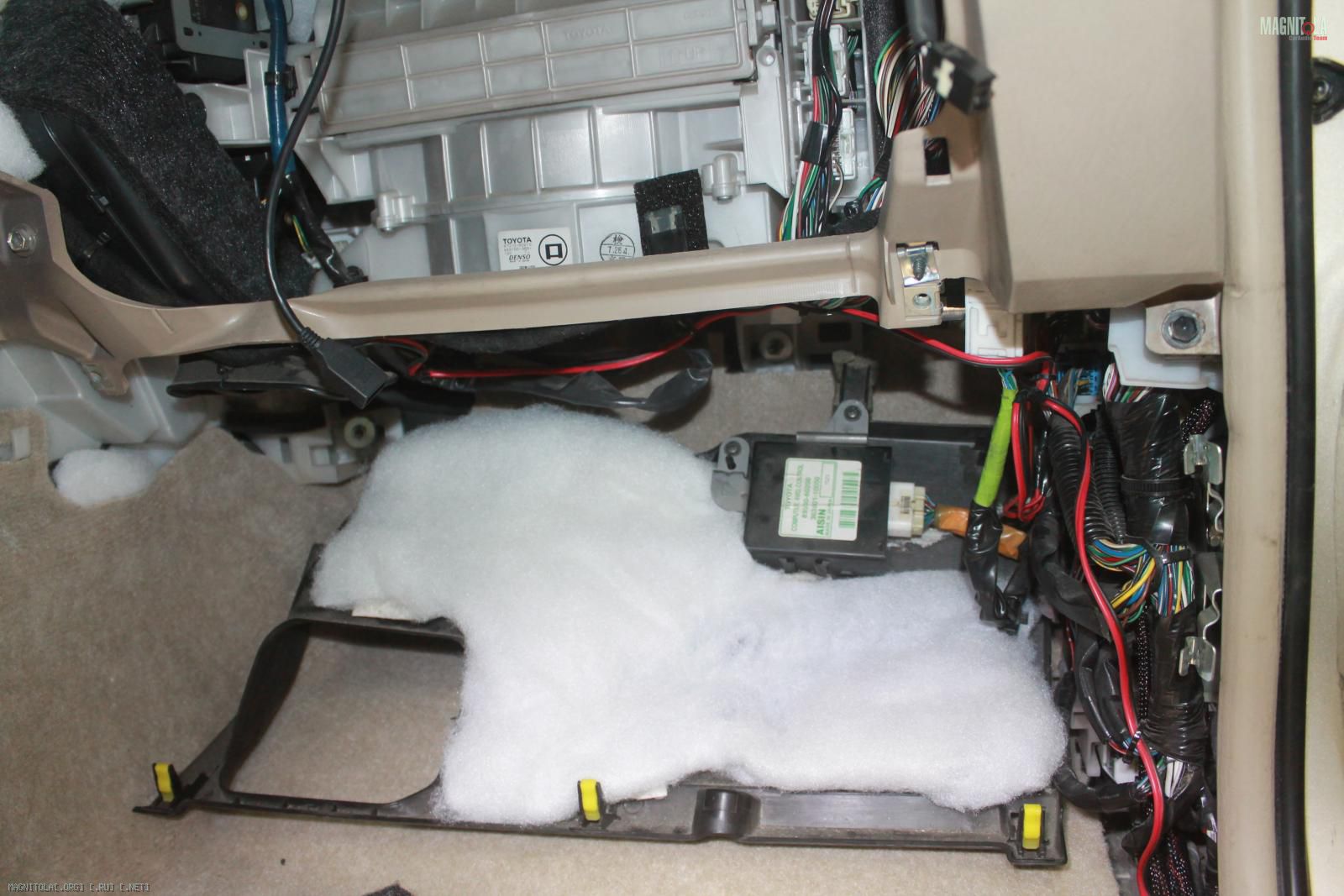

Шумоизоляция торпеды
Вложение 1146352Вложение 1146354Вложение 1146356Вложение 1146358Вложение 1146360Вложение 1146362Вложение 1146364Вложение 1146366Вложение 1146368Вложение 1146370Вложение 1146372Вложение 1146374Вложение 1146376Вложение 1146378

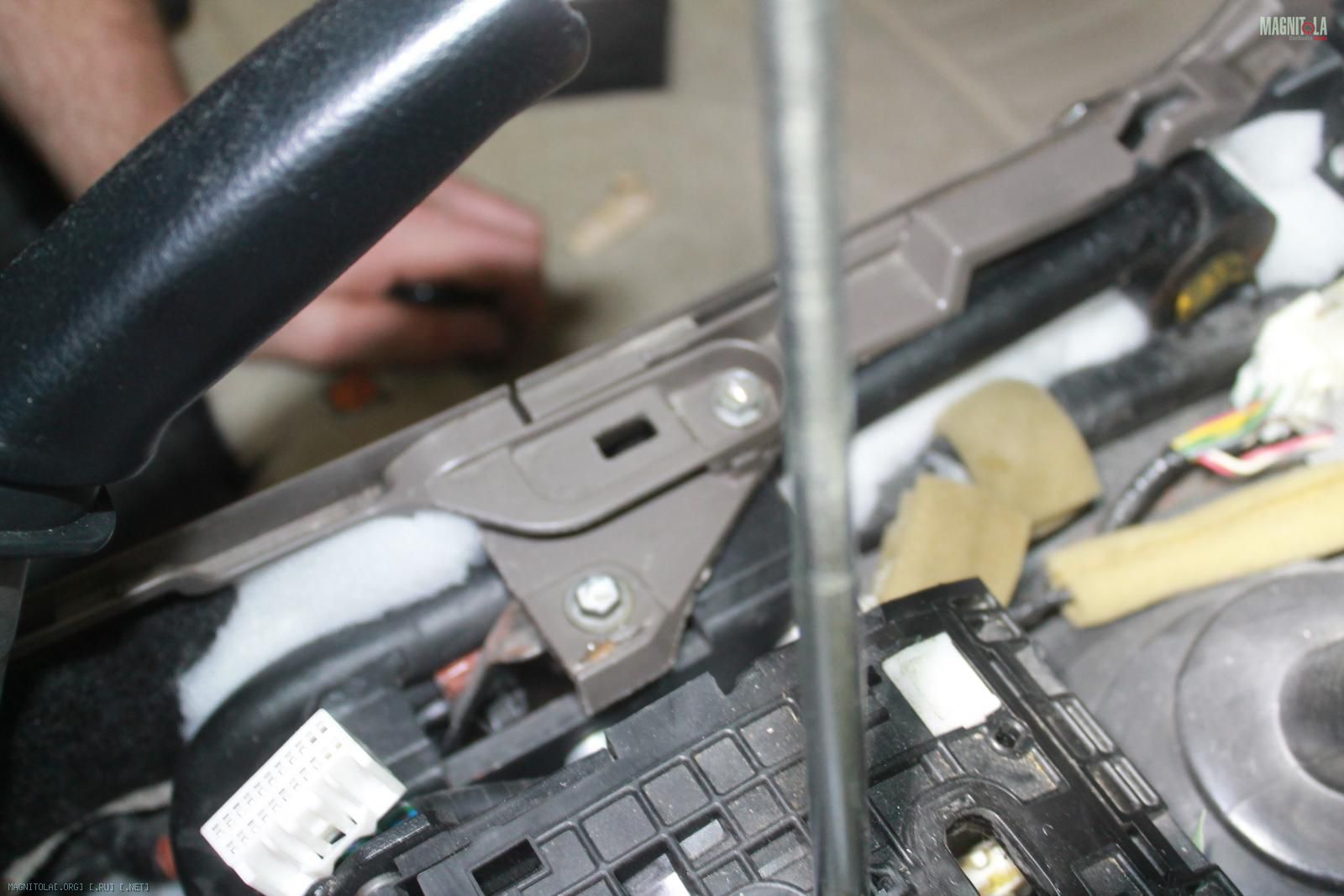

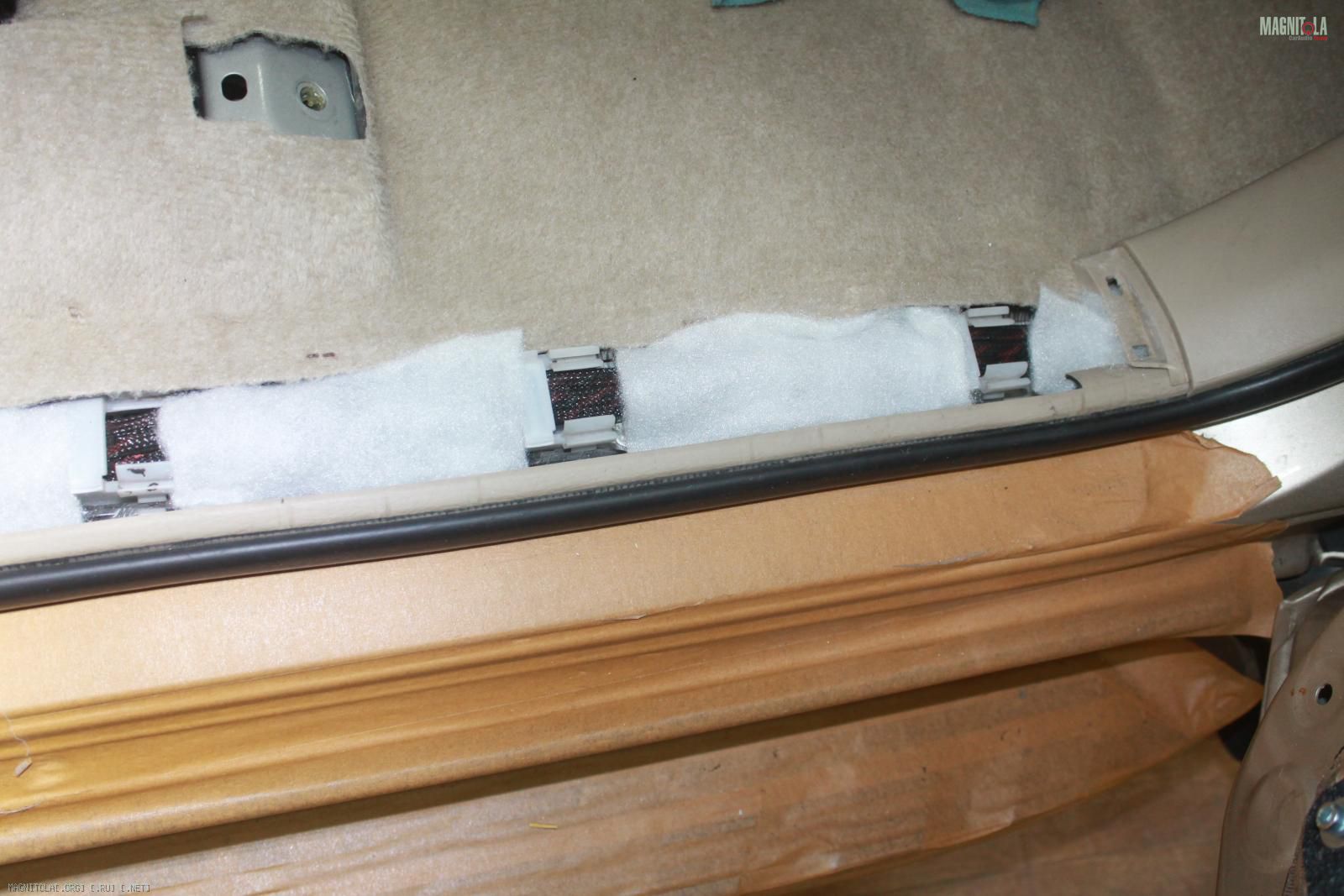

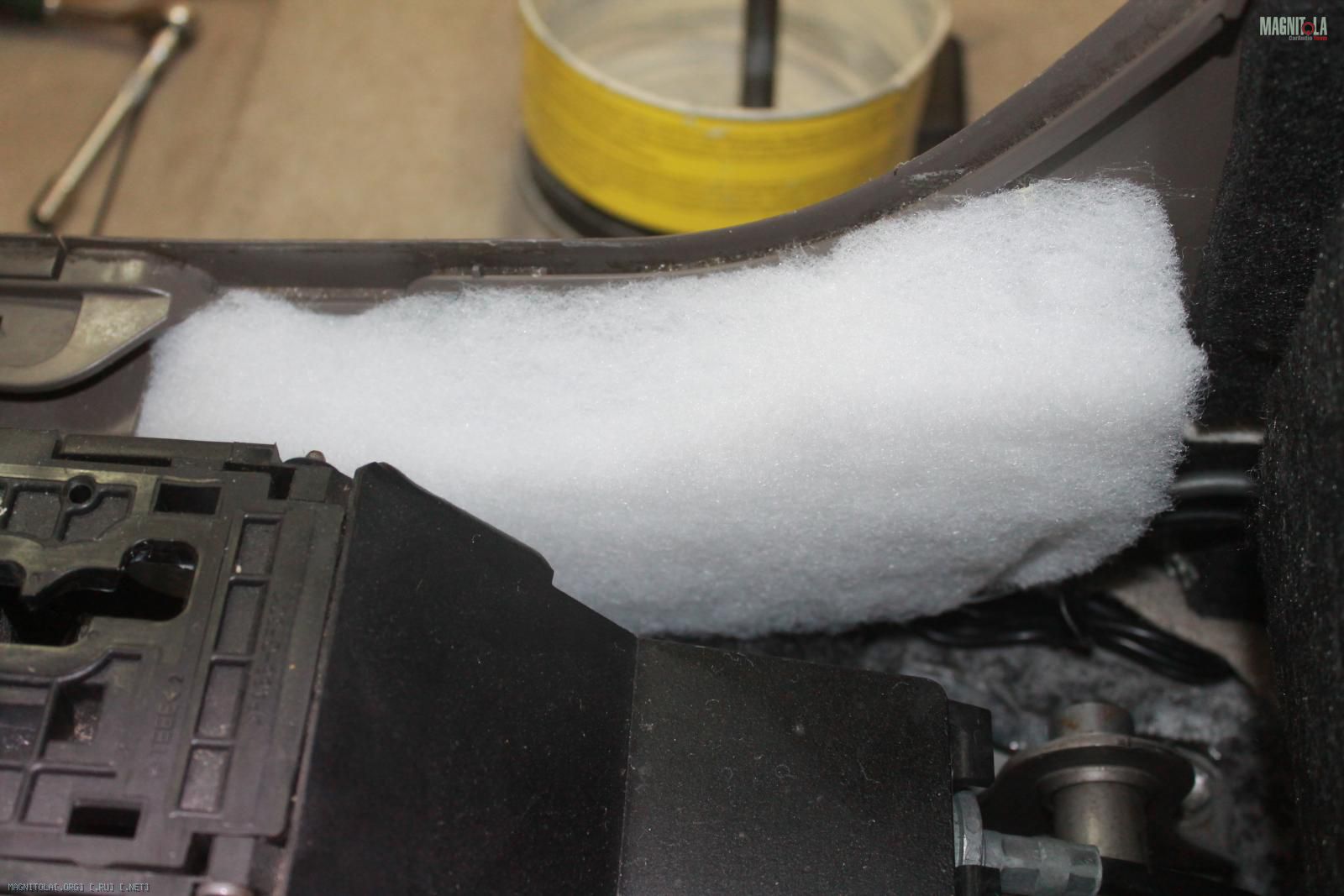

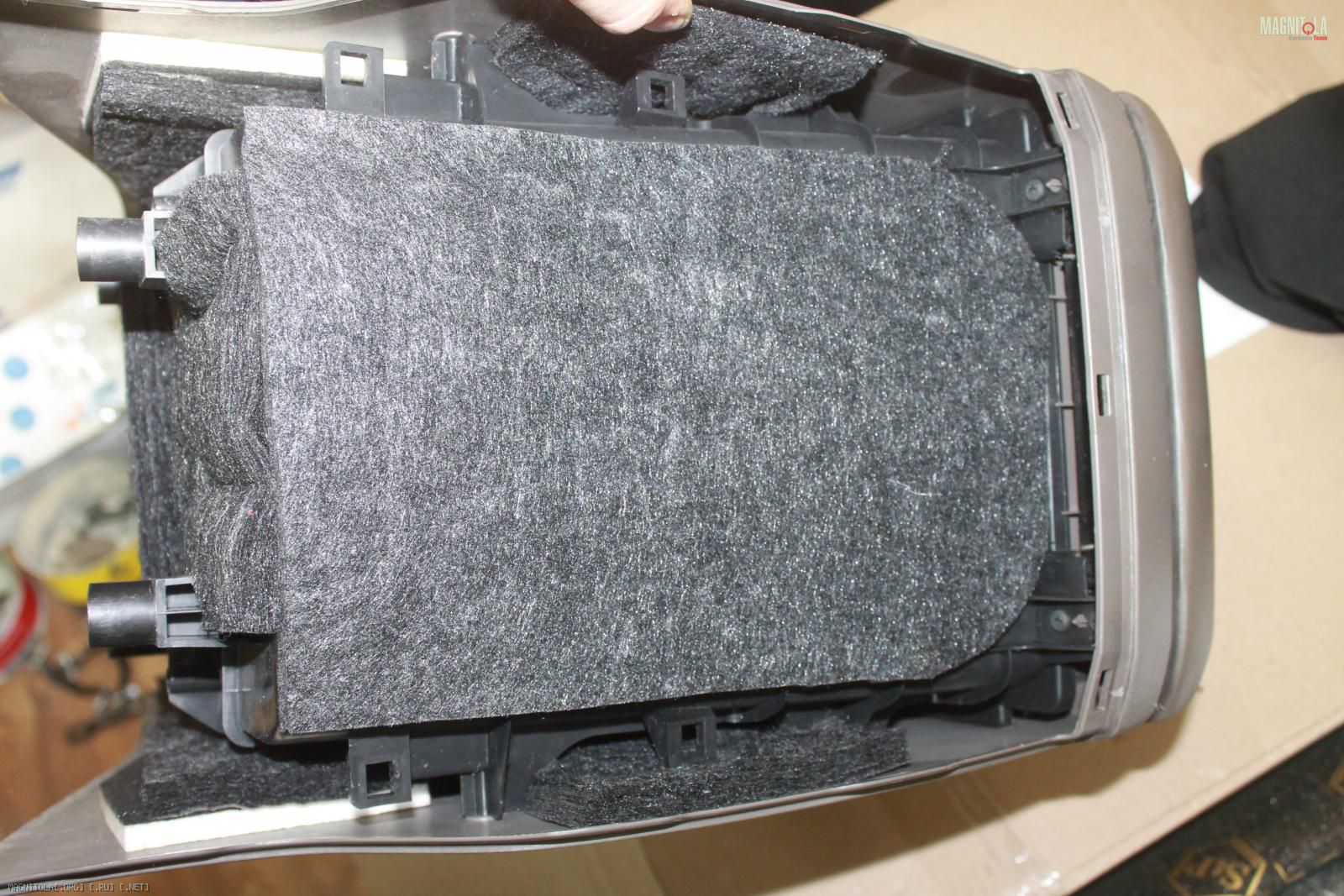

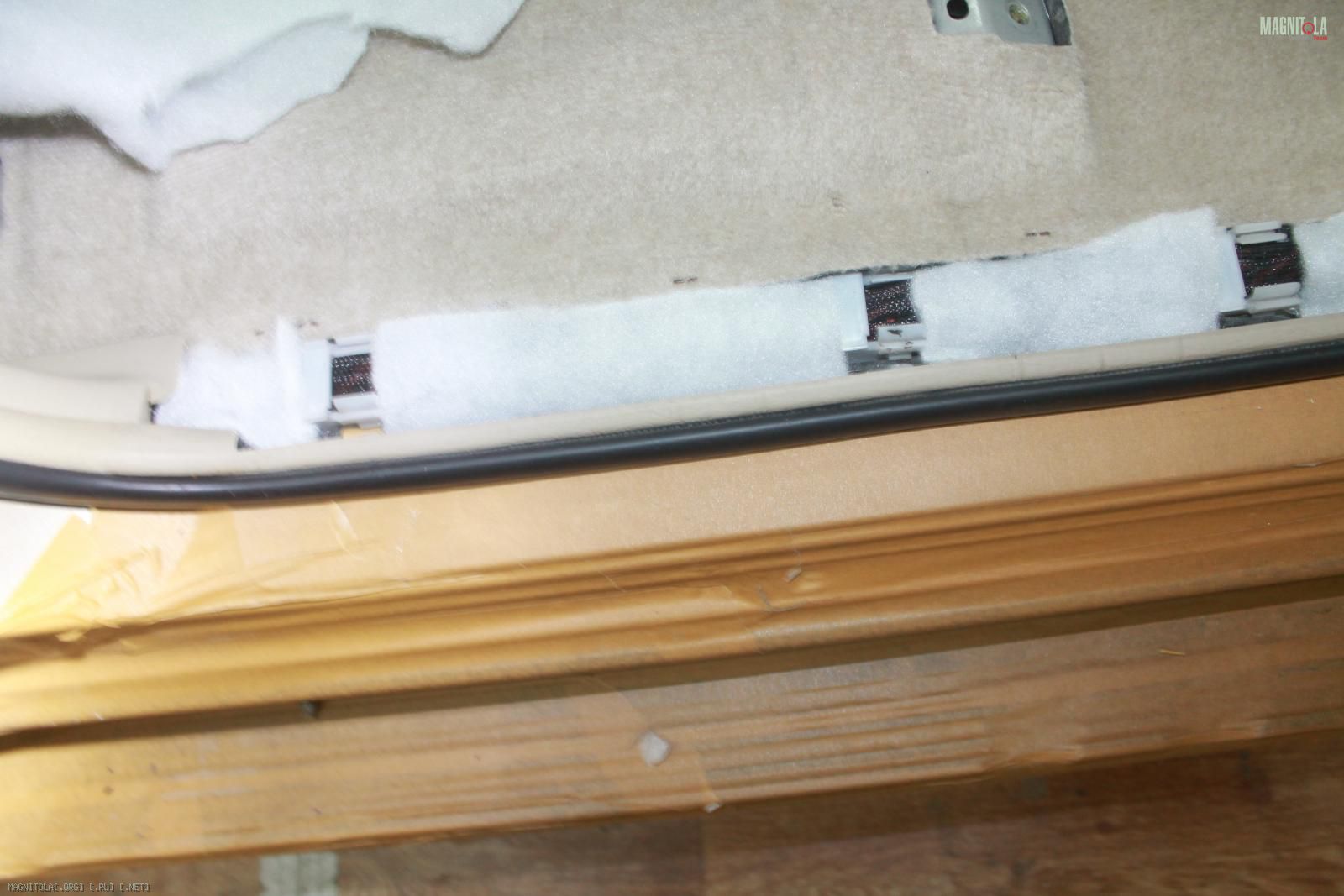

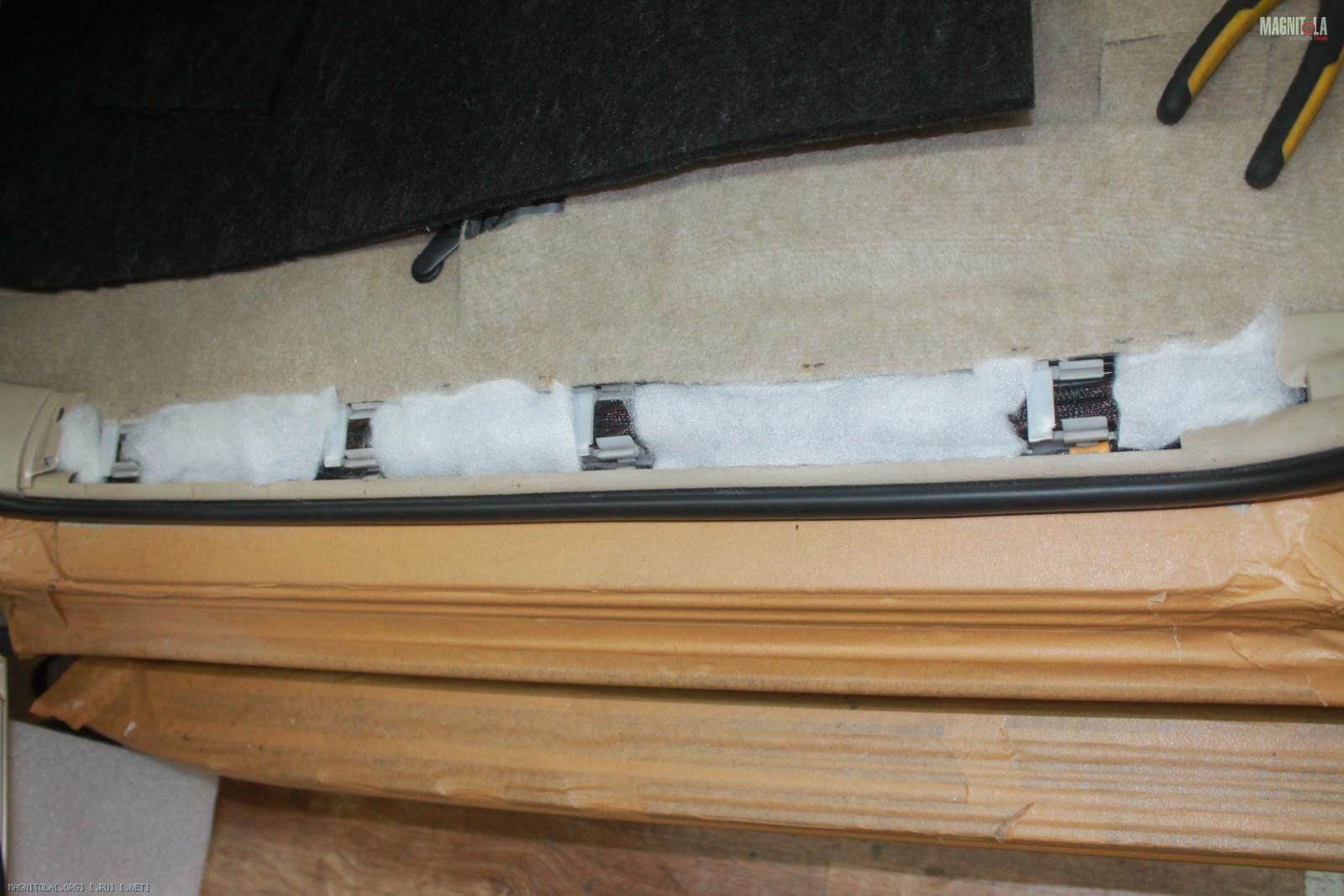

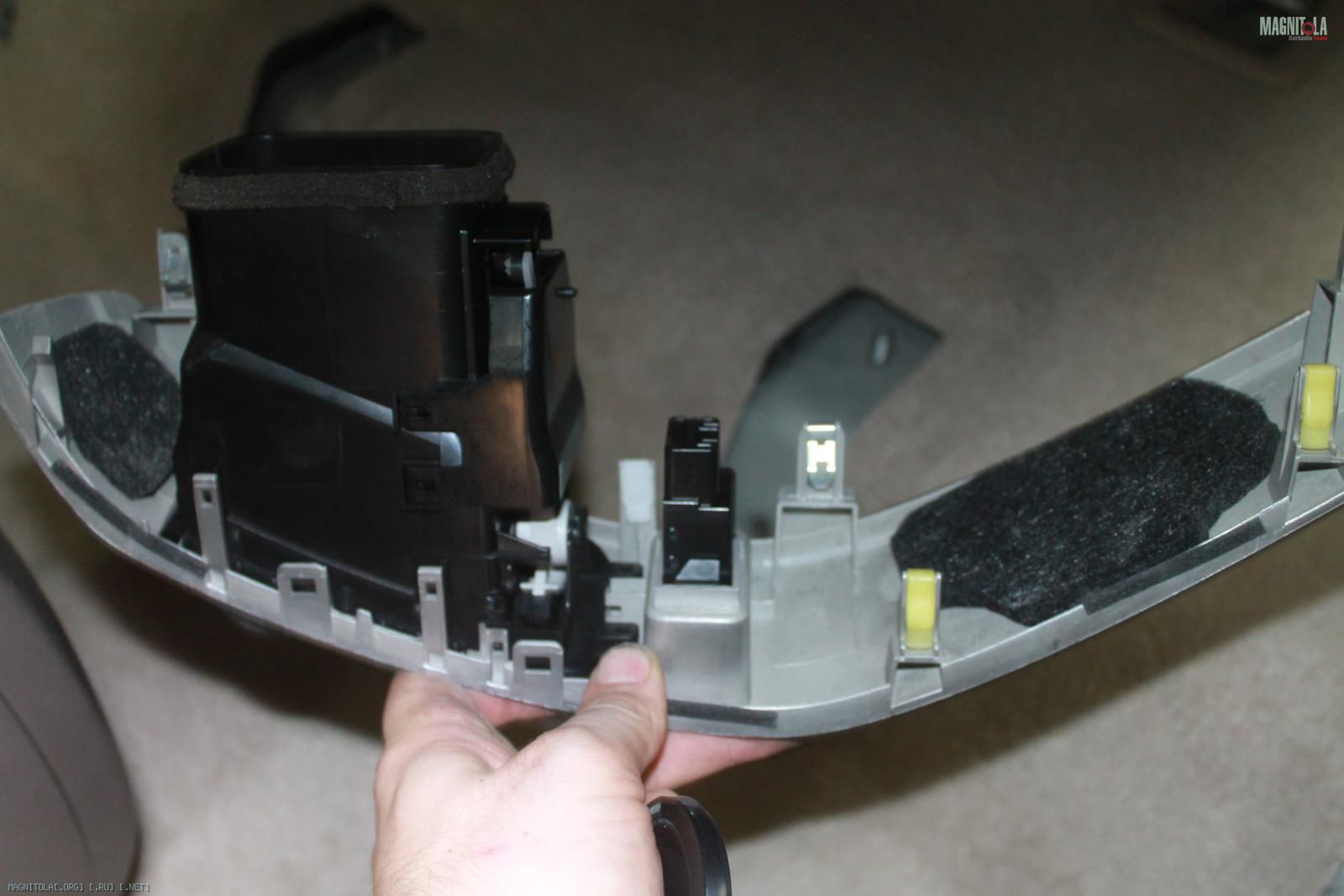

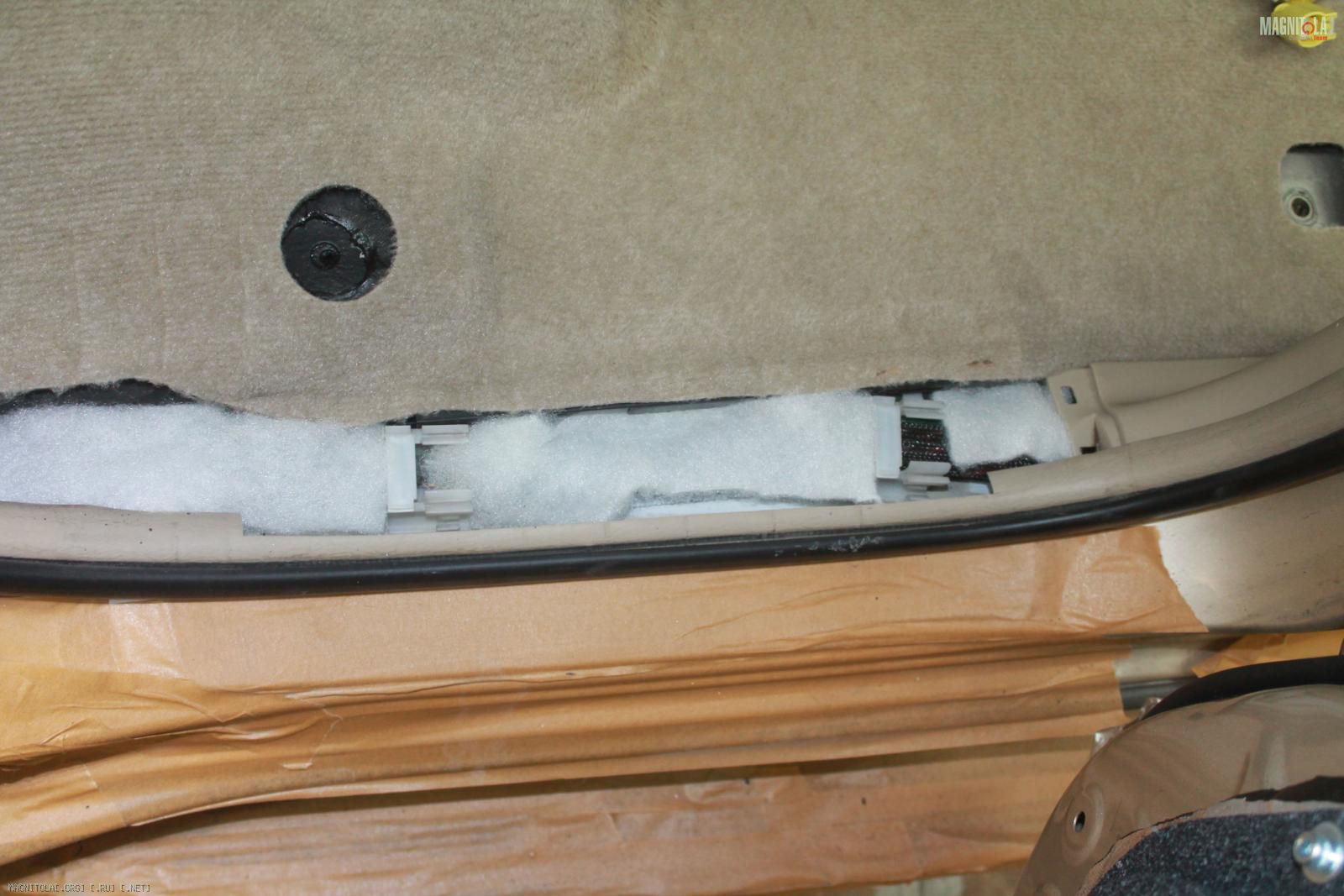

Детали салона, центральный тоннель, пороги
Вложение 1146380Вложение 1146382Вложение 1146384Вложение 1146386Вложение 1146388Вложение 1146390Вложение 1146392Вложение 1146394Вложение 1146396Вложение 1146398Вложение 1146400Вложение 1146402Вложение 1146404Вложение 1146406Вложение 1146408Вложение 1146410Вложение 1146412Вложение 1146414

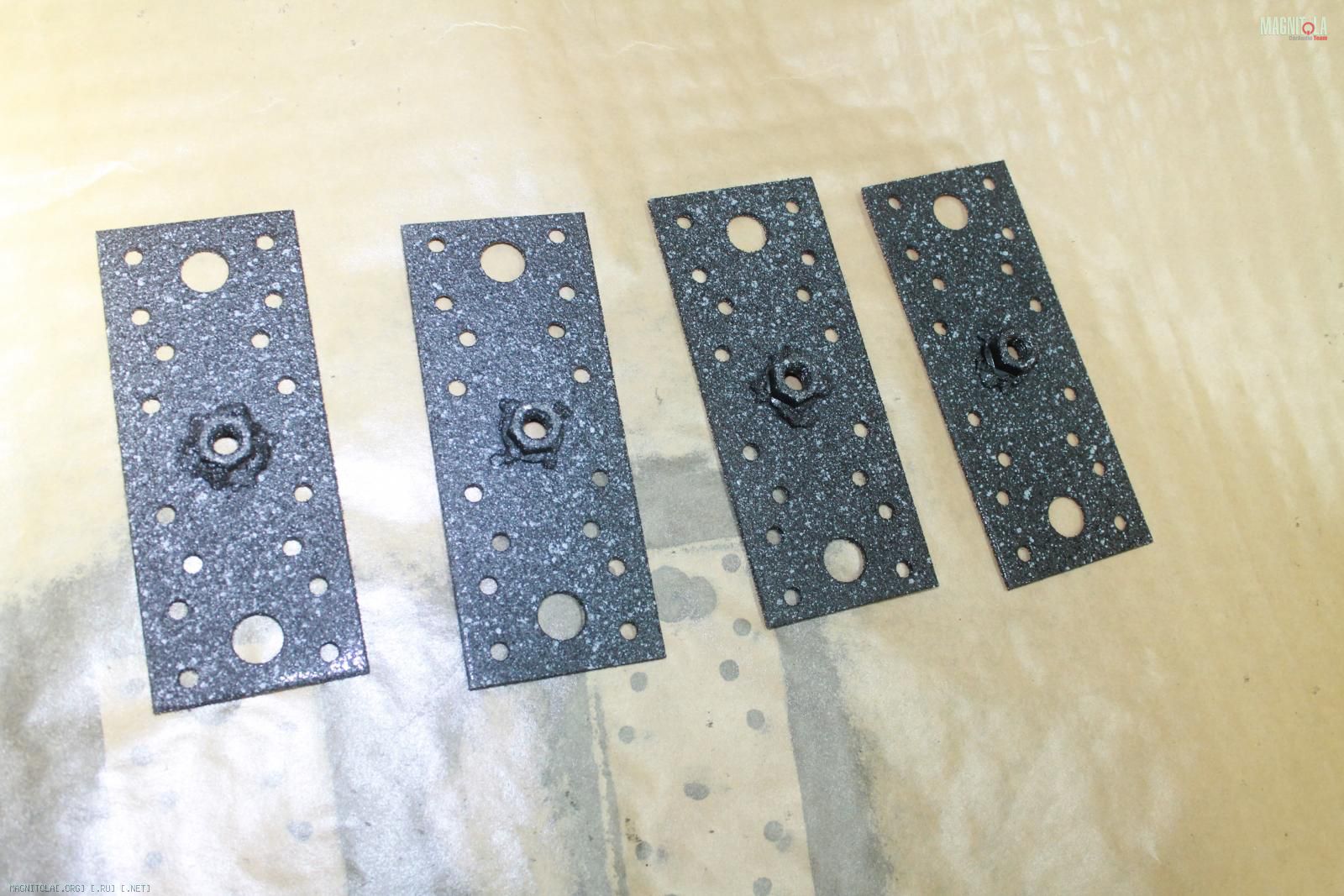

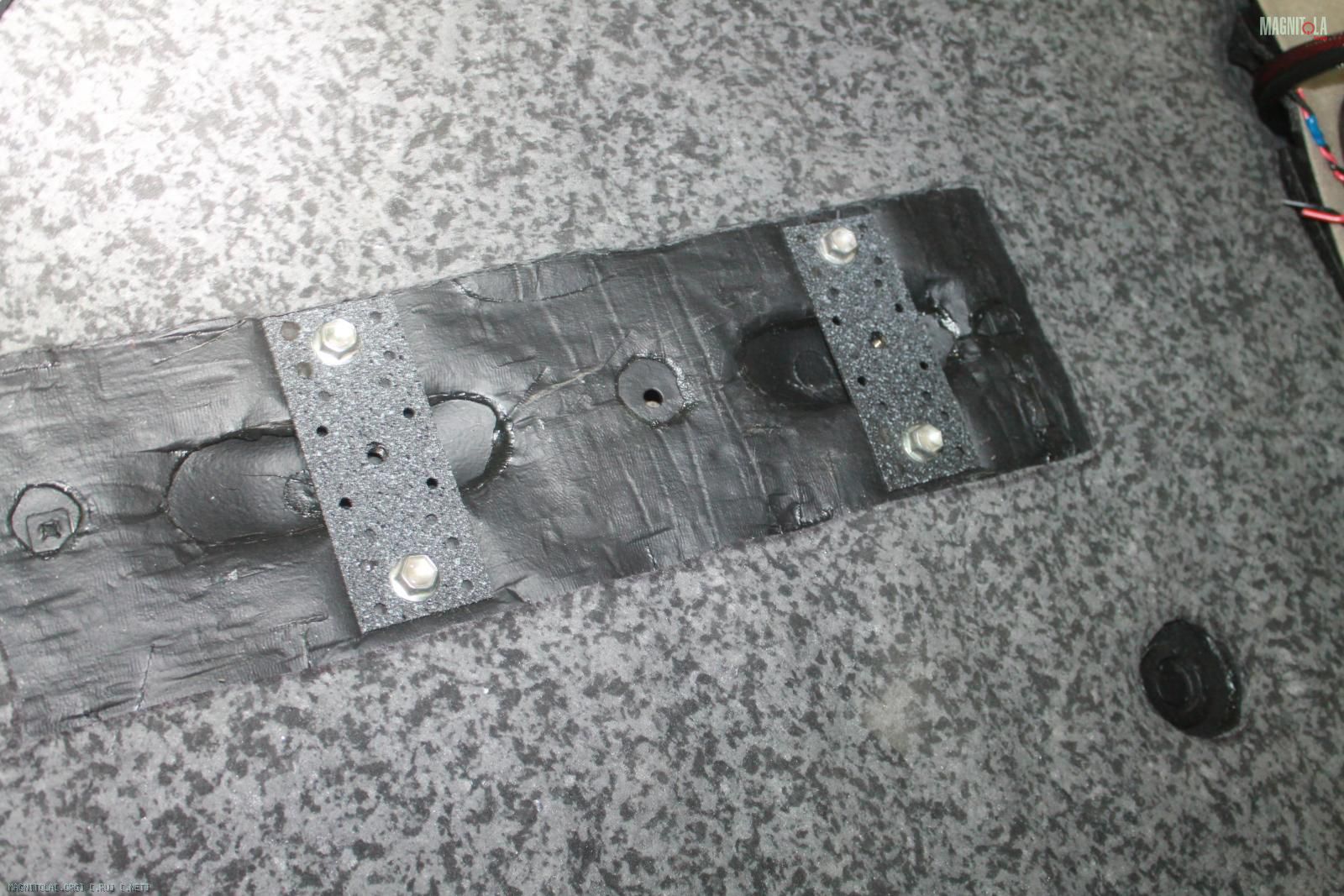

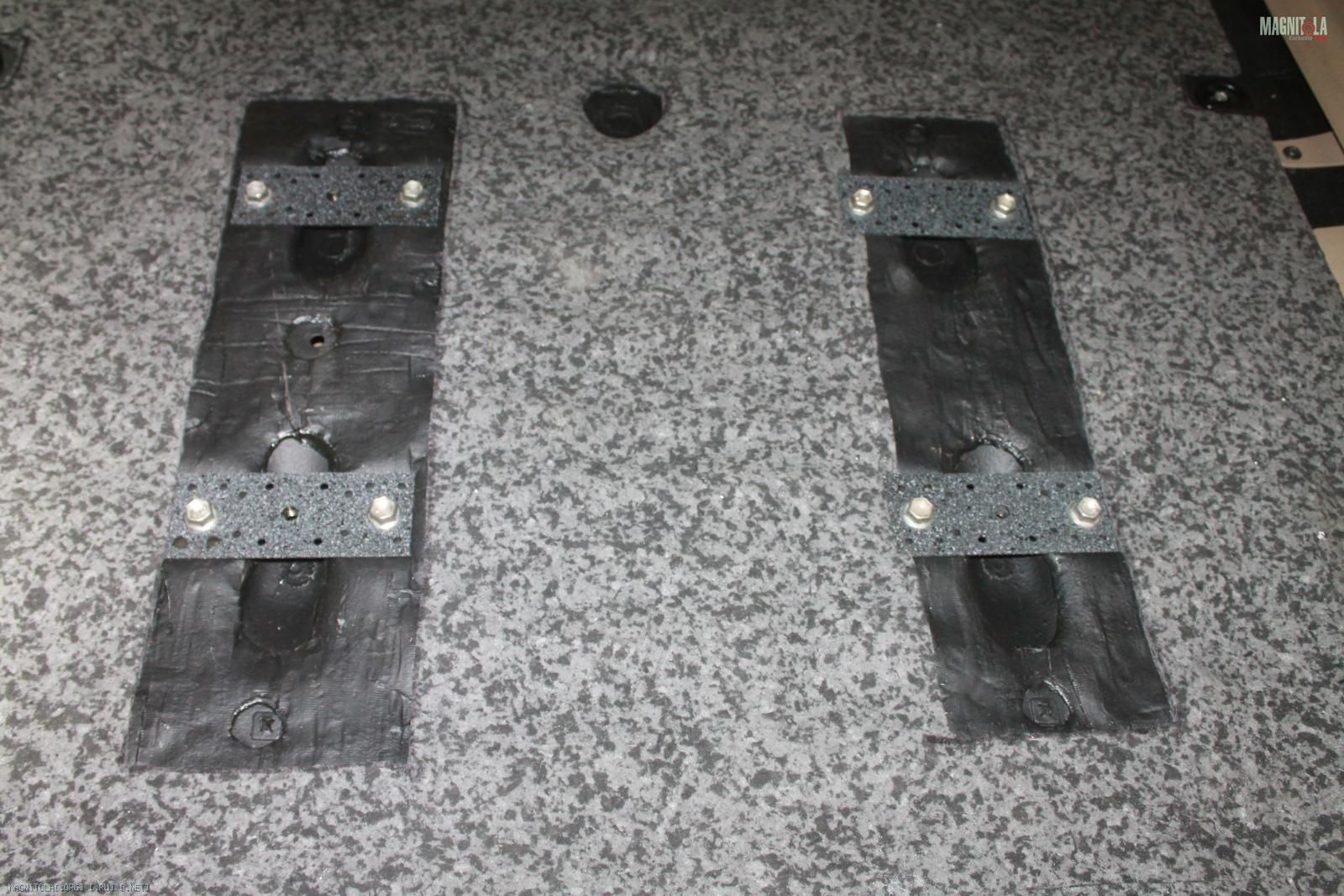

Изготовили и покрасили переходные пластины, для крепления фальшпола
Вложение 1146416Вложение 1146418Вложение 1146420Вложение 1146422Вложение 1146424

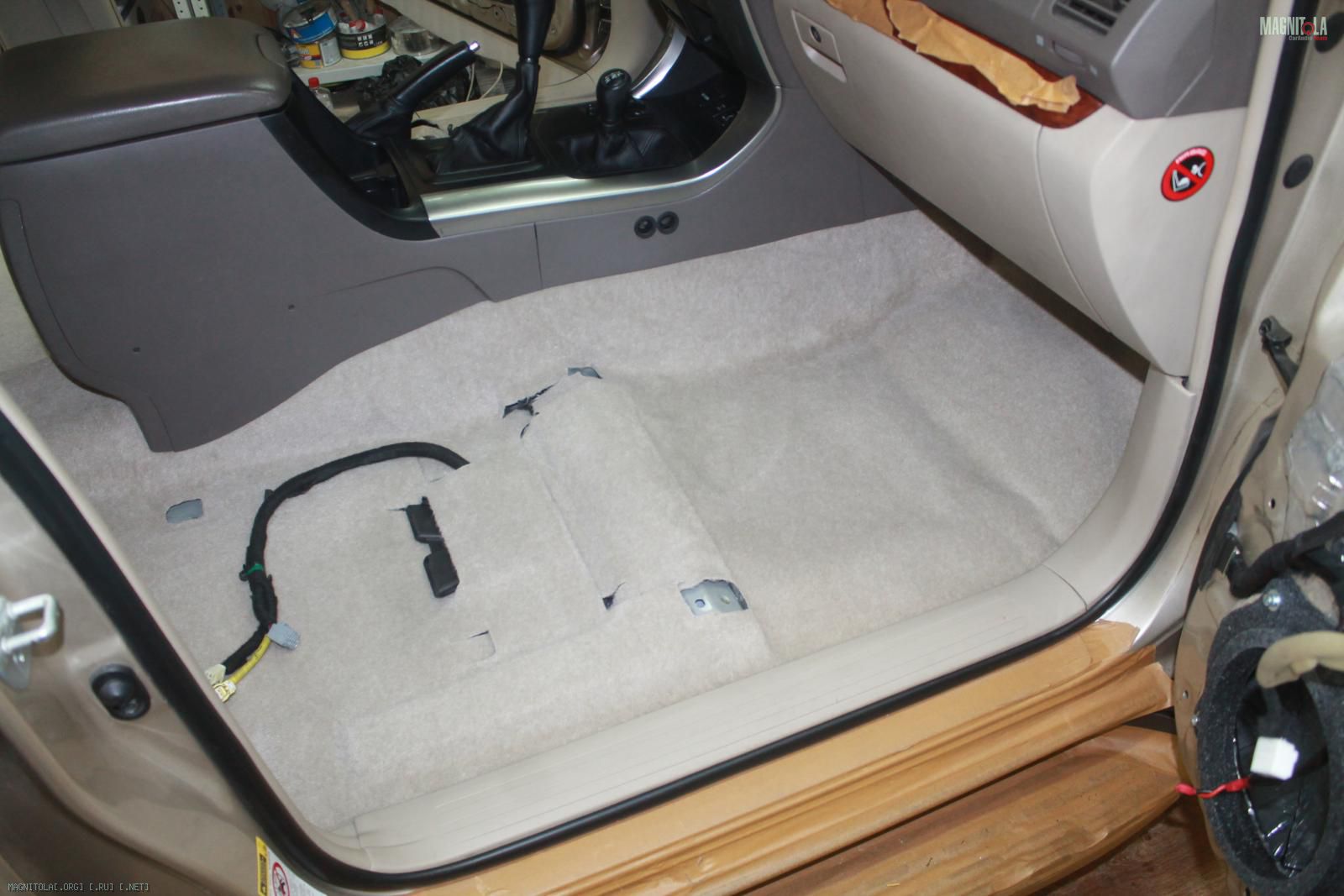

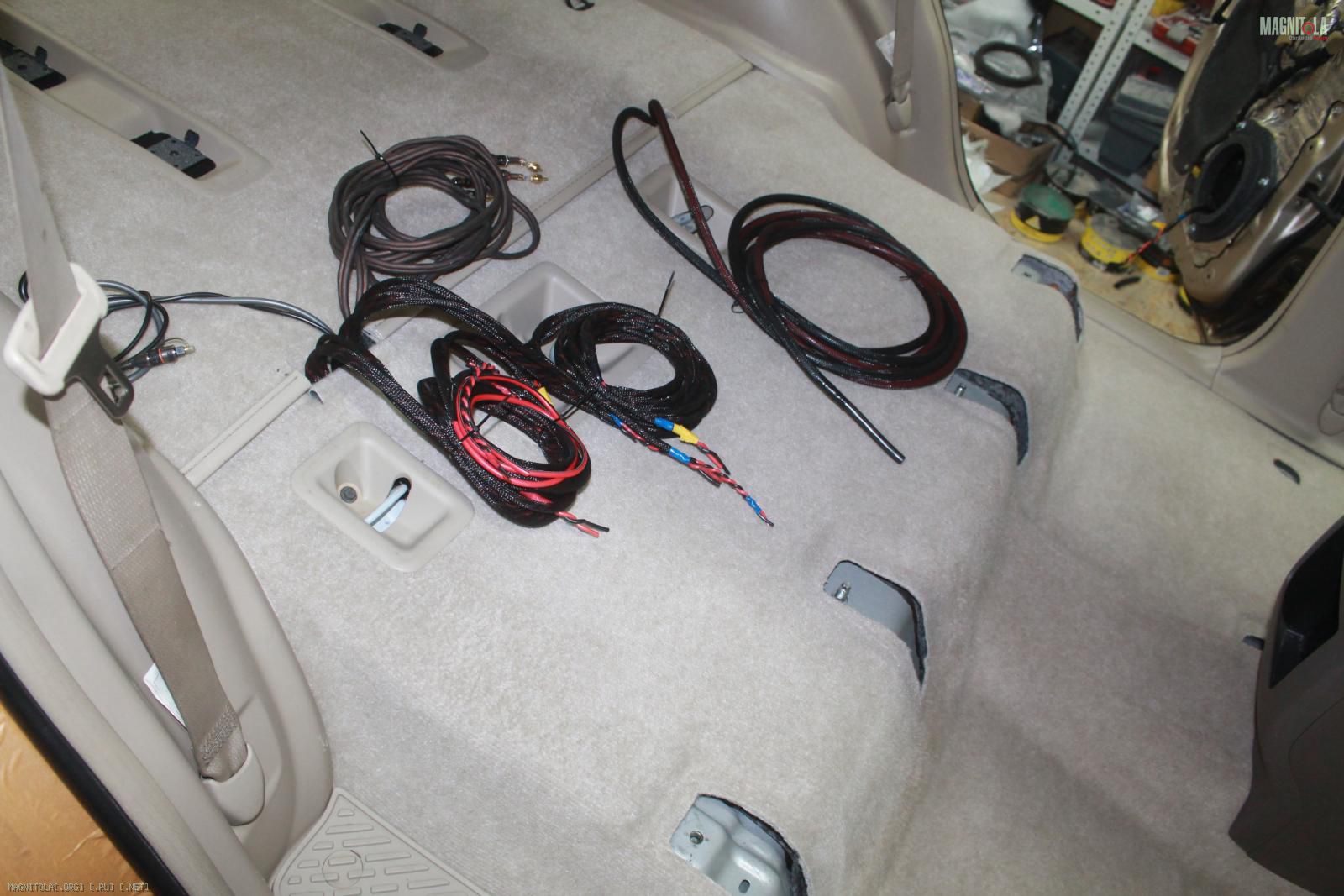

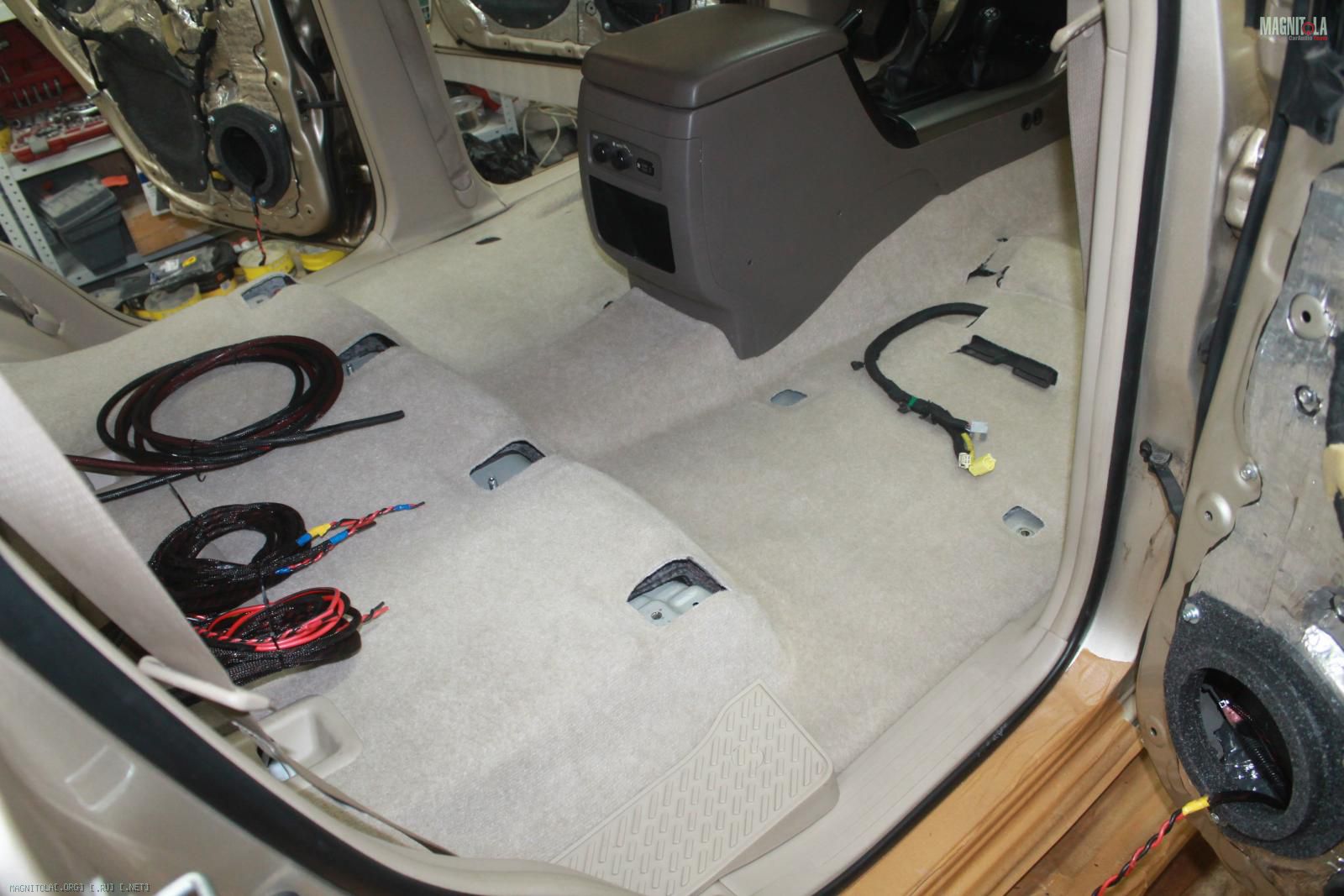

Каждая деталь салона при сборке очищалась/отмывалась, шумоизолирировалсь.... Ковер после химчистки...
Вот такой почти новый прадо 120...!https://vk.com/images/blank.gif
Вложение 1146426Вложение 1146428Вложение 1146430Вложение 1146432Вложение 1146434Вложение 1146436Вложение 1146438Вложение 1146440Вложение 1146442Вложение 1146444Вложение 1146446Вложение 1146448Вложение 1146450Вложение 1146452Вложение 1146454Вложение 1146456Вложение 1146458

Как надо обжимать силу, учитесь!
Вложение 1146460Вложение 1146462

Toyota Prado 120

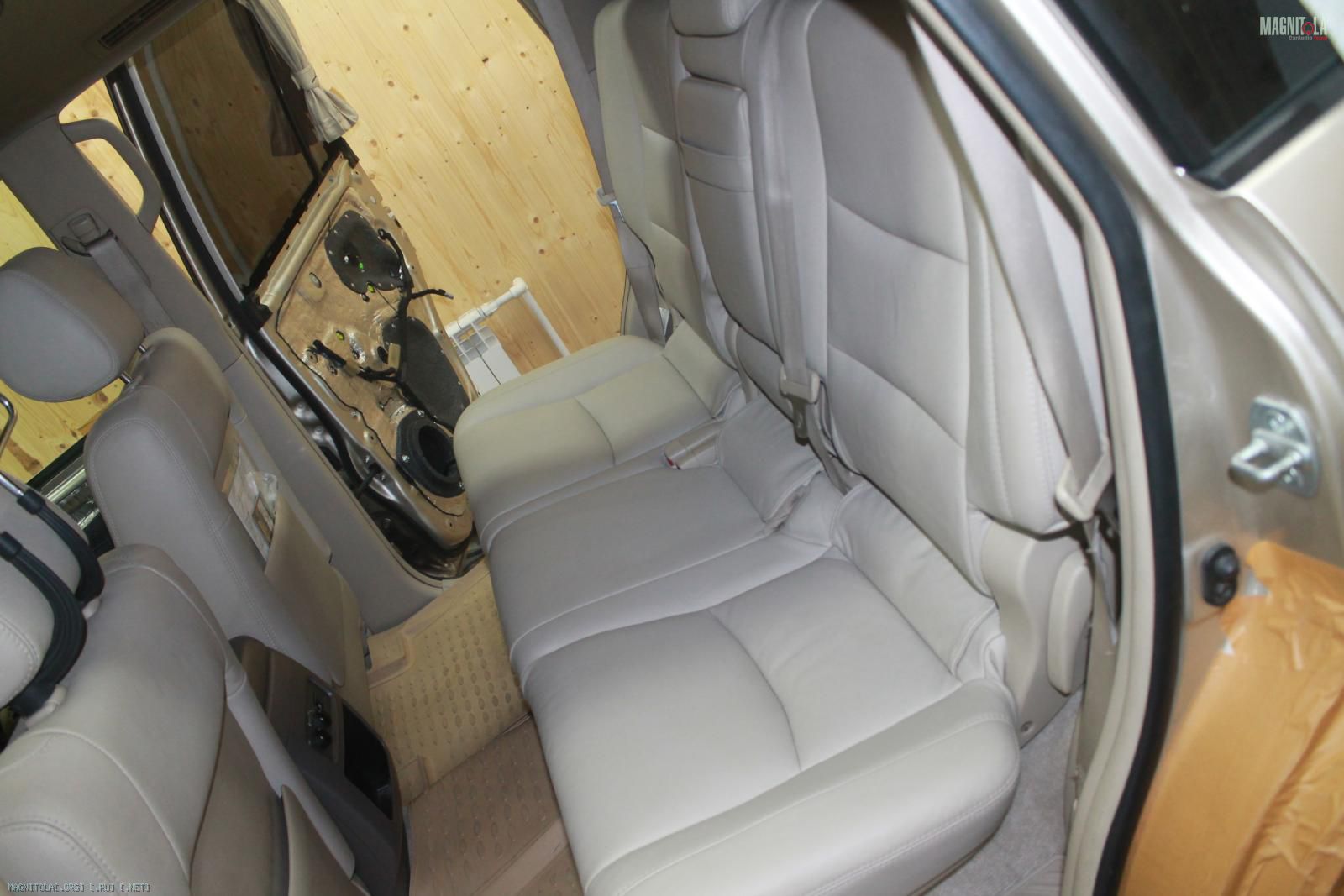

Очистили сиденья, крепления и заглушки. Установили их наместо...
Вложение 1146714Вложение 1146716Вложение 1146718Вложение 1146720

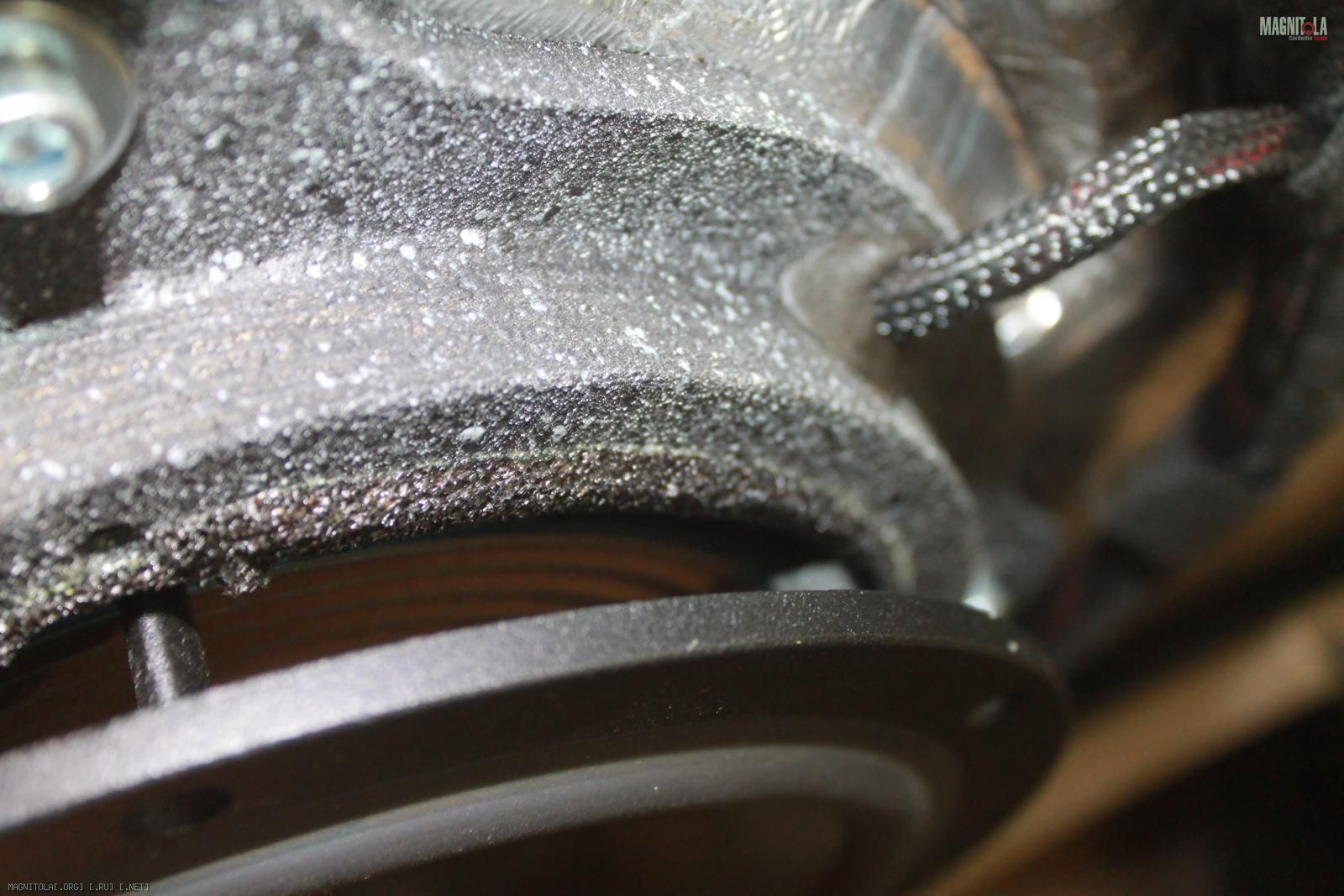

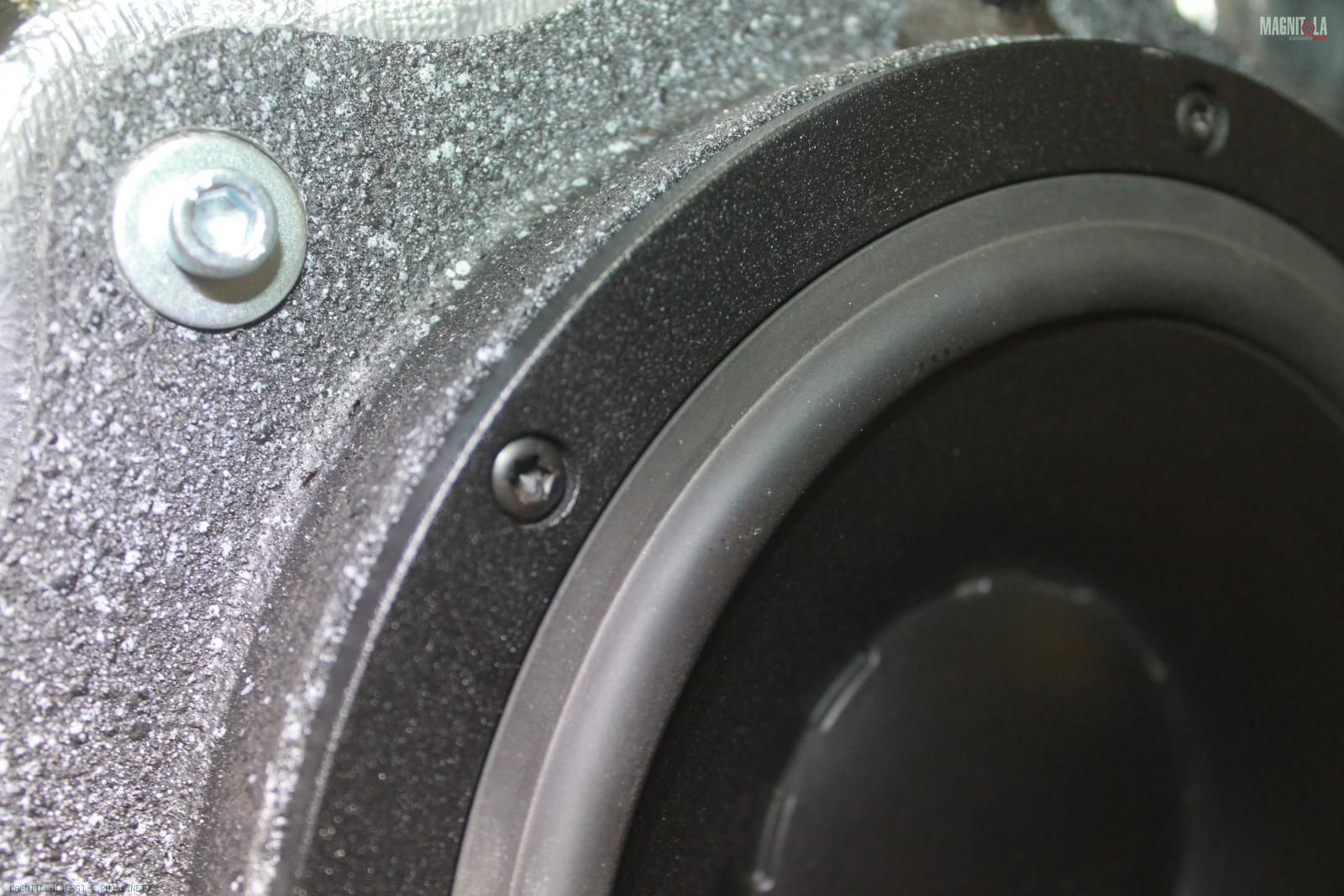

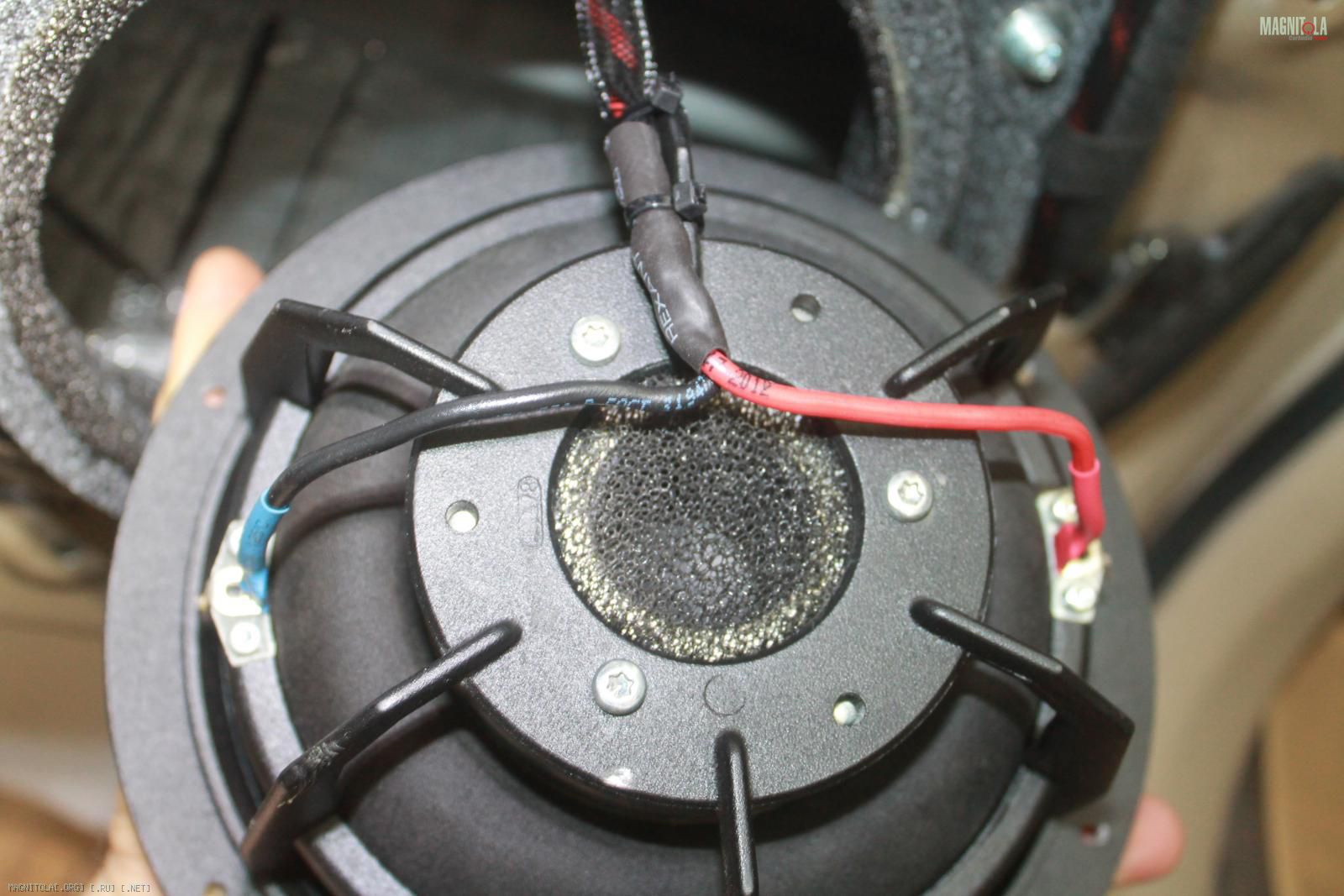

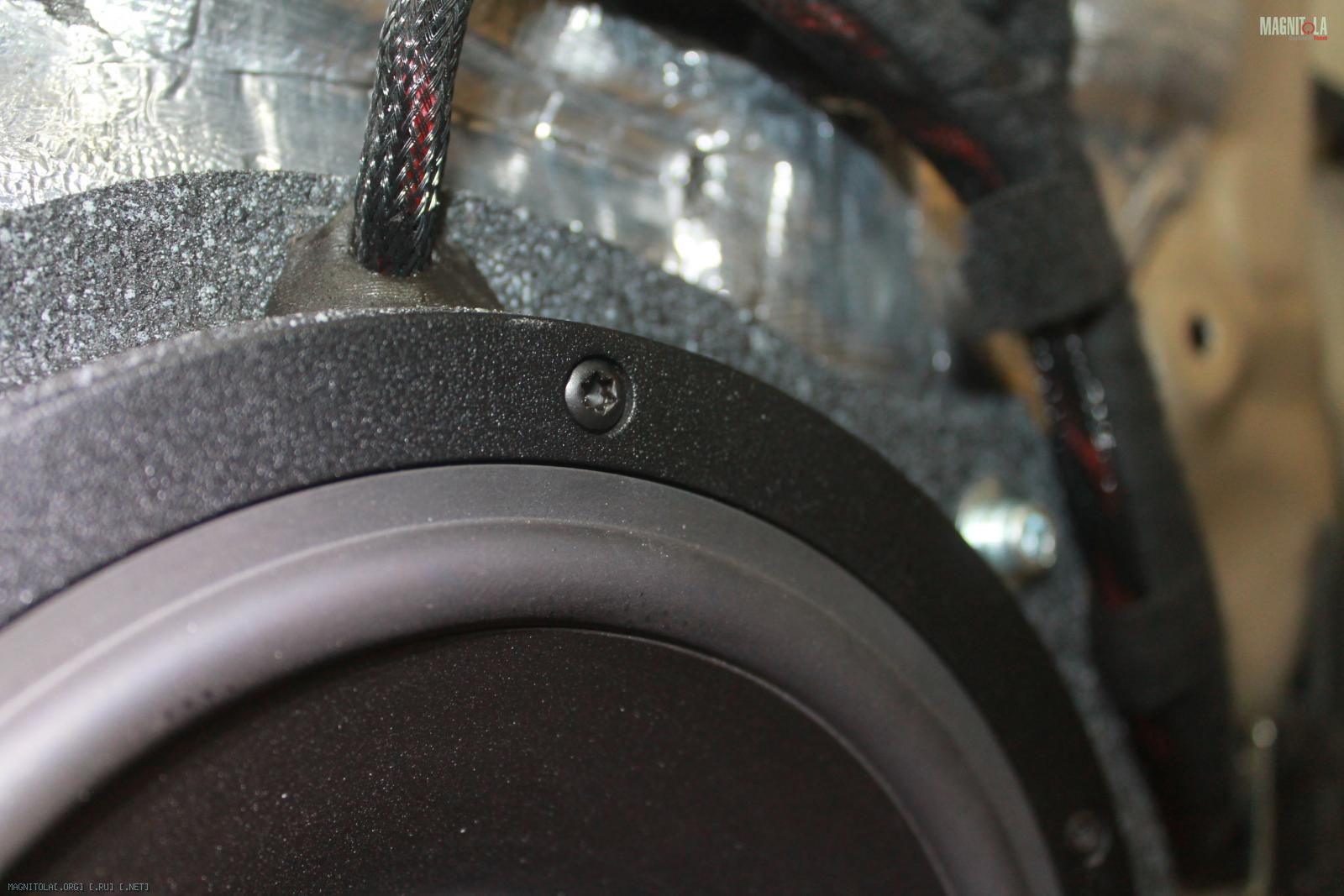

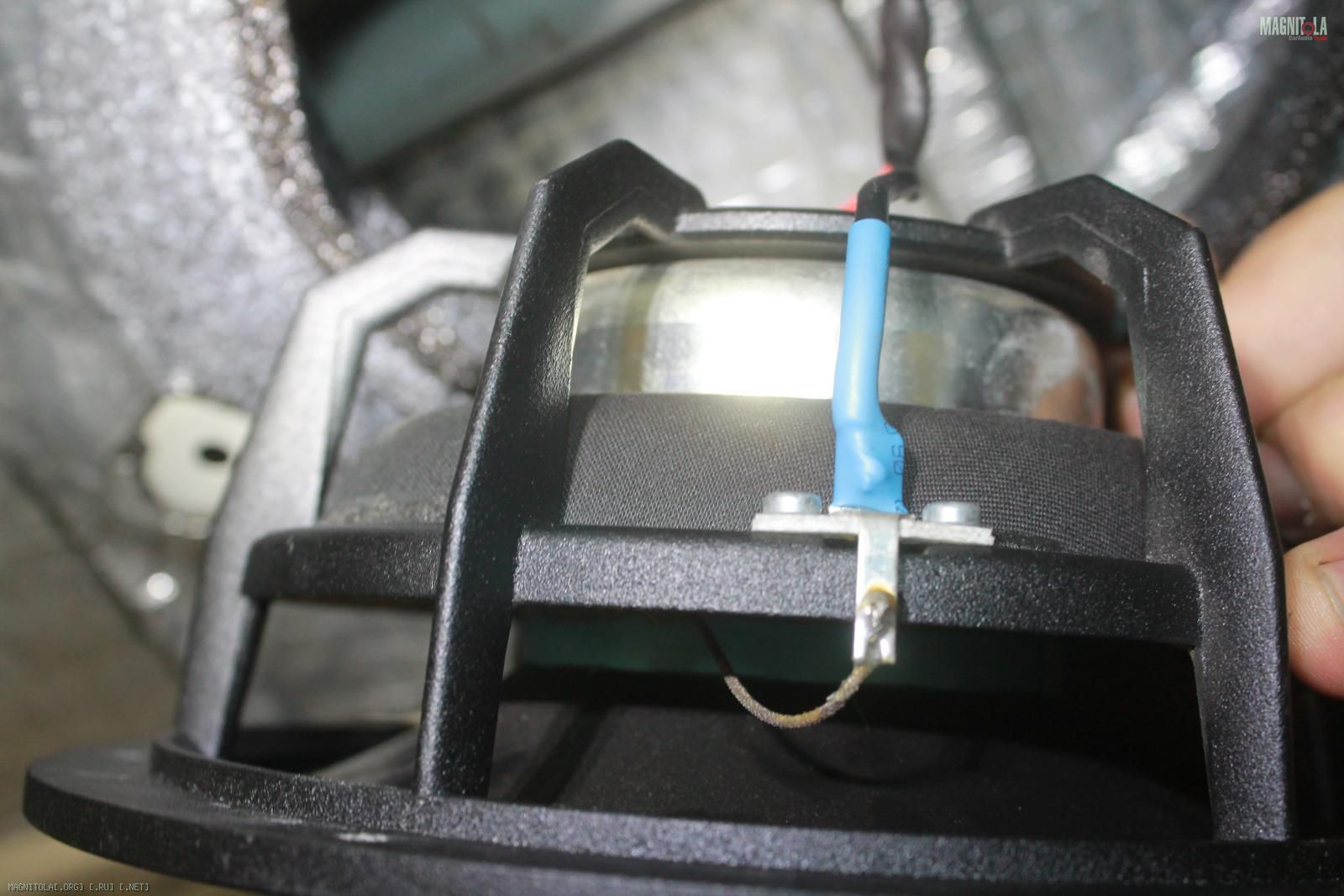

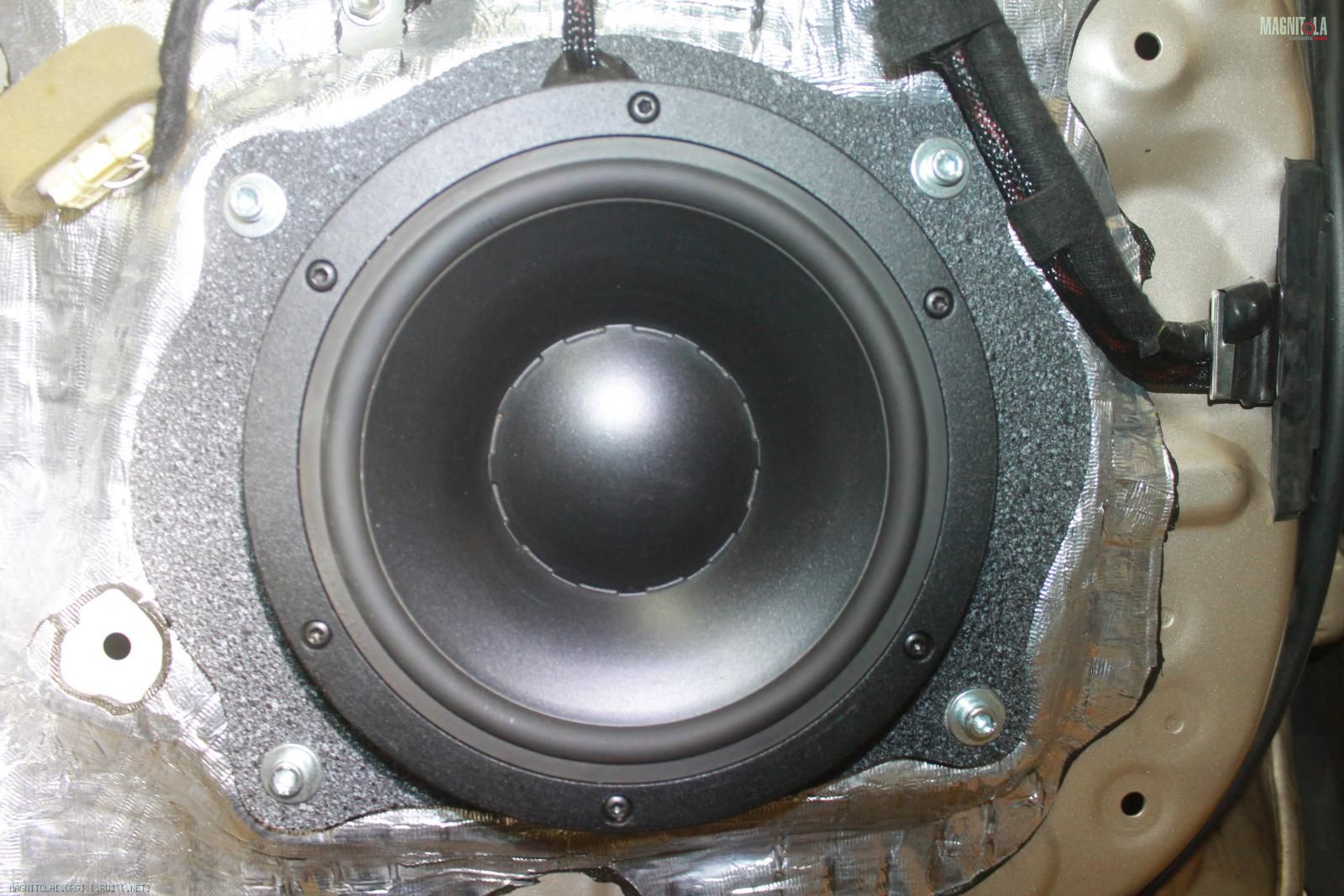

Установка фронтального мидбаса... пайка, термоусадка, фиксирование кабеля стяжками, уплотнительная прокладка из битопласта, саморезы под торкс
Вложение 1146722Вложение 1146724Вложение 1146726Вложение 1146728Вложение 1146730Вложение 1146732Вложение 1146734Вложение 1146736Вложение 1146738

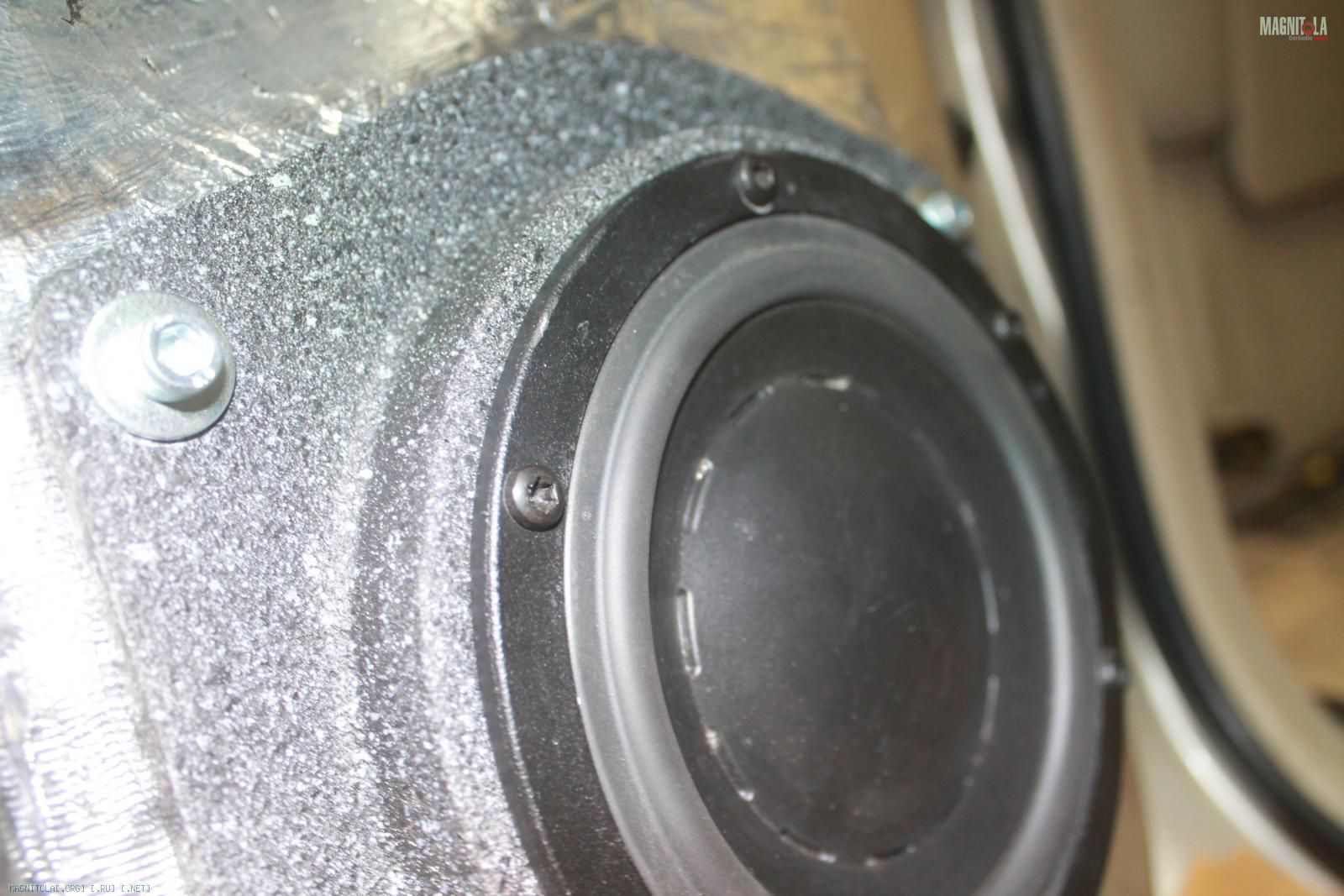

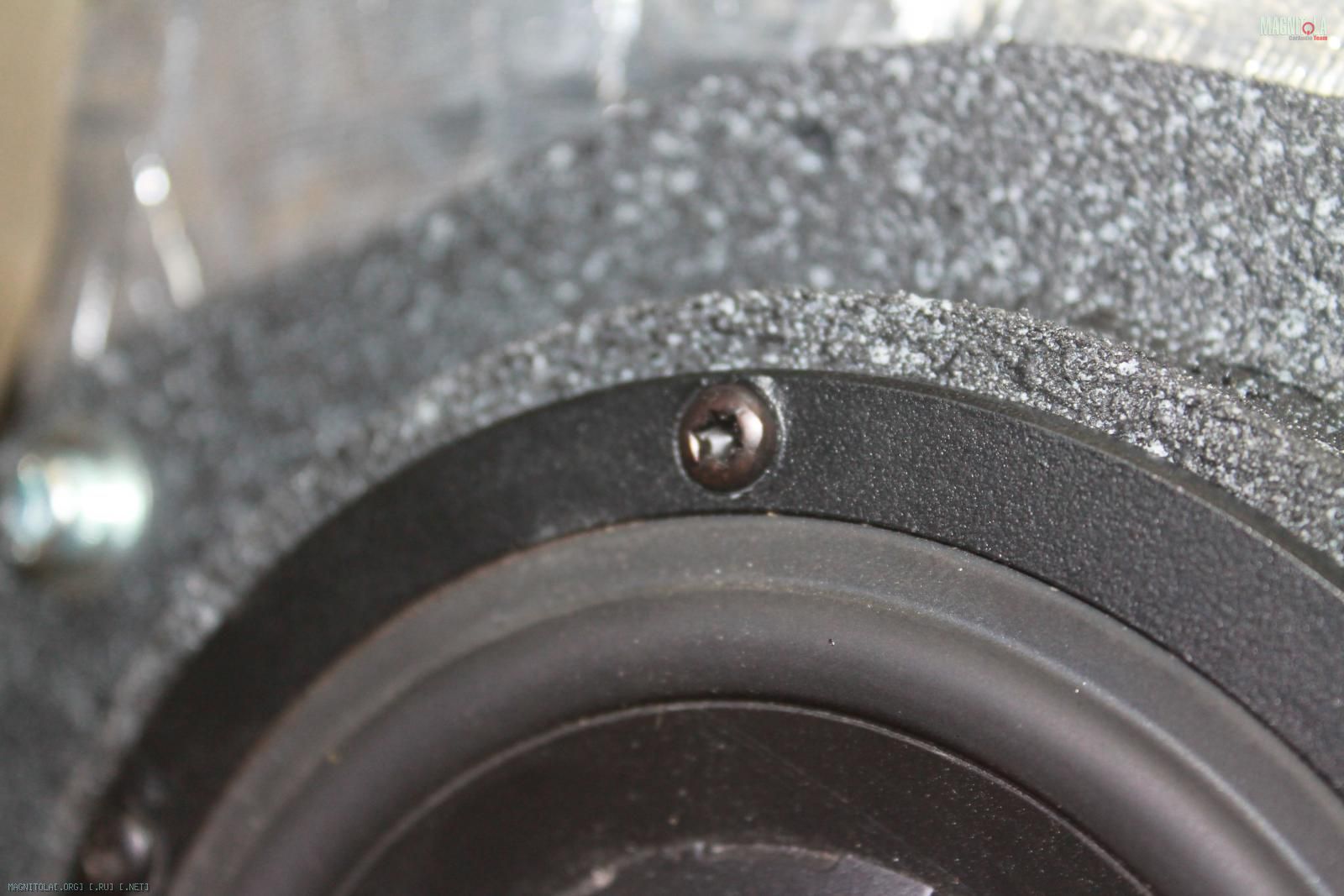

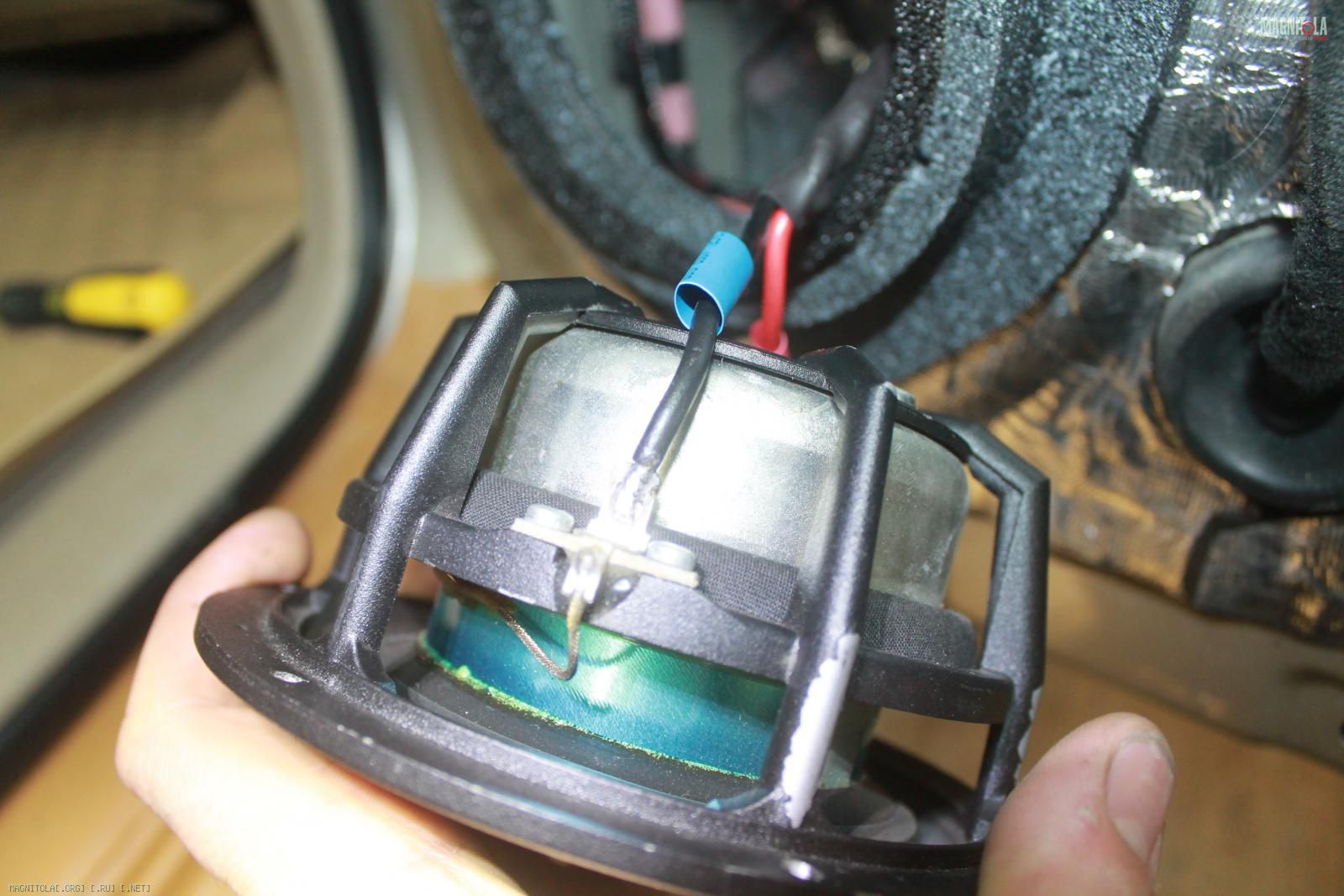

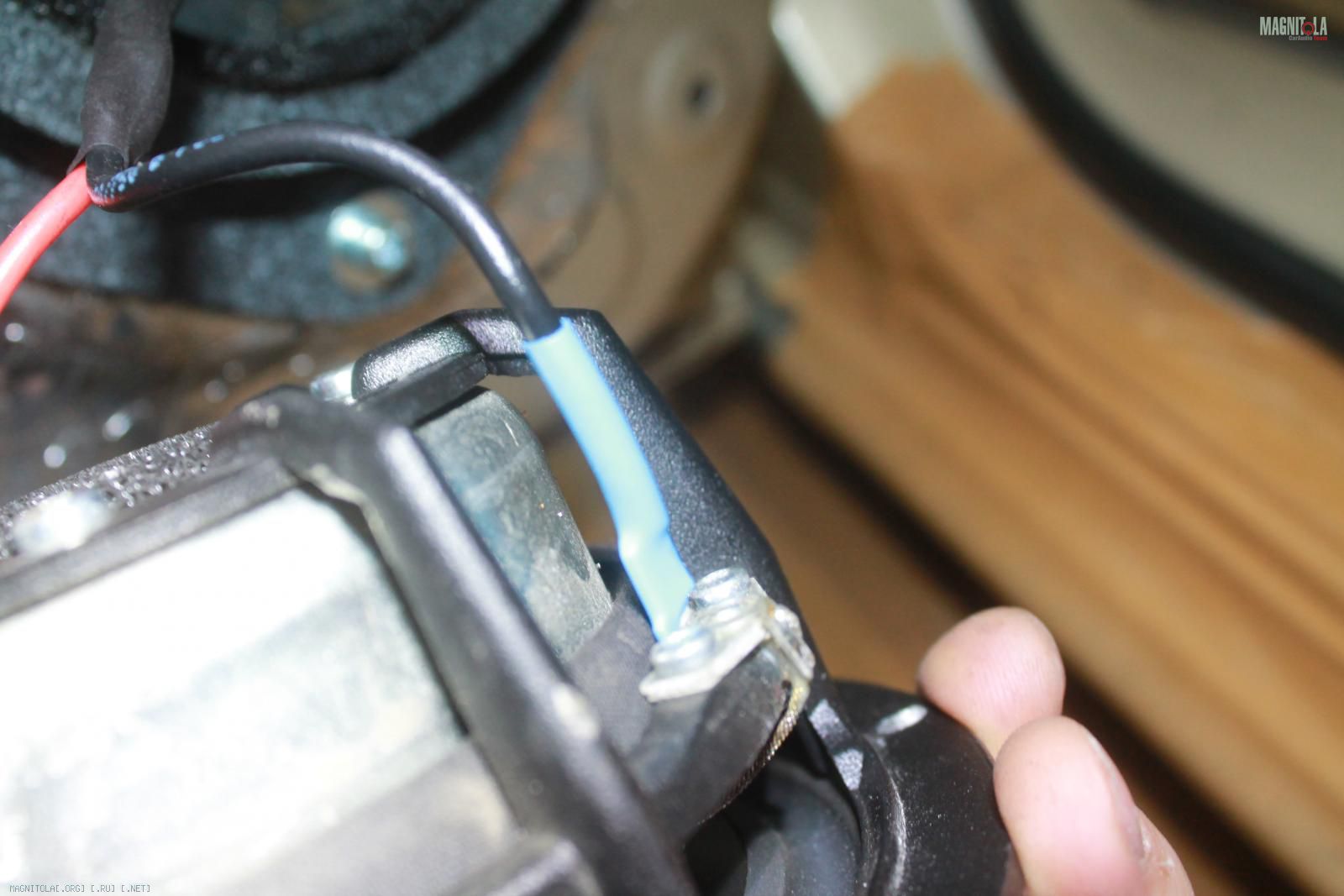

Установка тылового мидбаса
Вложение 1146740Вложение 1146742Вложение 1146744Вложение 1146746Вложение 1146748Вложение 1146750Вложение 1146752Вложение 1146754Вложение 1146756Вложение 1146758Вложение 1146760Вложение 1146762Вложение 1146764Вложение 1146766

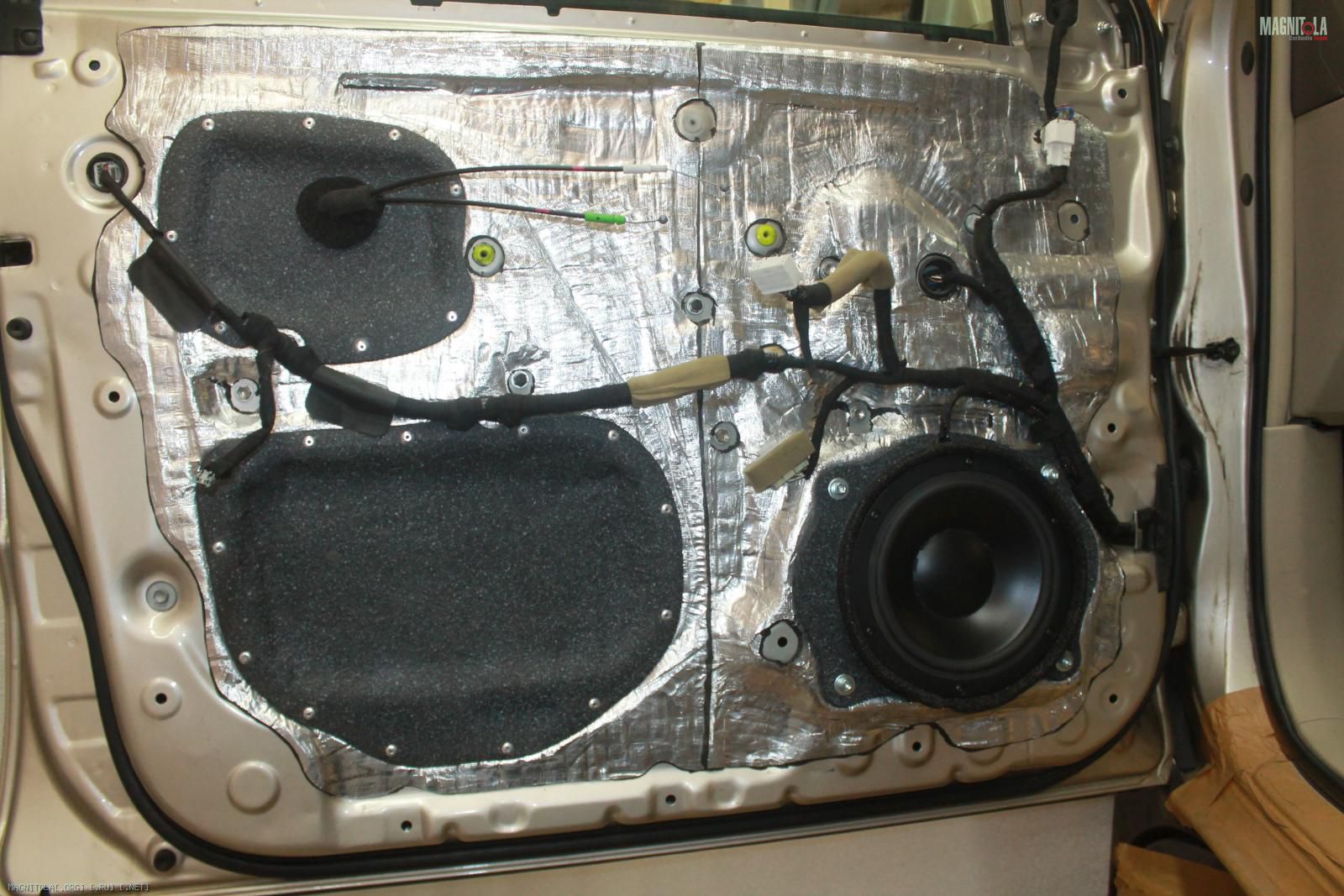

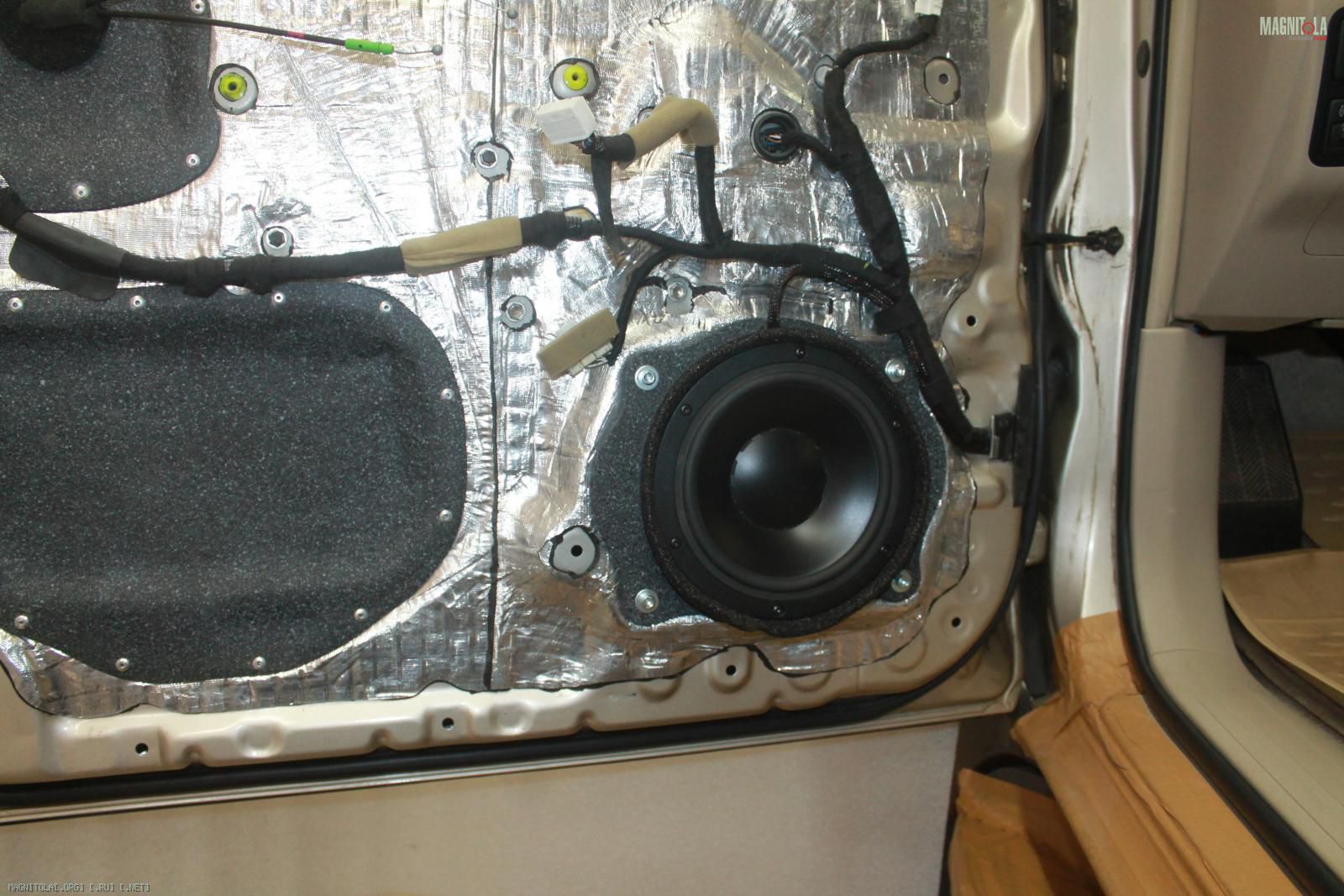

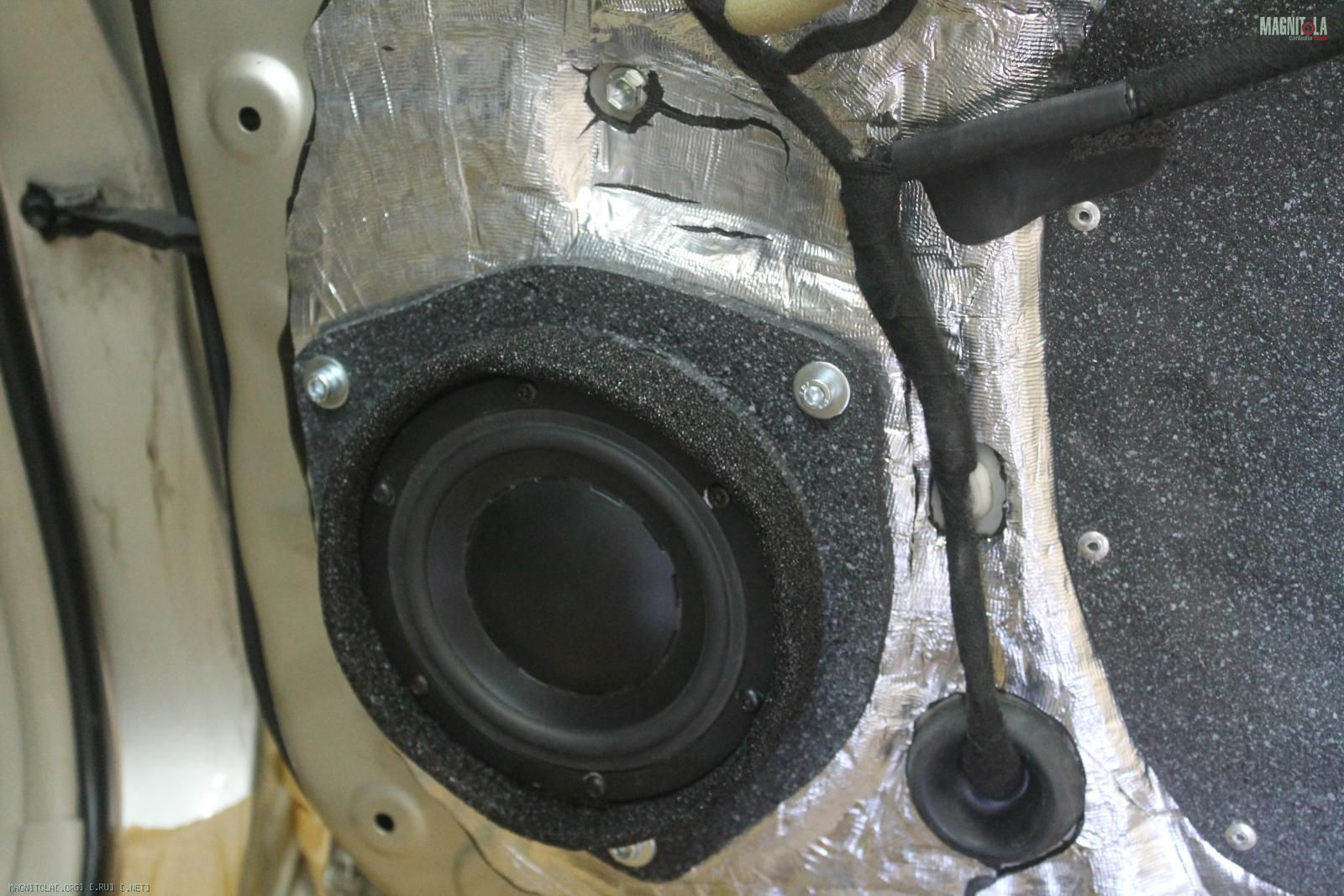

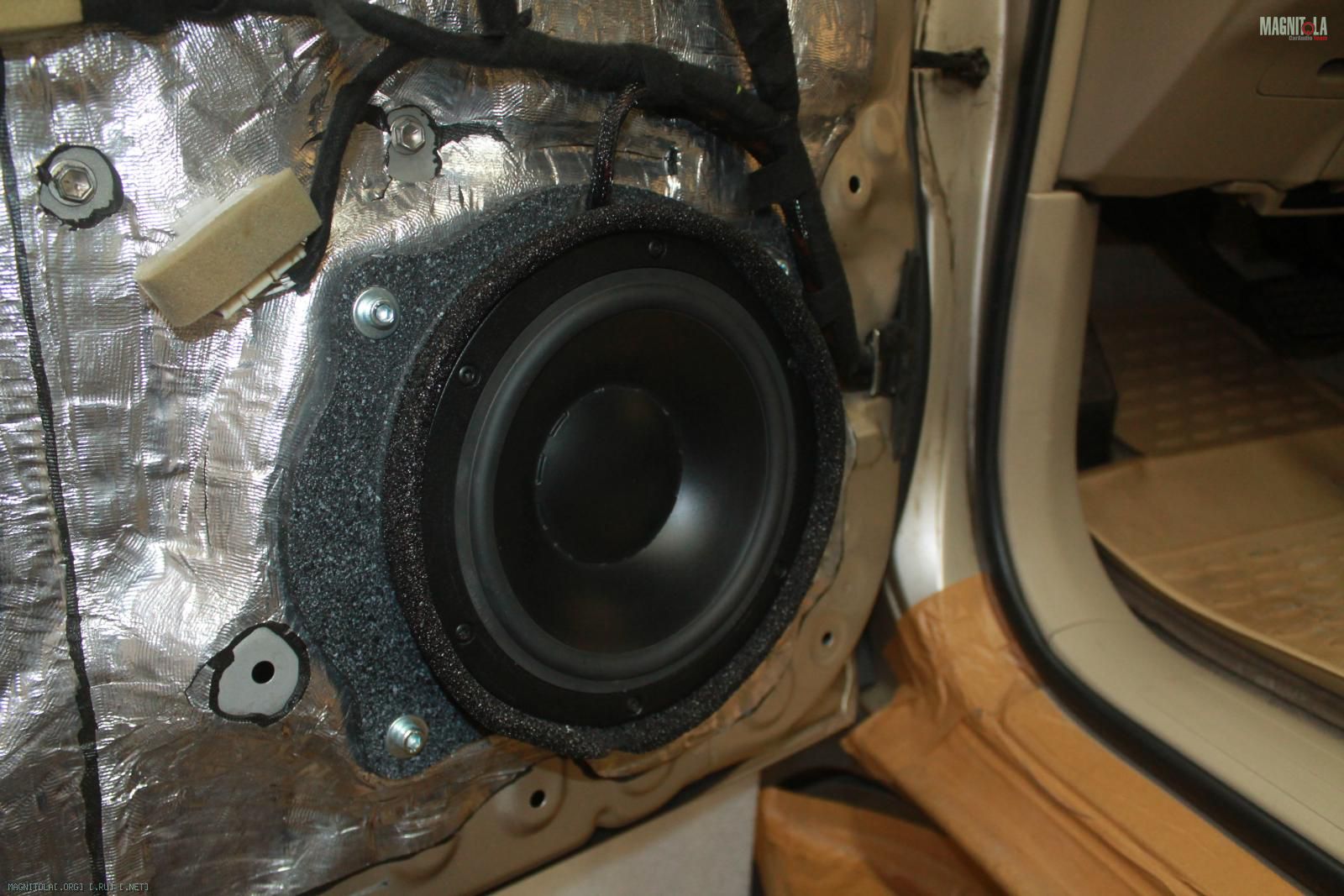

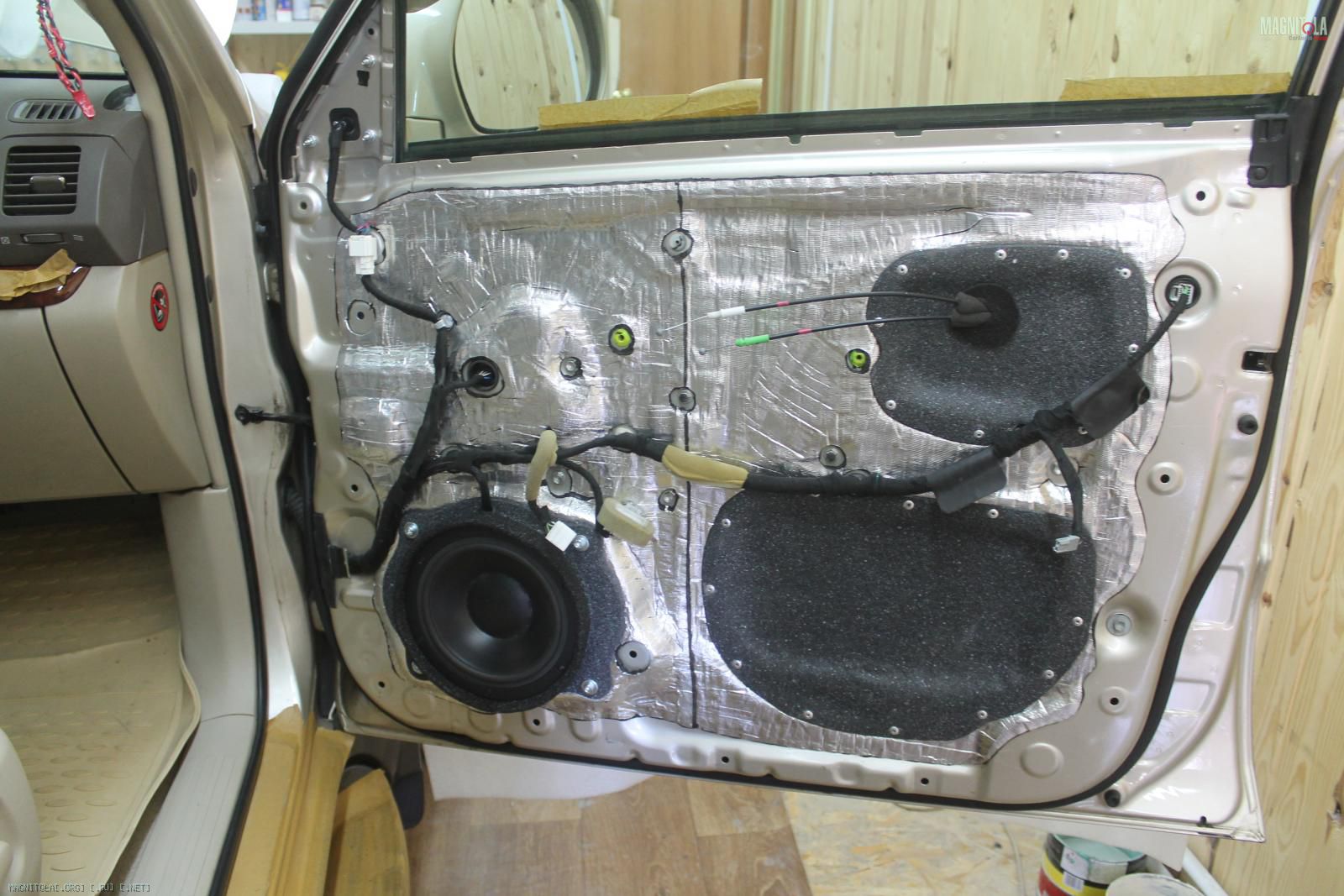

Волноотвод из битопласта, двери итог...
Вложение 1146768Вложение 1146770Вложение 1146772Вложение 1146774Вложение 1146776Вложение 1146778Вложение 1146780Вложение 1146782Вложение 1146784

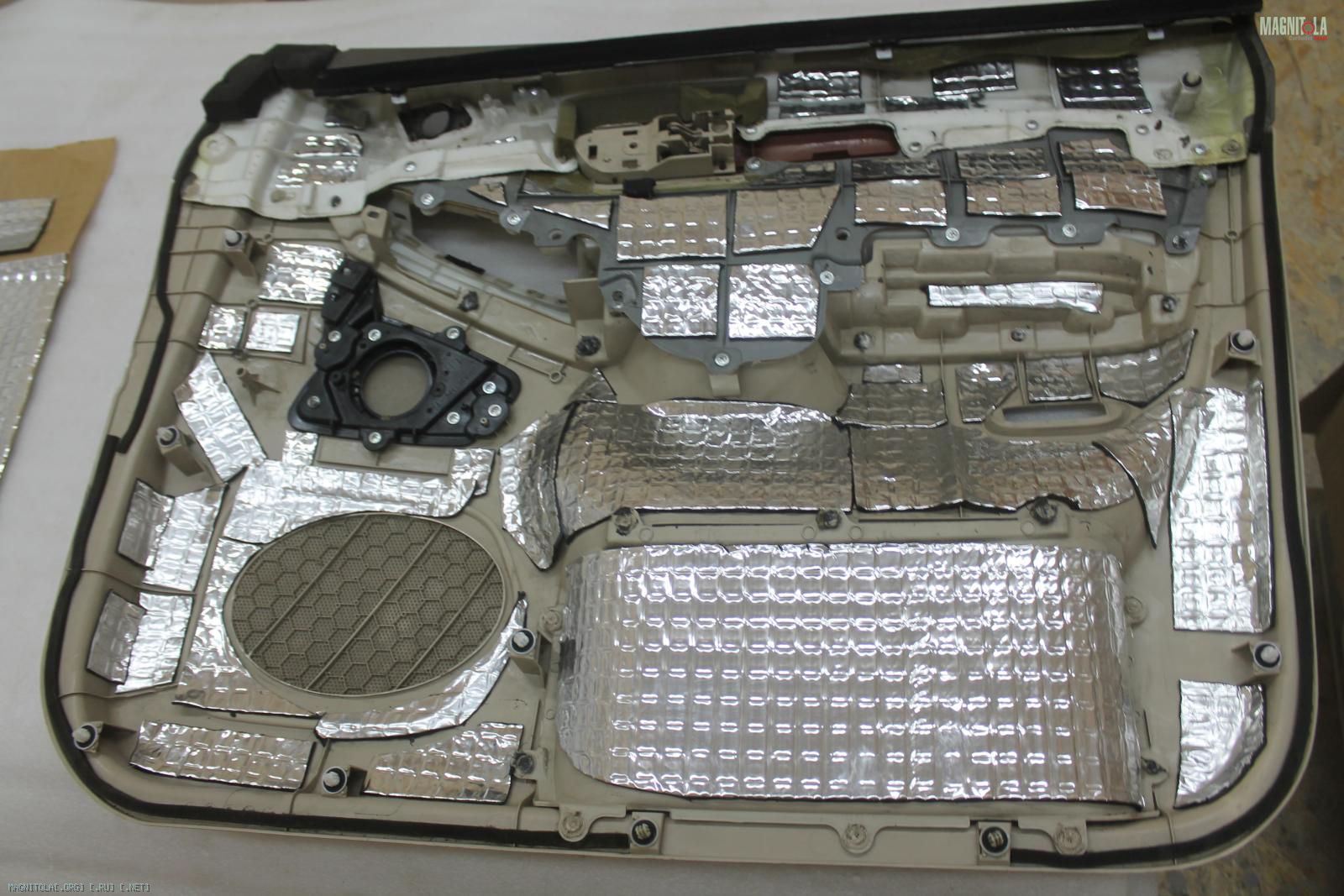

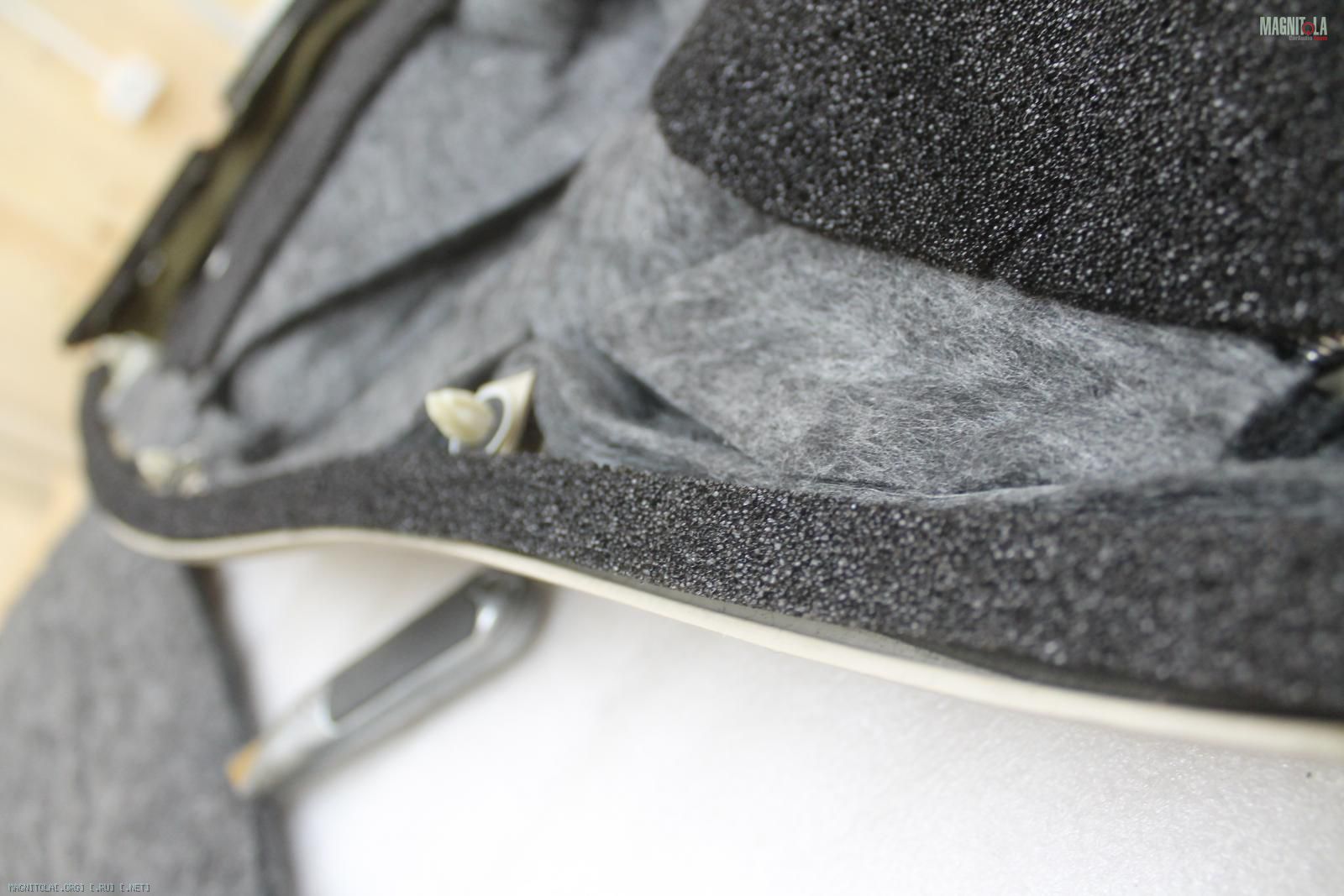

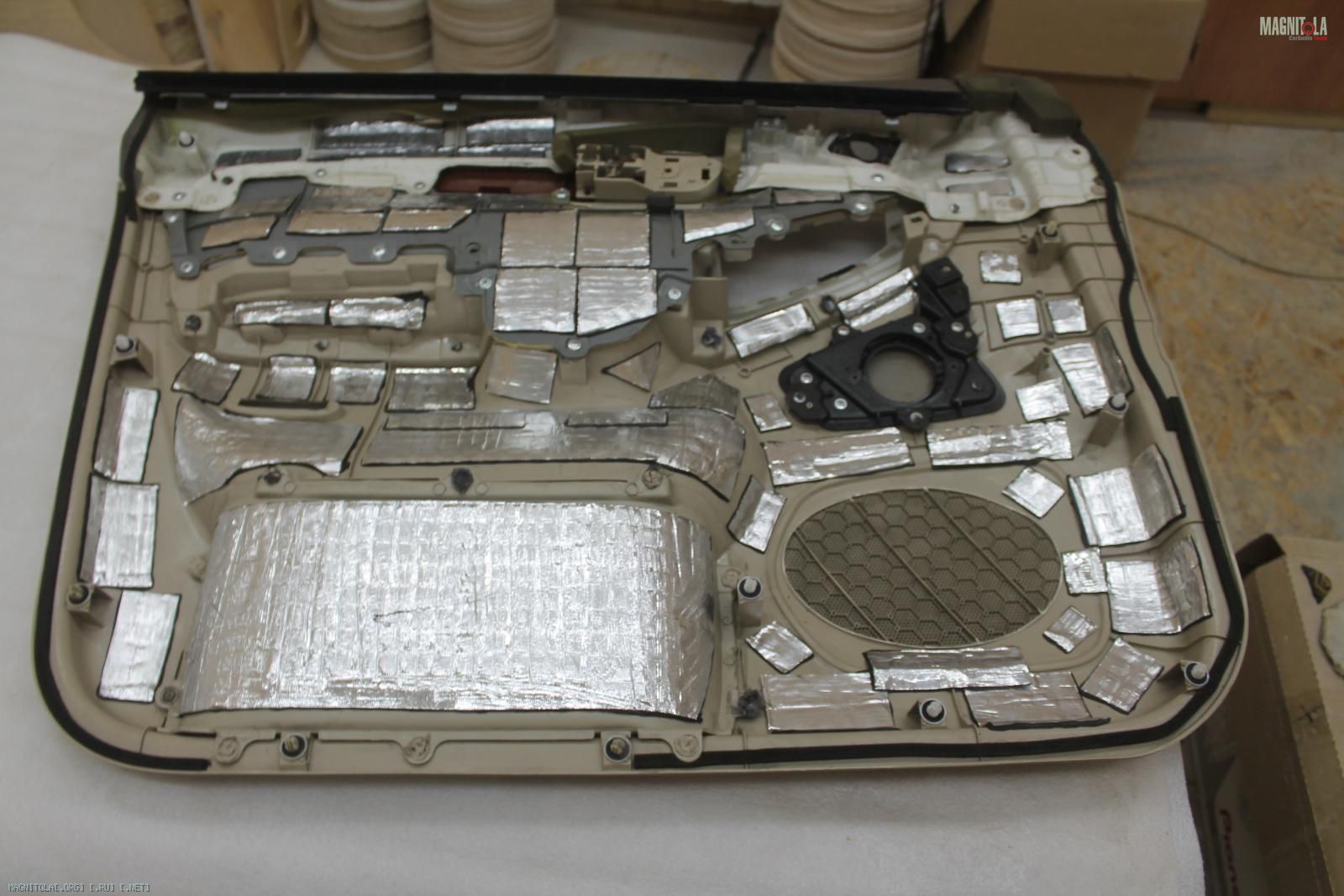

Карты дверей... вибра 4мм, греем, прикатываем, войлок 10мм, битопласт 5 мм, уплотнительная лента по периметру карты..
Вложение 1146786Вложение 1146788Вложение 1146790Вложение 1146792Вложение 1146794Вложение 1146796Вложение 1146798Вложение 1146800Вложение 1146802Вложение 1146804Вложение 1146806Вложение 1146808Вложение 1146810Вложение 1146812Вложение 1146814Вложение 1146816

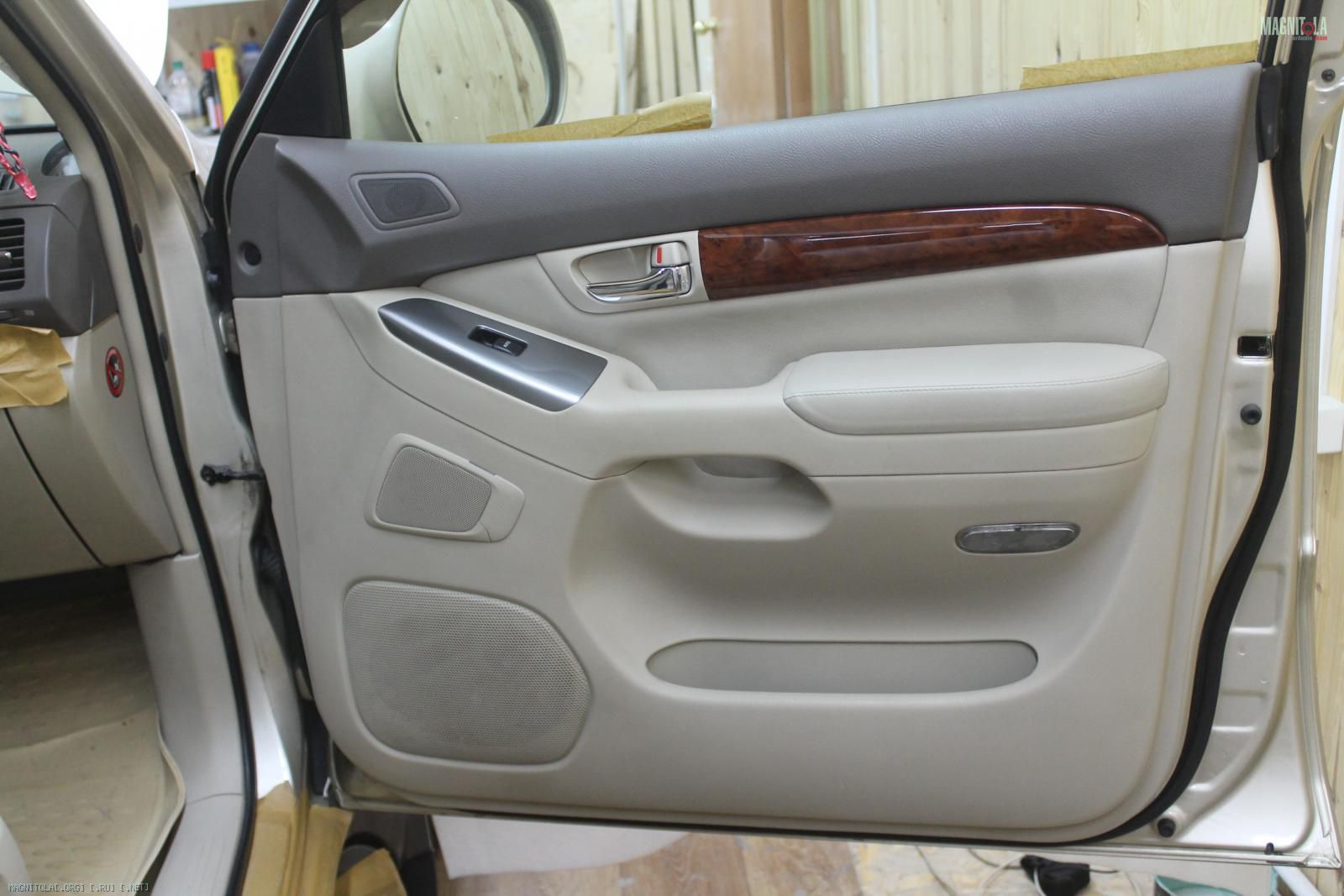

Итоговые двери...
Вложение 1146818Вложение 1146820Вложение 1146822Вложение 1146824

"Простой" рукс управления процессором...

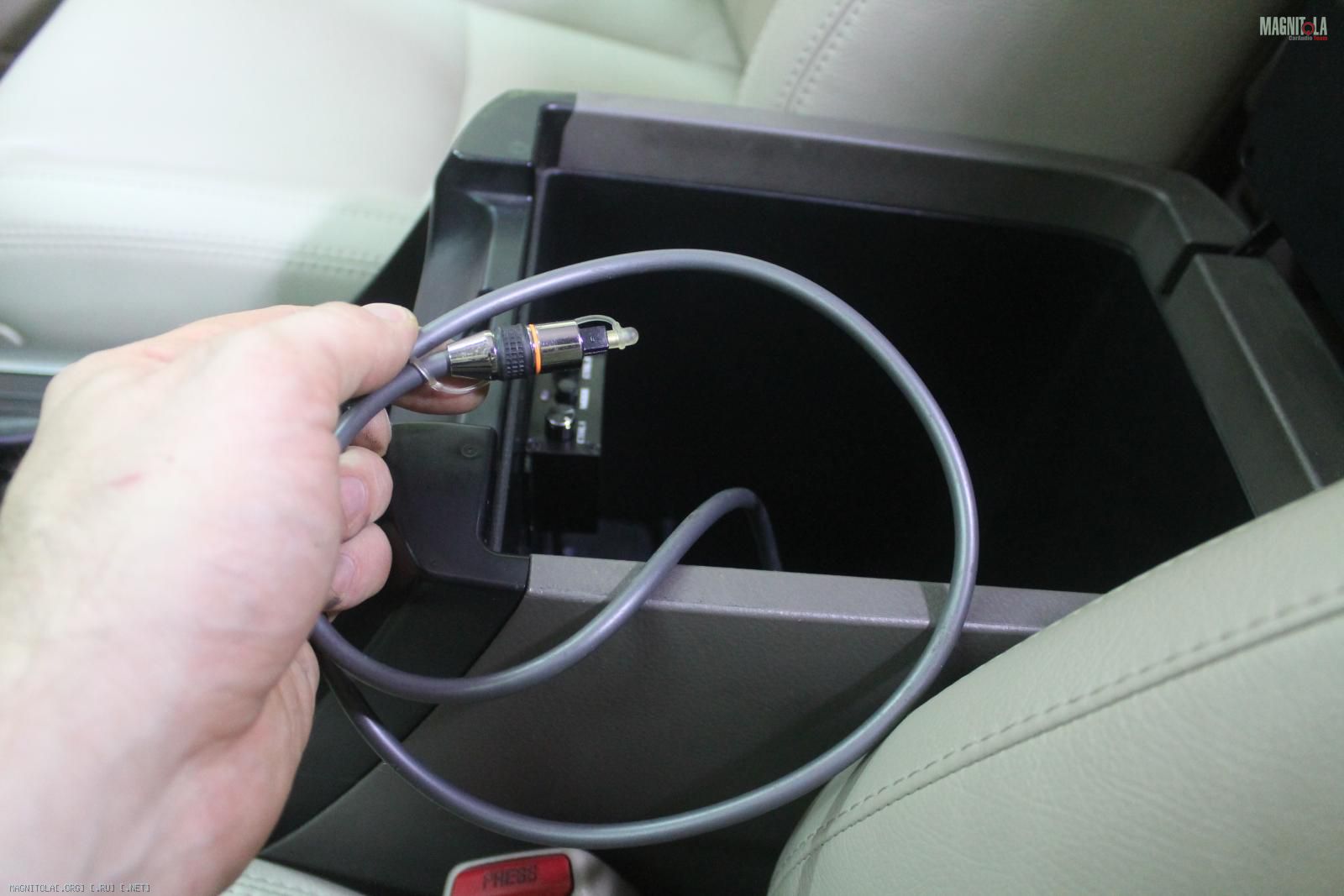

Тослинк для внешнего плеера...
Вложение 1146826Вложение 1146828

Toyota Prado 120

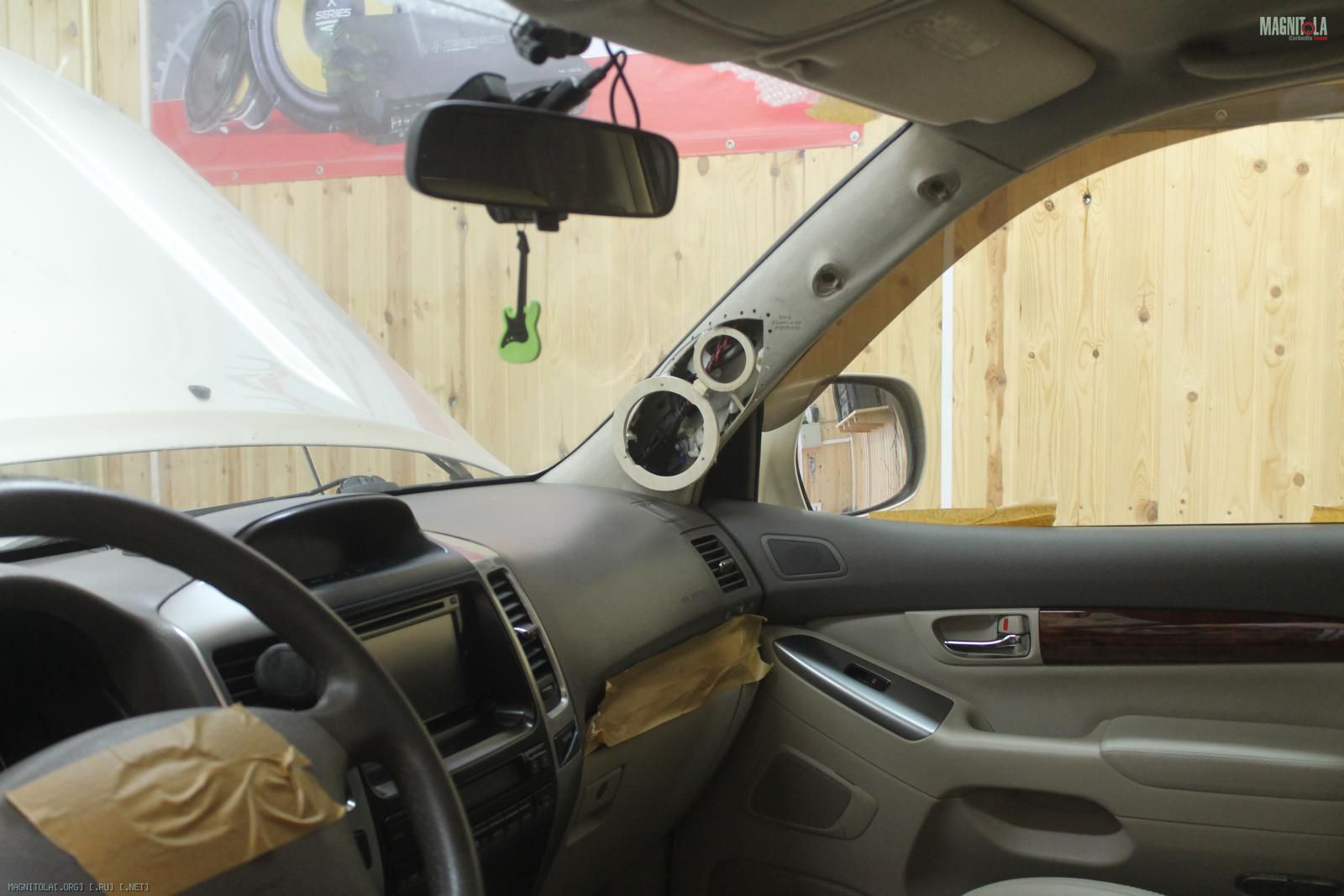

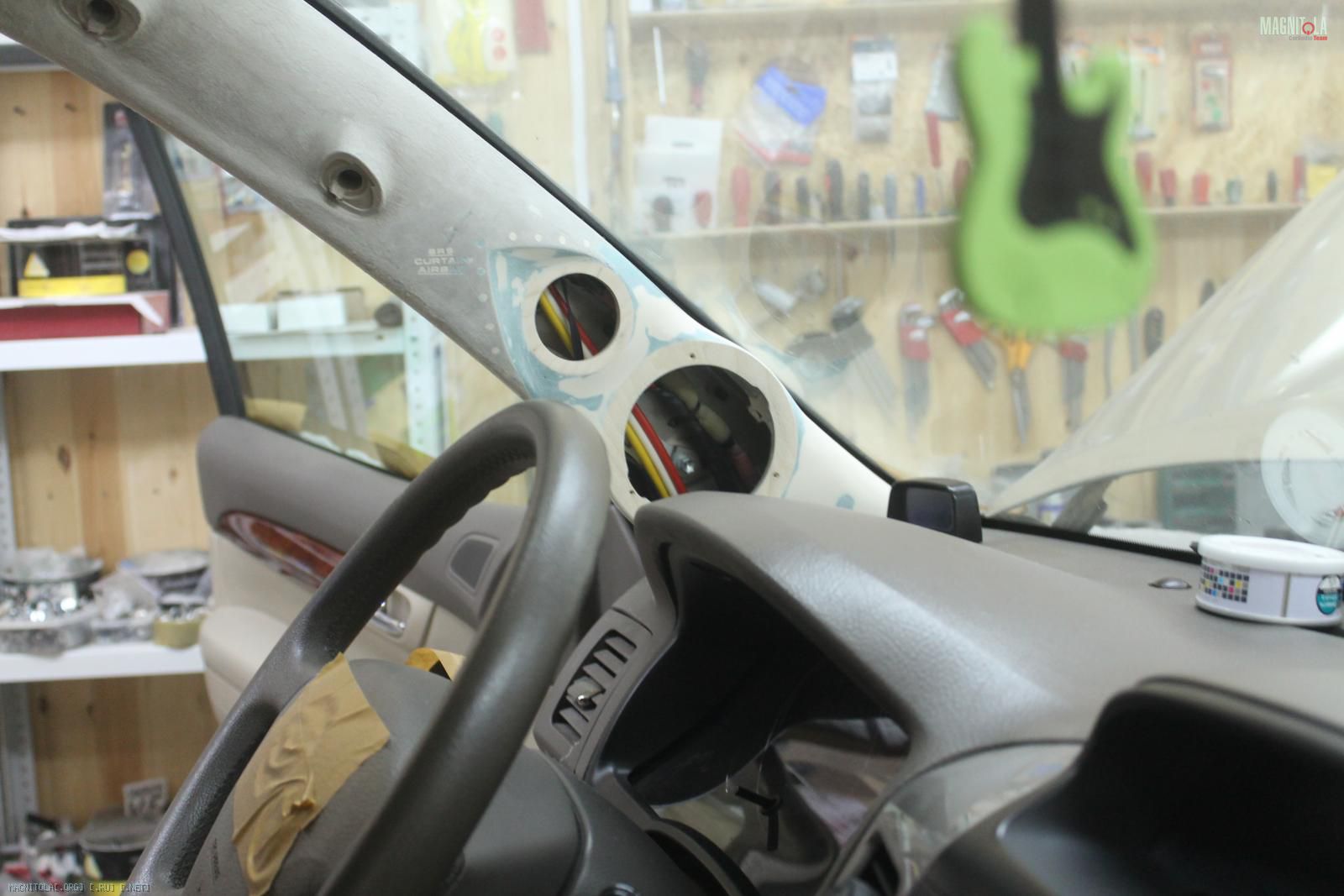

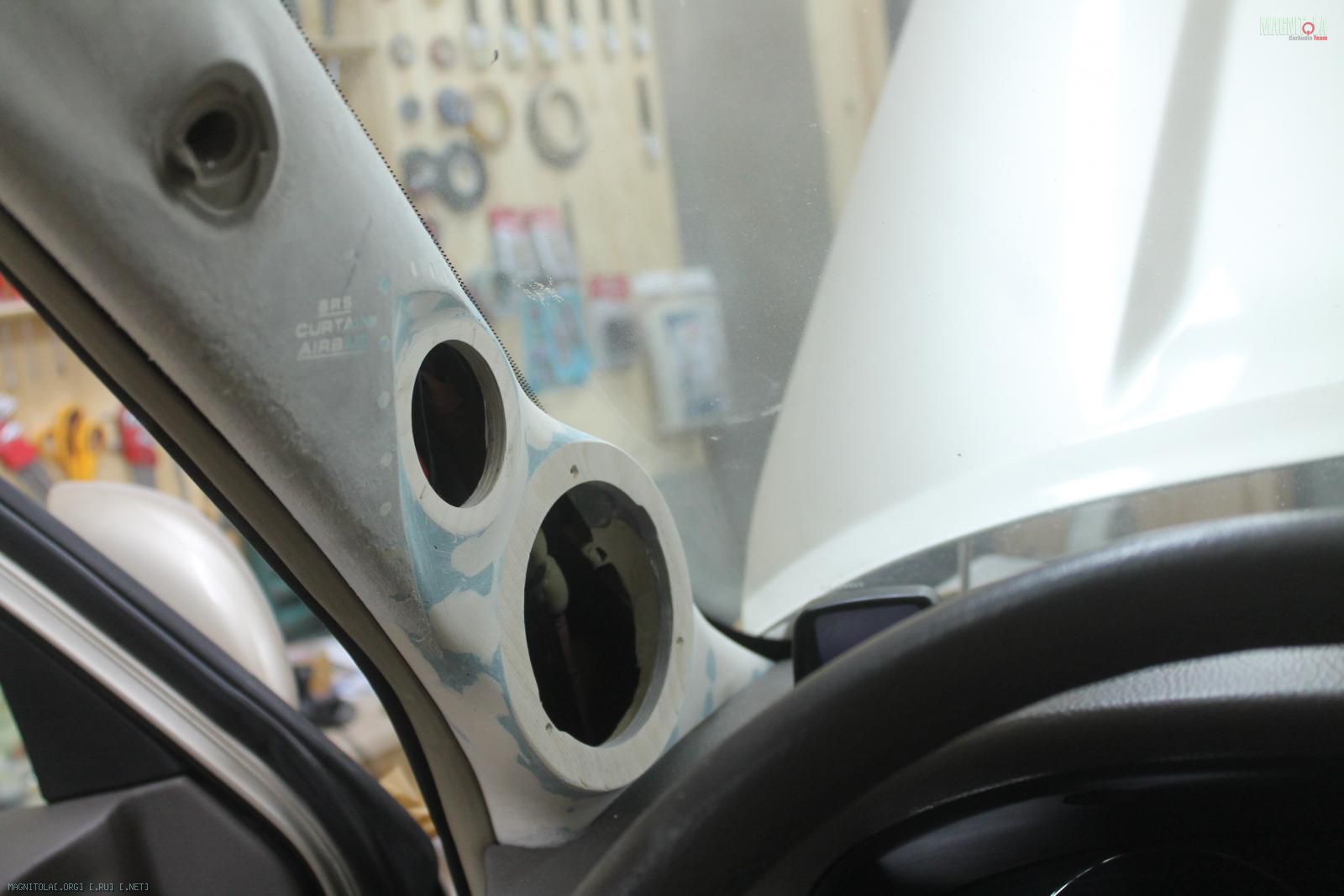

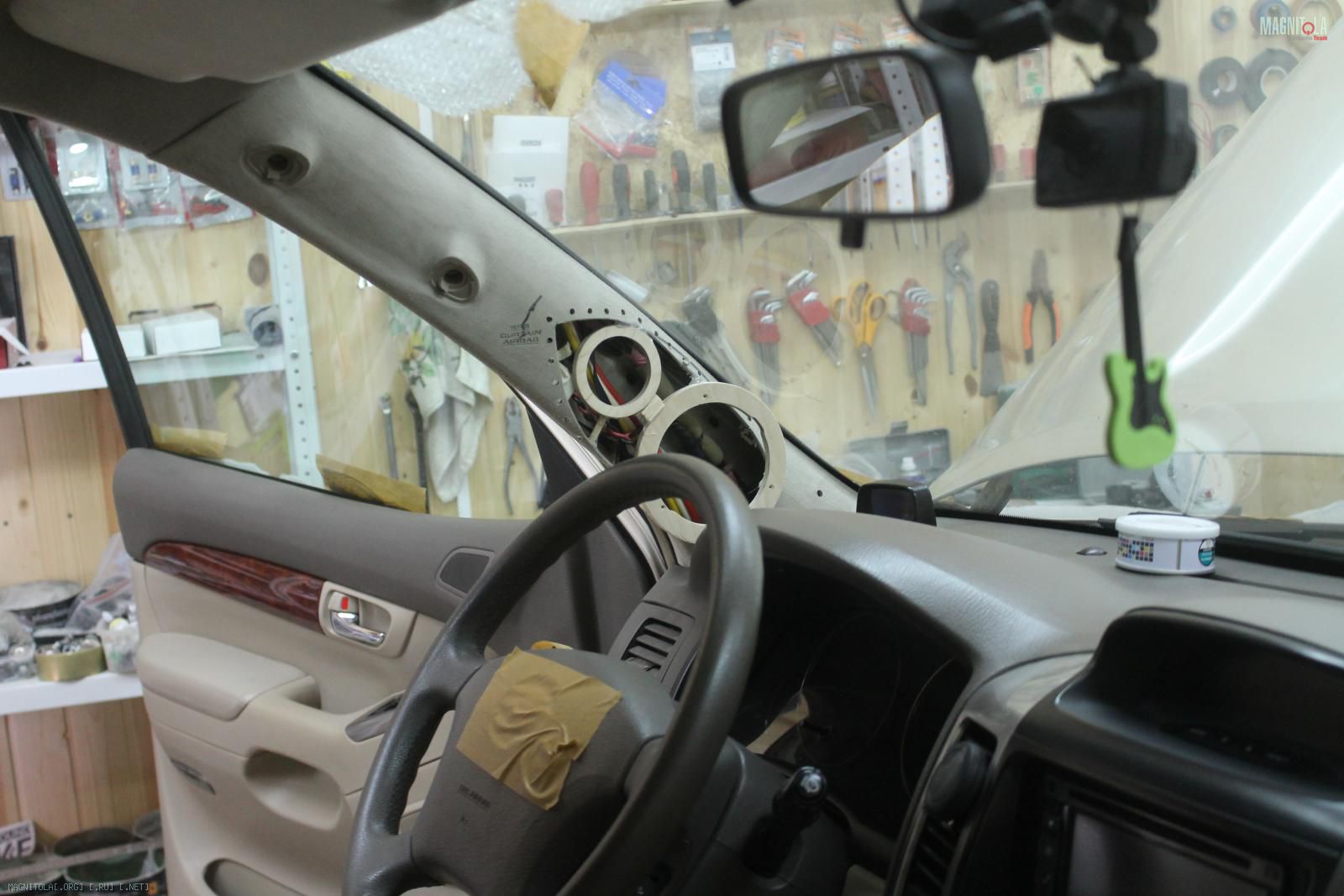

Выставляем направление... надо сделать без "сисек", без закрытия обзора, симметричные и вписать 5" купольный СЧ в узкие стойки...
Вложение 1147072Вложение 1147074Вложение 1147076Вложение 1147078

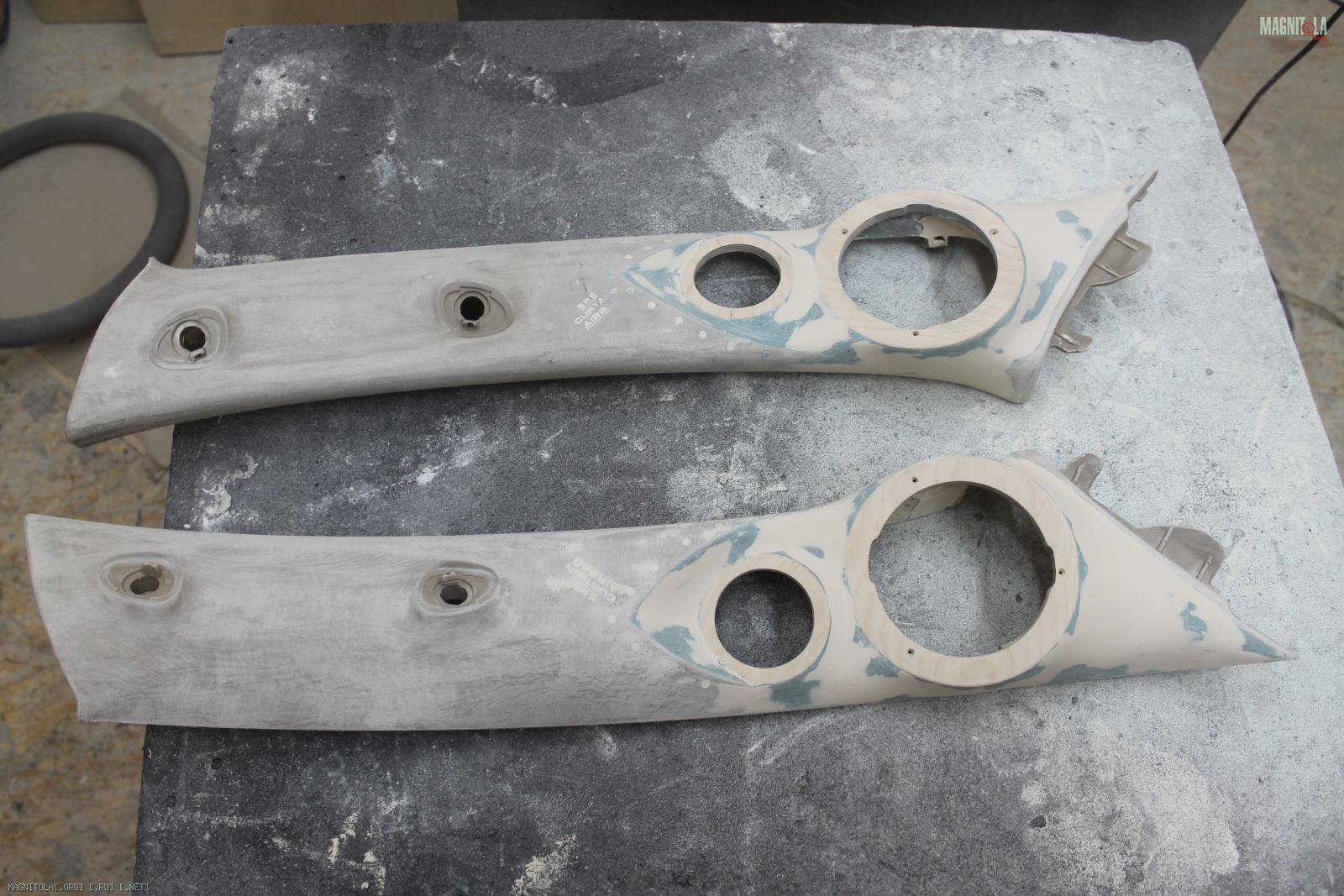

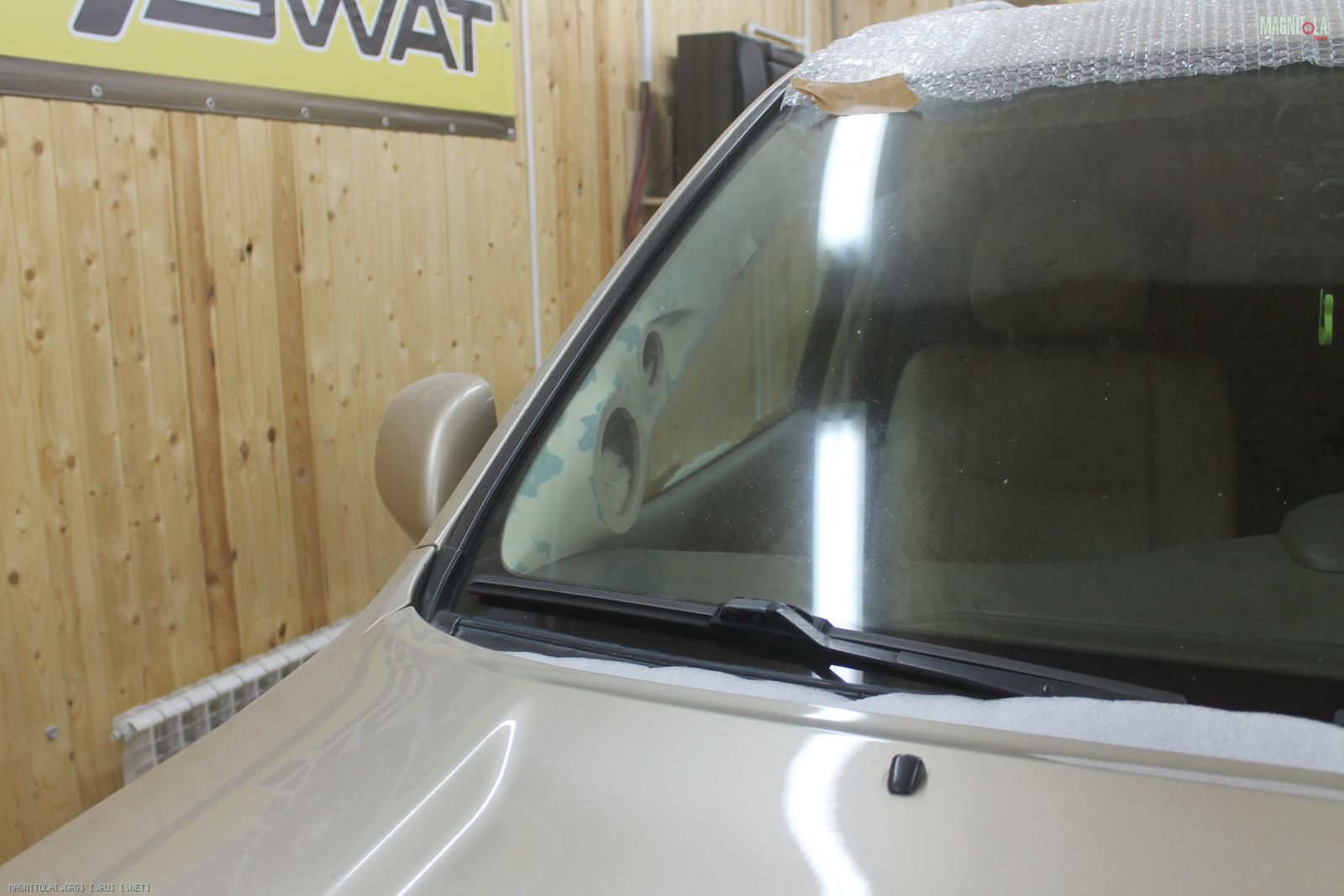

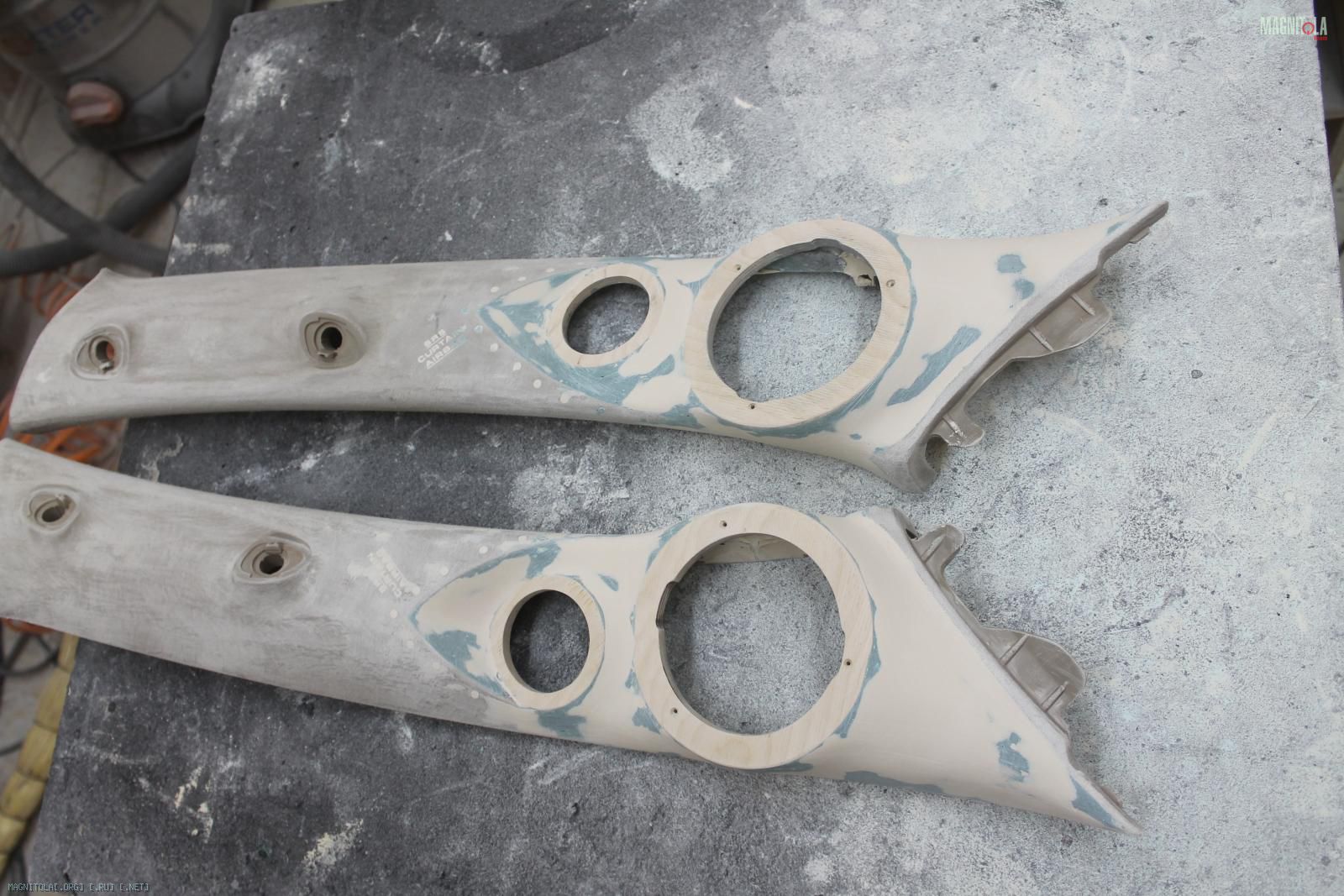

Процесс изготовления...
Вложение 1147080Вложение 1147082Вложение 1147084Вложение 1147086Вложение 1147088Вложение 1147090Вложение 1147092Вложение 1147094Вложение 1147096Вложение 1147098Вложение 1147100Вложение 1147102

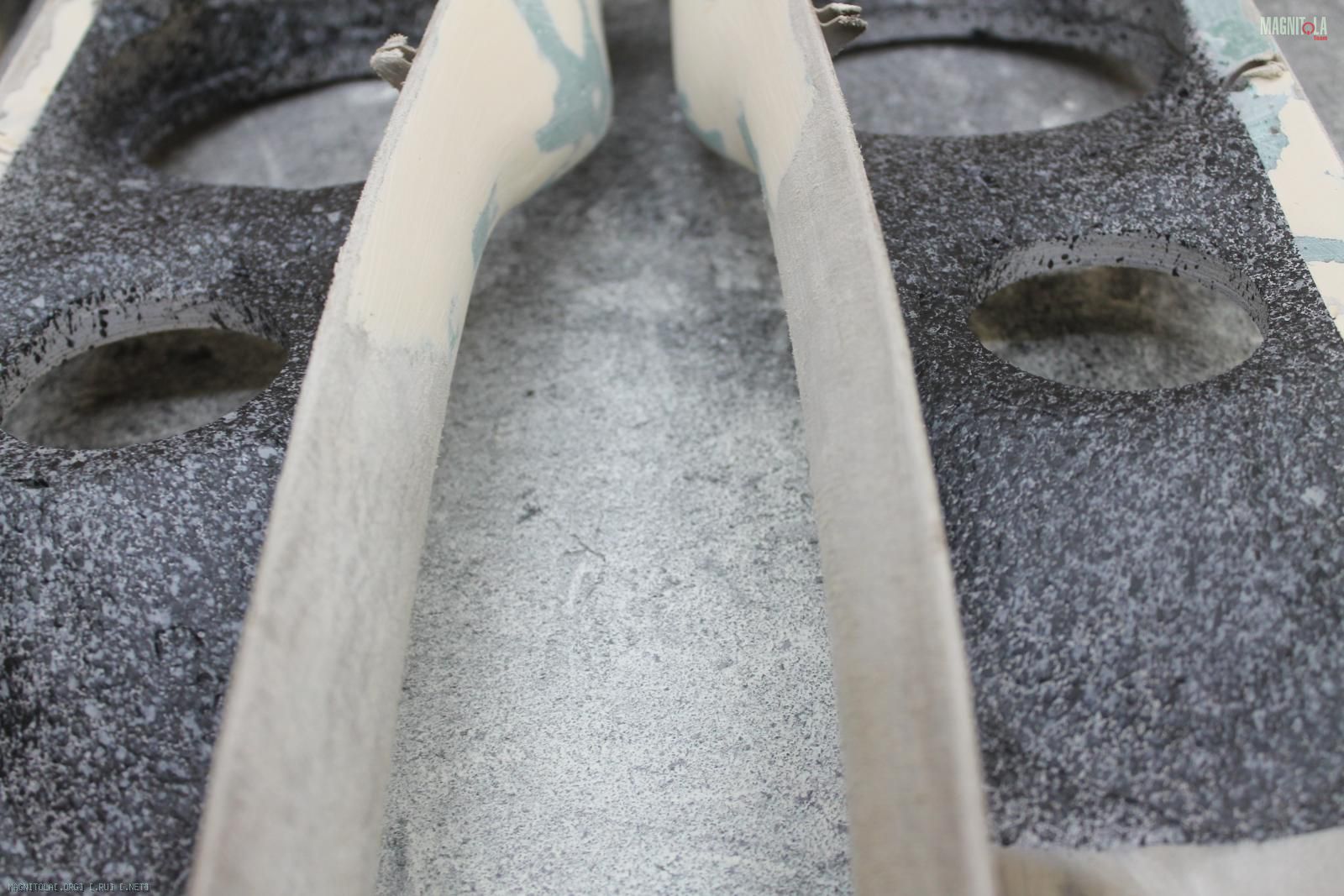

Наводим красоту с тыльной стороны...
Вложение 1147104Вложение 1147106

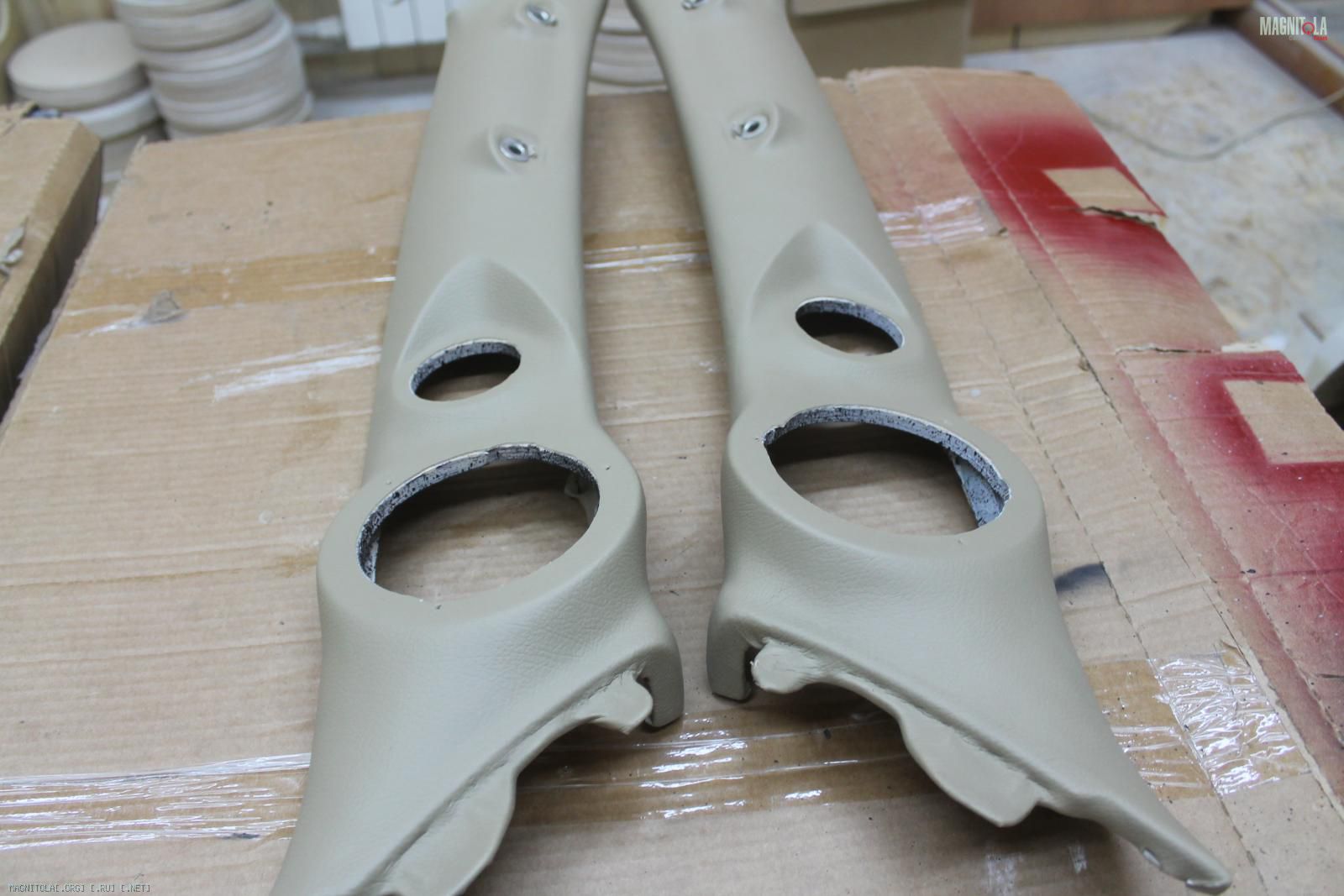

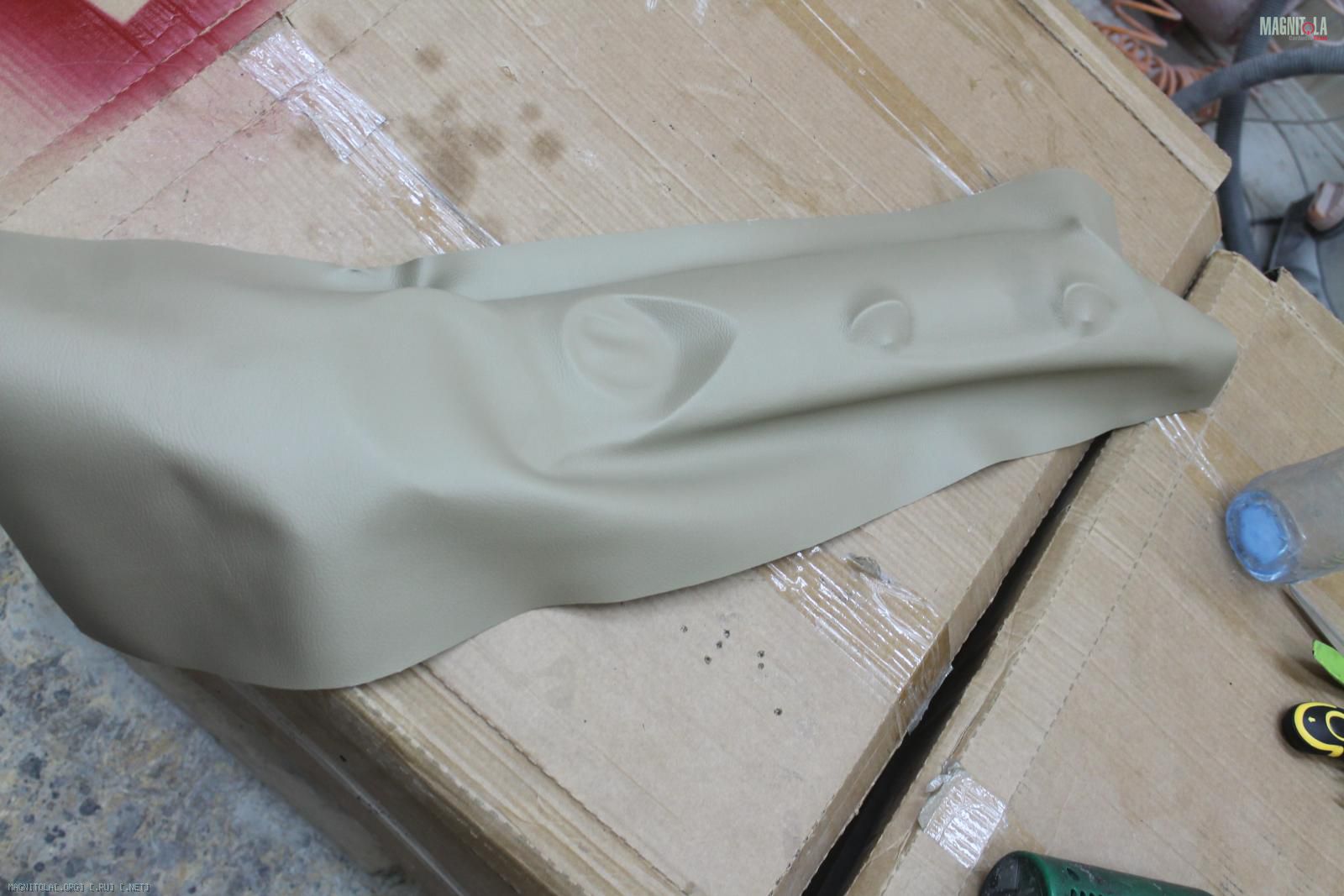

Обтяжка...
Вложение 1147108Вложение 1147110Вложение 1147112Вложение 1147114Вложение 1147116Вложение 1147118

Припайка клеммочек...
Вложение 1147120

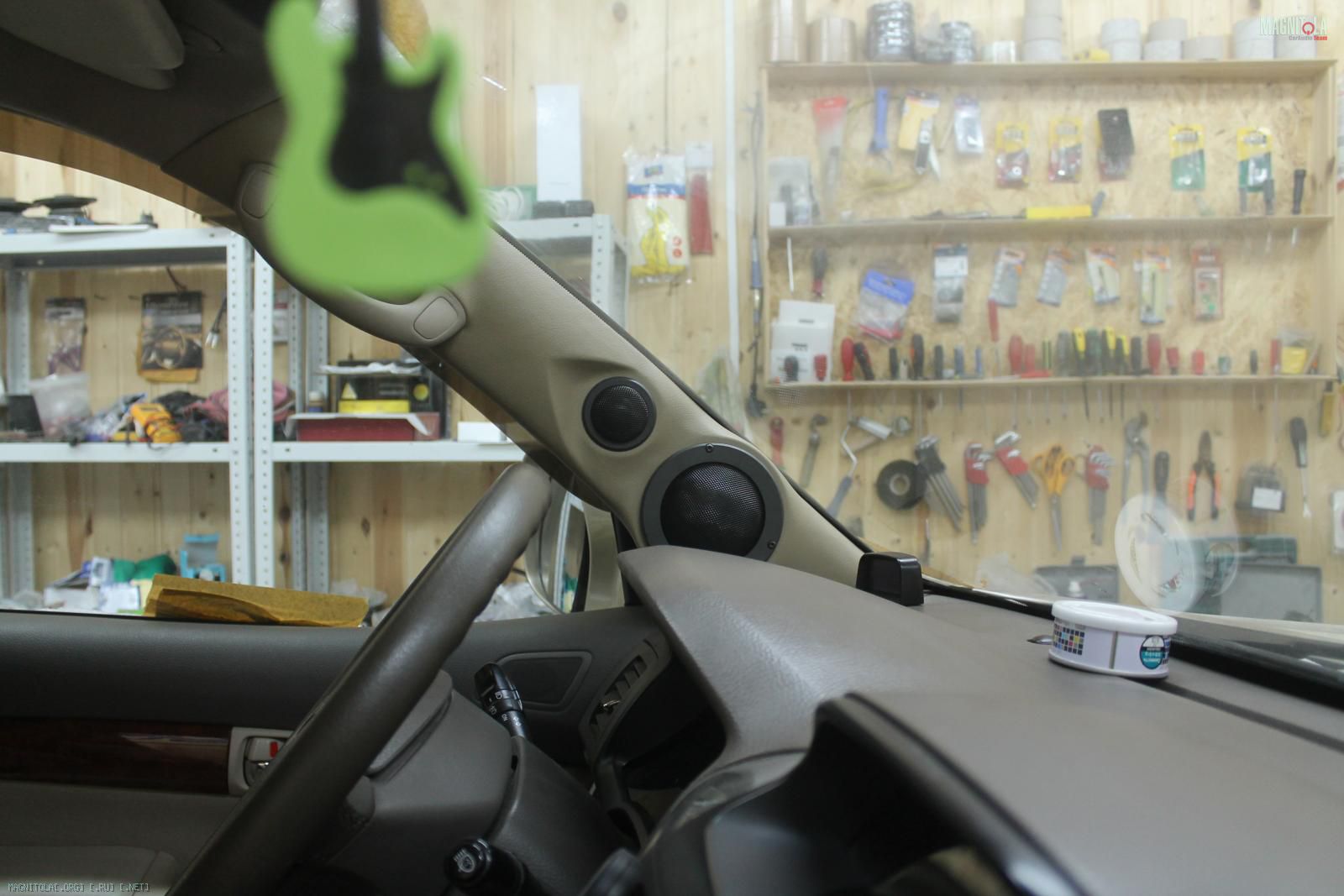

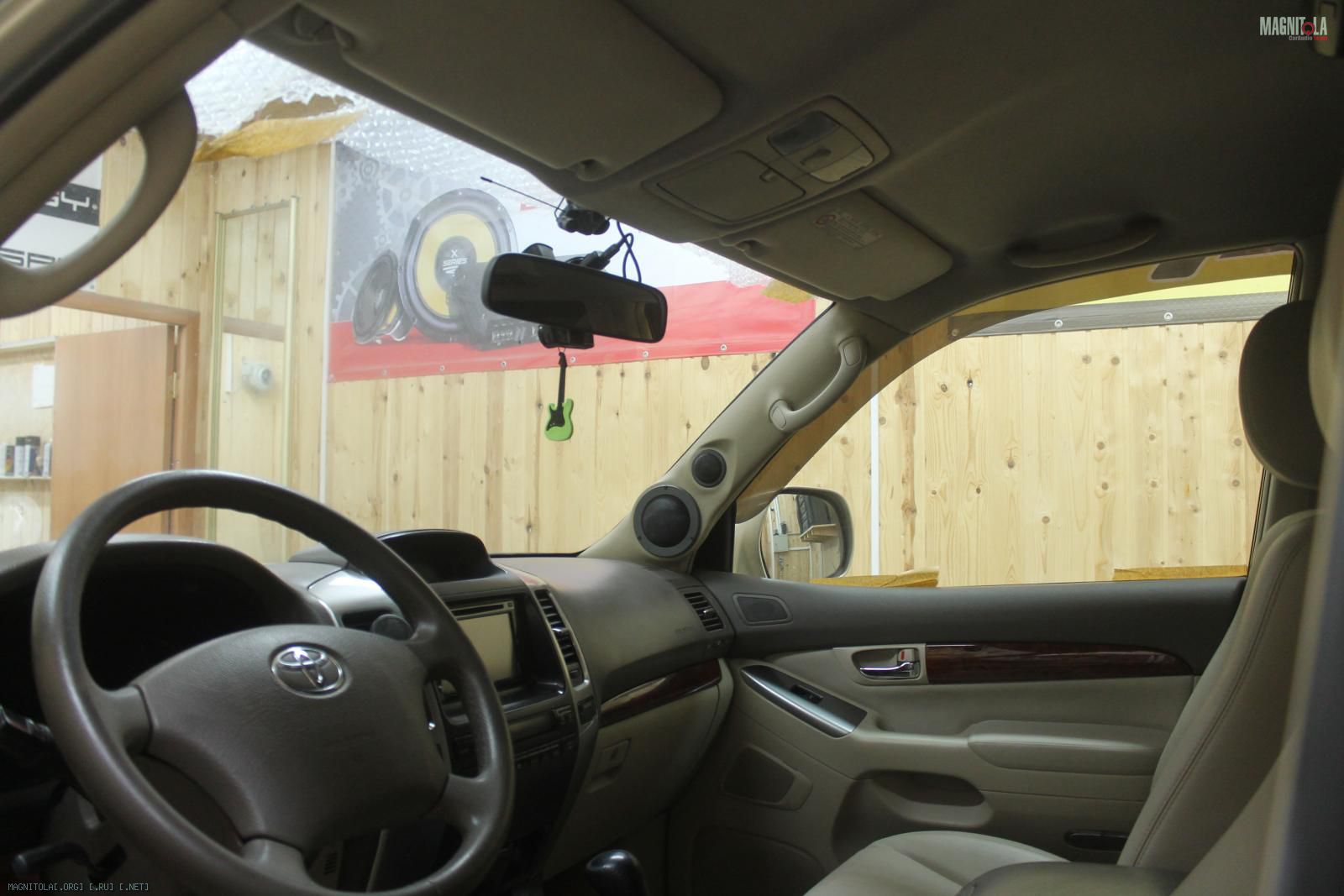

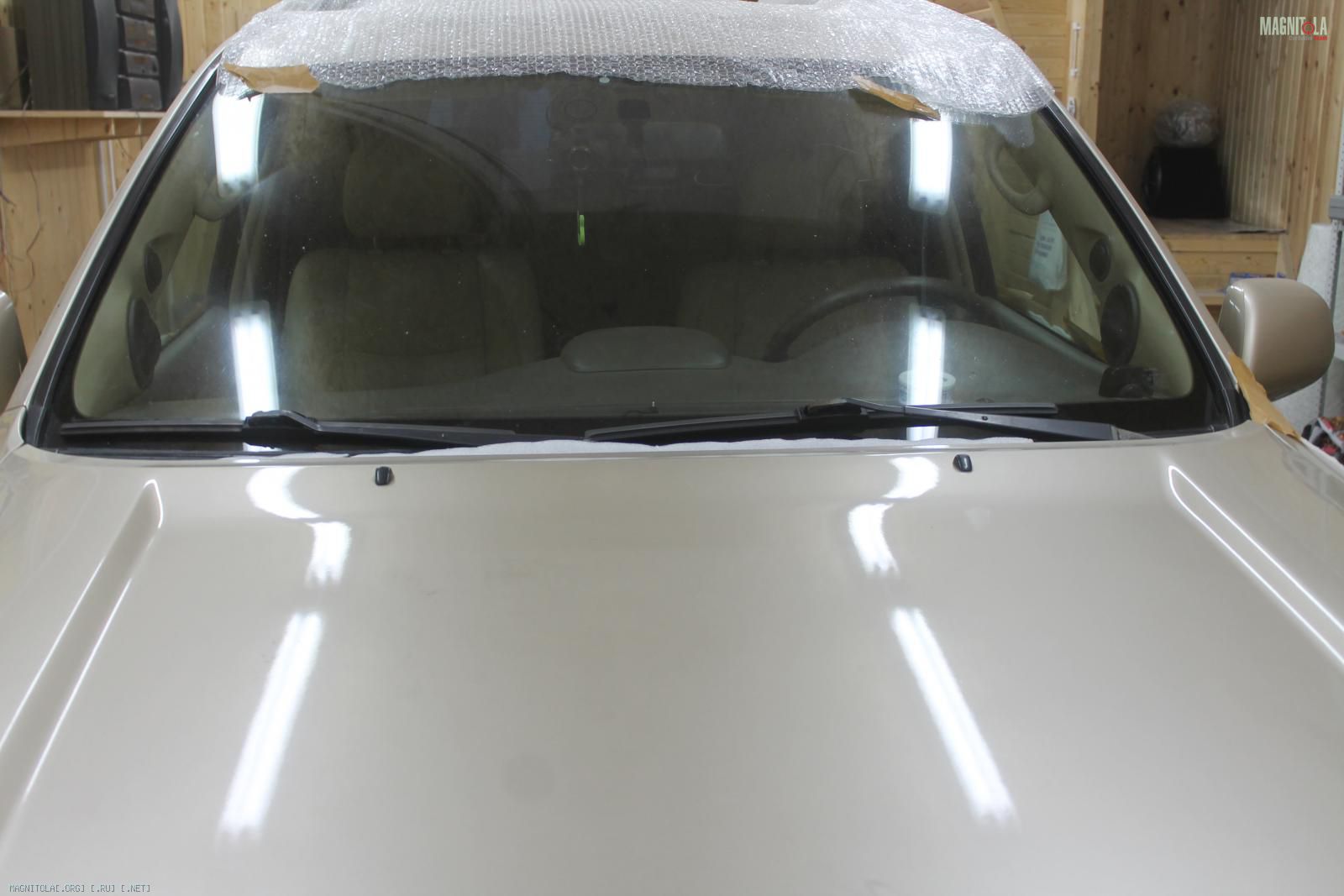

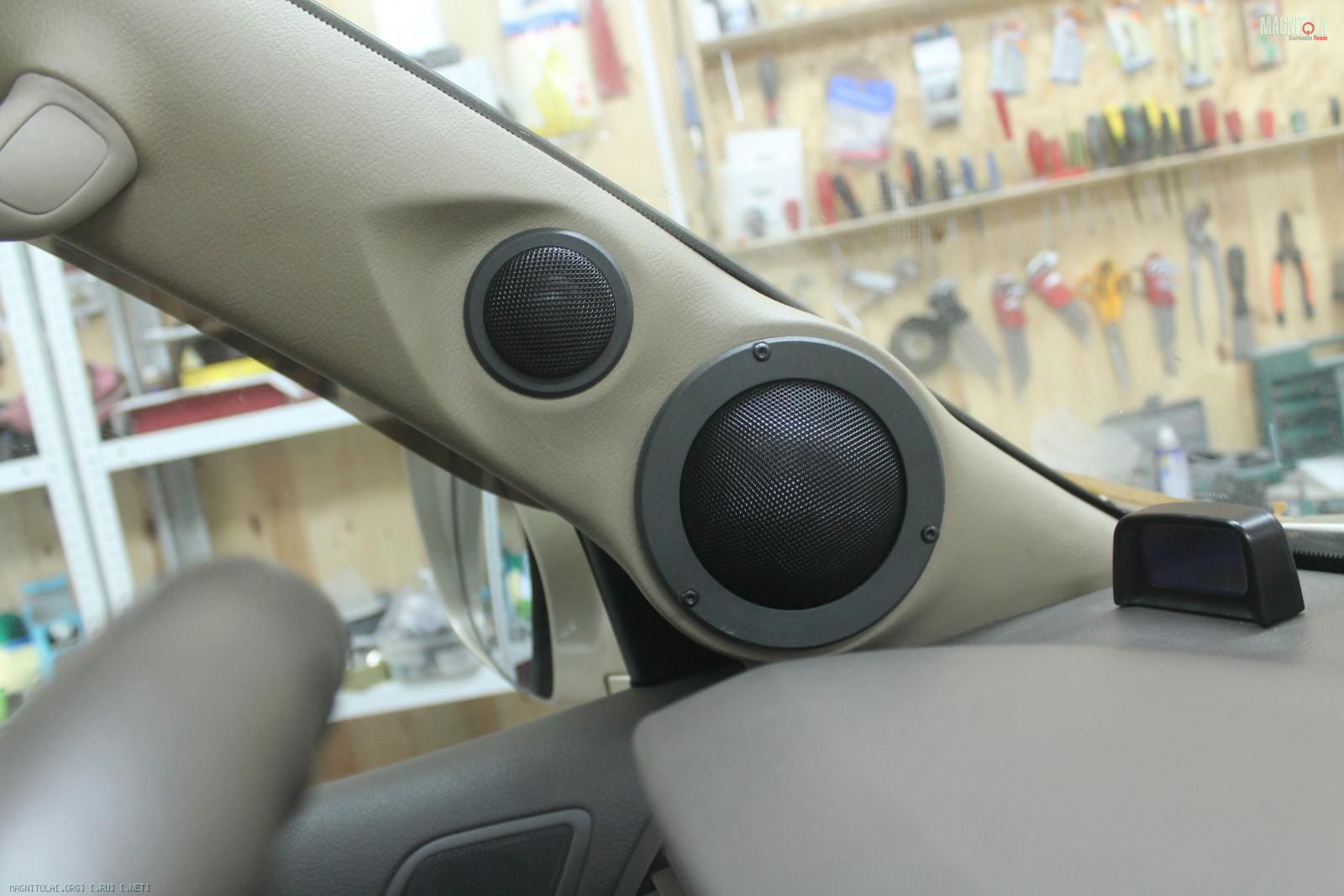

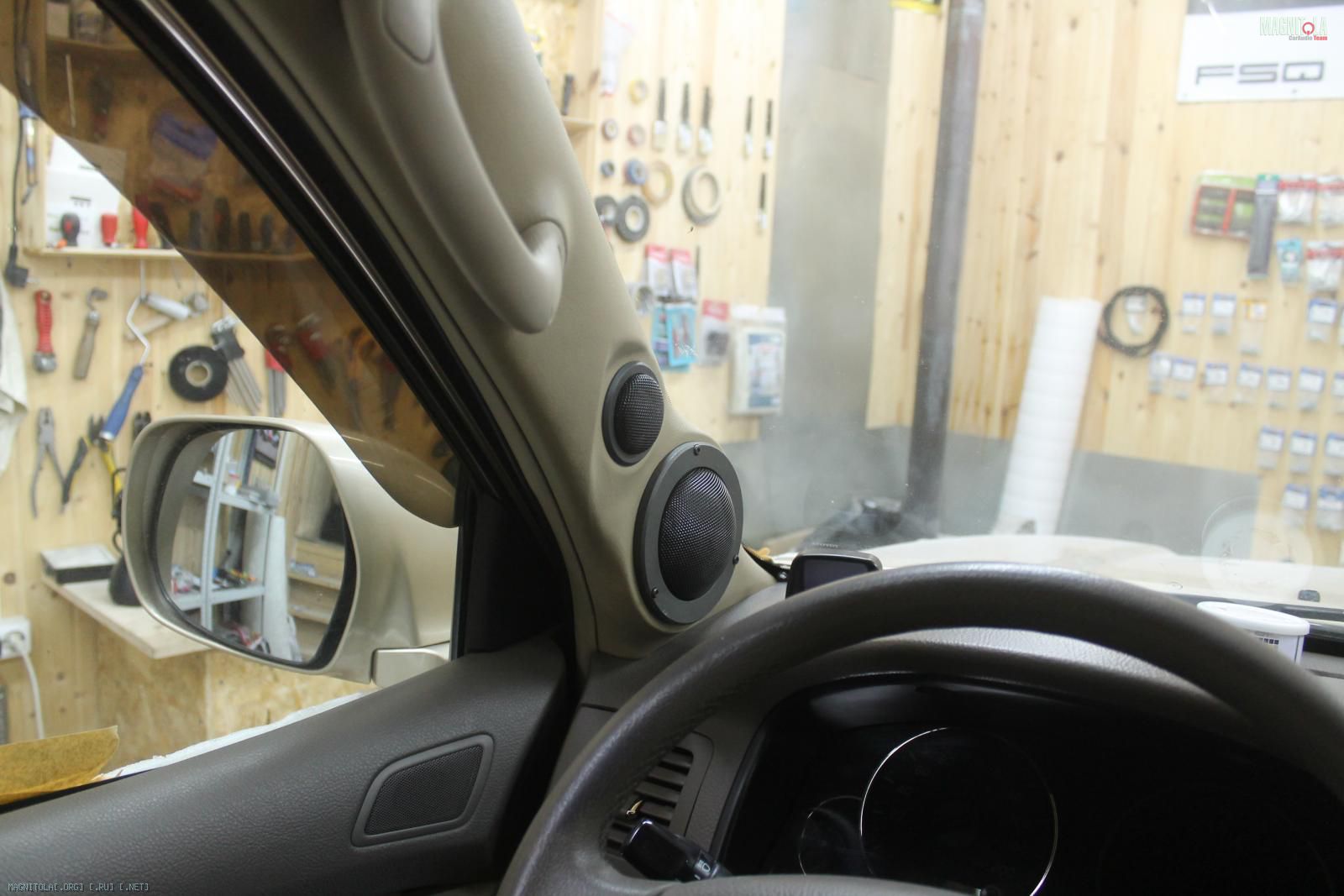

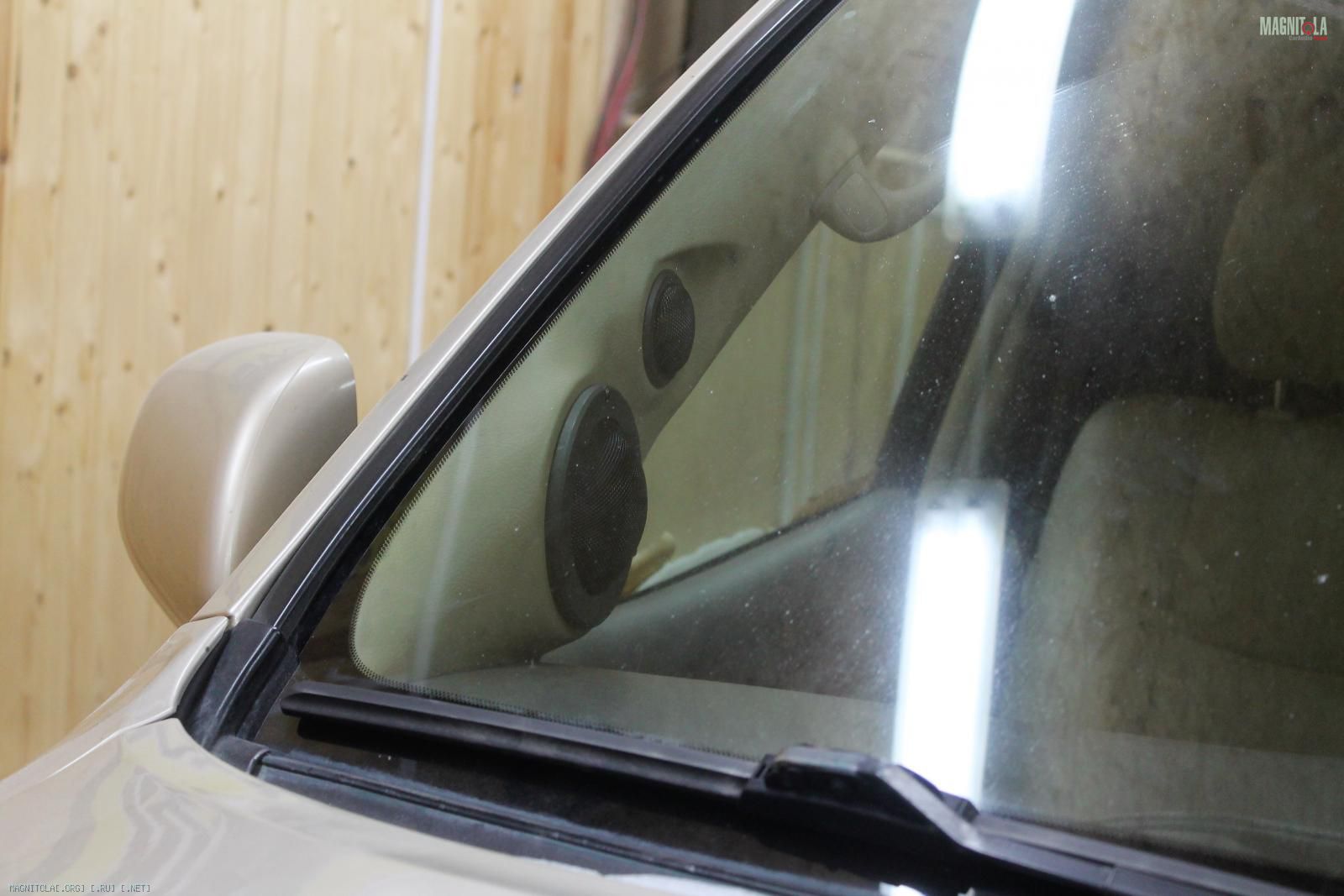

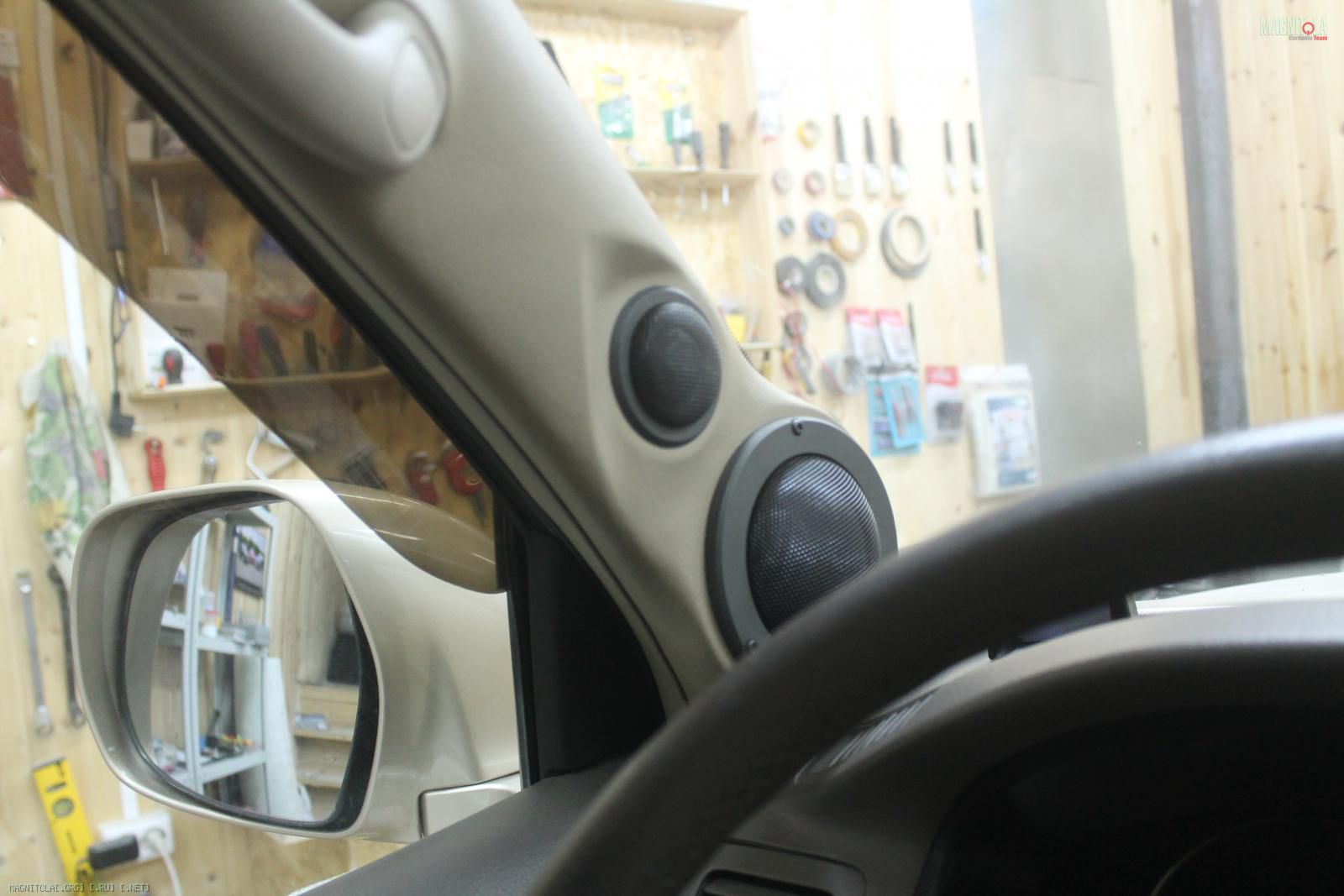

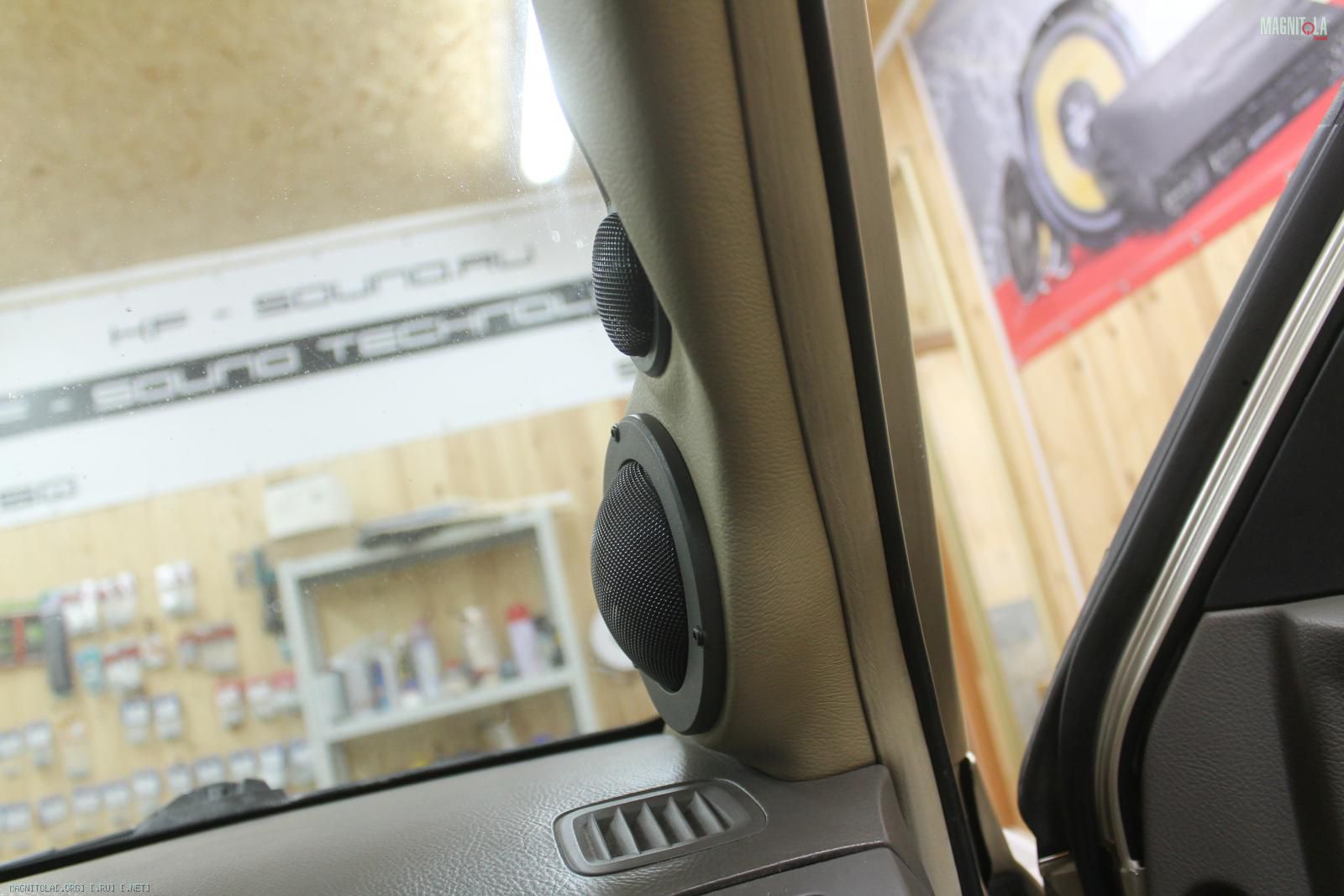

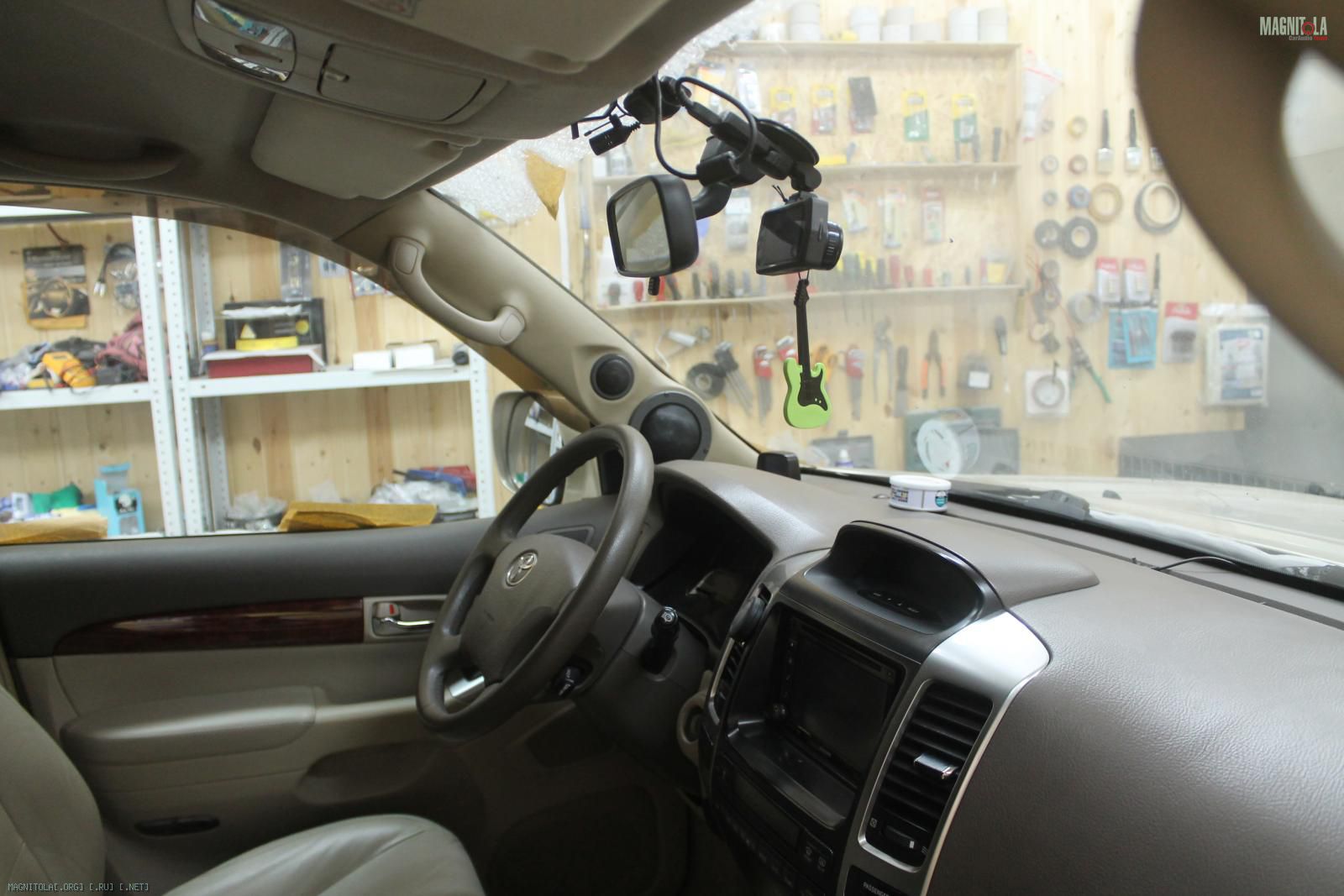

Стойки итог....
Вложение 1147122Вложение 1147124Вложение 1147126Вложение 1147128Вложение 1147130Вложение 1147132Вложение 1147134Вложение 1147136Вложение 1147138Вложение 1147140Вложение 1147142Вложение 1147144Вложение 1147146Вложение 1147148Вложение 1147150Вложение 1147152Вложение 1147154Вложение 1147156Вложение 1147158

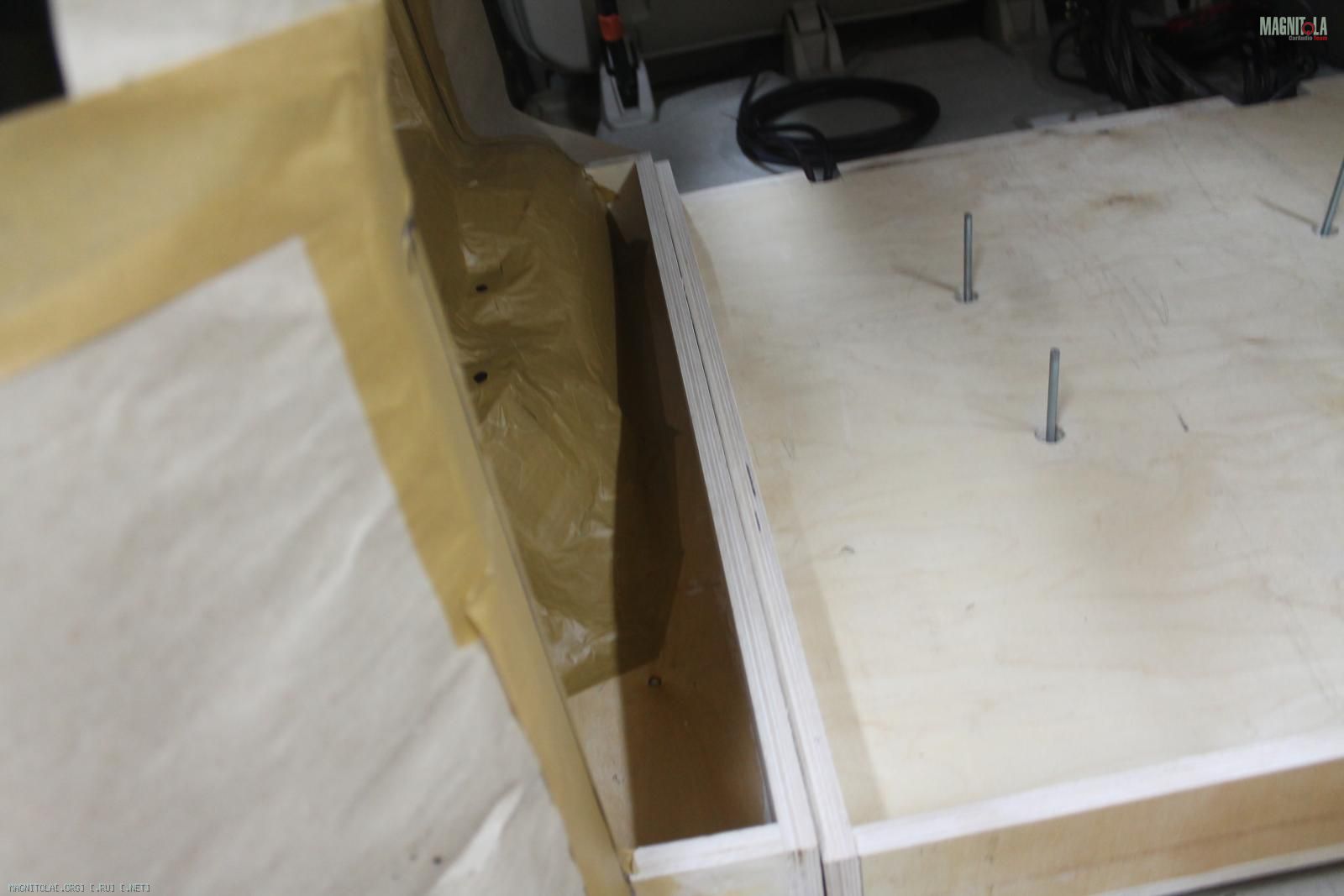

Начало изготовления фальшпола под усилители и корпуса стелс
Вложение 1147358Вложение 1147360Вложение 1147362Вложение 1147364Вложение 1147366

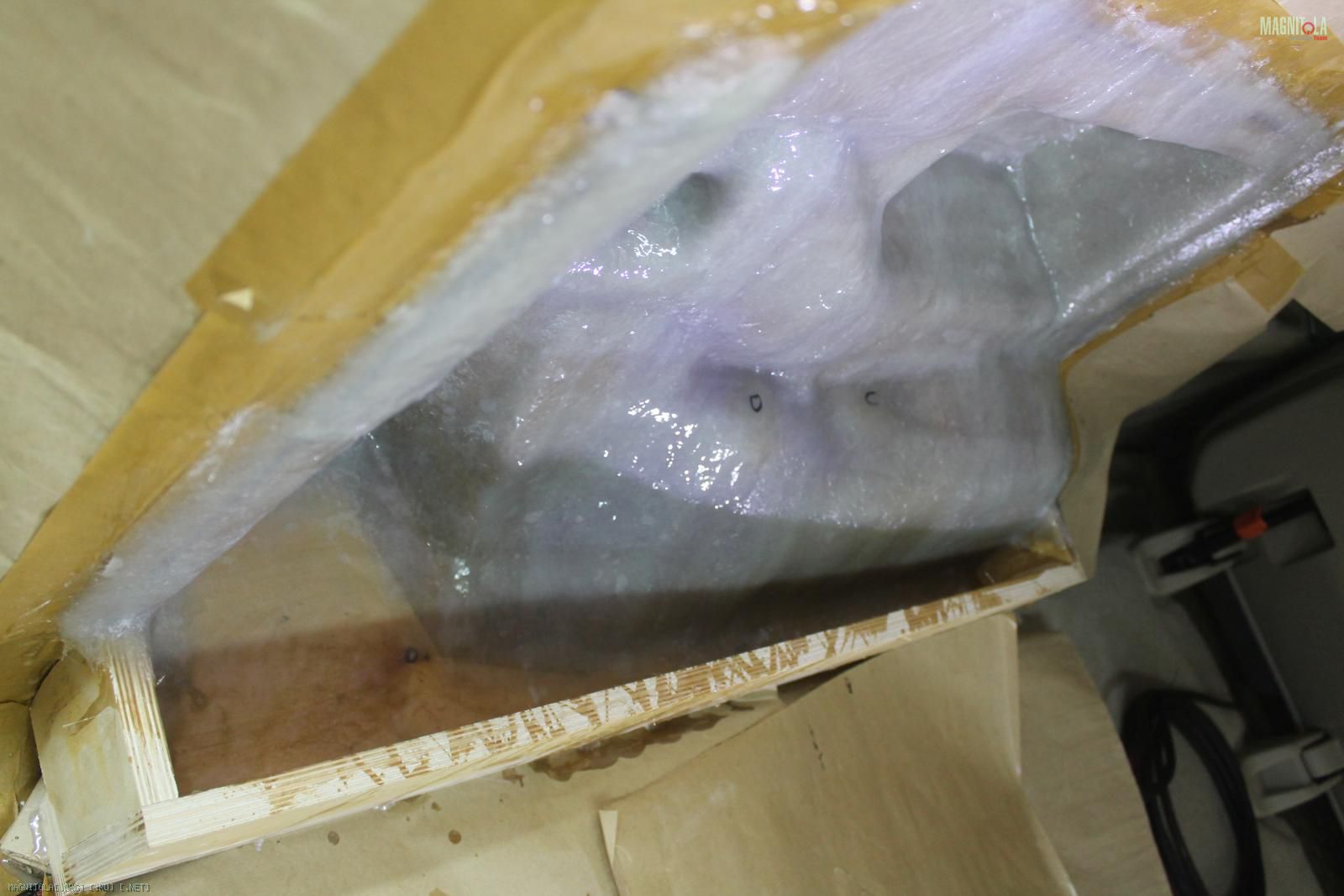

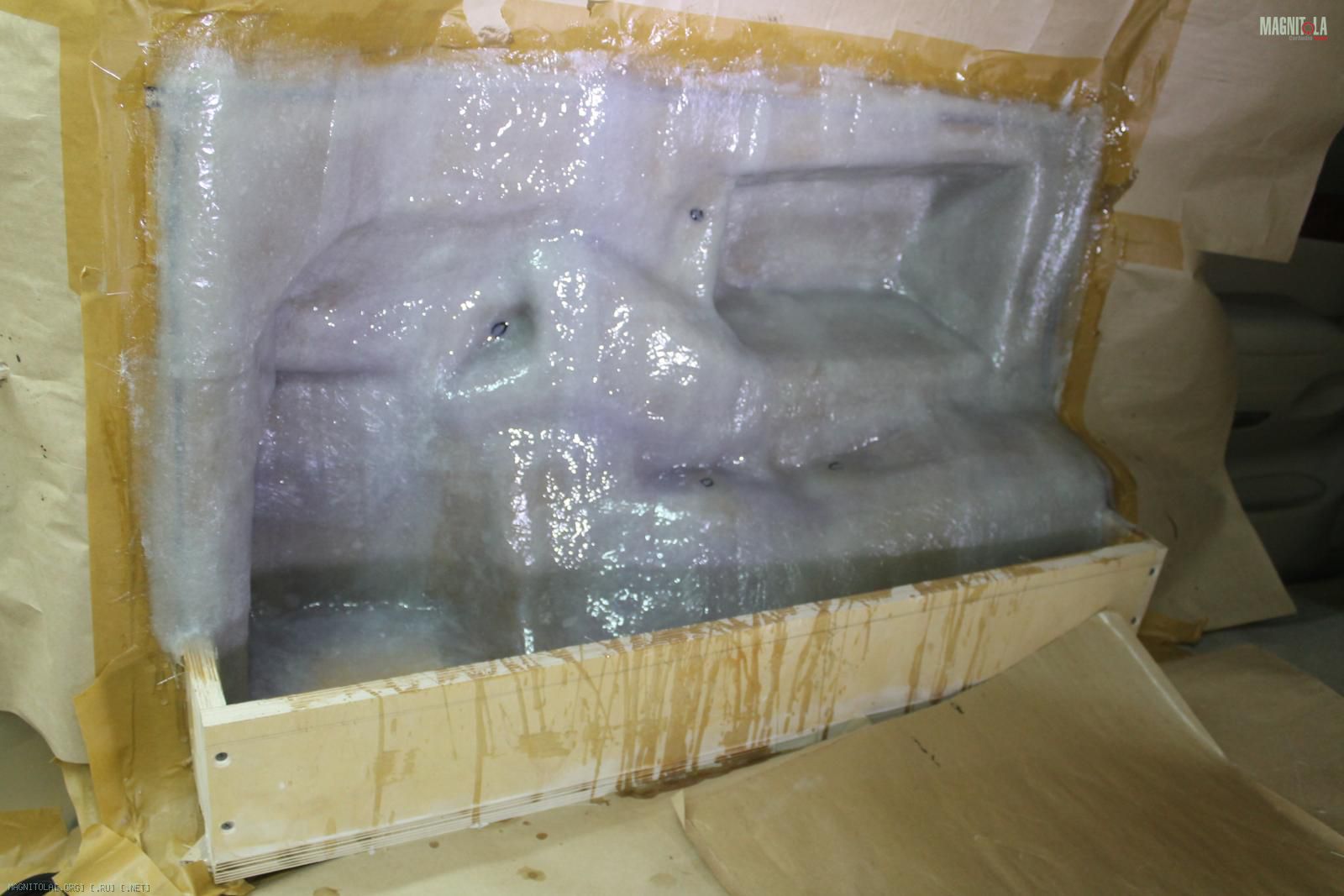

Процесс...
Вложение 1147368Вложение 1147370Вложение 1147372Вложение 1147374Вложение 1147376Вложение 1147378Вложение 1147380Вложение 1147382Вложение 1147384

Toyota Prado 120

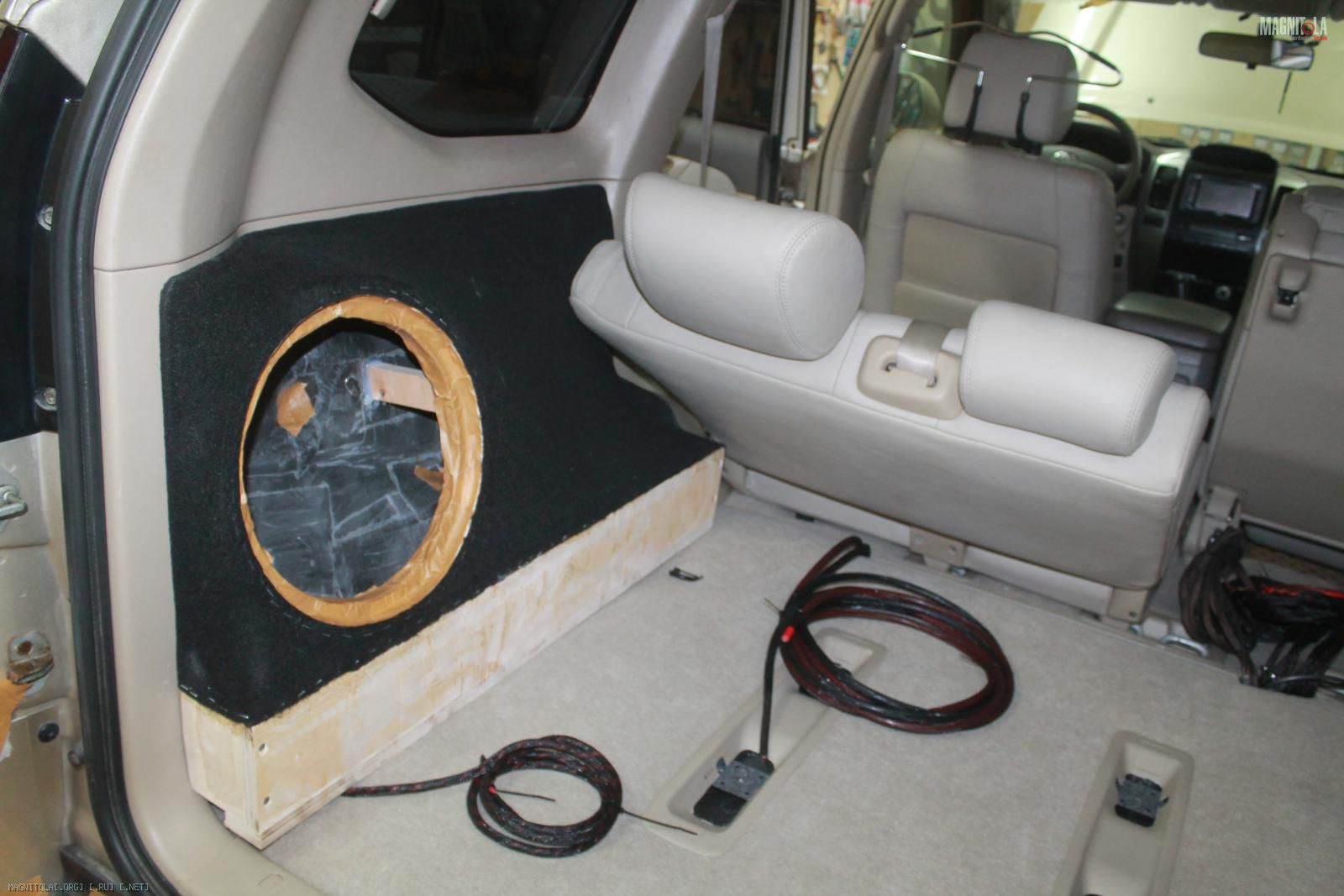

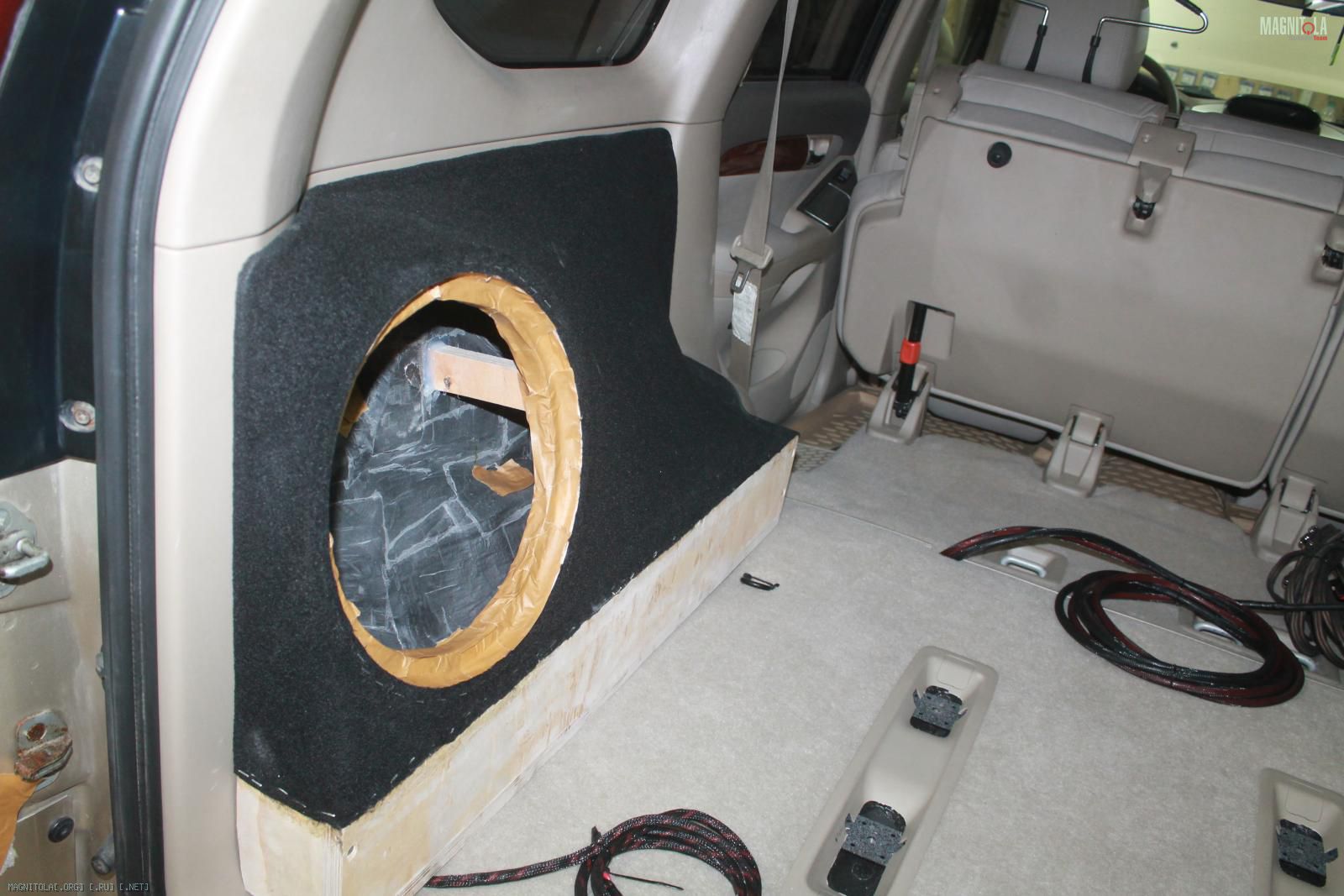

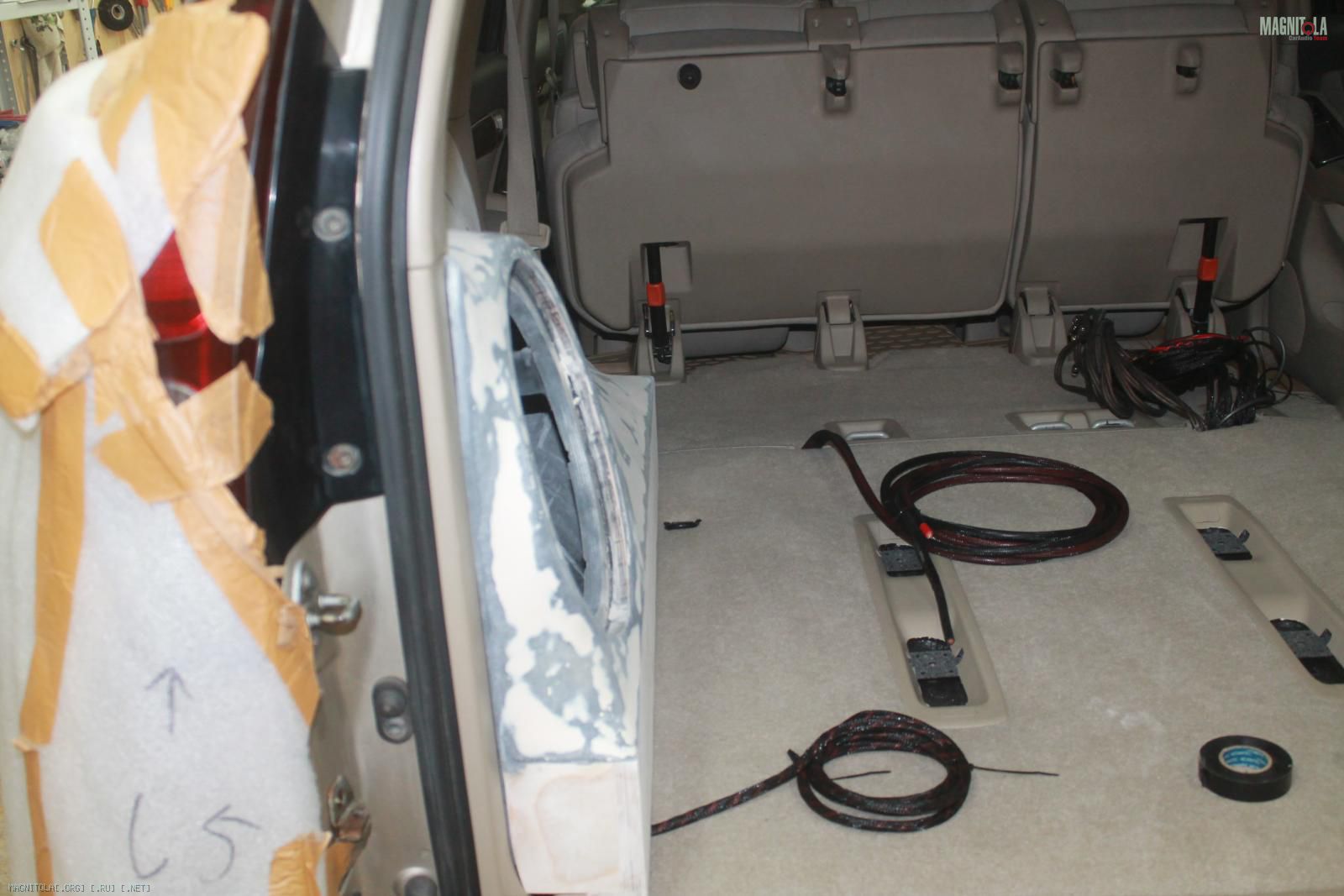

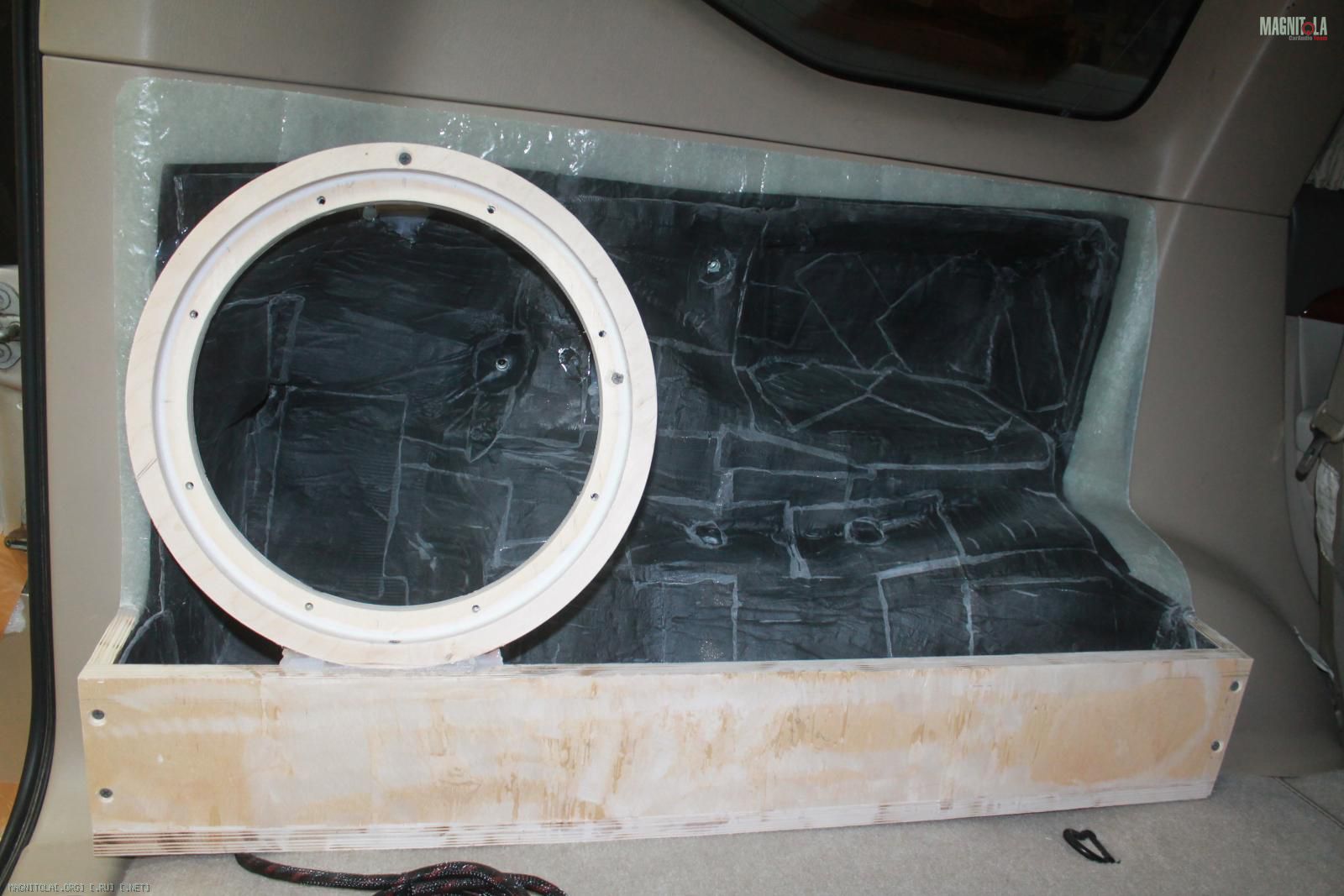

Выставляем опорное кольцо, крепим его.

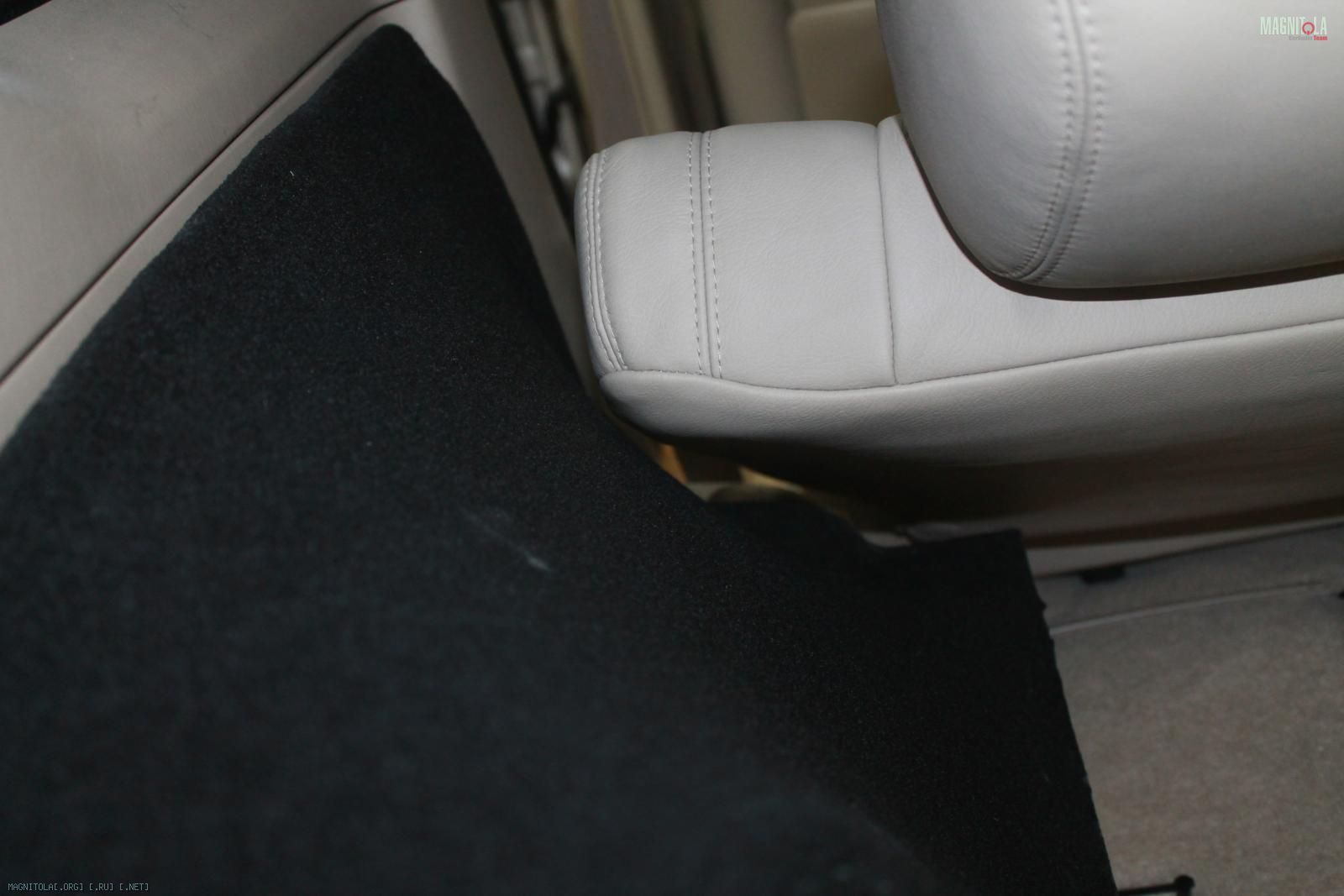

Делаем форму с учетом складывания задних спинок...
Наносим стекломат..
Вложение 1147736Вложение 1147738Вложение 1147740Вложение 1147742Вложение 1147744Вложение 1147746Вложение 1147748Вложение 1147750Вложение 1147752

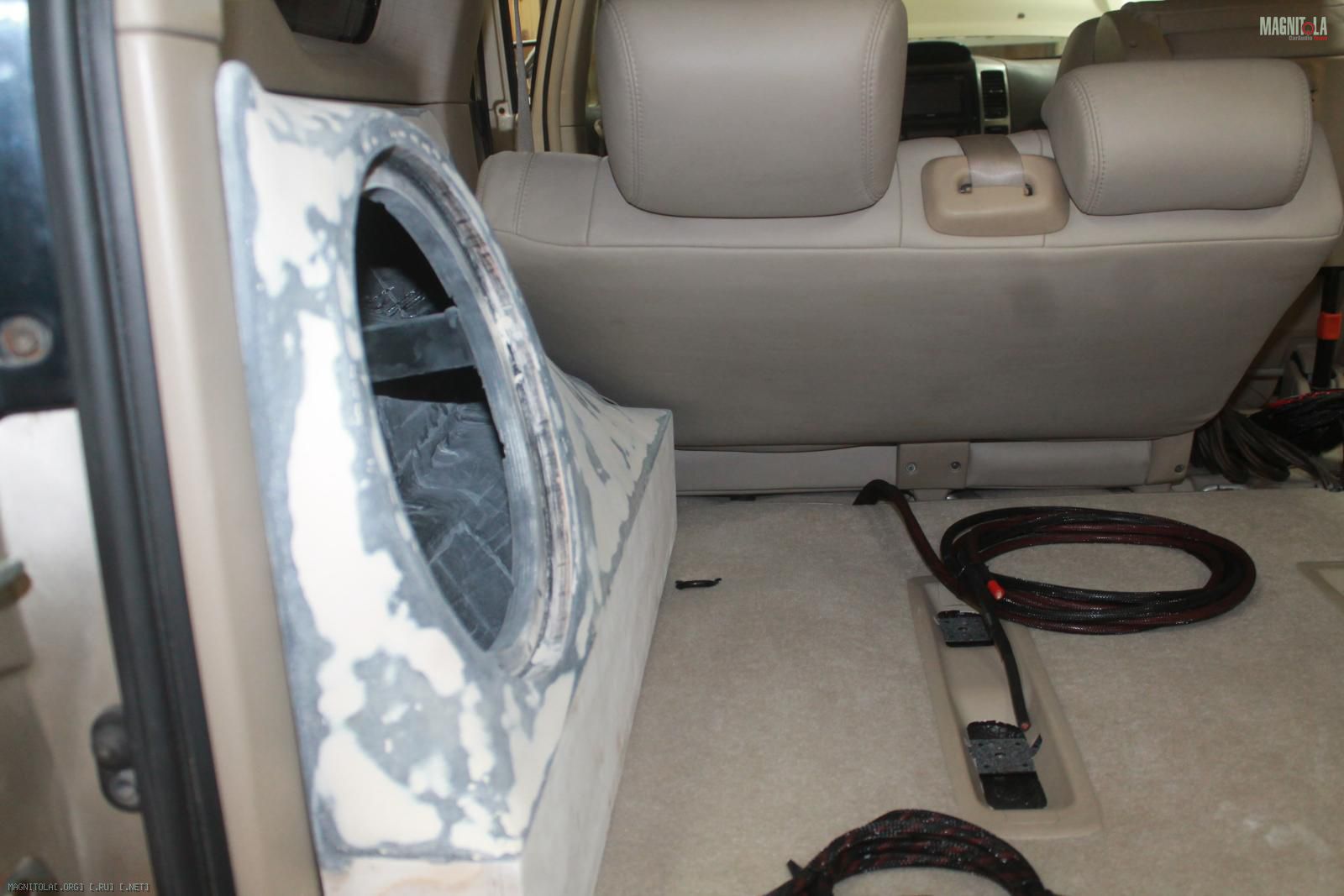

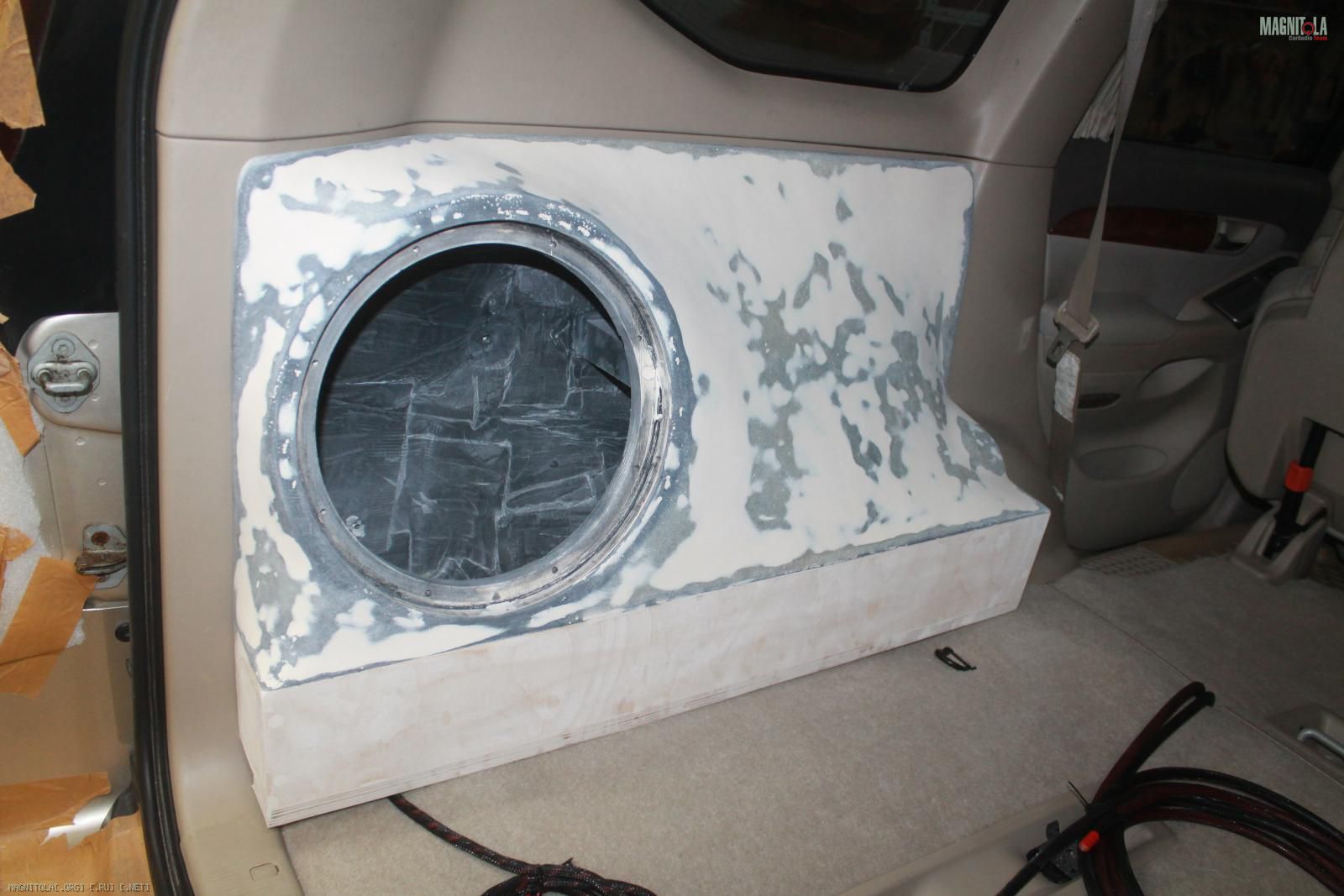

Шкурим... шпаклюем... шкурим.. примеряем...

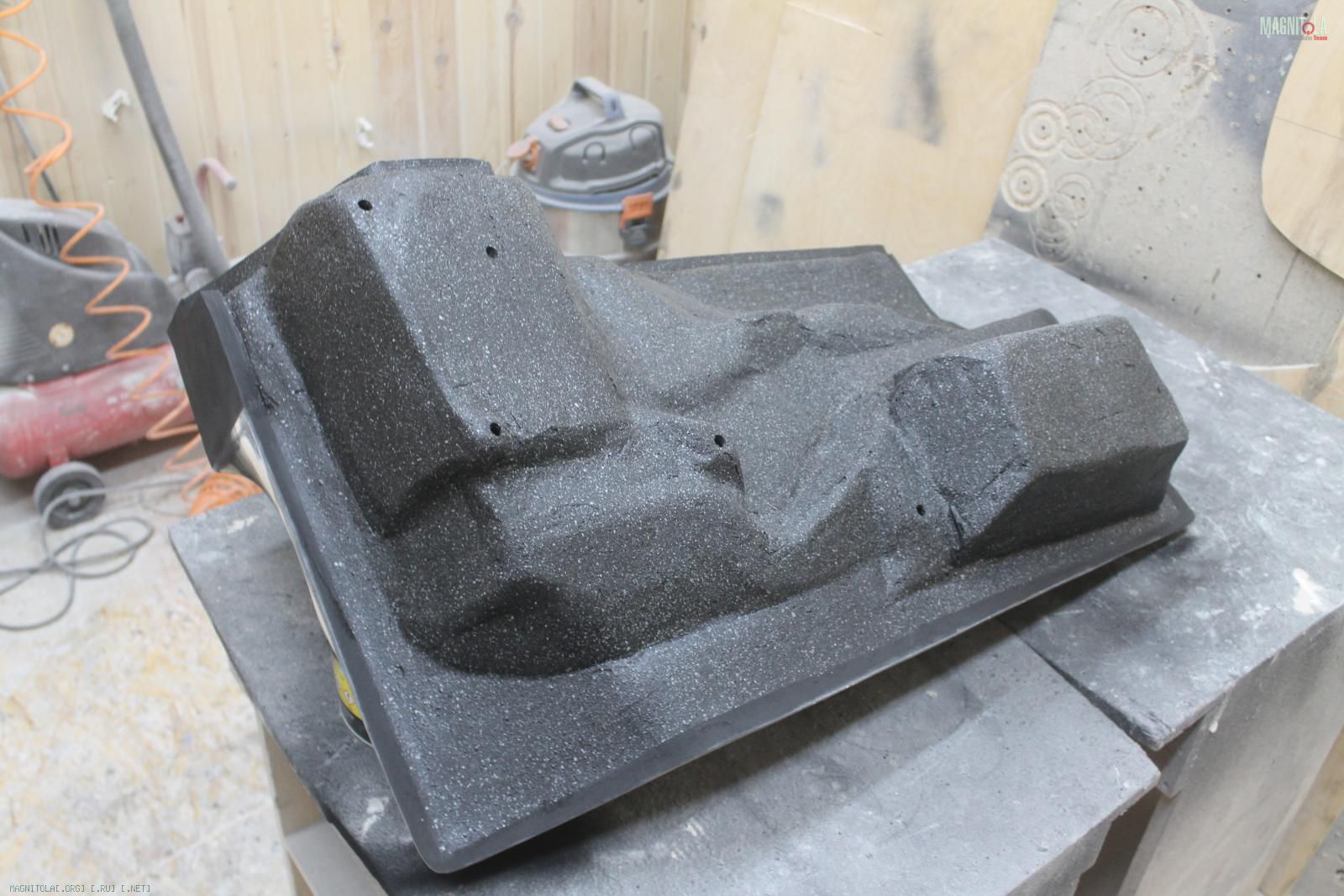

Красим тыльную сторону..
Вложение 1147754Вложение 1147756Вложение 1147758Вложение 1147760Вложение 1147762Вложение 1147764Вложение 1147766Вложение 1147768Вложение 1147770Вложение 1147772Вложение 1147774Вложение 1147776

Toyota Prado 120

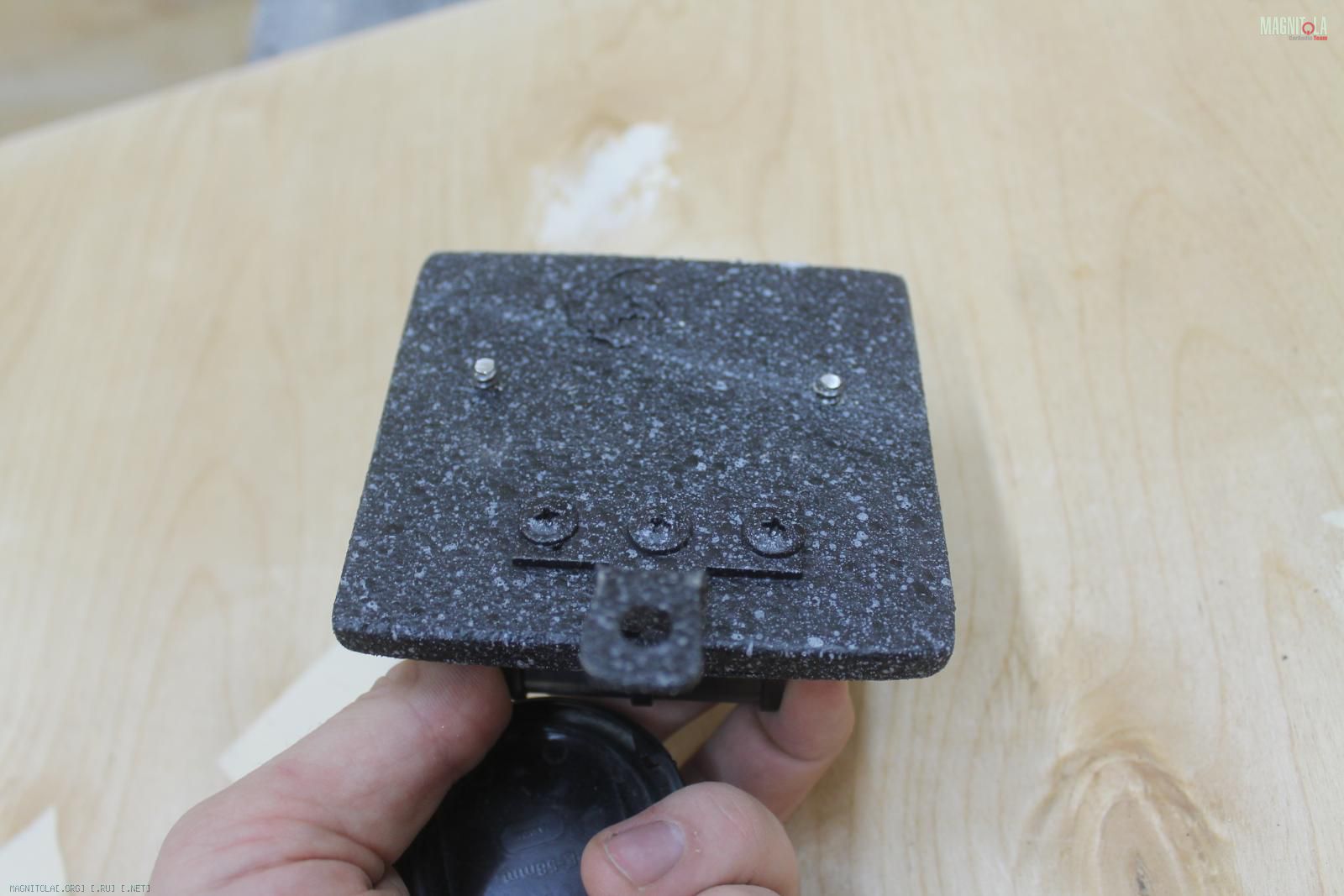

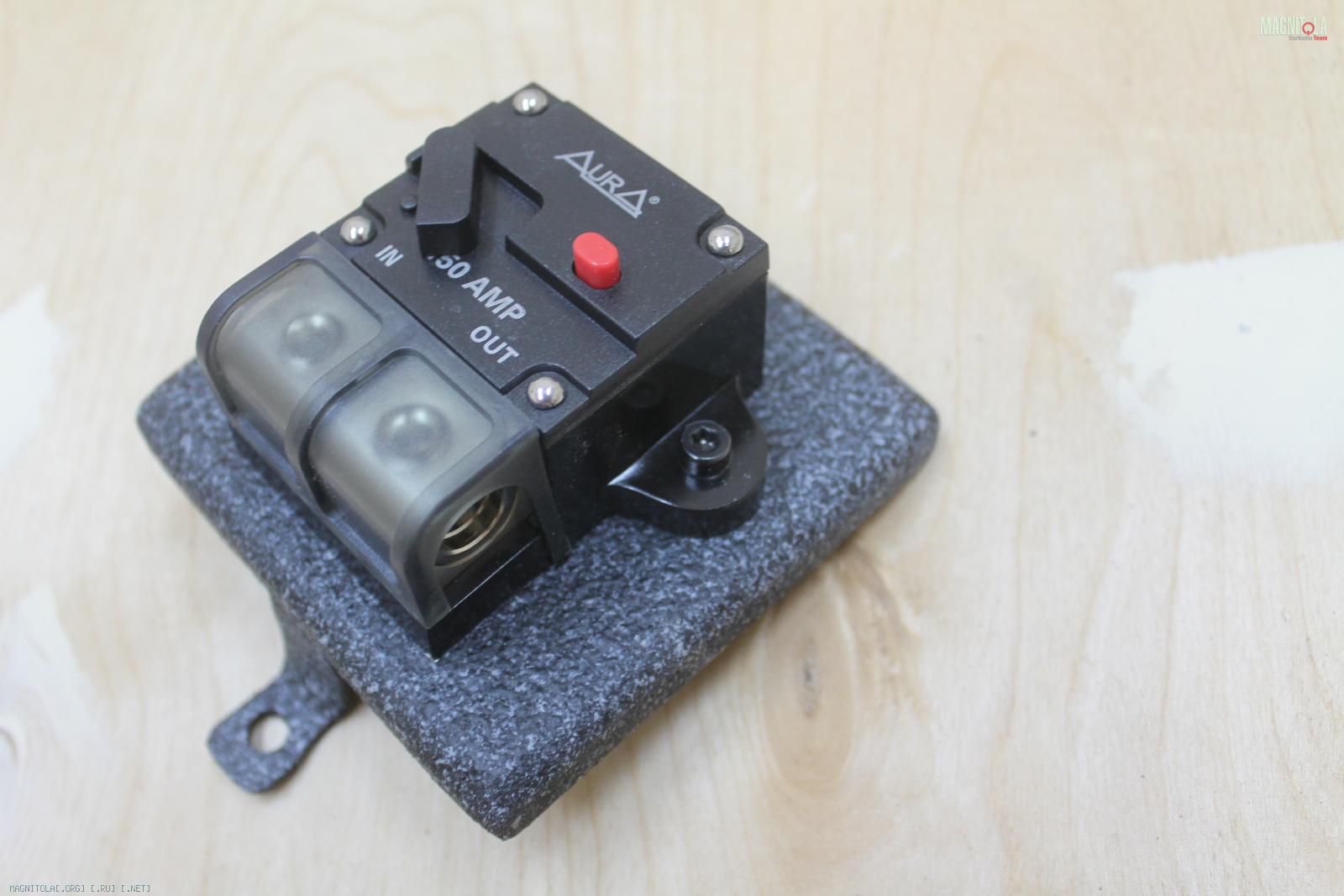

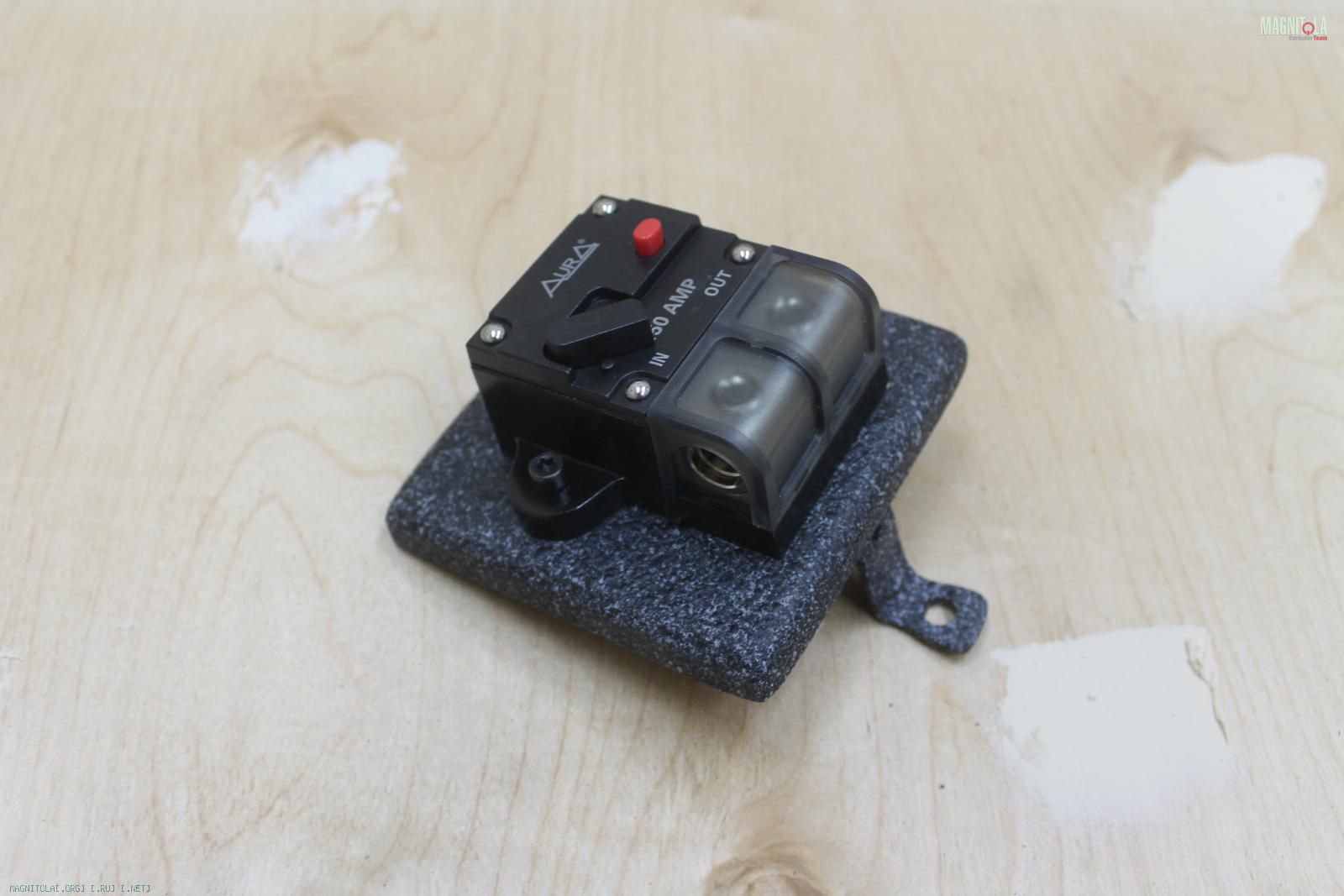

Держатель автомата...
Вложение 1148028Вложение 1148030Вложение 1148032

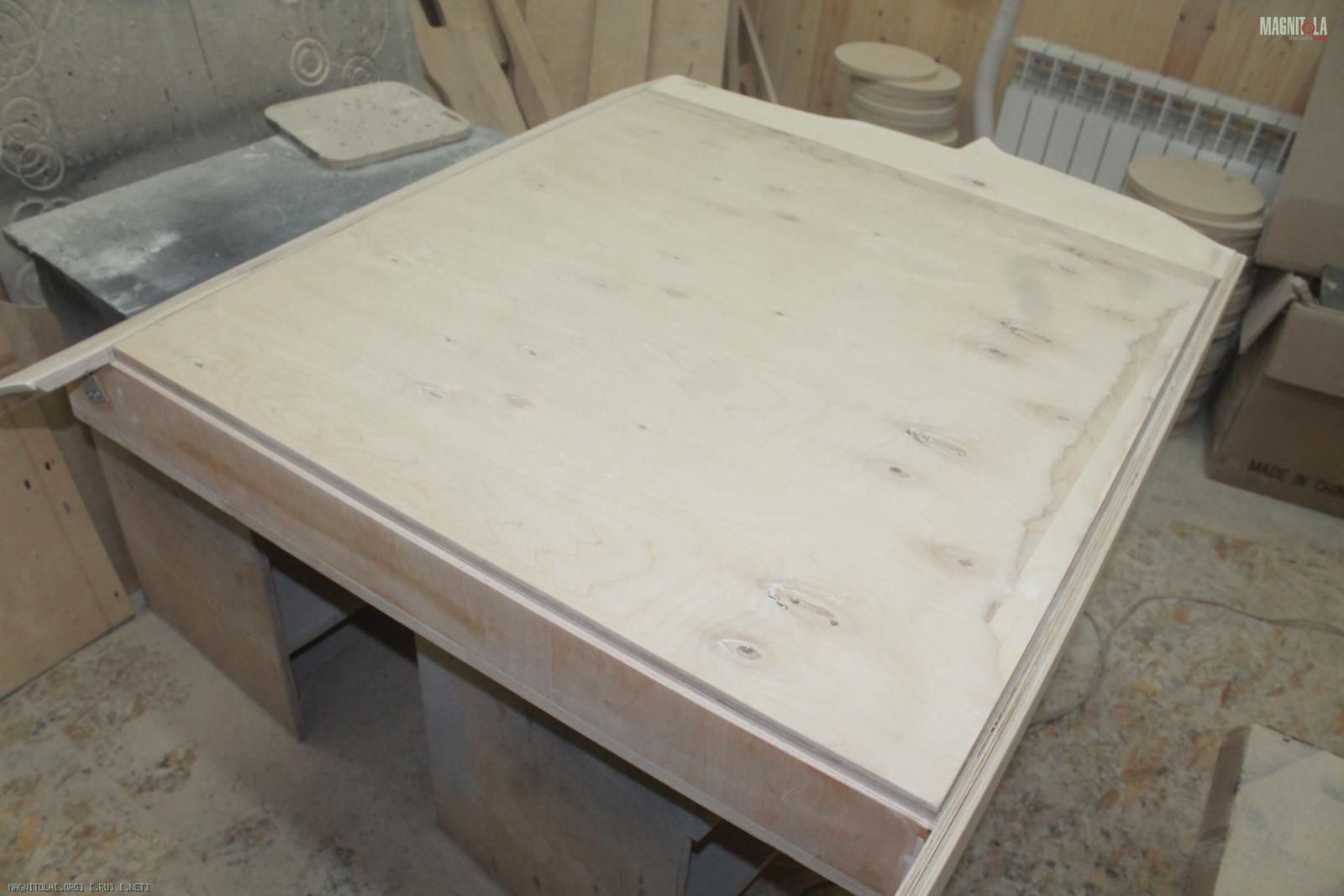

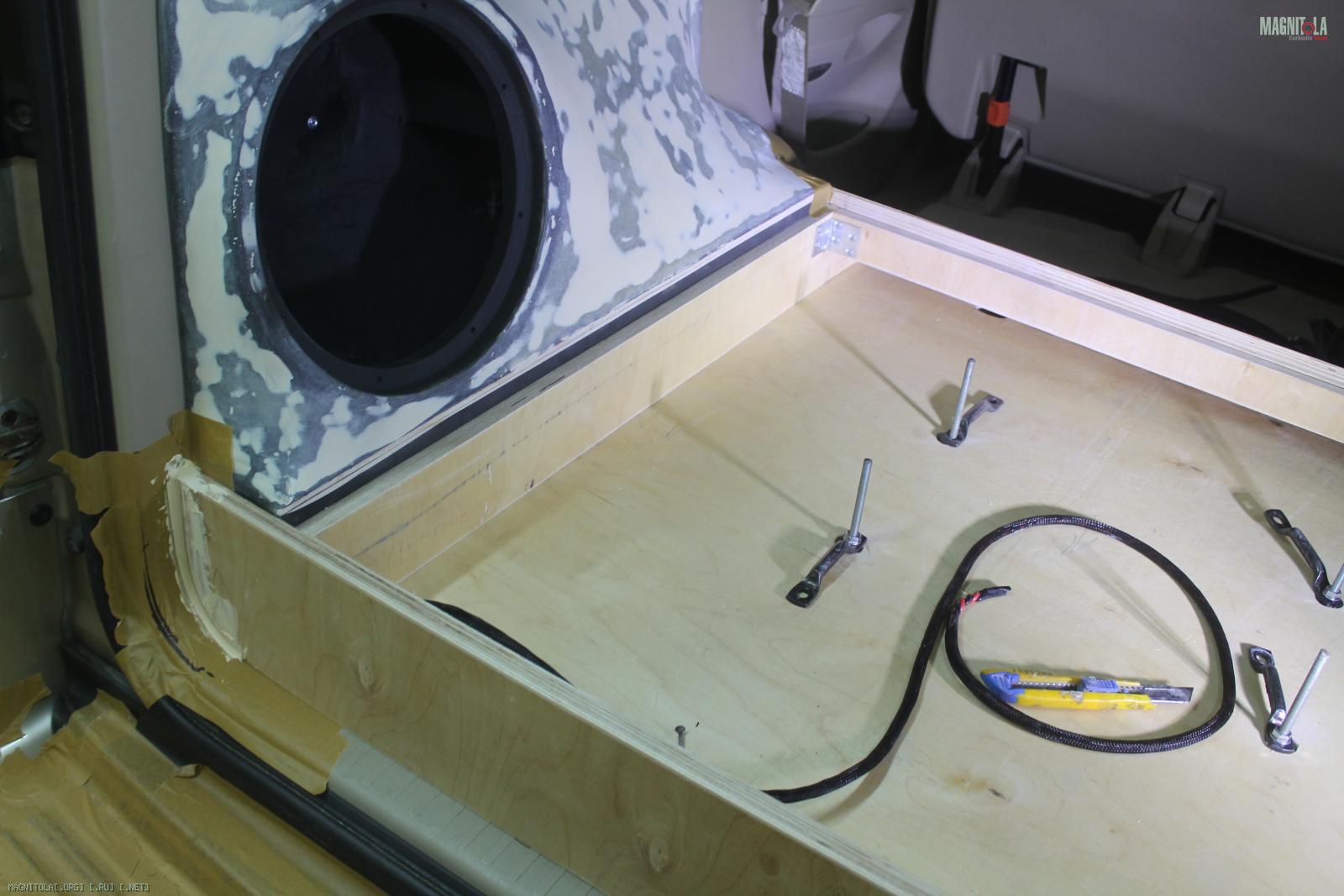

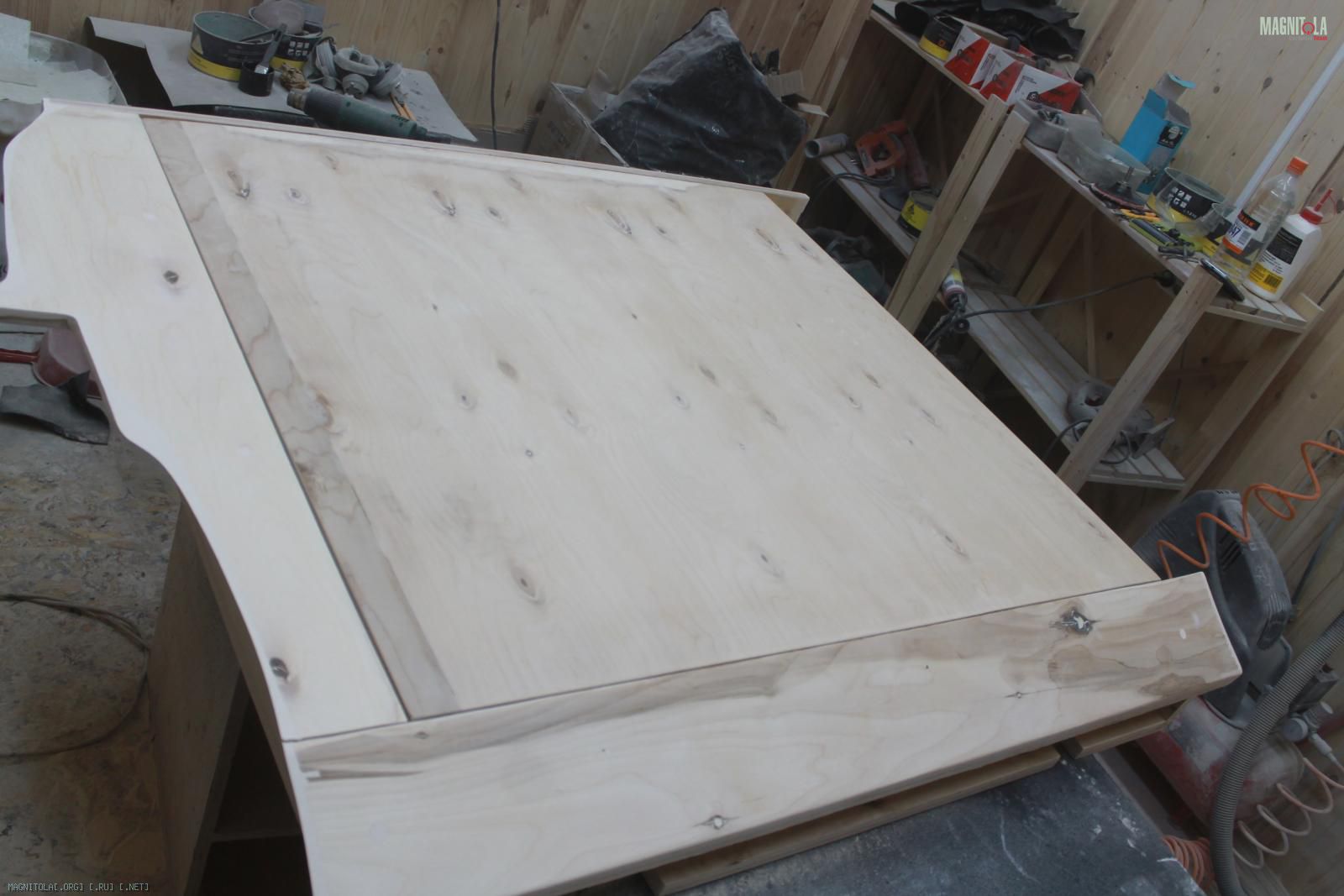

Процесс изготовления фальшпола...
Вложение 1148034Вложение 1148036Вложение 1148038Вложение 1148040Вложение 1148042Вложение 1148044Вложение 1148046Вложение 1148048Вложение 1148050Вложение 1148052Вложение 1148054

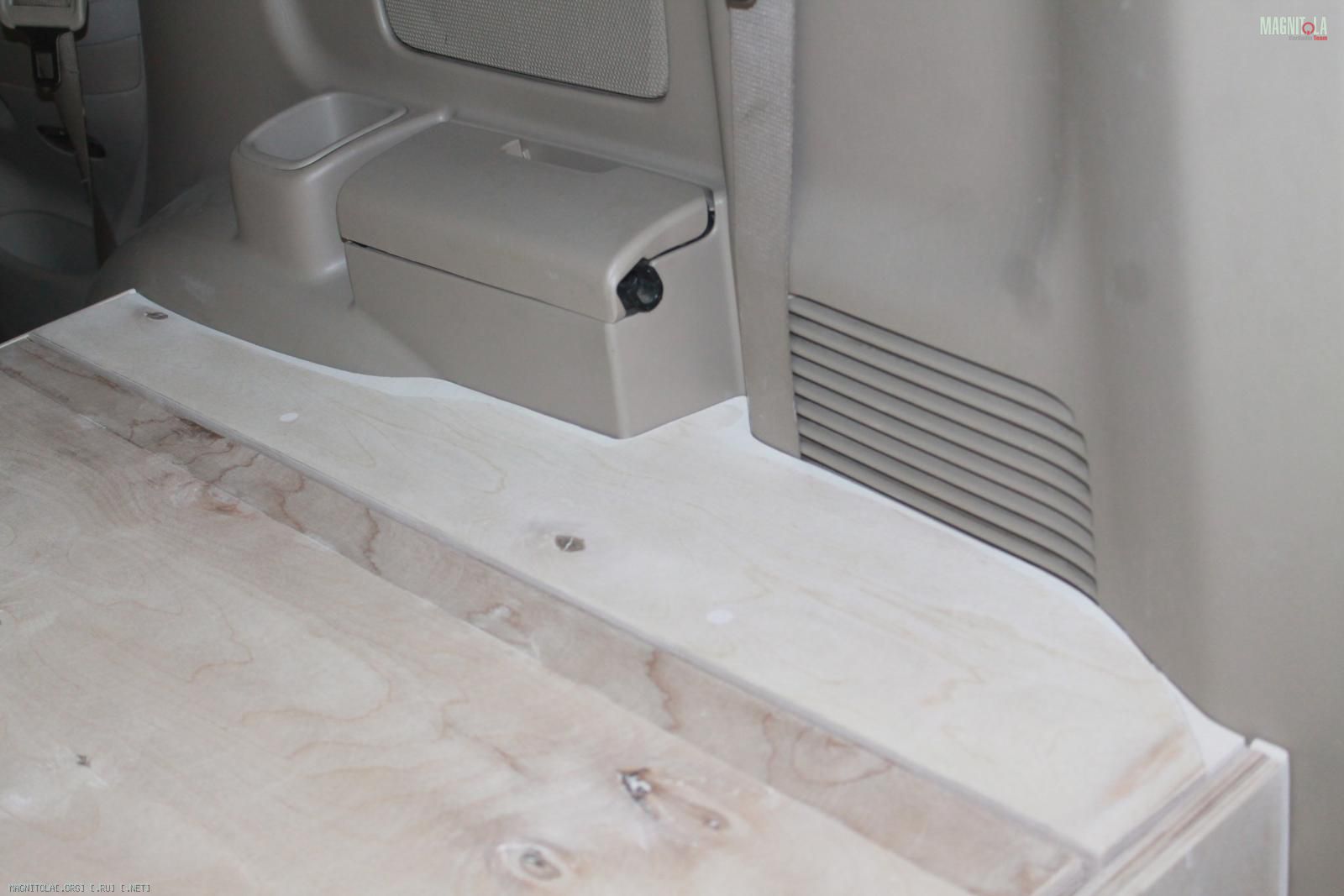

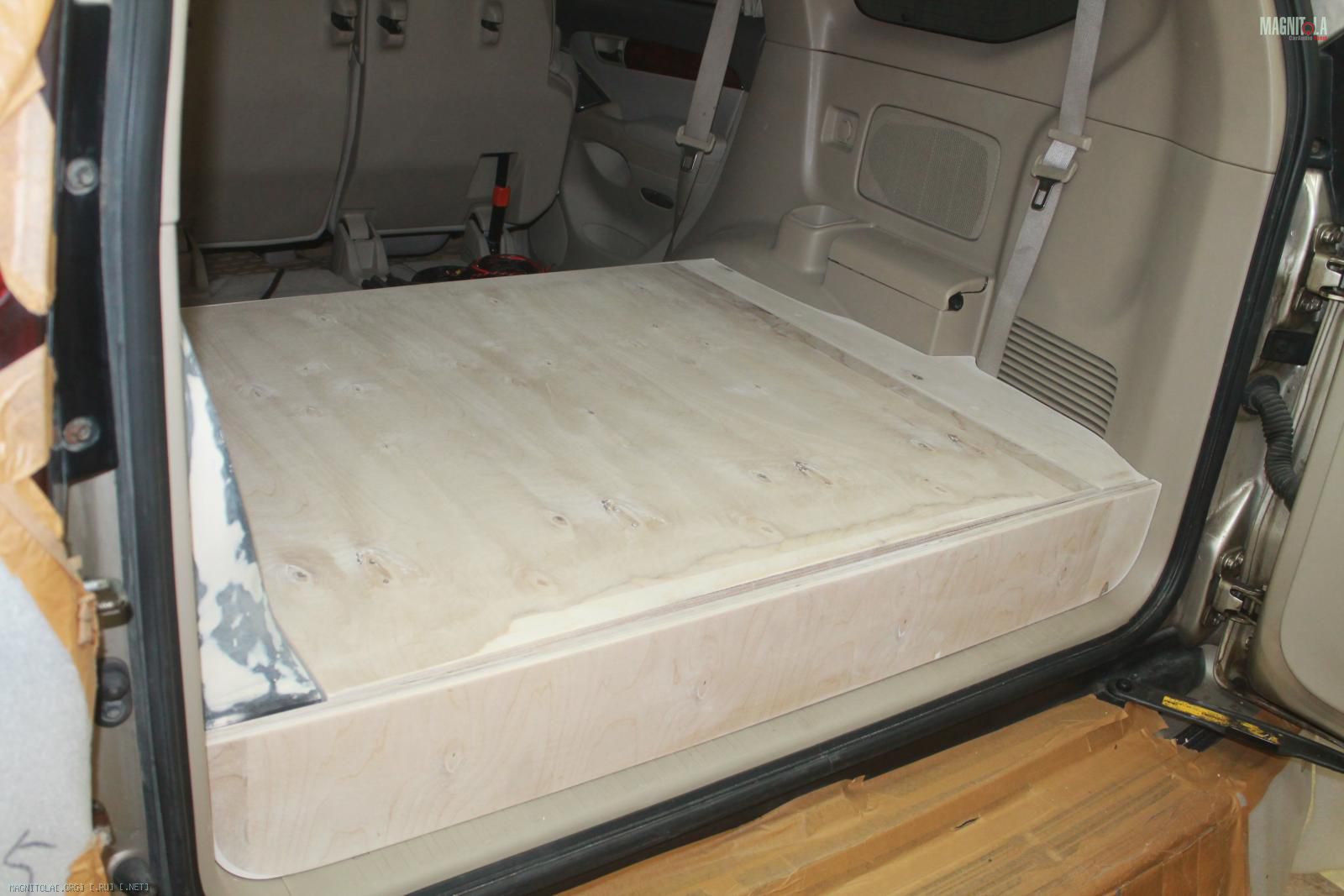

Итог чернового варианта...
Вложение 1148056Вложение 1148058Вложение 1148060

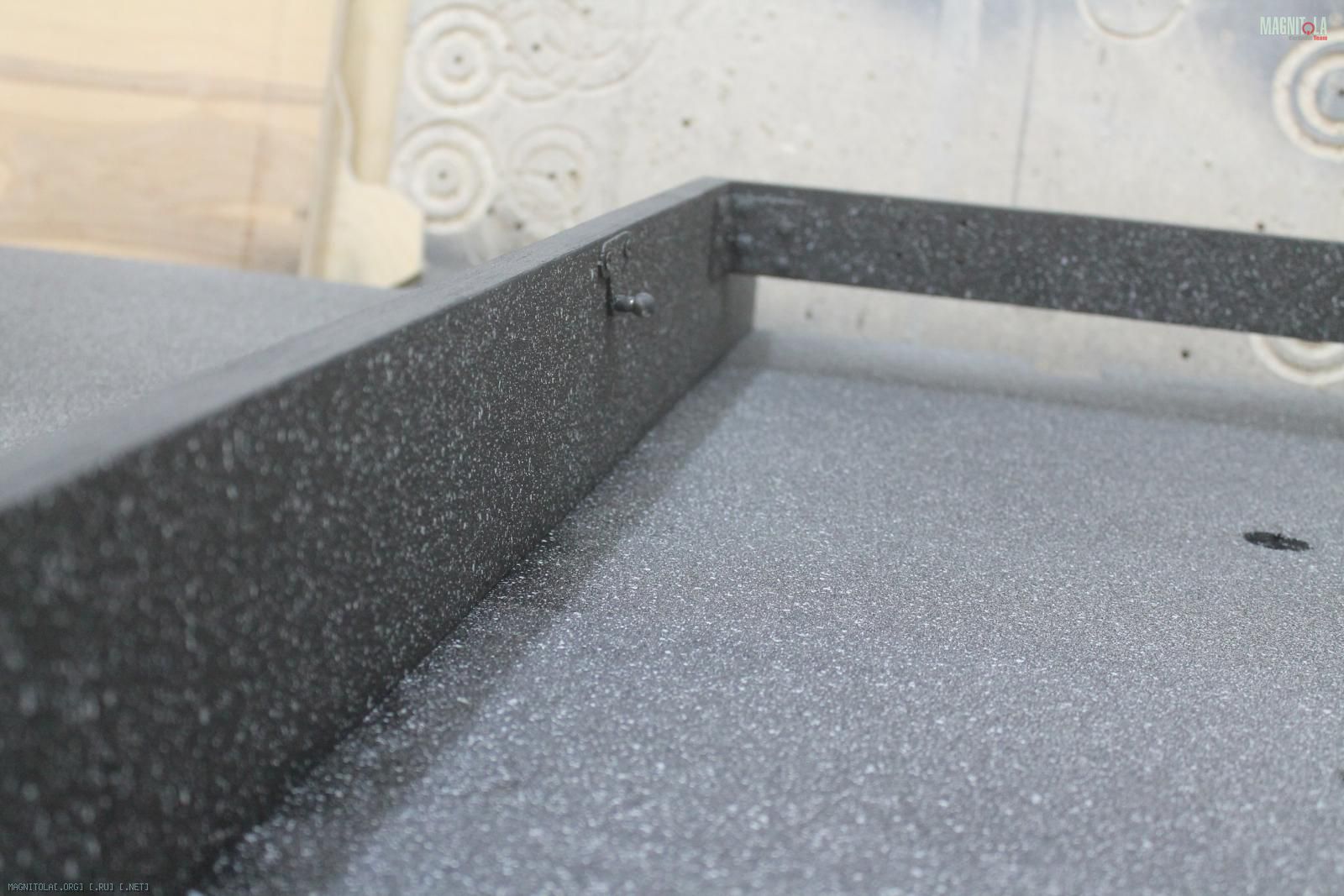

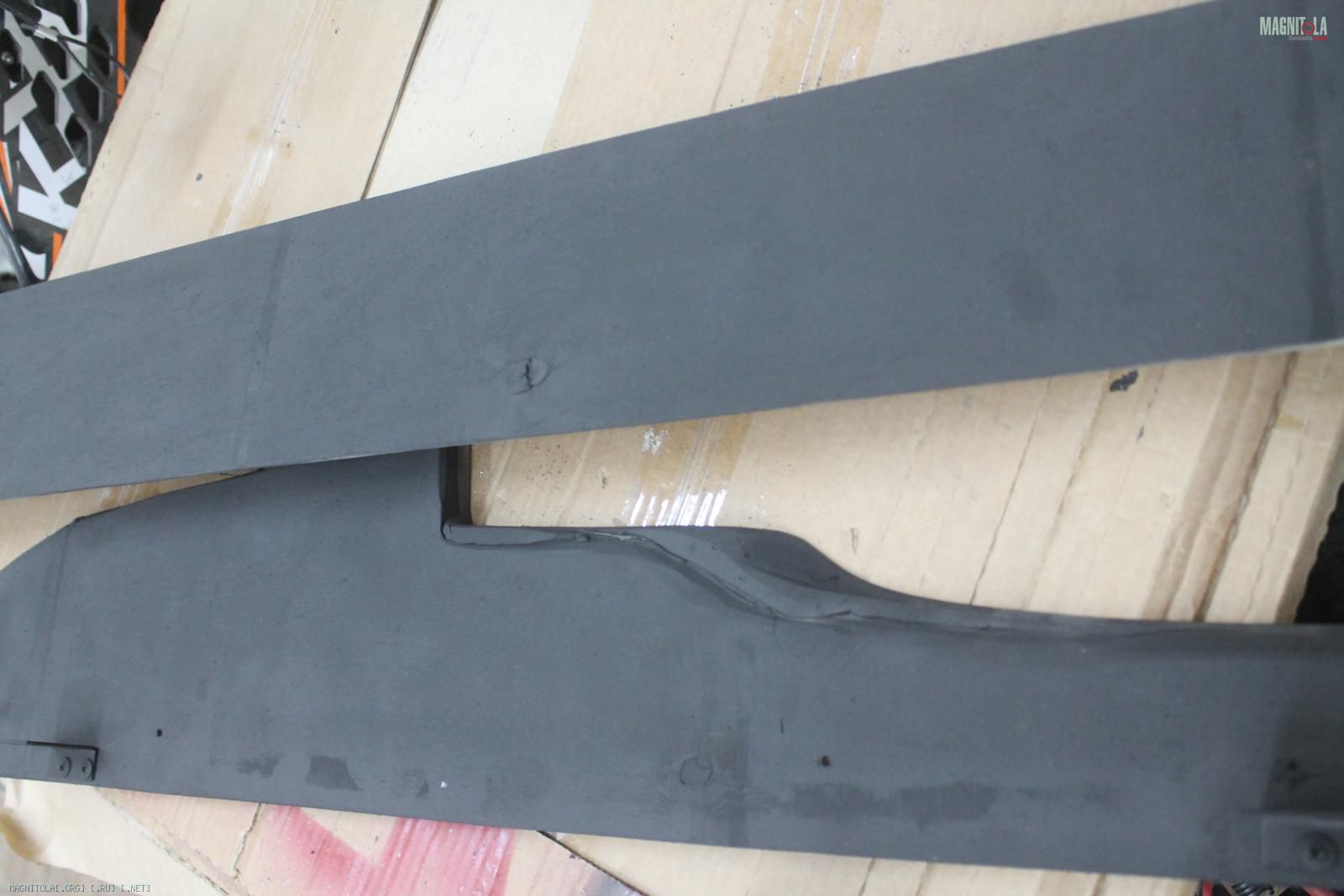

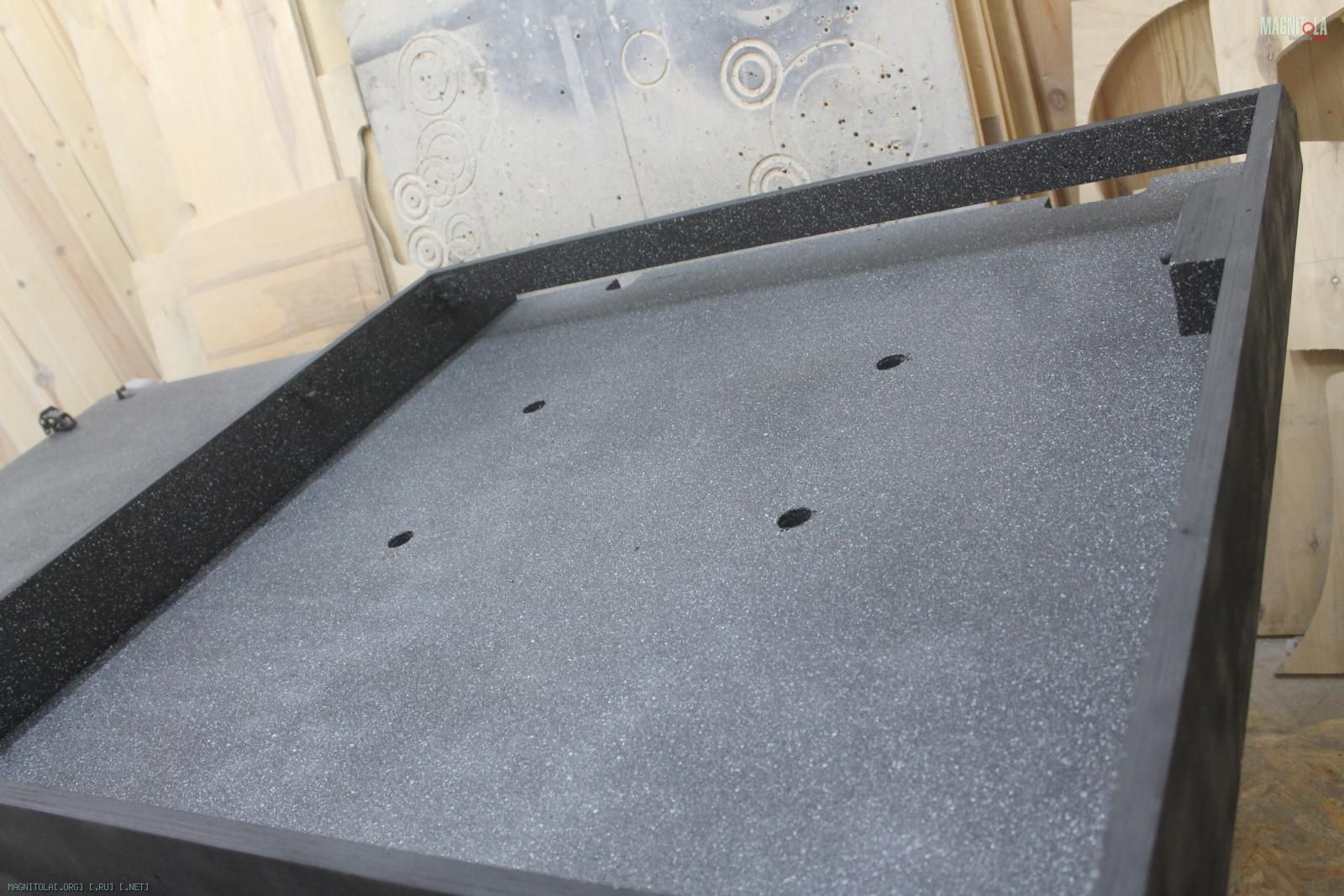

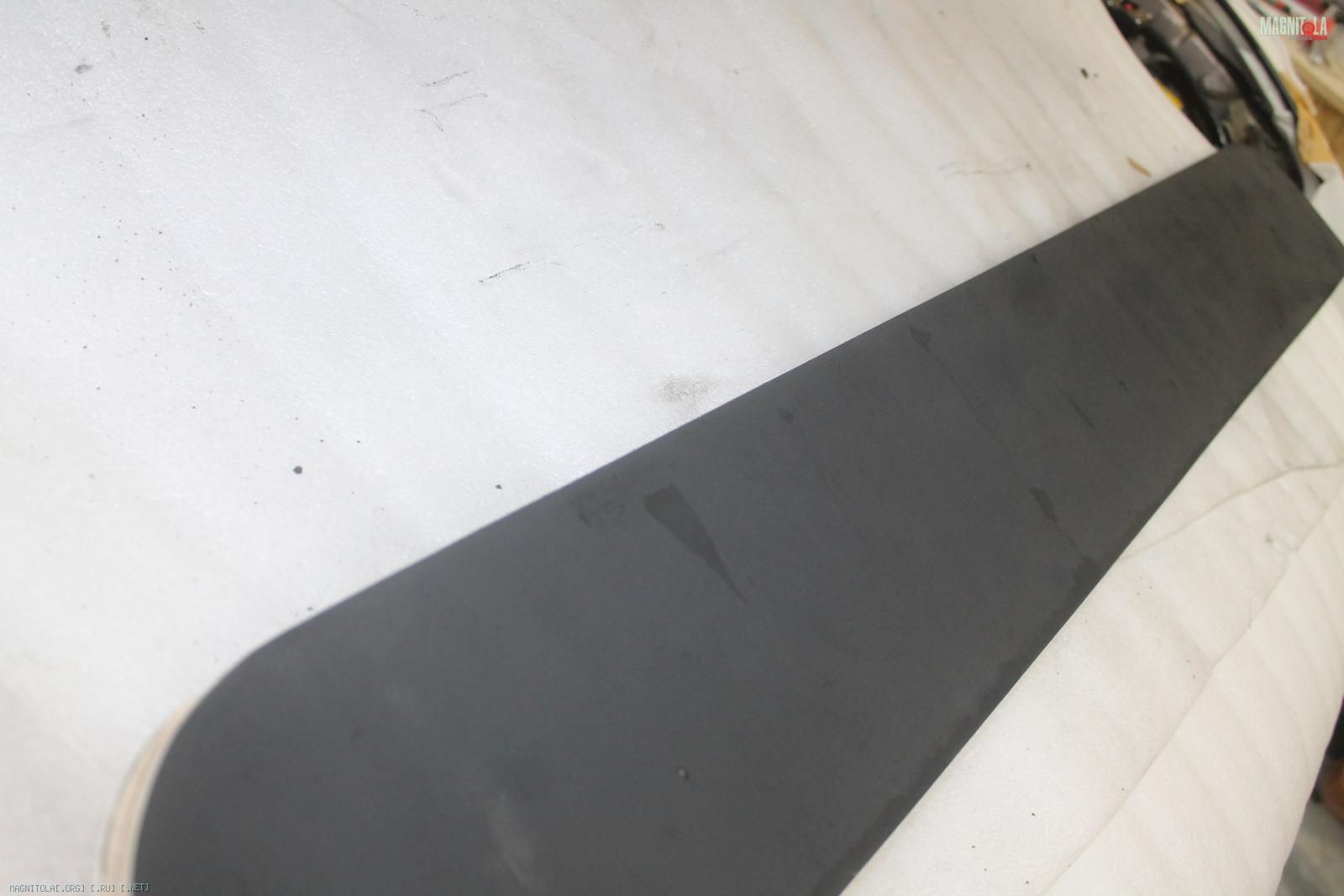

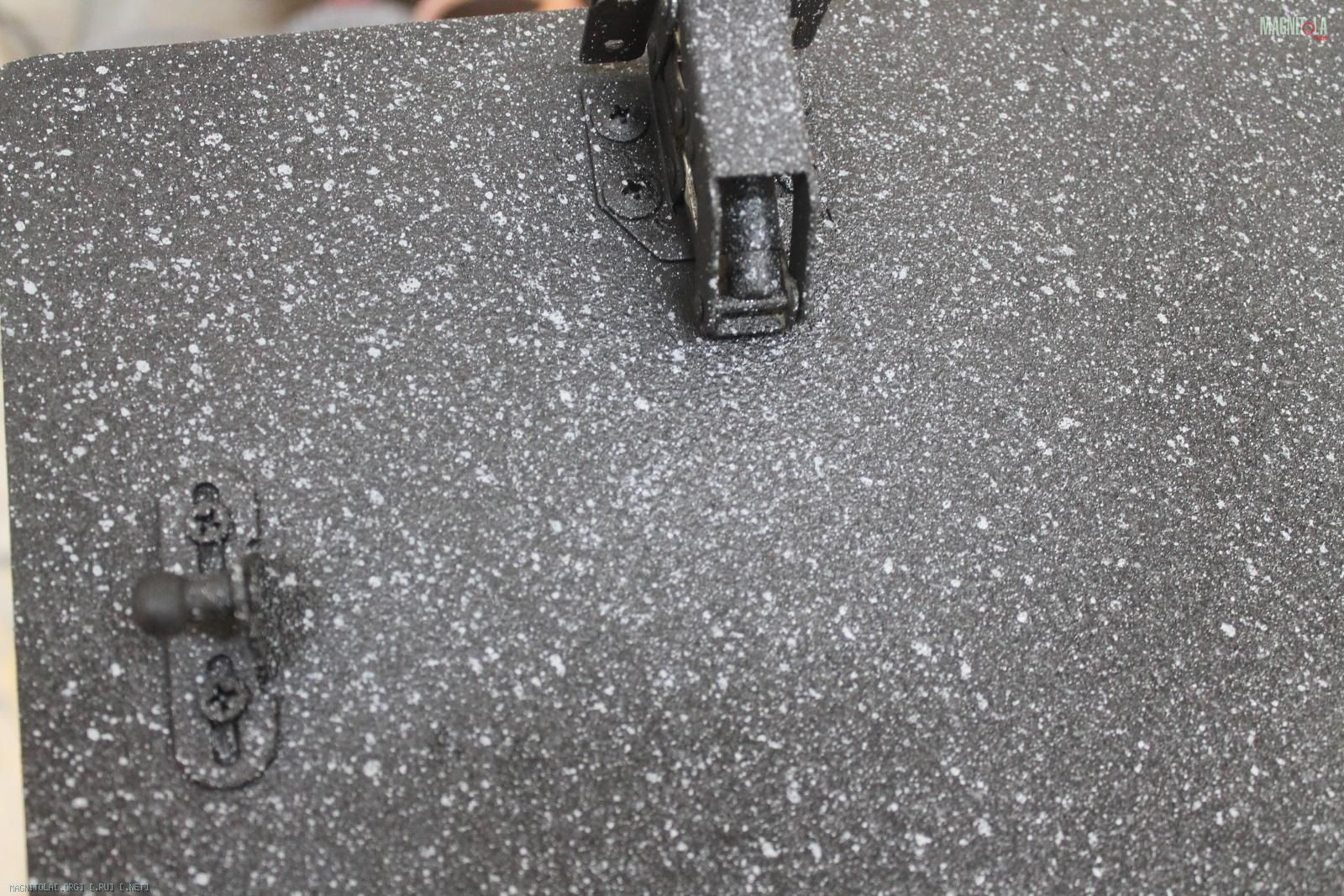

Покраска внутренних элементов...
Вложение 1148062Вложение 1148064Вложение 1148066Вложение 1148068Вложение 1148070Вложение 1148072Вложение 1148074Вложение 1148076Вложение 1148078Вложение 1148080Вложение 1148082

Toyota Prado 120

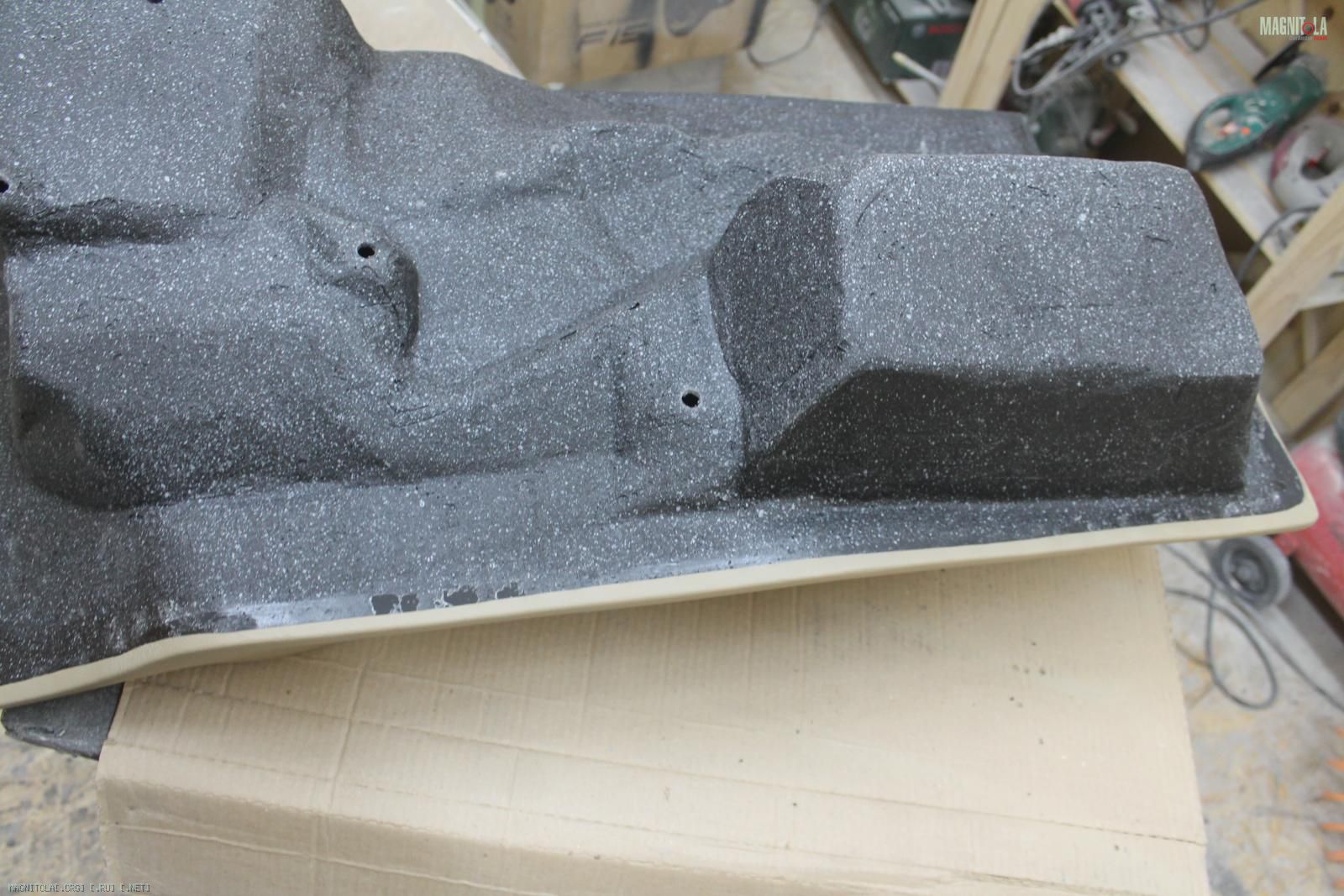

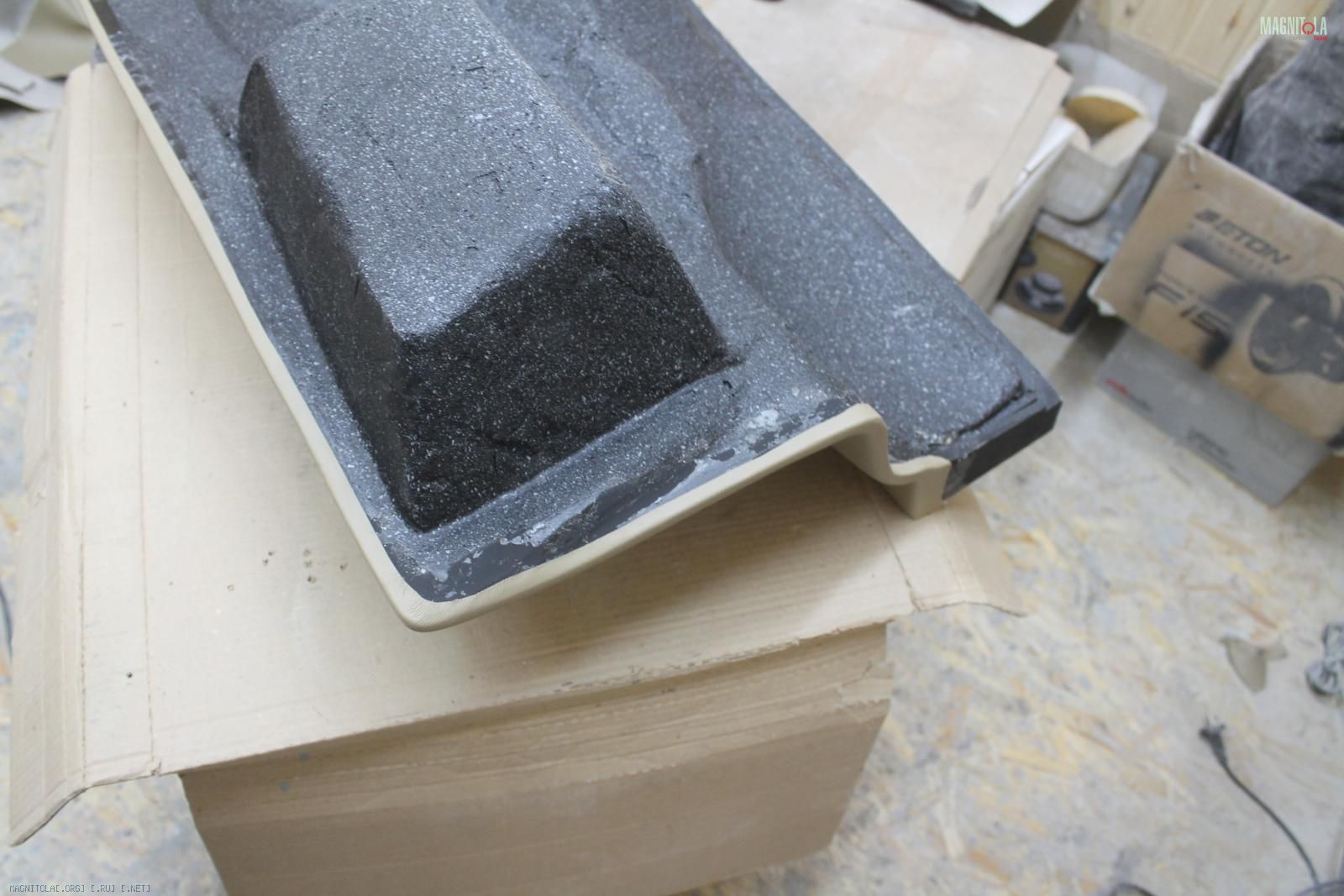

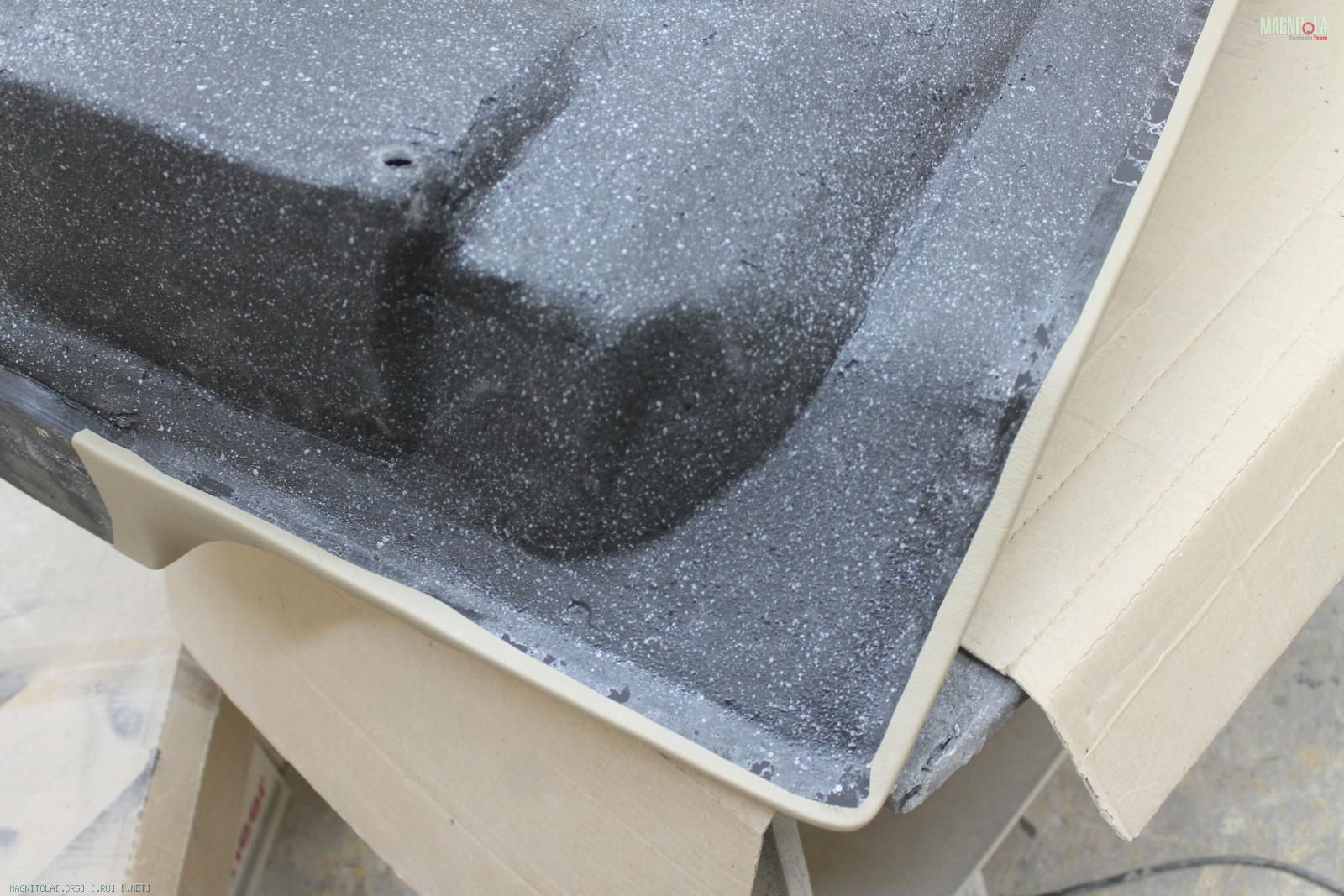

Обтяжка стелса...
Вложение 1148366Вложение 1148368Вложение 1148370Вложение 1148372Вложение 1148374Вложение 1148376

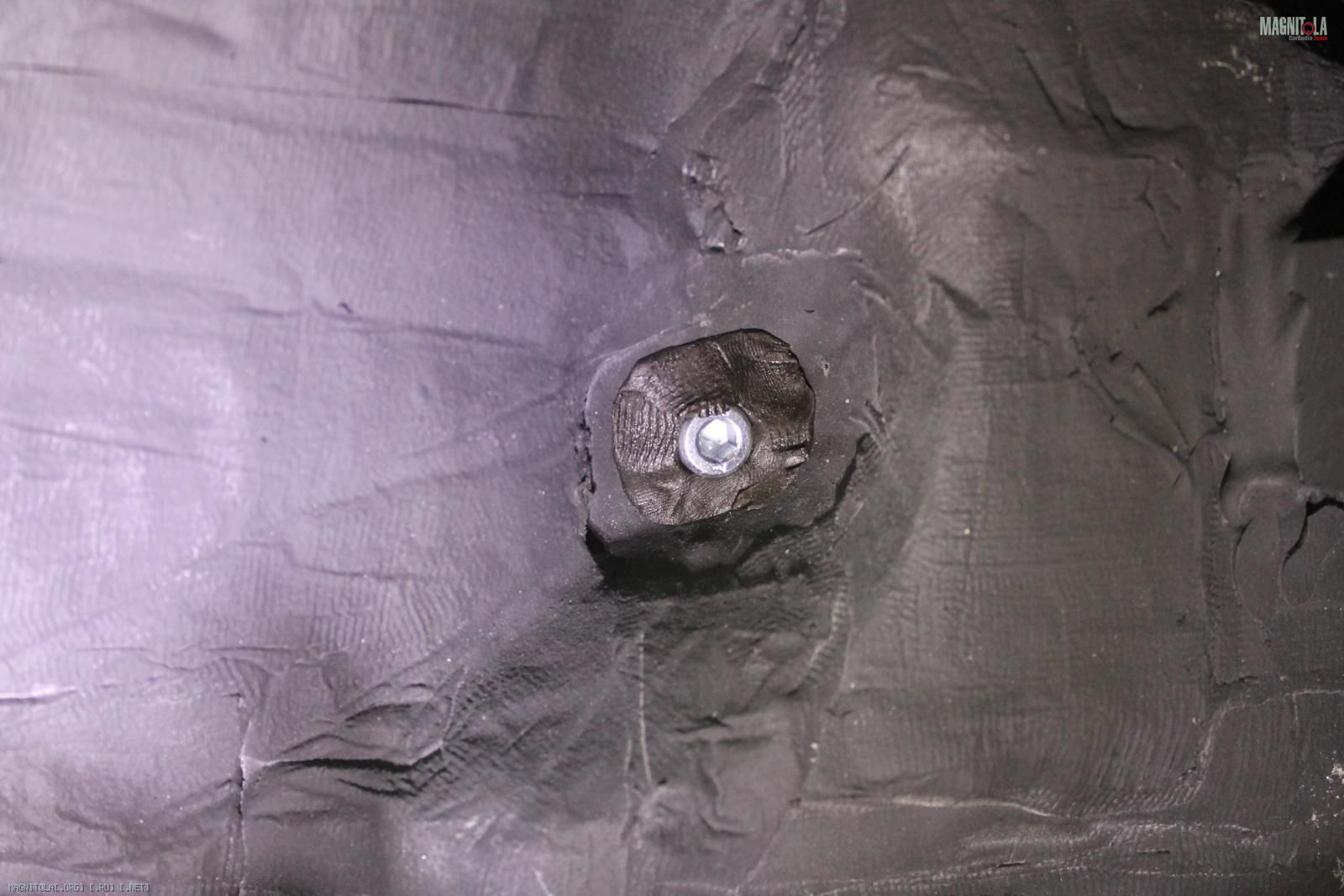

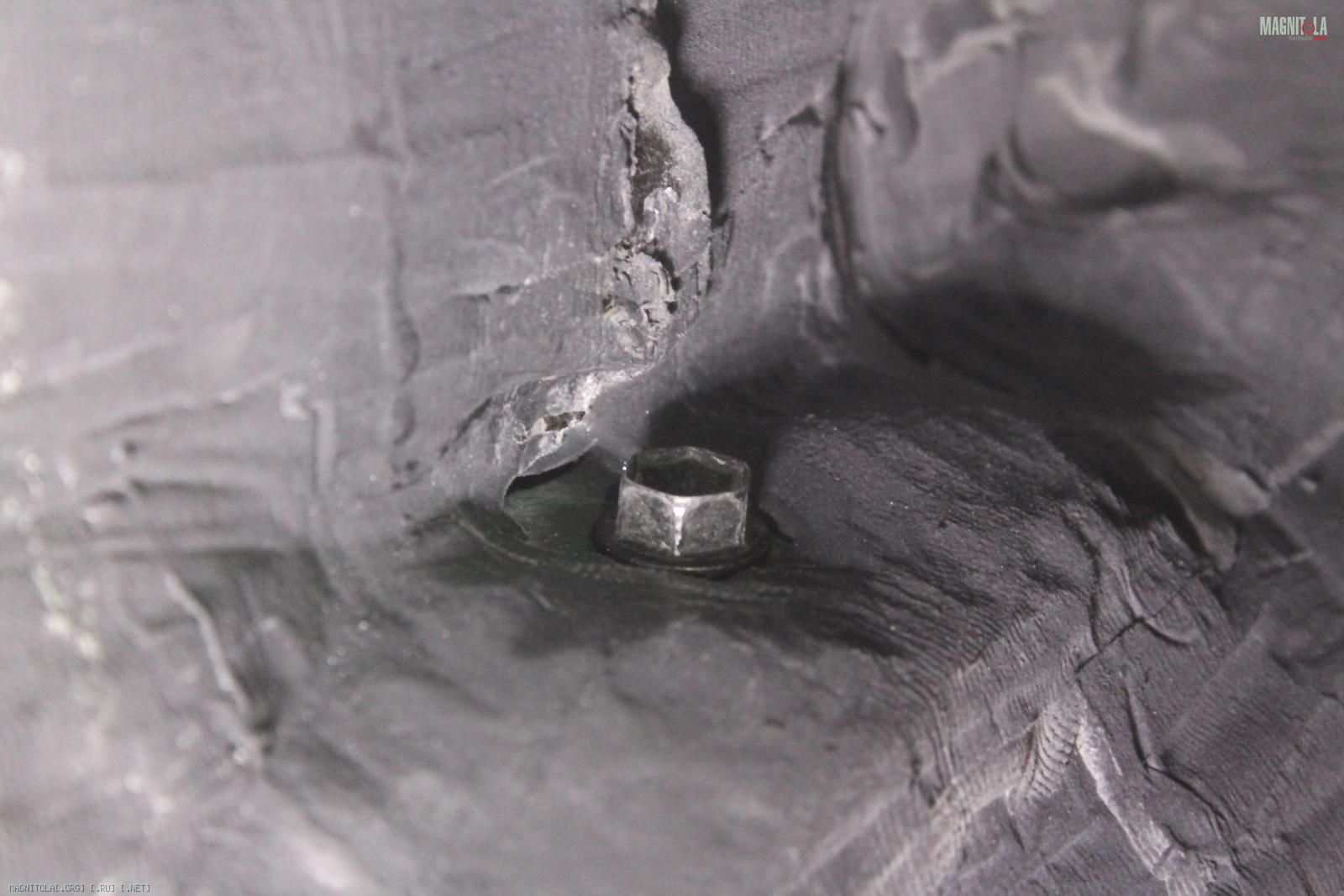

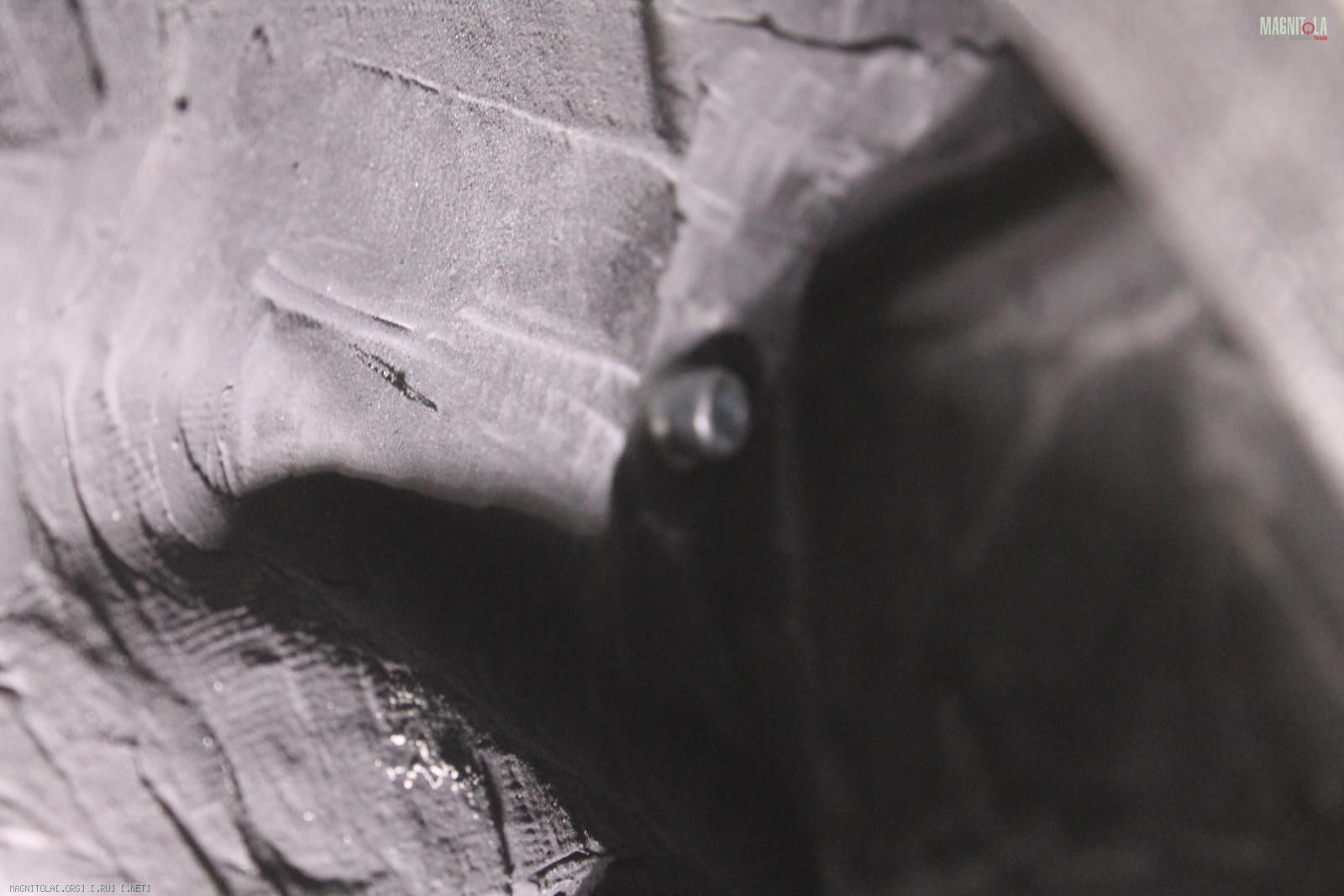

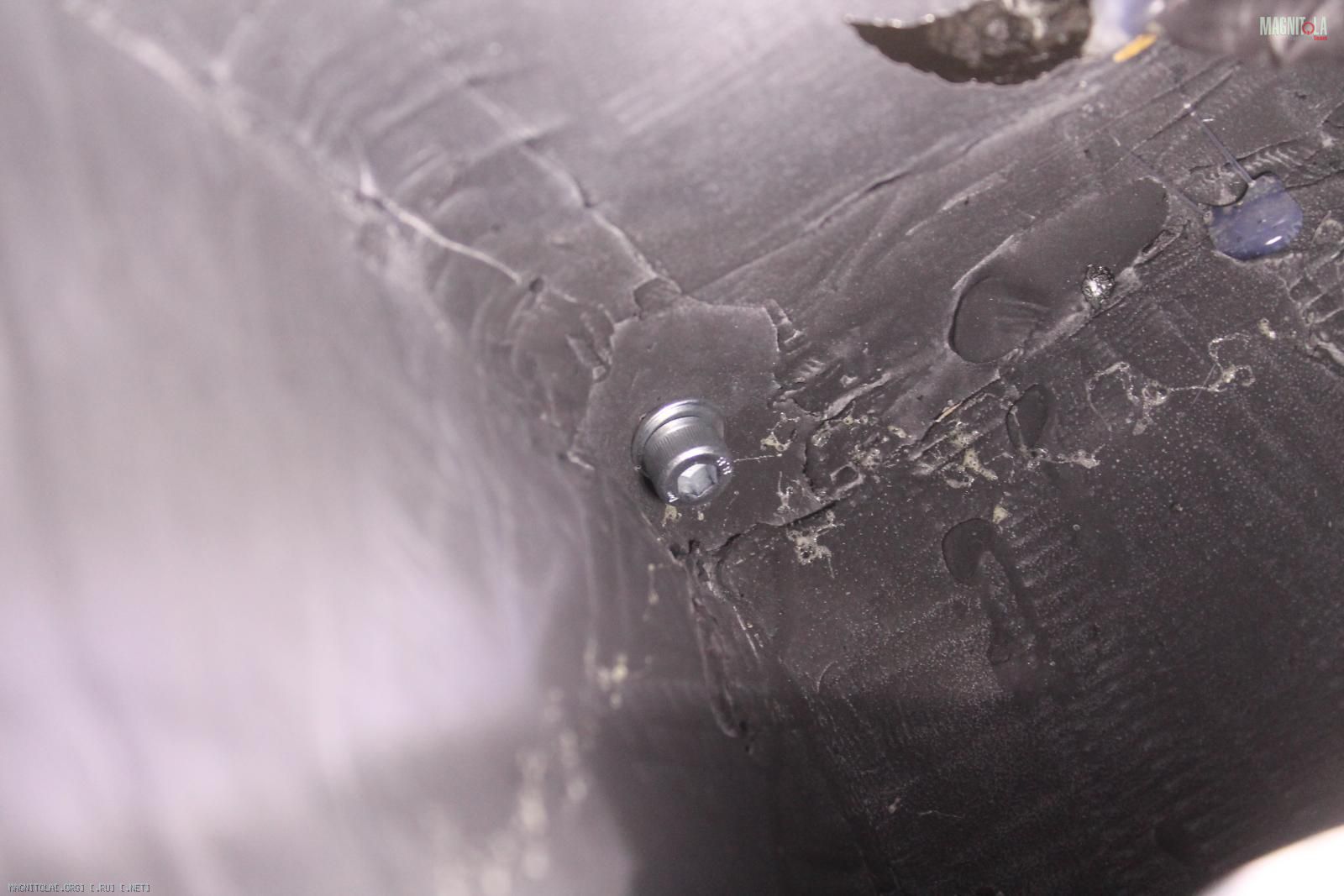

Крепление на винты-пять М8 и один М10, в штатные места
Вложение 1148378Вложение 1148380Вложение 1148382Вложение 1148384Вложение 1148386Вложение 1148388Вложение 1148390

Акустическое демпфирование ватином...
Вложение 1148392

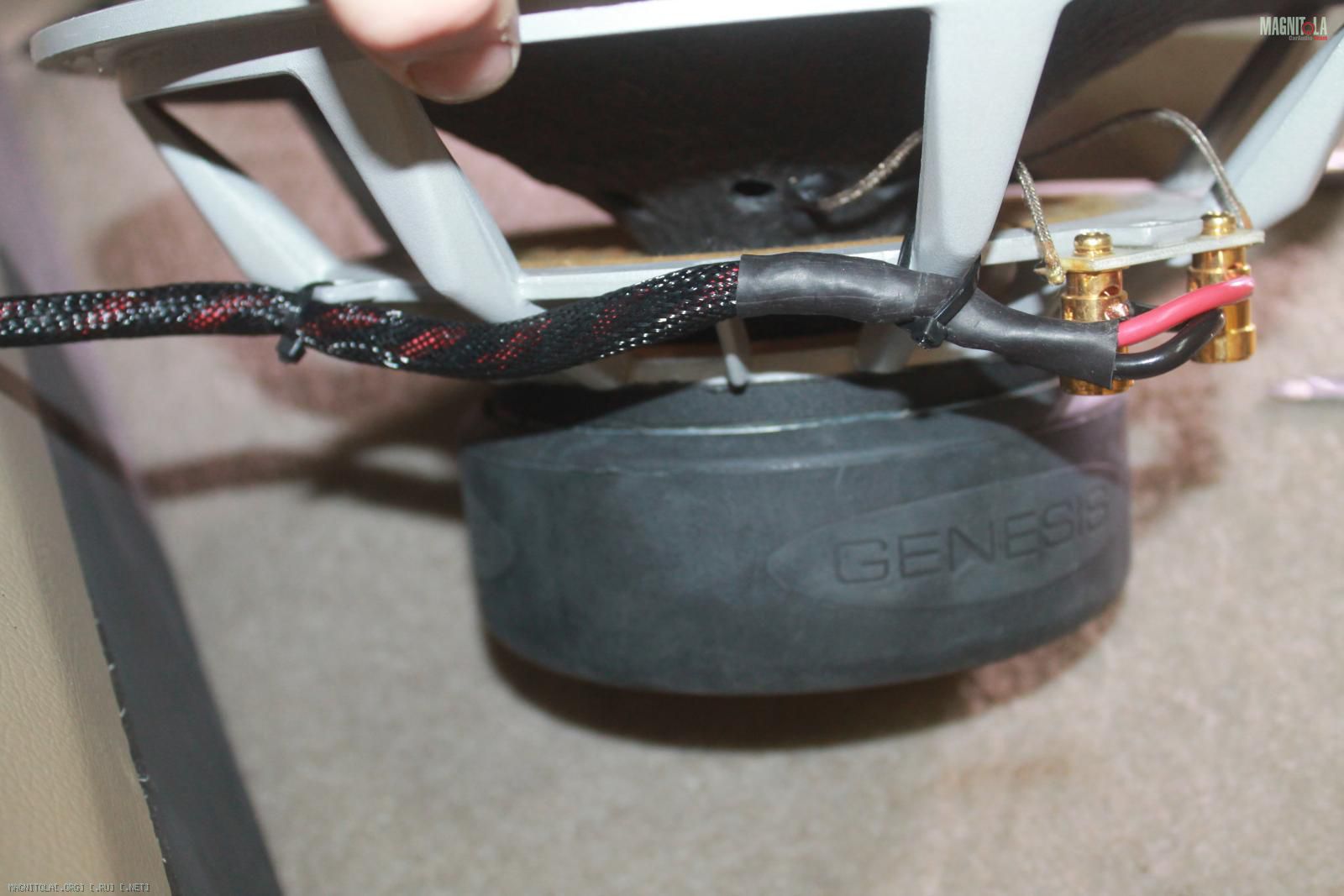

Подключение динамика, закрепление проводки...
Установка динамика на винты под шестигранник М5...
Вложение 1148394Вложение 1148396Вложение 1148398Вложение 1148400Вложение 1148402

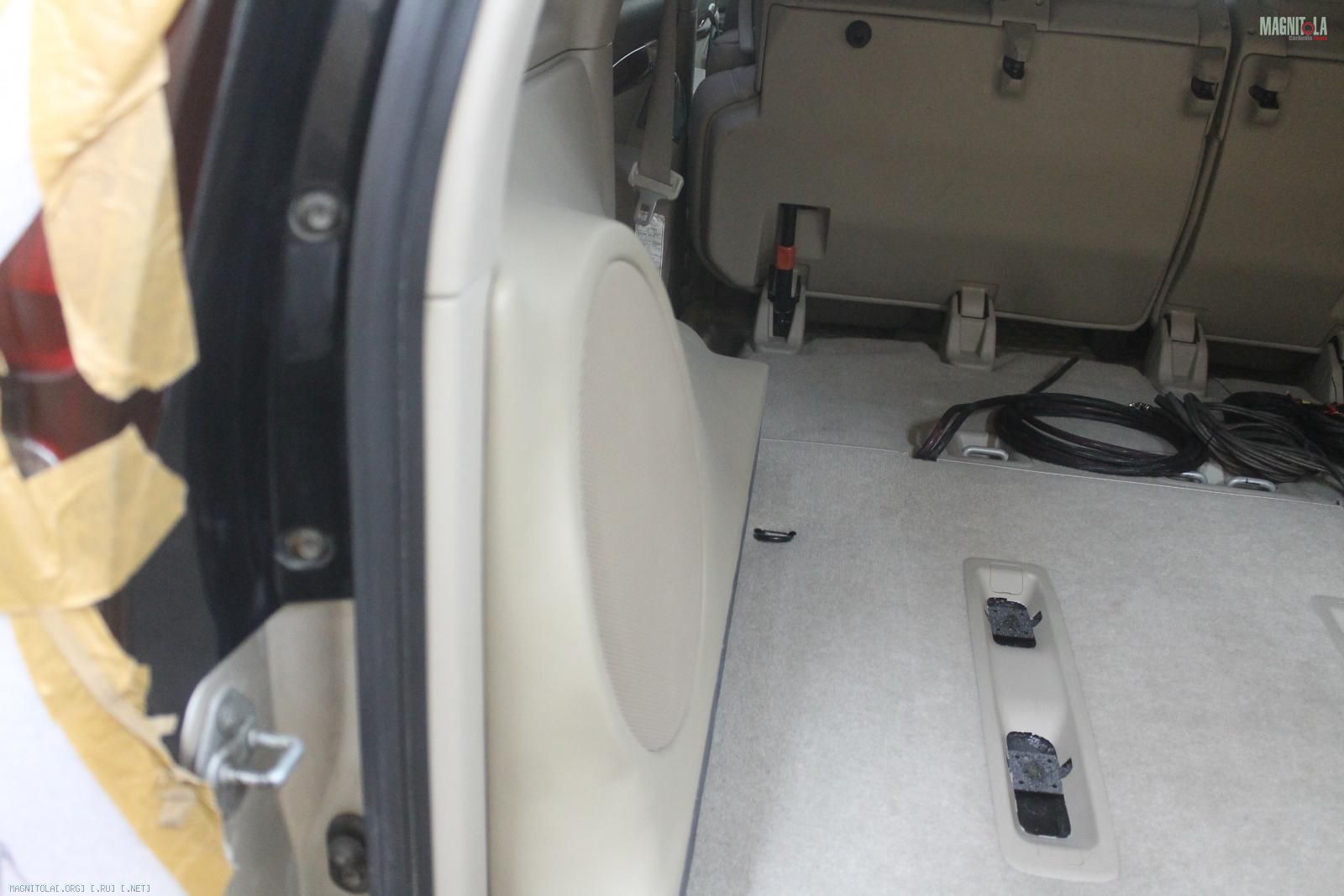

Покрашенная сетка/гриль в цвет кож зама...
Вложение 1148404Вложение 1148406Вложение 1148408

Крепление фальшпола четыре М8 в штатные места
Вложение 1148412Вложение 1148414Вложение 1148416

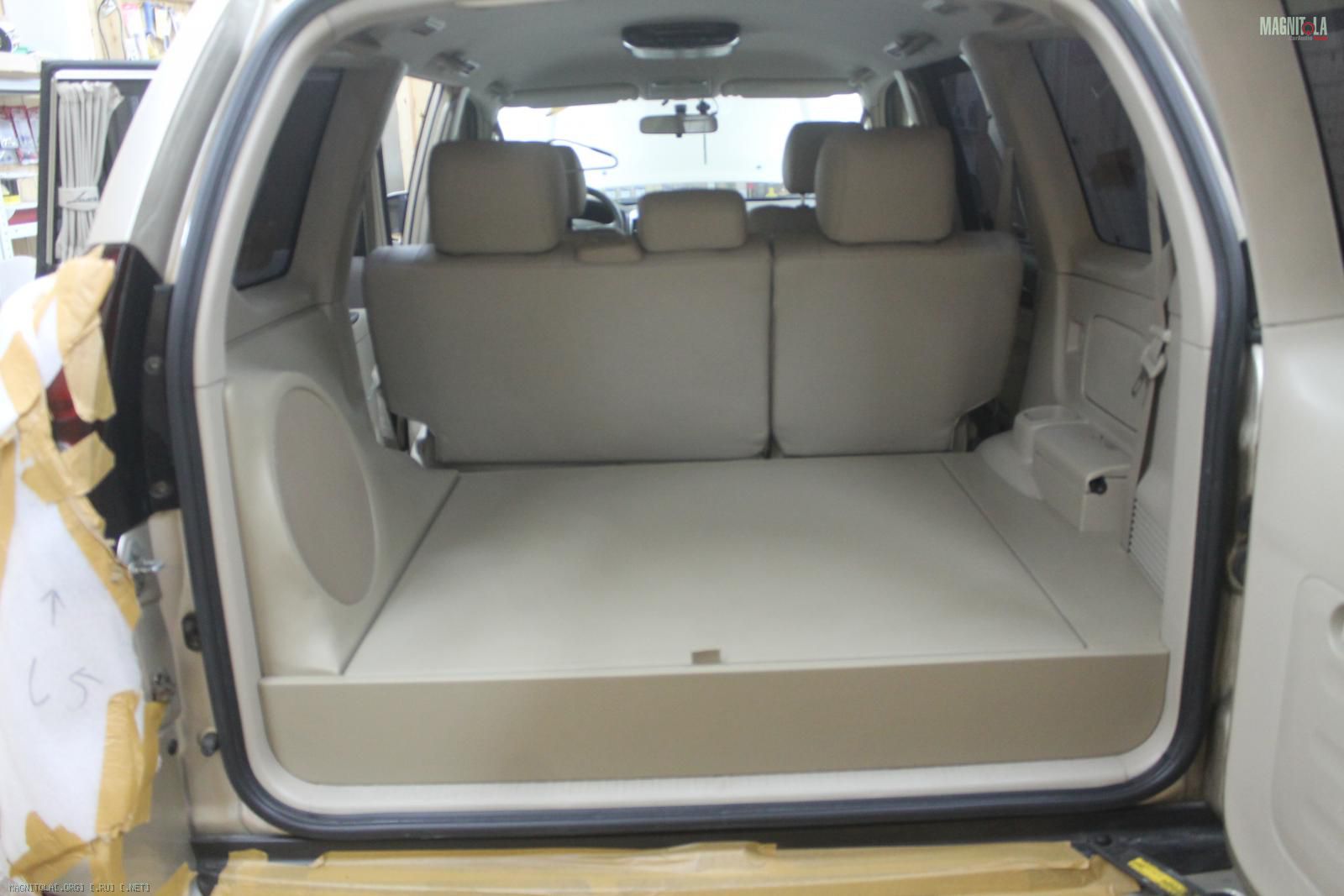

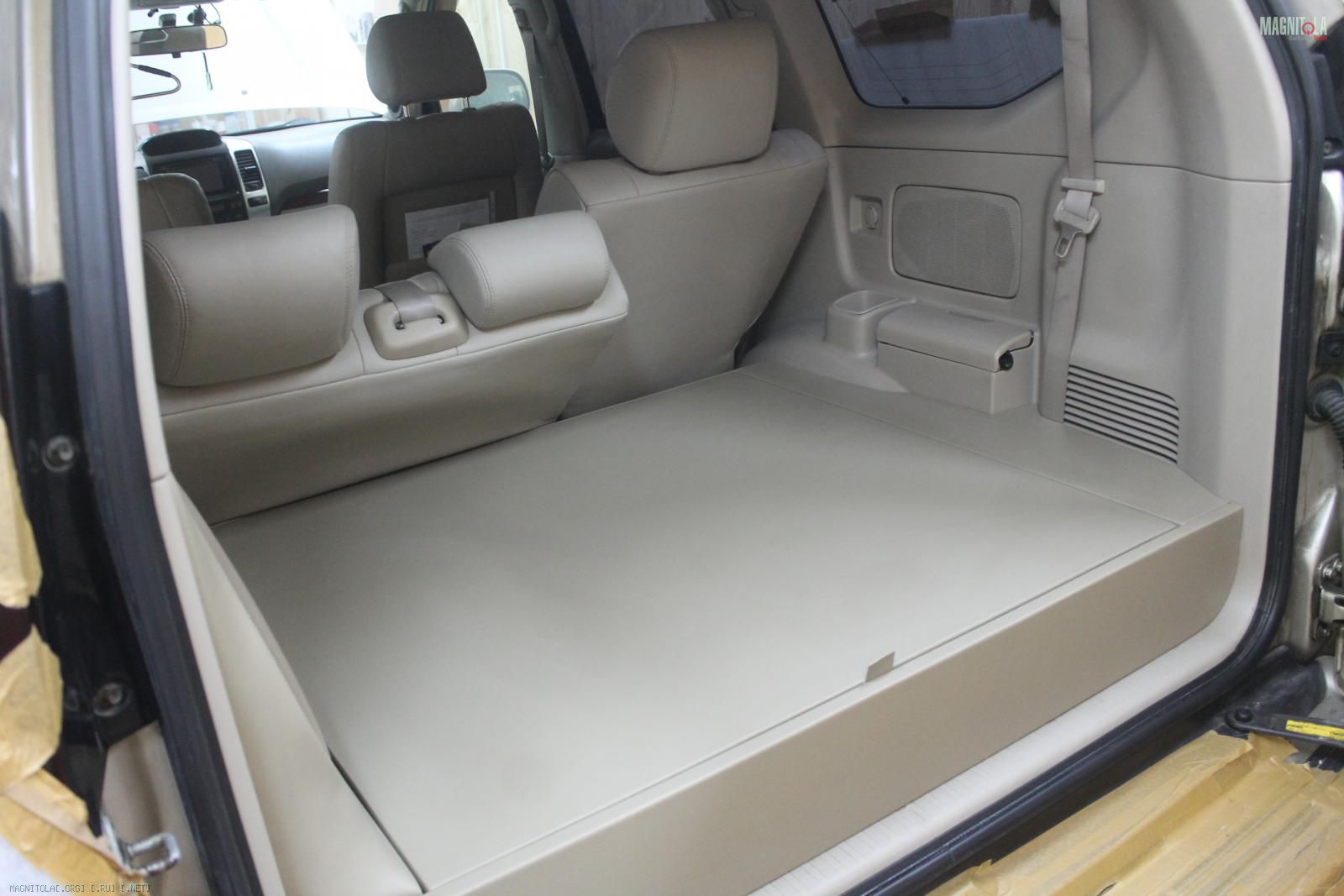

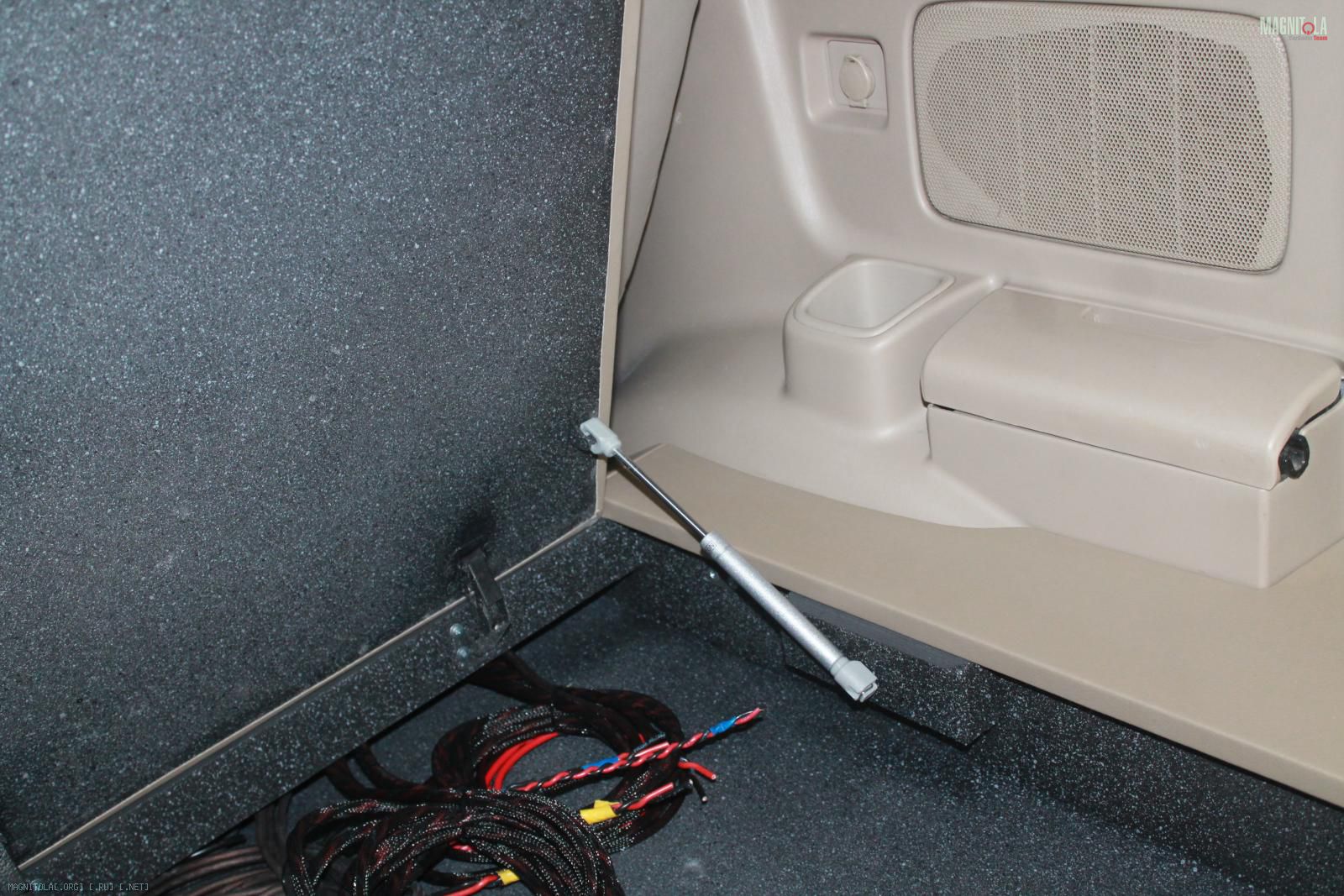

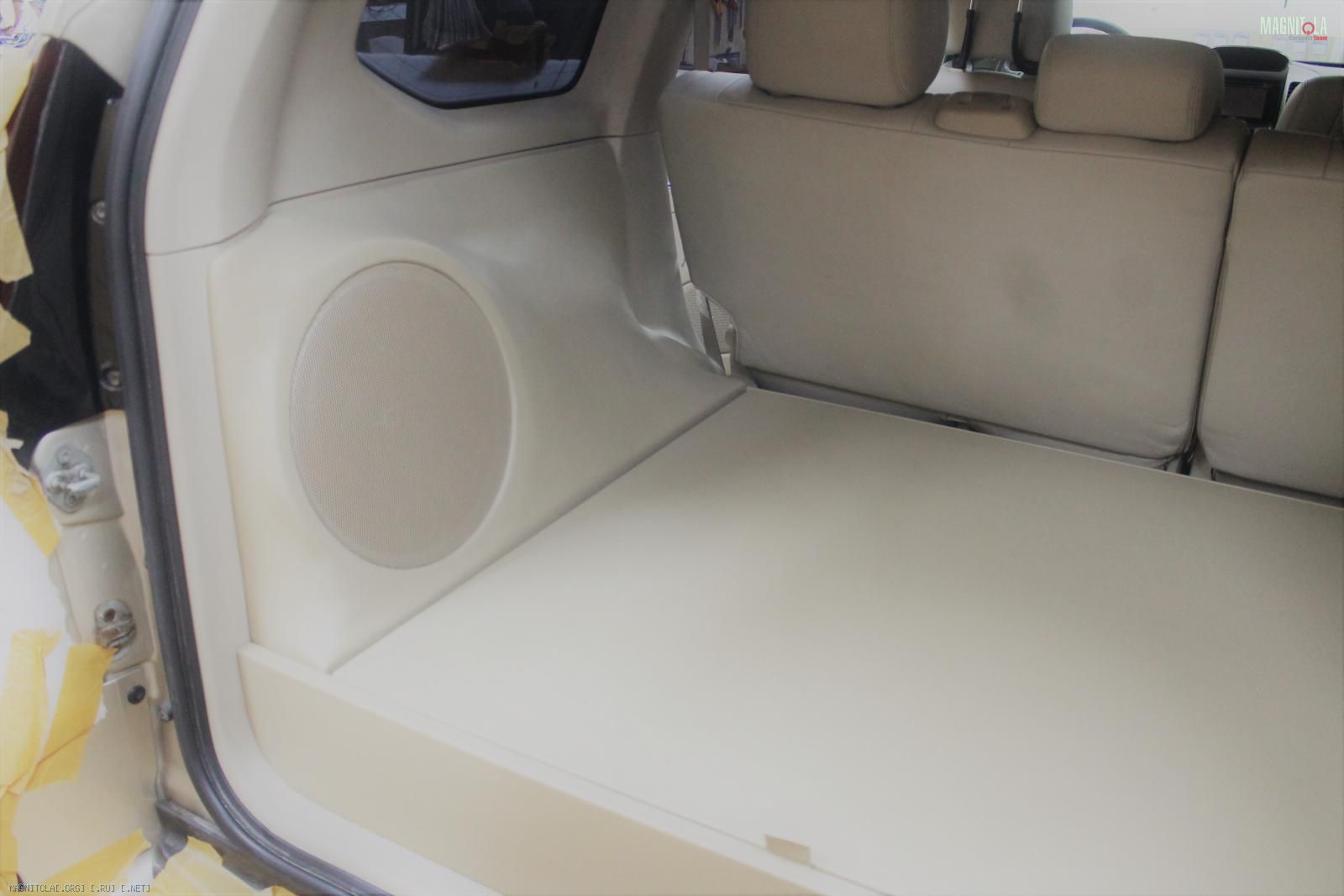

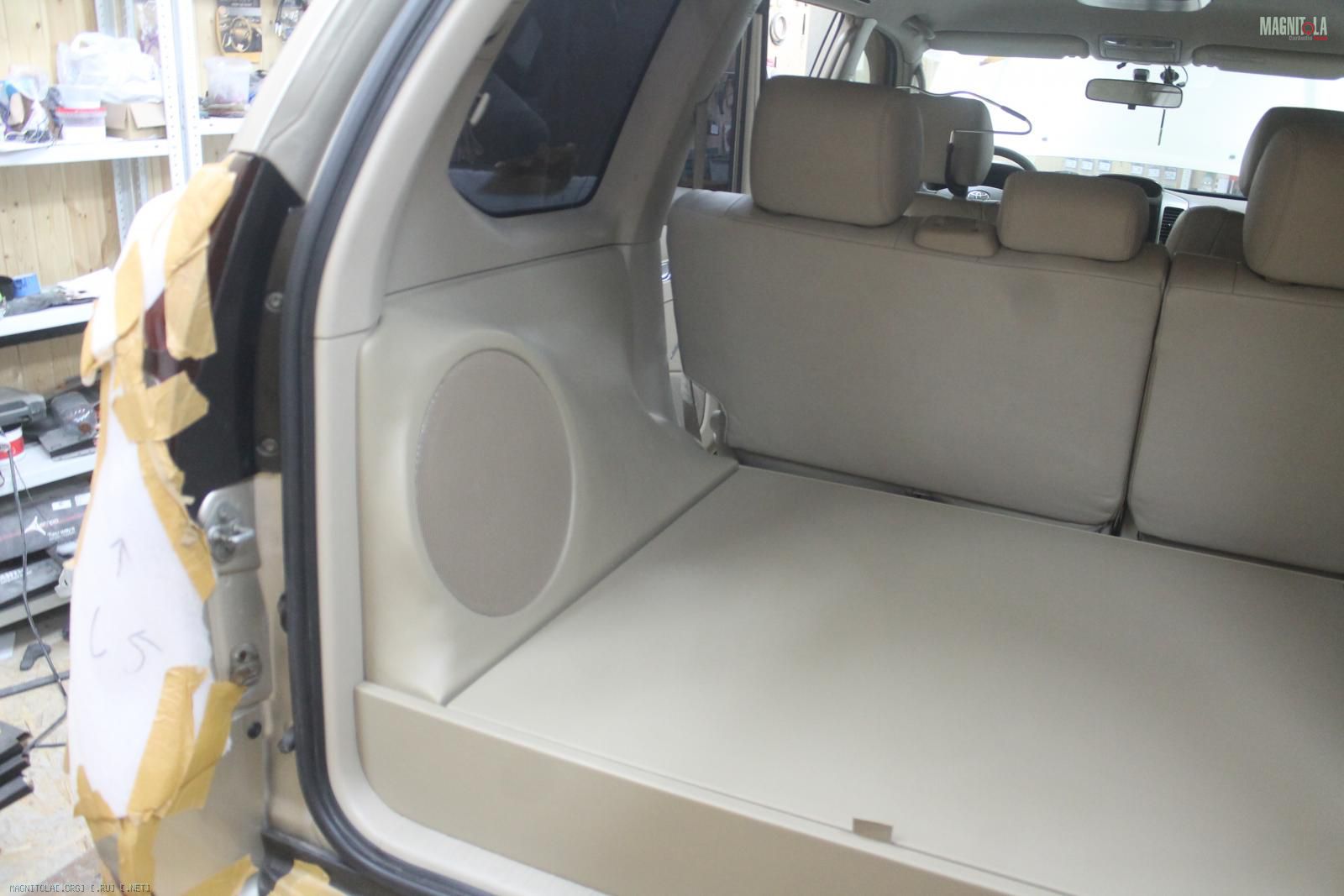

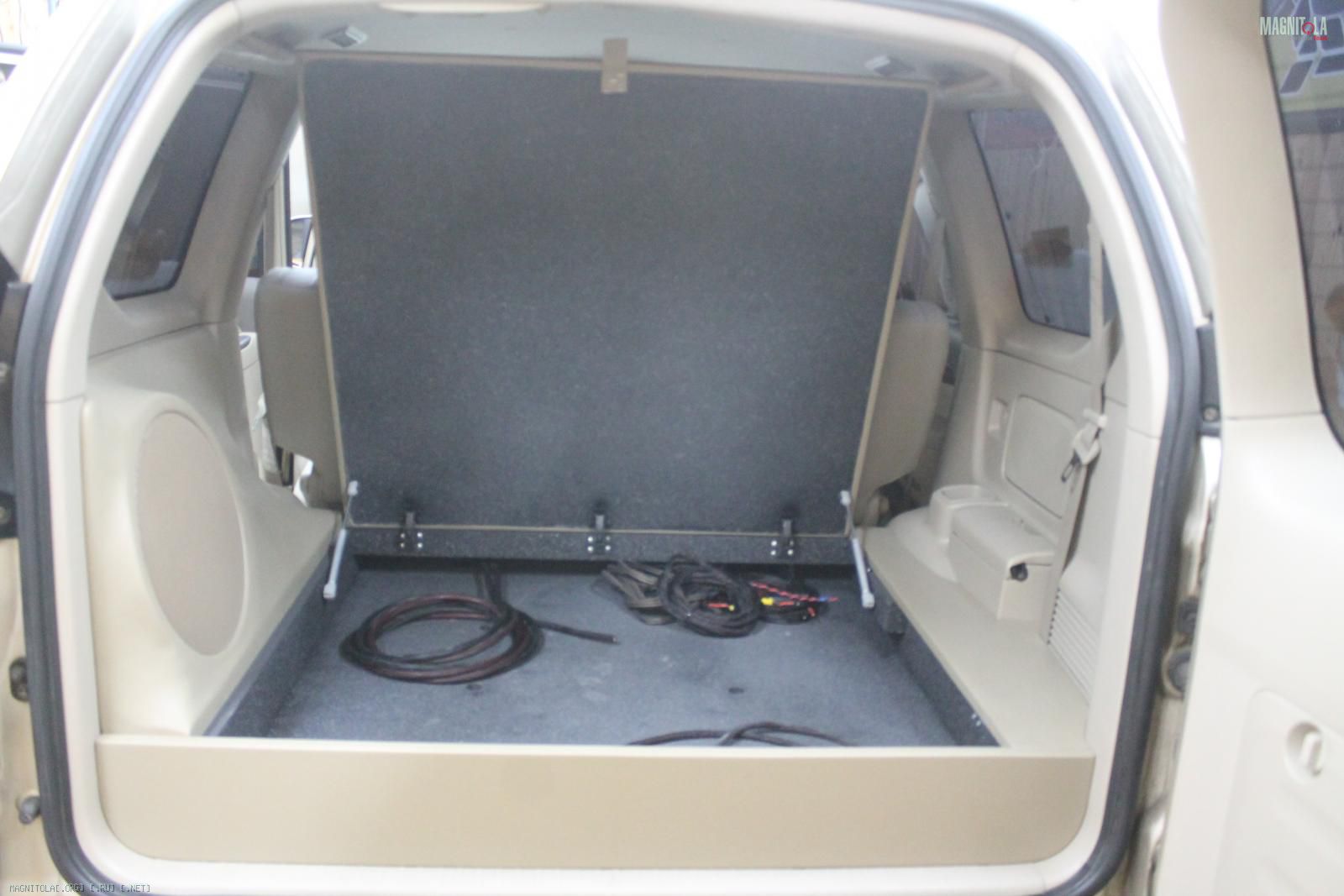

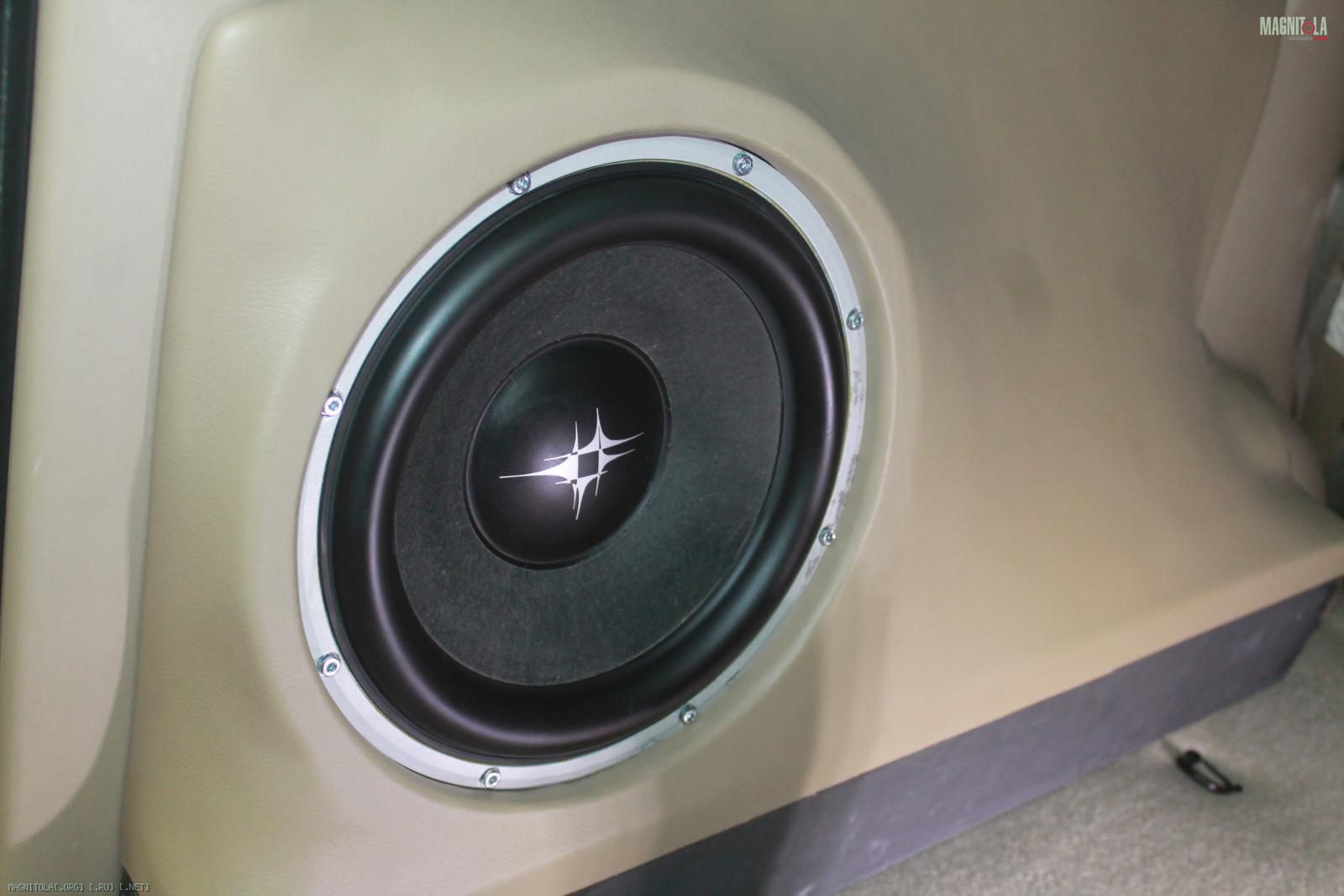

Обтянутый фальшпол и саб...
Функционал задних сидений сохранен... складываются, раскладываются как в стоке...
Вложение 1148418Вложение 1148420Вложение 1148422Вложение 1148424Вложение 1148426Вложение 1148428Вложение 1148430Вложение 1148432Вложение 1148434Вложение 1148436Вложение 1148438Вложение 1148440Вложение 1148442Вложение 1148444

Toyota Prado 120

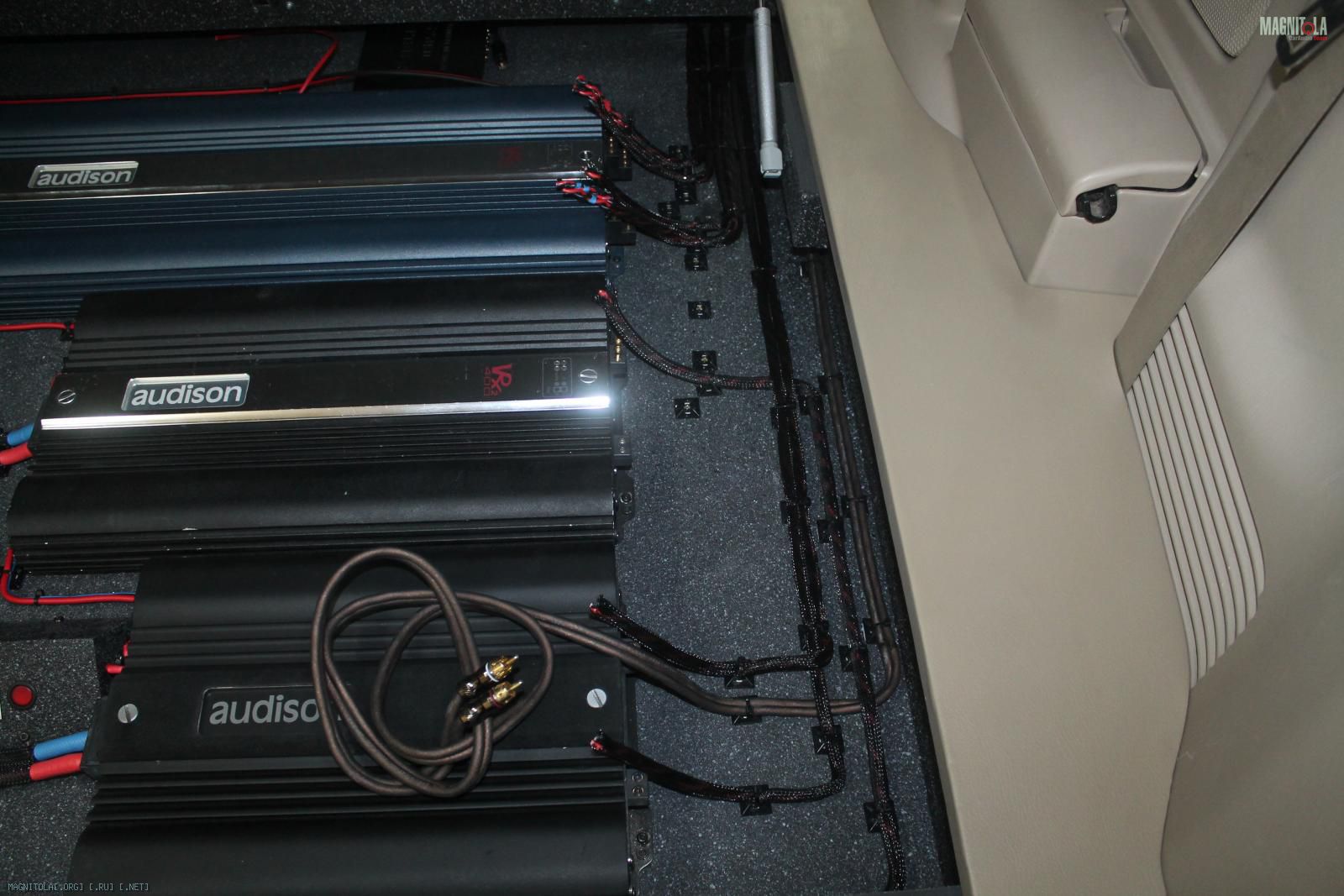

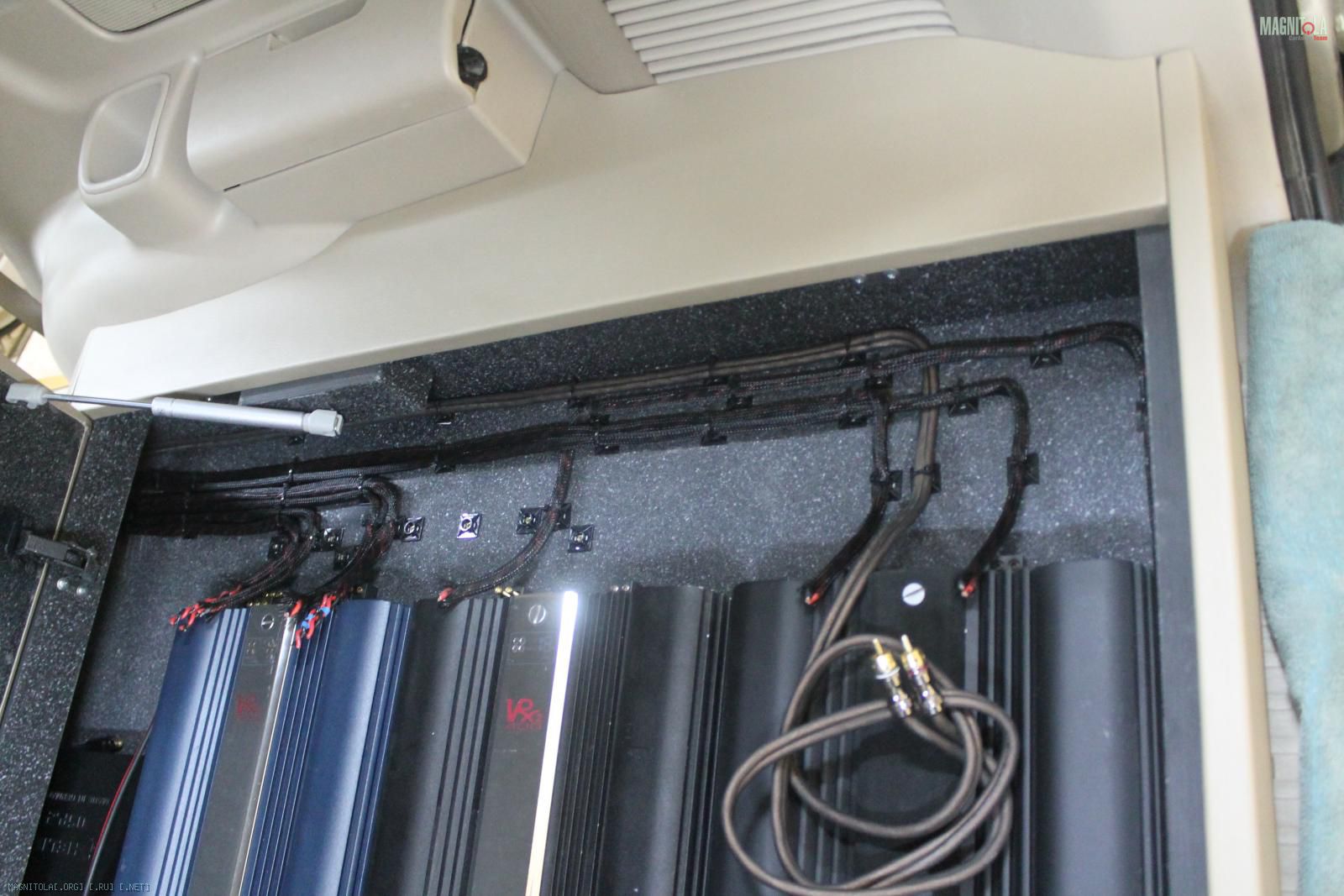

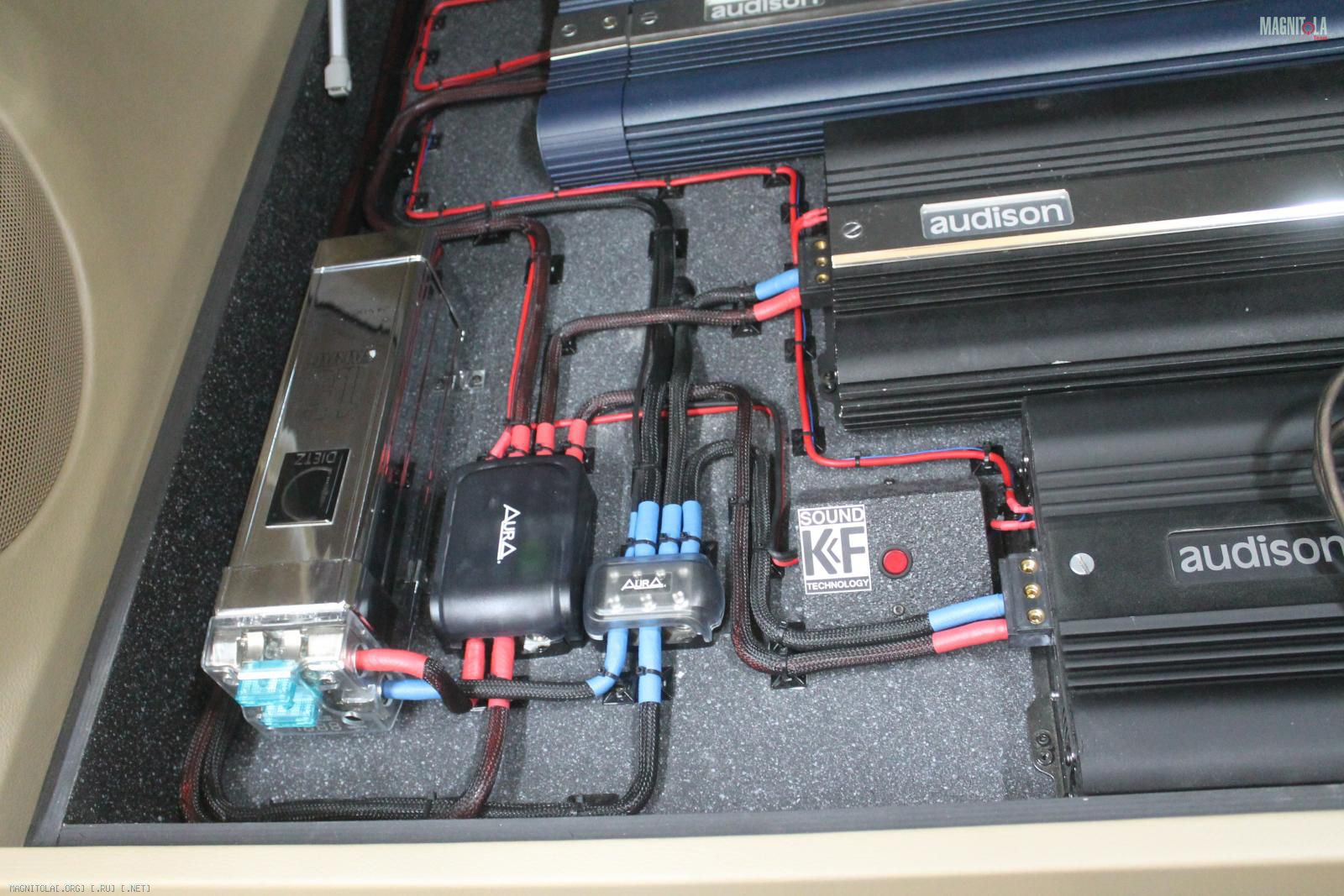

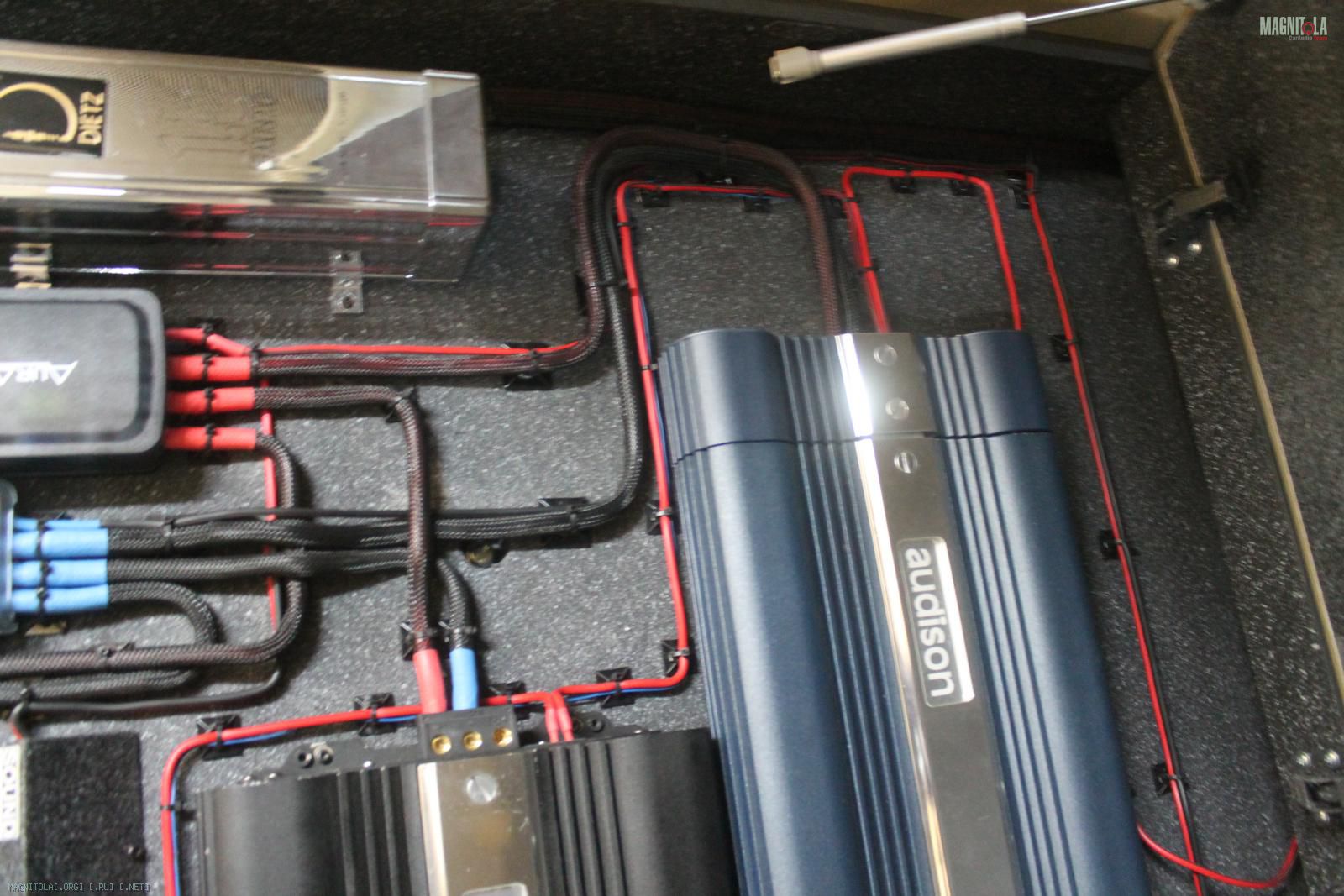

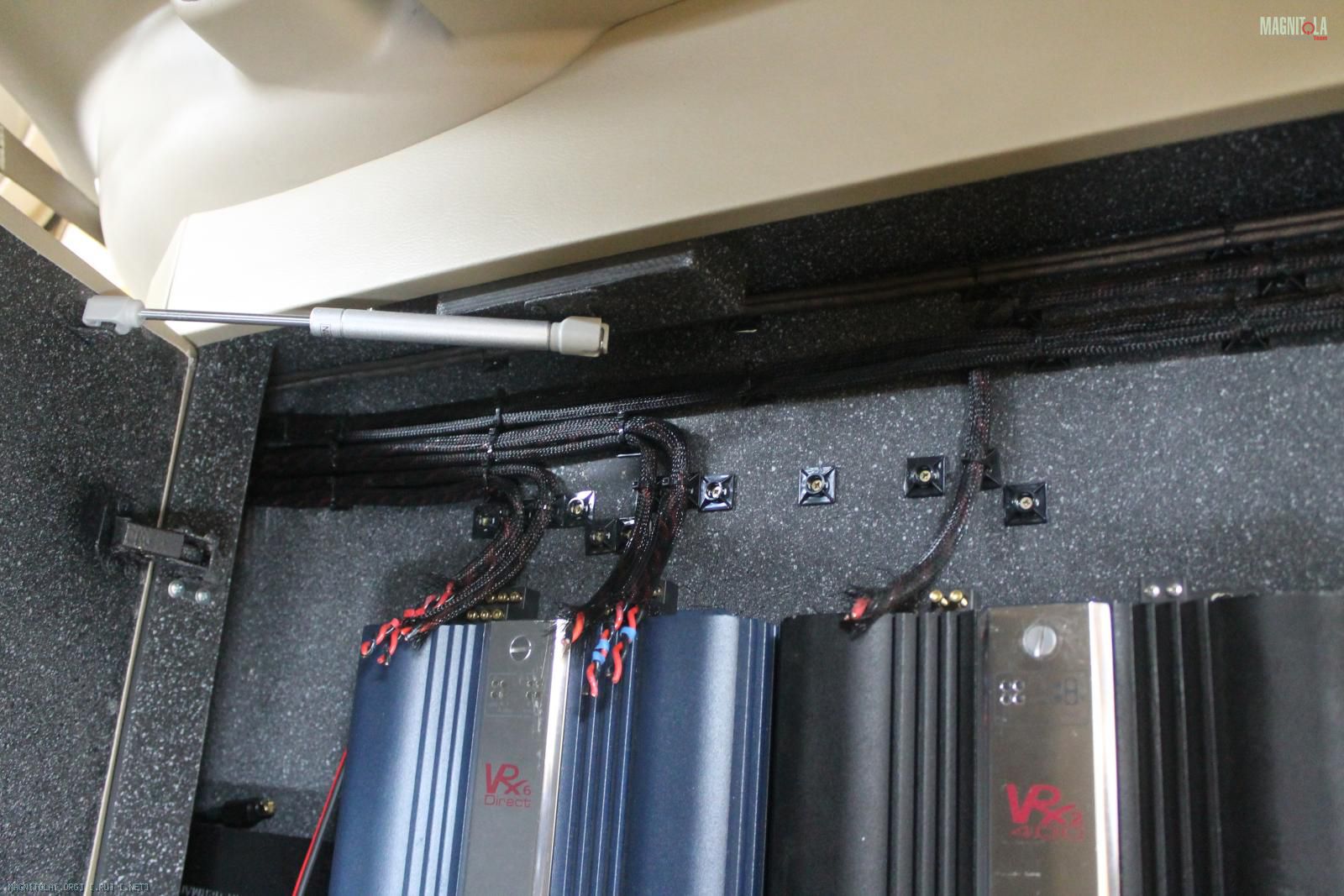

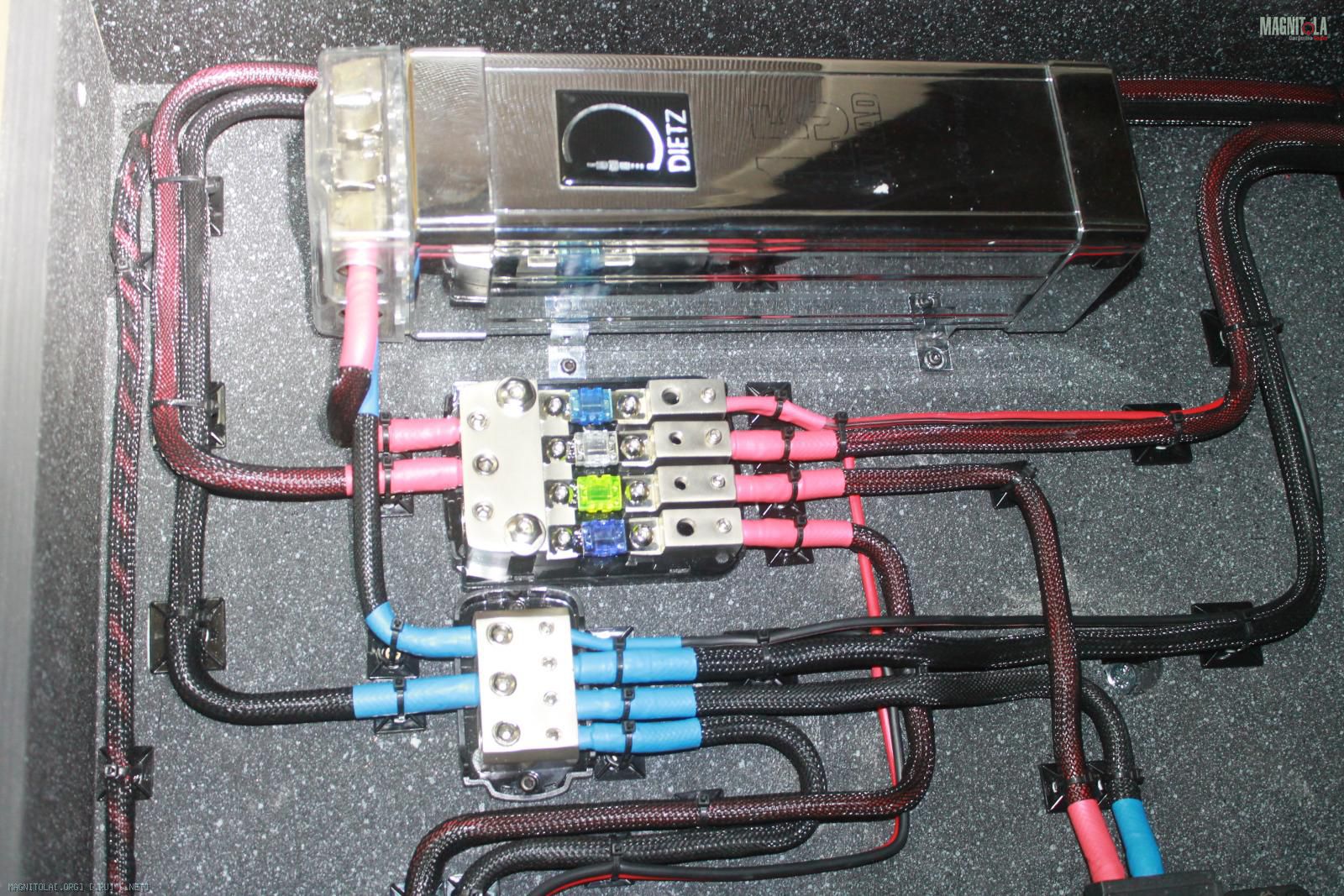

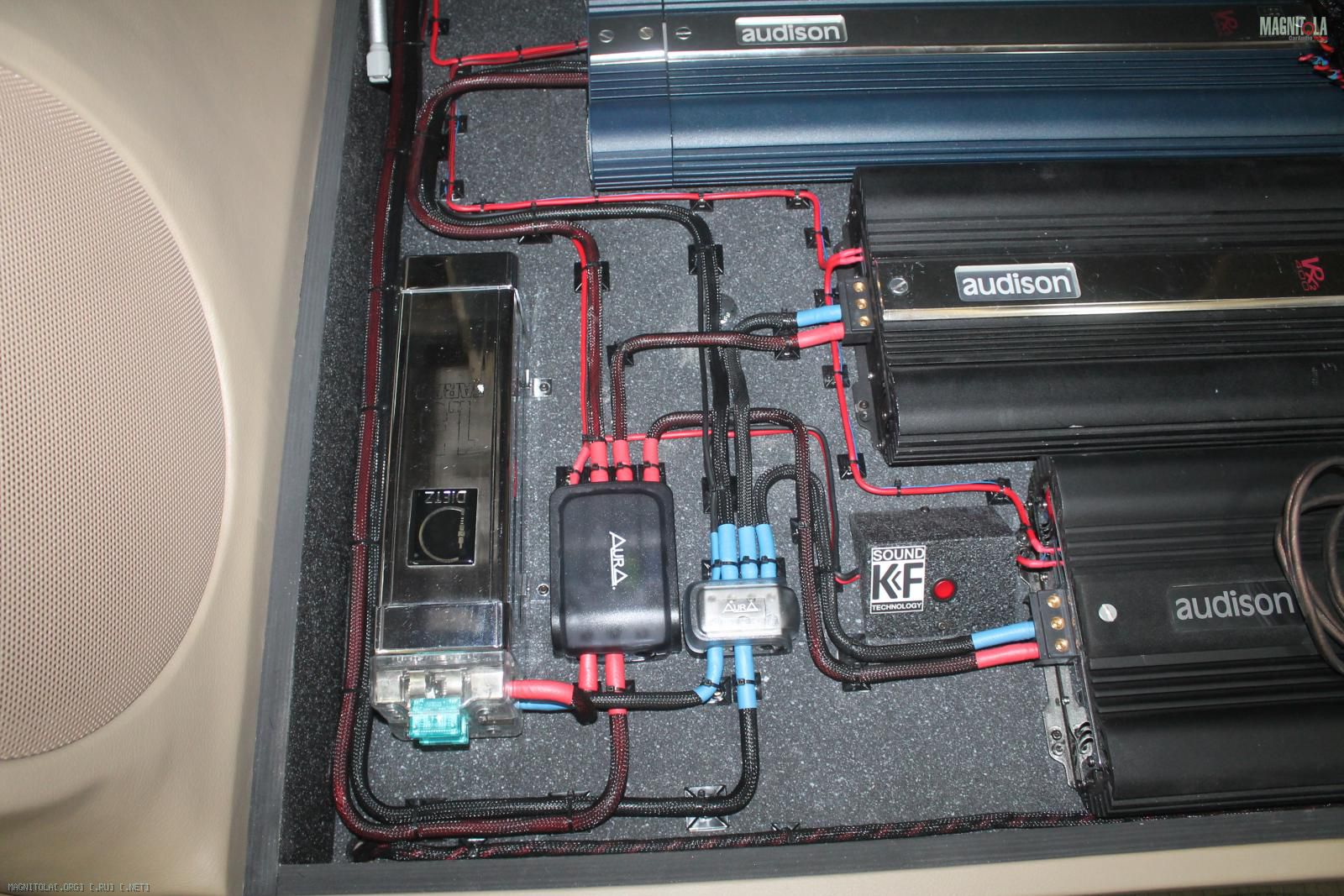

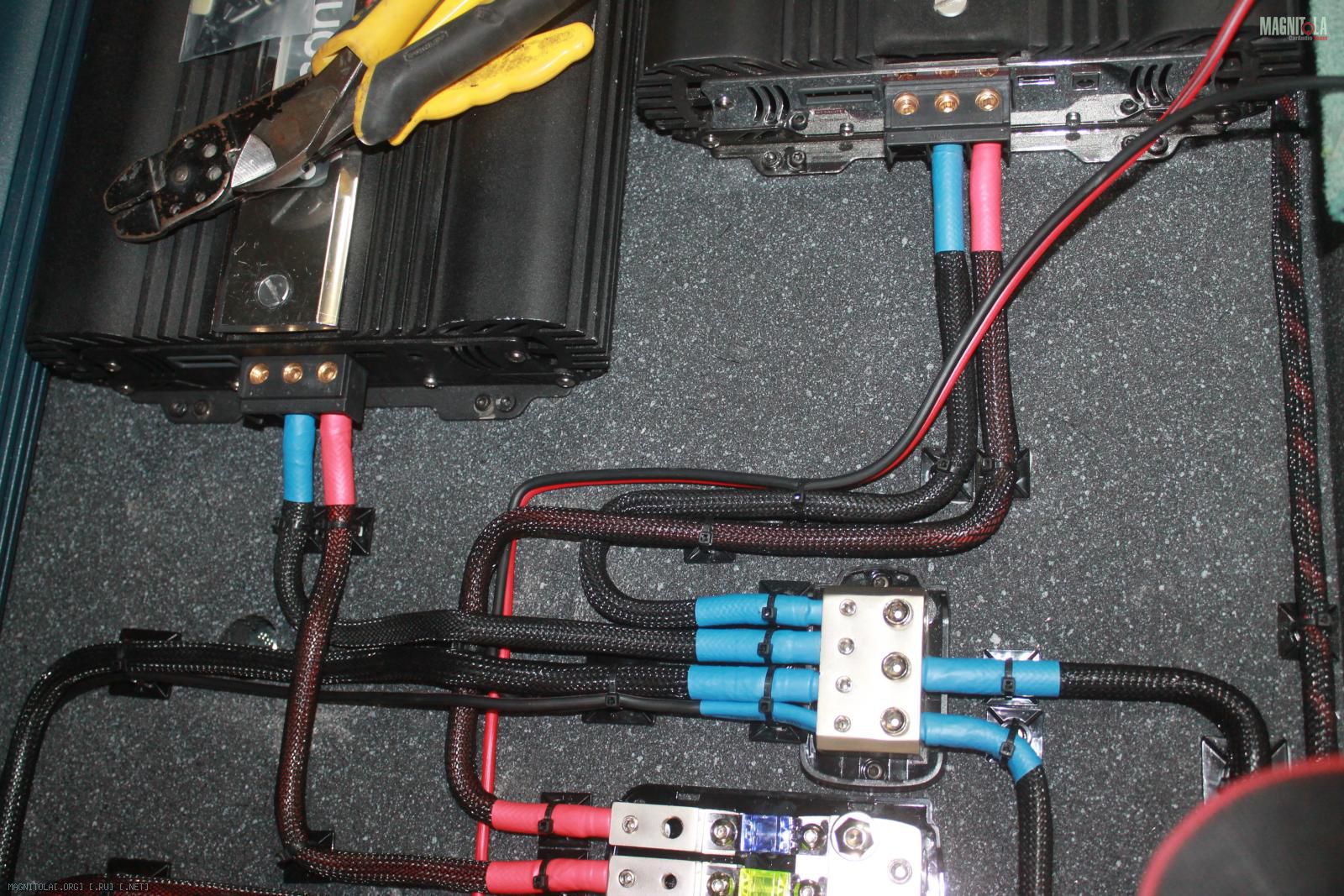

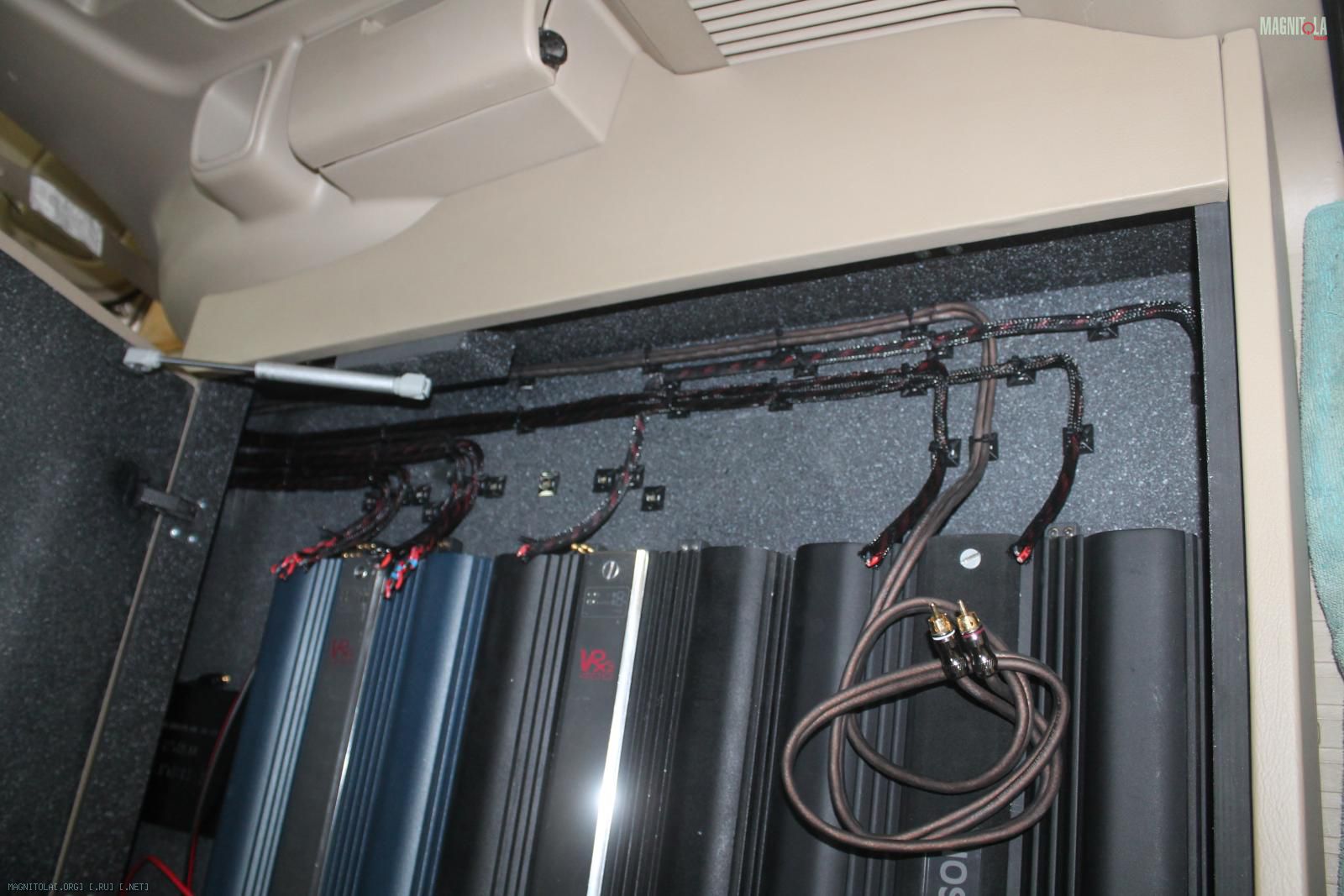

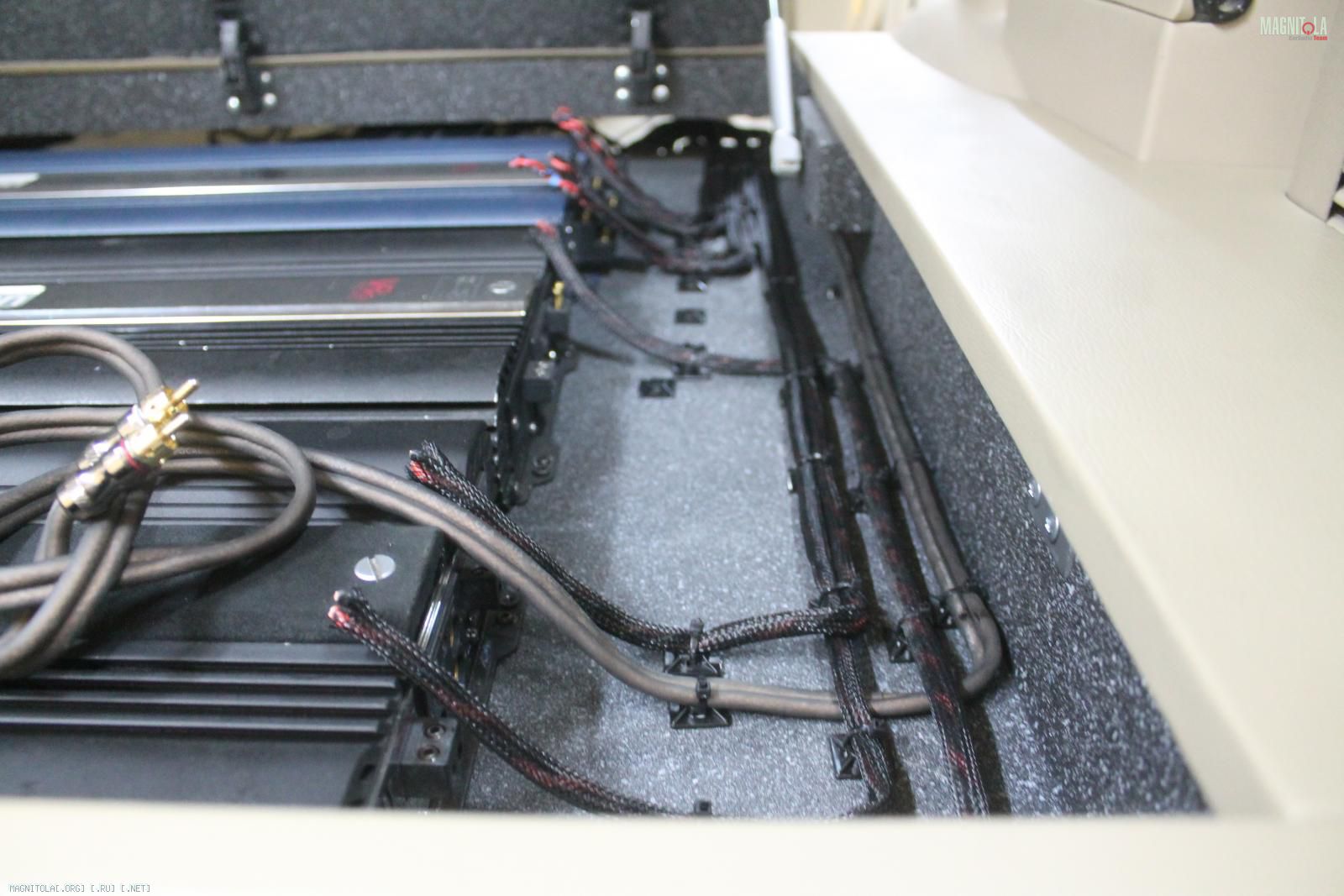

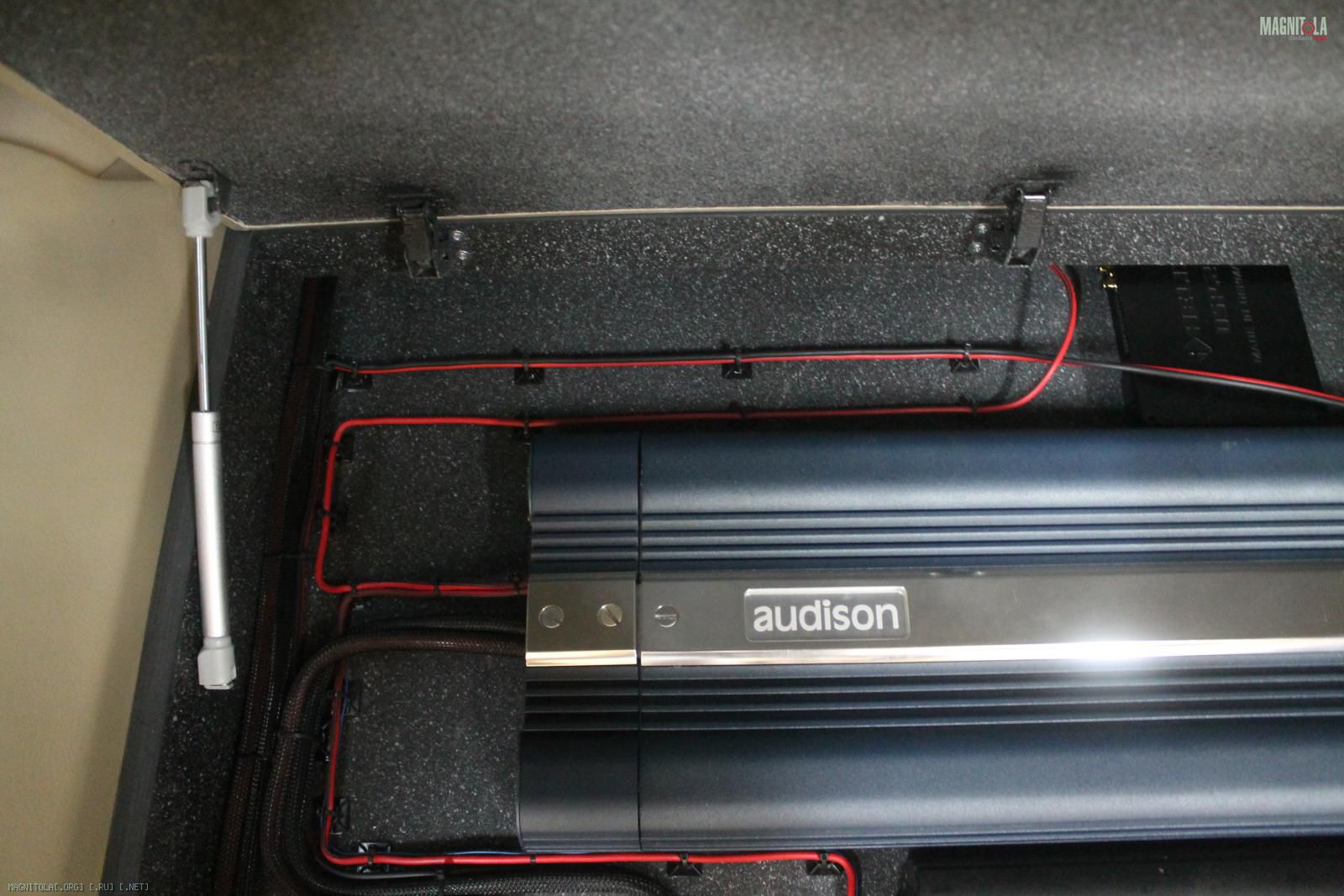

Коммутация, подключение...

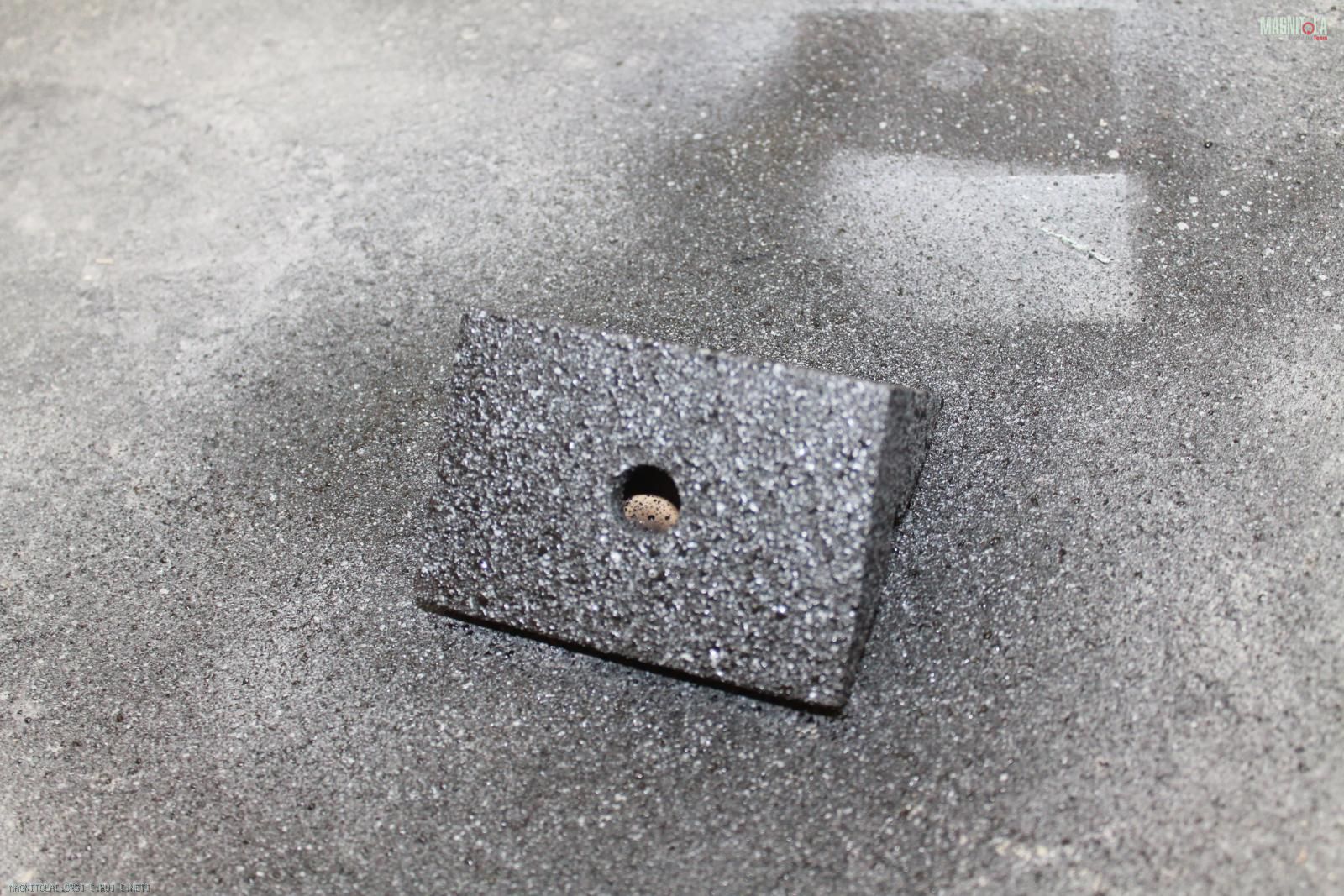

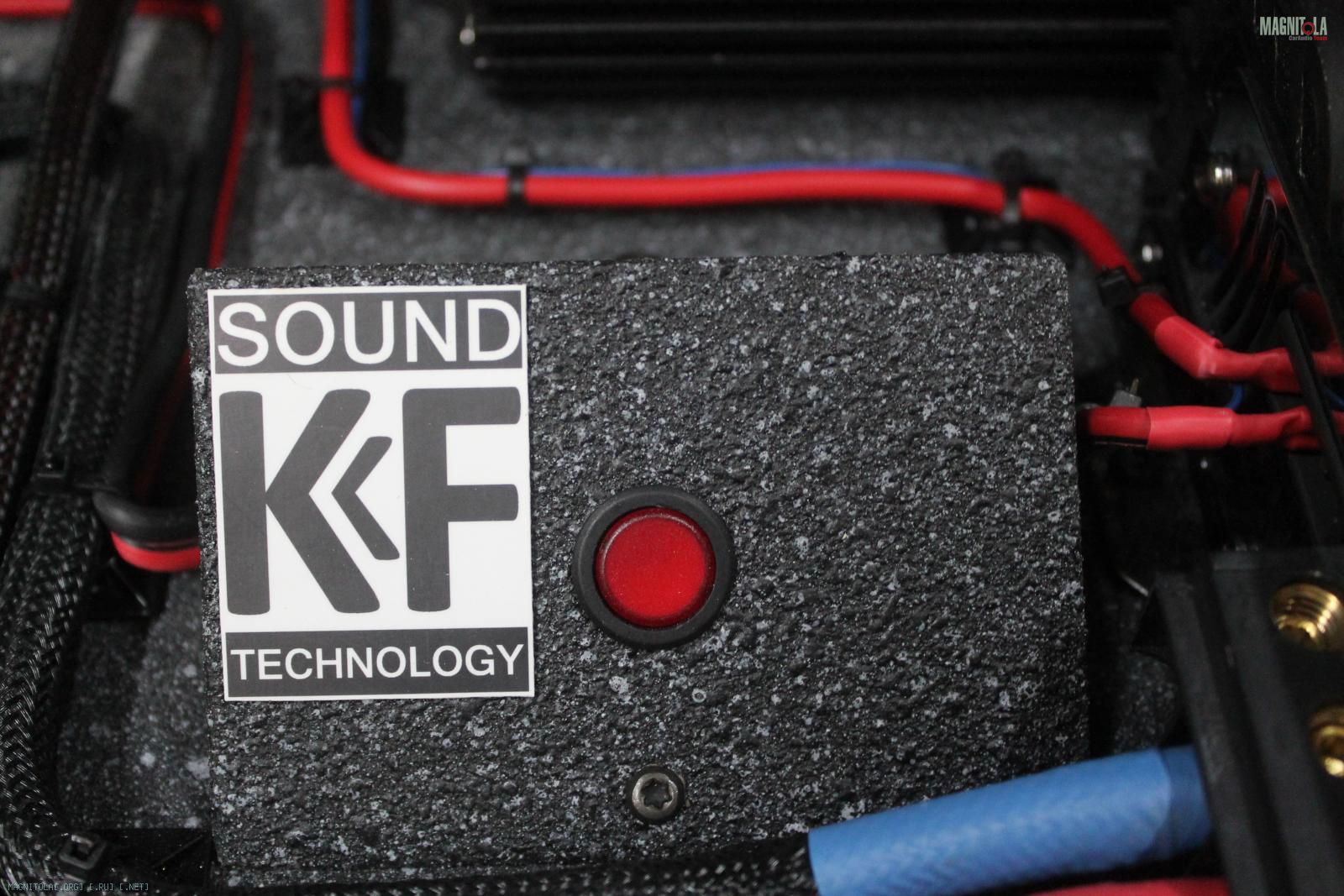

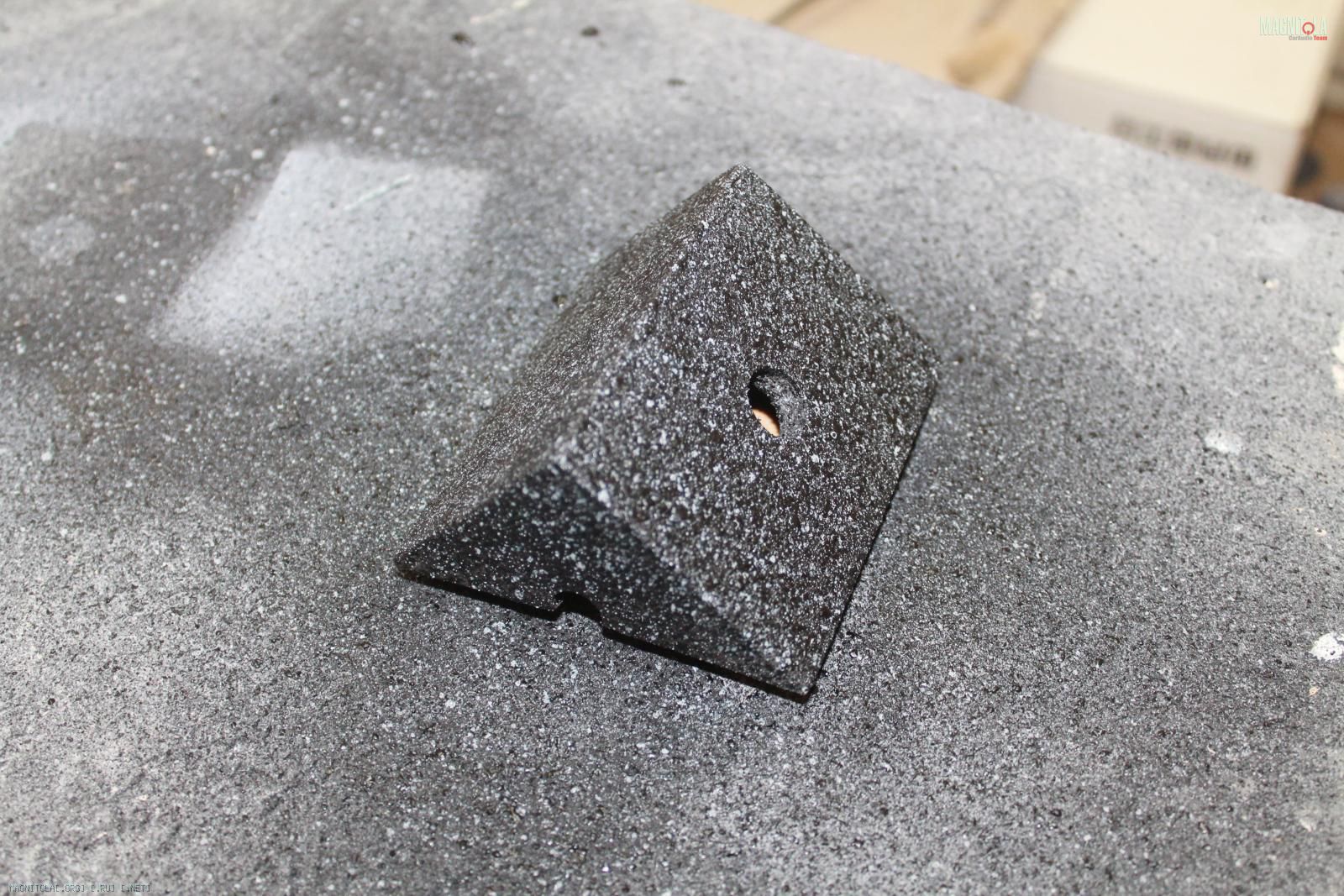

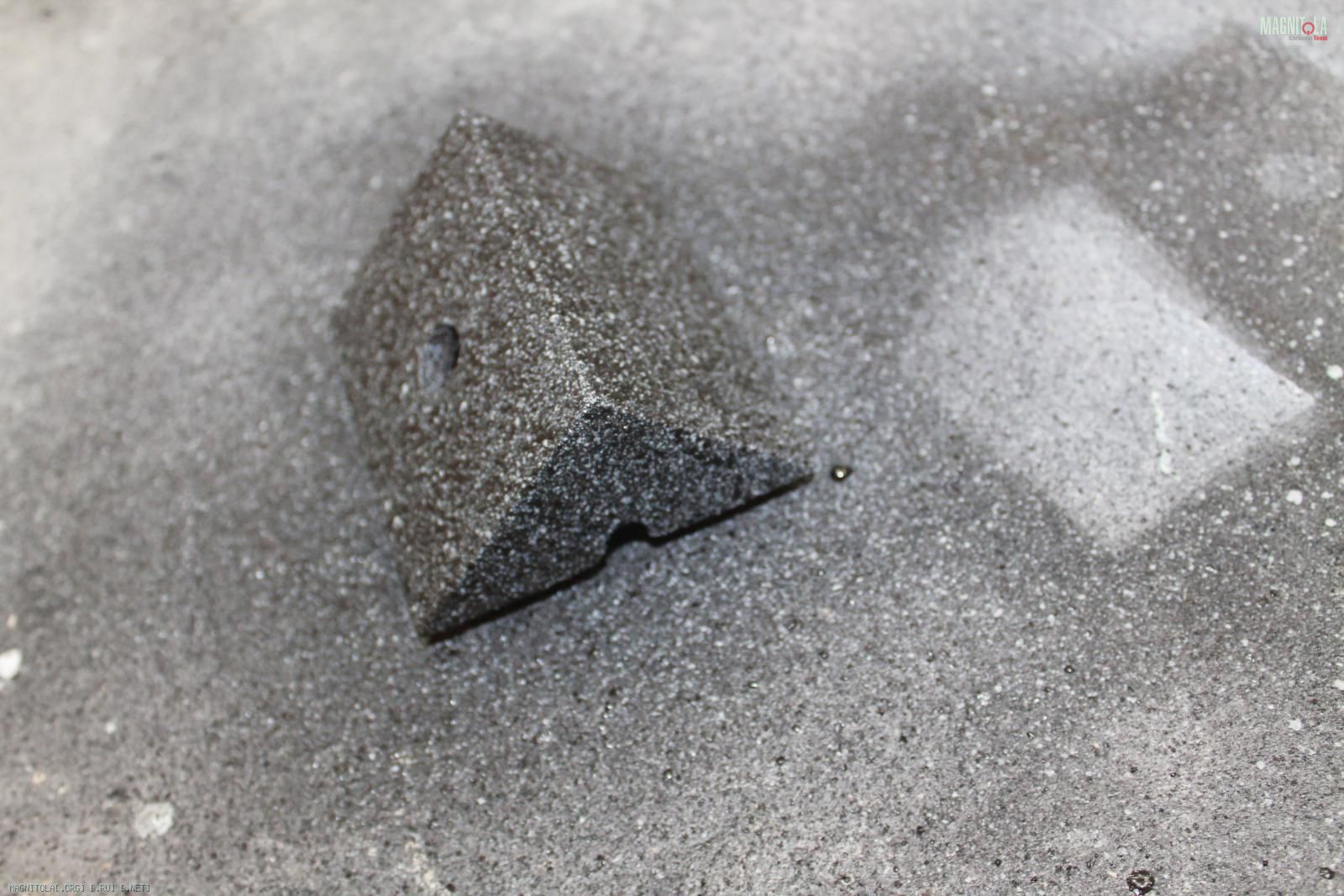

Изготовление полочки под кнопку, для переключения усилителя в класс "А"
Вложение 1148620Вложение 1148622Вложение 1148624
Вложение 1148626Вложение 1148628Вложение 1148630
Вложение 1148632Вложение 1148634Вложение 1148636Вложение 1148638Вложение 1148640Вложение 1148642
Вложение 1148644Вложение 1148646Вложение 1148648Вложение 1148650Вложение 1148652Вложение 1148654
Вложение 1148656Вложение 1148658Вложение 1148660Вложение 1148662
