Изготовление корпусов для сабвуферов, фальшпанелей

Volvo XC60

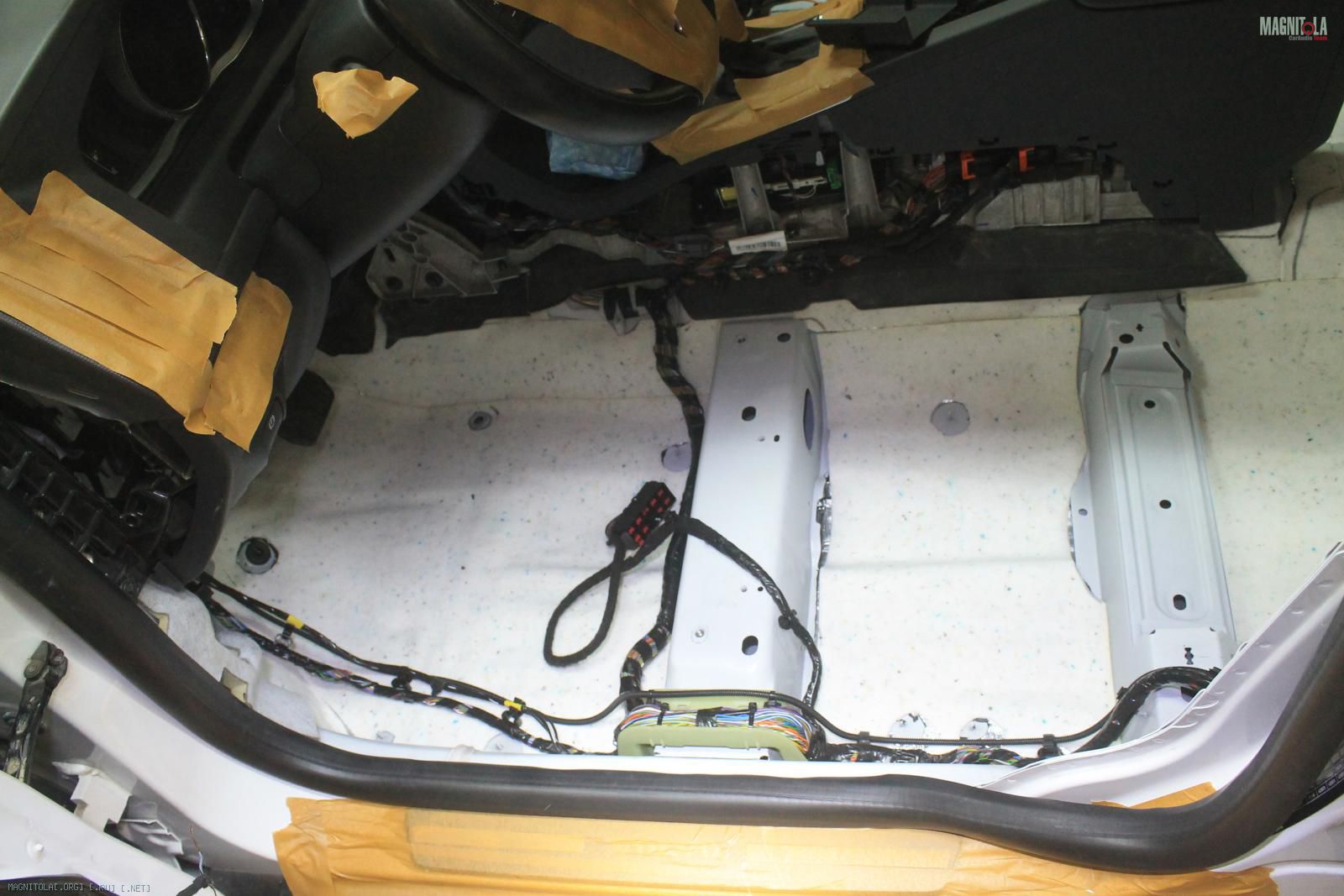

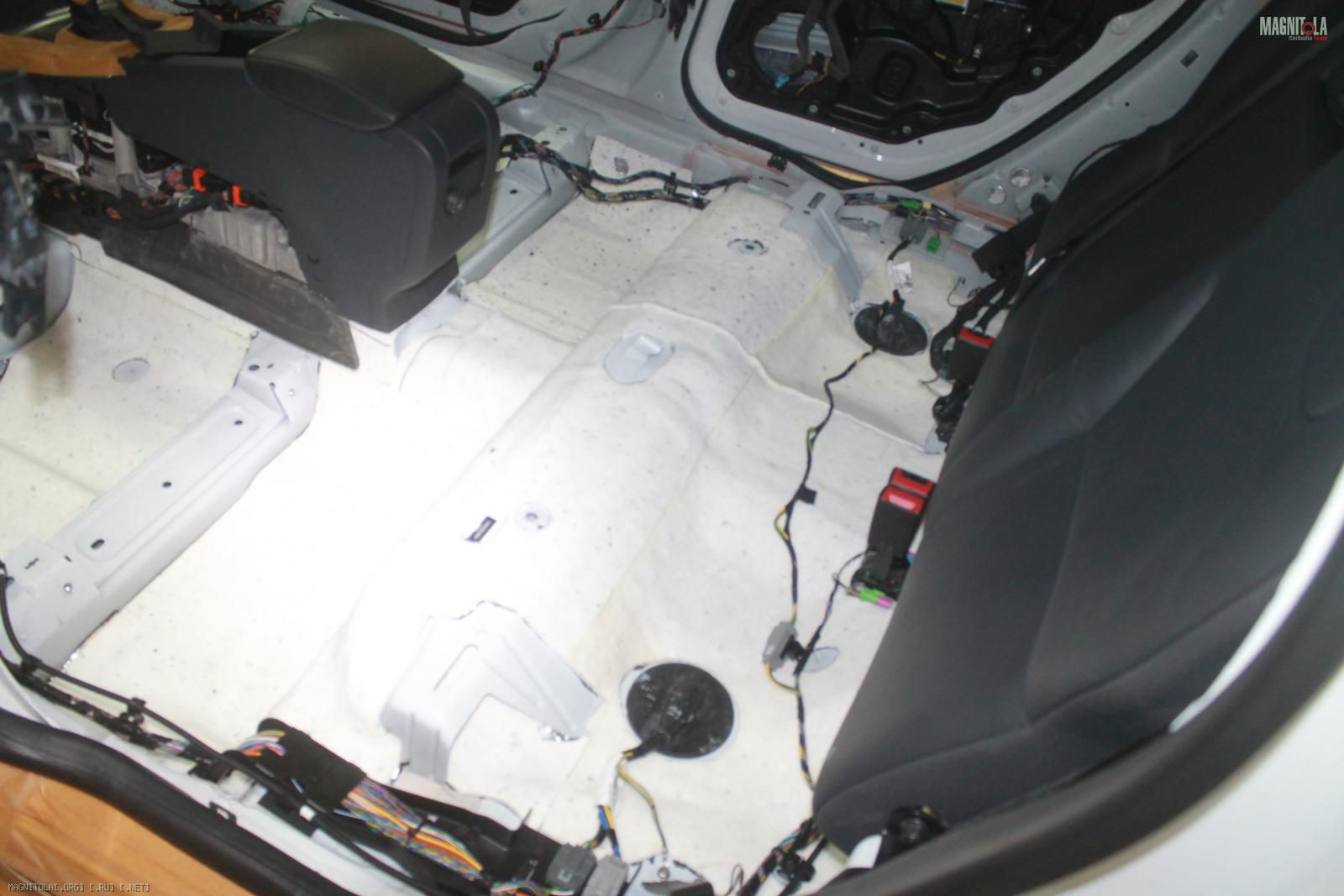

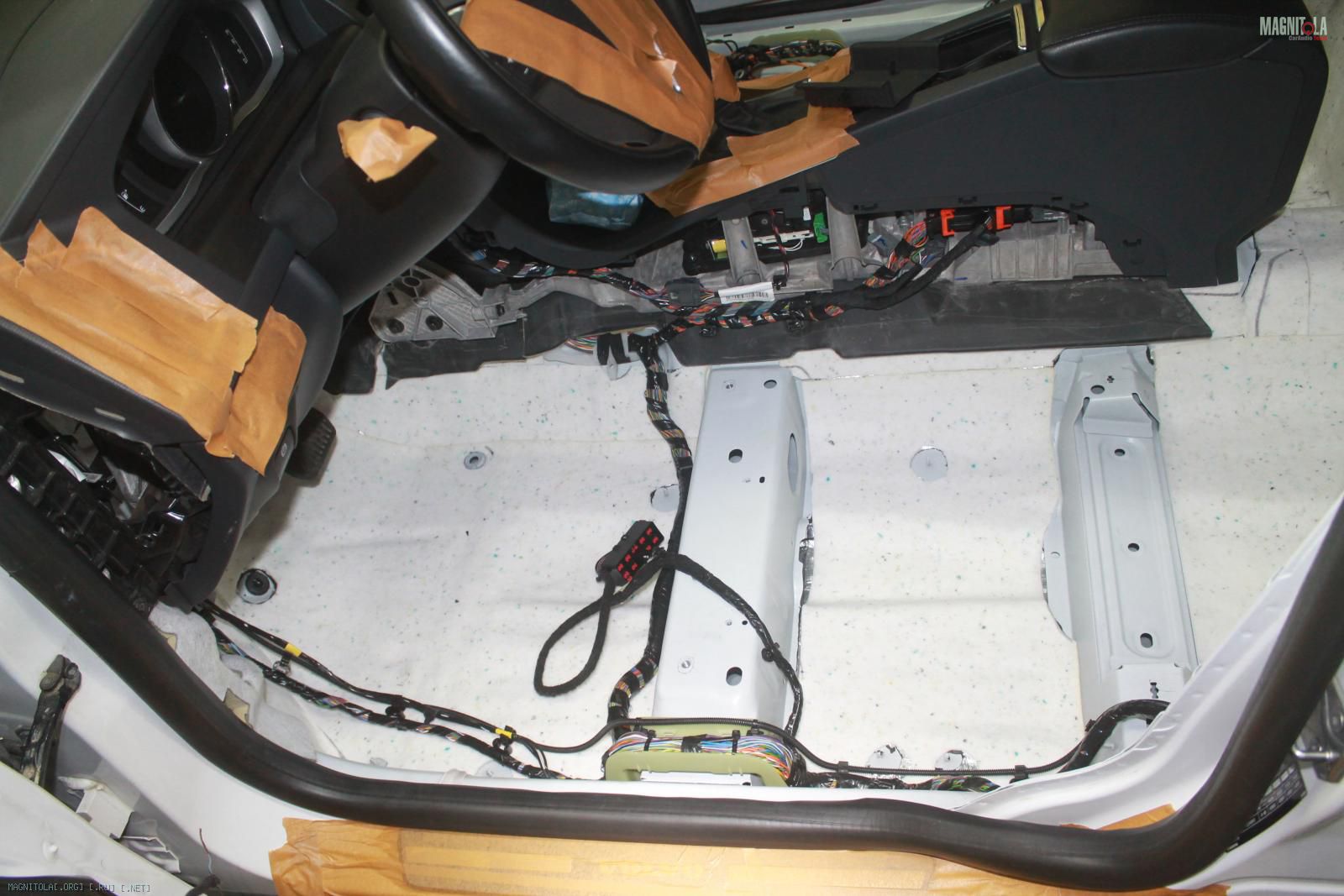

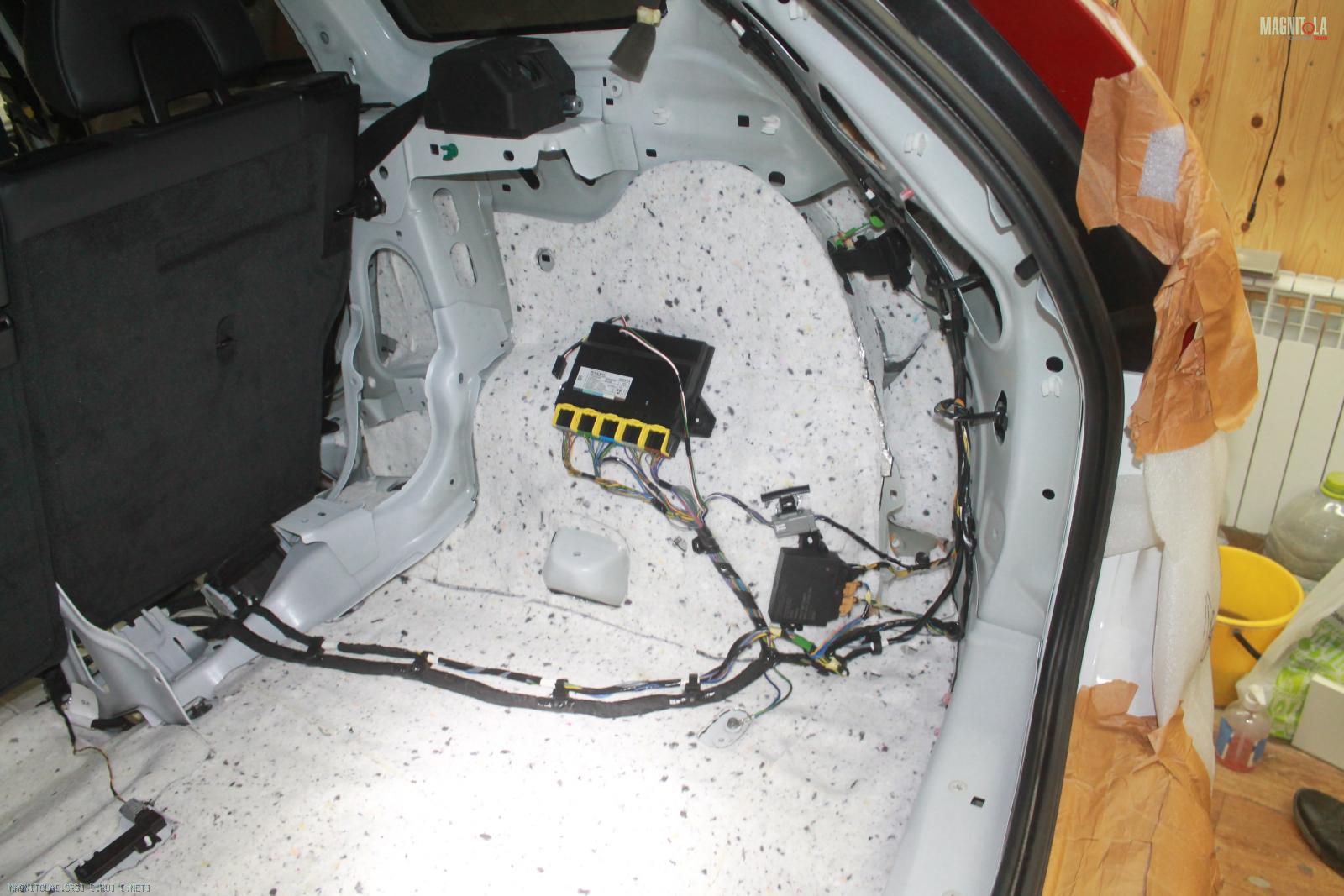

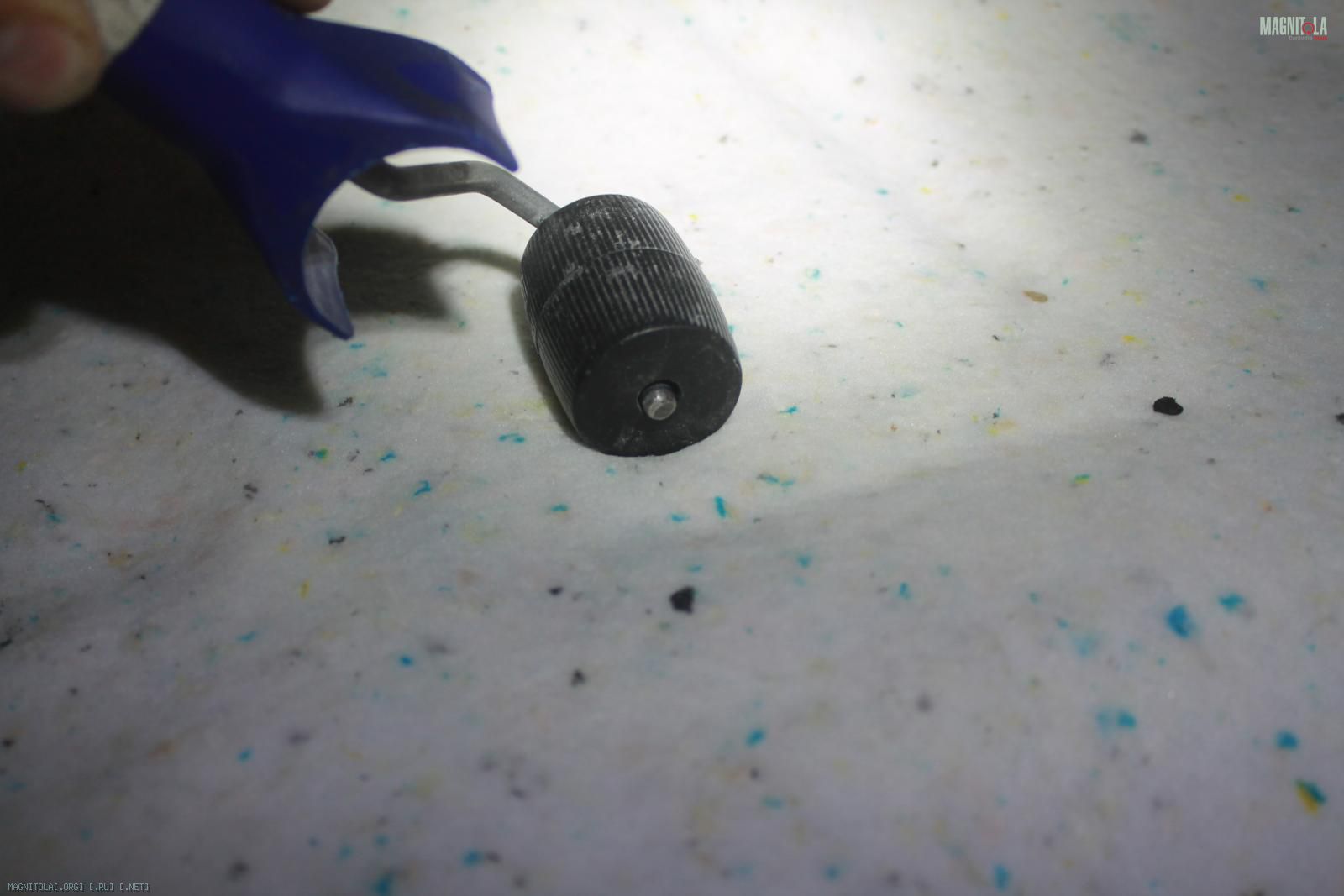

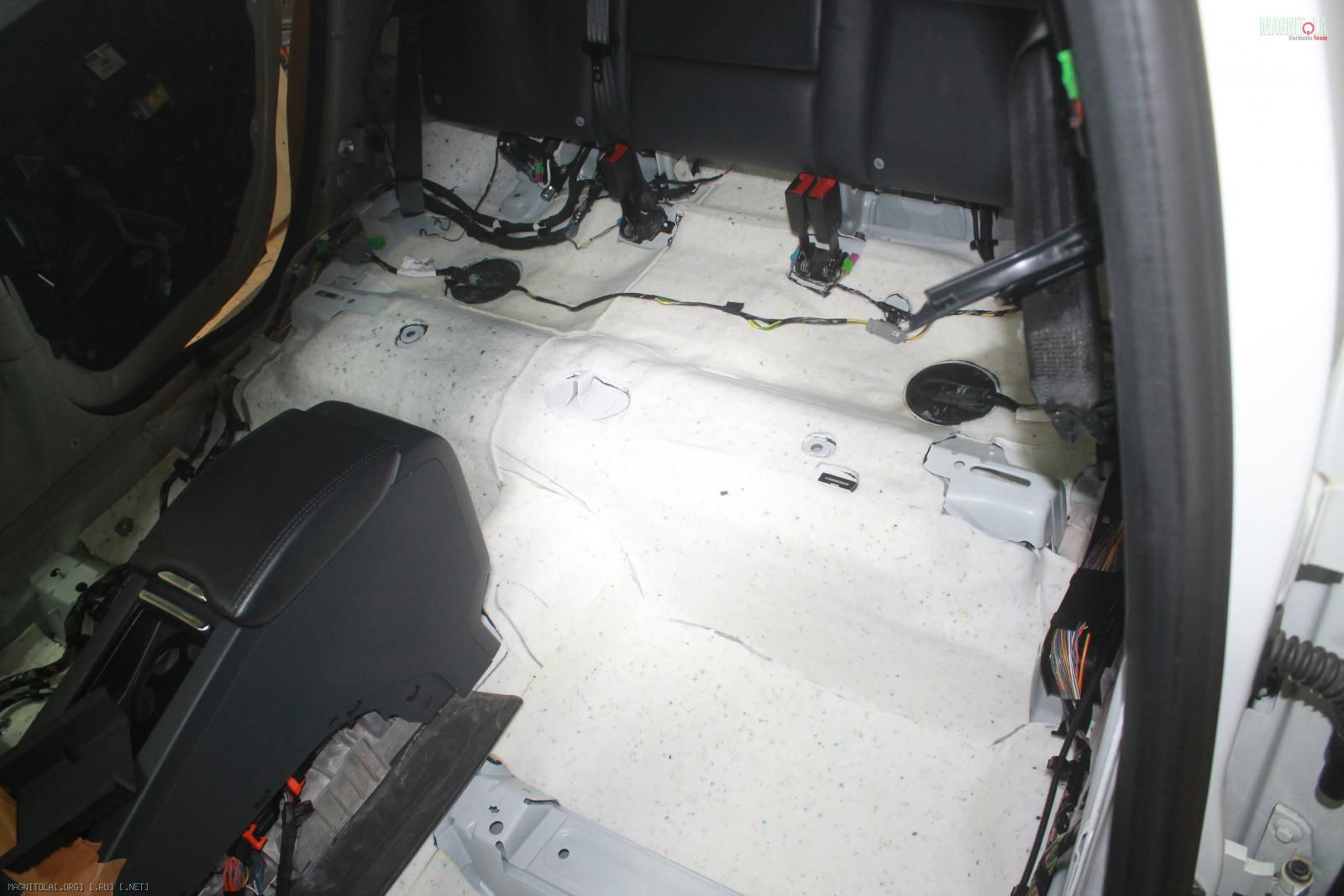

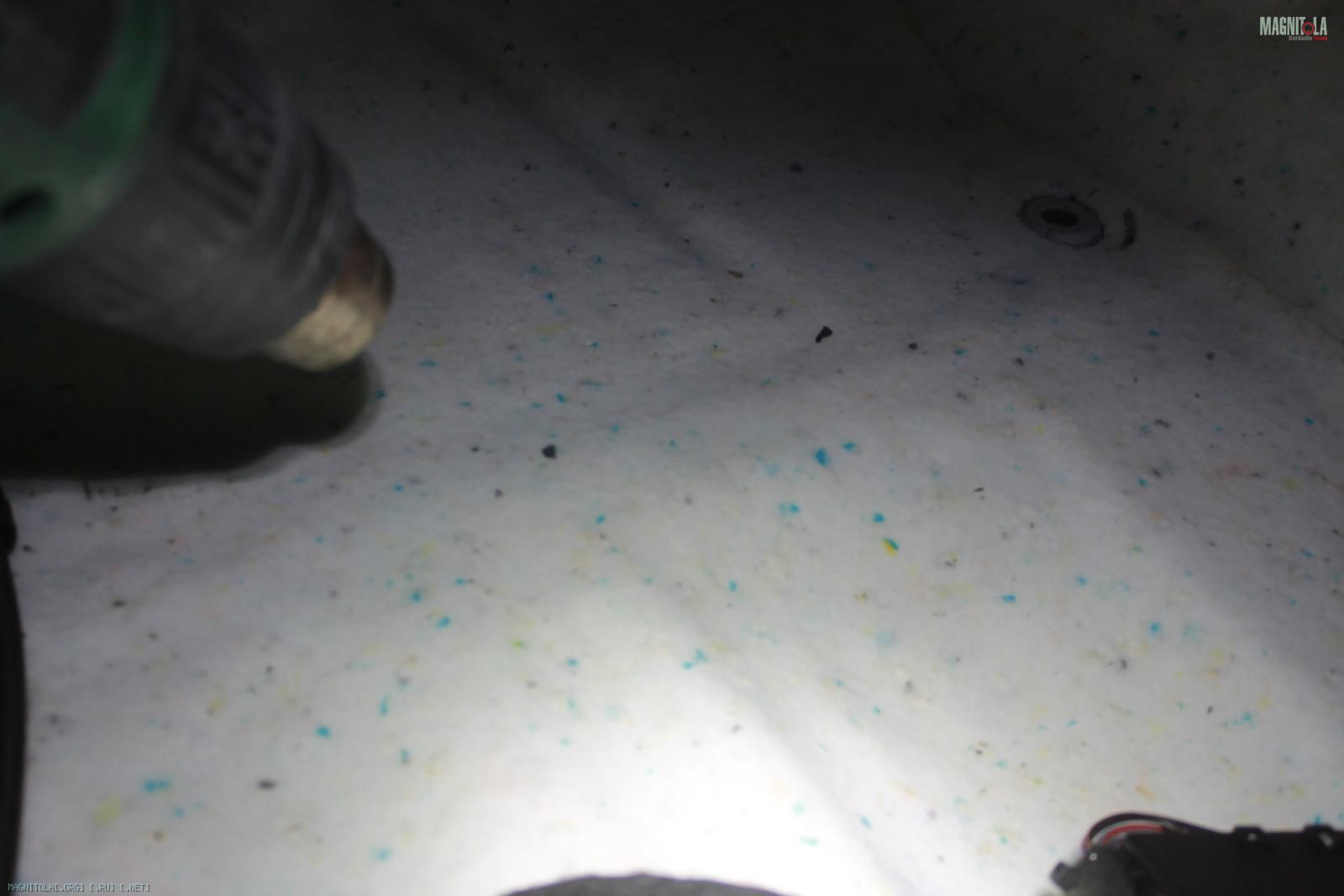

Наносим вторым слоем шумопоглотитель BB-ton, после ее греем и прикатываем пластиковым валиком
Вложение 1162622Вложение 1162624Вложение 1162626Вложение 1162628Вложение 1162630Вложение 1162632Вложение 1162634Вложение 1162636Вложение 1162638Вложение 1162640Вложение 1162642

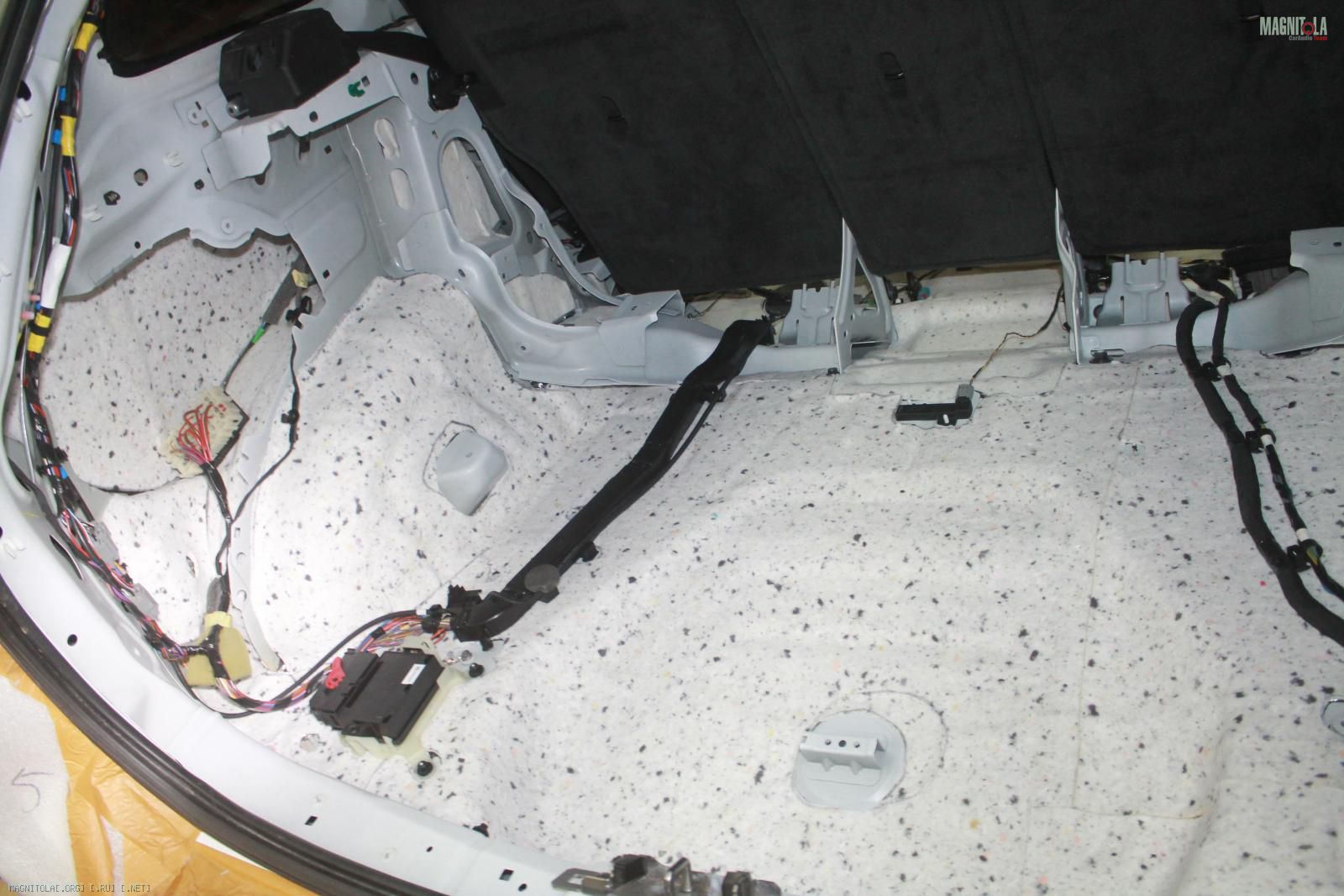

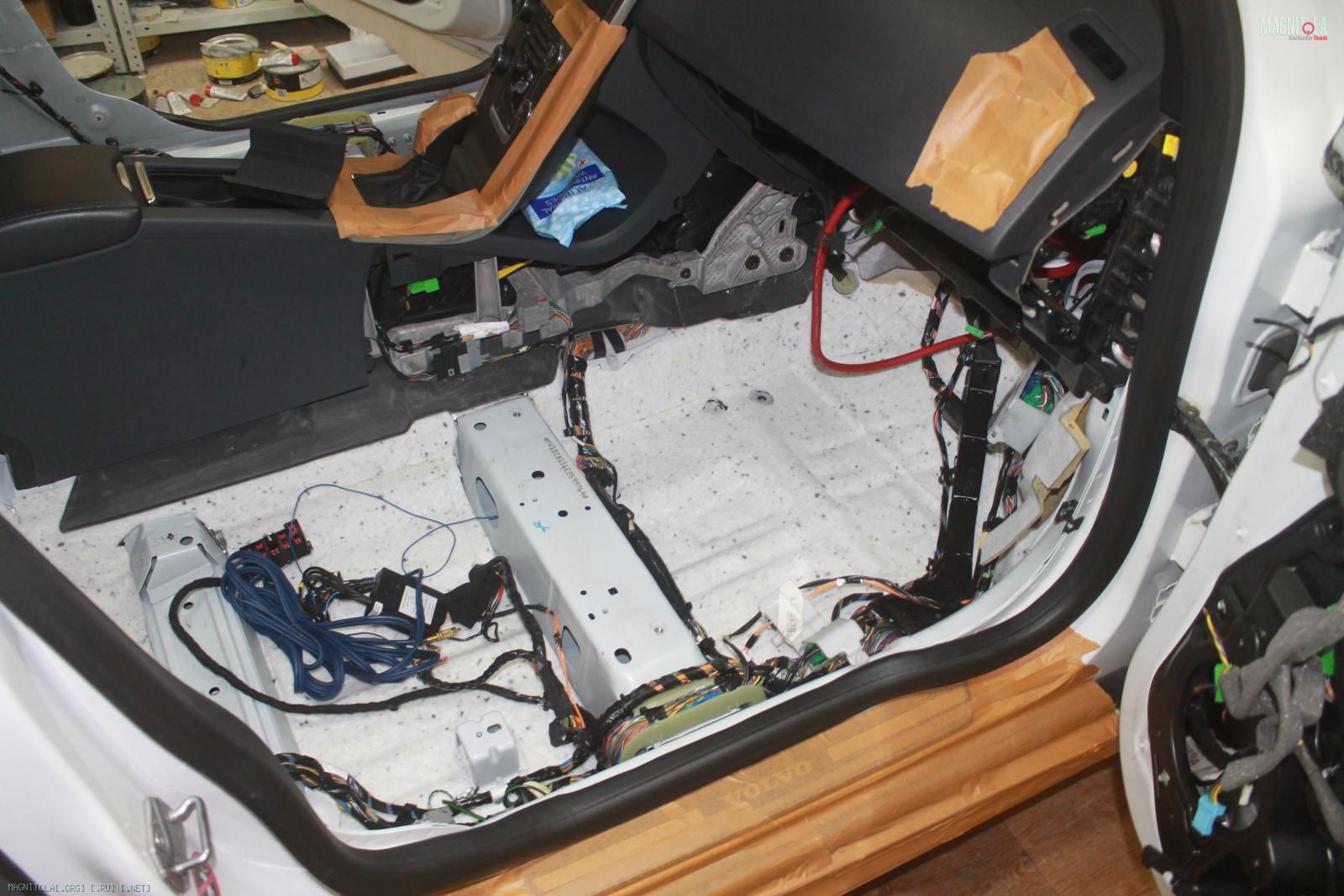

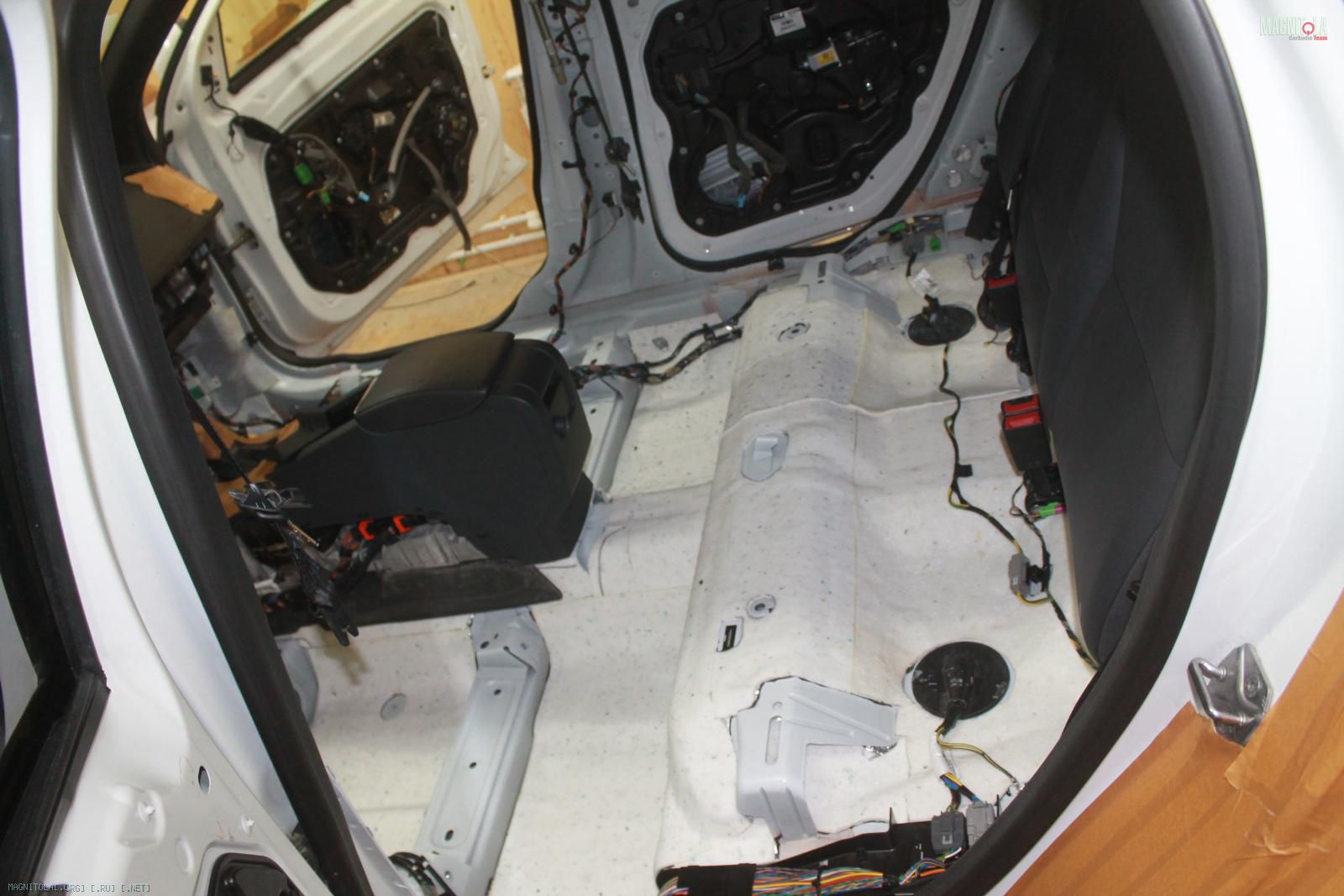

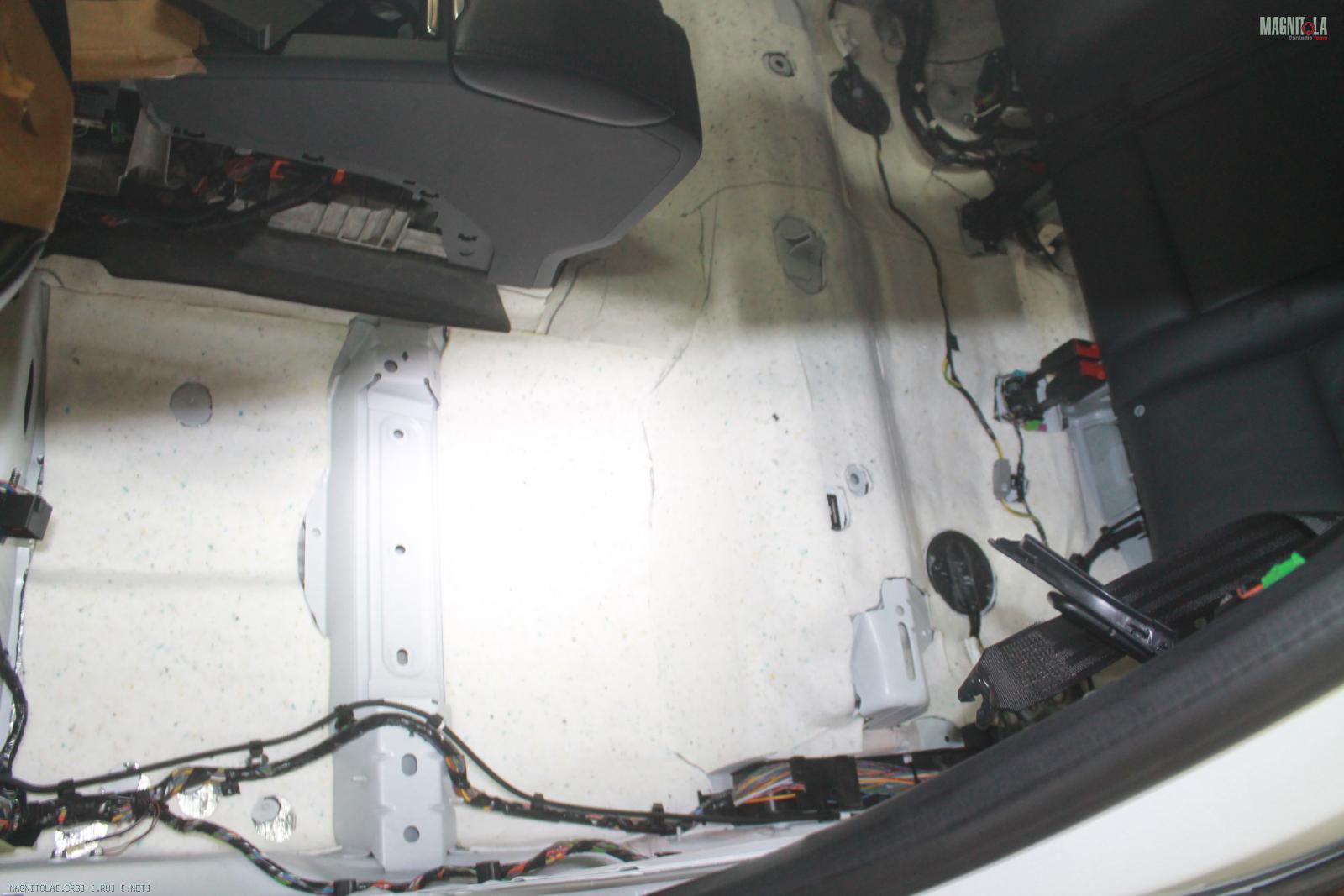

После прикатки...
Вложение 1162644Вложение 1162646Вложение 1162648Вложение 1162650Вложение 1162652Вложение 1162654Вложение 1162656Вложение 1162658

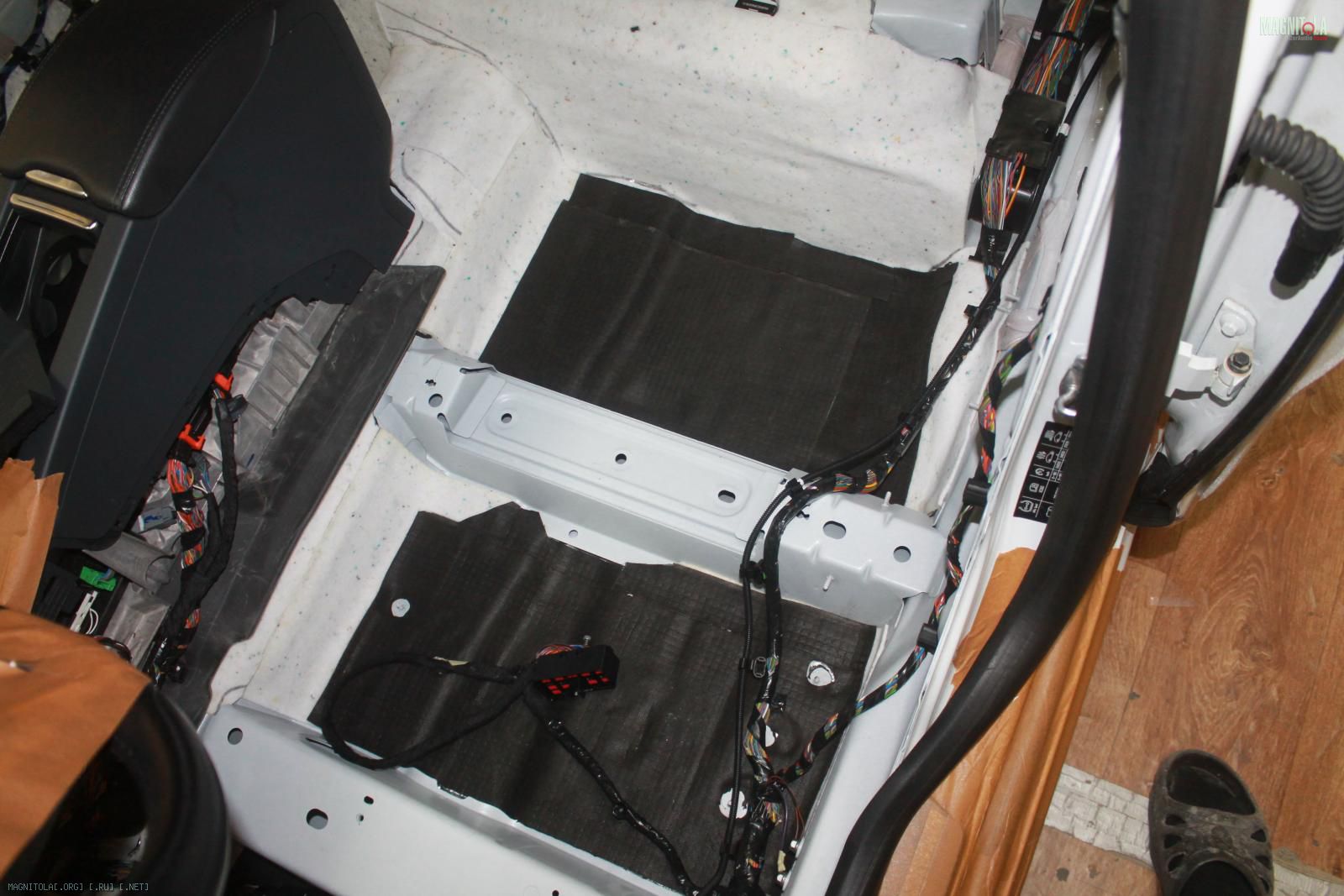

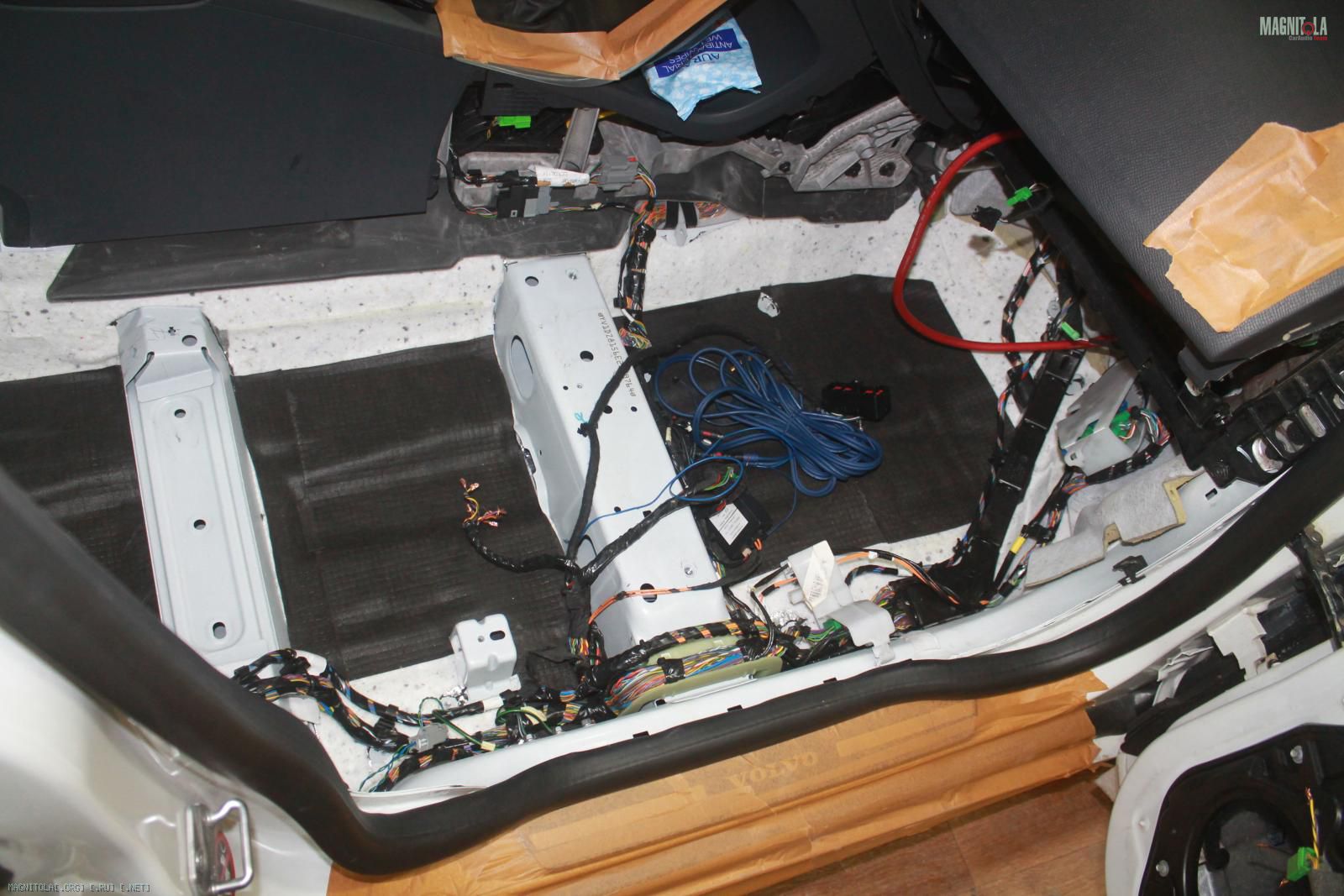

Далее укладываем третий слой блокатором шума...
Вложение 1162660Вложение 1162662Вложение 1162664Вложение 1162666

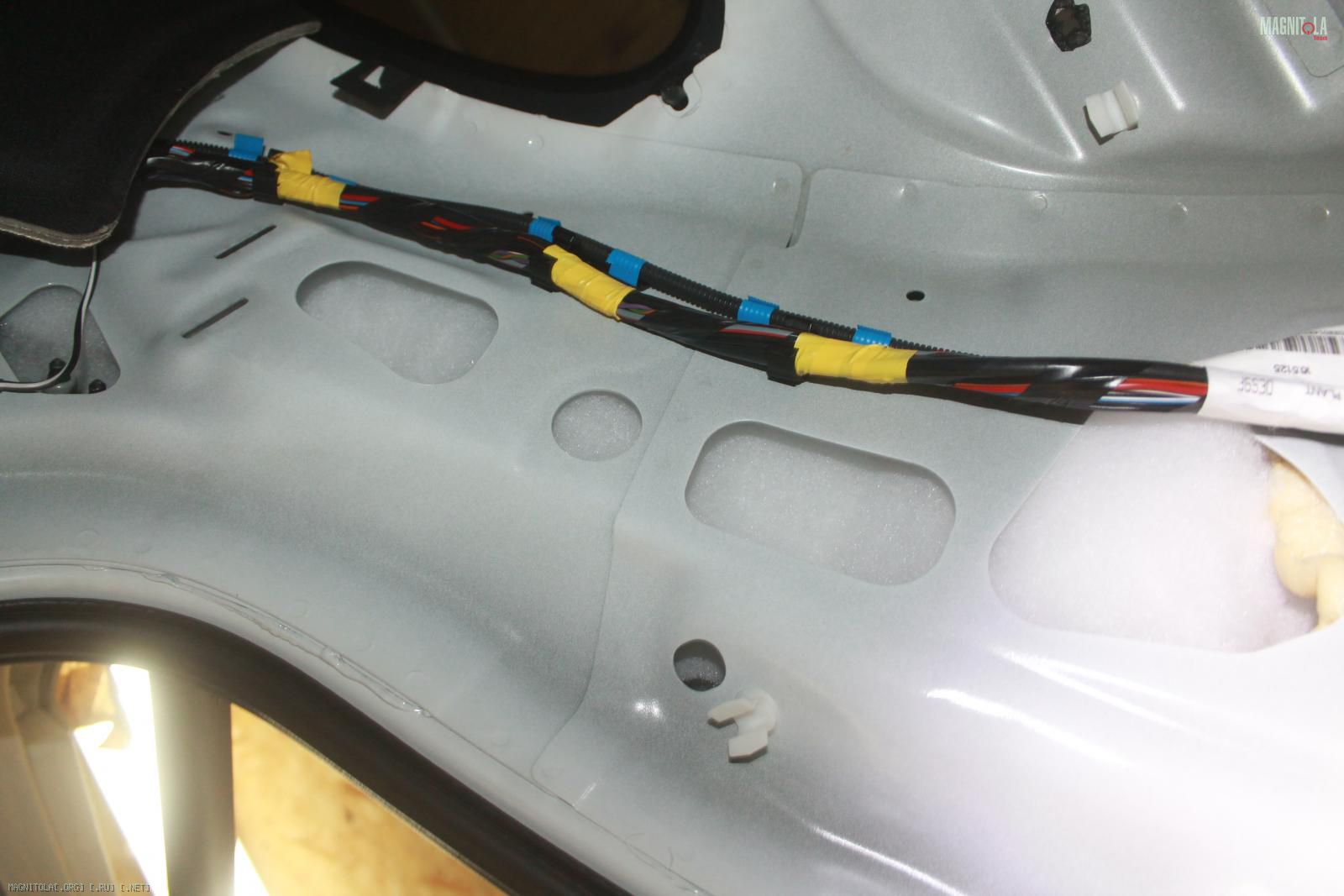

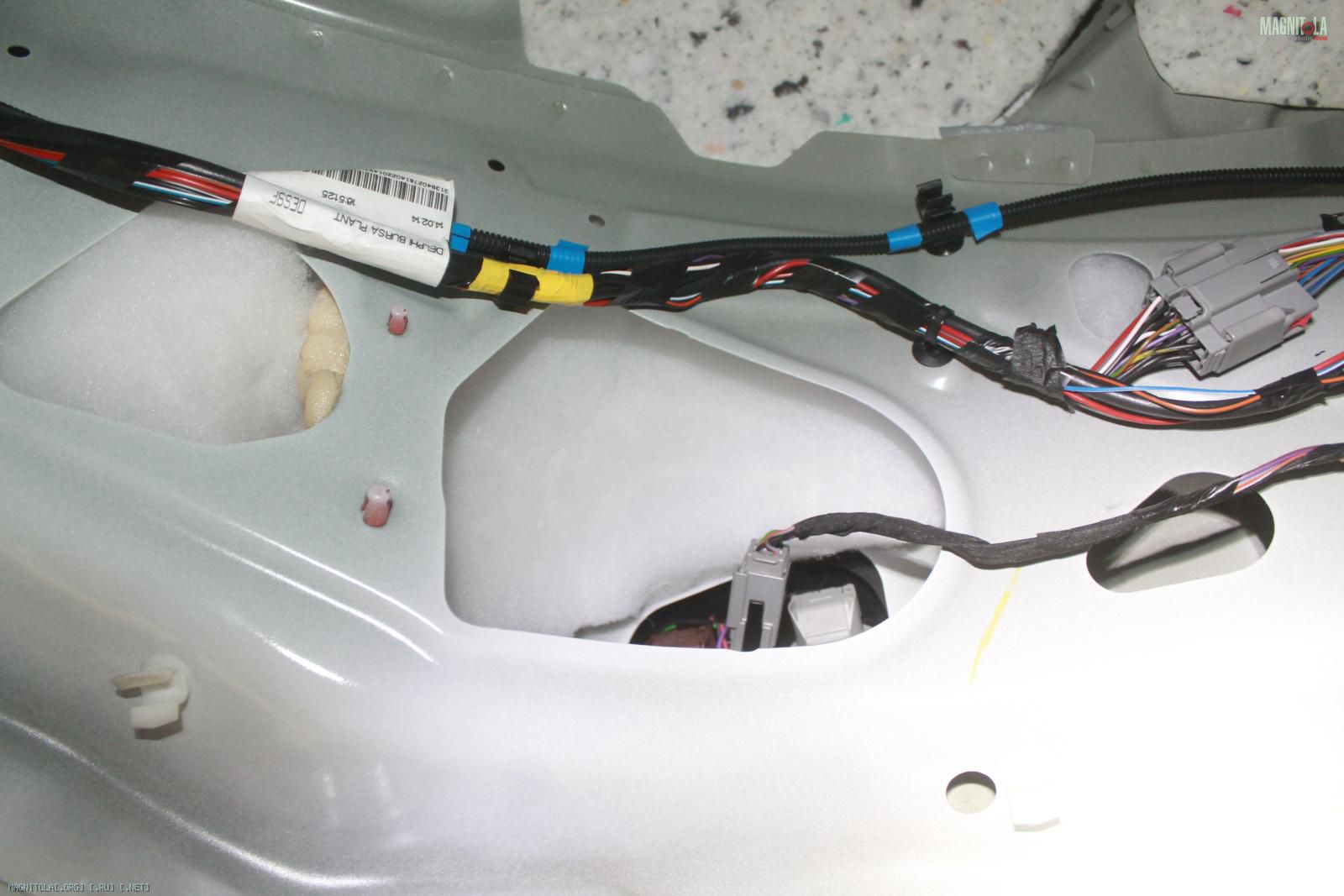

Свободные места заполняем толстым холлокфоном
Вложение 1162668Вложение 1162670Вложение 1162672Вложение 1162674Вложение 1162676Вложение 1162678Вложение 1162680Вложение 1162682

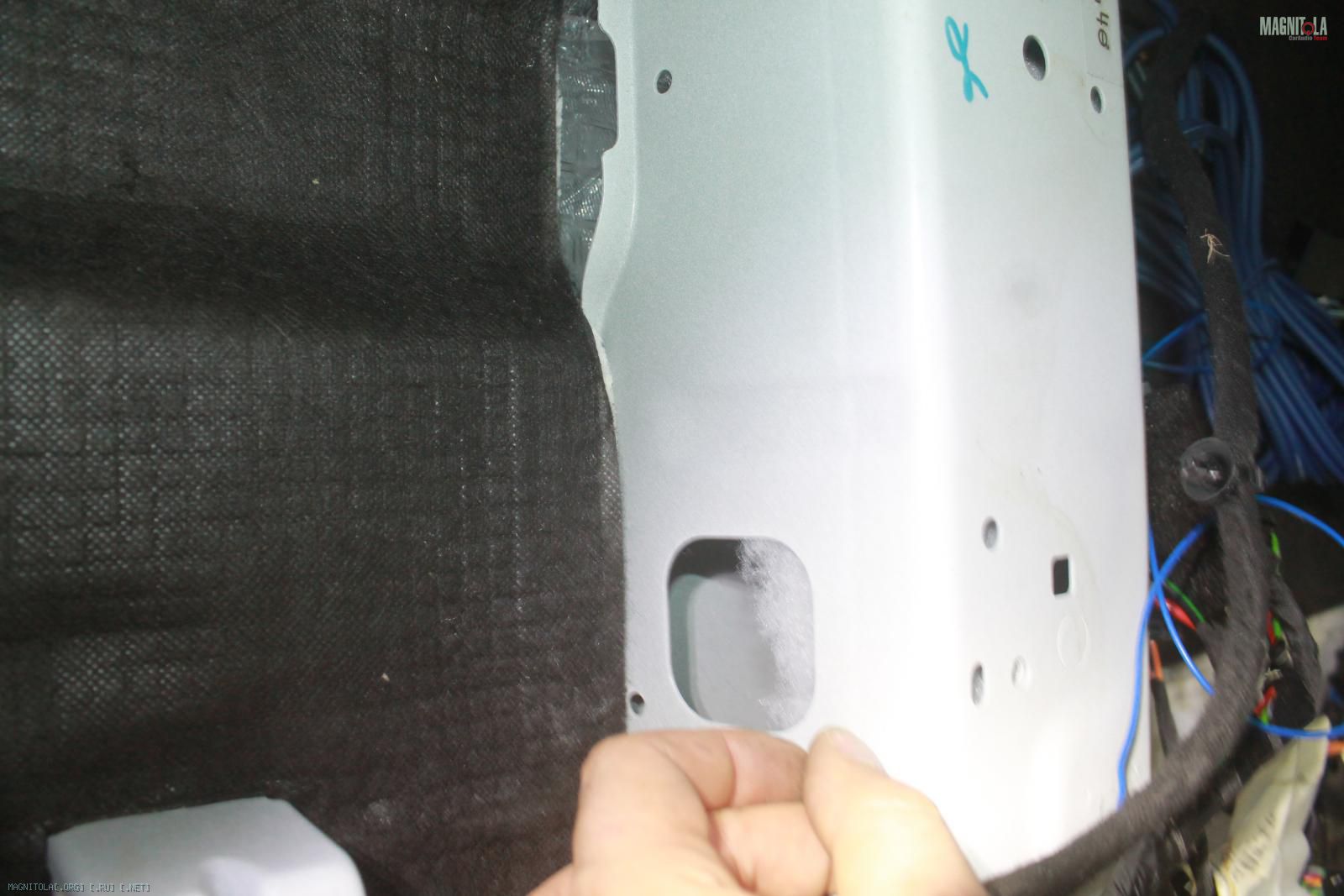

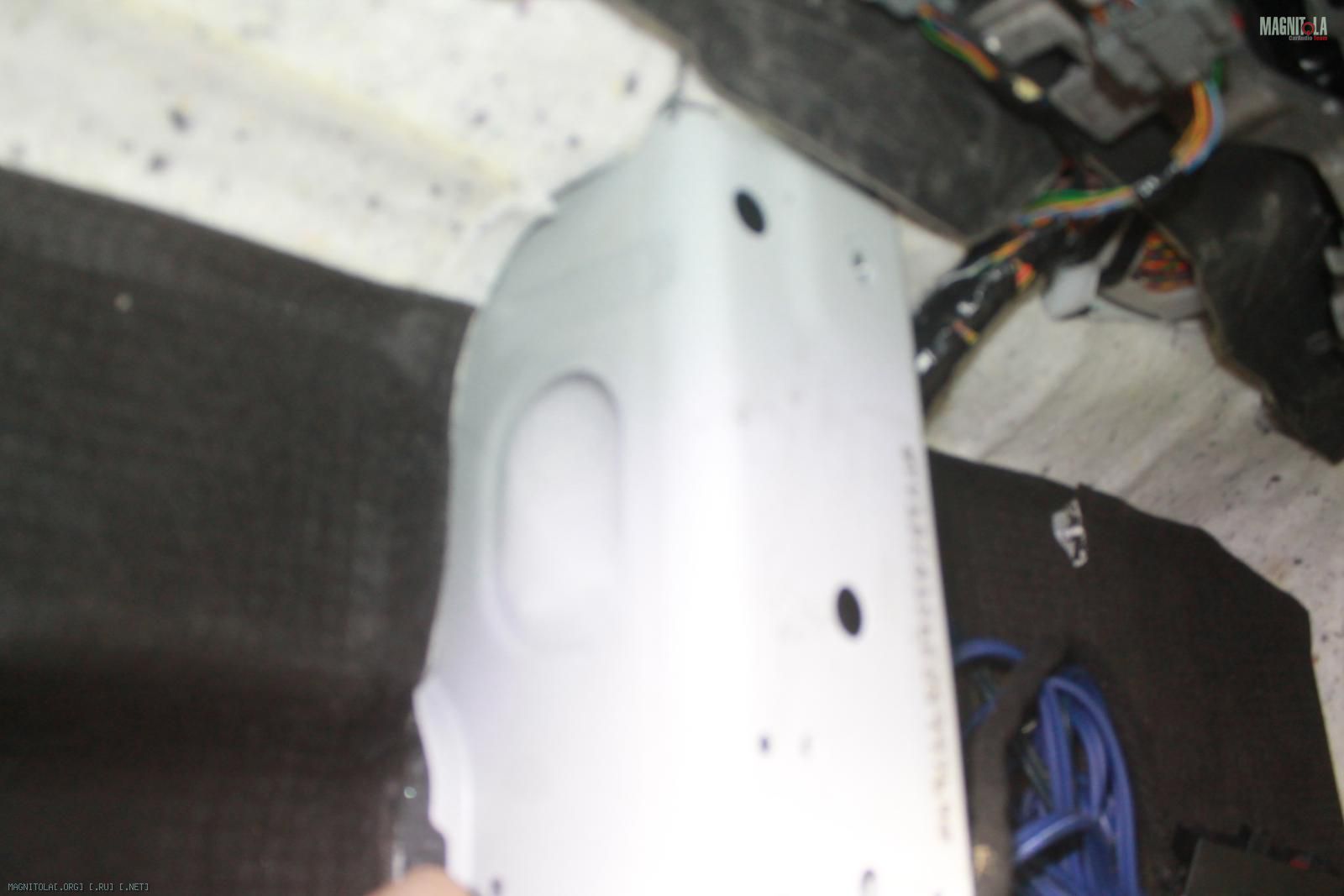

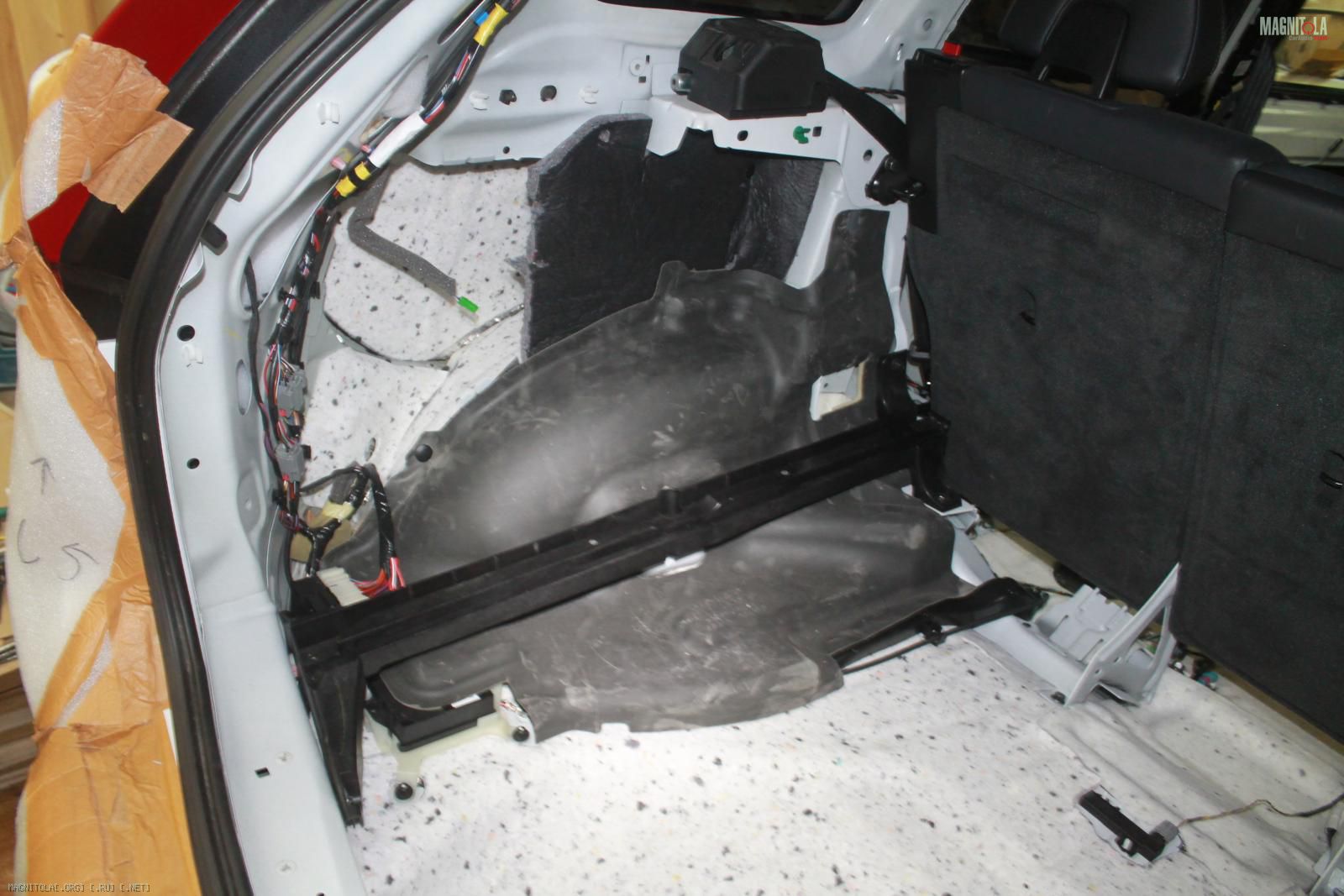

Наверх укладываем штатные маты шумоизоляции... прокладываем полости синтепоном..
Вложение 1162684Вложение 1162686Вложение 1162688Вложение 1162690Вложение 1162692

Volvo XC60

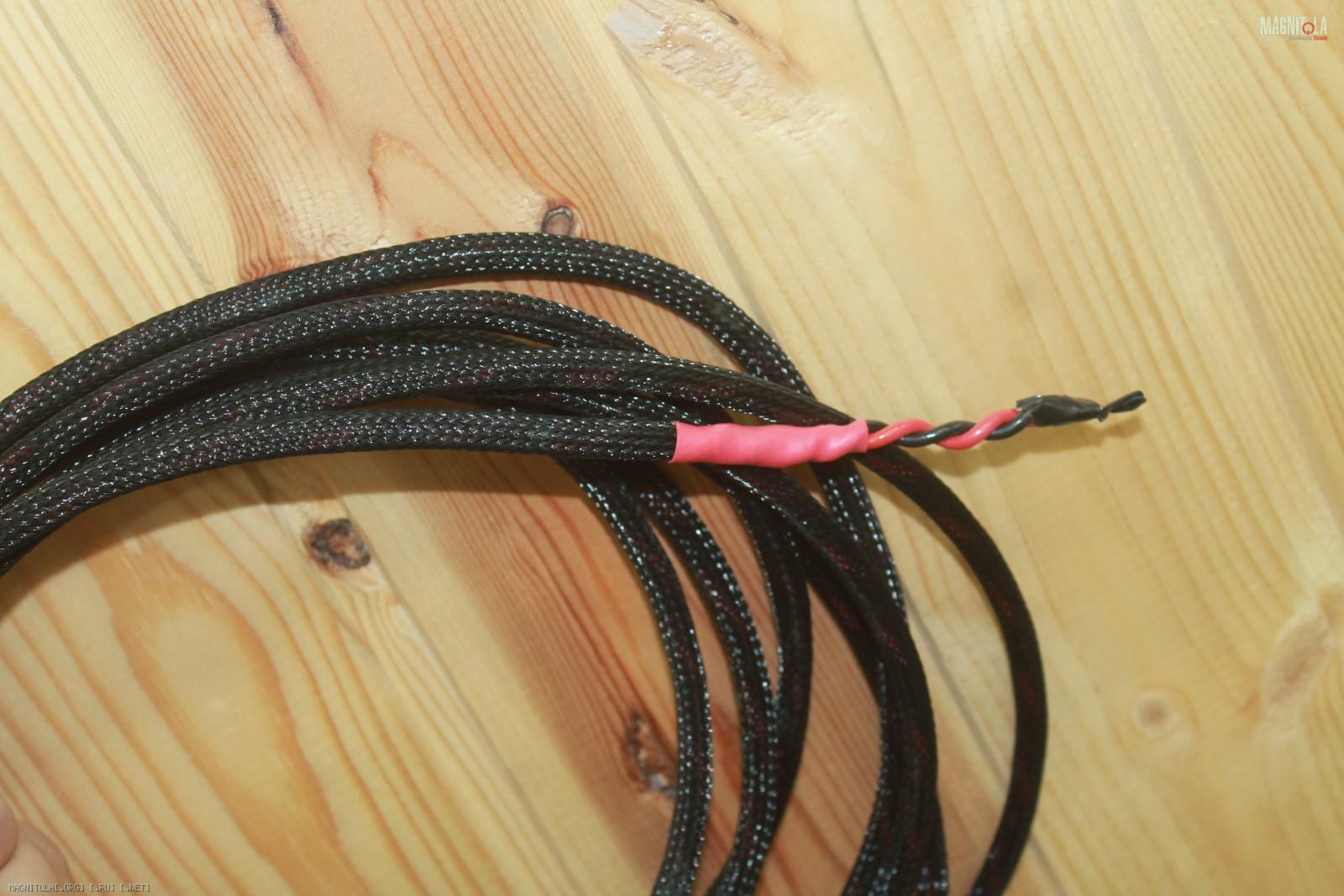

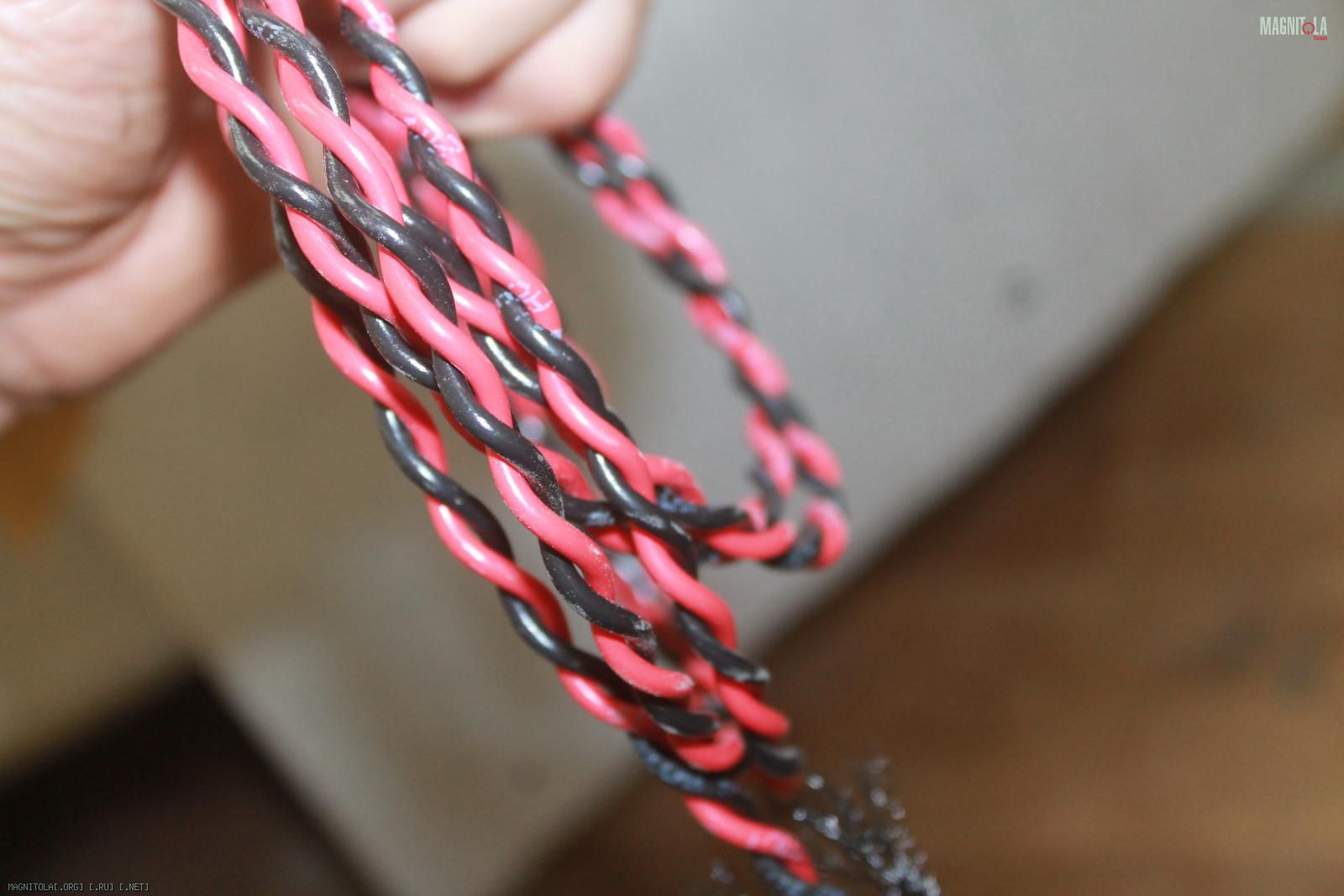

Вяжем в косы акустическую проводку, одеваем в змейку, силу тоже...

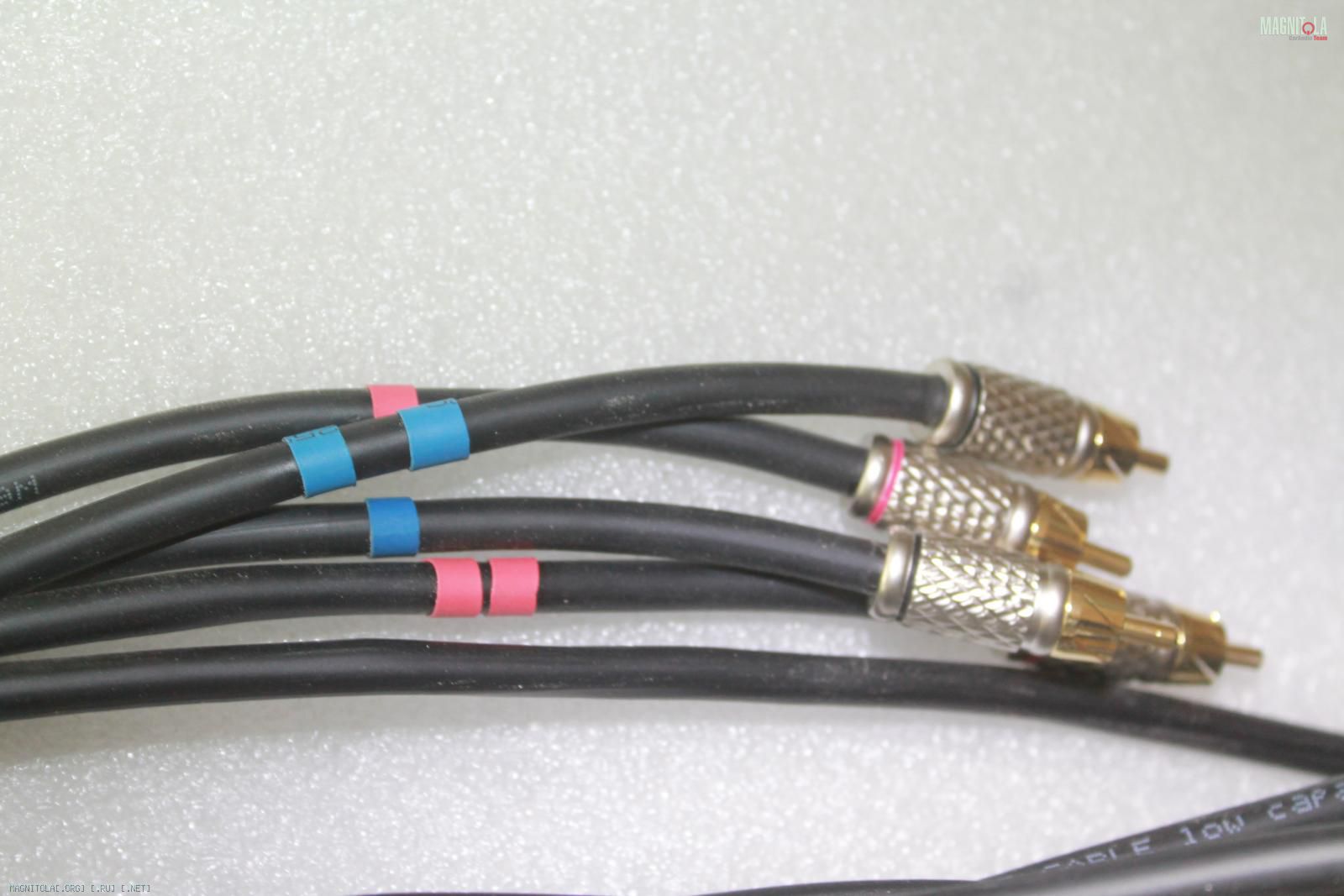

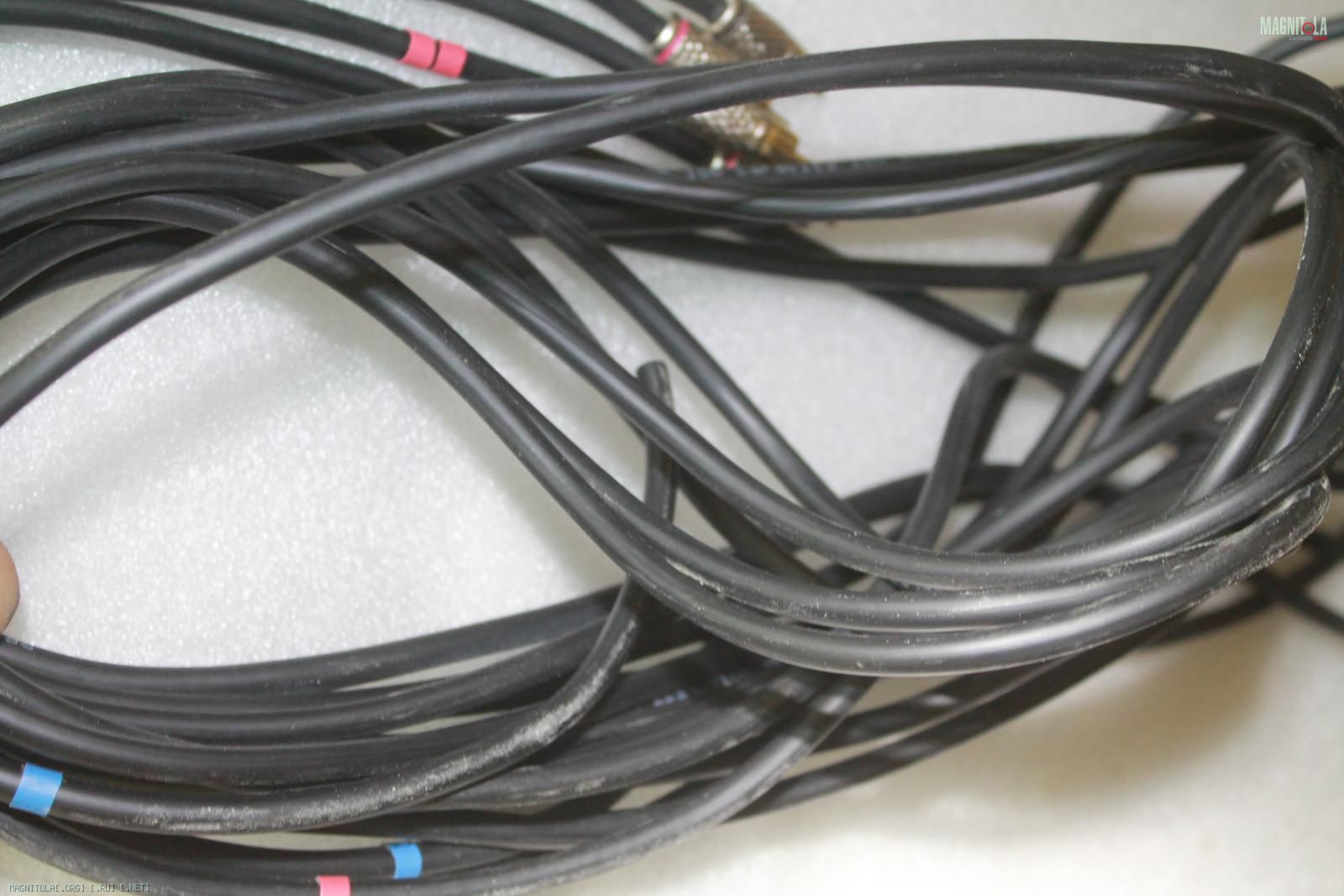

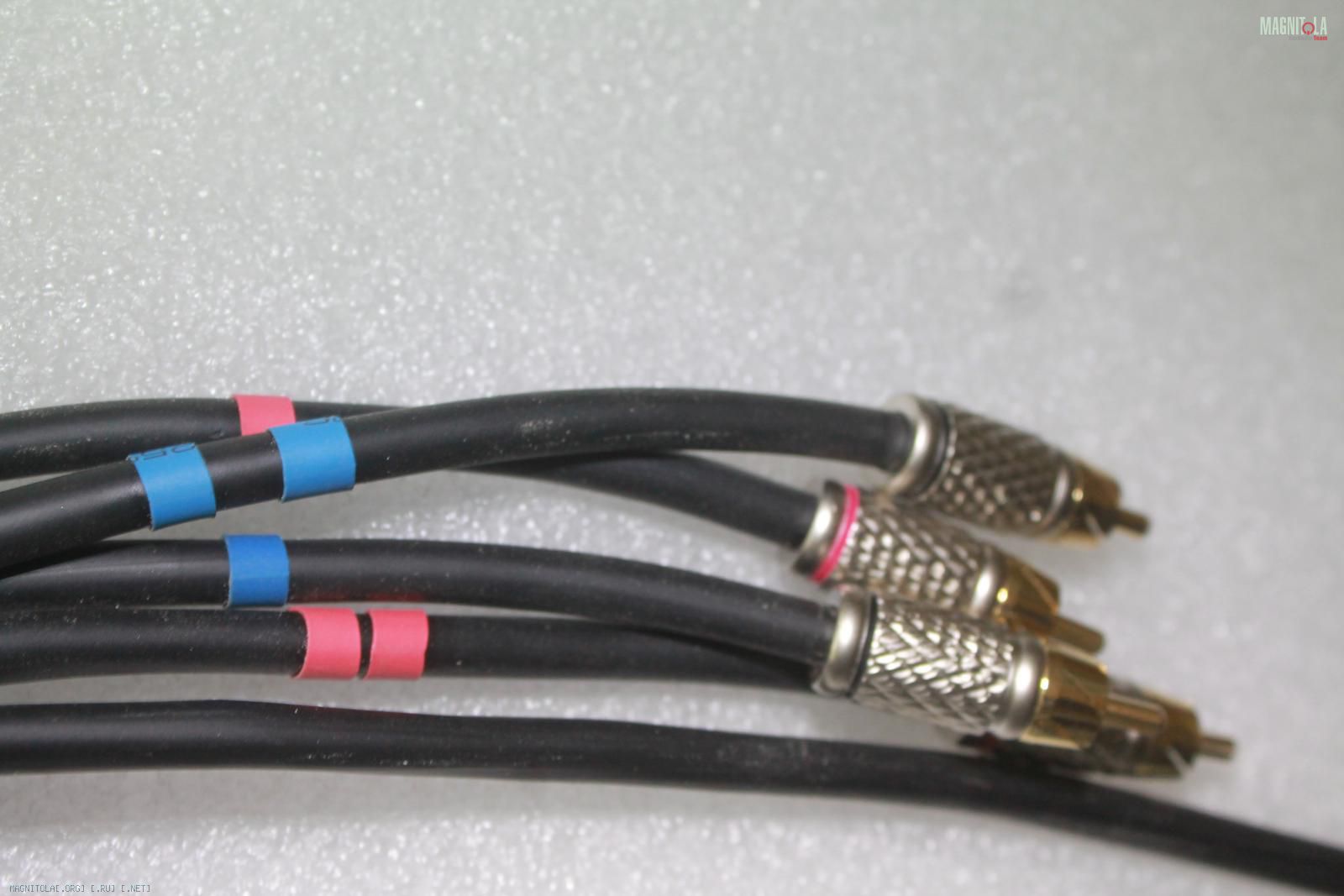

Паяем межблоки от триомы, до процессора
Вложение 1162830Вложение 1162832Вложение 1162834Вложение 1162836Вложение 1162838Вложение 1162840Вложение 1162842

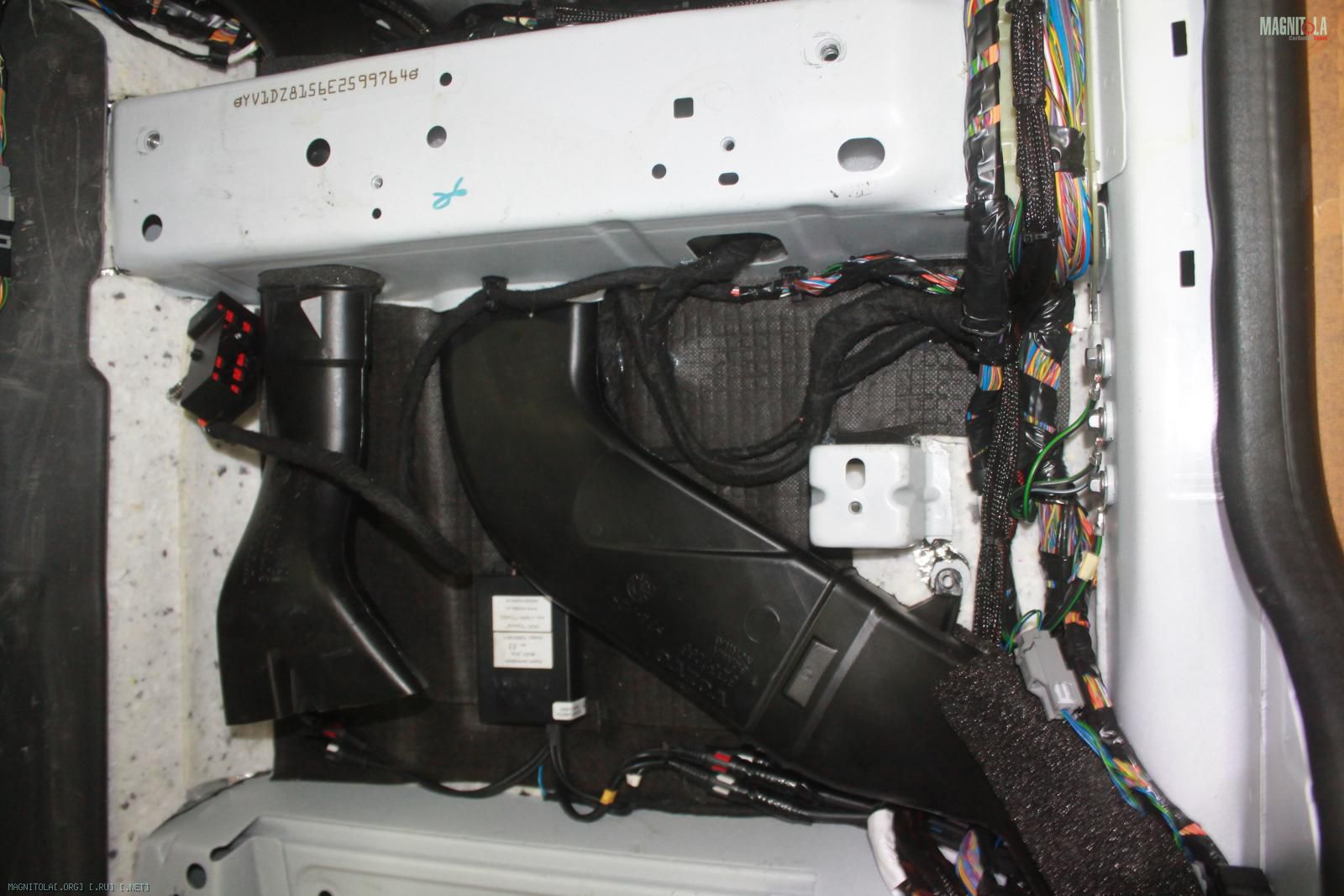

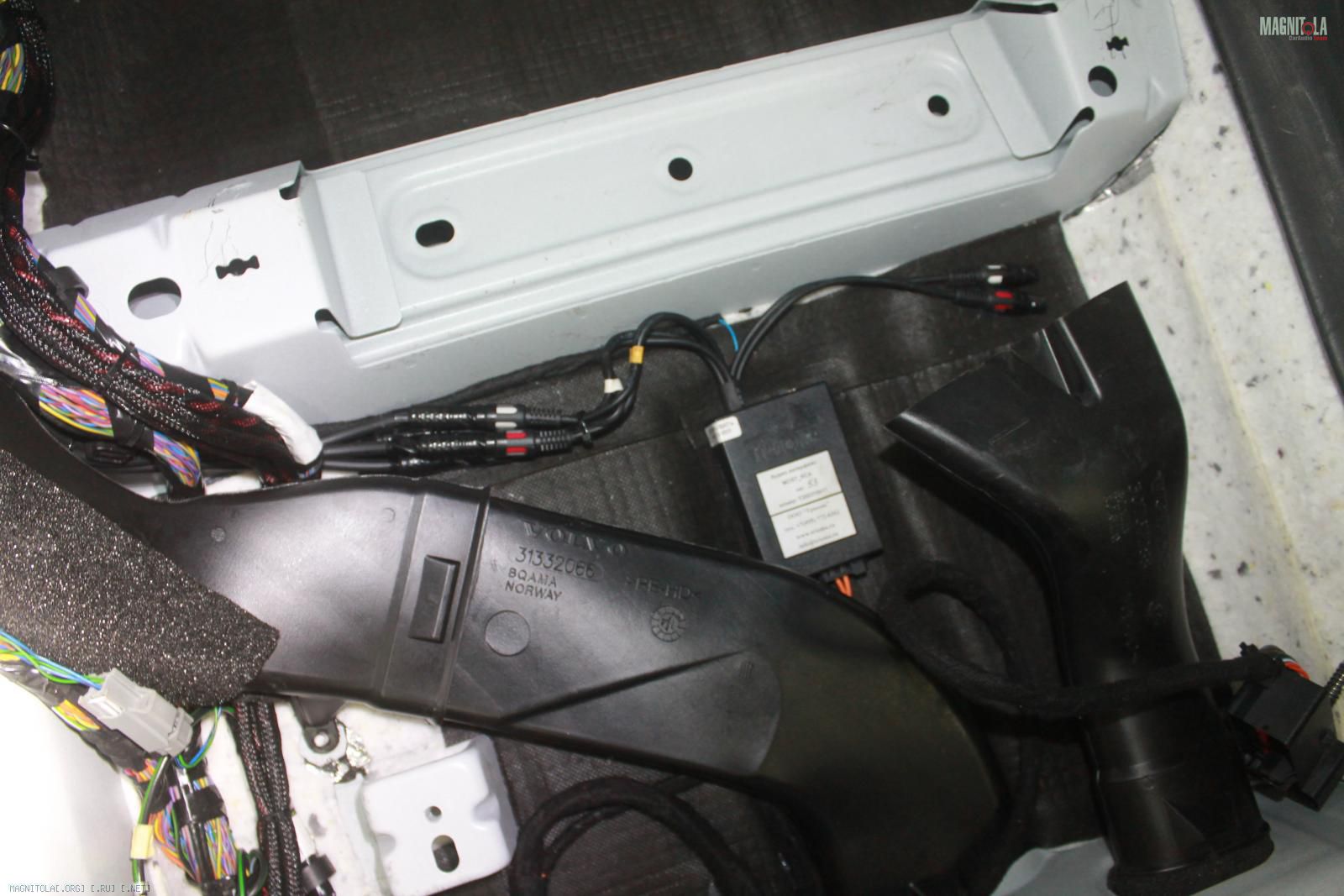

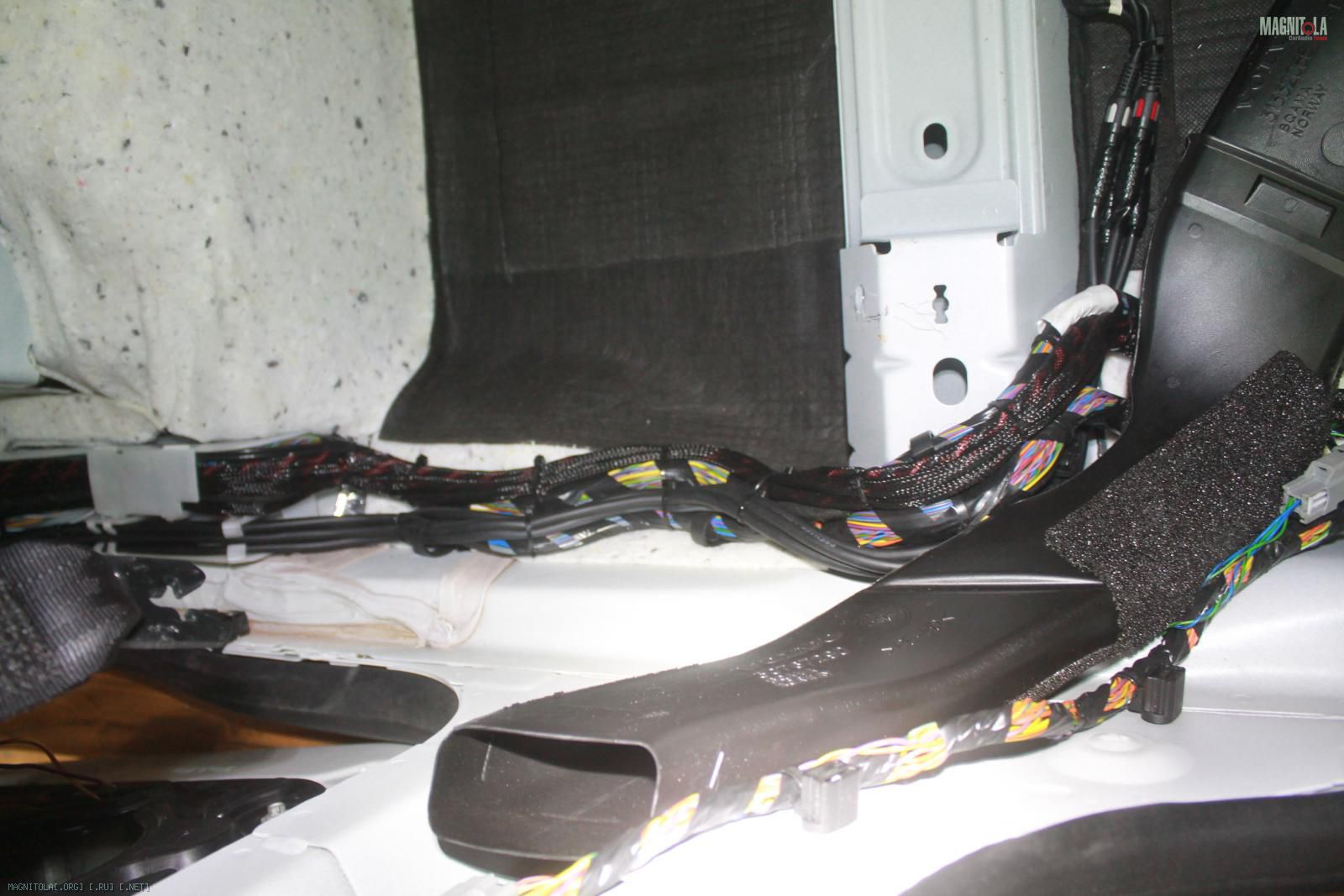

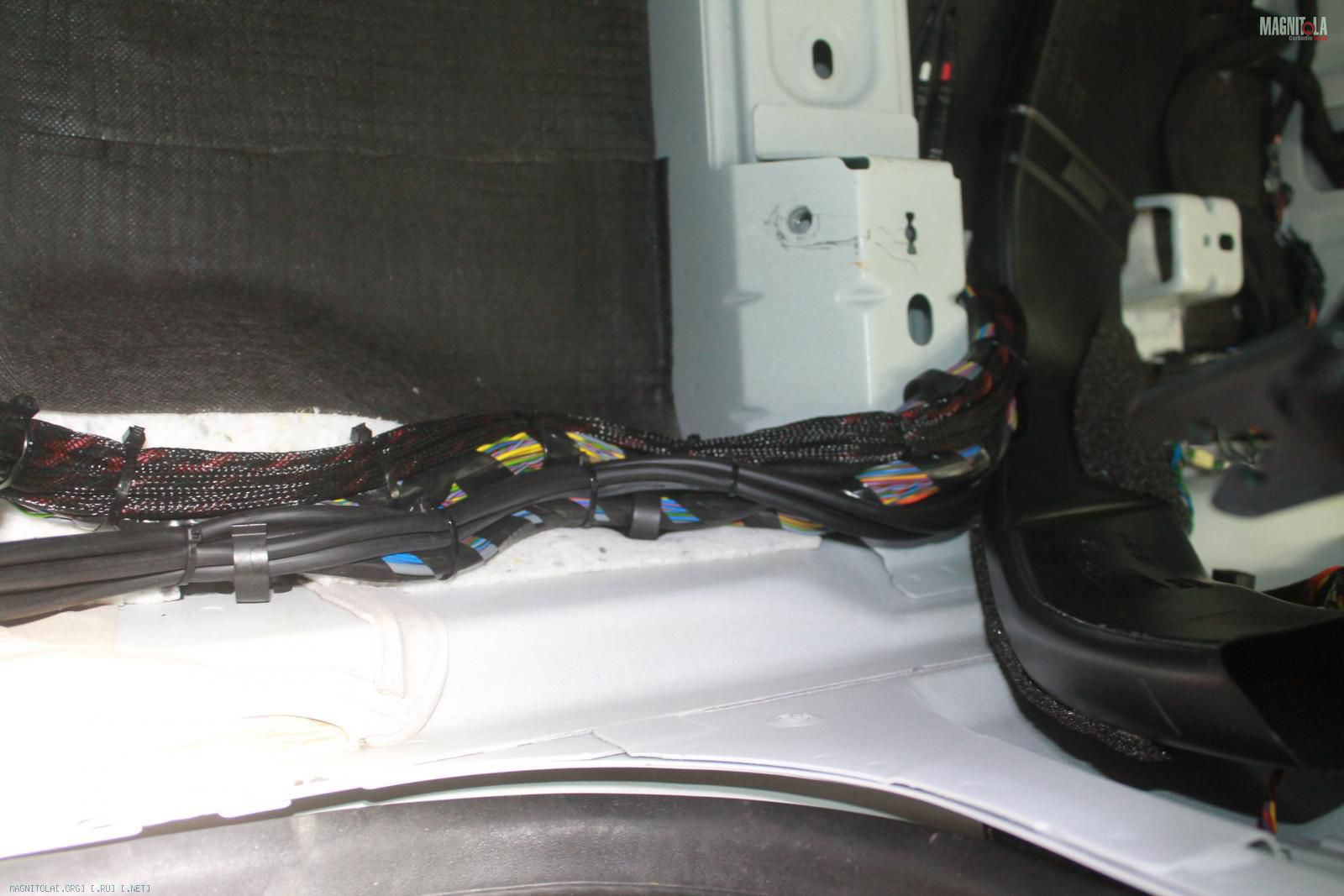

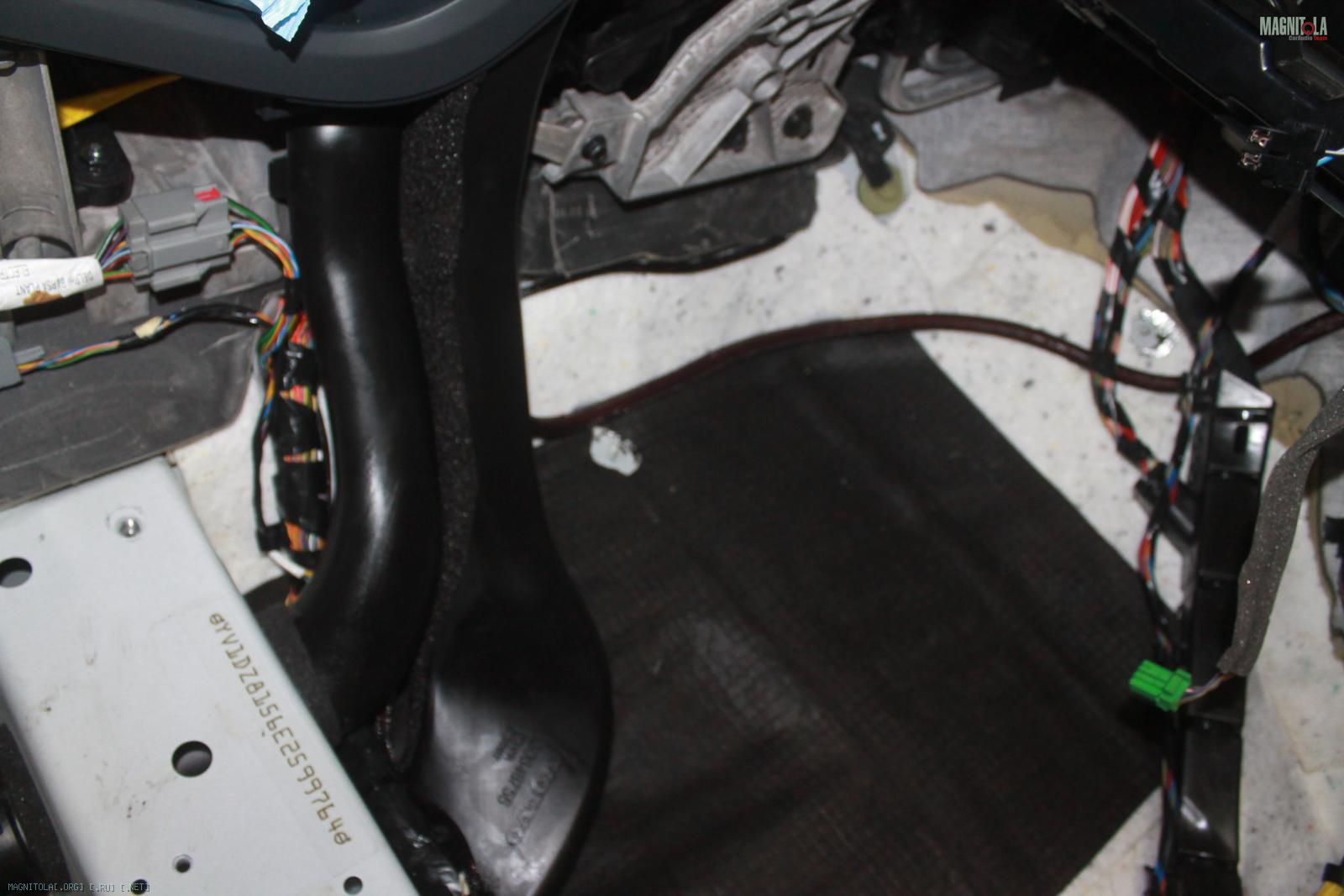

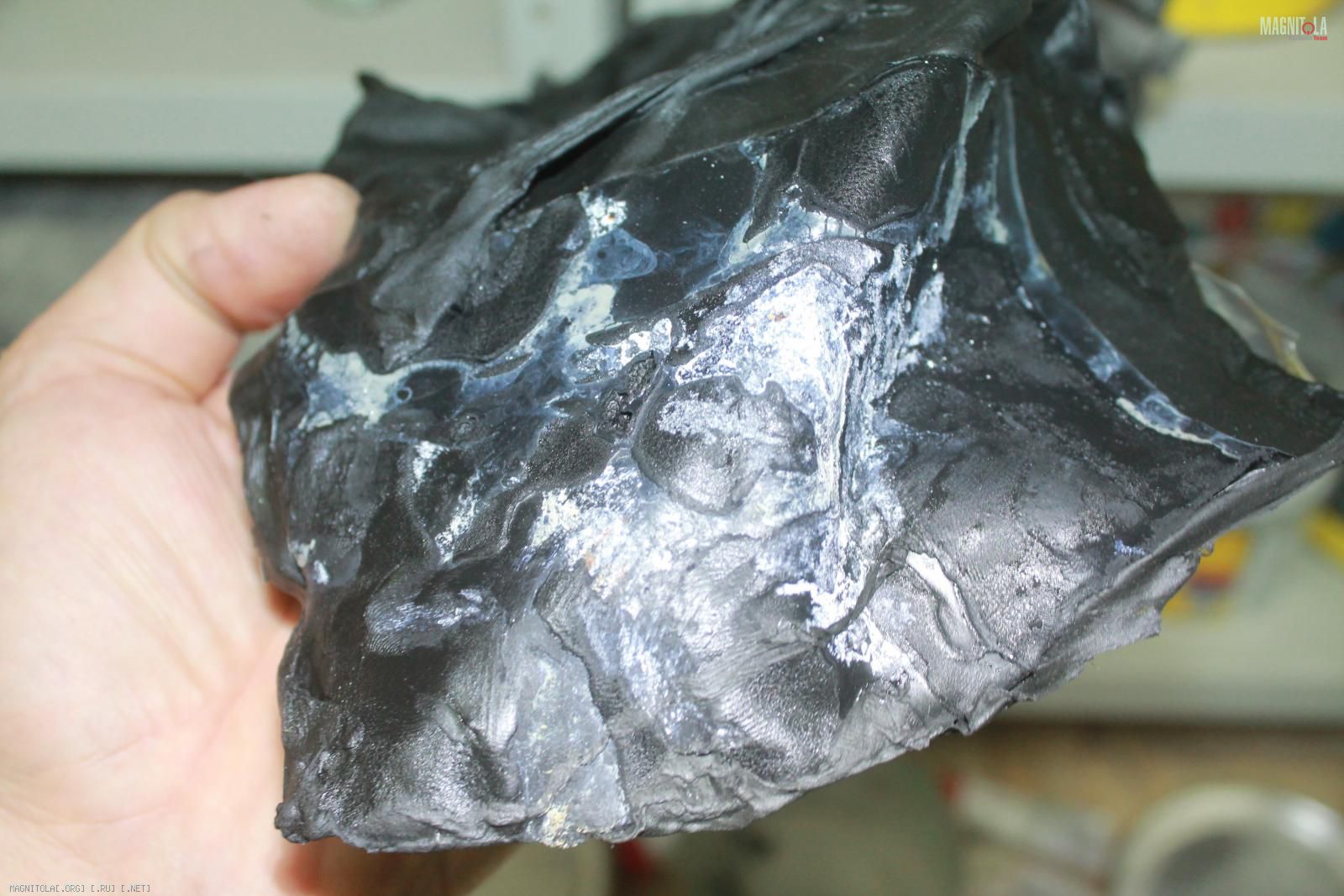

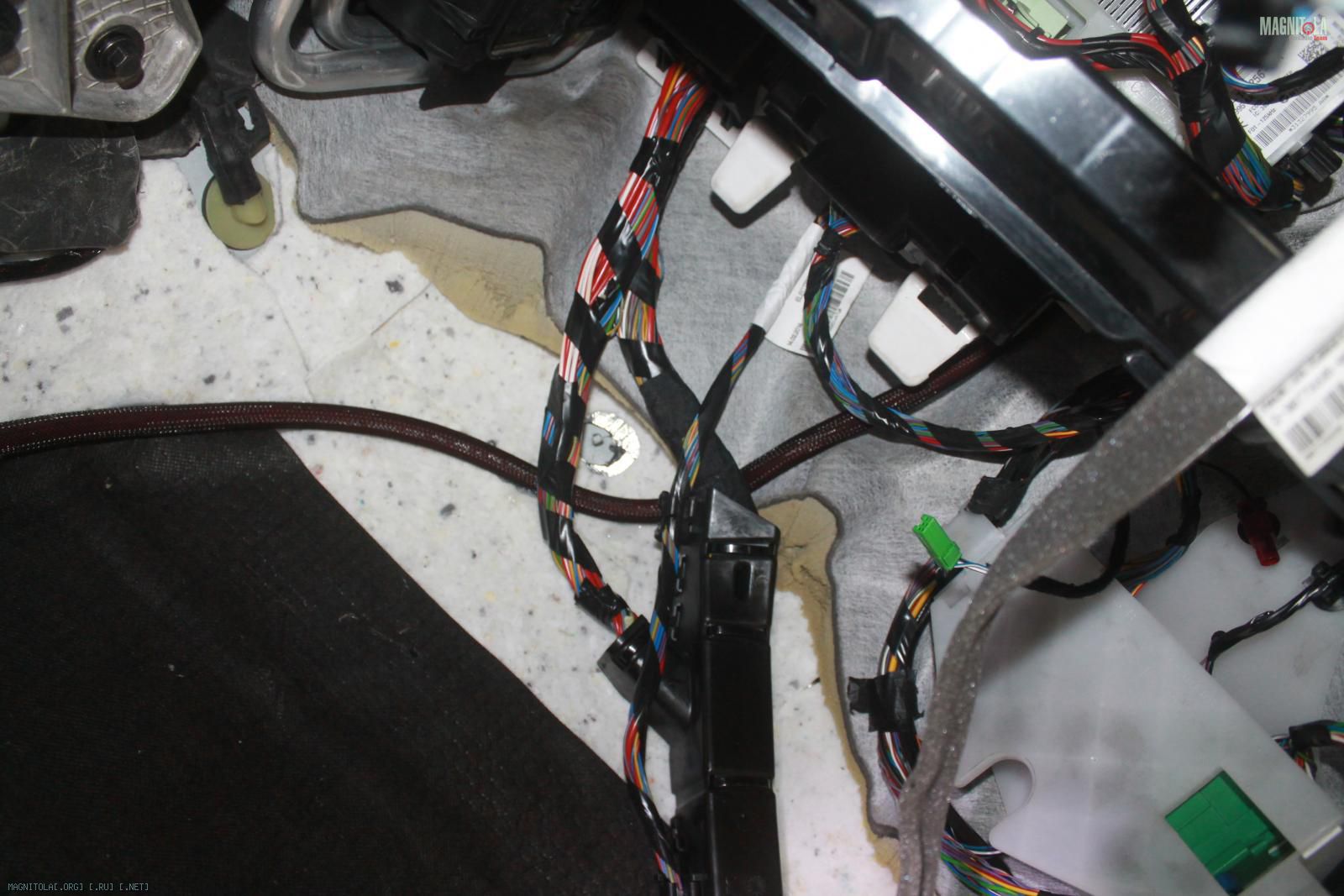

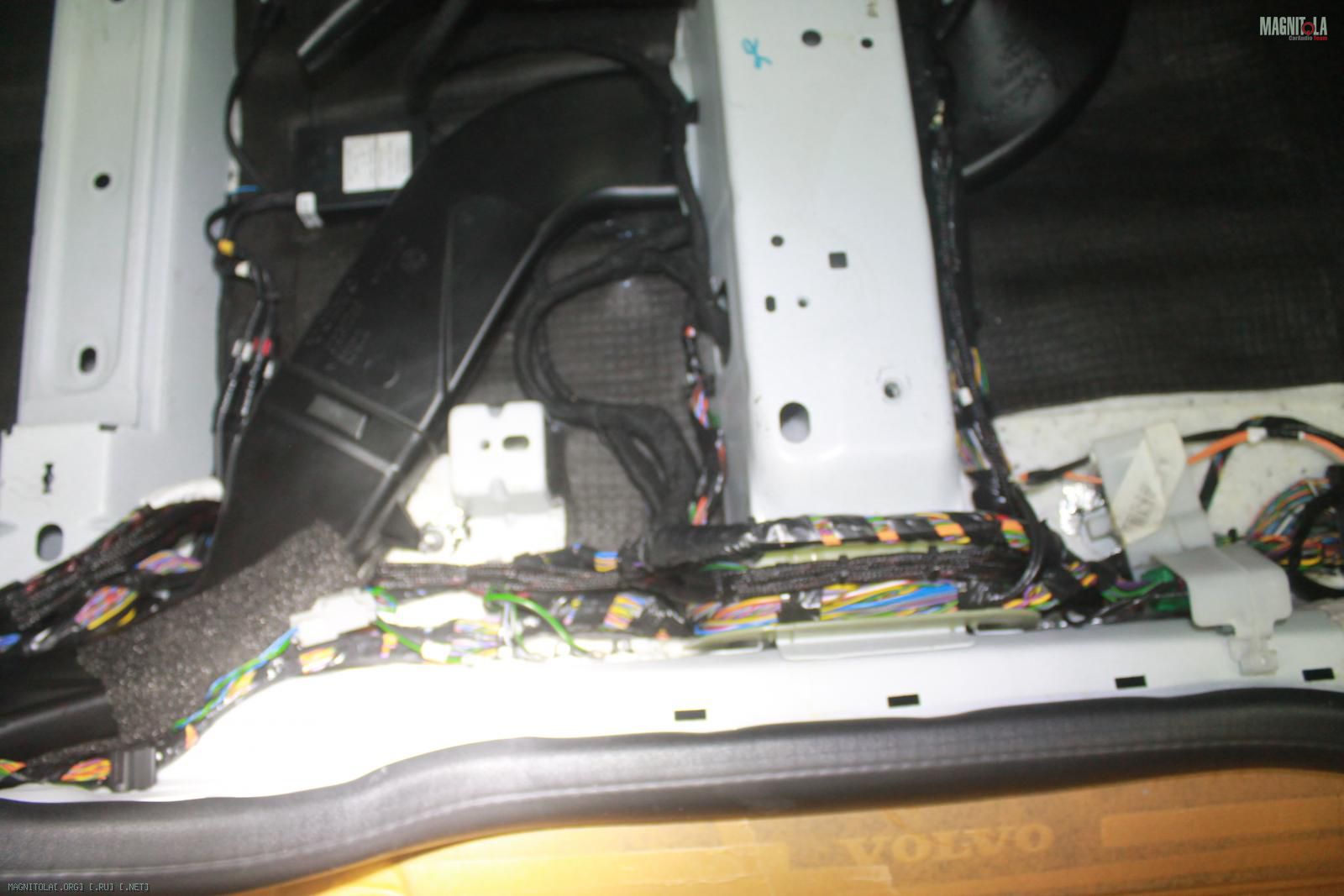

Протяжка закрепление проводки, левый бот...
Вложение 1162844Вложение 1162846Вложение 1162848Вложение 1162850Вложение 1162852Вложение 1162854Вложение 1162856Вложение 1162858Вложение 1162860Вложение 1162862Вложение 1162864Вложение 1162866Вложение 1162868

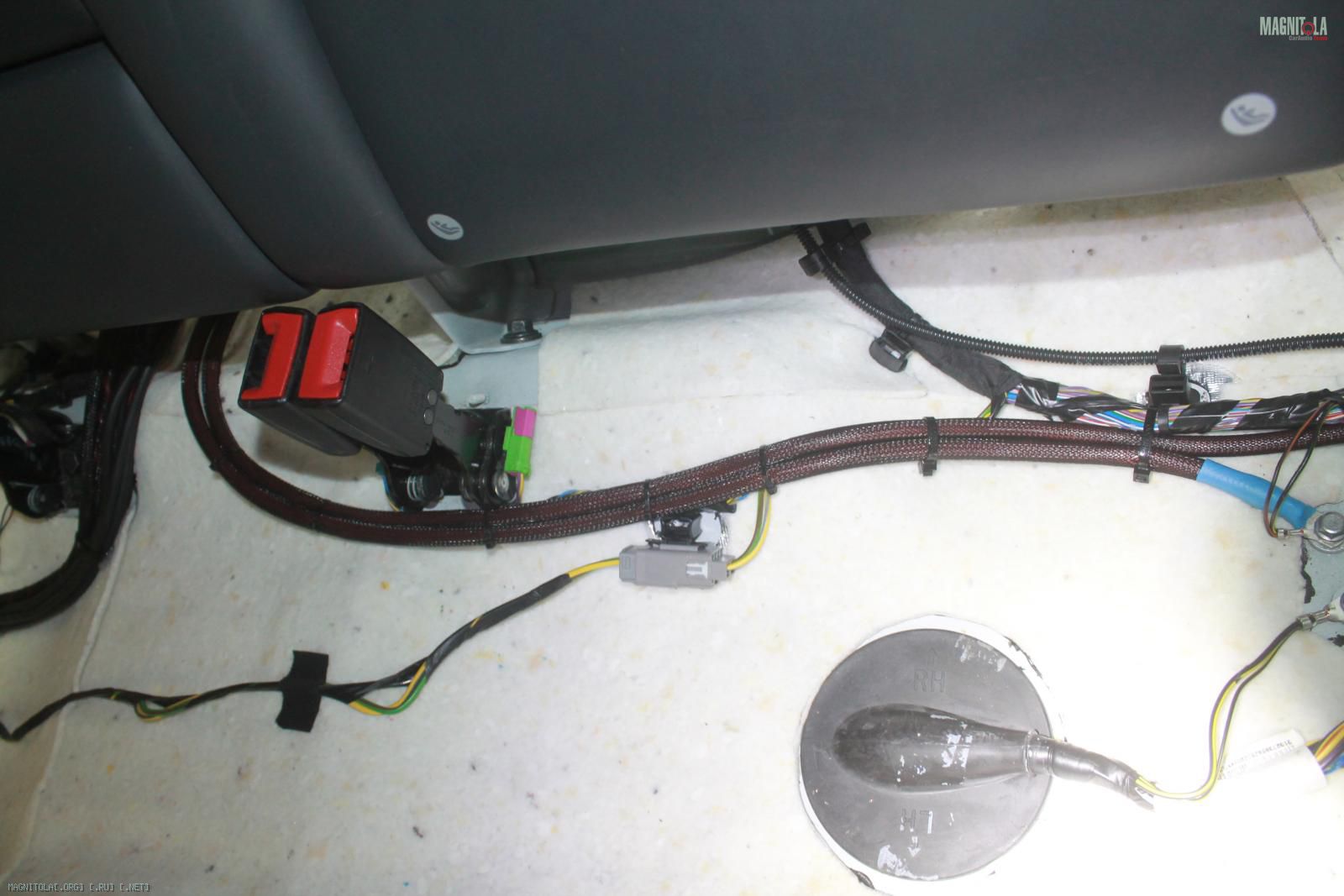

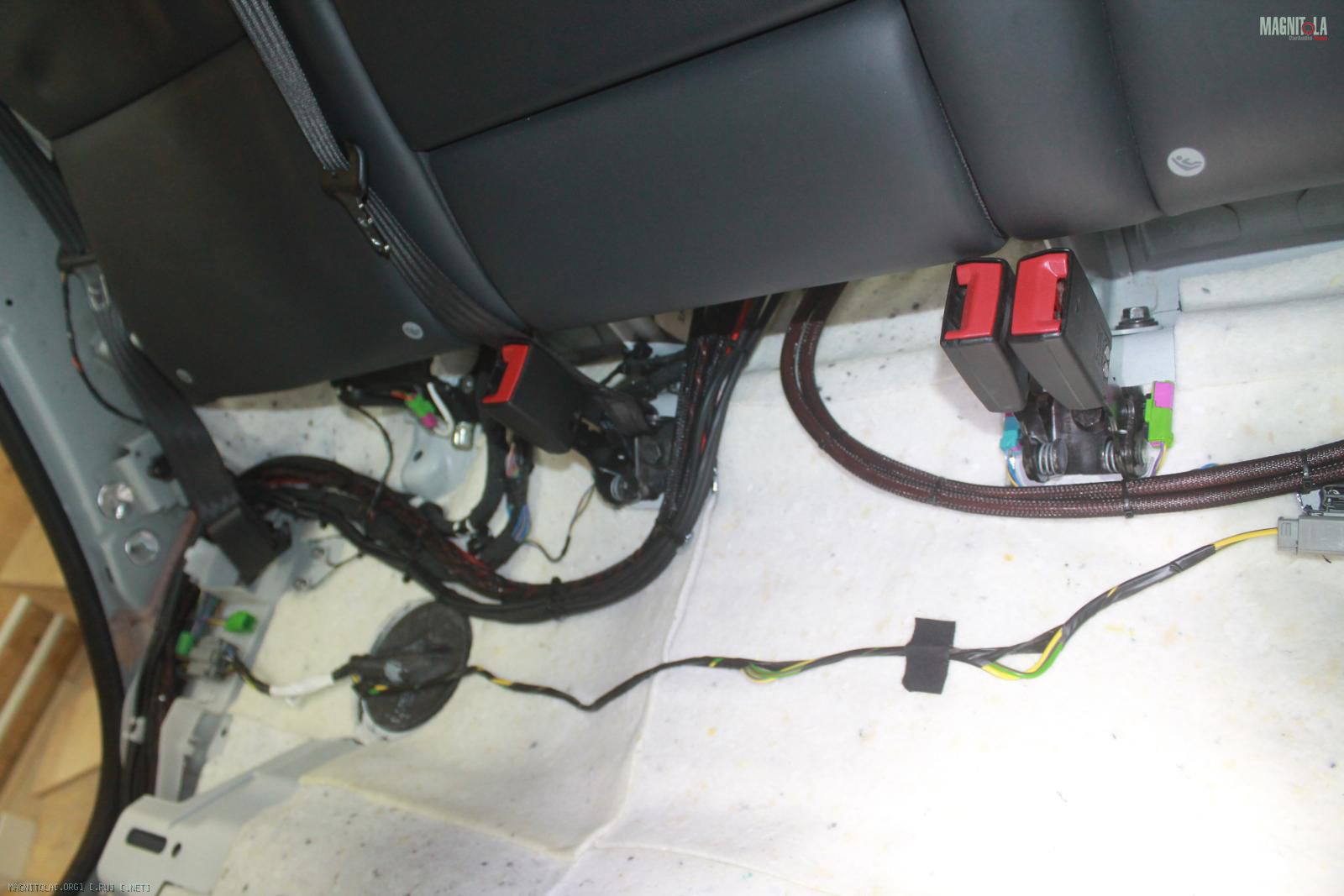

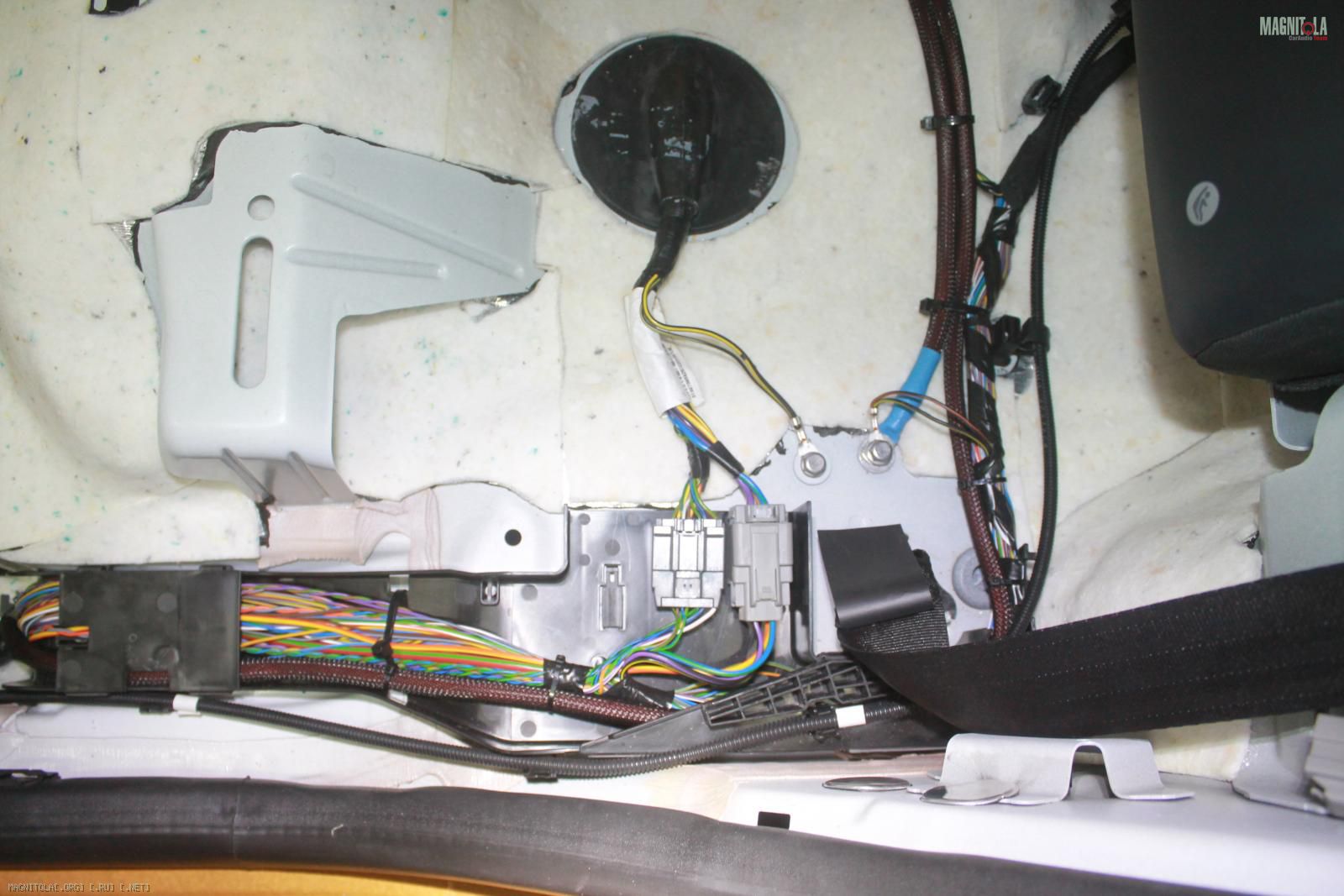

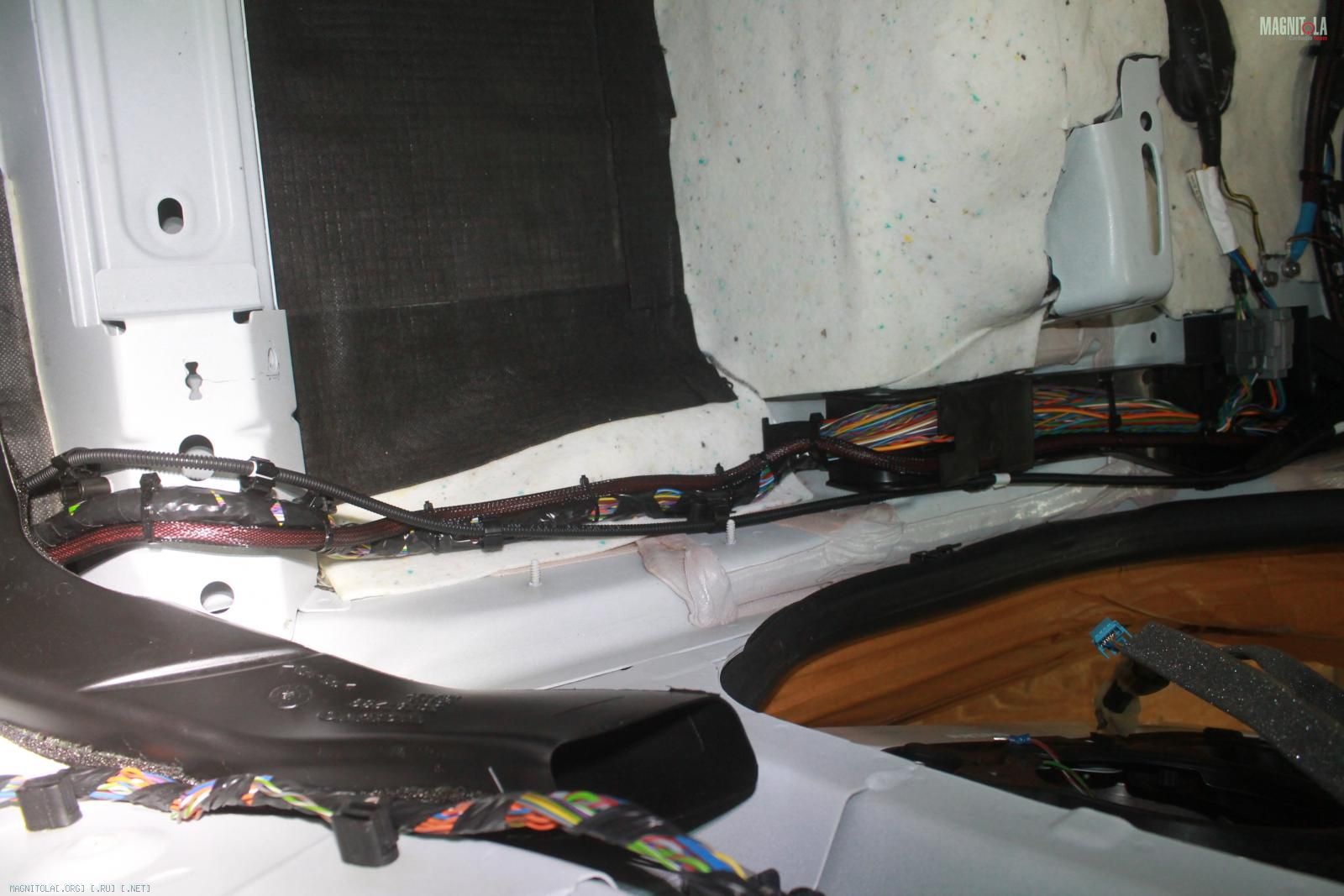

Правый борт
Вложение 1162870Вложение 1162872Вложение 1162874Вложение 1162876Вложение 1162878Вложение 1162880Вложение 1162882Вложение 1162884

Volvo XC60

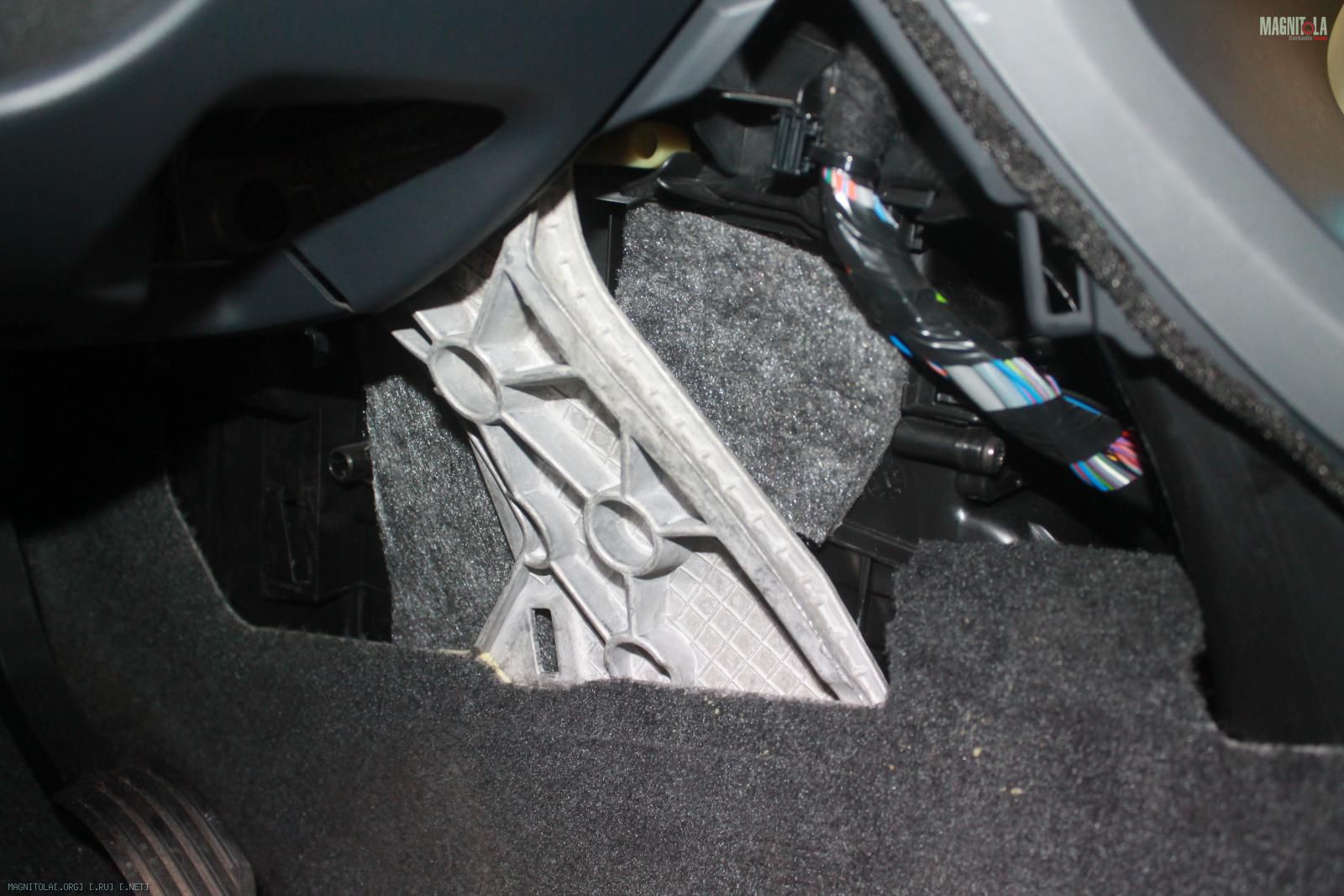

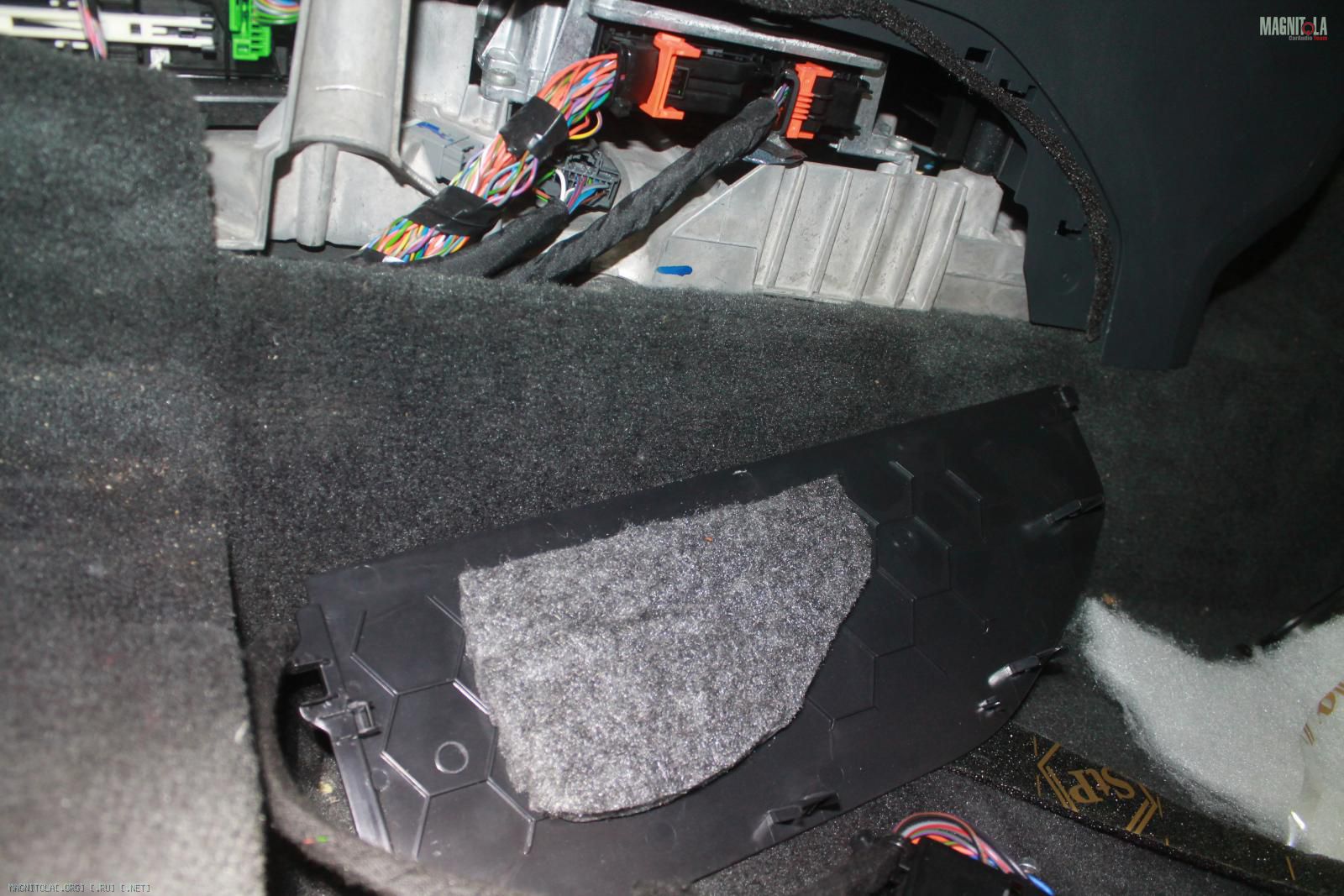

Собираем центральный тоннель, дополняем войлоком, синтепоном, уплотняем все стыки уплотнительной лентой
Вложение 1163346Вложение 1163348Вложение 1163350Вложение 1163352Вложение 1163354

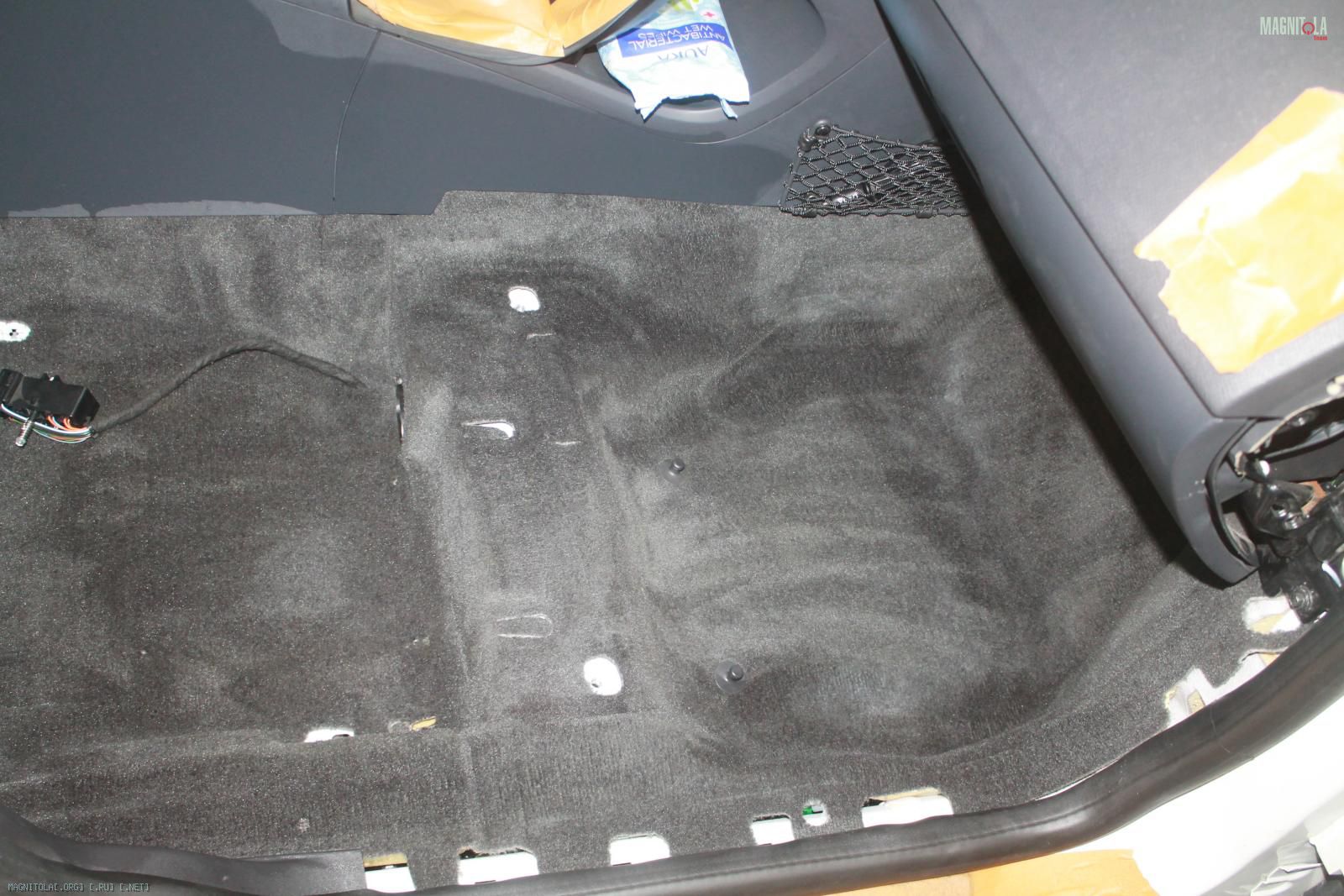

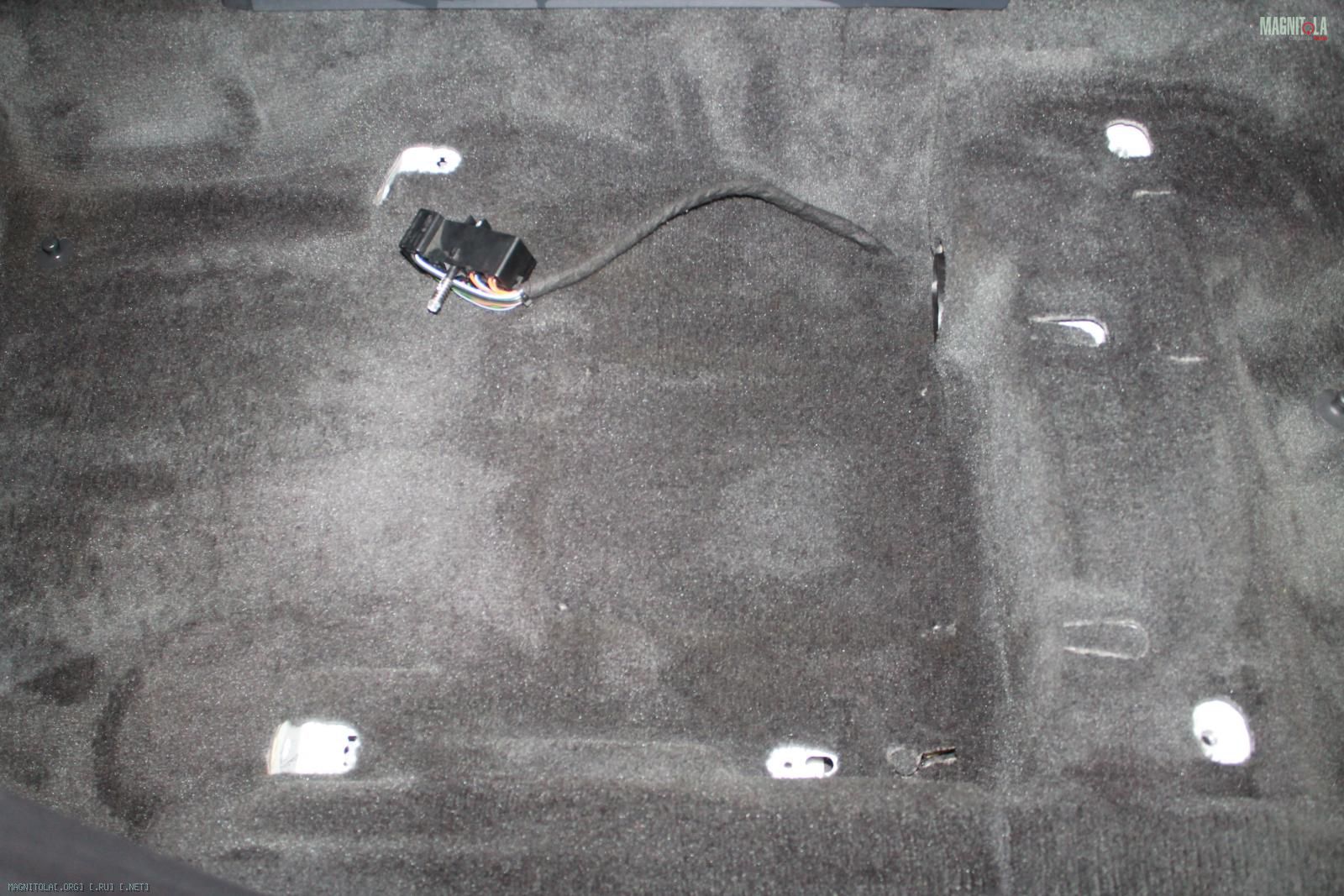

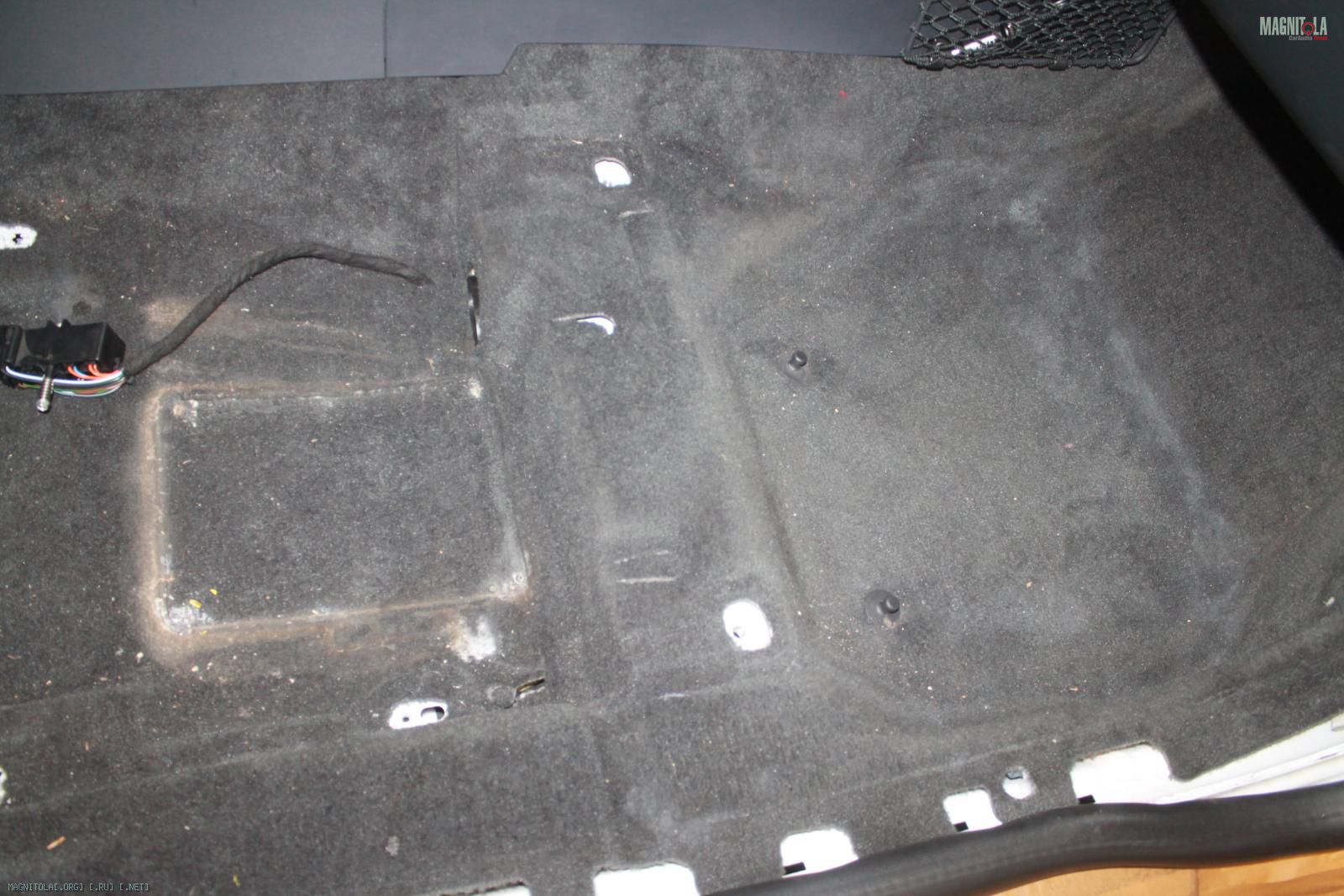

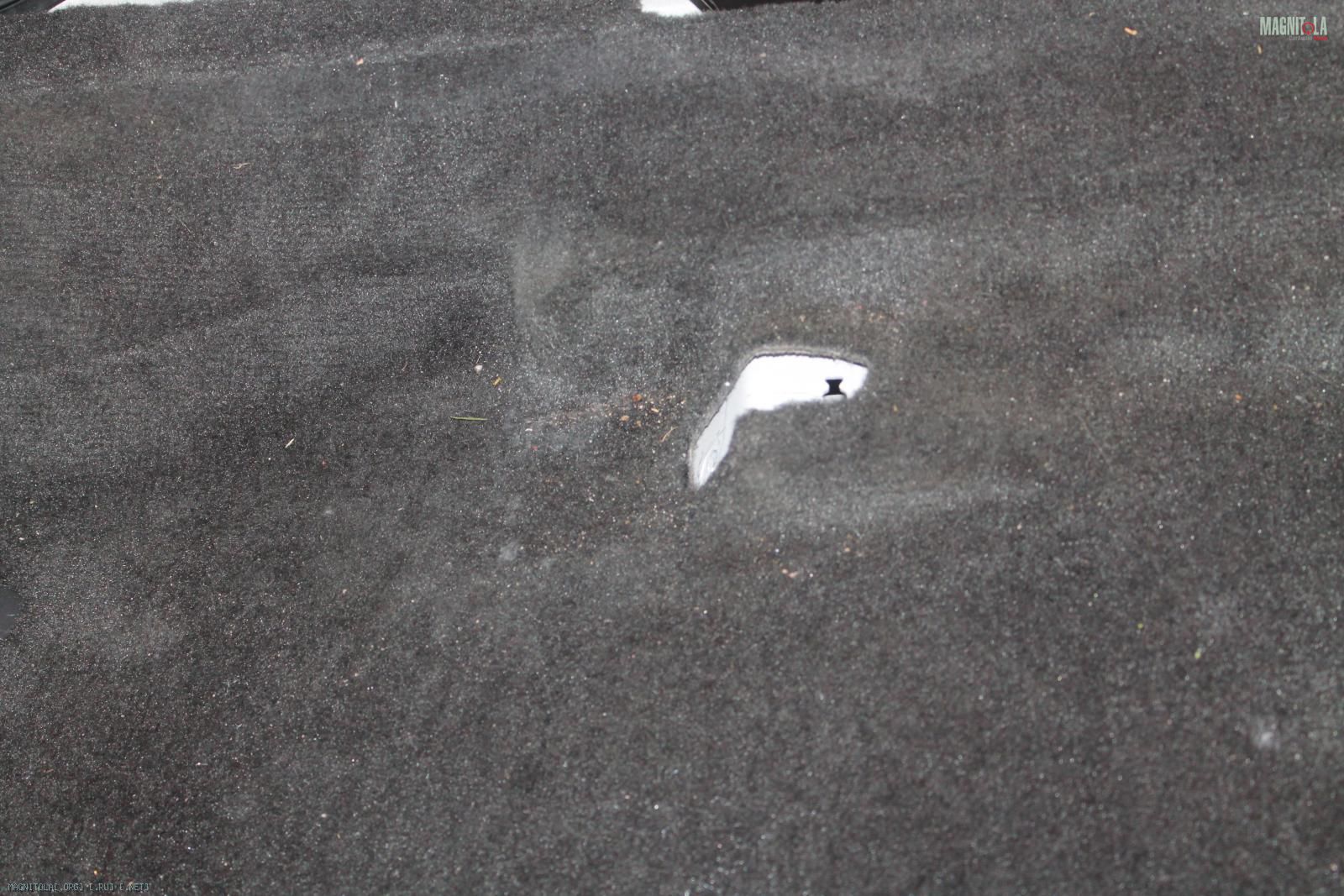

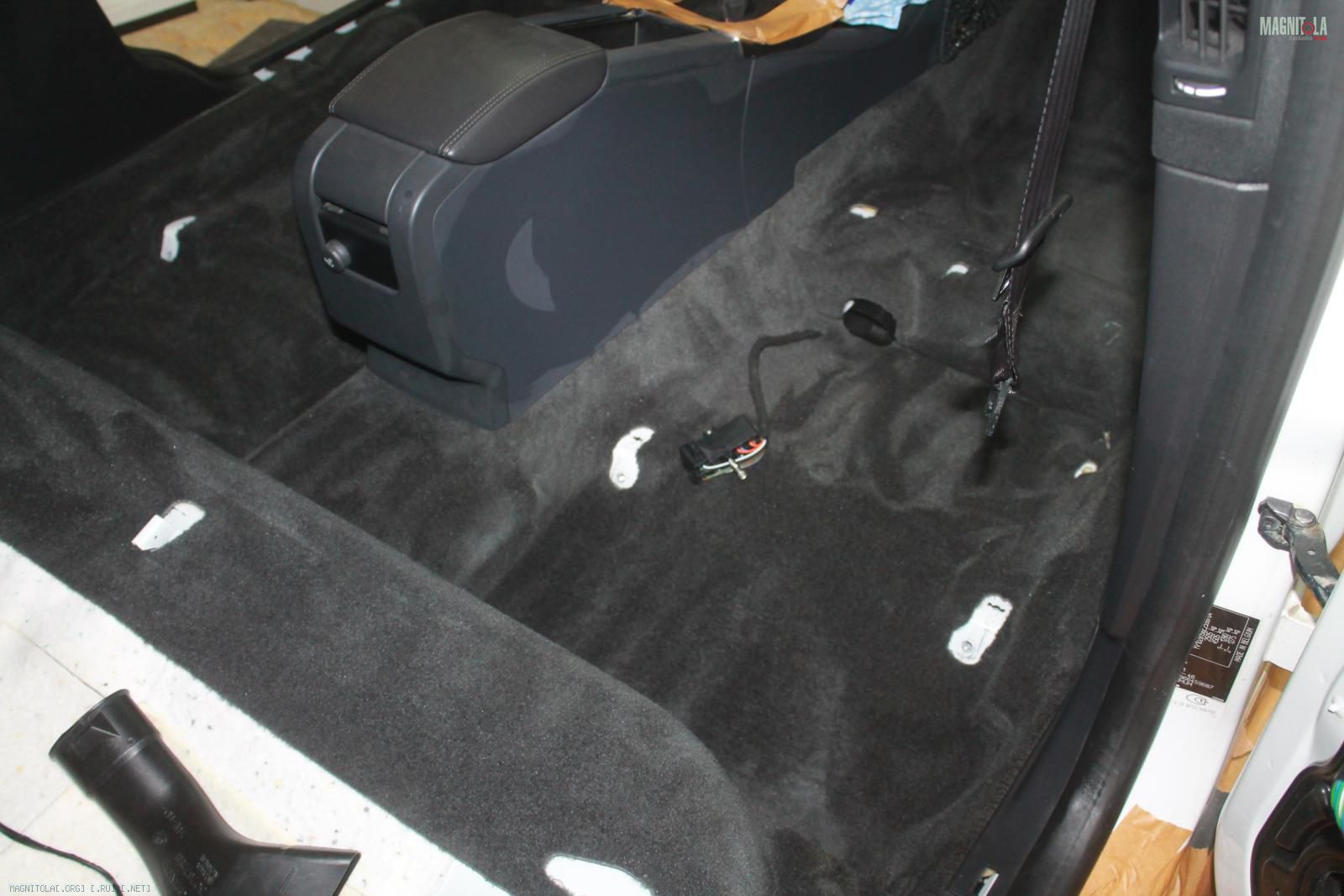

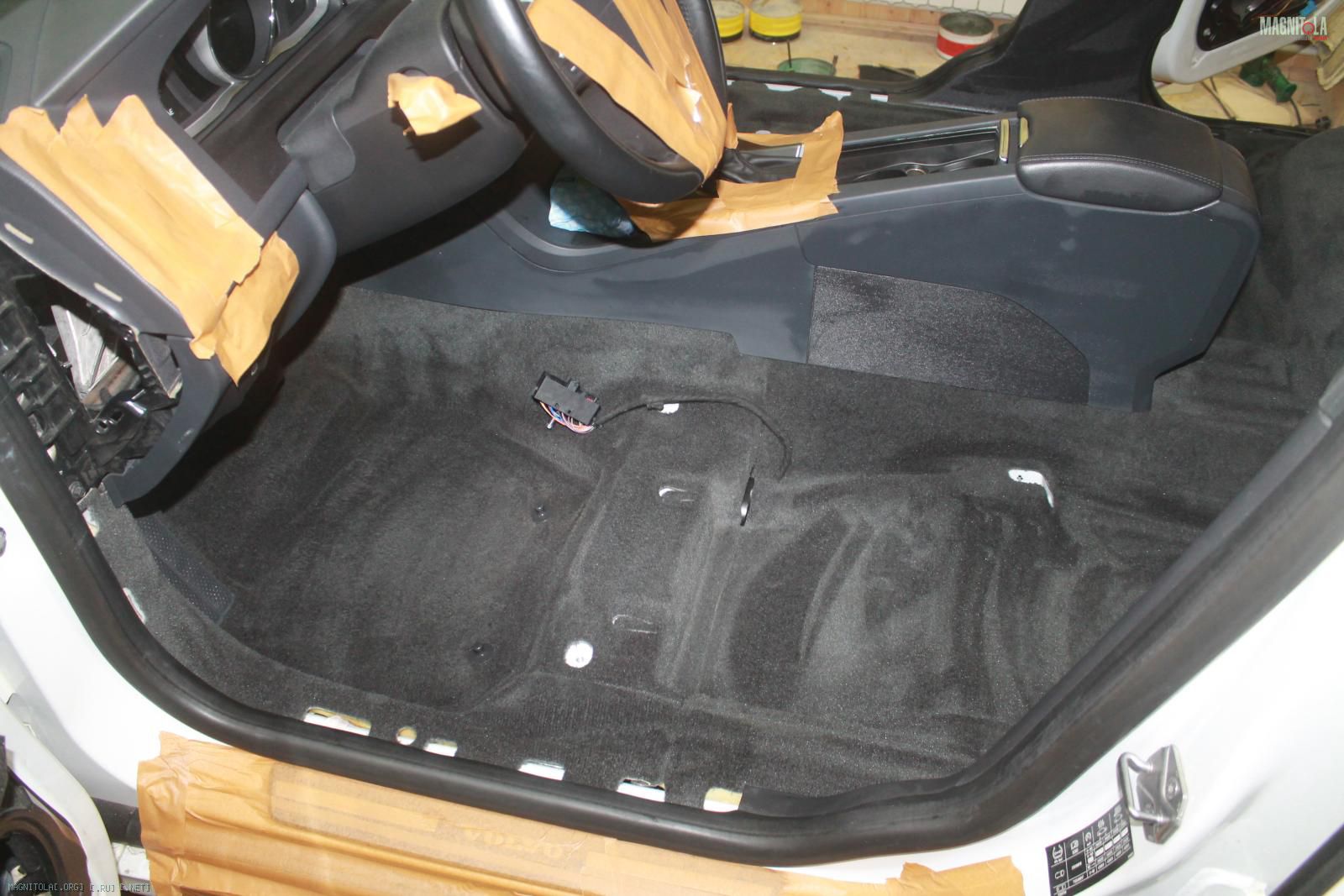

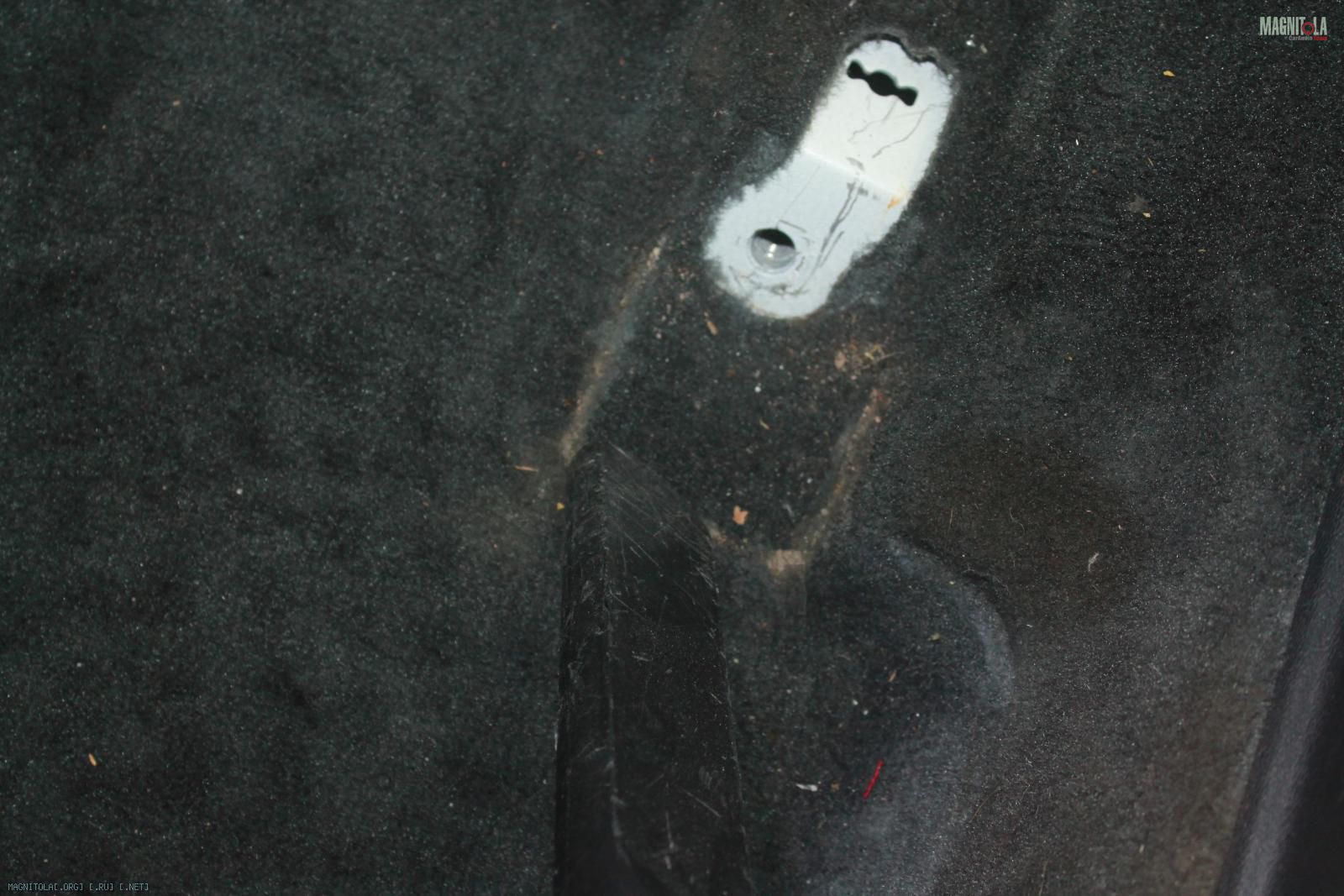

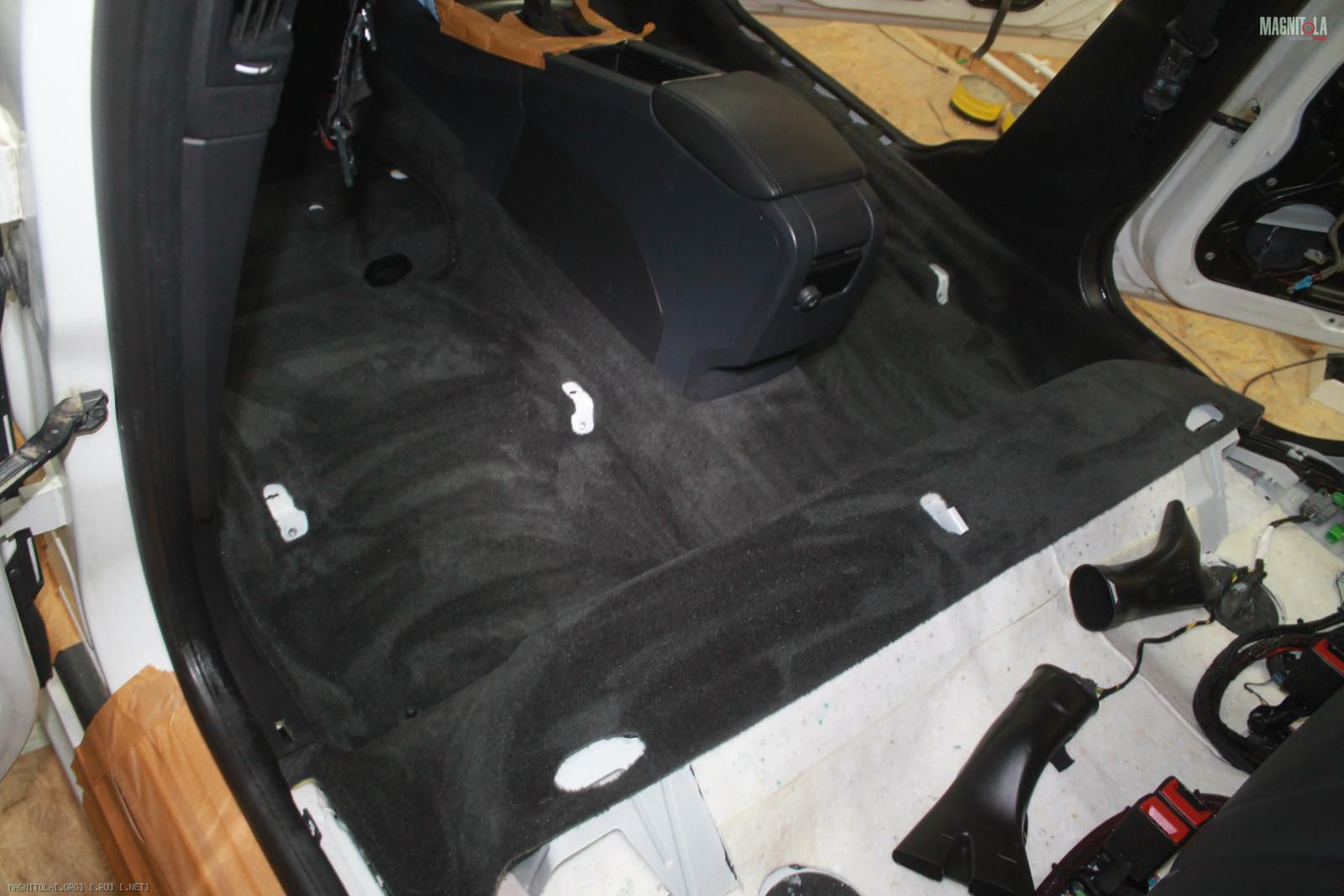

Ковер до и после химчистки...
Вложение 1163356Вложение 1163358Вложение 1163360Вложение 1163362Вложение 1163364Вложение 1163366Вложение 1163368Вложение 1163370Вложение 1163372Вложение 1163374Вложение 1163376

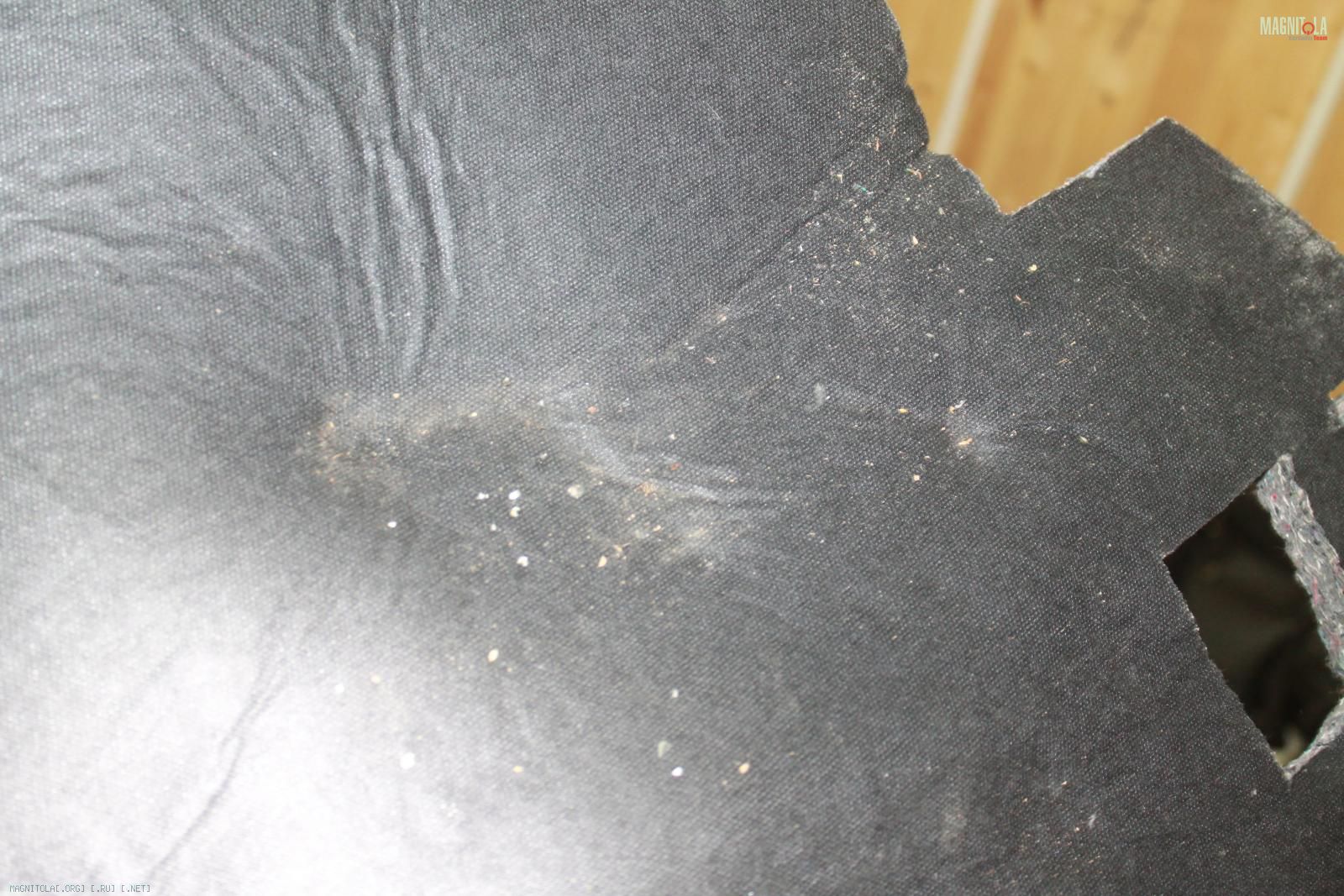

Шумоизоляцию из войлока тоже на очистку..
Вложение 1163378Вложение 1163380Вложение 1163382Вложение 1163384

Свободные места в боковых панелях заполняем холлокфоном...
Вложение 1163386Вложение 1163388

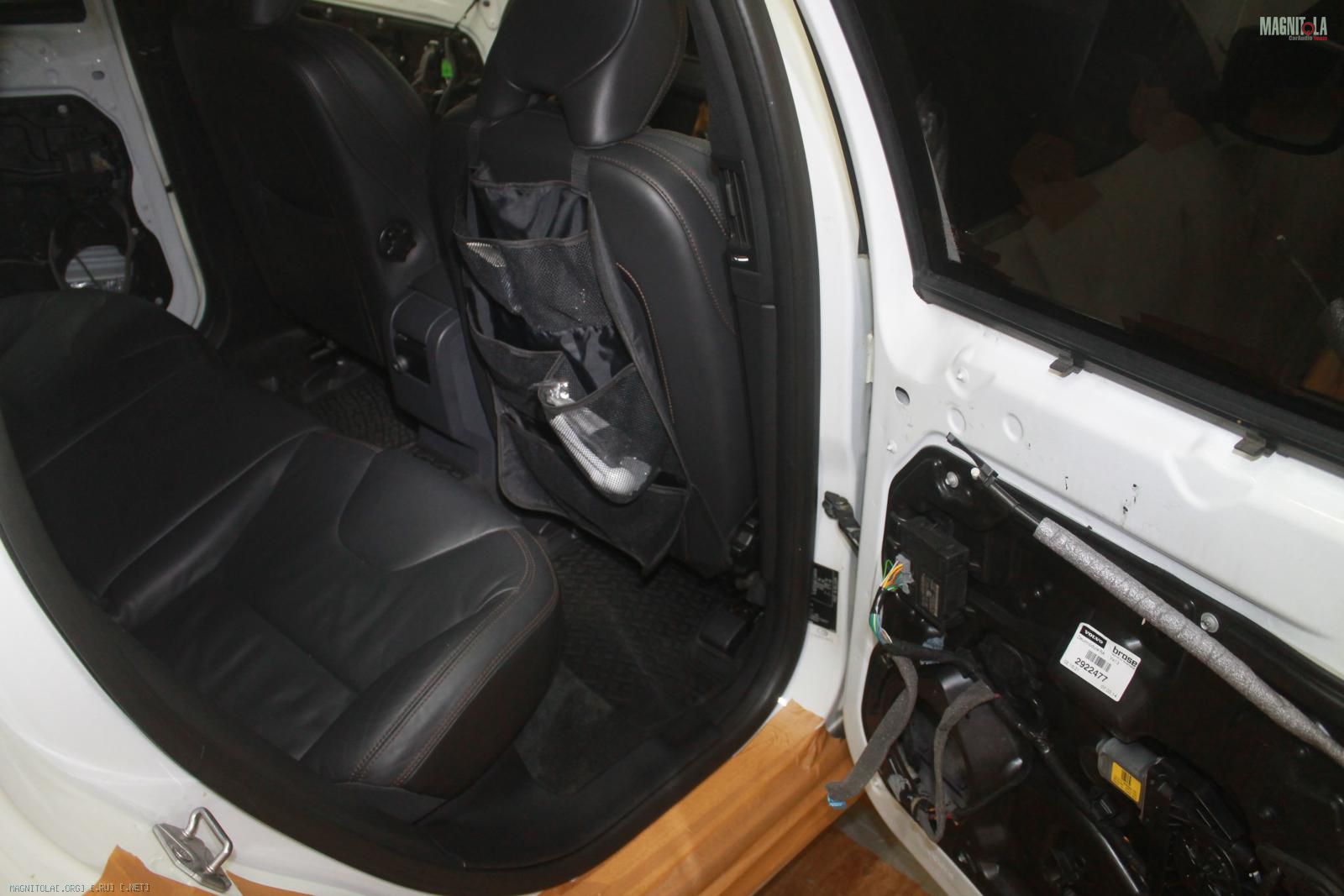

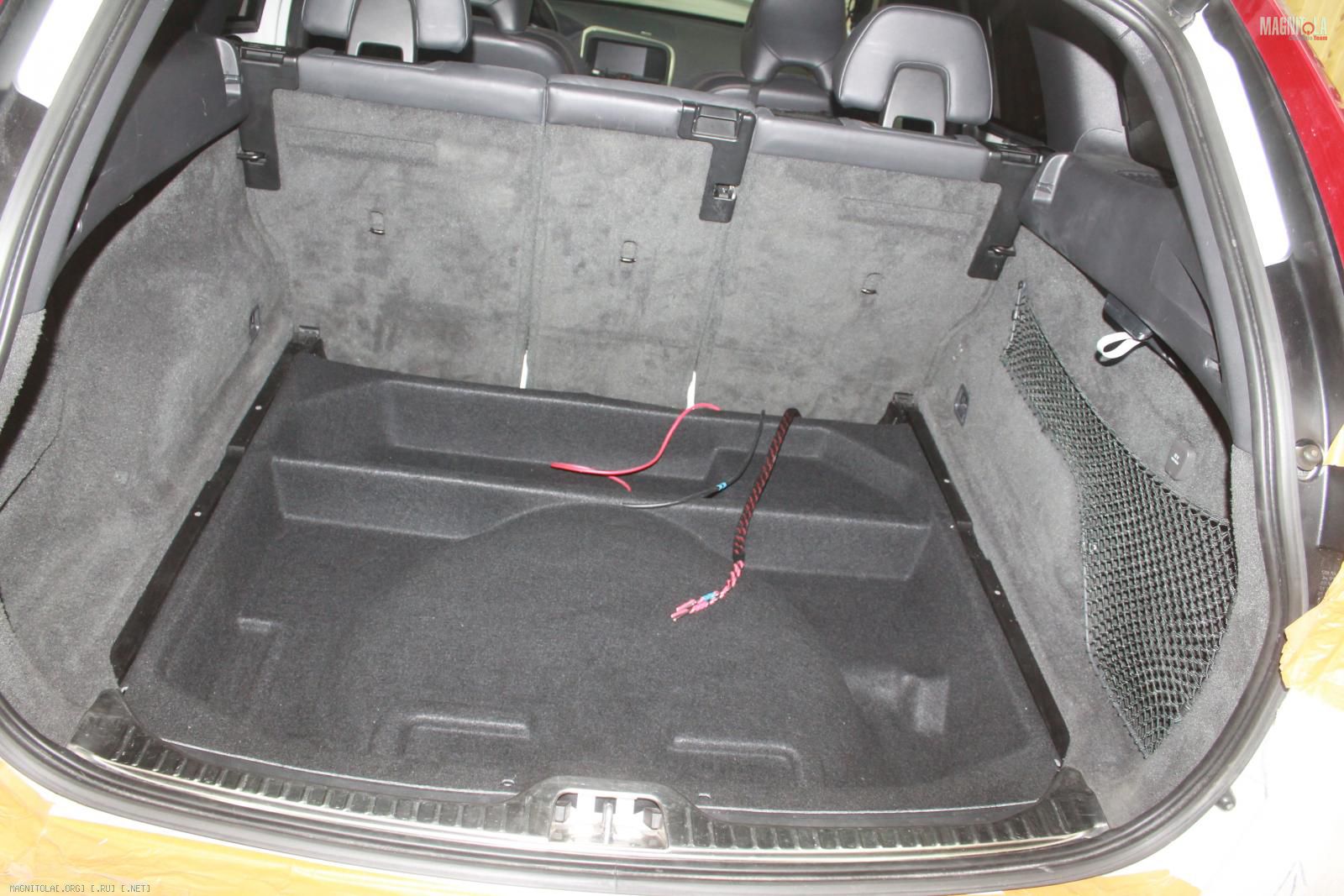

Собираем салон...
Вложение 1163390Вложение 1163392Вложение 1163394Вложение 1163396Вложение 1163398Вложение 1163400Вложение 1163402

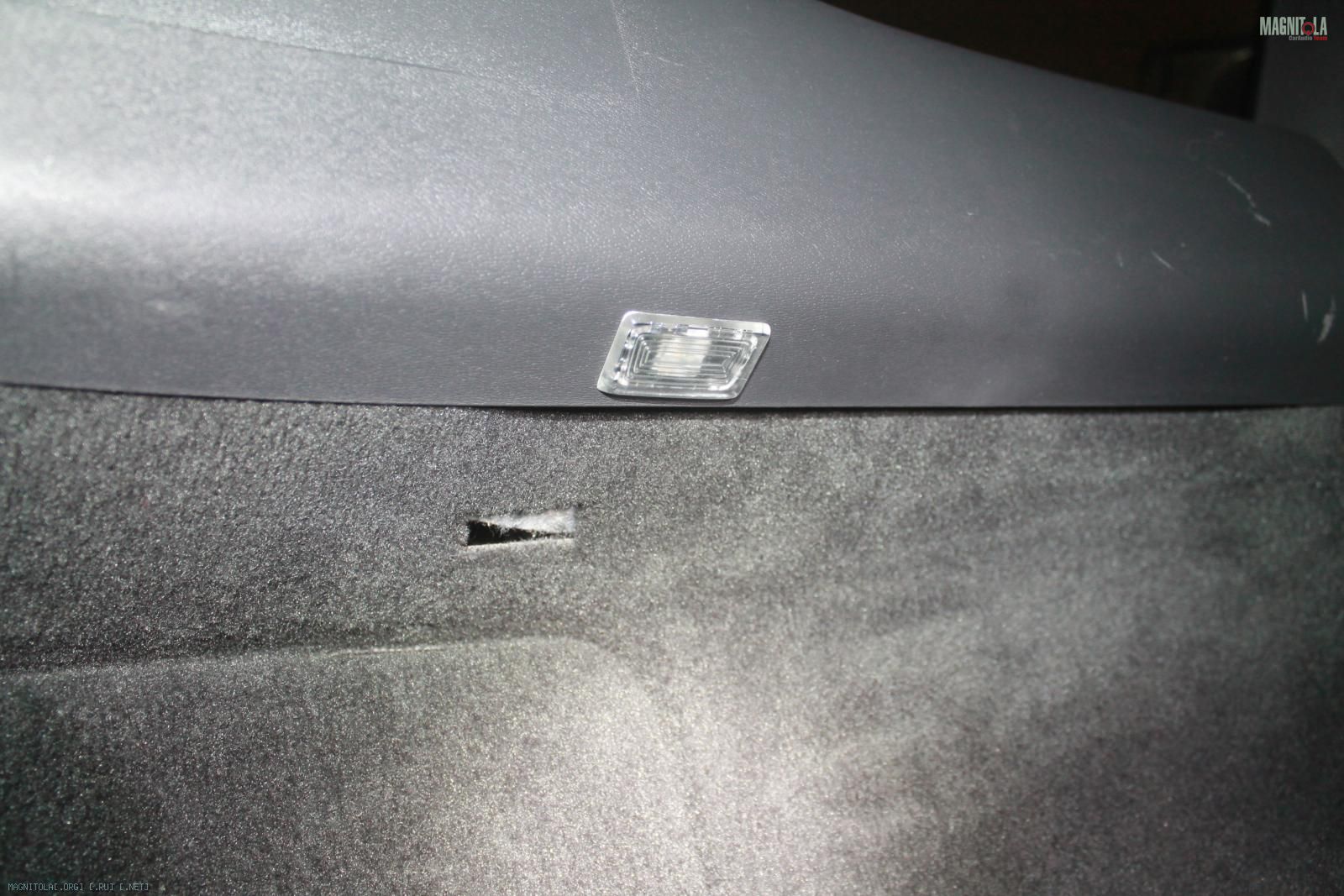

Перенесли плафон на новое место...
Вложение 1163404

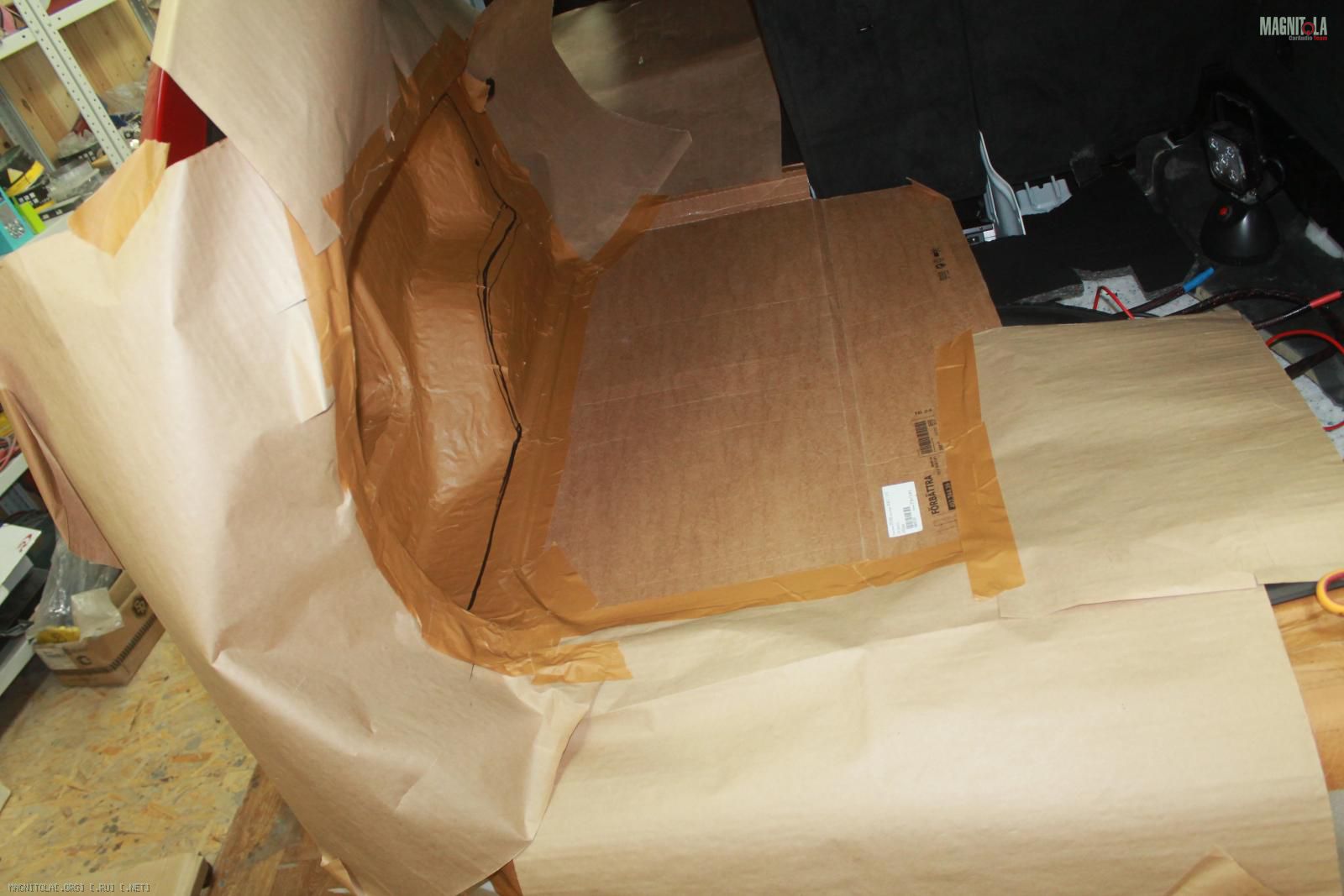

Подготовка к изготовлению стелса...
Вложение 1163406Вложение 1163408Вложение 1163410Вложение 1163412Вложение 1163414

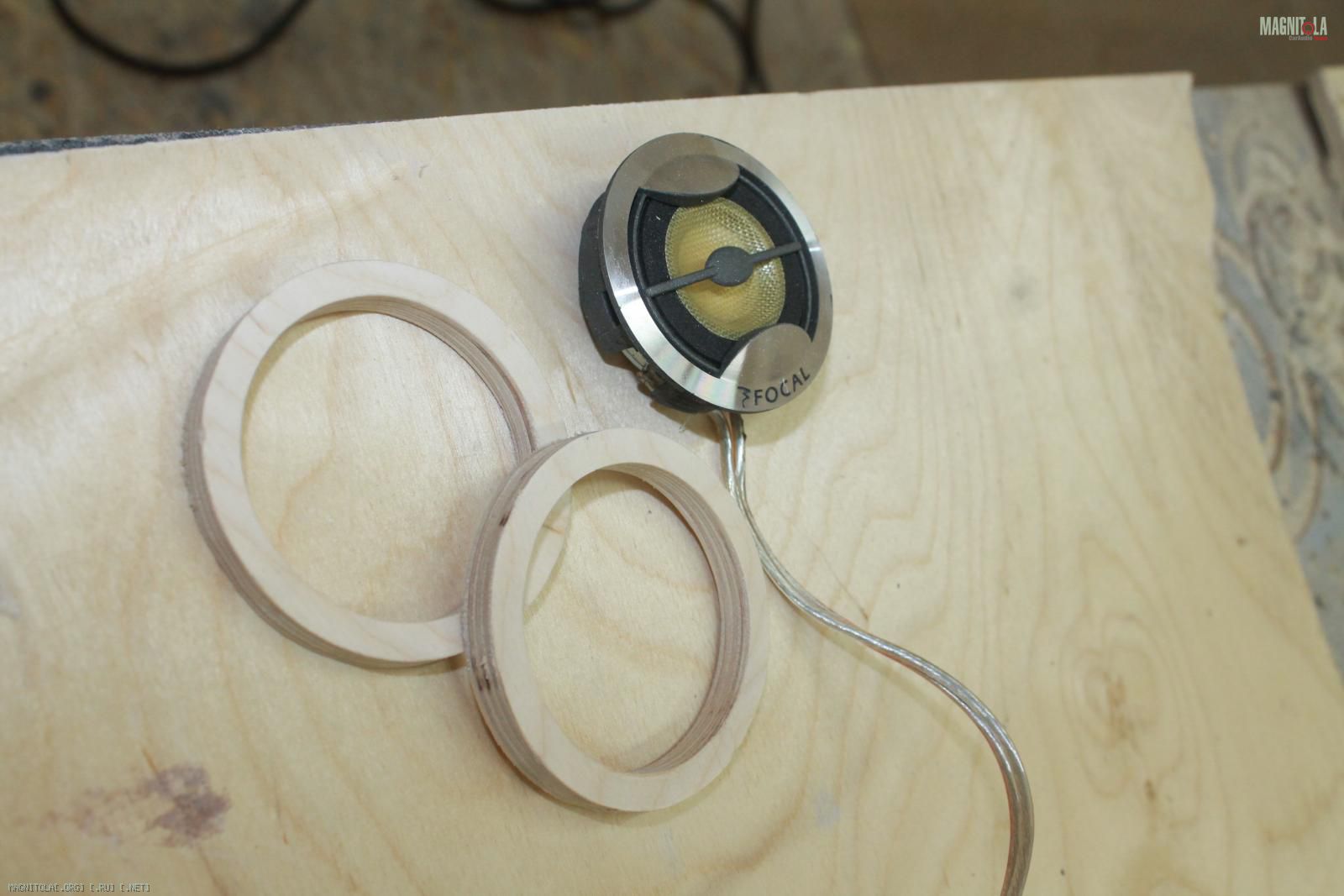

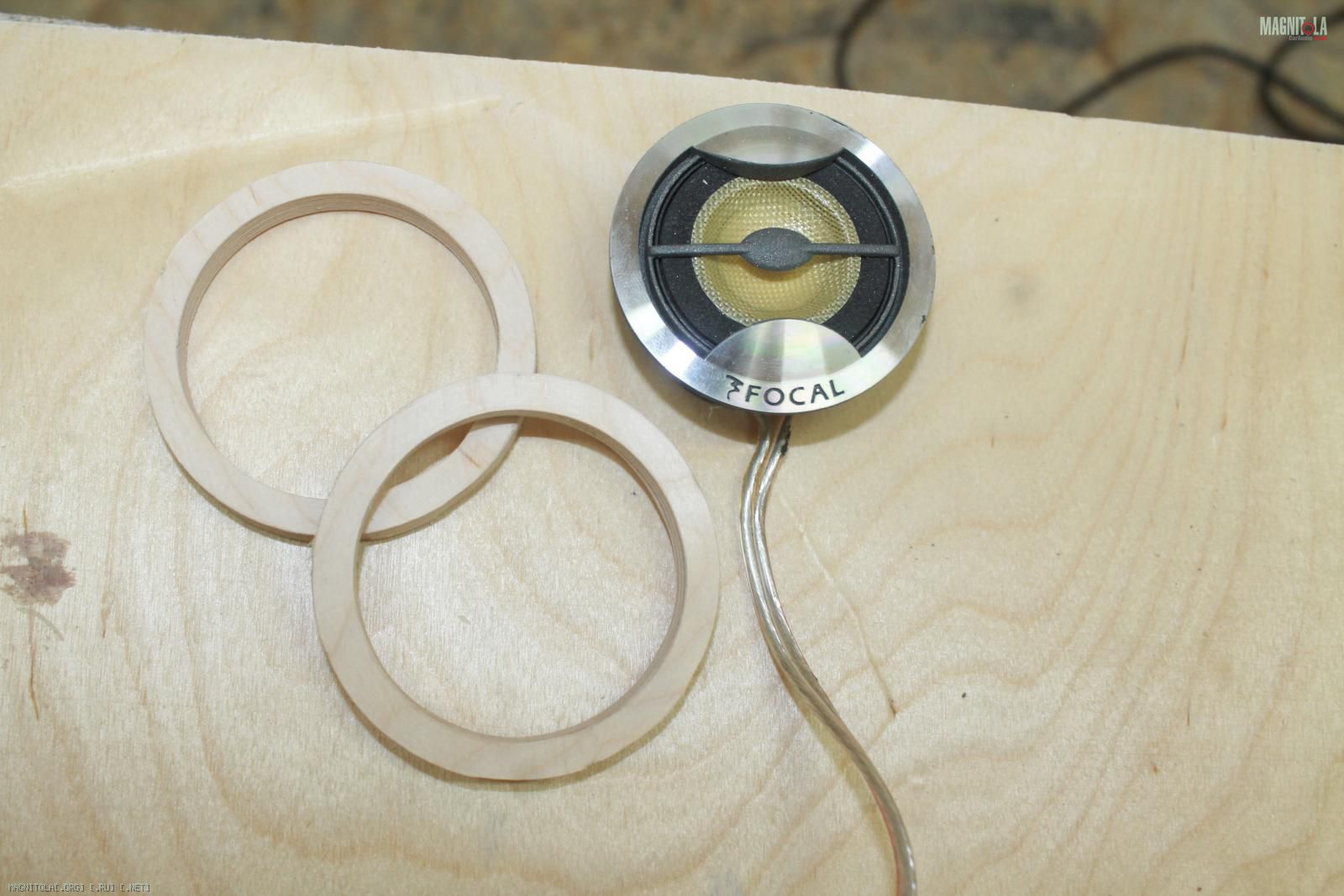

Напилили колечки под ВЧ...
Вложение 1163416Вложение 1163418

st220, Кость твои Работы провоцируют меня приехать к тебе!!!:facepalm:

Цитата:

---

Сообщение от henkel555

st220, Кость твои Работы провоцируют меня приехать к тебе!!!:facepalm:

---

Спасибо, приезжай)

Volvo XC60

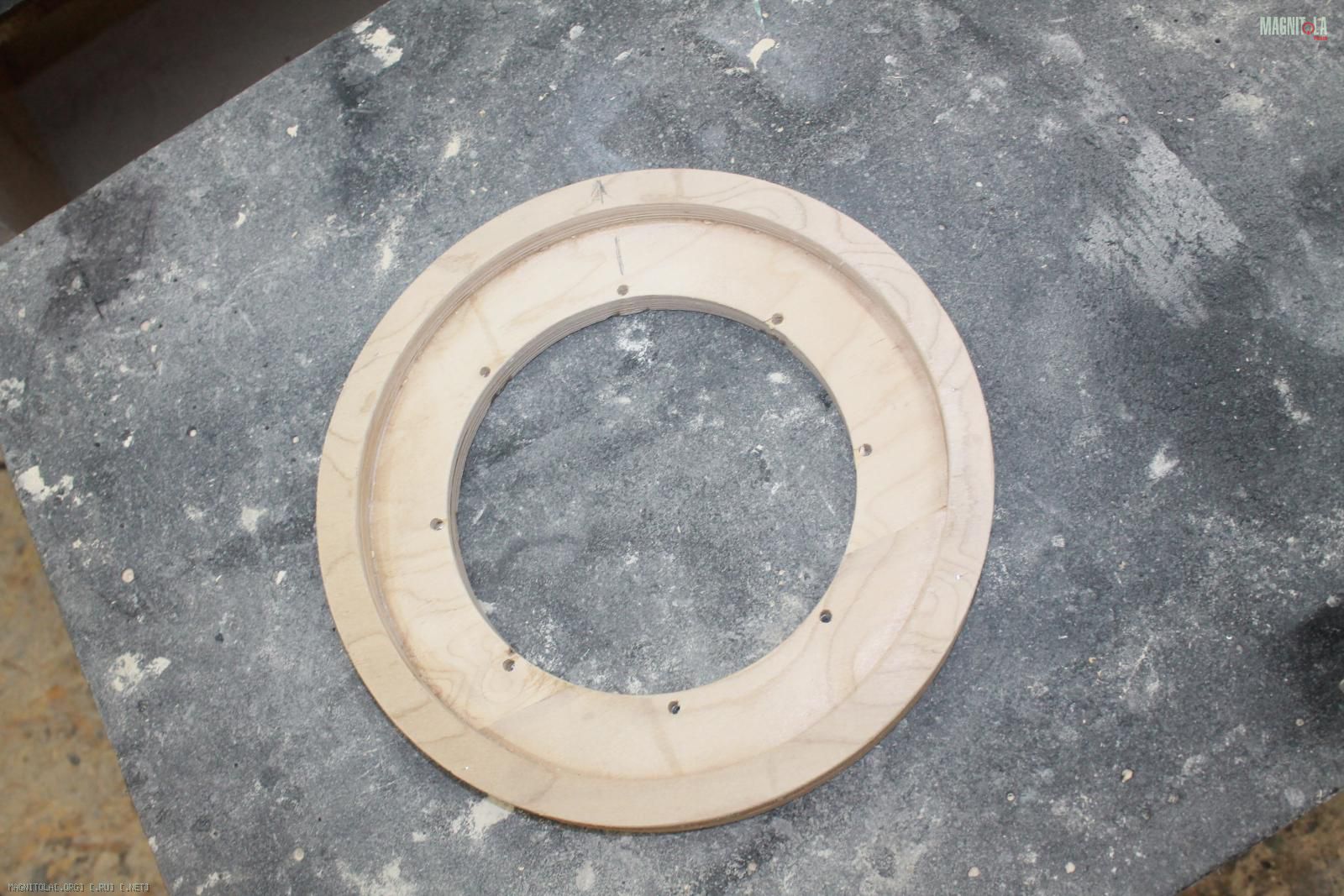

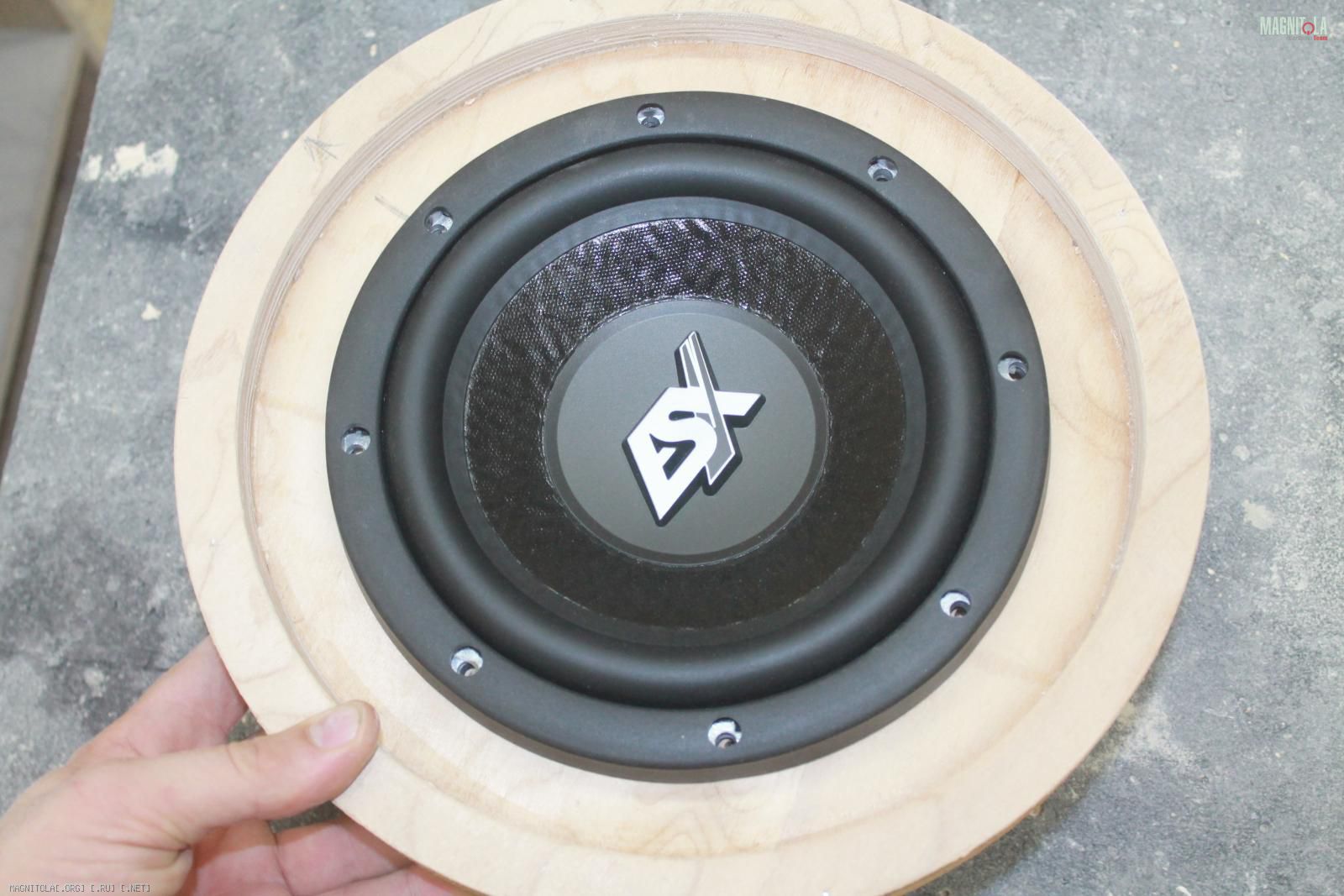

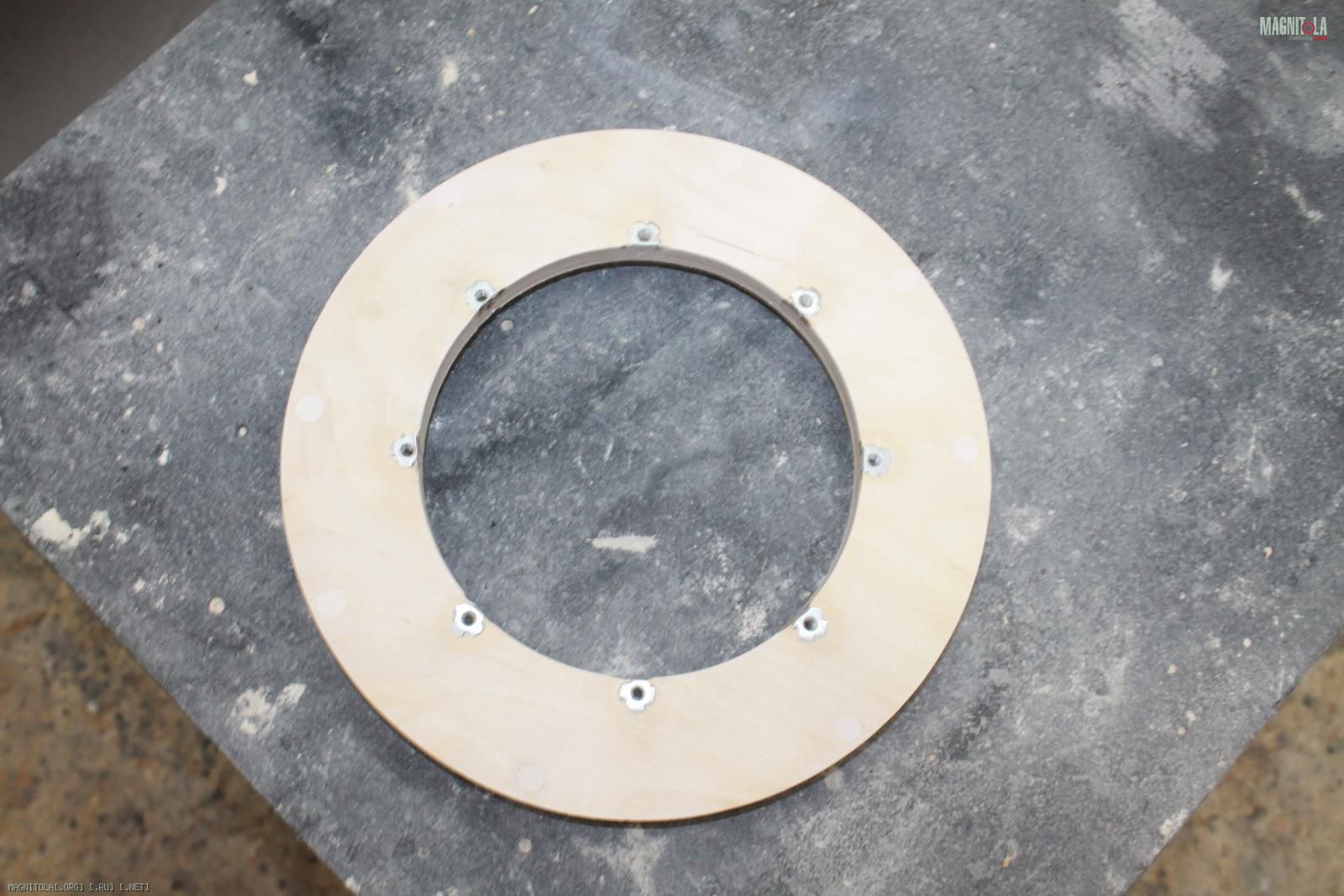

Напилили опорное кольцо под саб 8".
Крепление на закладные гайки М5.

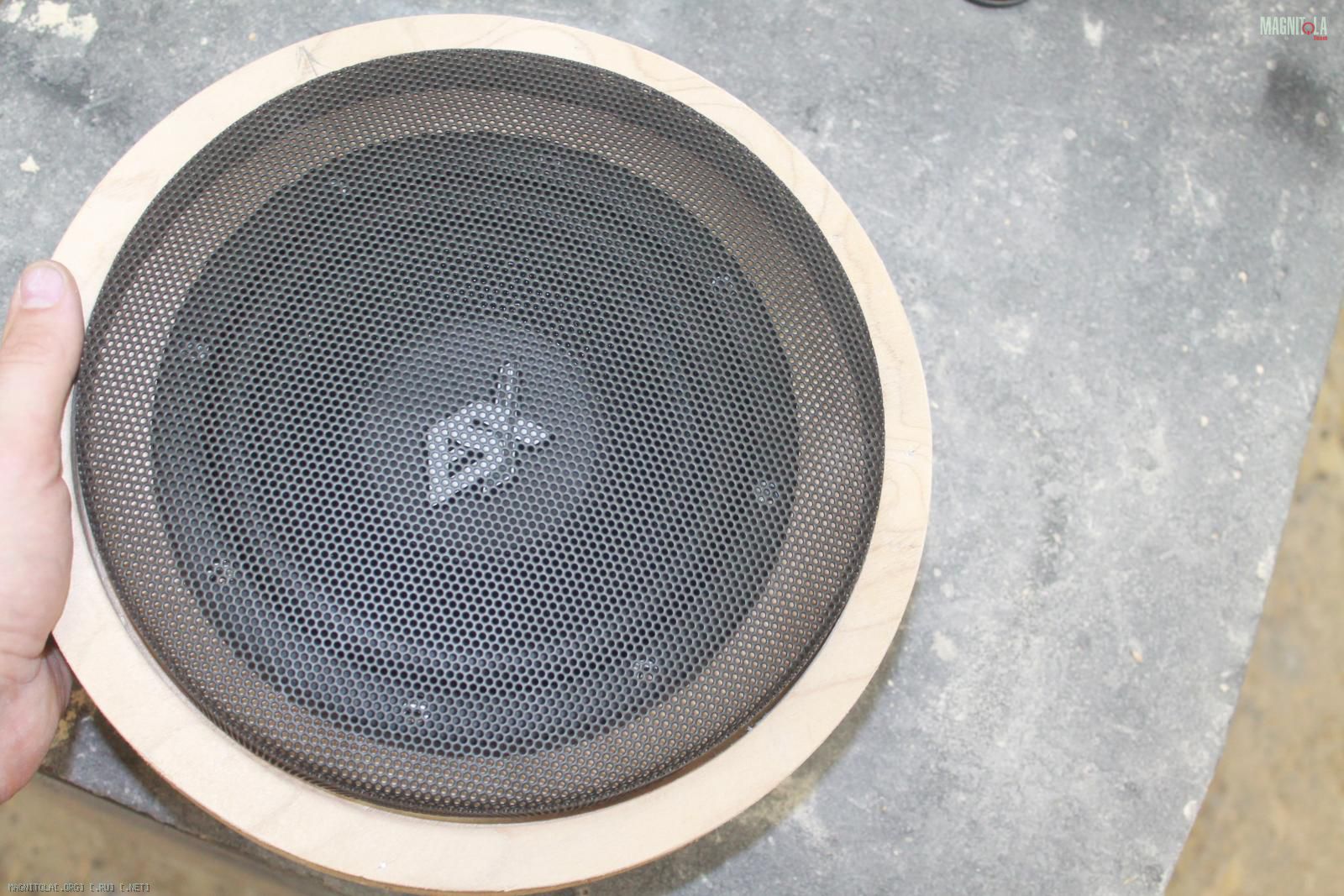

Красивых грилей для 8" не найти поэтому используем от 10".
Вложение 1163530Вложение 1163532Вложение 1163534Вложение 1163536

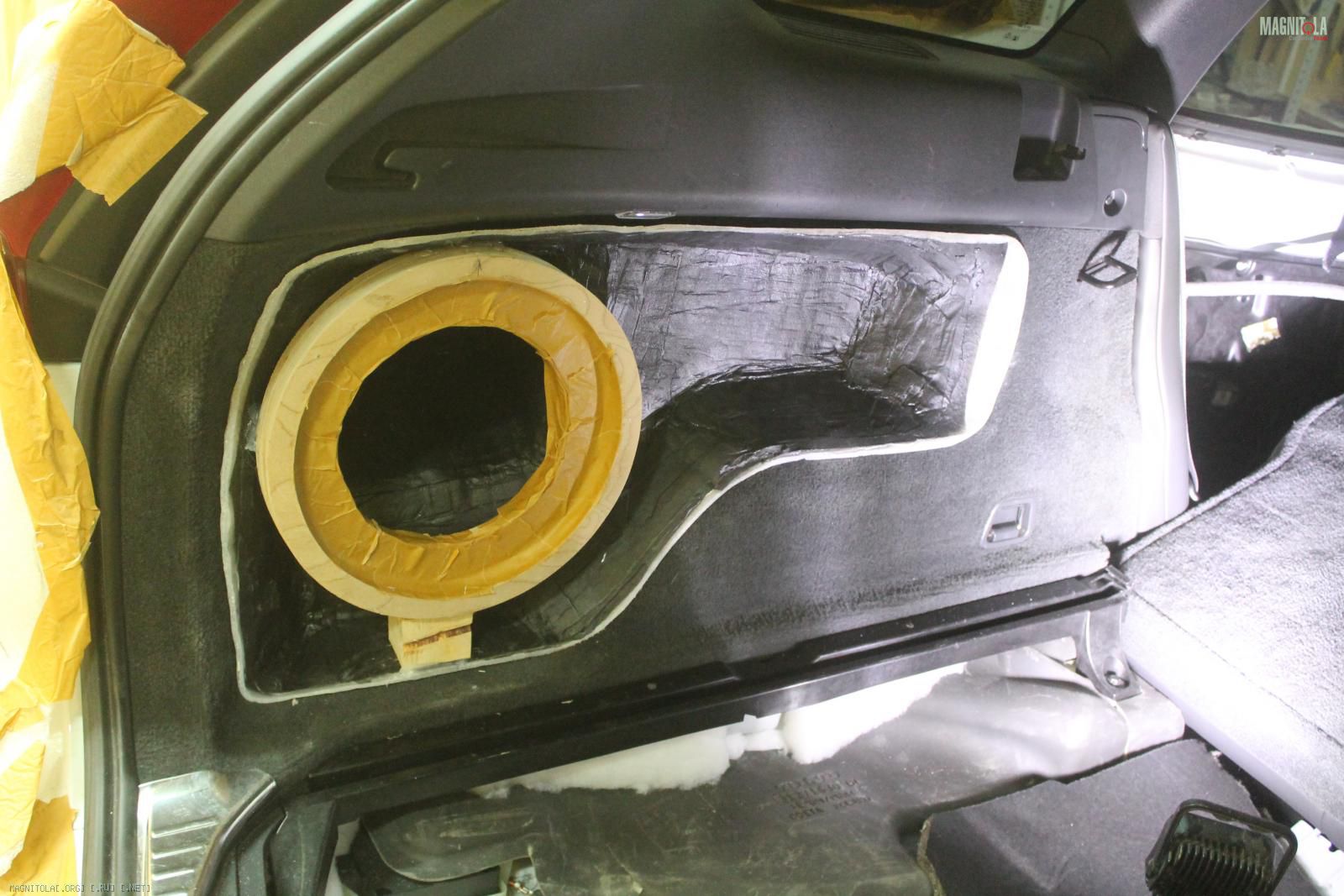

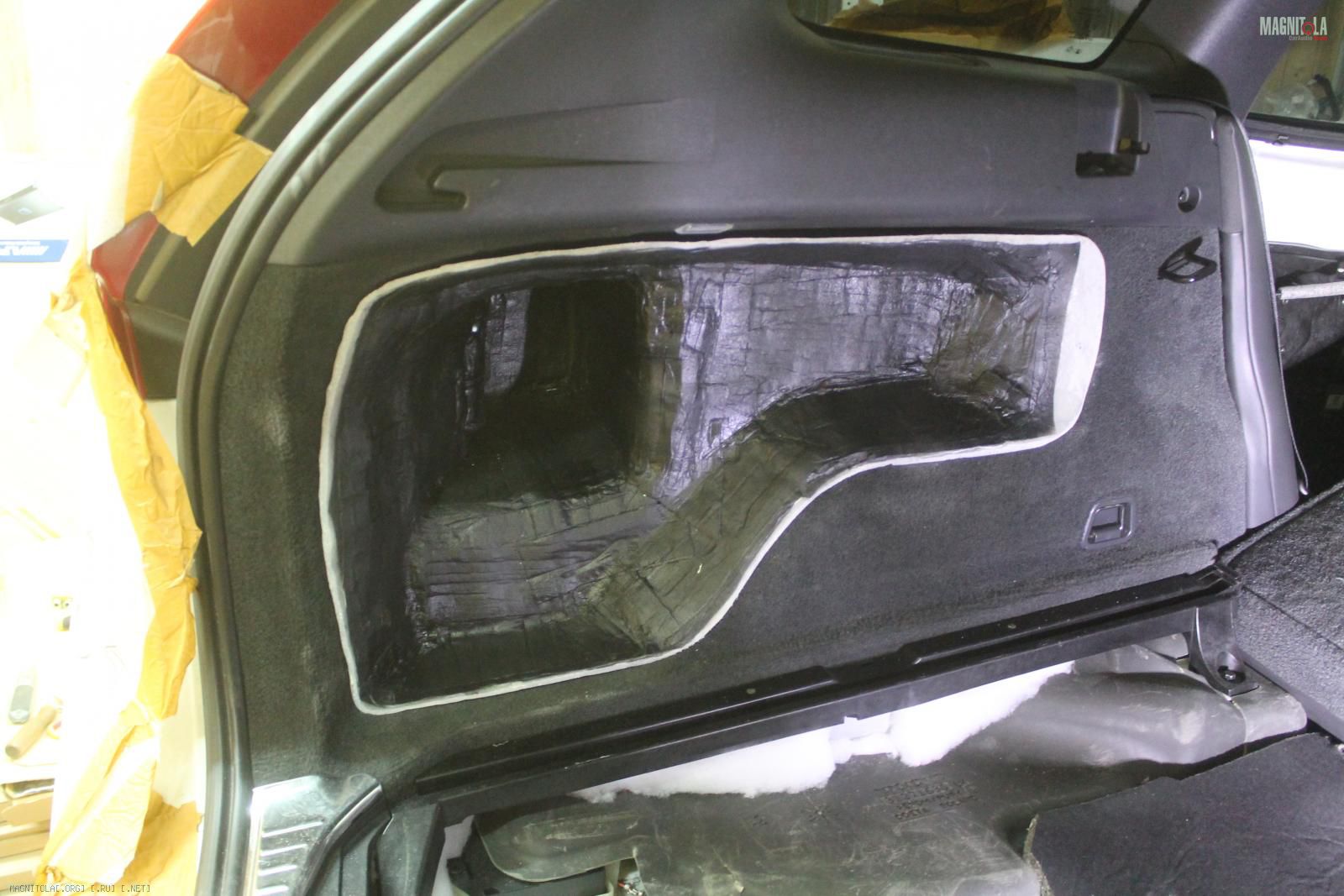

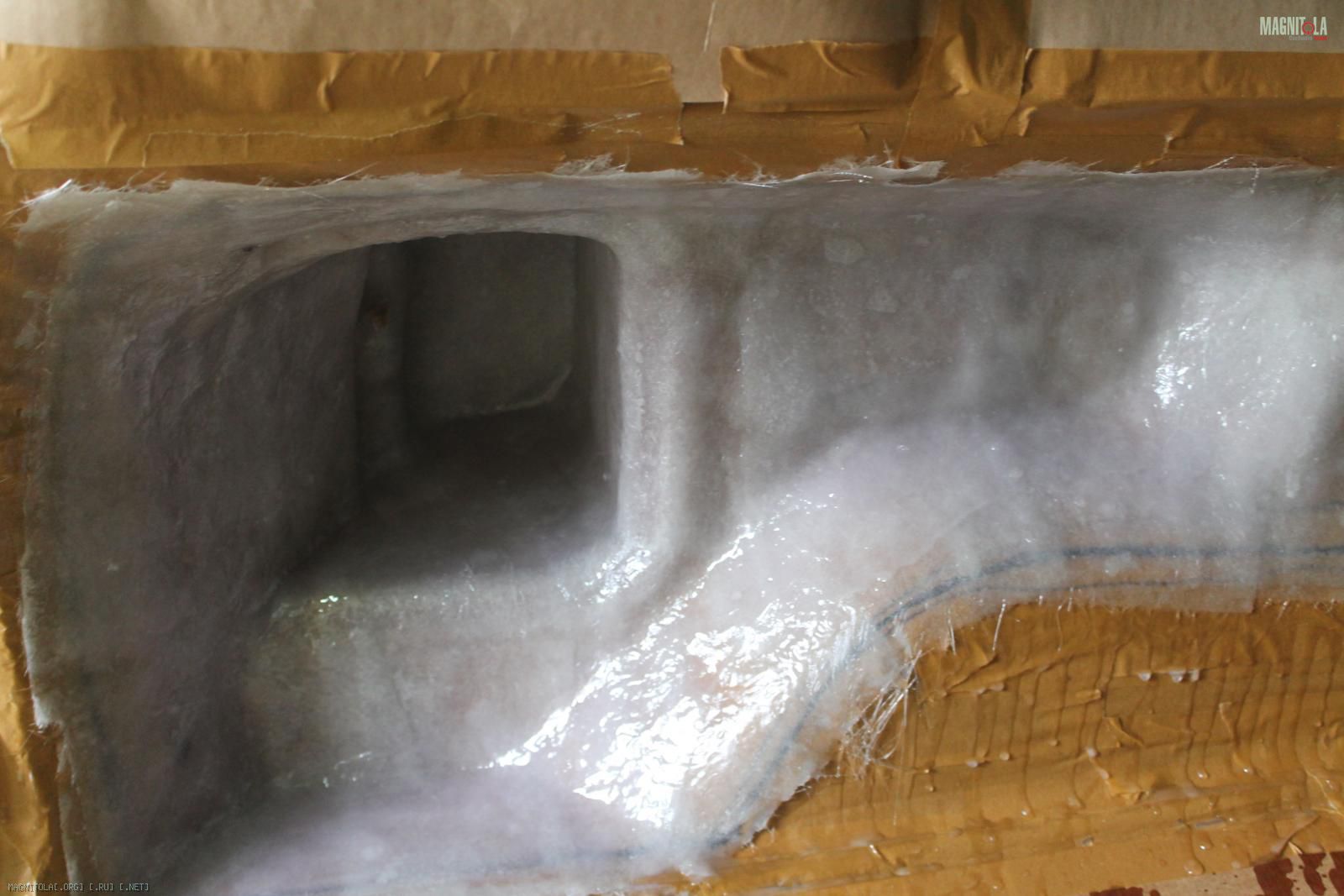

Процесс изготовления...
Вложение 1163538Вложение 1163540Вложение 1163542Вложение 1163544Вложение 1163546Вложение 1163548

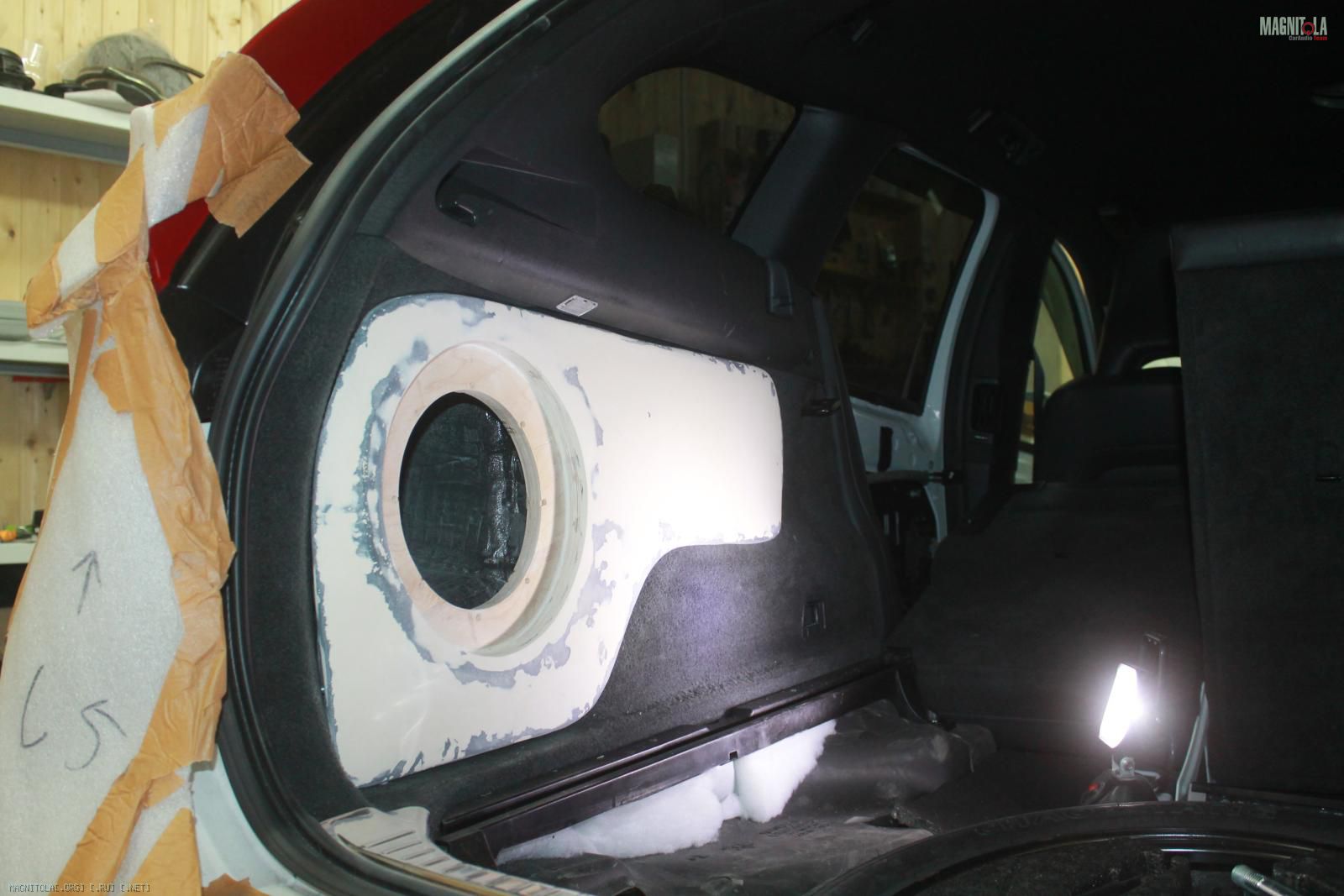

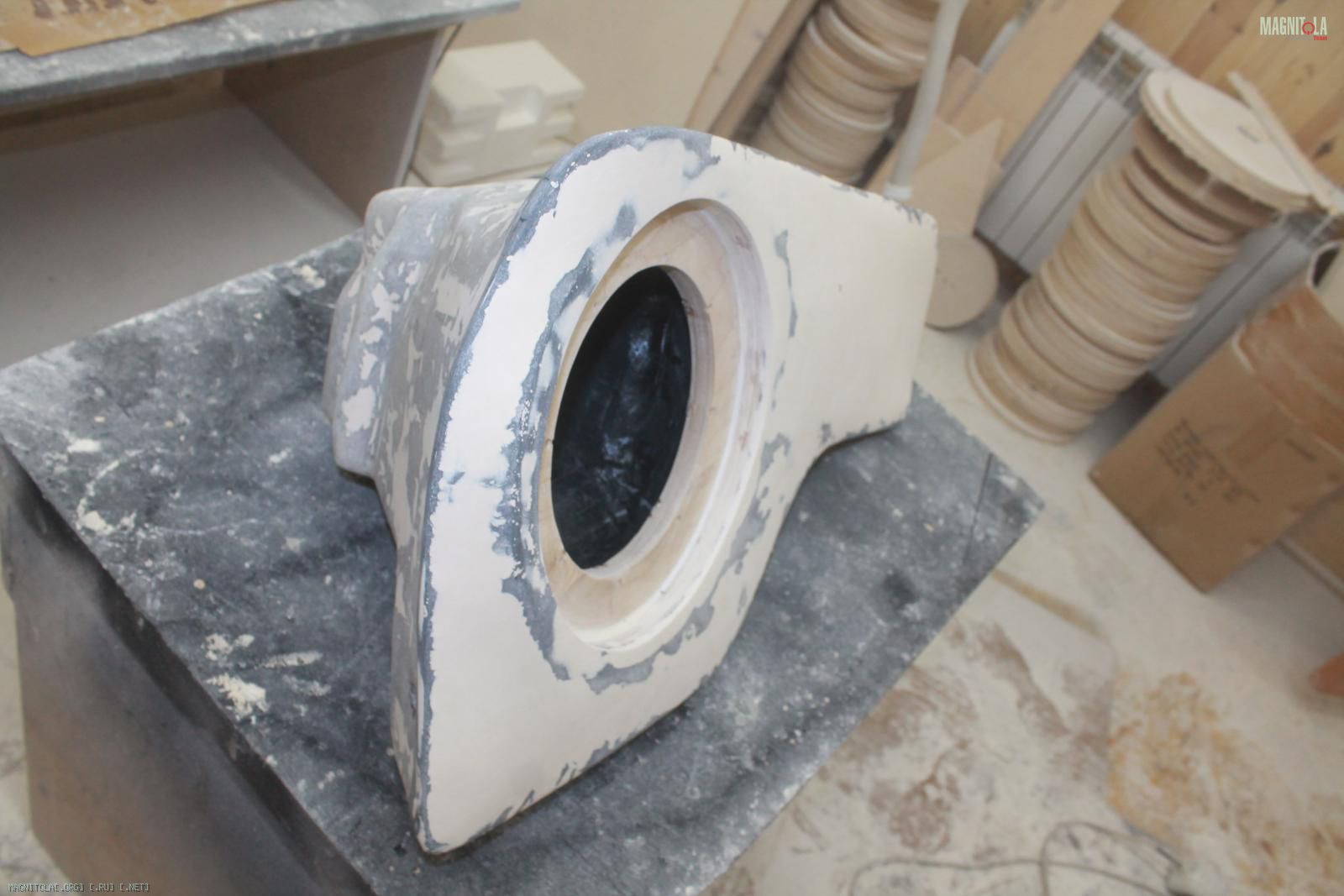

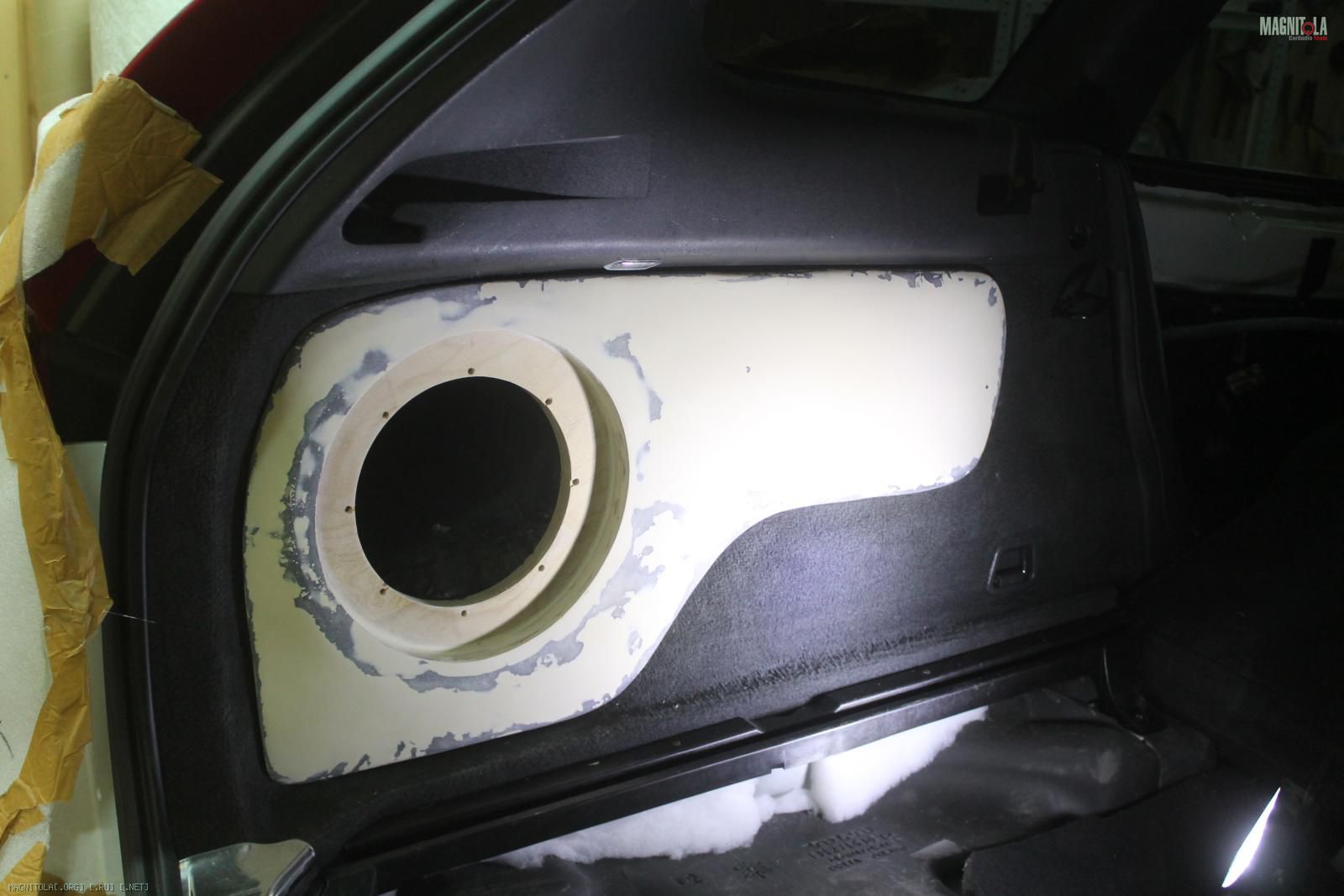

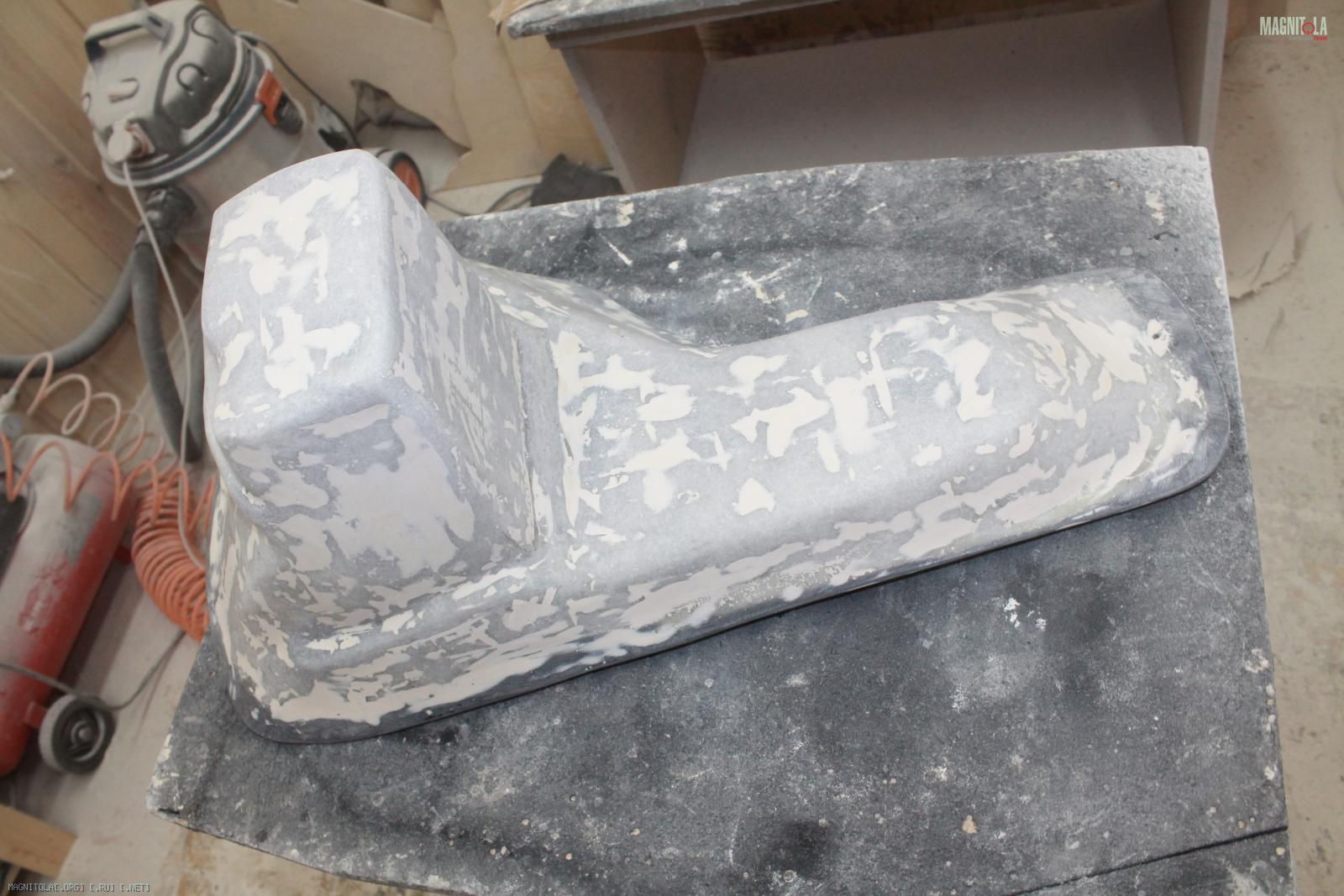

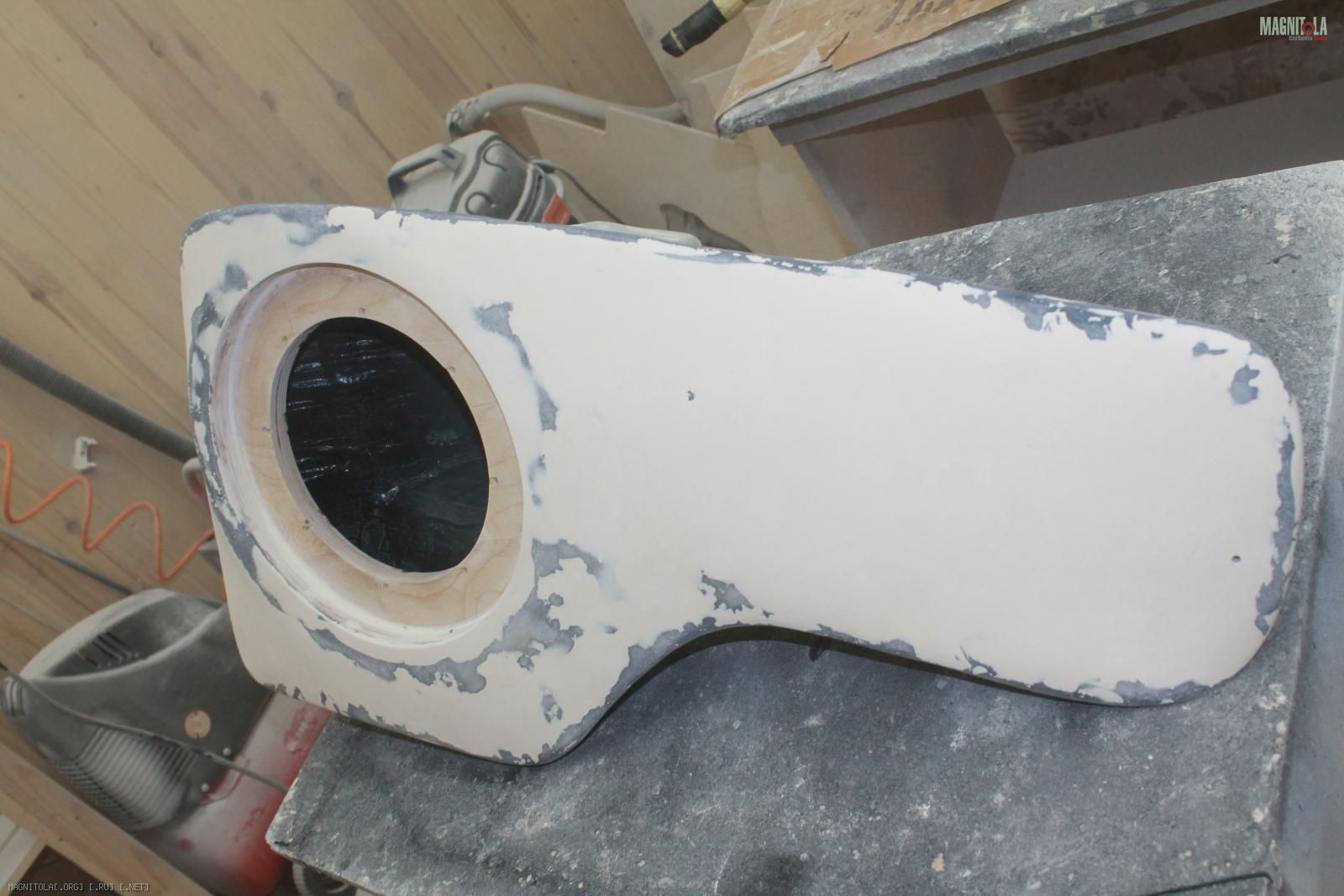

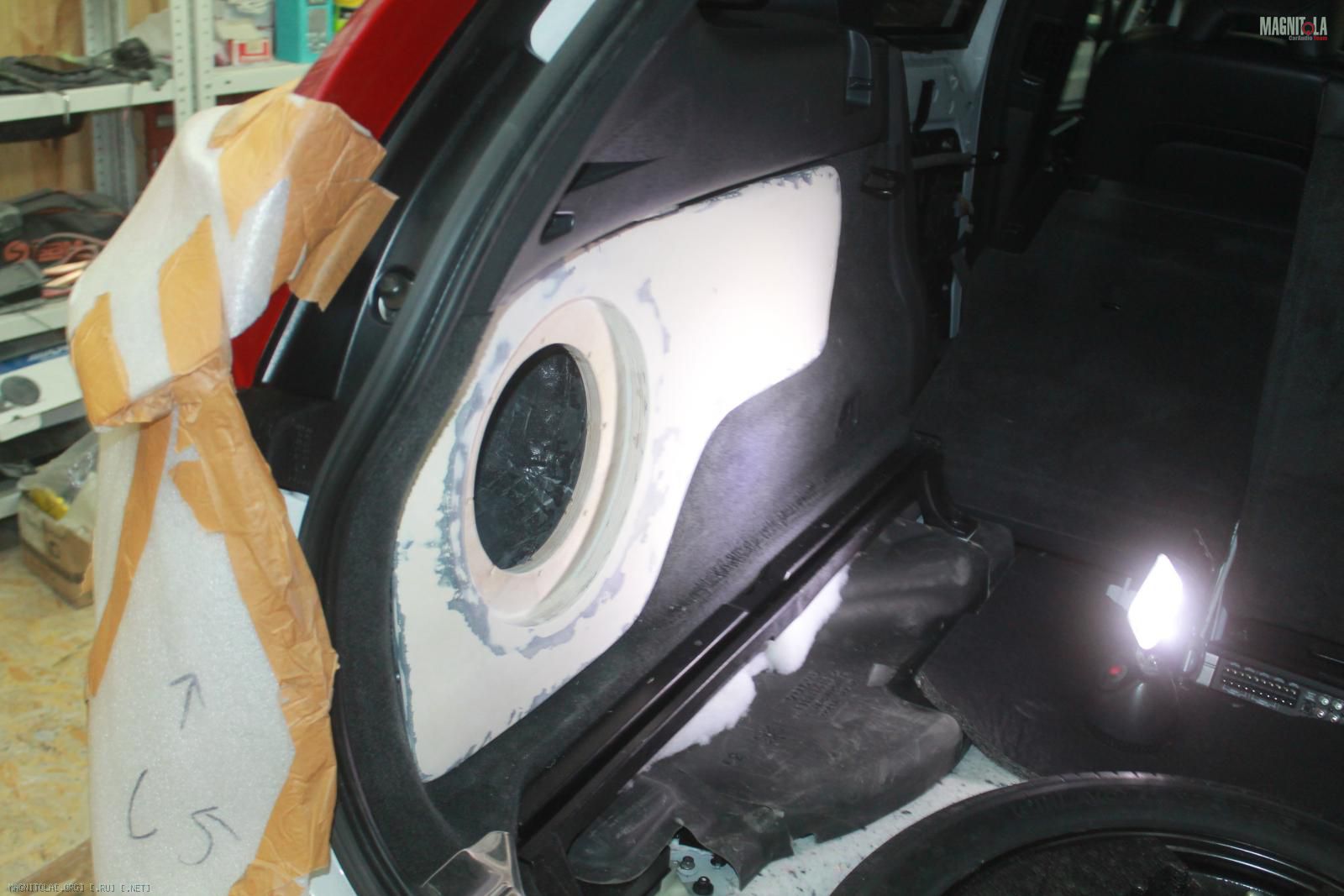

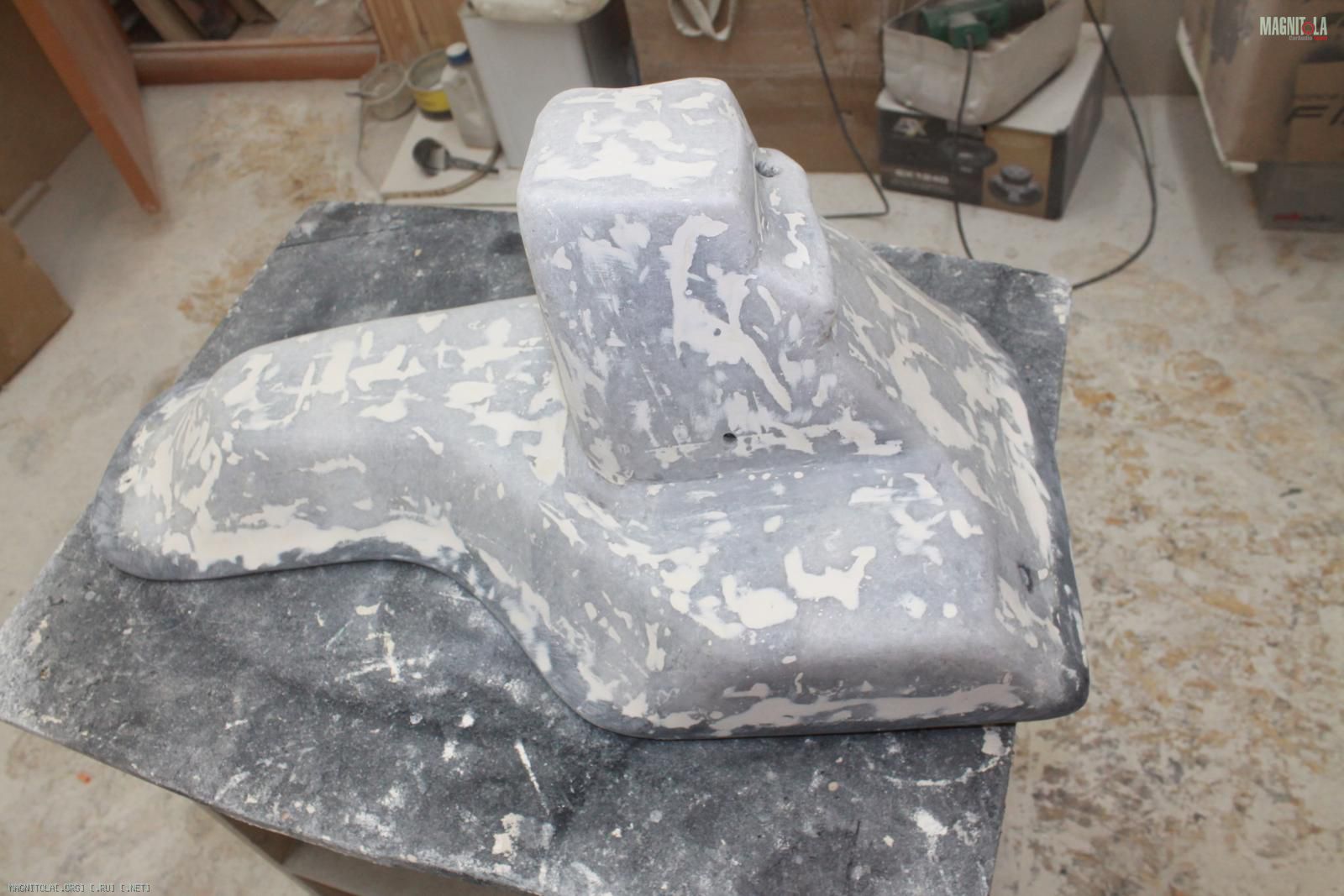

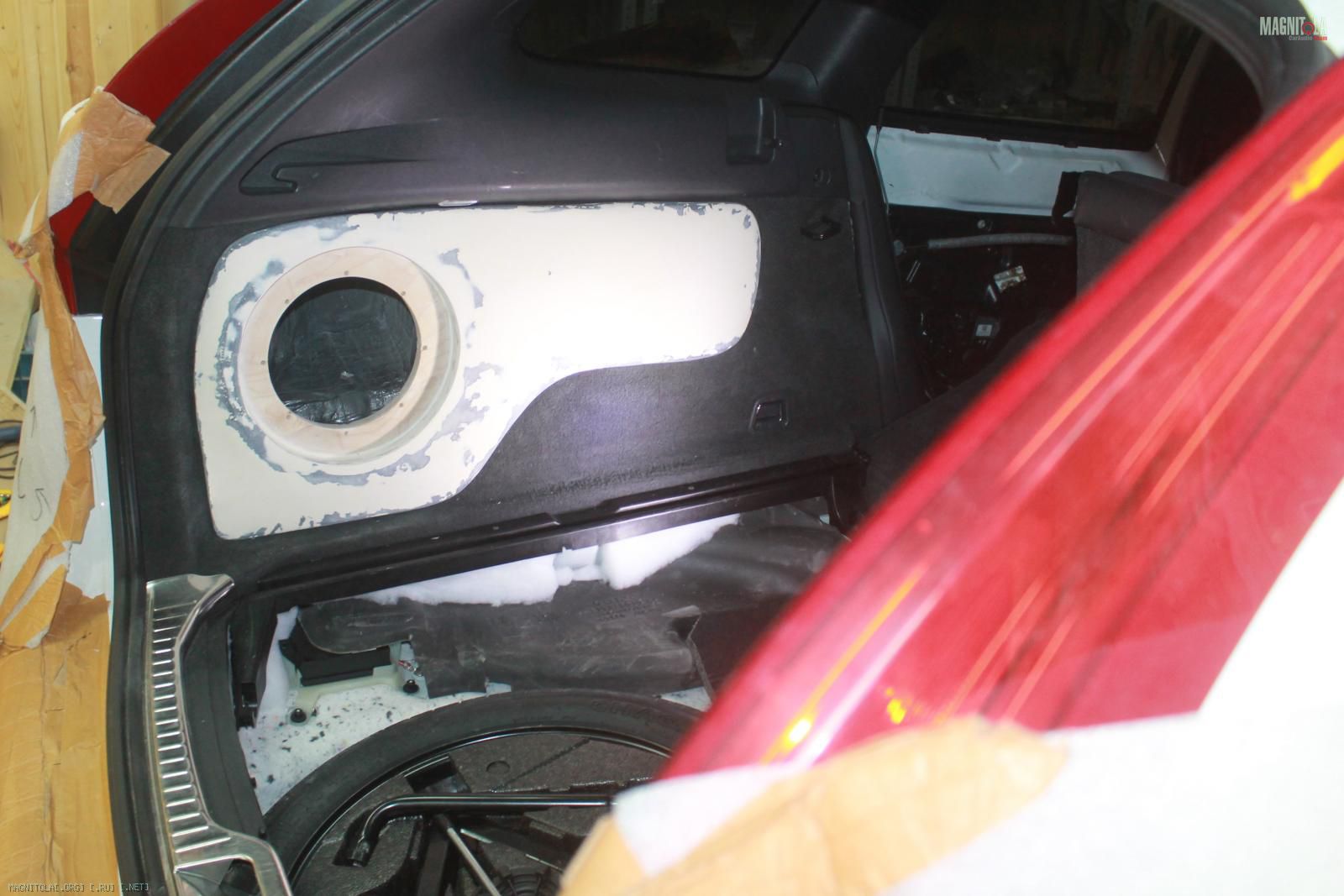

Вышкуренный стелс.
Вложение 1163736Вложение 1163738Вложение 1163740Вложение 1163742Вложение 1163744Вложение 1163746Вложение 1163748Вложение 1163750Вложение 1163752Вложение 1163754Вложение 1163756Вложение 1163758

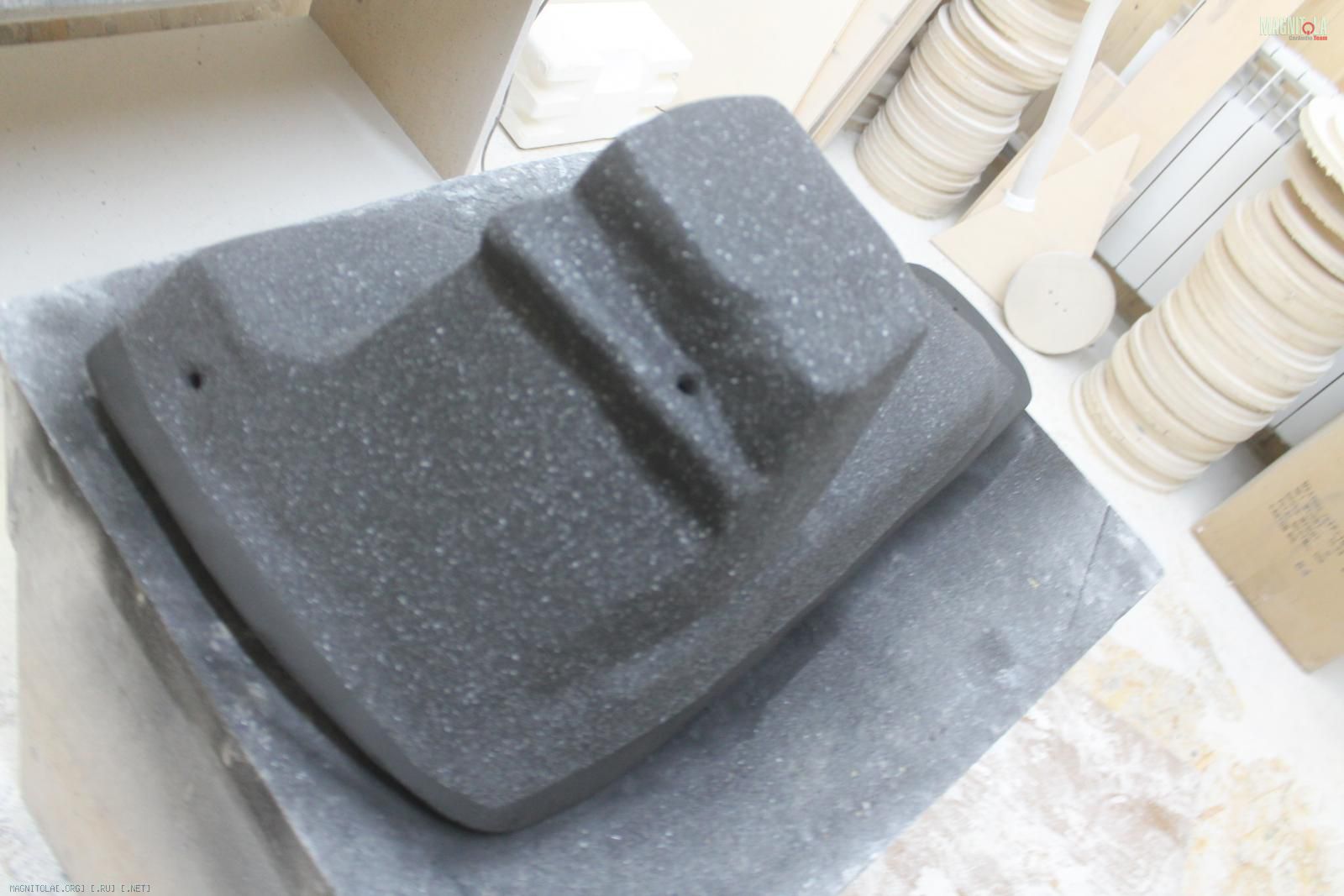

Тыльную сторону красим фактурной краской...
Вложение 1163760Вложение 1163762Вложение 1163764Вложение 1163766Вложение 1163768

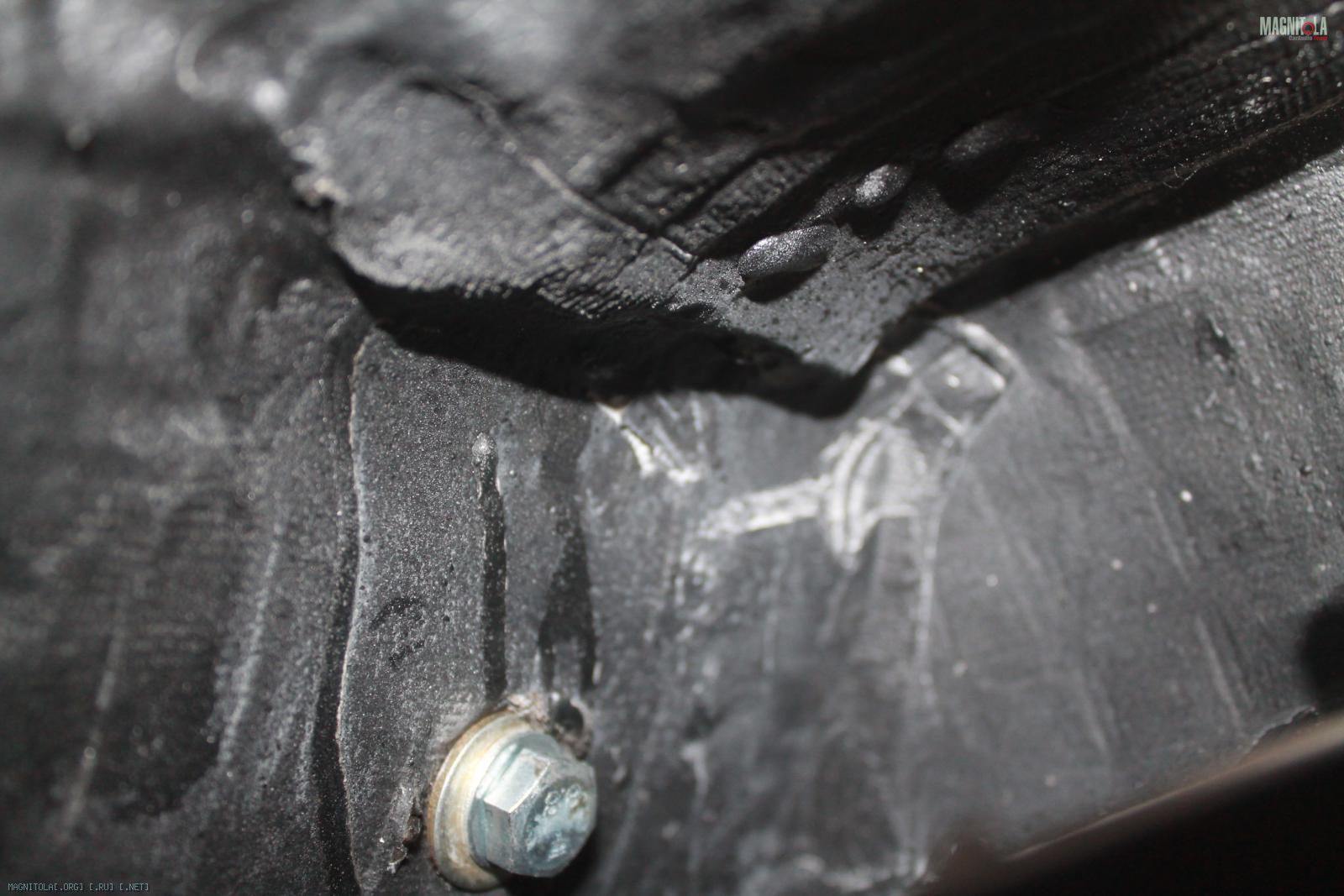

Крепление в штатные места м6 и м8...
Вложение 1163770Вложение 1163772Вложение 1163774Вложение 1163776

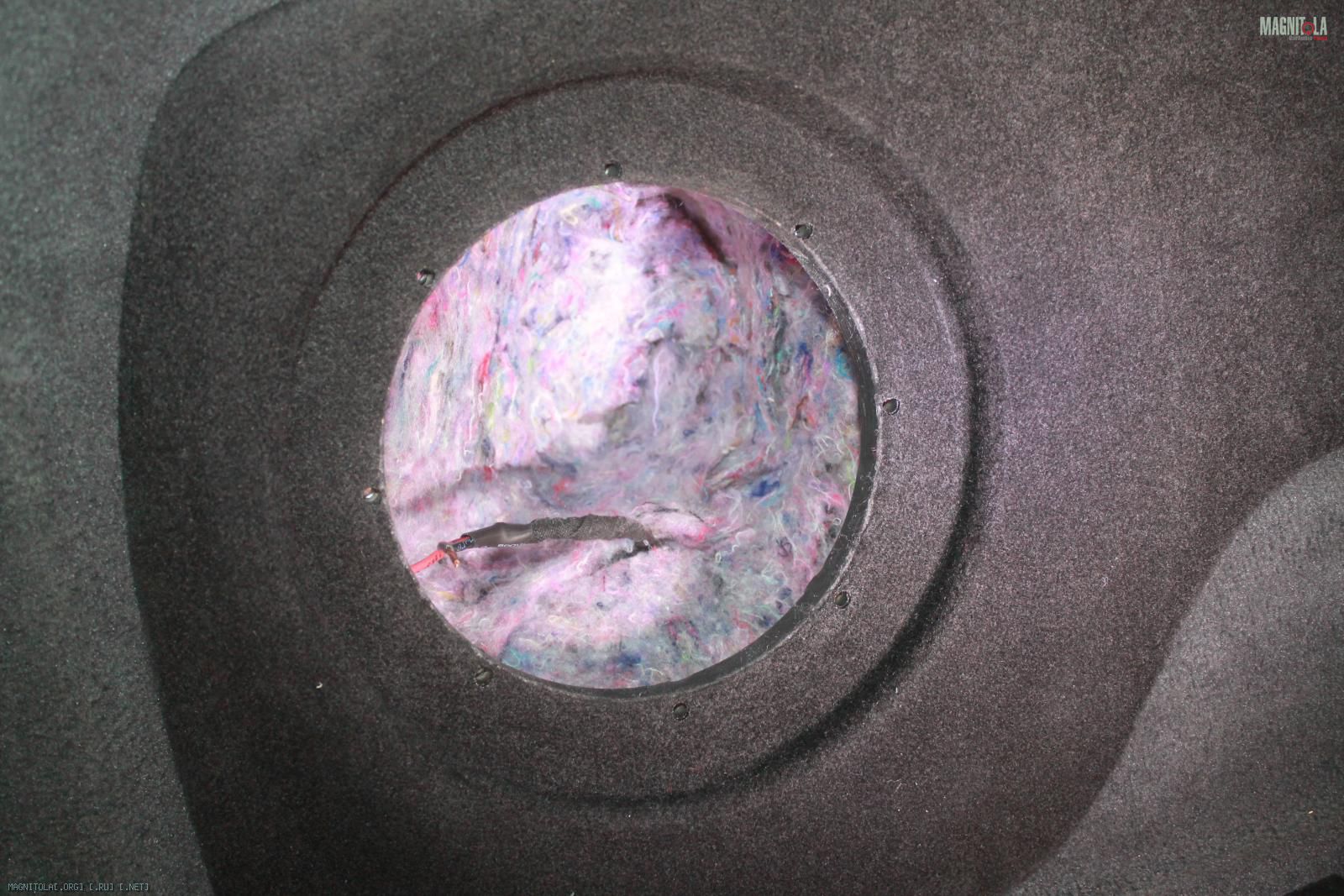

Акустическое демпфирование ватином.
Вложение 1163778

Крепим сабвуферный динамик на винты М5...
Вложение 1163780

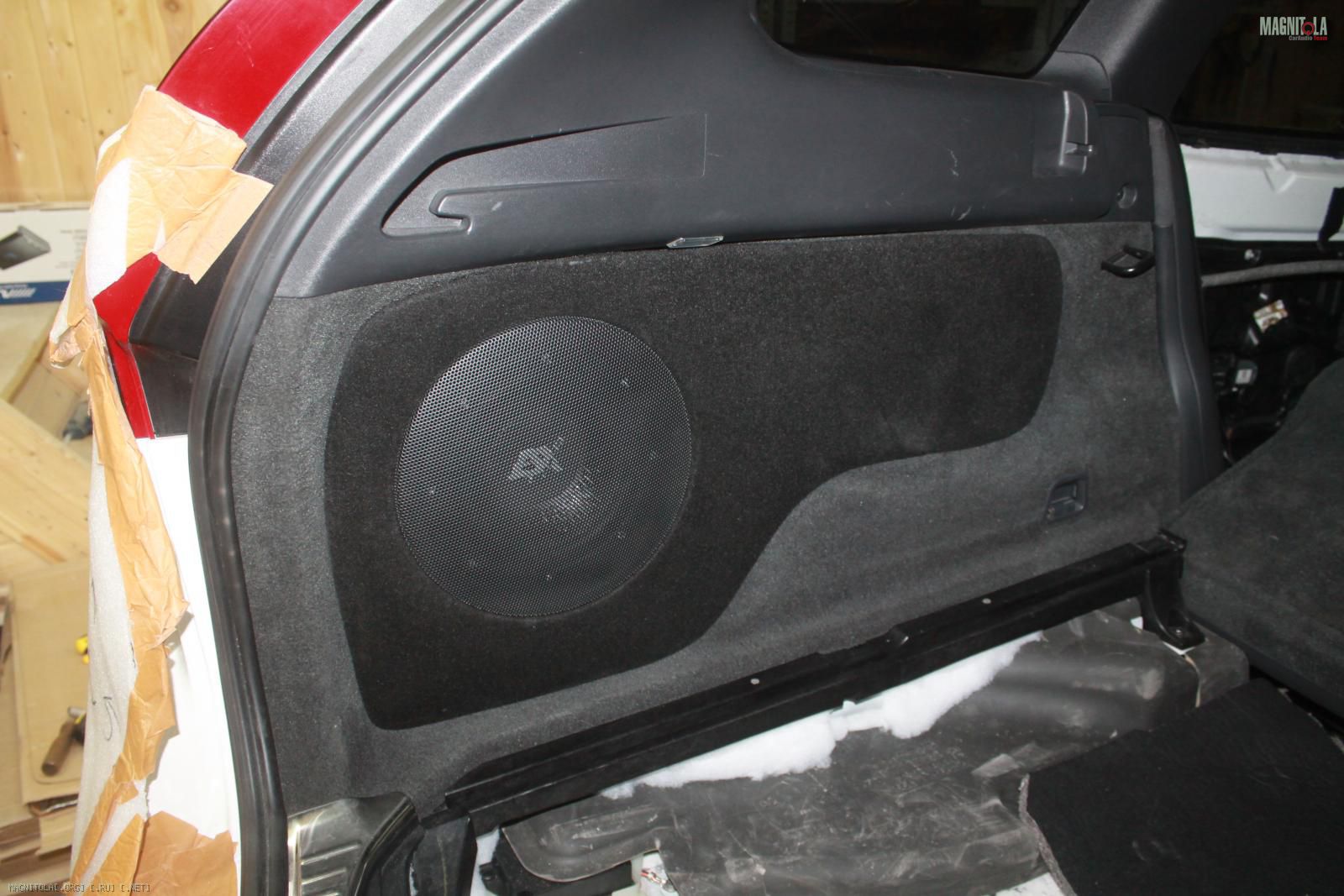

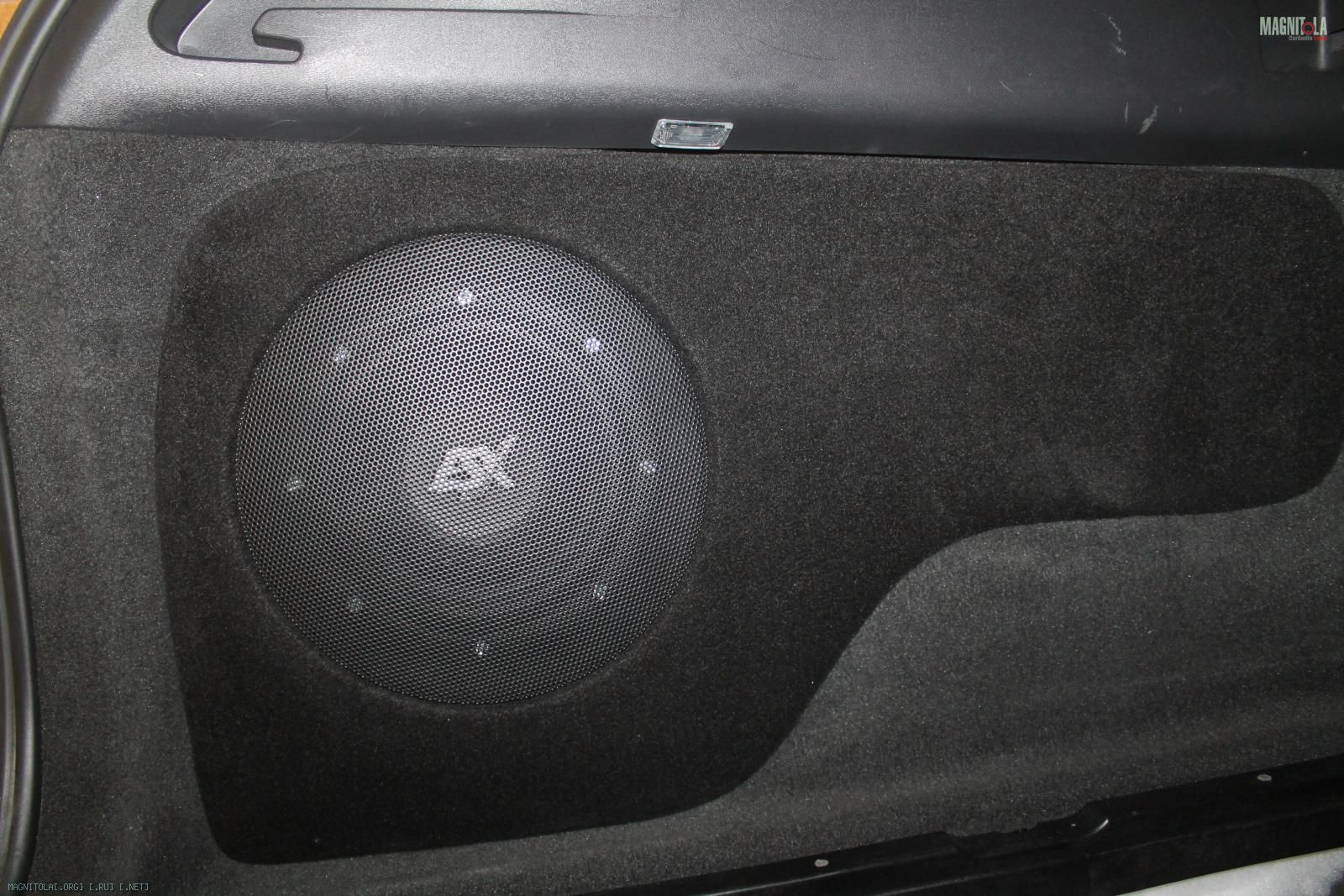

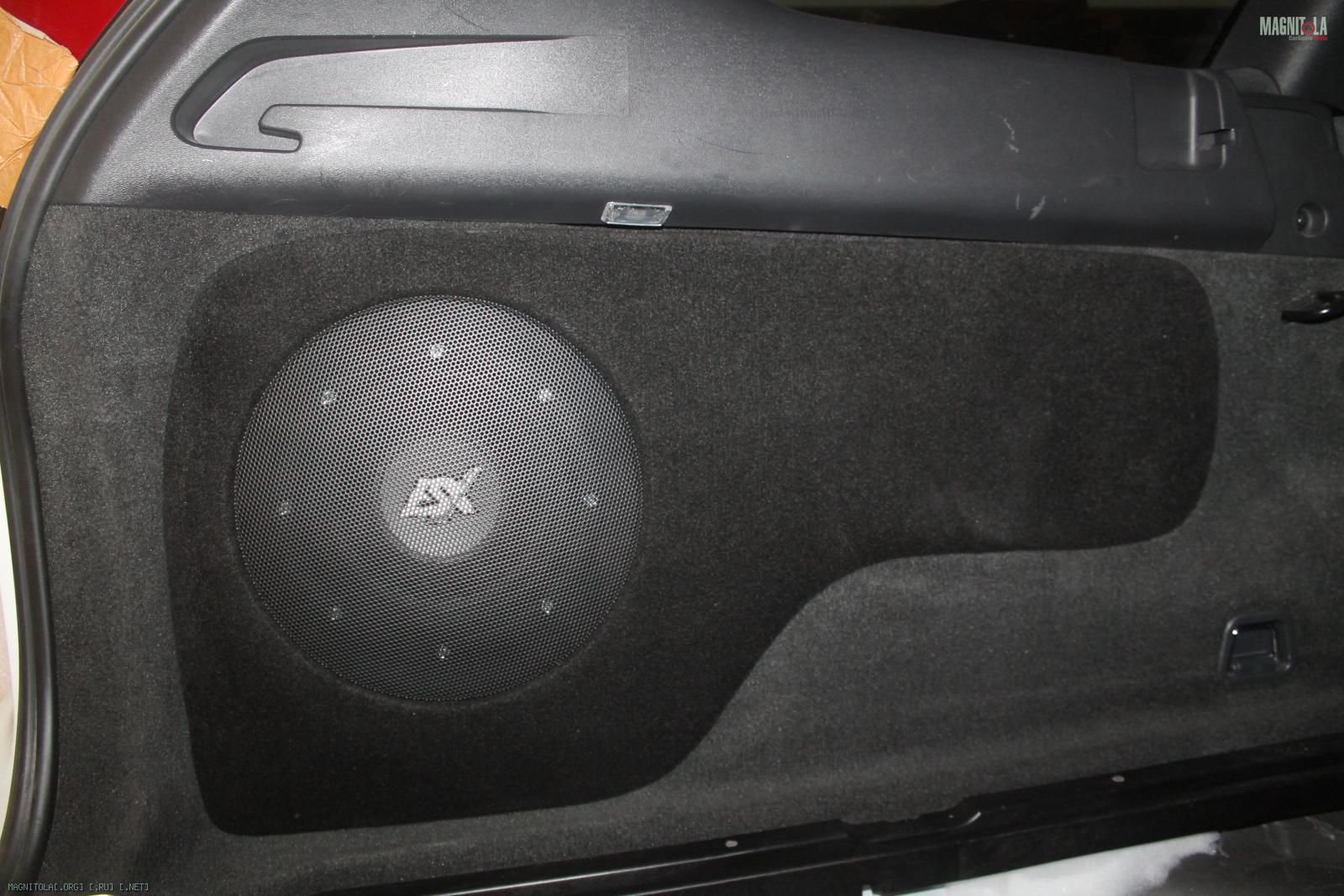

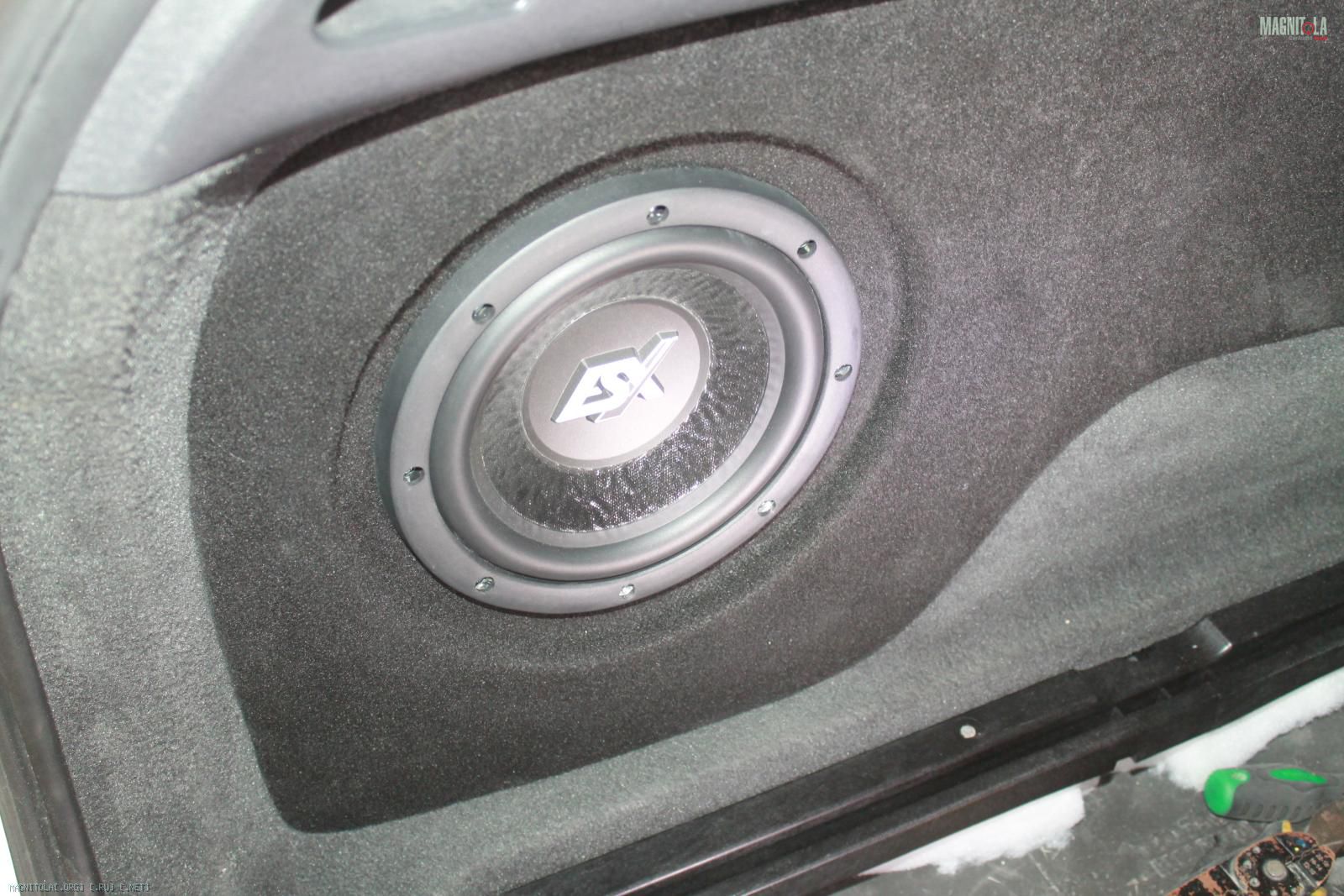

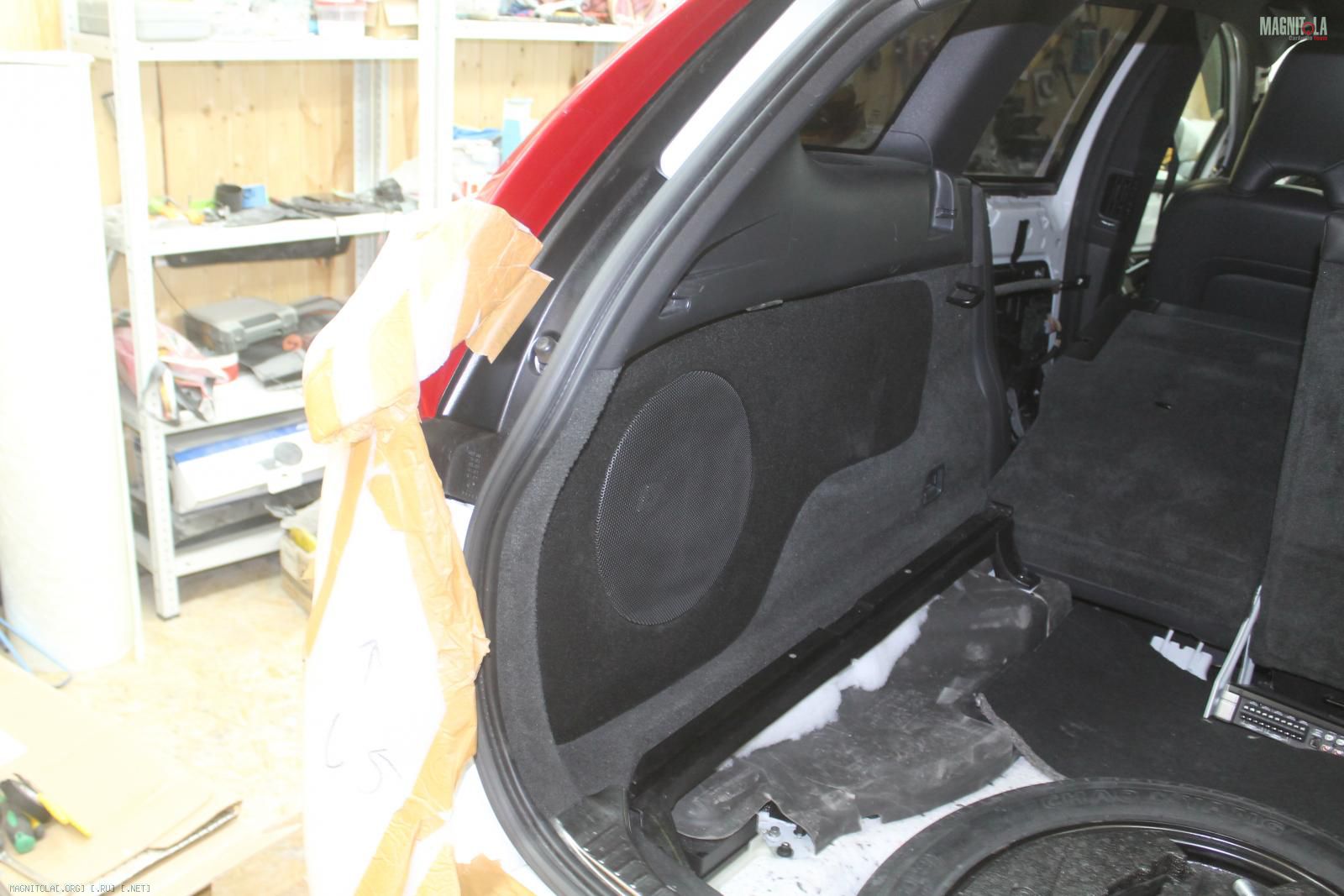

Итог...
Вложение 1163782Вложение 1163784Вложение 1163786Вложение 1163788Вложение 1163790Вложение 1163792Вложение 1163794Вложение 1163796Вложение 1163798Вложение 1163800

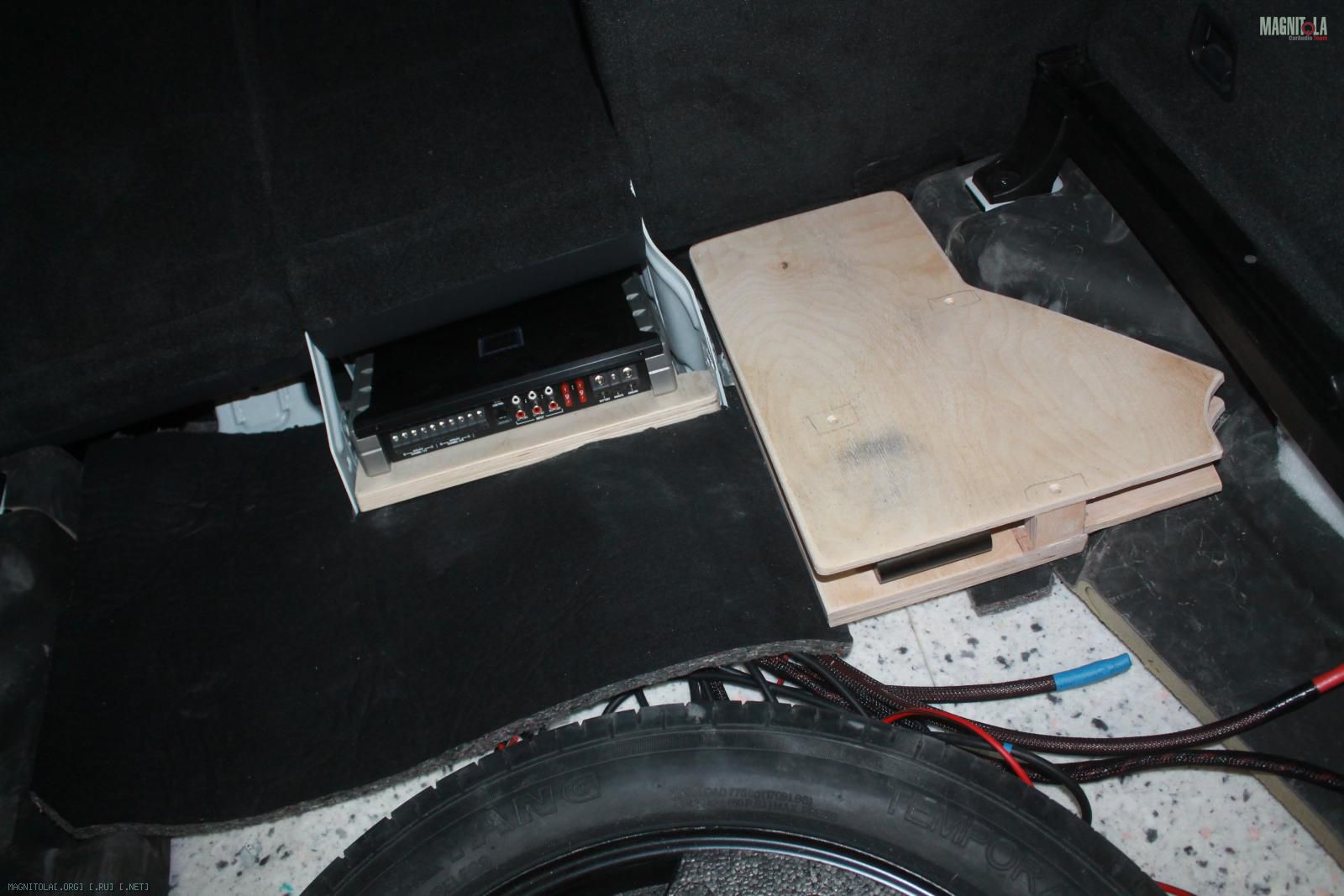

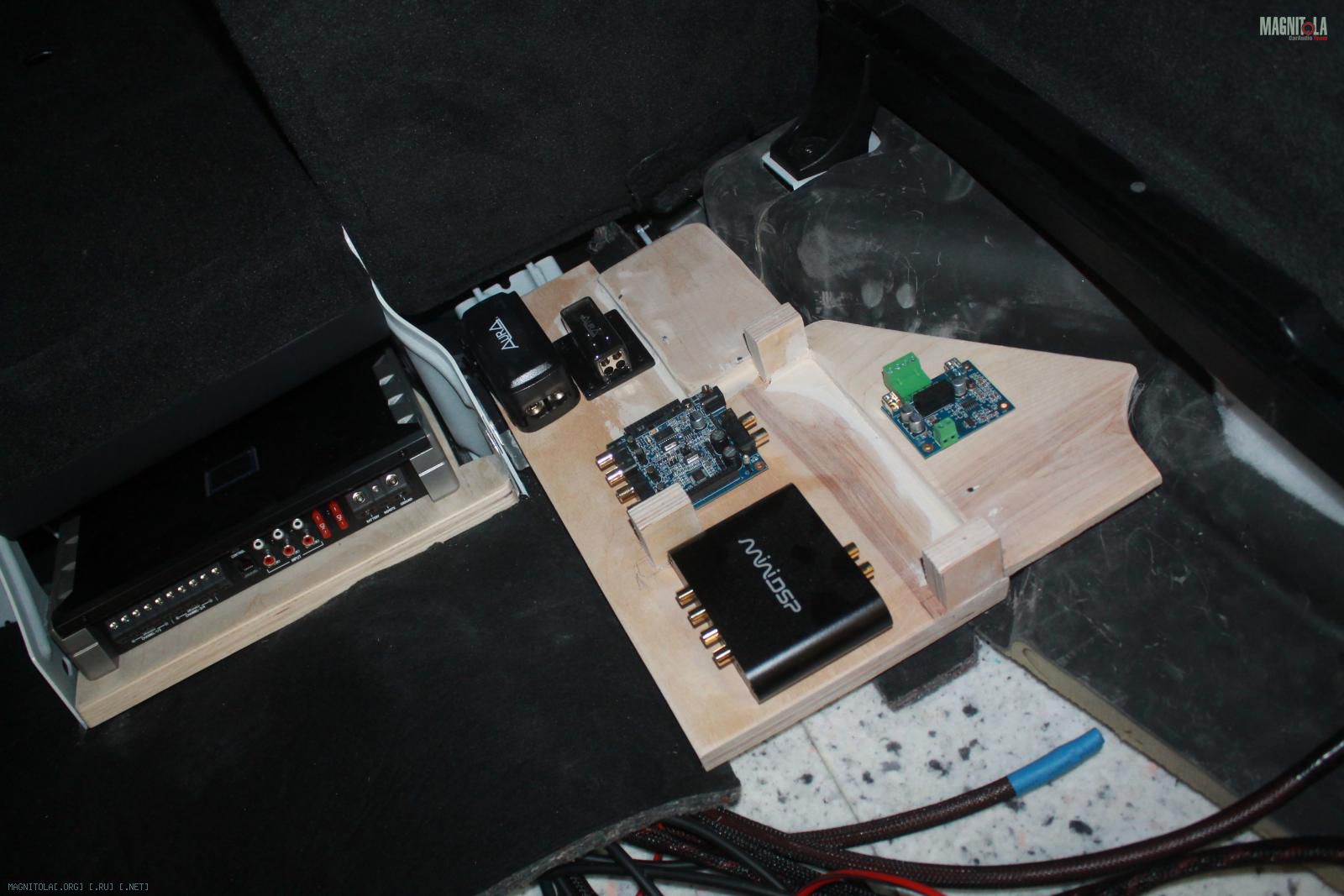

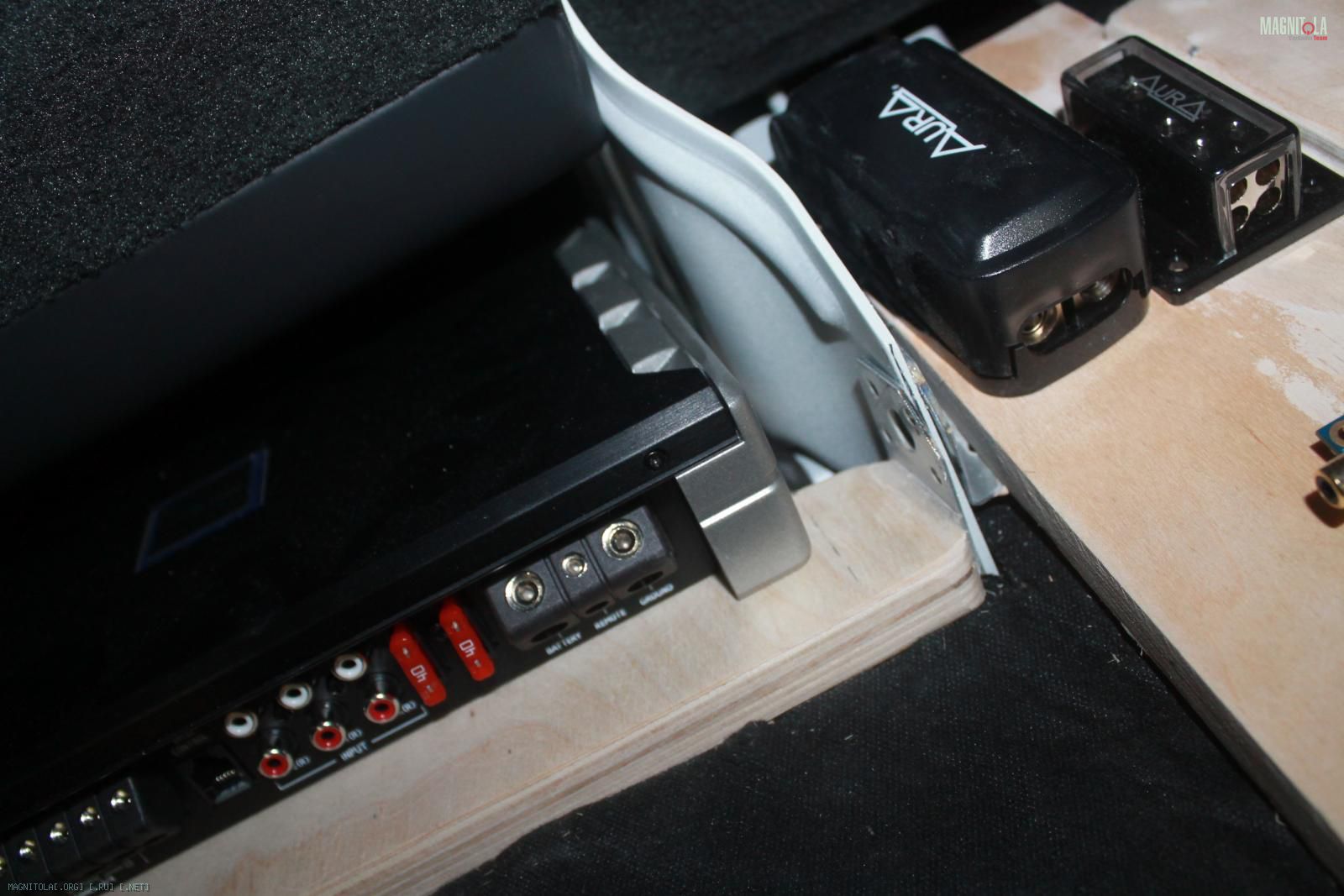

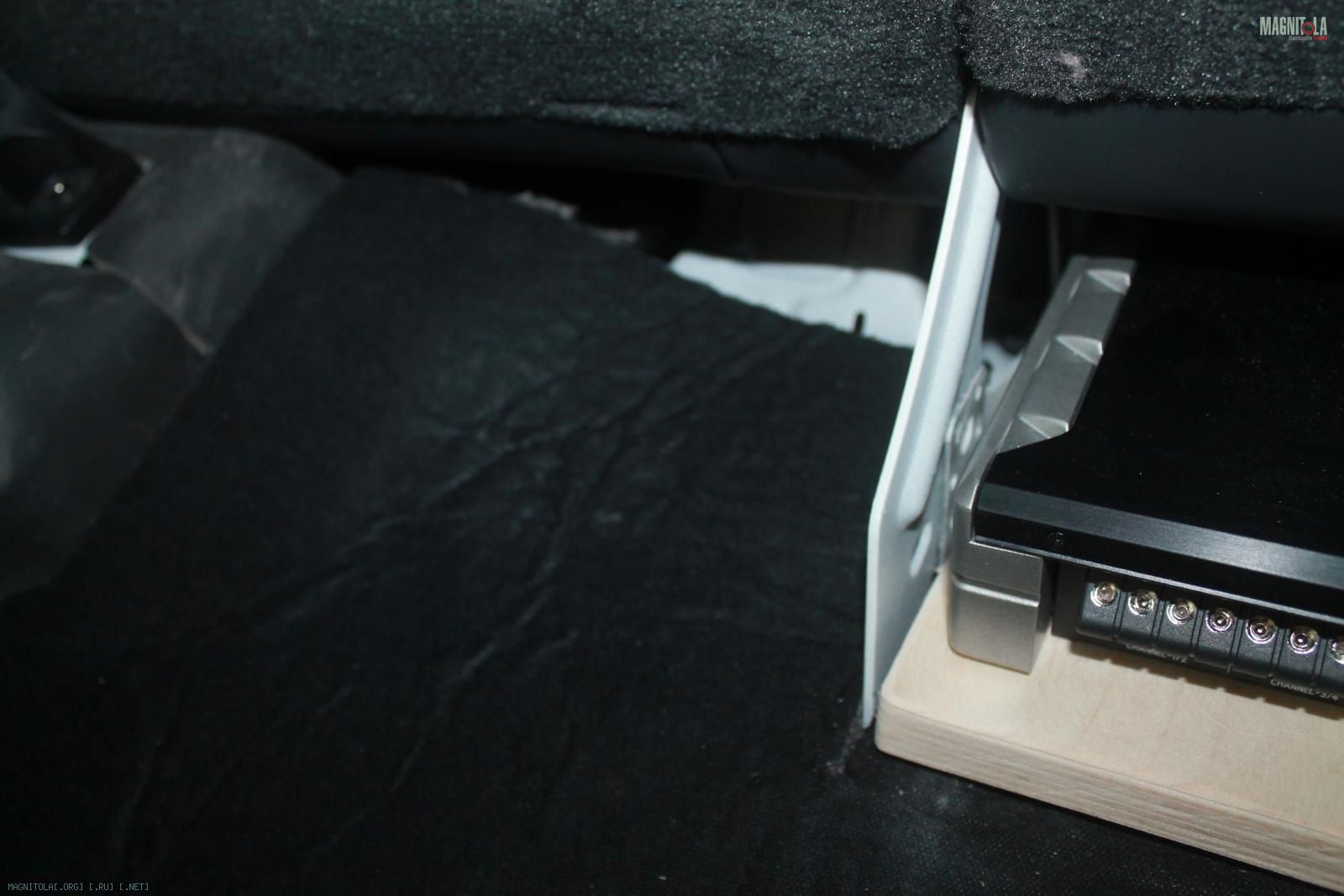

Изготовление фальшпанелей для усилителя, процессора и т.д... крепление в штатные места.
Внешне все сток и не отнимает ни грамма места в нише багажника...
Вложение 1163802Вложение 1163804Вложение 1163806Вложение 1163808Вложение 1163810Вложение 1163812Вложение 1163814

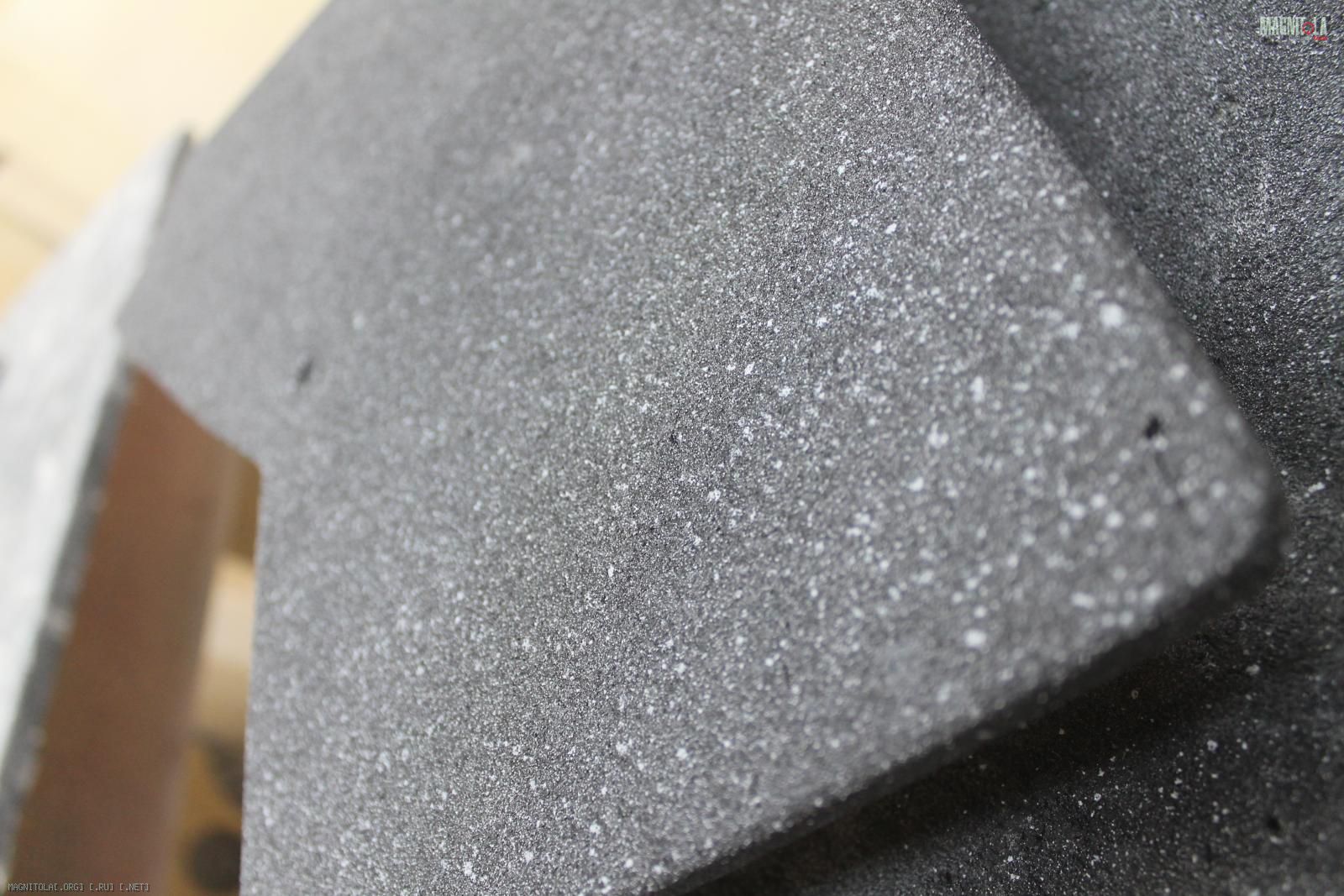

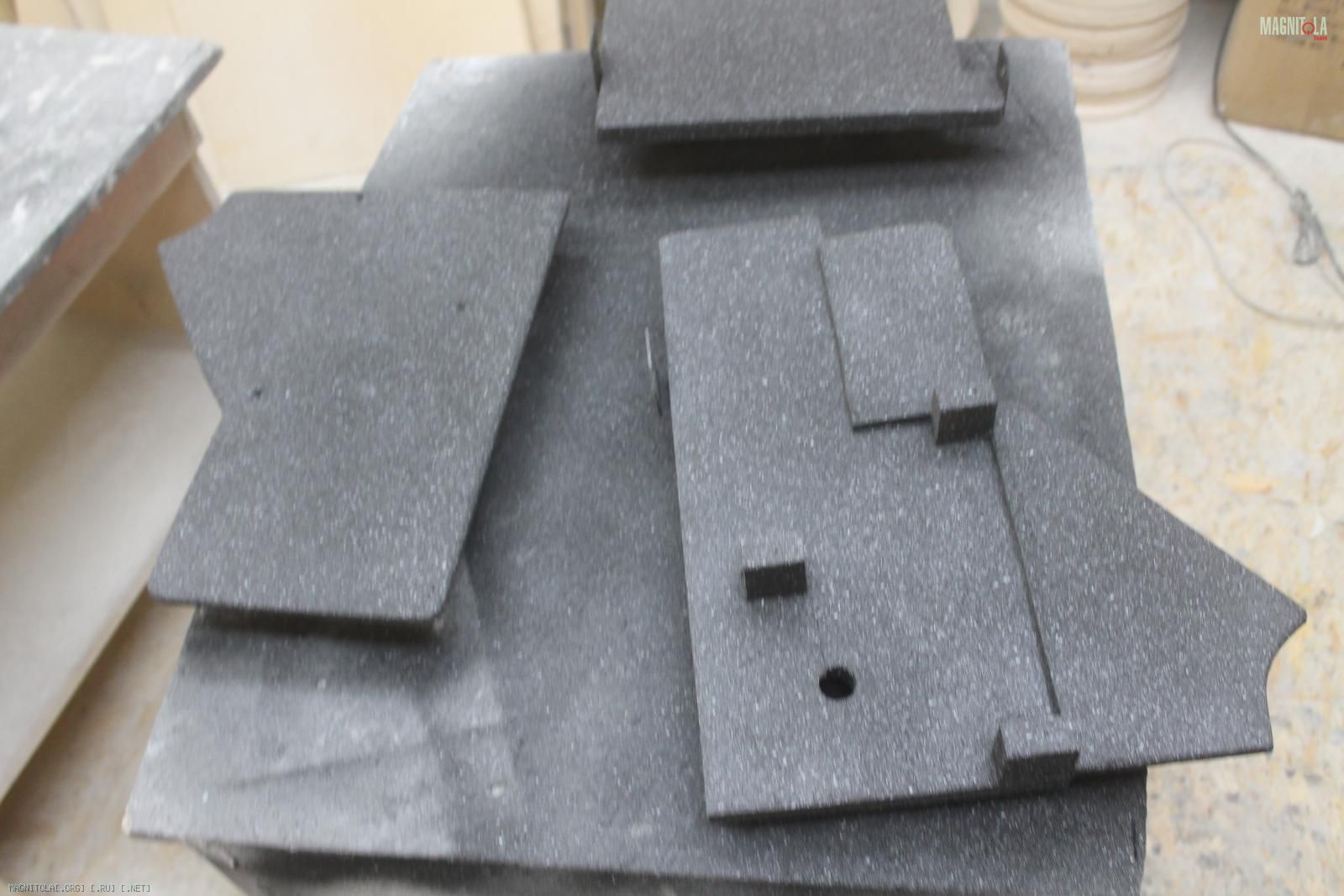

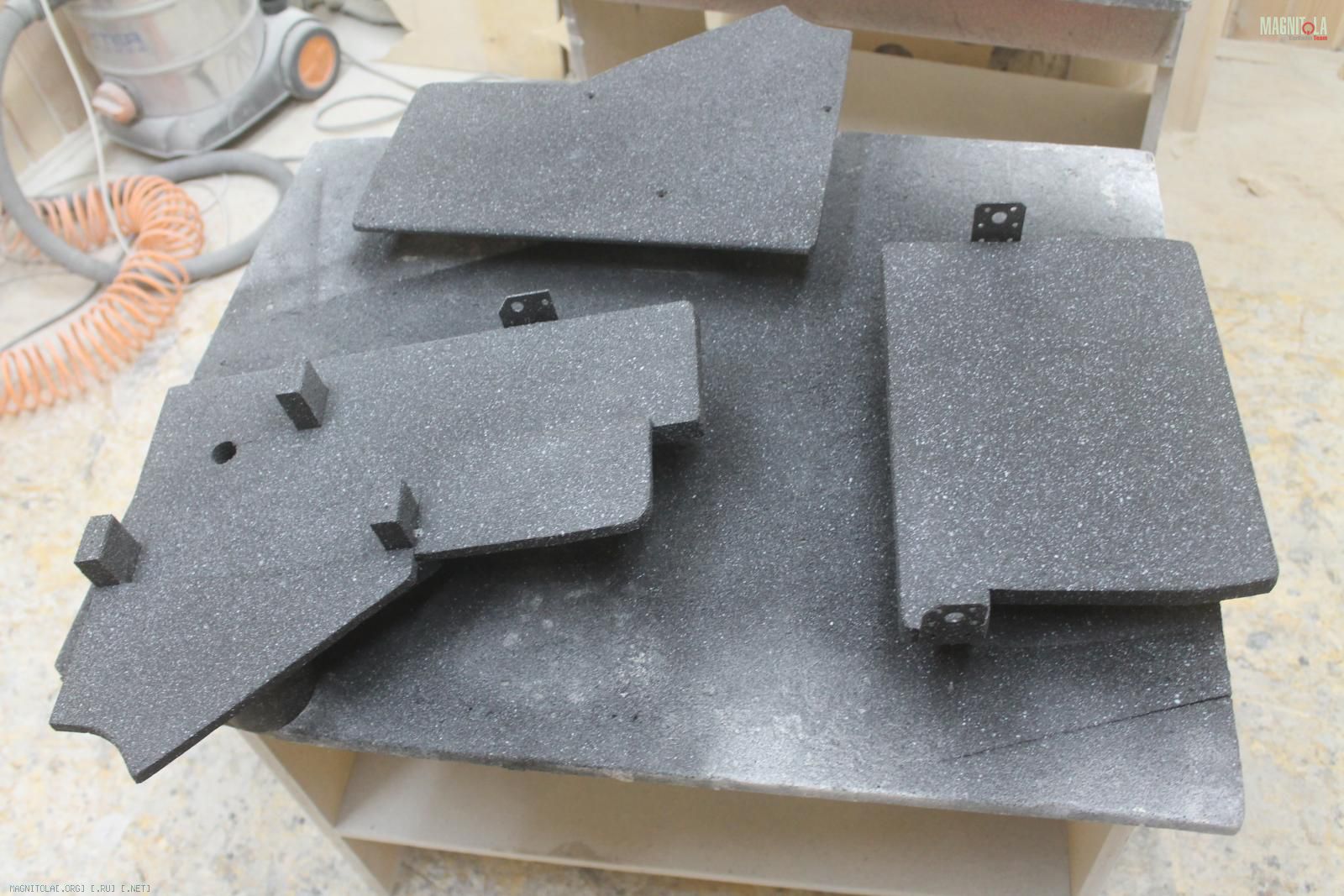

Покраска...
Вложение 1163816Вложение 1163818Вложение 1163820Вложение 1163822

Volvo XC60

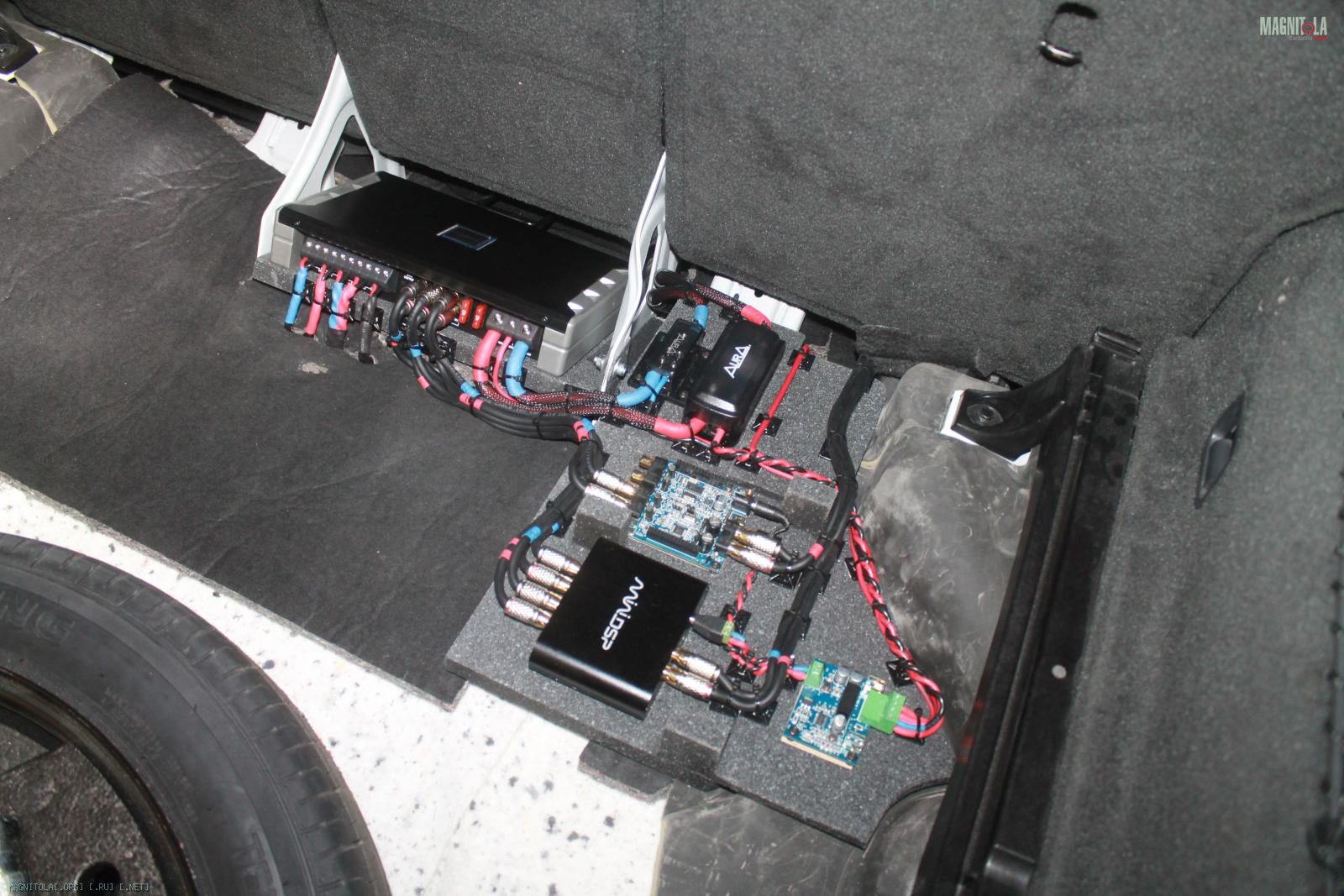

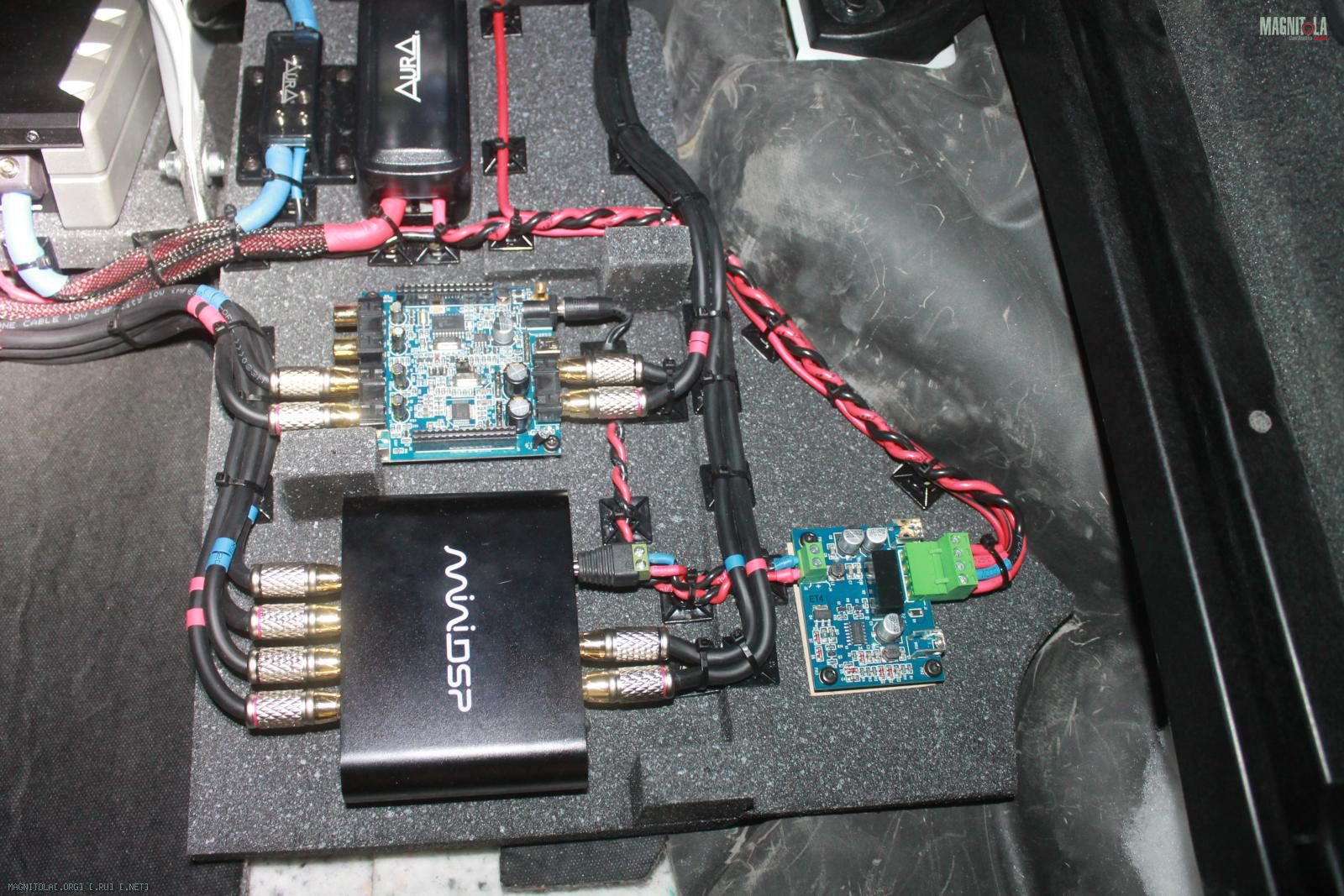

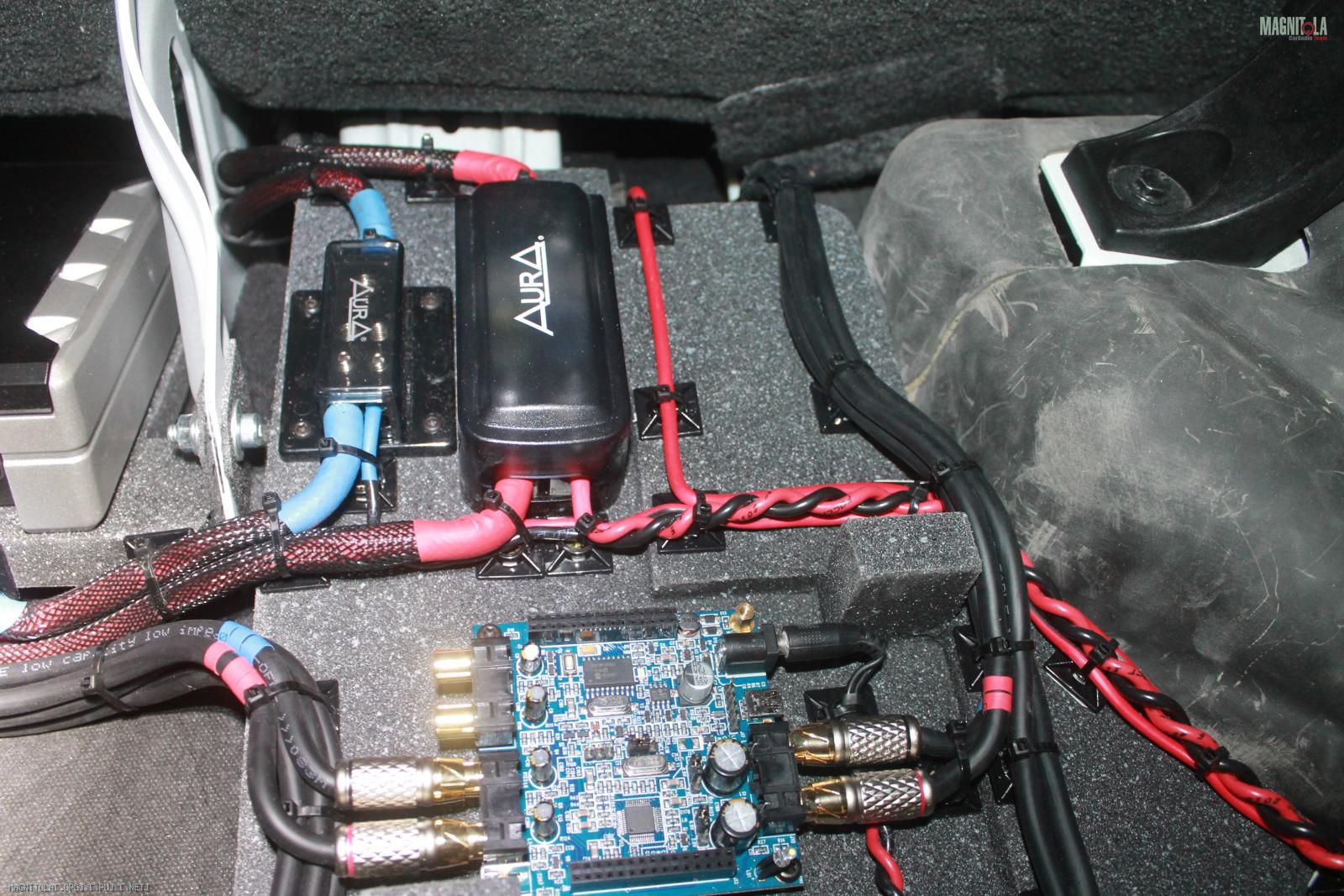

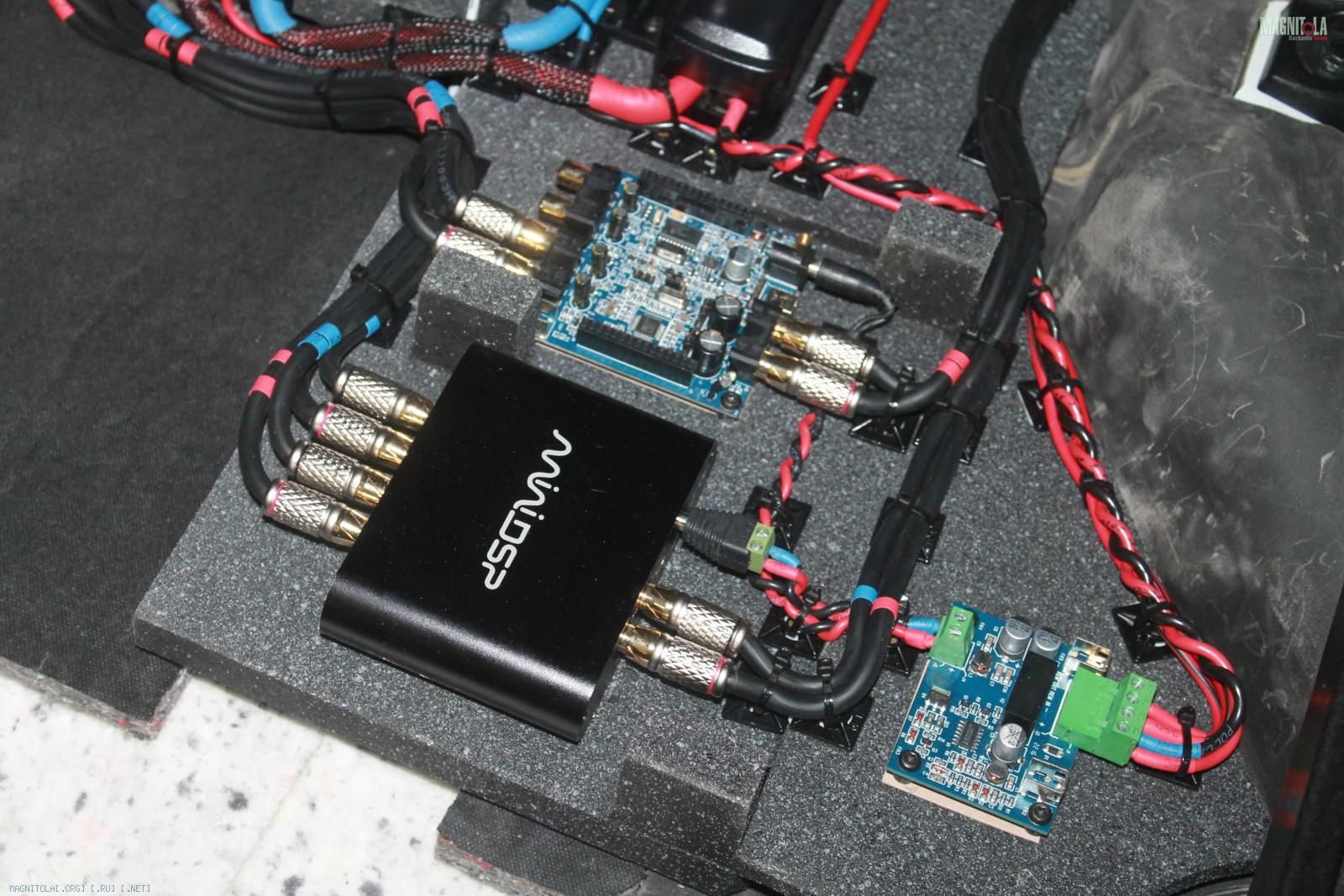

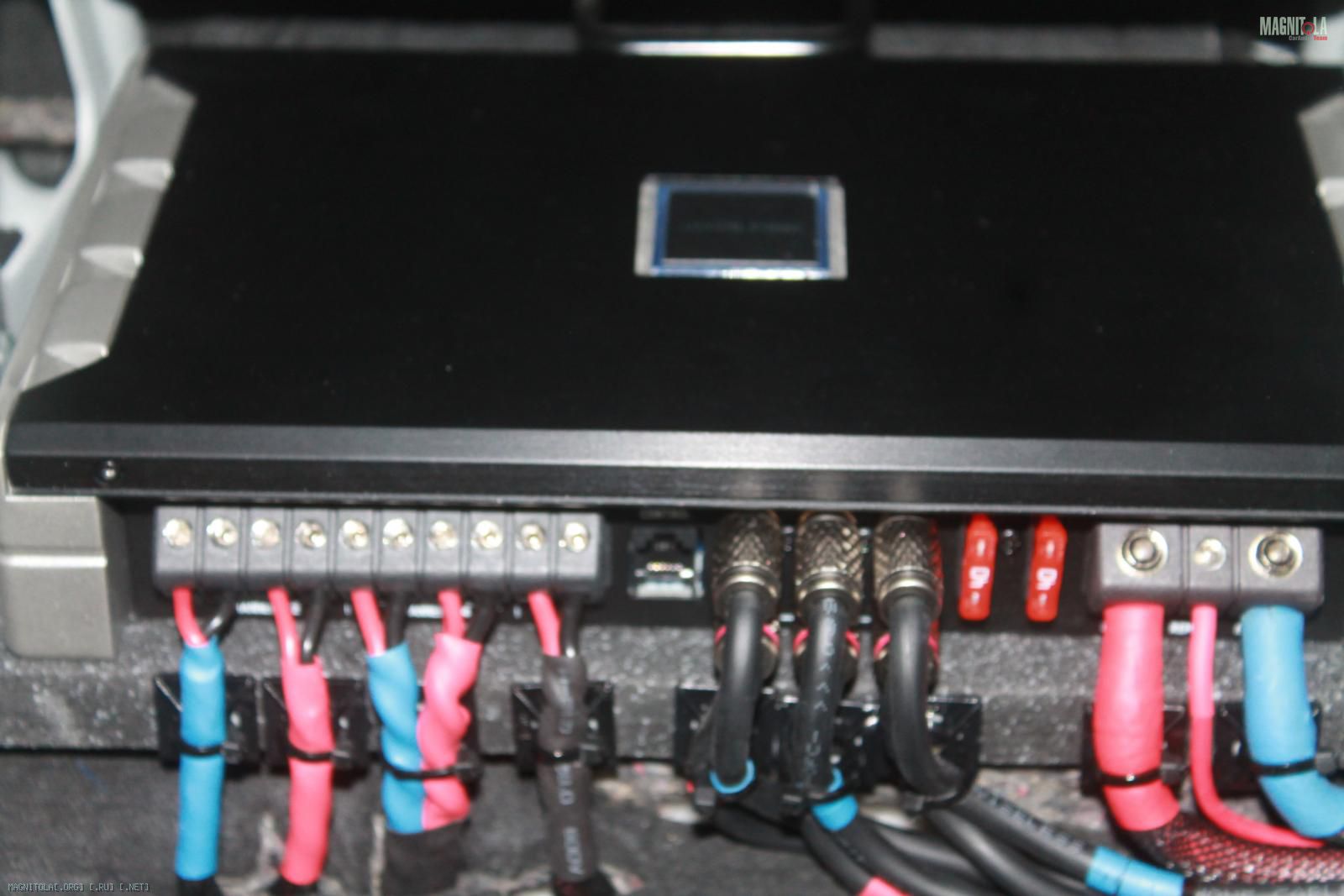

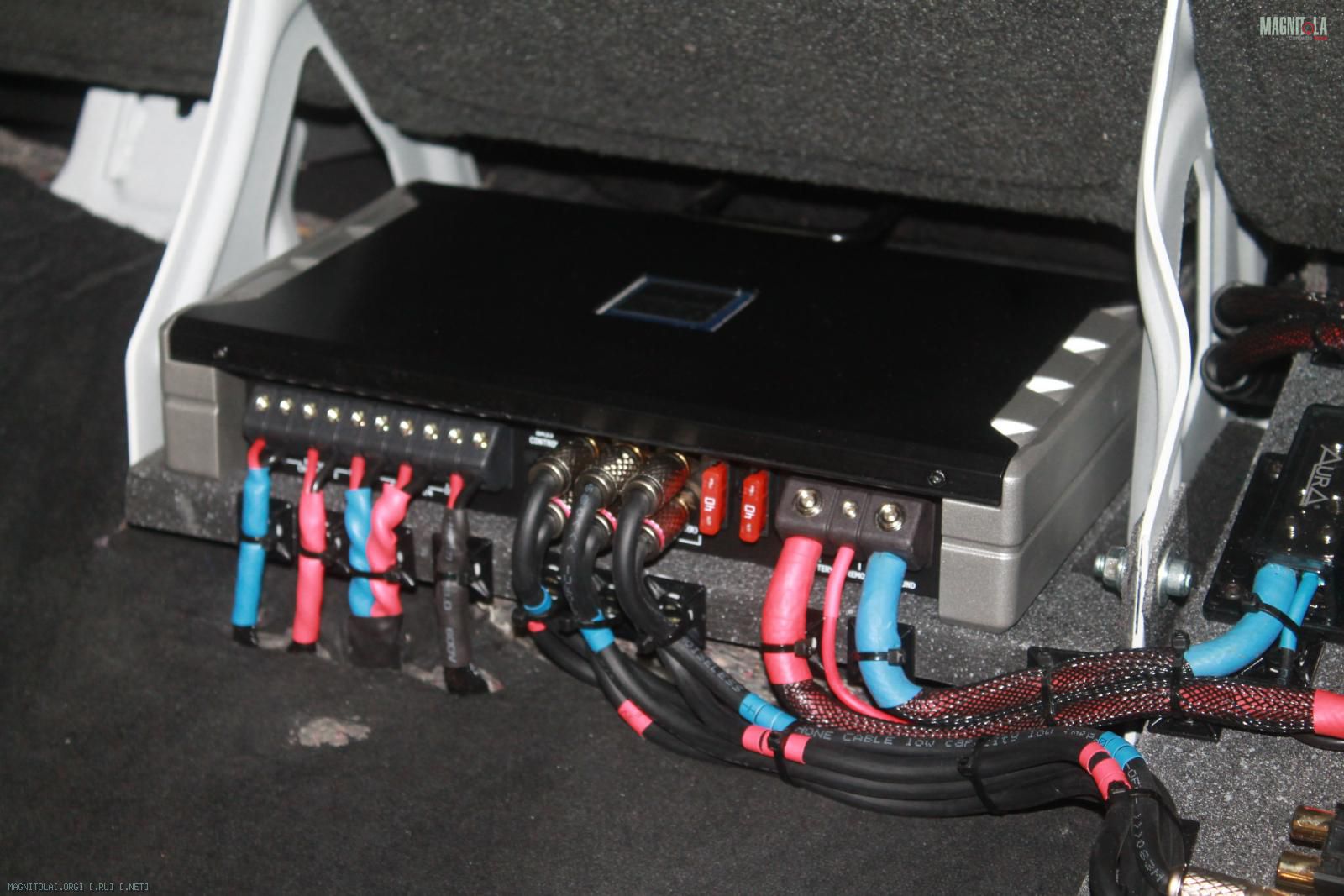

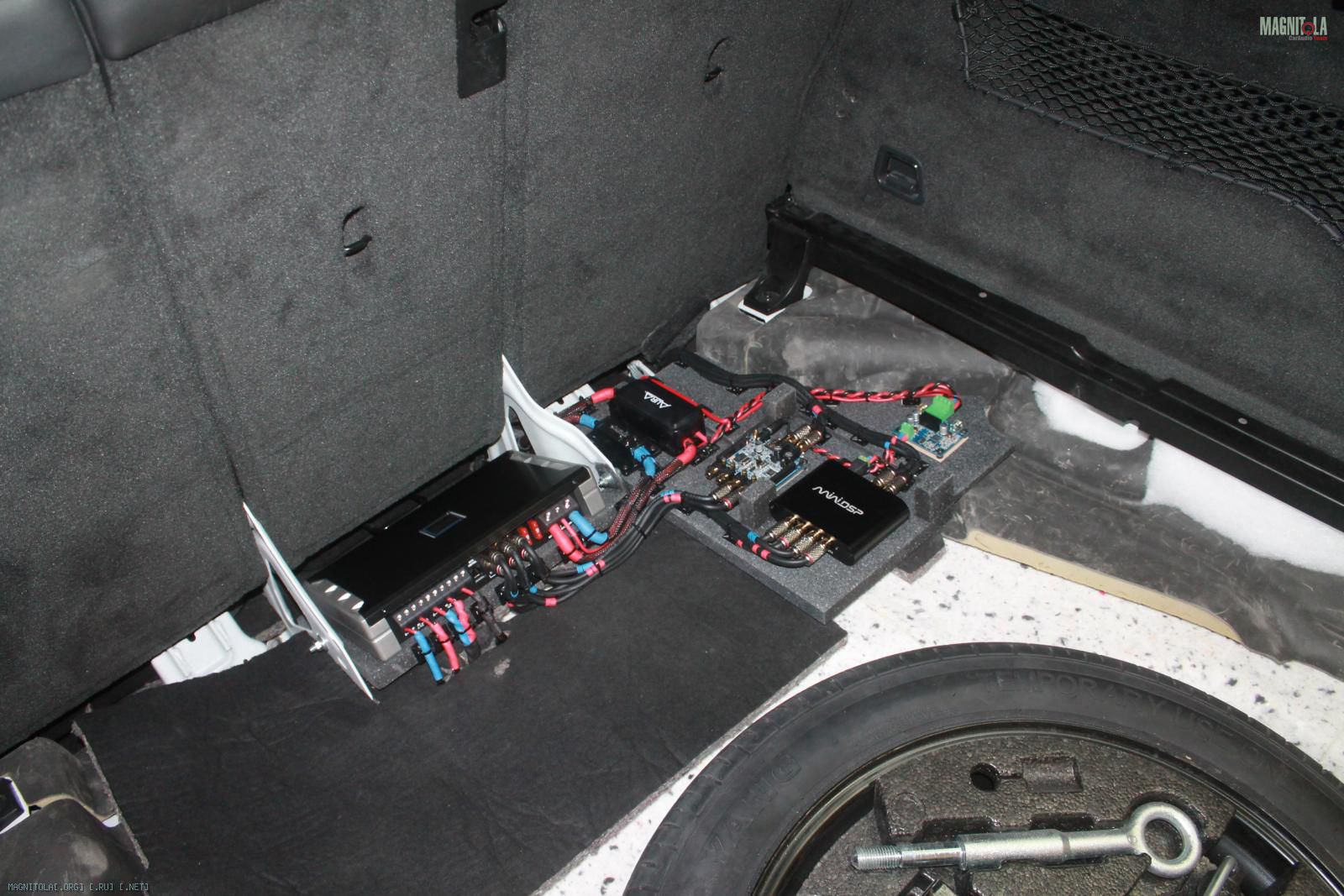

Коммутация, подключение...

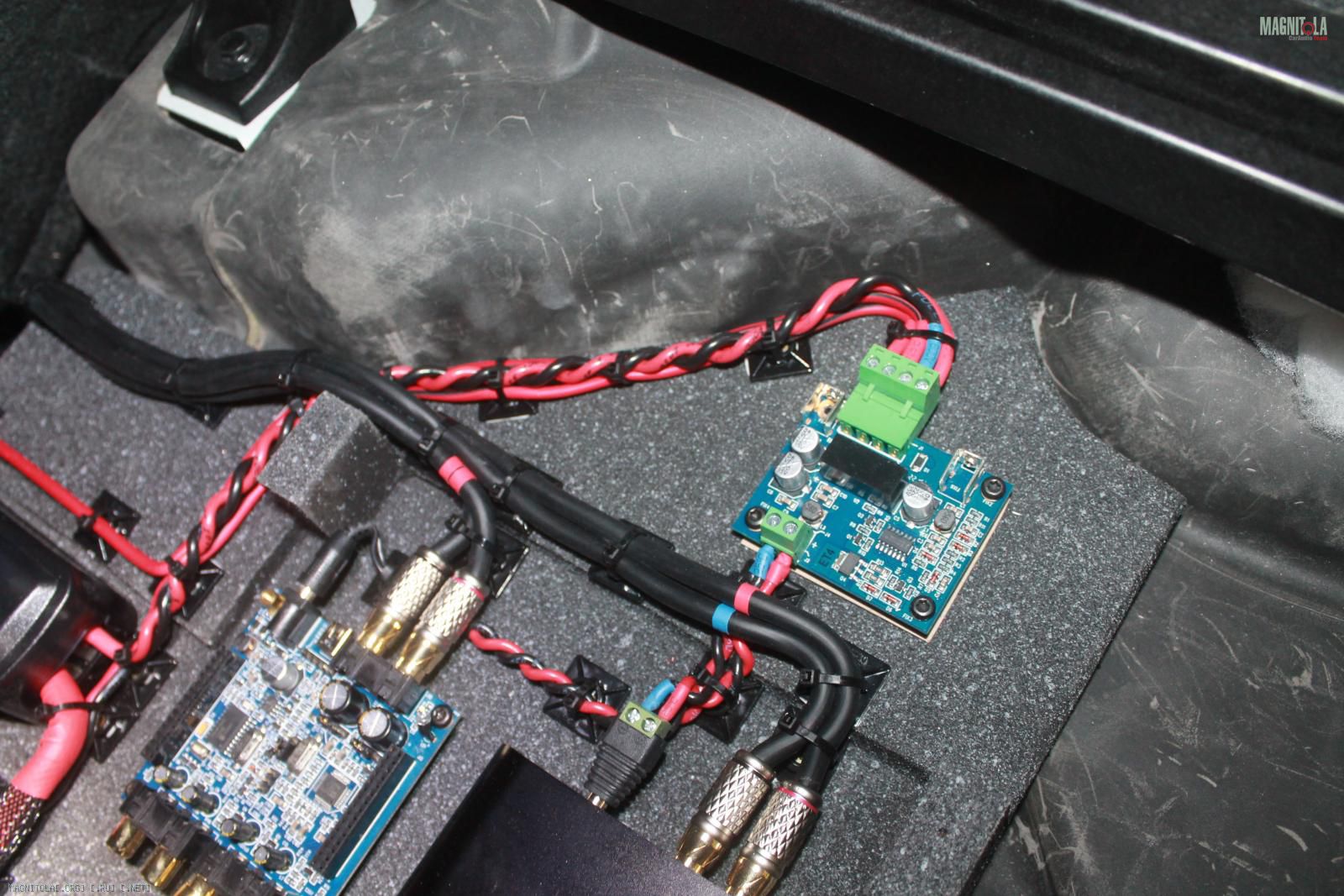

Пайка межблоков..
Вложение 1164206Вложение 1164208Вложение 1164210Вложение 1164212Вложение 1164214Вложение 1164216Вложение 1164218Вложение 1164220Вложение 1164222Вложение 1164224Вложение 1164226Вложение 1164228Вложение 1164230Вложение 1164232Вложение 1164234Вложение 1164236Вложение 1164238Вложение 1164240

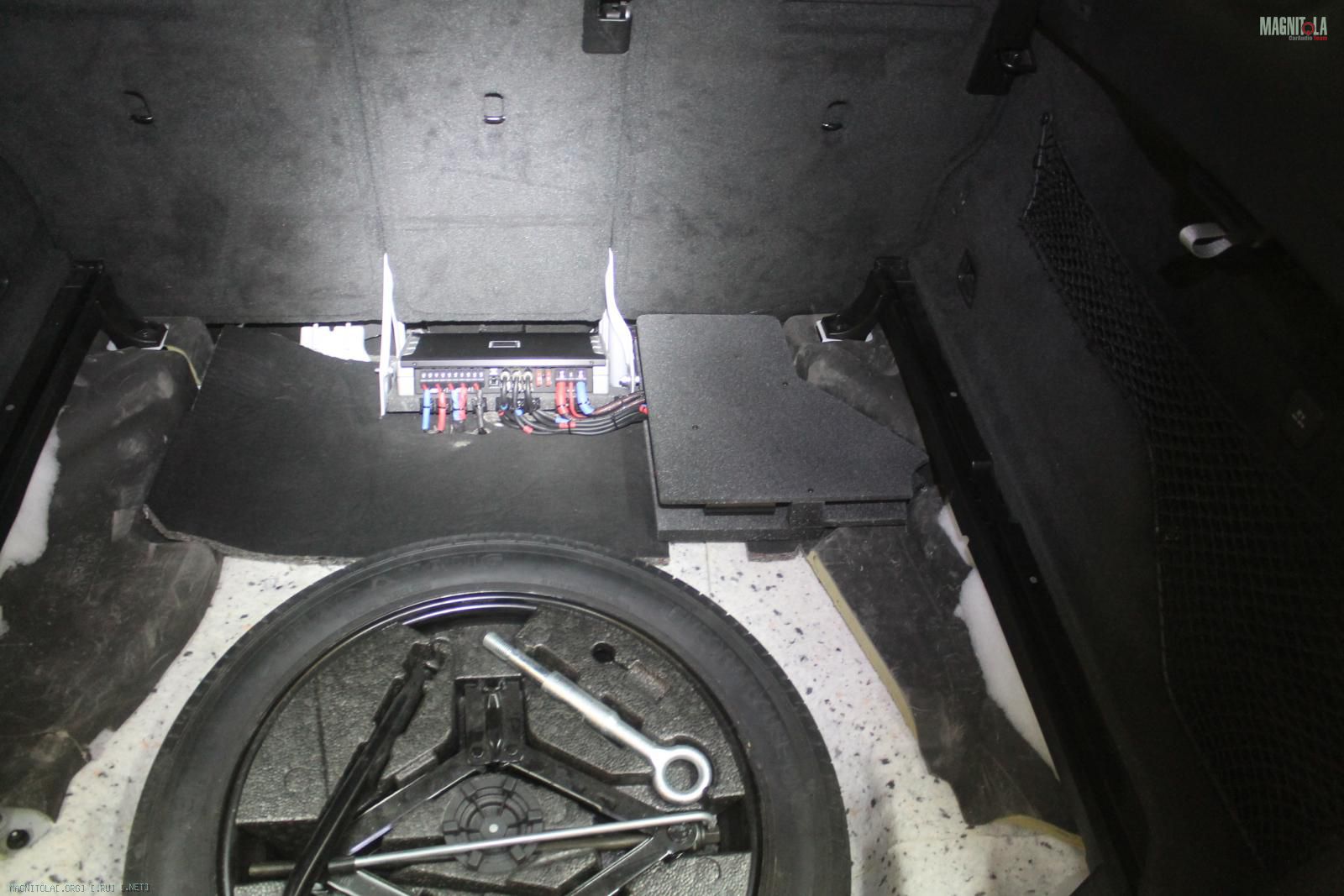

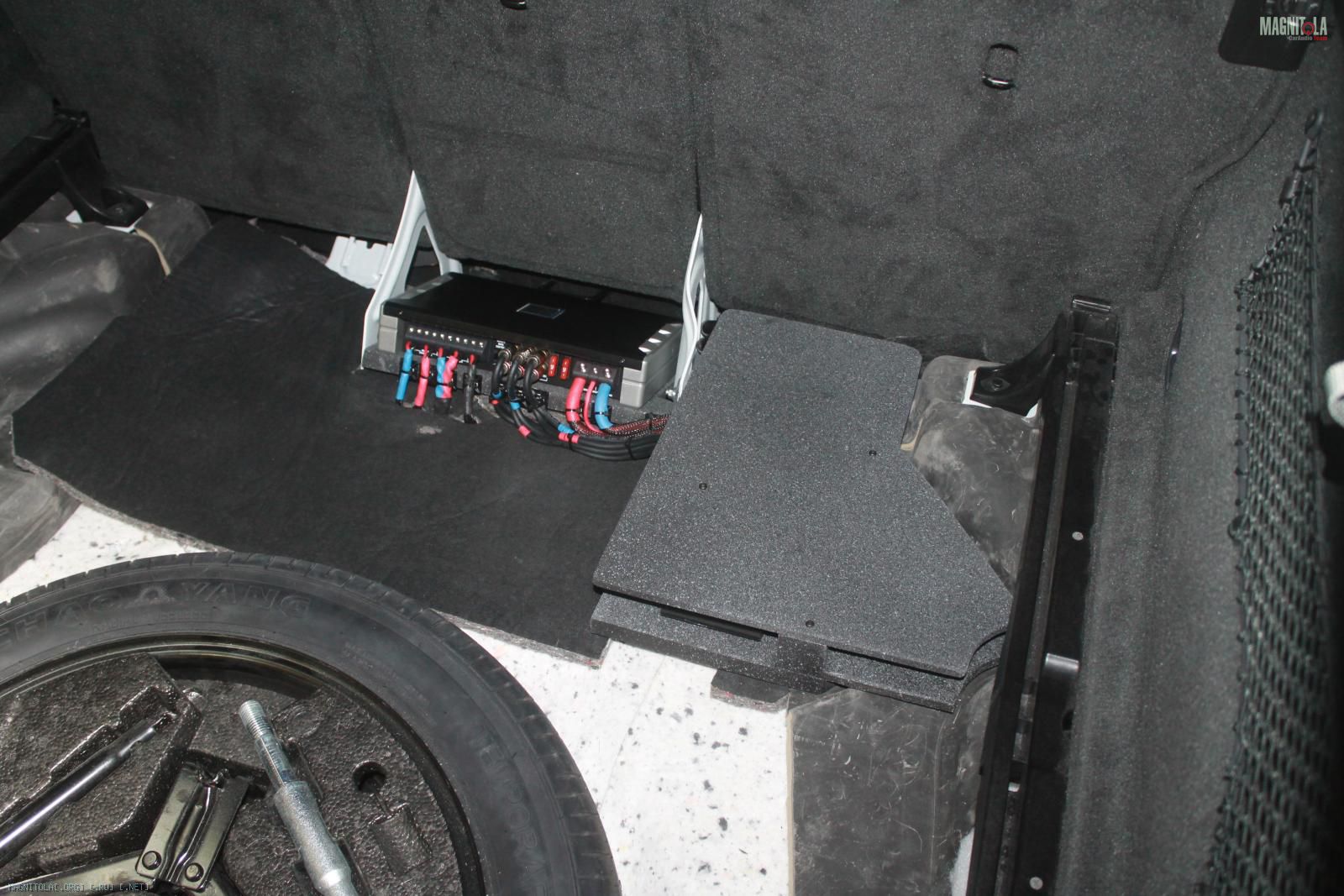

Процессорную часть закрываем декоративной панелью.
Вложение 1164242Вложение 1164244Вложение 1164246Вложение 1164248Вложение 1164250Вложение 1164252

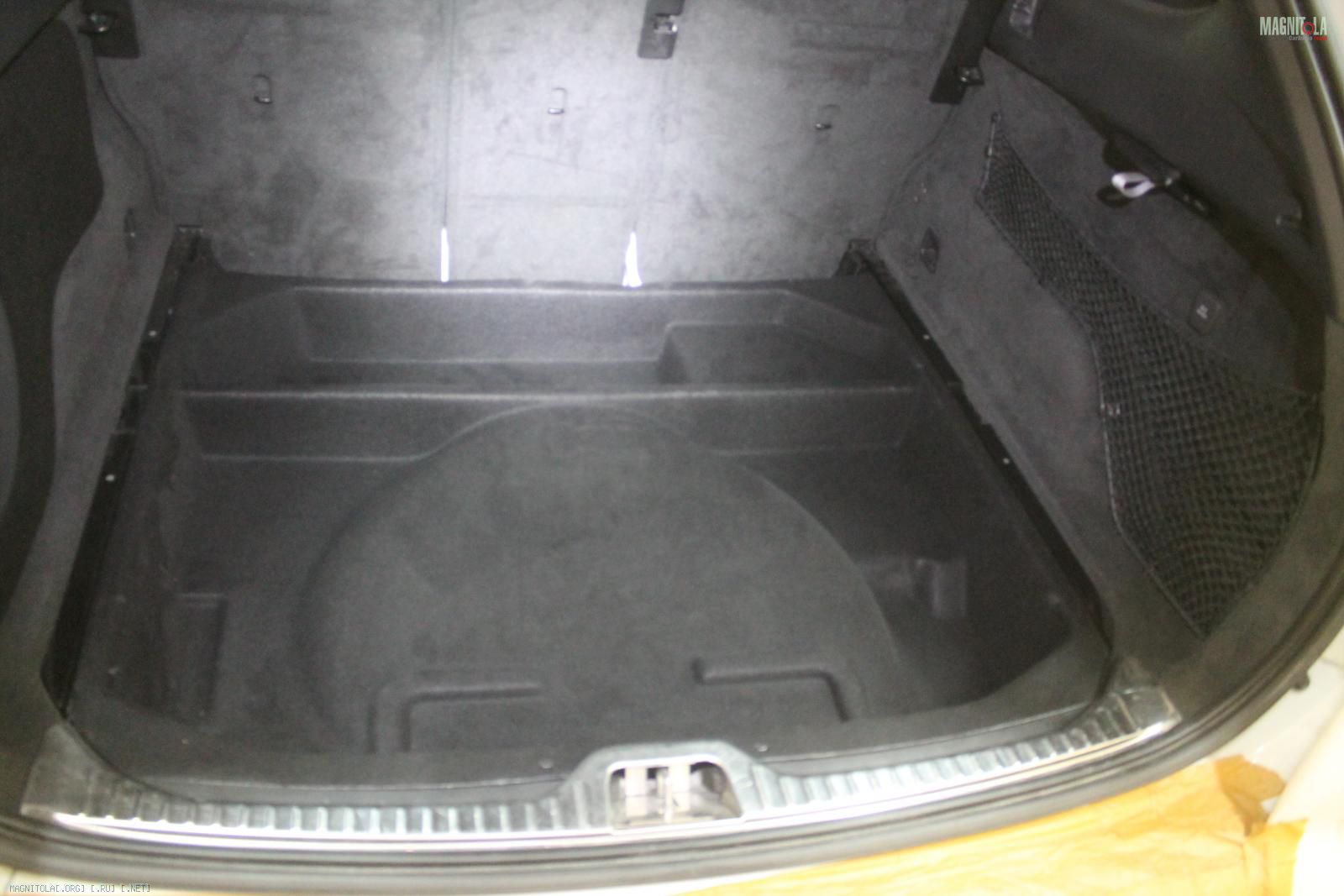

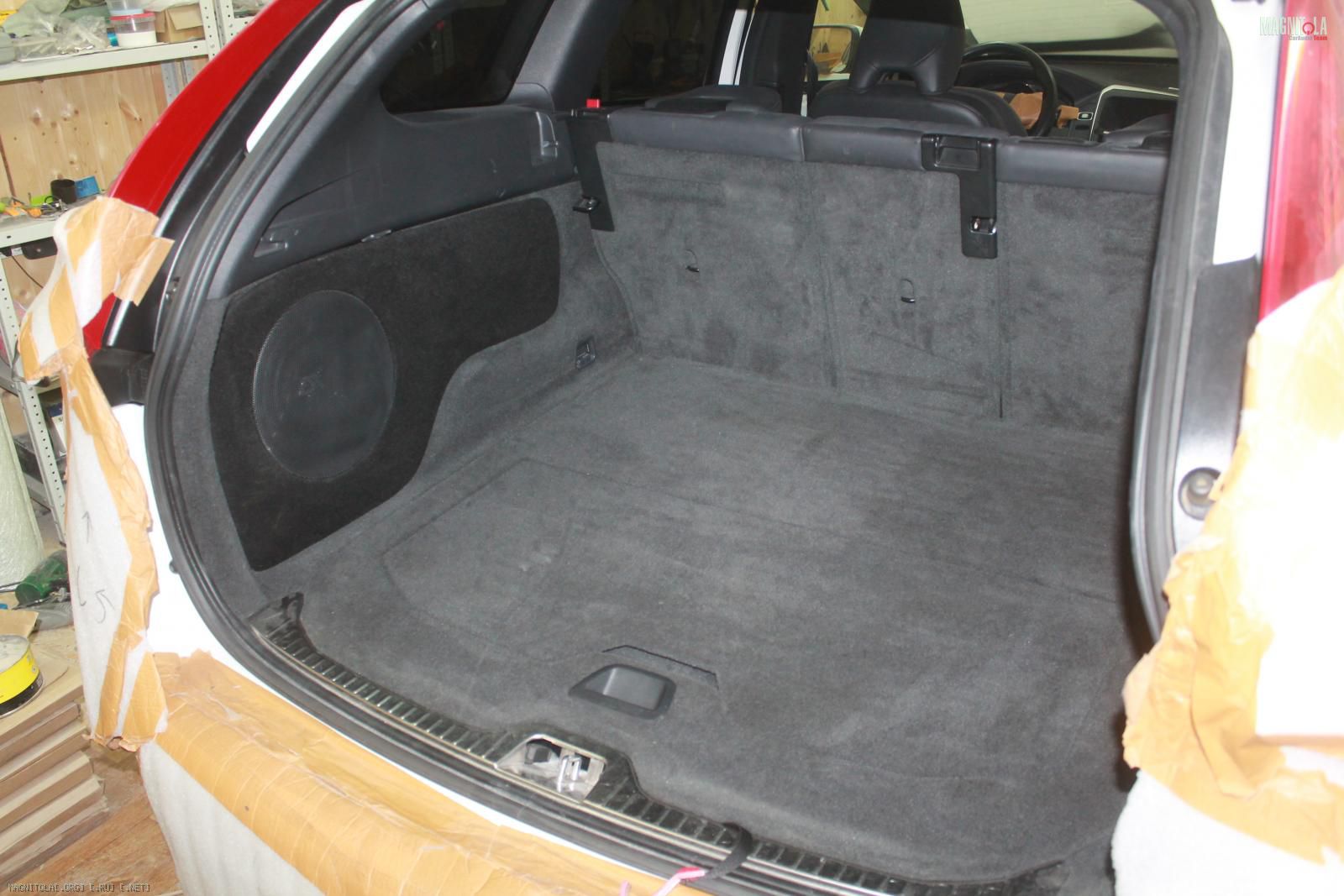

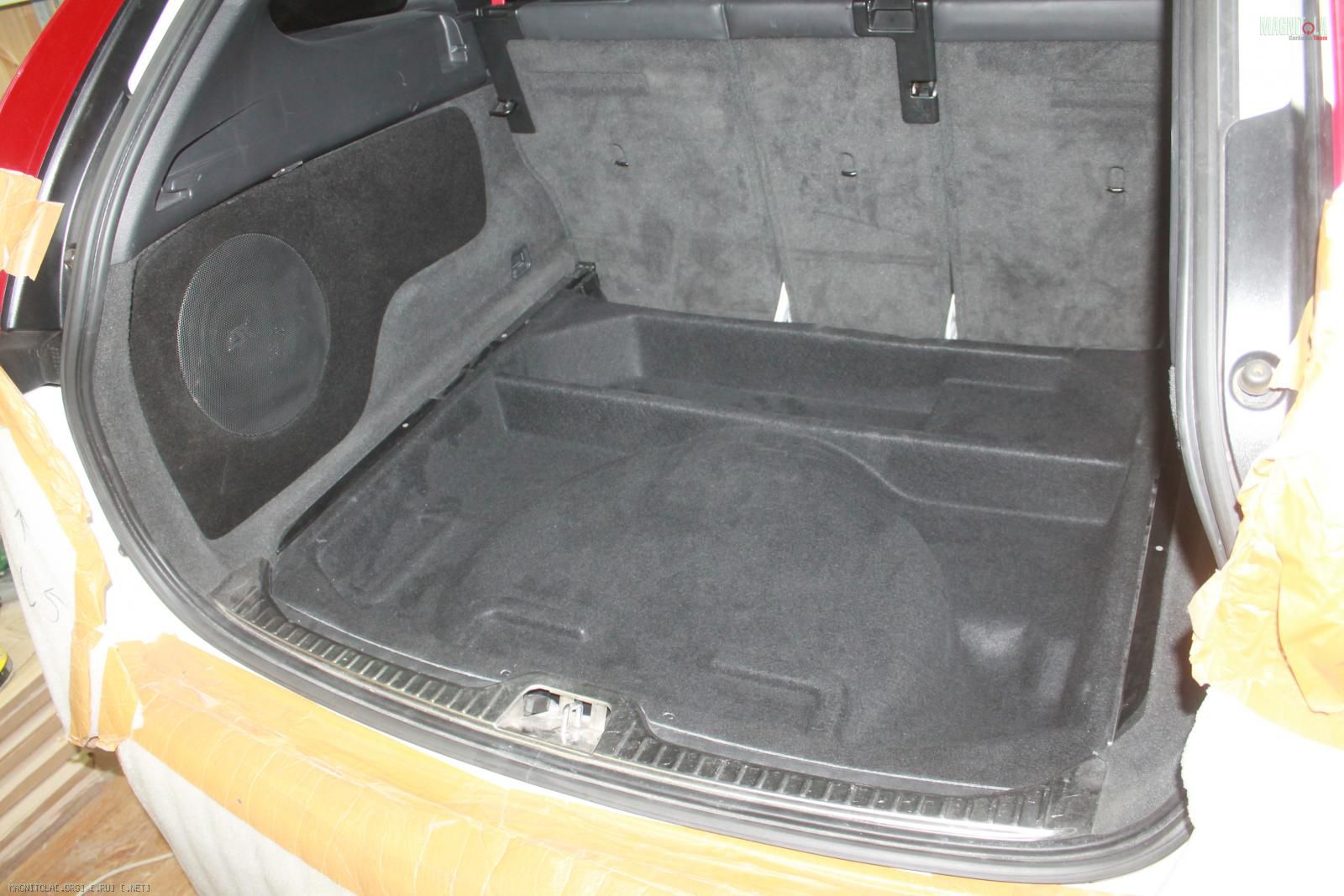

Итог багажника...
Вложение 1164254Вложение 1164256Вложение 1164258Вложение 1164260Вложение 1164262

Volvo XC60

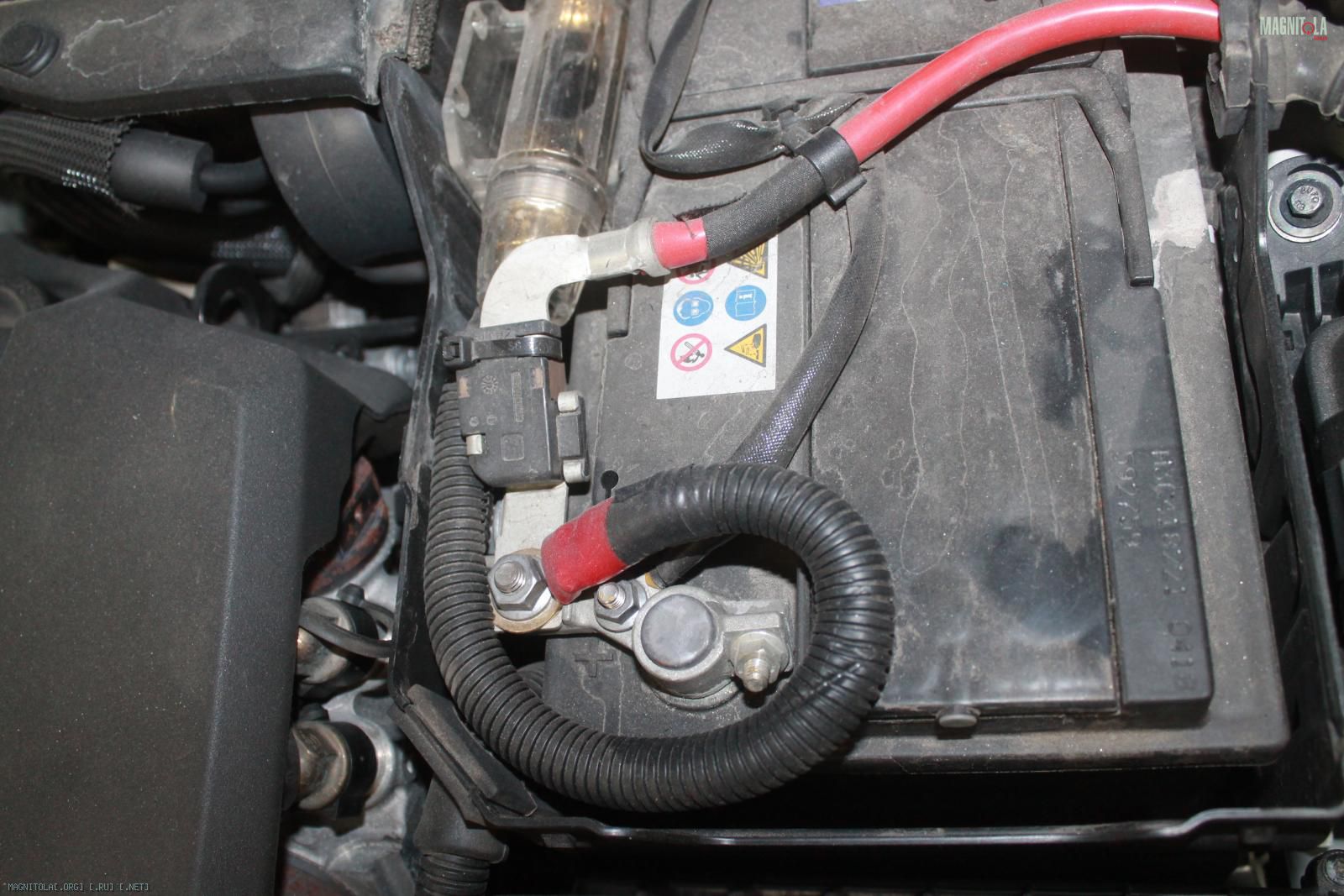

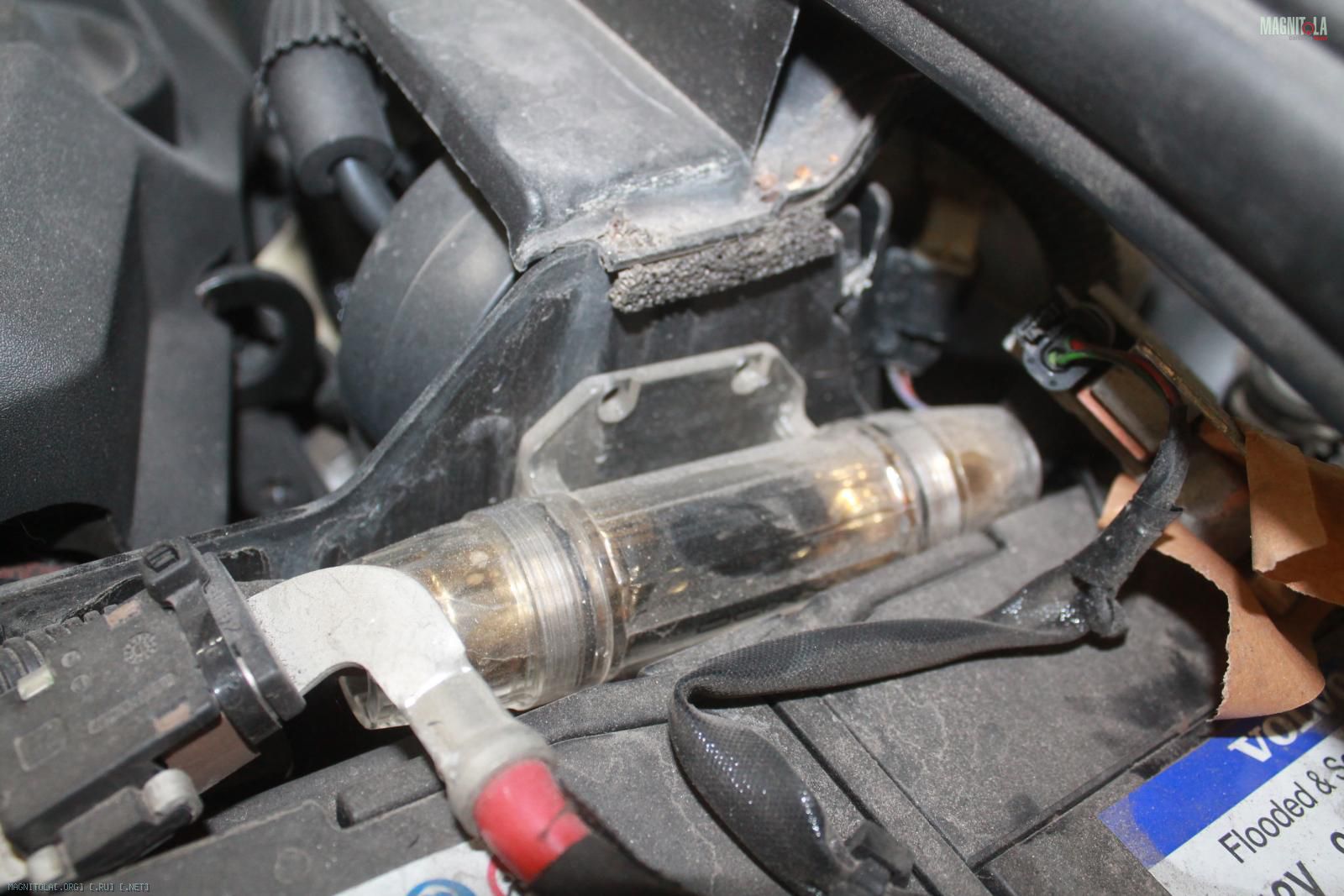

Под капотом "до"…
Пред 200а на 2га…

Вложение 1164482Вложение 1164484

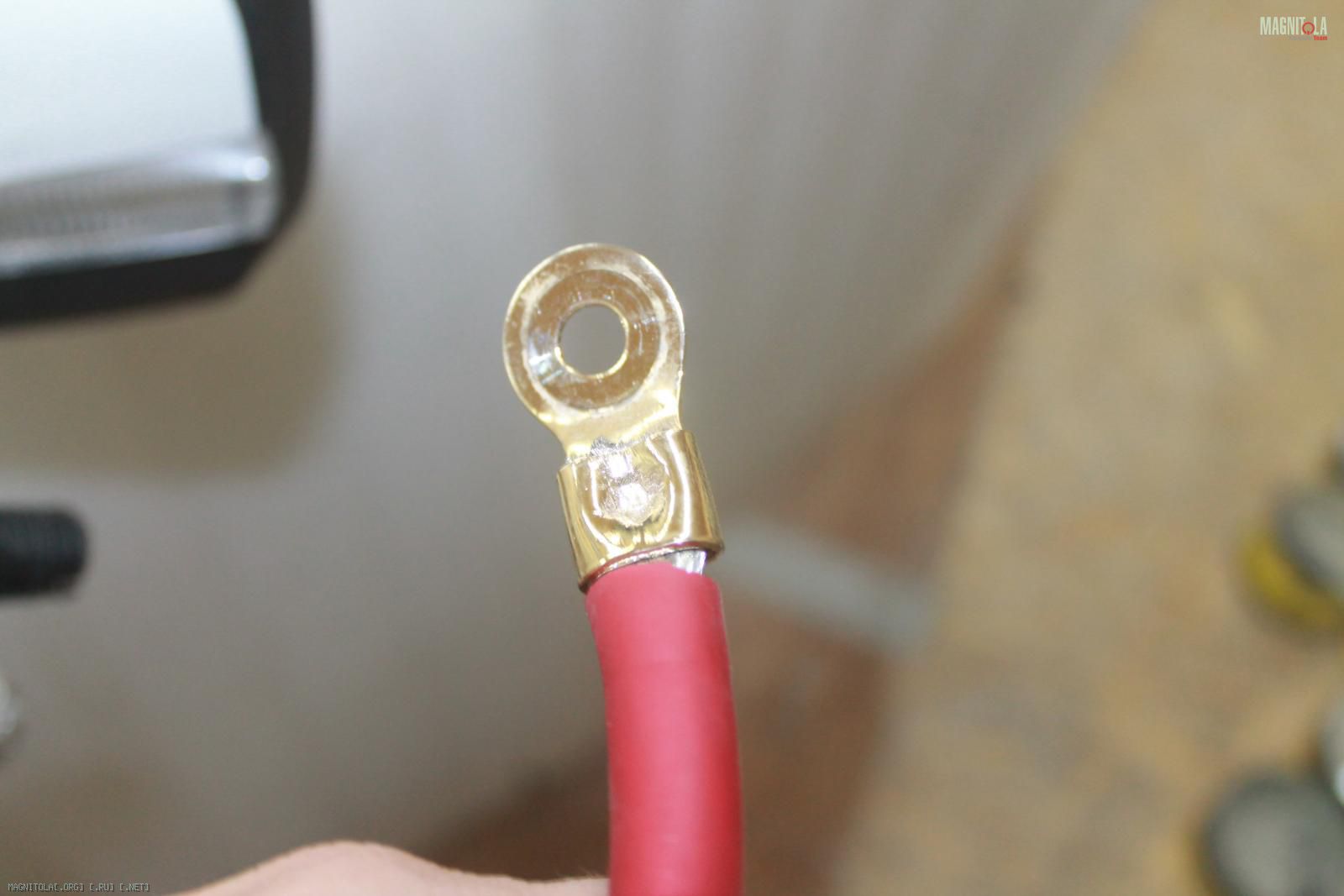

"Грамотная опрессовка"
Вложение 1164486

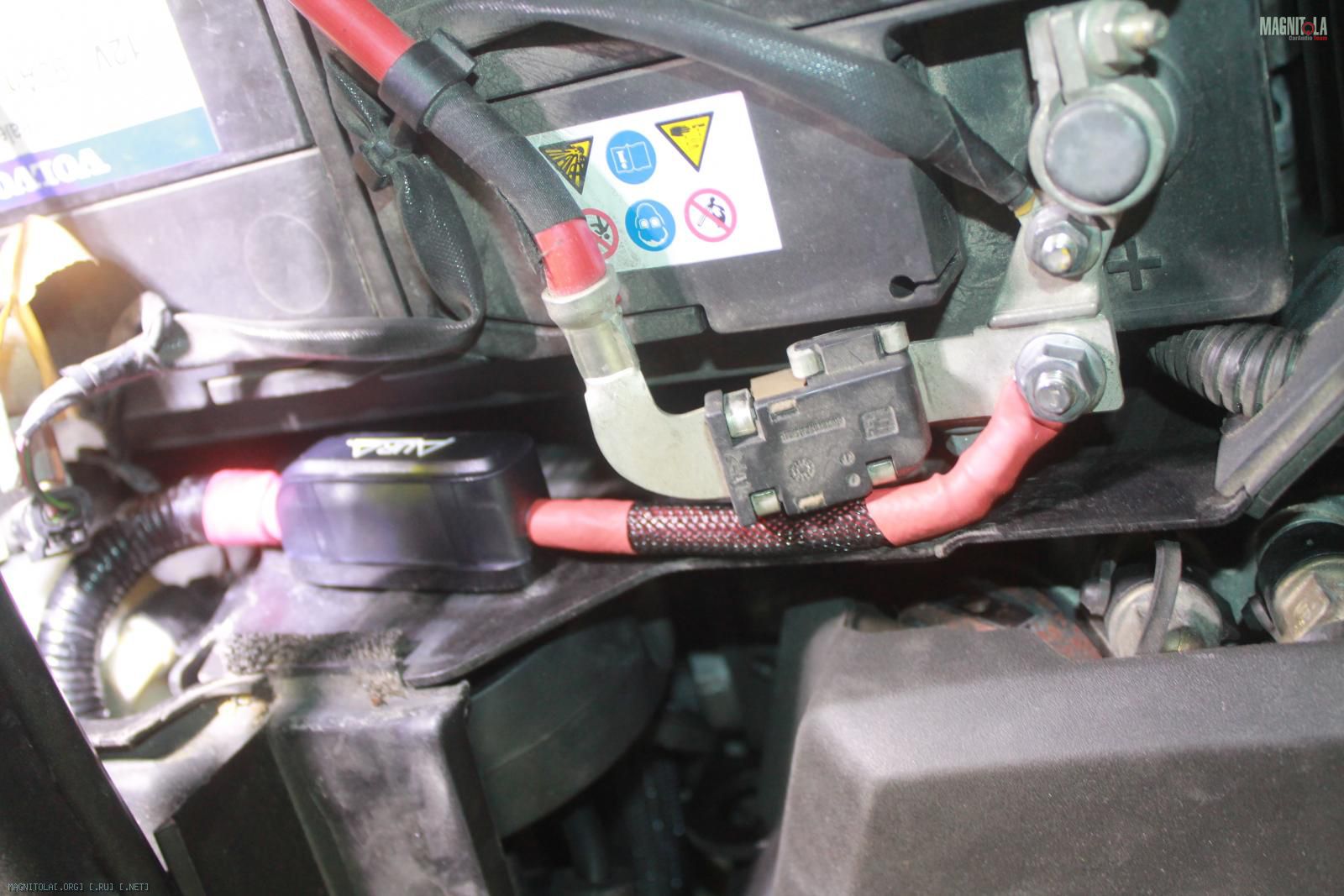

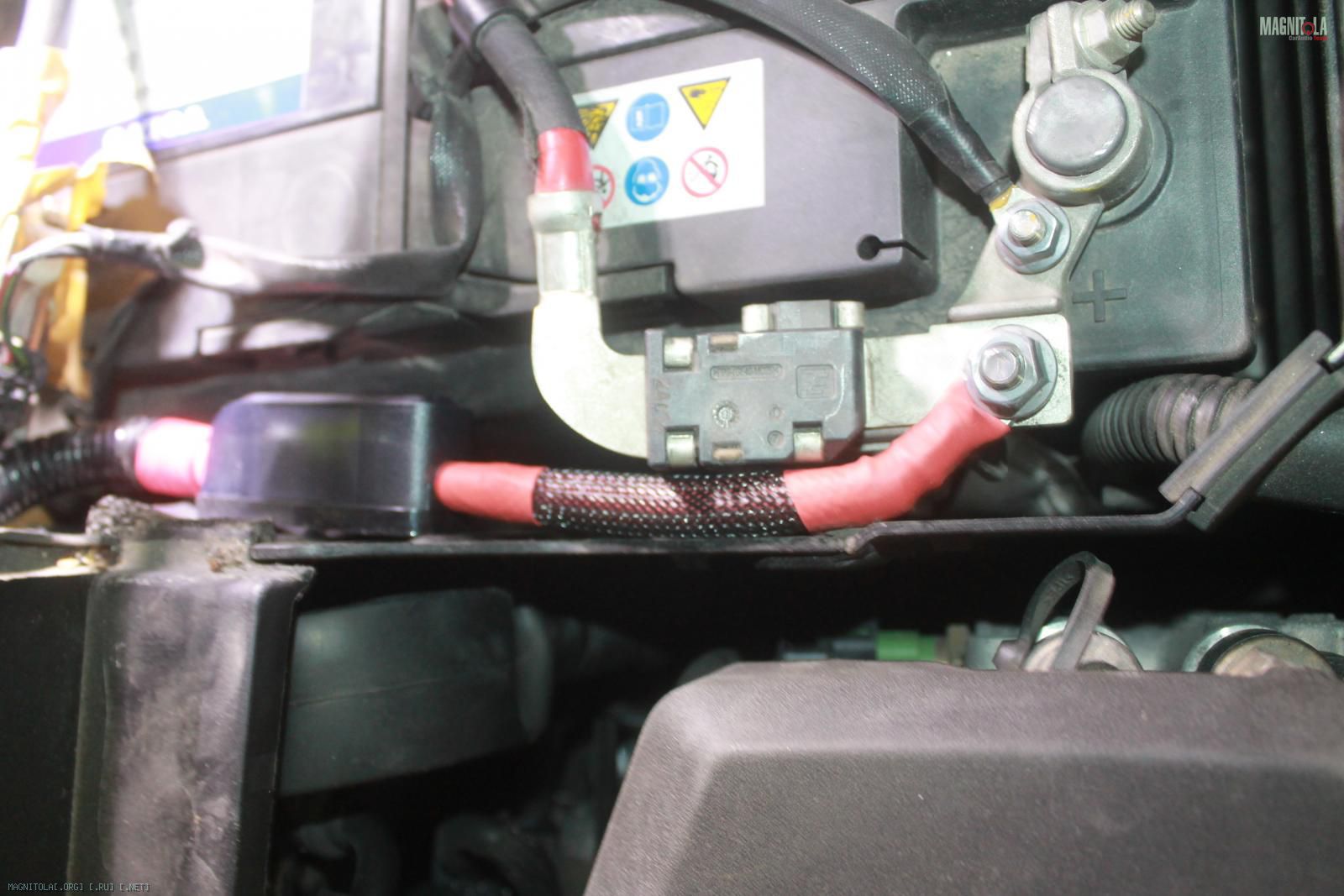

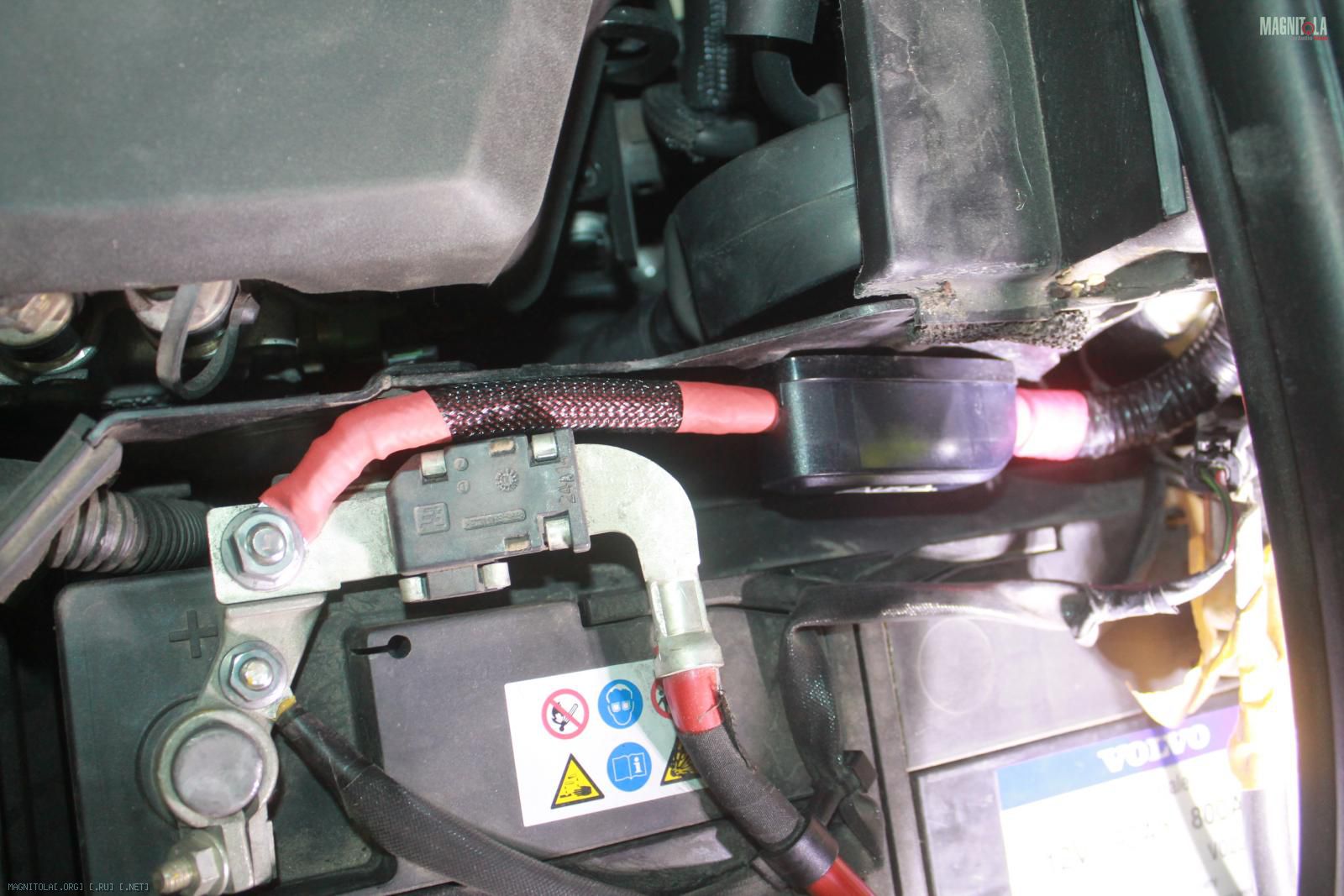

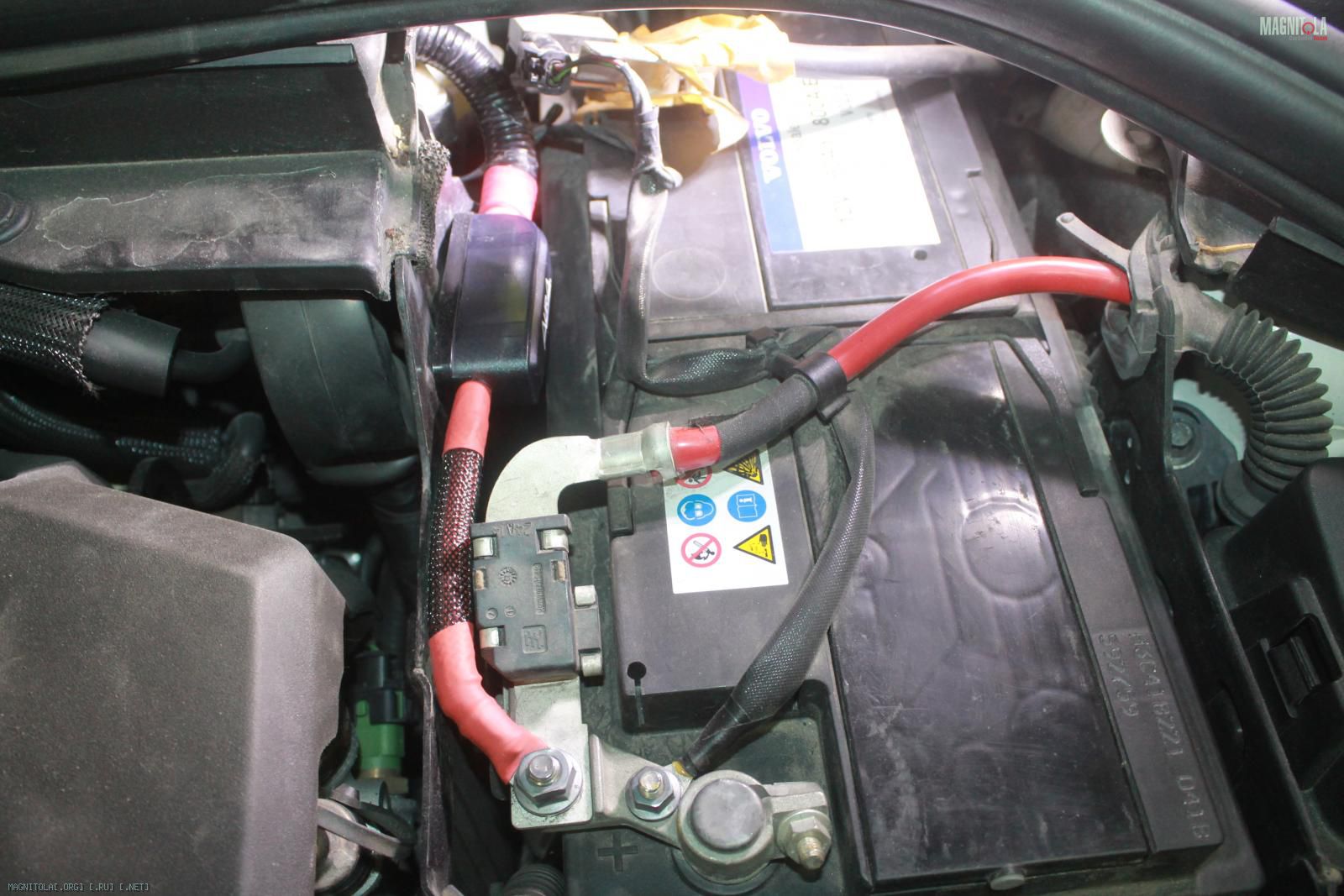

Под капотом "после"…
Вложение 1164488Вложение 1164490Вложение 1164492Вложение 1164494Вложение 1164496Вложение 1164498

Ну и защита клемм.
Вложение 1164500Вложение 1164502

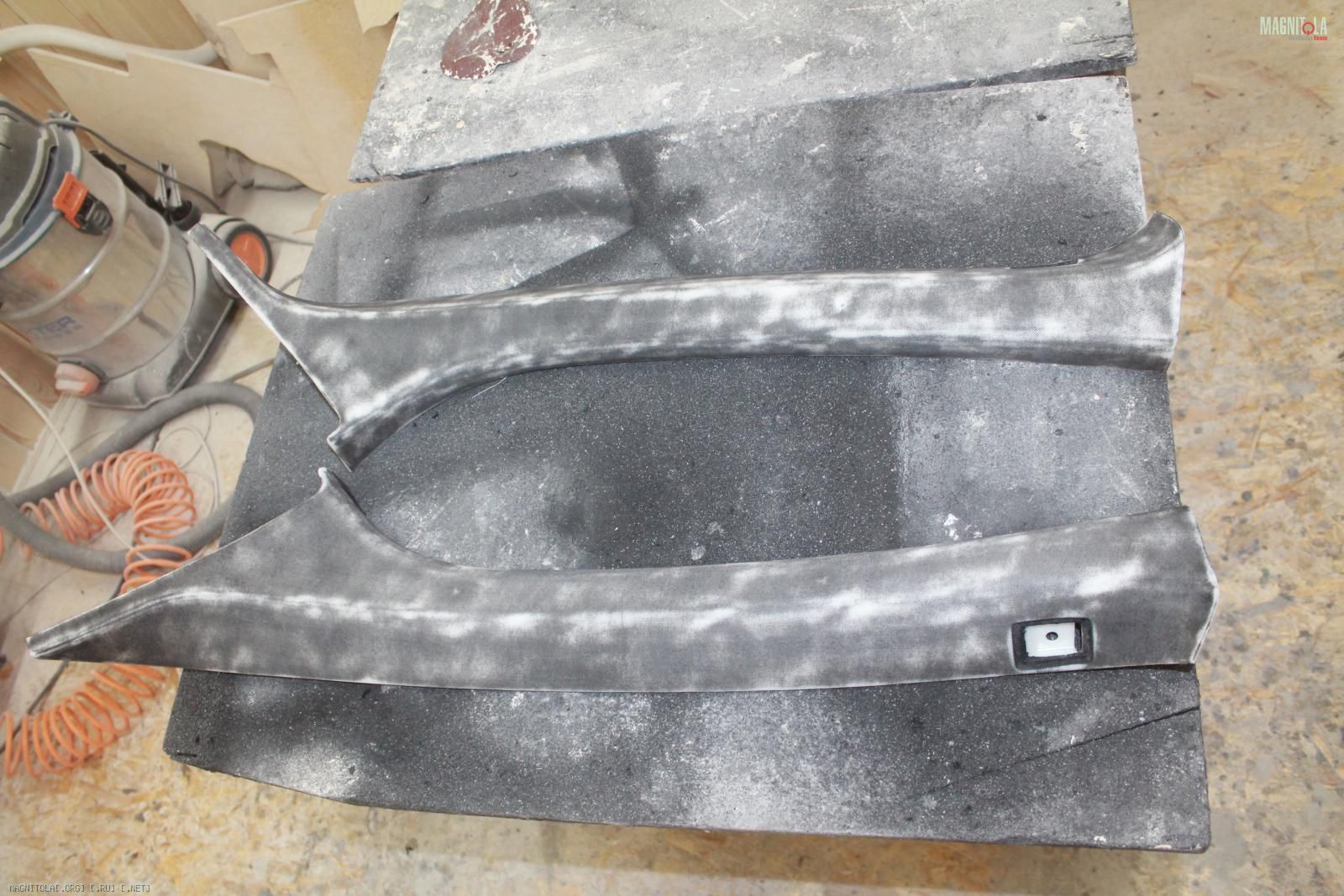

Очищаем стойки от штатной ткани...
Вложение 1164504Вложение 1164506

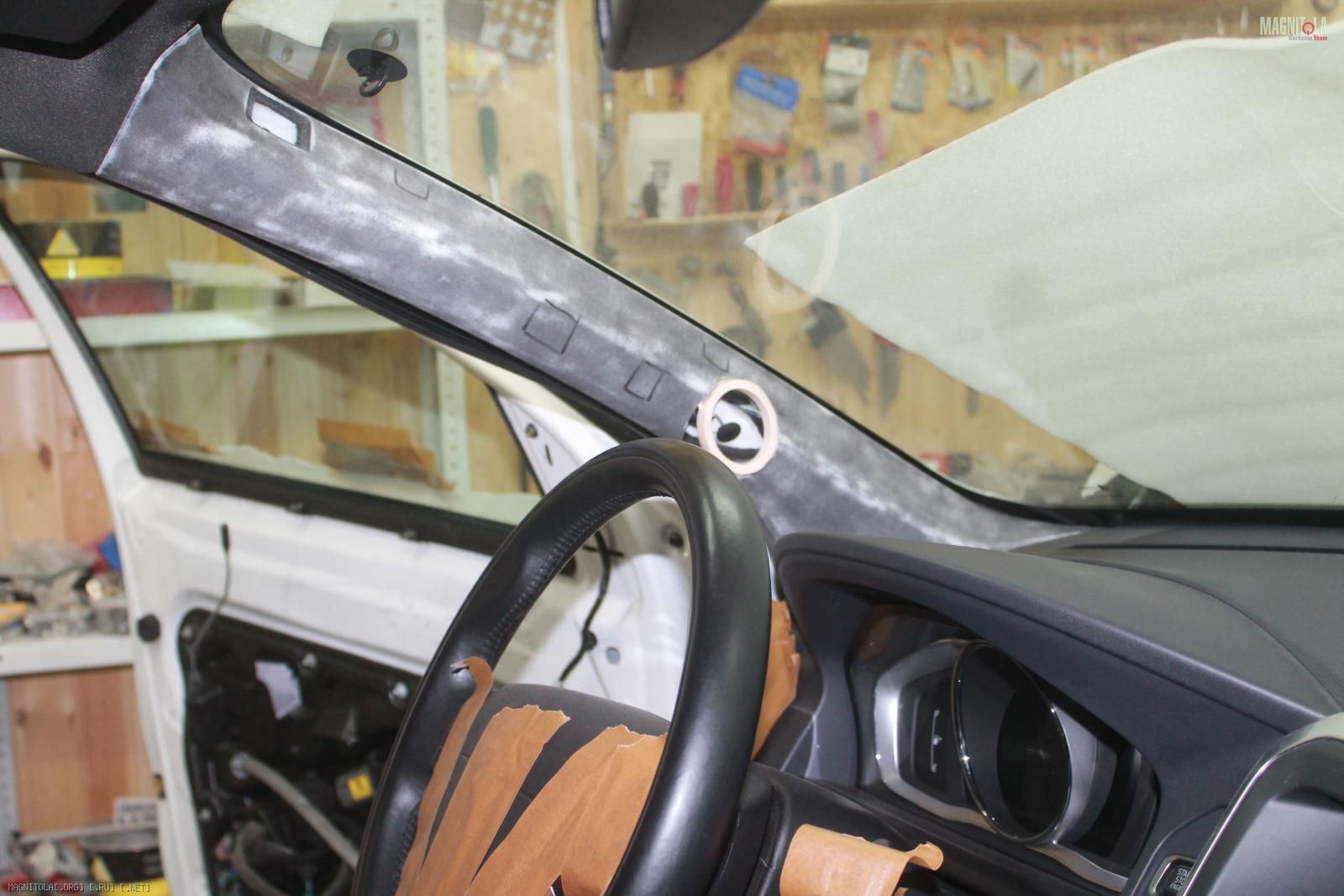

Выставляем направление...
Вложение 1164508Вложение 1164510Вложение 1164512Вложение 1164514

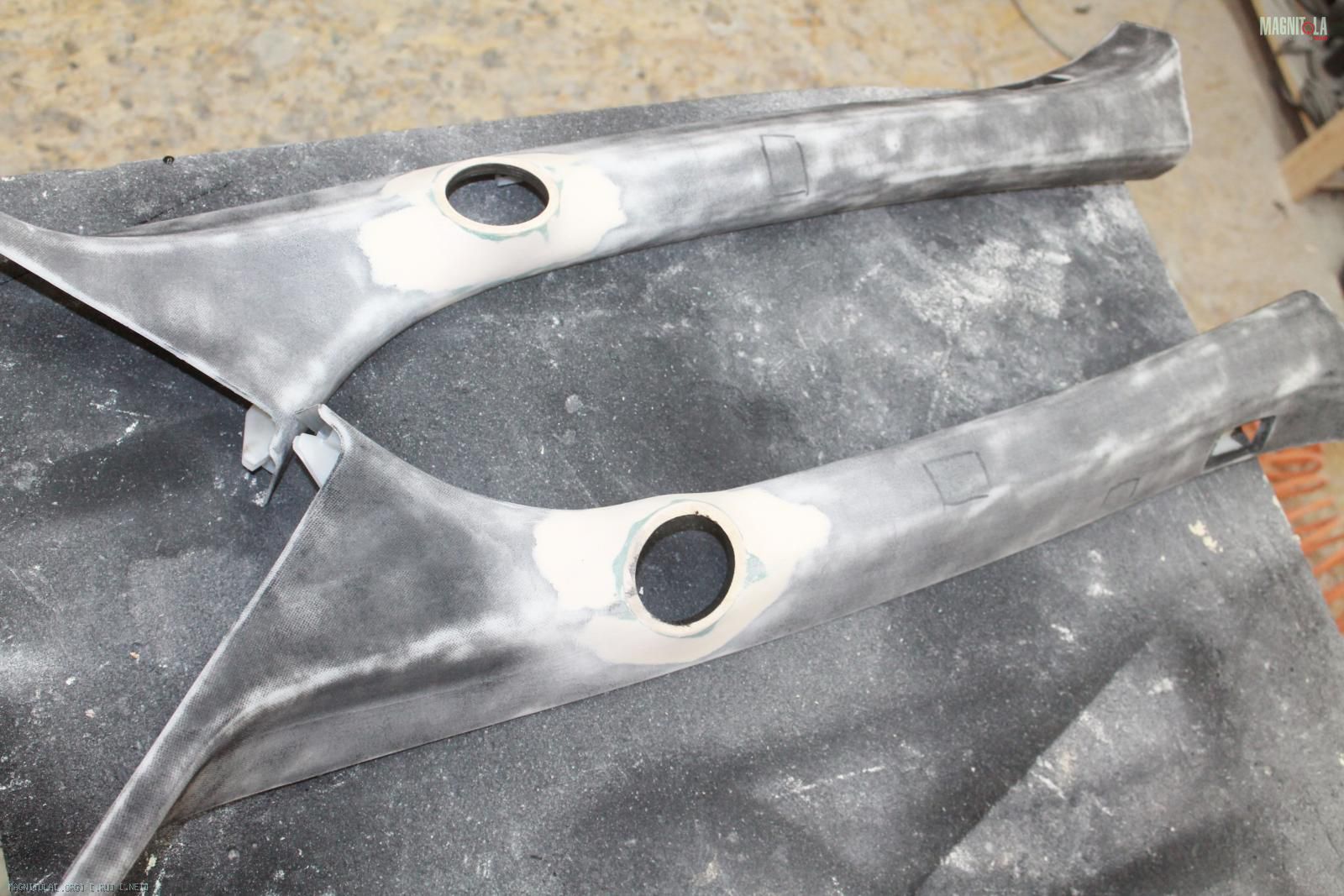

Процесс изготовления...
Вложение 1164516Вложение 1164518Вложение 1164520Вложение 1164522Вложение 1164524

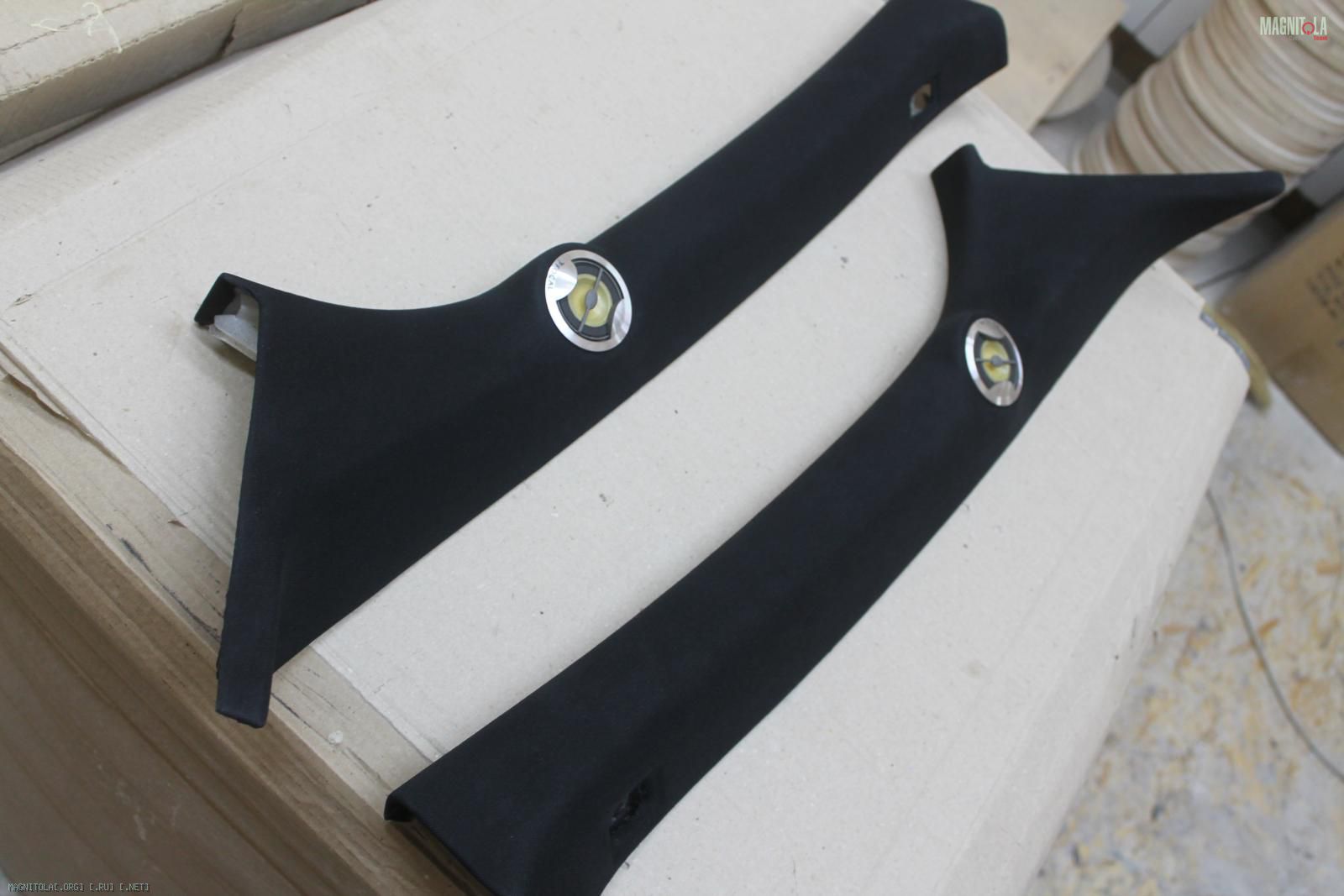

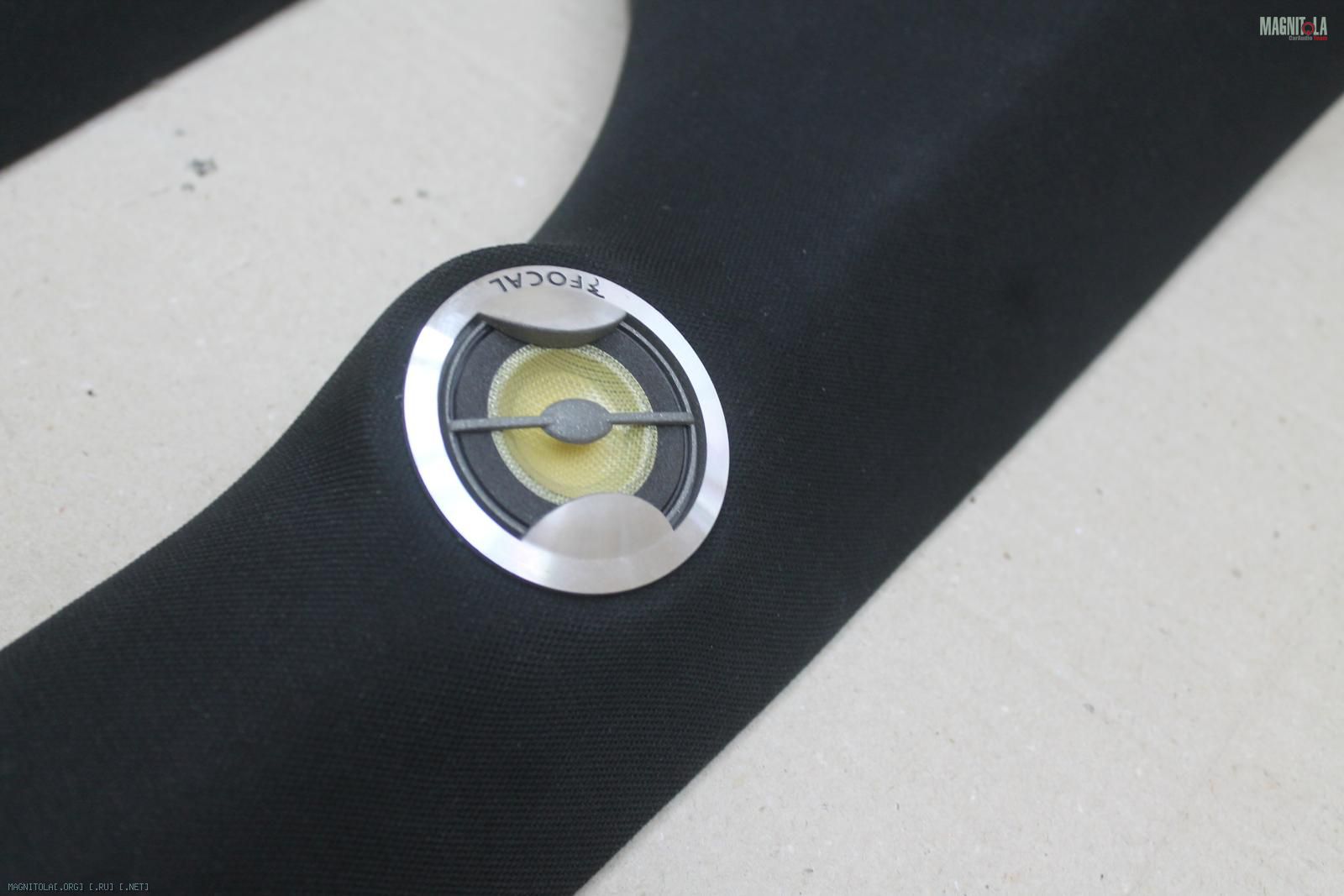

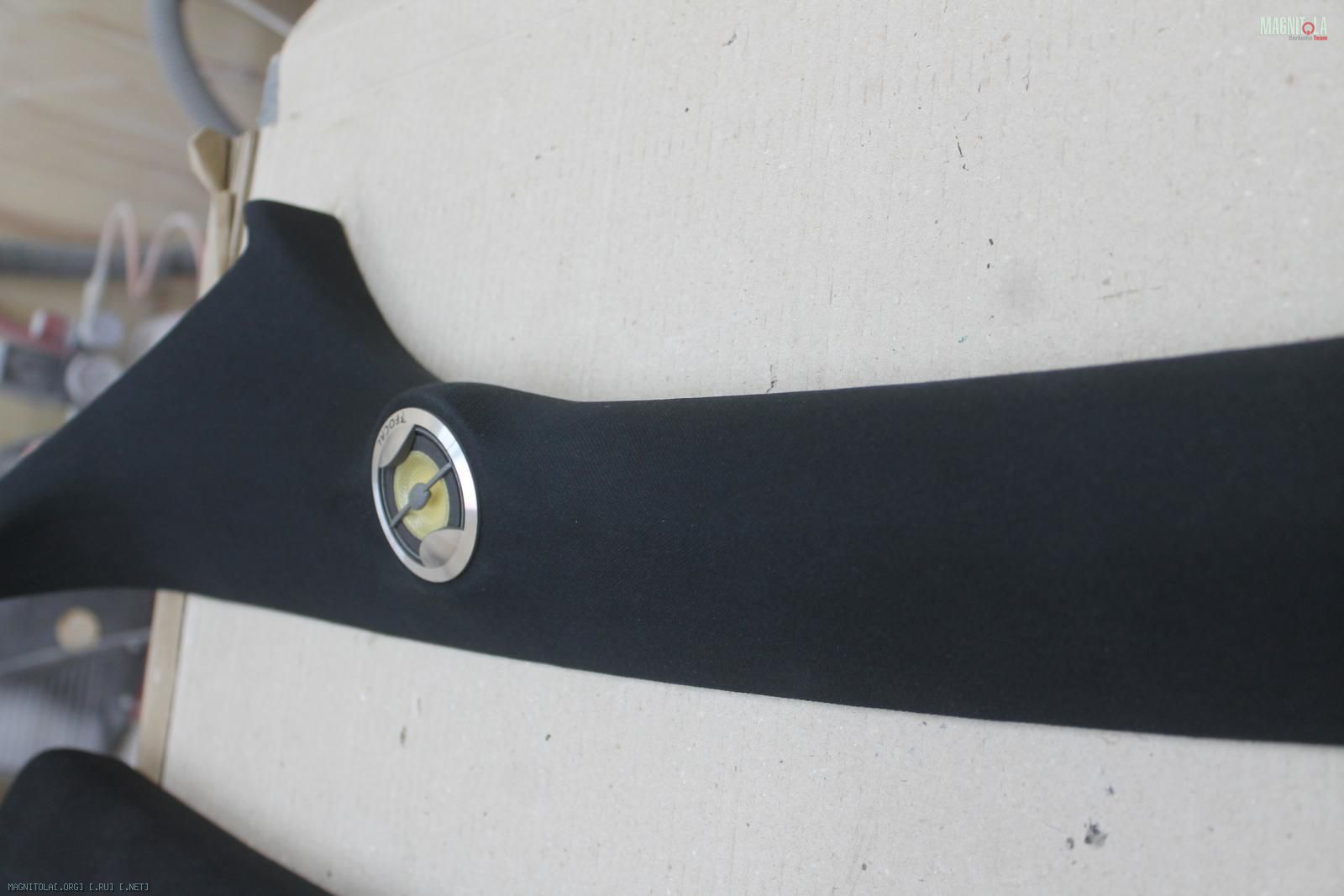

Обтягиваем потолочной тканью идентичной стоковой...
Вложение 1164526Вложение 1164528Вложение 1164530Вложение 1164532Вложение 1164534Вложение 1164536Вложение 1164538Вложение 1164540

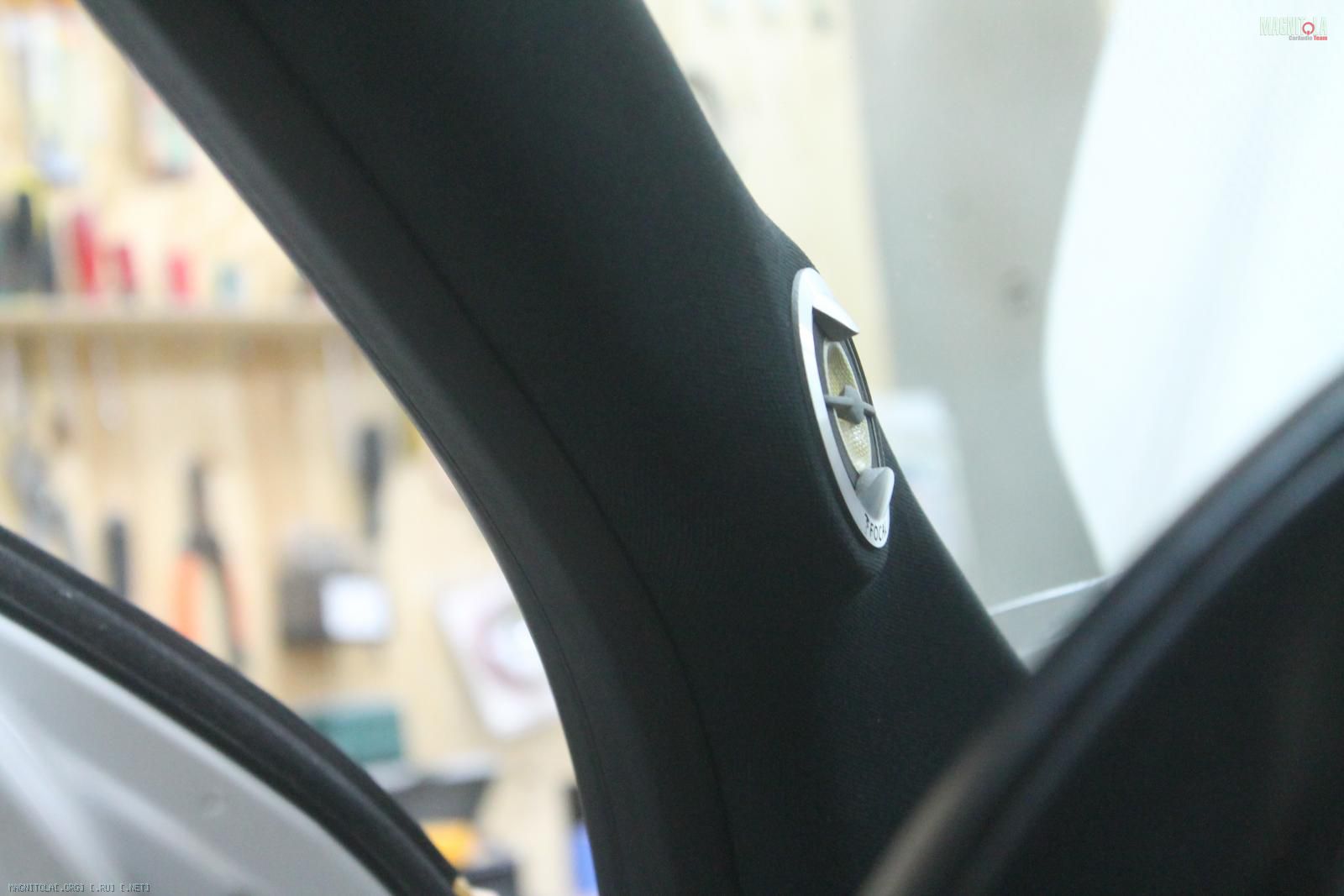

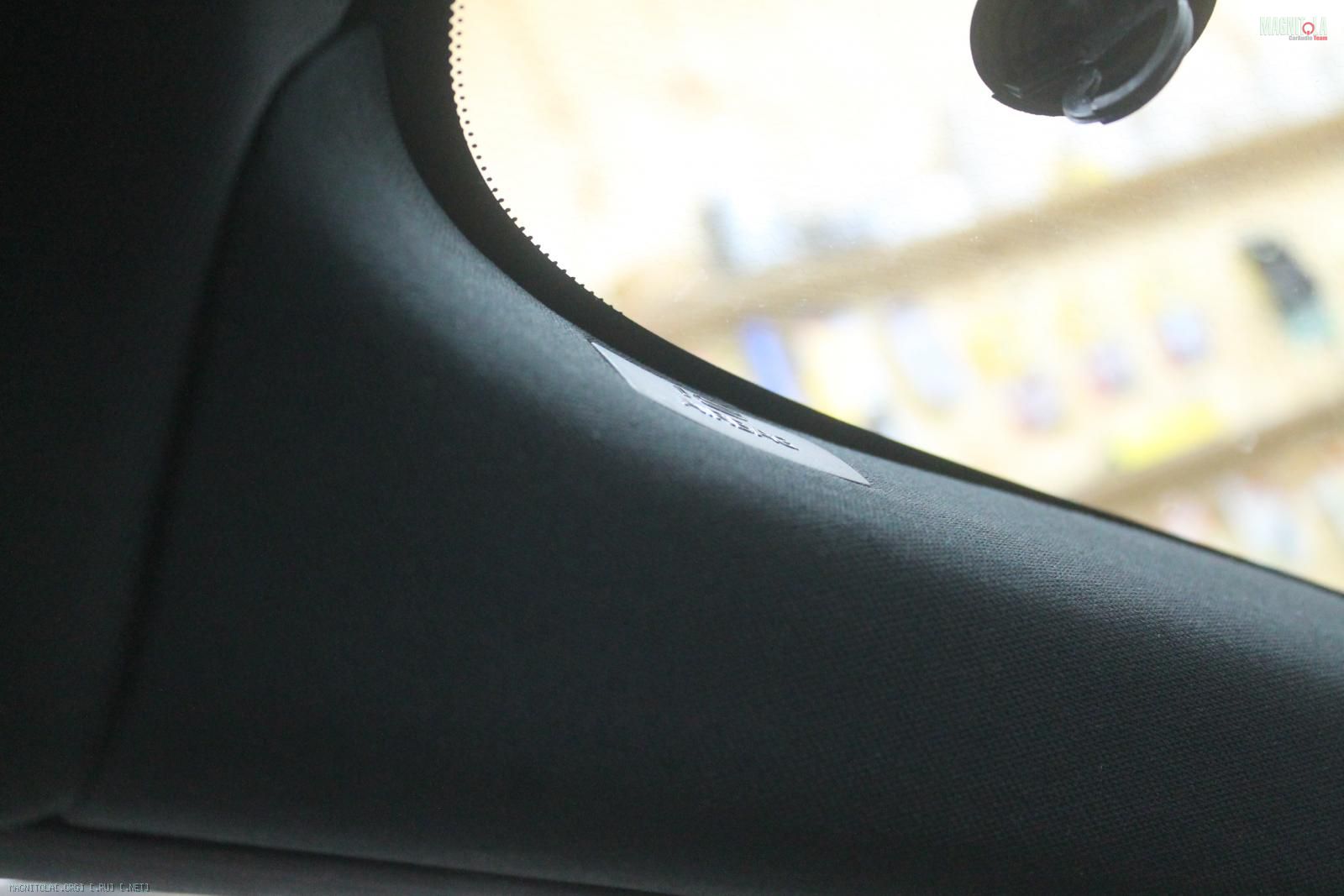

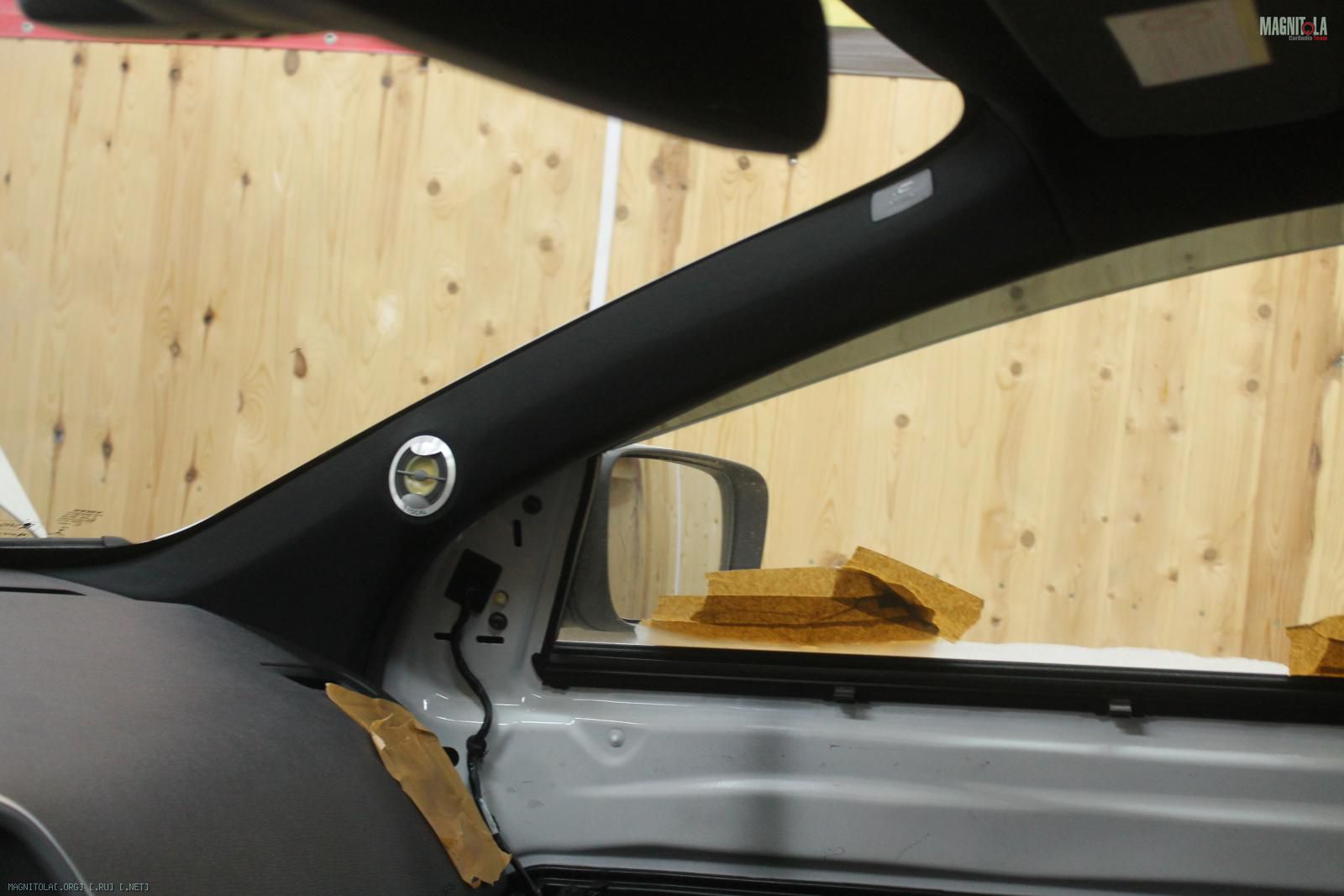

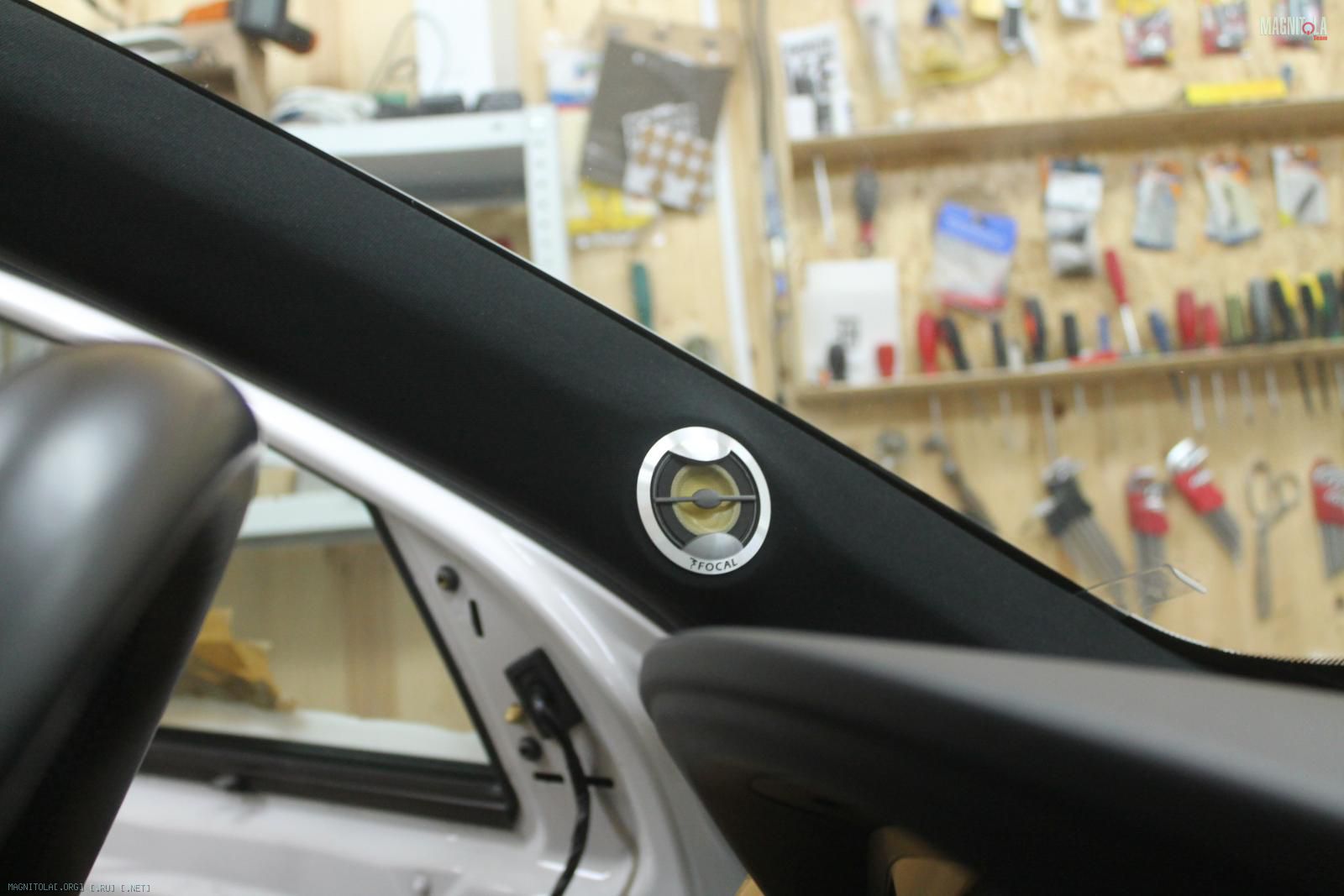

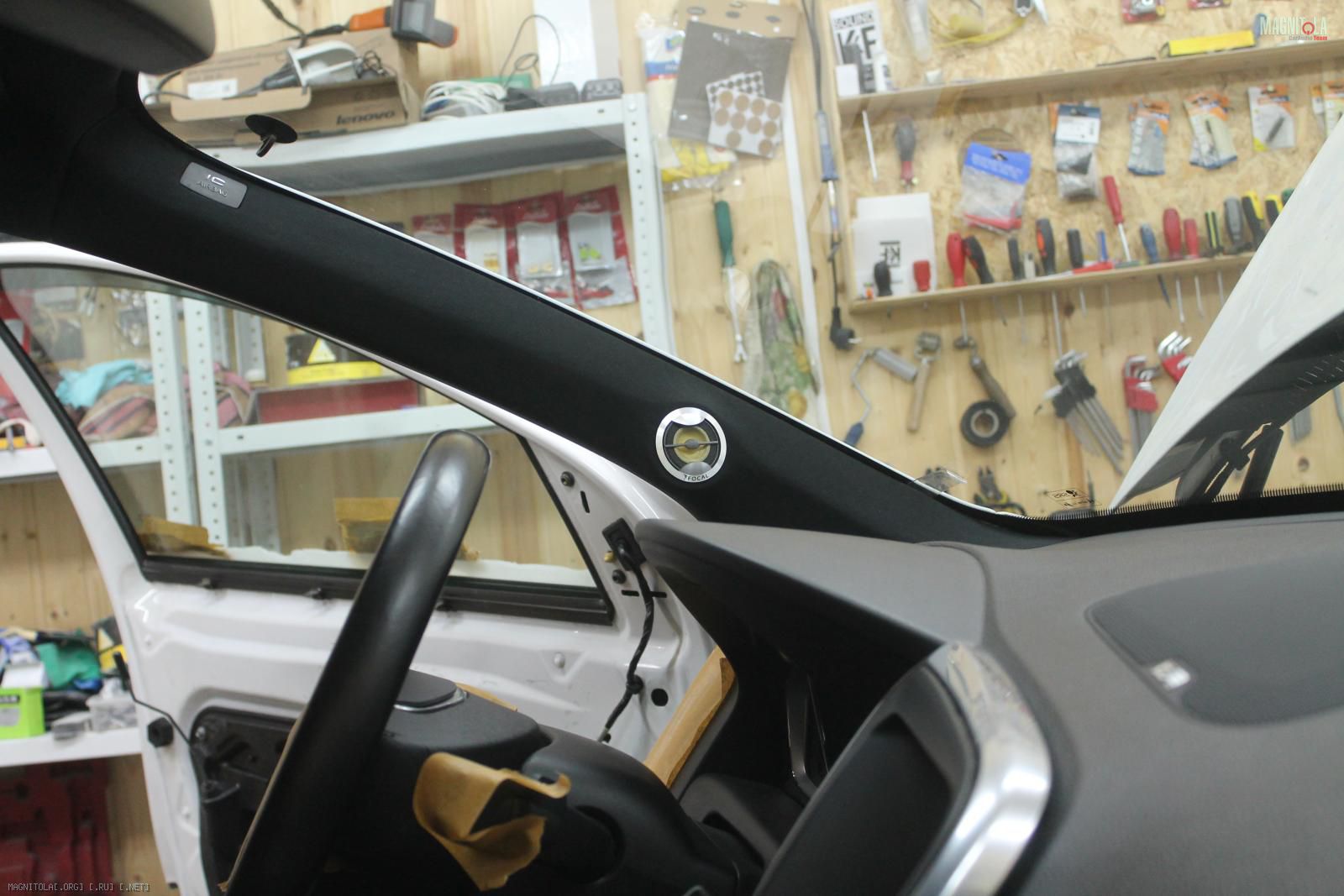

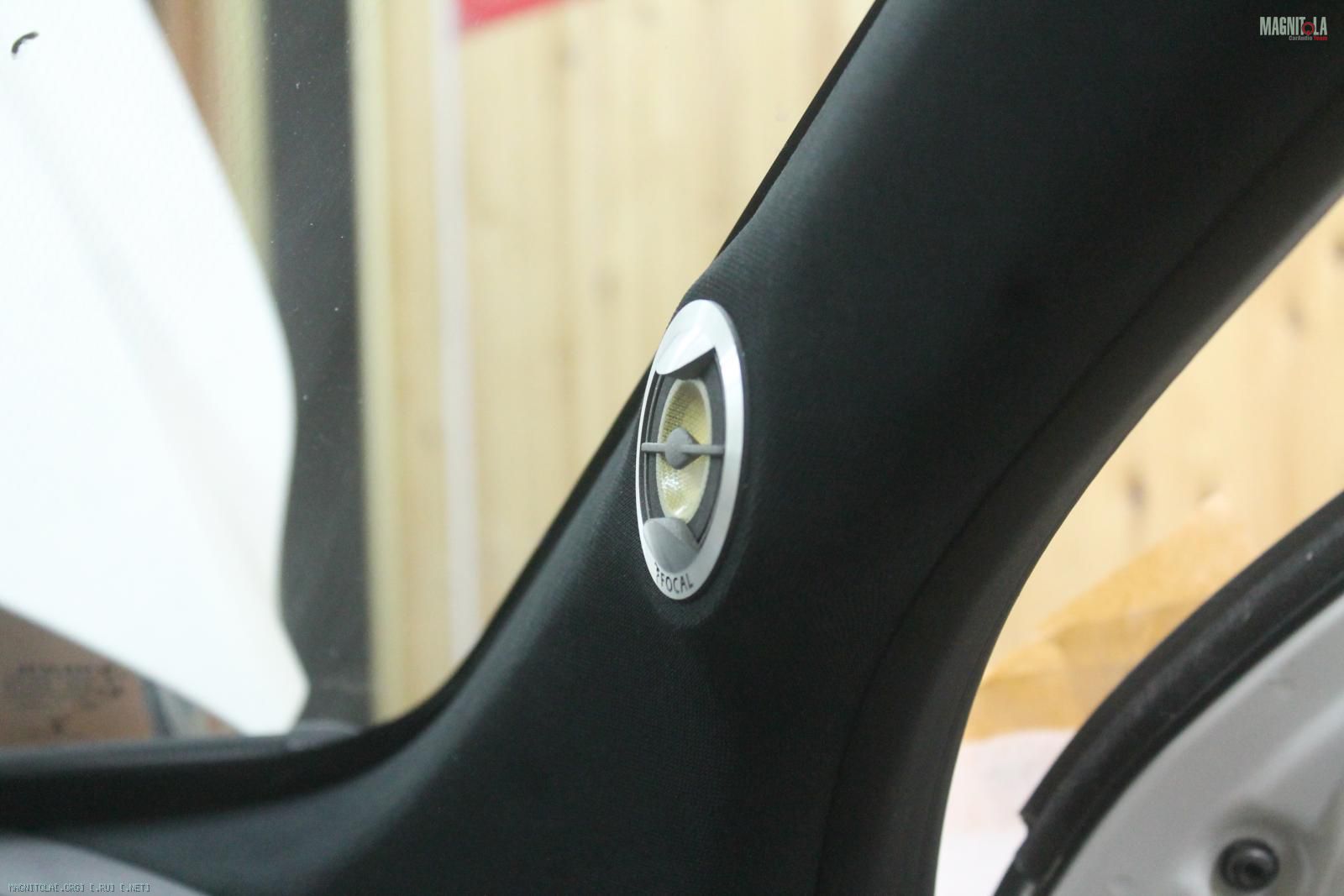

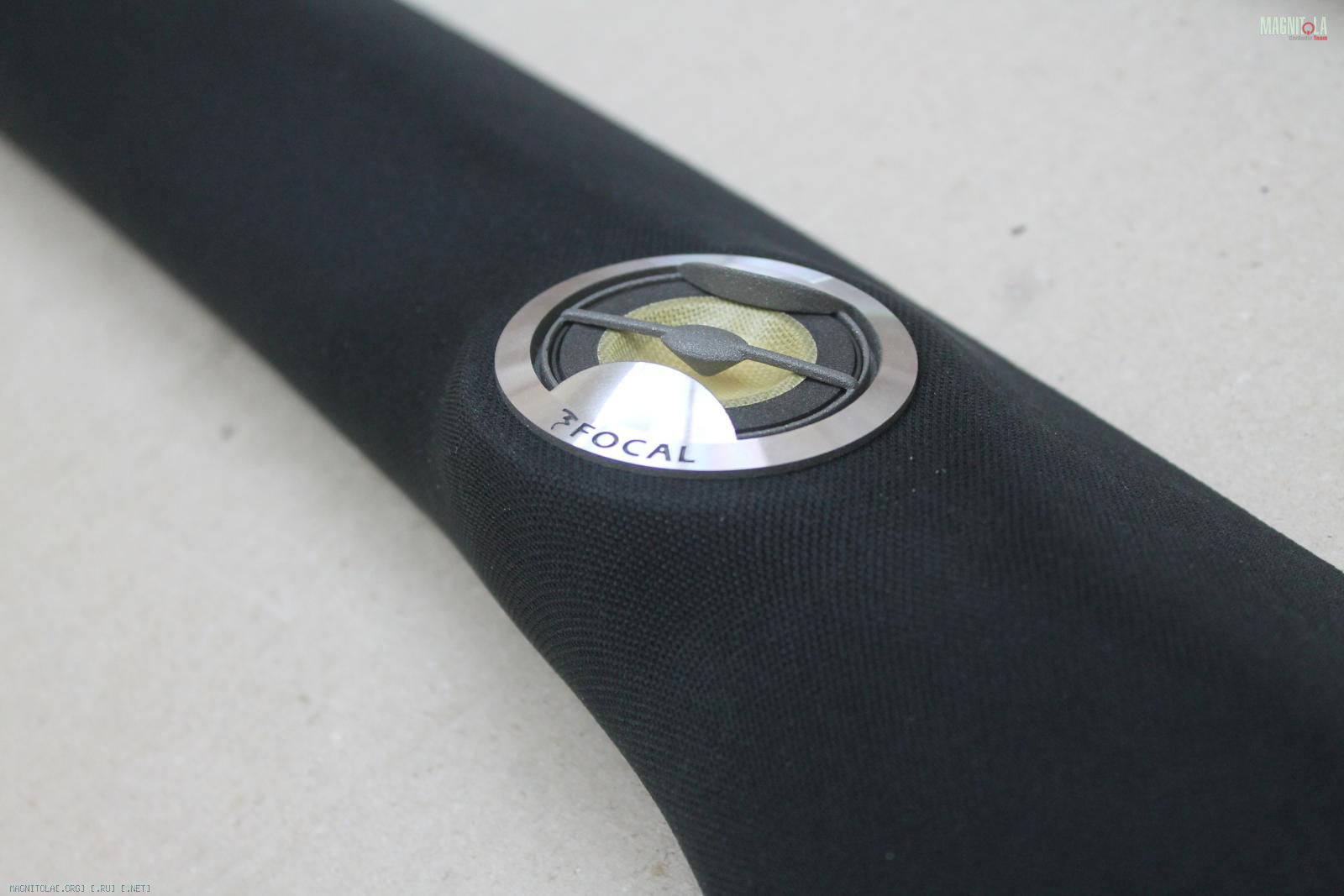

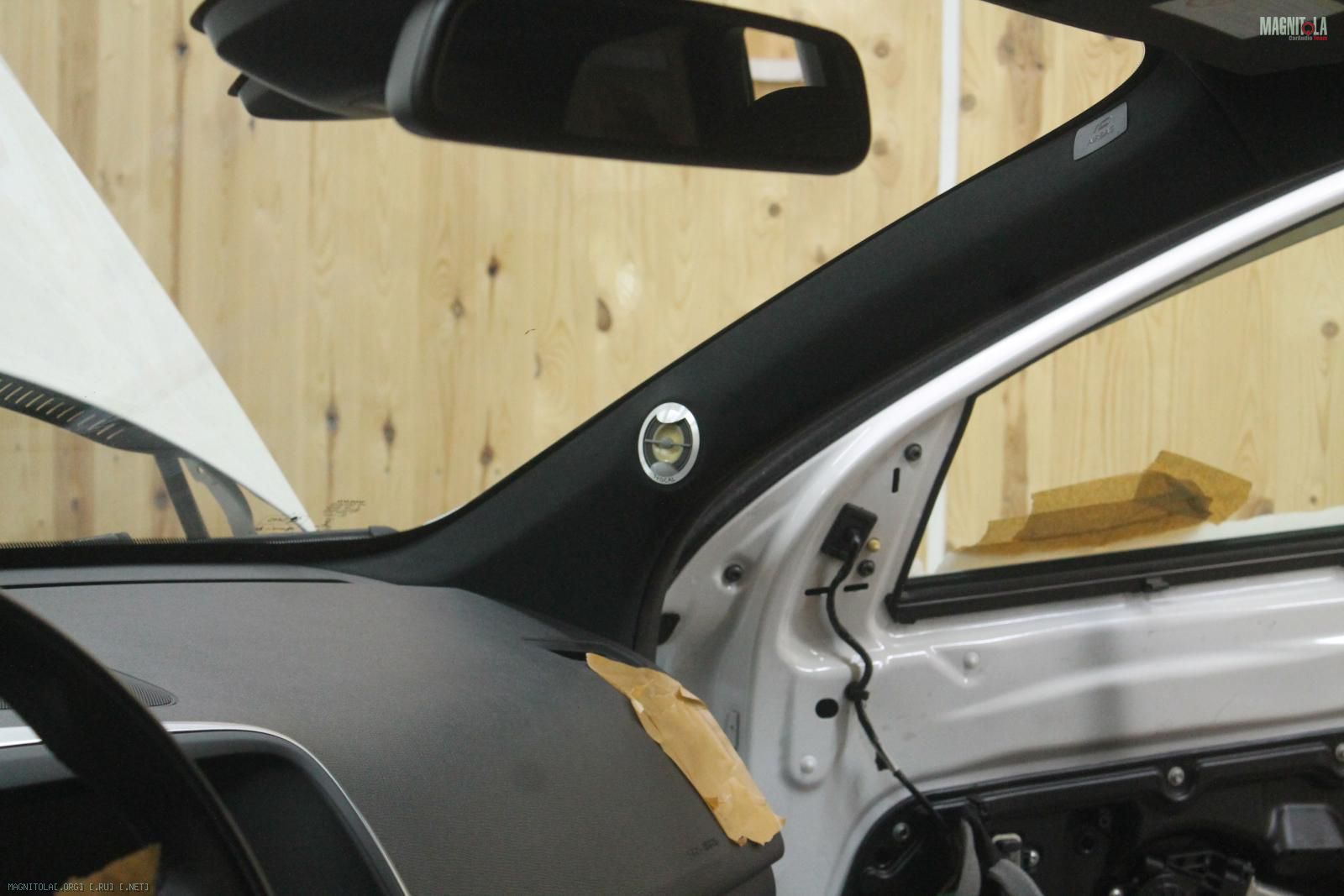

Стойки итог...
Вложение 1164542Вложение 1164544Вложение 1164546Вложение 1164548Вложение 1164550Вложение 1164552Вложение 1164554Вложение 1164556Вложение 1164558Вложение 1164560Вложение 1164562Вложение 1164564Вложение 1164566Вложение 1164568

Volvo XC60

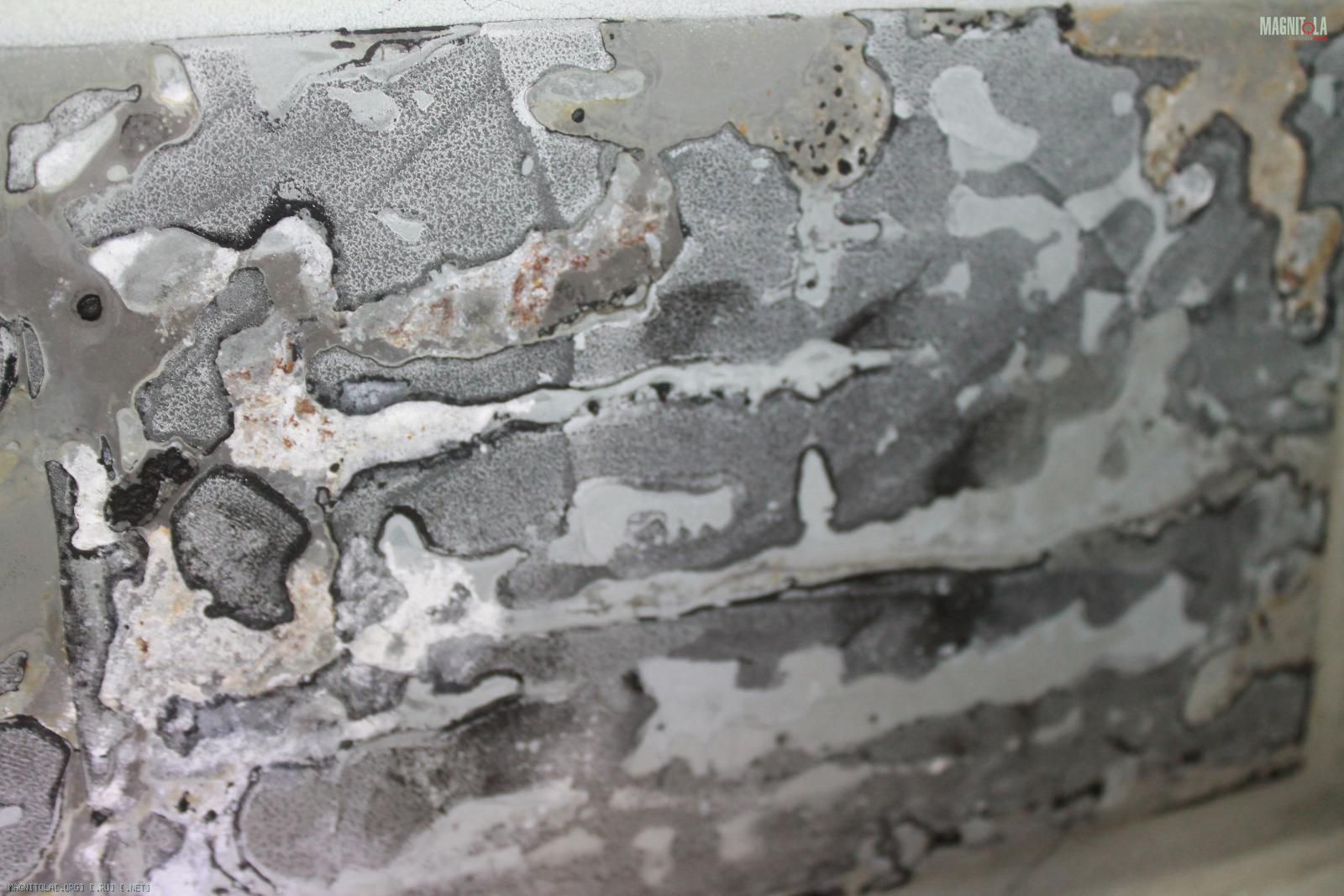

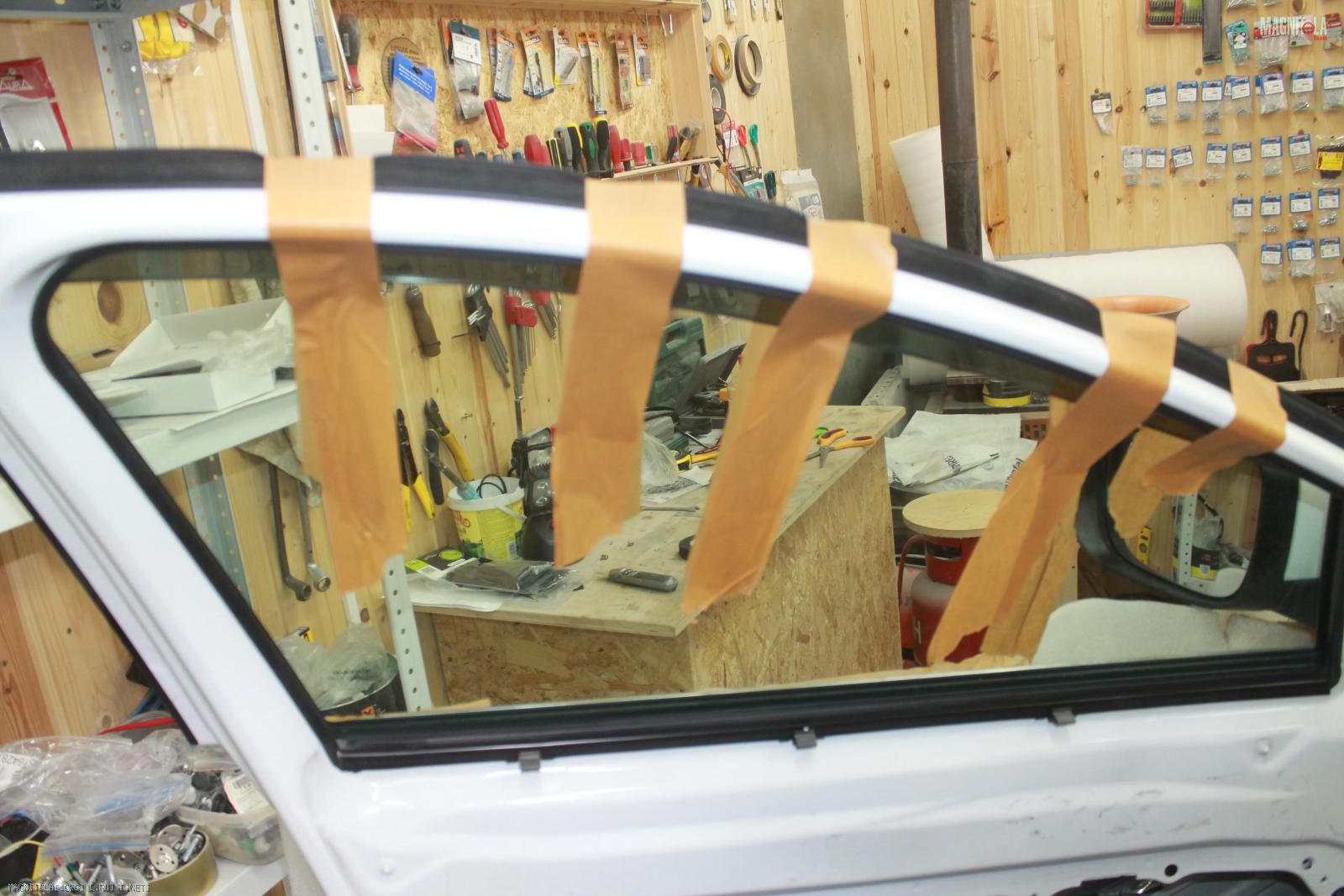

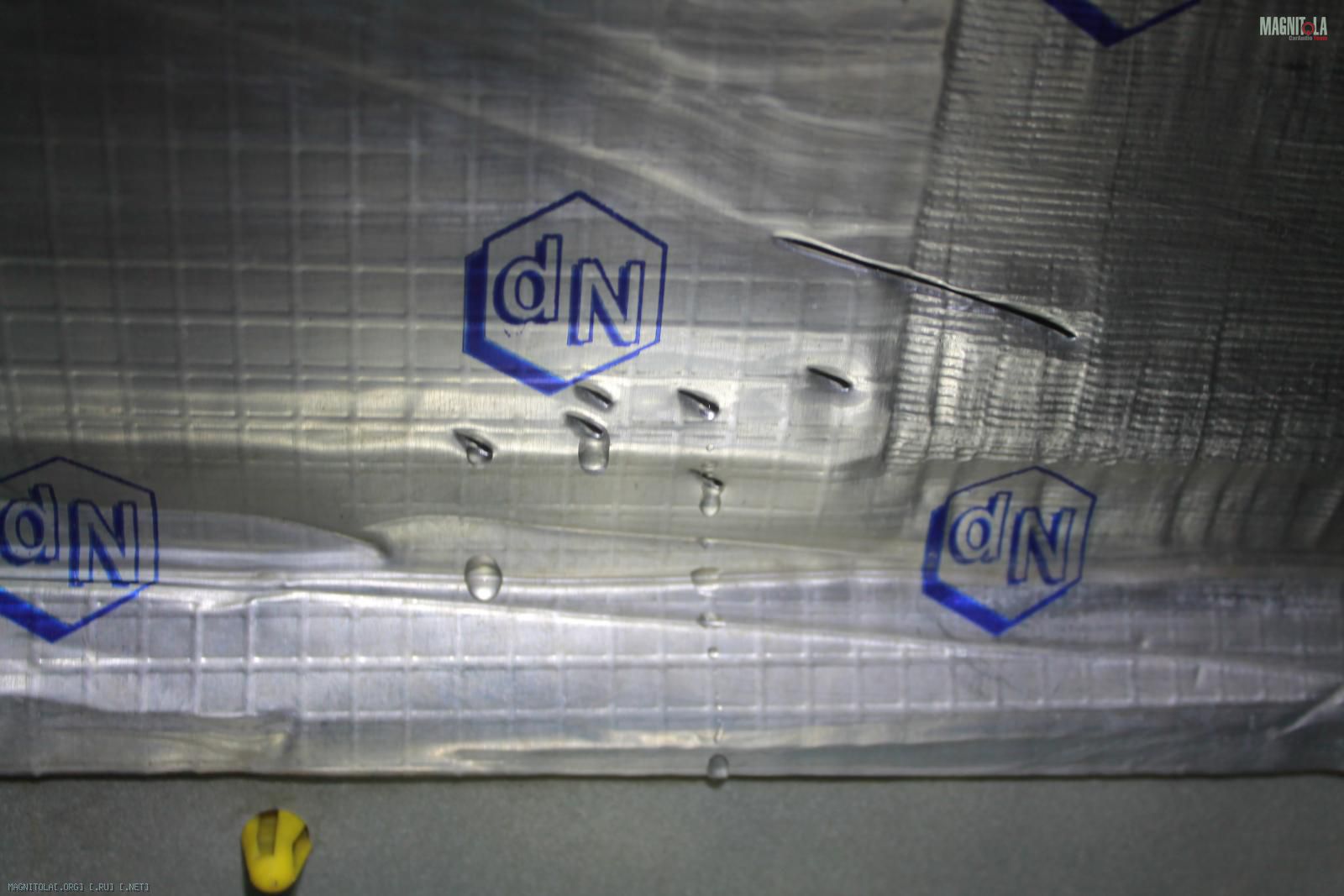

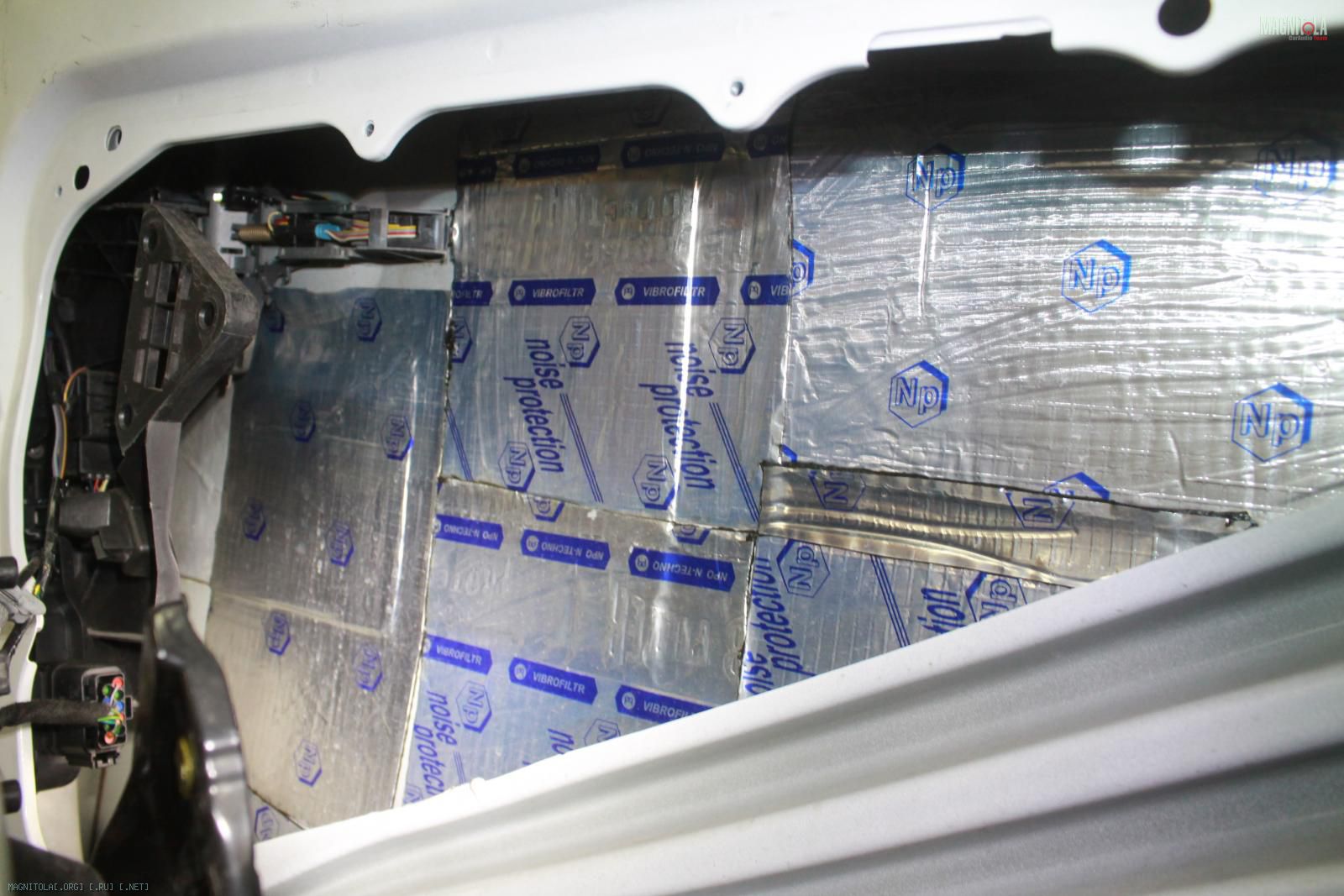

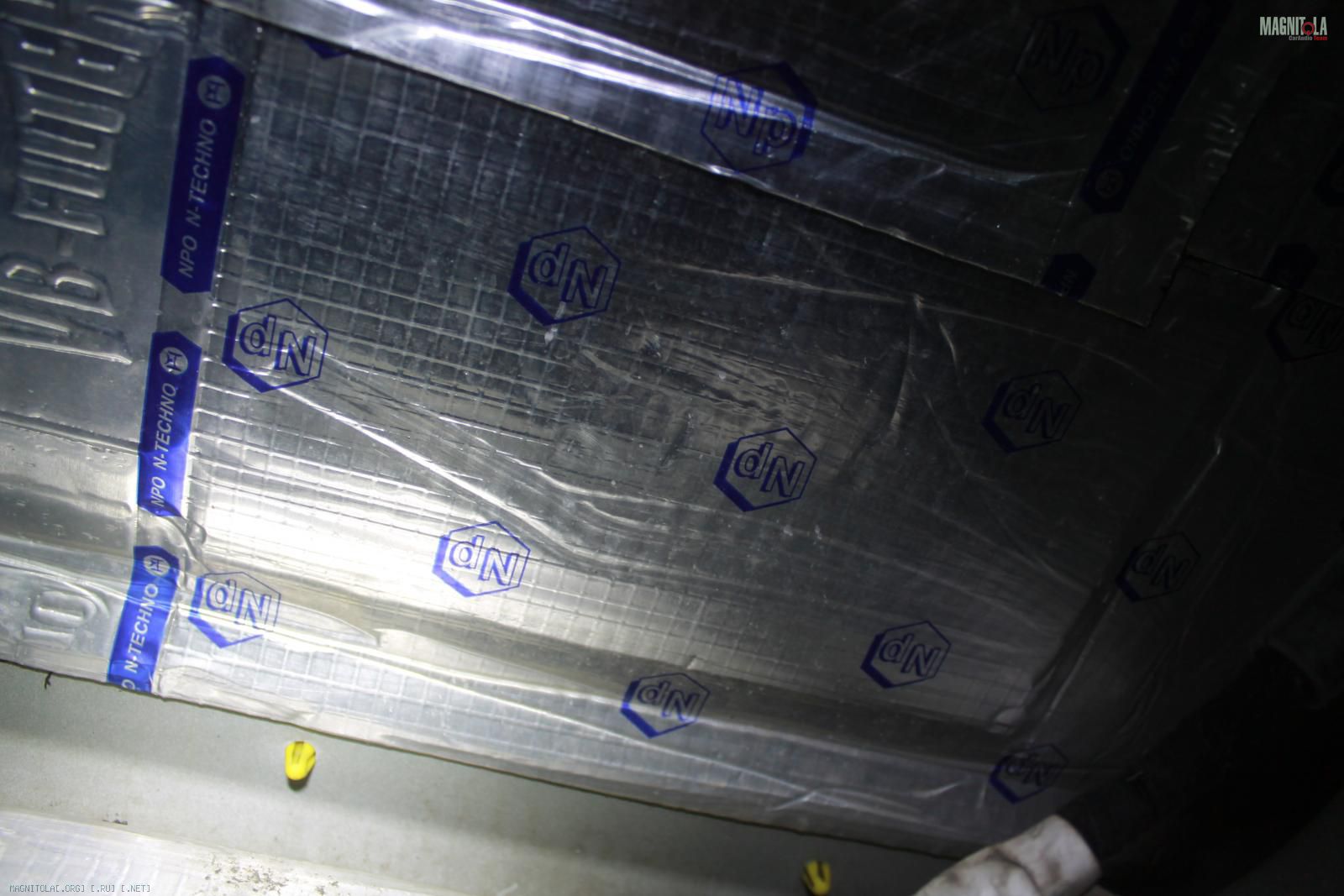

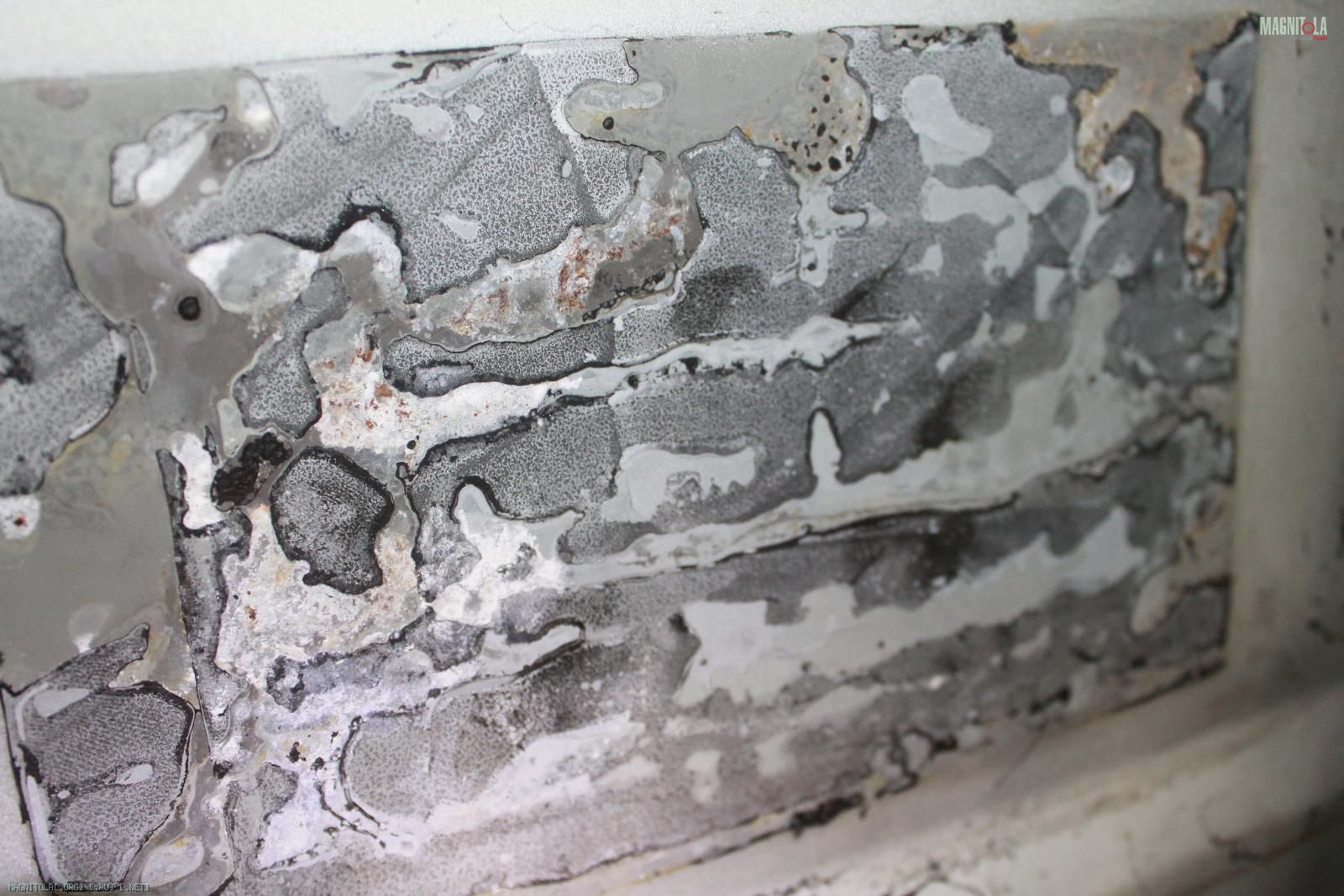

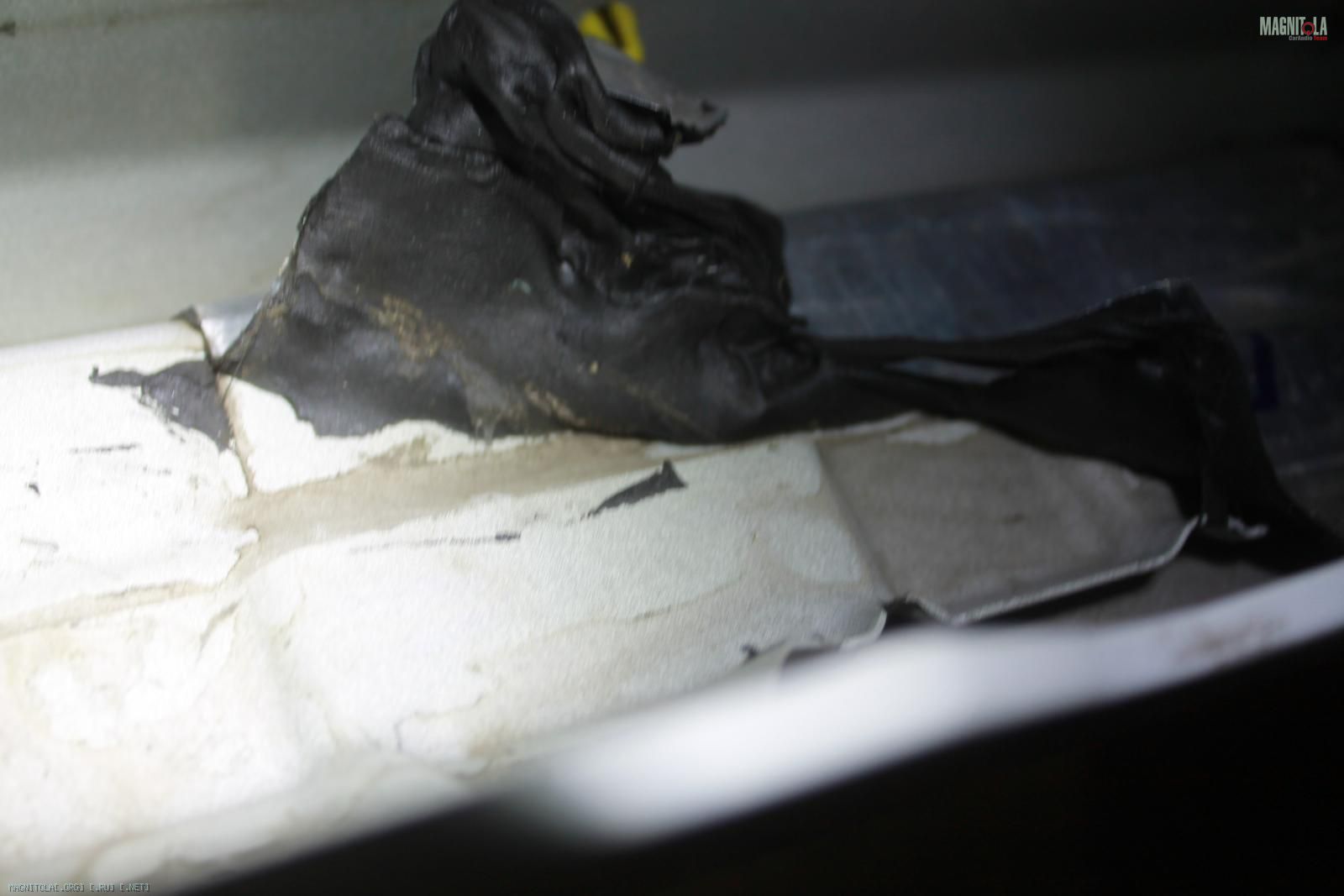

Разбираем двери... сразу видно добротно сделано... прокалываем не прикатанную вибру, спускаем воду... отдираем вибру... любуемся пейзажами ржавчины...
Вложение 1164852Вложение 1164854Вложение 1164856Вложение 1164858Вложение 1164860Вложение 1164862Вложение 1164864Вложение 1164866Вложение 1164868Вложение 1164870Вложение 1164872Вложение 1164874Вложение 1164876

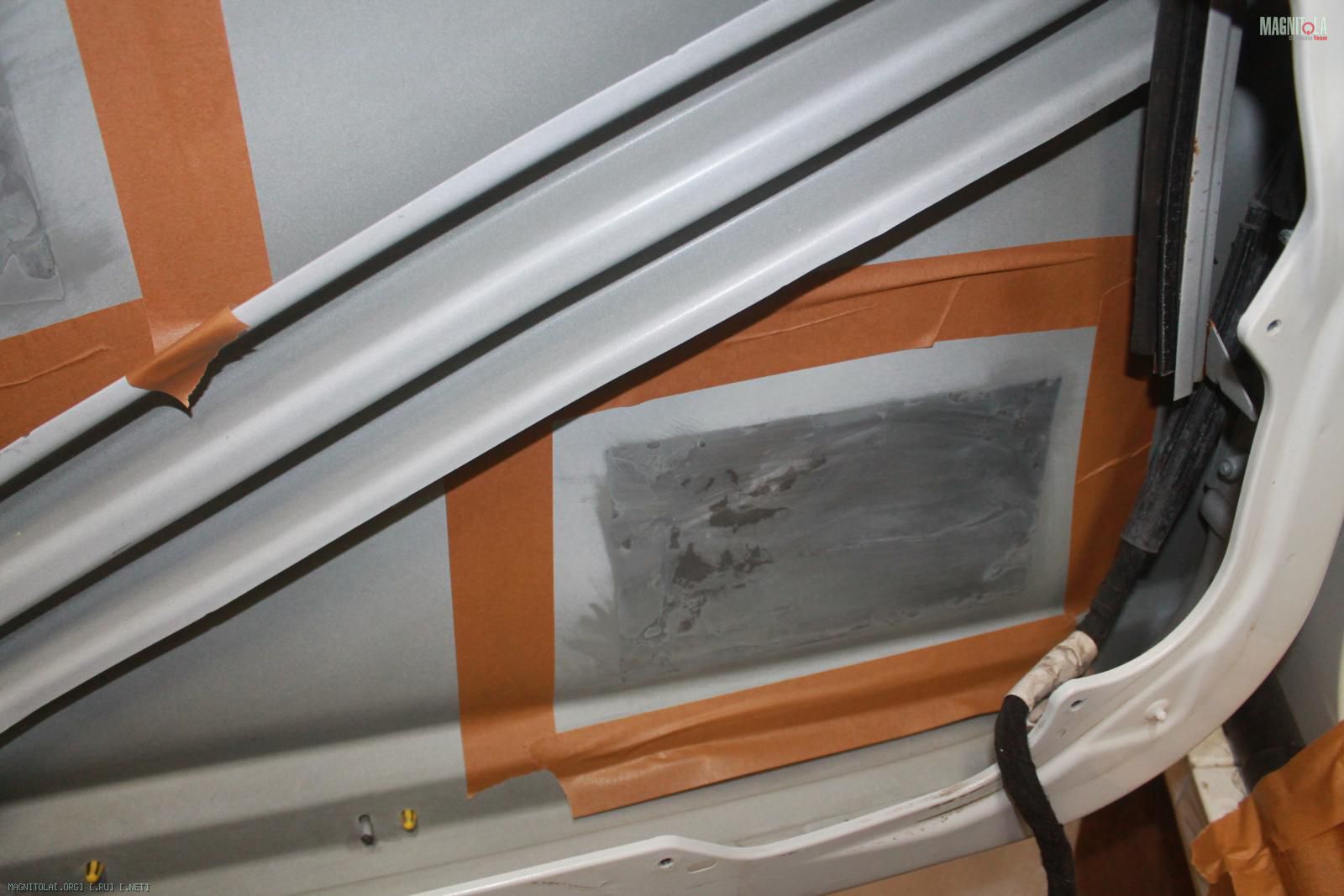

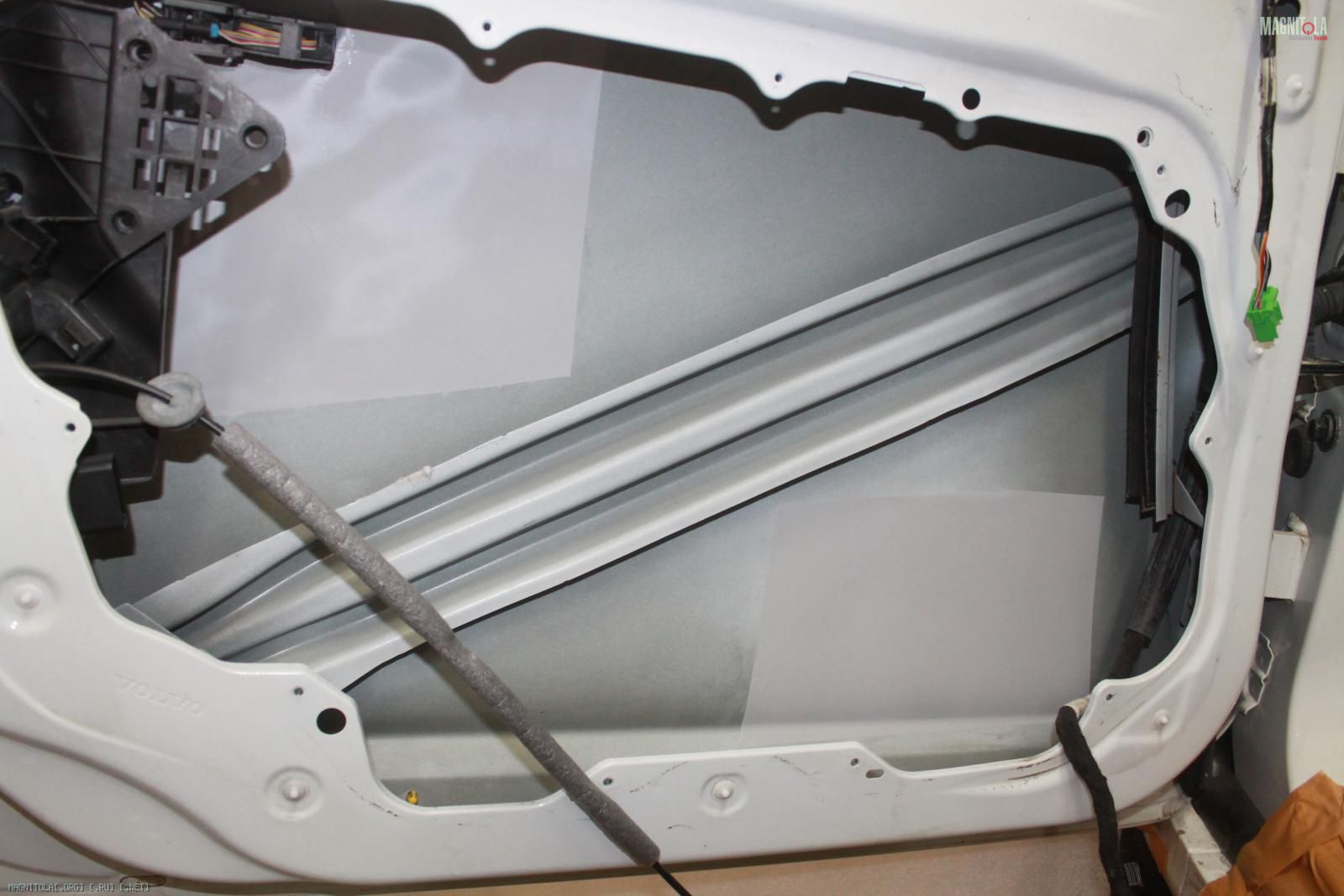

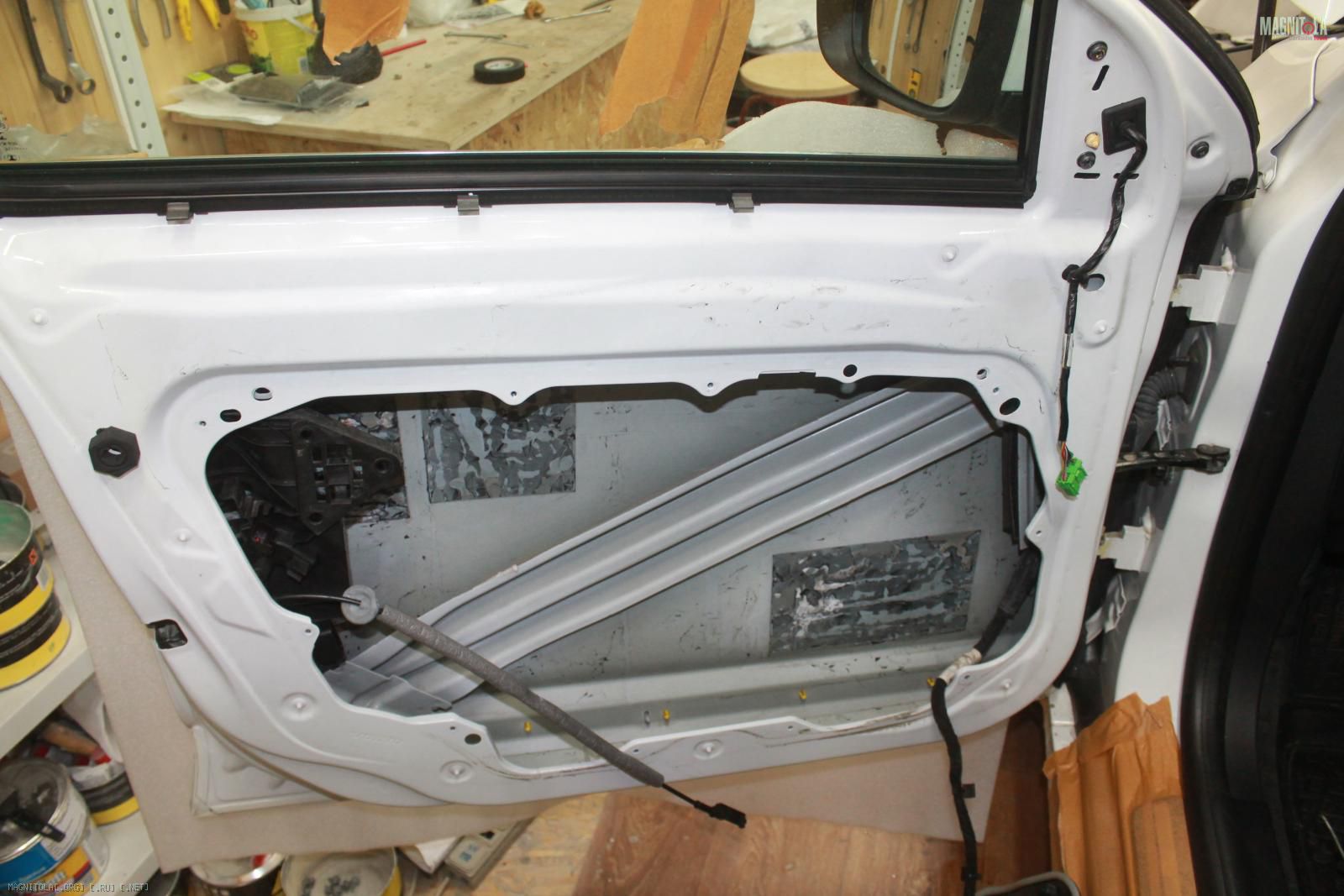

Отмываем, очищаем.... зашкуриваем, грунтуем, красим...
Вложение 1164878Вложение 1164880Вложение 1164882Вложение 1164884Вложение 1164886

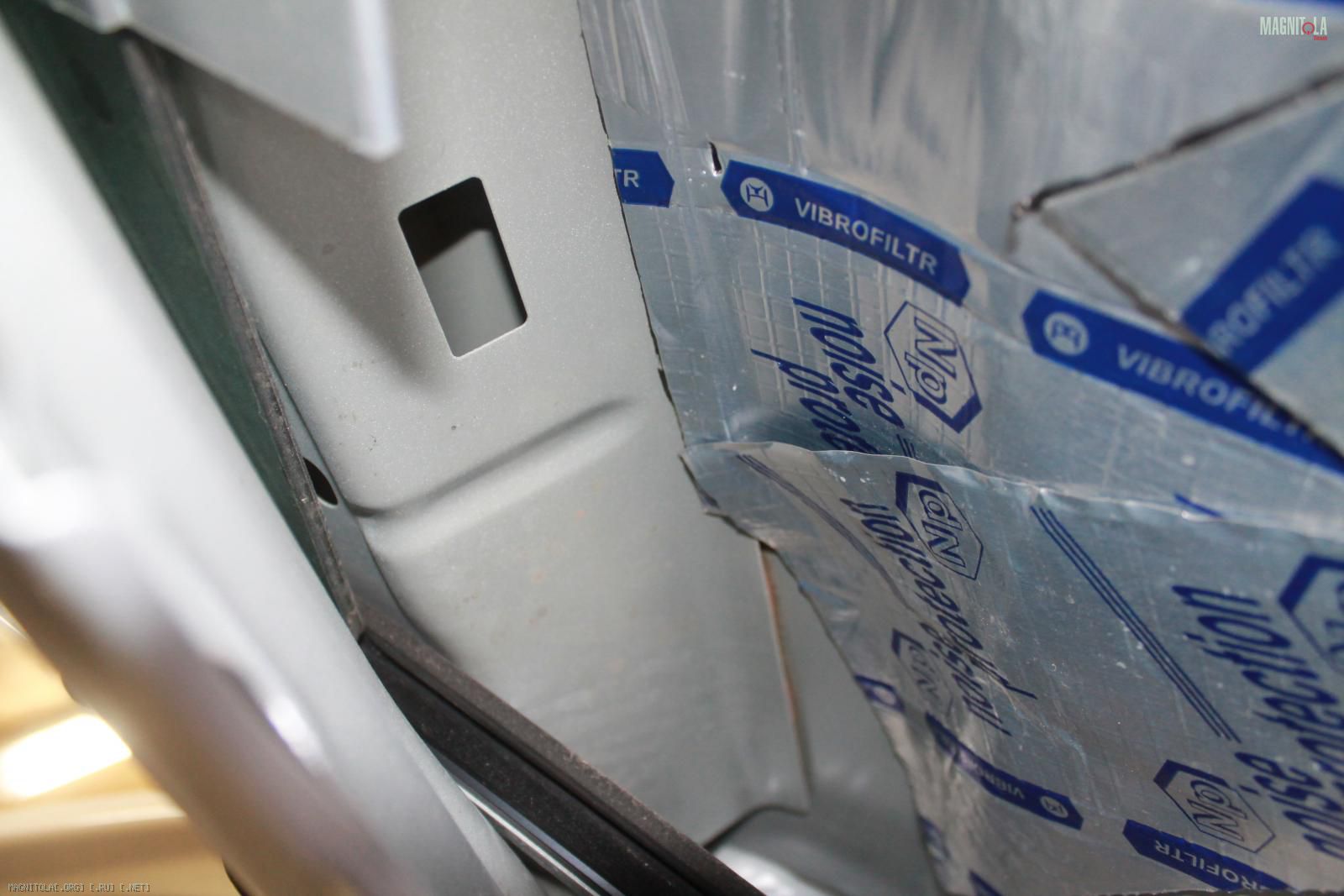

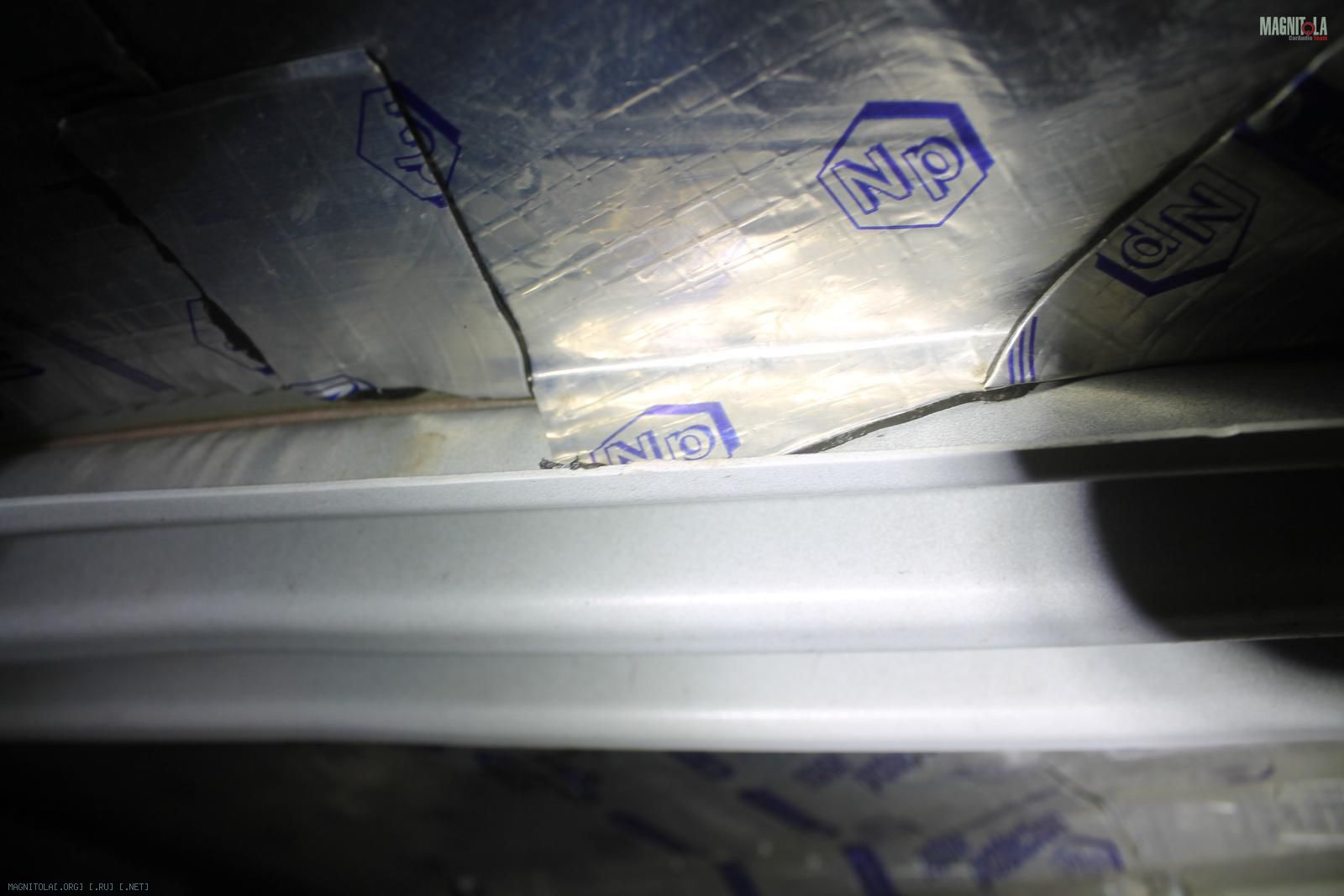

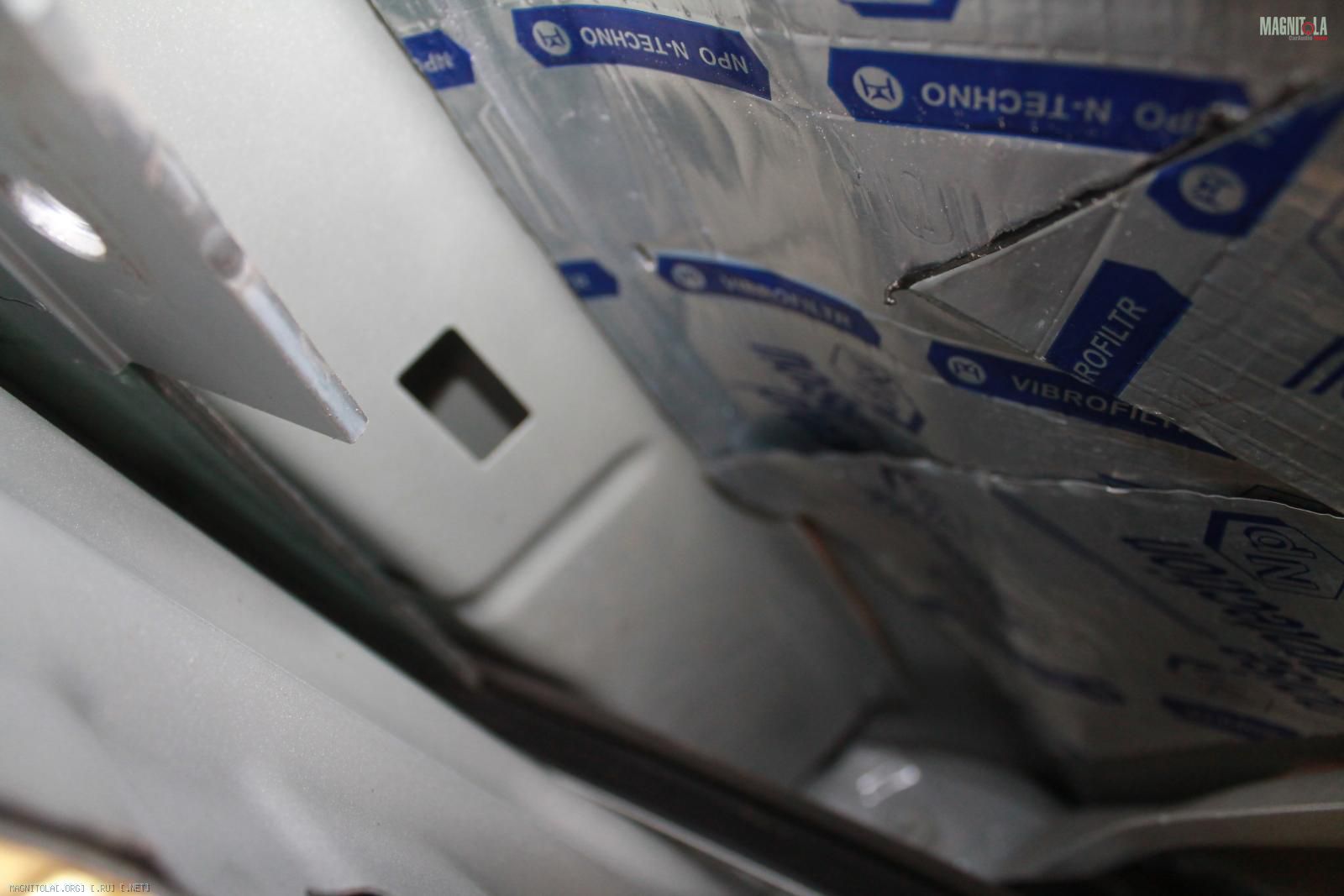

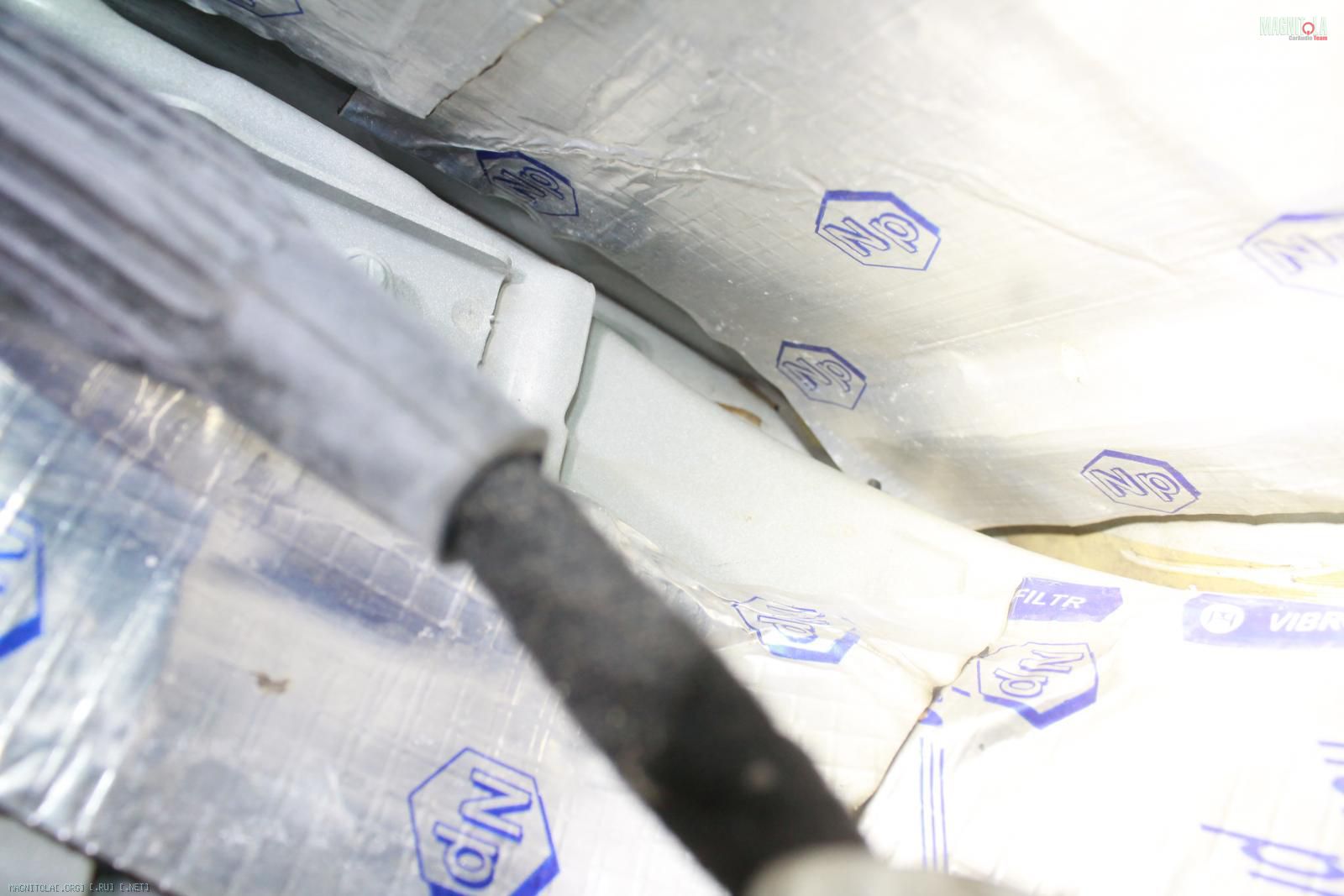

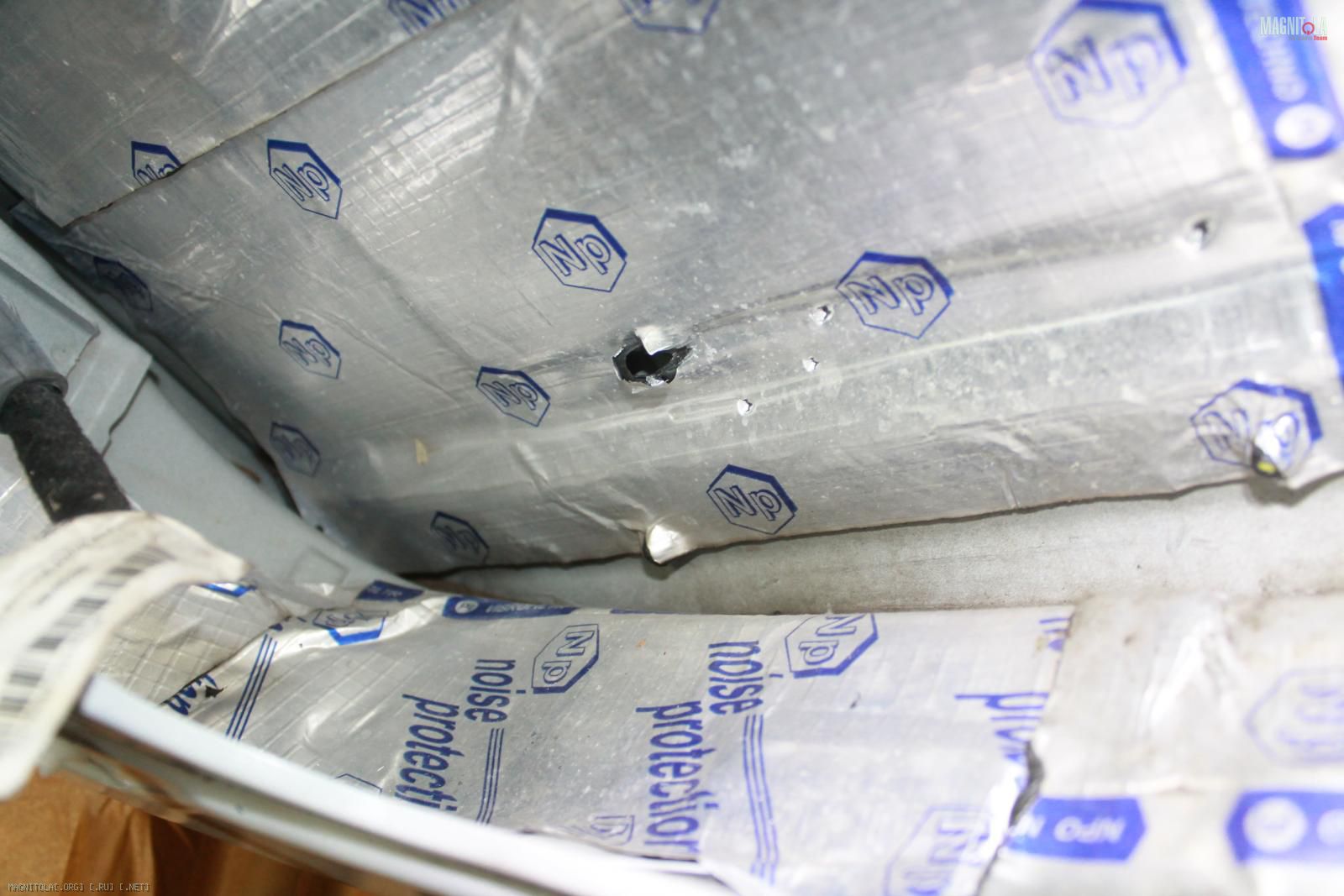

Правая дверь...
Вложение 1164888Вложение 1164890Вложение 1164892Вложение 1164894Вложение 1164896Вложение 1164898Вложение 1164900Вложение 1164902Вложение 1164904

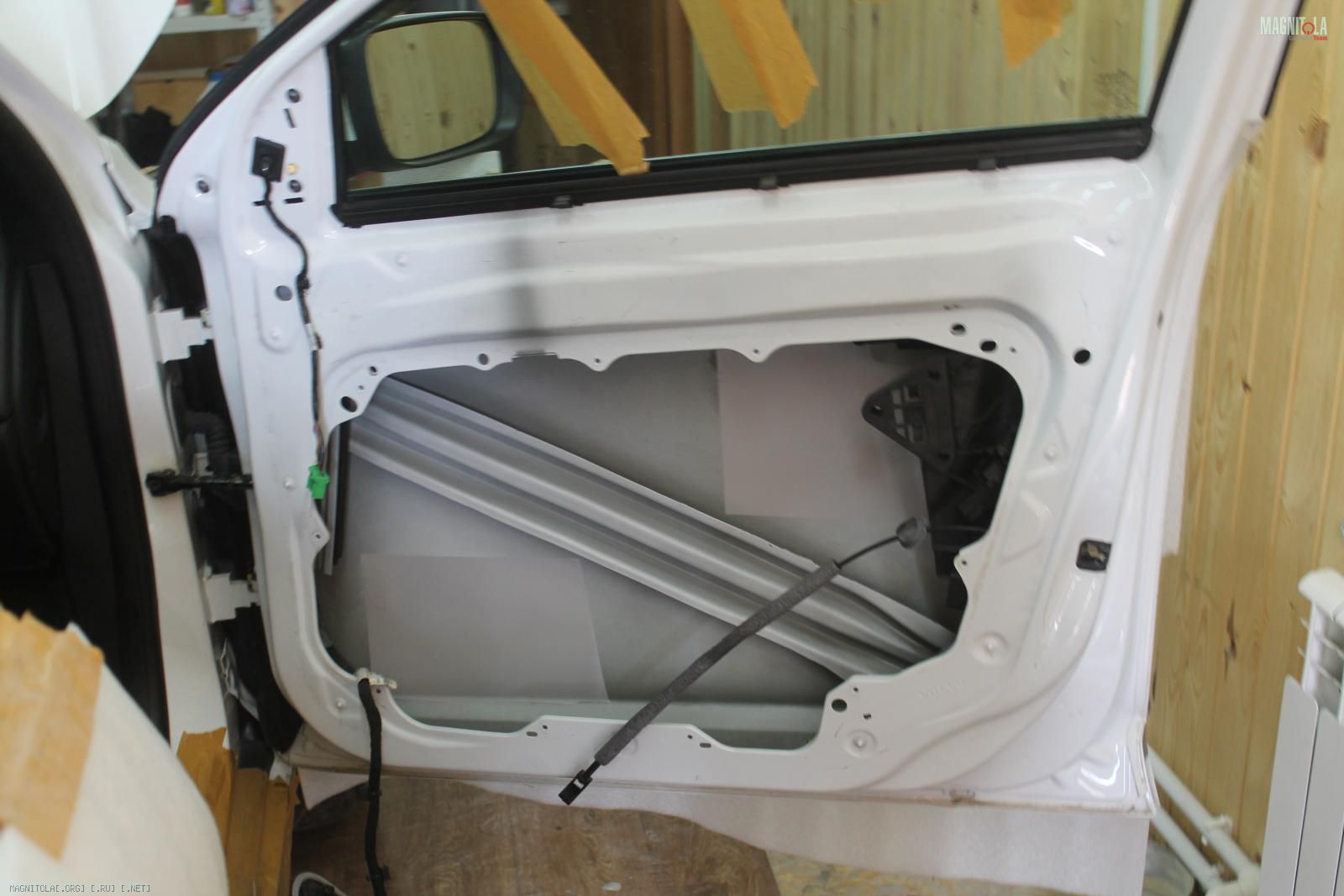

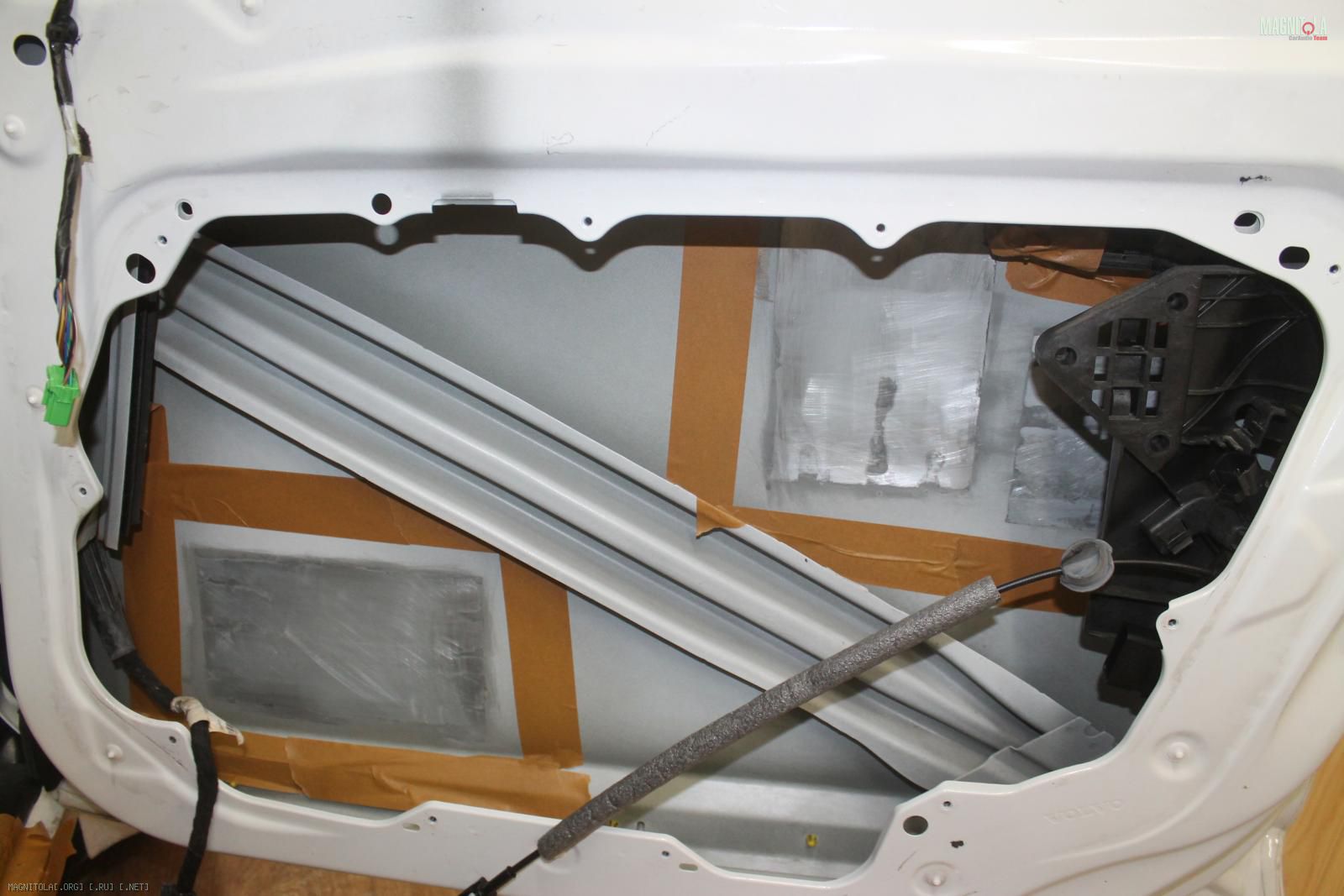

Все также... Отмываем, очищаем.... зашкуриваем, грунтуем, красим...
Вложение 1164906Вложение 1164908Вложение 1164910Вложение 1164912

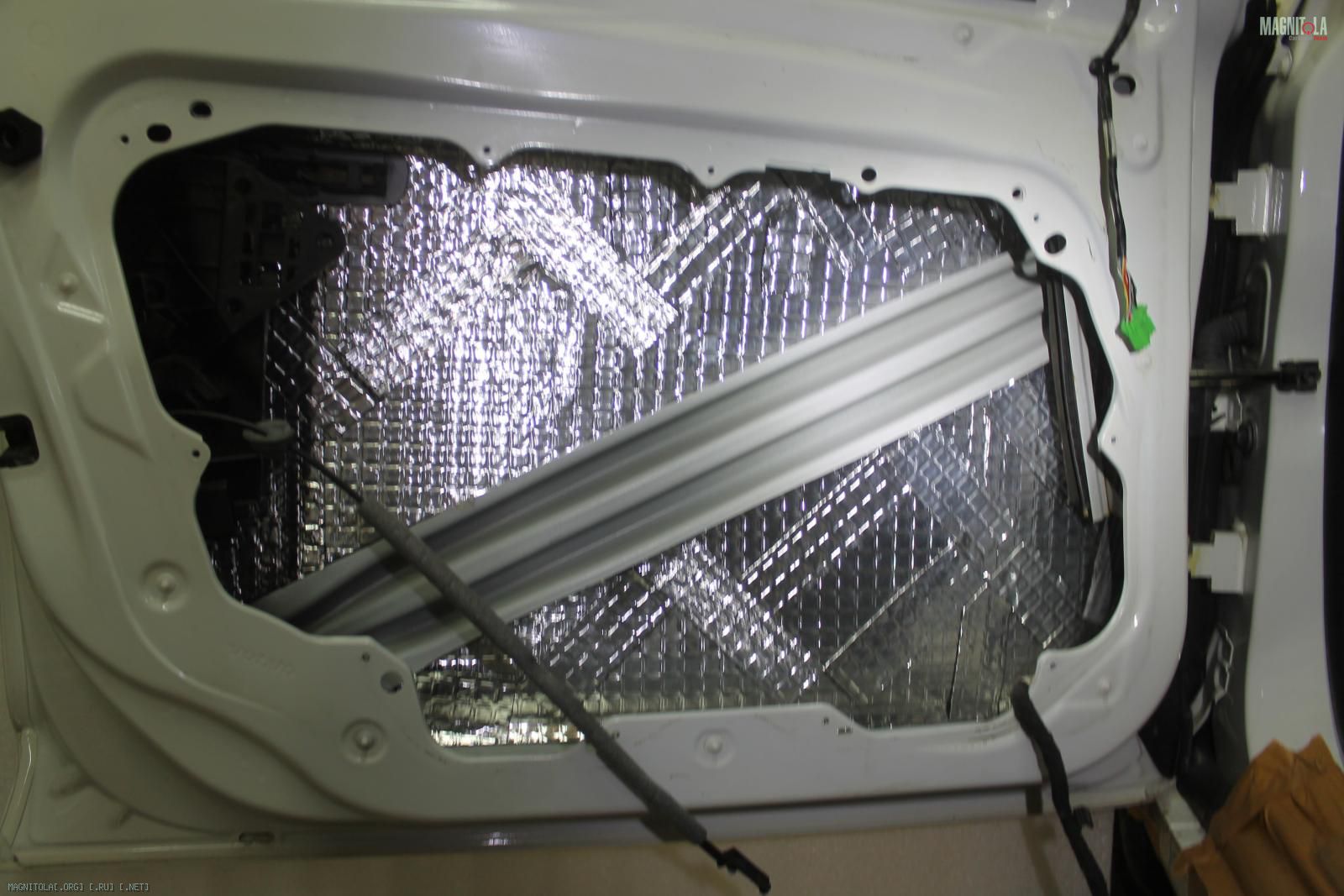

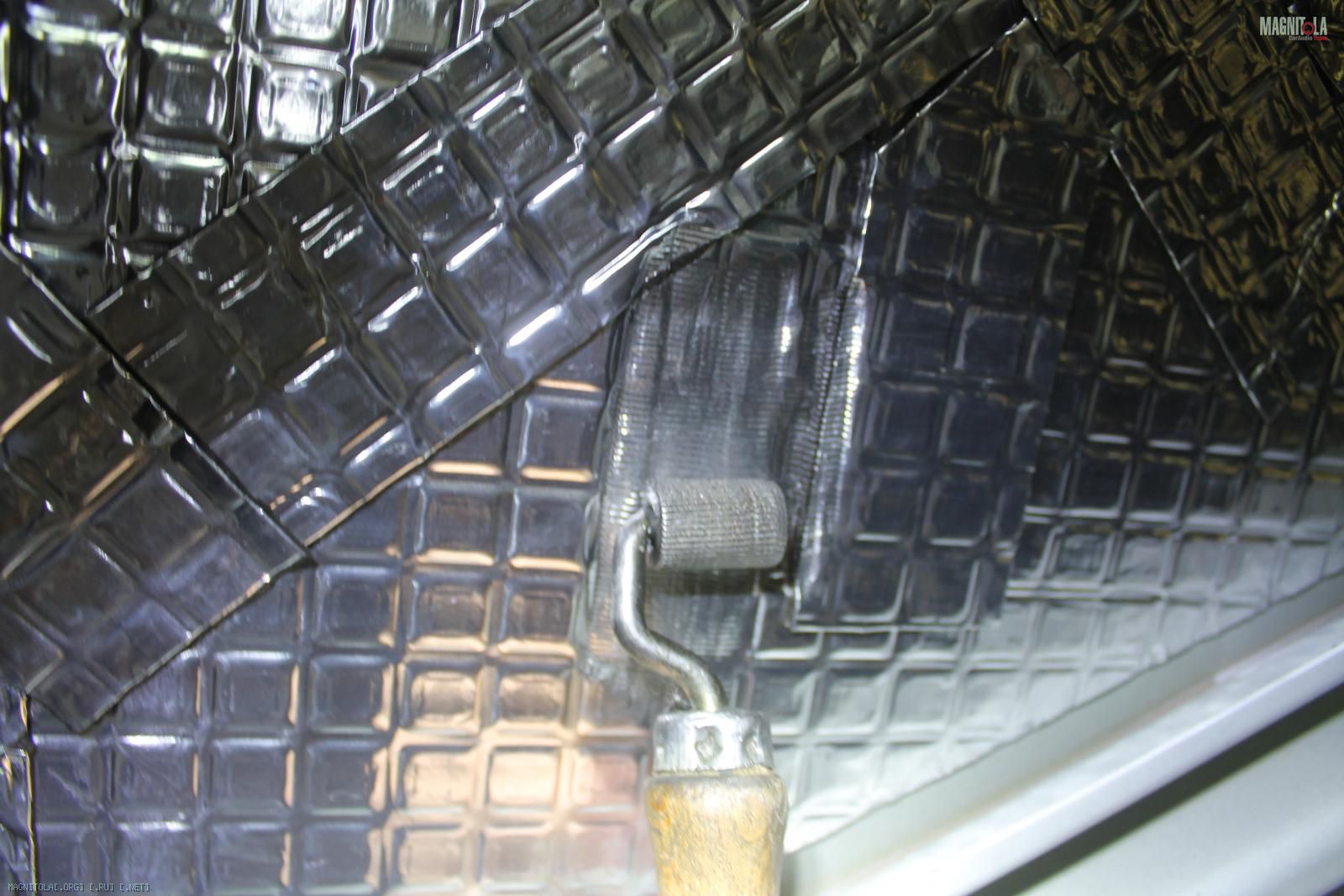

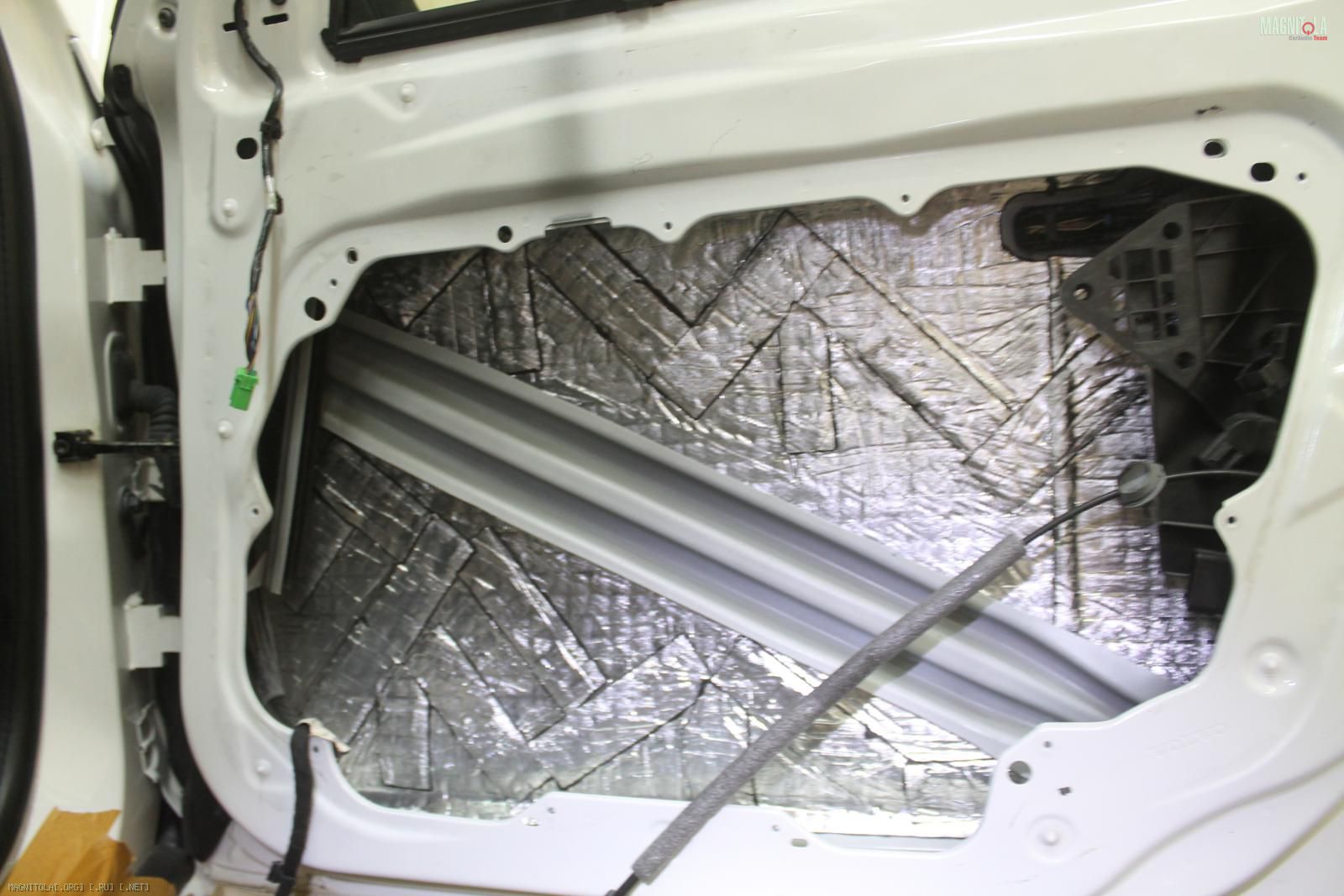

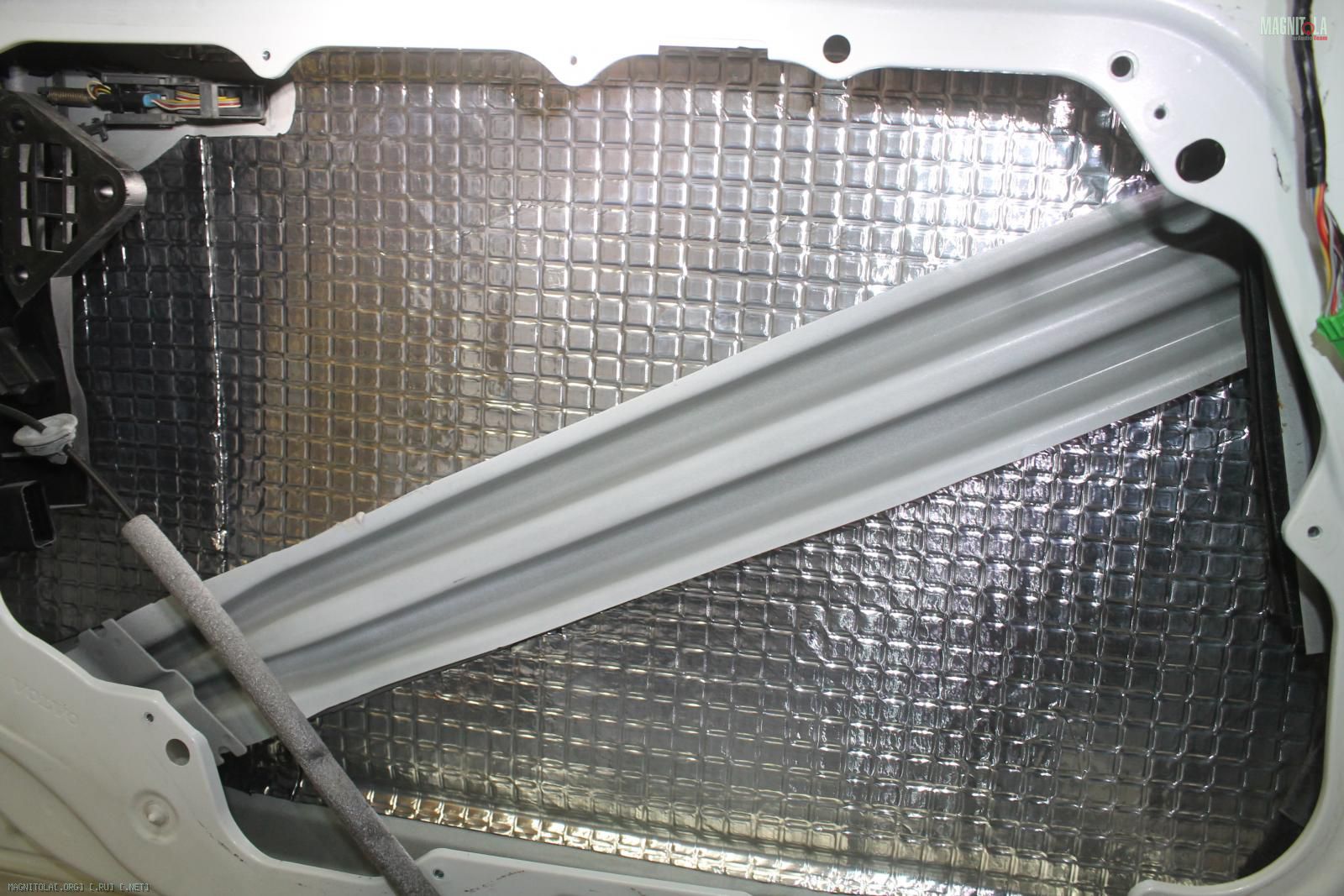

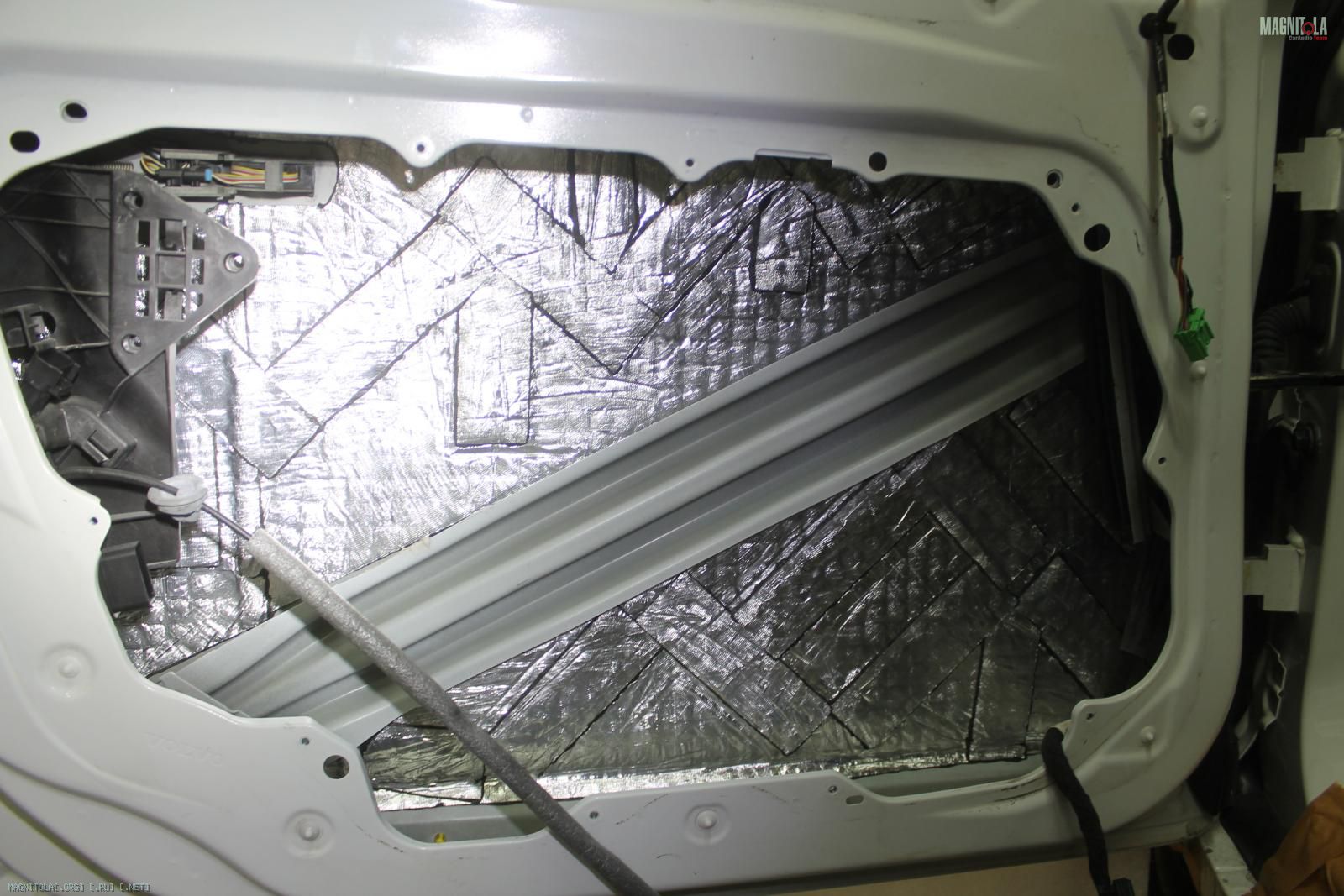

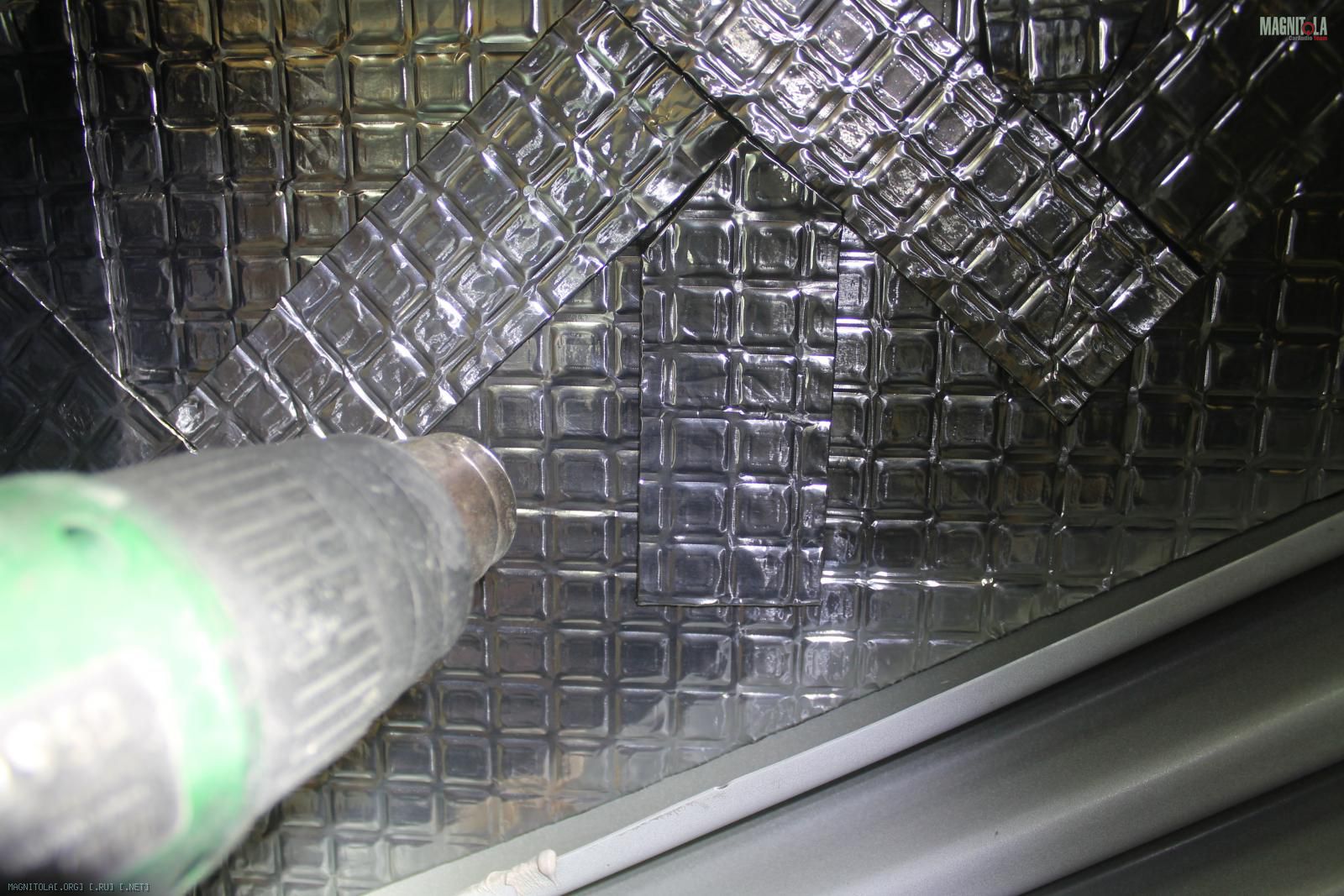

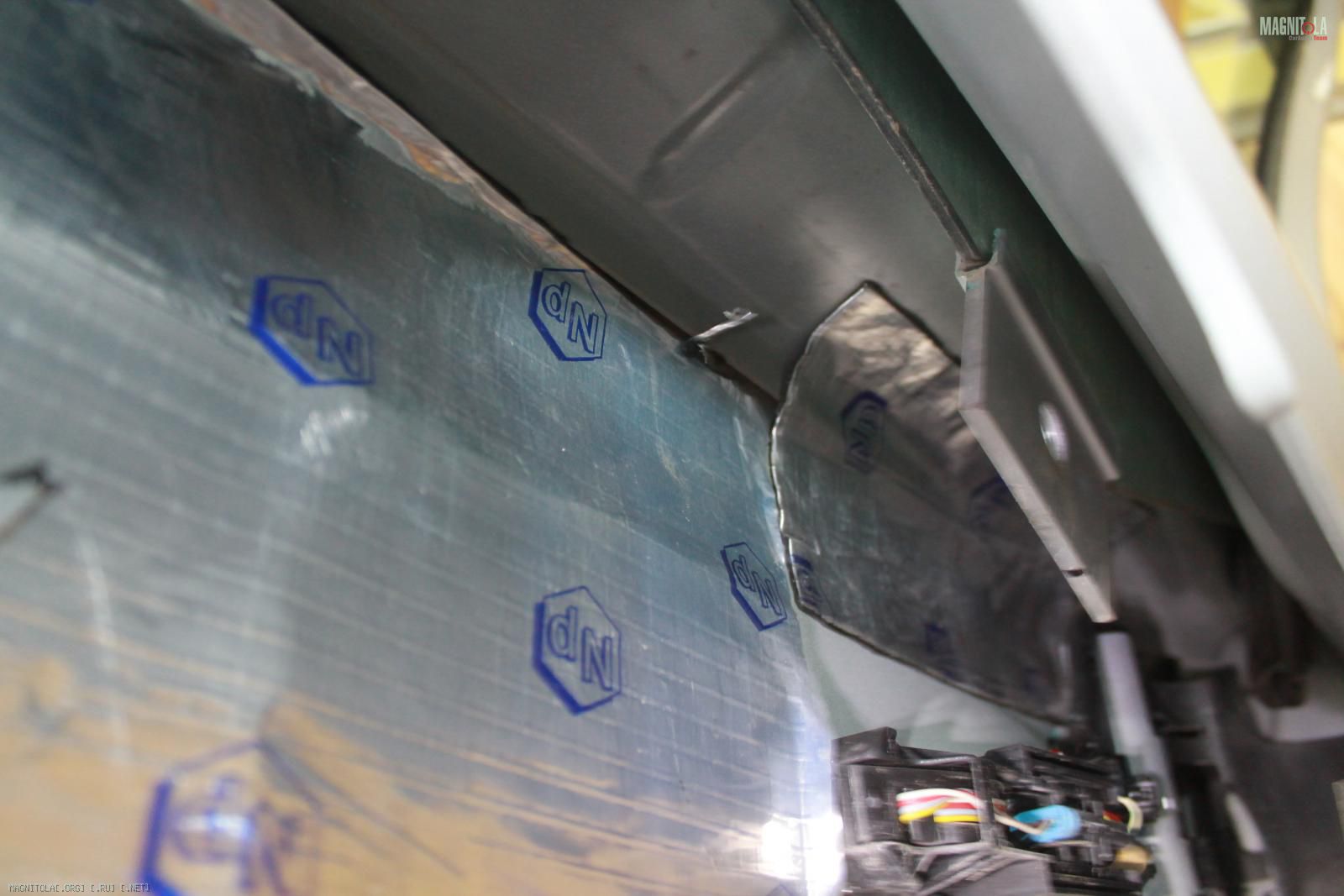

Левая дверь... наносим вибру цельными листами, греем, тщательно прикатываем...
Вложение 1164914Вложение 1164916Вложение 1164918Вложение 1164920Вложение 1164922Вложение 1164924Вложение 1164926Вложение 1164928Вложение 1164930

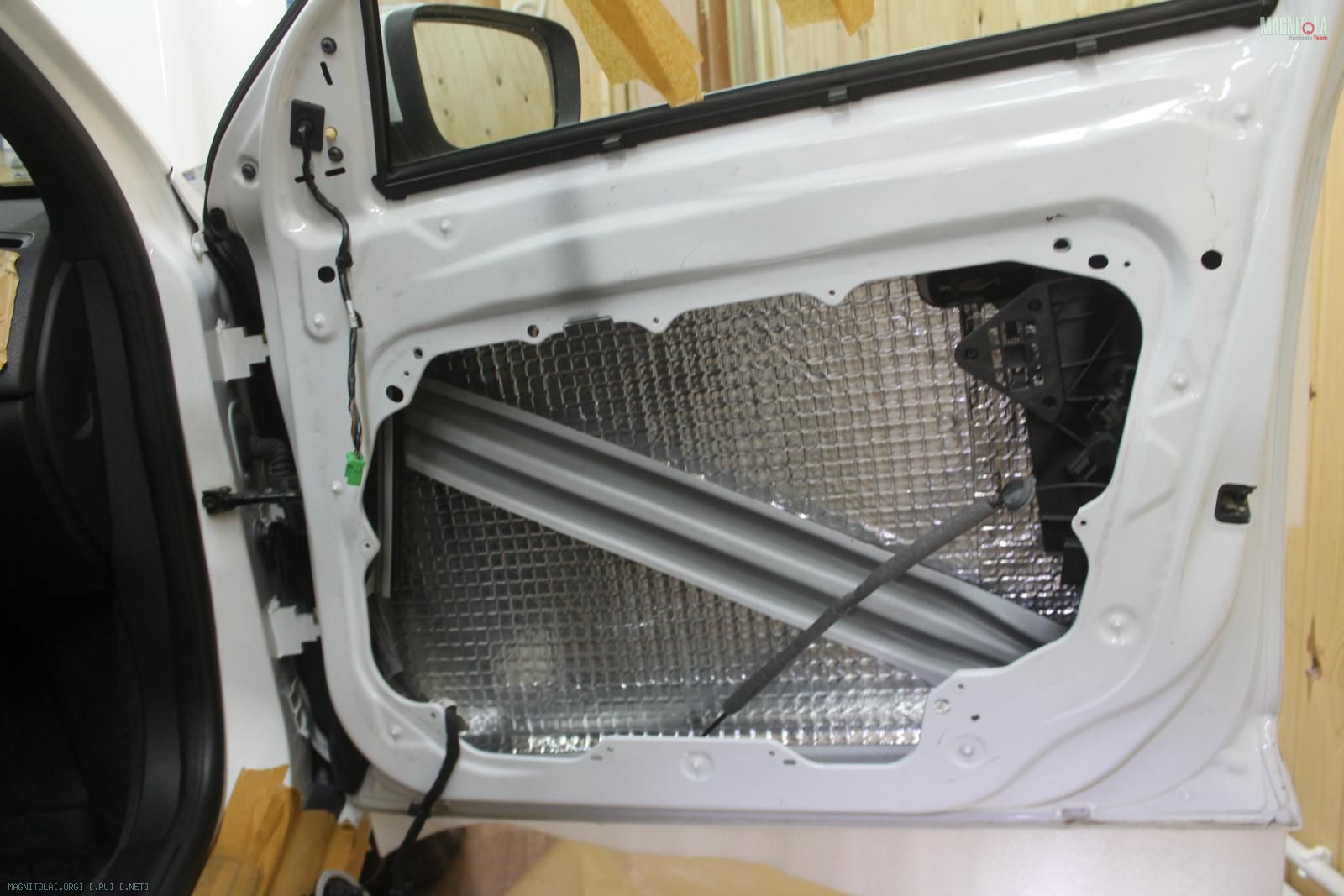

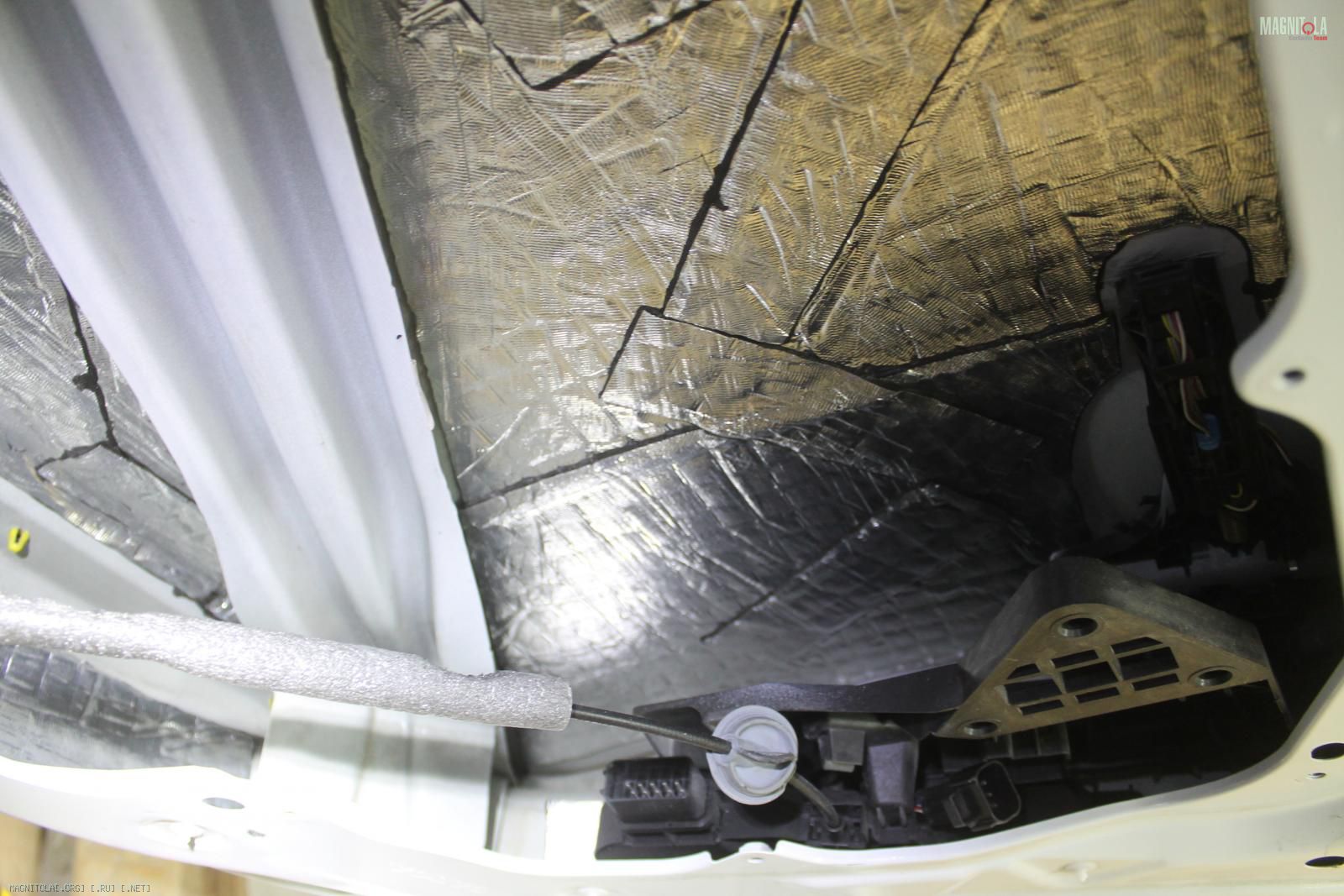

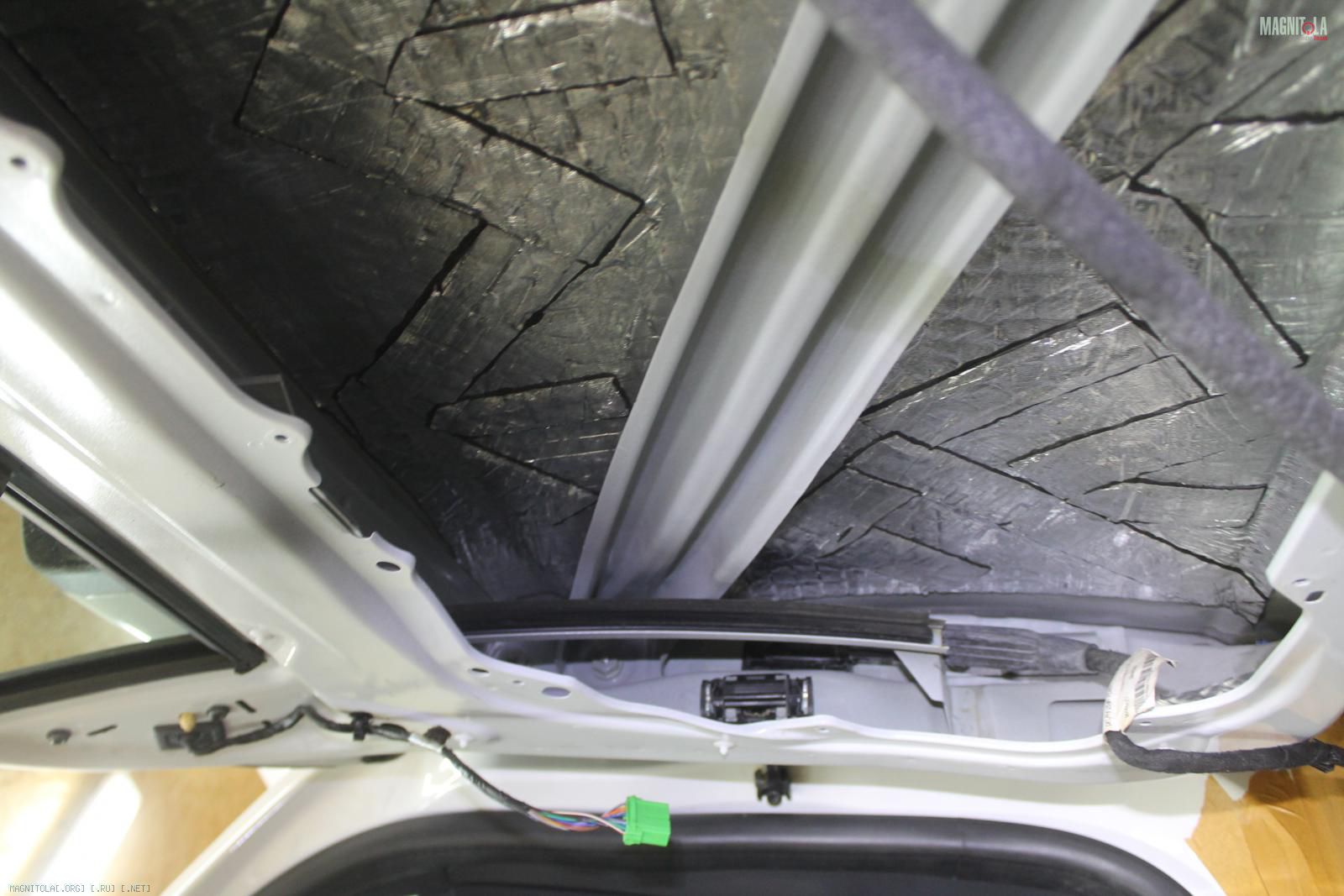

Правая...
Вложение 1164932Вложение 1164936Вложение 1164938Вложение 1164940Вложение 1164942Вложение 1164944

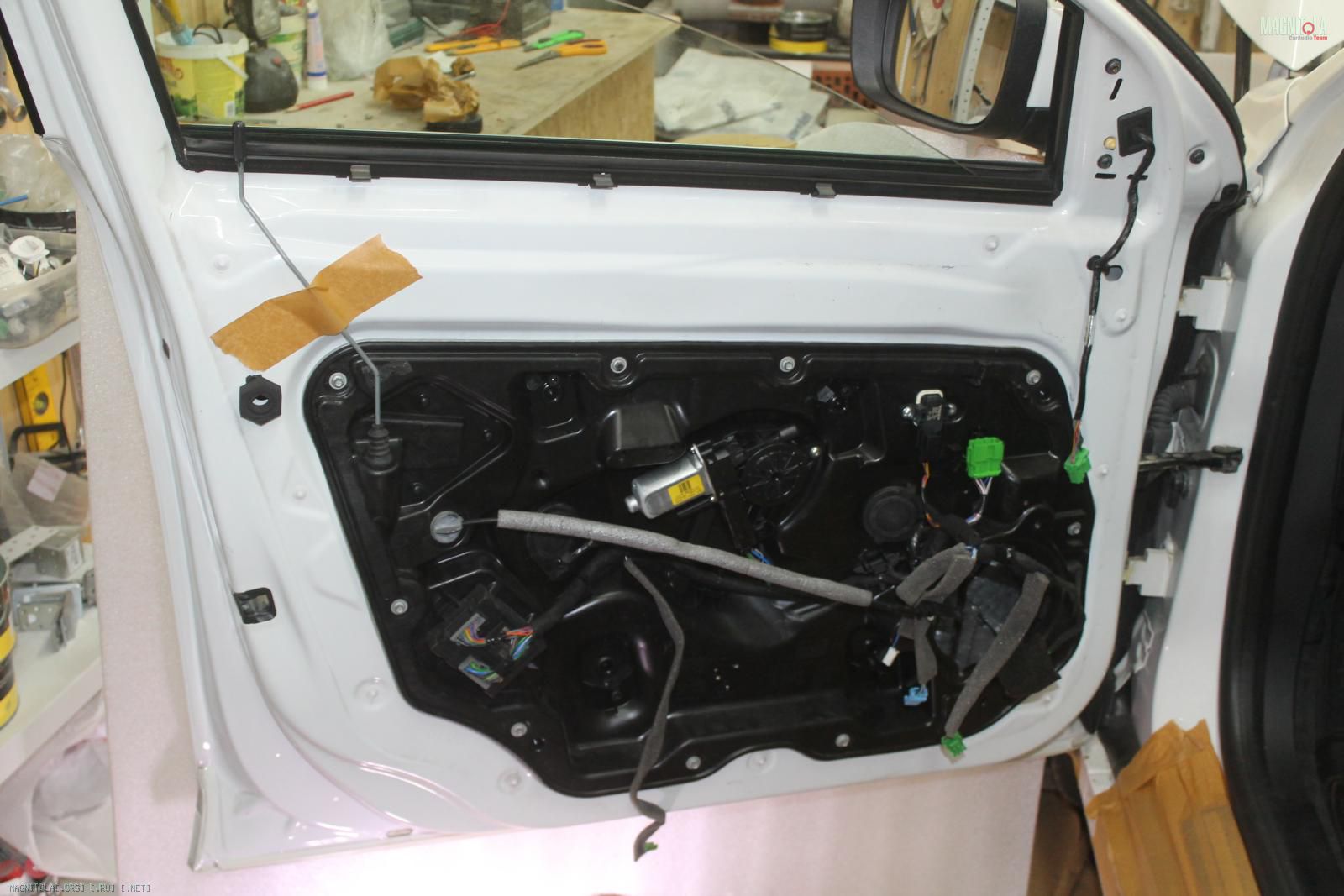

Собираем обратно....
Вложение 1164946Вложение 1164948

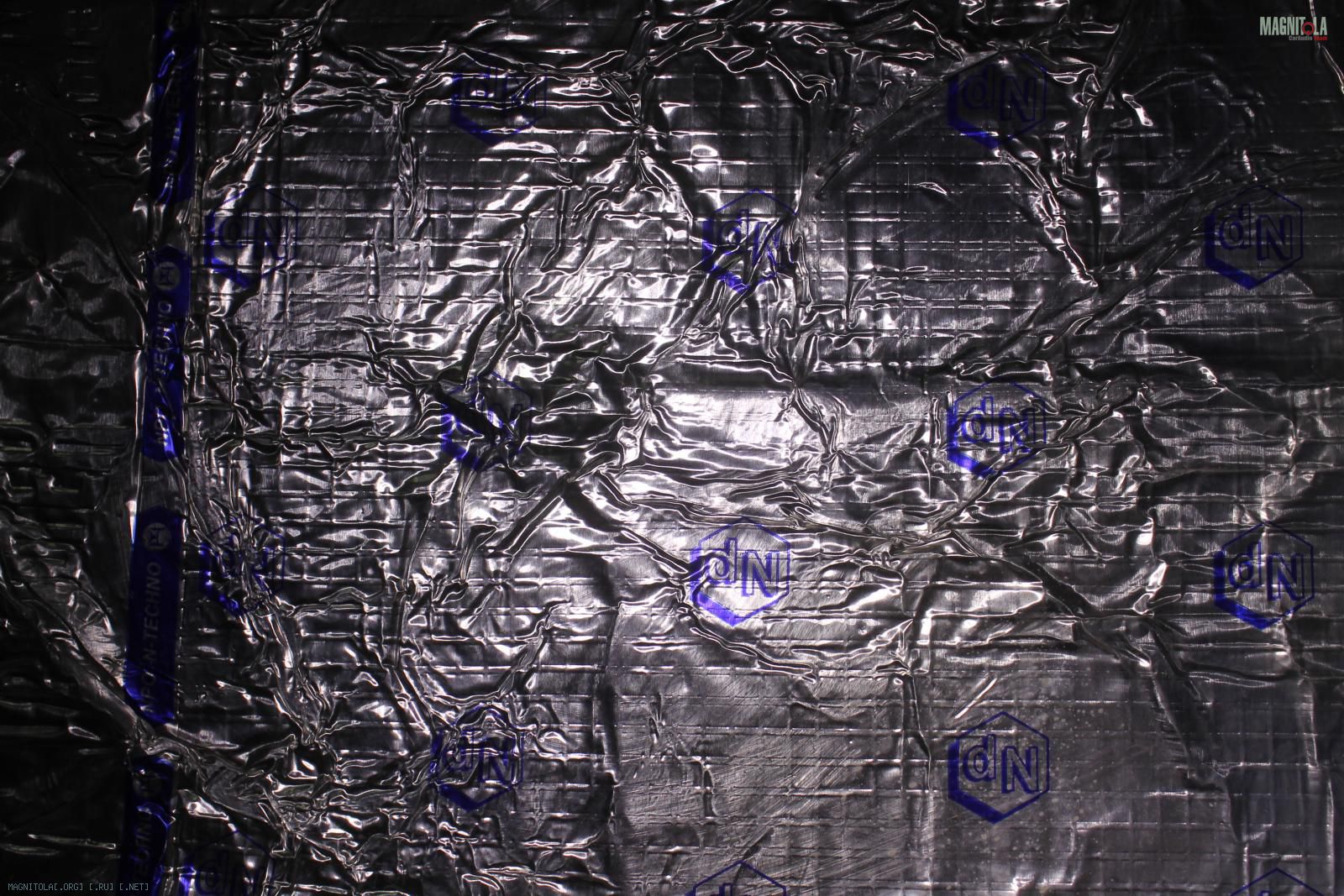

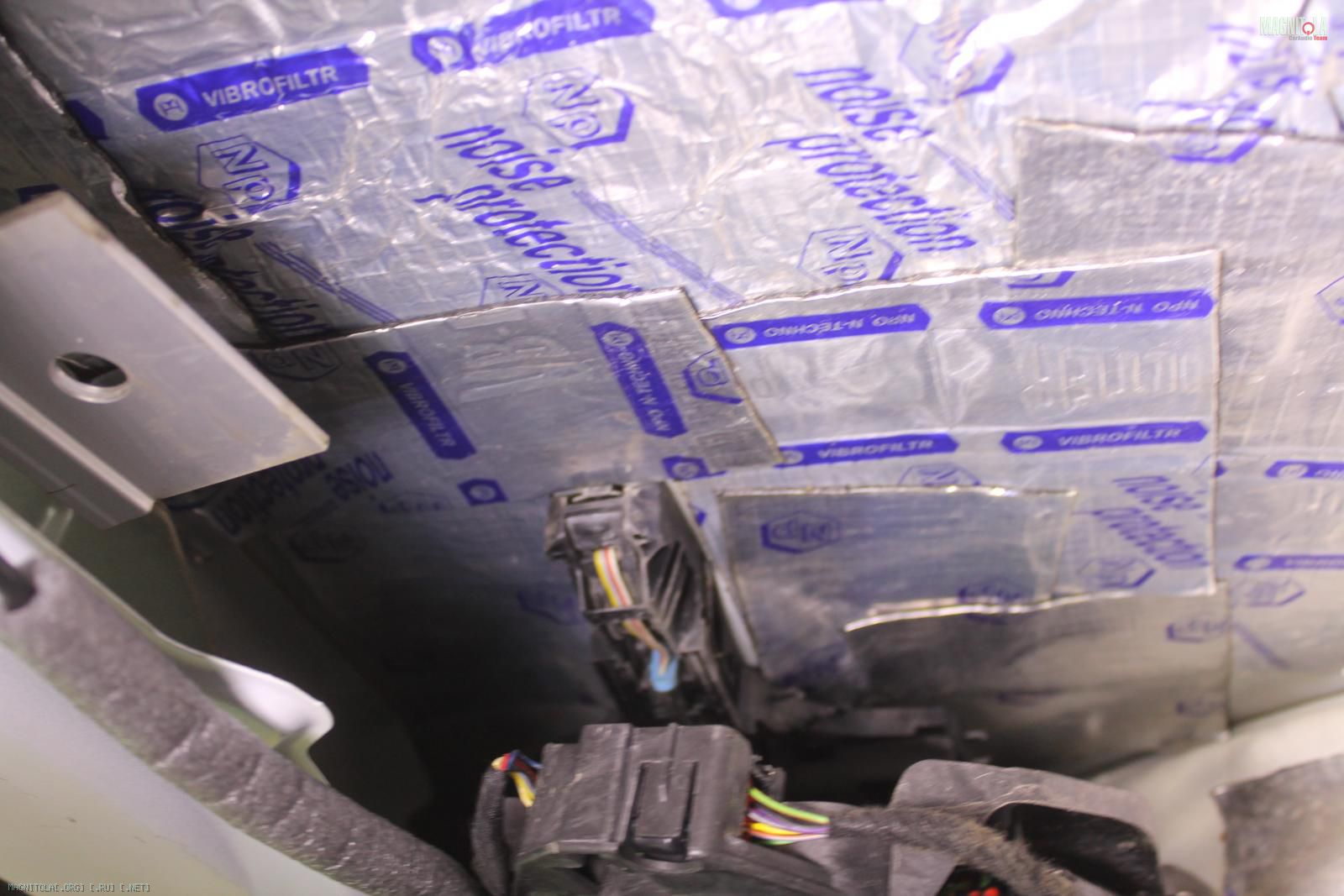

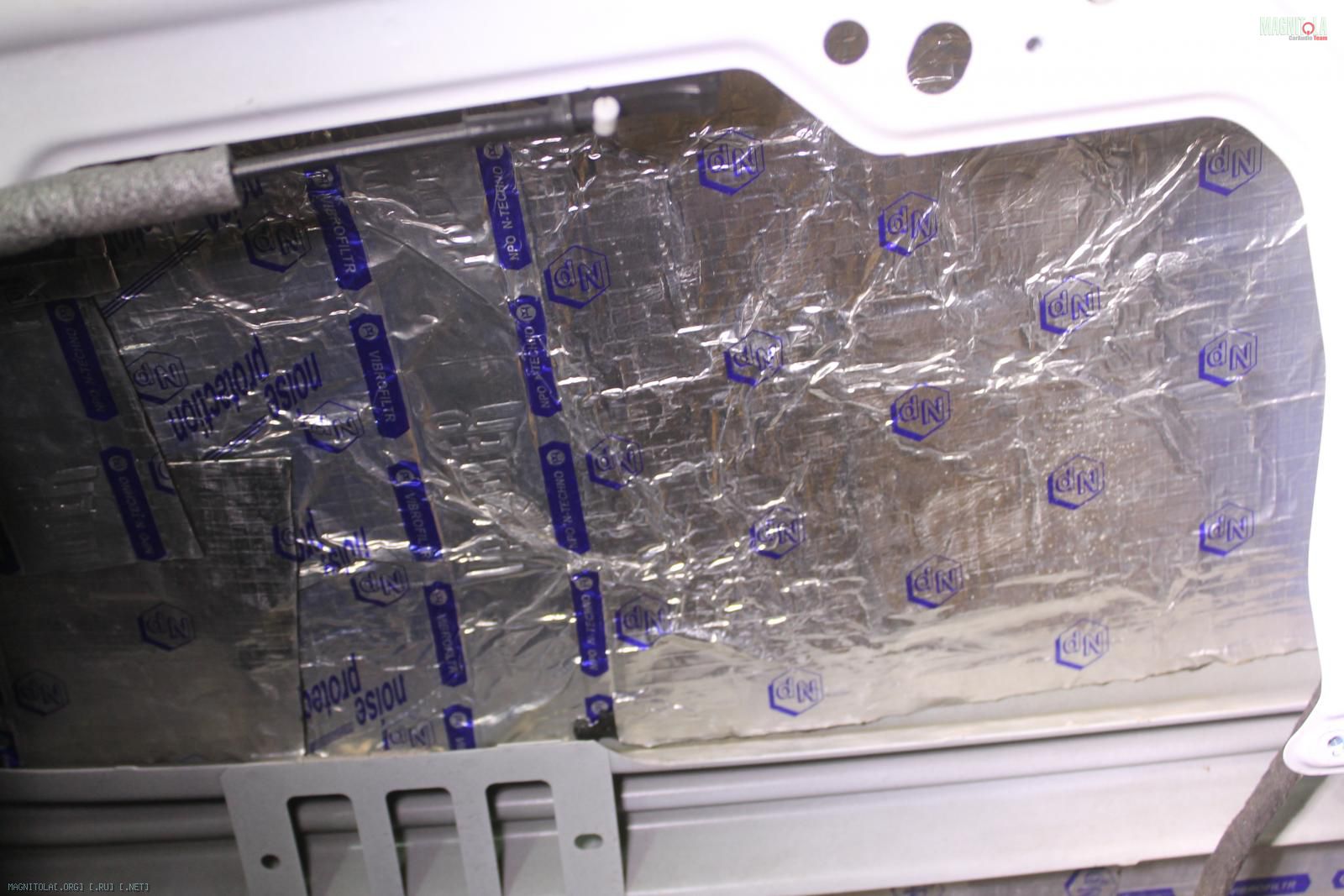

Задняя левая дверь...https://vk.com/images/emoji/D83DDE48.pnghttps://vk.com/images/emoji/D83DDE48.pnghttps://vk.com/images/emoji/D83DDE48.png
Вложение 1164950Вложение 1164952Вложение 1164954Вложение 1164956Вложение 1164958Вложение 1164960Вложение 1164962Вложение 1164964

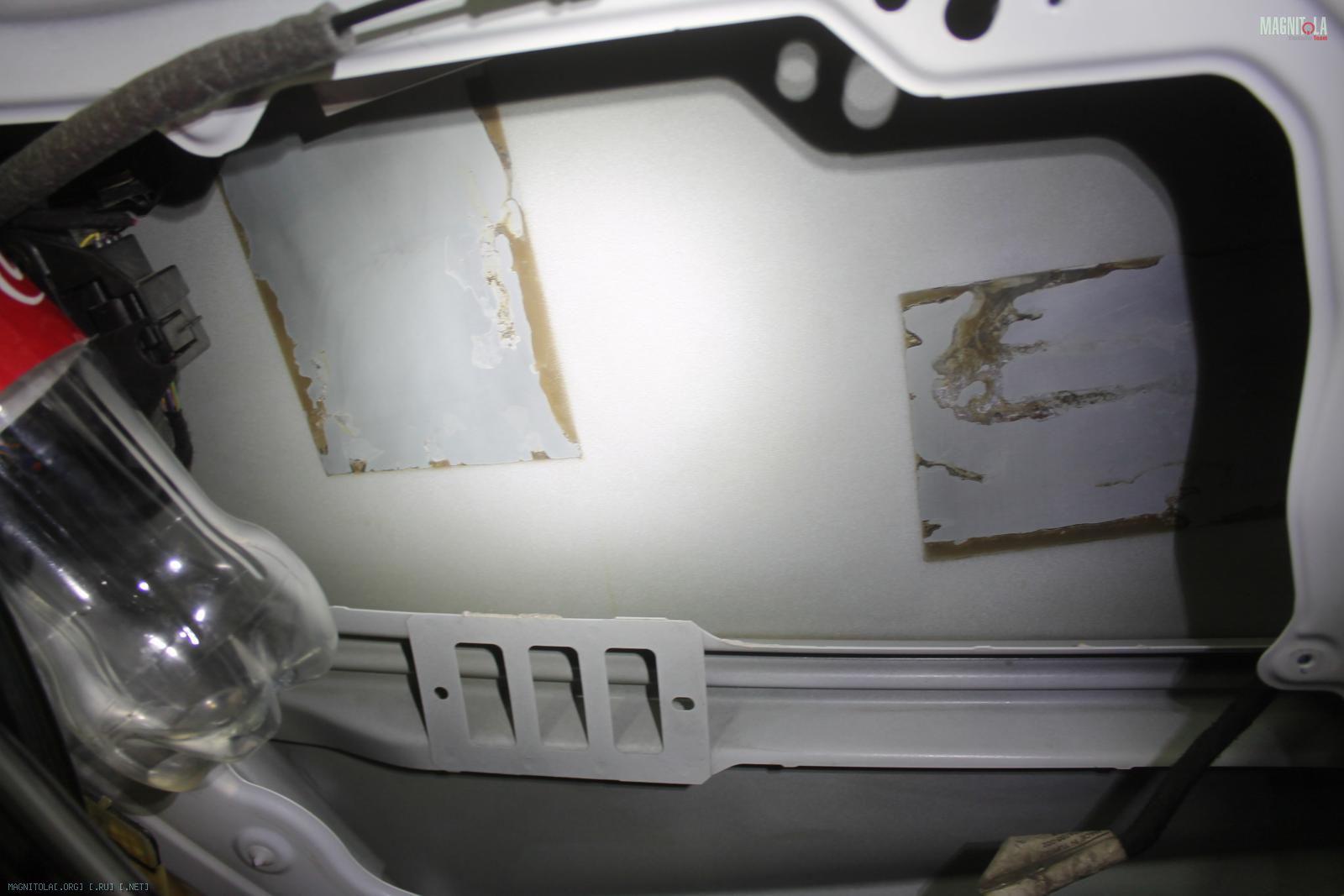

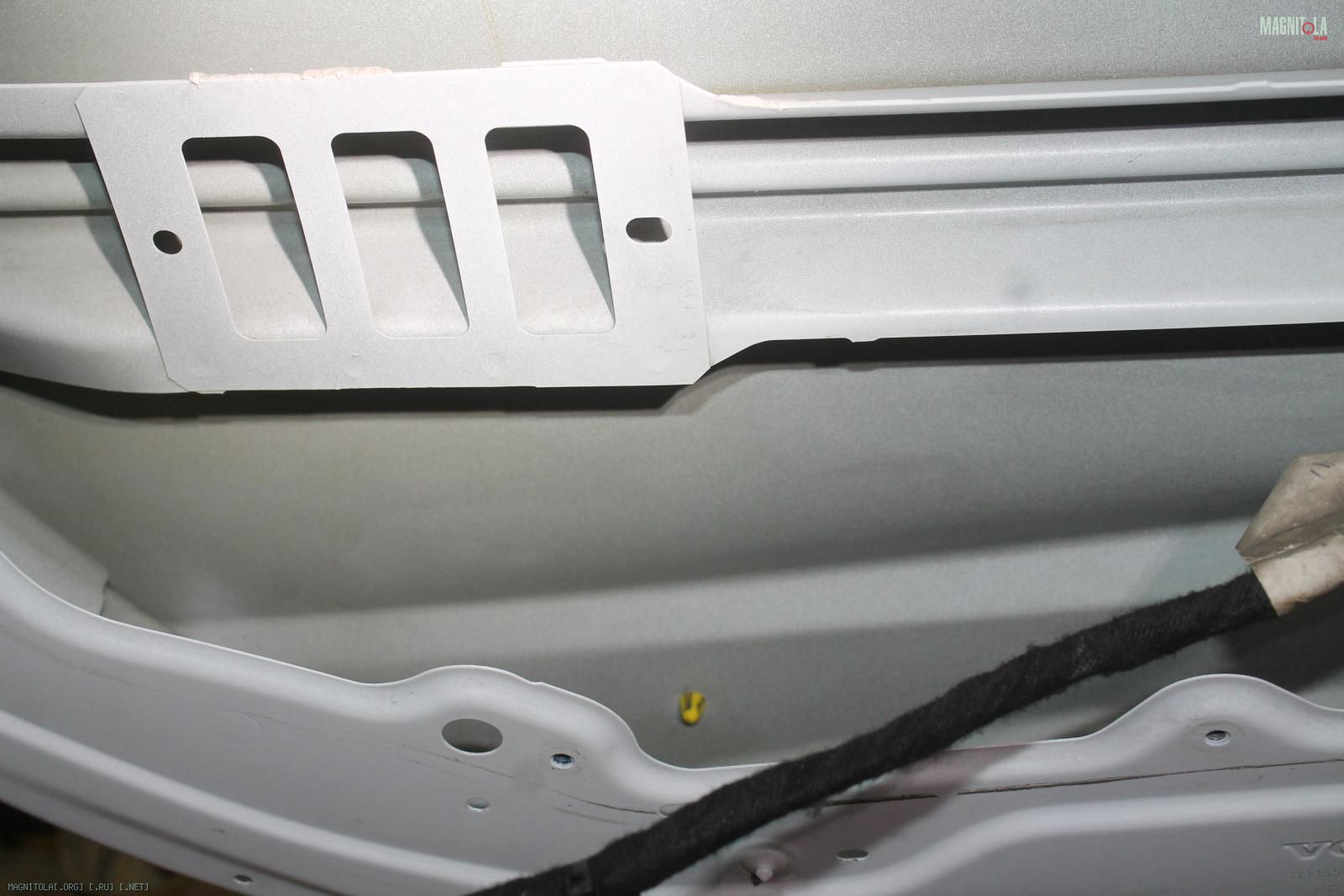

После очистки...
Вложение 1164966Вложение 1164968Вложение 1164970
