28.08.2017, 20:25
st220

Вложений: 36

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volvo XC60

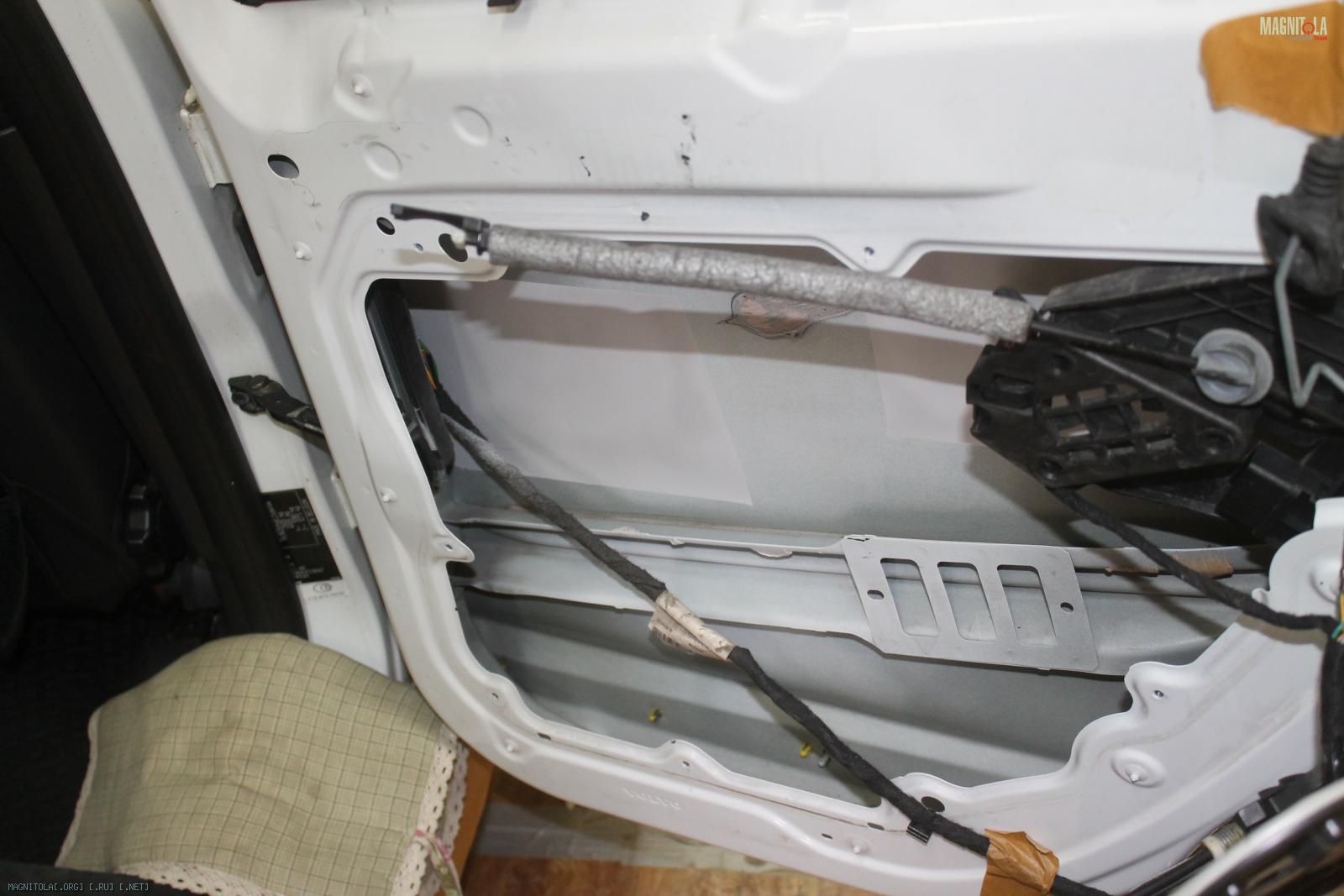

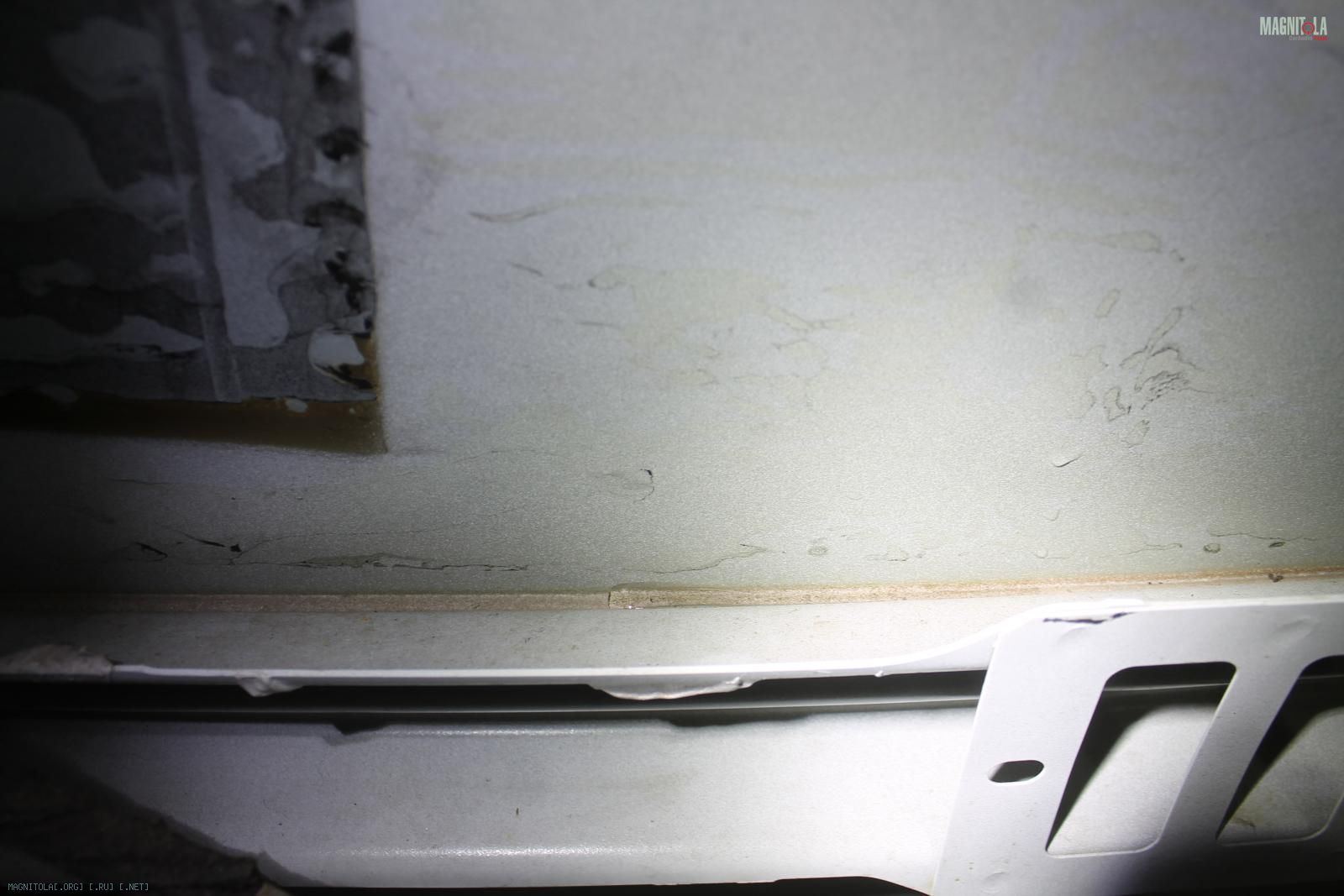

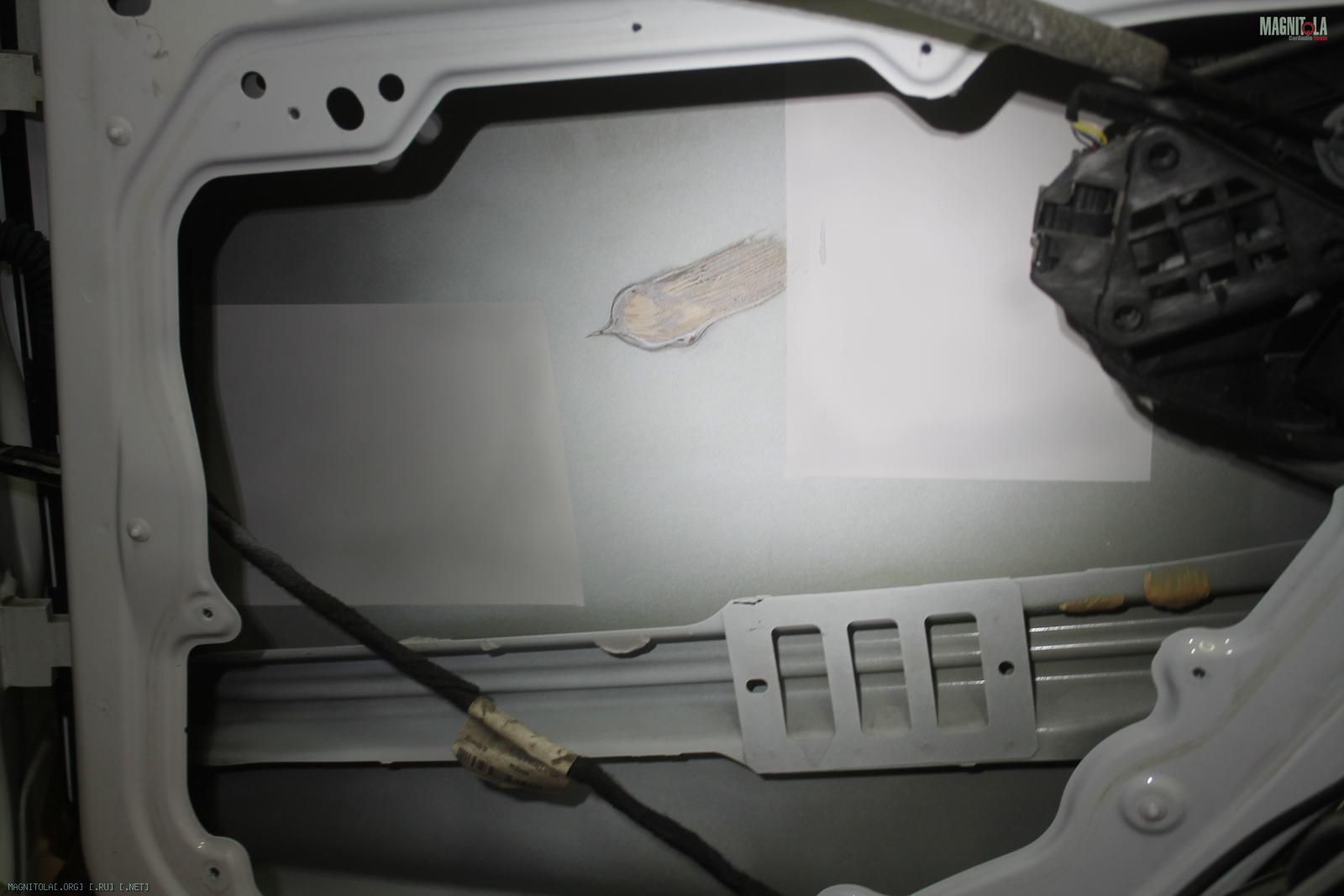

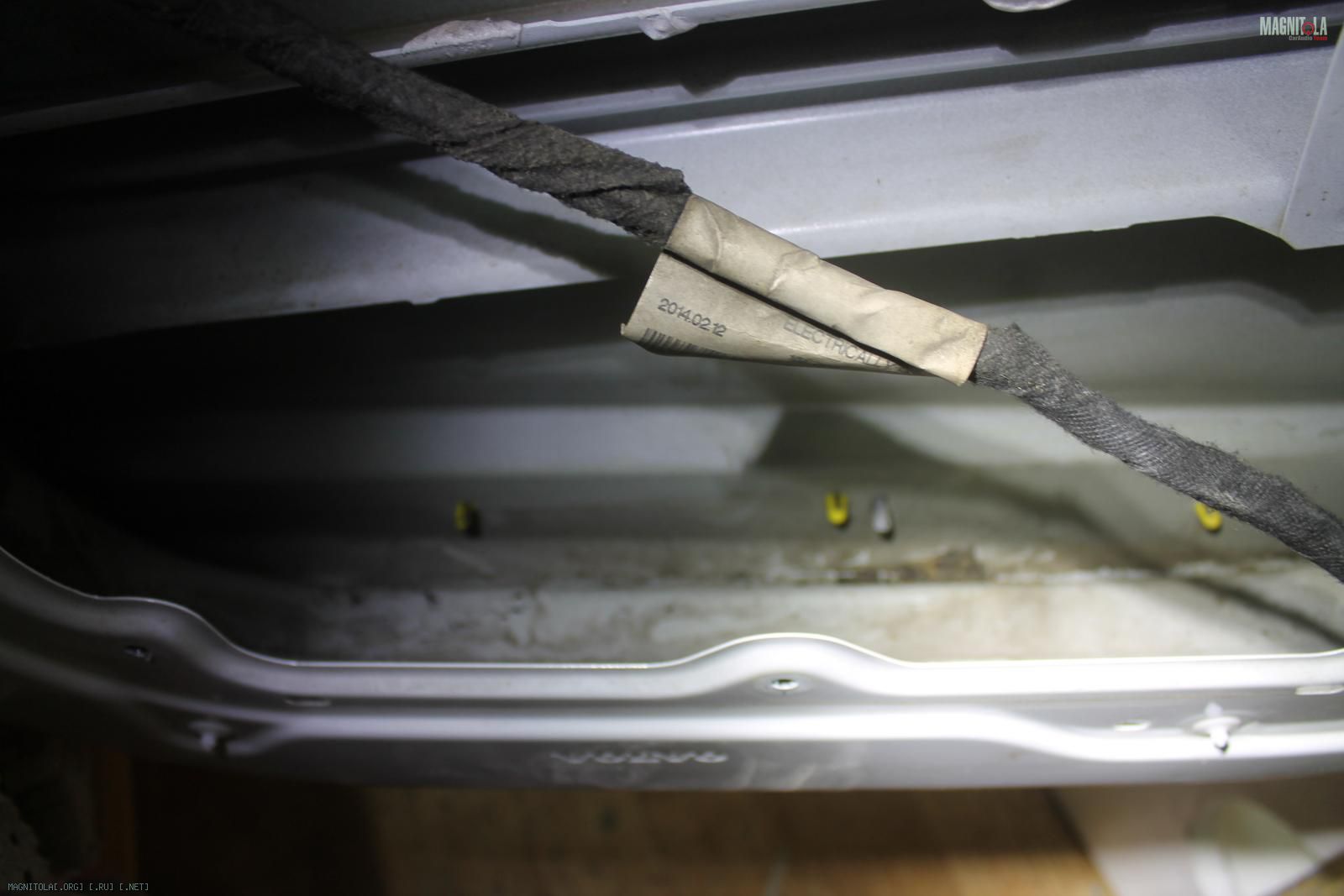

Правая дверь.. снимаем вибру... отмываем двери... убираем ржавчину, красим, грунтуем
Вложение 1165122 Вложение 1165124 Вложение 1165126 Вложение 1165128 Вложение 1165130 Вложение 1165132 Вложение 1165134 Вложение 1165136 Вложение 1165138 Вложение 1165140

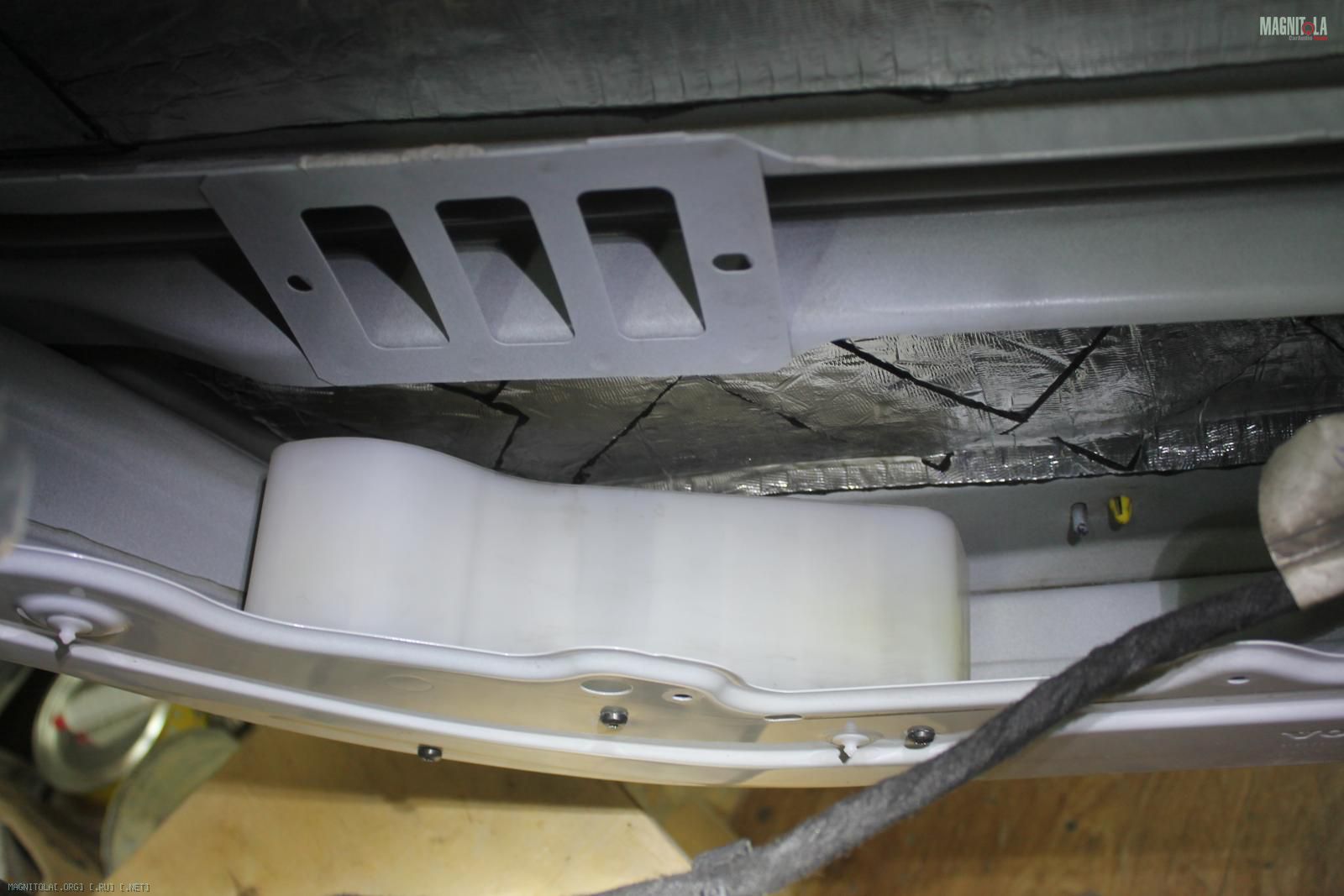

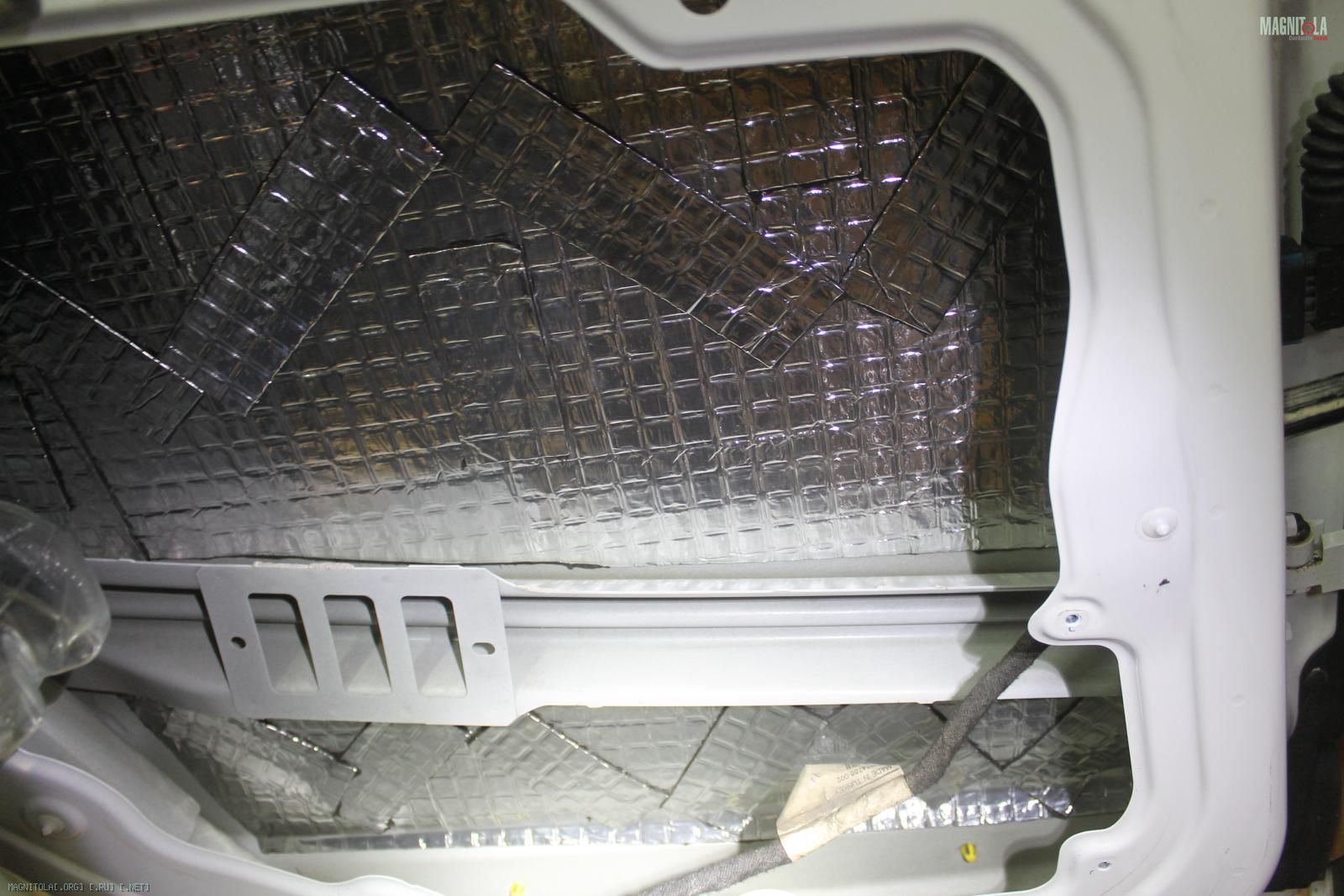

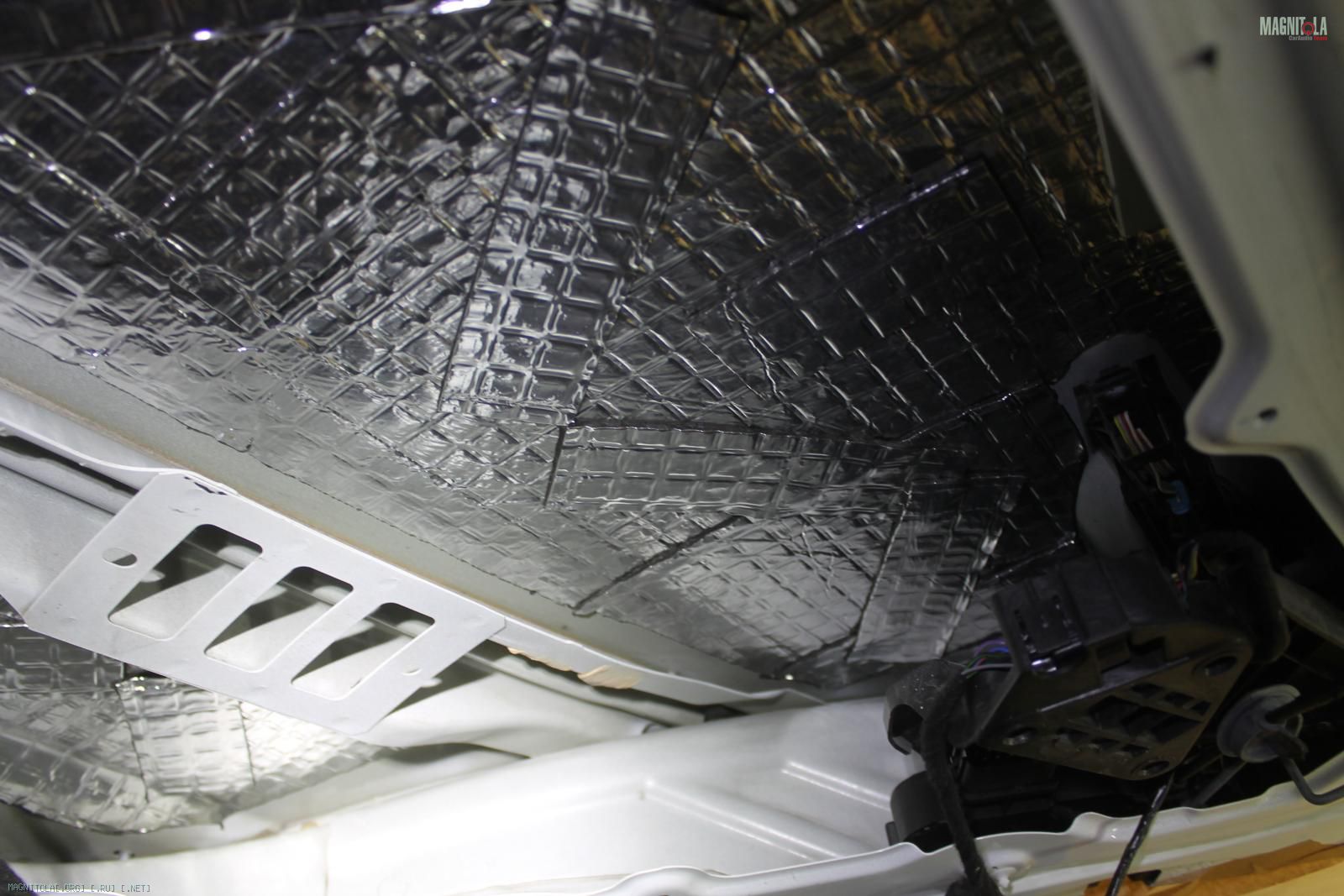

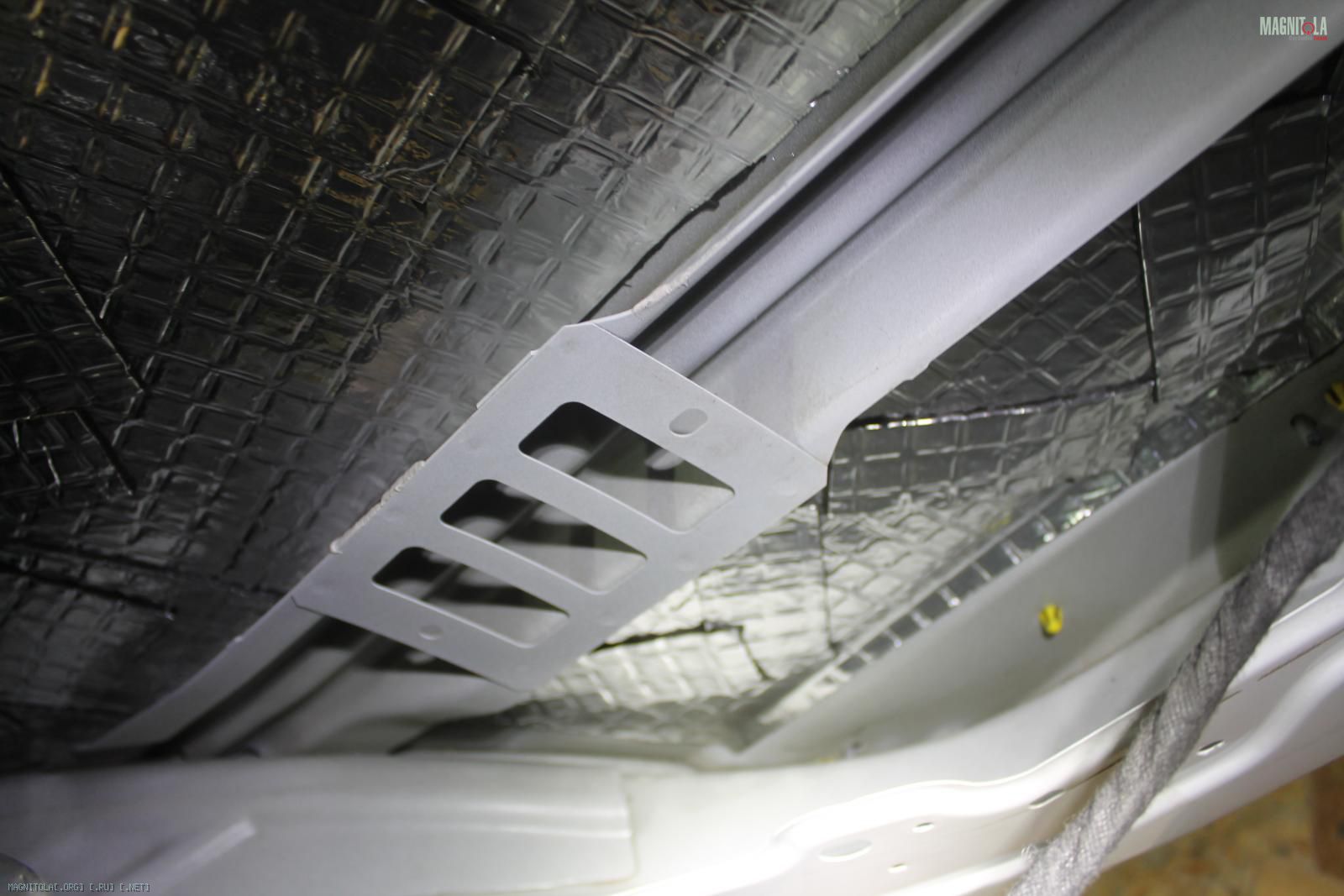

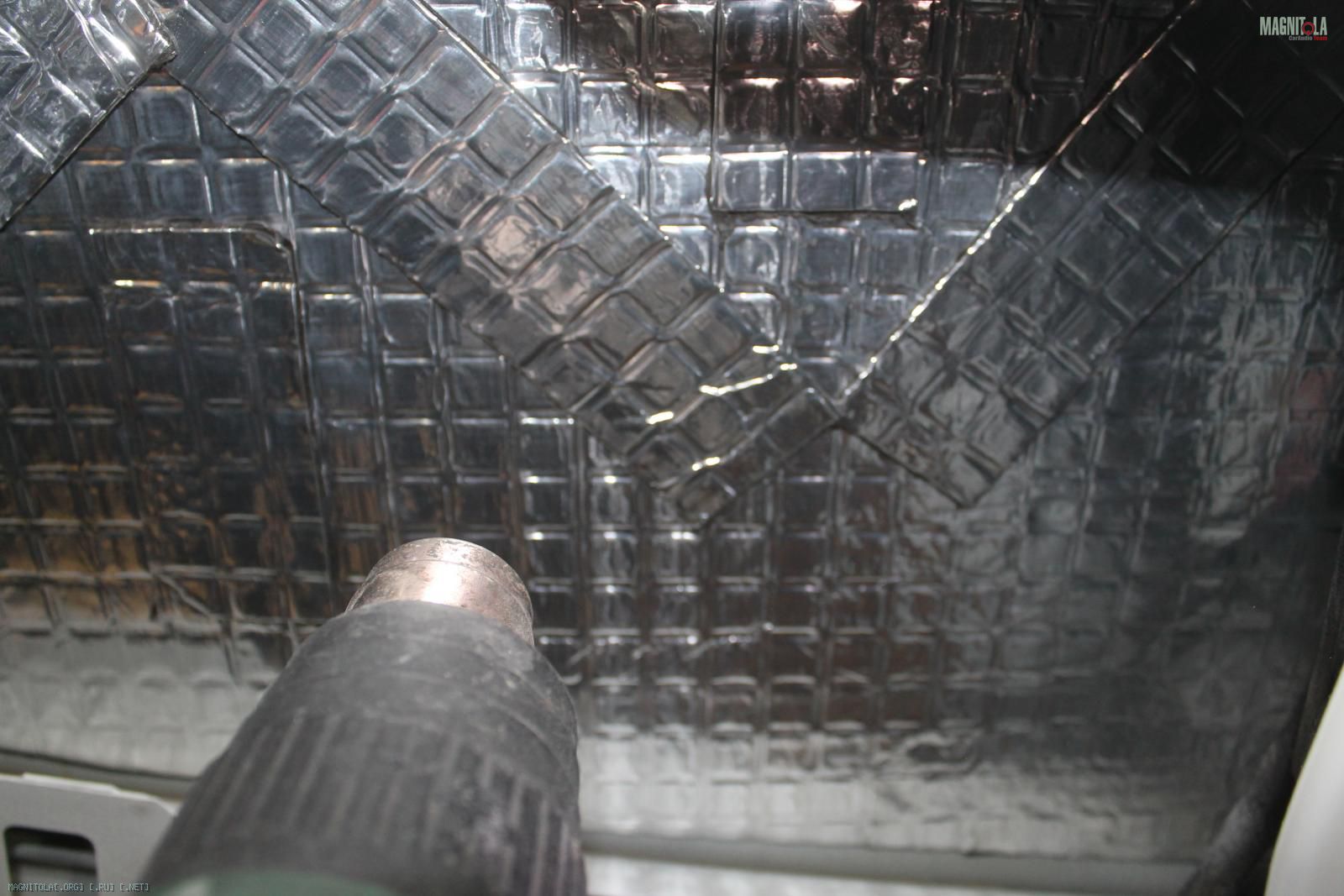

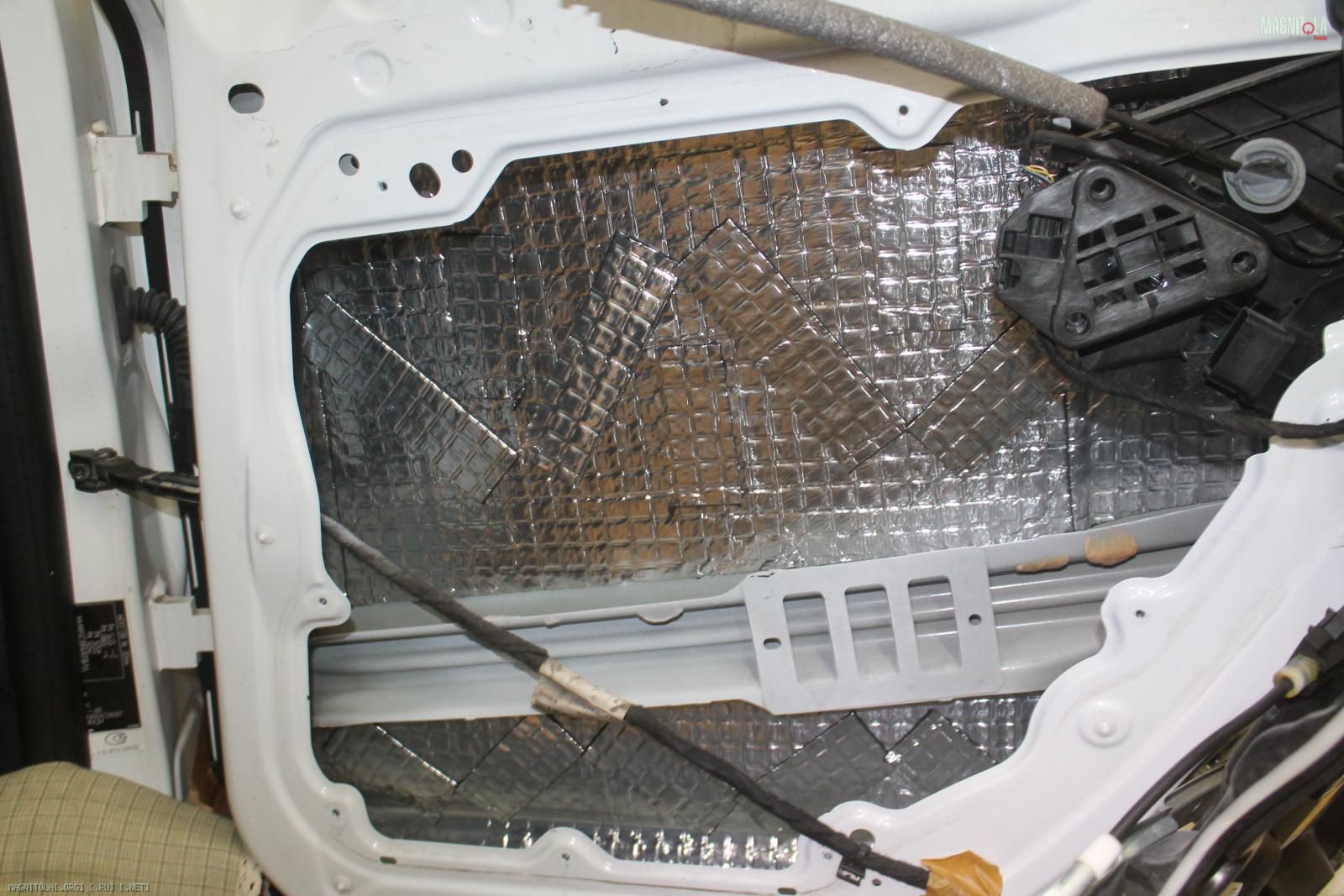

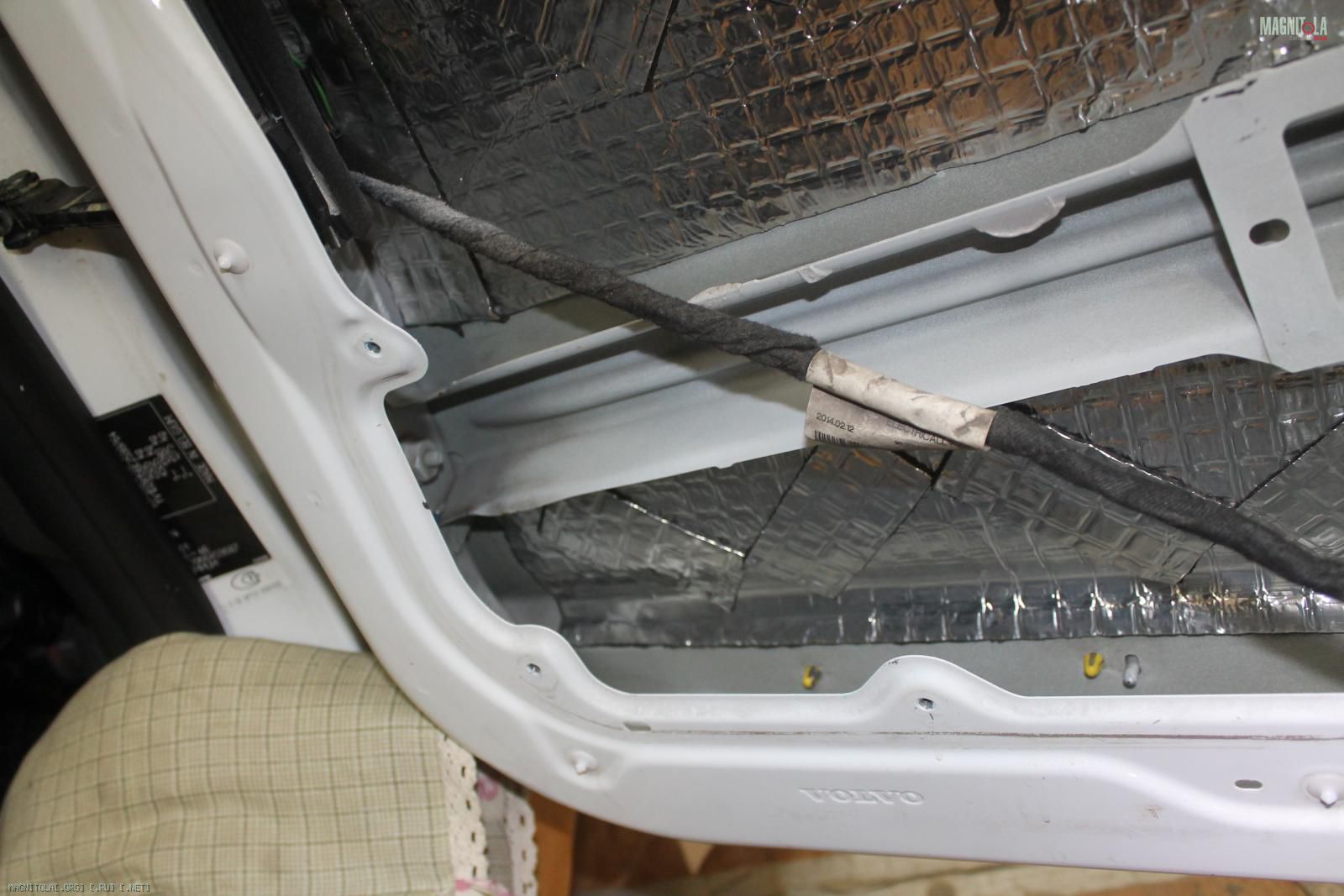

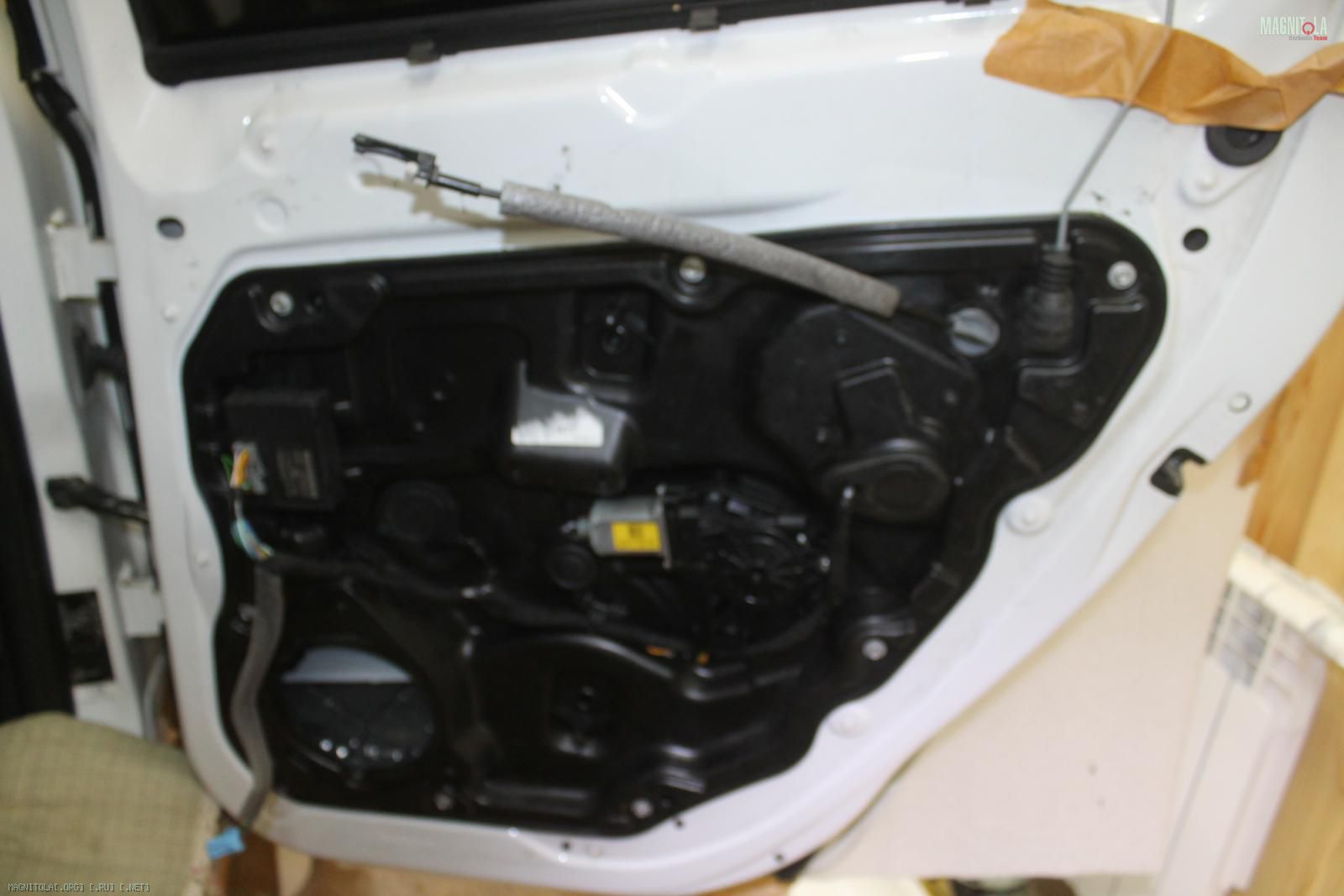

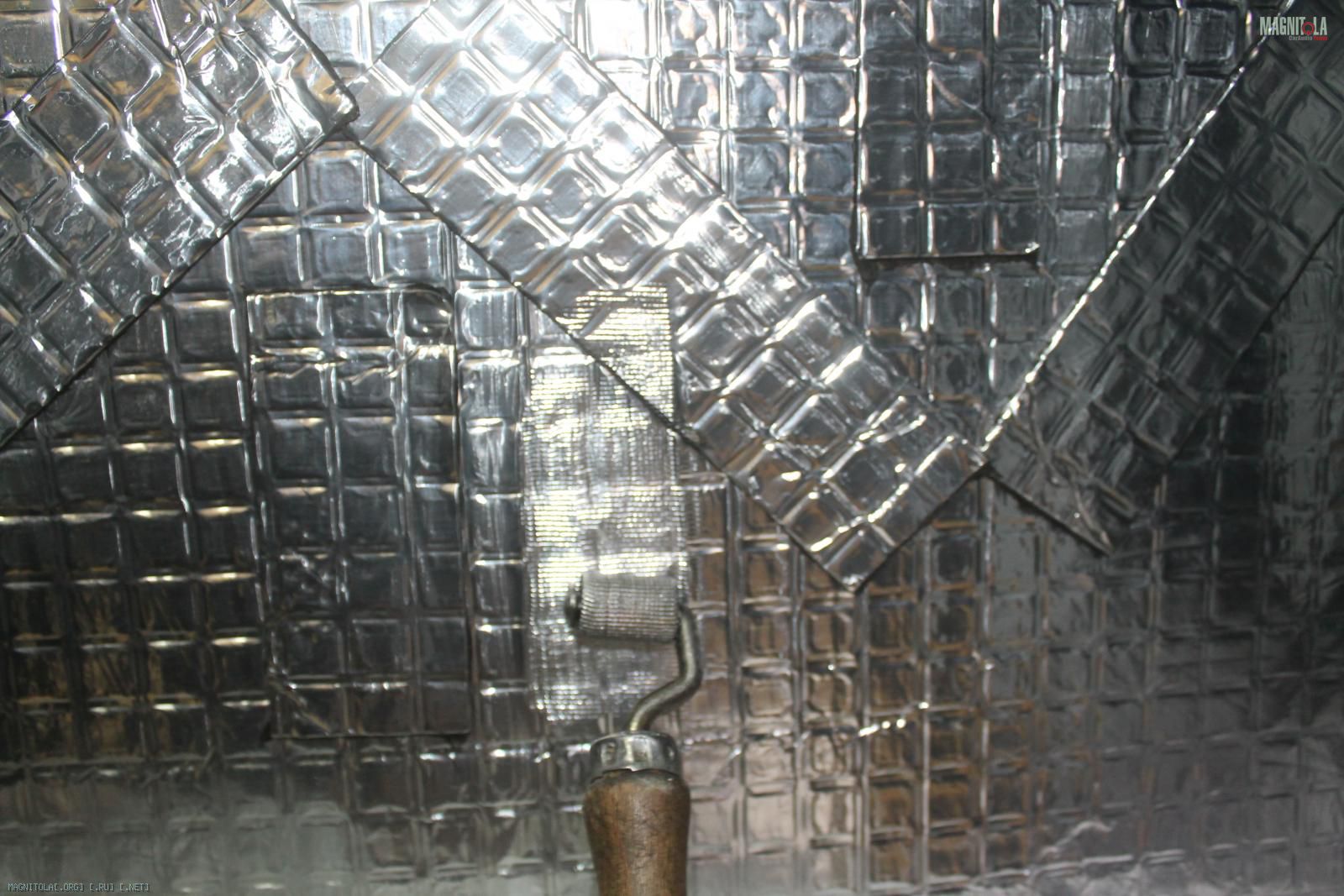

Задние двери.. наносим вибру... греем, прикатываем... собираем...
Вложение 1165142 Вложение 1165144 Вложение 1165146 Вложение 1165148 Вложение 1165150 Вложение 1165152 Вложение 1165154 Вложение 1165156 Вложение 1165158 Вложение 1165160 Вложение 1165162 Вложение 1165164 Вложение 1165166

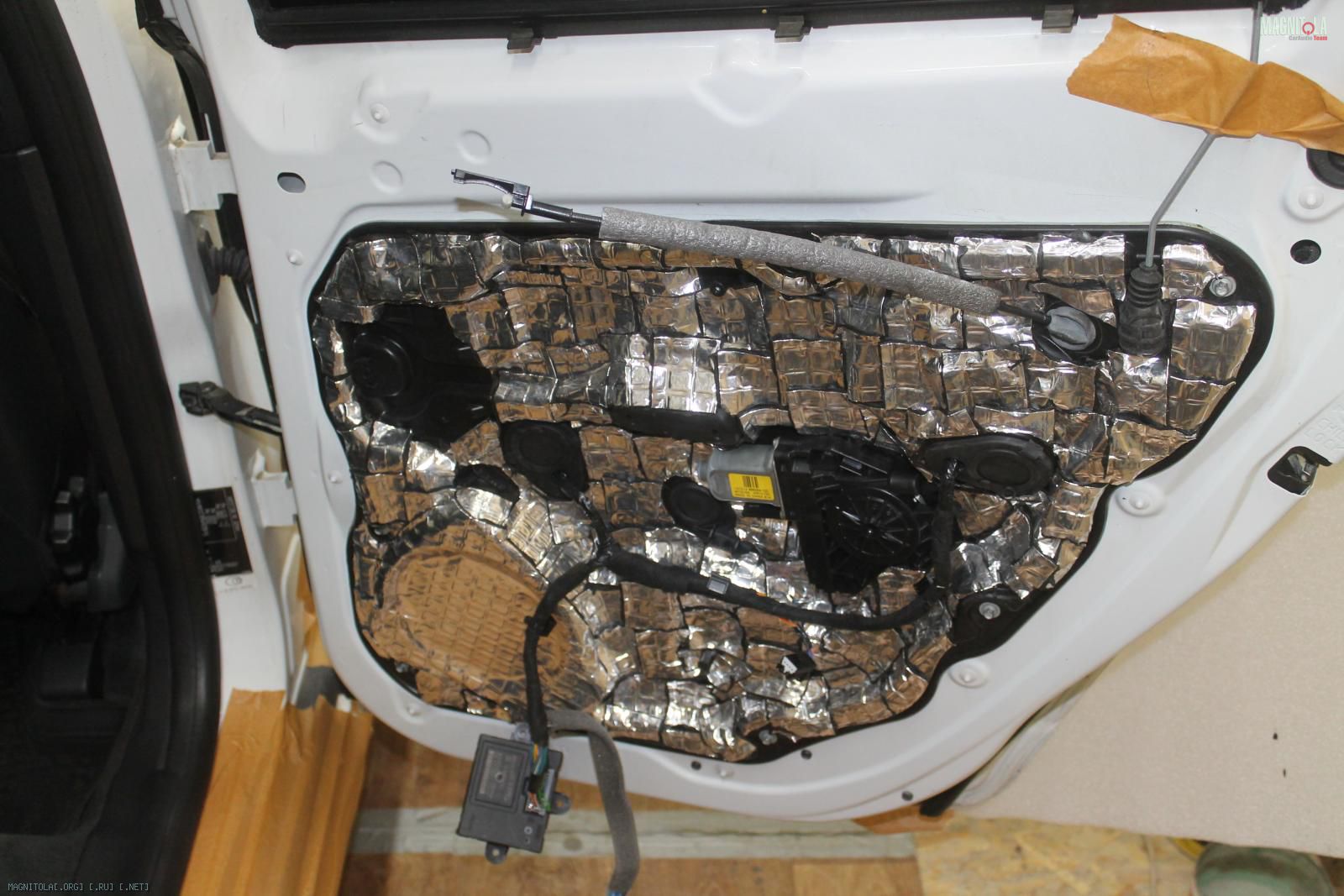

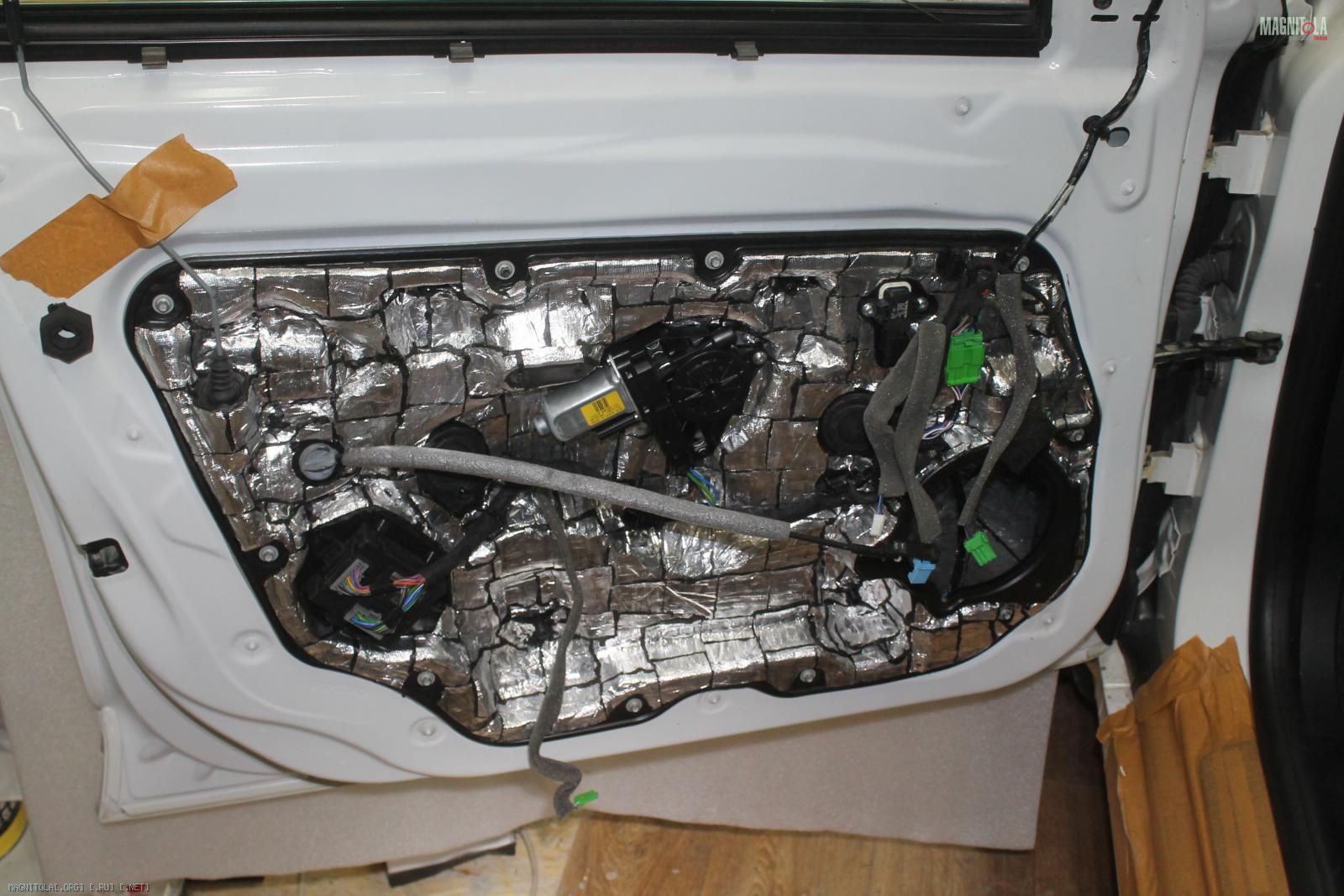

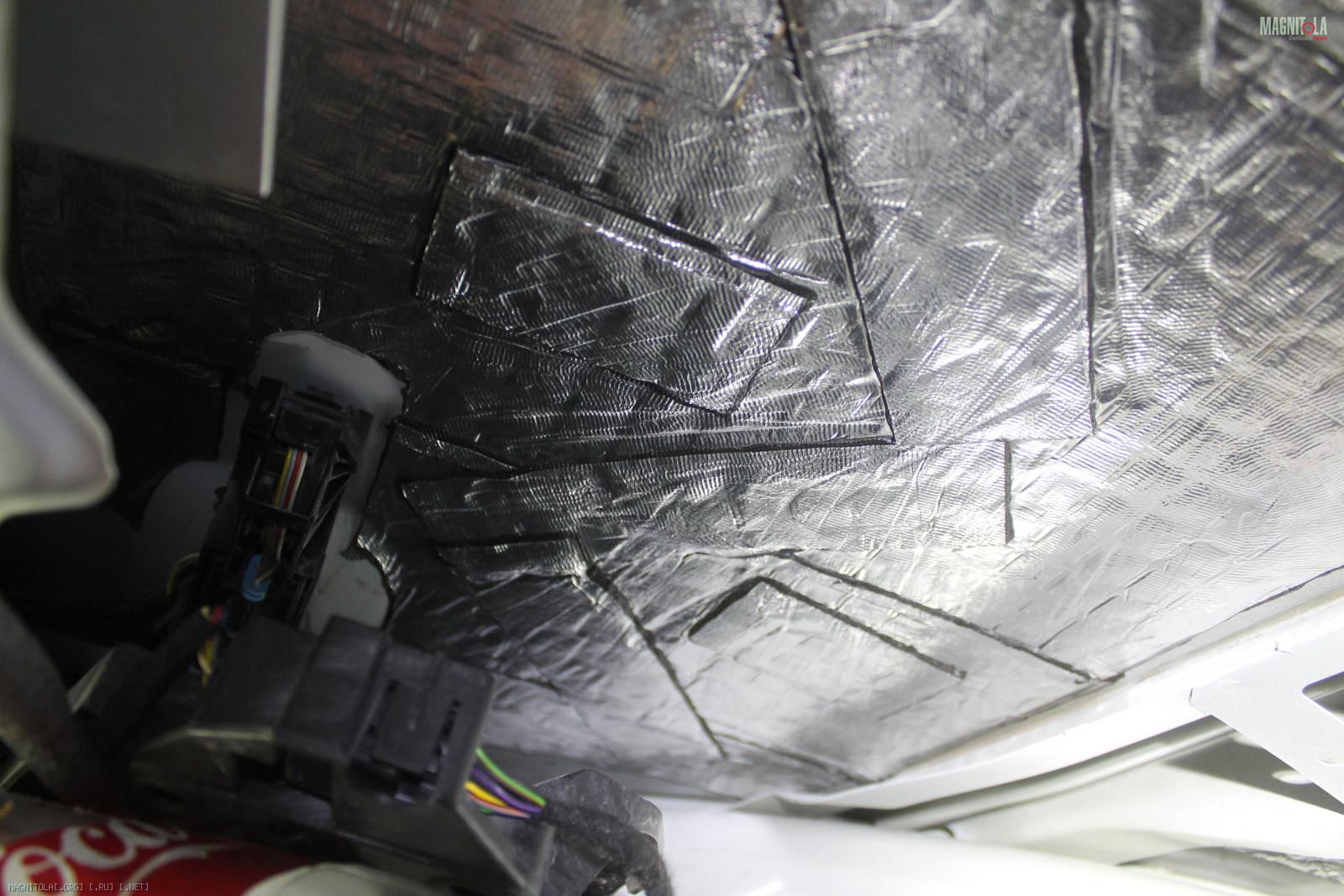

Чтобы хорошо и качественно заклеить пластиковый щит, режем вибру на кусочки 5*5см и вкладываем др за дружкой, так можно обойти все неровности щита...
Очищаем, обезжириваем.. греем прикатываем...
Вложение 1165168 Вложение 1165170 Вложение 1165172 Вложение 1165174 Вложение 1165176 Вложение 1165178 Вложение 1165180 Вложение 1165182 Вложение 1165184 Вложение 1165186 Вложение 1165188 Вложение 1165190 Вложение 1165192
29.08.2017, 23:01
st220

Вложений: 74

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Volvo XC60

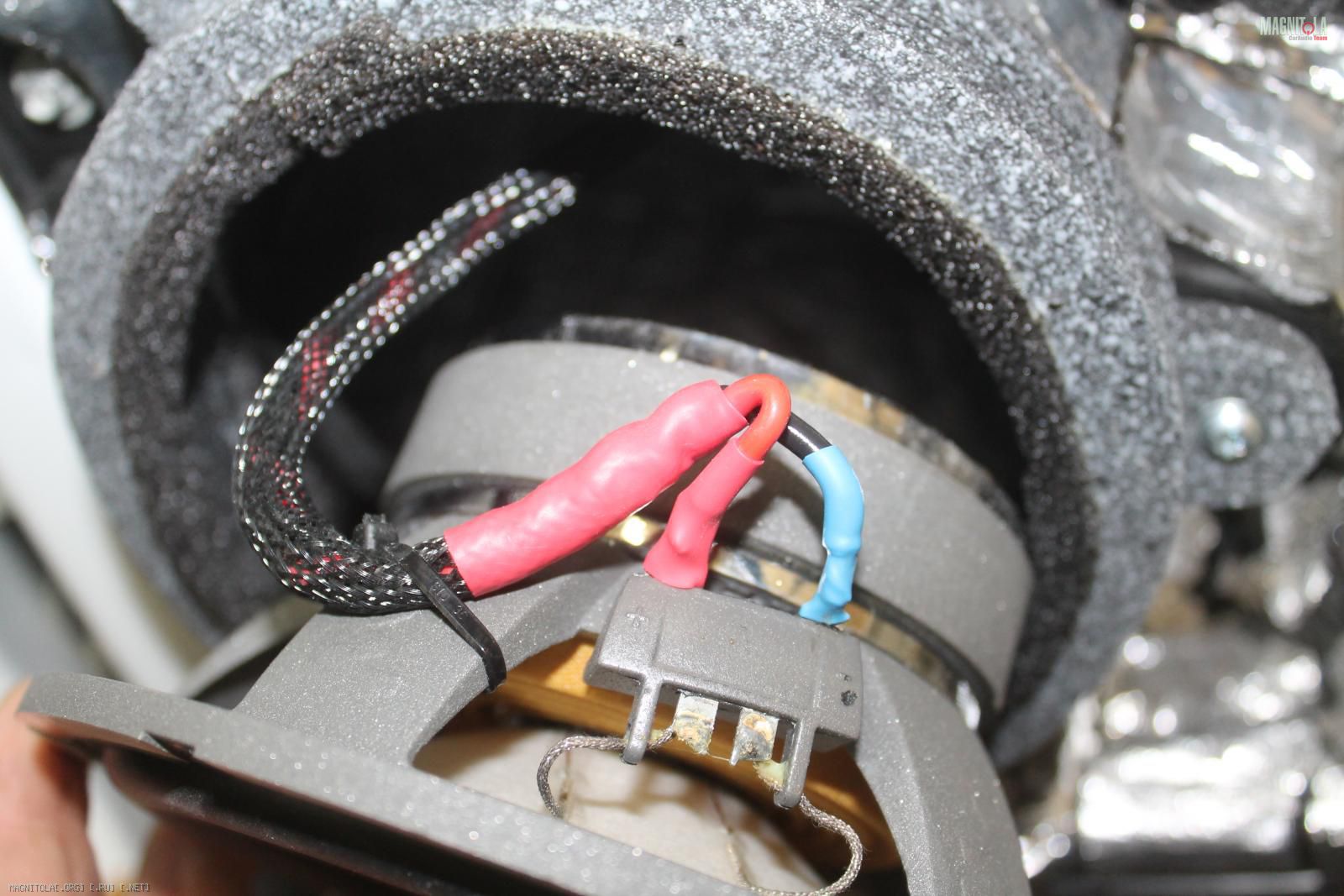

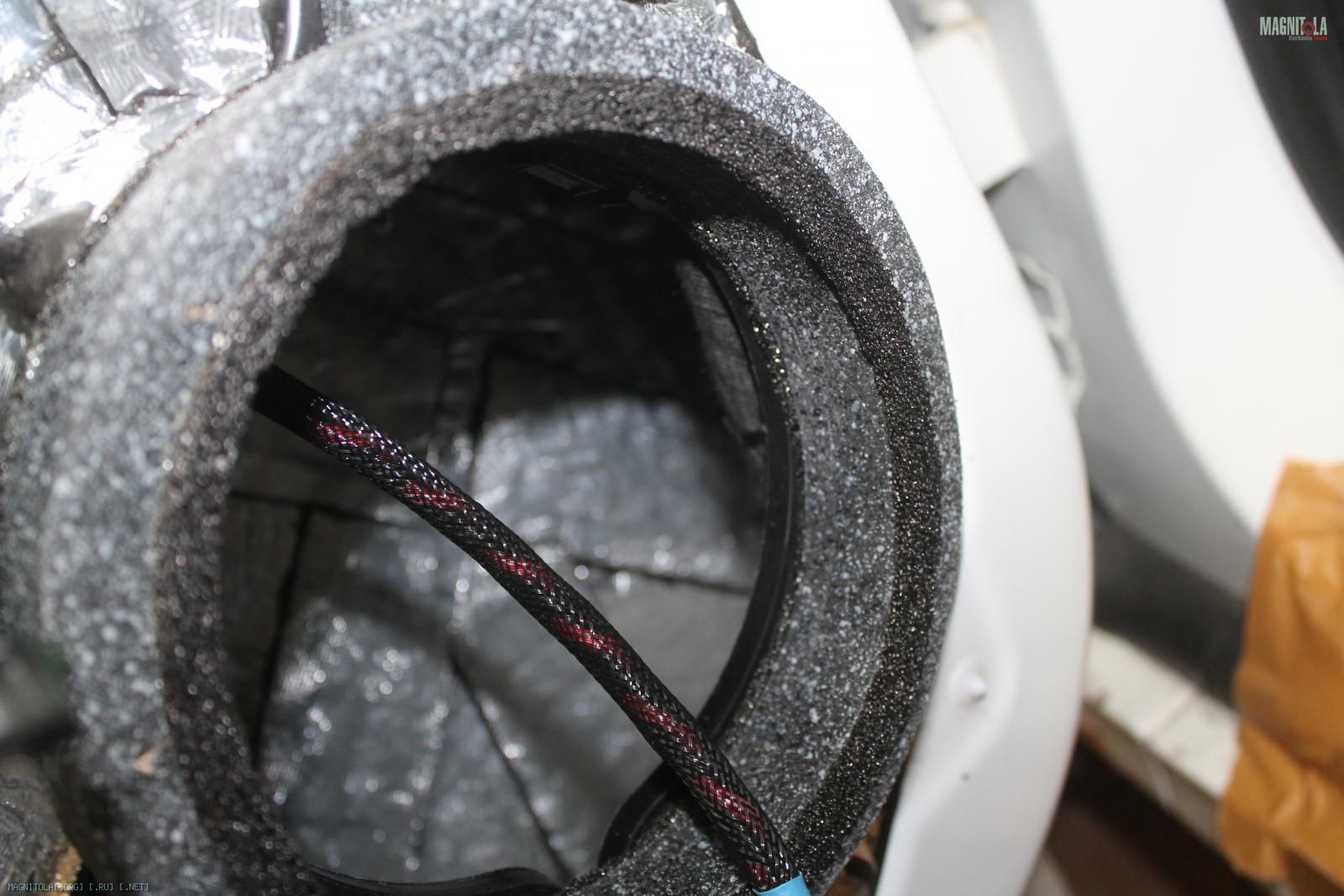

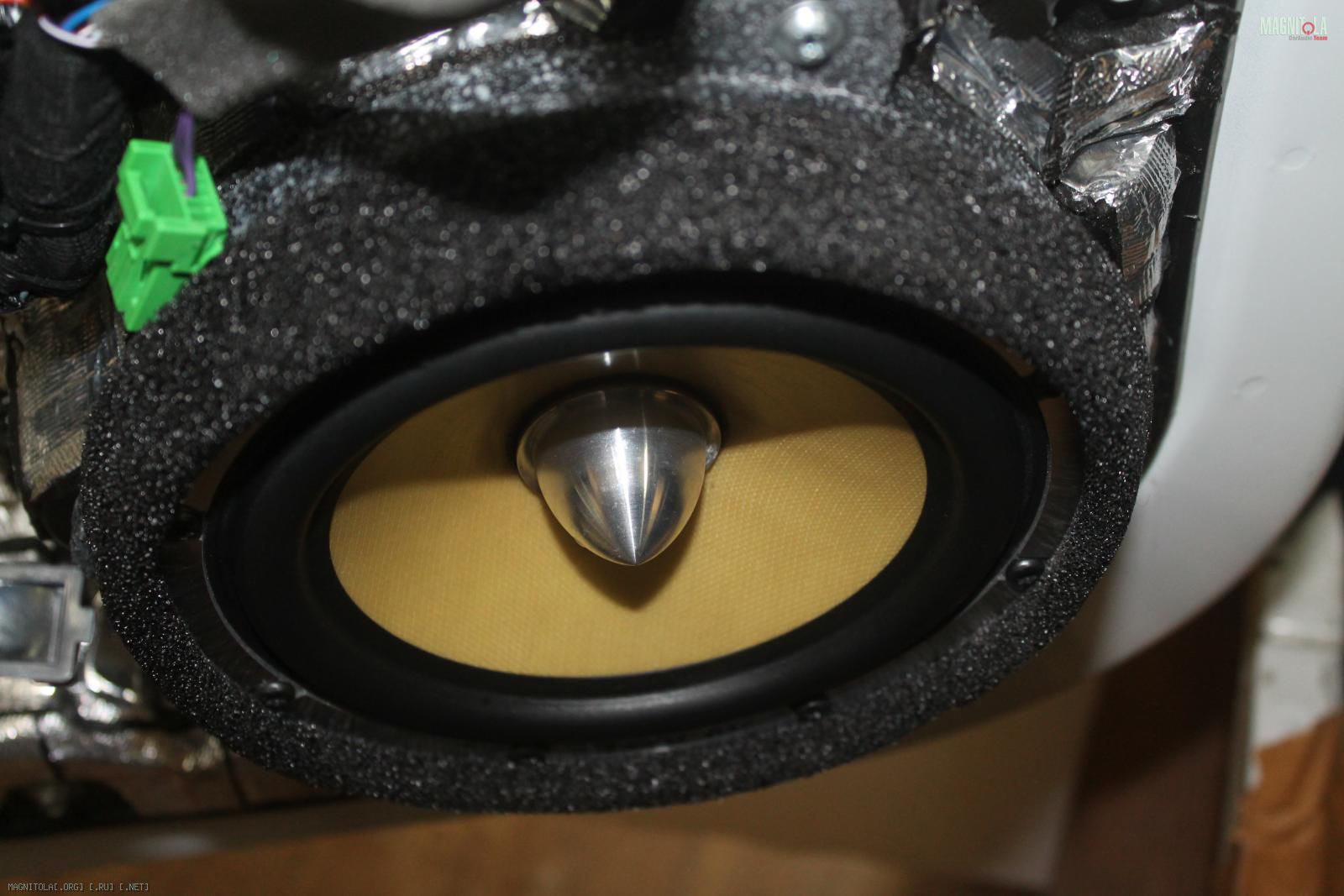

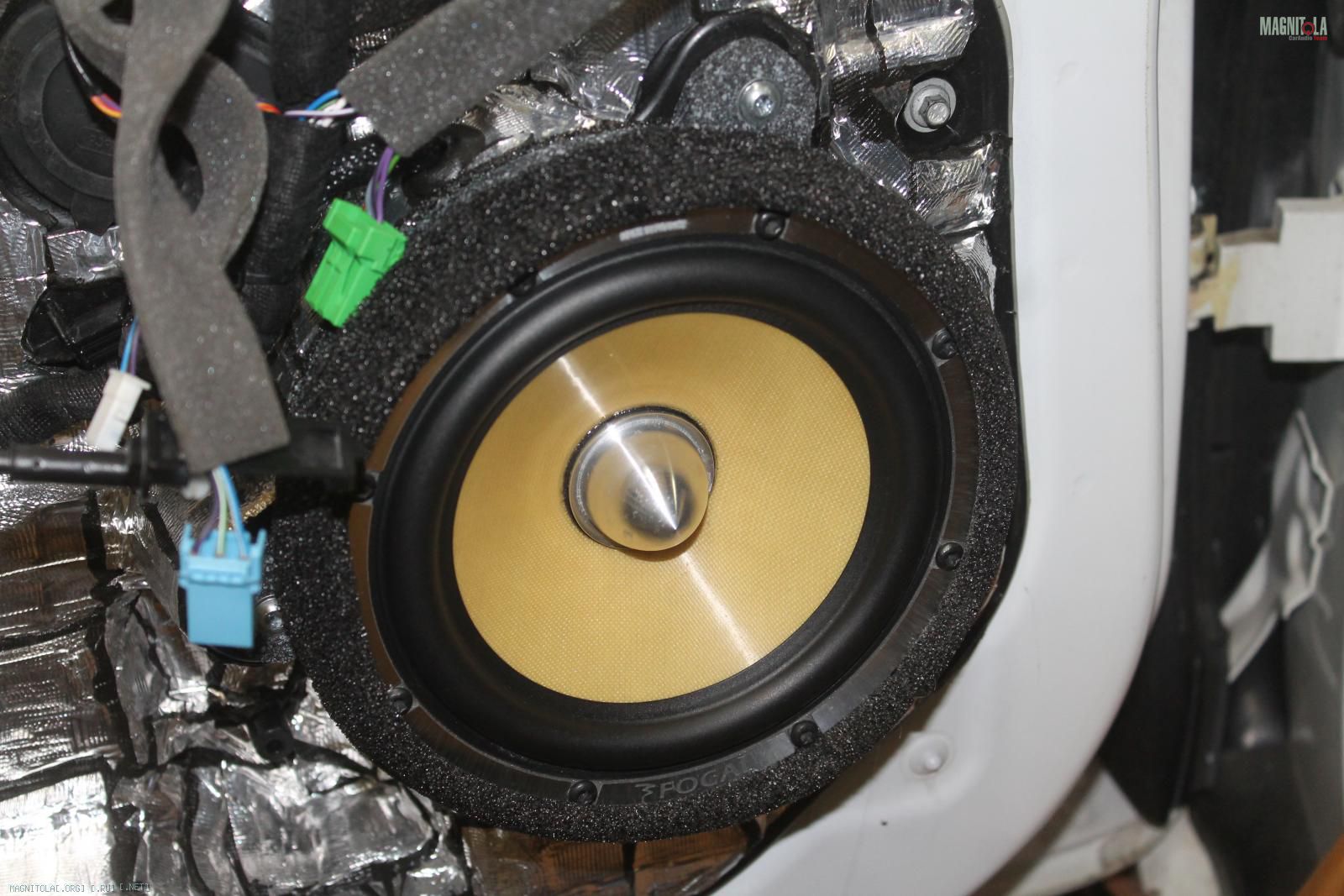

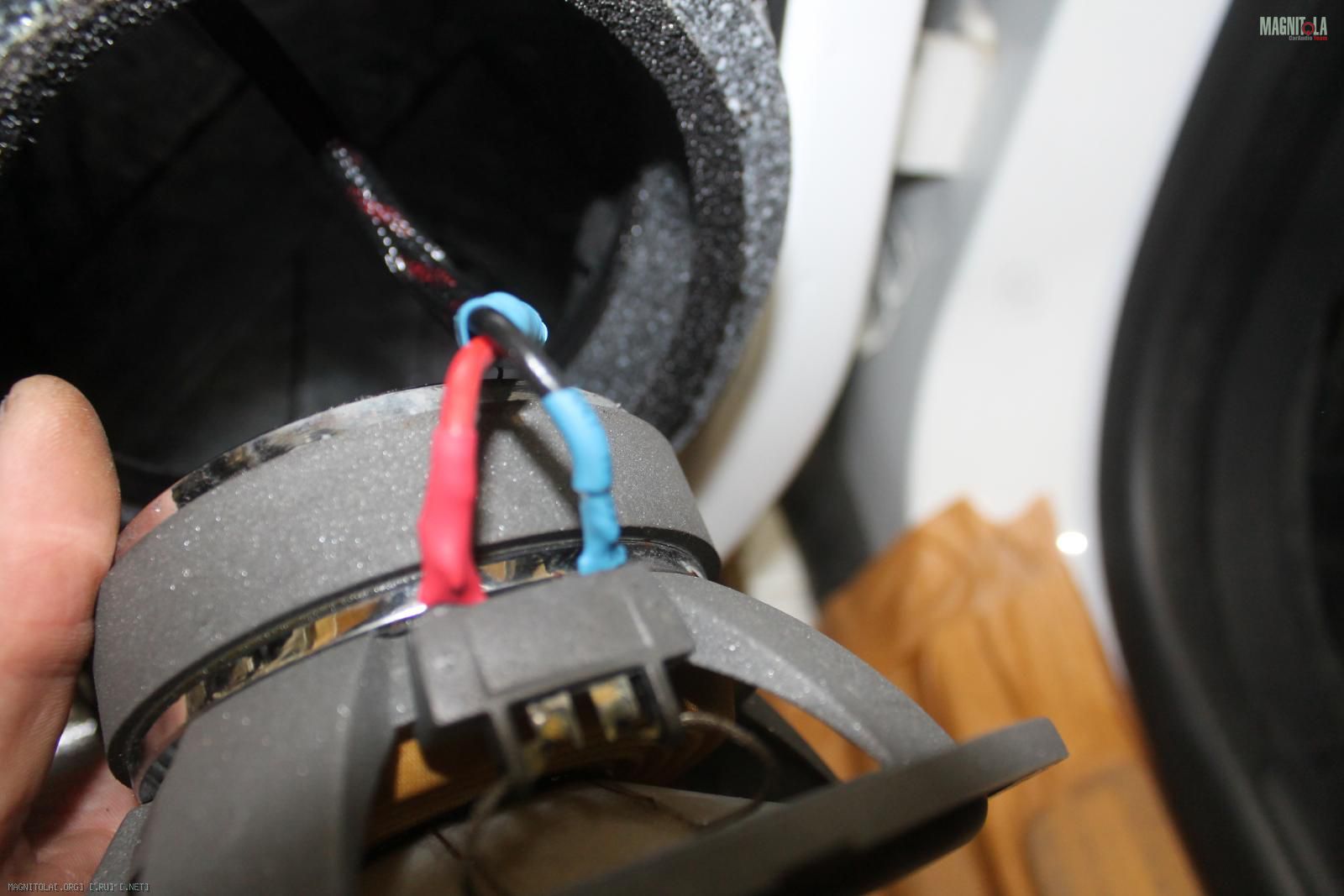

Установка мидбаса, уплотнительная лента из битопласта, подключение, саморезы под торкс, волноотвод
Вложение 1165372 Вложение 1165374 Вложение 1165376 Вложение 1165378 Вложение 1165380 Вложение 1165382 Вложение 1165384 Вложение 1165386 Вложение 1165388 Вложение 1165390 Вложение 1165392 Вложение 1165394 Вложение 1165396 Вложение 1165398

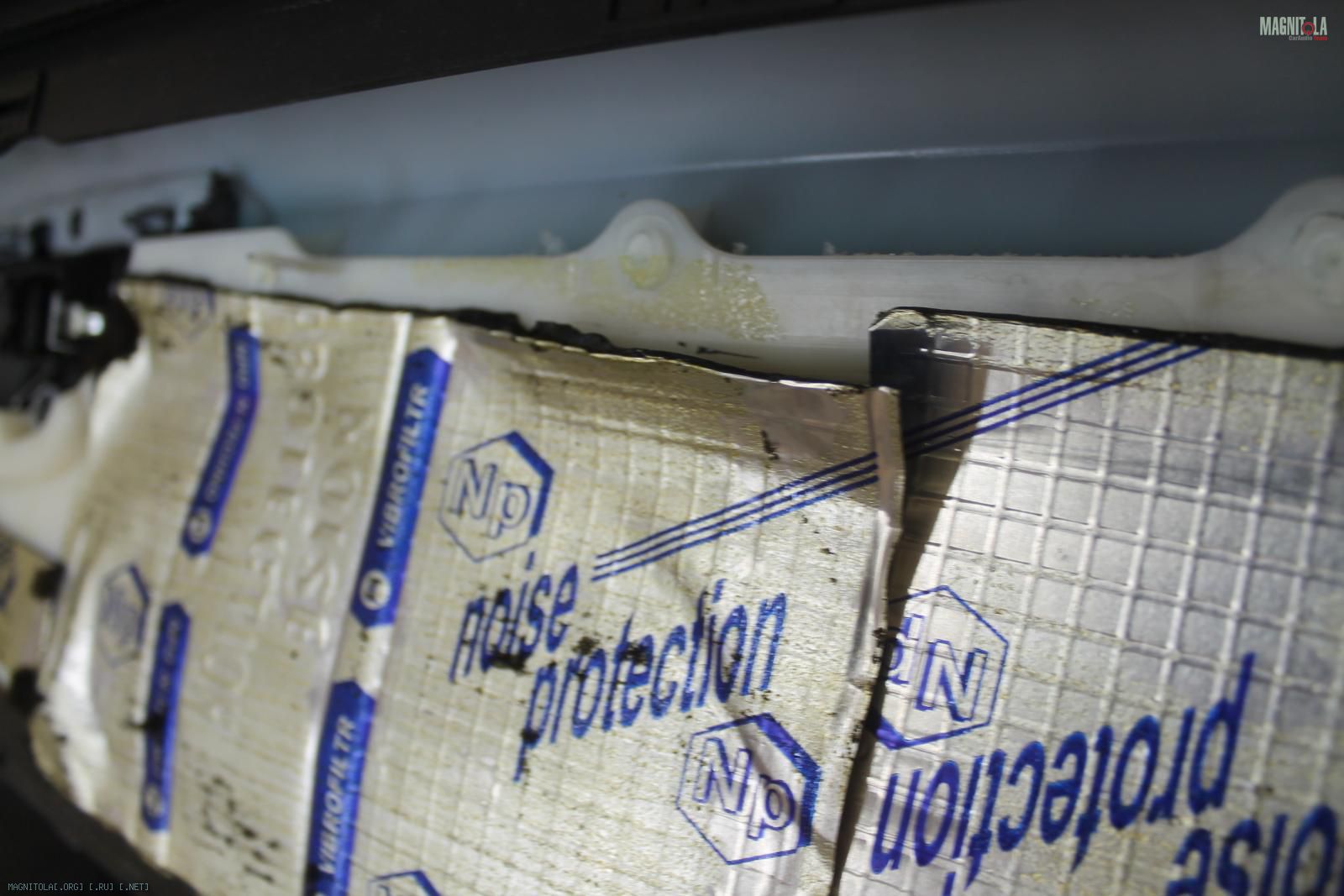

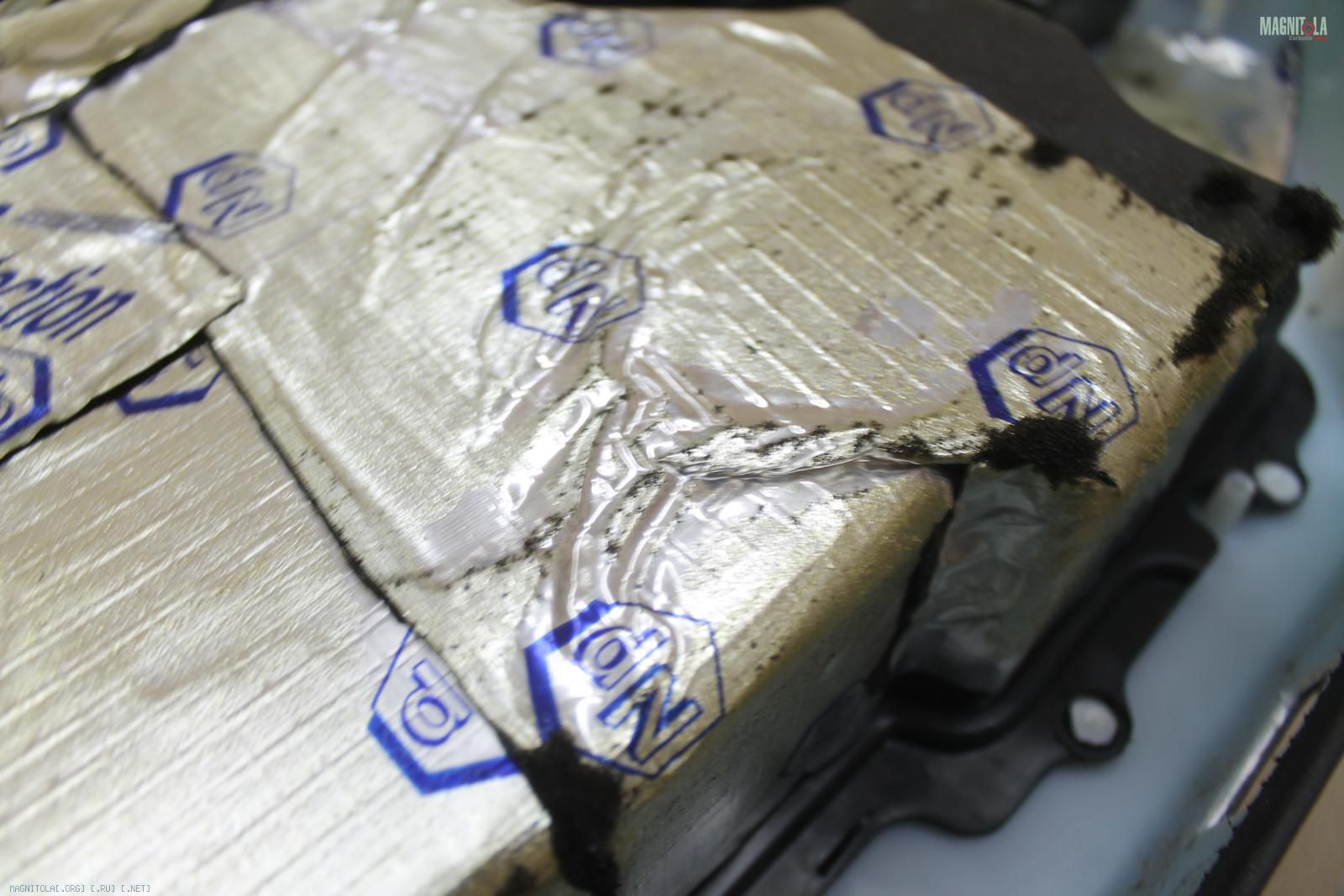

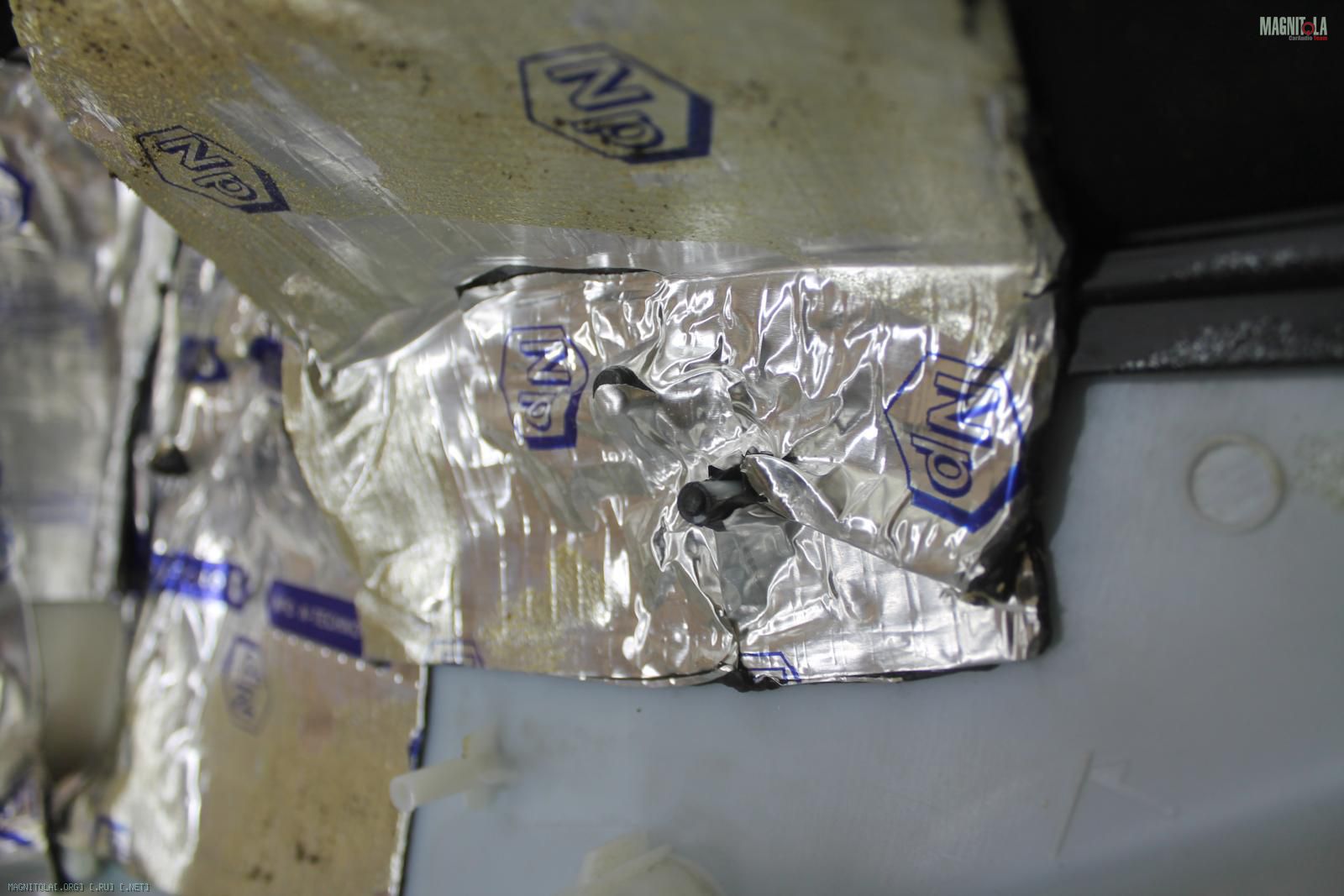

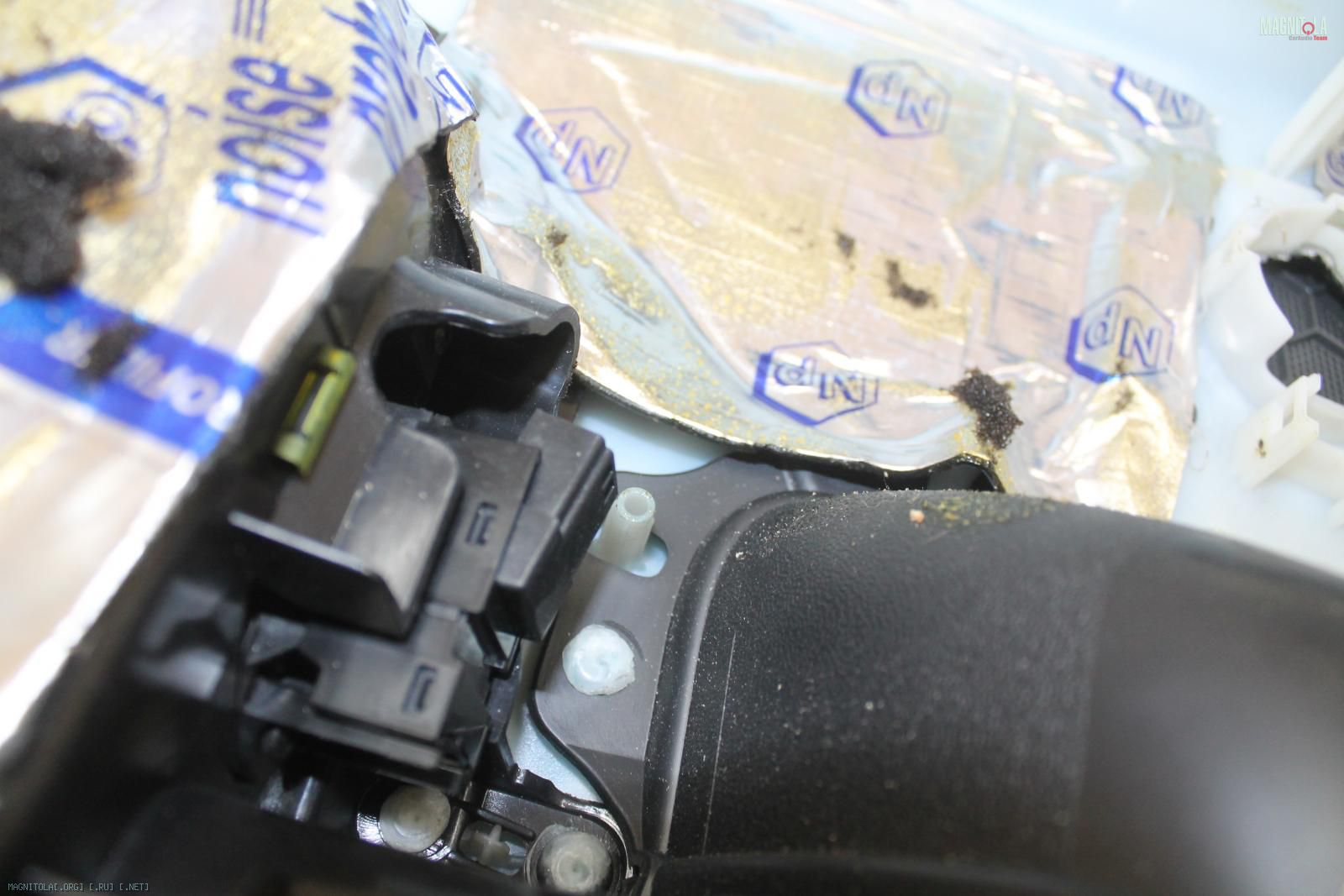

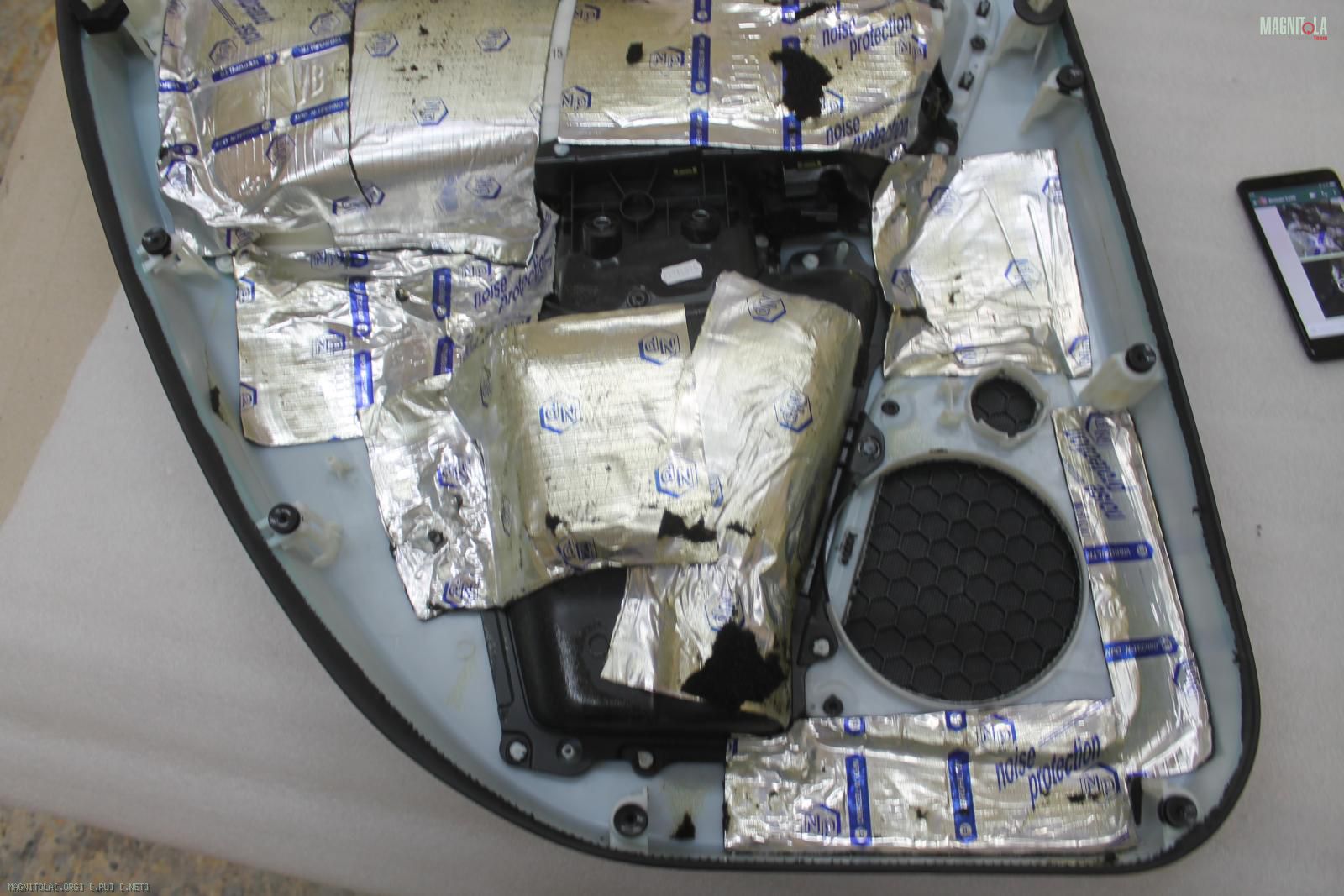

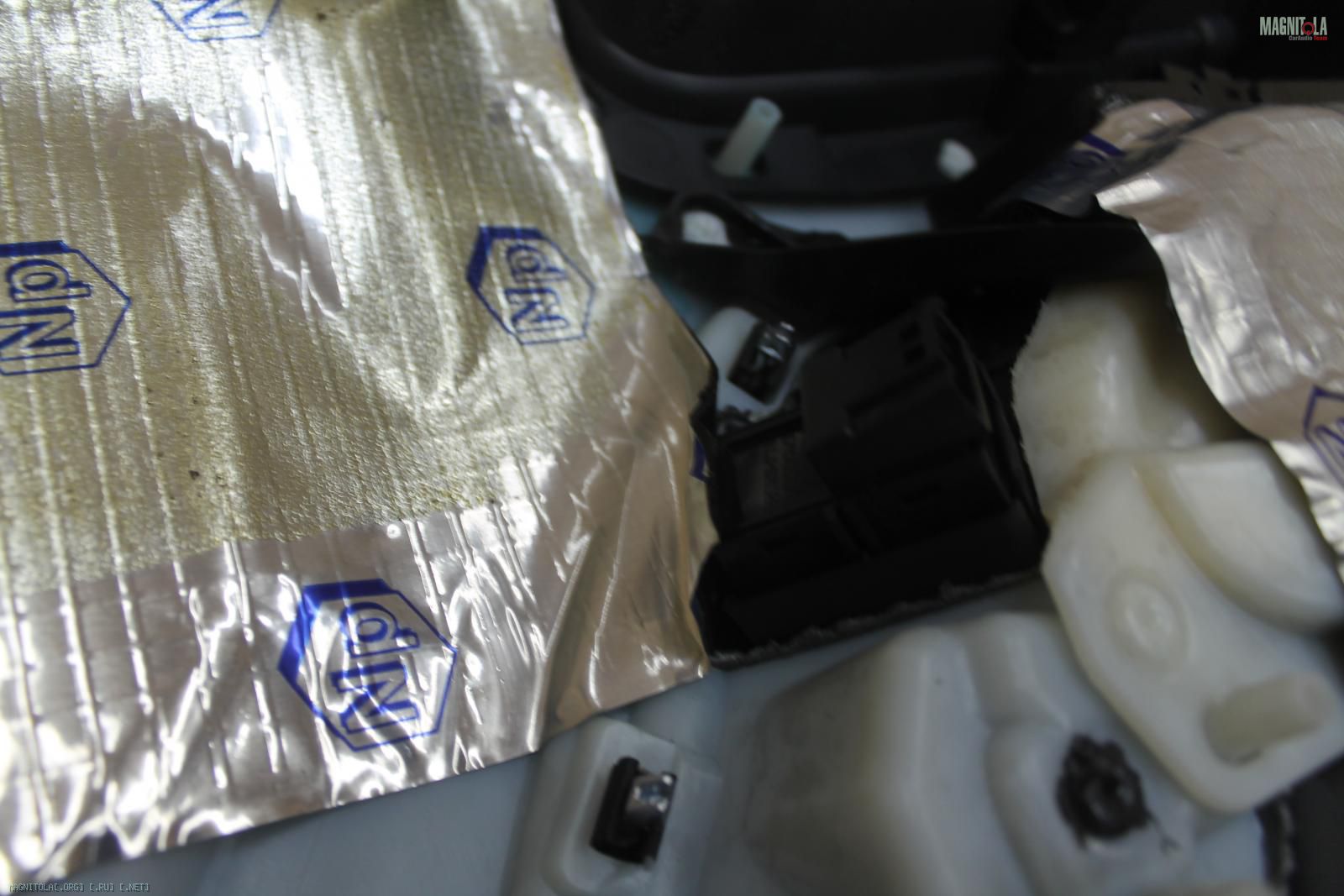

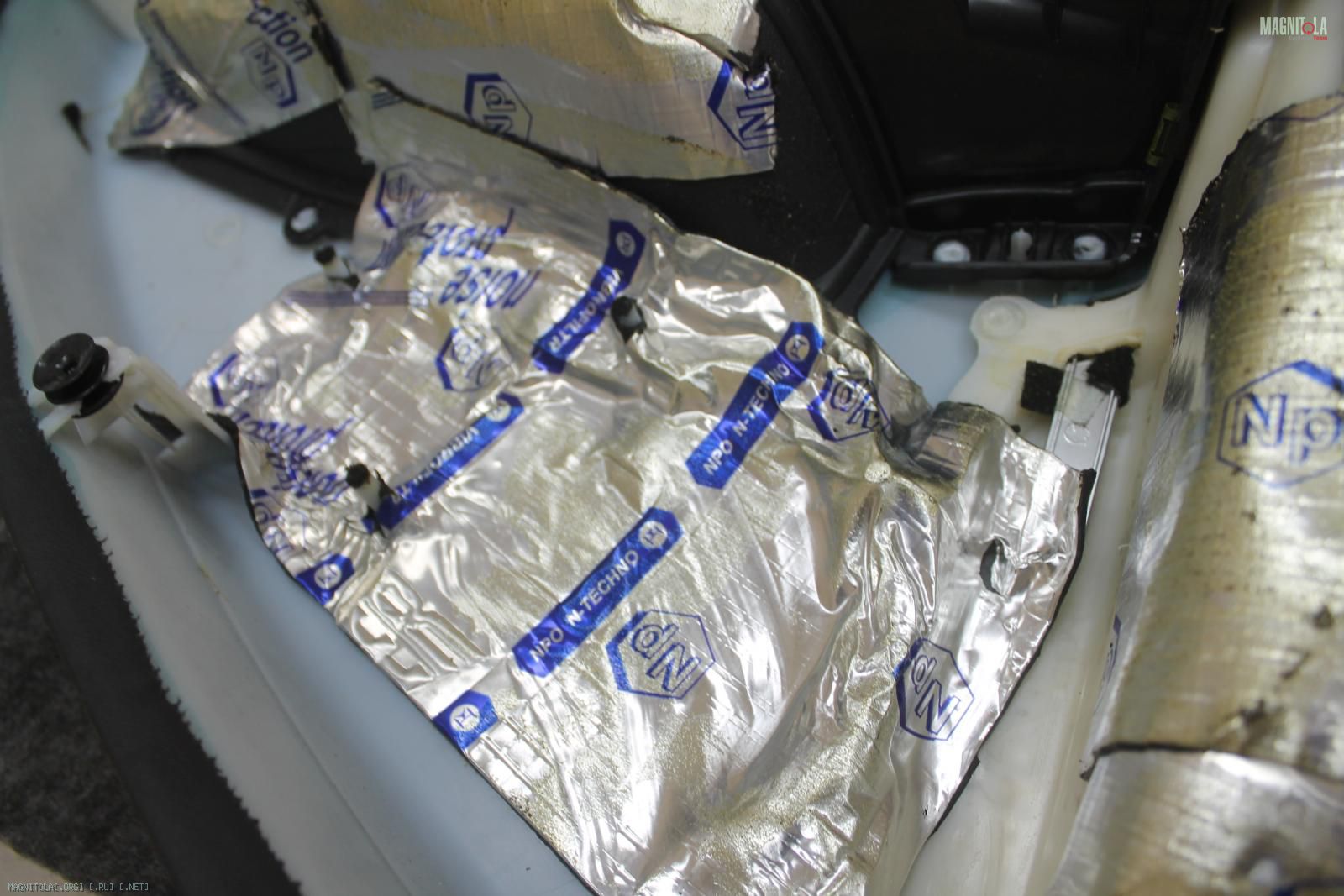

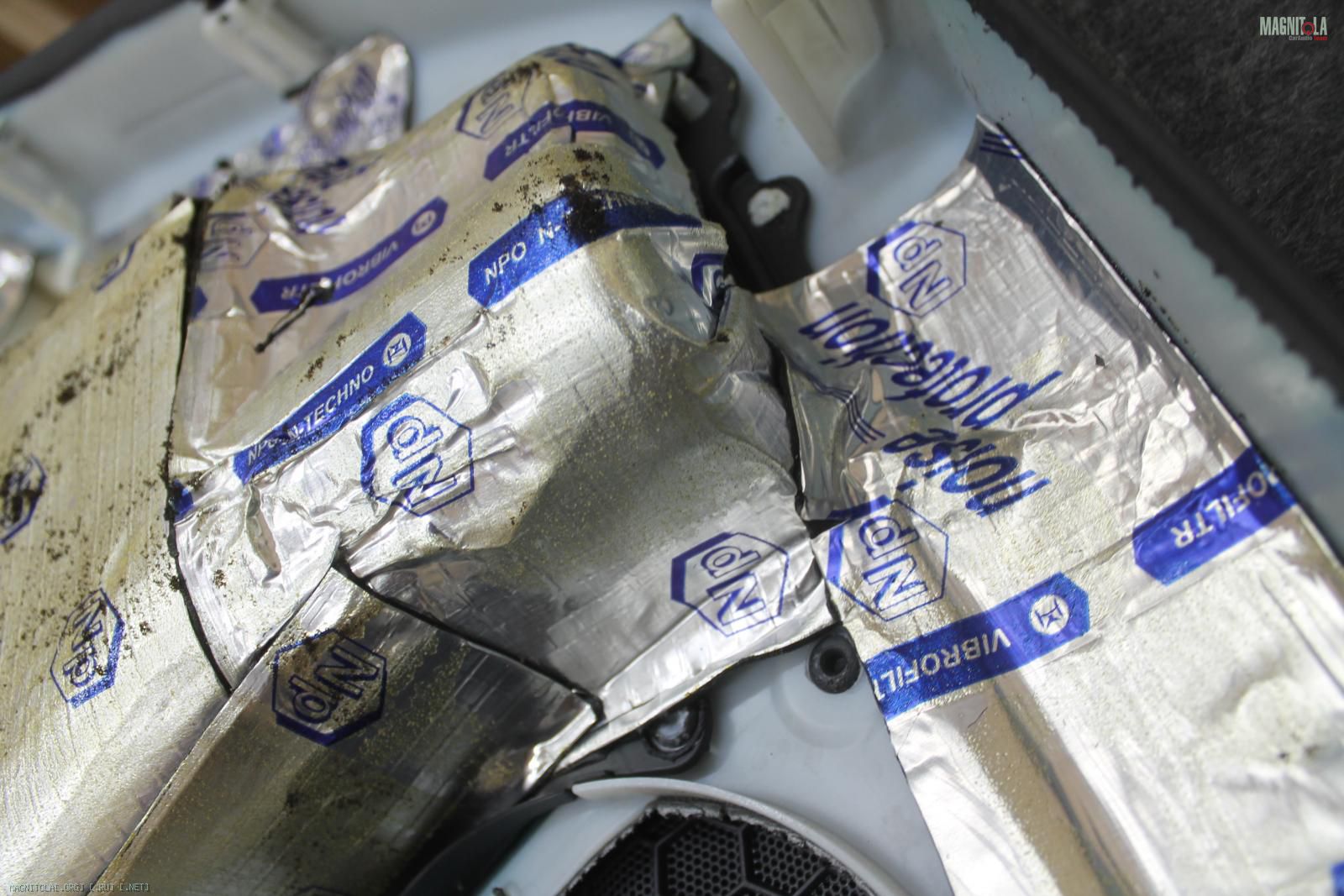

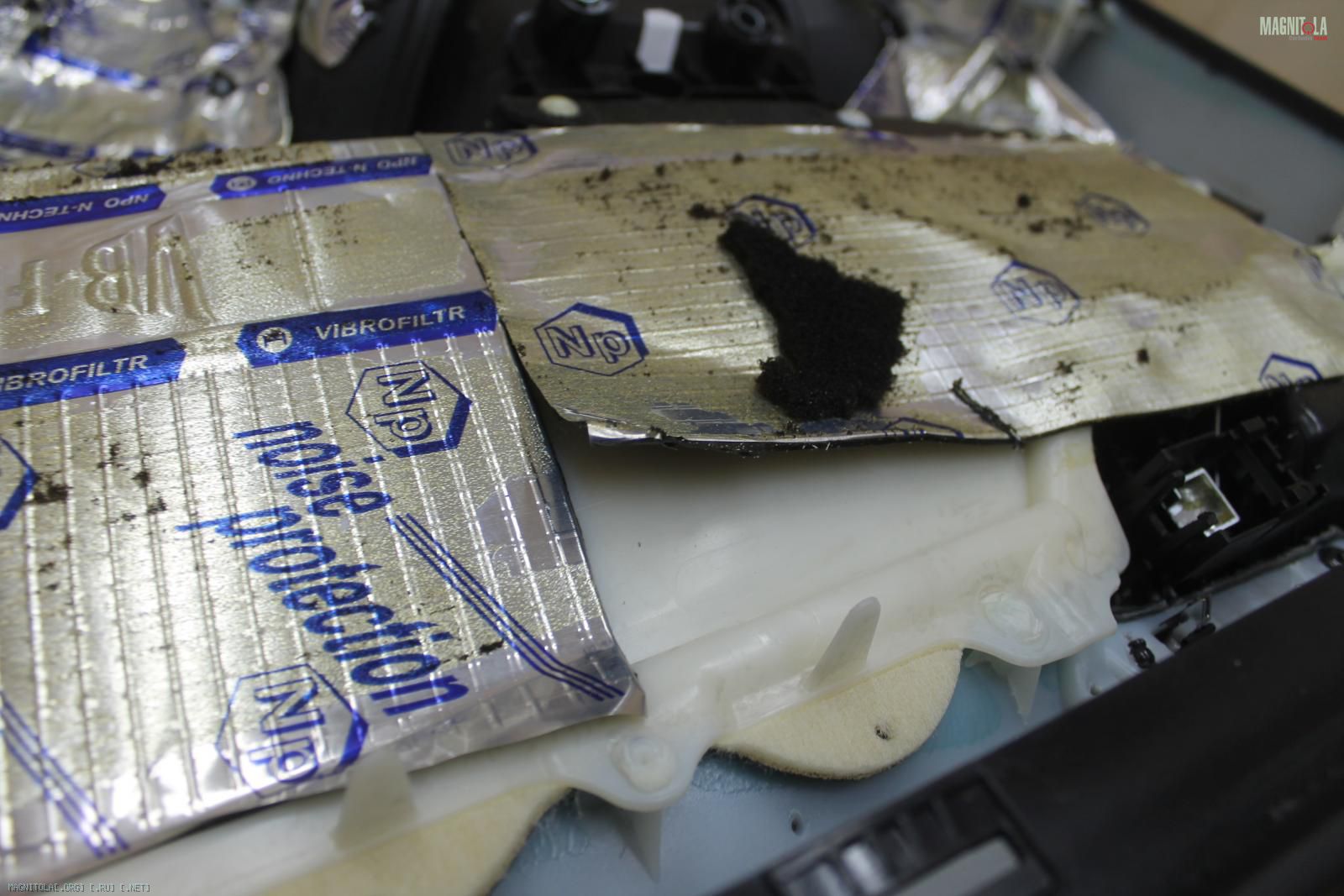

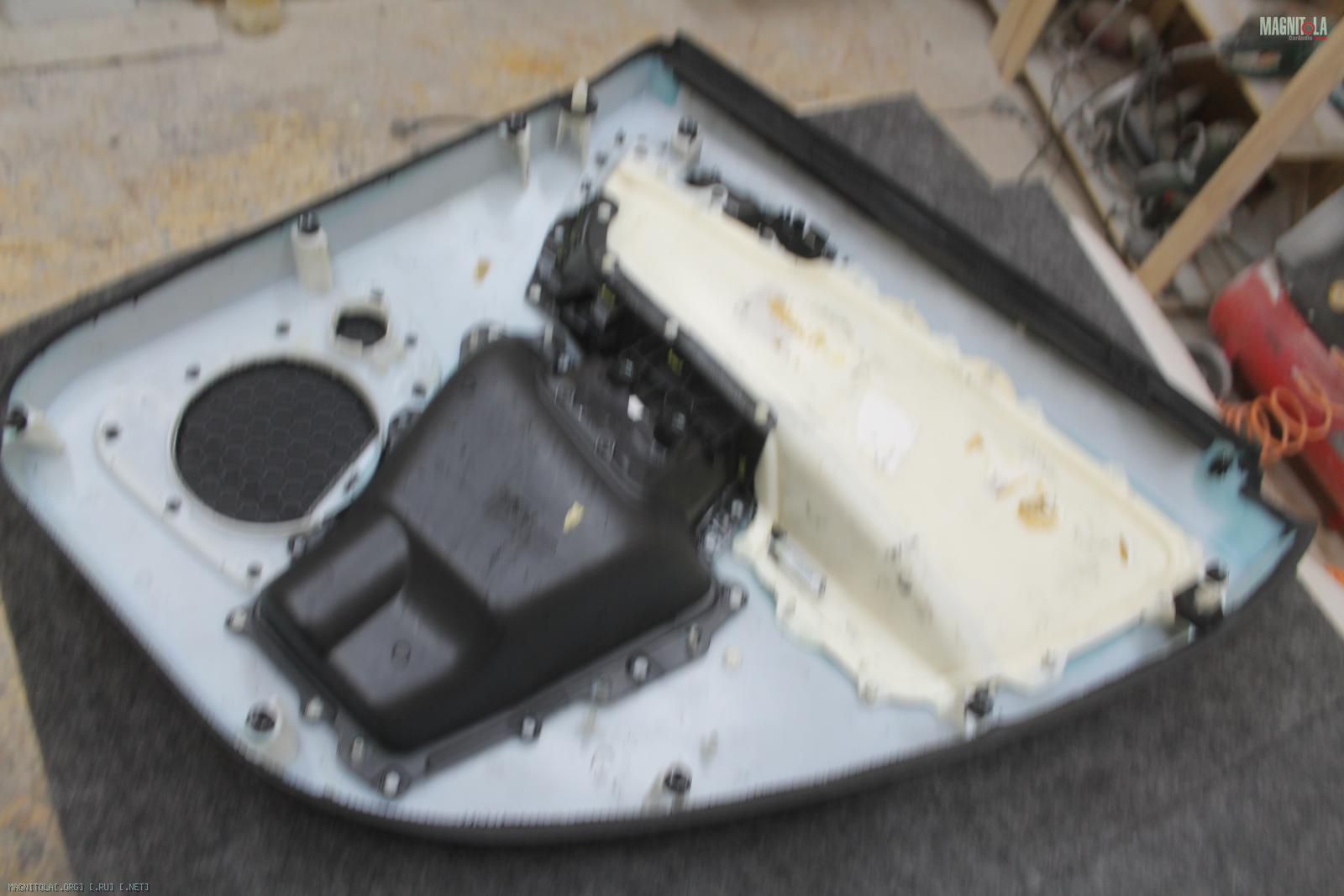

Карты дверей....https://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png https://vk.com/images/emoji/D83DDE48.png все под снос...
Вложение 1165400 Вложение 1165402 Вложение 1165404 Вложение 1165406 Вложение 1165408 Вложение 1165410 Вложение 1165412 Вложение 1165414 Вложение 1165416 Вложение 1165418 Вложение 1165420 Вложение 1165422 Вложение 1165424 Вложение 1165426 Вложение 1165428 Вложение 1165430 Вложение 1165432 Вложение 1165434 Вложение 1165436 Вложение 1165438 Вложение 1165440 Вложение 1165442 Вложение 1165444 Вложение 1165446 Вложение 1165448 Вложение 1165450 Вложение 1165452 Вложение 1165454 Вложение 1165456

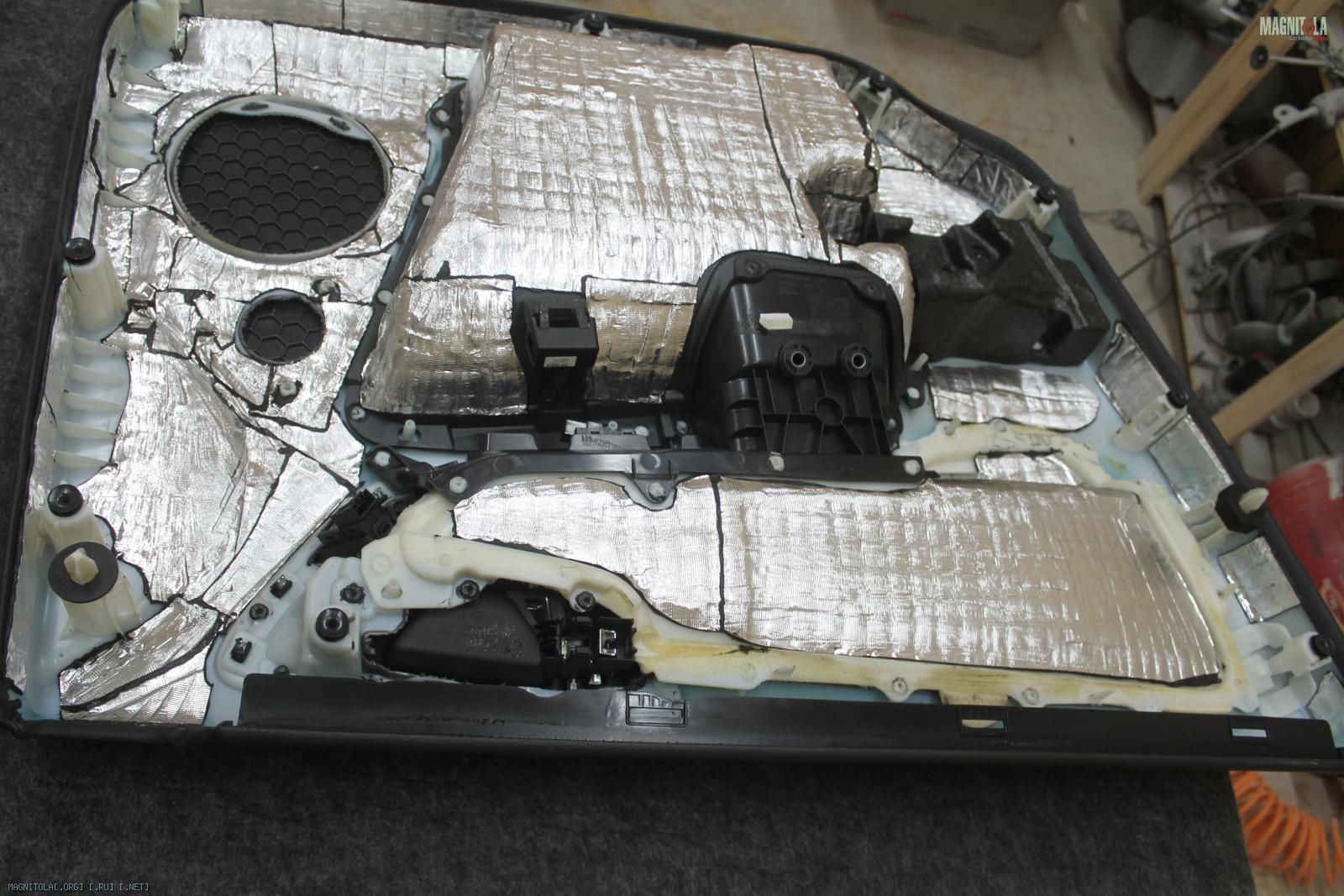

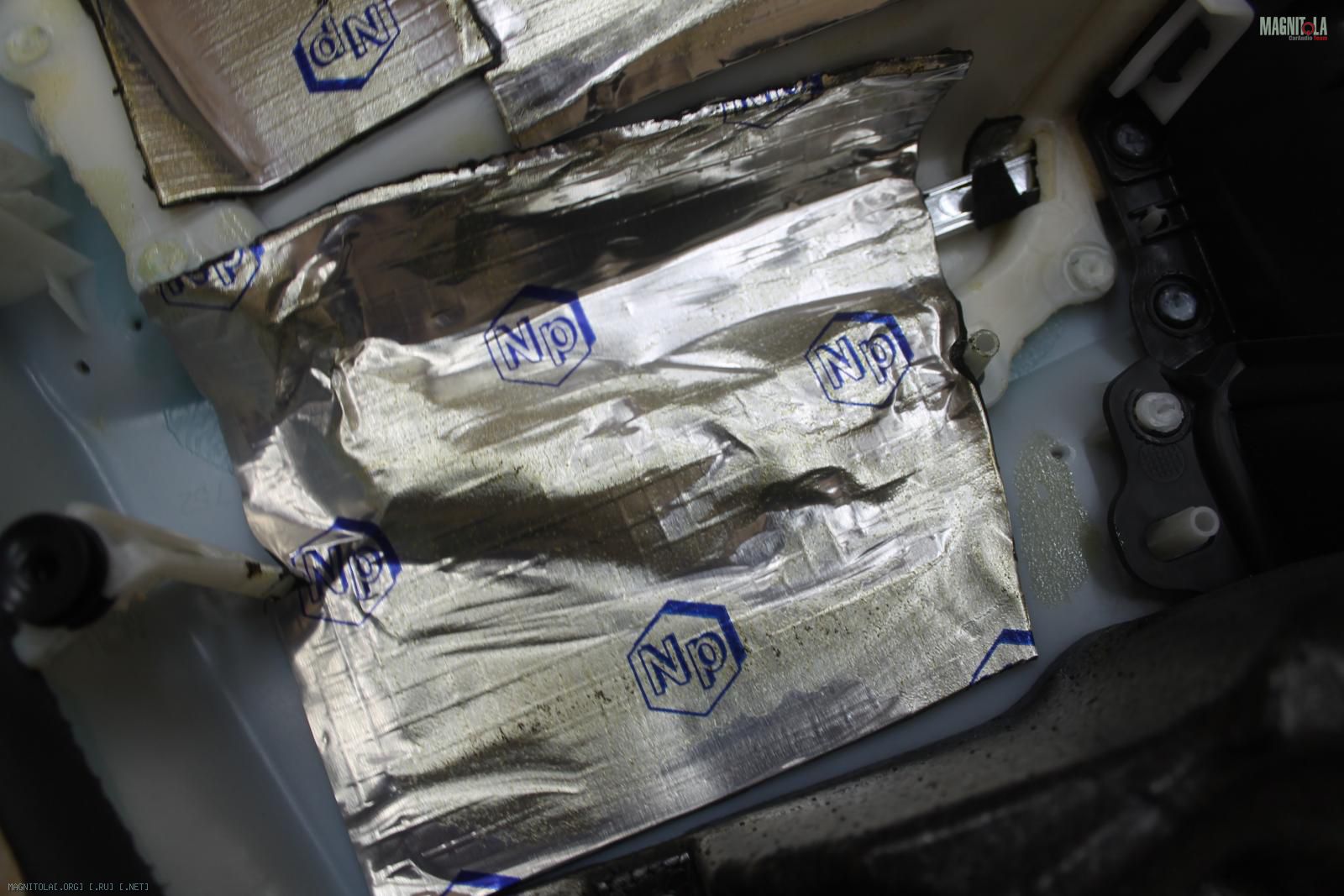

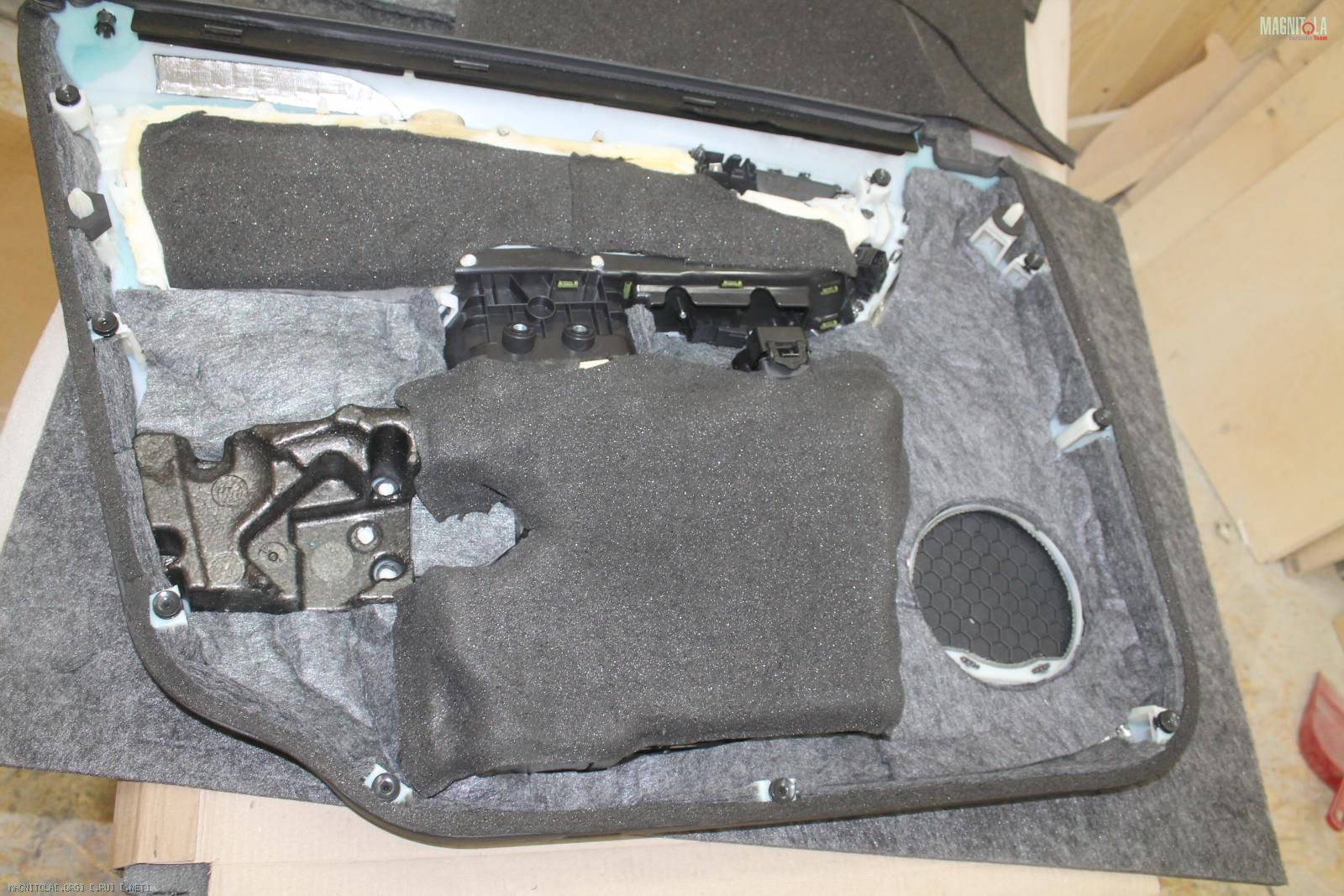

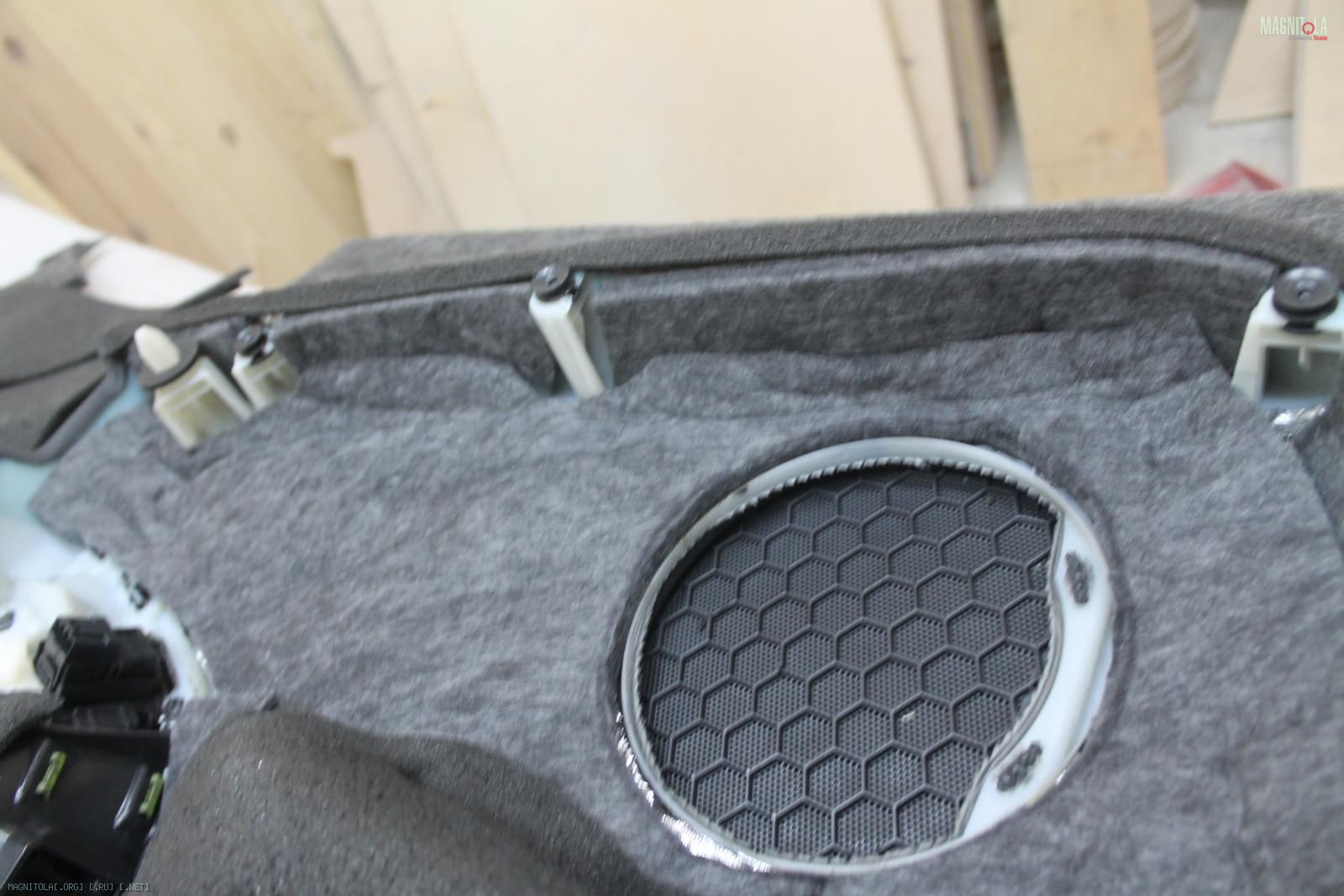

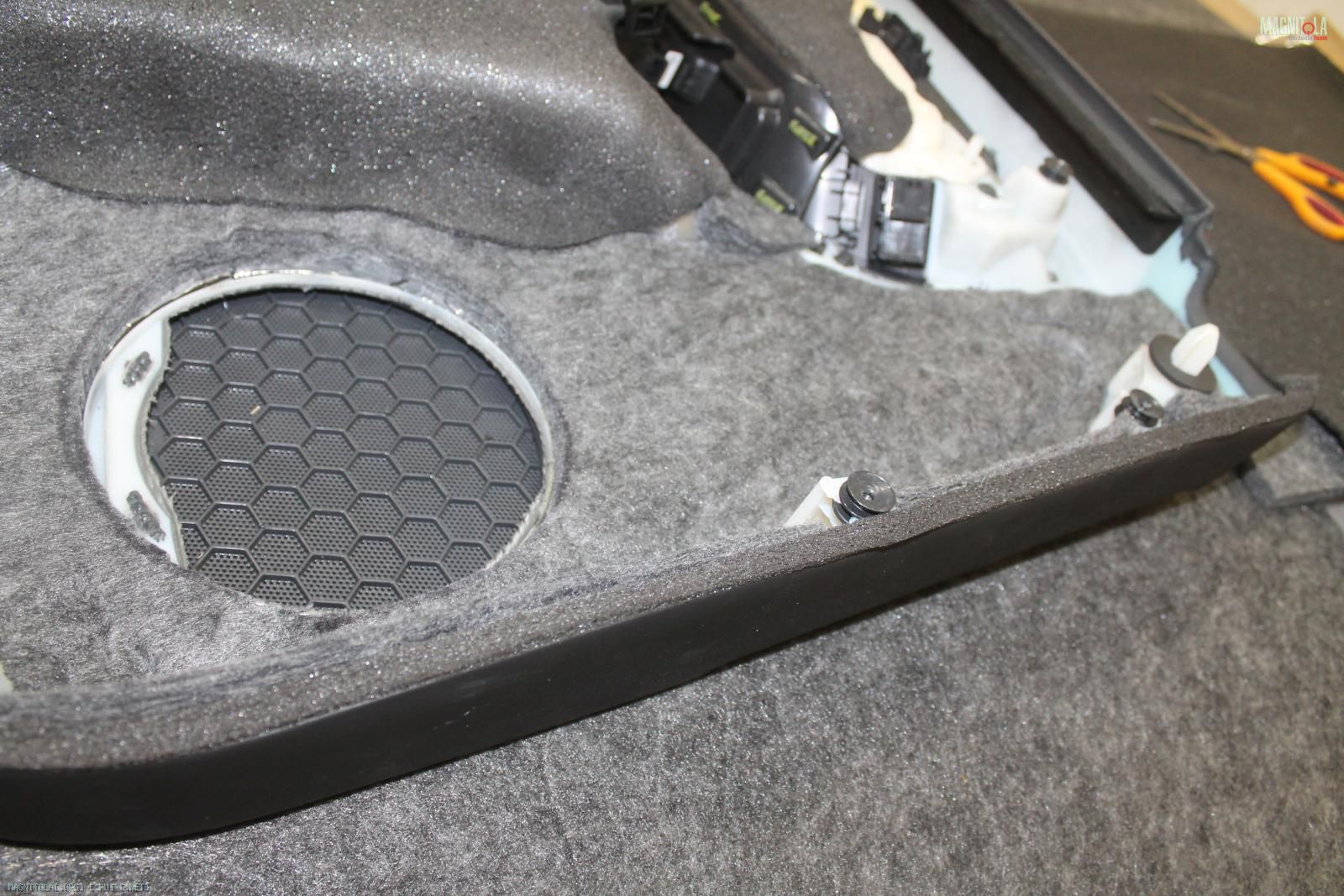

Снимаем старую вибру... очищаем, обезжириваем, наносим вибру, греем, прикатываем, наносим войлок, бипласт и уплотнительную ленту по периметру
Вложение 1165458 Вложение 1165460 Вложение 1165462 Вложение 1165464 Вложение 1165466 Вложение 1165468 Вложение 1165470 Вложение 1165472 Вложение 1165474

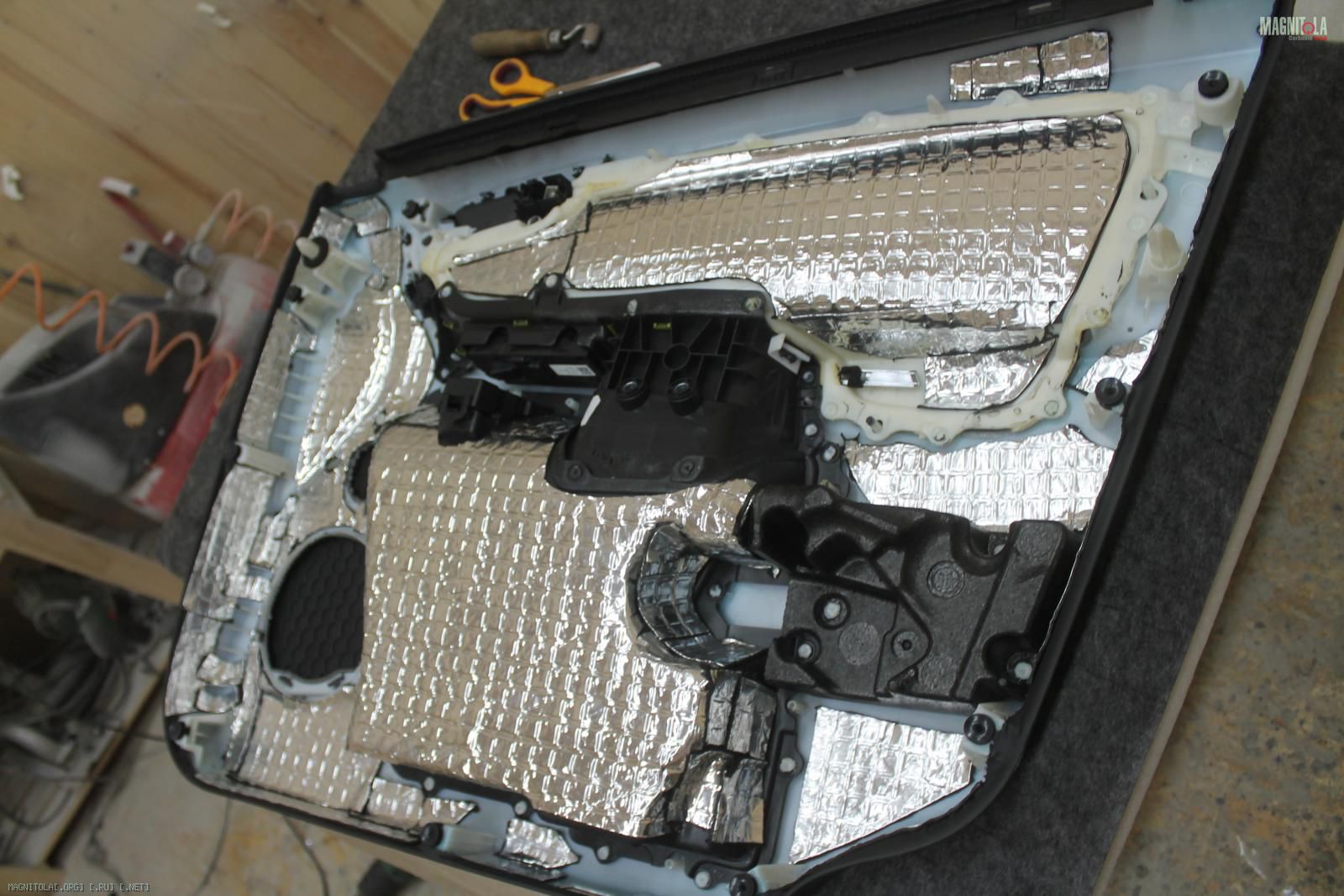

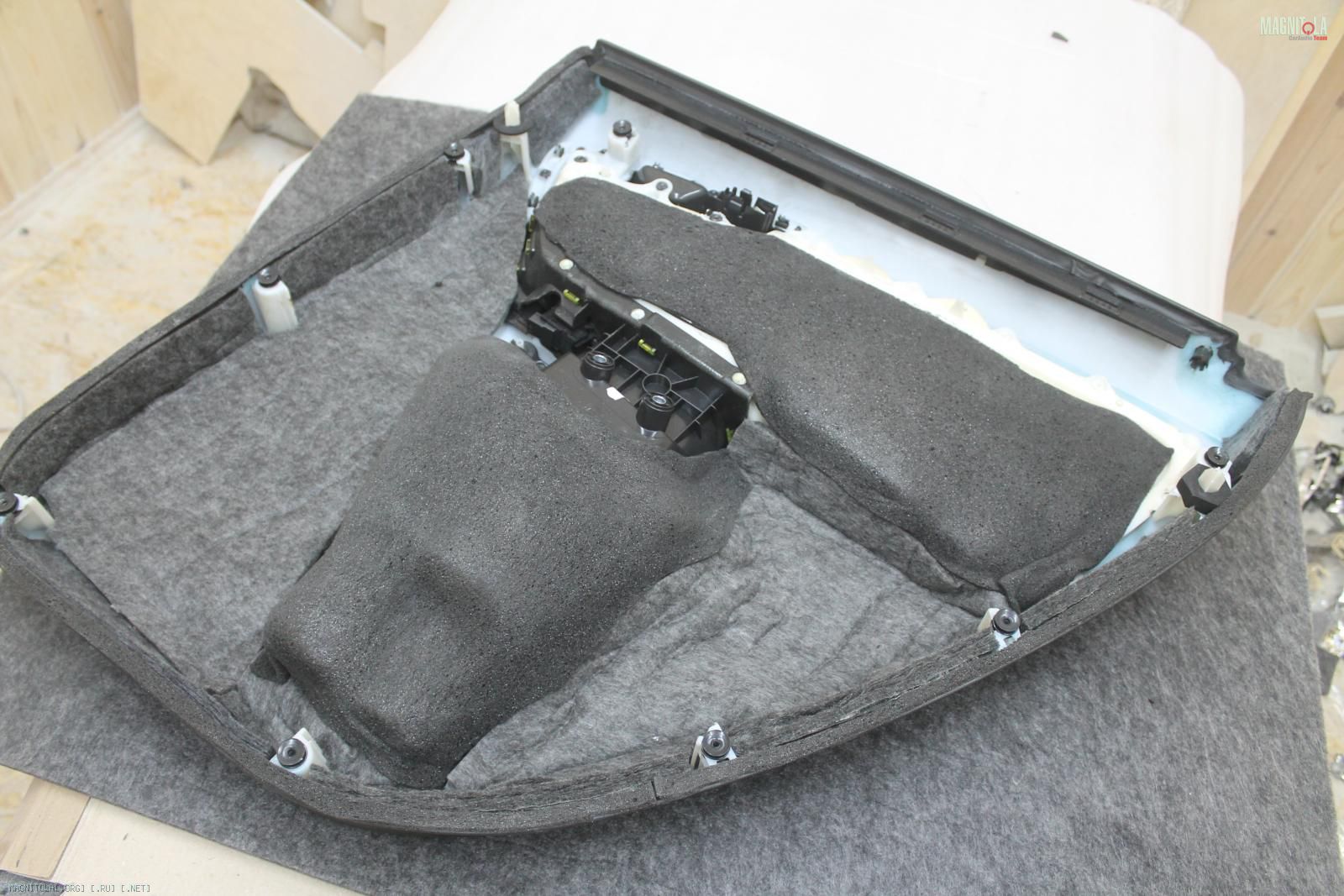

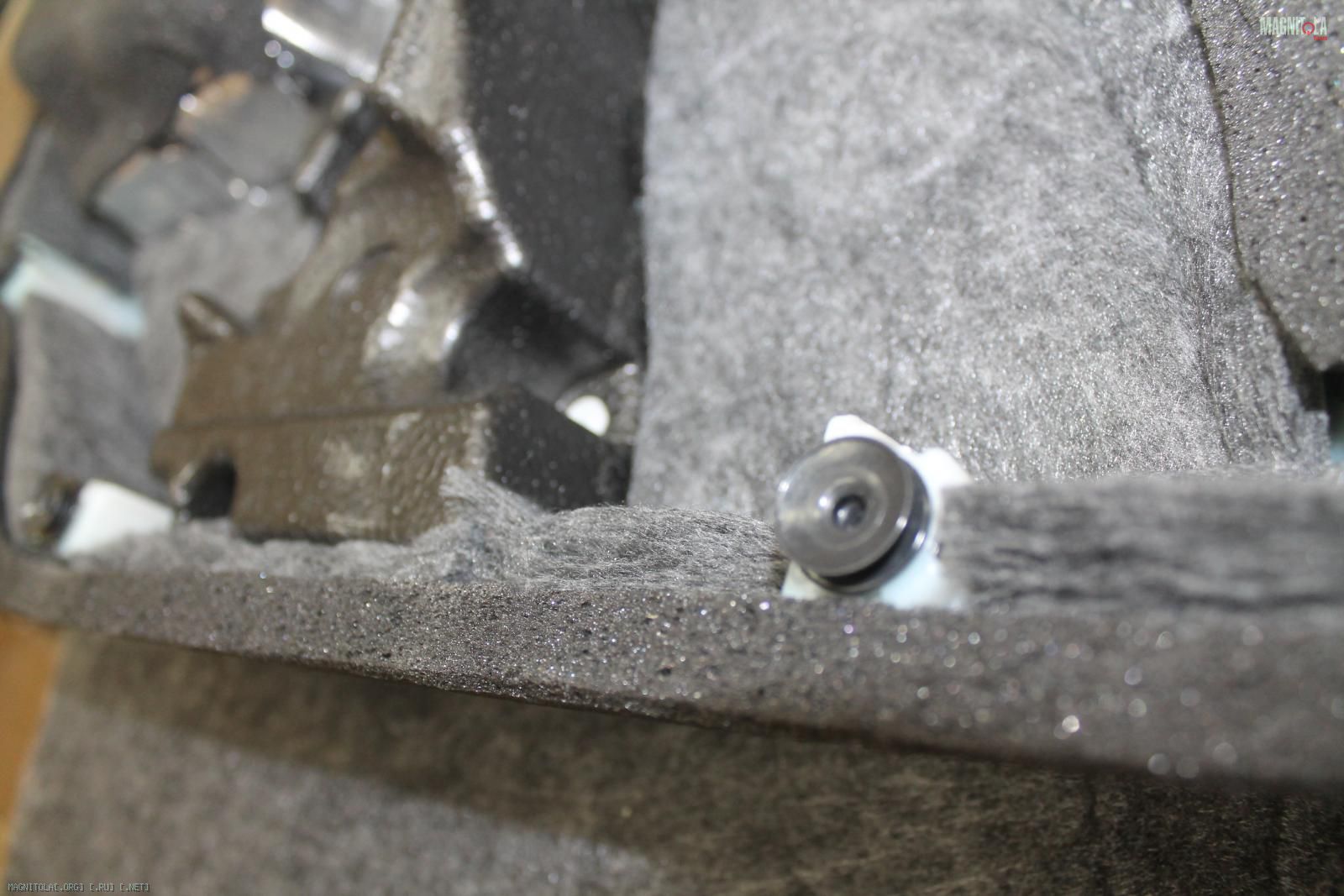

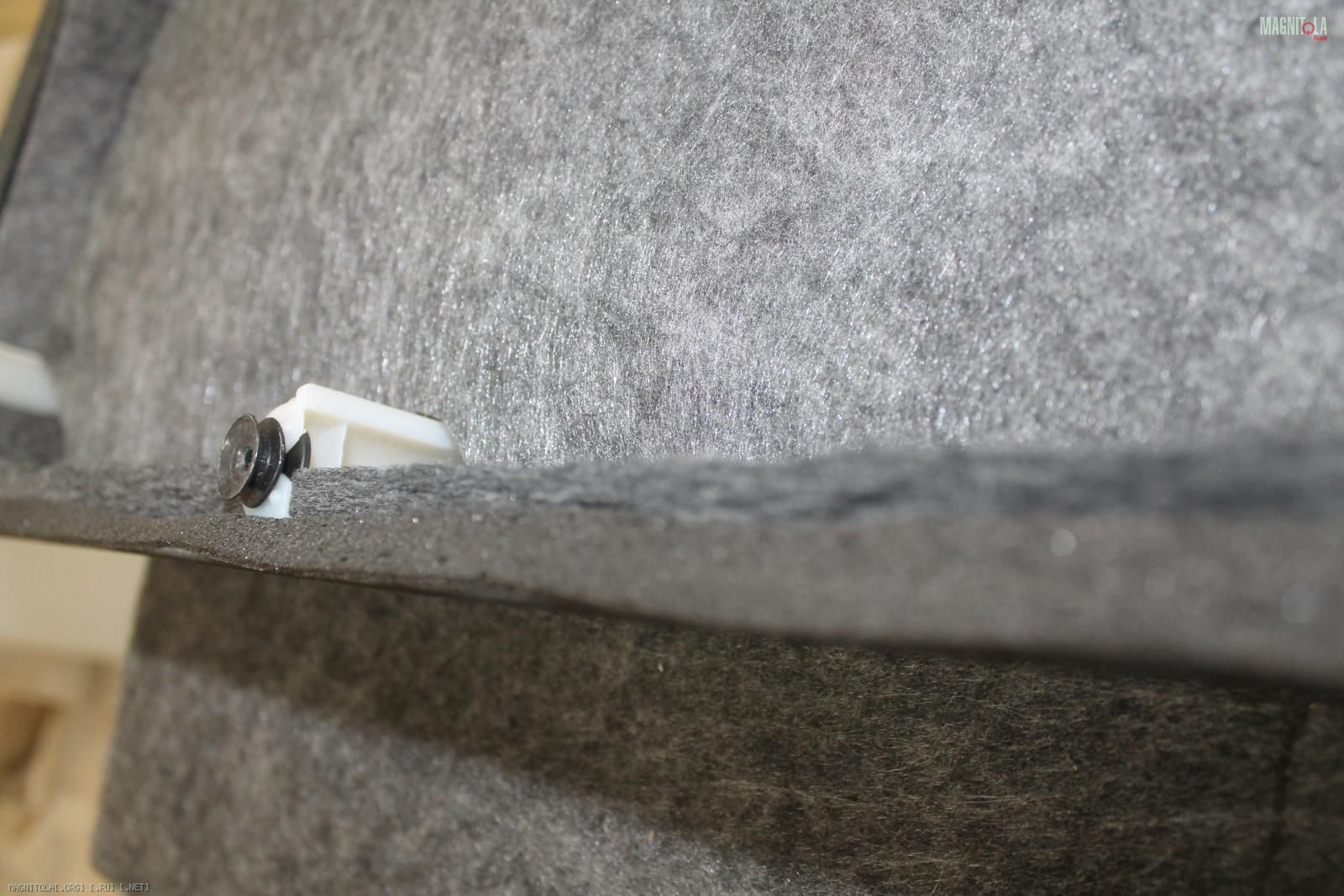

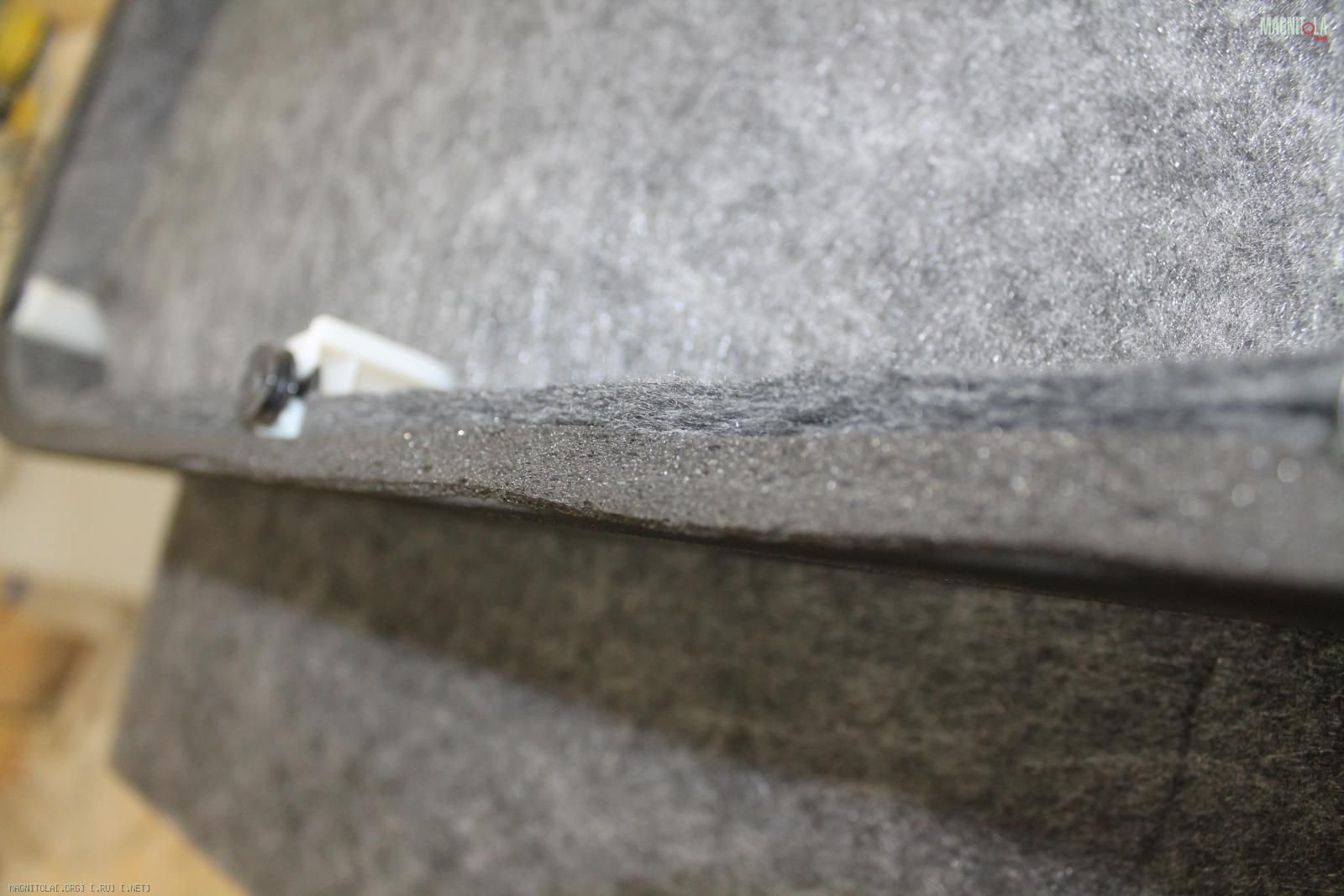

Остальные карты...
Вложение 1165476 Вложение 1165478 Вложение 1165480 Вложение 1165482 Вложение 1165484 Вложение 1165486 Вложение 1165490 Вложение 1165494 Вложение 1165496 Вложение 1165498 Вложение 1165500 Вложение 1165502 Вложение 1165504 Вложение 1165506 Вложение 1165508 Вложение 1165510 Вложение 1165512

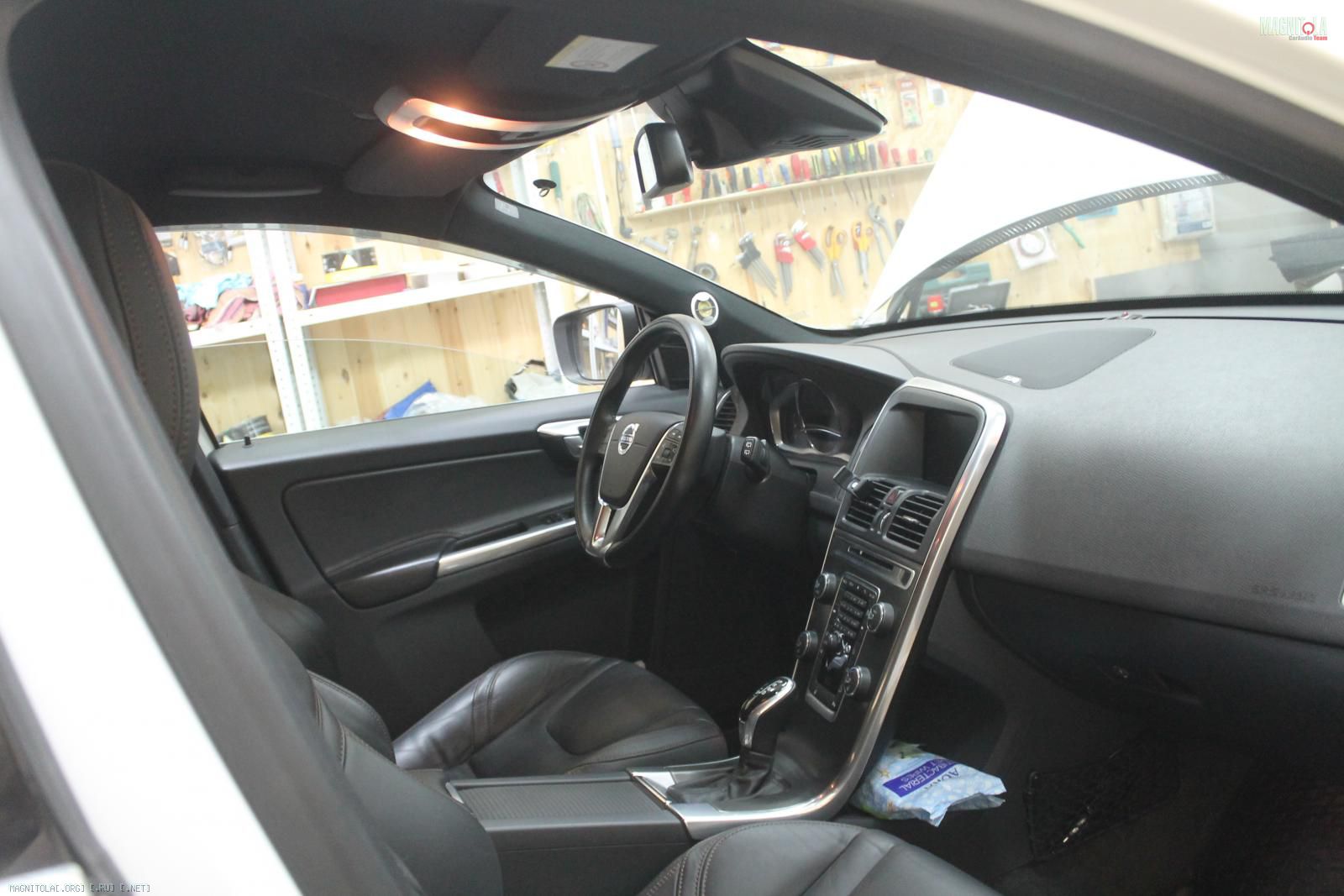

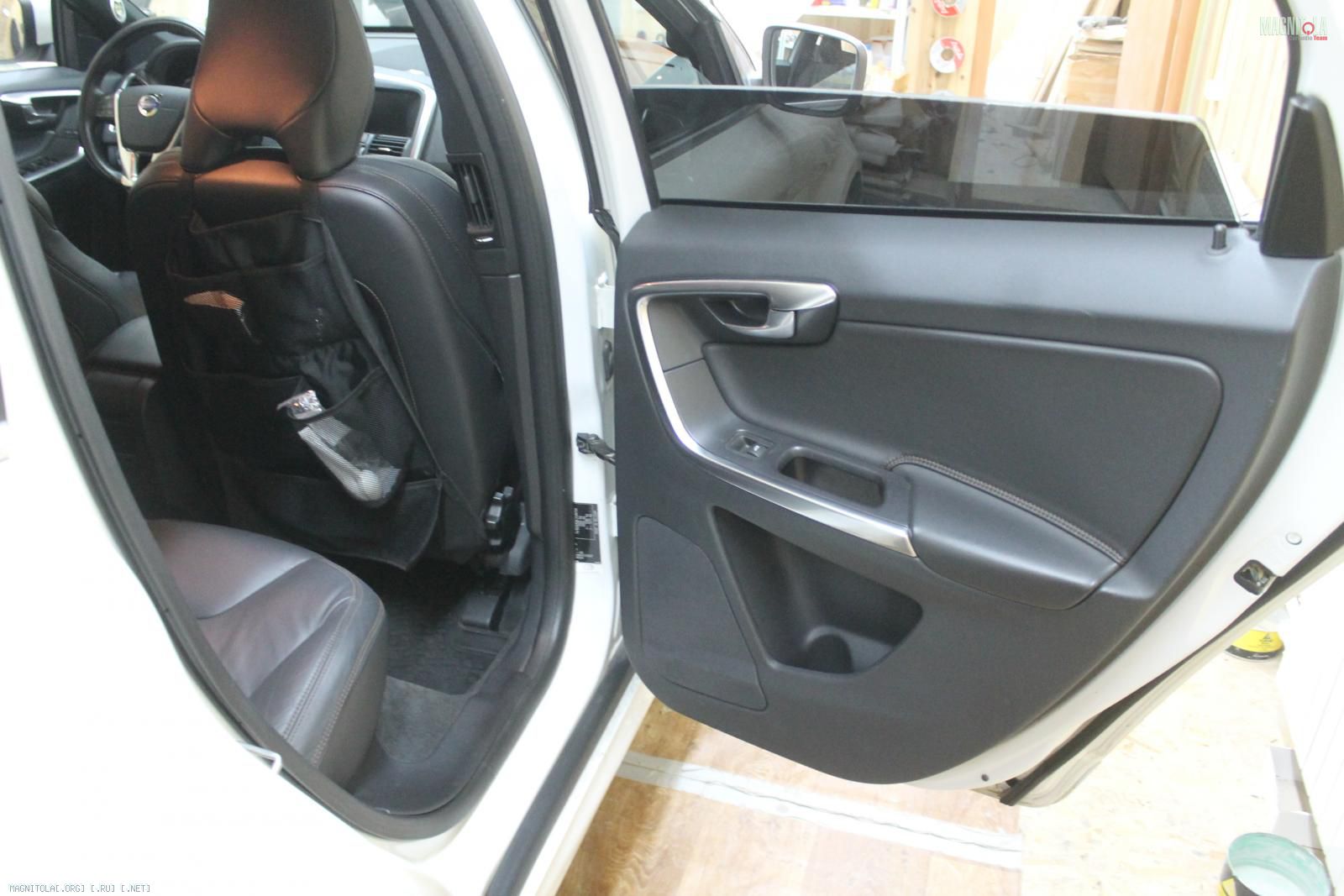

Собираем...
Вложение 1165514 Вложение 1165516 Вложение 1165518 Вложение 1165520 Вложение 1165522
31.08.2017, 20:47
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

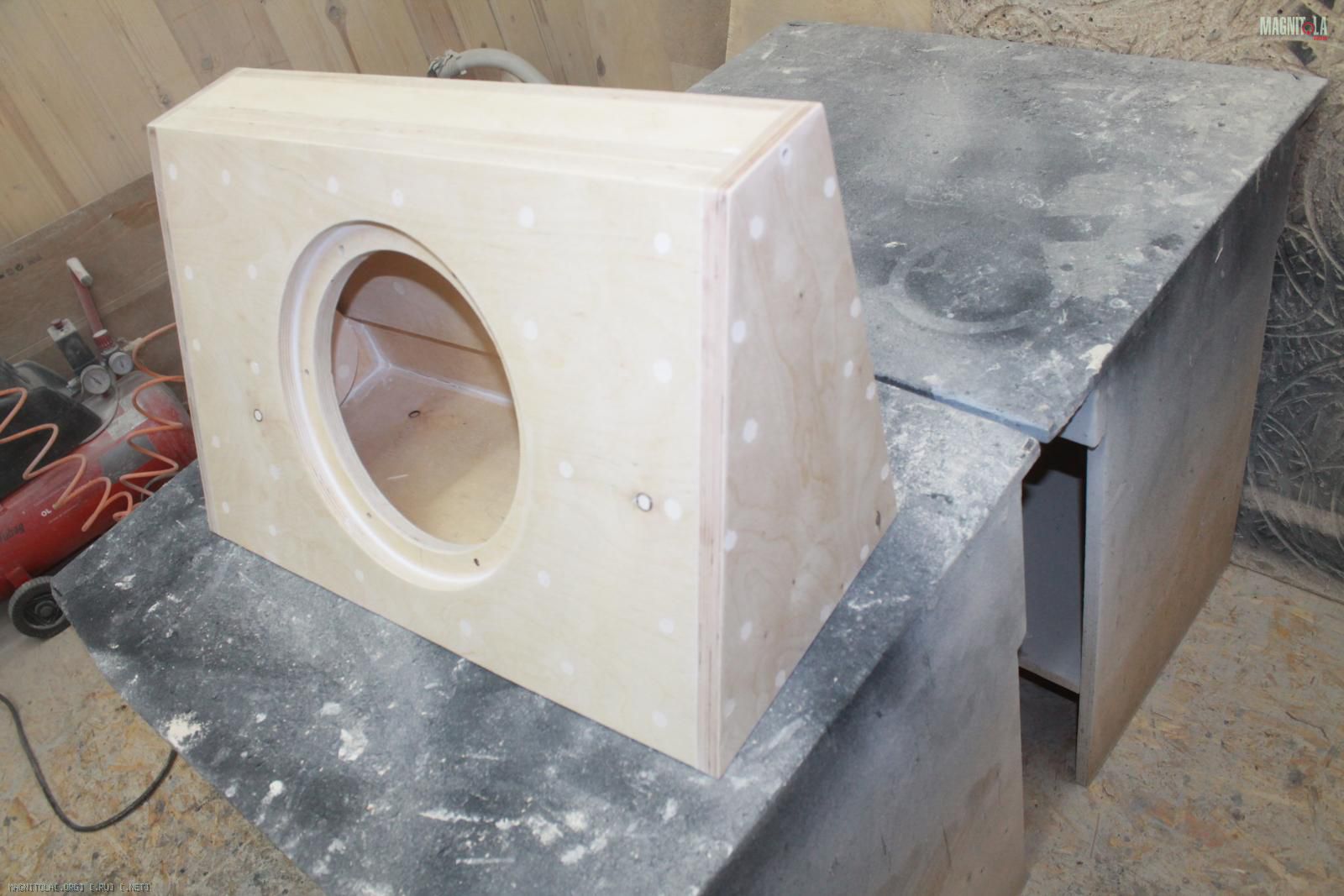

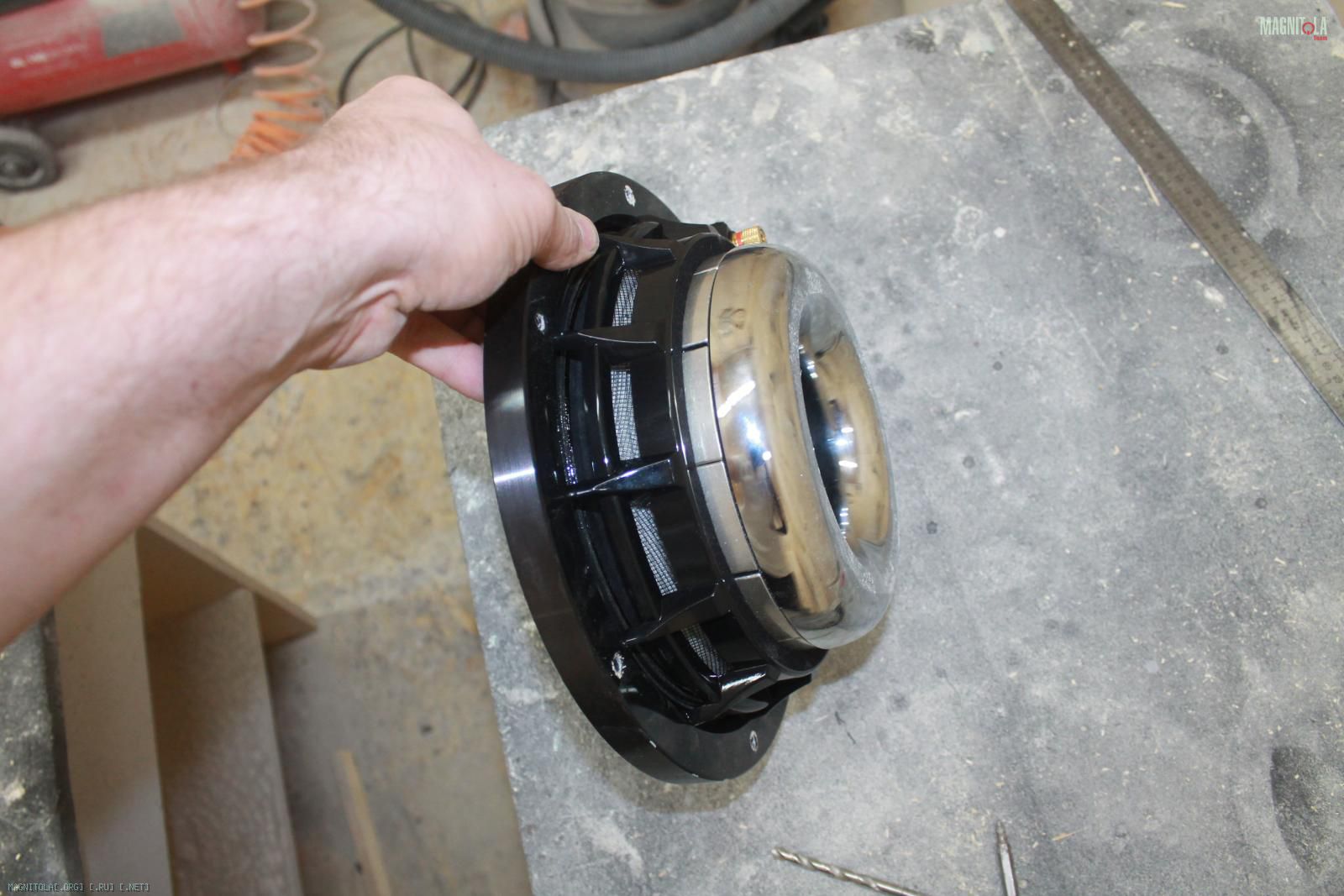

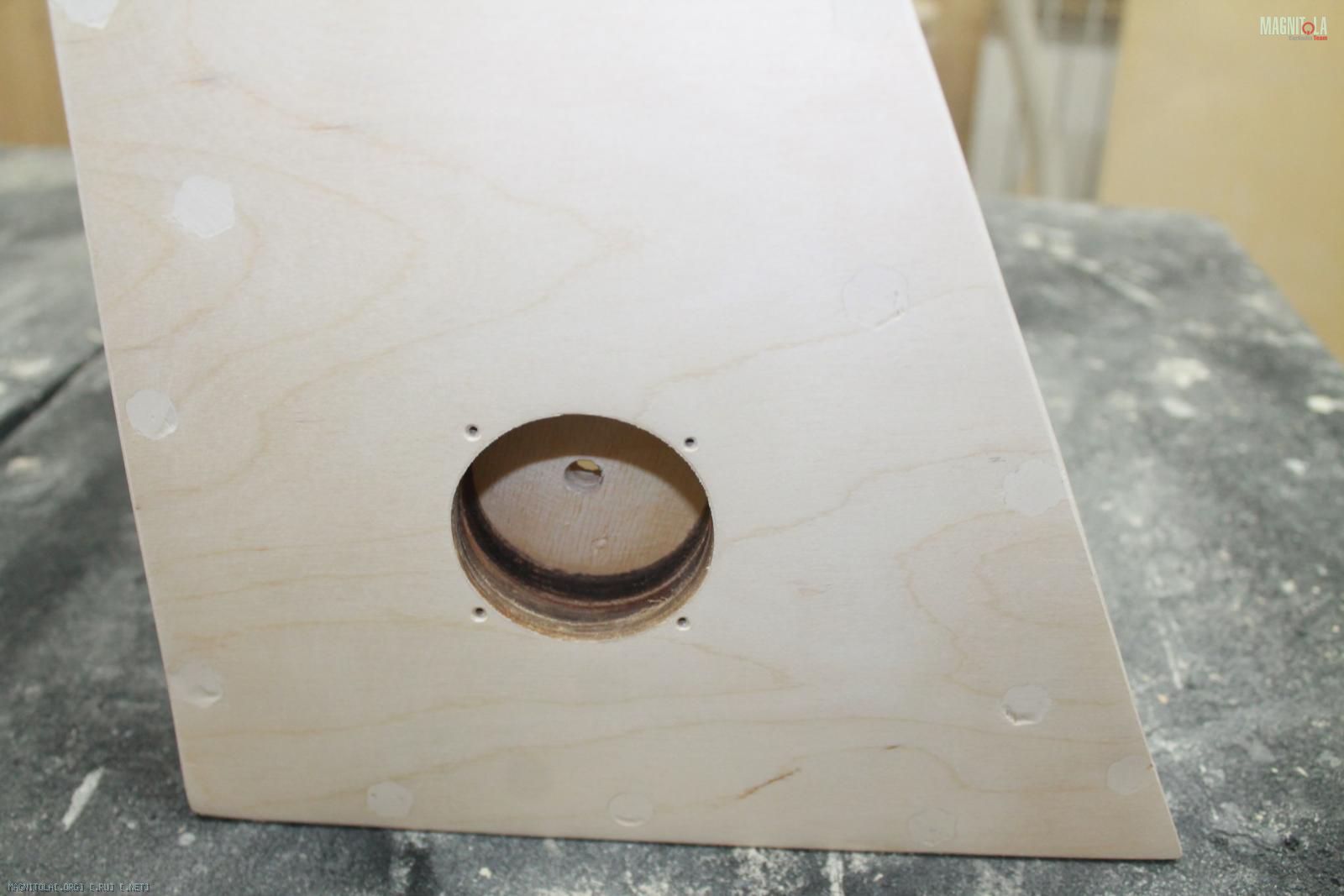

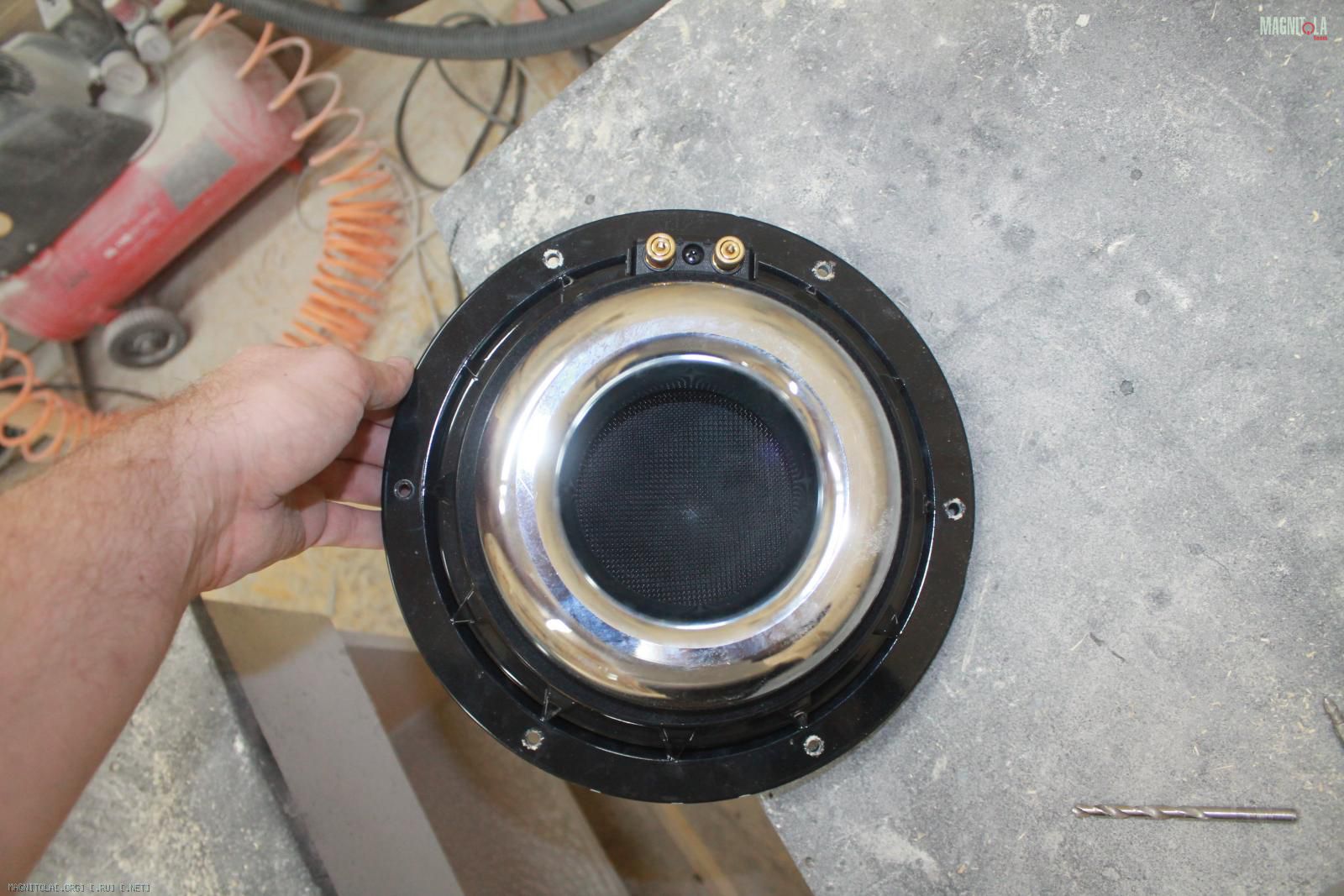

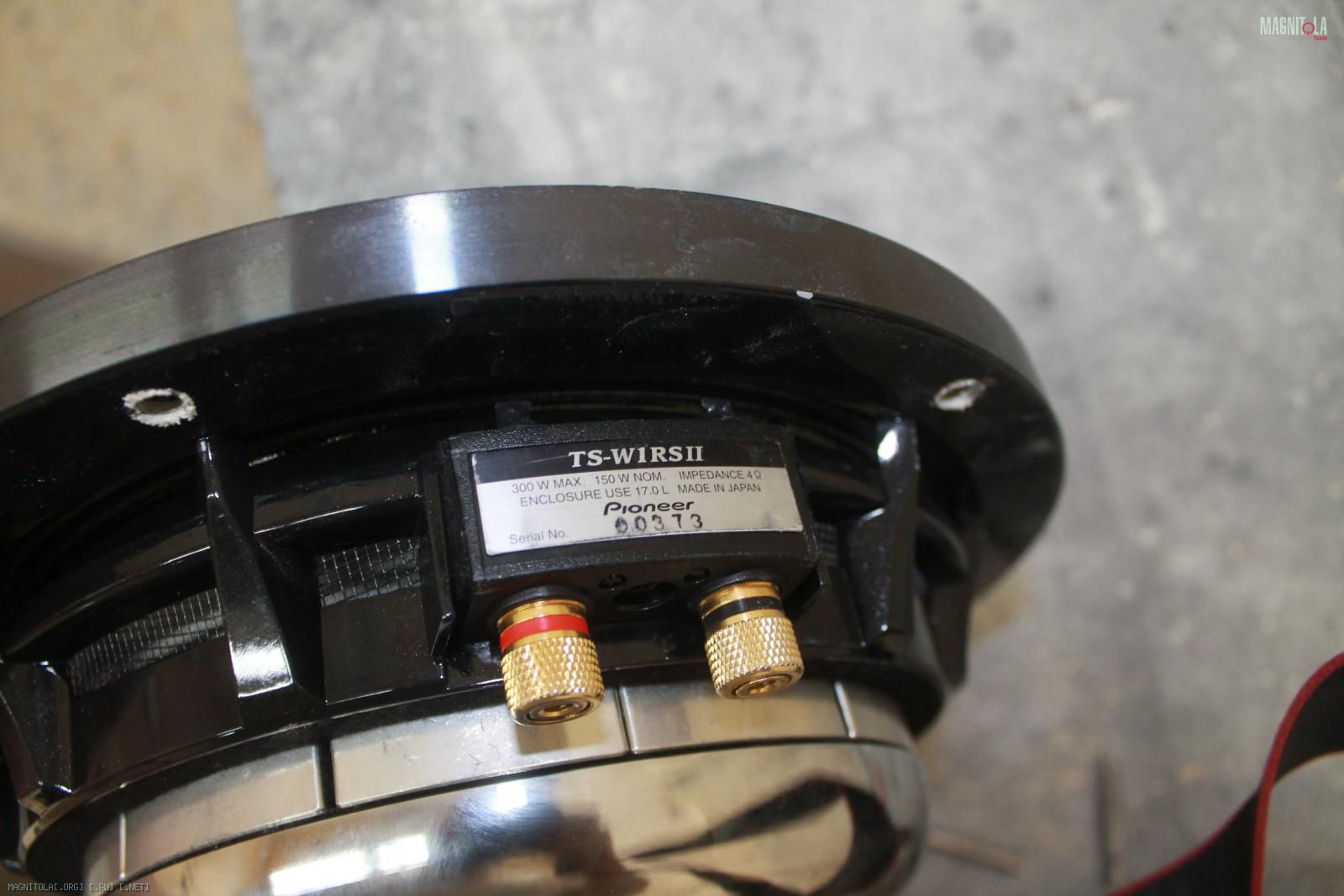

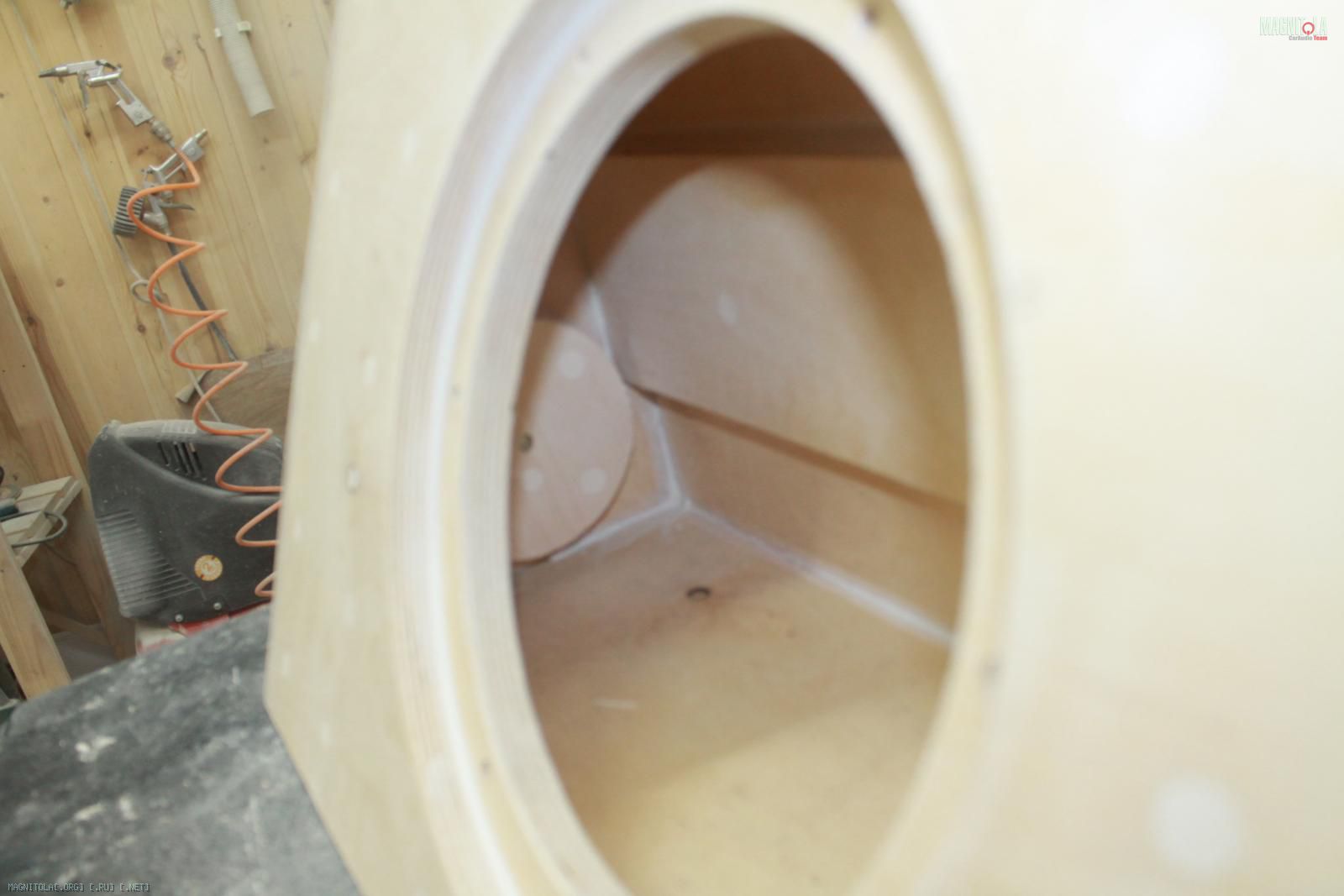

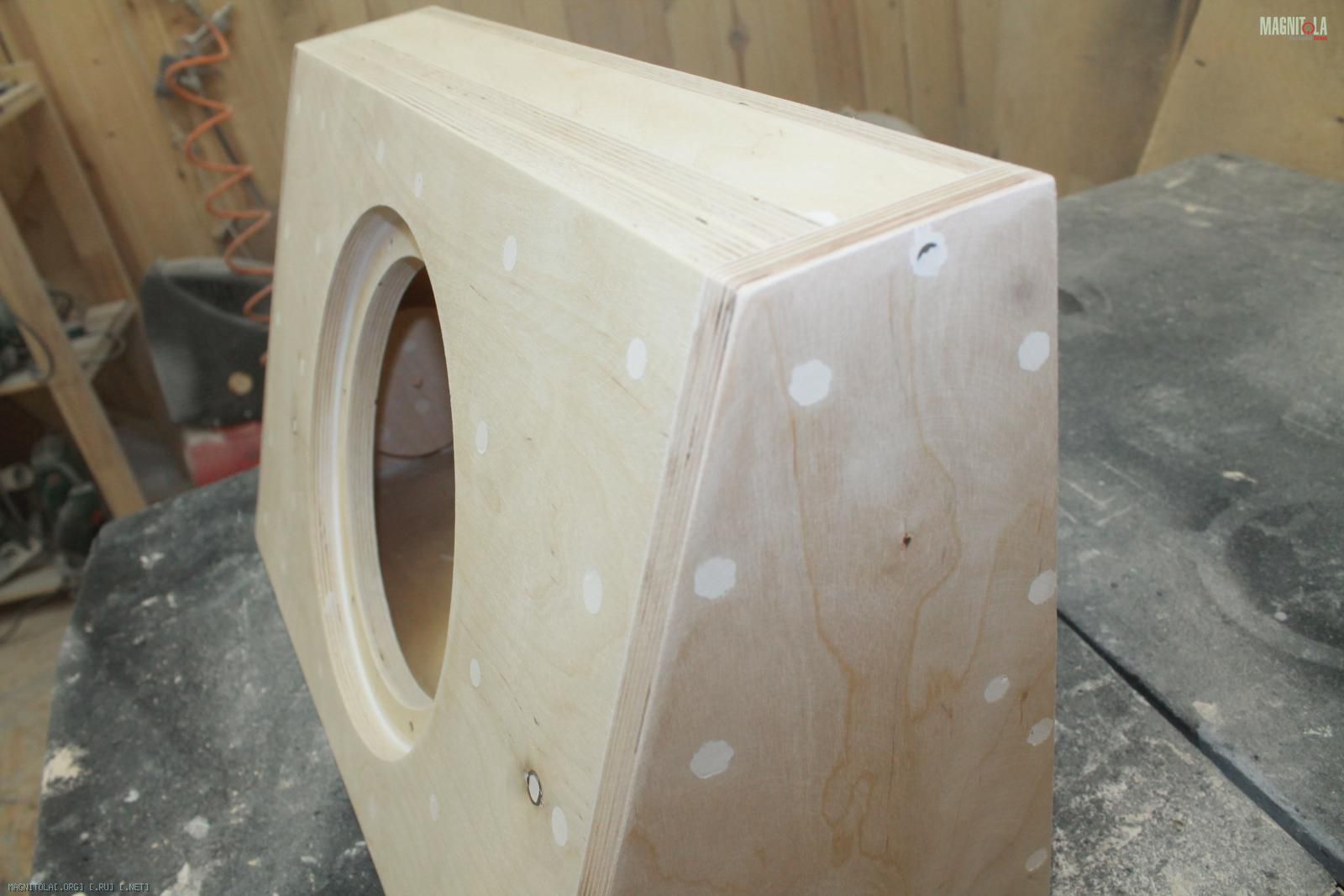

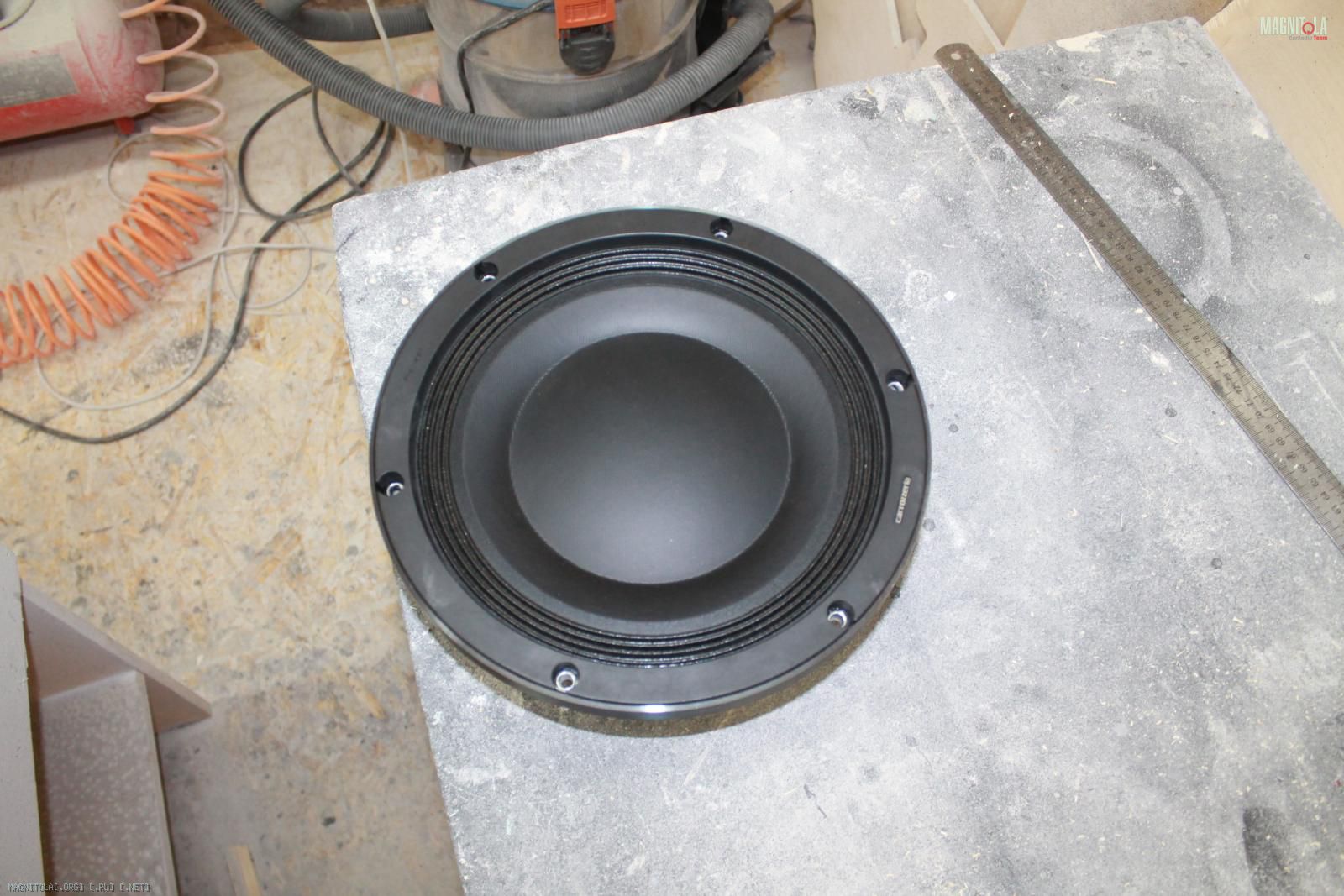

Корпус под Pioneer/Carrozzeria ODR TS-W1RS2

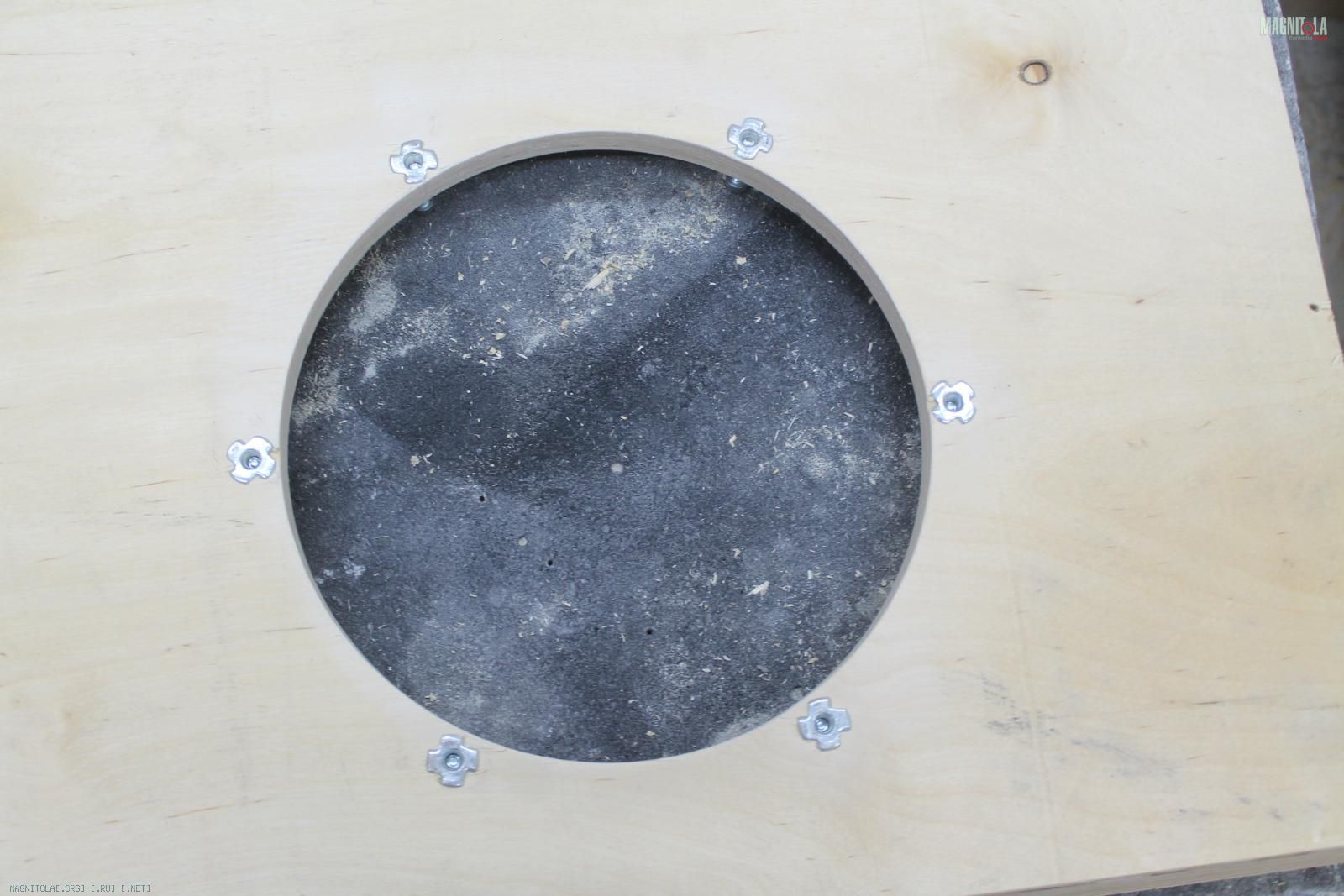

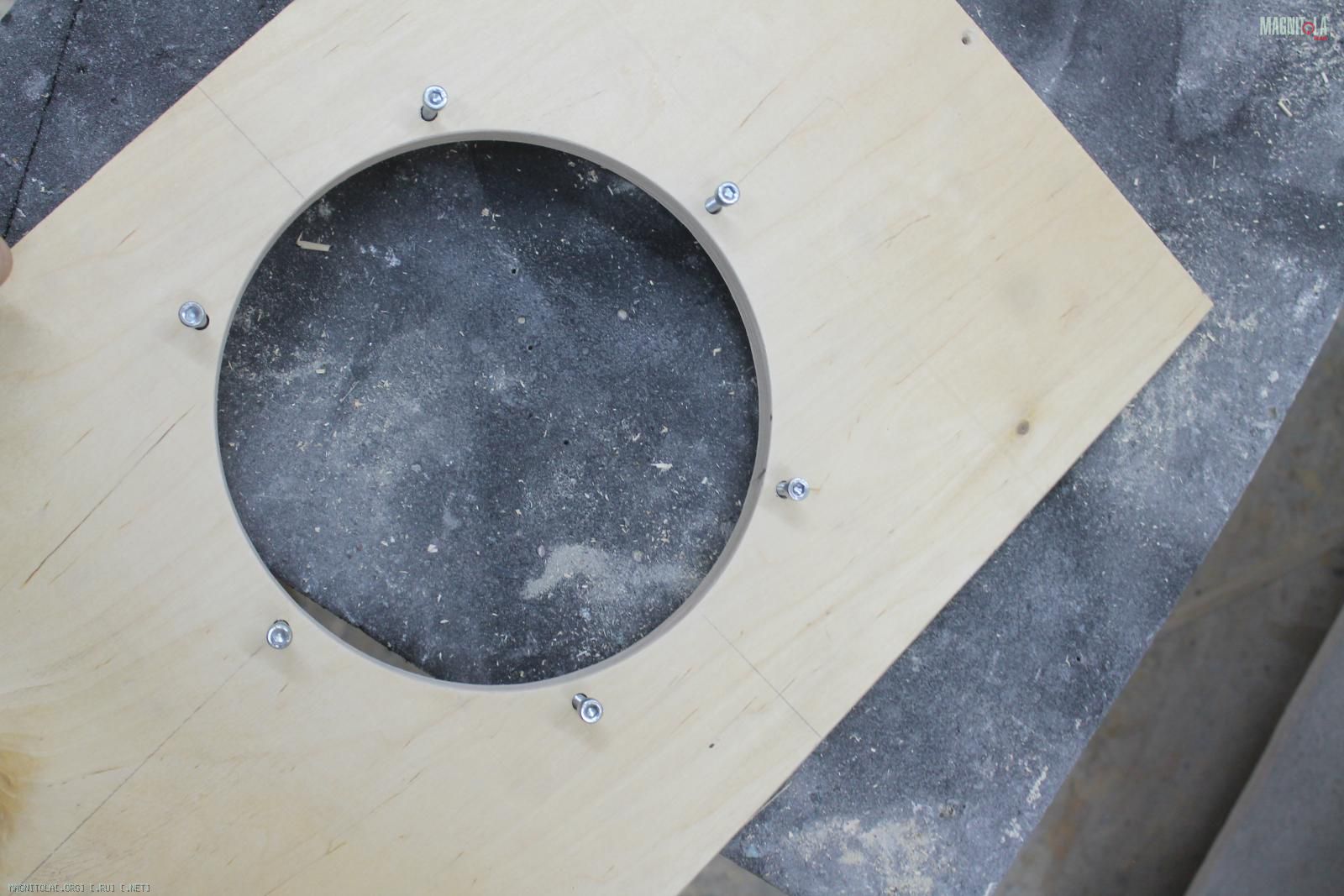

Стенки 19мм, лицо 38мм, ребро жесткости, терминал в усиленном варианте, закладные гайки под М6
Вложение 1165892 Вложение 1165894 Вложение 1165896 Вложение 1165898 Вложение 1165900 Вложение 1165870 Вложение 1165872 Вложение 1165874 Вложение 1165876 Вложение 1165878 Вложение 1165880 Вложение 1165882 Вложение 1165884 Вложение 1165886 Вложение 1165888 Вложение 1165890
01.09.2017, 23:22
st220

Вложений: 20

Re: Изготовление корпусов для сабвуферов, фальшпанелей

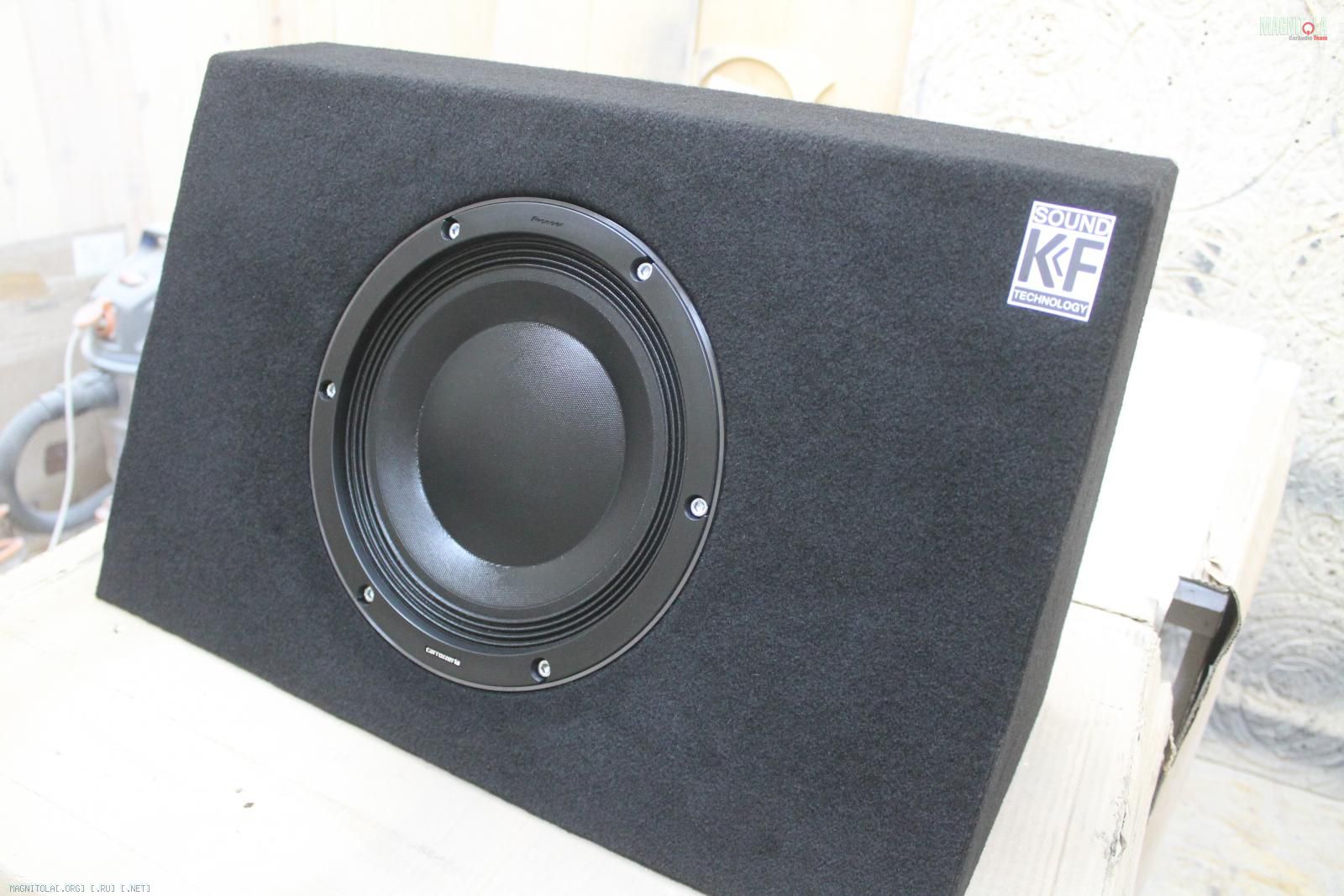

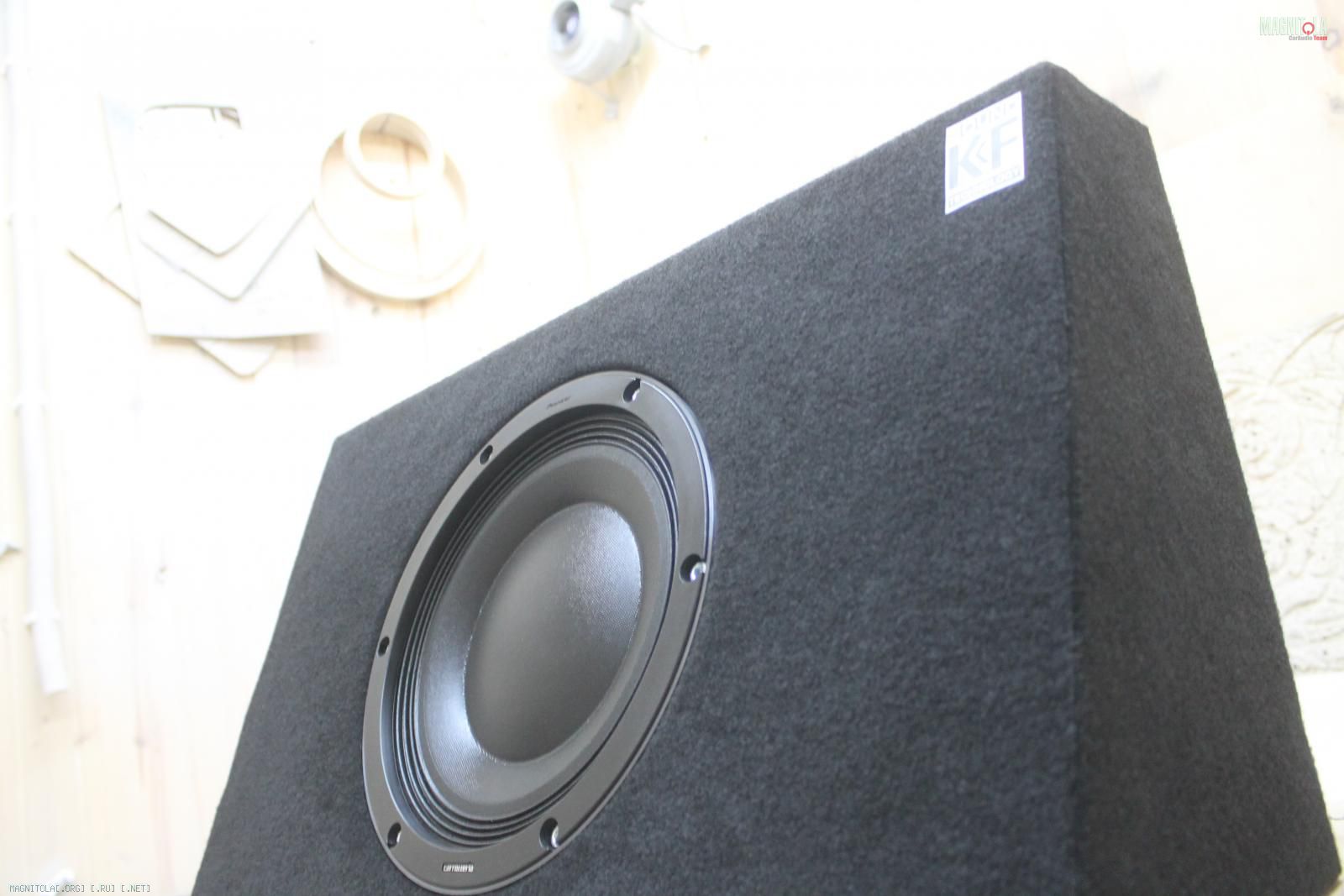

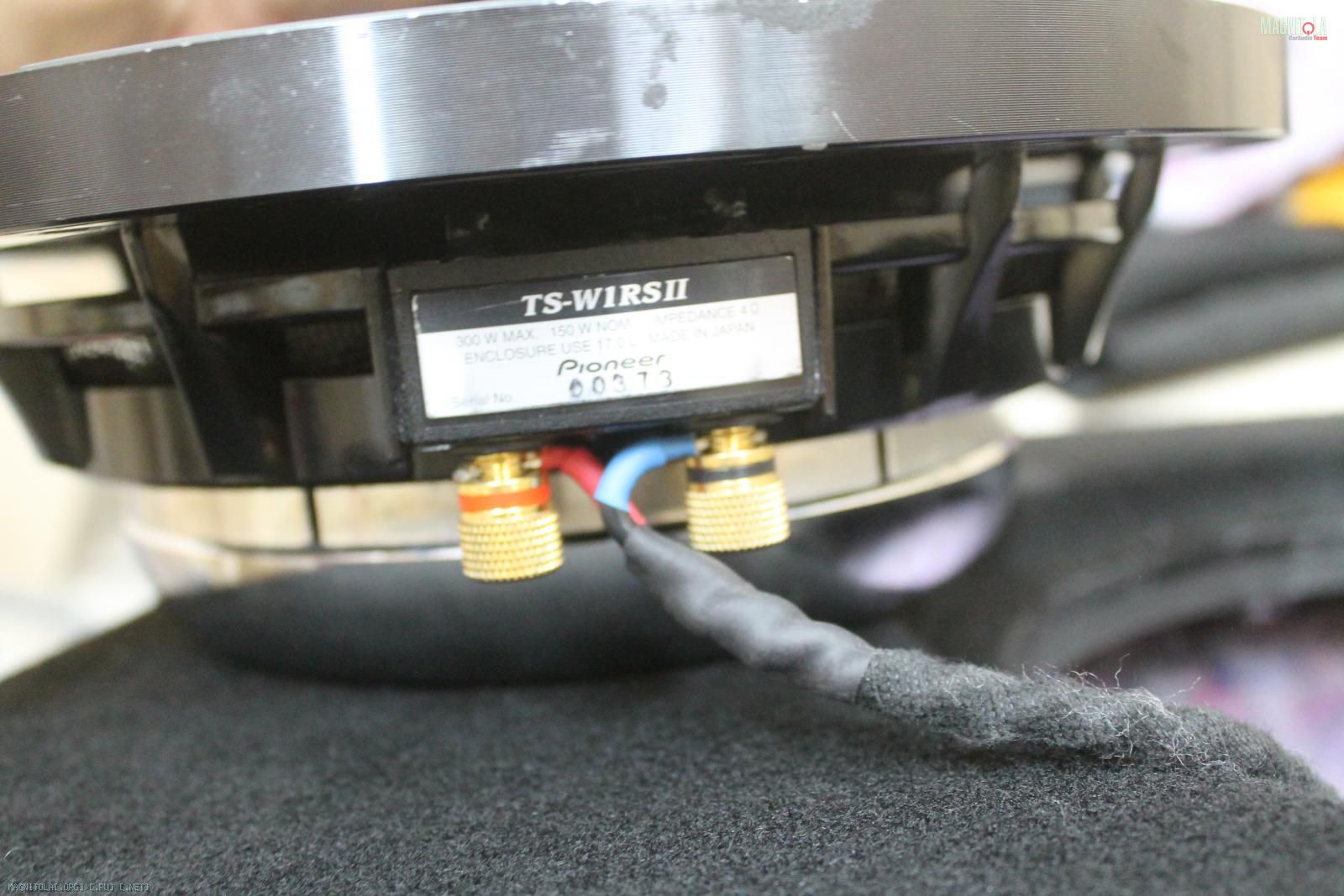

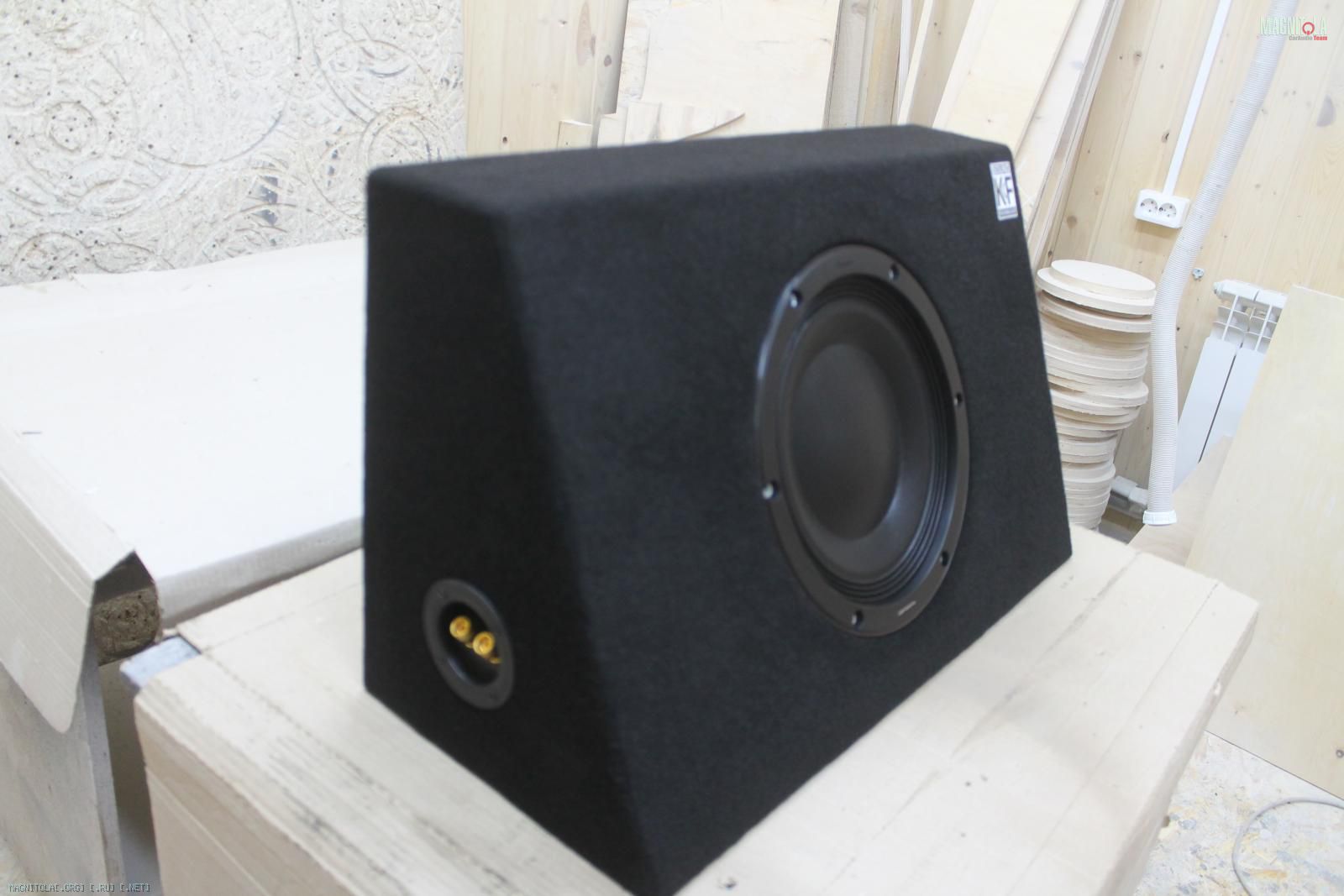

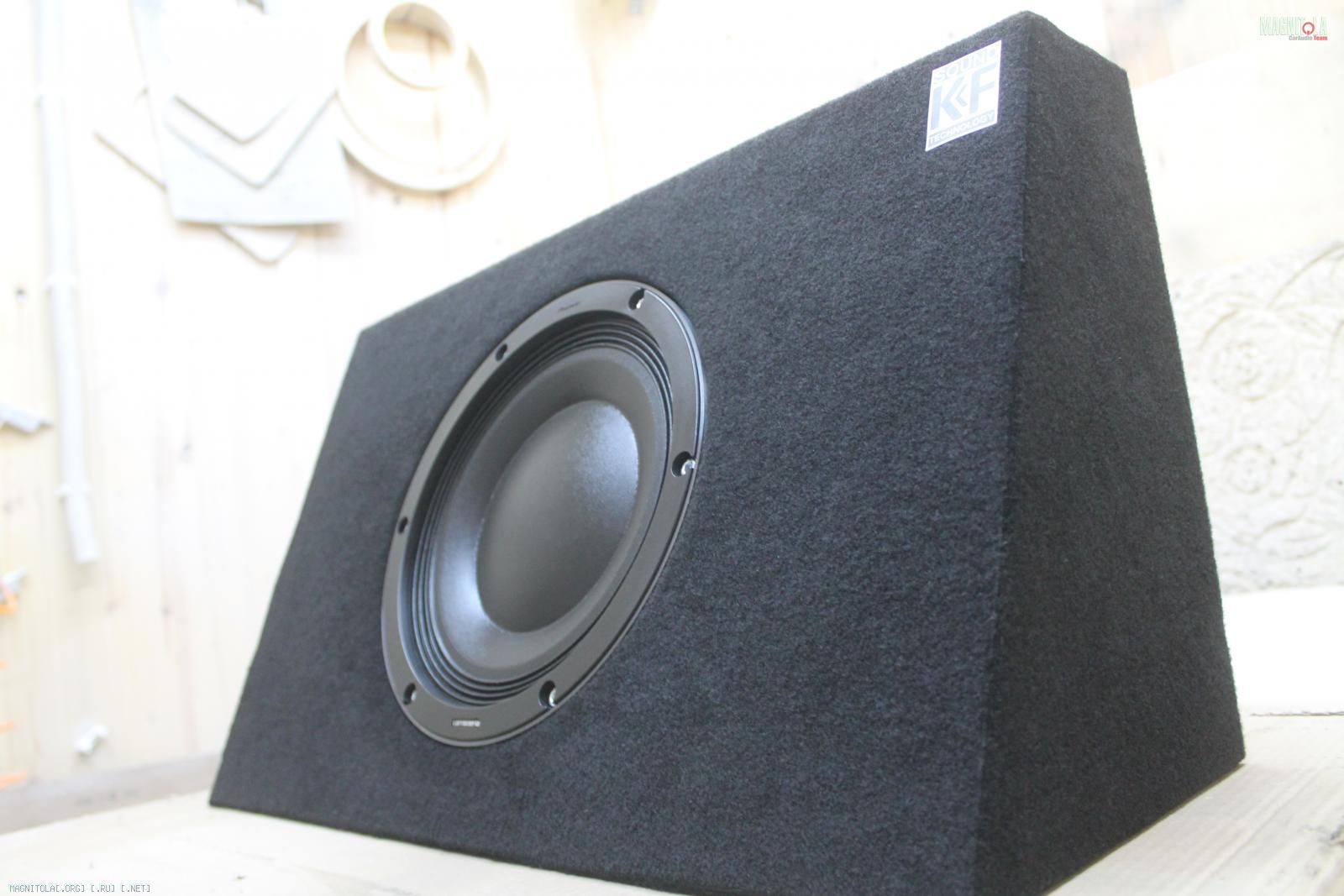

Корпус под Pioneer/Carrozzeria ODR TS-W1RS2

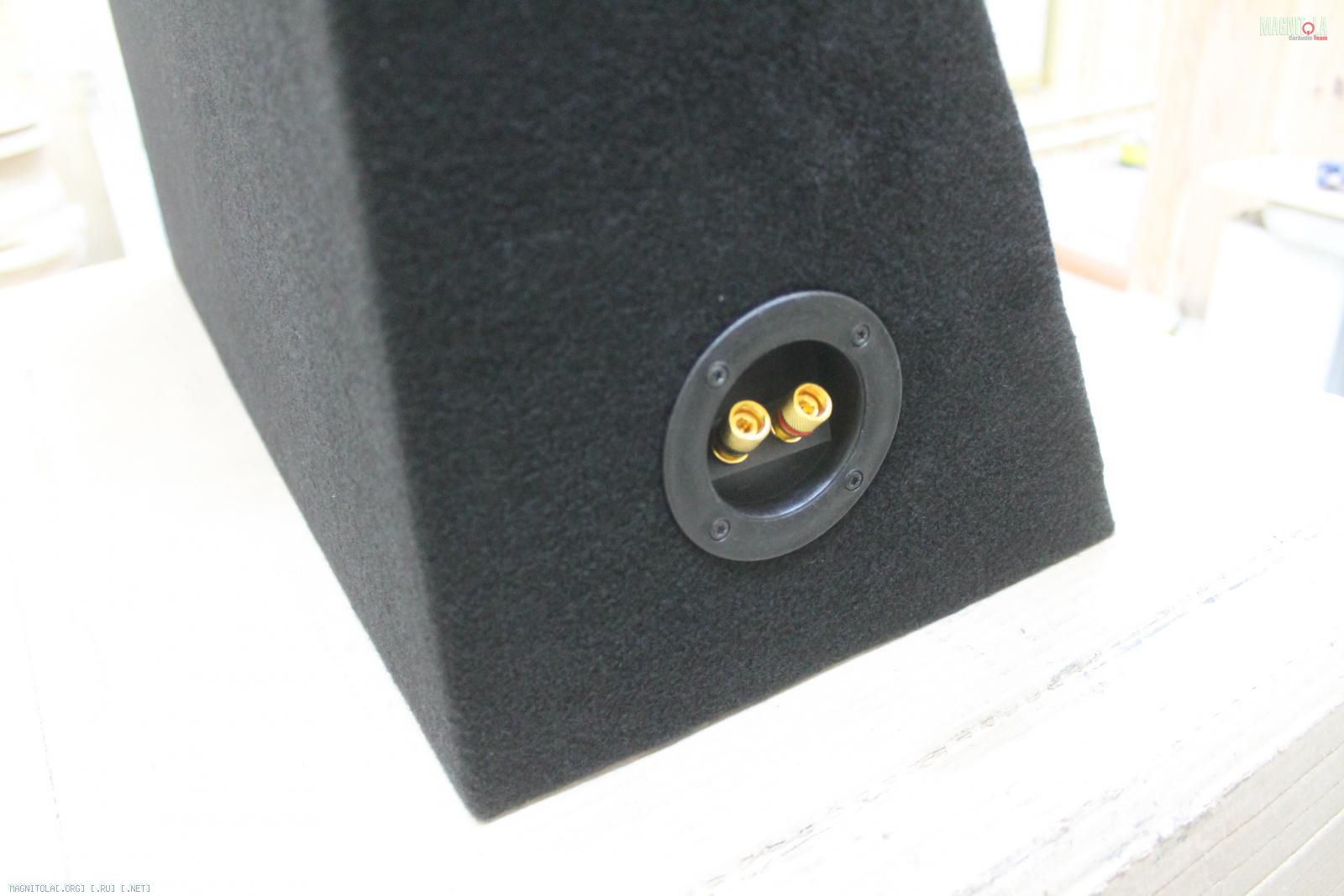

Терминал, проводка, акустическое демпфирование....
Саморезы под торкс...

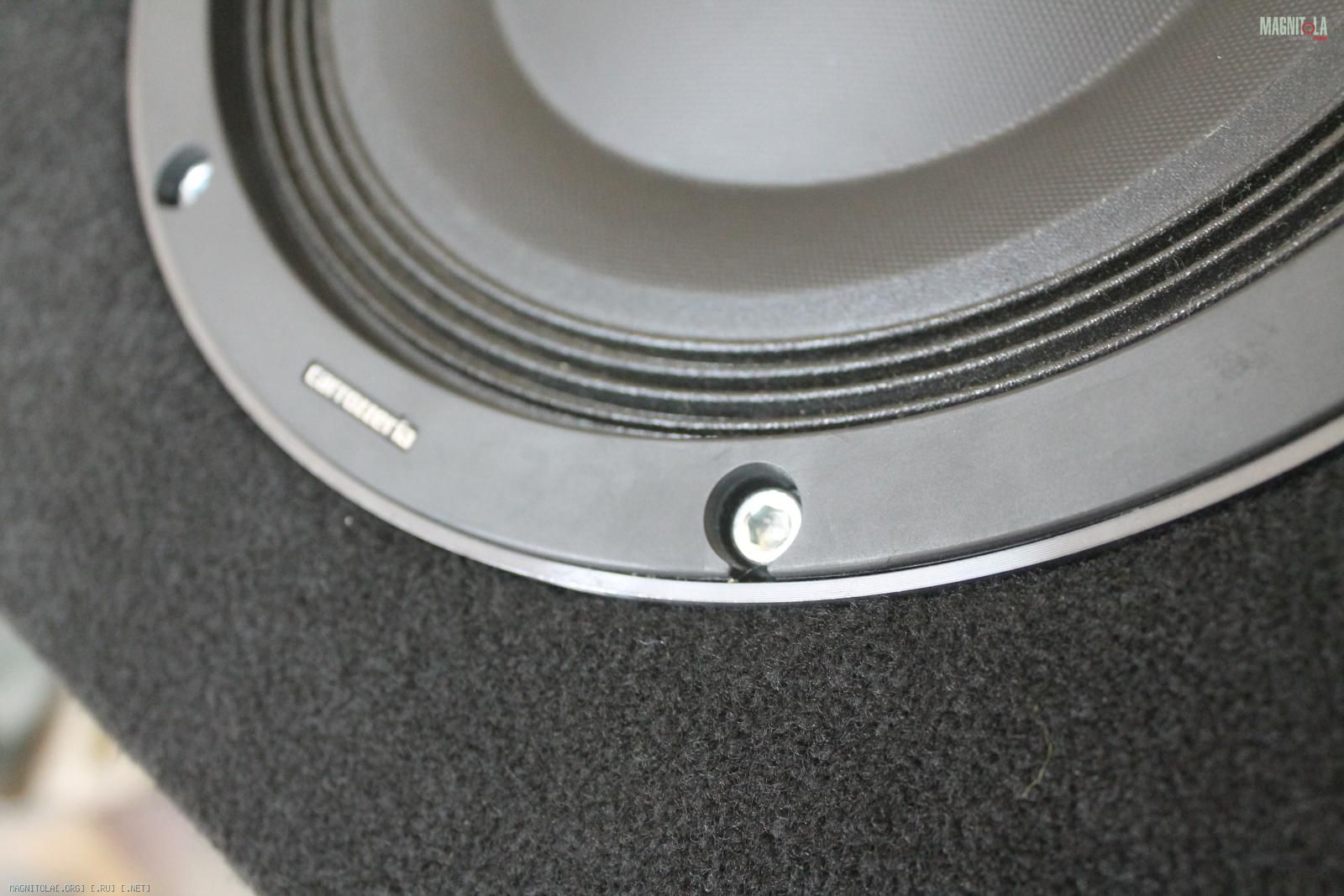

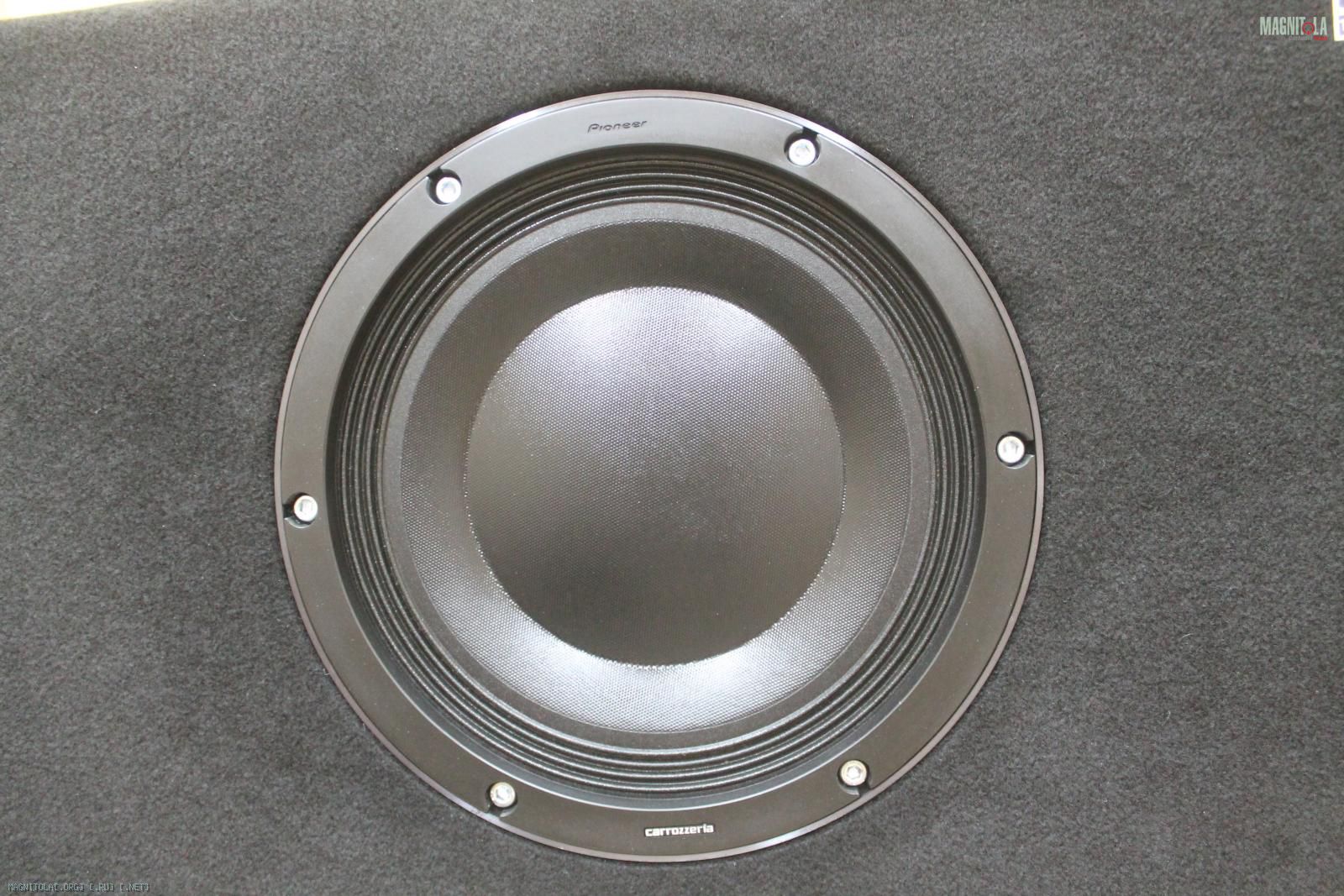

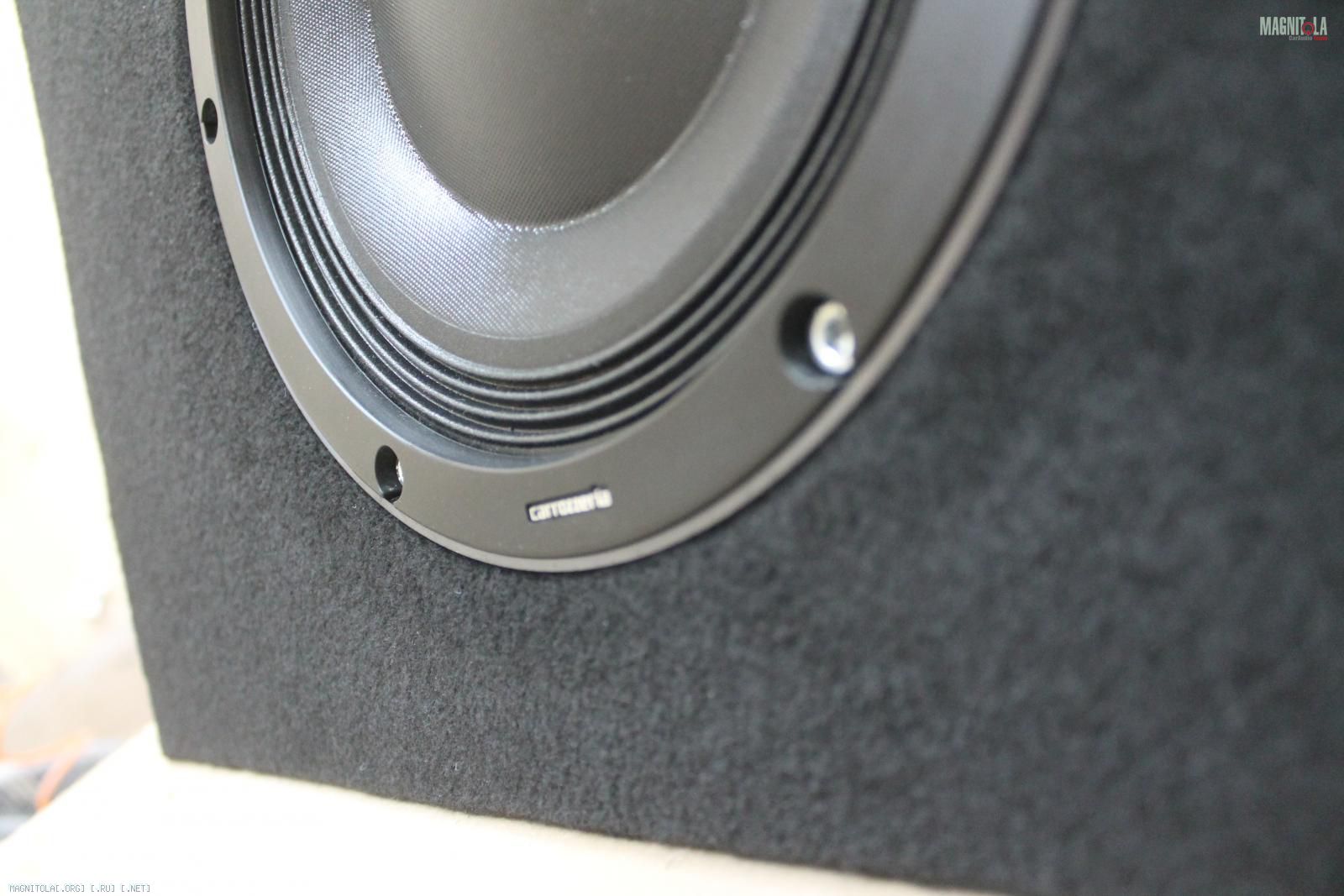

Крепление сабвуферной головки на винты М6 под шестигранник

Вложение 1166290 Вложение 1166292 Вложение 1166294 Вложение 1166296 Вложение 1166298 Вложение 1166300 Вложение 1166302 Вложение 1166304 Вложение 1166306 Вложение 1166308 Вложение 1166310 Вложение 1166312 Вложение 1166314 Вложение 1166316 Вложение 1166318 Вложение 1166320 Вложение 1166322 Вложение 1166324 Вложение 1166326 Вложение 1166328
03.09.2017, 11:44
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В KF-Sound Technology приехала Subaru Legacy
Вложение 1166330 Вложение 1166332 Вложение 1166334

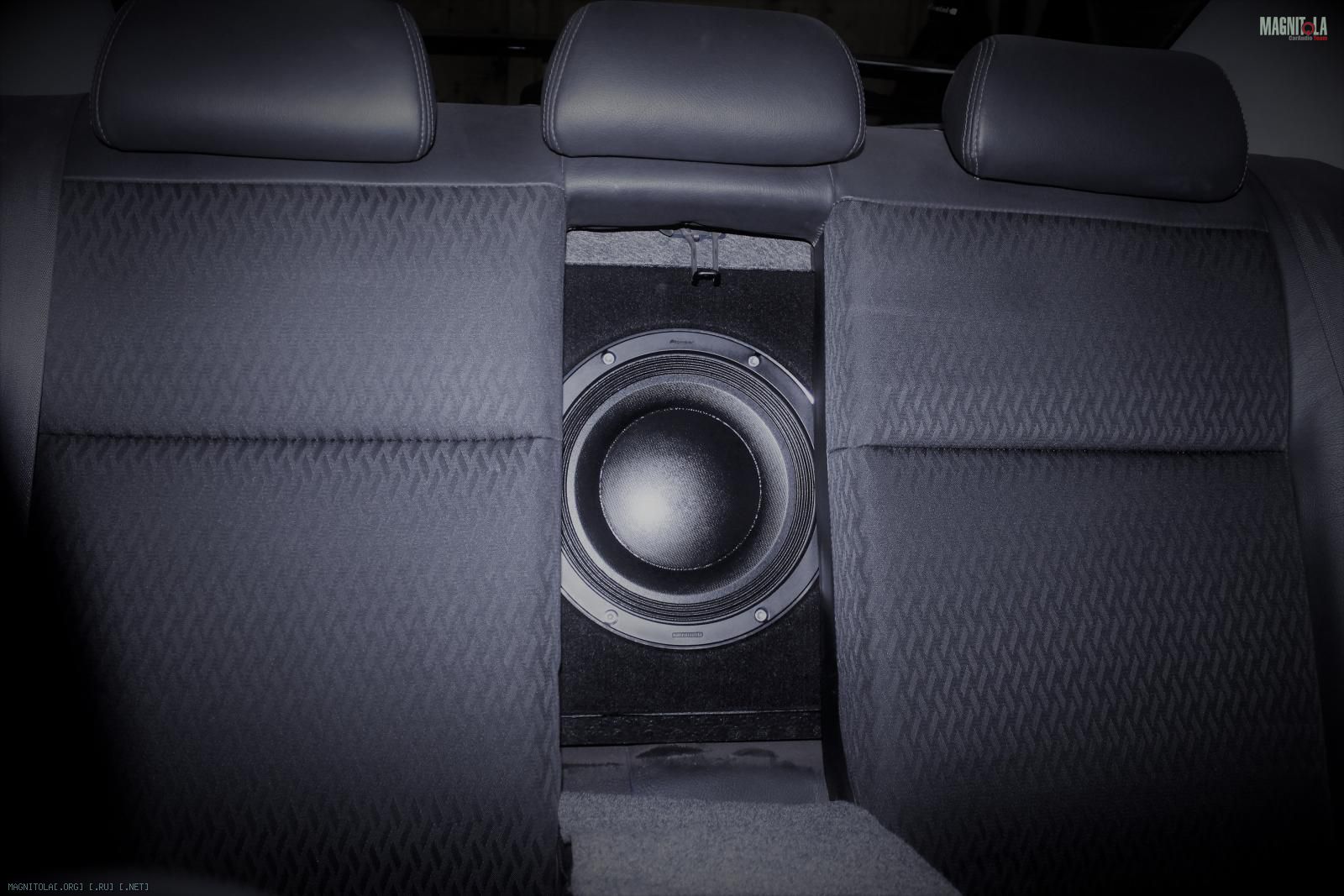

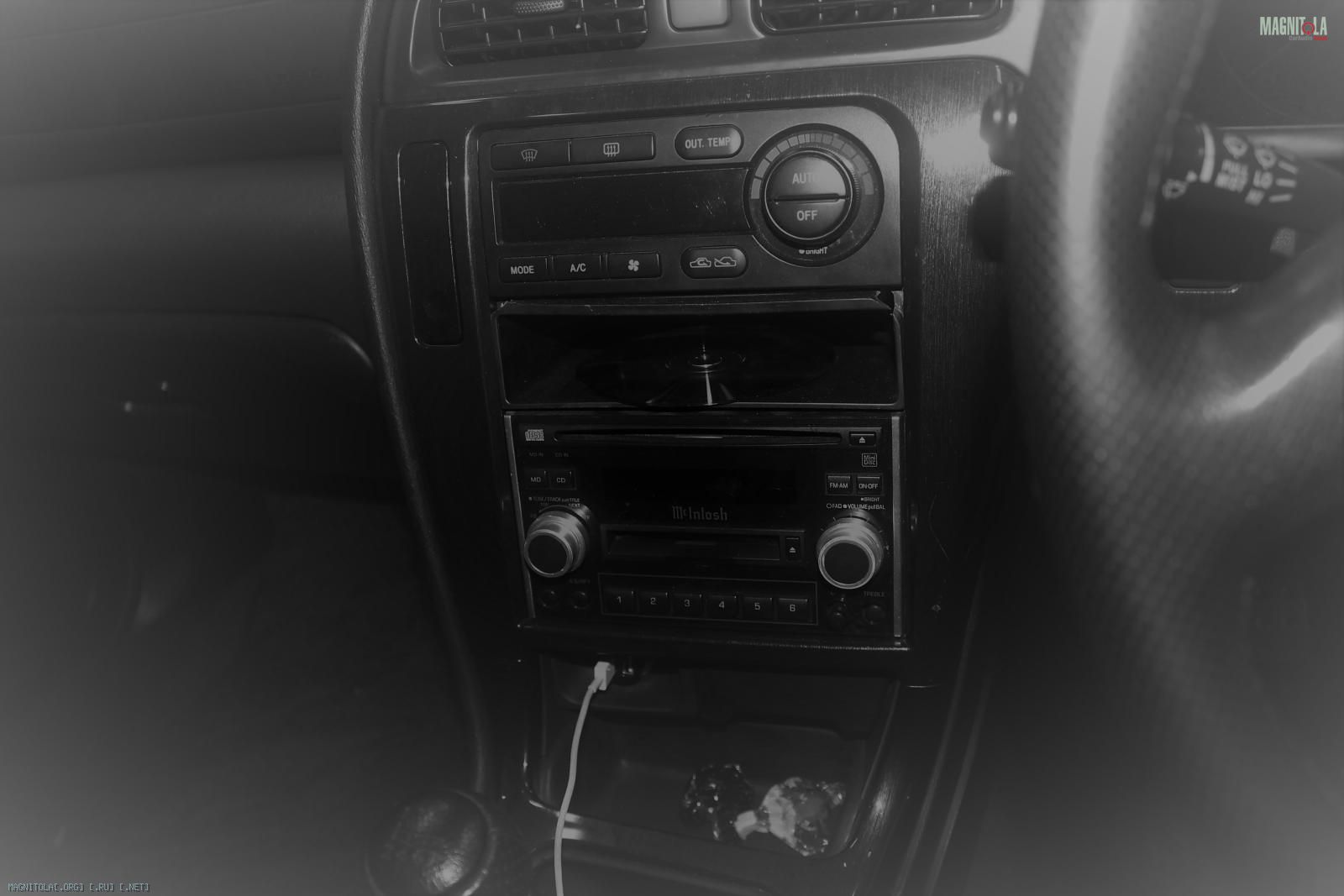

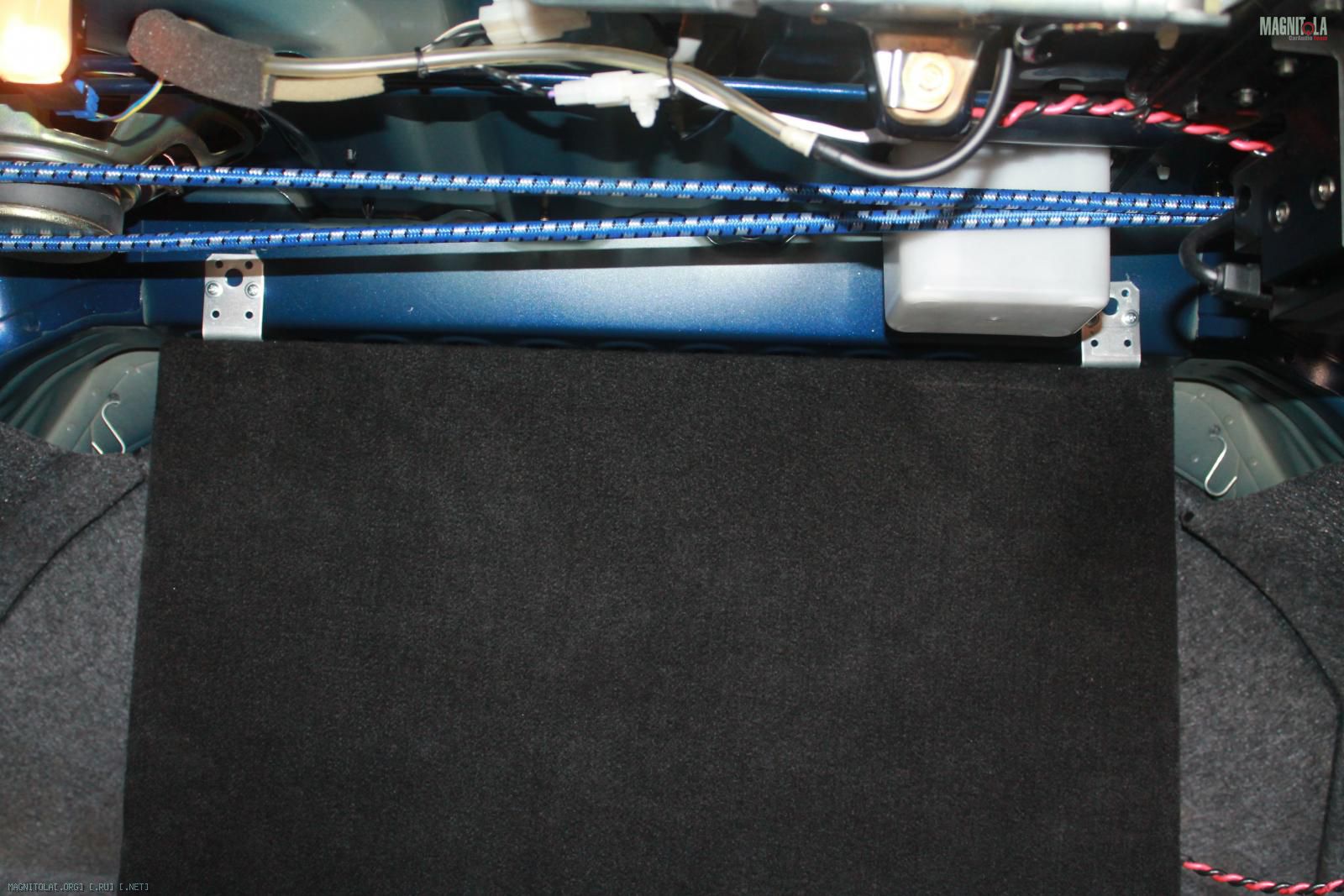

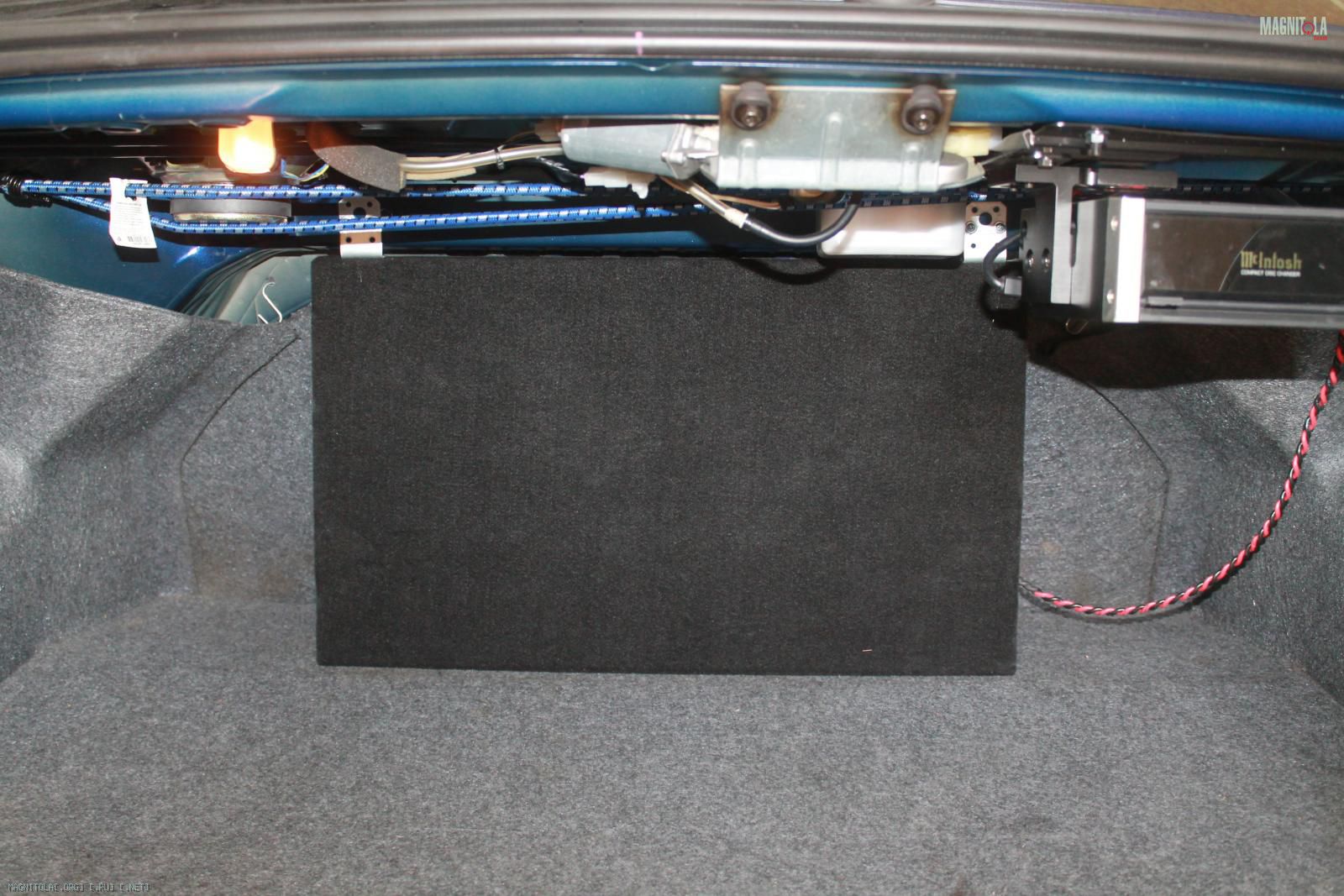

Установили саб в подлокотник...
Вложение 1166336 Вложение 1166338 Вложение 1166340 Вложение 1166342 Вложение 1166344

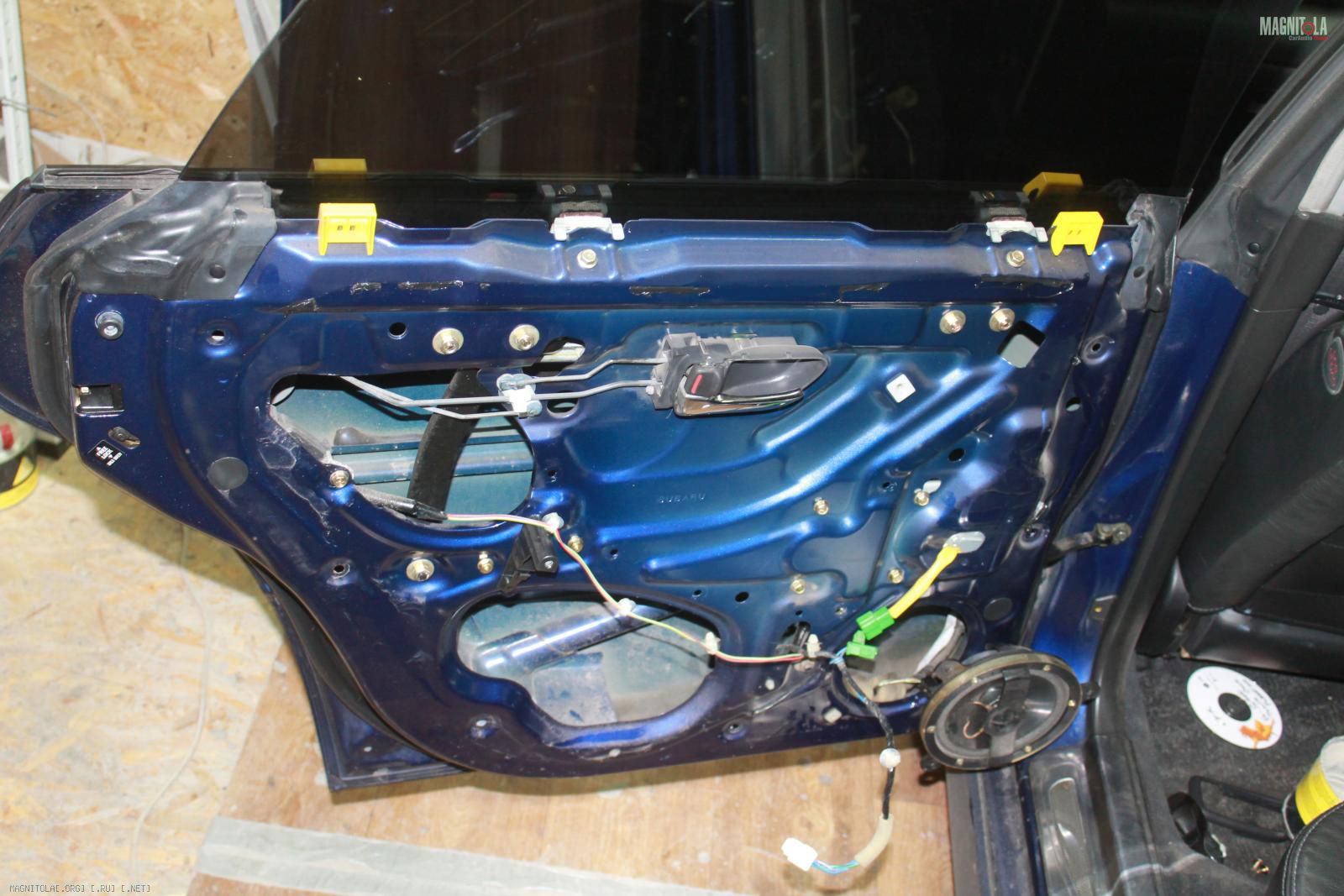

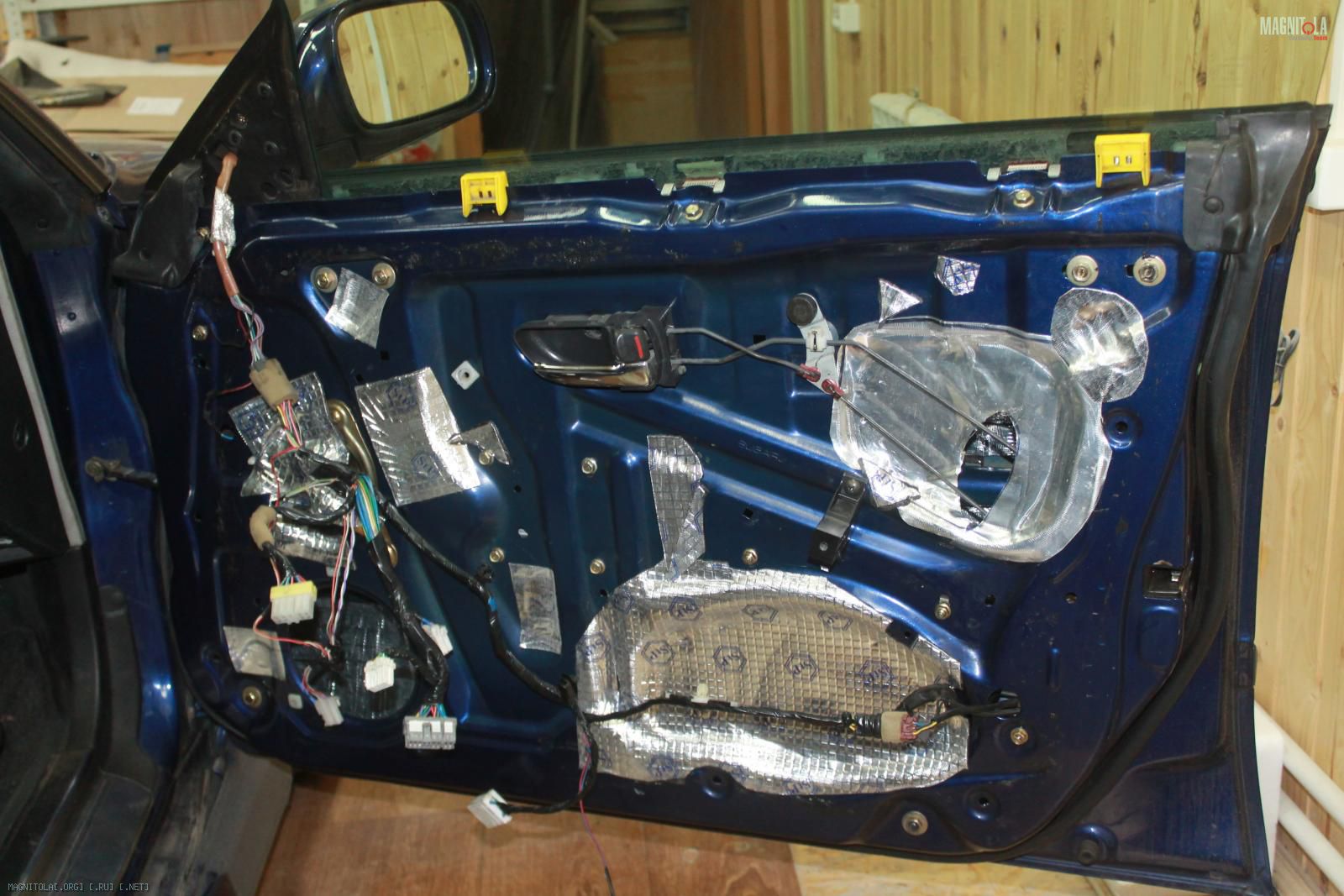

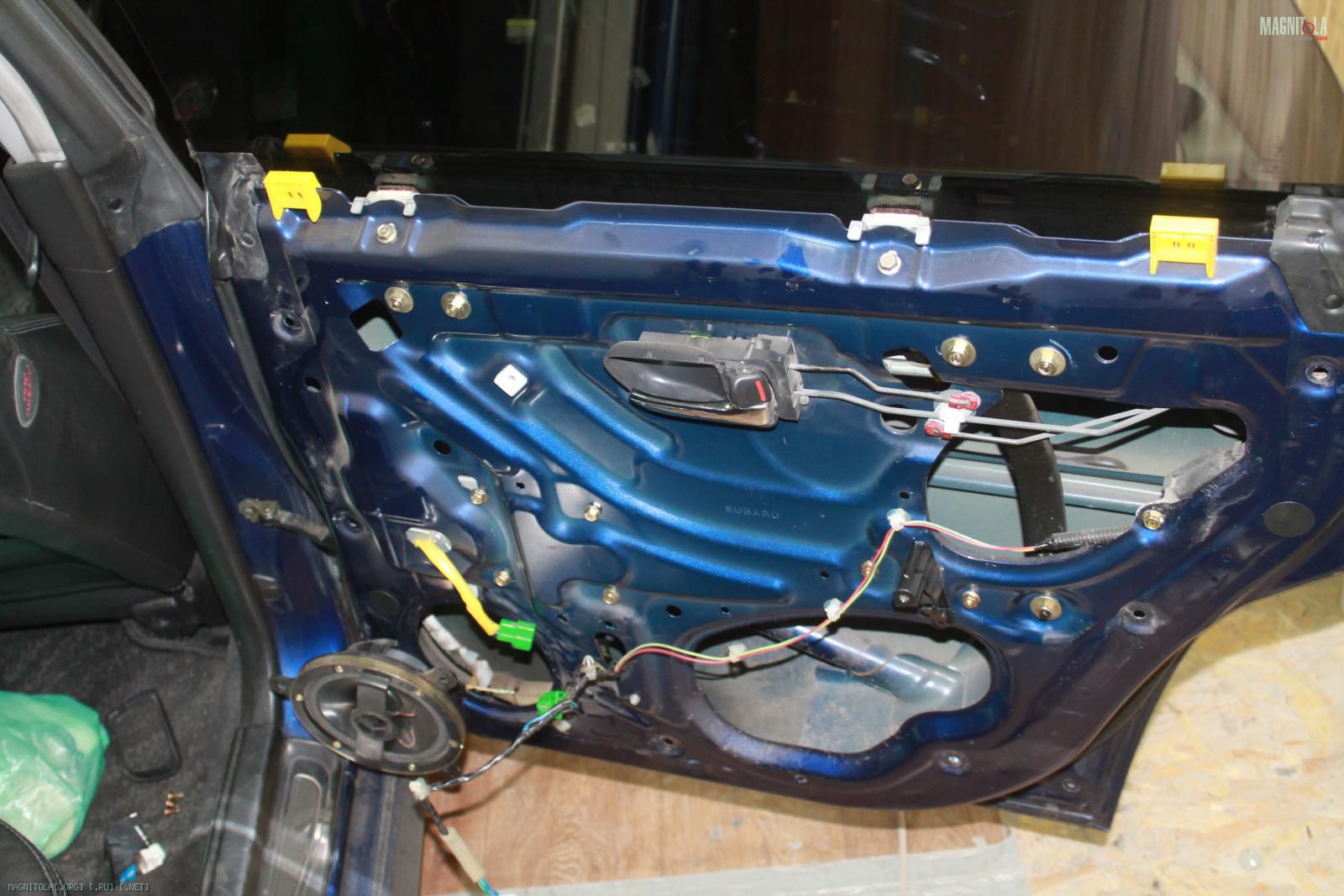

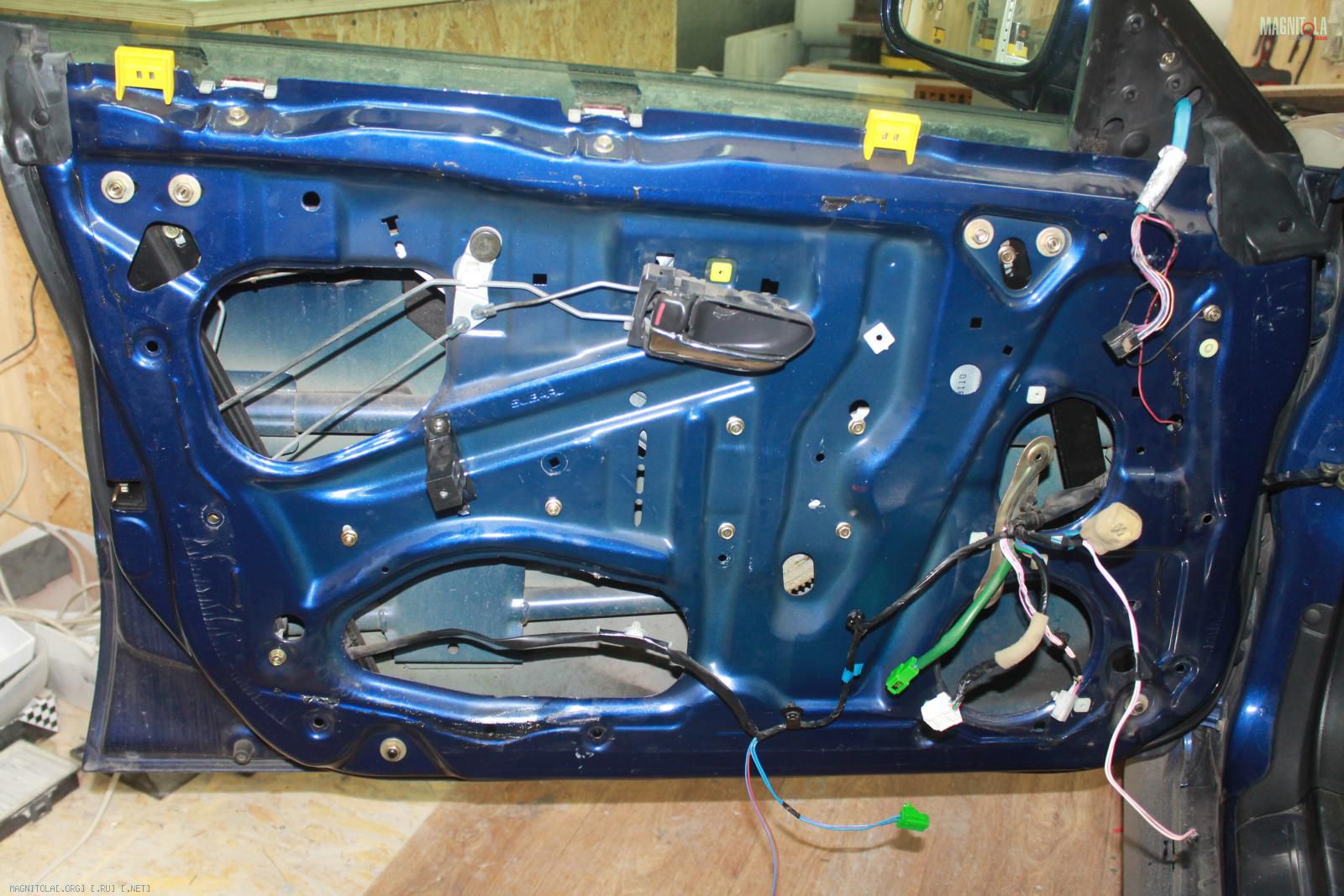

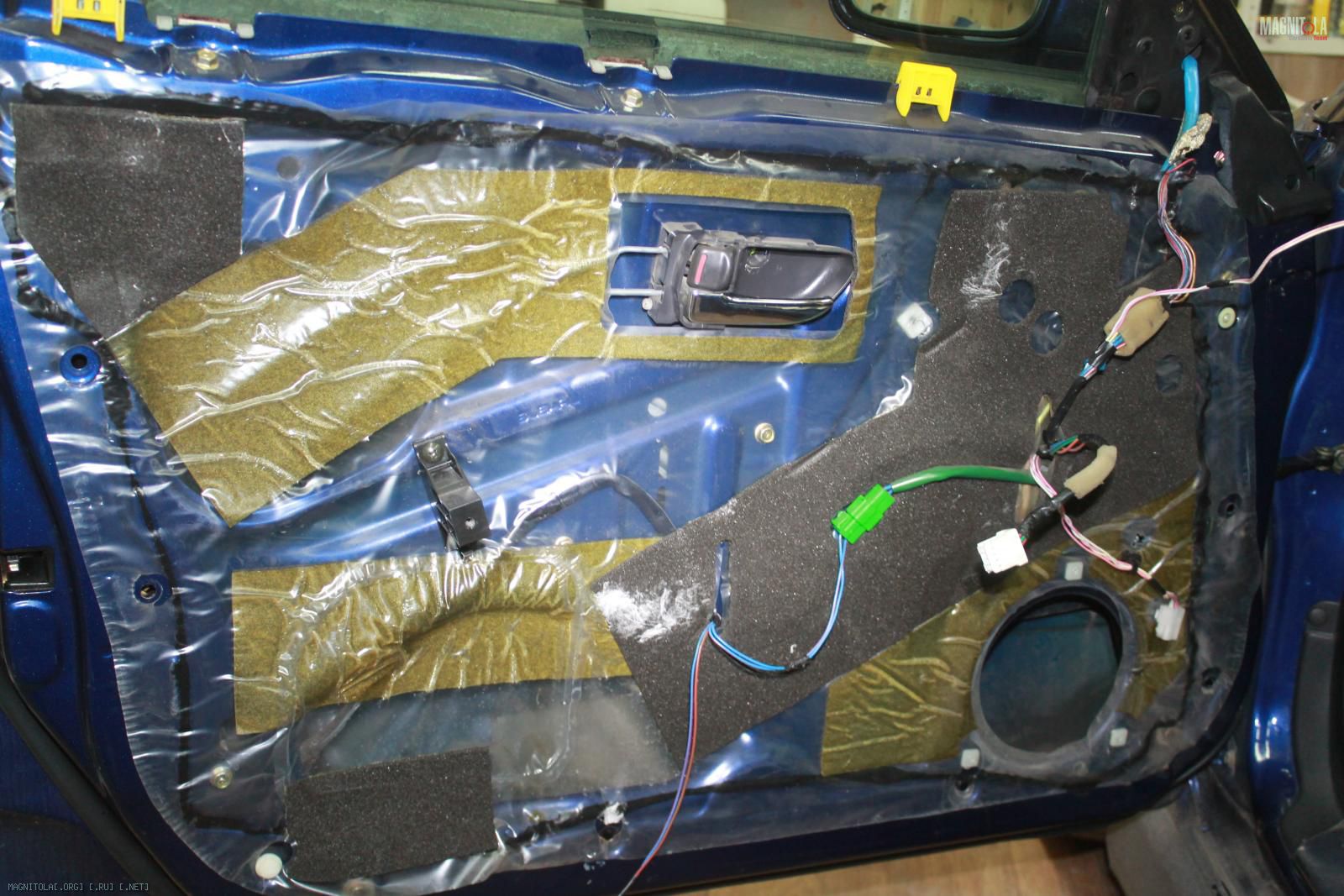

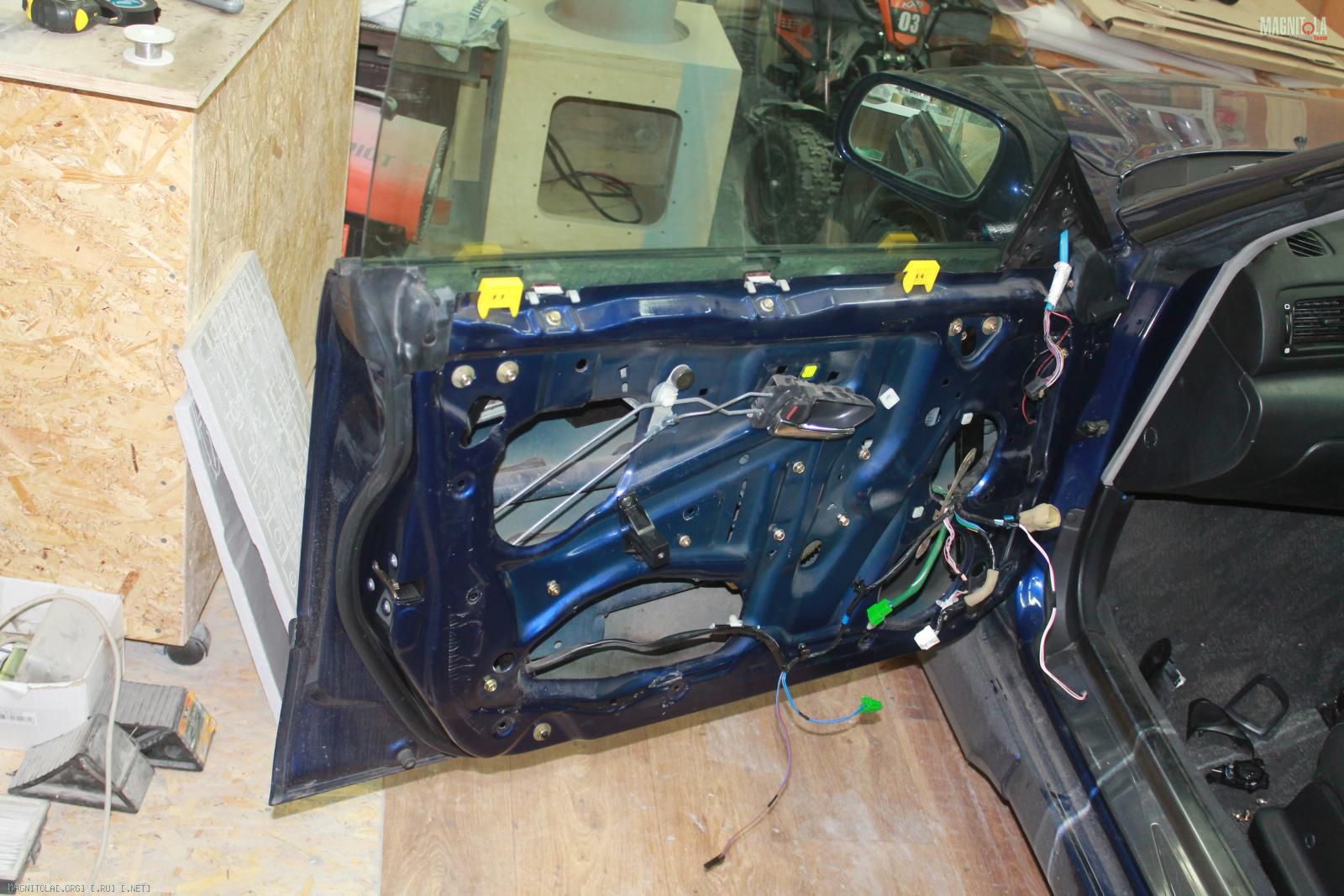

Разобрали двери.. что имеем...
Очищаем, обезжириваем..
Вложение 1166346 Вложение 1166348 Вложение 1166350 Вложение 1166352 Вложение 1166354 Вложение 1166356 Вложение 1166358 Вложение 1166360 Вложение 1166362 Вложение 1166364

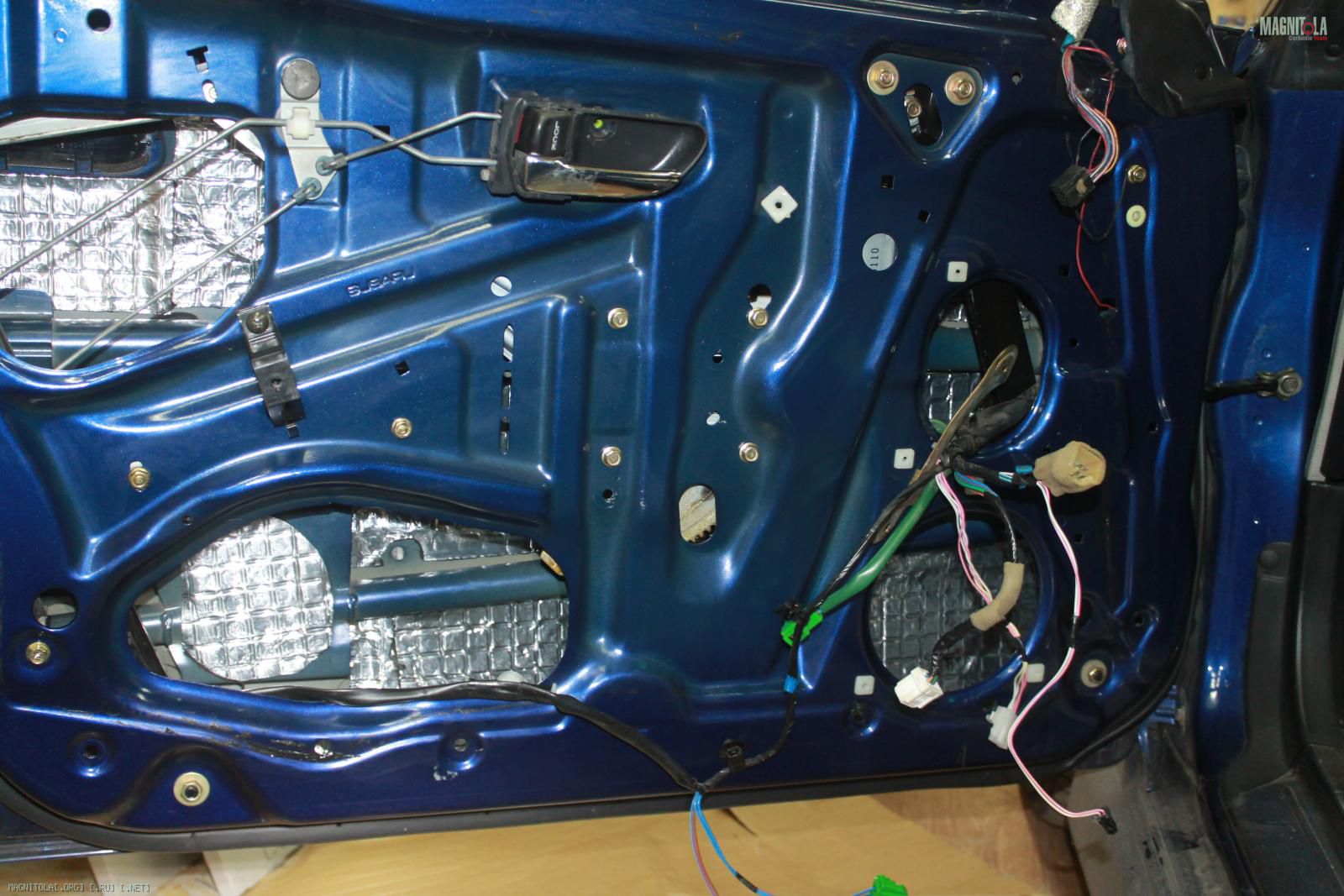

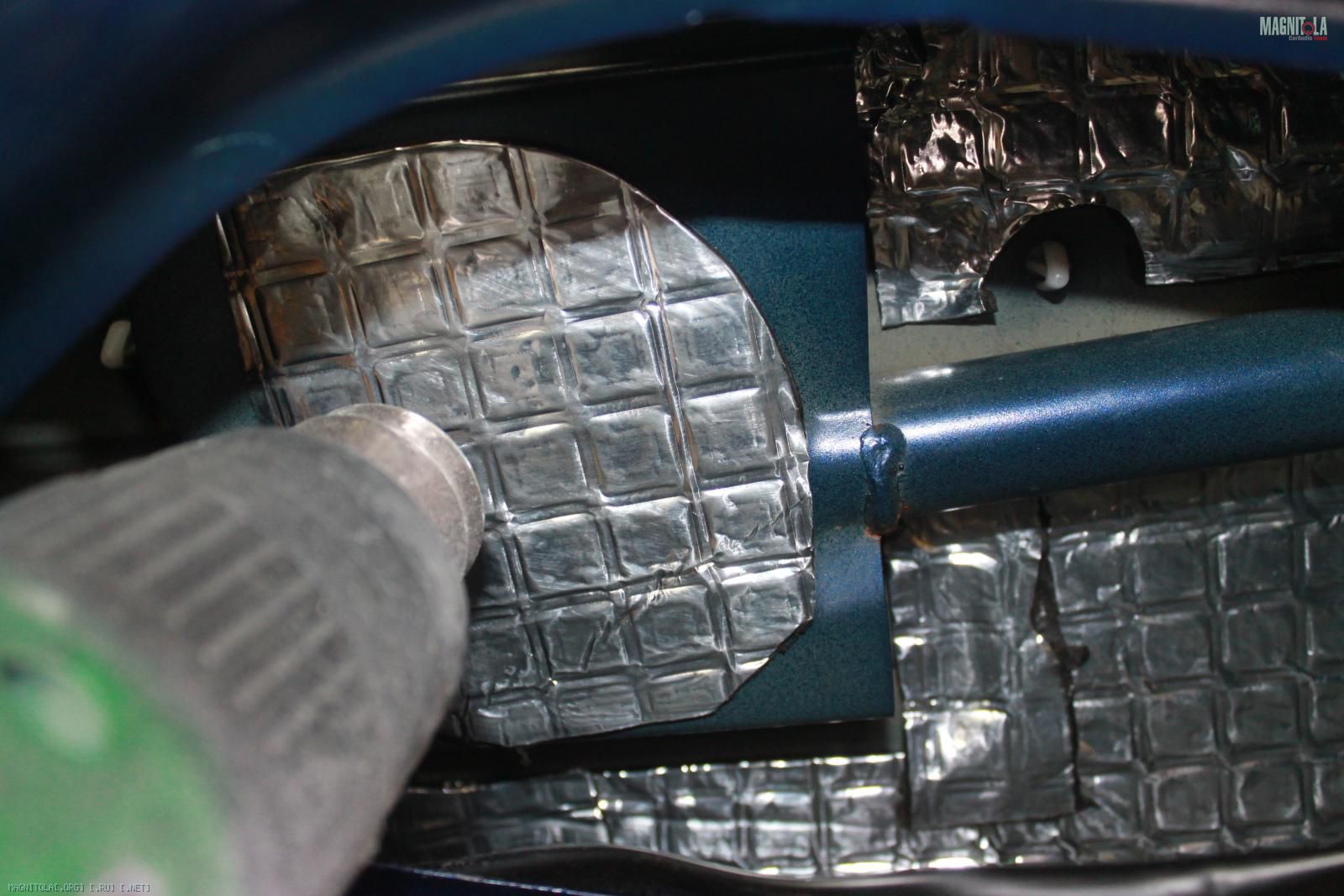

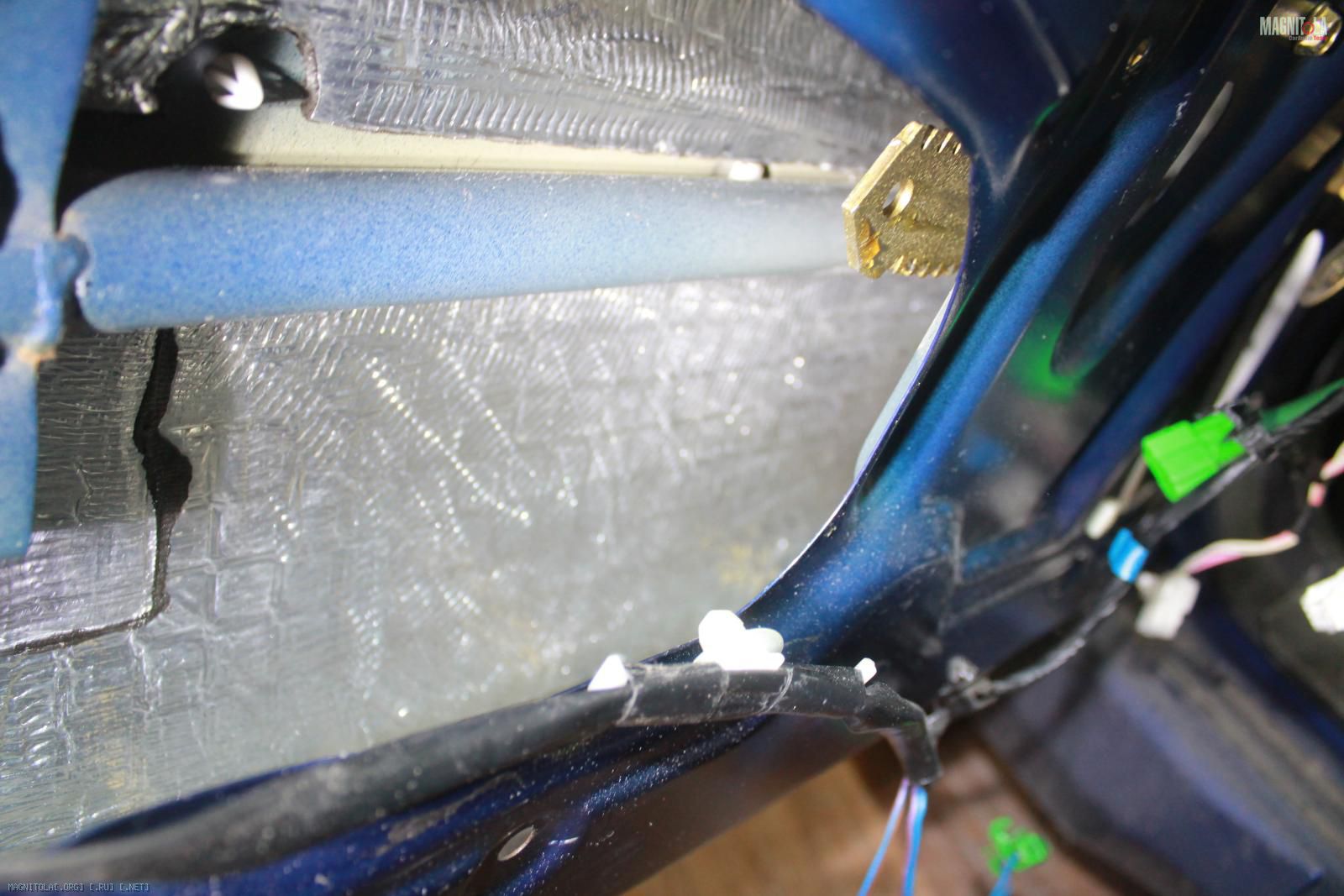

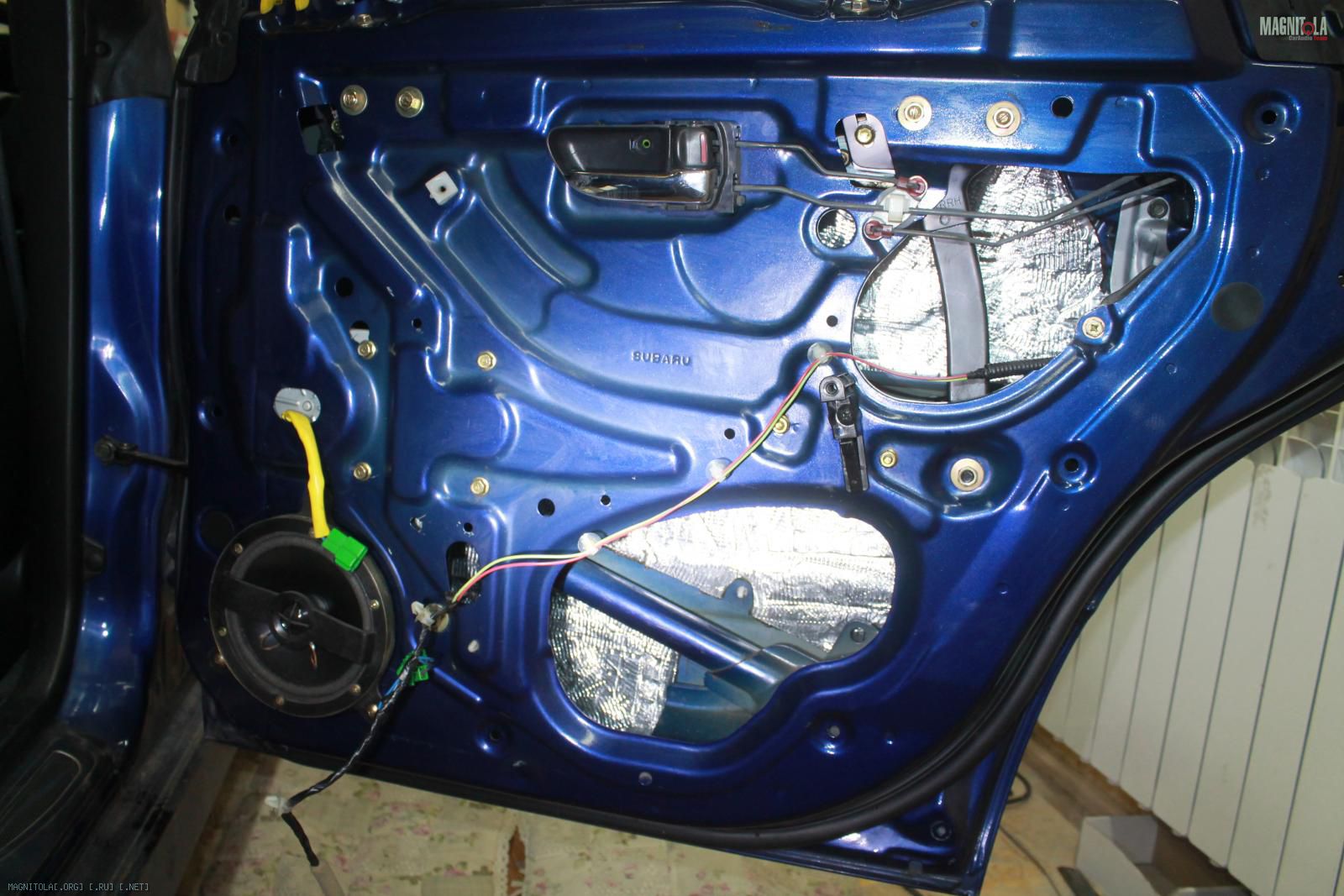

Наносим вибру.... греем прикатываем...
Вложение 1166366 Вложение 1166368 Вложение 1166370 Вложение 1166372 Вложение 1166374 Вложение 1166376 Вложение 1166378 Вложение 1166380 Вложение 1166382

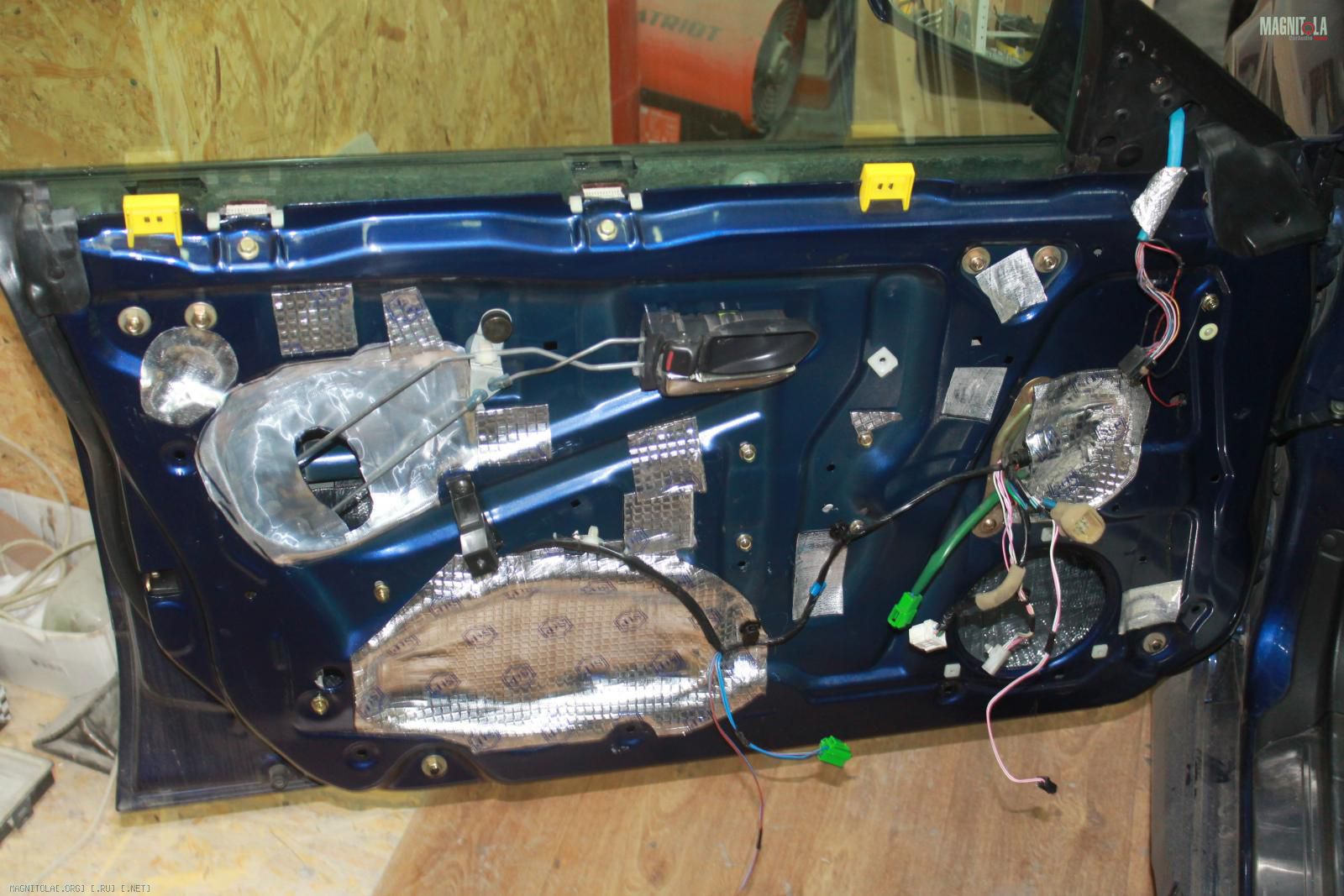

Закрываем тех отверстия алюминиевым листом 400мкм и визоматом мп.

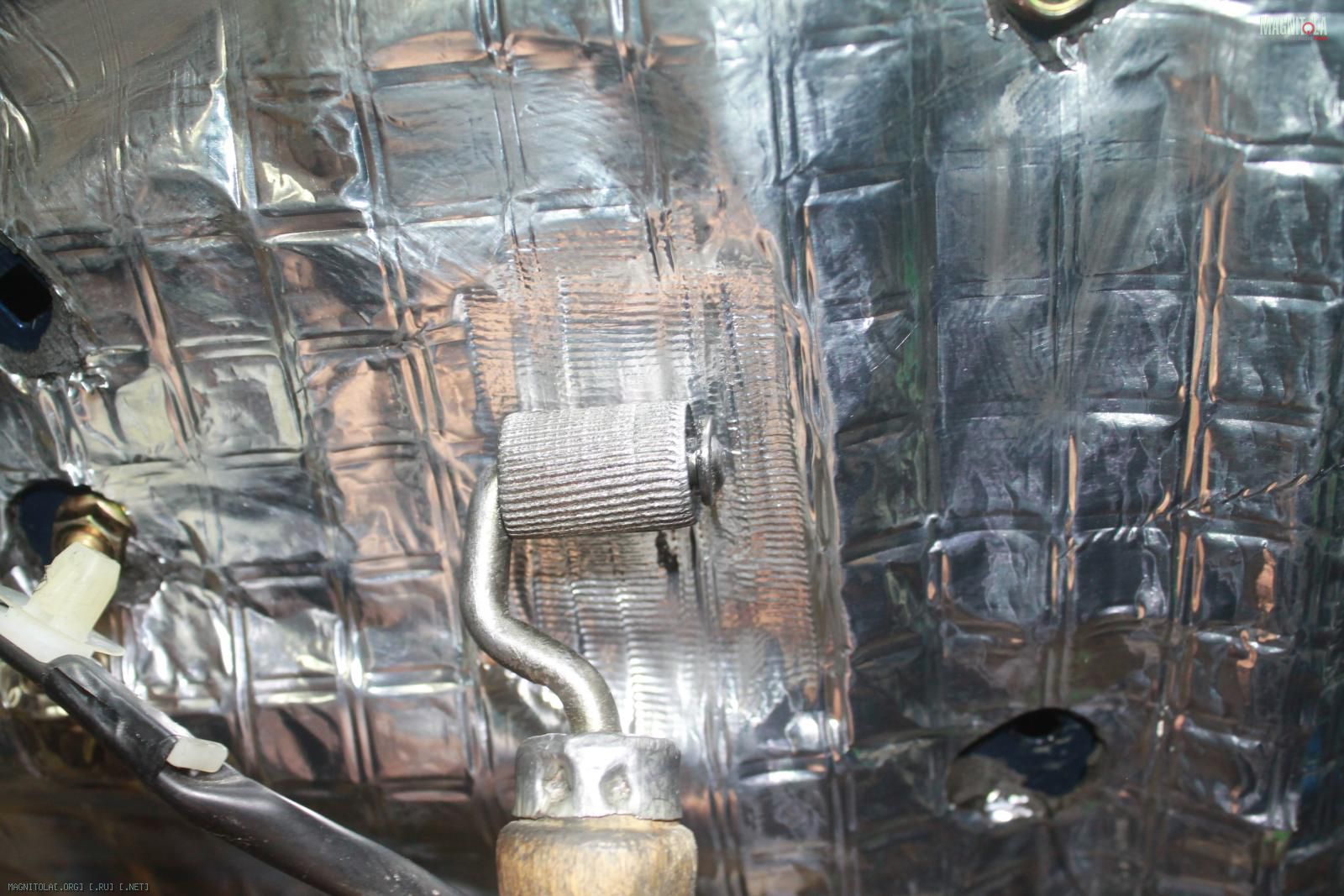

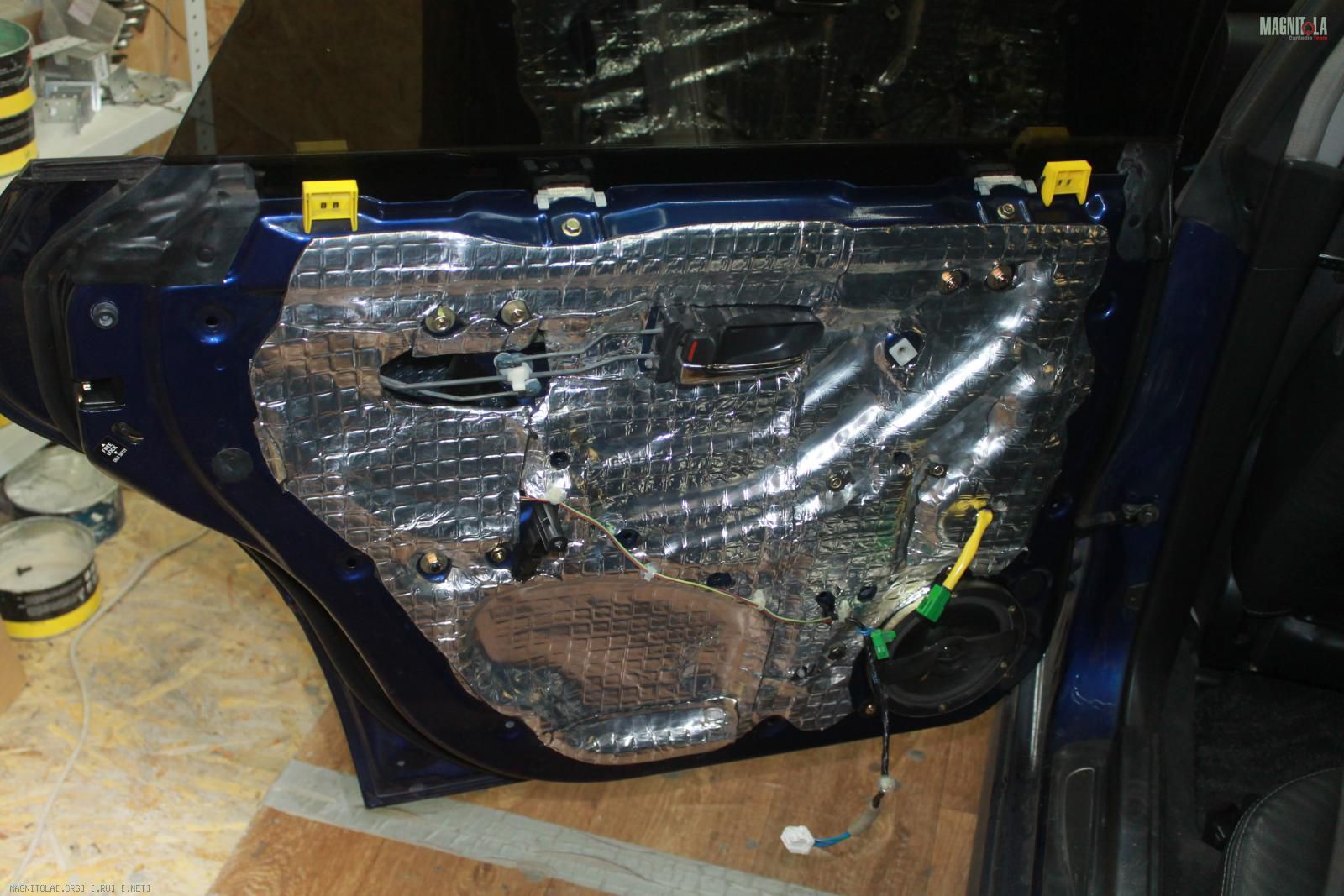

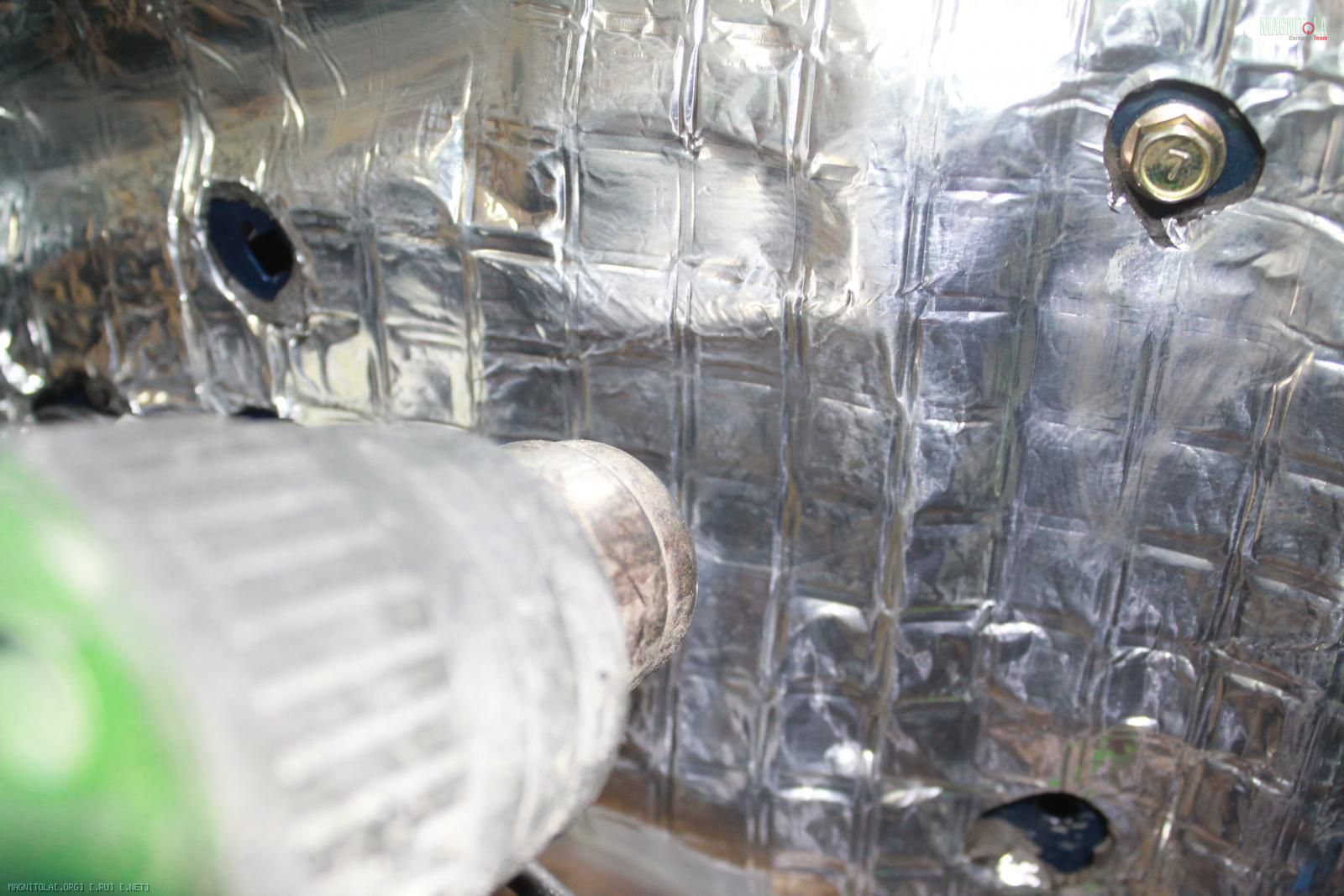

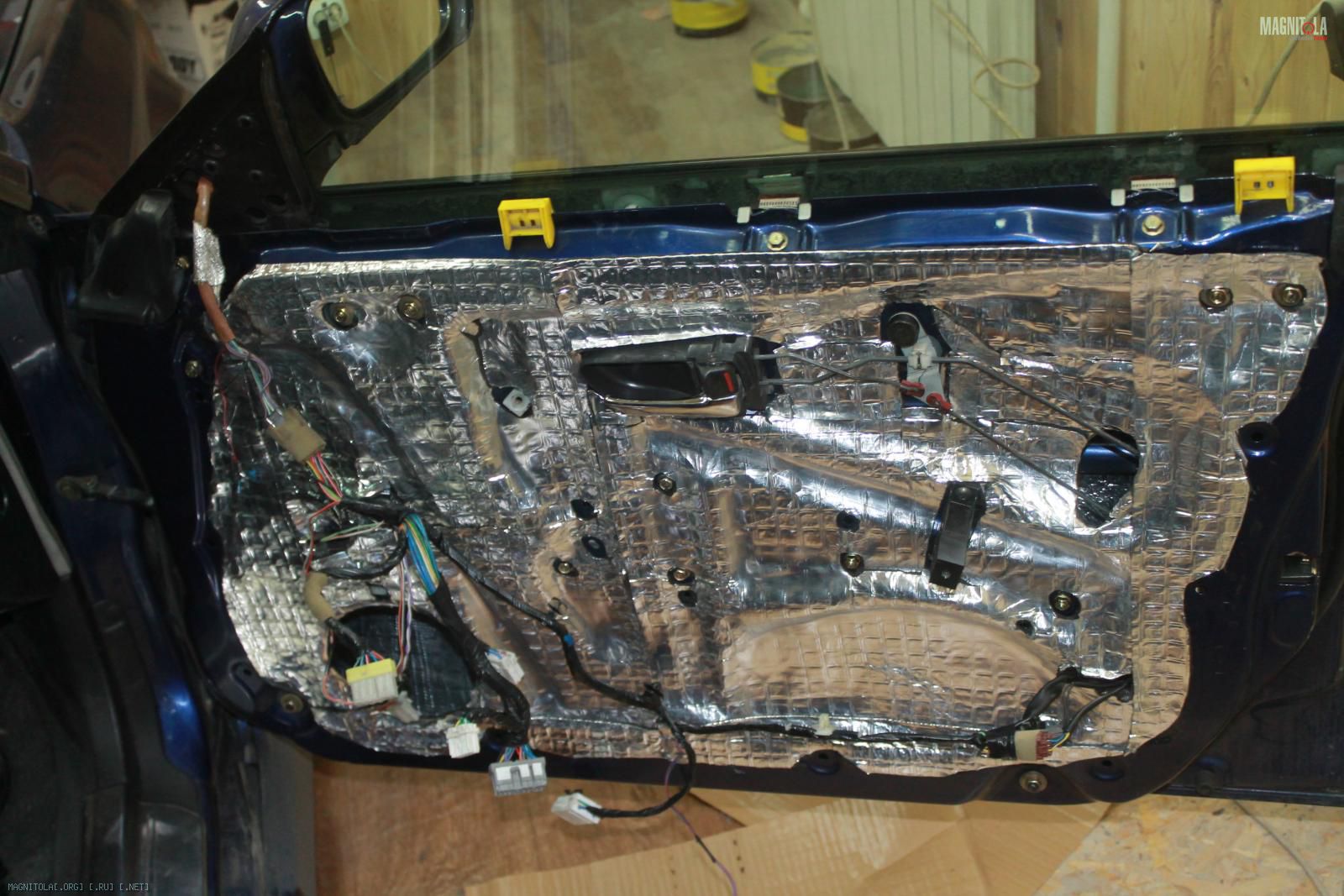

Наносим вибру цельным листом на лицевой металл, греем, прикатываем.
Вложение 1166384 Вложение 1166386 Вложение 1166388 Вложение 1166390 Вложение 1166392 Вложение 1166394 Вложение 1166396 Вложение 1166398 Вложение 1166400 Вложение 1166402

Двери итог...
Вложение 1166404 Вложение 1166406 Вложение 1166408 Вложение 1166410

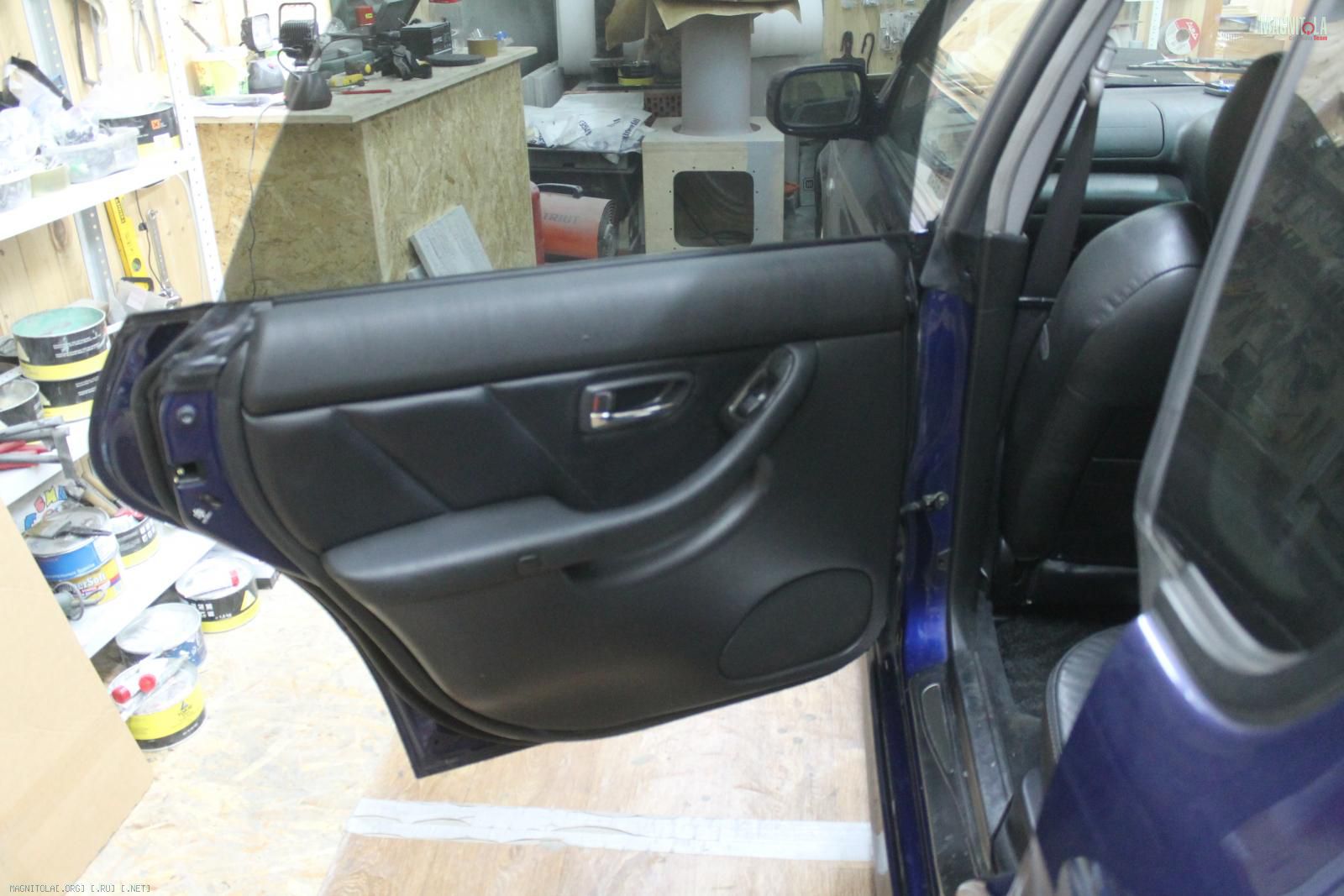

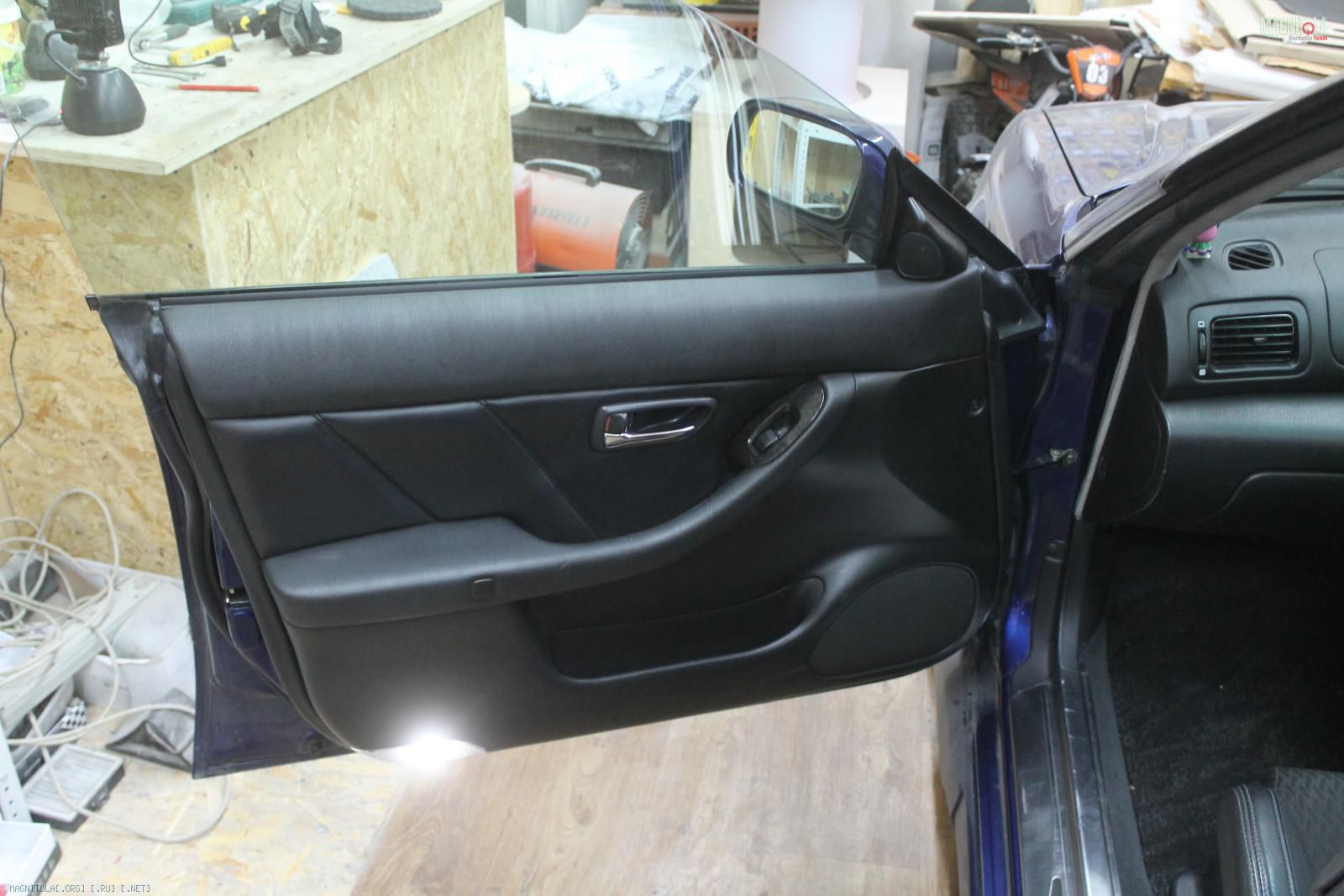

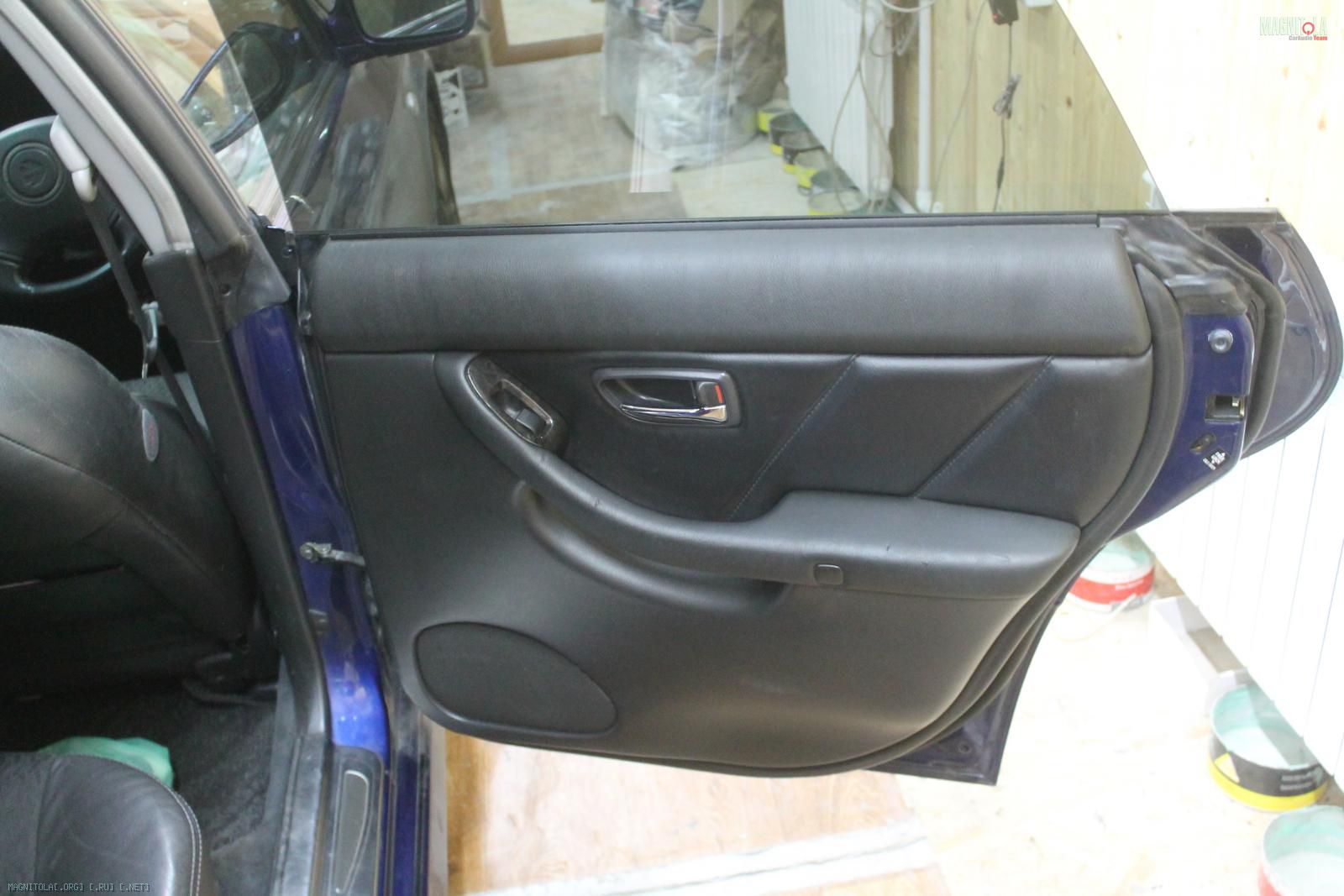

Собираем...
Вложение 1166412 Вложение 1166414 Вложение 1166416 Вложение 1166418 Вложение 1166420
04.09.2017, 16:47
huntervegas

Re: Изготовление корпусов для сабвуферов, фальшпанелей

st220, привет
подскажи сколько будет стоить вытащить из под обшивки динамики, соединить и настроить усилитель (вся проводка есть нету времени доделывать)
07.09.2017, 23:09
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от huntervegas

st220, привет
подскажи сколько будет стоить вытащить из под обшивки динамики, соединить и настроить усилитель (вся проводка есть нету времени доделывать)

Привет. 3мес ожидания очереди устроит?
09.09.2017, 23:19
st220

Вложений: 64

Re: Изготовление корпусов для сабвуферов, фальшпанелей

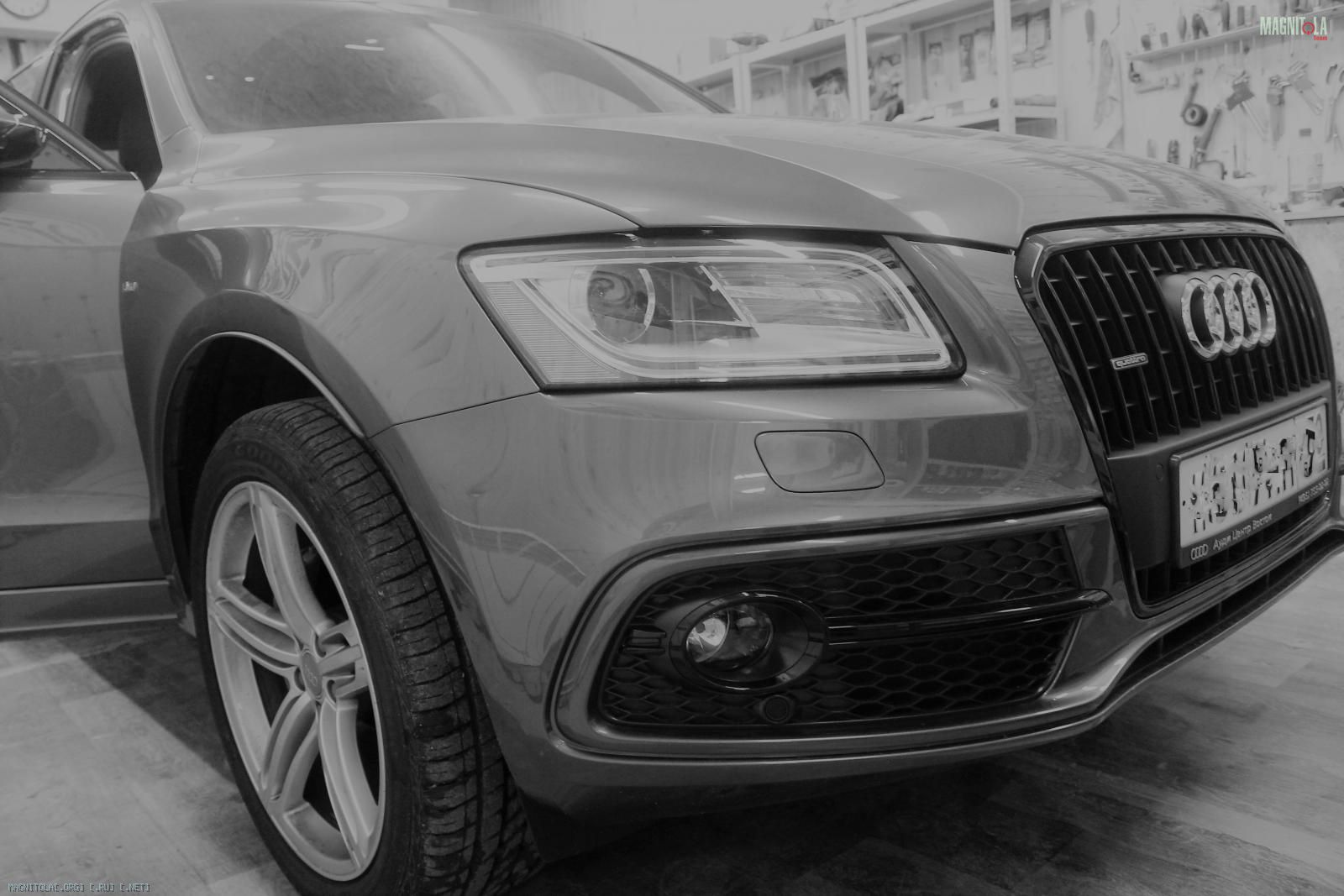

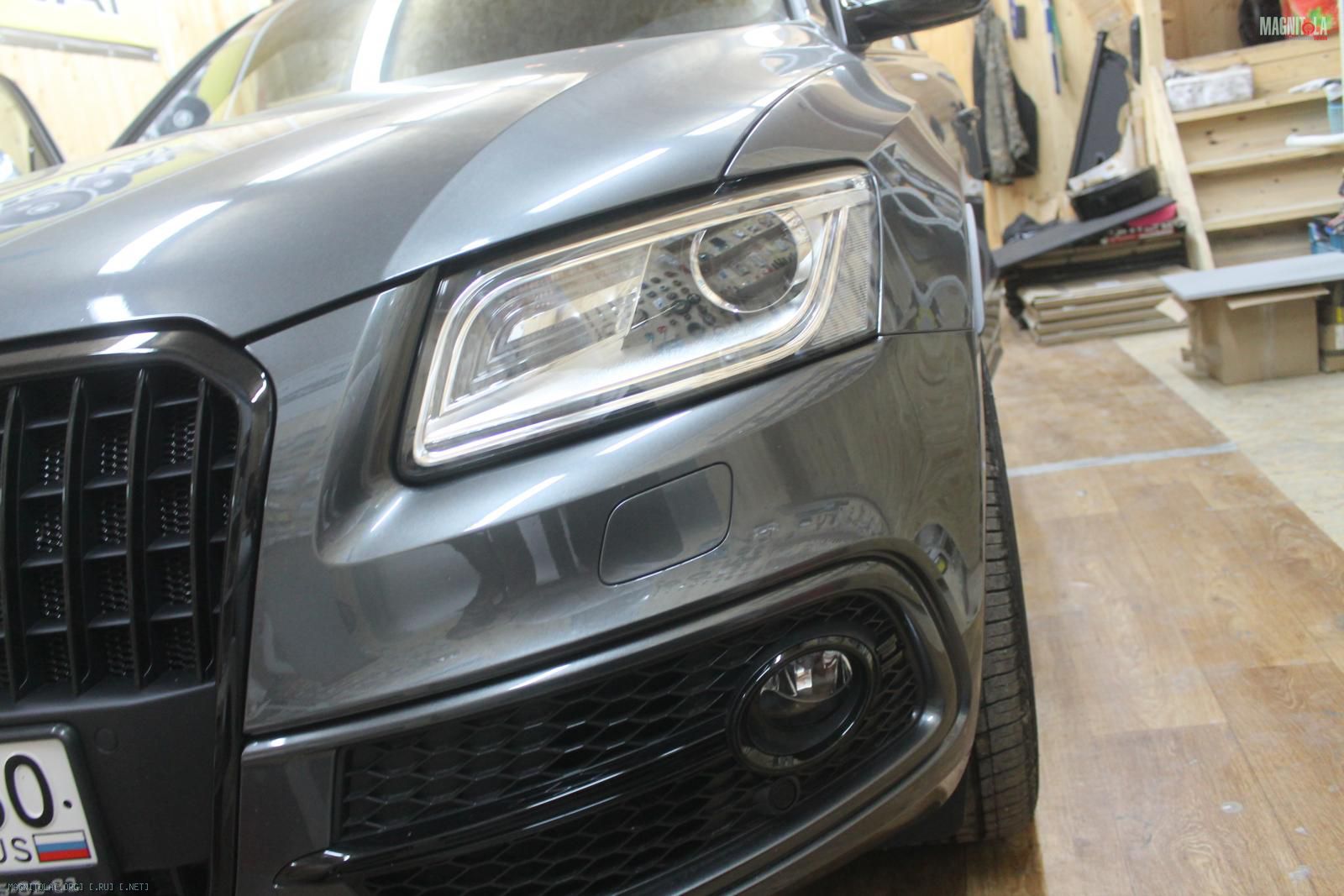

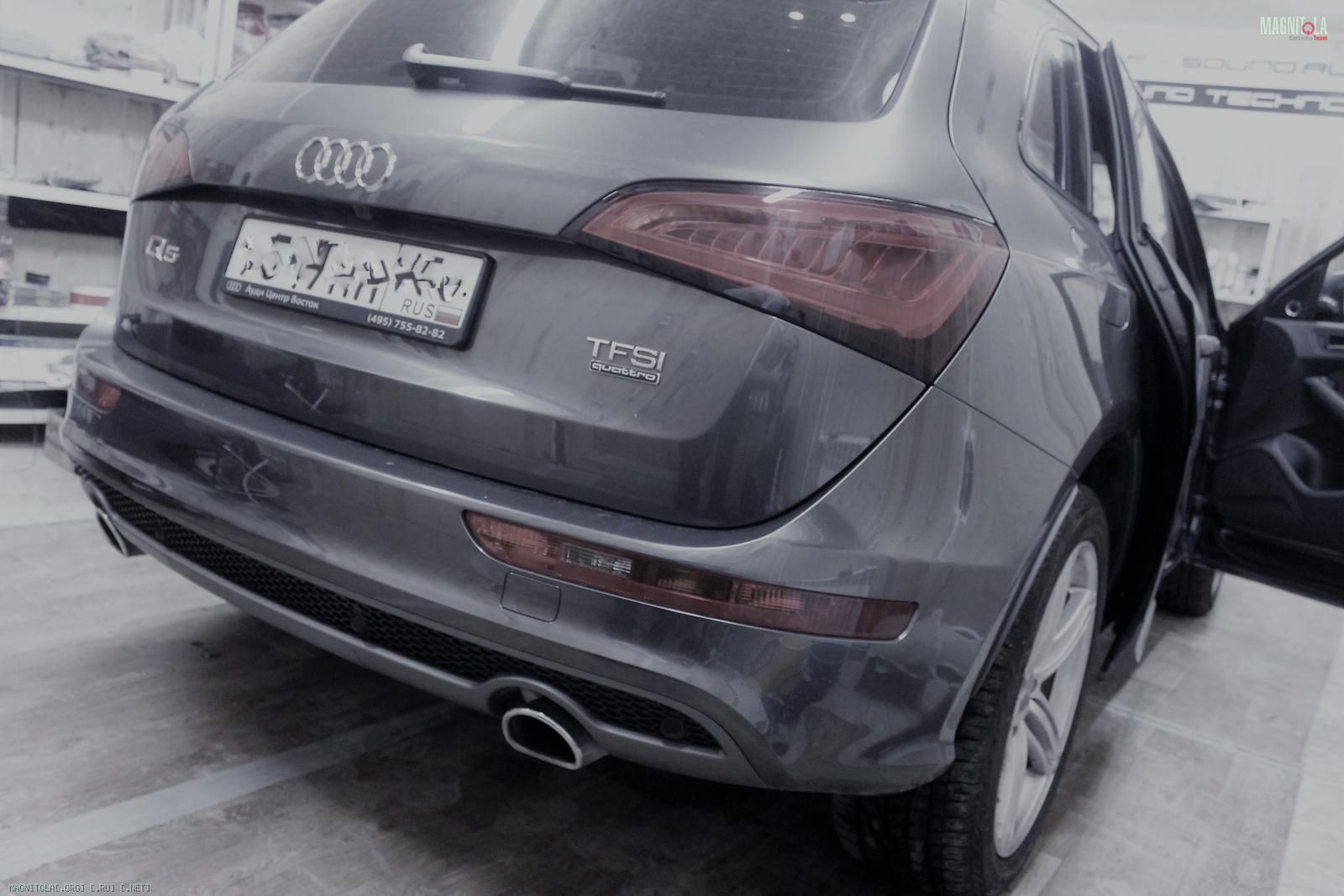

В KF-Sound Technology приехала Audi Q5
Вложение 1168058 Вложение 1168060 Вложение 1168062 Вложение 1168064

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

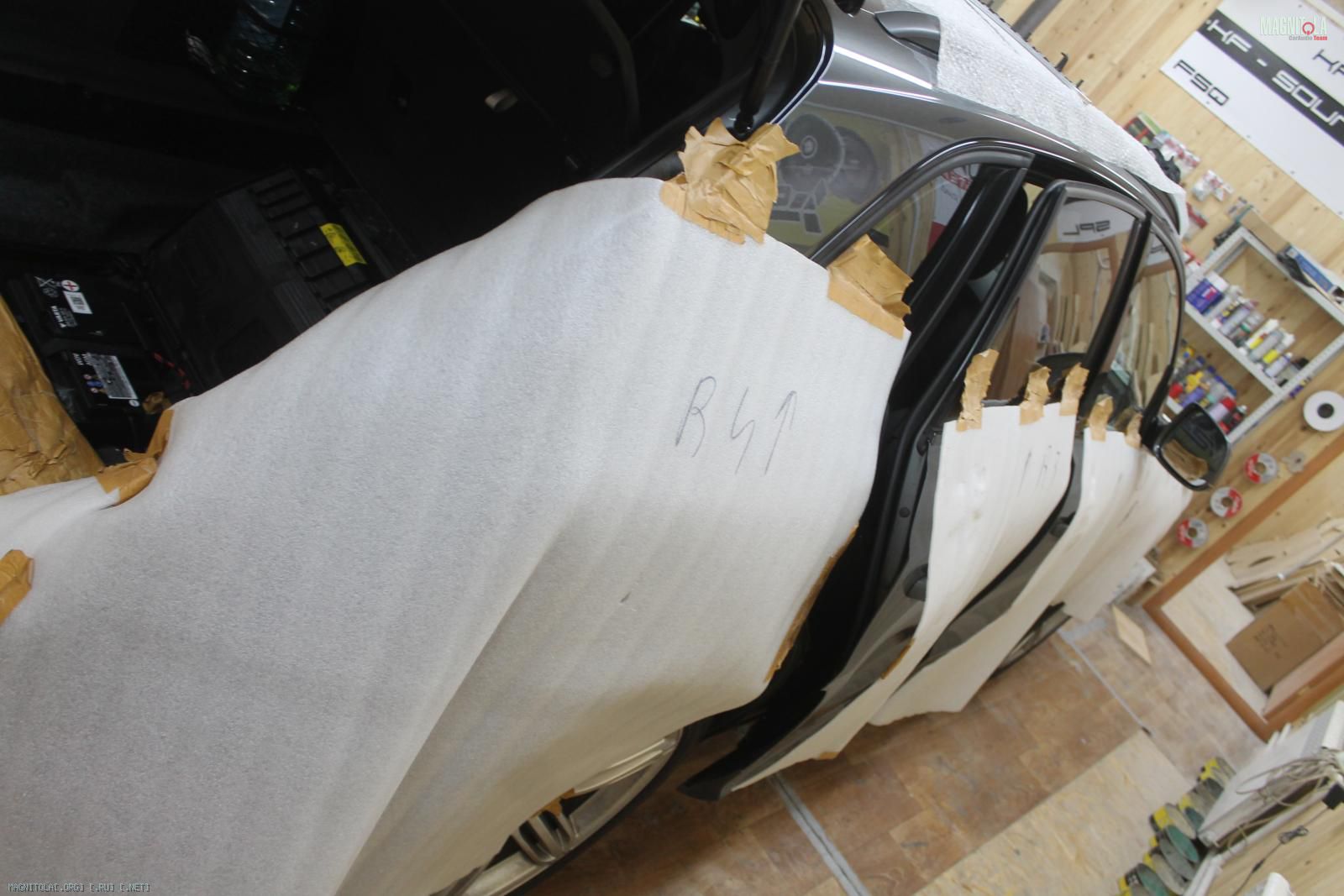

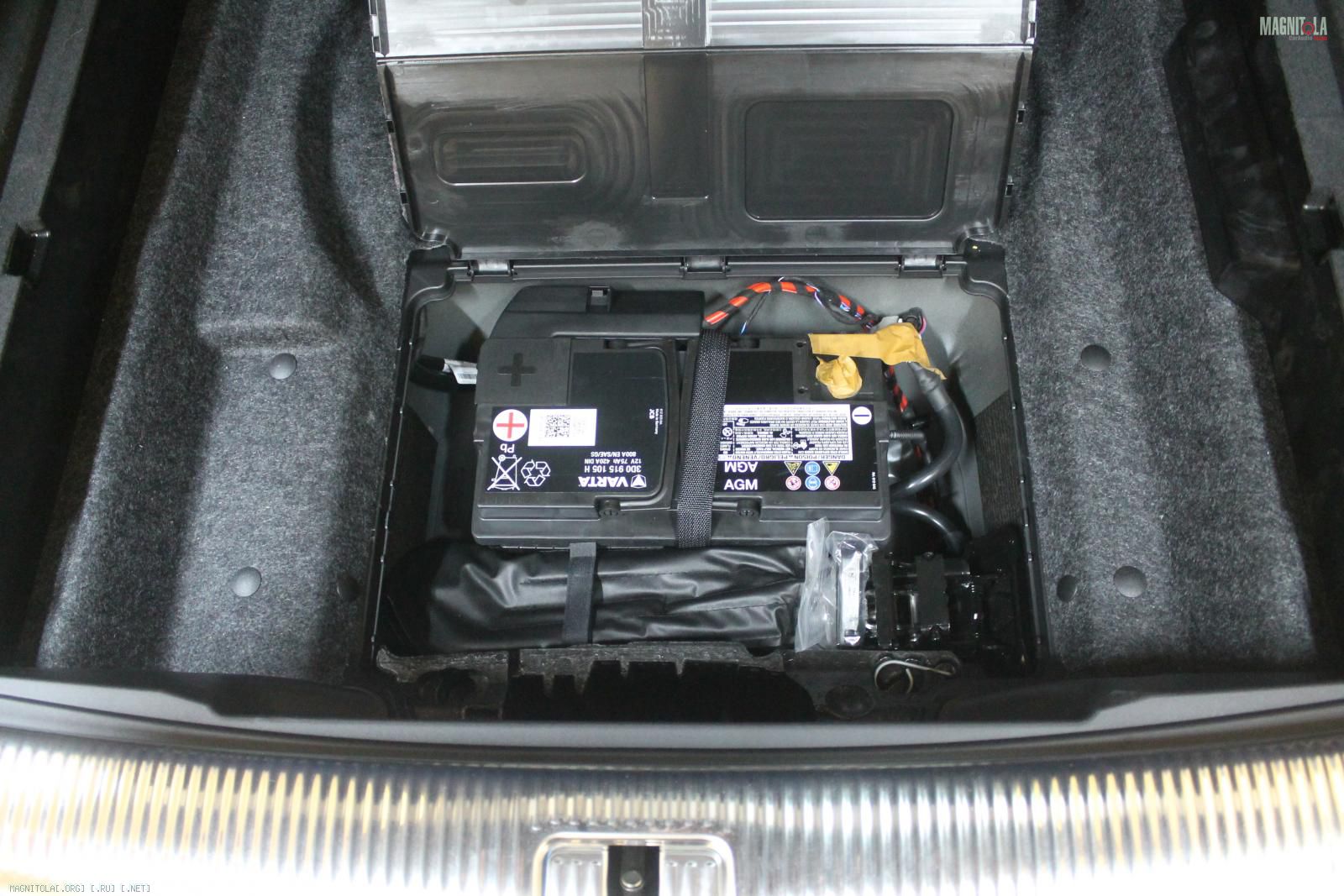

"Защита кузова"
Вложение 1168066 Вложение 1168068 Вложение 1168072 Вложение 1168074 Вложение 1168076

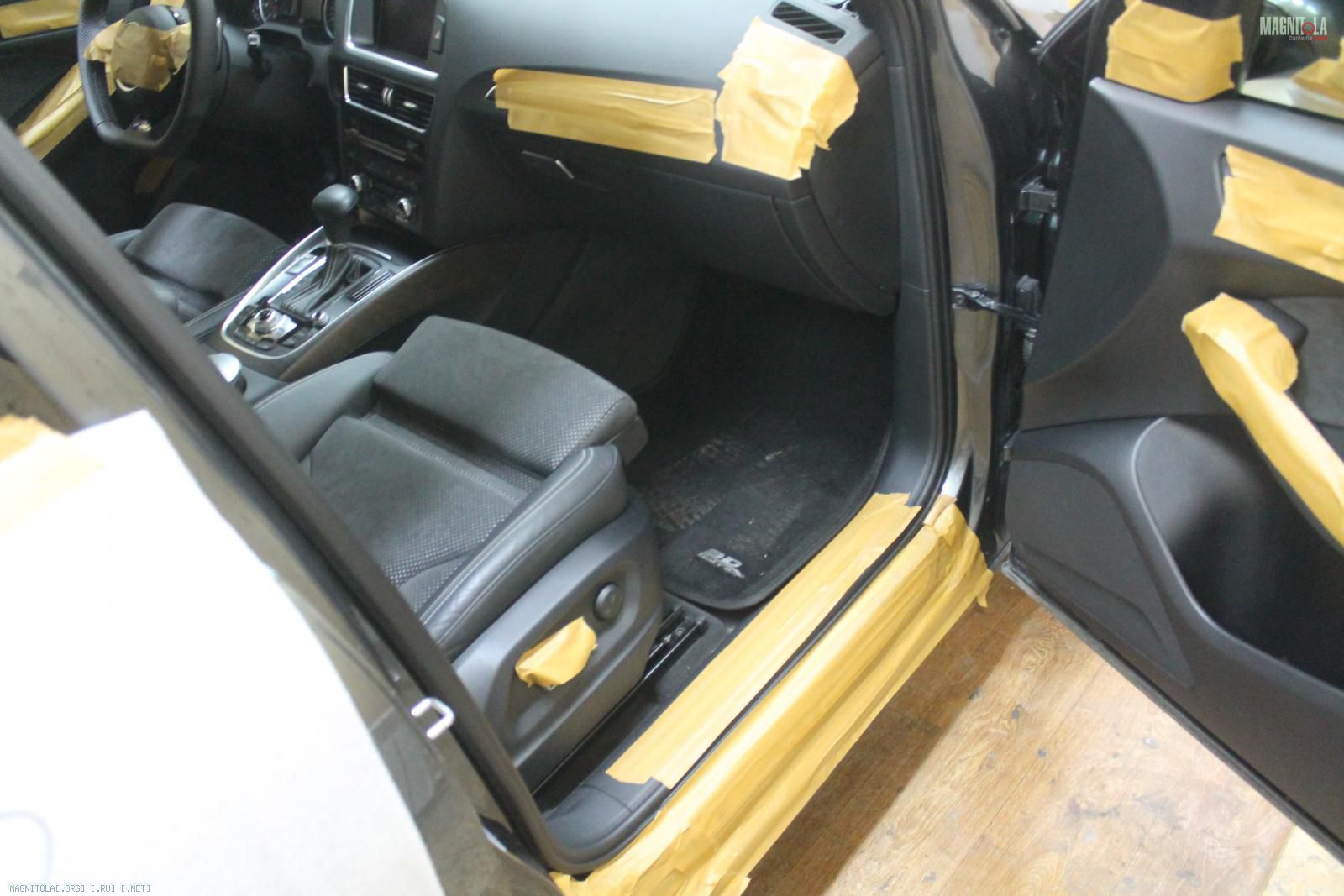

"Защита салона"
Вложение 1168080 Вложение 1168082 Вложение 1168084 Вложение 1168086 Вложение 1168088

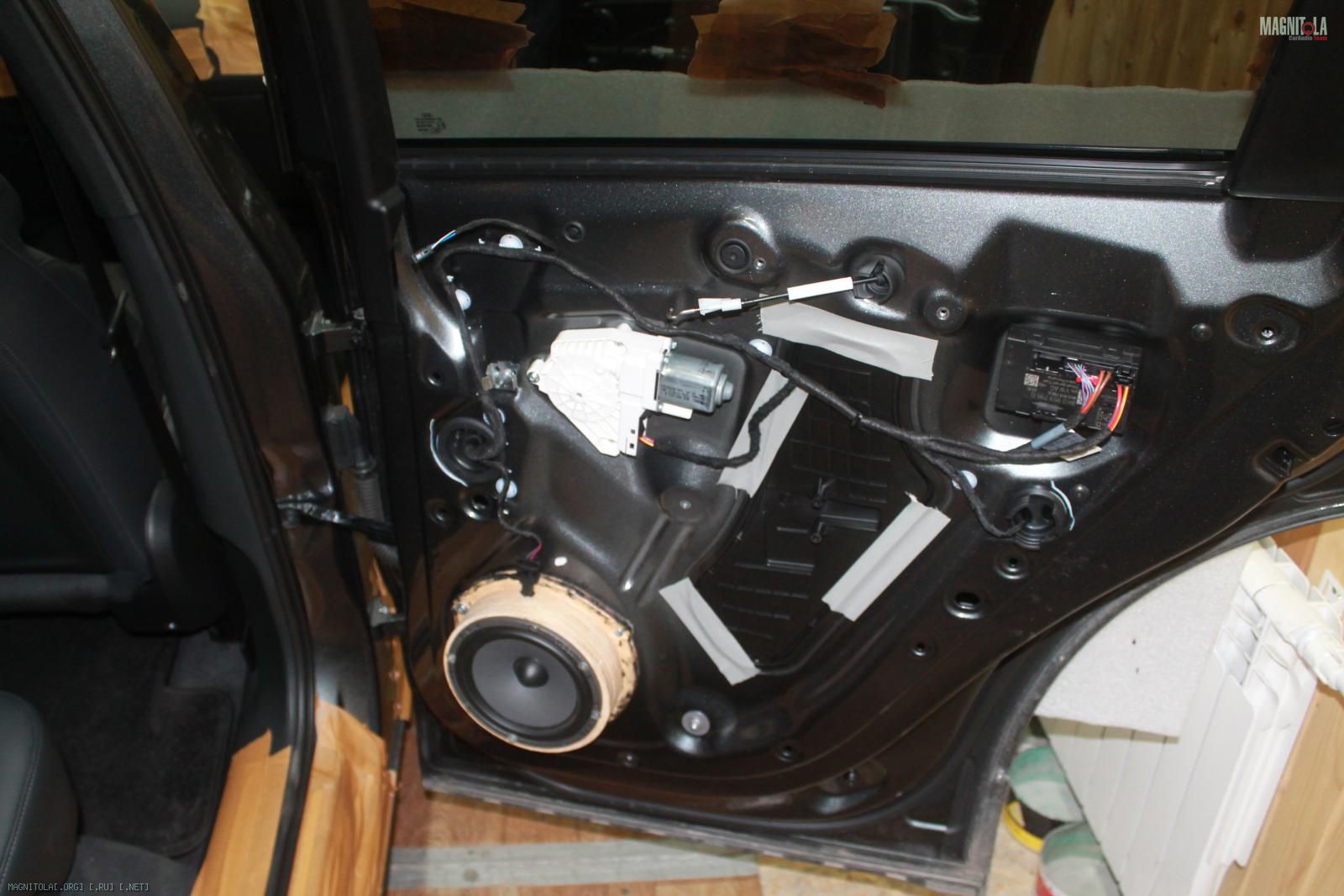

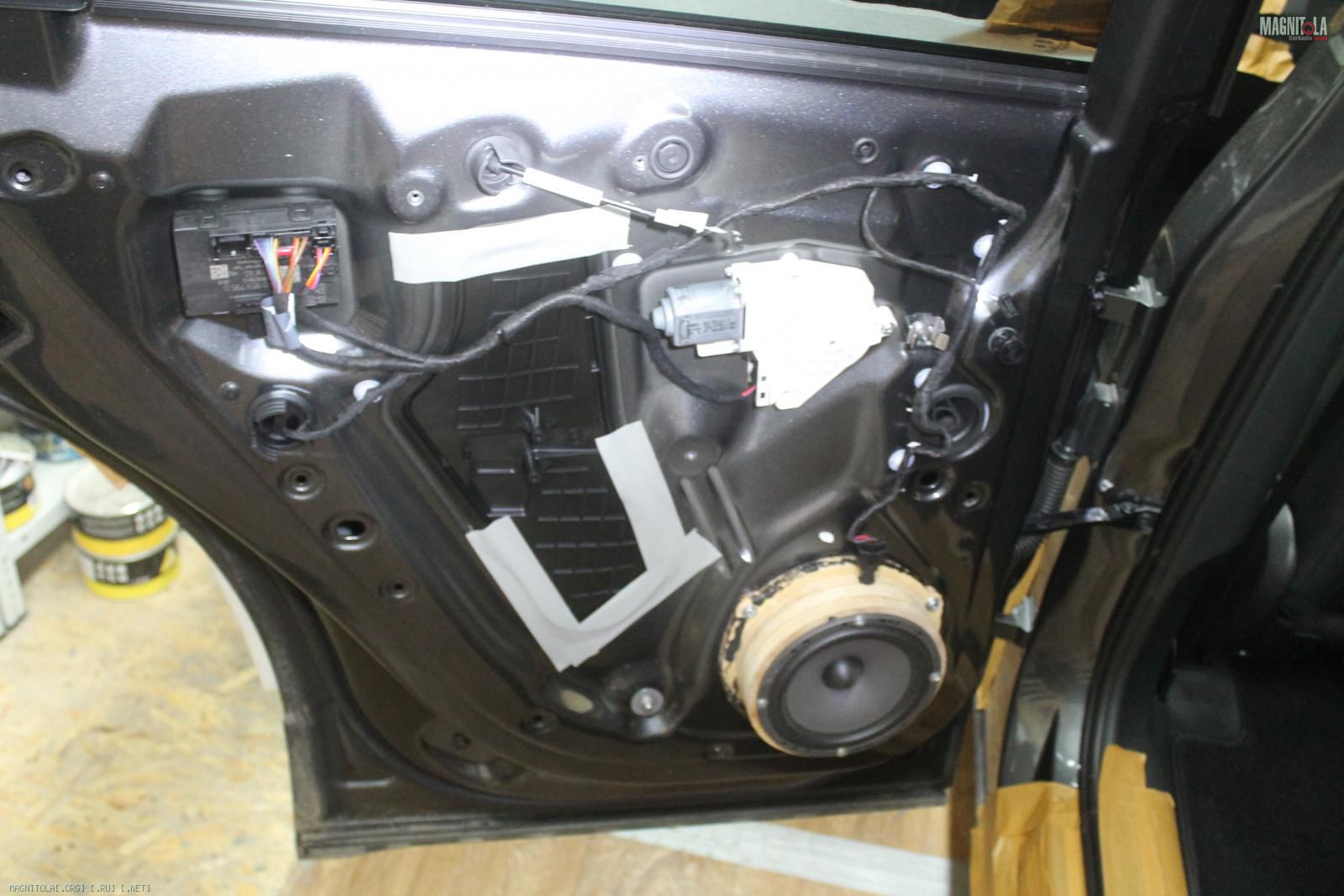

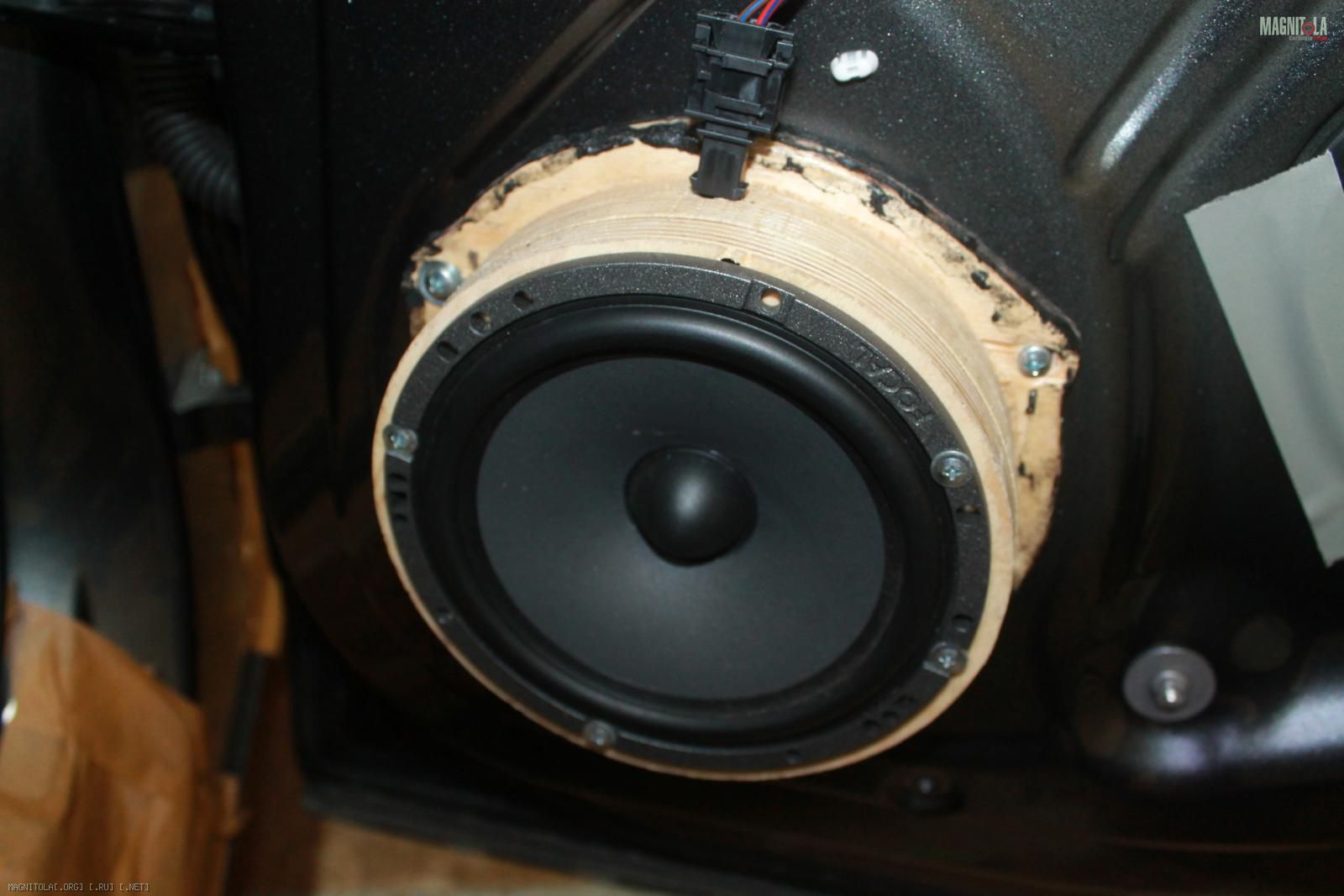

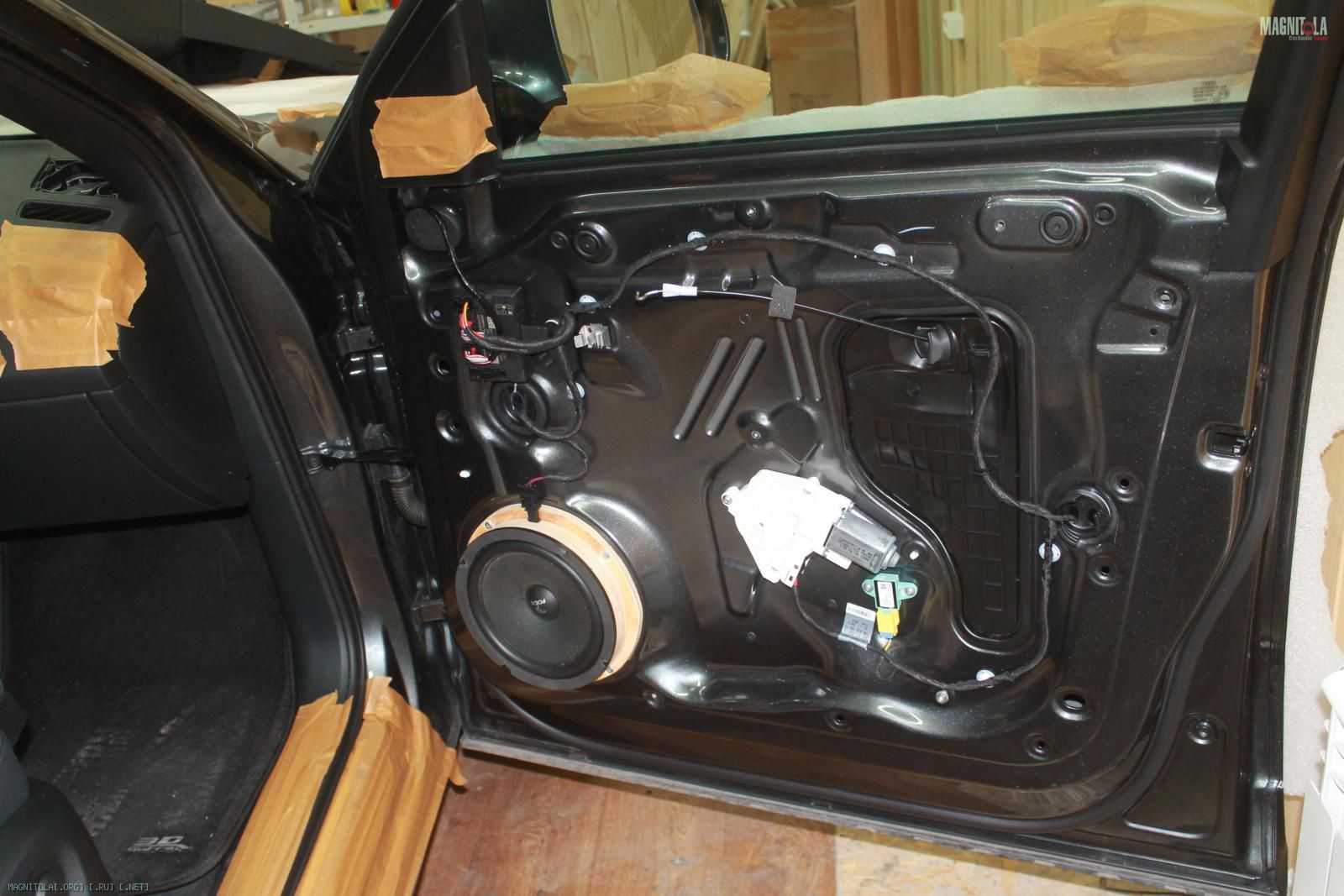

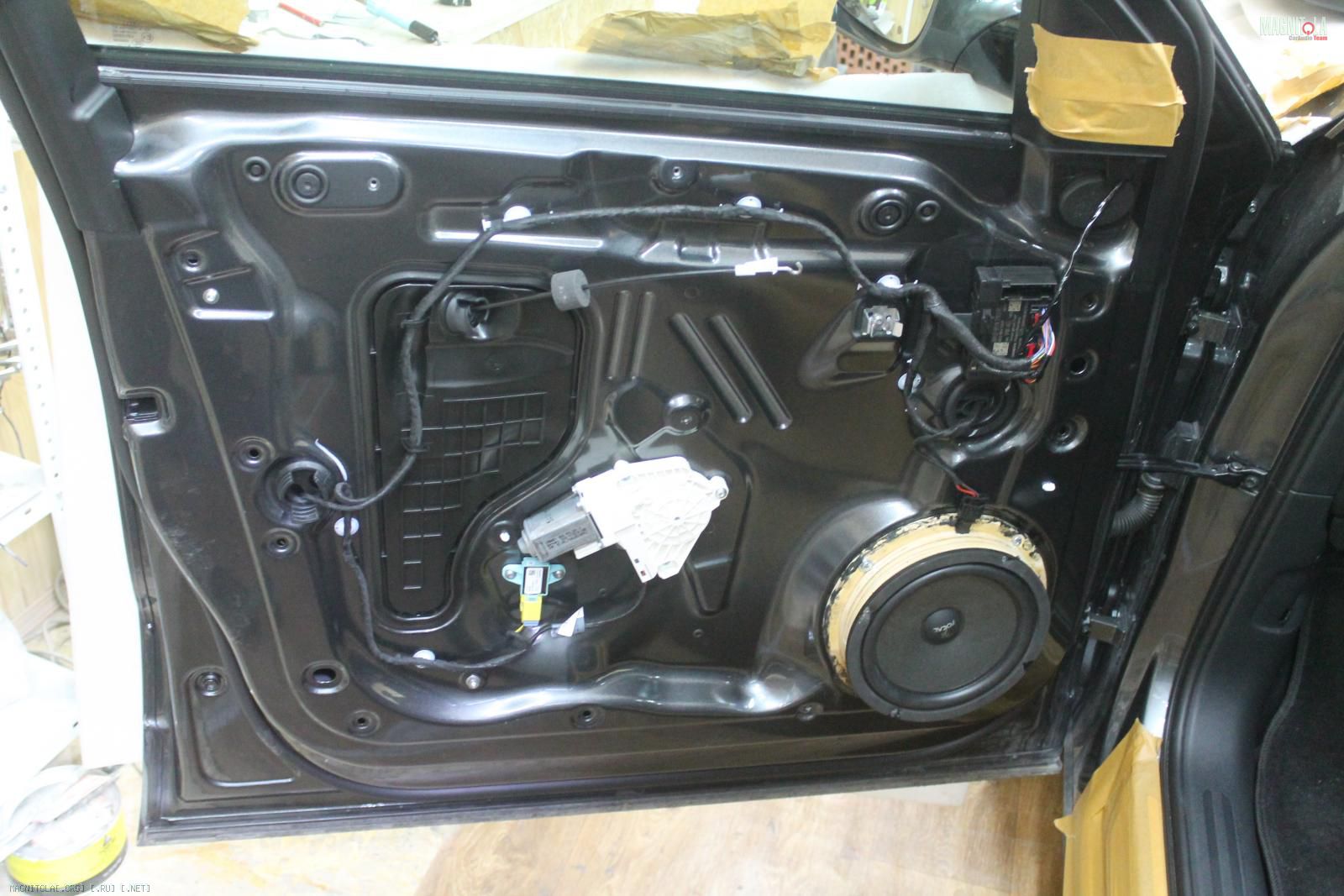

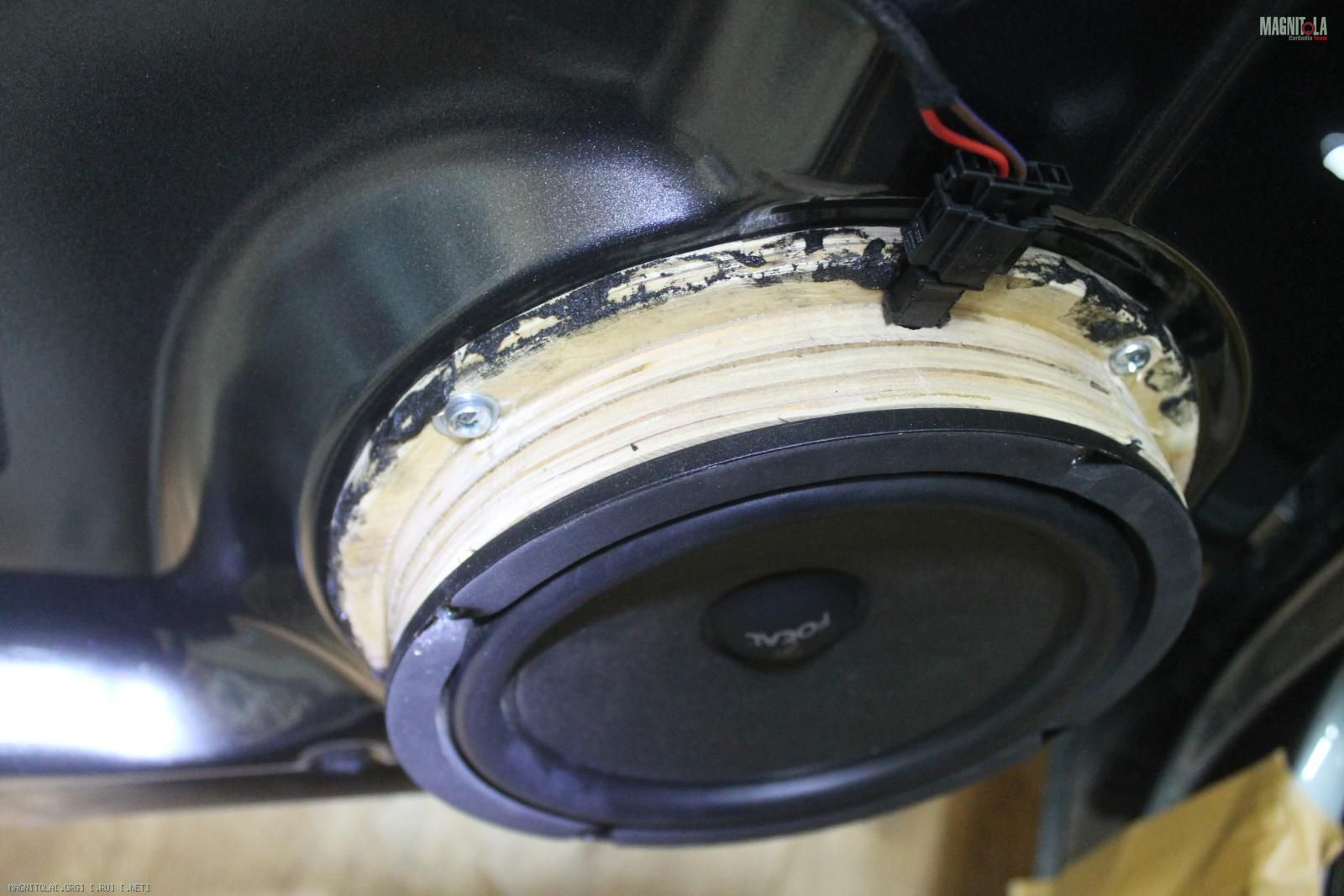

Разобрали двери... что имеем...
Вложение 1168090 Вложение 1168092 Вложение 1168094 Вложение 1168096 Вложение 1168098 Вложение 1168100 Вложение 1168102 Вложение 1168104

Поменяли накладку педалей..
Вложение 1168106 Вложение 1168108

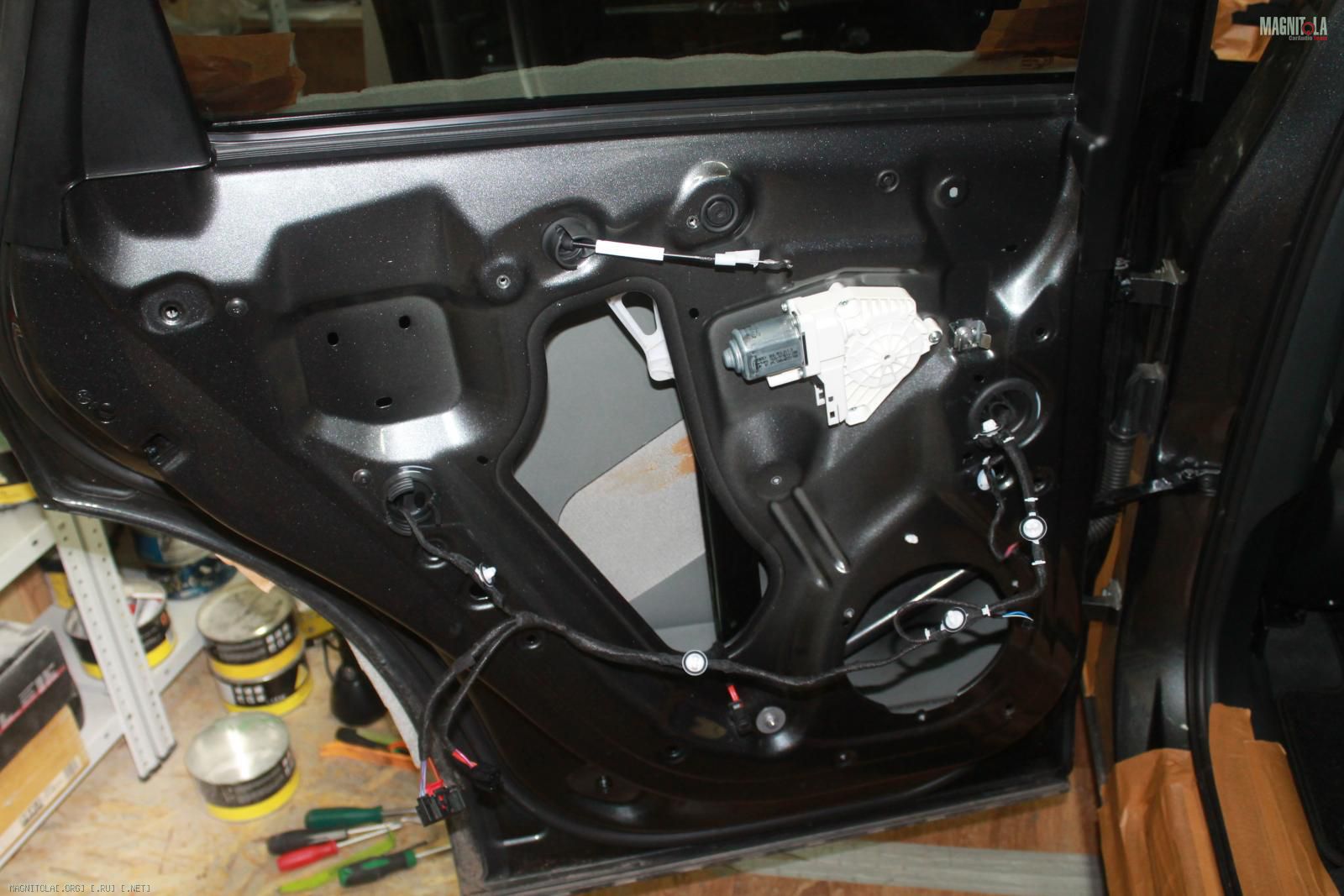

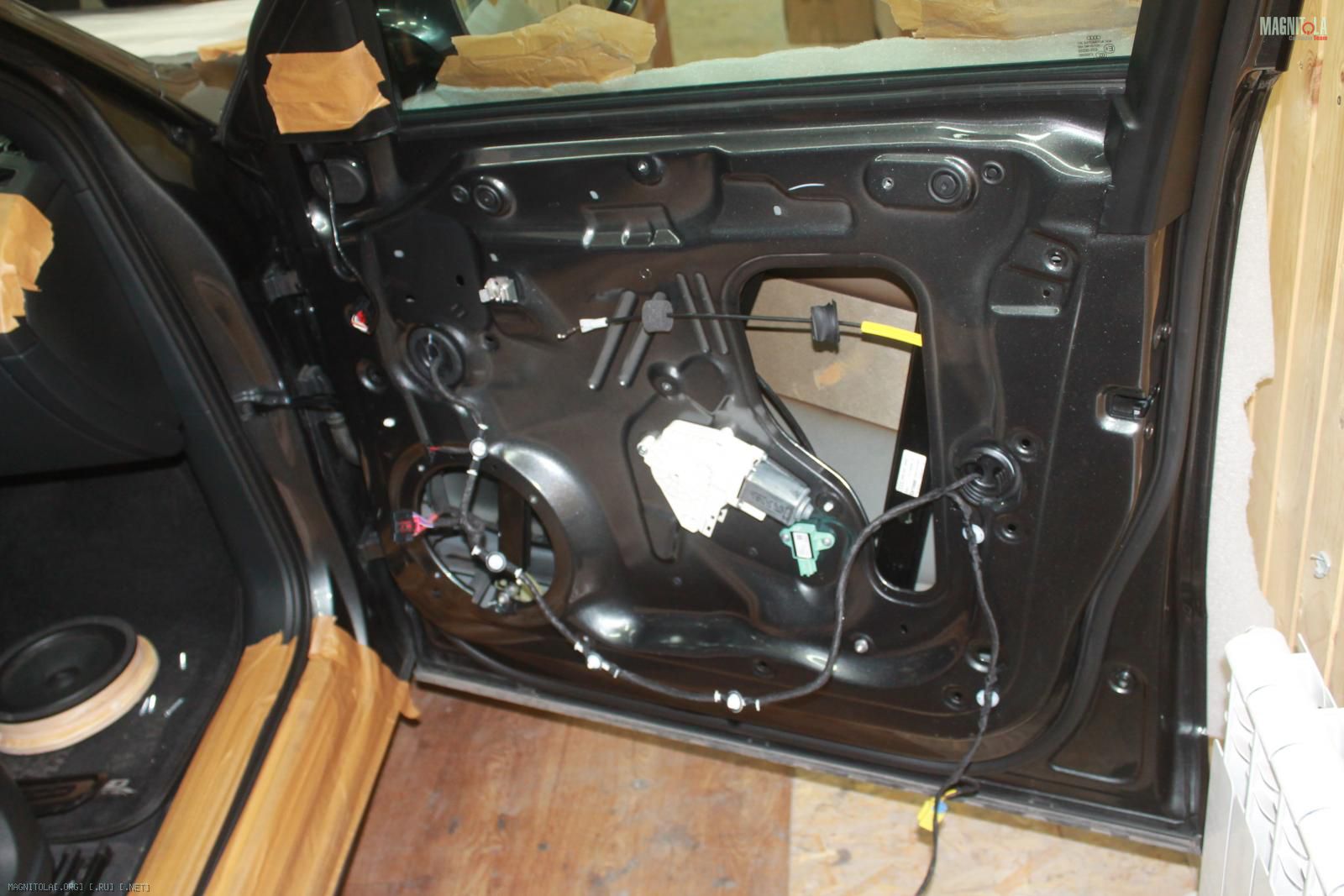

Снимаем всю проводку с двери...
Вложение 1168110 Вложение 1168112 Вложение 1168114 Вложение 1168116

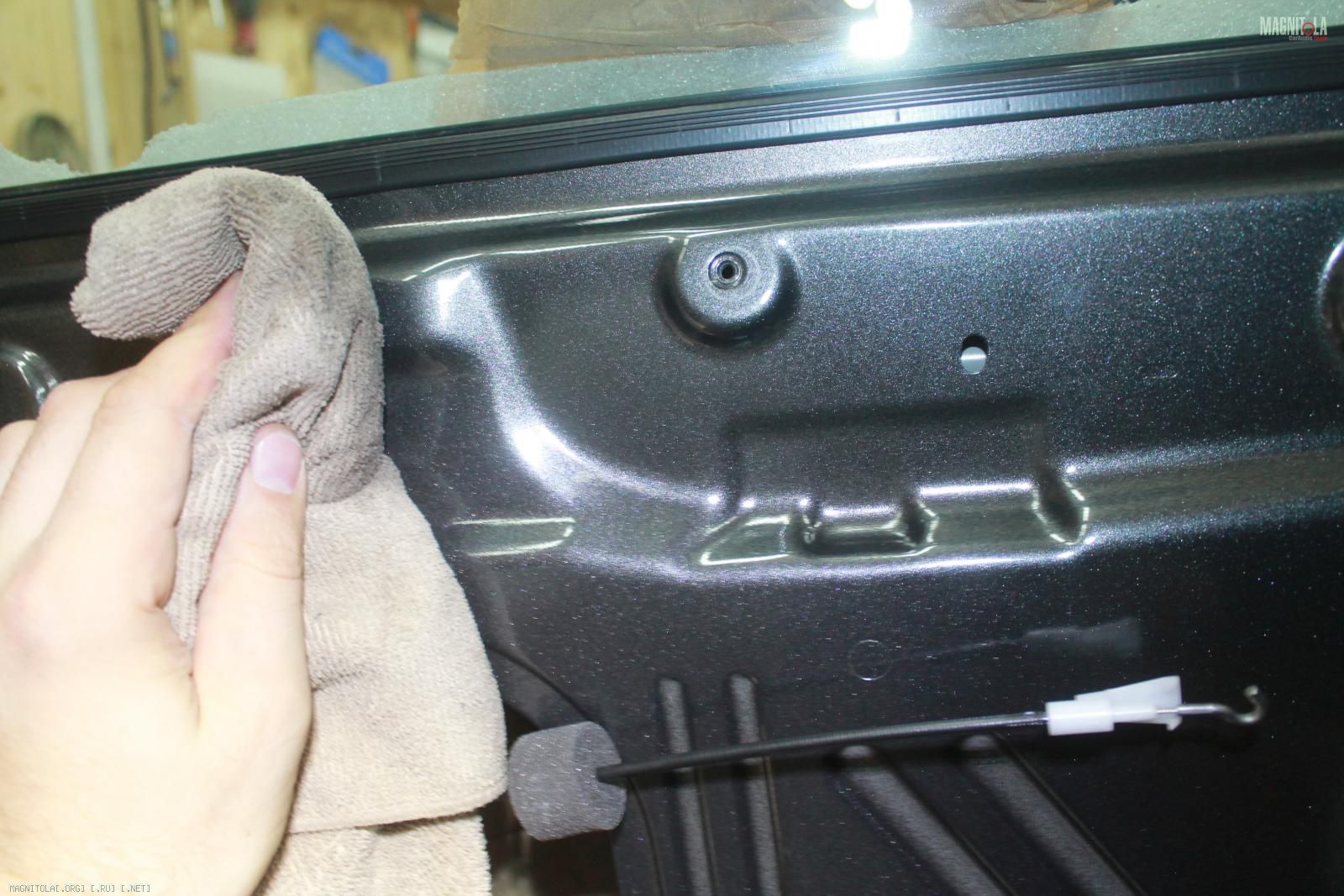

Тщательно очищаем, обезжириваем...
Вложение 1168120 Вложение 1168122

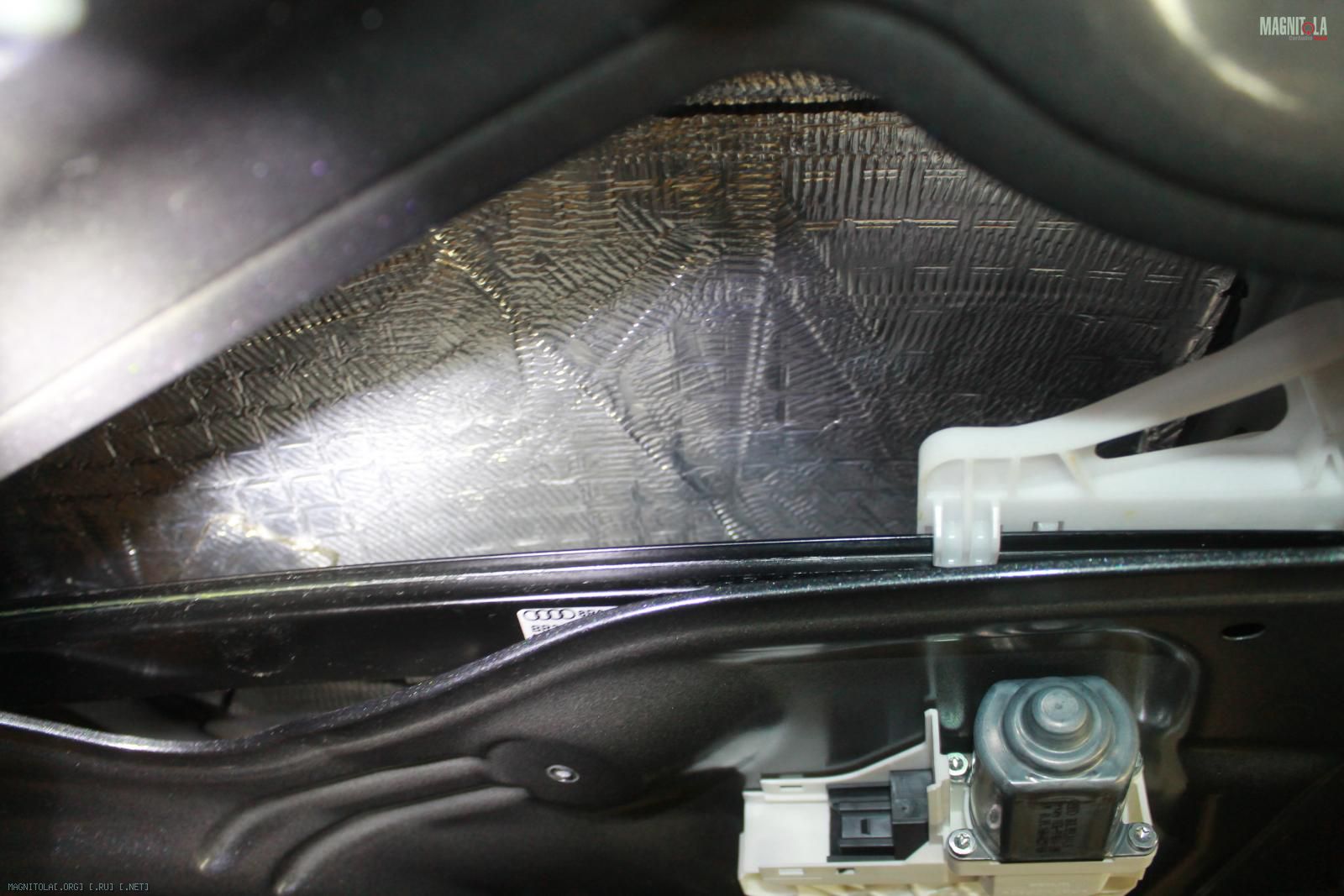

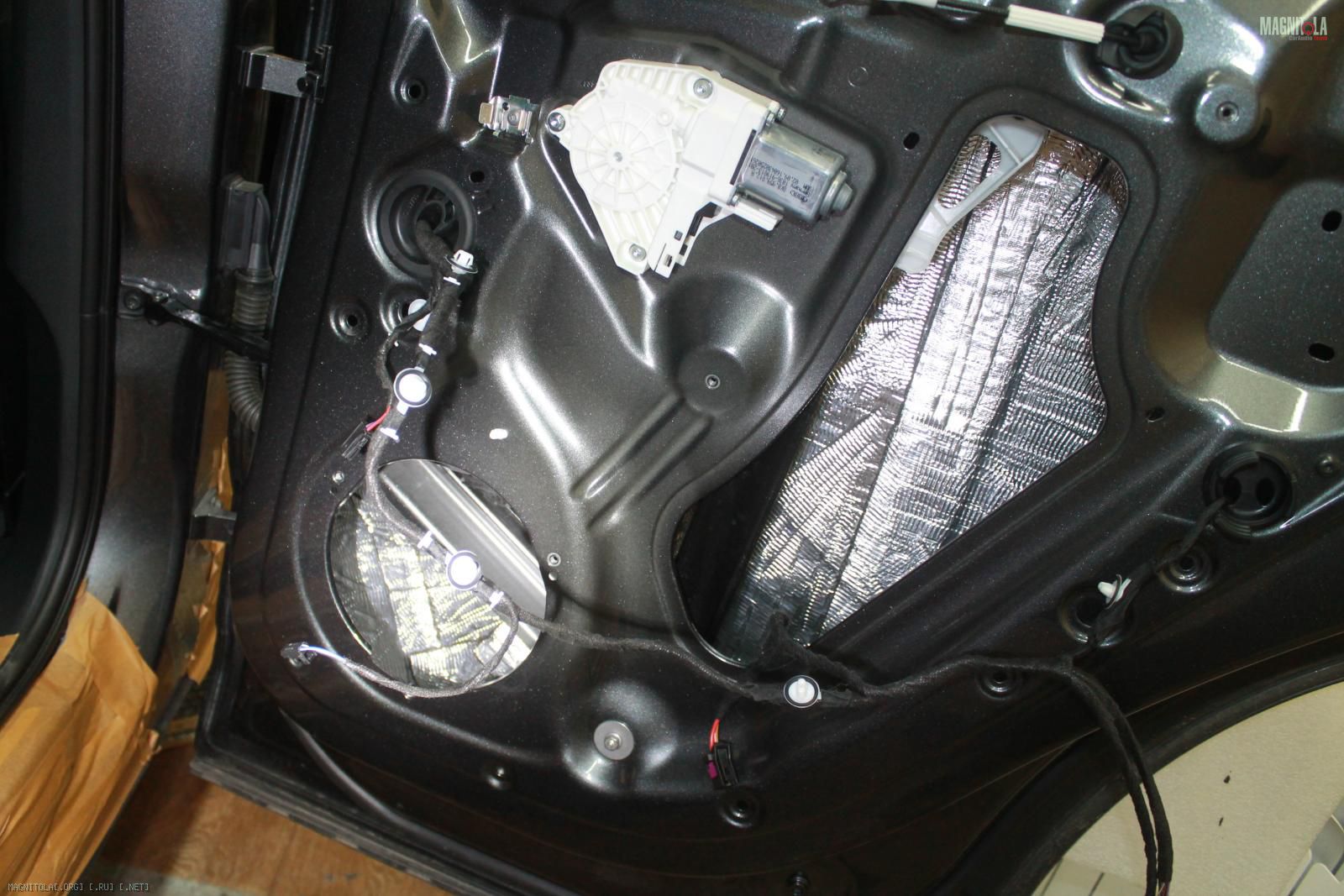

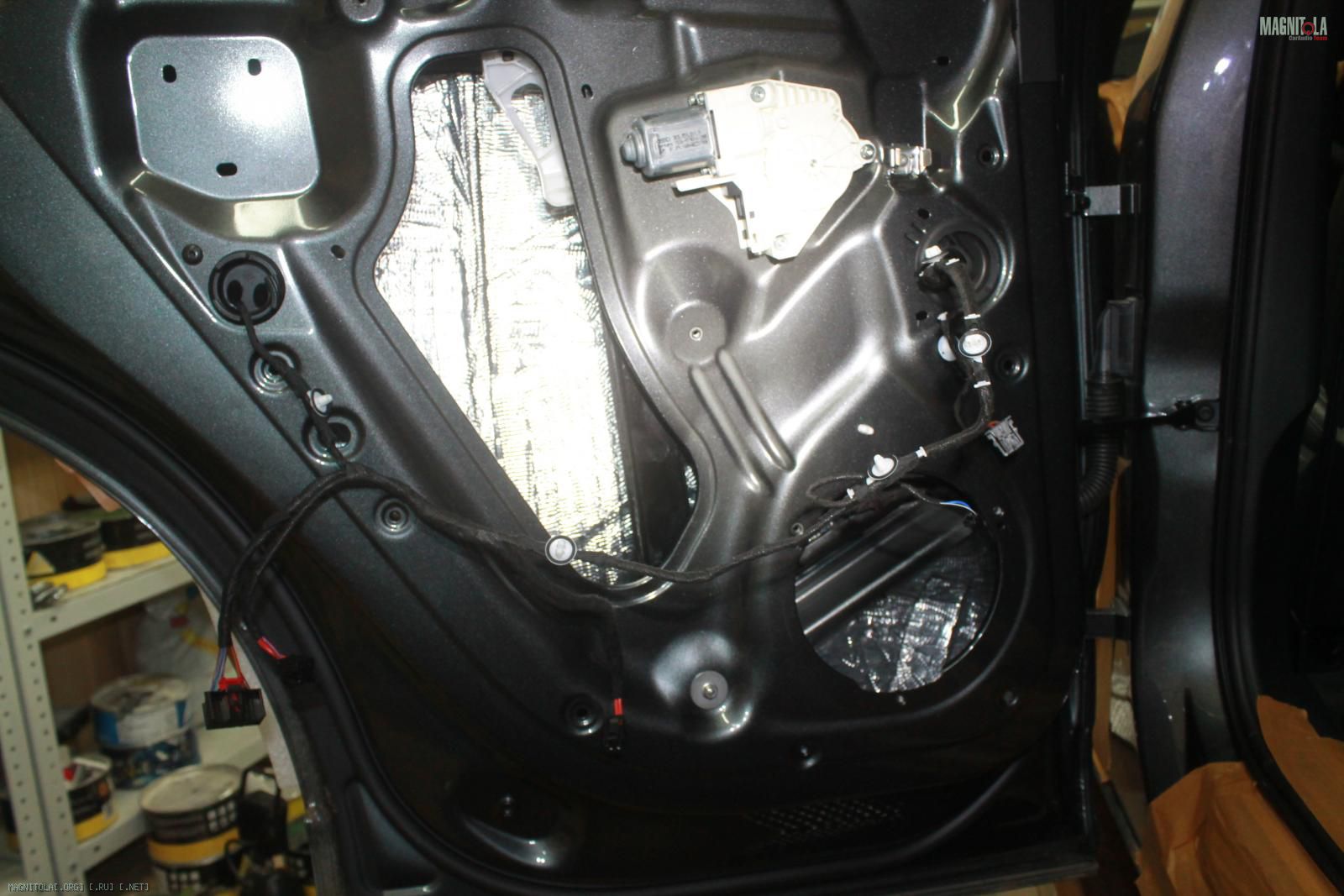

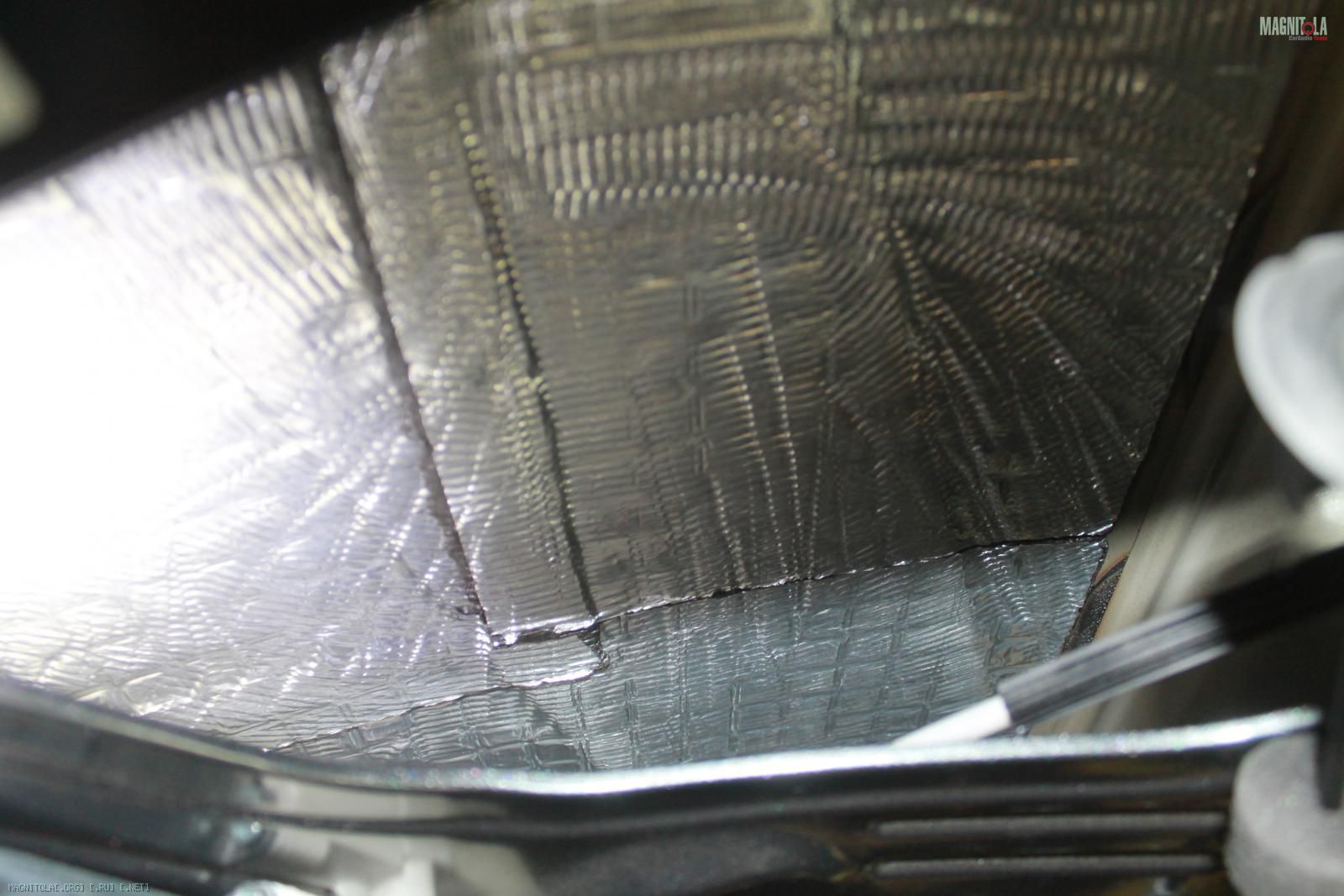

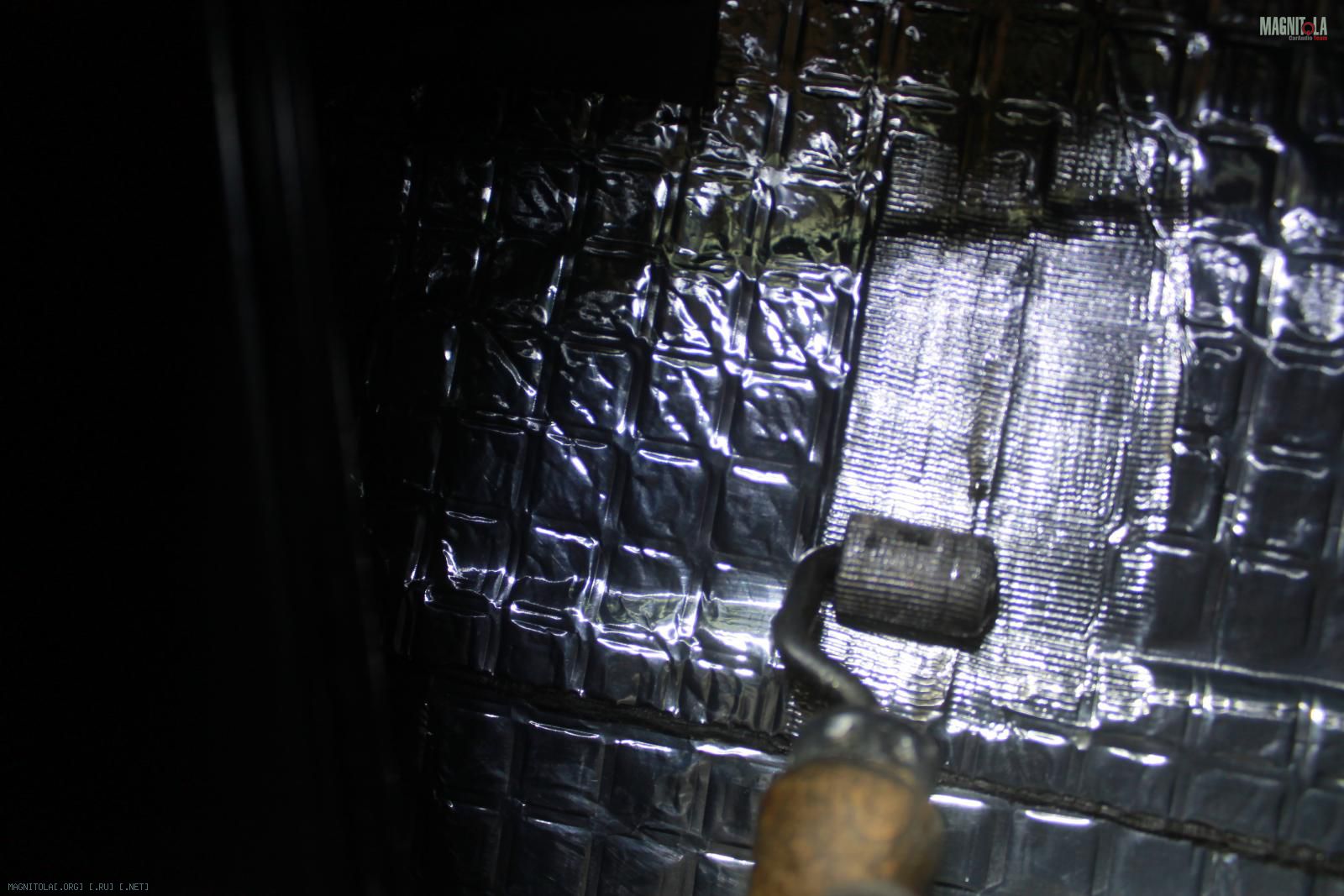

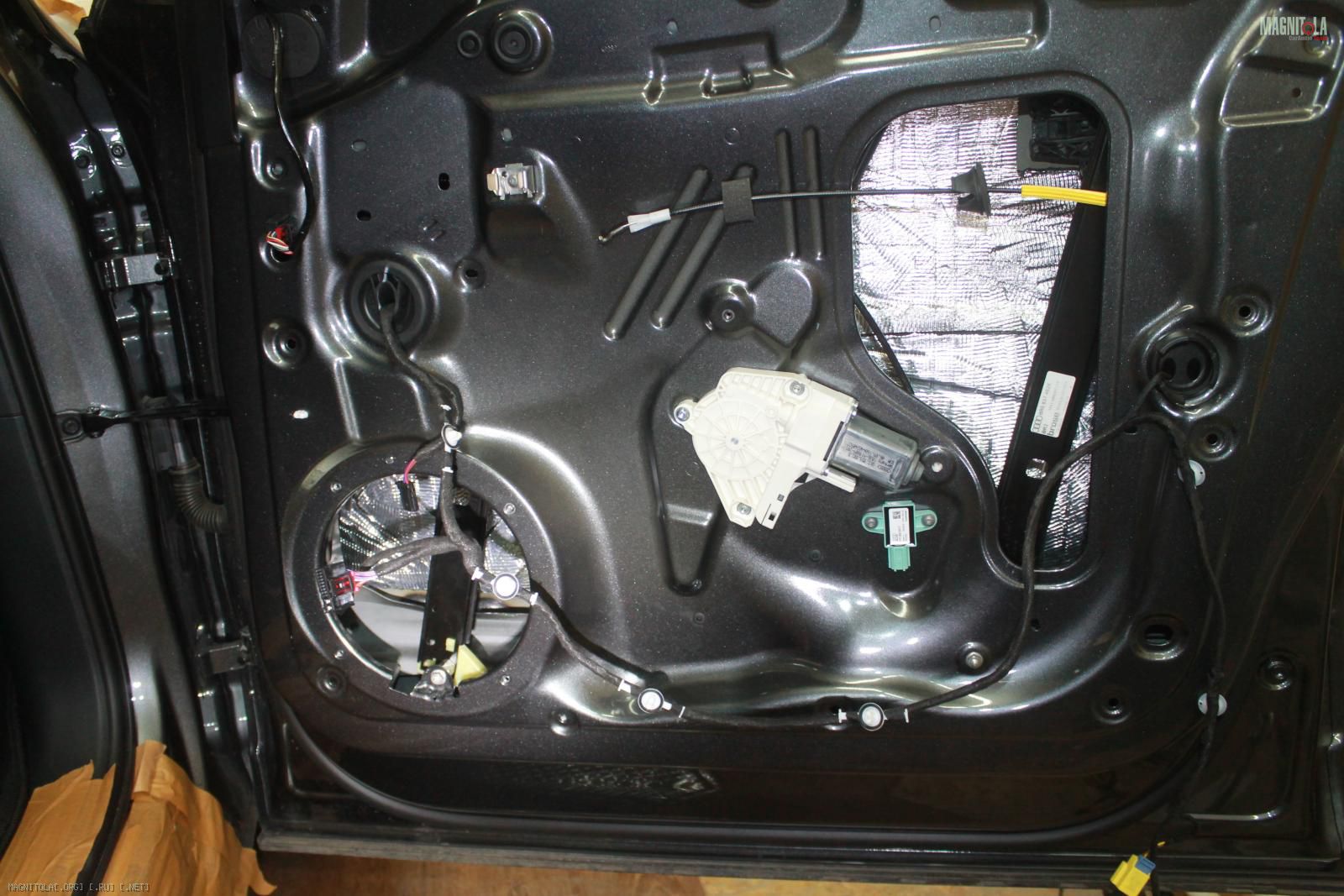

Наносим вибру на внутренний металл, греем прикатываем...
Вложение 1168124 Вложение 1168126 Вложение 1168128 Вложение 1168130 Вложение 1168132 Вложение 1168134 Вложение 1168136 Вложение 1168138 Вложение 1168140 Вложение 1168142 Вложение 1168144 Вложение 1168146 Вложение 1168148

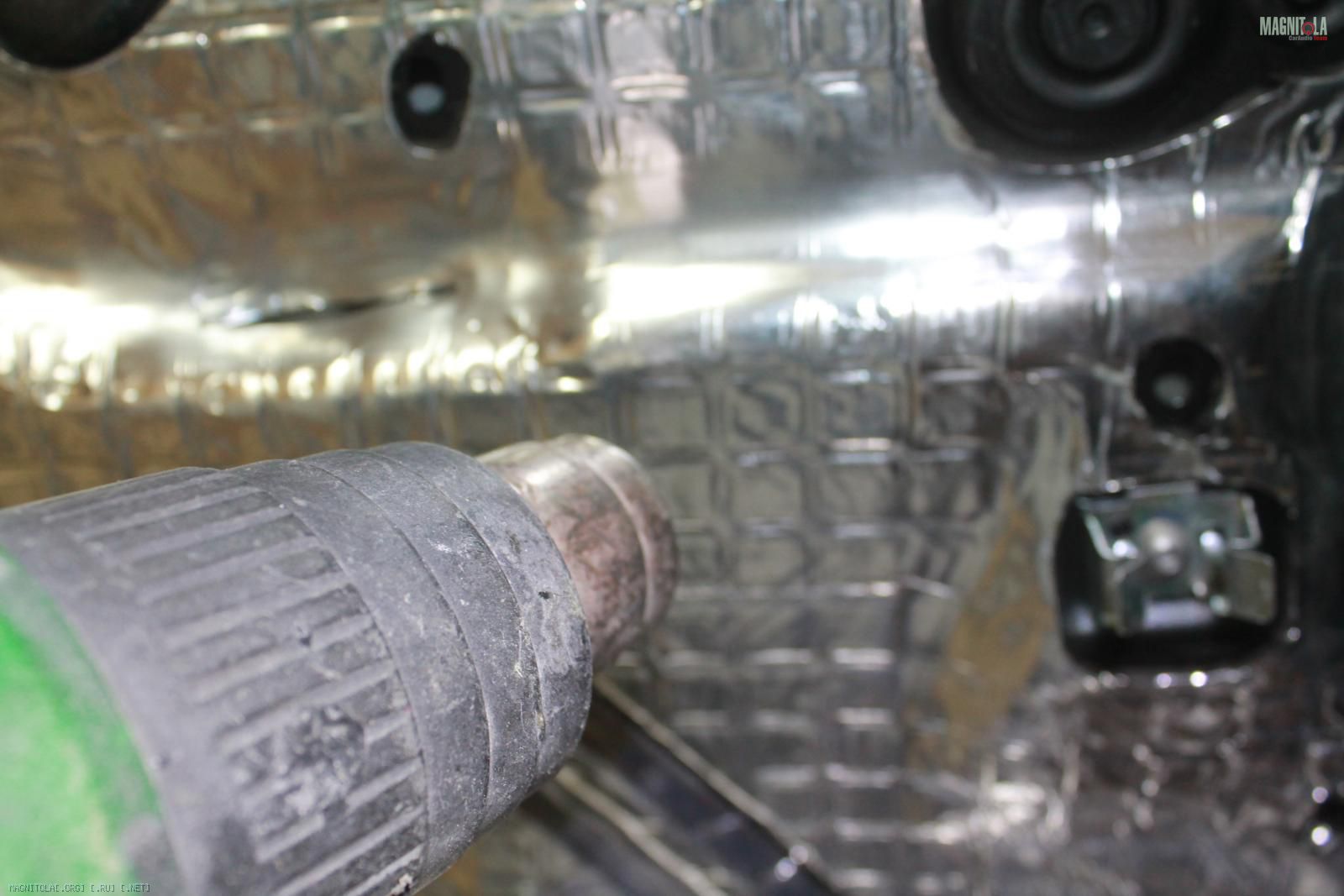

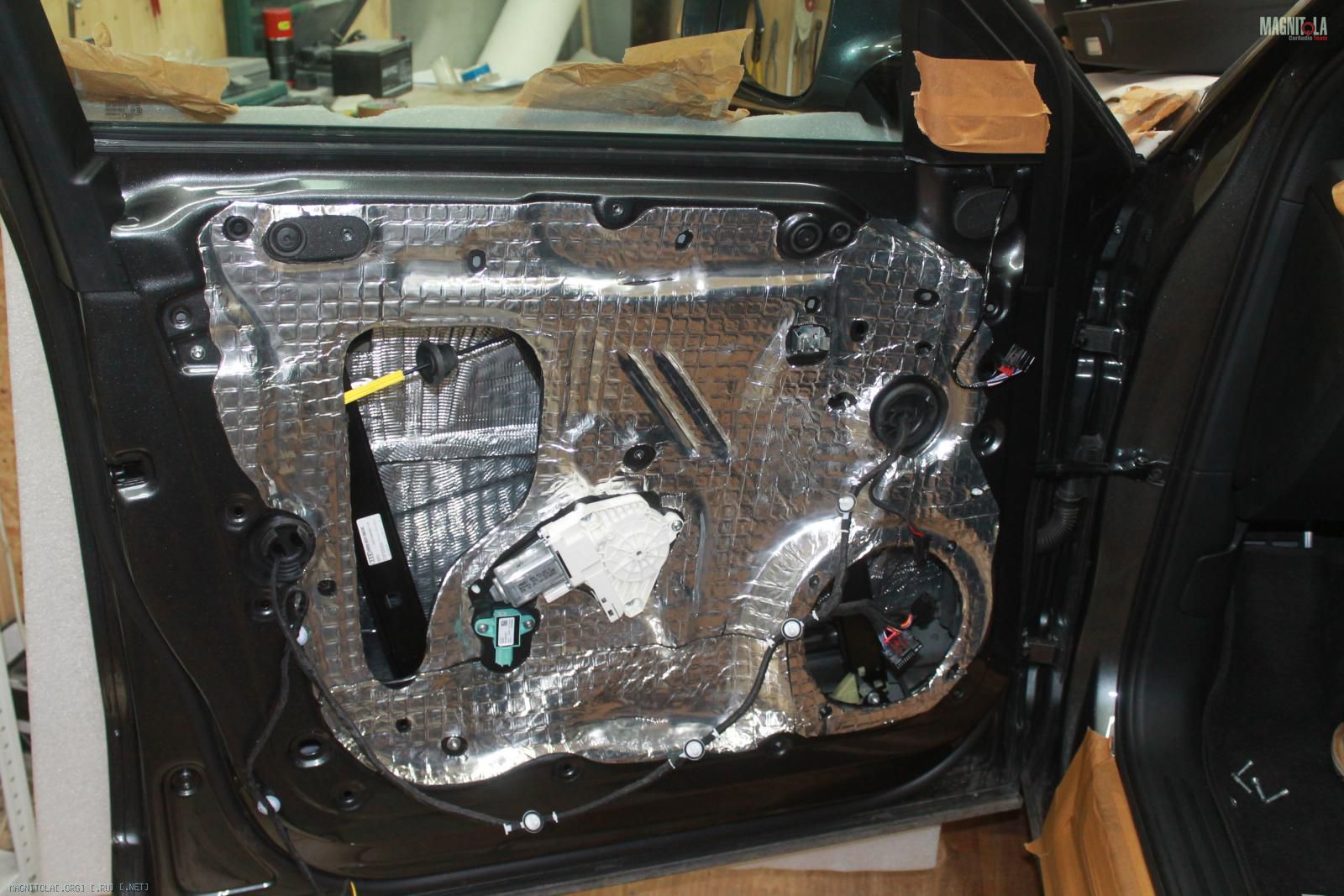

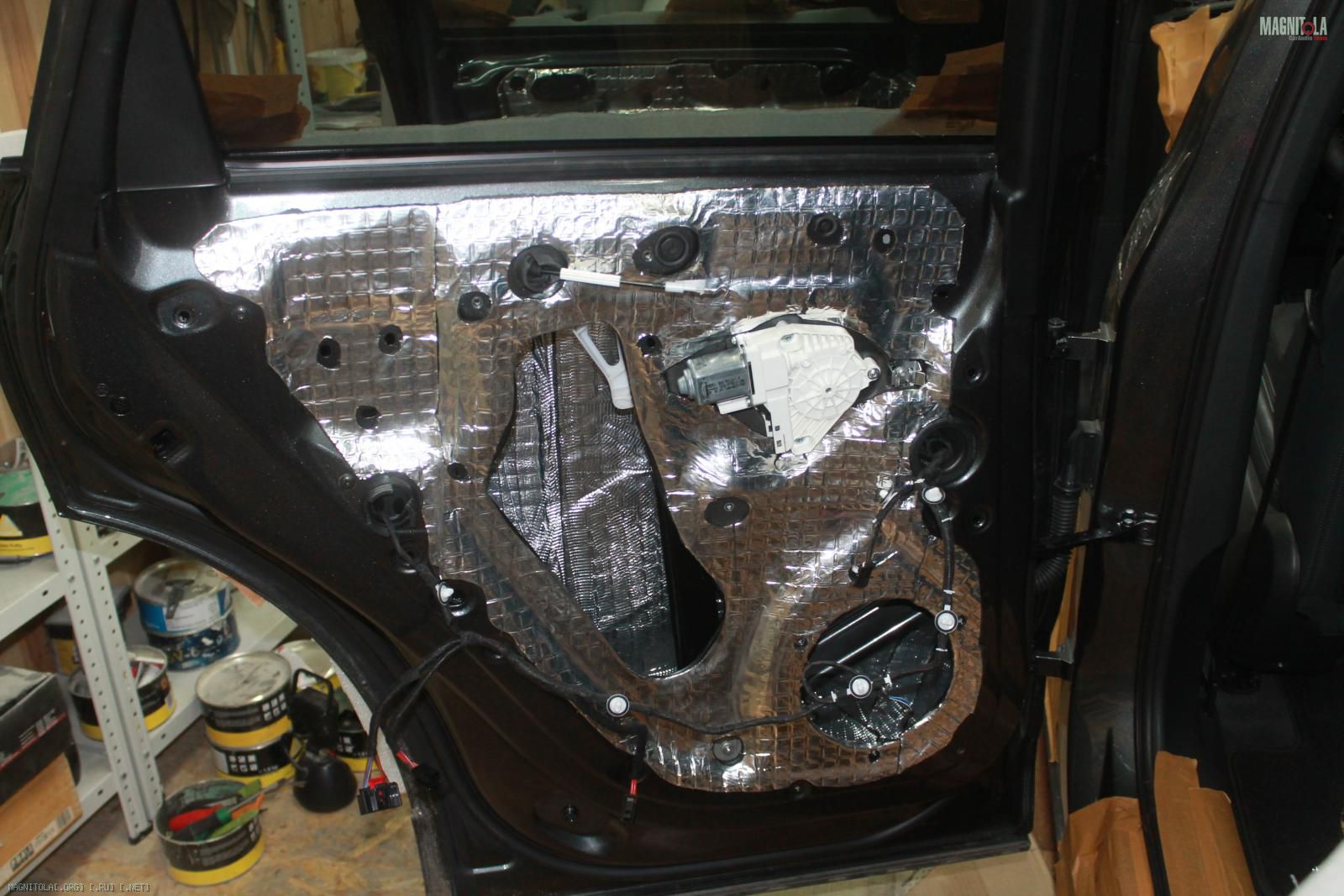

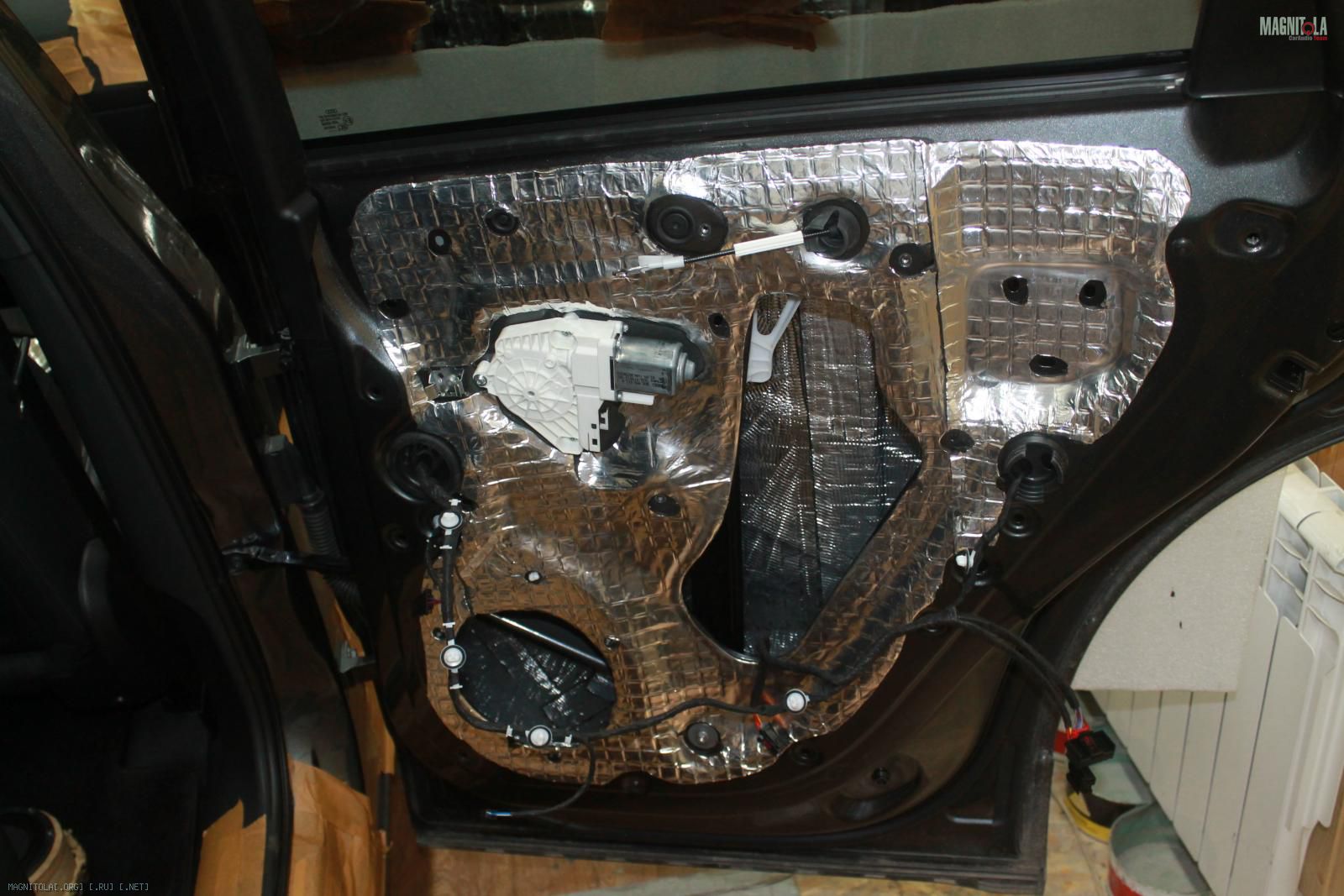

Наносим вибру цельными листами... греем... прикатываем...
Вложение 1168150 Вложение 1168152 Вложение 1168154 Вложение 1168156 Вложение 1168158 Вложение 1168160 Вложение 1168162

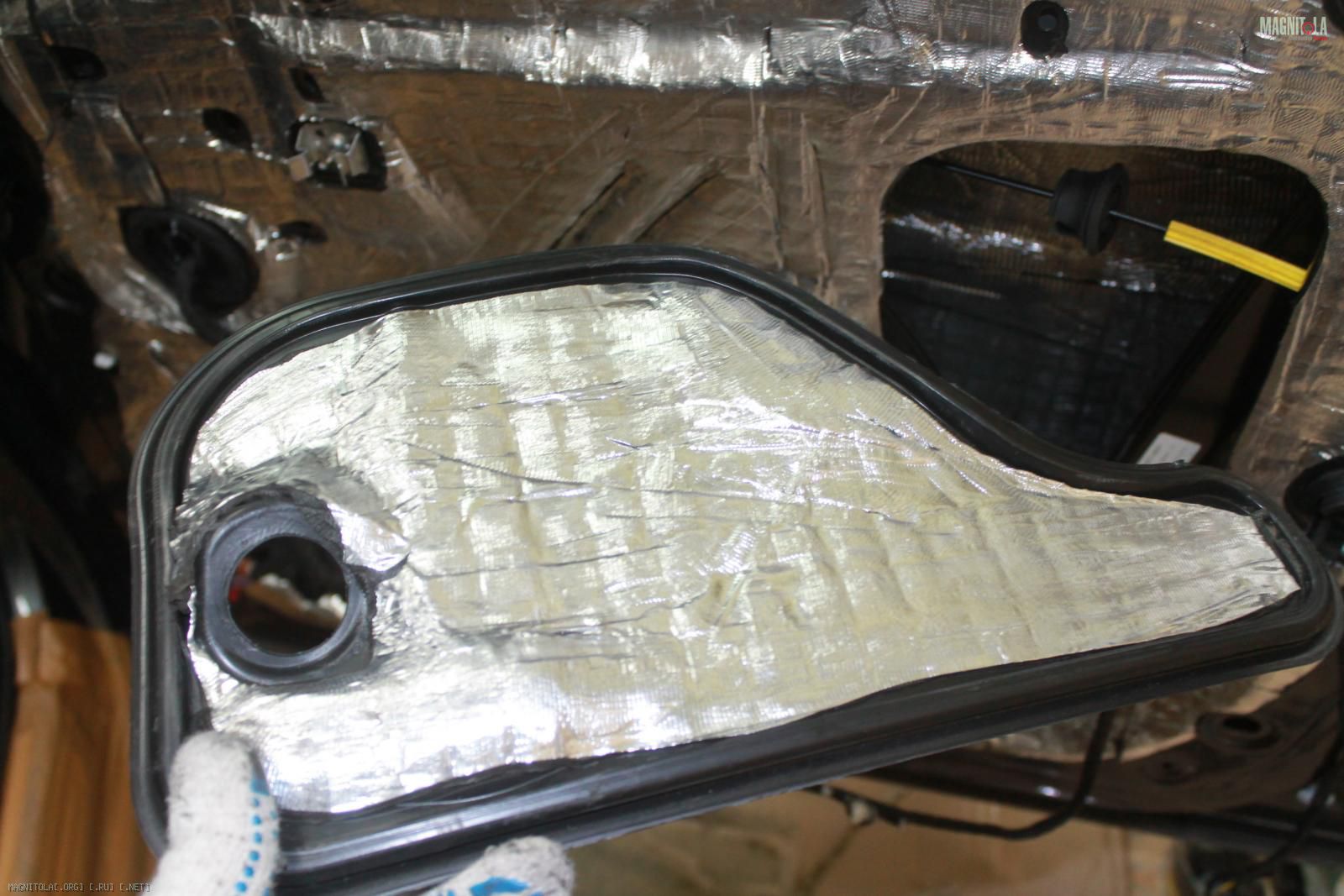

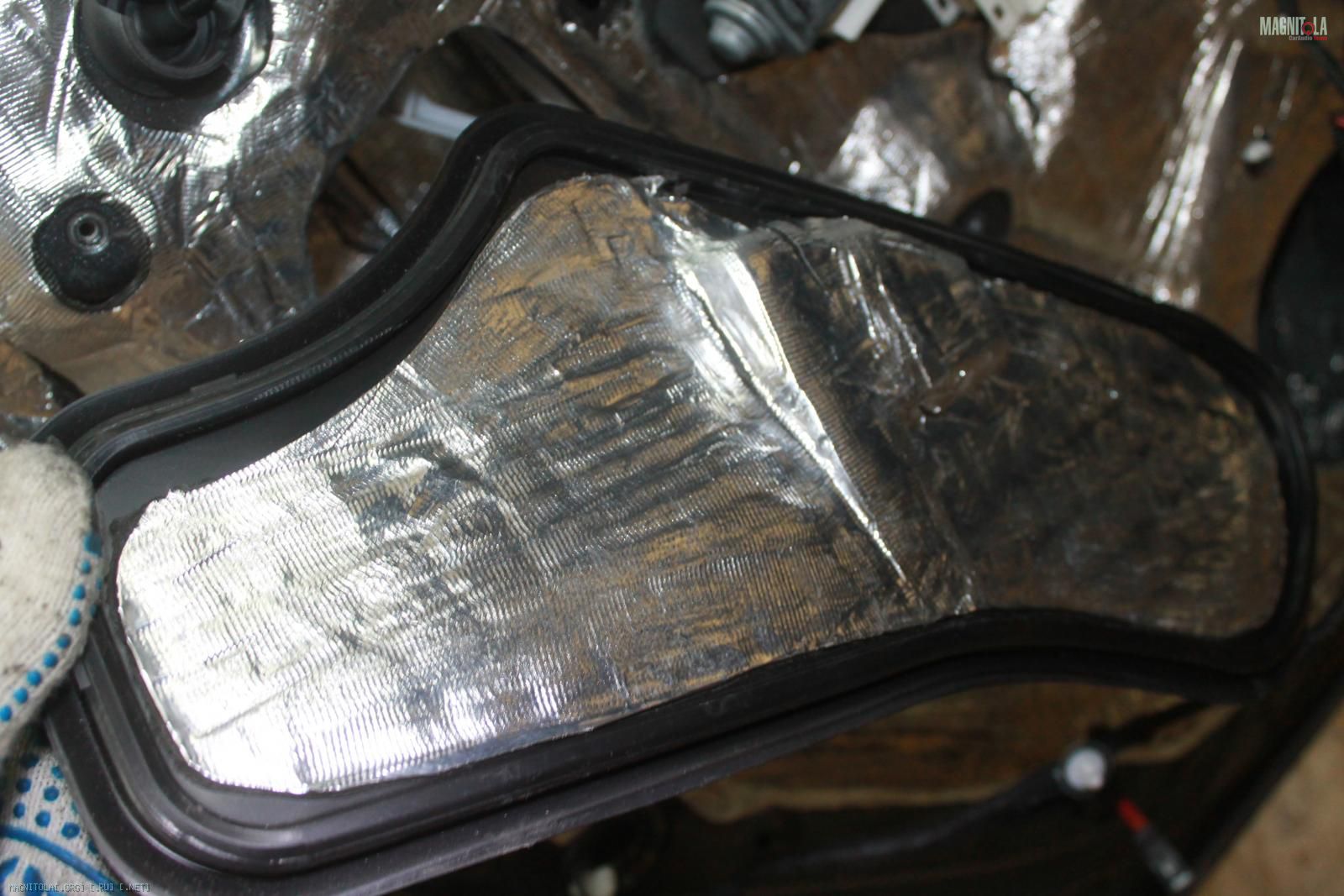

Пластиковые заглушки вибрим с обратной стороны..
Вложение 1168164 Вложение 1168166 Вложение 1168168 Вложение 1168170

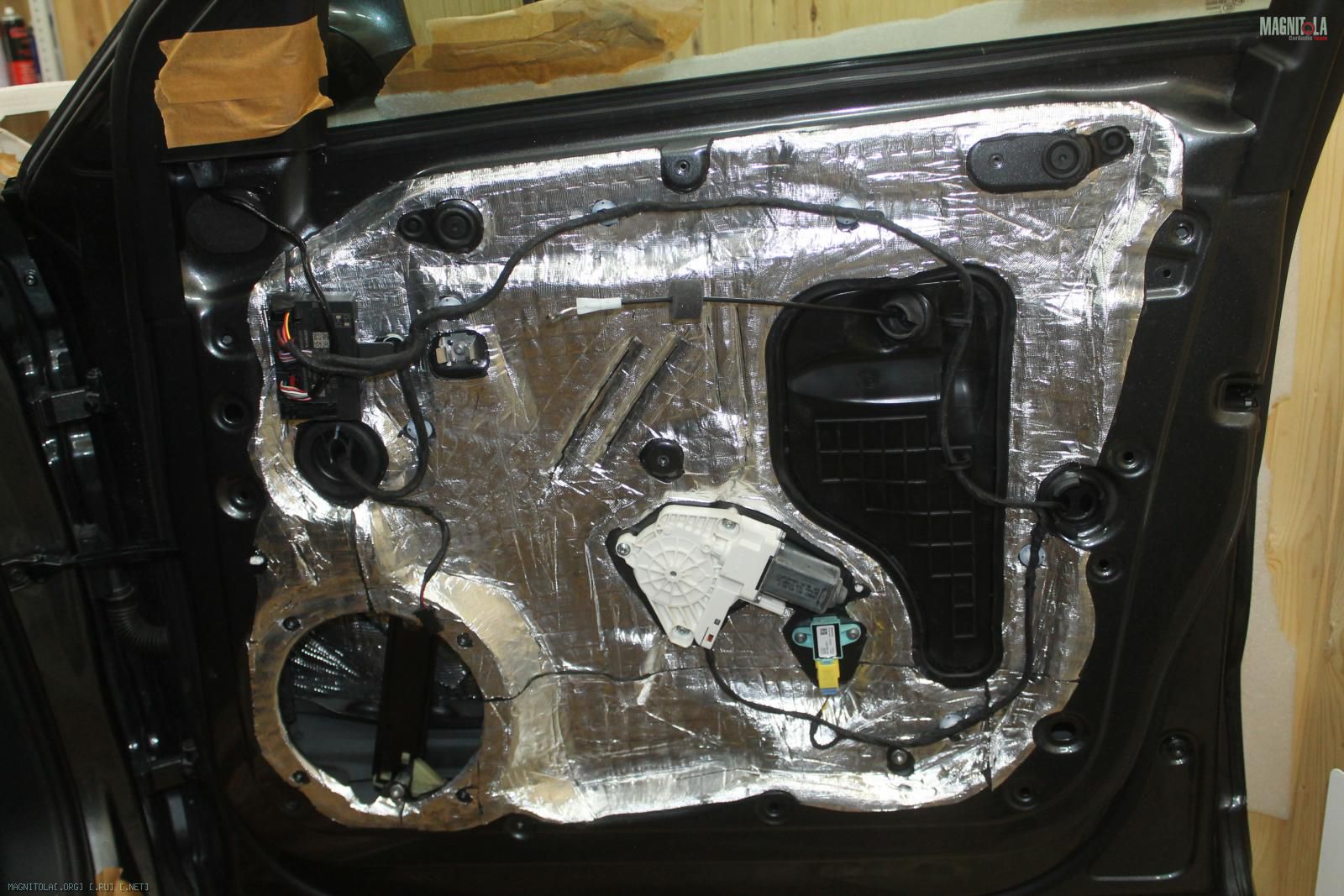

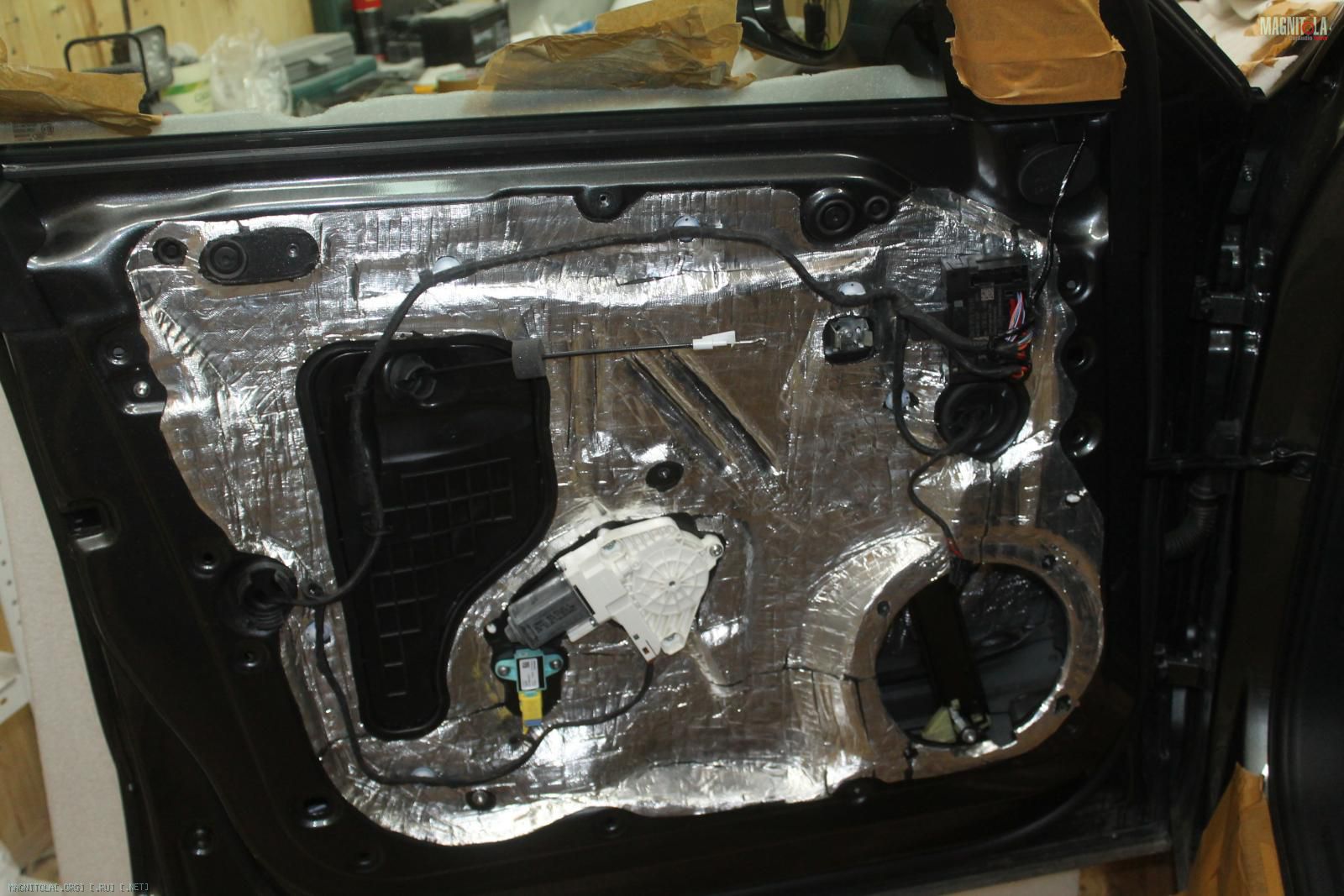

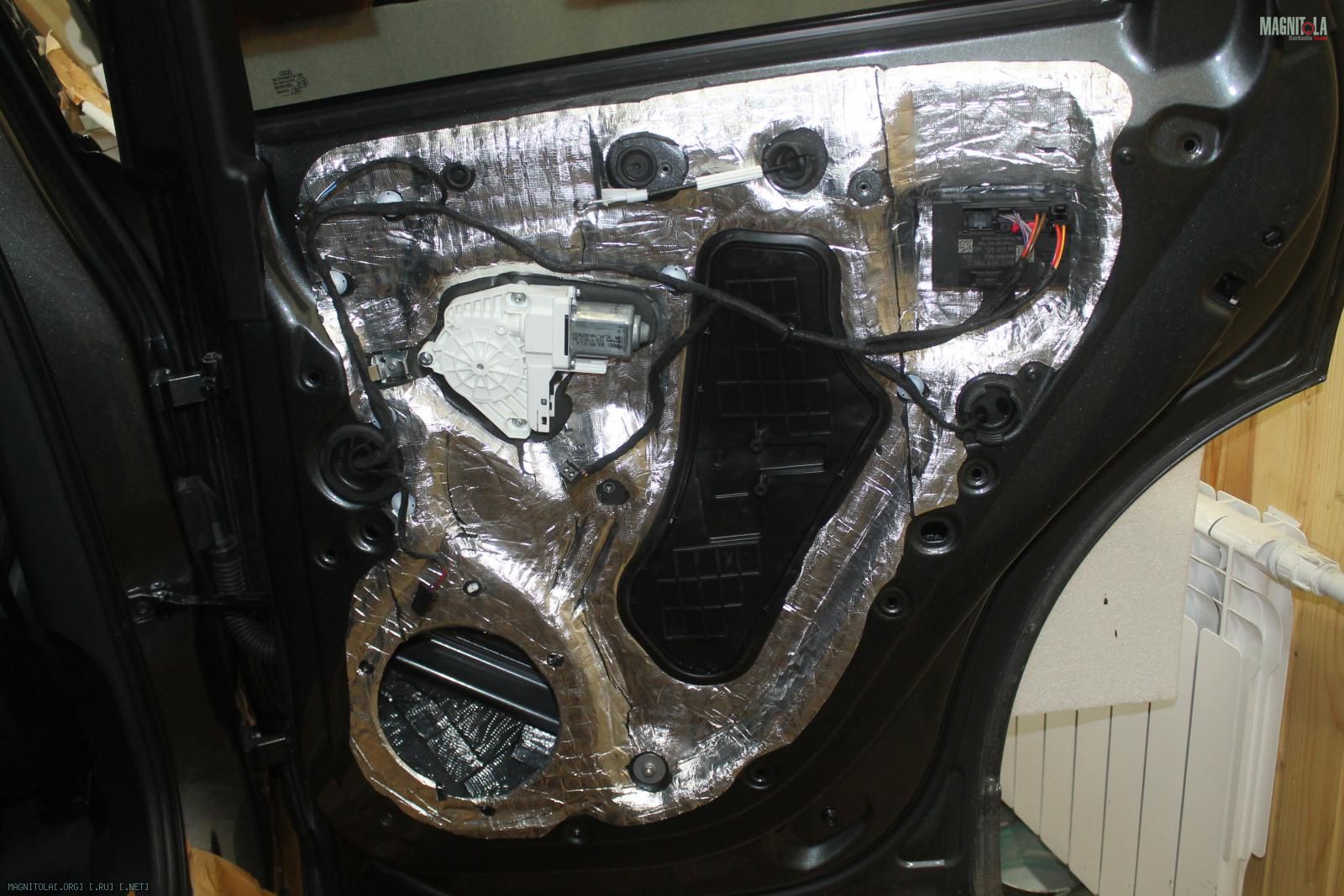

Двери итог....
Вложение 1168172 Вложение 1168174 Вложение 1168176 Вложение 1168178

Меняем электролитические конденсаторы на тыловых ВЧ, на пленочные....
Вложение 1168180 Вложение 1168182 Вложение 1168184 Вложение 1168186 Вложение 1168188
10.09.2017, 23:14
st220

Вложений: 76

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Q5

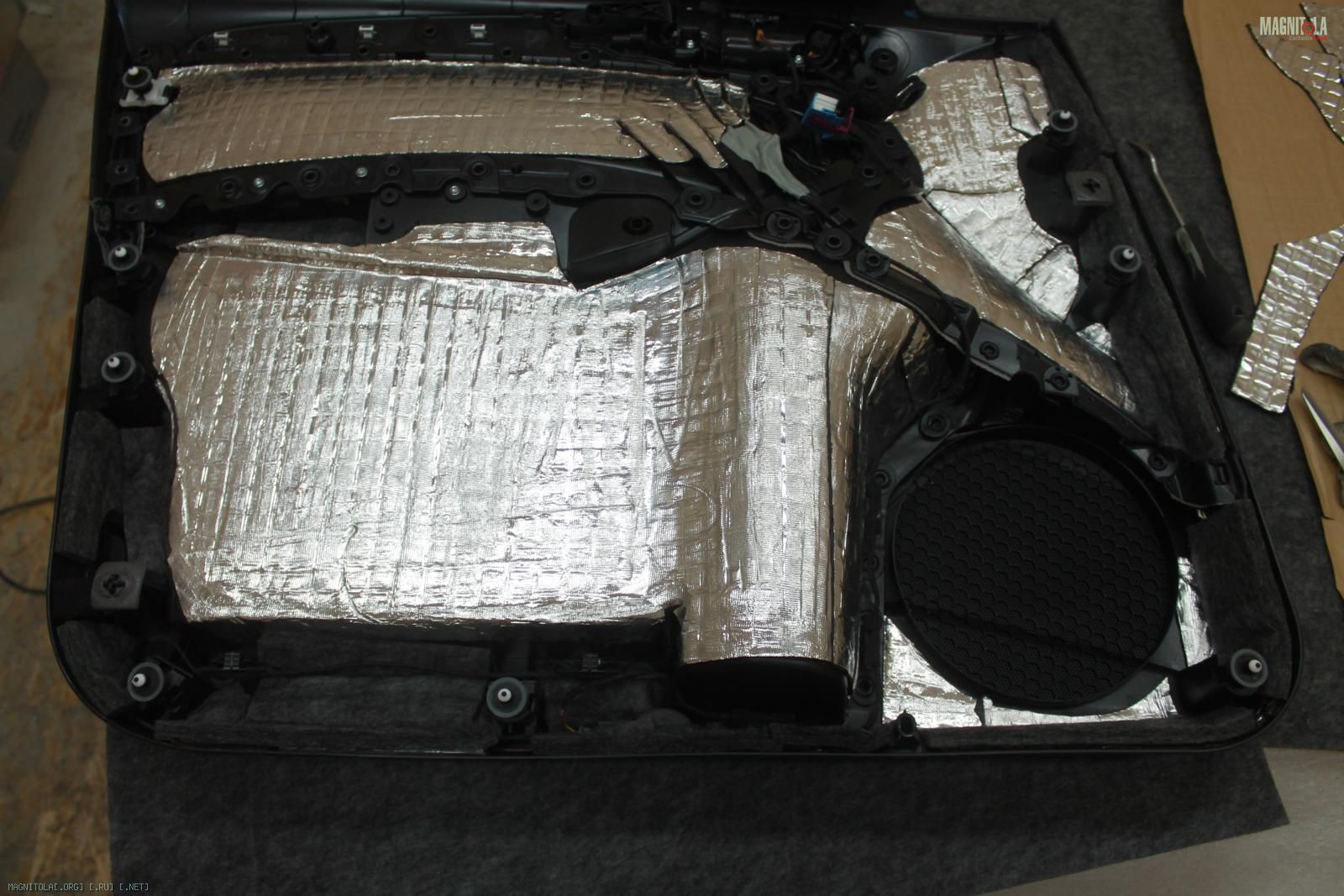

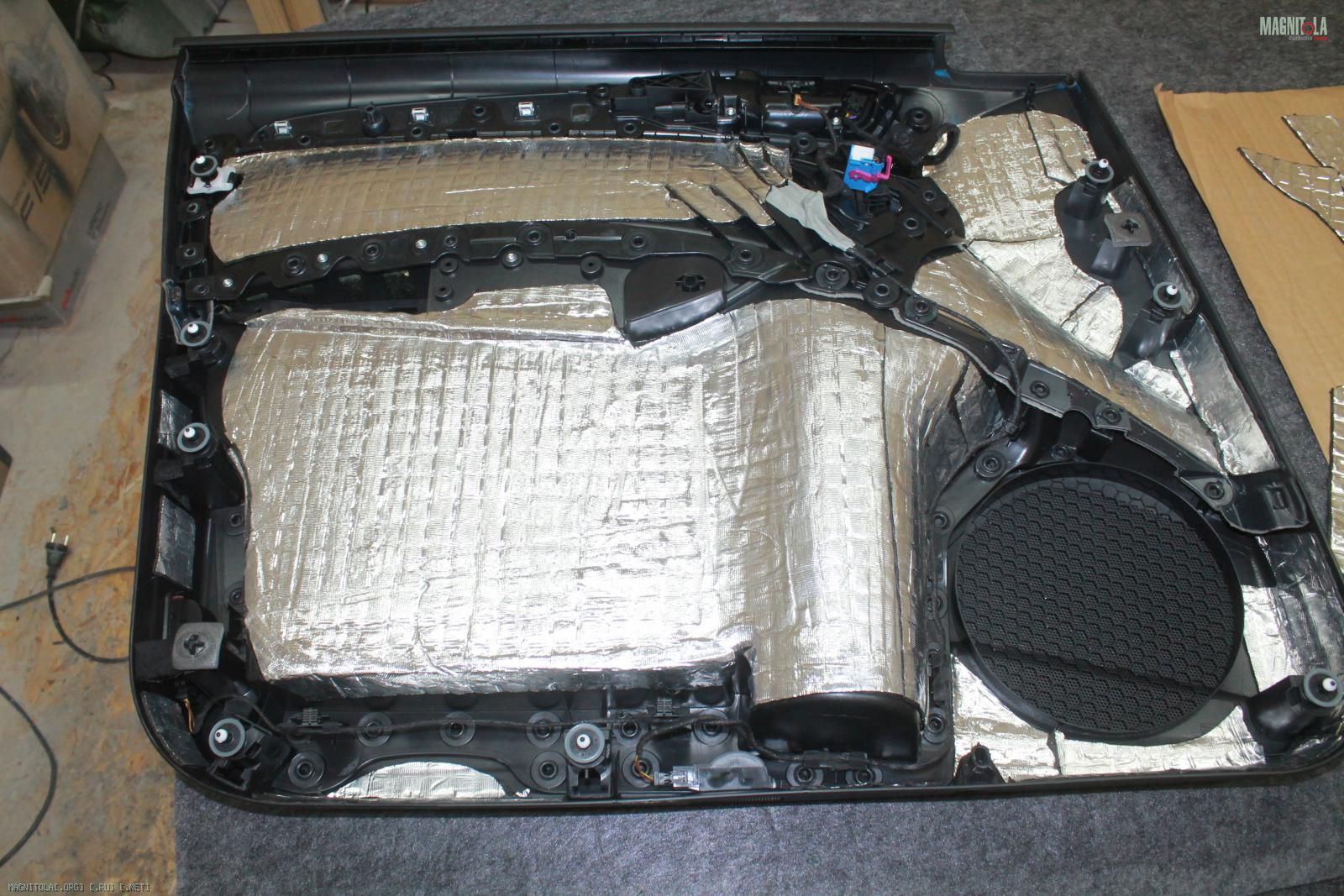

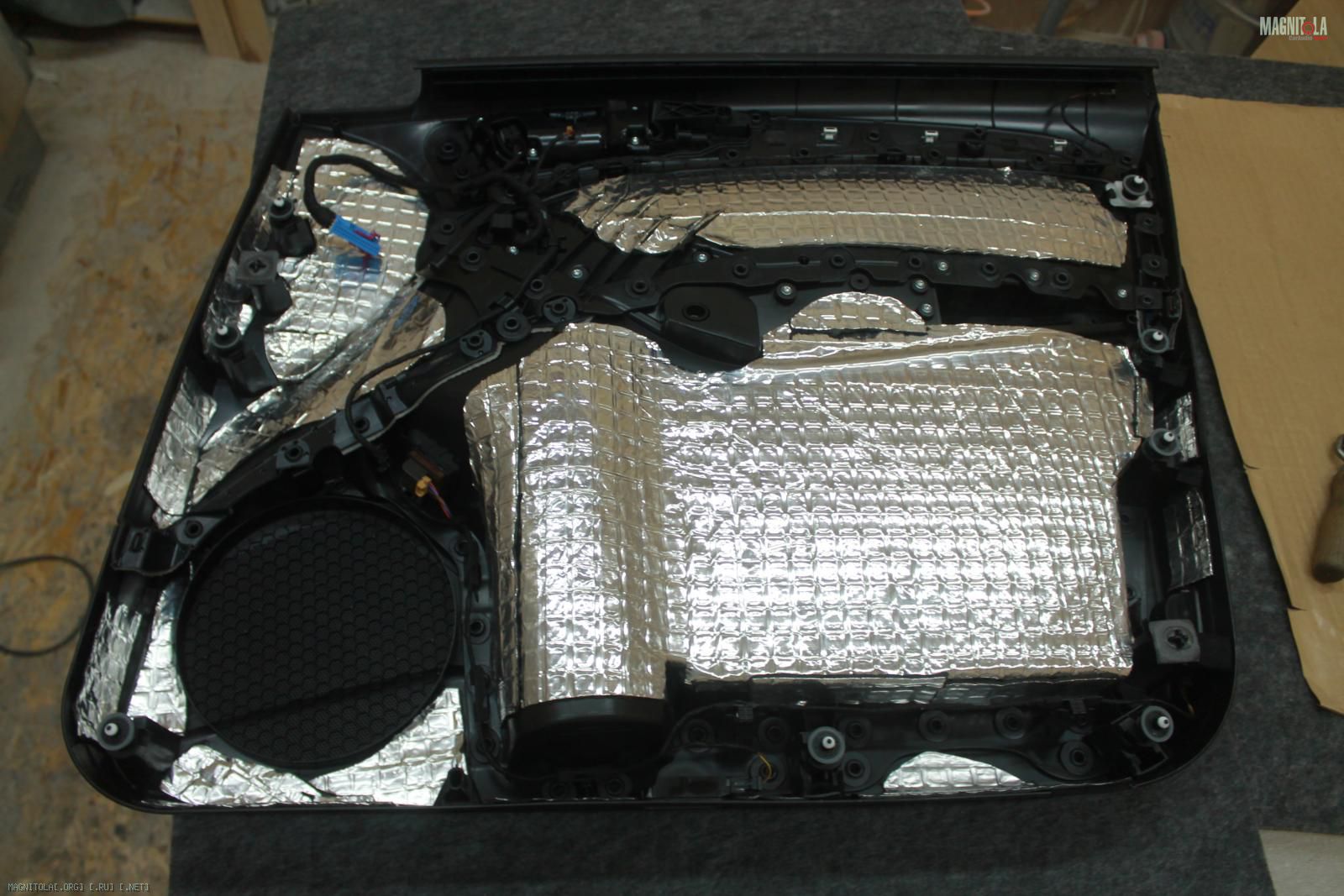

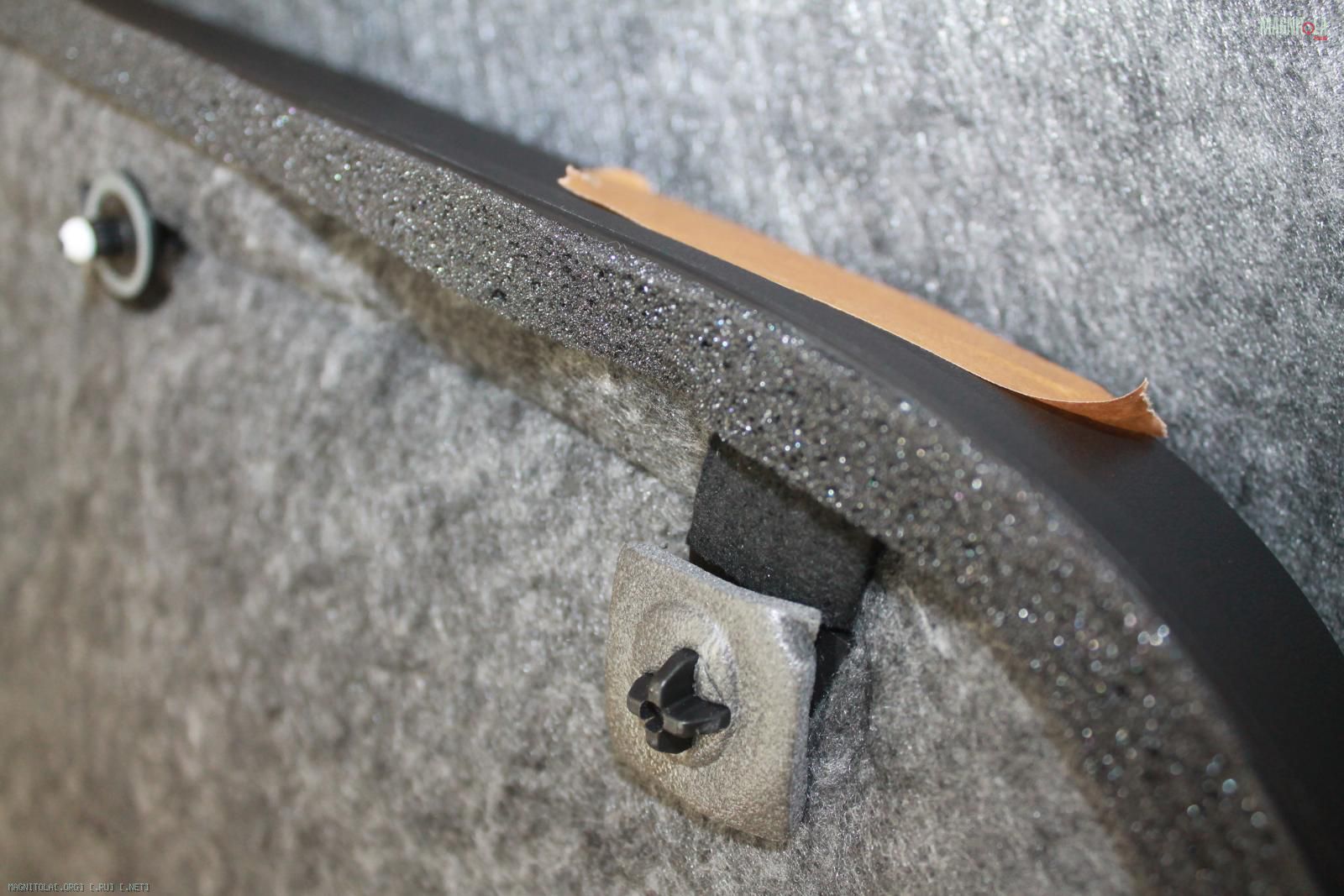

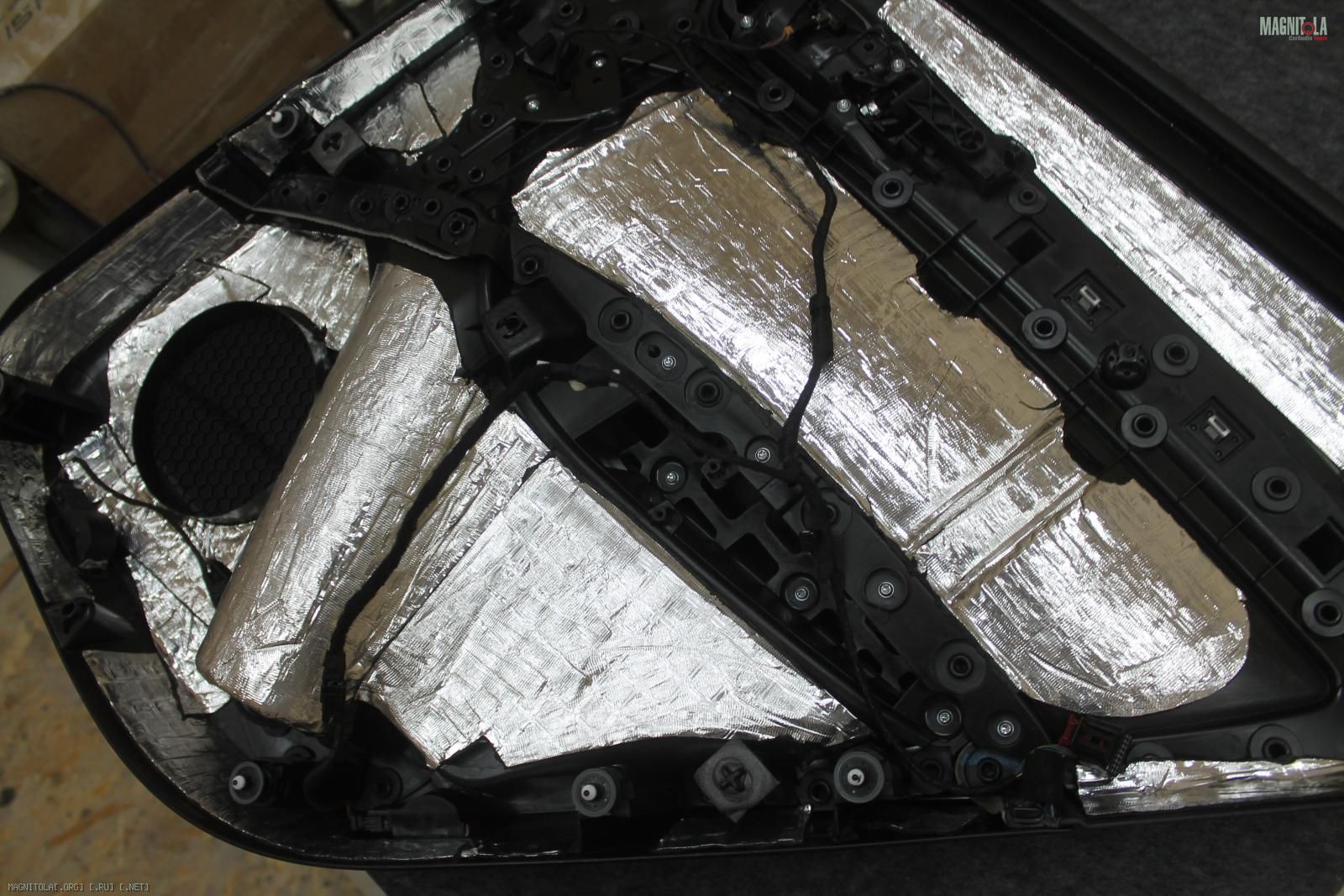

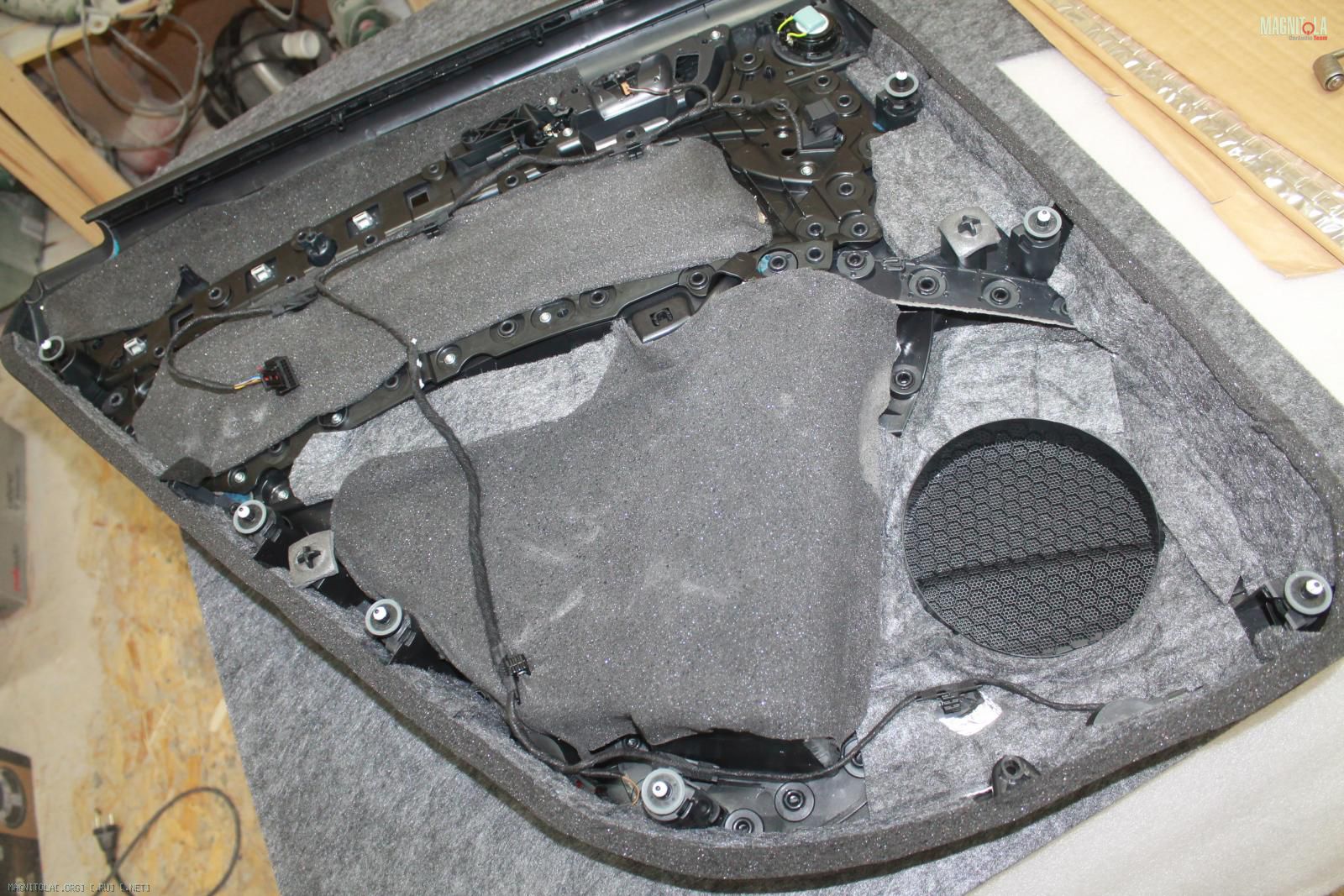

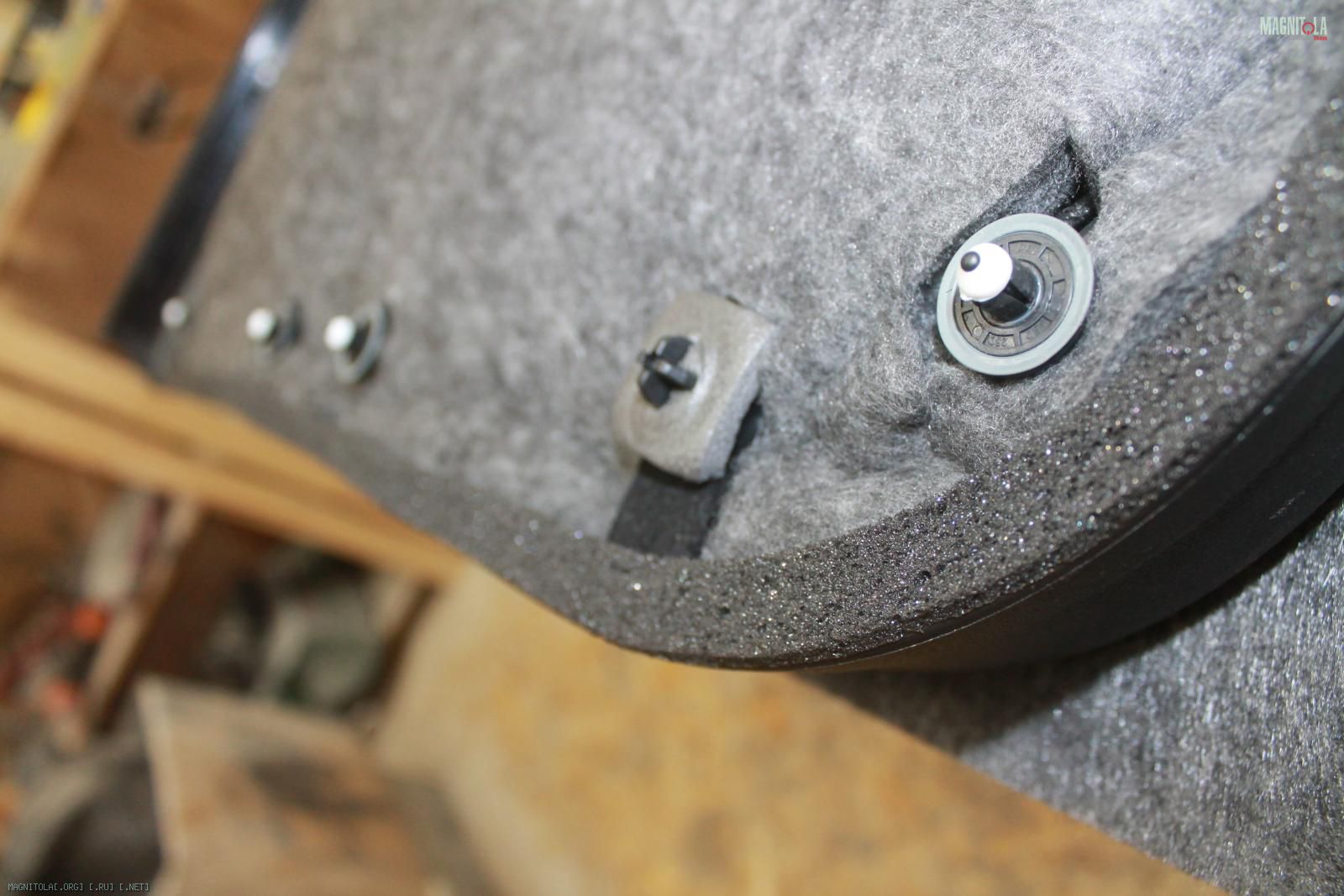

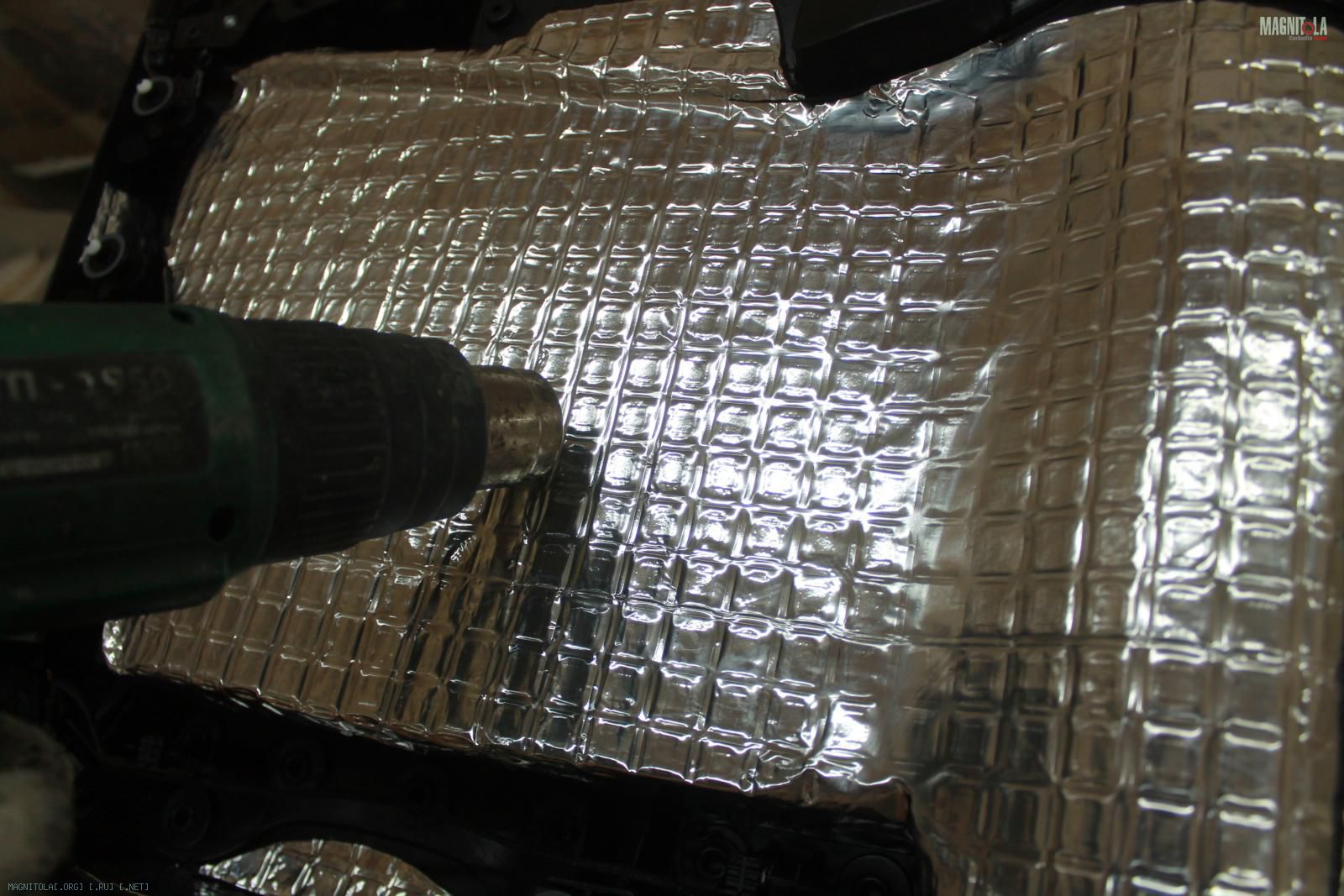

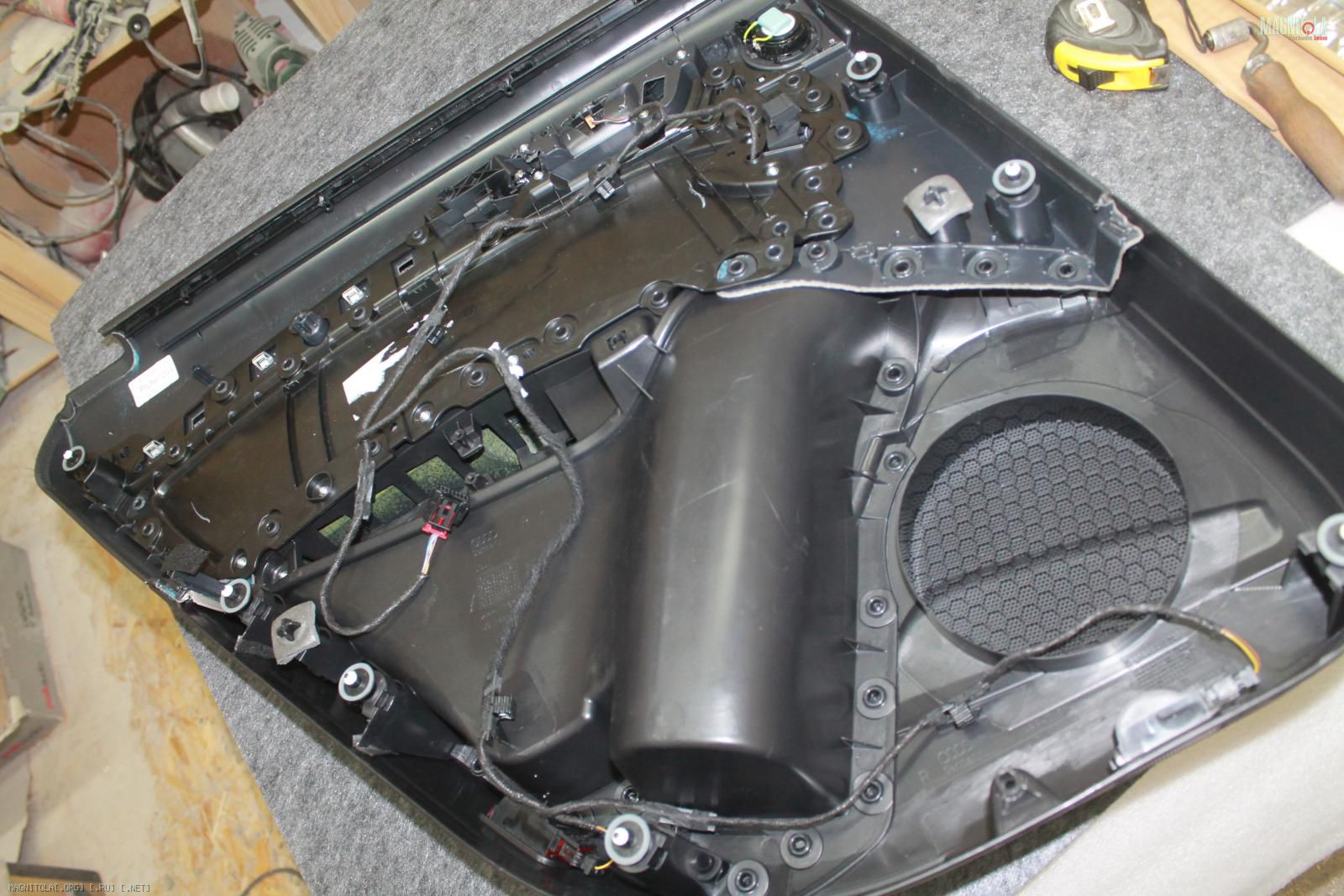

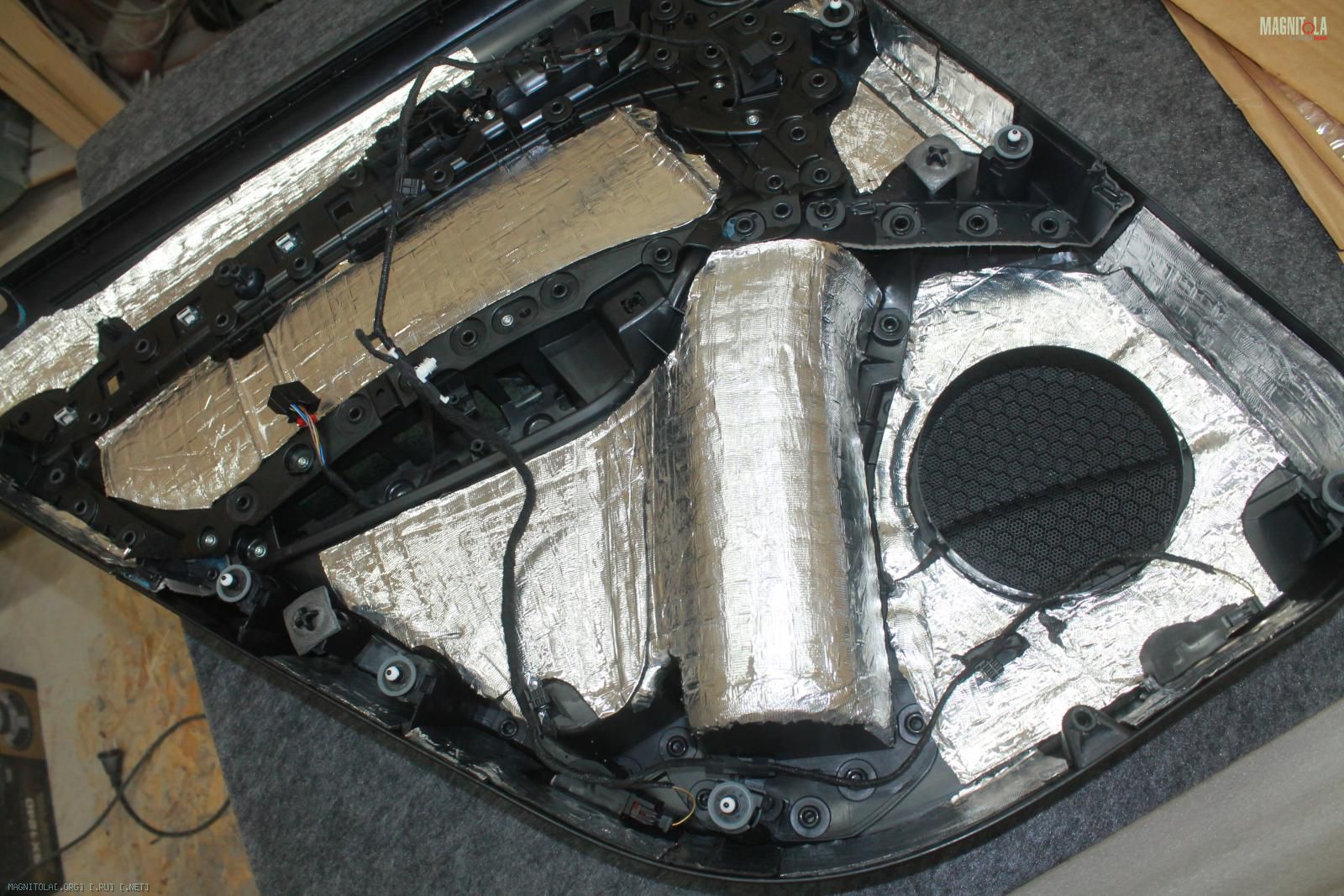

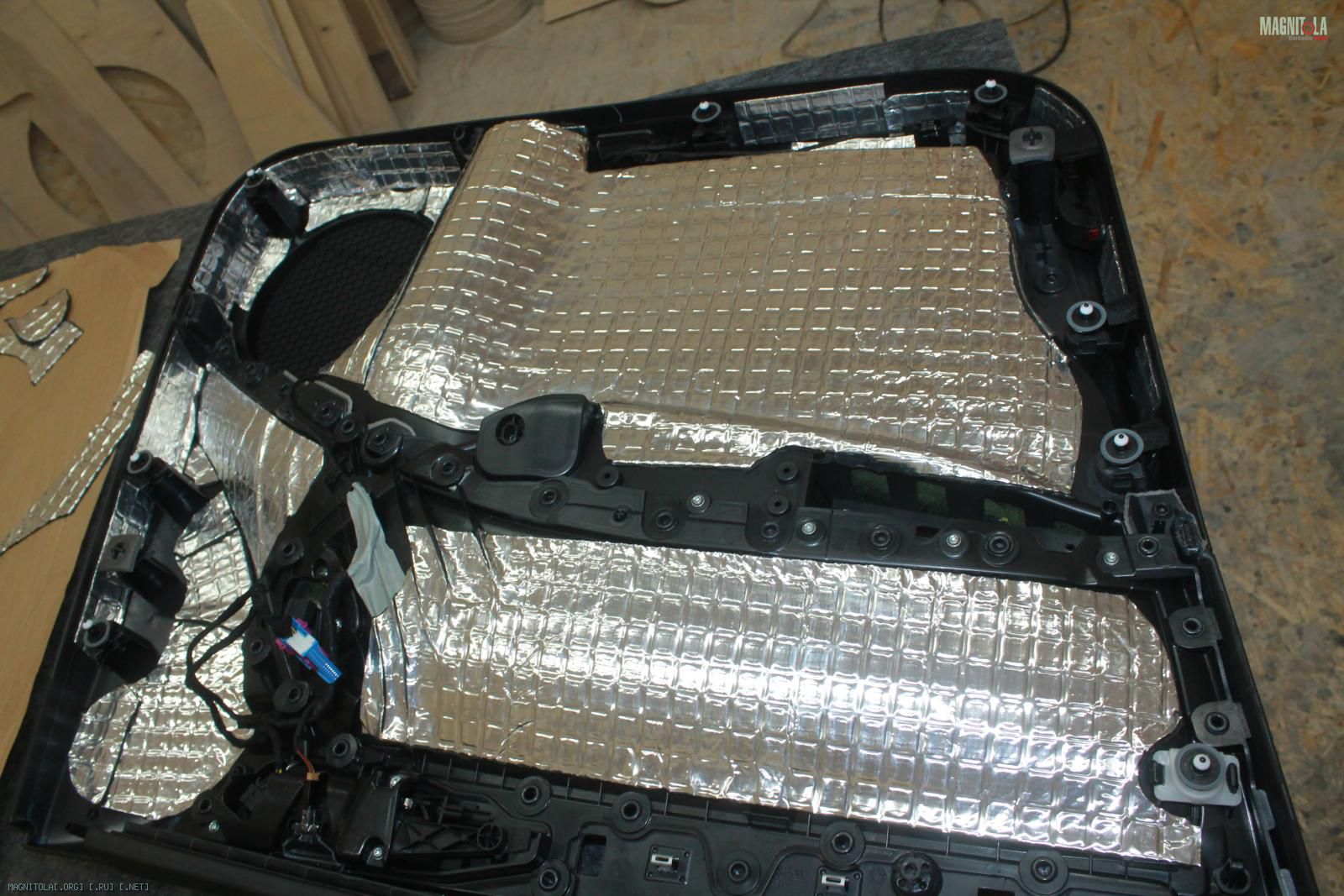

Карты дверей... наносим вибру, греем, прикатываем, наносим войлок, бипласт, уплотнительную ленту по периметру карты
Вложение 1168398 Вложение 1168400 Вложение 1168402 Вложение 1168404 Вложение 1168406 Вложение 1168408 Вложение 1168410 Вложение 1168412 Вложение 1168414 Вложение 1168416 Вложение 1168418 Вложение 1168420 Вложение 1168422 Вложение 1168424 Вложение 1168426 Вложение 1168428 Вложение 1168430 Вложение 1168432 Вложение 1168434 Вложение 1168436

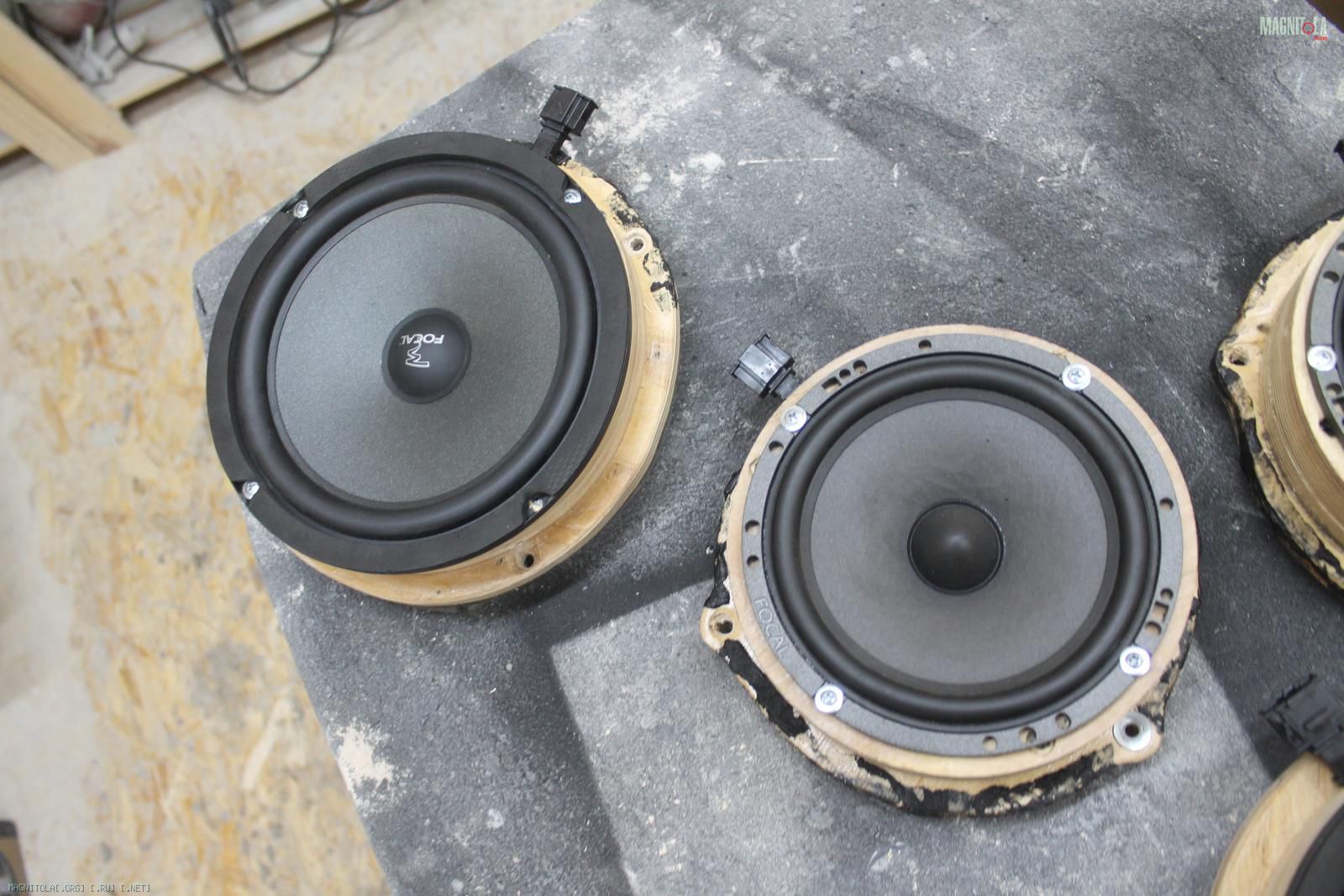

Такие были проставочные кольца...
Вложение 1168438 Вложение 1168440 Вложение 1168442

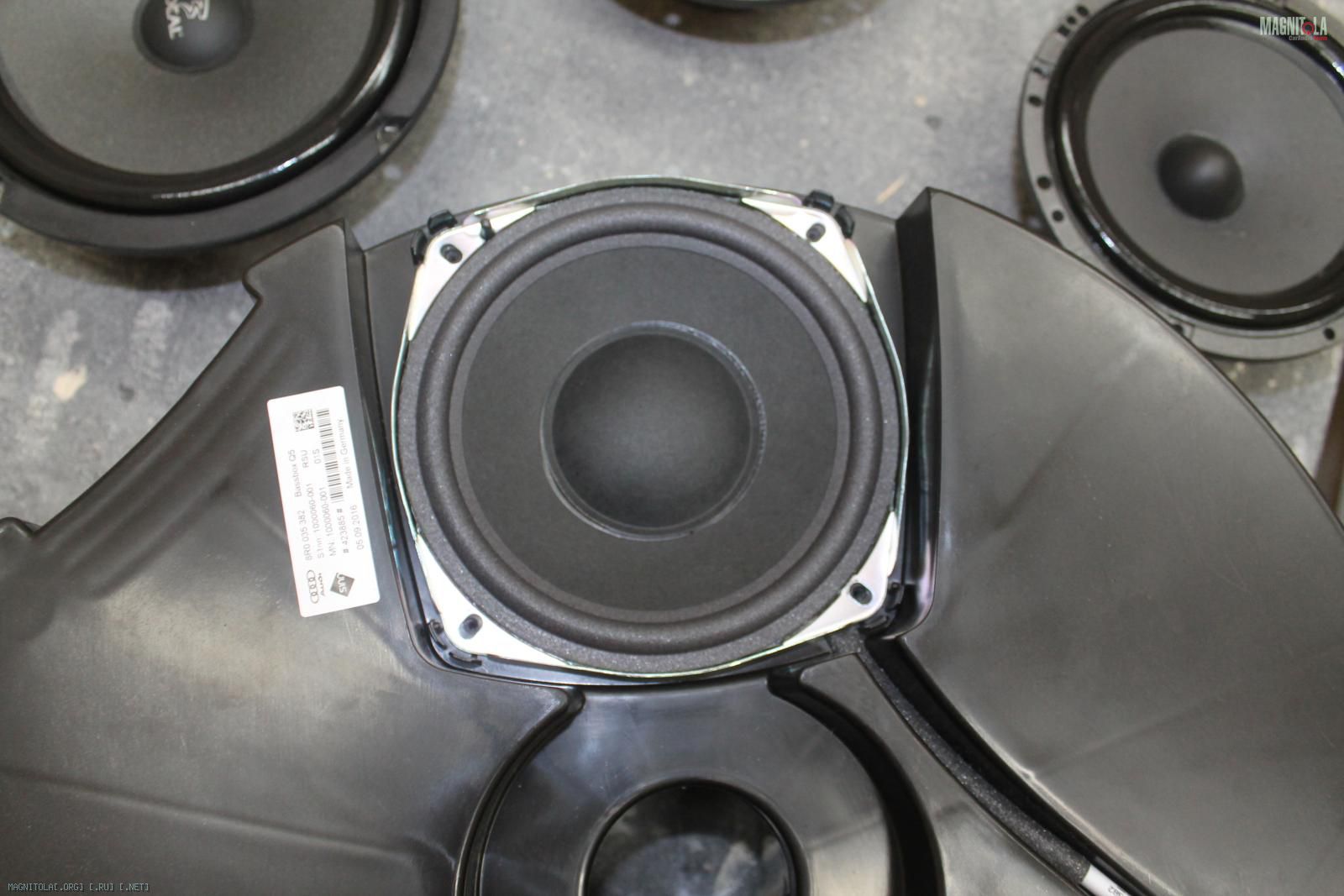

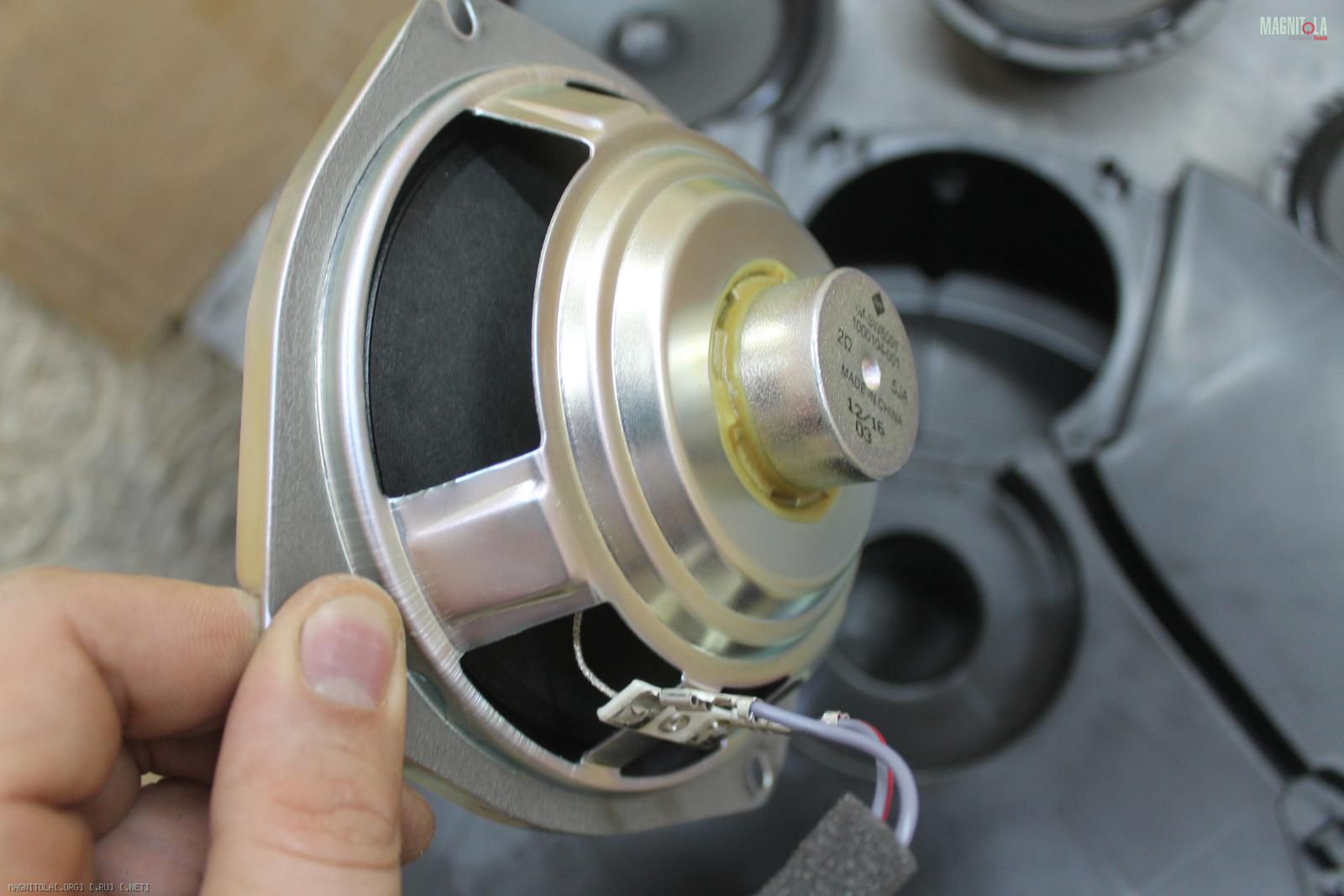

Подвесы всех динамиков пропитываем... очищаем диффузоры, приводим в идеальный вид. Штатный саб.. 6"
Вложение 1168444 Вложение 1168446 Вложение 1168448 Вложение 1168450 Вложение 1168452 Вложение 1168454 Вложение 1168456

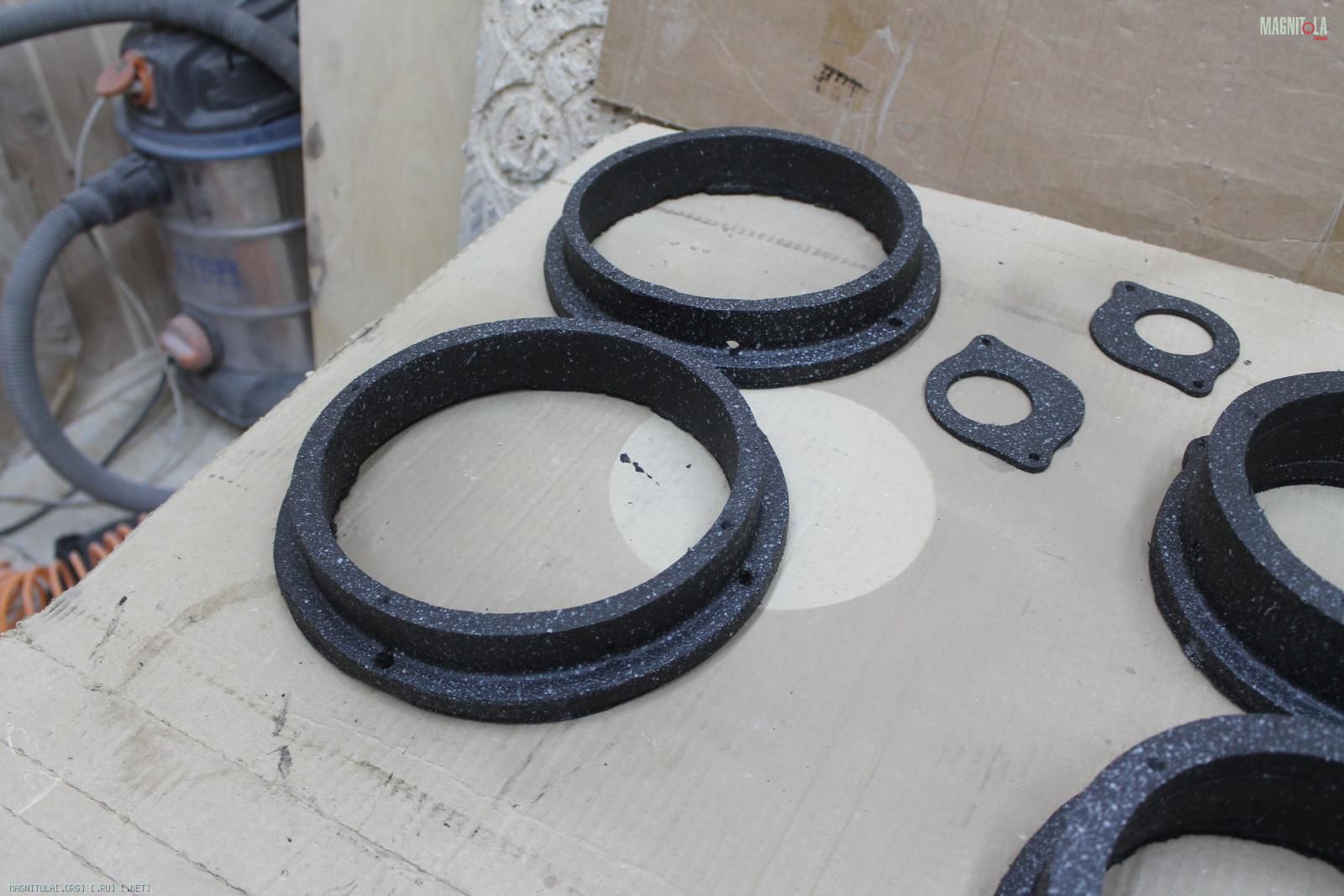

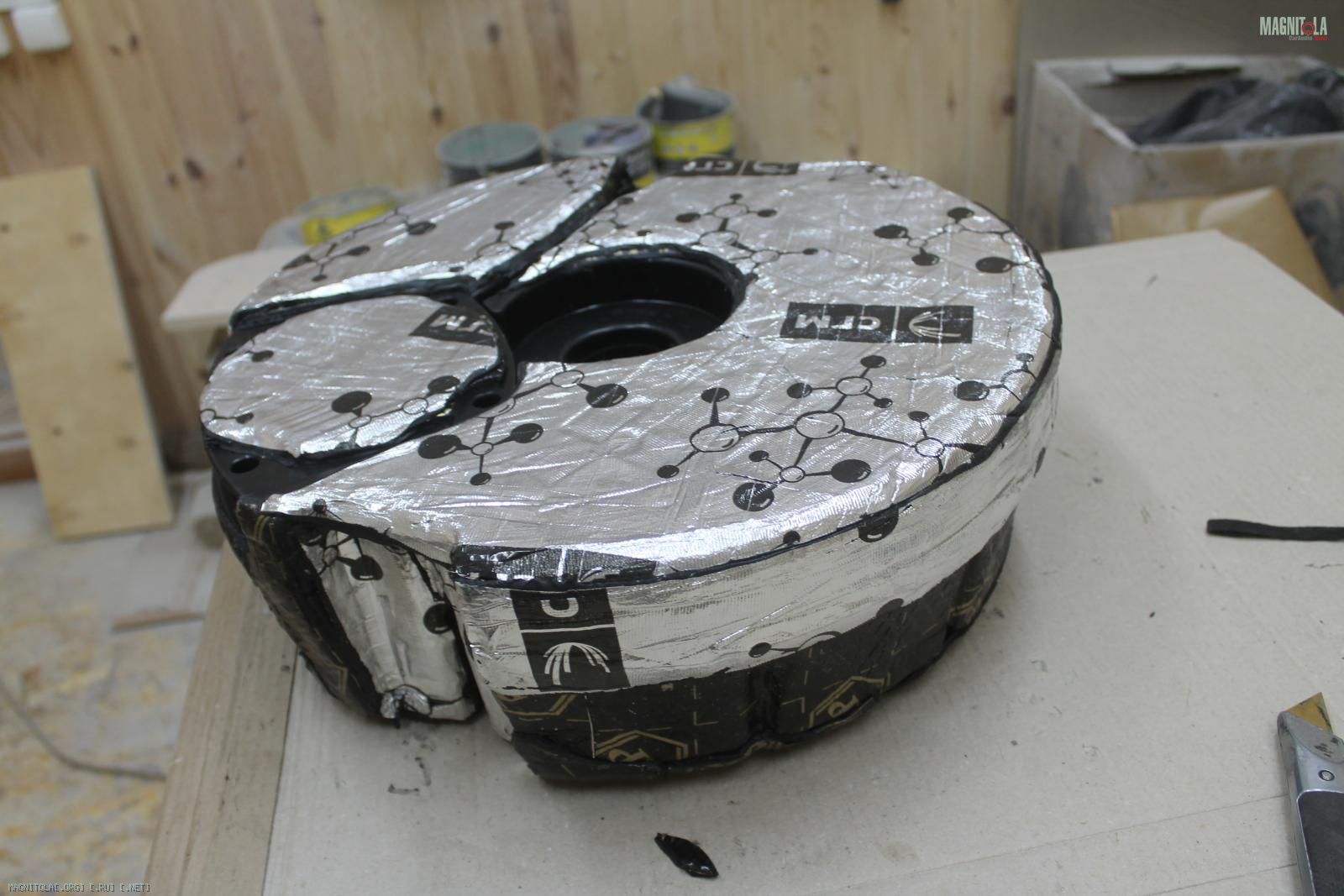

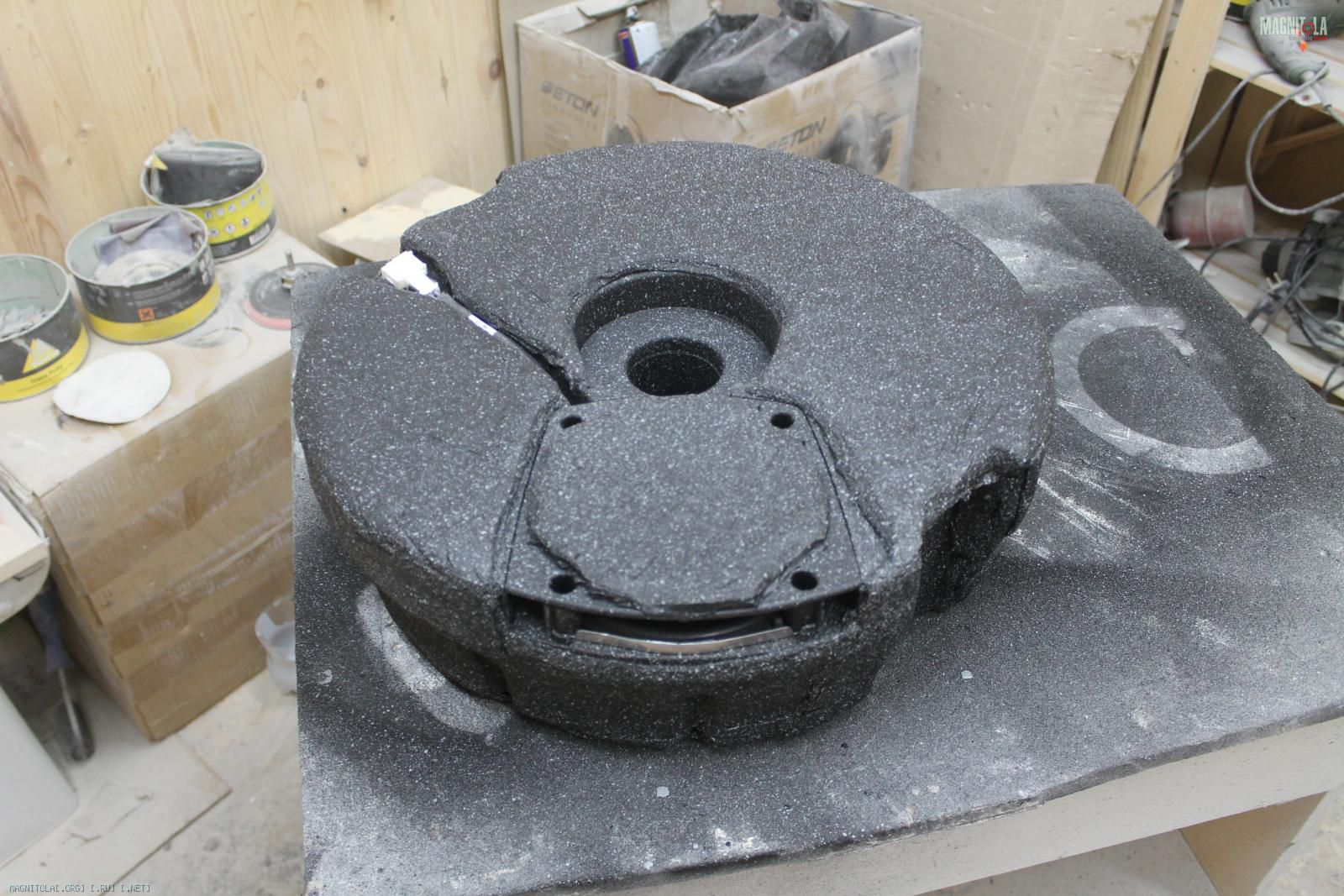

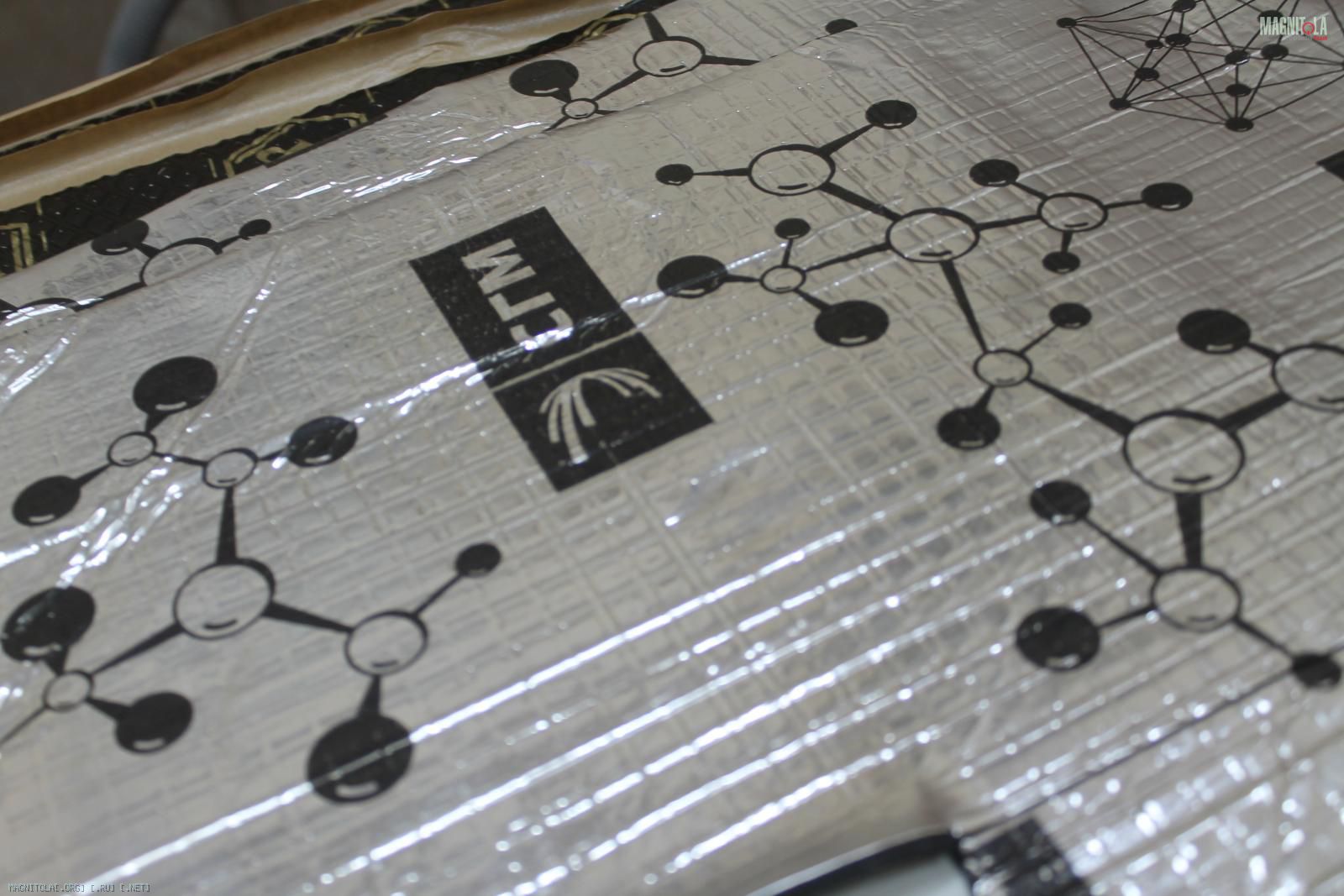

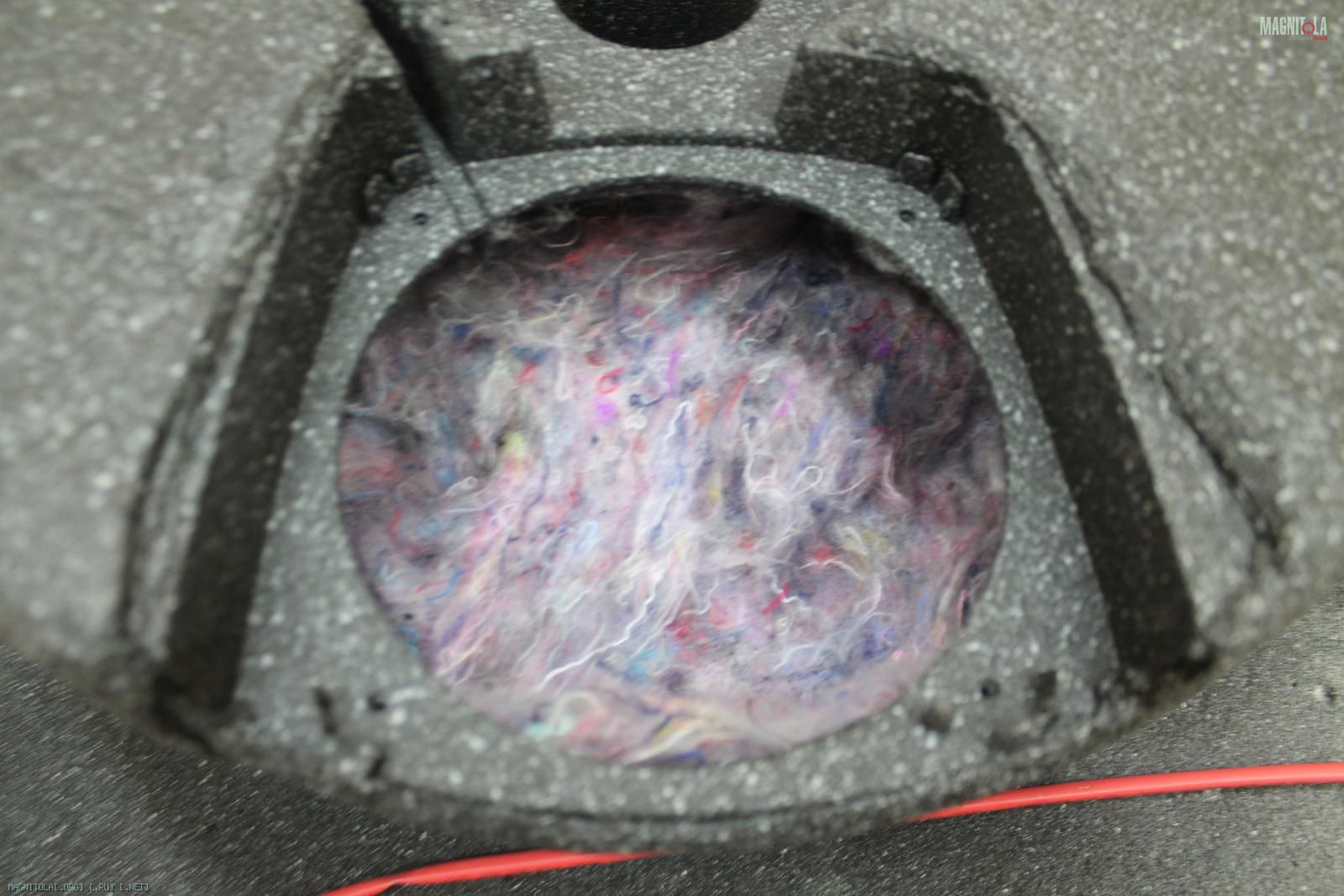

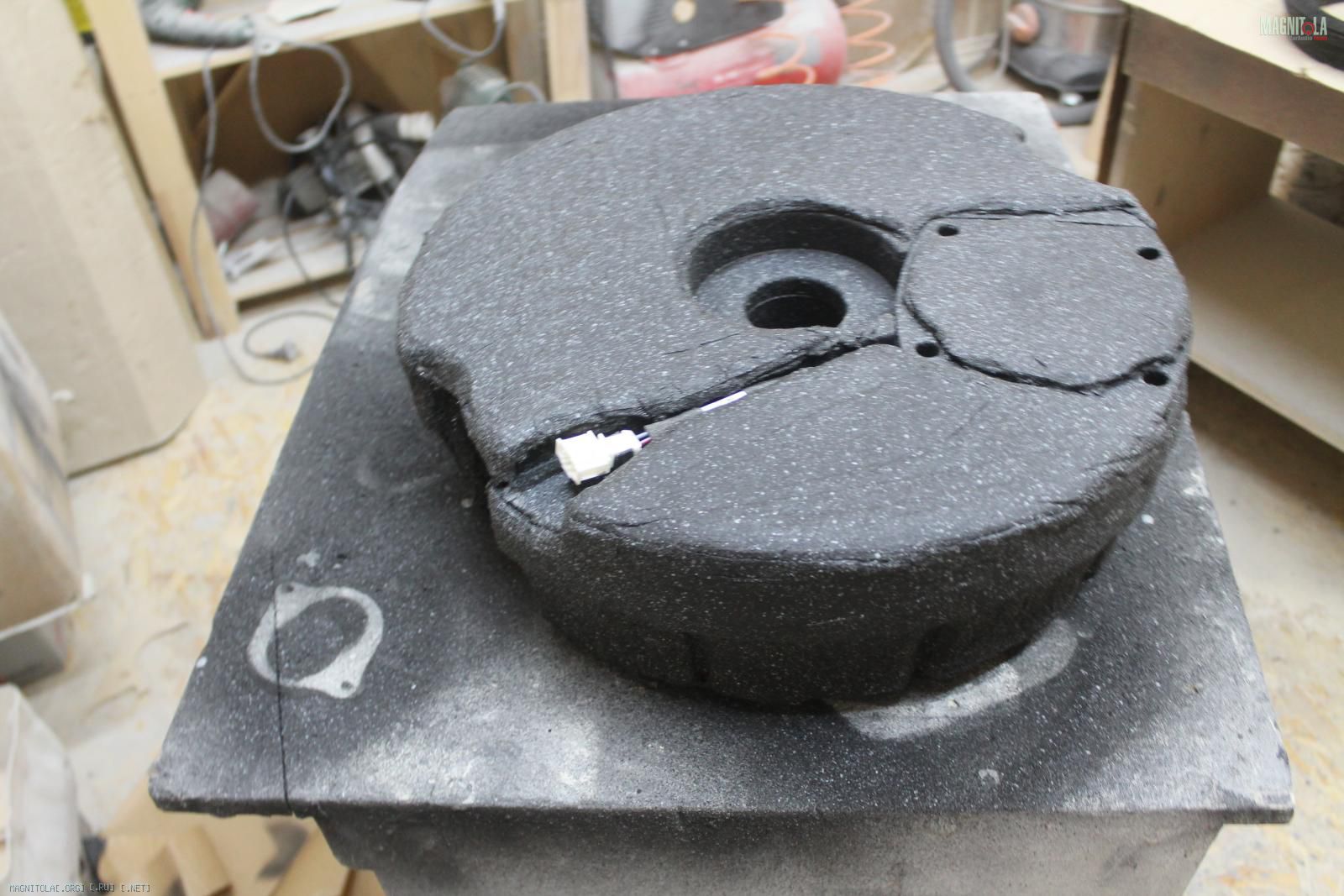

Делаем более жестким пластиковый корпус.. стр бомб 4,5мм + сгм 4 мм, акустическое демпфирование ватином, покраска... Проставочные кольца после доработки и покраски...
Вложение 1168458 Вложение 1168460 Вложение 1168462 Вложение 1168464 Вложение 1168466 Вложение 1168468 Вложение 1168470 Вложение 1168472 Вложение 1168474 Вложение 1168476 Вложение 1168478 Вложение 1168480 Вложение 1168482 Вложение 1168484 Вложение 1168486 Вложение 1168488 Вложение 1168490

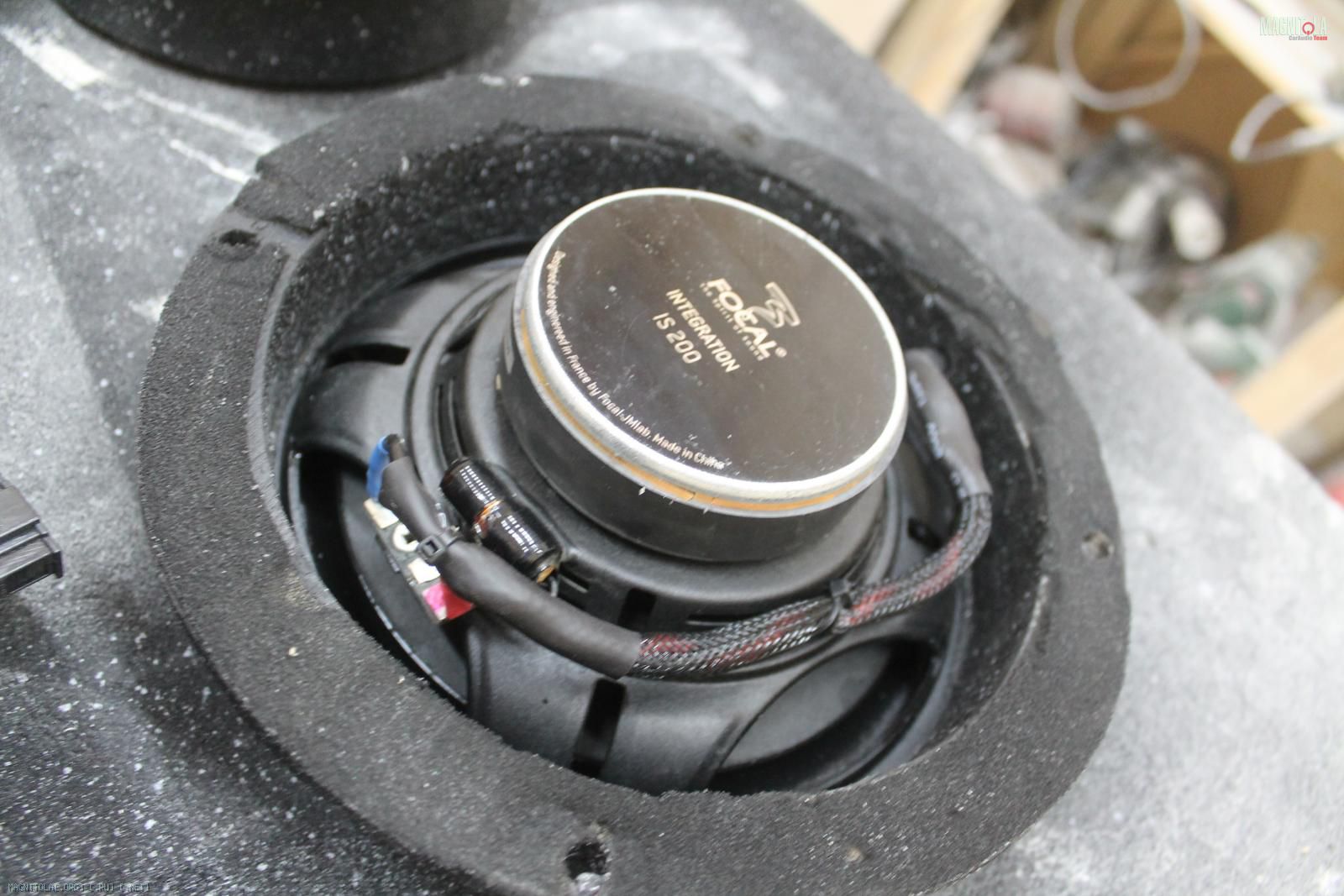

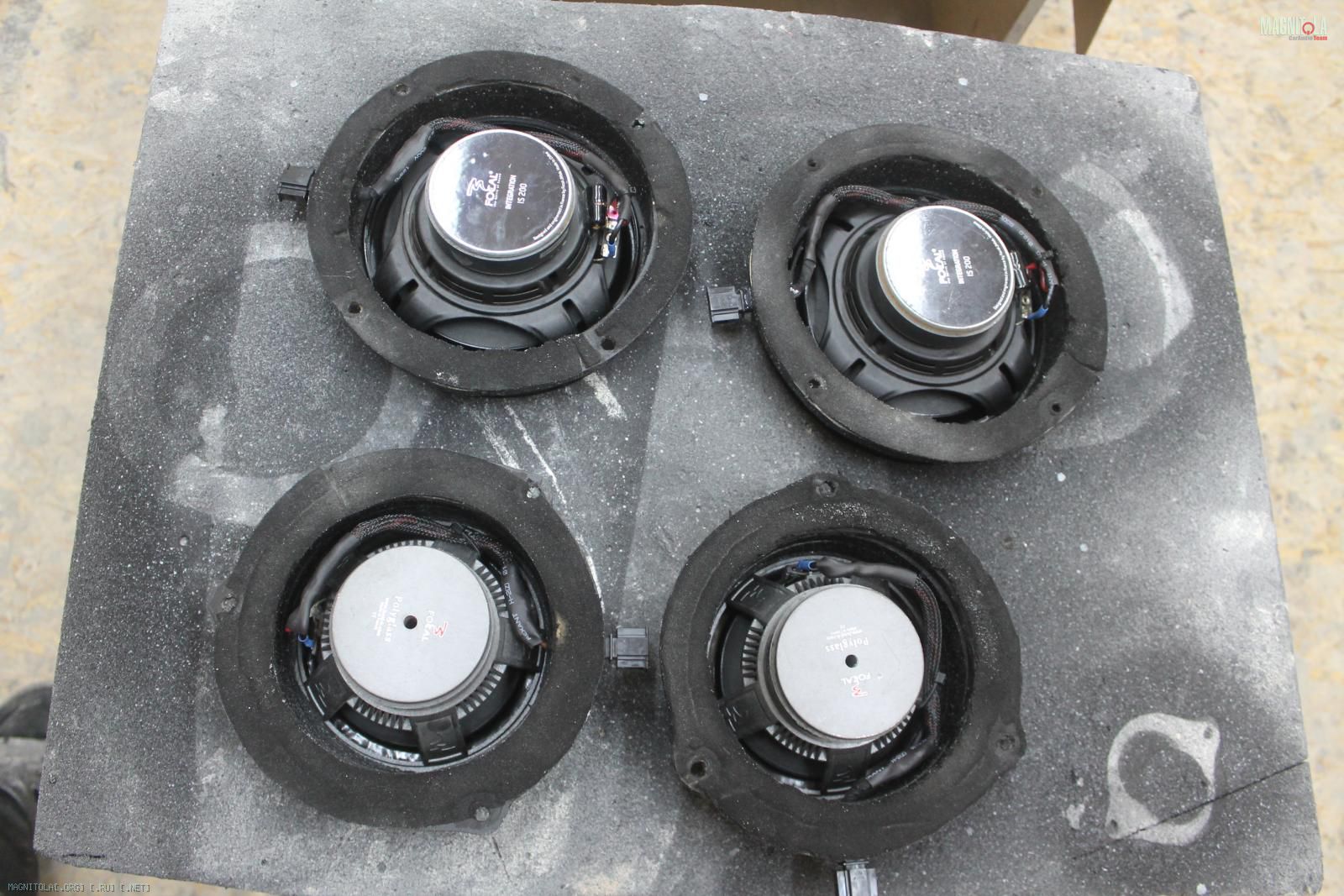

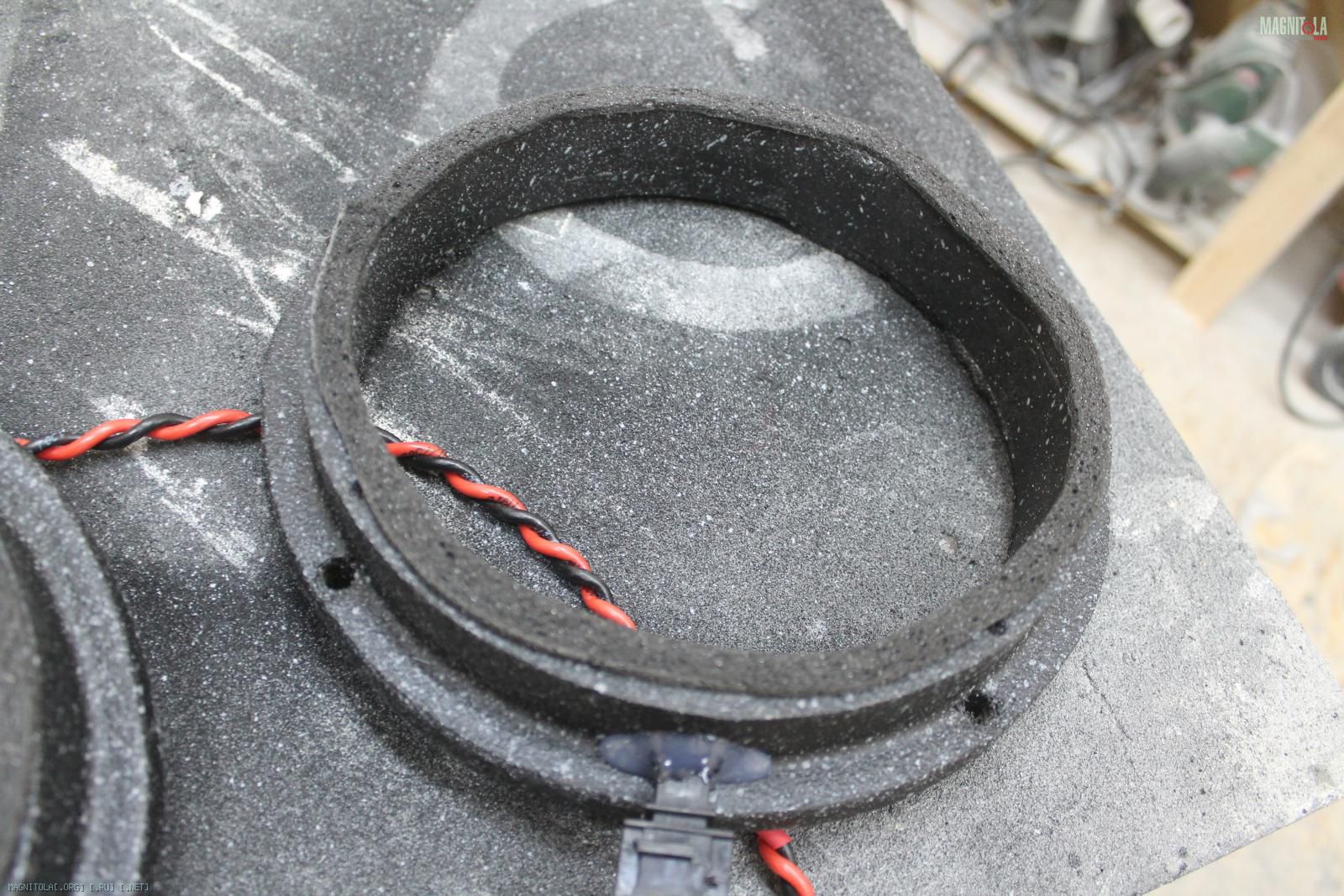

Уплотнительная лента из бипласта, подключение, закрепление проводки..
Саморезы под торкс..
Вложение 1168492 Вложение 1168494 Вложение 1168496 Вложение 1168498 Вложение 1168500 Вложение 1168502 Вложение 1168504 Вложение 1168506

Крепление проставочных колей на винты под шестигранник М5...
Волноотвод из битопласта...

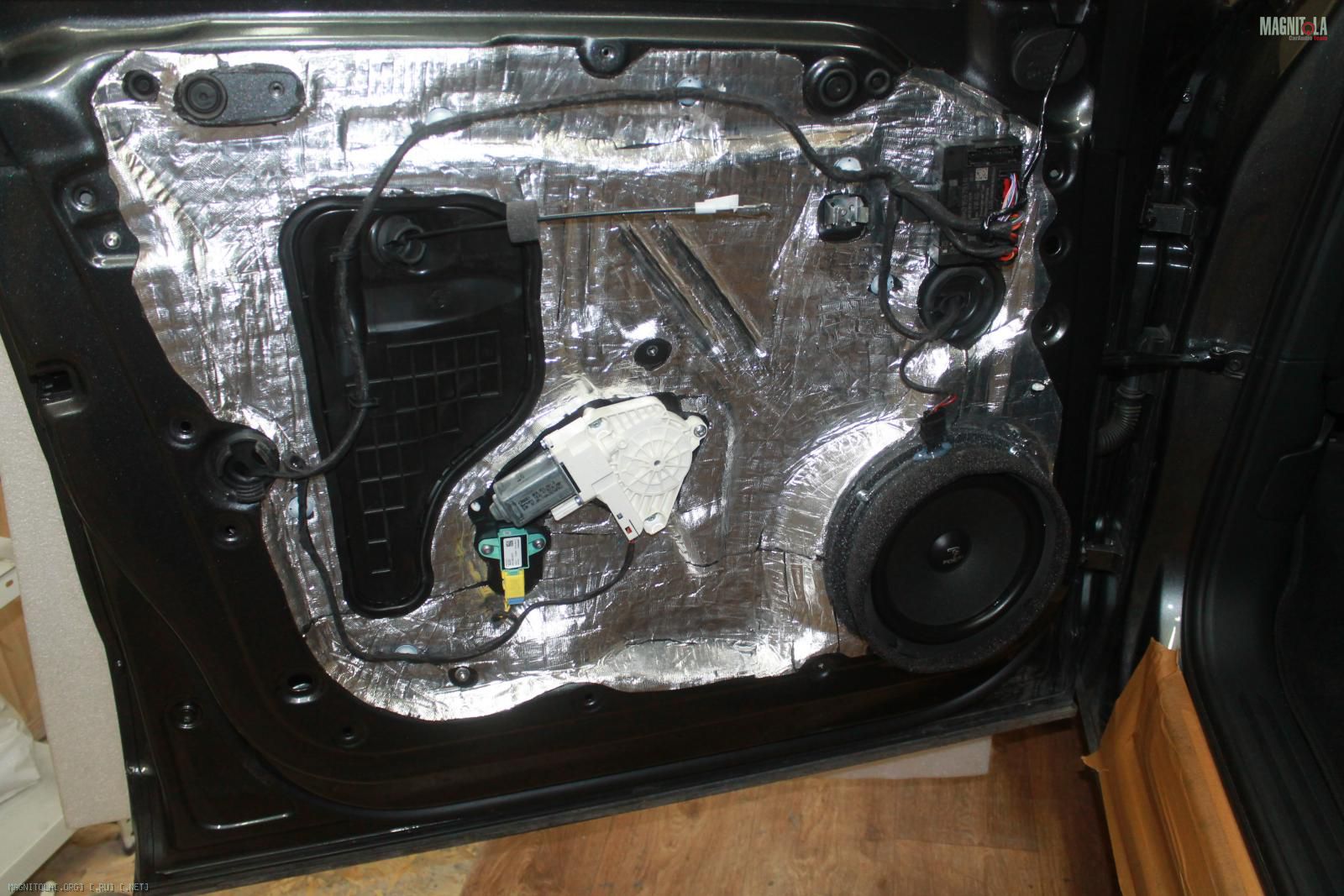

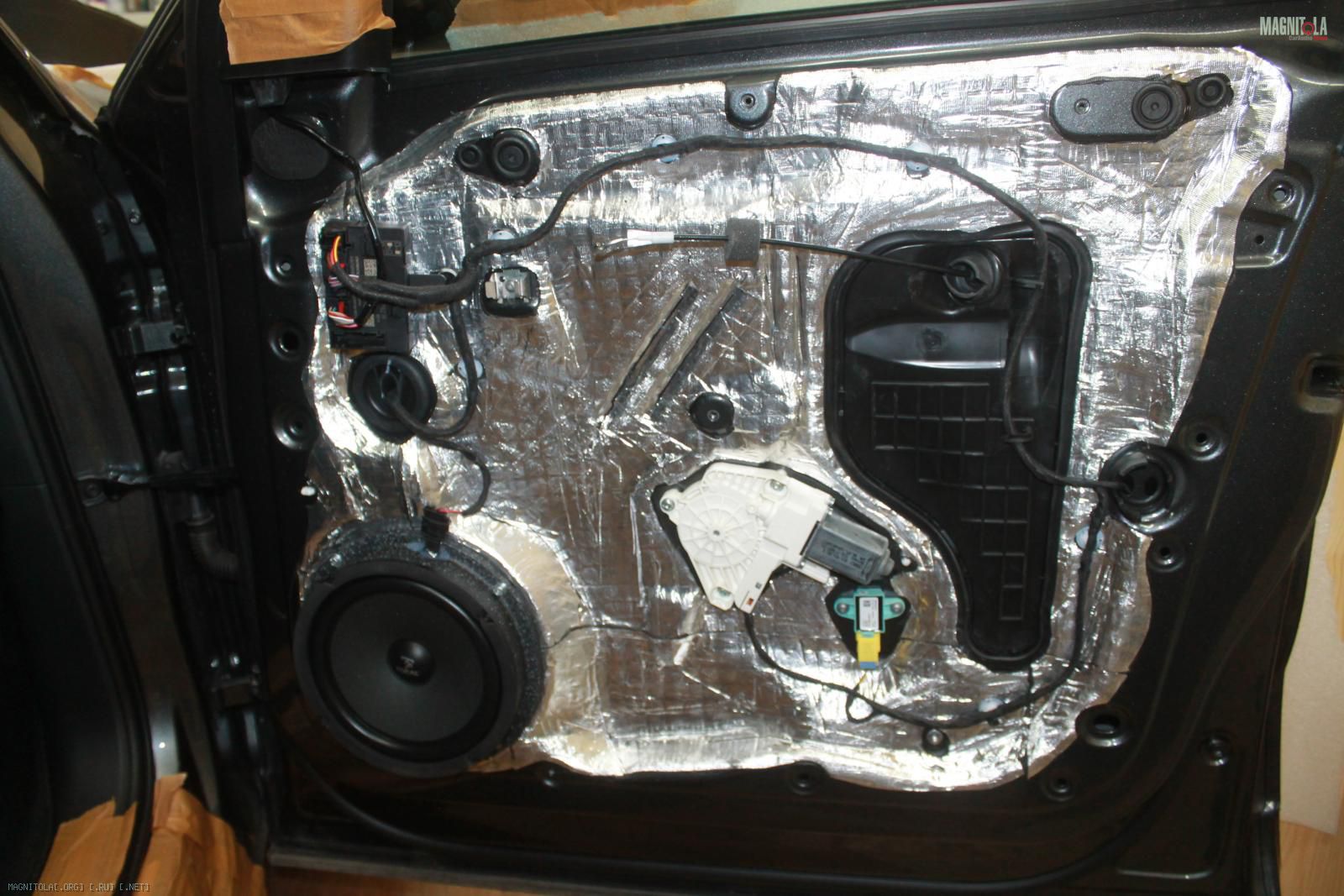

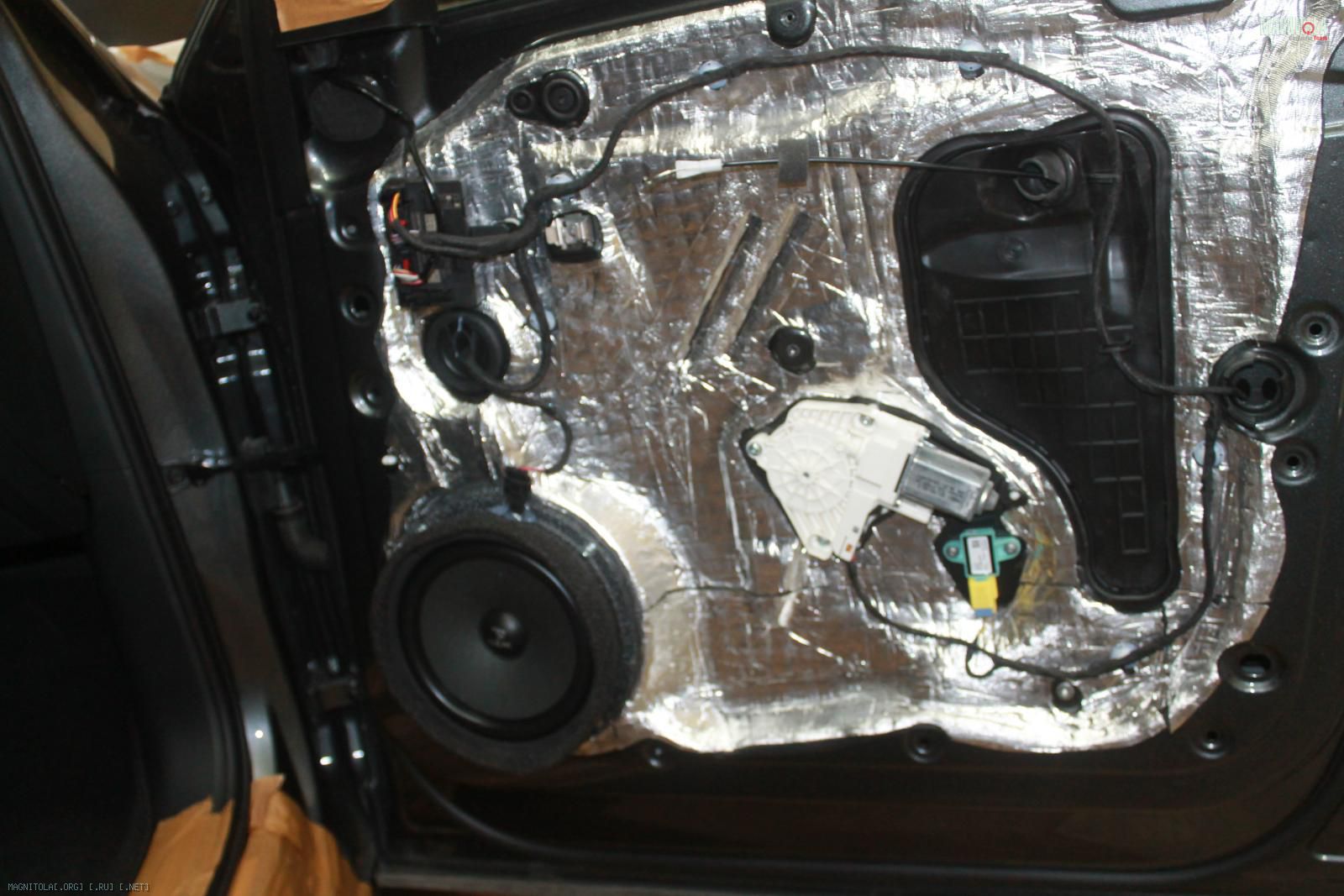

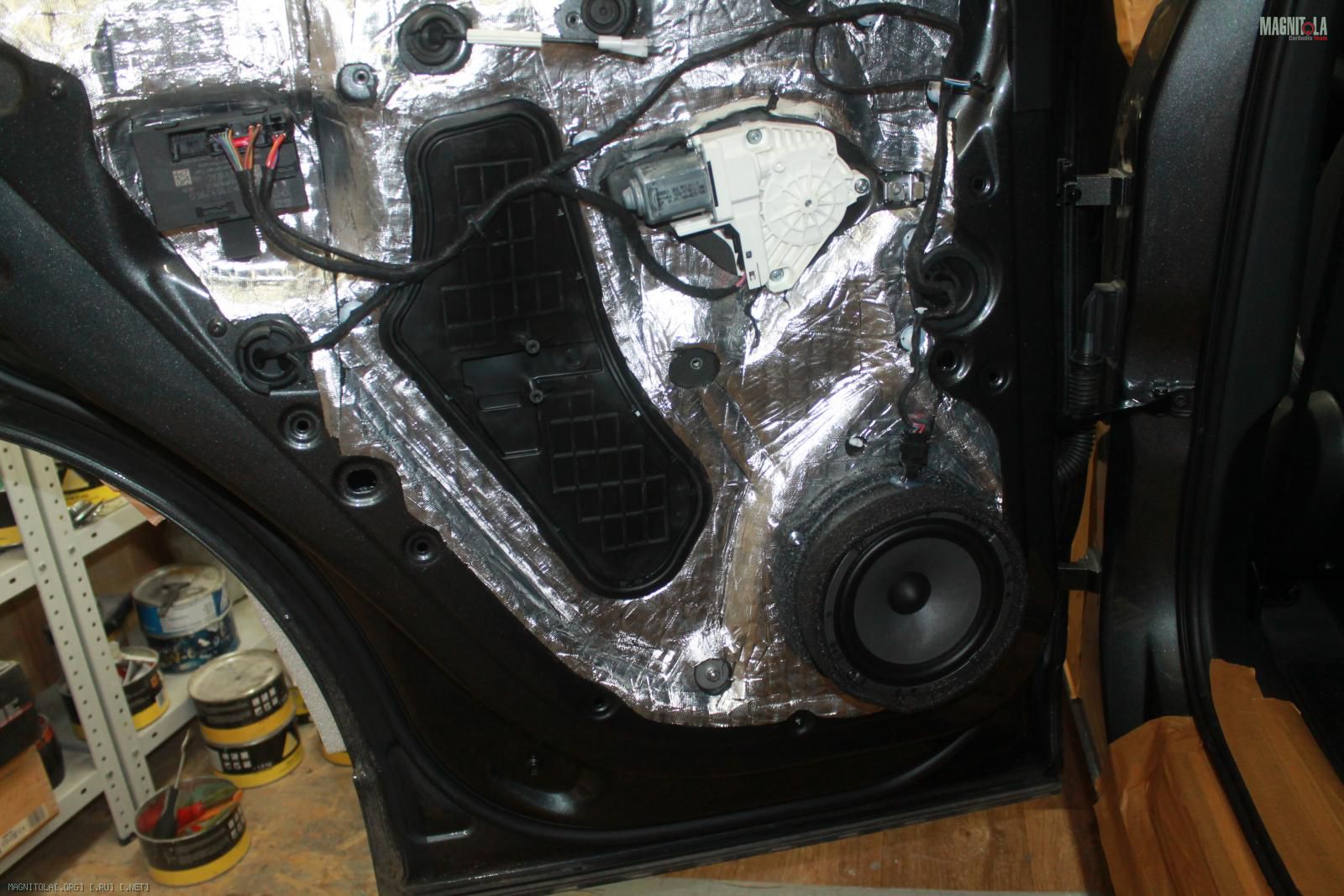

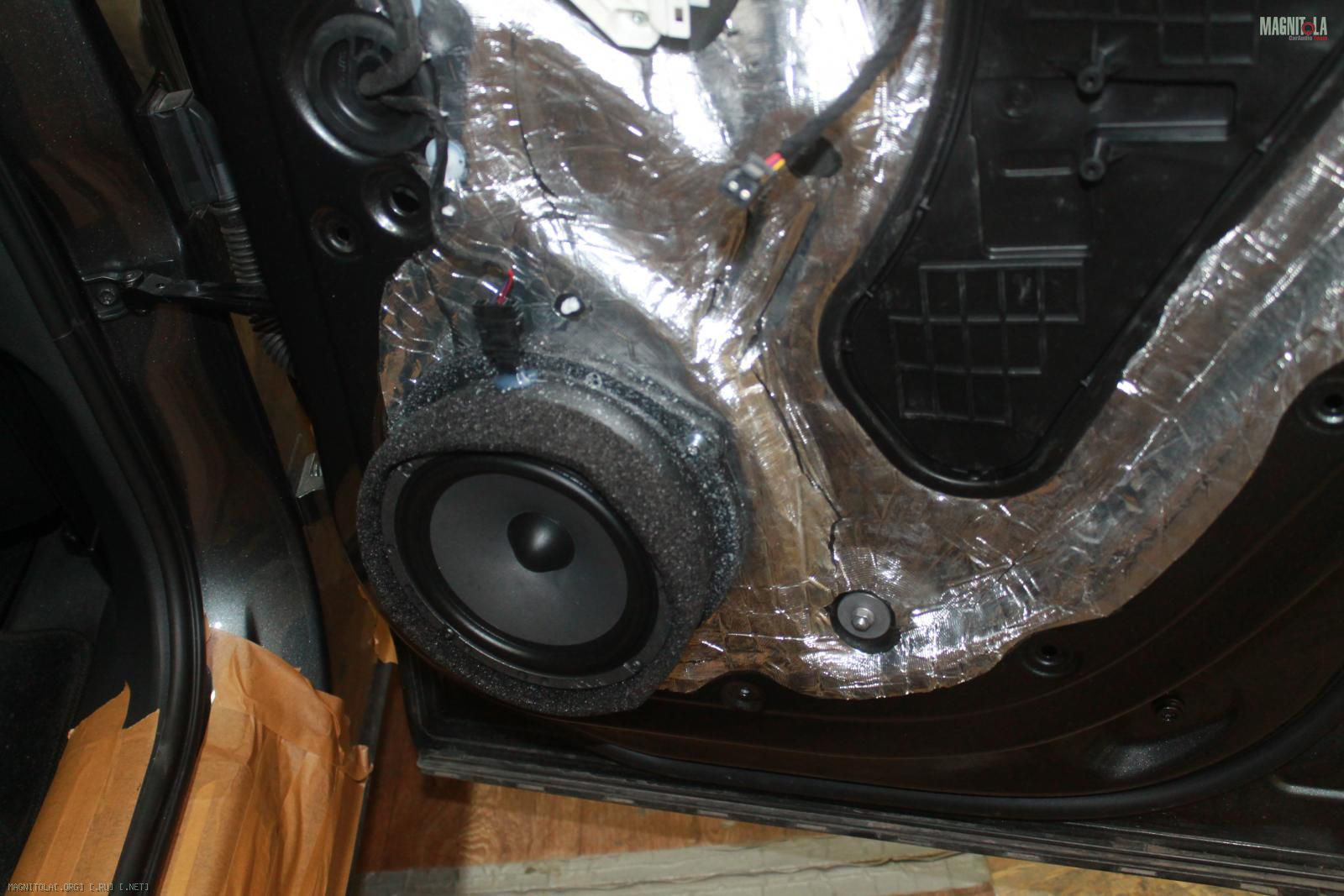

Двери итог...
Вложение 1168508 Вложение 1168510 Вложение 1168512 Вложение 1168514 Вложение 1168516 Вложение 1168518 Вложение 1168520 Вложение 1168522 Вложение 1168524 Вложение 1168526 Вложение 1168528 Вложение 1168530

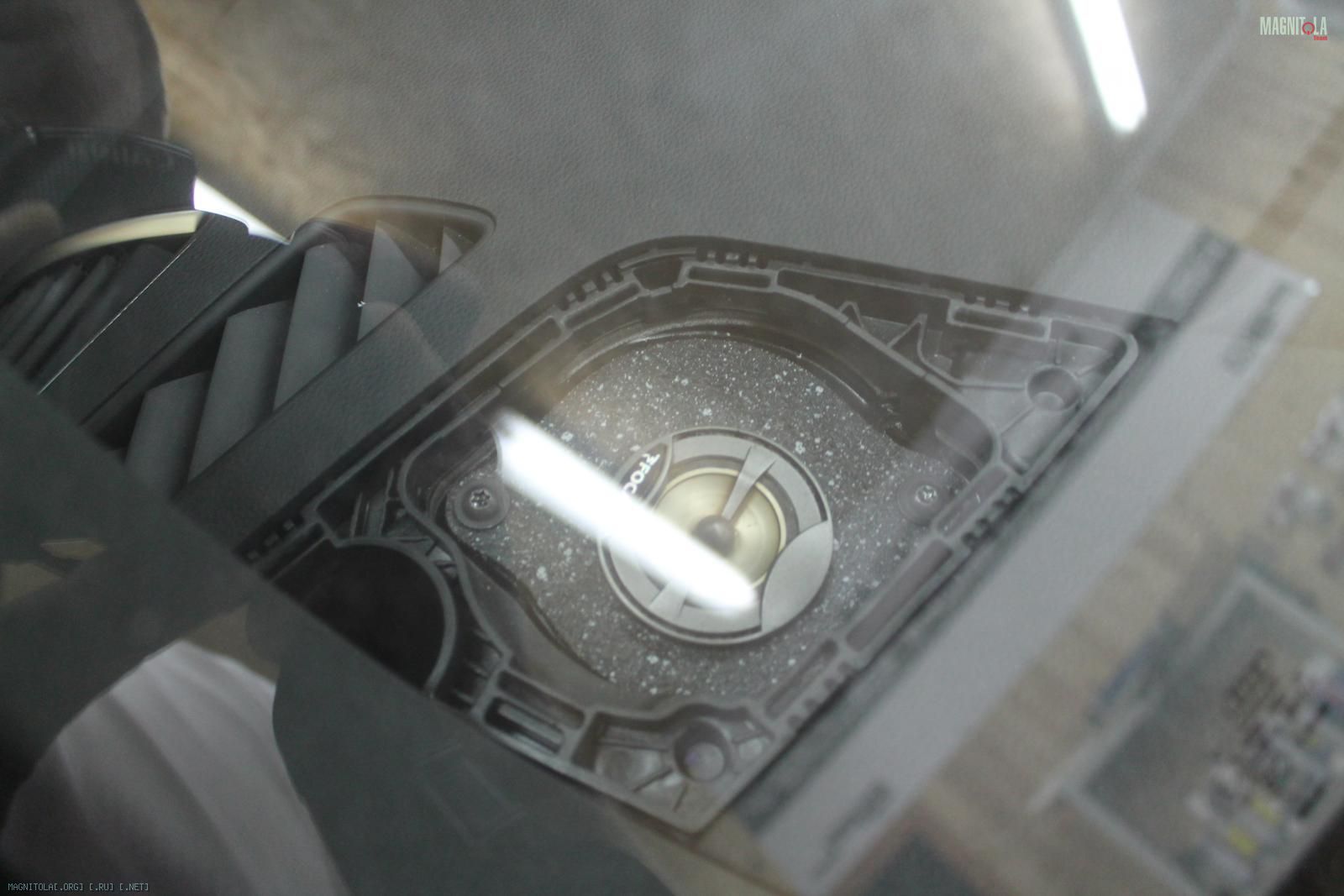

Меняем конденсаторы на ВЧ.
Вложение 1168532 Вложение 1168534 Вложение 1168536 Вложение 1168538 Вложение 1168540

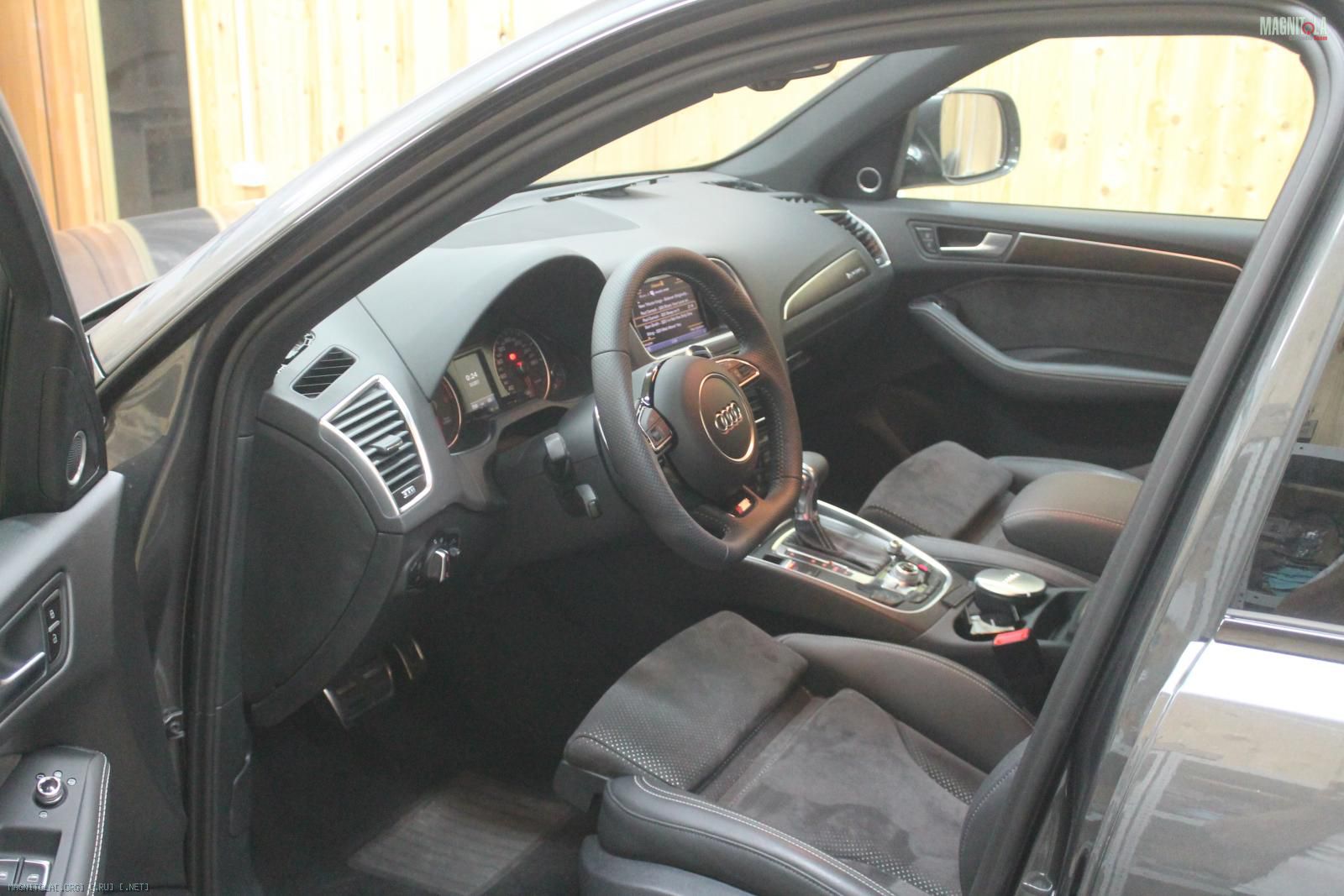

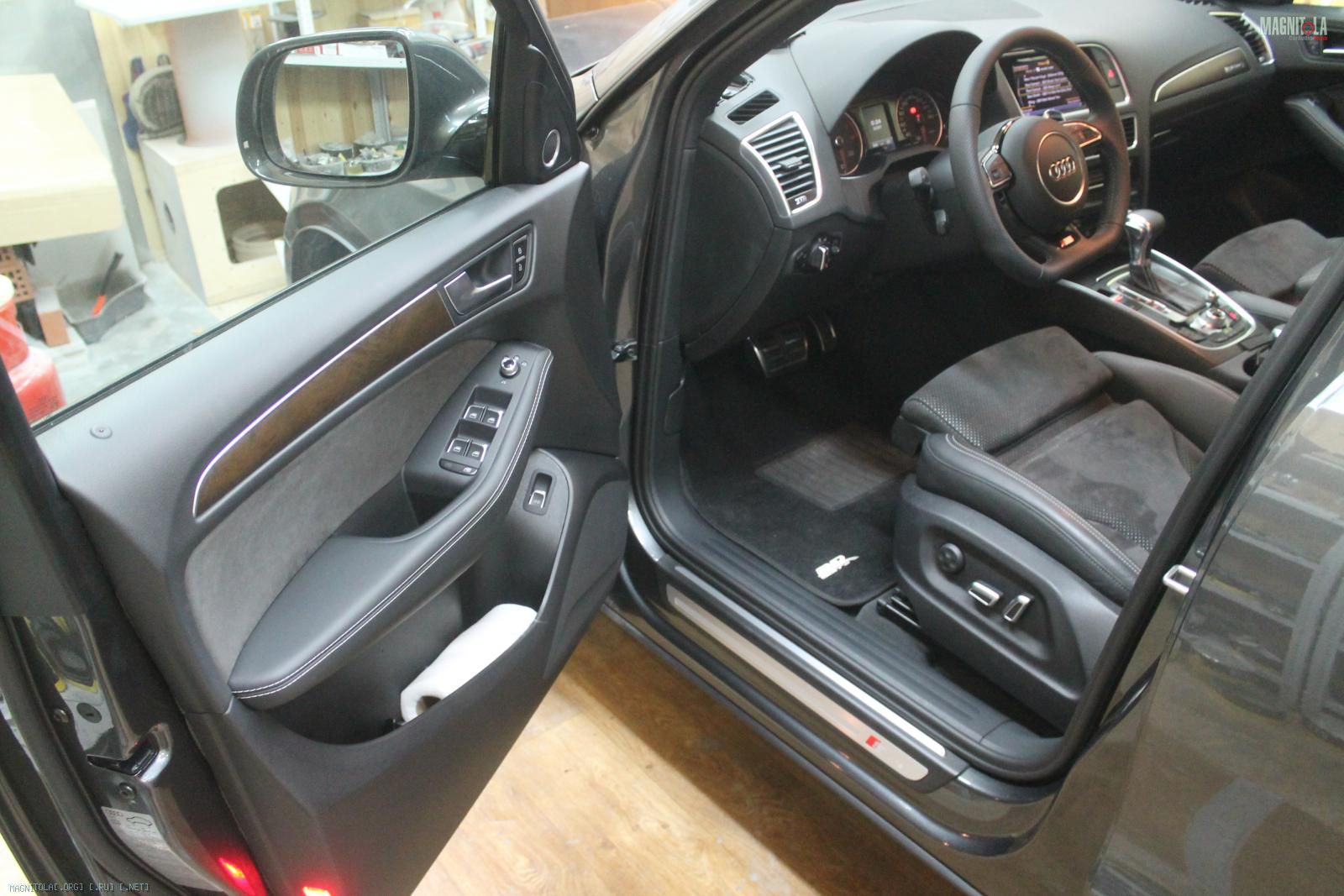

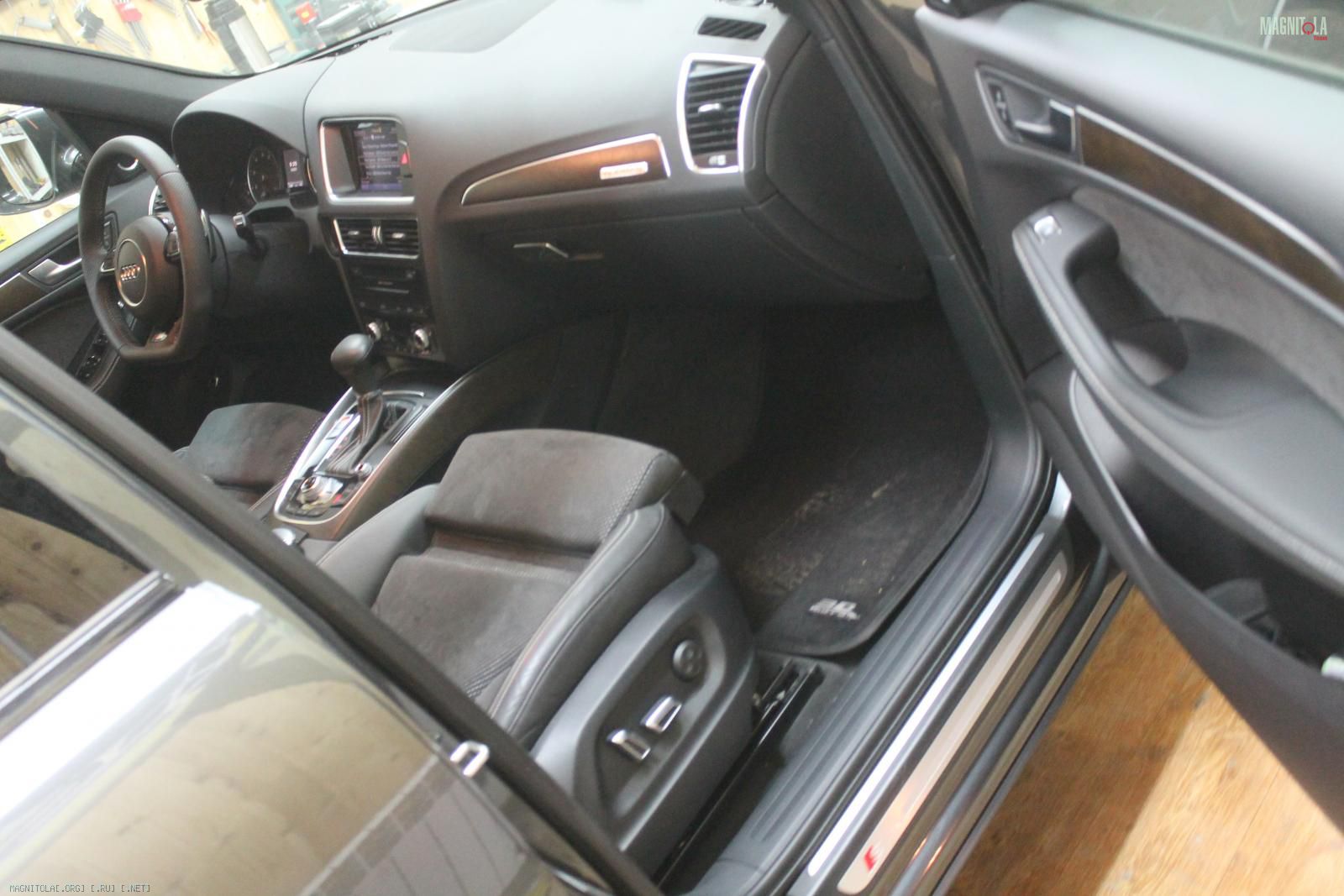

Собираем...
Вложение 1168542 Вложение 1168544 Вложение 1168546 Вложение 1168548
10.09.2017, 23:23
st220

Вложений: 3

Re: Изготовление корпусов для сабвуферов, фальшпанелей

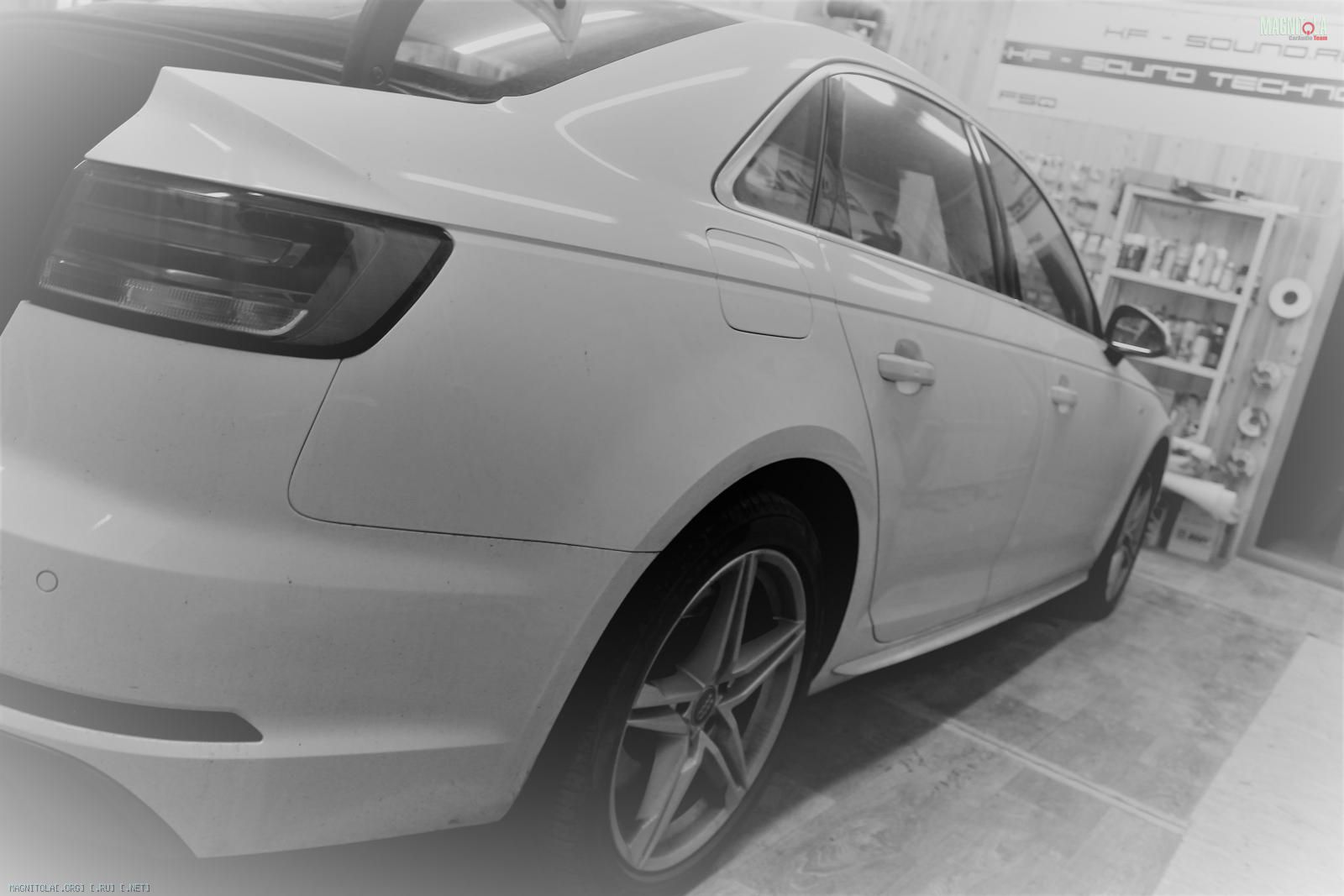

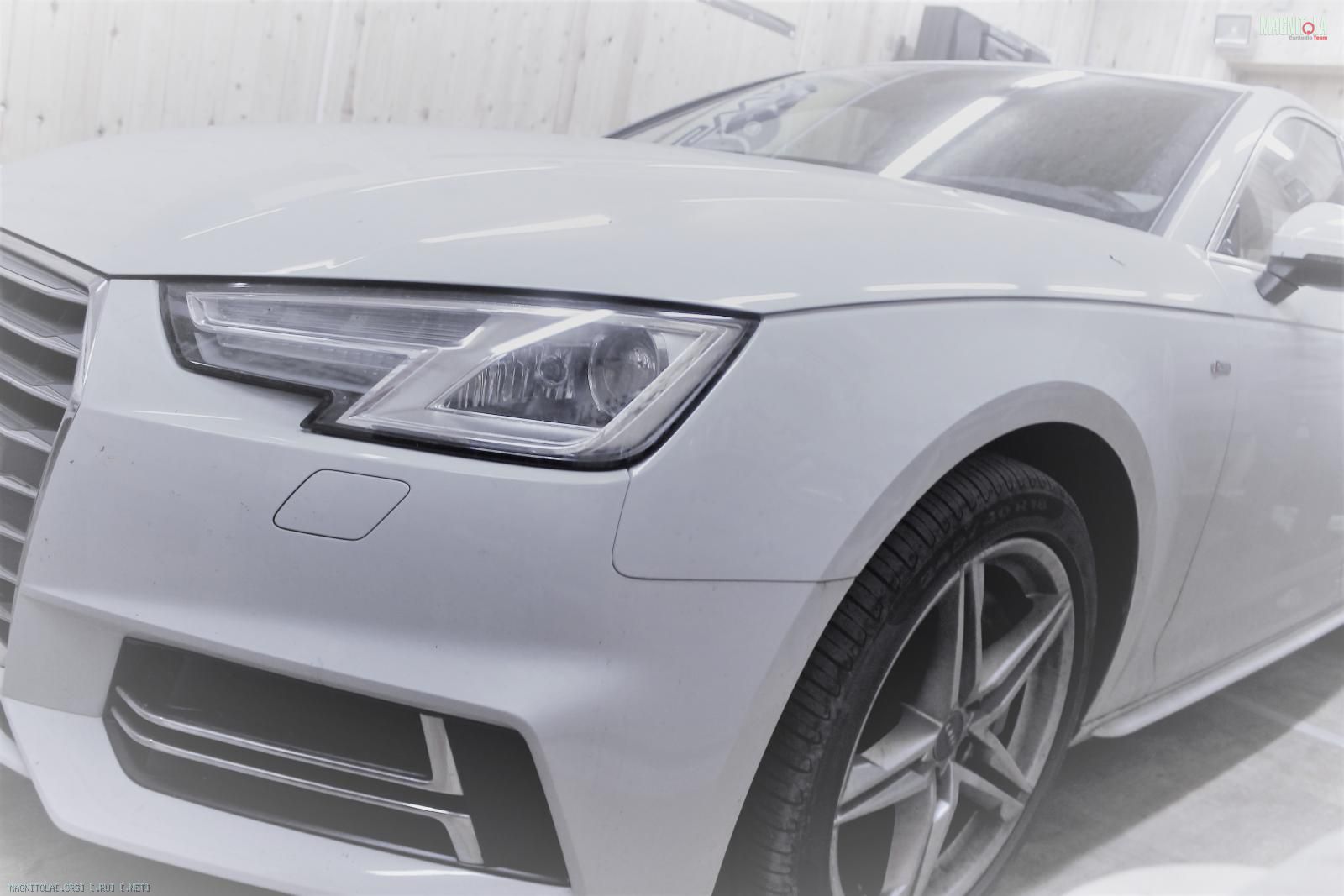

В KF-Sound Technology приехала Audi A4 B9
Вложение 1168550 Вложение 1168552 Вложение 1168554
