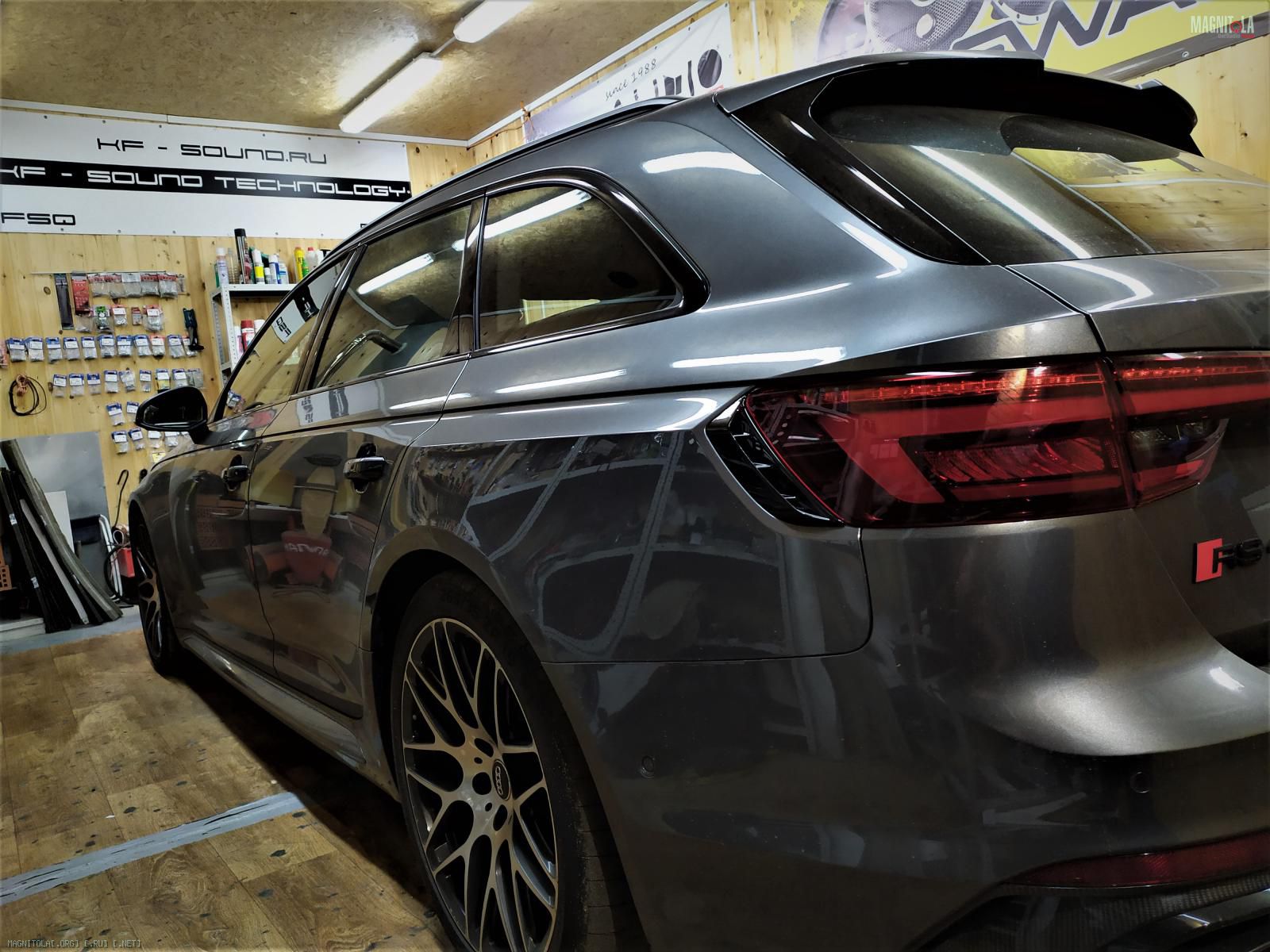

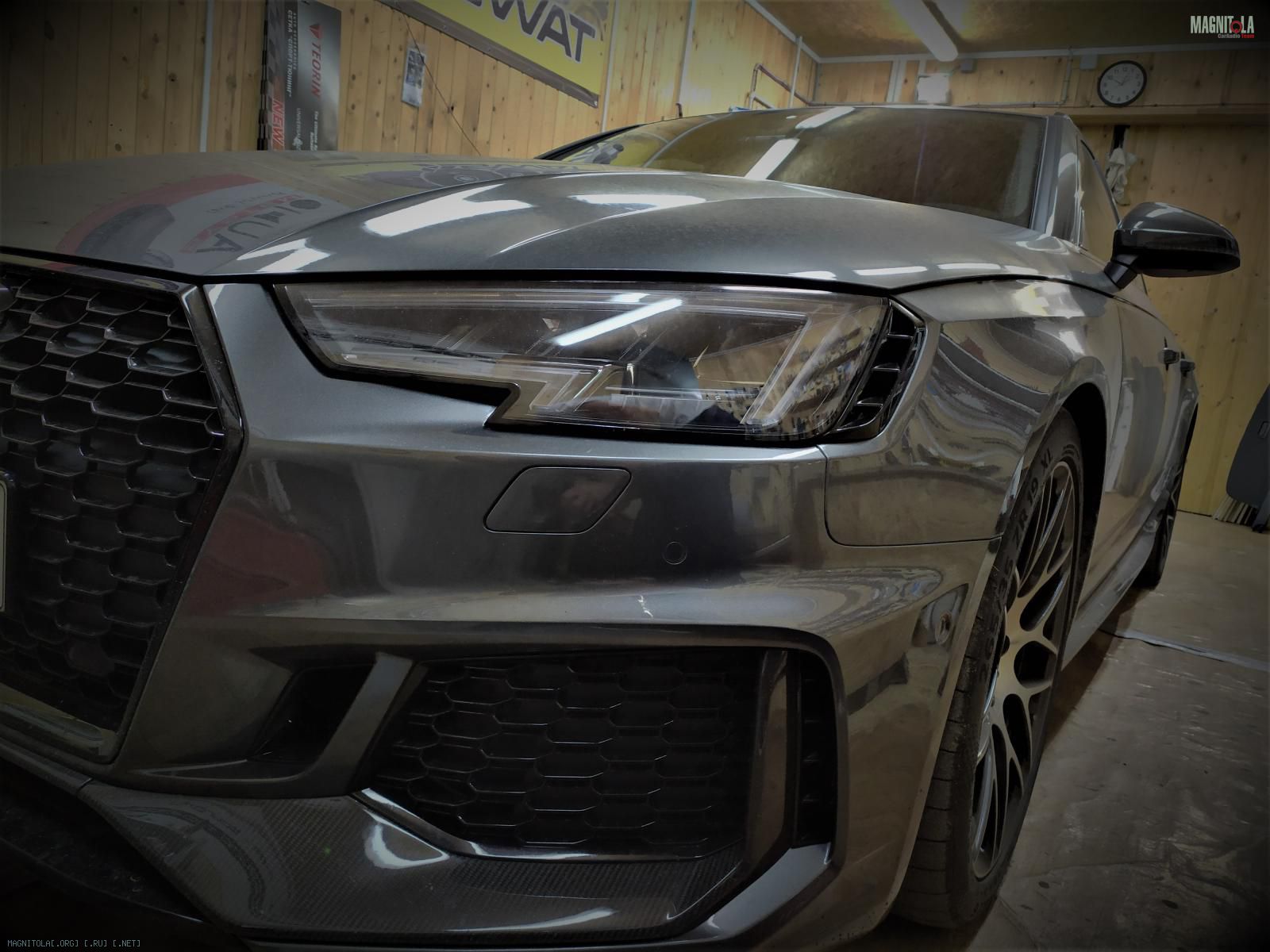

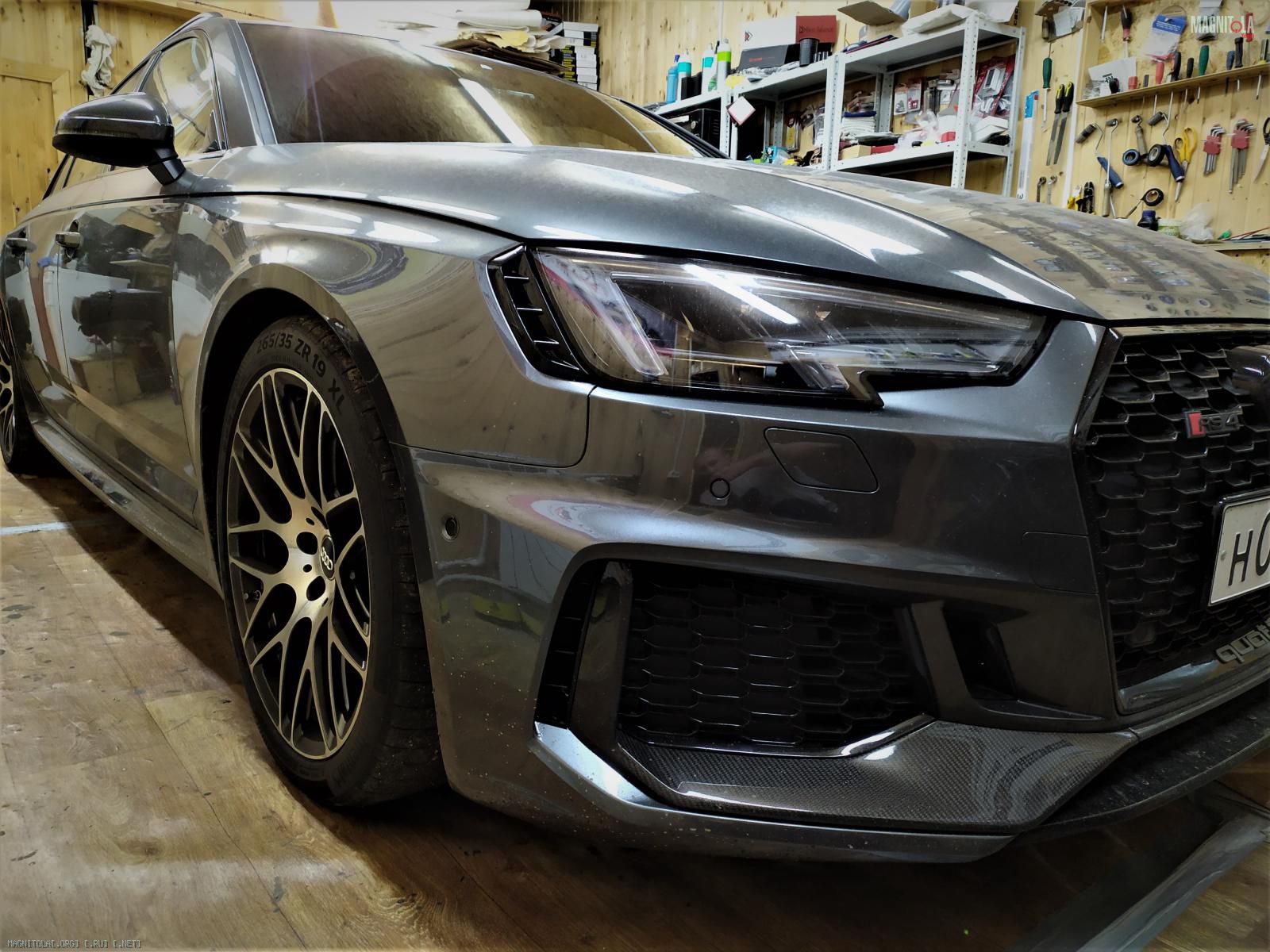

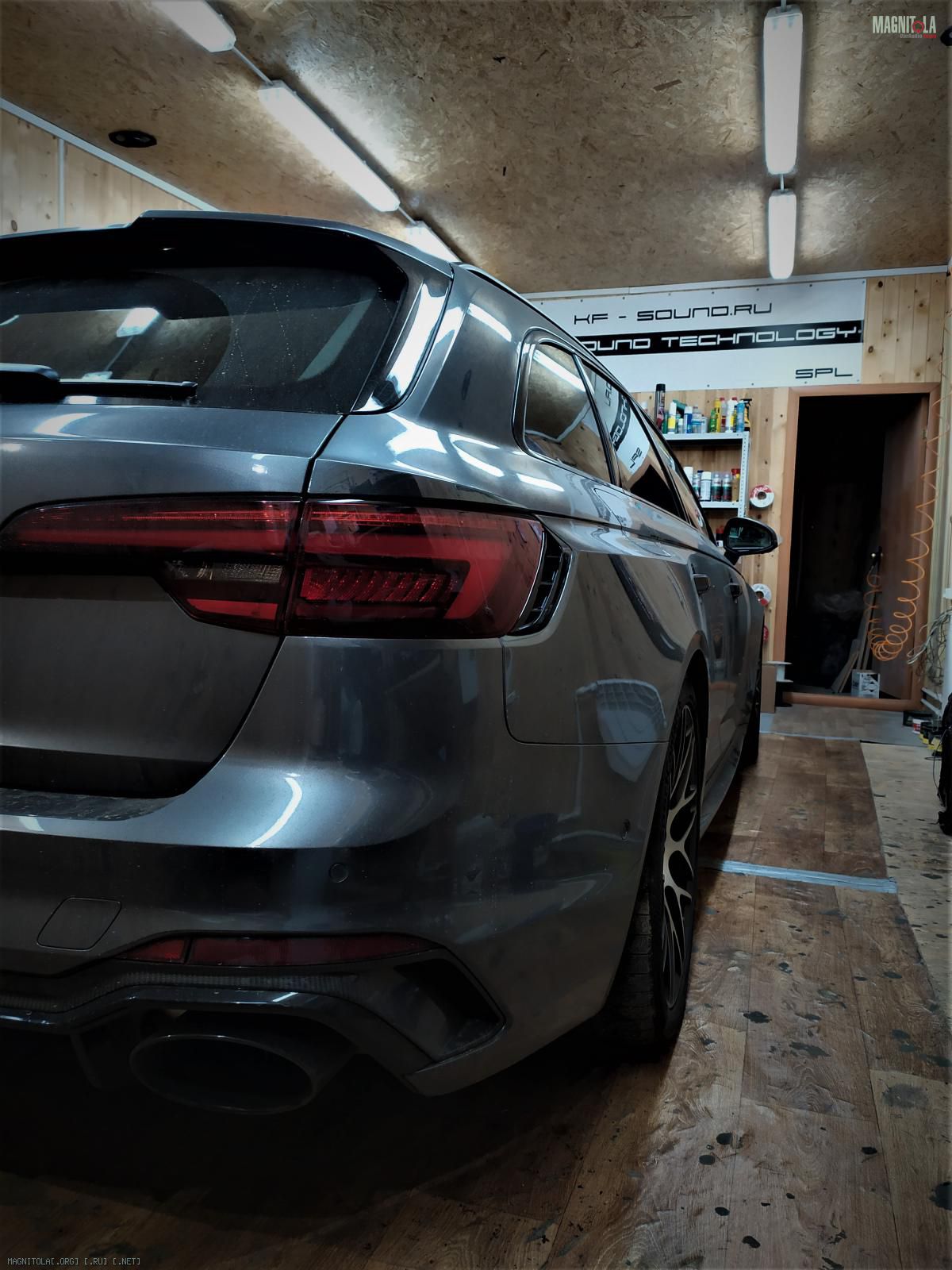

В KF-Sound Technology приехала Audi RS4

Вложение 1323877Вложение 1323879Вложение 1323881Вложение 1323883Вложение 1323885

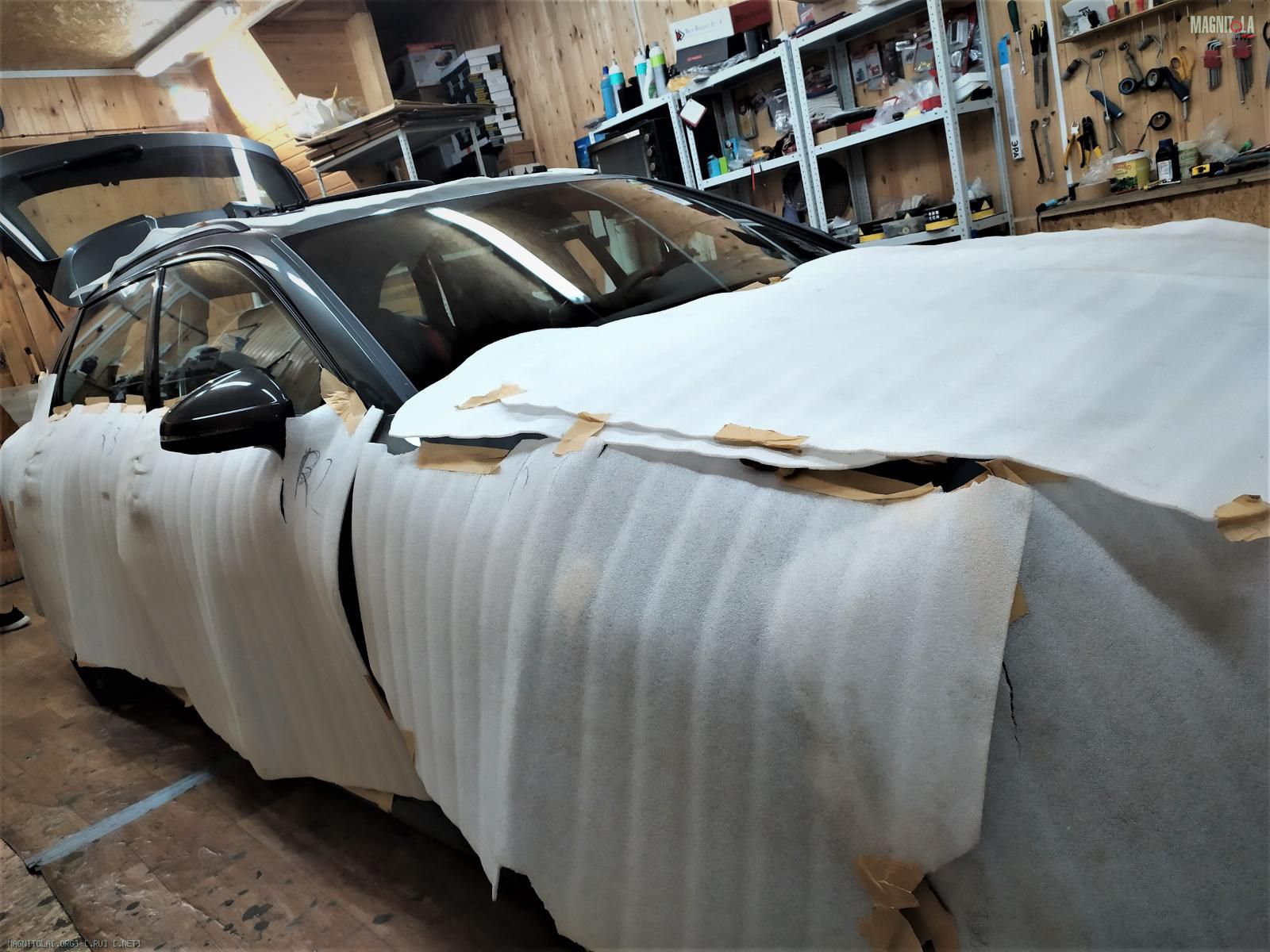

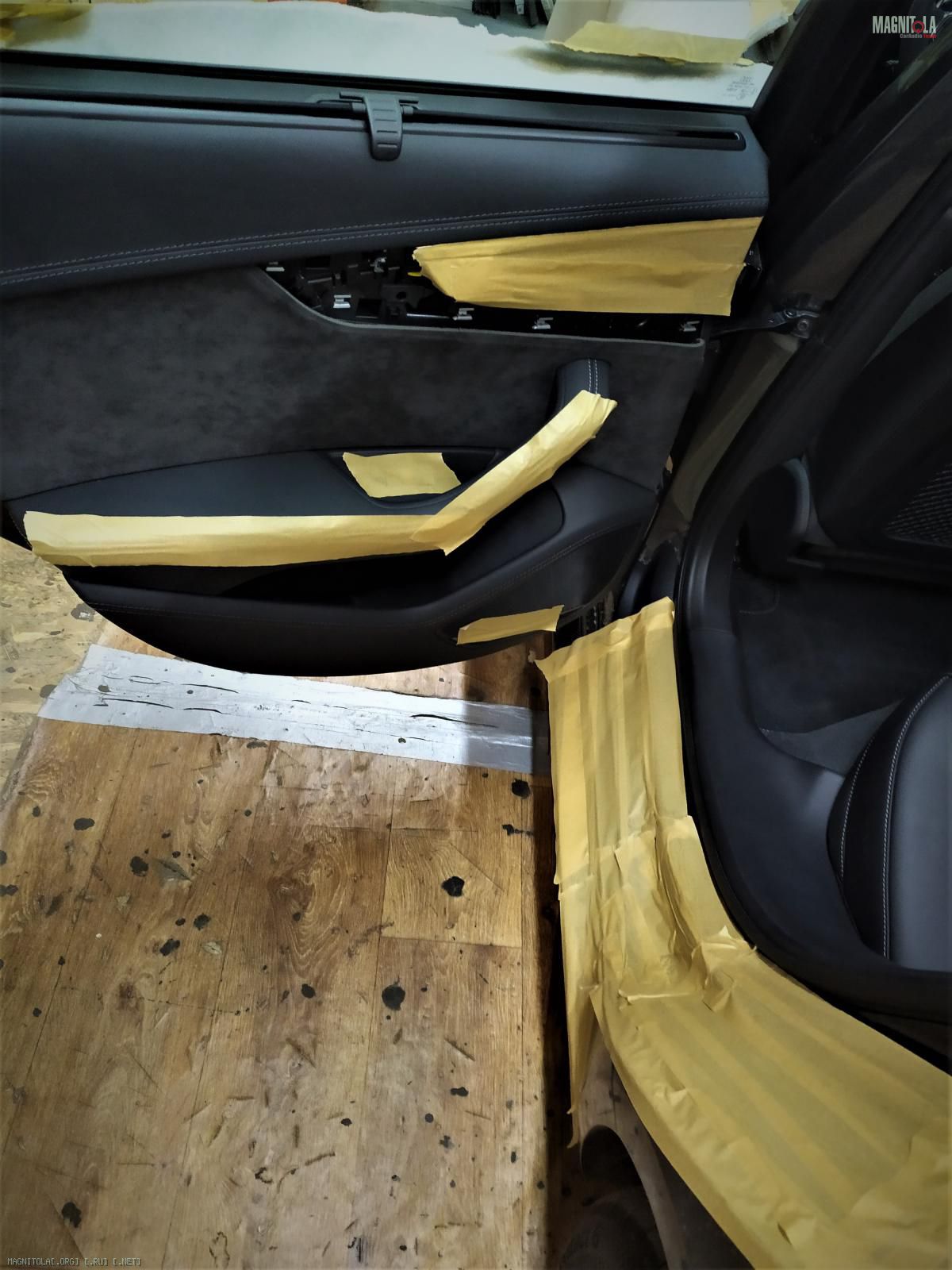

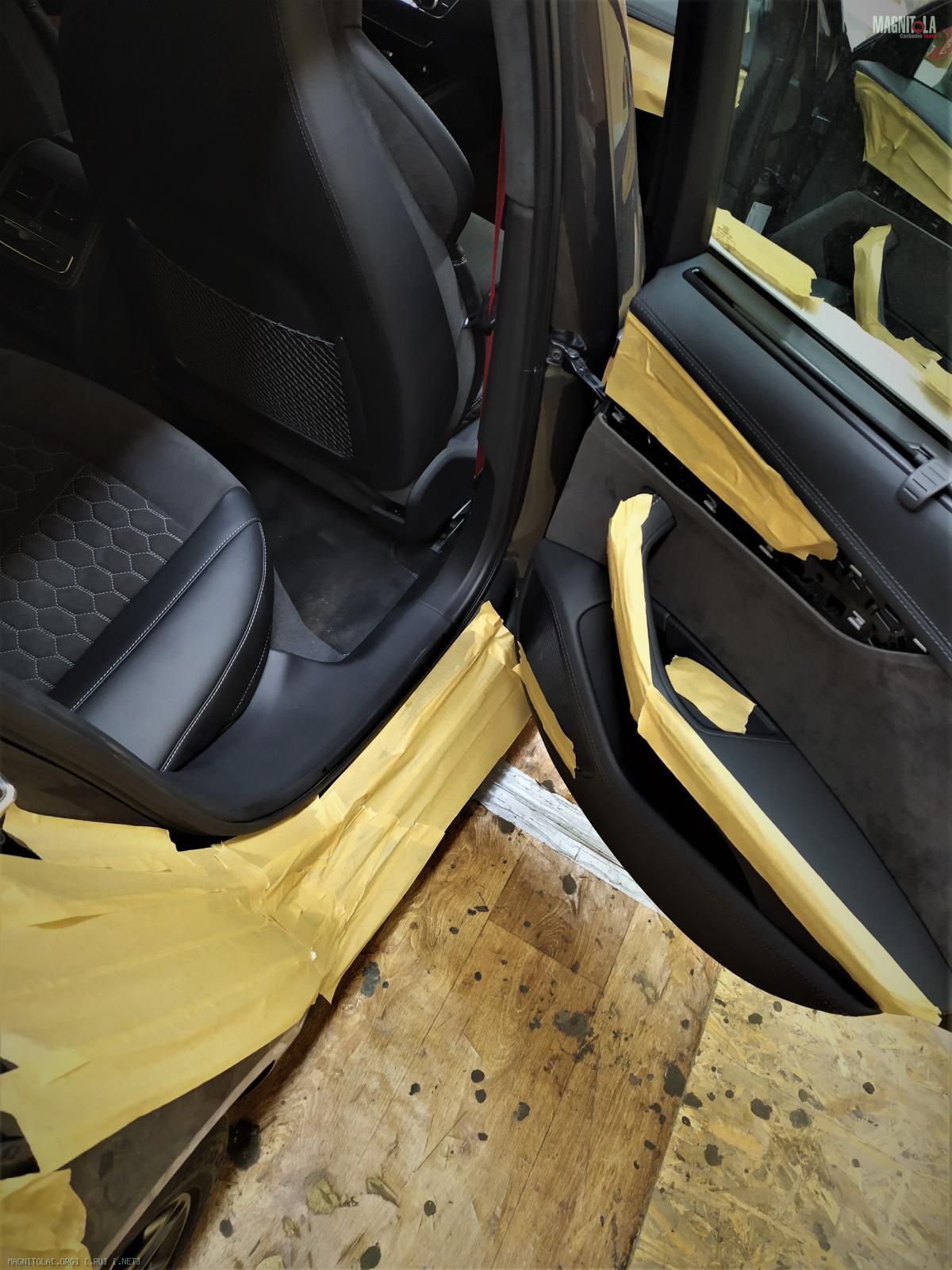

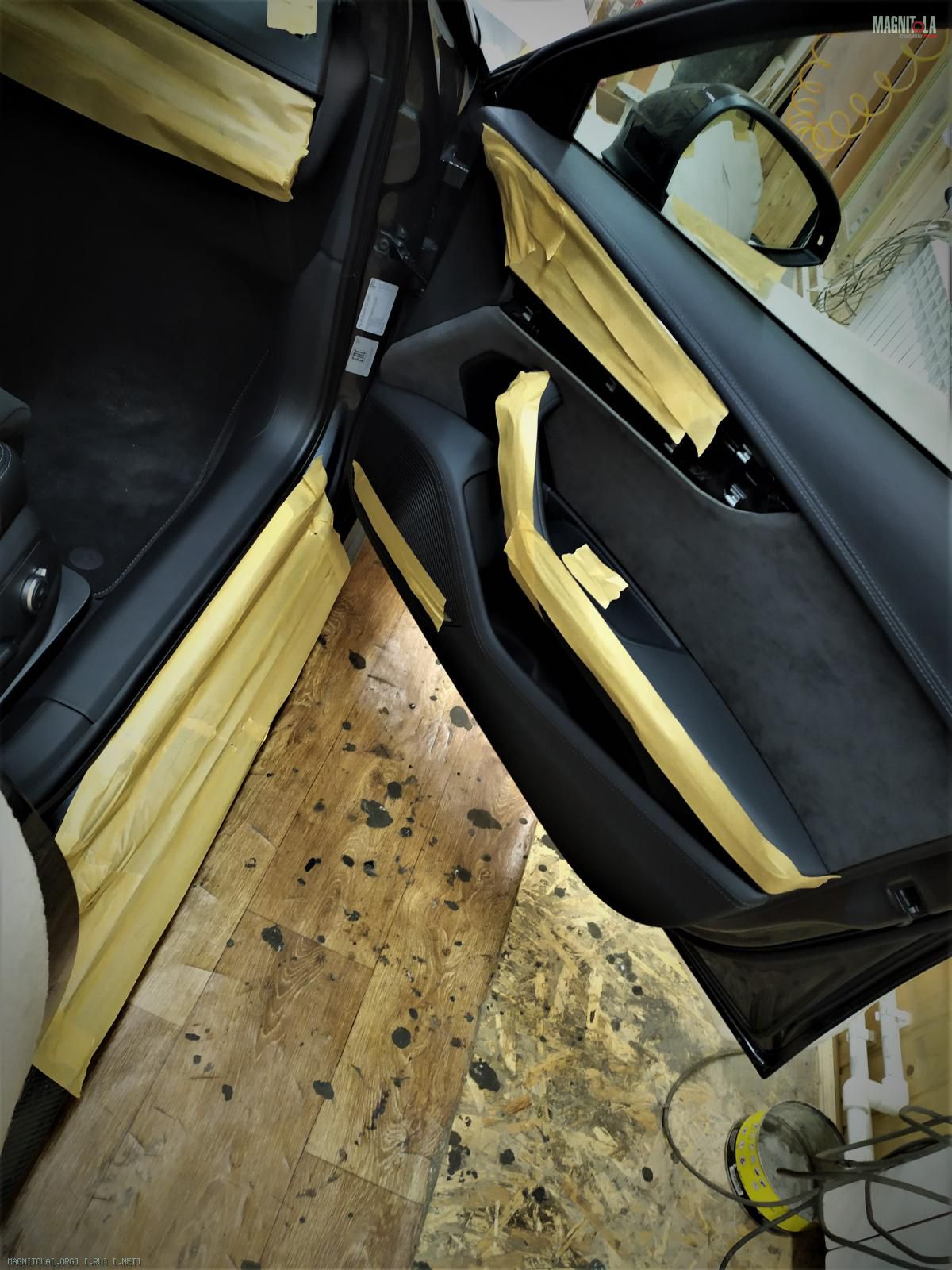

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1323887Вложение 1323889Вложение 1323891Вложение 1323893Вложение 1323895Вложение 1323897

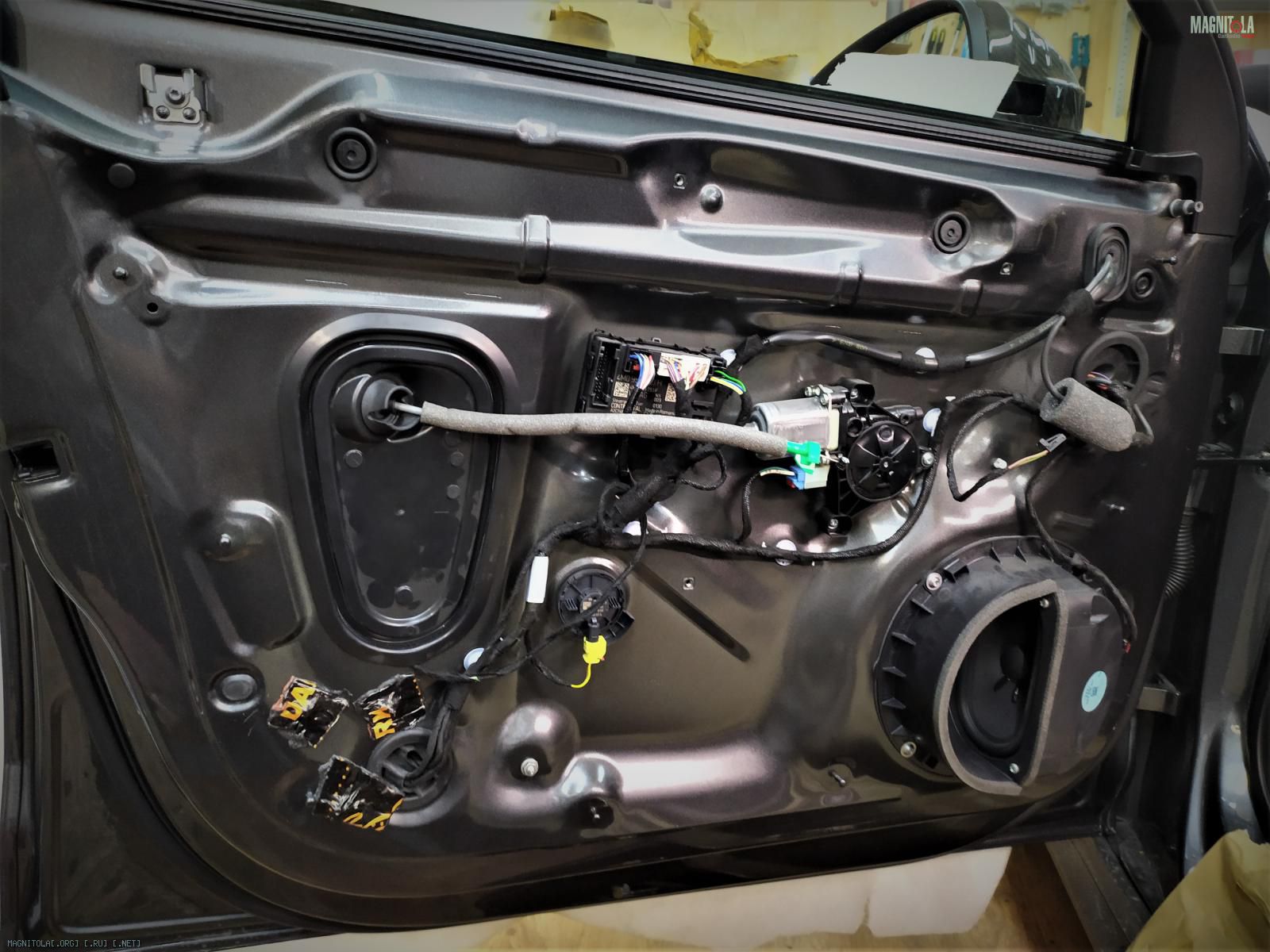

Разбираем двери...

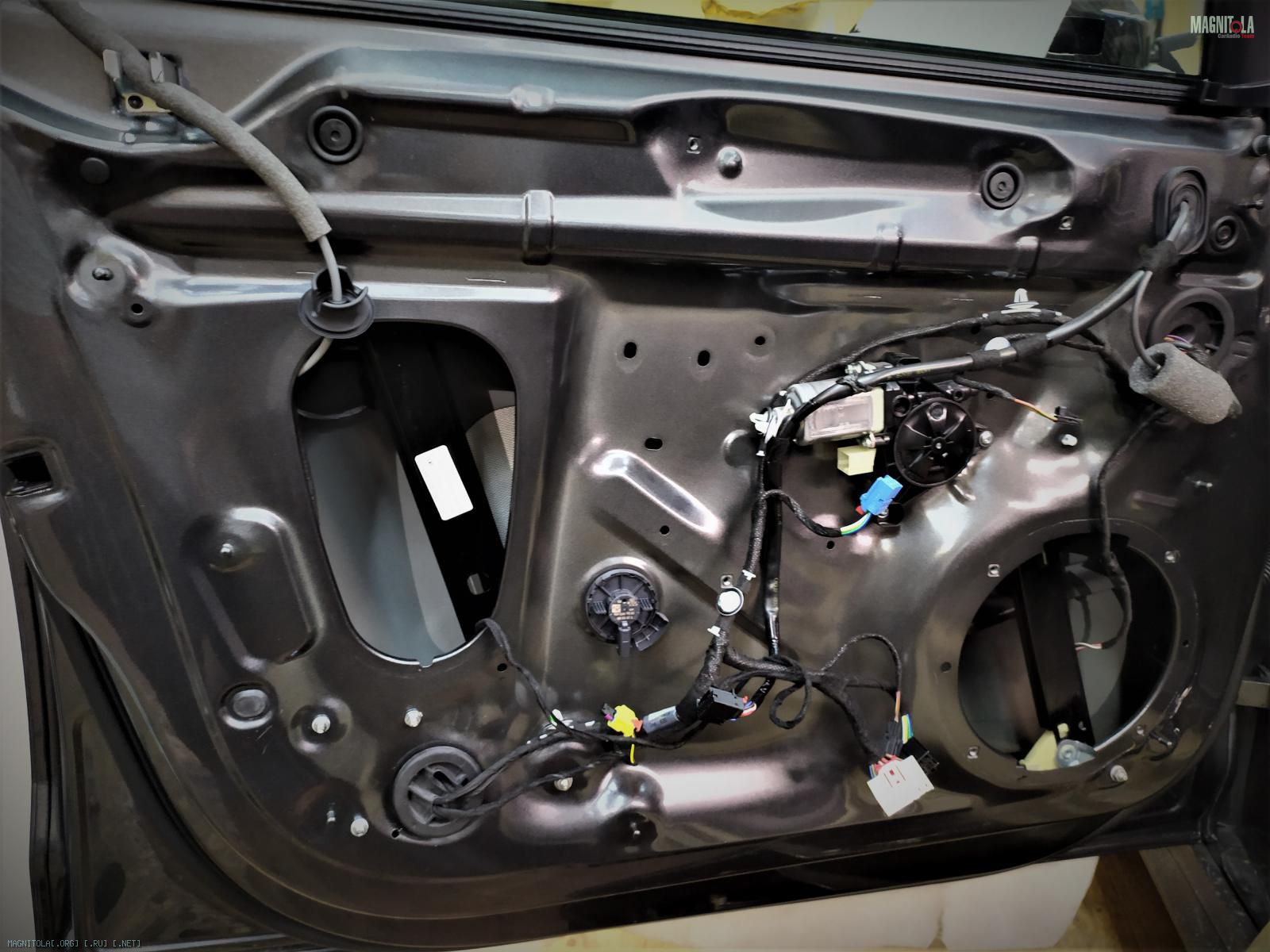

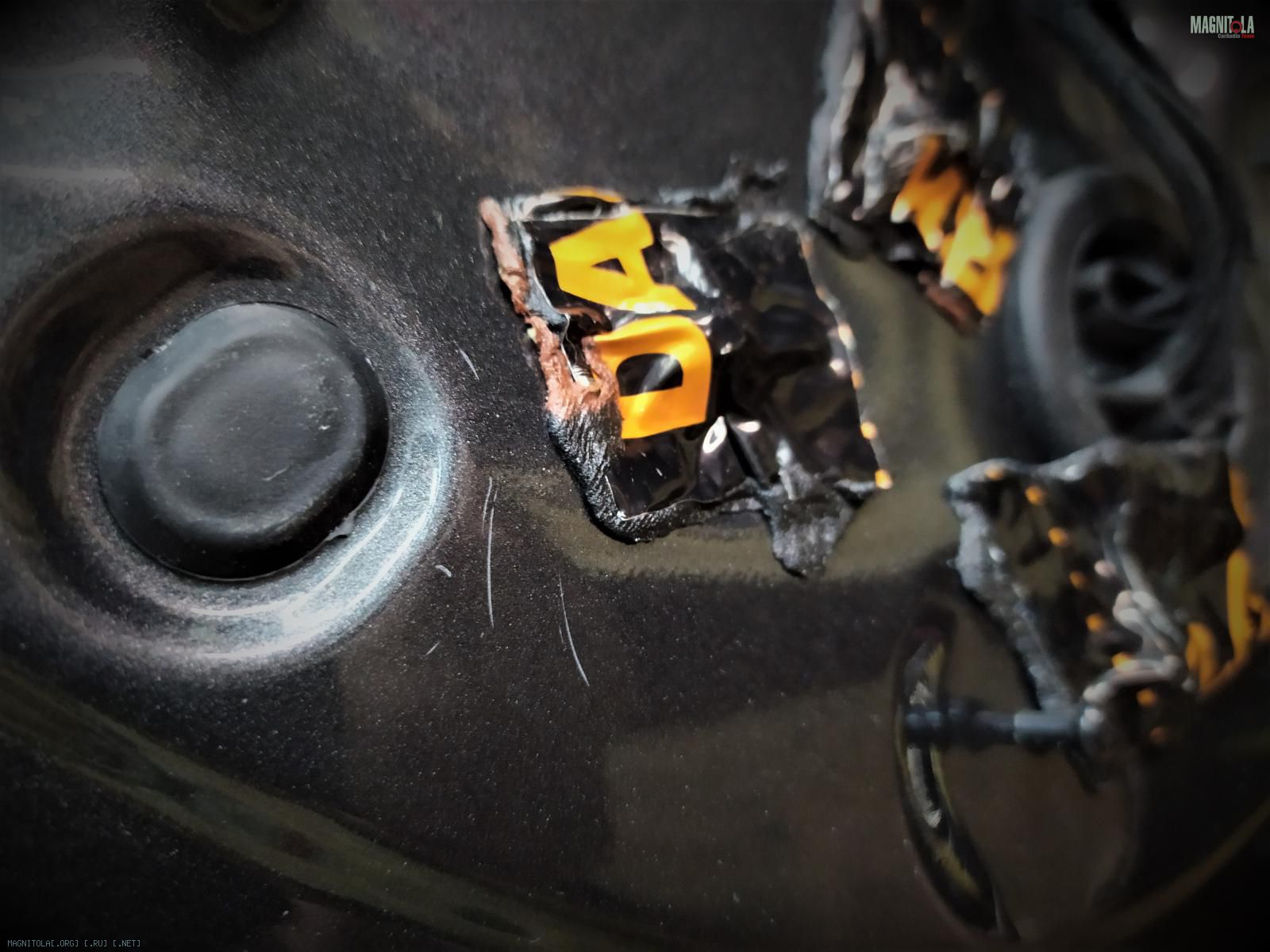

Что имеем...
Вложение 1323899Вложение 1323901Вложение 1323903Вложение 1323905Вложение 1323907Вложение 1323909Вложение 1323911Вложение 1323913Вложение 1323915Вложение 1323917

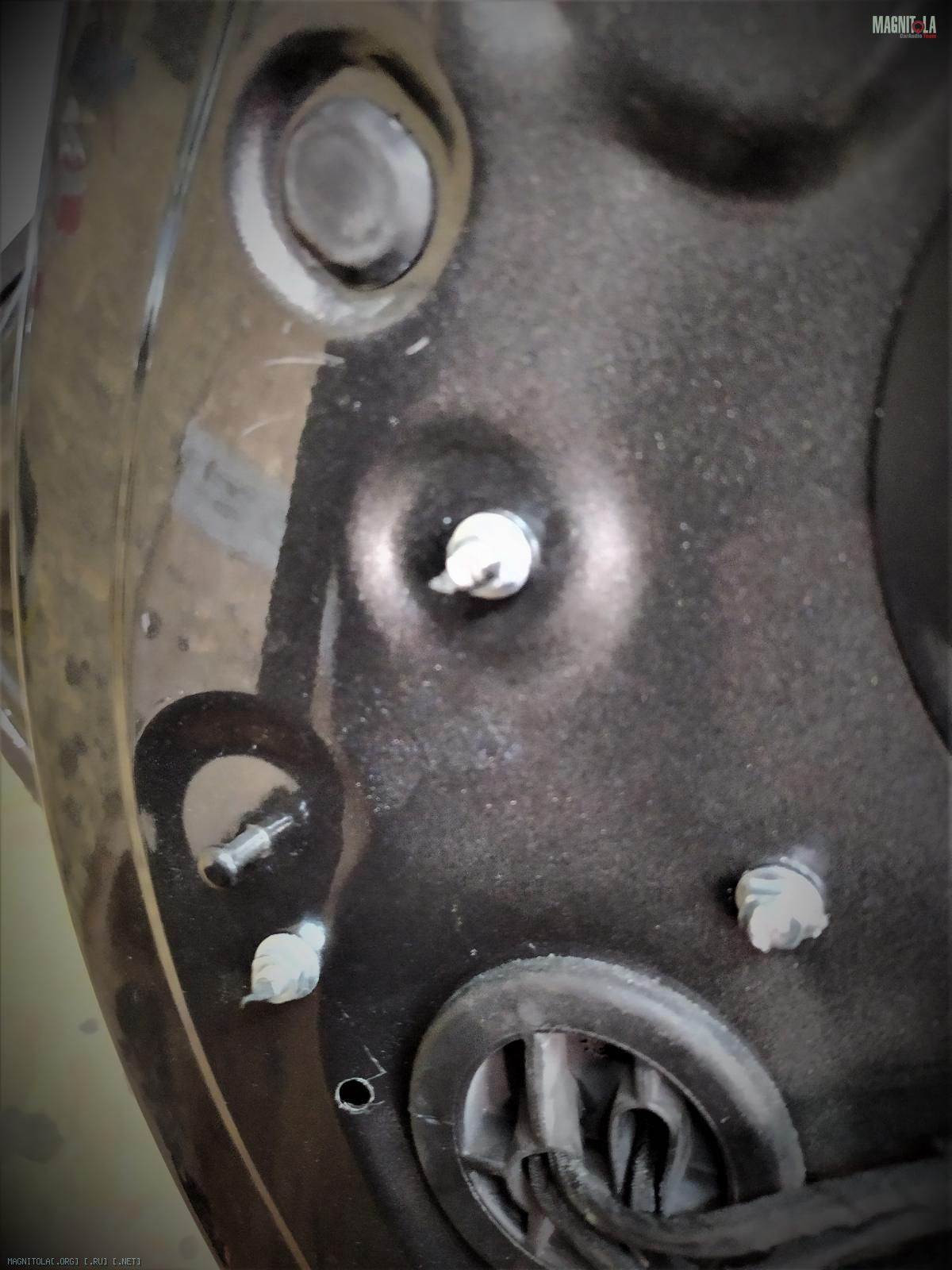

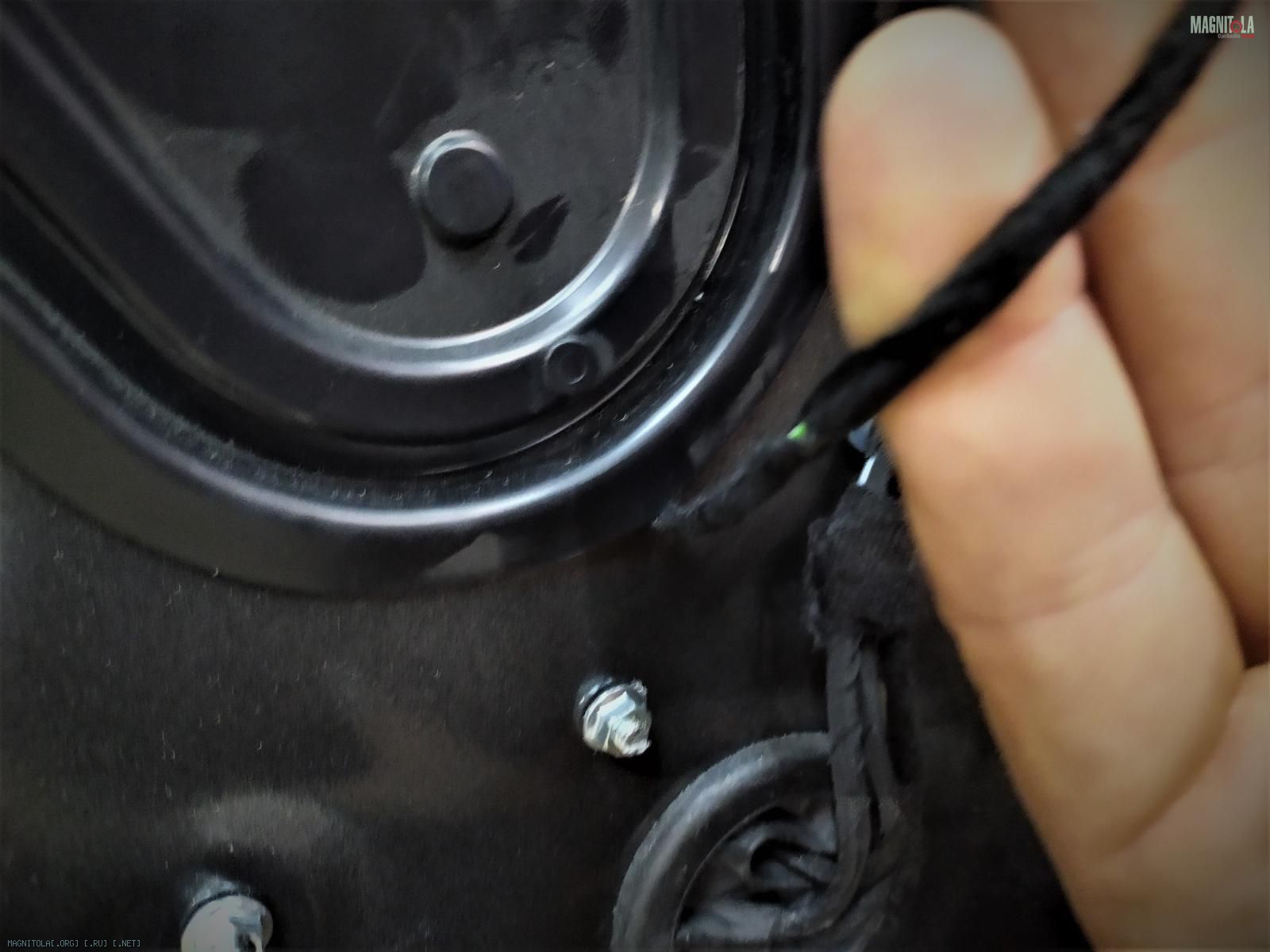

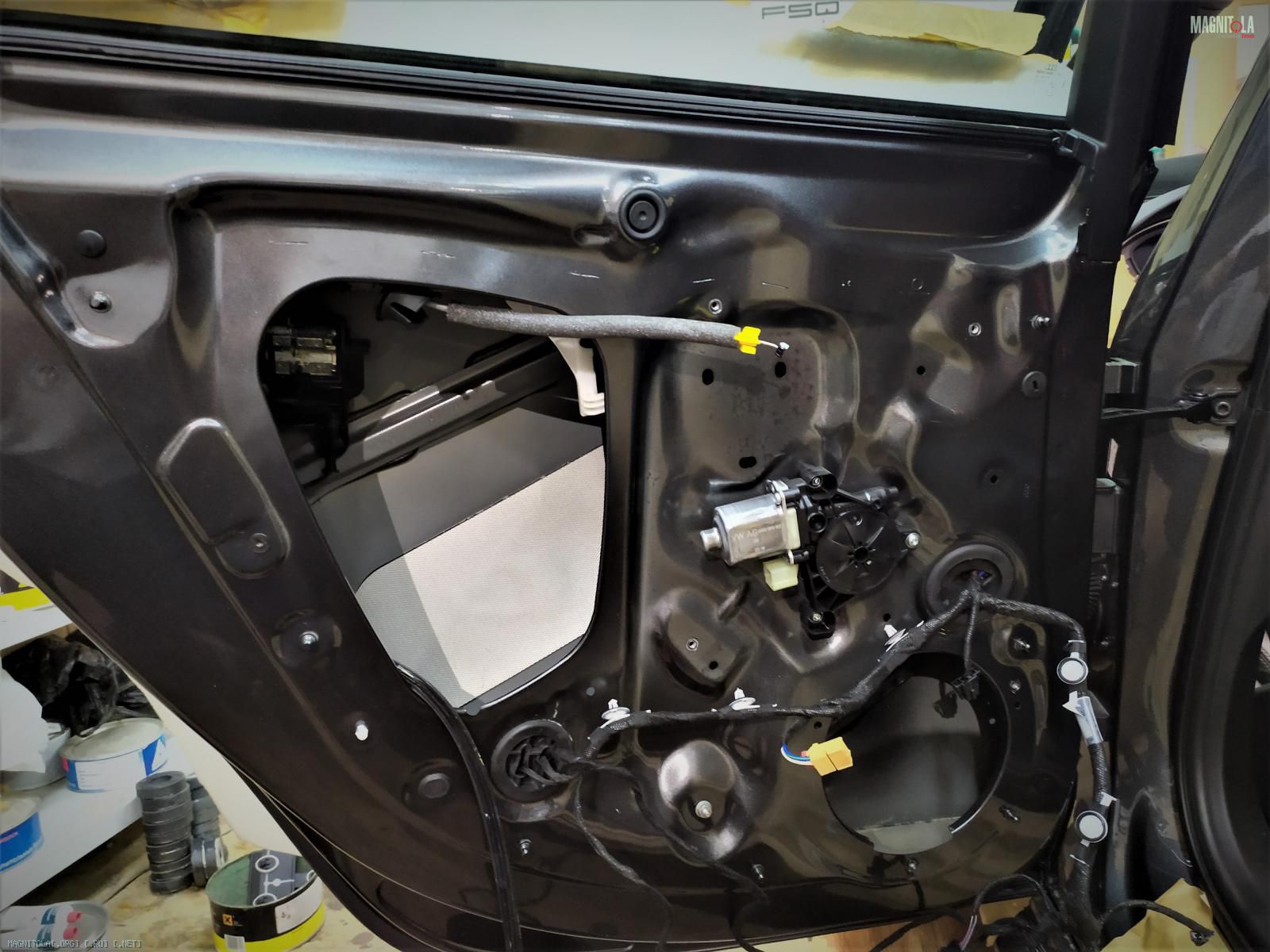

Что имеем...

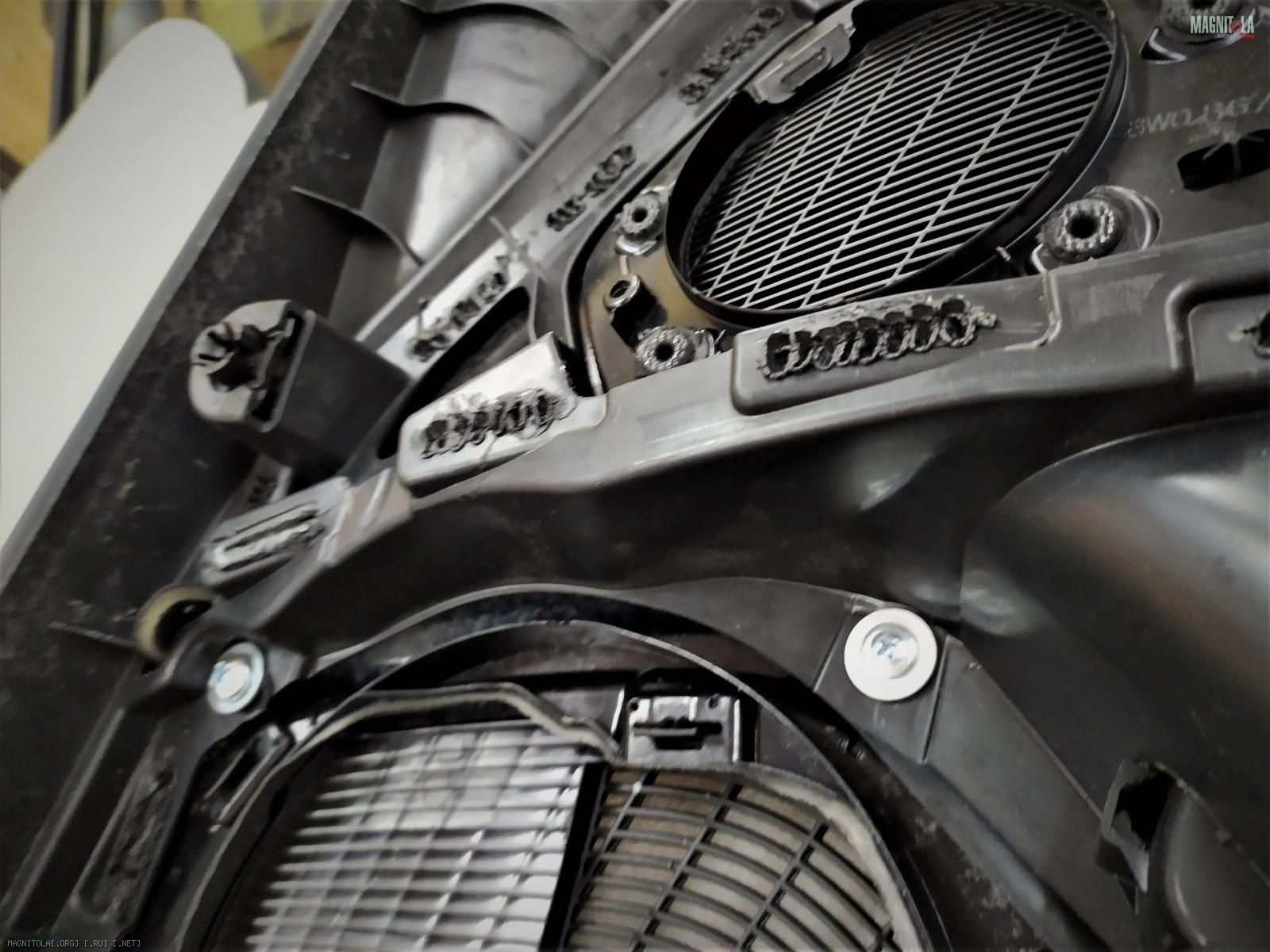

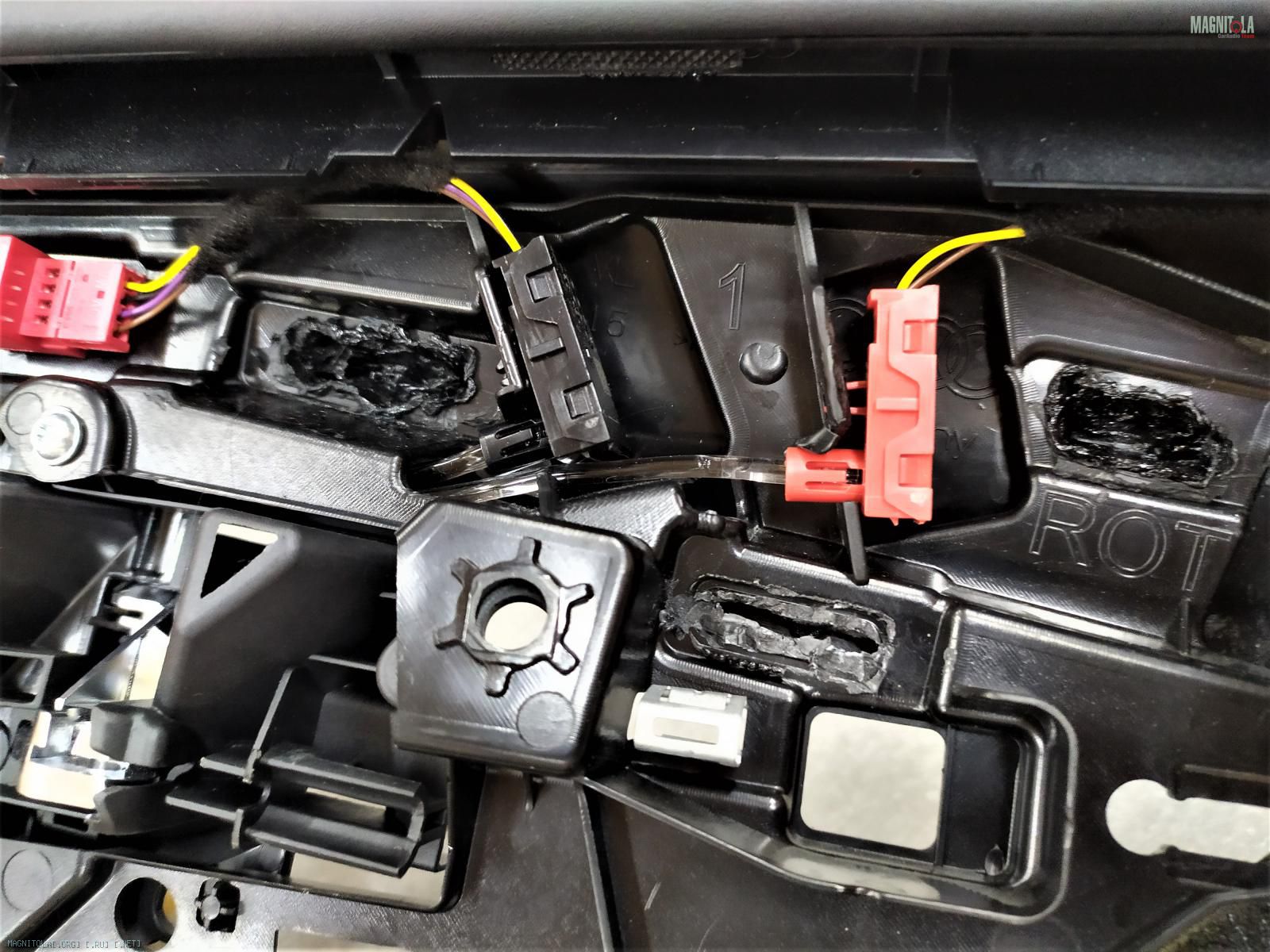

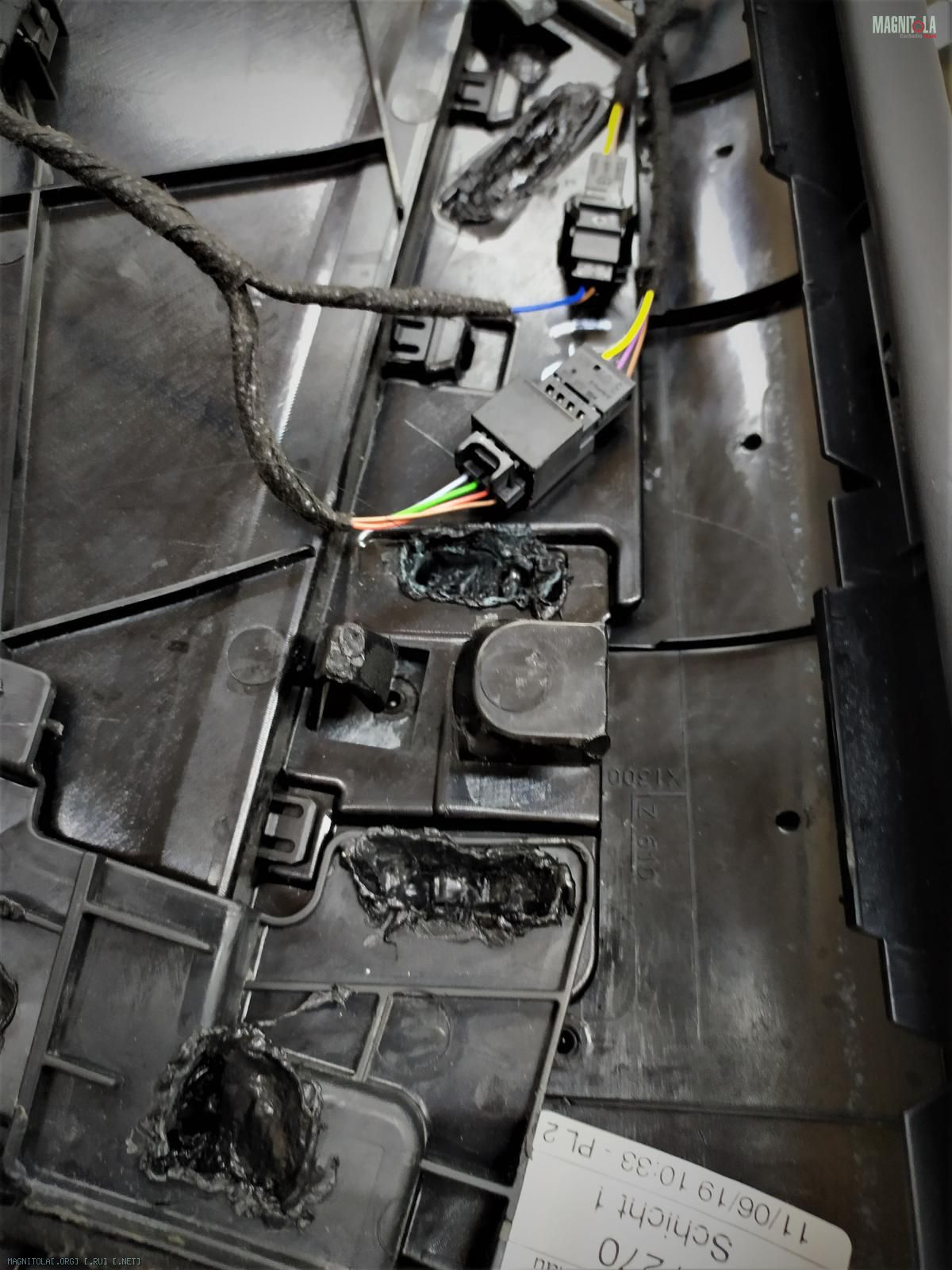

Любителям по перешивать дверные карты...

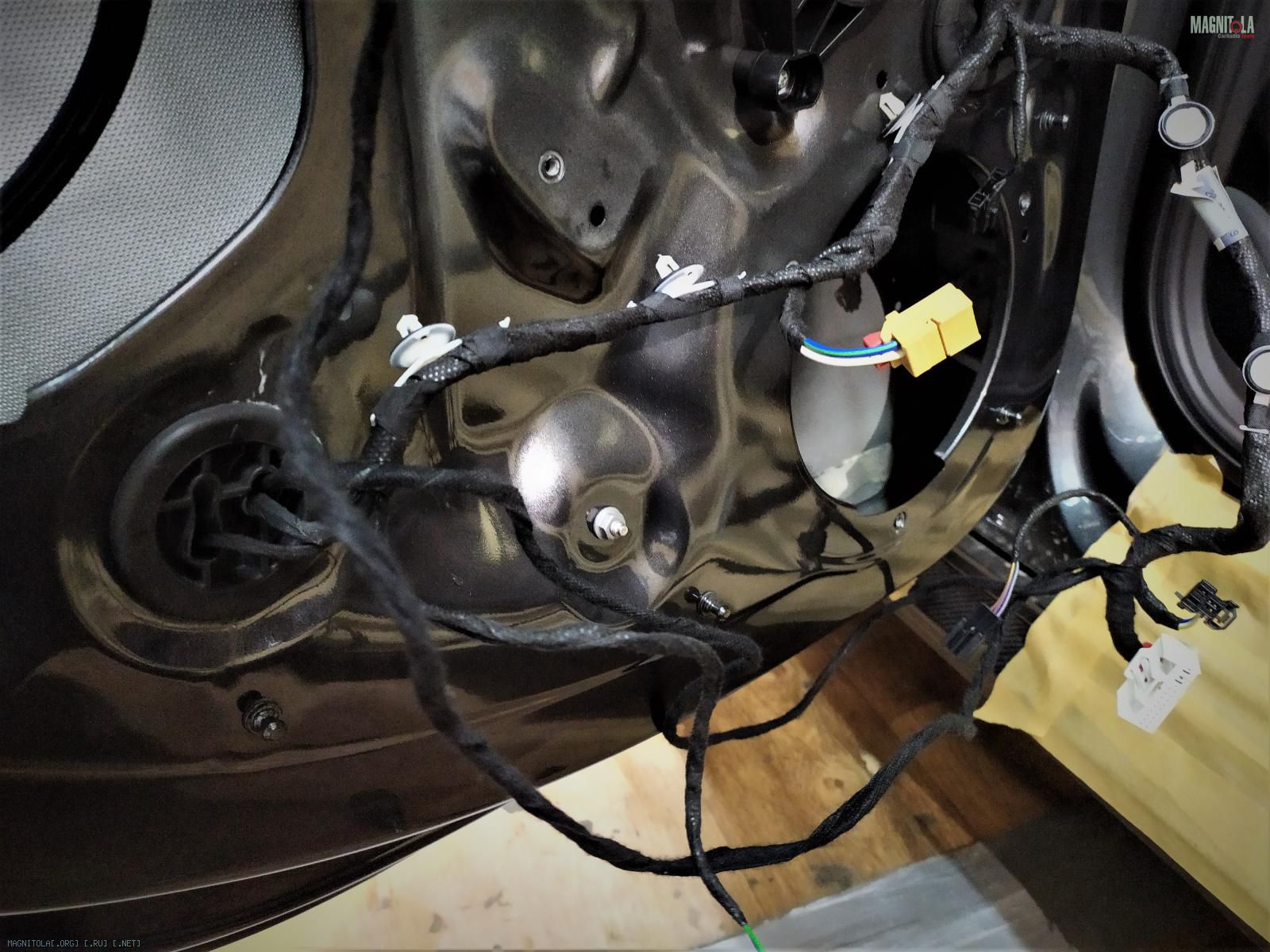

Доводчики, проводка...
Вложение 1323919Вложение 1323921Вложение 1323923Вложение 1323925Вложение 1323927Вложение 1323929Вложение 1323931Вложение 1323933Вложение 1323935Вложение 1323937

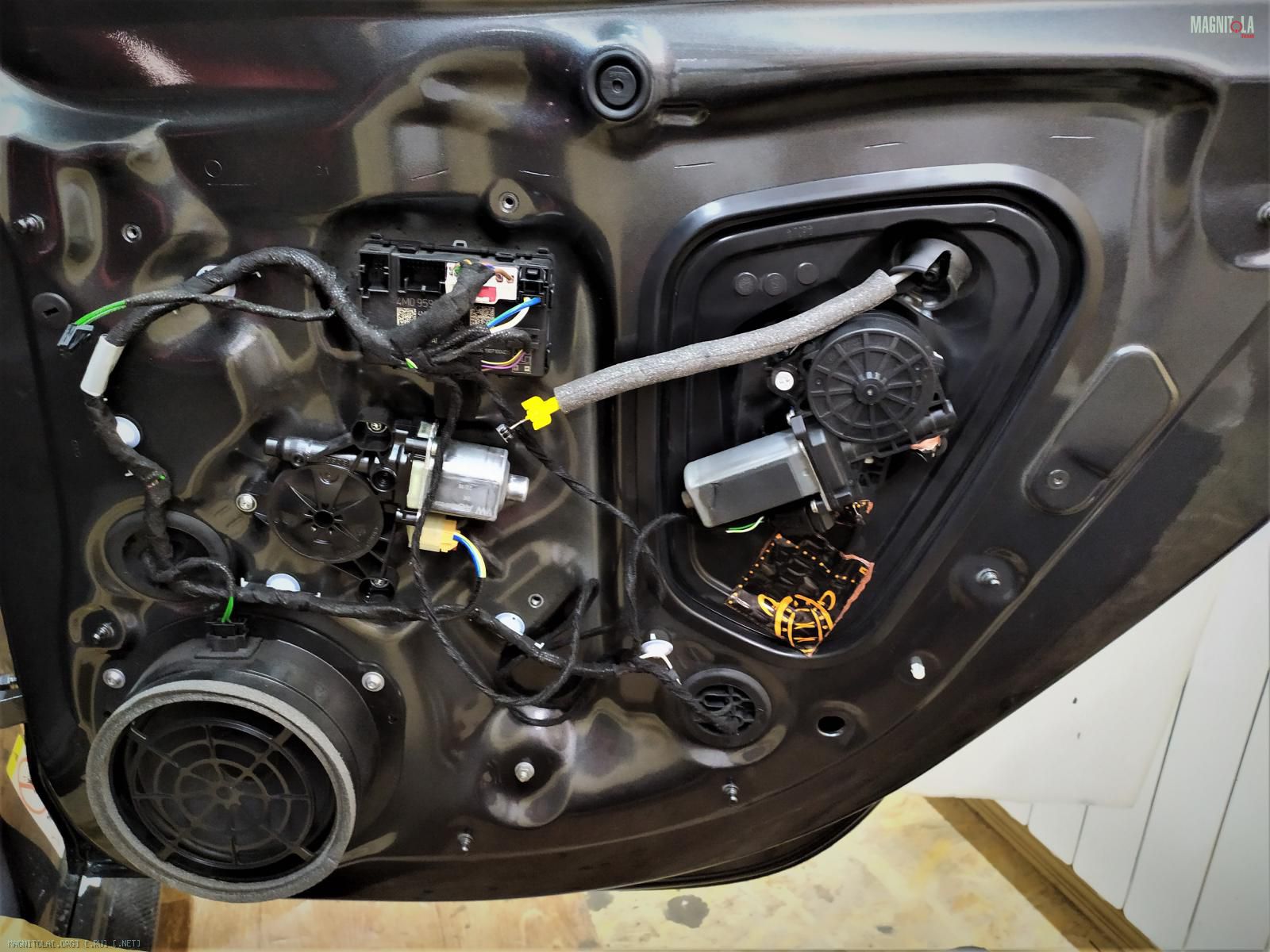

Что имеем...

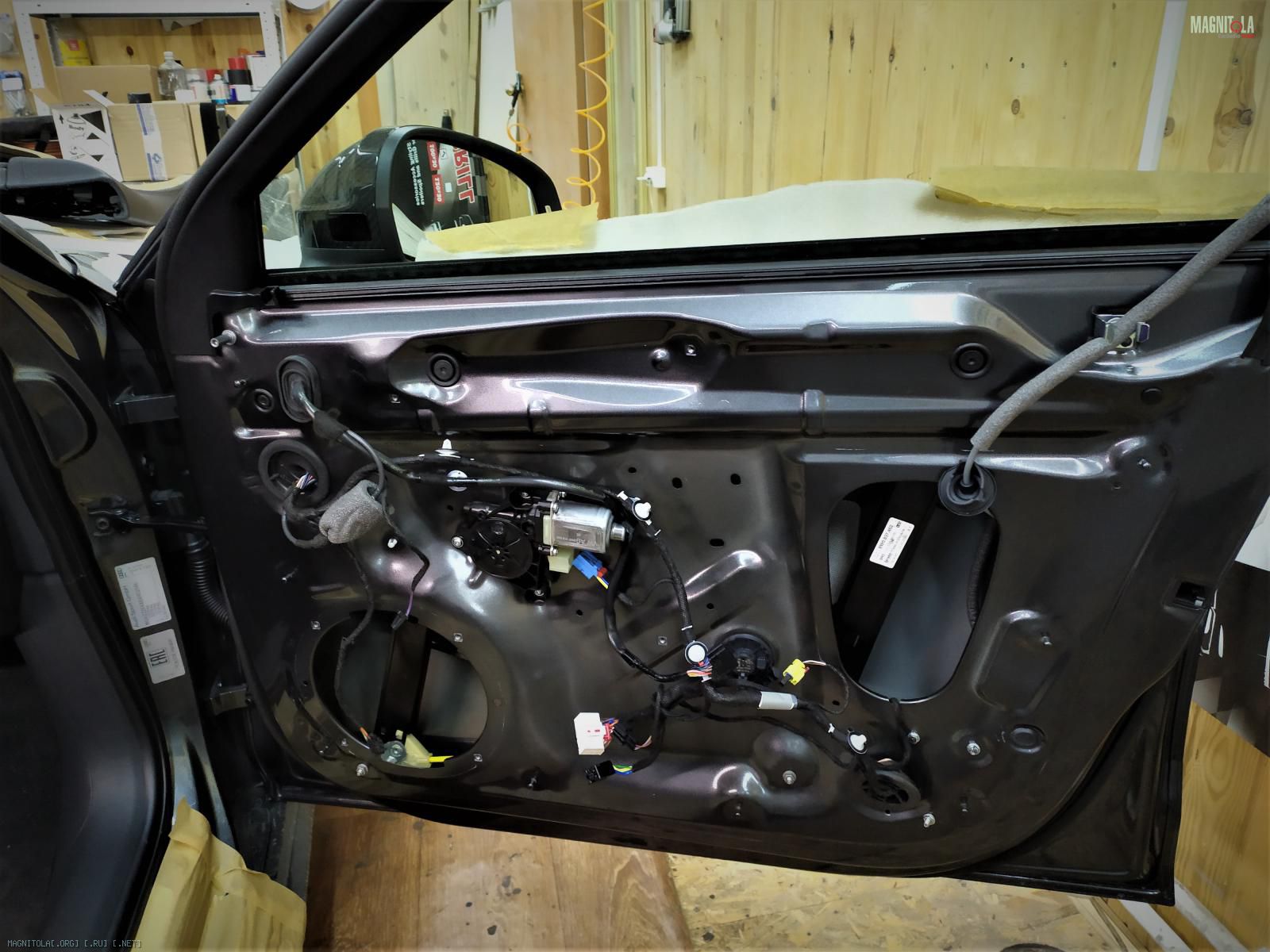

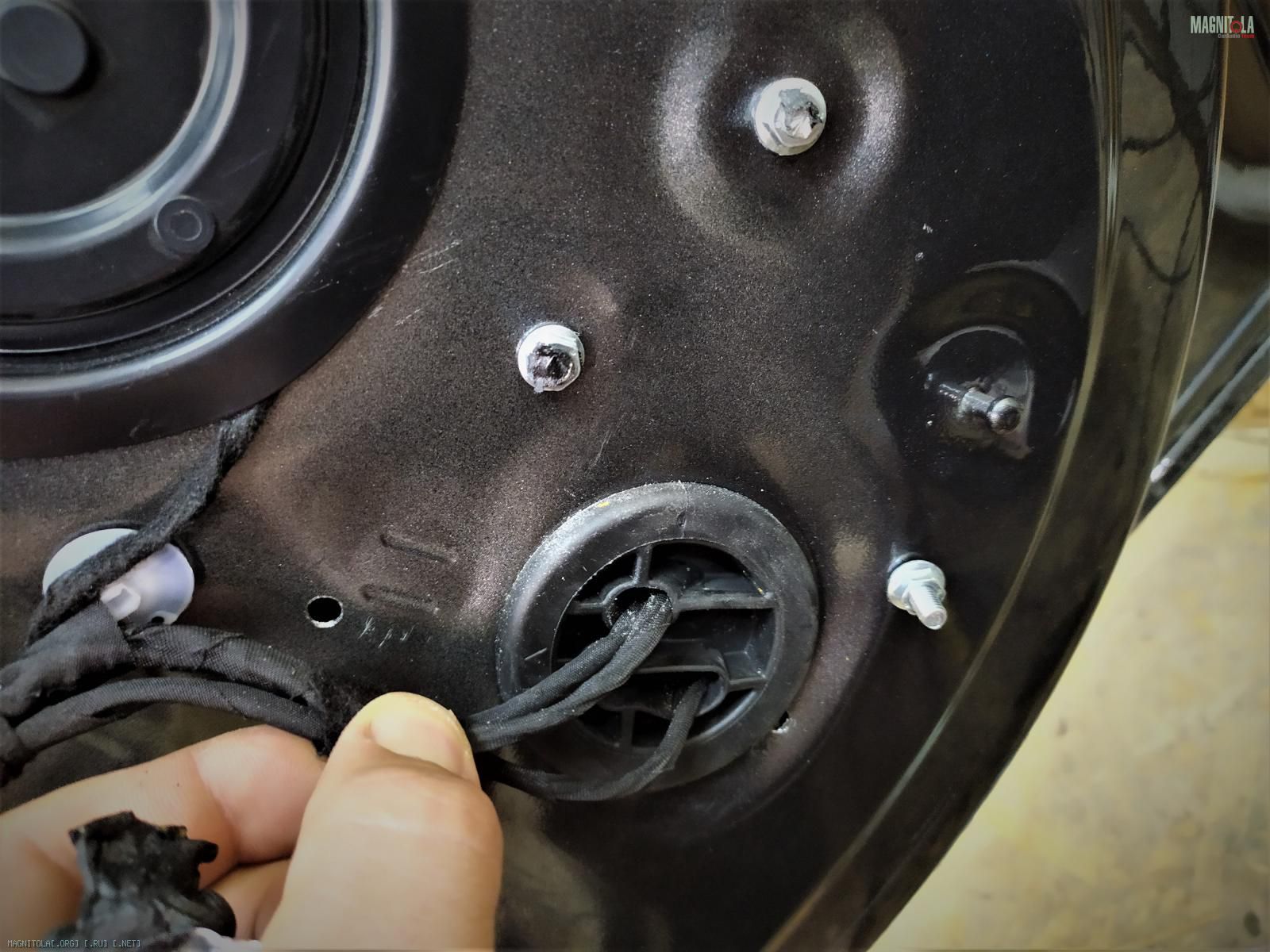

Правая сторона...

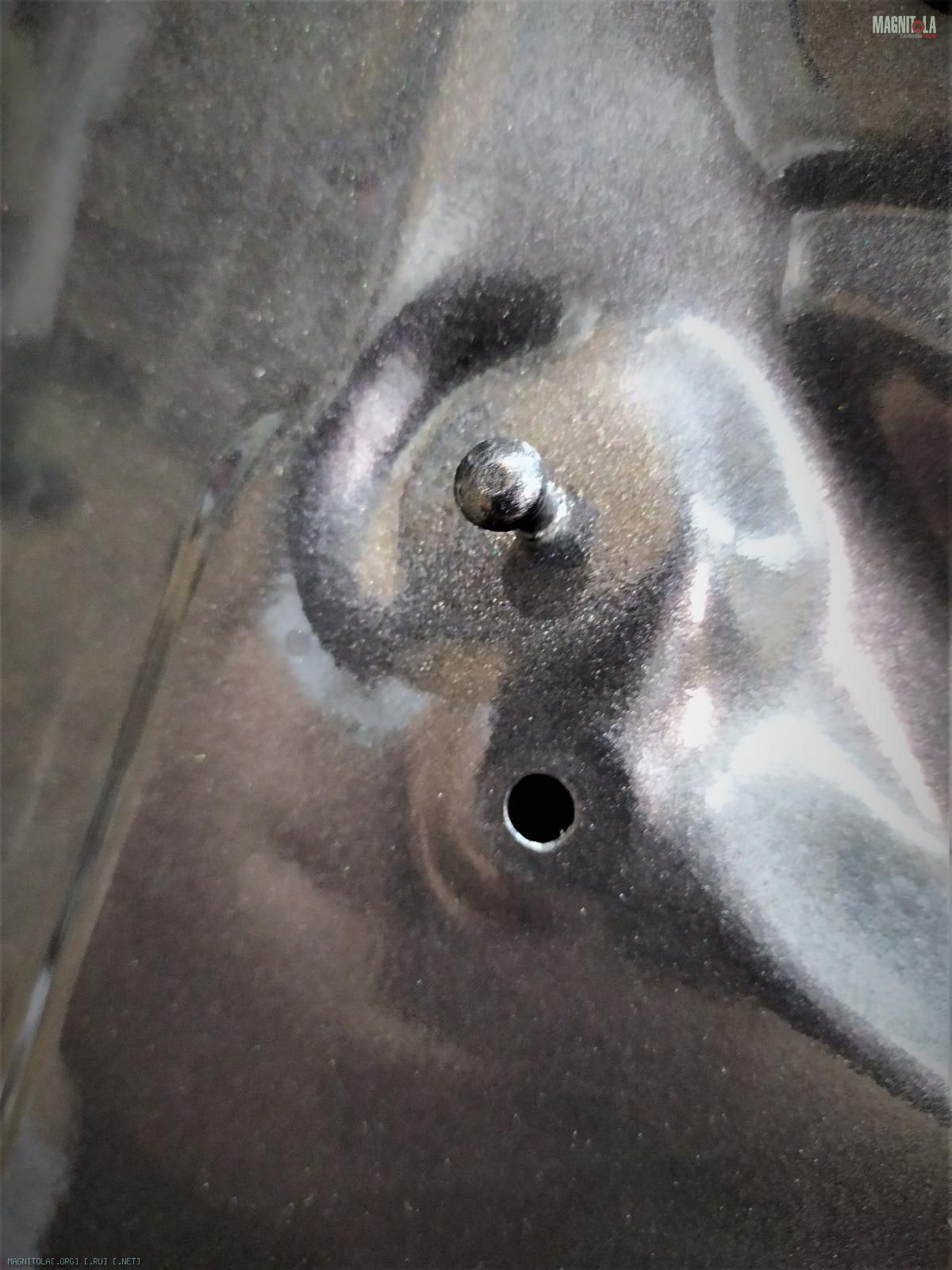

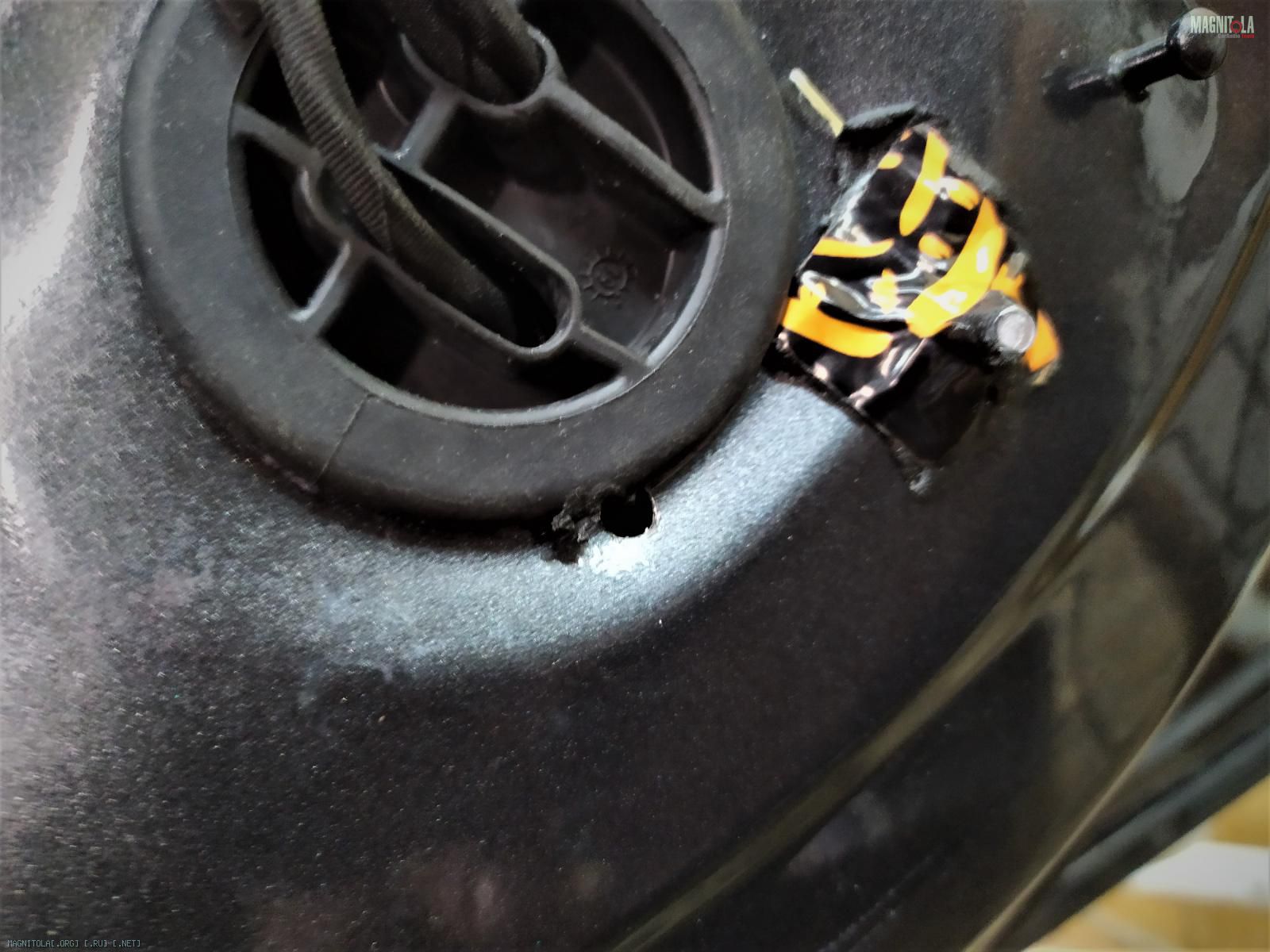

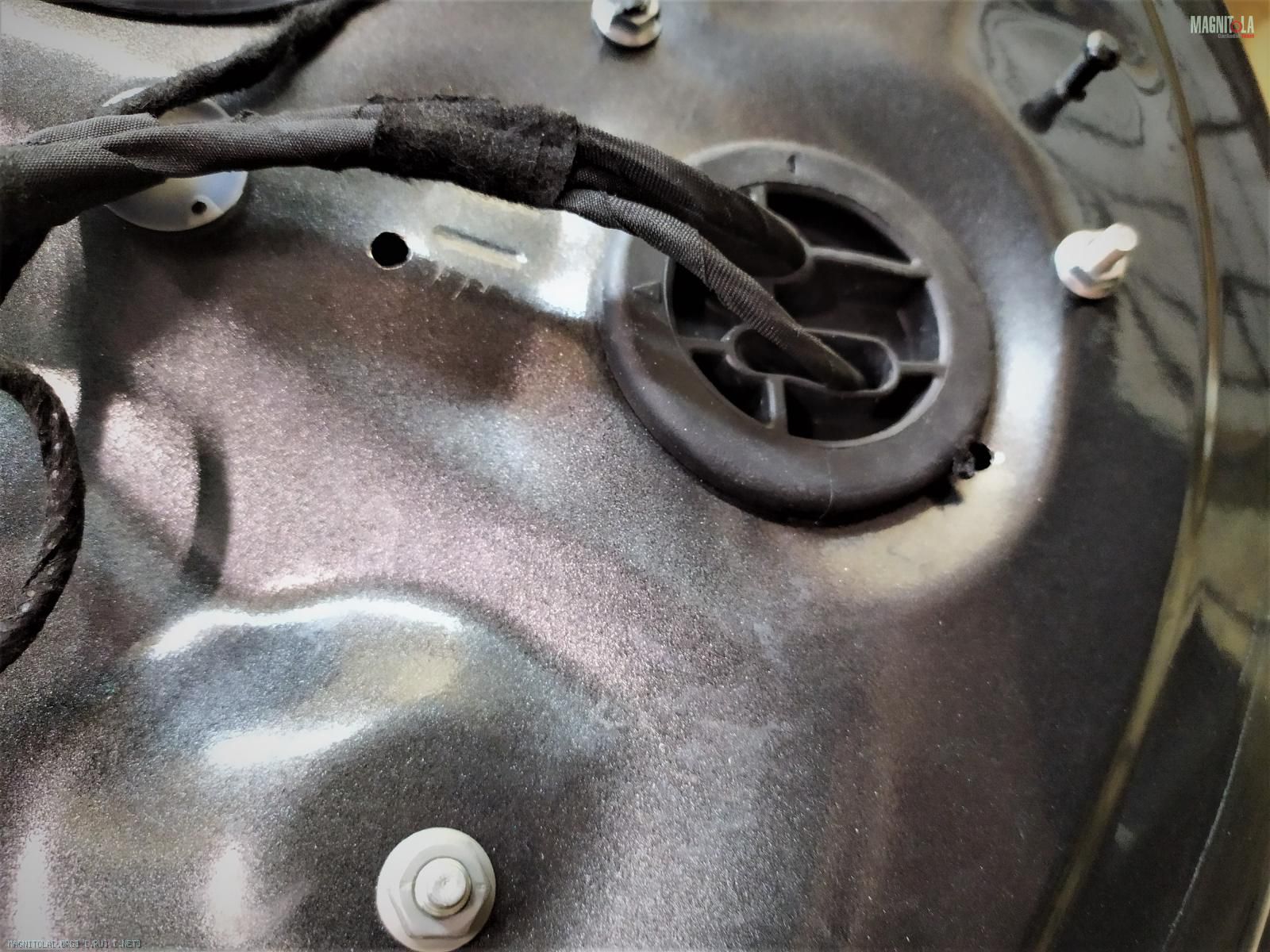

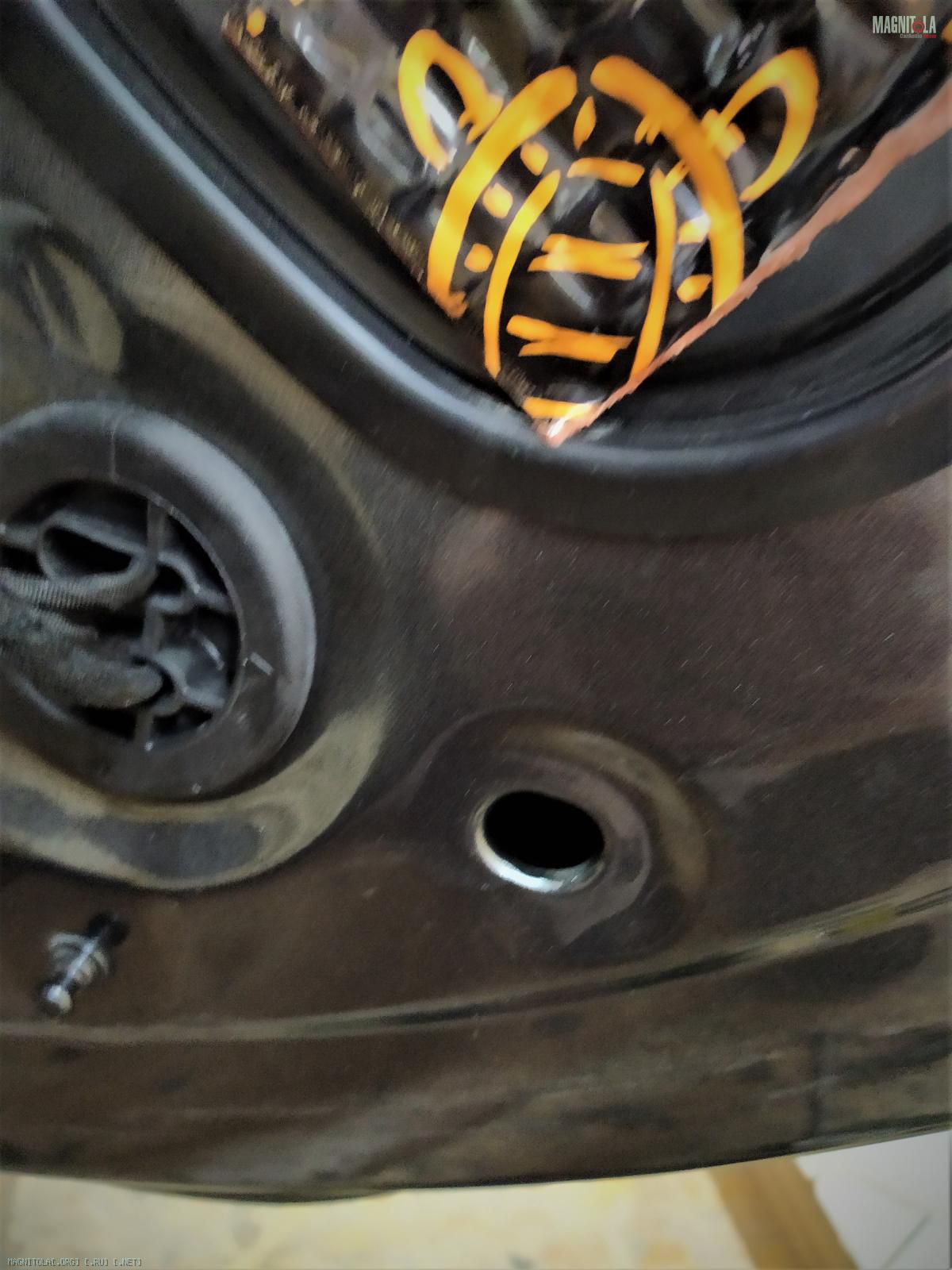

Здесь промахнулись на два отверстия....

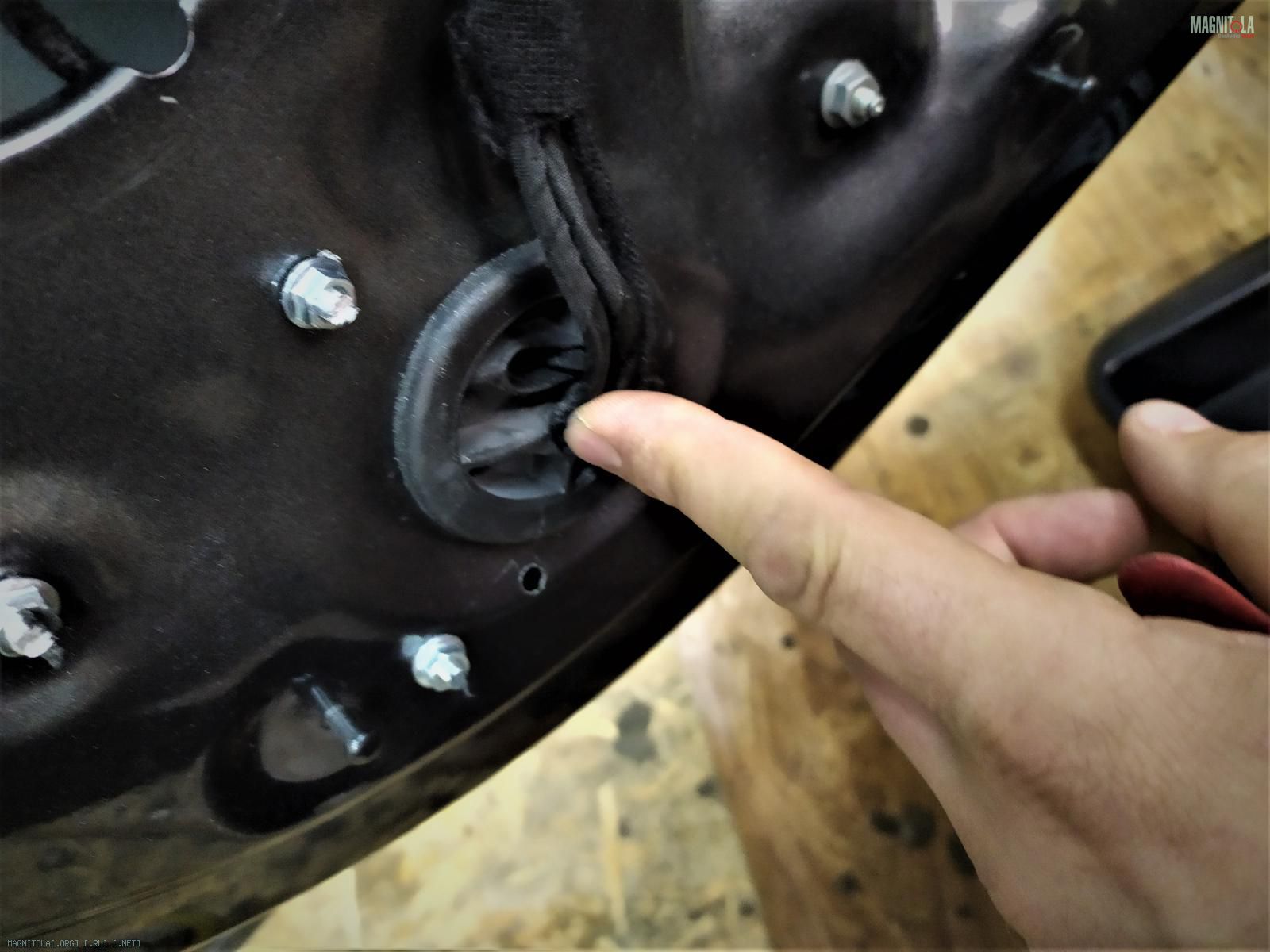

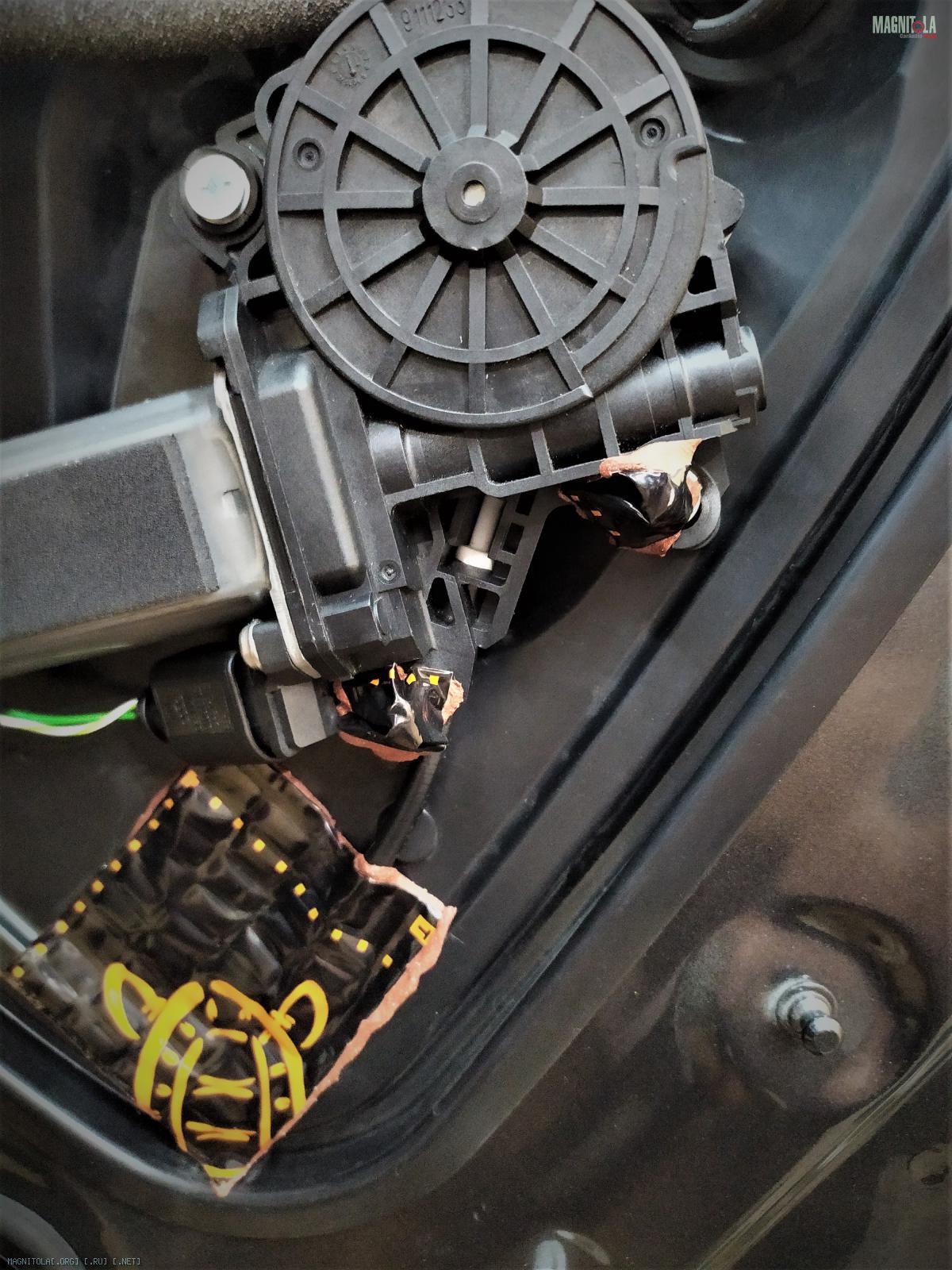

Отсутсвуют оригинальные заглушки, порвана проходная резинка...
Вложение 1323939Вложение 1323941Вложение 1323943Вложение 1323945Вложение 1323947Вложение 1323949Вложение 1323951Вложение 1323953Вложение 1323955Вложение 1323957Вложение 1323959Вложение 1323961

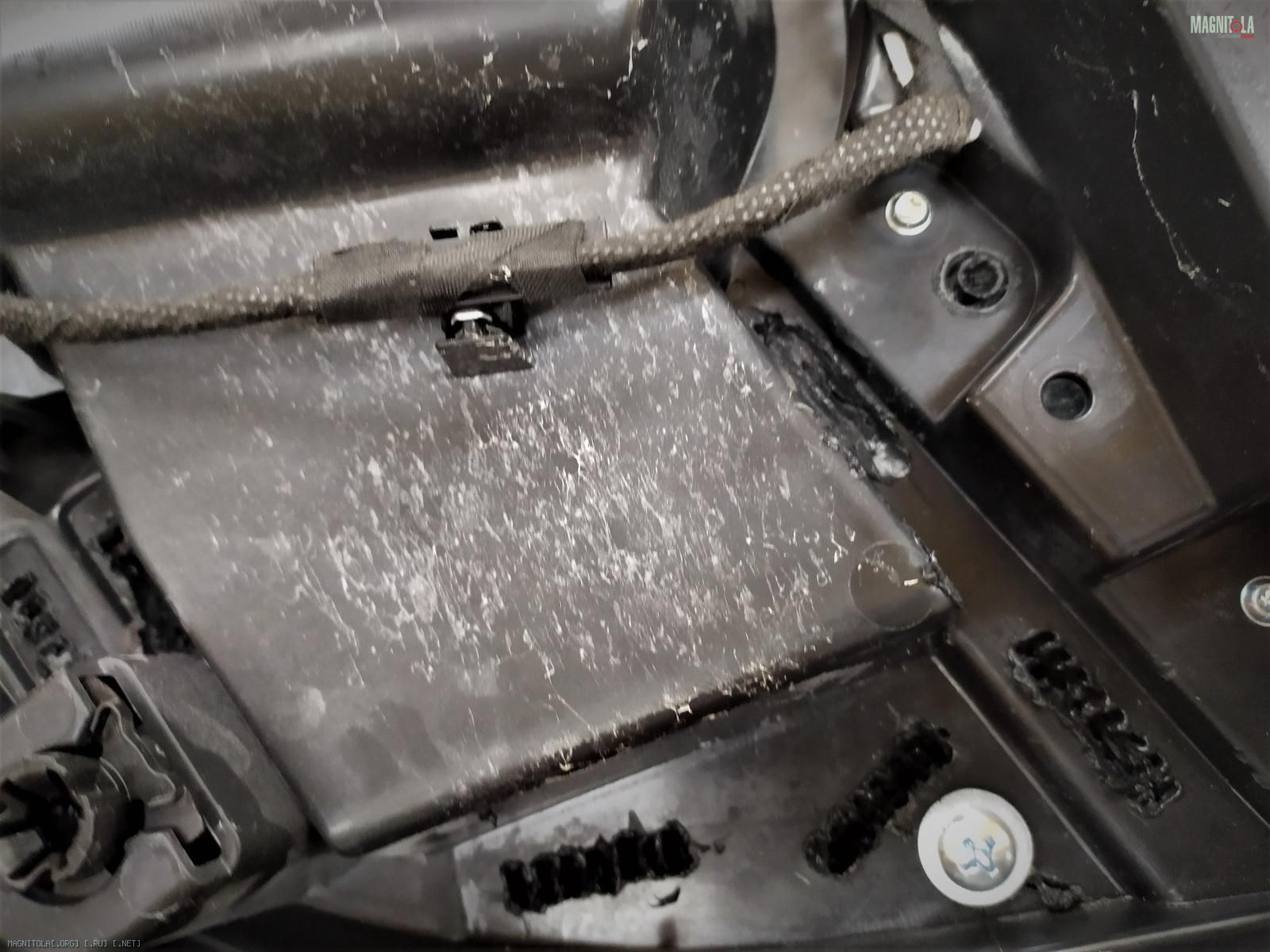

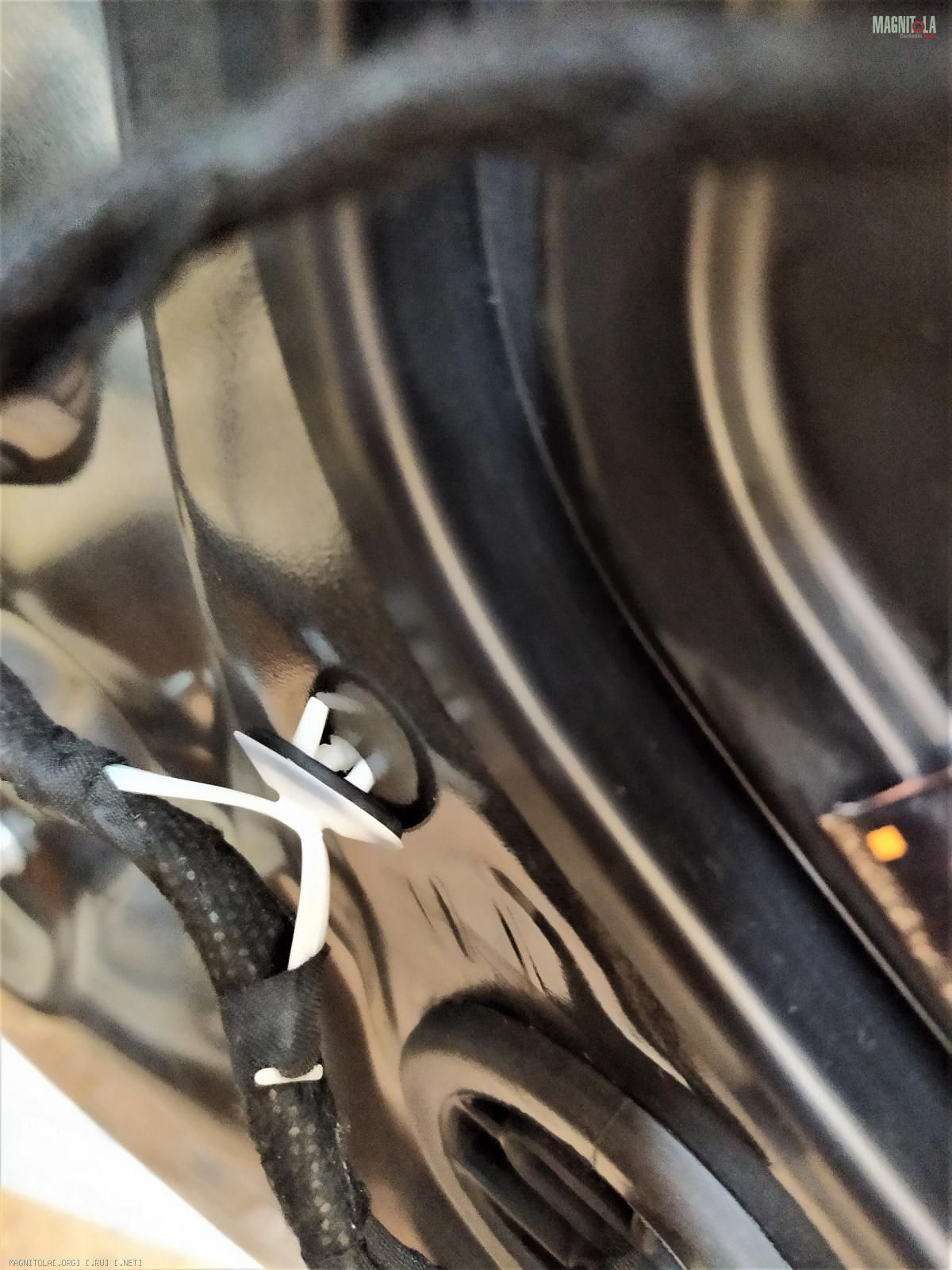

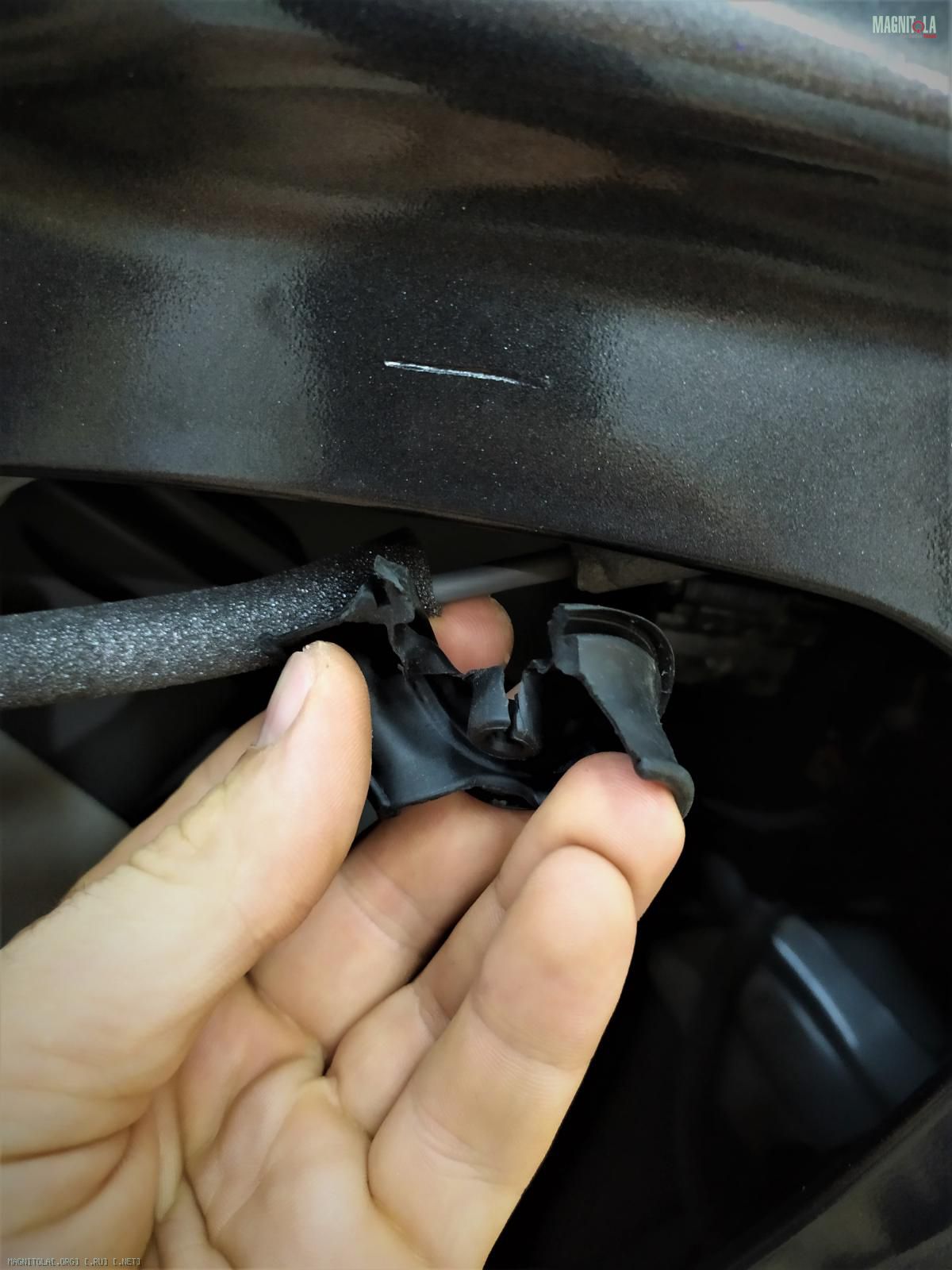

Три сломанных крепления, два из них отсутствуют, одно приклеено.

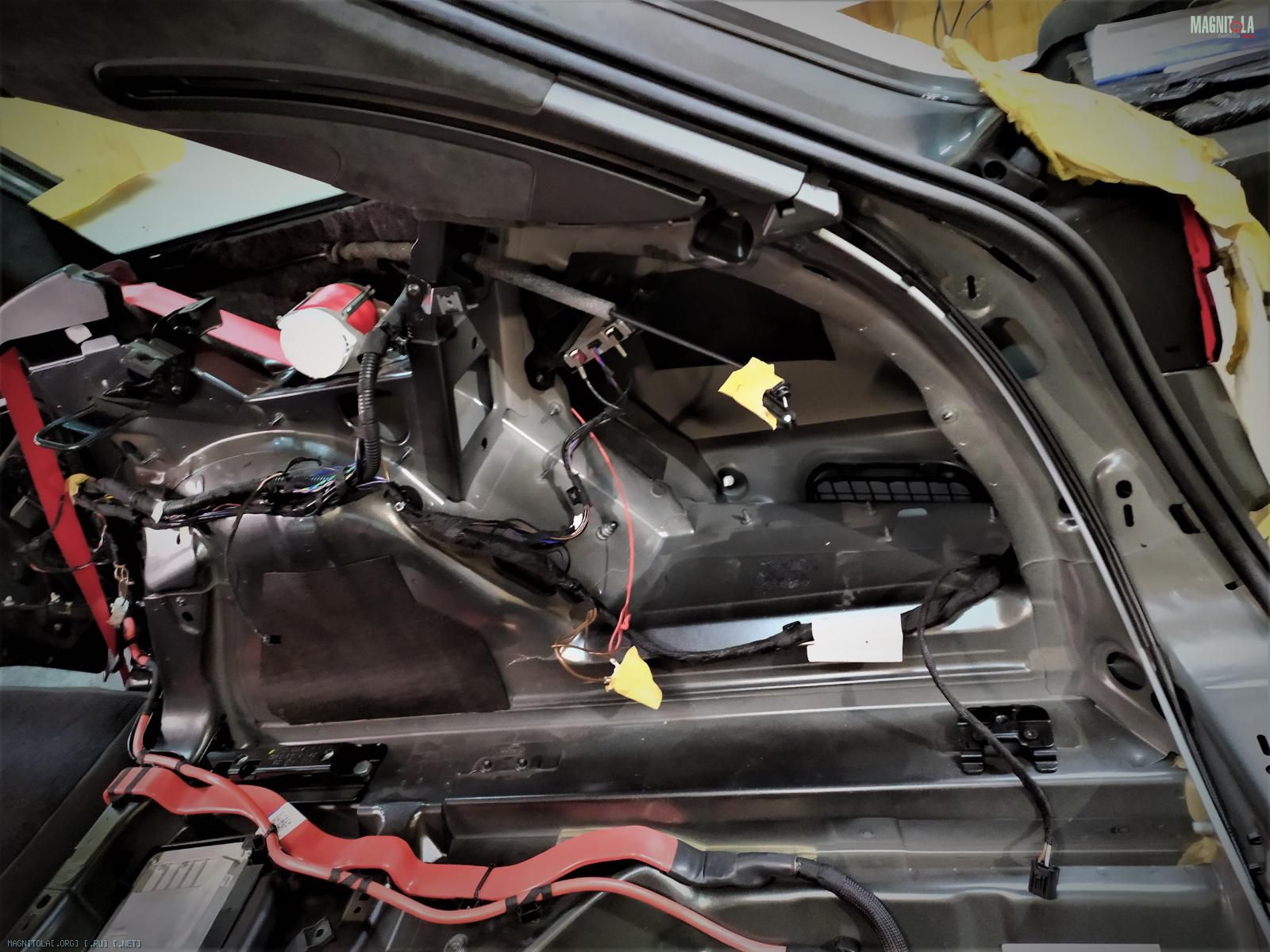

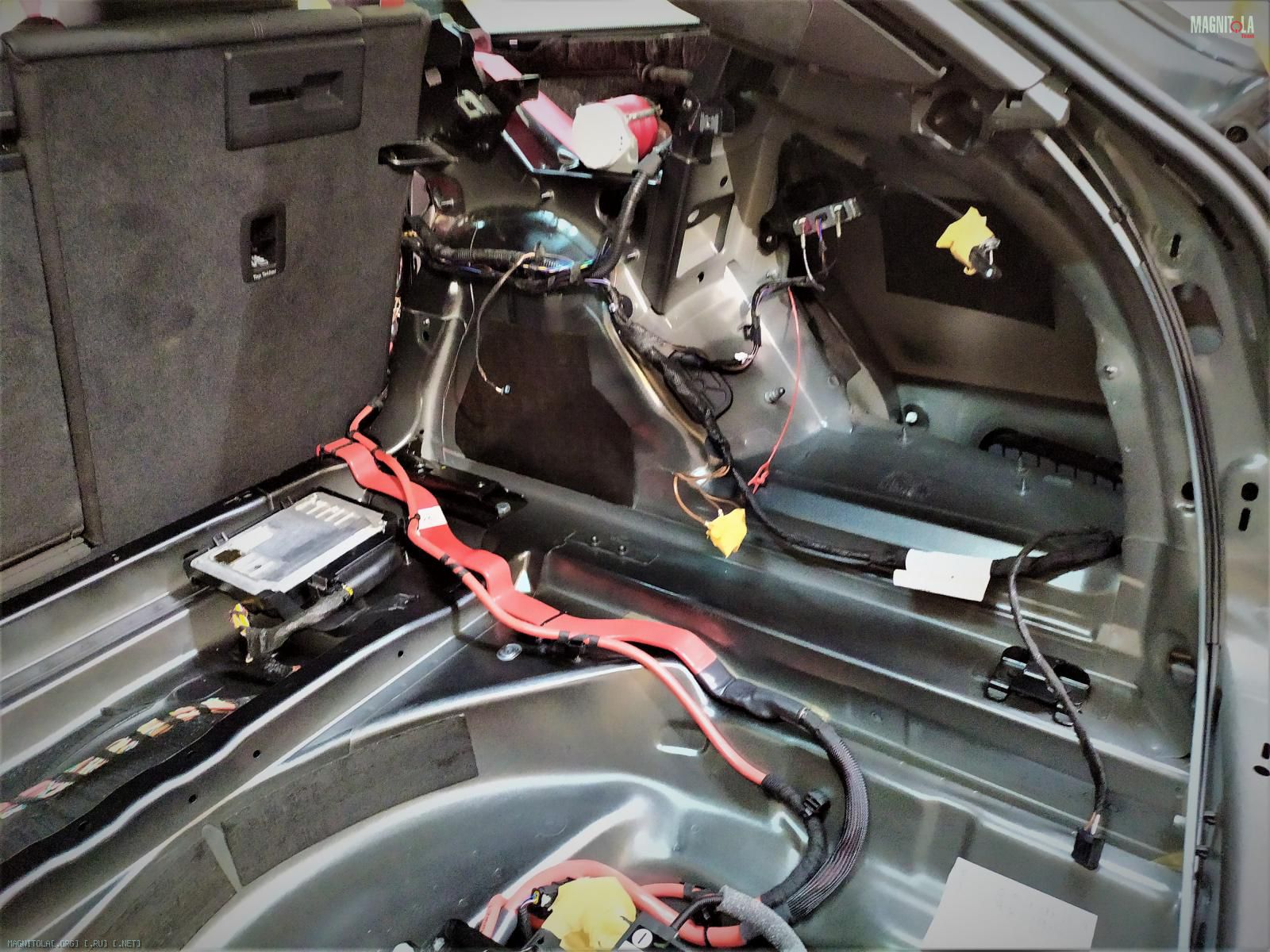

Разбираем багажник...
Вековая пыль у новой машины... появилась пока был перешив...
Вложение 1323963Вложение 1323965Вложение 1323967Вложение 1323969Вложение 1323971Вложение 1323973

Audi RS4

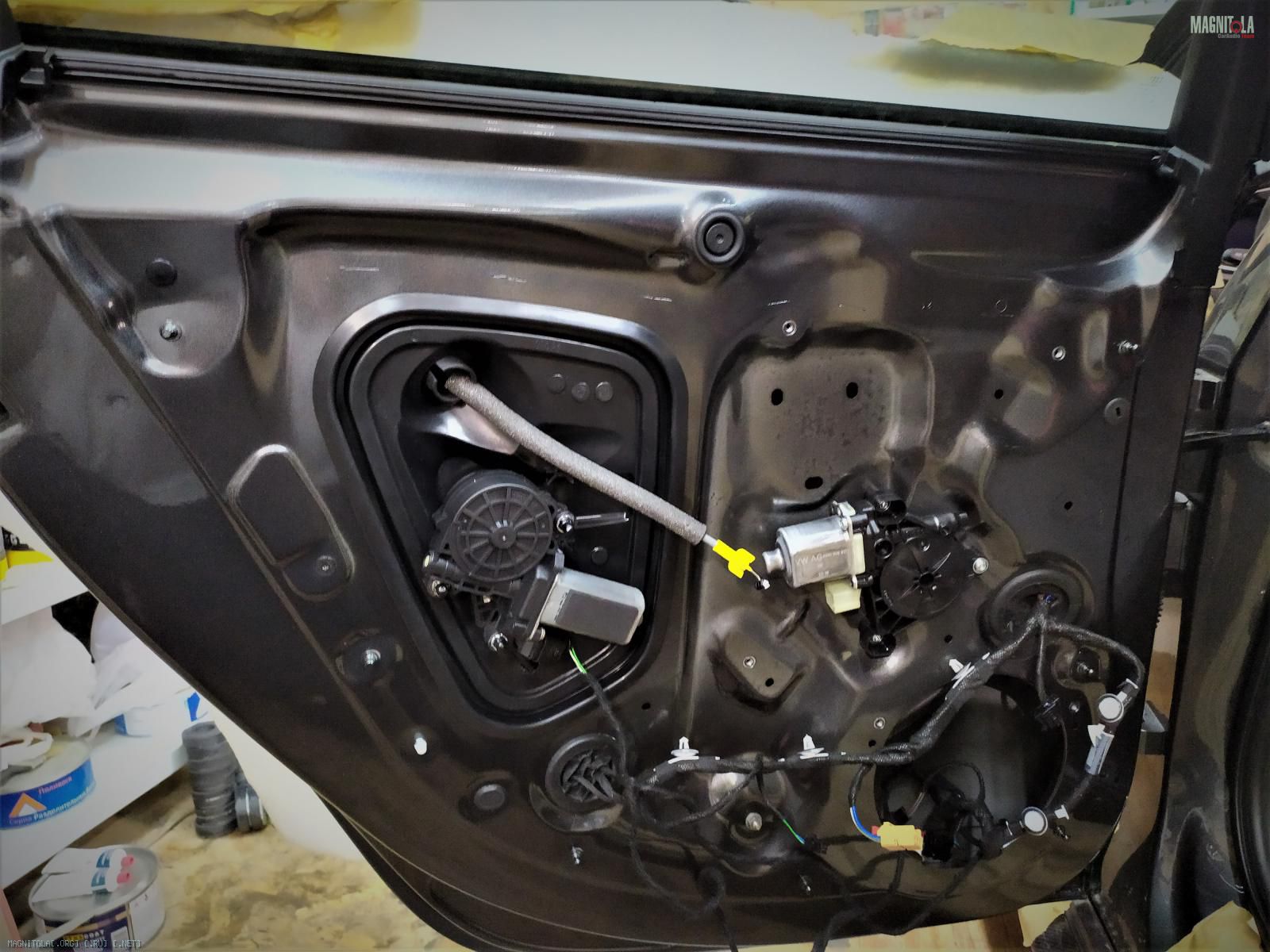

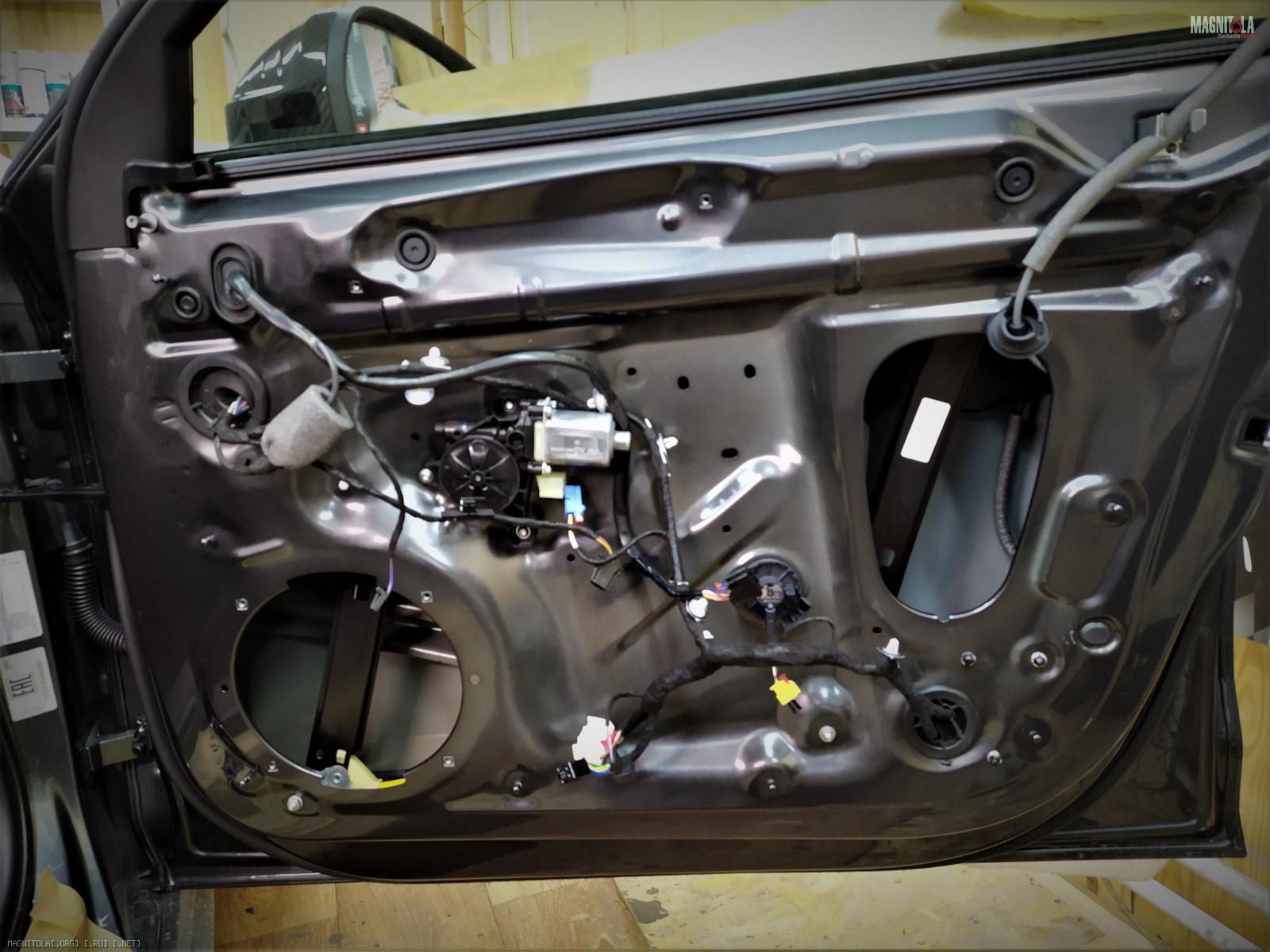

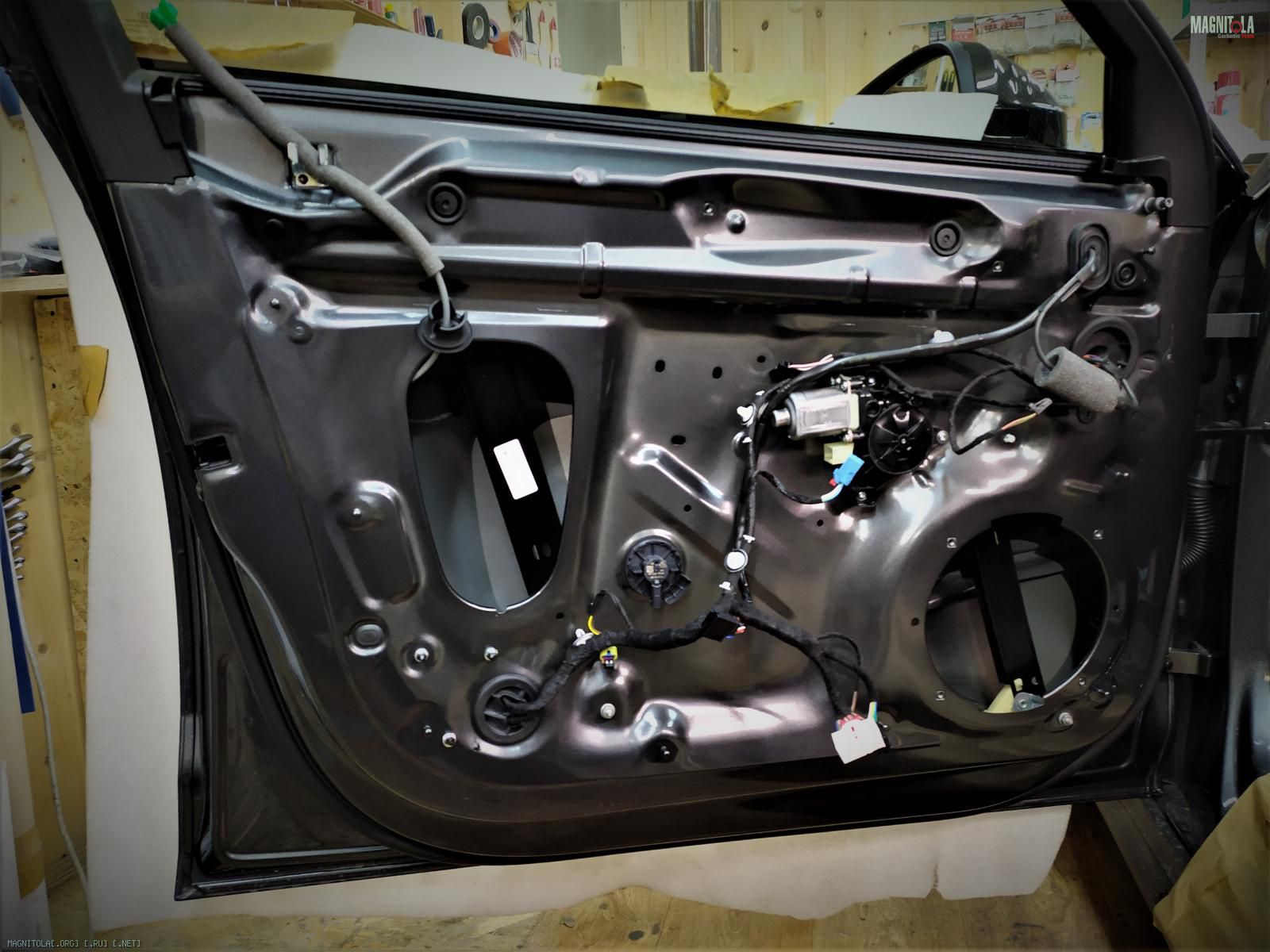

Очищаем, обезжириваем двери, багажник.

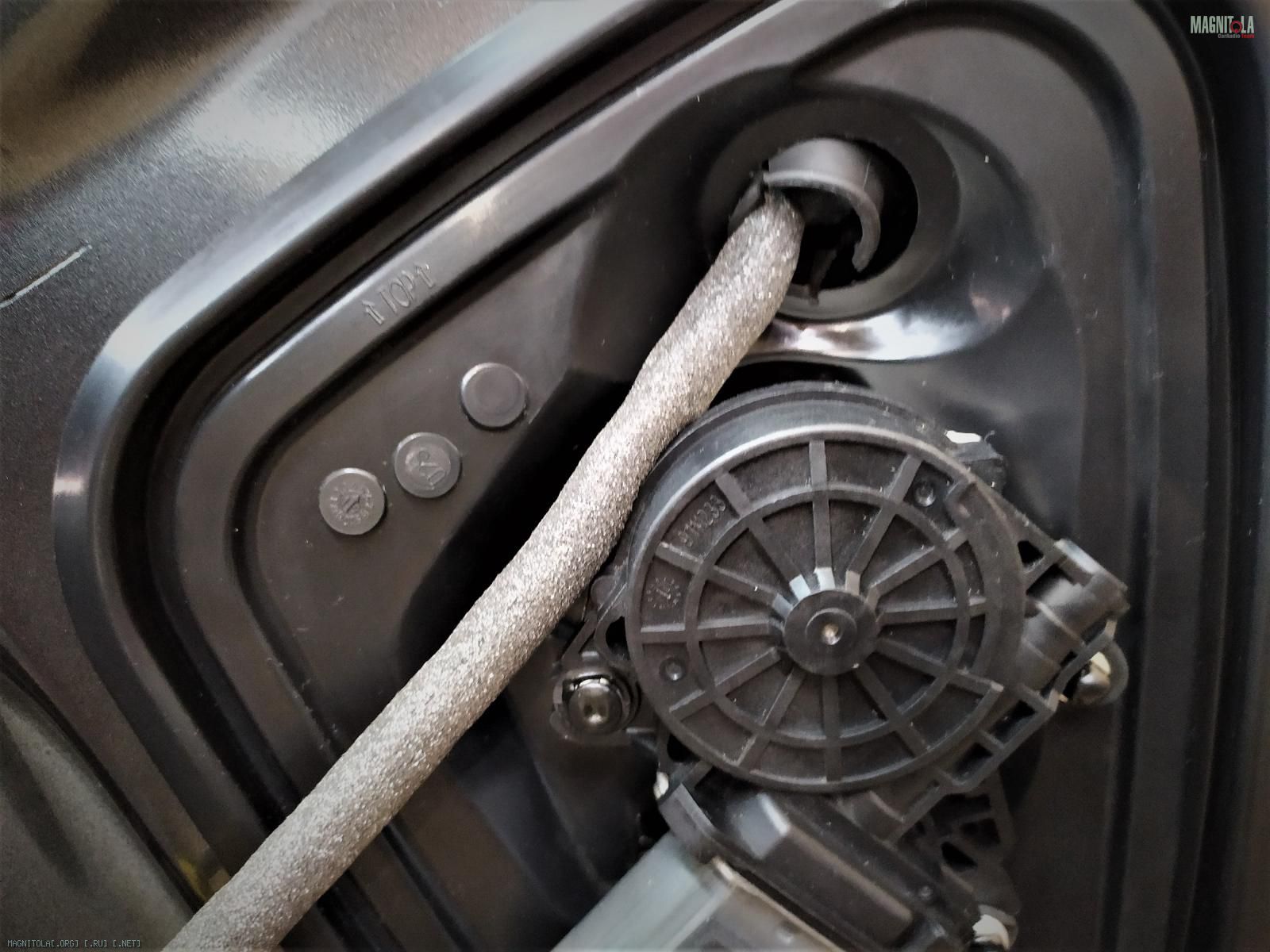

Пере подключаем проводку, проводим ее через штатные проходные резинки, вяжем жгуты проводки.

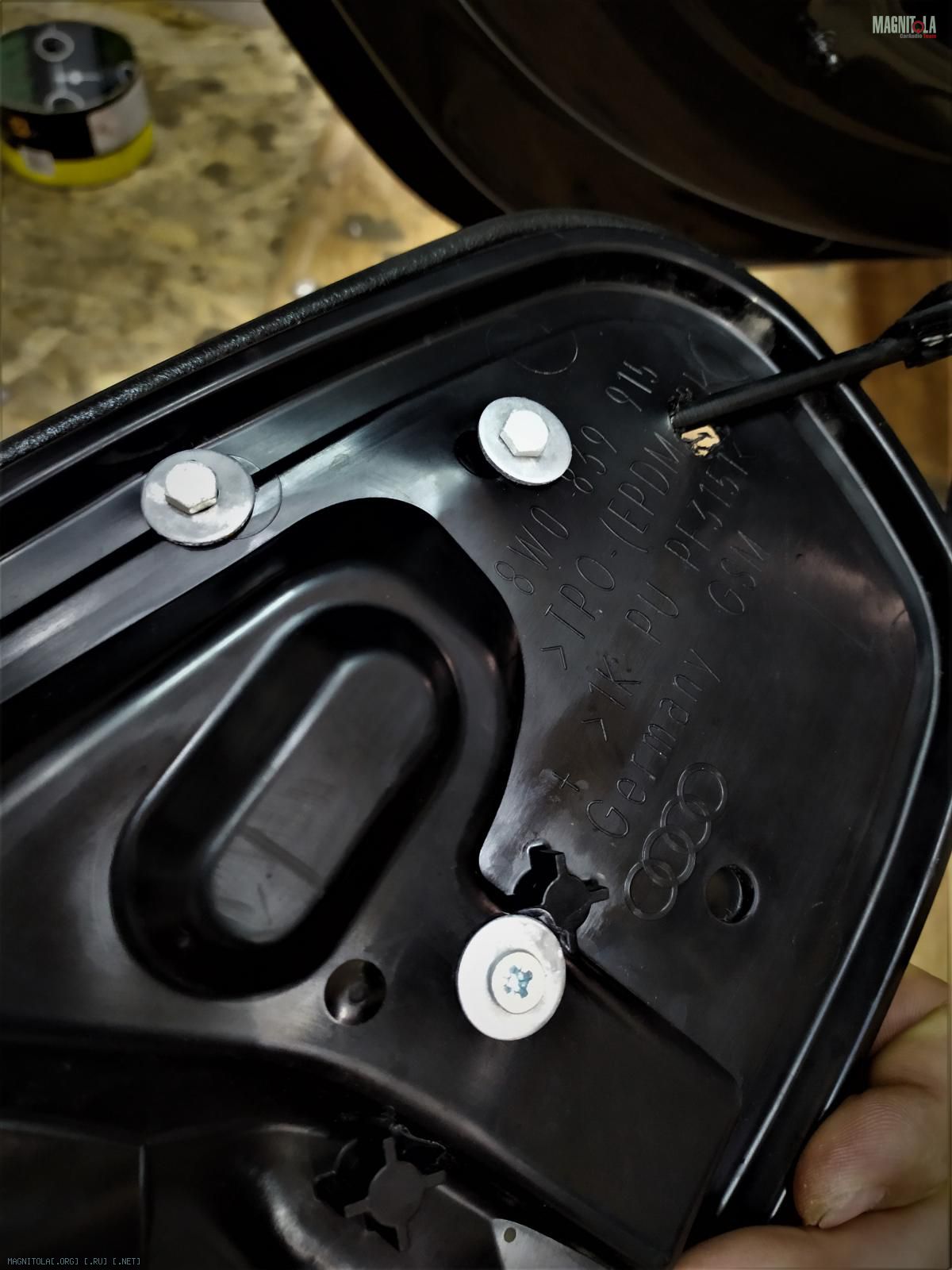

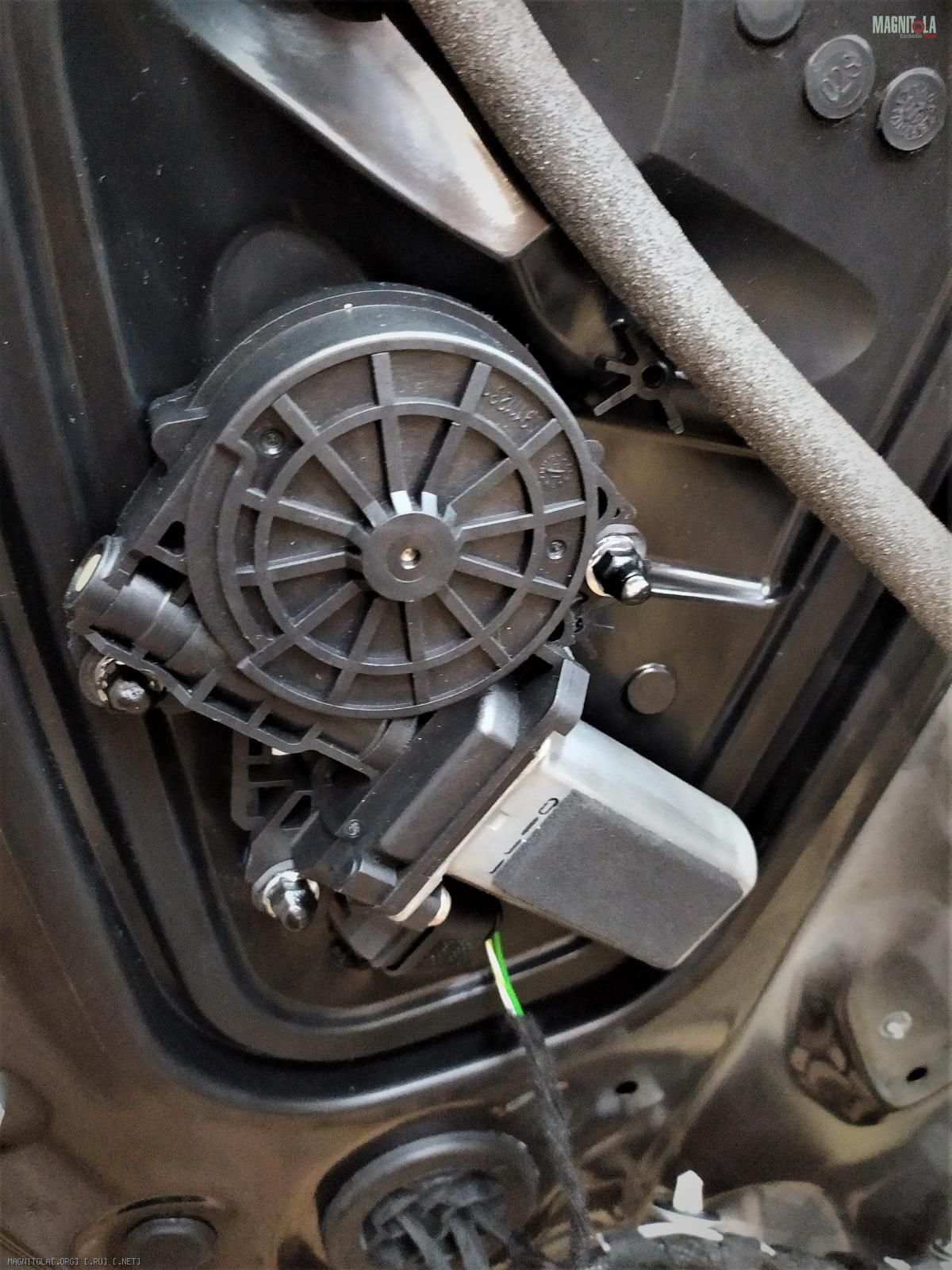

На доводчиках меняем "километровые" крепежные болты, на нормальные, устанавливаем стопорные шайбы, применяем фиксатор резьбы.
Устраняем лишние "дыры" в двери, восстанавливаем порванные резинки.

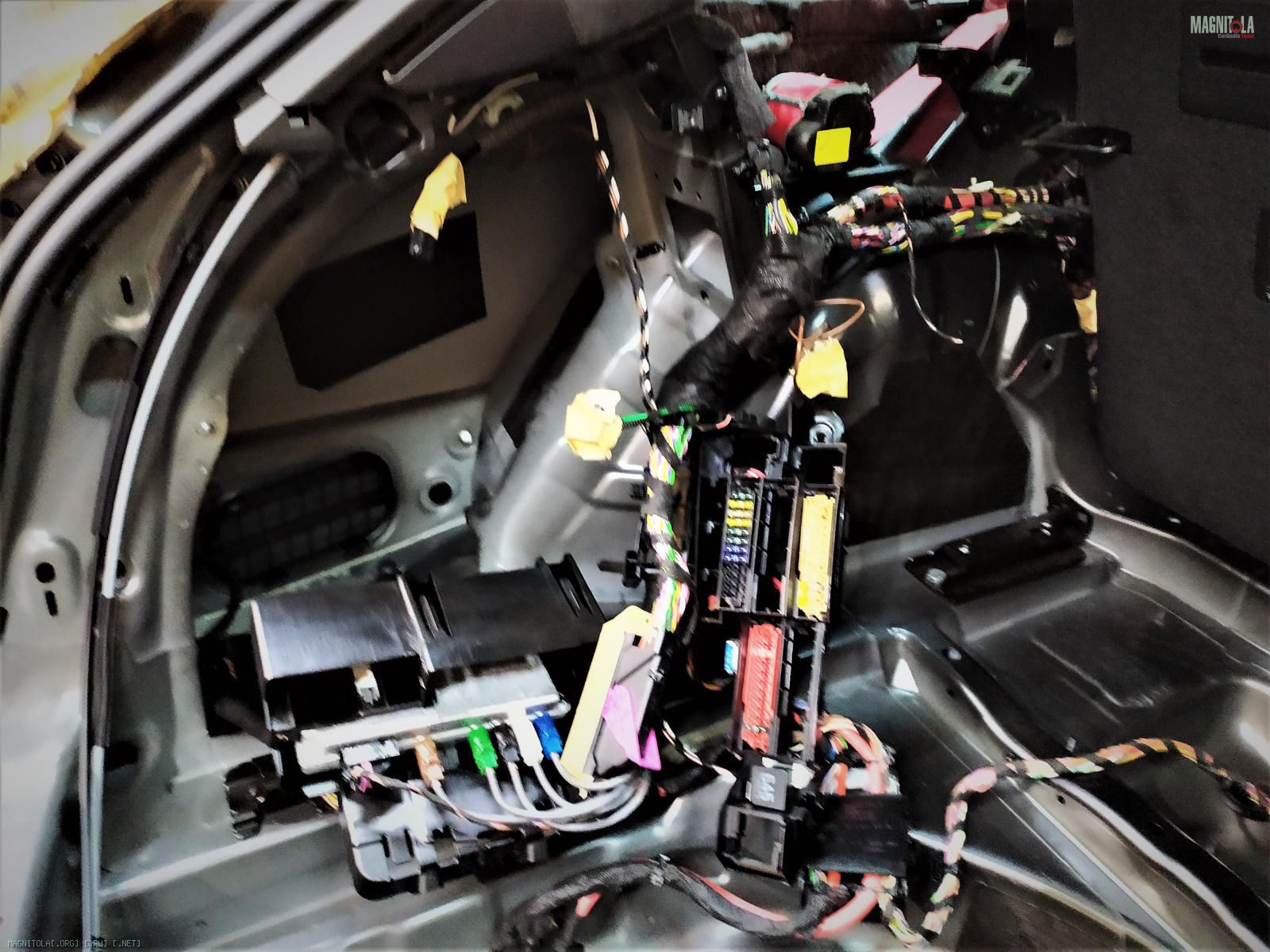

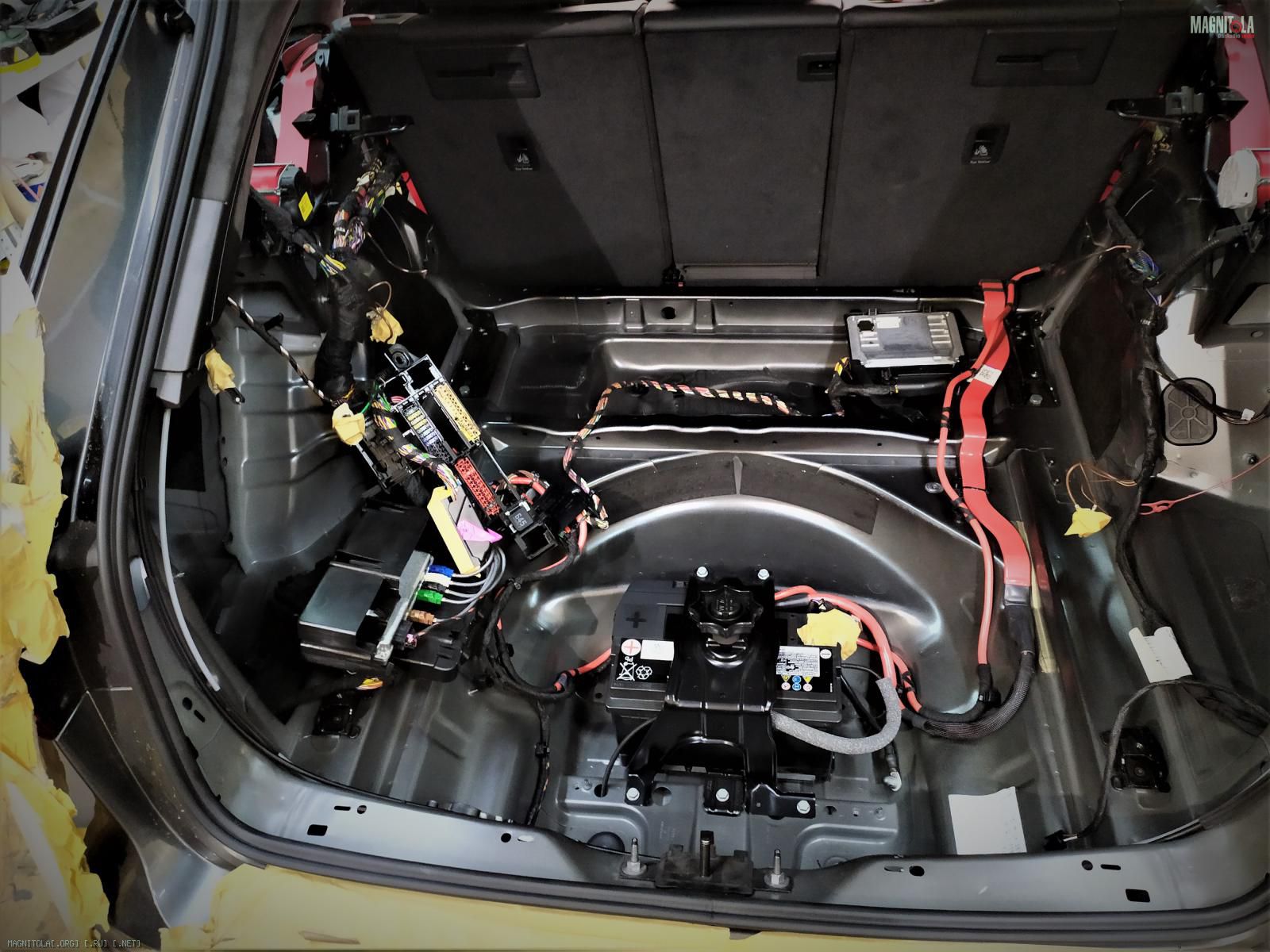

Продуваем сжатым воздухом, очищаем все блоки в багажнике.



Вложение 1324039Вложение 1324041Вложение 1324043Вложение 1324045Вложение 1324047Вложение 1324049Вложение 1324051Вложение 1324053Вложение 1324055Вложение 1324057Вложение 1324059

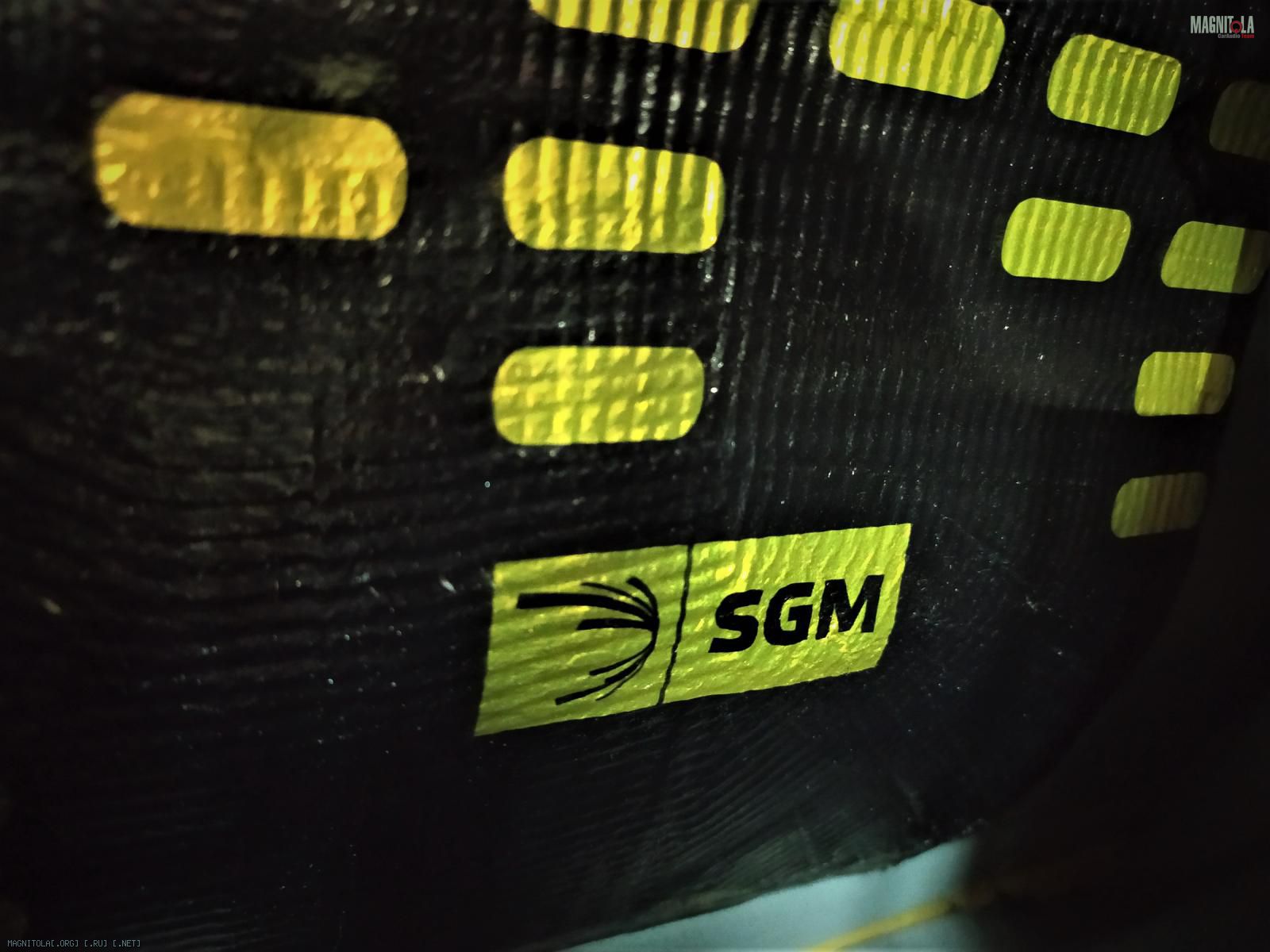

На внутренний металл двери, наносим вибру 4мм.
Греем, прикатываем...
Вложение 1324061Вложение 1324063Вложение 1324065Вложение 1324067Вложение 1324069Вложение 1324071

Audi RS4

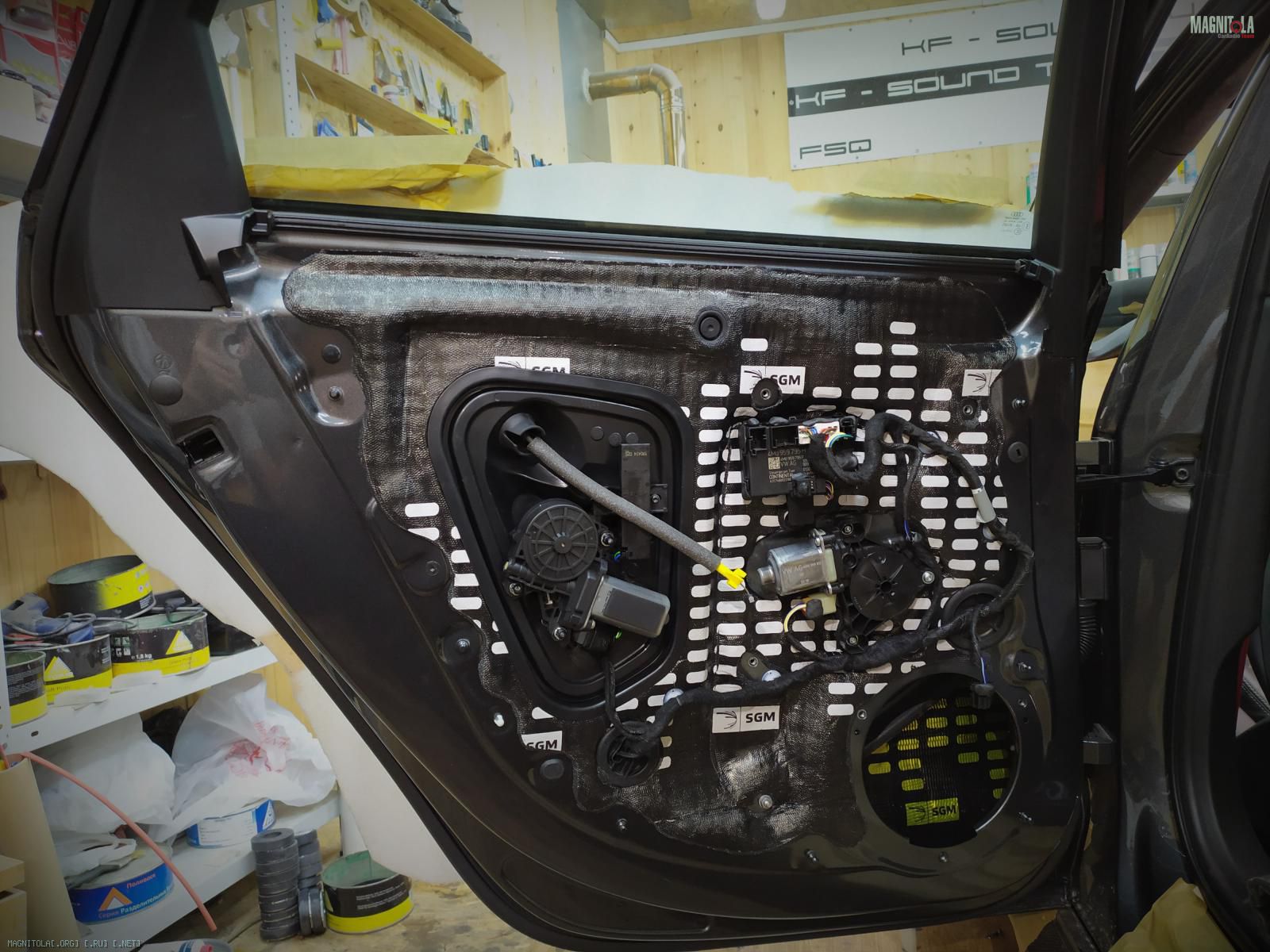

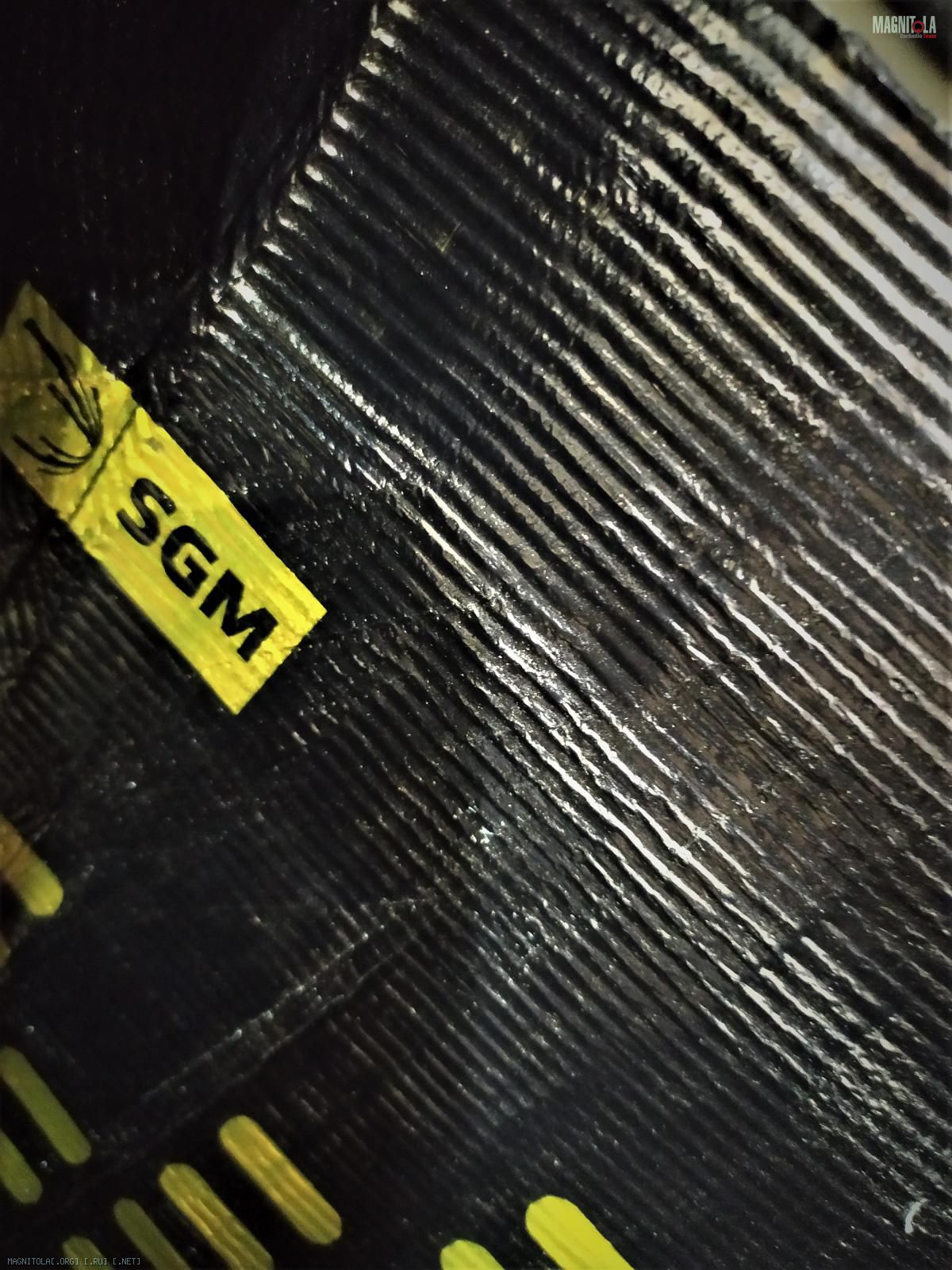

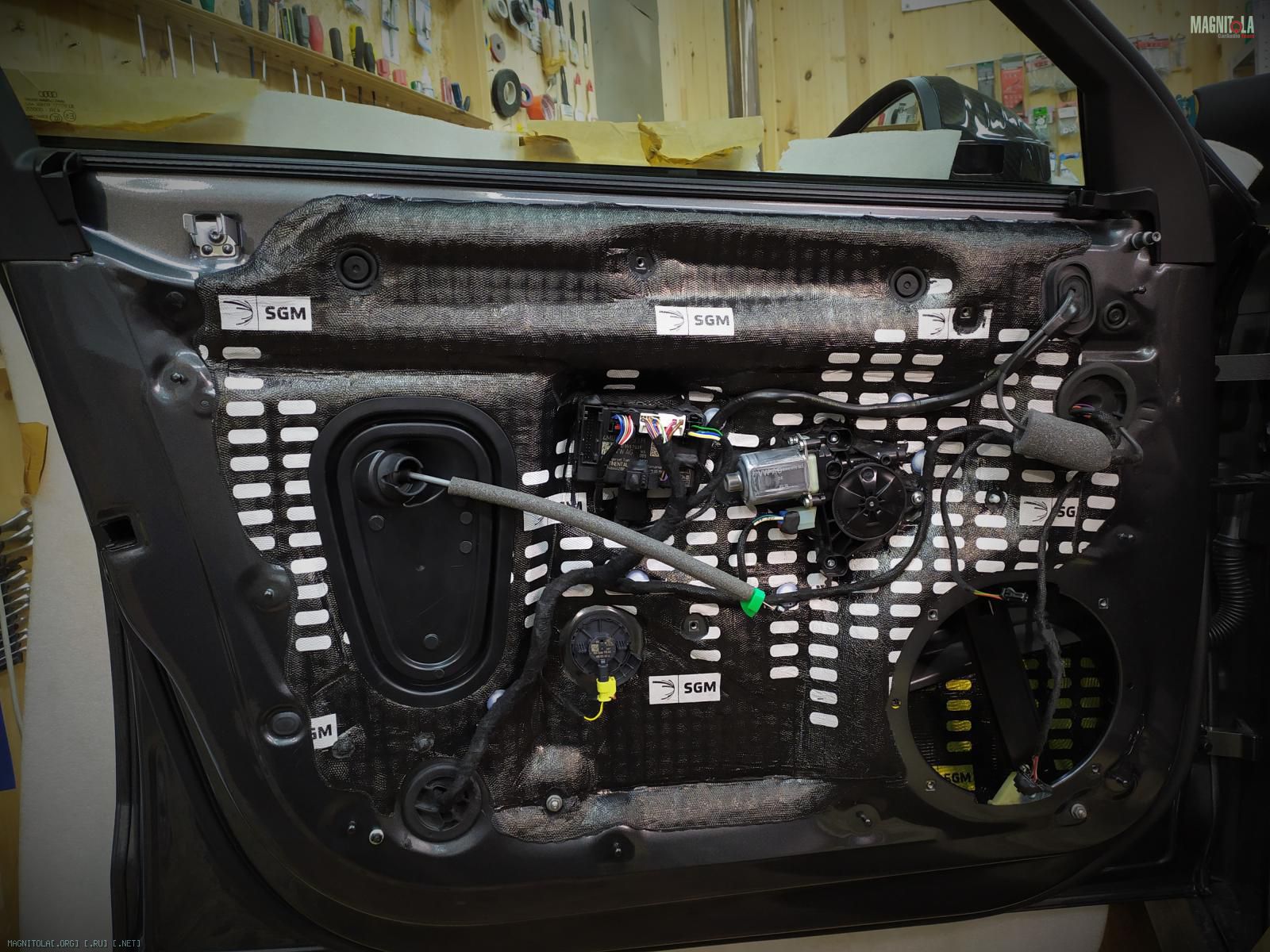

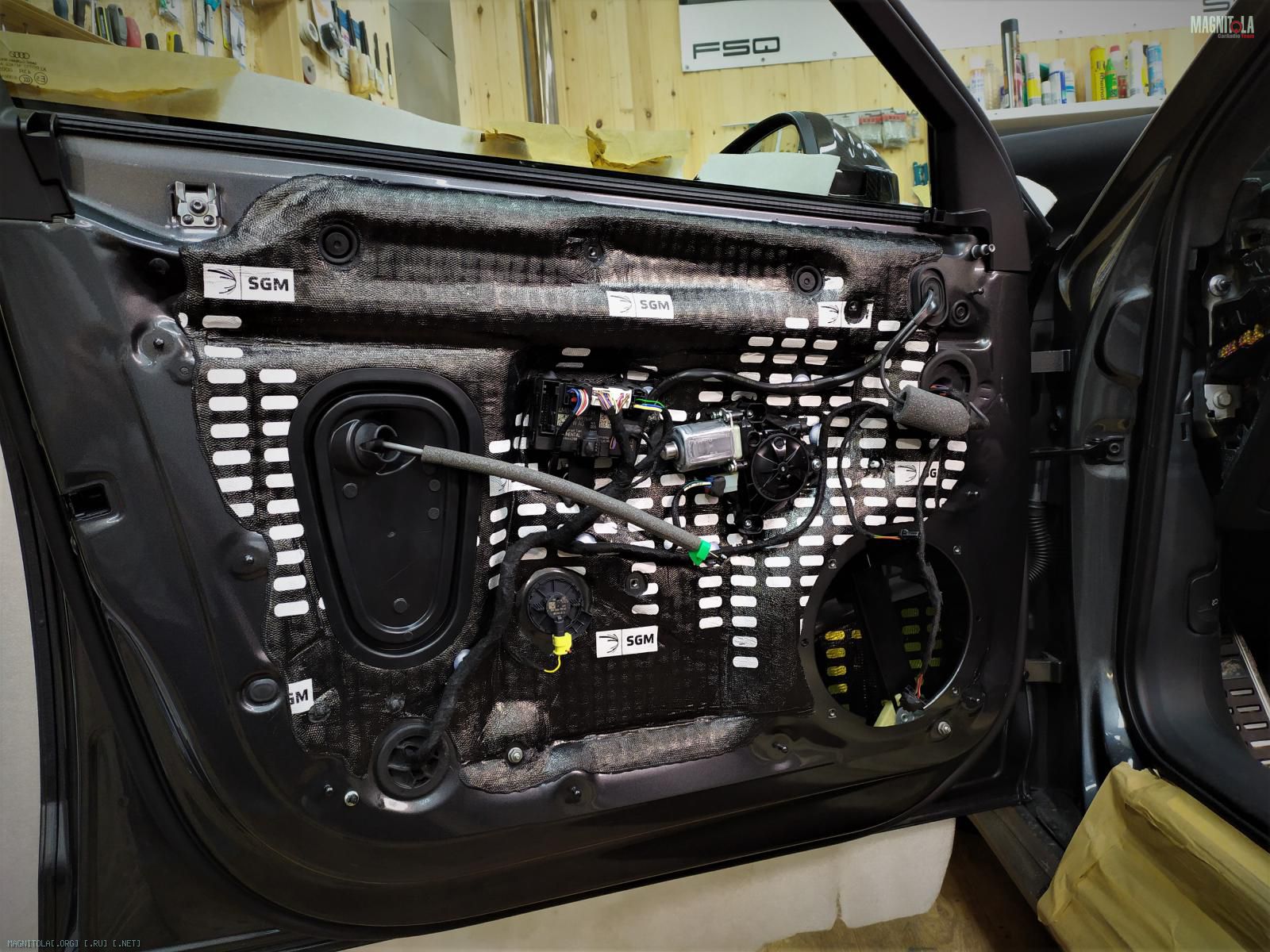

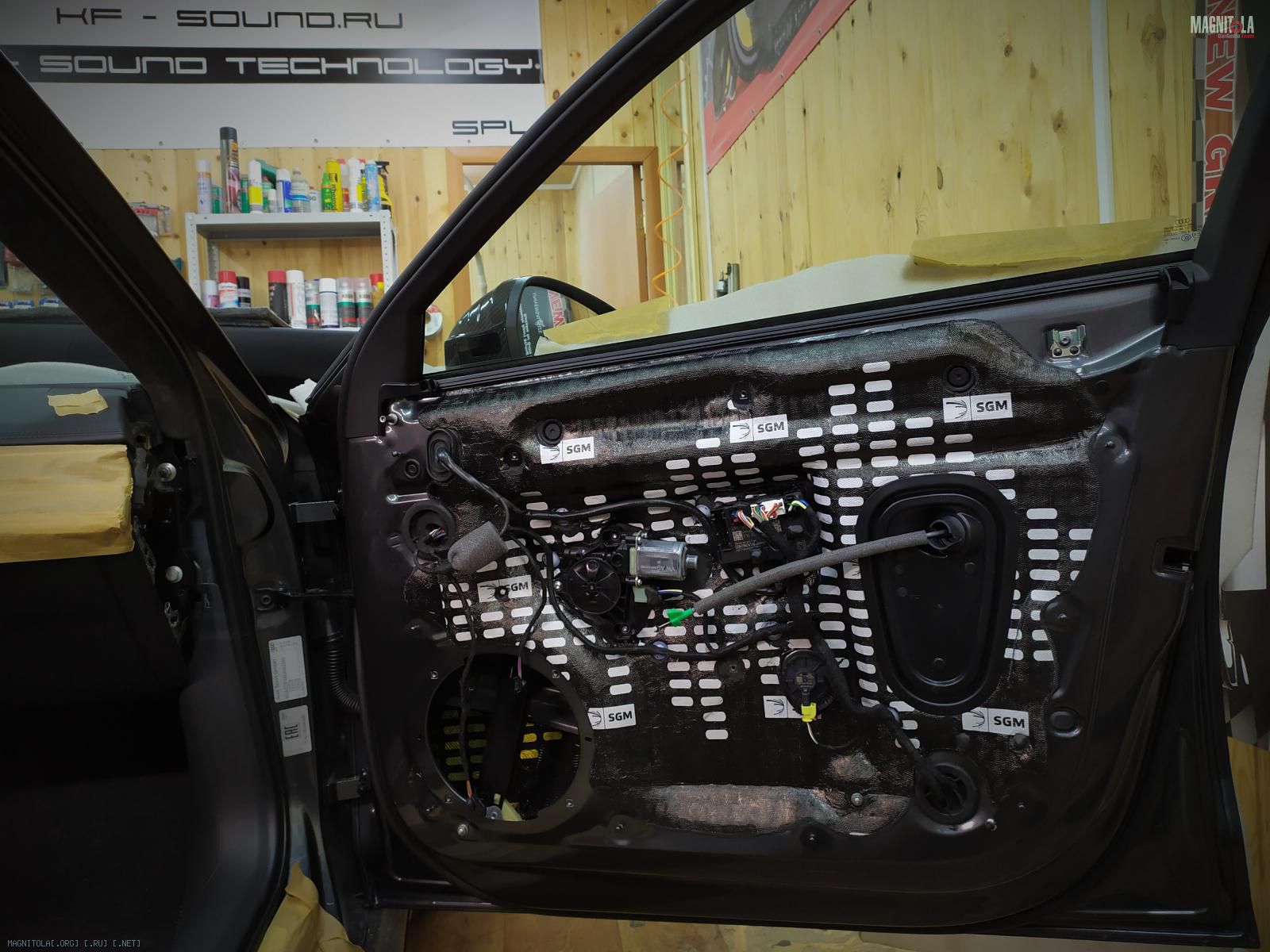

На лицевой металл наносим вибру 4мм, цельным листом, греем, прикатываем.

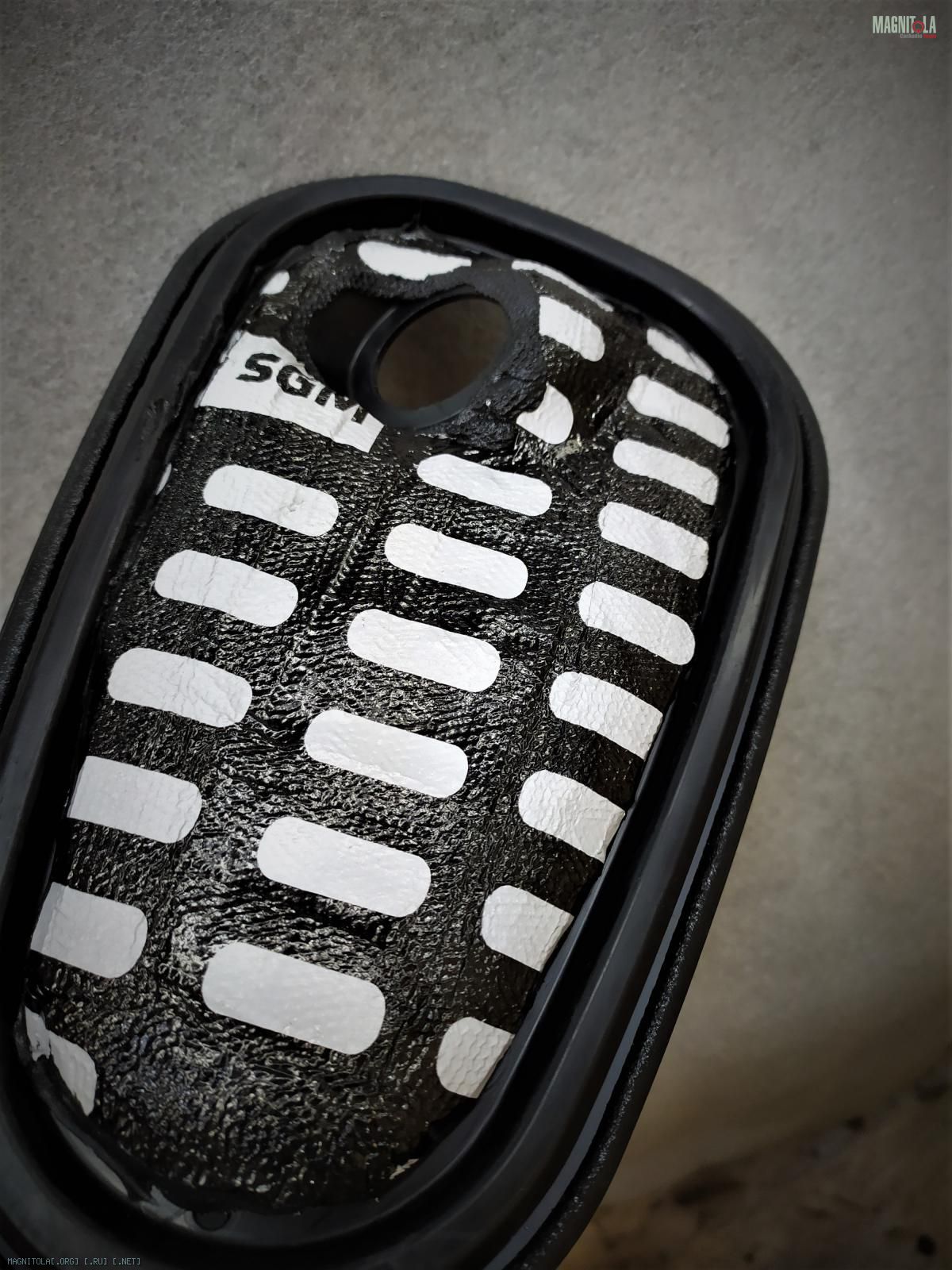

Пластиковые заглушки вибрим с обратной стороны.
Дорабатываем проводку задних доводчиков, вяжем жгуты проводки.
Вложение 1324115Вложение 1324117Вложение 1324119Вложение 1324121Вложение 1324123Вложение 1324125

Посадочное место центрального канала вибрим, акустически демпфируем, пропитываем подвес.

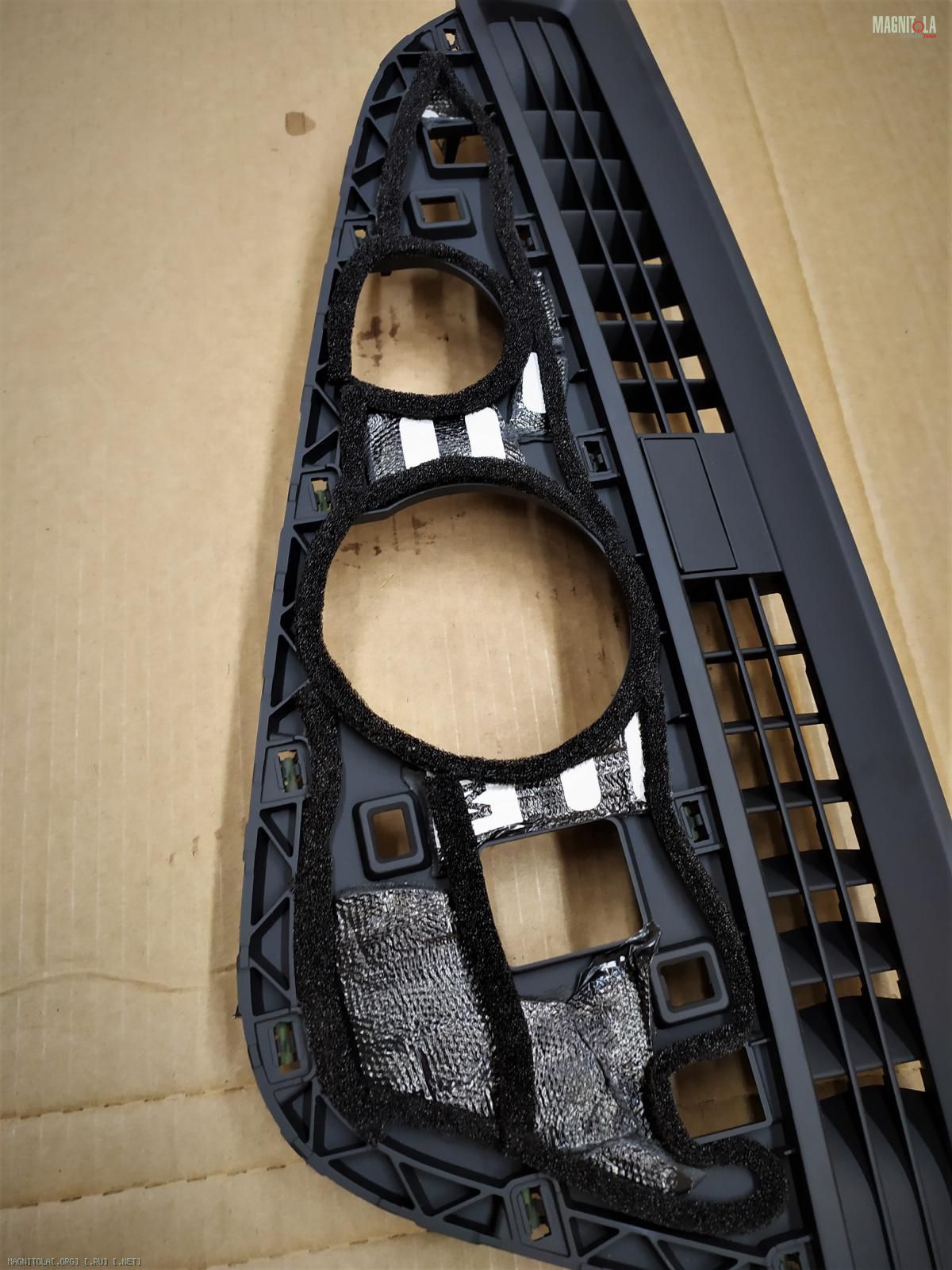

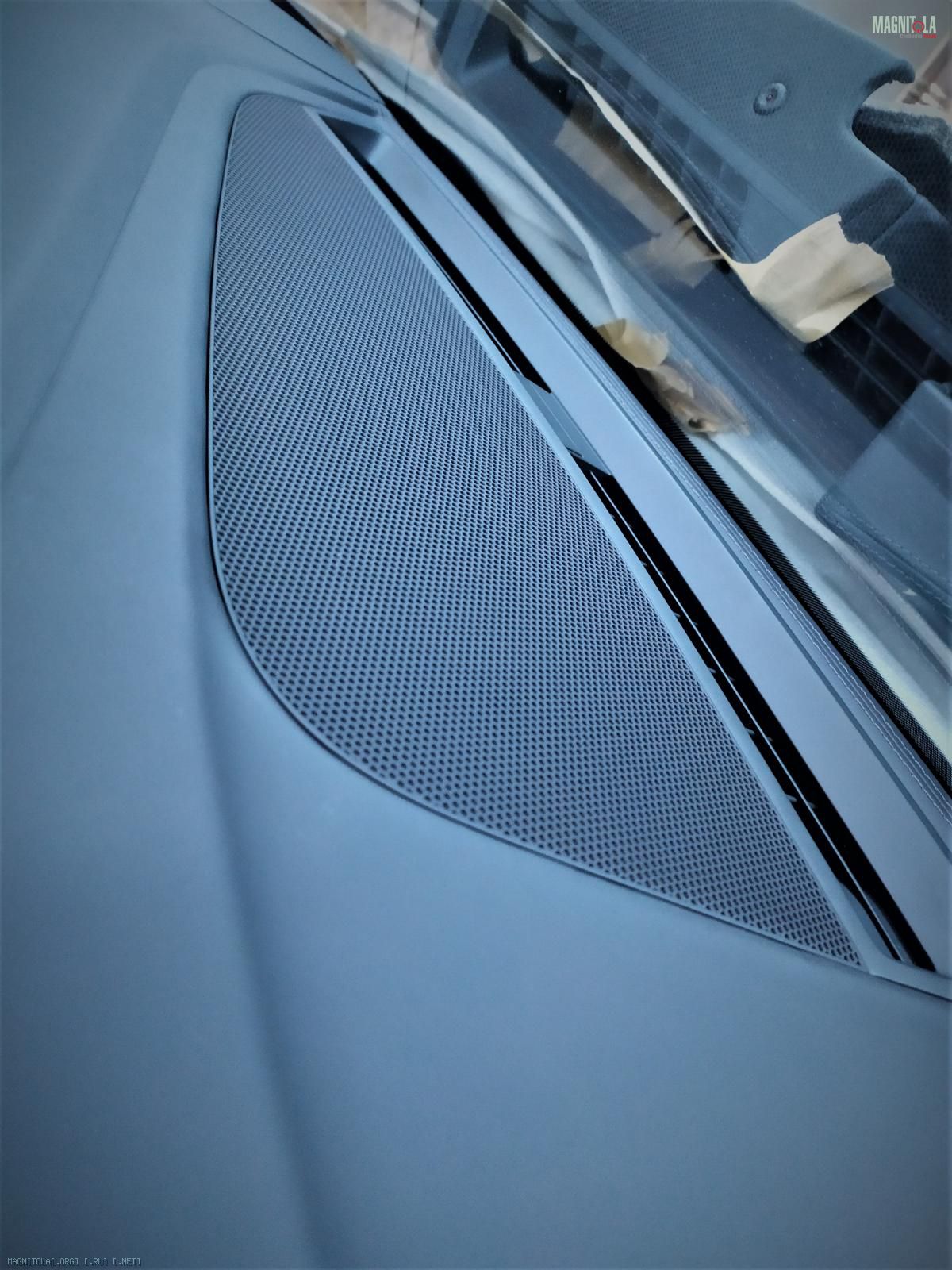

Декоративную решетку вибрим, уплотняем, собираем.
Вложение 1324127Вложение 1324129Вложение 1324131Вложение 1324133Вложение 1324135

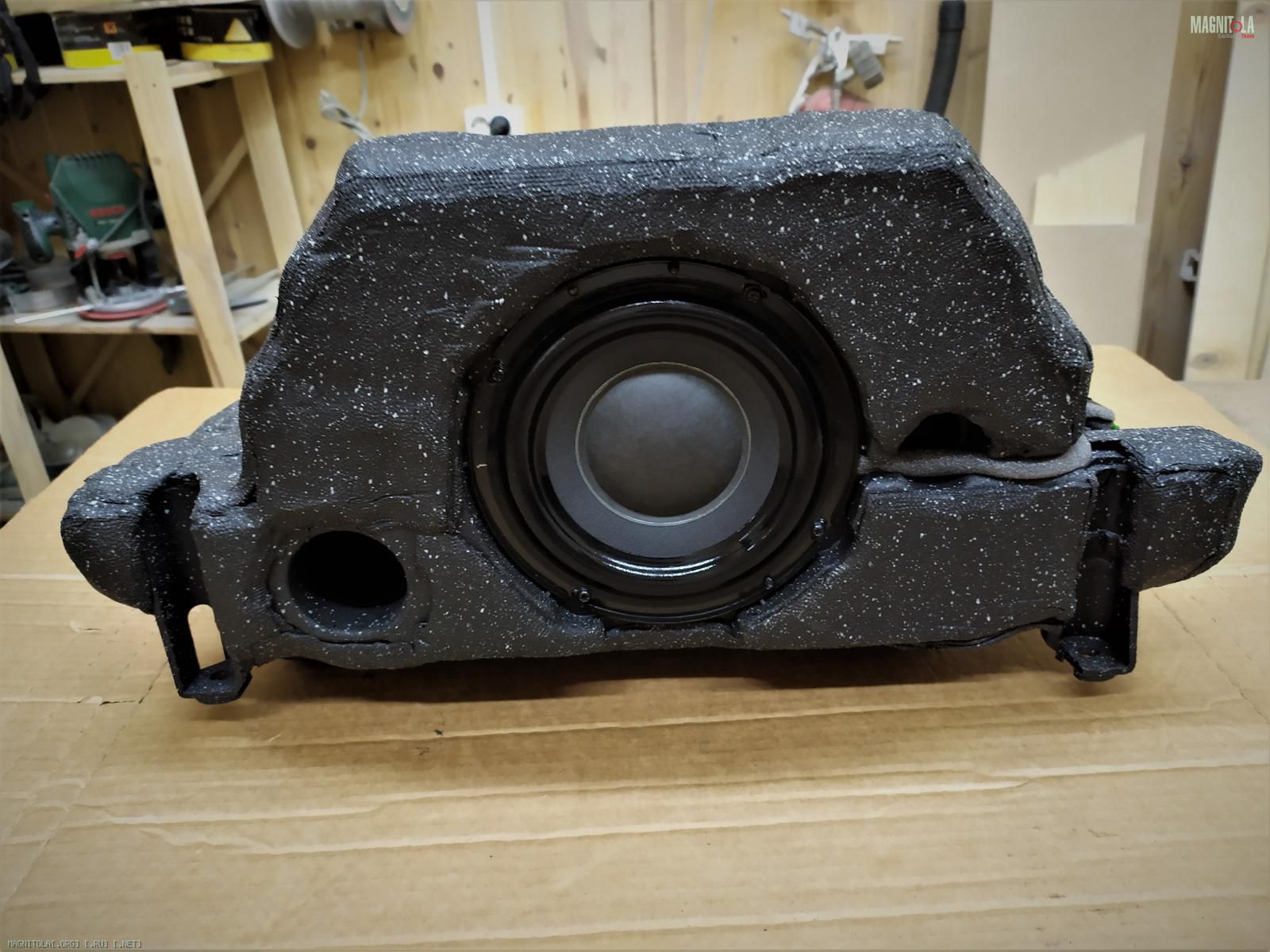

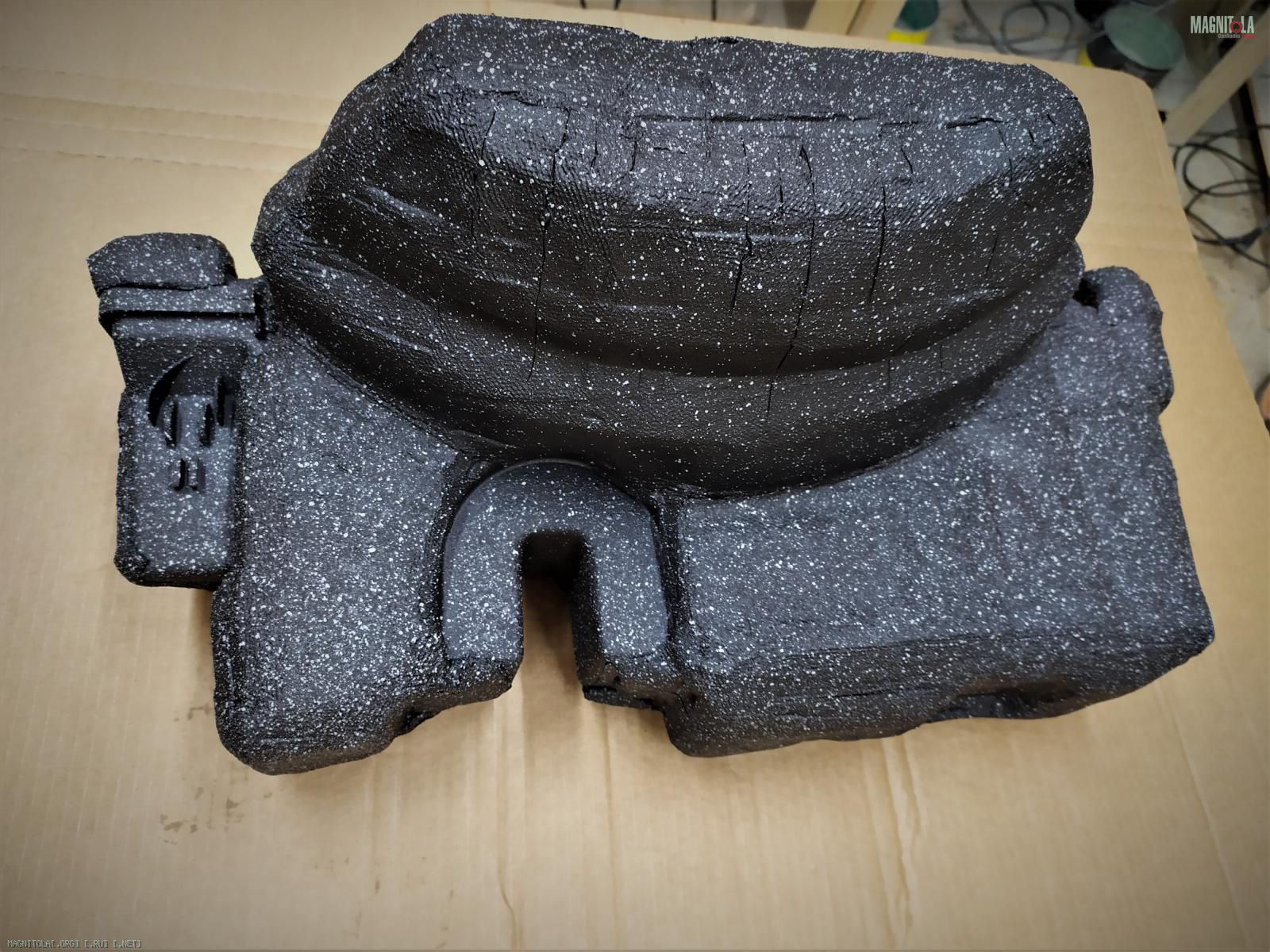

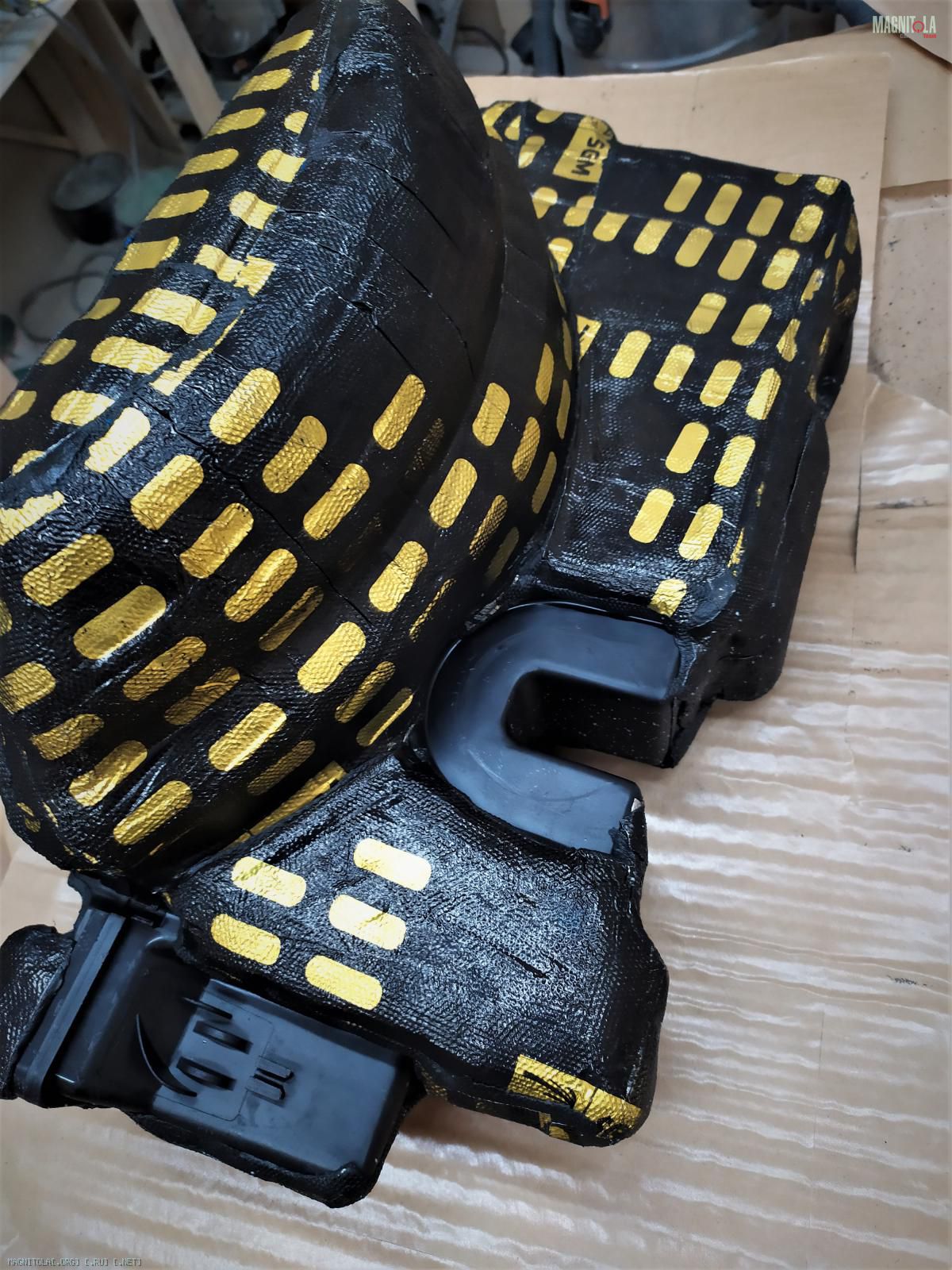

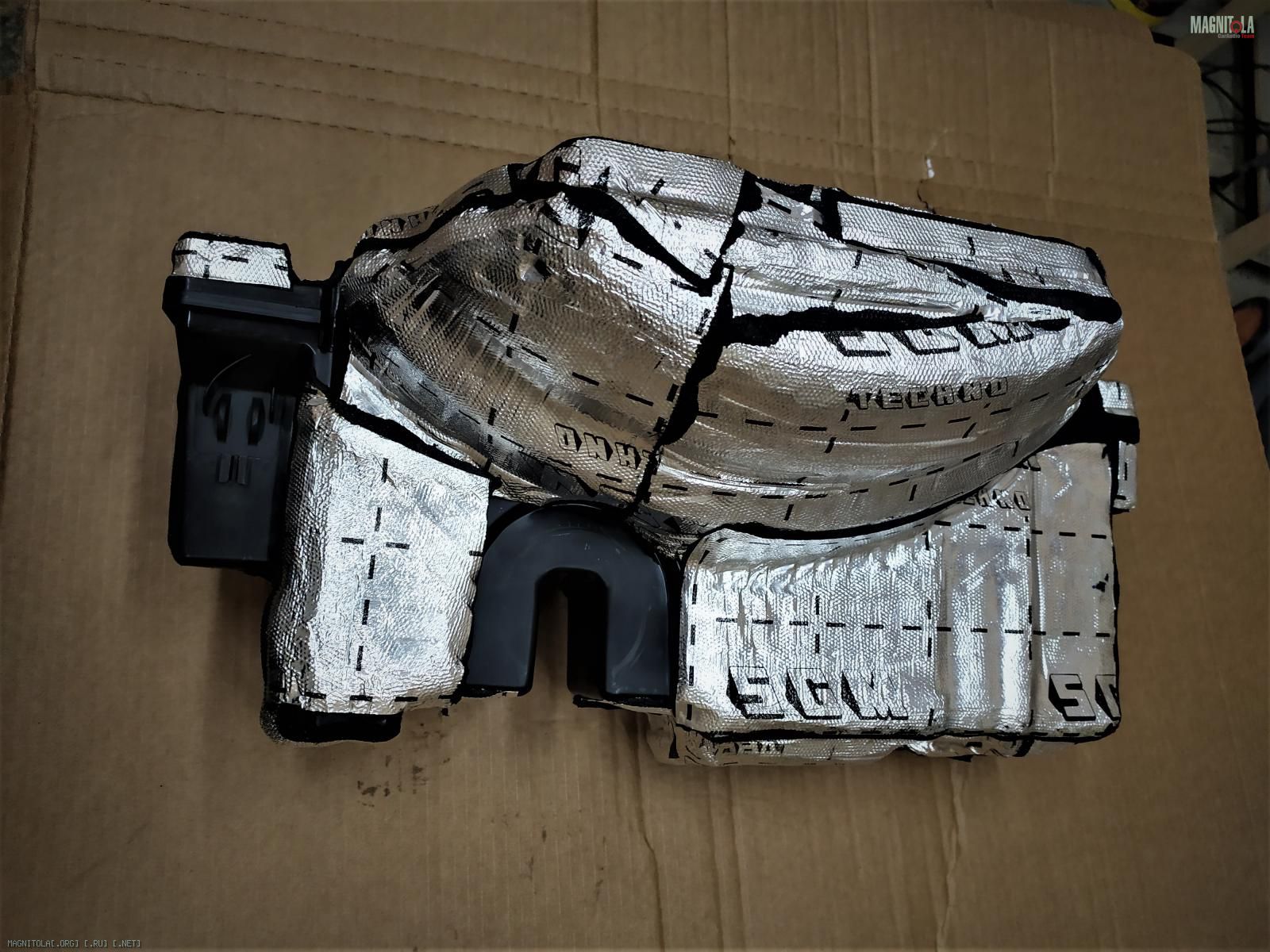

Штатный звонкий корпус вибрим жесткой СГМ Броня 5мм, затем виброй 4мм, красим, акустически демпфируем.
Вложение 1324137Вложение 1324139Вложение 1324141Вложение 1324143Вложение 1324145Вложение 1324147Вложение 1324149Вложение 1324151

Audi RS4

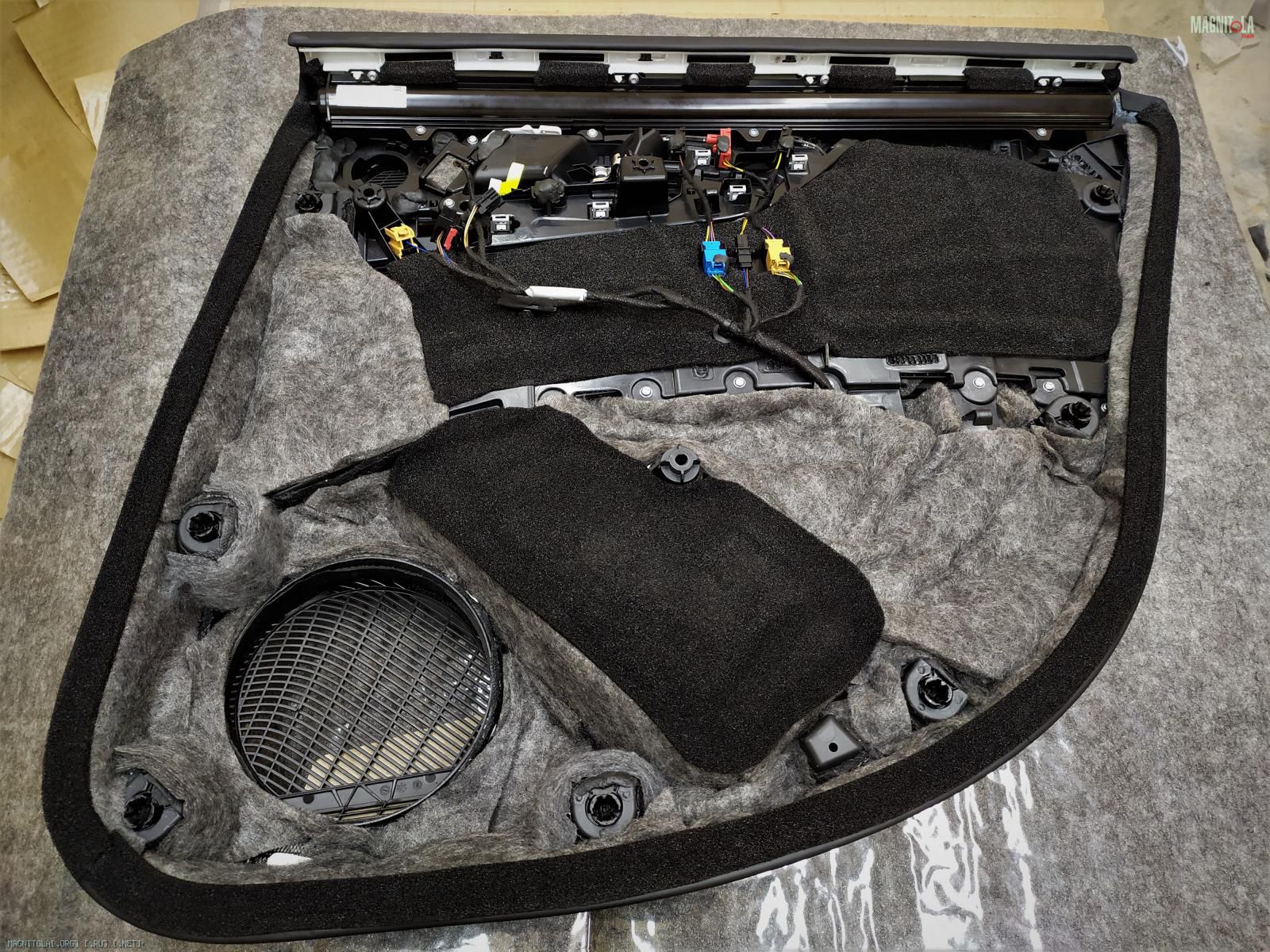

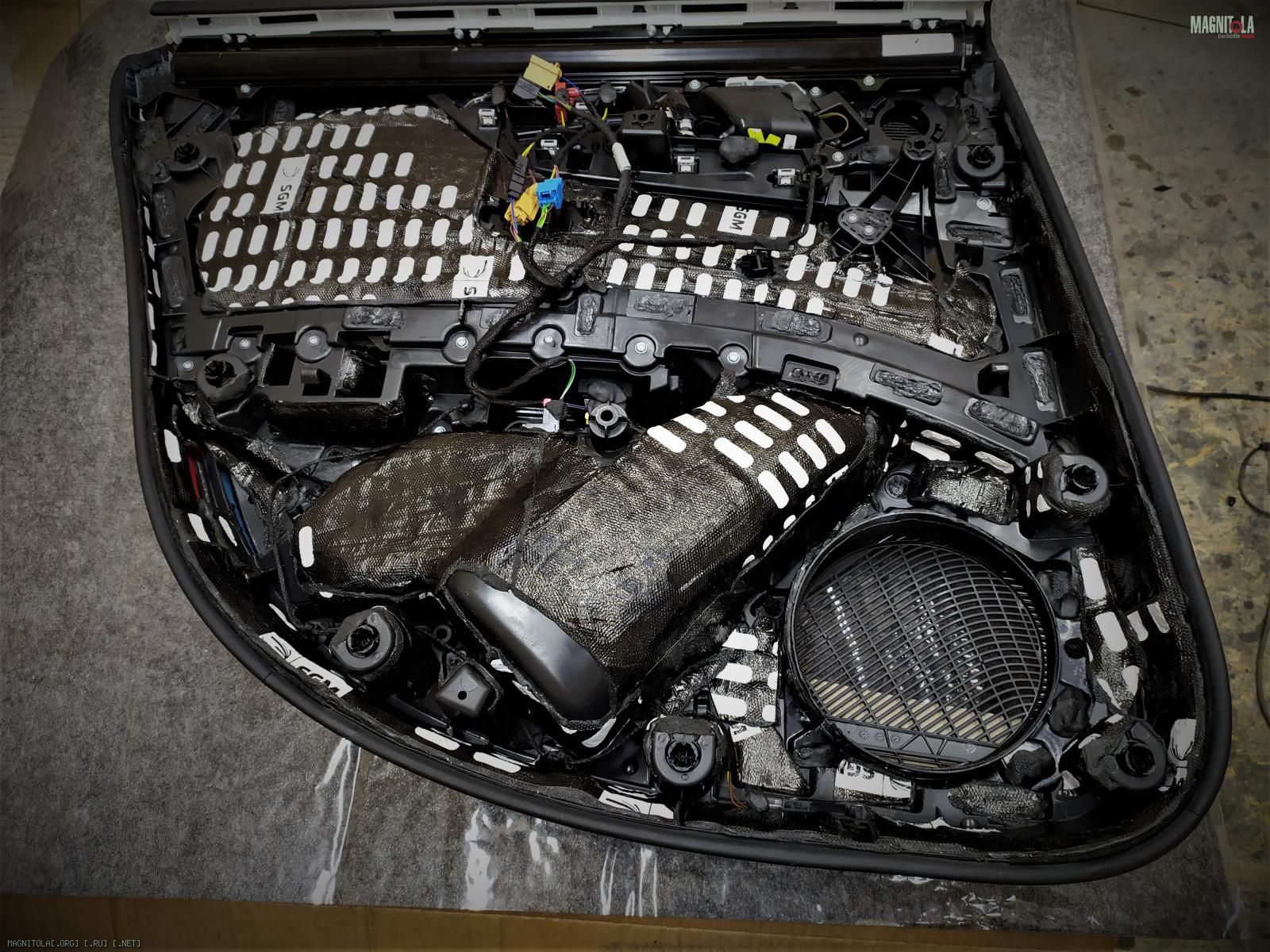

Задние карты дверей.
Перед началом работ пришлось очистить карты от полиуретанового клея, убрать пыль, грязь. Затем заново спаять карты, затянуть нормально винты, правильно выставить геометрию ручек открывания двери.
Очищаем, обезжириваем.

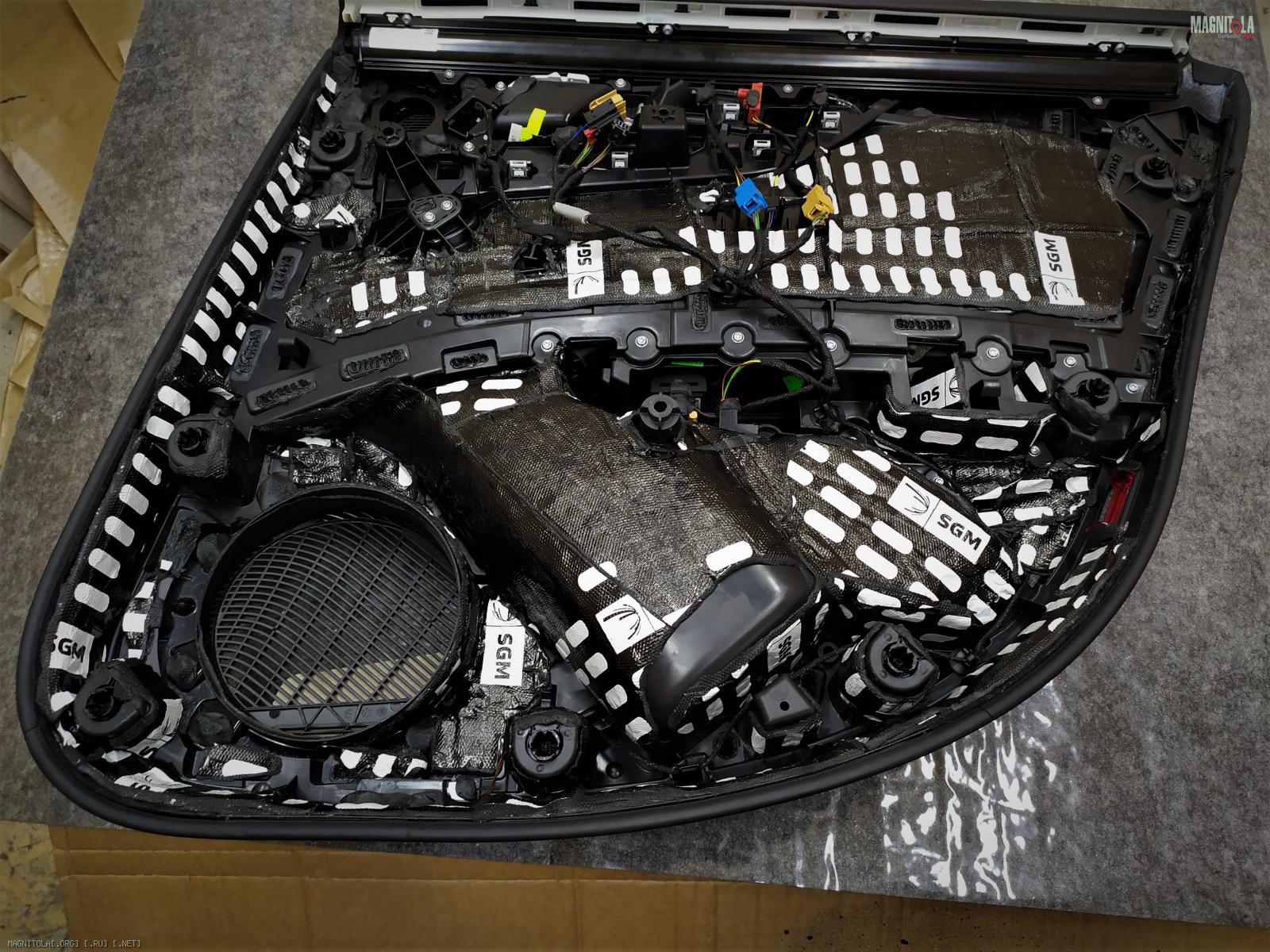

Наносим вибру 4мм, греем, прикатываем...

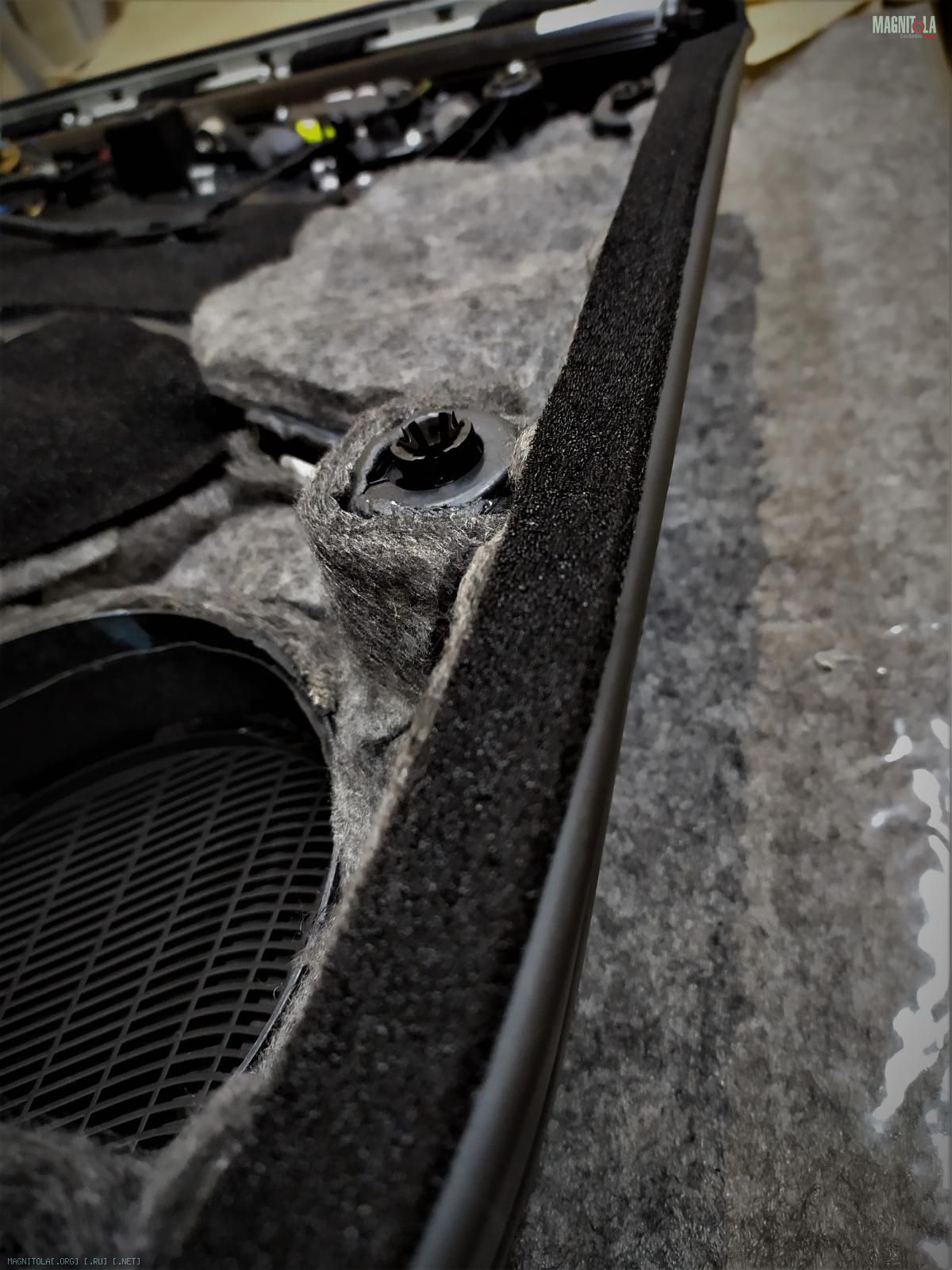

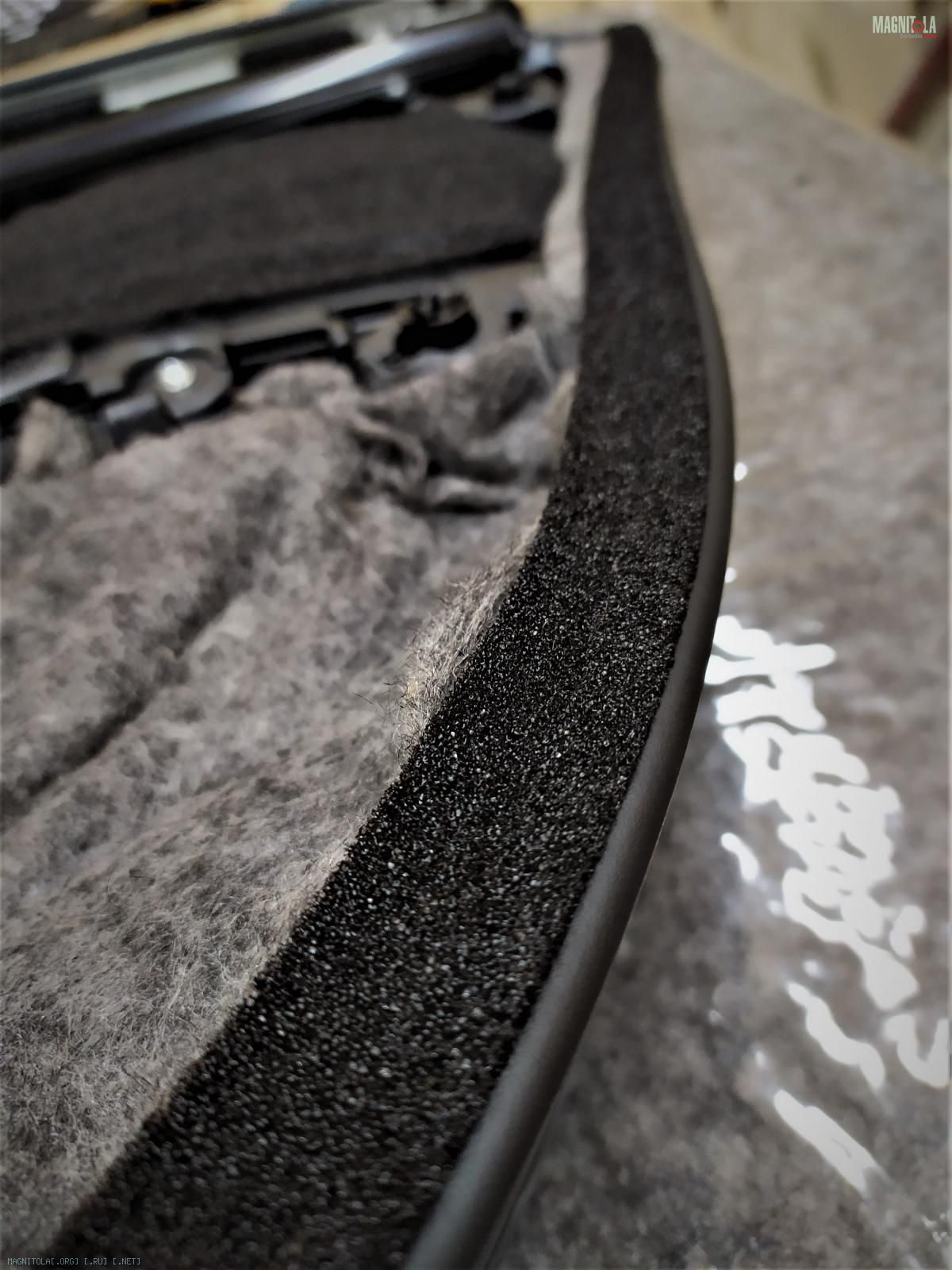

Наносим войлок, битопласт, уплотнительную ленту по периметру карты.

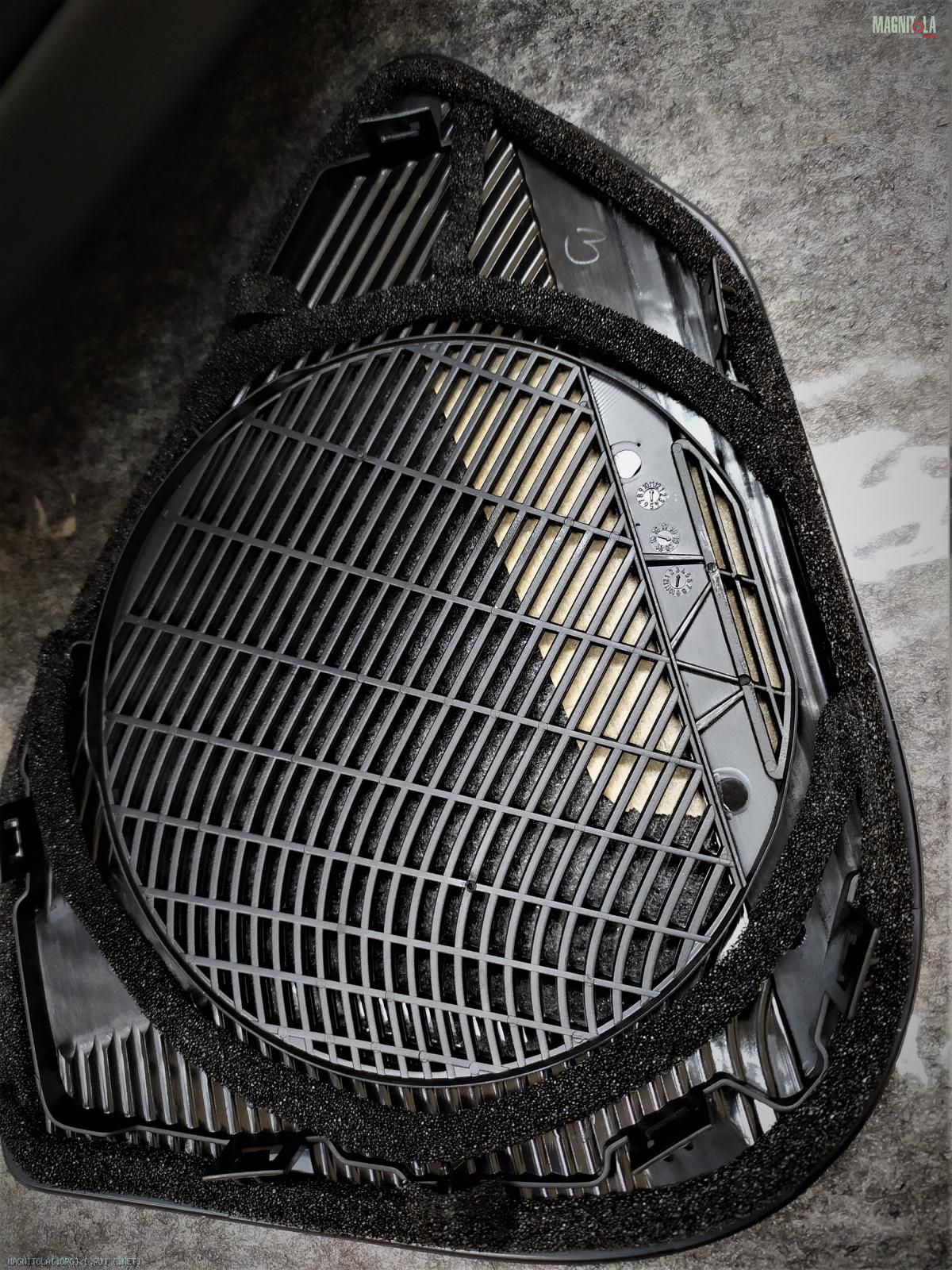

Уплотняем сетки.

Вложение 1324175Вложение 1324177Вложение 1324179Вложение 1324181Вложение 1324183Вложение 1324185Вложение 1324187Вложение 1324189

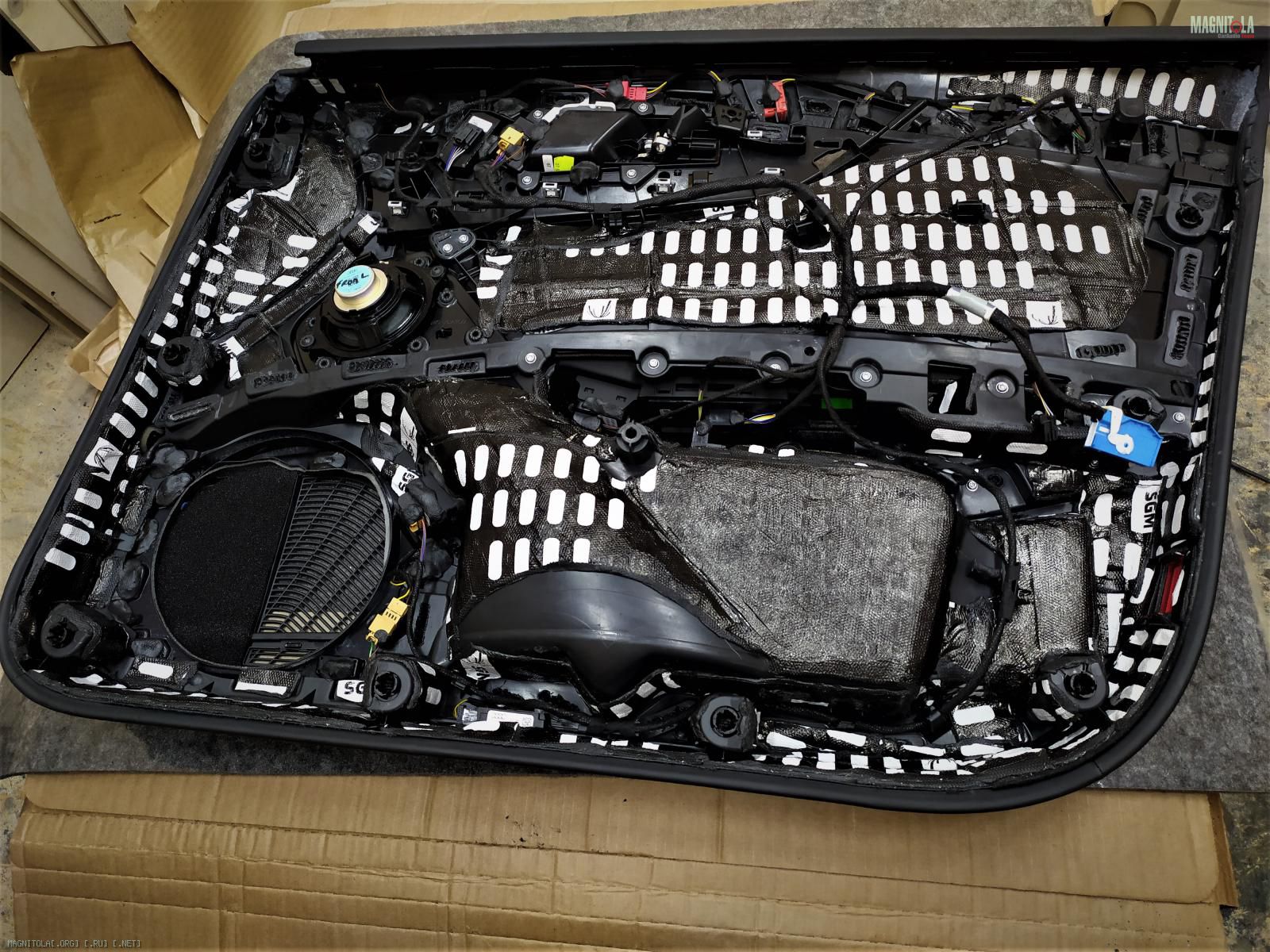

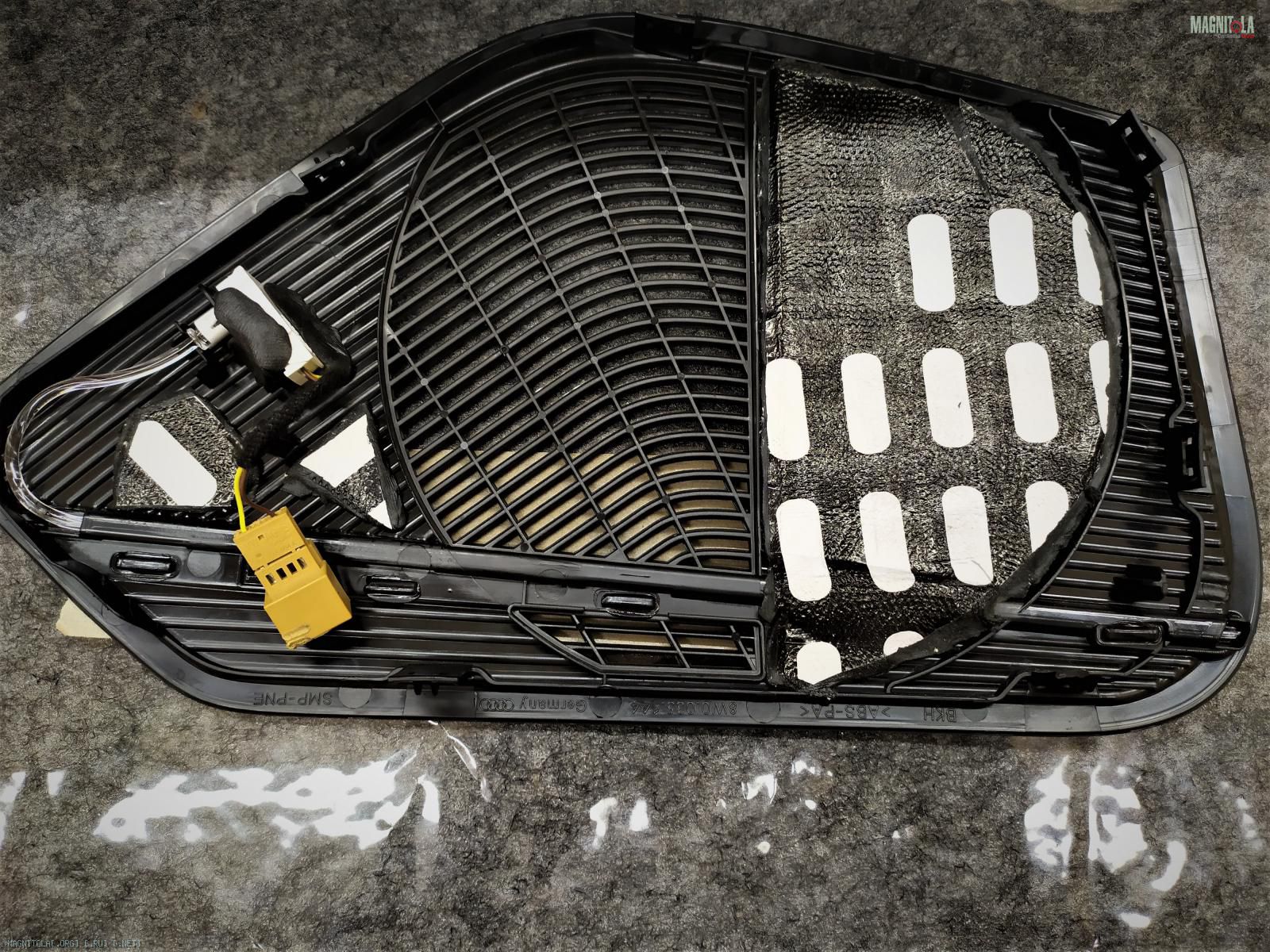

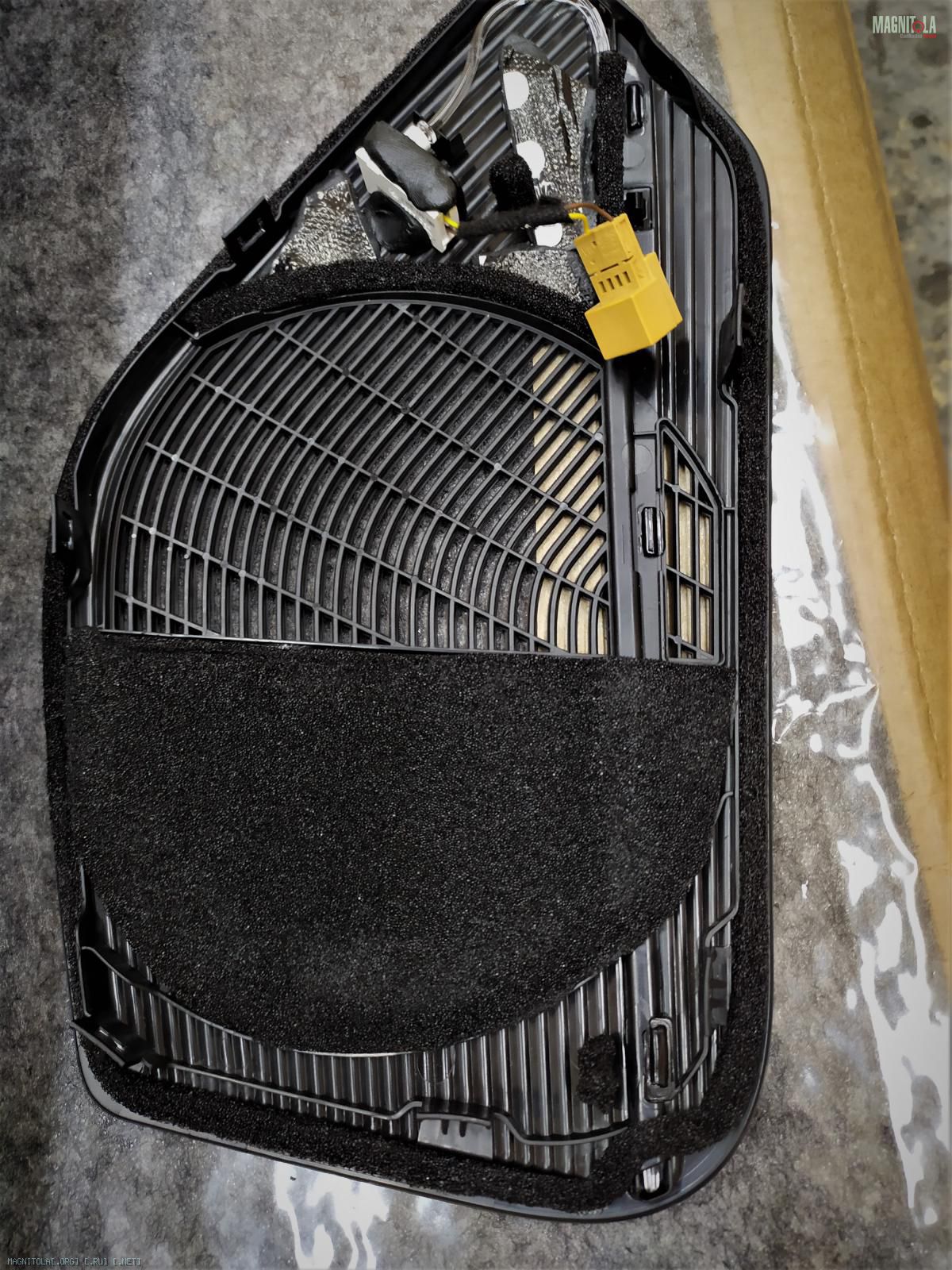

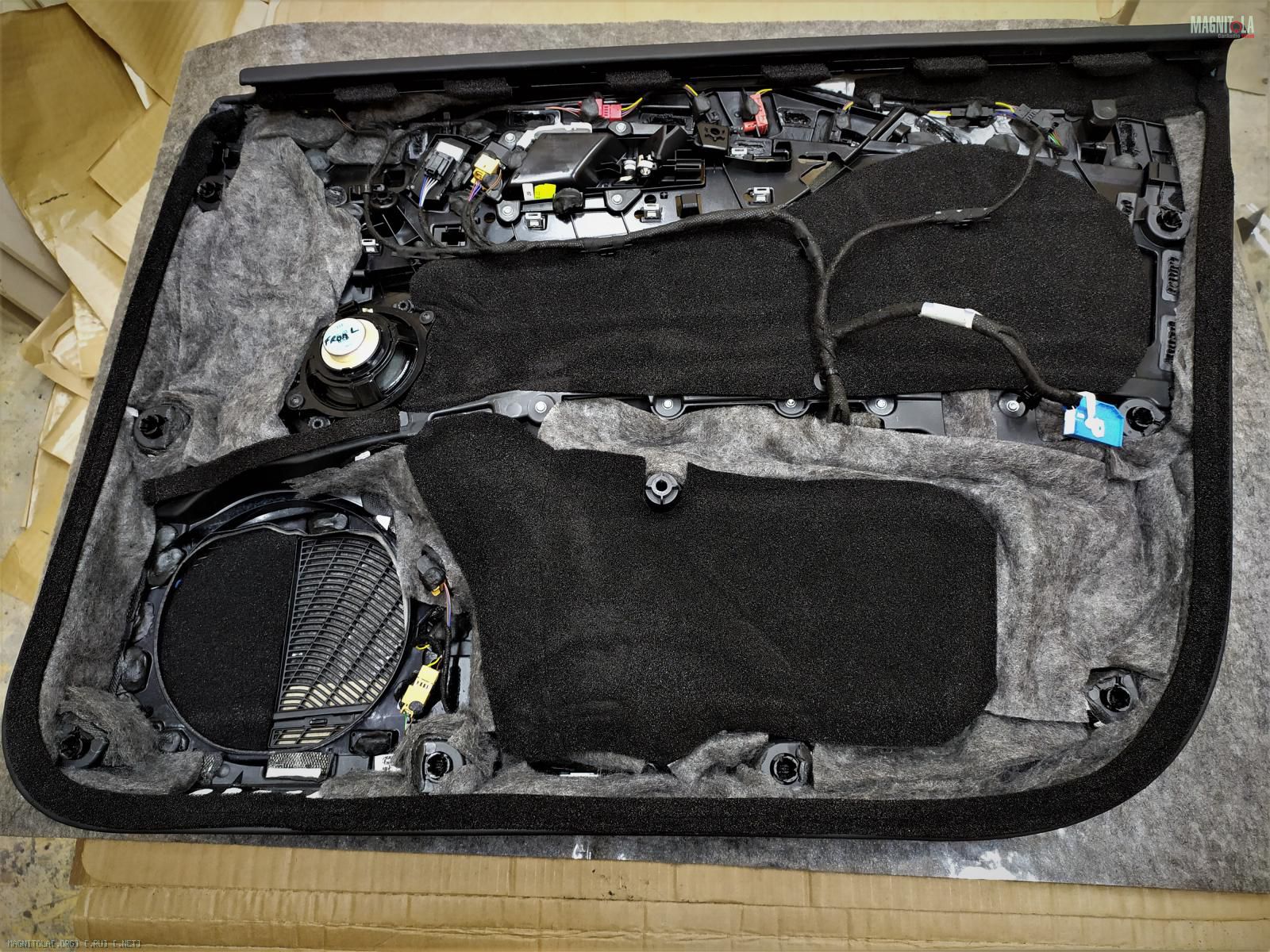

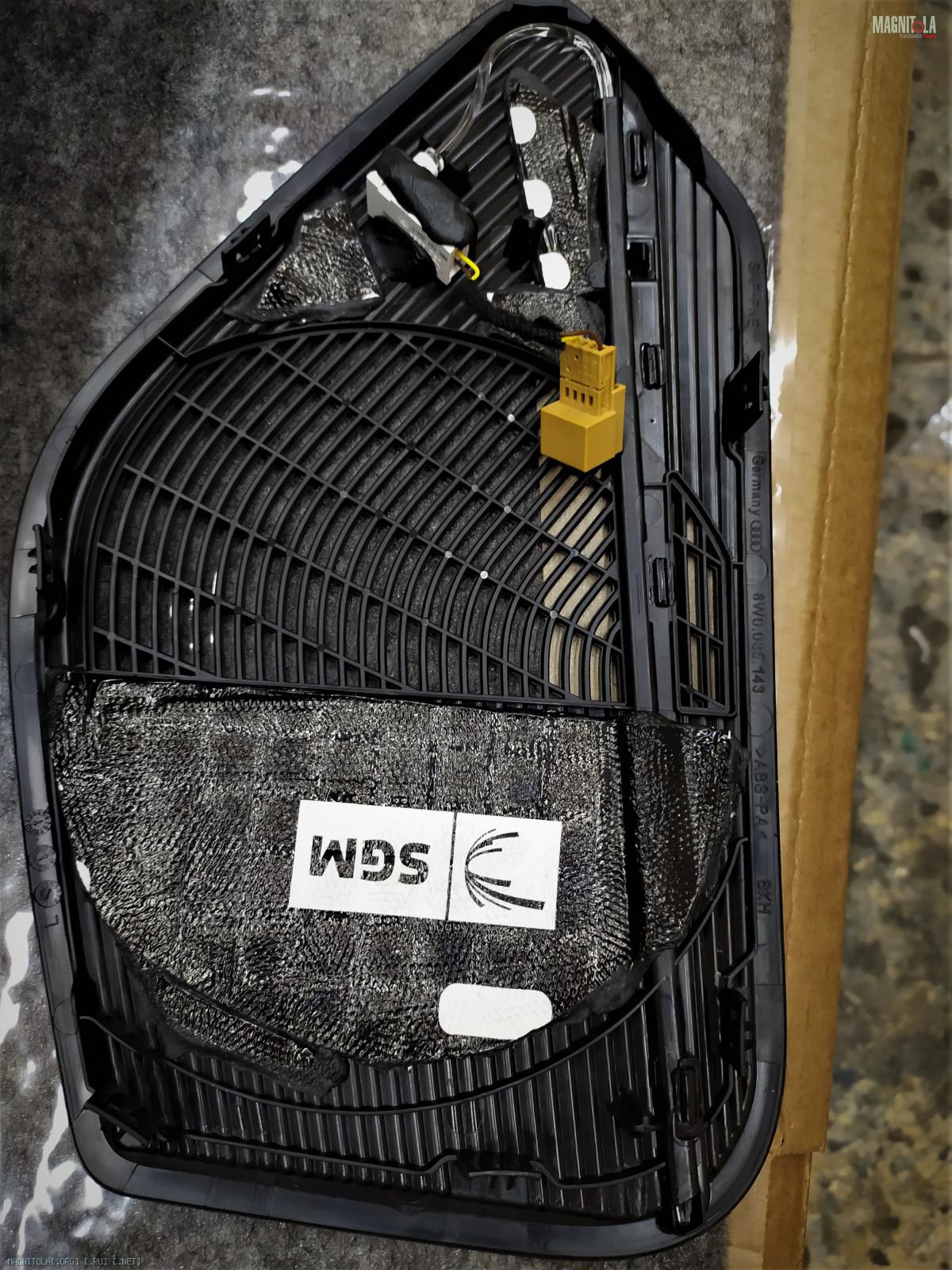

Передние карты дверей.
Перед началом работ пришлось очистить карты от полиуретанового клея, убрать пыль, грязь. Затем заново спаять карты, затянуть нормально винты, правильно выставить геометрию ручек открывания двери.
Очищаем, обезжириваем.
Наносим вибру 4мм, греем, прикатываем...

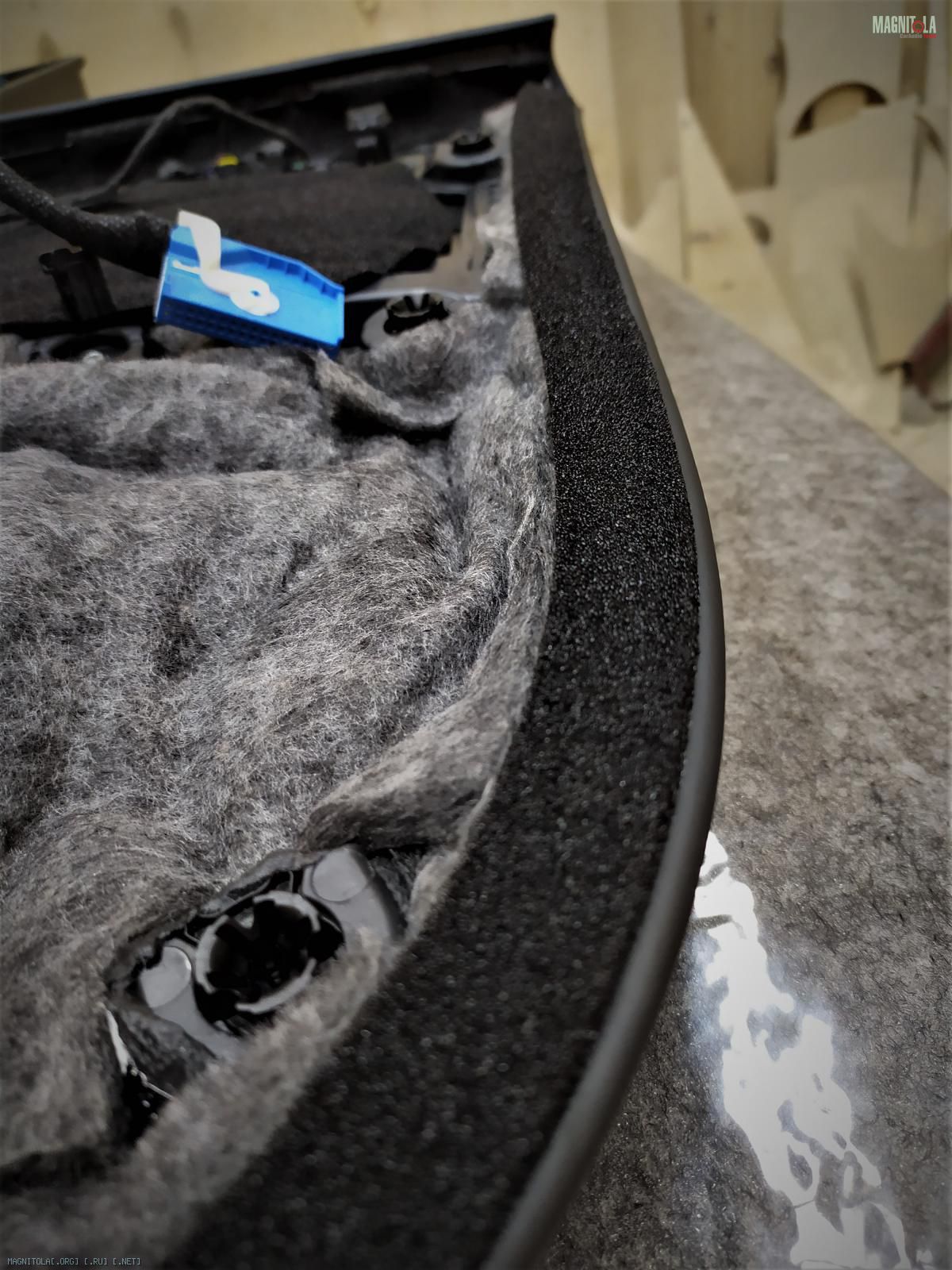

Наносим войлок, битопласт, уплотнительную ленту по периметру карты.
Уплотняем сетки.

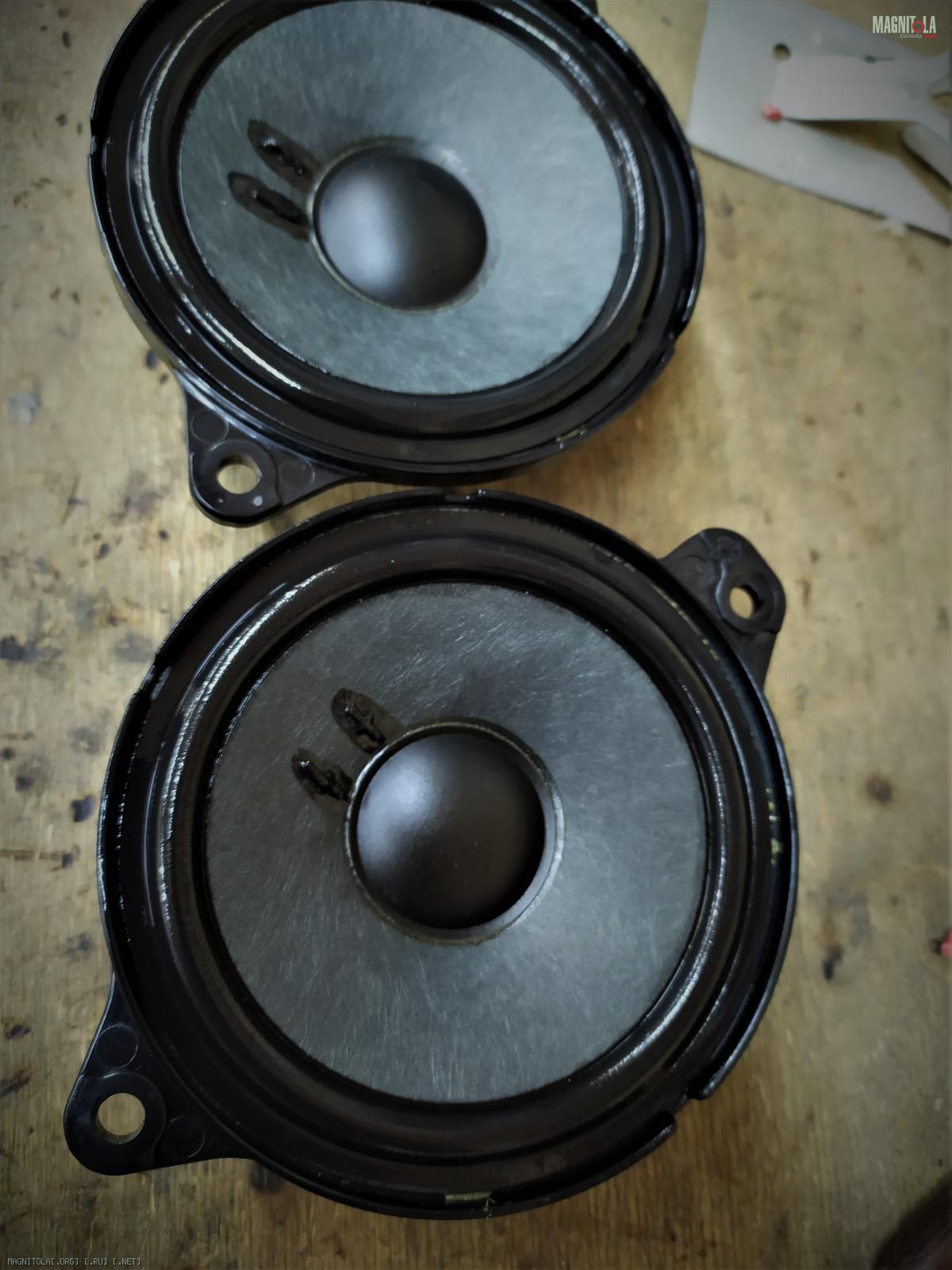

Пропитываем подвесы СЧ динамиков.
Вложение 1324191Вложение 1324193Вложение 1324195Вложение 1324197Вложение 1324199Вложение 1324201Вложение 1324203Вложение 1324205Вложение 1324207

Audi RS4

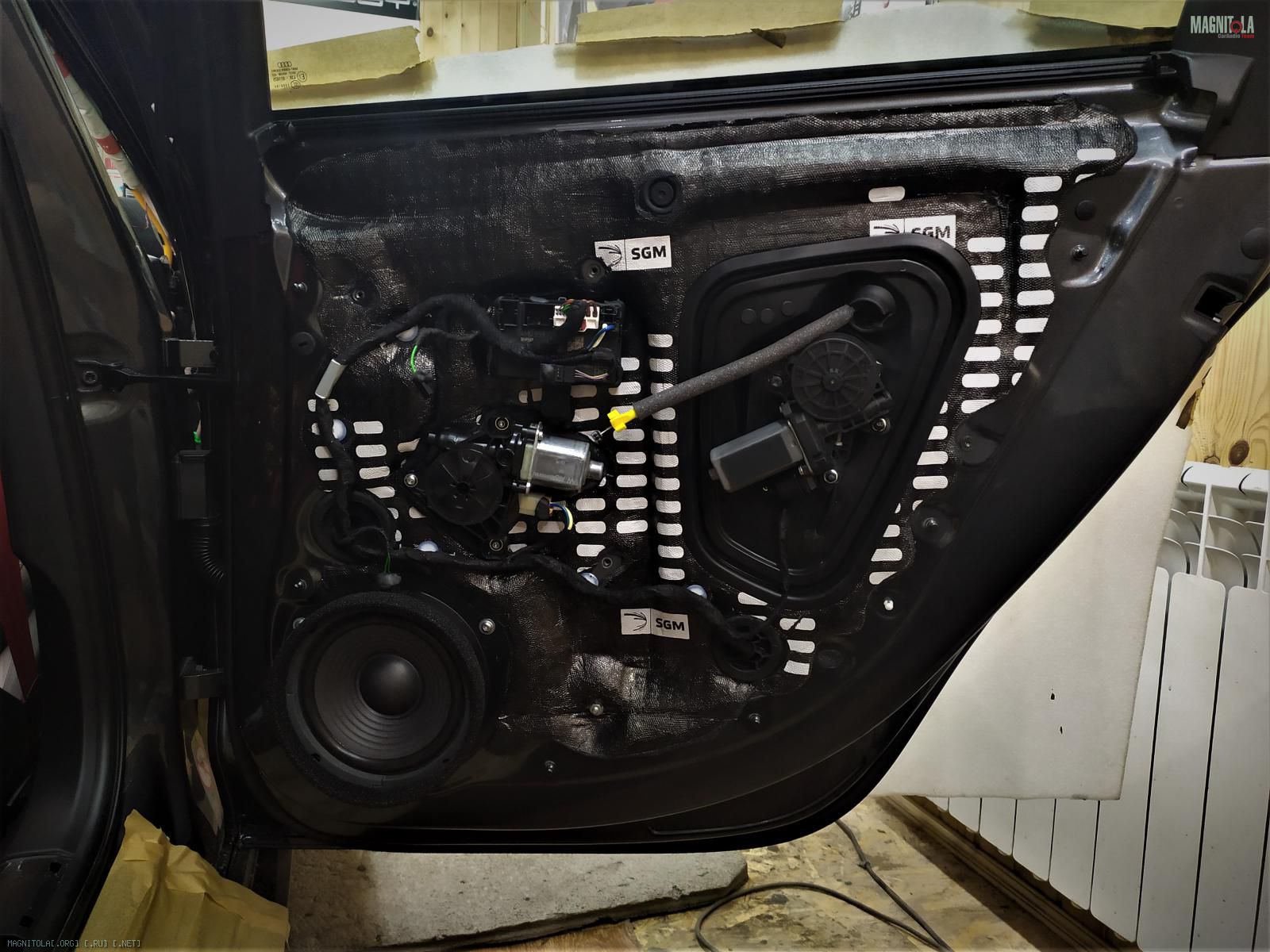

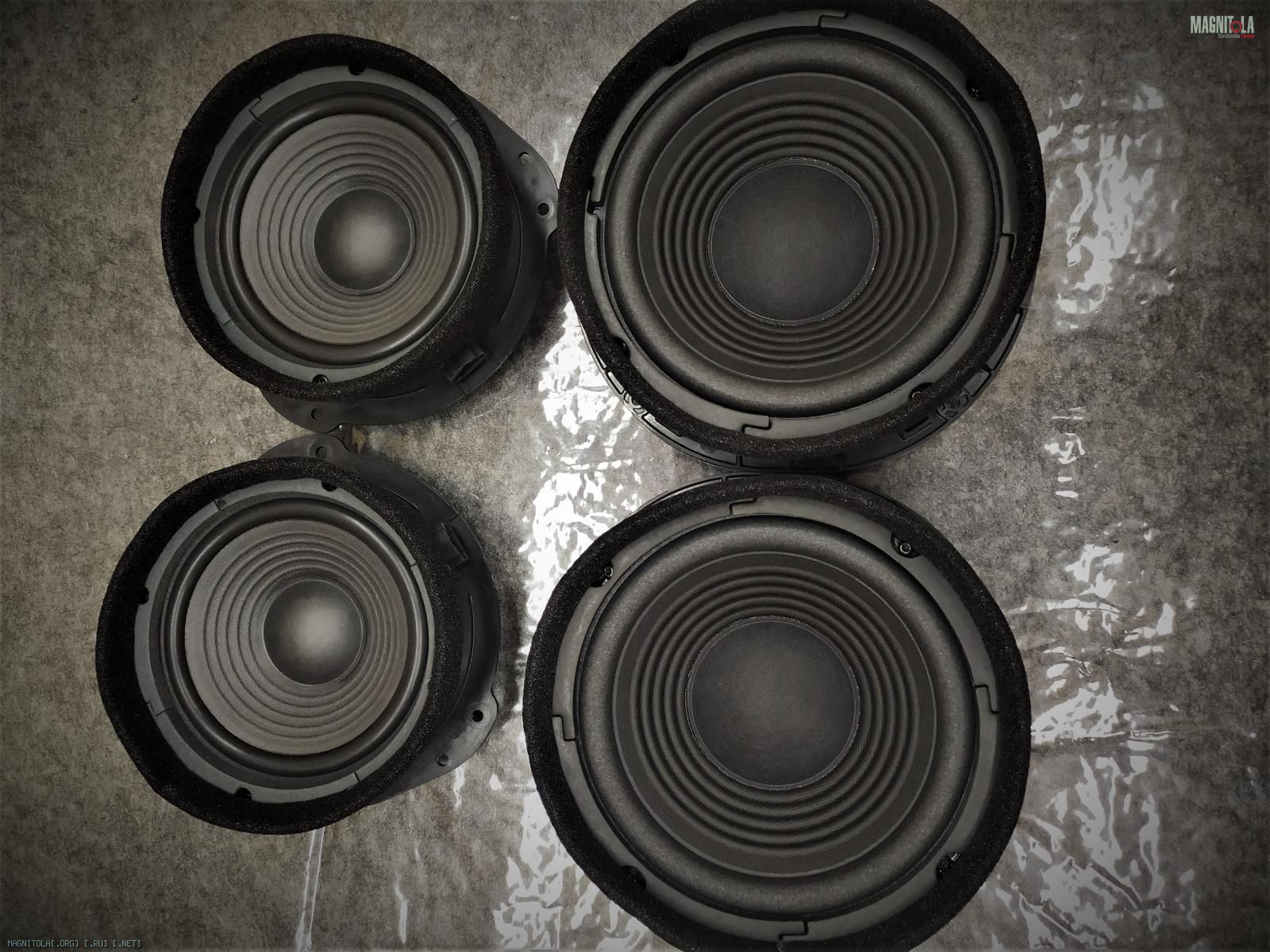

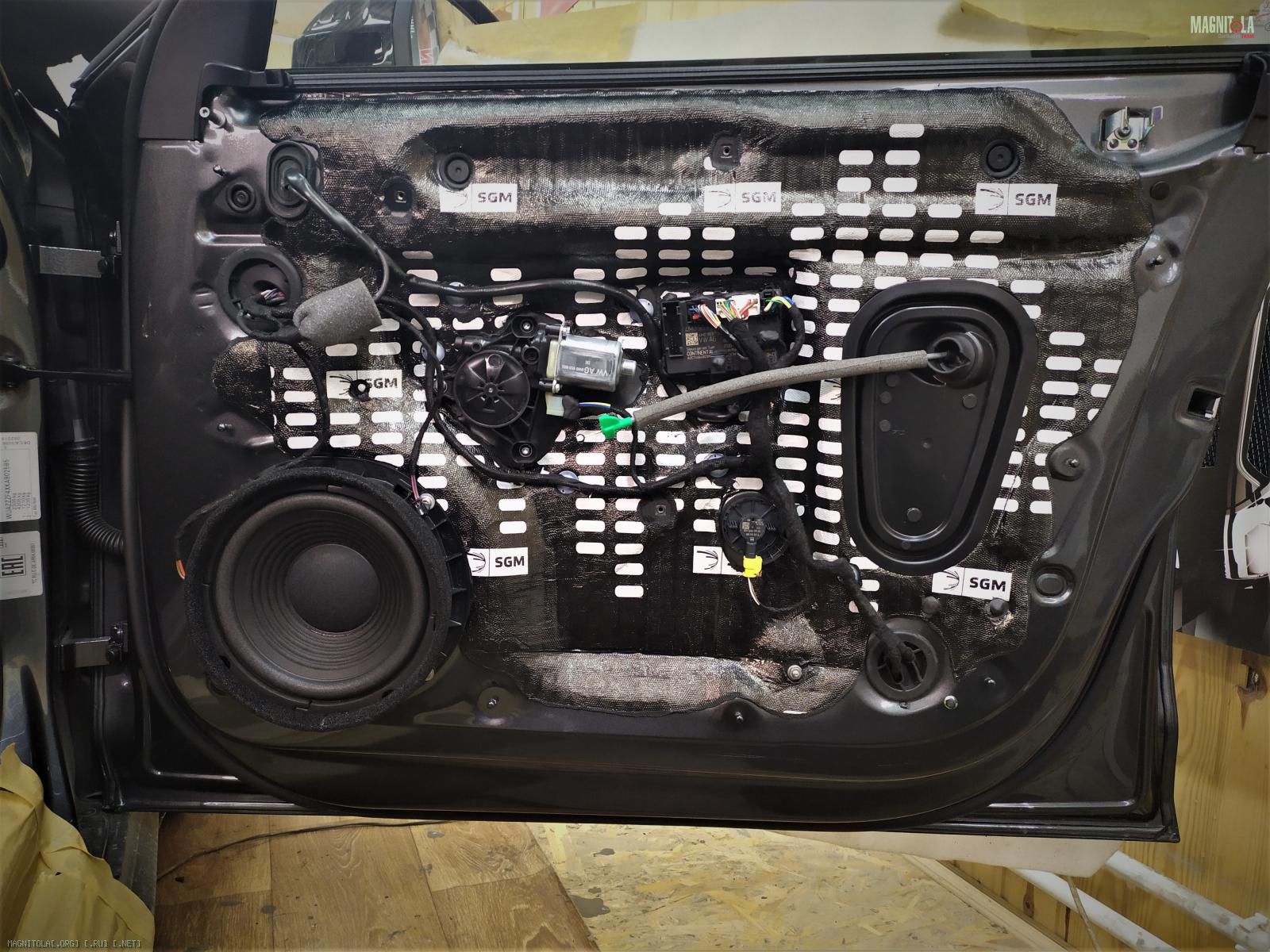

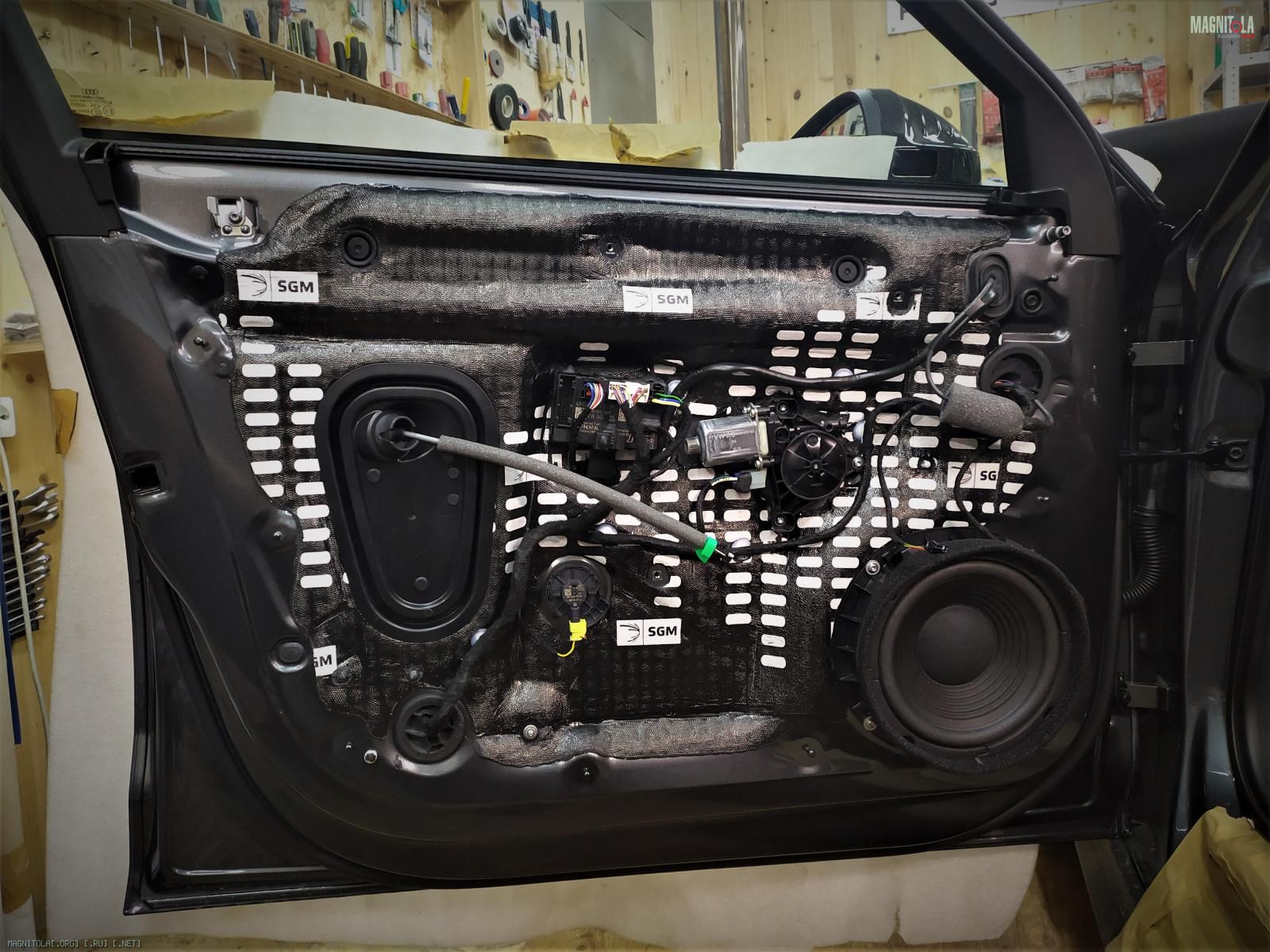

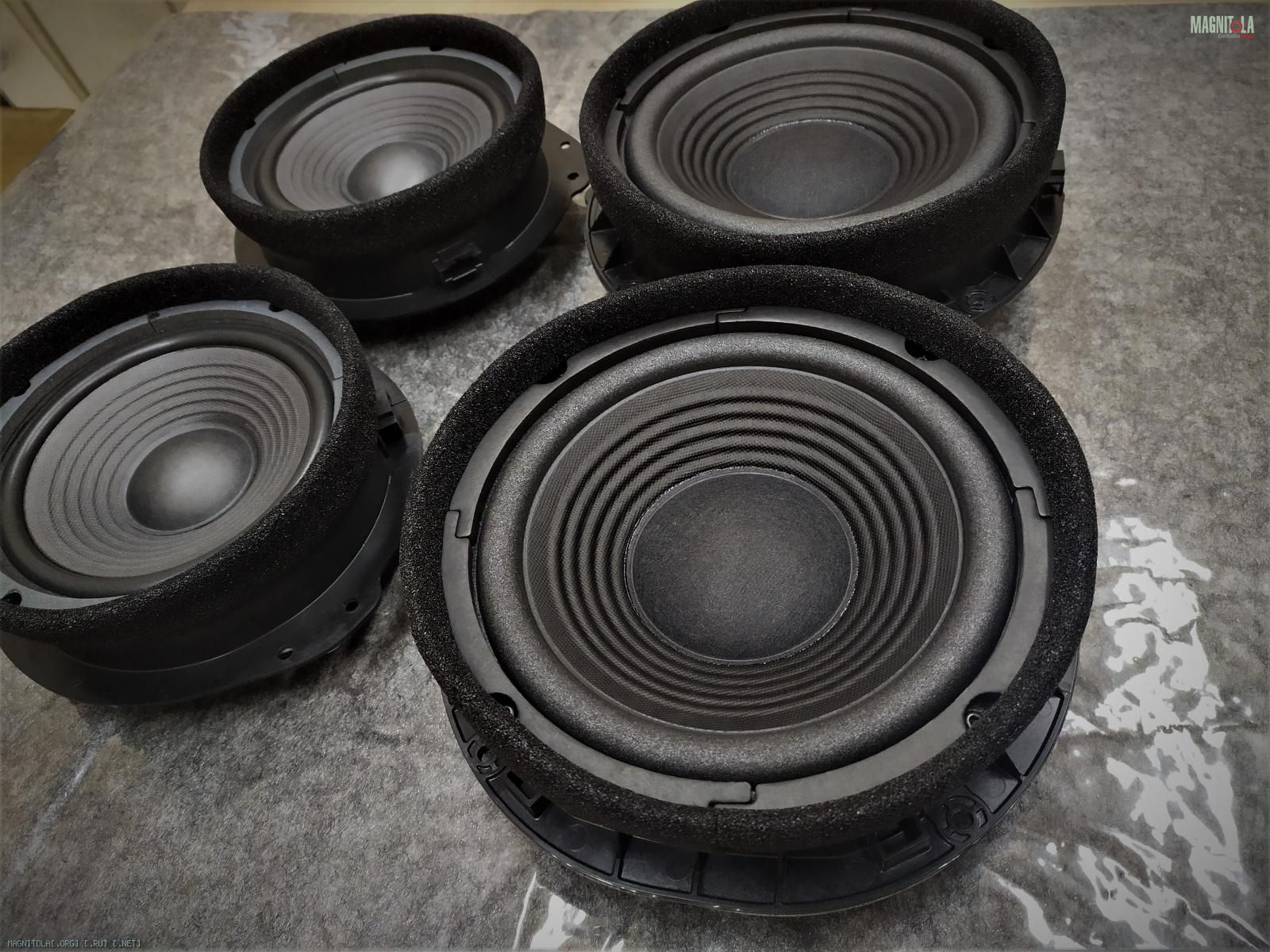

Меняем фронтальные и тыловые мидбасы.
Двери итог...

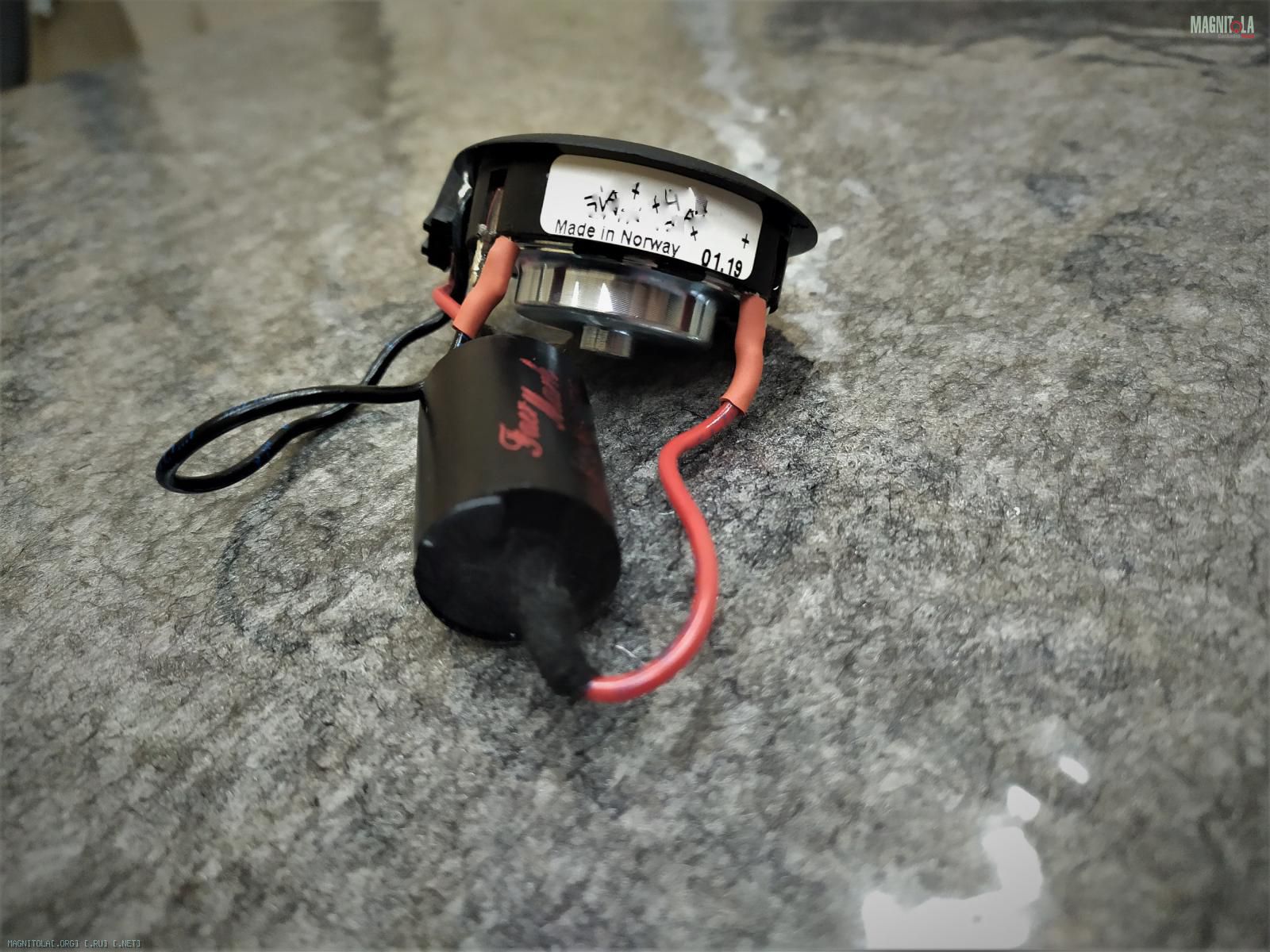

Меняем фронтальные и тыловые ВЧ, используем качественный пленочный конденсатор.

Вложение 1324307Вложение 1324309Вложение 1324311Вложение 1324313Вложение 1324315Вложение 1324317Вложение 1324319Вложение 1324321Вложение 1324323Вложение 1324325

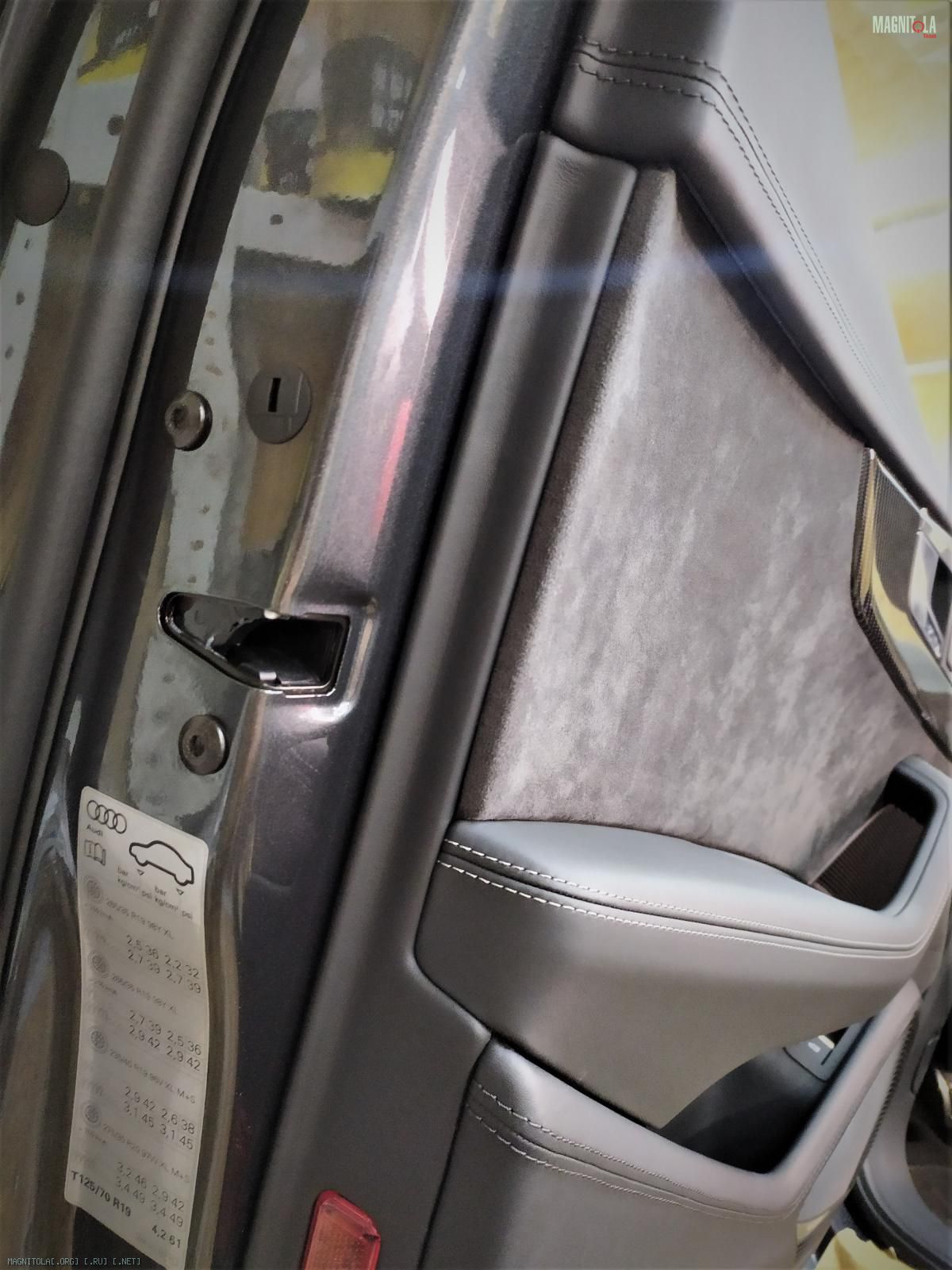

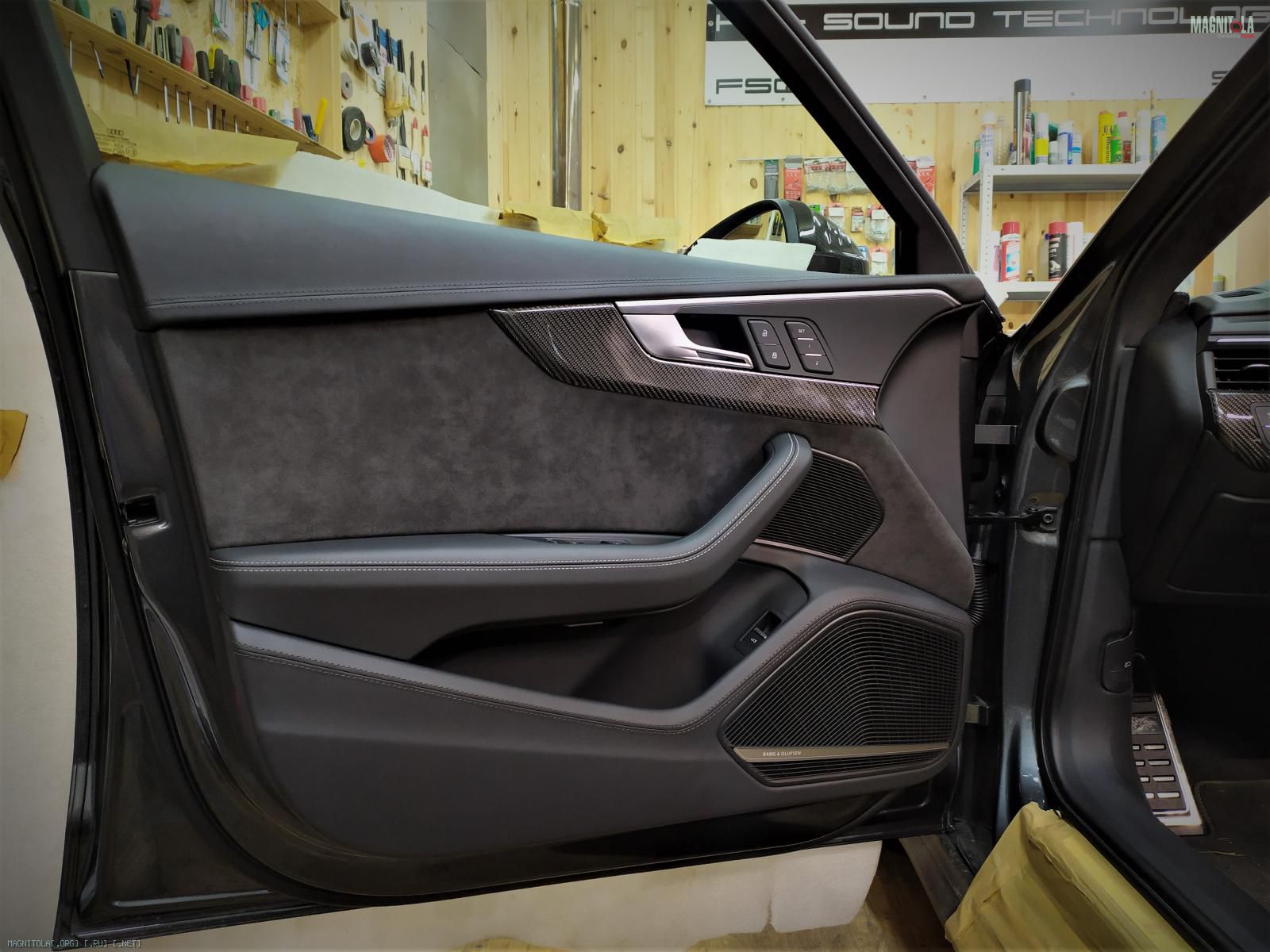

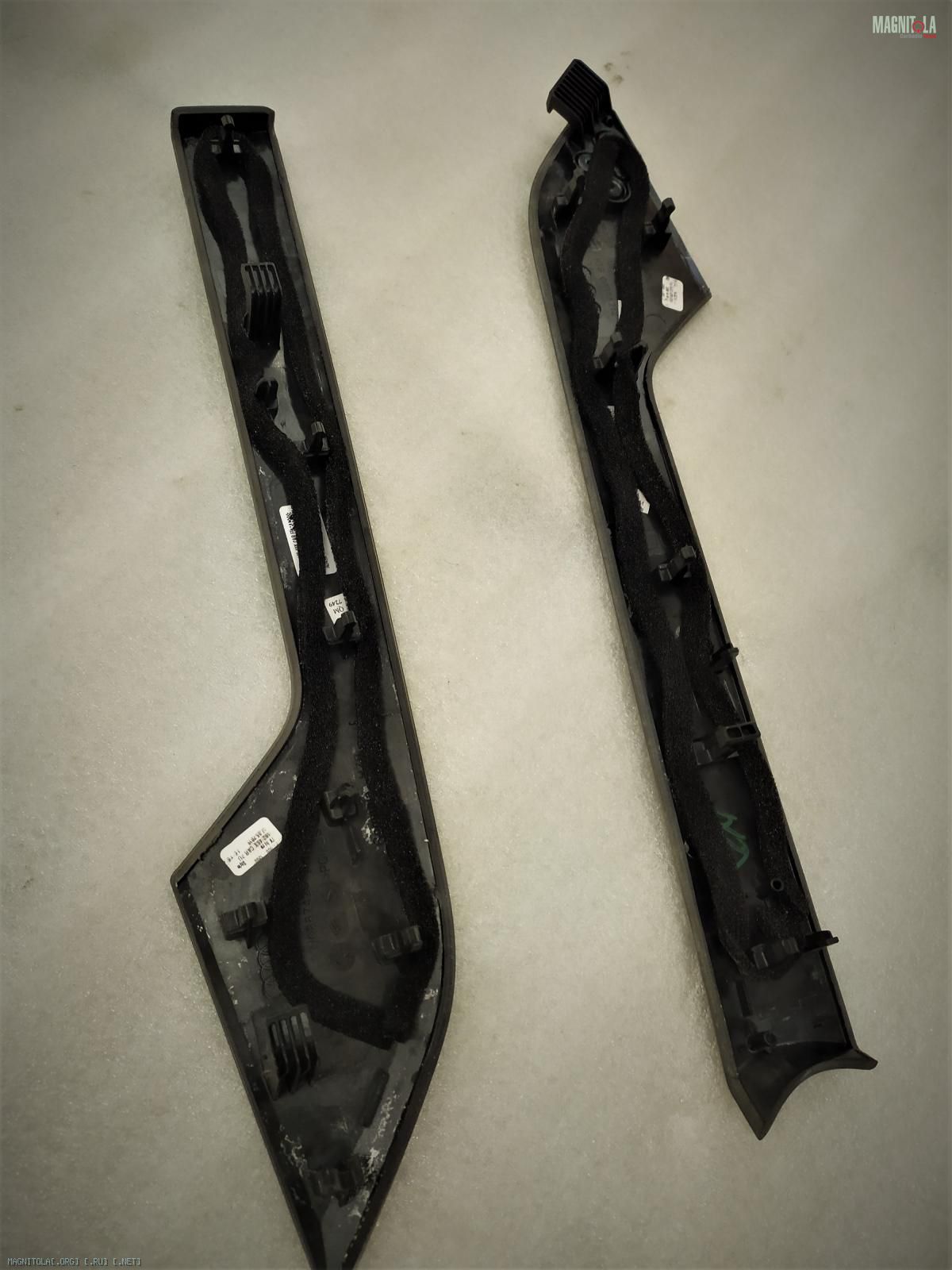

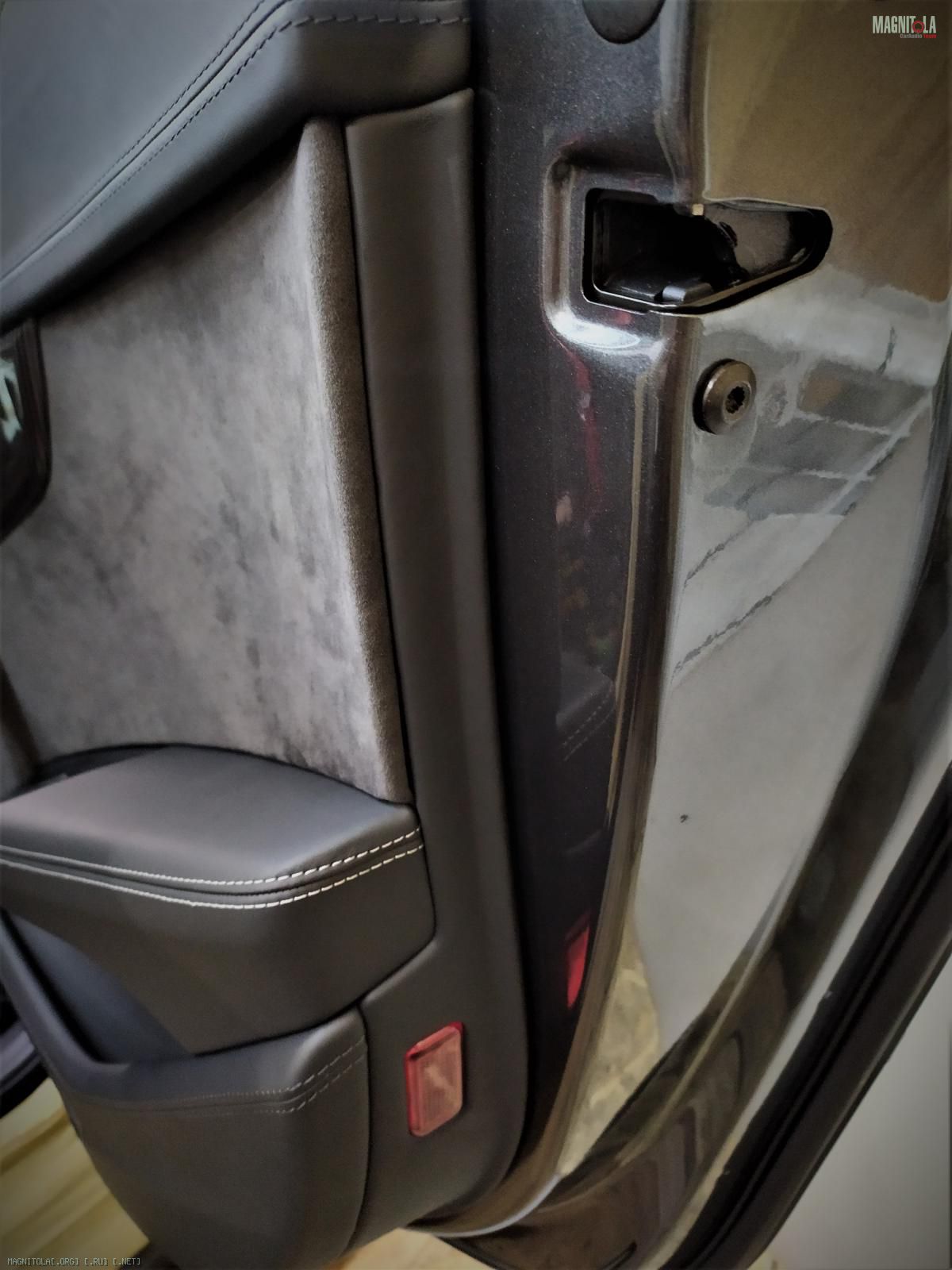

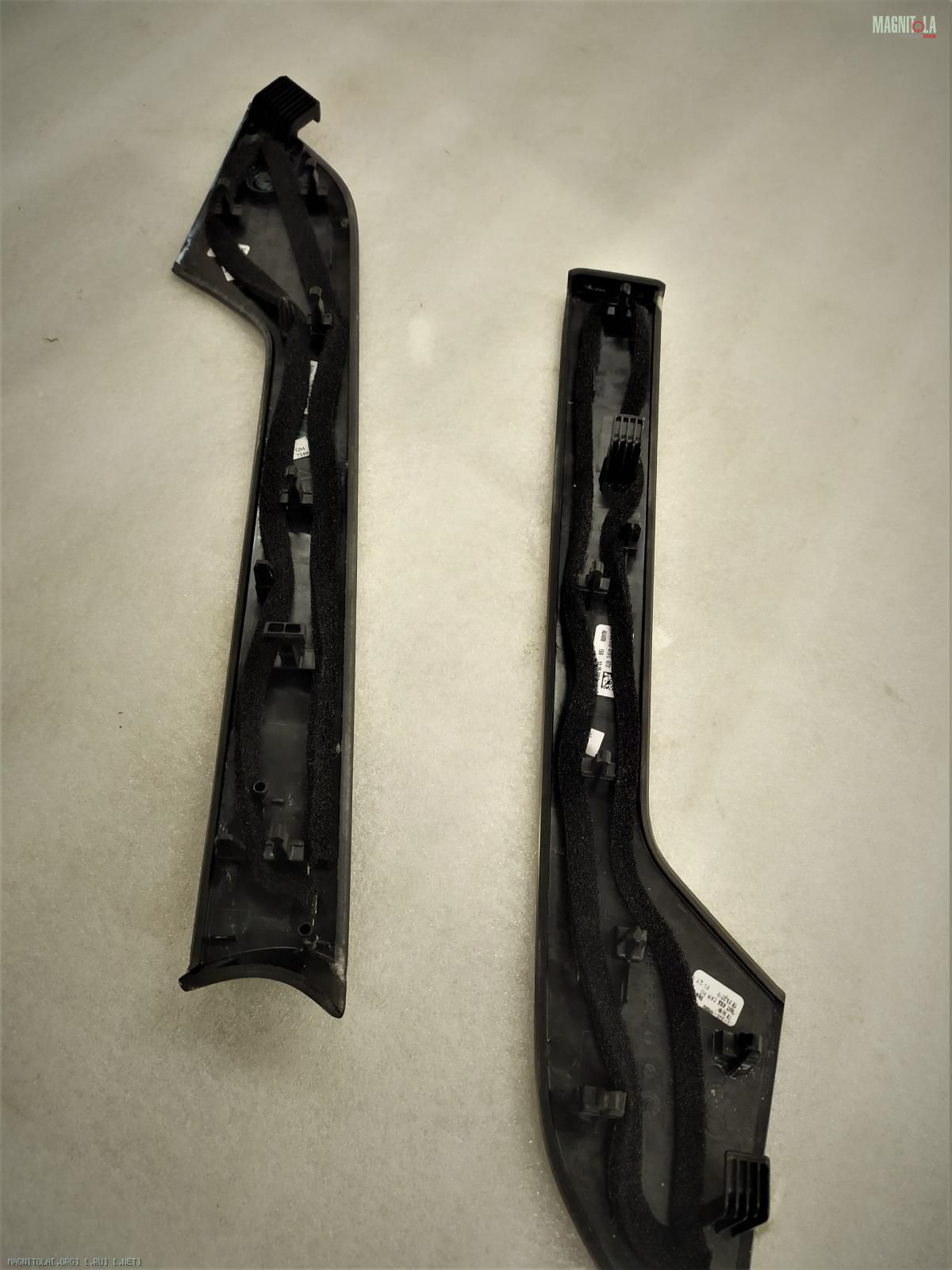

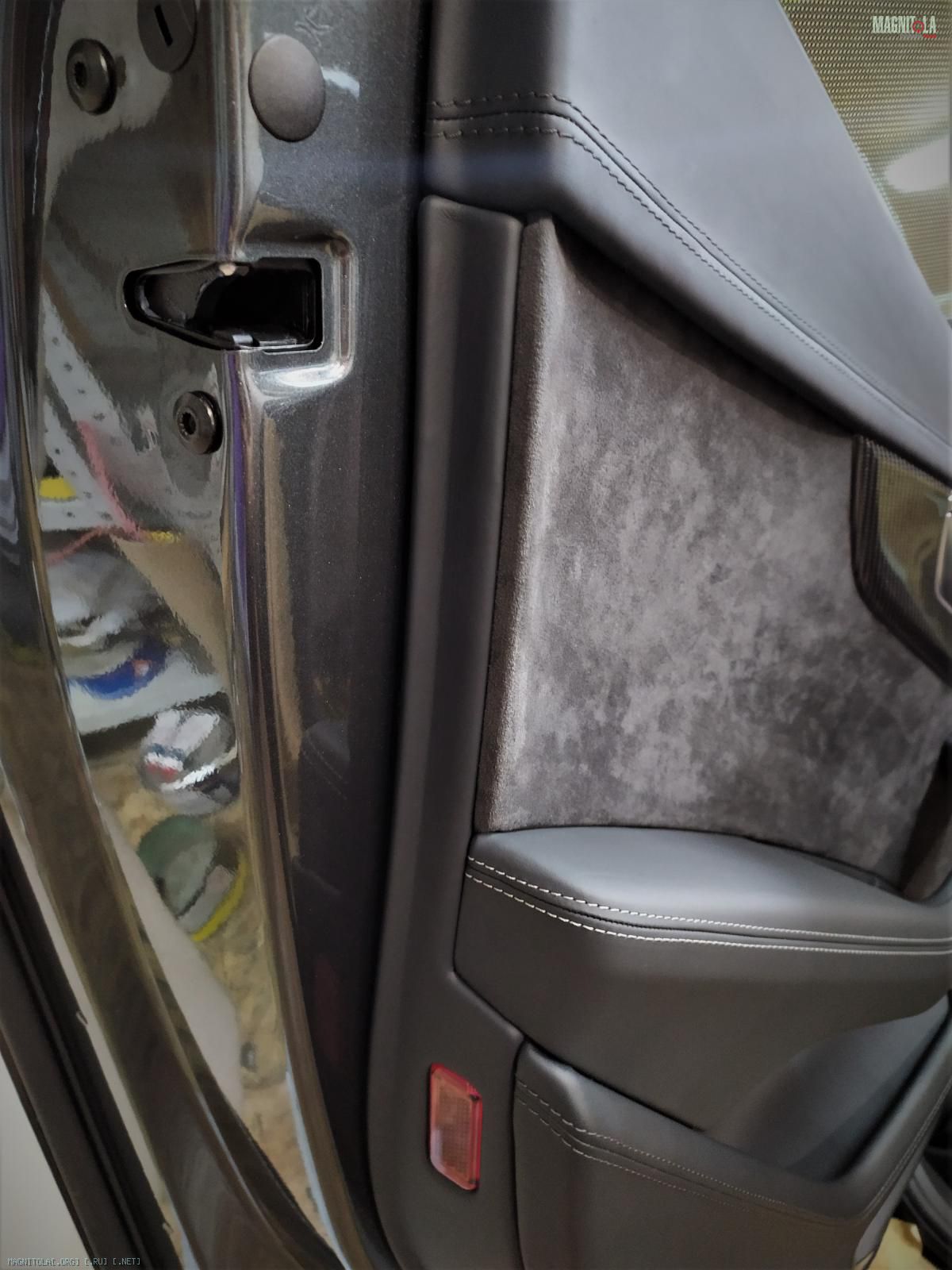

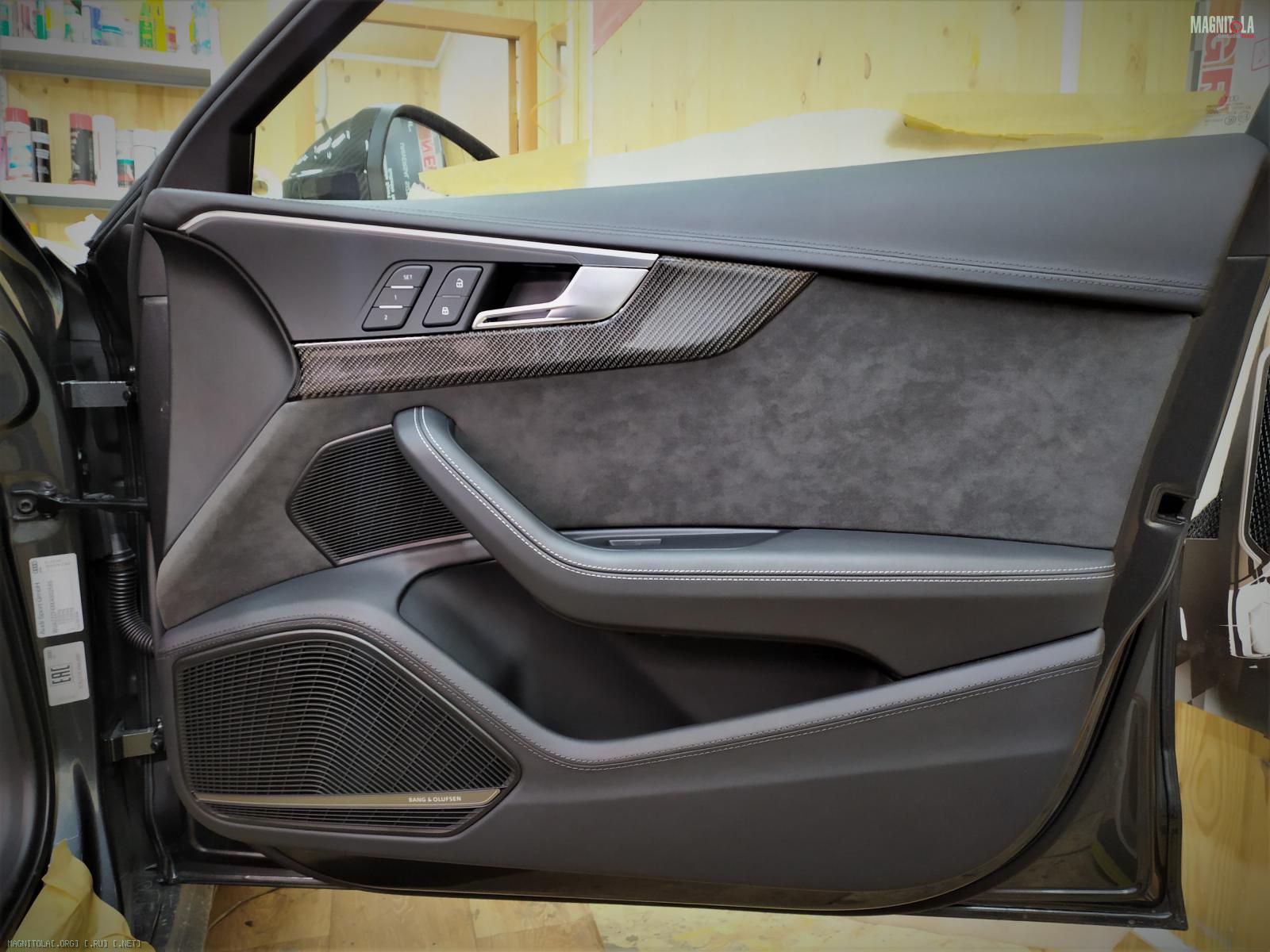

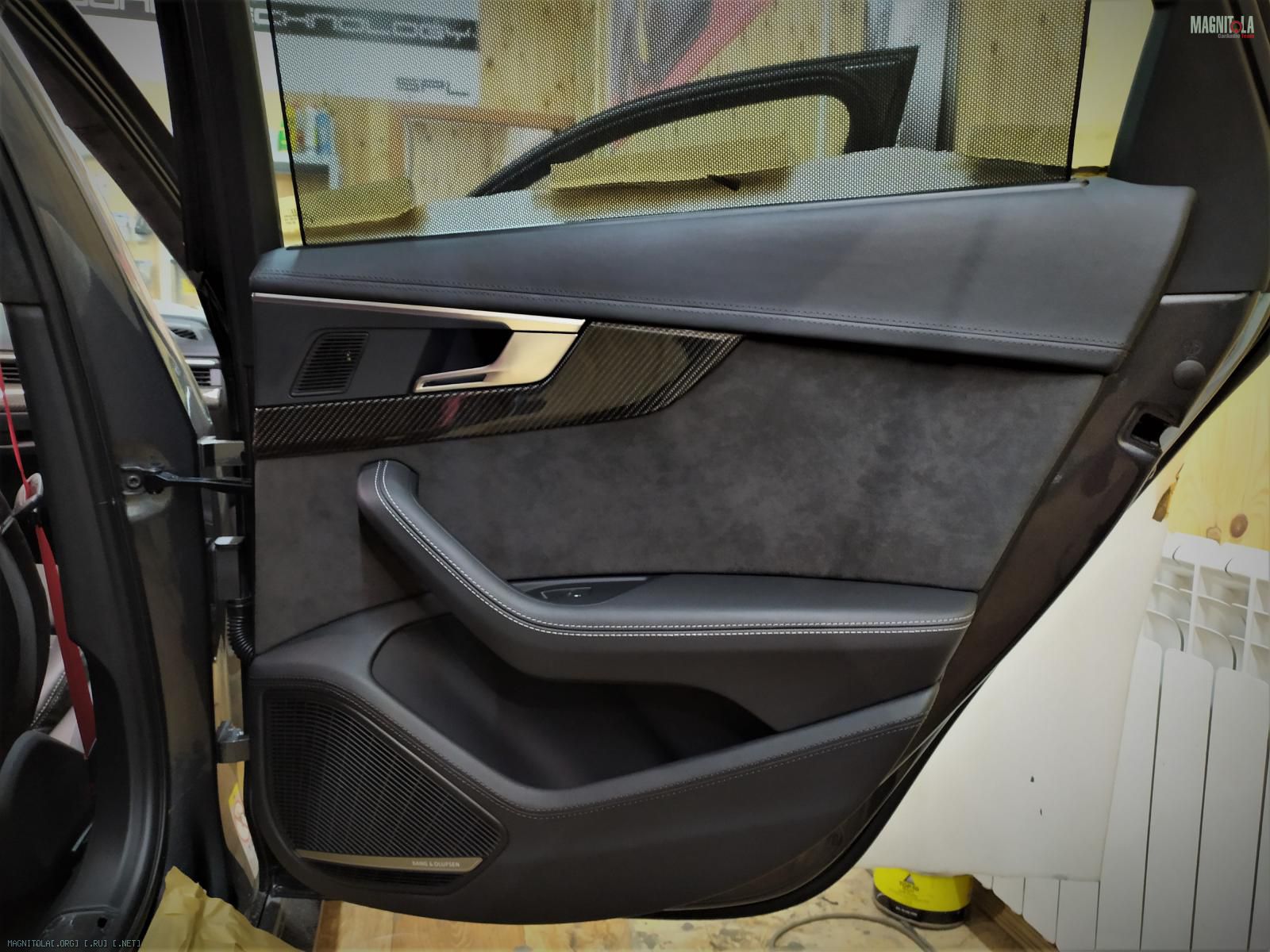

Собираем двери, уплотняем декоративные элементы двери.
Вложение 1324327Вложение 1324329Вложение 1324331Вложение 1324333Вложение 1324335Вложение 1324337Вложение 1324339Вложение 1324341Вложение 1324343Вложение 1324345Вложение 1324347

Audi RS4

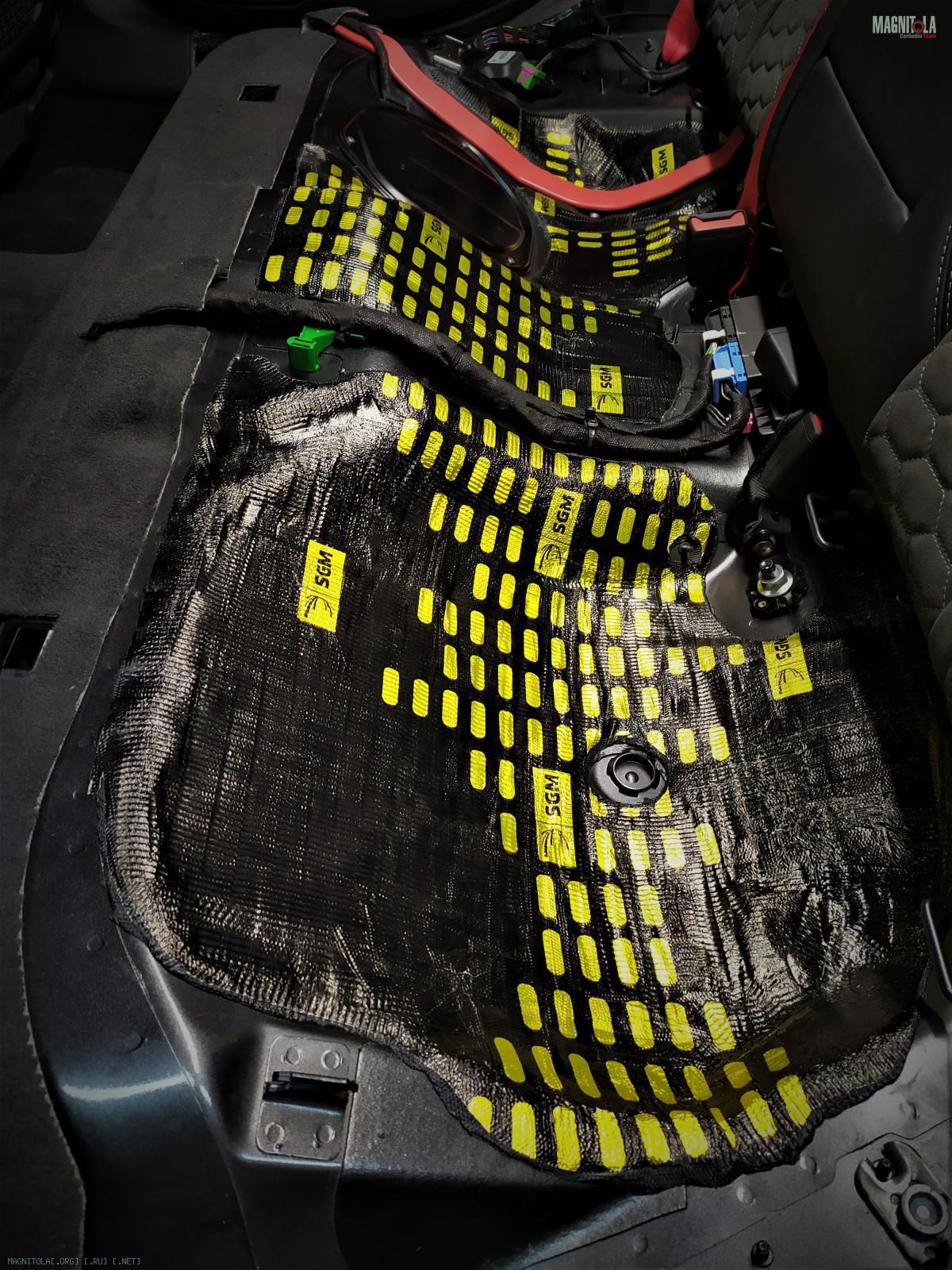

Наносим вибру 4мм, греем, прикатываем.

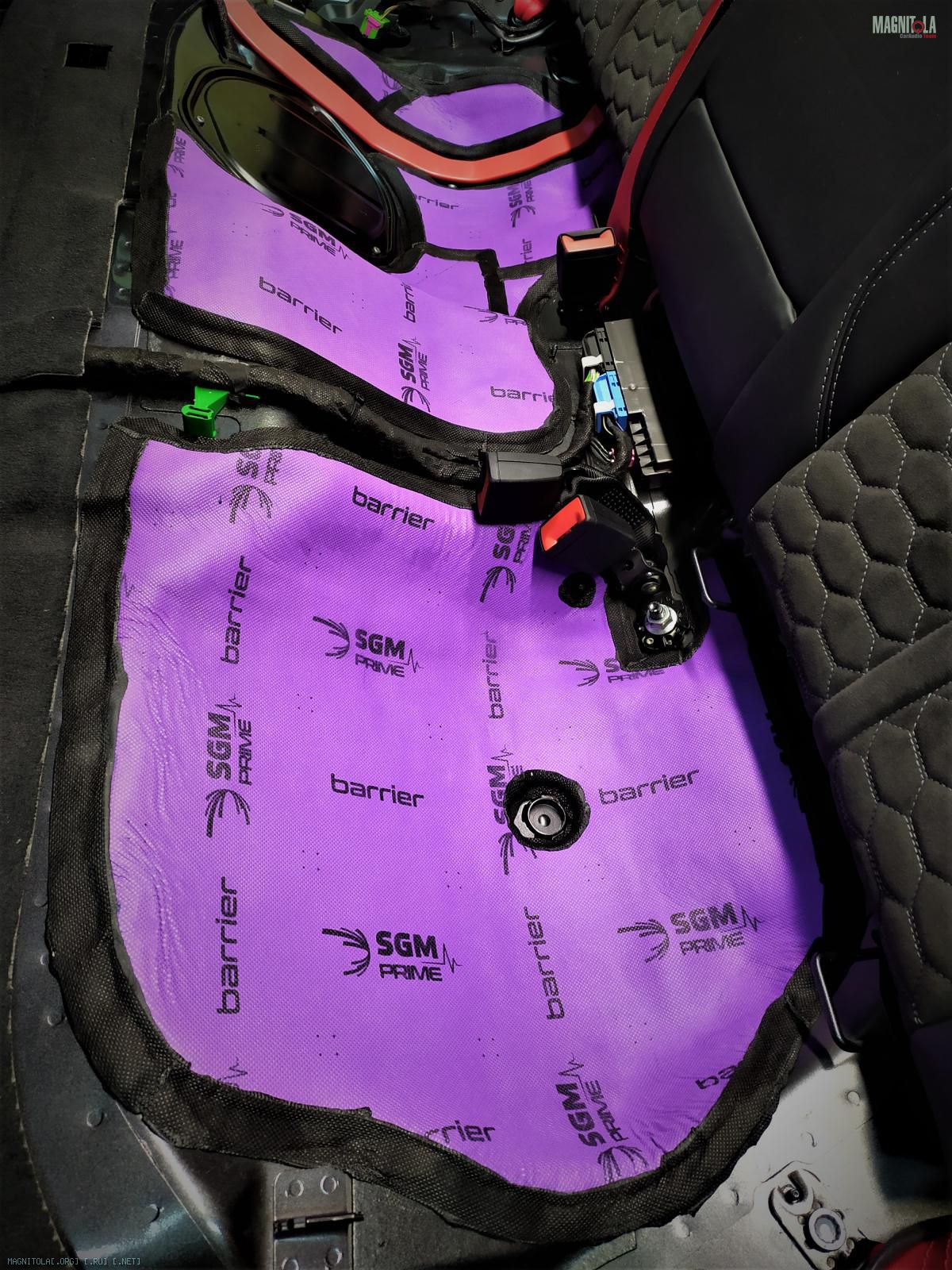

Наносим барьерный материал, греем, прикатываем, края запаиваем горячим блокатором шума.

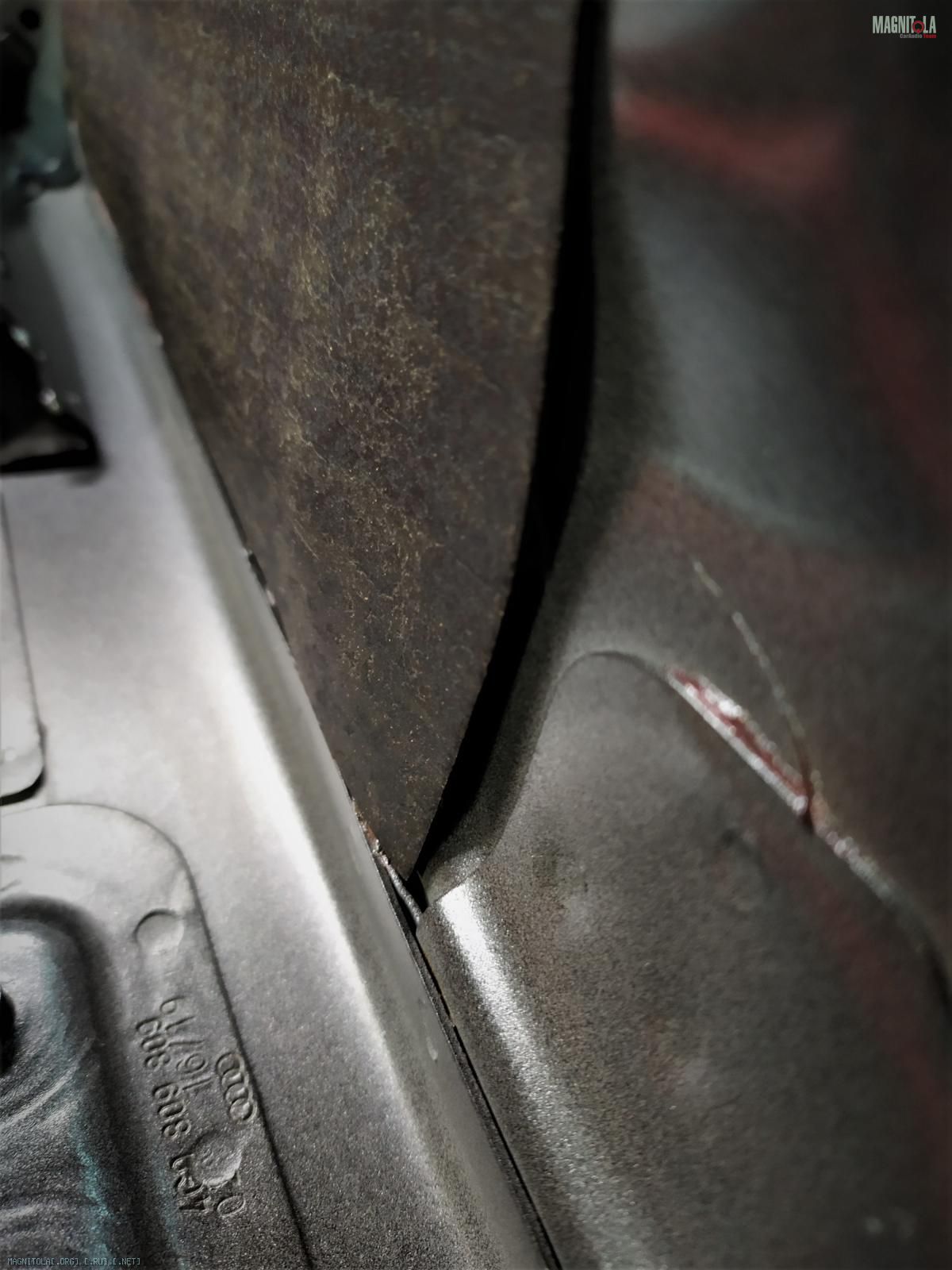

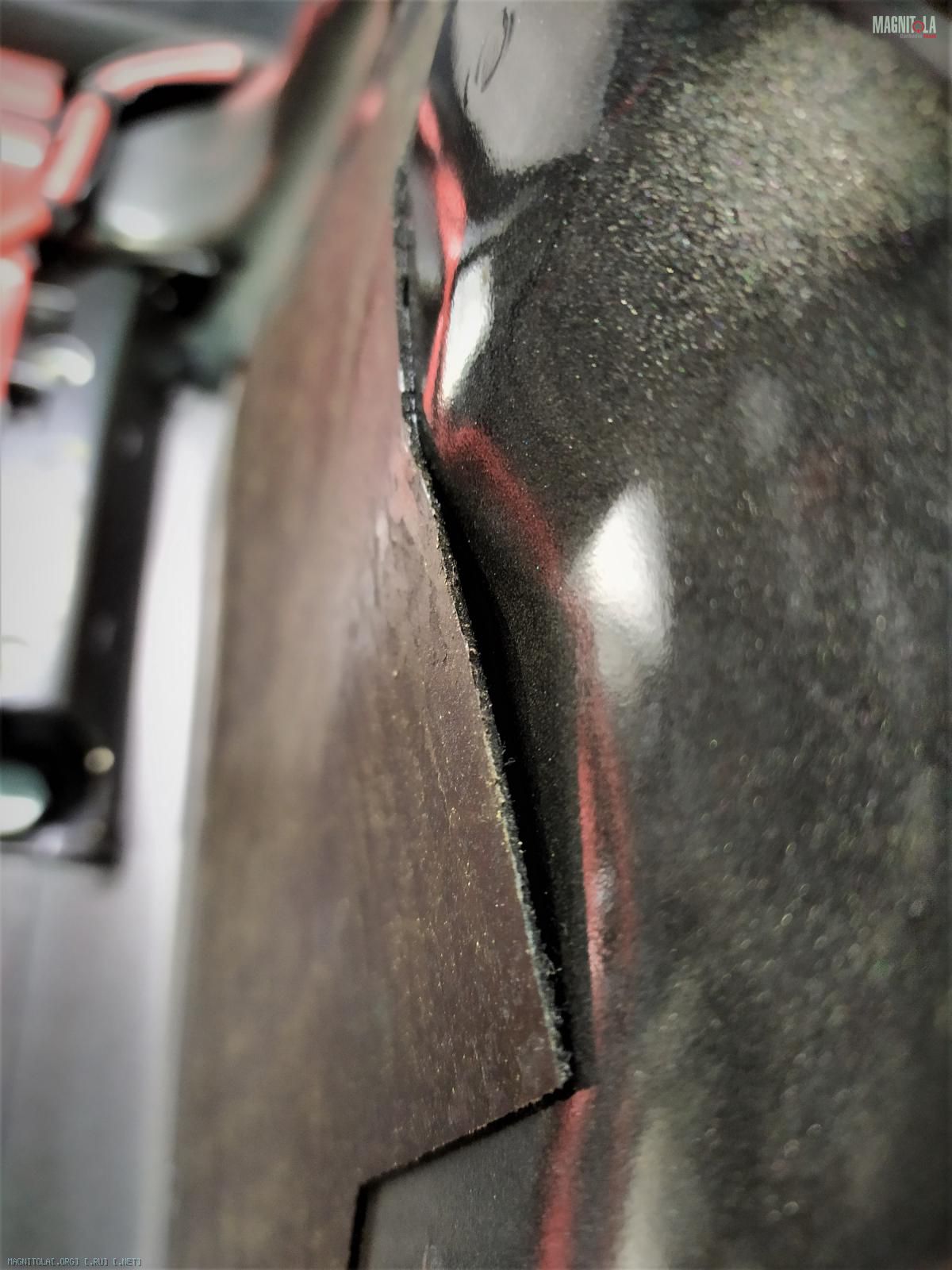

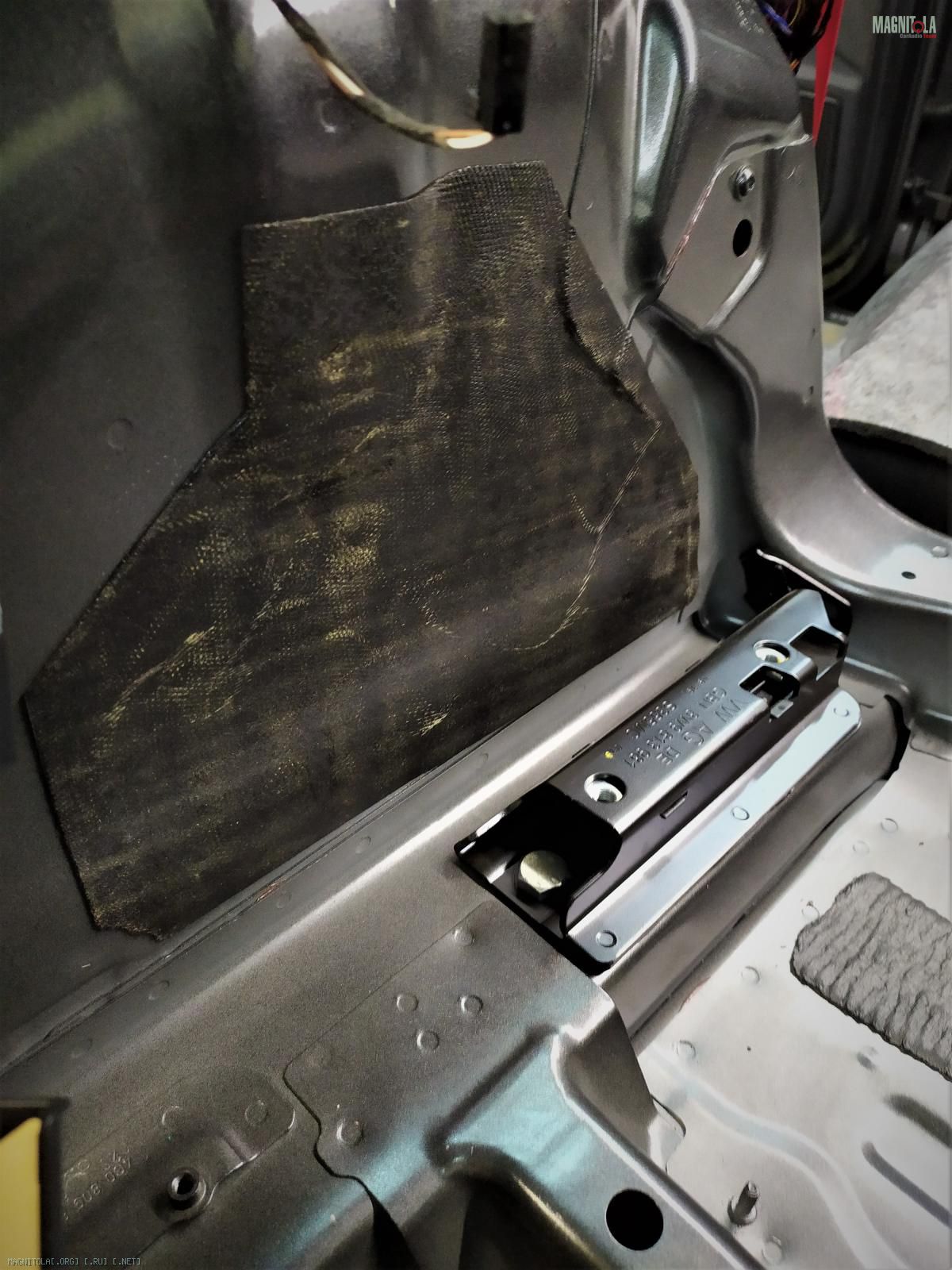

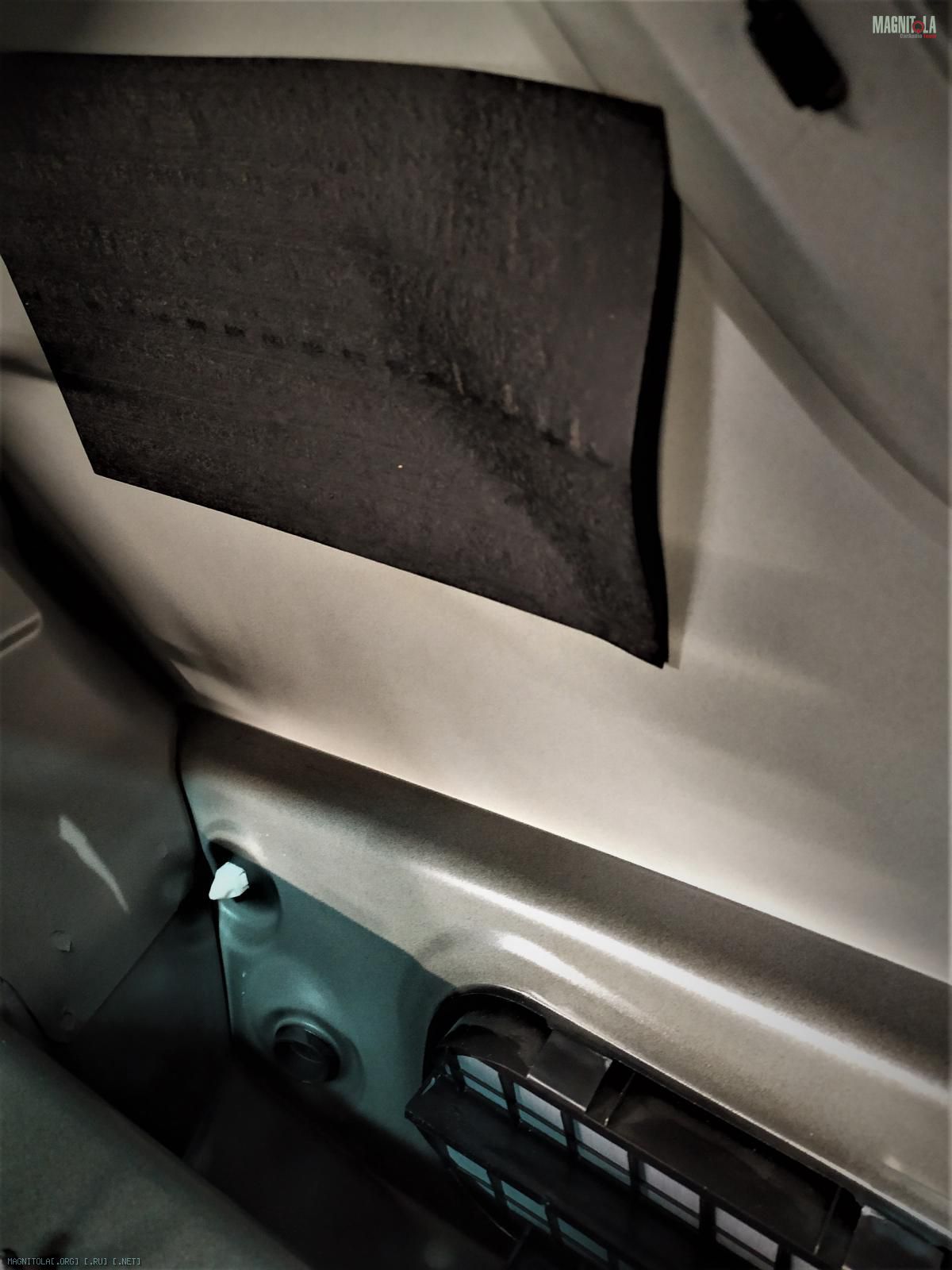

Штатную шумоизоляцию в багажнике, греем, прикатываем.

Вложение 1324411Вложение 1324413Вложение 1324415Вложение 1324417Вложение 1324419Вложение 1324421Вложение 1324423Вложение 1324425Вложение 1324427

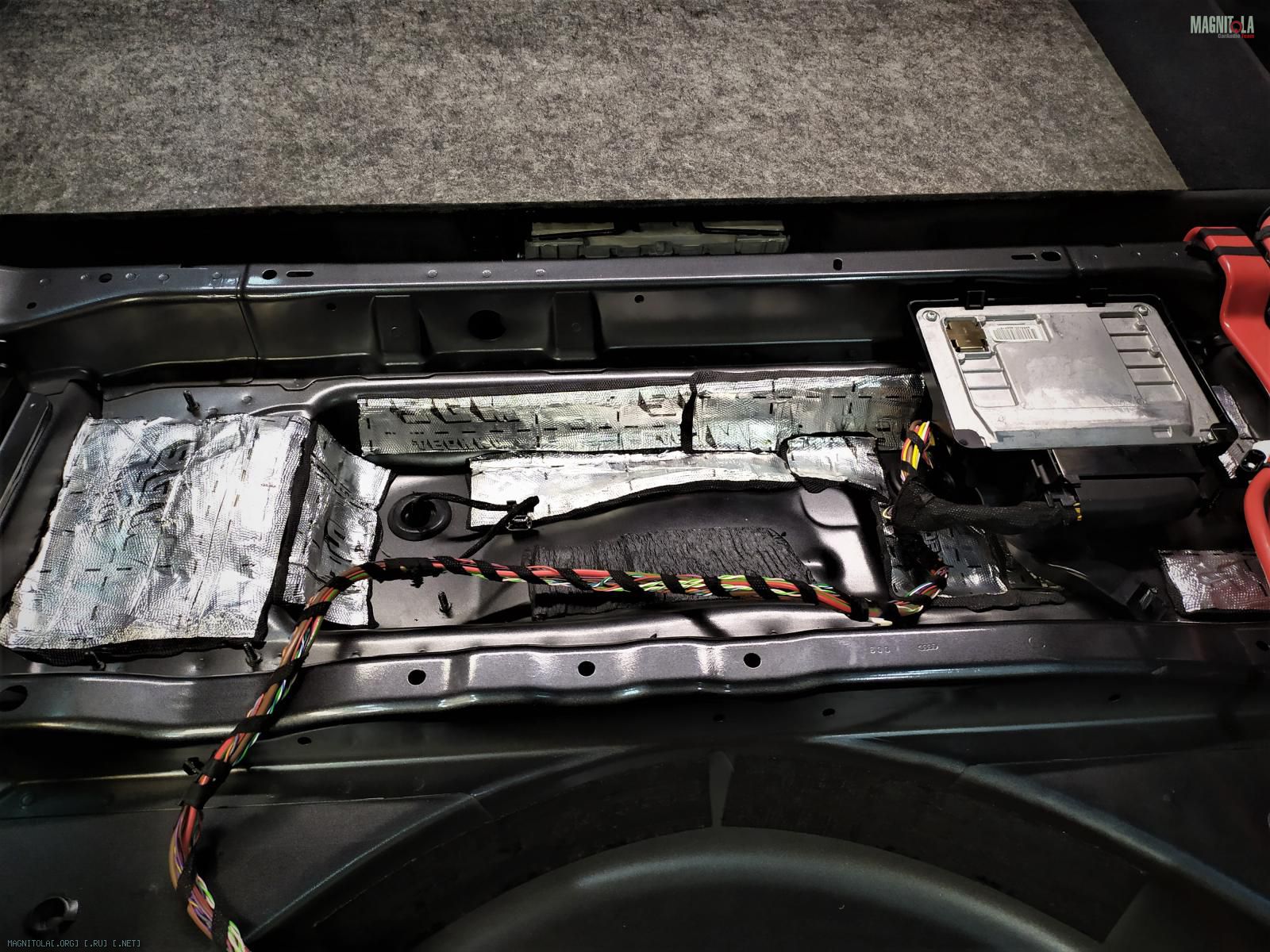

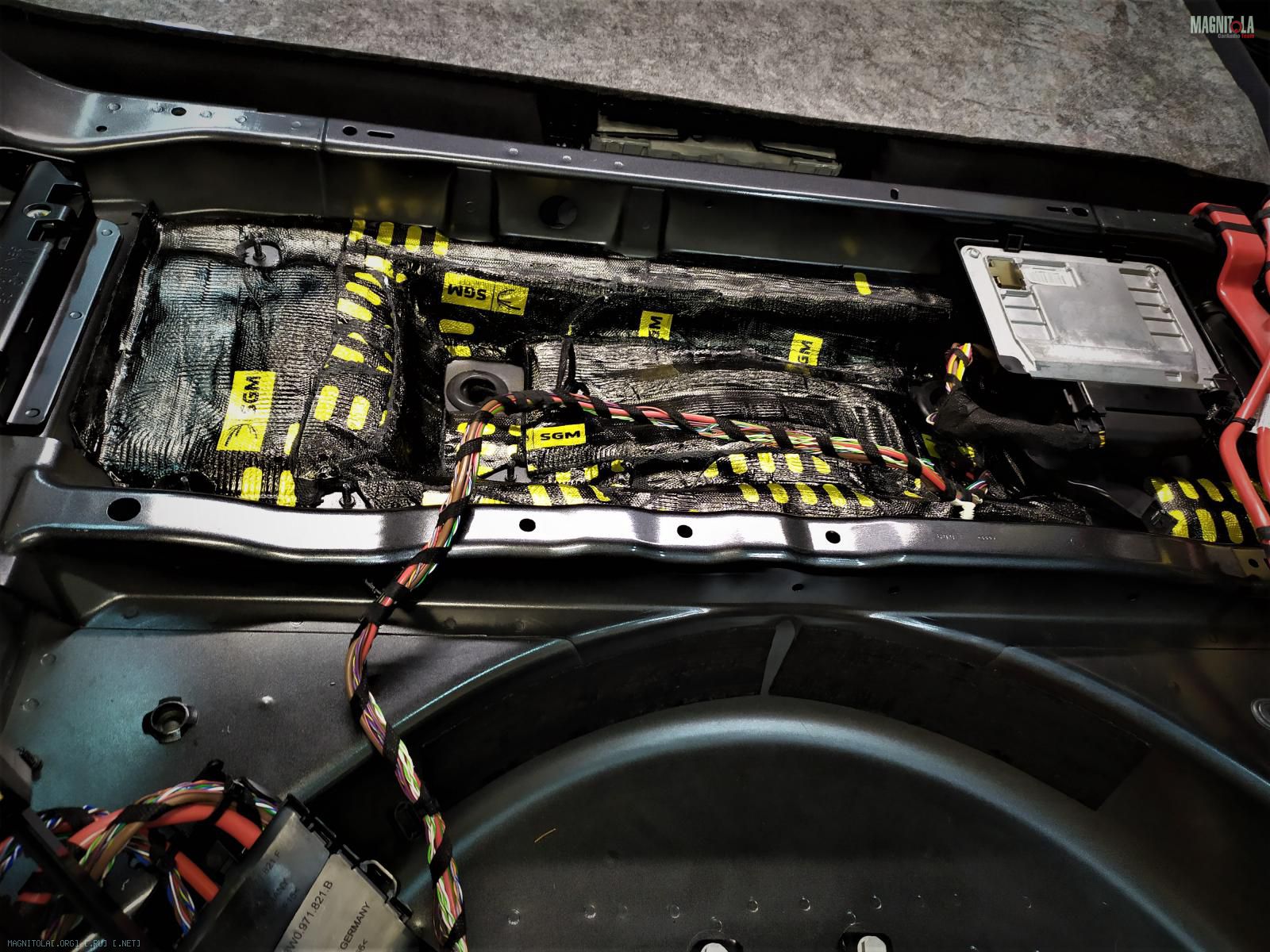

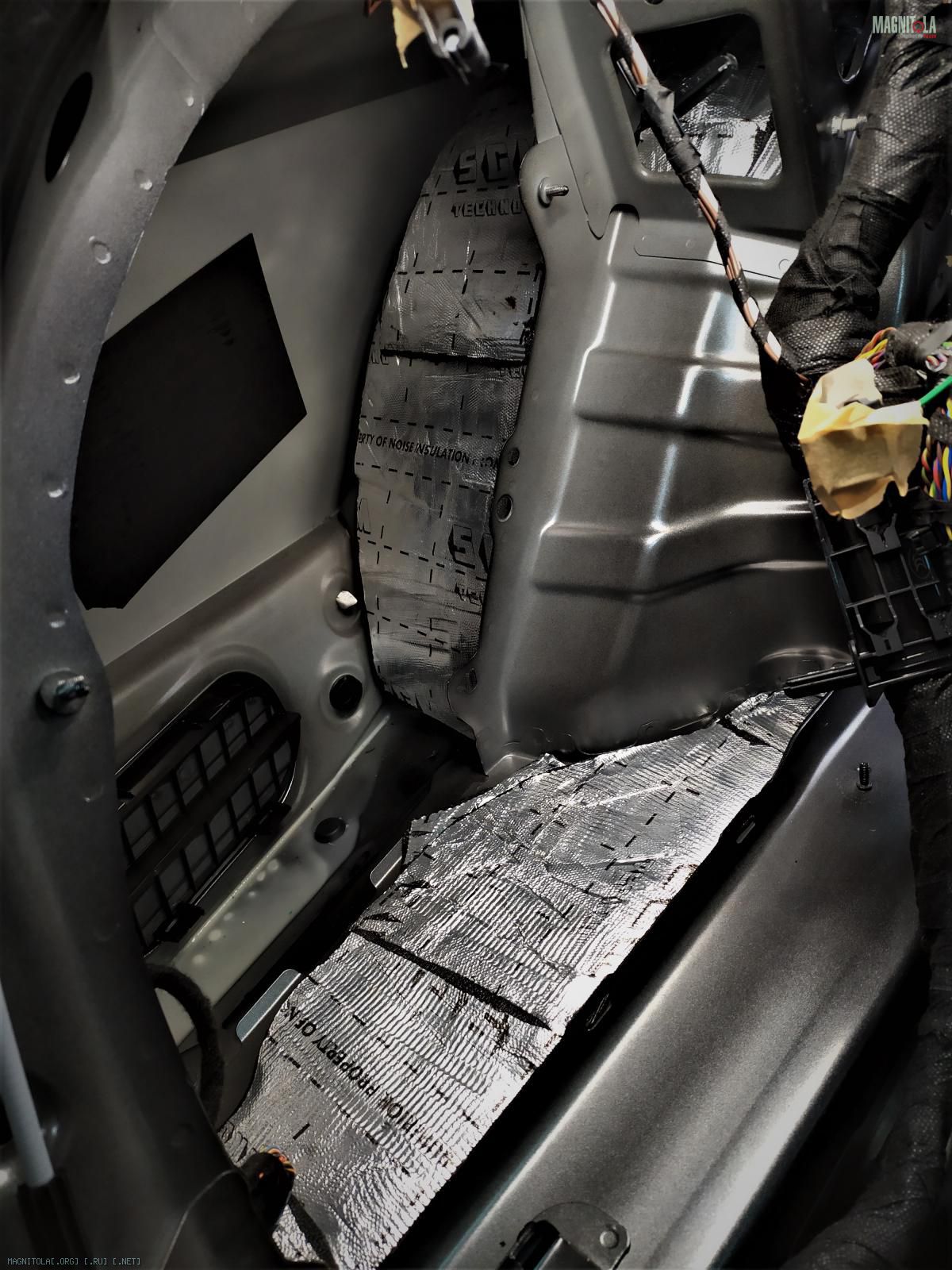

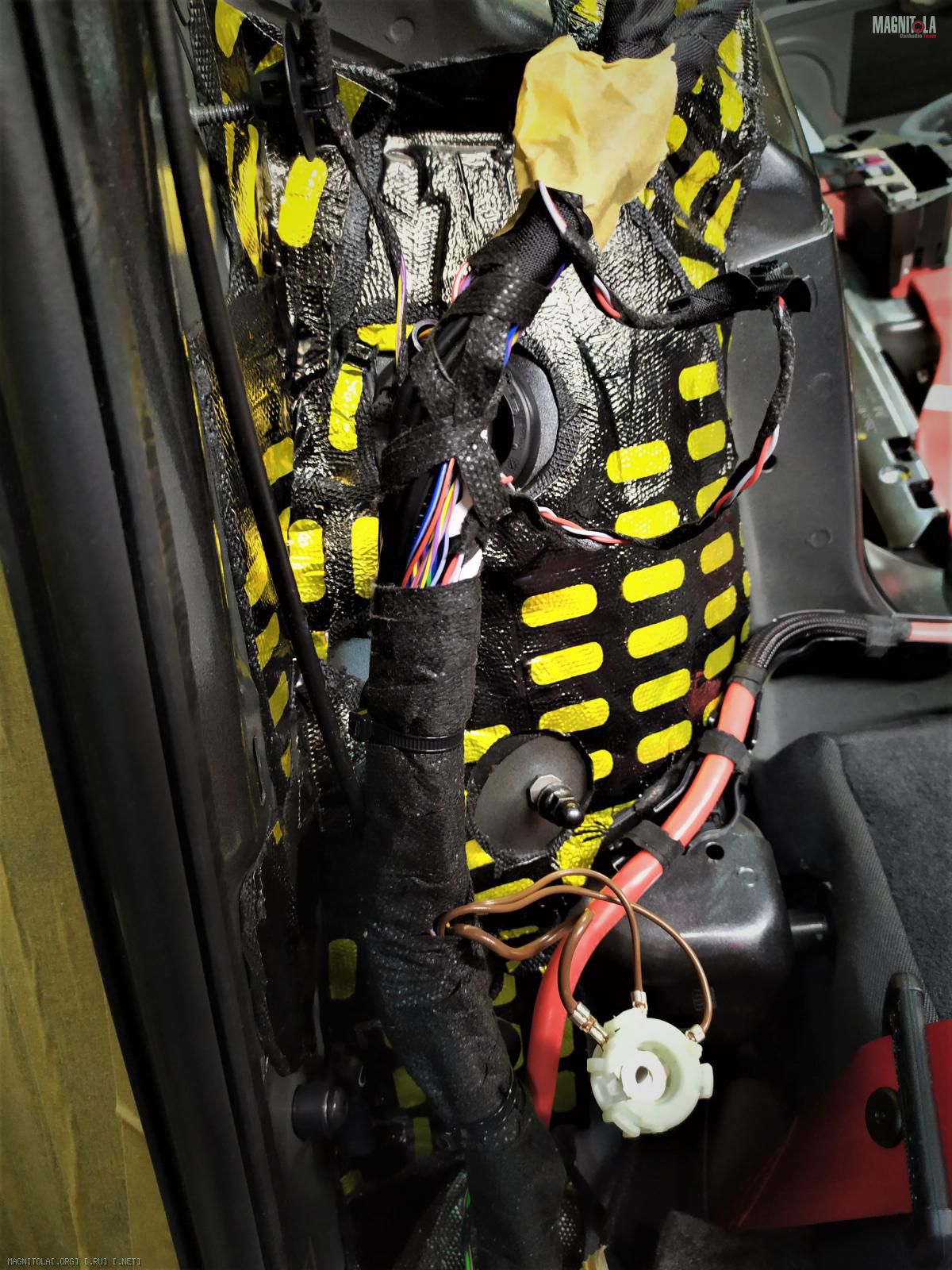

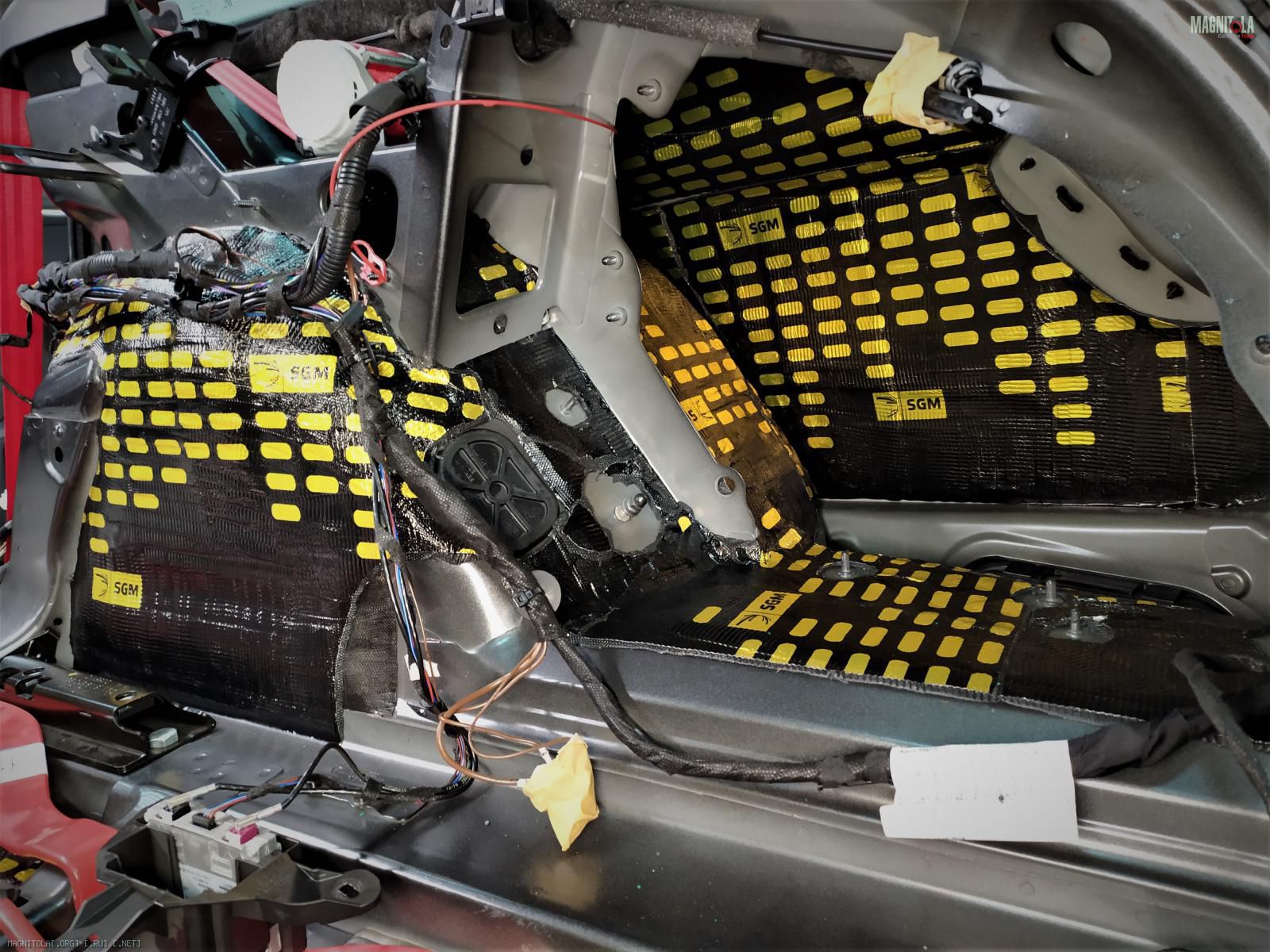

Наносим жесткую Сгм Броня 9мм, затем вибру 4мм, греем, прикатываем.
Вложение 1324429Вложение 1324431Вложение 1324433Вложение 1324435Вложение 1324437Вложение 1324439Вложение 1324441Вложение 1324443Вложение 1324445Вложение 1324447

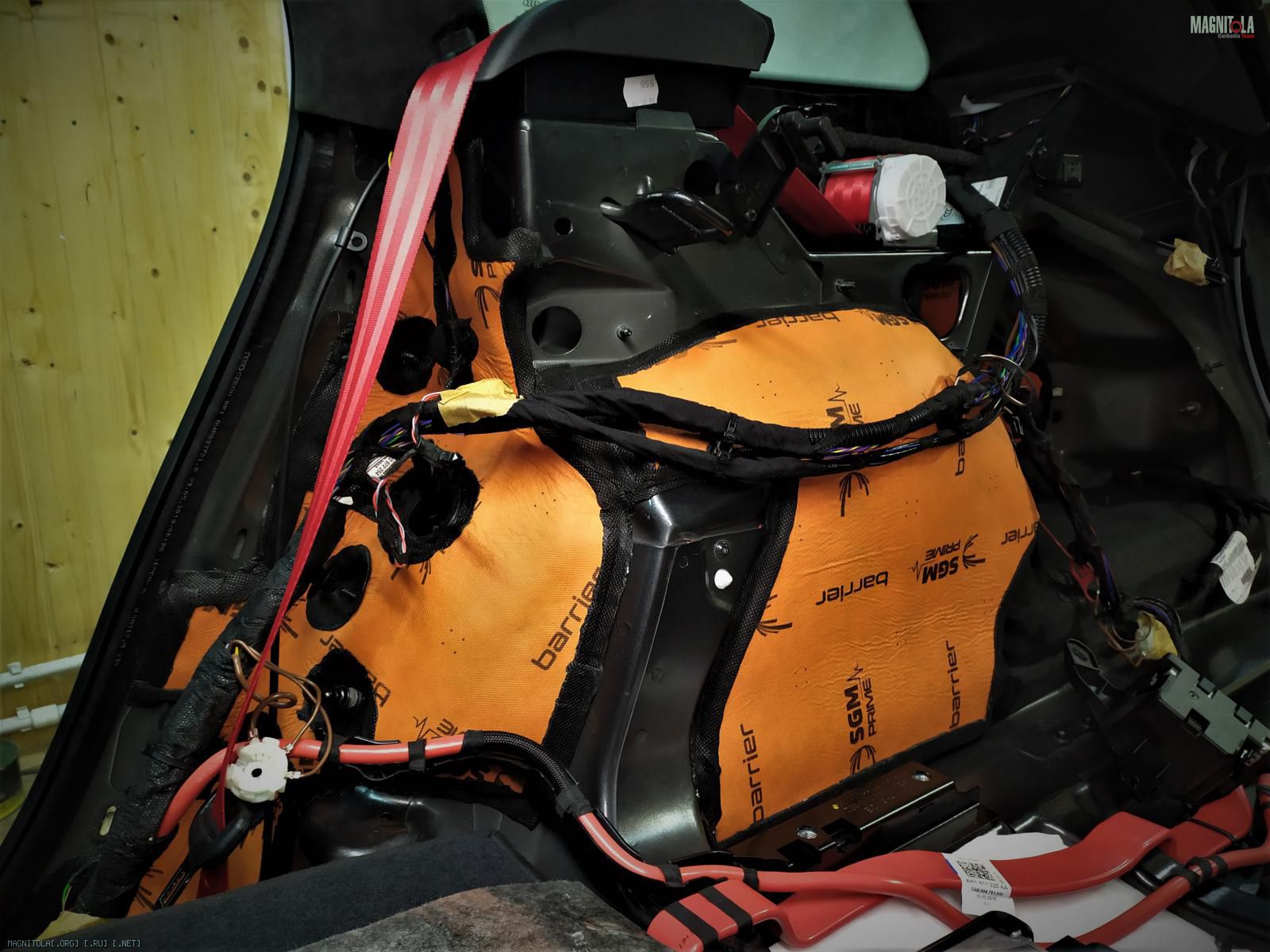

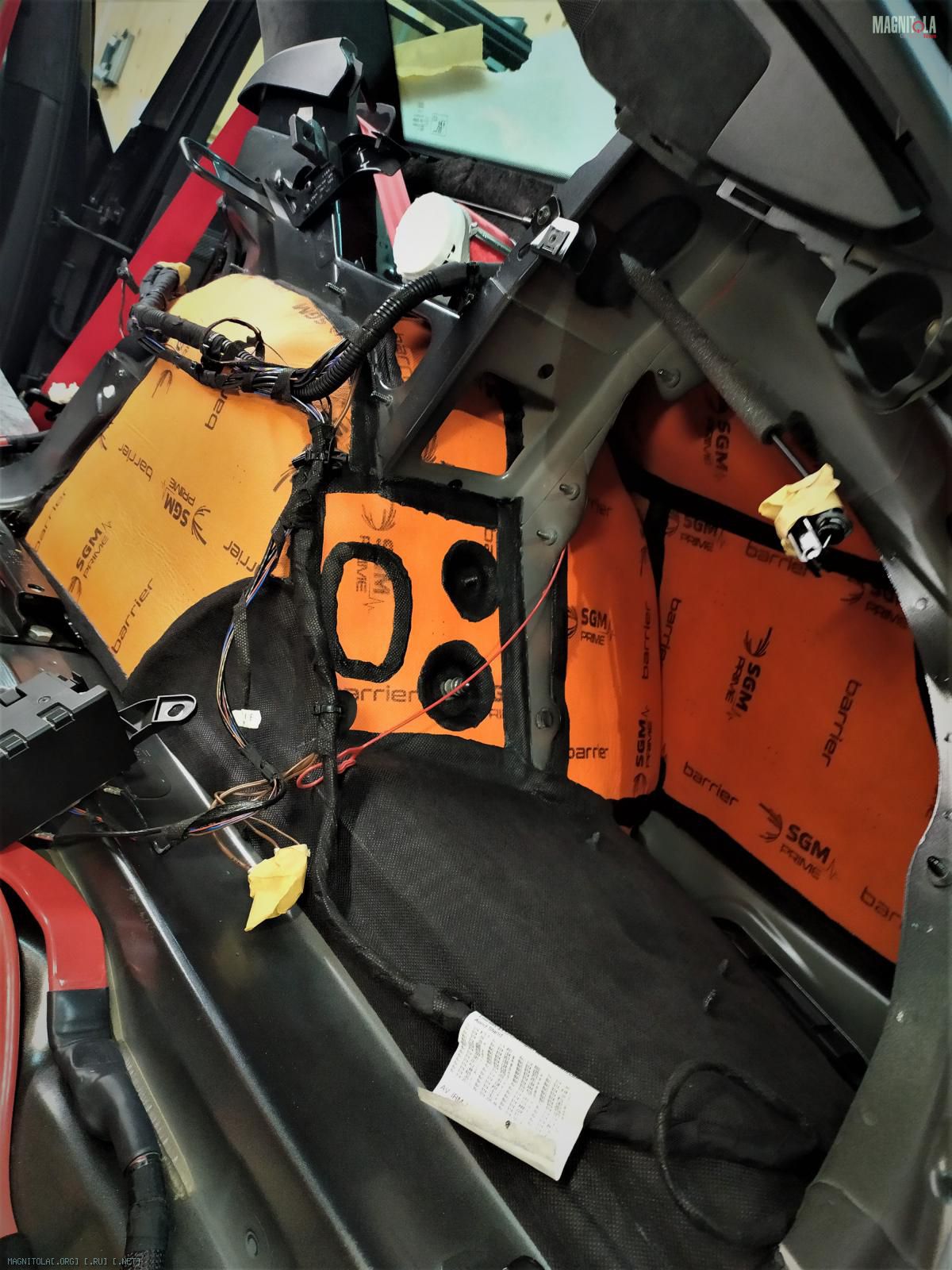

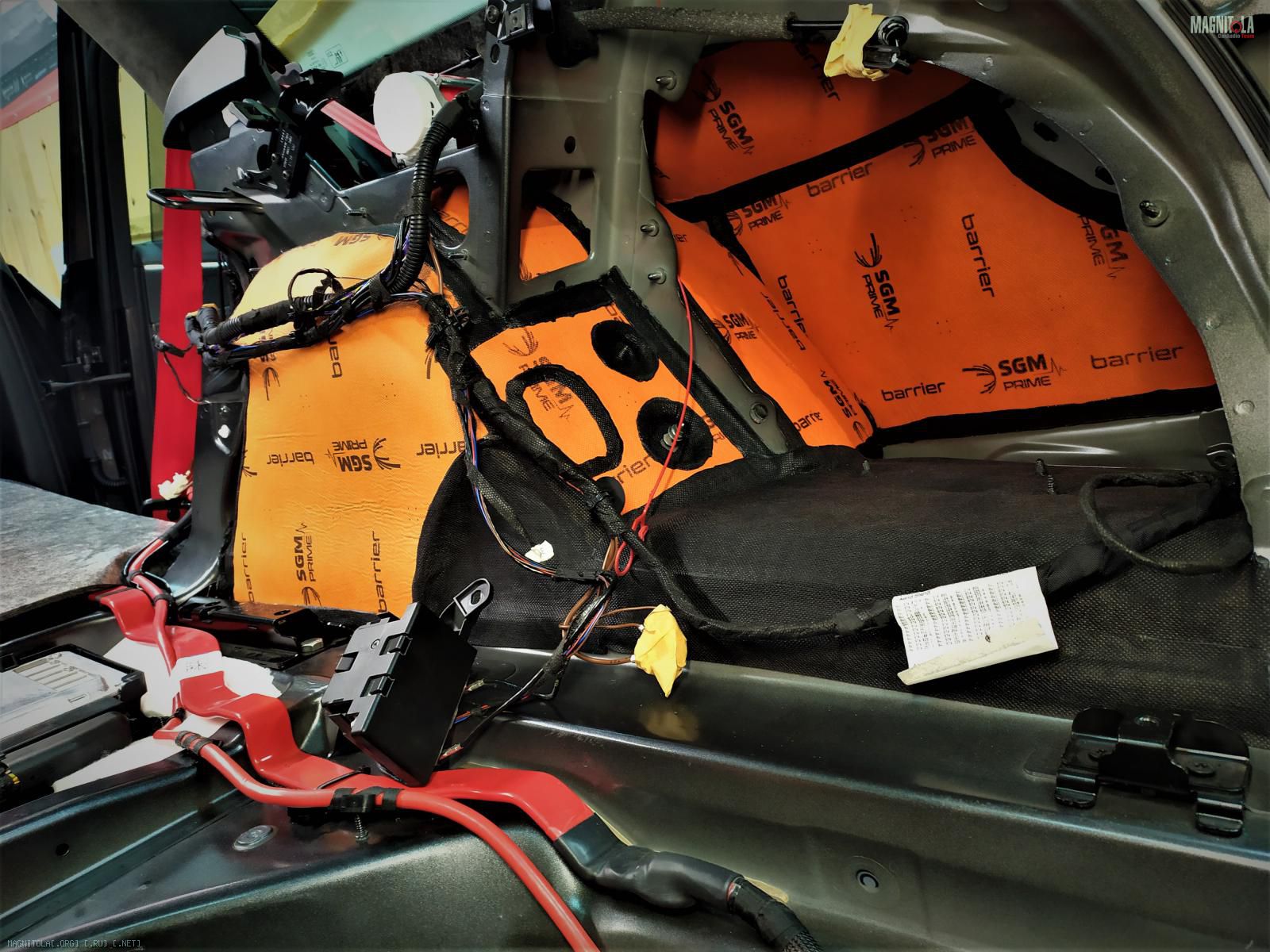

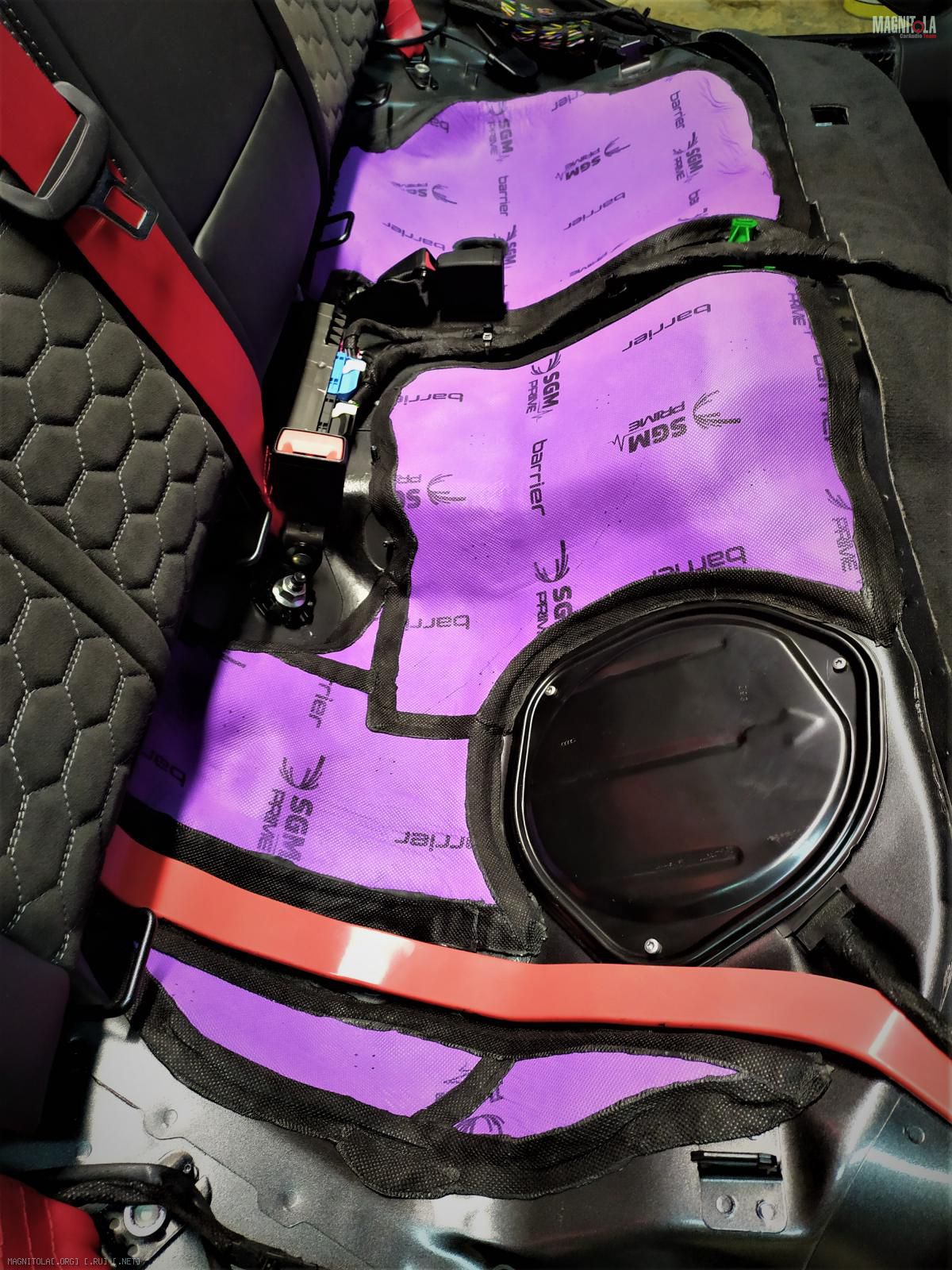

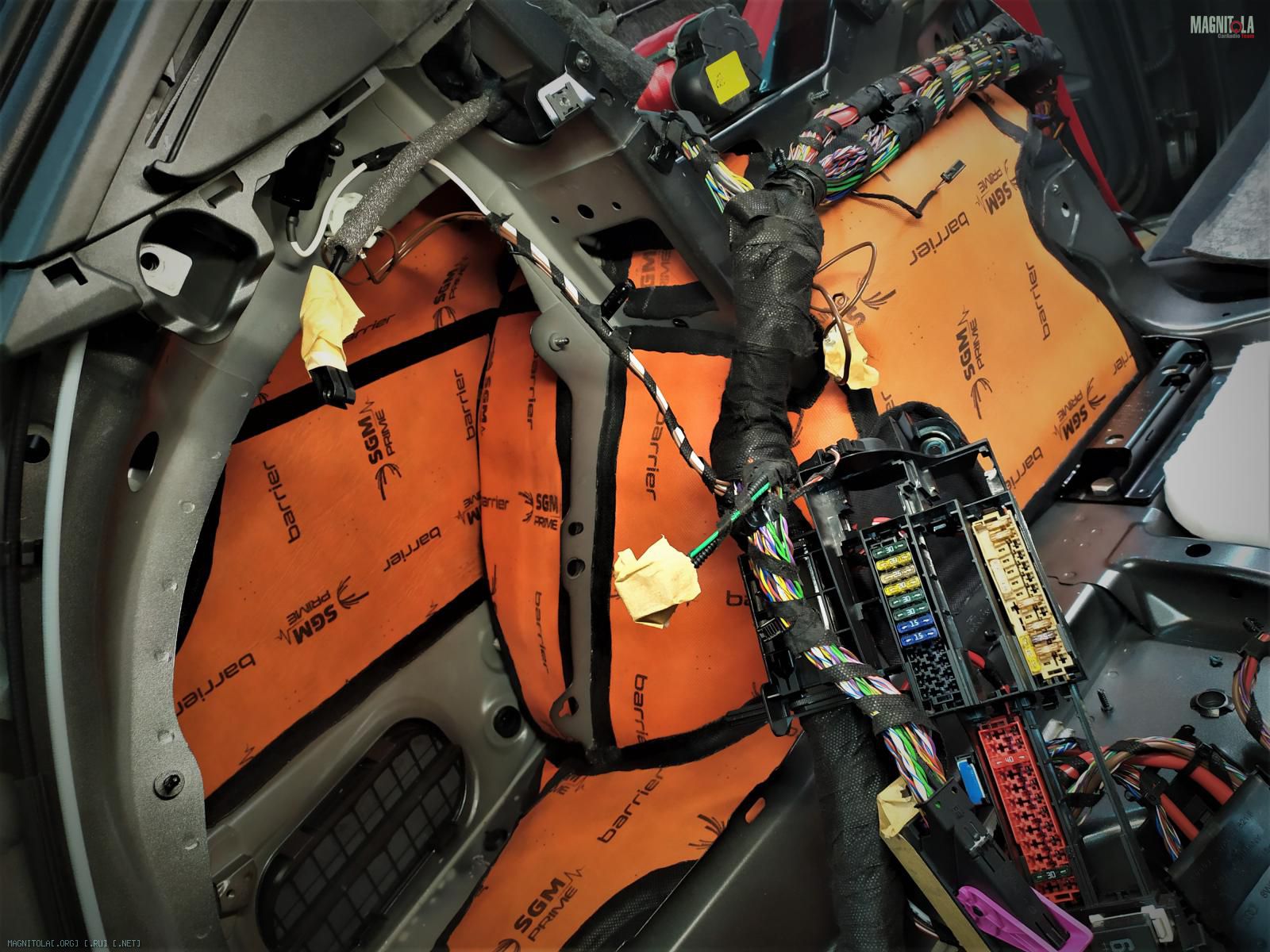

Наносим трехслойный барьерный материал Barrier Profi.
Греем, прикатываем...
Стыки закрываем горячим блокатором шума.

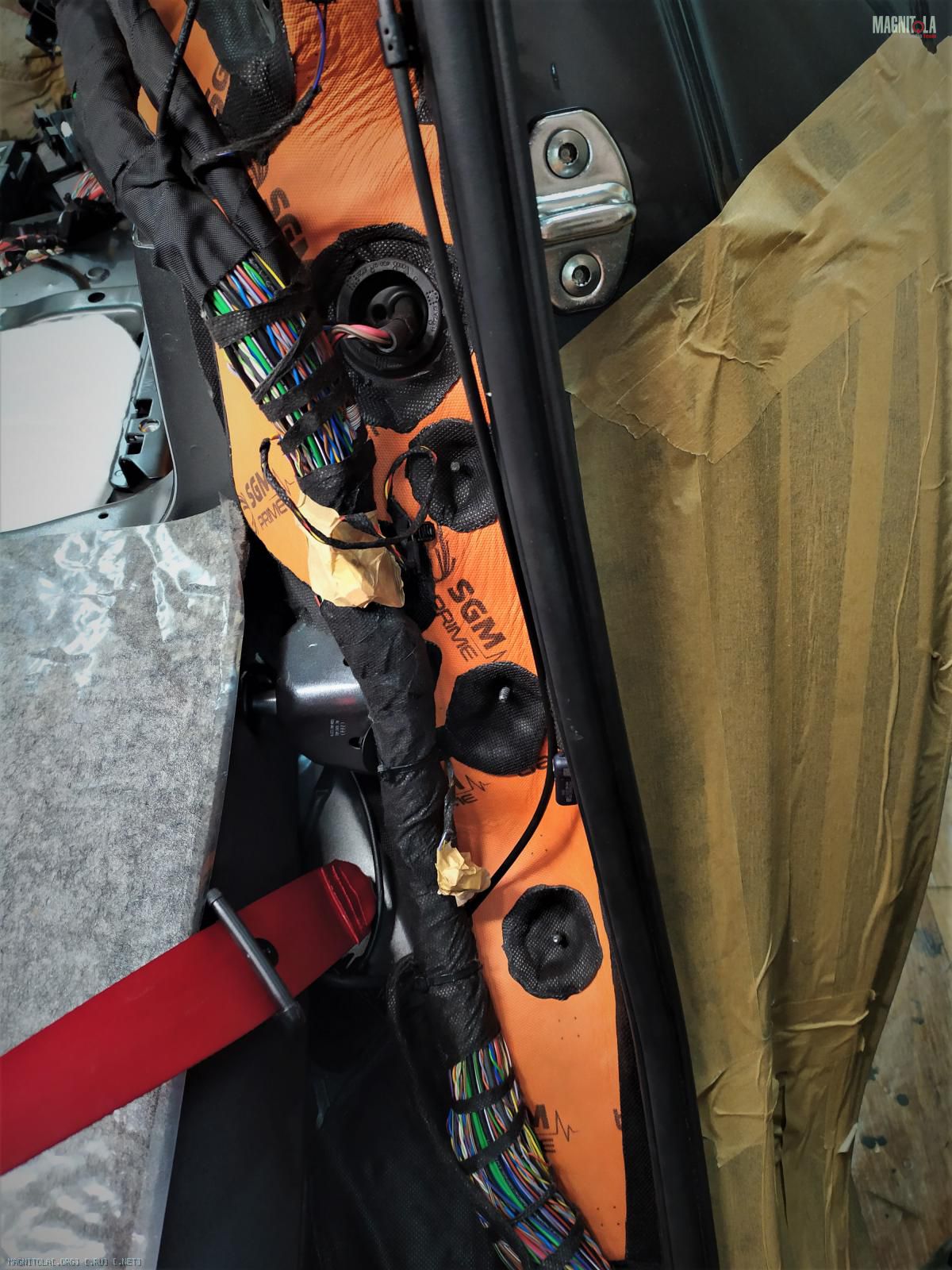

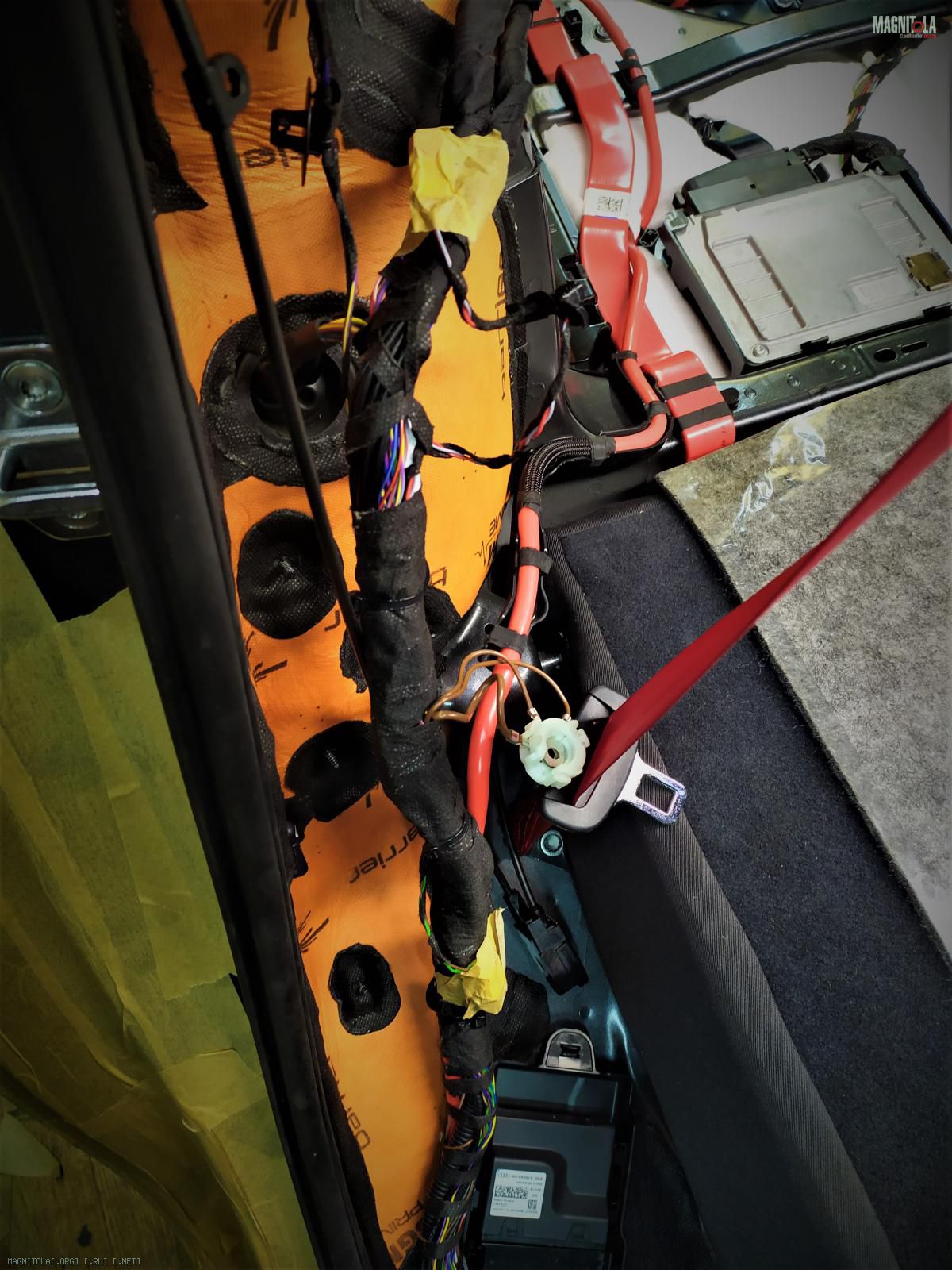

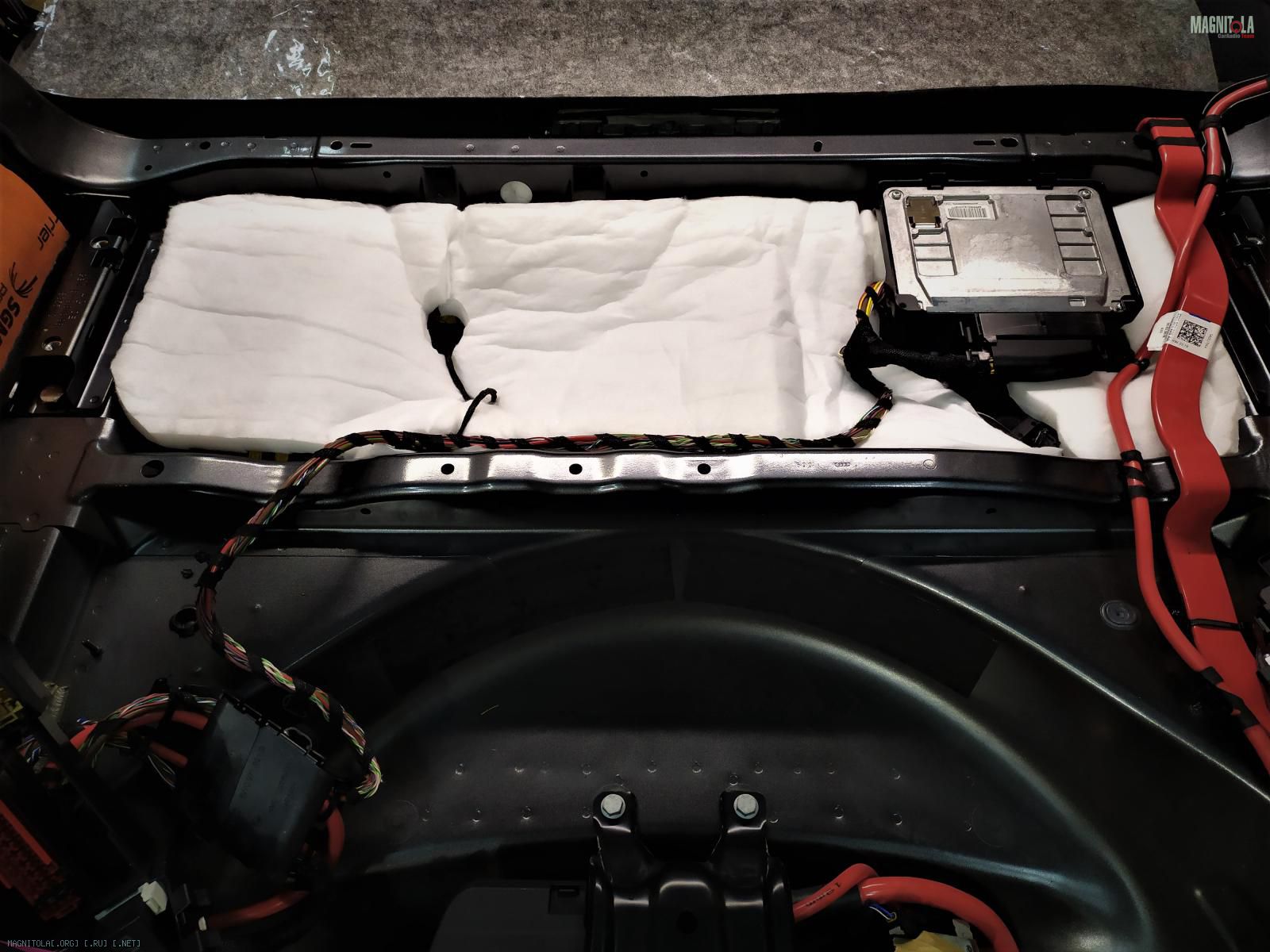

Укладываем слой микроволокна SGM Pro 25мм
Вложение 1324449Вложение 1324451Вложение 1324453Вложение 1324455Вложение 1324457Вложение 1324459Вложение 1324461Вложение 1324463Вложение 1324465

Audi RS4

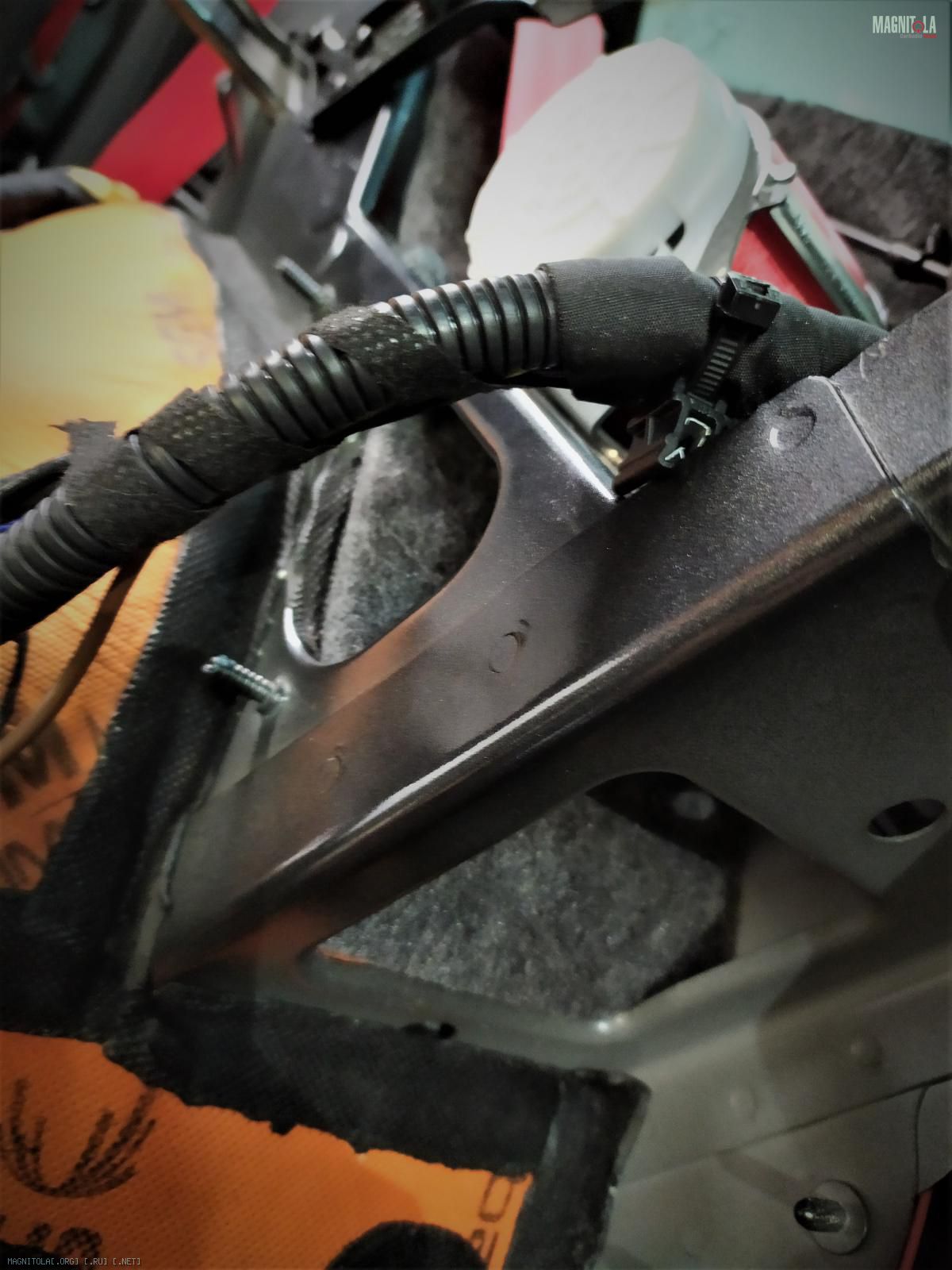

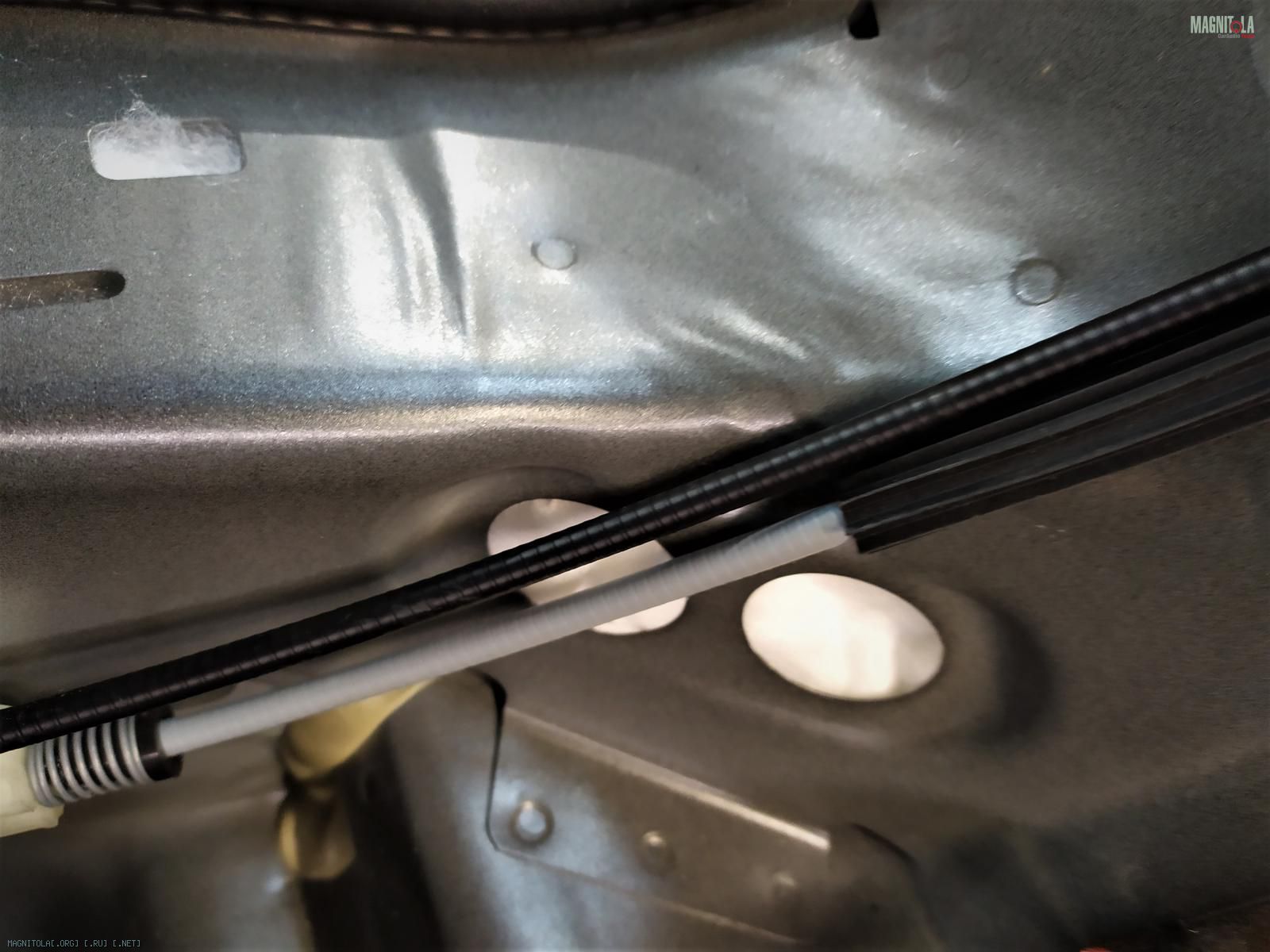

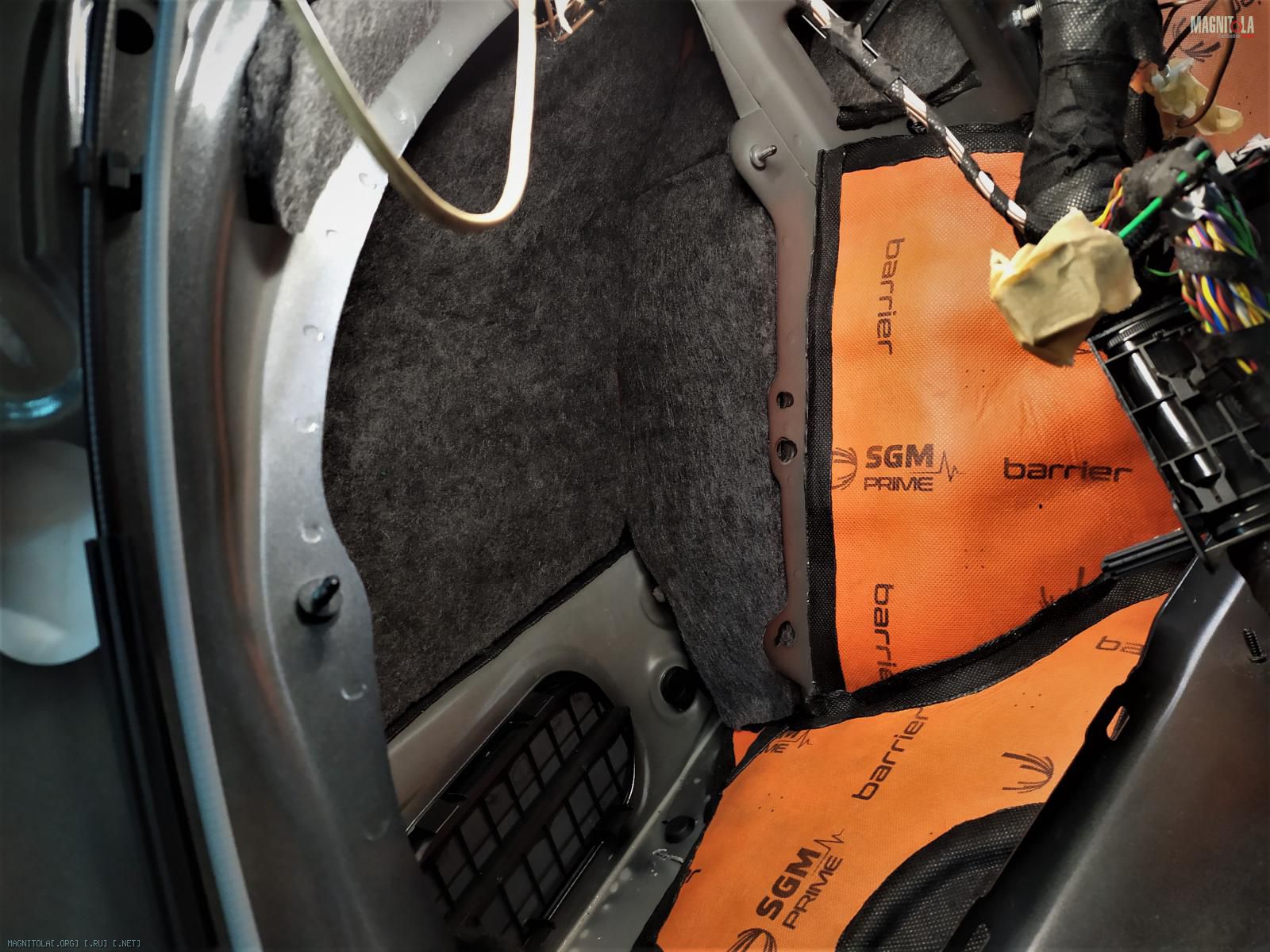

Следующий слой войлок, в полости и свободные места укладываем микроволокно SGM Pro, самый эффективный шумопоглотитель.




Вложение 1324491Вложение 1324493Вложение 1324495Вложение 1324497Вложение 1324499Вложение 1324501Вложение 1324503Вложение 1324505

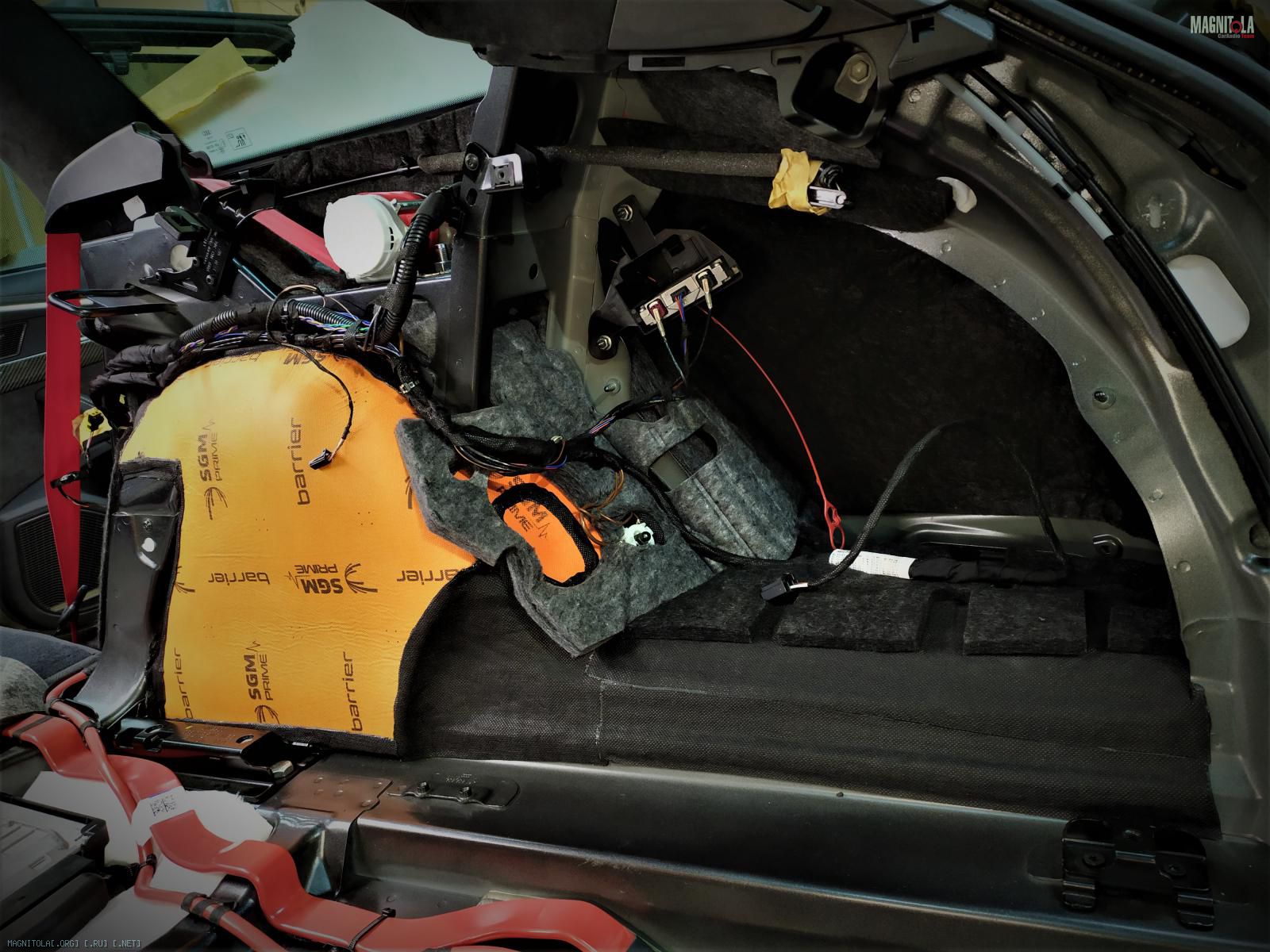

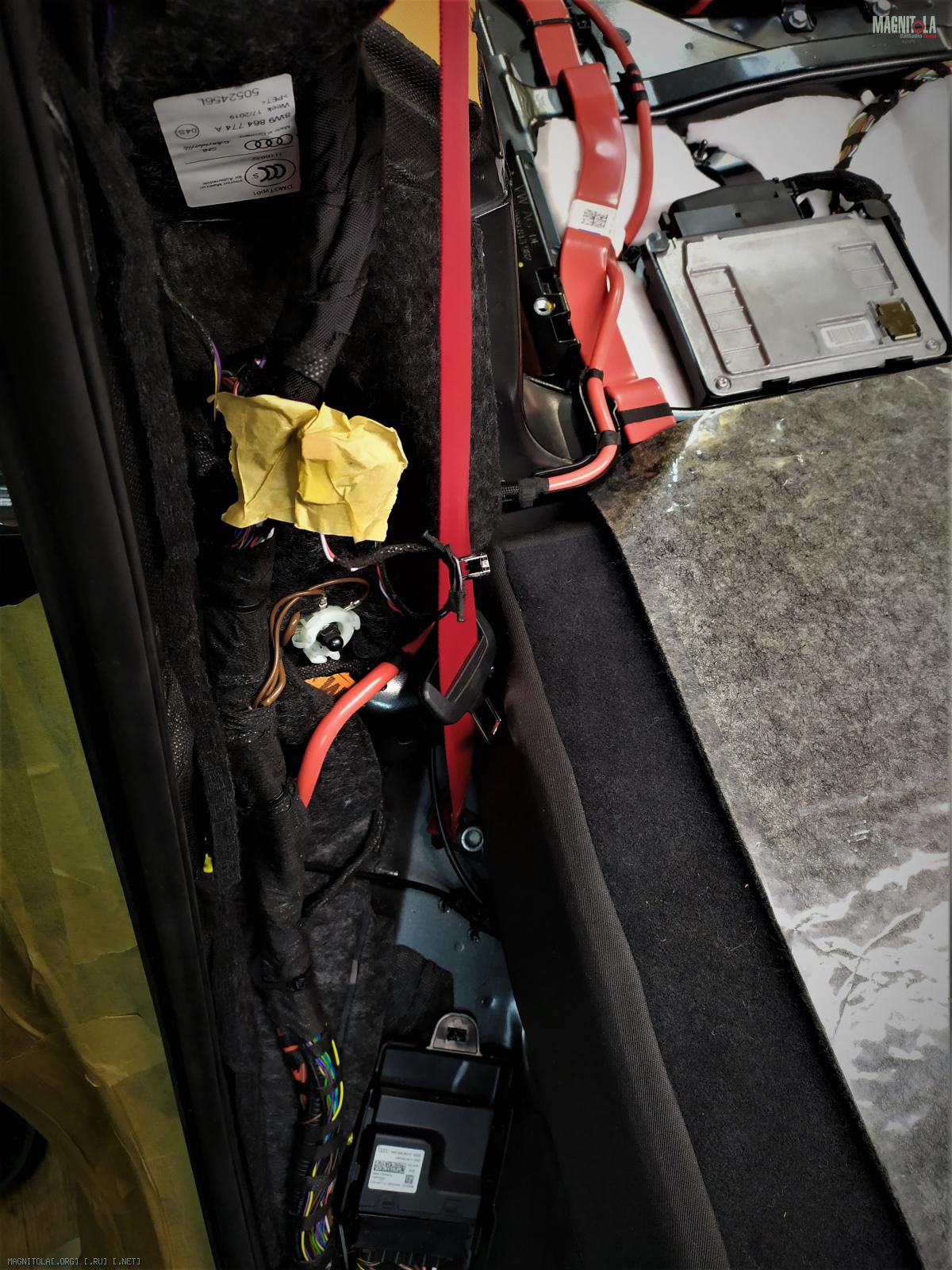

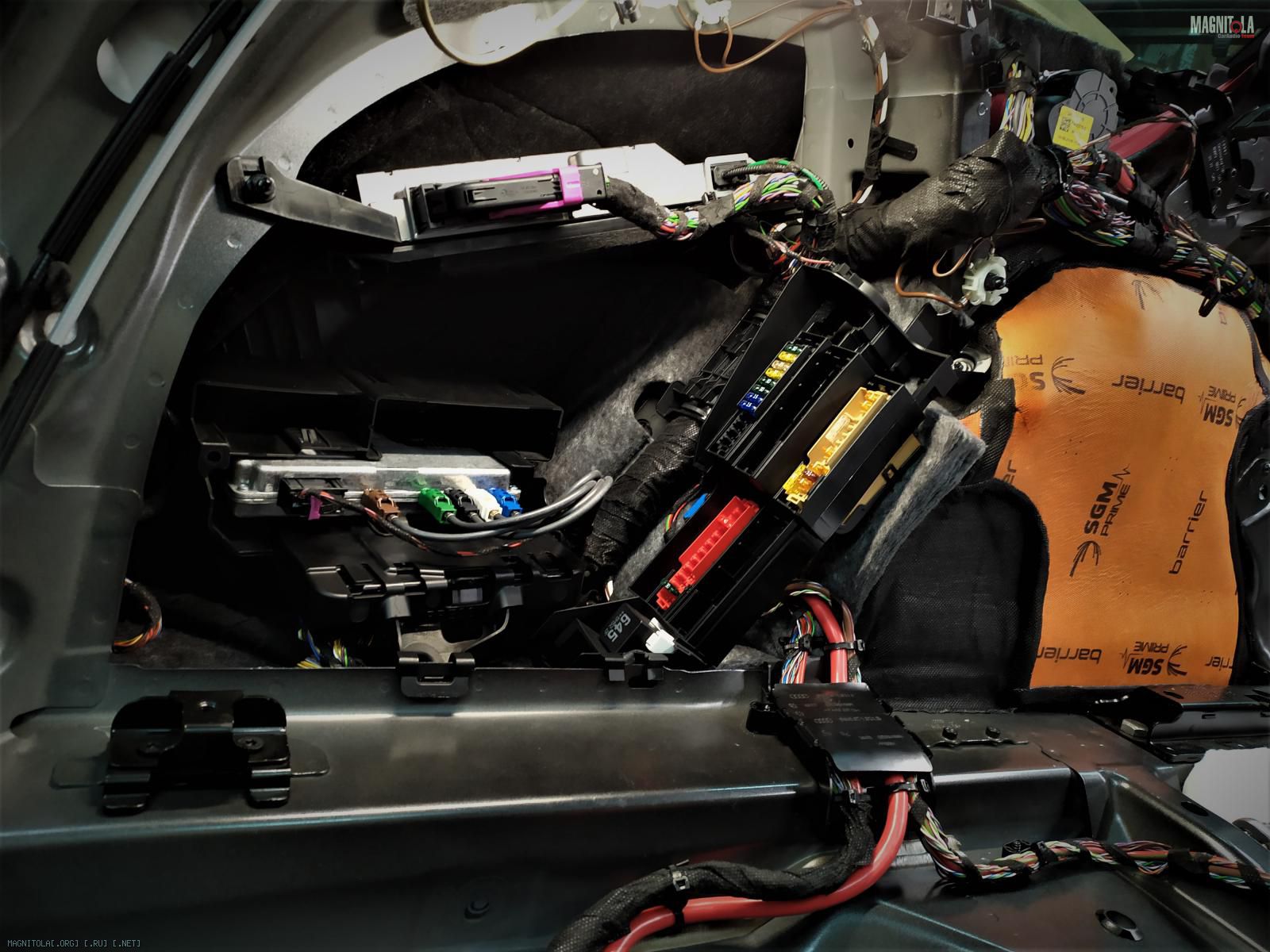

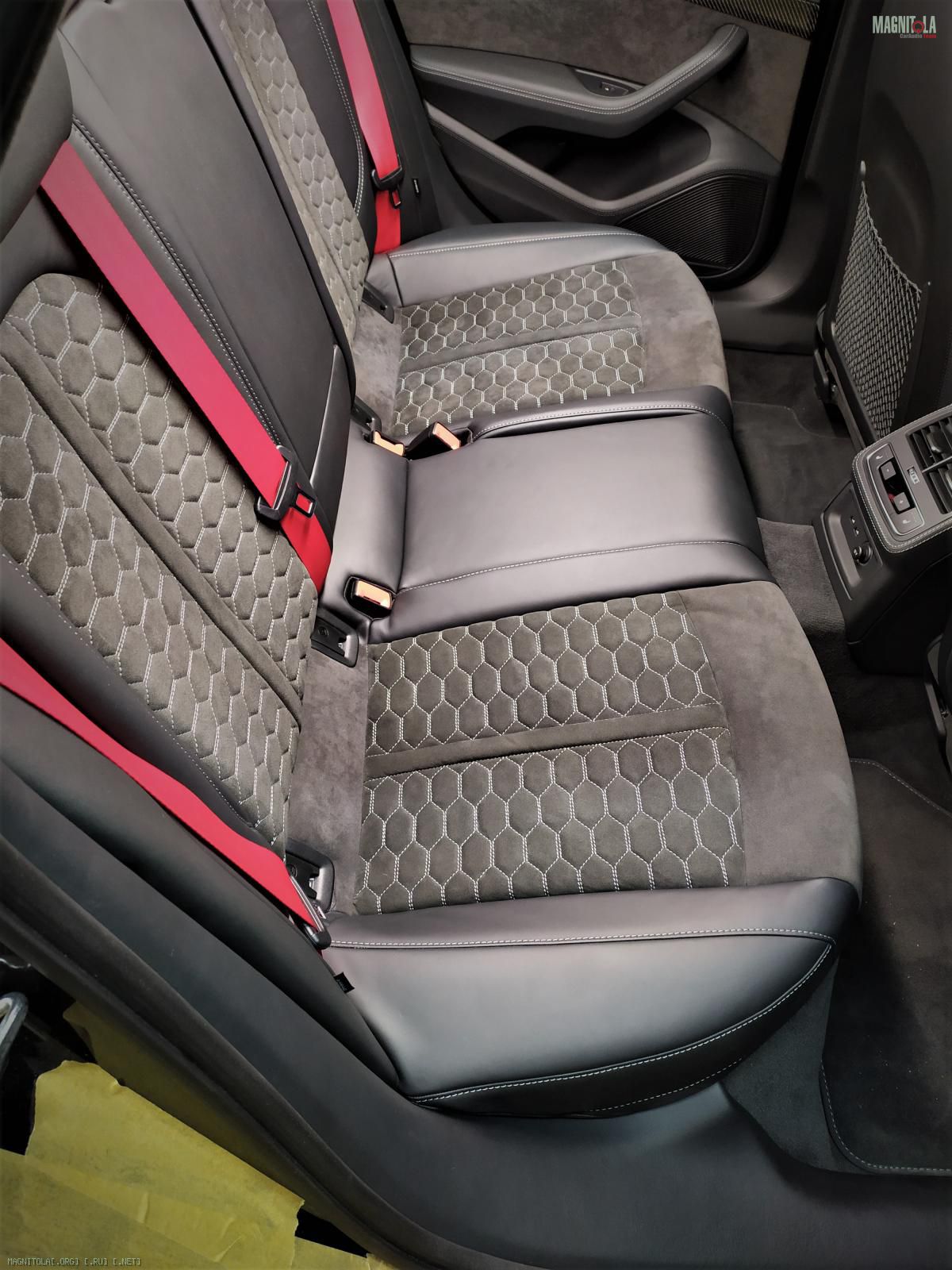

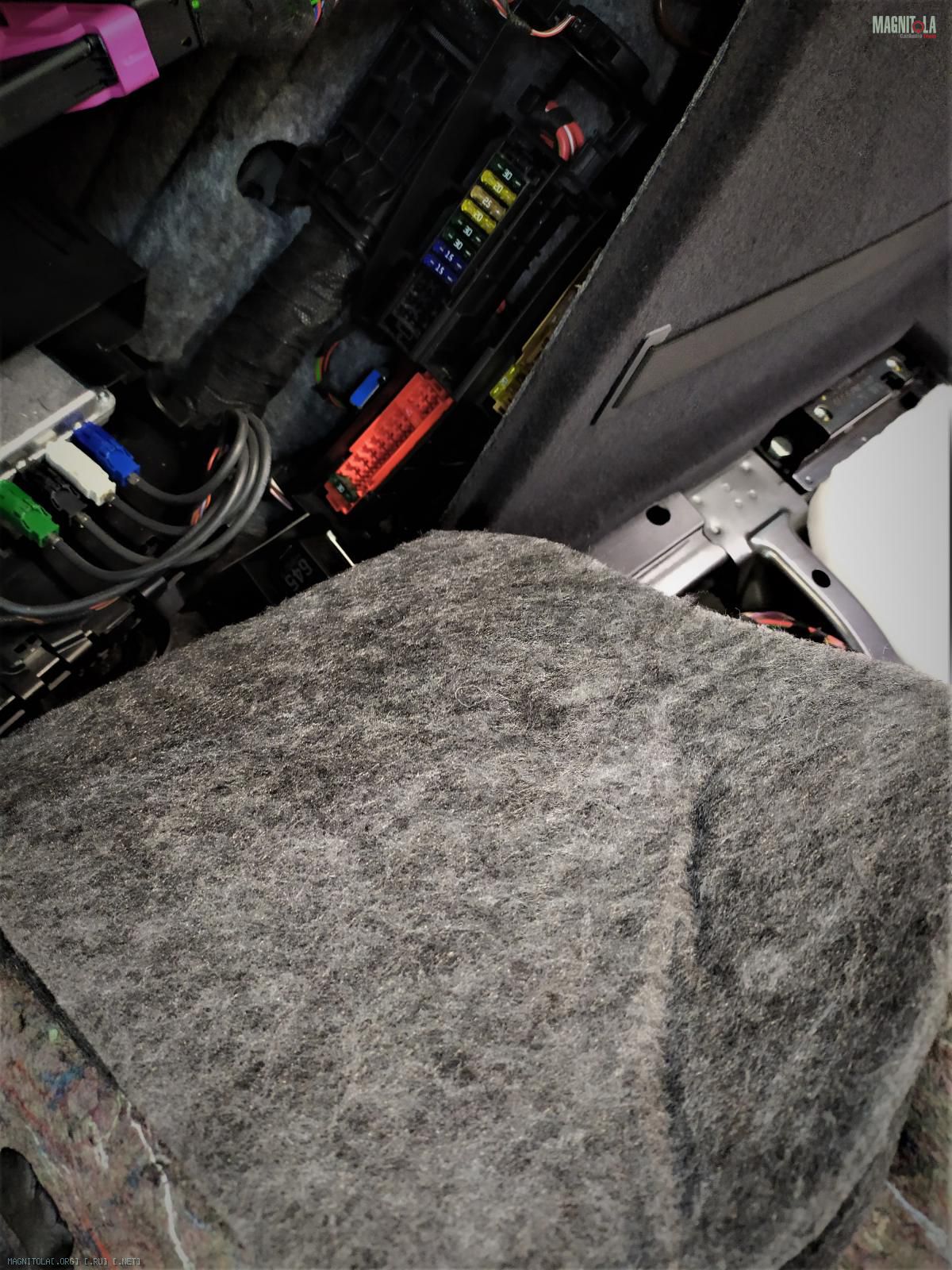

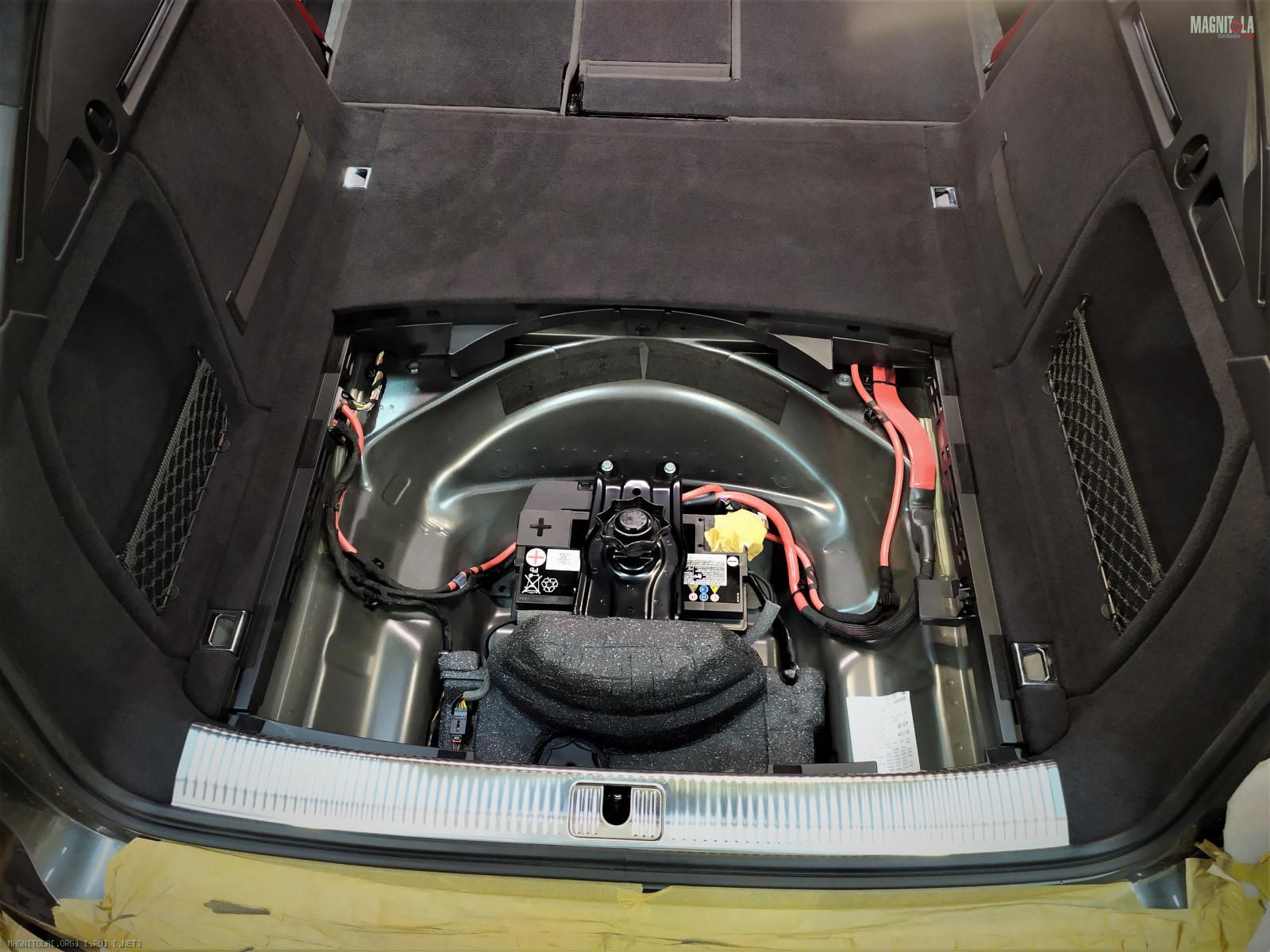

Укладываем штатные маты шумопоглотителя, собираем проводки, блоки...

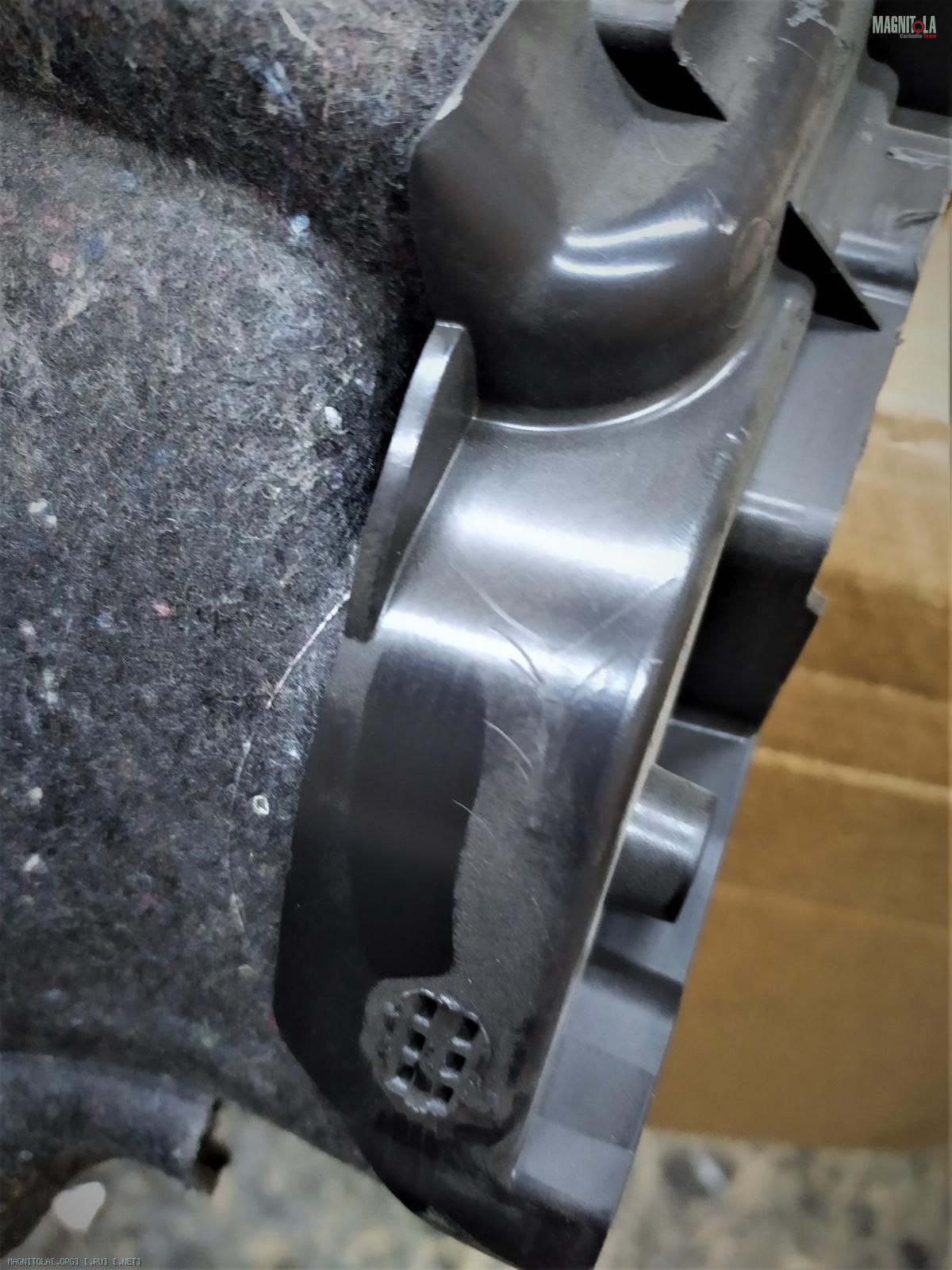

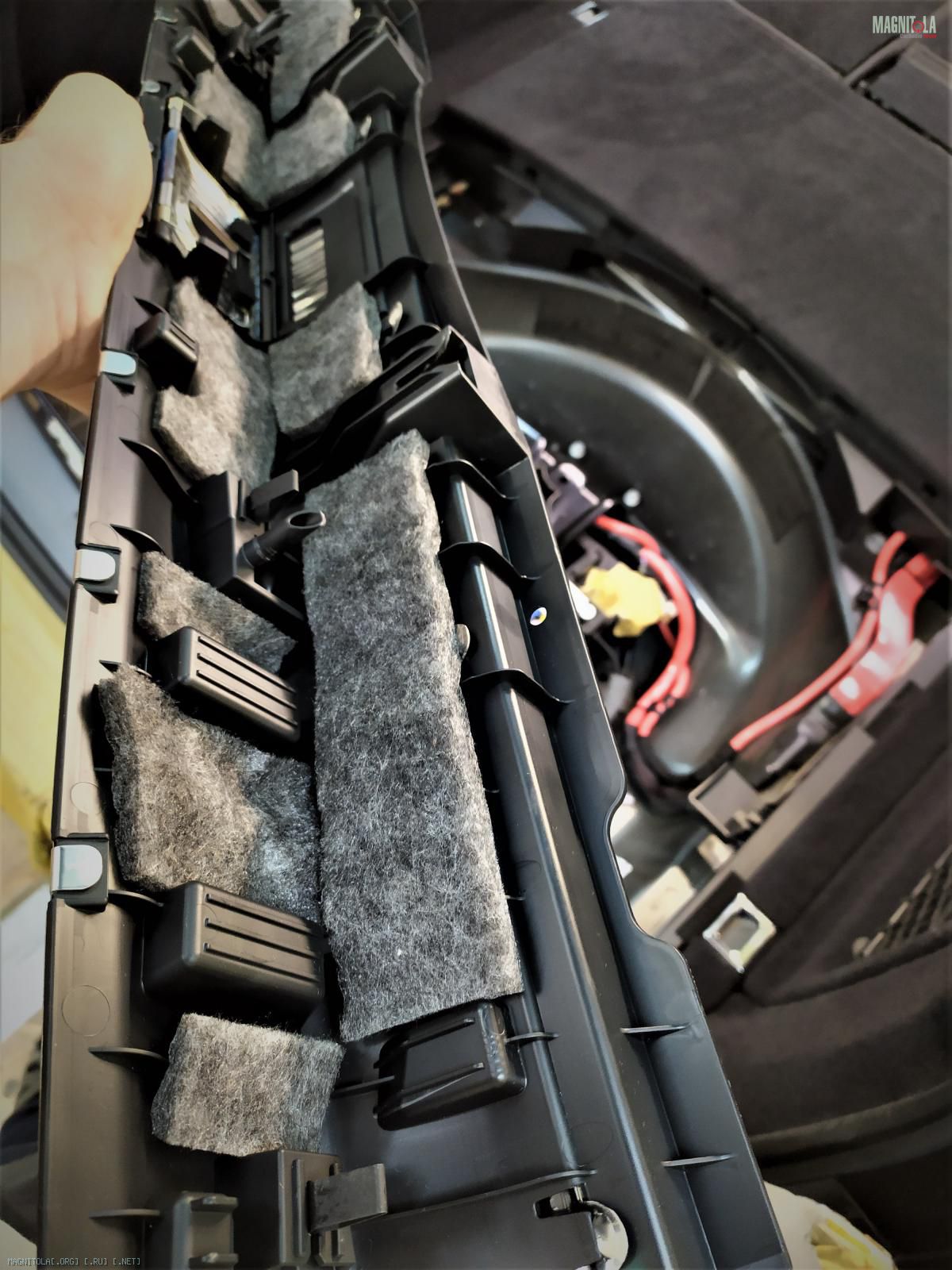

На крышки, вставки, накладки - очищаем от пыли - после перешива, затем наносим войлок, собираем...
Устанавливаем штатный сабвуфер.
Вложение 1324507Вложение 1324509Вложение 1324511Вложение 1324513Вложение 1324515Вложение 1324517Вложение 1324519Вложение 1324521Вложение 1324523Вложение 1324525Вложение 1324527Вложение 1324529Вложение 1324531Вложение 1324533

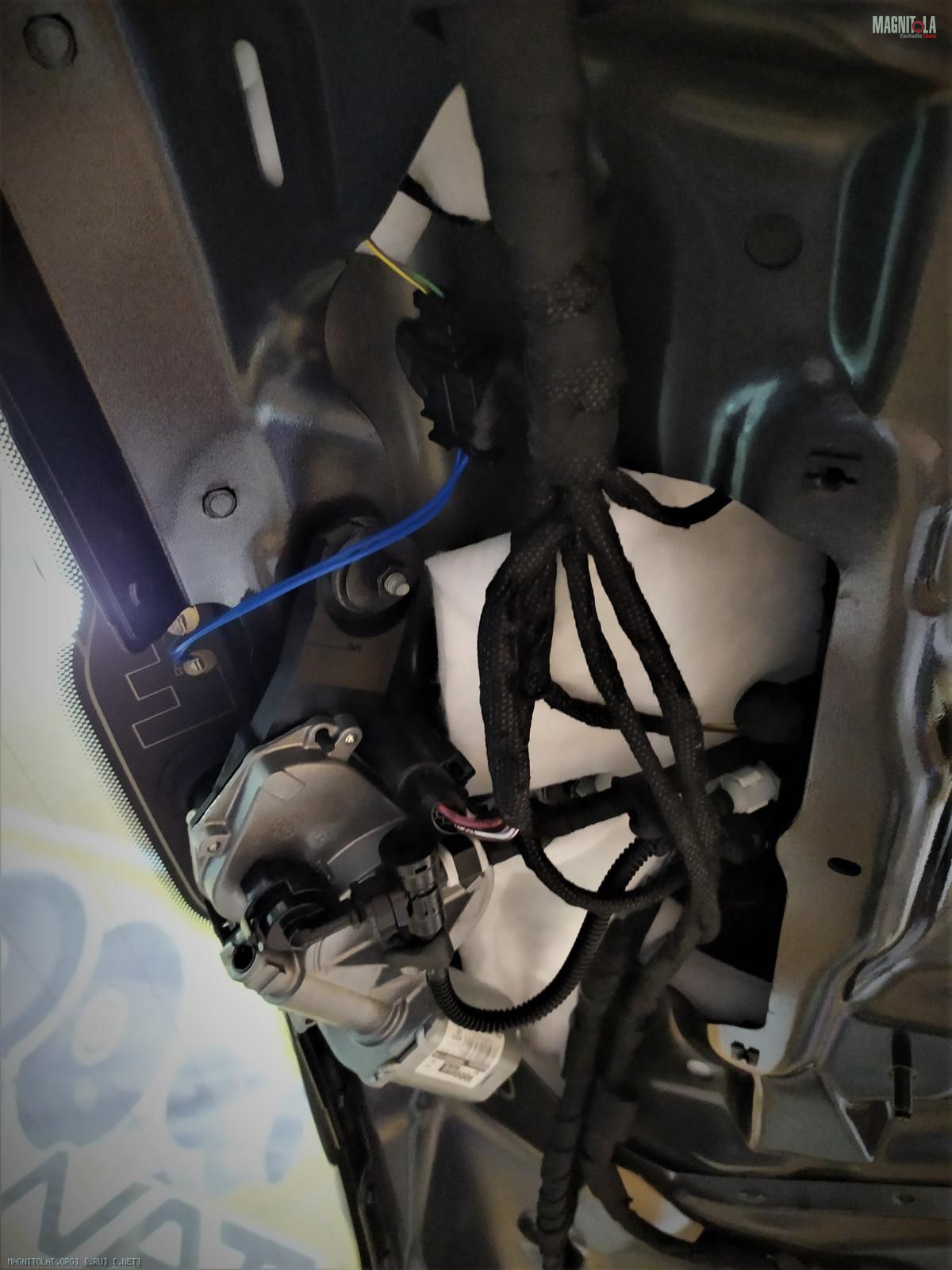

Пятая дверь.
Укладываем в полости микроволокно.

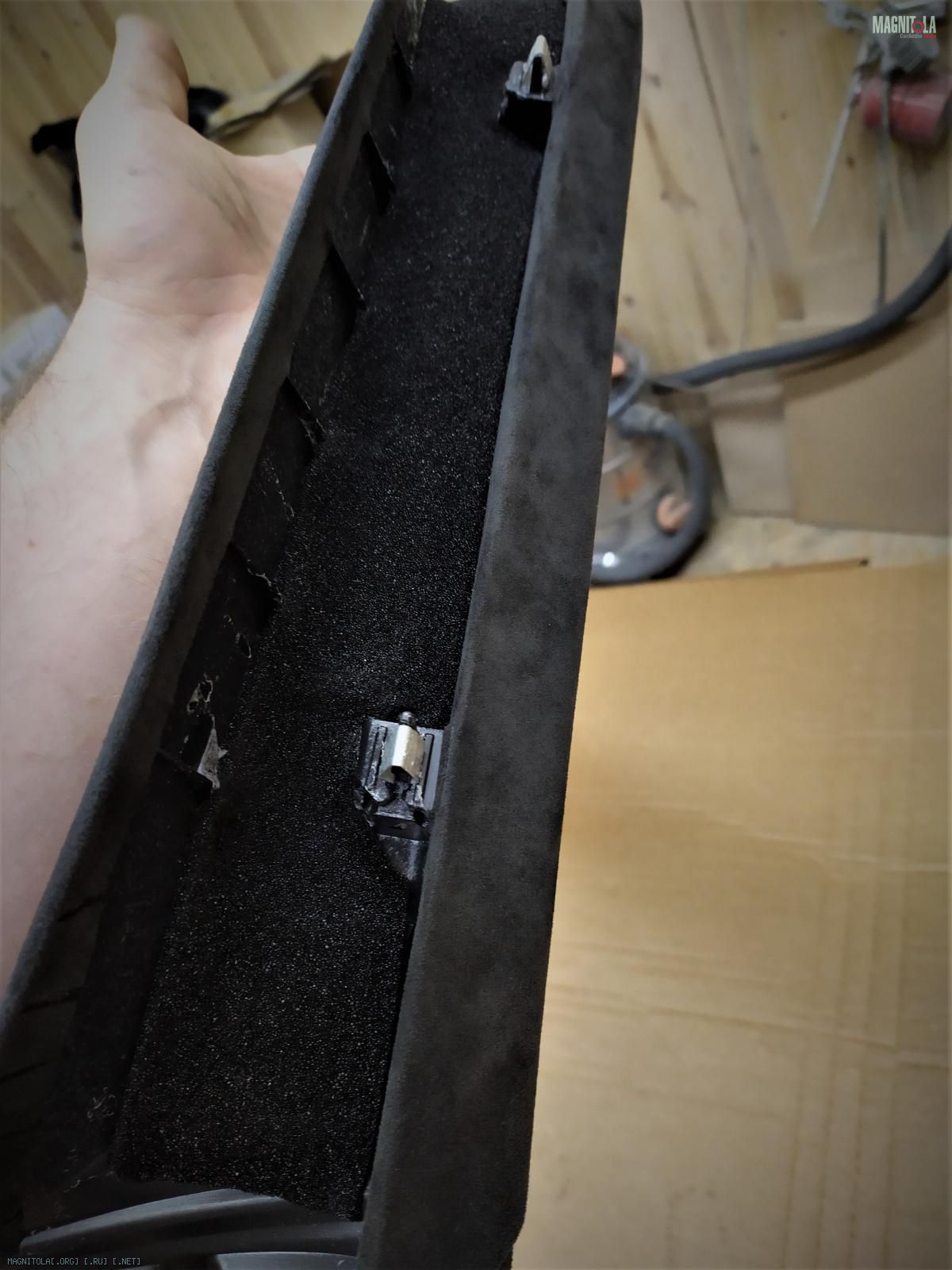

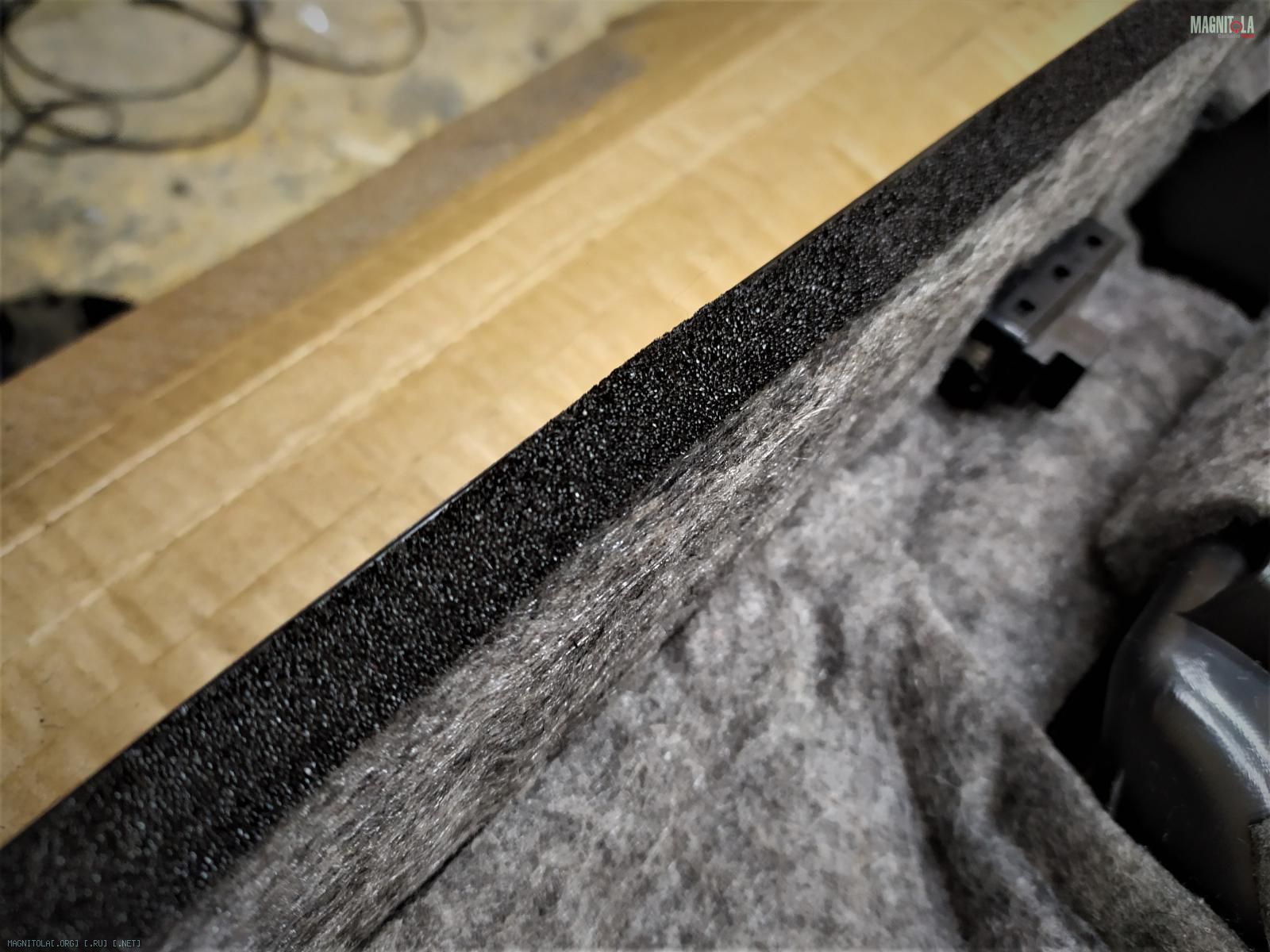

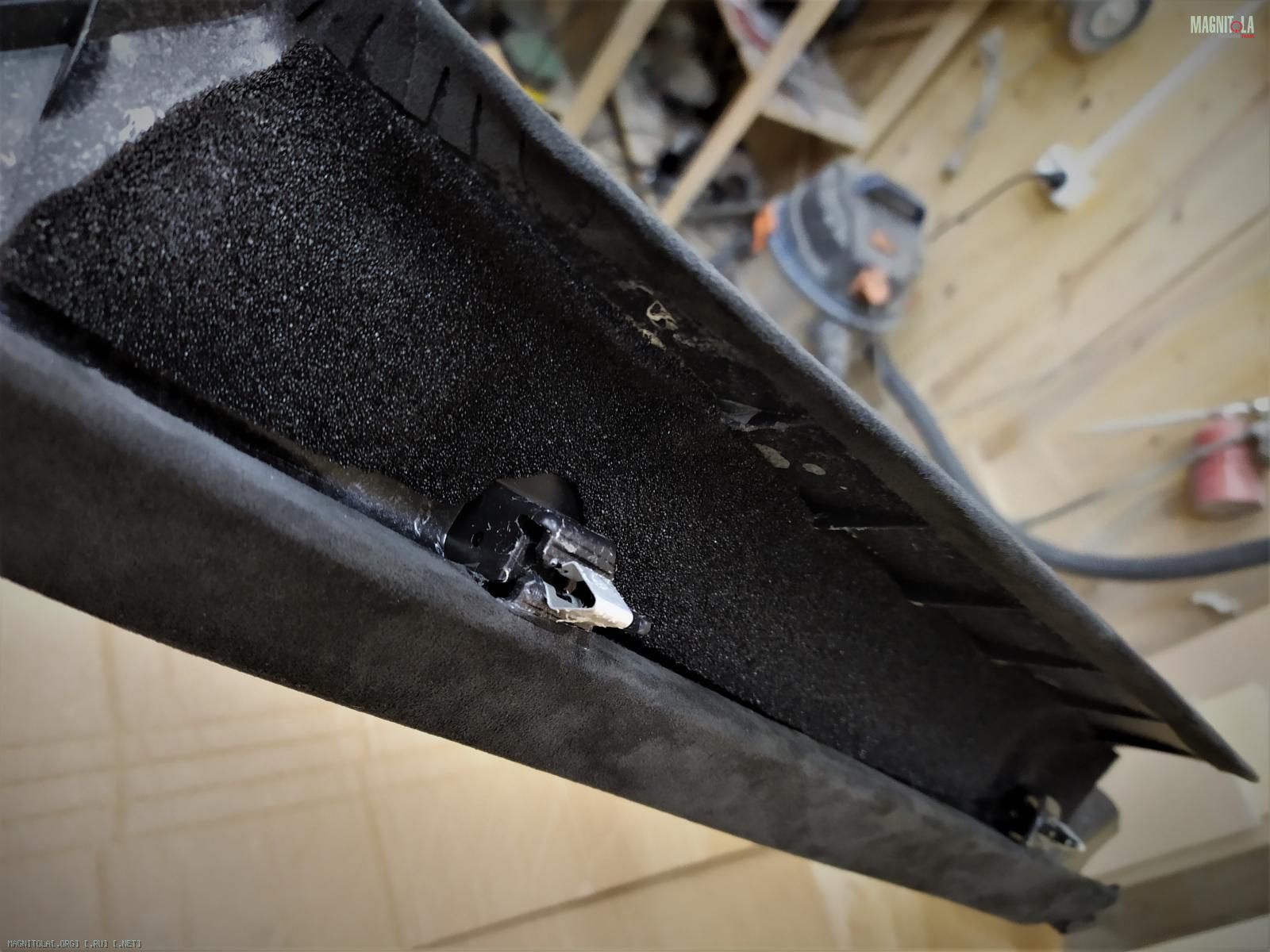

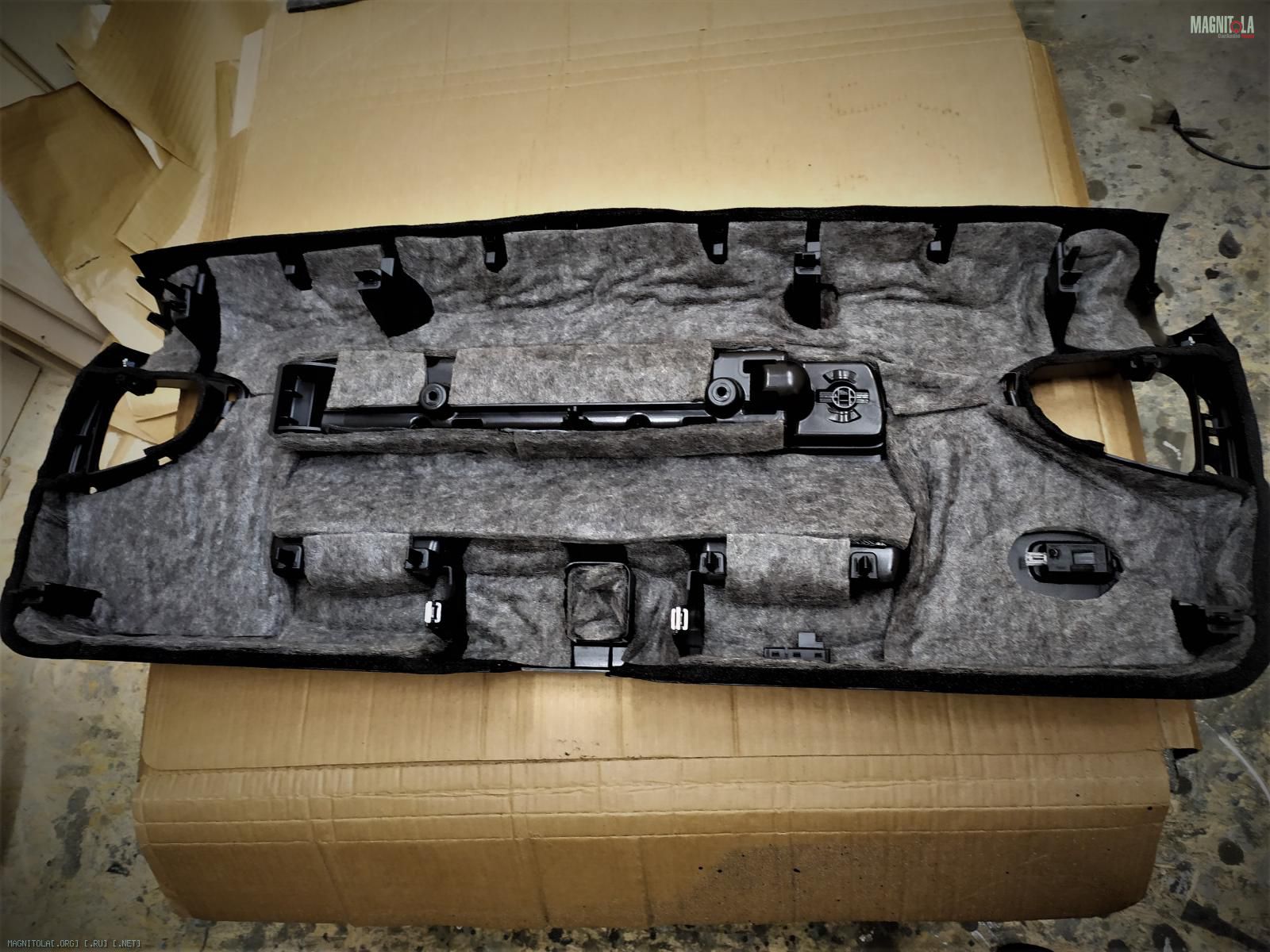

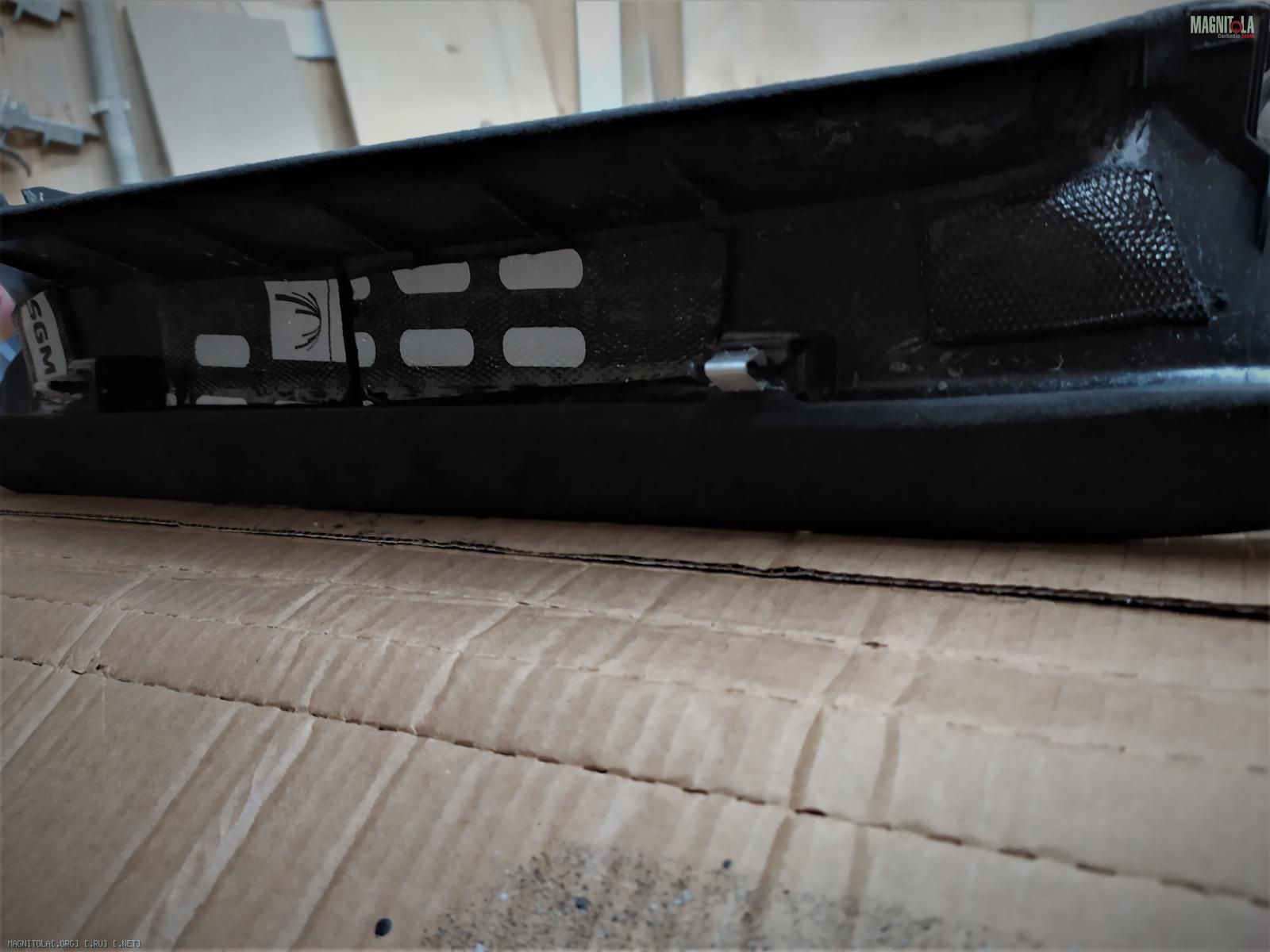

Пластиковые элементы вибрим, наносим войлок, битопласт, уплотнитель ленту по периметру, собираем.
Вложение 1324535Вложение 1324537Вложение 1324539Вложение 1324541Вложение 1324543Вложение 1324545Вложение 1324547Вложение 1324549Вложение 1324551Вложение 1324553Вложение 1324555

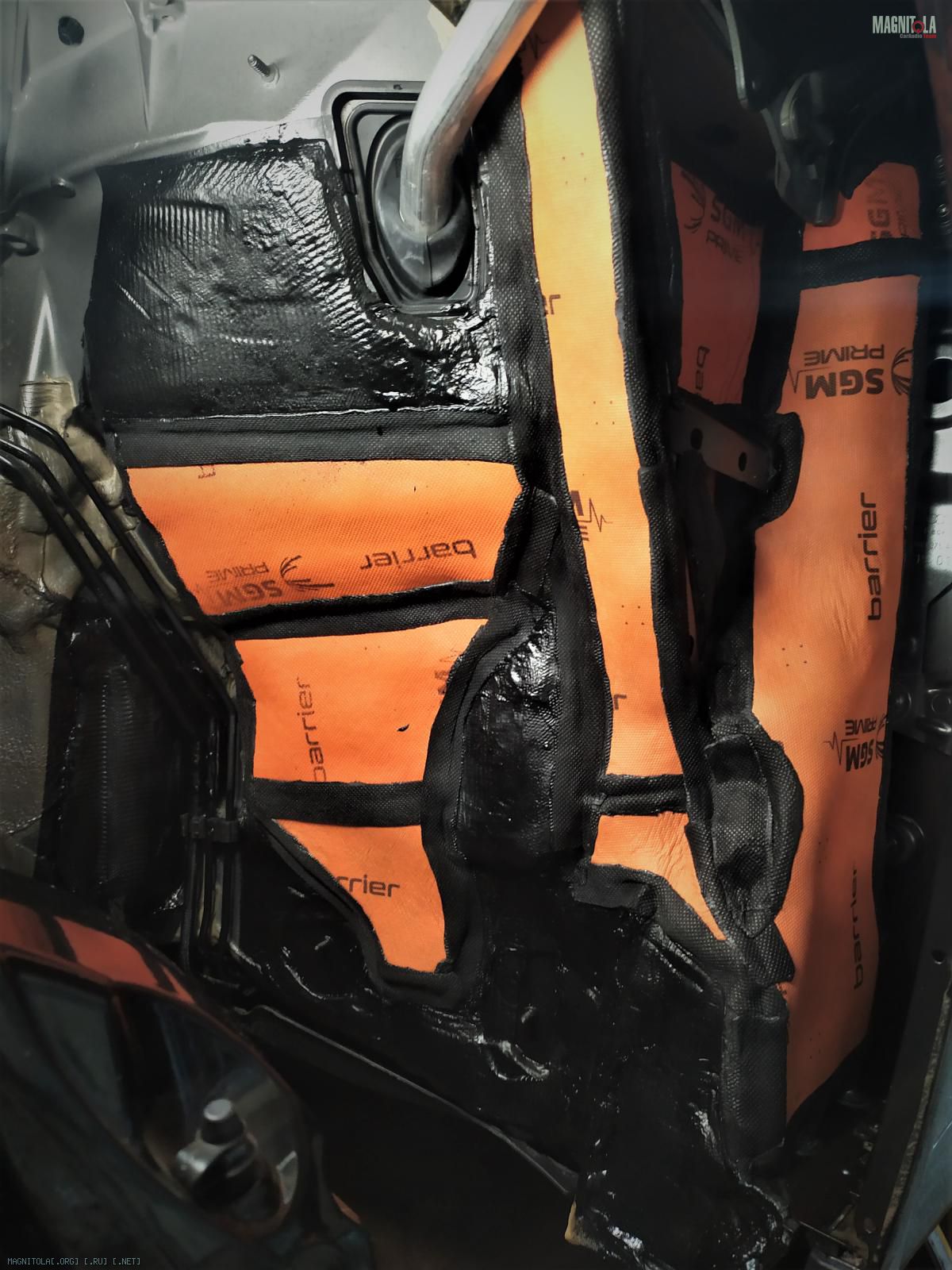

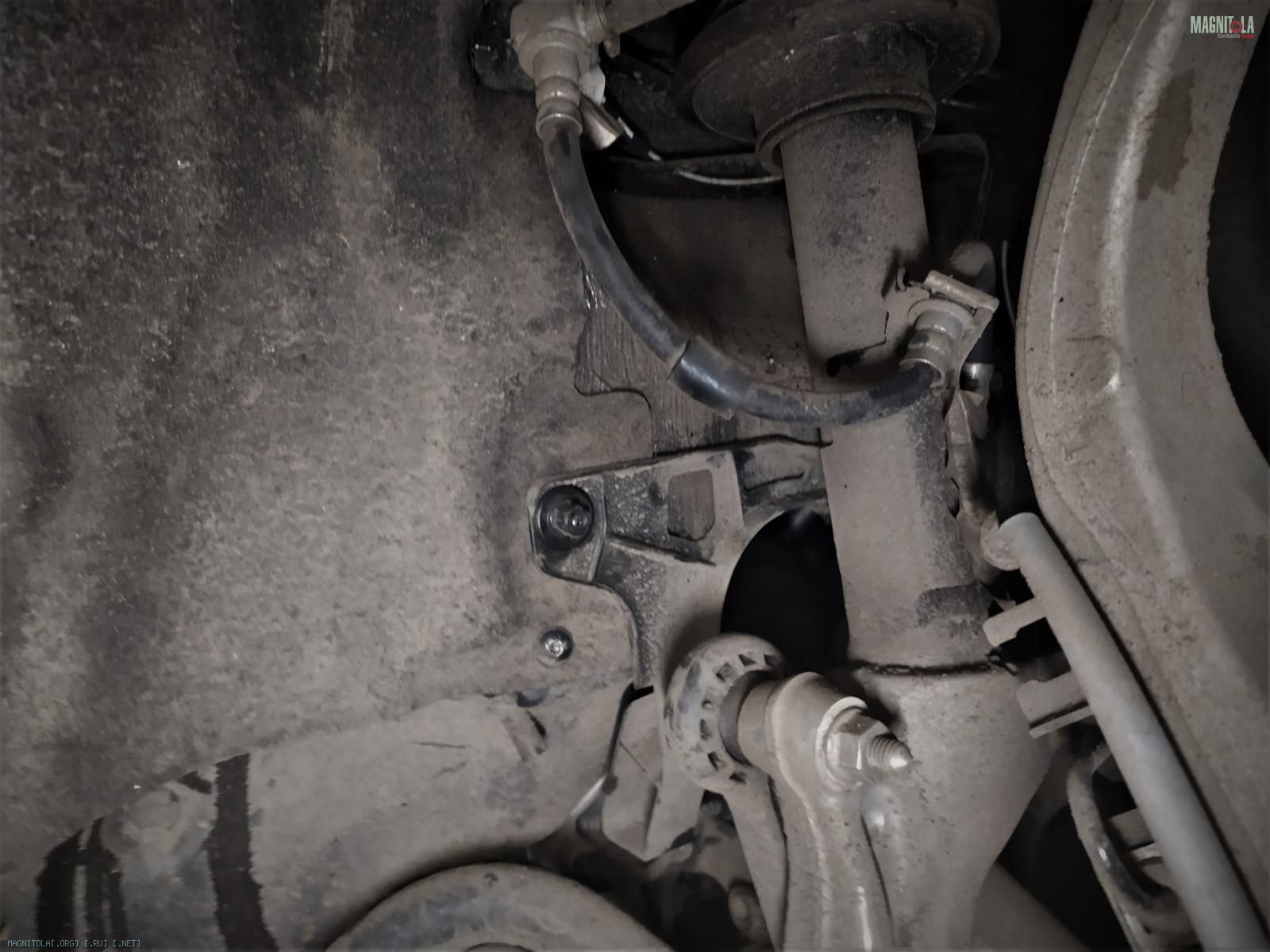

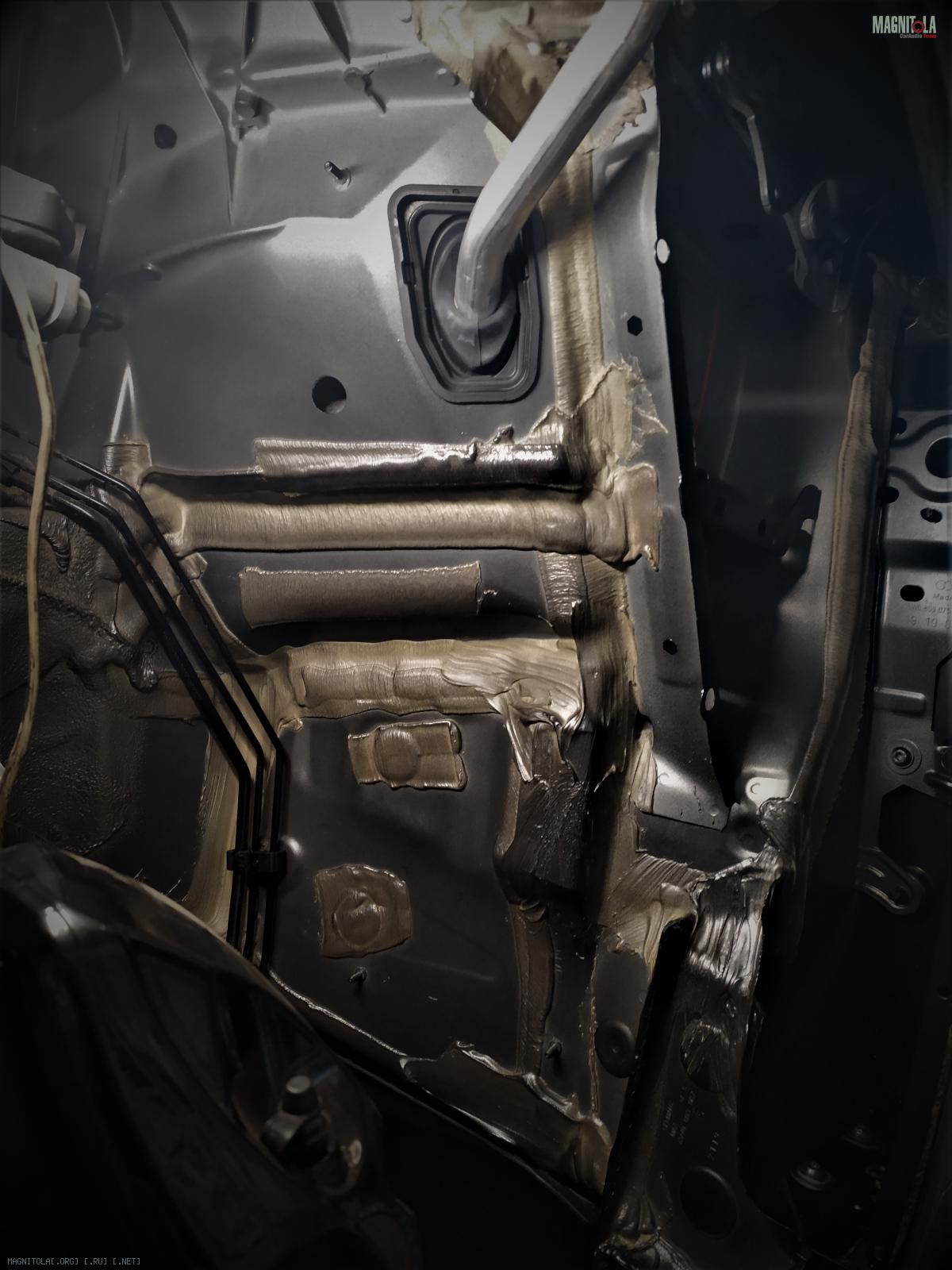

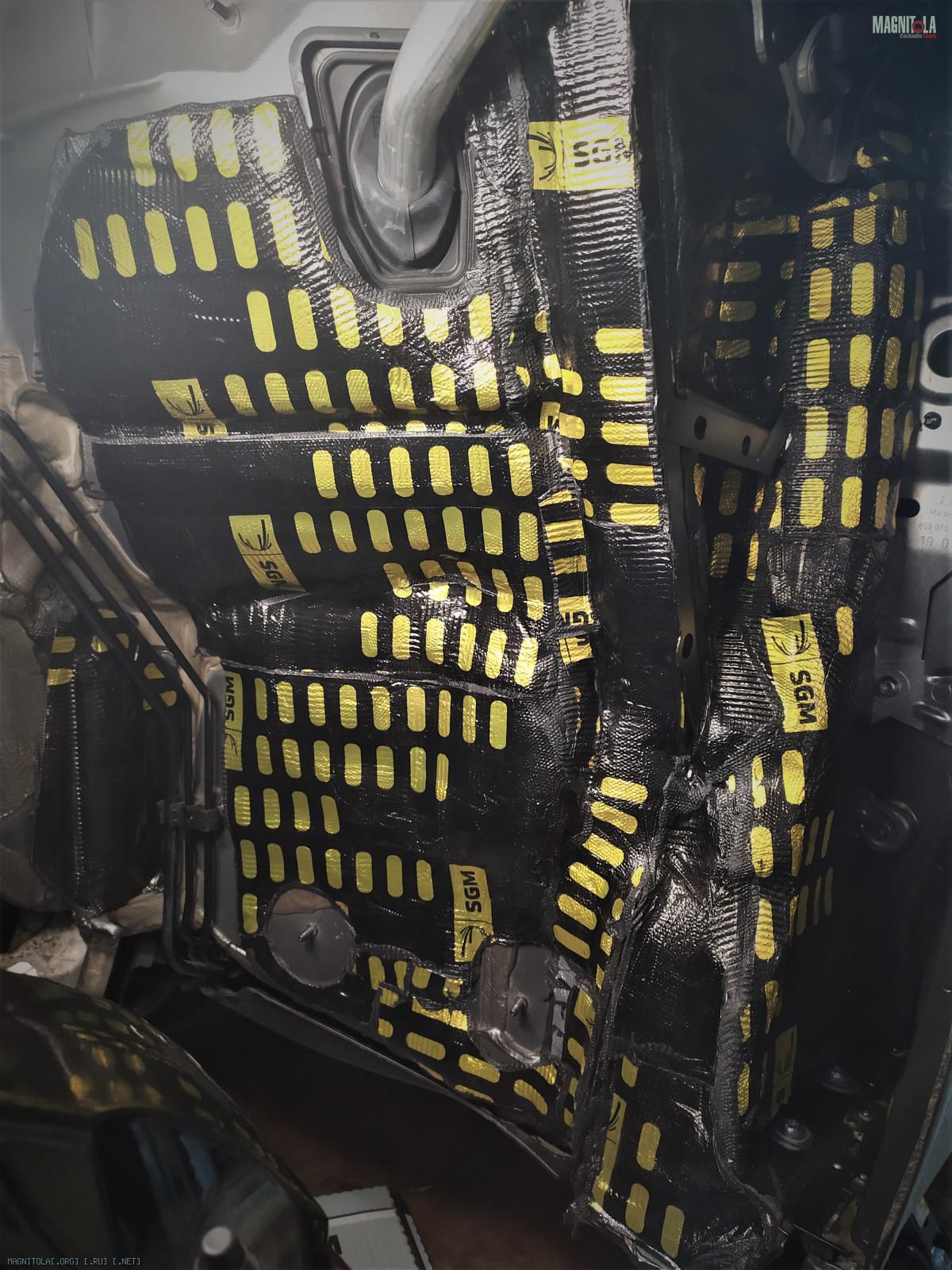

Передняя левая арка.
Очищаем, обезжириваем...
Наносим жесткую вибру СГМ броня 9мм, местами в два слоя.
Затем вибру 4мм, трехслойный барьерный материал, состоящий из 4мм блокатора шума, шумпопоглотителя 8мм и клеевого герметика.
Края и стыки запаиваются горячим блокатором шума, покрывается антигравийным составом.

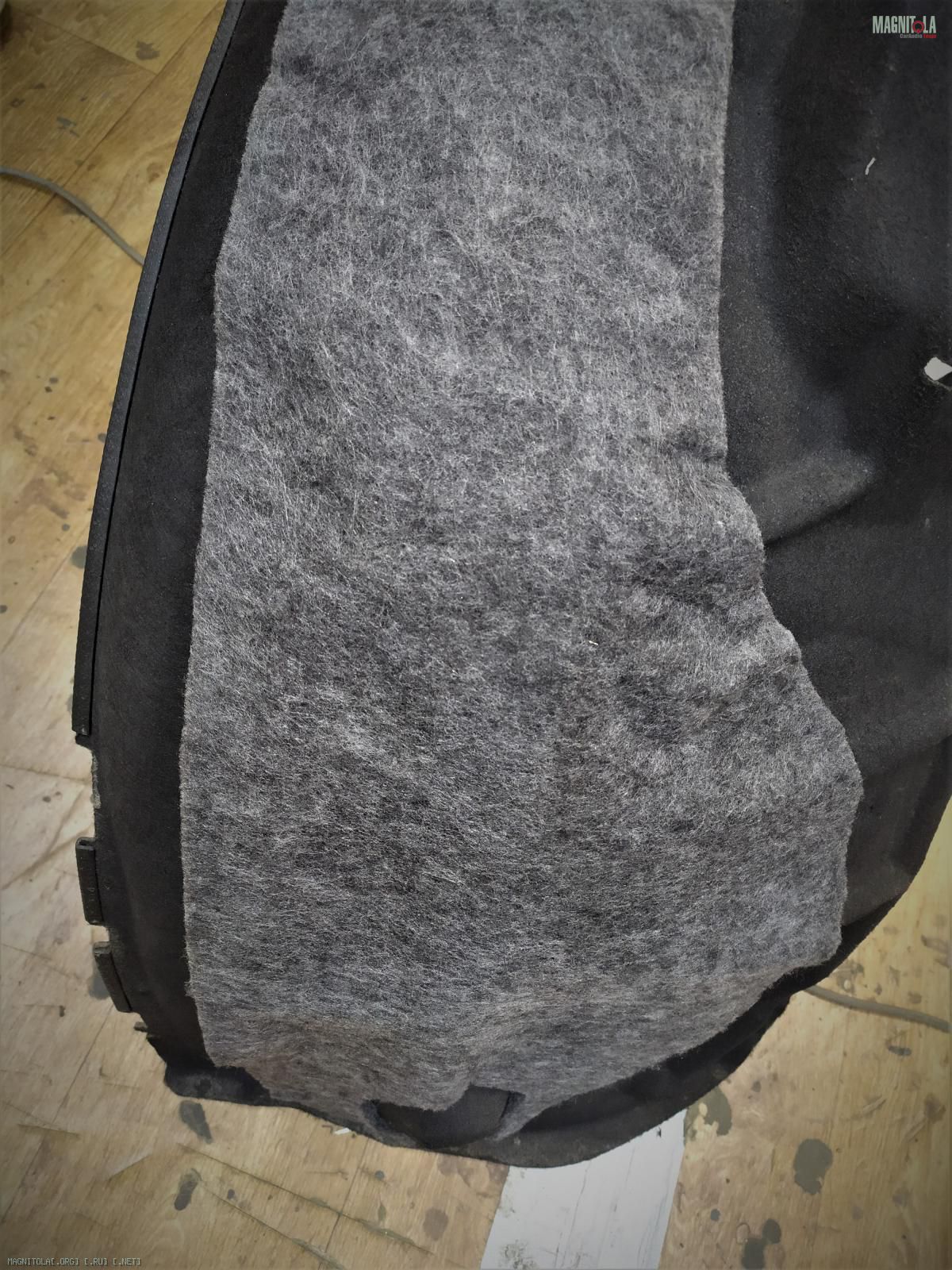

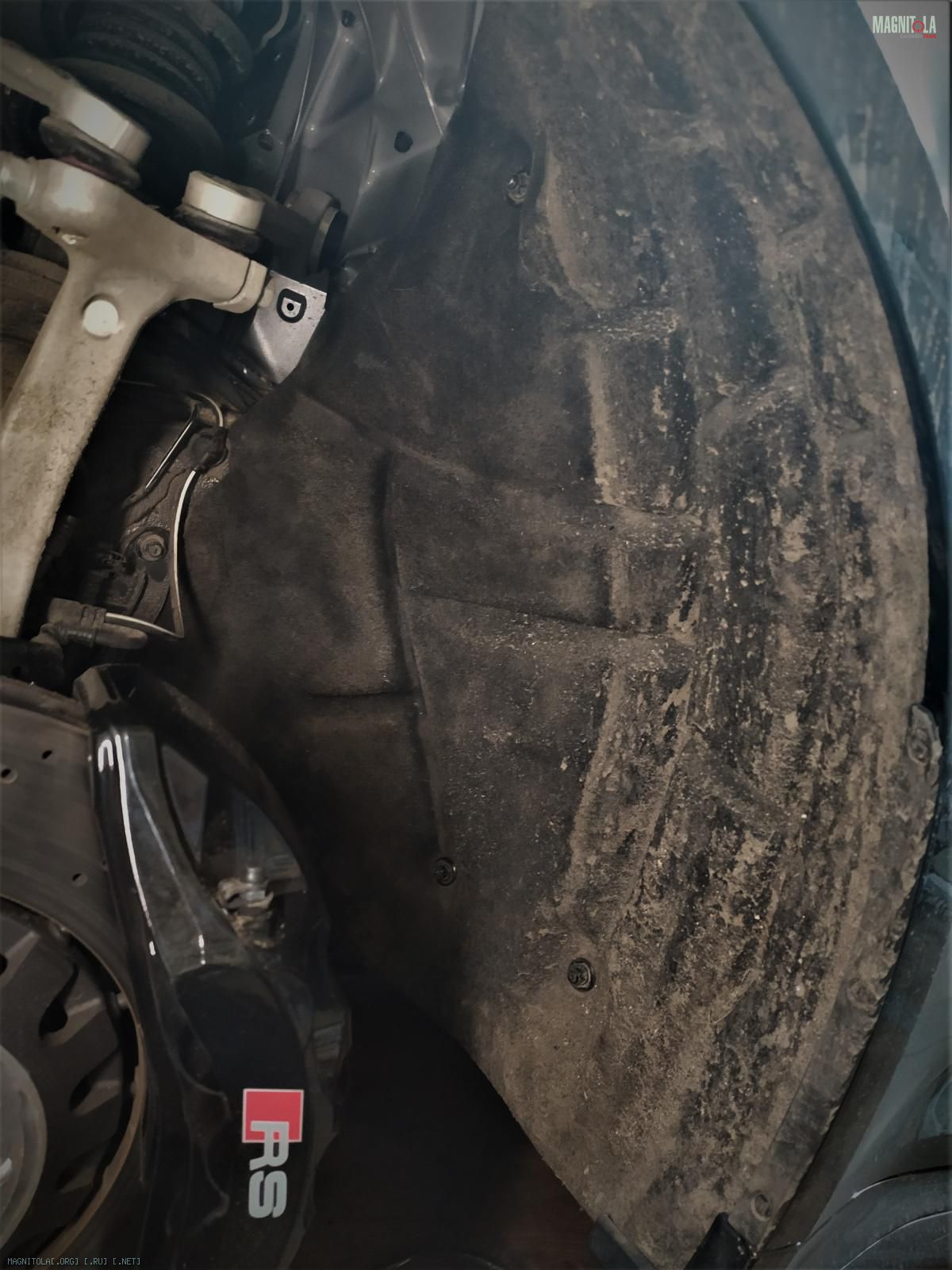

На подкрылок наносится искусственный войлок.

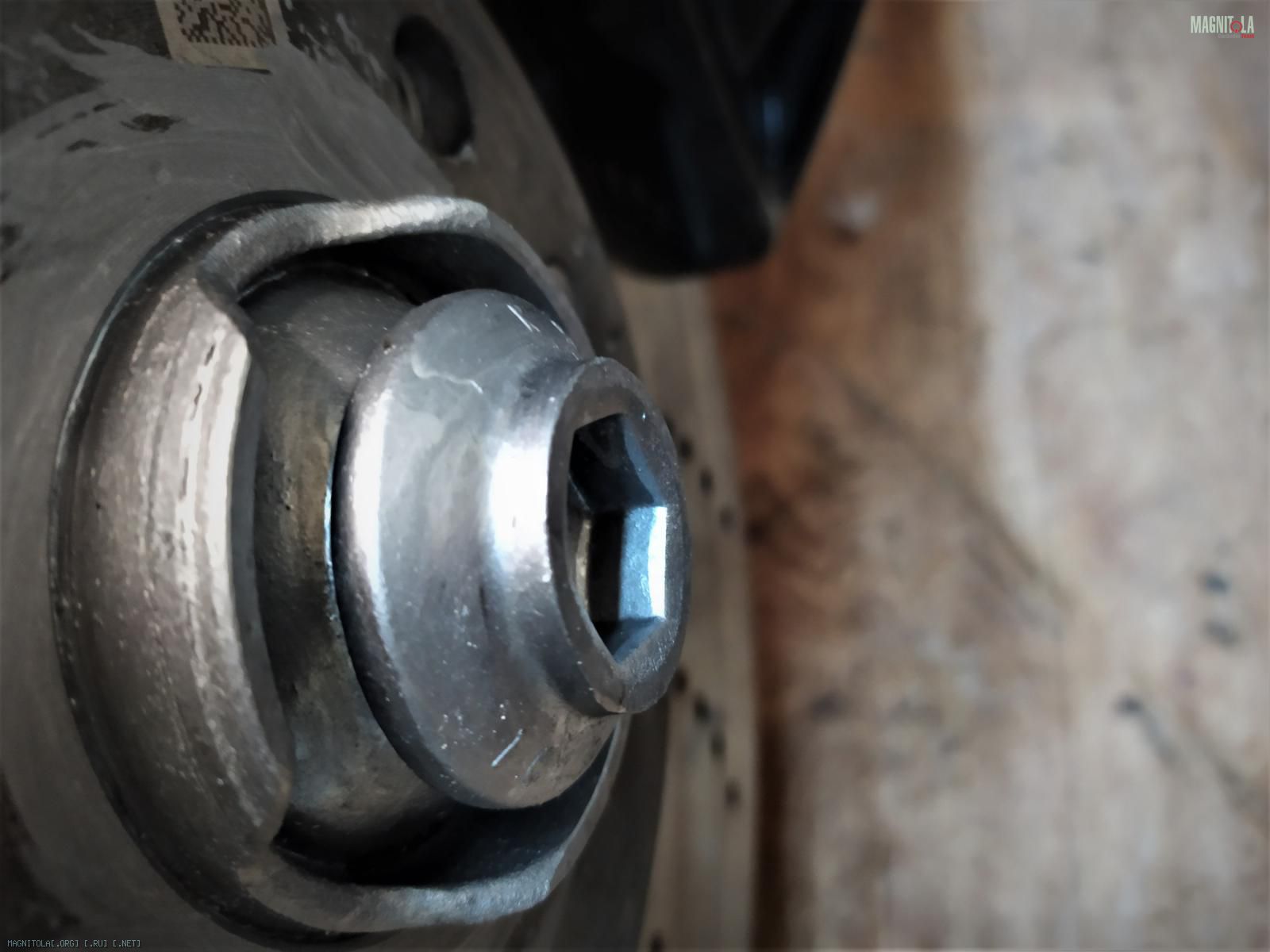

Обрабатываем ступицу от коррозии.
Вложение 1324557Вложение 1324559Вложение 1324561Вложение 1324563Вложение 1324565Вложение 1324567Вложение 1324569Вложение 1324571Вложение 1324573

Audi RS4

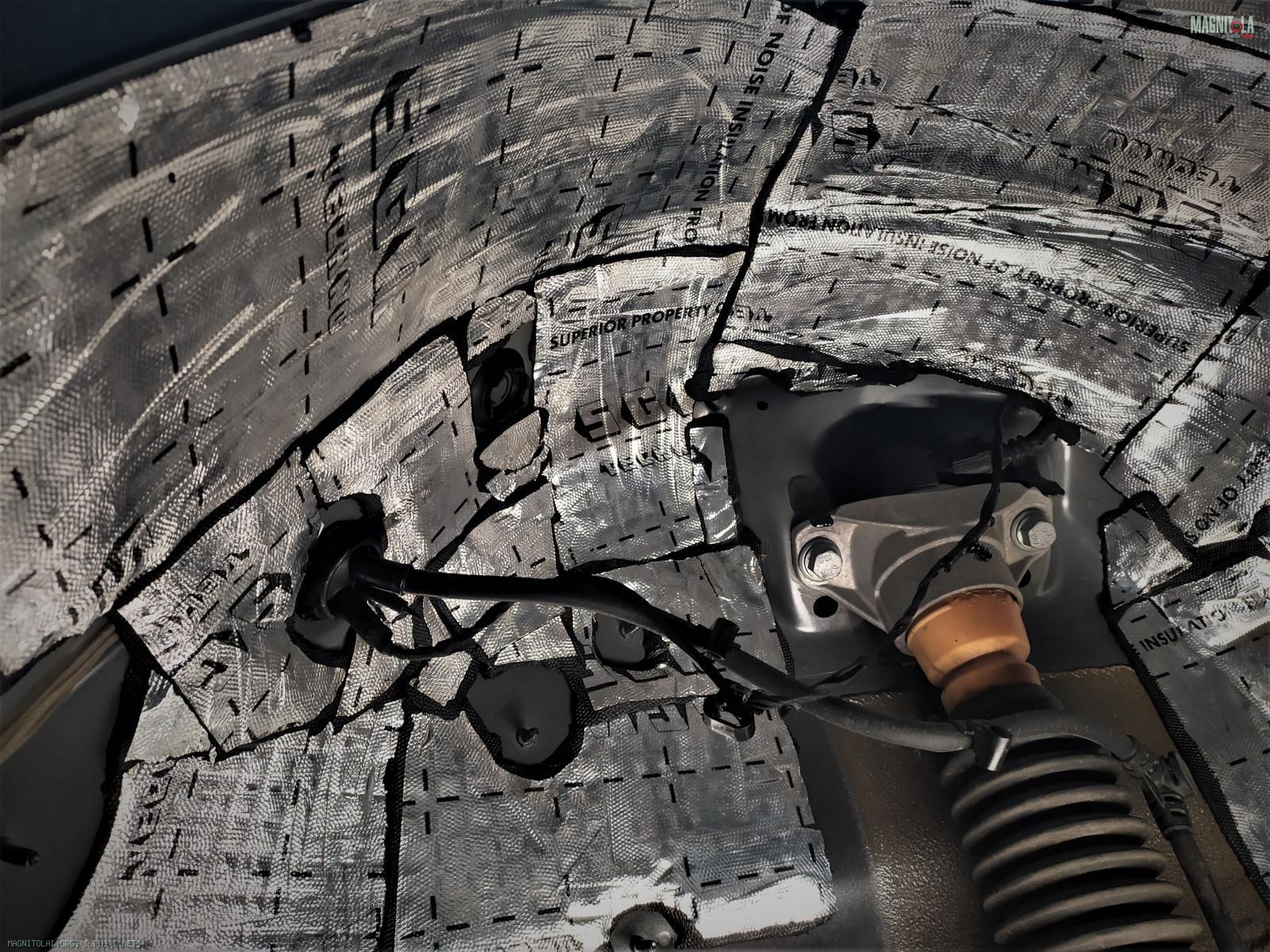

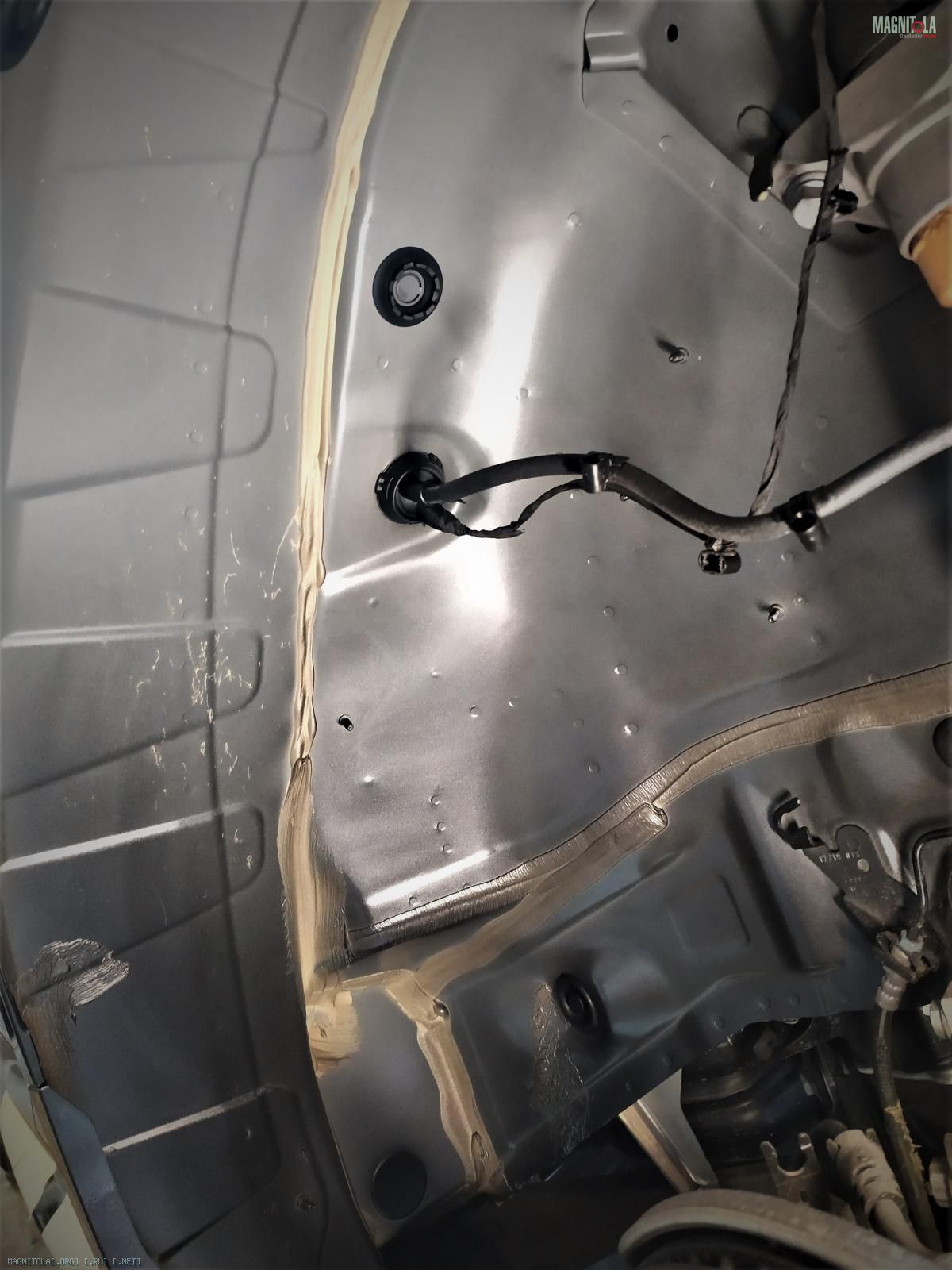

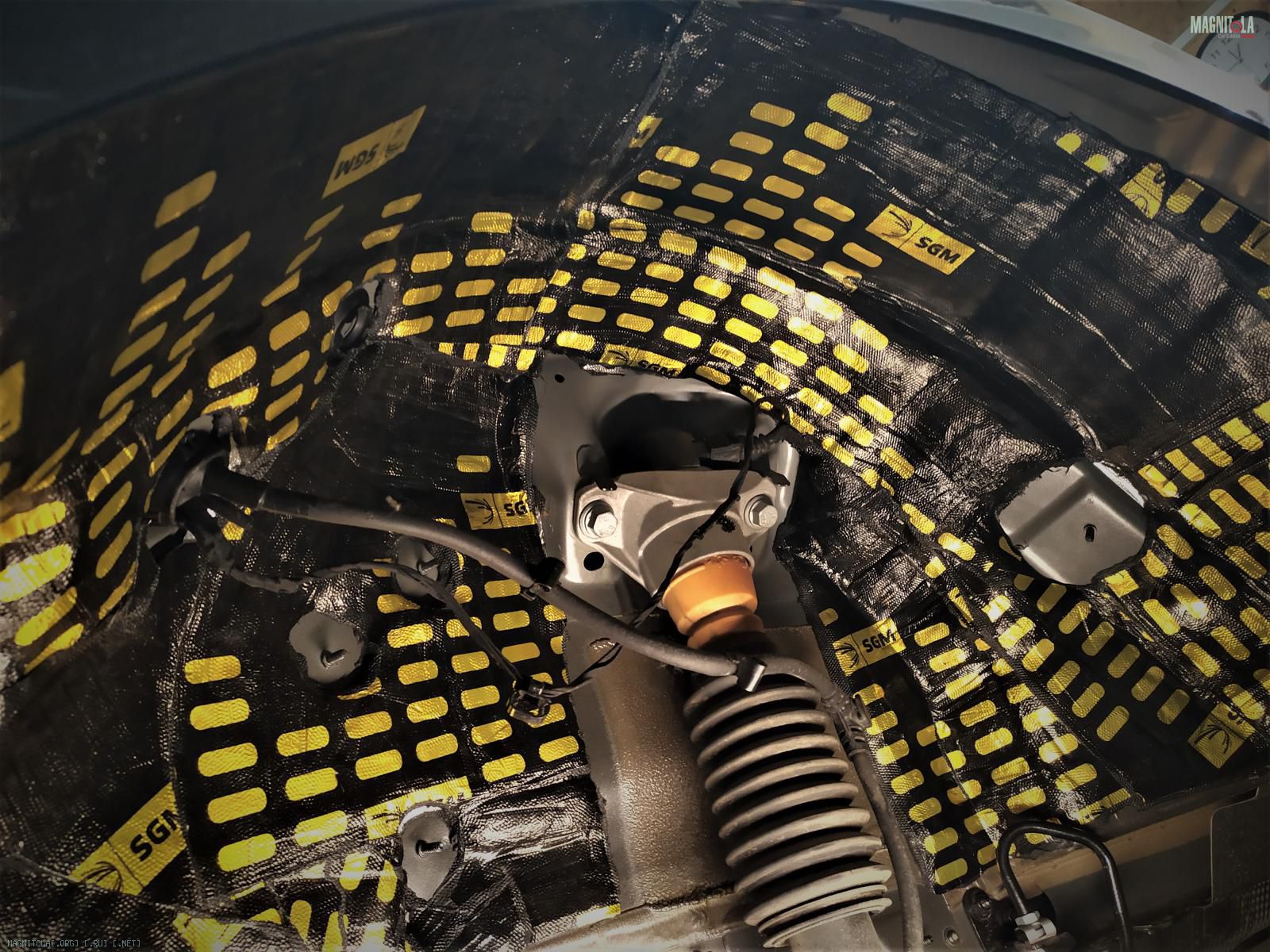

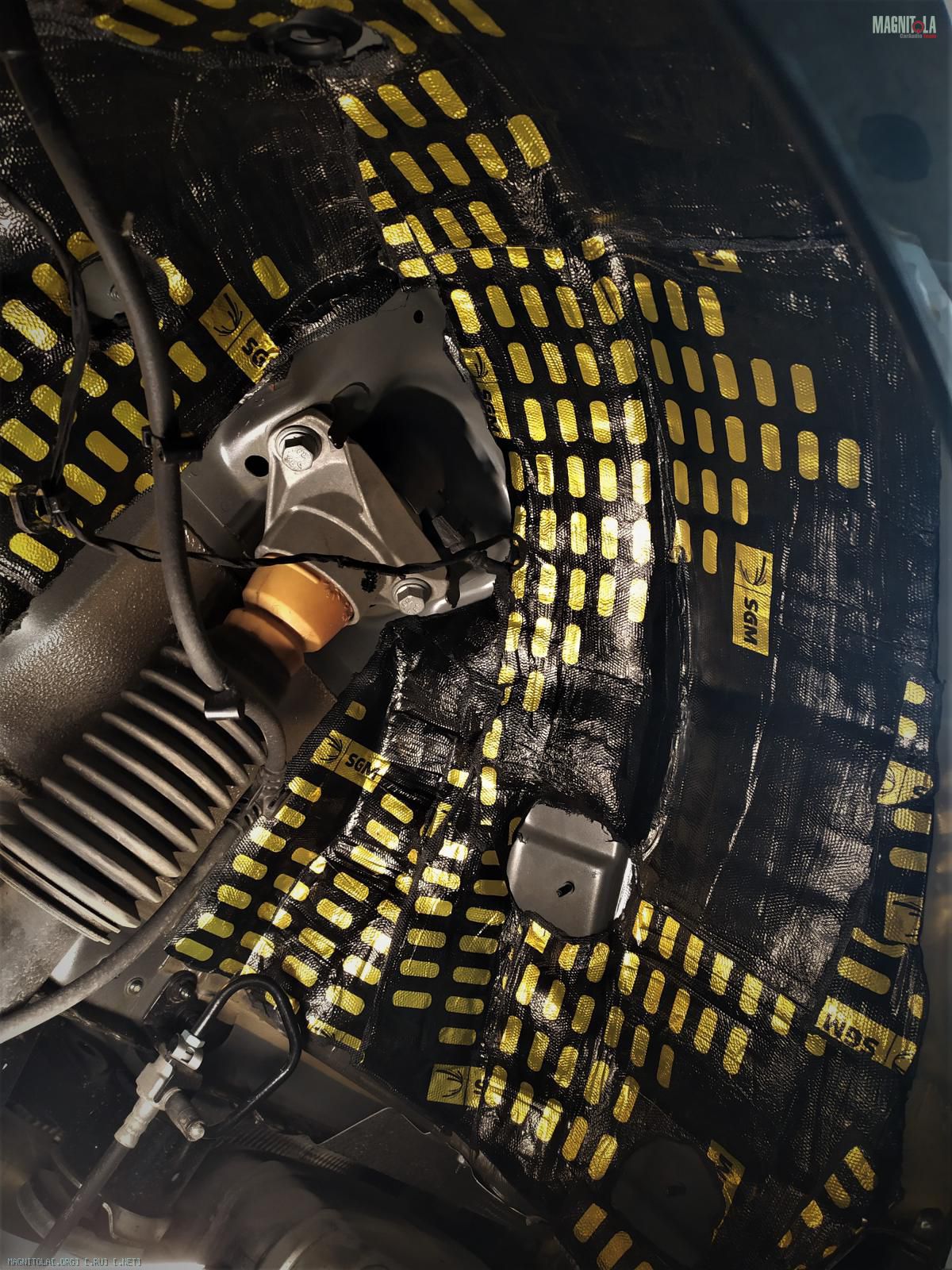

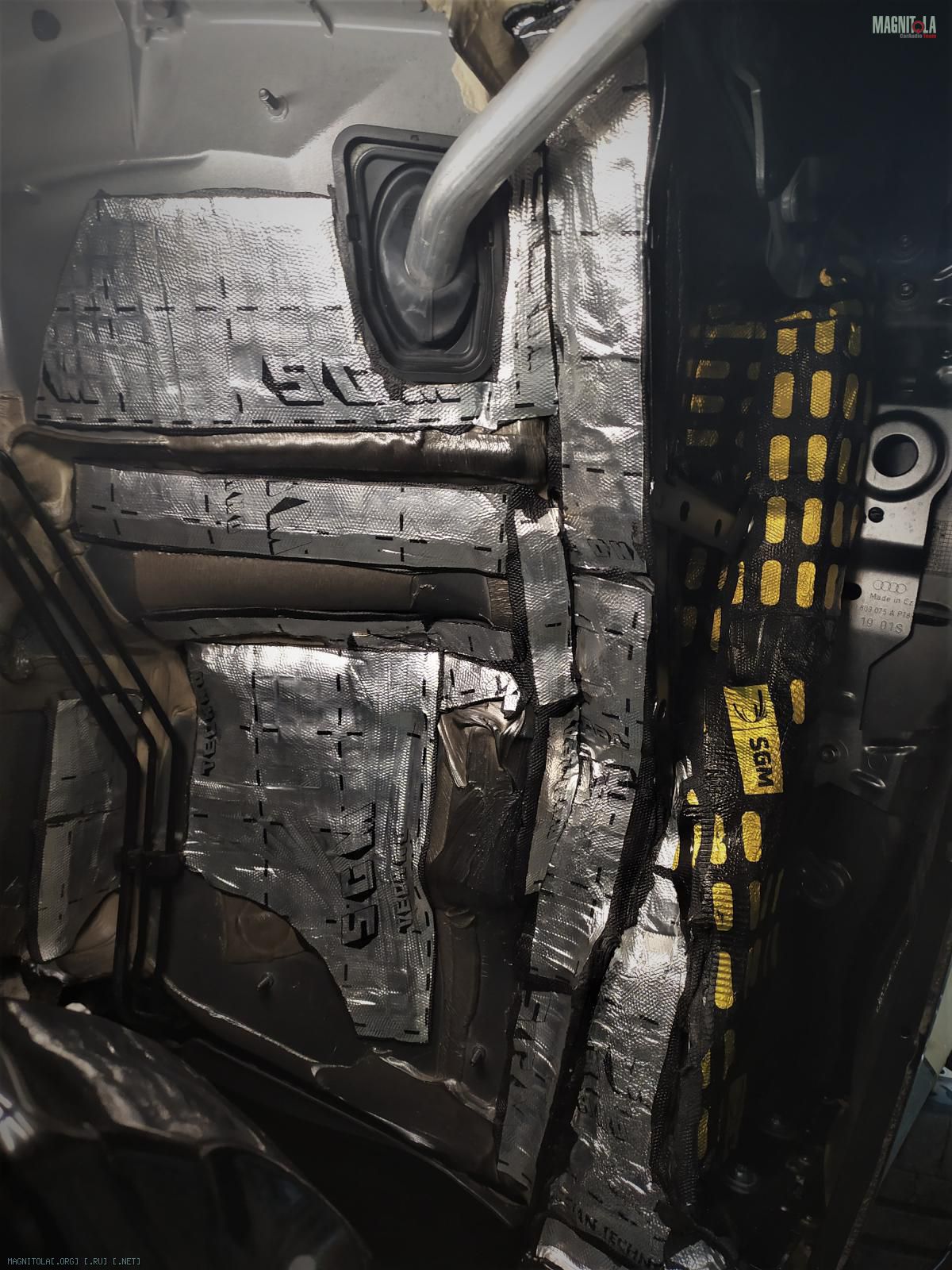

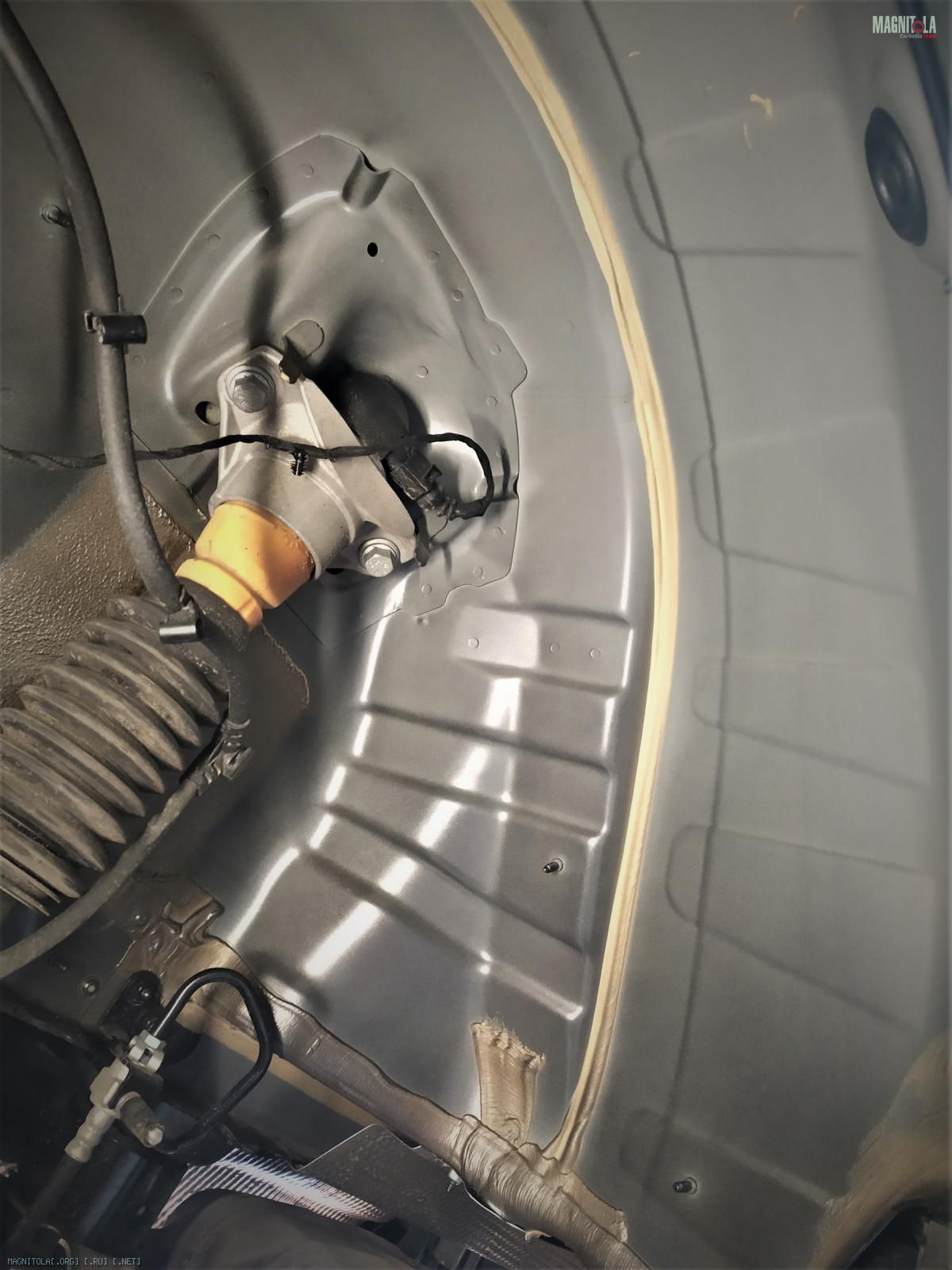

Задняя левая арка.
Очищаем, обезжириваем...

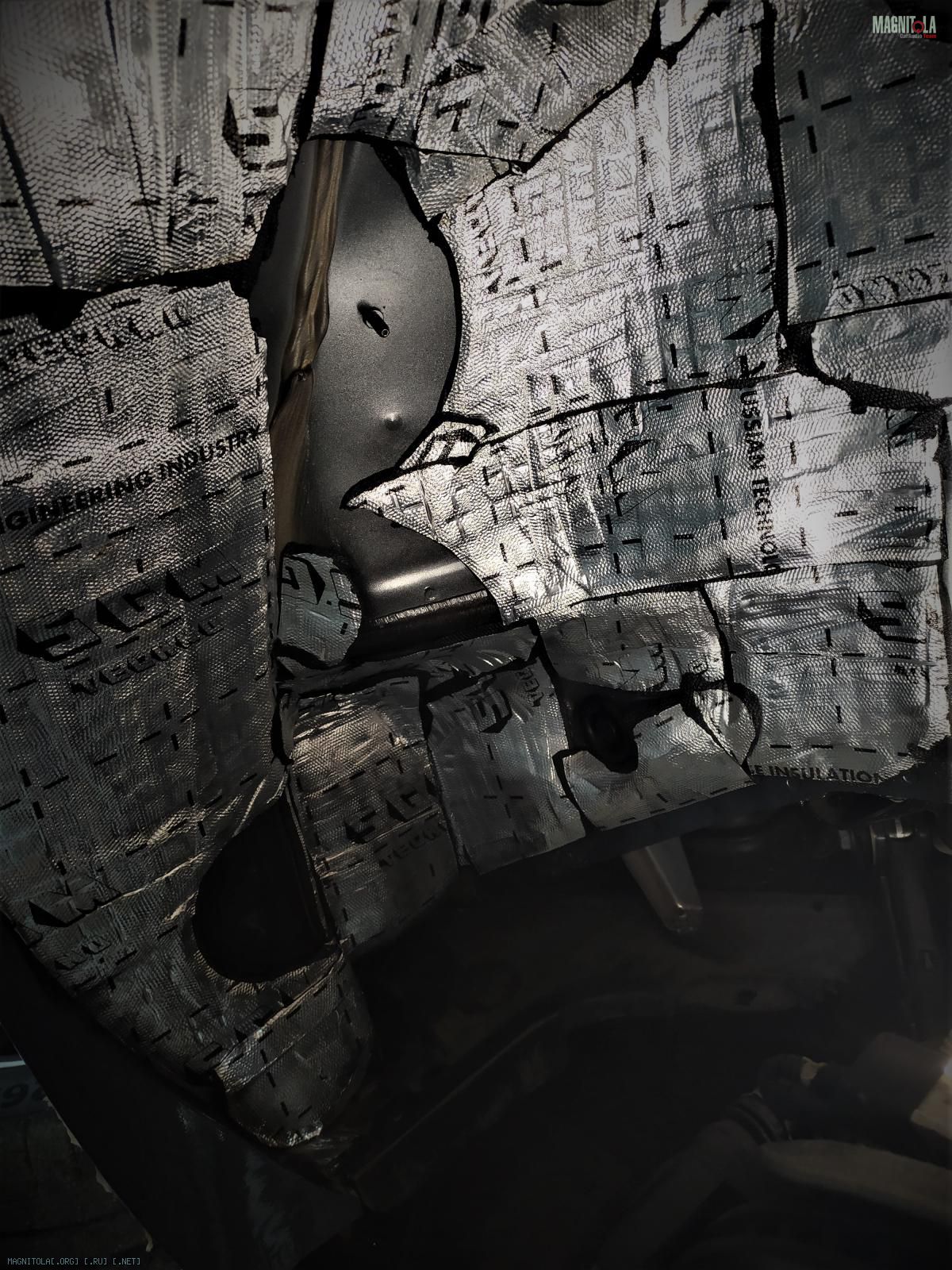

Наносим жесткую вибру СГМ броня 9мм.

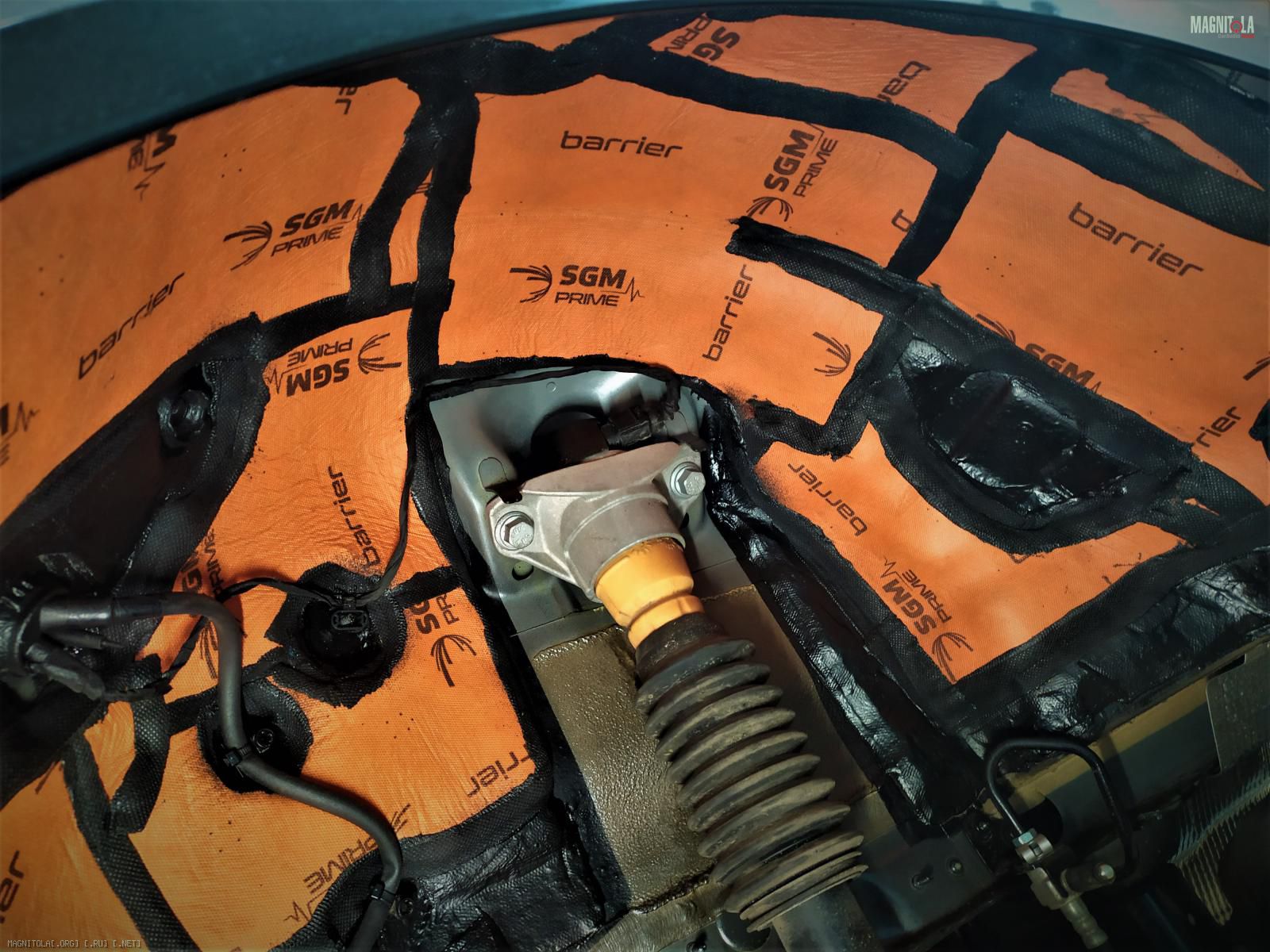

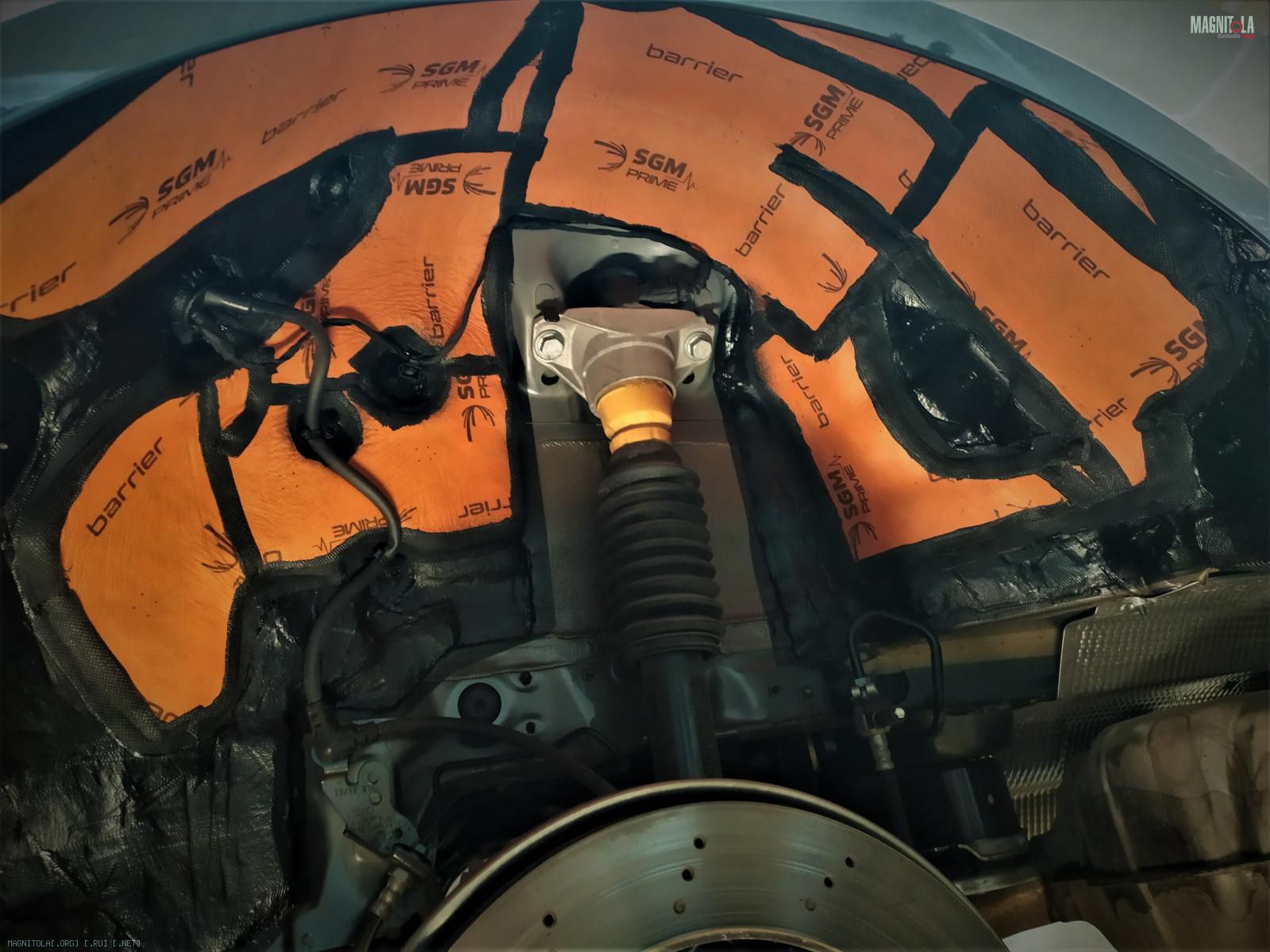

Затем вибру 4мм, трехслойный барьерный материал, состоящий из 4мм блокатора шума, шумпопоглотителя 8мм и клеевого герметика.
Края и стыки запаиваются горячим блокатором шума, покрывается антигравийным составом.

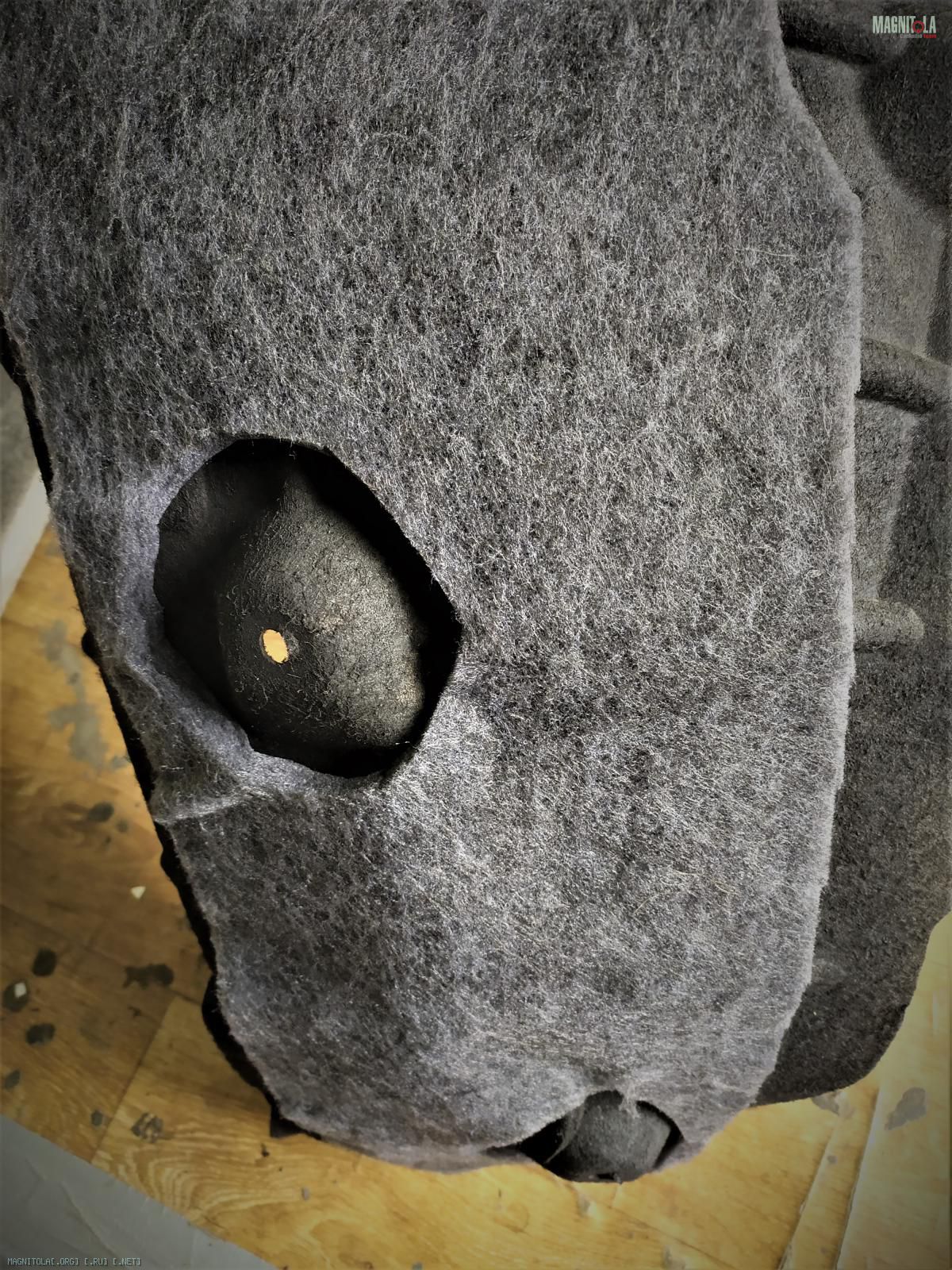

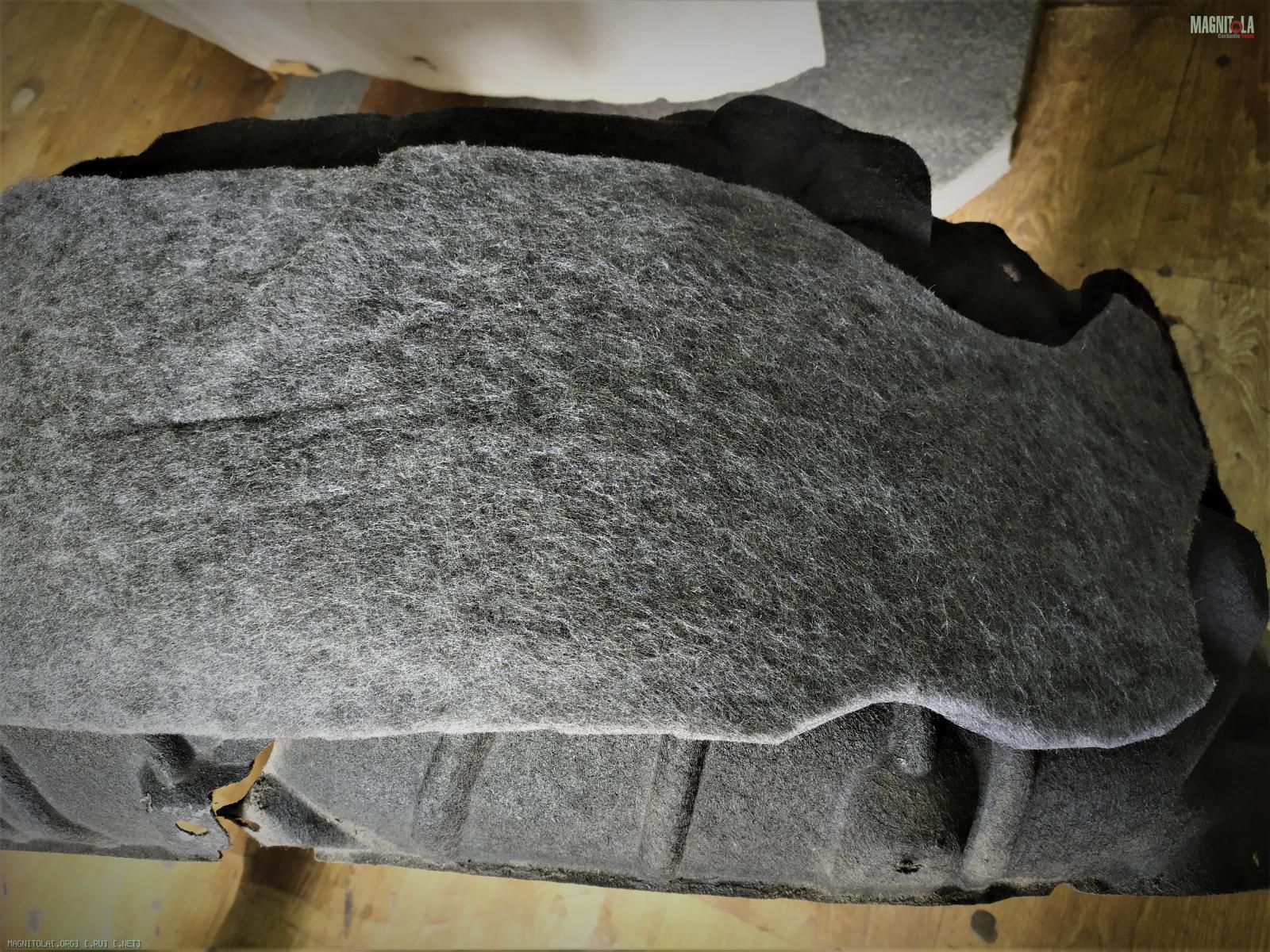

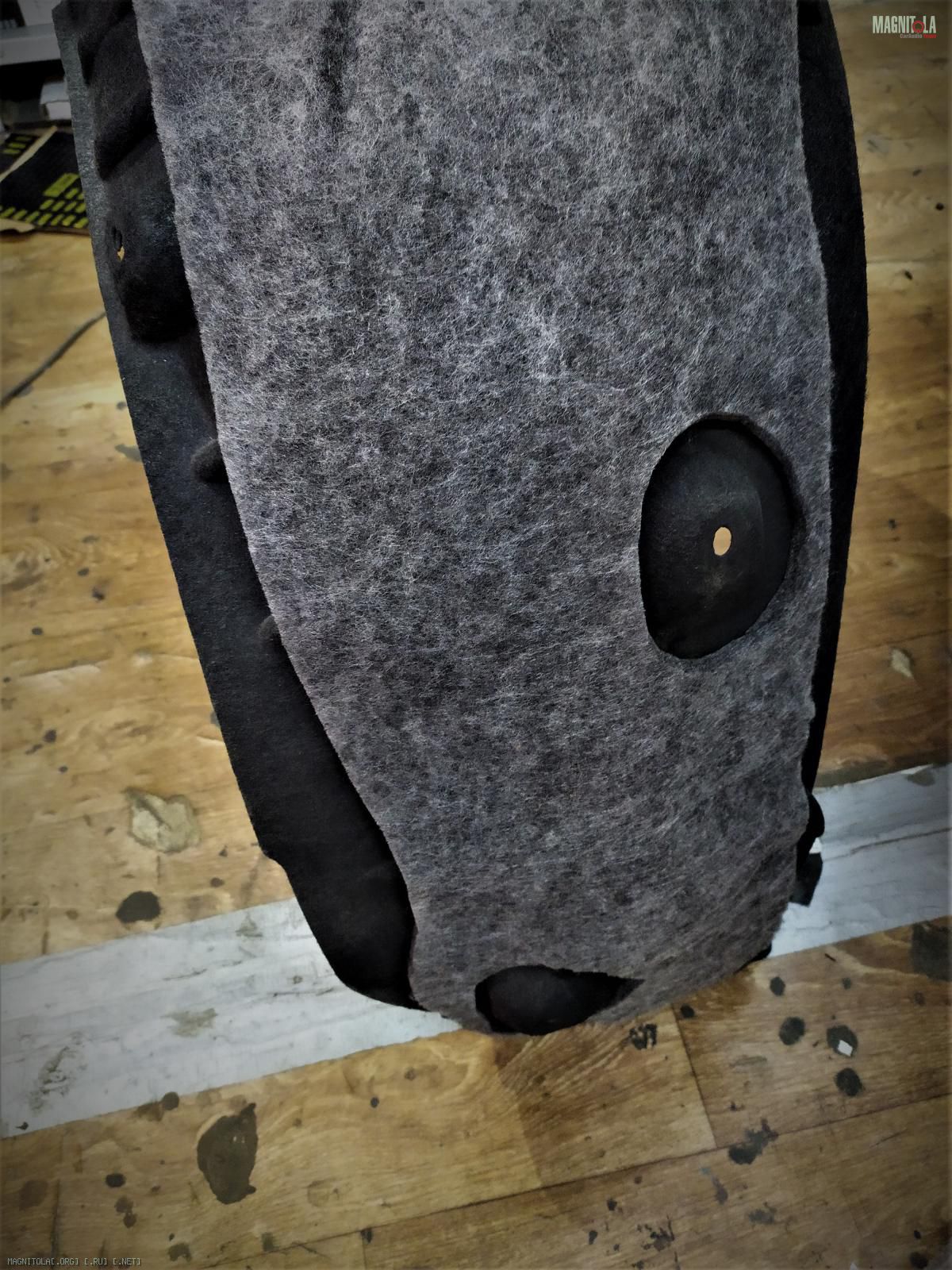

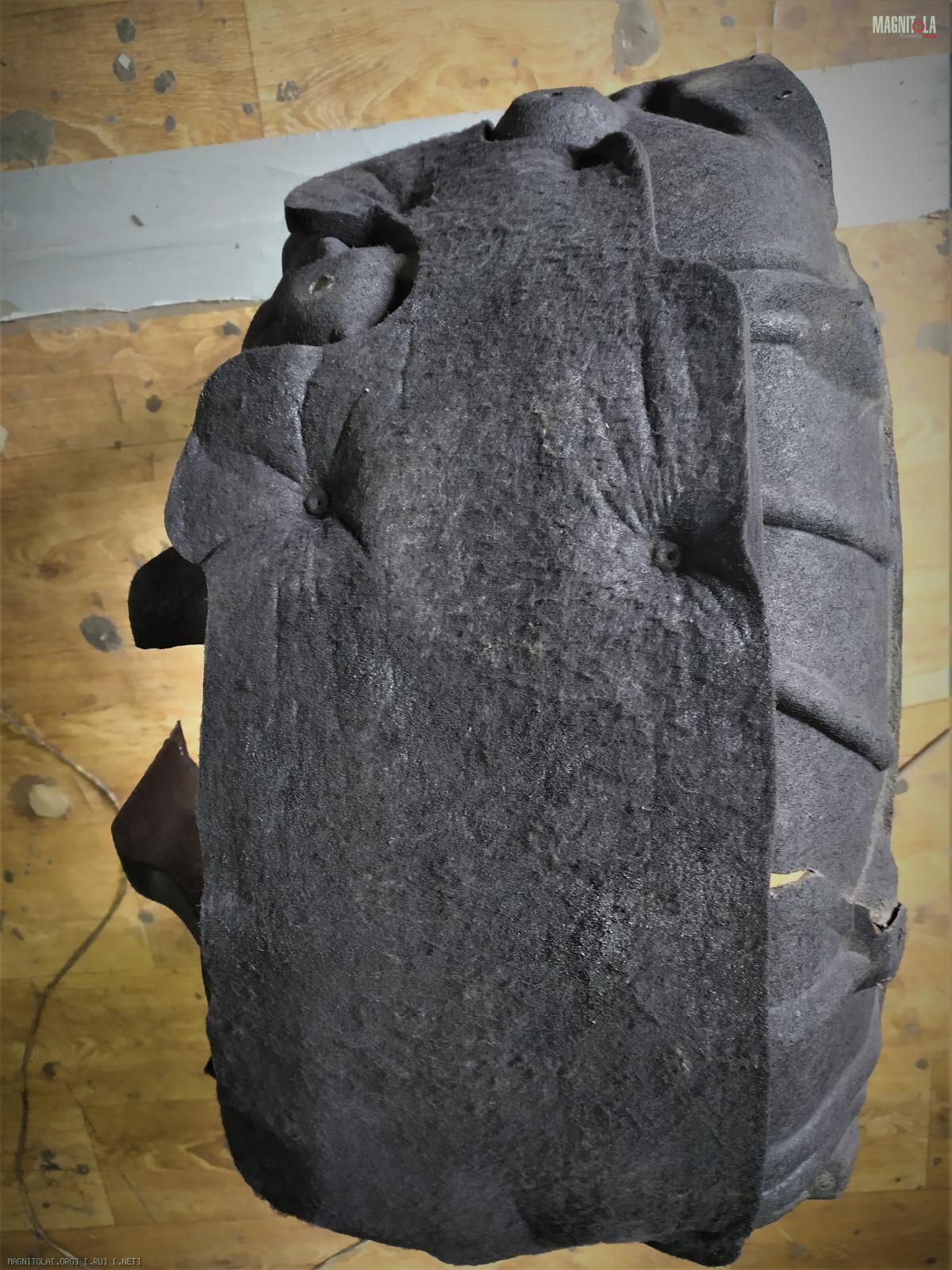

На подкрылок наносится искусственный войлок.

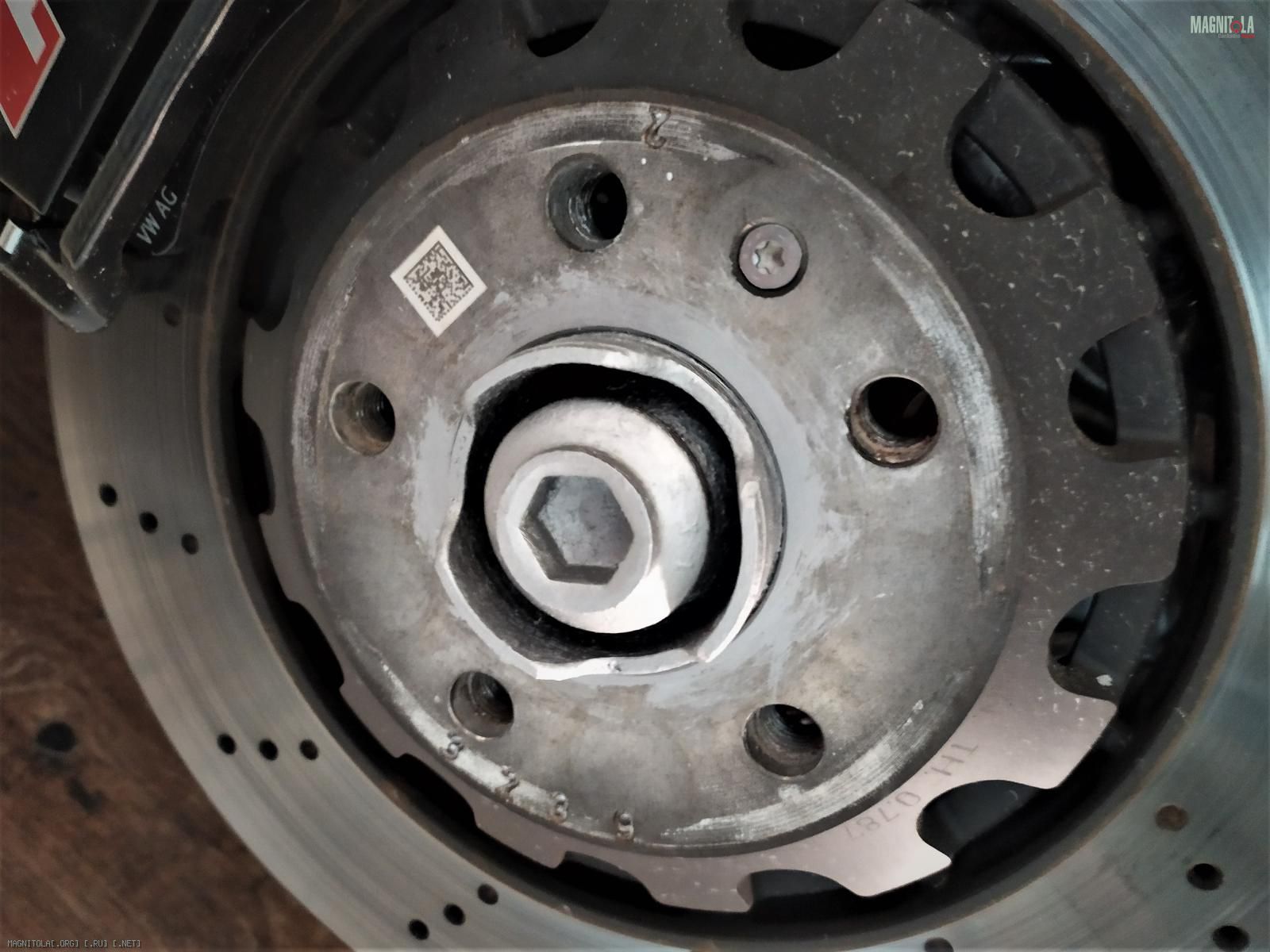

Обрабатываем ступицу от коррозии.

Вложение 1324591Вложение 1324593Вложение 1324595Вложение 1324597Вложение 1324599Вложение 1324601Вложение 1324603Вложение 1324605Вложение 1324607Вложение 1324609Вложение 1324611Вложение 1324613Вложение 1324615Вложение 1324617Вложение 1324619Вложение 1324621

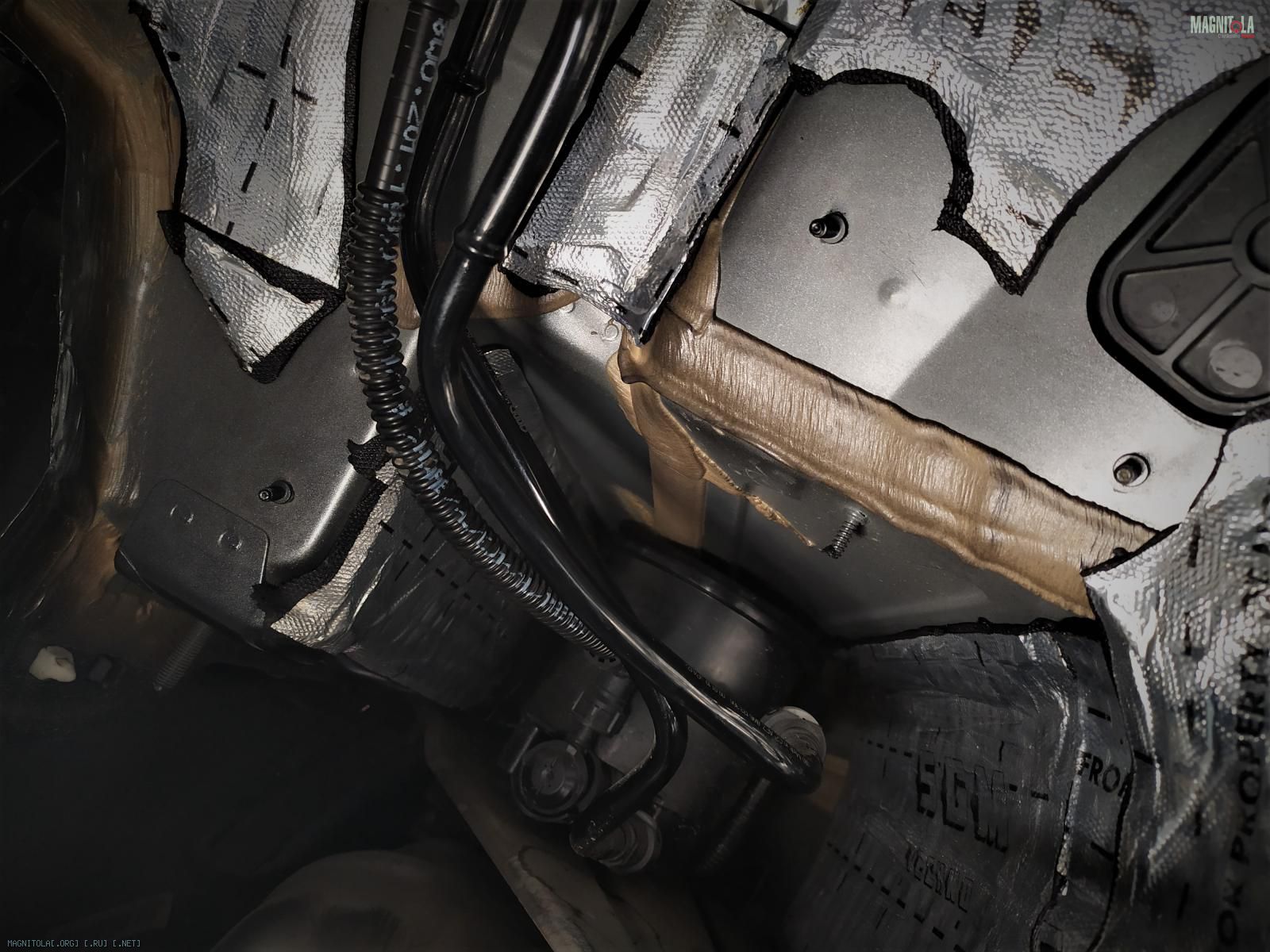

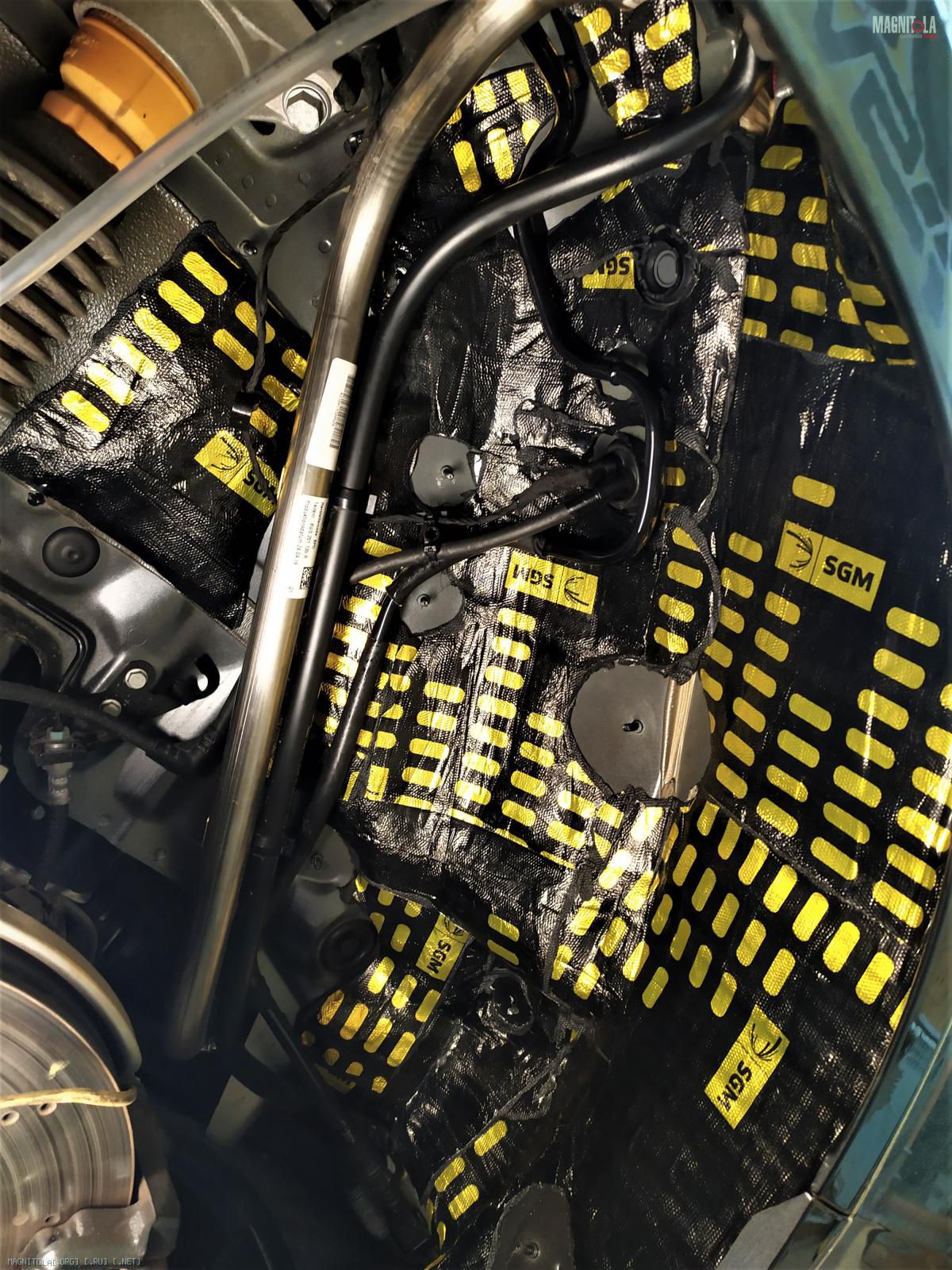

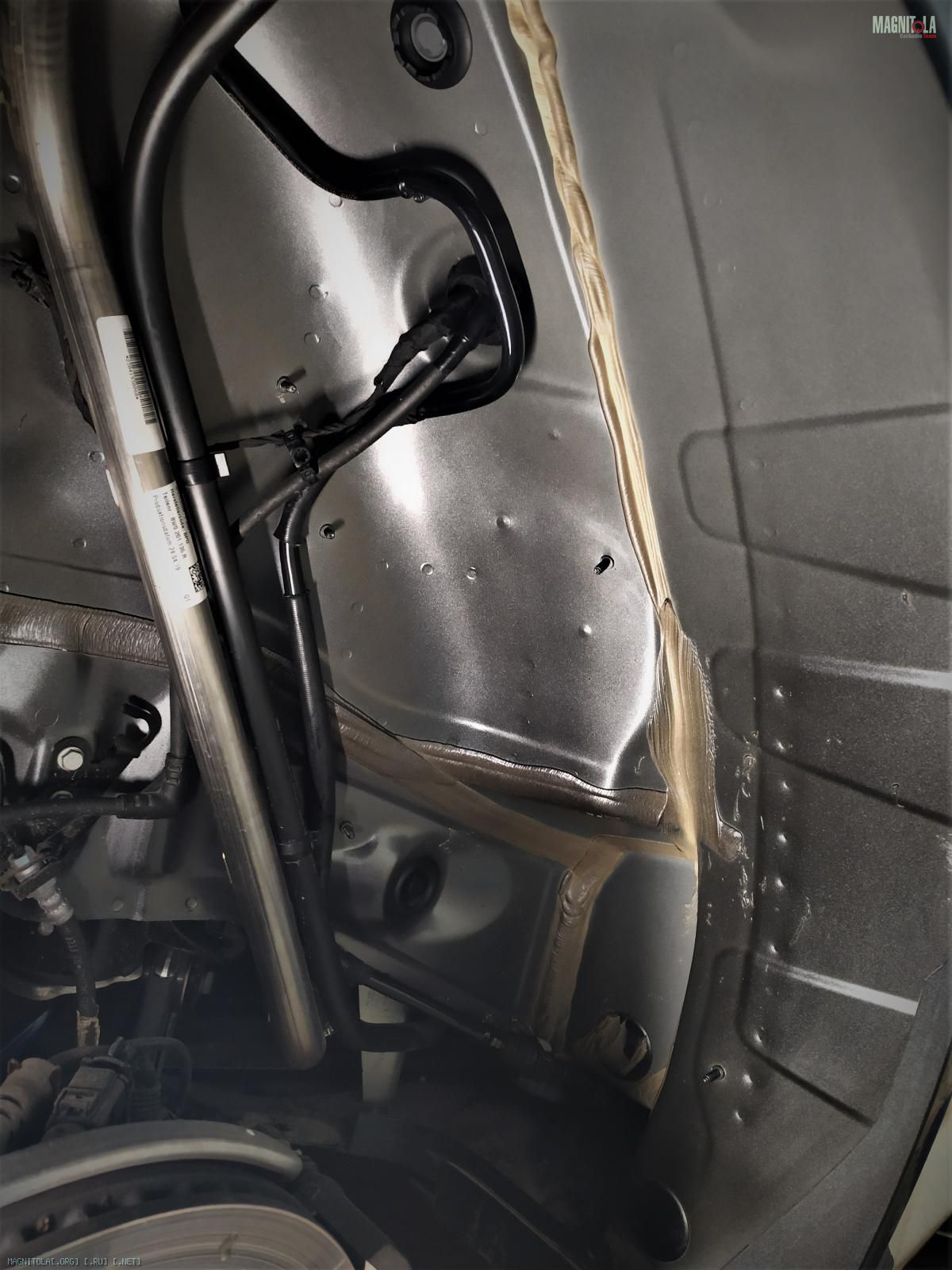

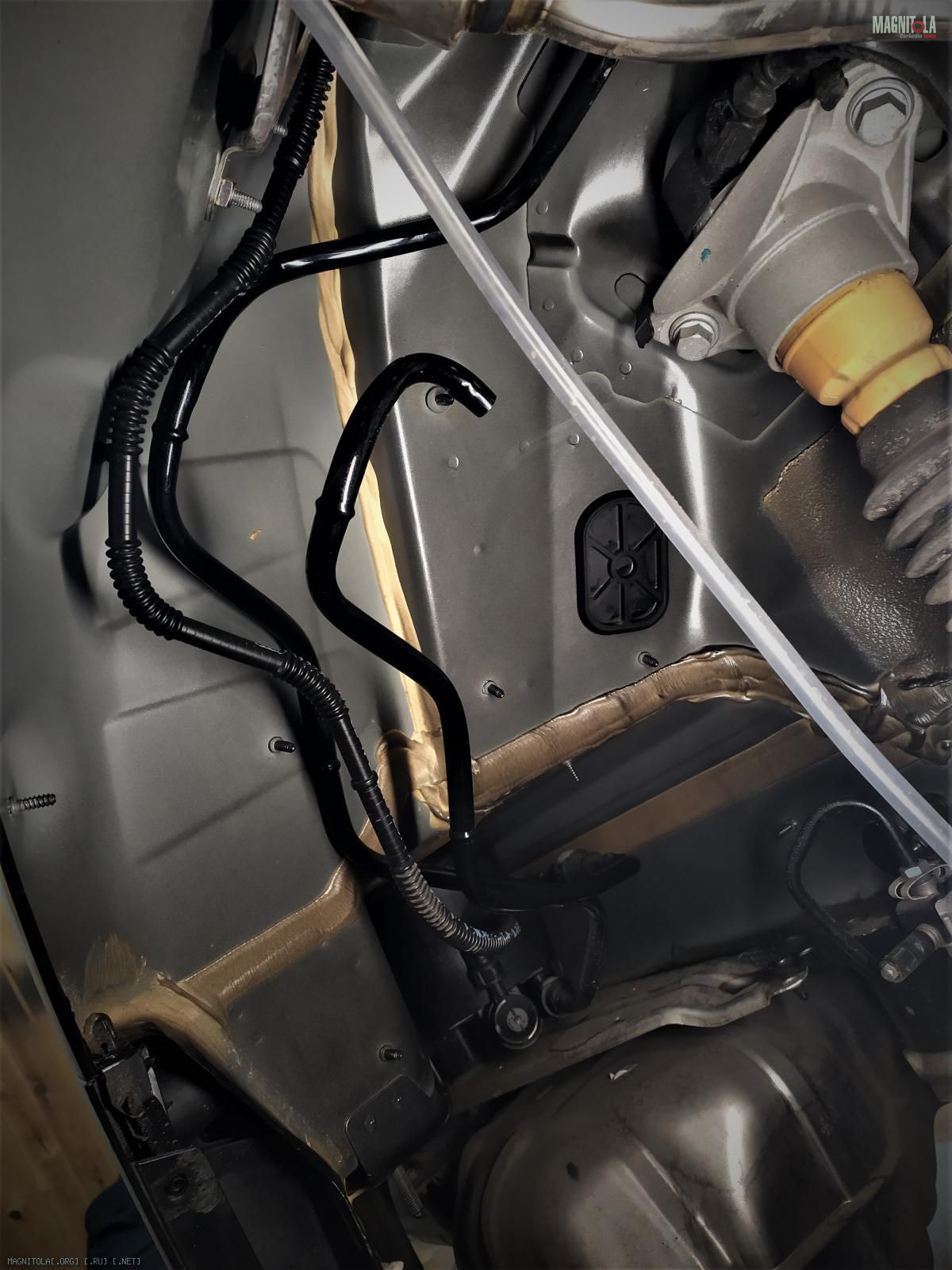

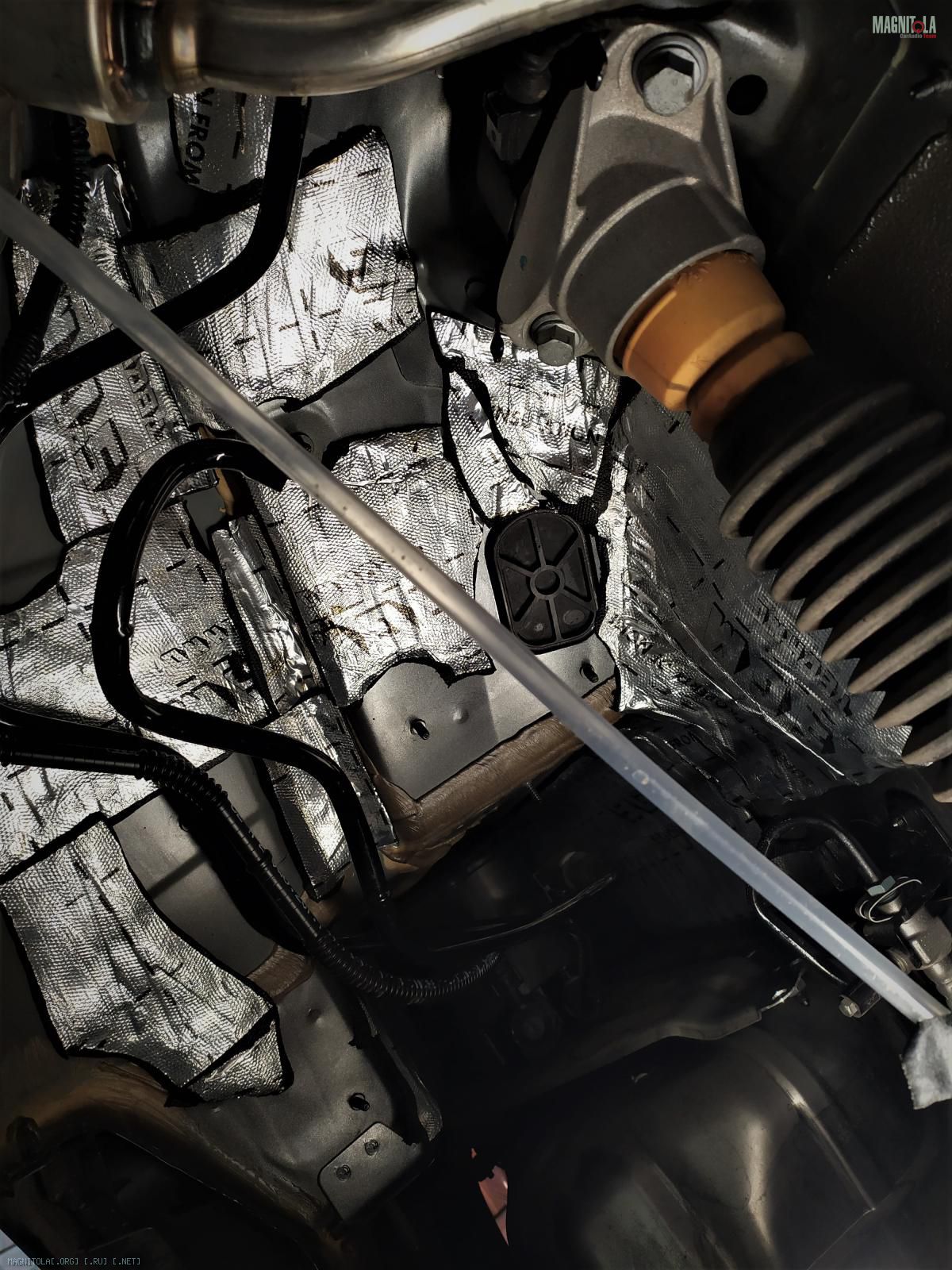

Задняя правая арка.
Вложение 1324623Вложение 1324625Вложение 1324627Вложение 1324629Вложение 1324631Вложение 1324633Вложение 1324635Вложение 1324637Вложение 1324639Вложение 1324641Вложение 1324643Вложение 1324645Вложение 1324647

Audi RS4

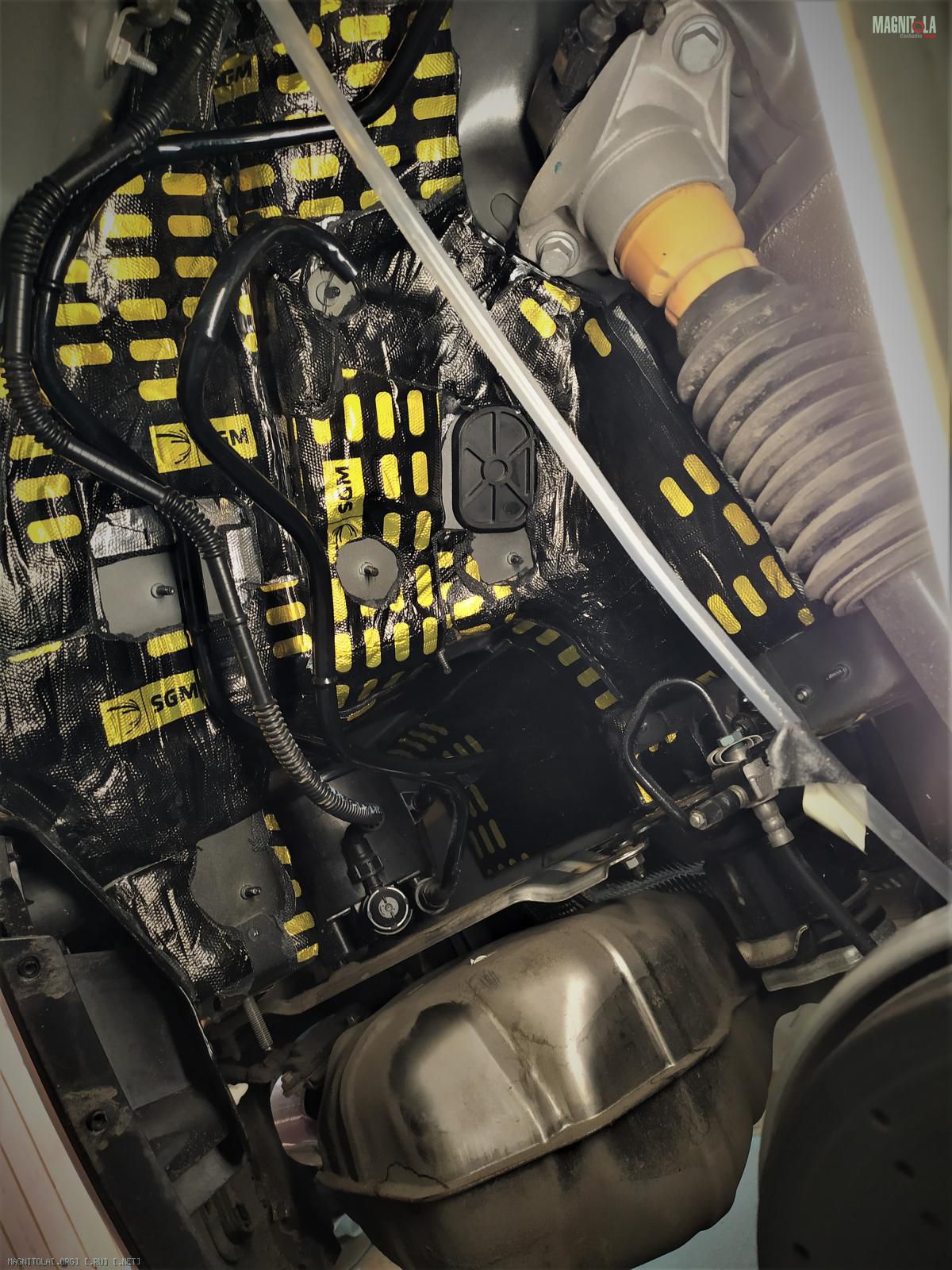

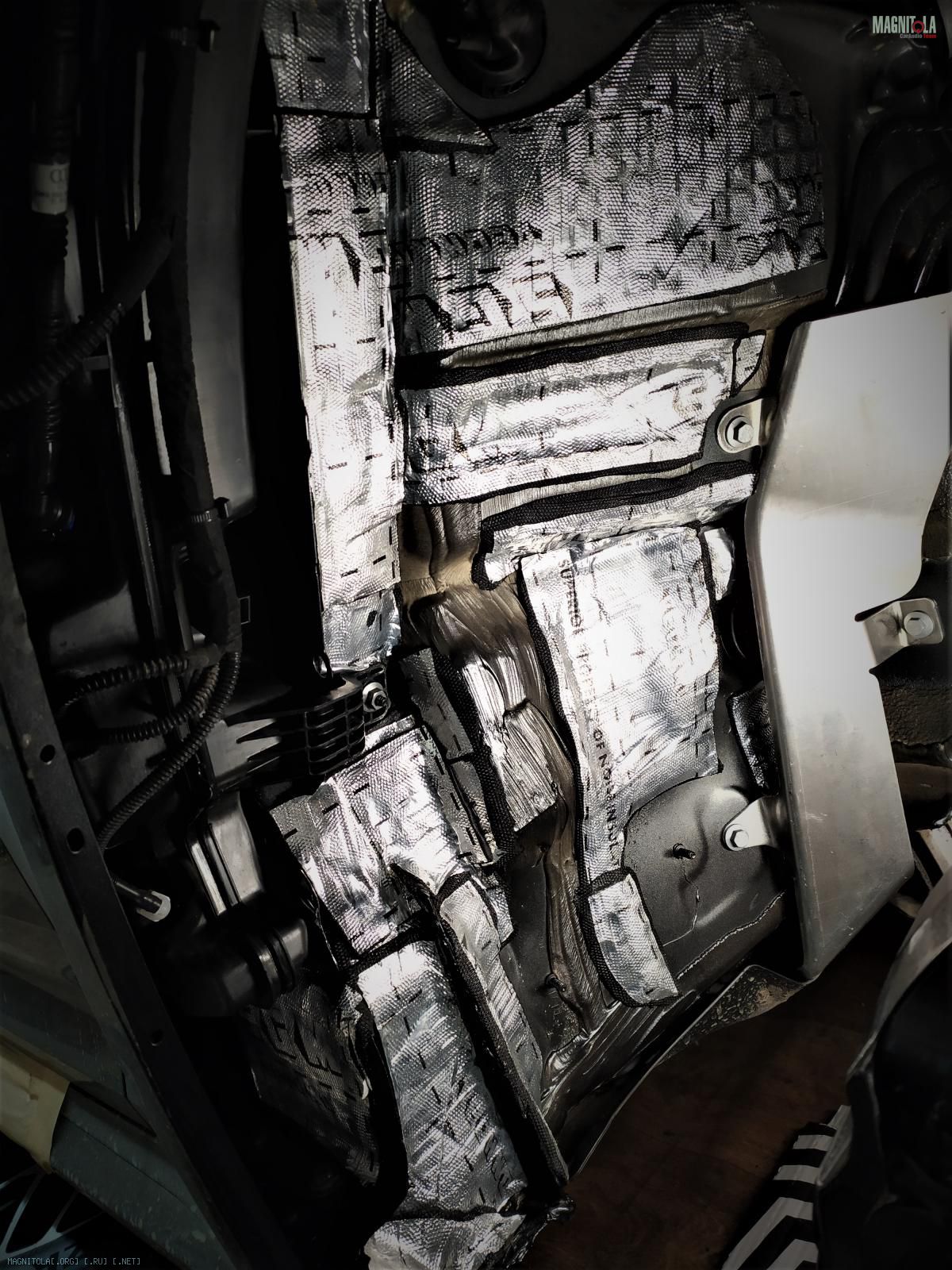

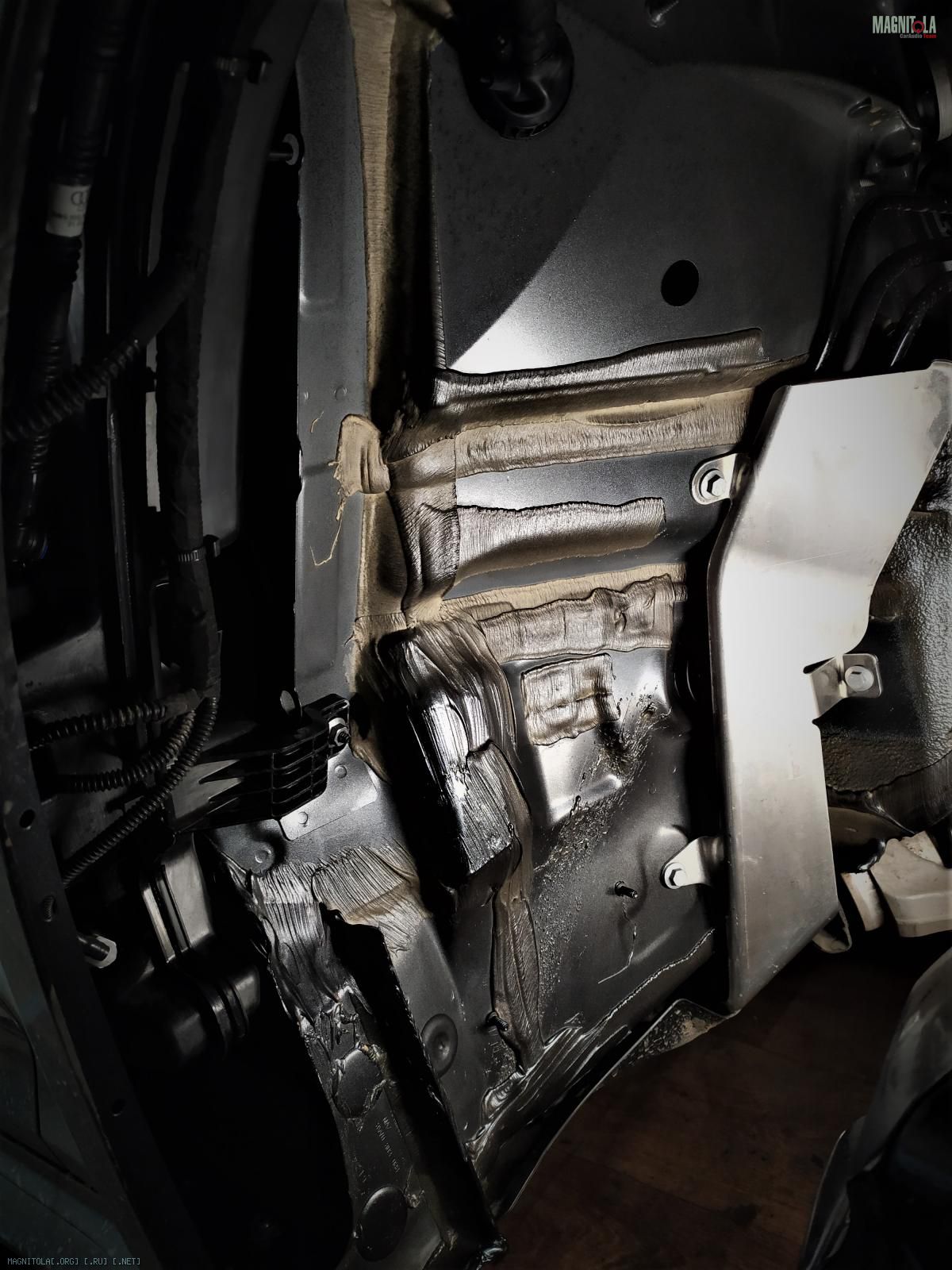

Передняя правая арка.

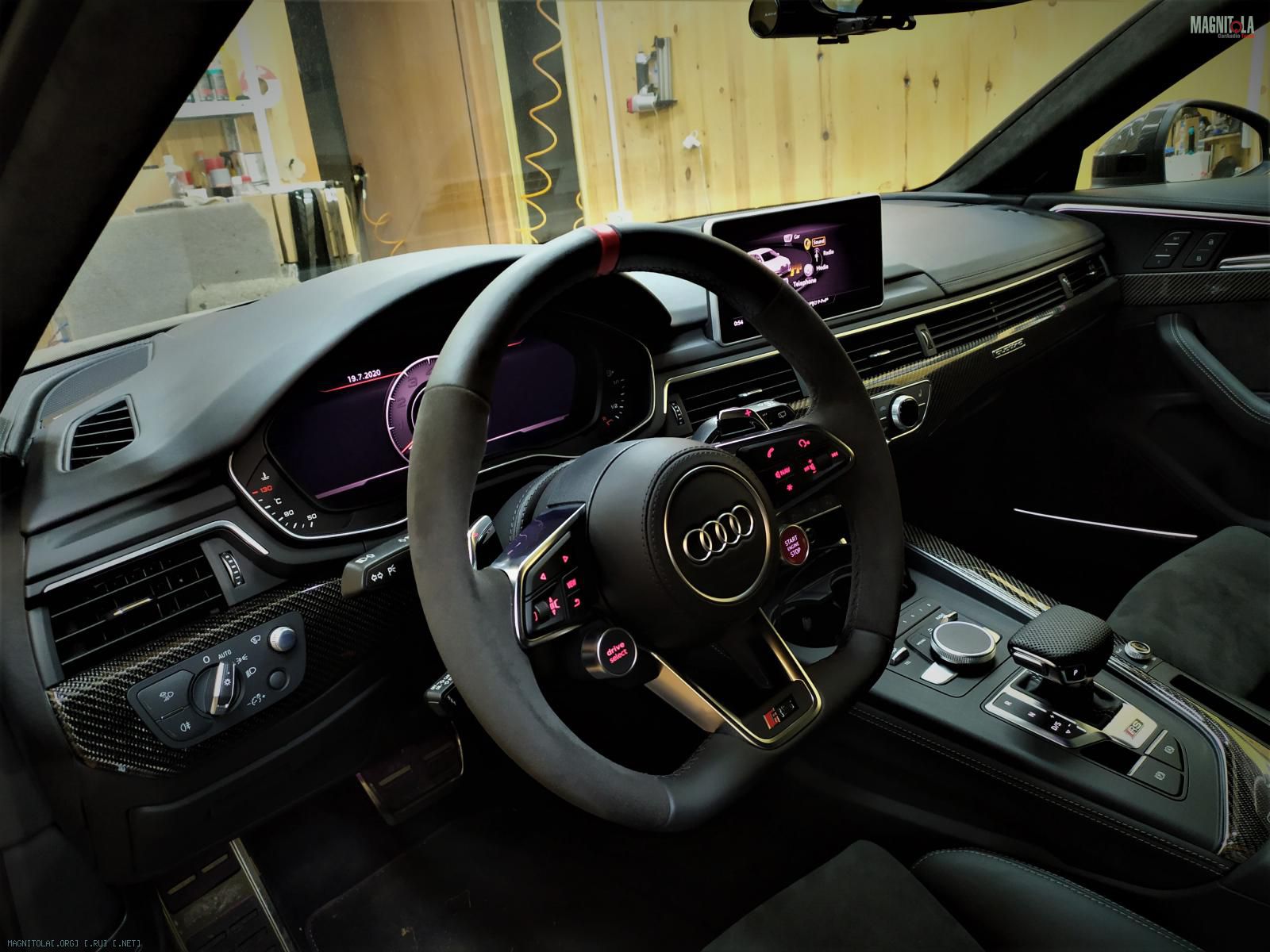

Собираем, запускаем...
Вложение 1324697Вложение 1324699Вложение 1324701Вложение 1324703Вложение 1324705Вложение 1324707

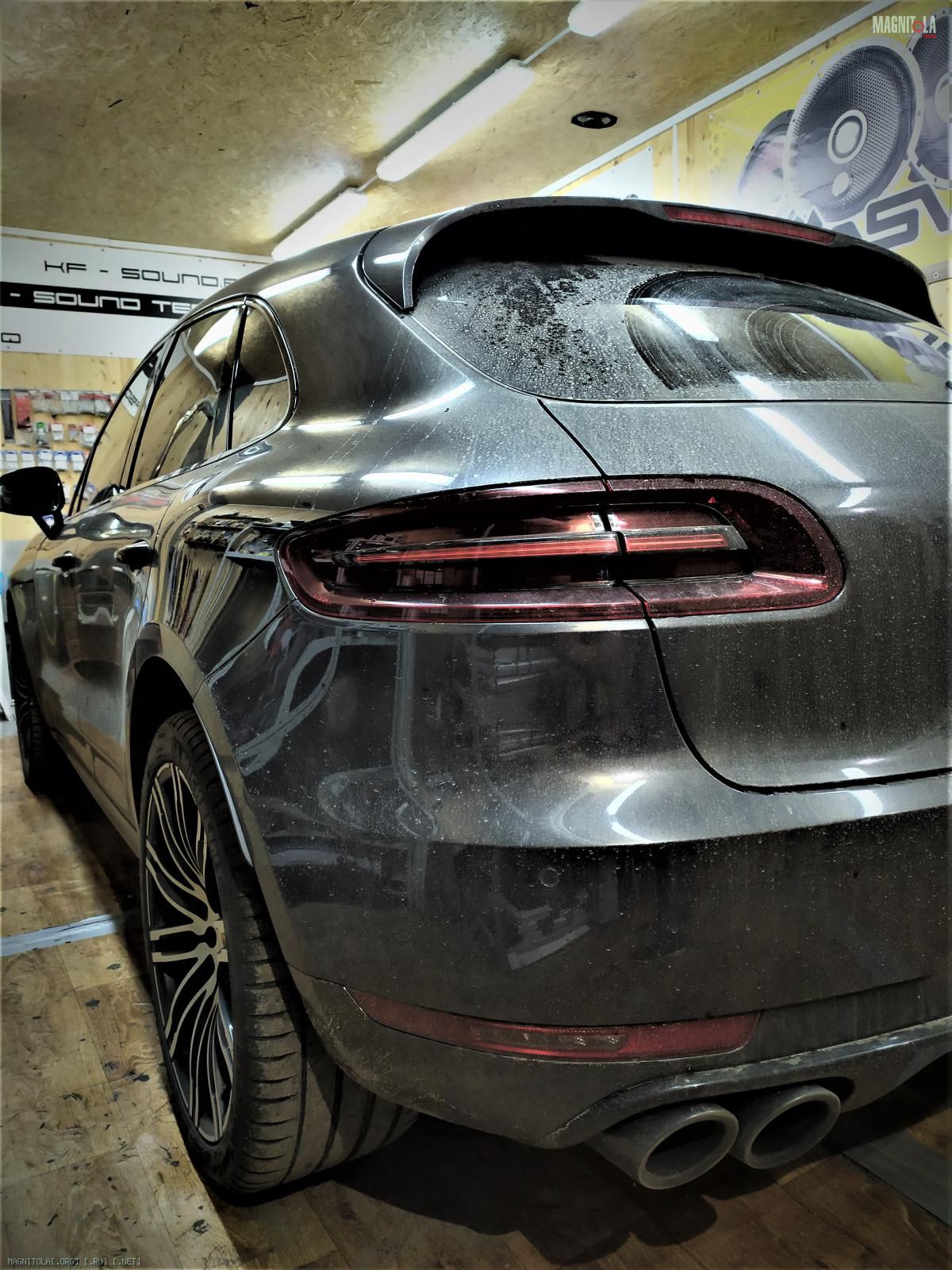

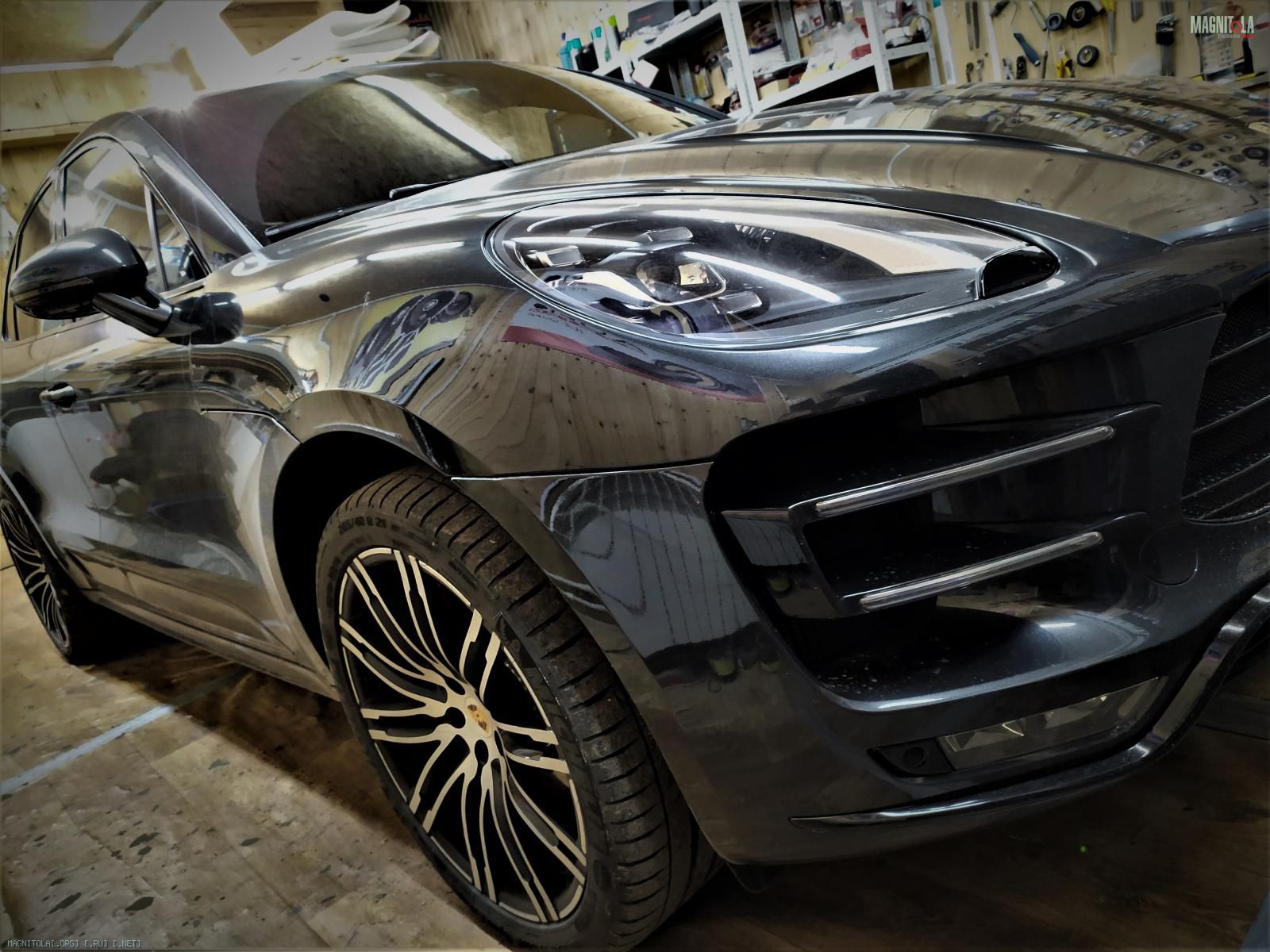

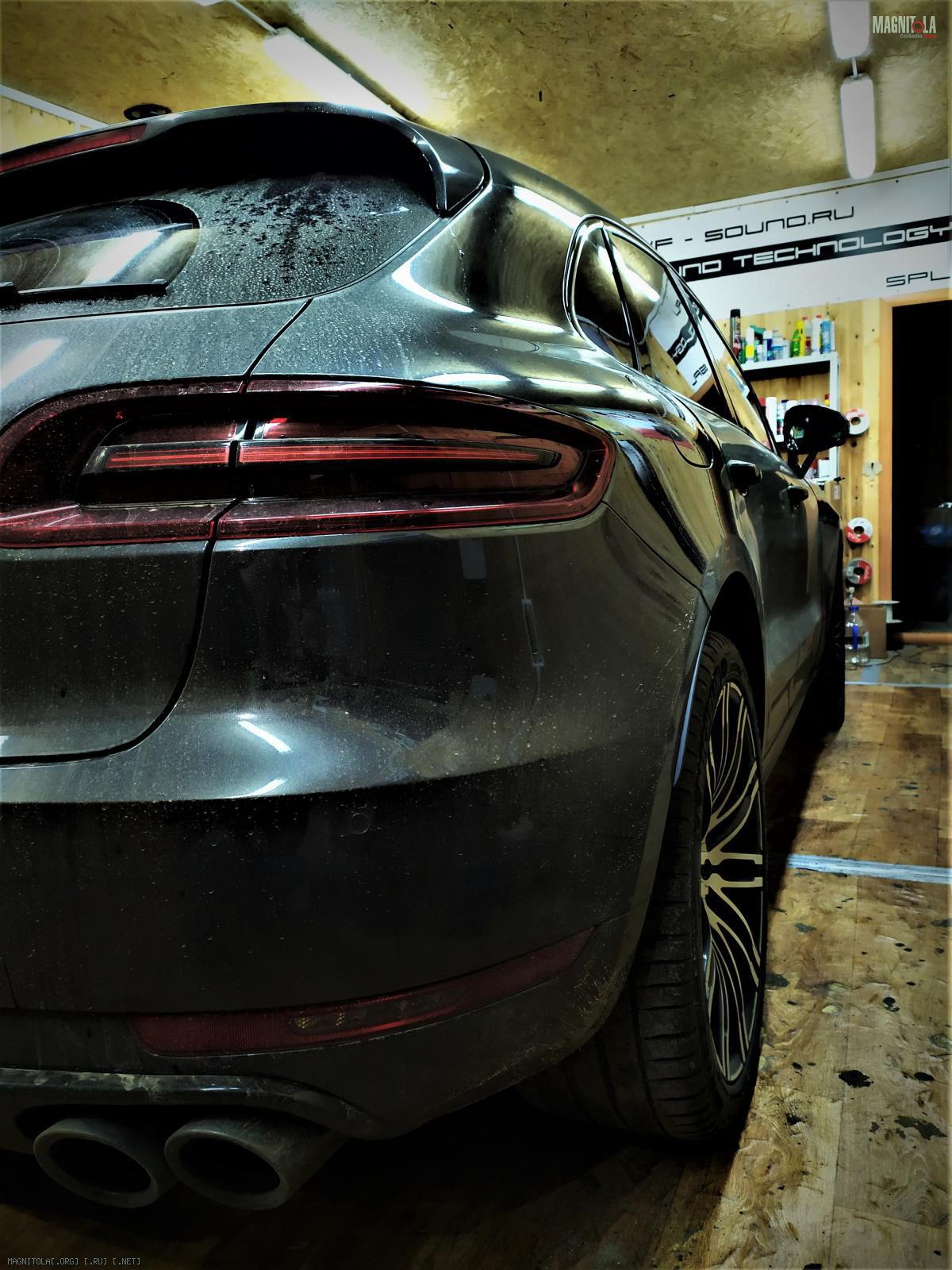

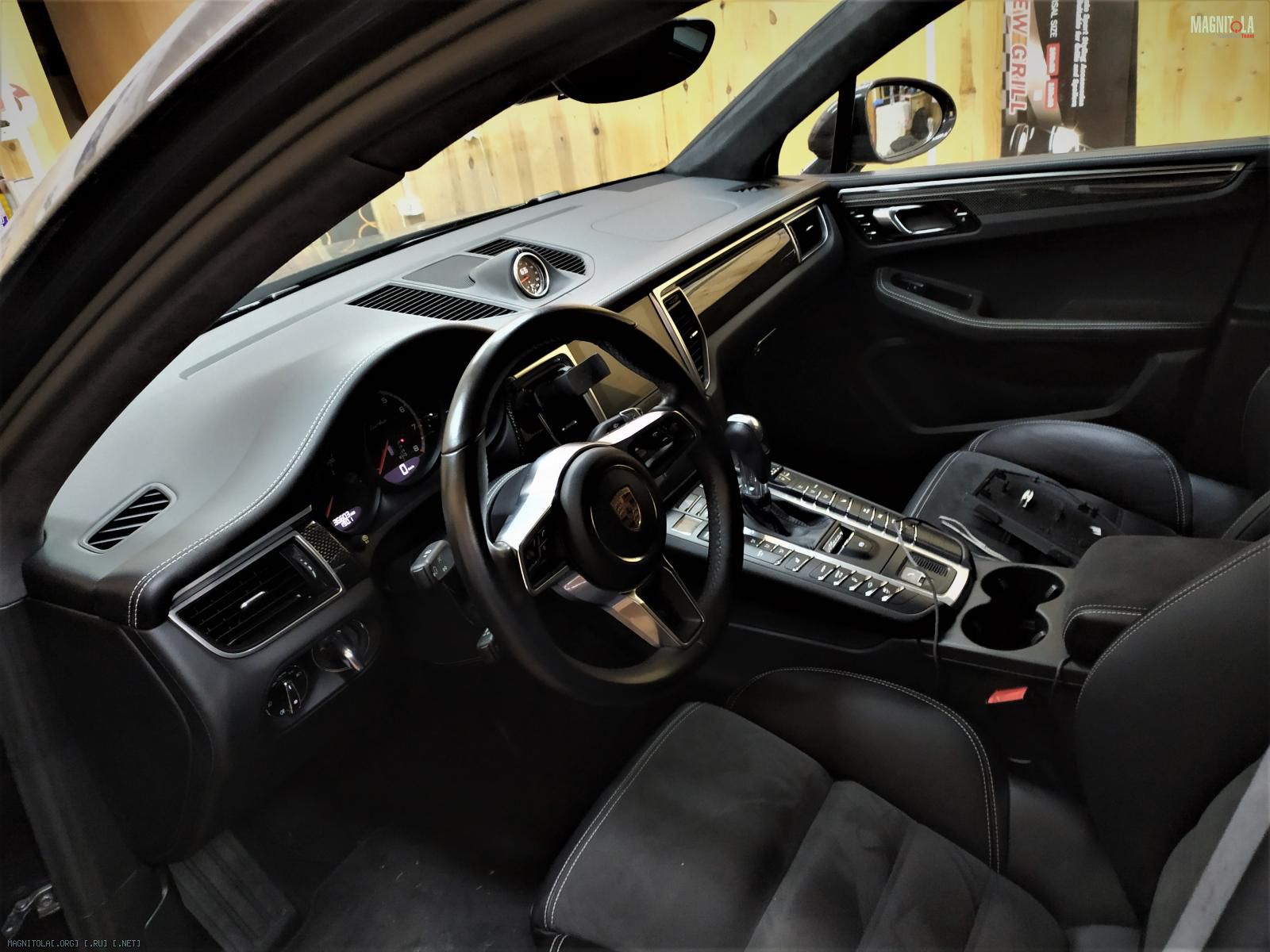

В KF-Sound Technology приехал Porsche Macan Turbo S
