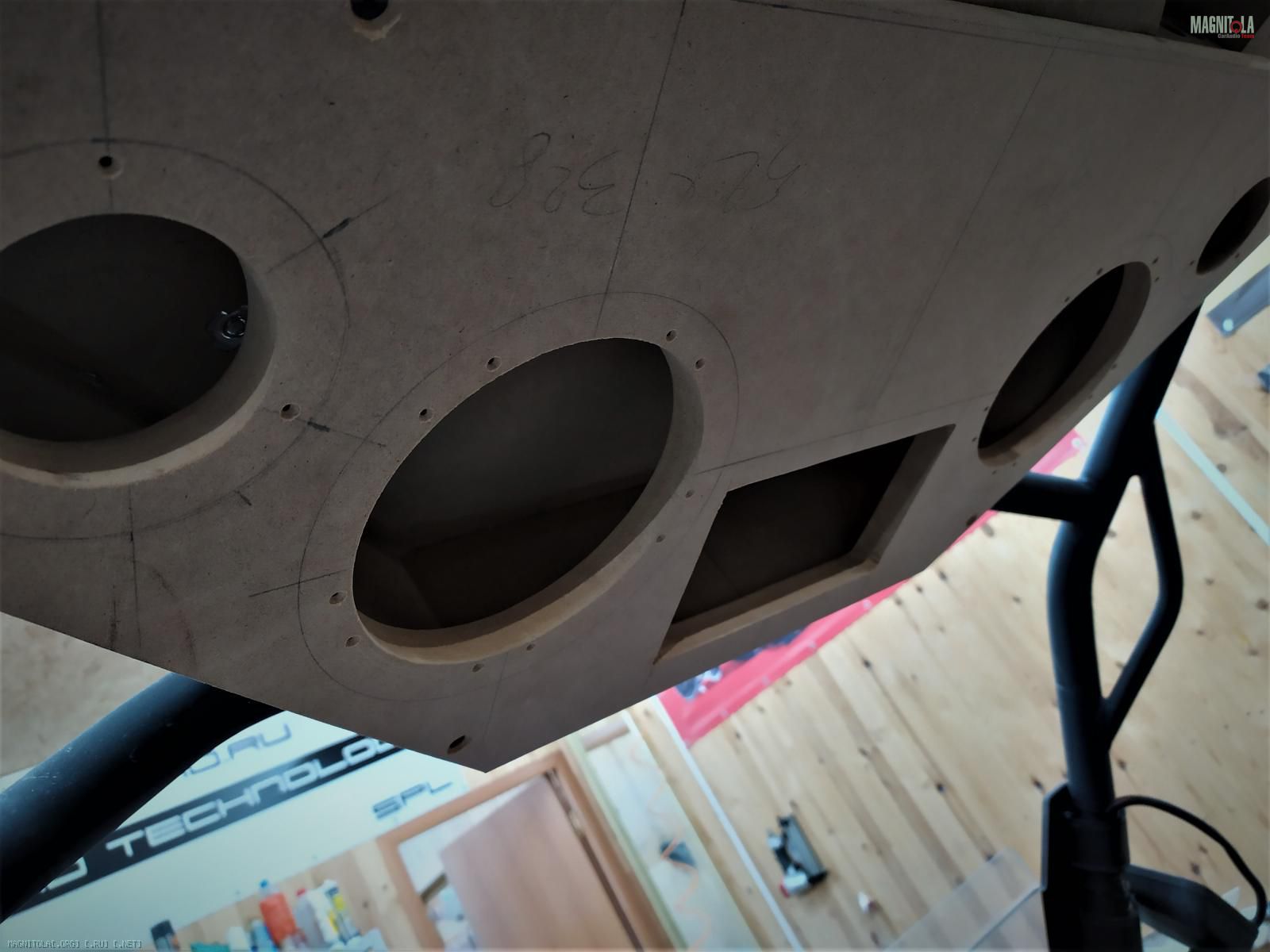

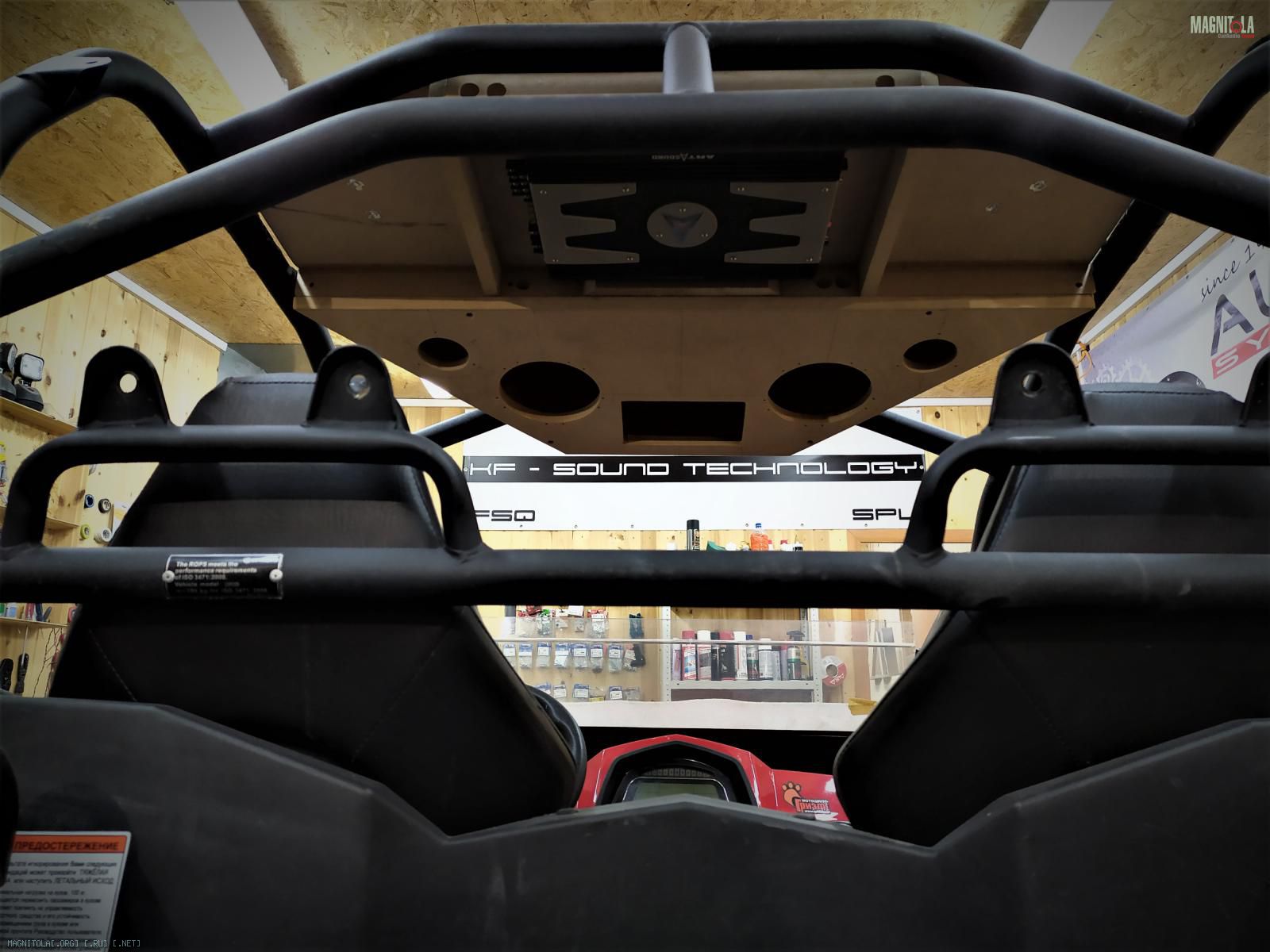

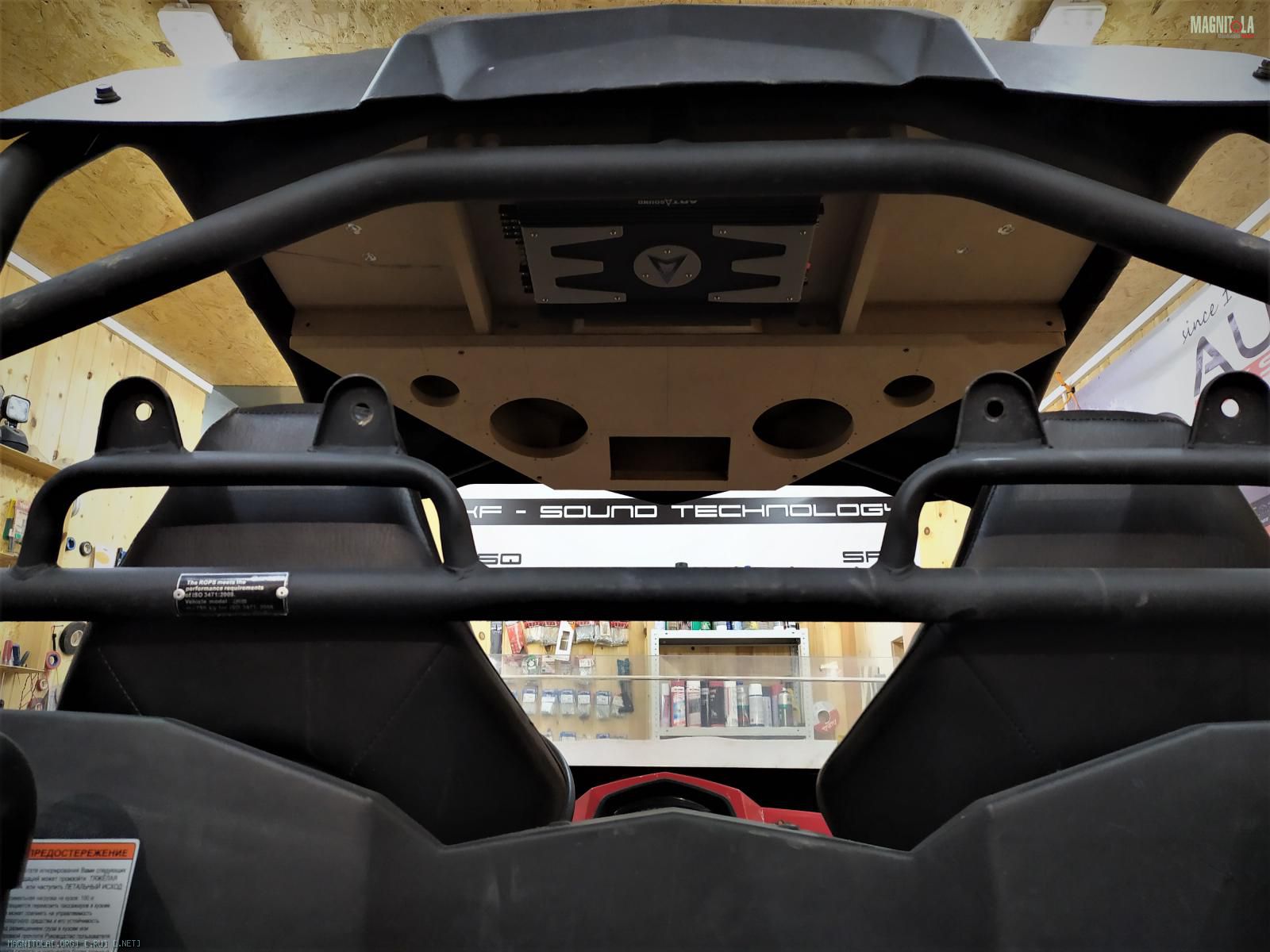

CF Moto Z8
Процесс...
Вложение 1320749Вложение 1320751Вложение 1320753Вложение 1320755Вложение 1320757Вложение 1320759
Вид для печати
CF Moto Z8

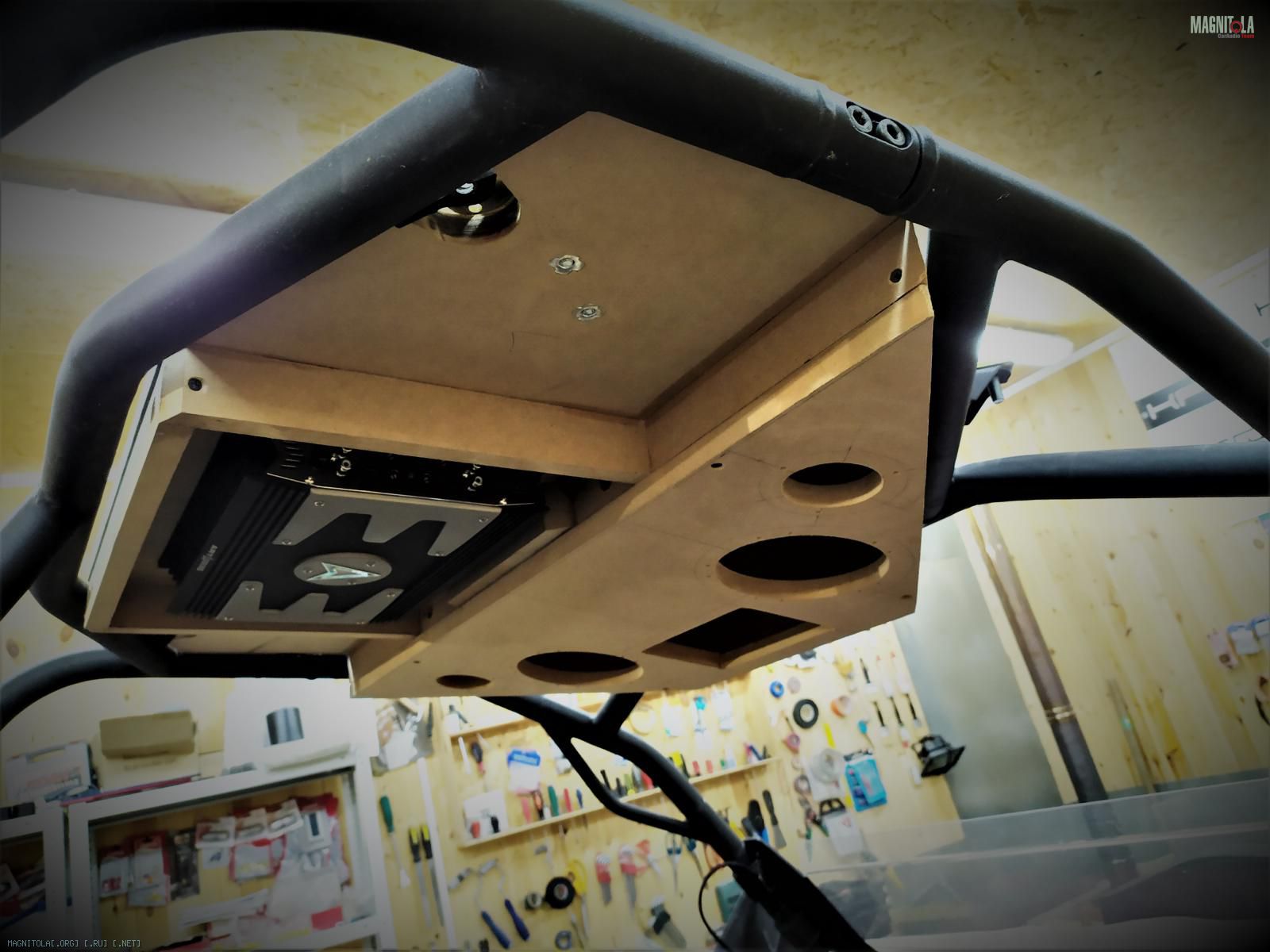

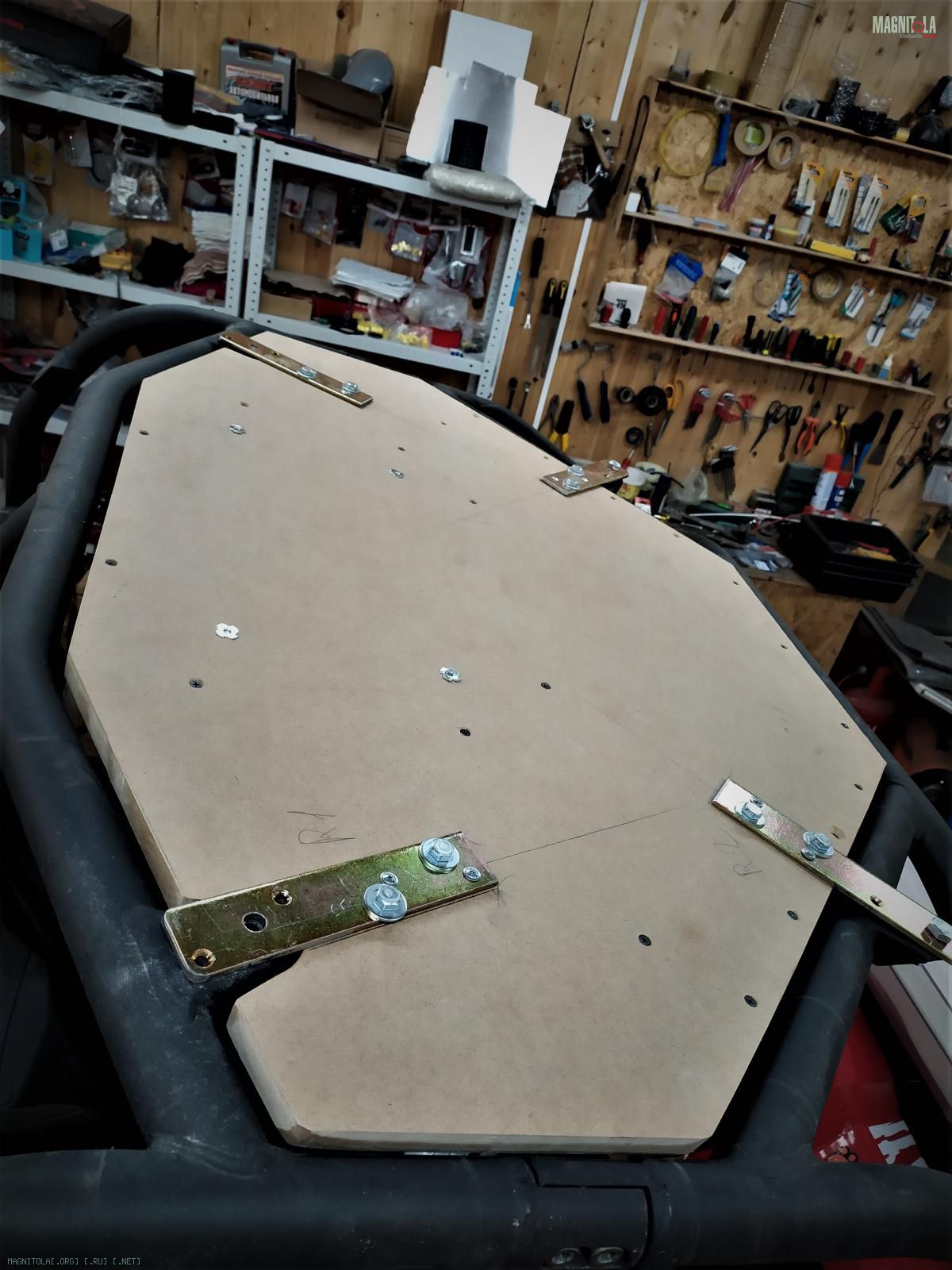

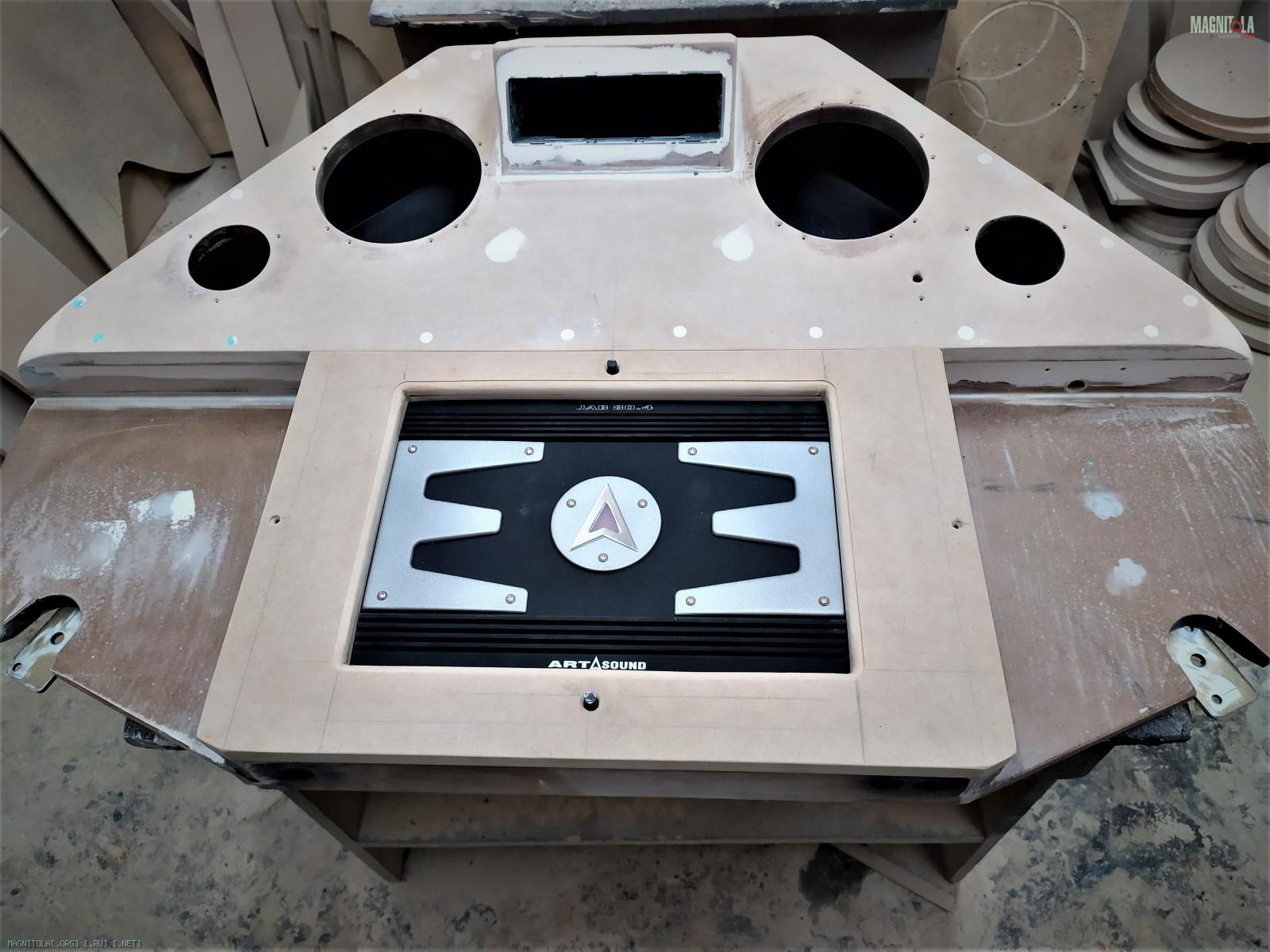

Все крепления на закладных гайках.

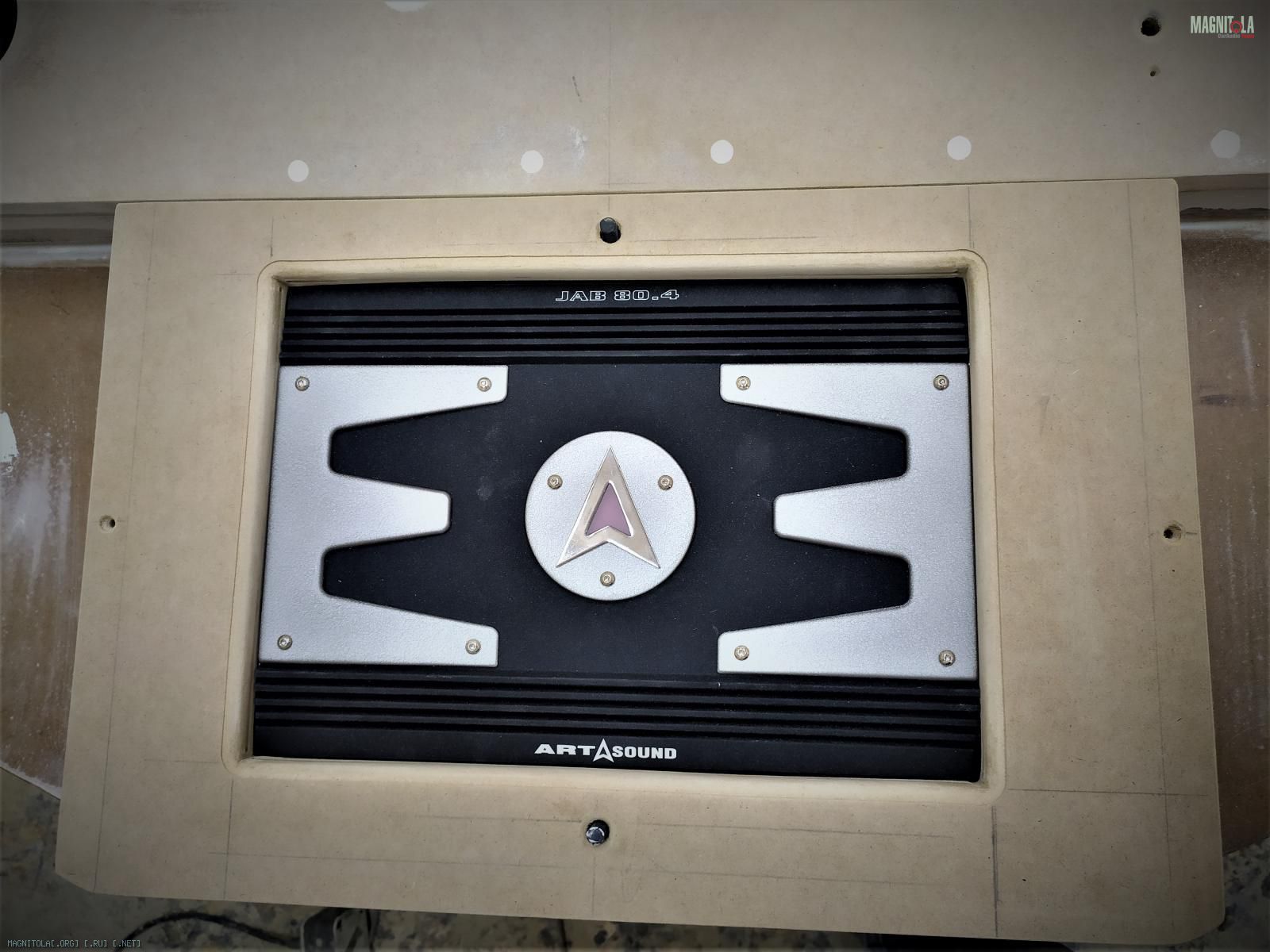

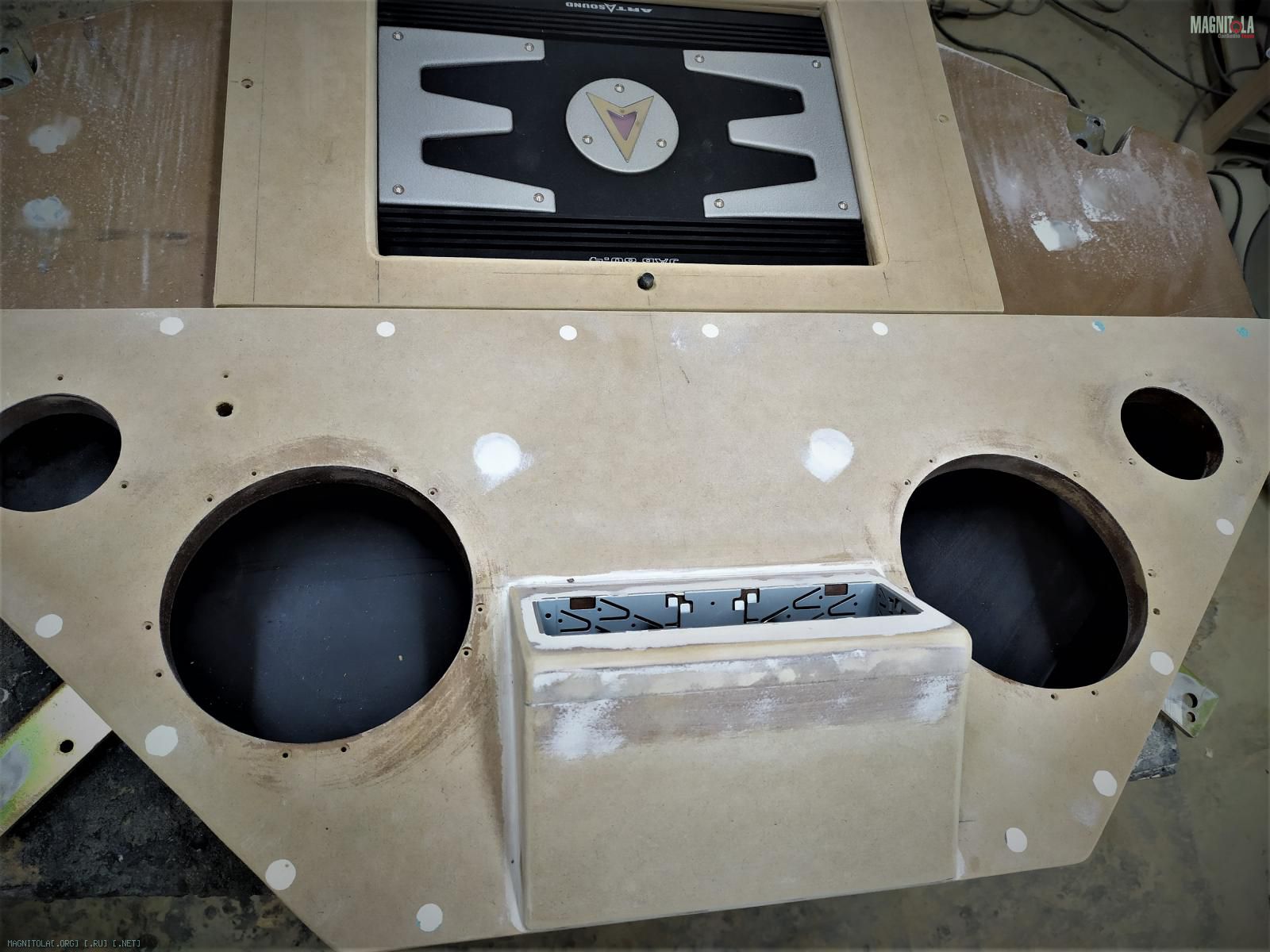

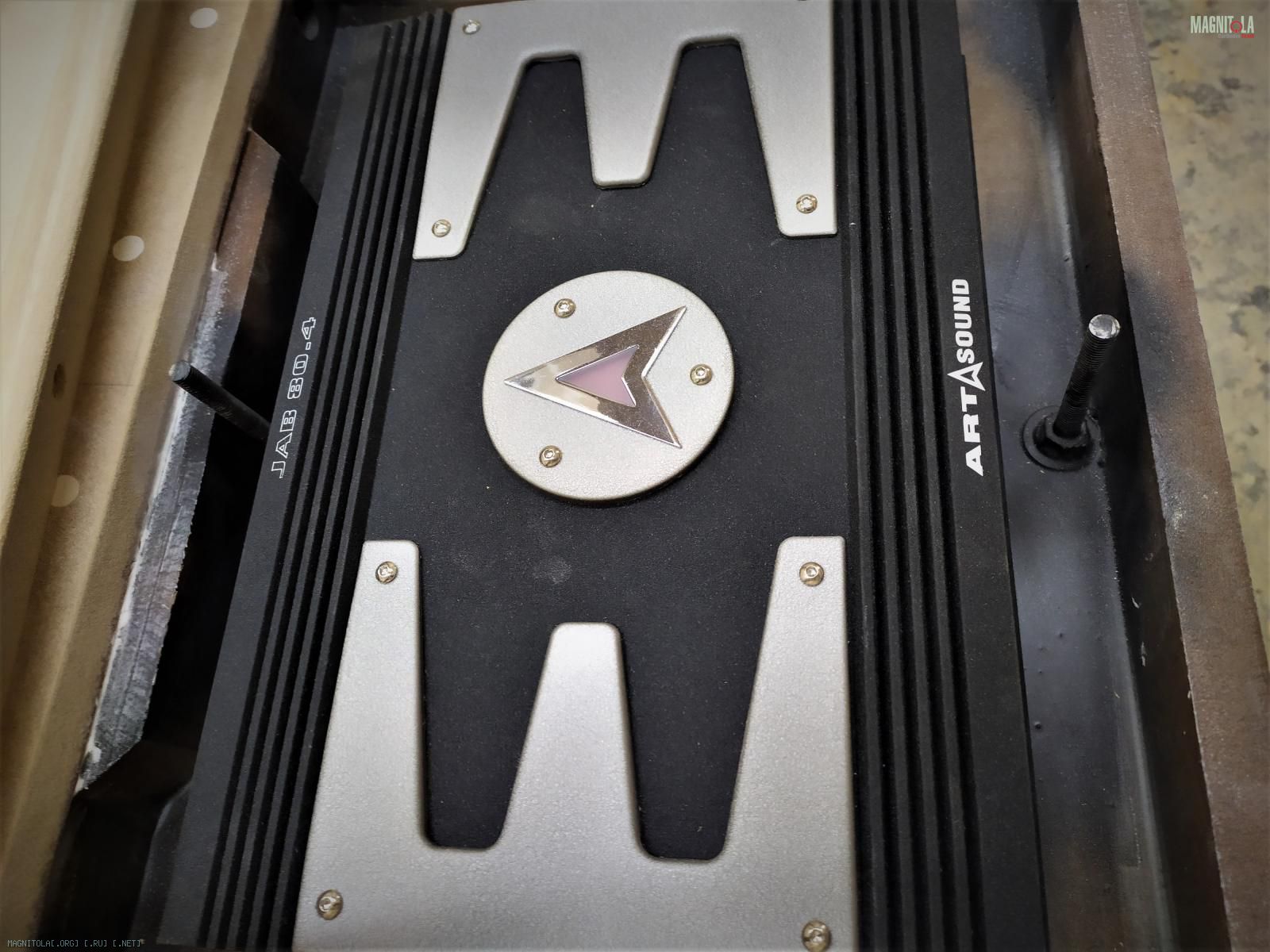

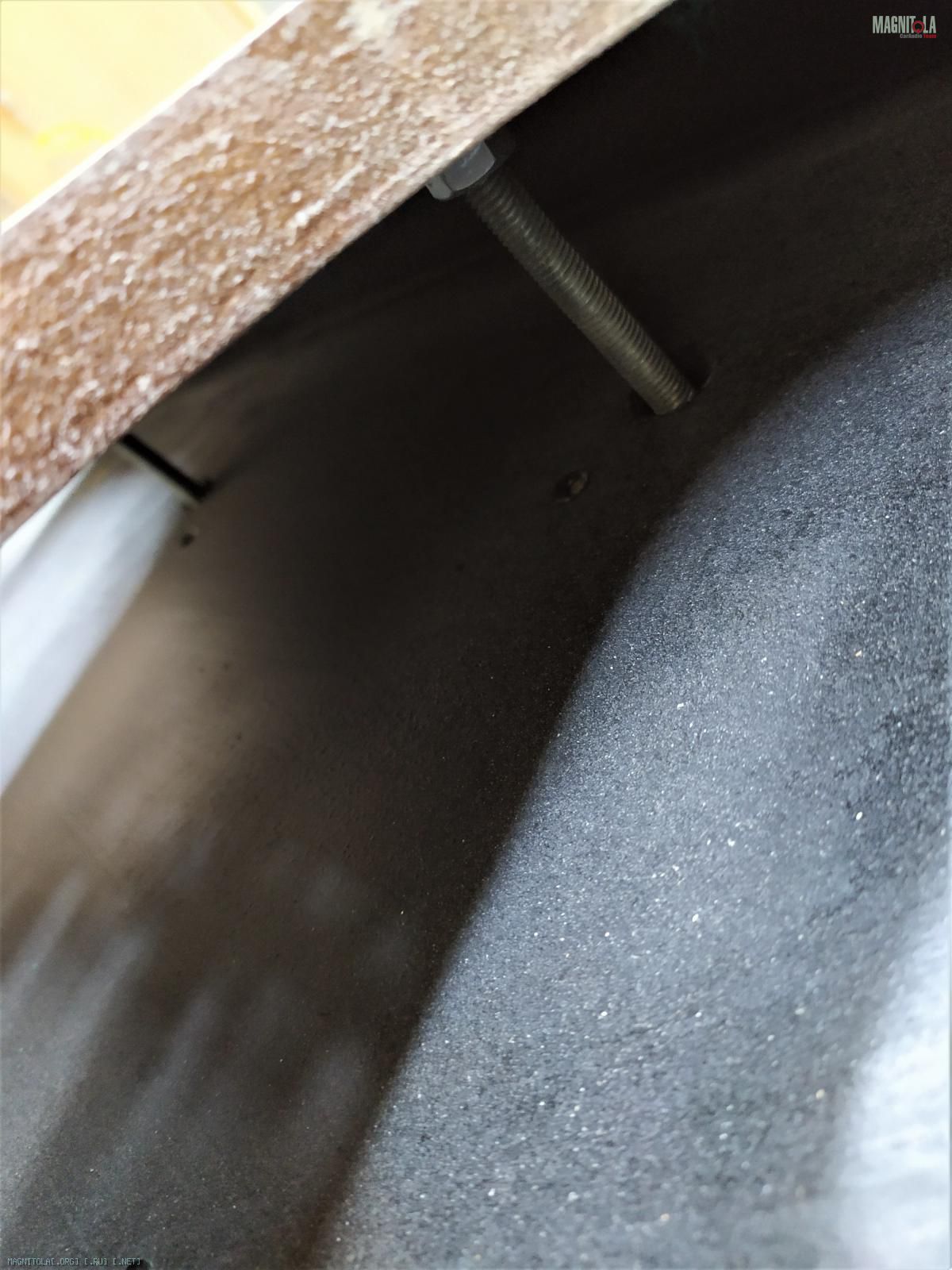

Фальшпанель под усилитель и фронтальная акустическая панель дополнительно стянуты шпильками на М8, для экстремальных нагрузок.
Пропитка полиэфирной смолой.
Вложение 1320847Вложение 1320849Вложение 1320851Вложение 1320853Вложение 1320855Вложение 1320857Вложение 1320859Вложение 1320861

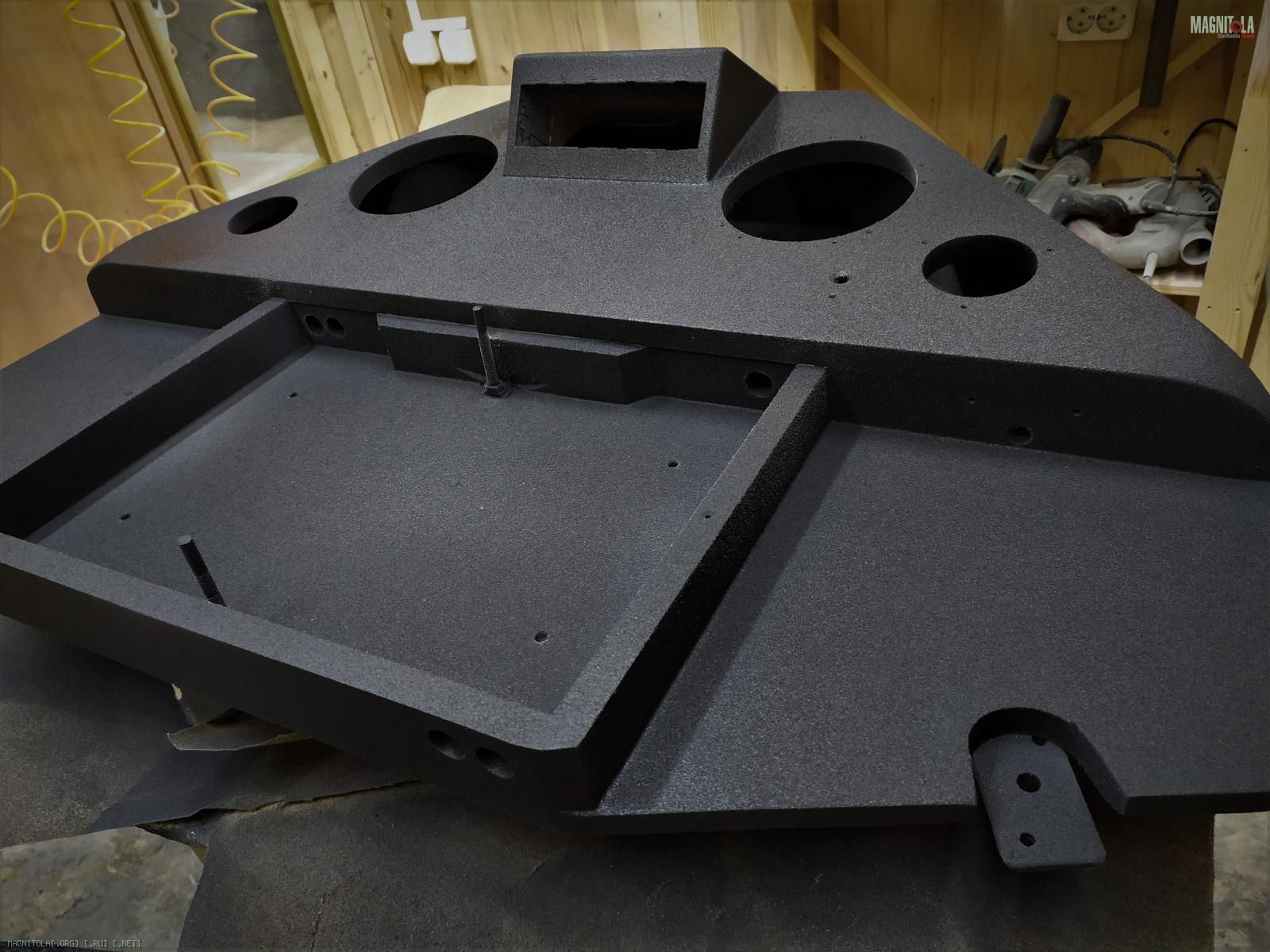

CF Moto Z8

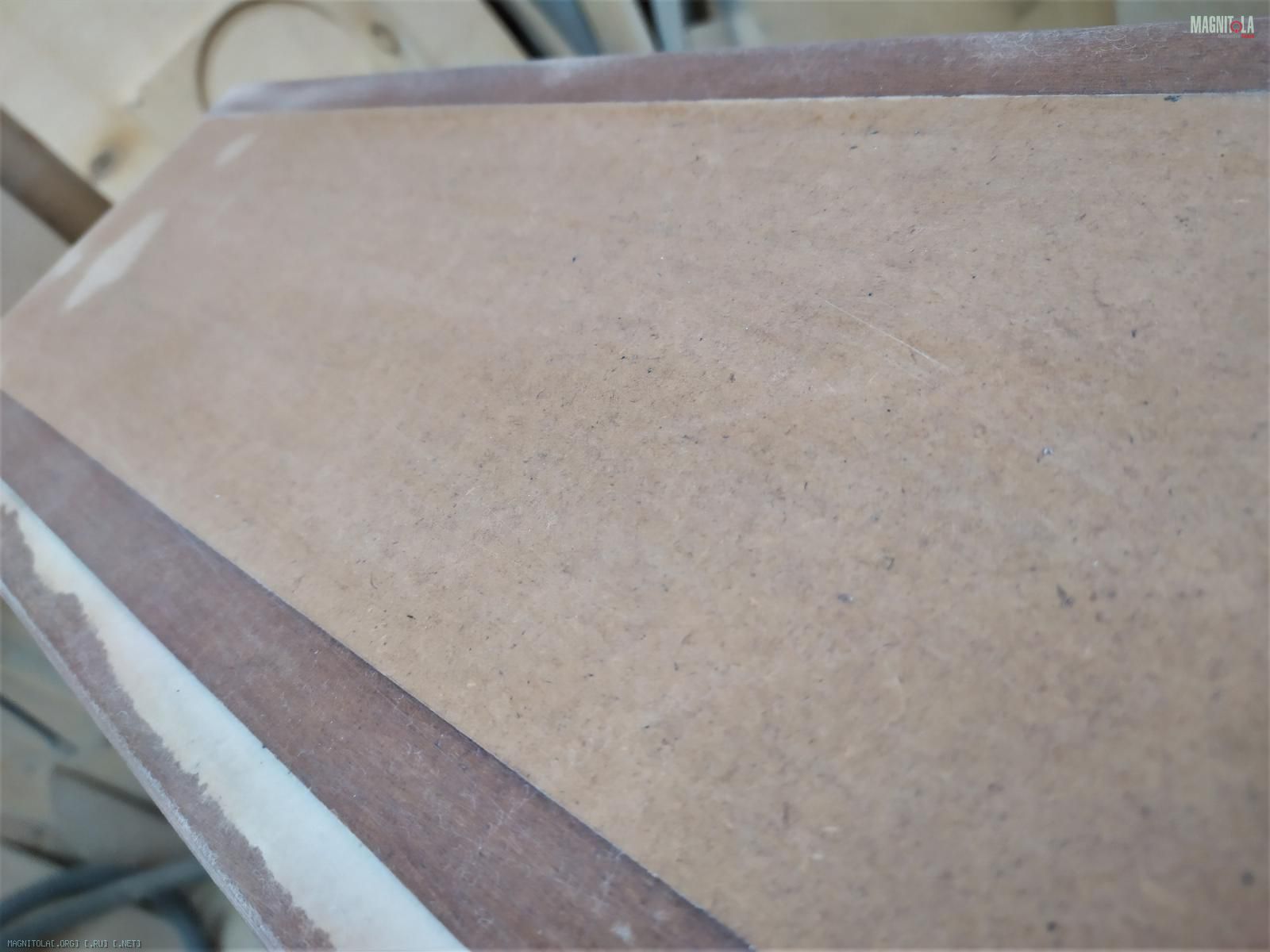

Вышкуриваем...
Грунтуем...

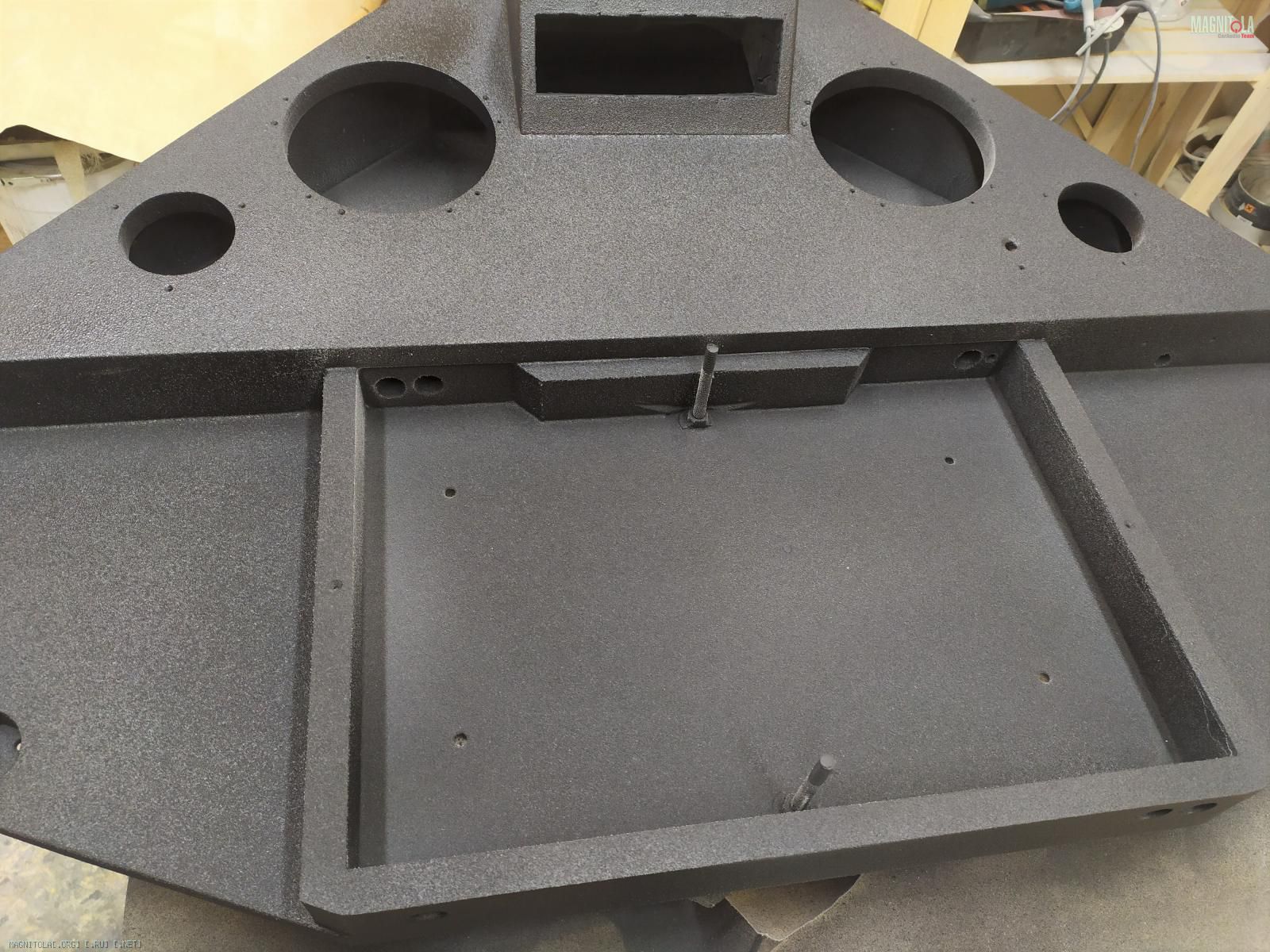

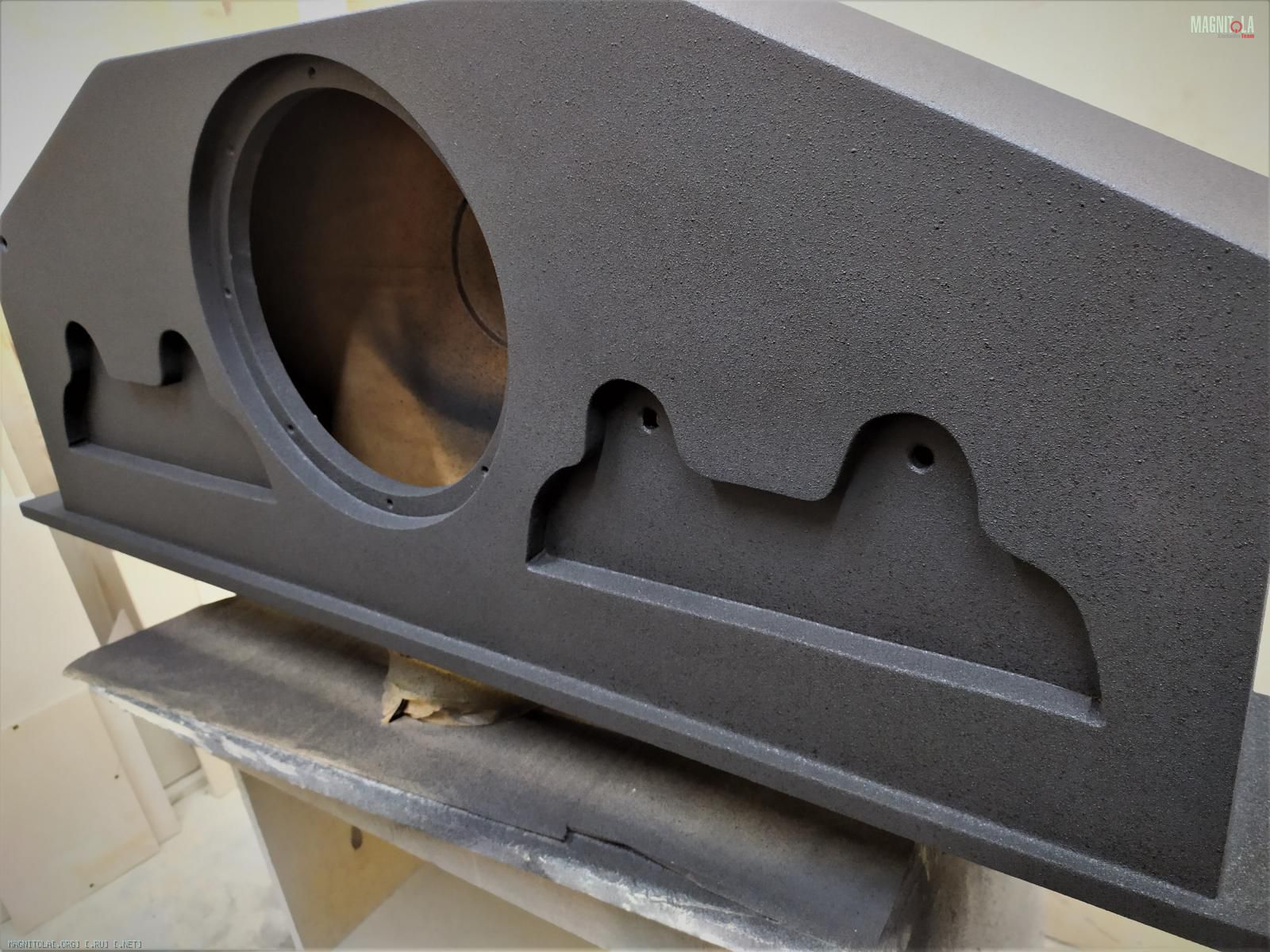

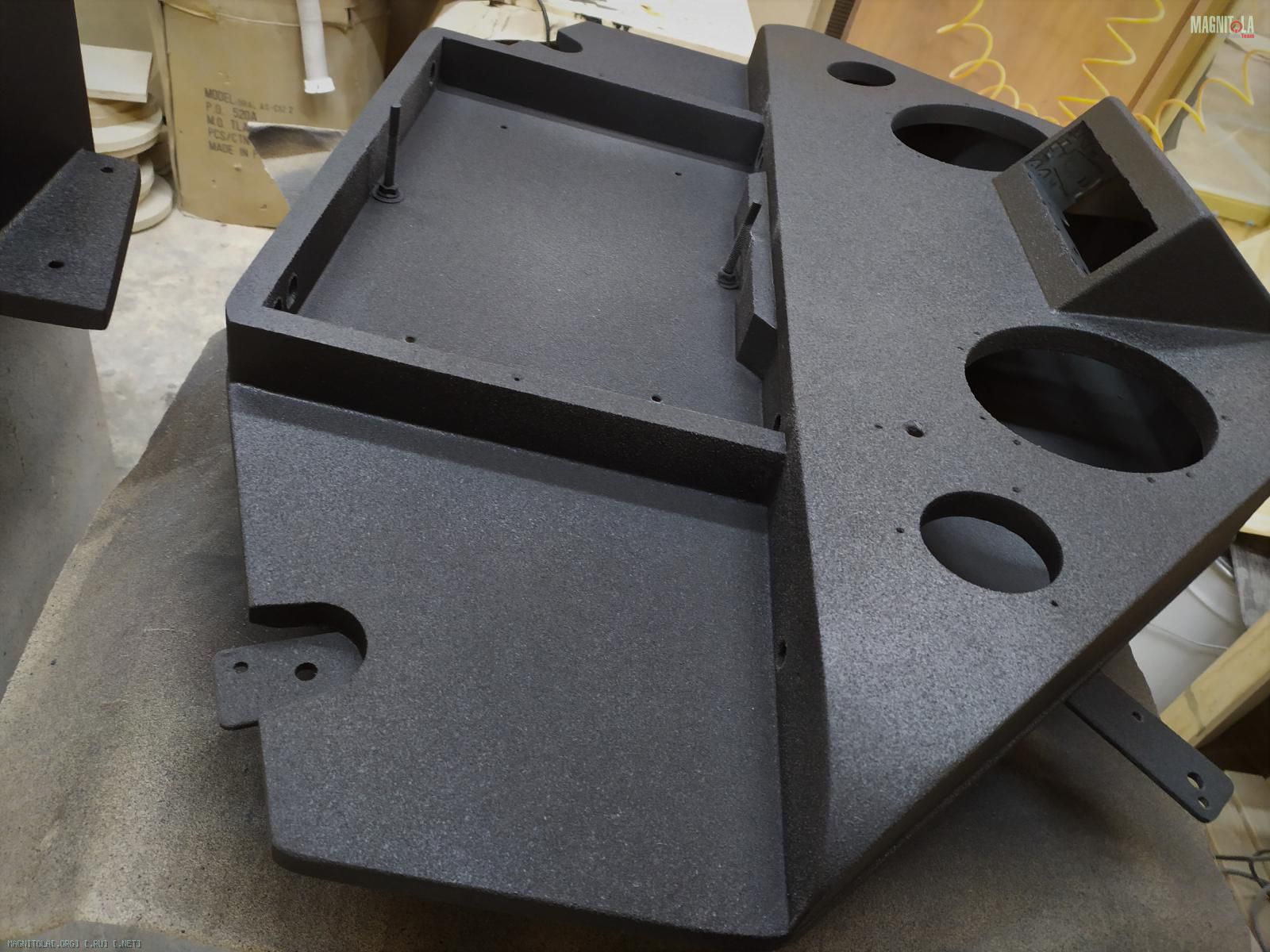

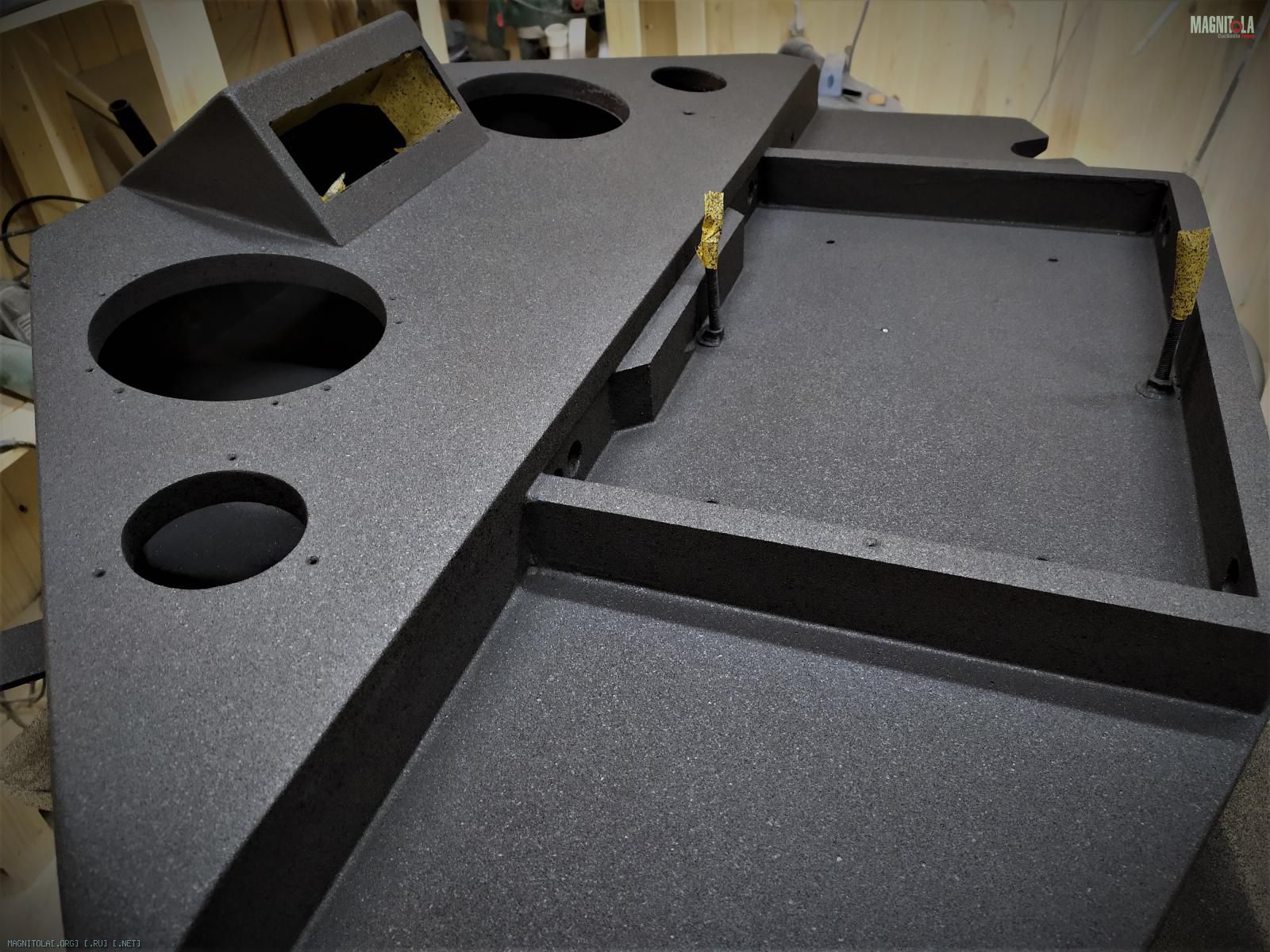

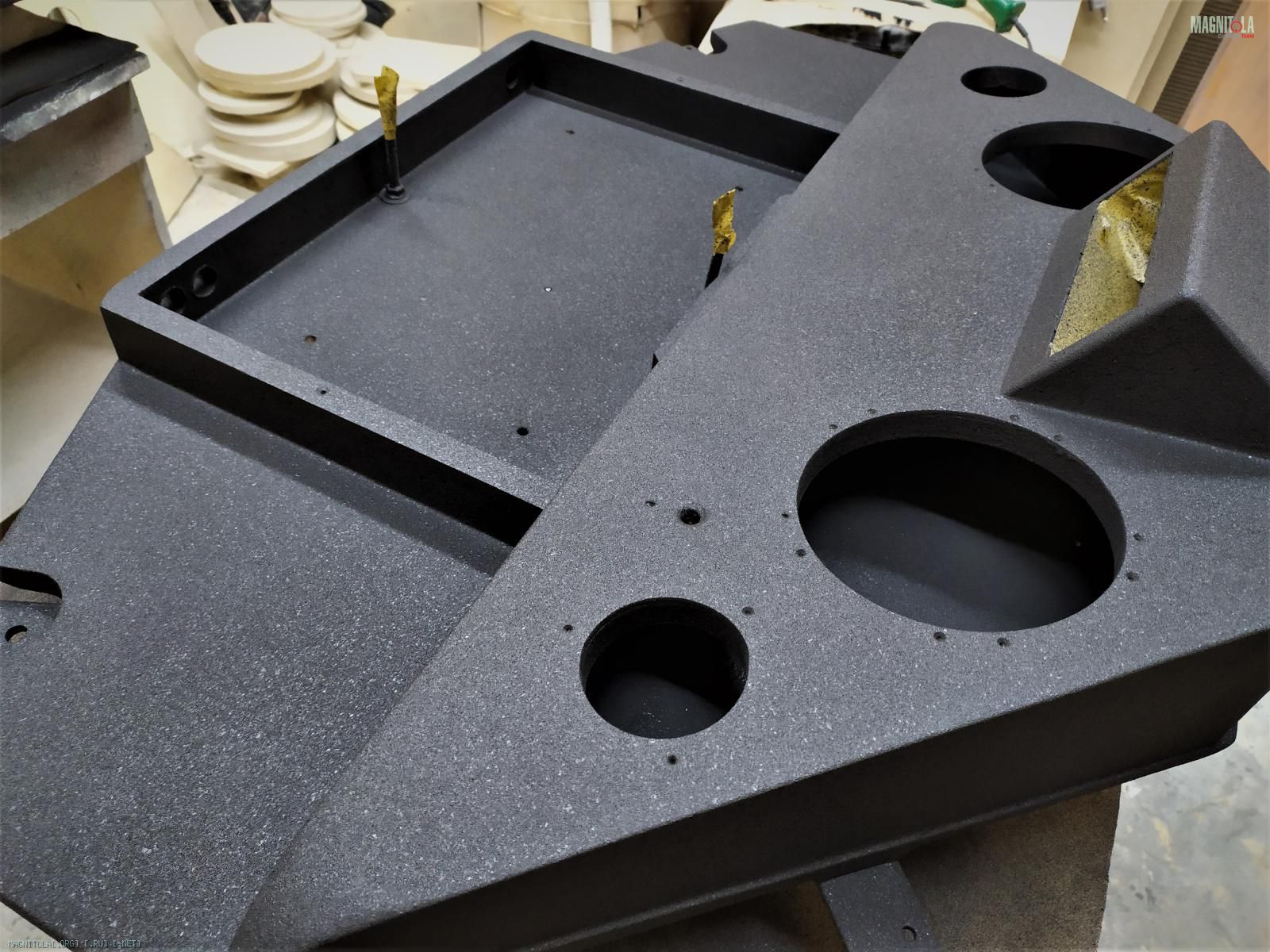

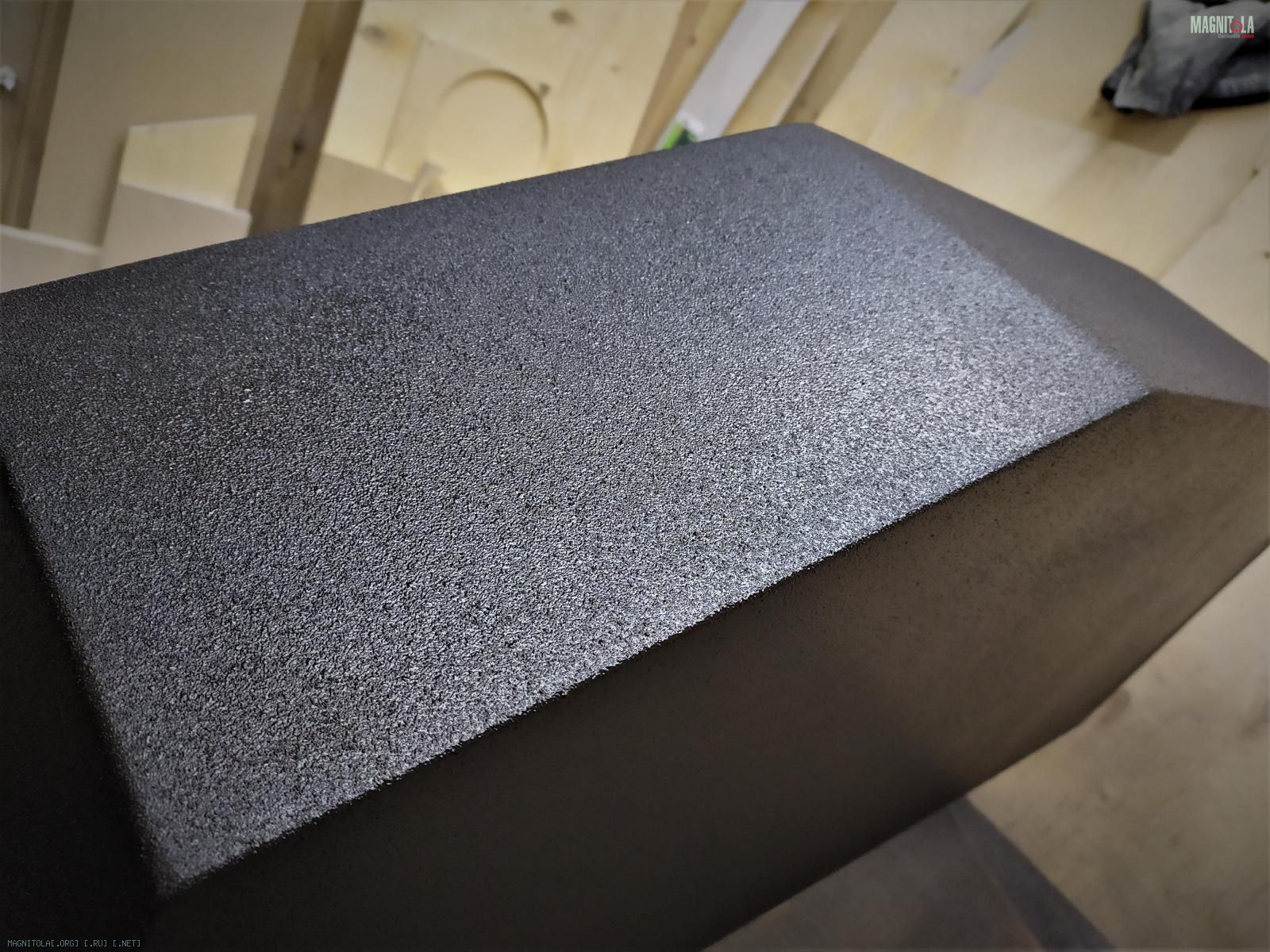

Наносим фактуру...

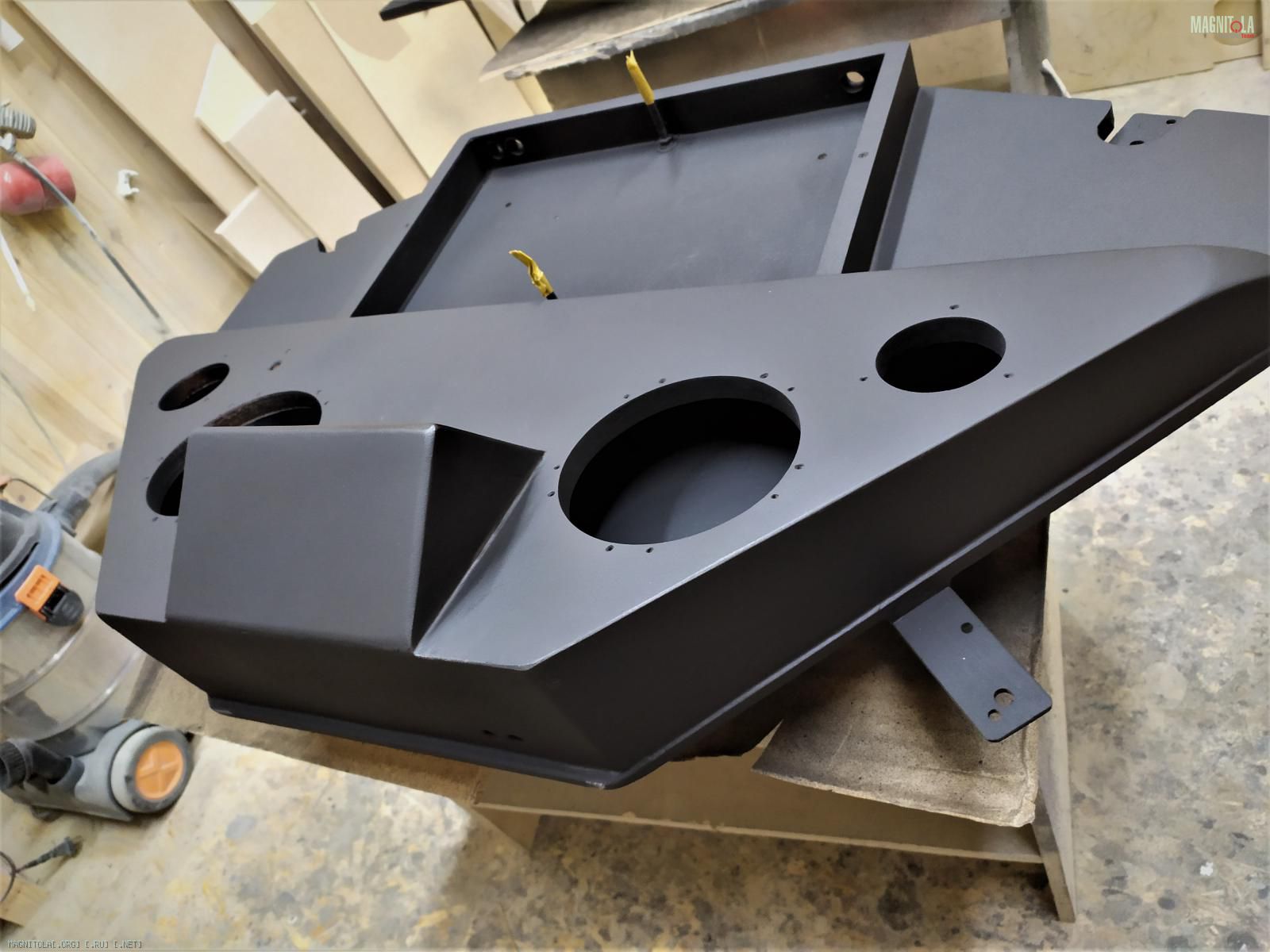

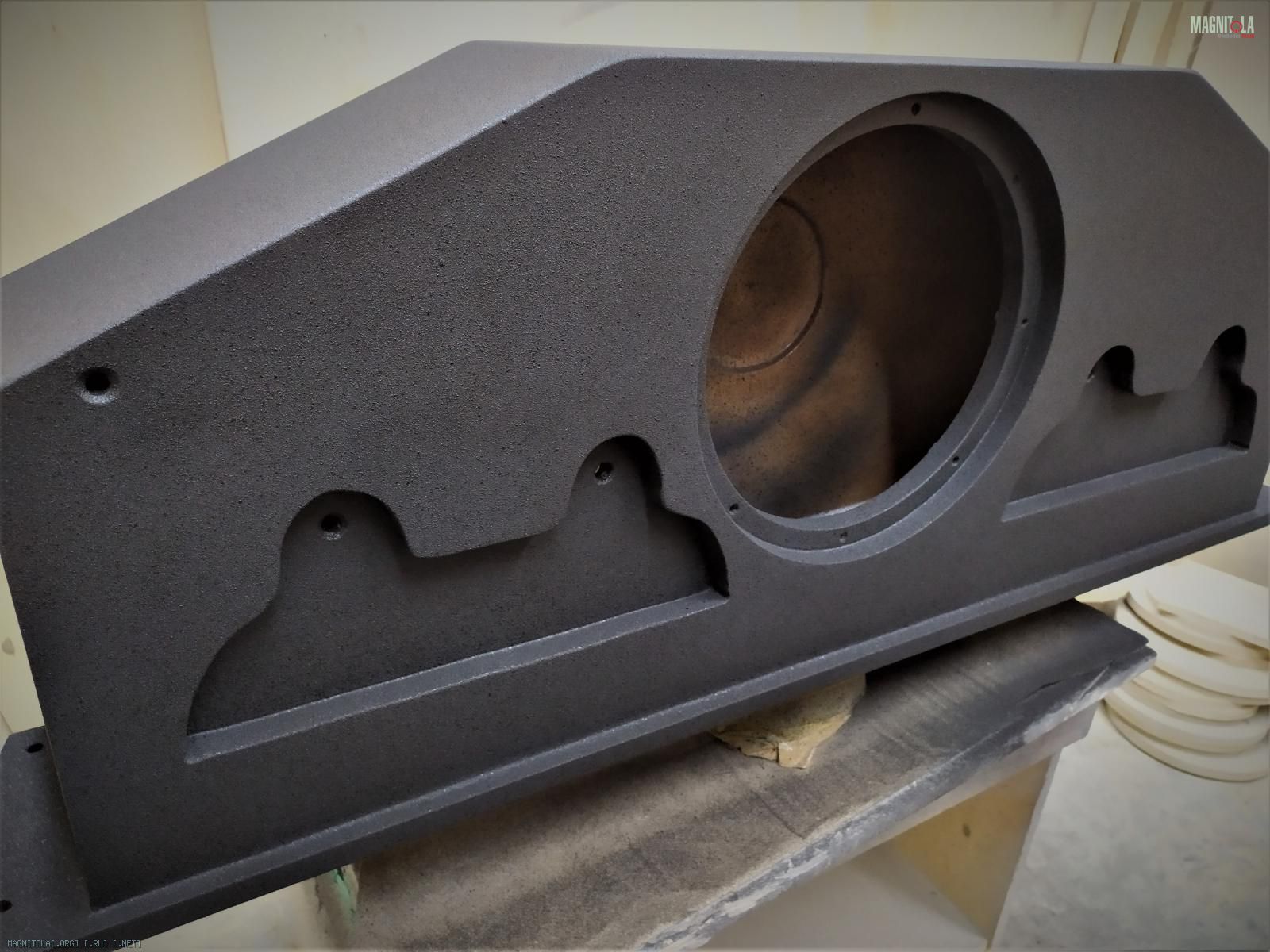

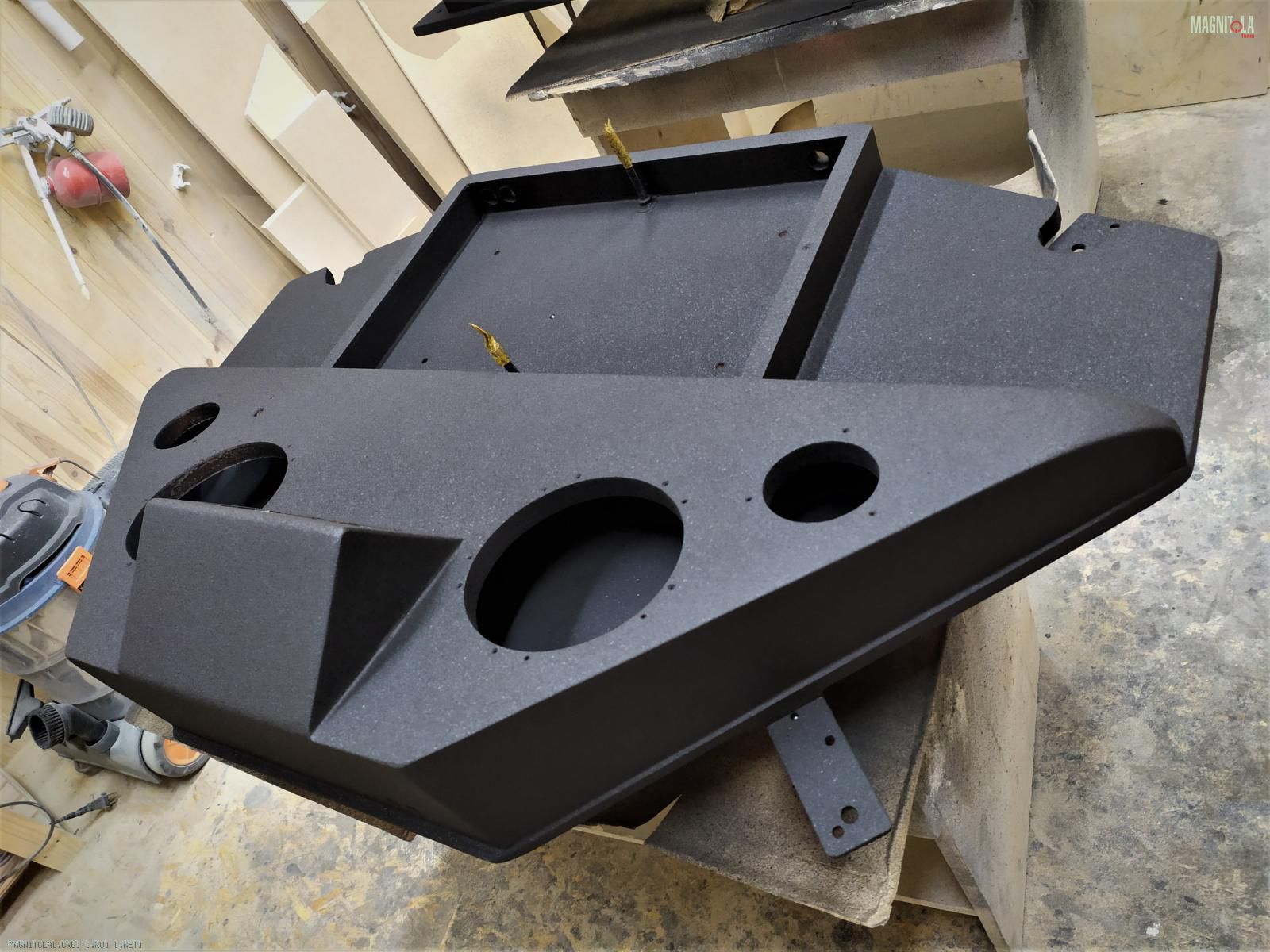

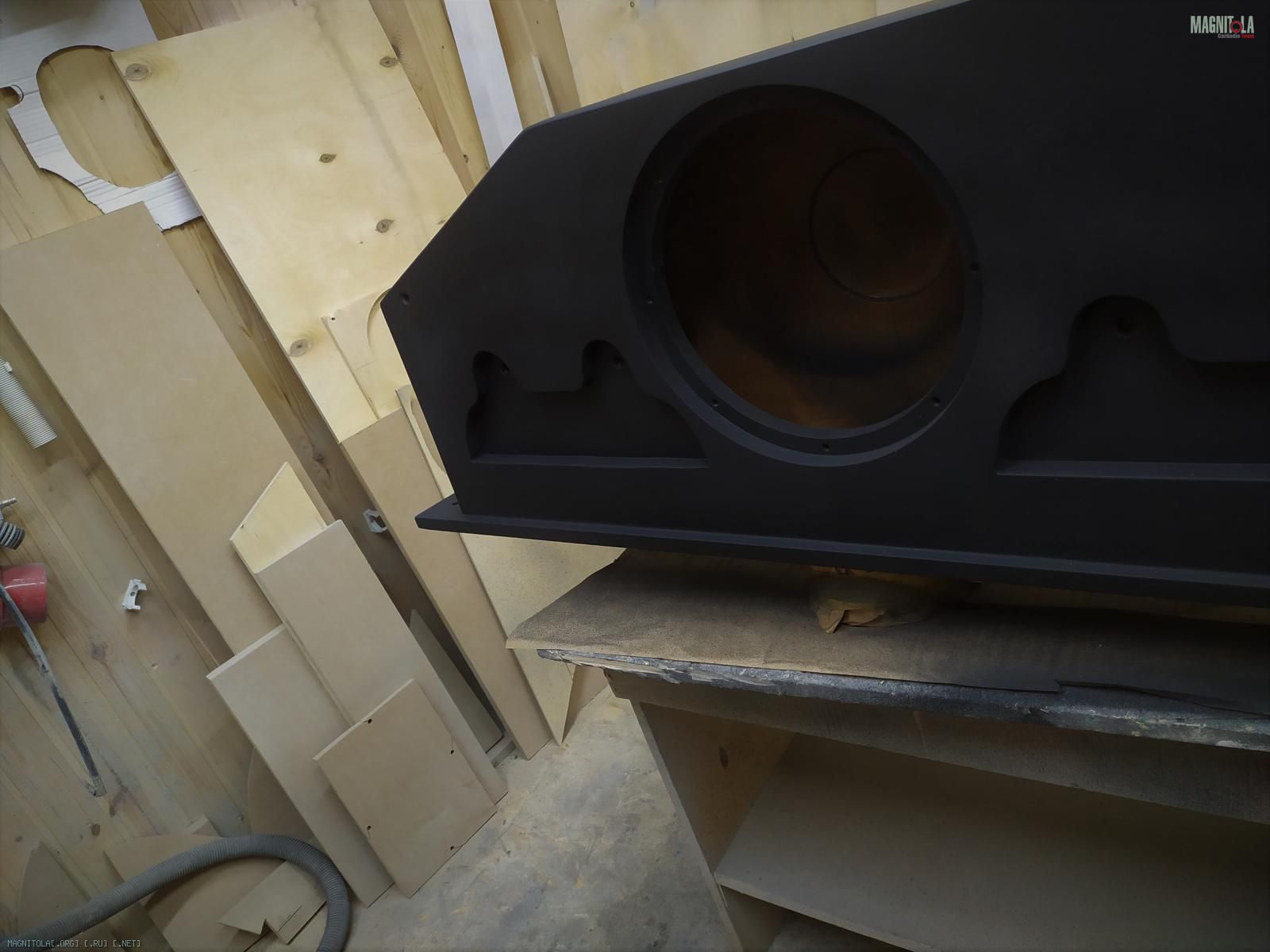

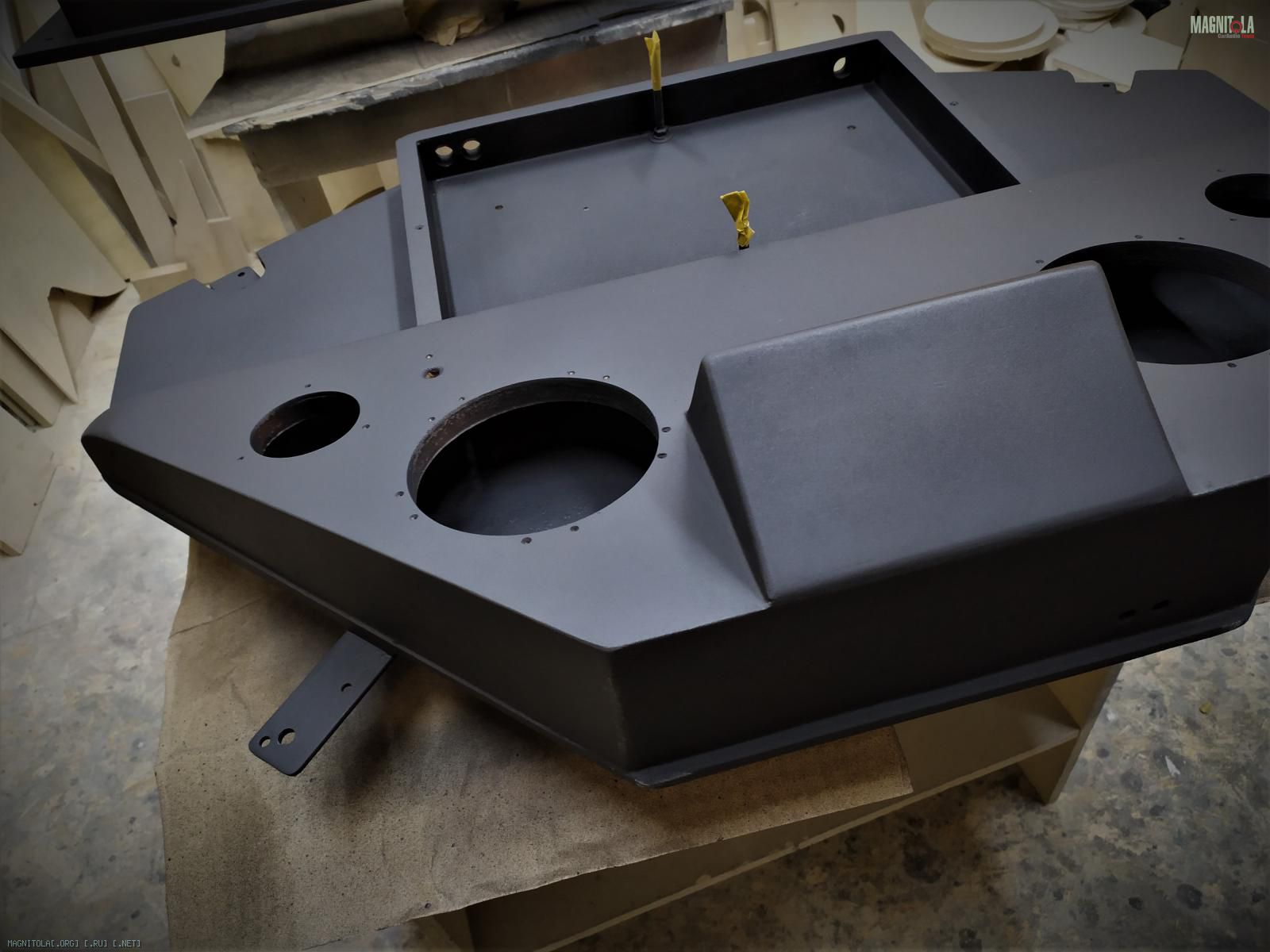

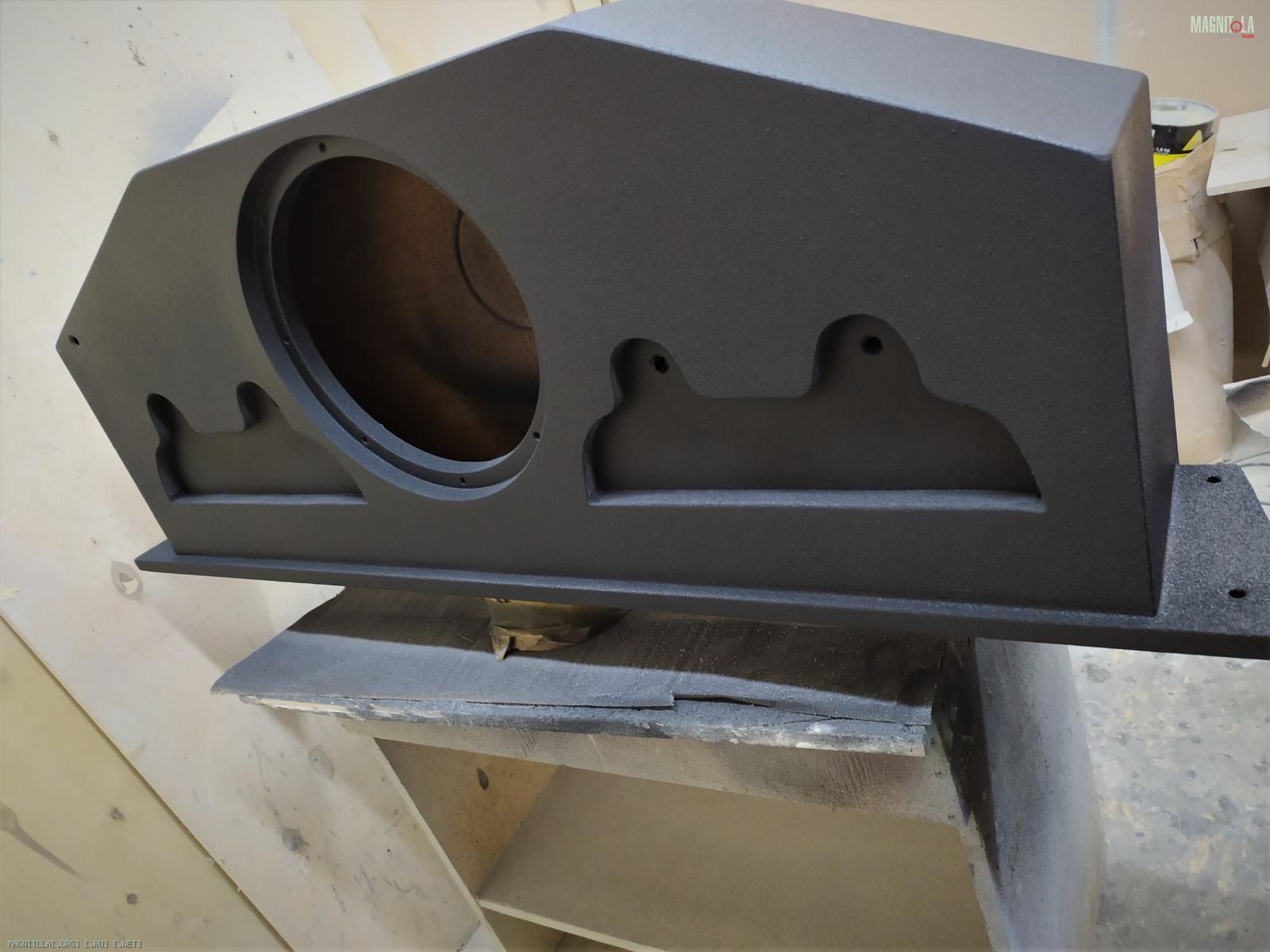

Покрываем матовым полиуретановым лаком.
Вложение 1320895Вложение 1320897Вложение 1320899Вложение 1320901Вложение 1320903Вложение 1320905Вложение 1320907Вложение 1320909Вложение 1320911Вложение 1320913Вложение 1320915Вложение 1320917Вложение 1320919Вложение 1320921Вложение 1320923Вложение 1320925
CF Moto Z8

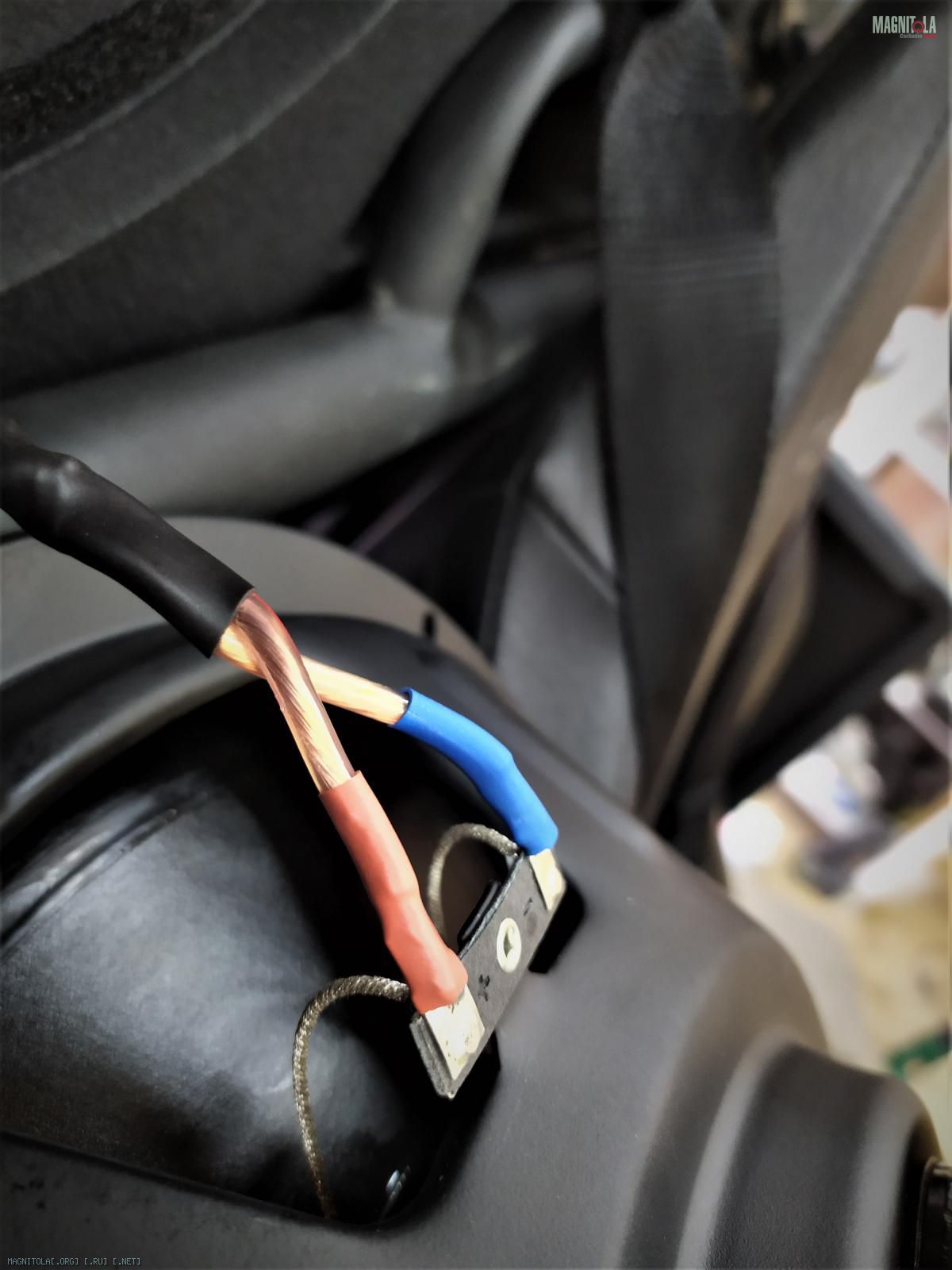

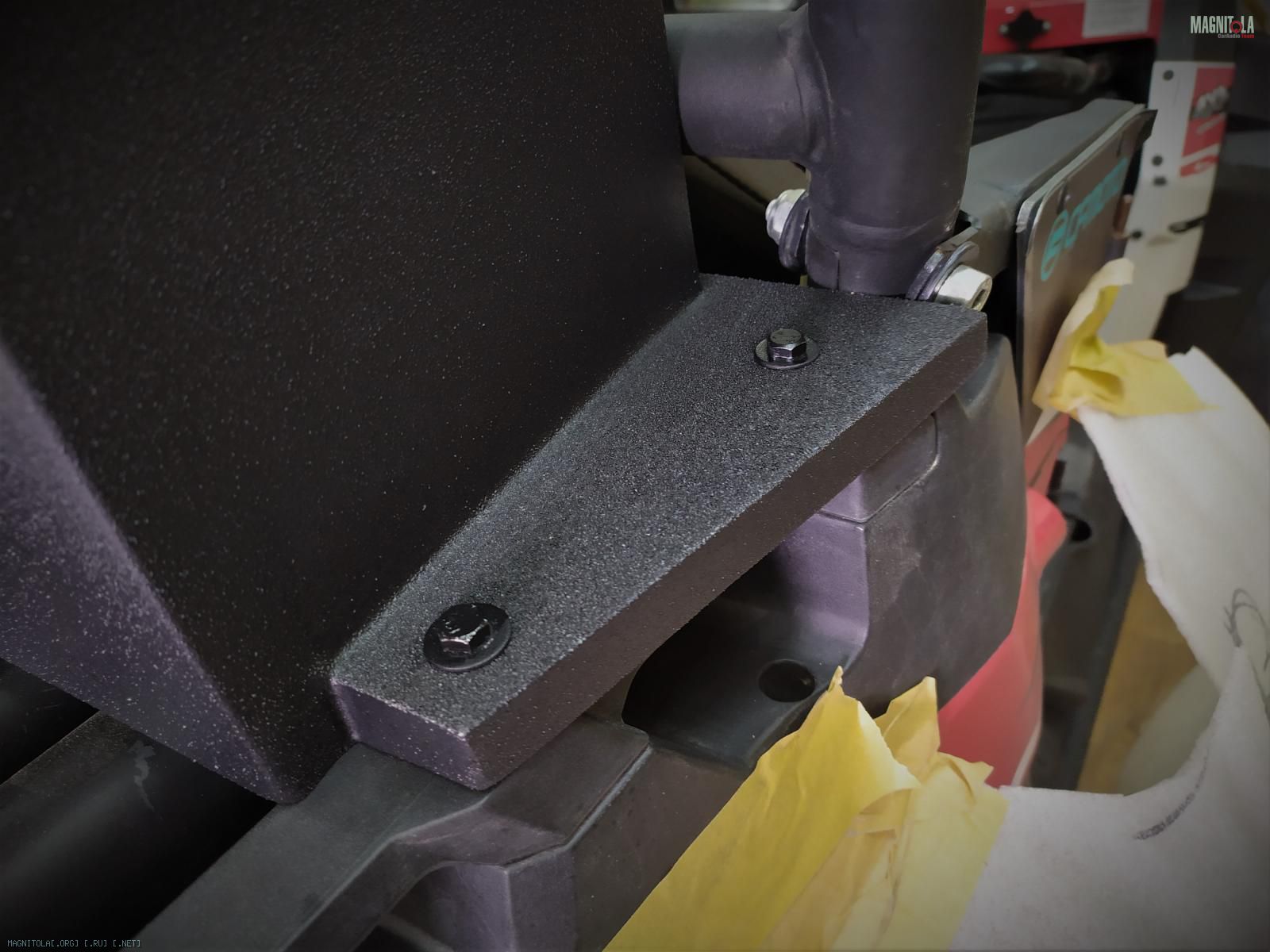

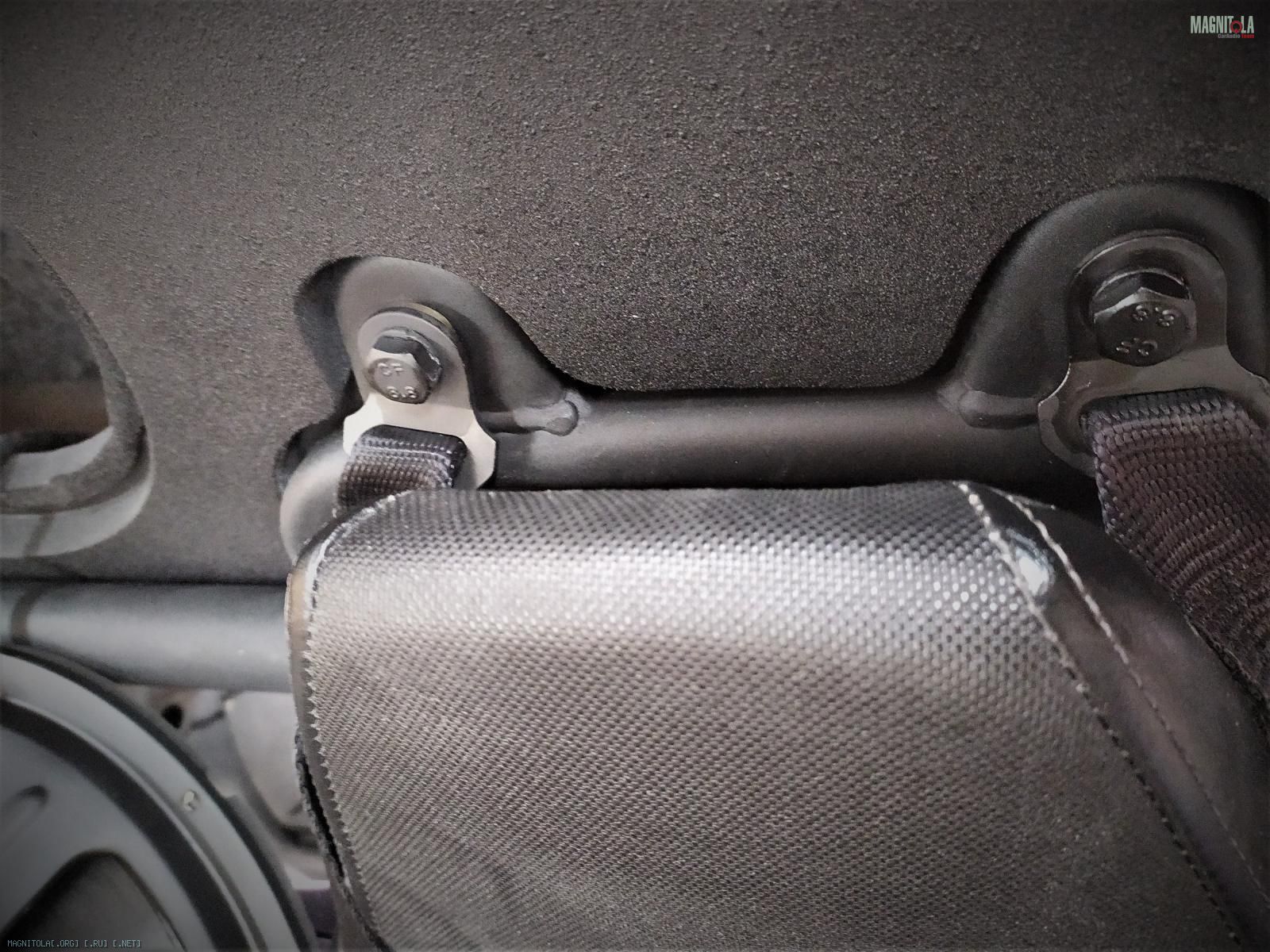

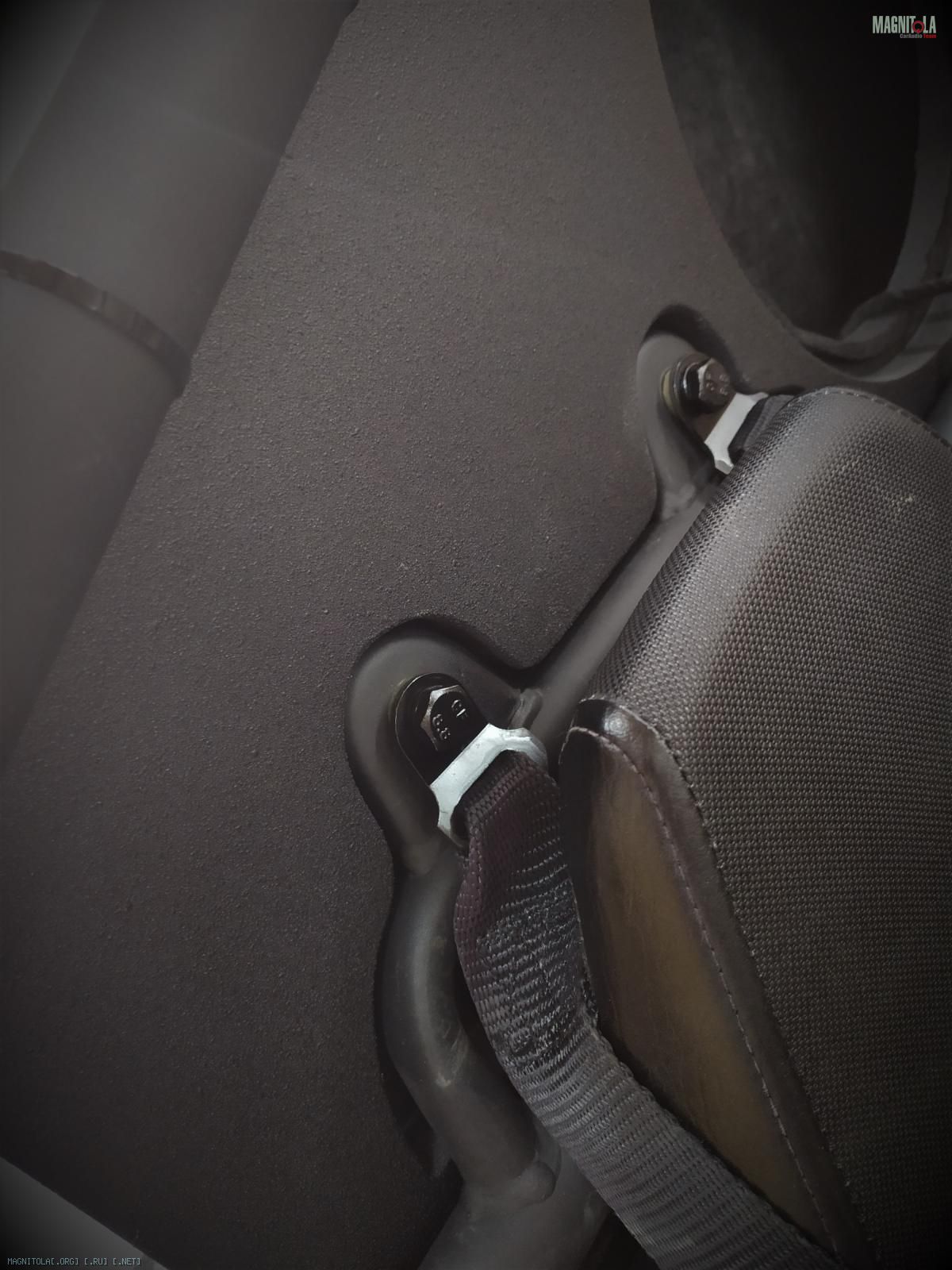

Подключаем/крепим сабвуфер на 4 шт М10, 4шт М6 в штатные места.

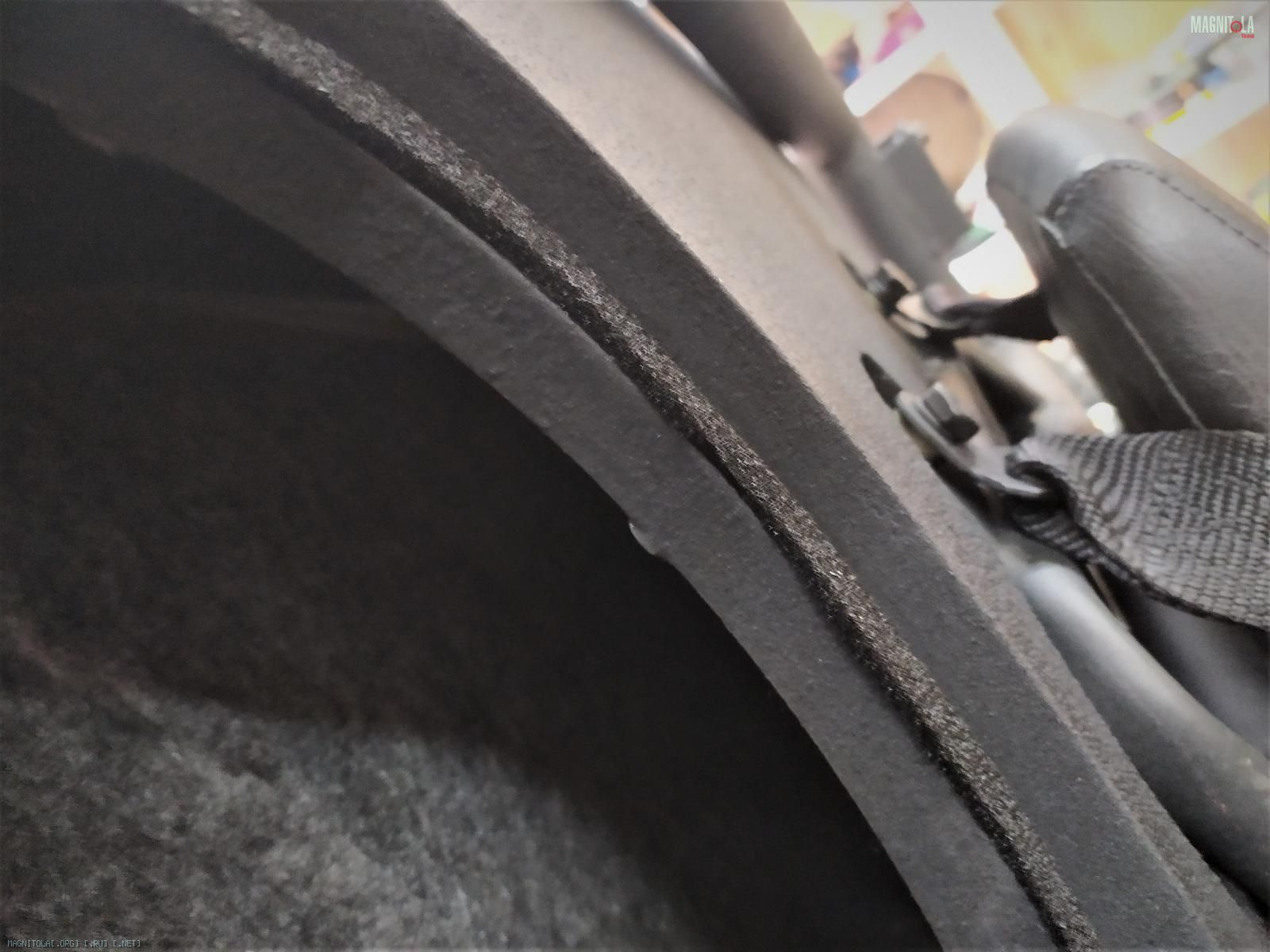

Акустическое демпфирование, уплотнительная лента по периметру посадки динамика, винты под шестигранник.
Вложение 1320969Вложение 1320971Вложение 1320973Вложение 1320975Вложение 1320977Вложение 1320979Вложение 1320981

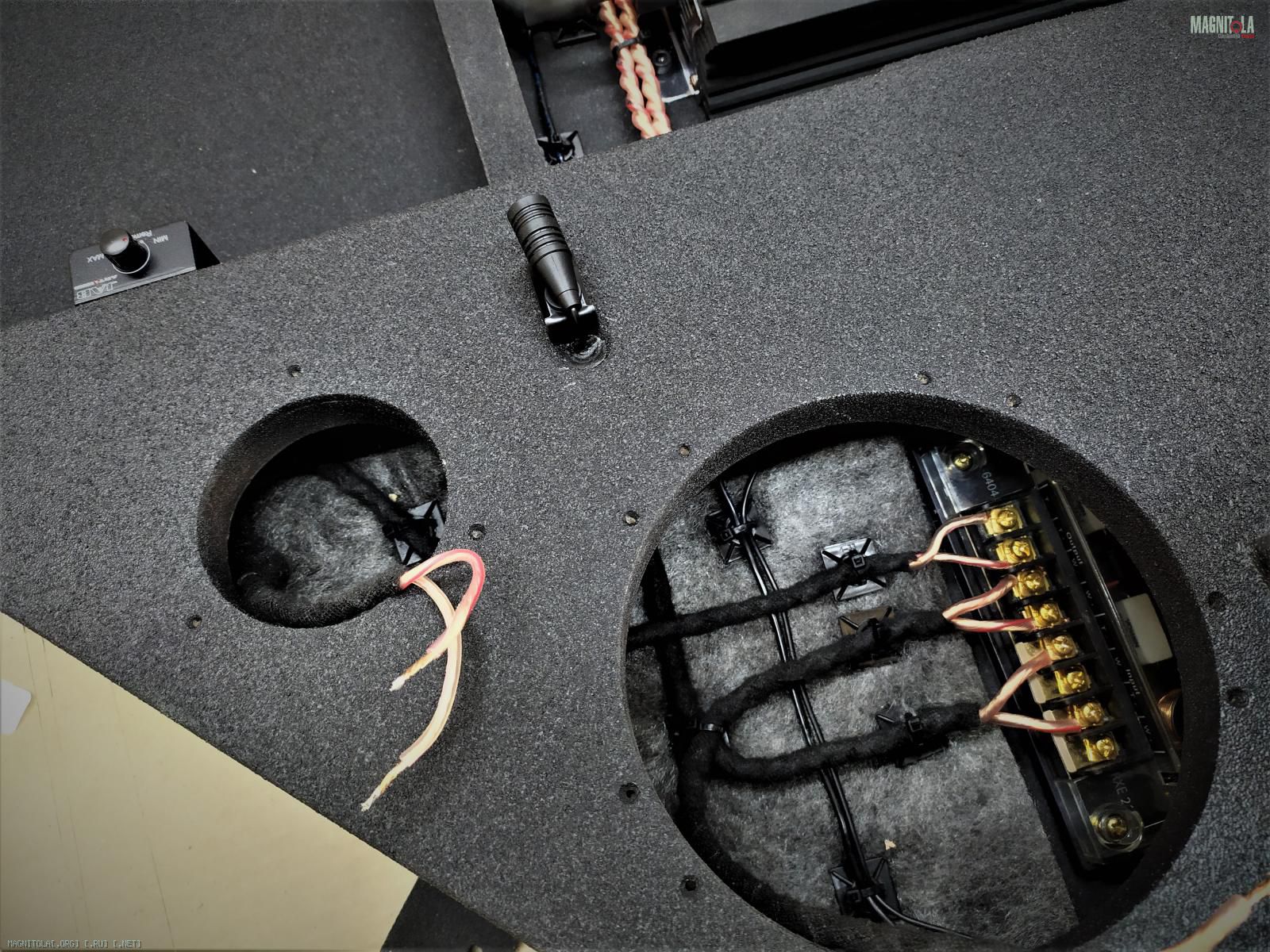

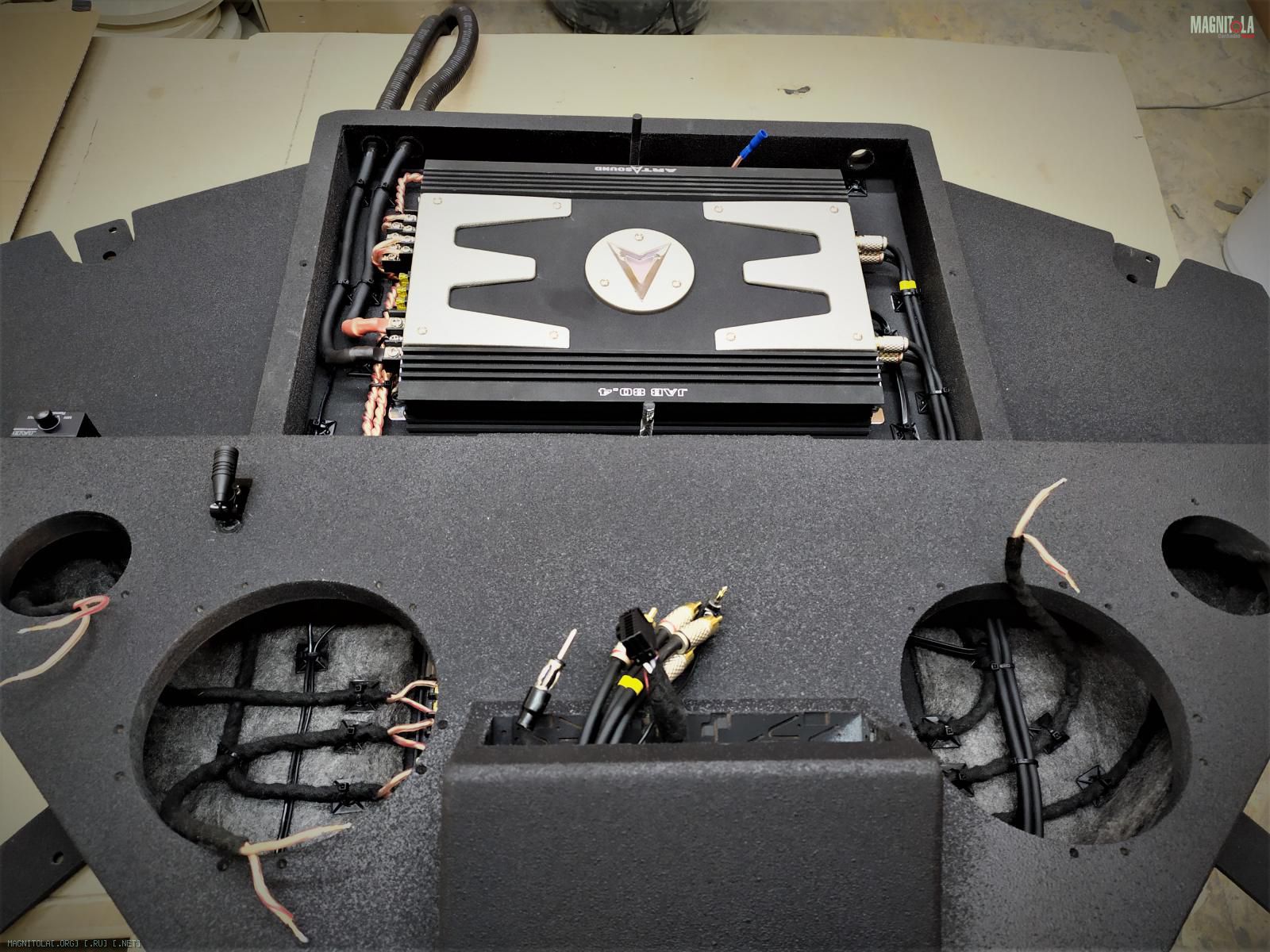

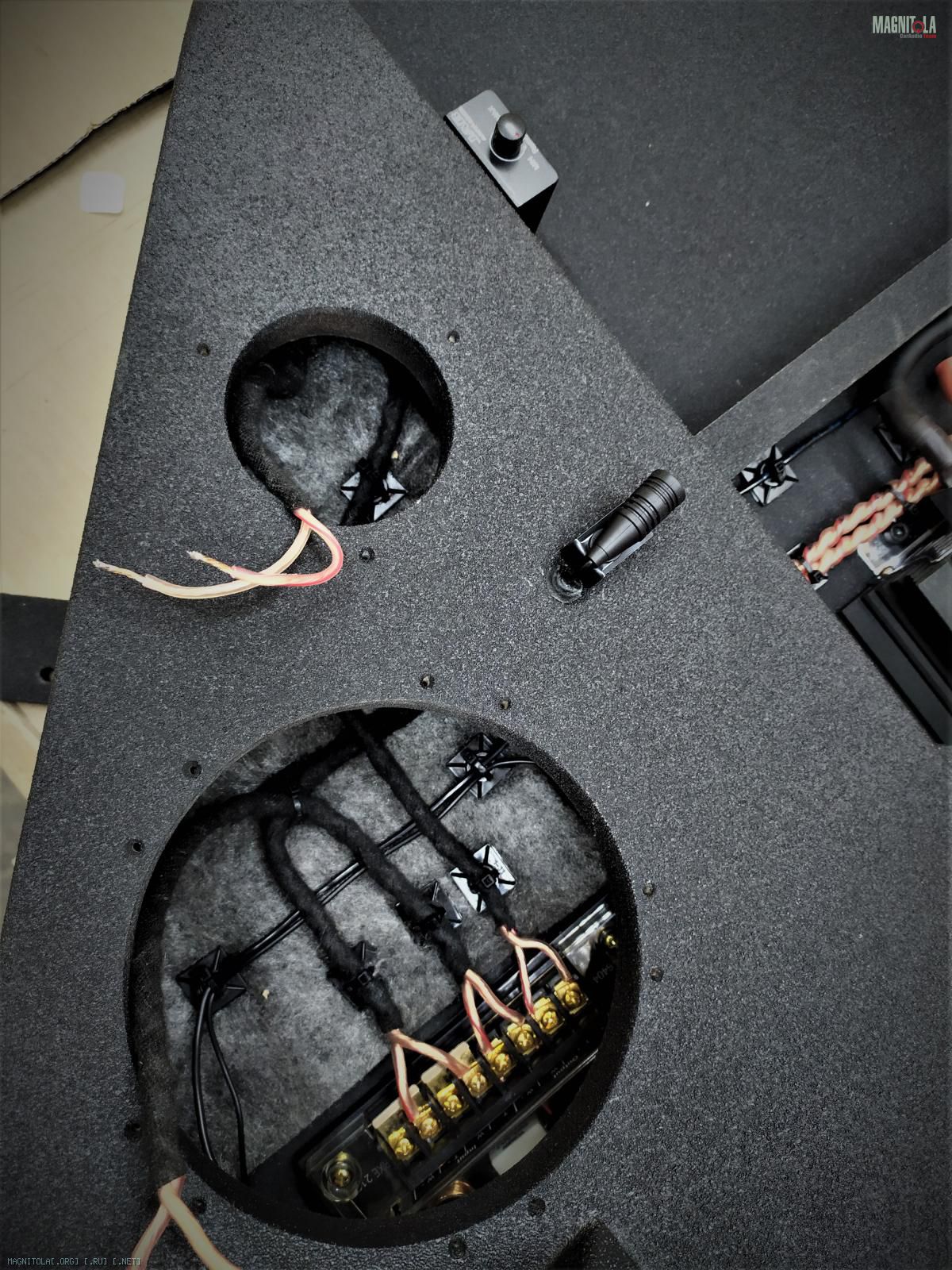

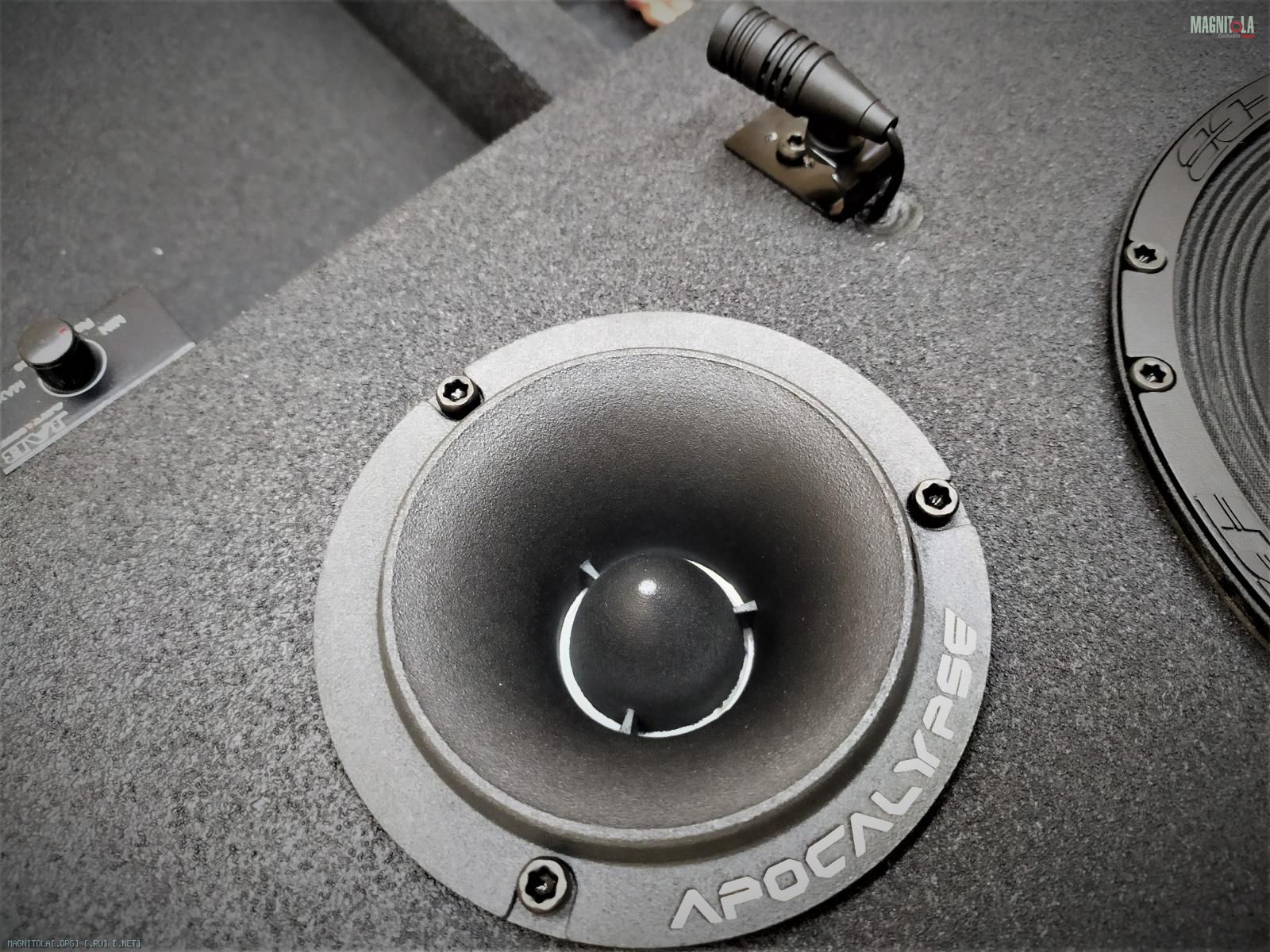

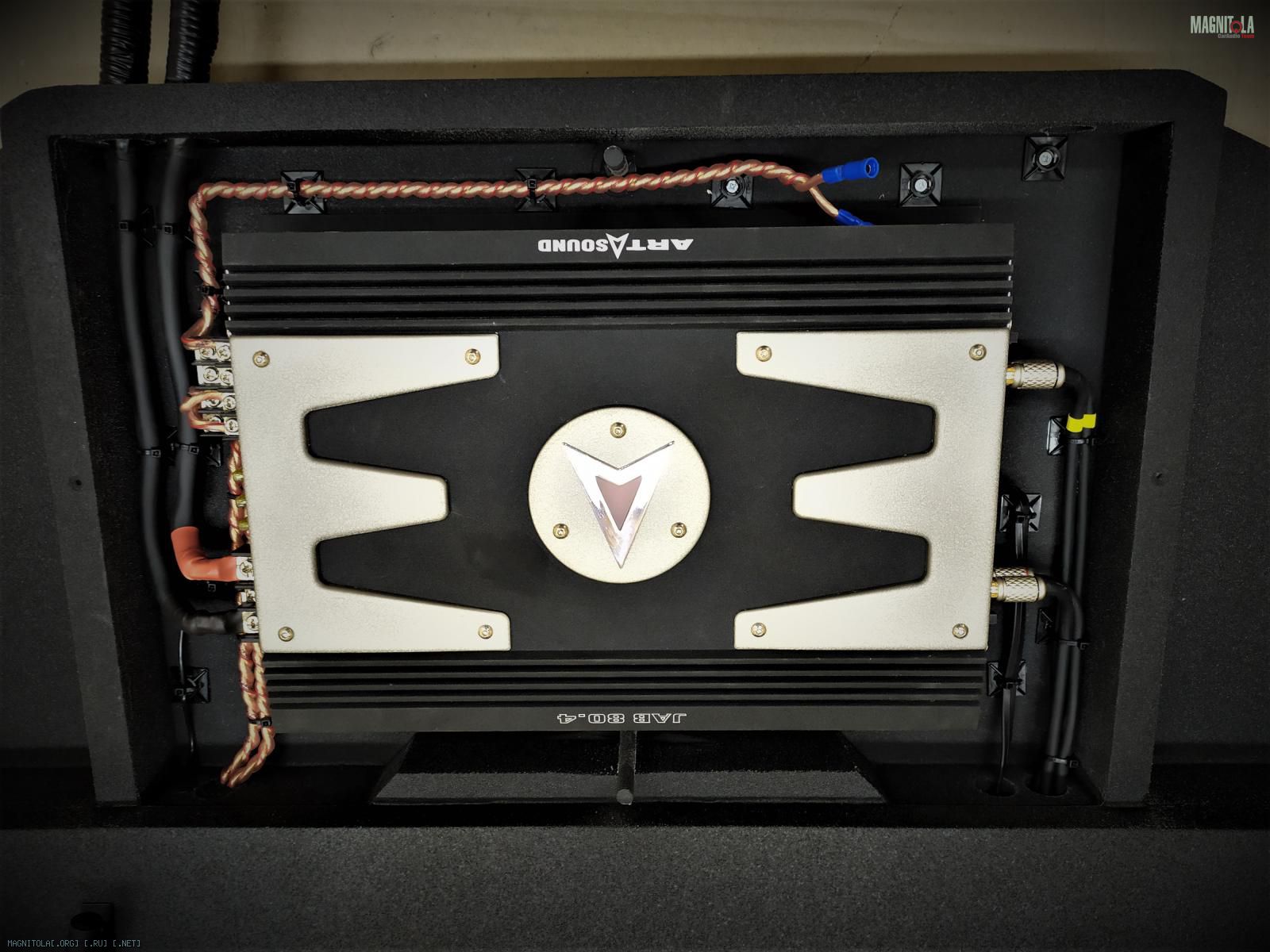

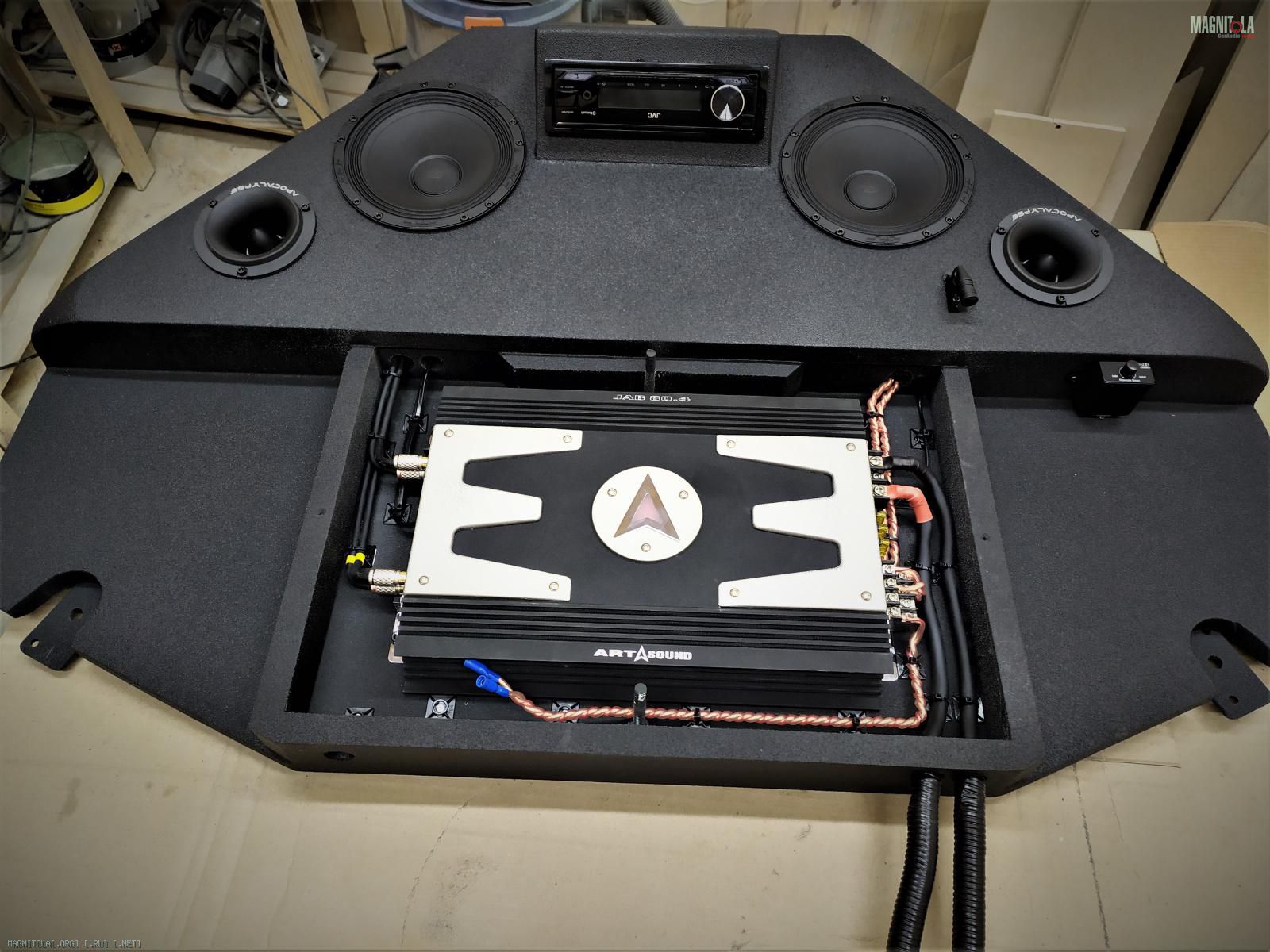

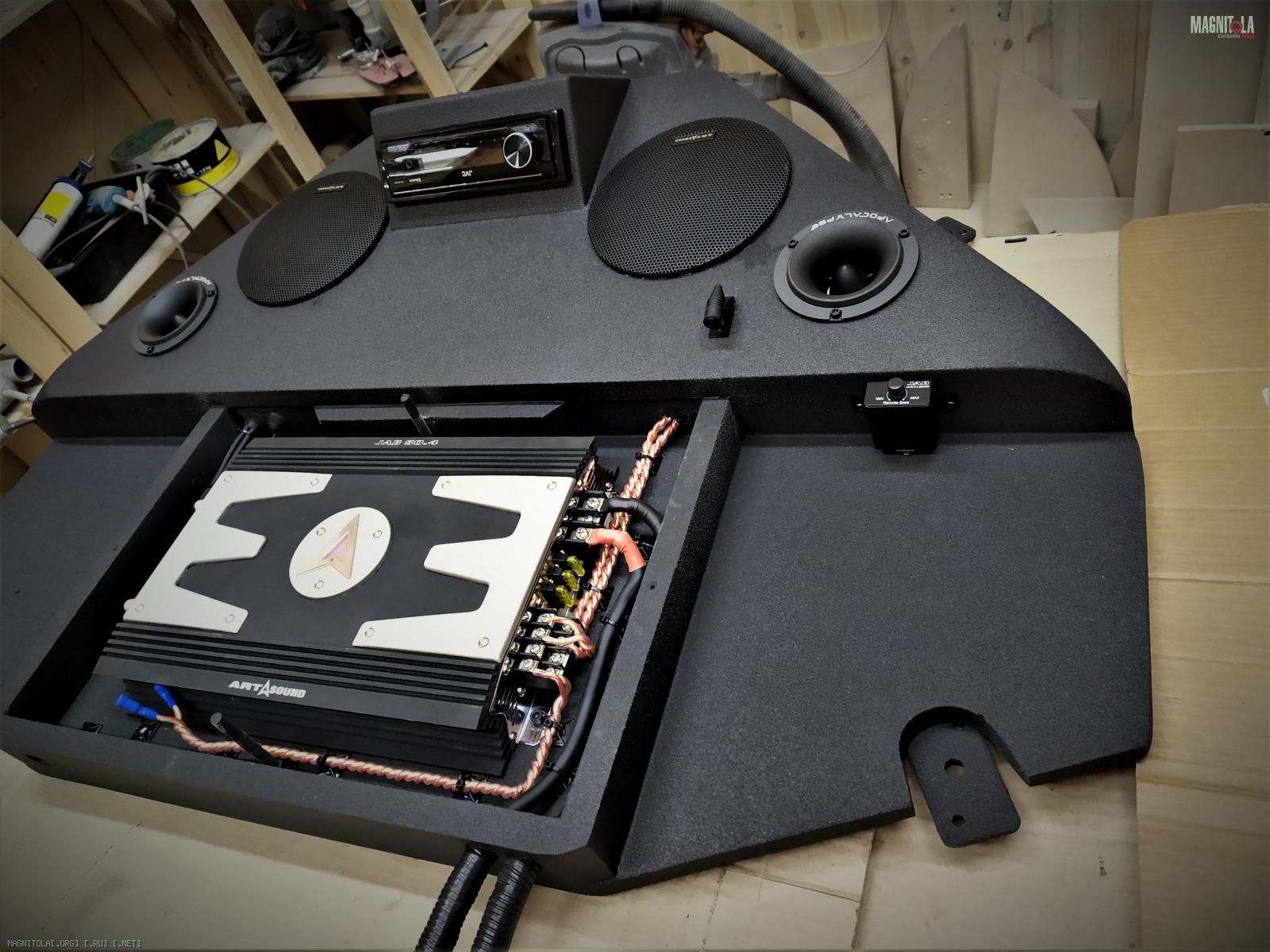

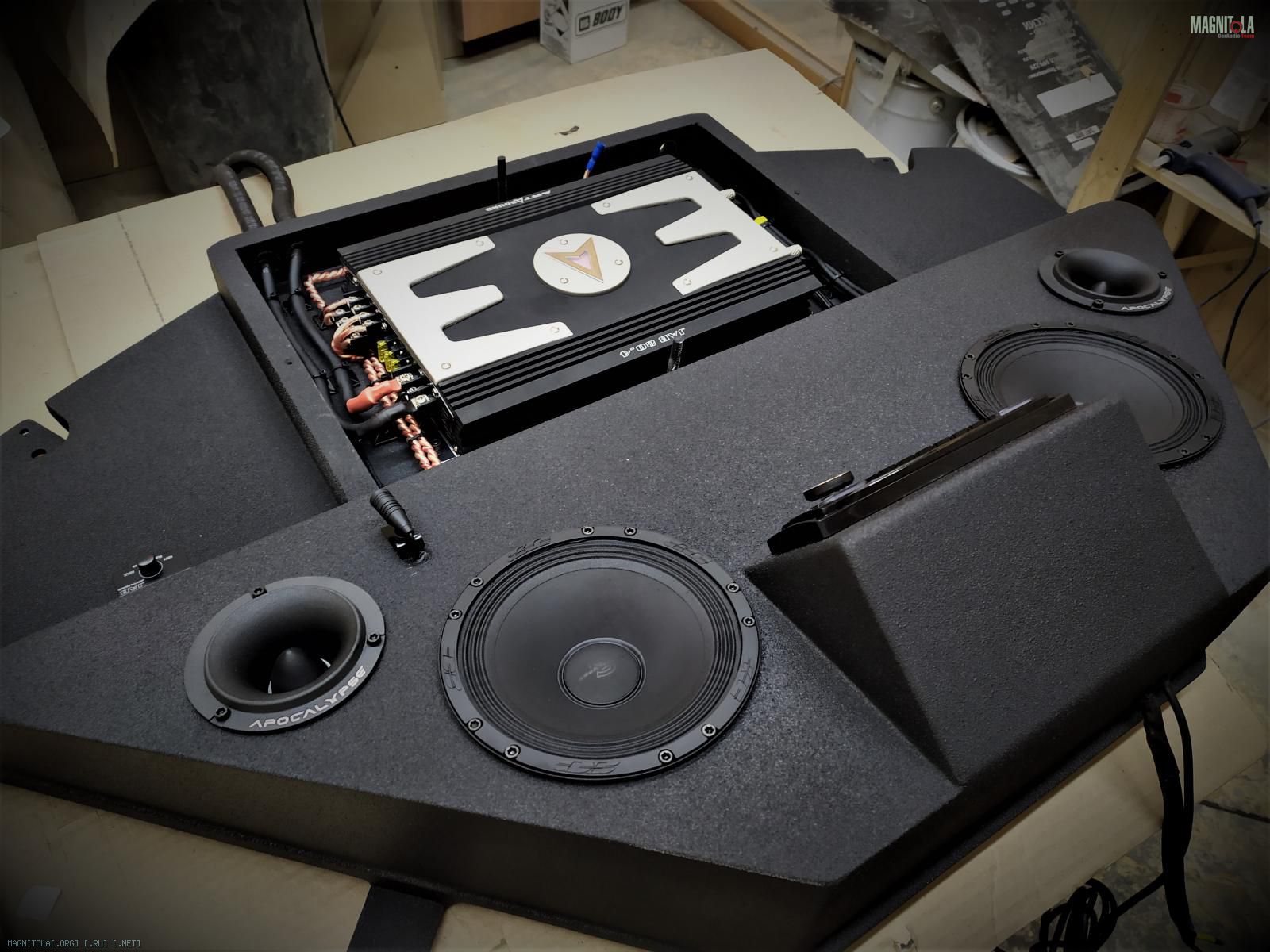

Коммутация, паяем межблоки, изготавливаем новые кроссоверы под акустику, с новыми частотами раздела и анетюации твиттера. Акустическое демпфирование, влагозащитная пропитка диффузоров.
Вложение 1320983Вложение 1320985Вложение 1320987Вложение 1320989Вложение 1320991Вложение 1320993Вложение 1320995Вложение 1320997Вложение 1320999Вложение 1321001
Устанавливаем, подключаем, протягиваем, закрепляем проводку.

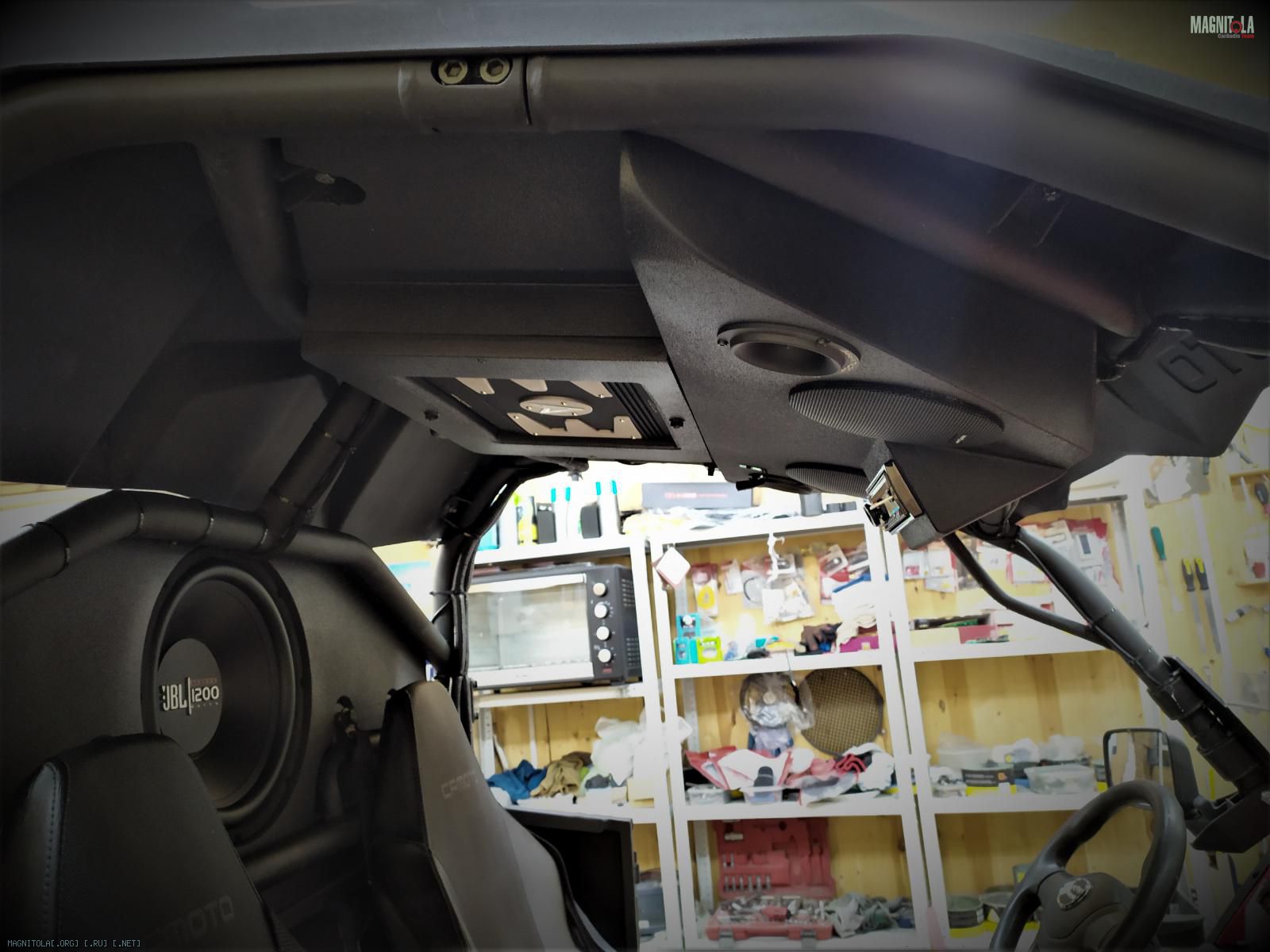

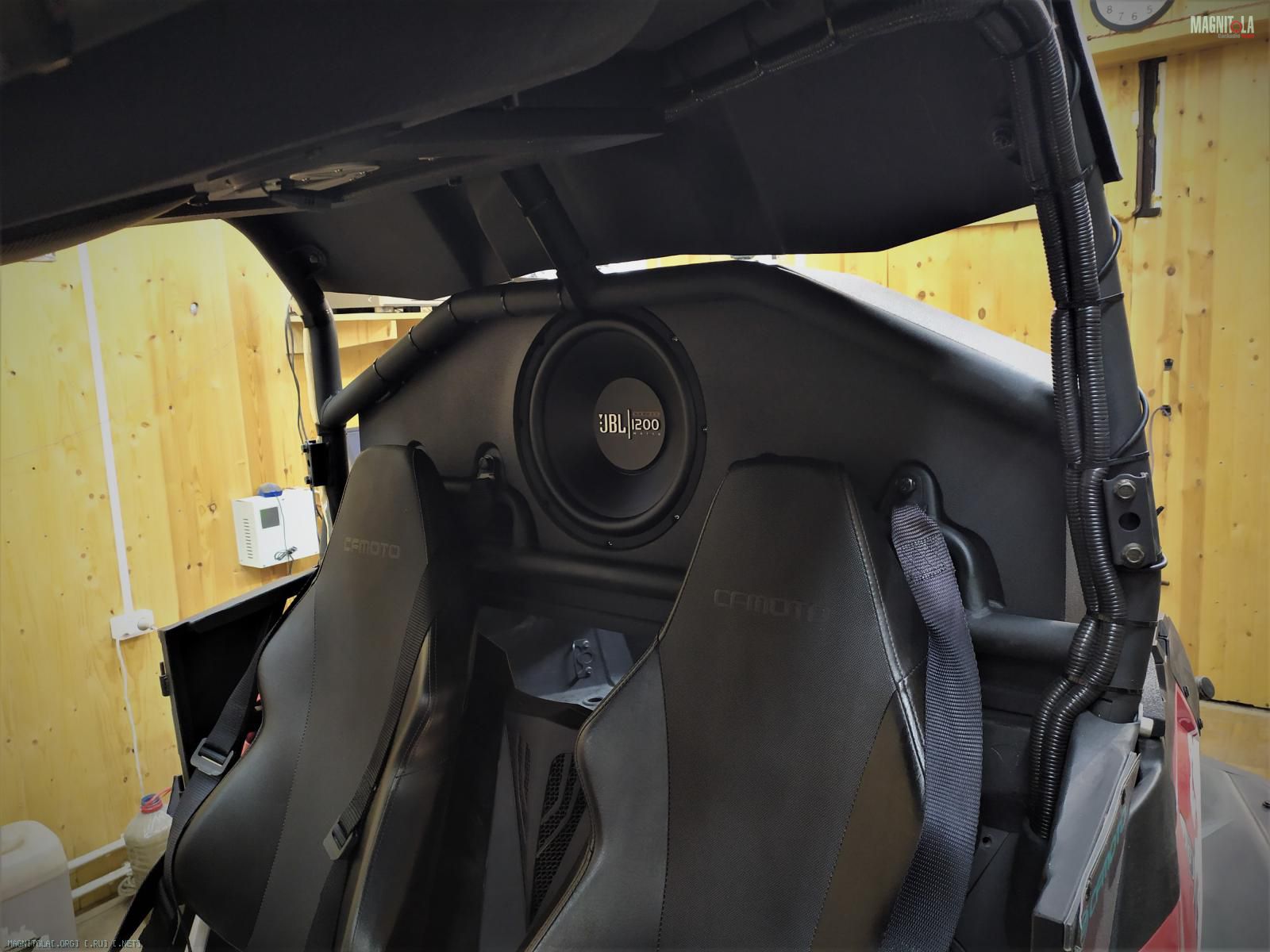

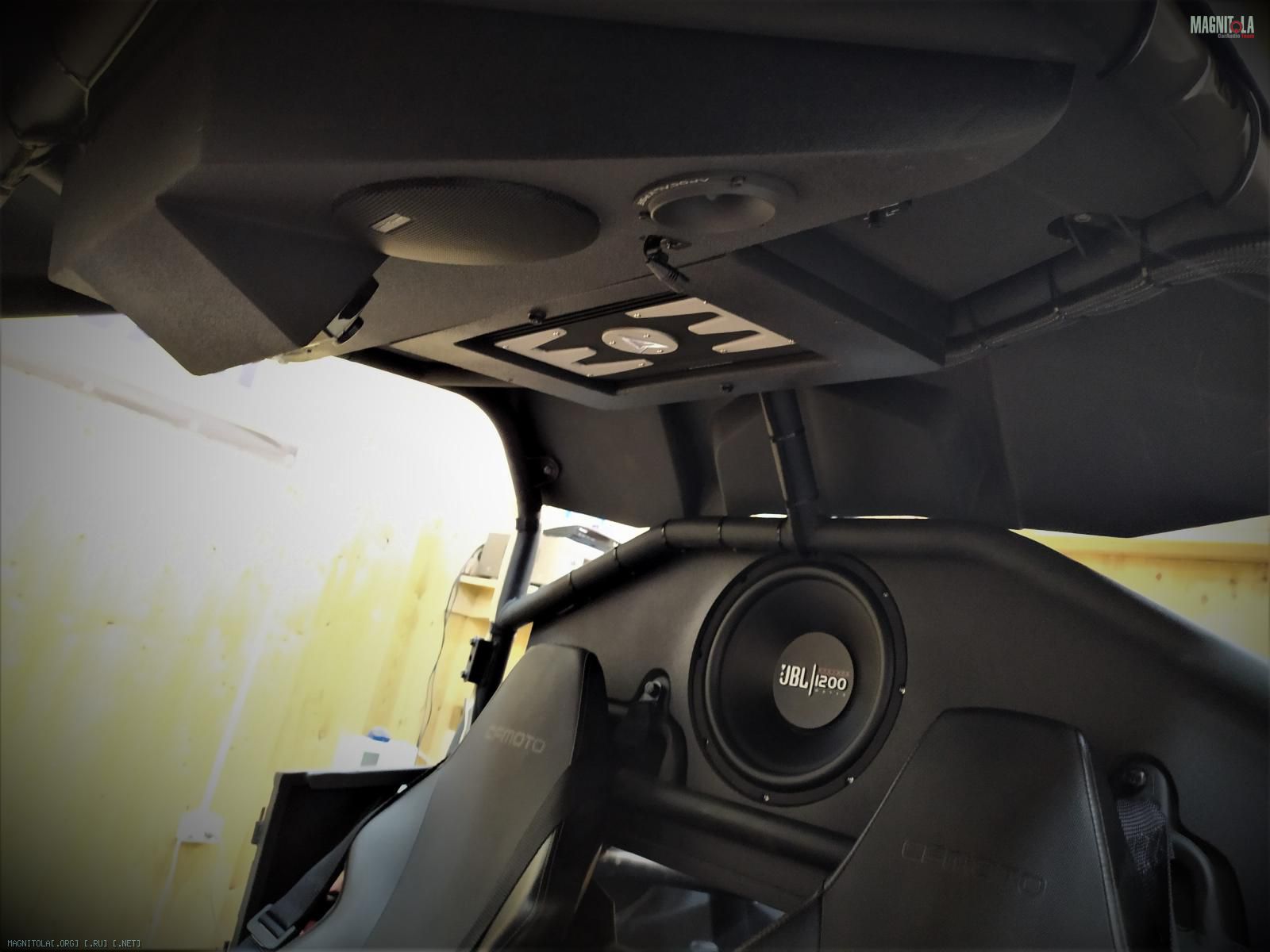

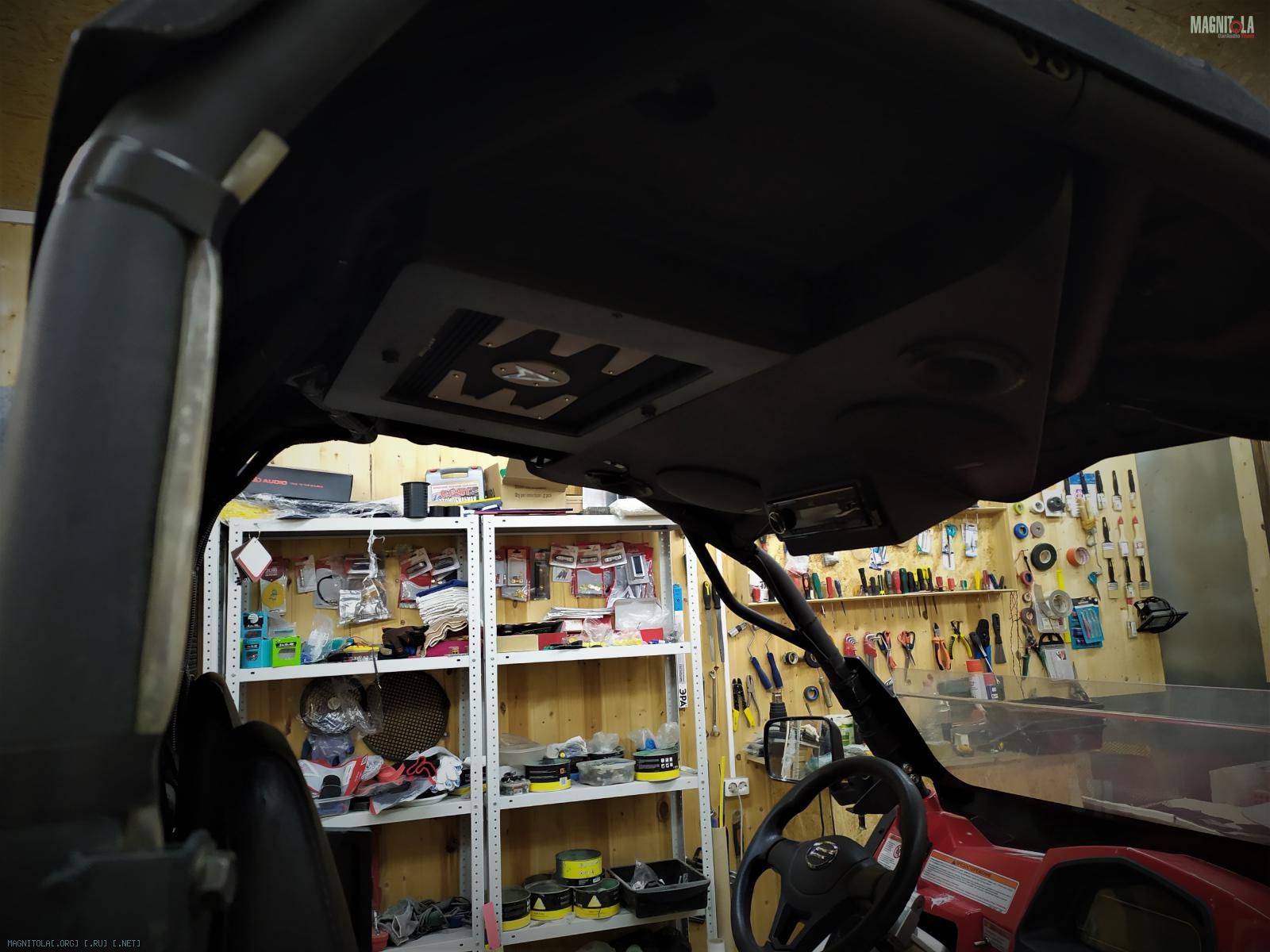

Итог.
Вложение 1321003Вложение 1321005Вложение 1321007Вложение 1321009Вложение 1321011Вложение 1321013Вложение 1321015Вложение 1321017Вложение 1321019

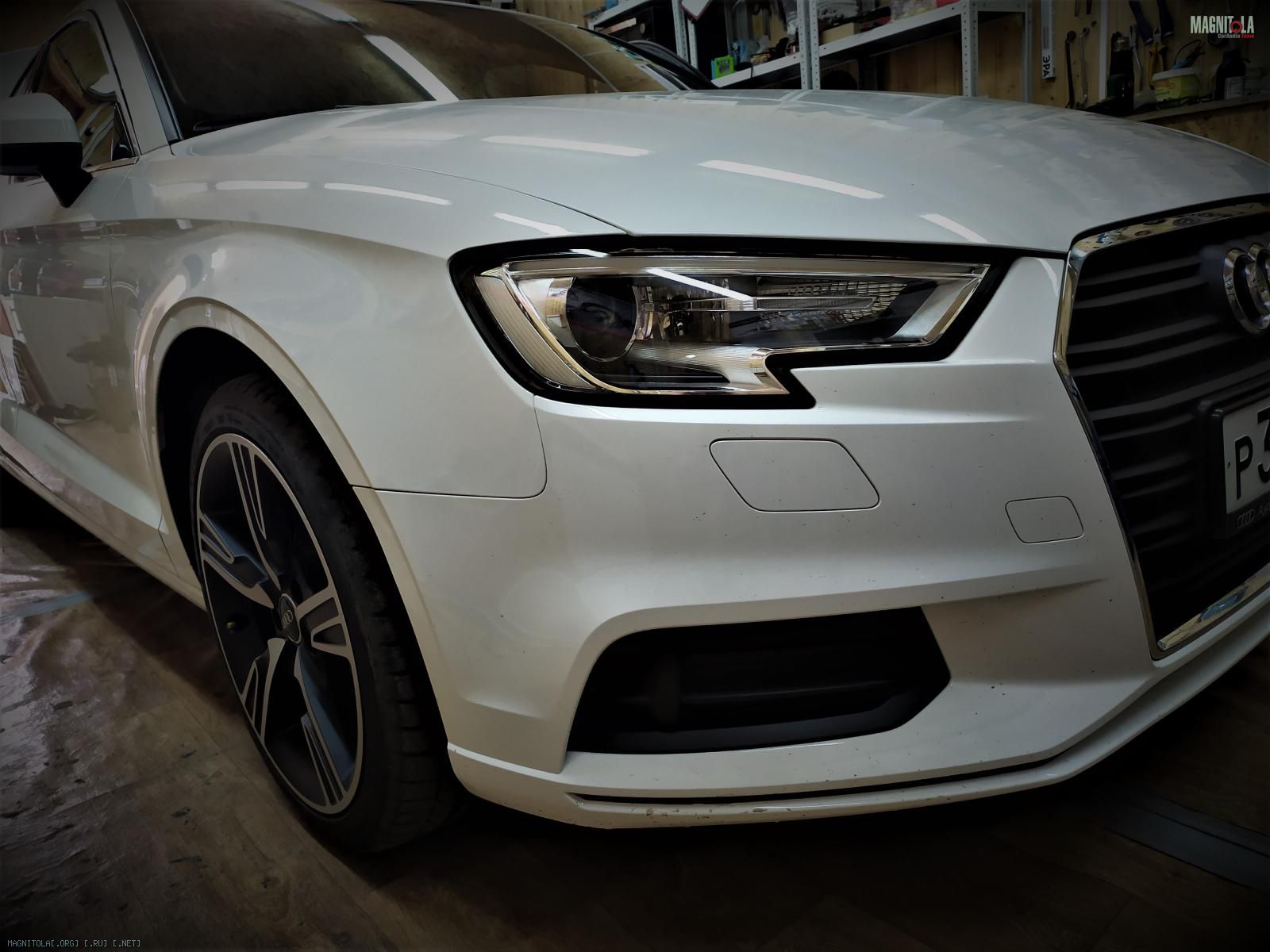

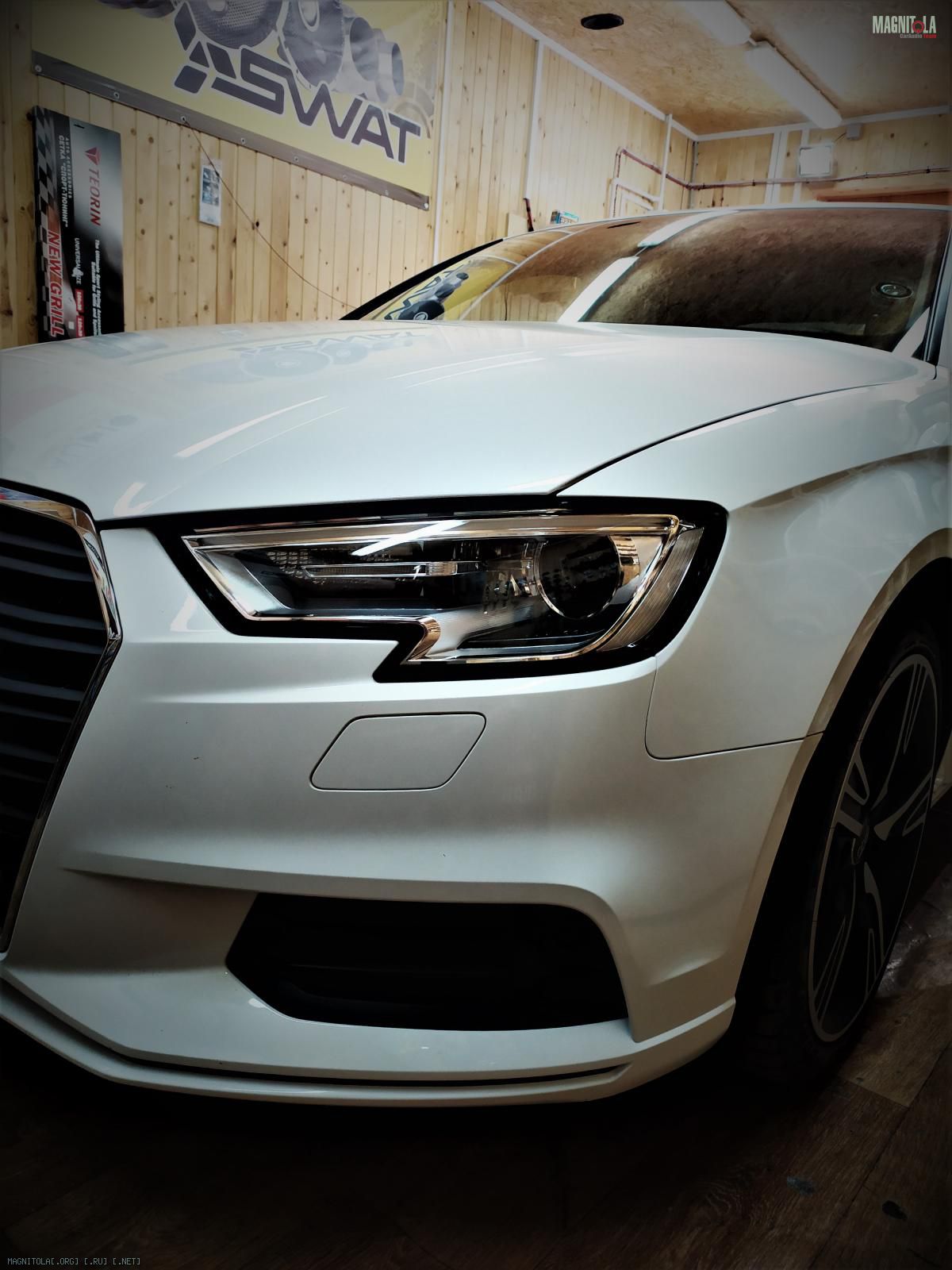

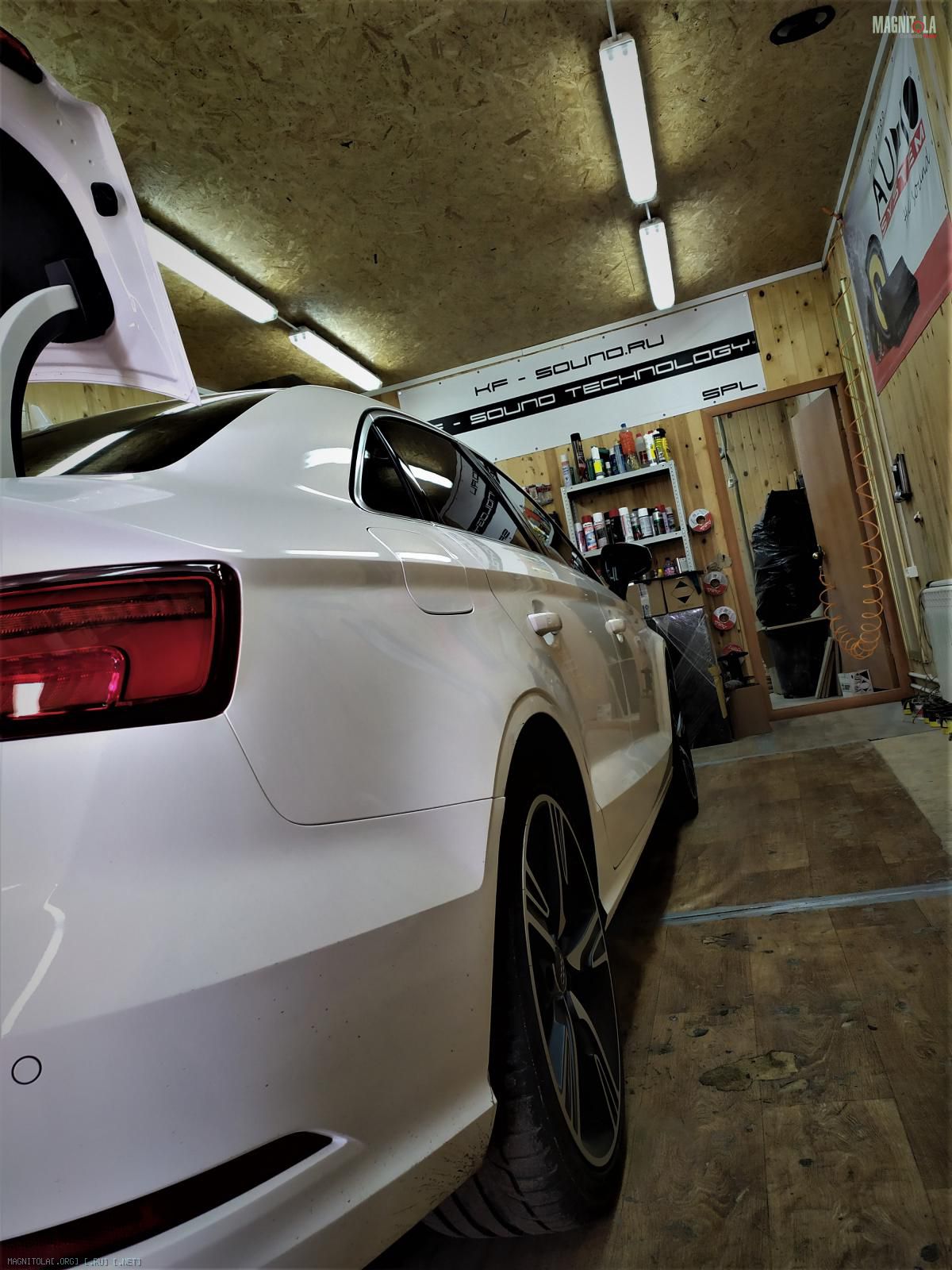

В KF-Sound Technology приехала Audi A3
Вложение 1321075Вложение 1321077Вложение 1321079

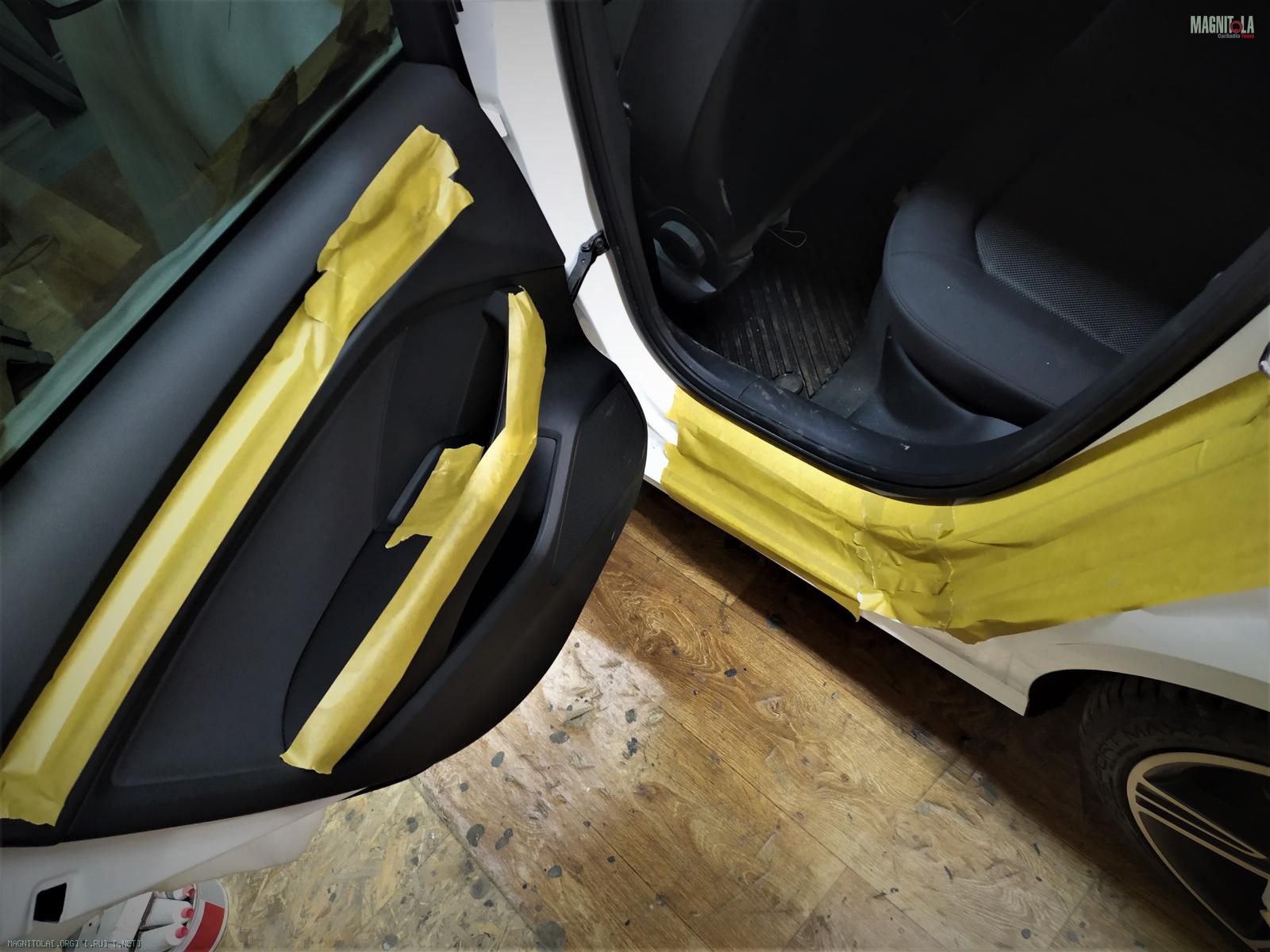

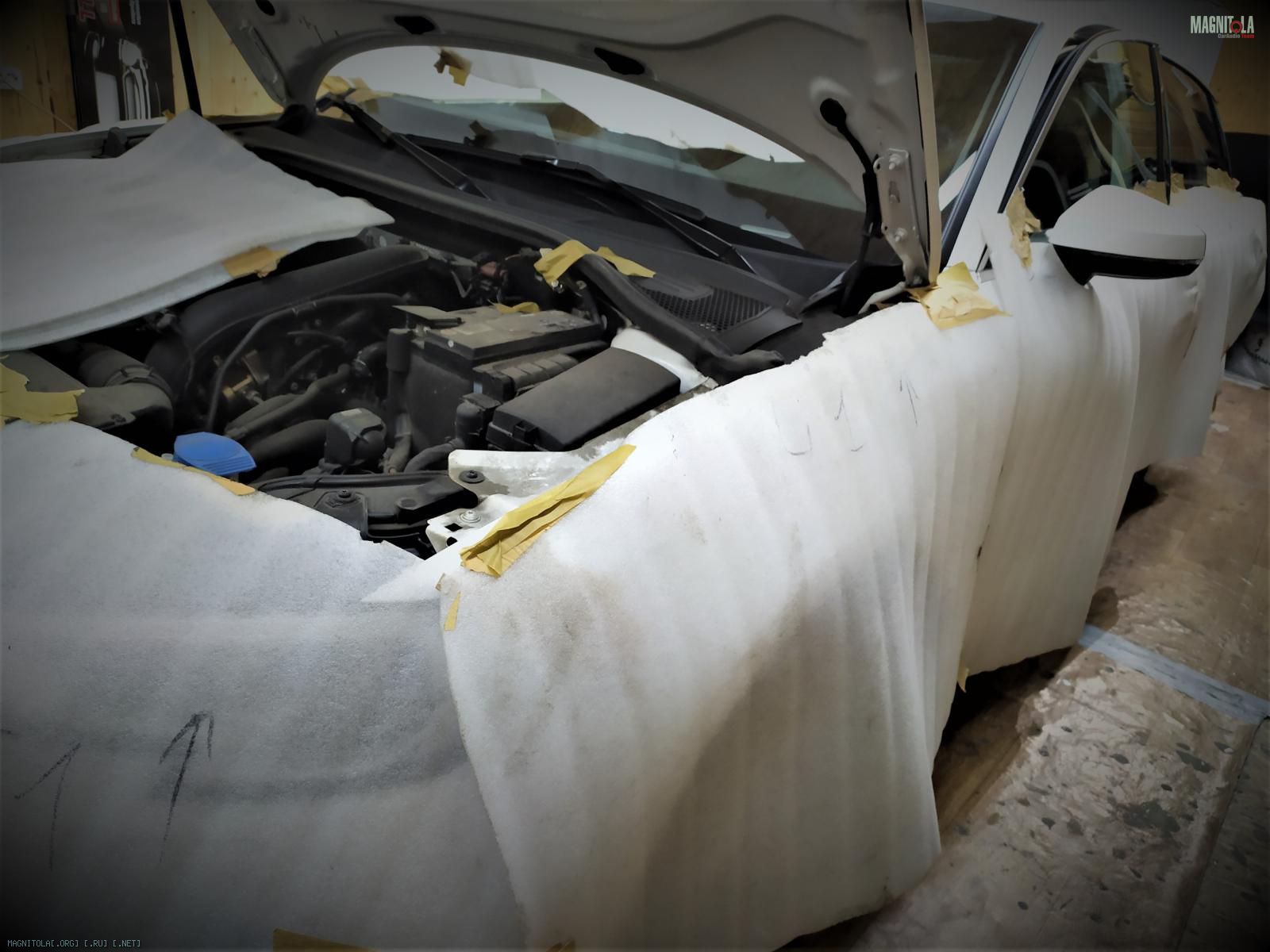

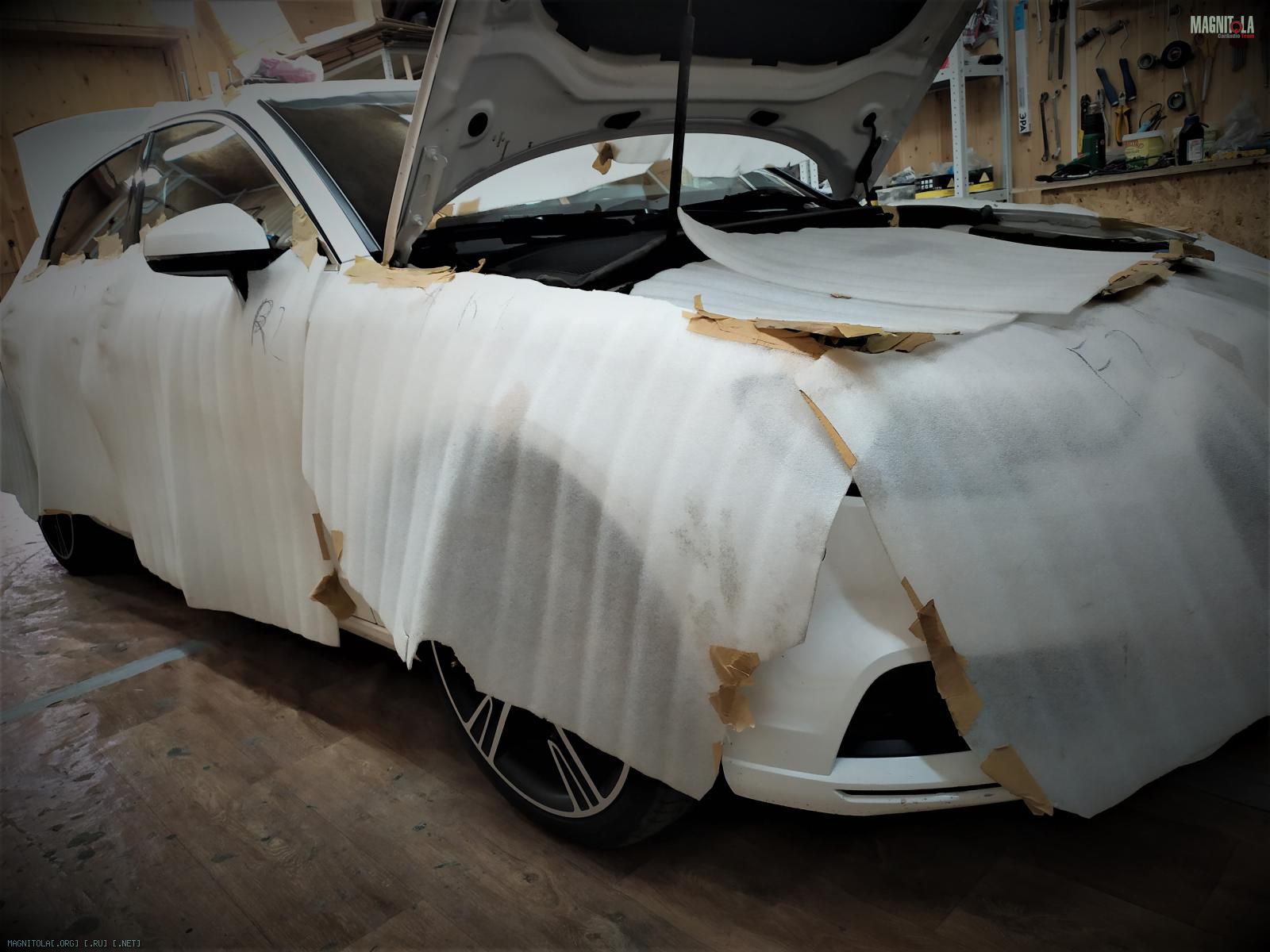

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1321081Вложение 1321083Вложение 1321085Вложение 1321087Вложение 1321089Вложение 1321091

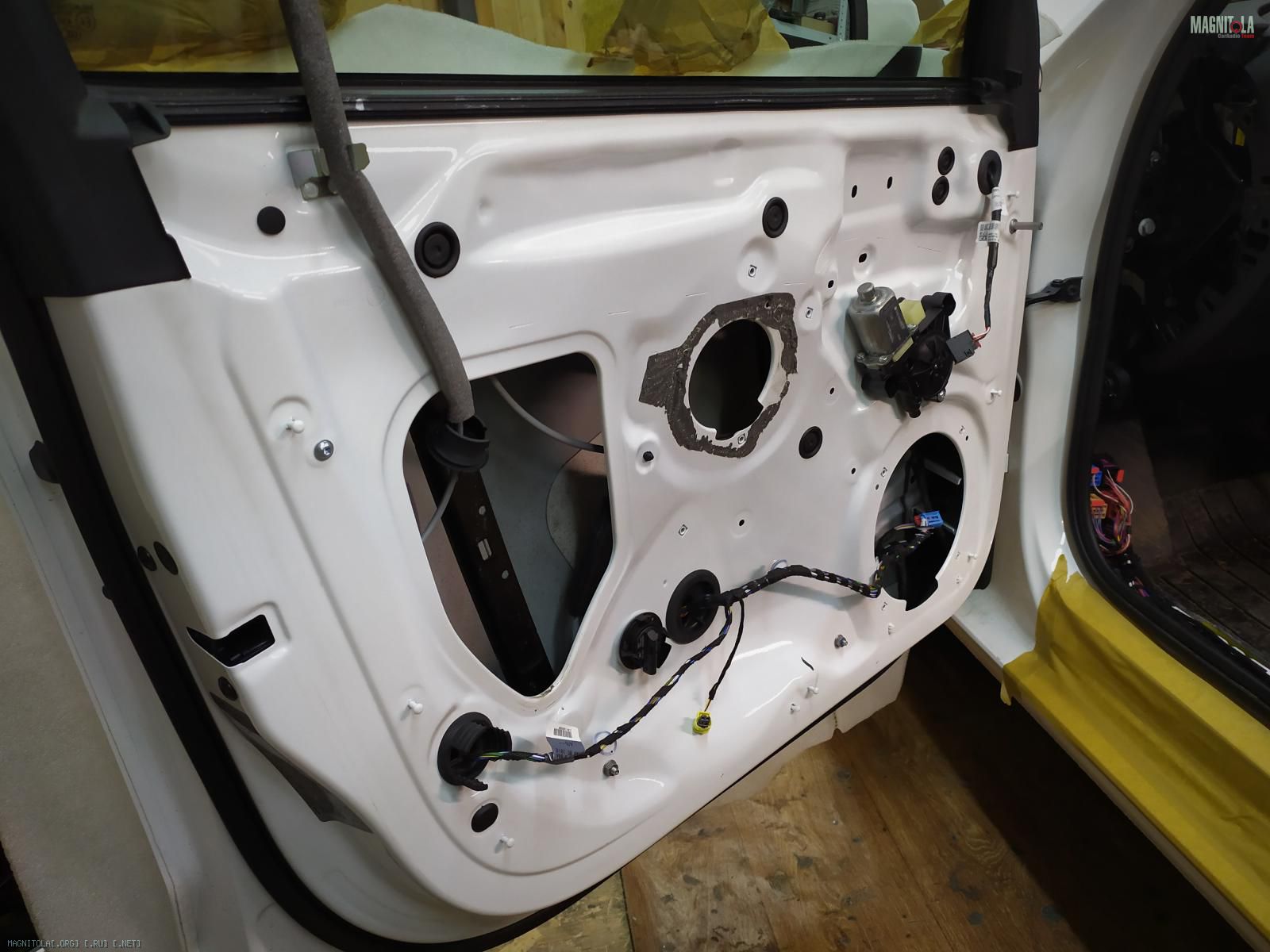

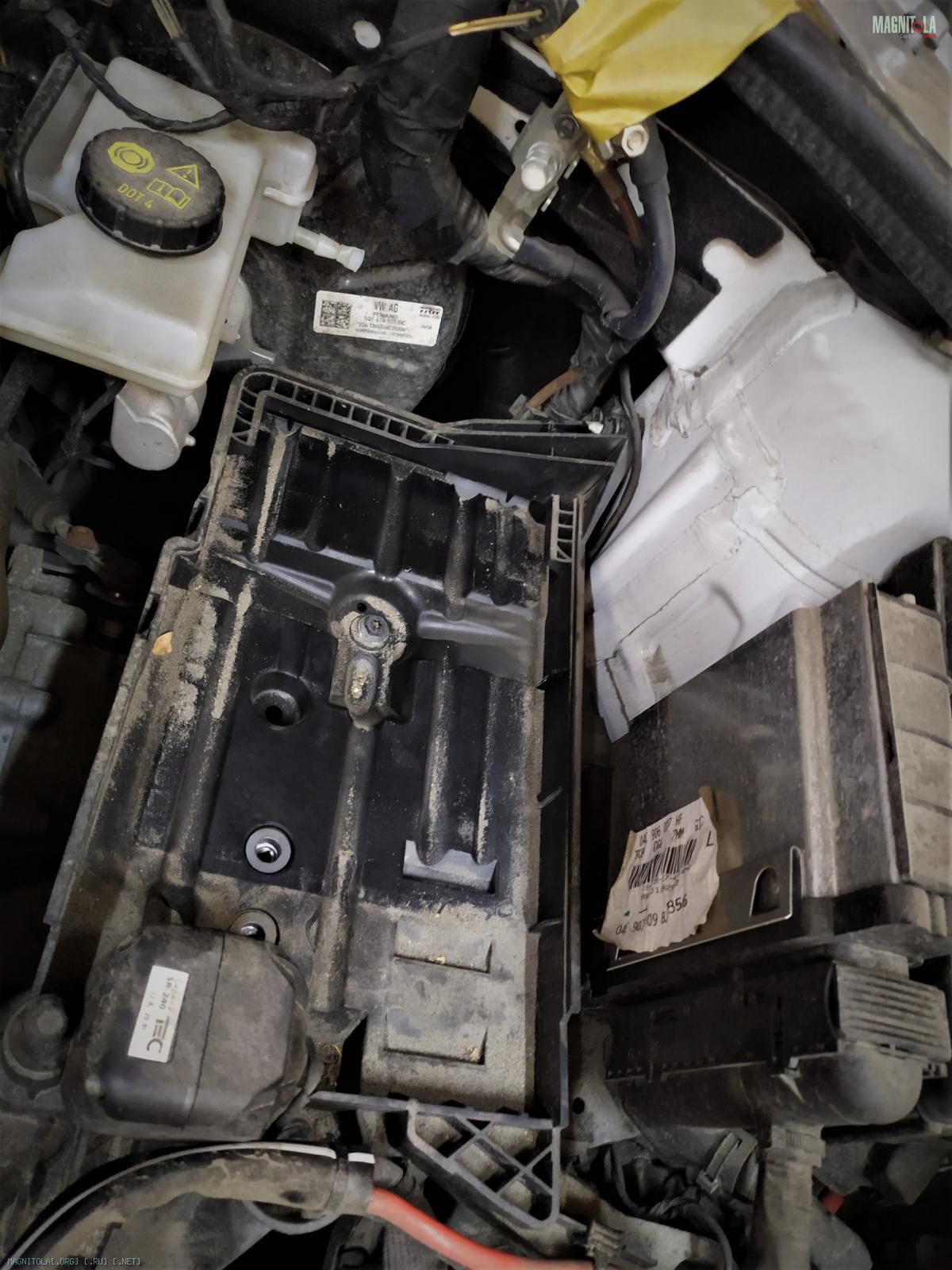

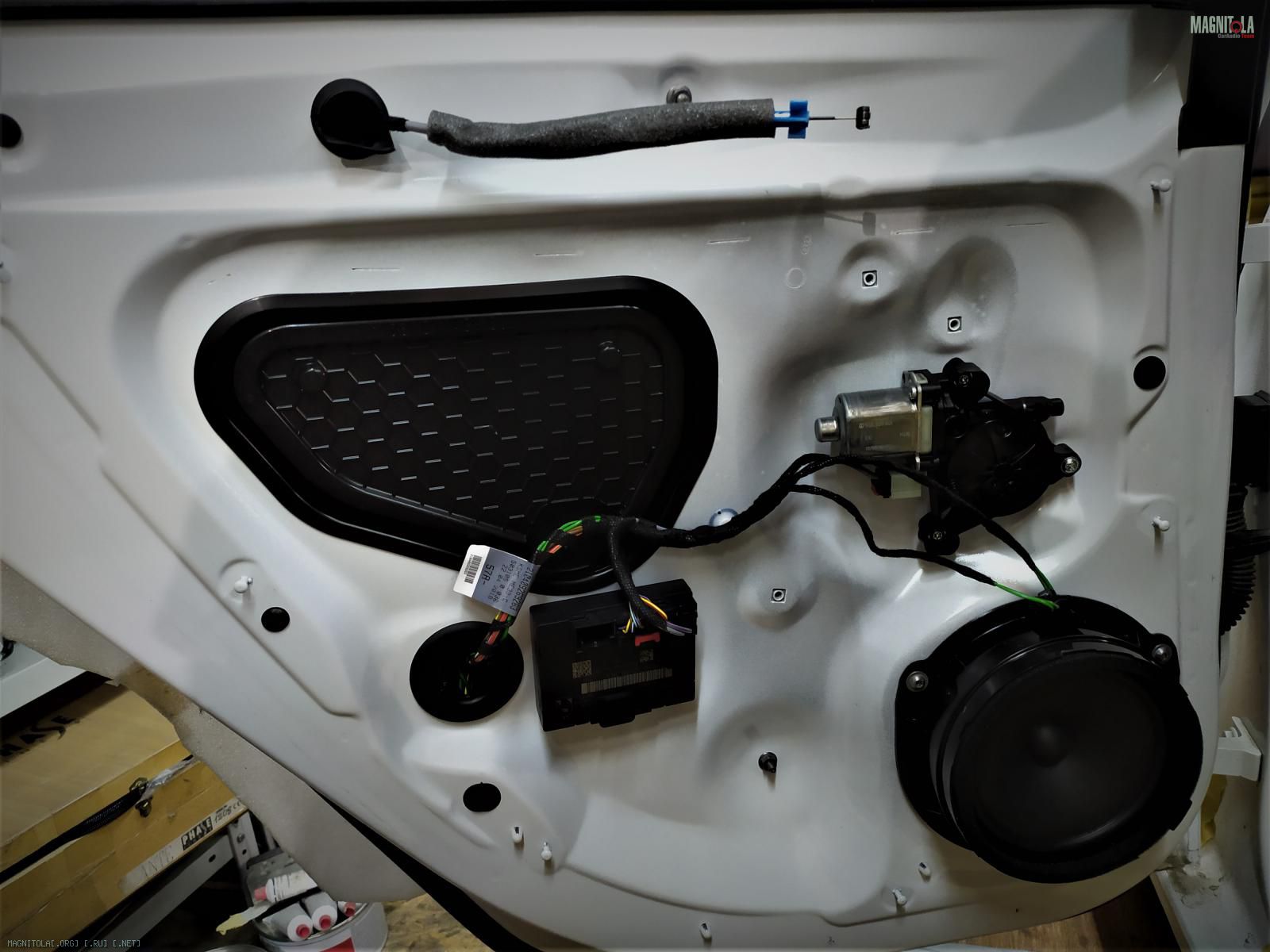

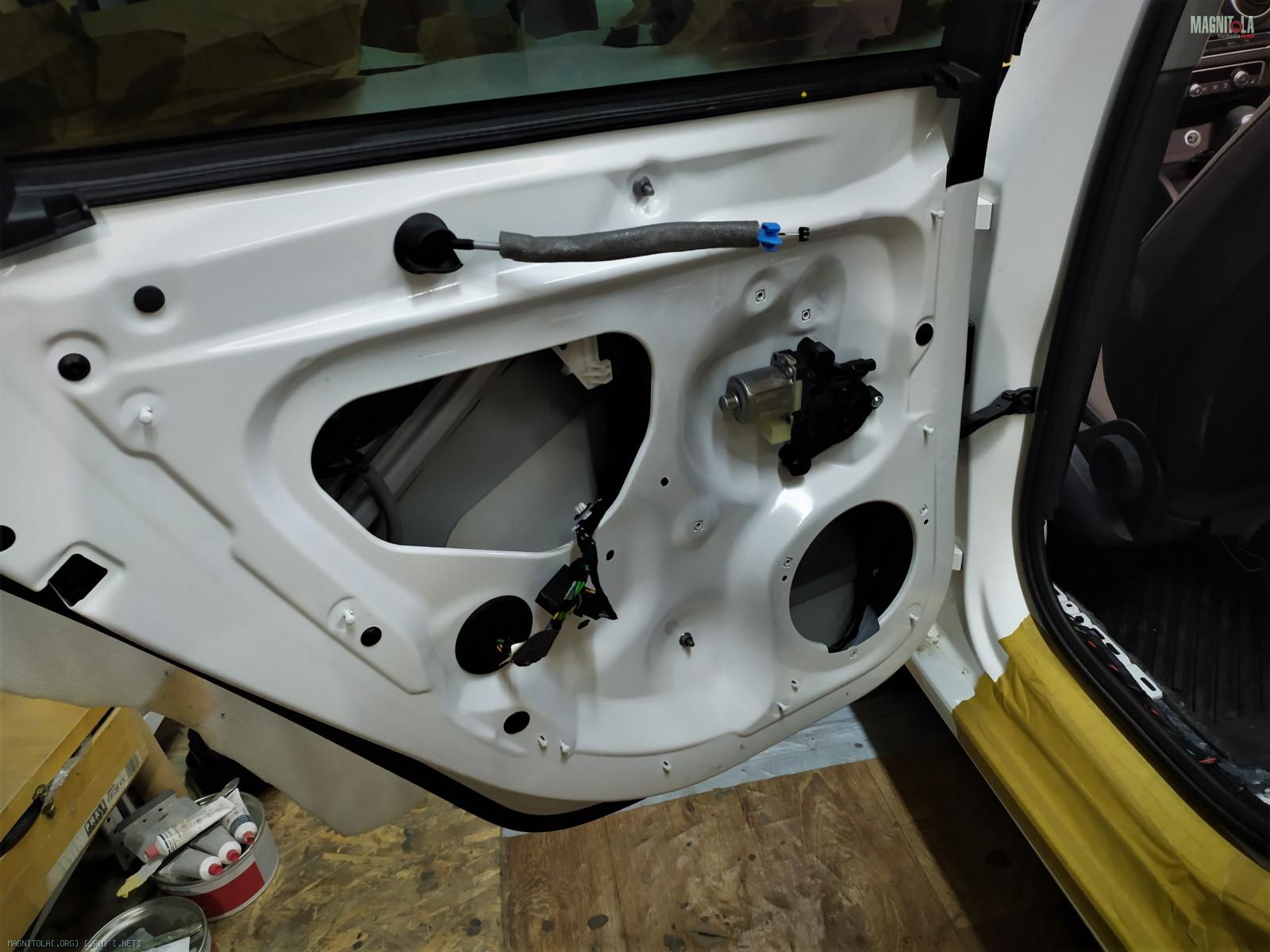

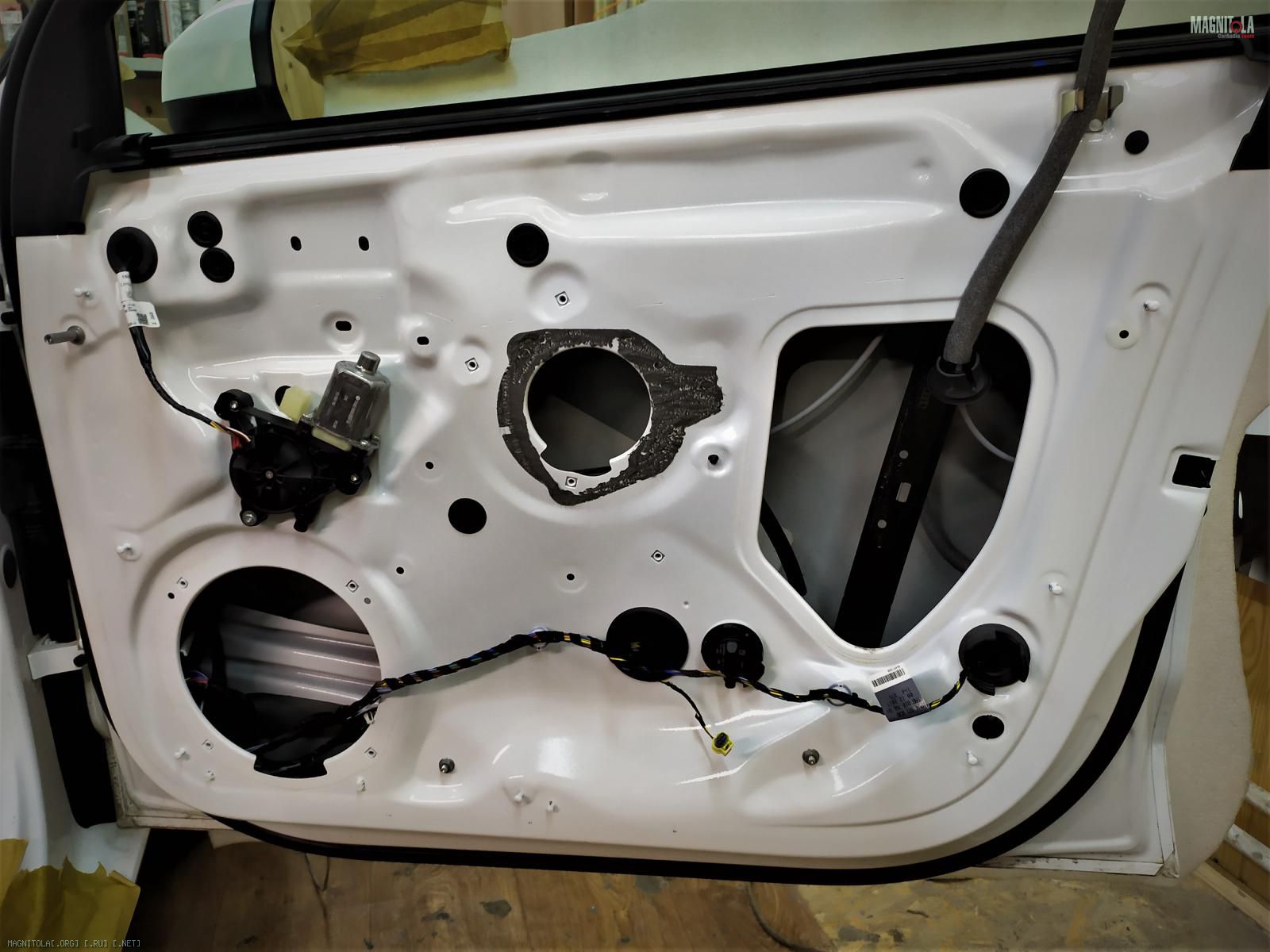

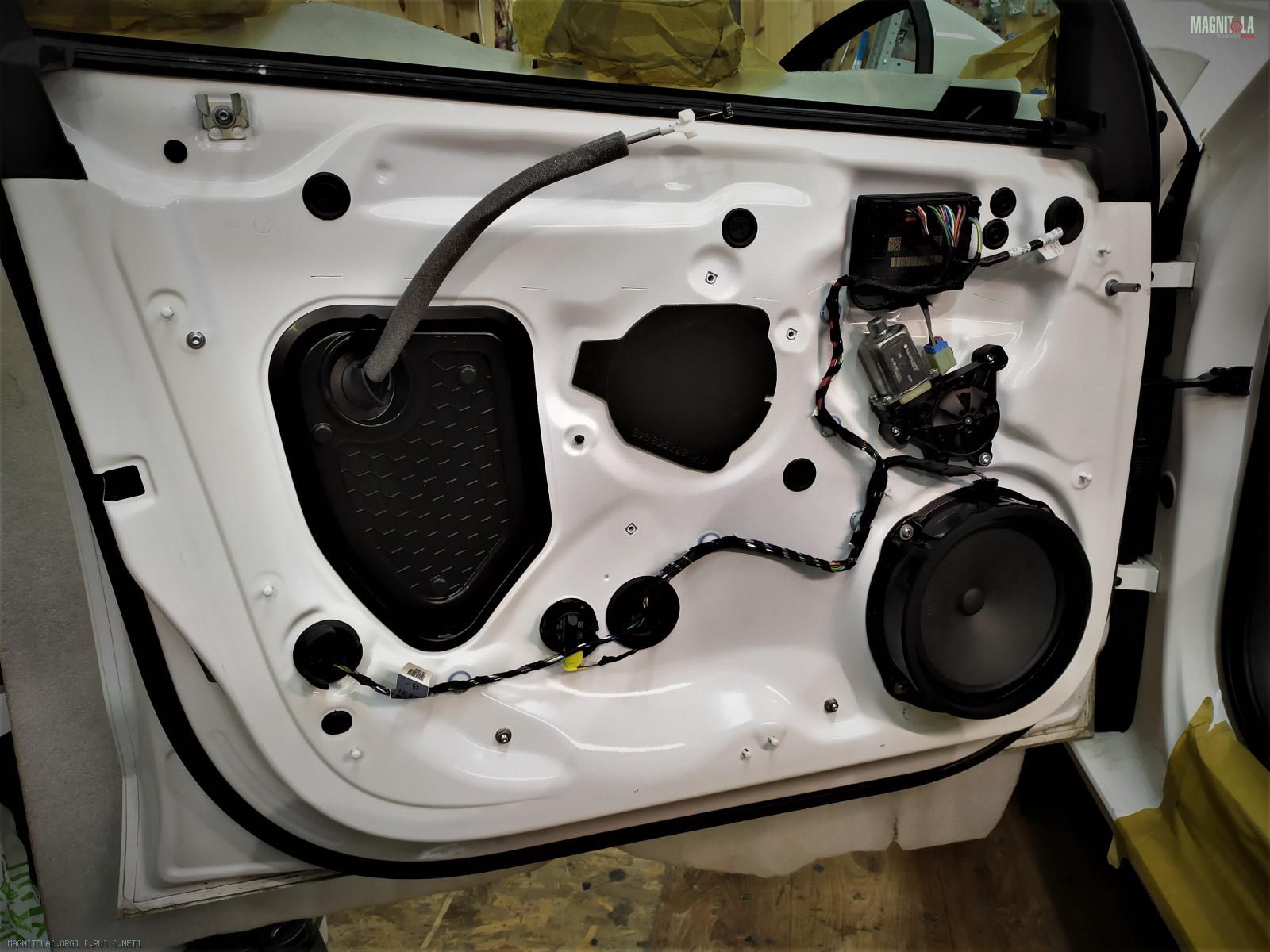

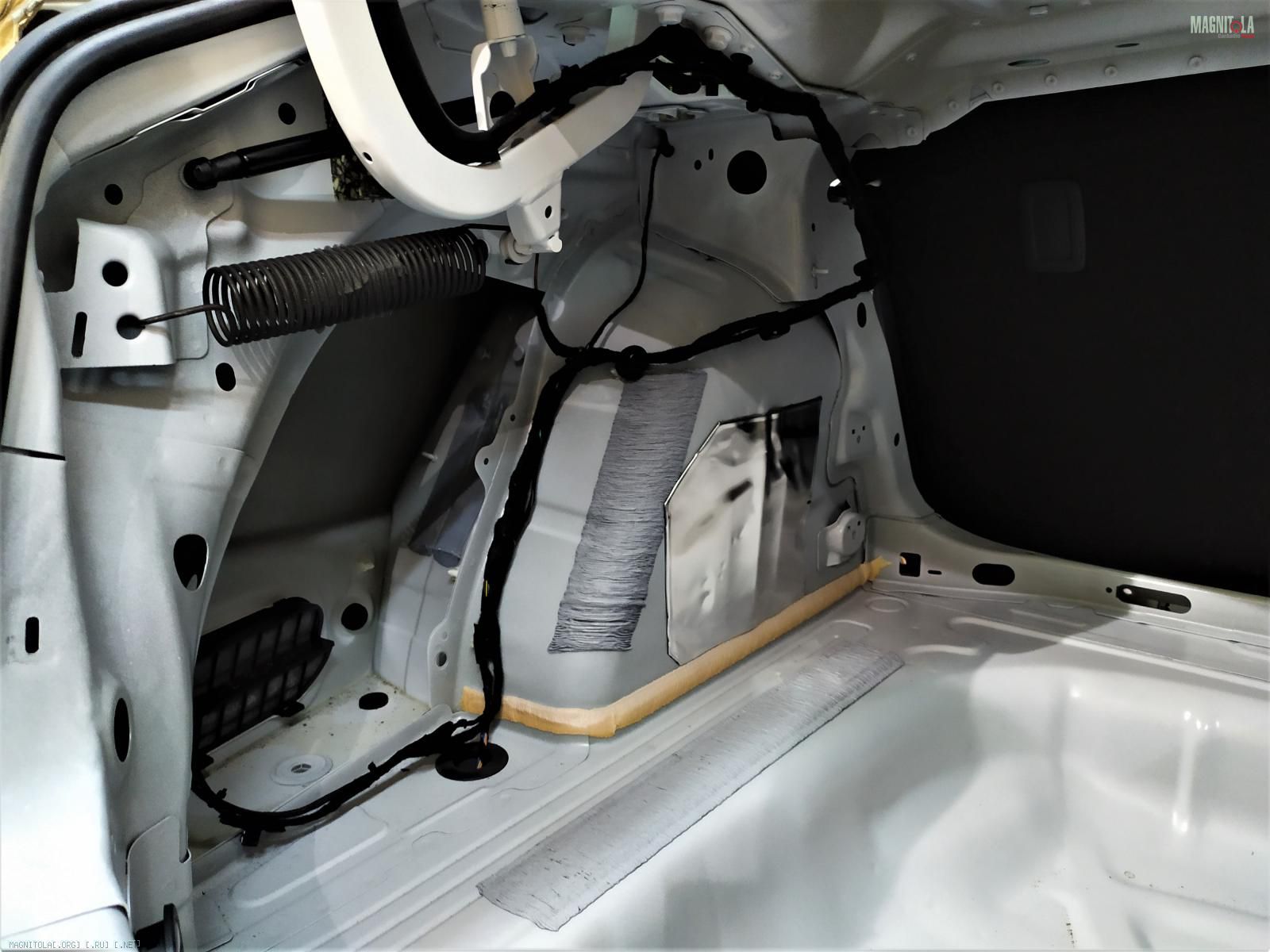

Разбираем...

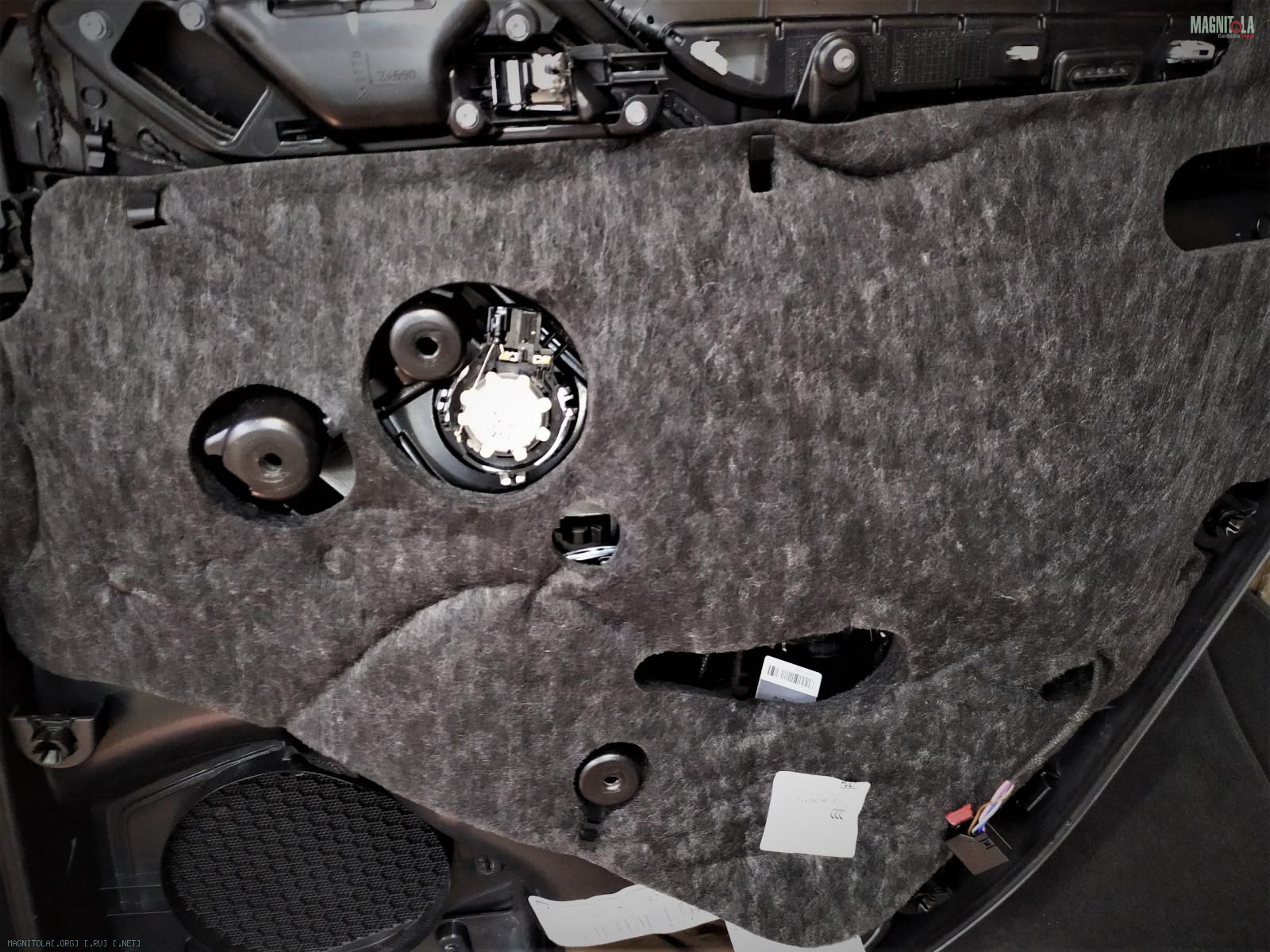

Как не странно, акустика намного лучше, чем у А4/А5, впрочем, как и шумоизоляция.
Вложение 1321093Вложение 1321095Вложение 1321097Вложение 1321099Вложение 1321101Вложение 1321103Вложение 1321105Вложение 1321107Вложение 1321109Вложение 1321111Вложение 1321113Вложение 1321115Вложение 1321117Вложение 1321119

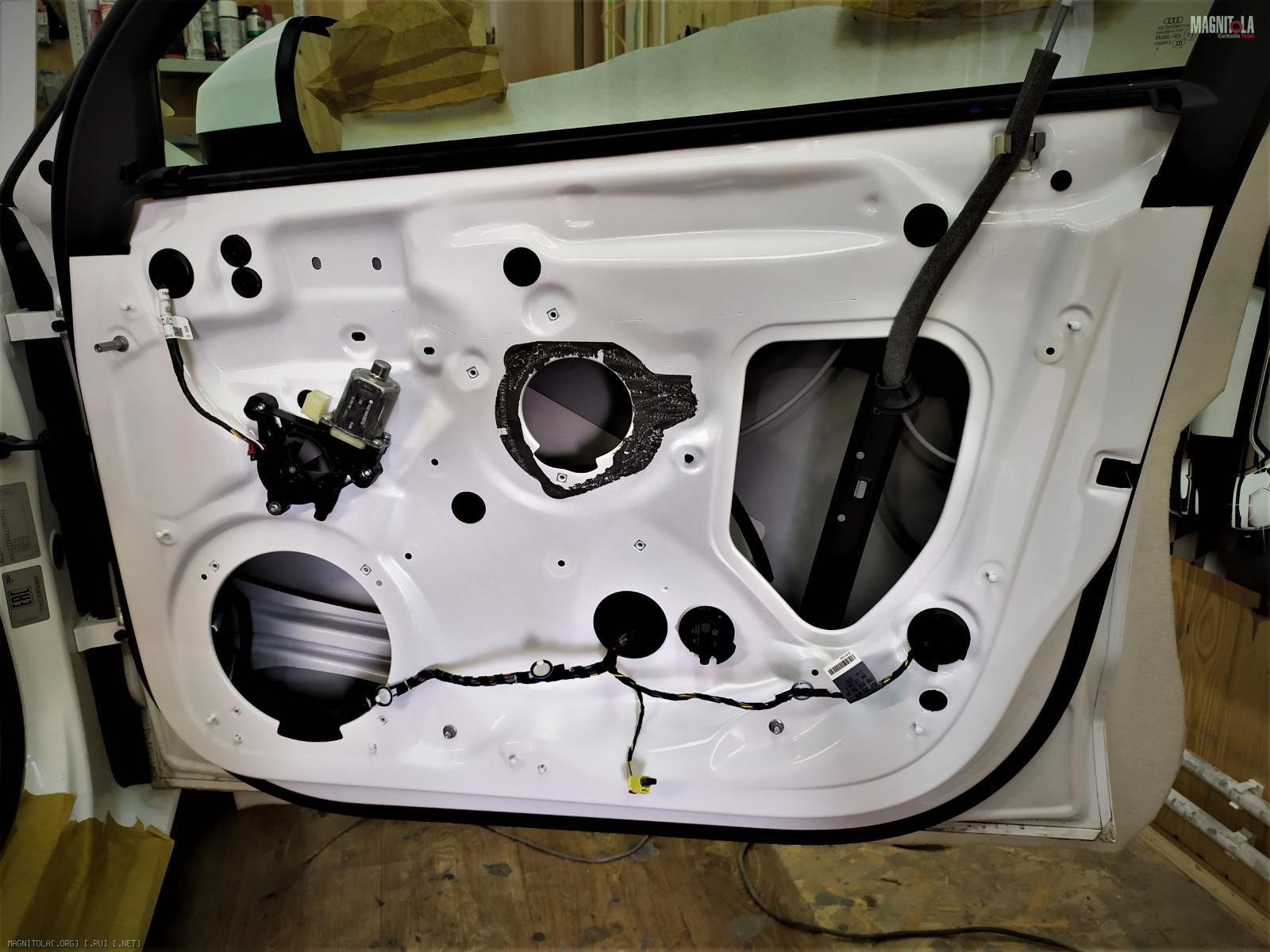

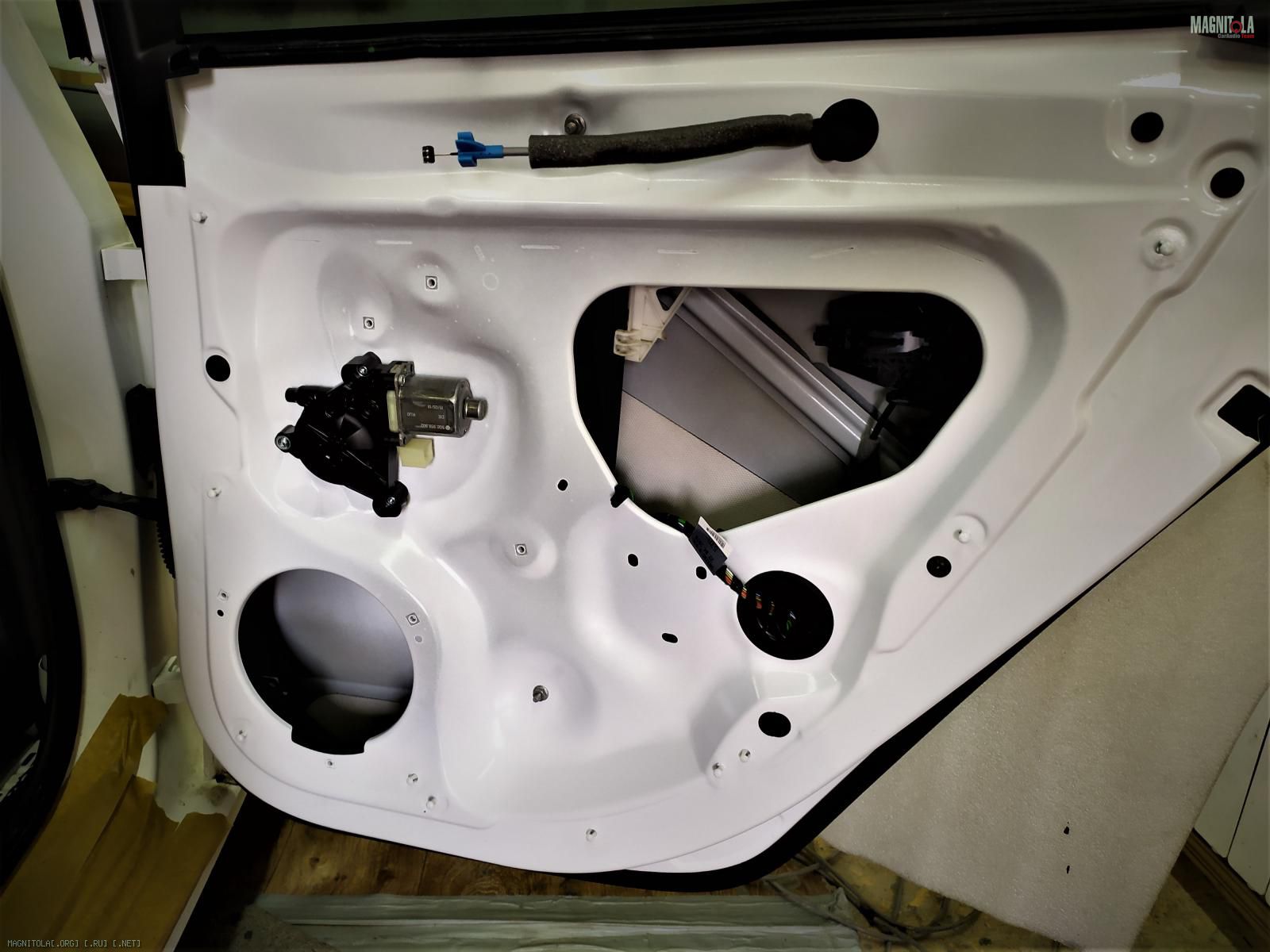

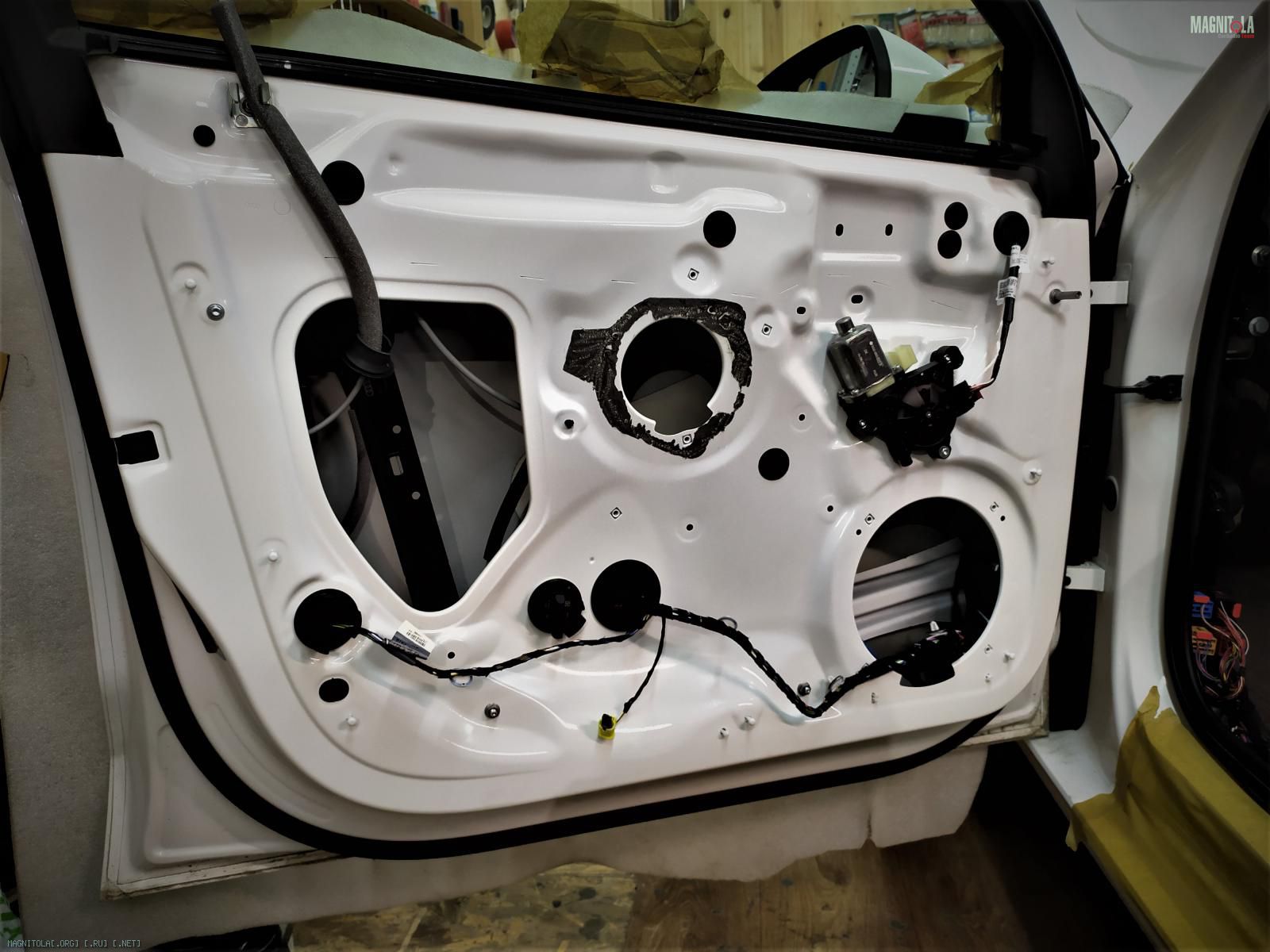

Очищаем, обезжириваем...

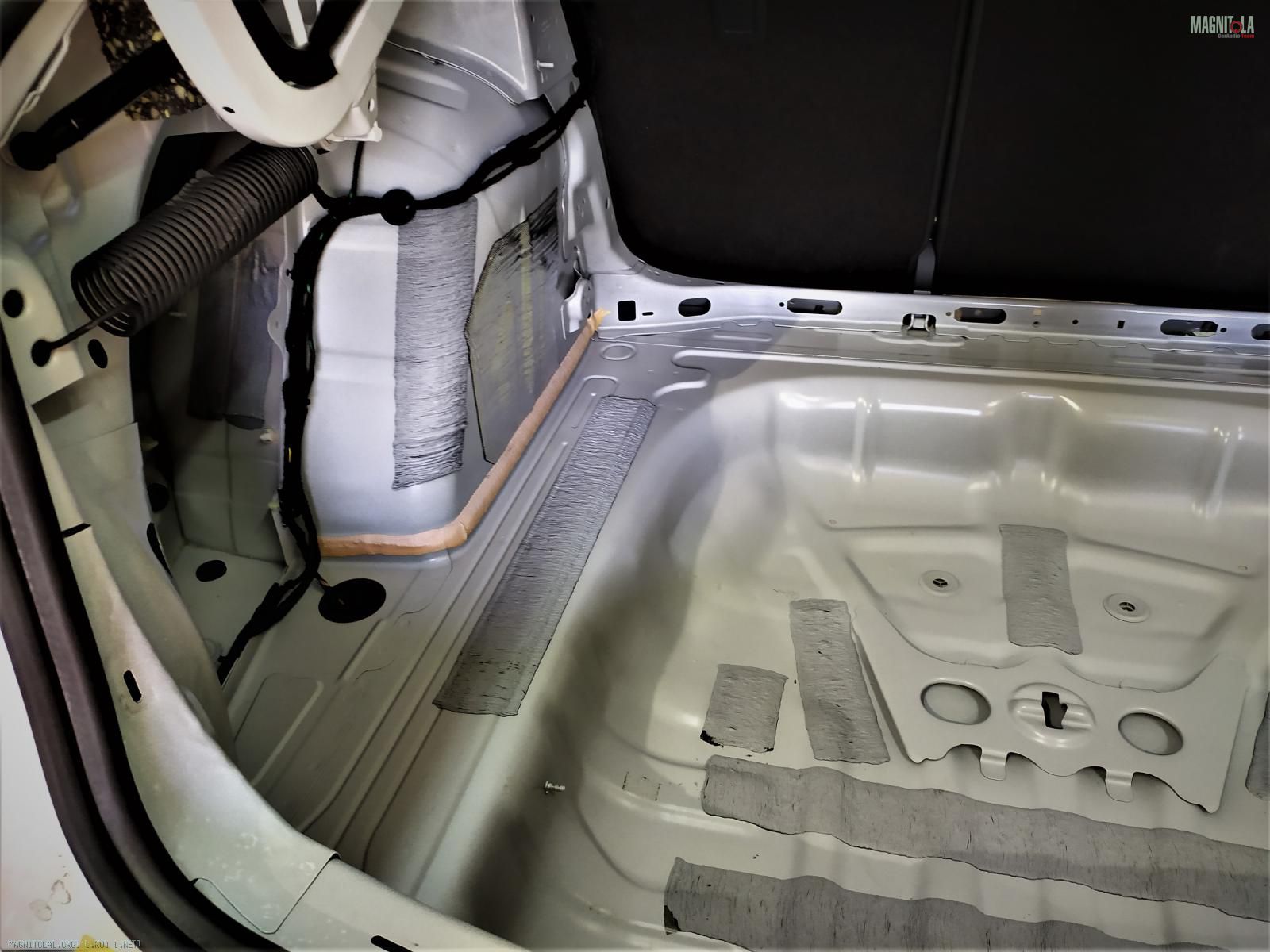

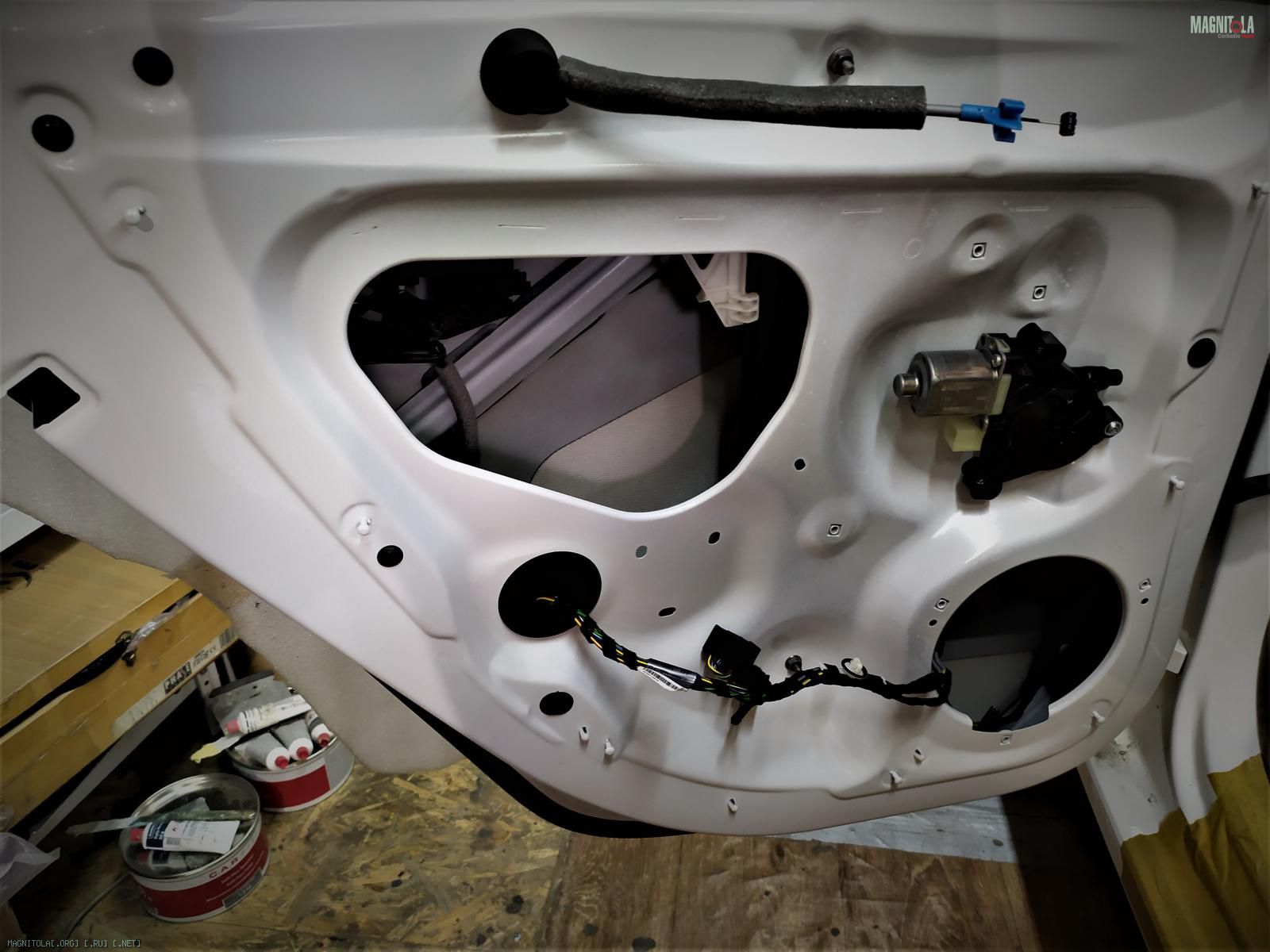

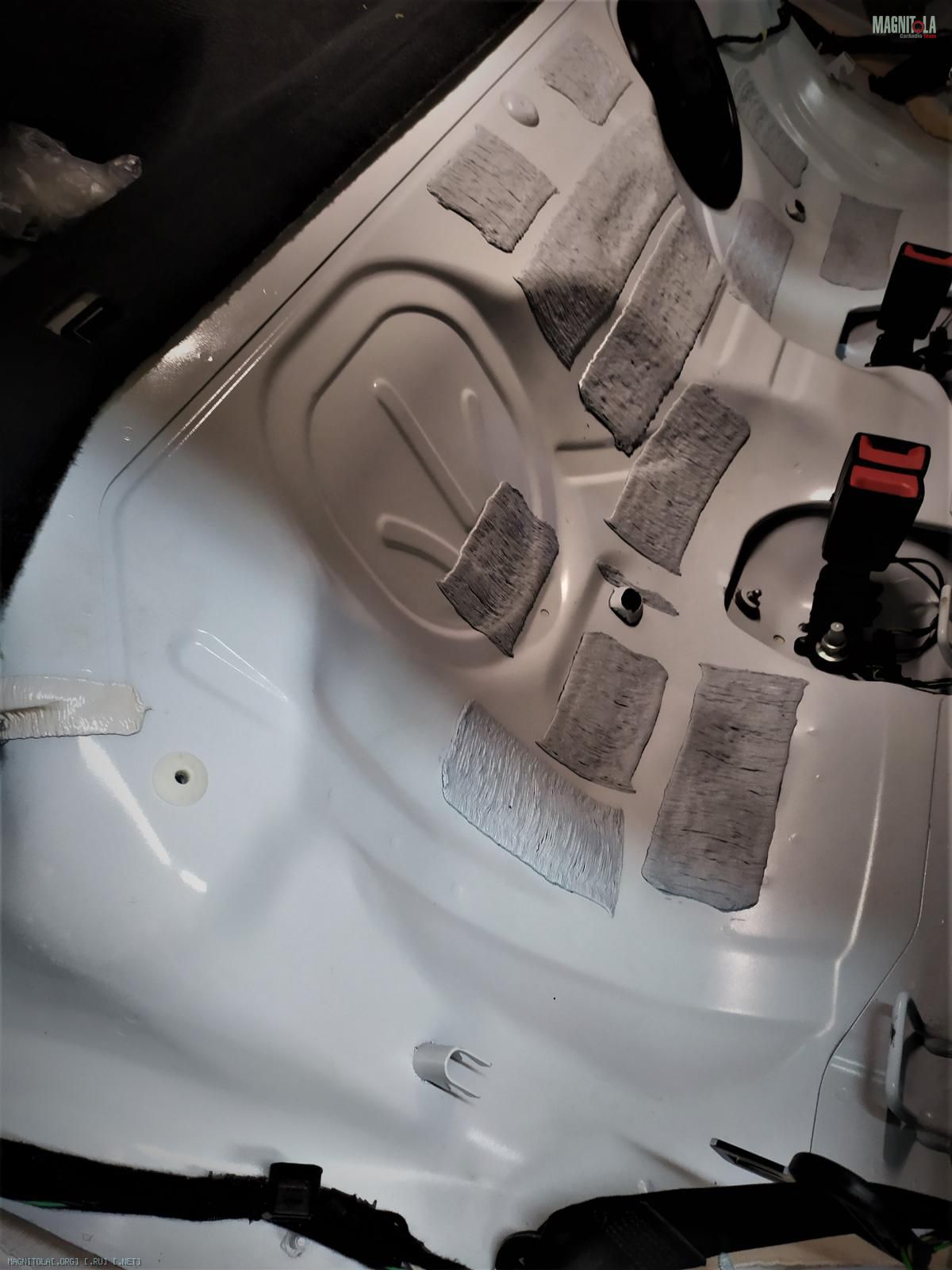

Греем, прикатываем штатную виброизоляцию.
Вложение 1321121Вложение 1321123Вложение 1321125Вложение 1321127Вложение 1321129Вложение 1321131Вложение 1321133

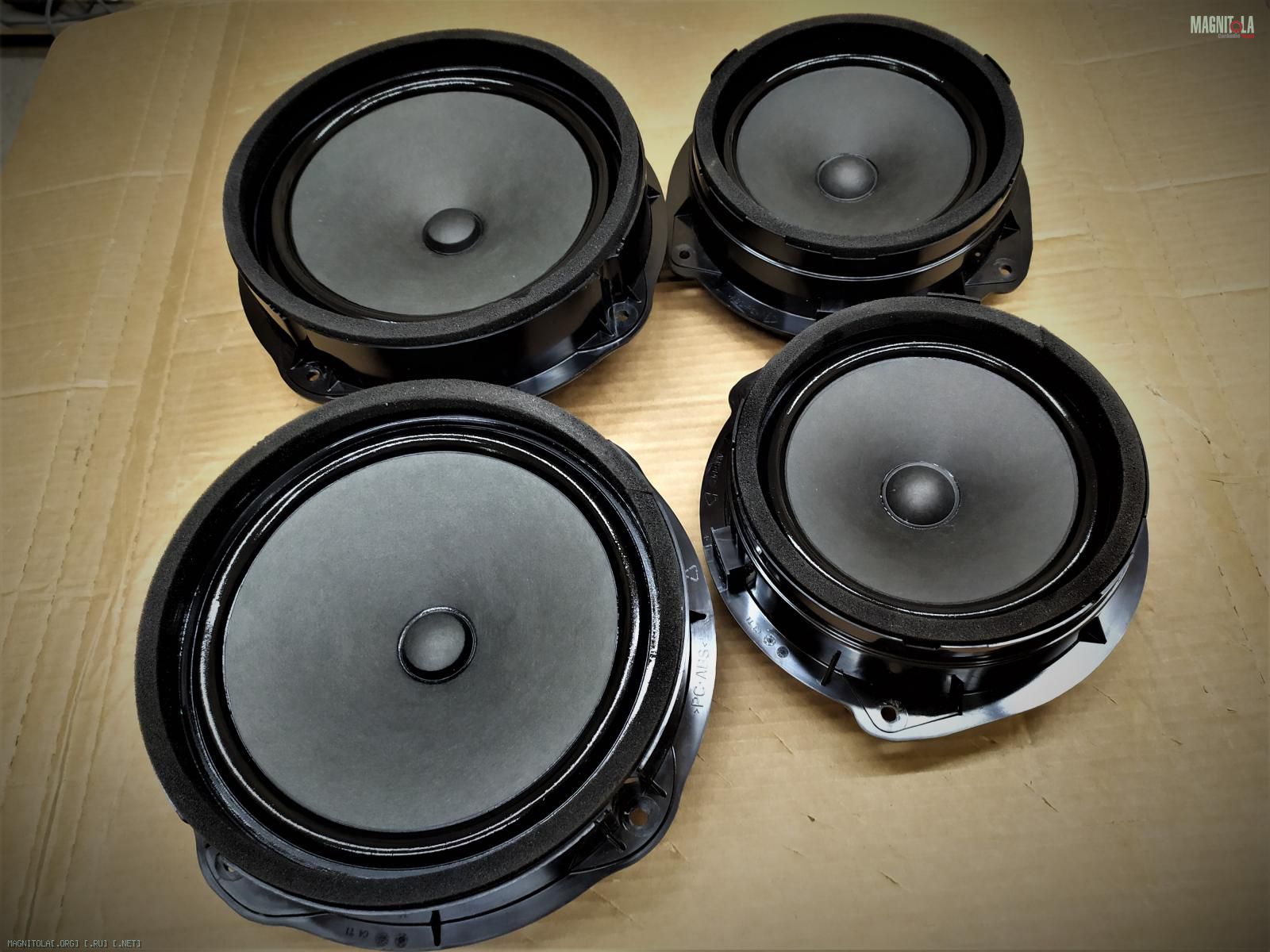

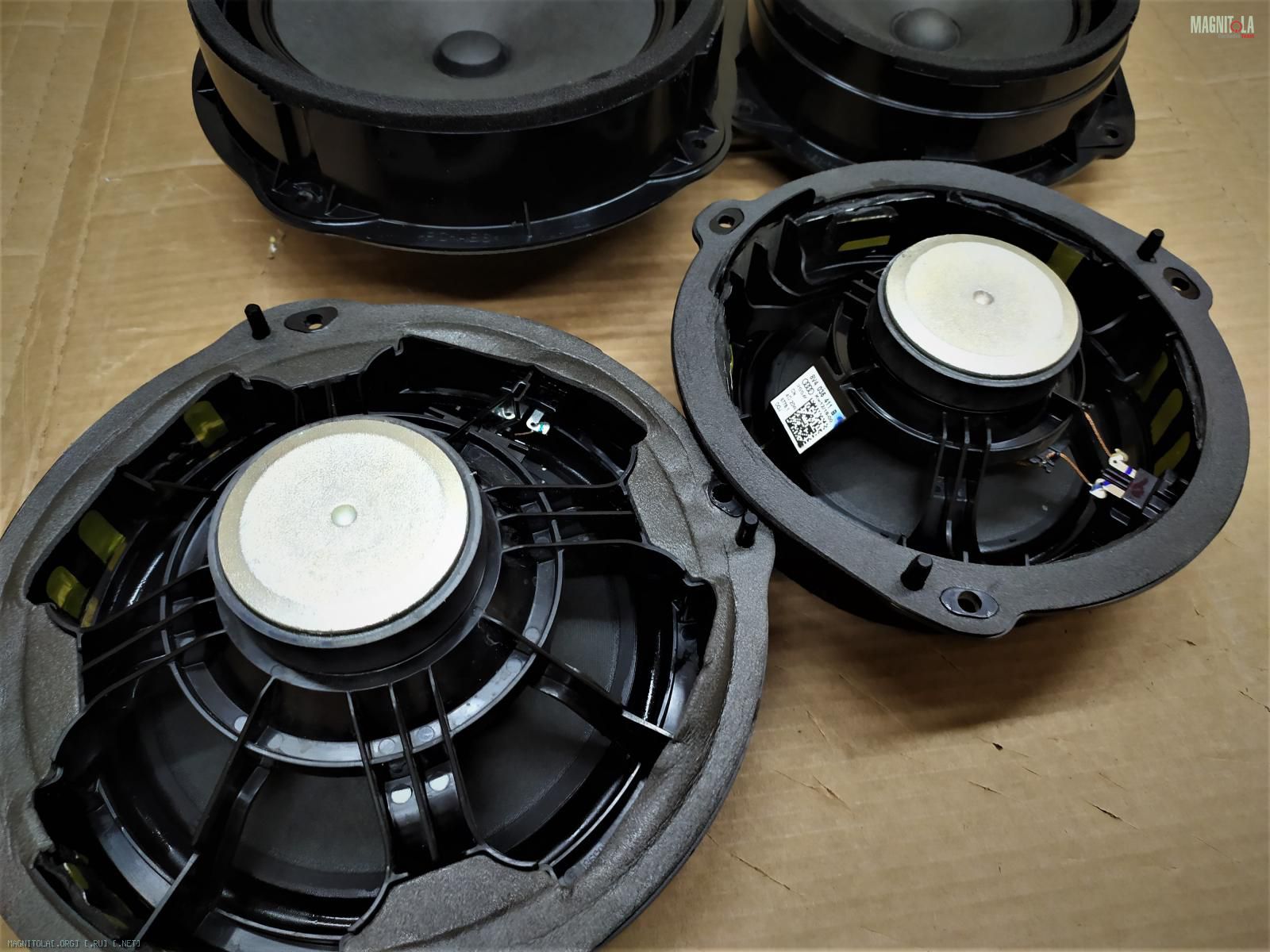

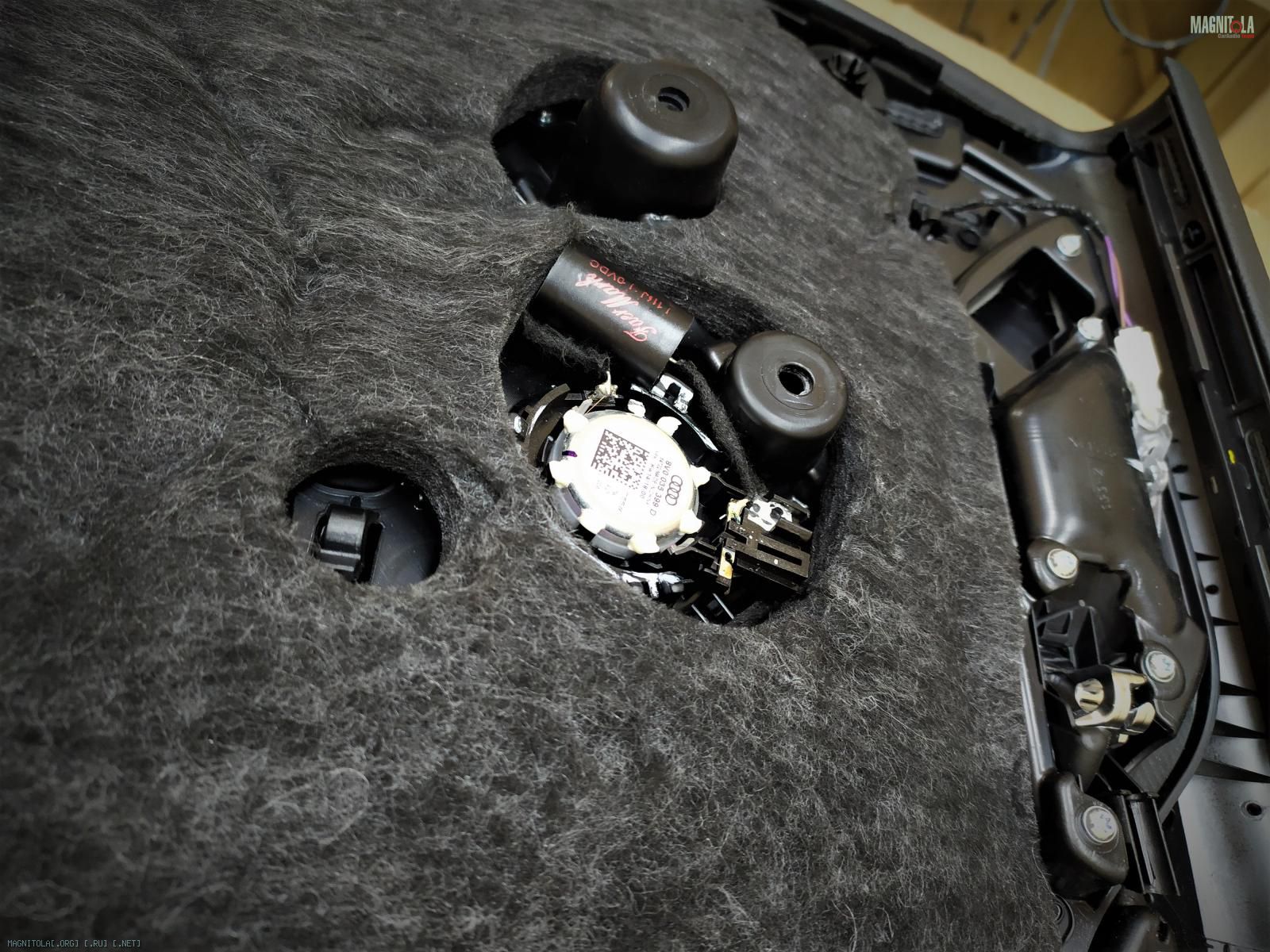

На мидбасах, пропитываем подвесы спец жидкостью, вибрим пластиковые корзины.

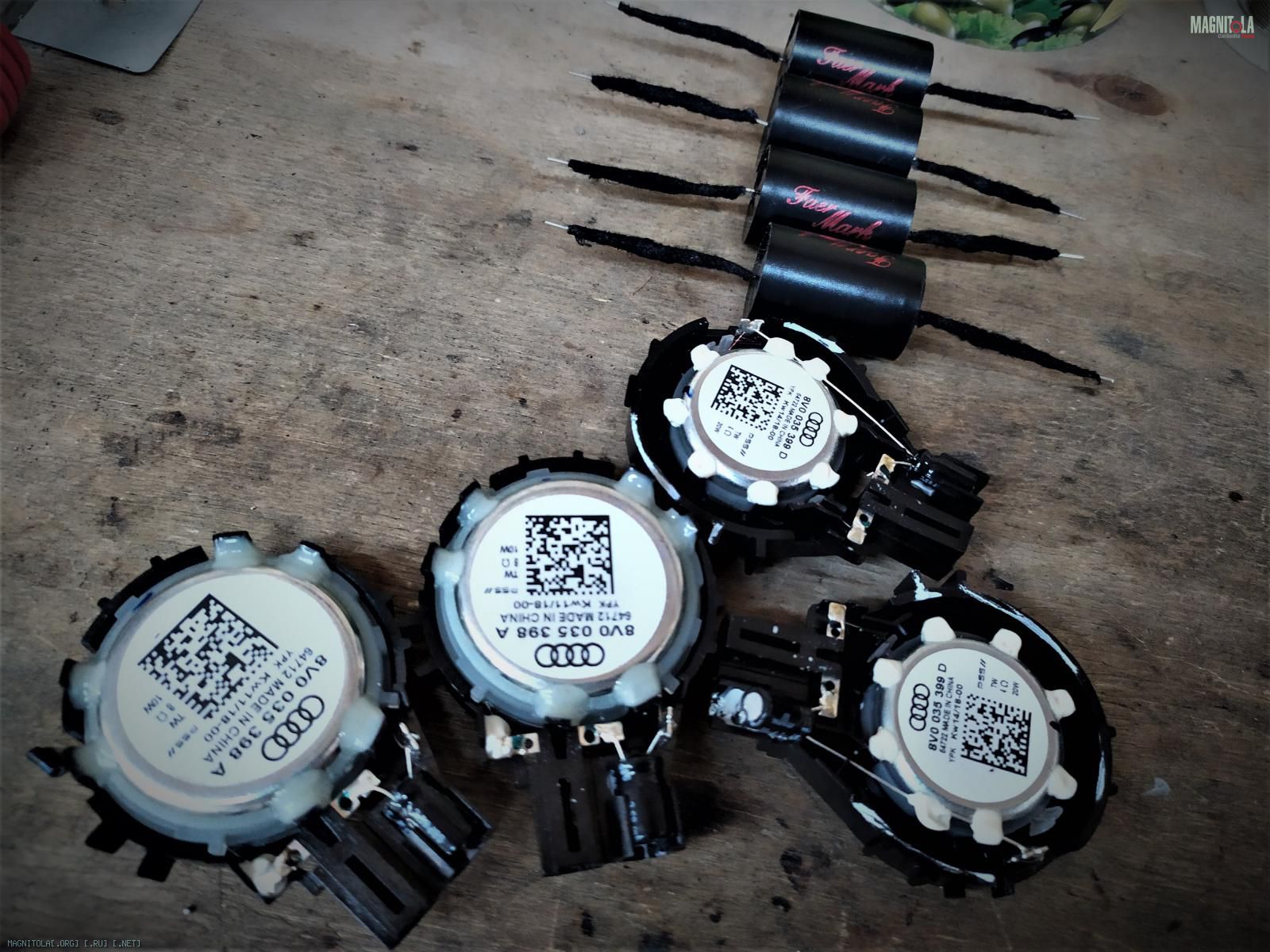

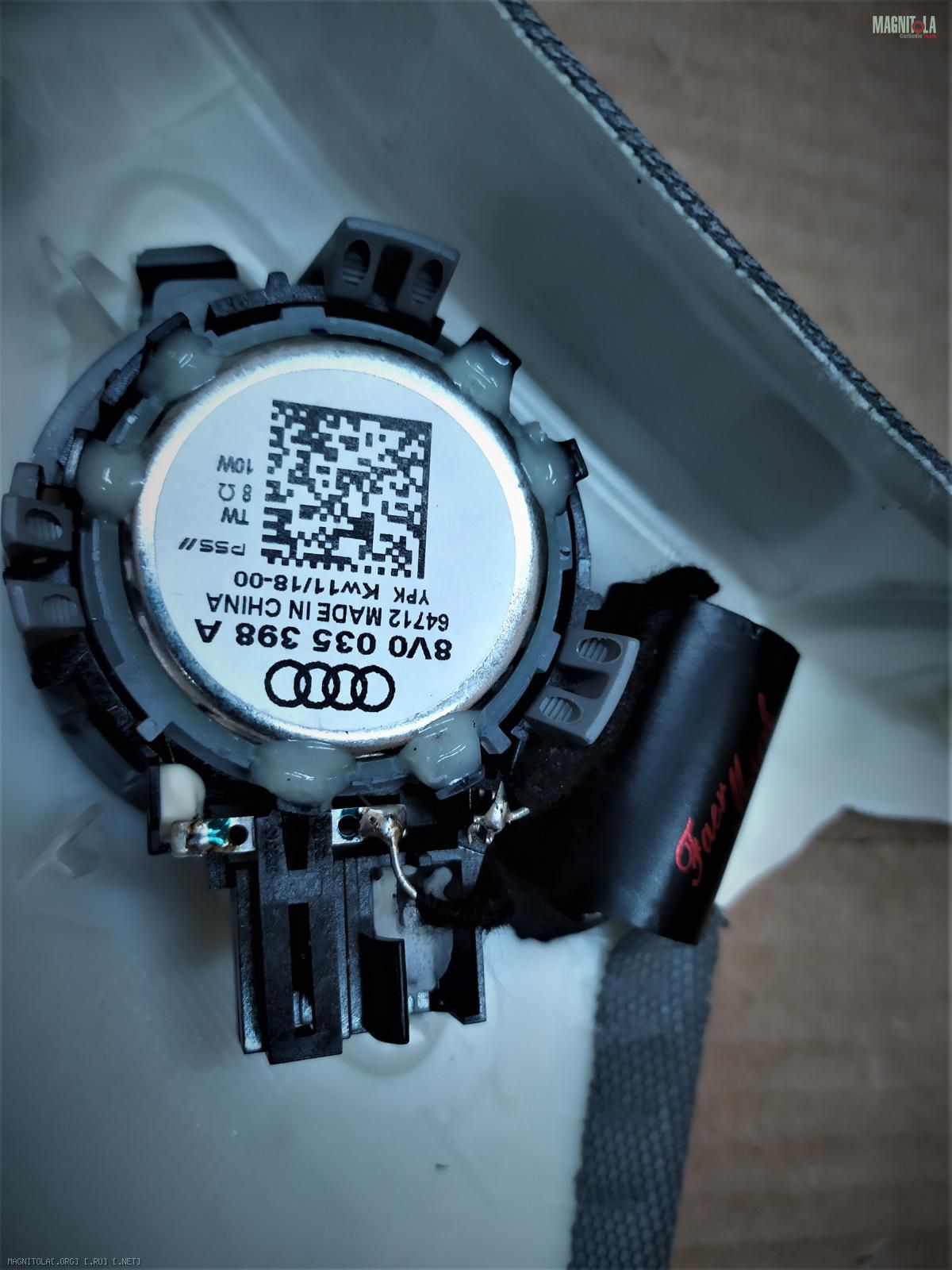

На ВЧ меняем электролиты на пленочные конденсаторы.
Вложение 1321135Вложение 1321137Вложение 1321139Вложение 1321141Вложение 1321143Вложение 1321145
Audi A3

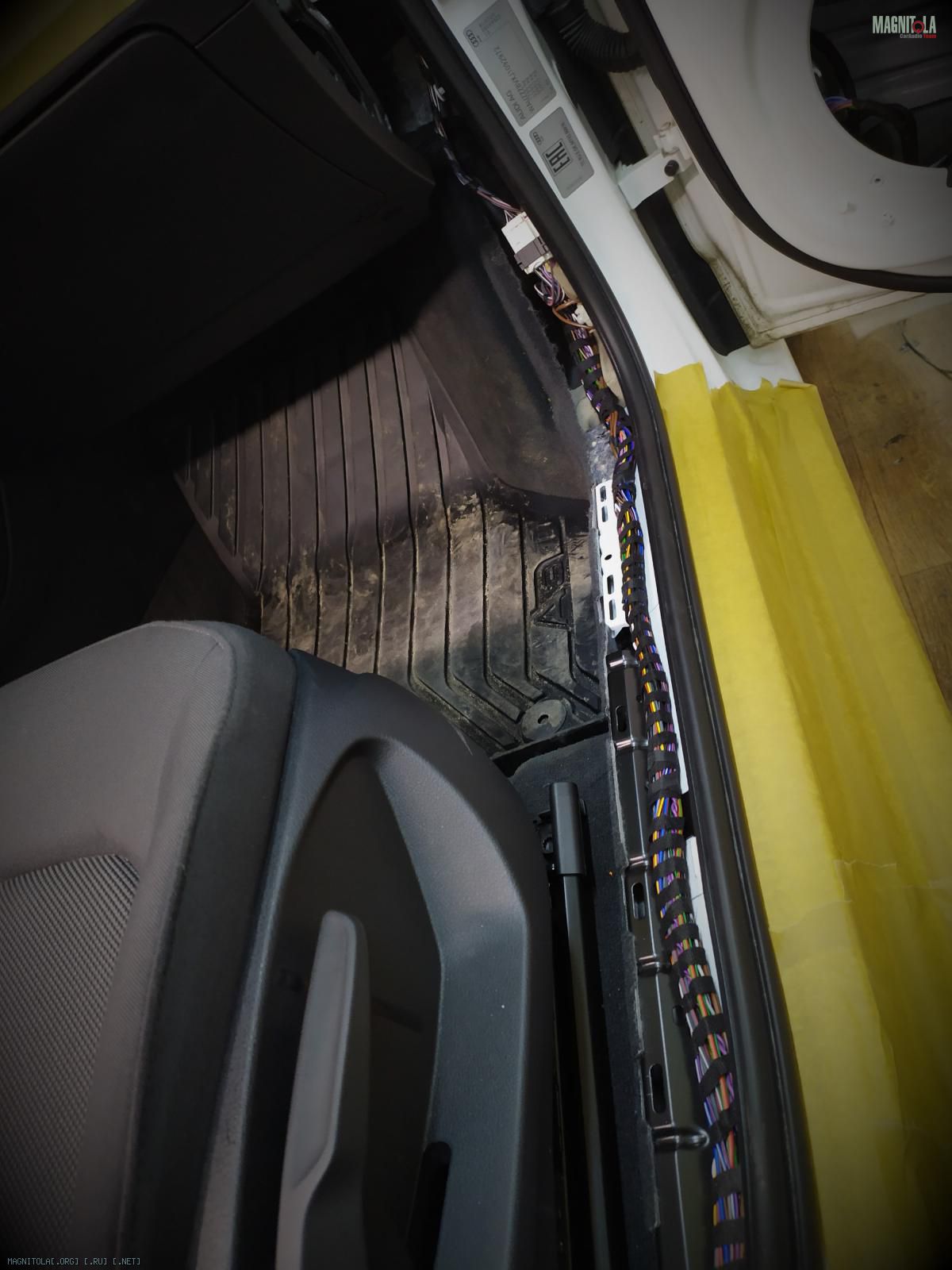

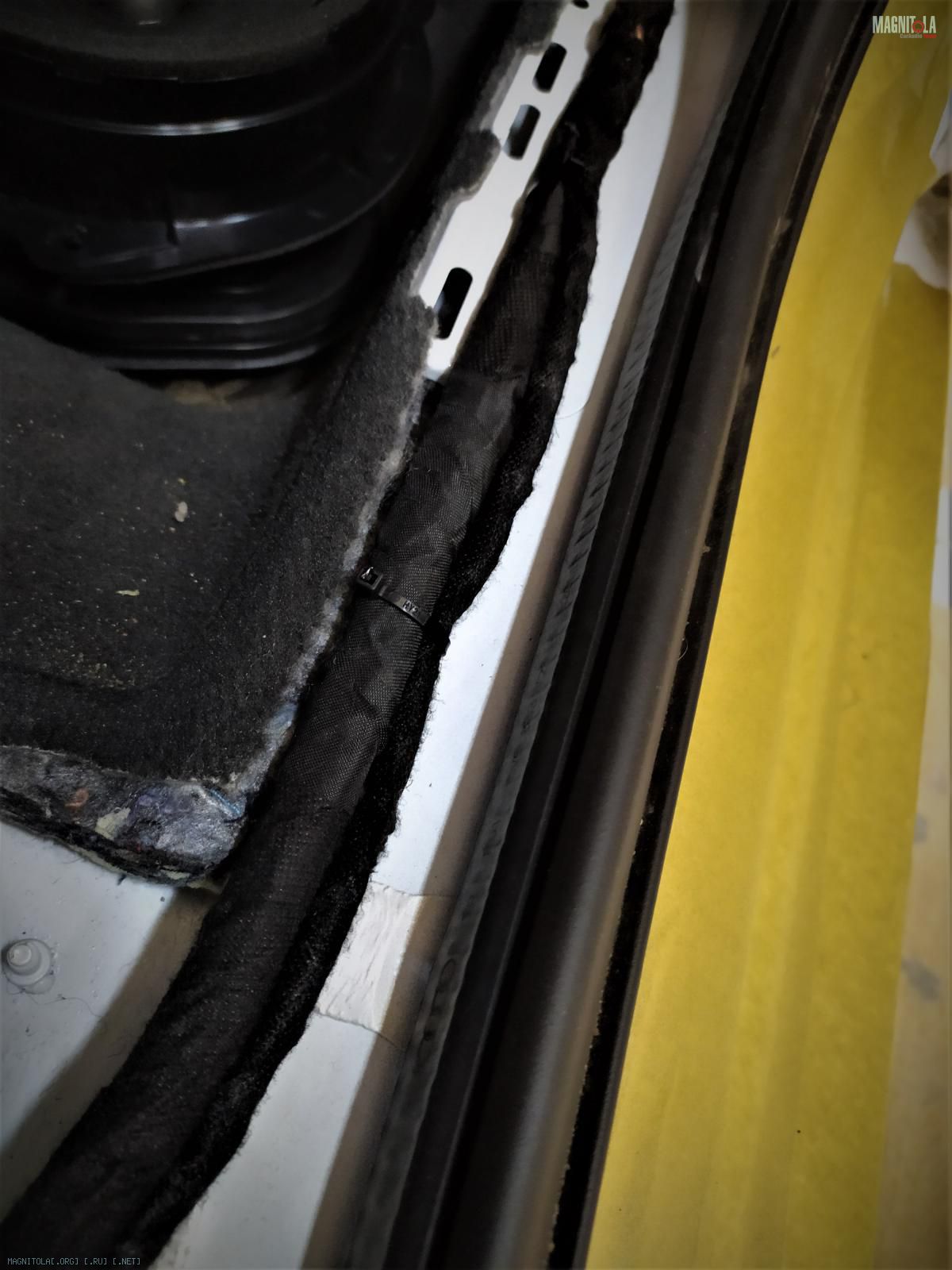

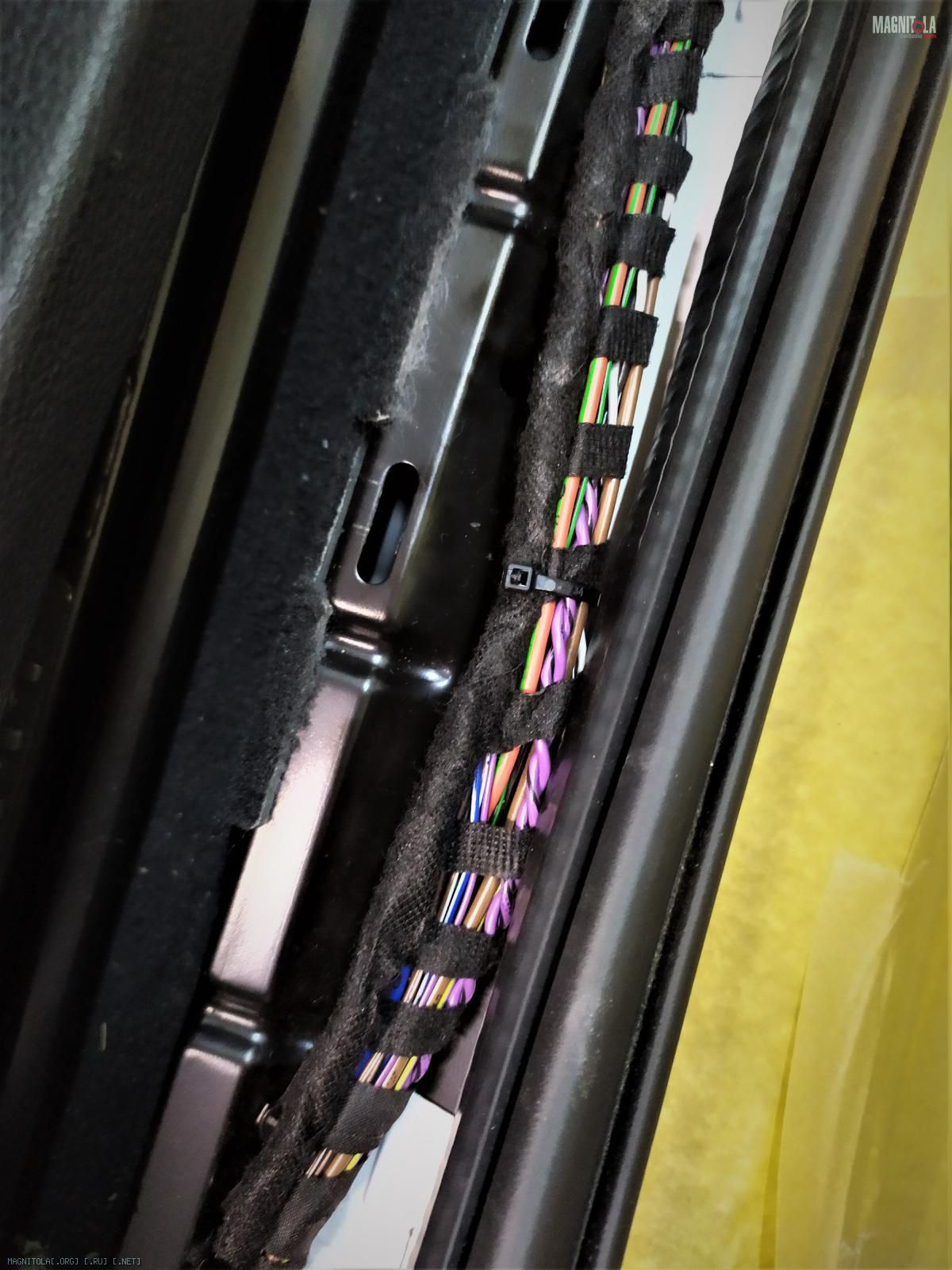

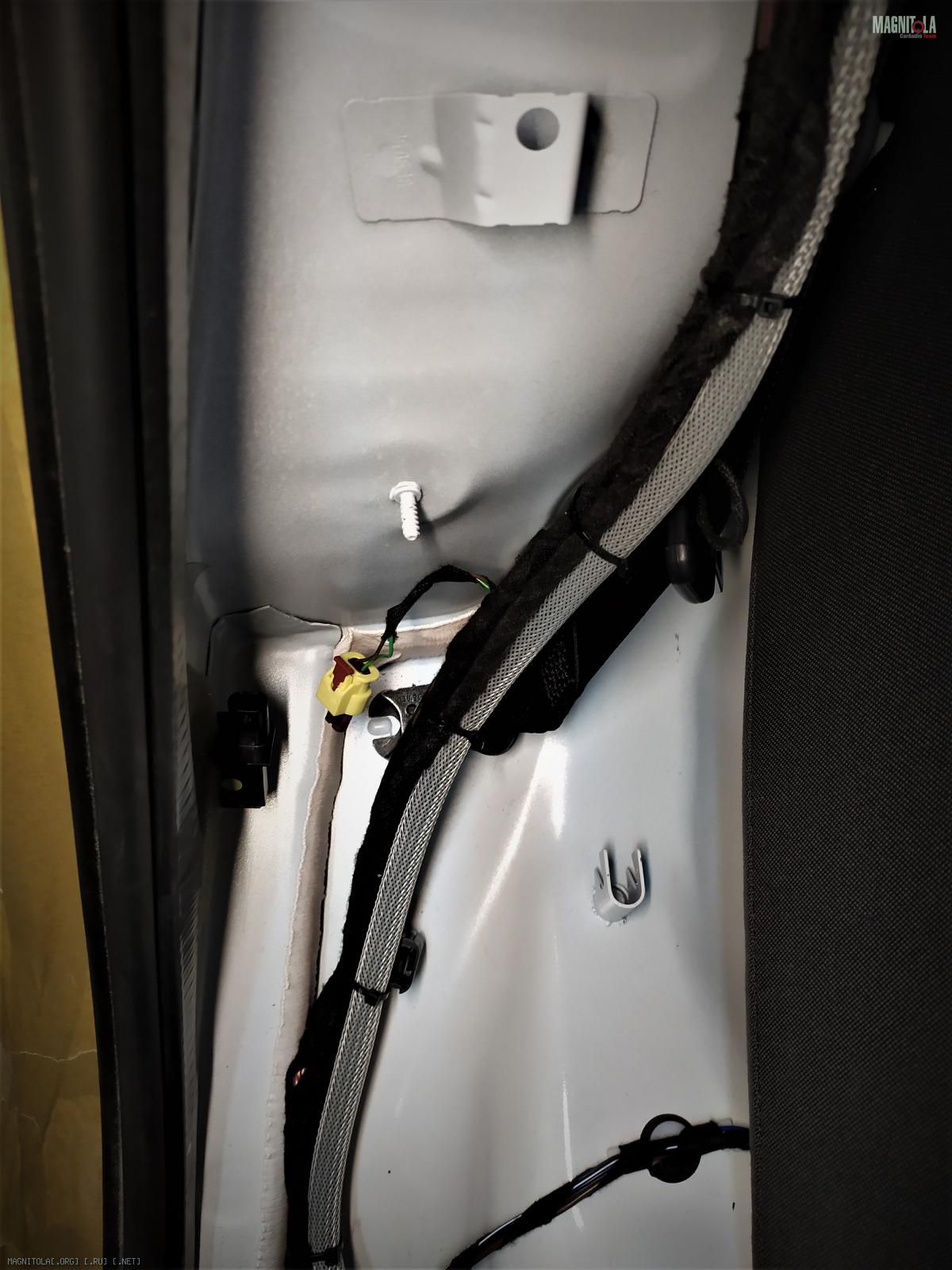

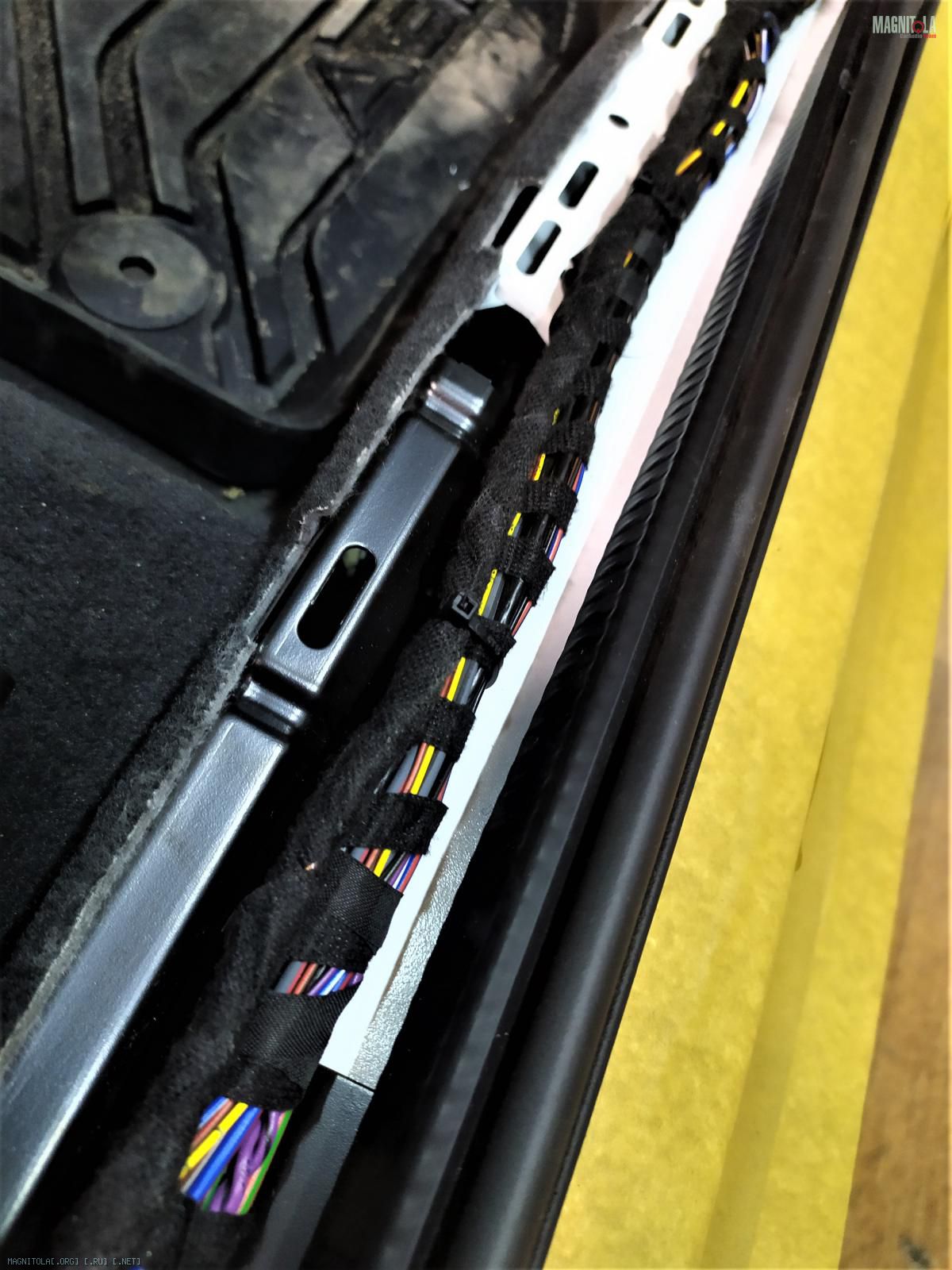

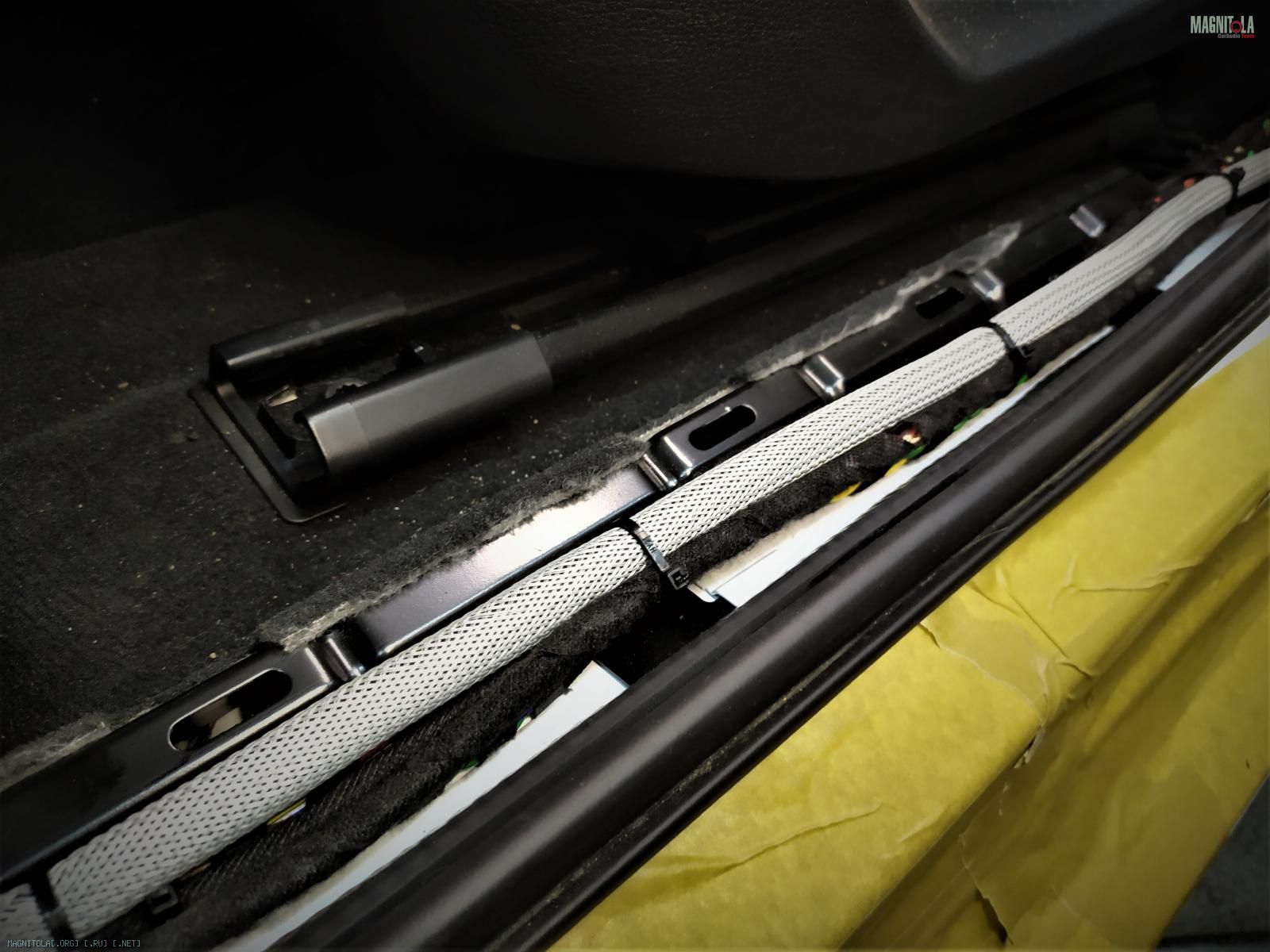

Вяжем в витую пару акустическую проводку, одеваем ее в мягкую изоленту Tesa.

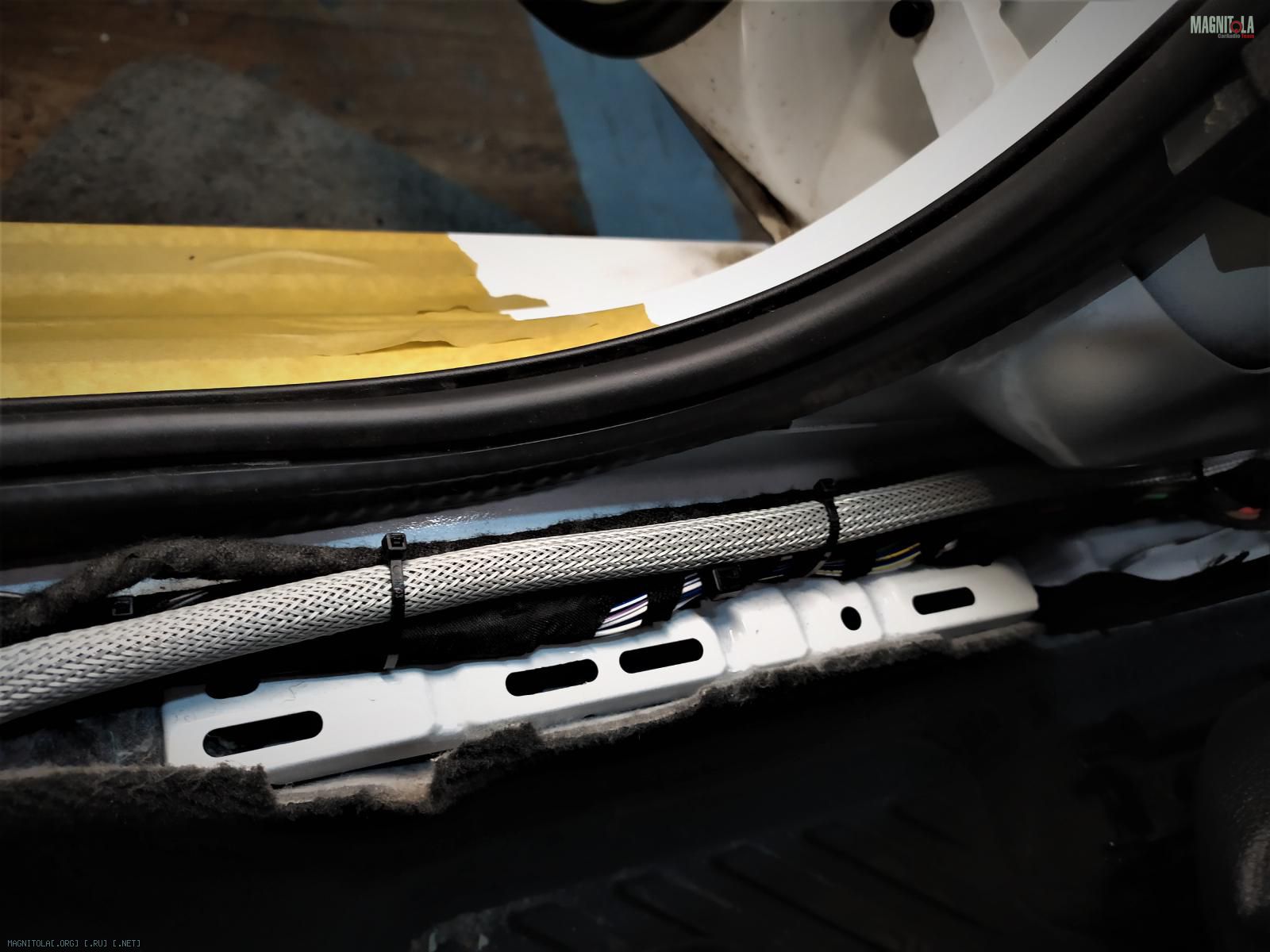

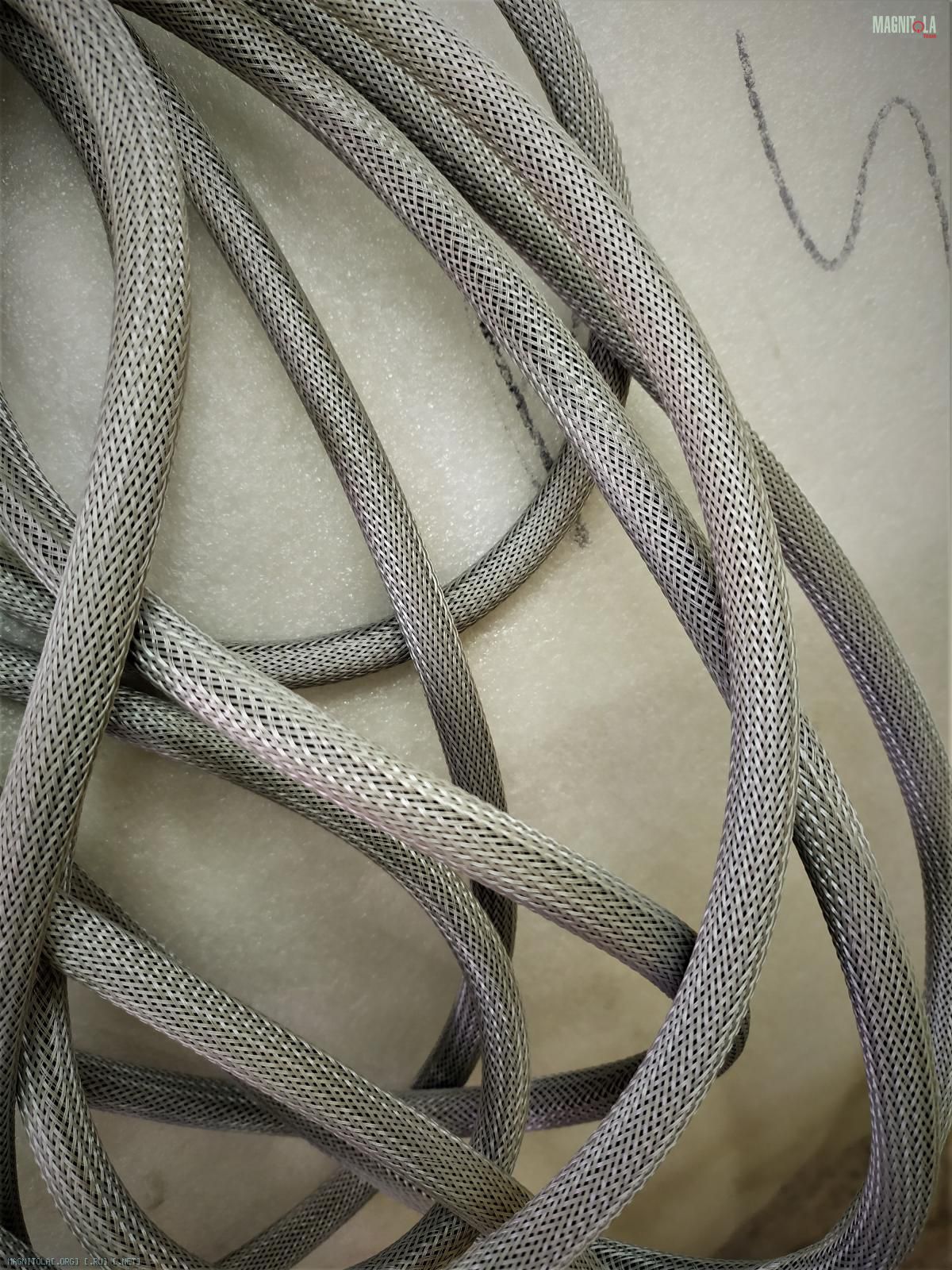

Силовую проводку одеваем в змейку.
Протяжка закрепление проводки...
Вложение 1321187Вложение 1321189Вложение 1321191Вложение 1321193Вложение 1321195Вложение 1321197Вложение 1321199Вложение 1321201Вложение 1321203Вложение 1321205Вложение 1321207

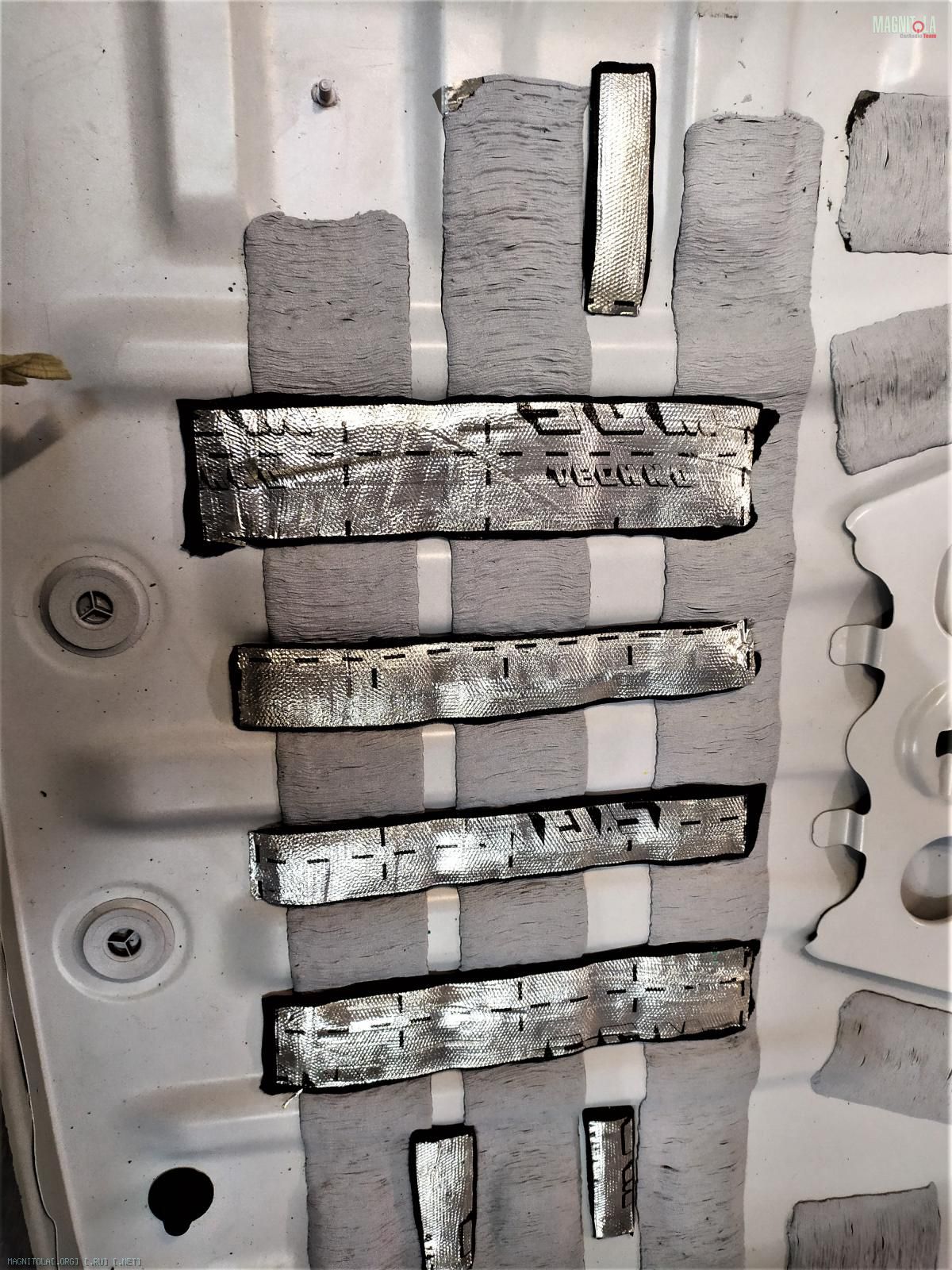

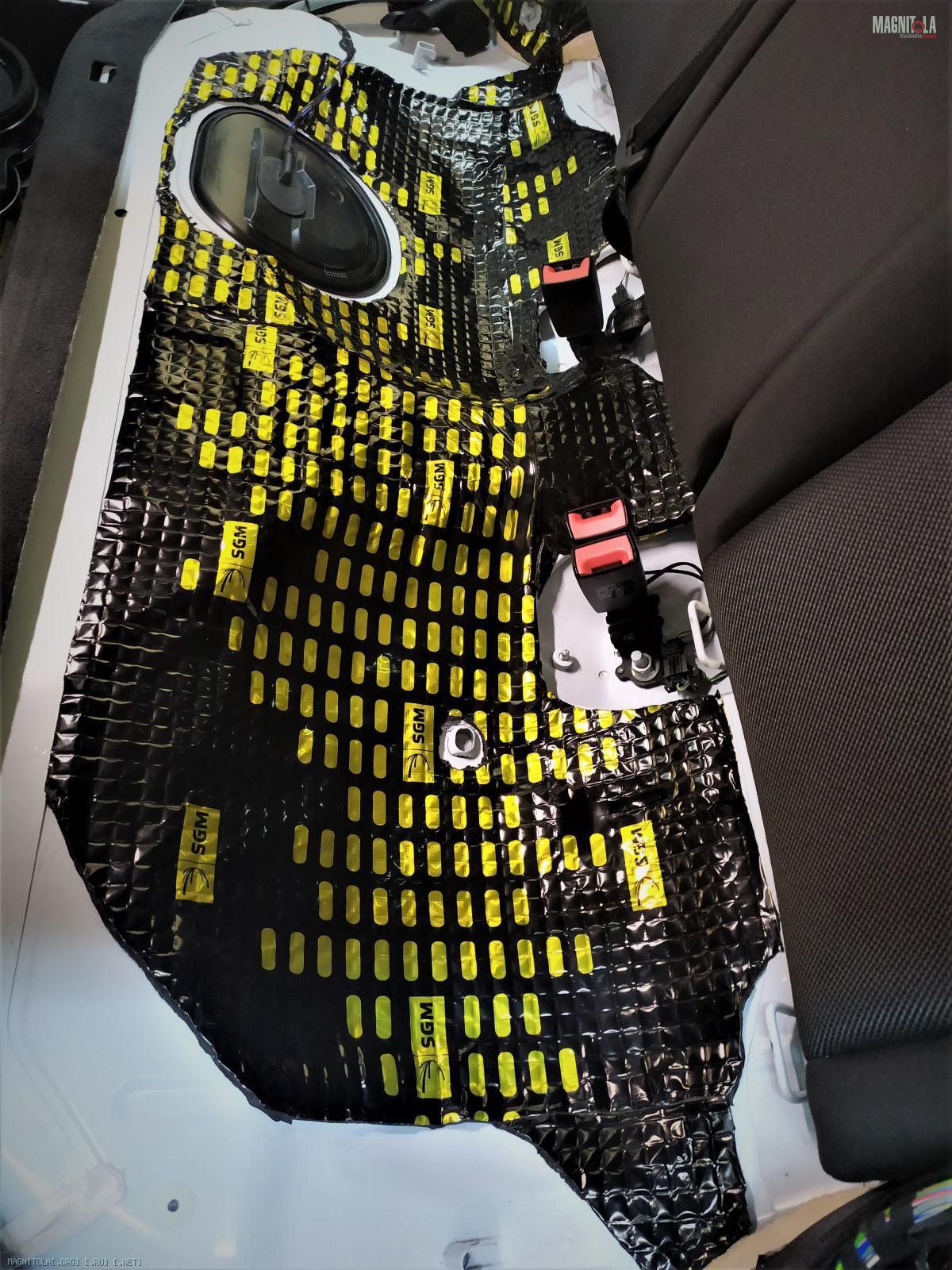

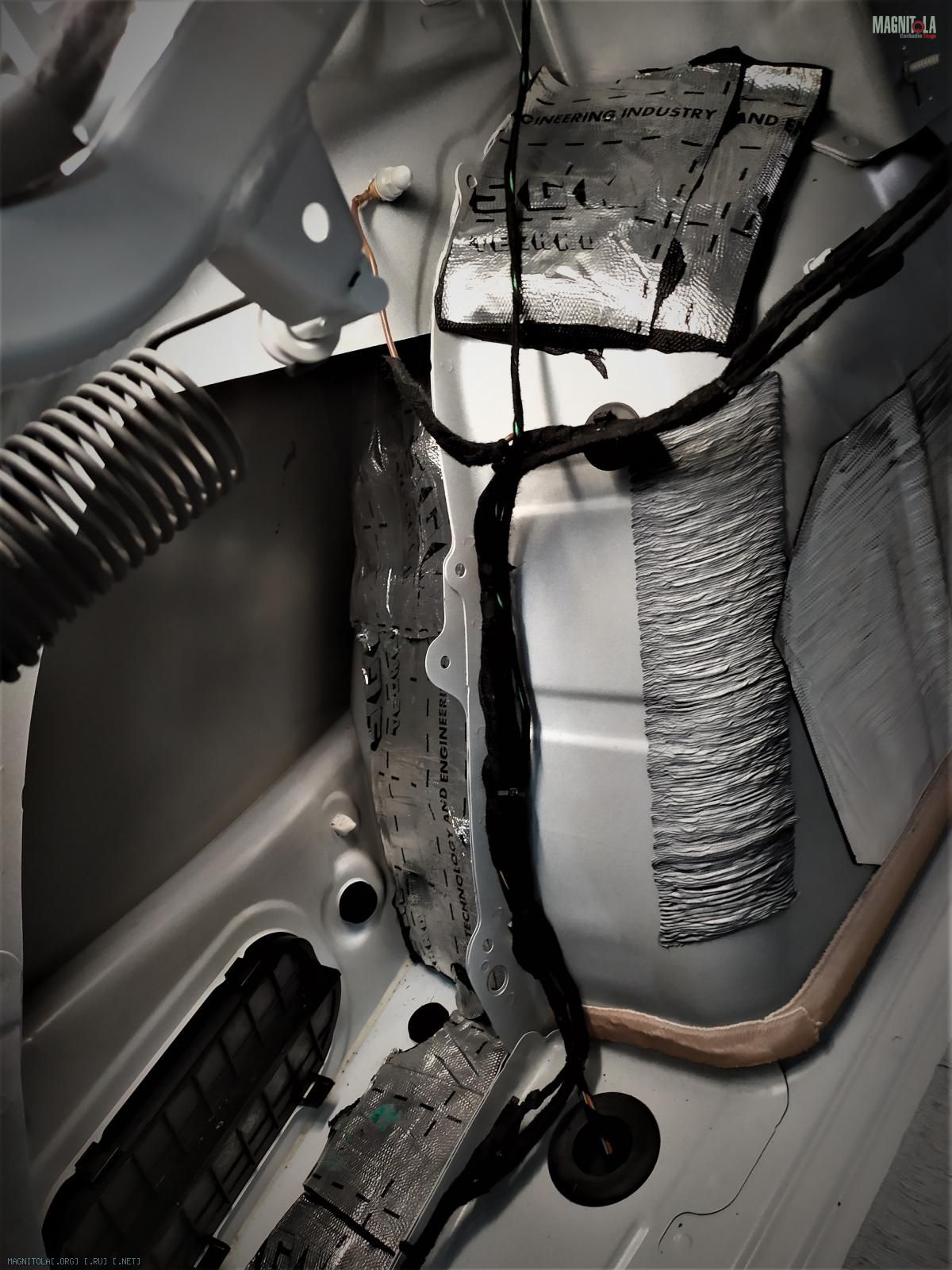

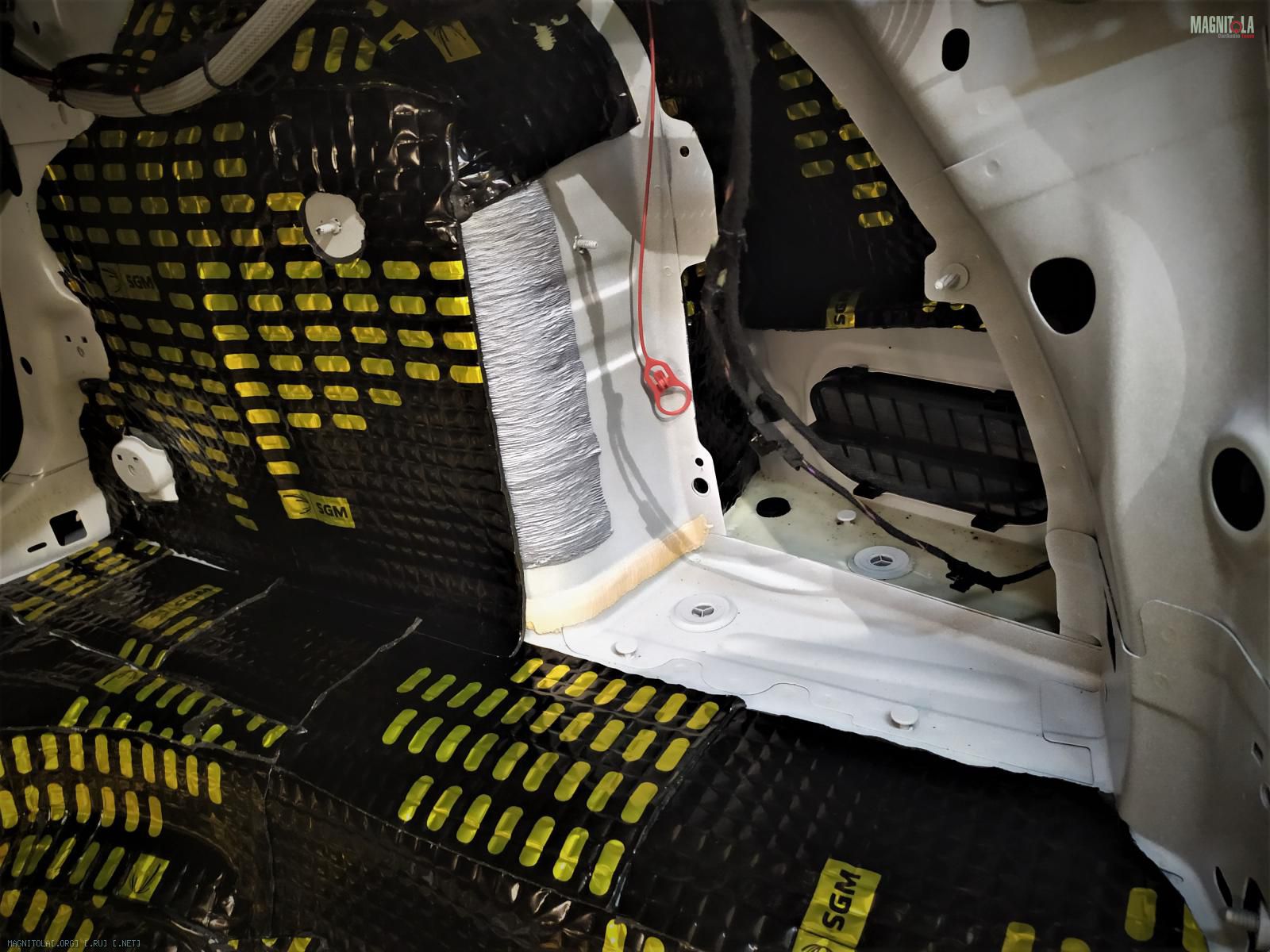

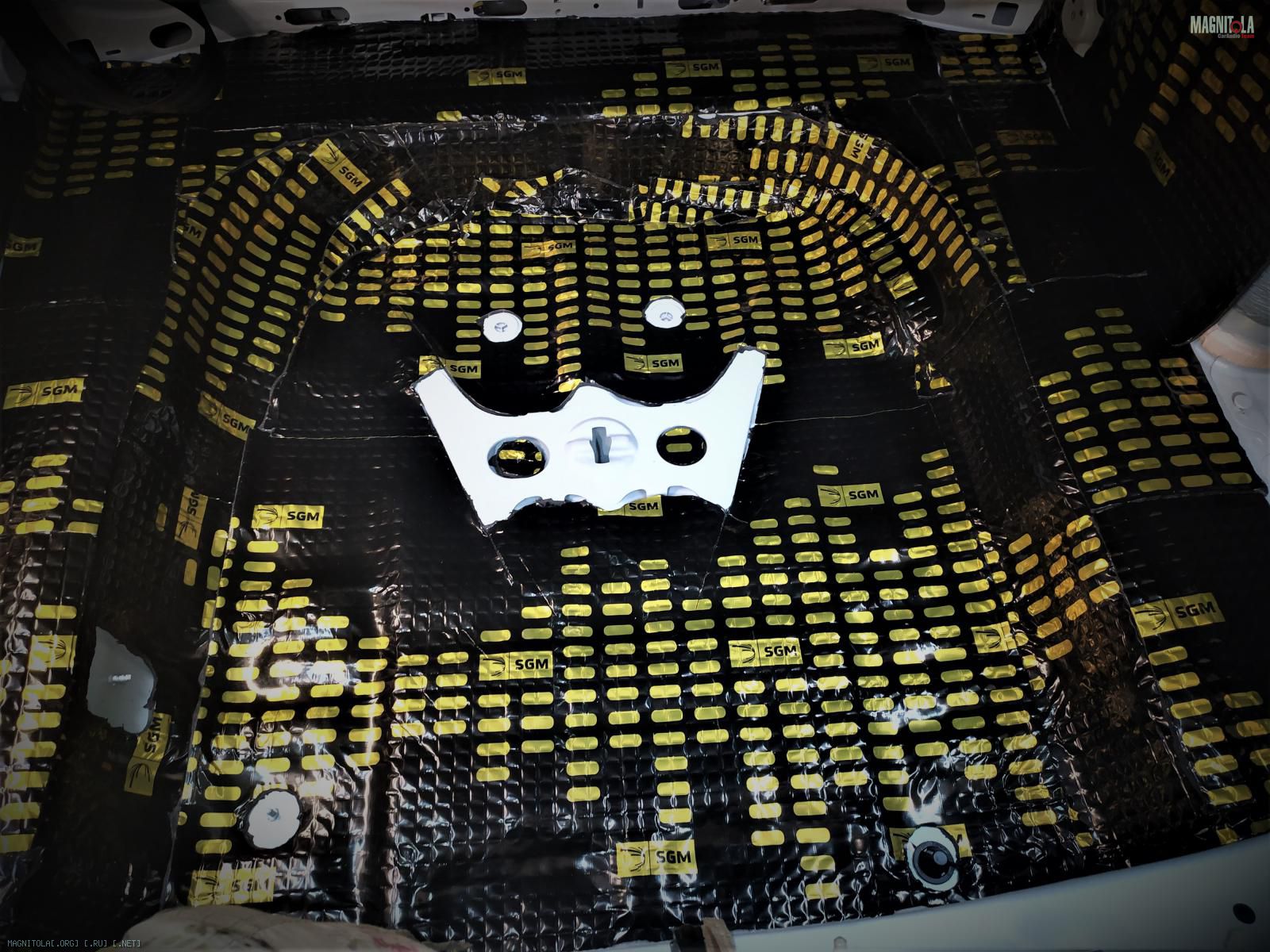

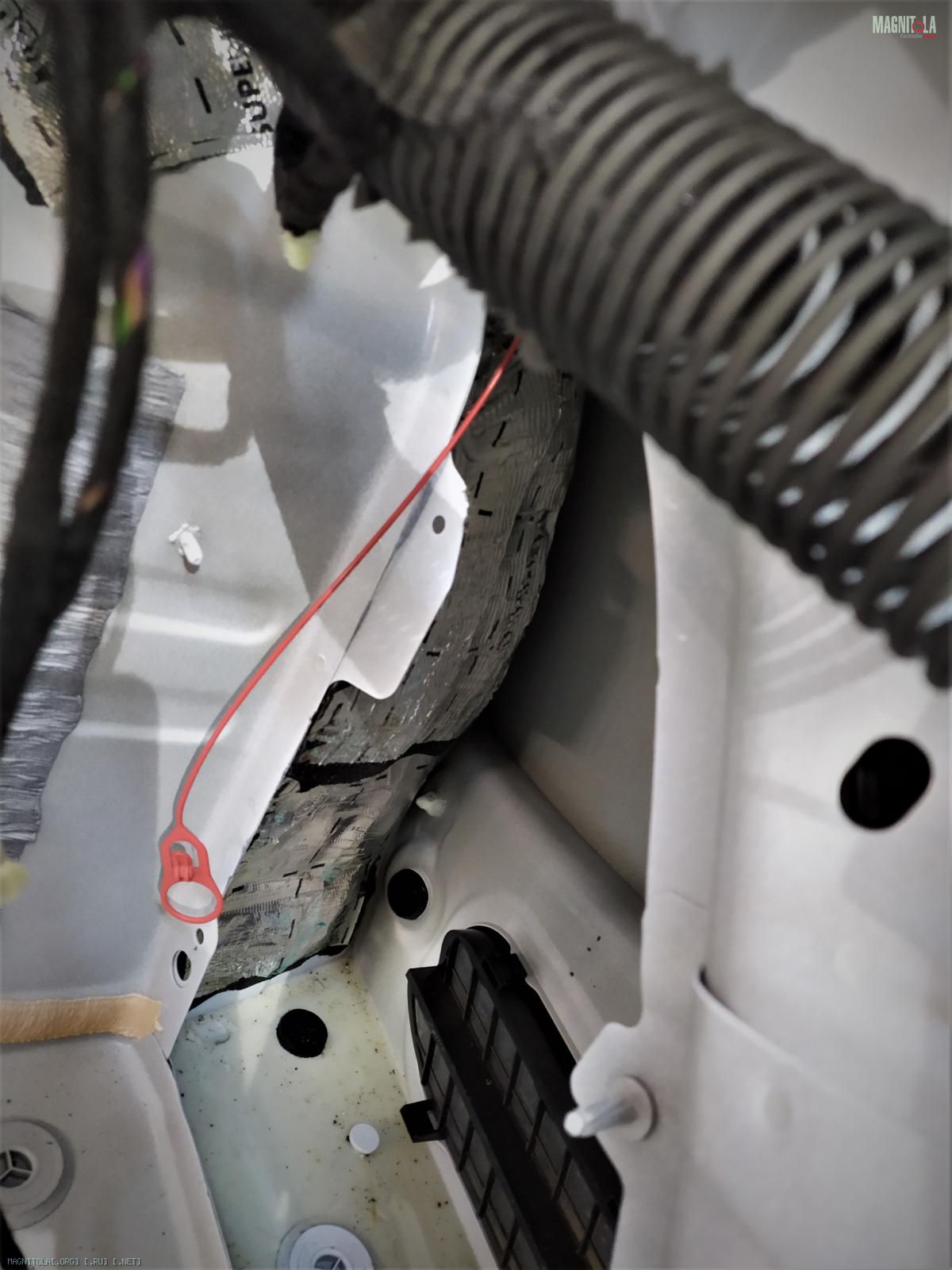

Наносим жесткую вибру СГМ Броня 9мм, затем вибру 4мм
Вложение 1321209Вложение 1321211Вложение 1321213Вложение 1321215Вложение 1321217Вложение 1321219Вложение 1321221Вложение 1321223Вложение 1321225Вложение 1321227

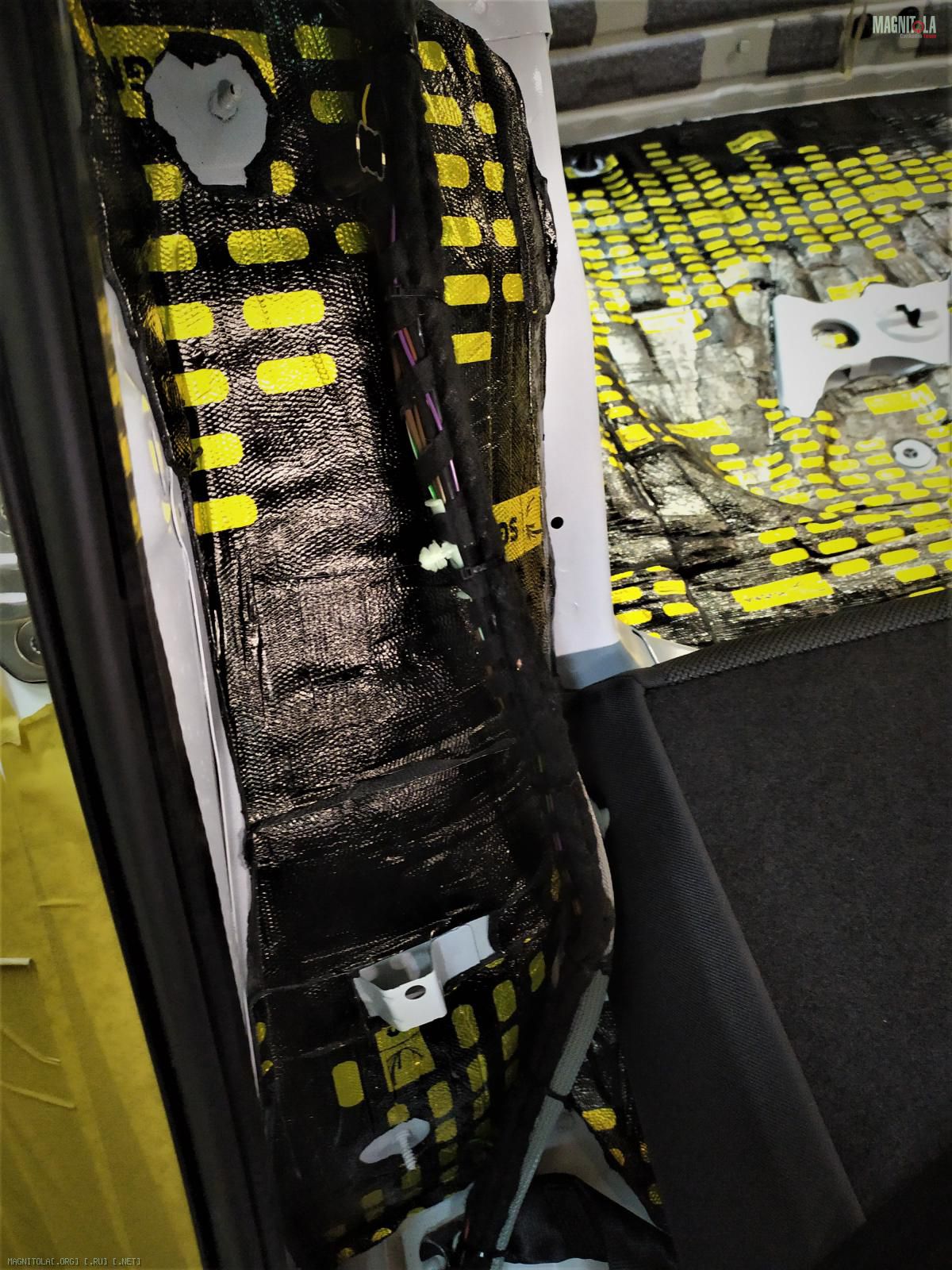

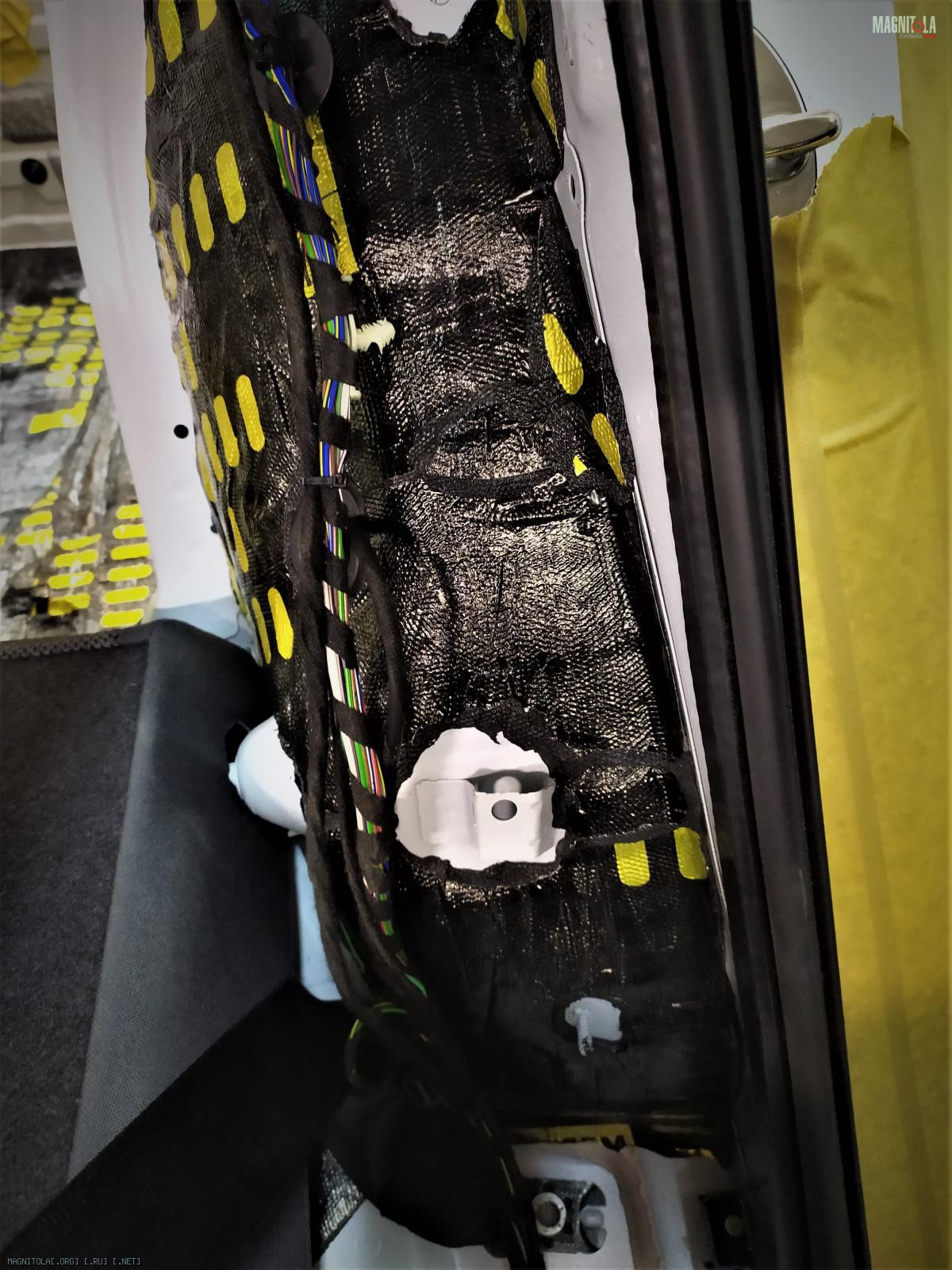

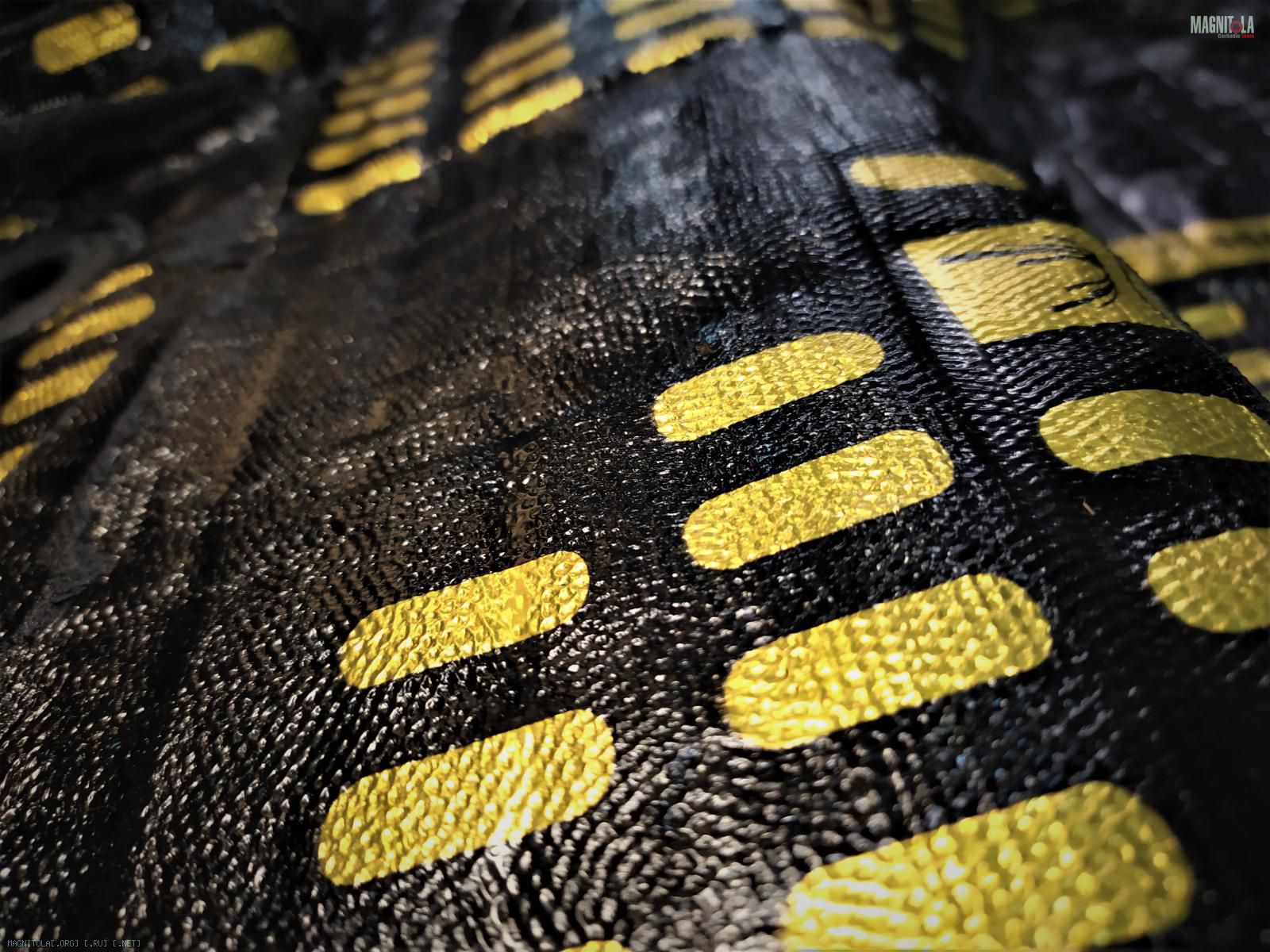

Греем, прикатываем...
Вложение 1321229Вложение 1321231Вложение 1321233Вложение 1321235Вложение 1321237Вложение 1321239Вложение 1321241Вложение 1321243
Audi A3

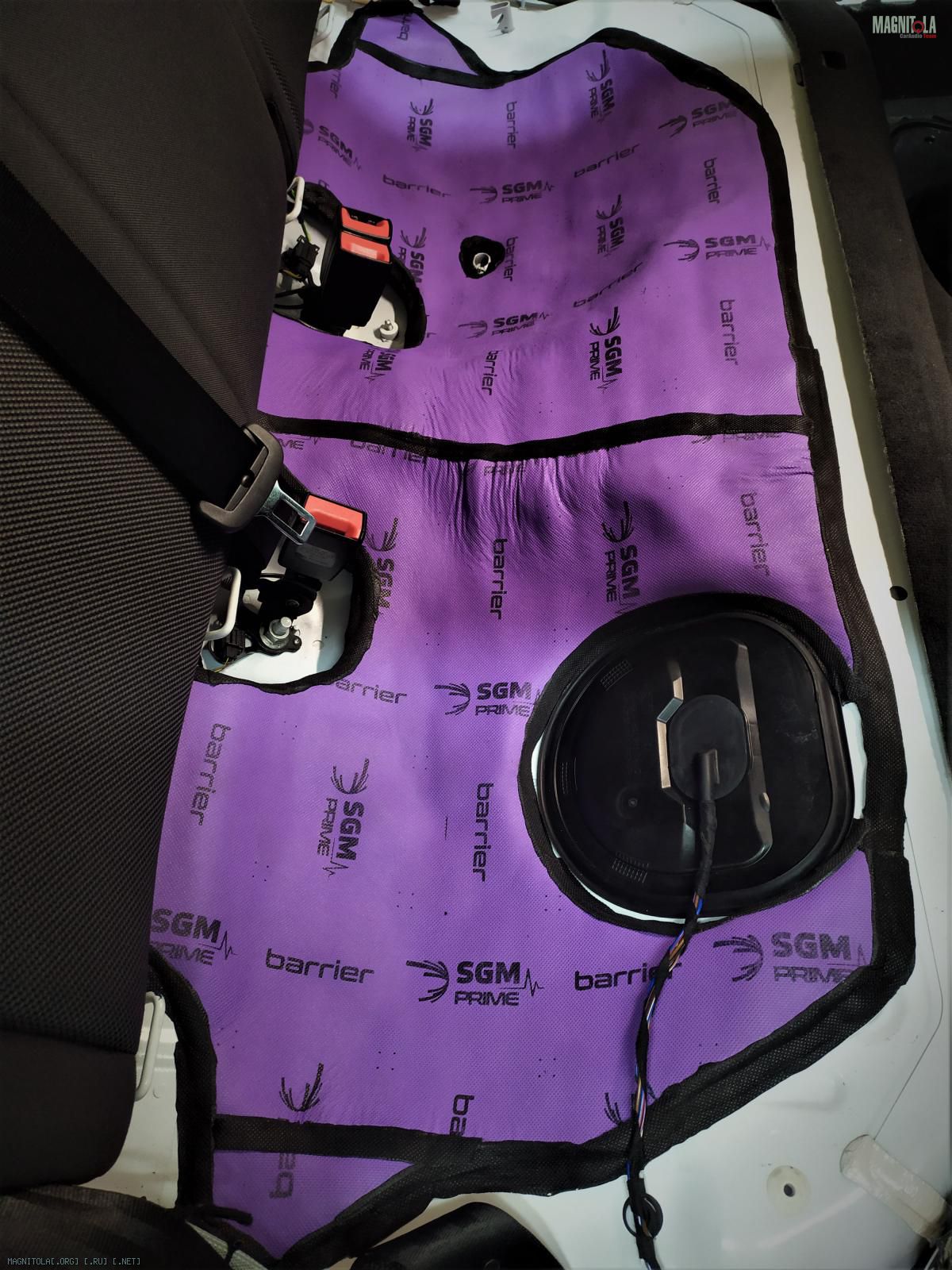

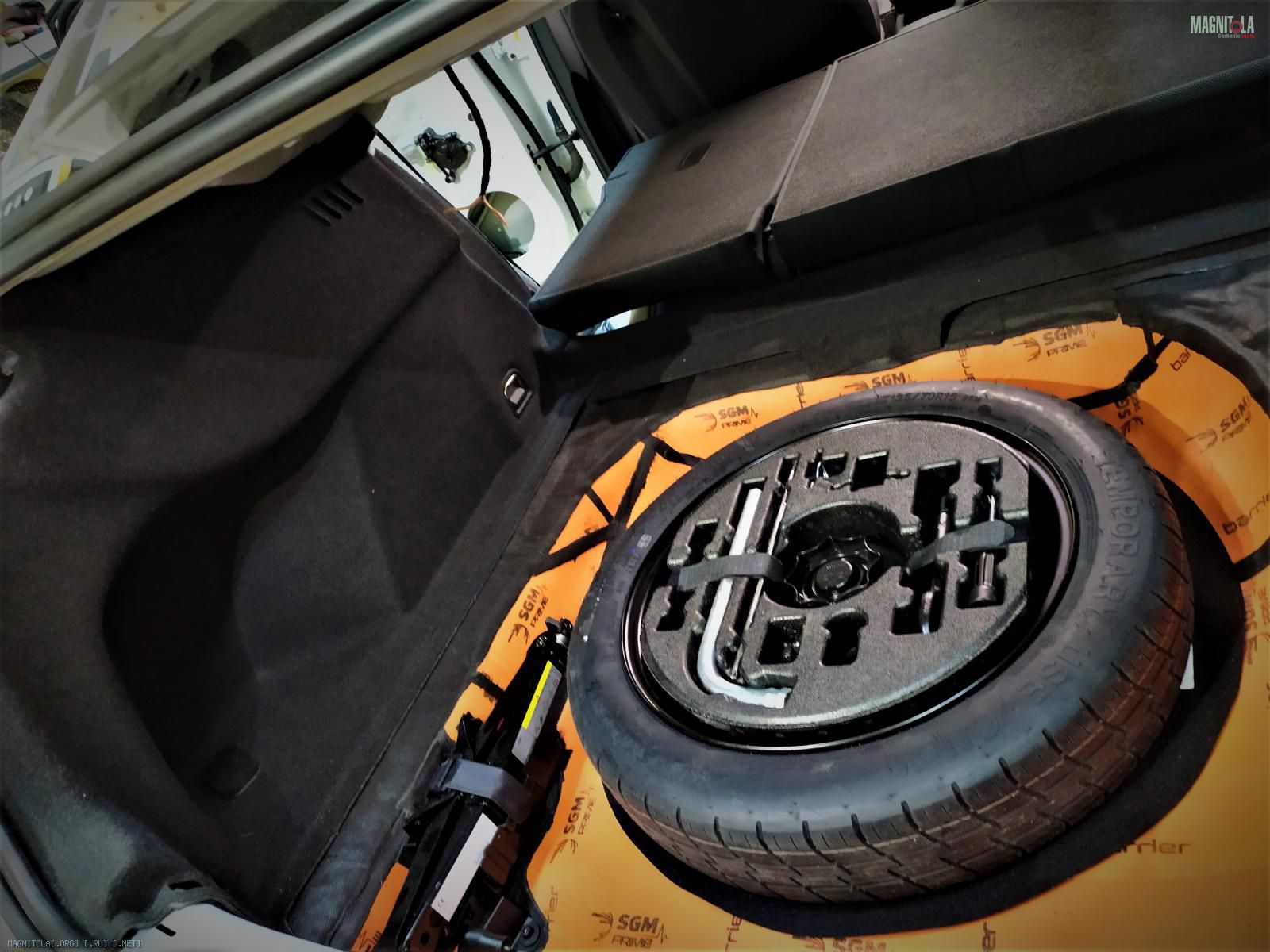

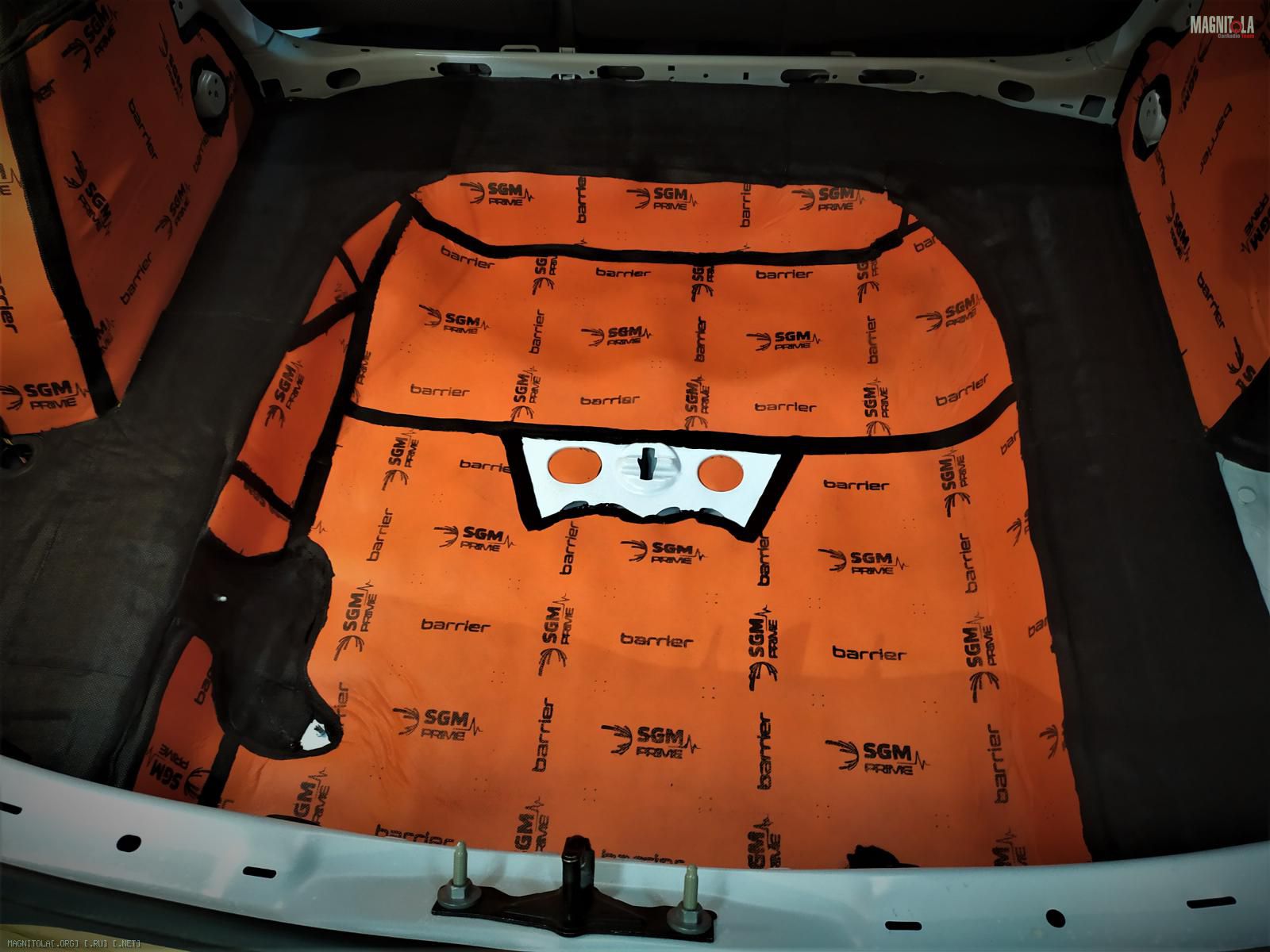

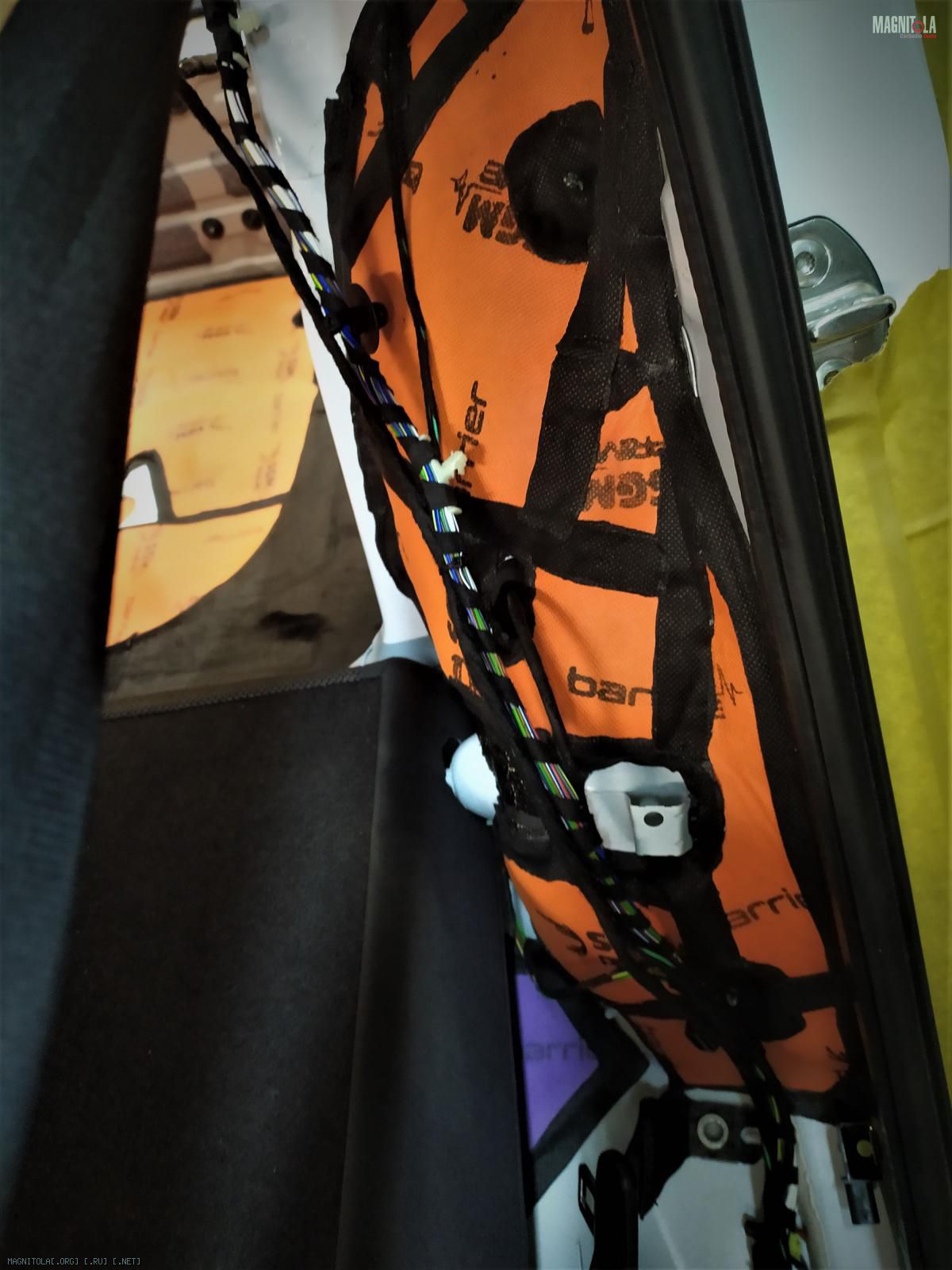

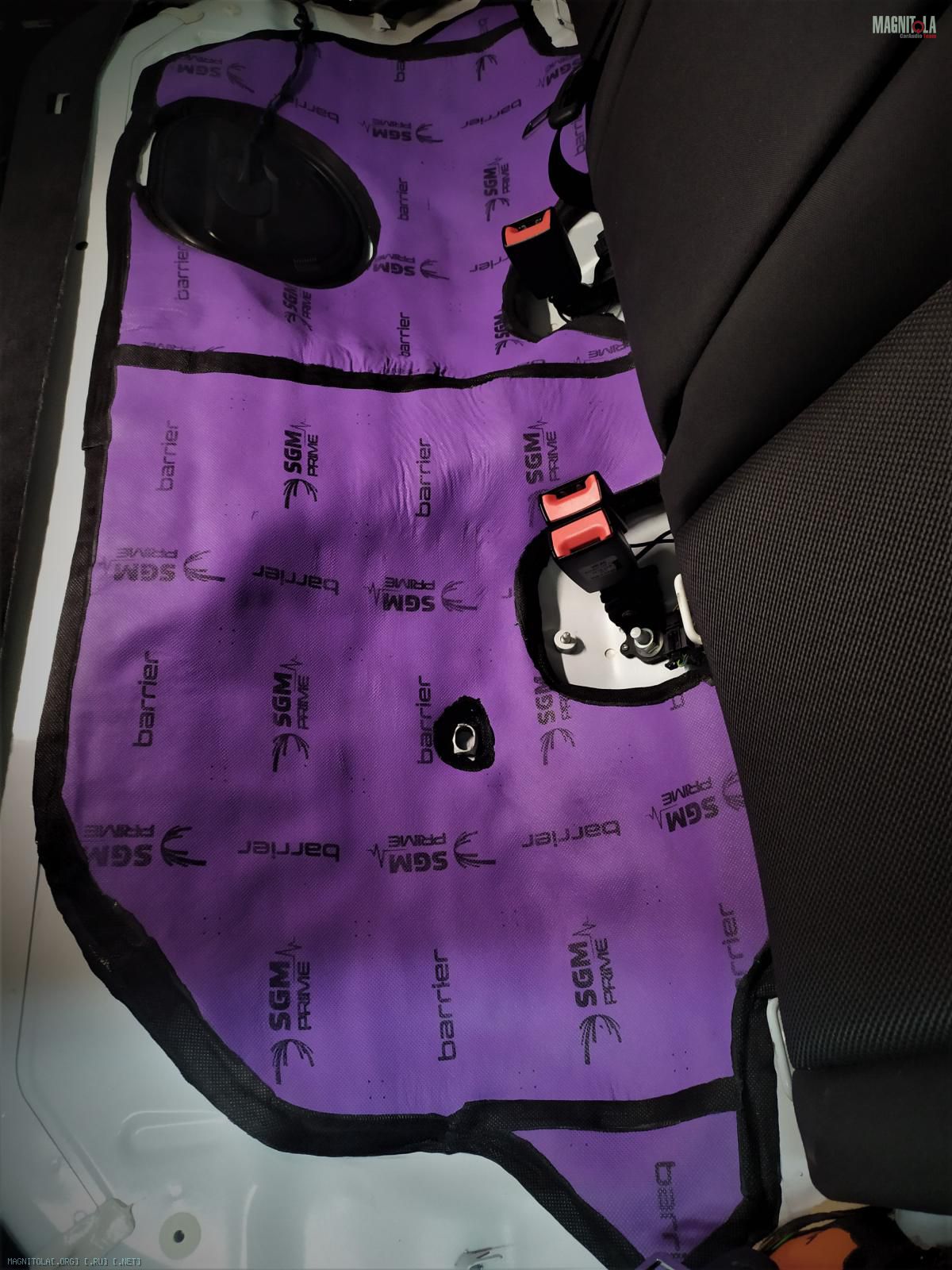

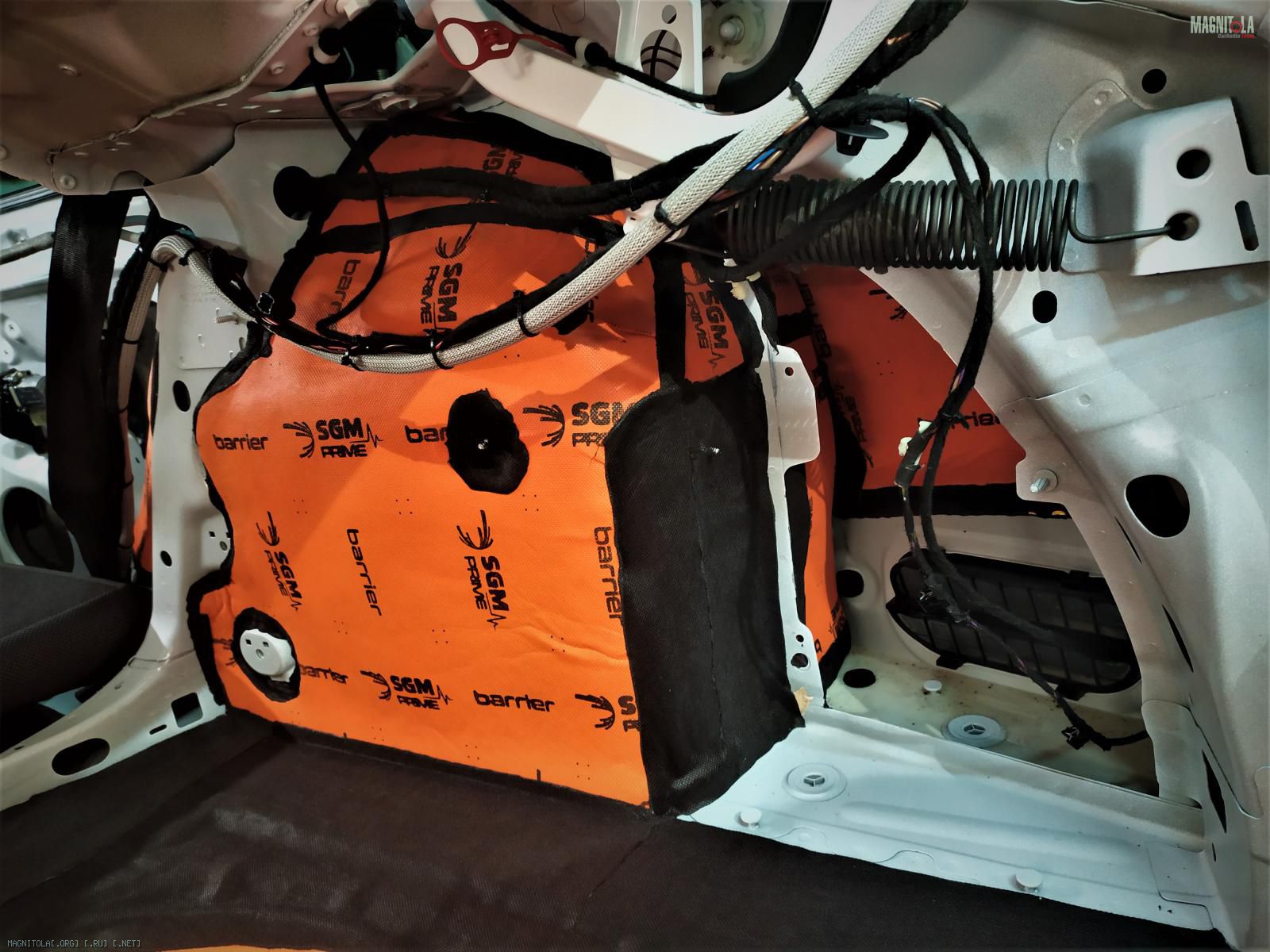

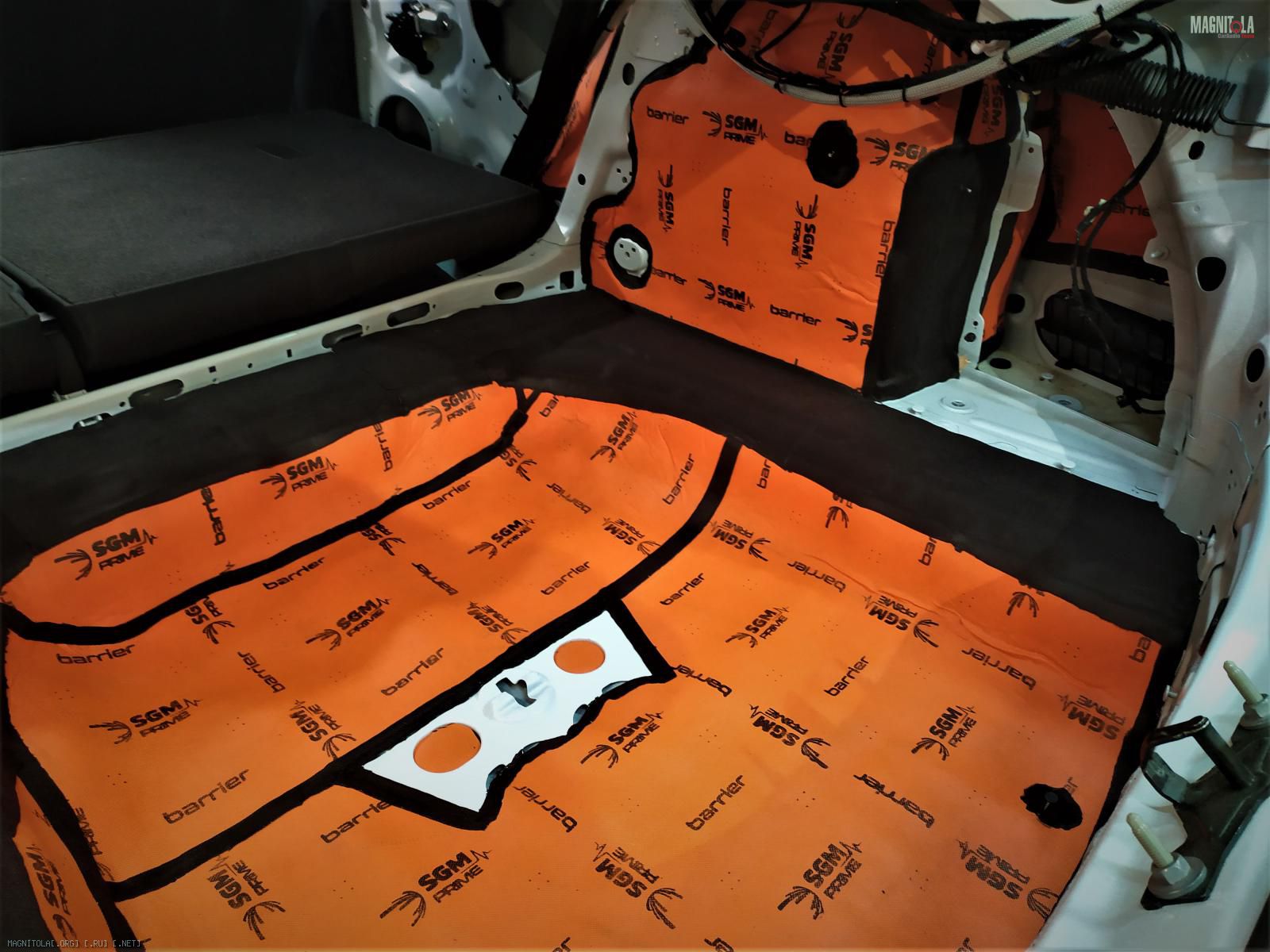

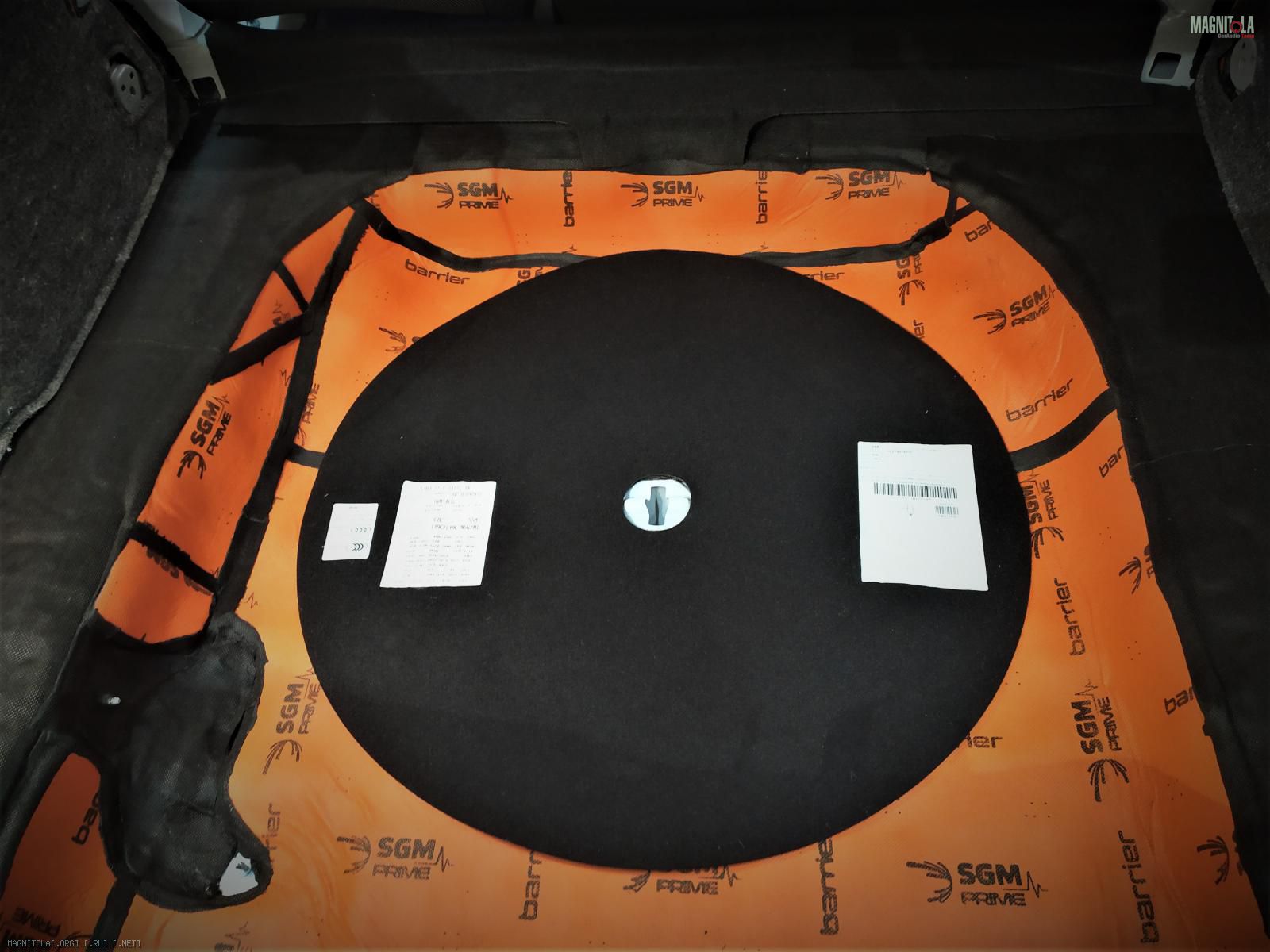

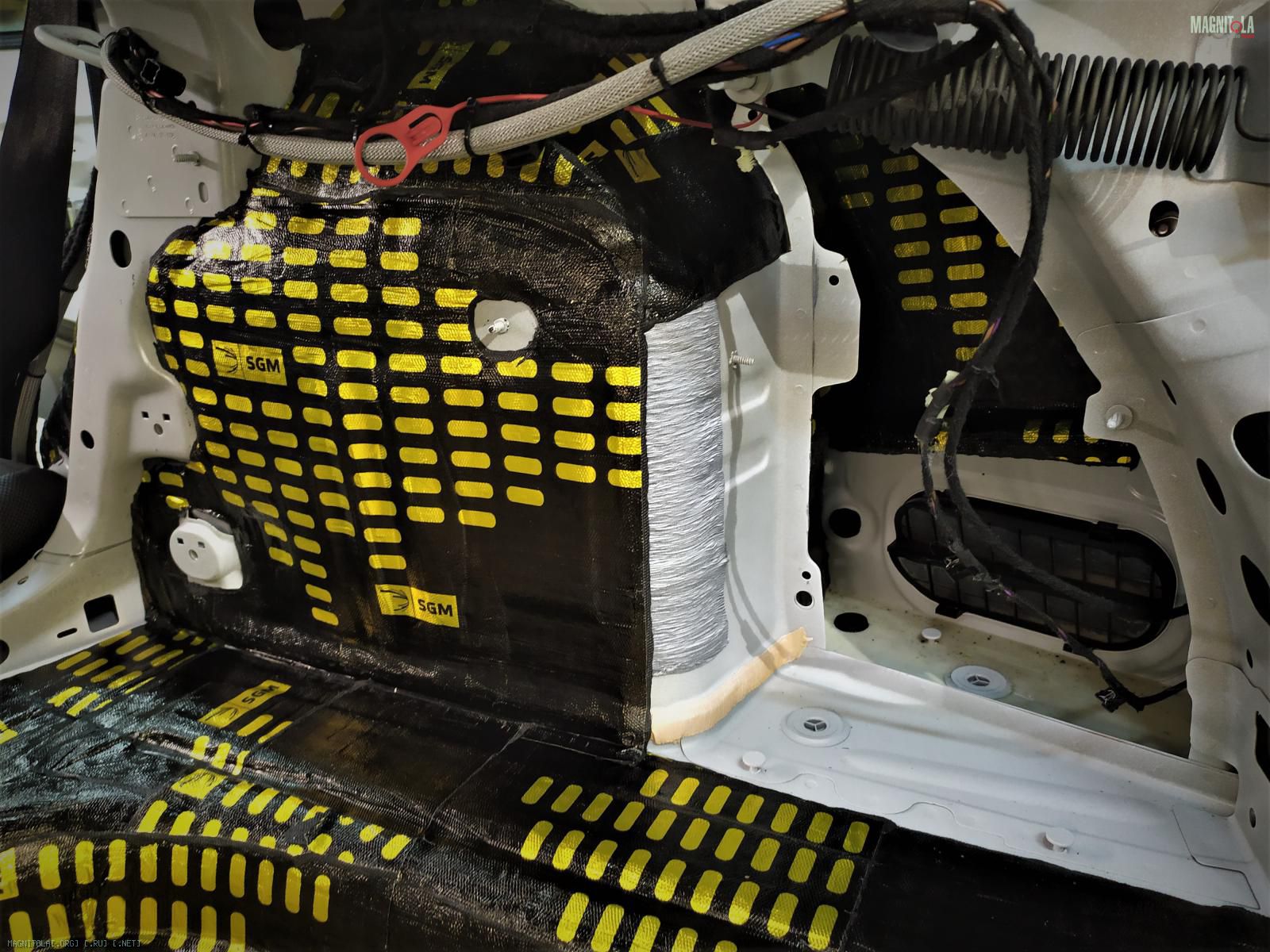

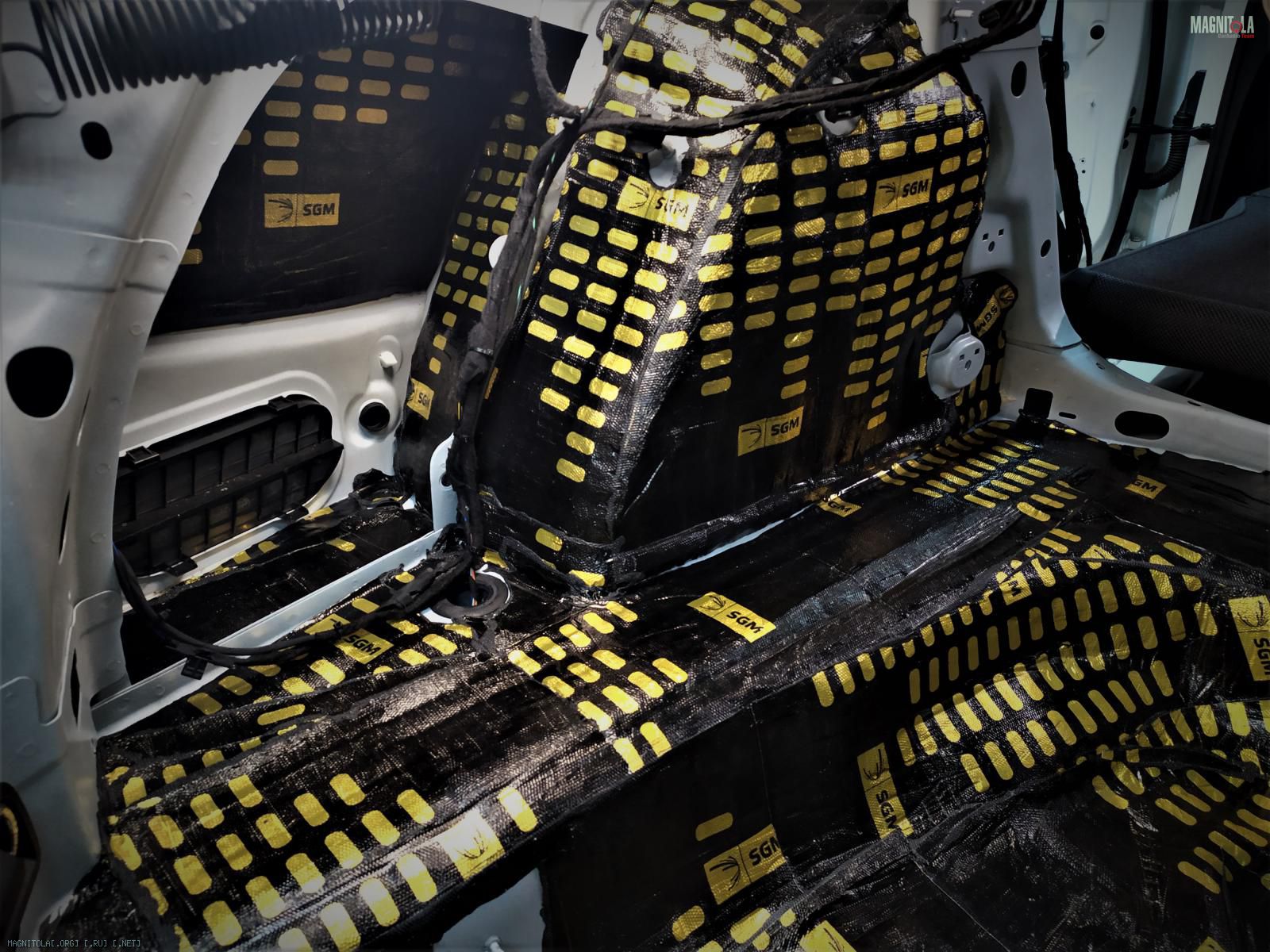

Наносим трехслойный барьерный материал SGM MIX Pro, греем, прикатываем...
Швы и стыки закрываем горячим блокатором шума.
Вложение 1321251Вложение 1321253Вложение 1321255Вложение 1321257Вложение 1321259Вложение 1321261Вложение 1321263Вложение 1321265Вложение 1321267

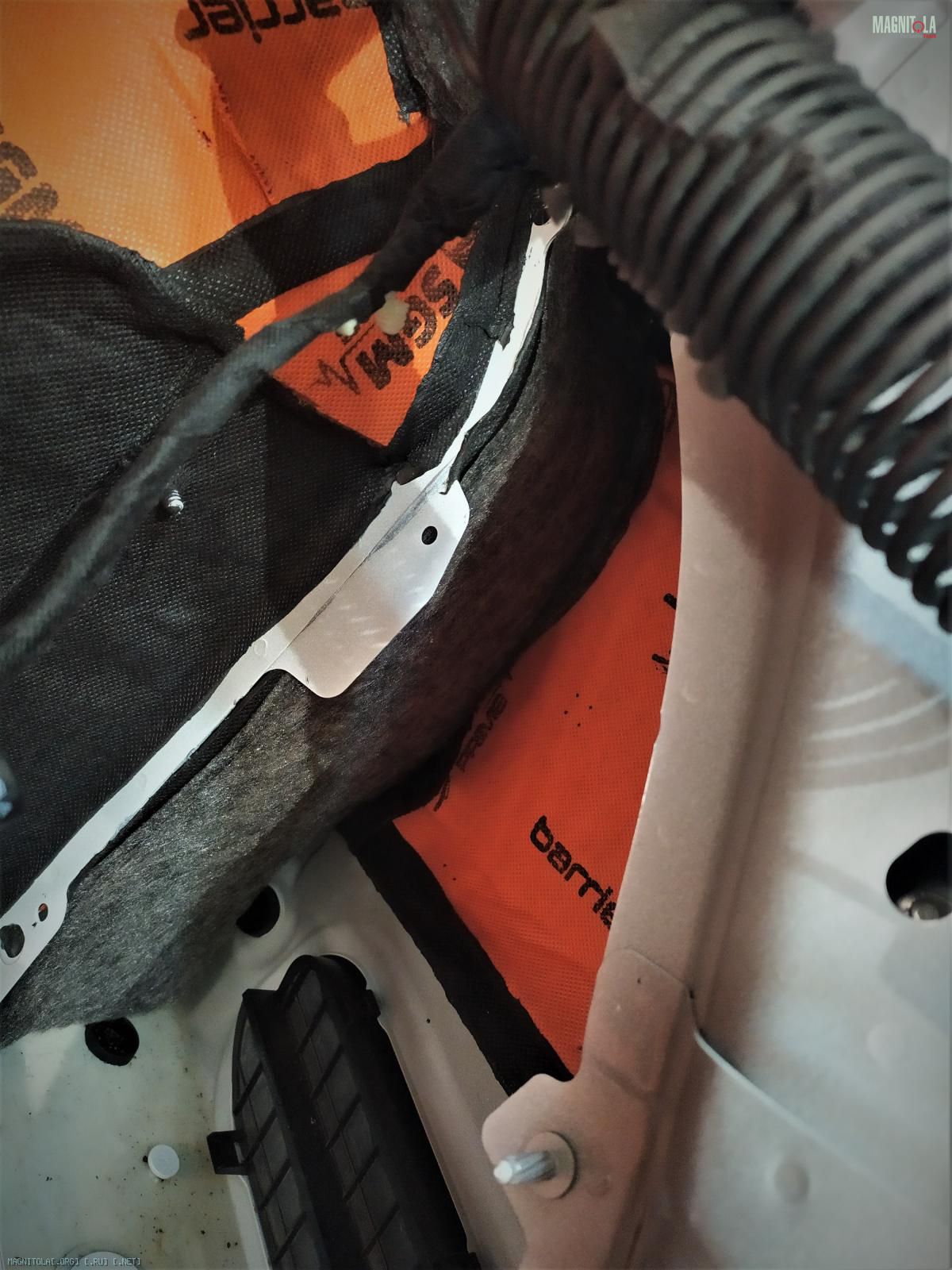

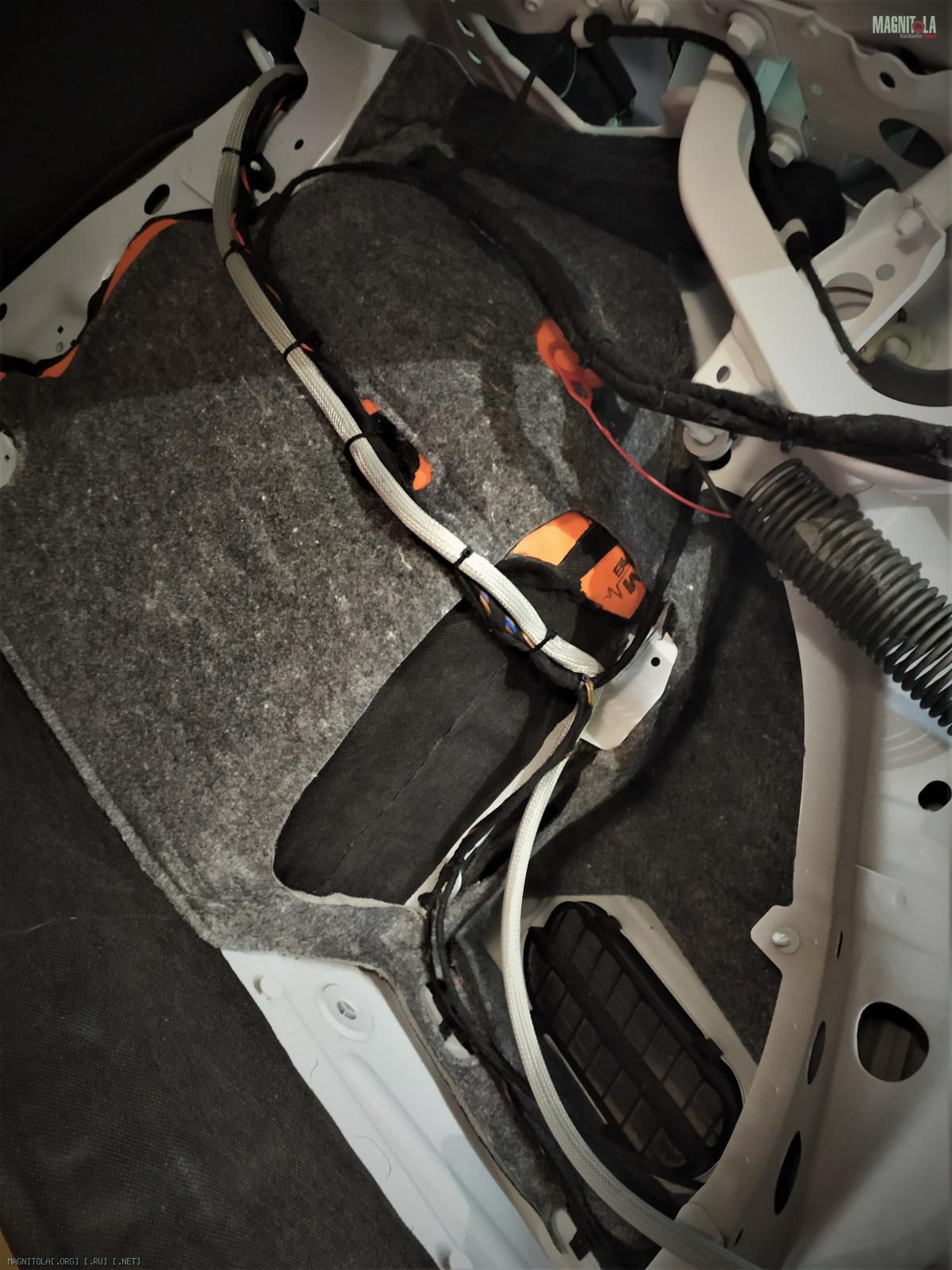

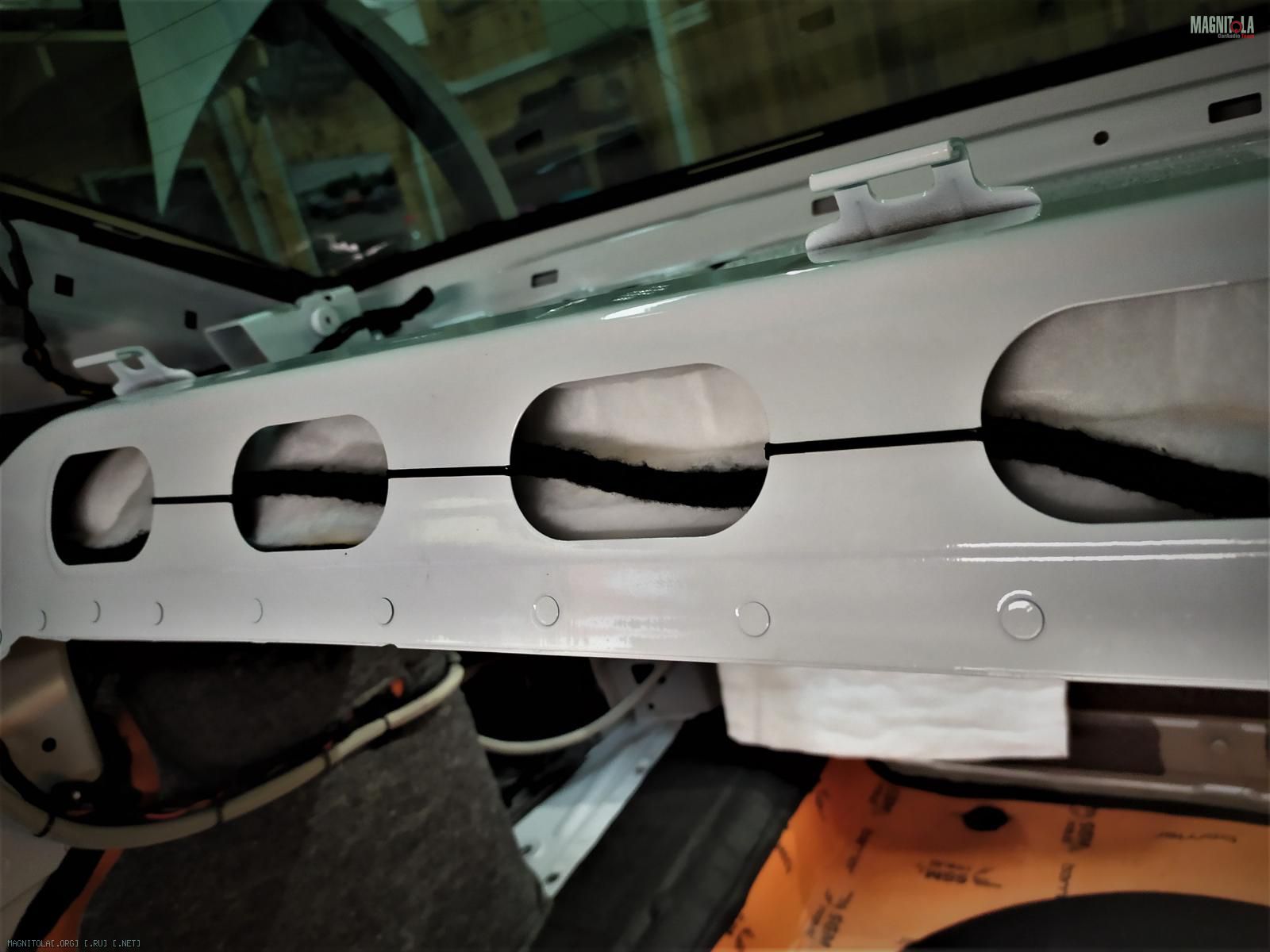

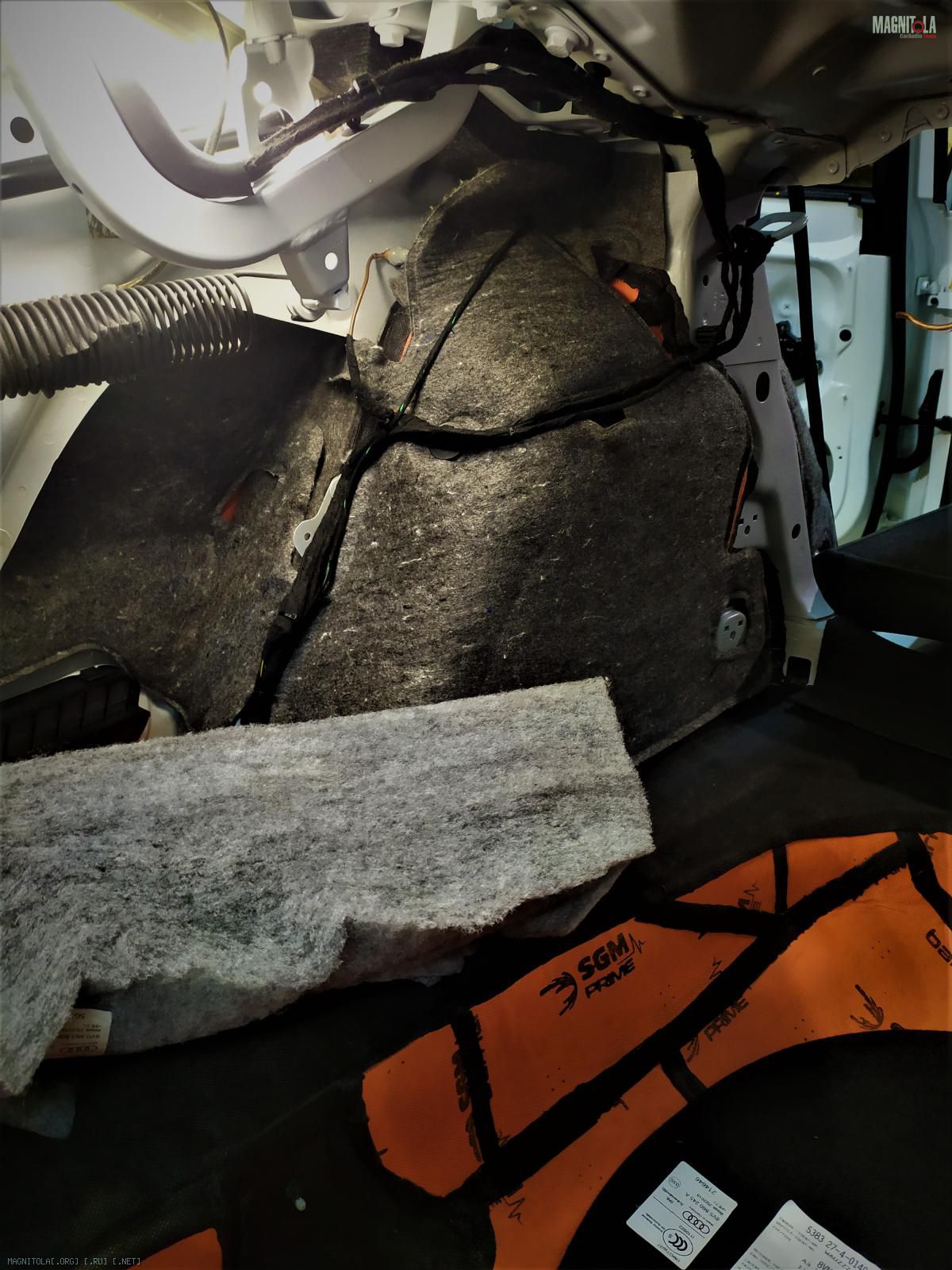

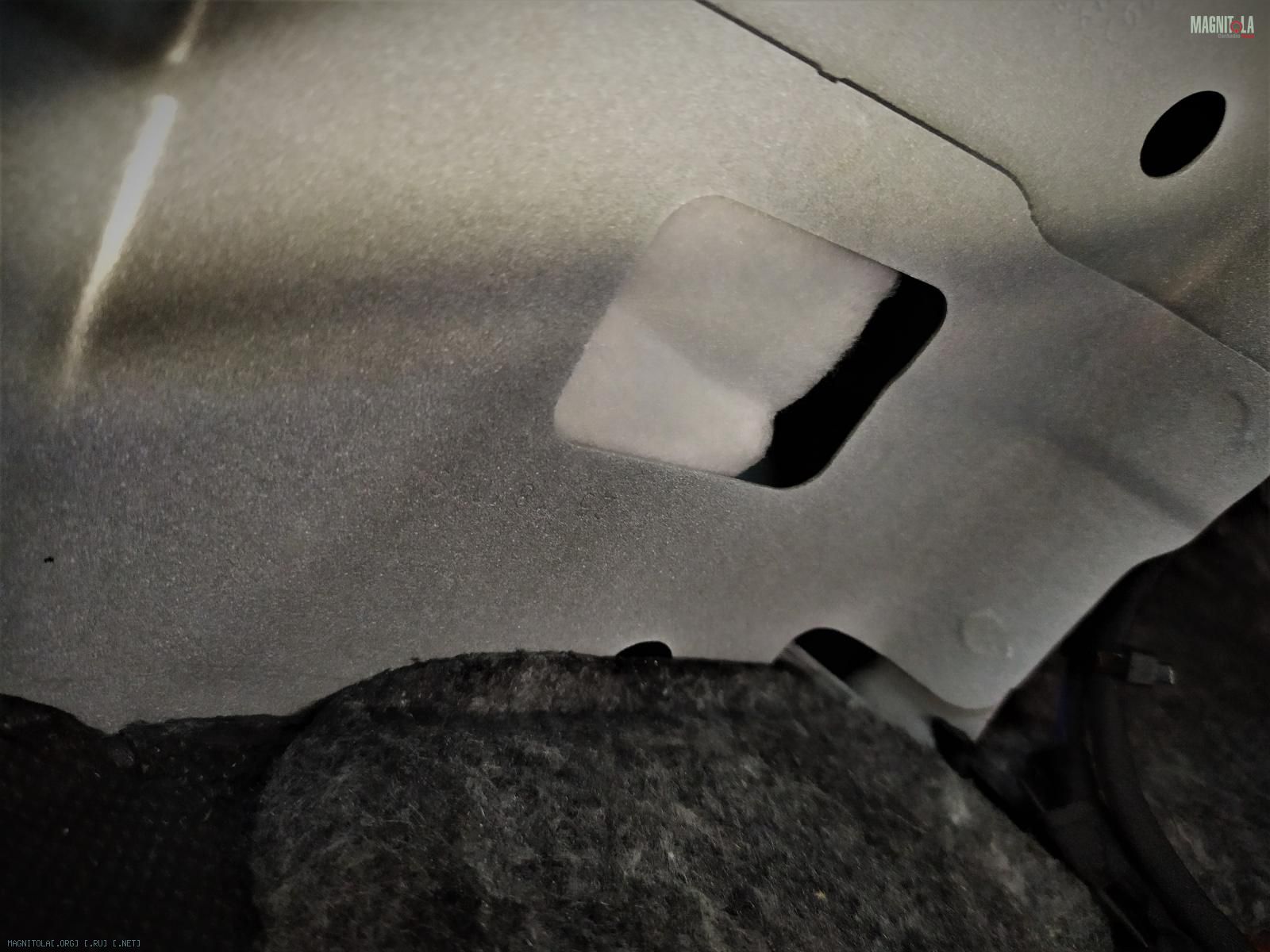

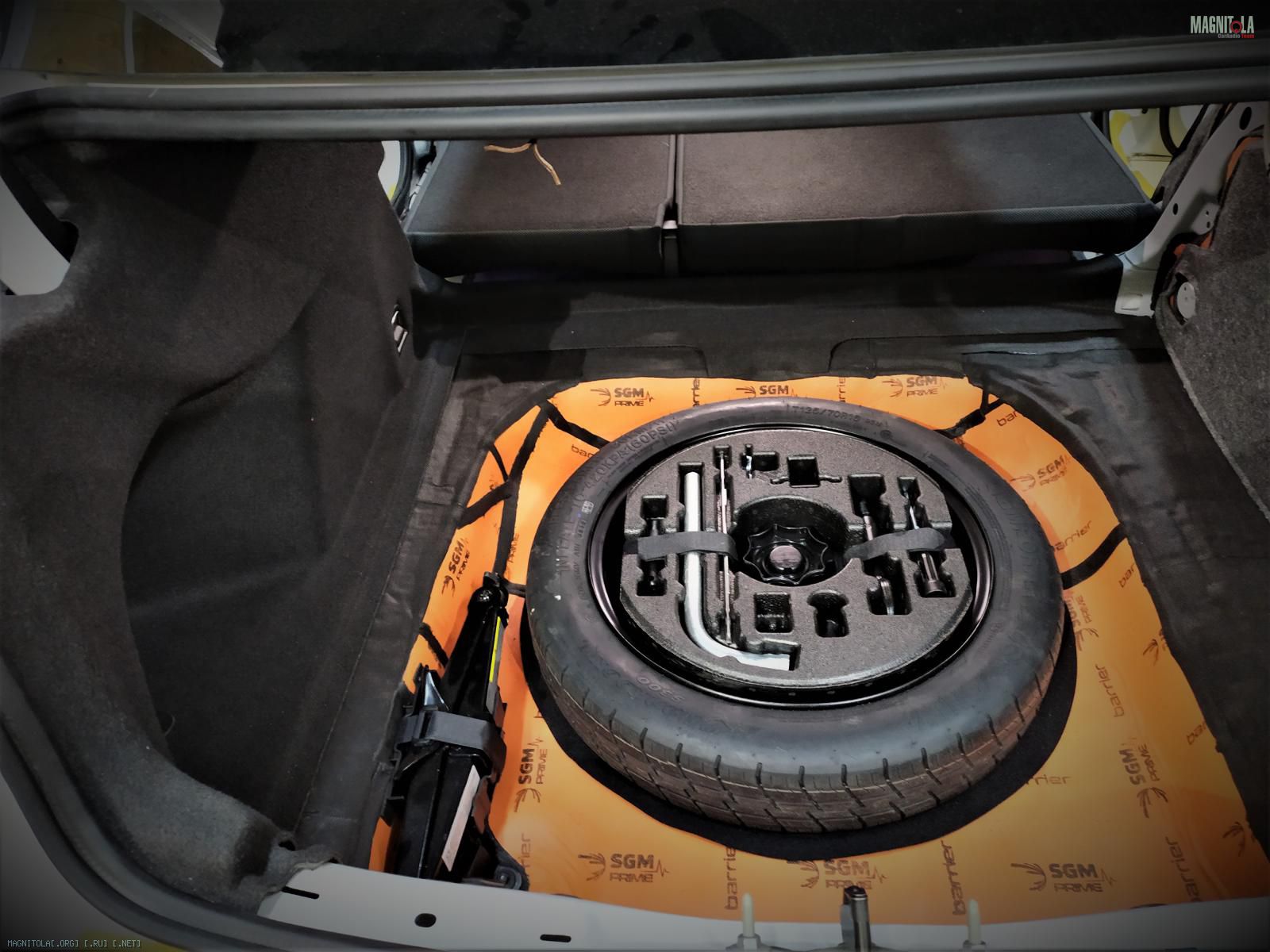

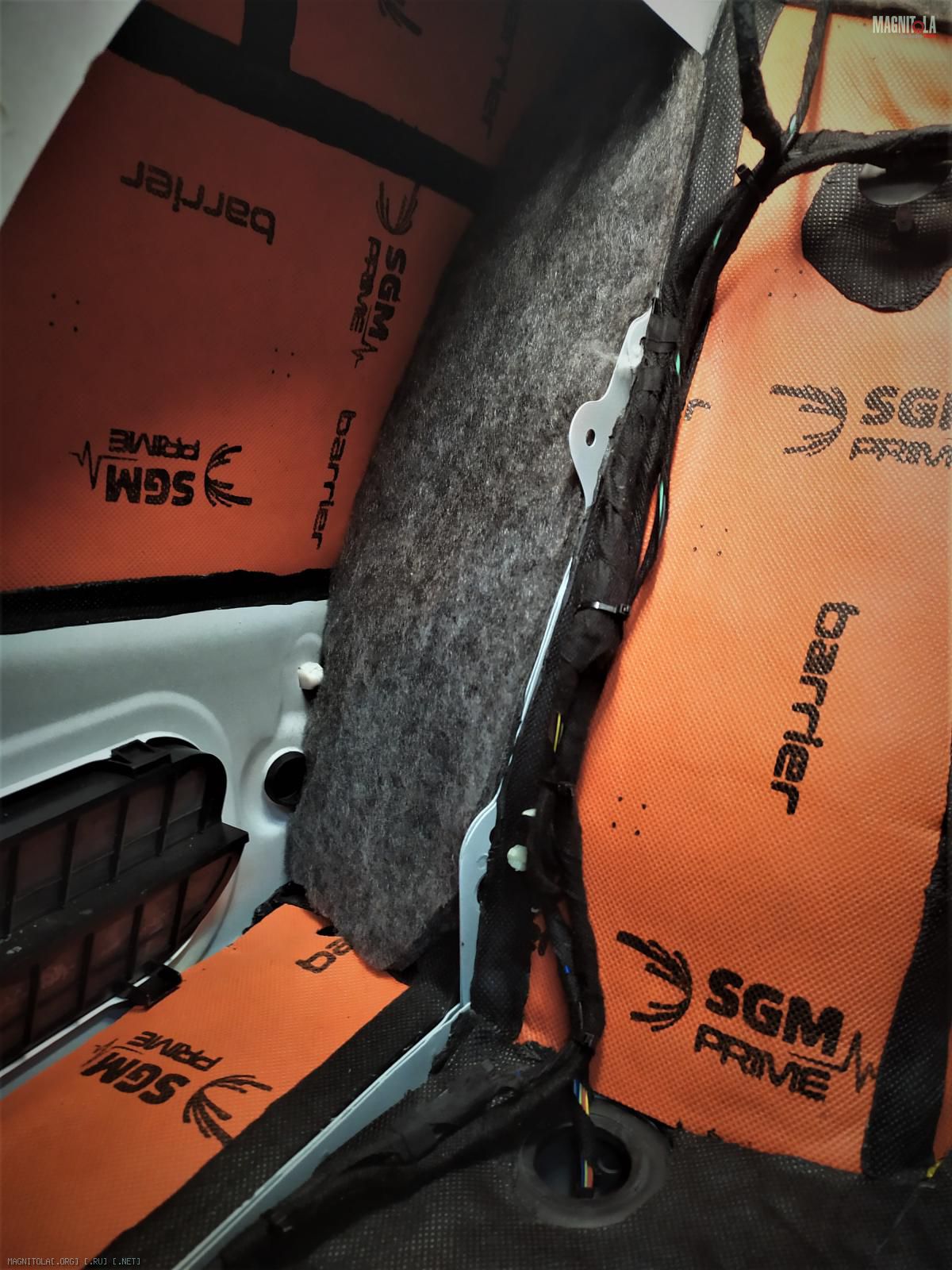

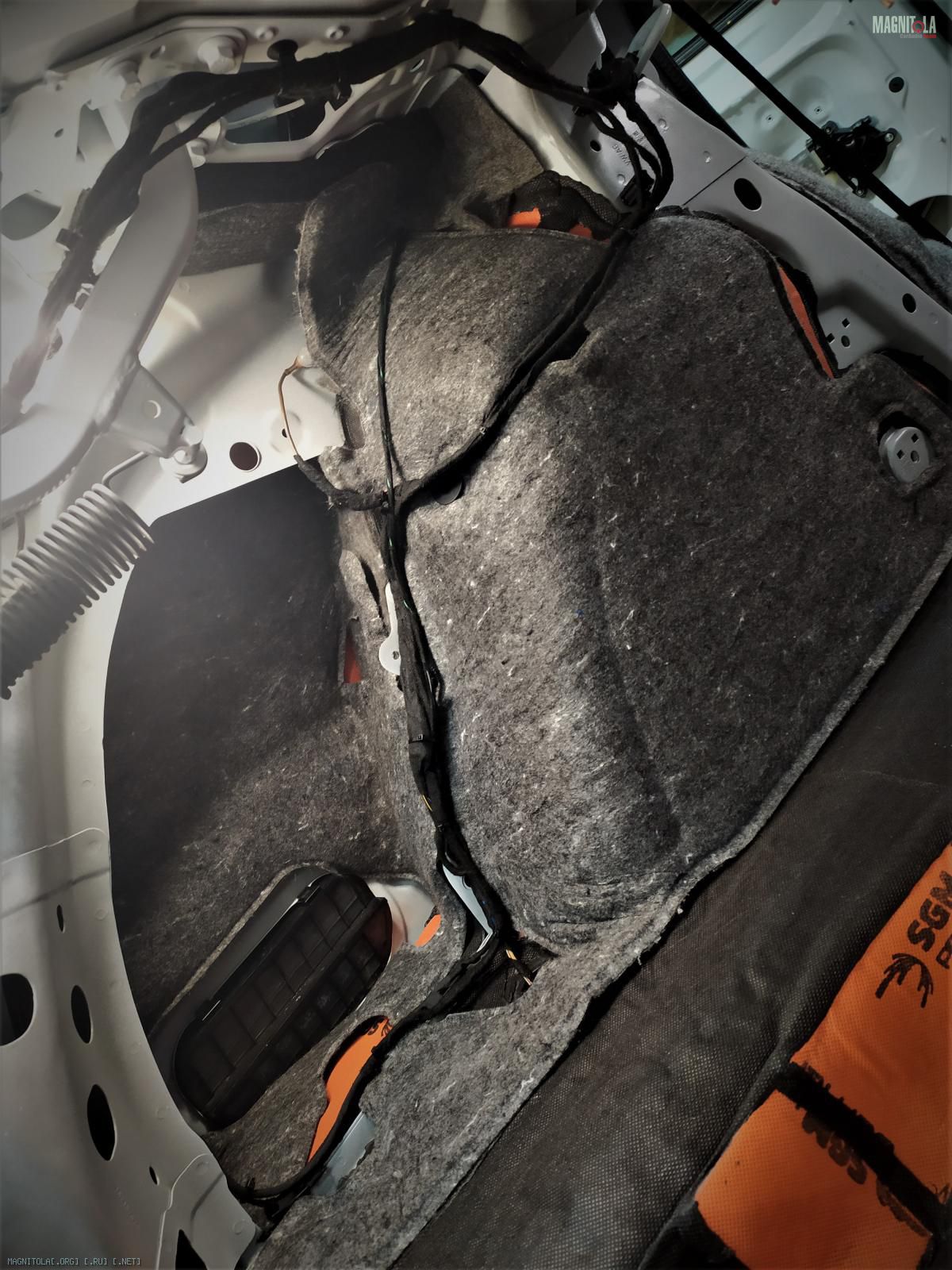

Далее наносим войлок, укладываем штатные маты шумопоглотителя, в полости закладываем микроволокно SGM Pro.
Собираем.
Вложение 1321269Вложение 1321271Вложение 1321273Вложение 1321275Вложение 1321277Вложение 1321279Вложение 1321281Вложение 1321283Вложение 1321285Вложение 1321287Вложение 1321289Вложение 1321291Вложение 1321293

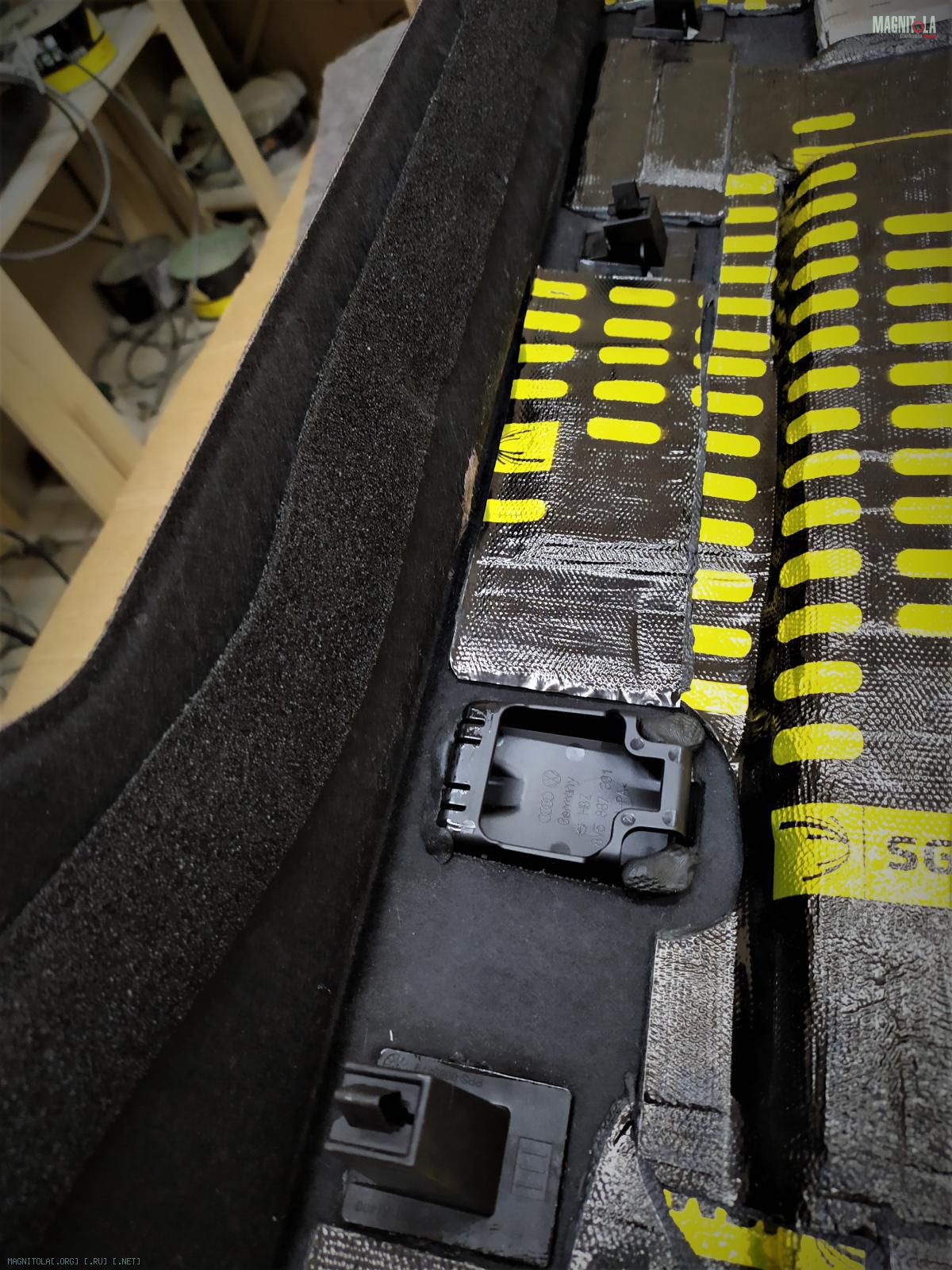

Задняя полка

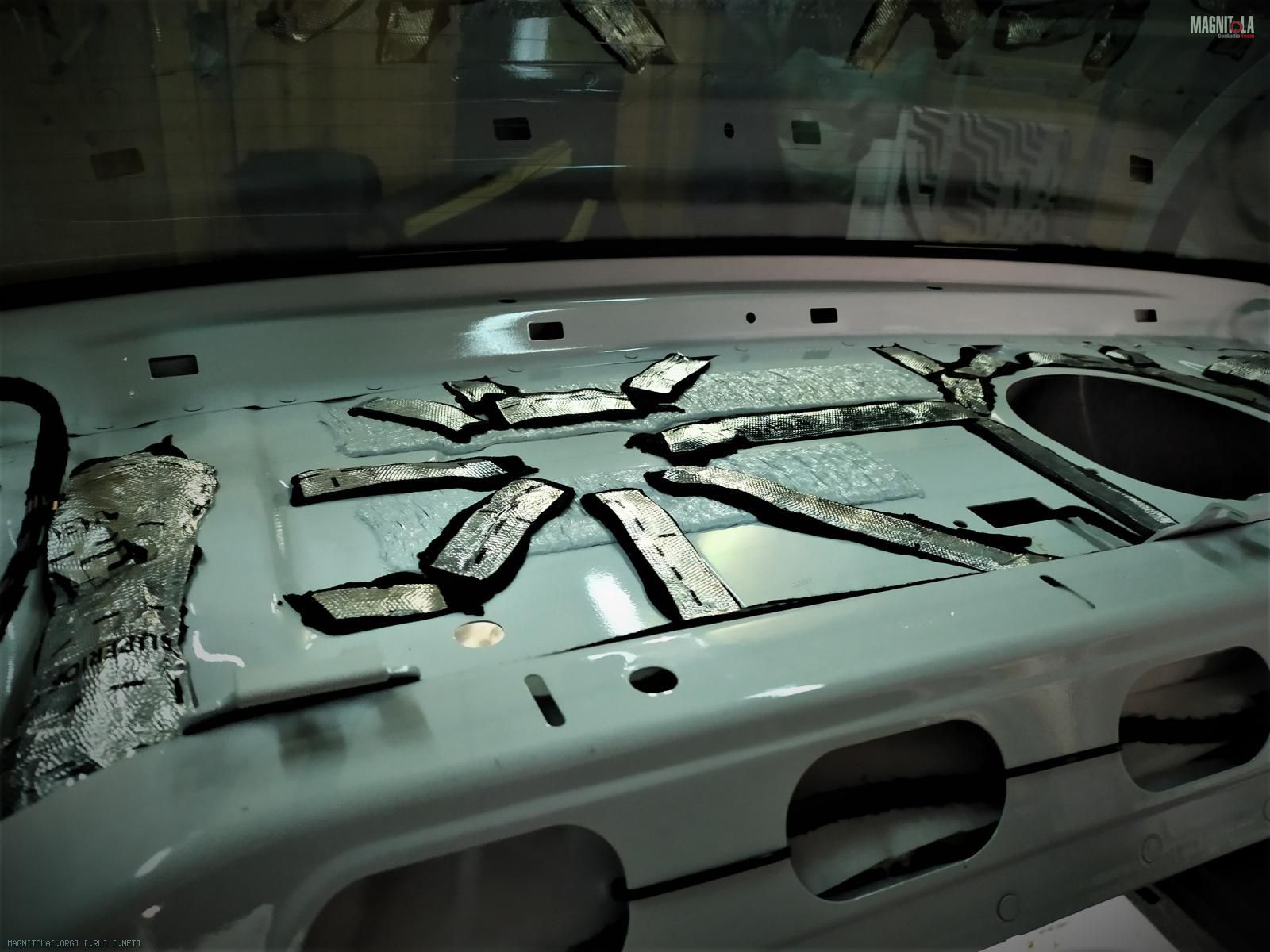

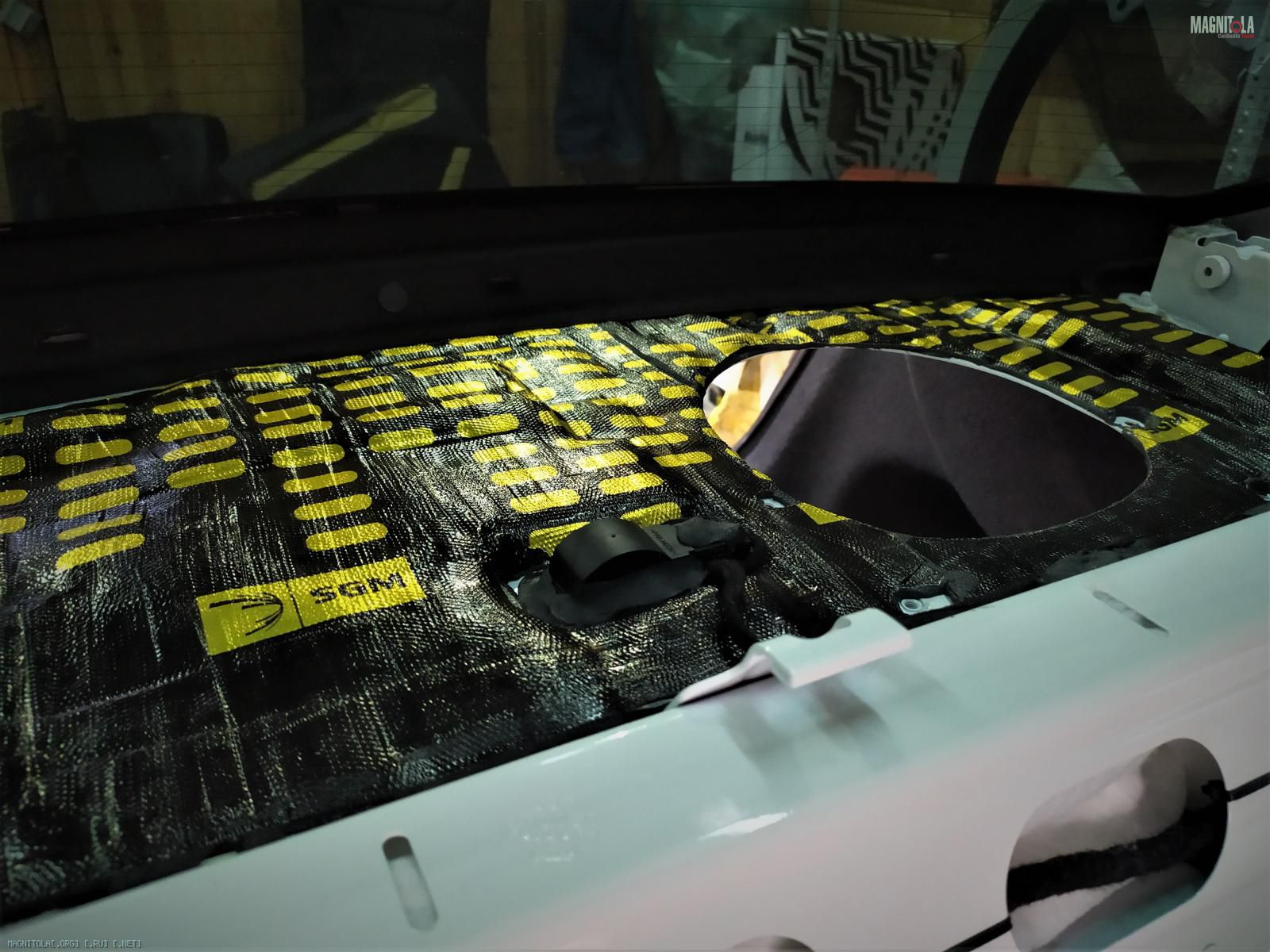

Наносим жесткую СГМ Броня 9 мм...
Затем вибру 4 мм, войлок, штатные маты...

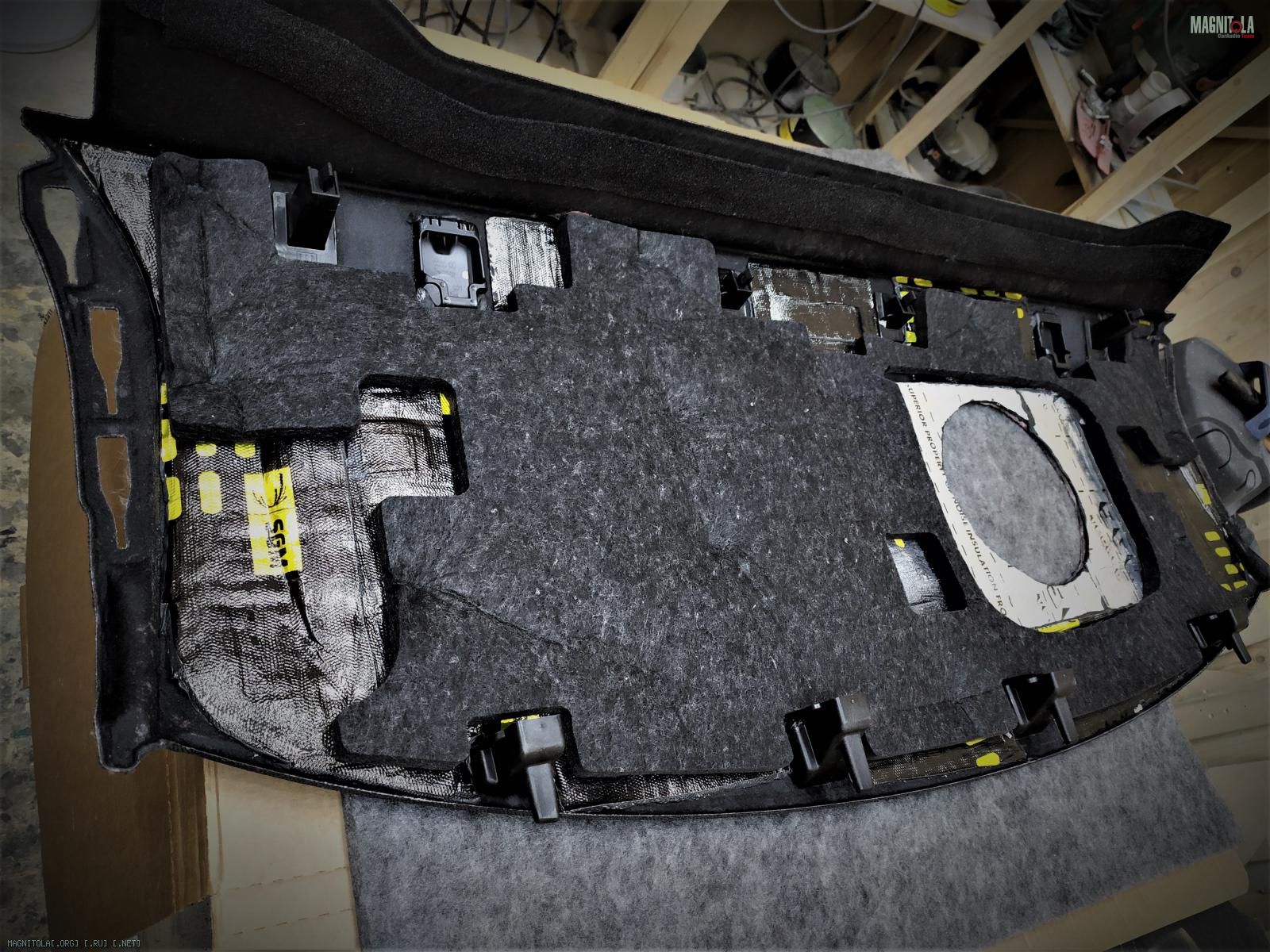

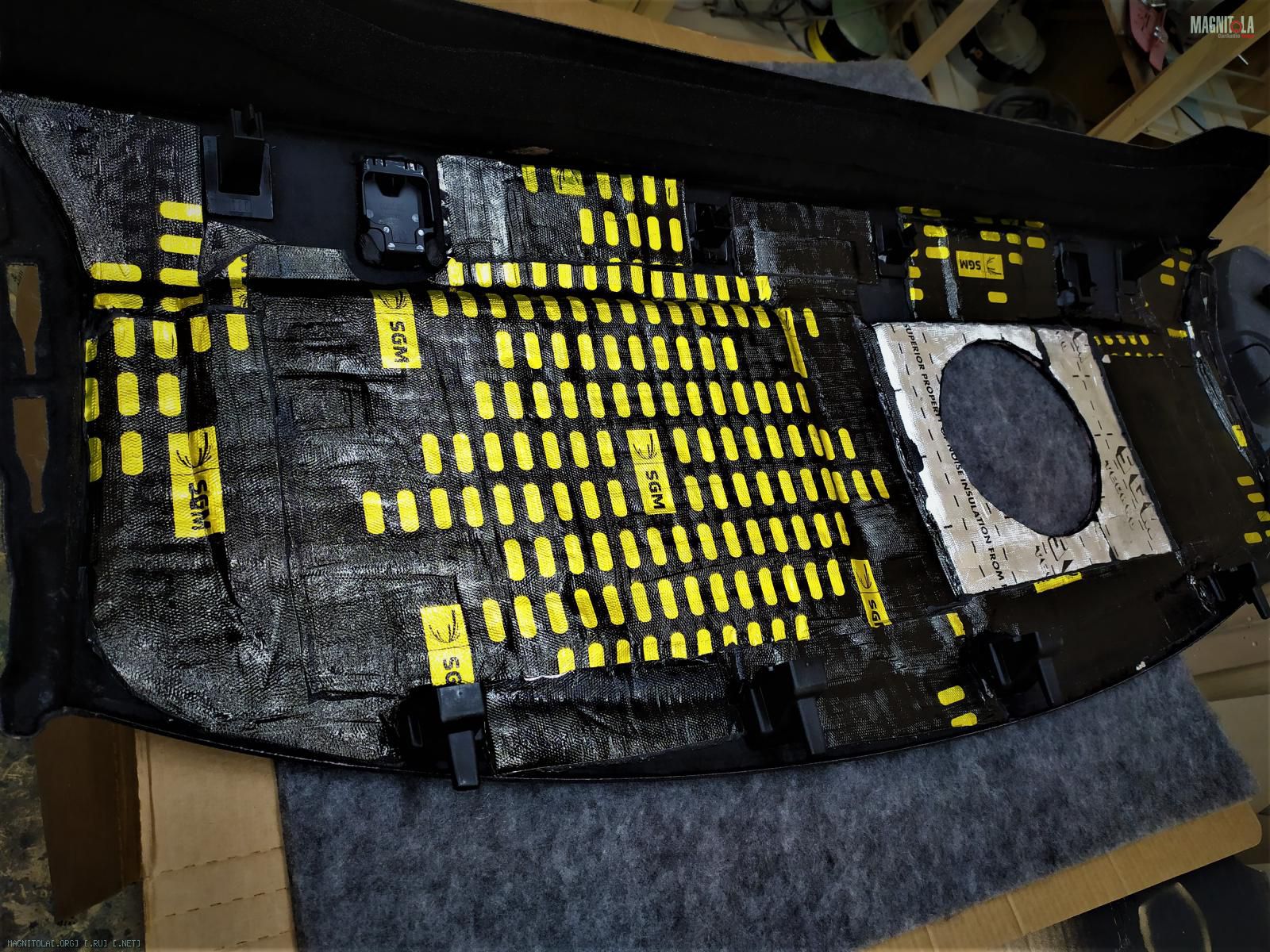

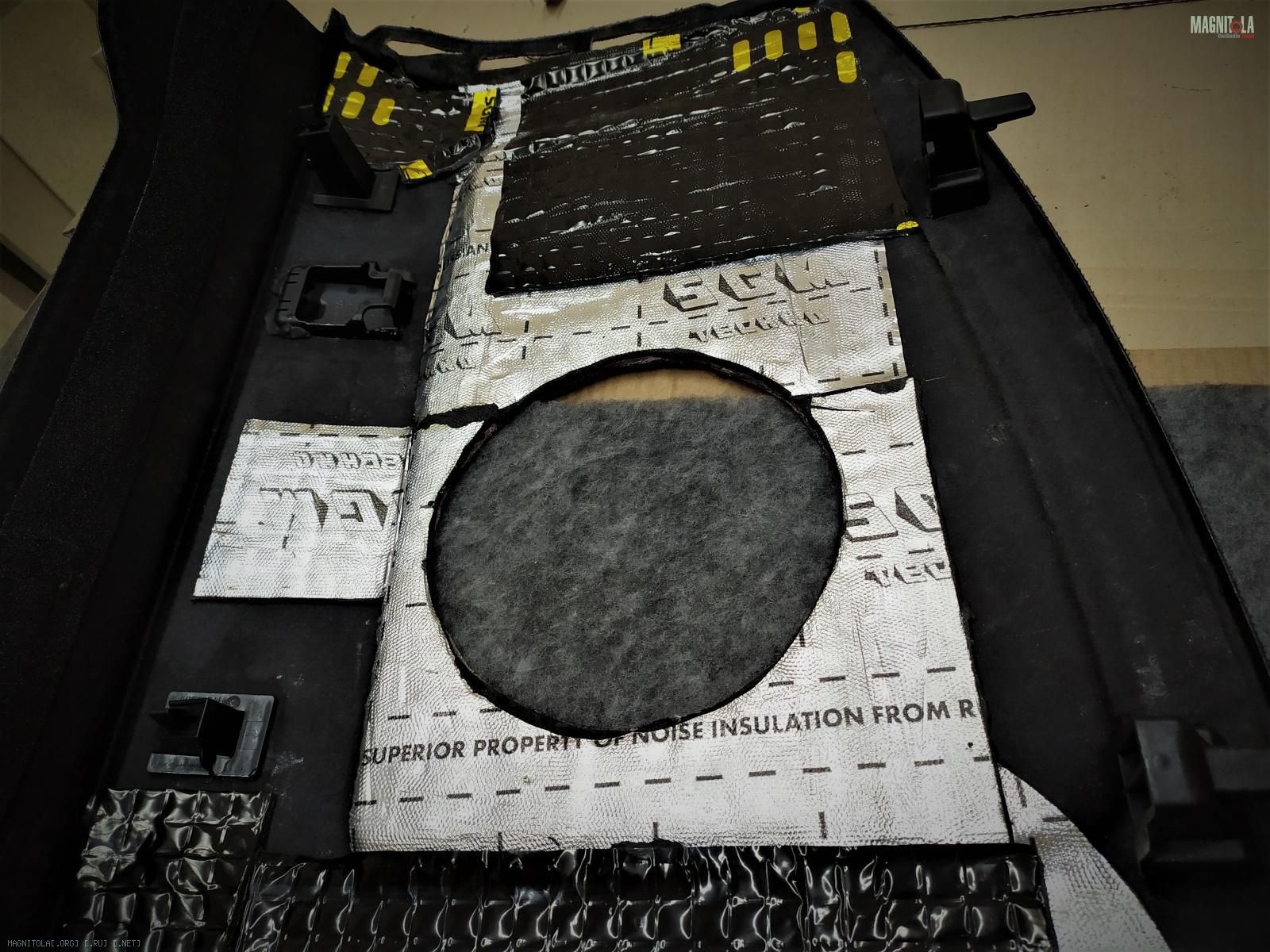

Декоративную полку пропитываем полиэфирной смолой, после высыхания наносим СГМ броня 5мм и вибру 4мм, штатный войлок, уплотнительную ленту.

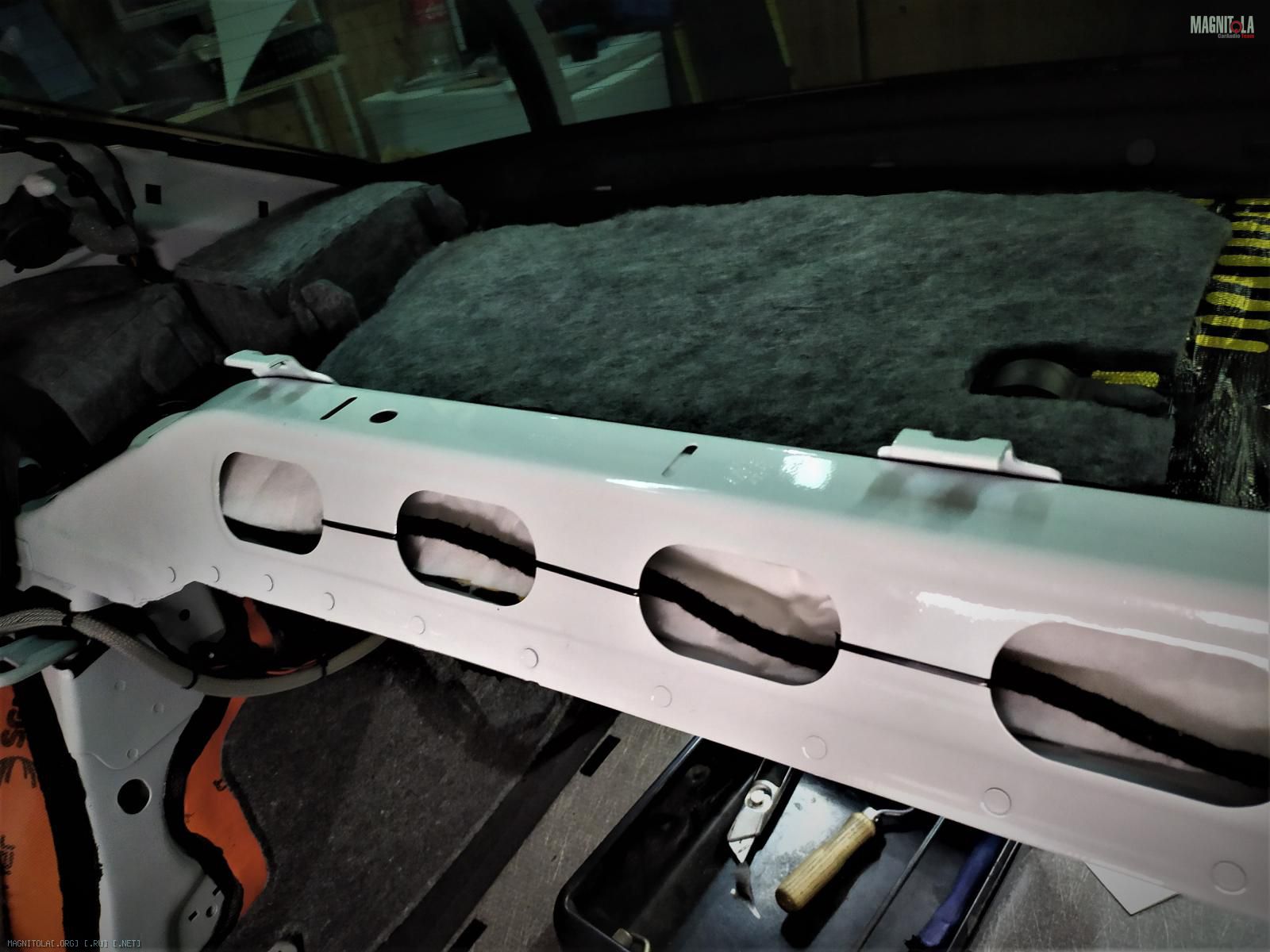

Просветляем полку для 10" сабвуфера.
Вложение 1321295Вложение 1321297Вложение 1321299Вложение 1321301Вложение 1321303Вложение 1321305Вложение 1321307Вложение 1321309Вложение 1321311Вложение 1321313
Audi A3

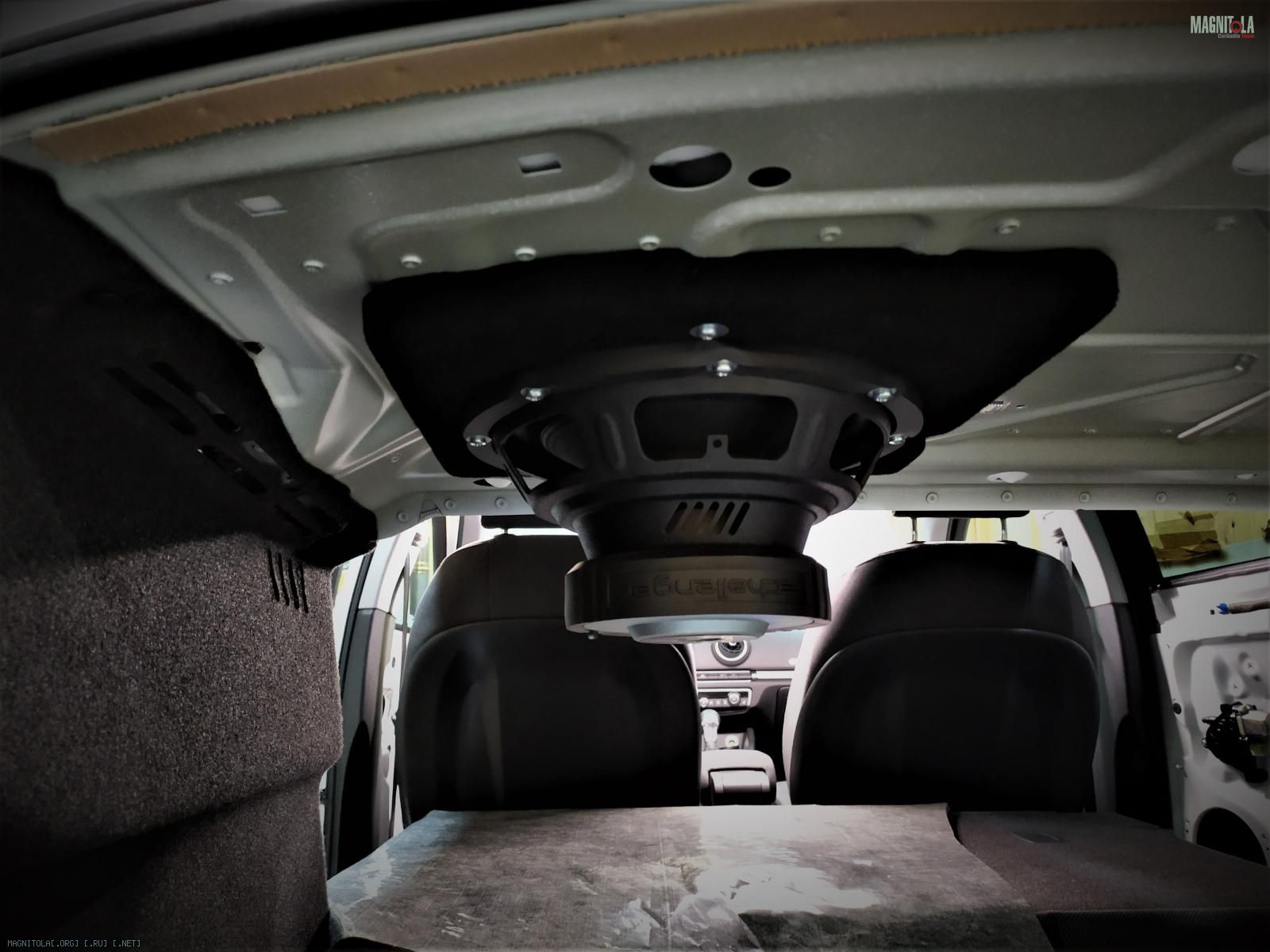

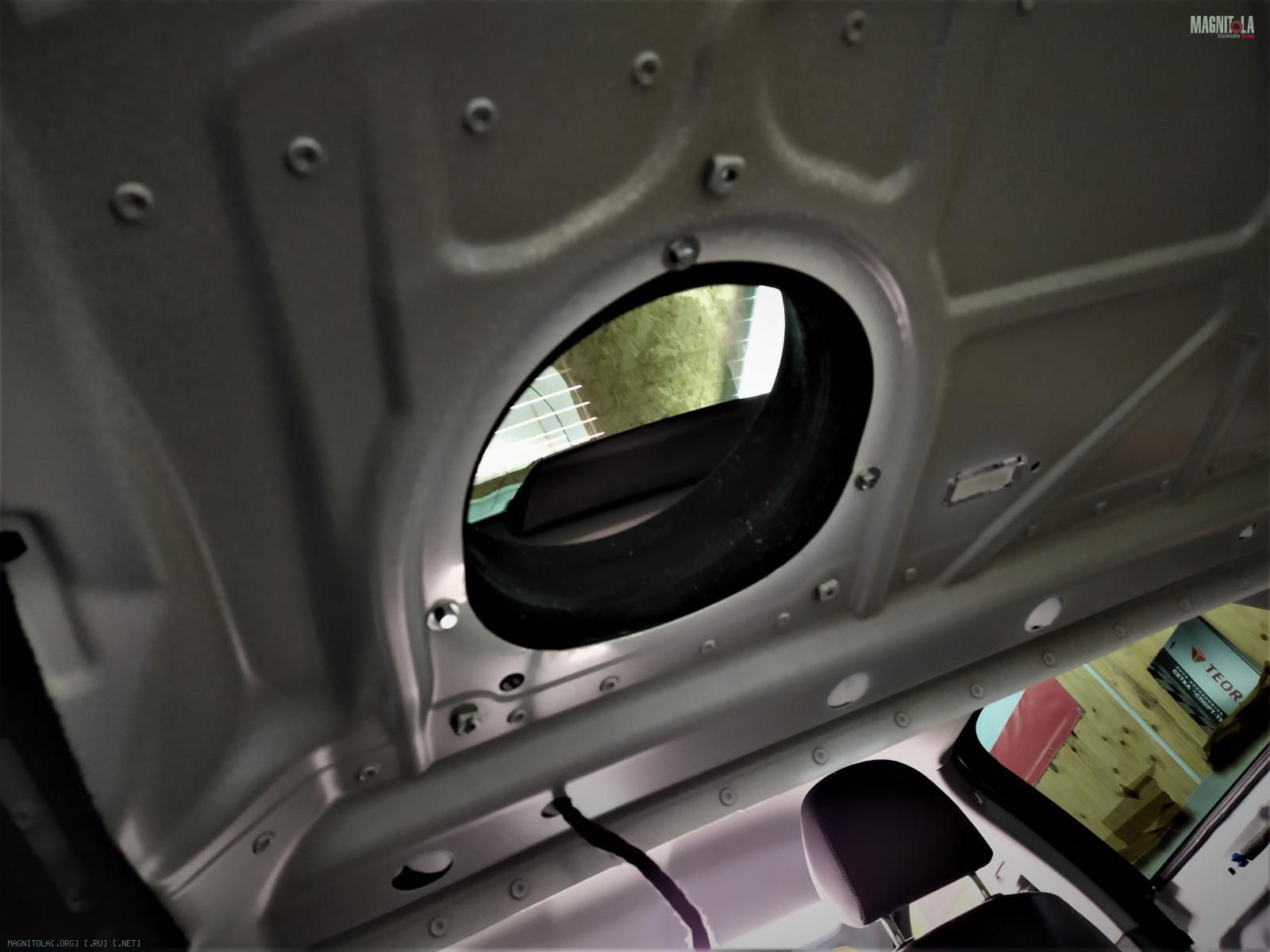

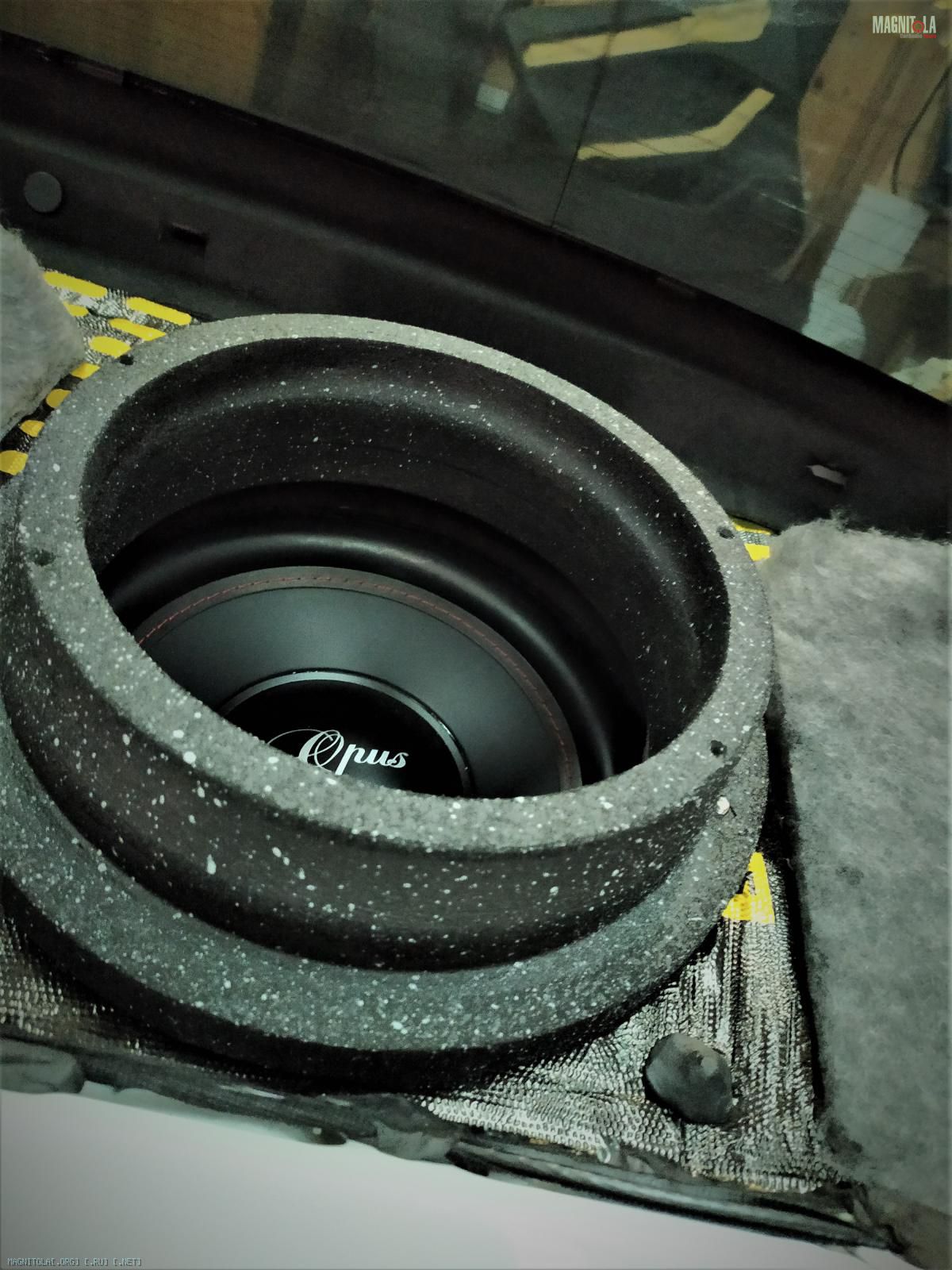

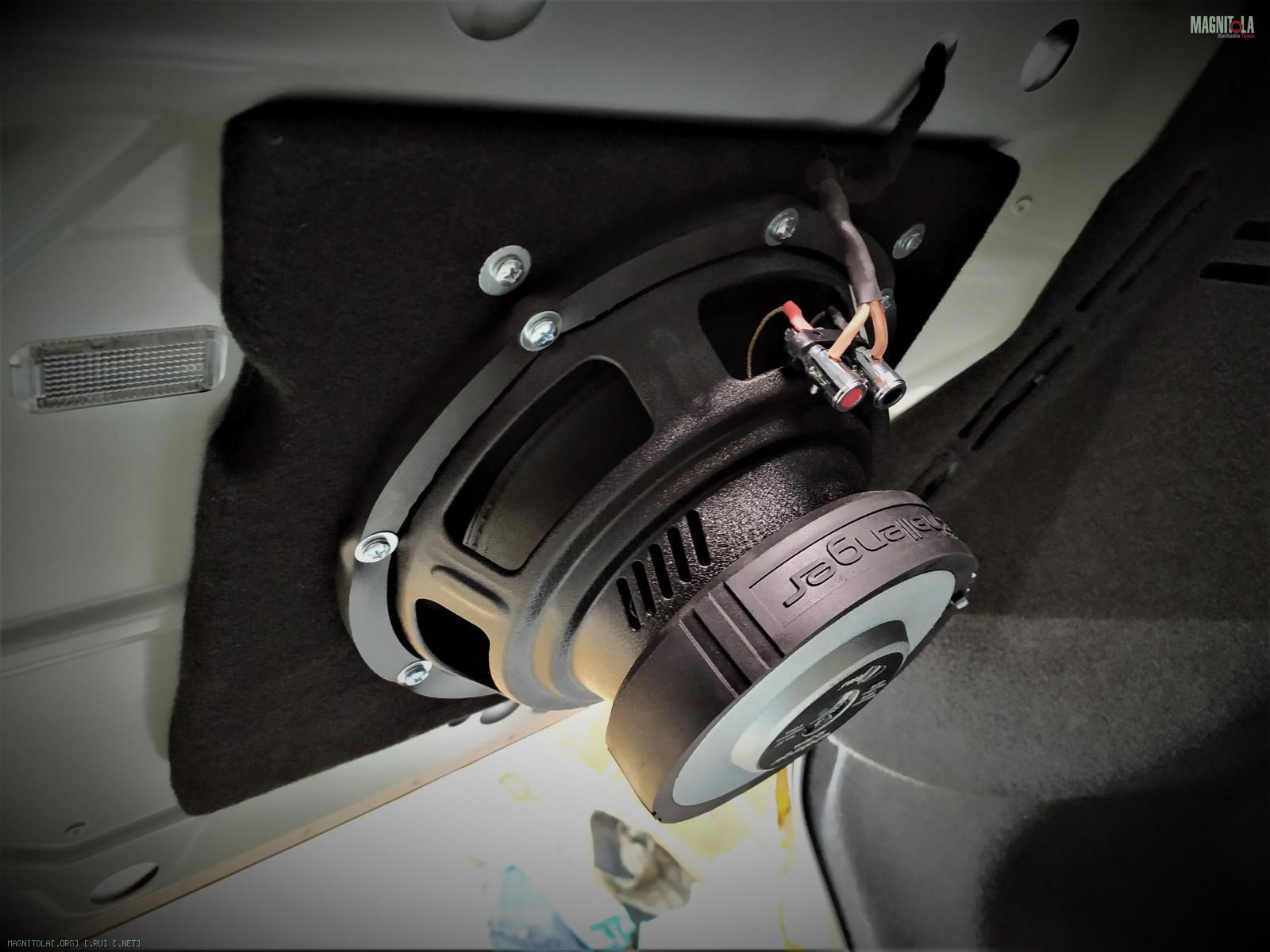

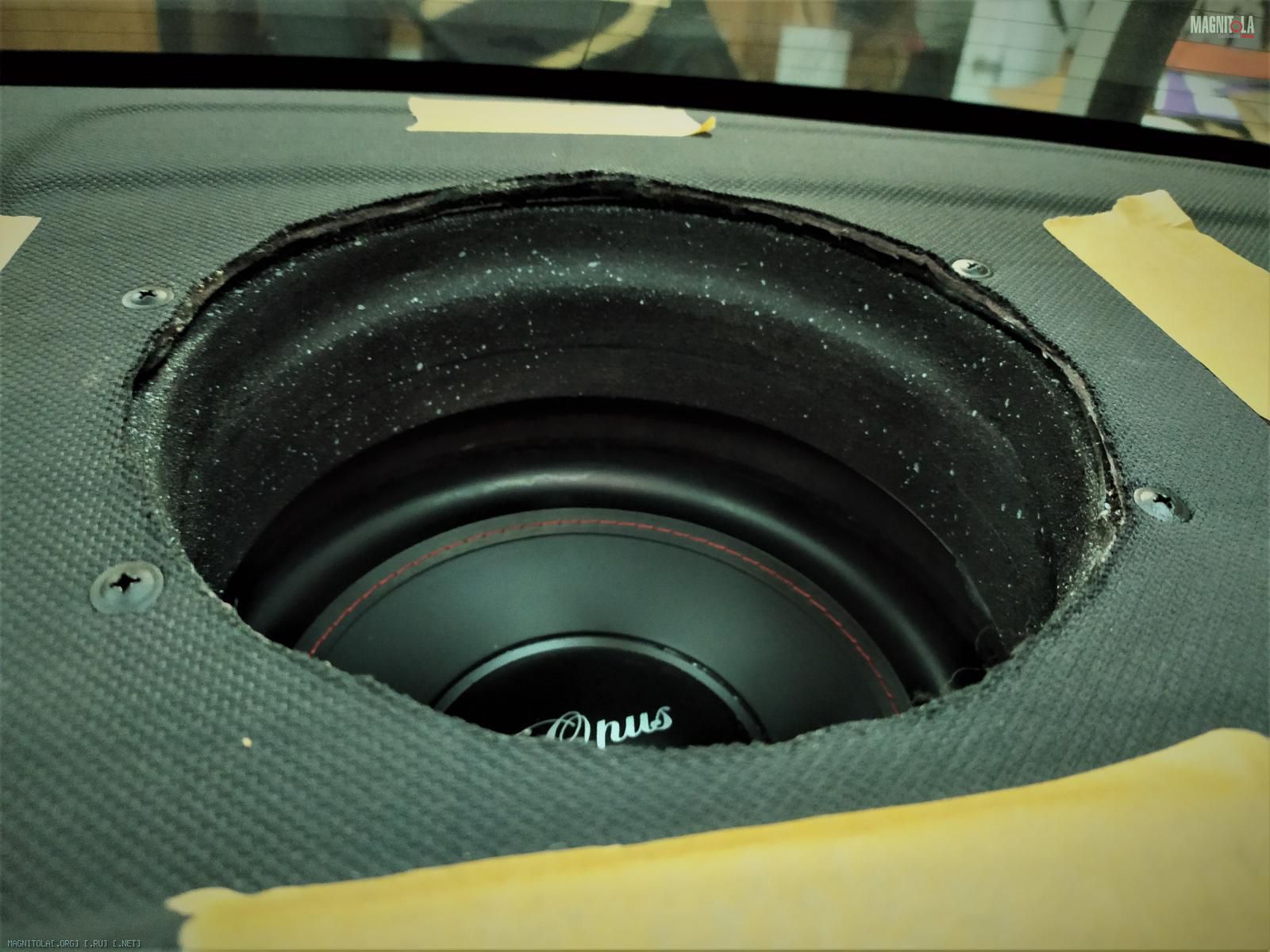

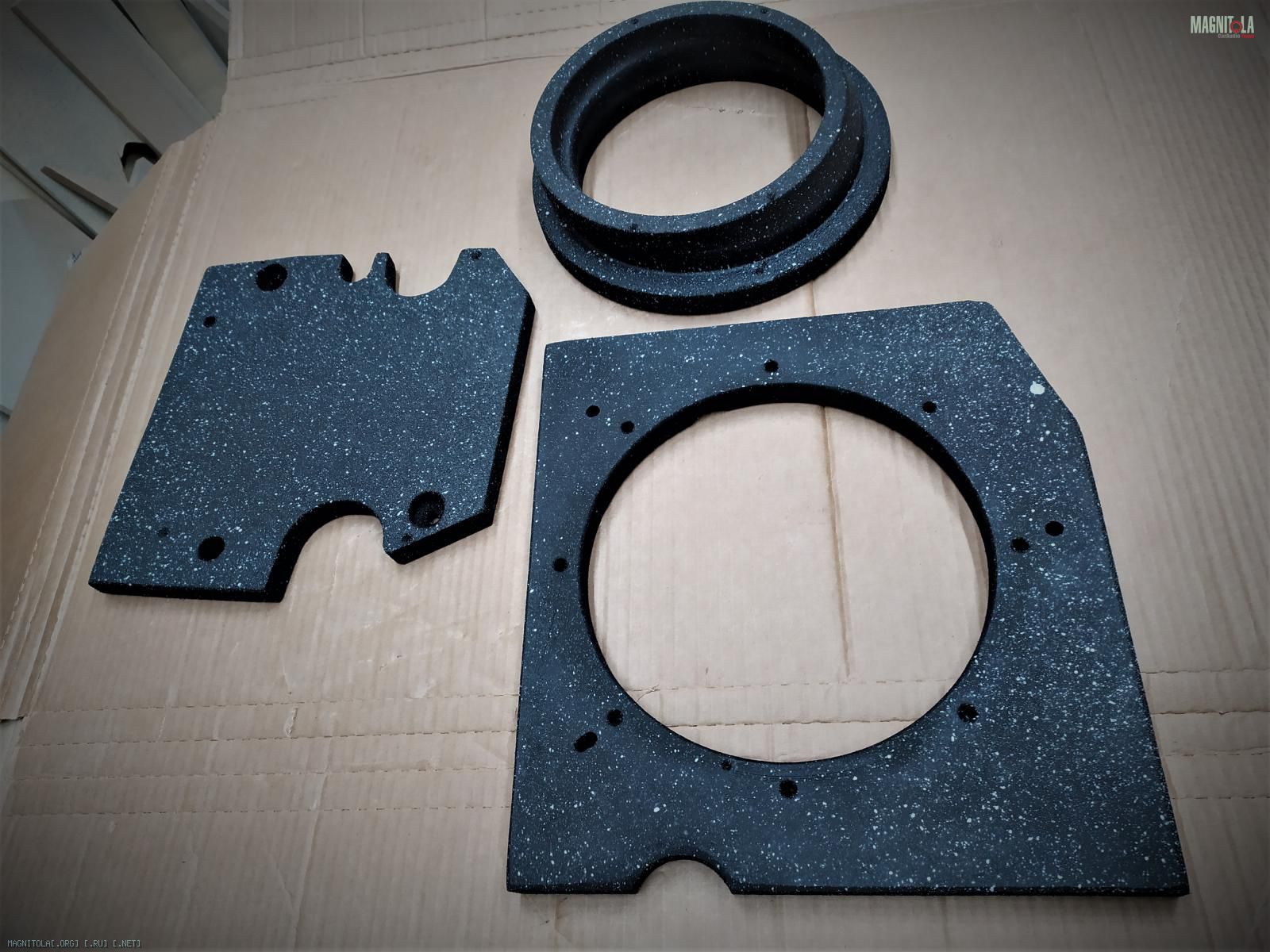

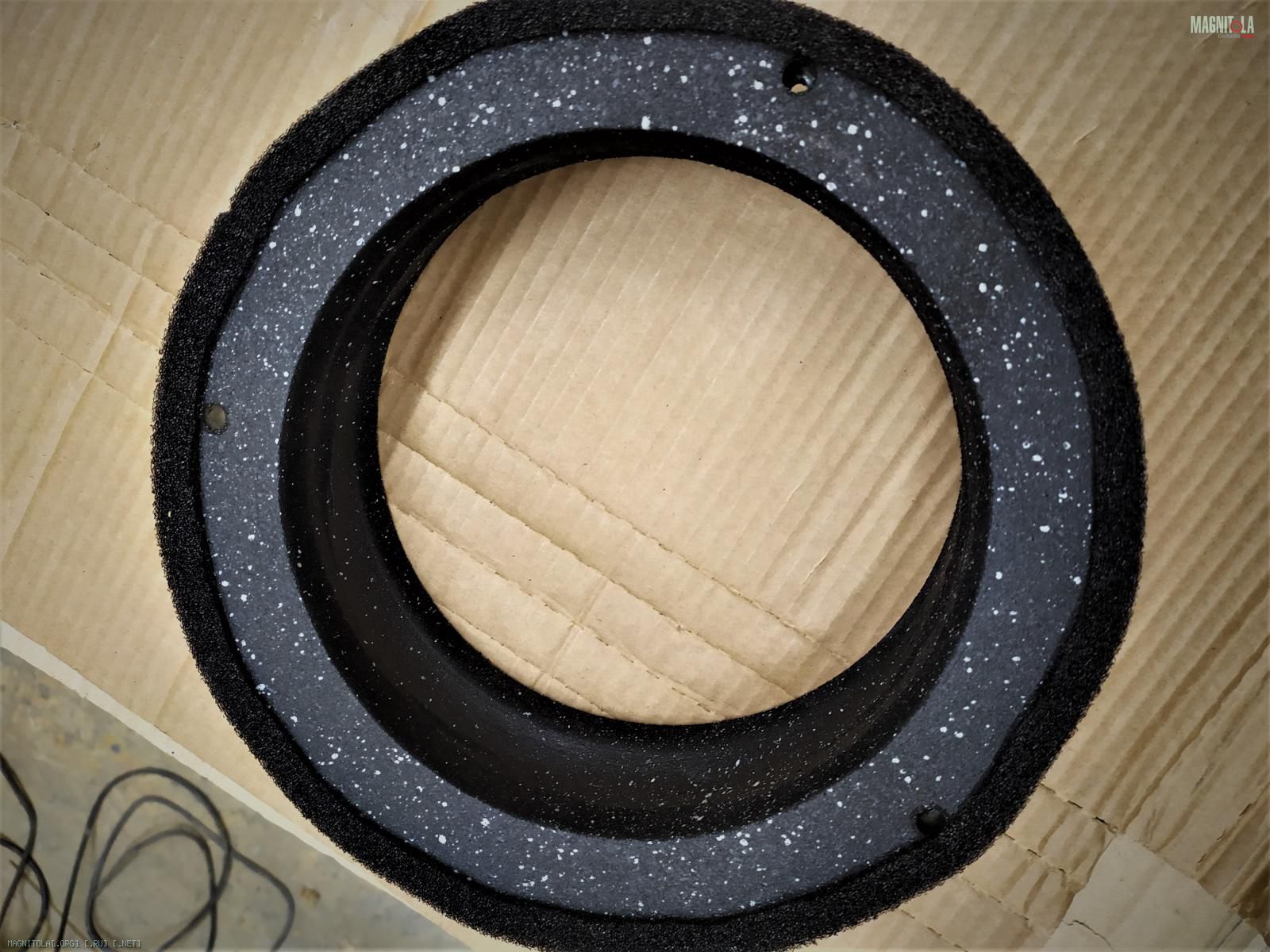

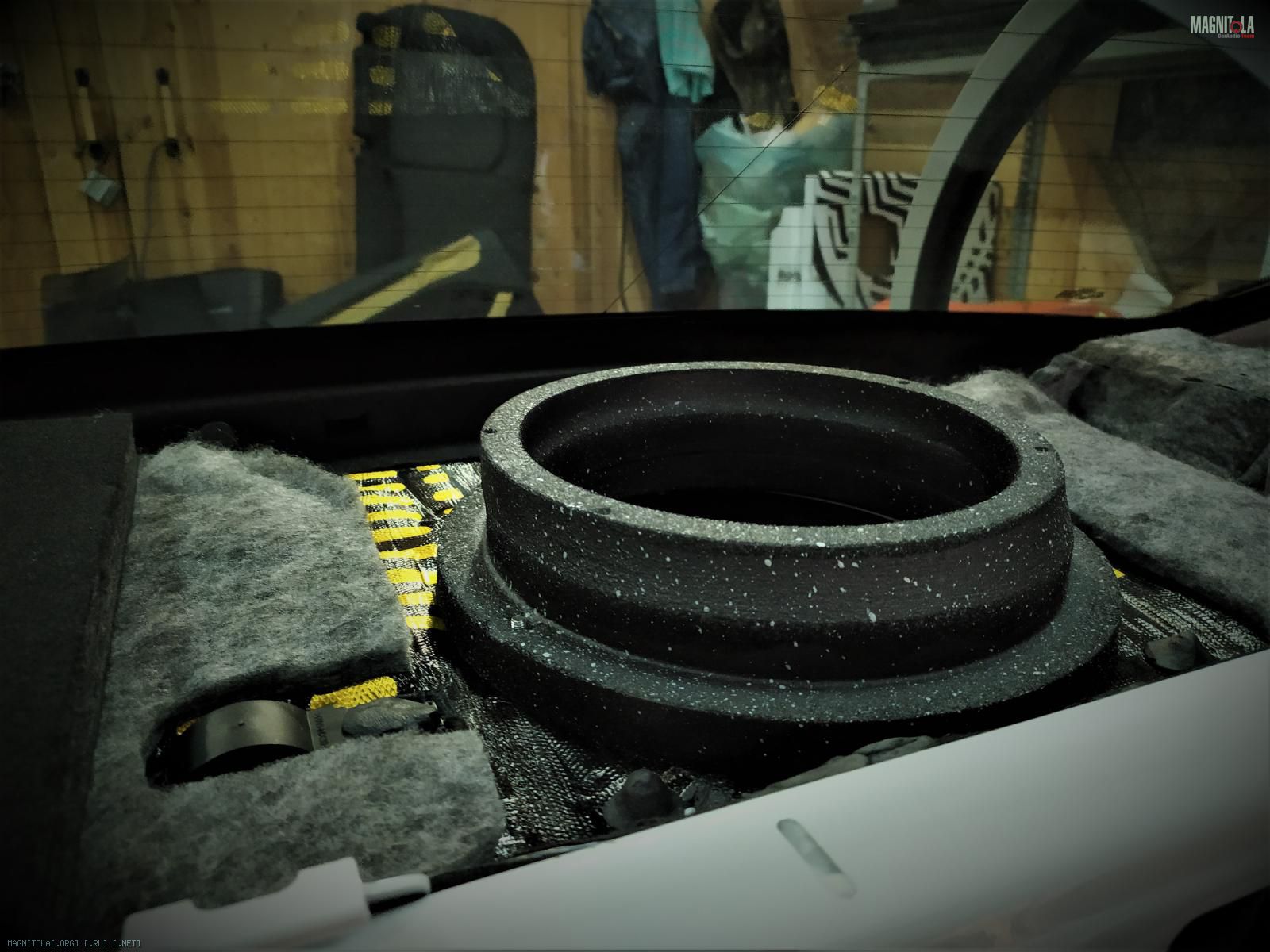

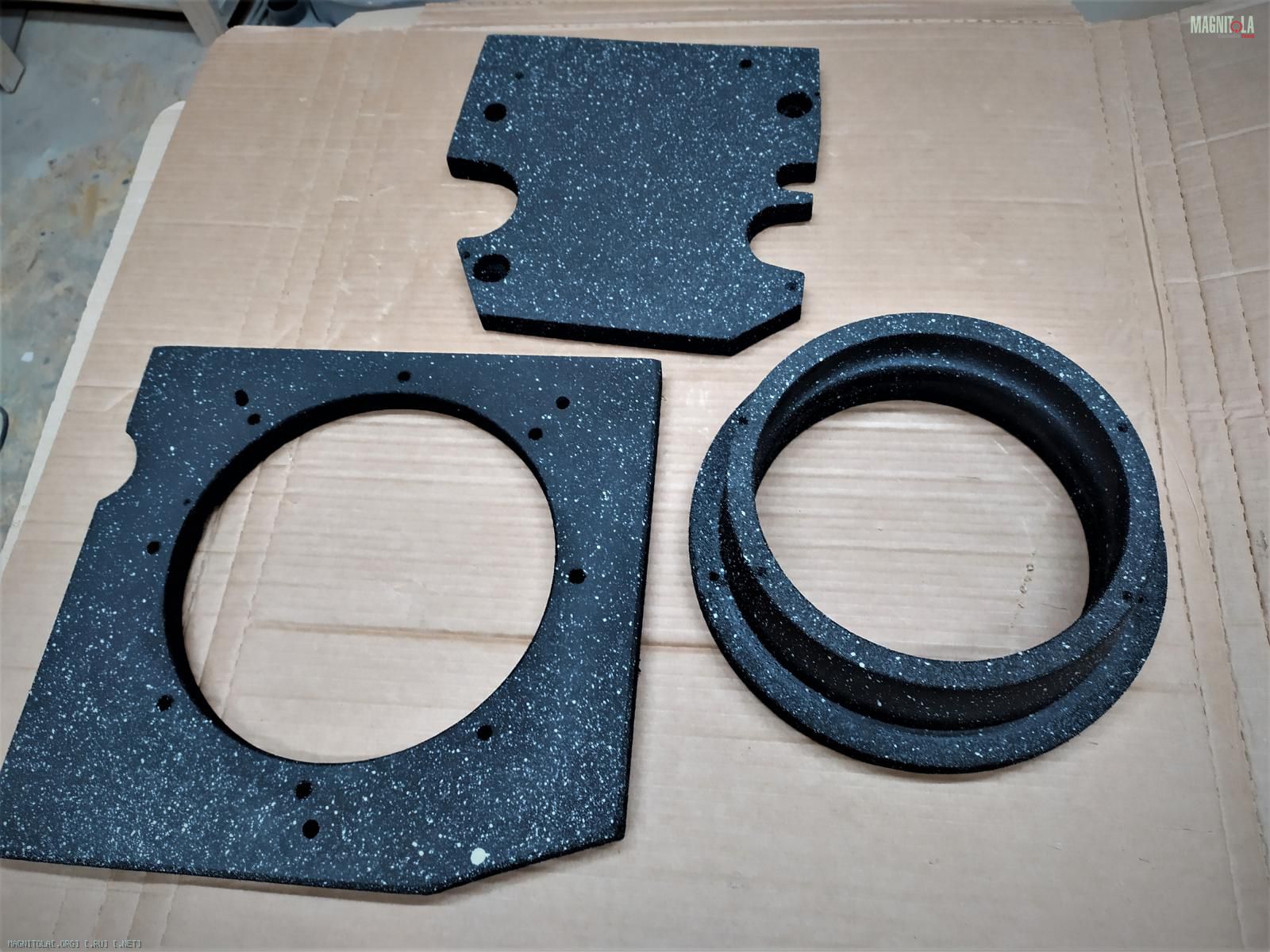

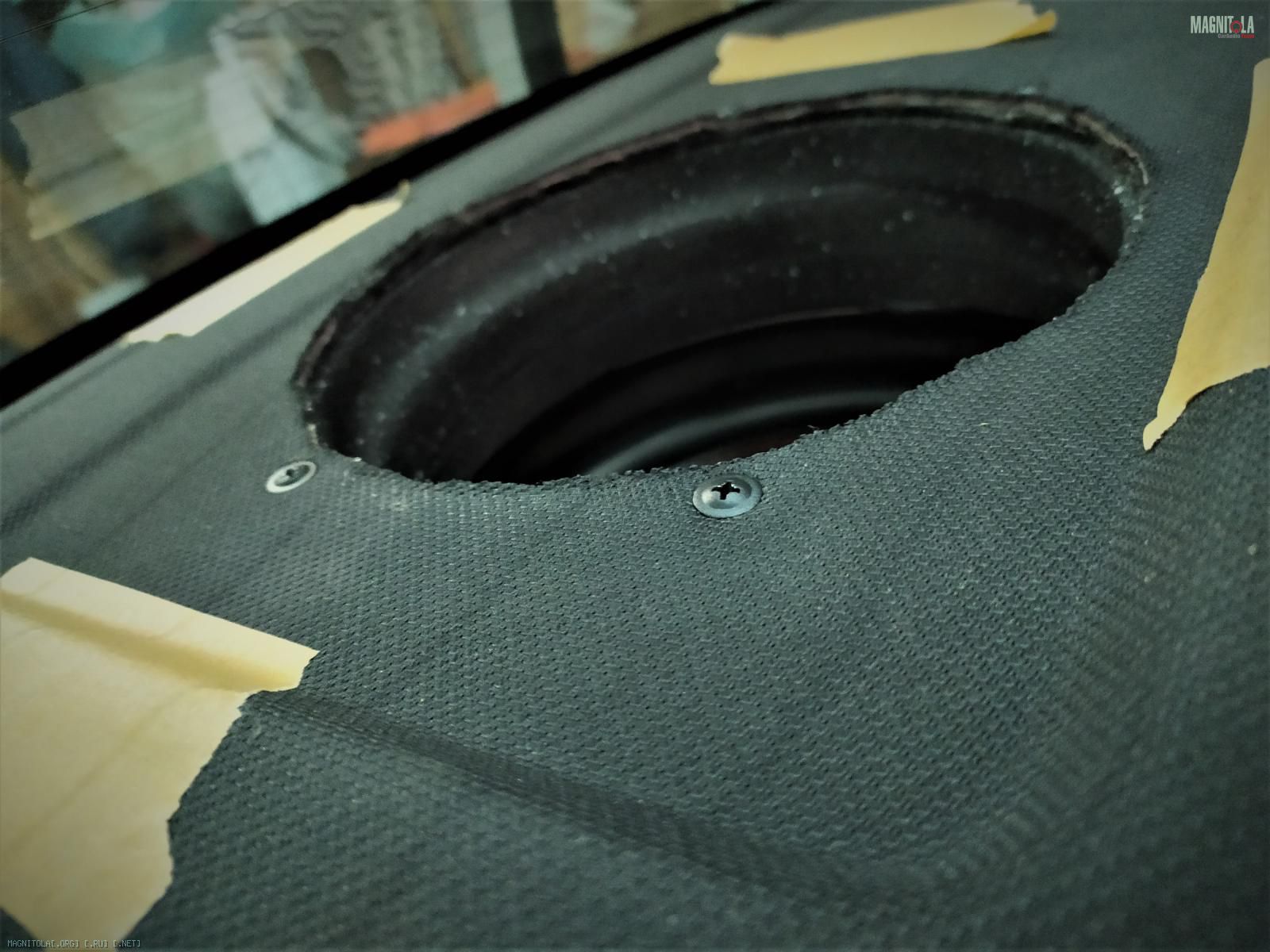

Изготавливаем, красим полочку под усилитель, сабвуфер и коллиматор.
Крепление коллиматора и полки на винты, в штатные места.
Декоративная полка крепиться к коллиматору четырьмя прессшайбами.
Вложение 1321325Вложение 1321327Вложение 1321329Вложение 1321331Вложение 1321333Вложение 1321335Вложение 1321337Вложение 1321339Вложение 1321341Вложение 1321343Вложение 1321345Вложение 1321347

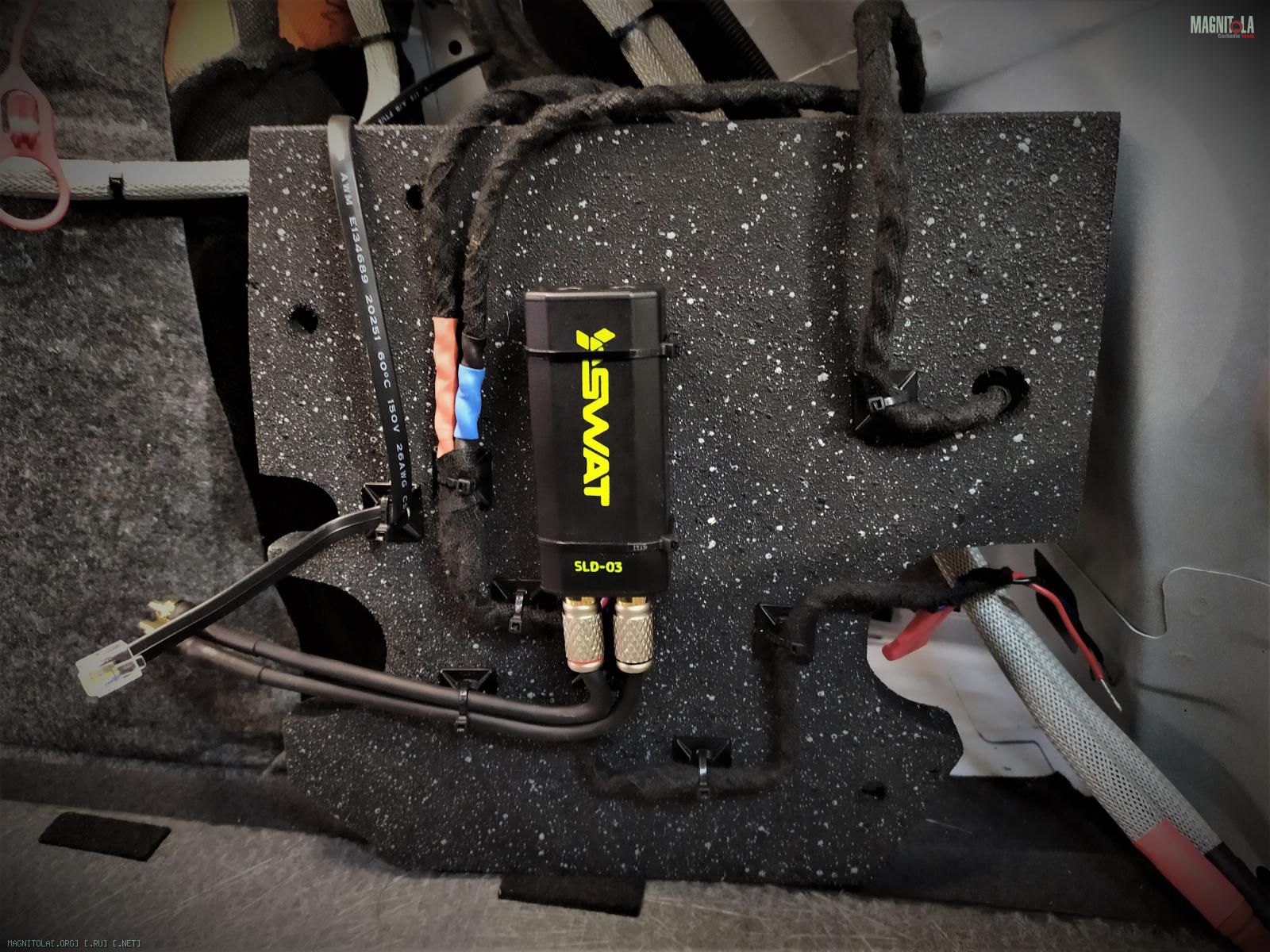

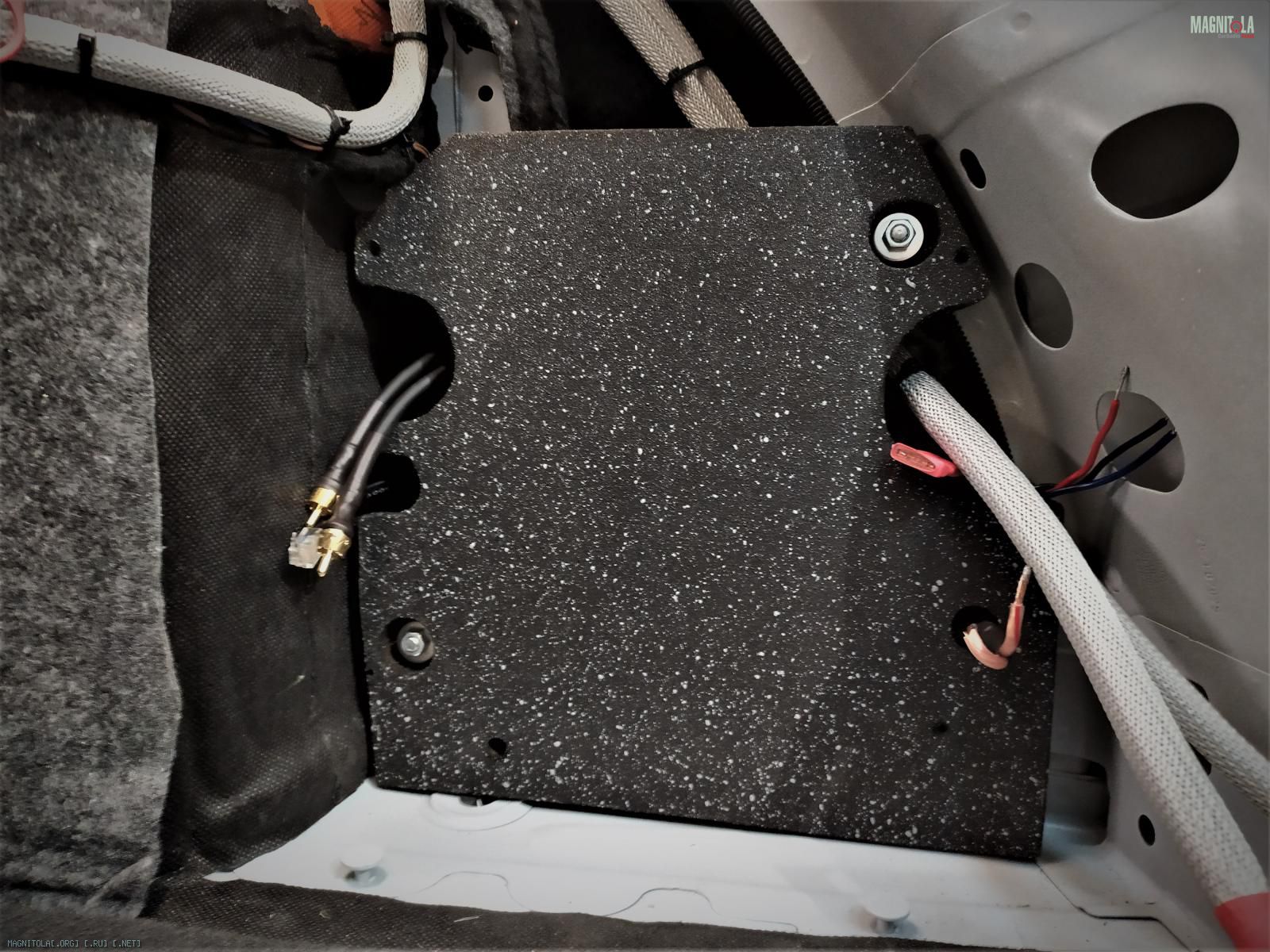

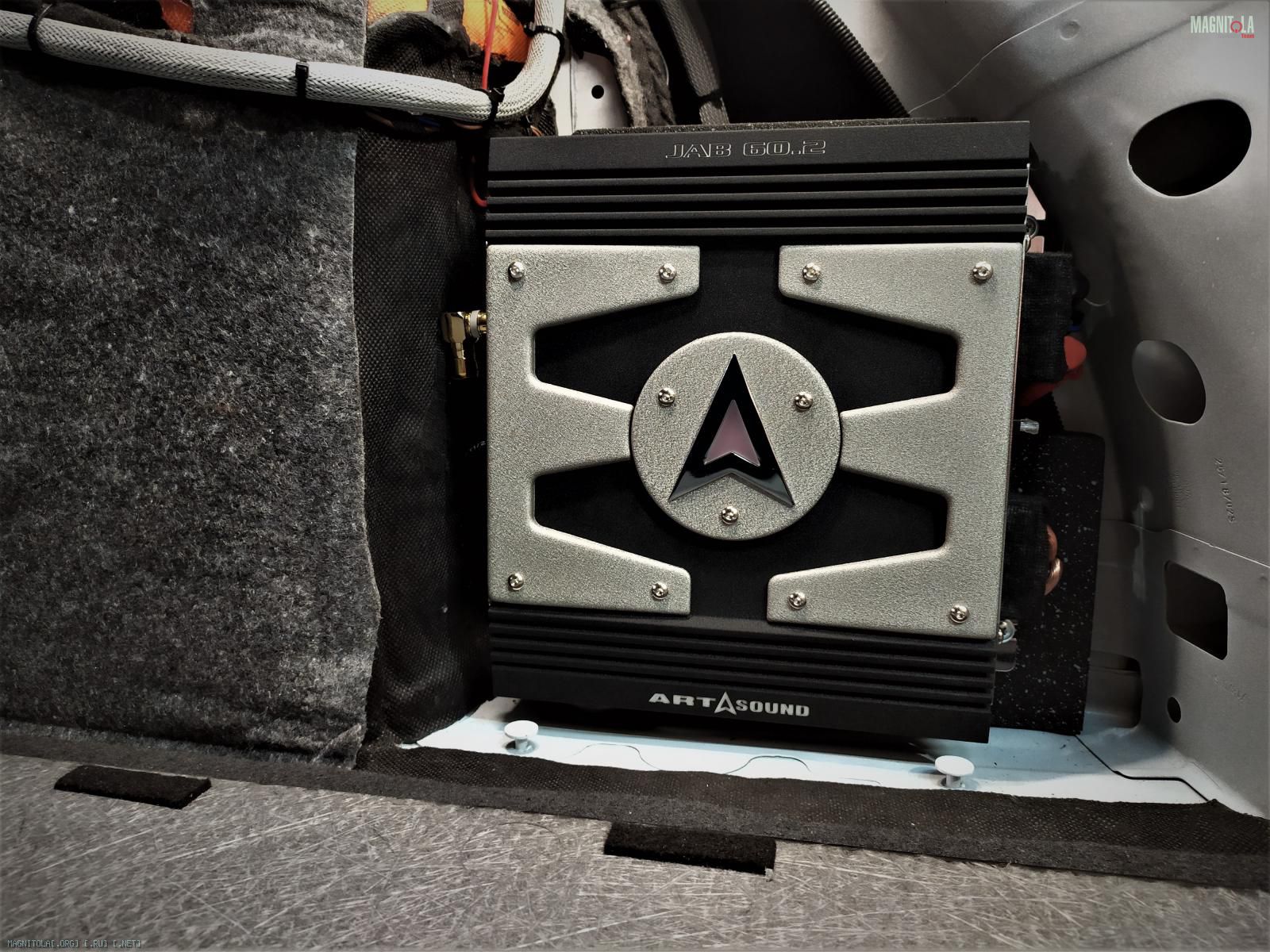

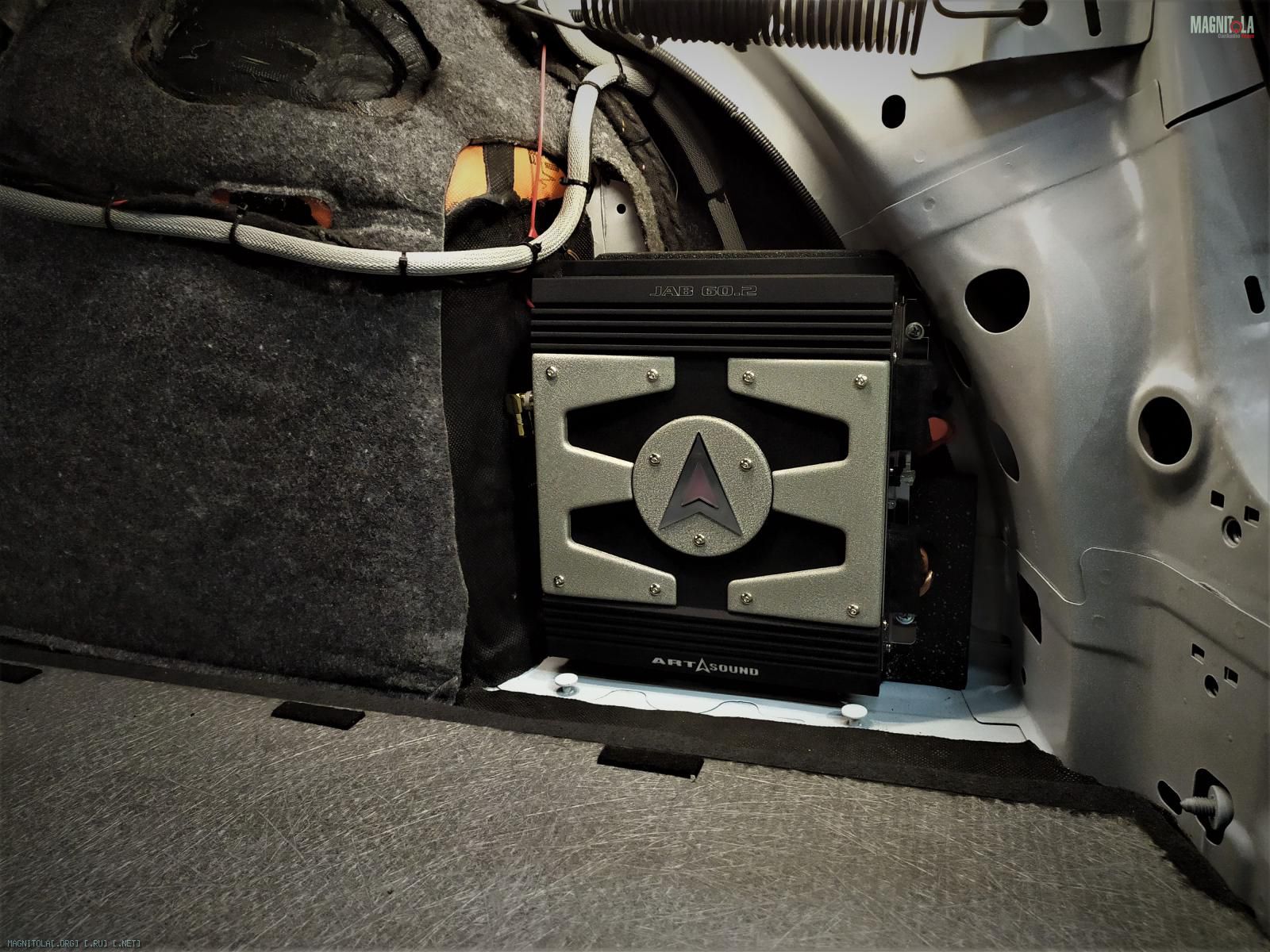

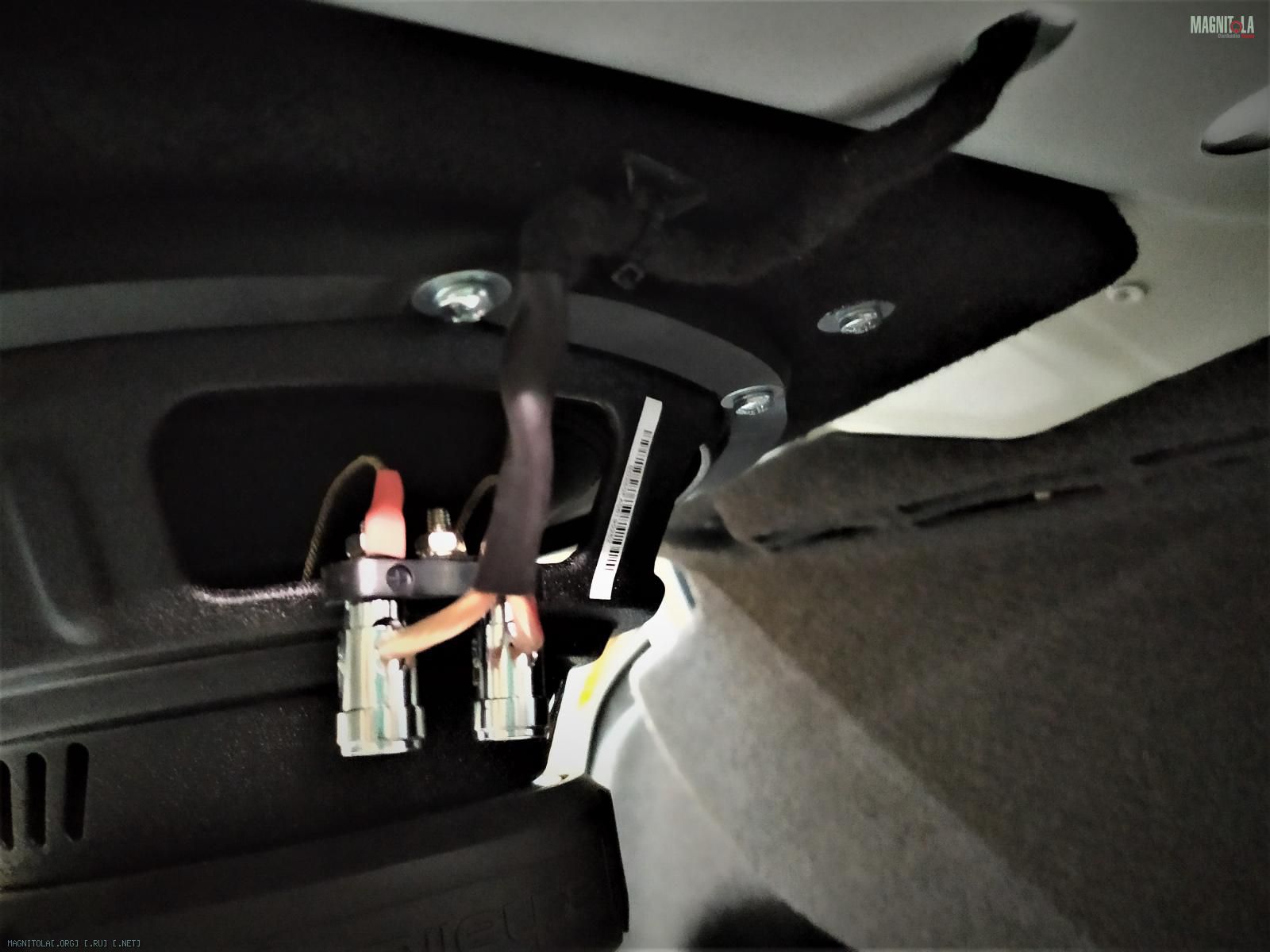

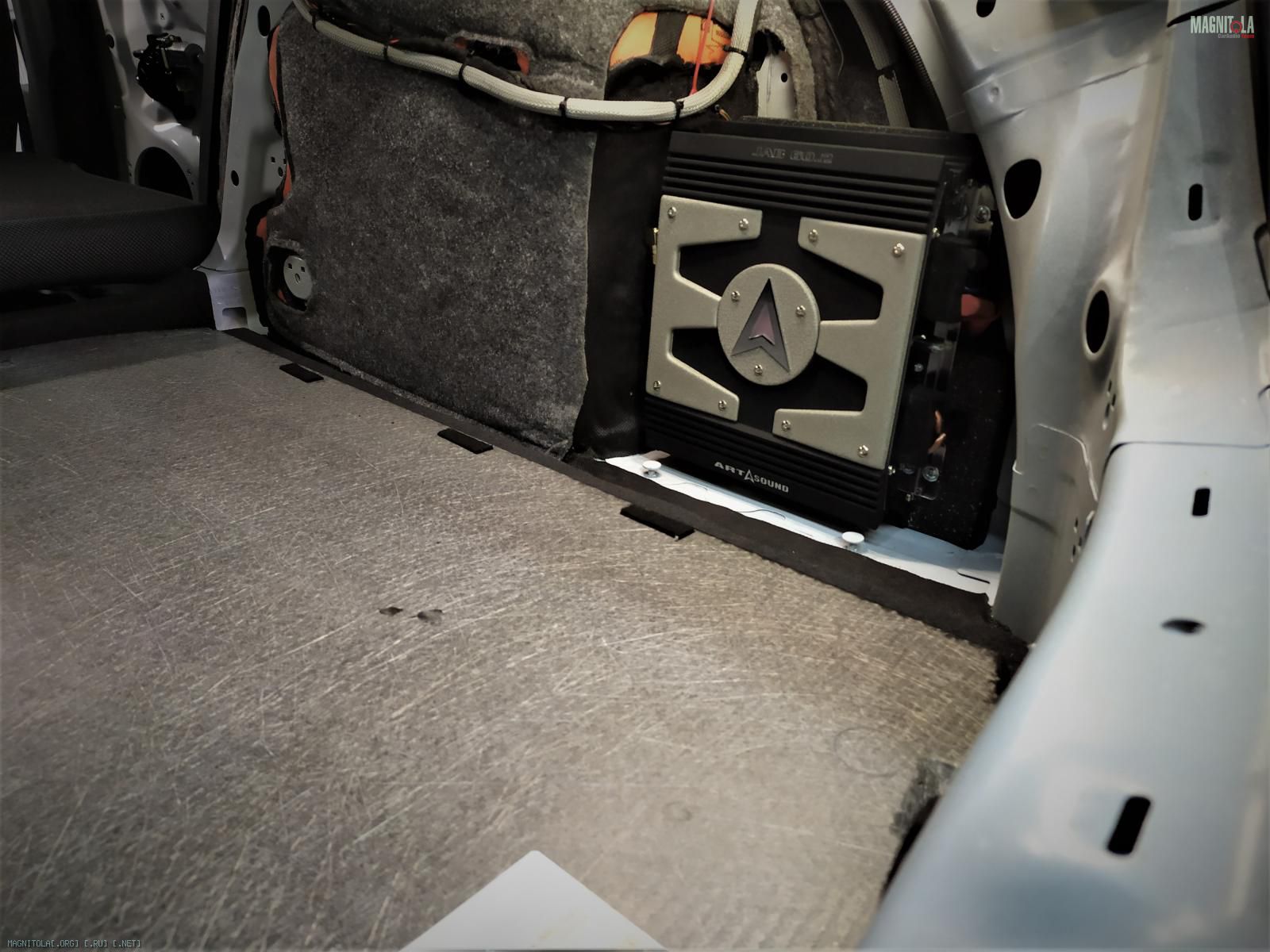

Коммутация, подключение усилителя.

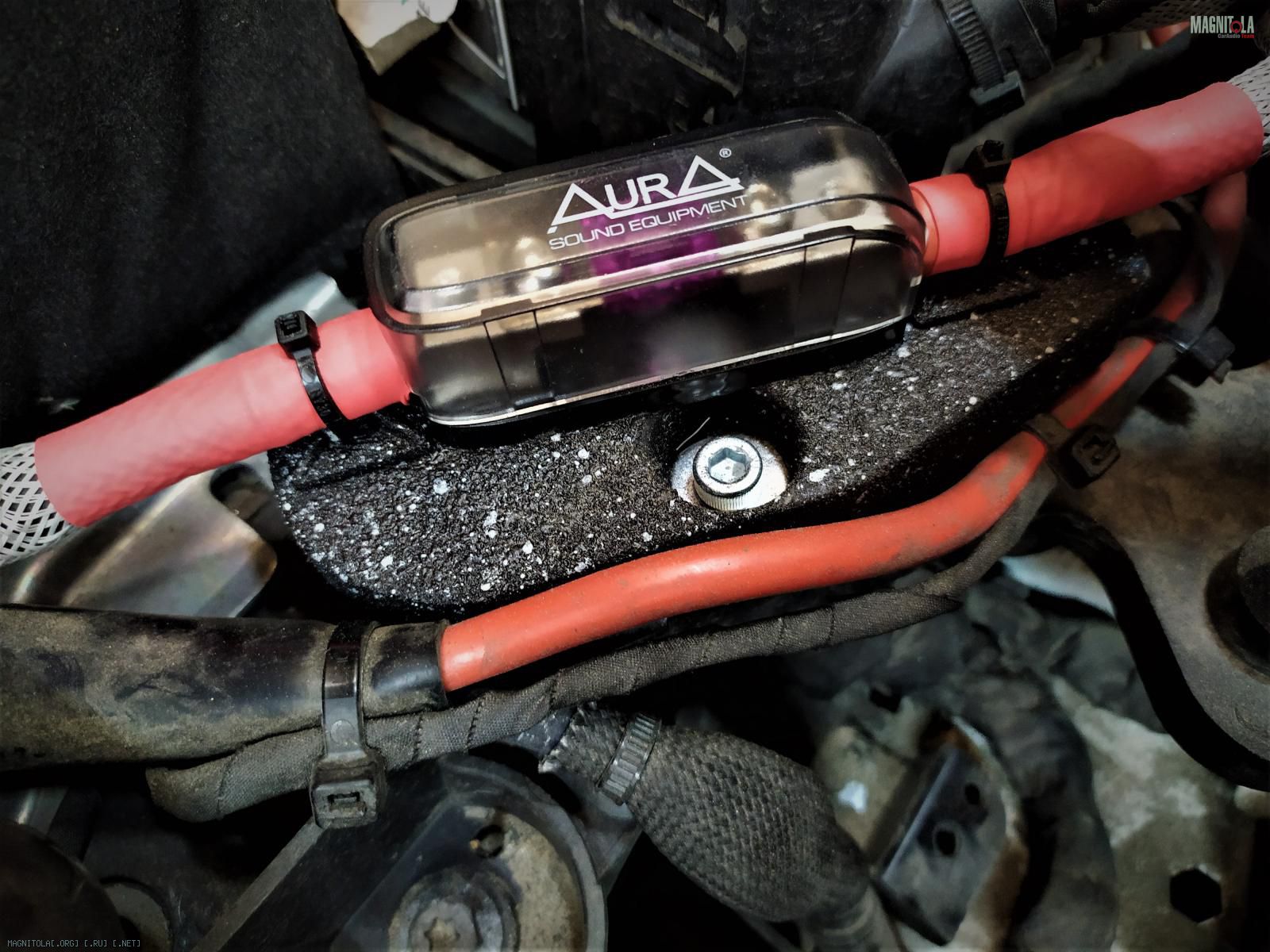

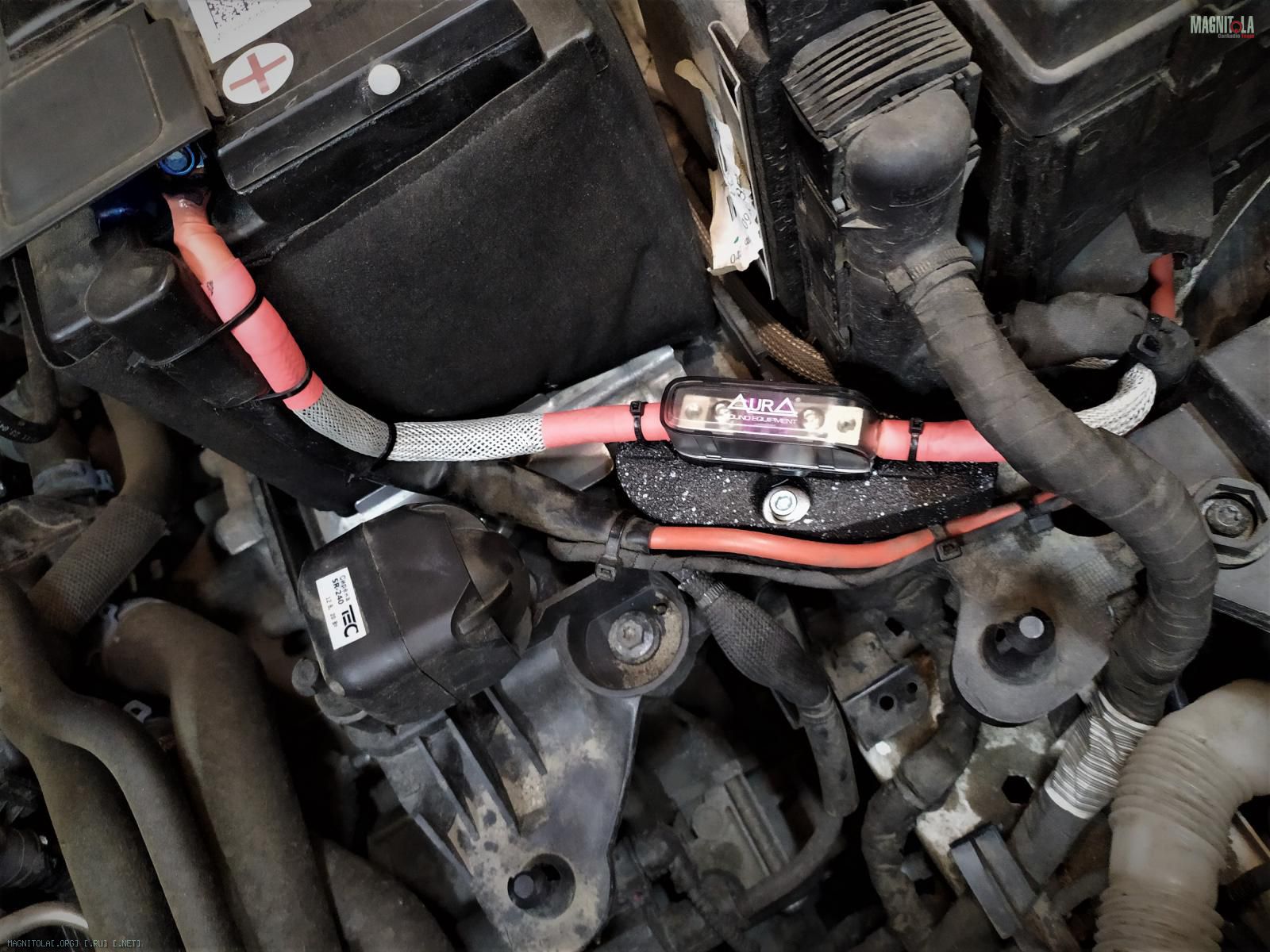

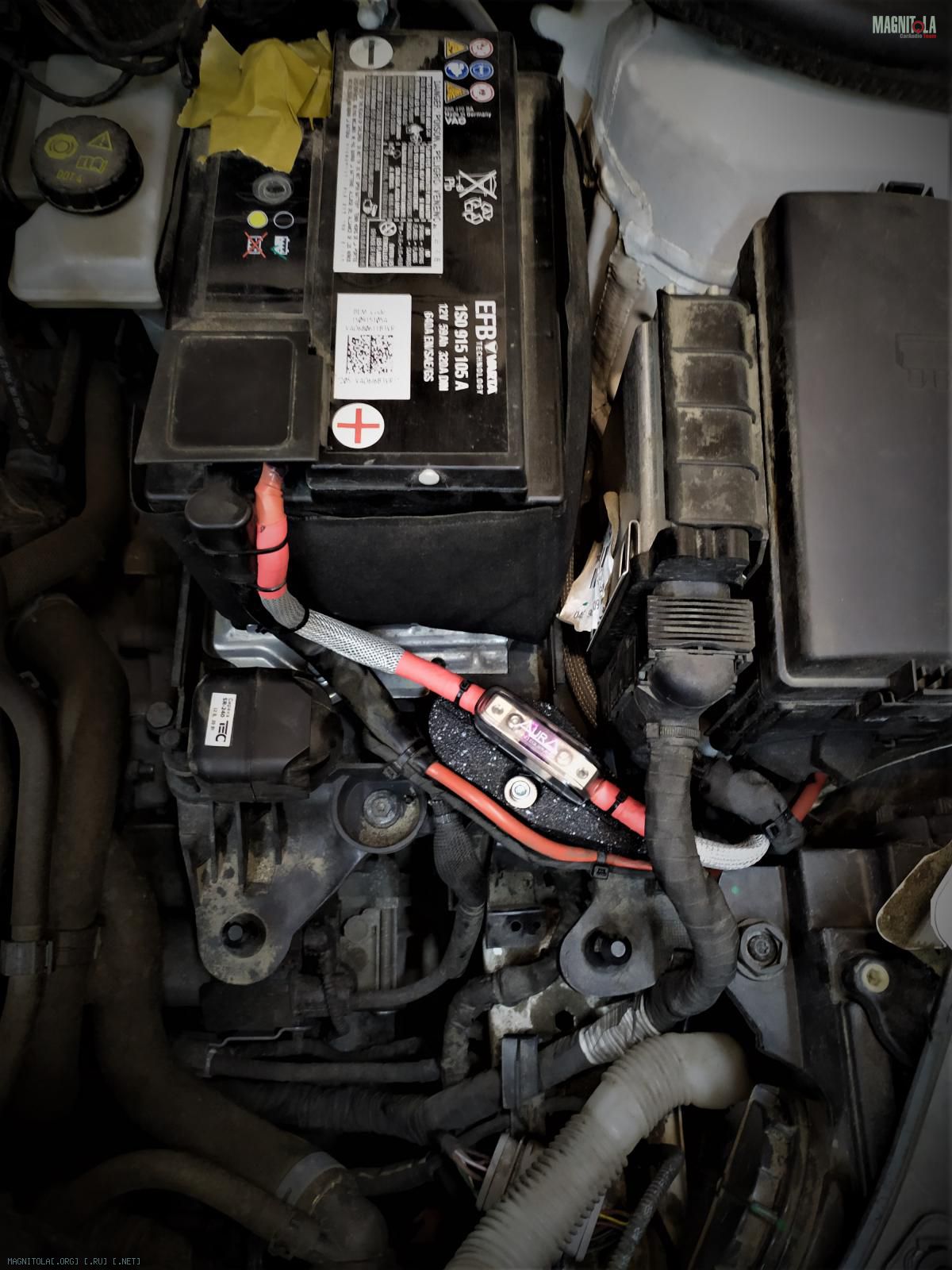

Разводка, подключение под капотом, изготавливаем/красим полочку под предохранитель.
Вложение 1321349Вложение 1321351Вложение 1321353Вложение 1321355Вложение 1321357Вложение 1321359Вложение 1321361Вложение 1321363Вложение 1321365Вложение 1321367
Audi A3

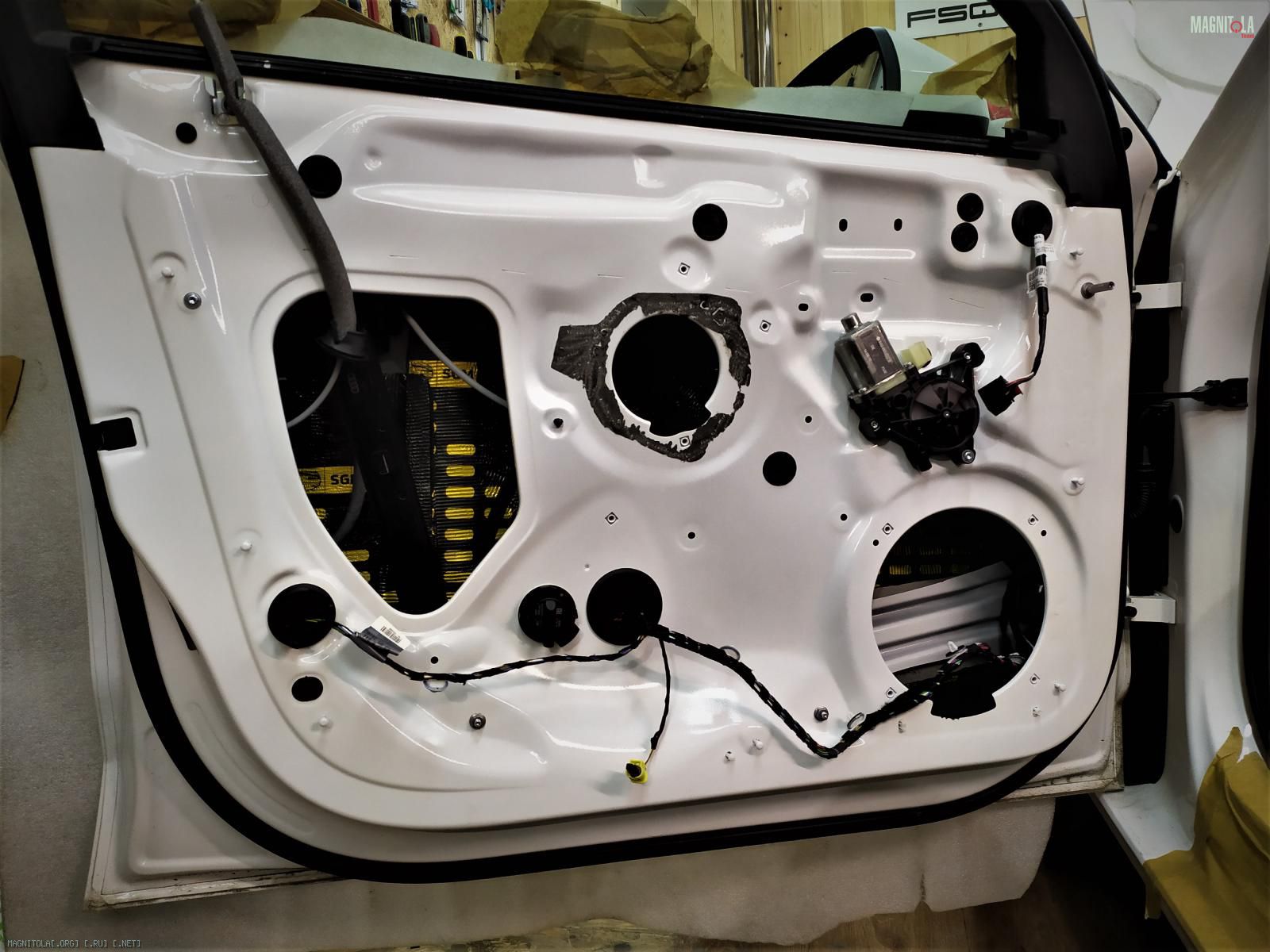

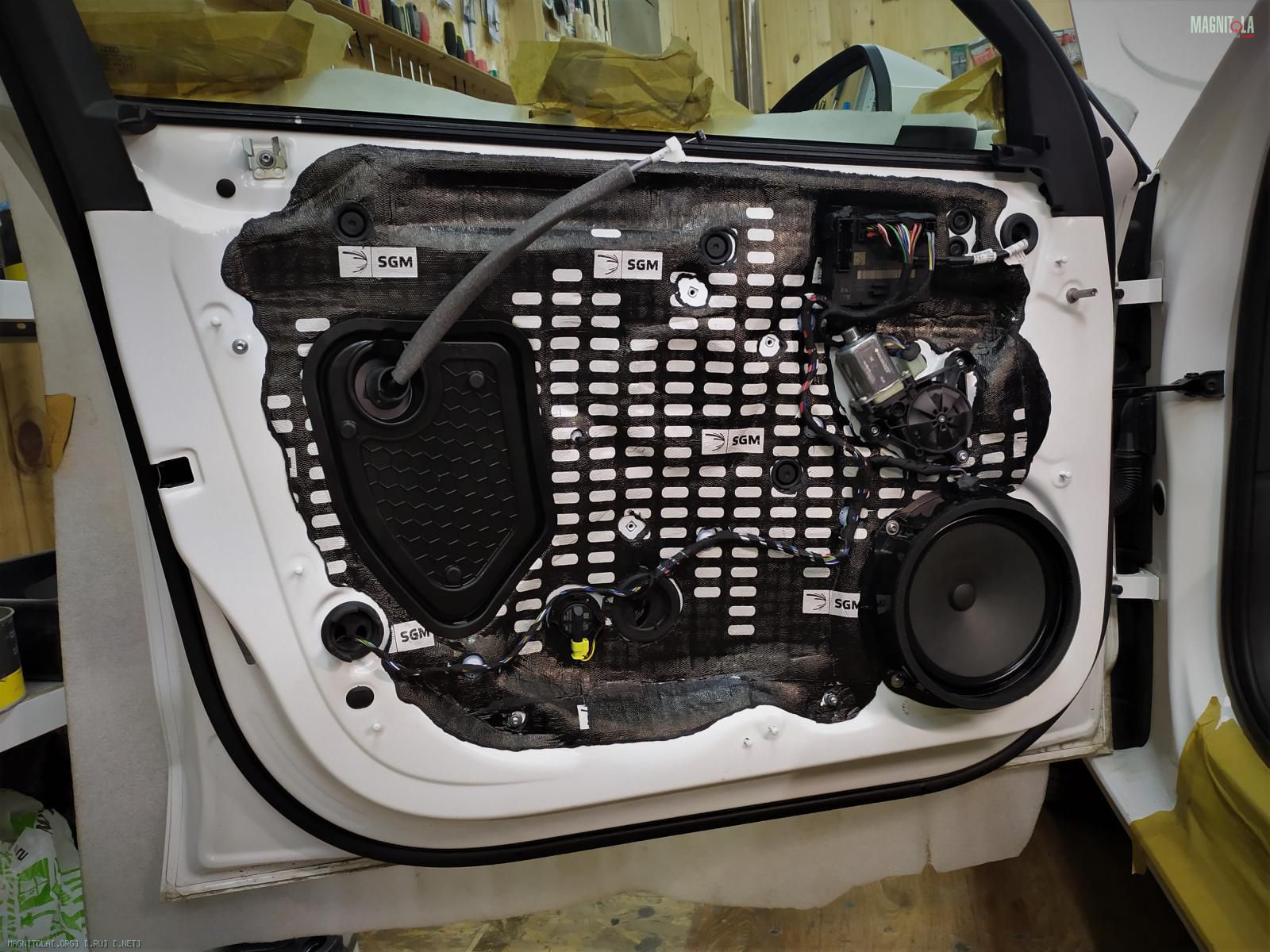

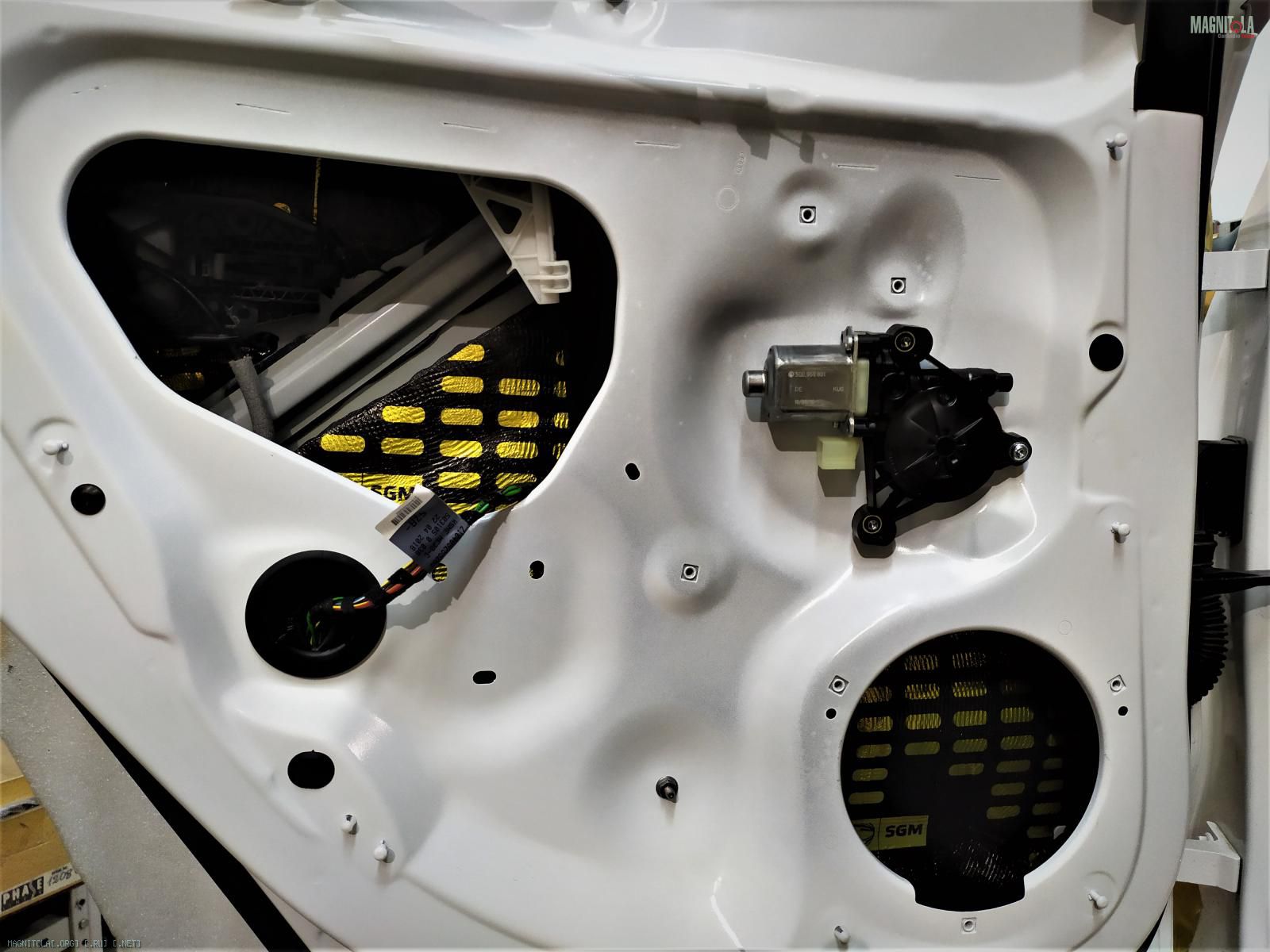

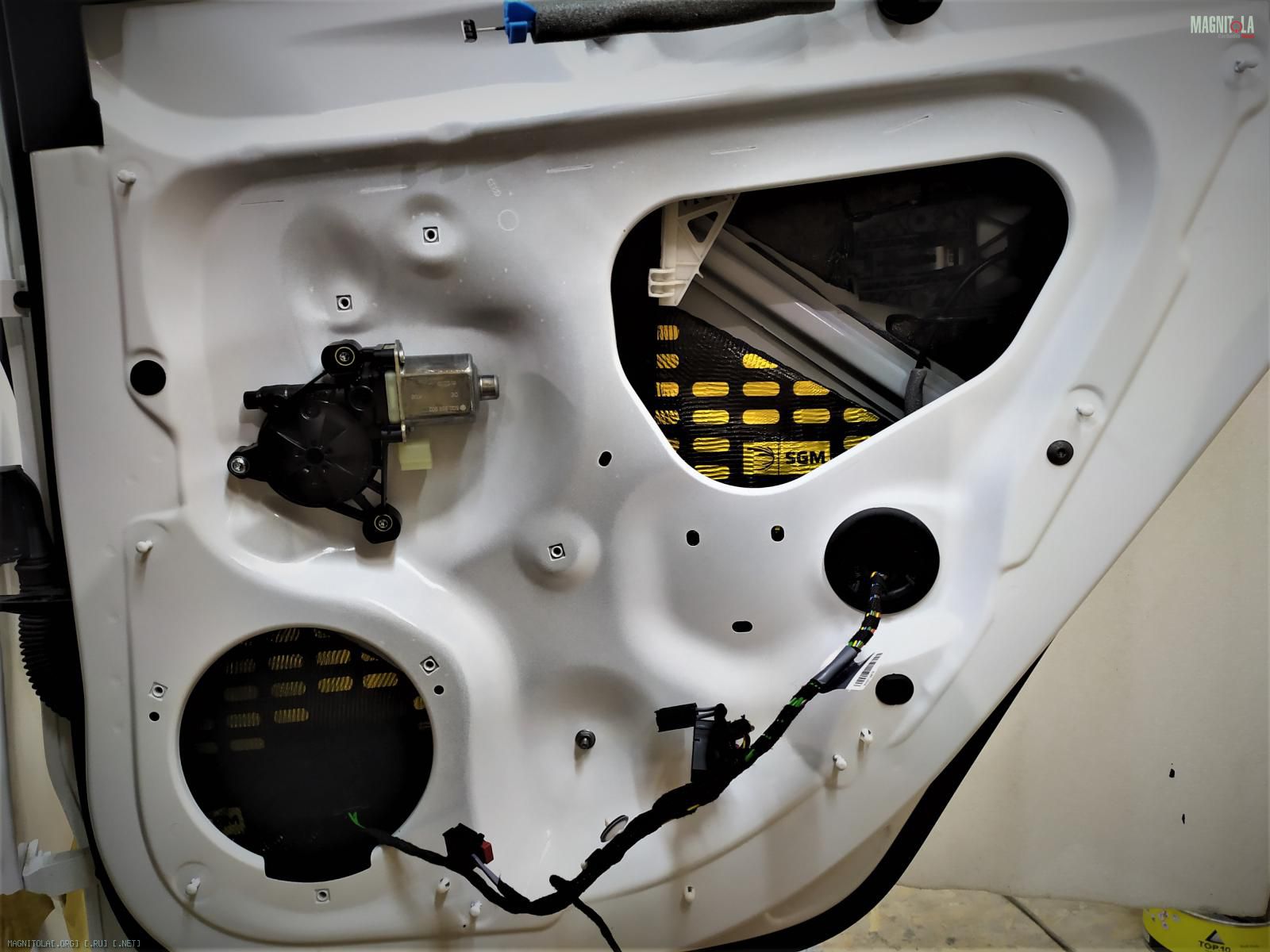

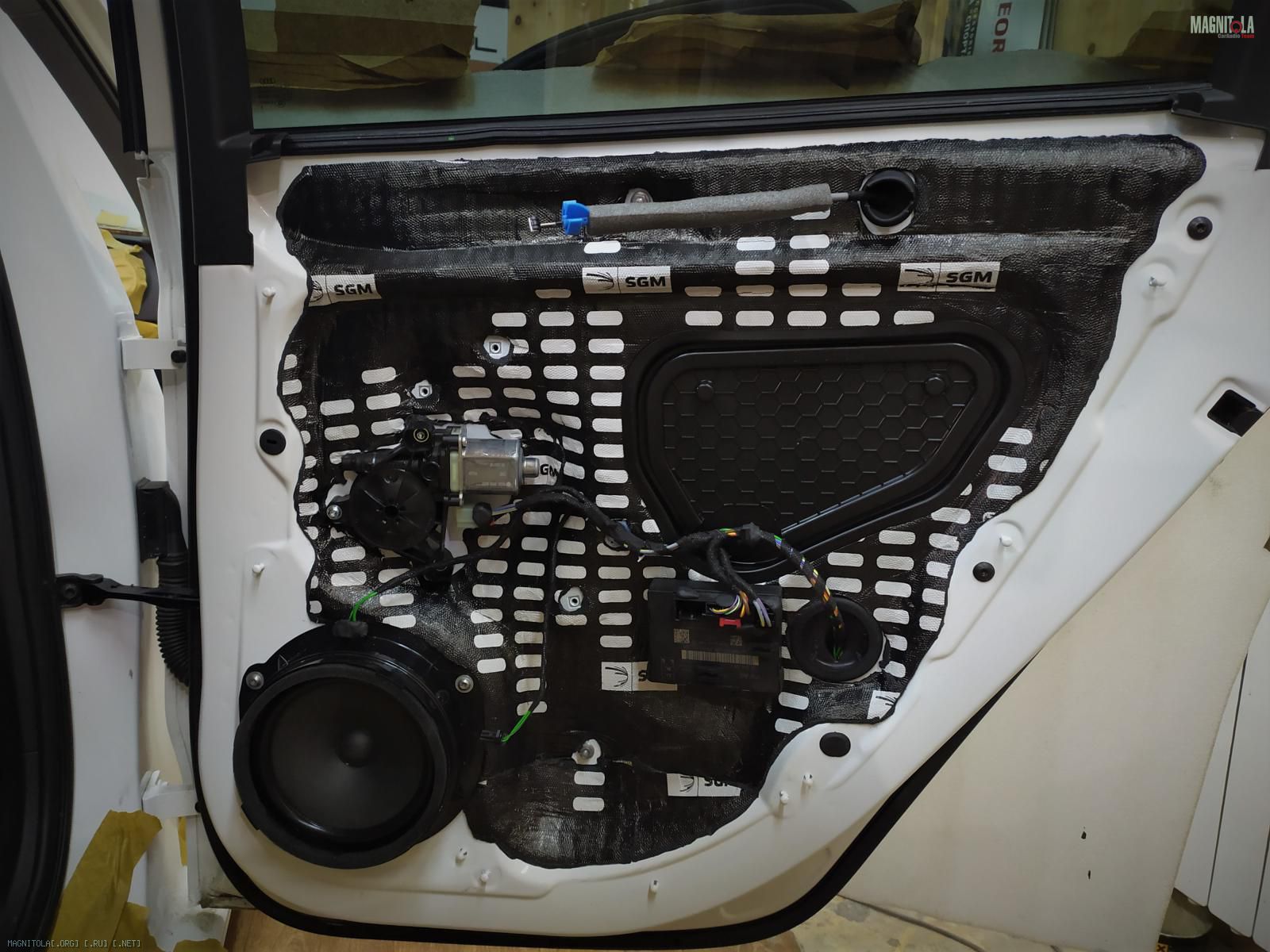

На внутренний металл двери наносим вибру 4мм, греем, прикатываем.

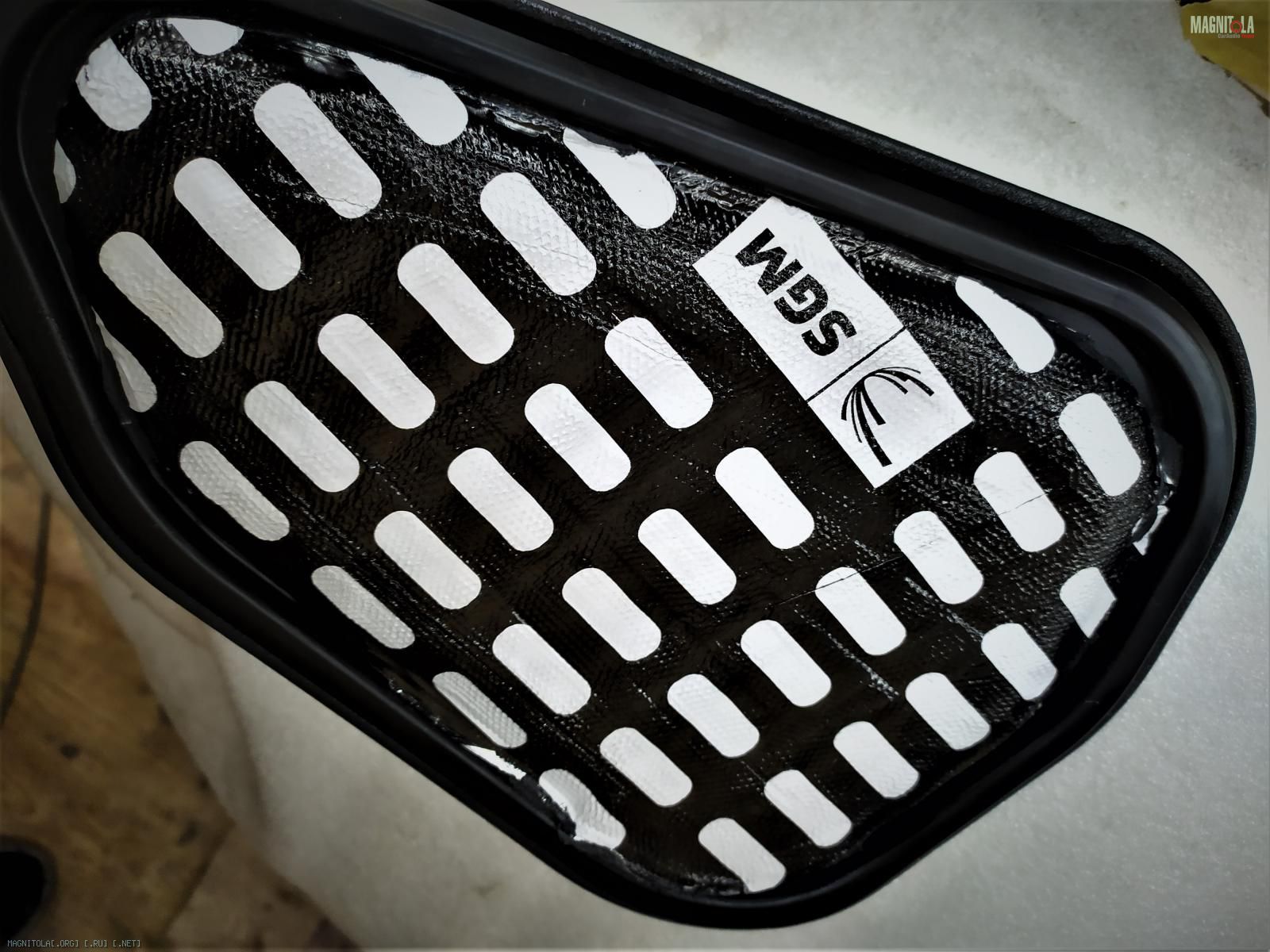

Пластиковые заглушки вибрим с обратной стороны.

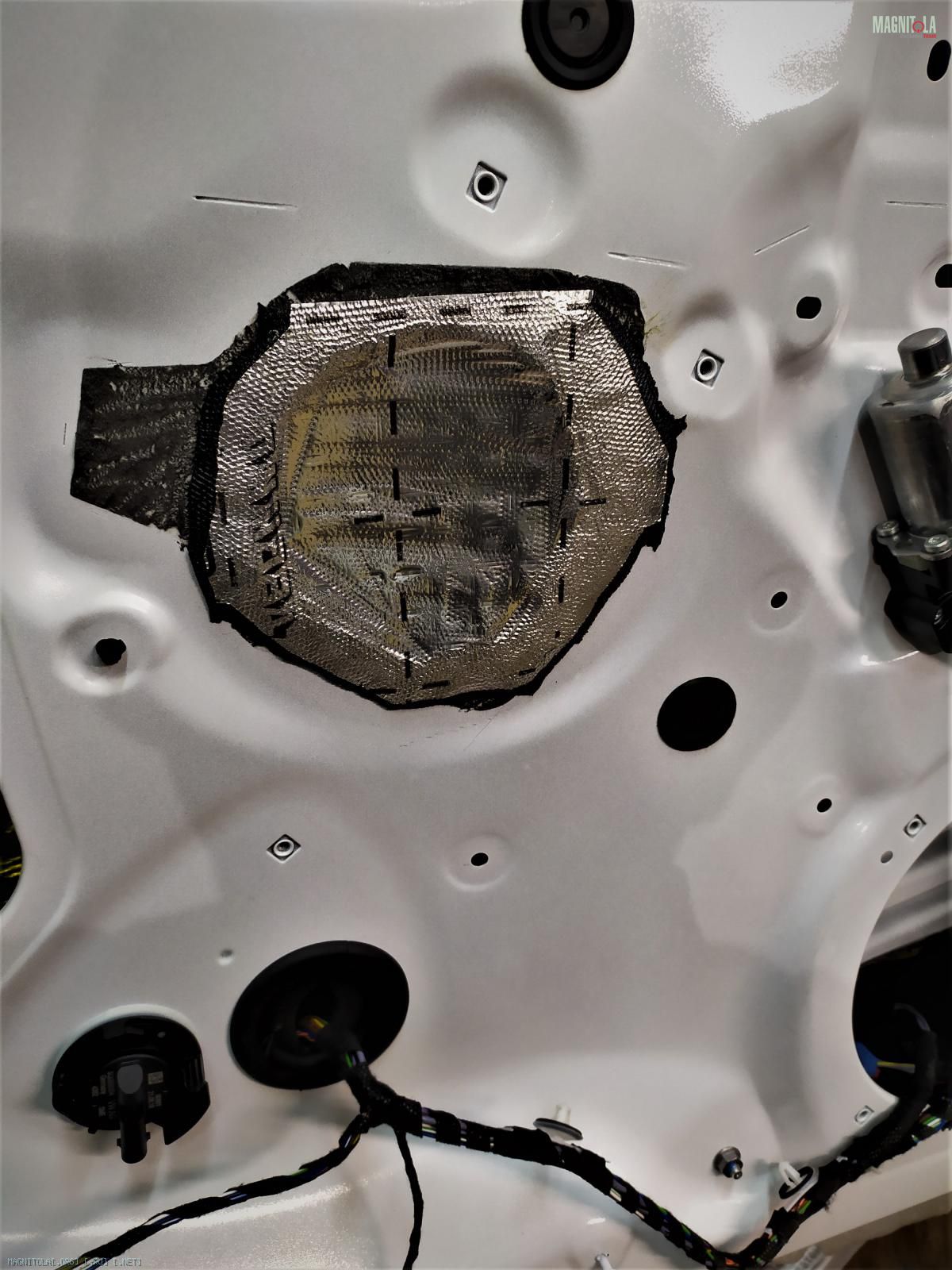

Тех отверстия закрываем жесткой СГМ броня 5мм.

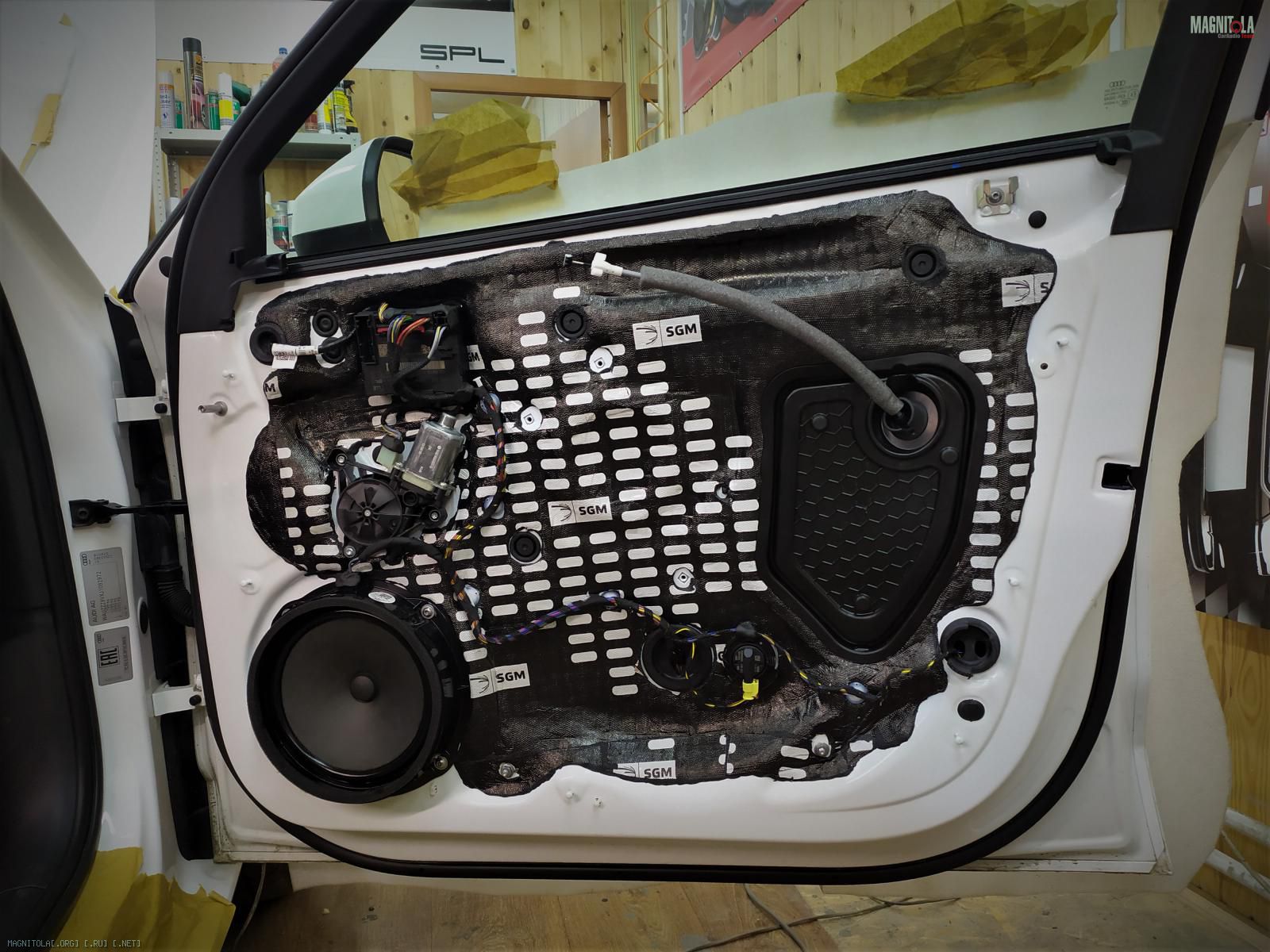

На лицевой металл наносим вибру, цельным листом, греем, прикатываем.
Вложение 1321439Вложение 1321441Вложение 1321443Вложение 1321445Вложение 1321447Вложение 1321449Вложение 1321451Вложение 1321453Вложение 1321455Вложение 1321457
Audi A3

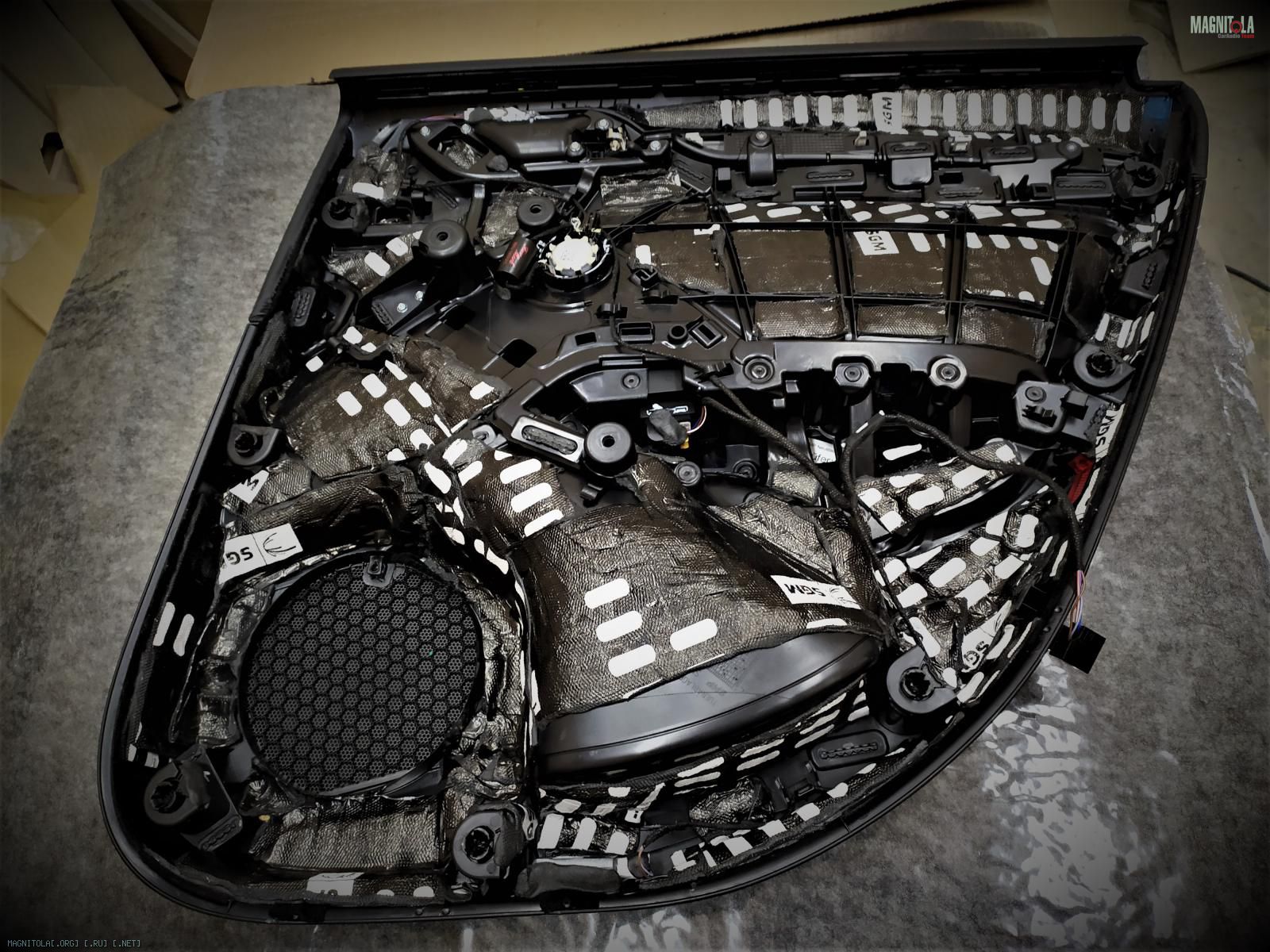

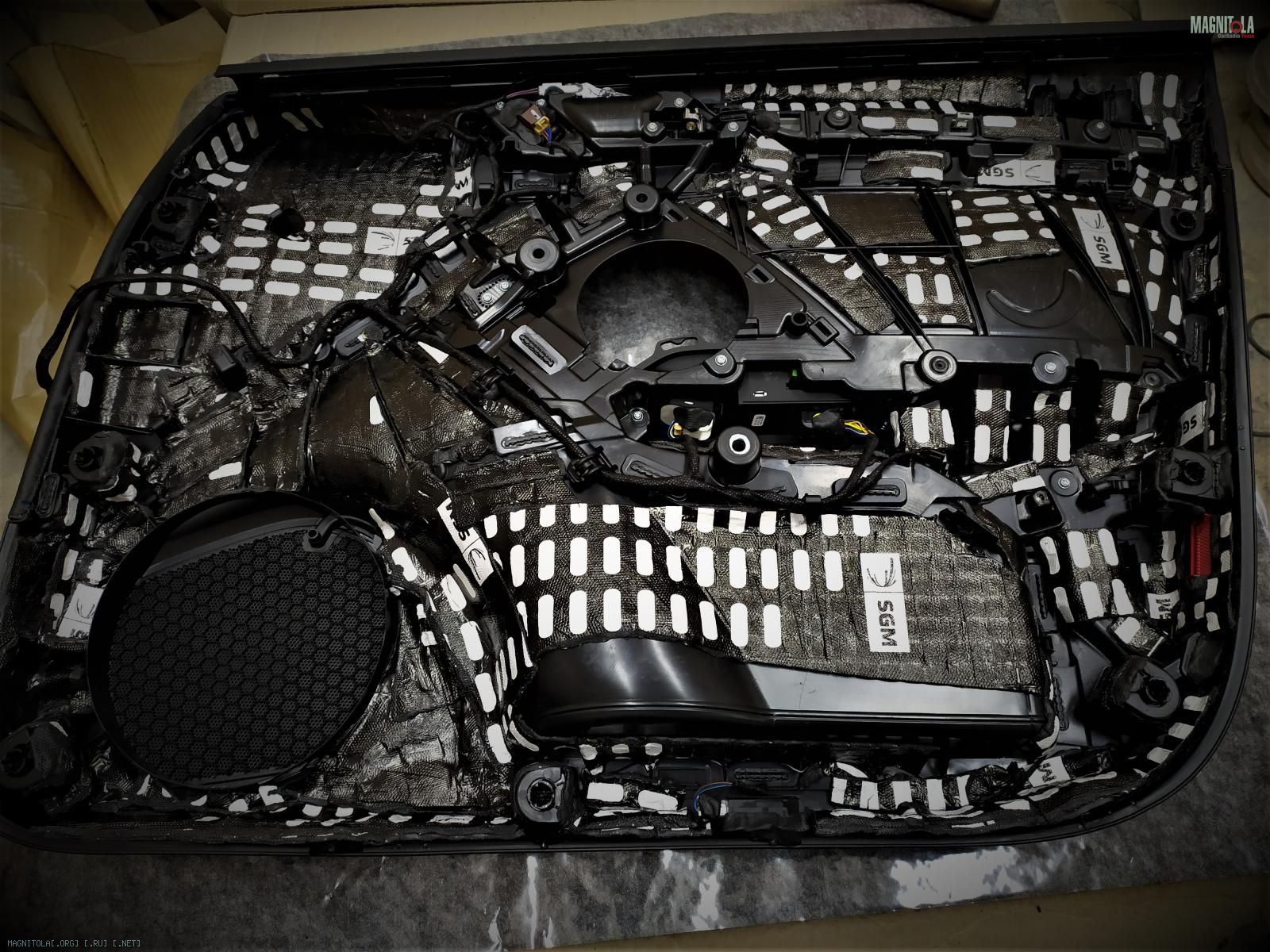

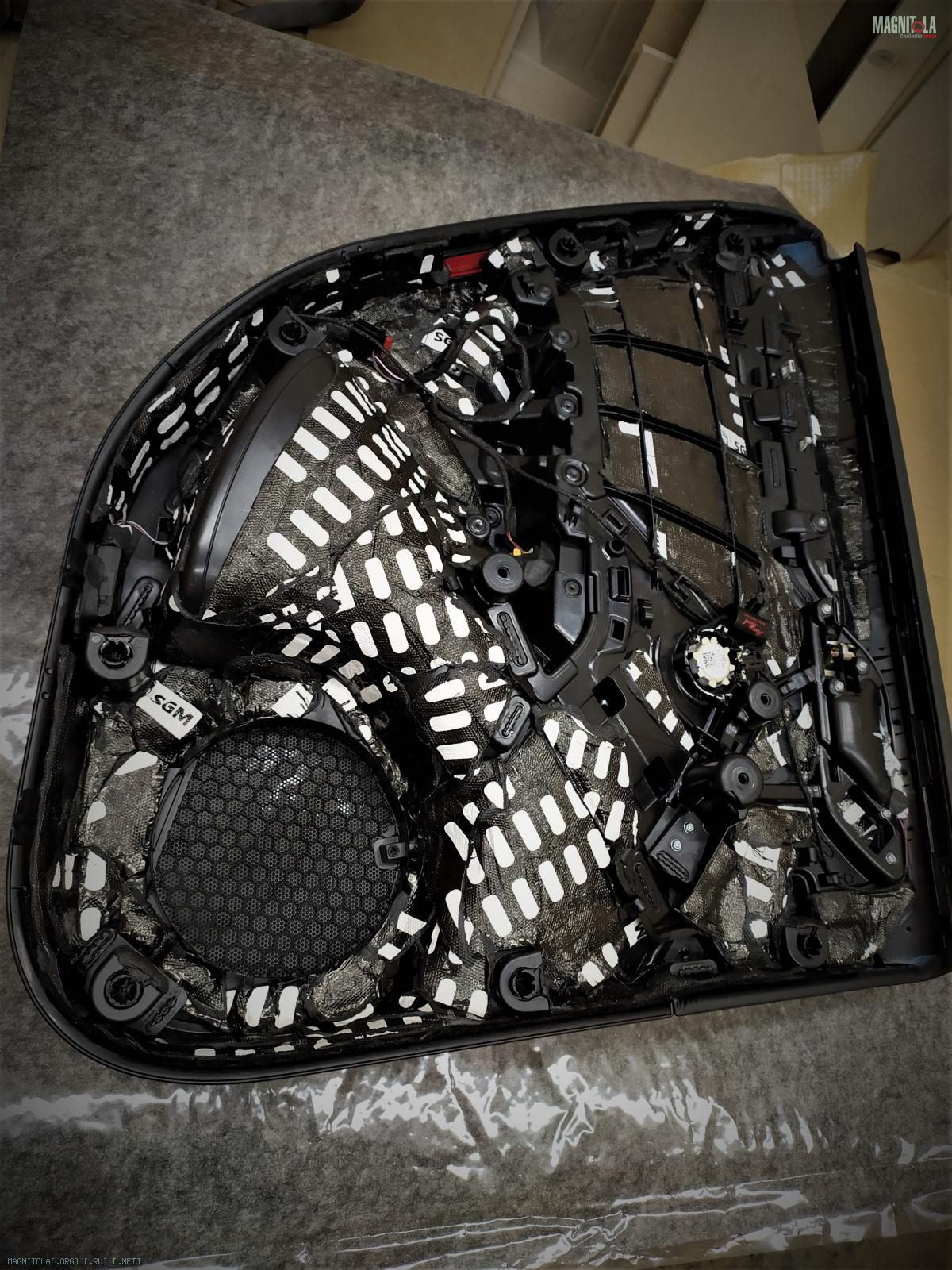

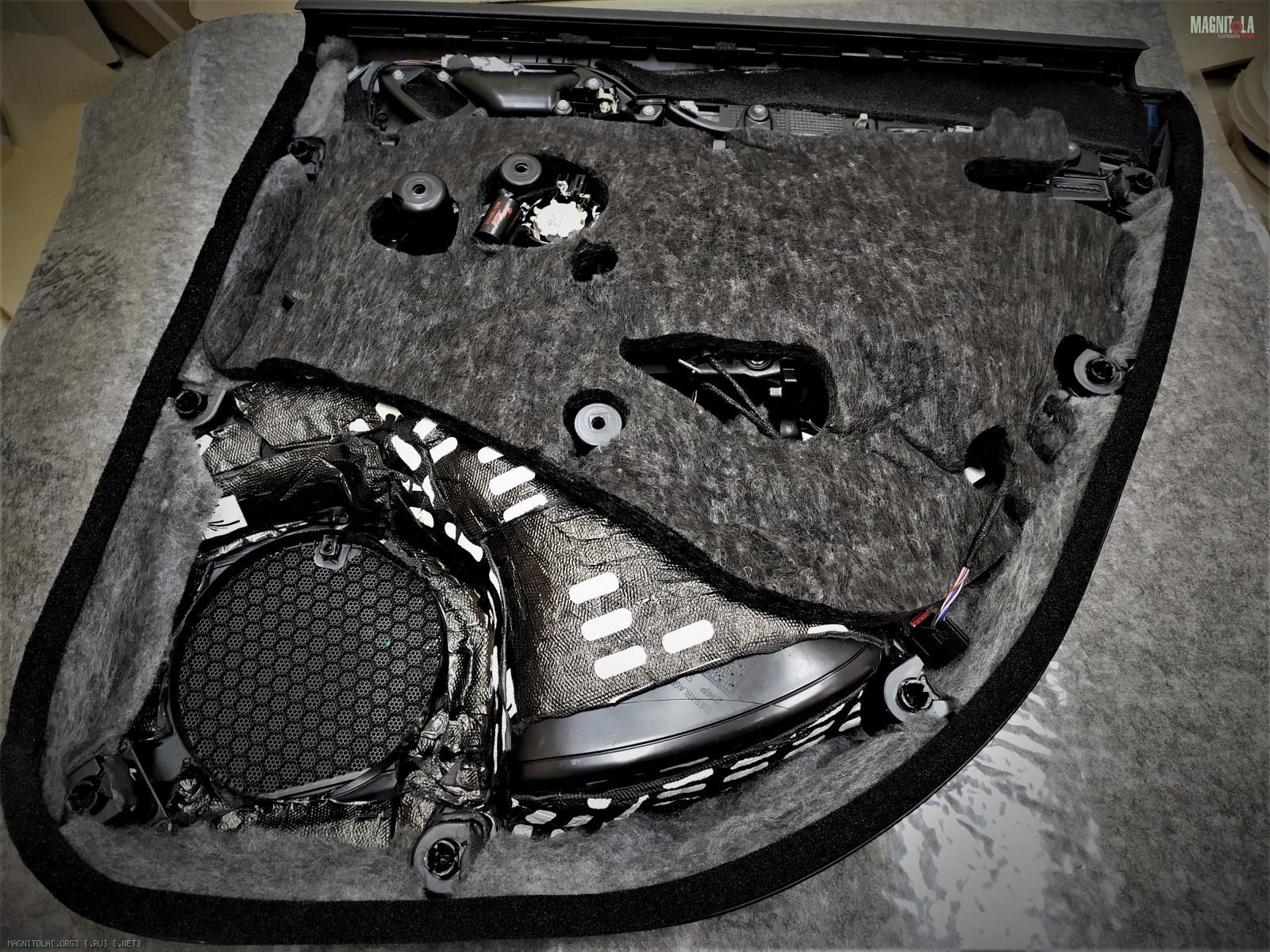

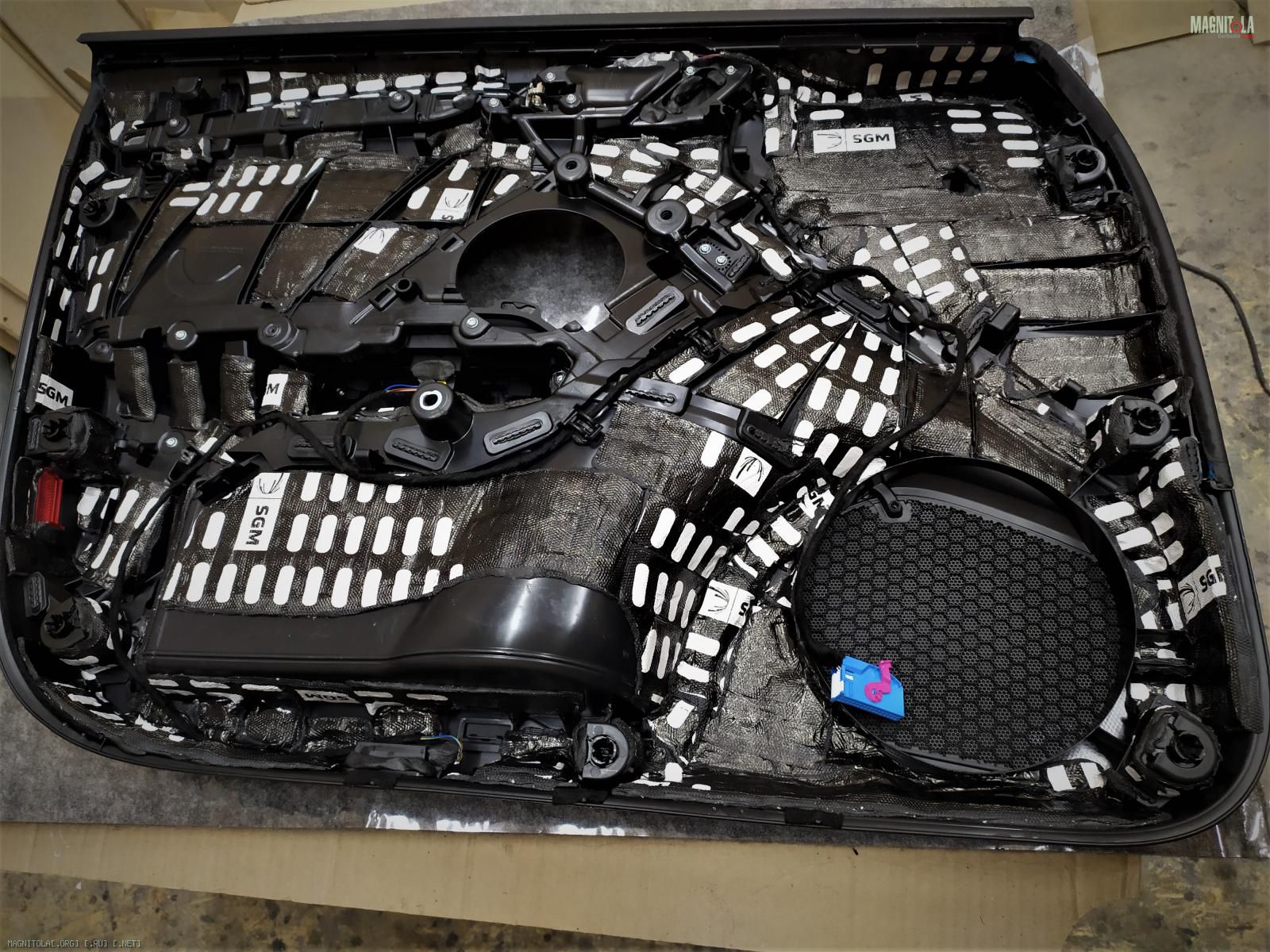

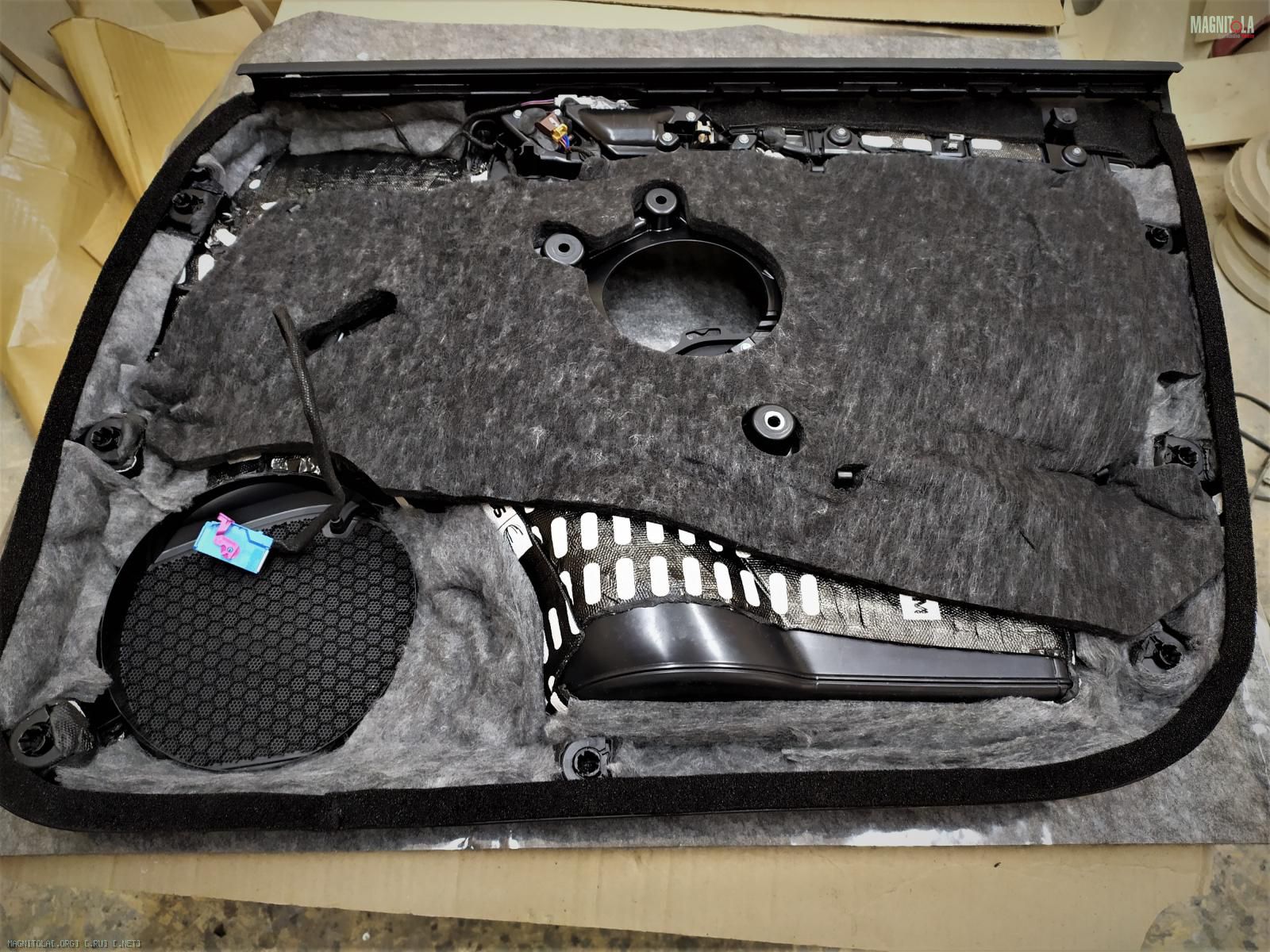

Карты дверей.

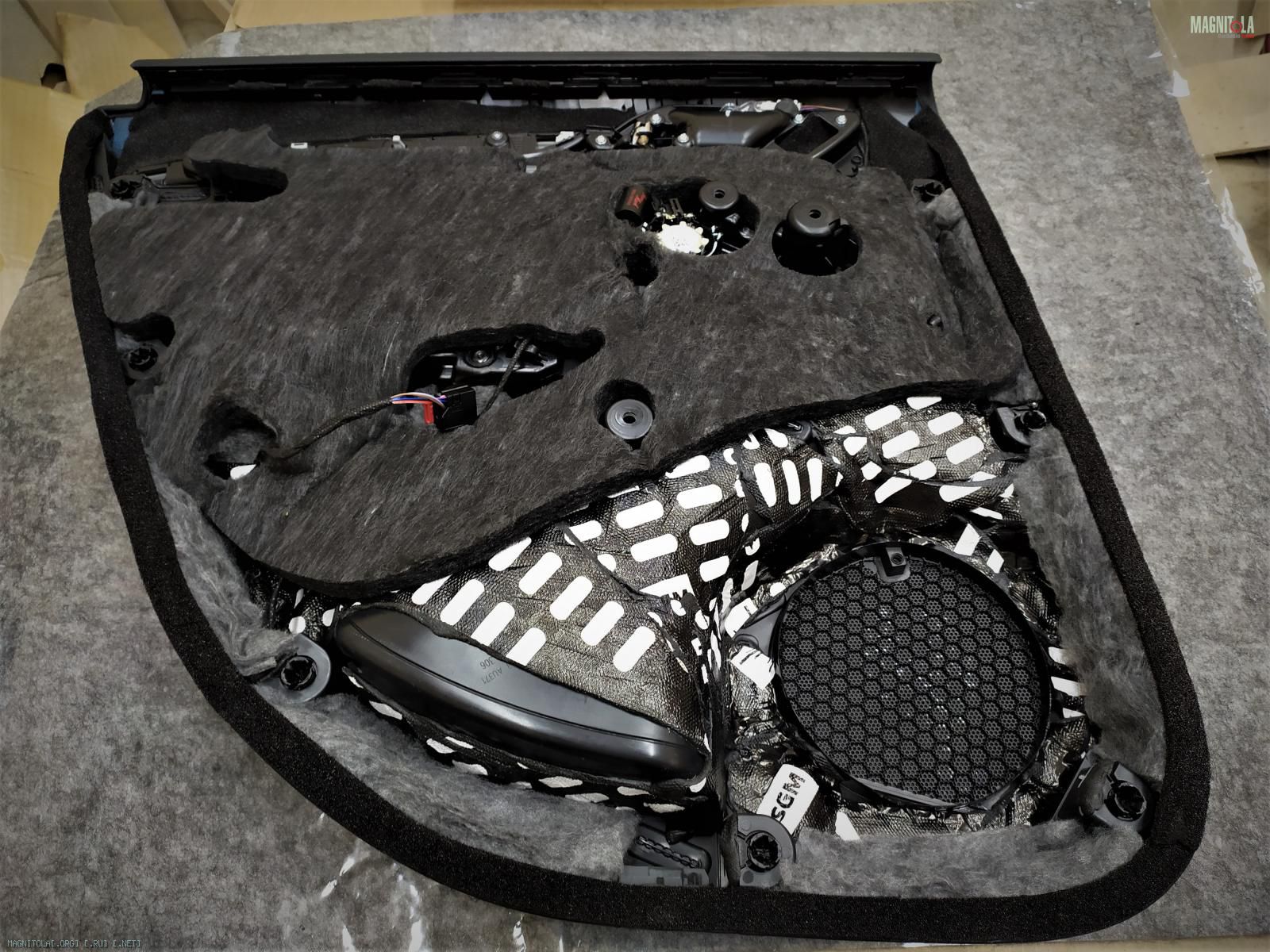

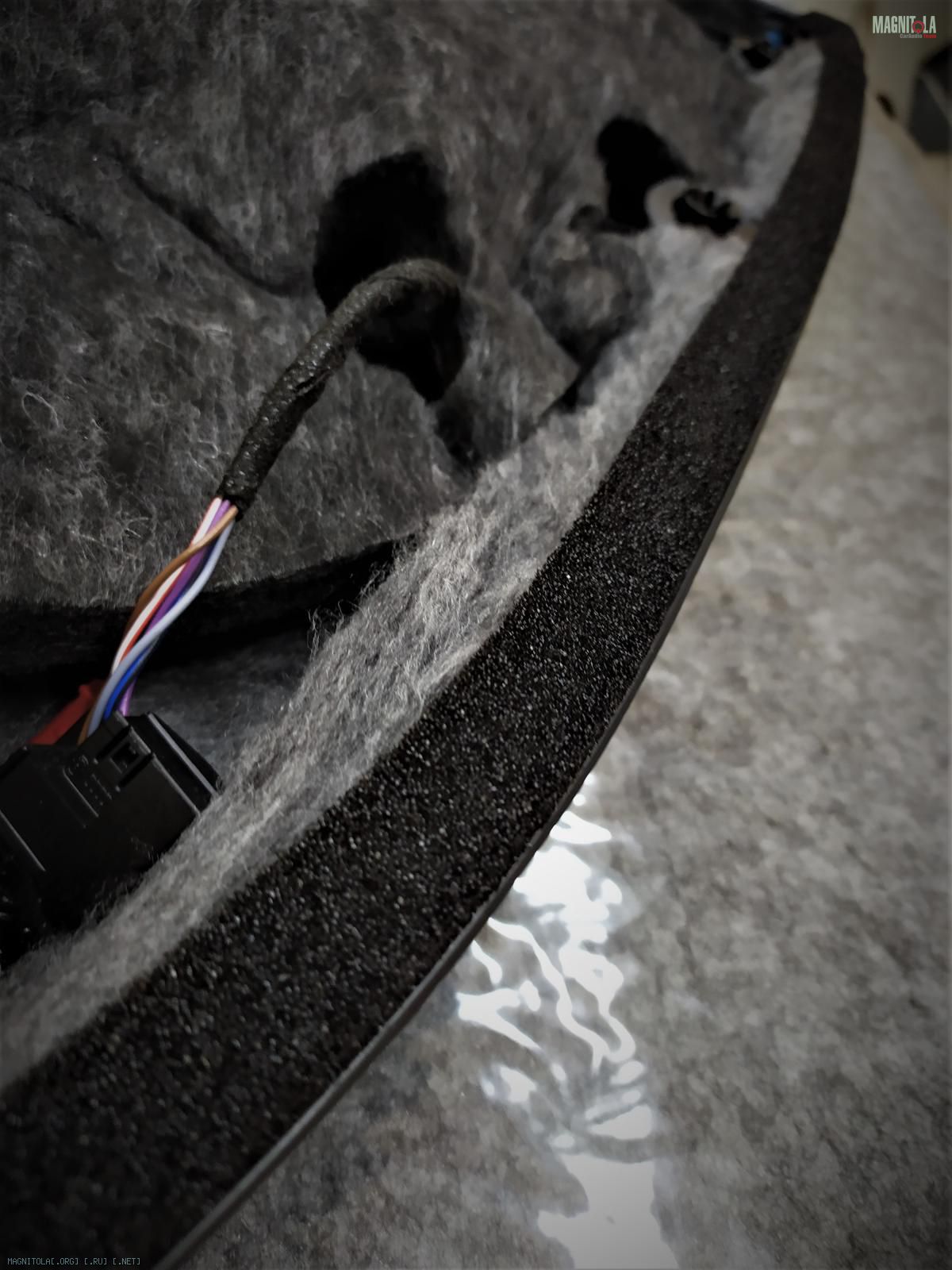

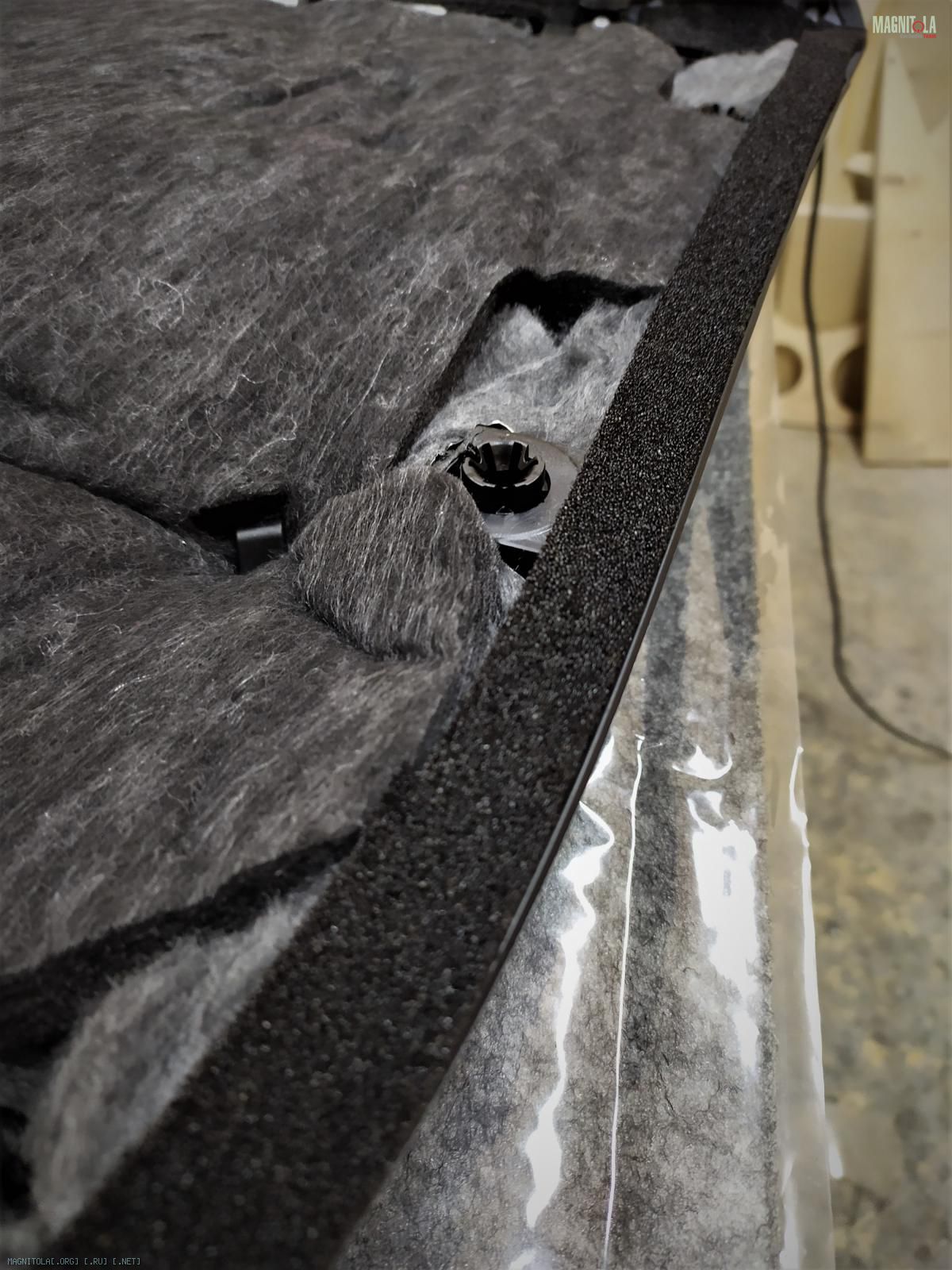

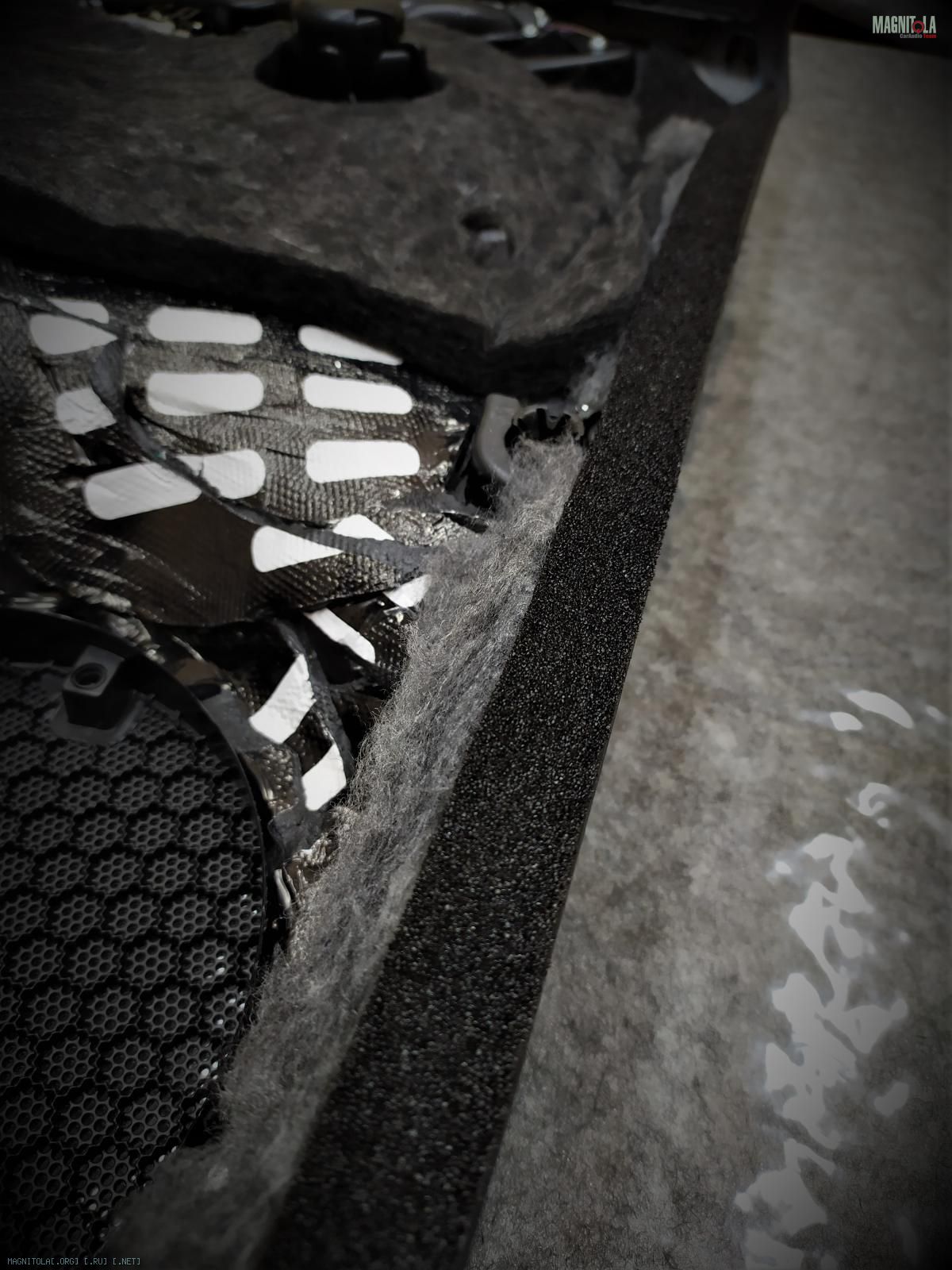

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.
Вложение 1321481Вложение 1321483Вложение 1321485Вложение 1321487Вложение 1321489Вложение 1321491Вложение 1321493Вложение 1321495Вложение 1321497Вложение 1321499

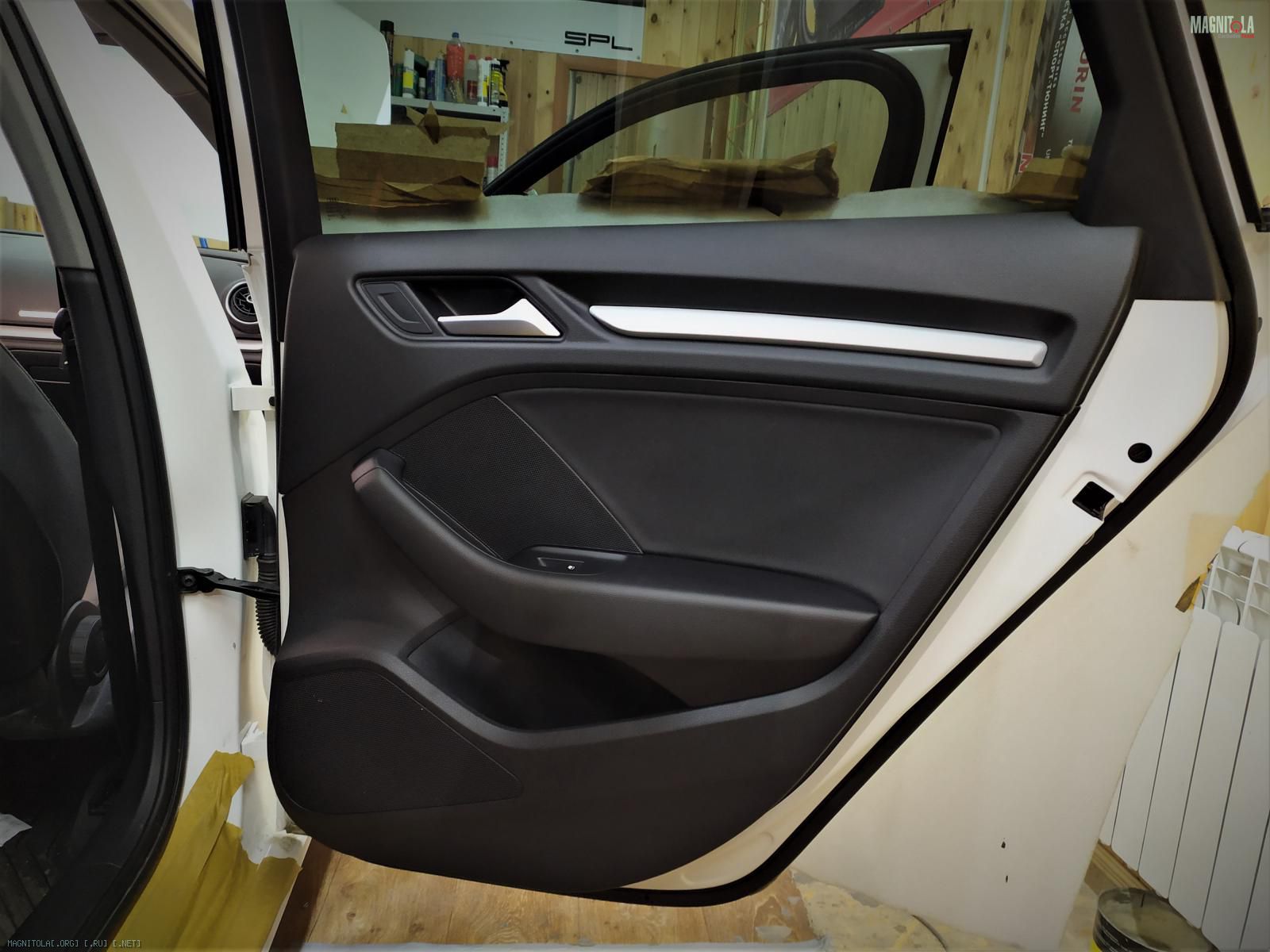

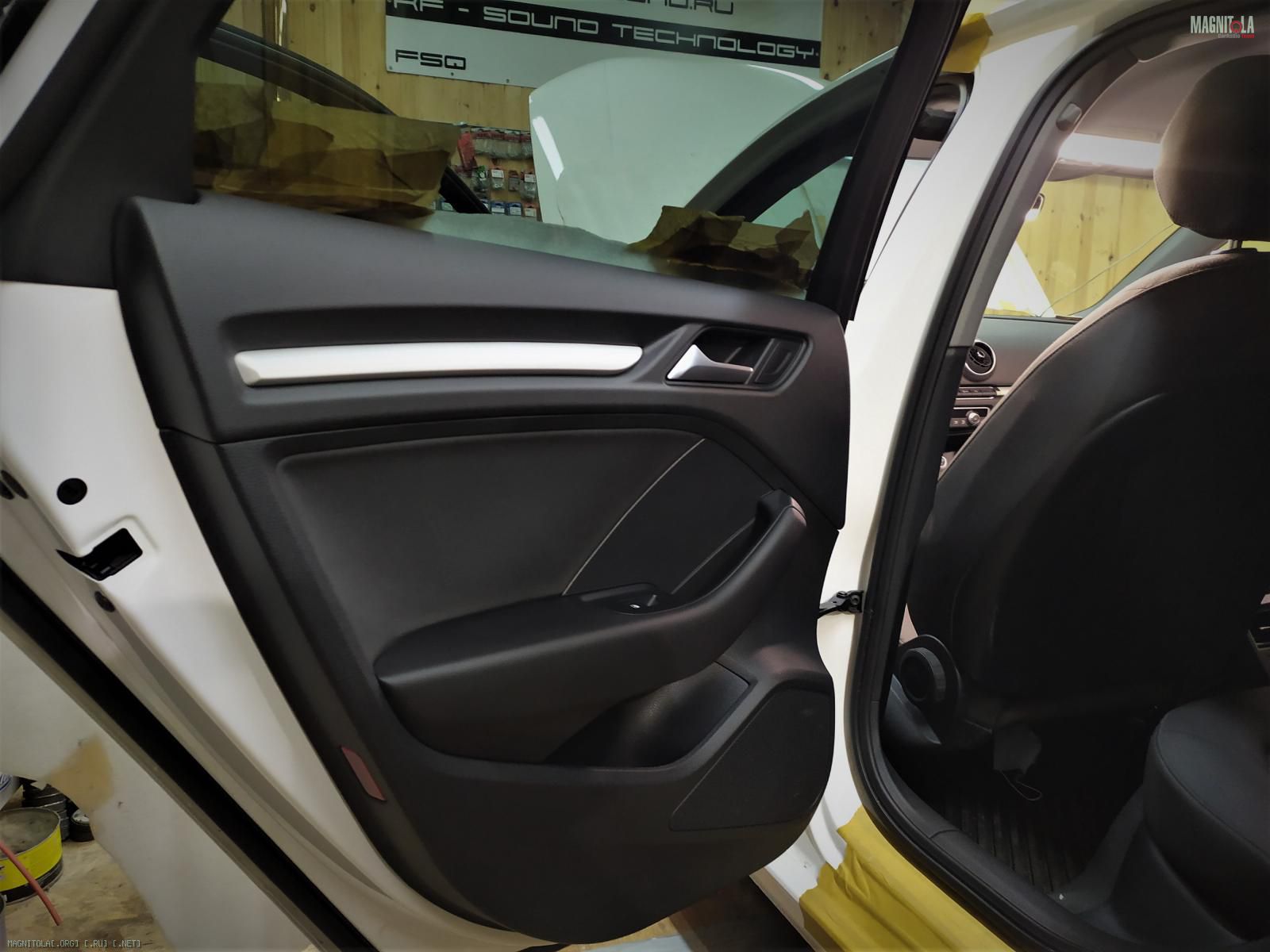

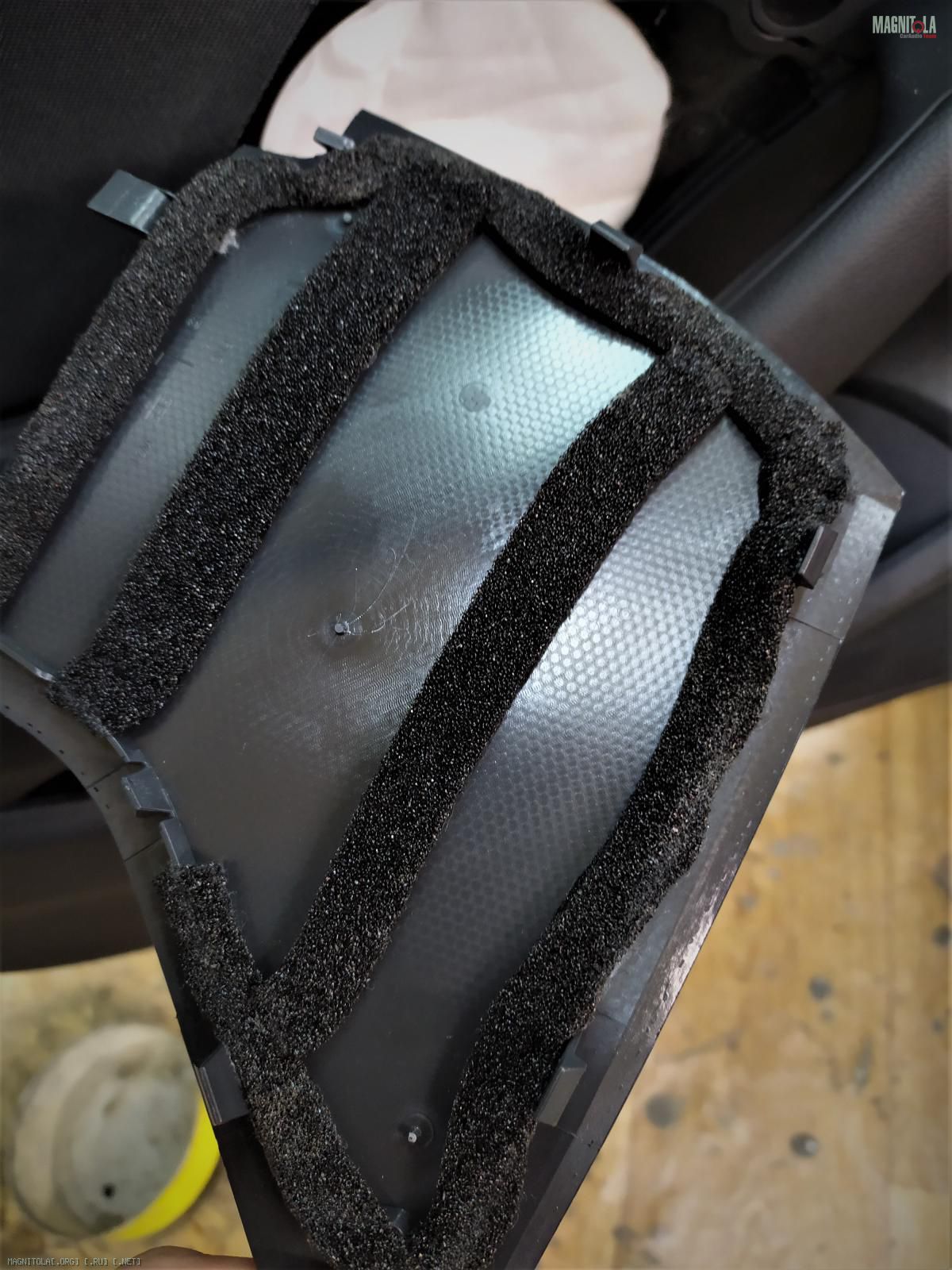

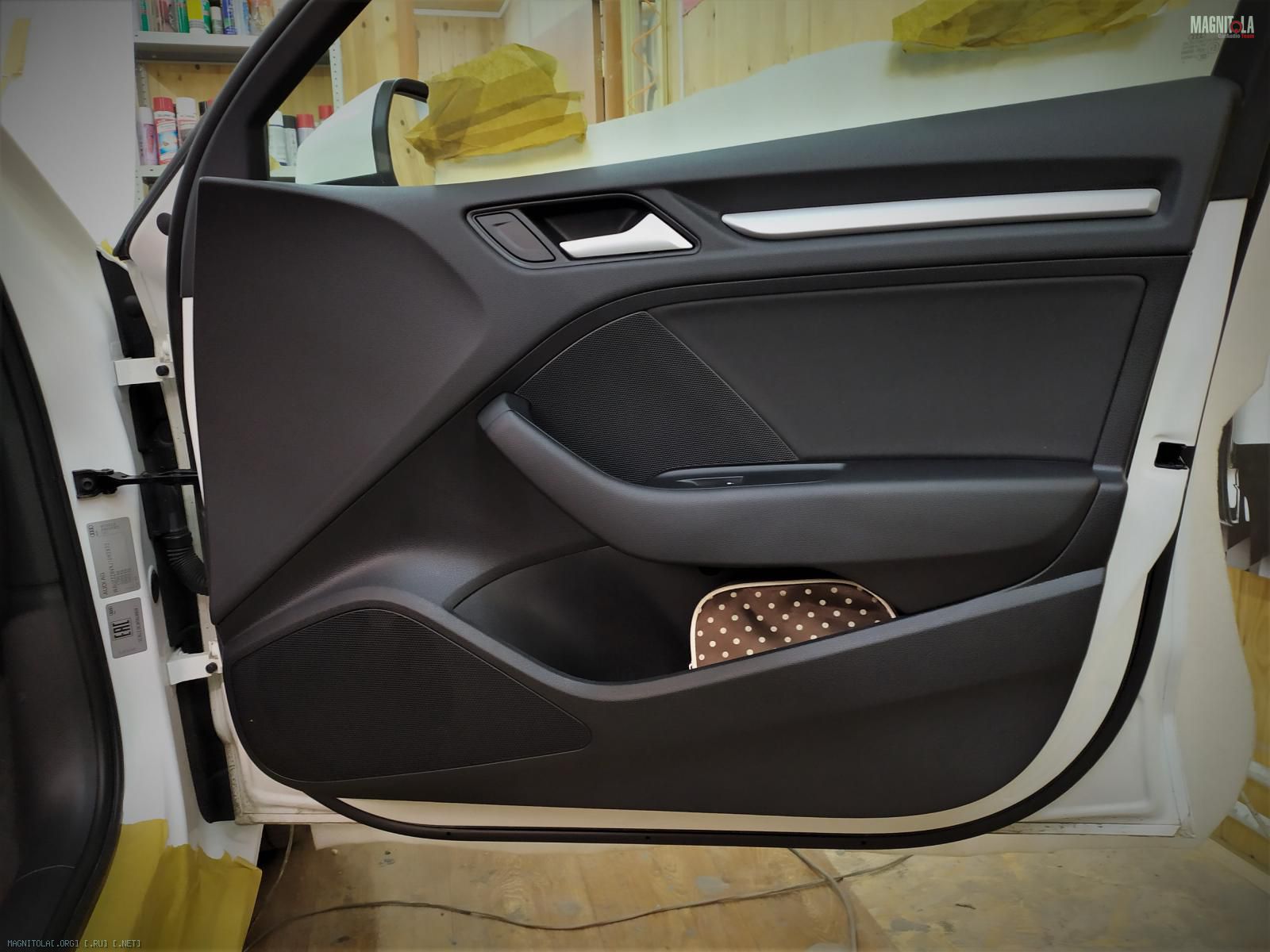

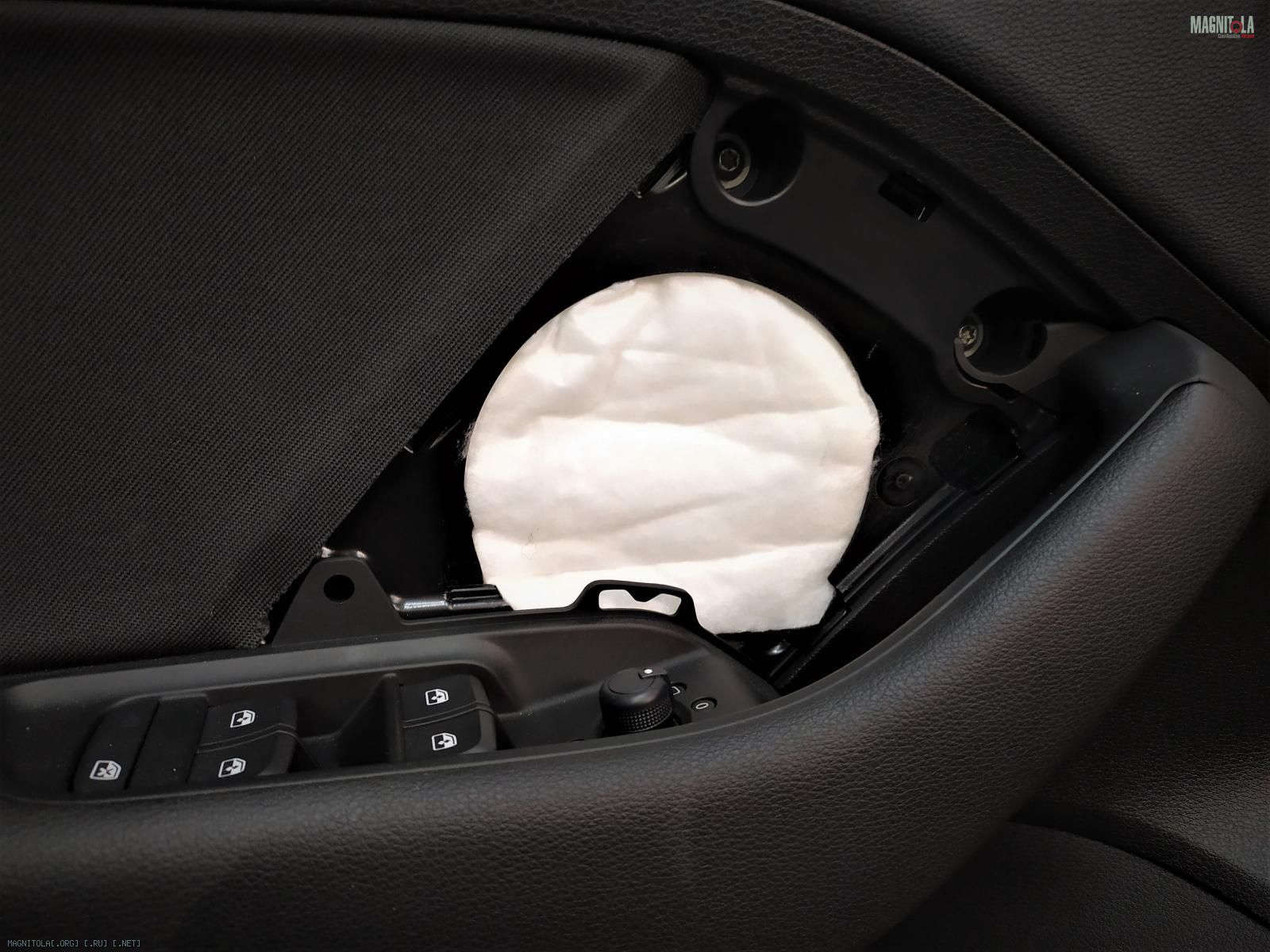

Уплотняем декоративные элементы и сетки, свободные места заполняем микроволокном SGM Pro, собираем двери.
Вложение 1321501Вложение 1321503Вложение 1321505Вложение 1321507Вложение 1321509Вложение 1321511
