Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4B9
Карты дверей.

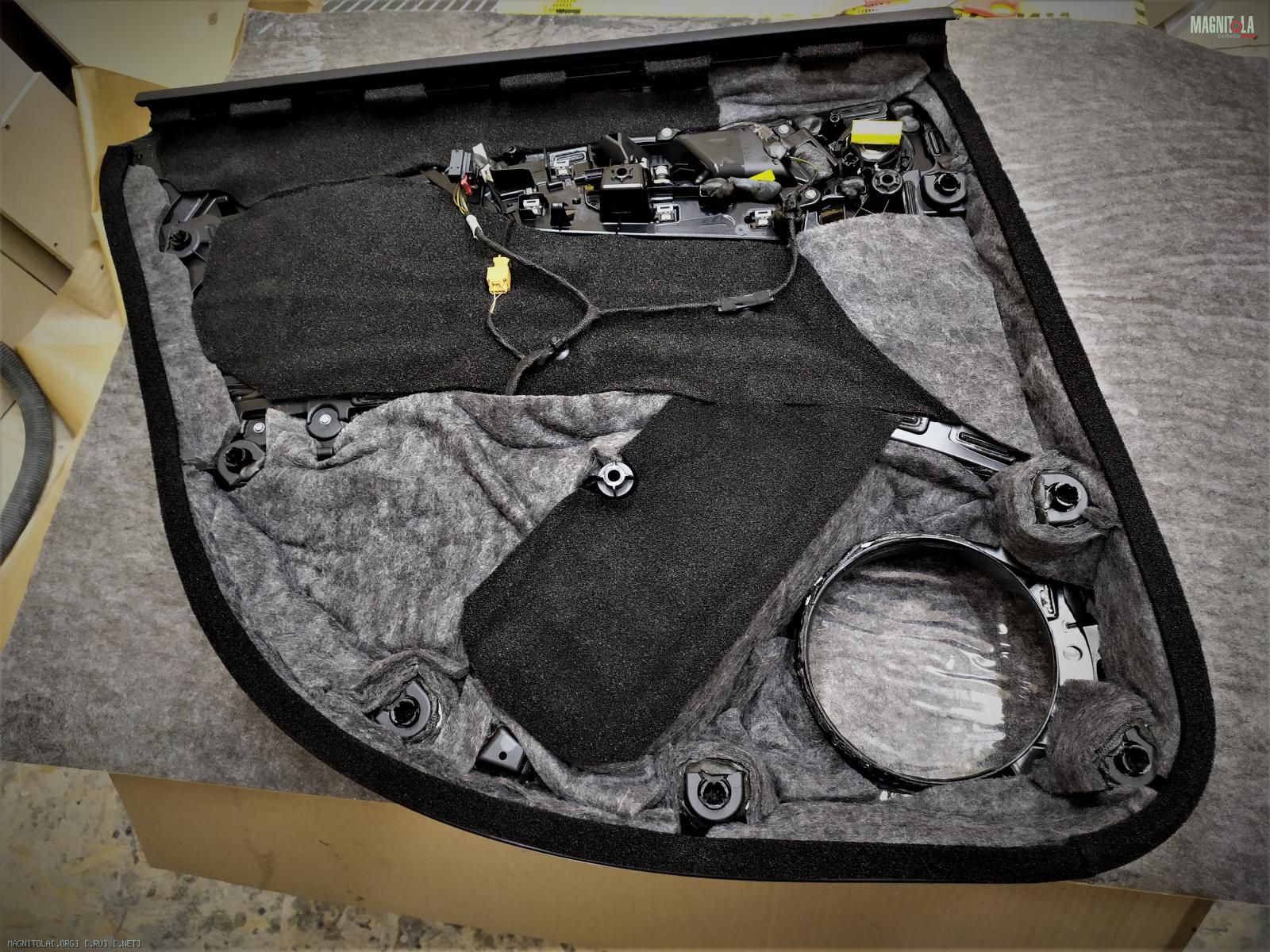

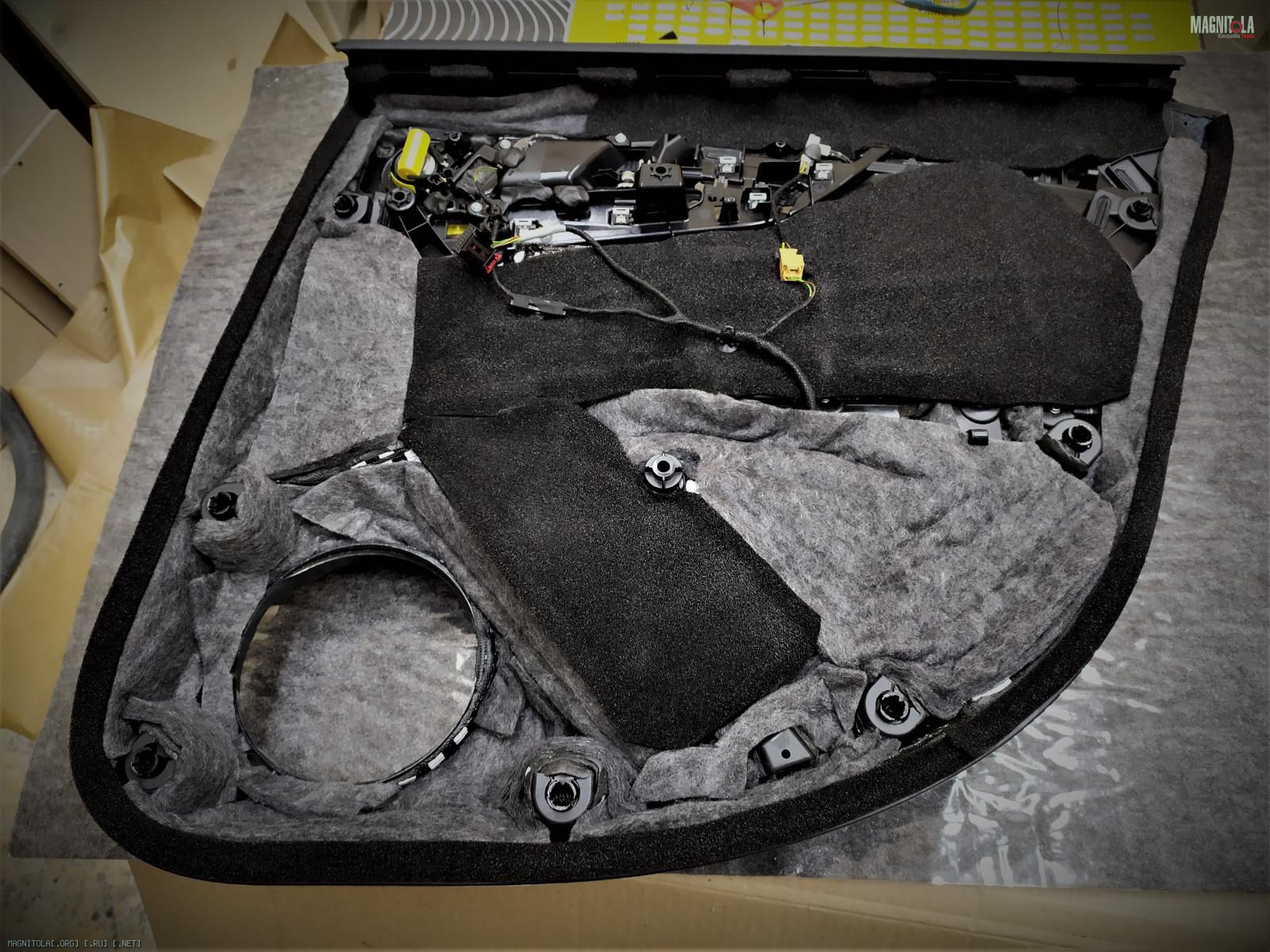

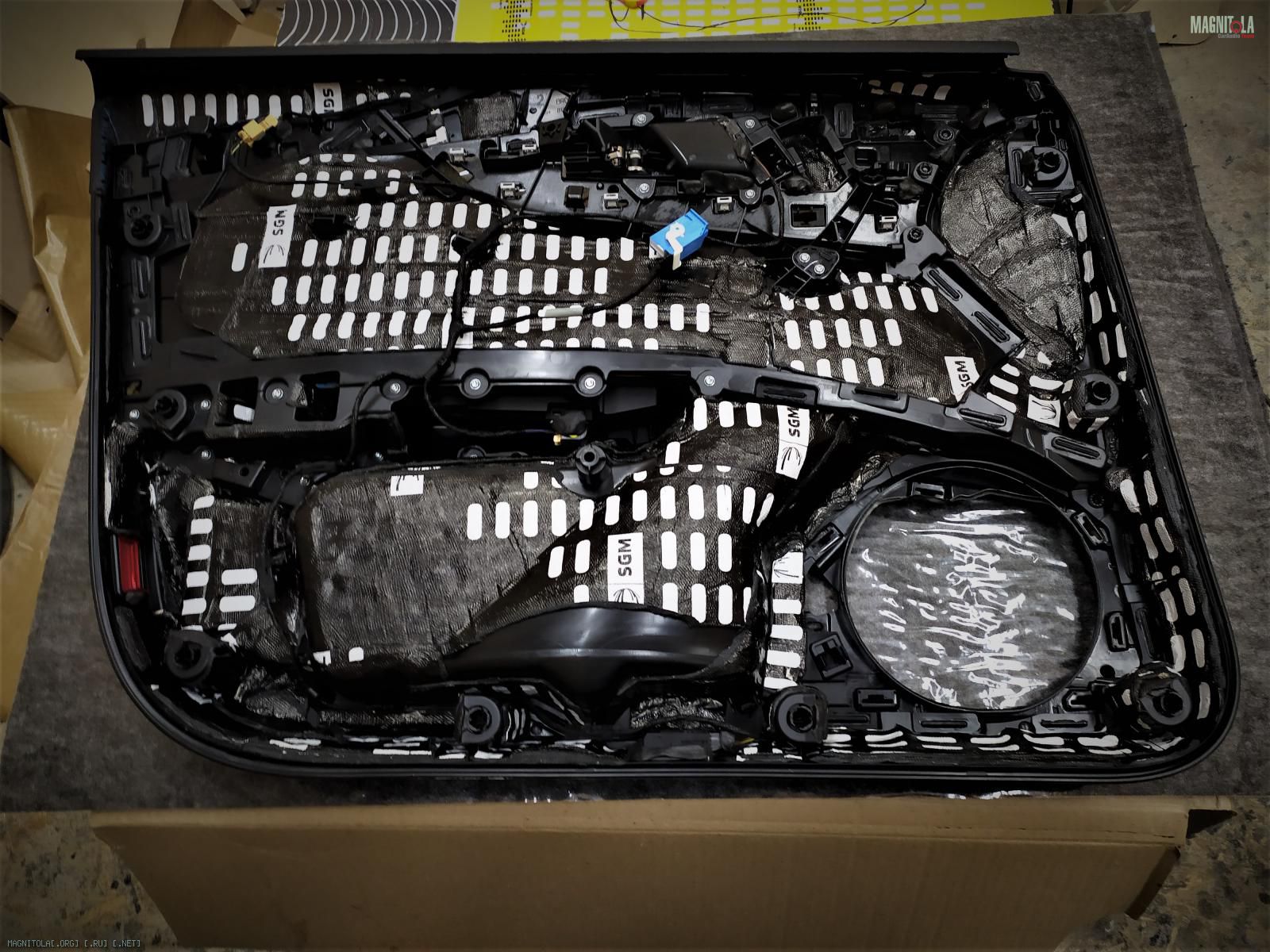

Наносим вибру 4мм, греем, прикатываем...

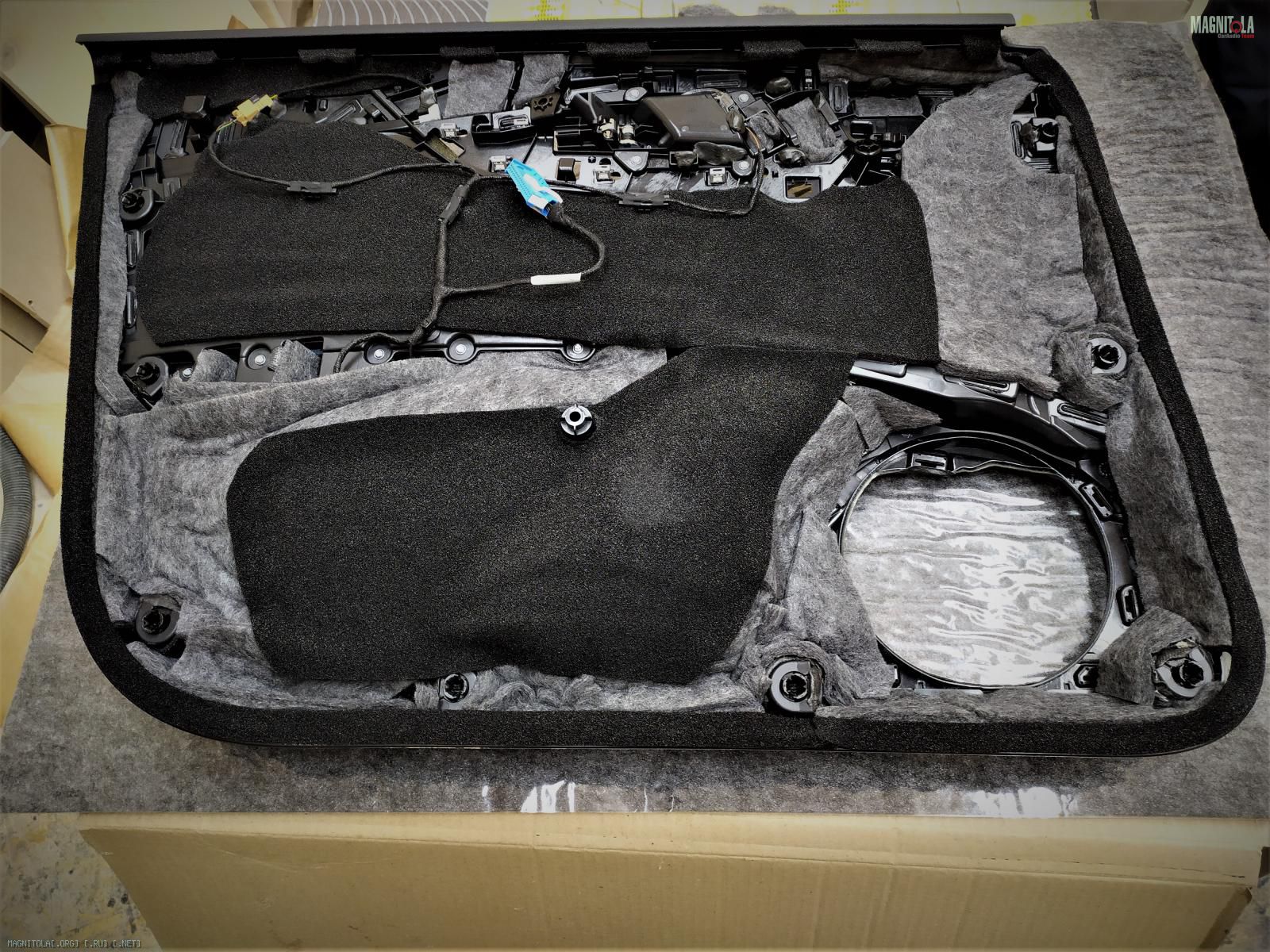

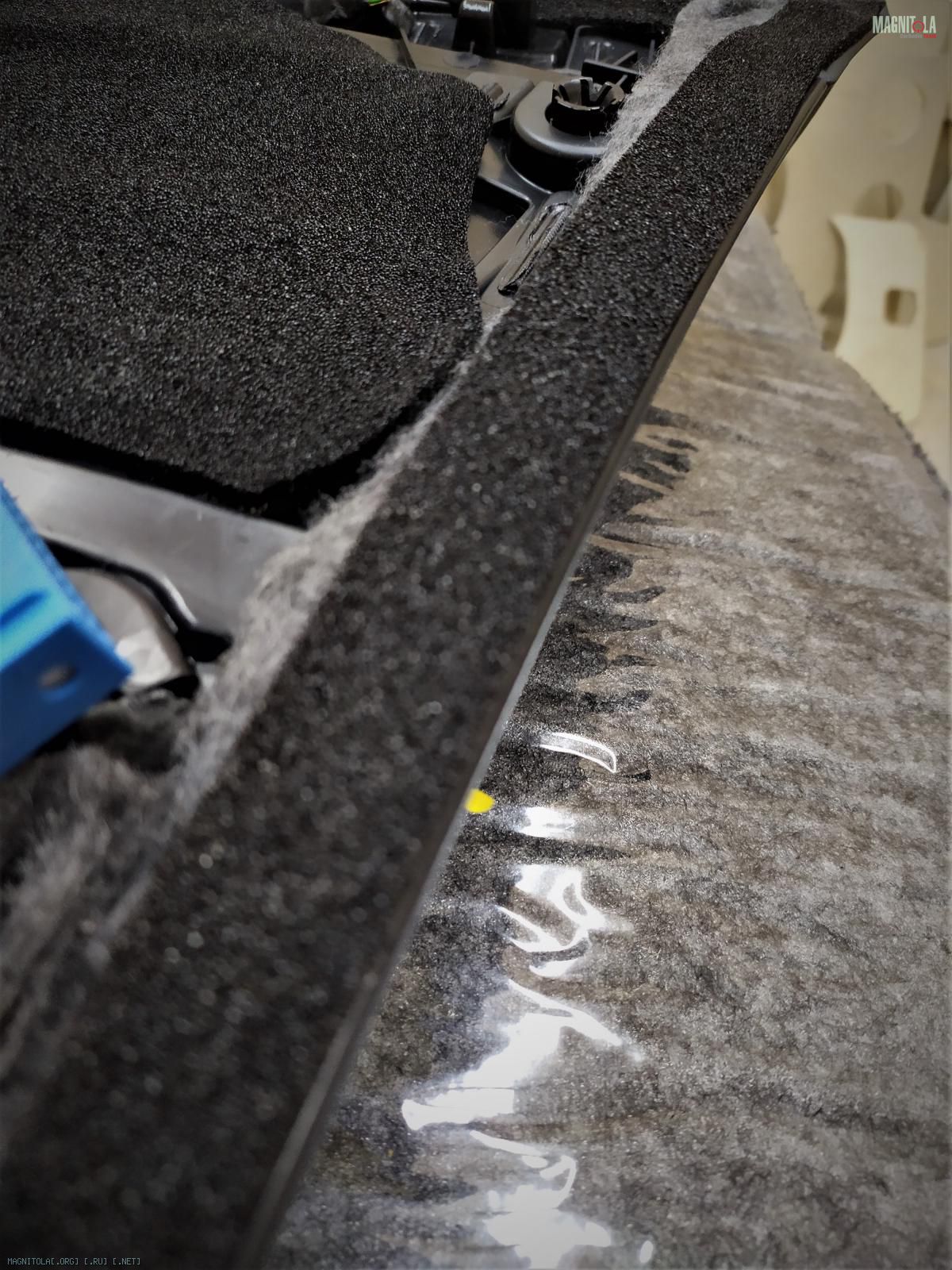

Наносим войлок, битопласт, уплотнительную ленту по периметру.

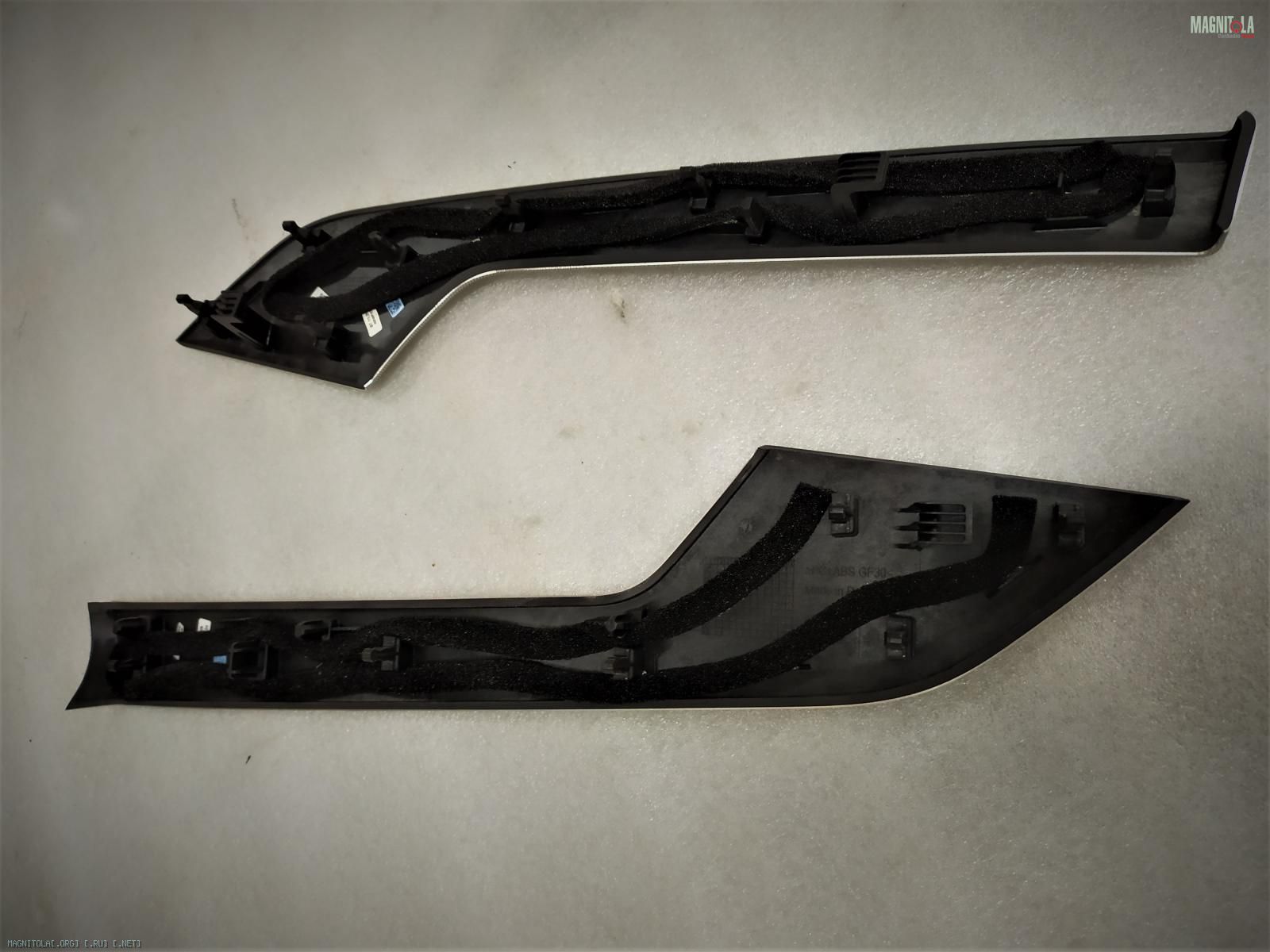

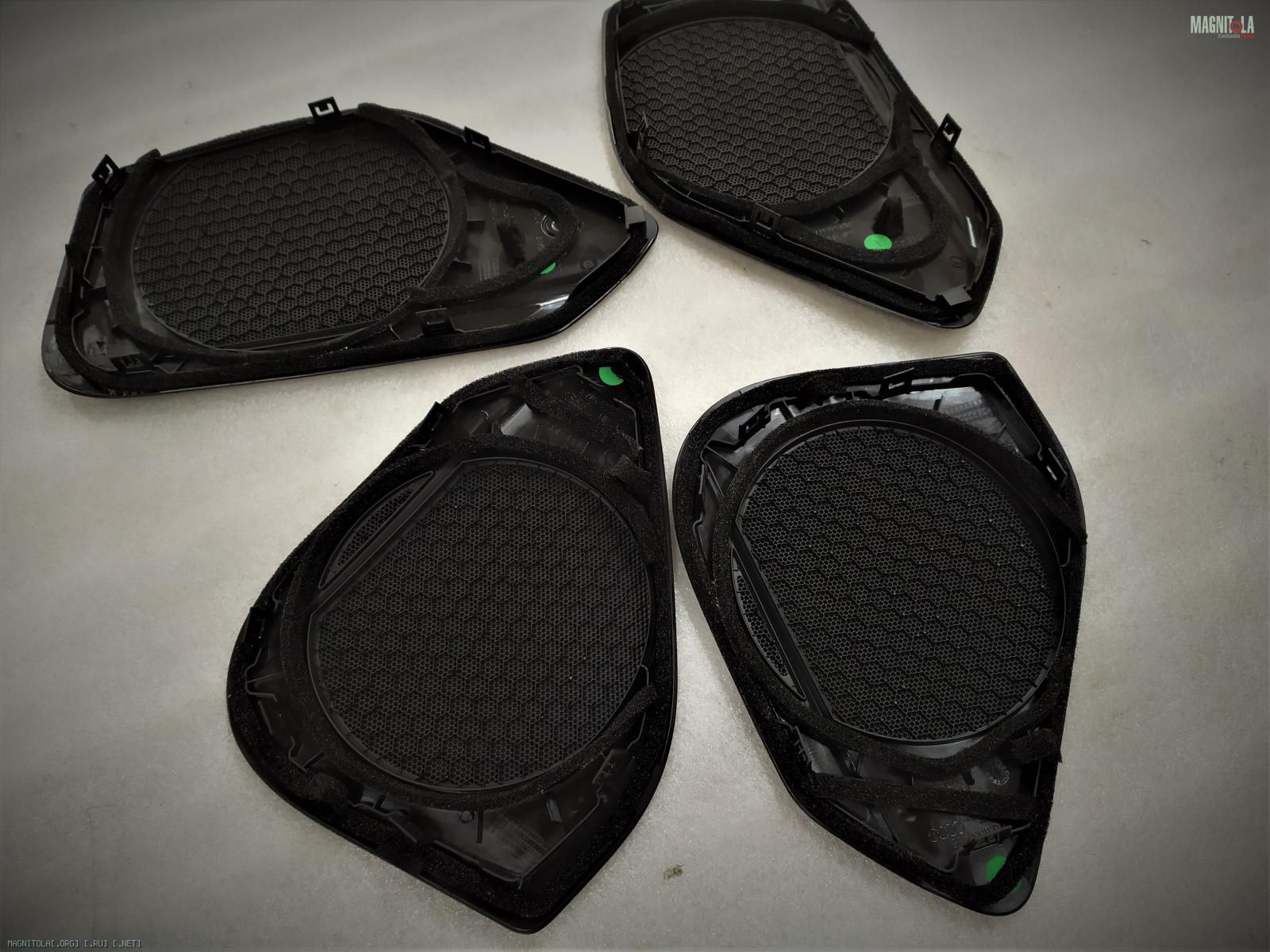

Декоративные элементы двери и сетки уплотняем.




Вложение 1331411Вложение 1331413Вложение 1331415Вложение 1331417Вложение 1331419Вложение 1331421Вложение 1331423Вложение 1331425Вложение 1331427Вложение 1331429Вложение 1331431Вложение 1331433Вложение 1331435

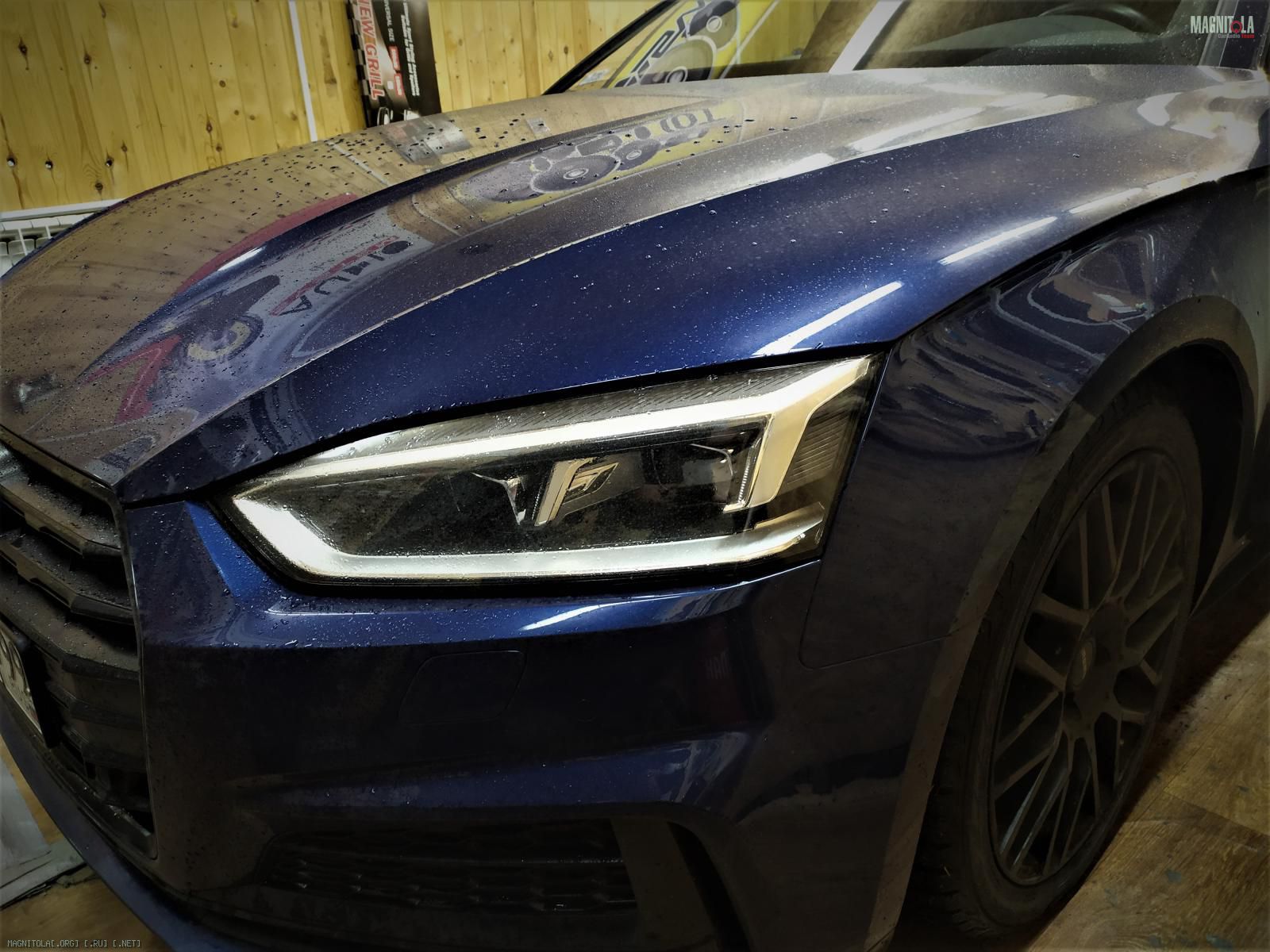

В KF-Sound Technology приехала Audi A5B9
Вложение 1331437Вложение 1331439Вложение 1331441

Audi A5B9

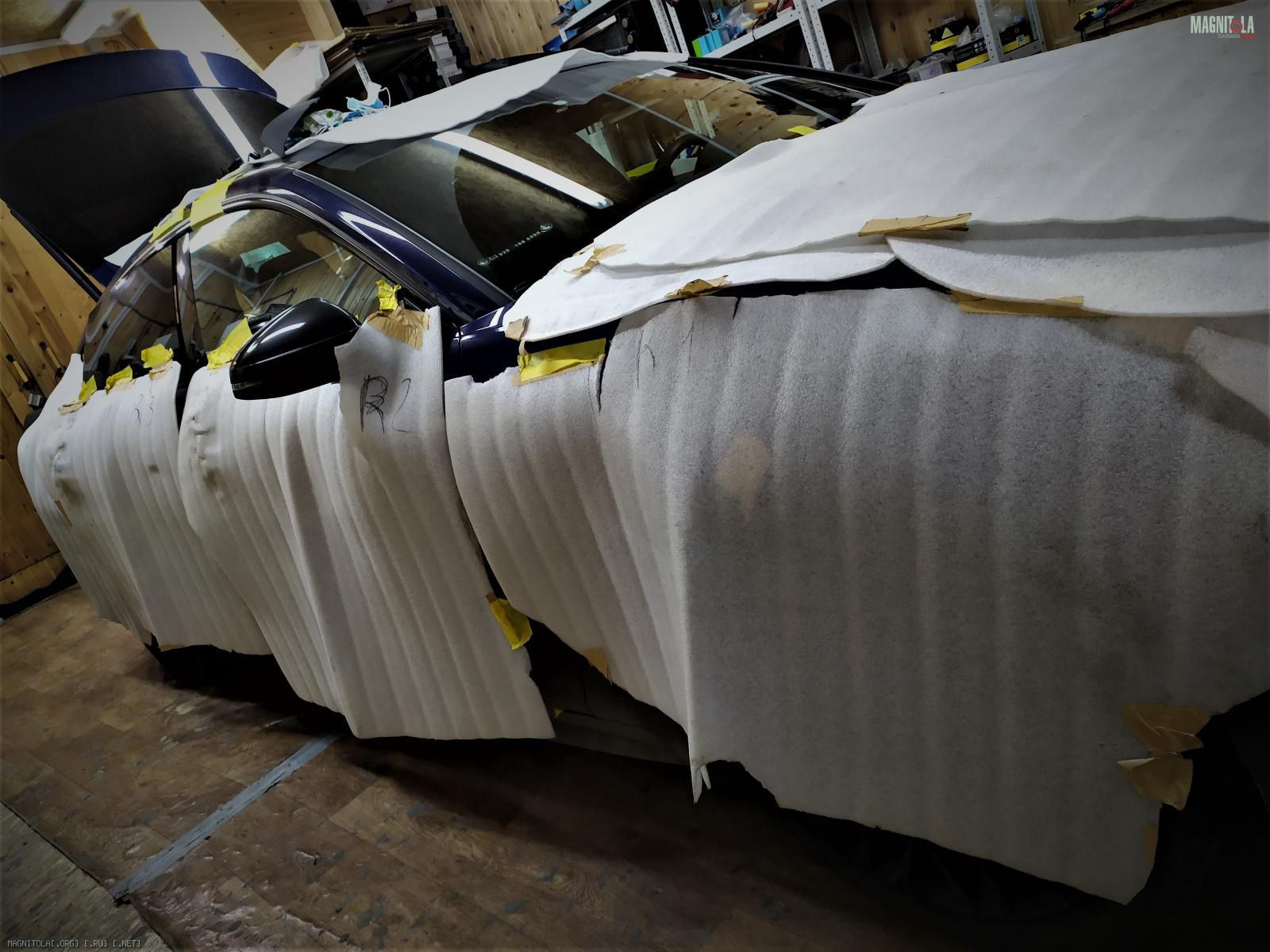

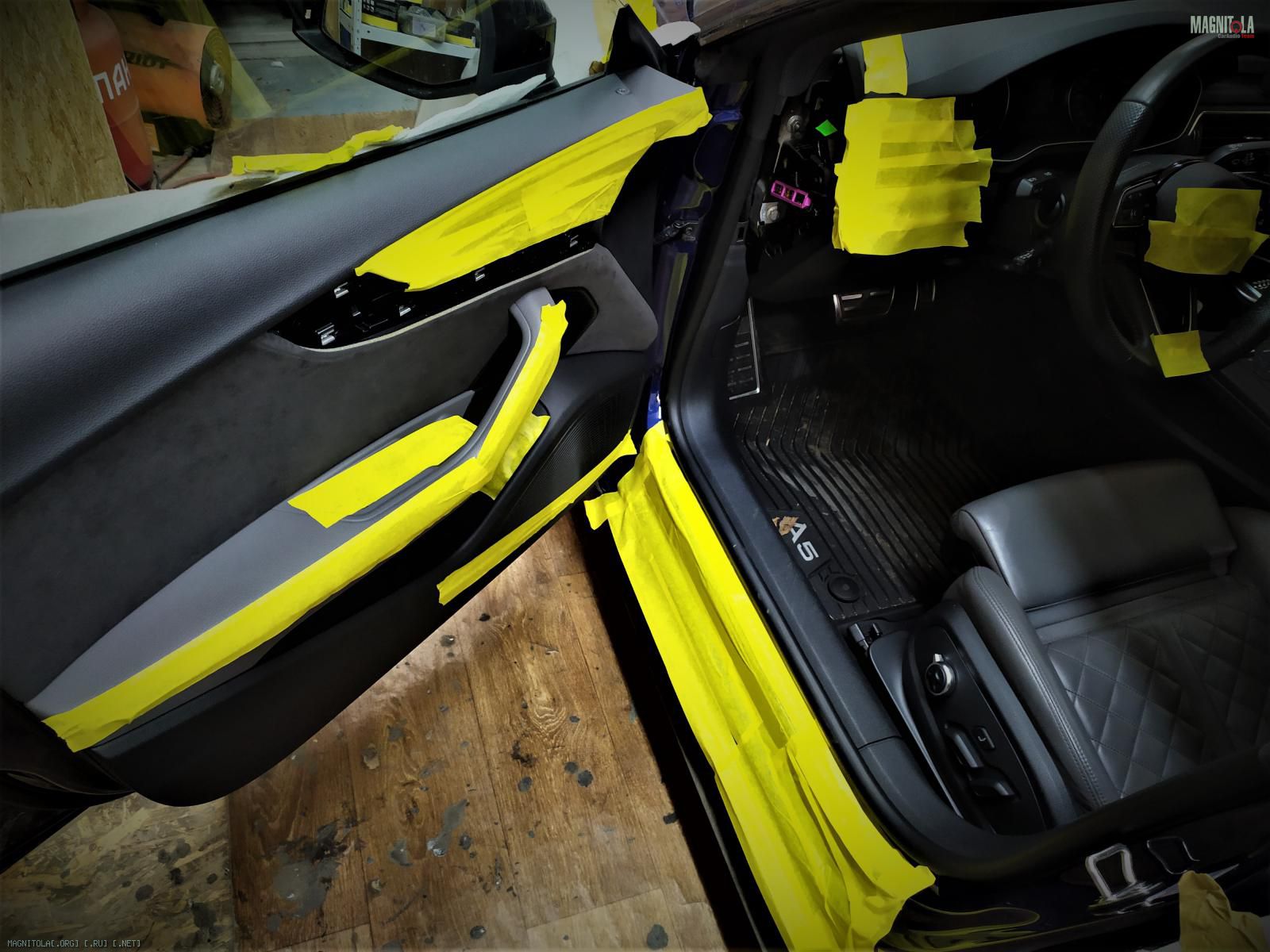

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1331459Вложение 1331461Вложение 1331463Вложение 1331465Вложение 1331467Вложение 1331469

Разбираем салон...
Аудио система B&O....
Самое слабое звено это фронтальные мидбасы, как минимум их надо менять на 9". Так же слабым звеном в А5 и А4 универсал - является корпусной сабвуфер 6"

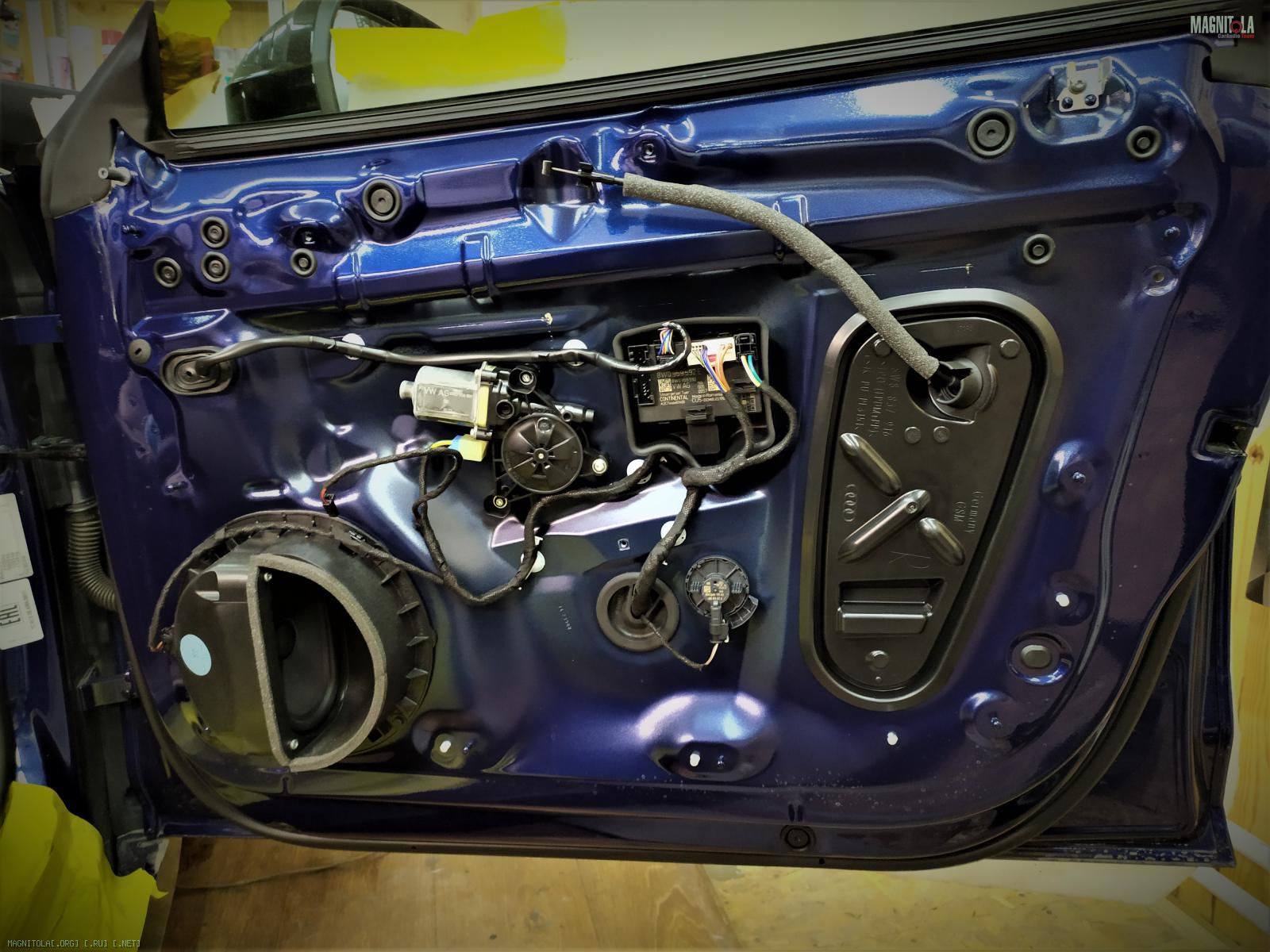

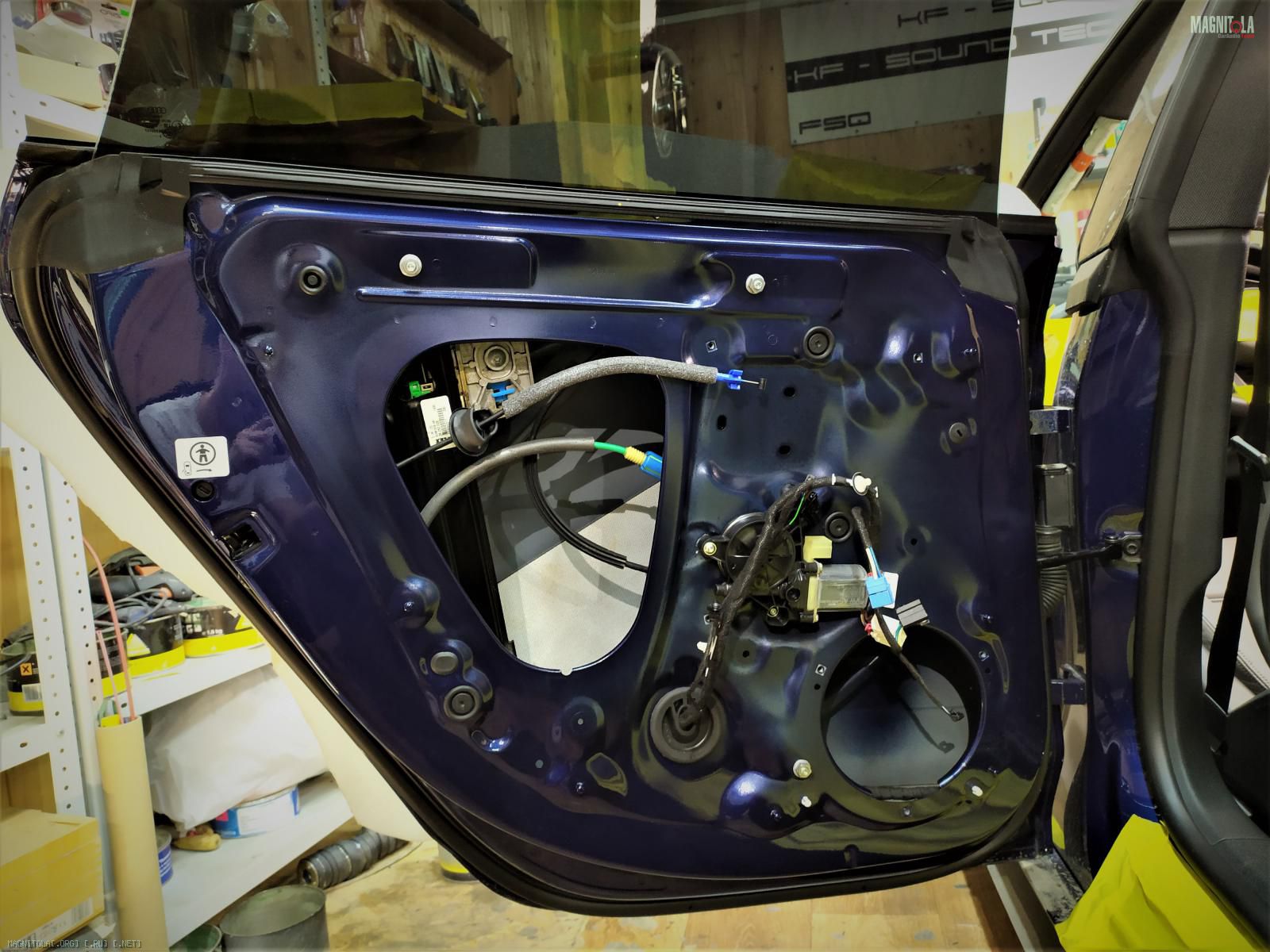

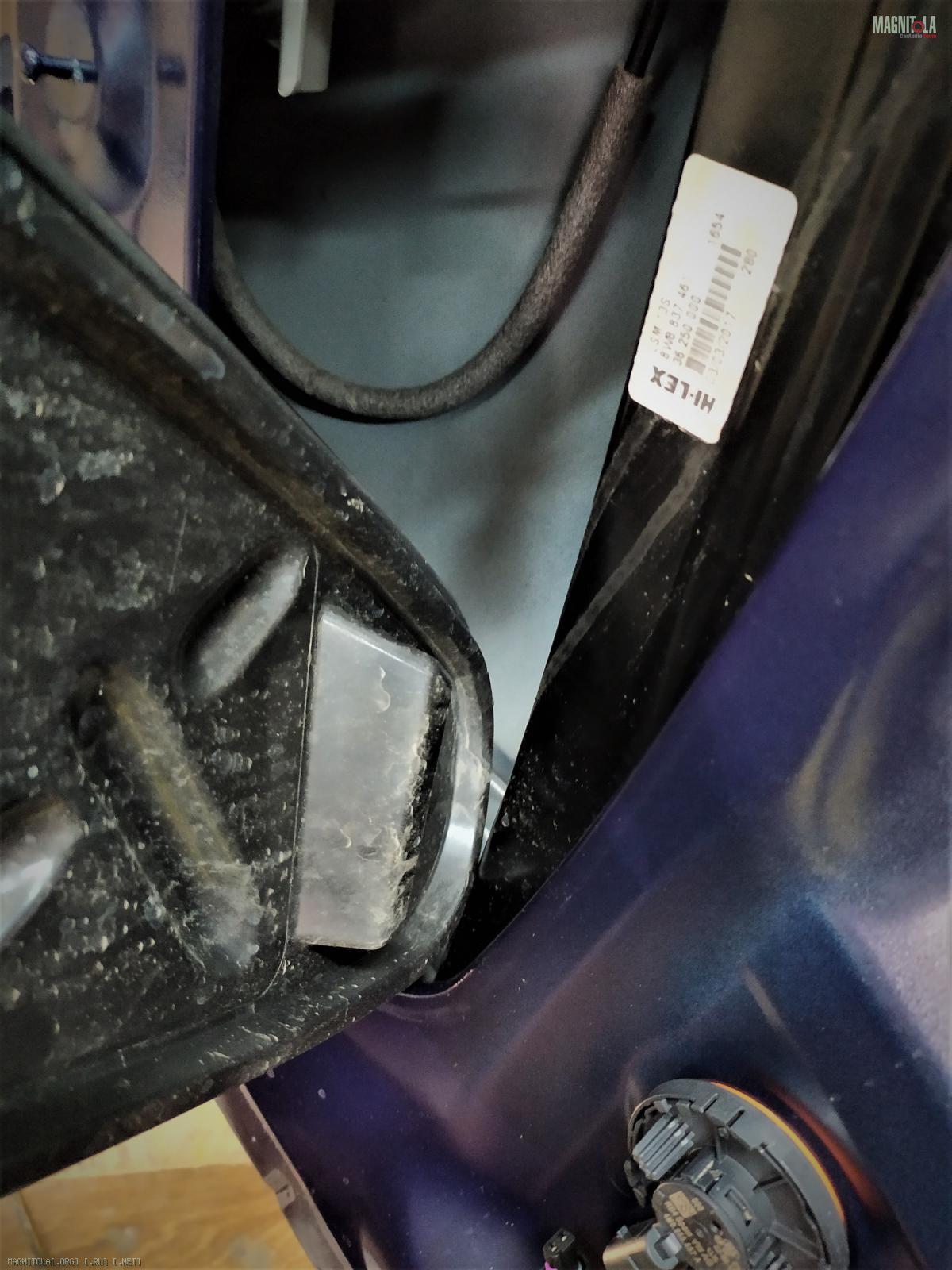

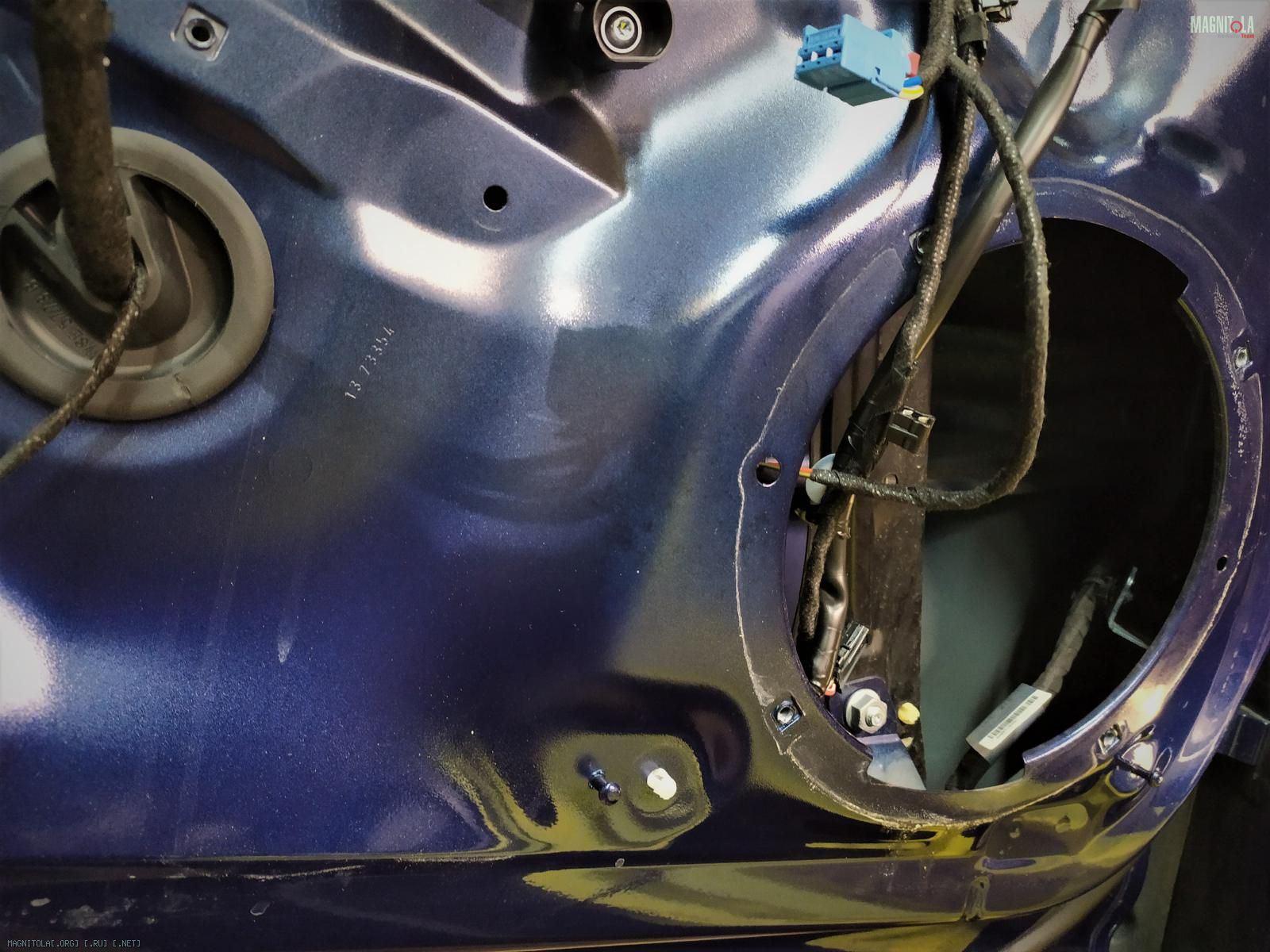

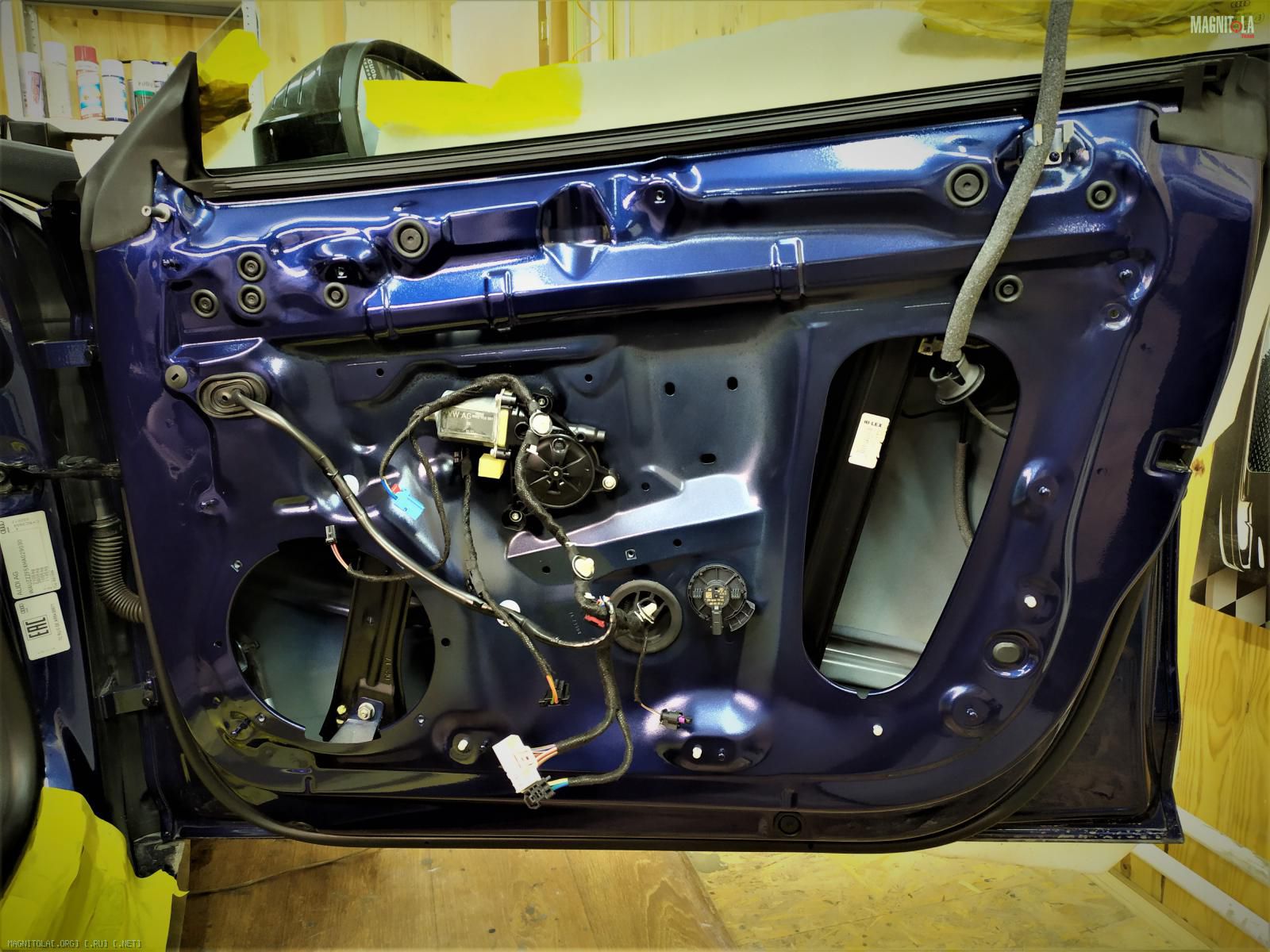

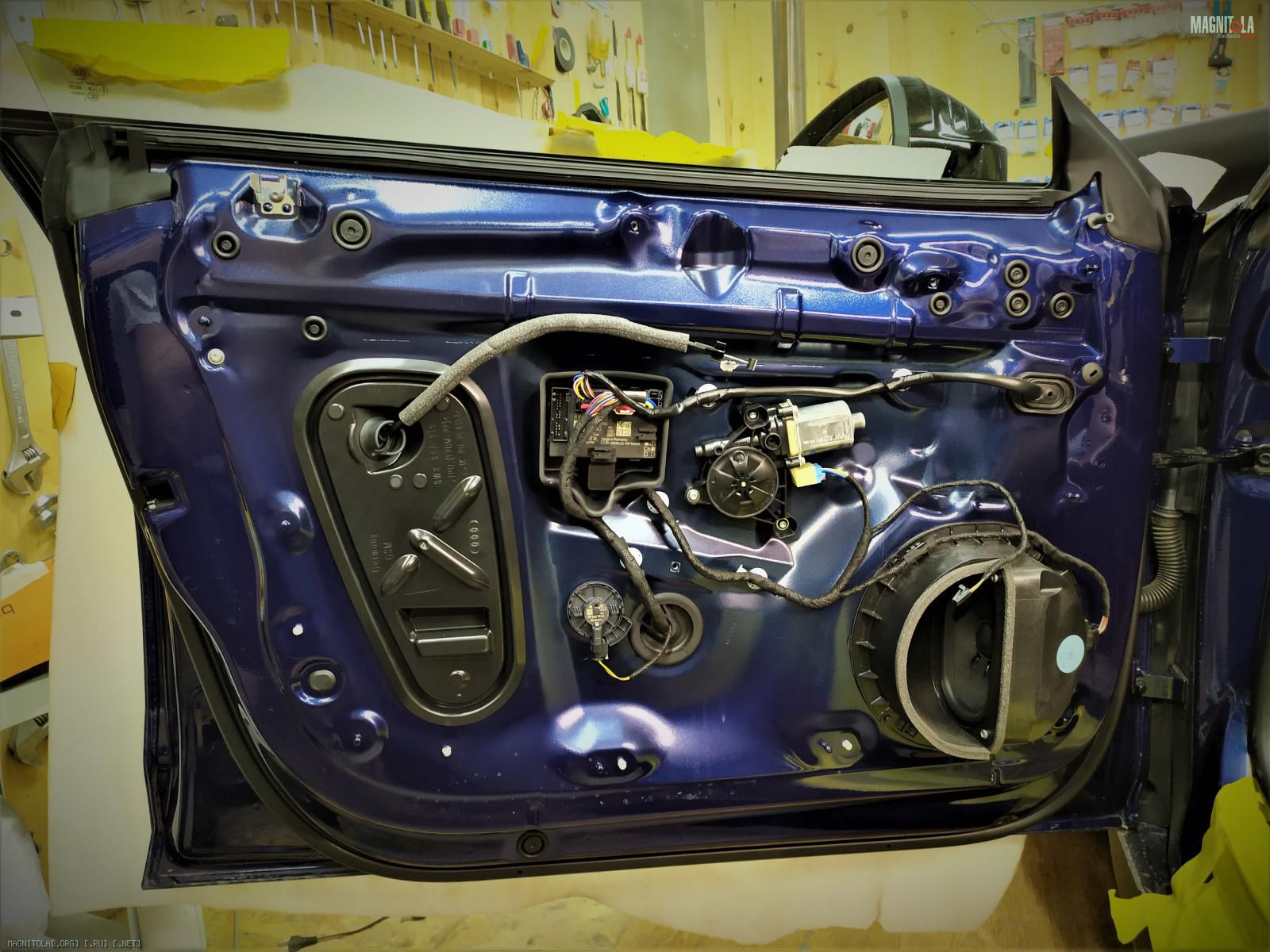

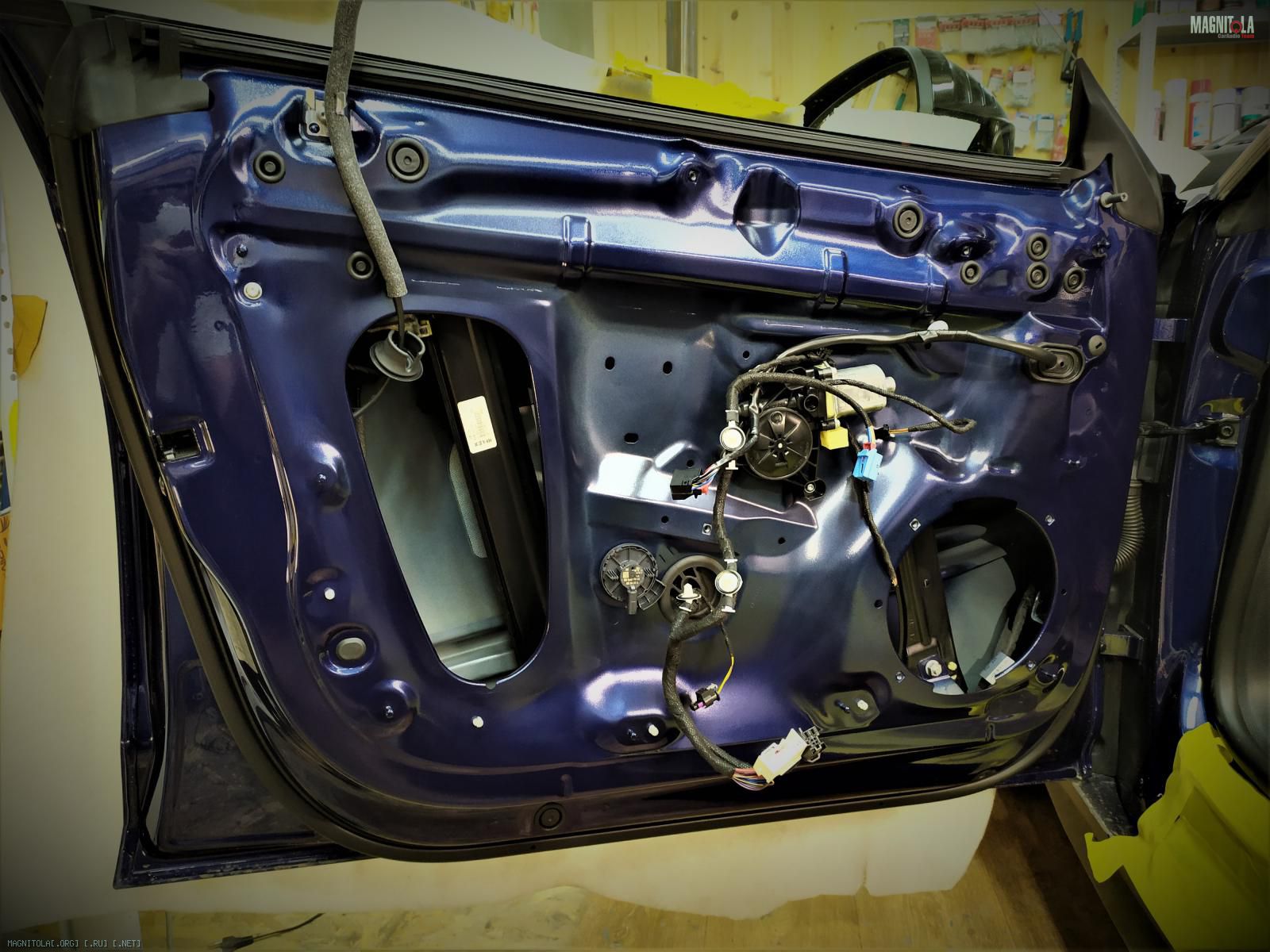

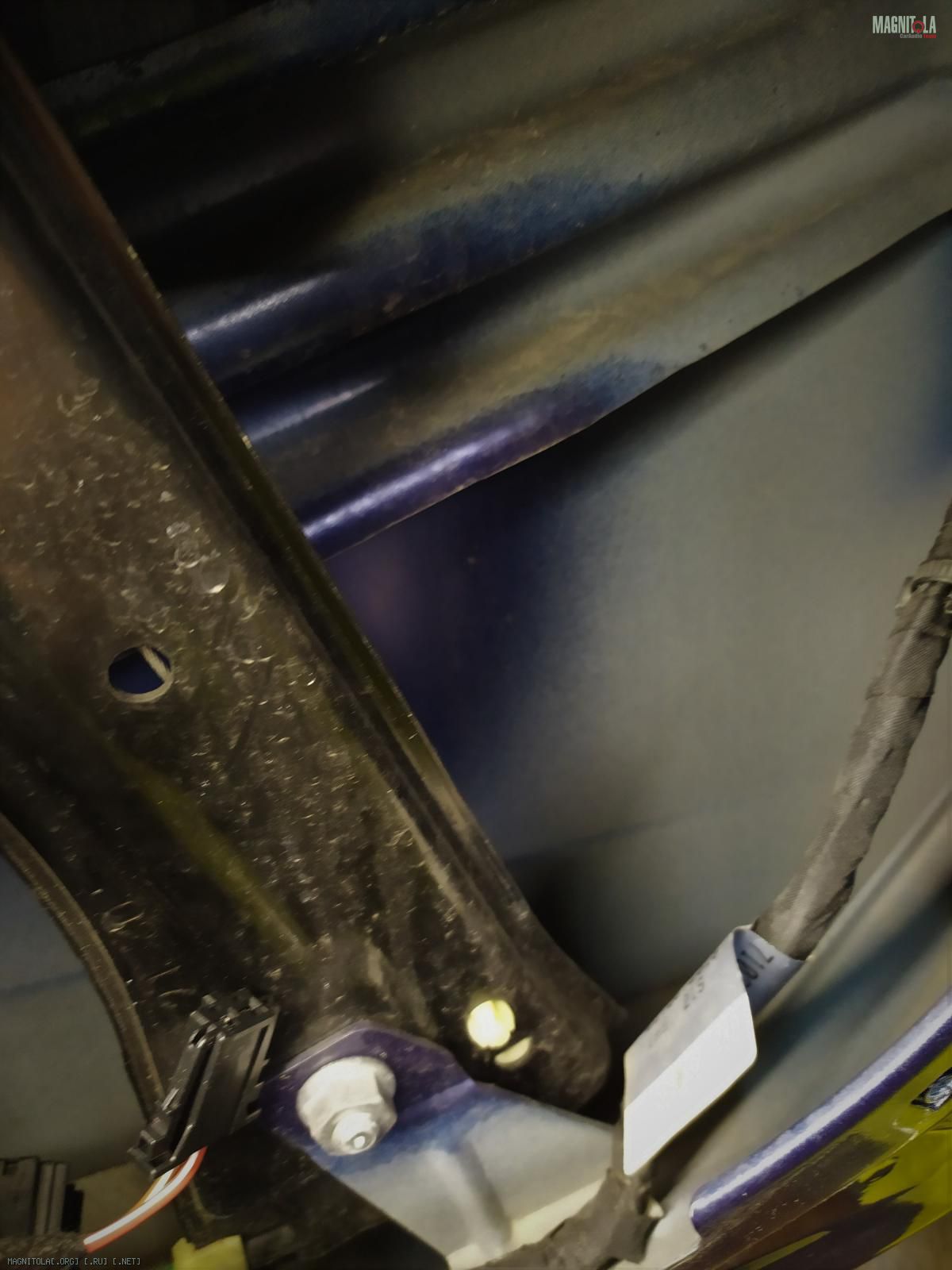

Даже при недолгой эксплуатации, внутри двери собирается пыль и грязь.
Важной составляющей является очистка и обезжиривание..
Вложение 1331471Вложение 1331473Вложение 1331475Вложение 1331477Вложение 1331479Вложение 1331481Вложение 1331483Вложение 1331485Вложение 1331487Вложение 1331489Вложение 1331491

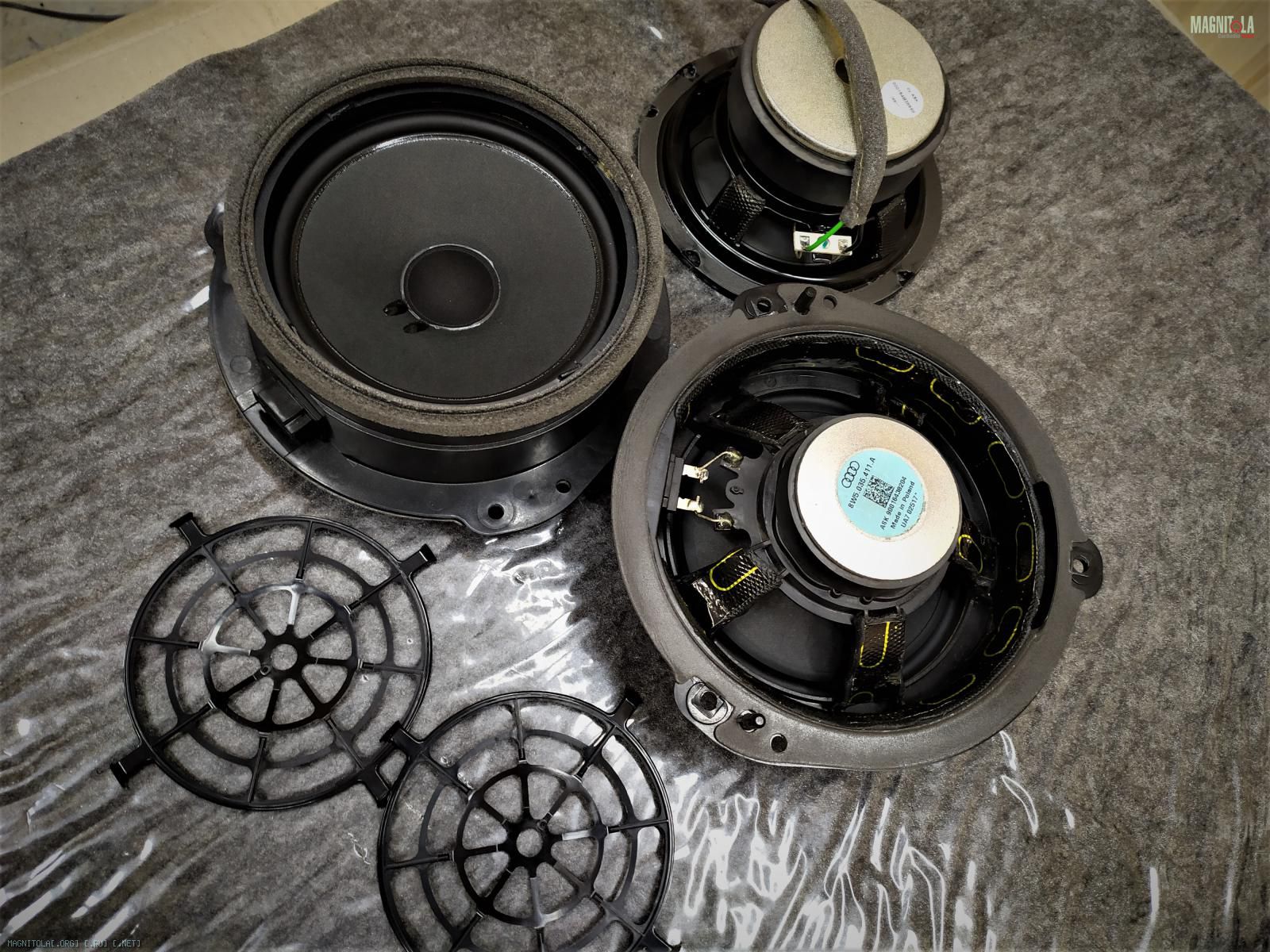

Со штатных мидбасов убираем паучковую (транспортировочную) сетку, которая очень сильно дребезжит в большом диапазоне частот.
Вибрим пластиковые корзины, пропитываем подвесы спец жидкостью, которые делает подвесы более эластичными и мягкими, тем самым понижая добротность динамика, его резонансную частоту, повышая - эквивалентный объем и чувствительность.

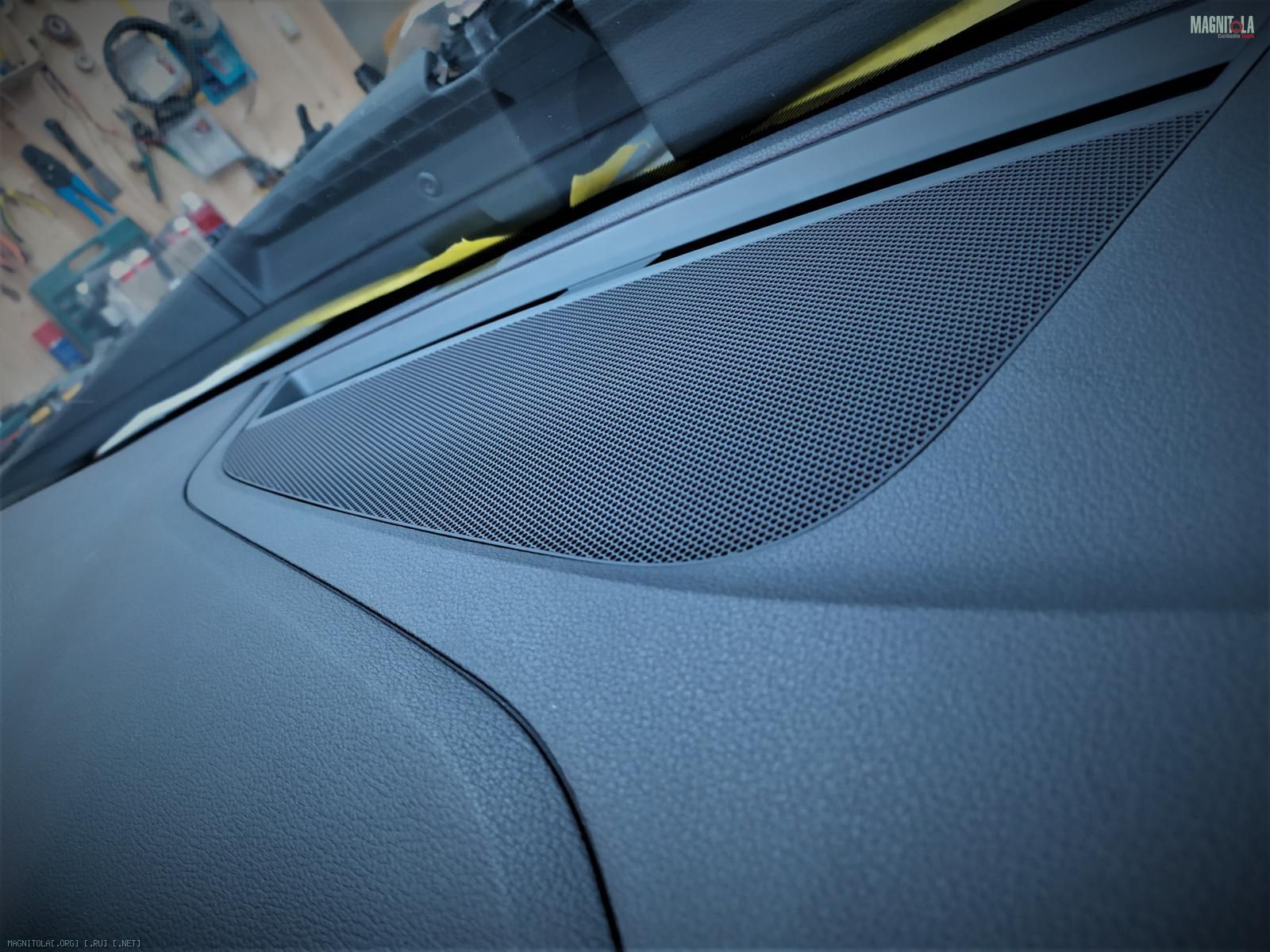

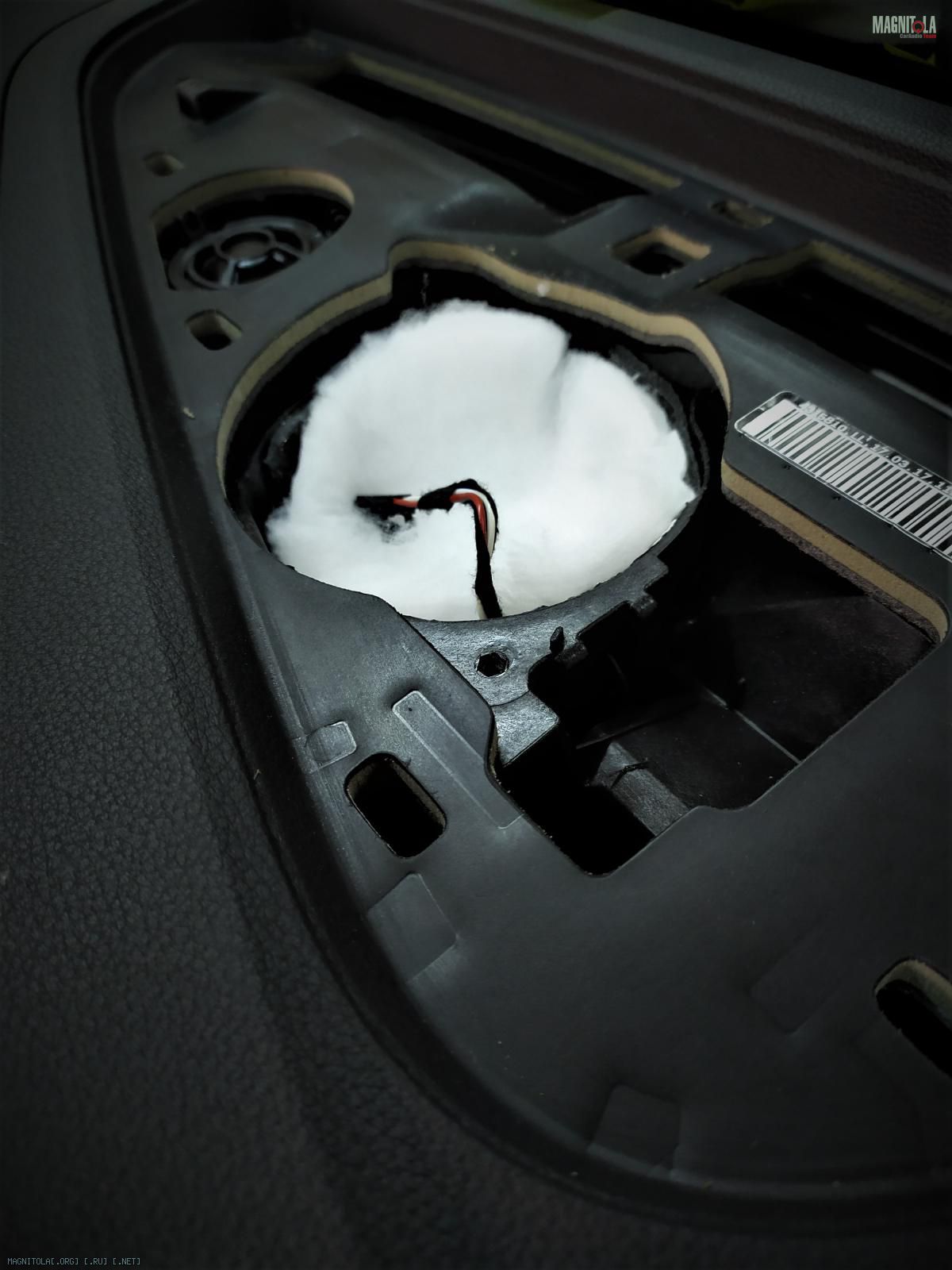

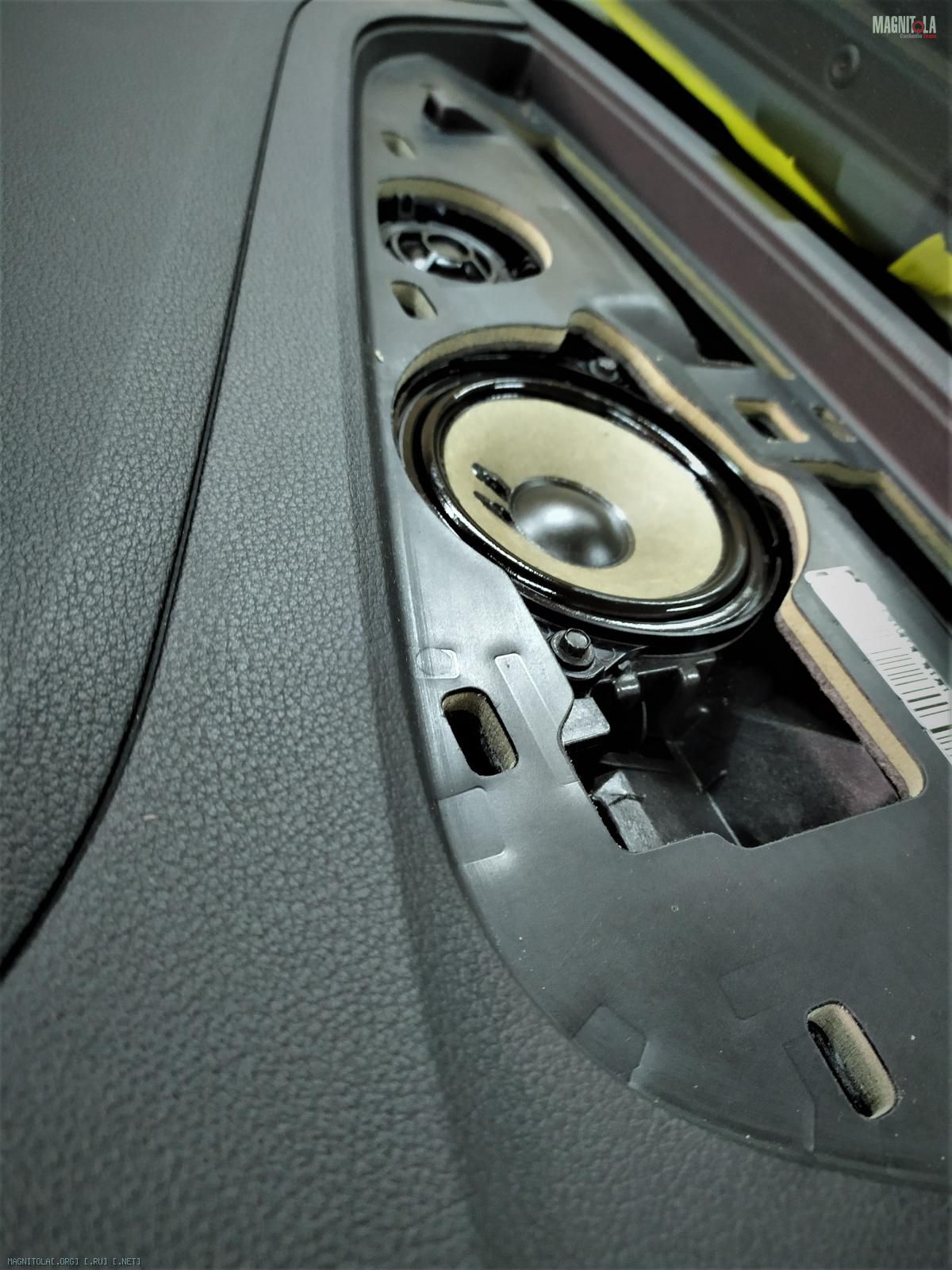

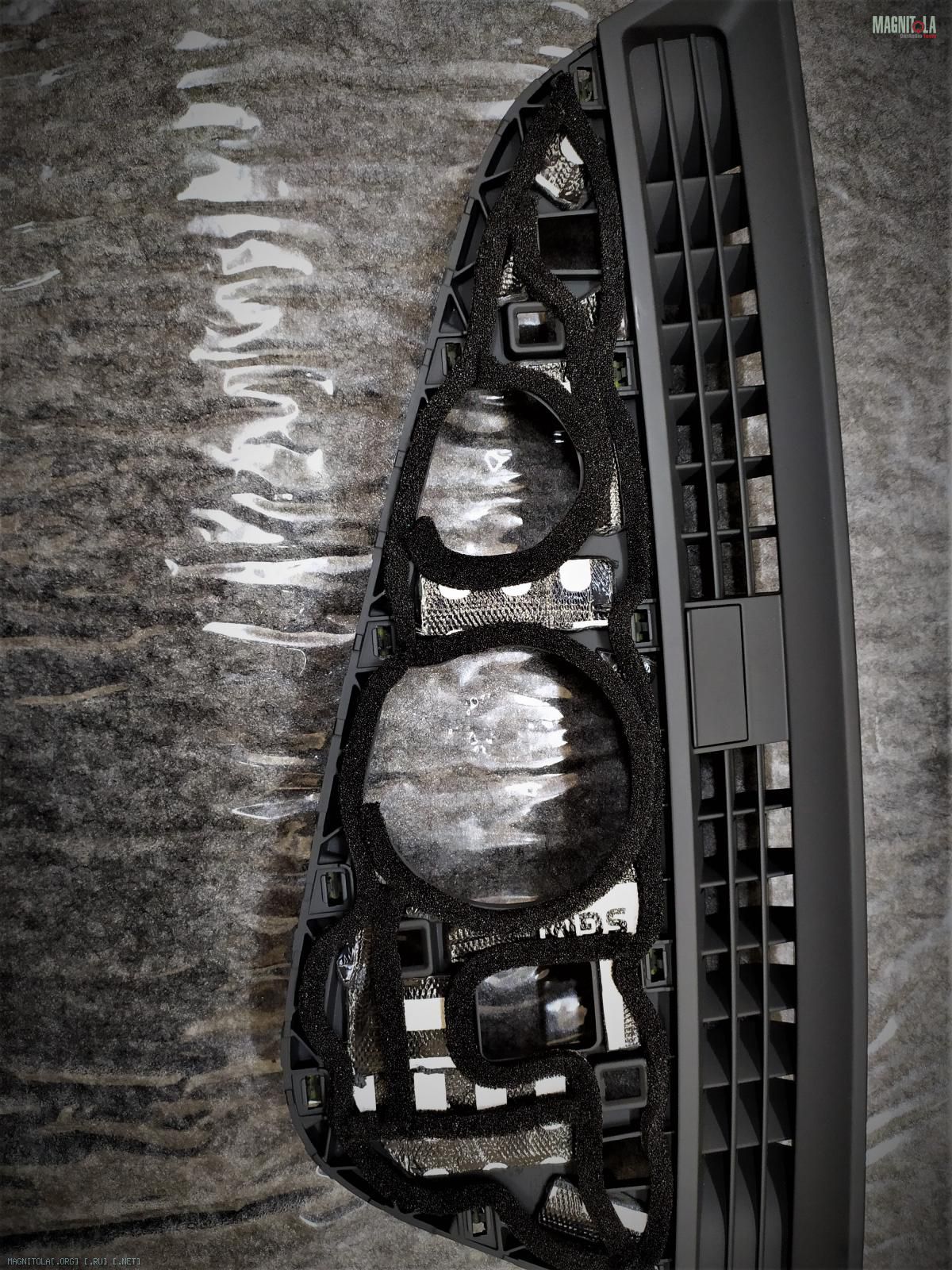

Посадочное место центрального канала вибрим, акустически демпфируем, вибрим и уплотняем декоративные сетки.
На фронтальных и тыловых ВЧ меняем электролиты на пленочные конденсаторы.
Вложение 1331493Вложение 1331495Вложение 1331497Вложение 1331499Вложение 1331501Вложение 1331503Вложение 1331505Вложение 1331507Вложение 1331509

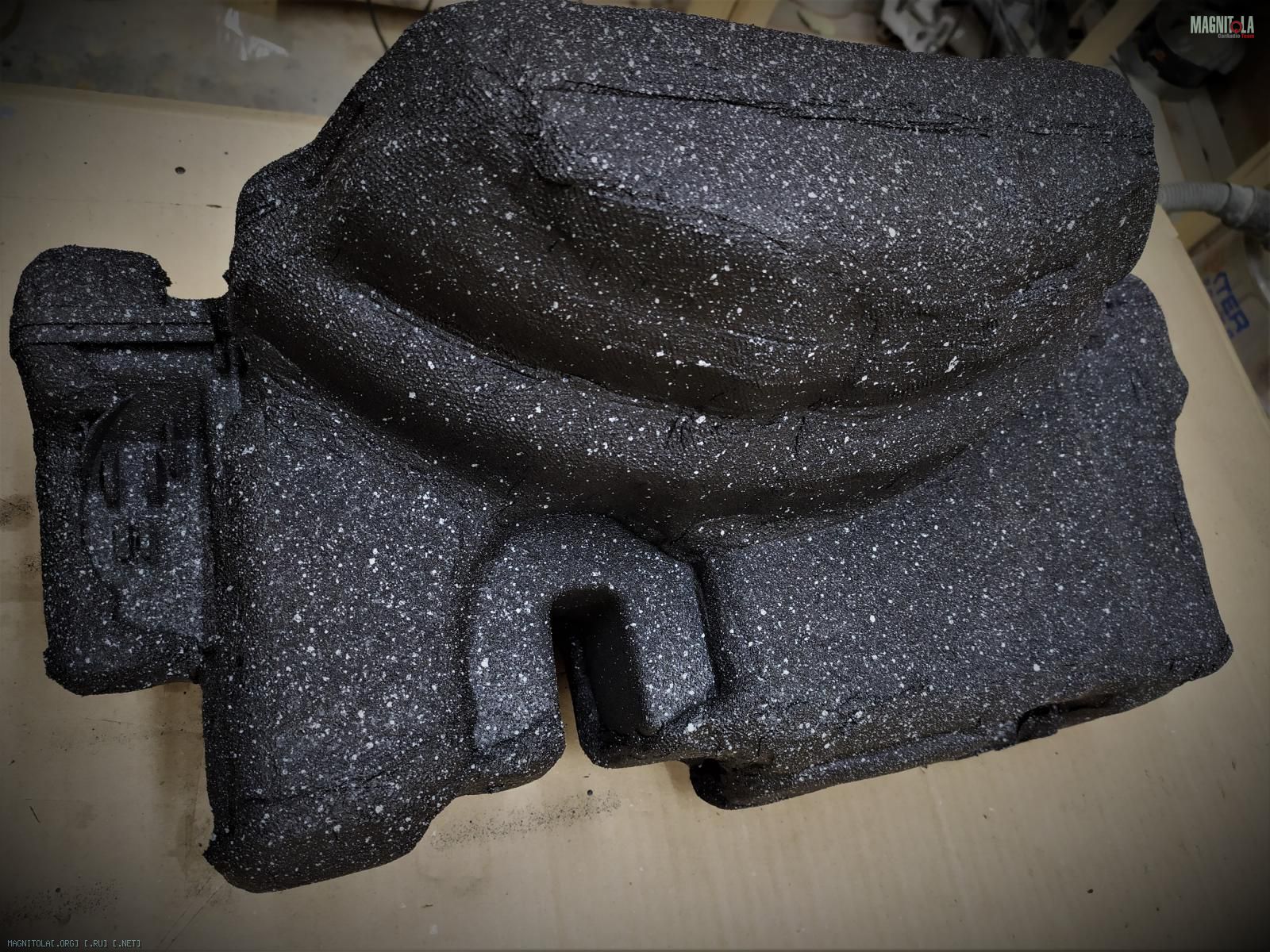

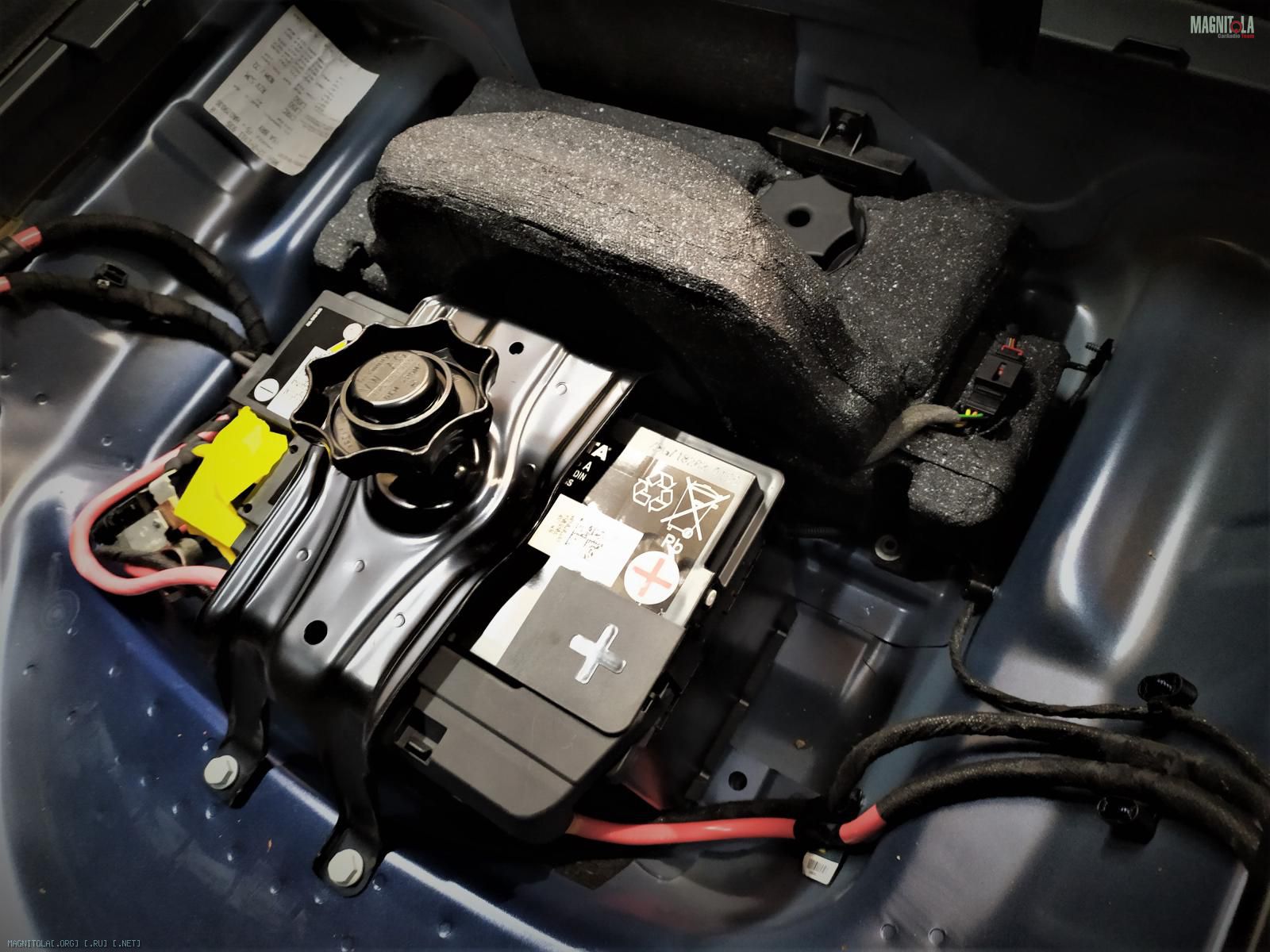

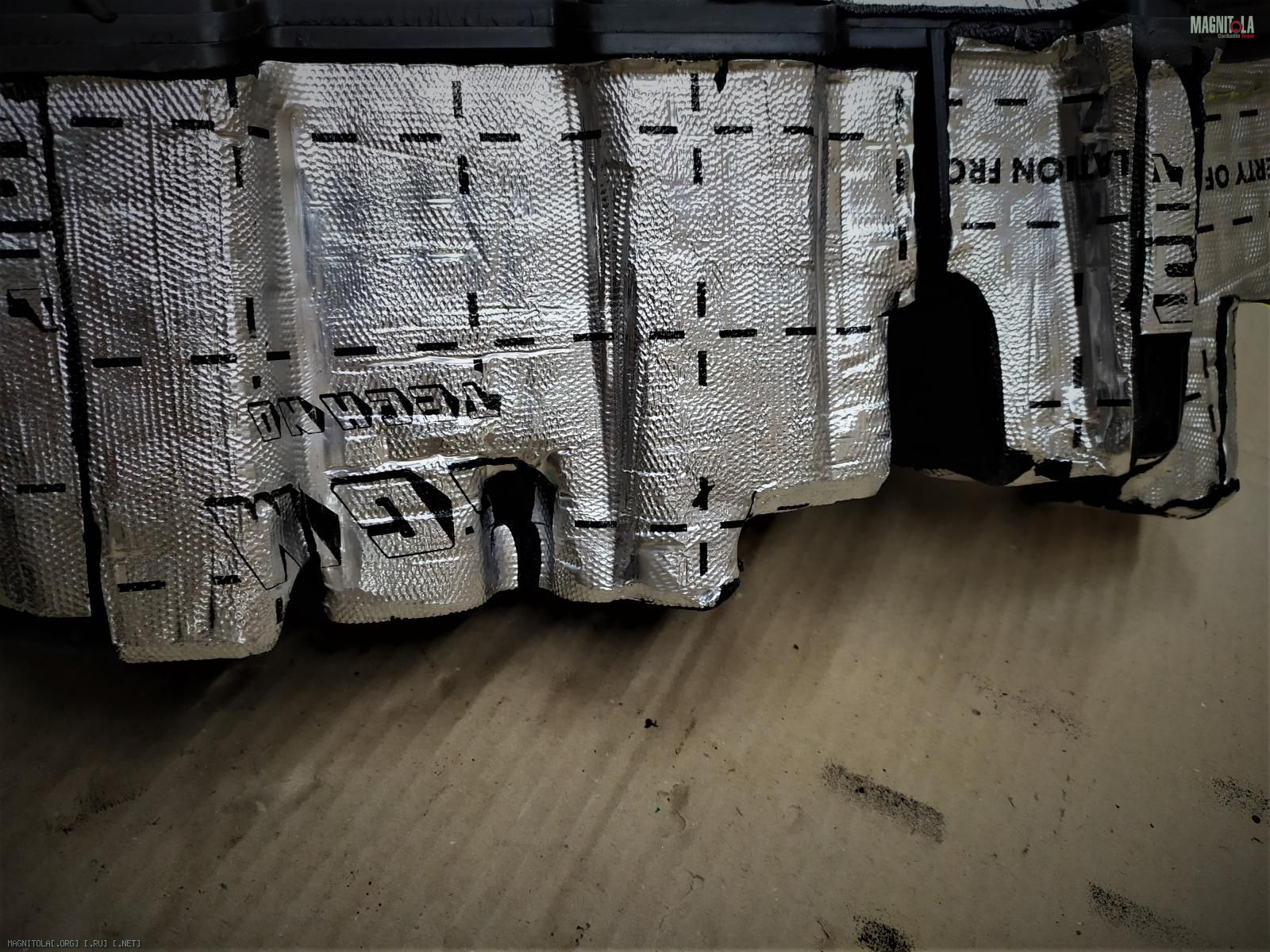

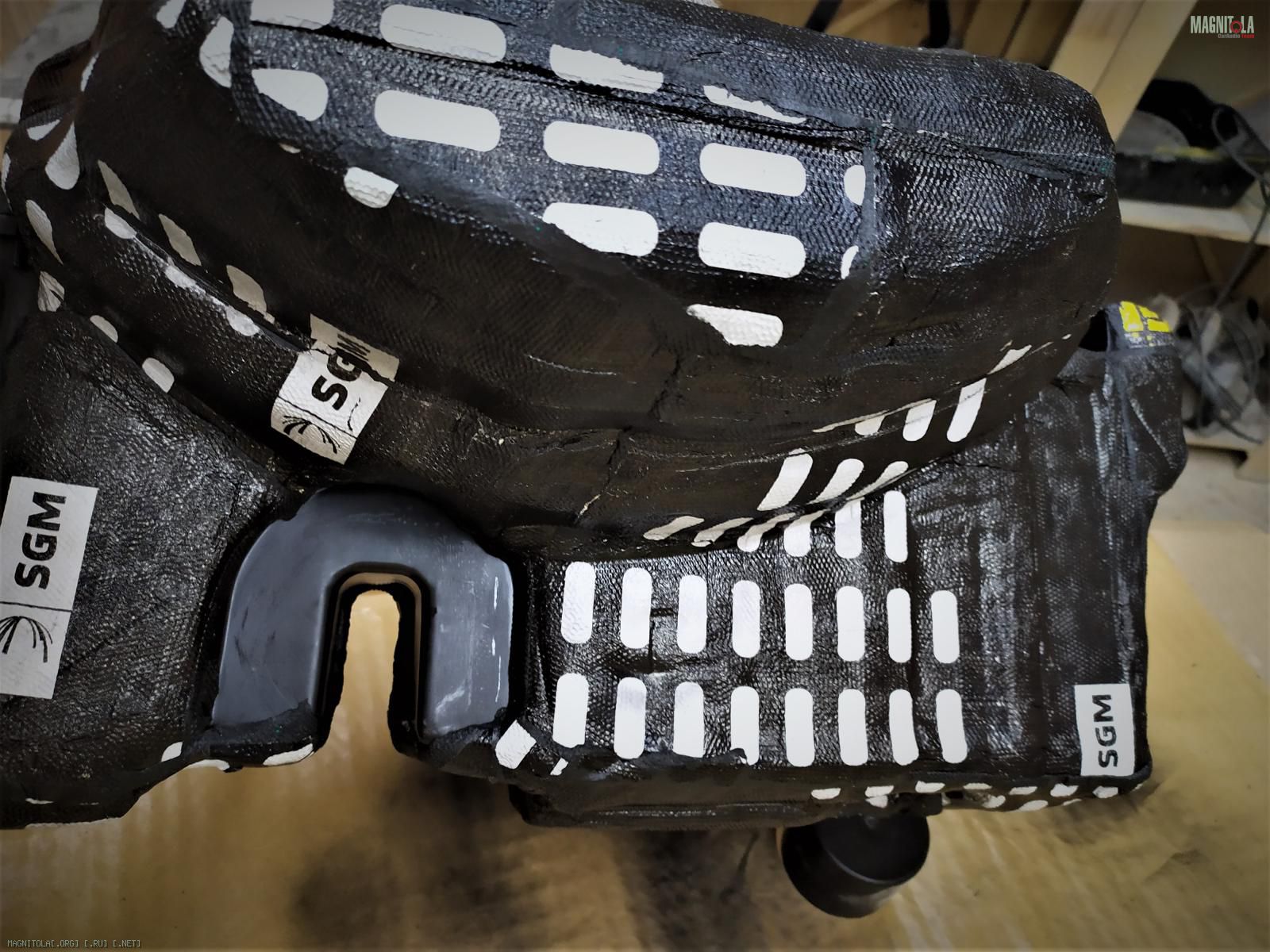

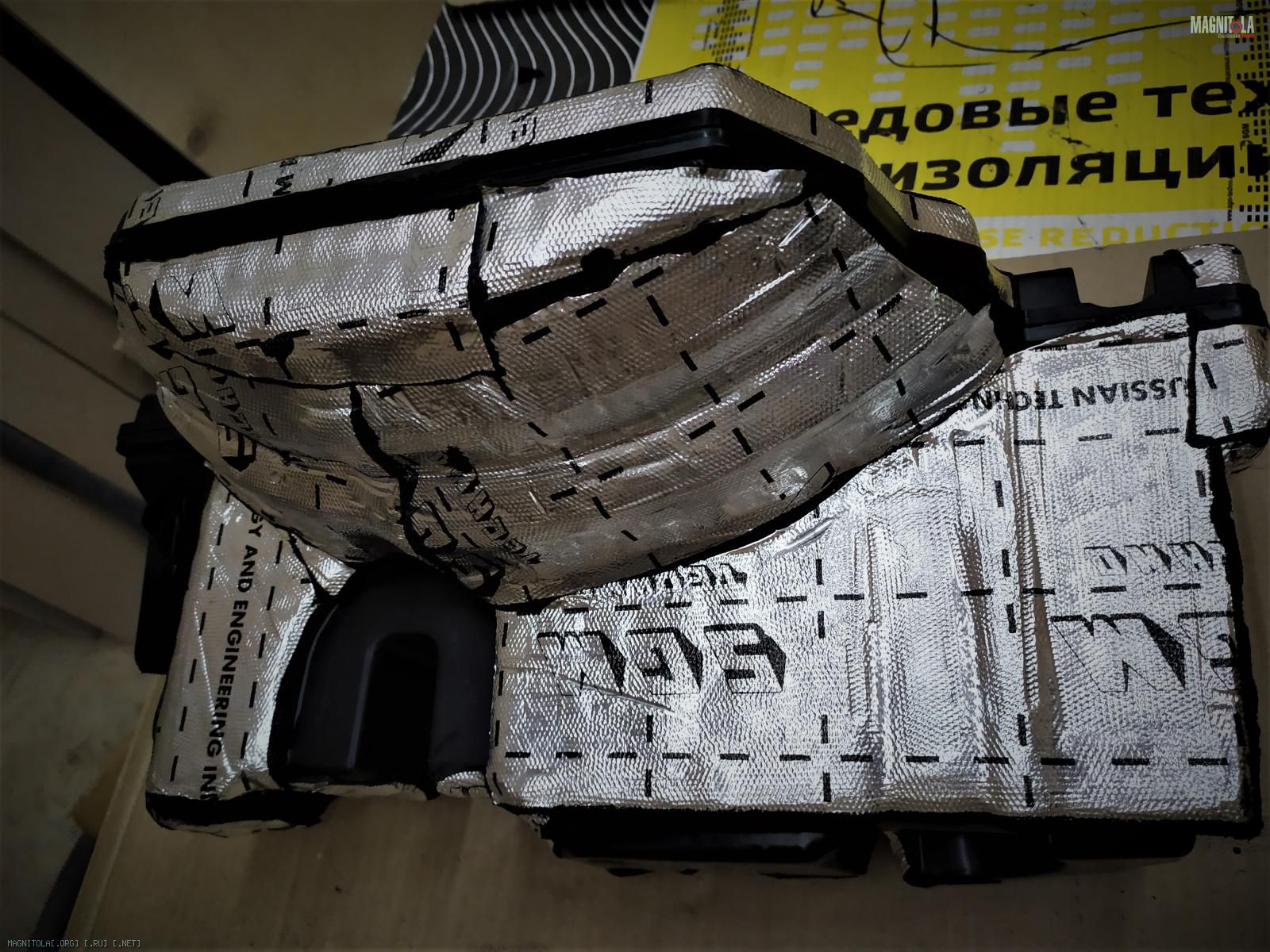

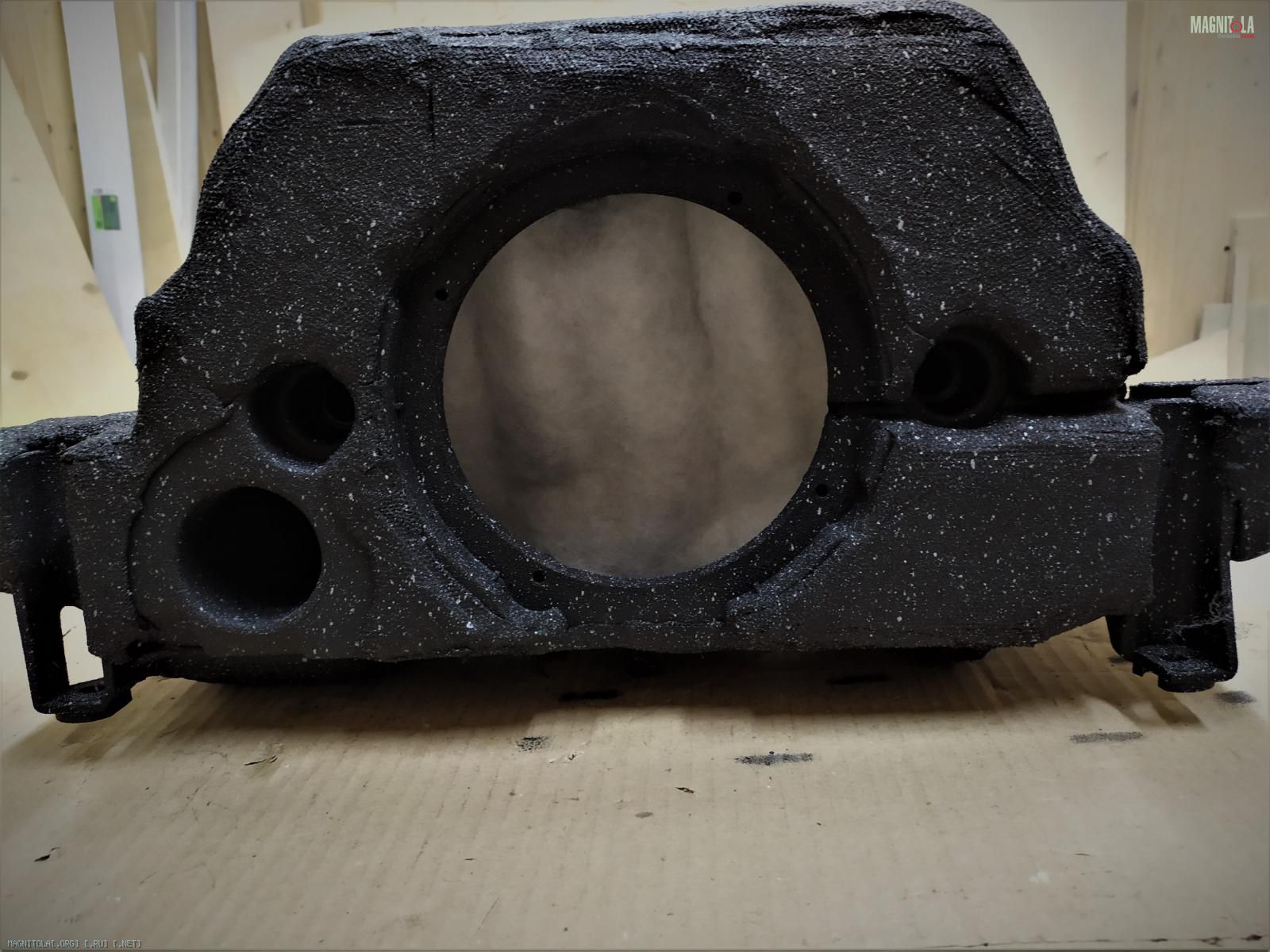

Корпус штатного сабвуфера упрочняем жесткой СГМ броня 4мм, затем наносим вибру 4мм, все греем, прикатываем....

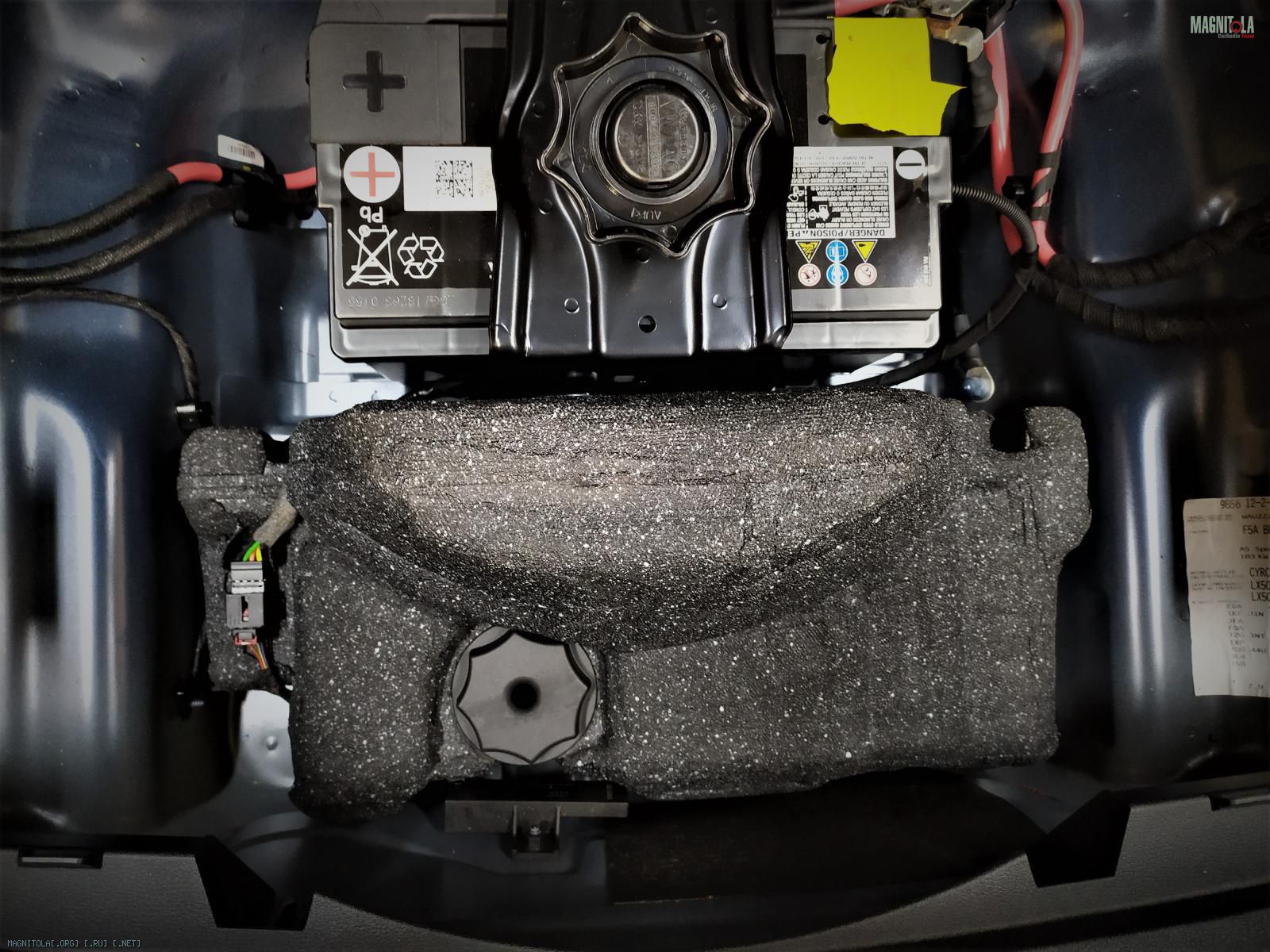

Затем красим, акустически демпфируем, устанавливаем в штатное место.
Теперь корпус жесткий, тяжелый и не склонен к собственным резонансам.
Вложение 1331511Вложение 1331513Вложение 1331515Вложение 1331517Вложение 1331519Вложение 1331521Вложение 1331523Вложение 1331525Вложение 1331527

Audi A5B9

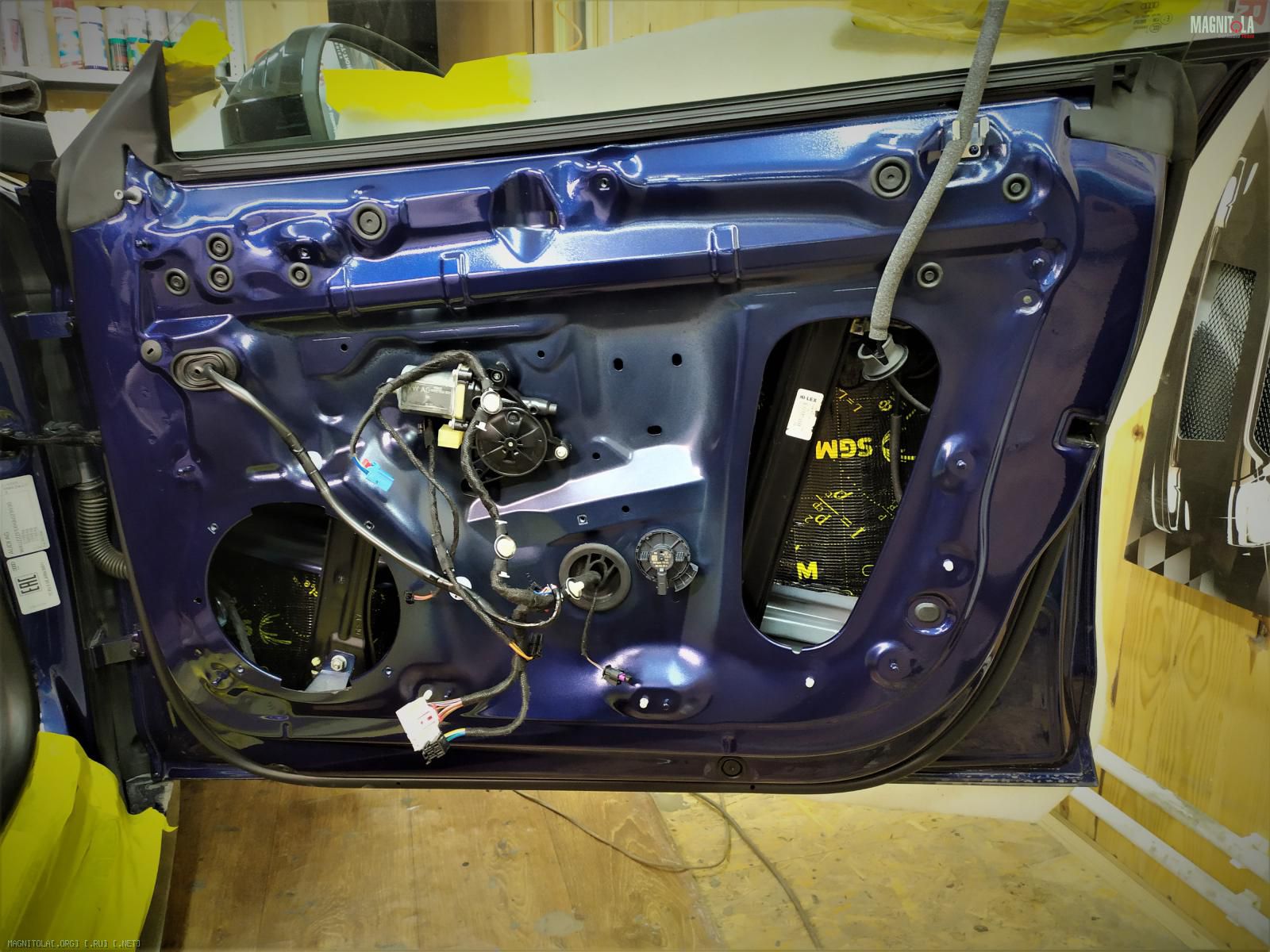

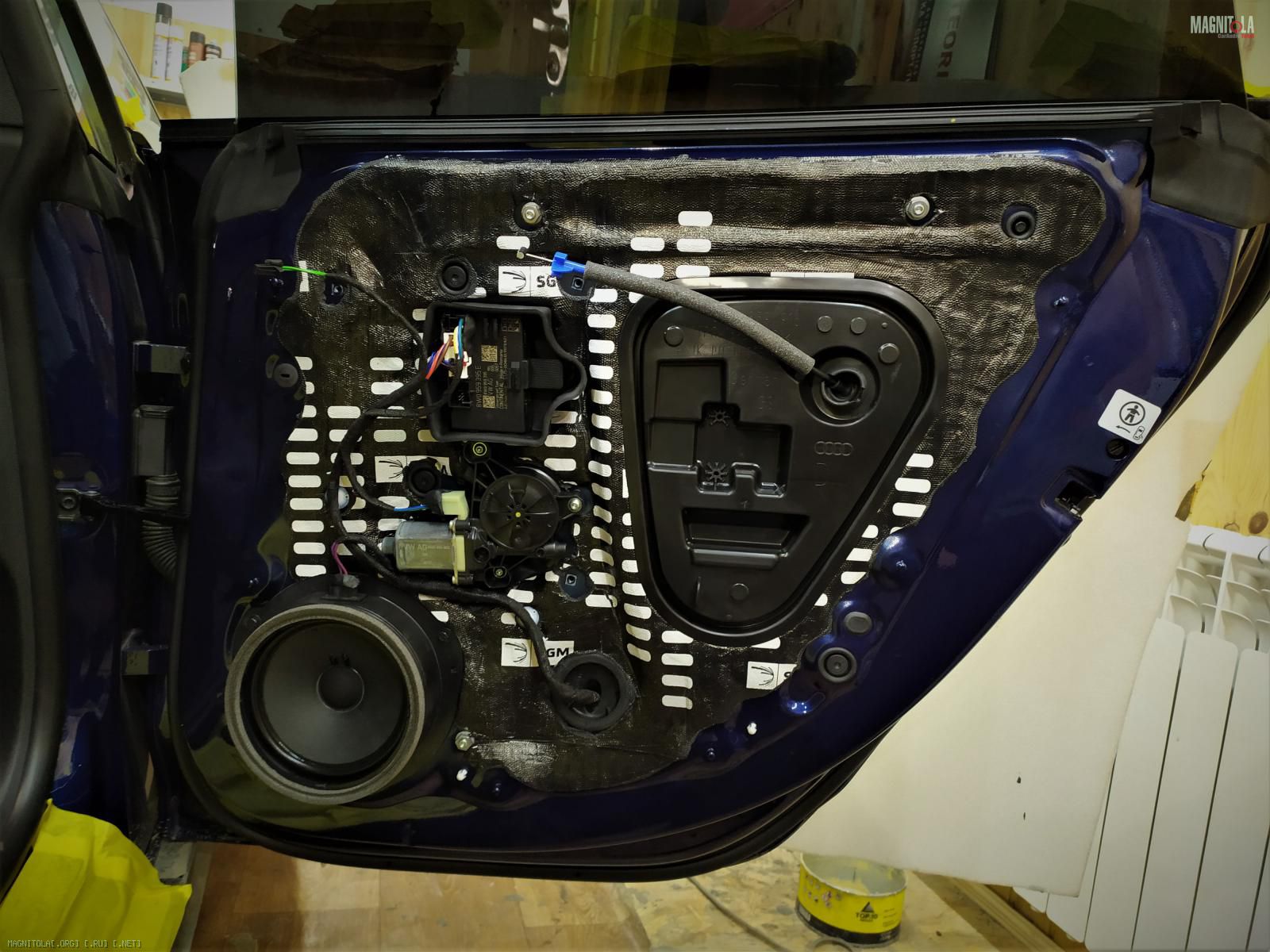

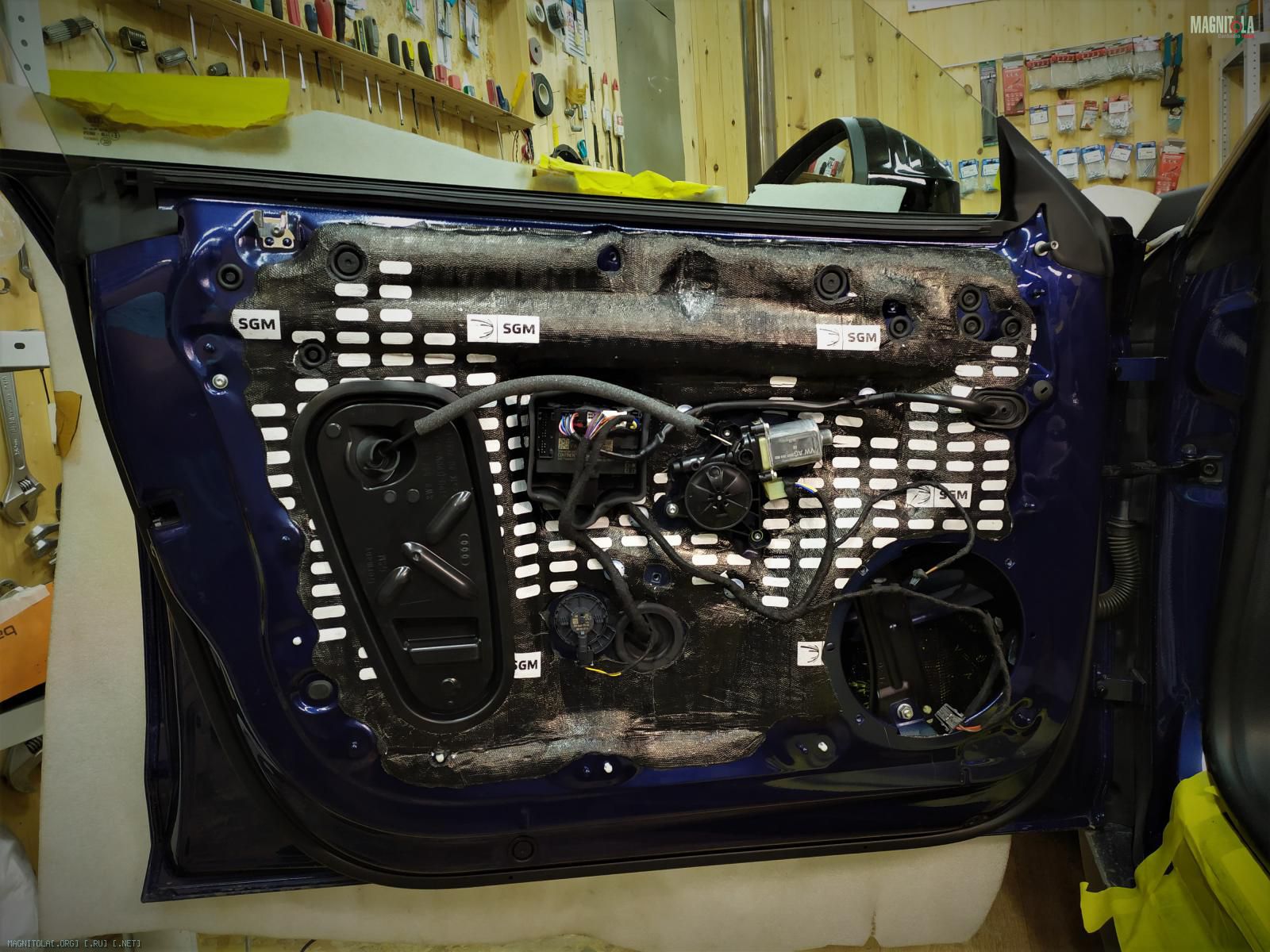

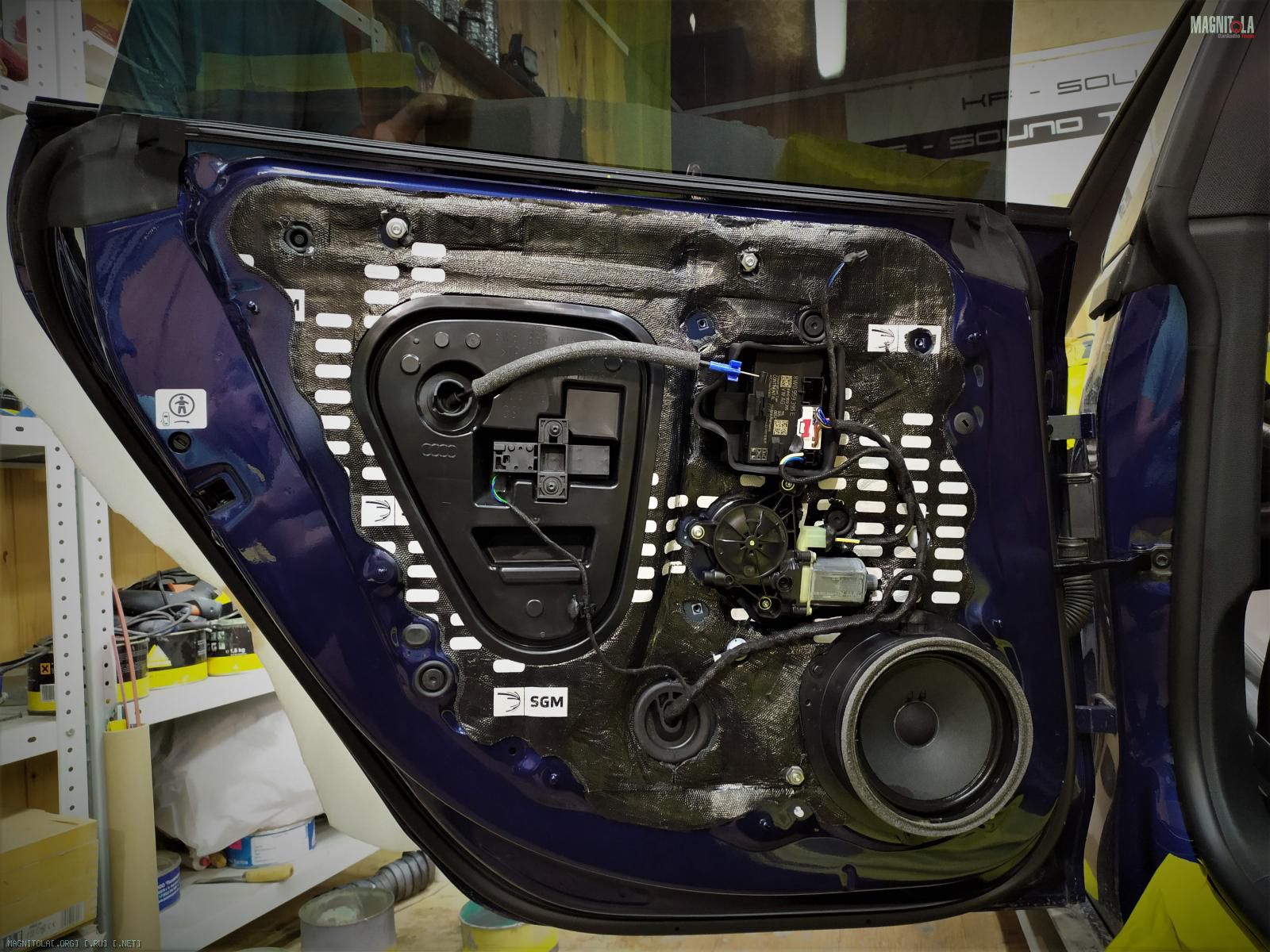

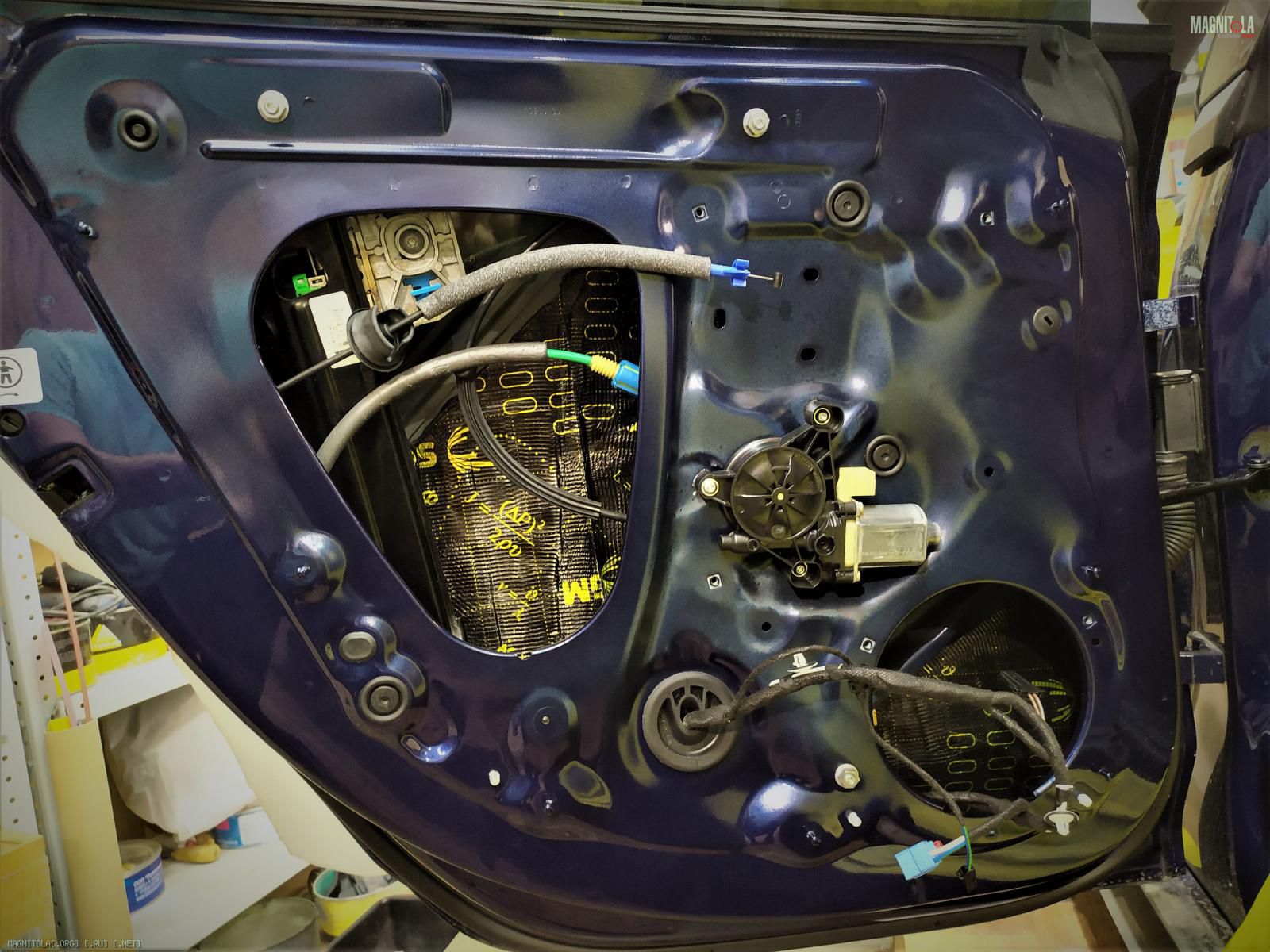

На внутренний металл наносим вибру 4мм, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.

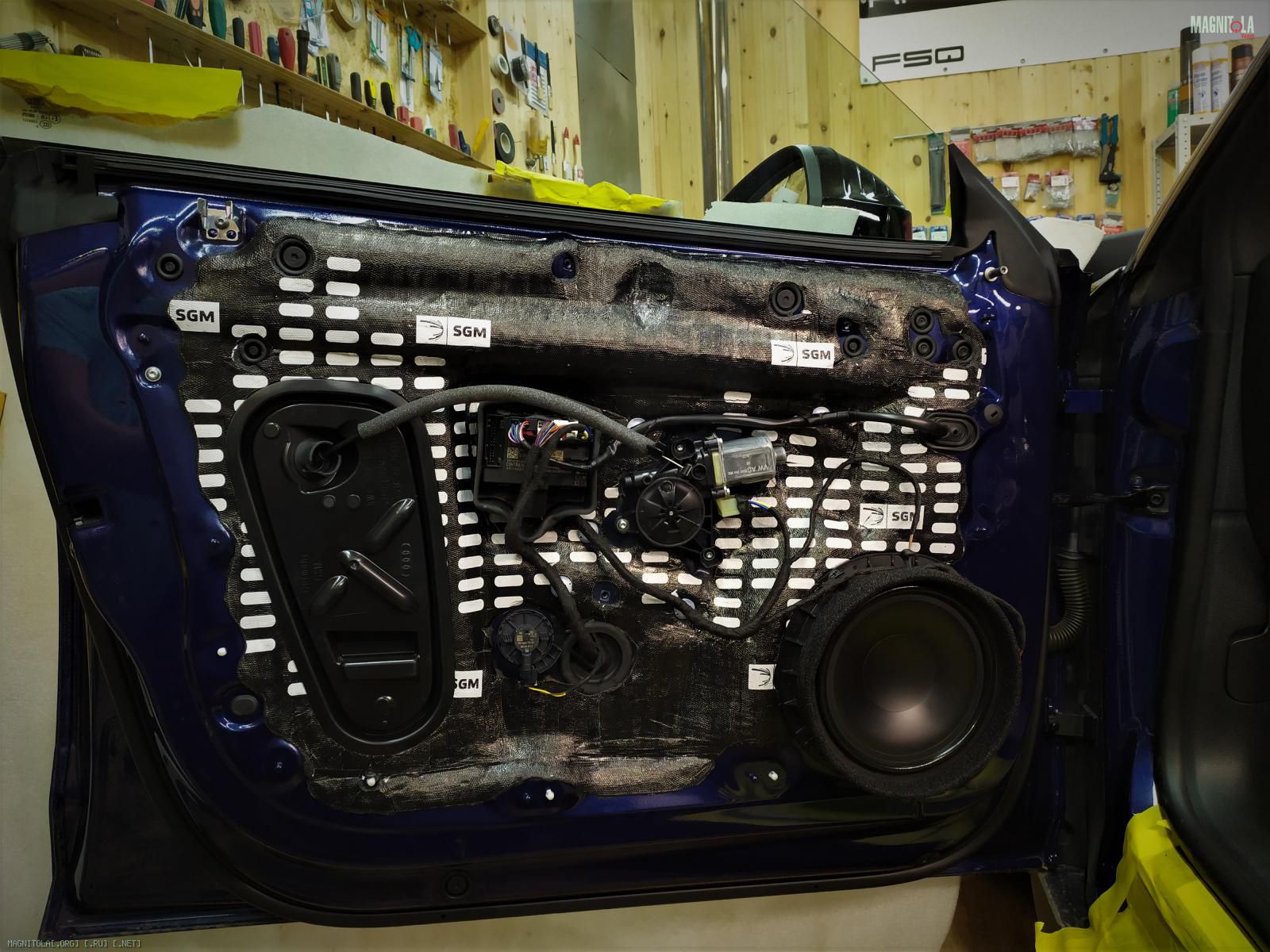

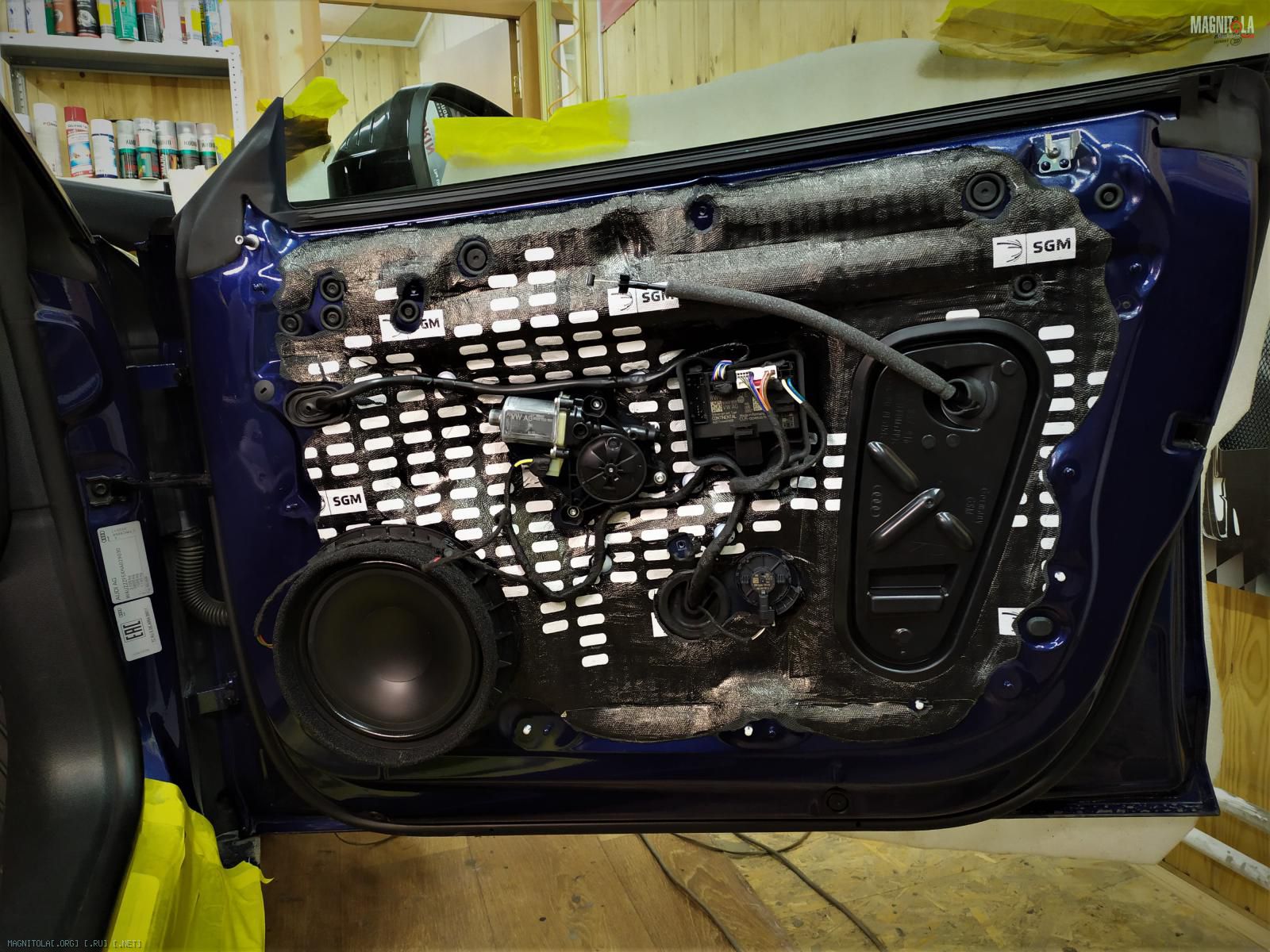

На лицевой металл наносим вибру 4мм, цельным листом, греем, прикатываем.


Вложение 1331627Вложение 1331629Вложение 1331631Вложение 1331633Вложение 1331635Вложение 1331637Вложение 1331639Вложение 1331641Вложение 1331643

Audi A5B9

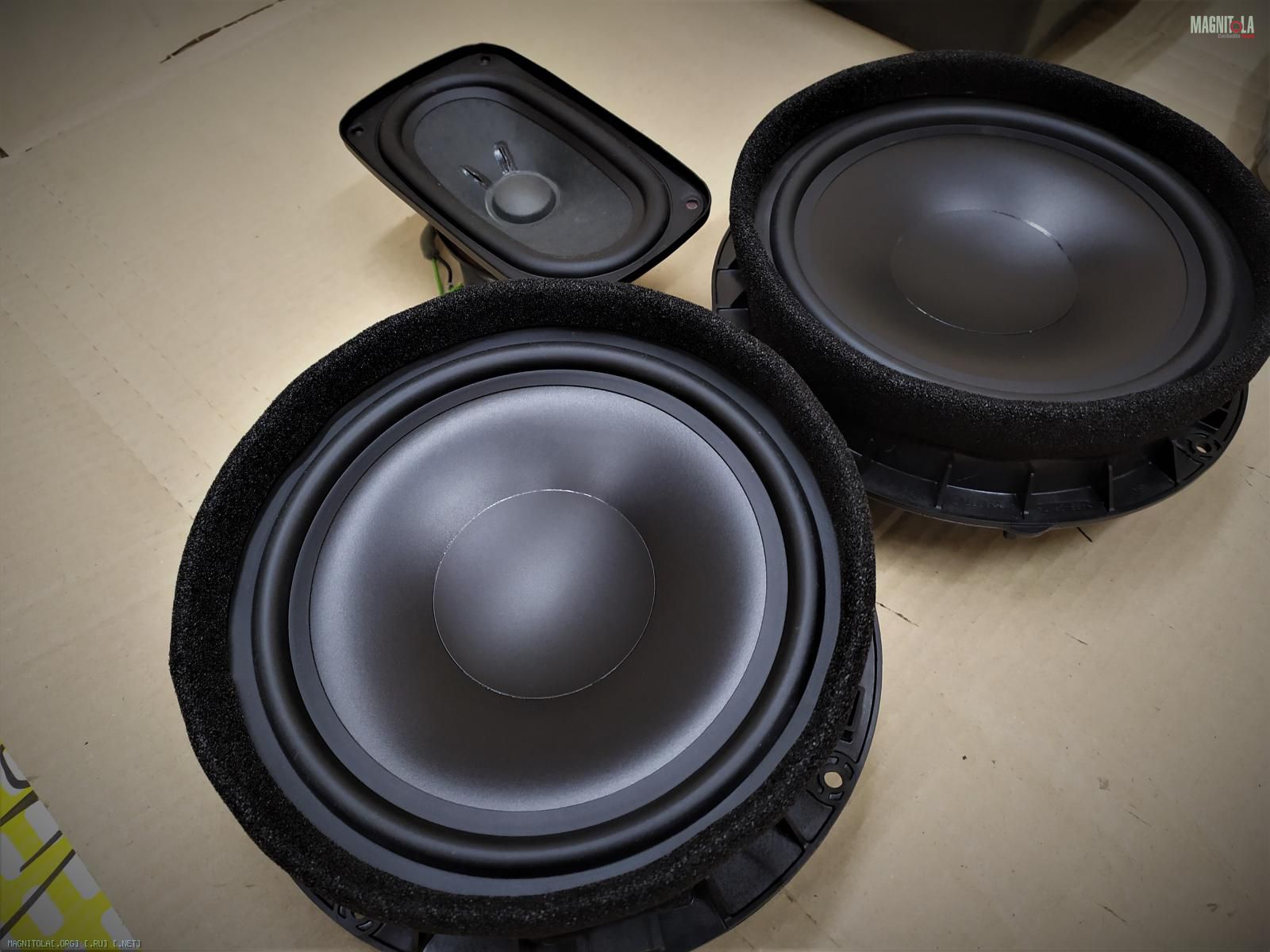

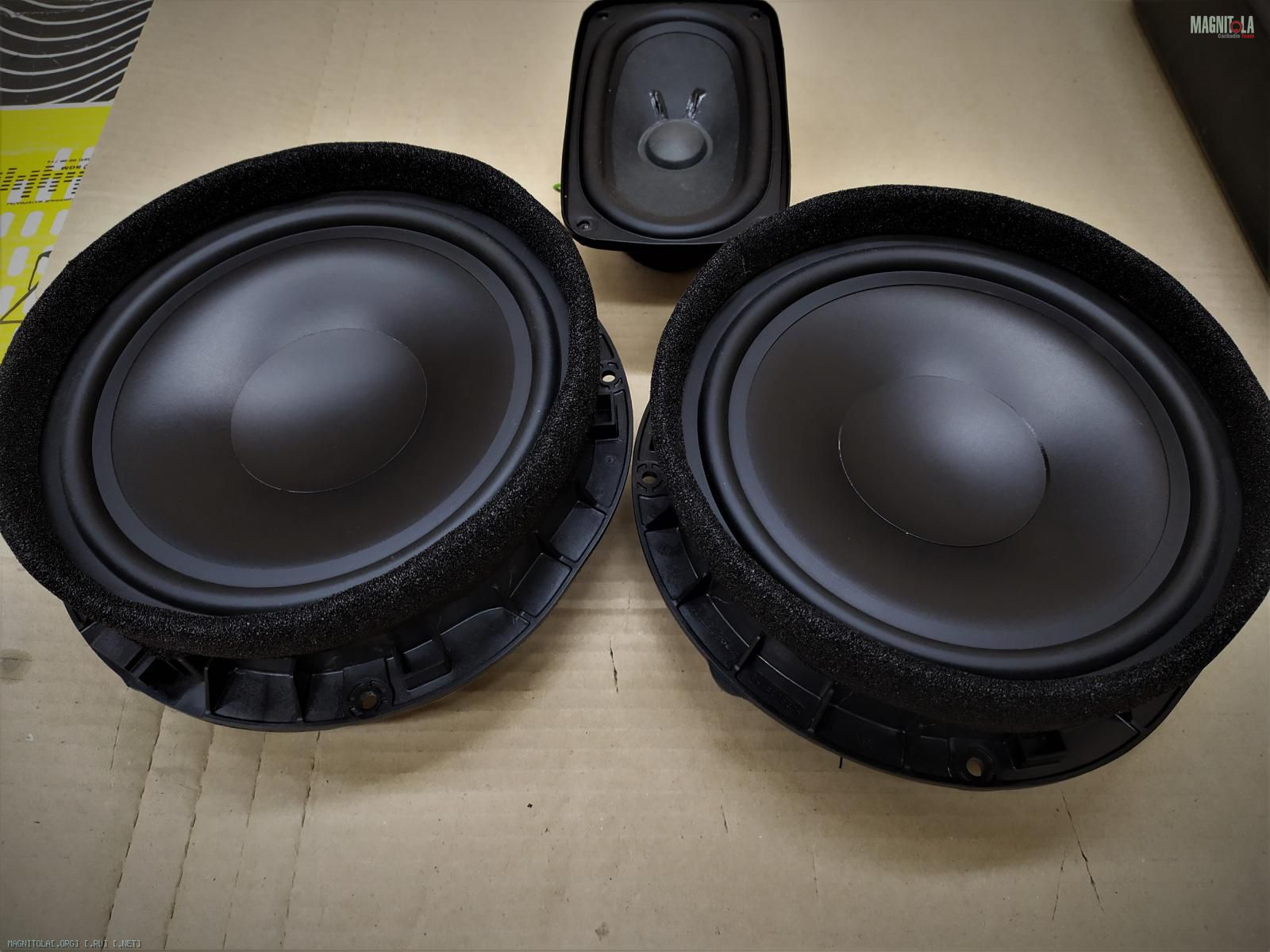

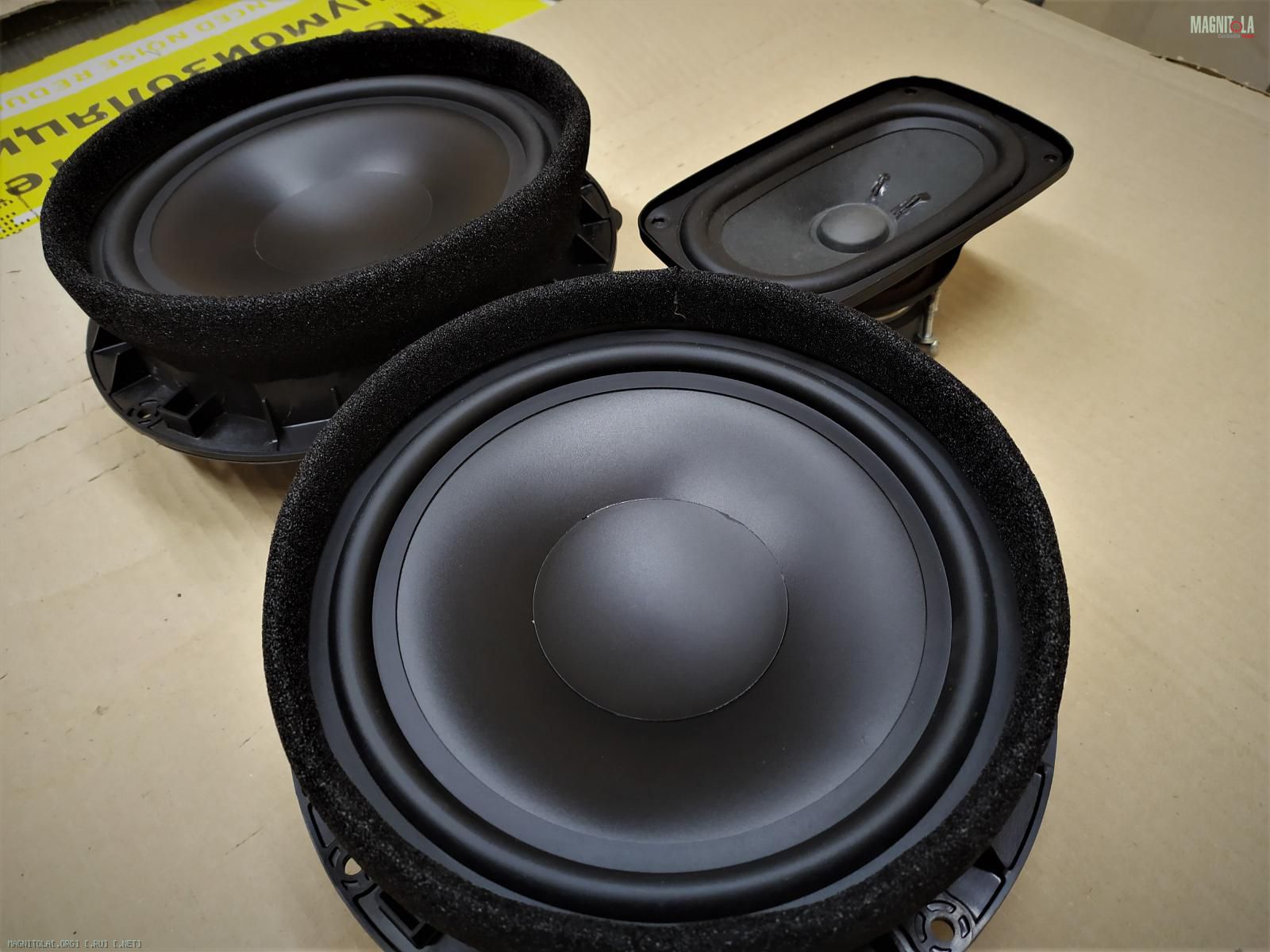

Штатные мидбасы Bang&Olufsen VS 9" KF Sound
Вложение 1331769Вложение 1331771Вложение 1331773Вложение 1331775Вложение 1331777

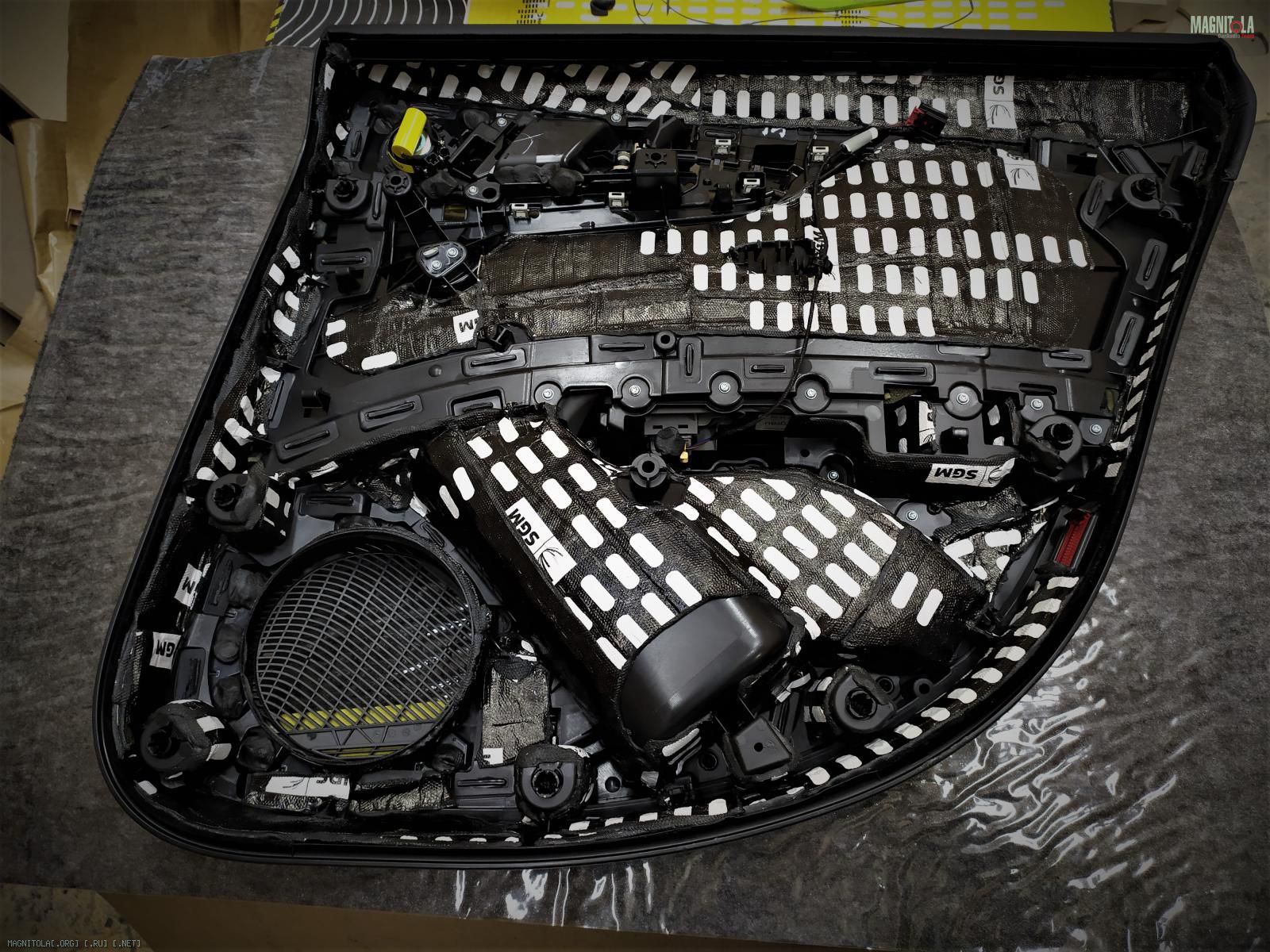

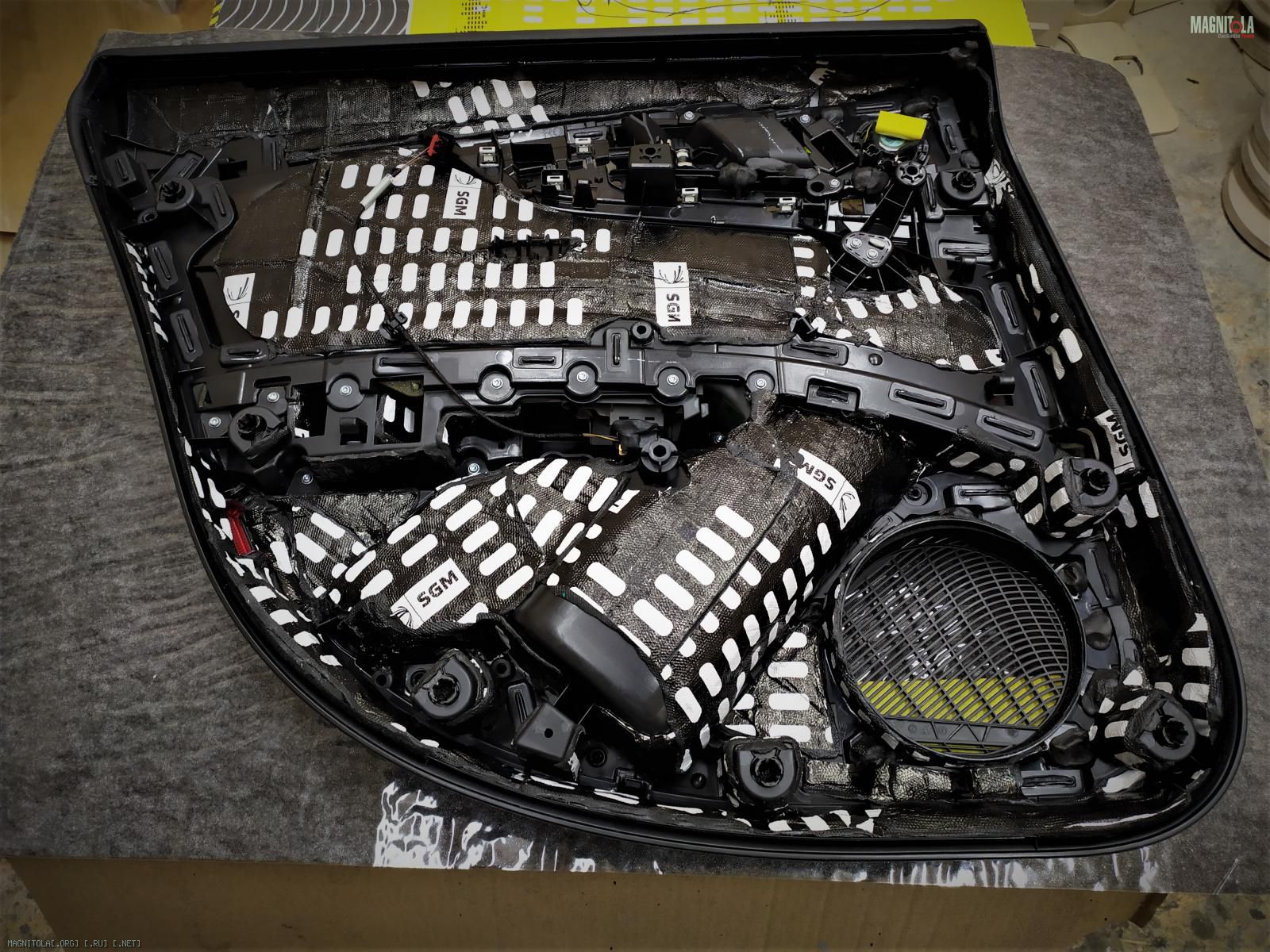

Задние карты.

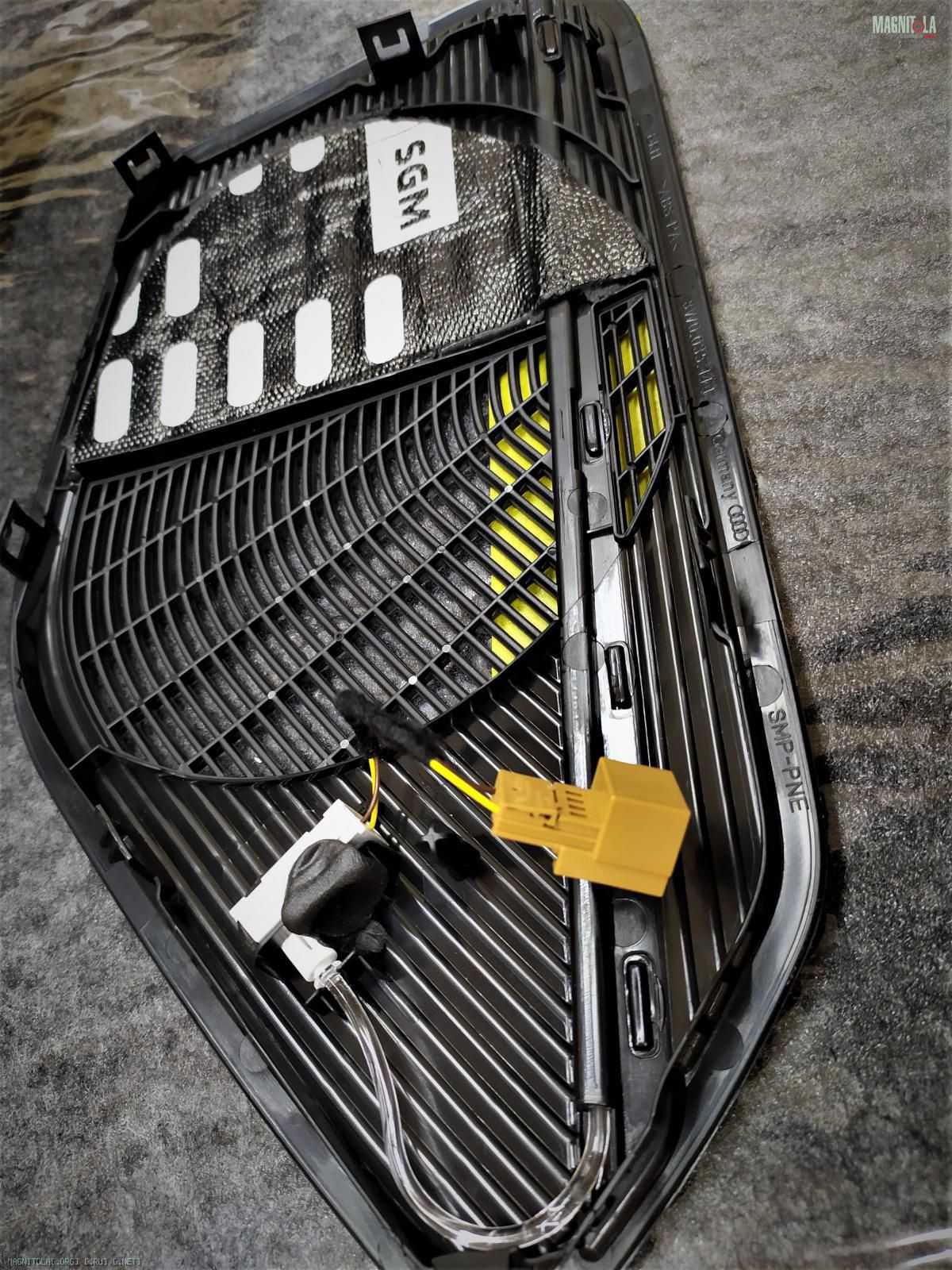

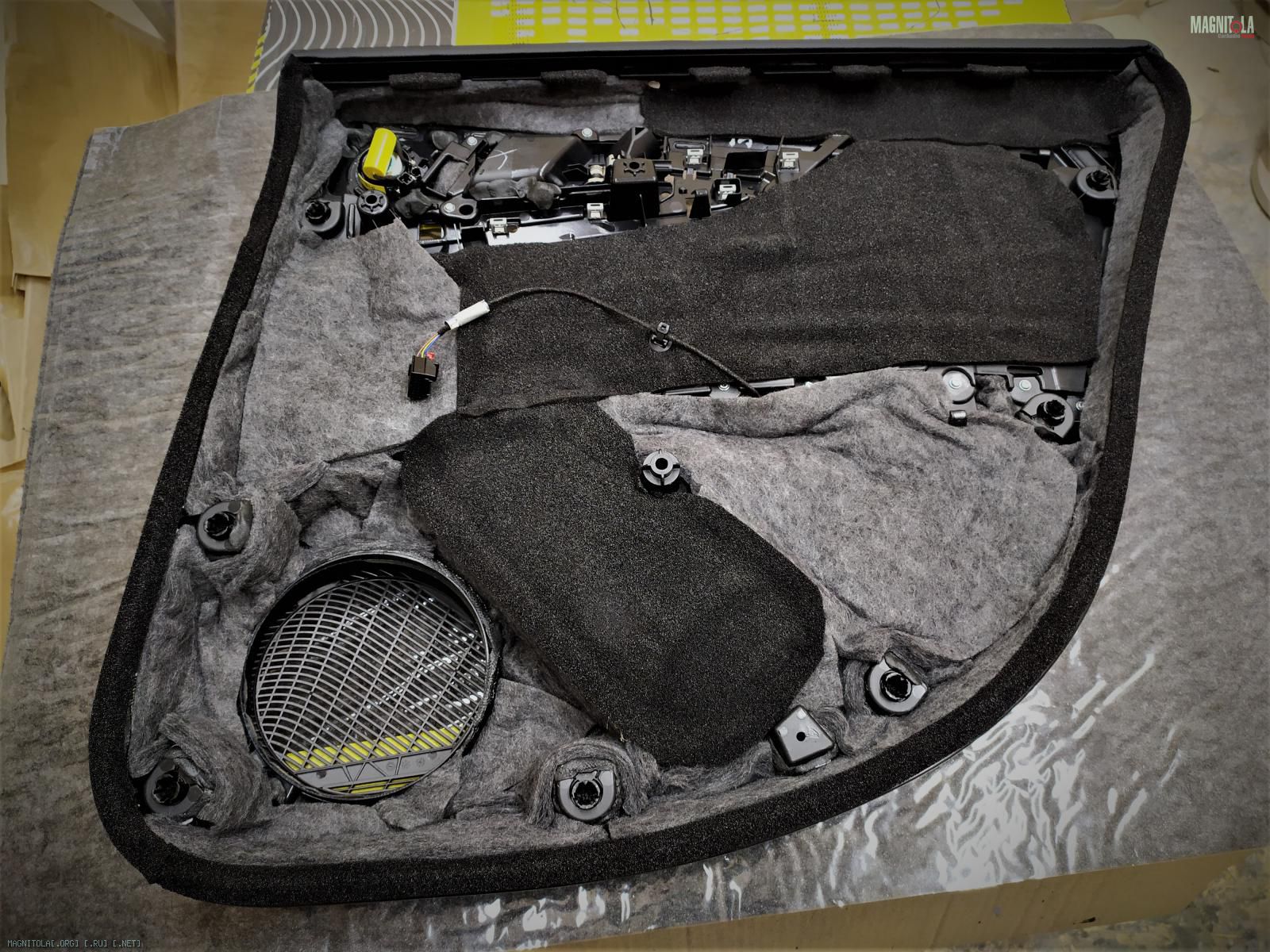

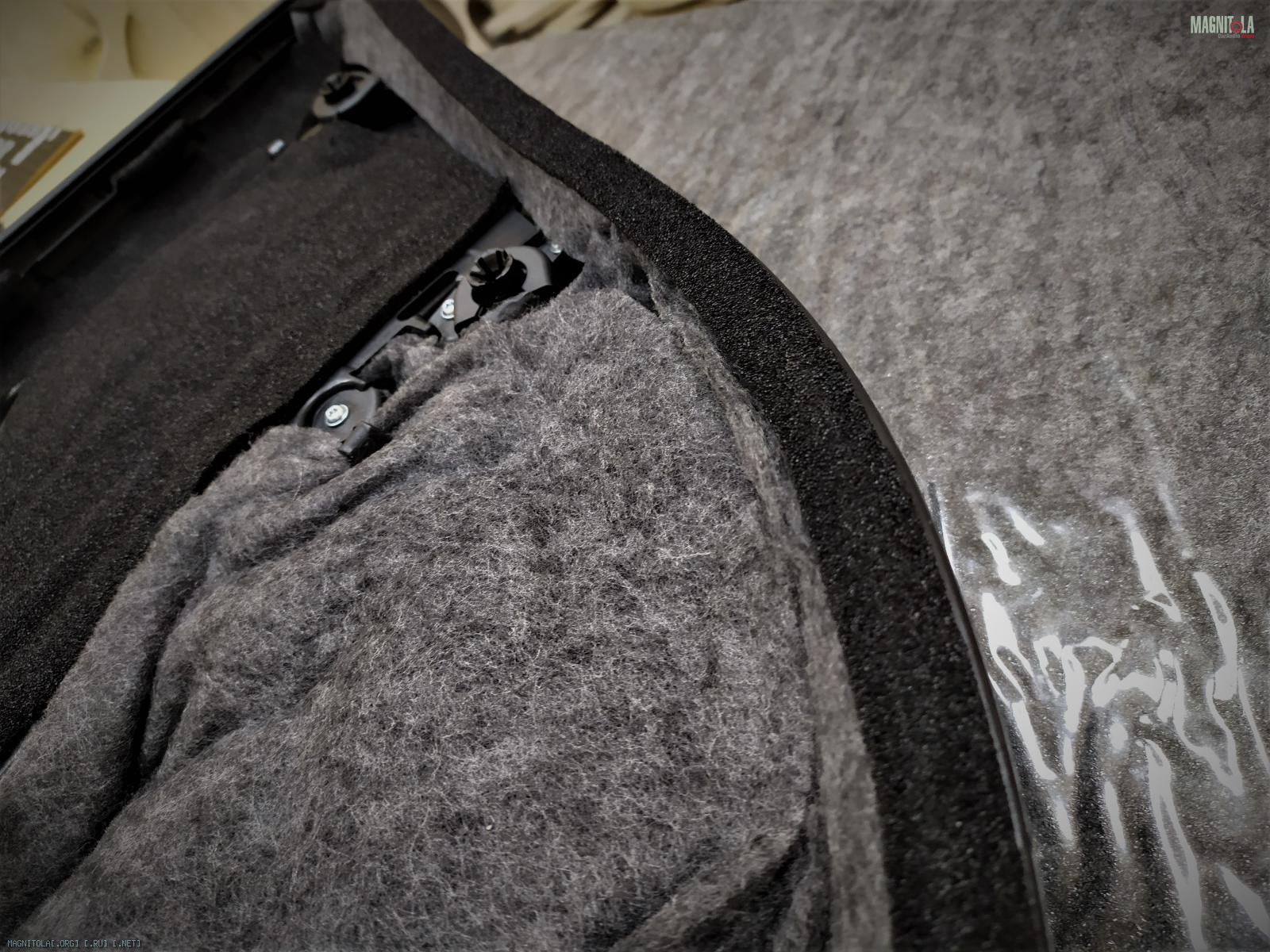

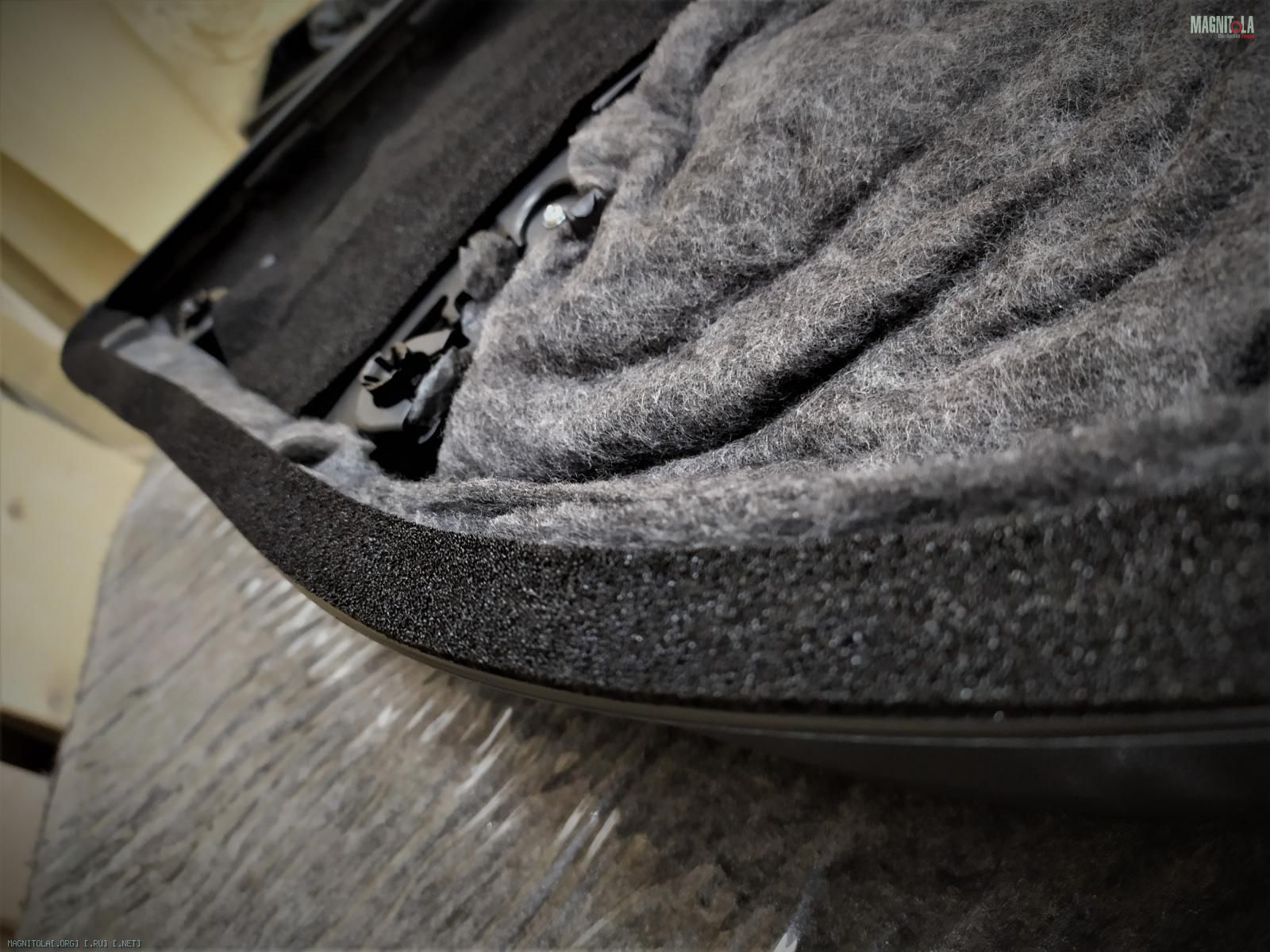

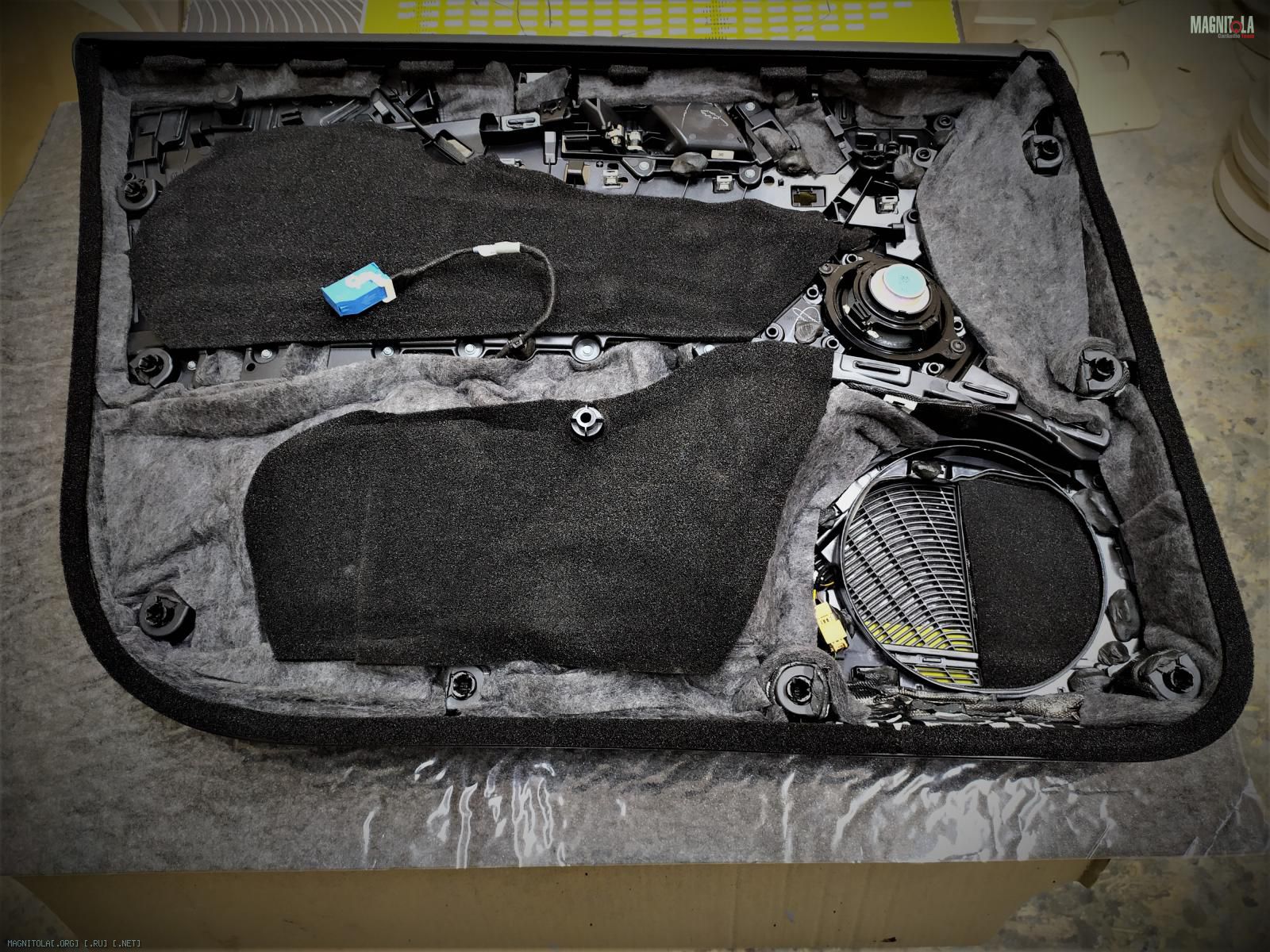

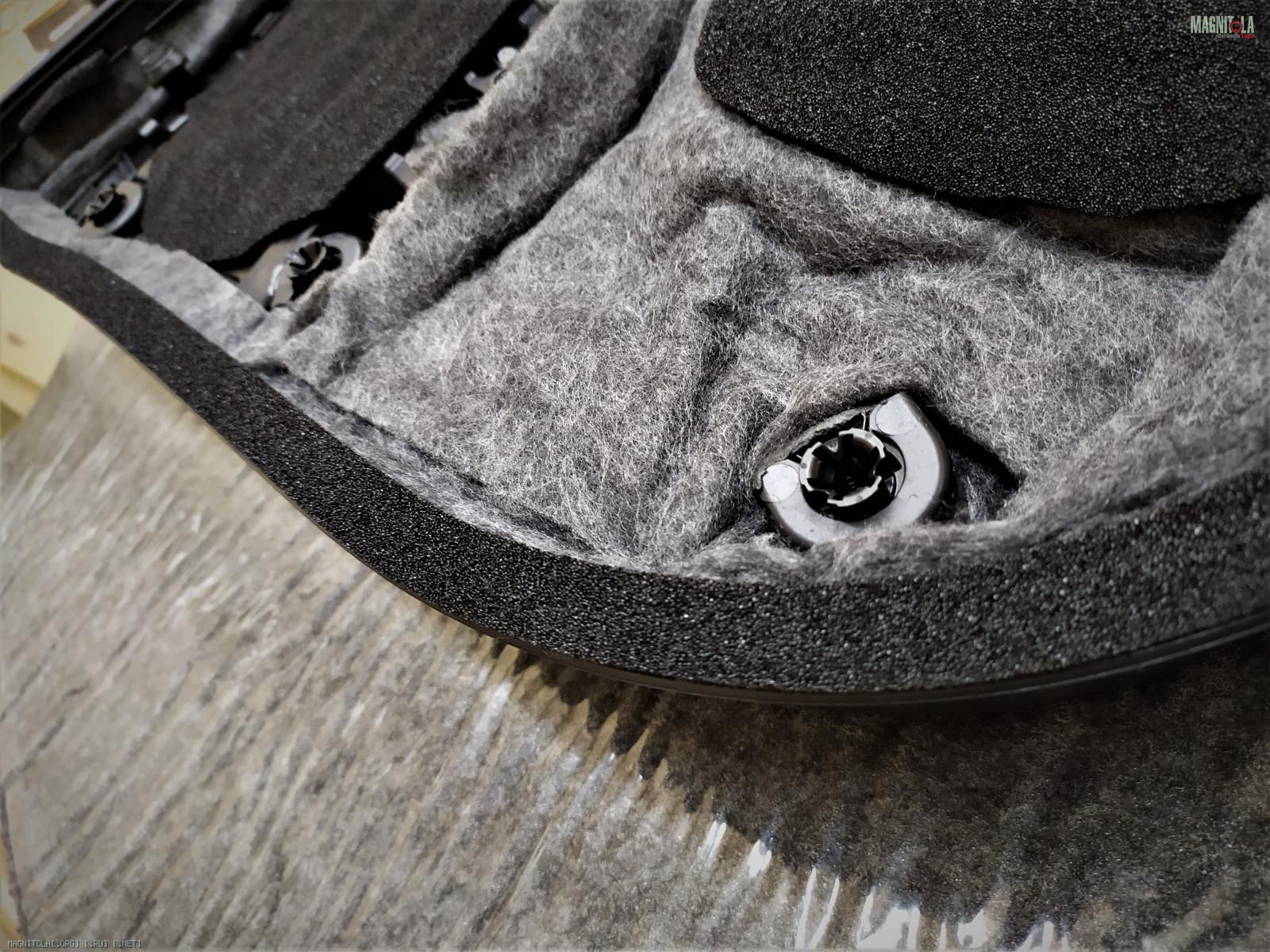

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.

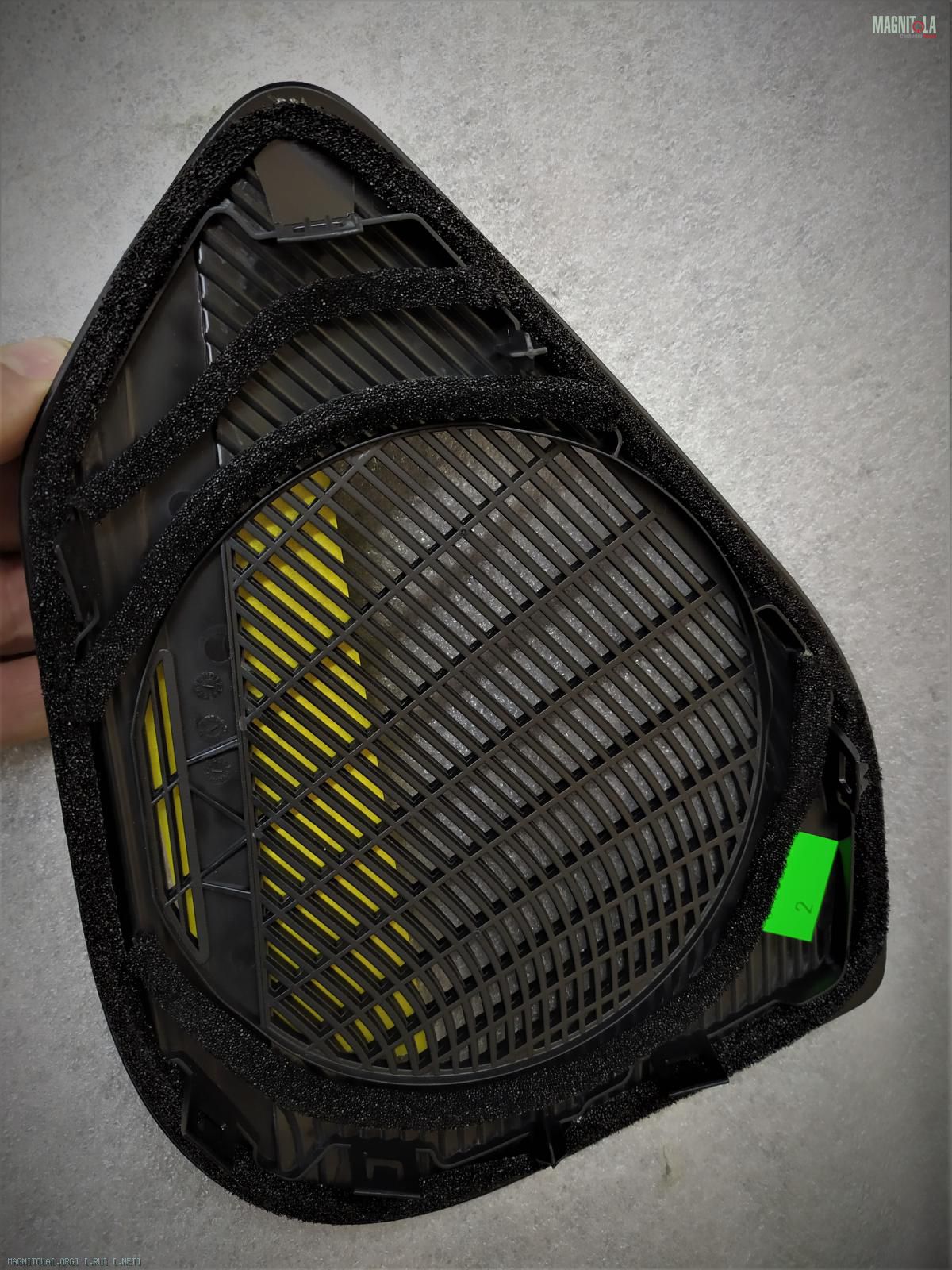

Уплотняем сетки.
Вложение 1331779Вложение 1331781Вложение 1331783Вложение 1331785Вложение 1331787Вложение 1331789Вложение 1331791Вложение 1331793Вложение 1331795Вложение 1331797Вложение 1331799

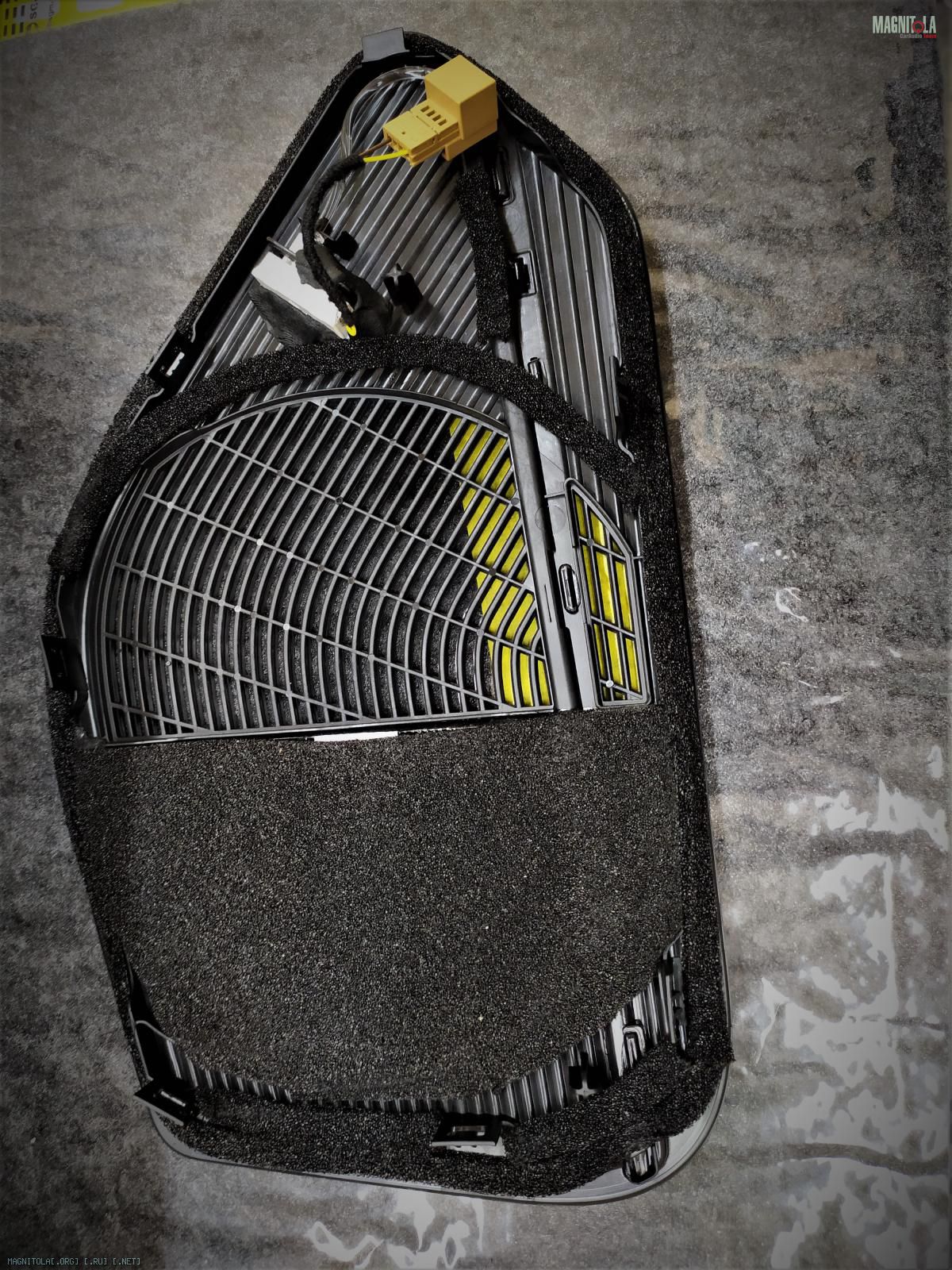

Передние карты.

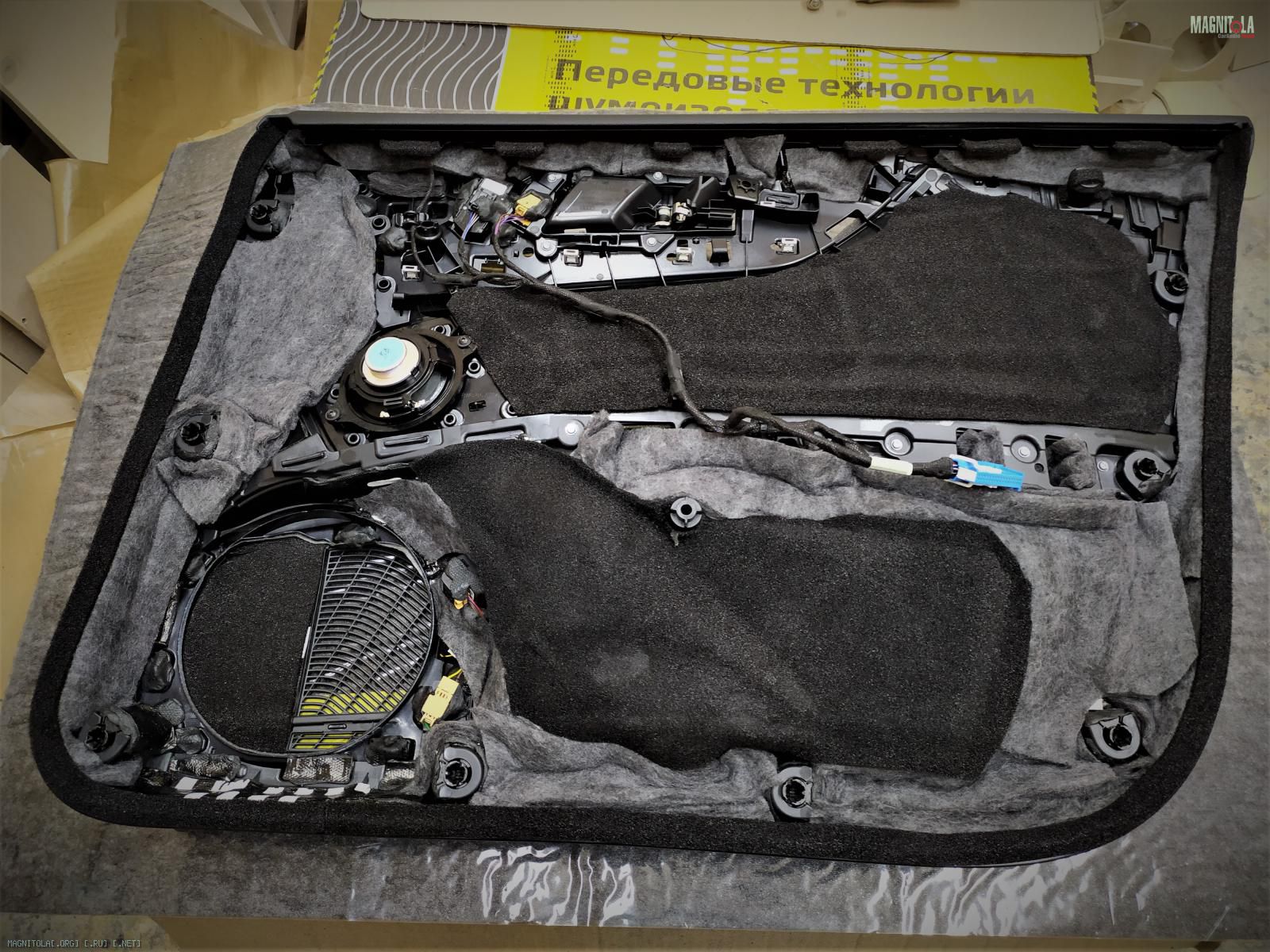

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.

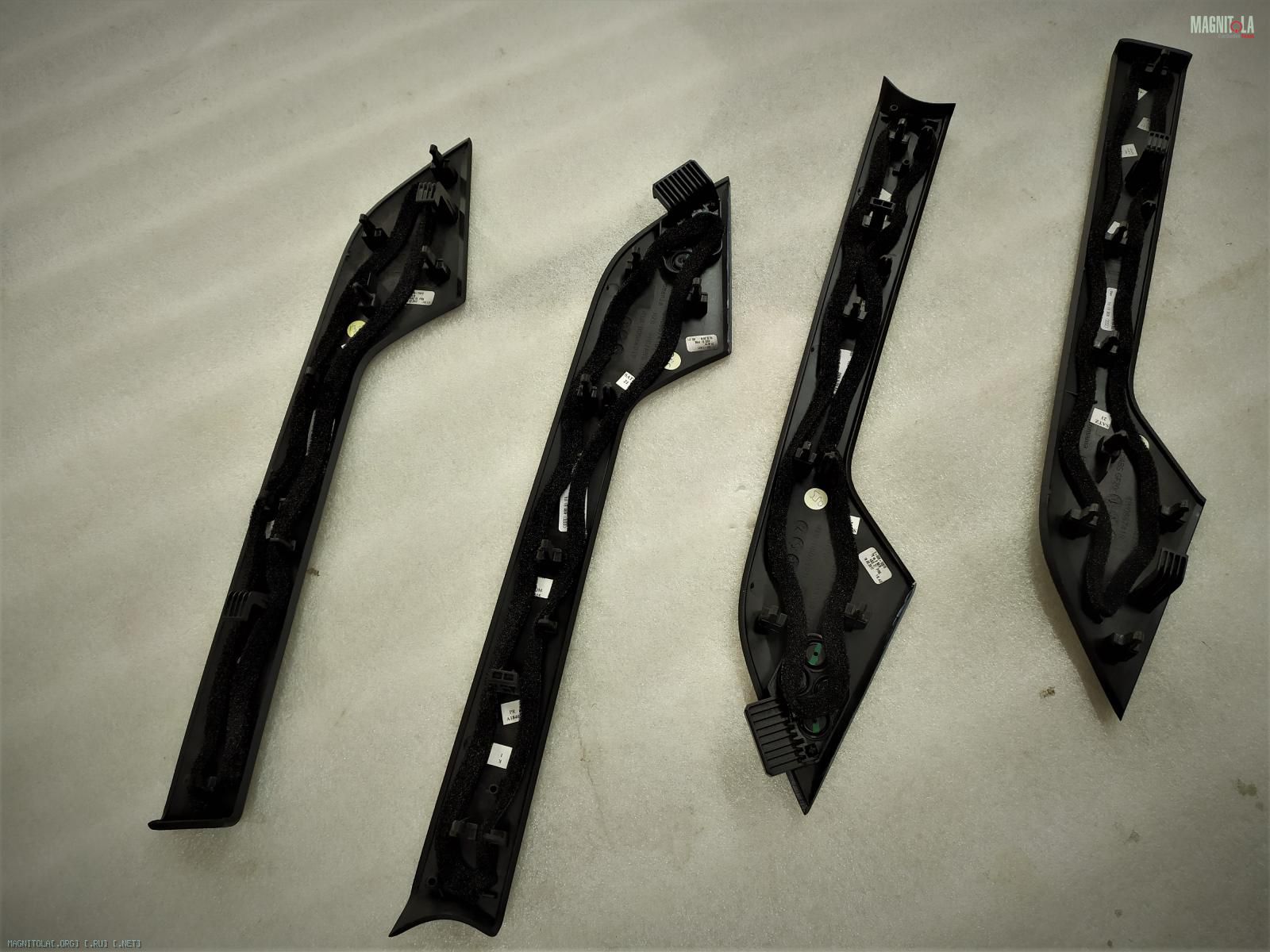

Вибрим, уплотняем сетки и декоративные элементы дверей.

Вложение 1331801Вложение 1331803Вложение 1331805Вложение 1331807Вложение 1331809Вложение 1331811

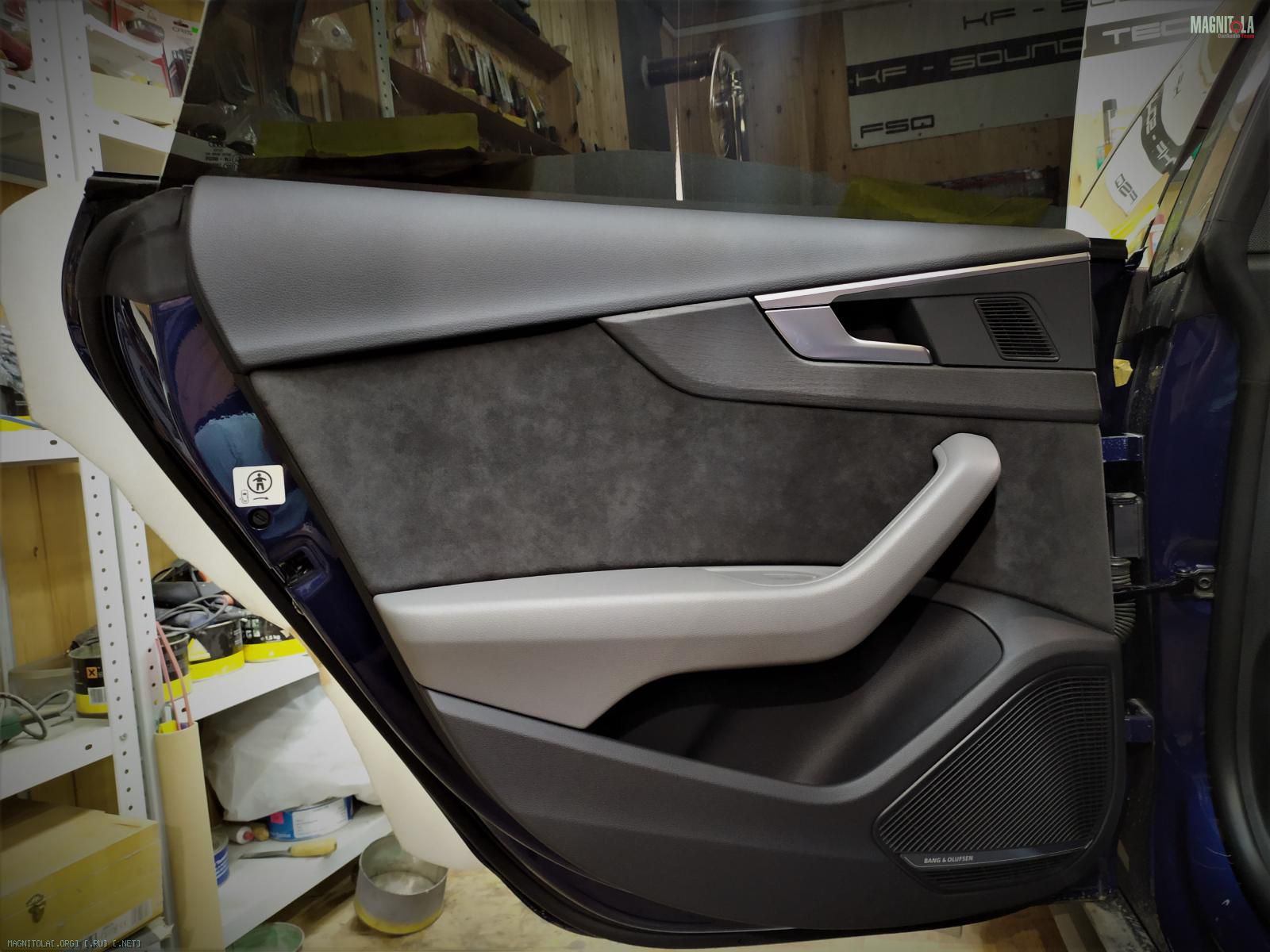

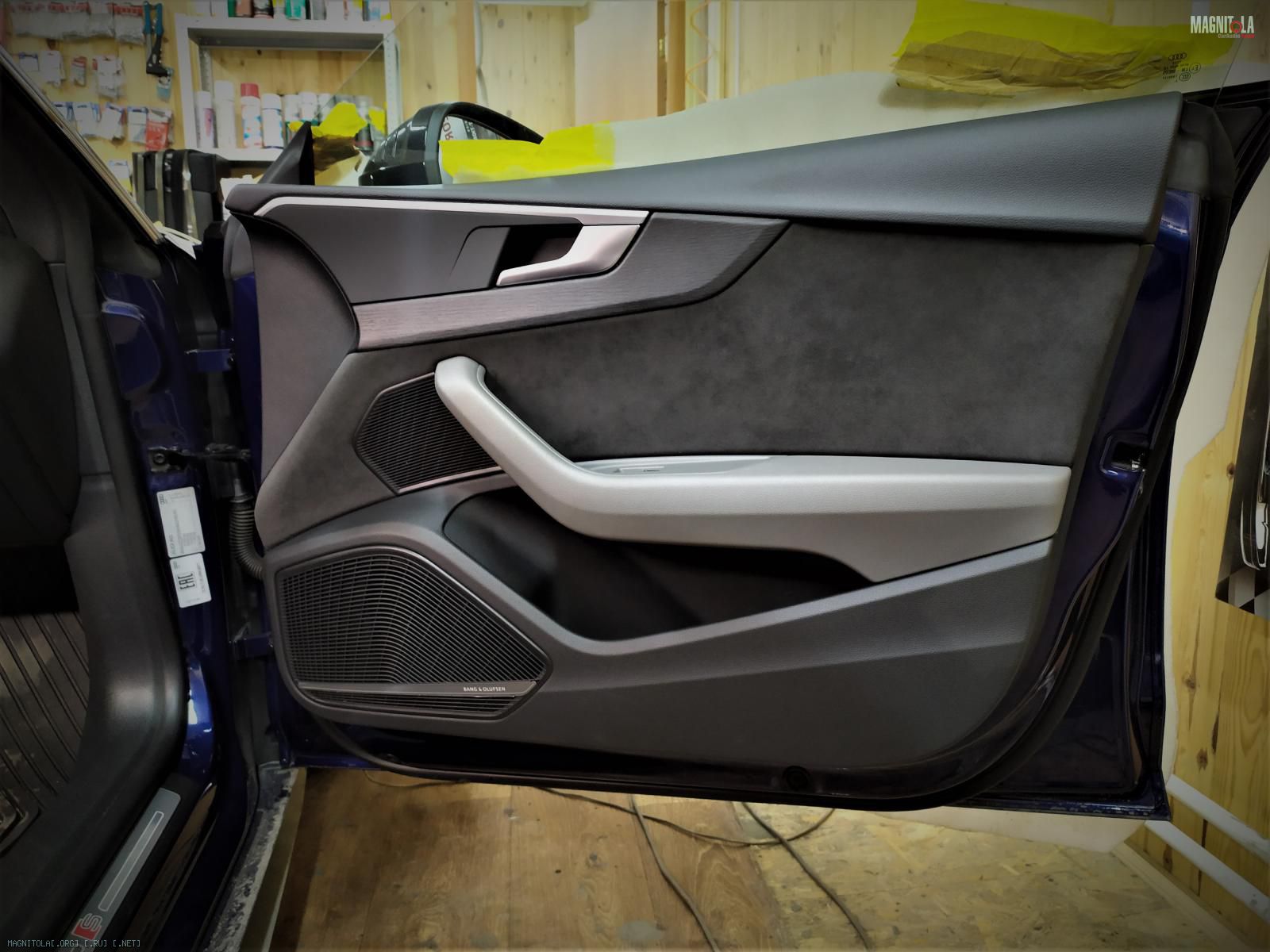

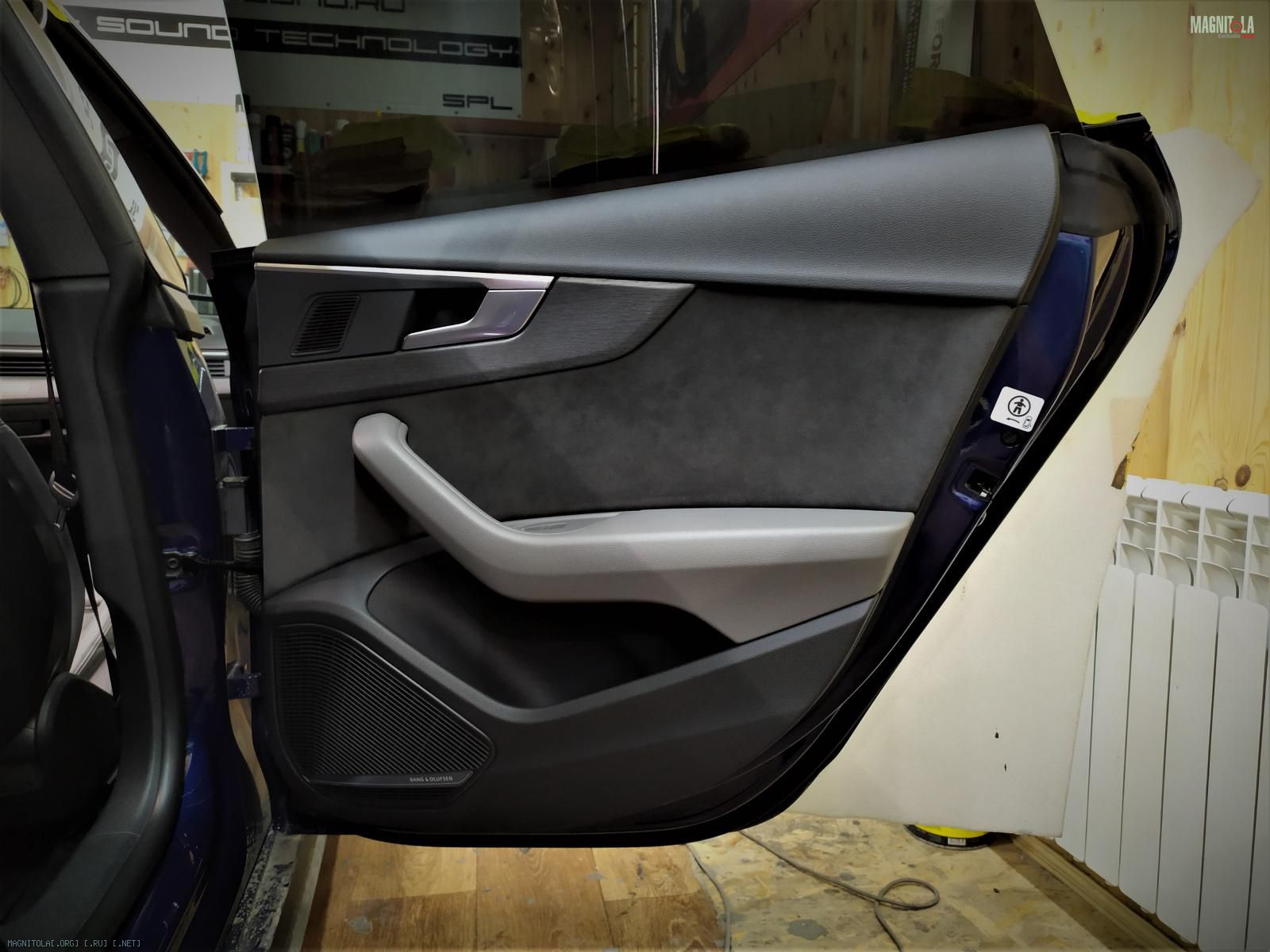

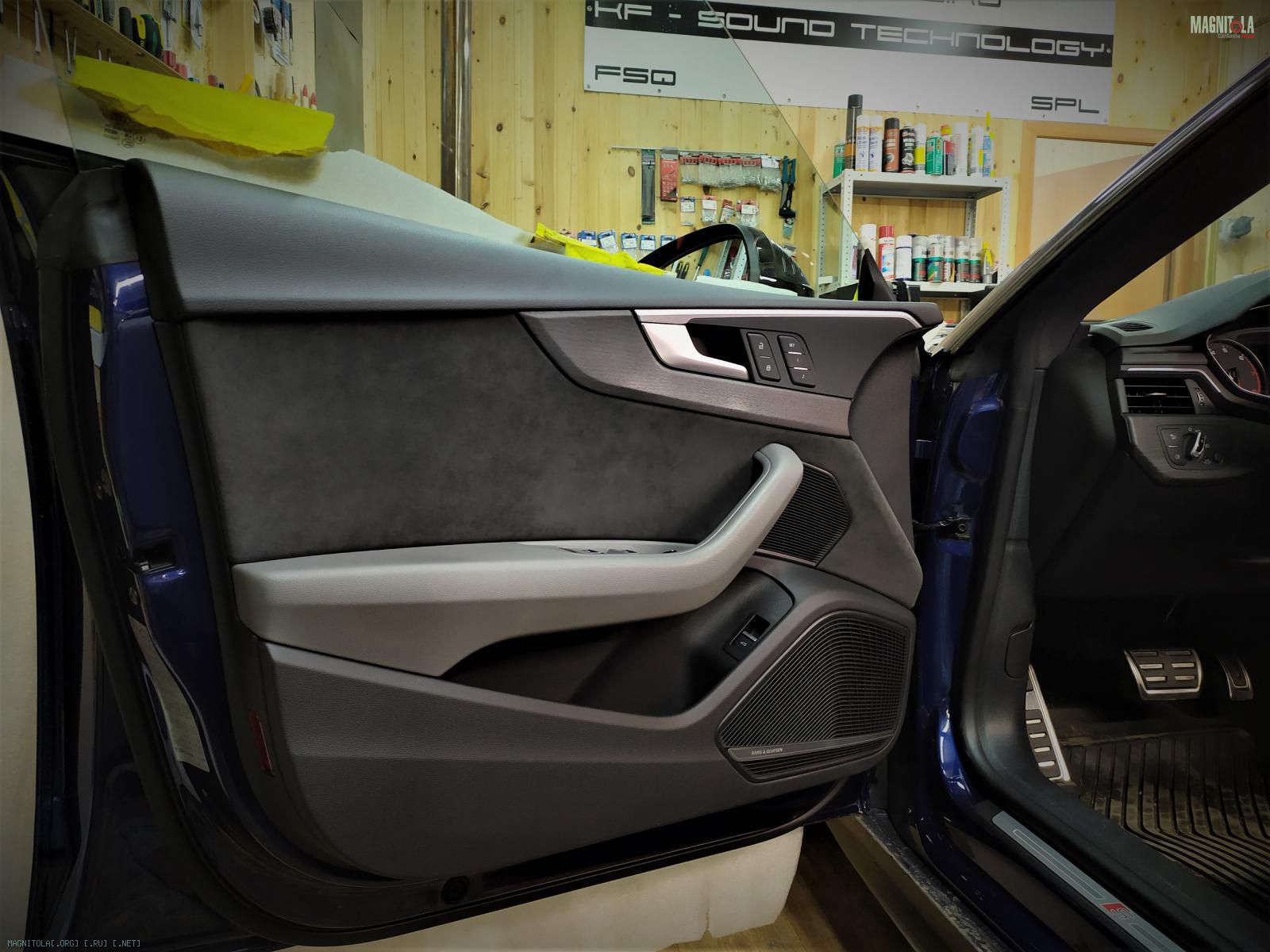

Собираем, запускаем, настраиваем.
Вложение 1331813Вложение 1331815Вложение 1331817Вложение 1331819

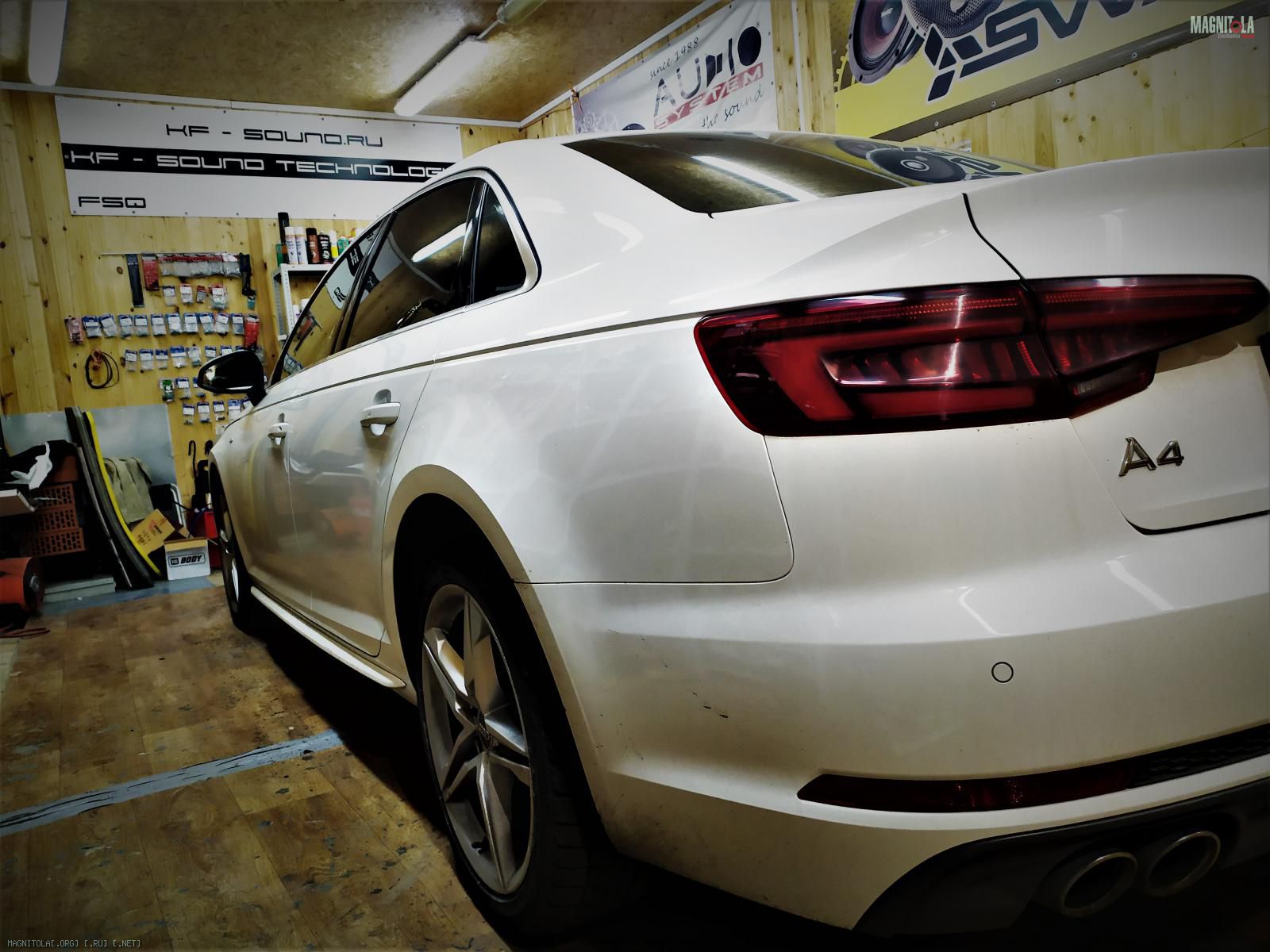

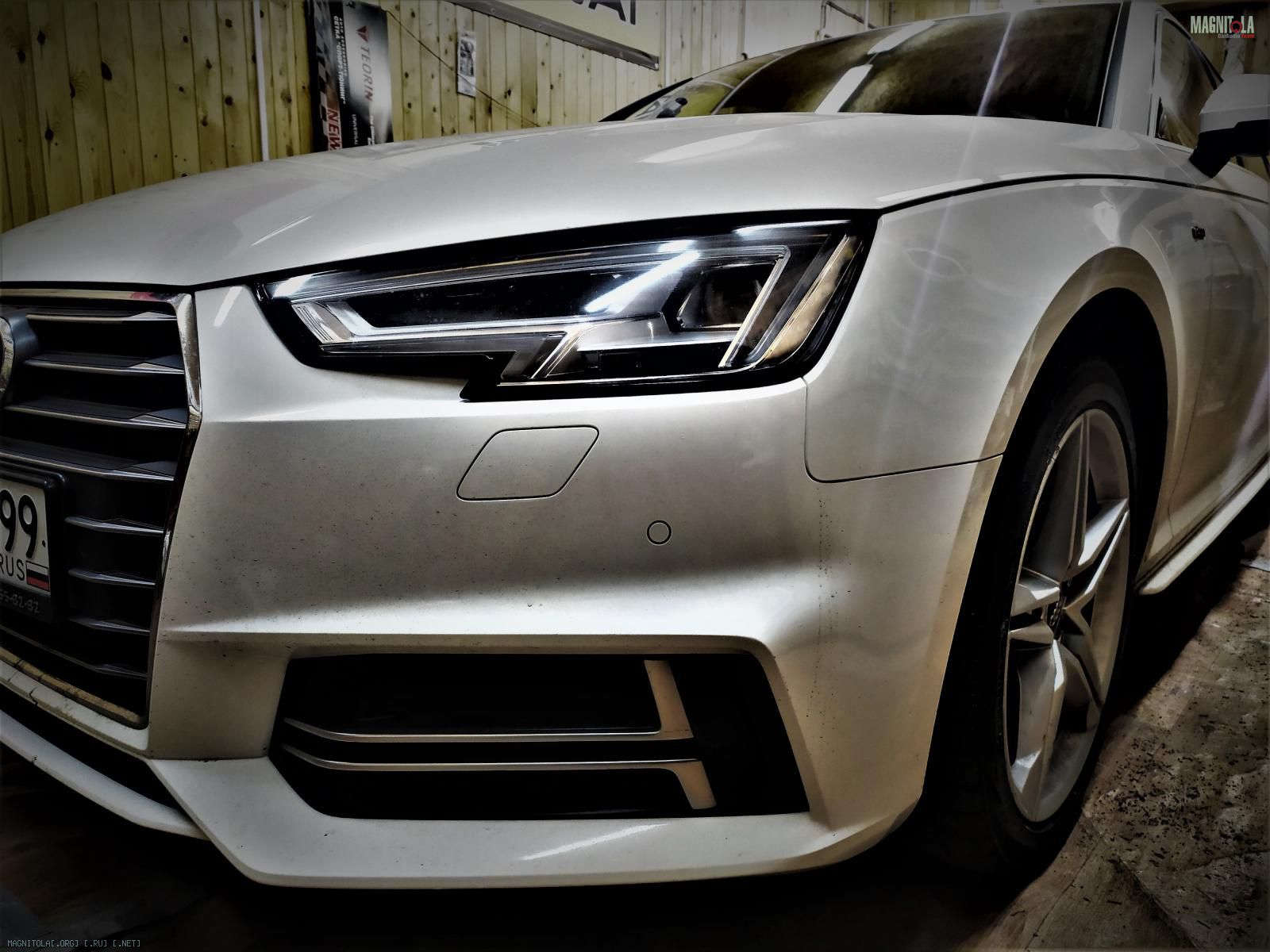

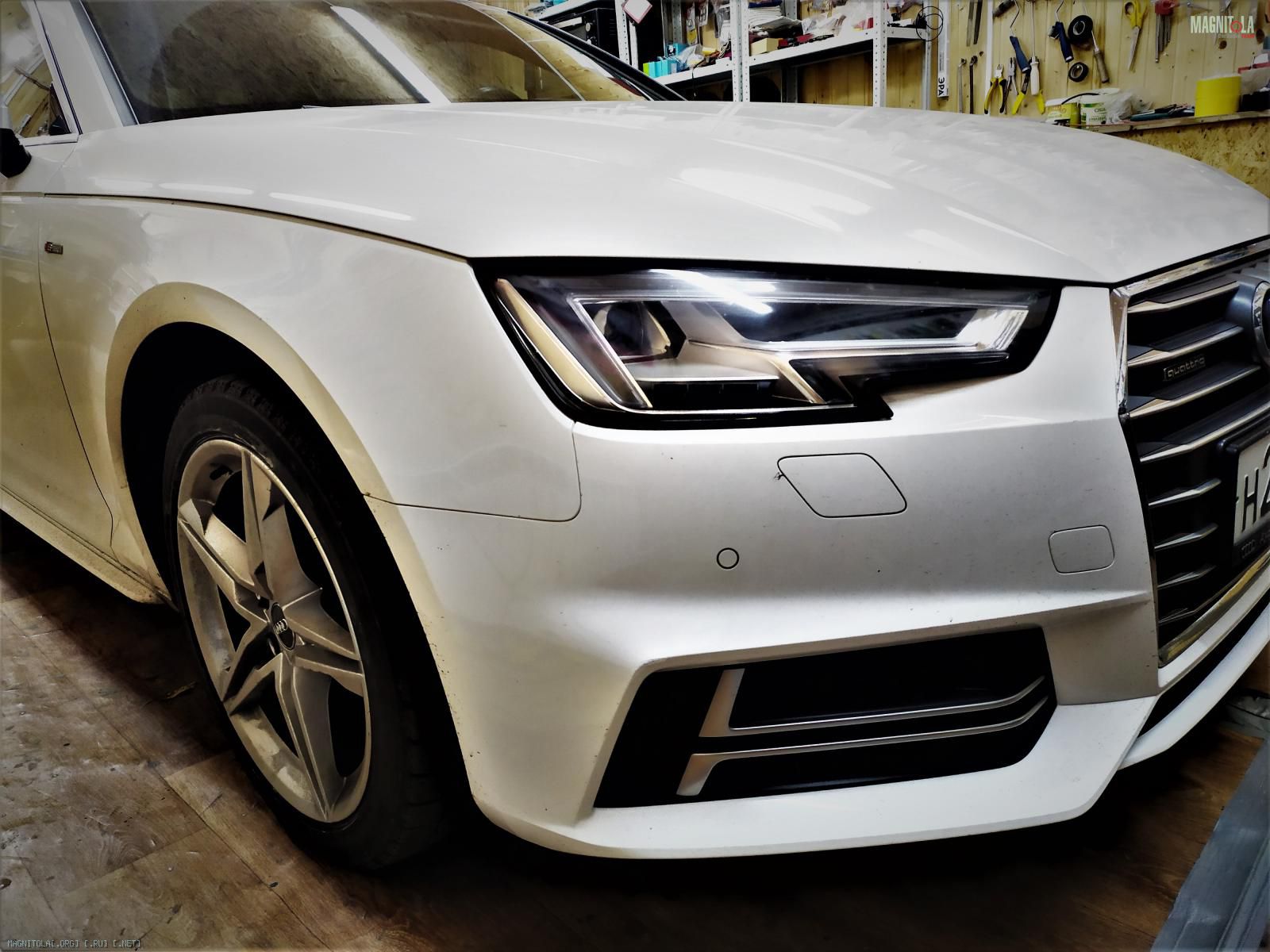

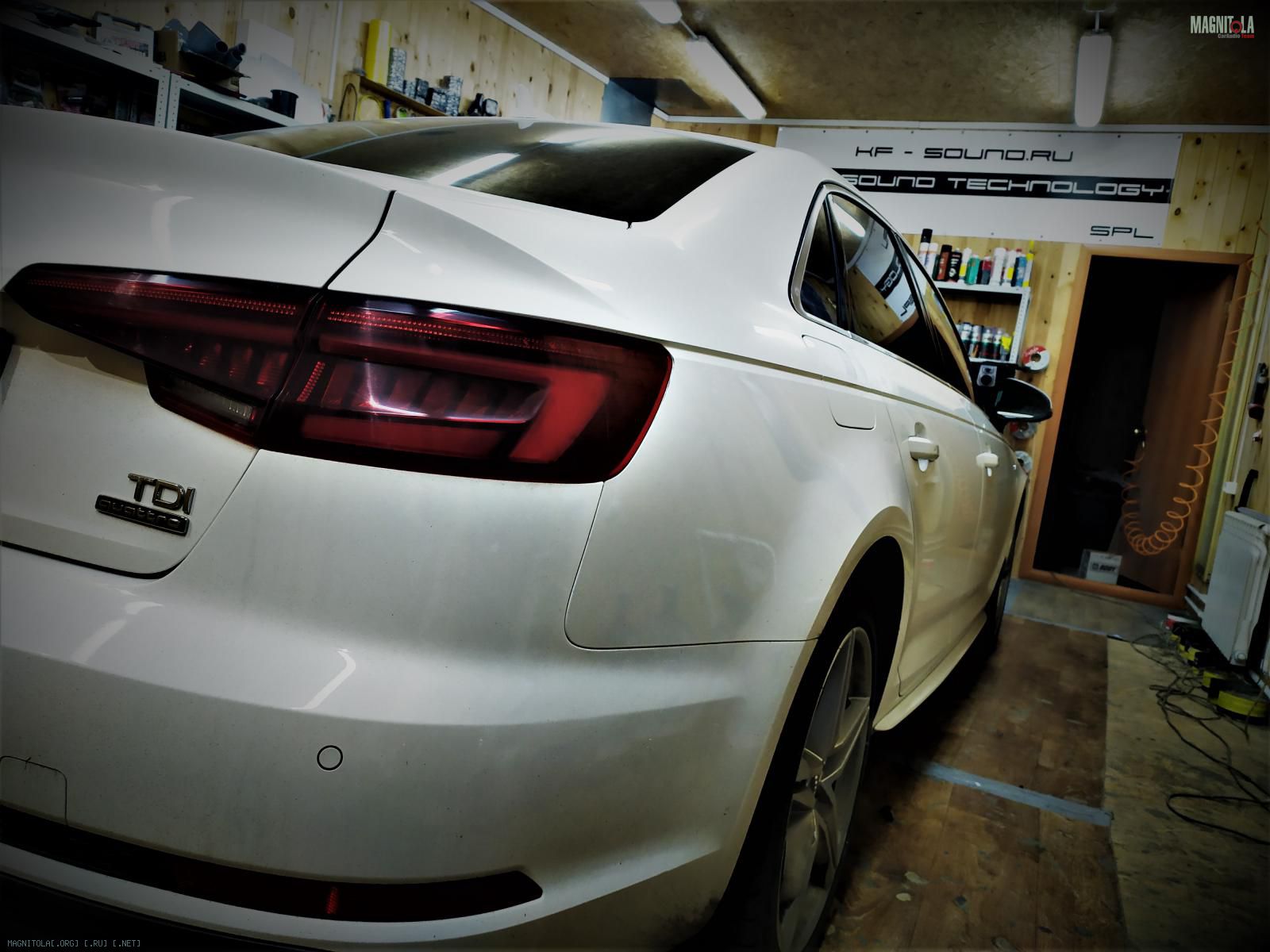

В KF-Sound Technology приехала Audi A4 B9 White
Вложение 1331821Вложение 1331823Вложение 1331825Вложение 1331827

Audi A4 B9 White

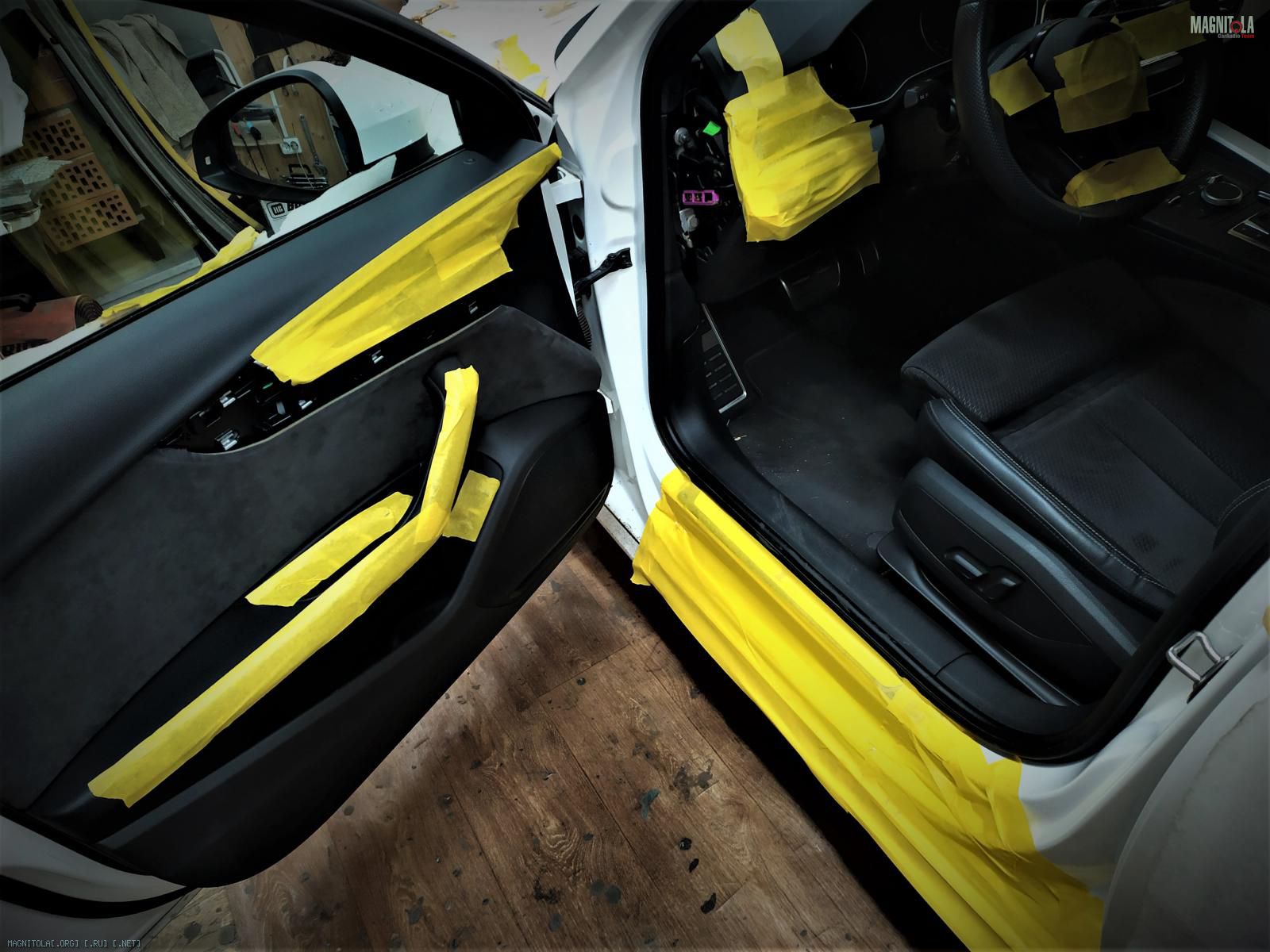

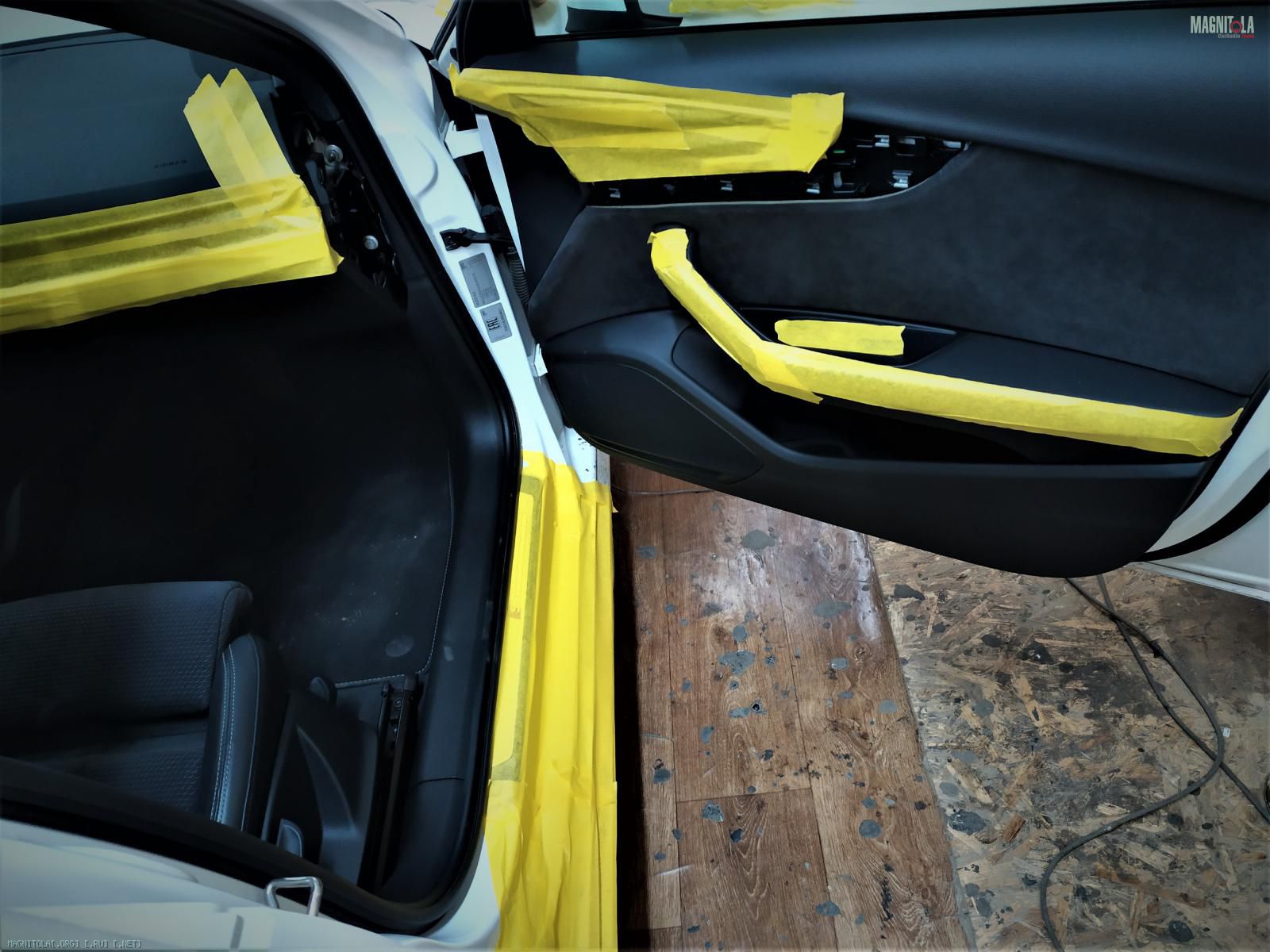

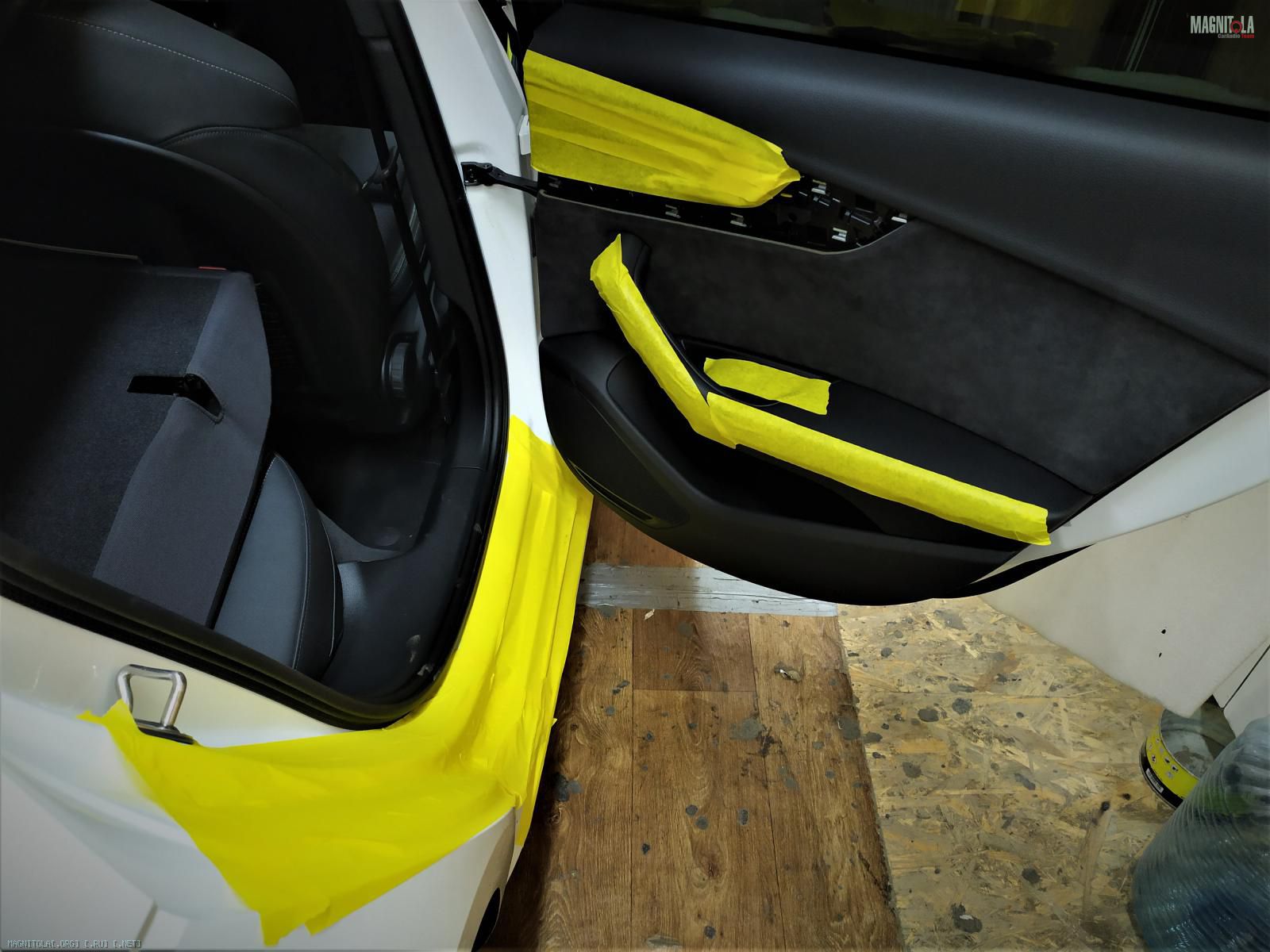

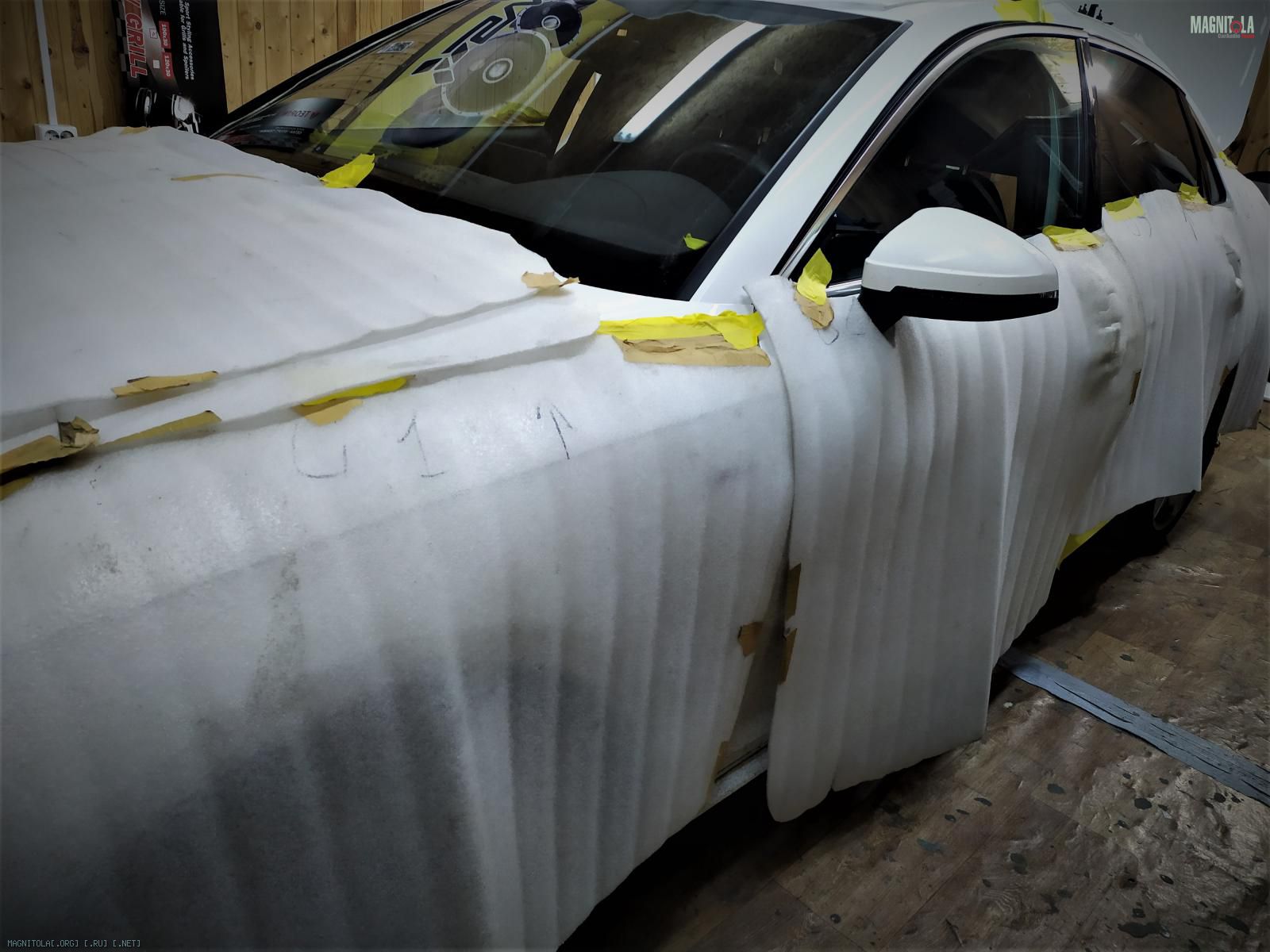

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".

Вложение 1331863Вложение 1331865Вложение 1331867Вложение 1331869Вложение 1331871Вложение 1331873

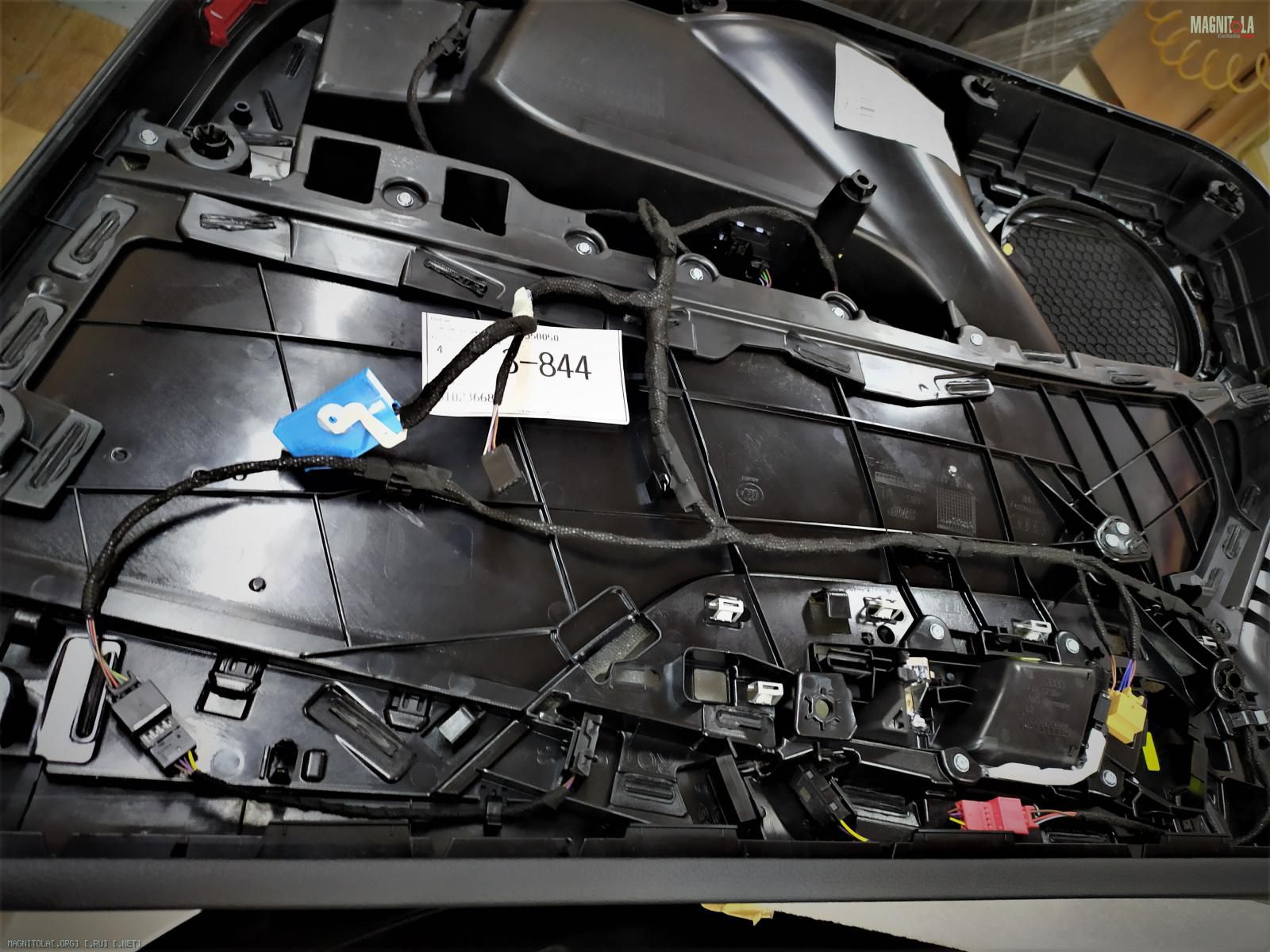

Разбираем салон...

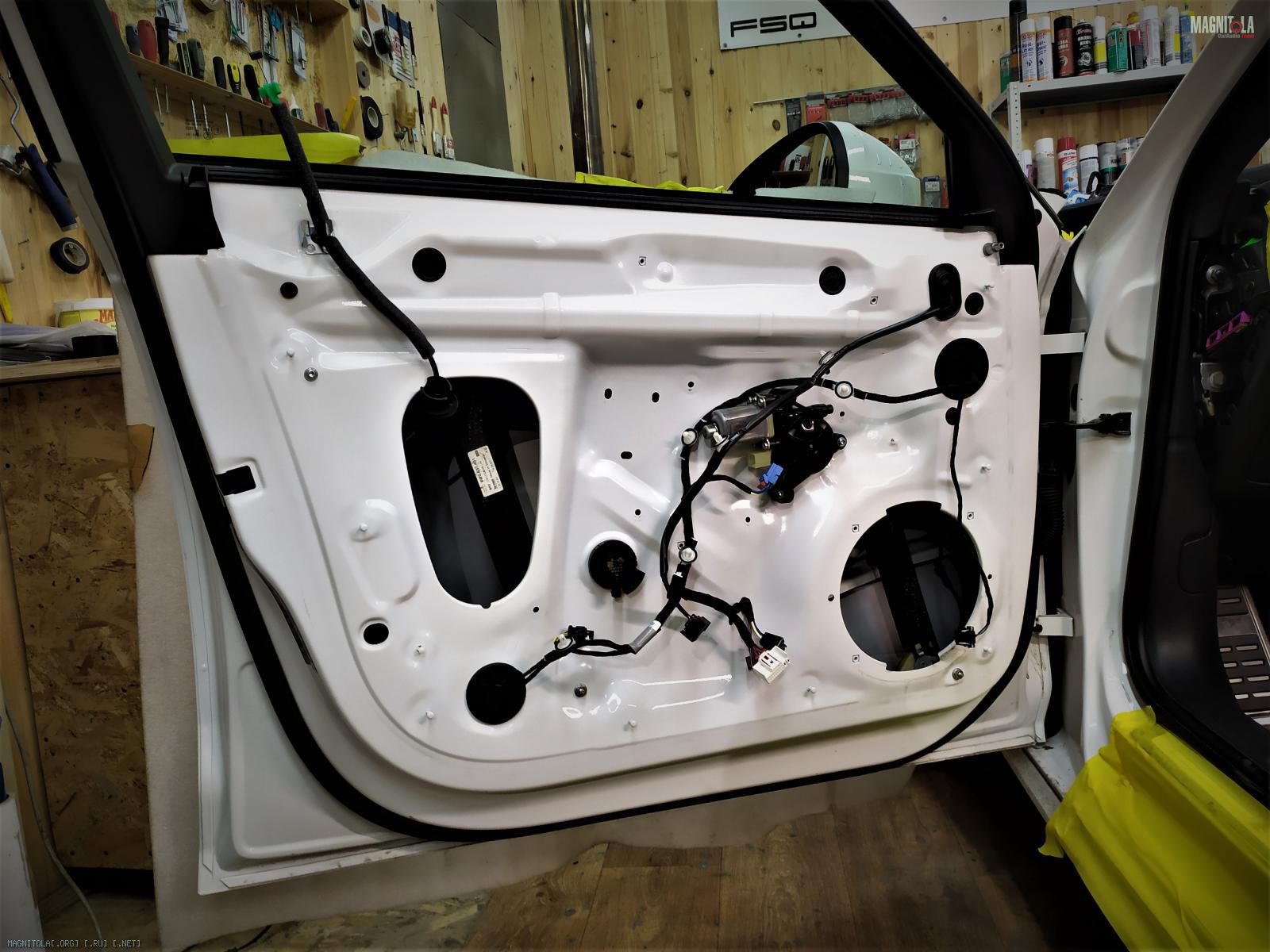

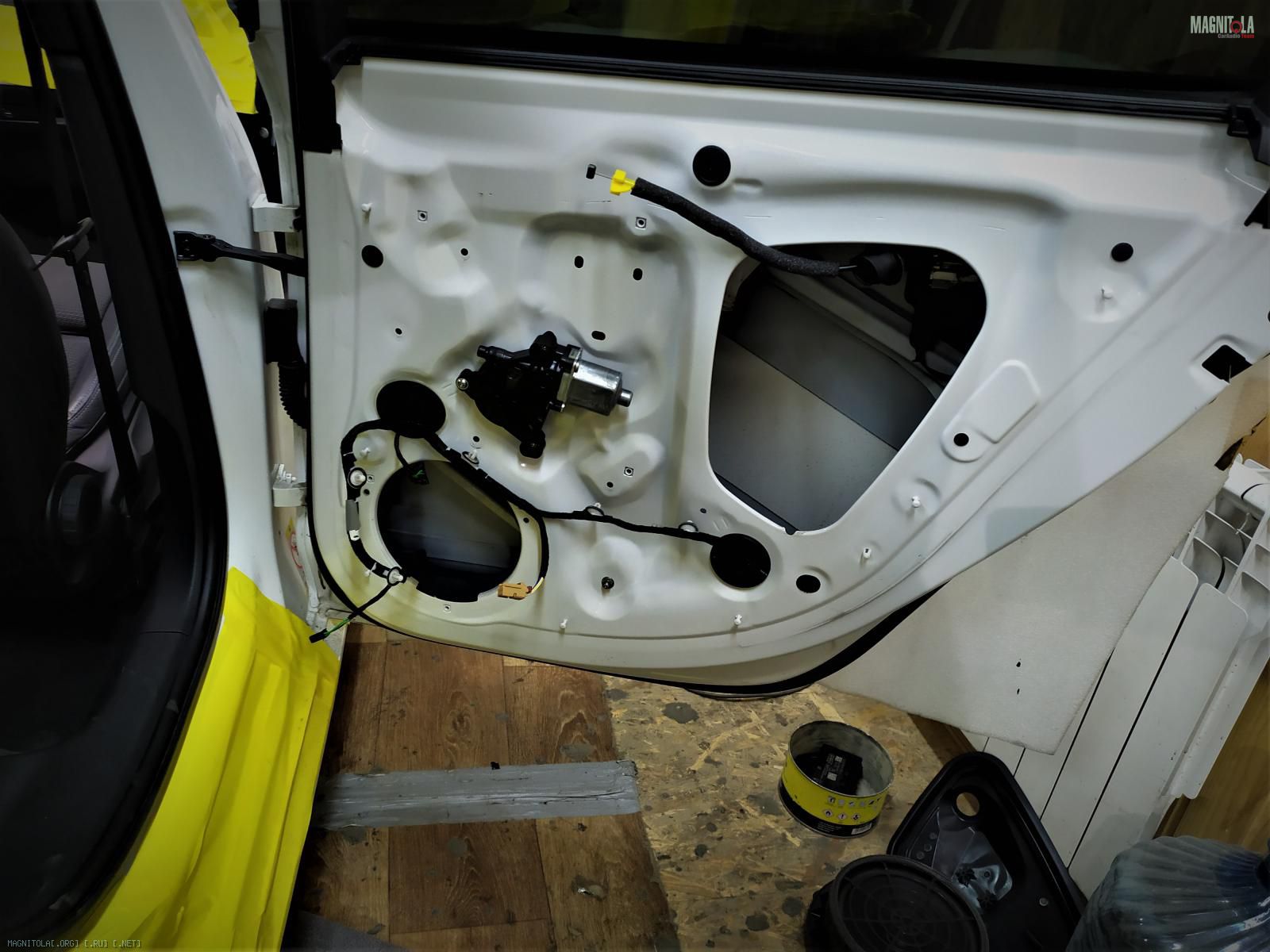

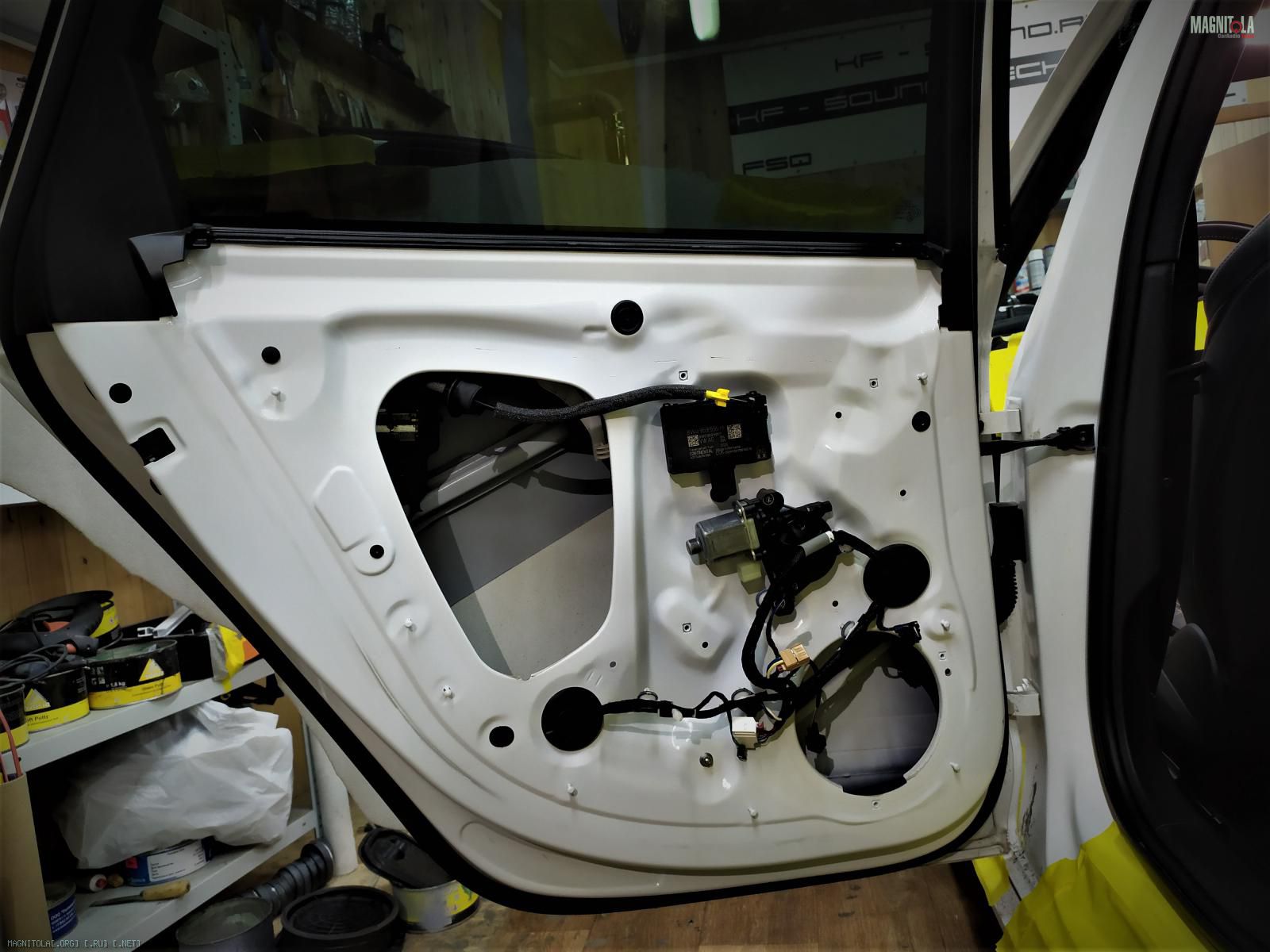

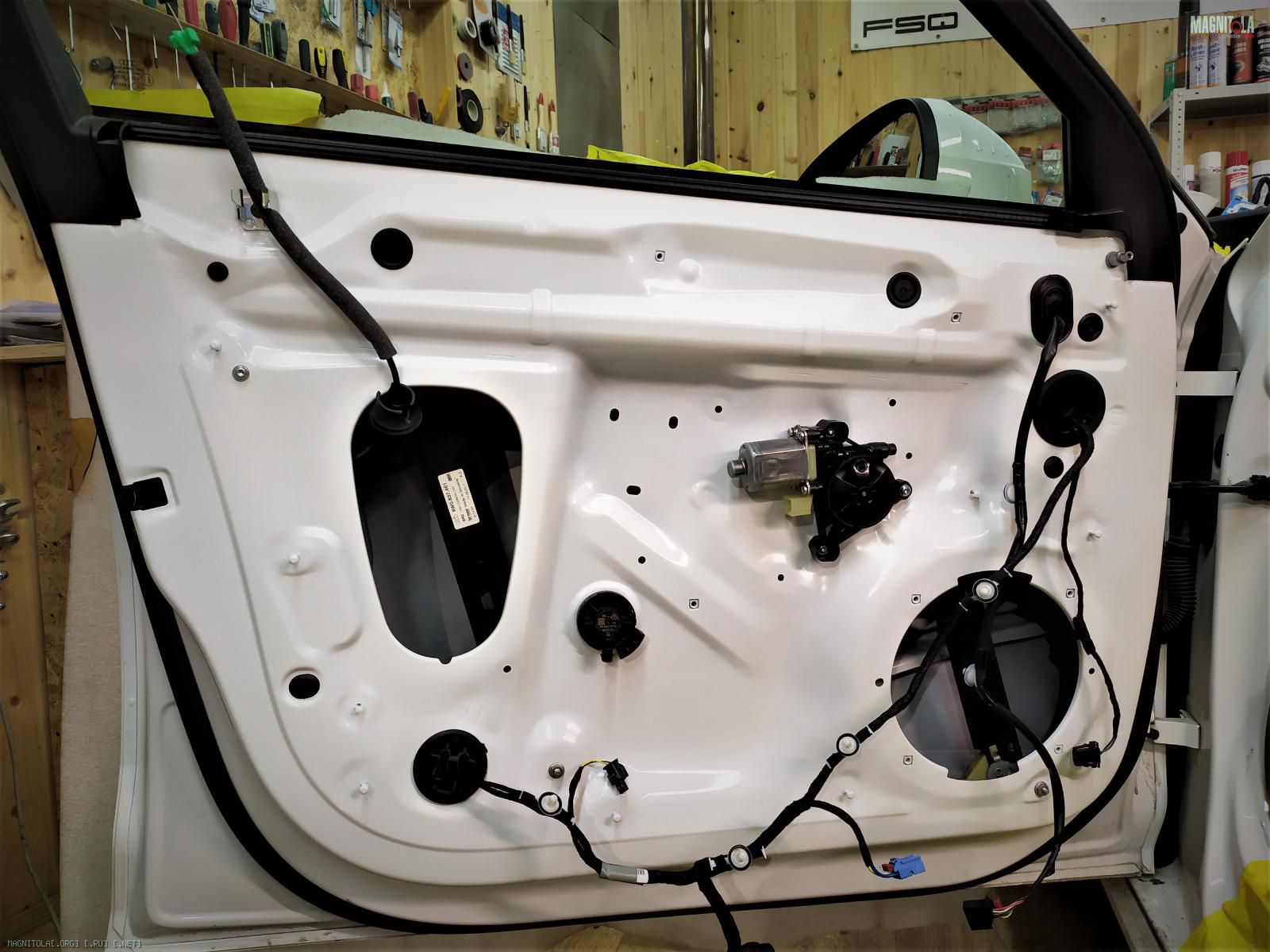

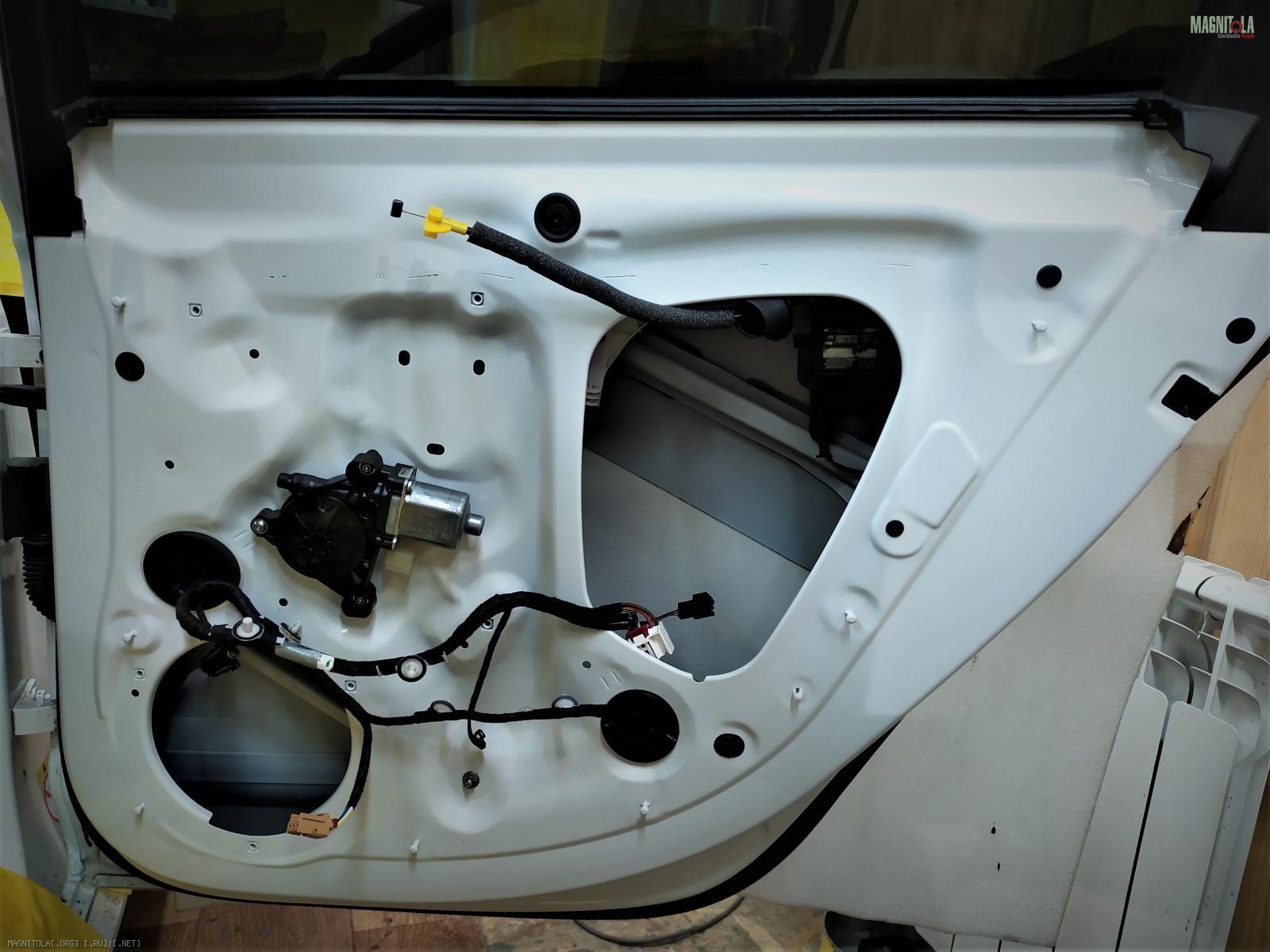

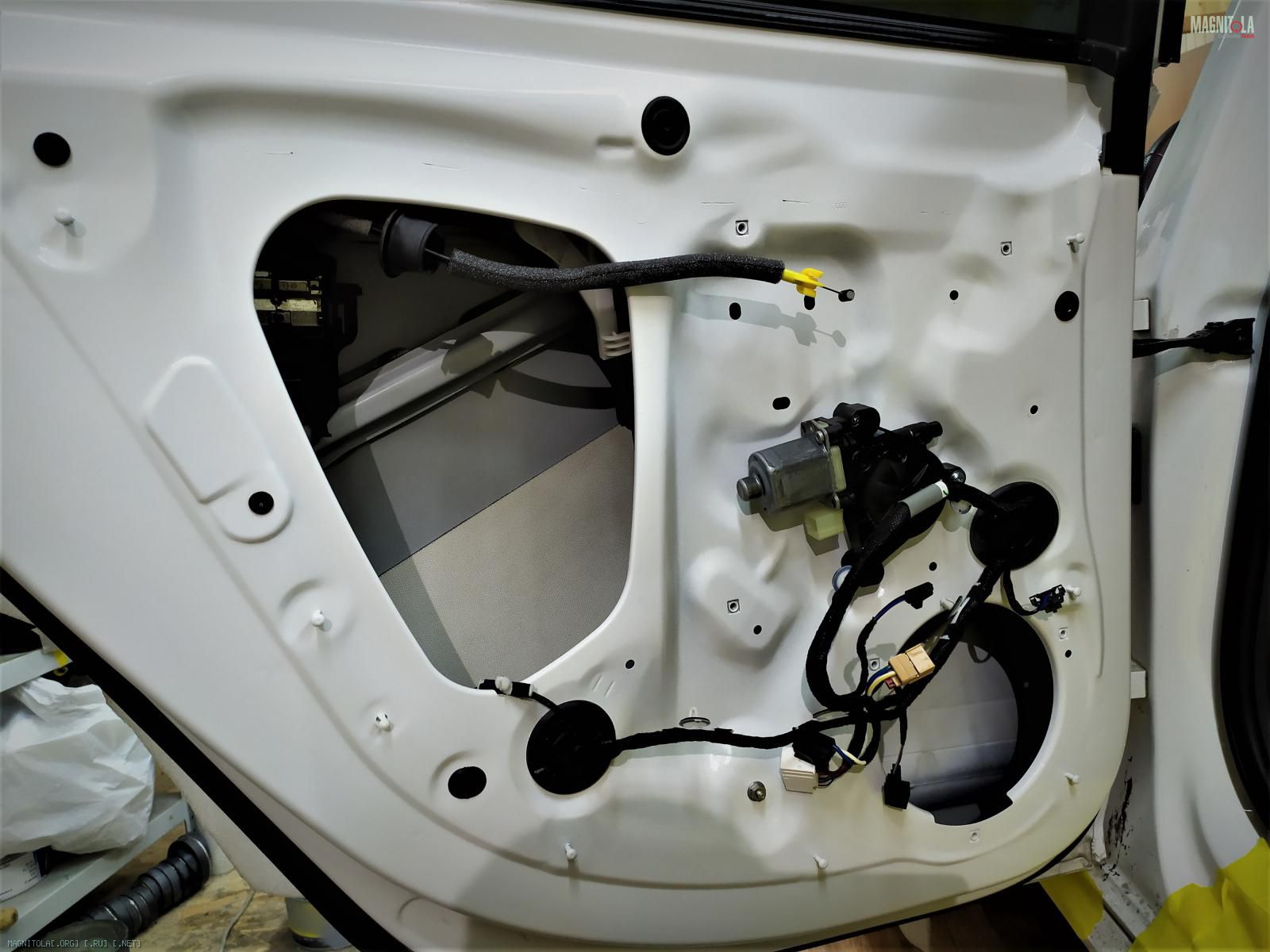

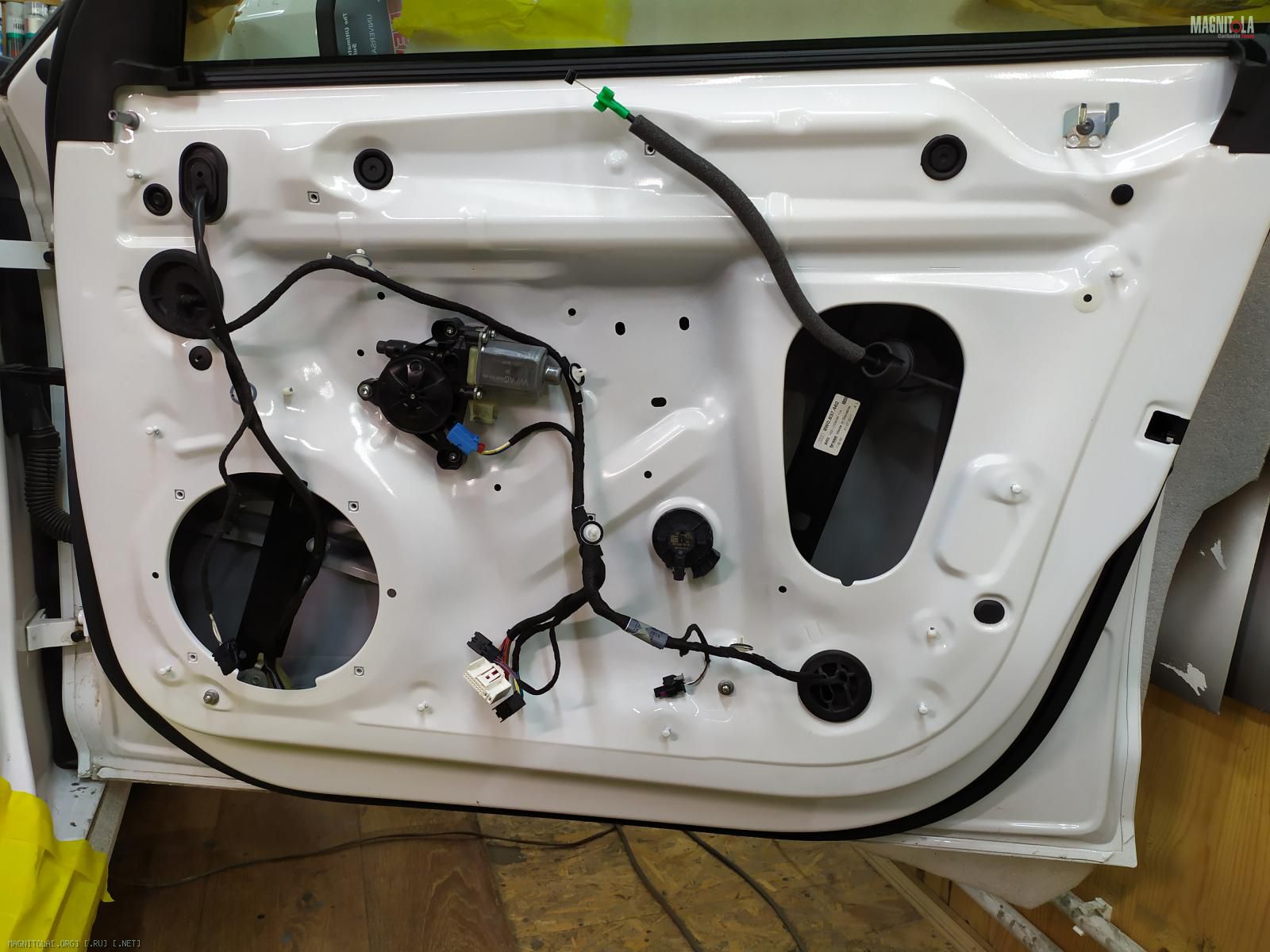

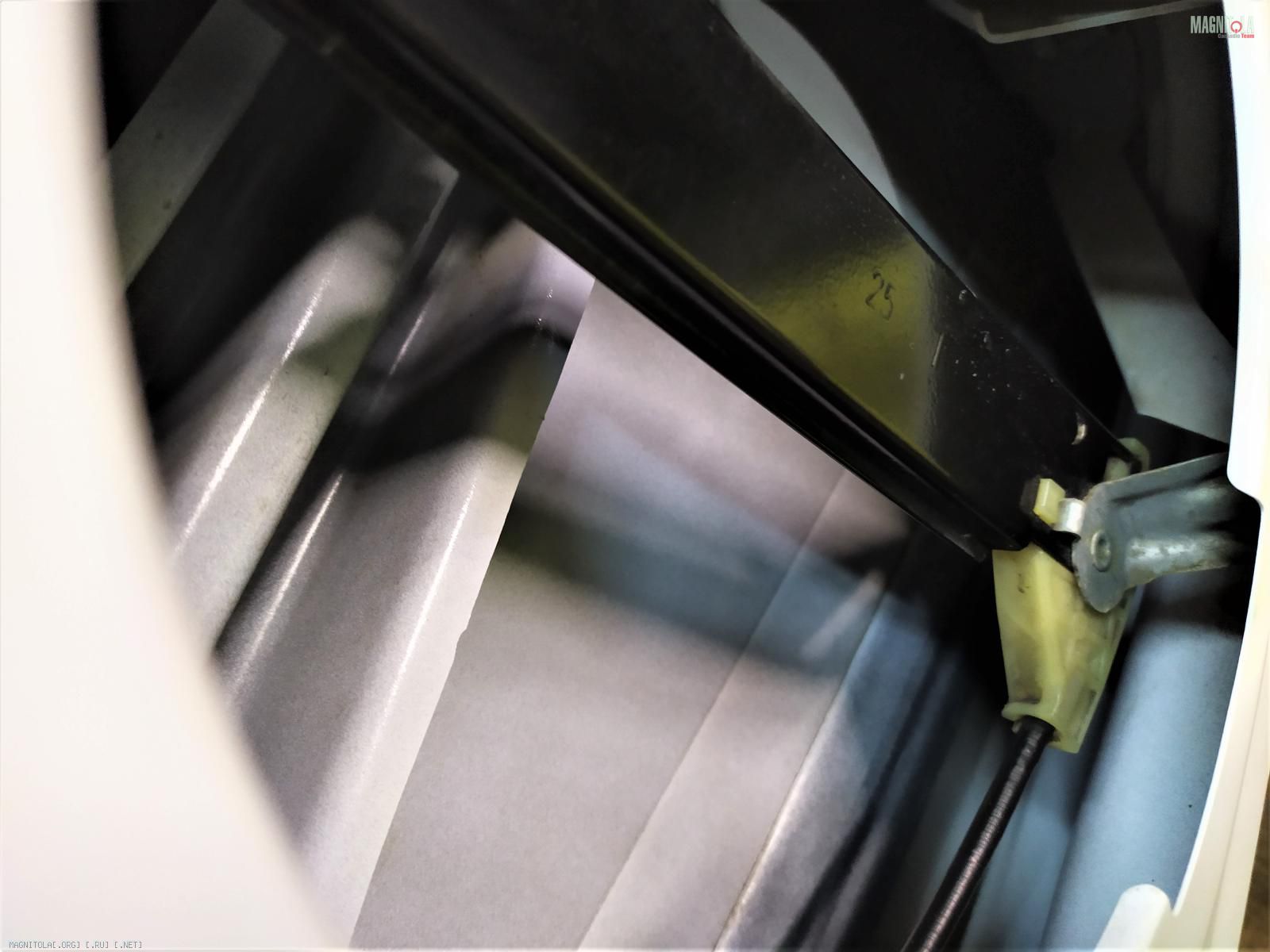

Даже при недолгой эксплуатации, внутри двери собирается пыль и грязь.
Важной составляющей является очистка и обезжиривание..
Вложение 1331875Вложение 1331877Вложение 1331879Вложение 1331881Вложение 1331883Вложение 1331885Вложение 1331887Вложение 1331889Вложение 1331891Вложение 1331893Вложение 1331895Вложение 1331897Вложение 1331899

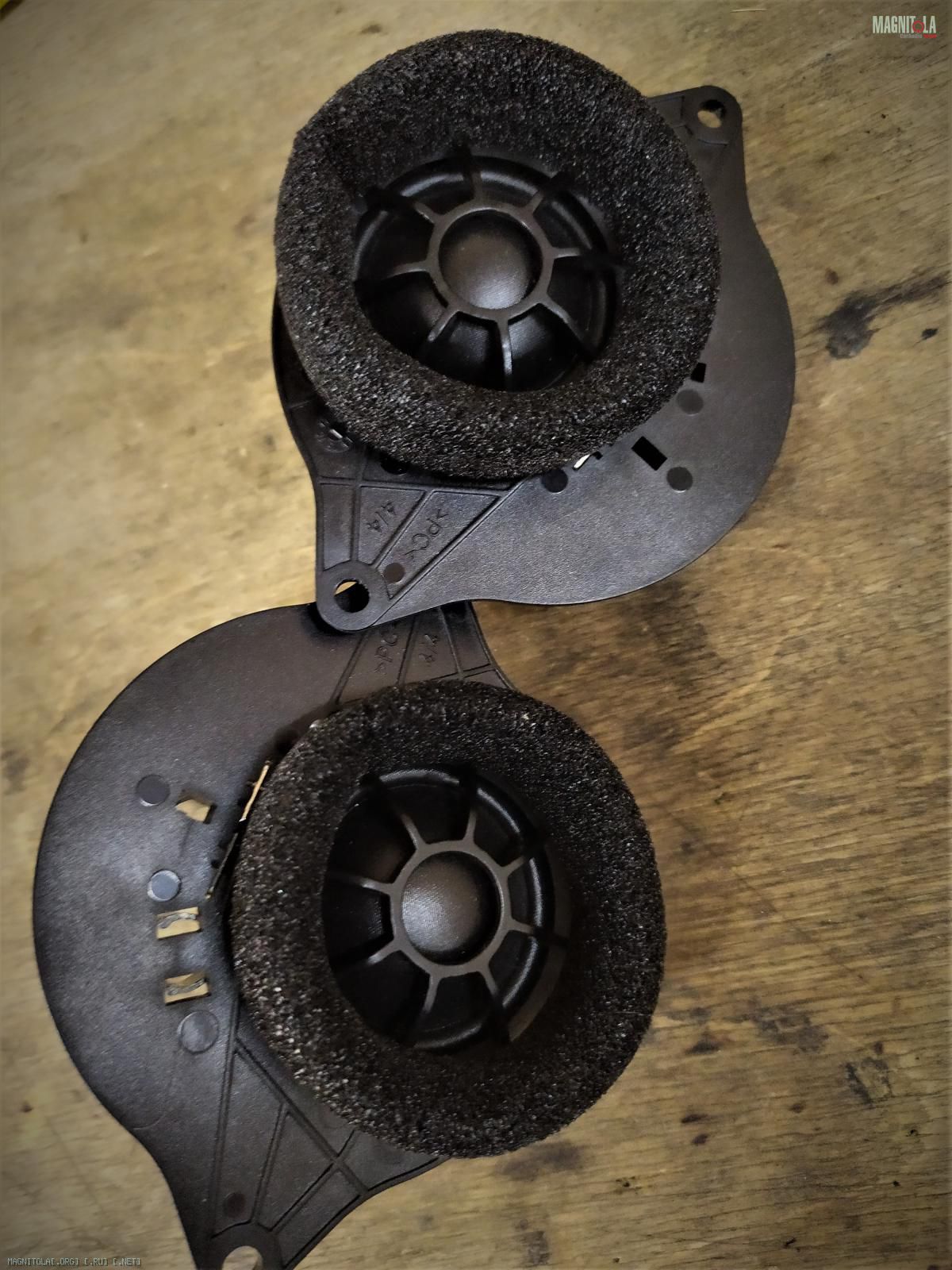

На ВЧ меняем электролиты на пленочные конденсаторы.

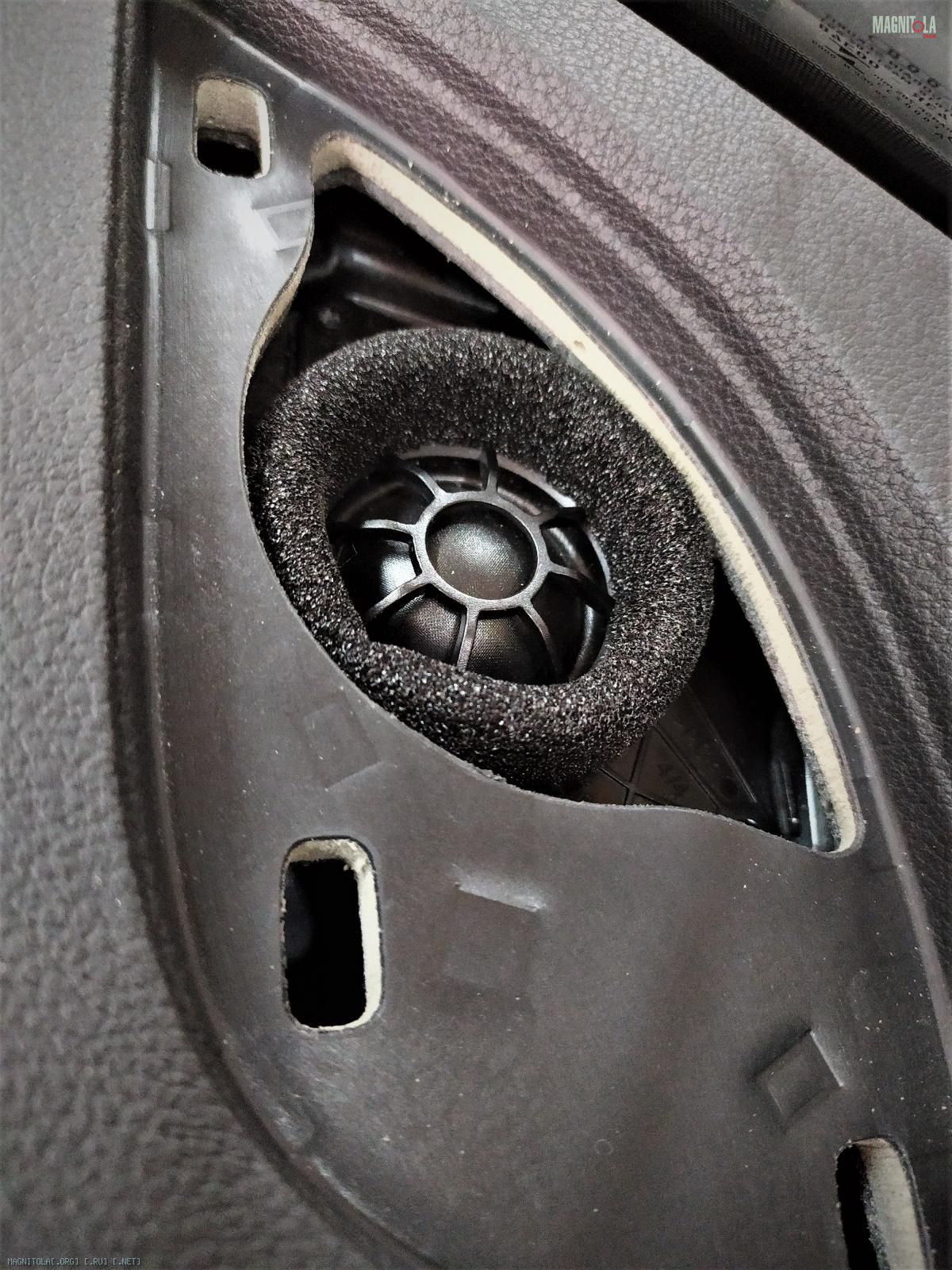

Изготавливаем волновод для глубоко посаженных фронтальных ВЧ.

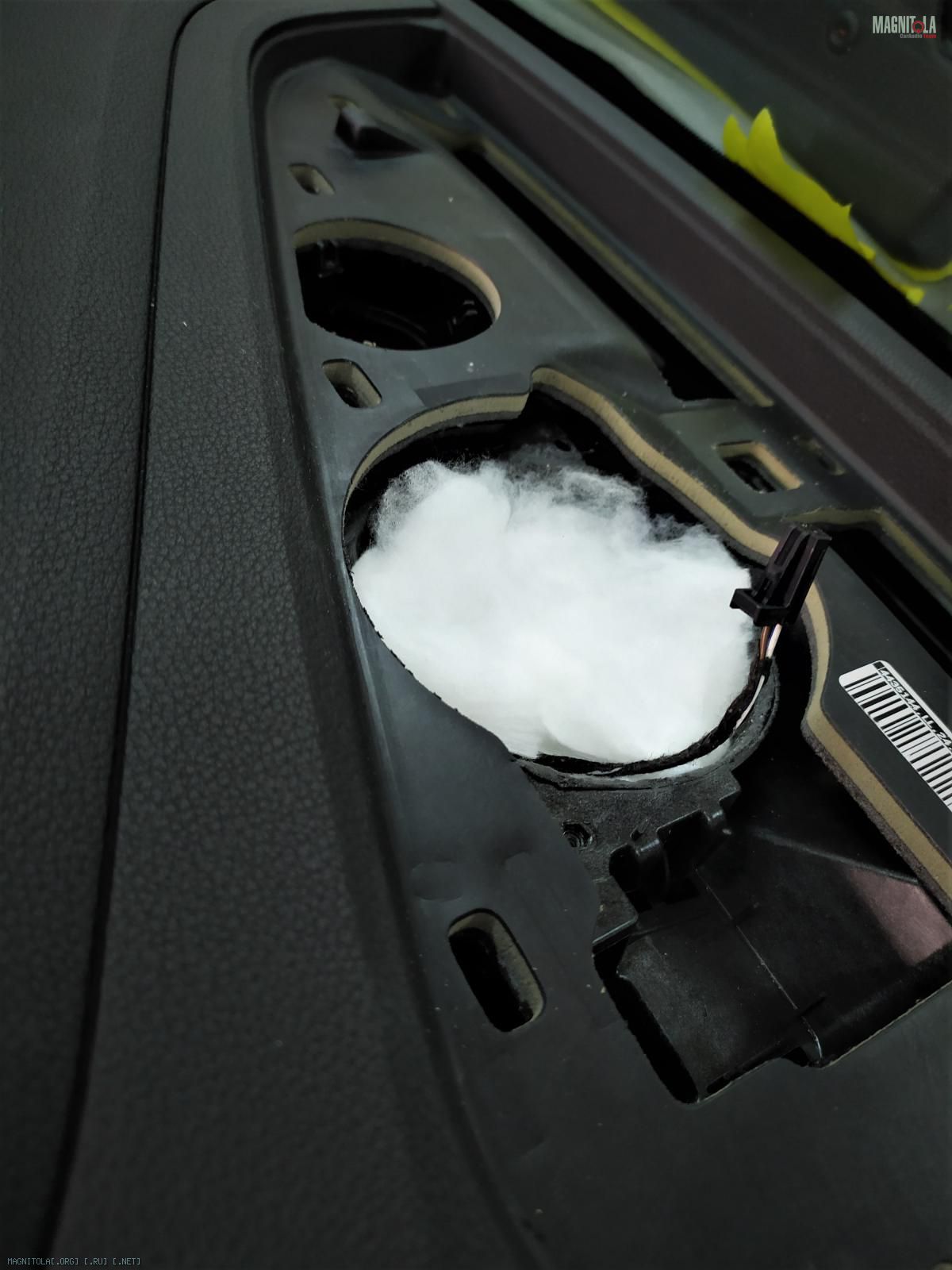

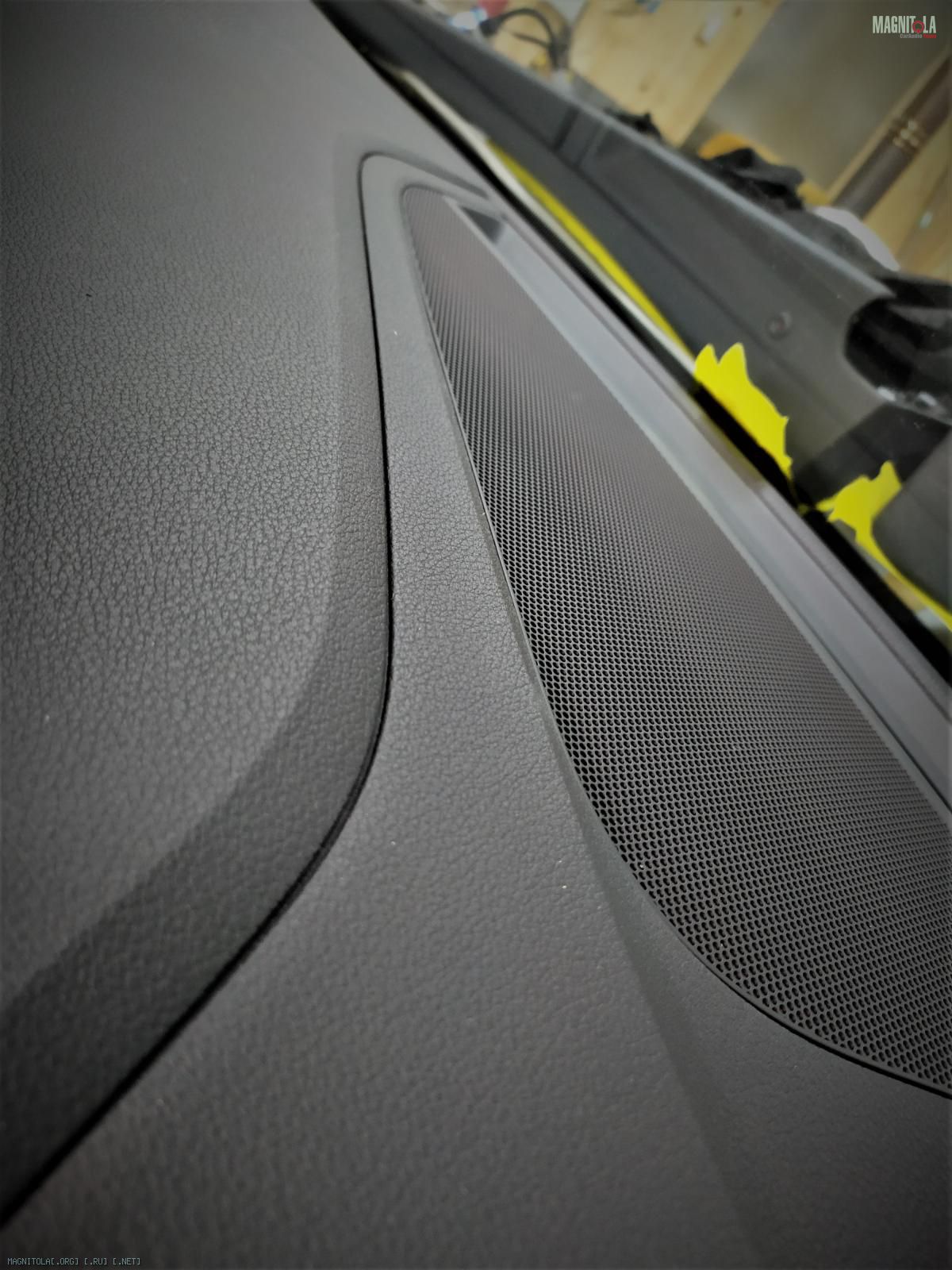

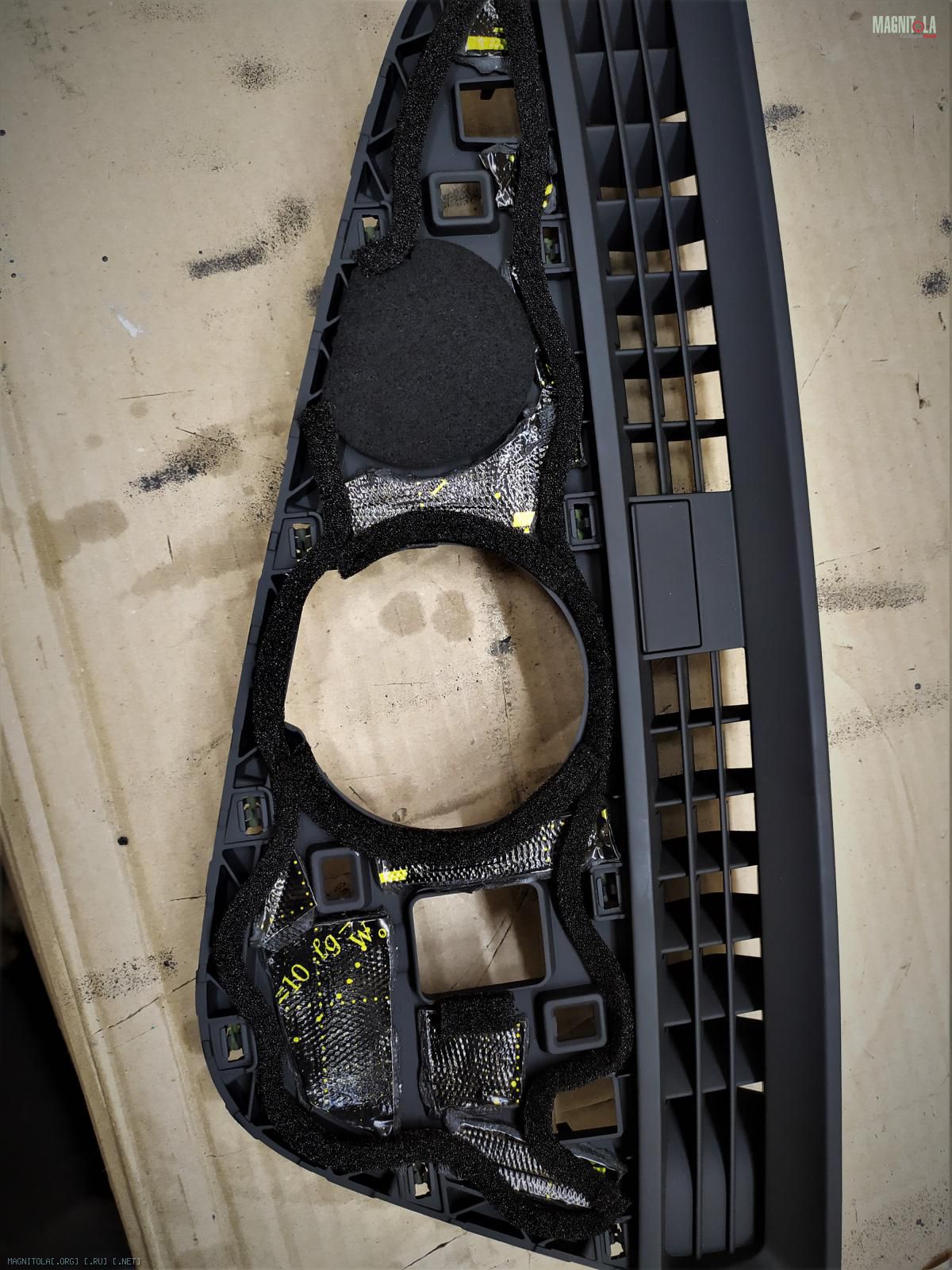

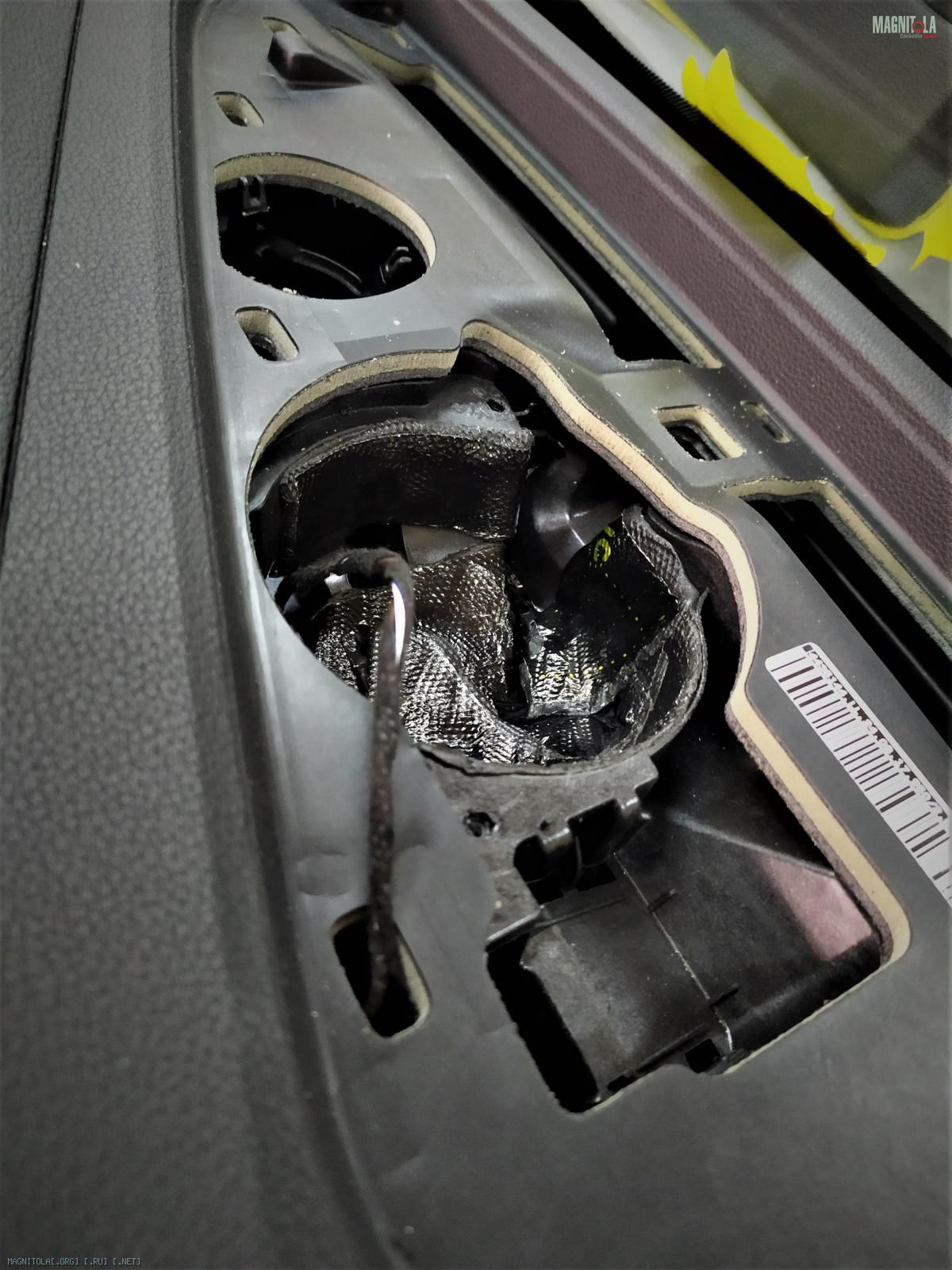

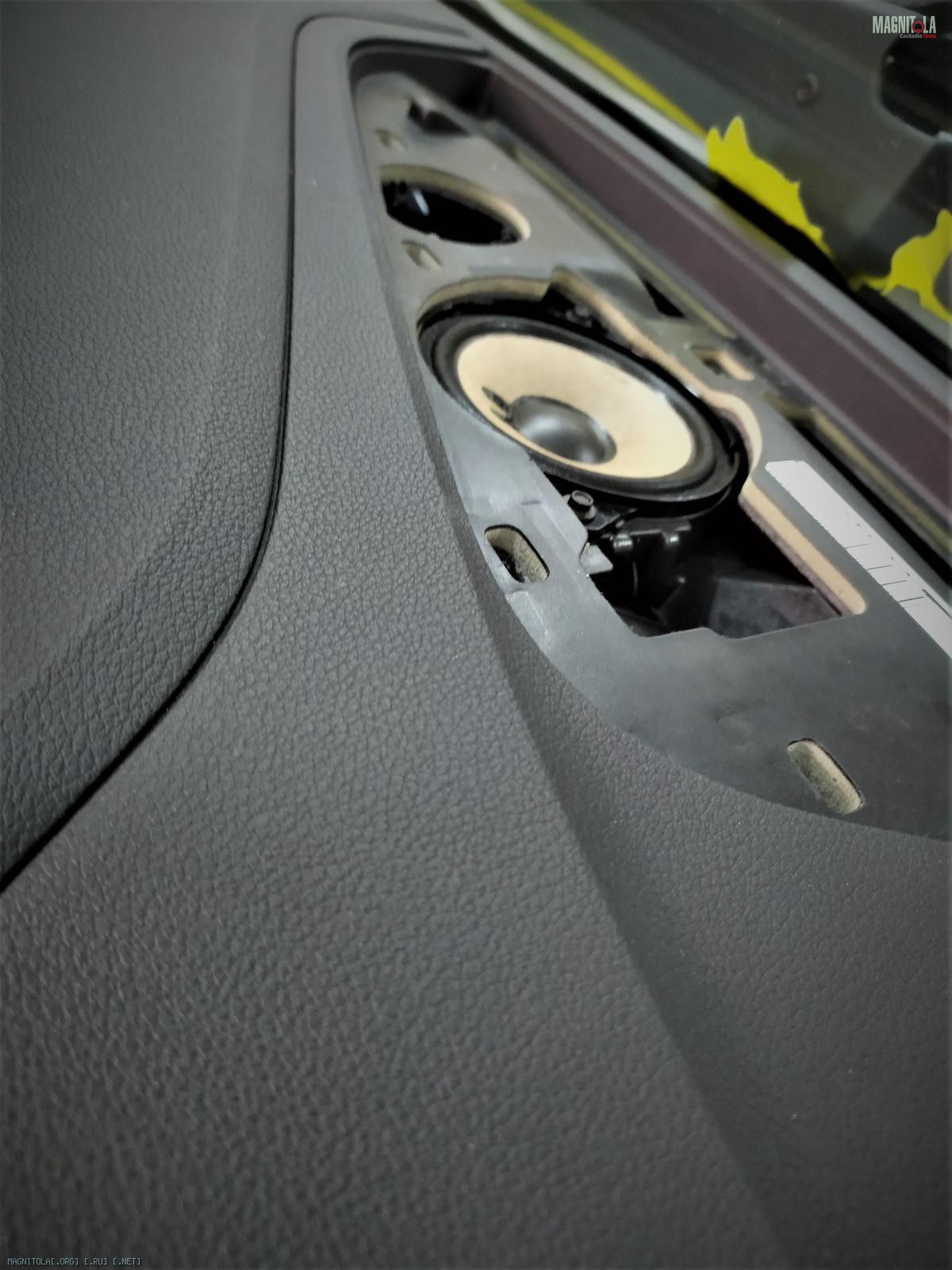

Посадочное место под центральных канал вибрим, акустически демпфируем, уплотняем декоративные решетки.
Пропитываем подвесы.
Вложение 1331901Вложение 1331903Вложение 1331905Вложение 1331907Вложение 1331909Вложение 1331911Вложение 1331913Вложение 1331915Вложение 1331917

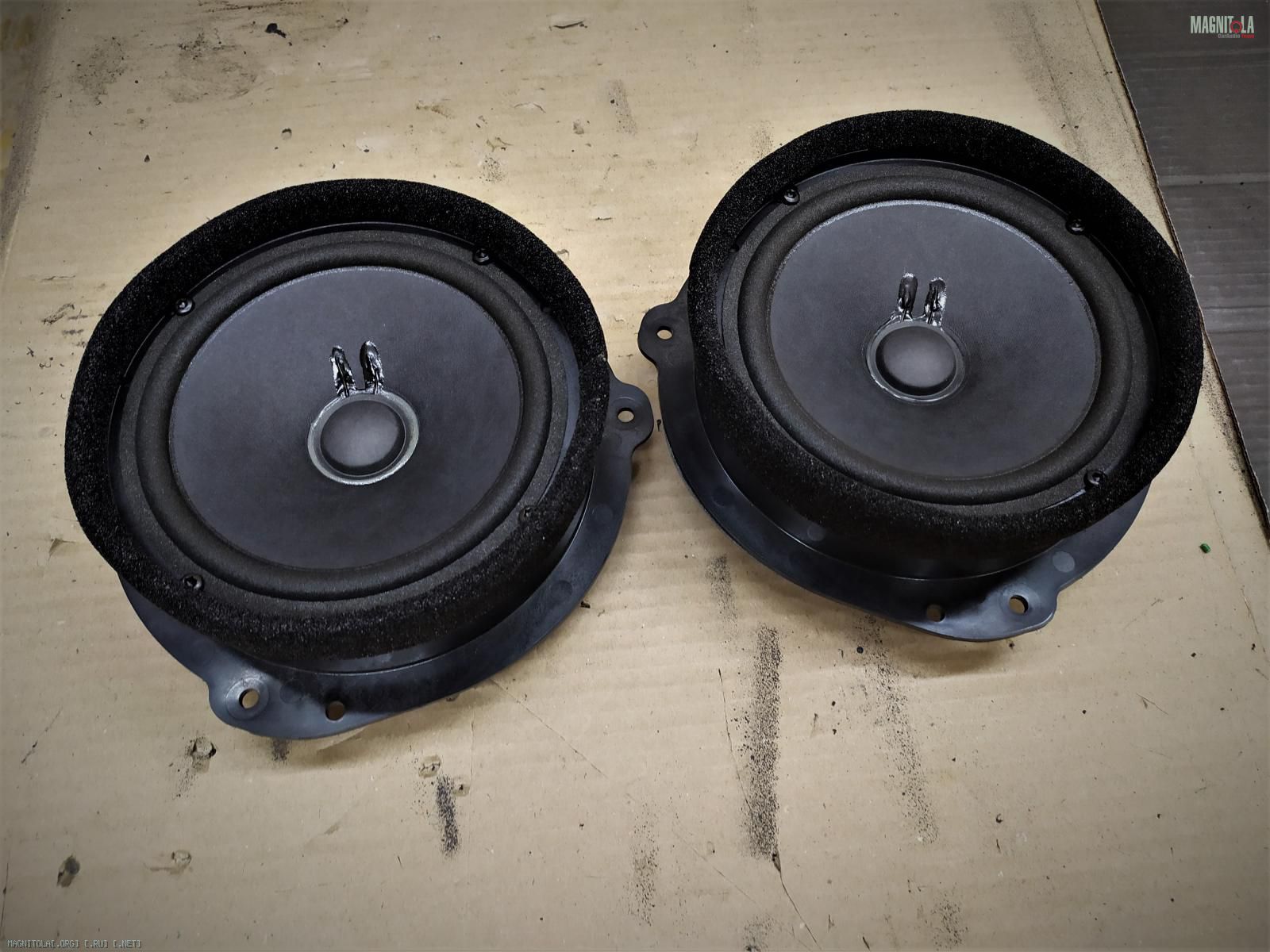

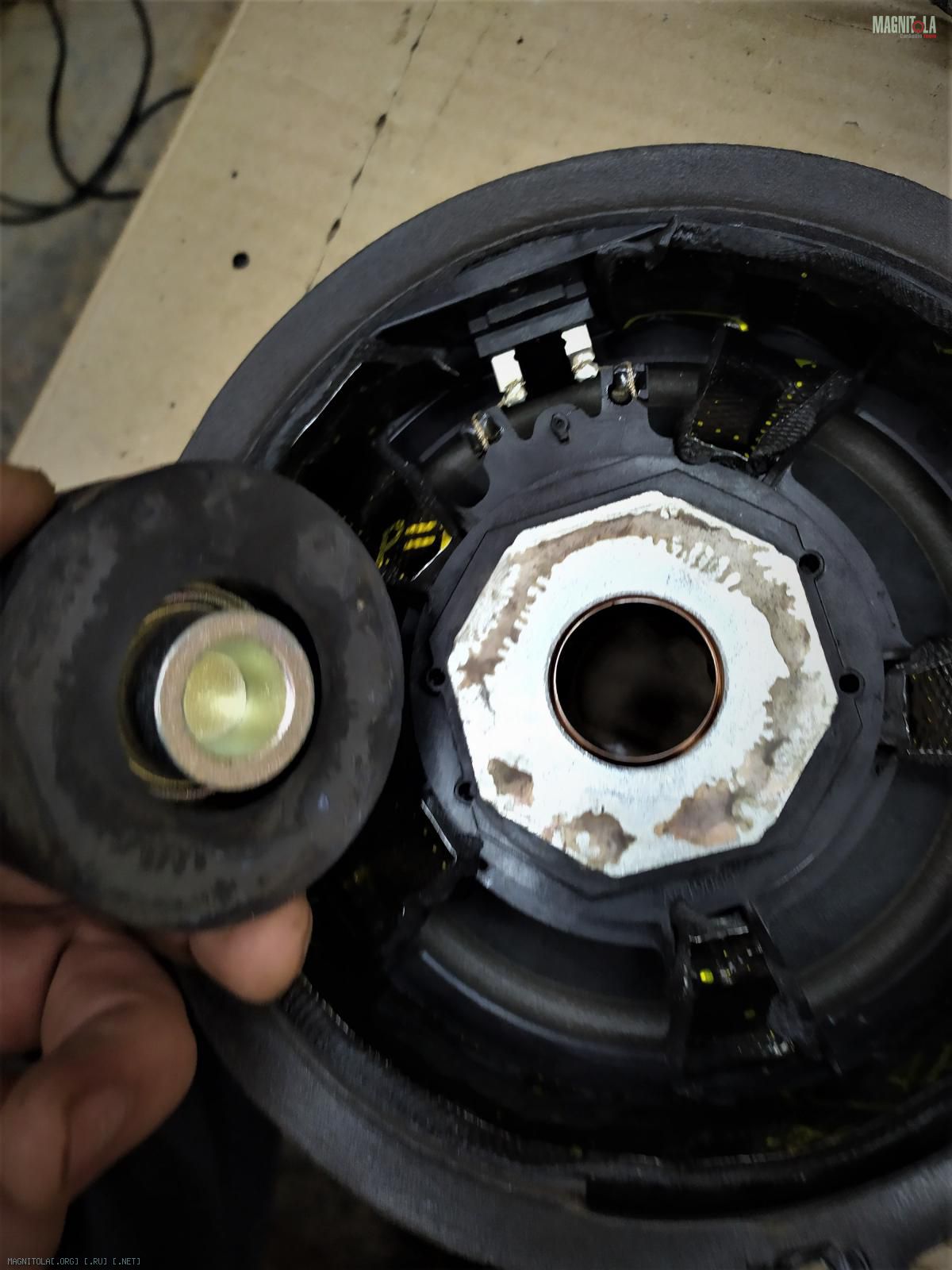

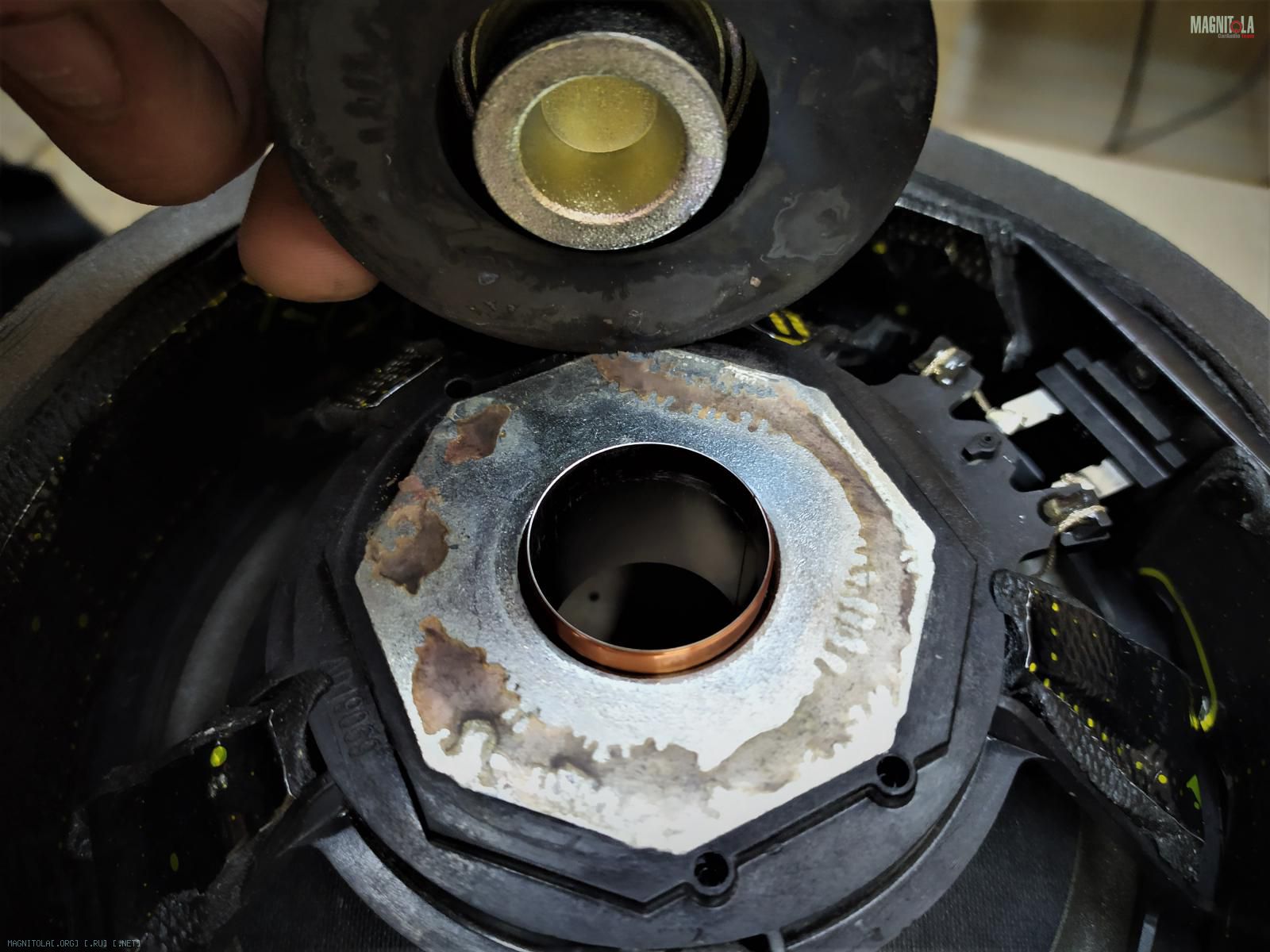

У двух мидбасов (фронтальных и тыловых) оказались зажаты катушки отвалившимся магнитом...

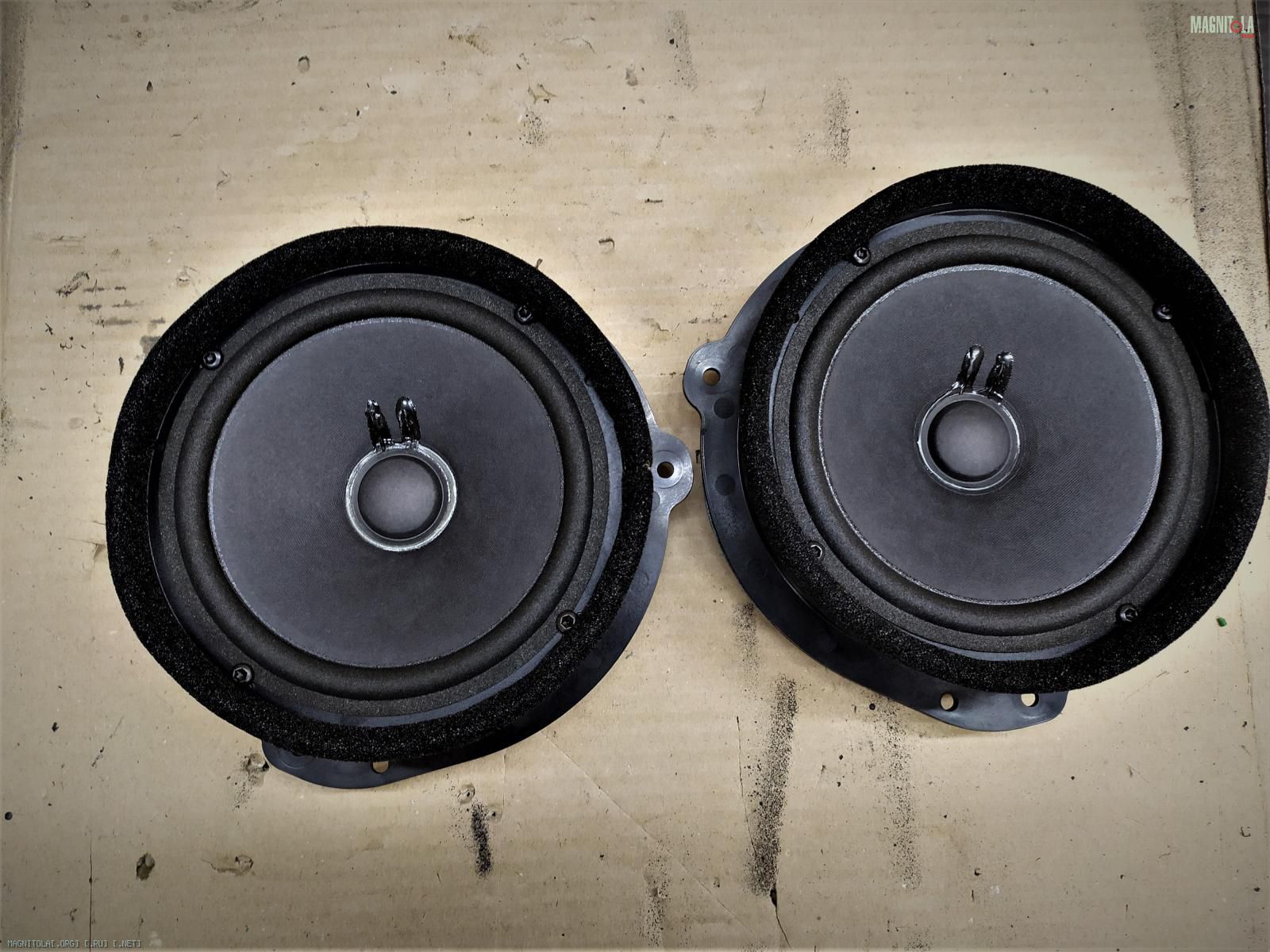

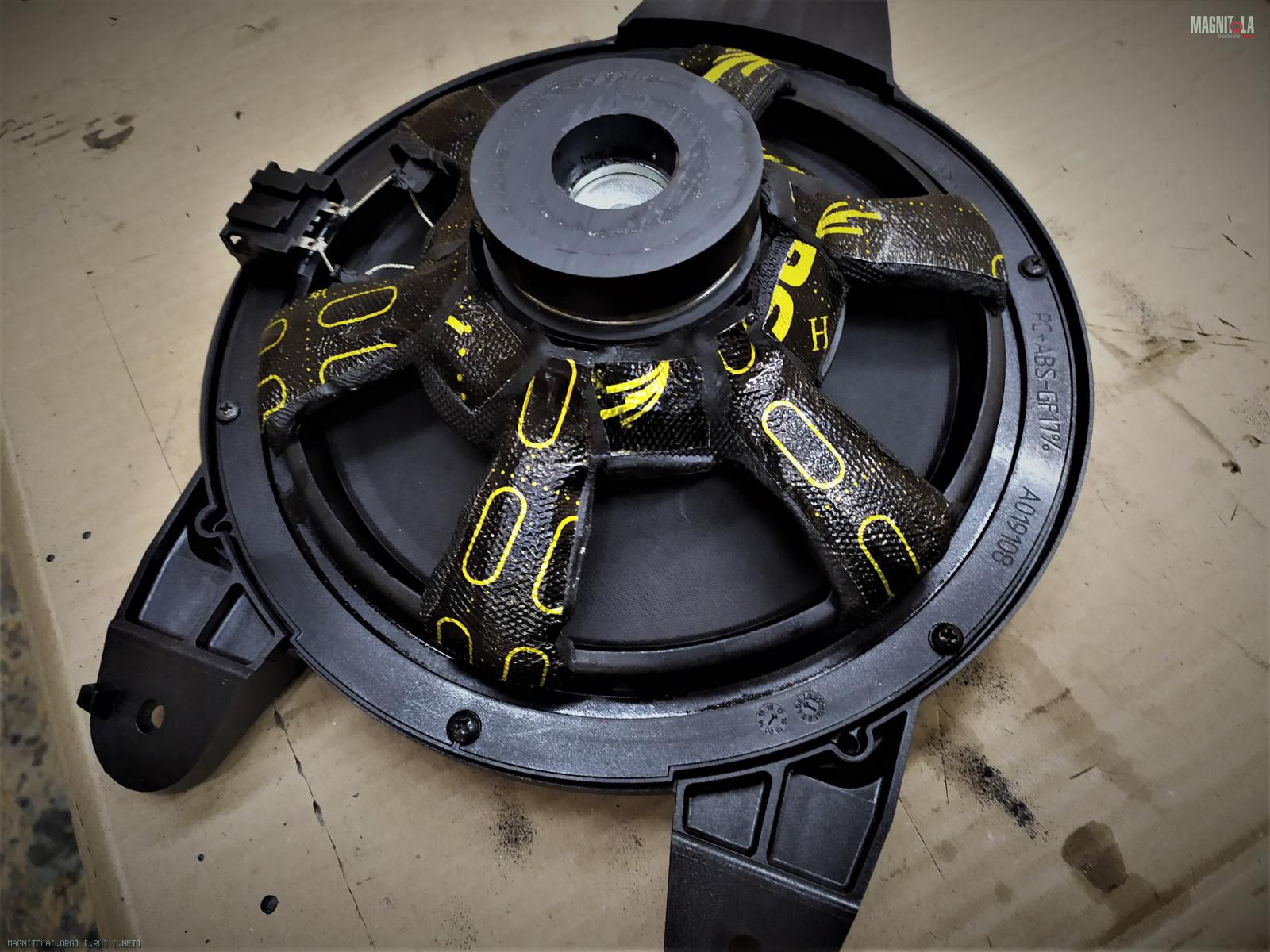

Меняем тыловые динамики на новые, устанавливаем добавочные магниты и вибрим пластиковые, звонкие корзины.
Вложение 1331919Вложение 1331921Вложение 1331923Вложение 1331925Вложение 1331927

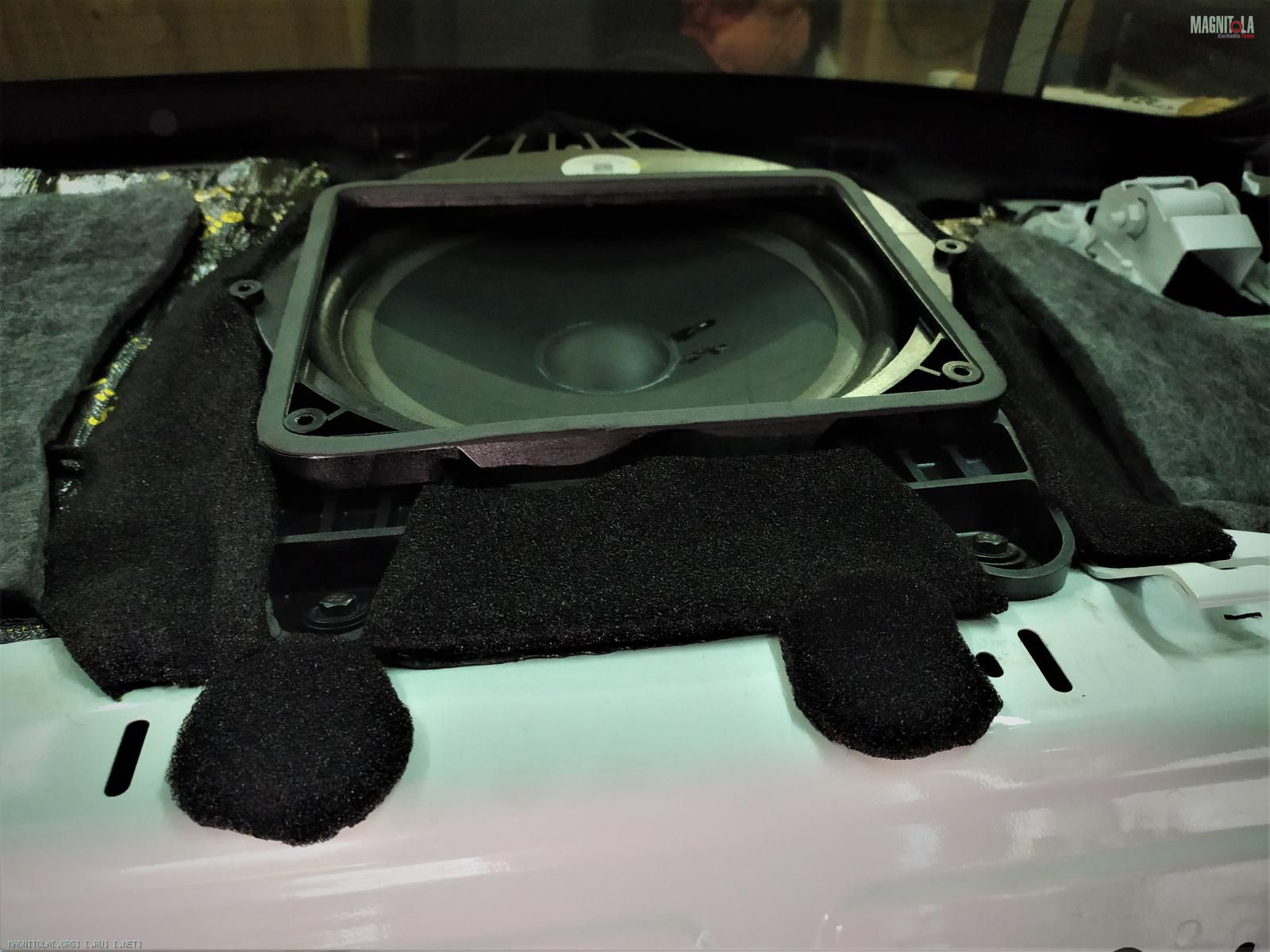

На металл полки наносим жесткую СГМ броня 9мм, затем два слоя вибры 4мм.
Убираем АКЗ сабвуфера, наносим войлок.

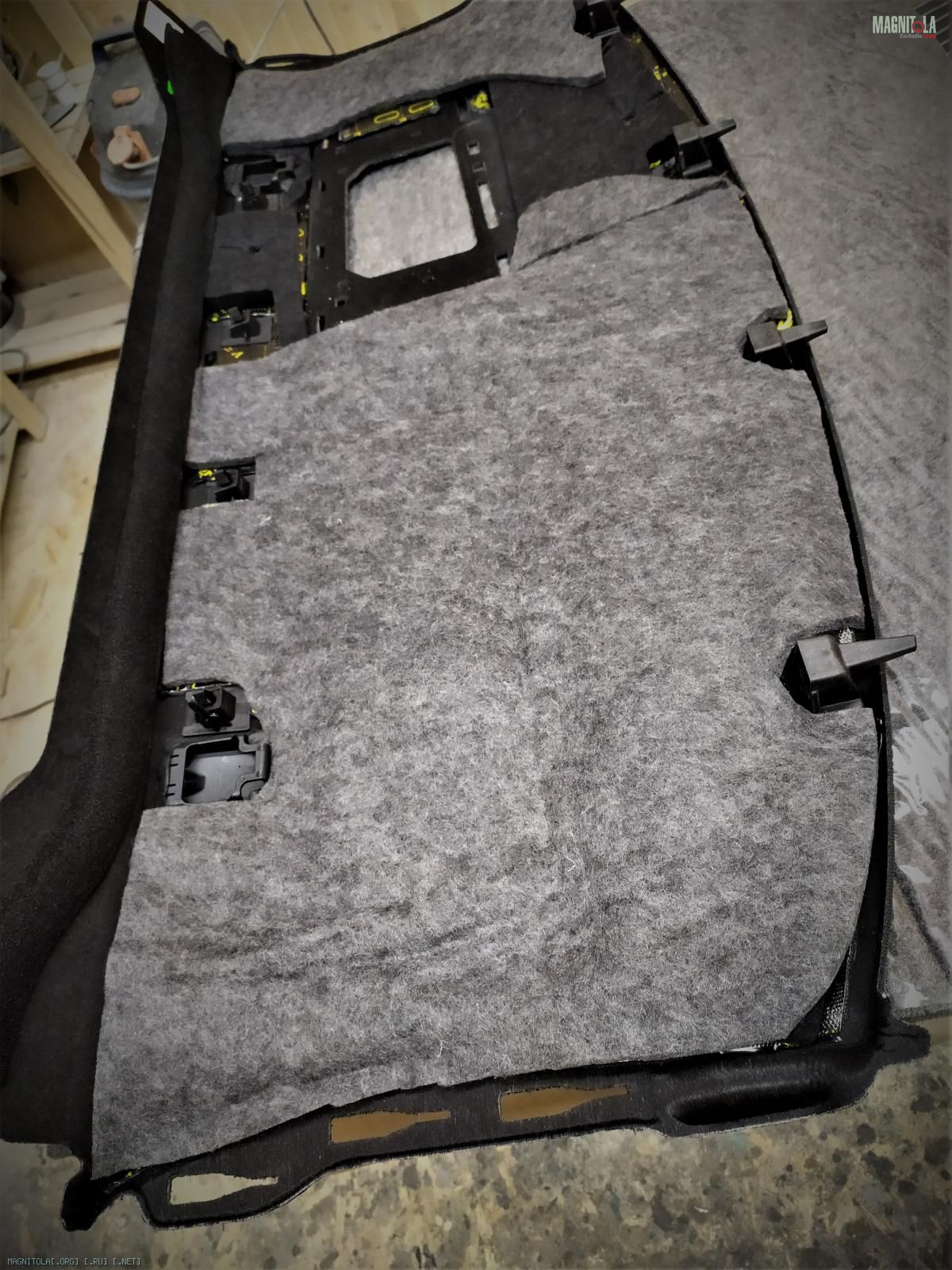

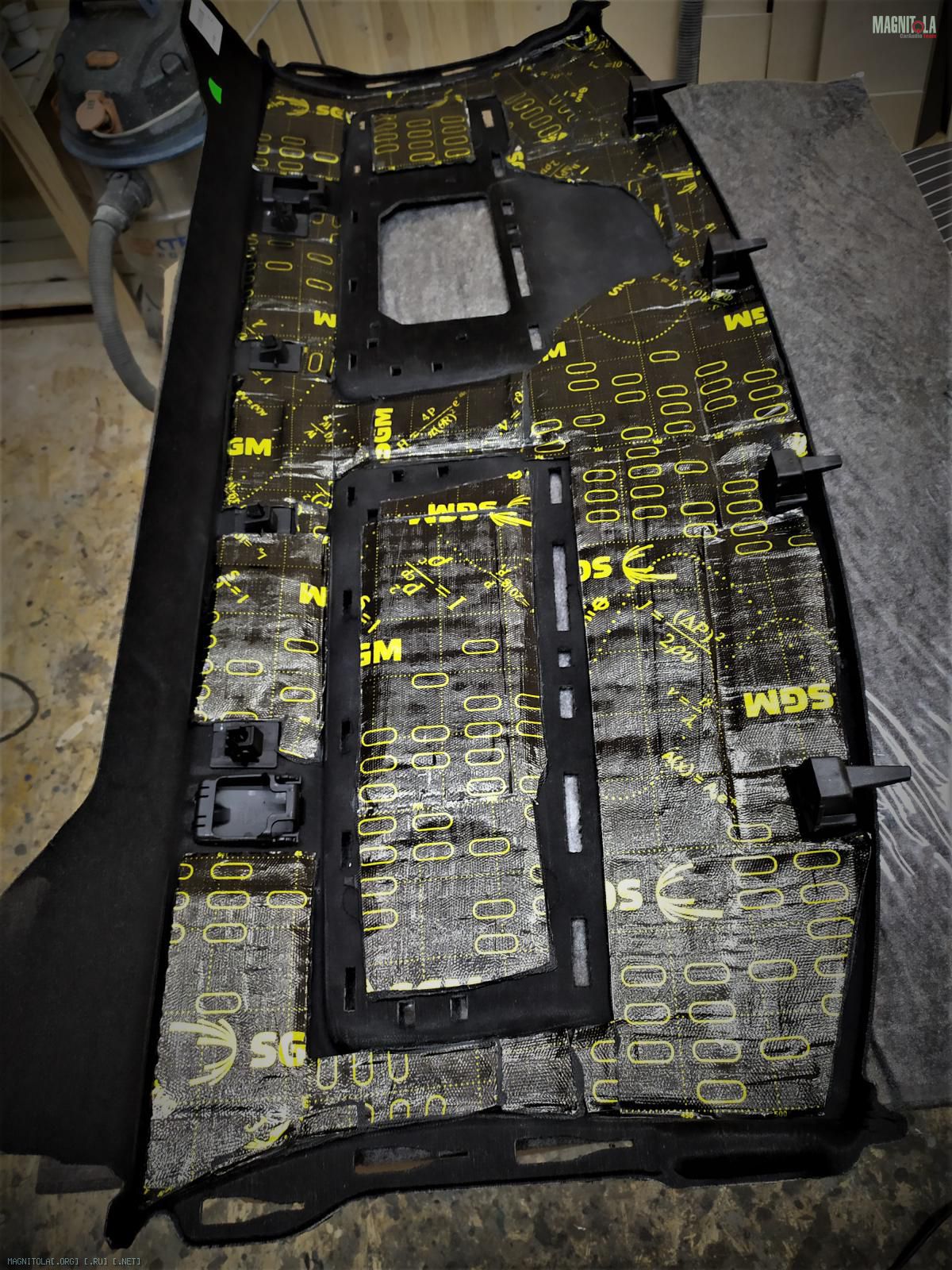

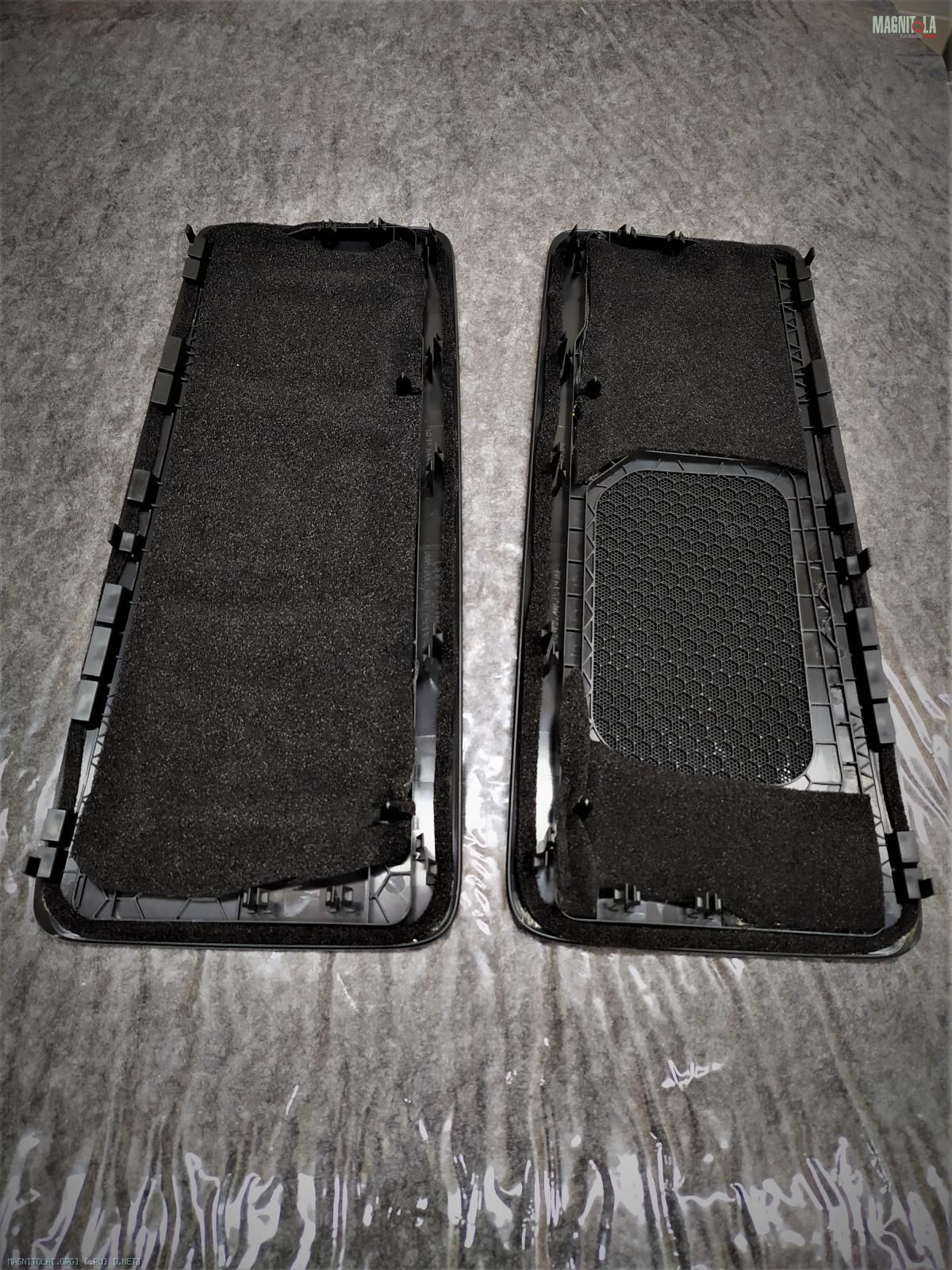

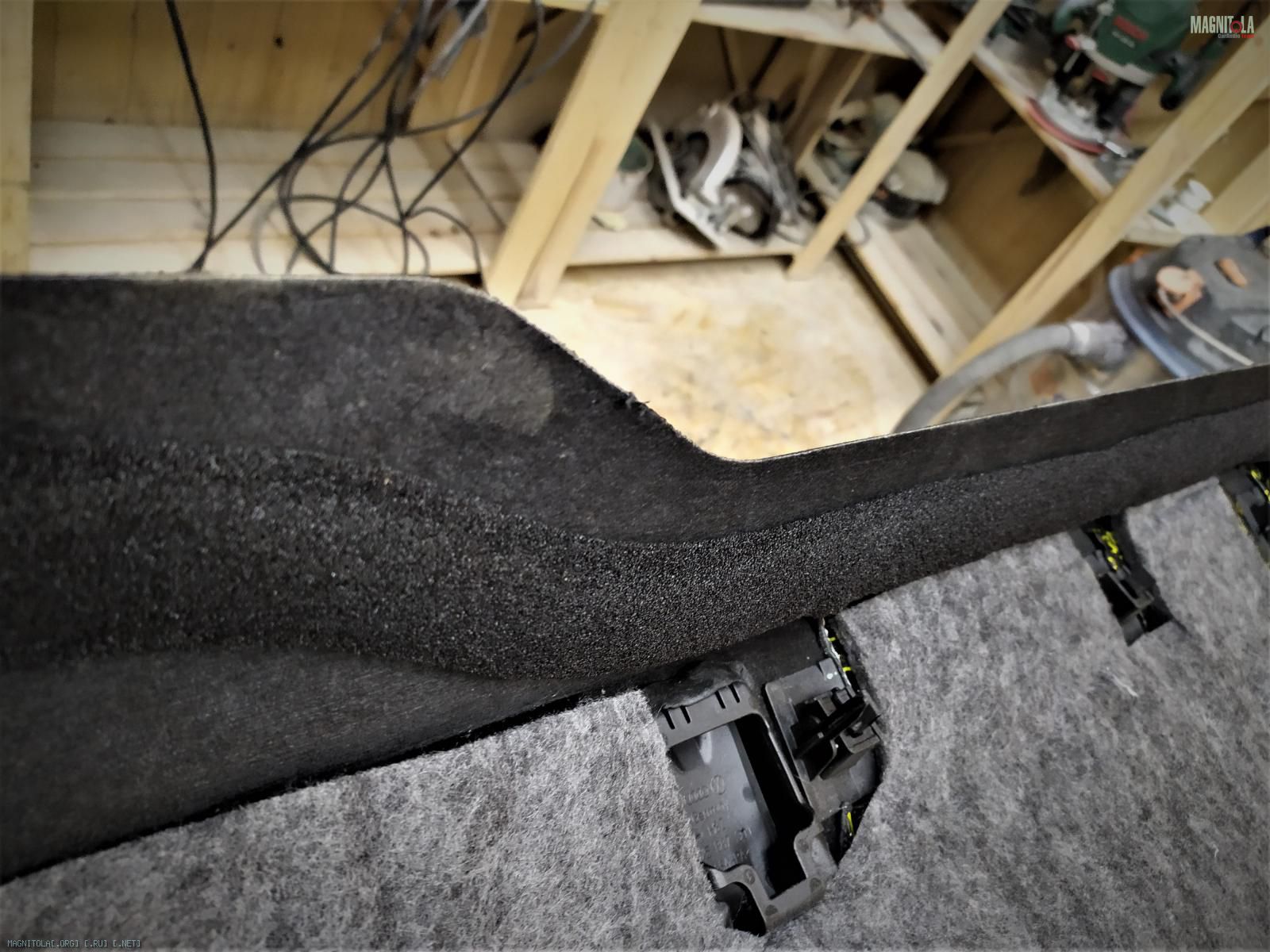

На декоративную полку наносим СГМ броня 4мм, и слой вибры 4мм, затем слои войлока и уплотнительной ленты.

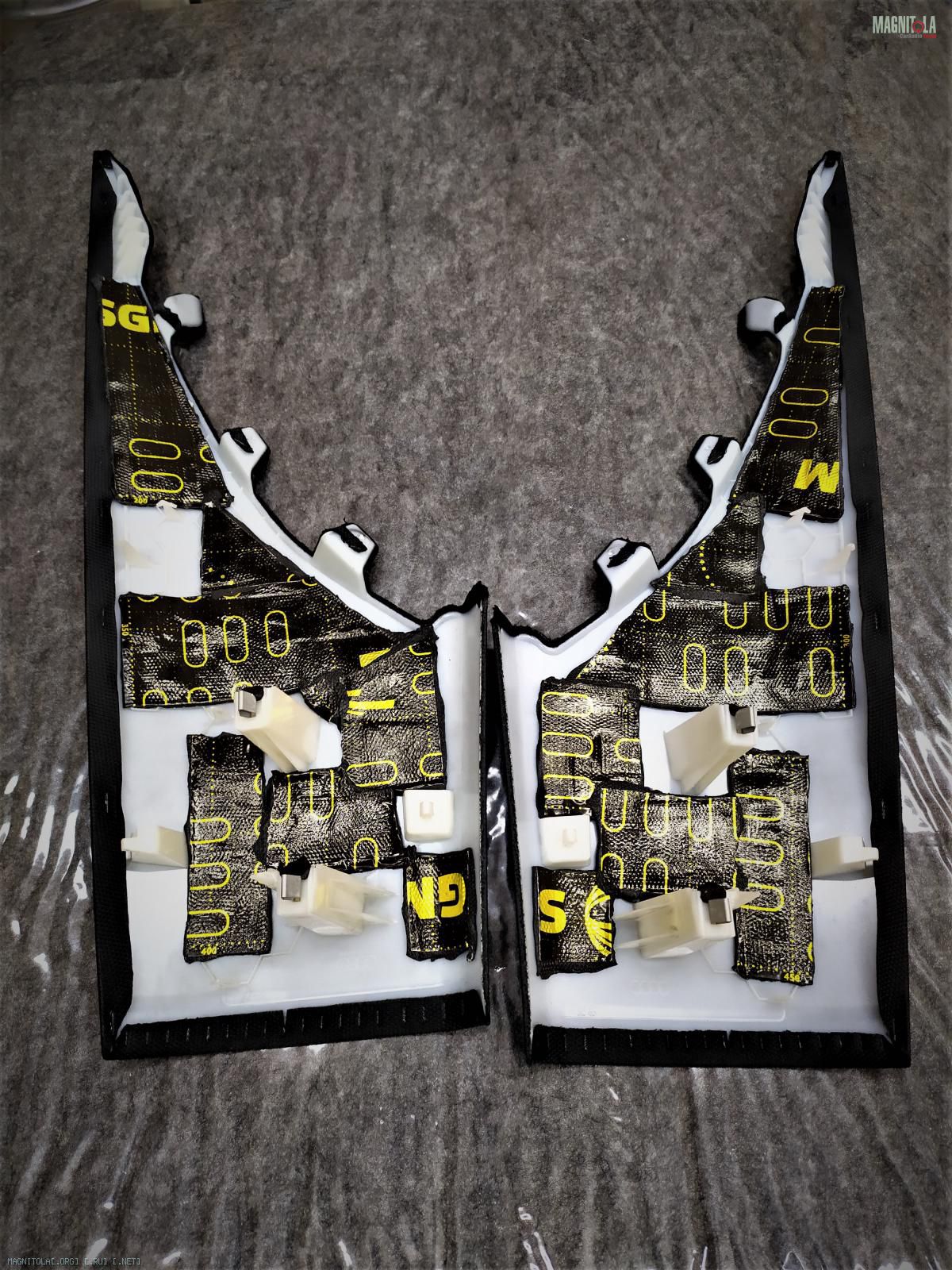

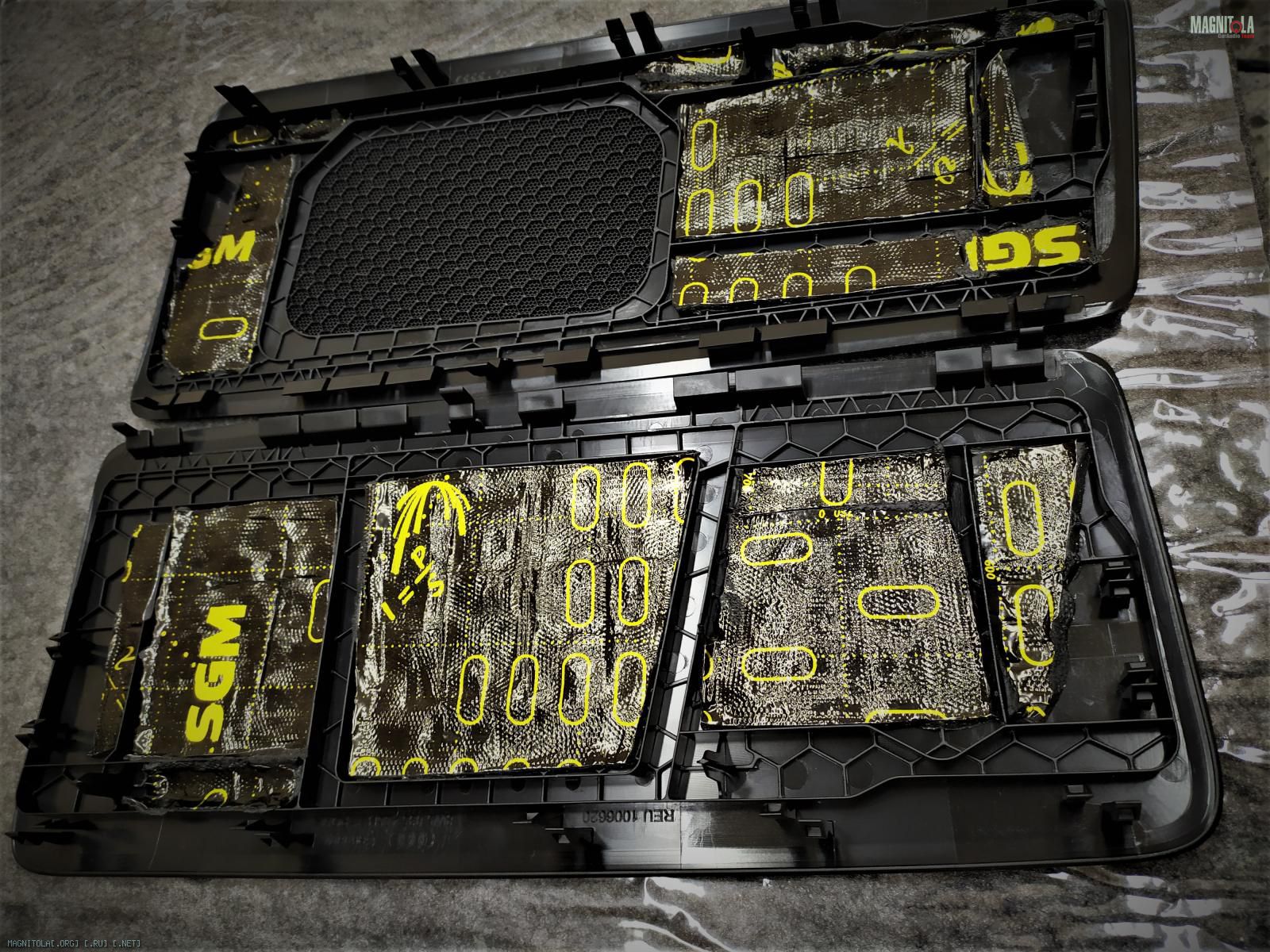

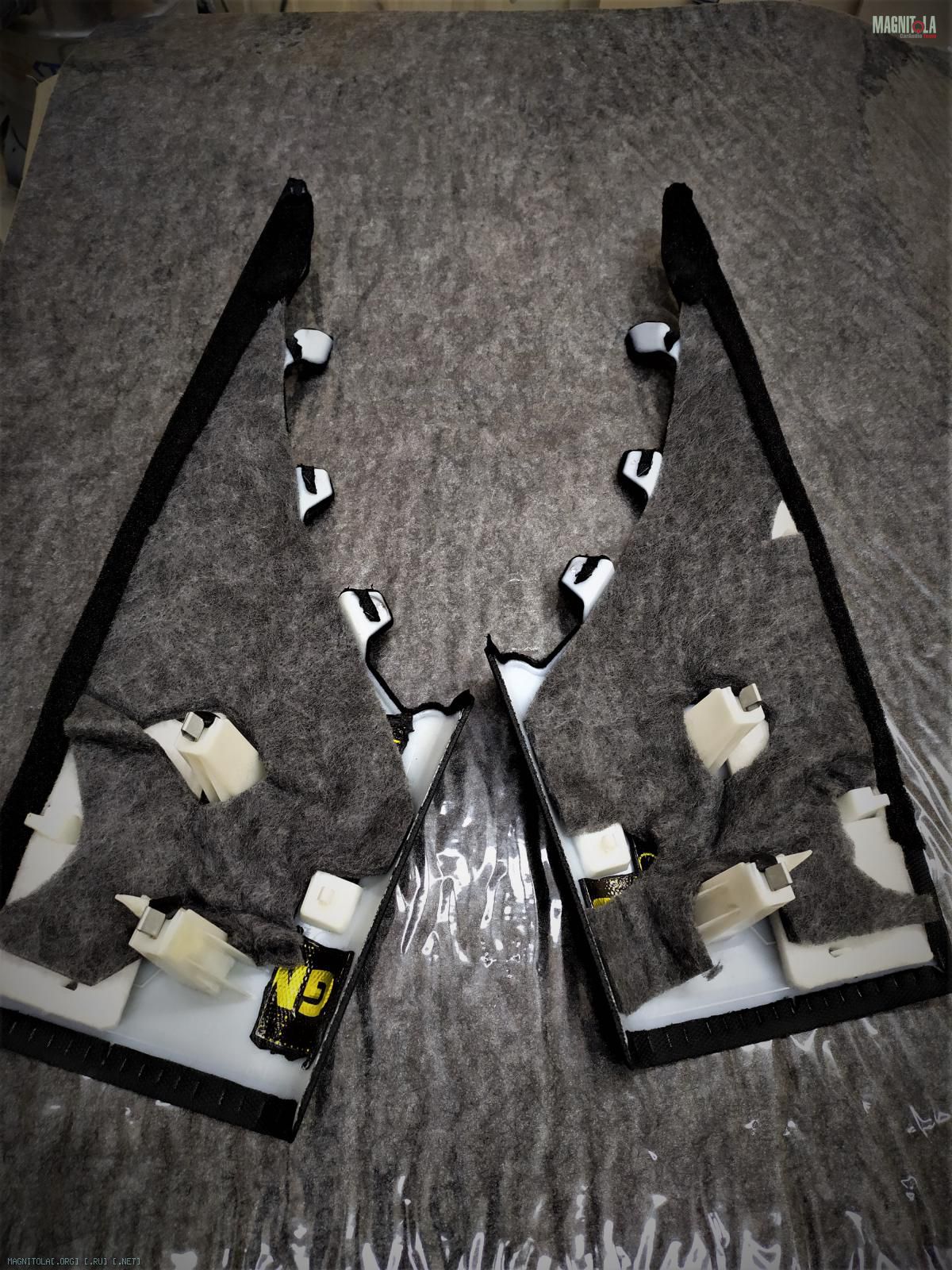

Задние боковые стойки и декоративные сетки вибрим, наносим войлок, битопласт, уплотнительную ленту.
Вложение 1331929Вложение 1331931Вложение 1331933Вложение 1331935Вложение 1331937Вложение 1331939Вложение 1331941Вложение 1331943Вложение 1331945Вложение 1331947

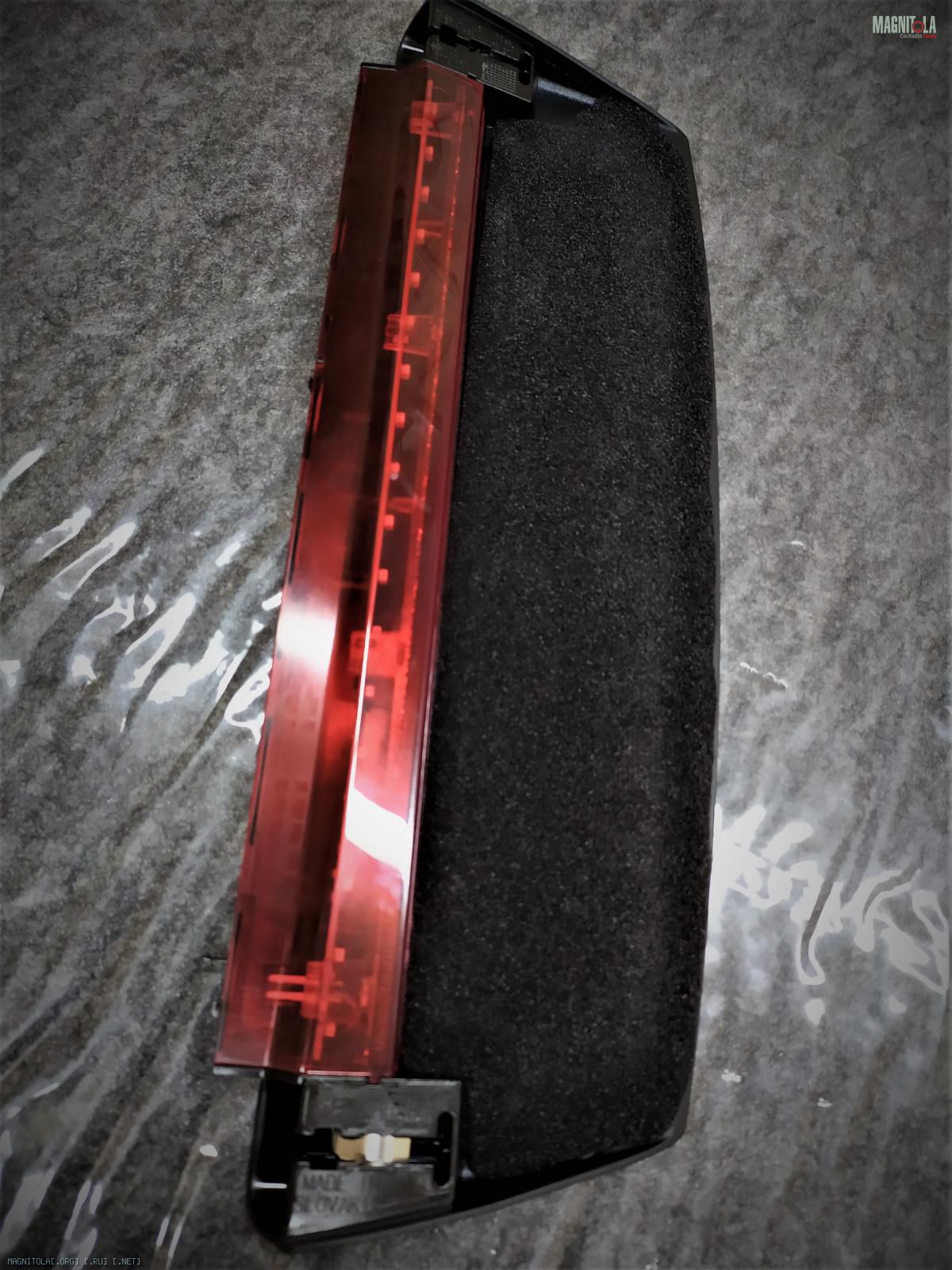

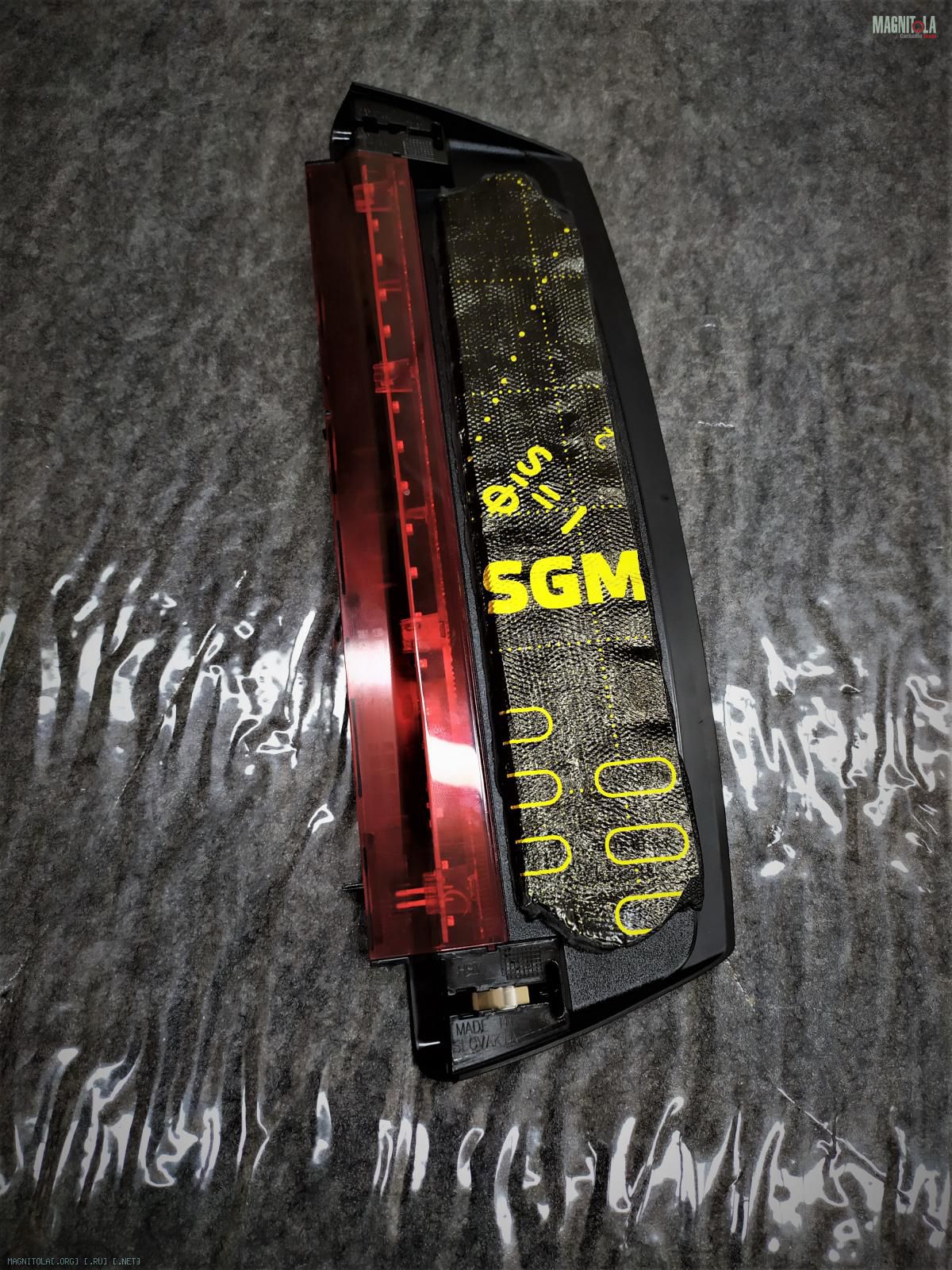

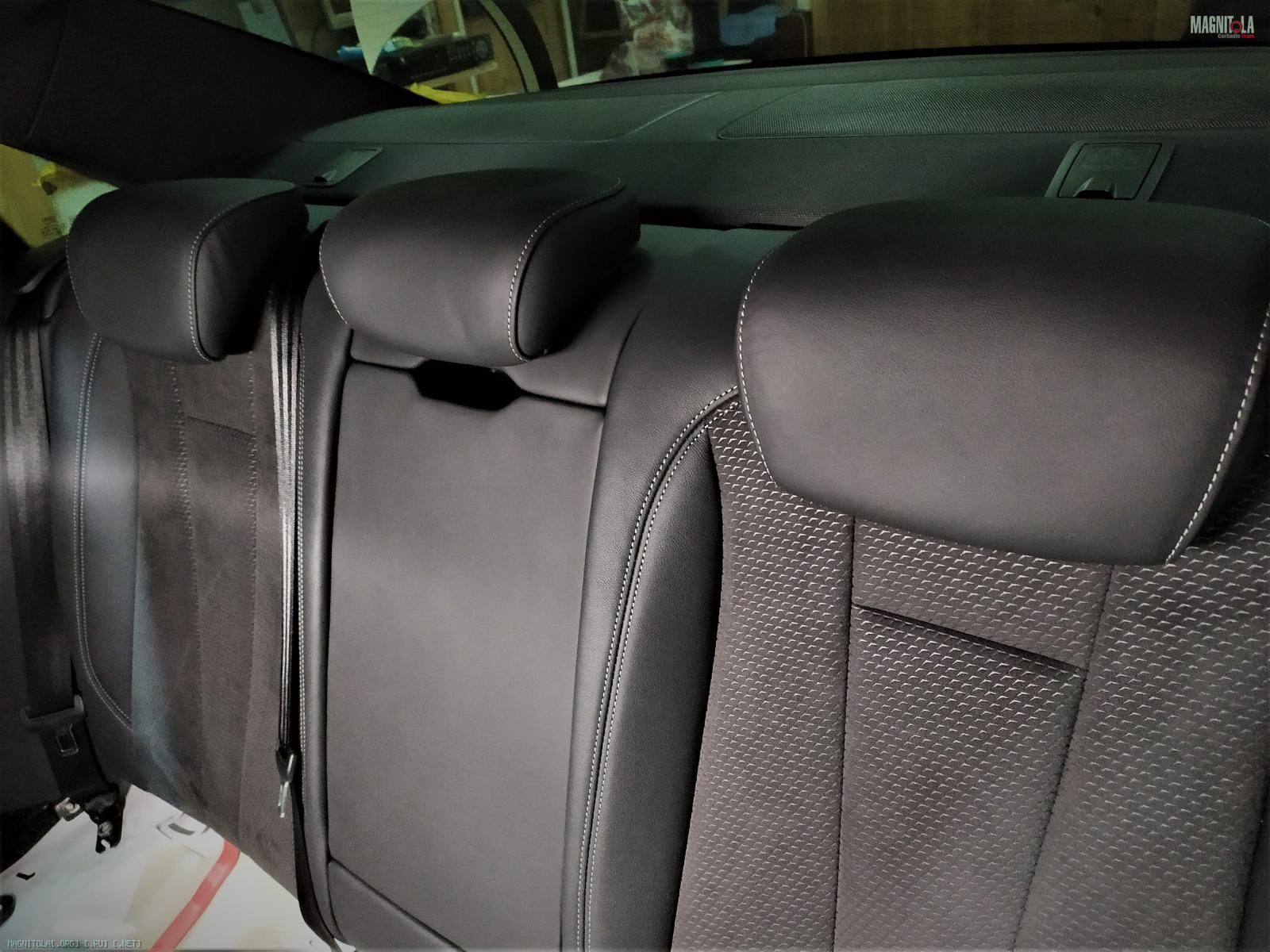

Шумим стоп-сигнал, собираем полку
Вложение 1331949Вложение 1331951Вложение 1331953

Audi A4 B9 White

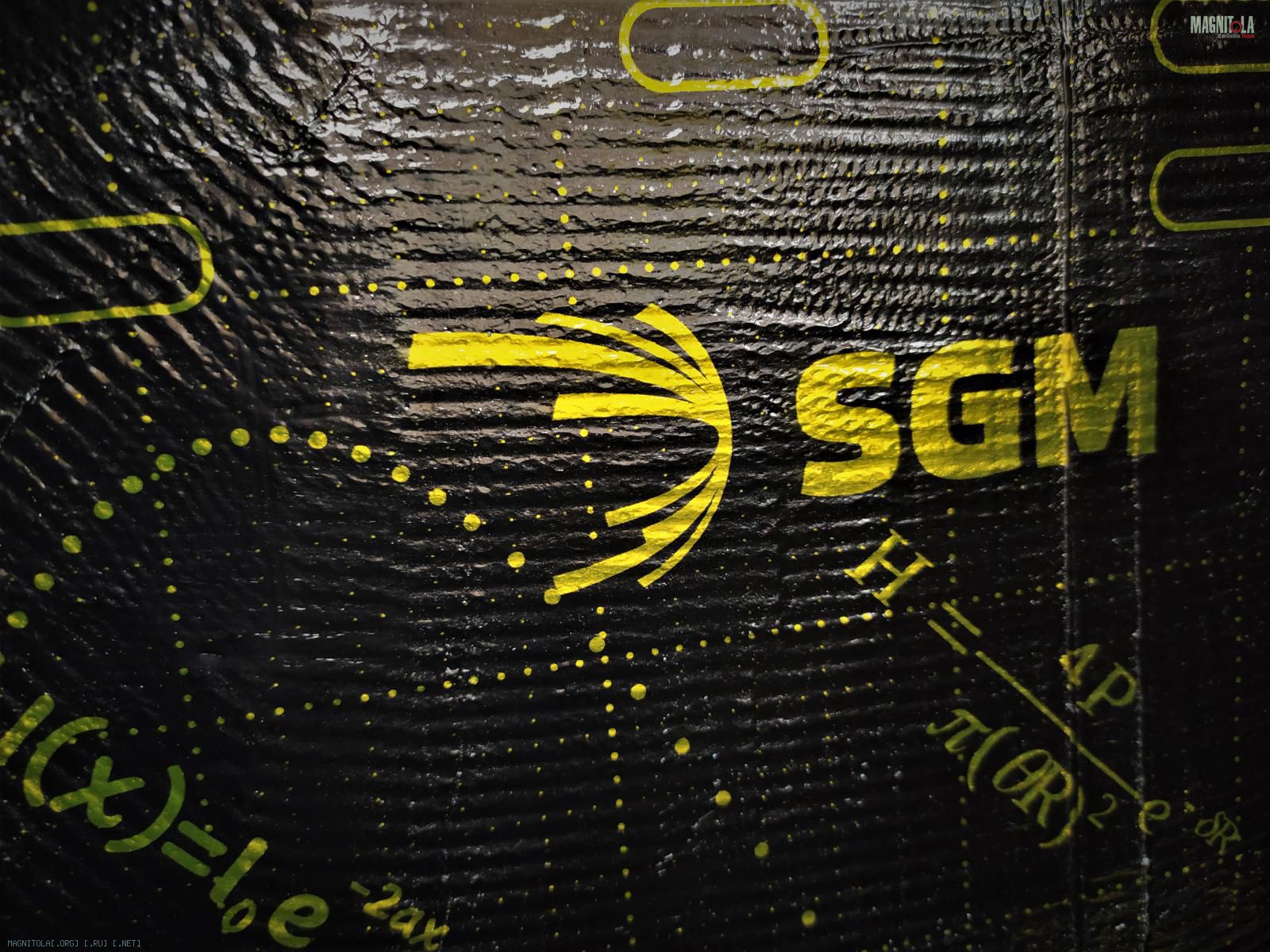

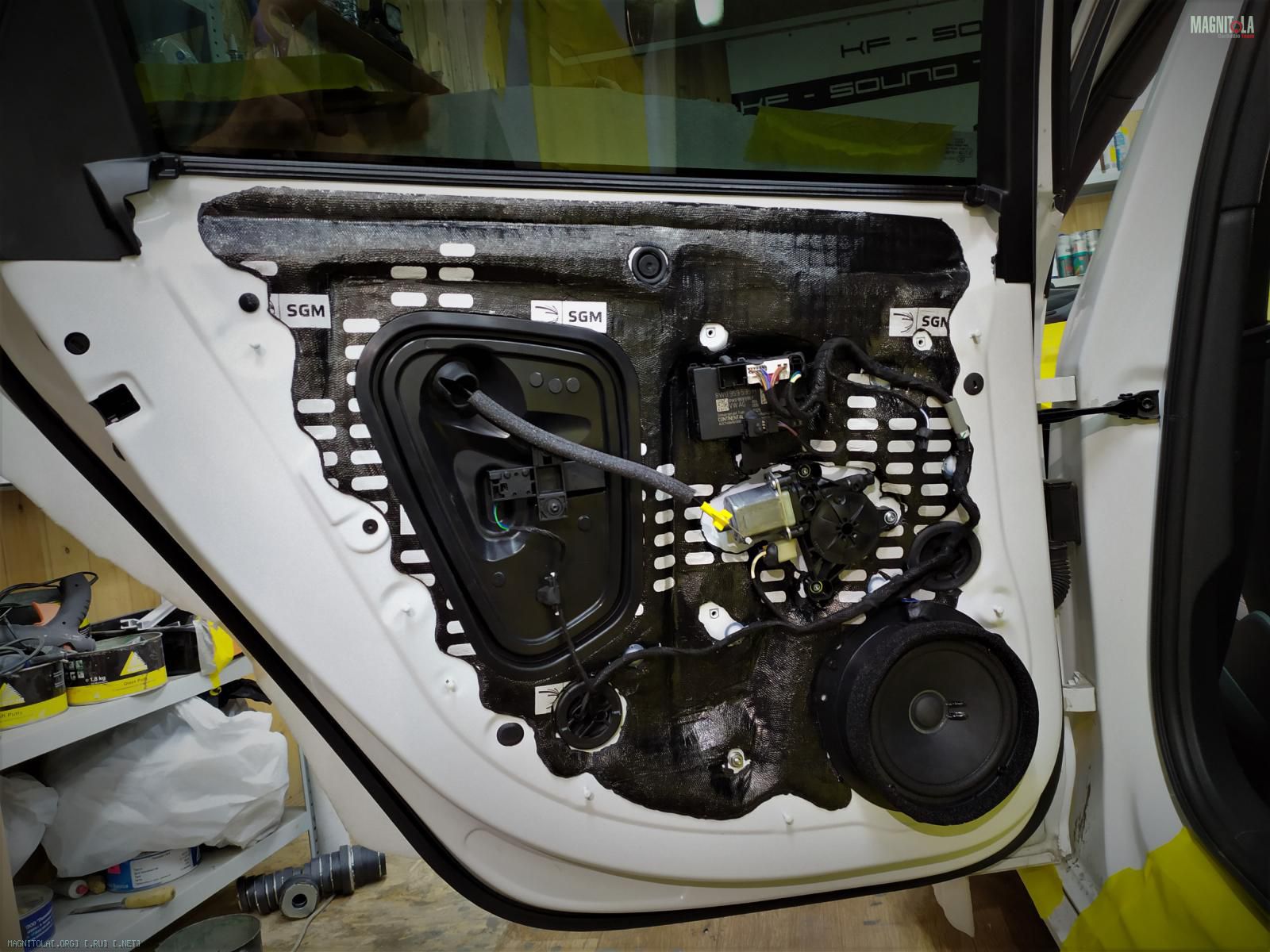

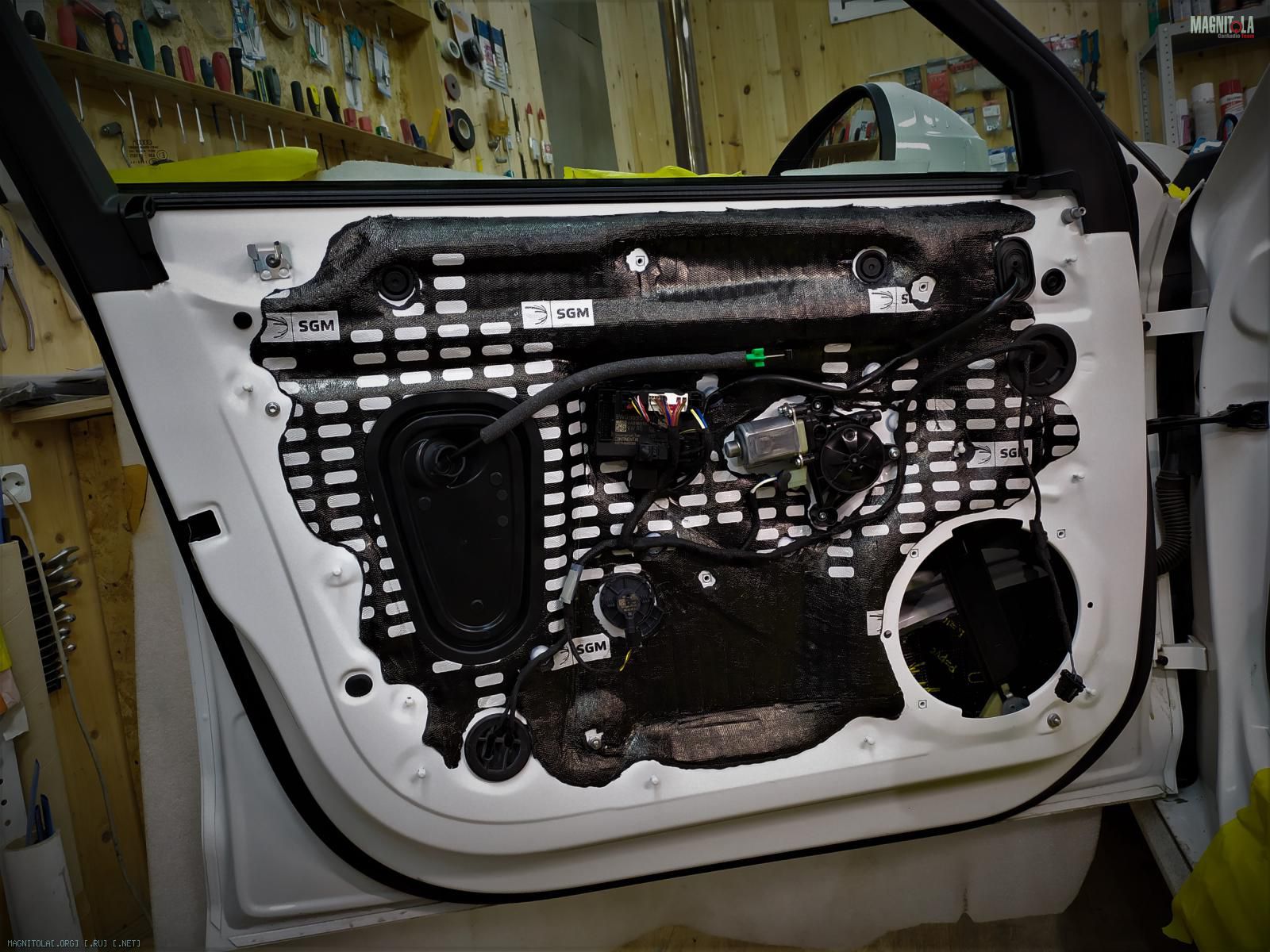

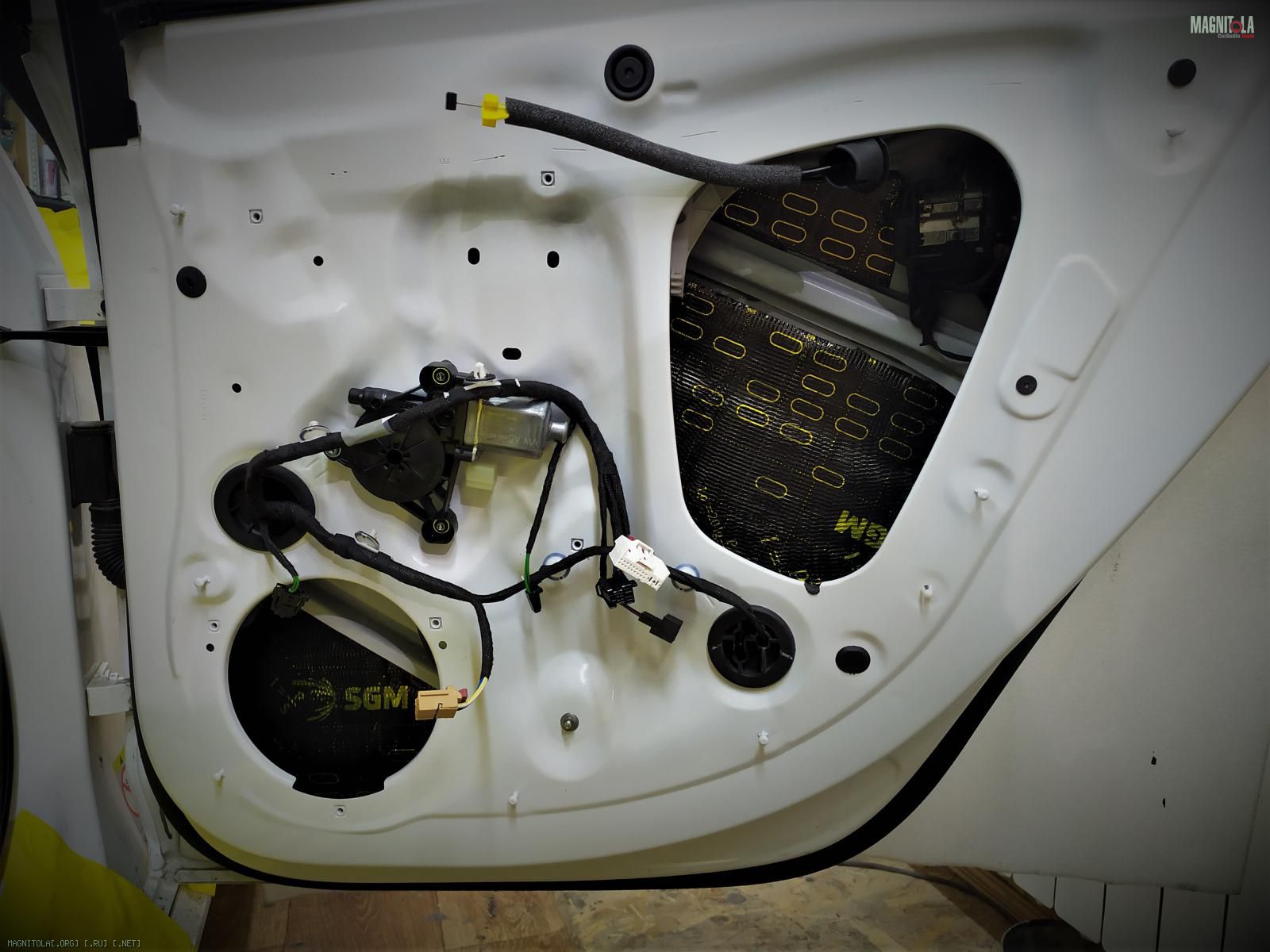

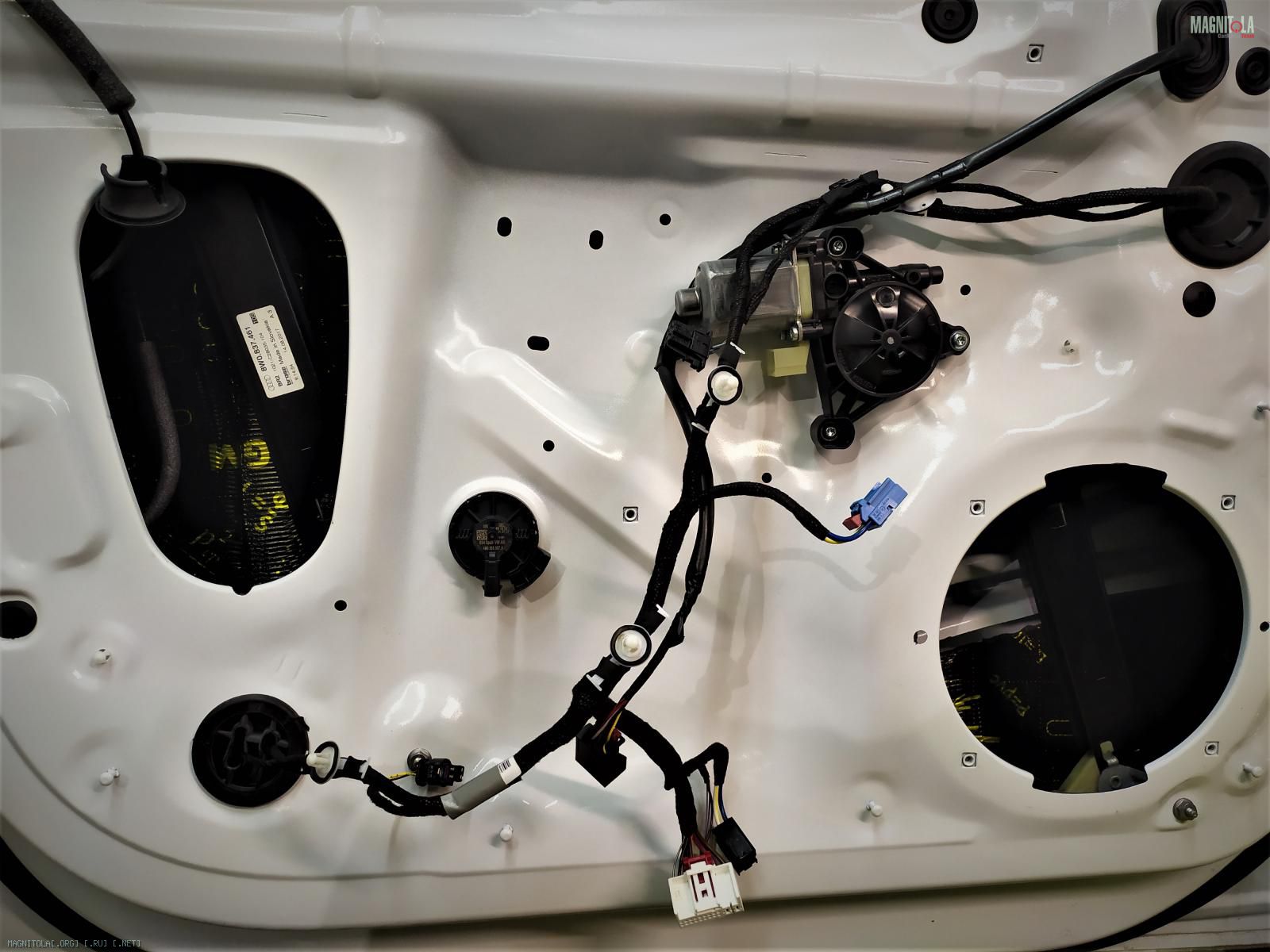

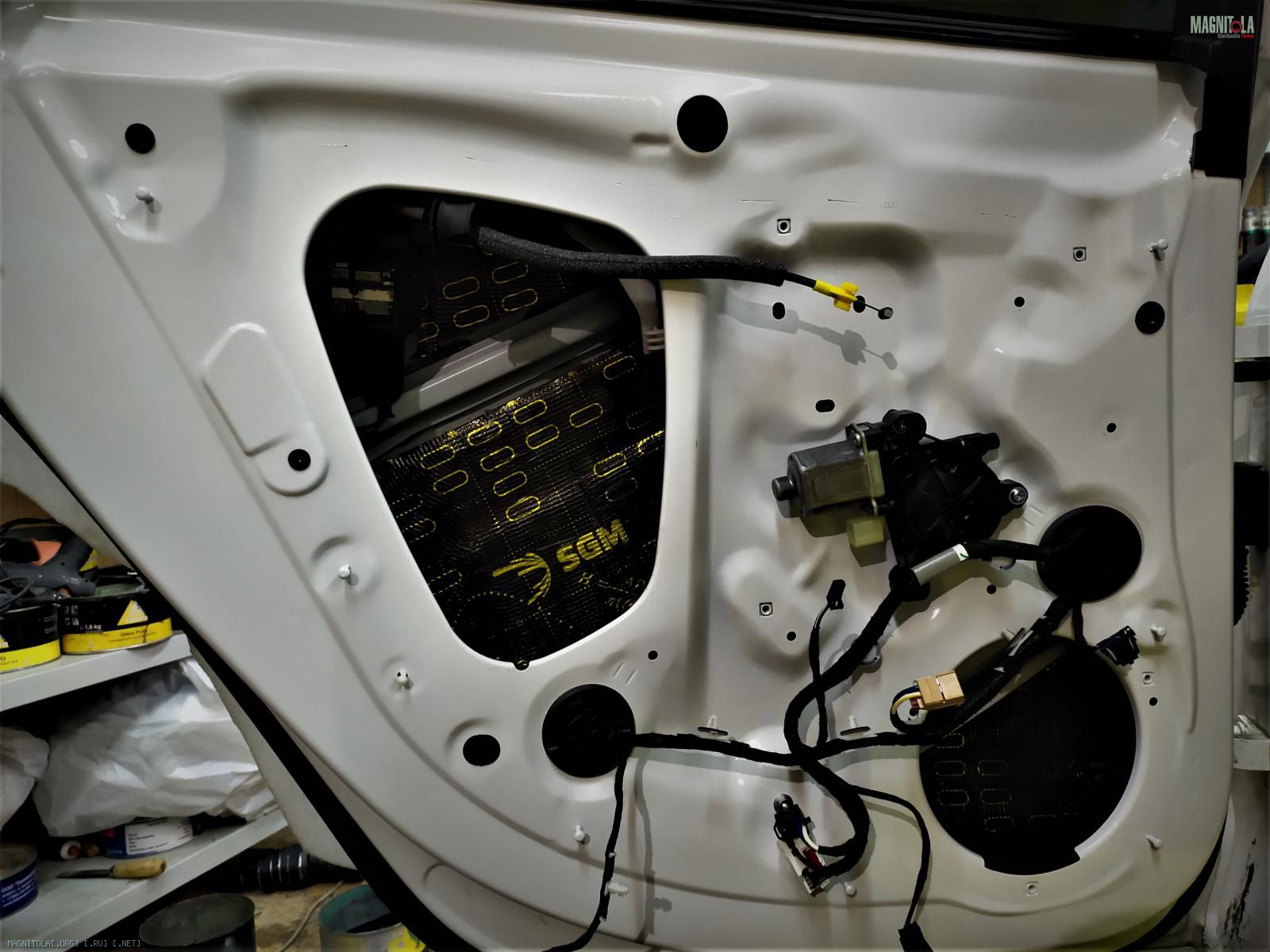

На внутренний металл наносим вибру 4мм, греем, прикатываем.

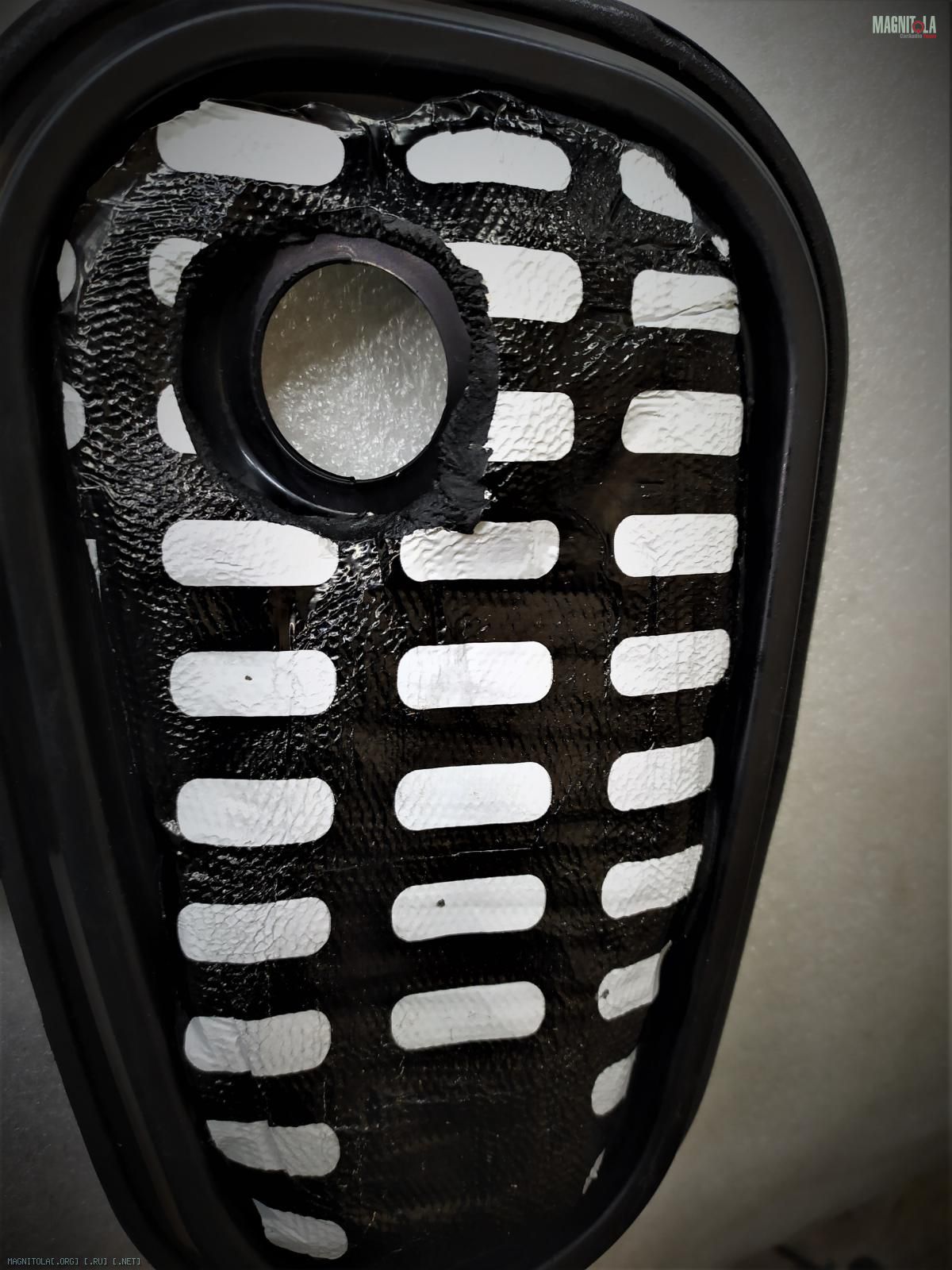

Пластиковые заглушки вибрим с обратной стороны.

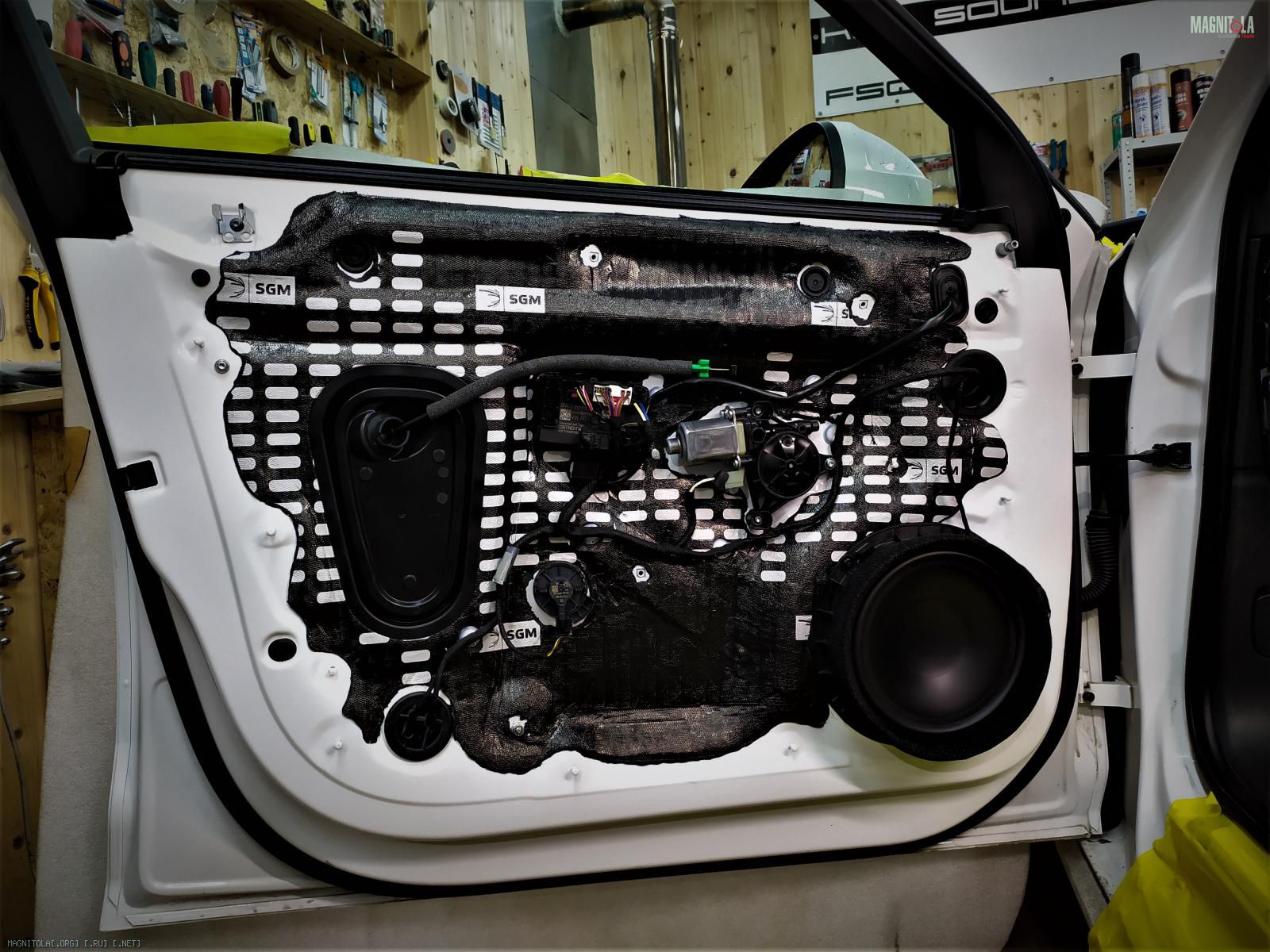

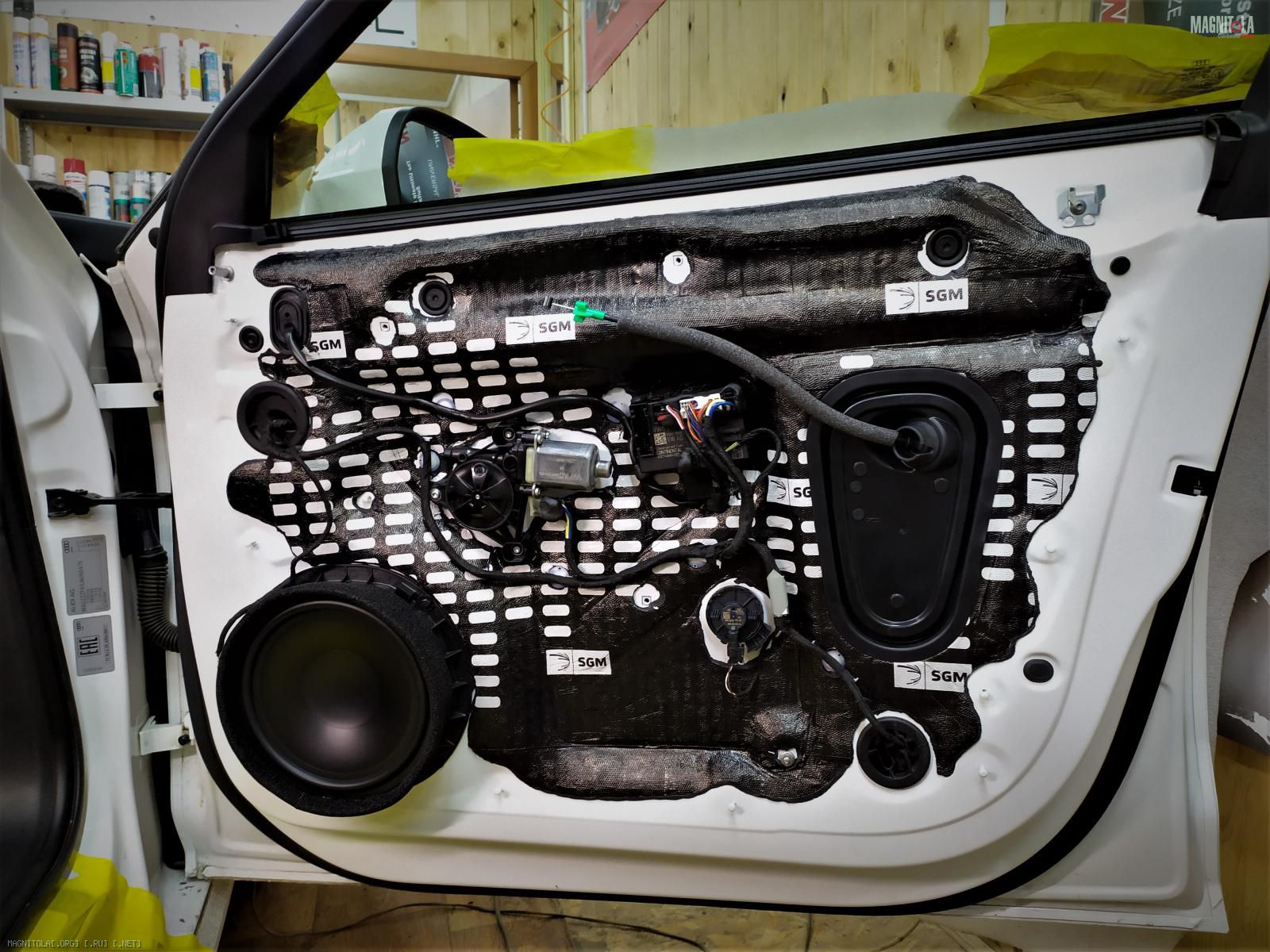

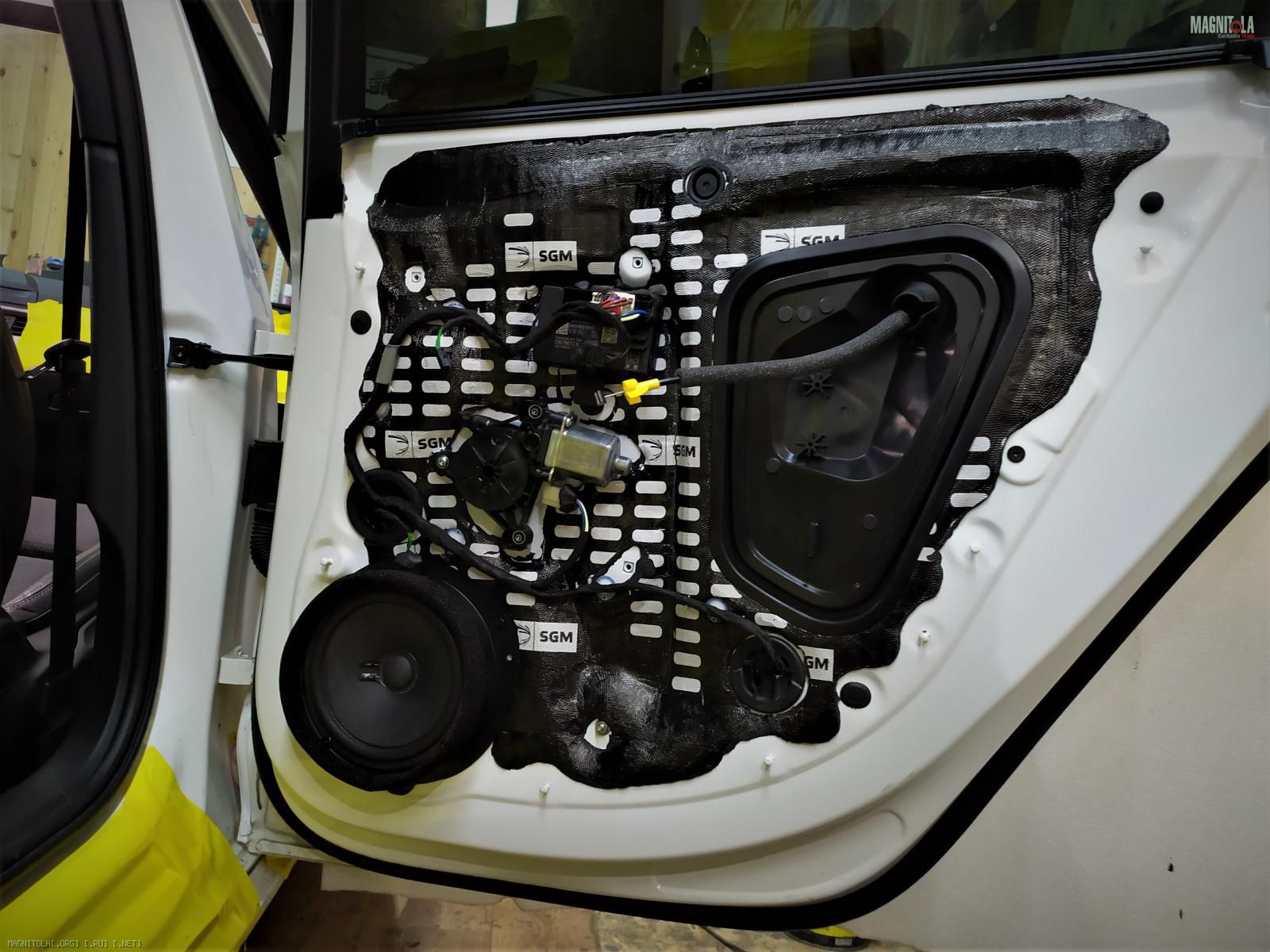

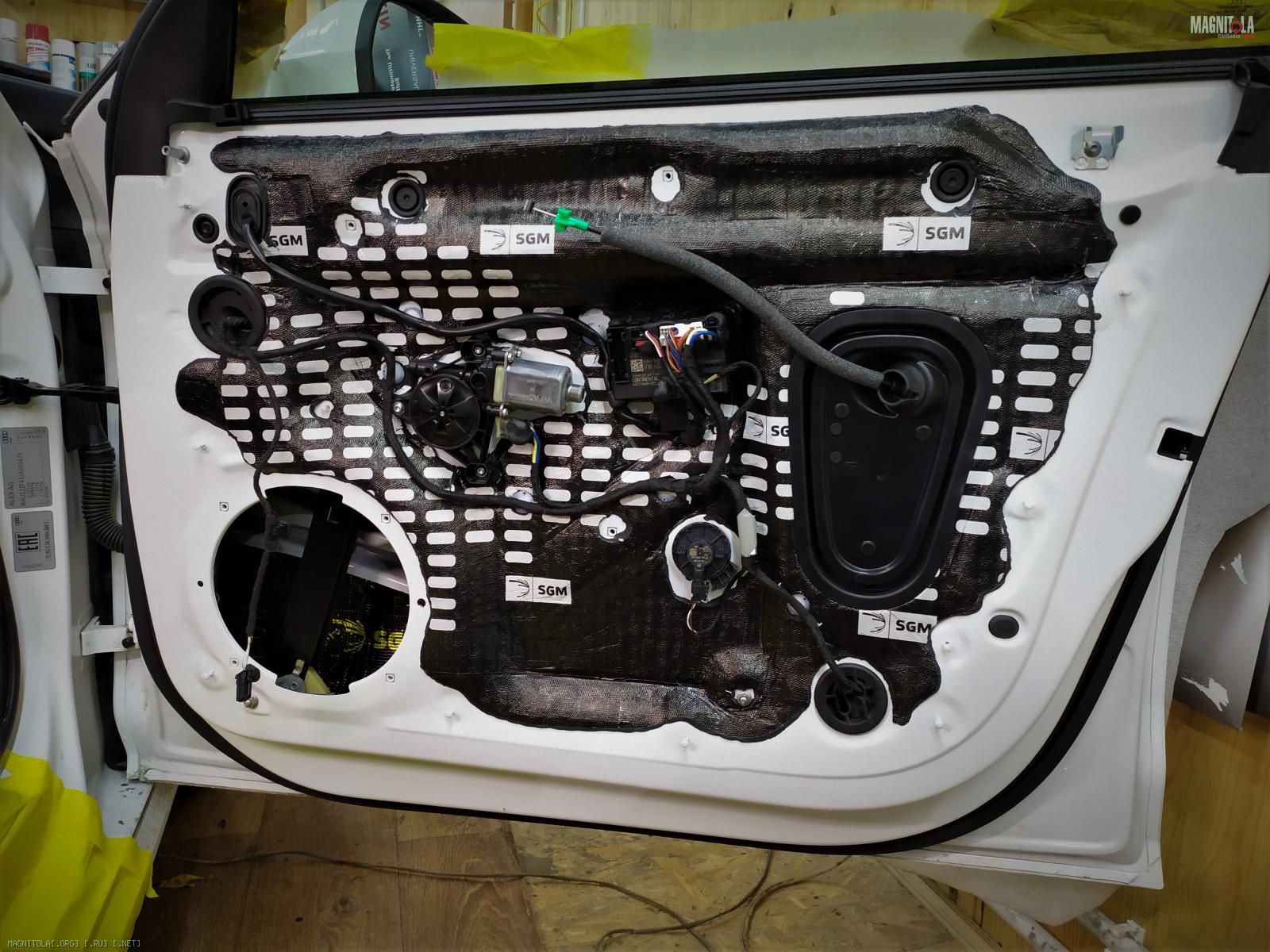

На лицевой металл наносим вибру 4мм, цельным листом, греем, прикатываем.
Вложение 1331957Вложение 1331959Вложение 1331961Вложение 1331963Вложение 1331965Вложение 1331967Вложение 1331969Вложение 1331971Вложение 1331973Вложение 1331975

Audi A4 B9 White

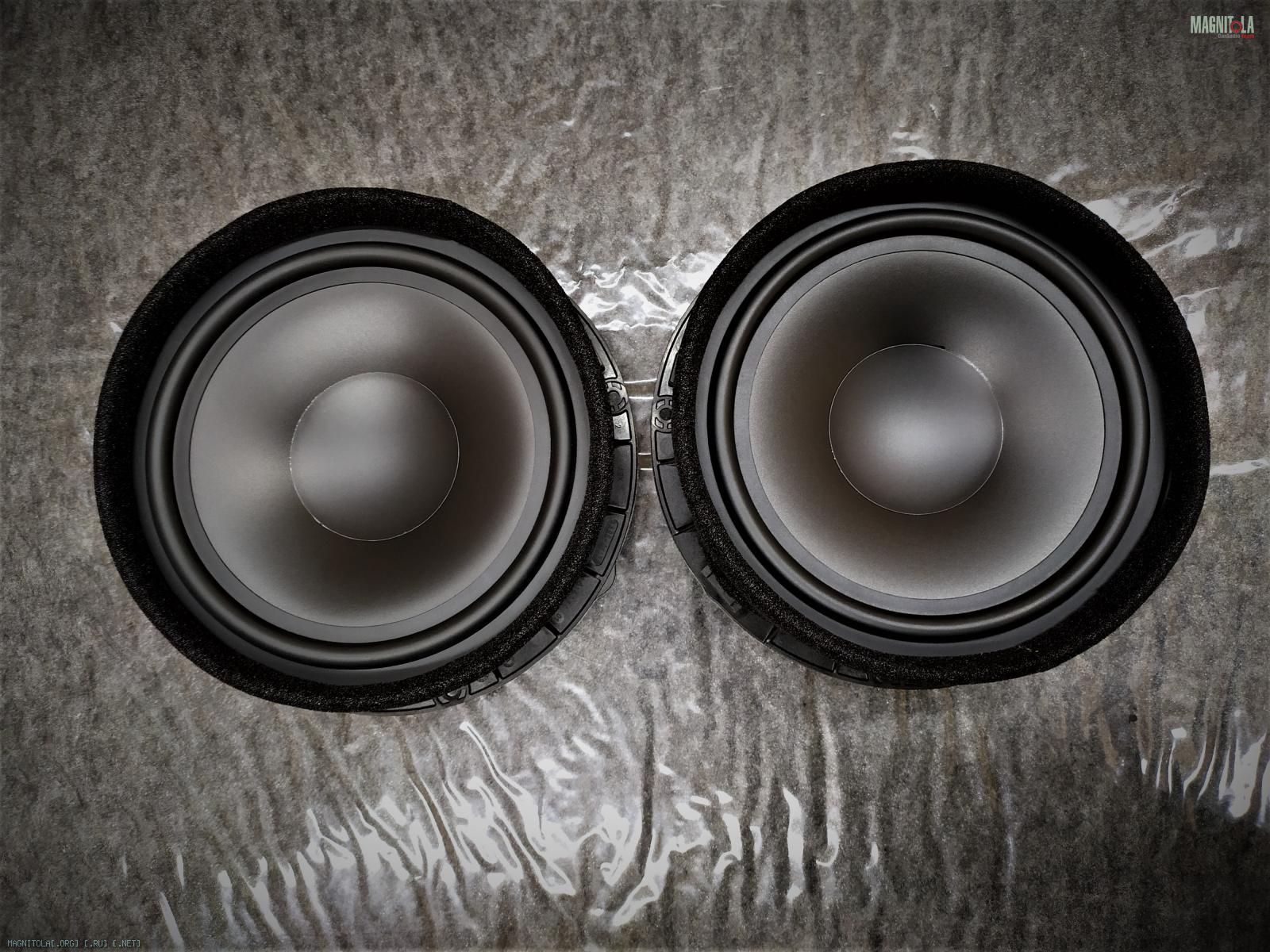

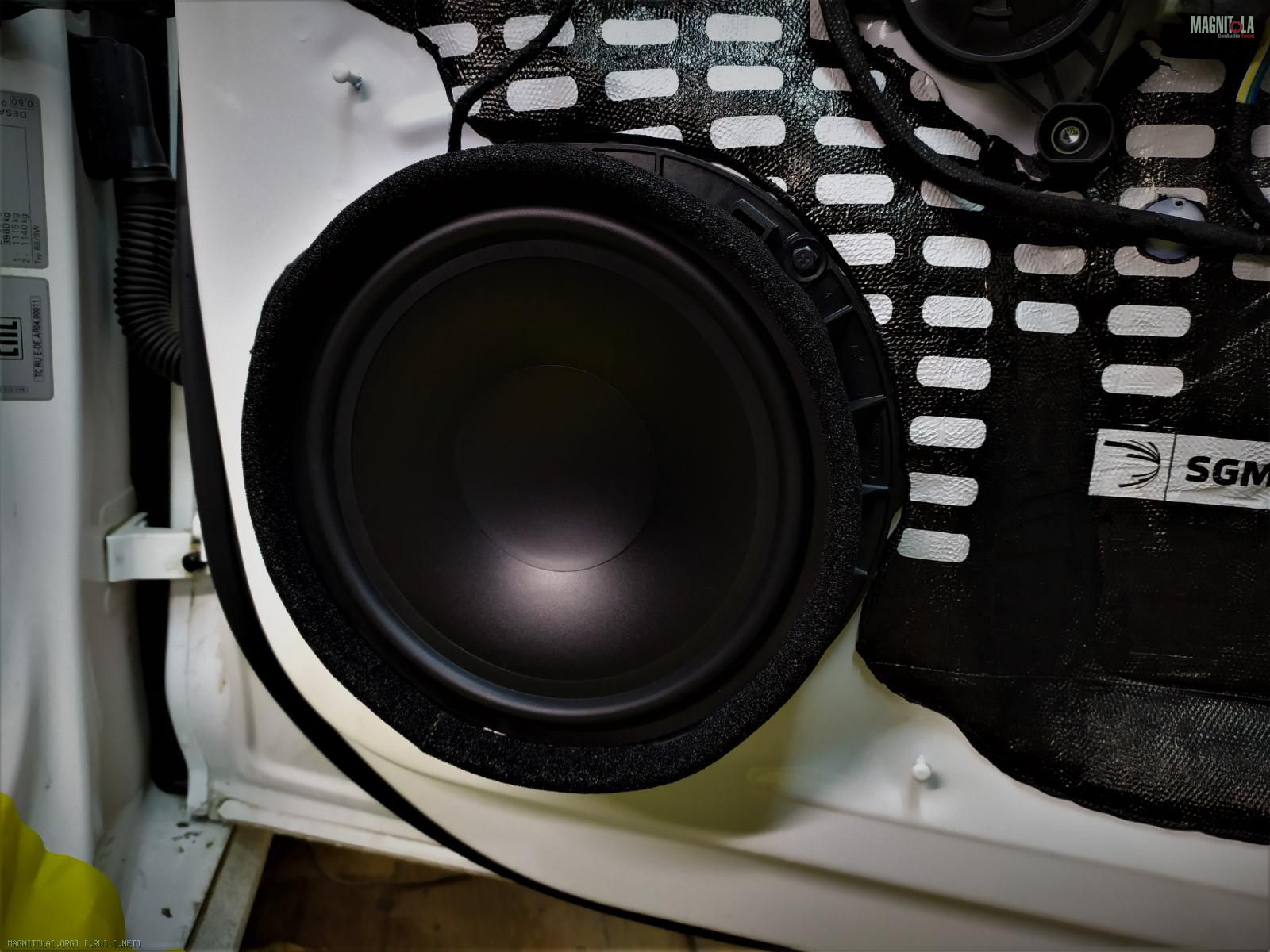

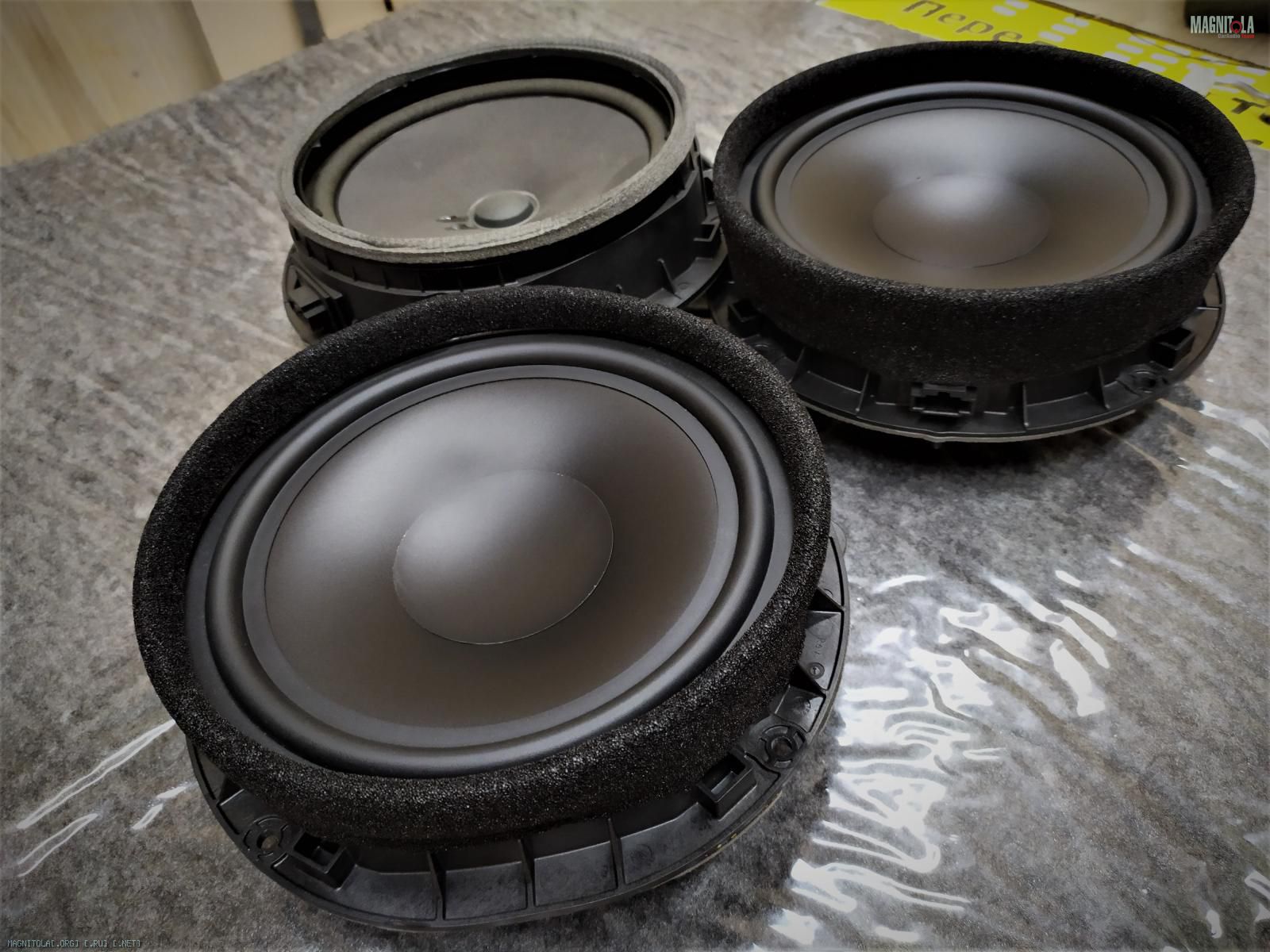

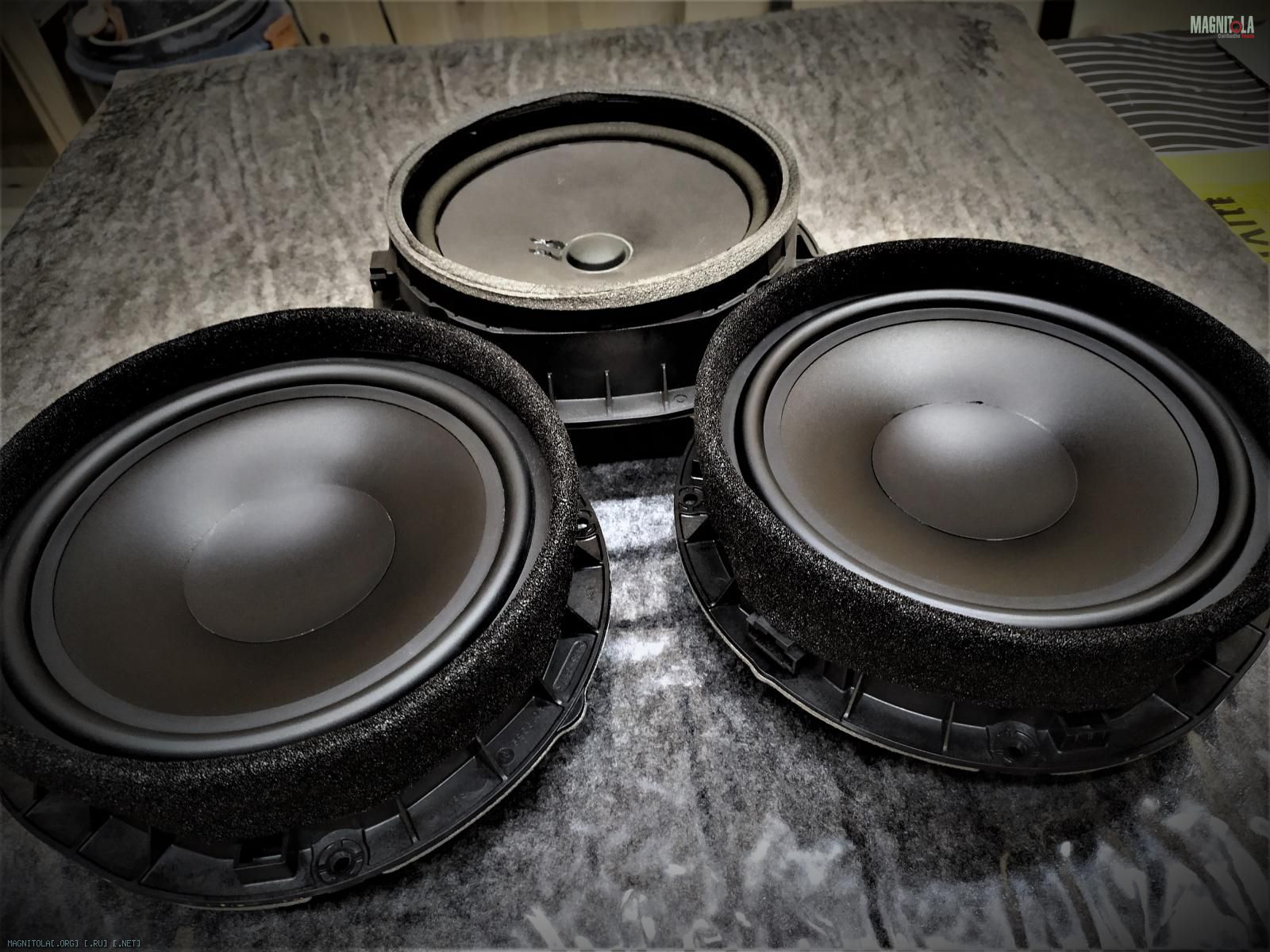

Штатные мидбасы 8" ASS VS KF Sound 9"

Вложение 1332107Вложение 1332109Вложение 1332111Вложение 1332113Вложение 1332115Вложение 1332117

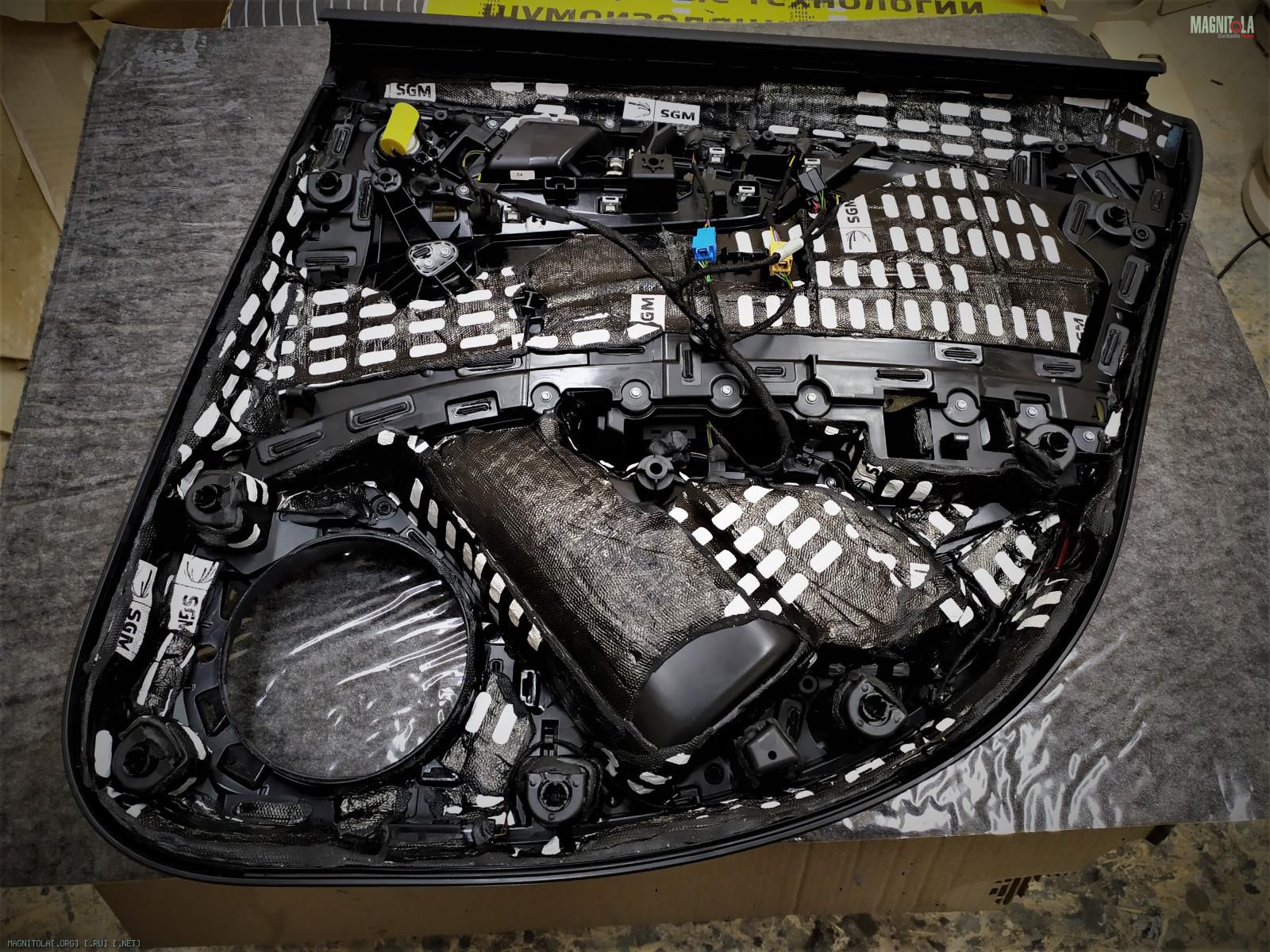

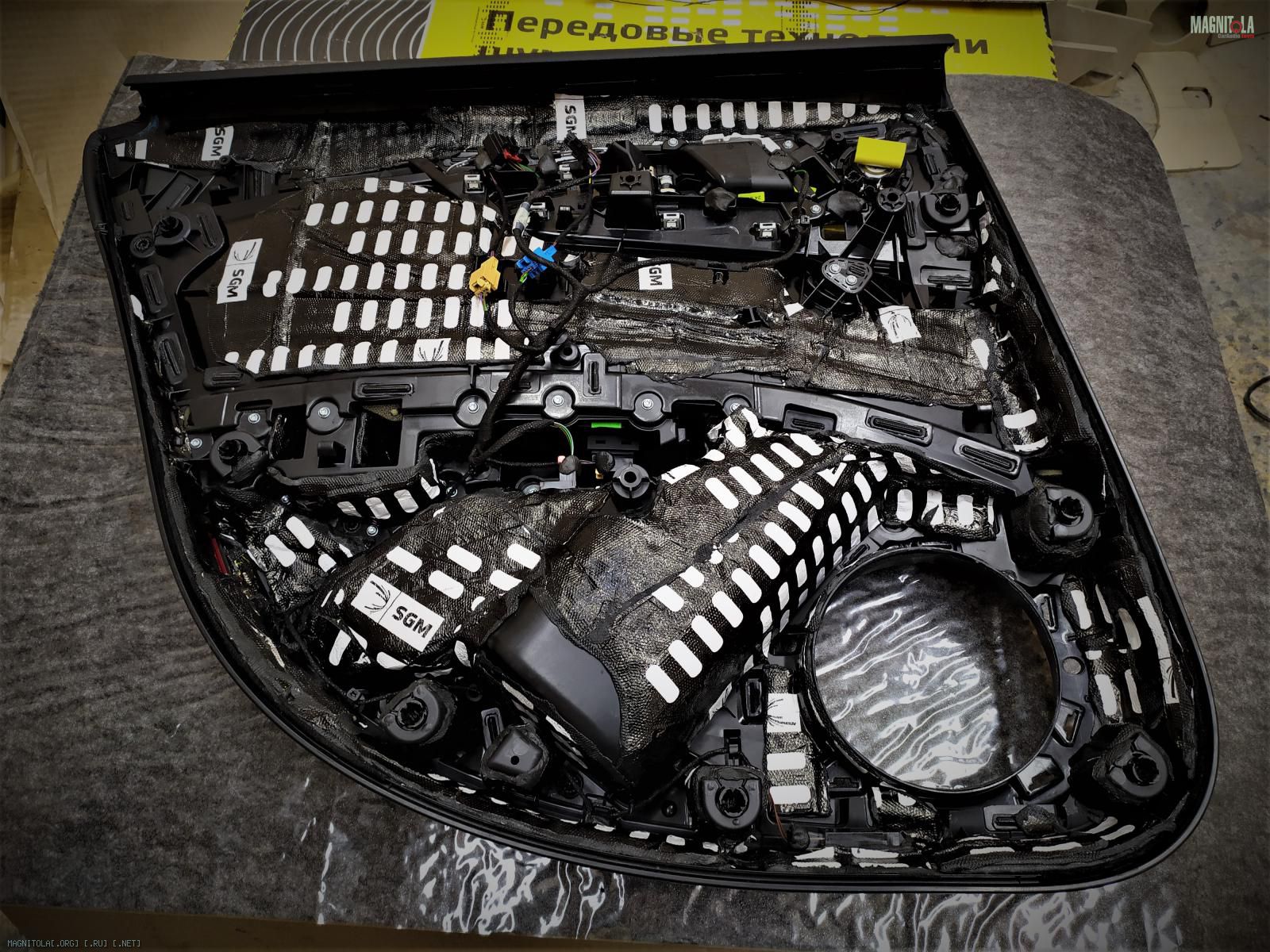

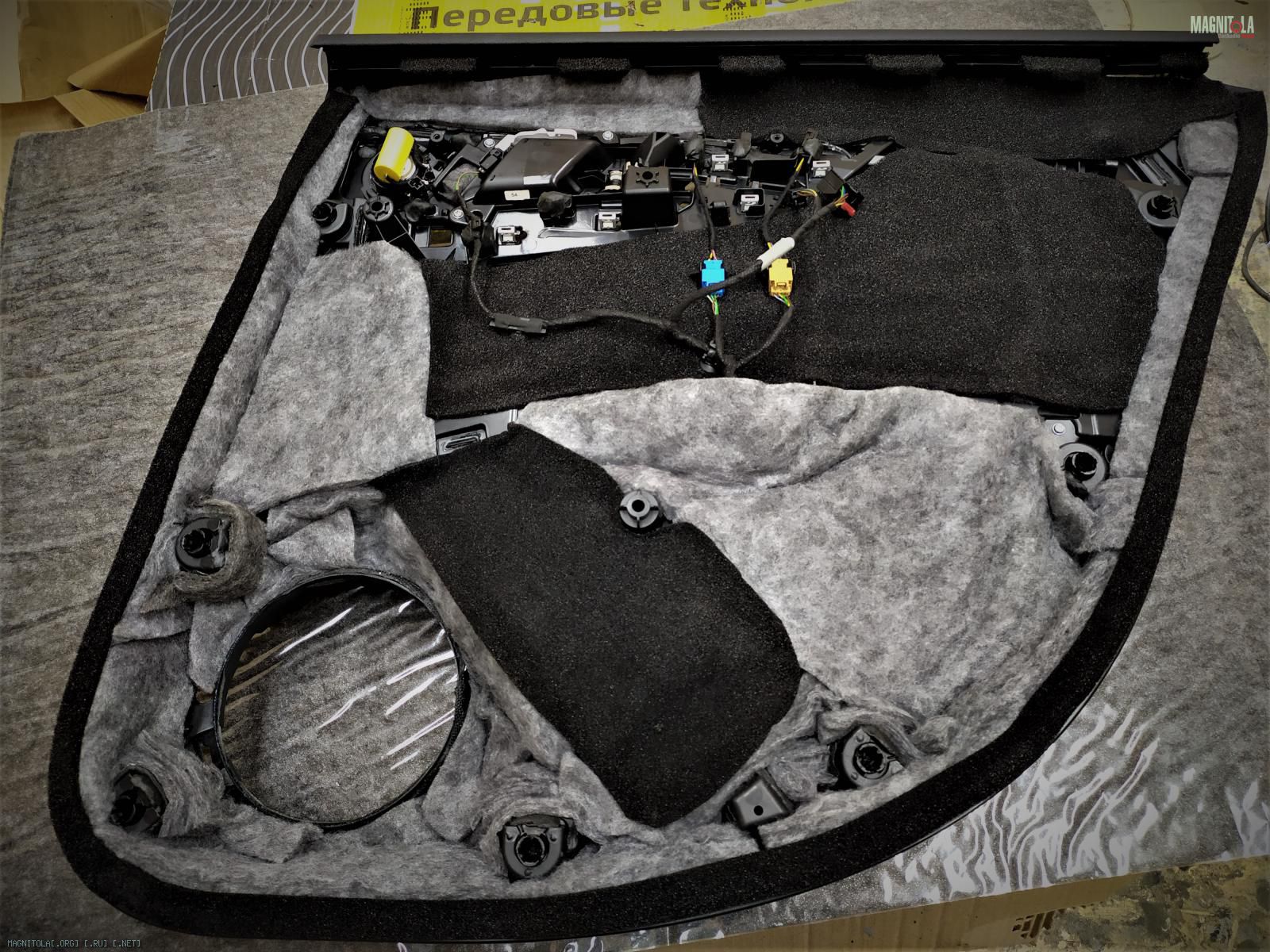

Задние карты.

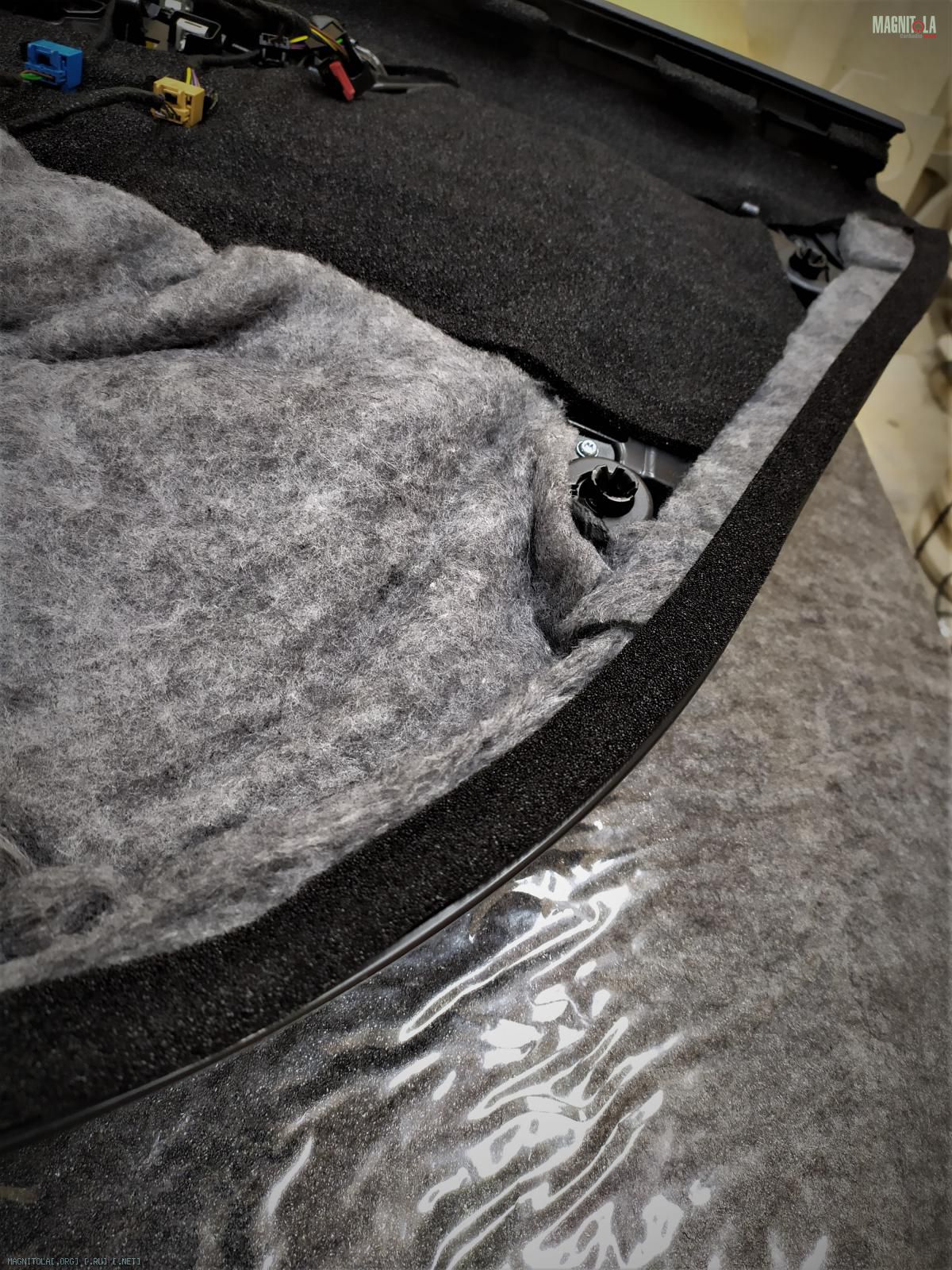

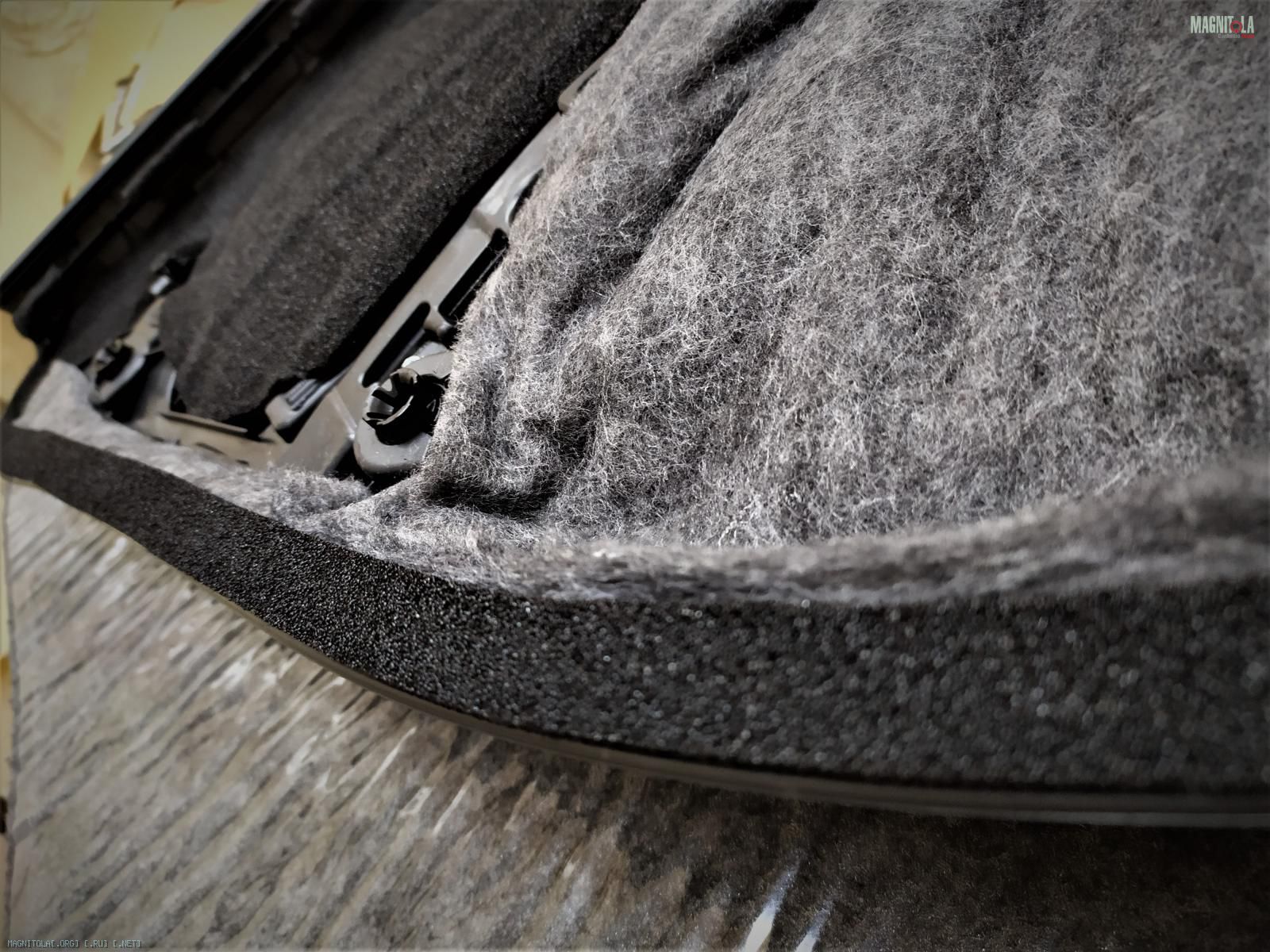

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.
Вложение 1332119Вложение 1332121Вложение 1332123Вложение 1332125Вложение 1332127Вложение 1332129

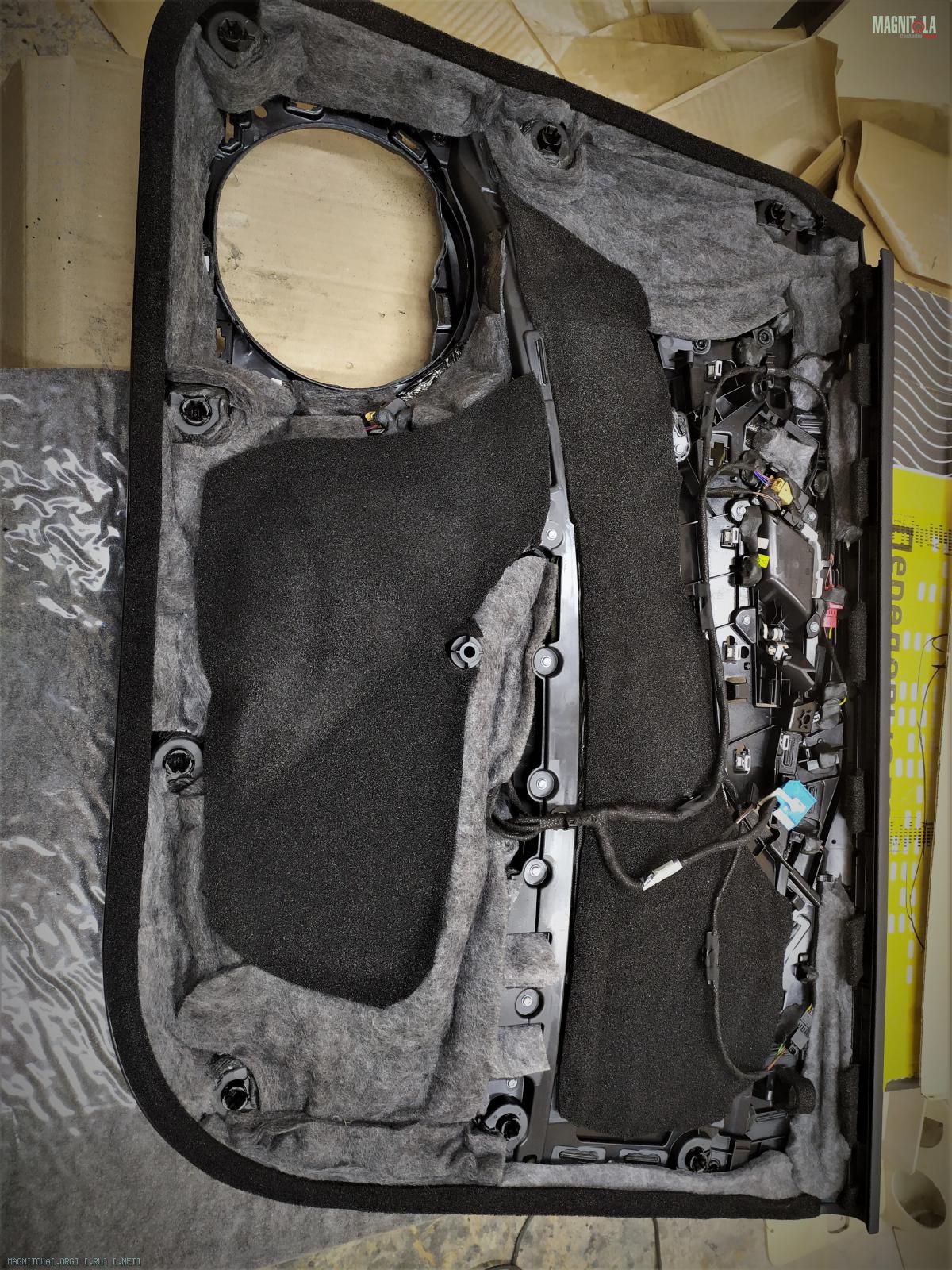

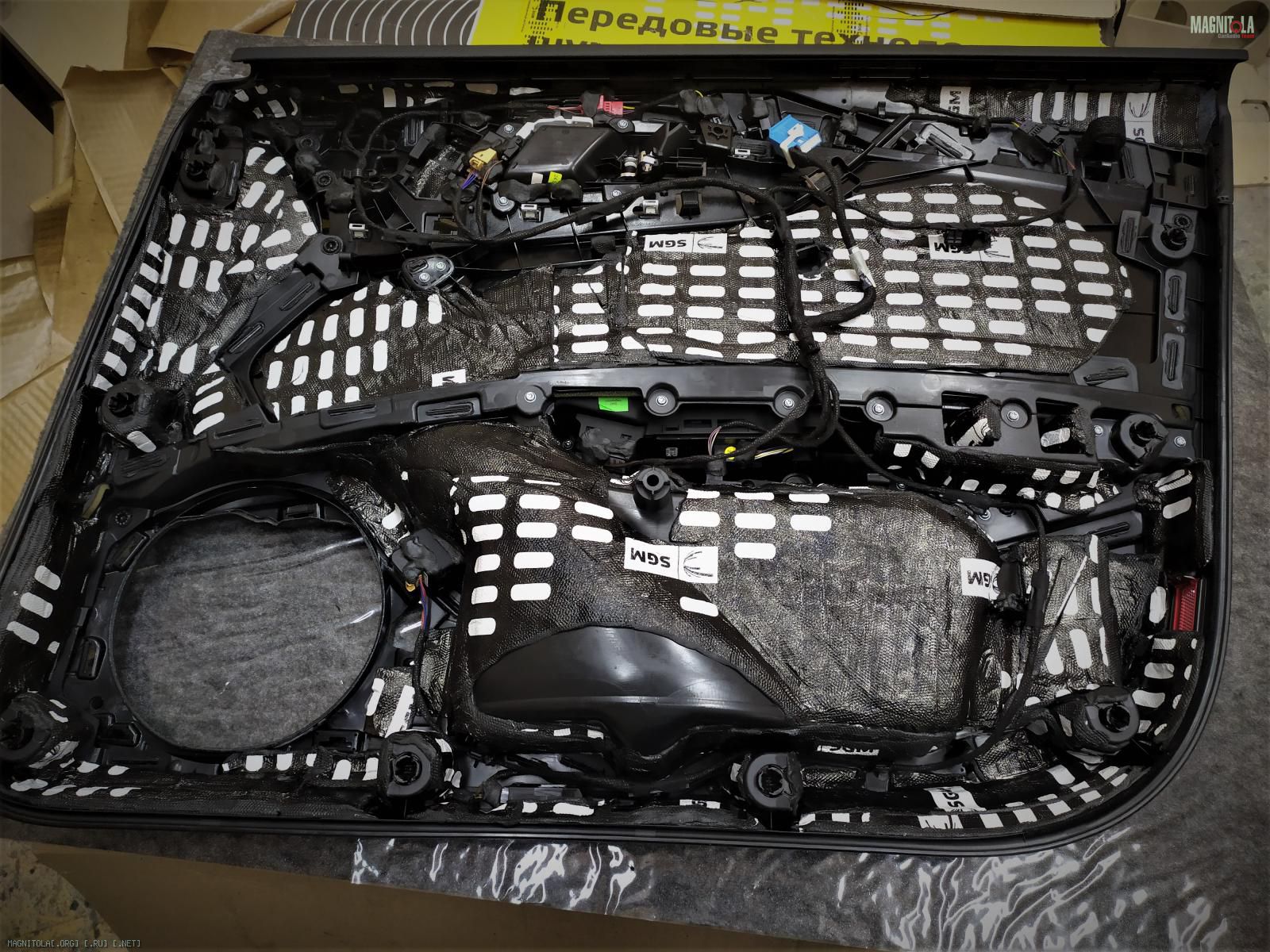

Передние карты.

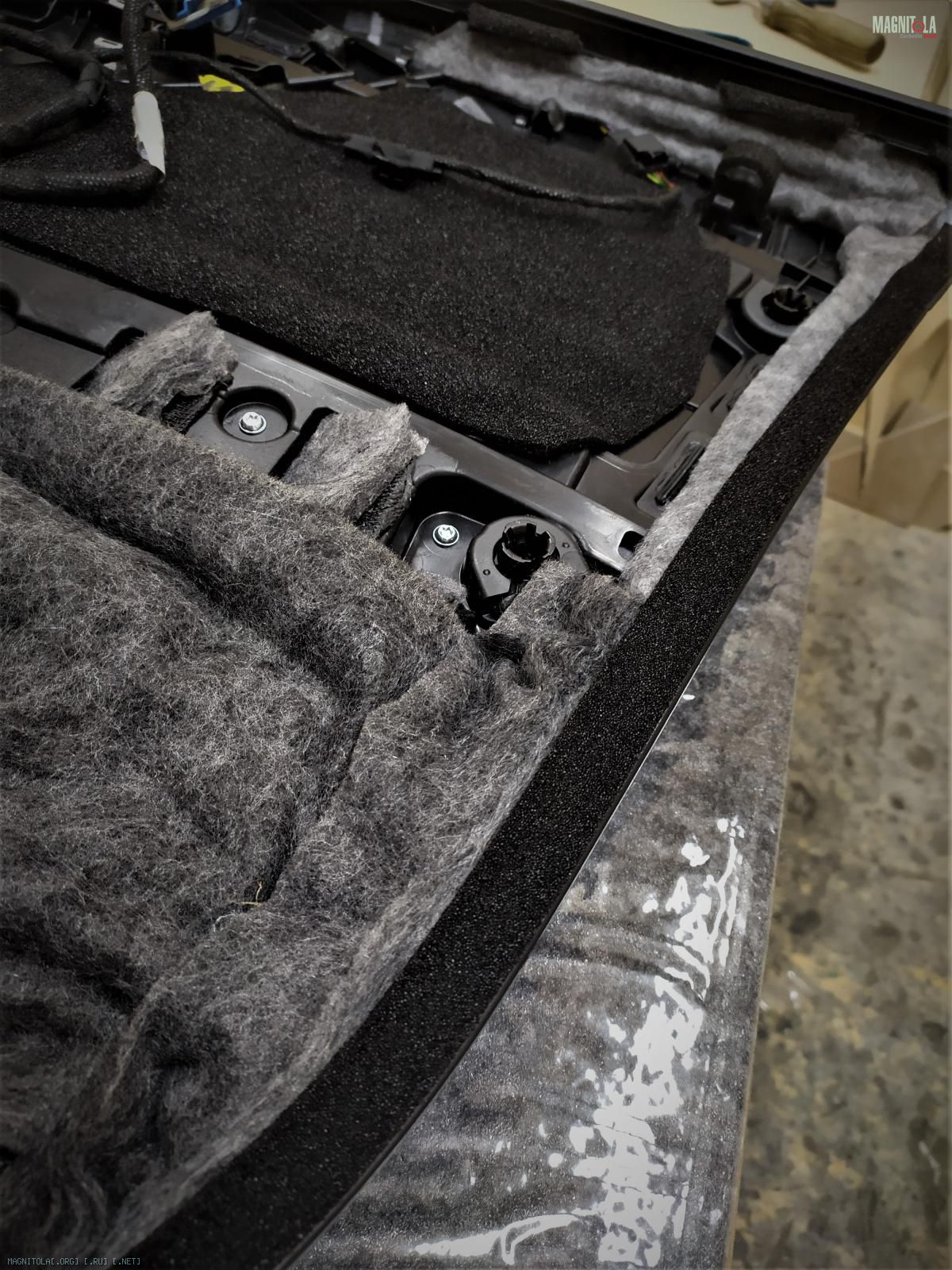

Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру.

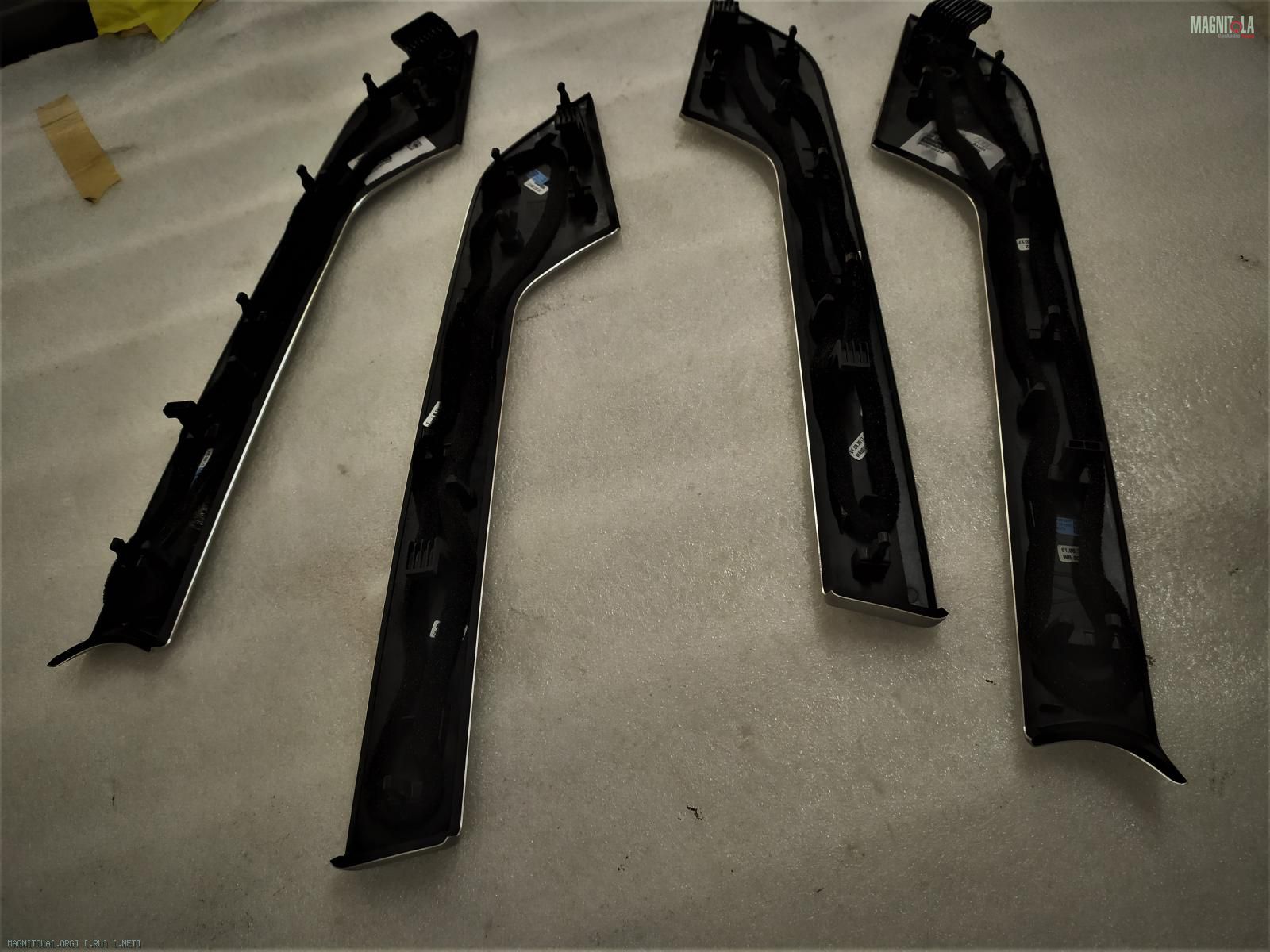

Уплотняем сетки и декоративные элементы дверей.
Собираем, настраиваем.
Вложение 1332131Вложение 1332133Вложение 1332135Вложение 1332137Вложение 1332139Вложение 1332141Вложение 1332143Вложение 1332145

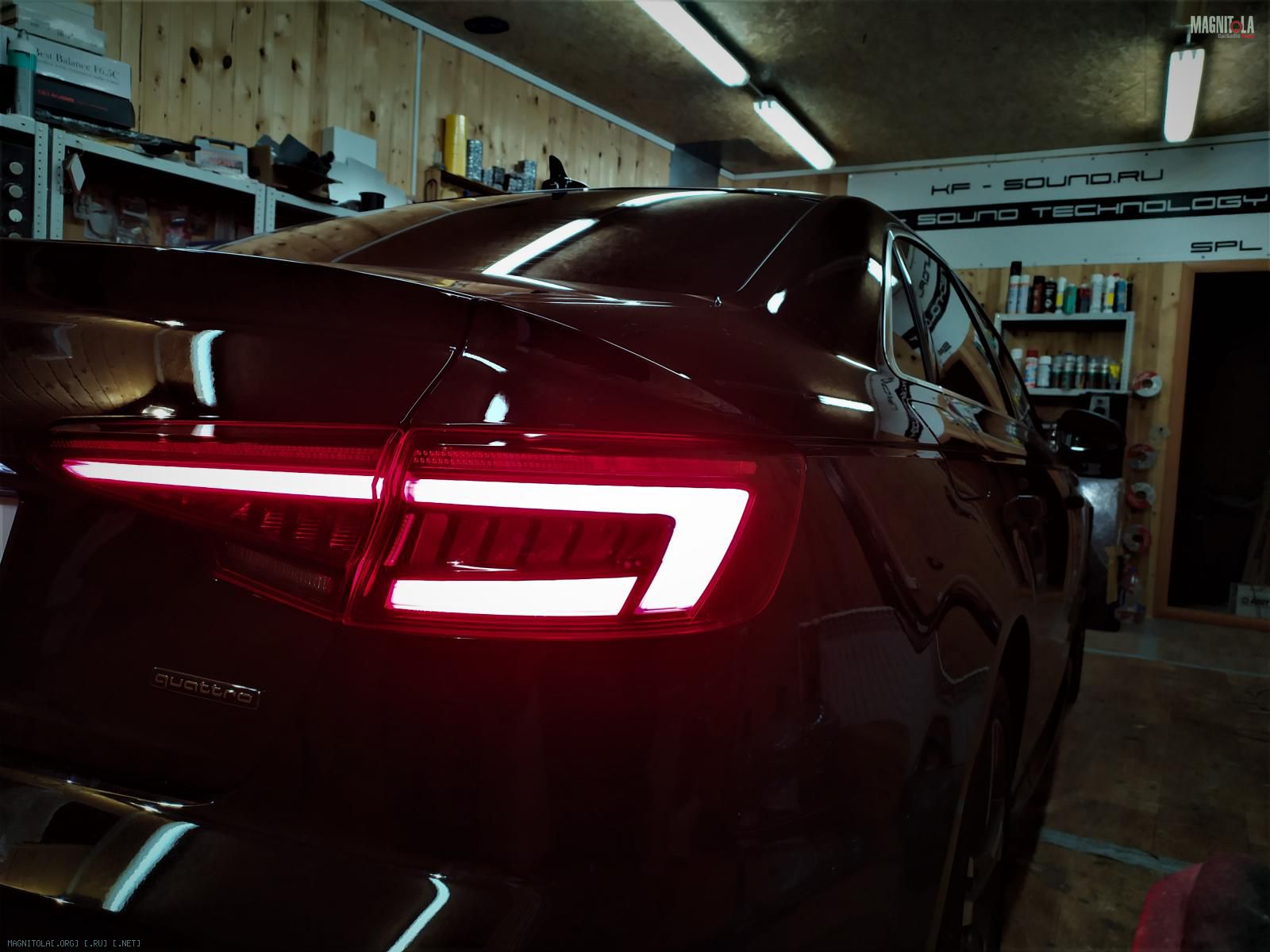

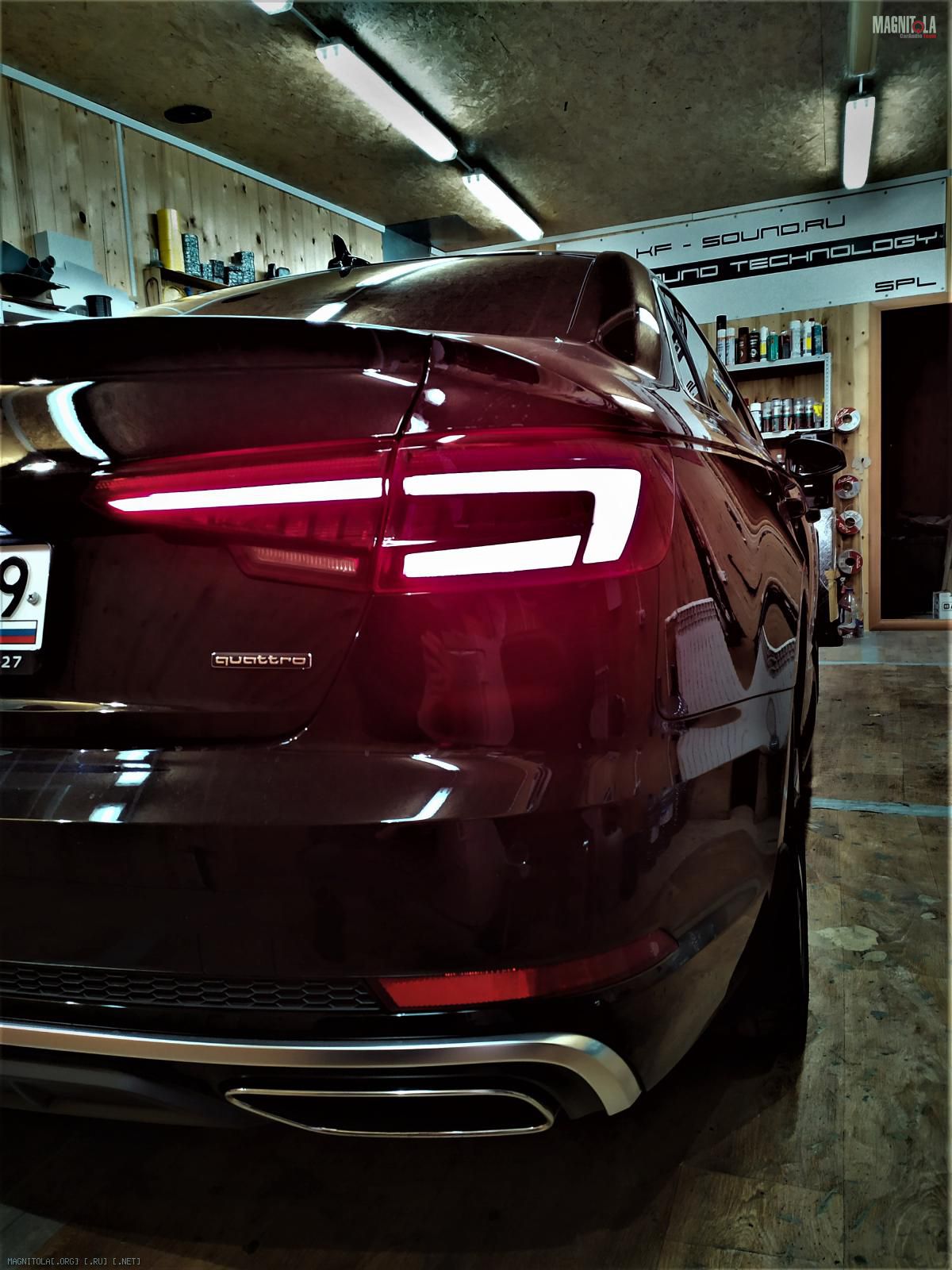

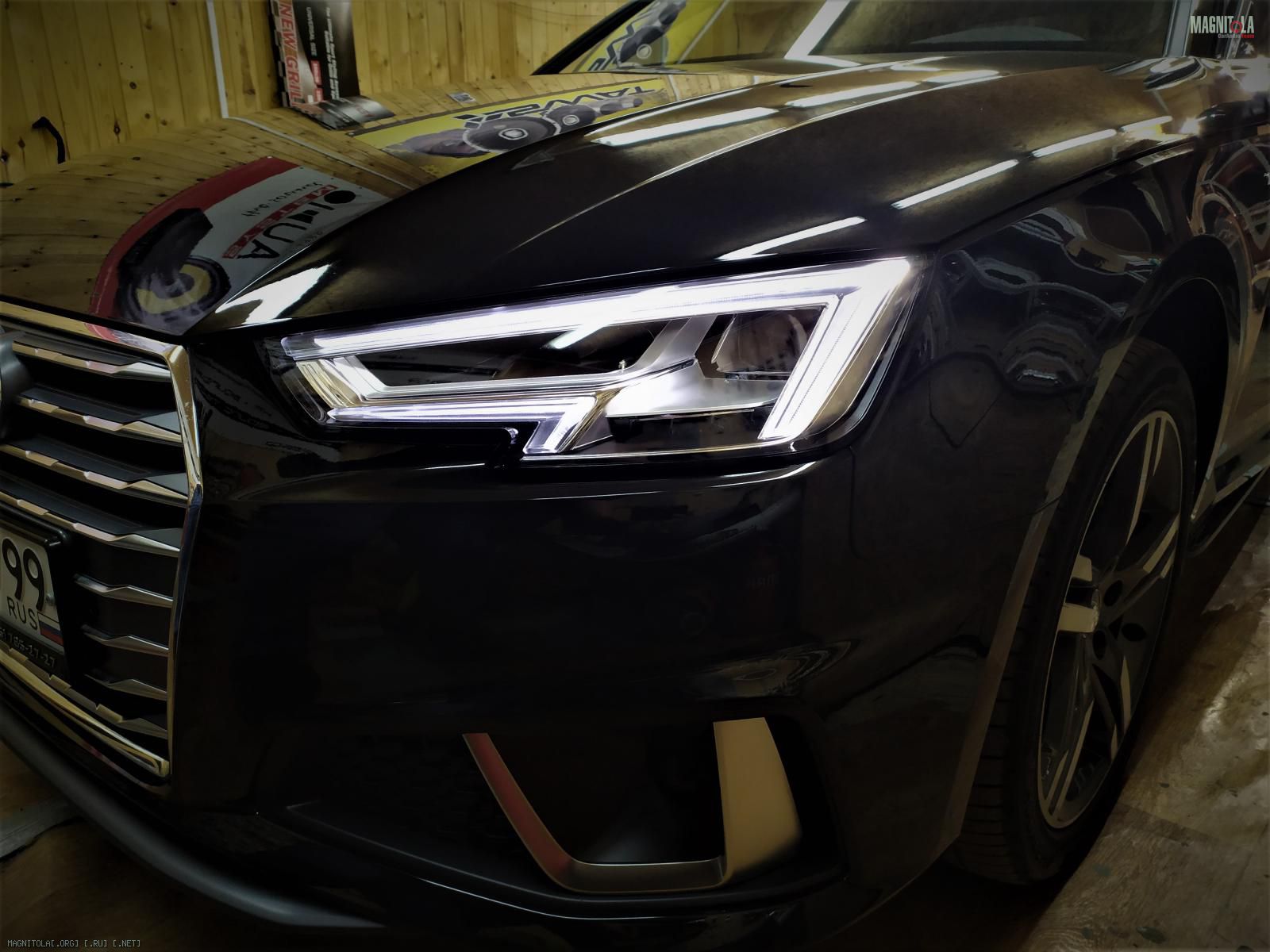

В KF-Sound Technology приехала Audi A4 B9 Black
Вложение 1332235Вложение 1332237Вложение 1332239Вложение 1332241Вложение 1332243

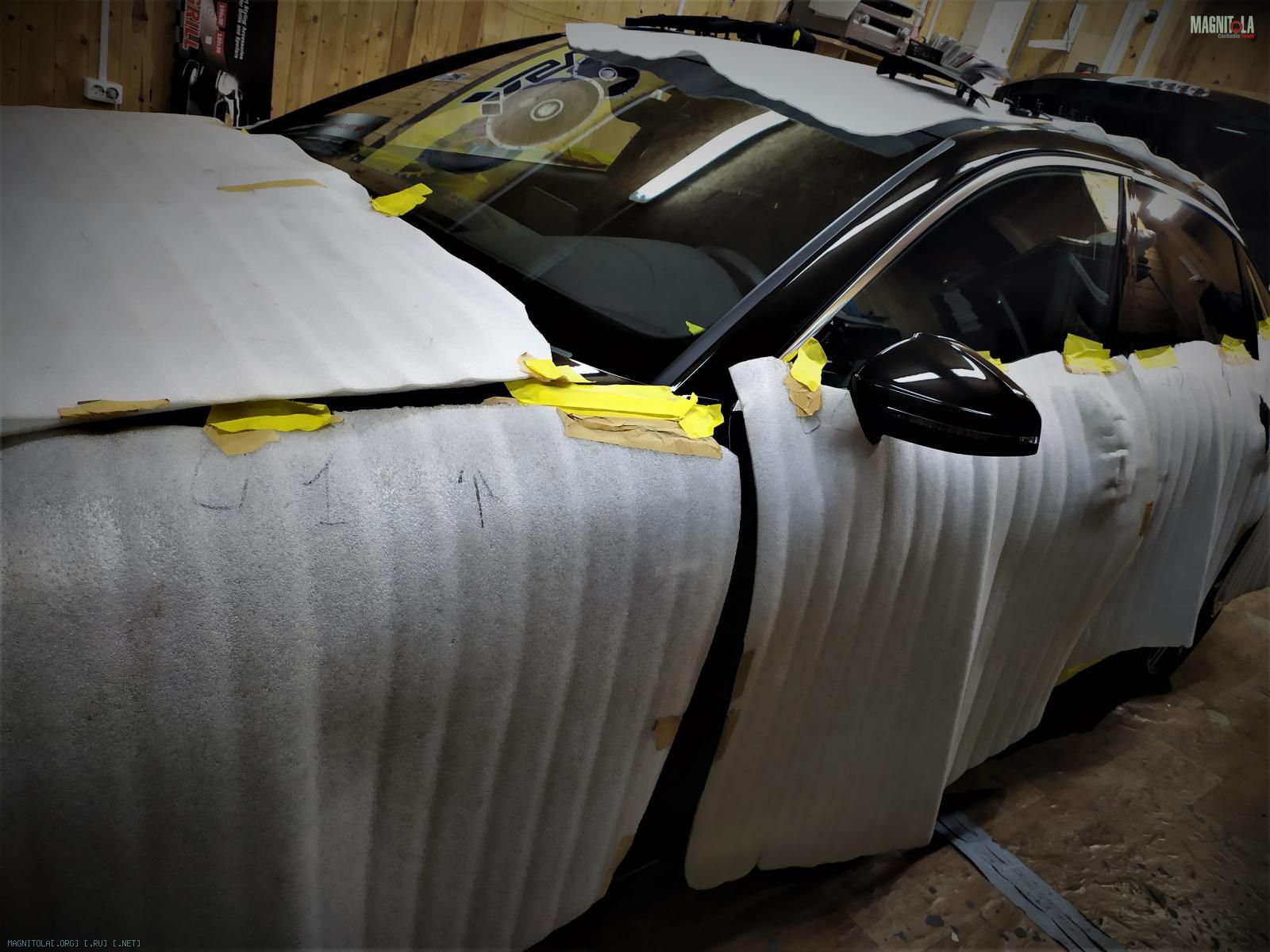

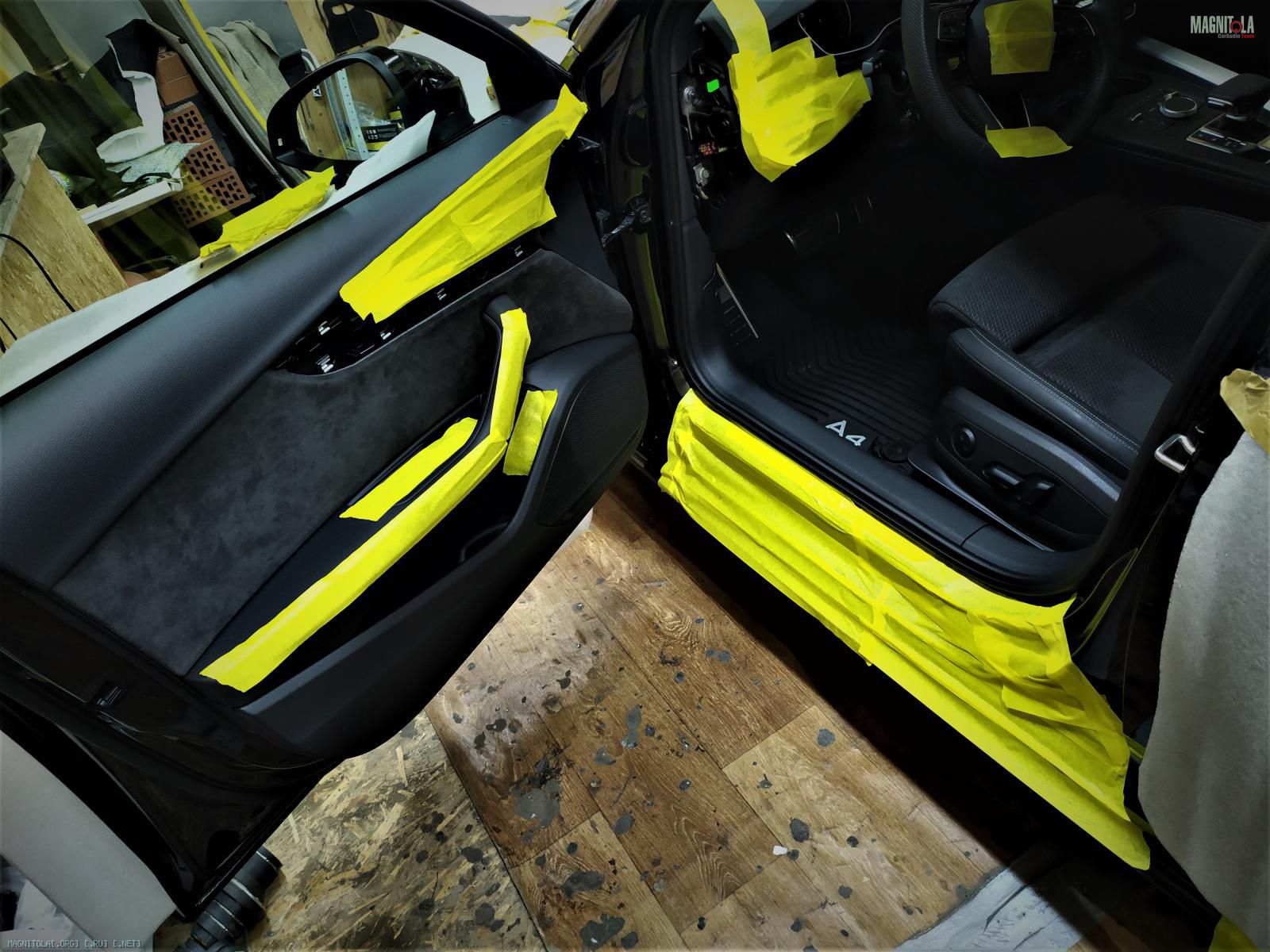

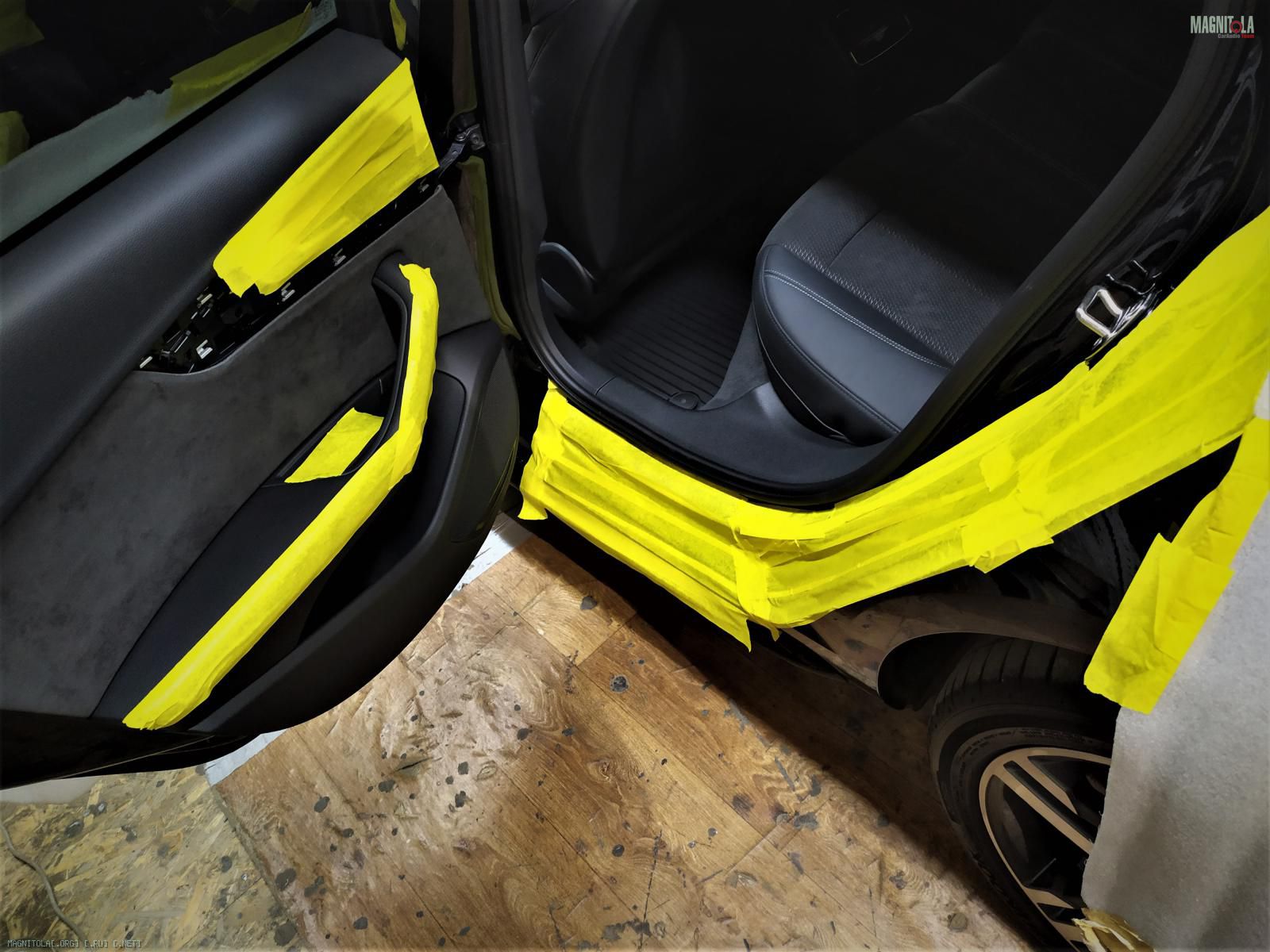

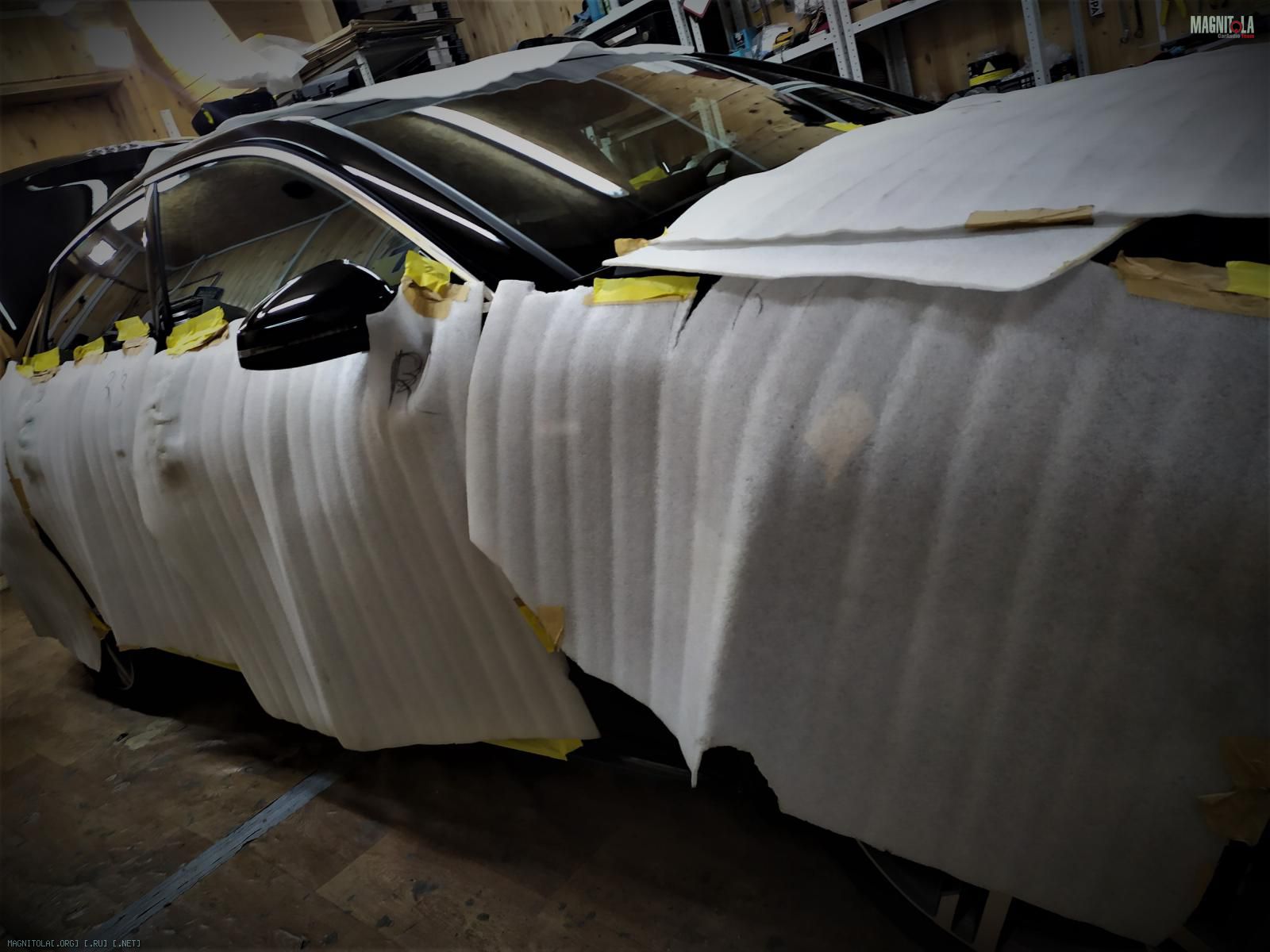

В KF-Sound Technology всегда бережное отношение к автомобилю клиента - "Защита кузова-салона".
Вложение 1332245Вложение 1332247Вложение 1332249Вложение 1332251Вложение 1332253Вложение 1332255

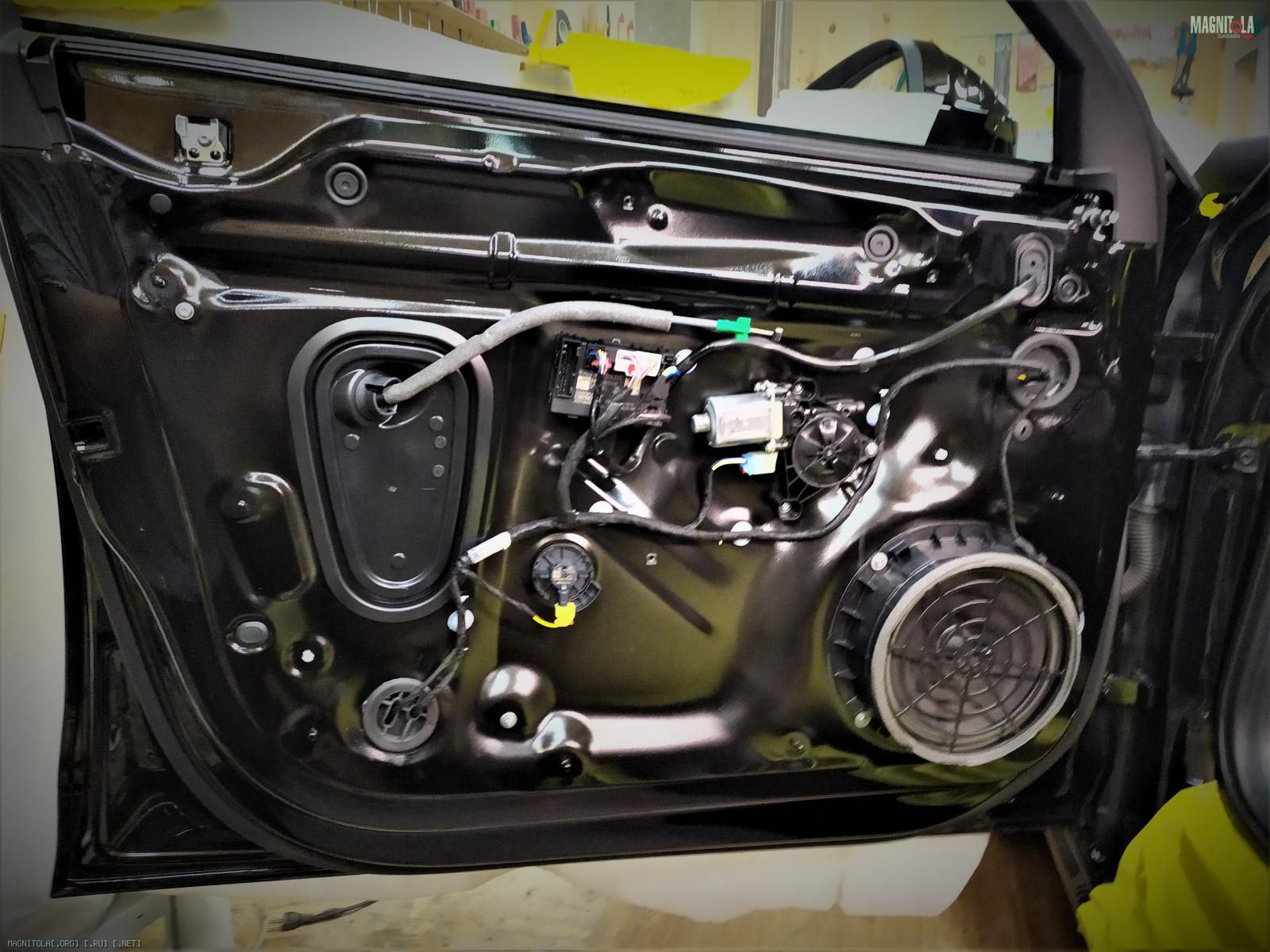

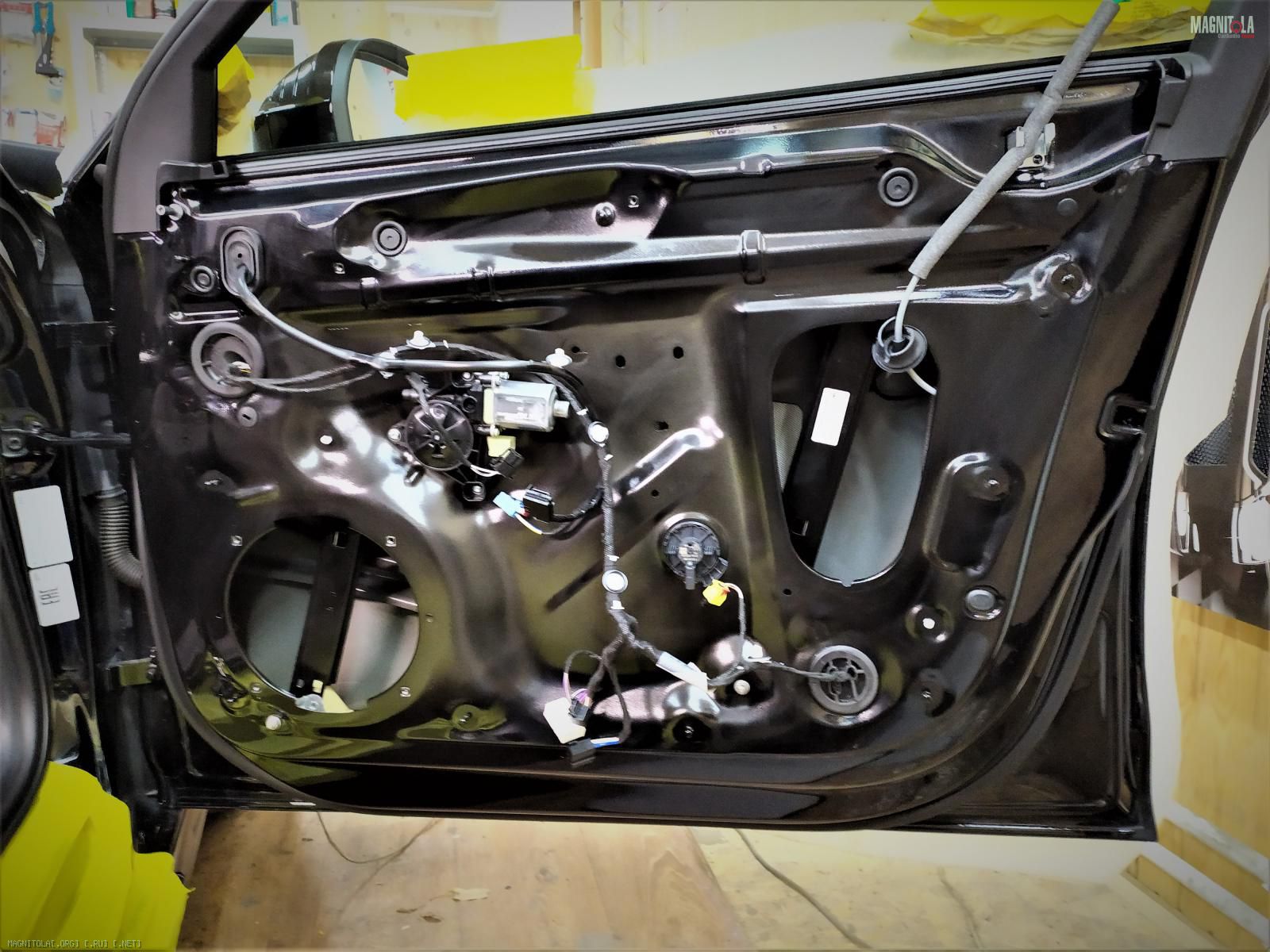

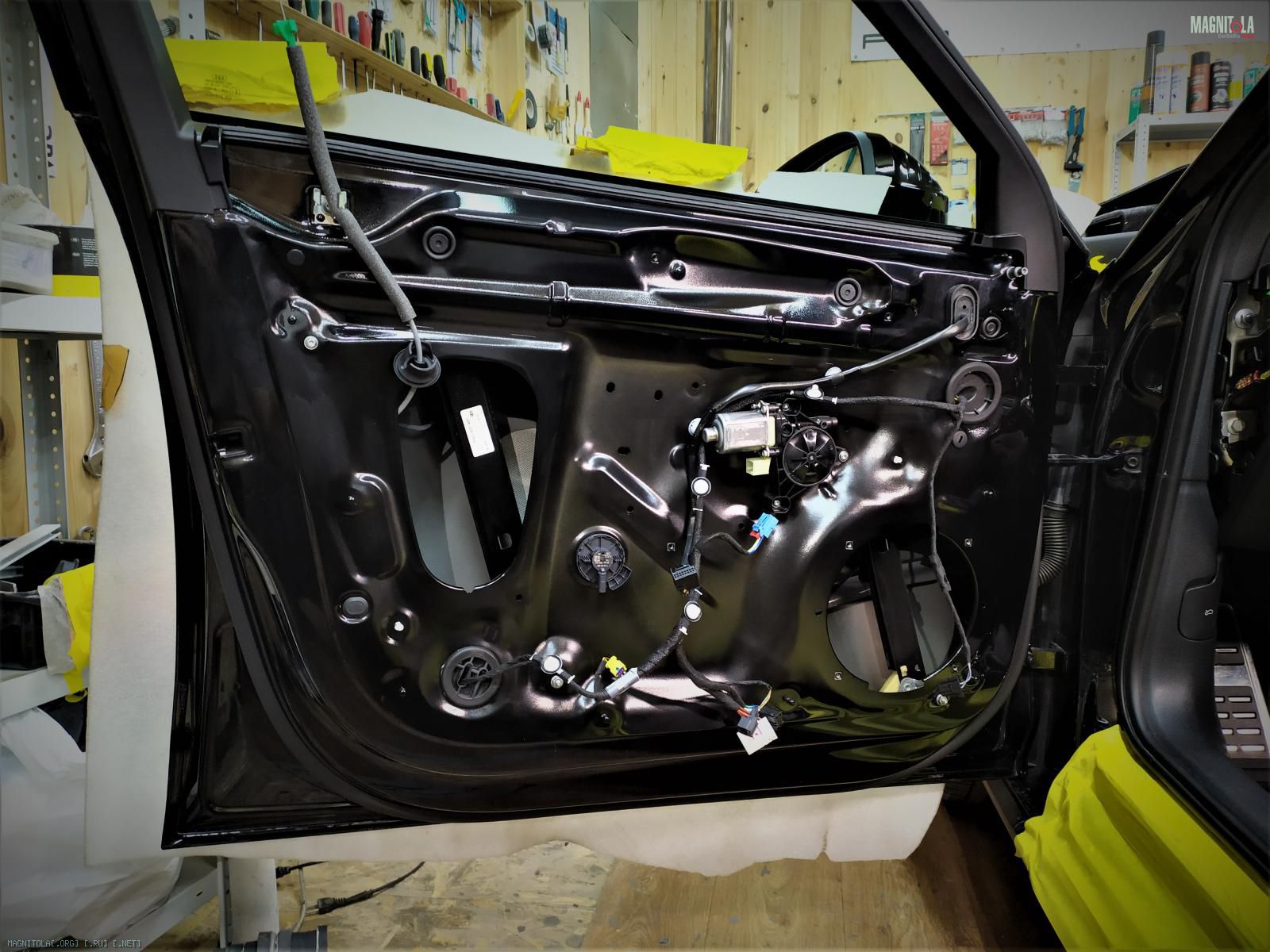

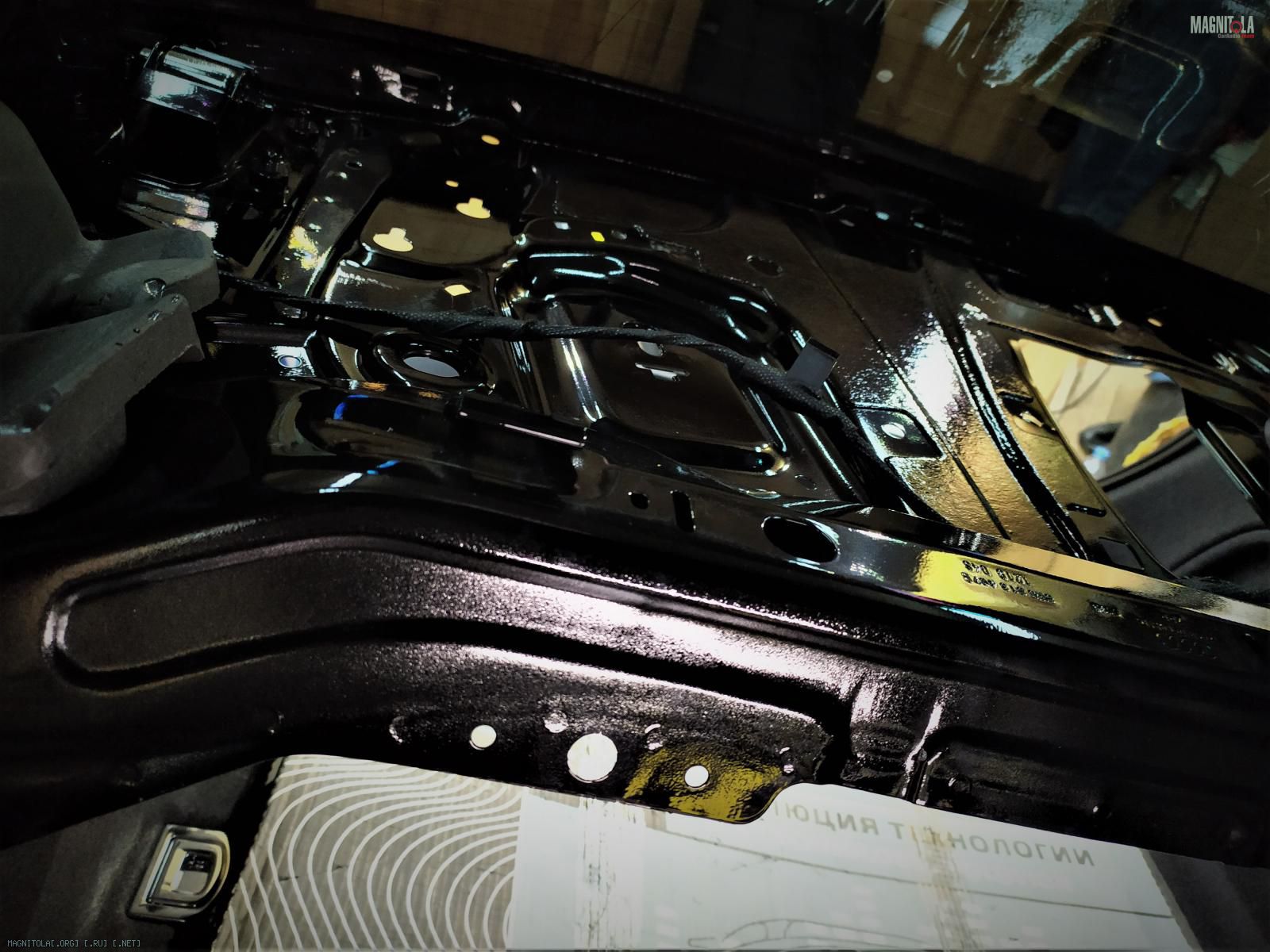

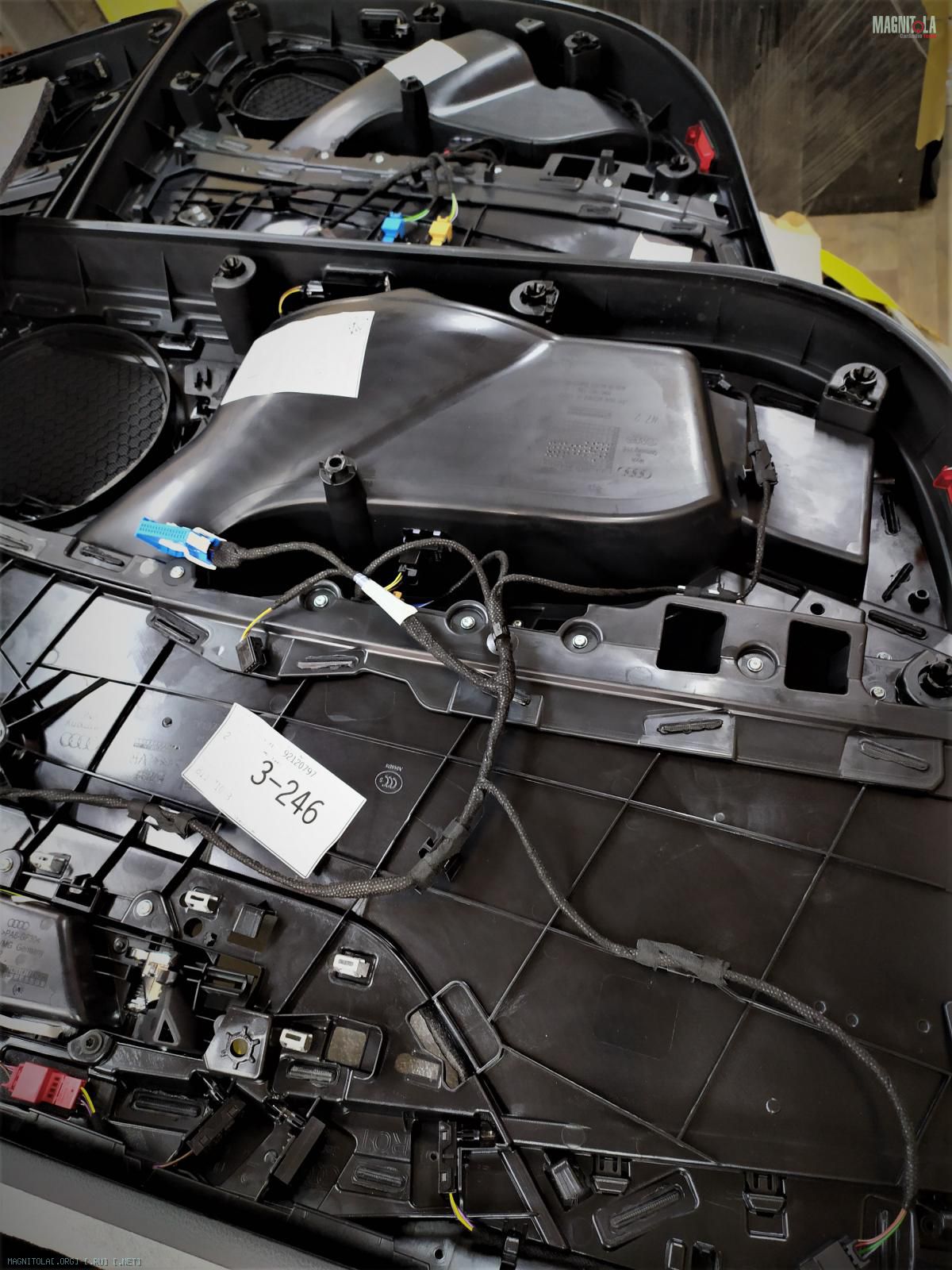

Разбираем, очищаем, обезжириваем...
Вложение 1332257Вложение 1332259Вложение 1332261Вложение 1332263Вложение 1332265Вложение 1332267

На ВЧ меняем электролиты на пленочные конденсаторы.

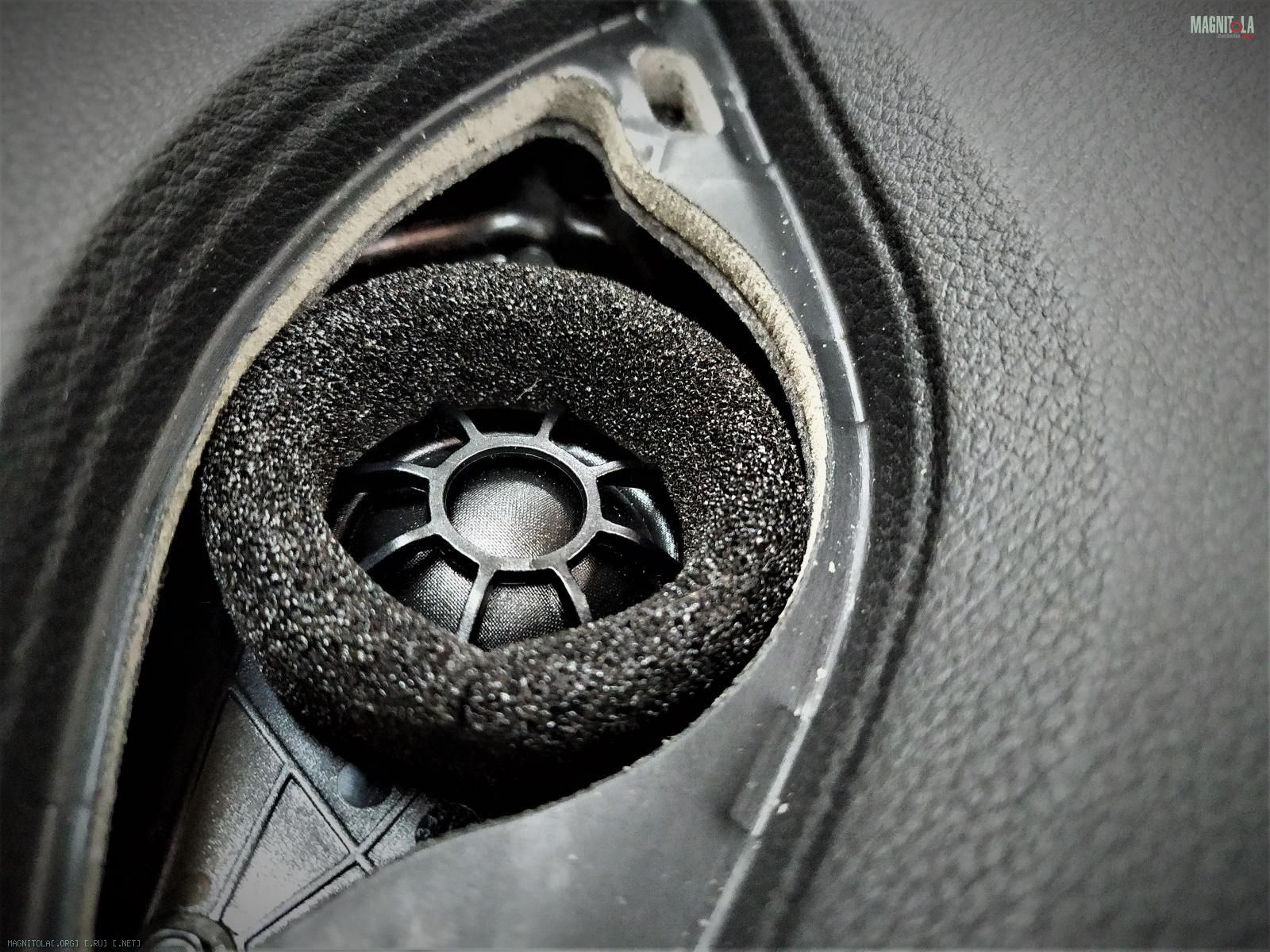

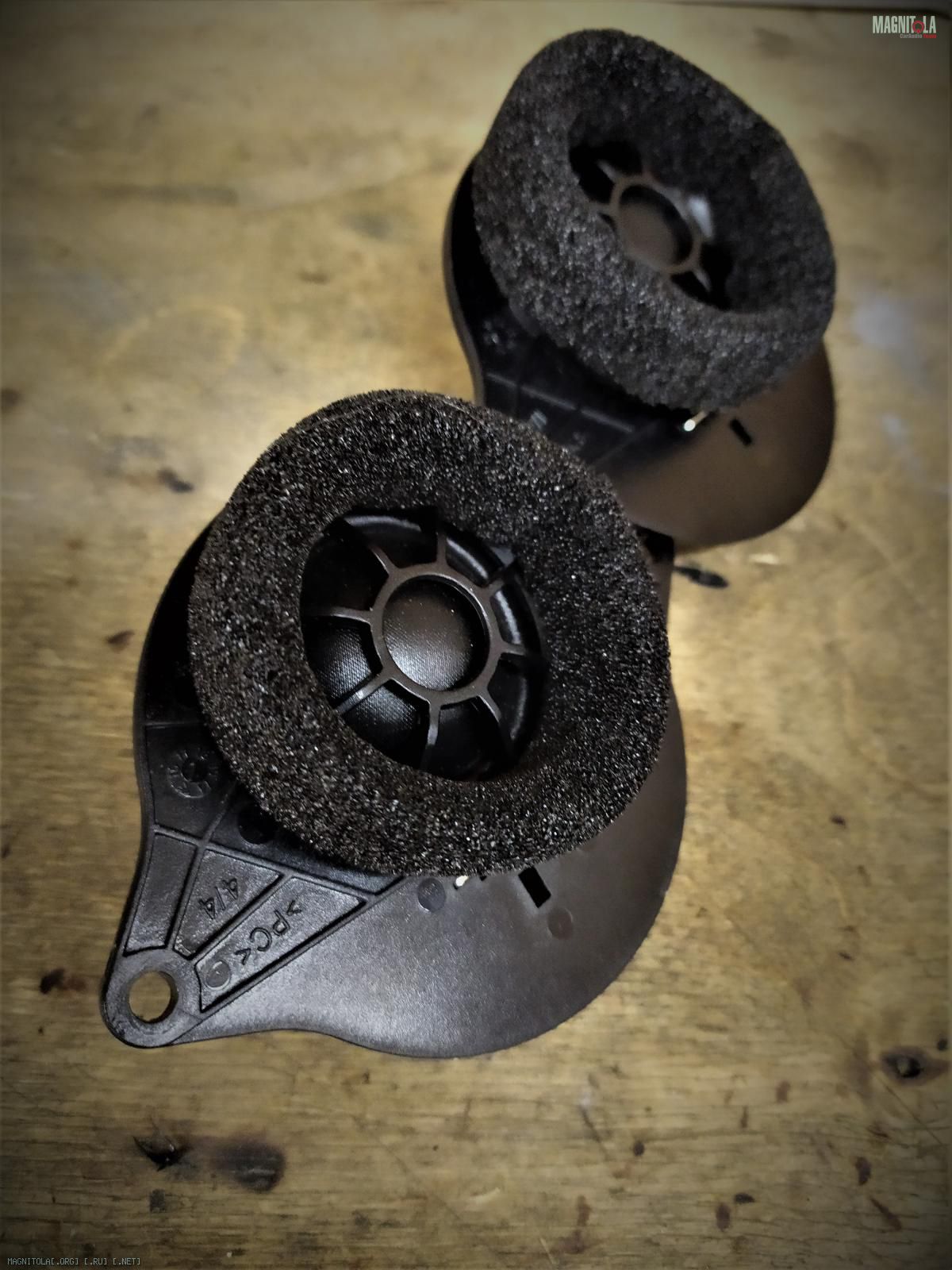

Изготавливаем волновод для глубоко посаженных фронтальных ВЧ.

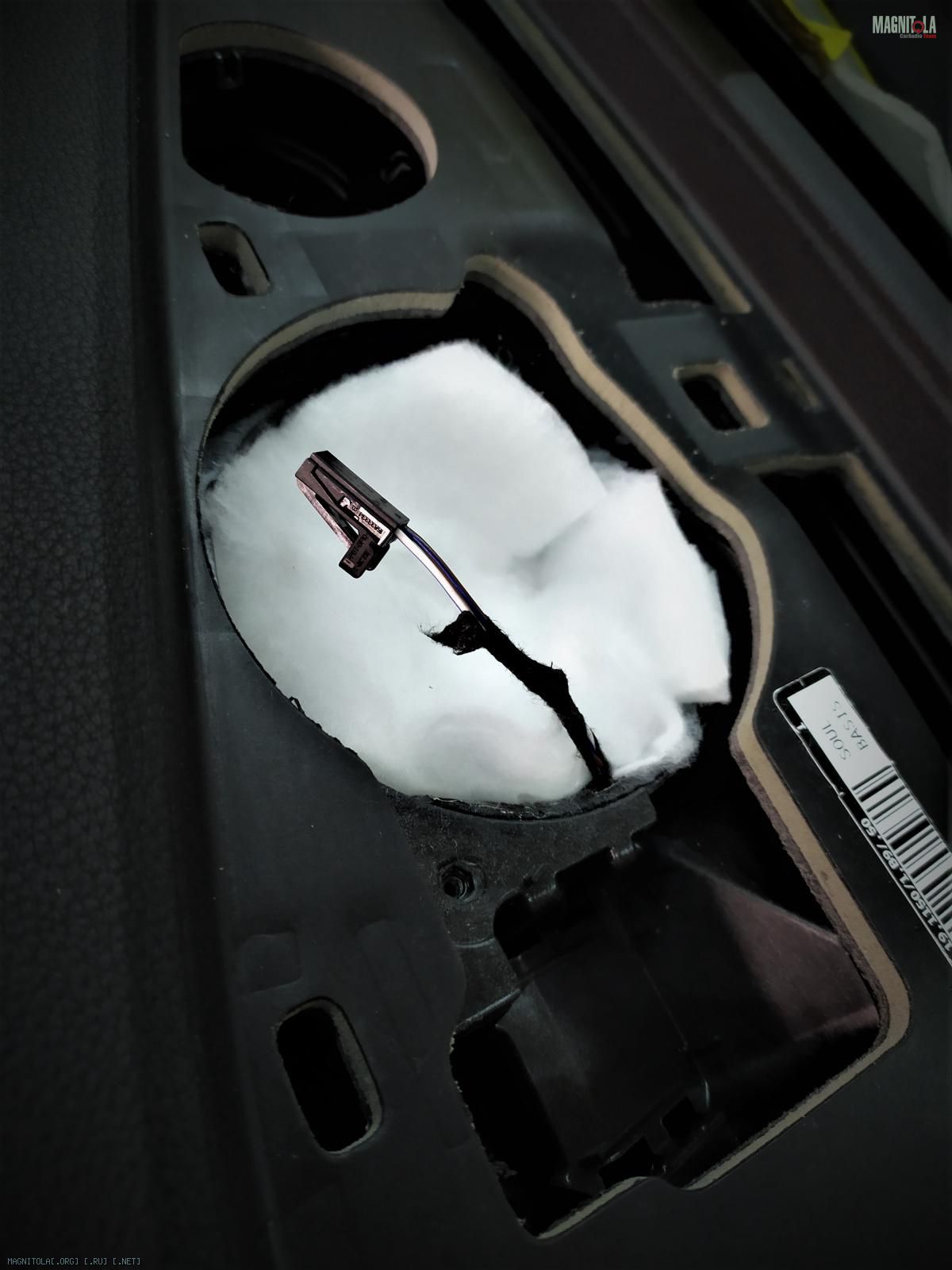

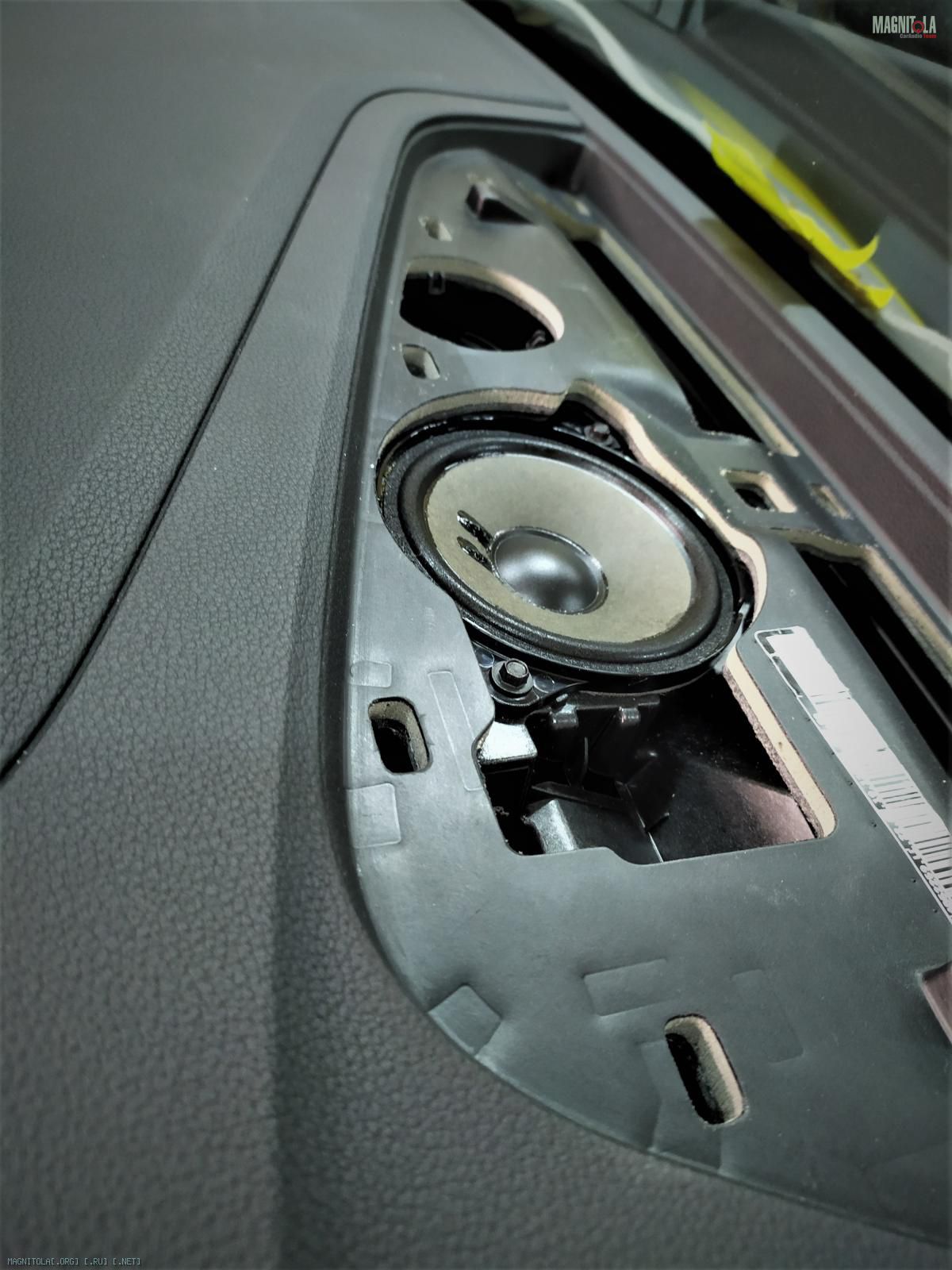

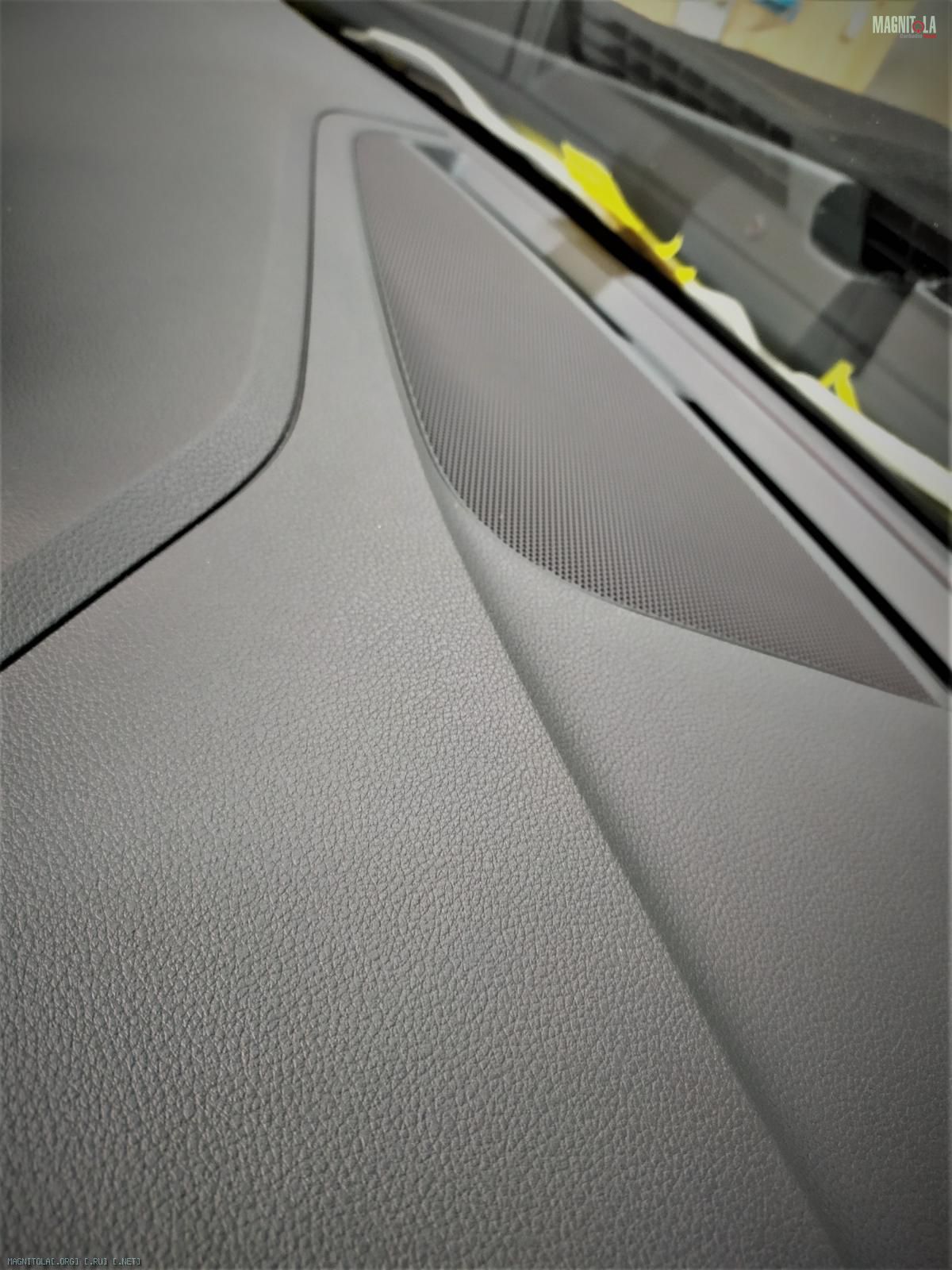

Посадочное место под центральных канал вибрим, акустически демпфируем, уплотняем декоративные решетки.

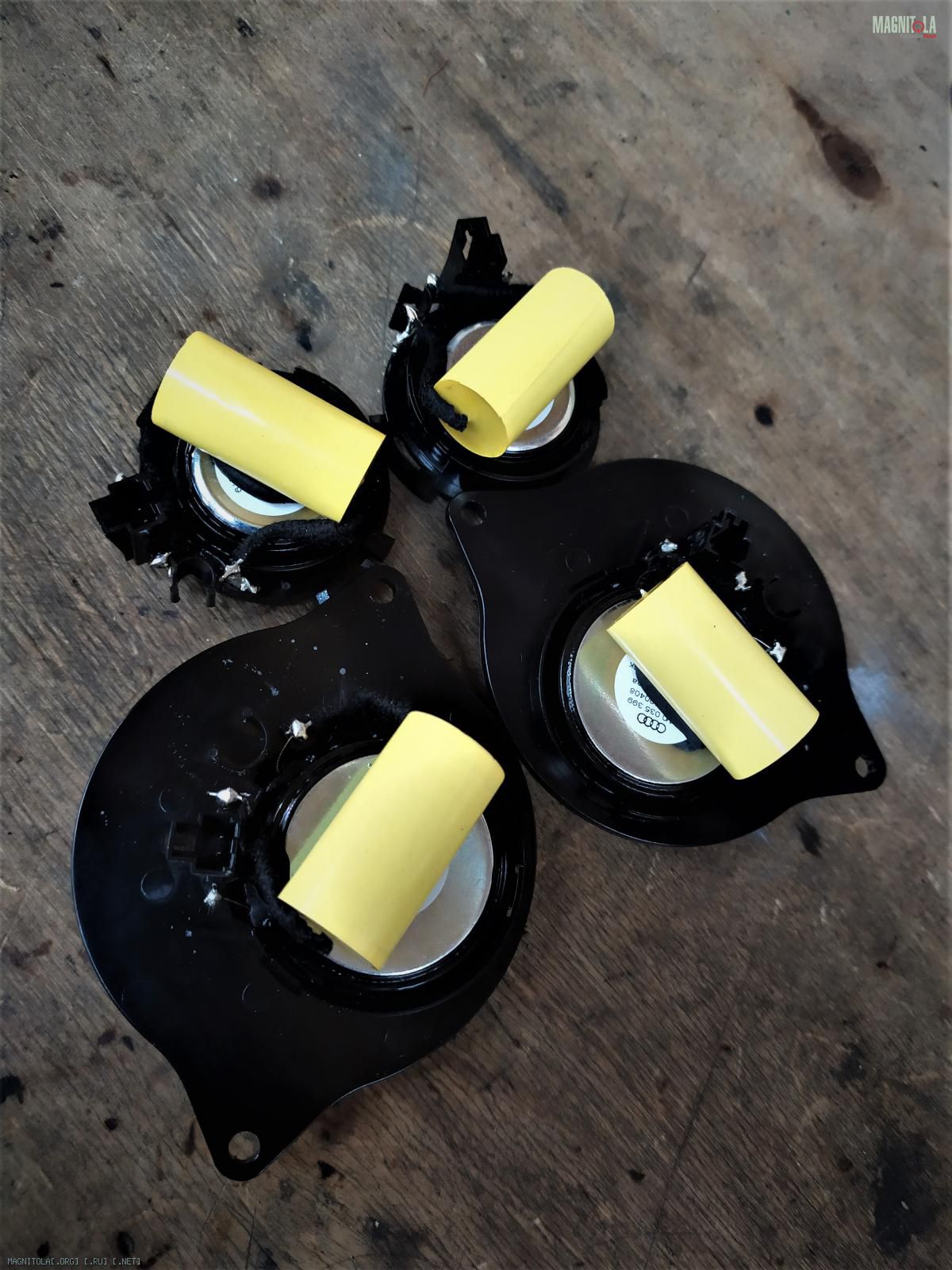

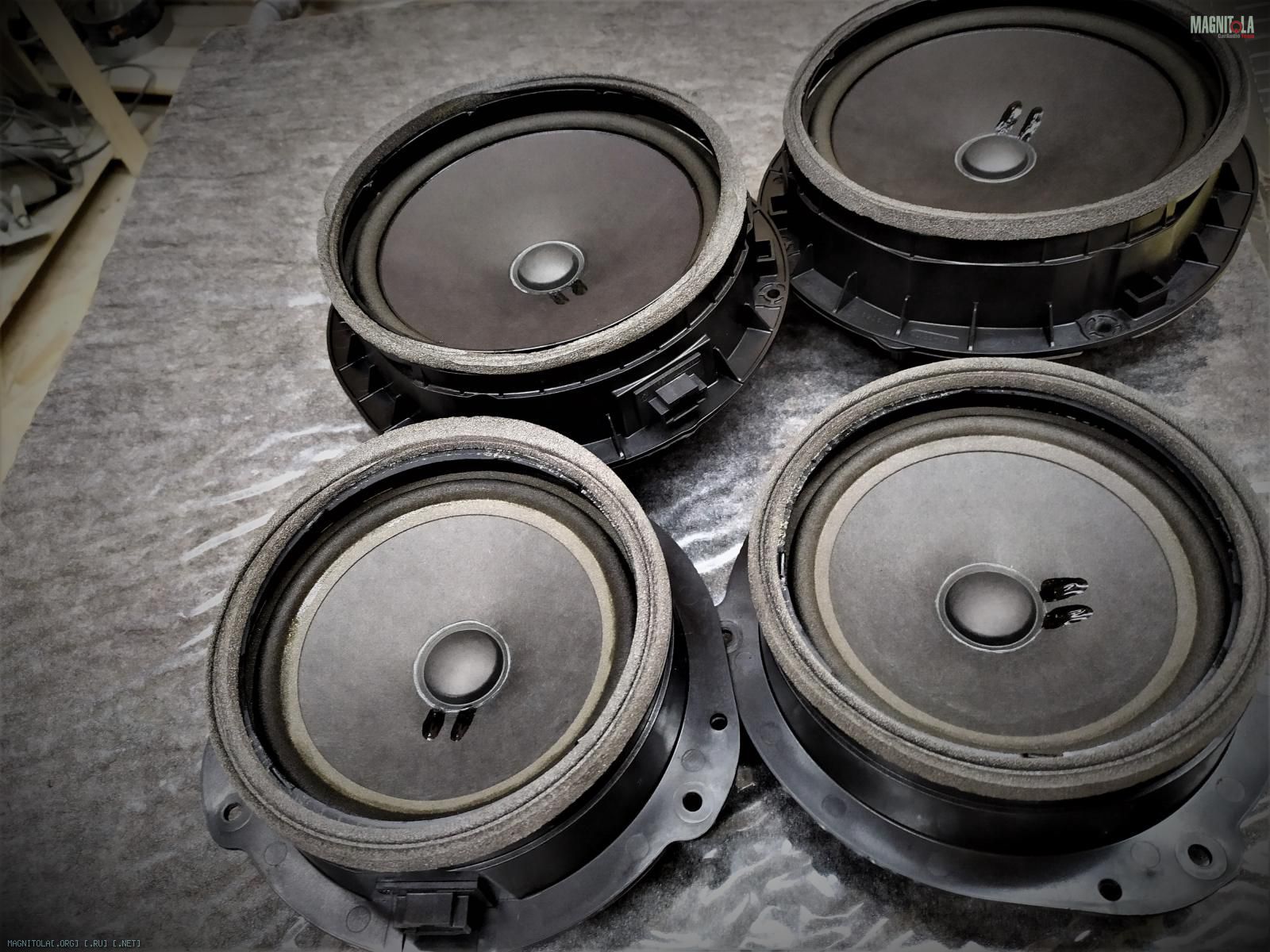

Устанавливаем добавочные магниты и вибрим пластиковые, звонкие корзины.
Пропитываем подвесы.
Вложение 1332269Вложение 1332271Вложение 1332273Вложение 1332275Вложение 1332277Вложение 1332279Вложение 1332281Вложение 1332283Вложение 1332285Вложение 1332287Вложение 1332289

На металл полки наносим жесткую СГМ броня 9мм, затем два слоя вибры 4мм.
Убираем АКЗ сабвуфера, наносим войлок.

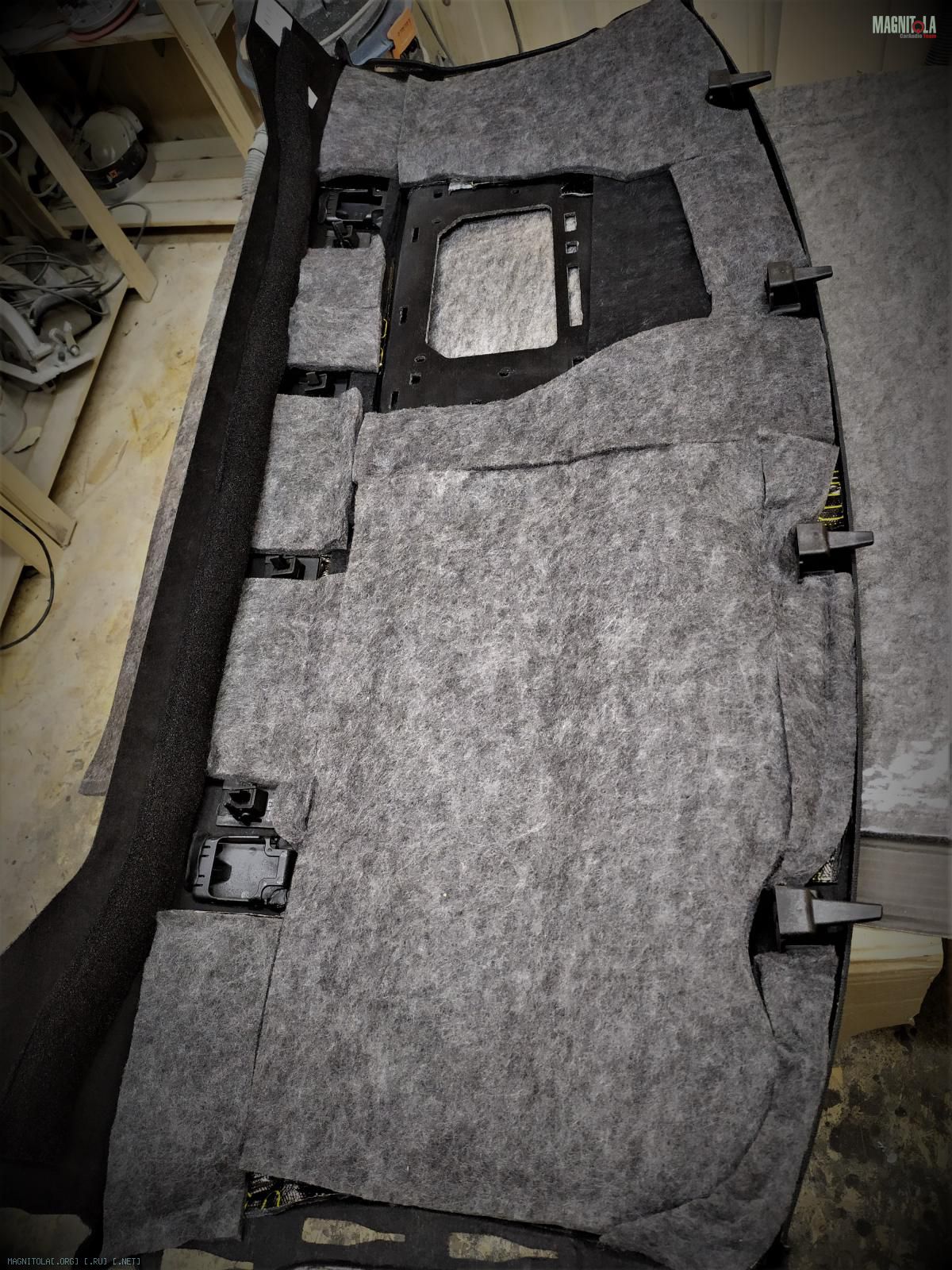

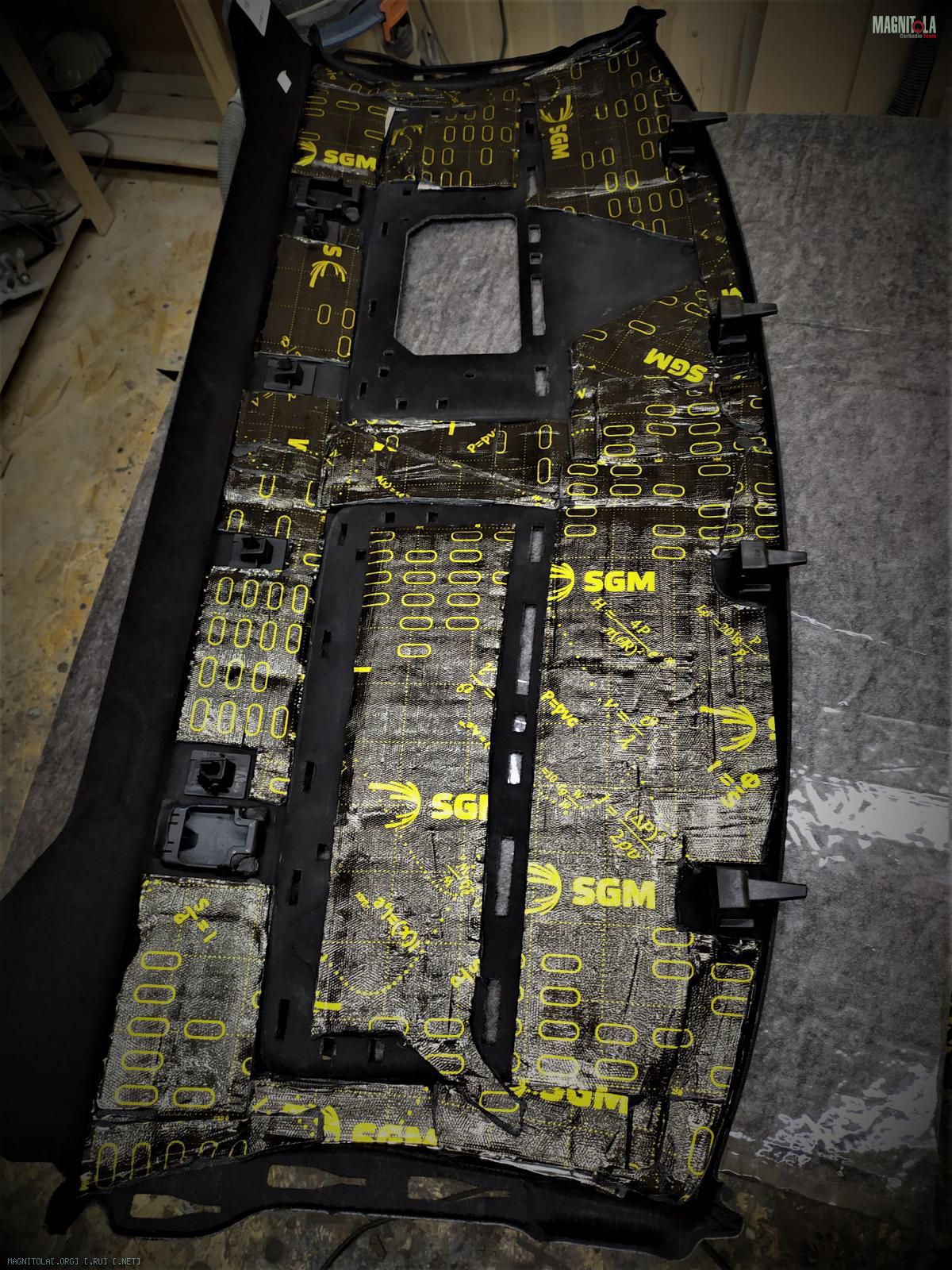

На декоративную полку наносим СГМ броня 4мм, и слой вибры 4мм, затем слои войлока и уплотнительной ленты.

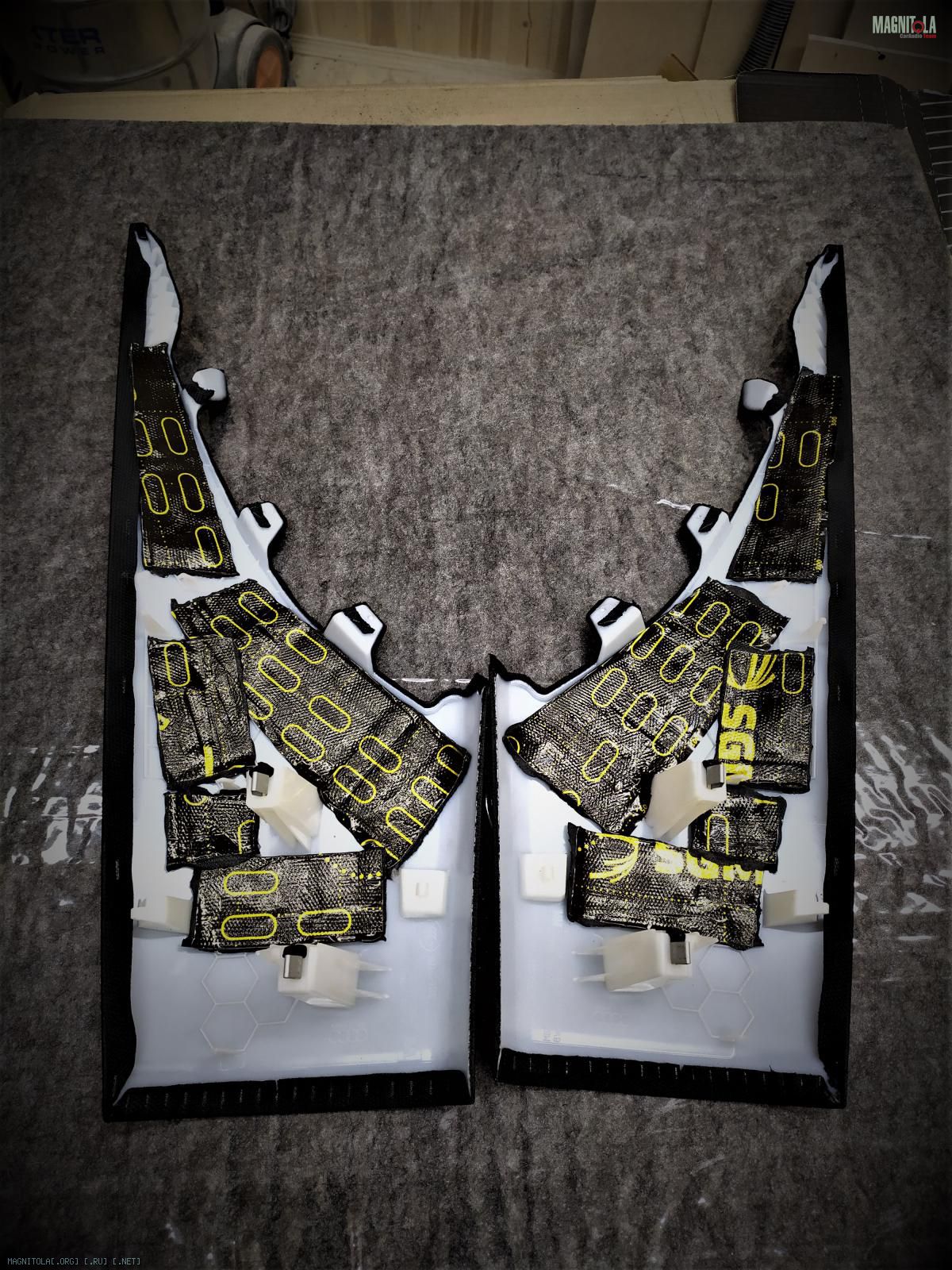

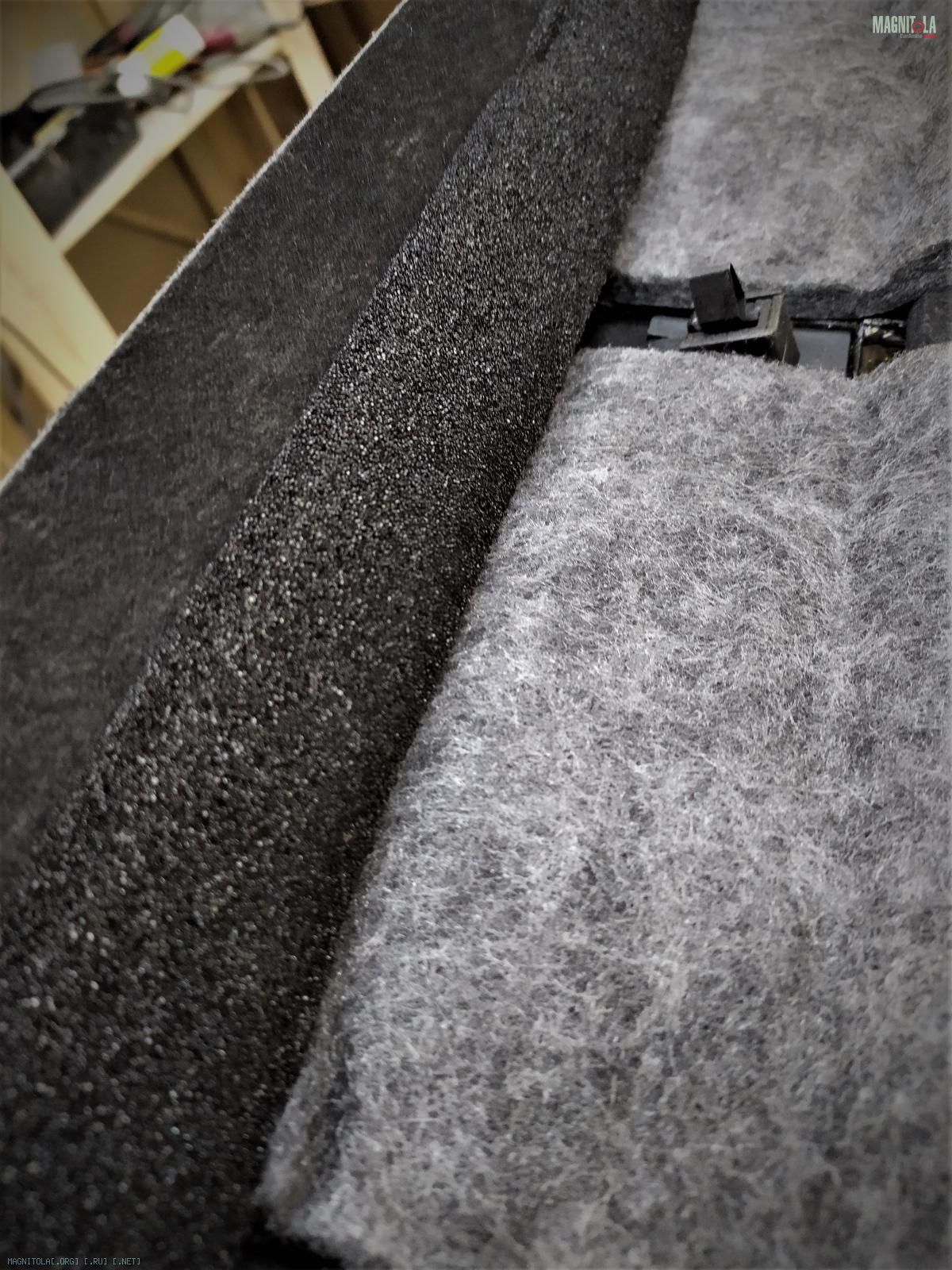

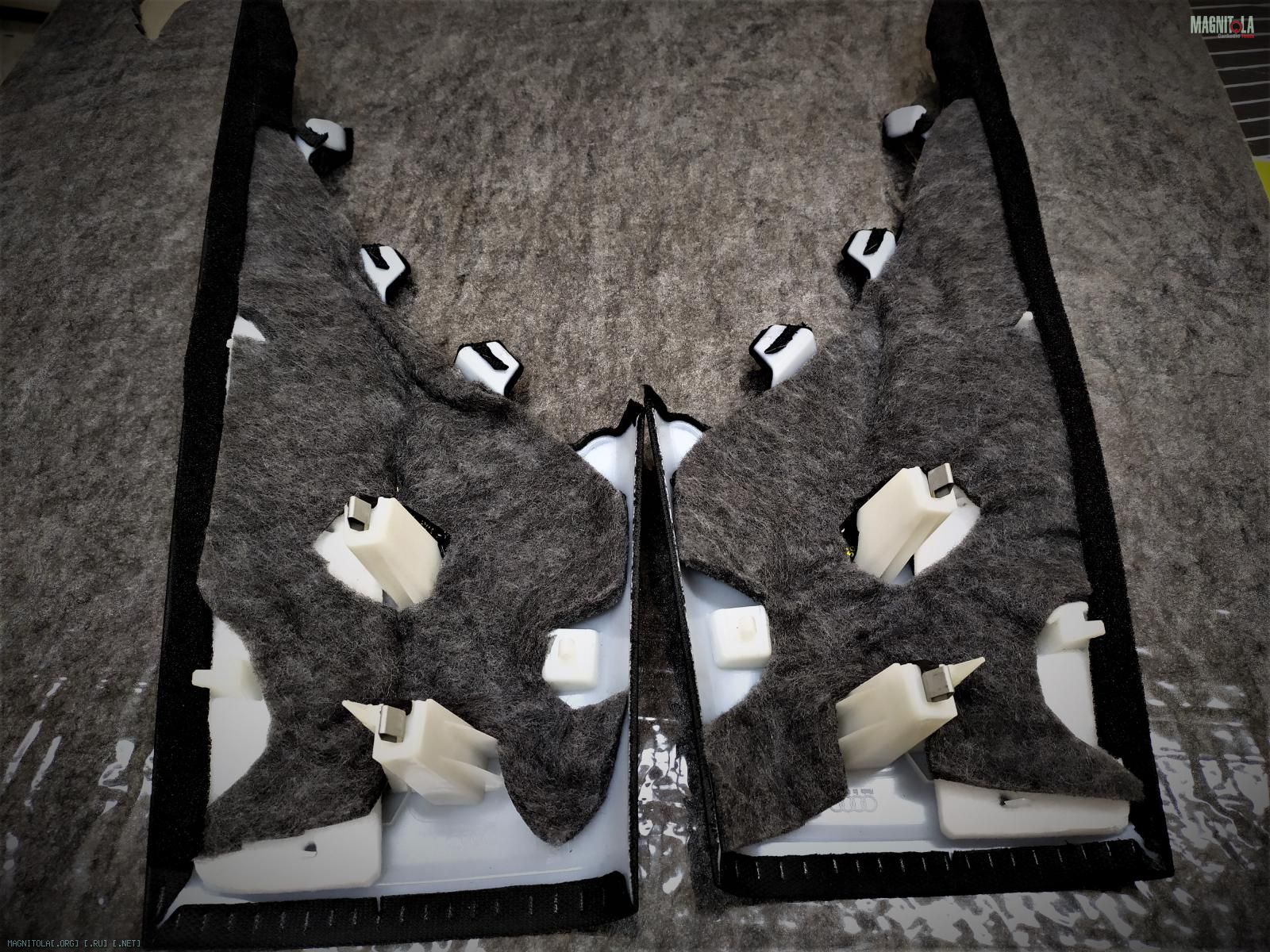

Задние боковые стойки и декоративные сетки вибрим, наносим войлок, битопласт, уплотнительную ленту.

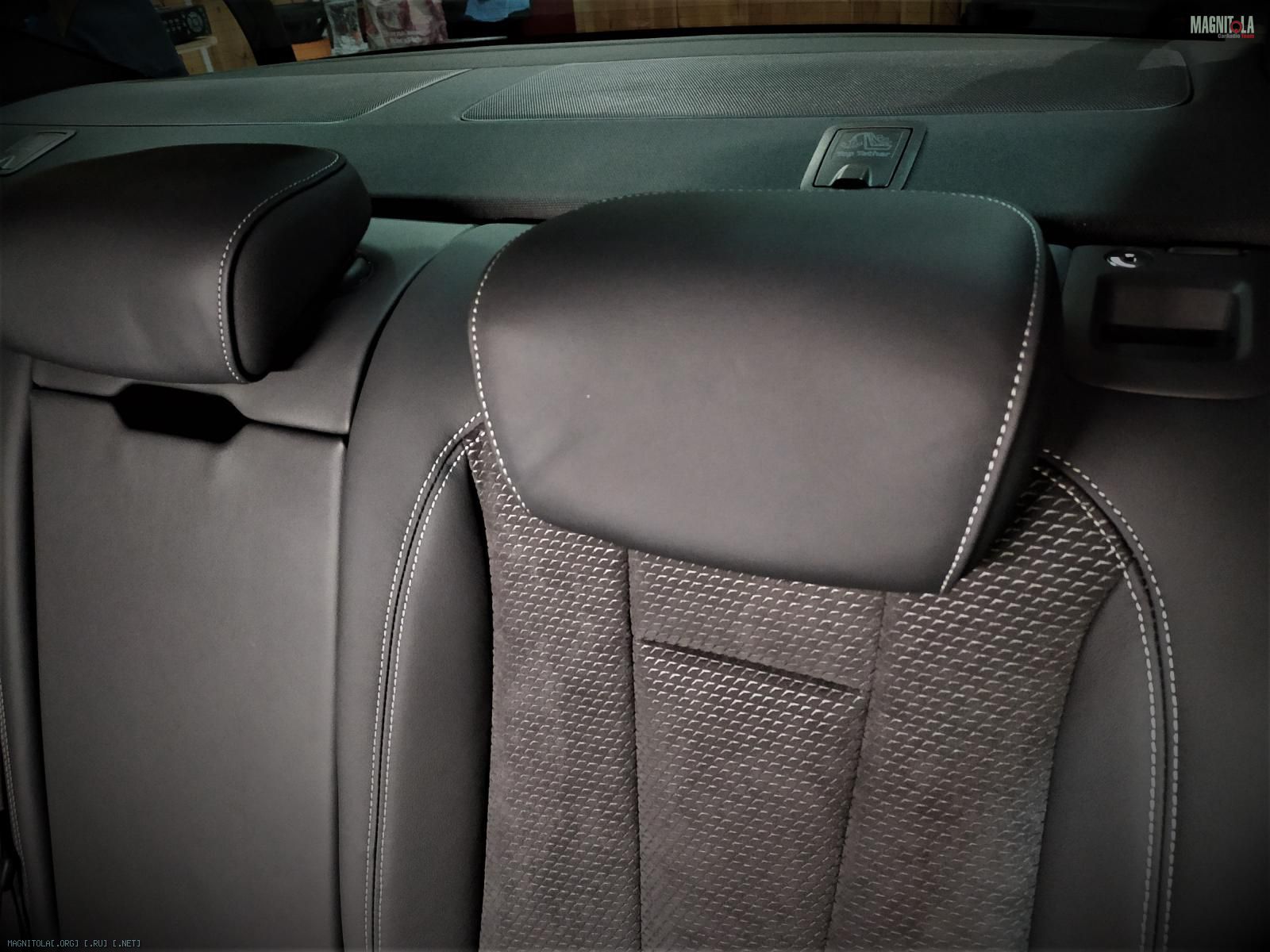

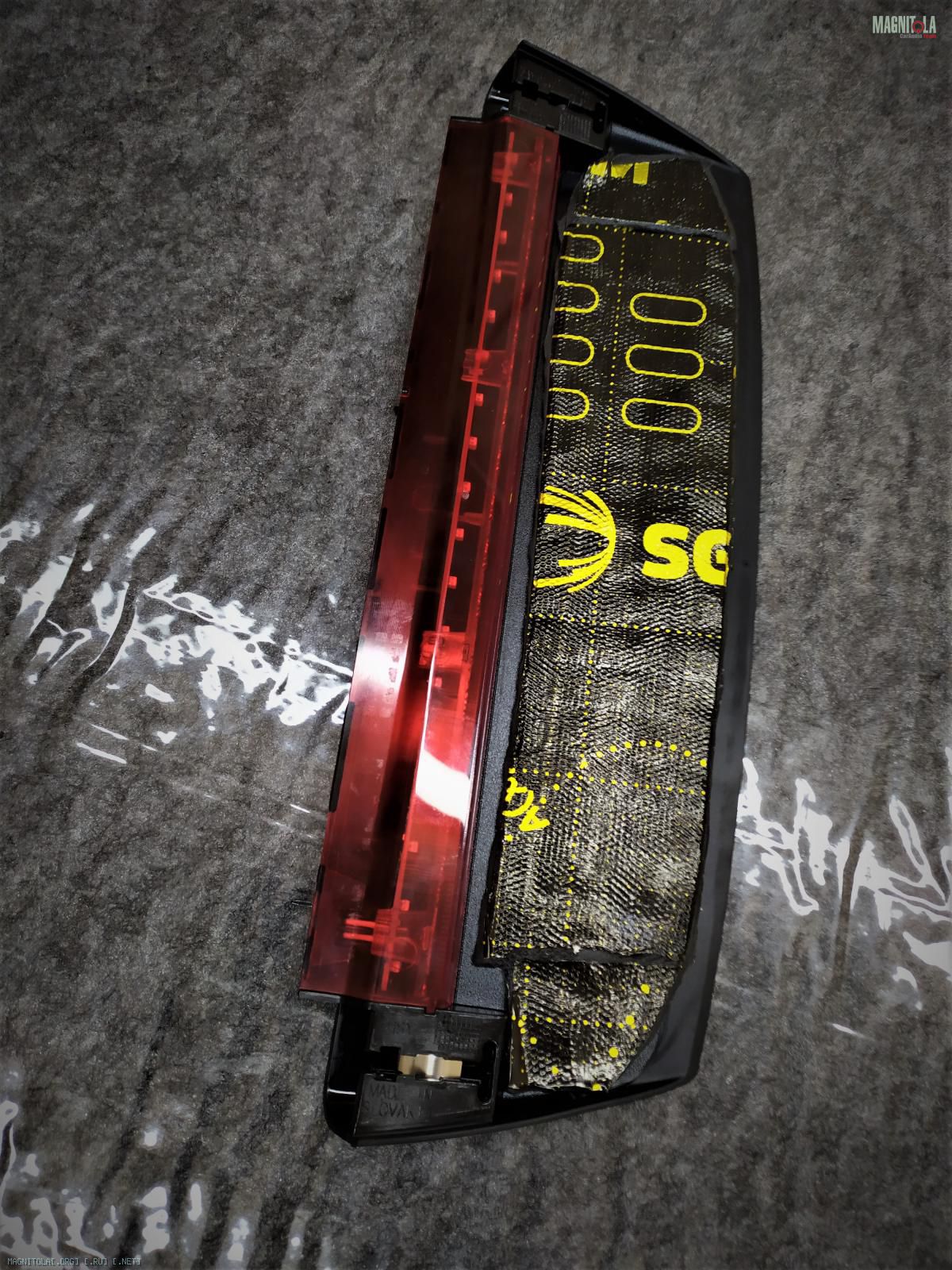

Шумим стоп-сигнал, собираем полку.
Вложение 1332291Вложение 1332293Вложение 1332295Вложение 1332297Вложение 1332299Вложение 1332301Вложение 1332303Вложение 1332305Вложение 1332307Вложение 1332309Вложение 1332311Вложение 1332313
