Я думал, это фирменный стиль, как у SF-аудио бабины катушек кроссоверов на пол багажника )))Цитата:
Сообщение от st220

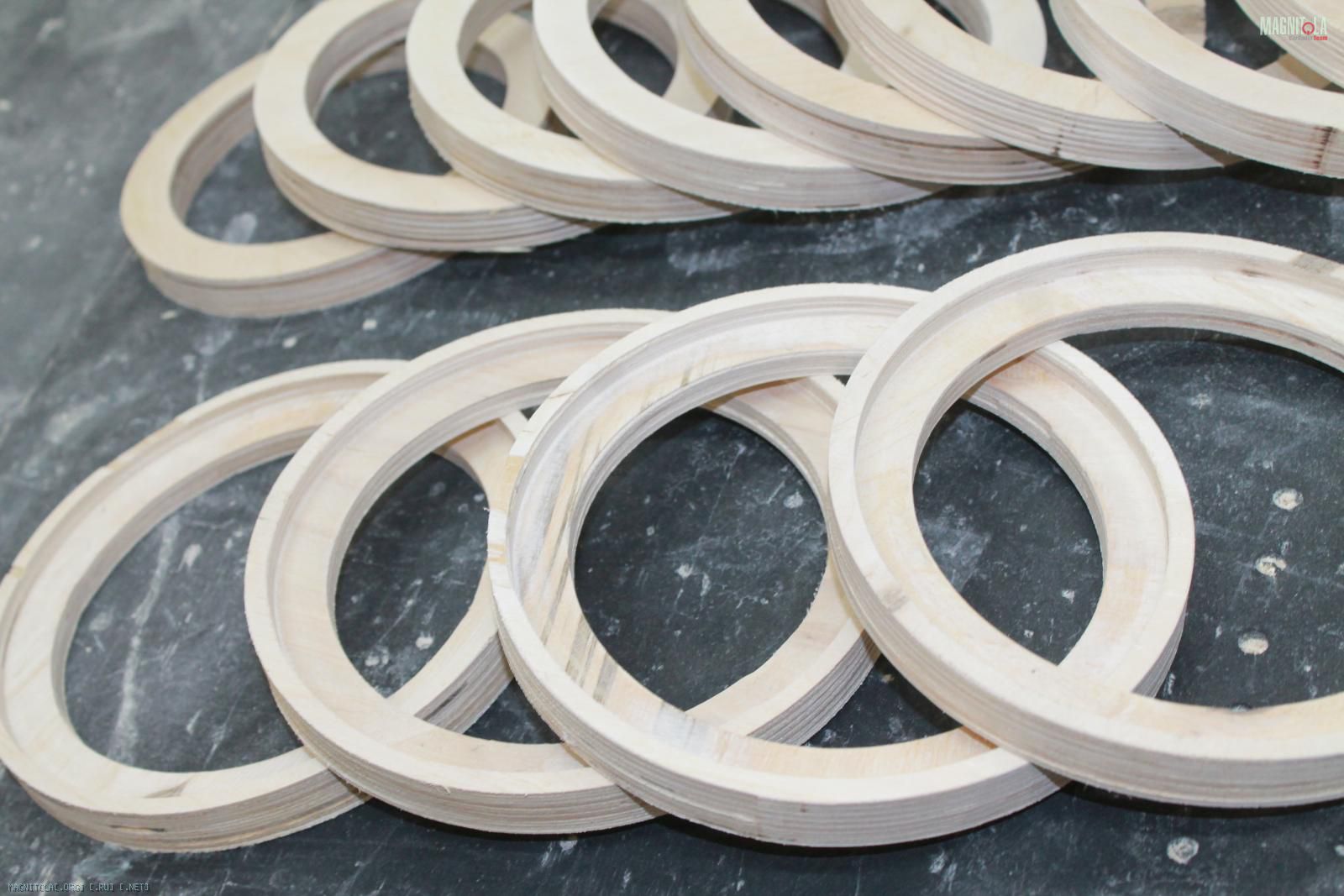

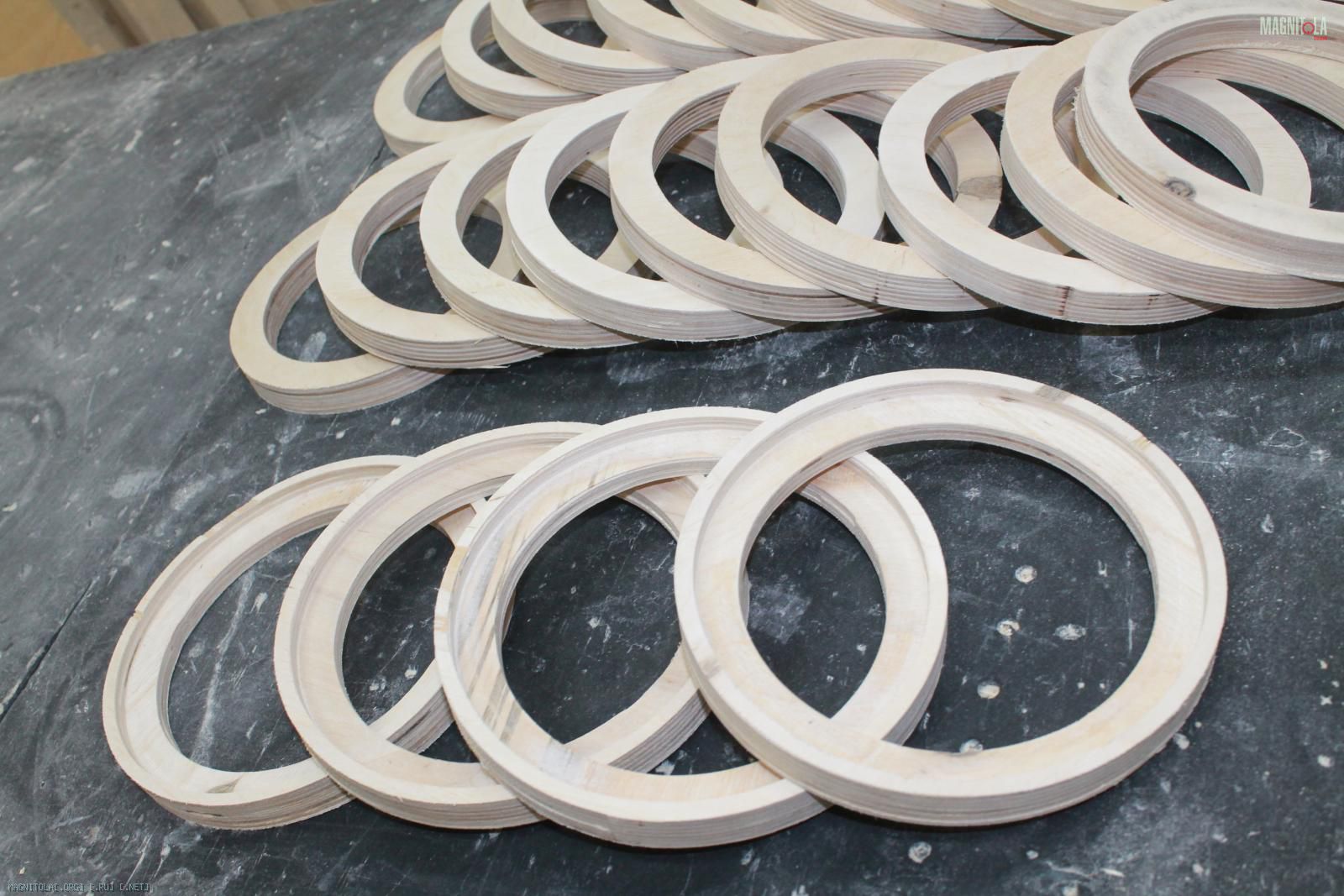

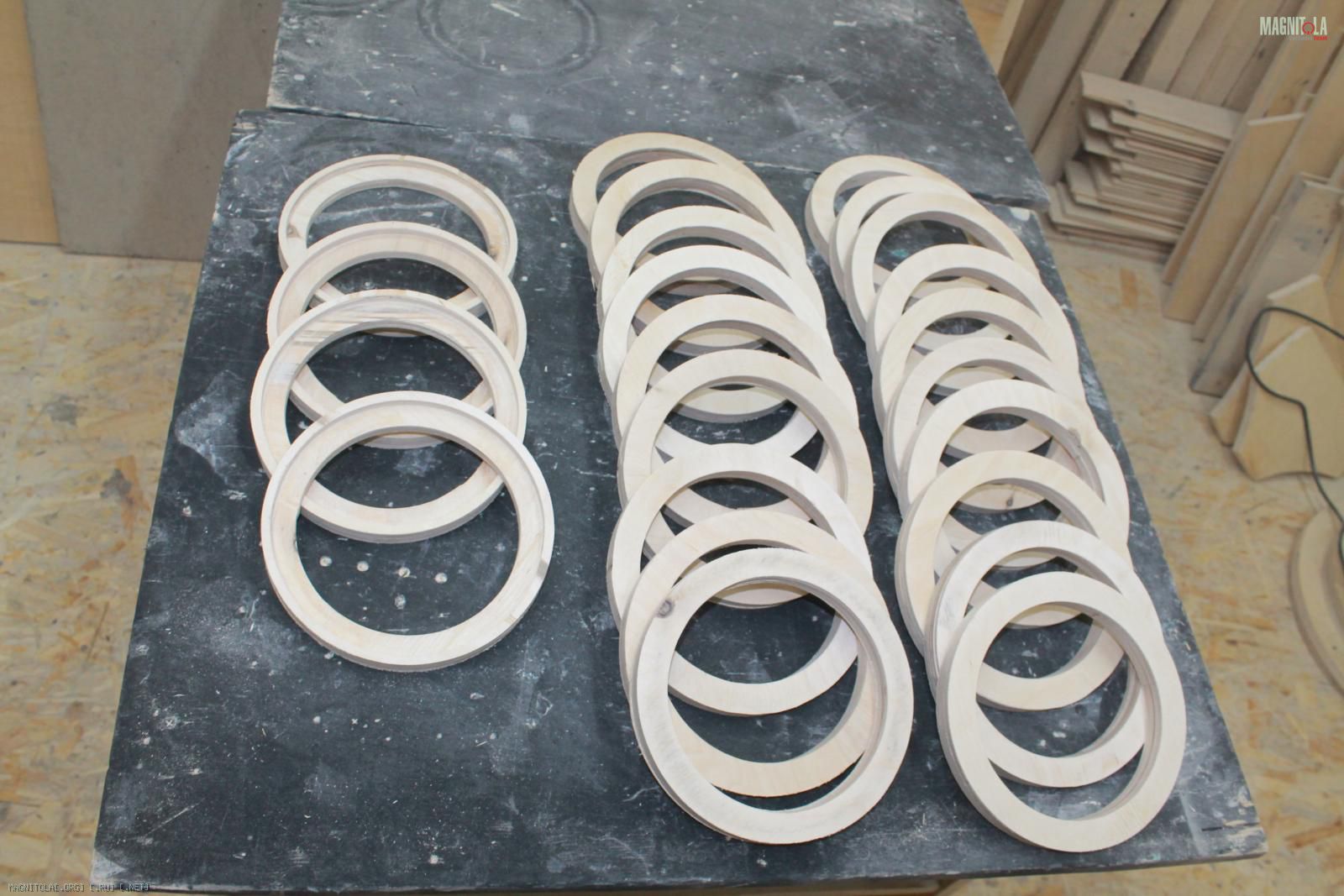

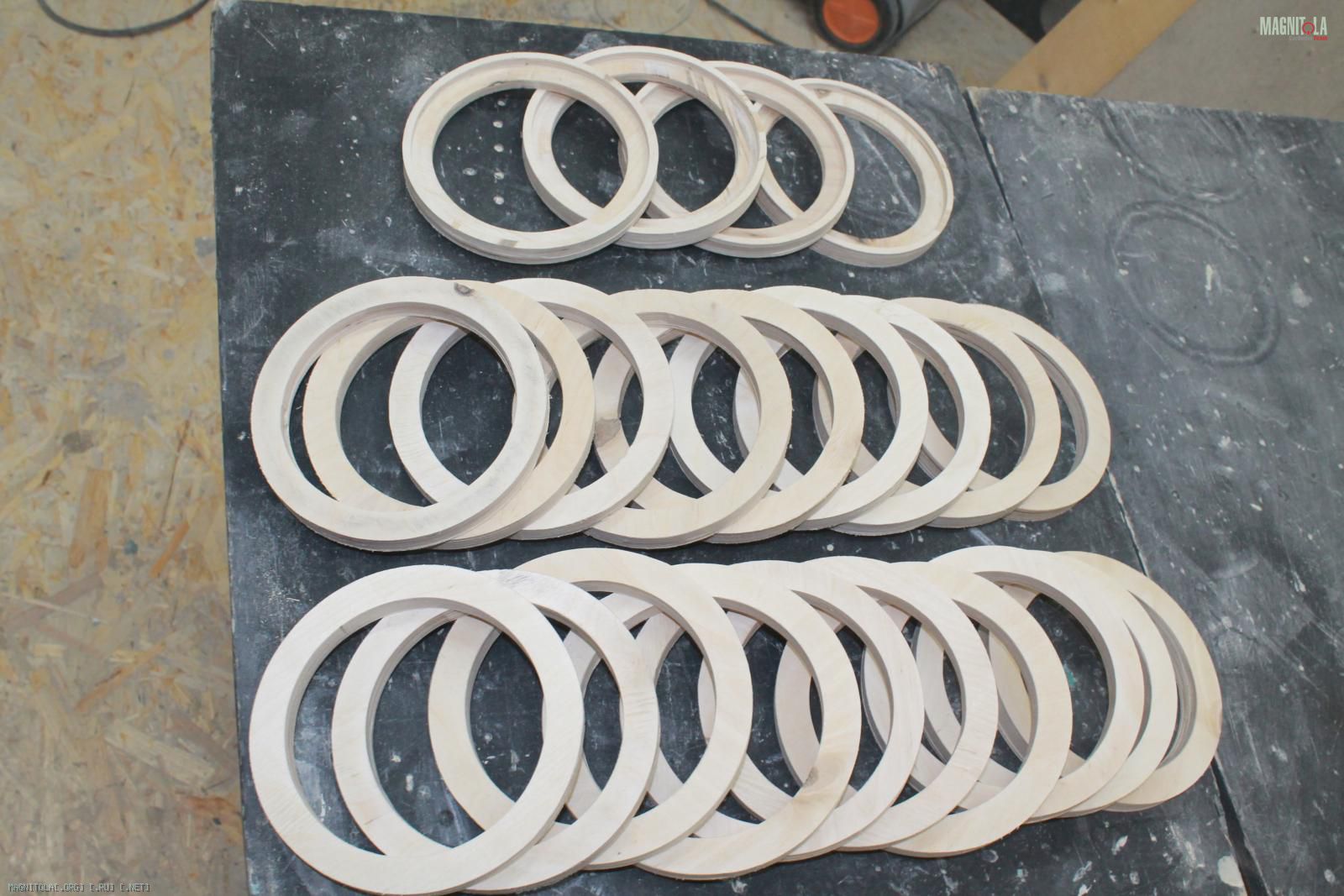

Напилили колечек под 6,5"....
Закупили фанеры...
Вложение 931308Вложение 931310Вложение 931312Вложение 931314Вложение 931316Вложение 931318Вложение 931320

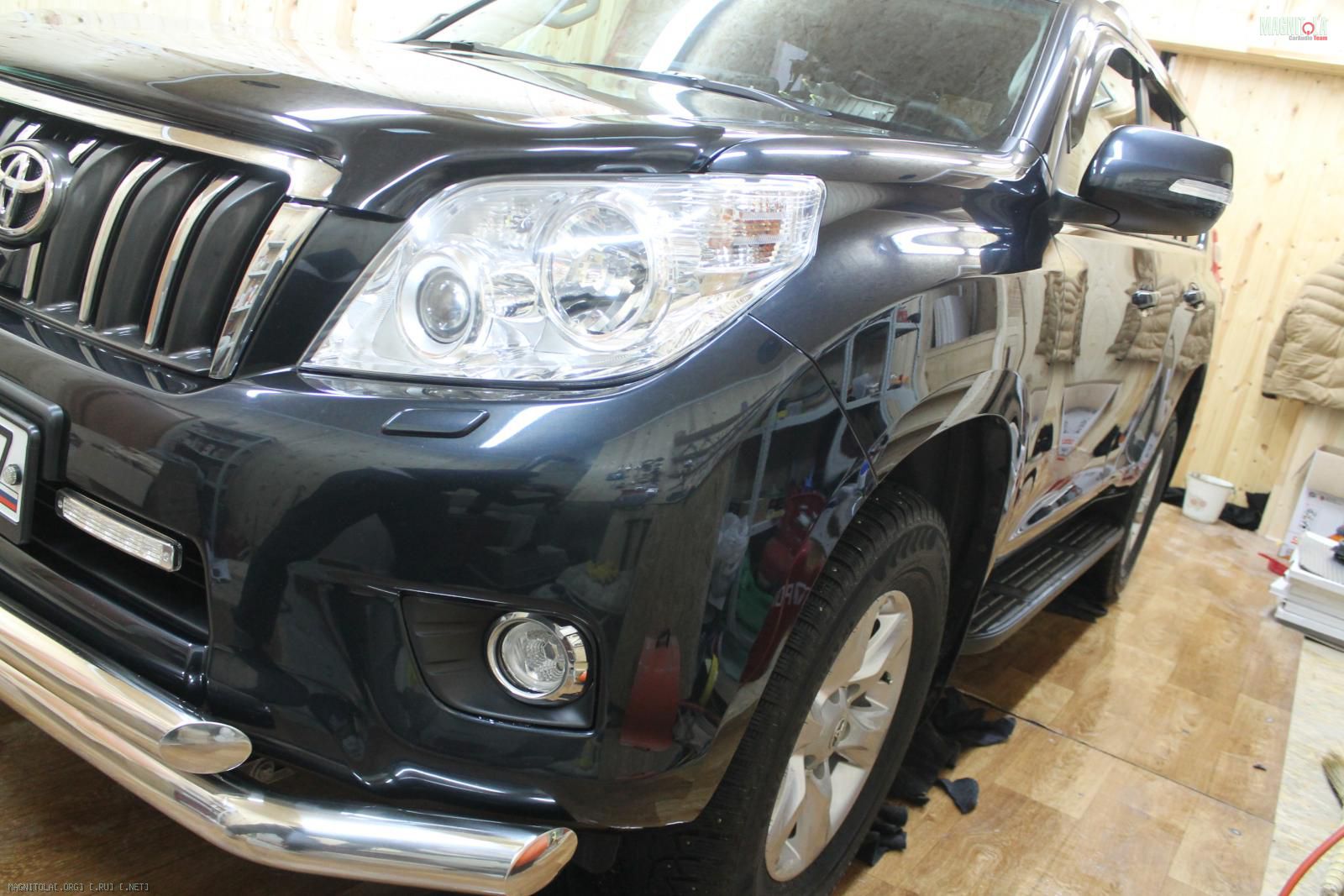

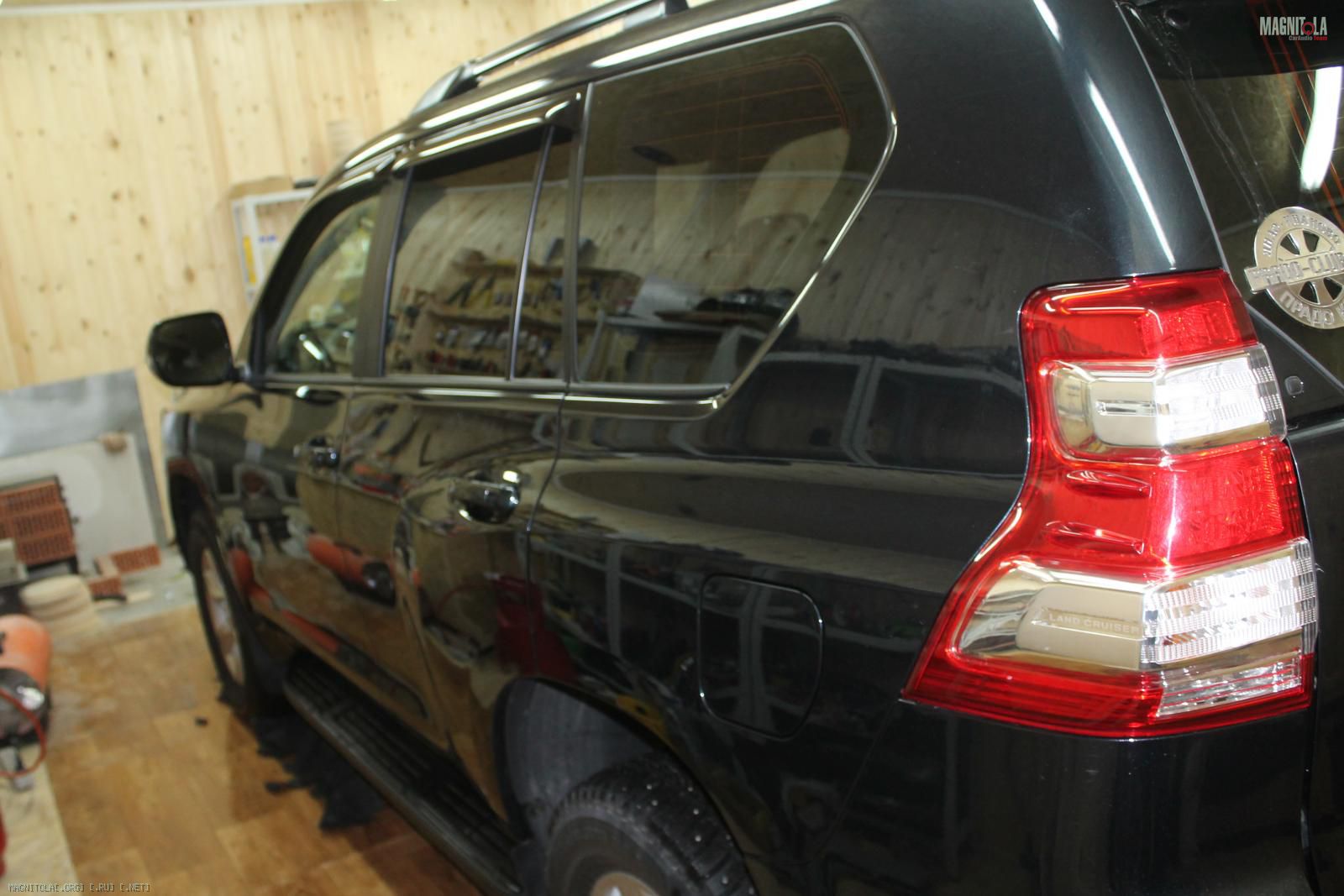

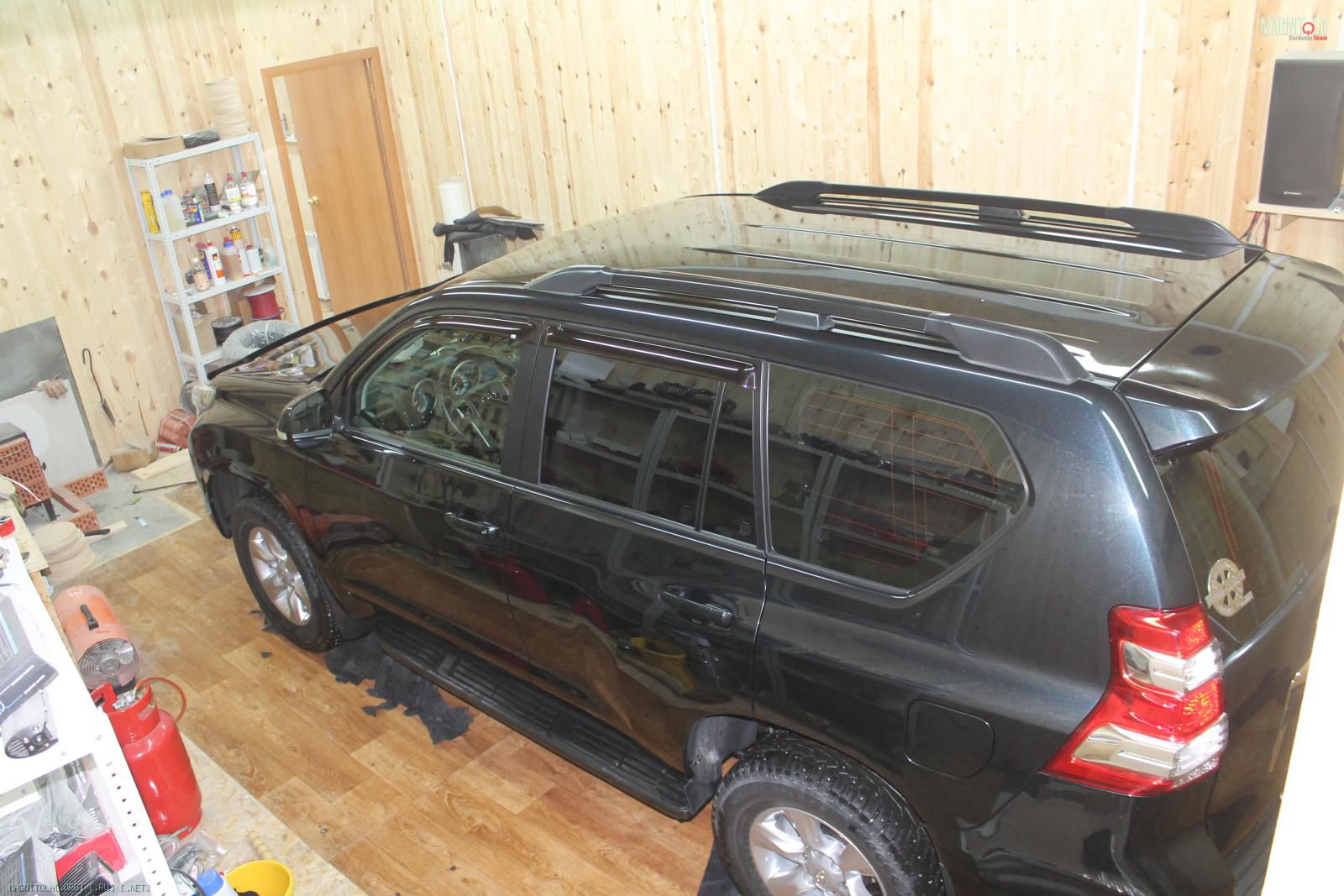

В KF-Sound Technology приехал Land Cruiser Prado 150
Вложение 932884Вложение 932886Вложение 932888

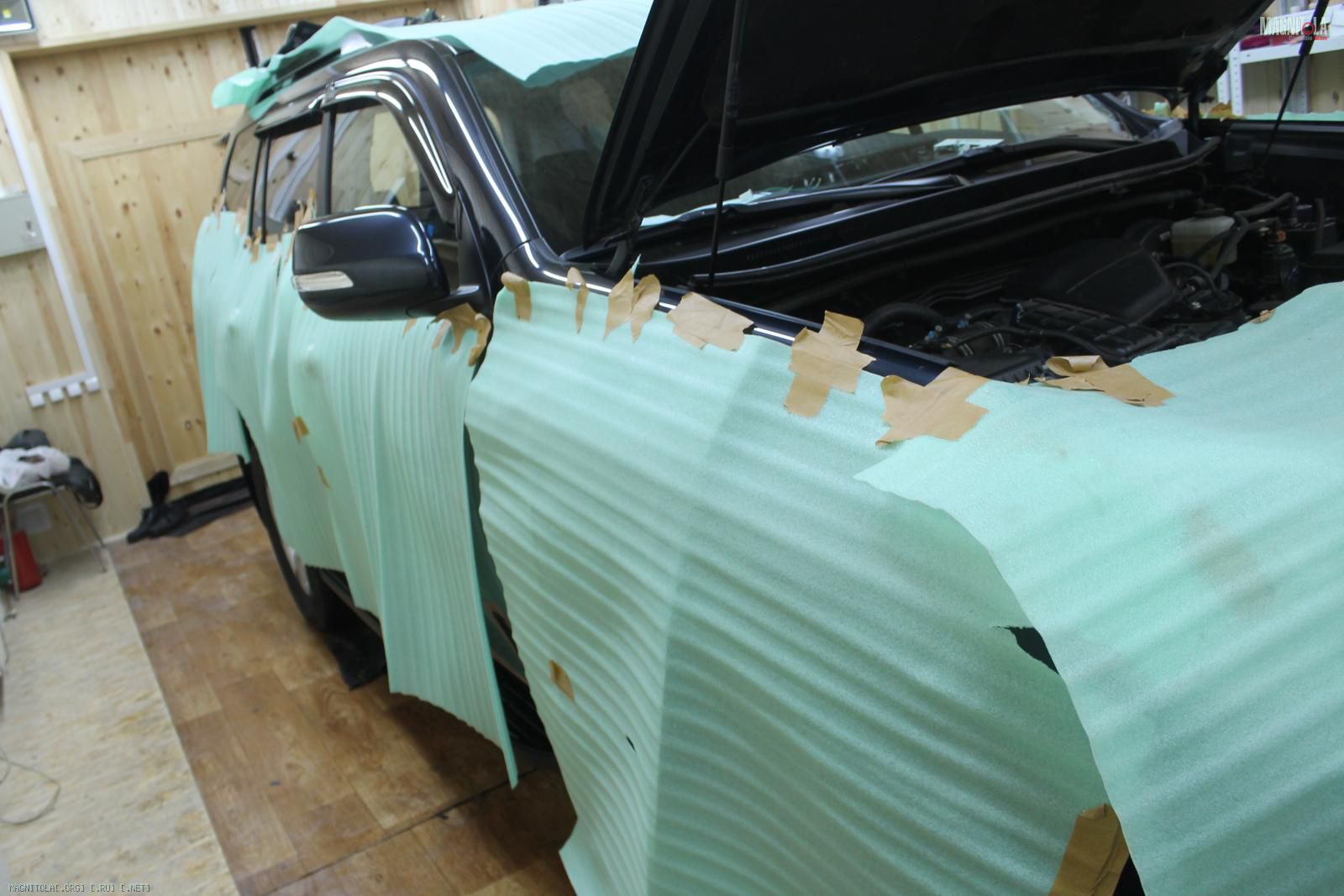

В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 932890Вложение 932892Вложение 932894

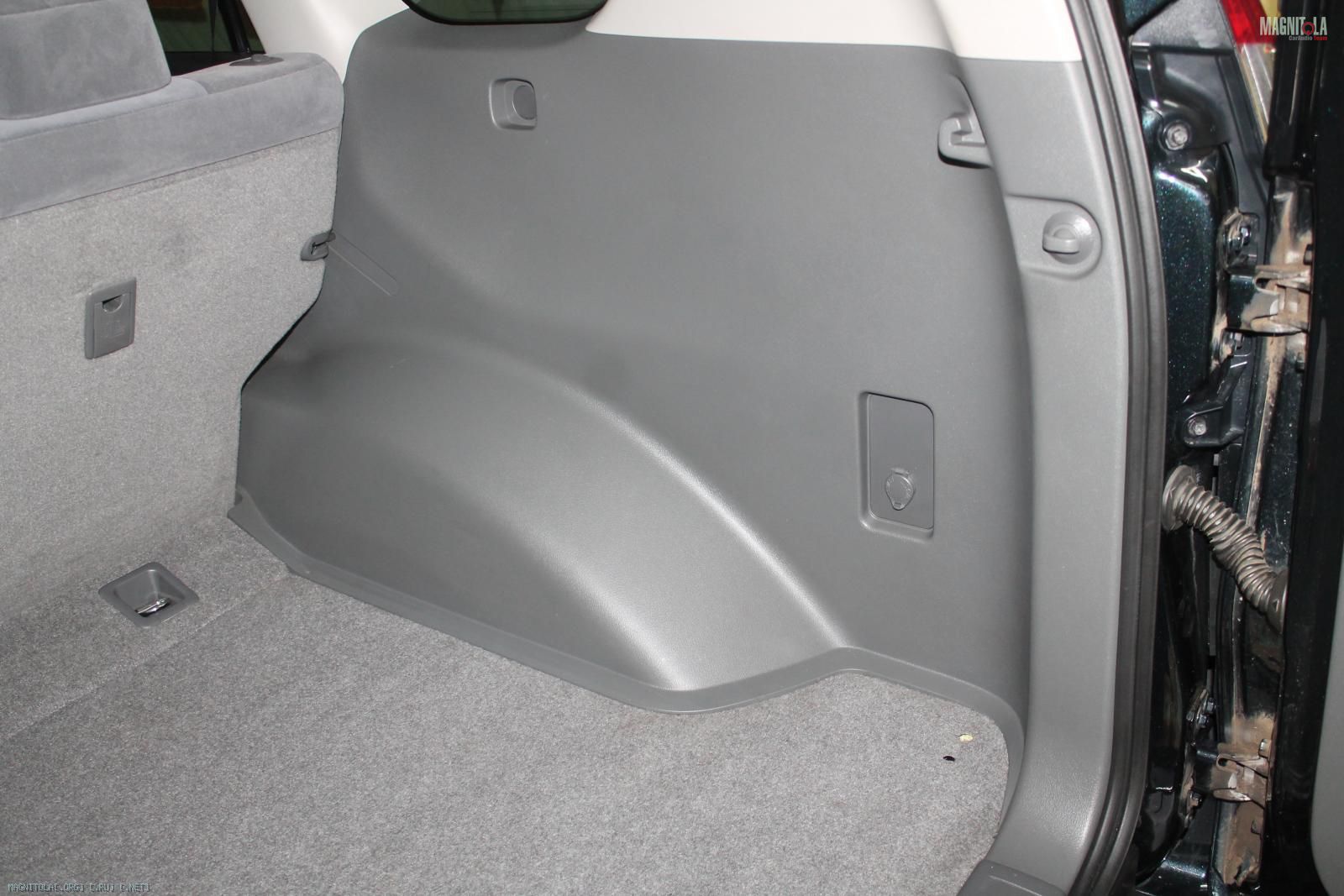

Разобрали салон....

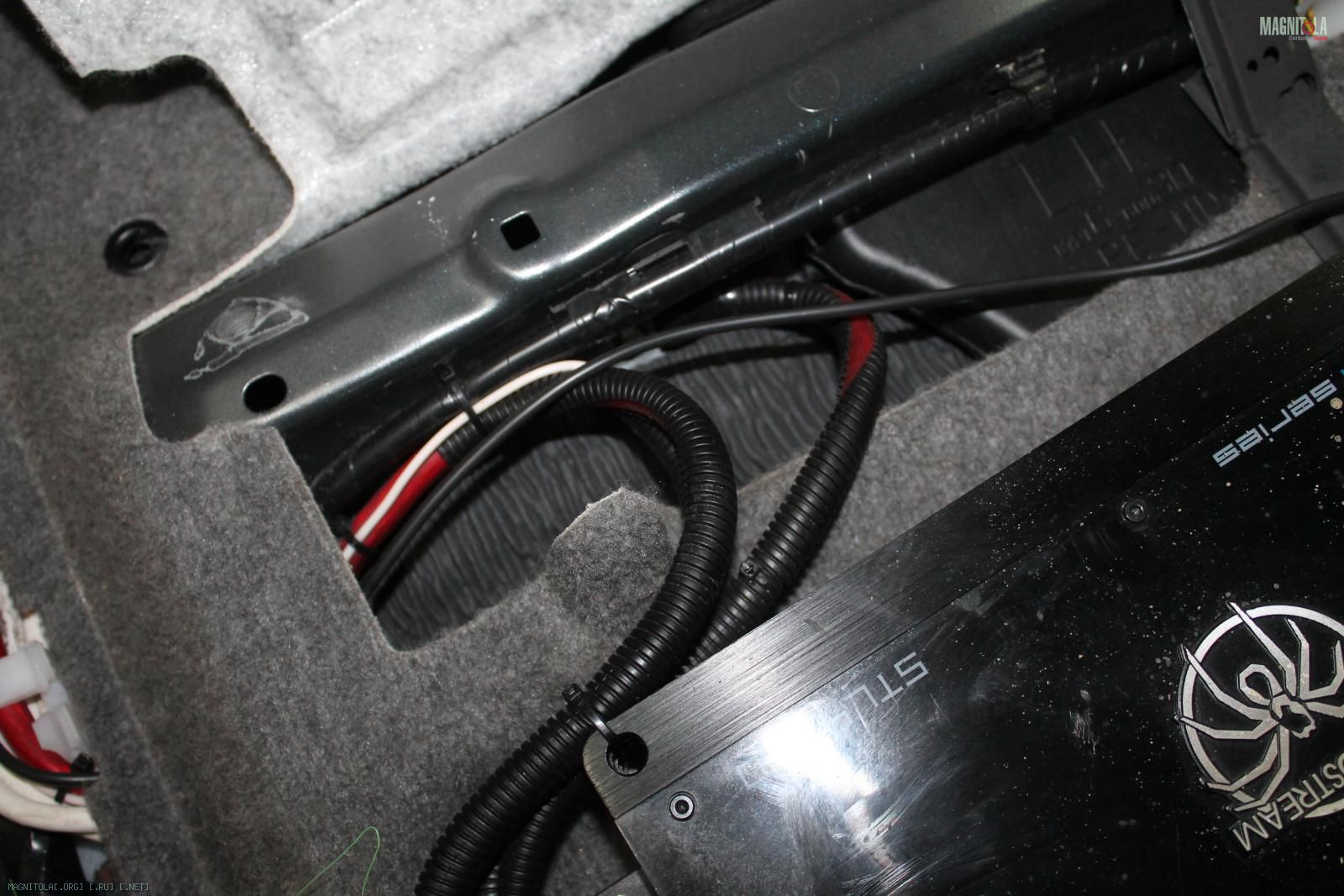

Что имеем...
Вложение 932896Вложение 932898Вложение 932900Вложение 932902Вложение 932904Вложение 932906Вложение 932908Вложение 932910Вложение 932912Вложение 932914Вложение 932916

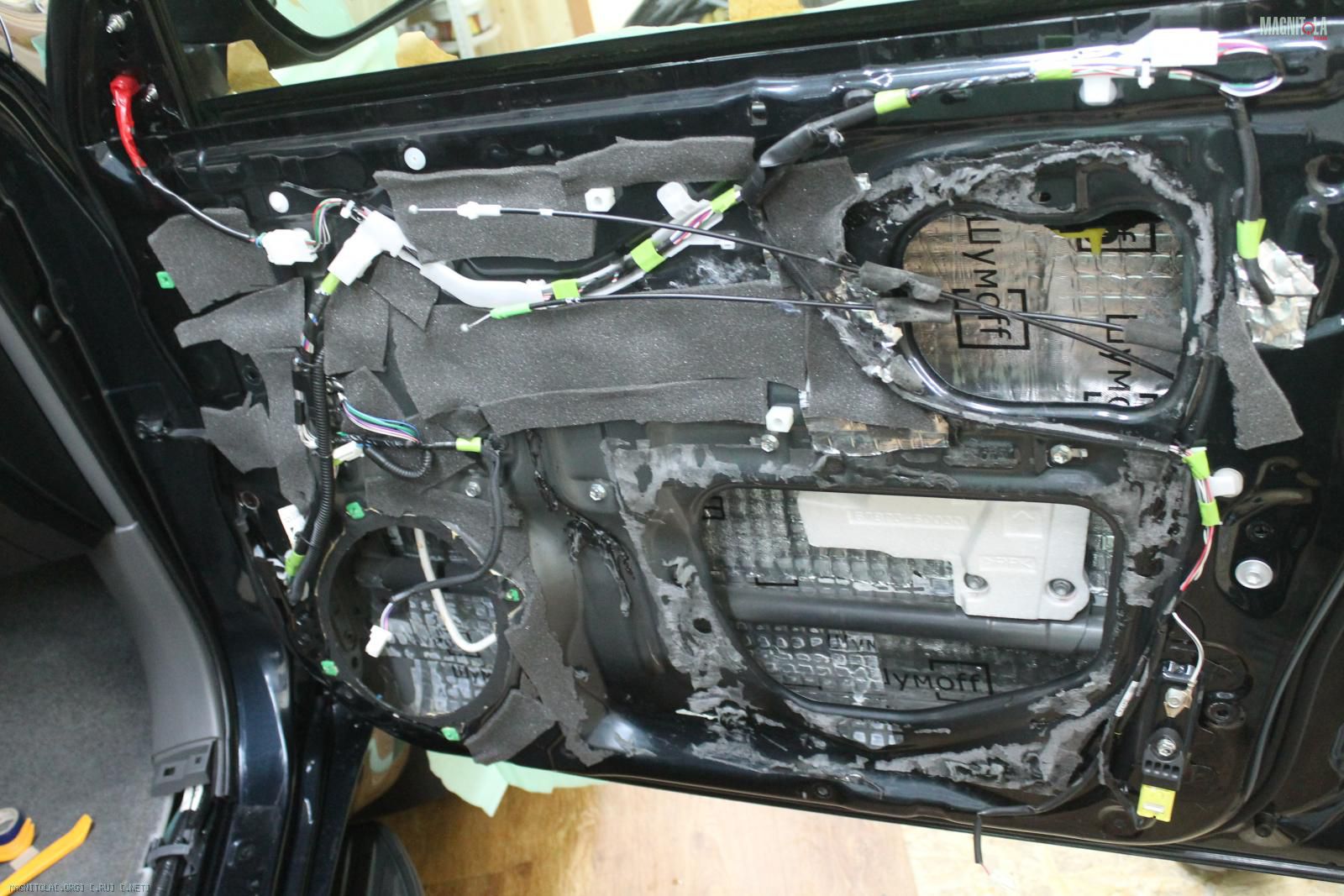

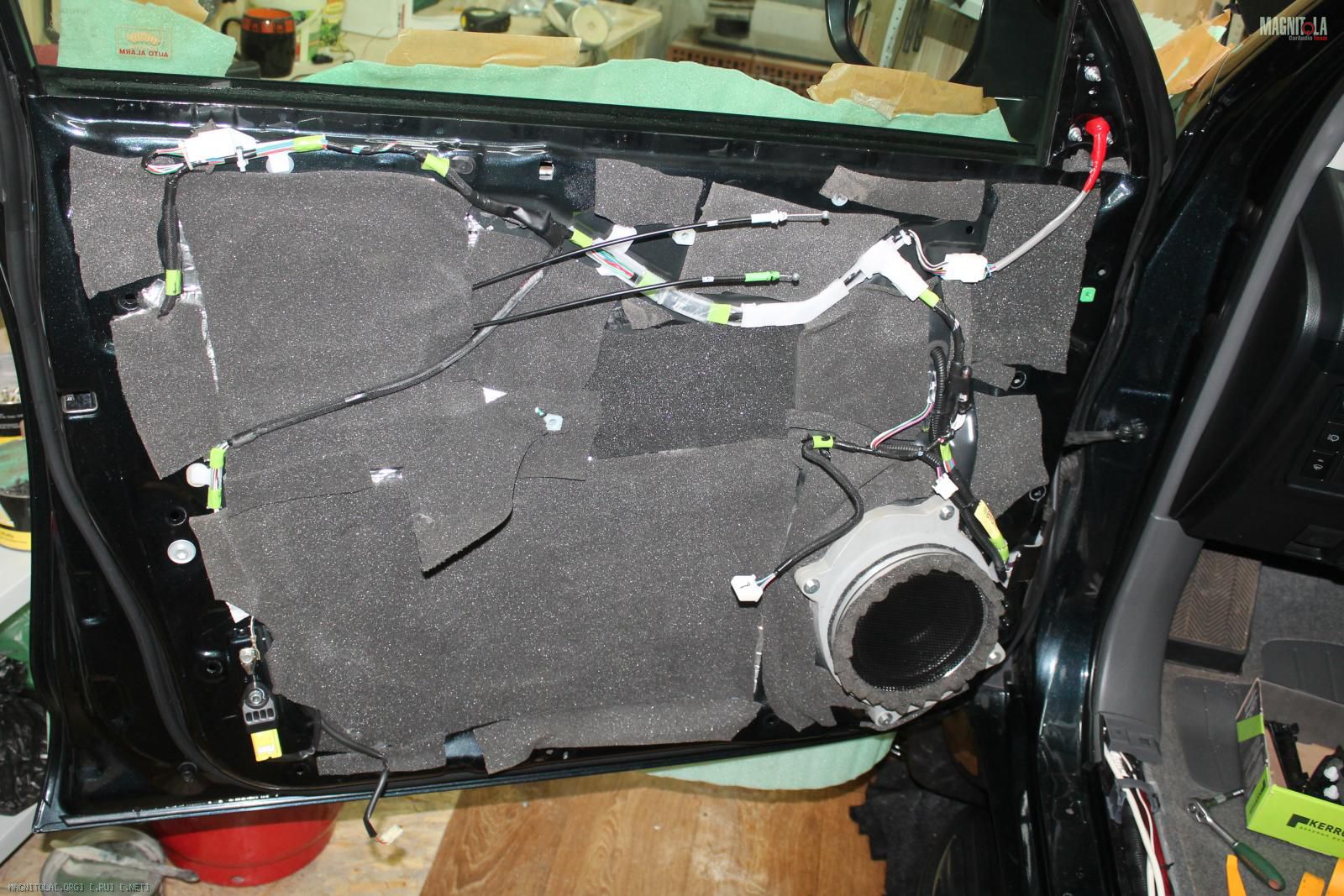

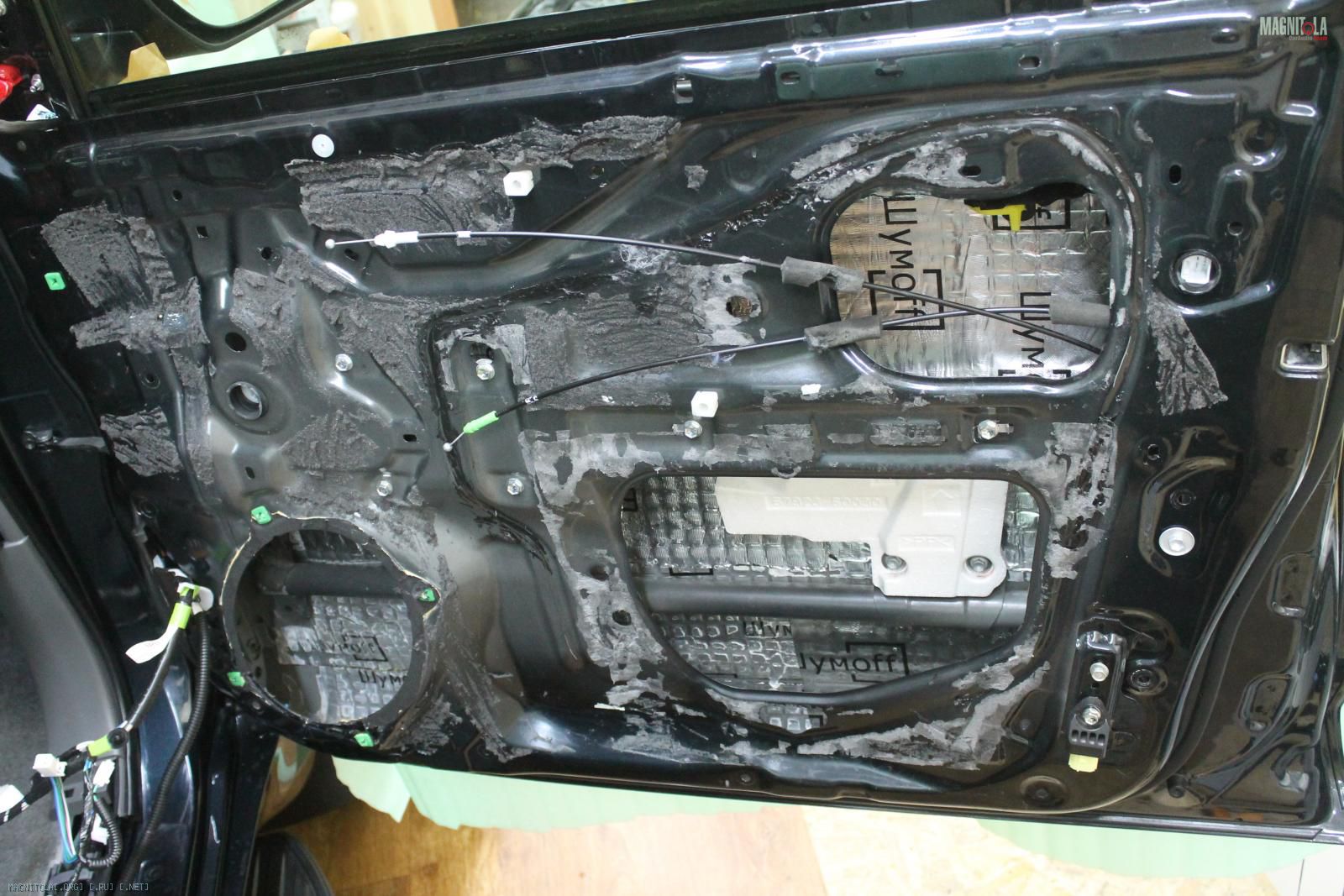

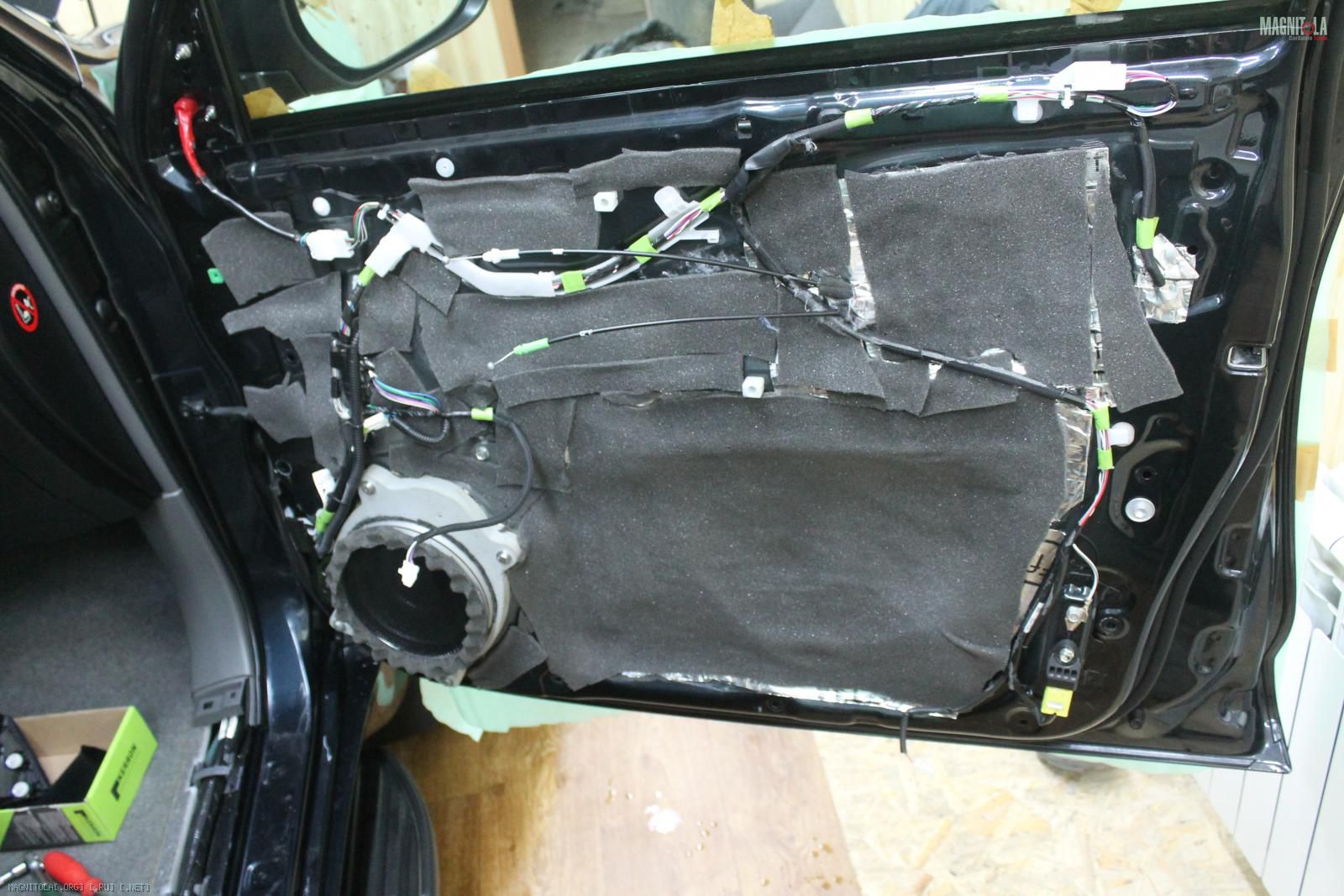

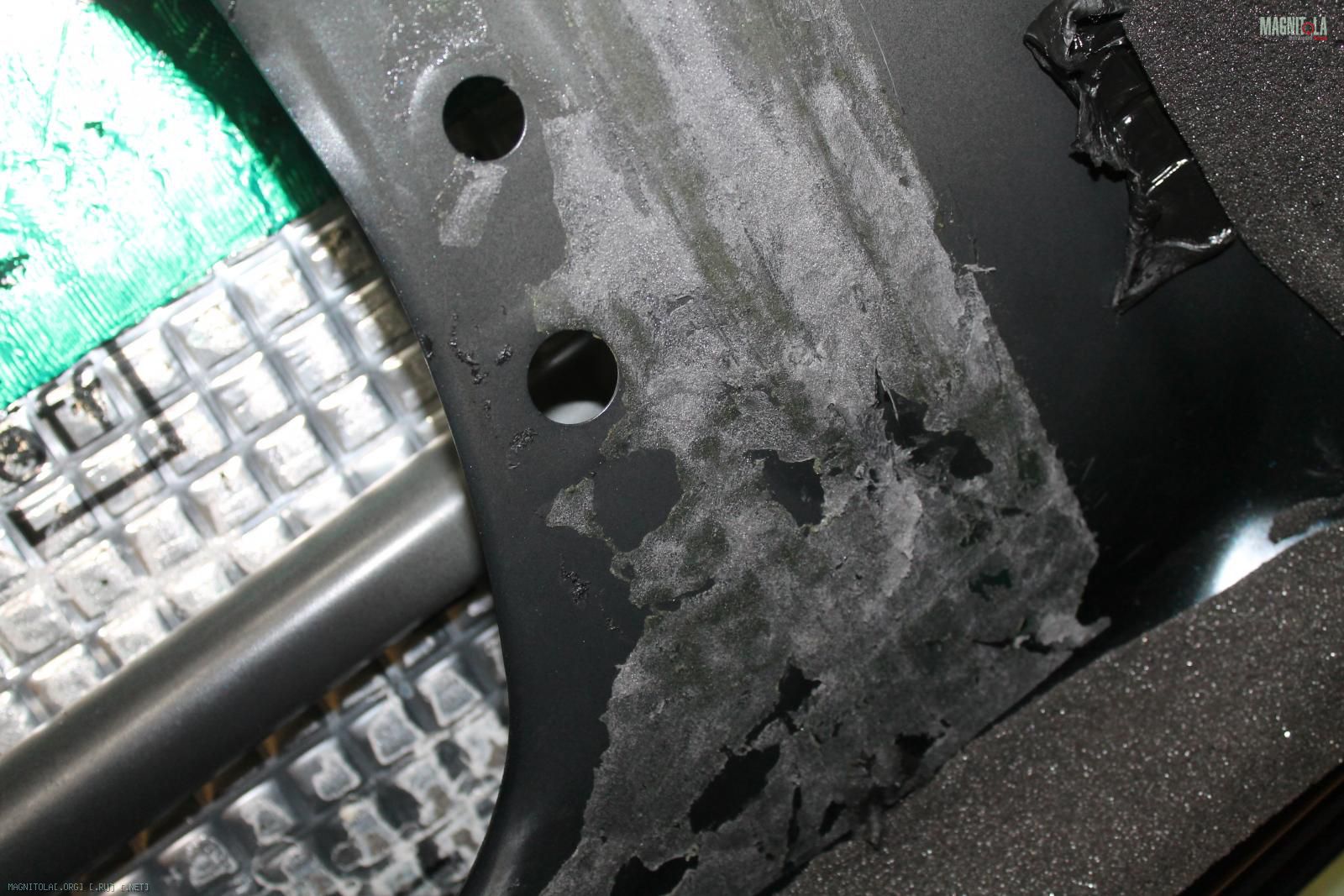

Двери.... плачем...

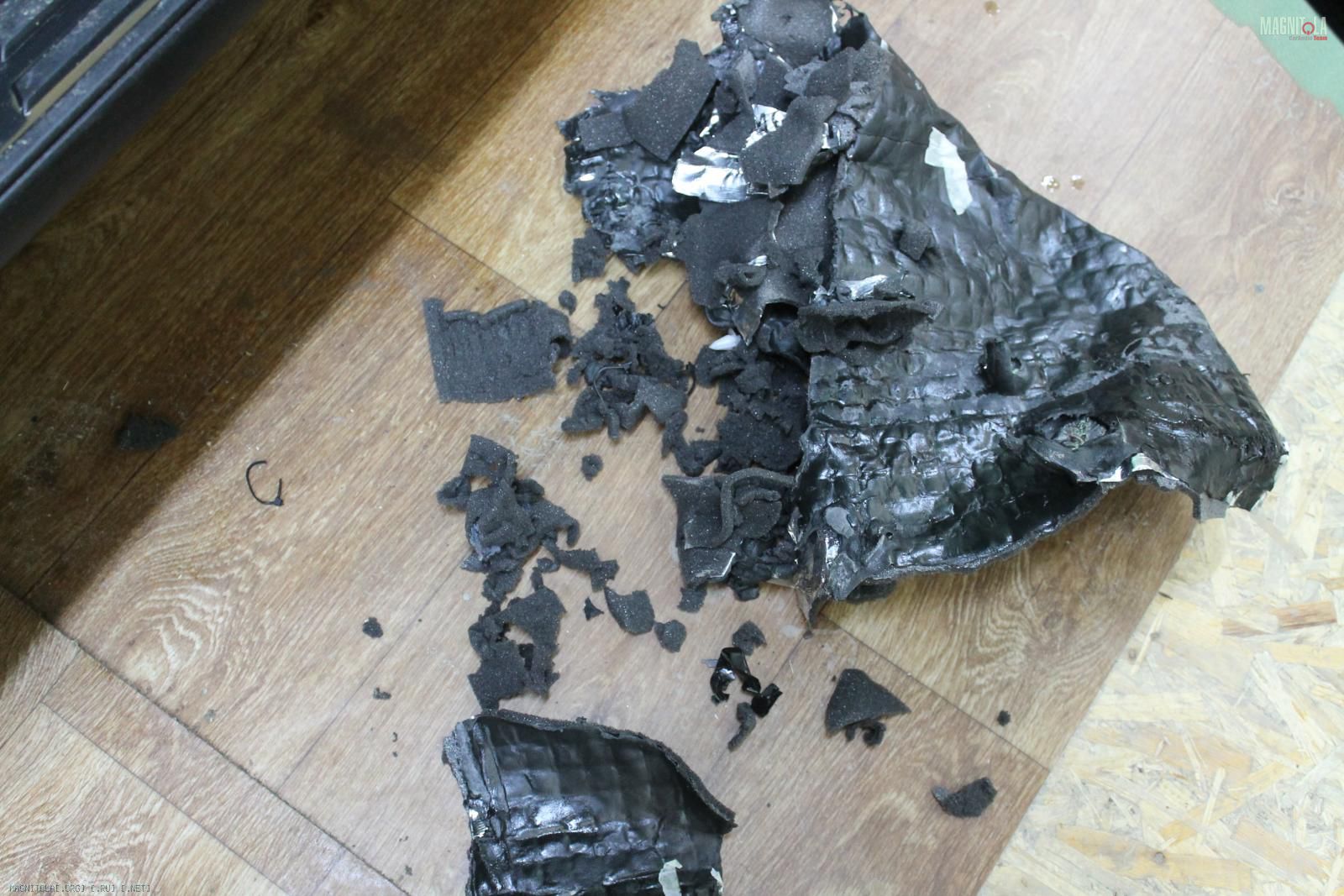

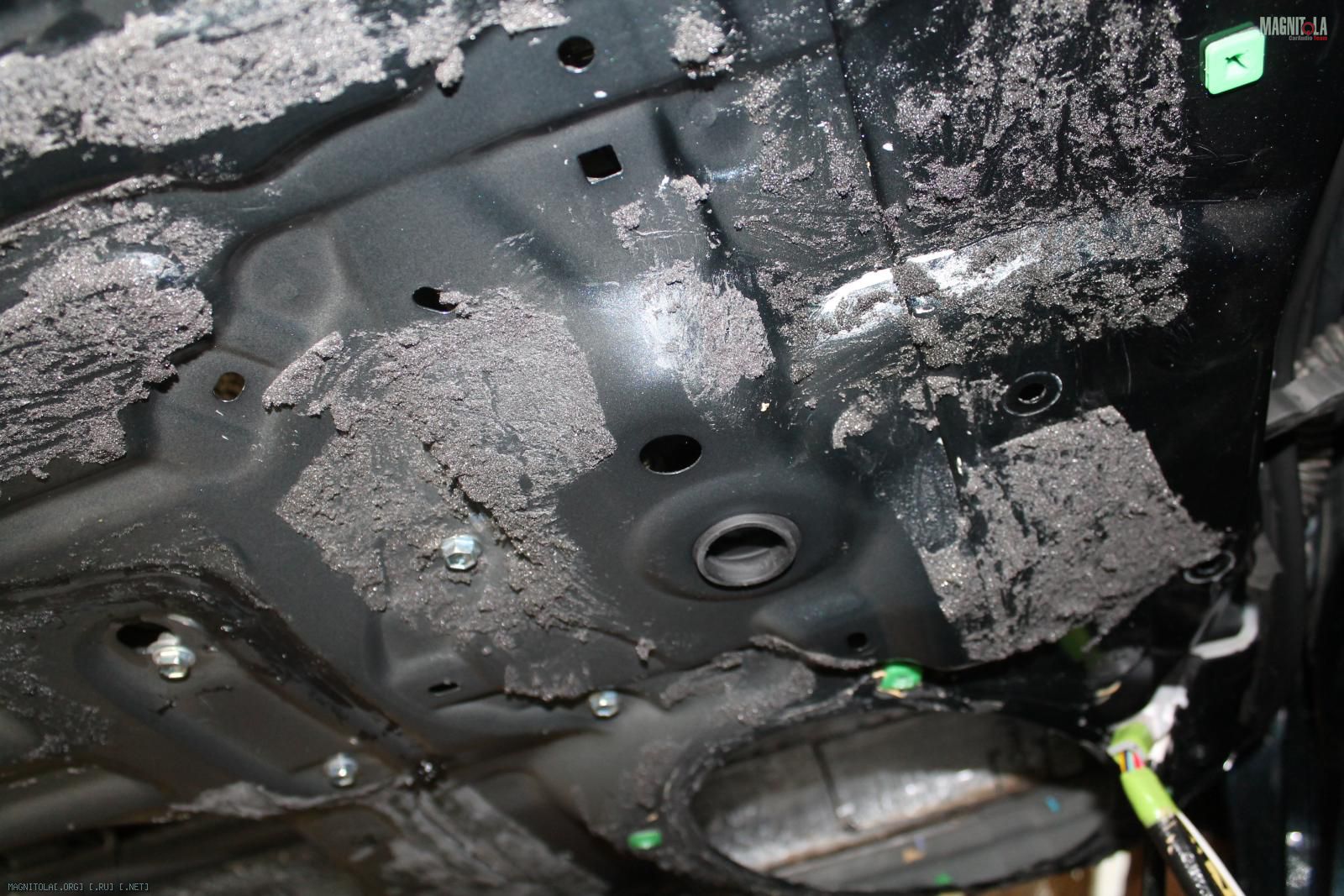

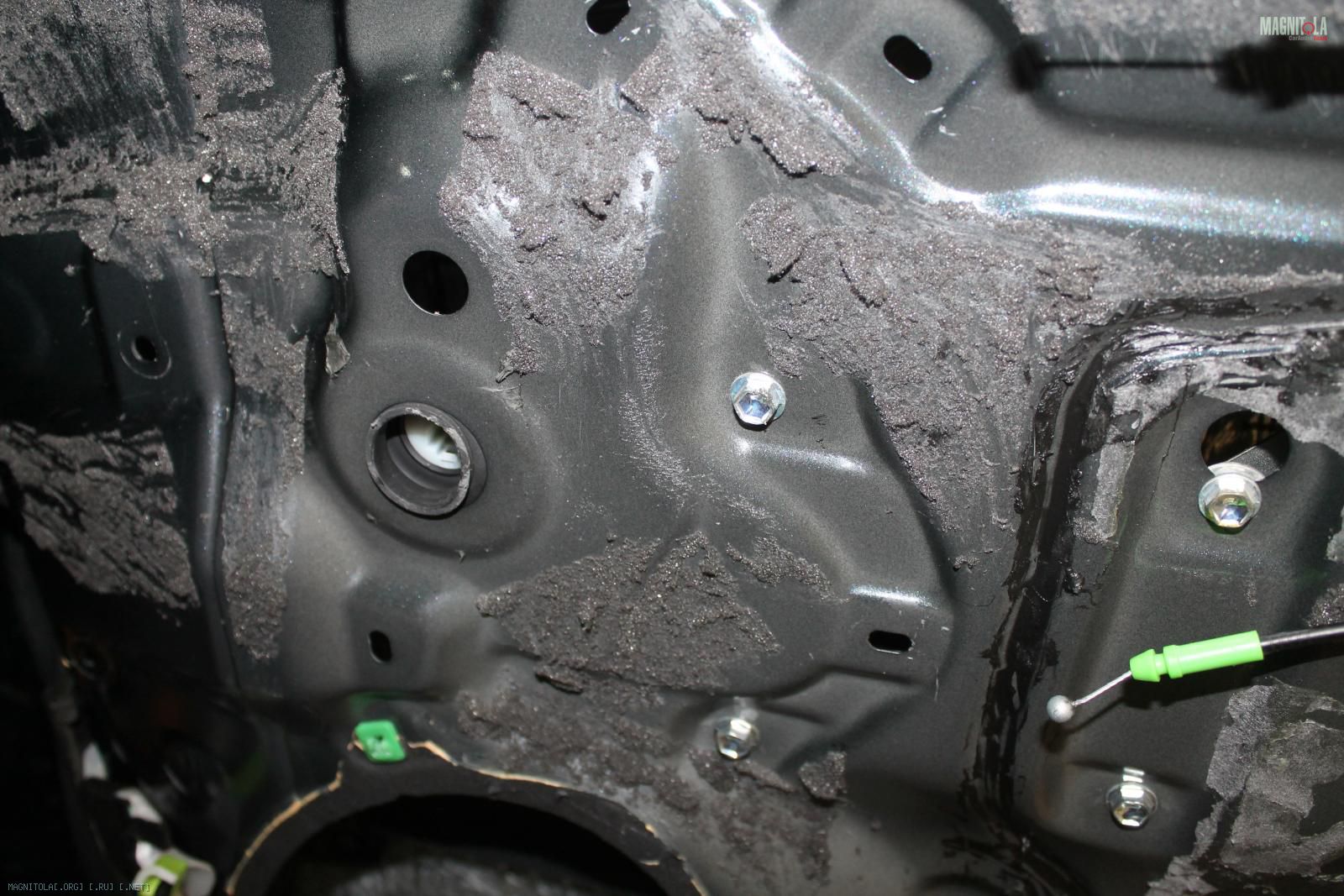

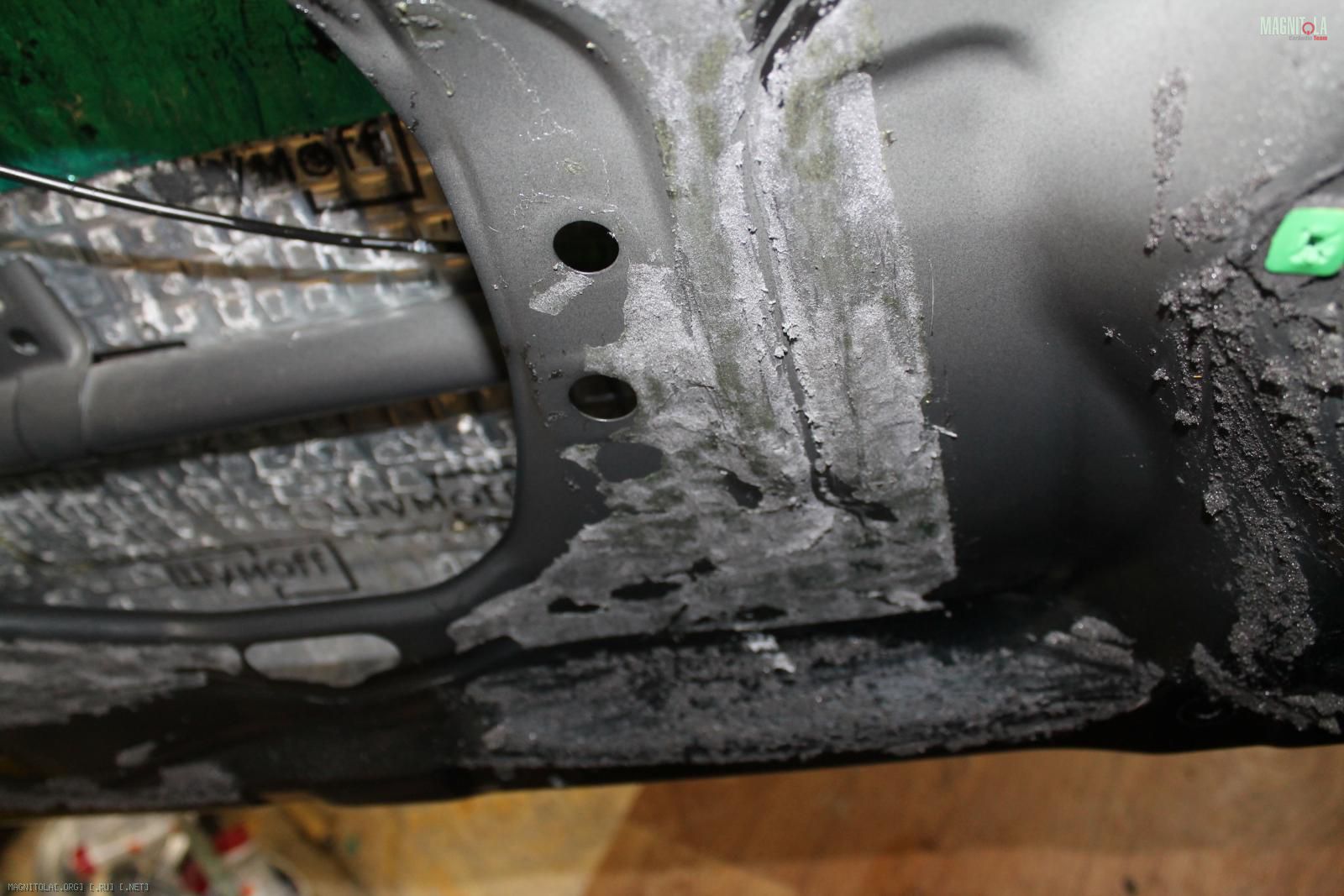

Снимаем... скоблим... очищаем, отмываем, обезжириваем
Вложение 932918Вложение 932920Вложение 932922Вложение 932924Вложение 932926Вложение 932928Вложение 932930Вложение 932932

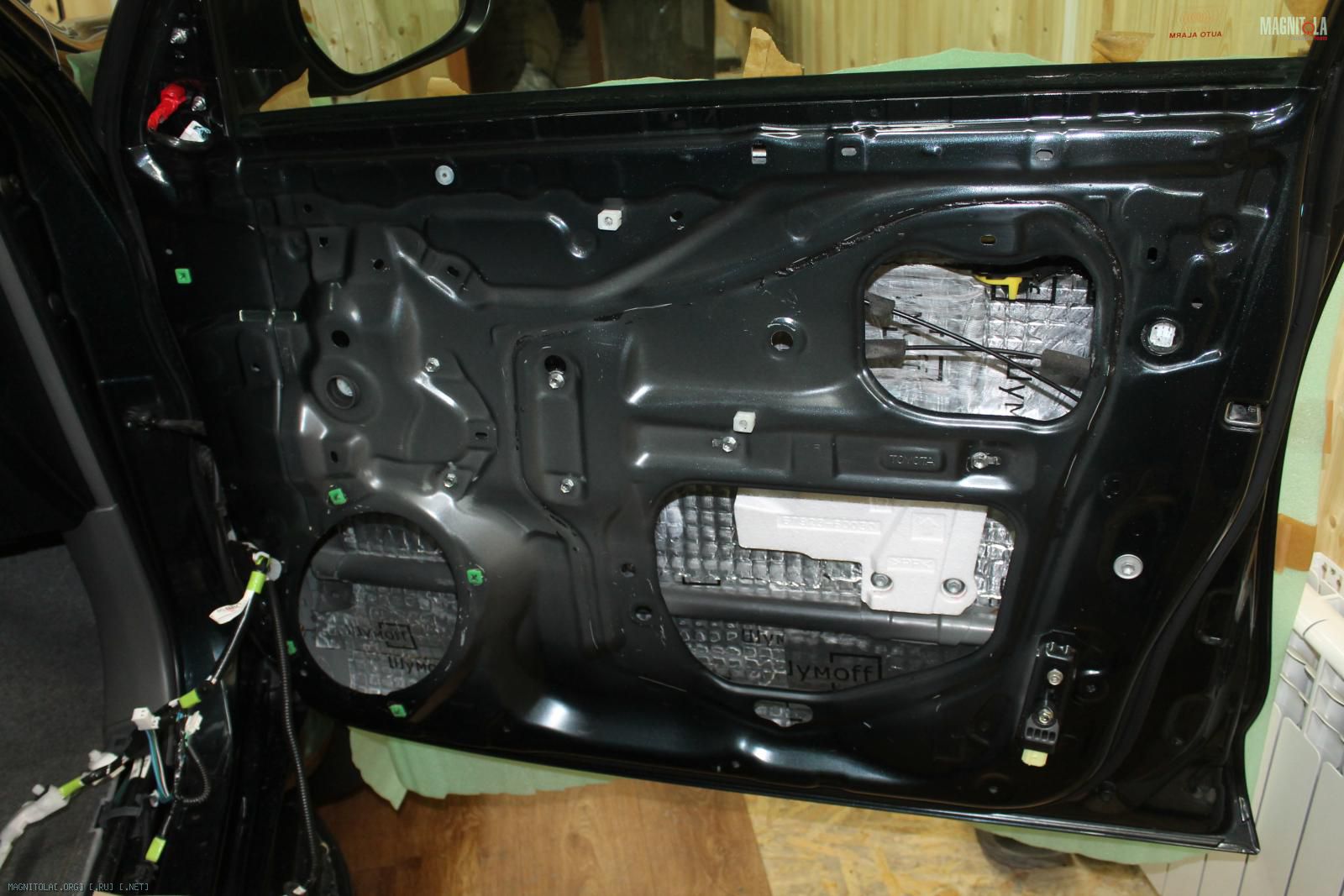

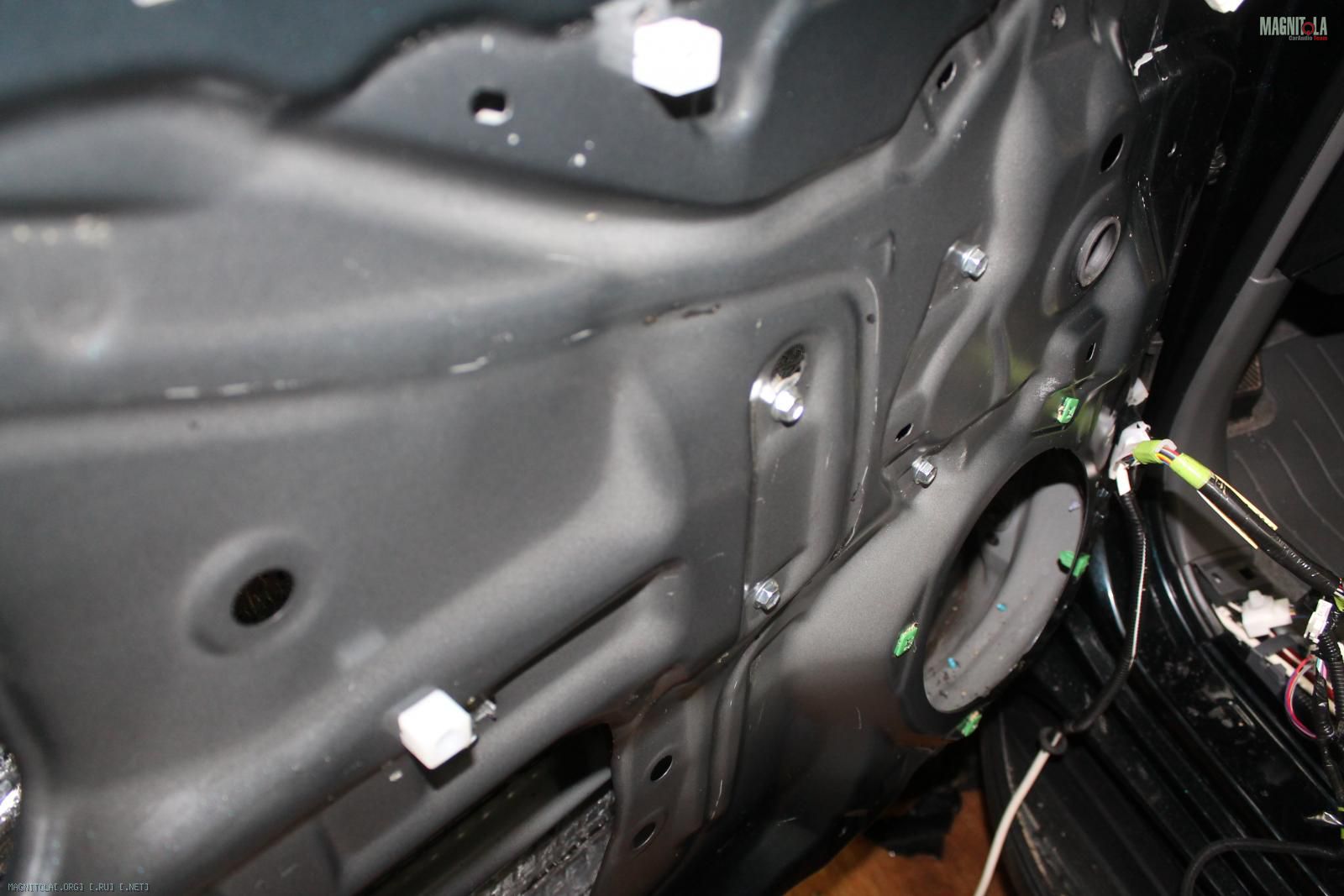

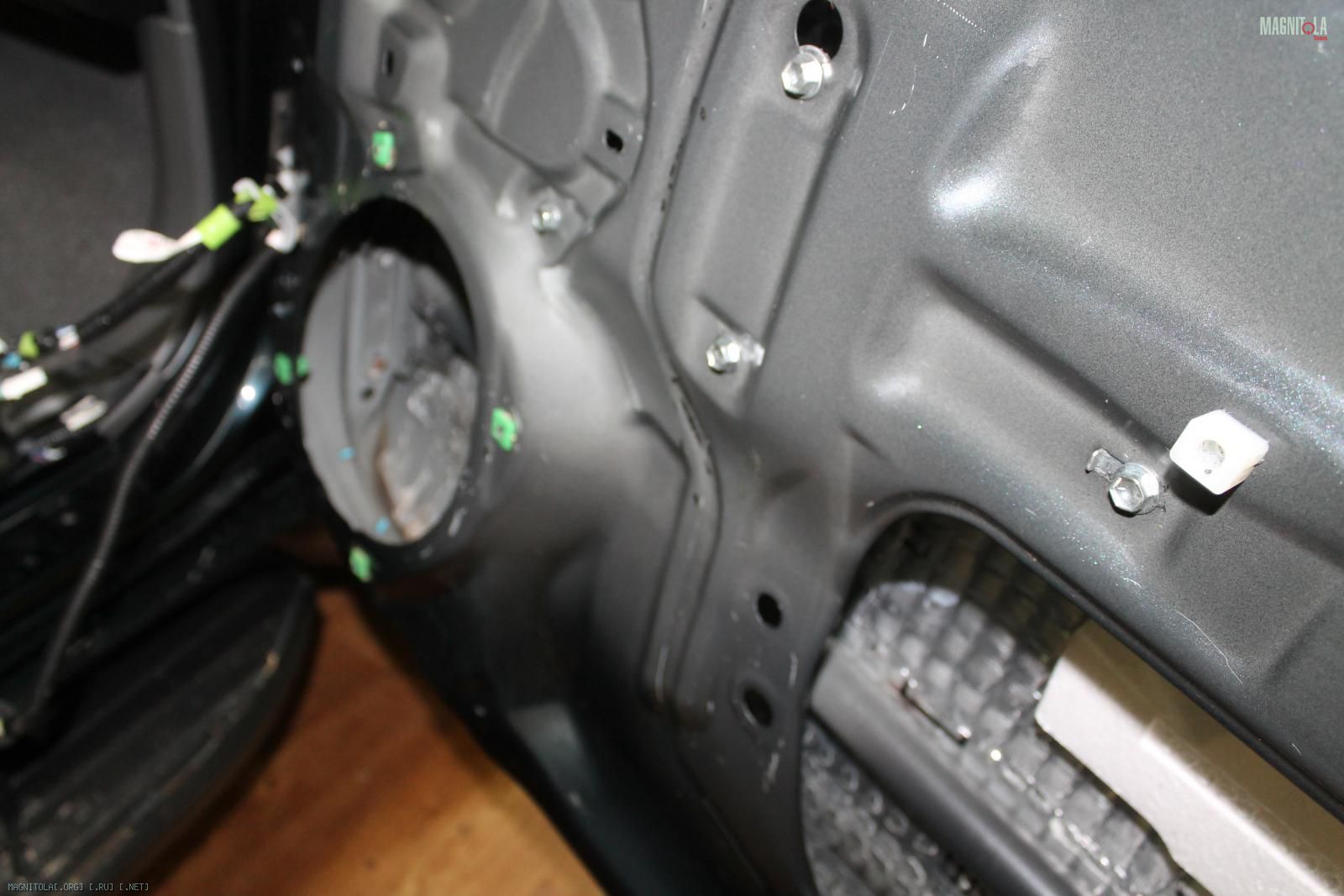

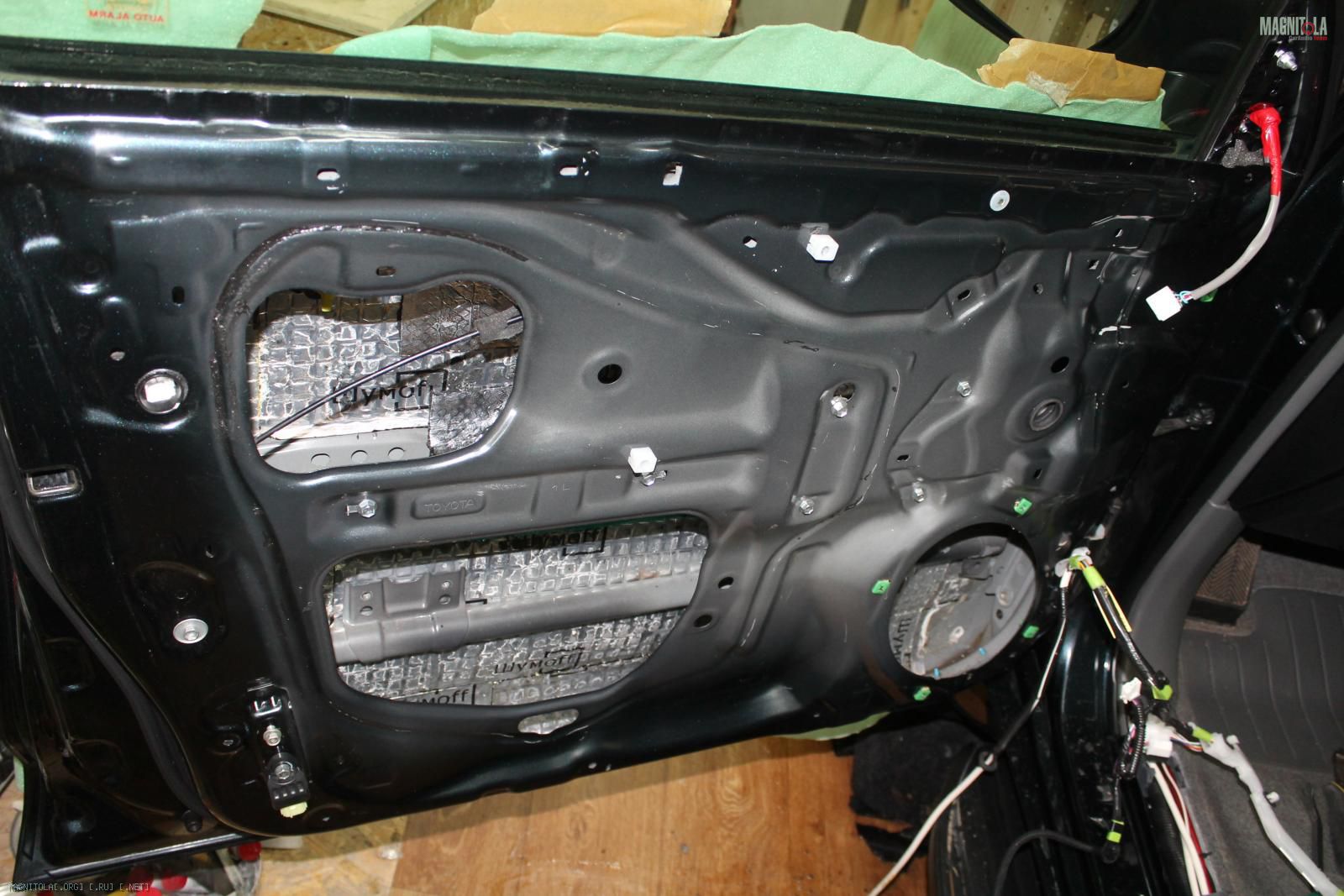

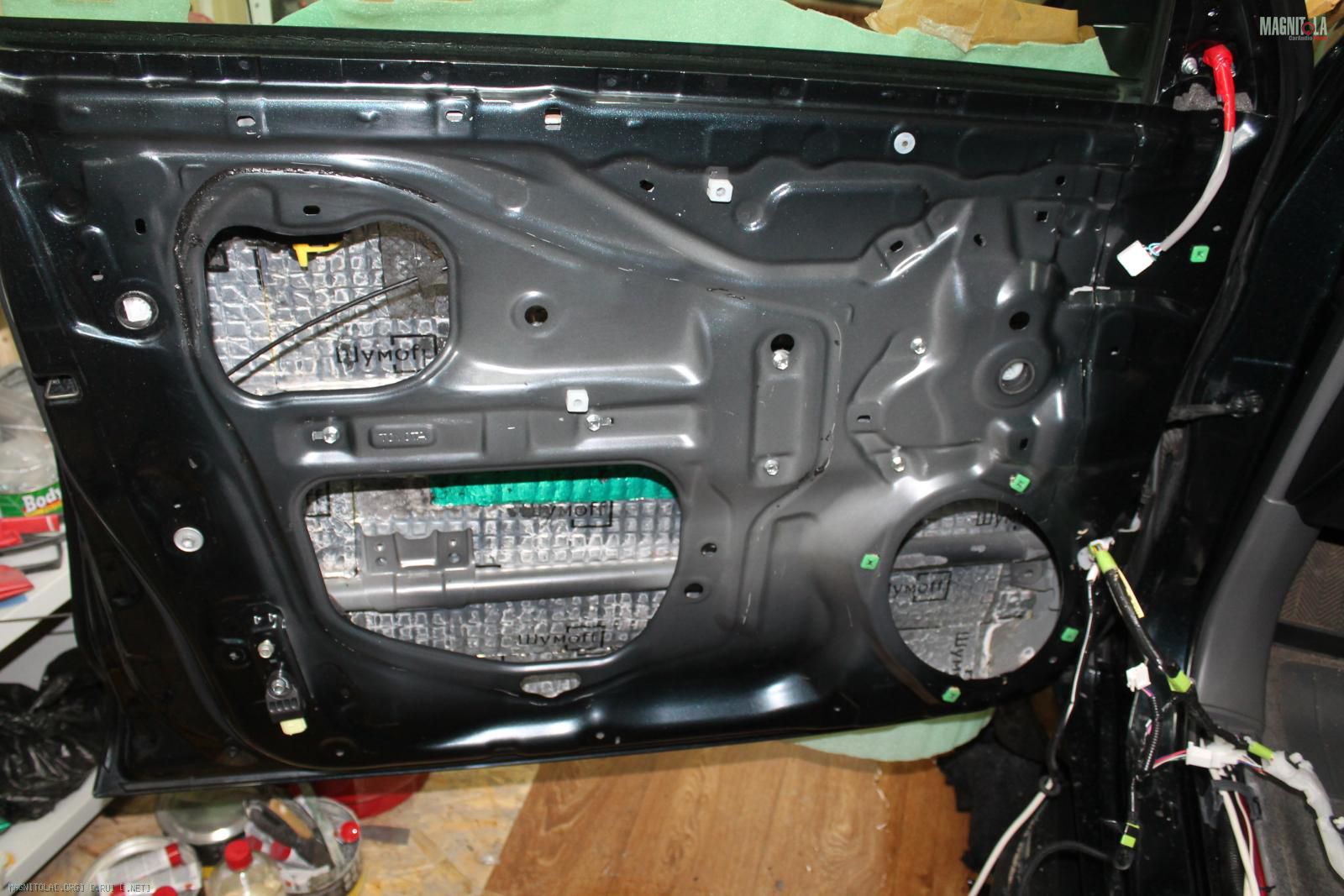

Итог... снова девственные двери, без битопласта, сплена и вибры
Вложение 932934Вложение 932936Вложение 932938Вложение 932940Вложение 932942Вложение 932944Вложение 932946Вложение 932948

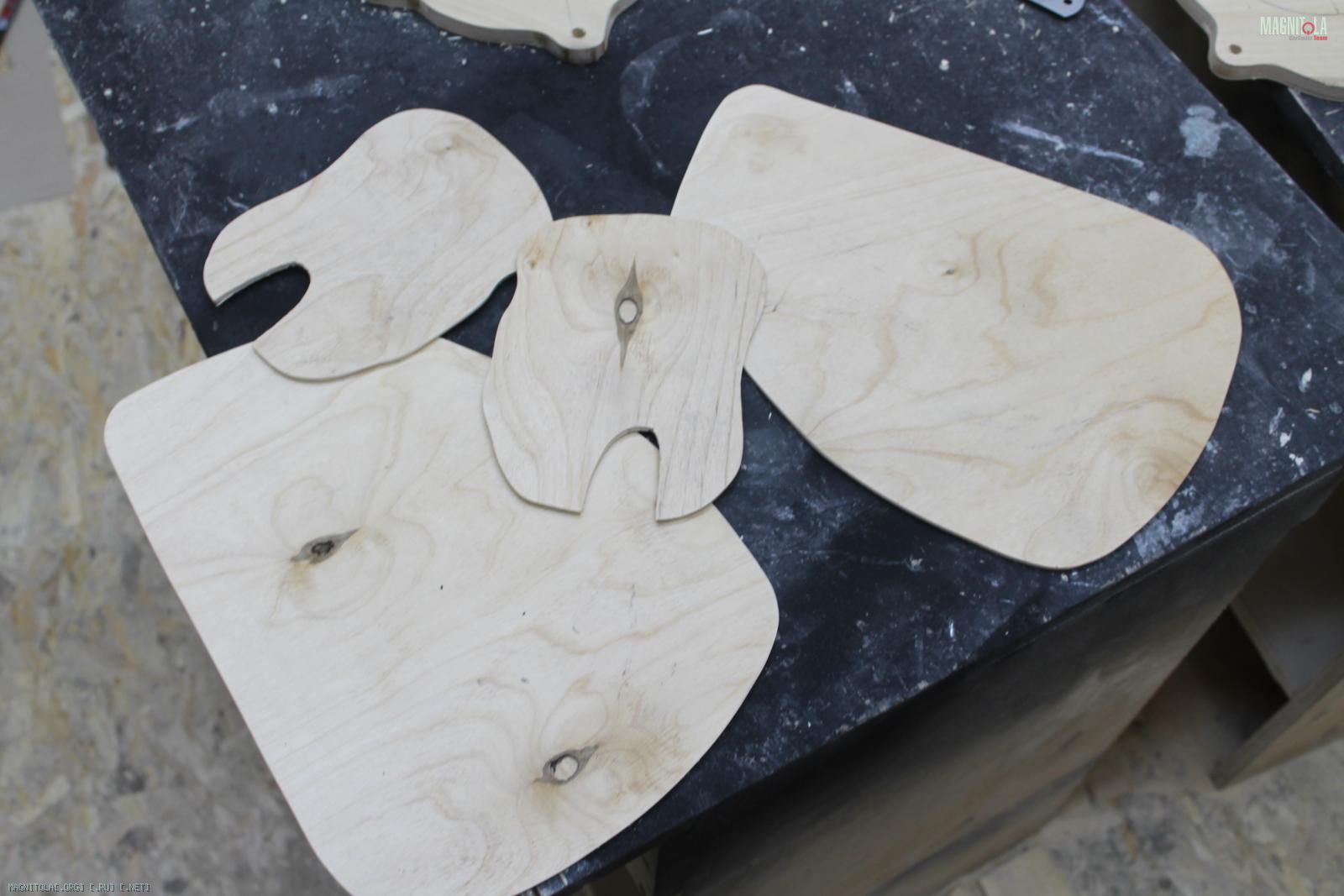

напилили заглушки
Вложение 932950

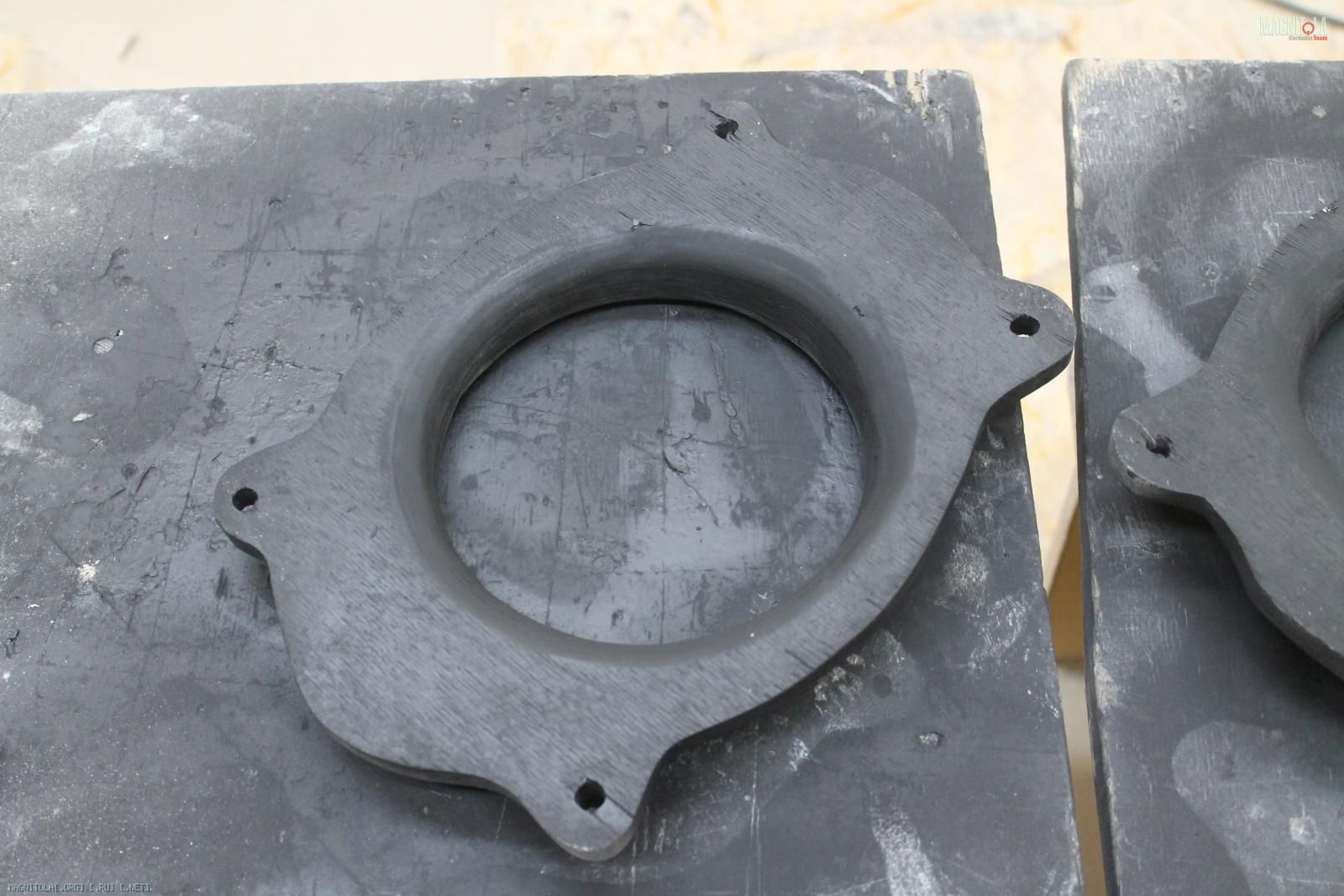

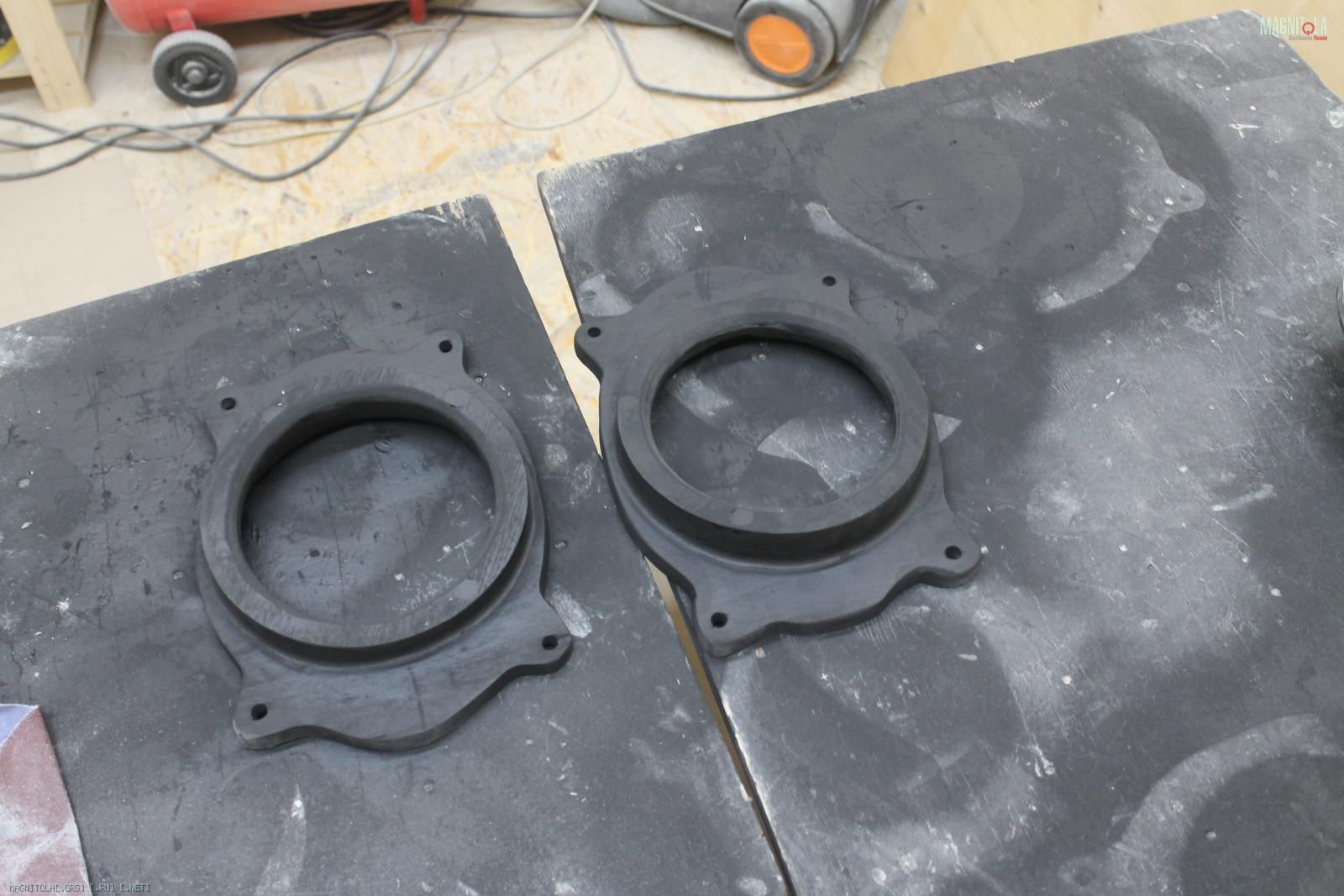

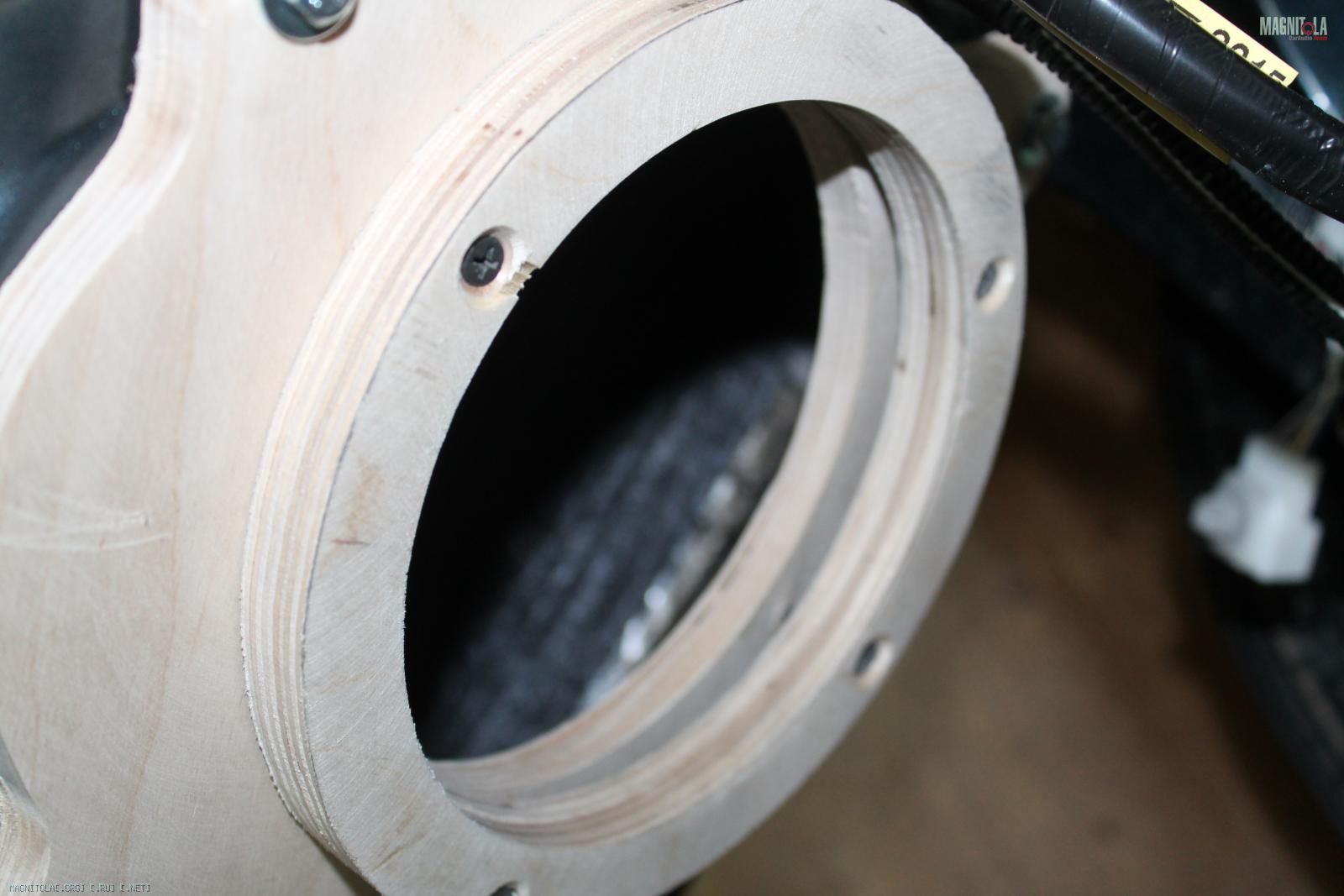

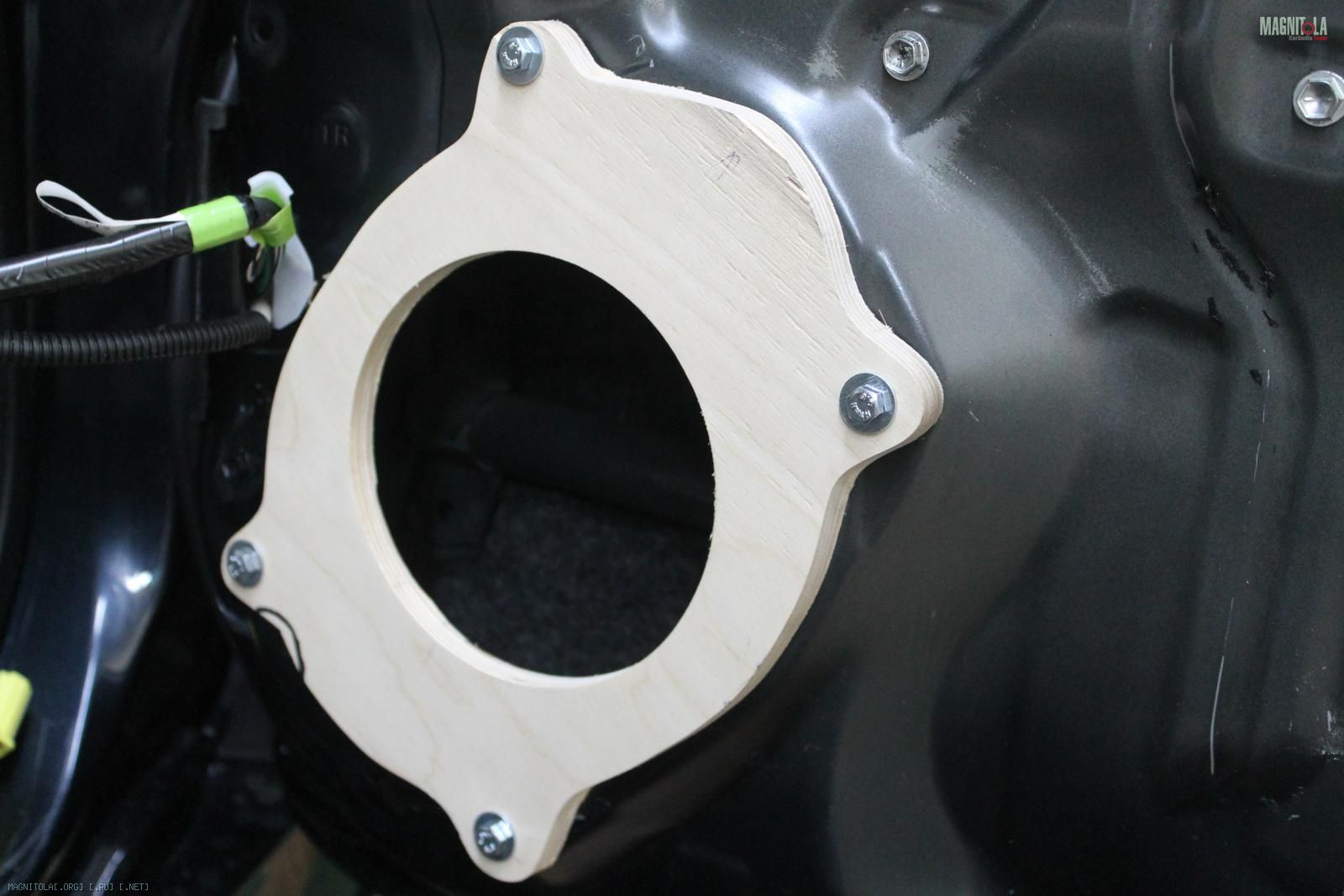

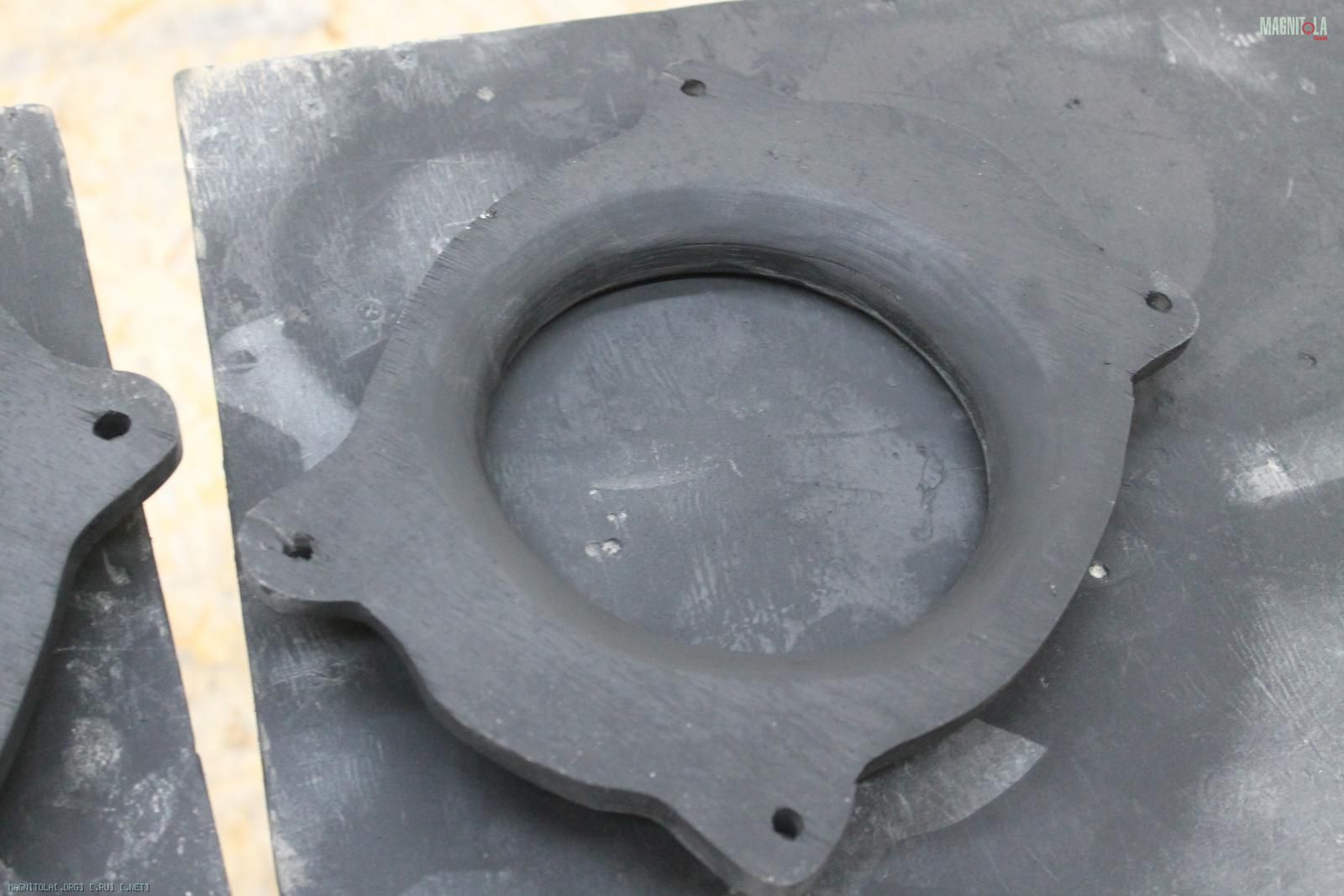

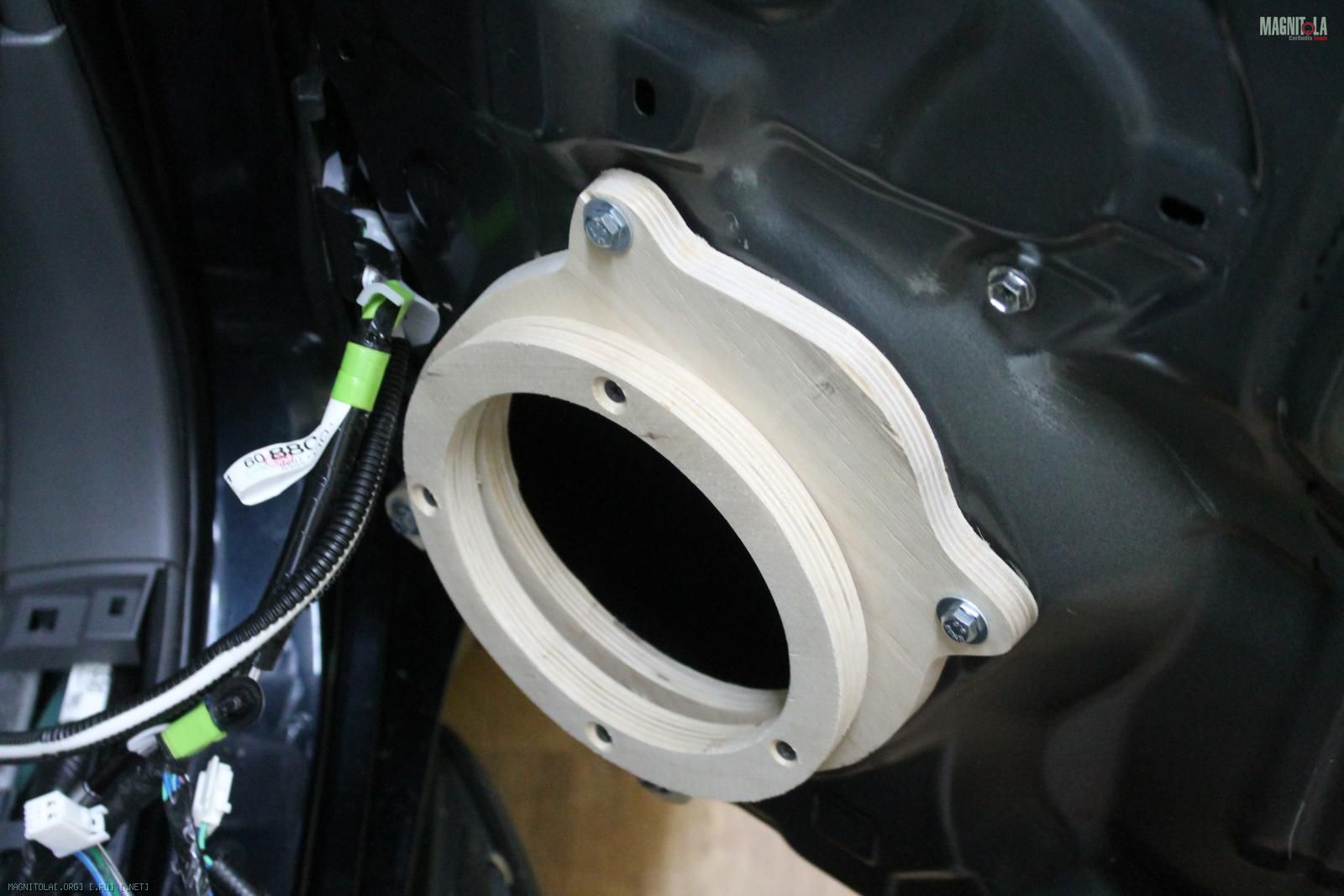

Грамотные опорные кольца под мидбас. Хоть и будут под штатной общивкой, но имеют доворот на слушателя. За мидбасом задняя часть расширяется, чтобы он не бубнил и не было туннельного эффекта. Крепление болты м6, вместо штатных саморезов
Вложение 932952Вложение 932954Вложение 932956Вложение 932958Вложение 932960Вложение 932962Вложение 932964Вложение 932966

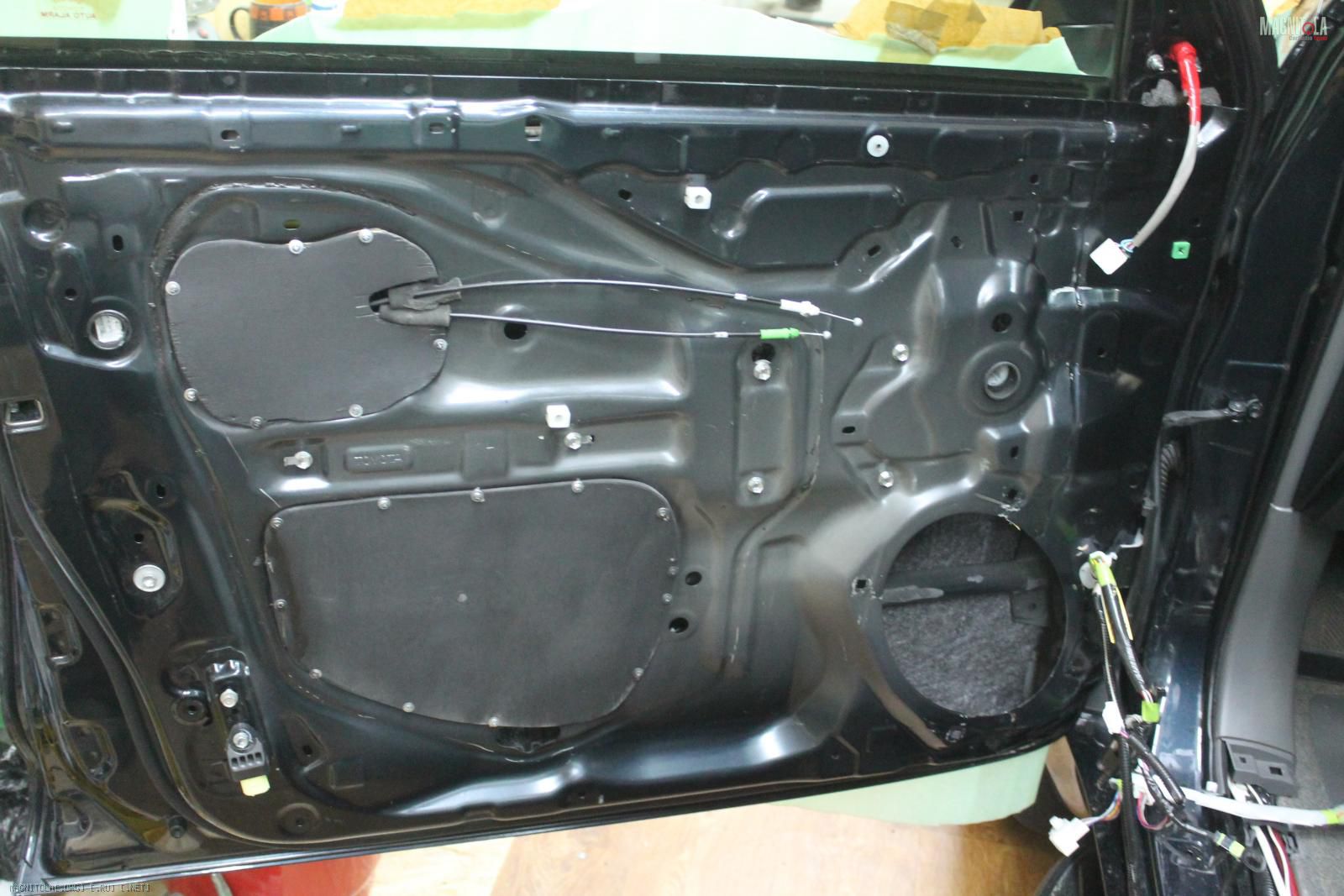

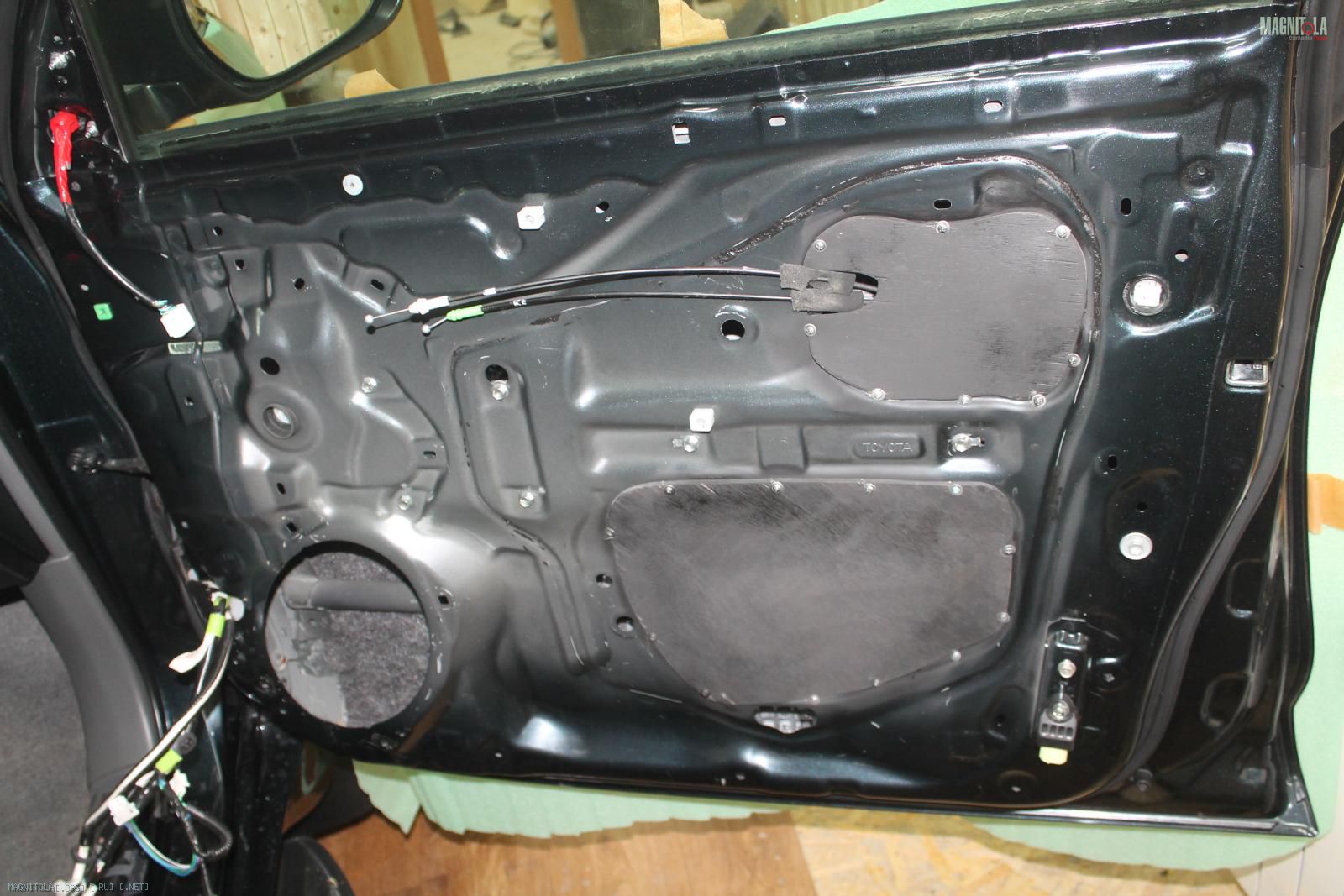

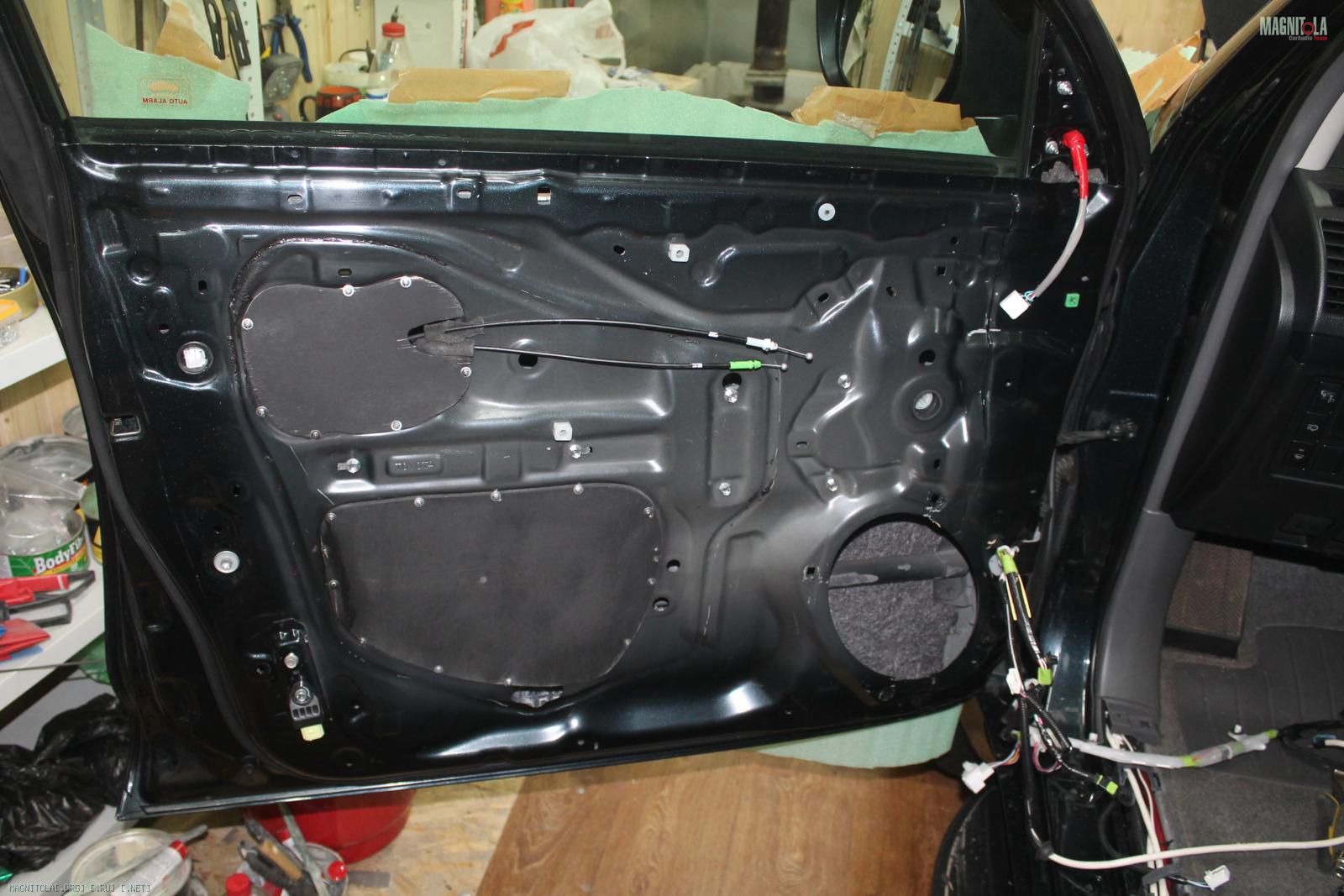

Для придания дверям подобие закрытого ящика, закрыли тех отверстия влагостойкой фанерой 4 мм
Вложение 932968Вложение 932970Вложение 932972Вложение 932974

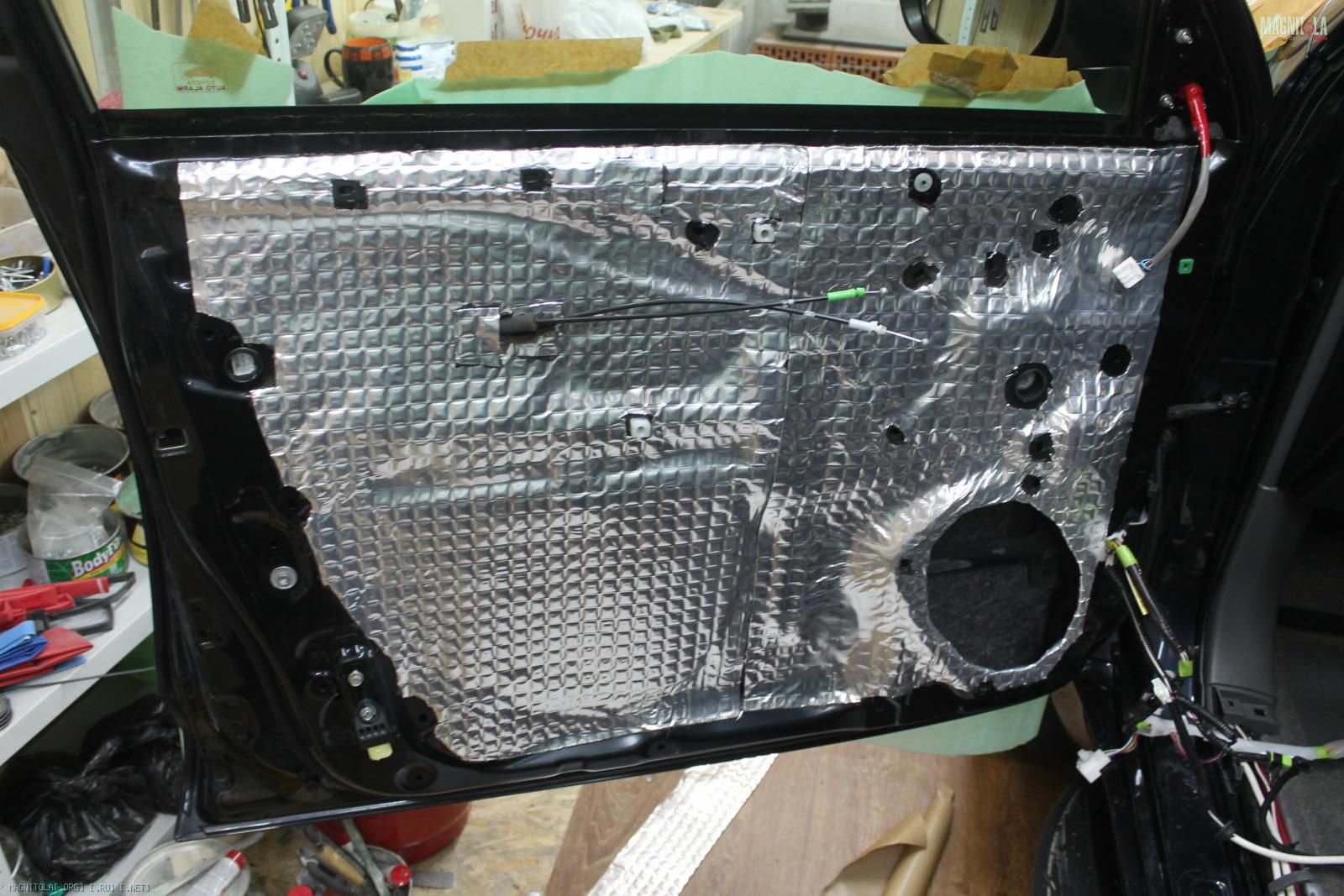

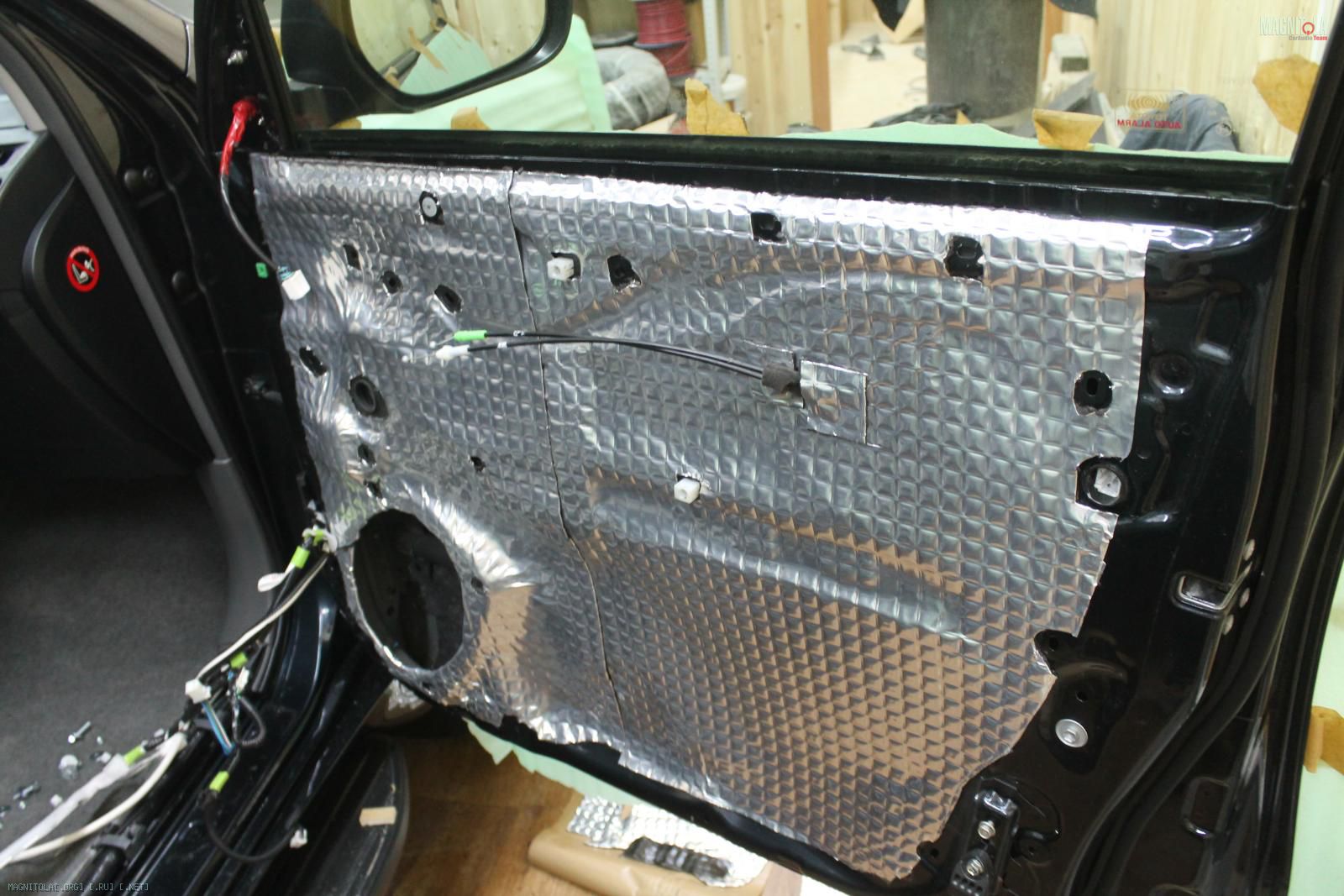

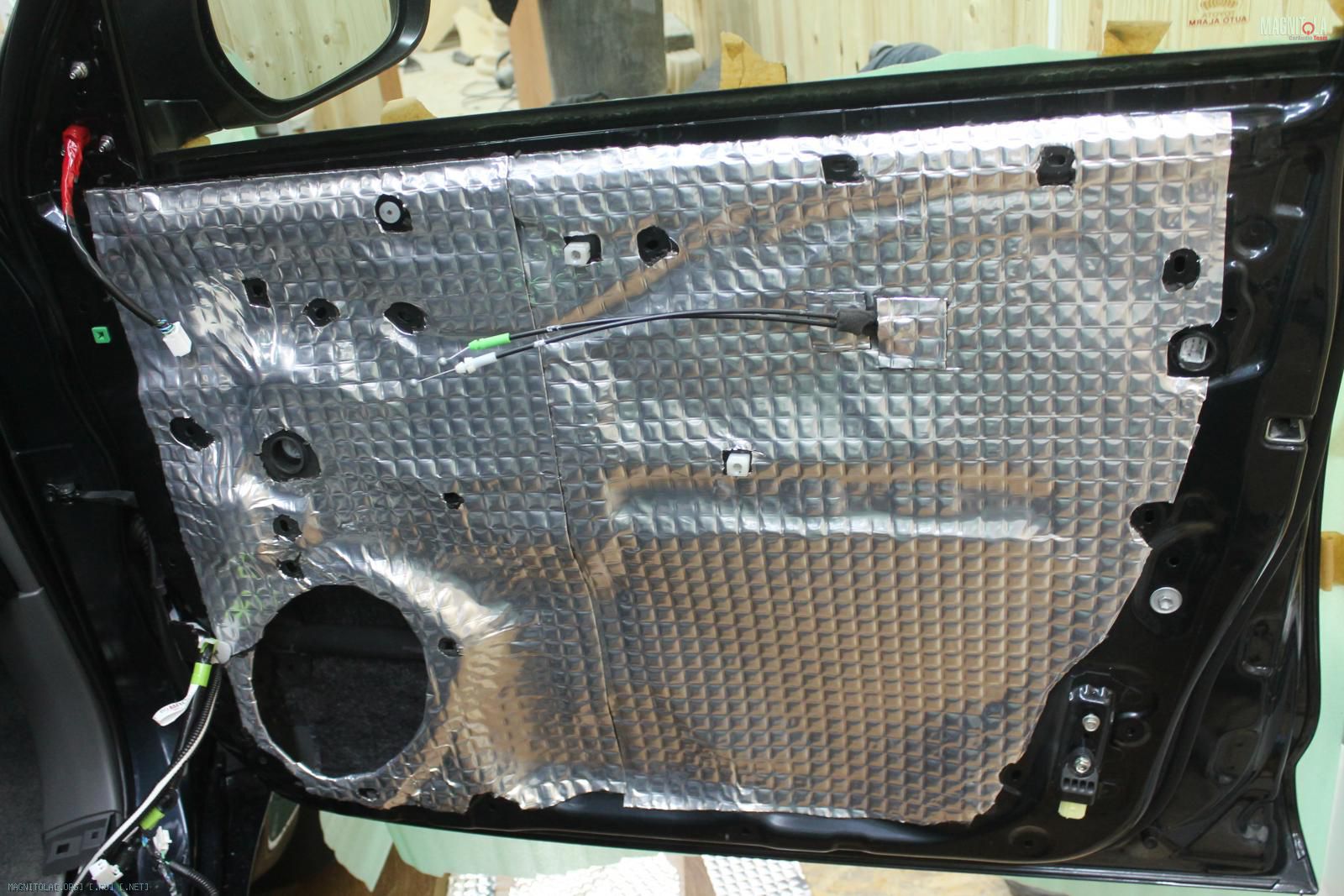

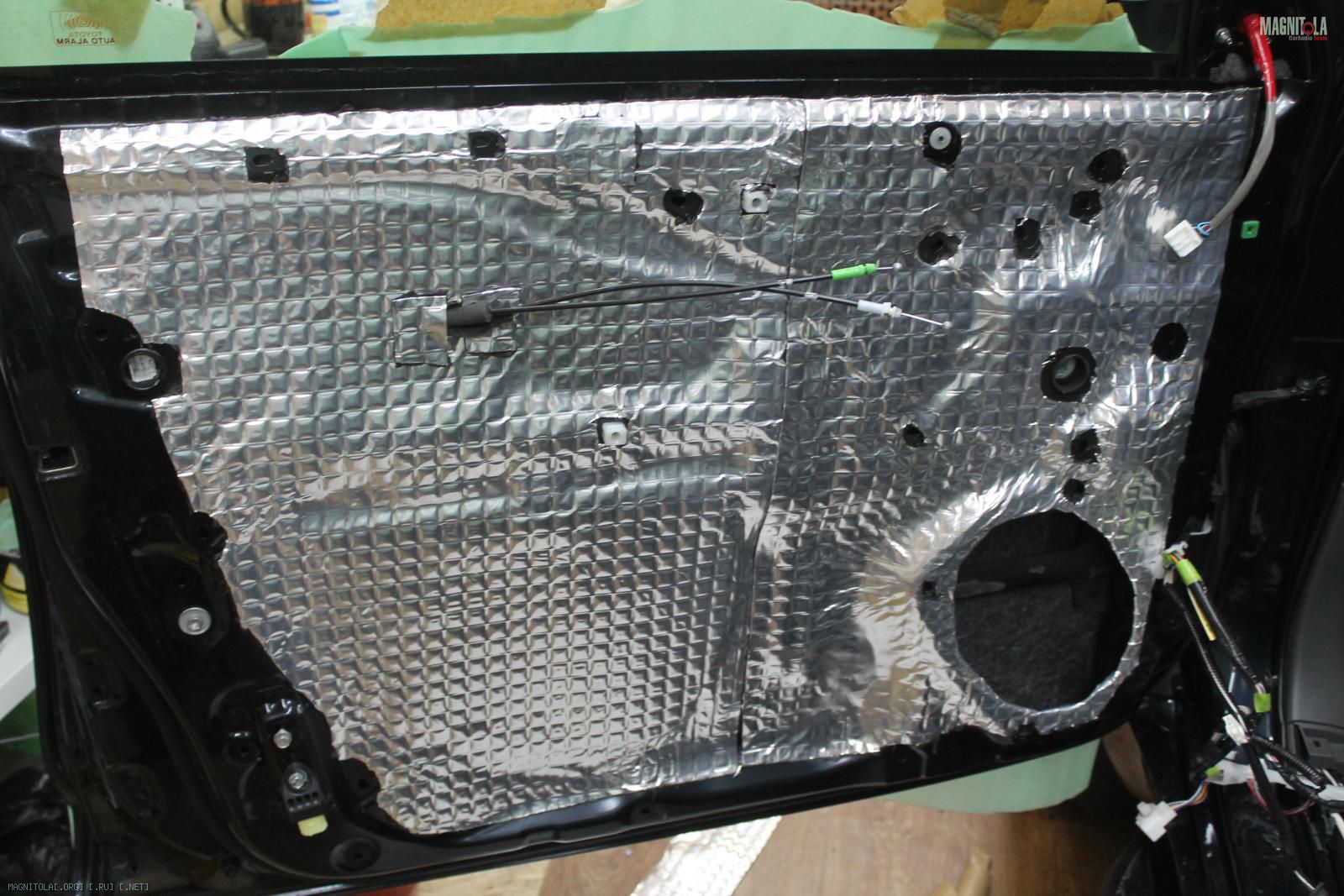

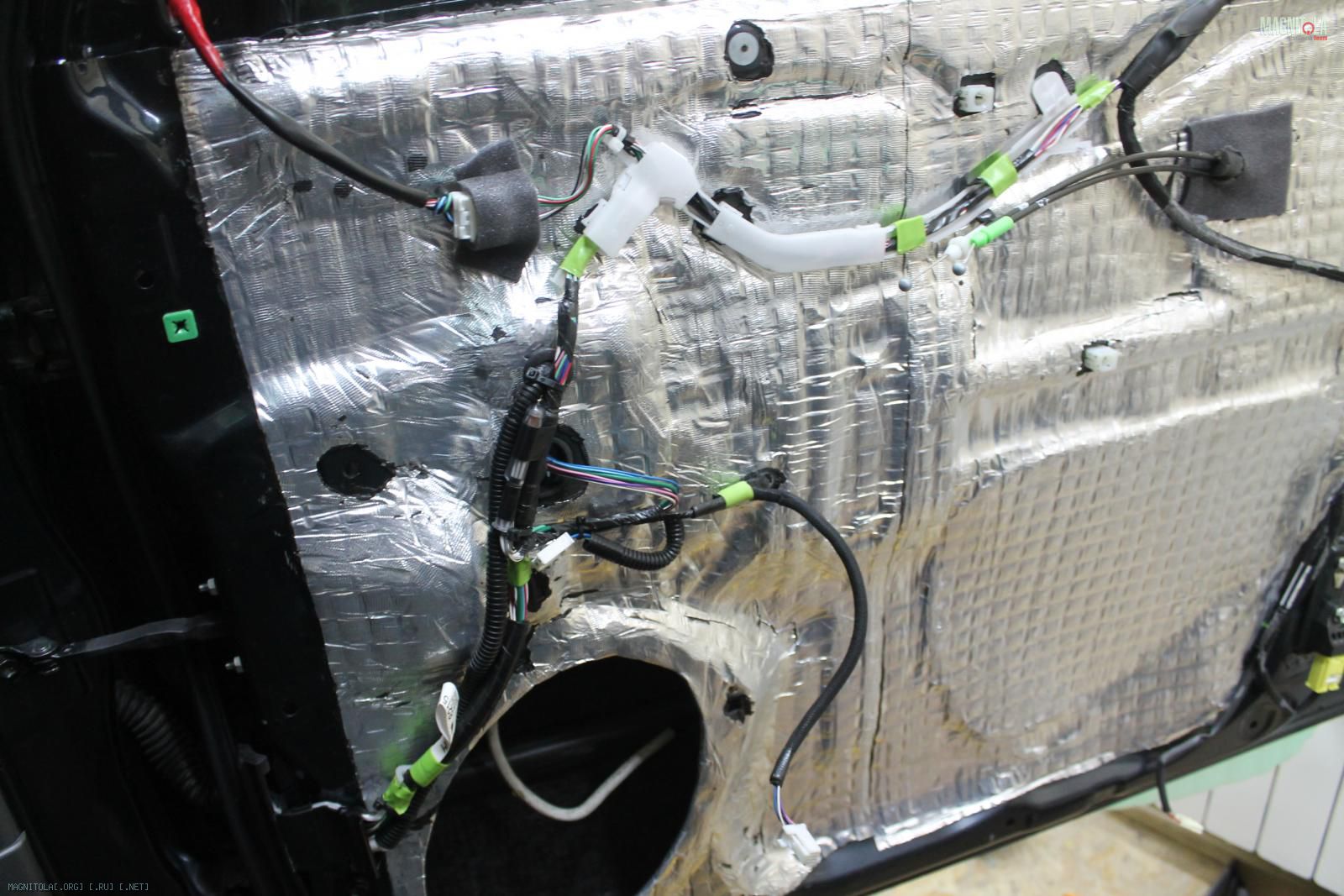

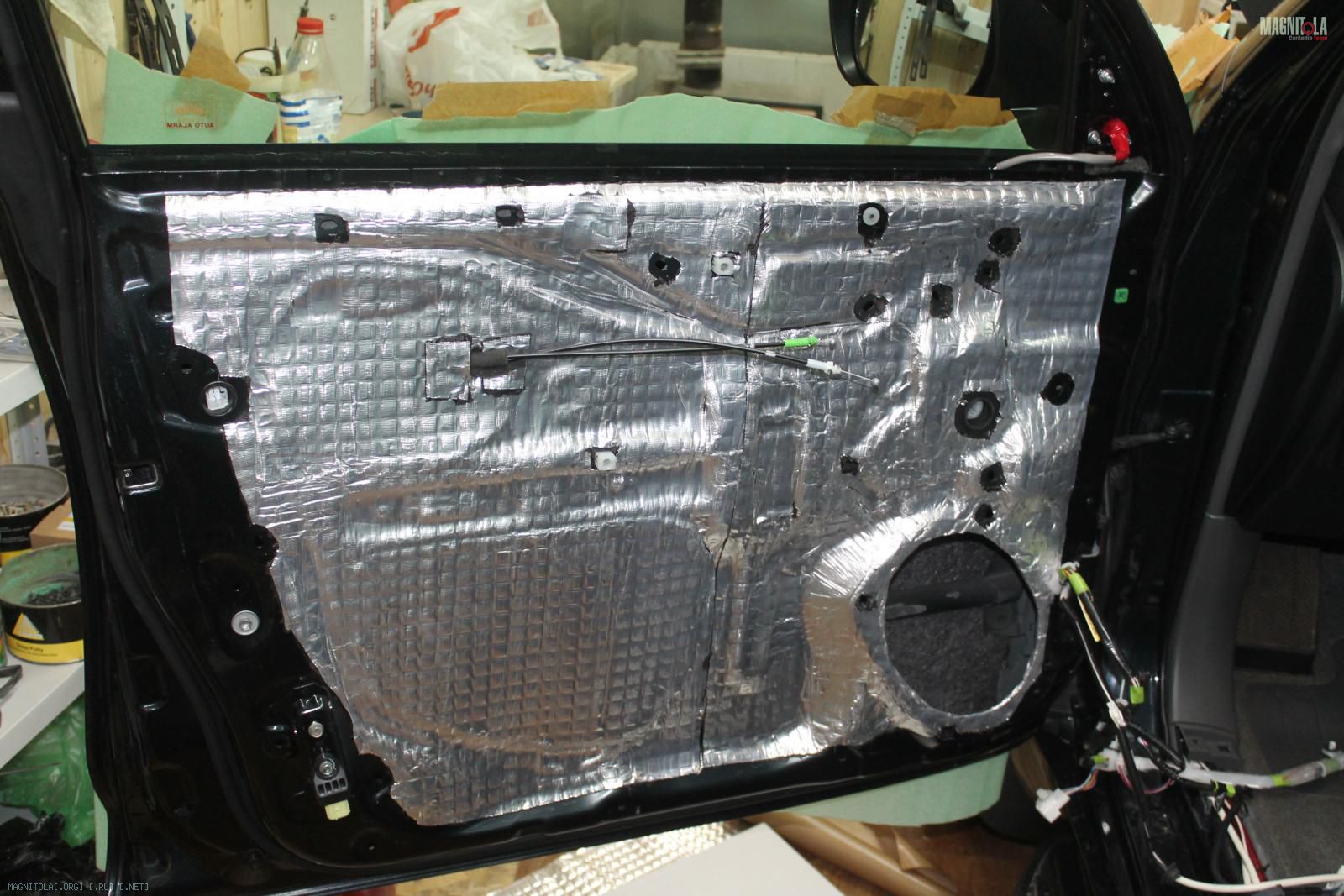

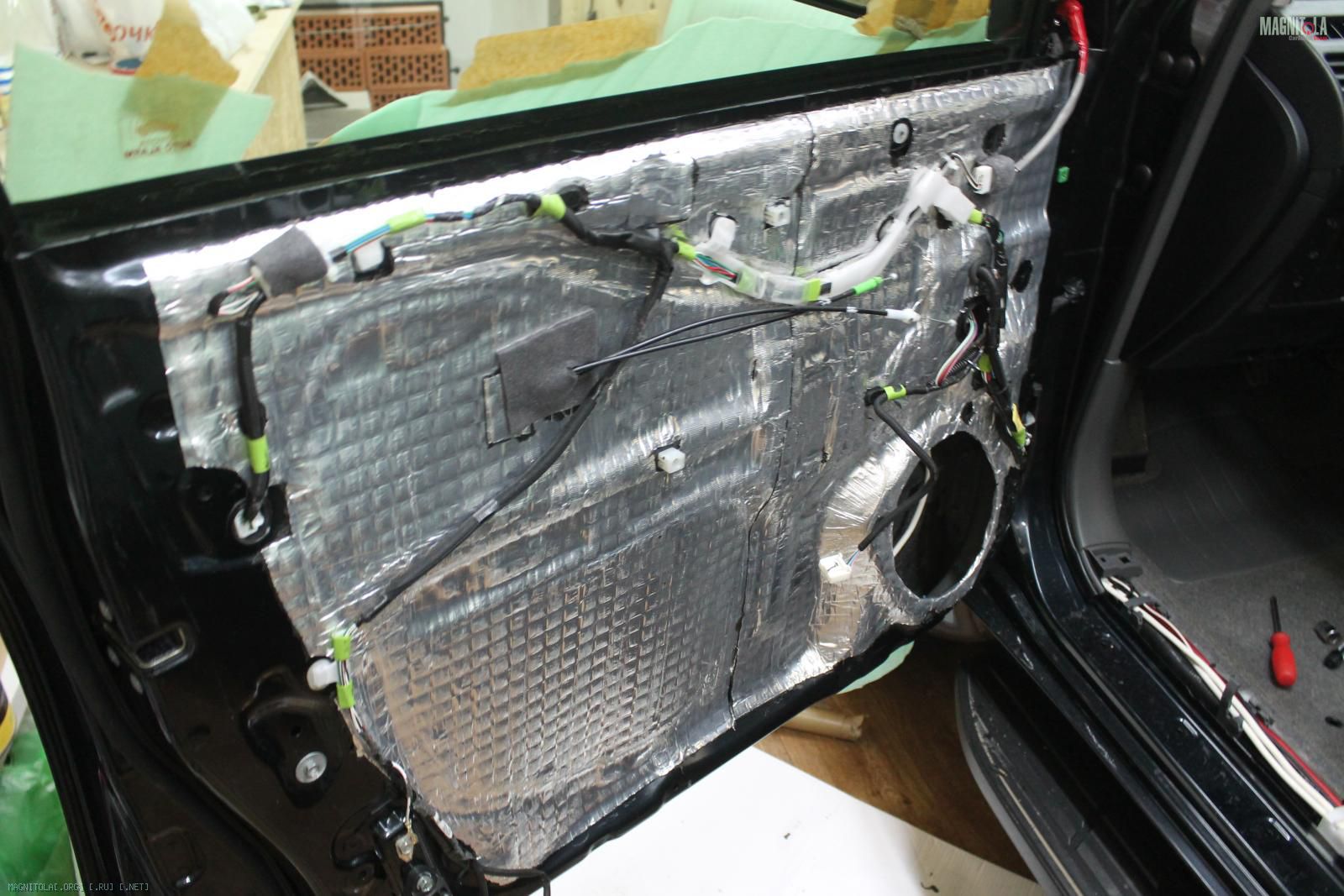

Наклеиваем вирбу 2мм, греем, прикатываем...
Вложение 932976Вложение 932978Вложение 932980Вложение 932982Вложение 932984Вложение 932986Вложение 932988Вложение 932990Вложение 932992Вложение 932994Вложение 932996Вложение 932998Вложение 933000Вложение 933002

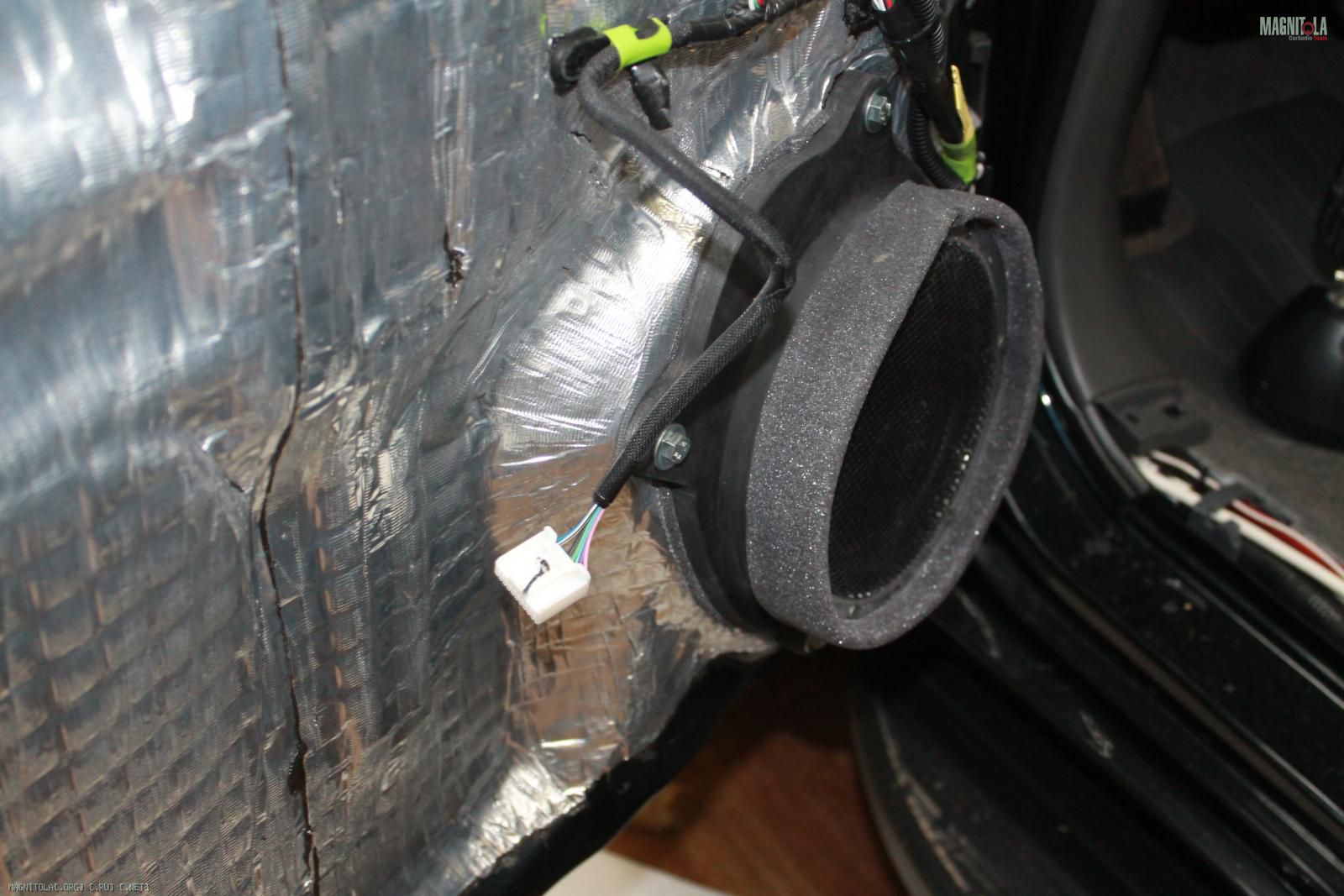

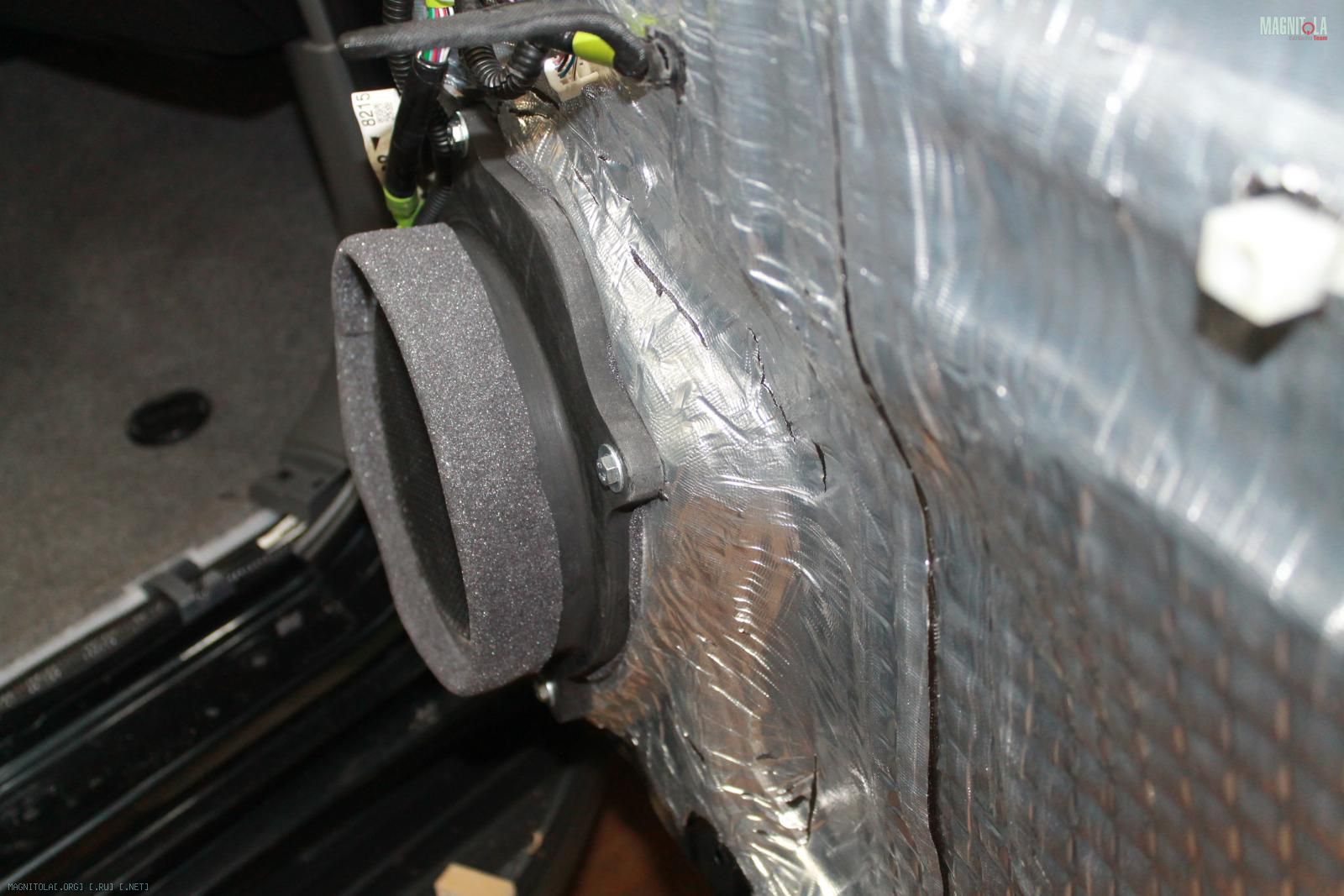

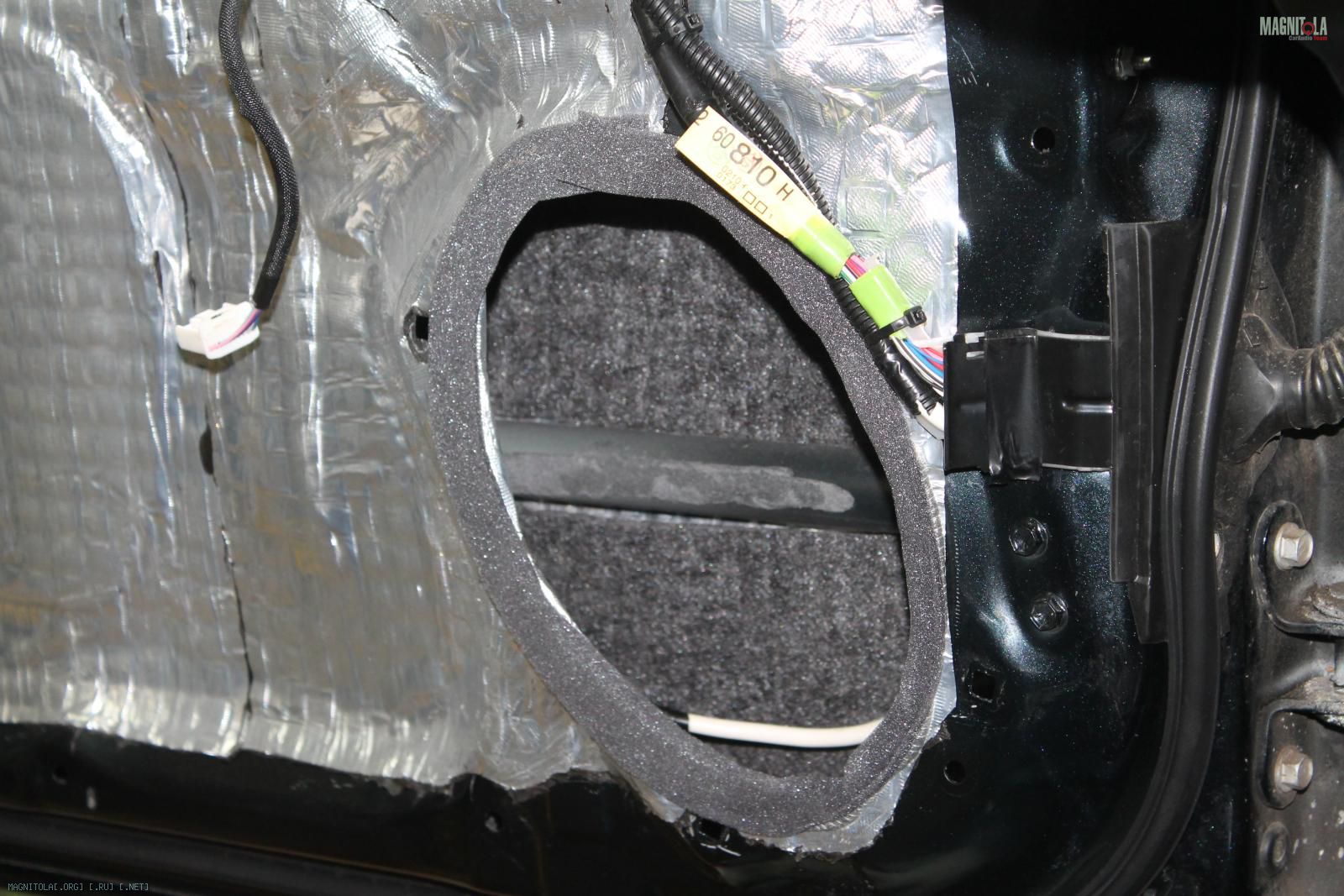

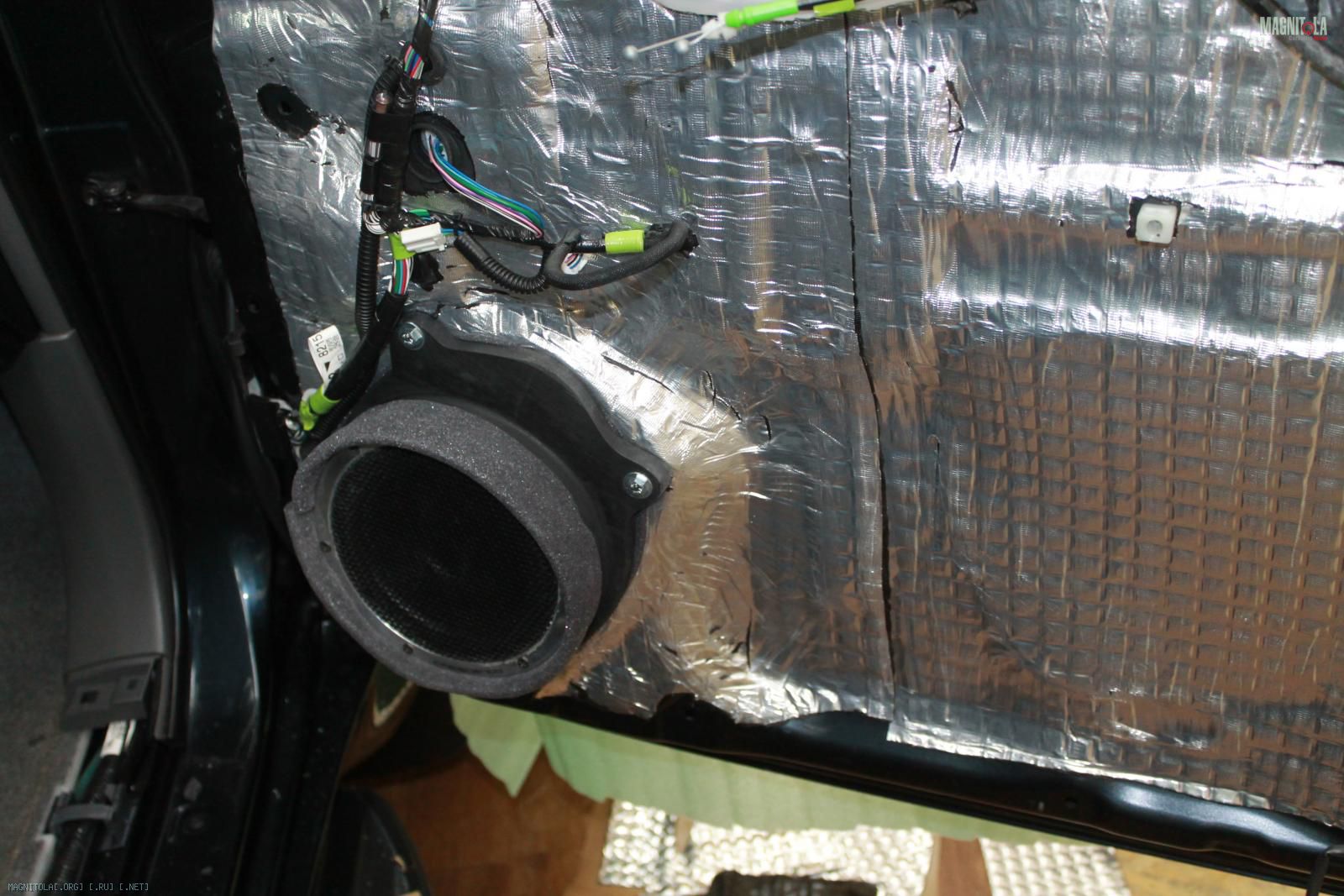

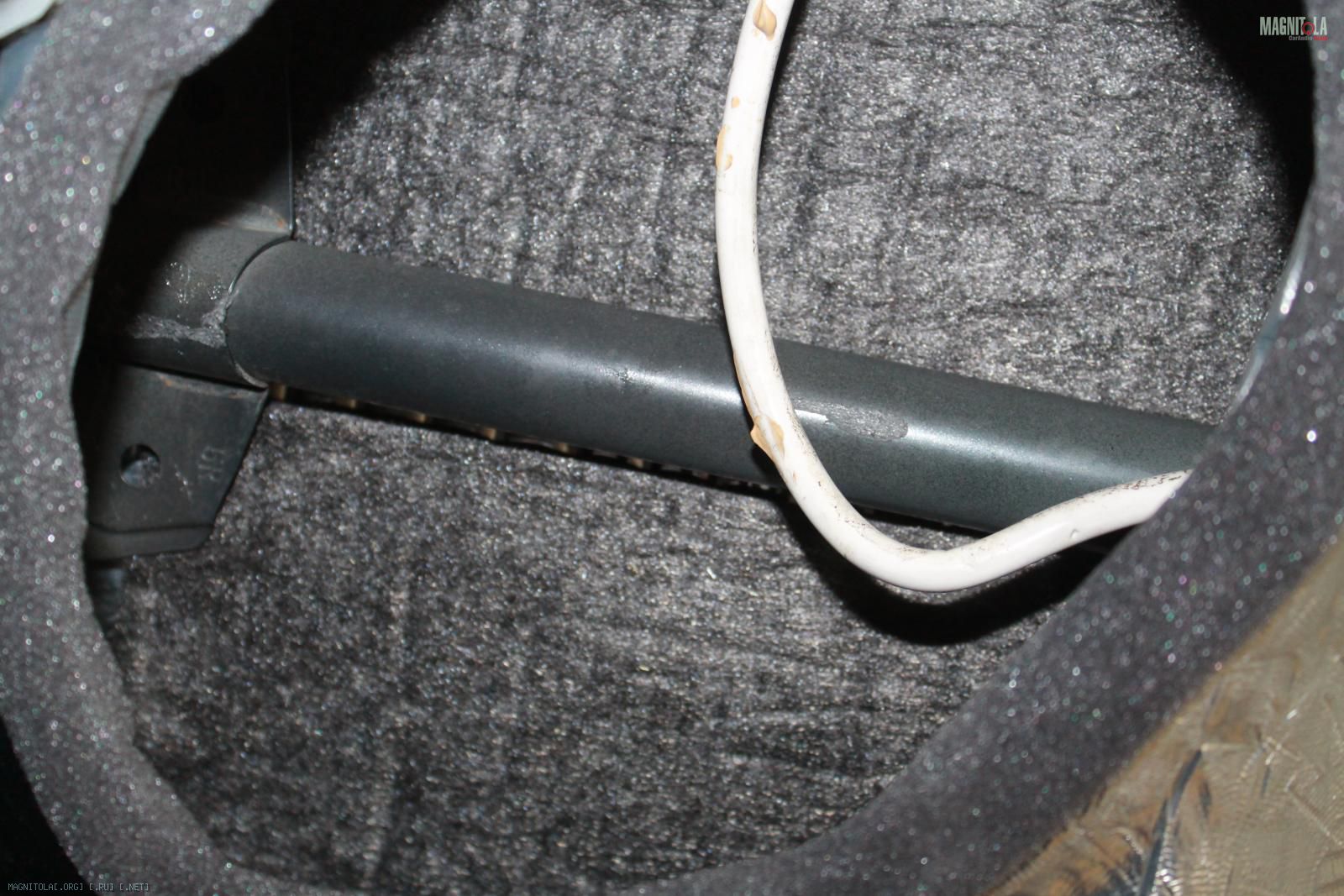

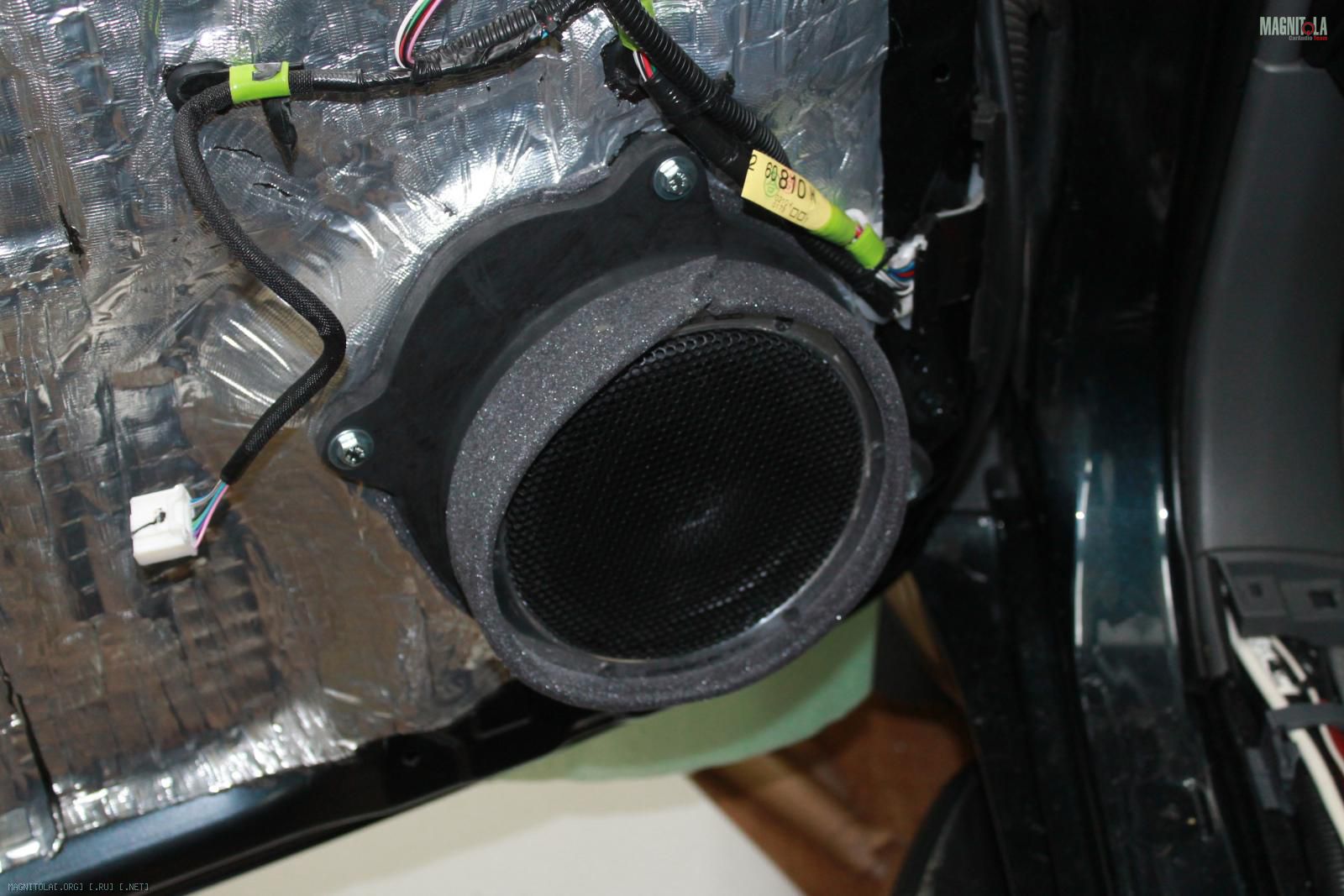

Уплотнительное кольцо из битопласта, акустическое демпфирование за динамиком, установка мидбаса, изготовление волноотвод
Вложение 933004Вложение 933006Вложение 933008Вложение 933010Вложение 933012Вложение 933014Вложение 933016

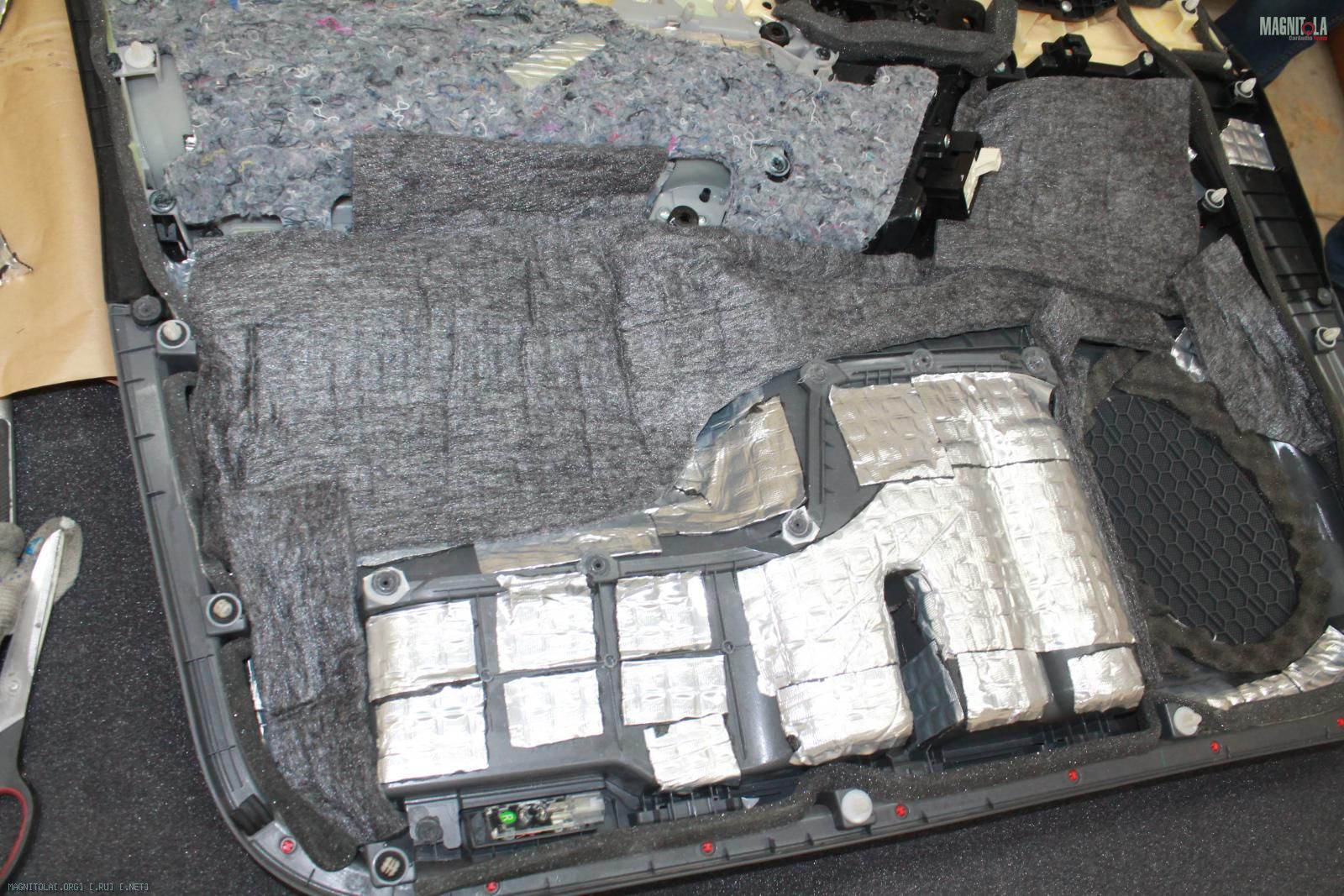

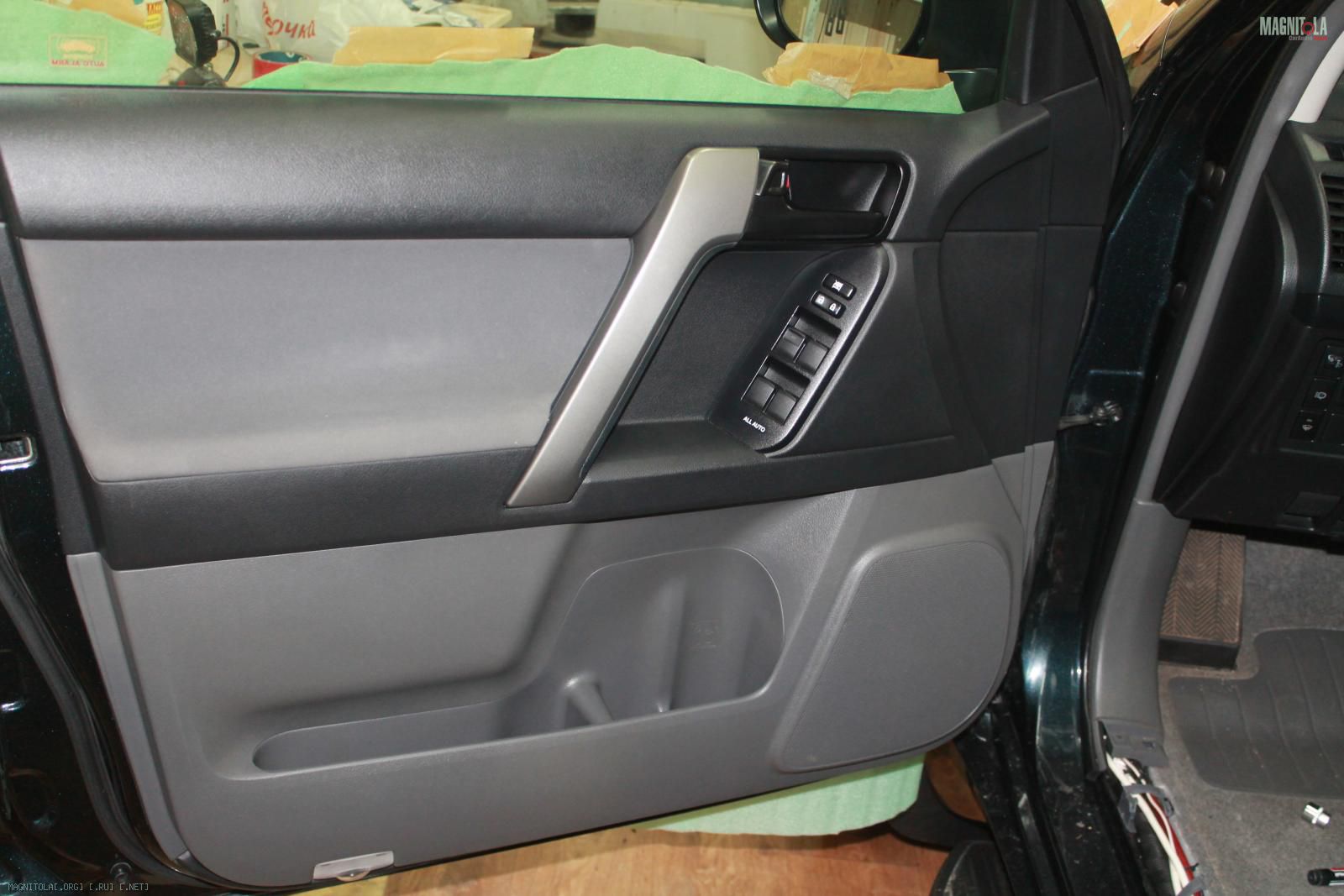

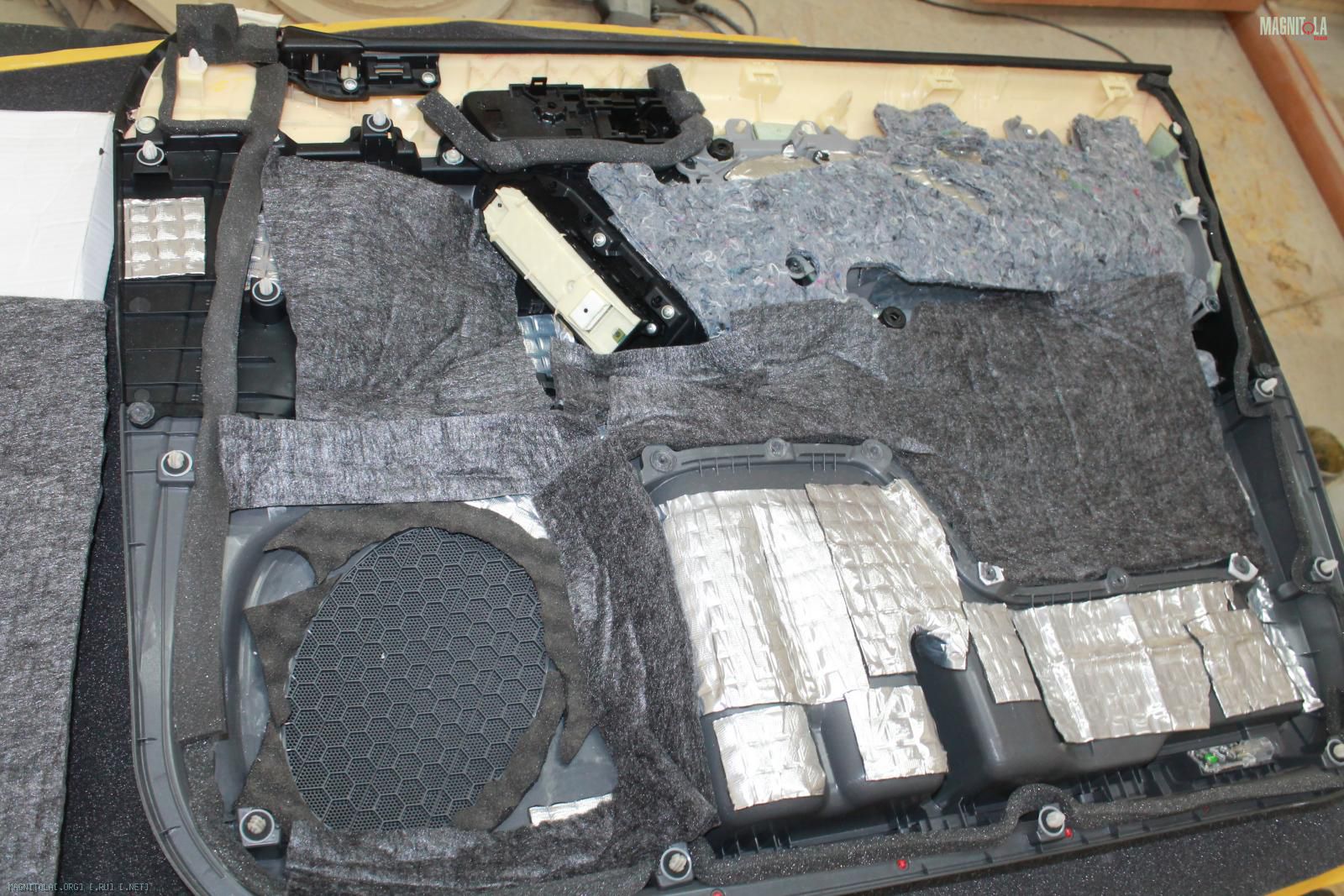

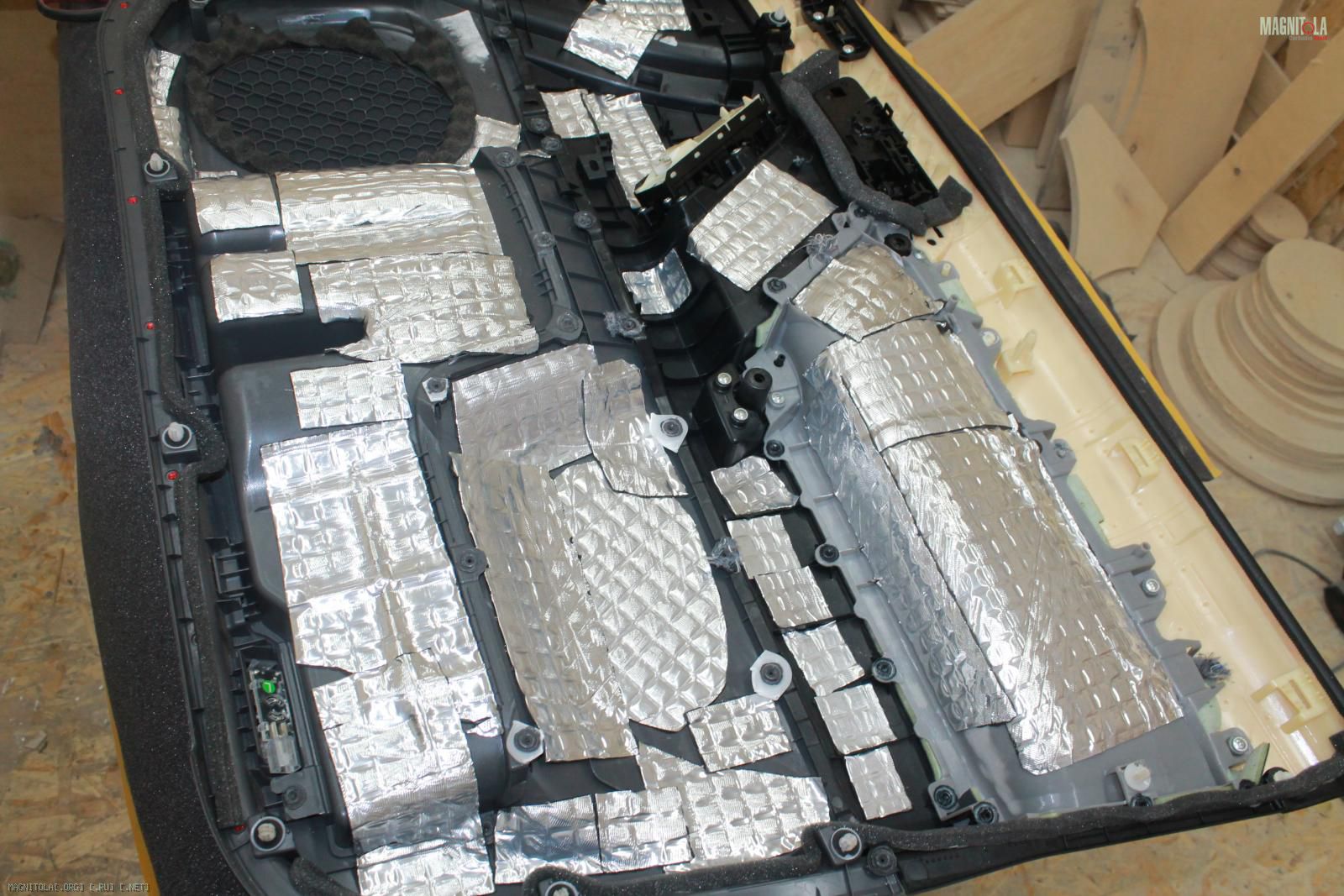

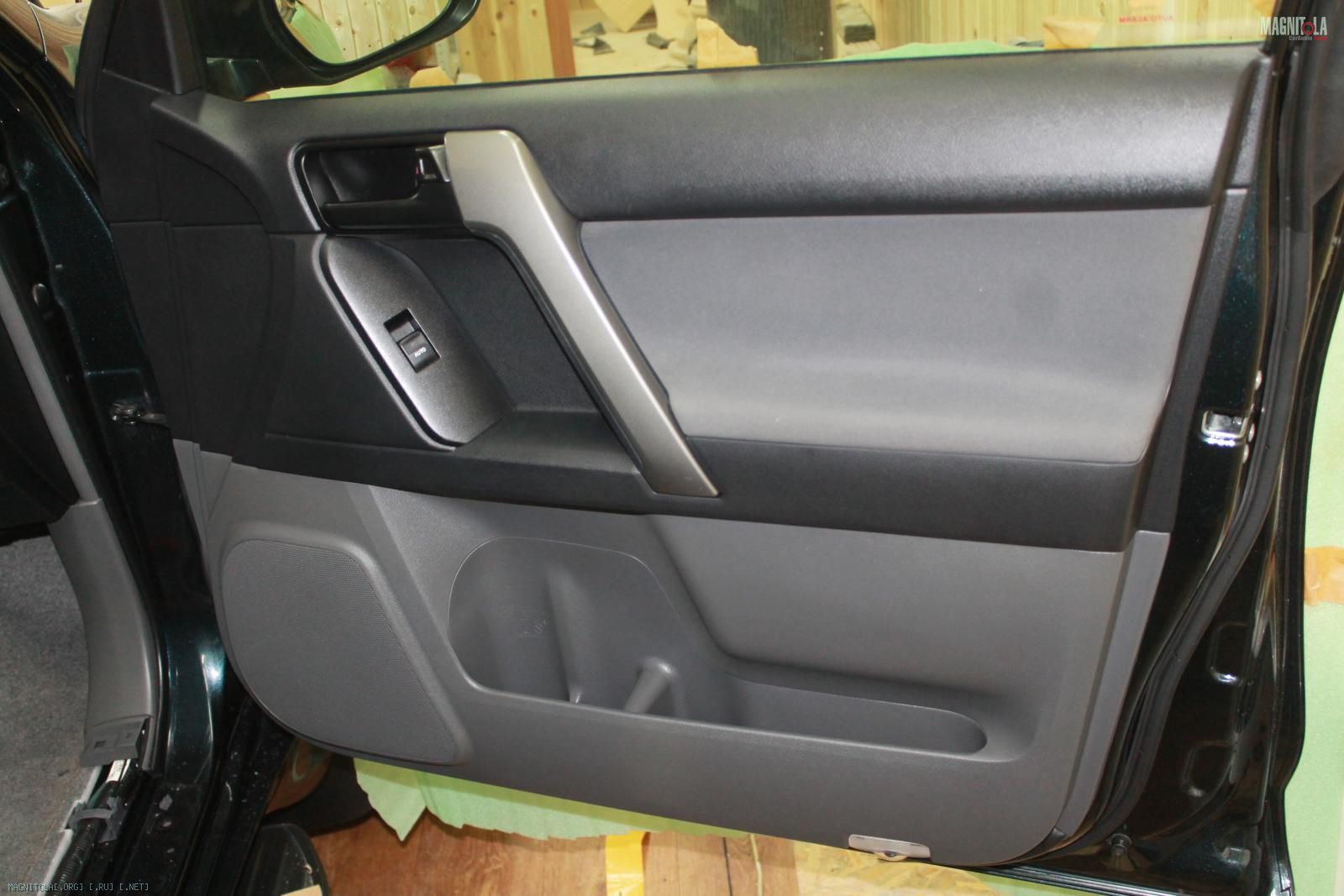

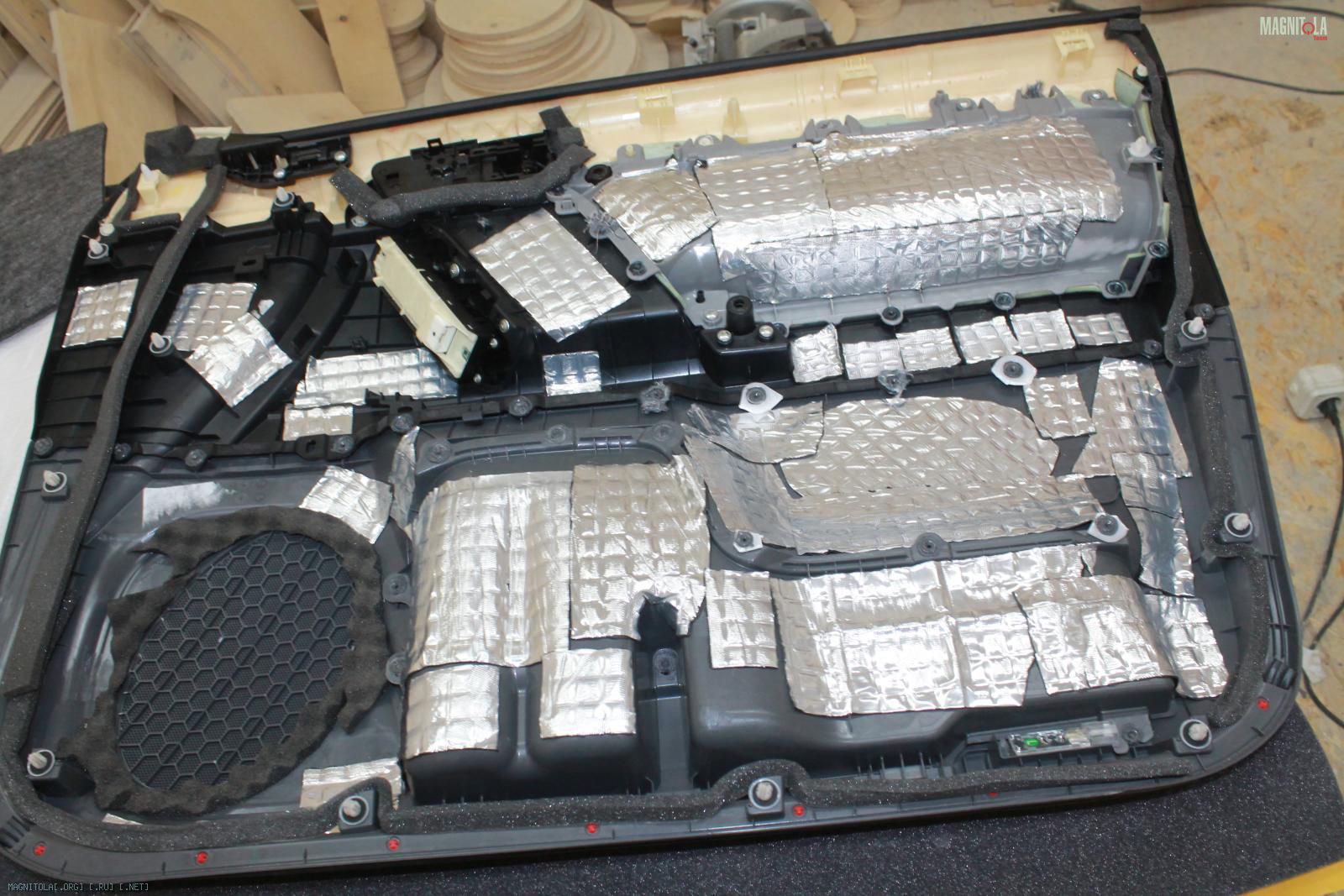

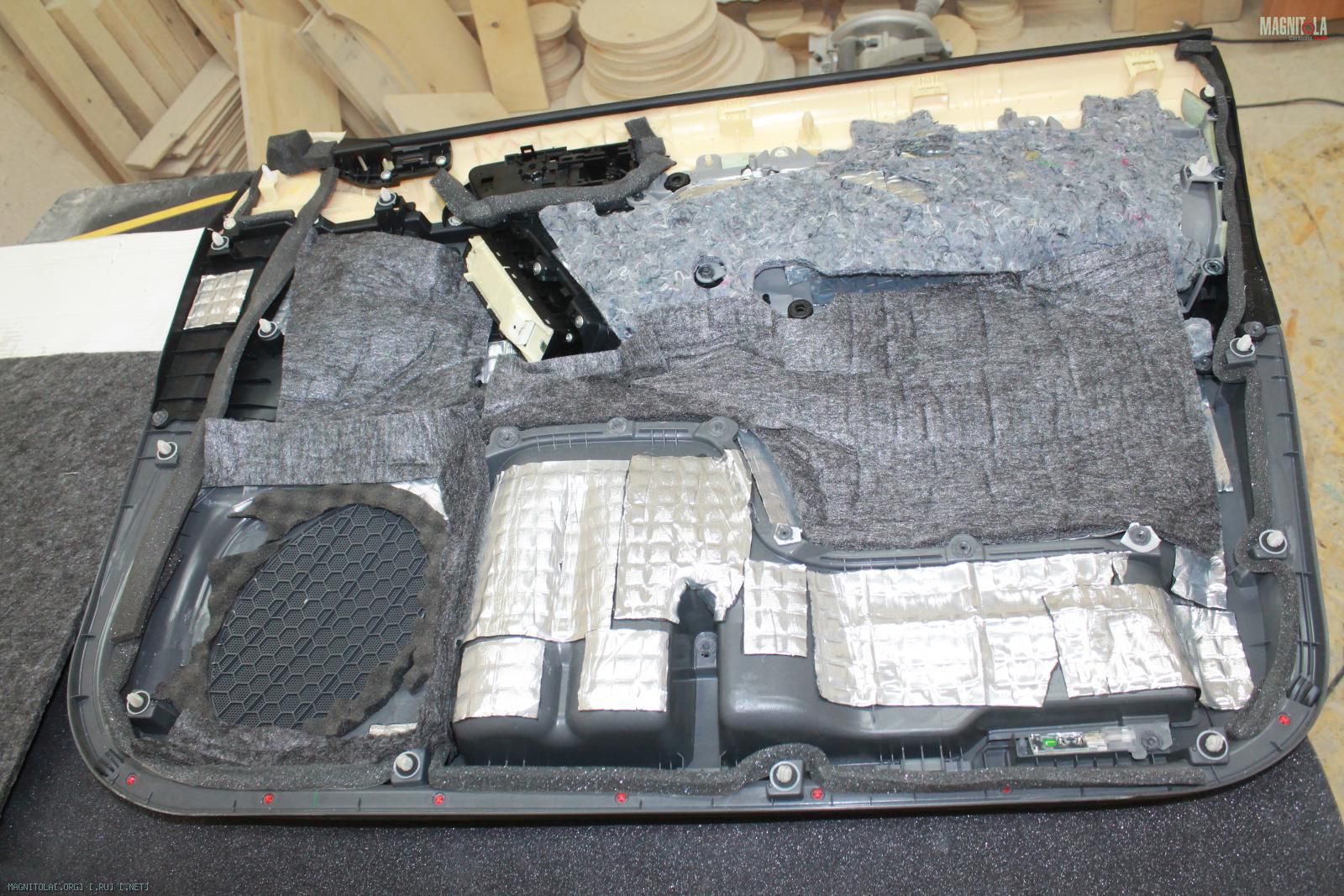

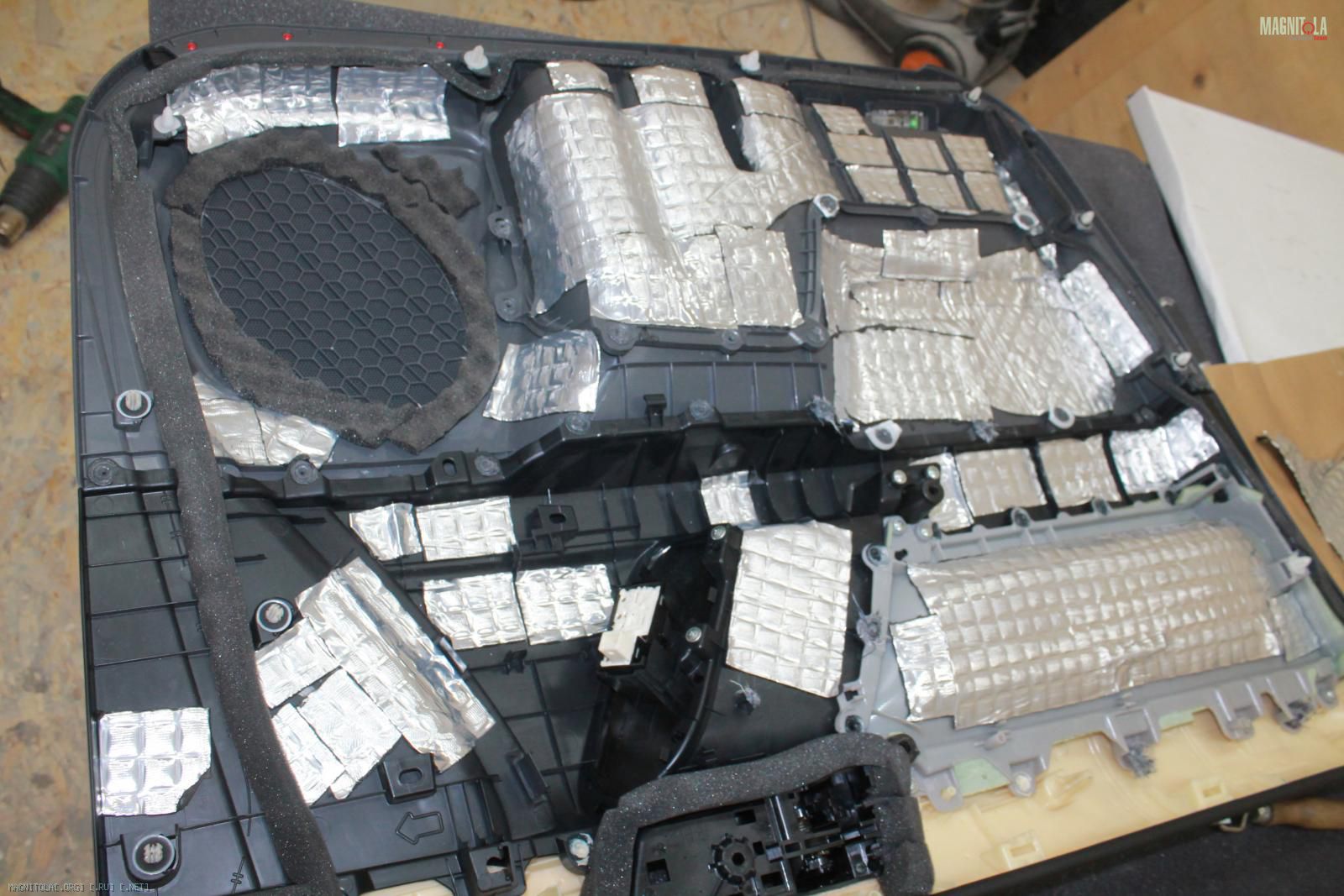

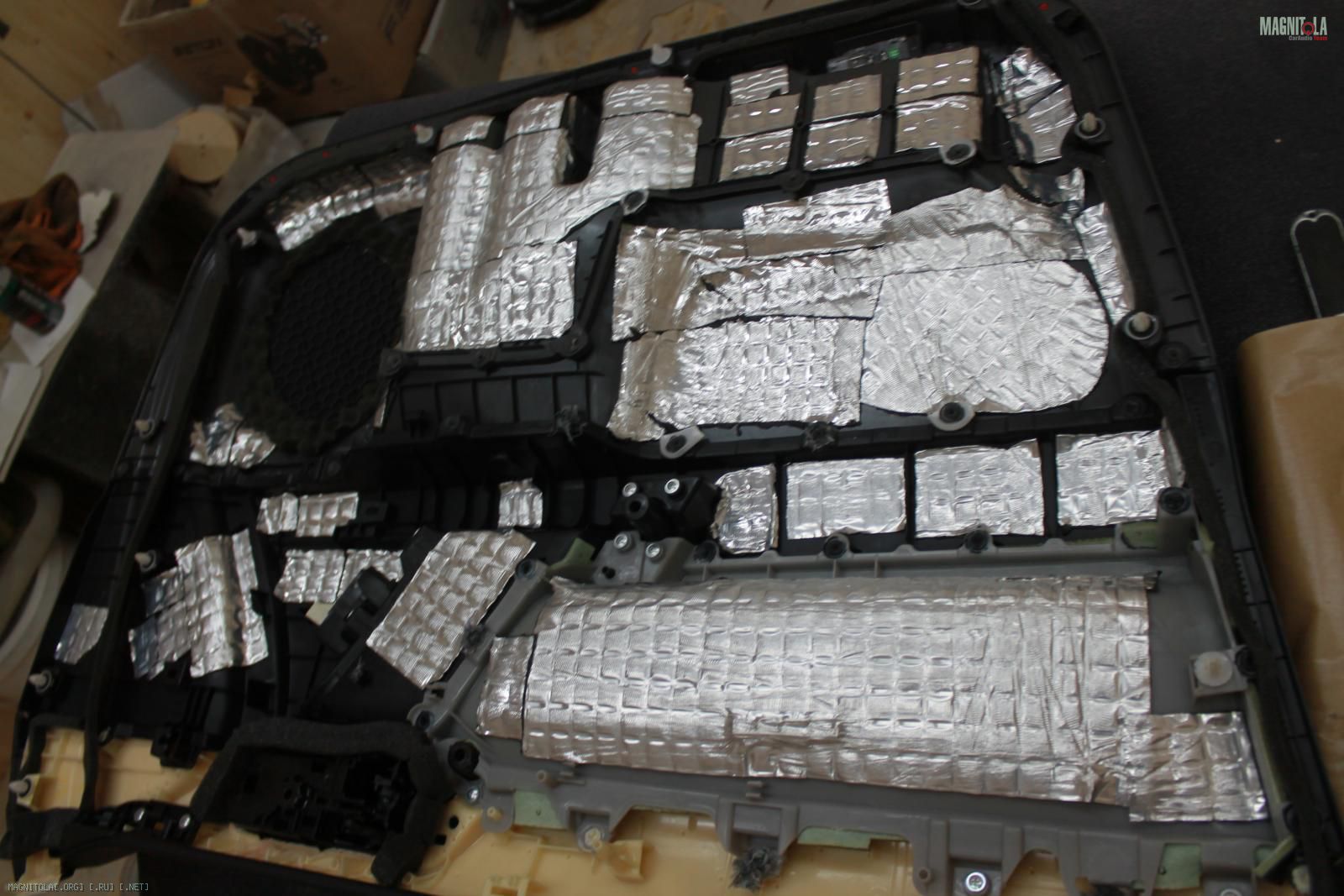

Вибро-шумоизоляция карт дверей... двери итог!
Вложение 933018Вложение 933020Вложение 933022Вложение 933024Вложение 933026Вложение 933028Вложение 933030Вложение 933032Вложение 933034Вложение 933036Вложение 933038

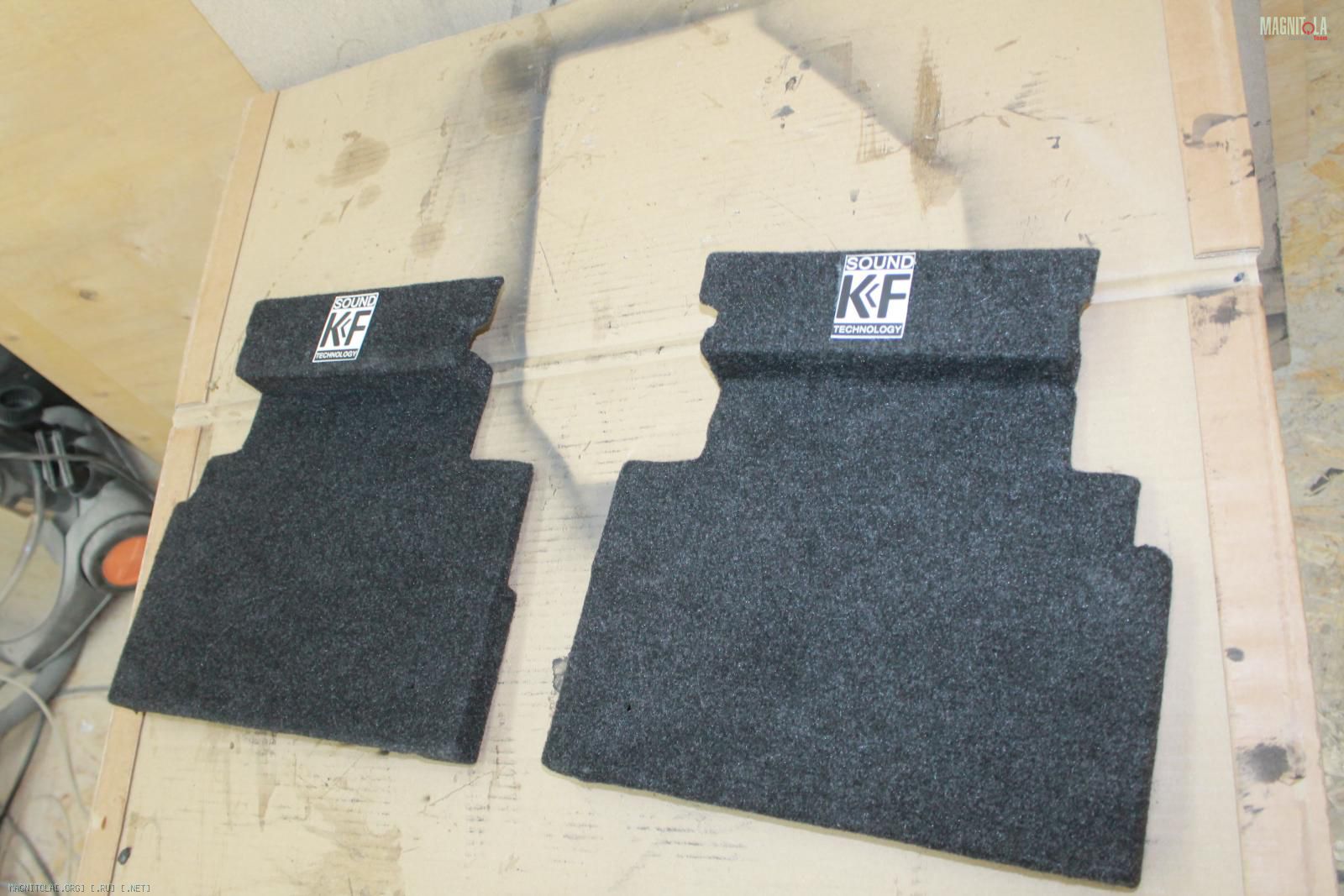

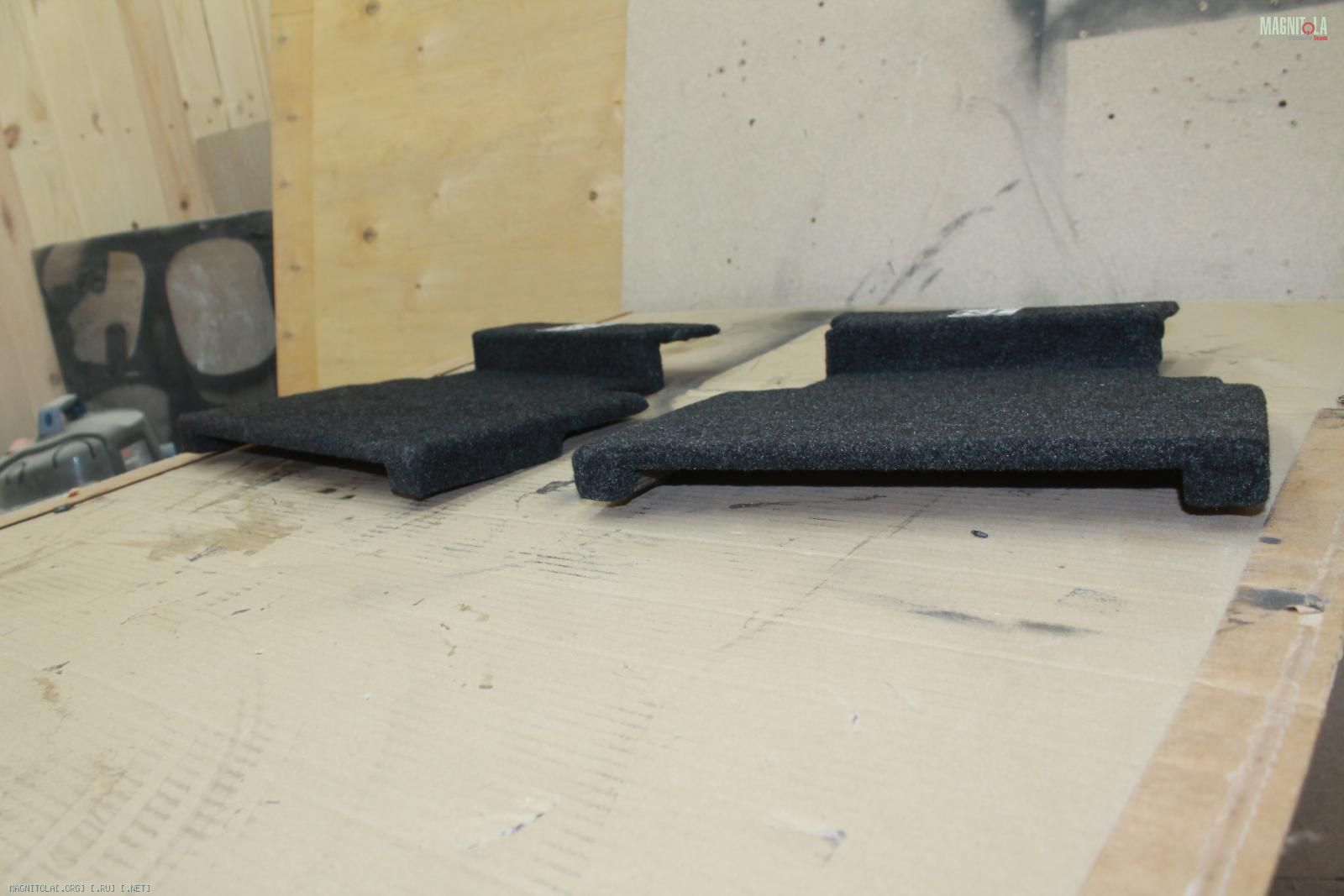

Изготовили подиумы под усилитель и процессор, крепление в штатные места
Вложение 933040Вложение 933042Вложение 933044Вложение 933046Вложение 933048Вложение 933050Вложение 933052
Land Cruiser Prado 150

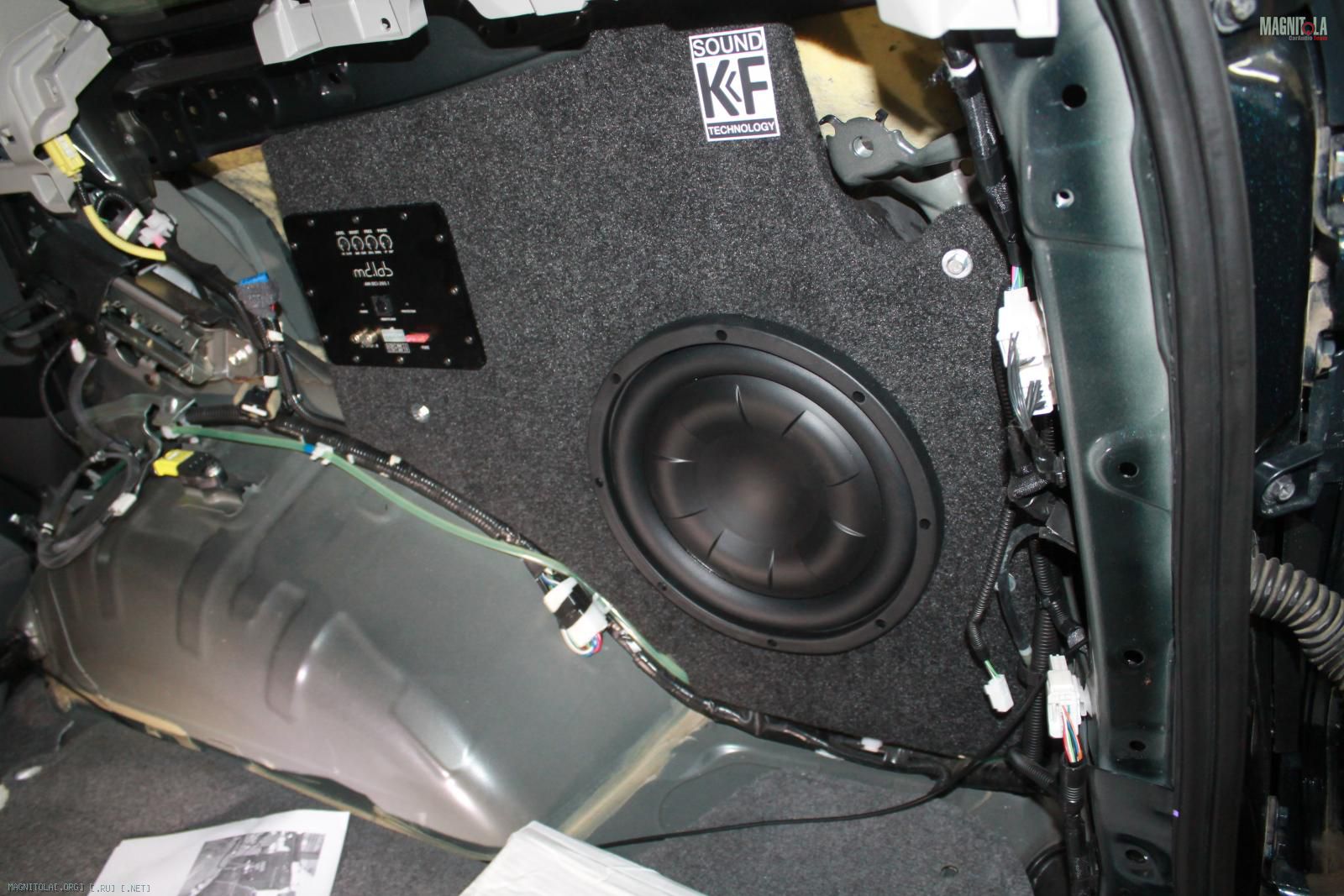

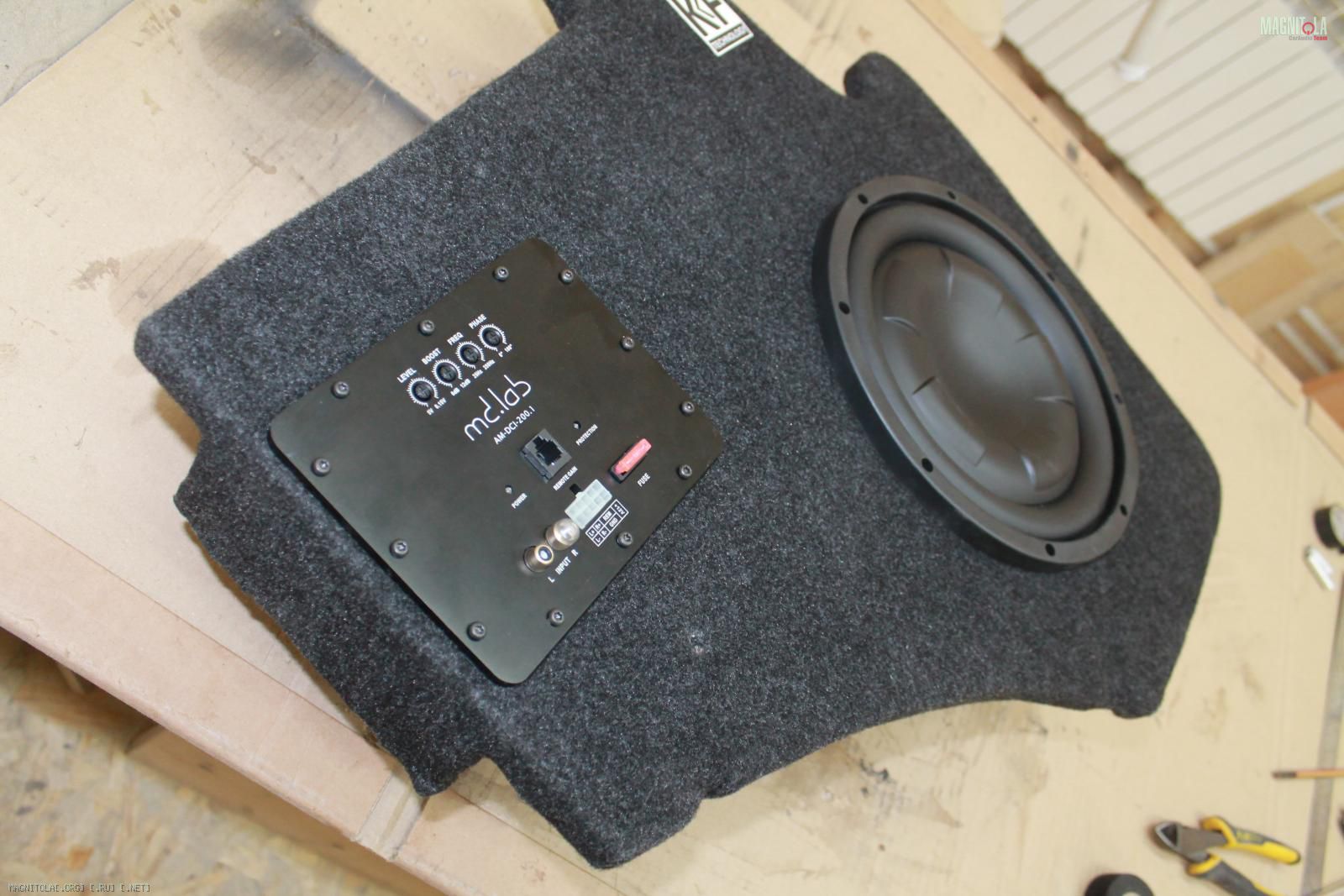

Собрали стелс
Вложение 933444Вложение 933446Вложение 933448Вложение 933450Вложение 933452Вложение 933454Вложение 933456

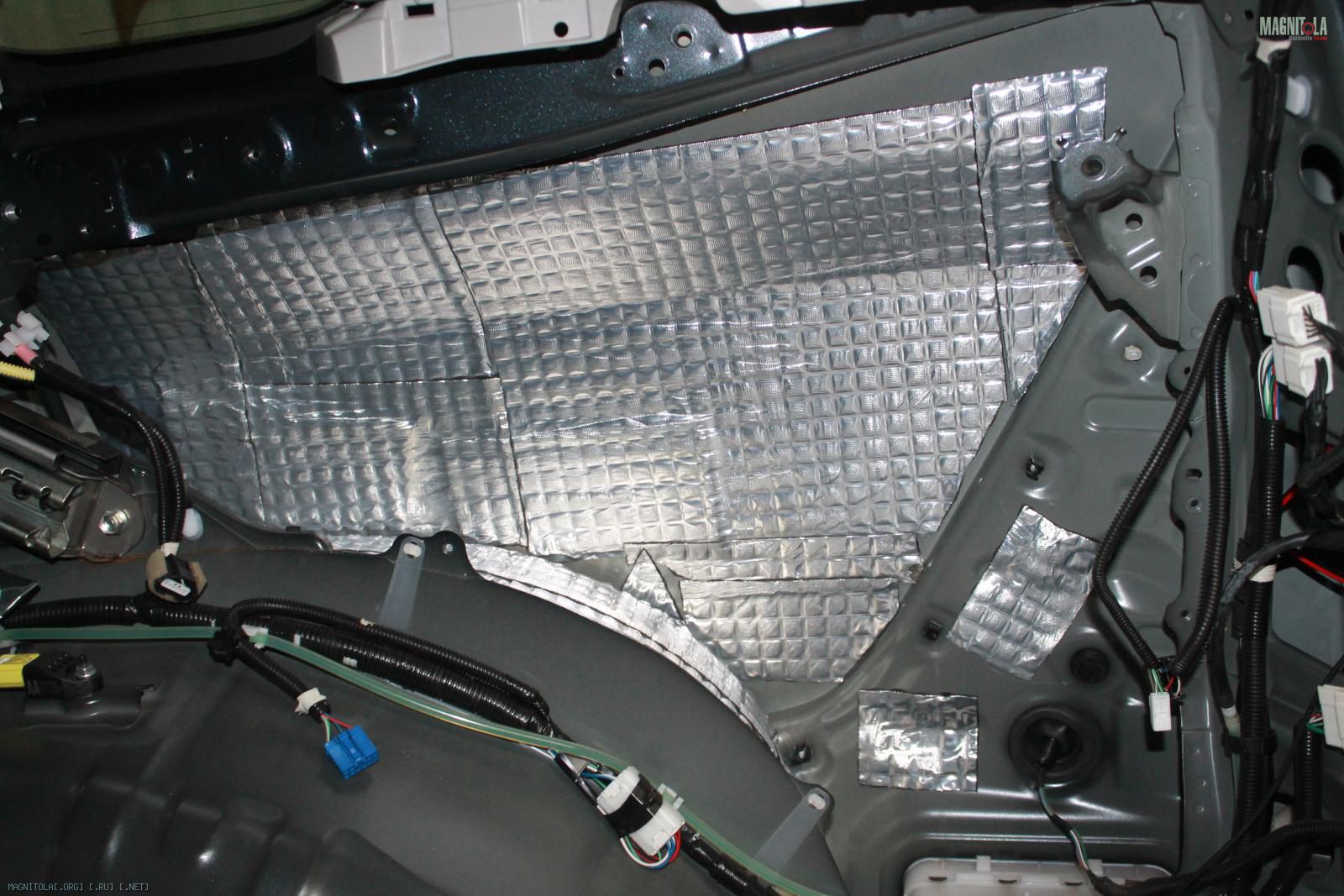

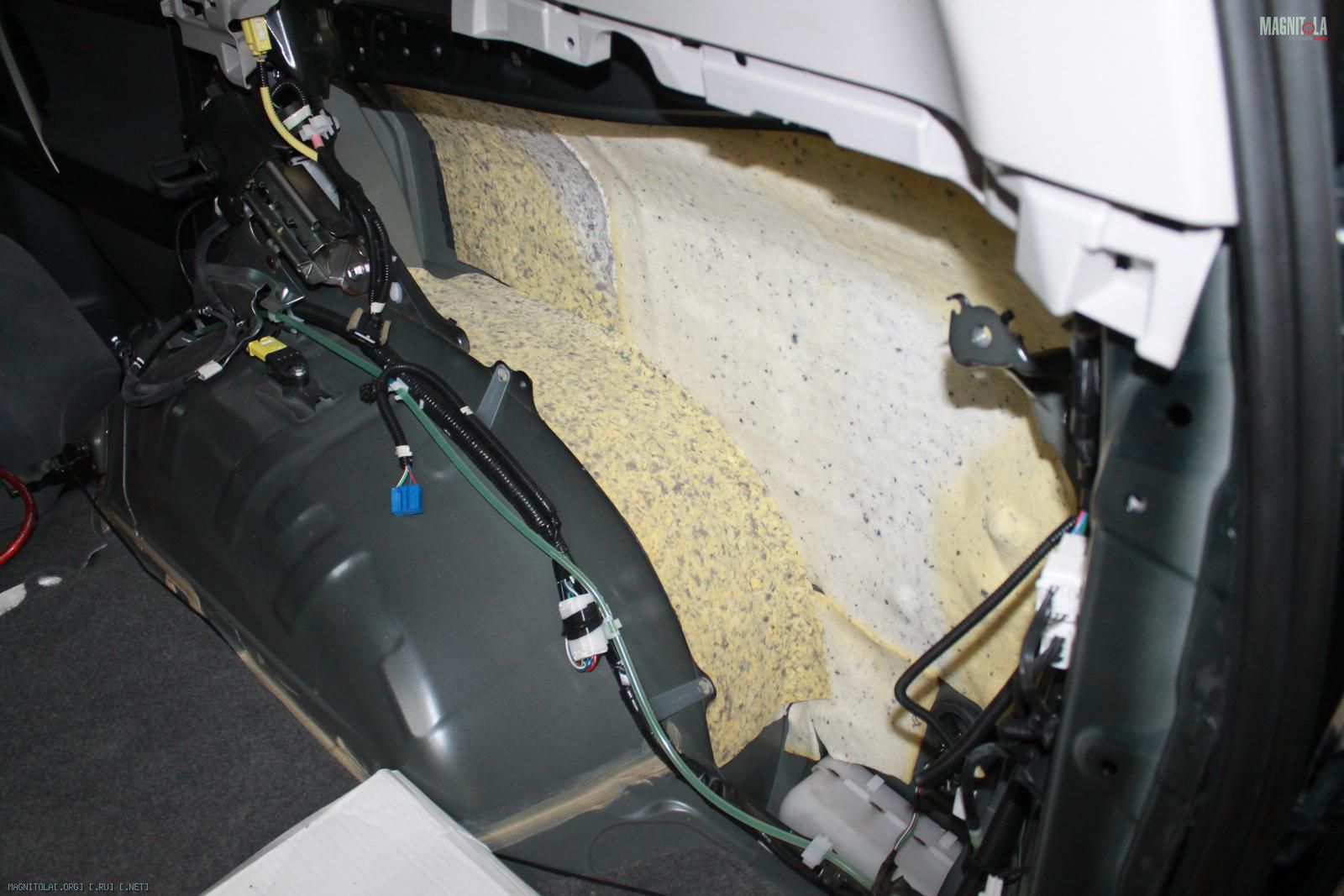

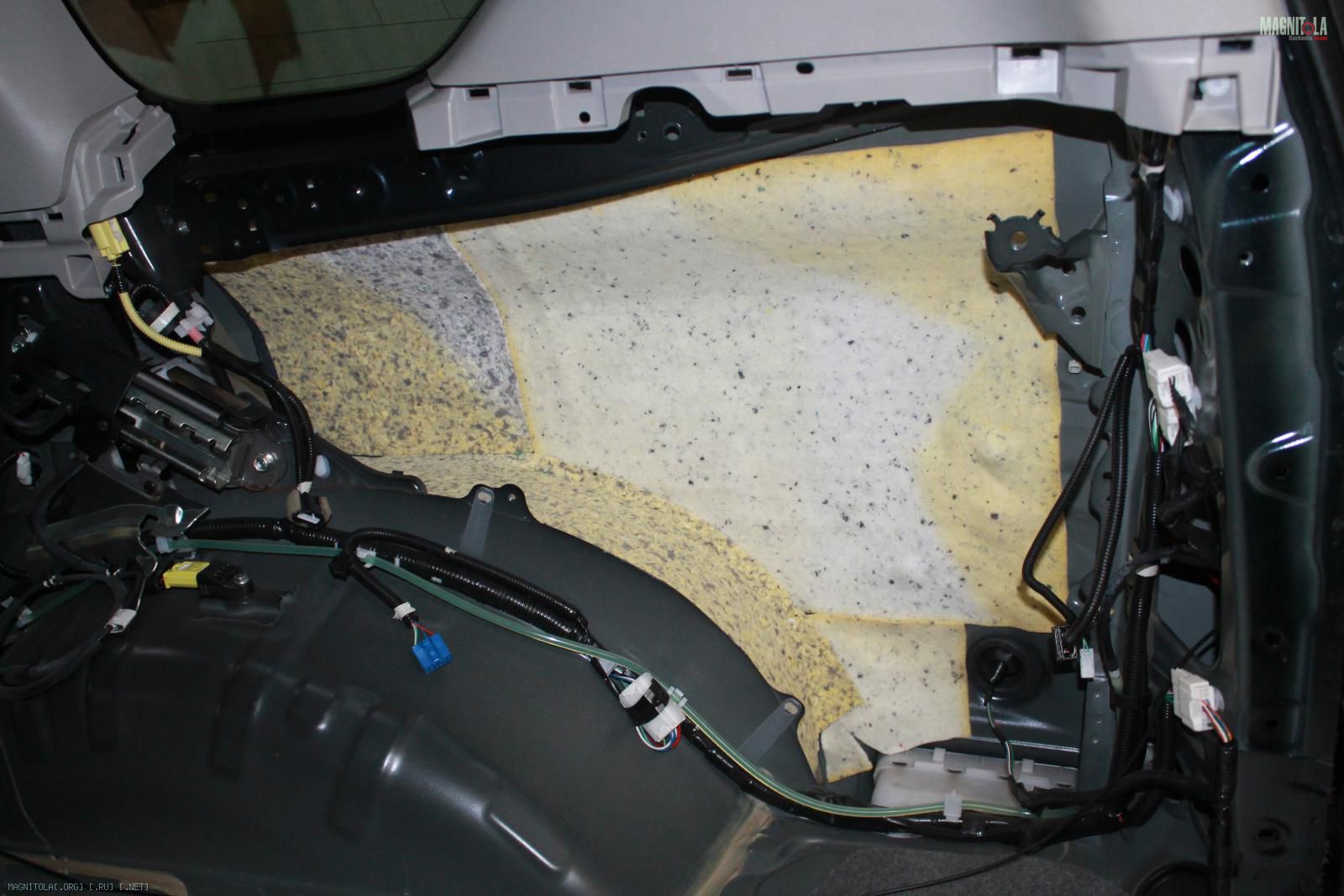

Нишу под саб вибро-шумоизолировали... греем.. прикатываем
Вложение 933458Вложение 933460Вложение 933462Вложение 933464Вложение 933466Вложение 933468
Вложение 933470Вложение 933472Вложение 933474

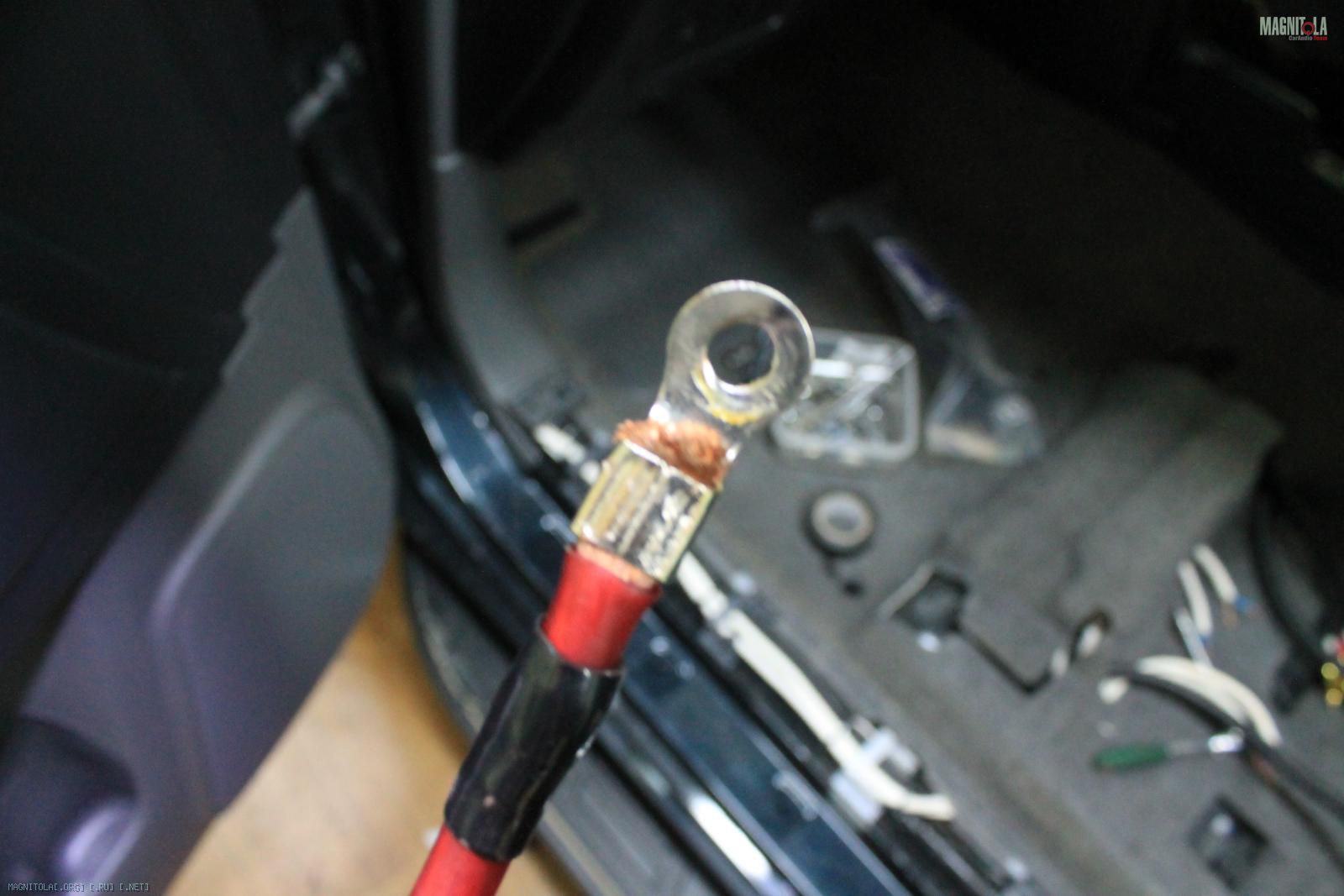

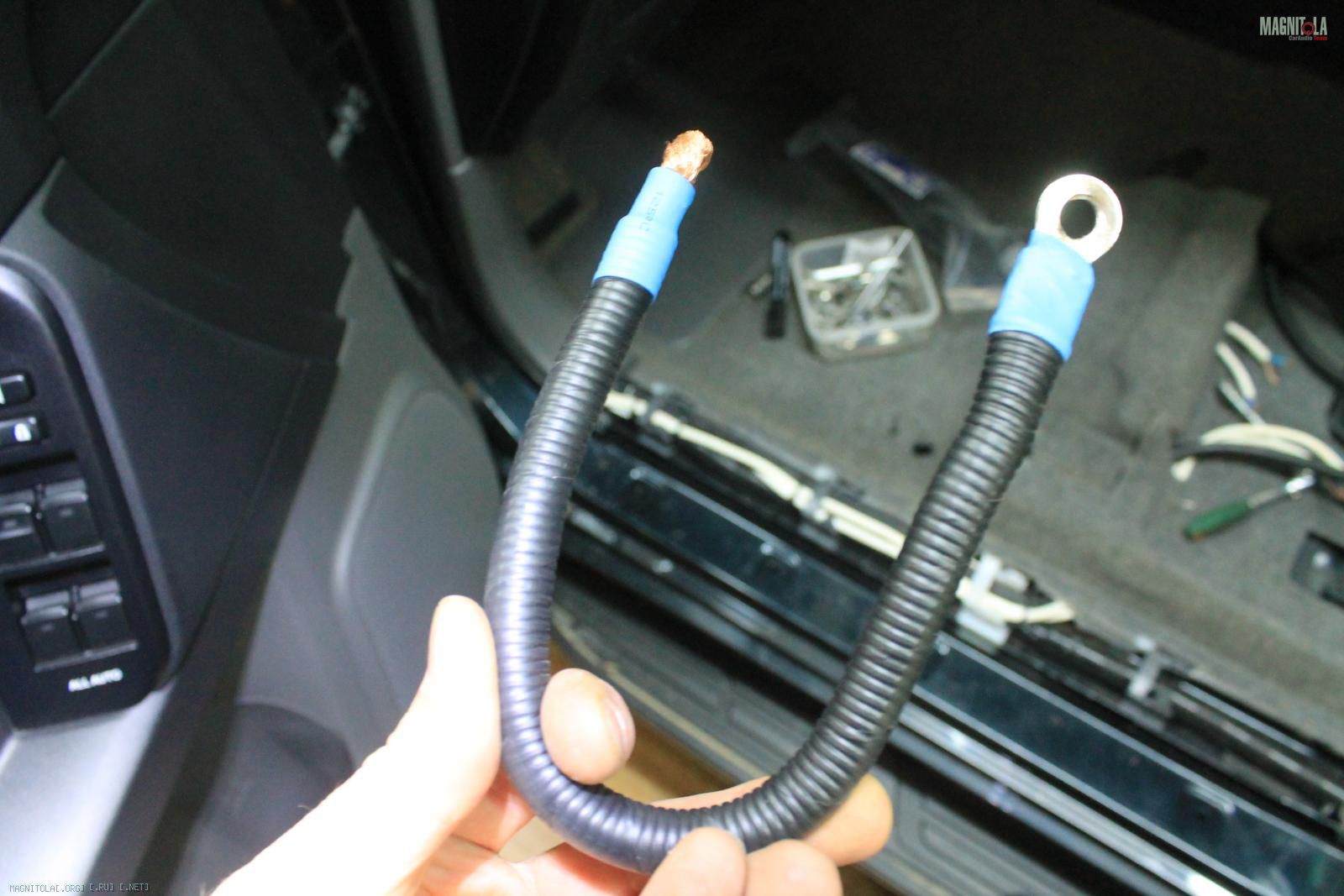

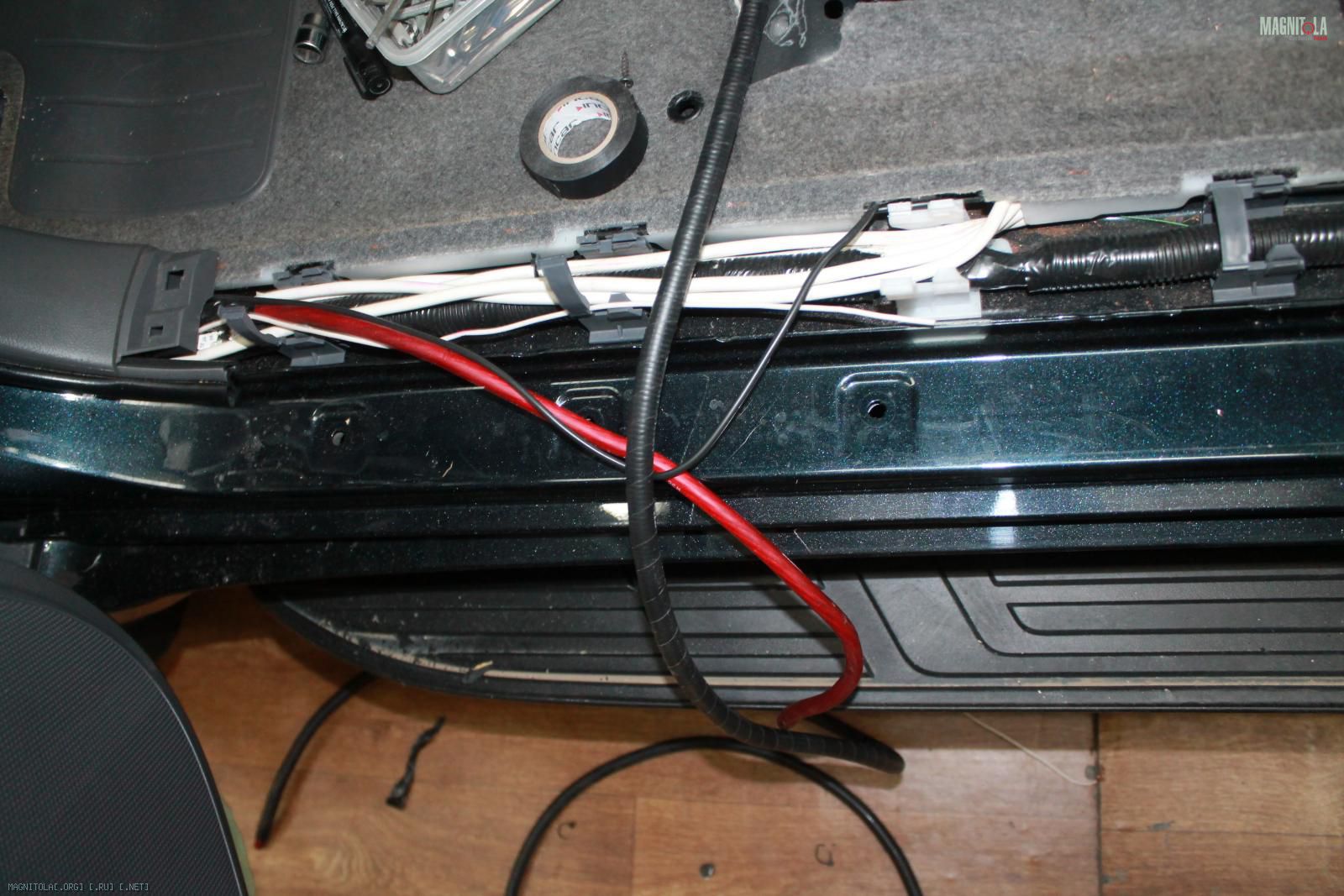

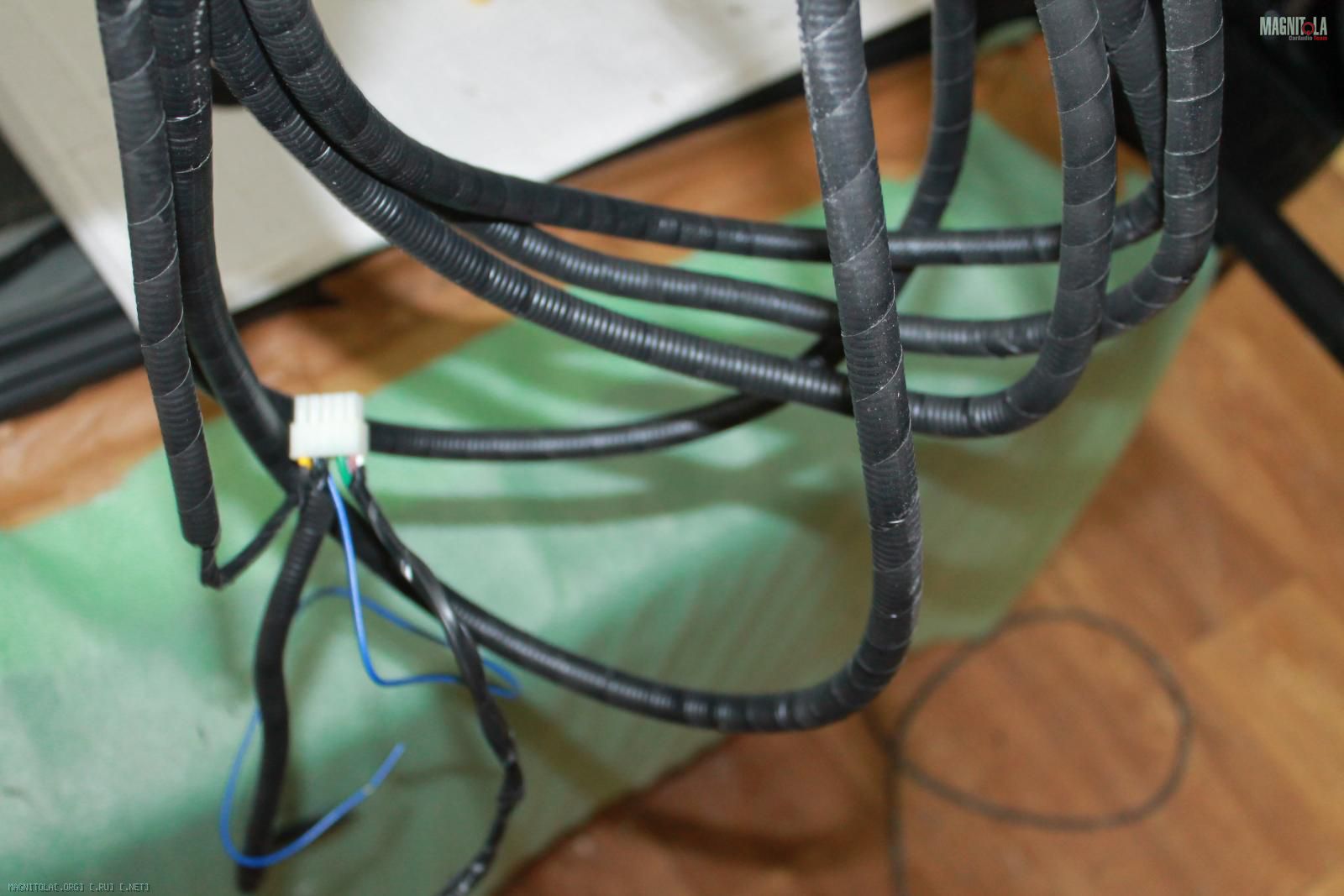

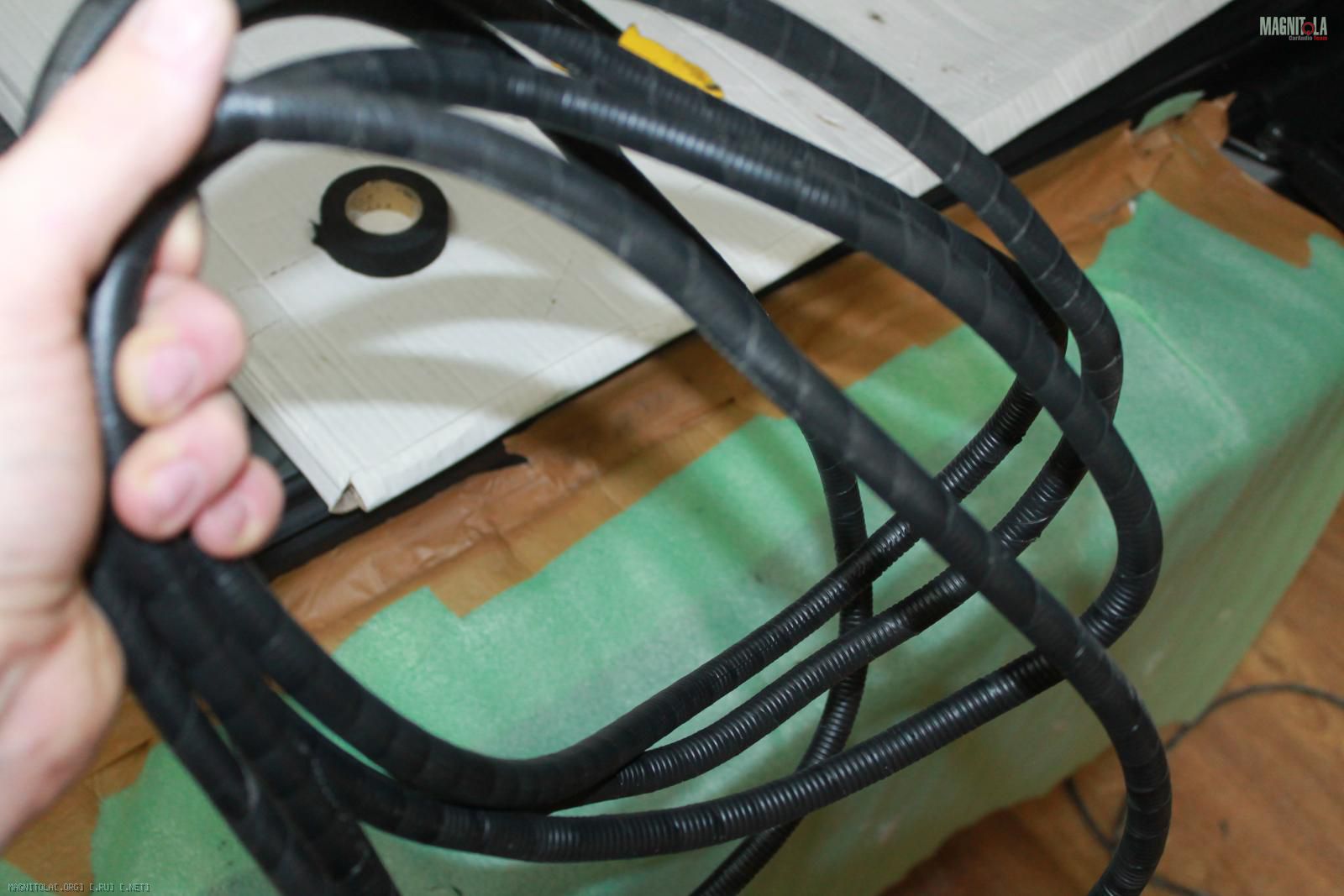

Вязка жгутов силовой проводки, пропайка разъемов, перекладка проводки
Вложение 933476Вложение 933478Вложение 933480Вложение 933482Вложение 933484Вложение 933486Вложение 933488Вложение 933490

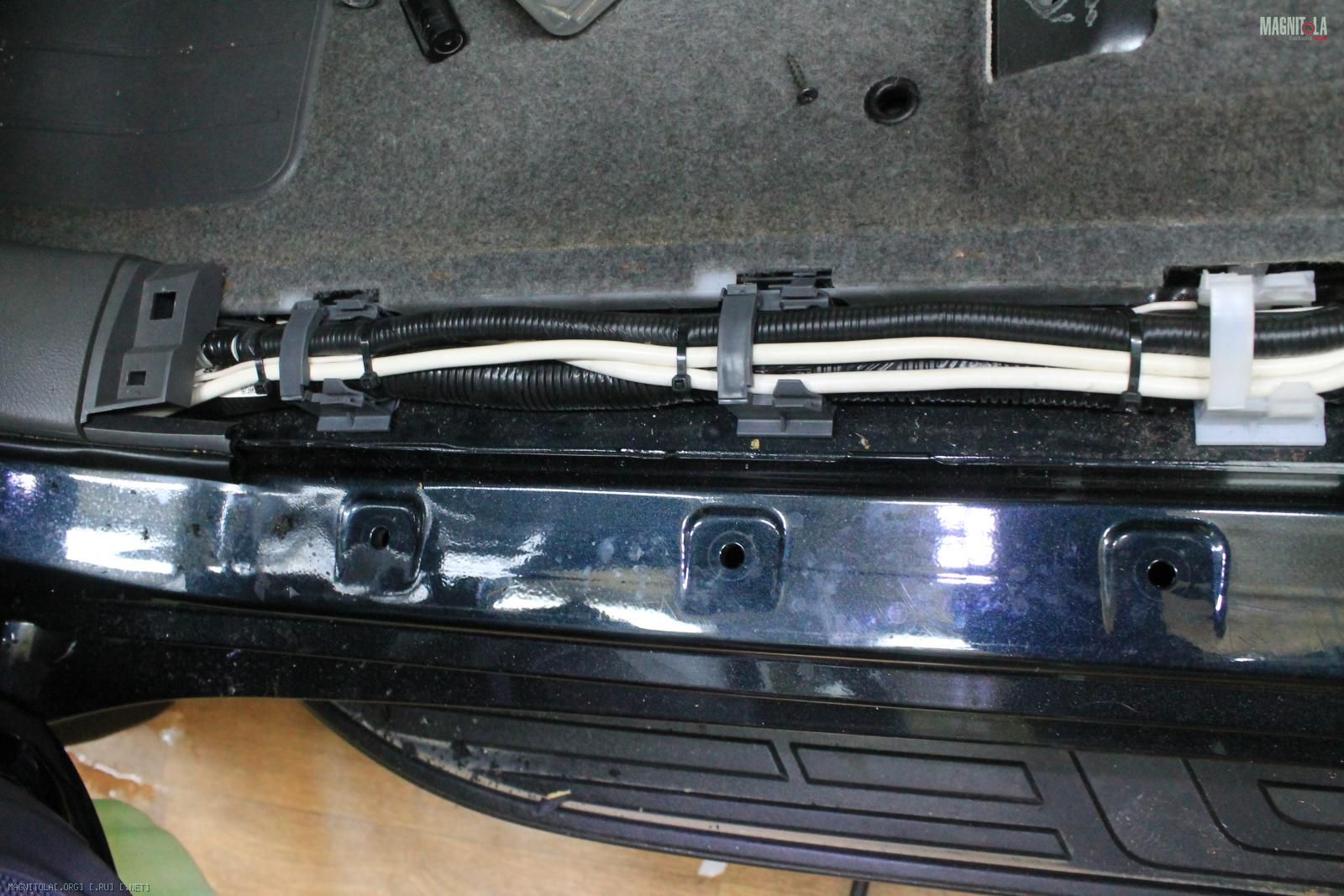

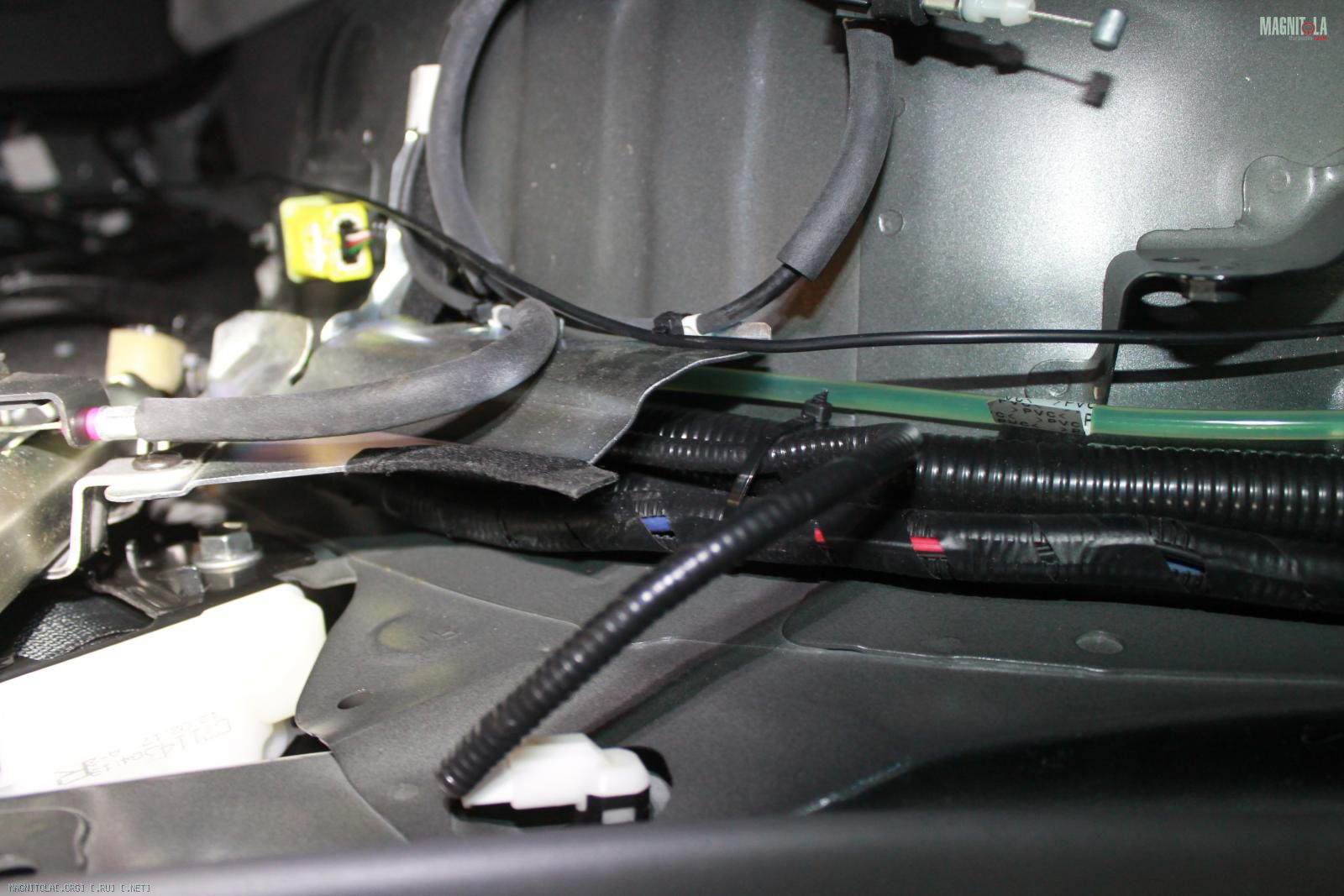

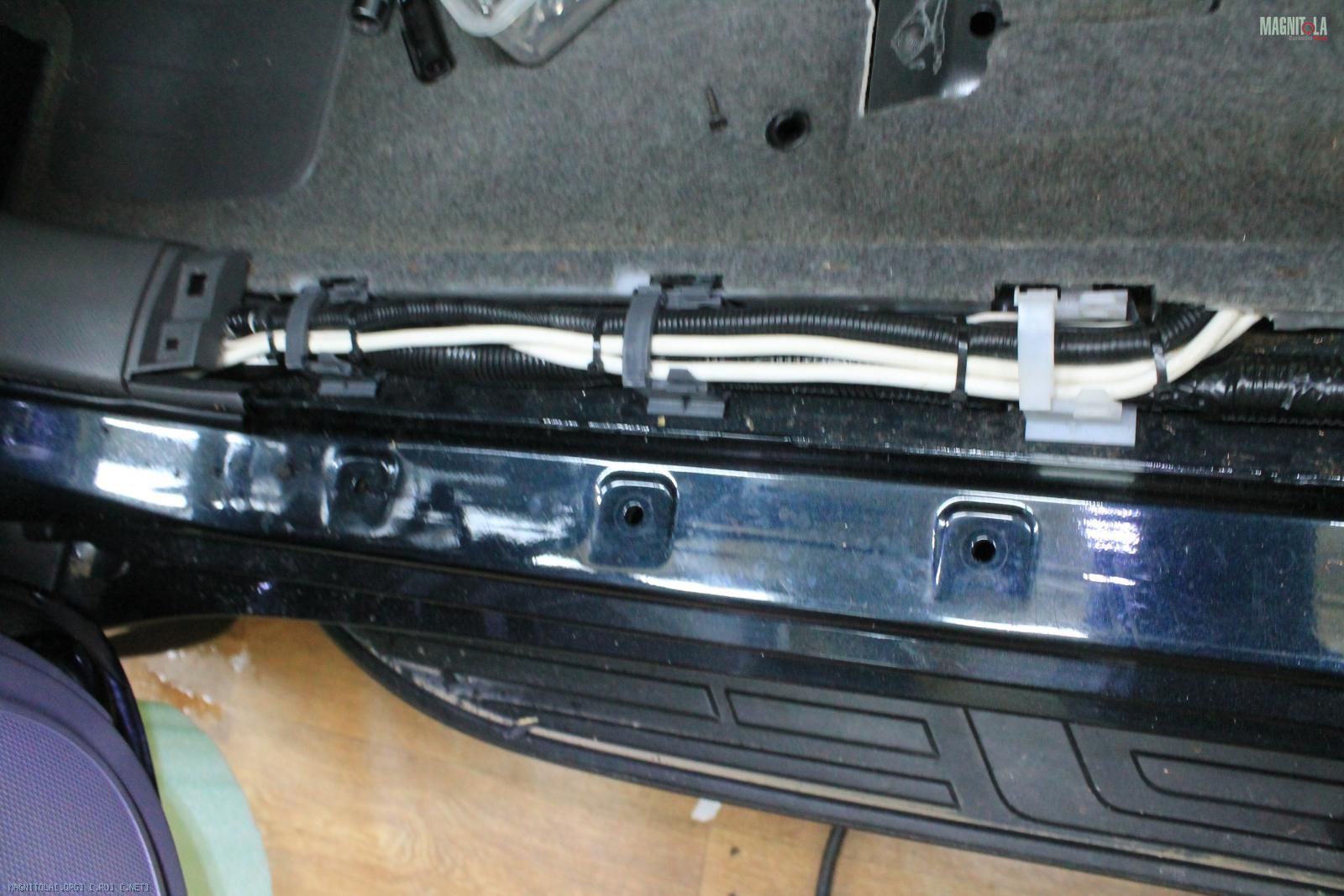

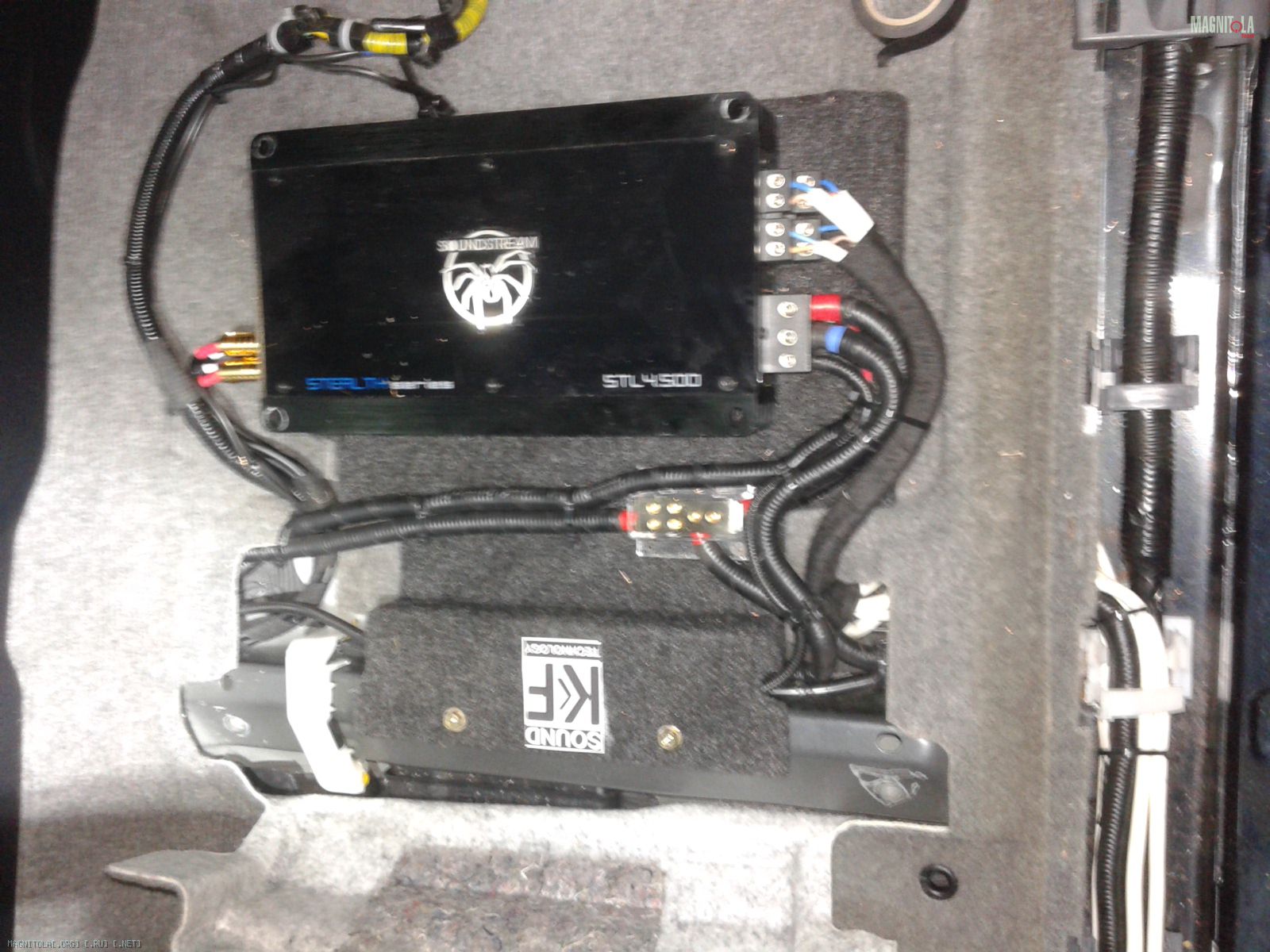

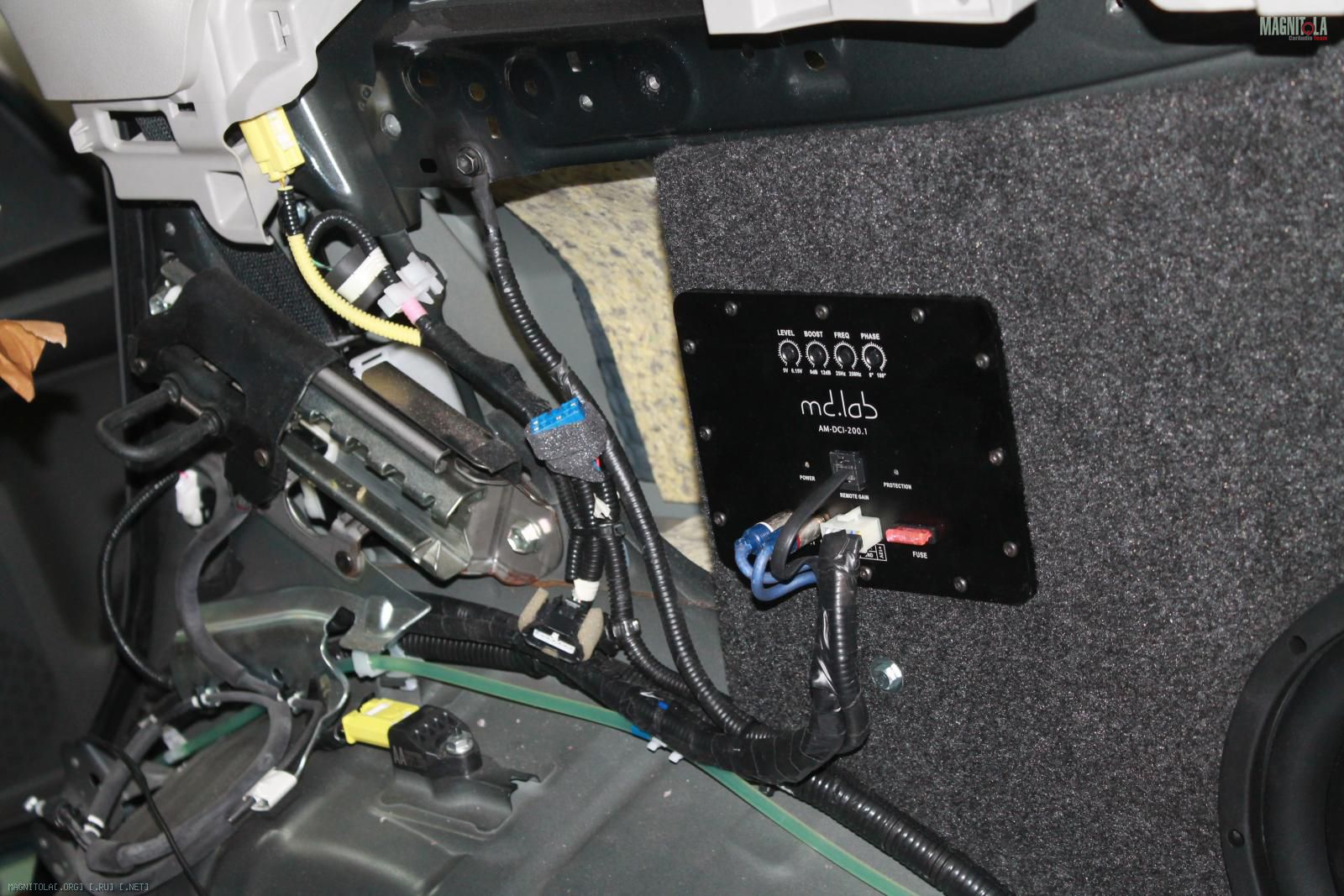

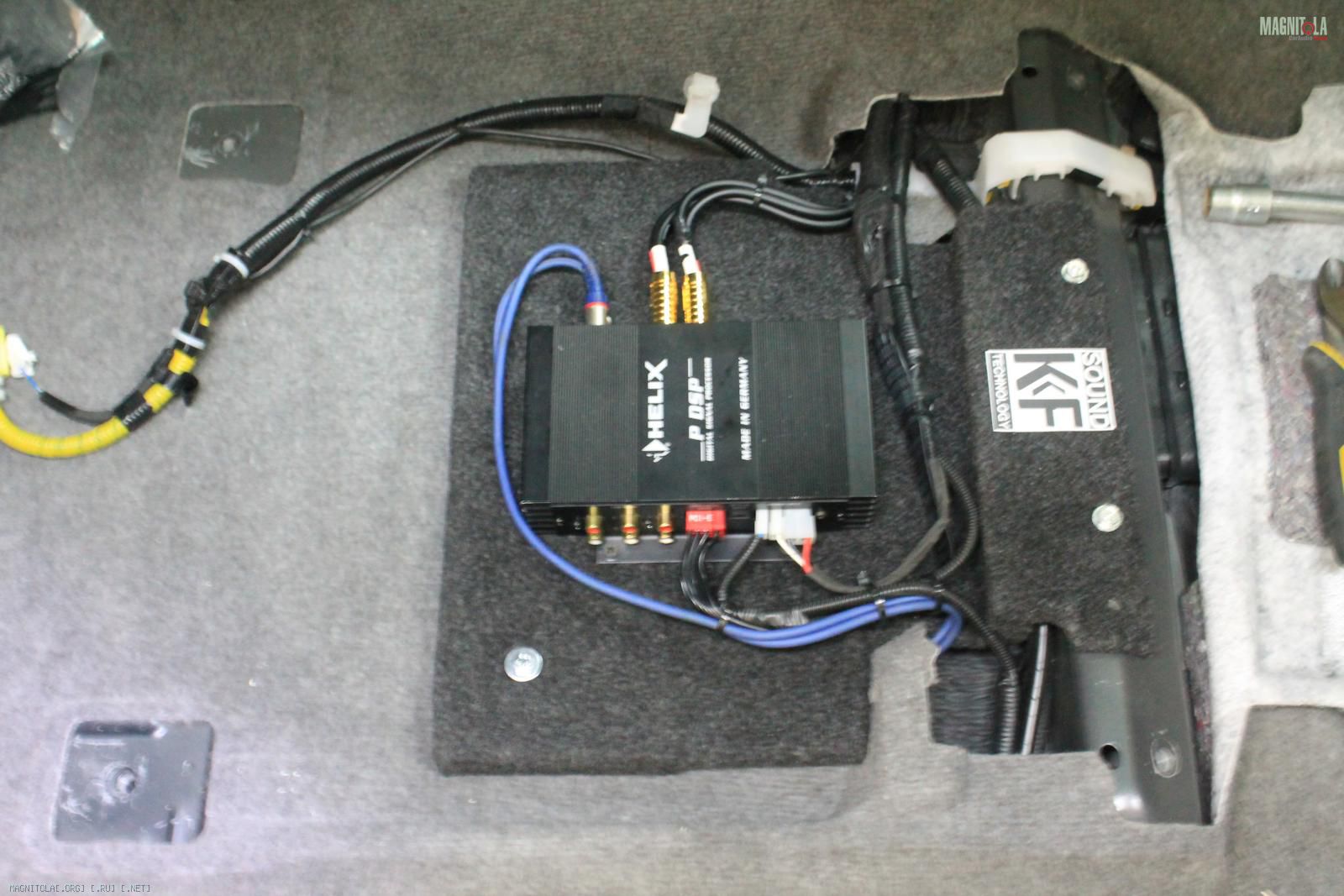

Подключение усилителя, процессора, протяжка закрепление проводки
Вложение 933492Вложение 933494Вложение 933496Вложение 933534Вложение 933536
Вложение 933498Вложение 933500Вложение 933502Вложение 933504Вложение 933506Вложение 933508Вложение 933510Вложение 933512Вложение 933514

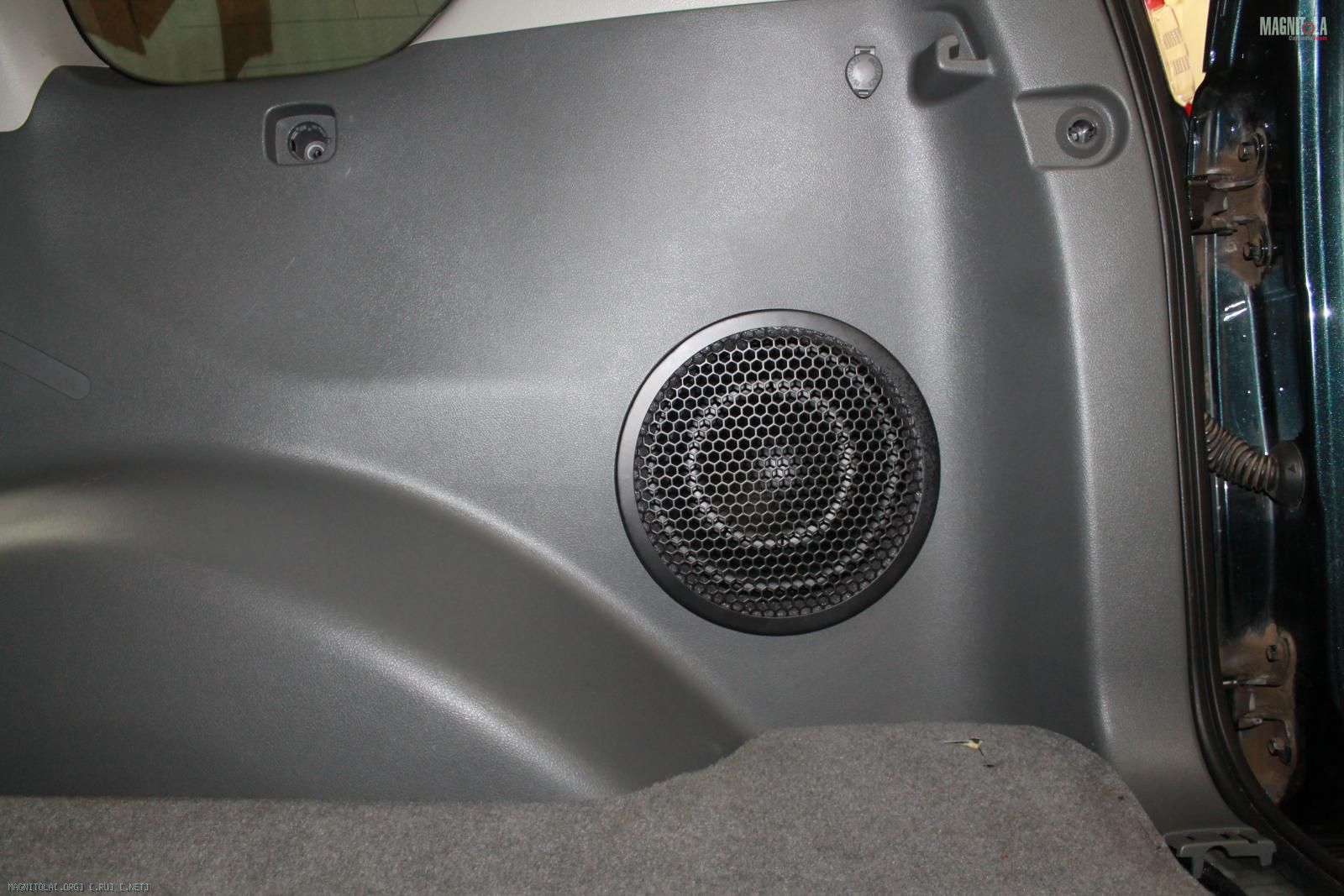

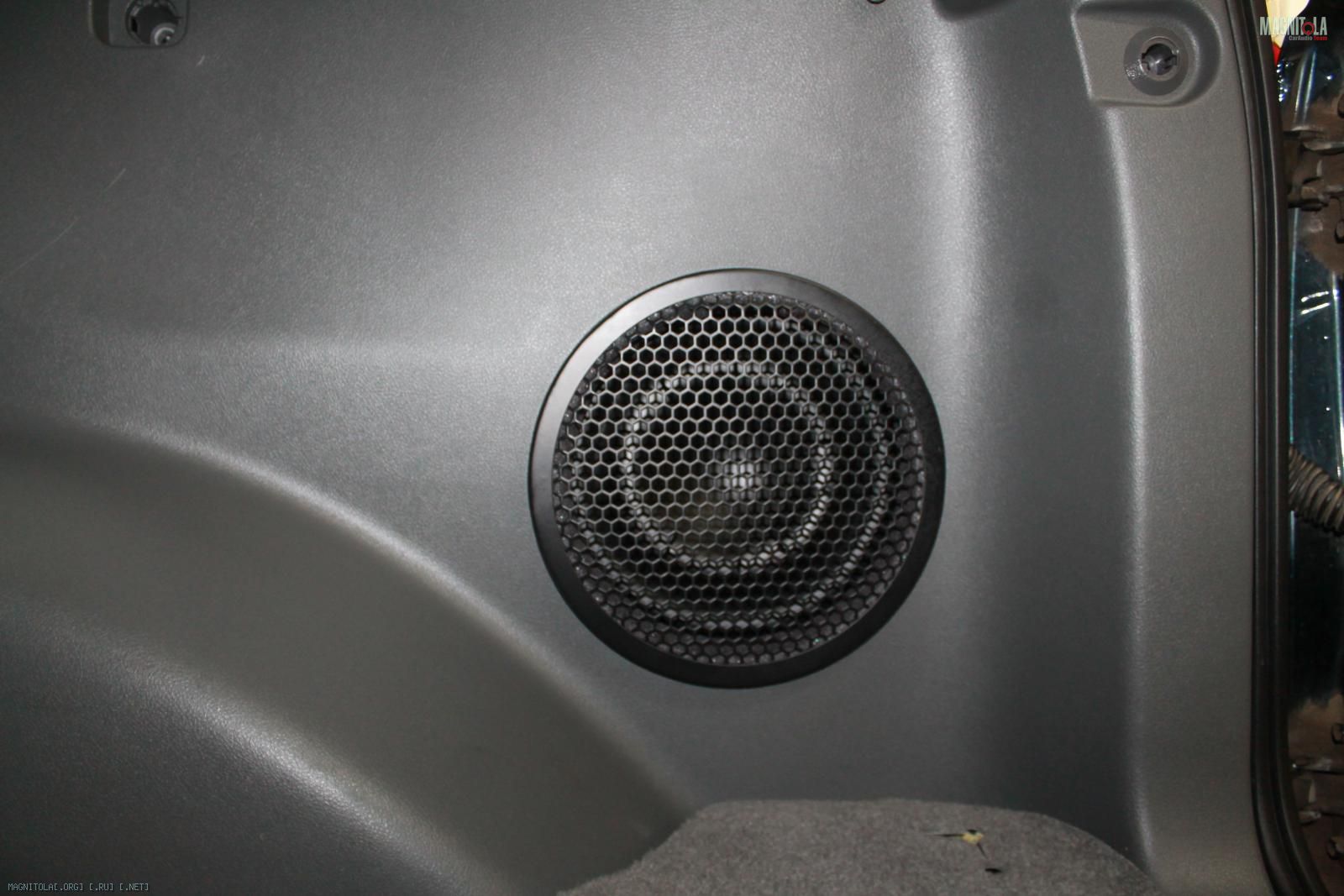

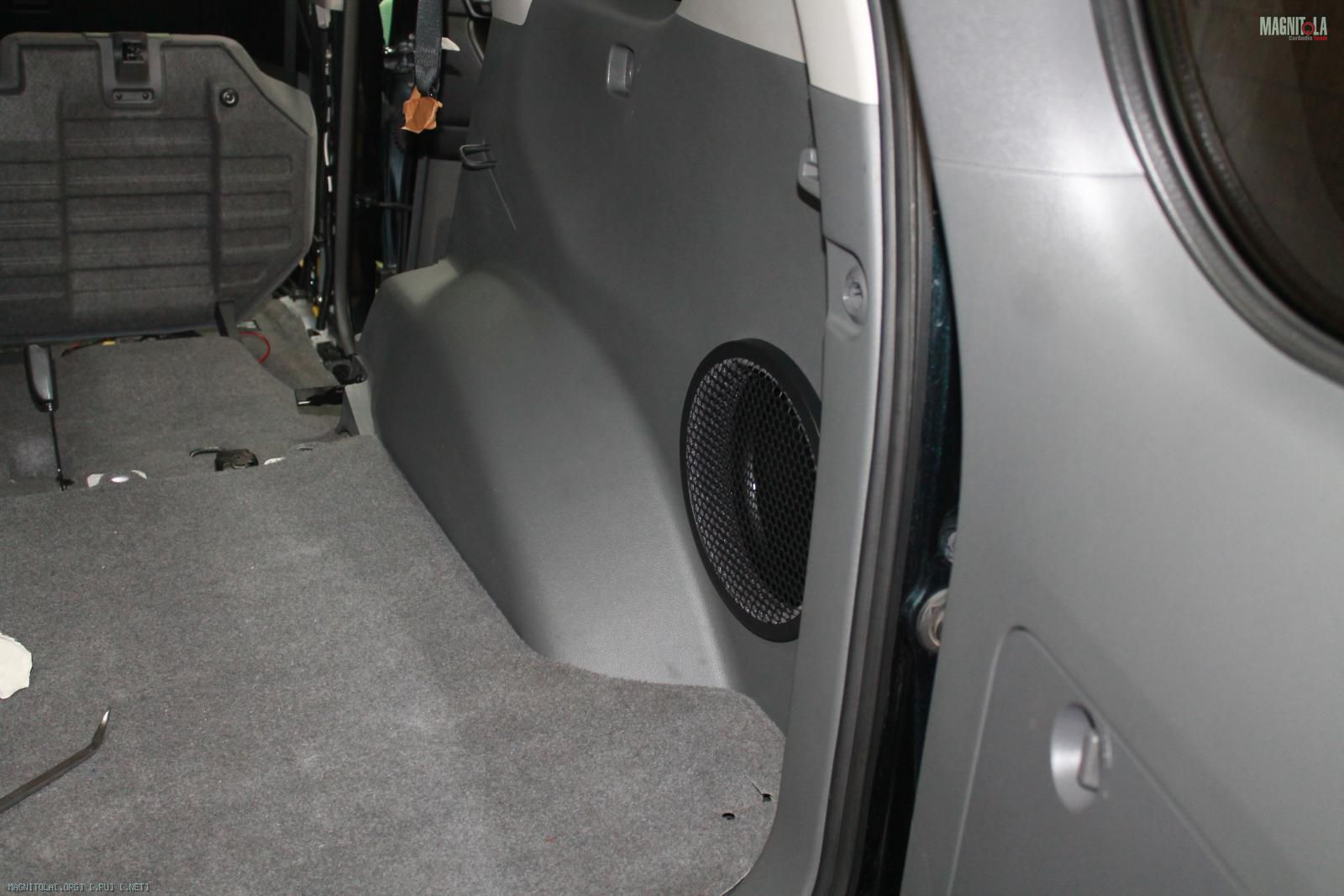

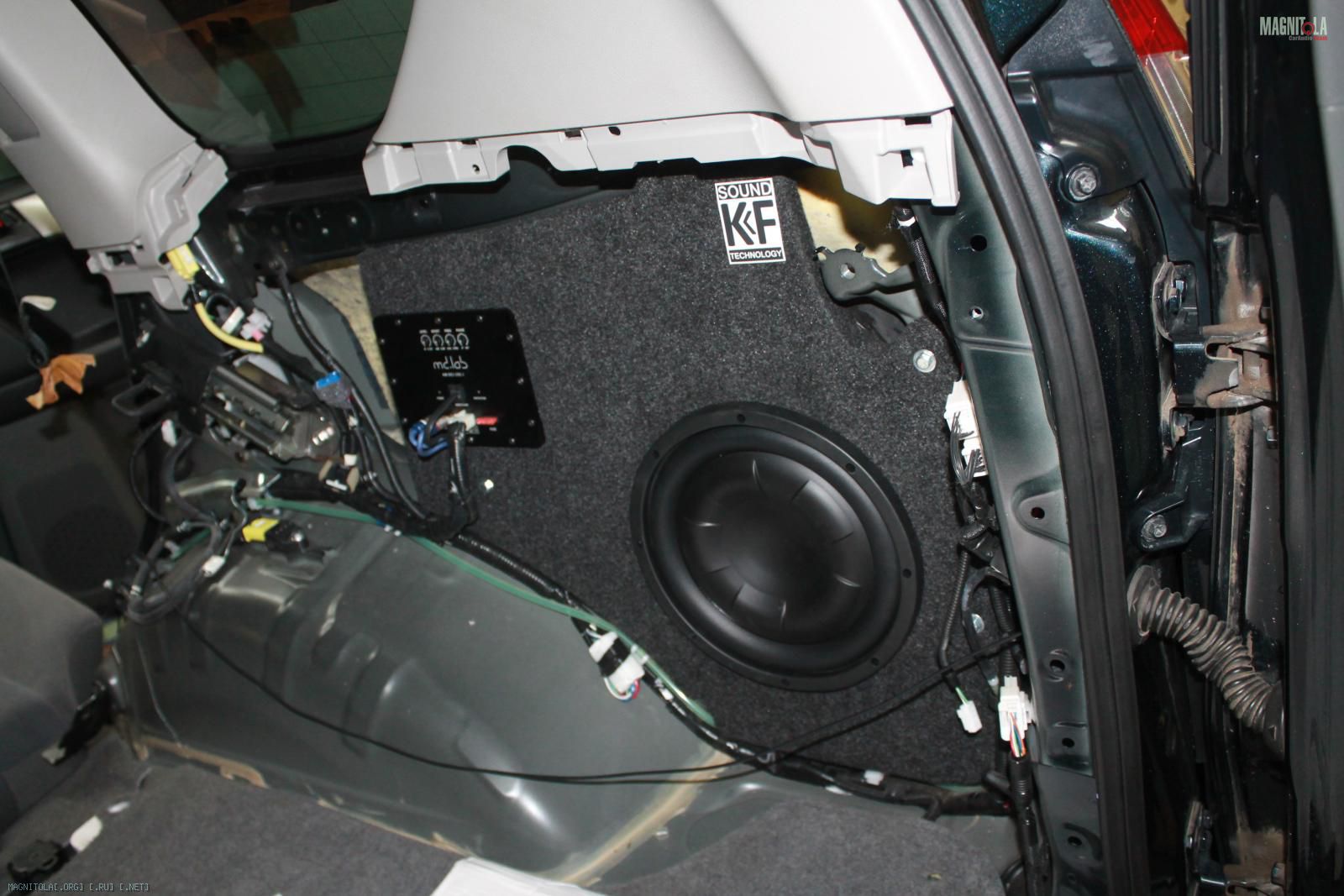

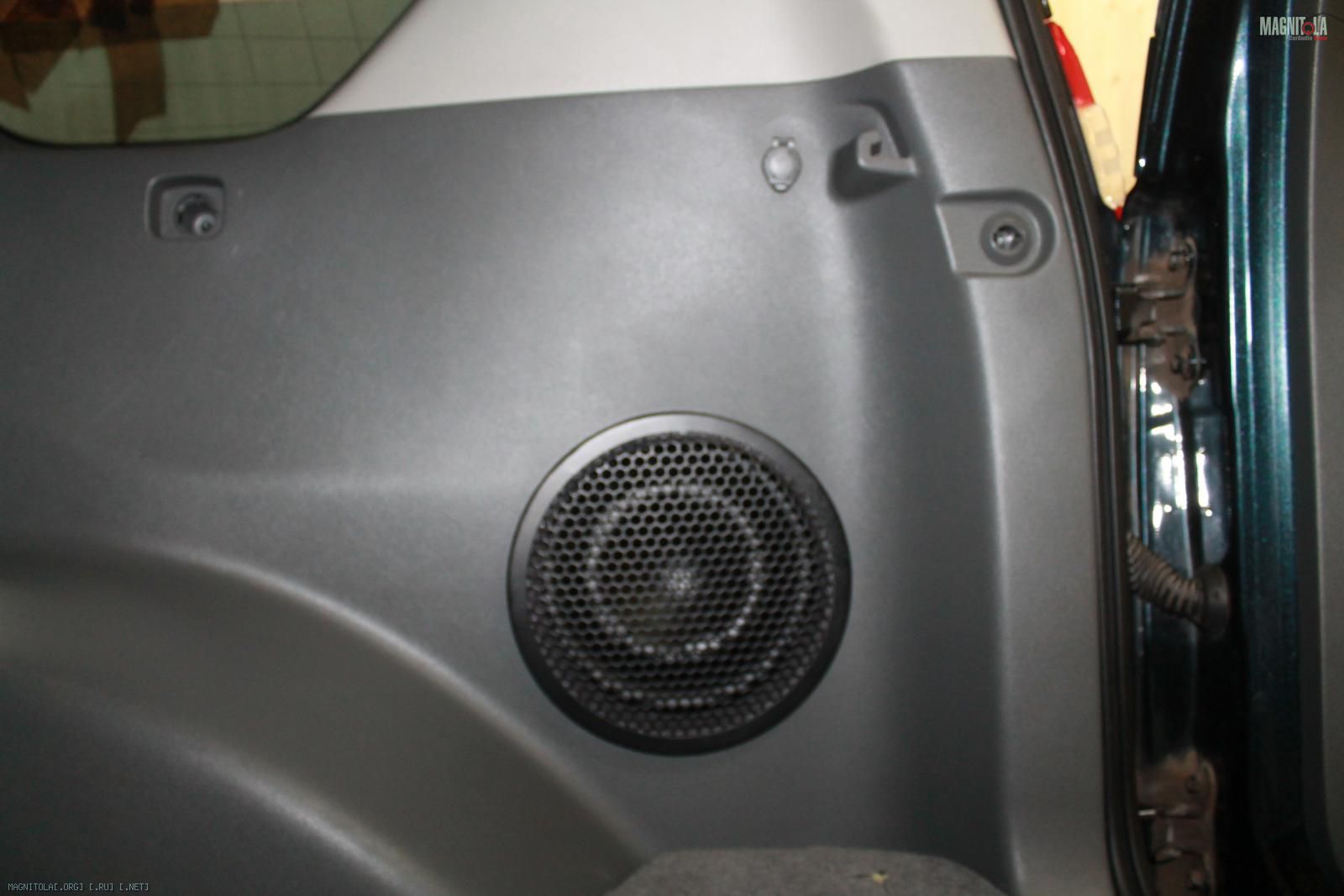

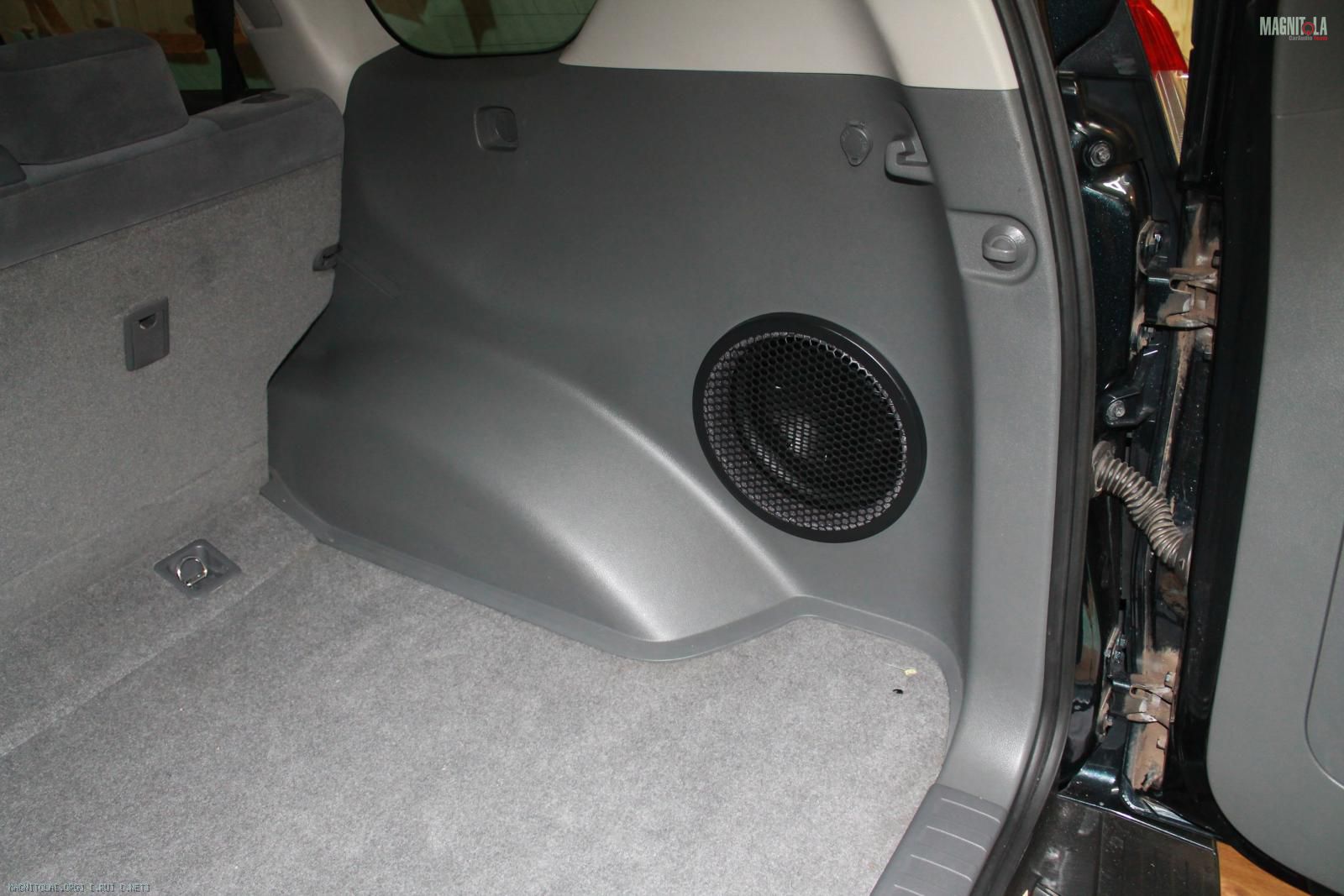

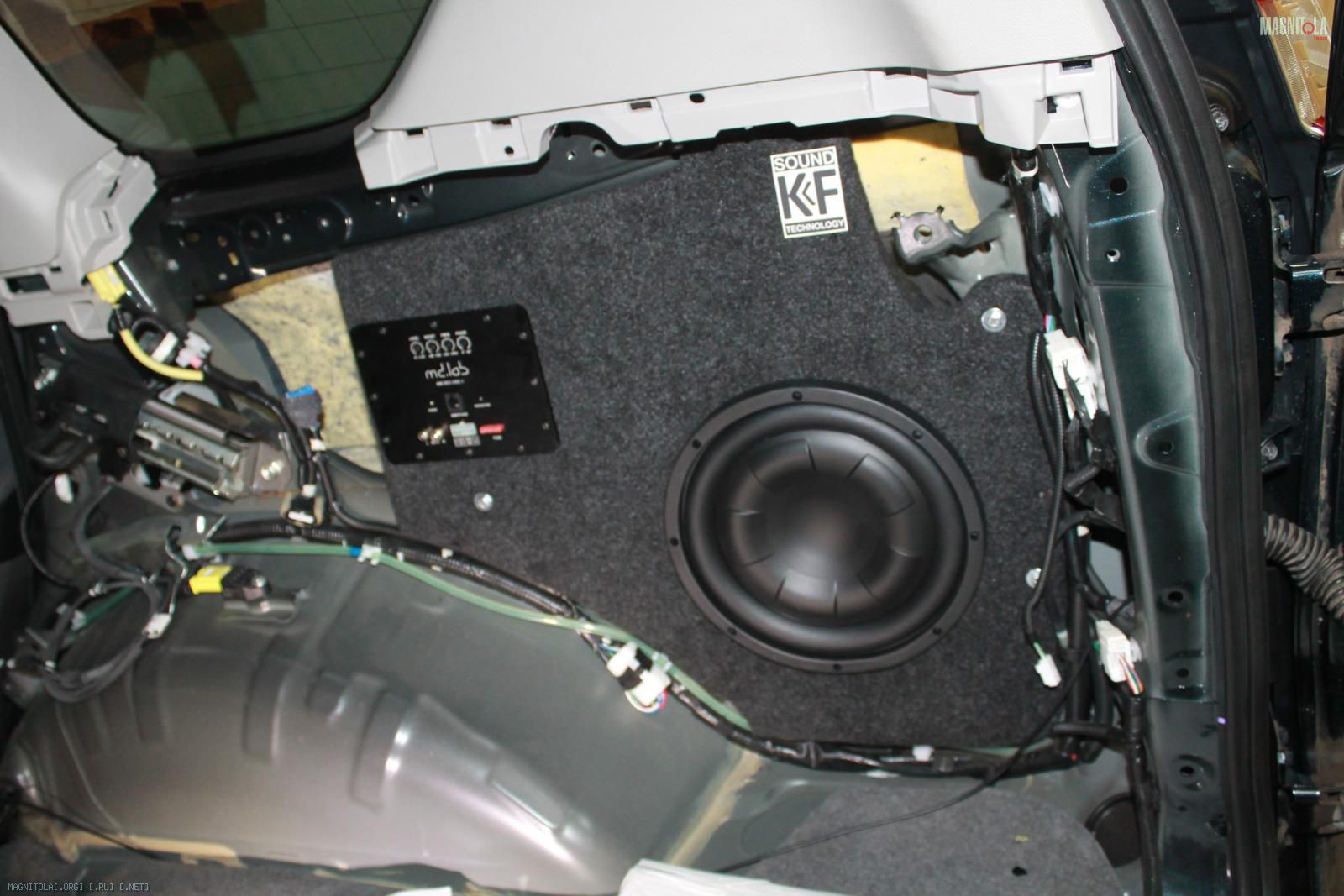

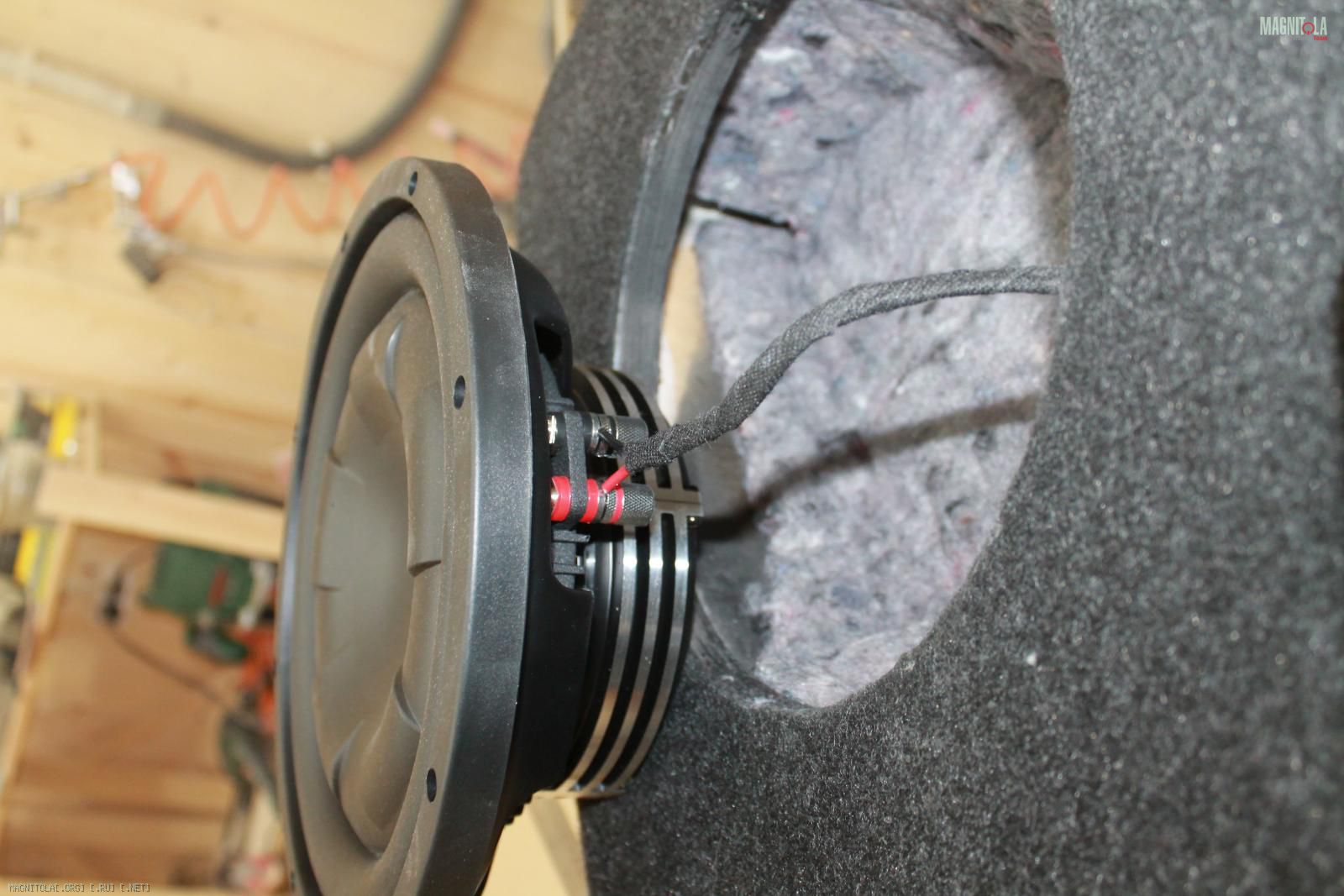

Саб стелс итог
Вложение 933516Вложение 933518Вложение 933520Вложение 933522Вложение 933524Вложение 933526Вложение 933528Вложение 933530
Мега настройщик, настроил грамотно систему))))
Вложение 933532
Двери молодцы, а вот сабовый усь подвёл (привет, мд.лаб!)))) Надеюсь, владелец решит вопрос с заменой уся по гарантии и все будет совсем ОК:)
Михалыч, а я только хотел написать что сабовый псевдо моноблок органично вписался, а ты взял, как обычно, обрезал все на корню)))Цитата:
Сообщение от fox proteus
Тут думается проблема в данном экземпляре усилка, уж много "новых звуков" в сабовом канале услышал) т.к. "повышенная детальность"))))))Цитата:
Сообщение от slavka1010
Может просто расширил сознание и перешел на новый уровень:) Компоновка сабового звена очень удобная!Цитата:
Сообщение от st220
На то она и разрабатывалась, дабы самый "безрукий", сняв заднюю обшивку, на 4 винта м6 в штатные ставит стелс, выпиливает по шаблону отверстие в пластике и ставит гриль. При этом усь и саб установлены, ну и предварительно выставлены настройки.Цитата:
Сообщение от slavka1010
Я тоже за такие решения, не все хотят сложные инсталляции в стиле демокаров. Кто-то хочет просто улучшить качество звучания.Цитата:
Сообщение от st220
В KF-Sound Technology приехал Ford Kuga
Вложение 933742Вложение 933744Вложение 933746Вложение 933750
В KF-Sound Technology всегда бережное отношение к автомобилю клиента
Вложение 933754Вложение 933758Вложение 933760Вложение 933762
Компоненты)
Вложение 933764Вложение 933766Вложение 933768Вложение 933770Вложение 933772Вложение 933774Вложение 933776
Разобрали салон...
Вложение 933778Вложение 933780
Шумка дверей... не прикатана...
На штатную пленку, которая закрывает большое тех отверстие наклеена вибра! Внутри карты полу отвалившийся аналог сплена
Вложение 933782Вложение 933784Вложение 933786Вложение 933788Вложение 933790Вложение 933792Вложение 933794Вложение 933796Вложение 933798Вложение 933800Вложение 933802Вложение 933804Вложение 933806Вложение 933808Вложение 933810Вложение 933812
В правой стойке ВЧ после шумки салона не был вставлен в стойку и просто валялся внутри
Вложение 933816
st220, отличные компоненты для куги привезли, особенно интересно звучание этих шириков от tang band ;)
Владельцу куги тоже оченна интересно звучание этих шириков) У нас вроде такие еще никто не ставил. У врагов такой опыт есть http://www.diymobileaudio.com/forum/...000-mod-2.htmlЦитата:
Сообщение от slavka1010
Ну и на всякий случай для верха дополнительно были взяты Dayton Audio AMTPOD-4
Могу сказать, что враги не туда оружие направить вздумали, с такой установкой им счастья не будет:)Цитата:
Сообщение от sg82
Решили с Костей стойки делать в последнюю очередь и попробовать все варианты направлений. Предпочтительно в лоб, конечно, но эксперименты покажут. У меня угол наклона лобового большой, к тому же. В общем, пробовать нужноЦитата:
Сообщение от slavka1010
Ford Kuga
Изготовили корпус для Хеликса, ЗЯ, 15л, стенки 19 мм, лицо 38мм, ребра жесткости, крепление болтами м6 в штатные места
Вложение 934038Вложение 934040Вложение 934042Вложение 934044Вложение 934046Вложение 934048Вложение 934050Вложение 934052Вложение 934054Вложение 934056Вложение 934058Вложение 934060Вложение 934062Вложение 934064Вложение 934066Вложение 934068Вложение 934070Вложение 934072Вложение 934074
Фальшпол... крепление двумя болтами м6, также будет "связан" и с корпусом сабвуфера
Вложение 934076Вложение 934078Вложение 934080Вложение 934082Вложение 934084Вложение 934086Вложение 934088Вложение 934090Вложение 934092Вложение 934094Вложение 934096
Размещение компонентов
Вложение 934098Вложение 934100Вложение 934102Вложение 934104
Новая звукопрозрачная крышка пола
Вложение 934106Вложение 934108Вложение 934110Вложение 934112Вложение 934114Вложение 934116
st220, Кость, звукопрозрачности крышки точно хватит? Или небольшое акустическое сопротивление все же будет?
В этот раз я обязательно проведу замеры с крышкой и без и сообщу точные данные в дБ)))Цитата:
Сообщение от slavka1010
на трех машинах хватало, это саб, а не мидас или середина- в лексусе рх Аркадий уж очень хвалил сабЦитата:
Сообщение от slavka1010
Вложение 934298Вложение 934300Вложение 934302Вложение 934304Вложение 934306
Ford Kuga
Покрасили фальшпол, на полу багажника сделали доп шумку матами из войлока
Вложение 934758Вложение 934760Вложение 934762Вложение 934764Вложение 934766
Обтяжка корпуса карпетом, акустическое демпфирование
Вложение 934768Вложение 934770Вложение 934772Вложение 934774Вложение 934776Вложение 934778Вложение 934780Вложение 934782Вложение 934784Вложение 934786Вложение 934788
Обтянули фальшпол, с виду все штатно
Вложение 934790Вложение 934792Вложение 934794
Дверные заглушки из стекловолокна, для придания дверям жесткости и подобие закрытого ящика
Вложение 934796Вложение 934798Вложение 934800Вложение 934802Вложение 934804Вложение 934806Вложение 934808Вложение 934810Вложение 934812Вложение 934814Вложение 934816Вложение 934818Вложение 934820
Необходимую толщину добрали с обратной стороны
Вложение 934822Вложение 934824Вложение 934826Вложение 934828Вложение 934830Вложение 934832Вложение 934834
Вот какая виброизоляция... вибра наложена на штатную пленку, не прикатана! Снялась одним махом, в не прикатанных местах собрался конденсат, вибра приклеена поверх пистонов крепления молдингов
Вложение 934836Вложение 934838Вложение 934840Вложение 934842Вложение 934844Вложение 934846Вложение 934848Вложение 934850Вложение 934852Вложение 934854Вложение 934856Вложение 934858Вложение 934860
Очистили обезжирили двери, как новые!
Вложение 934862Вложение 934864Вложение 934866Вложение 934868Вложение 934870
st220, реализация багажника под сток просто офигенная!
Ford Kuga
Дверные заглушки из стекловолокна шлифовки и подгонки
Вложение 935186Вложение 935188Вложение 935190Вложение 935192Вложение 935194
Прикатали вибру с обратной стороны, чтобы карты хорошо сели на свое место, прокрасили краской сделали уплотнительное кольцо из битопласта
Вложение 935196Вложение 935198Вложение 935200Вложение 935202Вложение 935204Вложение 935206Вложение 935208Вложение 935210Вложение 935212
Нанеси вибру, греем, прикатываем
Вложение 935214Вложение 935216Вложение 935218Вложение 935220Вложение 935222Вложение 935224Вложение 935226Вложение 935228Вложение 935230Вложение 935232Вложение 935234Вложение 935236Вложение 935238Вложение 935240Вложение 935242
Дверные заглушки на месте, они съемные для свободного доступа например при ремонте...
Вложение 935244Вложение 935246Вложение 935248
Правая...
Вложение 935250Вложение 935252Вложение 935254Вложение 935256Вложение 935258Вложение 935260Вложение 935262Вложение 935264
Опорные кольца под мидбас
Вложение 935266Вложение 935268Вложение 935270
Костя, накладочки на двери RR не готовы, случаем? :)
:boredom::not_i:Цитата:
Сообщение от SENAT0R
Ну, я так, вдруг. :)
Ford Kugа
Закупили проводков
Вложение 935920Вложение 935922Вложение 935924
Очищаем, наносим, греем, прикатываем
Вибро-шумоизоляция дверных карт
Вложение 935926Вложение 935928Вложение 935930Вложение 935932Вложение 935934Вложение 935936Вложение 935938Вложение 935940Вложение 935942Вложение 935944Вложение 935946Вложение 935948Вложение 935950Вложение 935952Вложение 935954
Проводка под саб 2*8мм2.
Вязка жгутов силовой проводки 2*35мм2
Обжим наконечников гидропрессом
Вложение 935956Вложение 935958Вложение 935960Вложение 935962Вложение 935964Вложение 935966
Сила под капотом.... Прокладка и закрепление проводки.
Проход в мотор через штатную резиновую заглушку, запаяна терпоклеем, проложена битопластом и войлоком 2 см.
Вложение 935968Вложение 935970Вложение 935972Вложение 935974Вложение 935976Вложение 935978Вложение 935980Вложение 935982Вложение 935984Вложение 935986Вложение 935988Вложение 935990Вложение 935992Вложение 935994Вложение 935996Вложение 935998
Ford Kuga
Протяжка в двери акустического провода 2*6мм2
Вложение 936528Вложение 936530Вложение 936532Вложение 936534Вложение 936538Вложение 936540Вложение 936542Вложение 936544Вложение 936546
Проводка под ширик
Вложение 936548Вложение 936550Вложение 936552Вложение 936554
Вязка жгутов акустической проводки, укладка и закрепление
Вложение 936556Вложение 936558Вложение 936560Вложение 936562Вложение 936564Вложение 936566Вложение 936568Вложение 936570Вложение 936572Вложение 936574Вложение 936576Вложение 936578Вложение 936580Вложение 936582Вложение 936584Вложение 936586Вложение 936588Вложение 936590Вложение 936592Вложение 936594Вложение 936596Вложение 936598Вложение 936600
Установили мидбас...
Собрали двери и салон
Вложение 936602Вложение 936604Вложение 936606Вложение 936608Вложение 936610Вложение 936612
Начало подключения и разводки в багажнике
Вложение 936614Вложение 936616Вложение 936618Вложение 936620
Ford Kuga
Подключение и разводка в багажнике
Вложение 937284Вложение 937286Вложение 937288Вложение 937290Вложение 937292Вложение 937294Вложение 937296Вложение 937298Вложение 937300Вложение 937302Вложение 937304Вложение 937306Вложение 937308Вложение 937310Вложение 937312Вложение 937314
Крышка фальшпола, с виду все сток
Вложение 937316Вложение 937318Вложение 937320Вложение 937322Вложение 937324Вложение 937326
Держатель для предохранителя..
Разводка, подключение под капотом
Вложение 937328Вложение 937330Вложение 937332Вложение 937334Вложение 937336Вложение 937338Вложение 937340
У куги запаски нет?
Теперь только ремкомплект и форд-помощь на дорогахЦитата:
Сообщение от SKILL
Пока Ford Kuga ждет снятие ачх и выбор направления шириков....
....подоспела Skoda Octavia A7

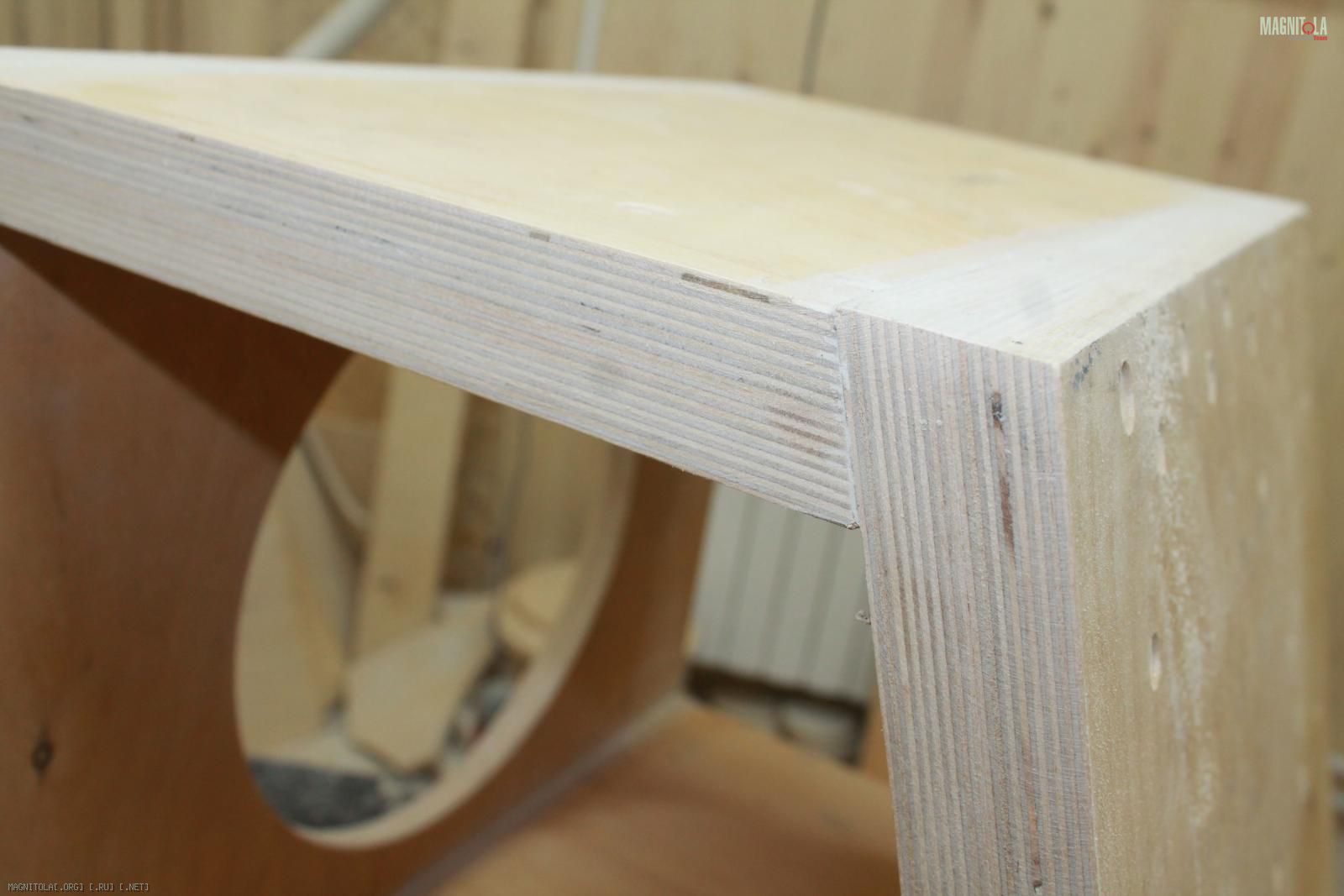

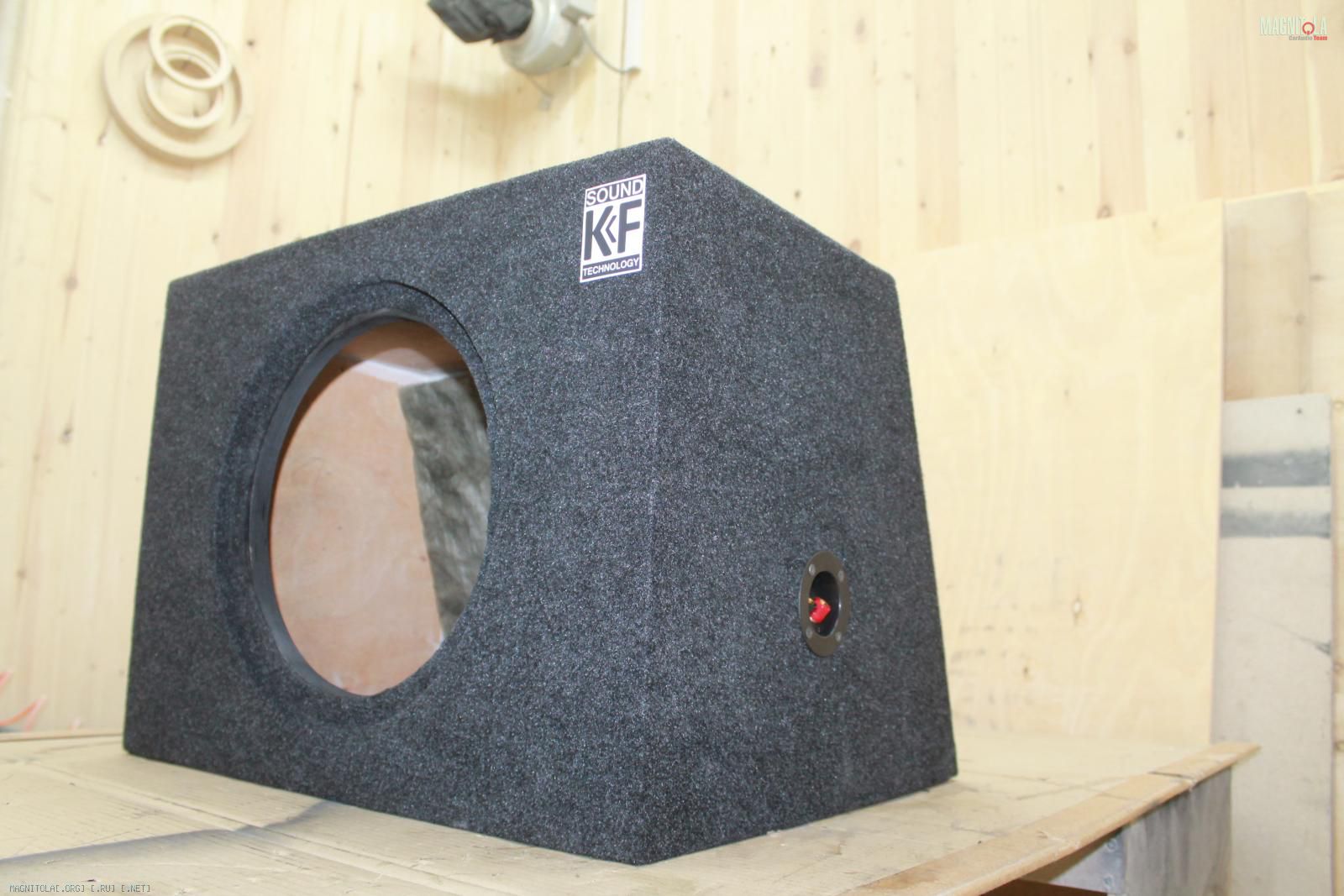

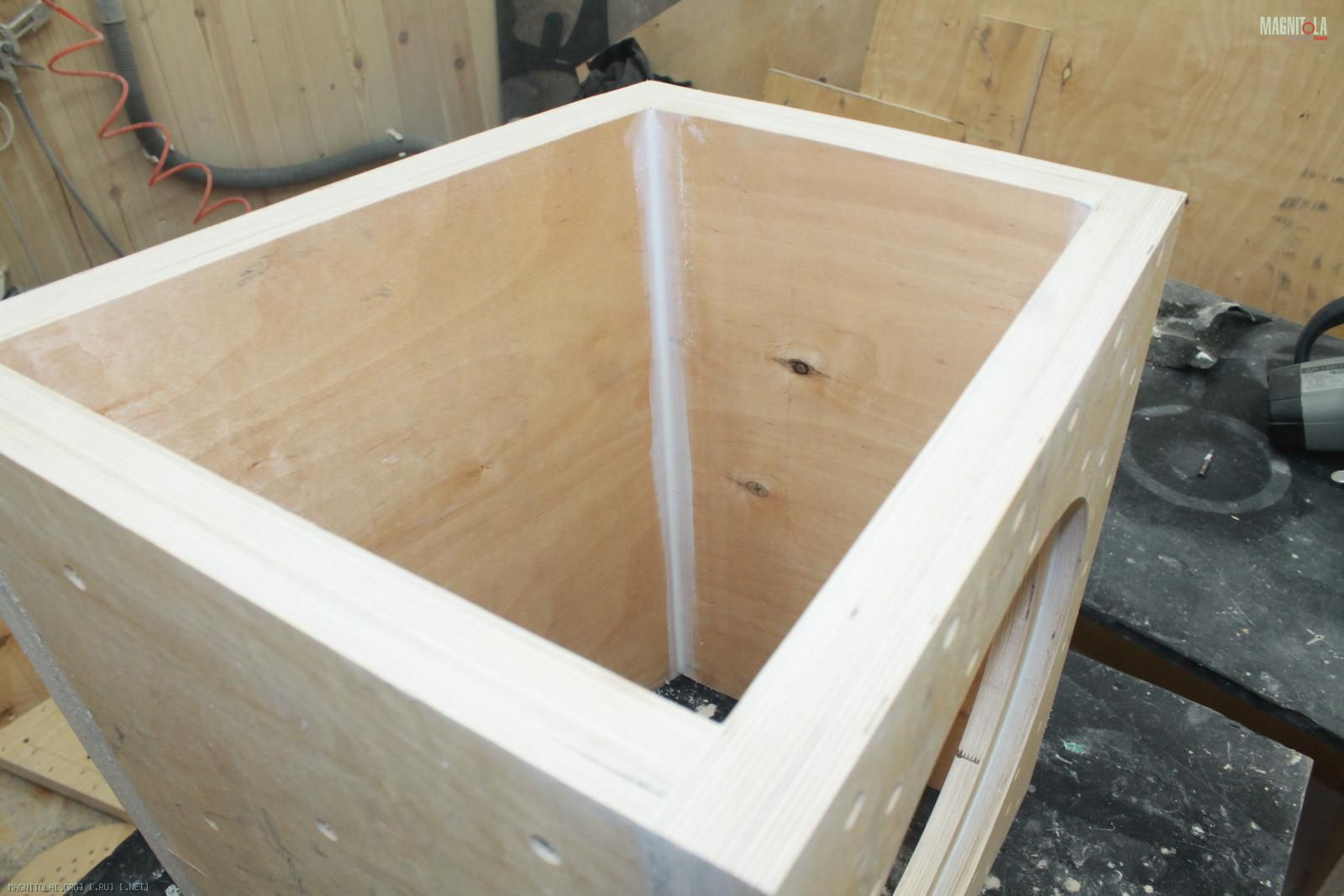

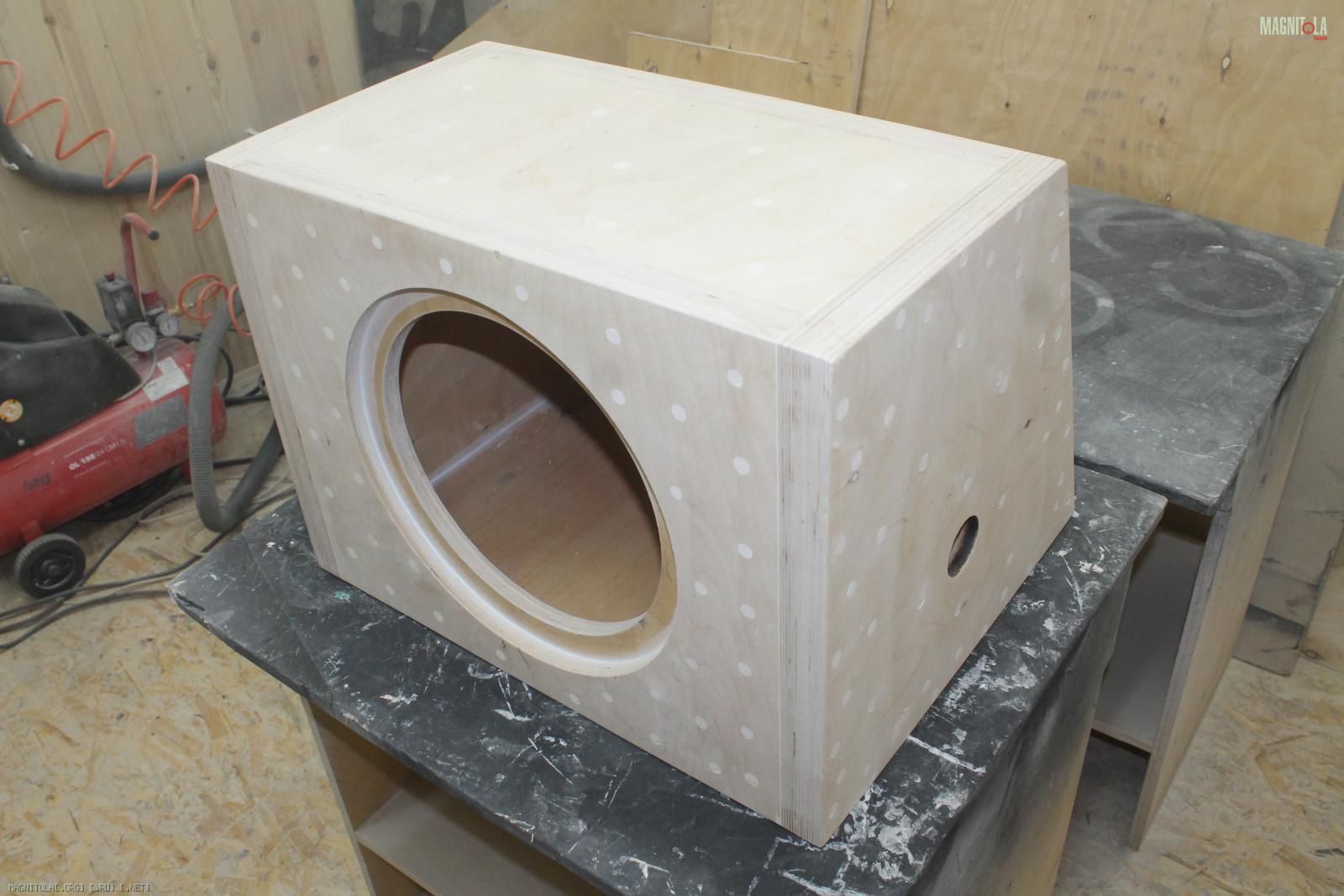

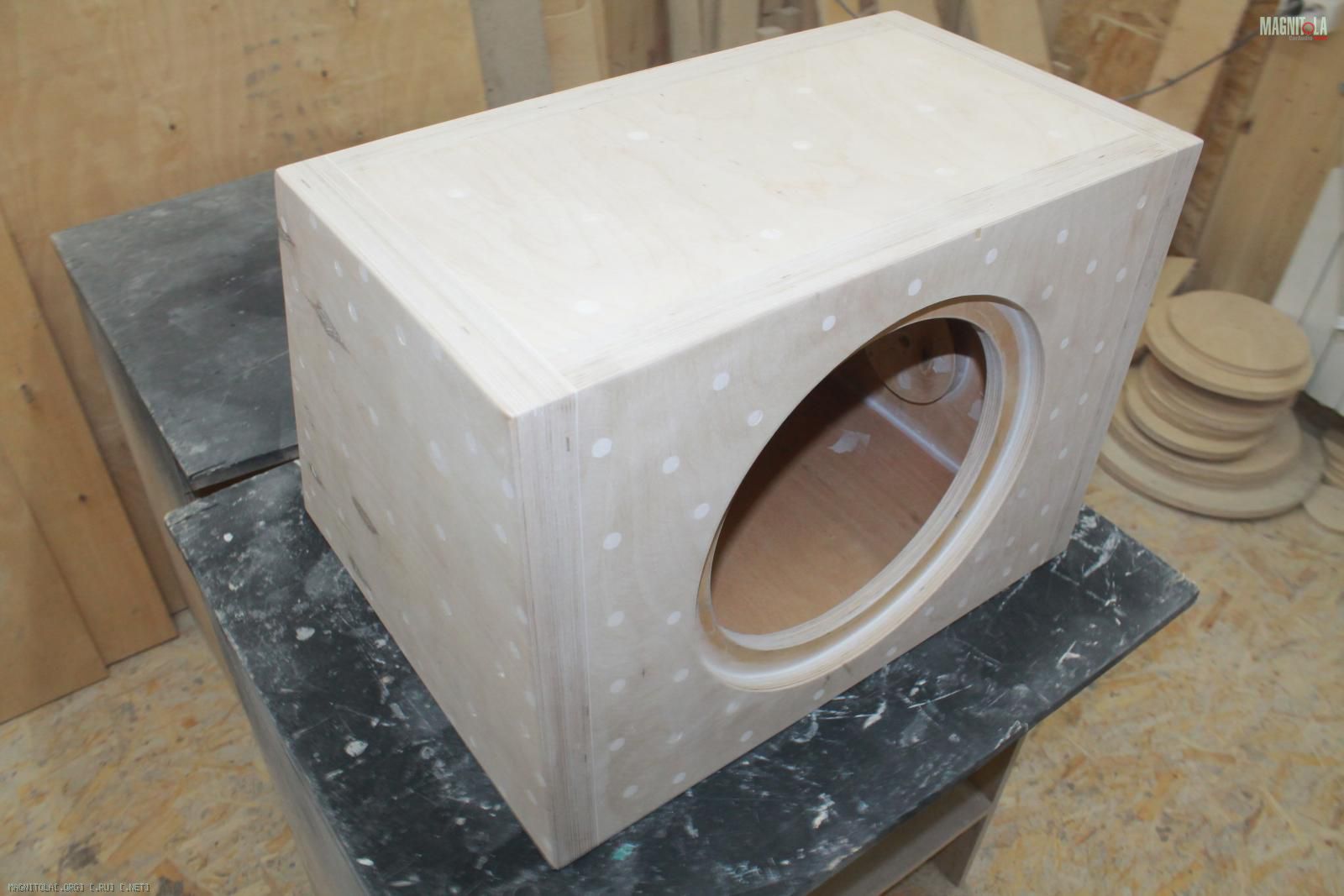

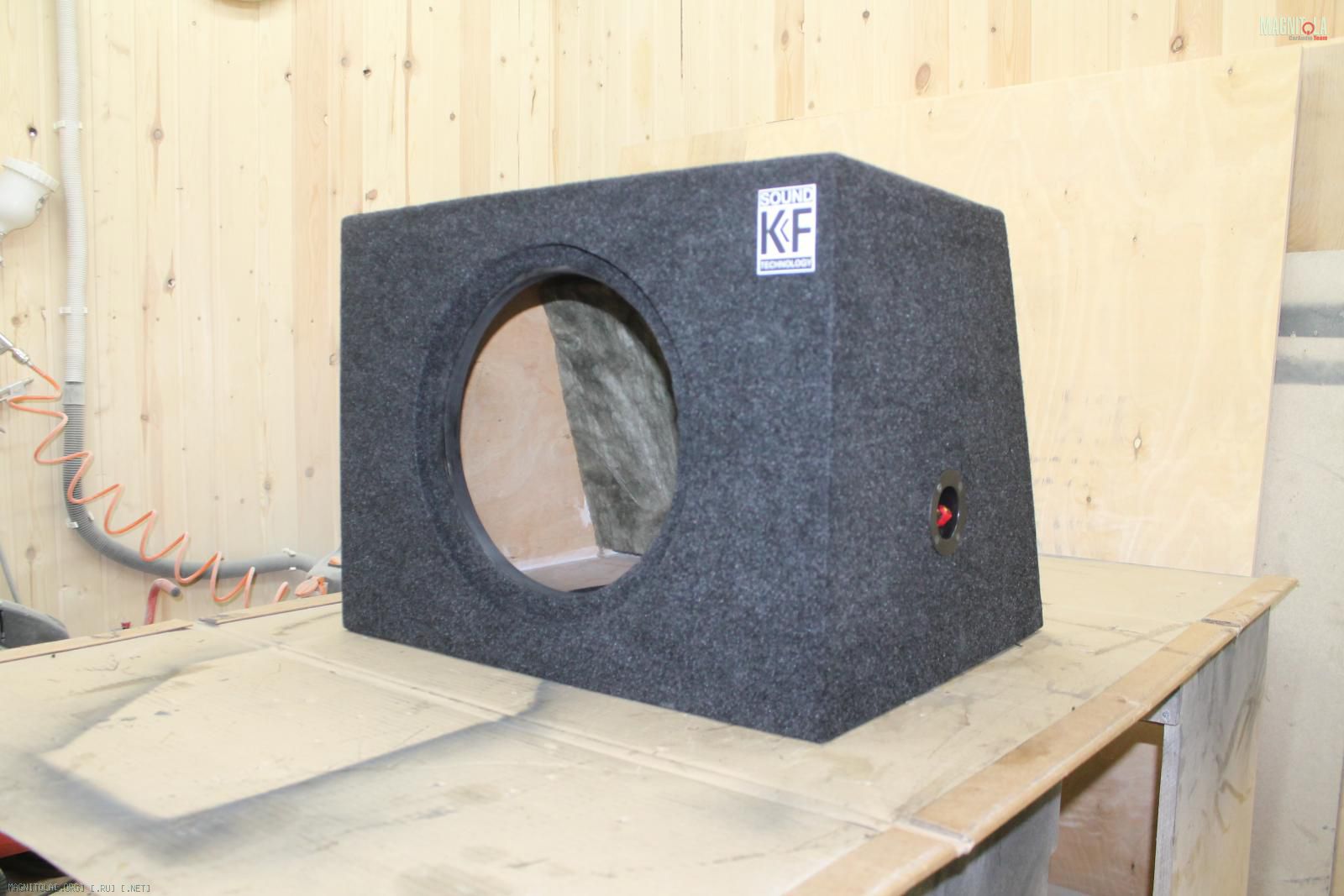

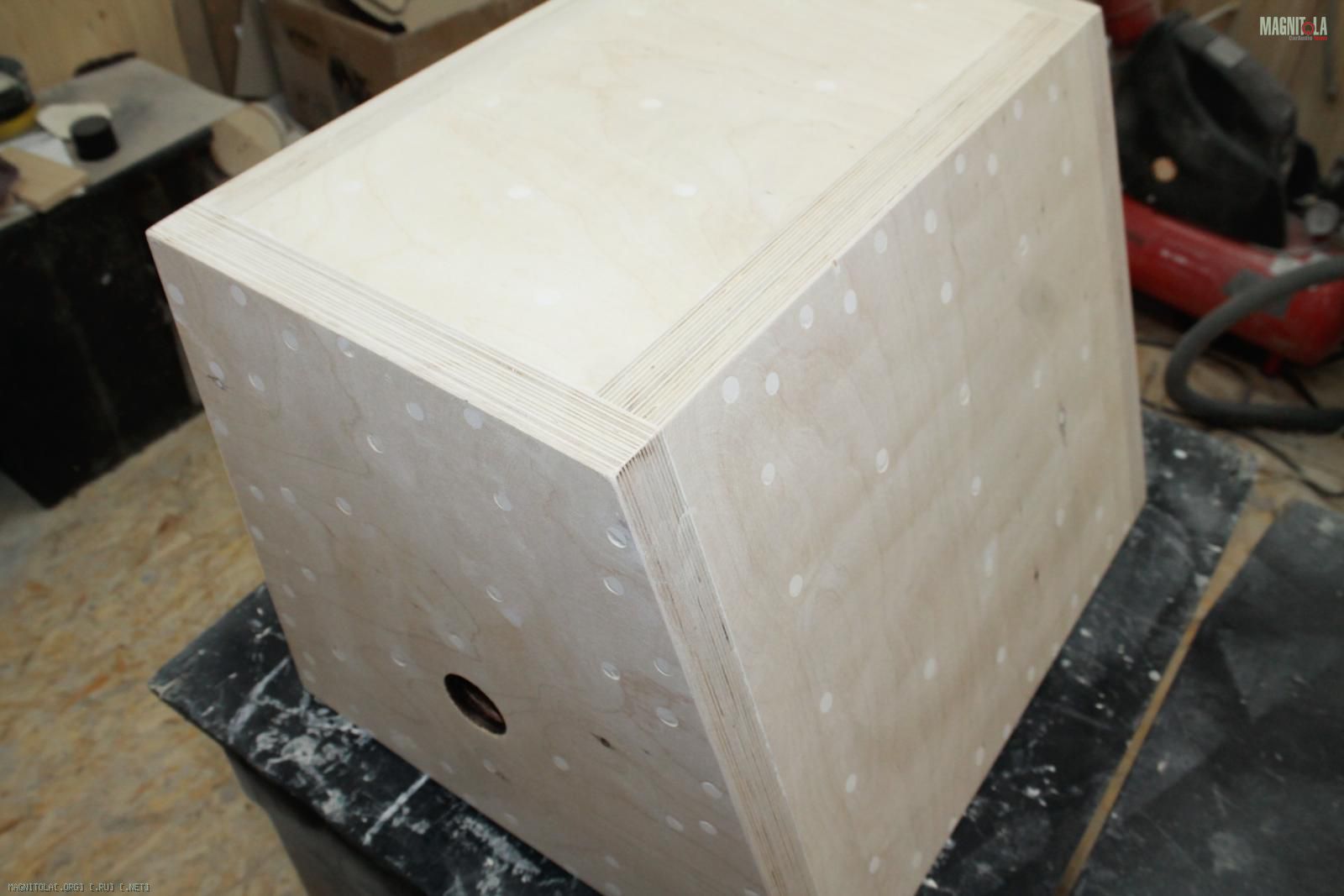

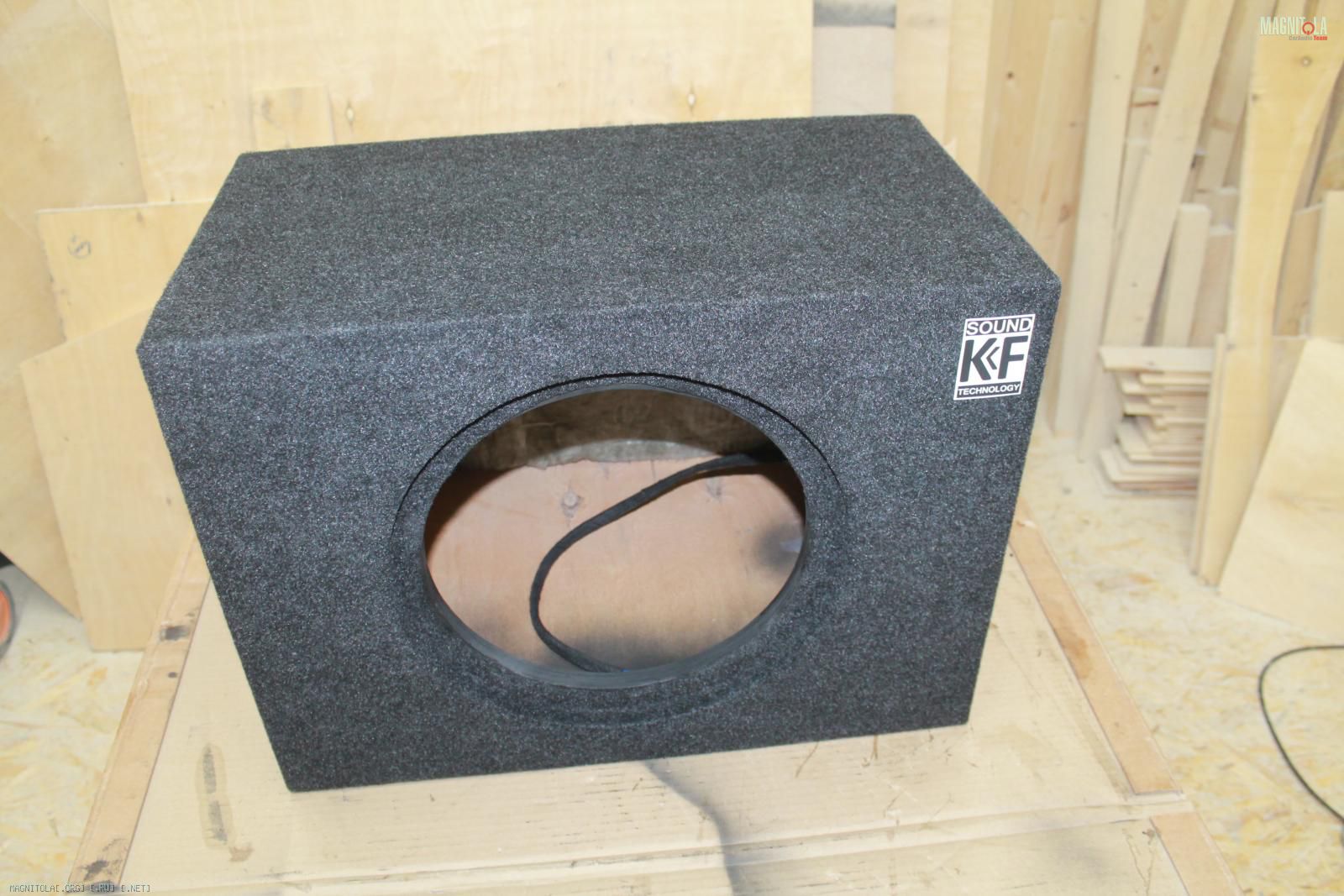

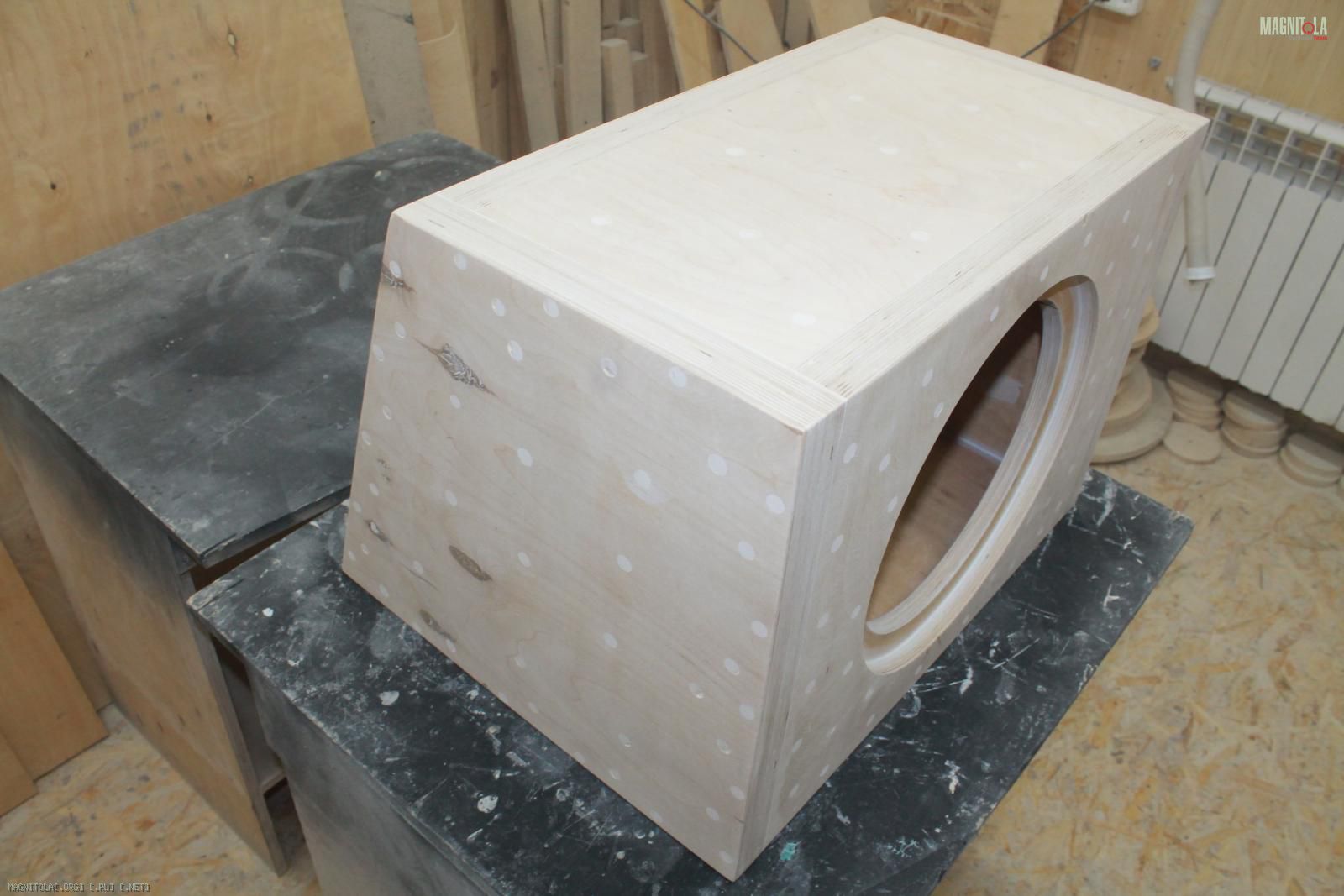

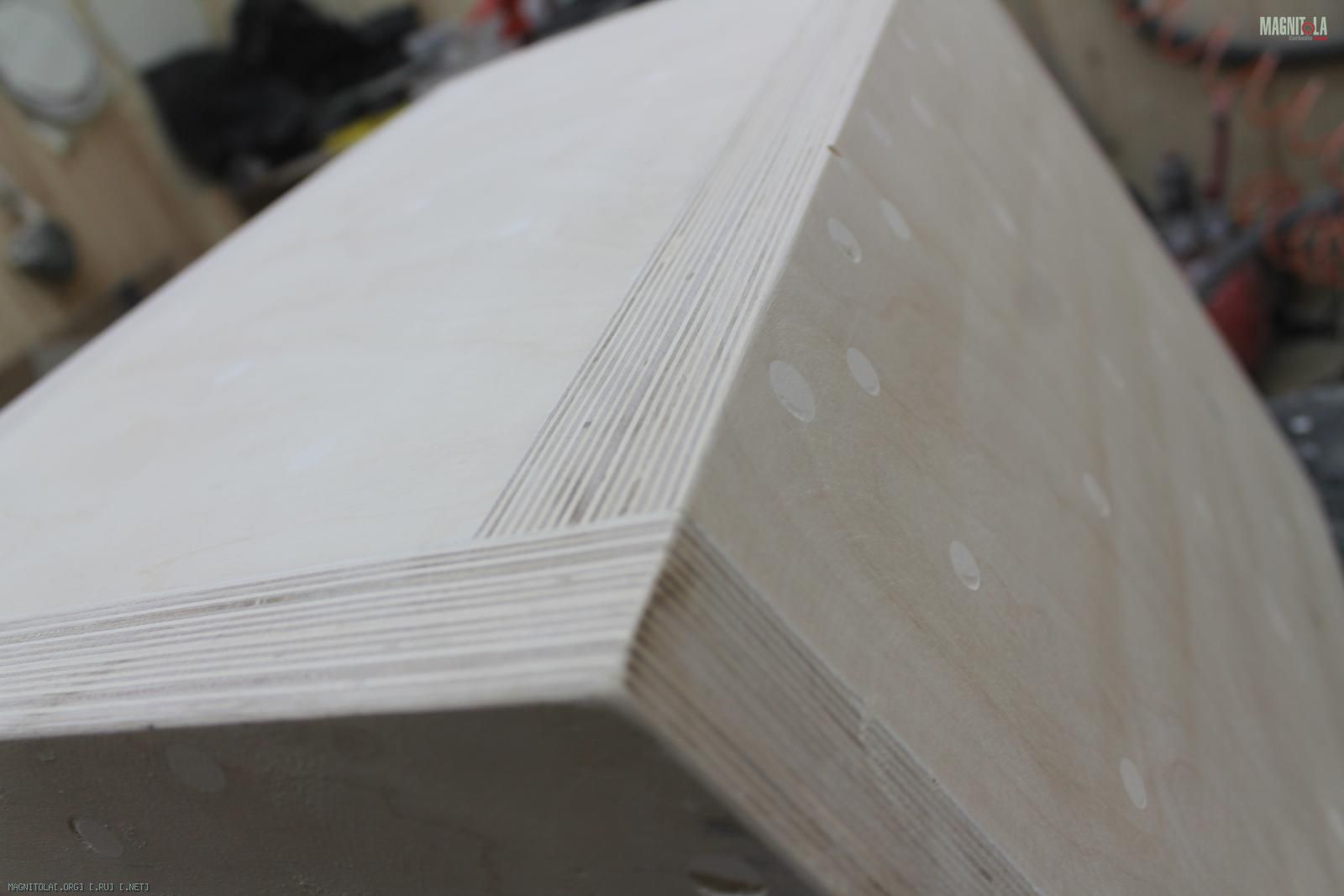

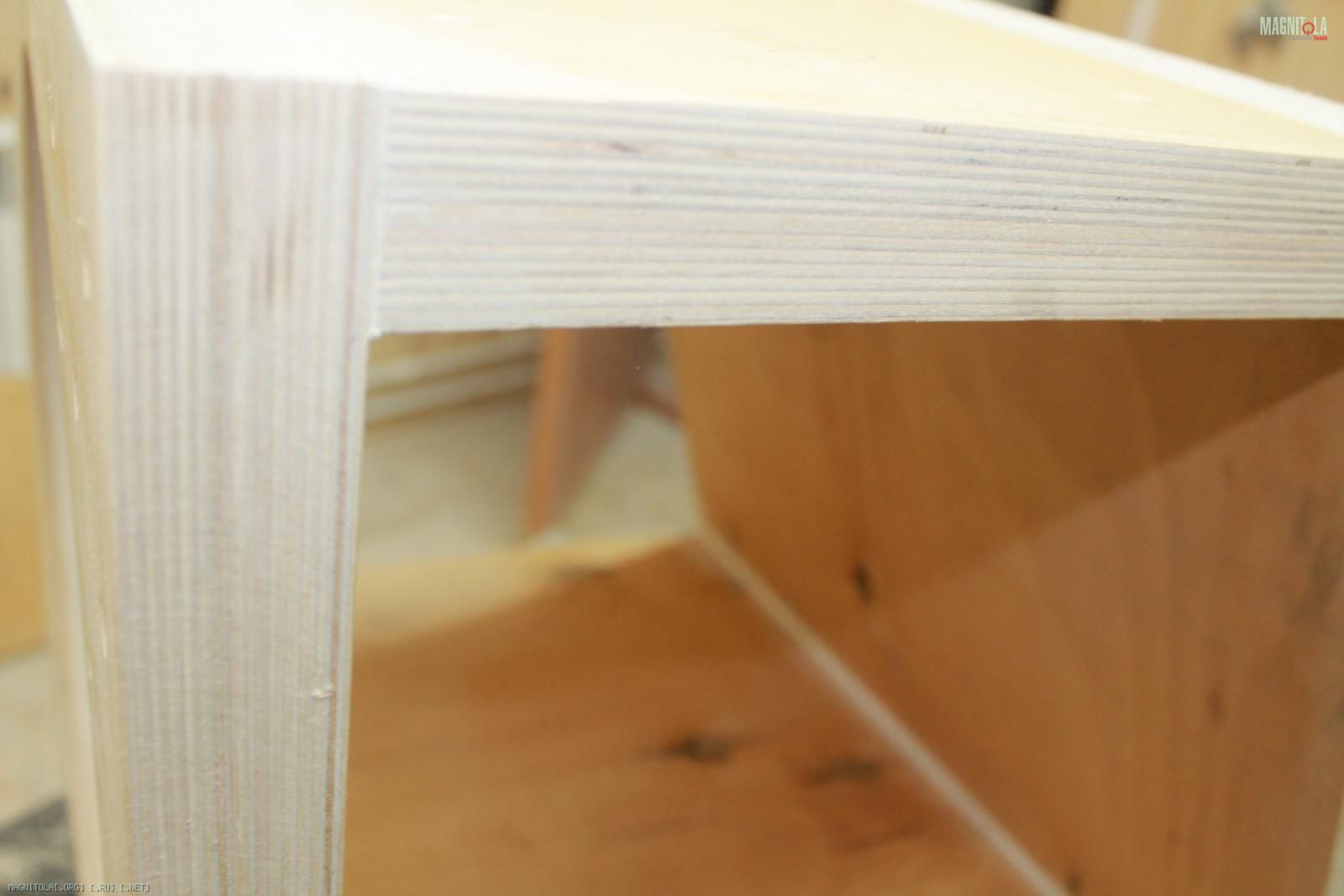

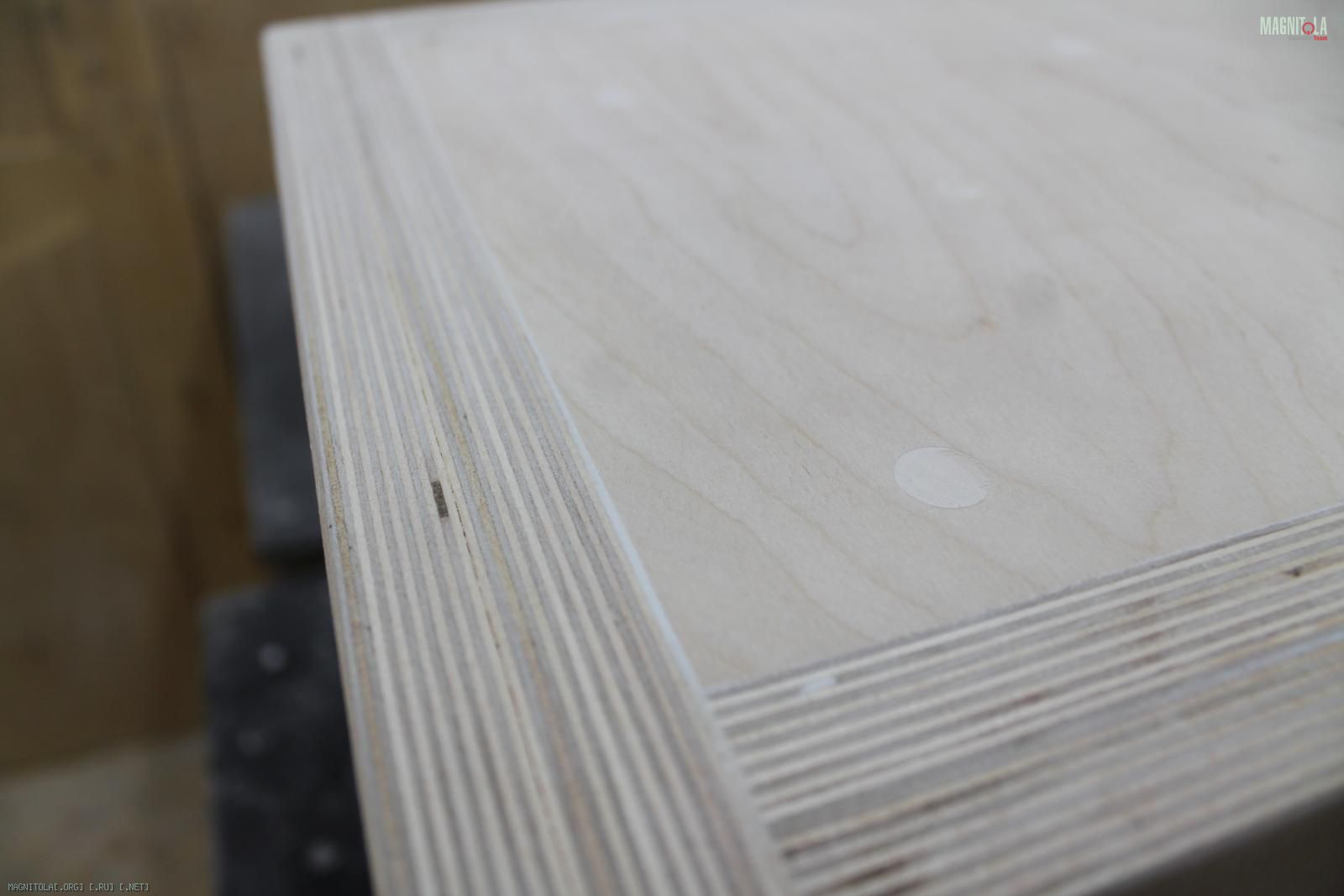

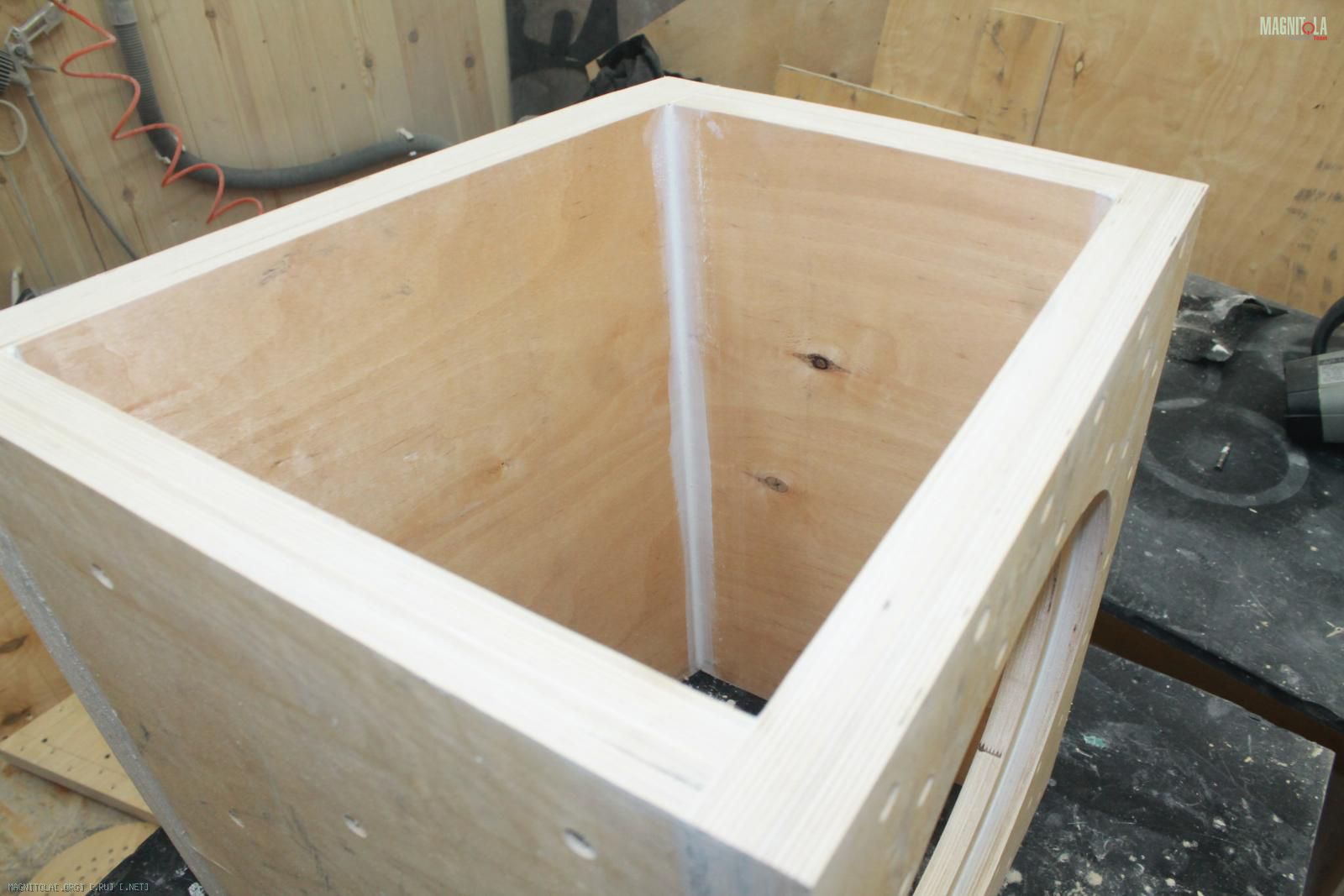

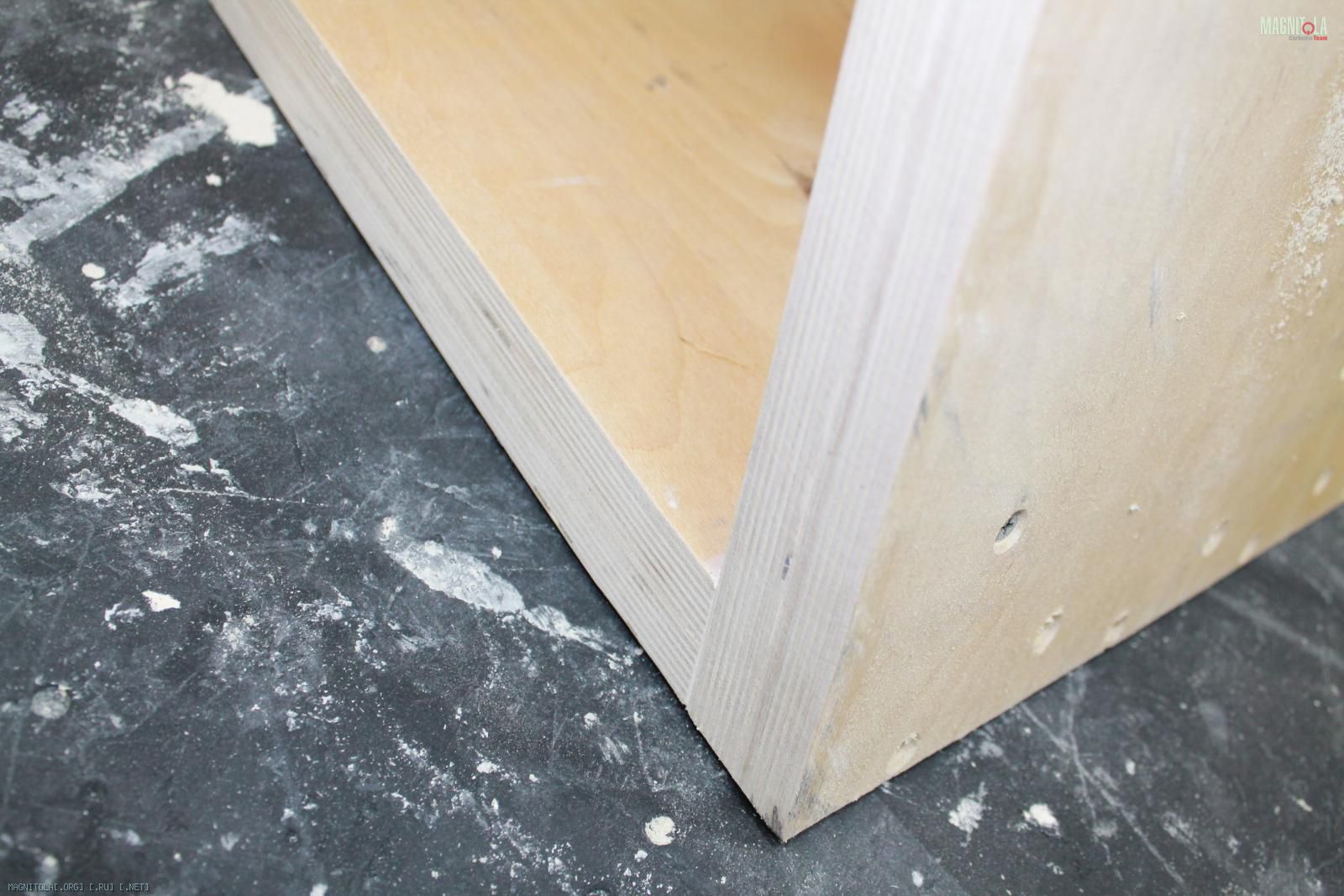

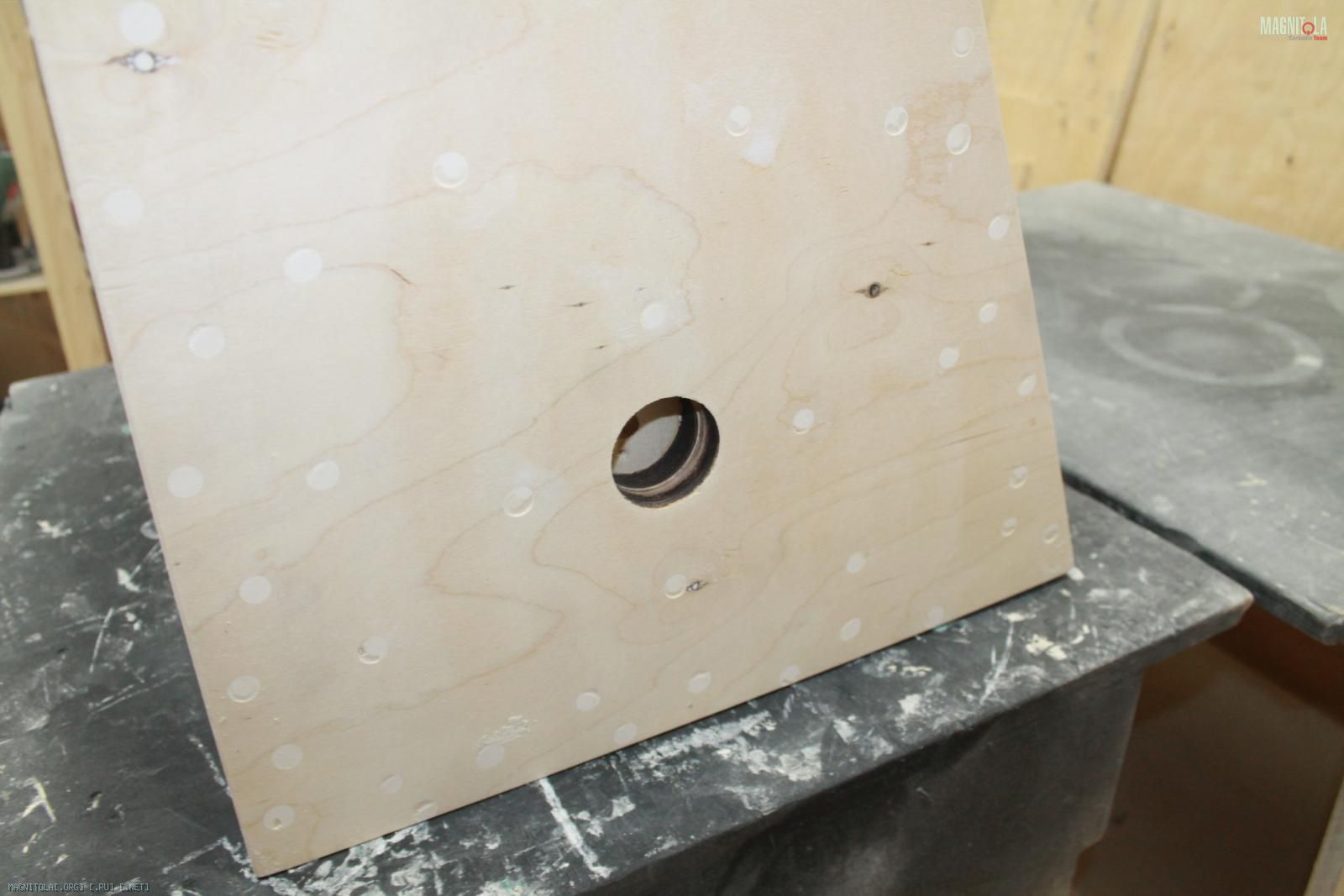

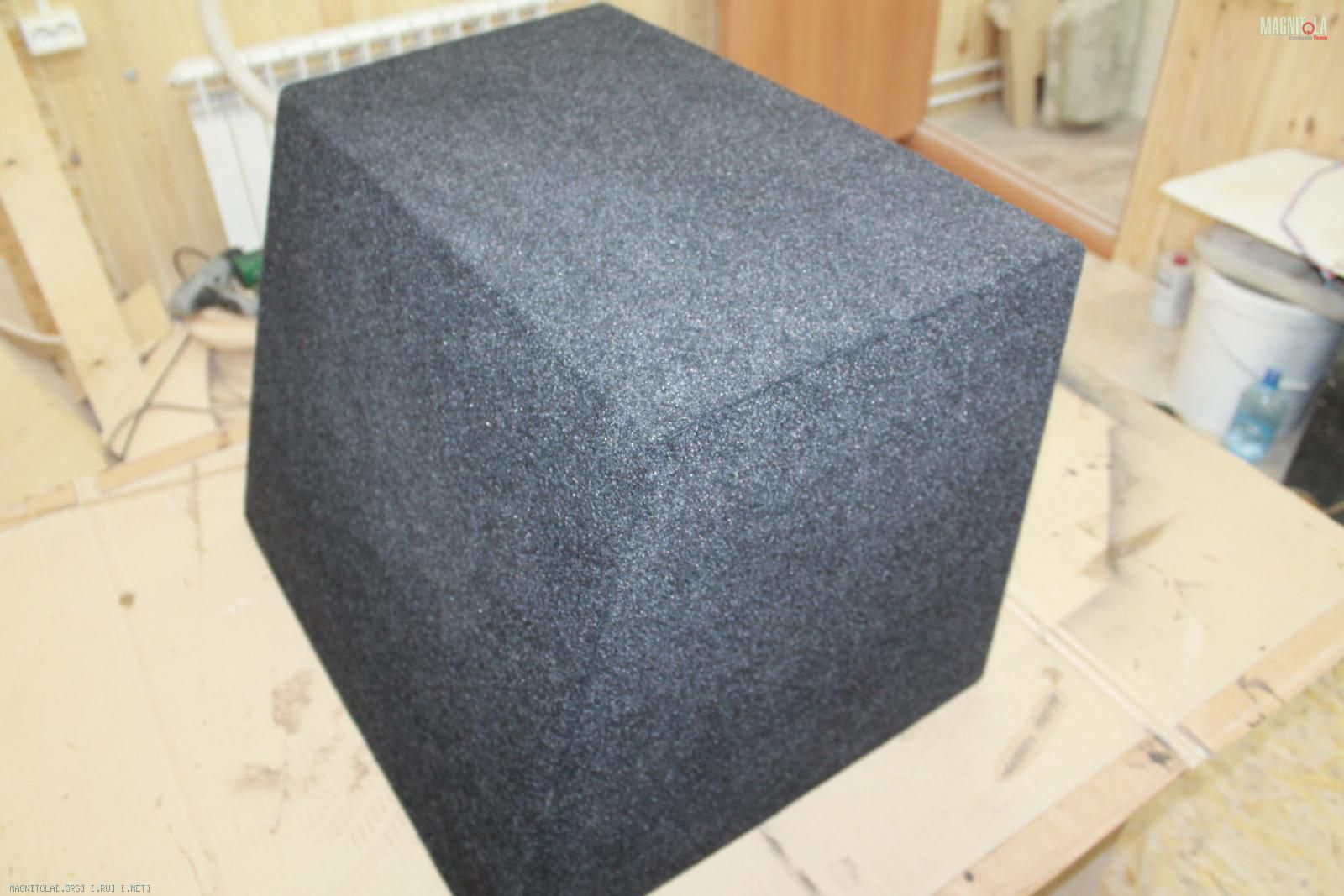

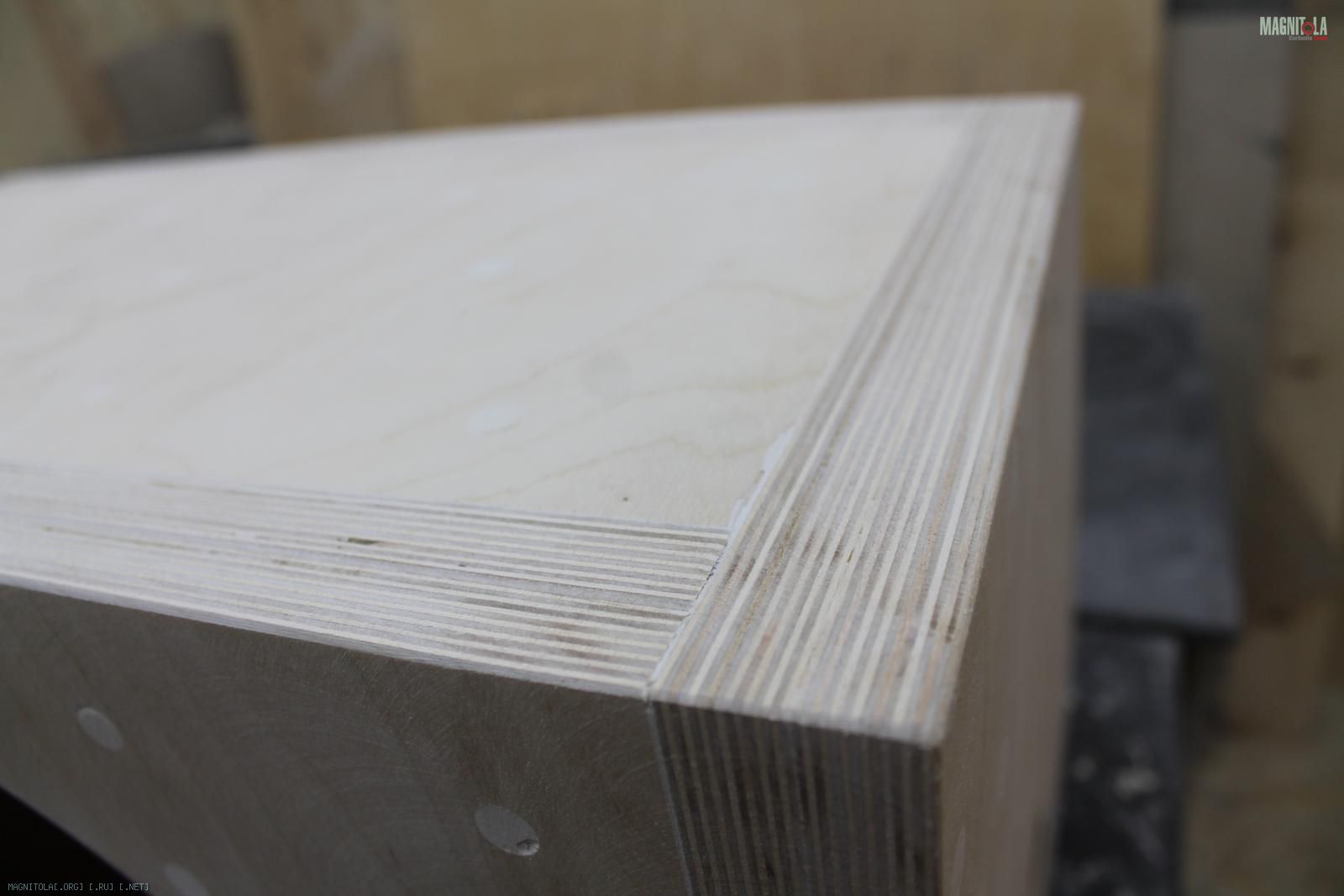

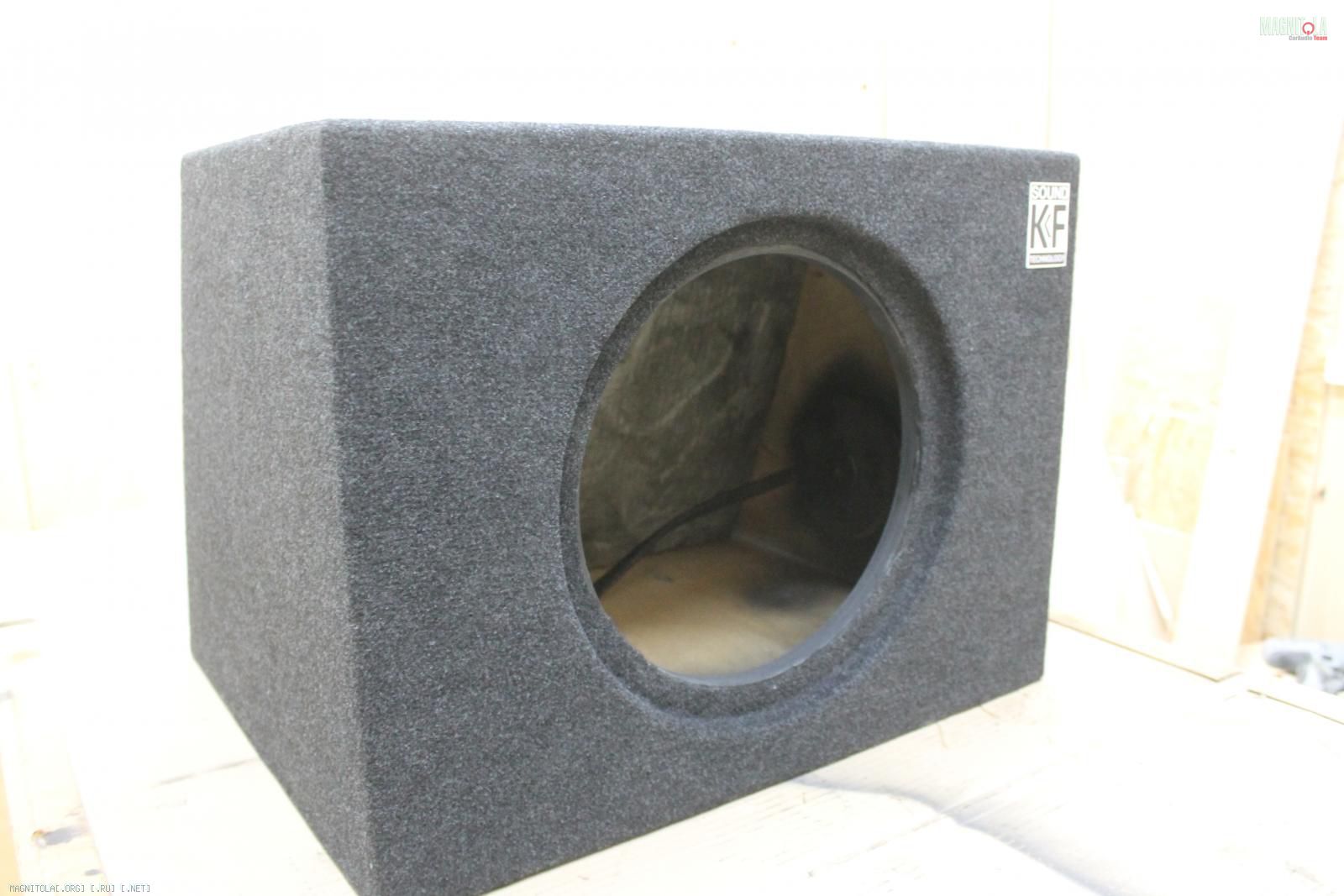

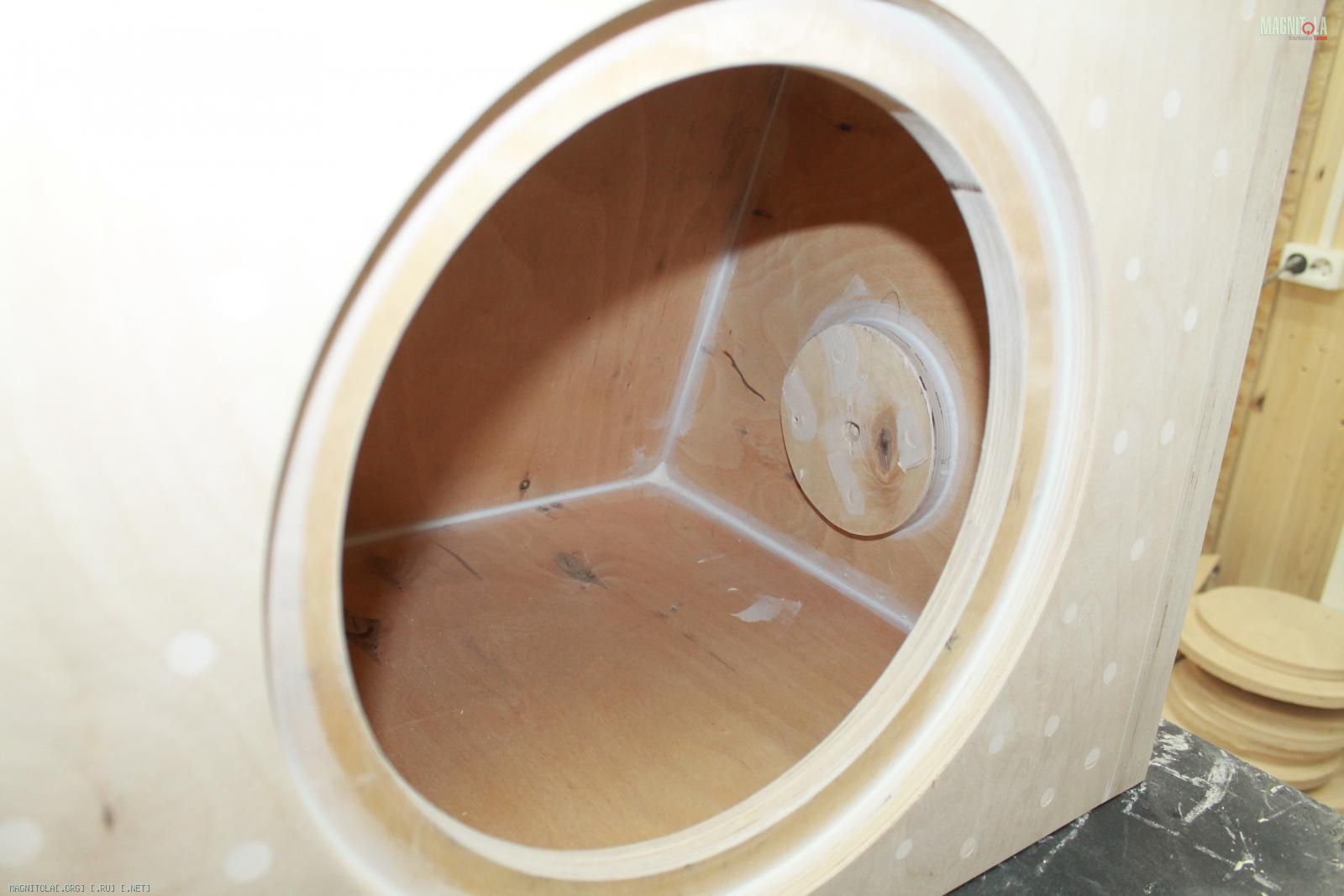

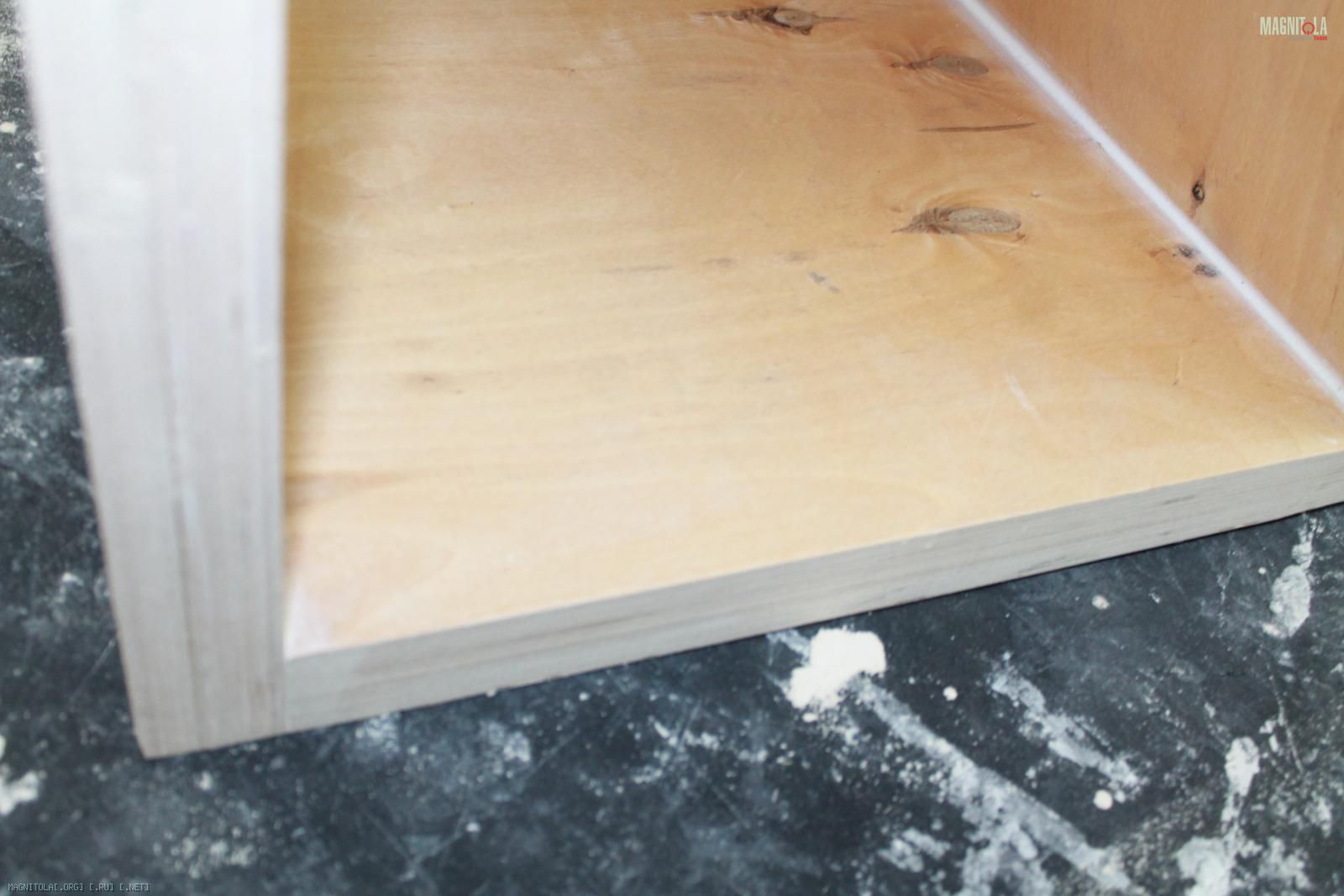

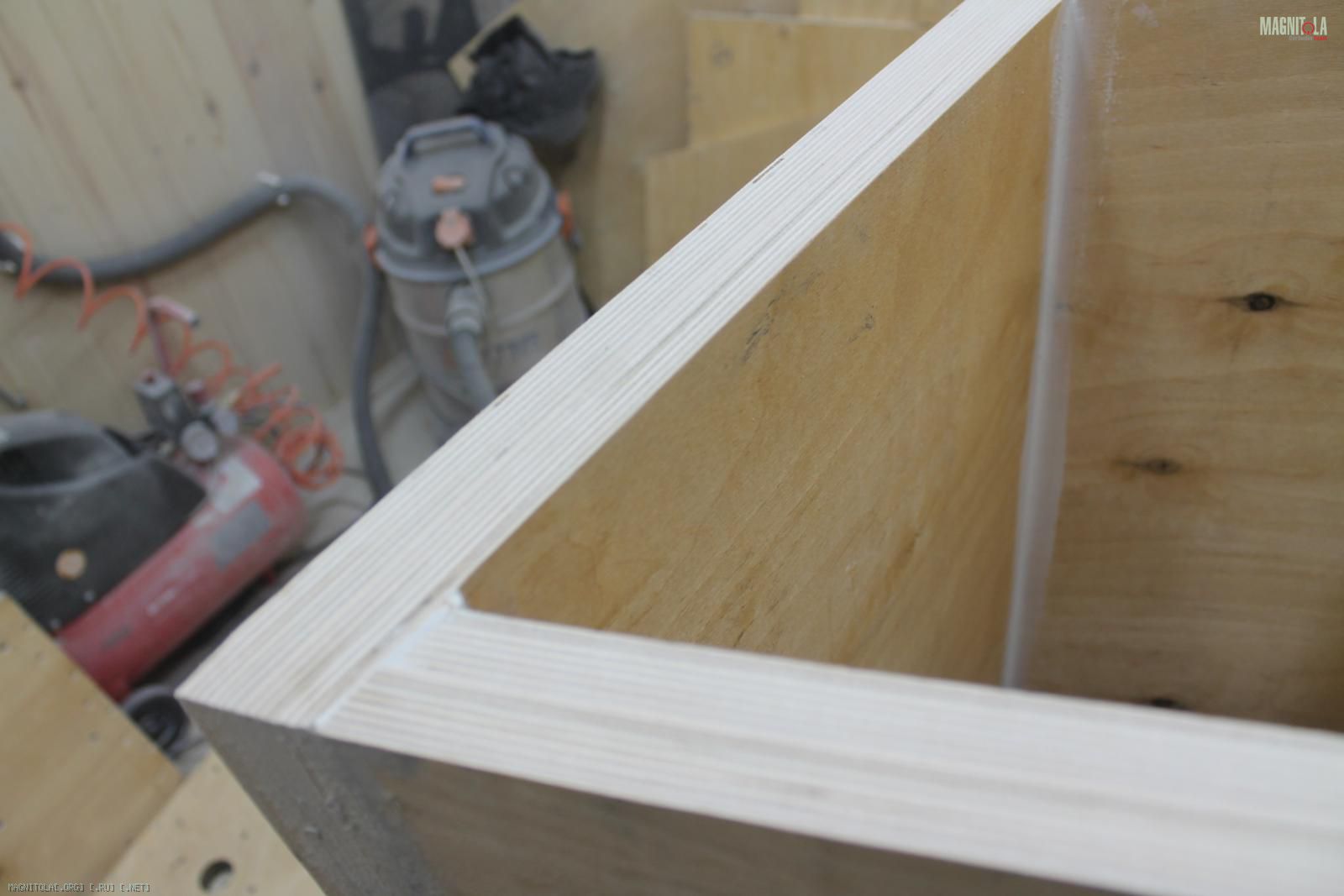

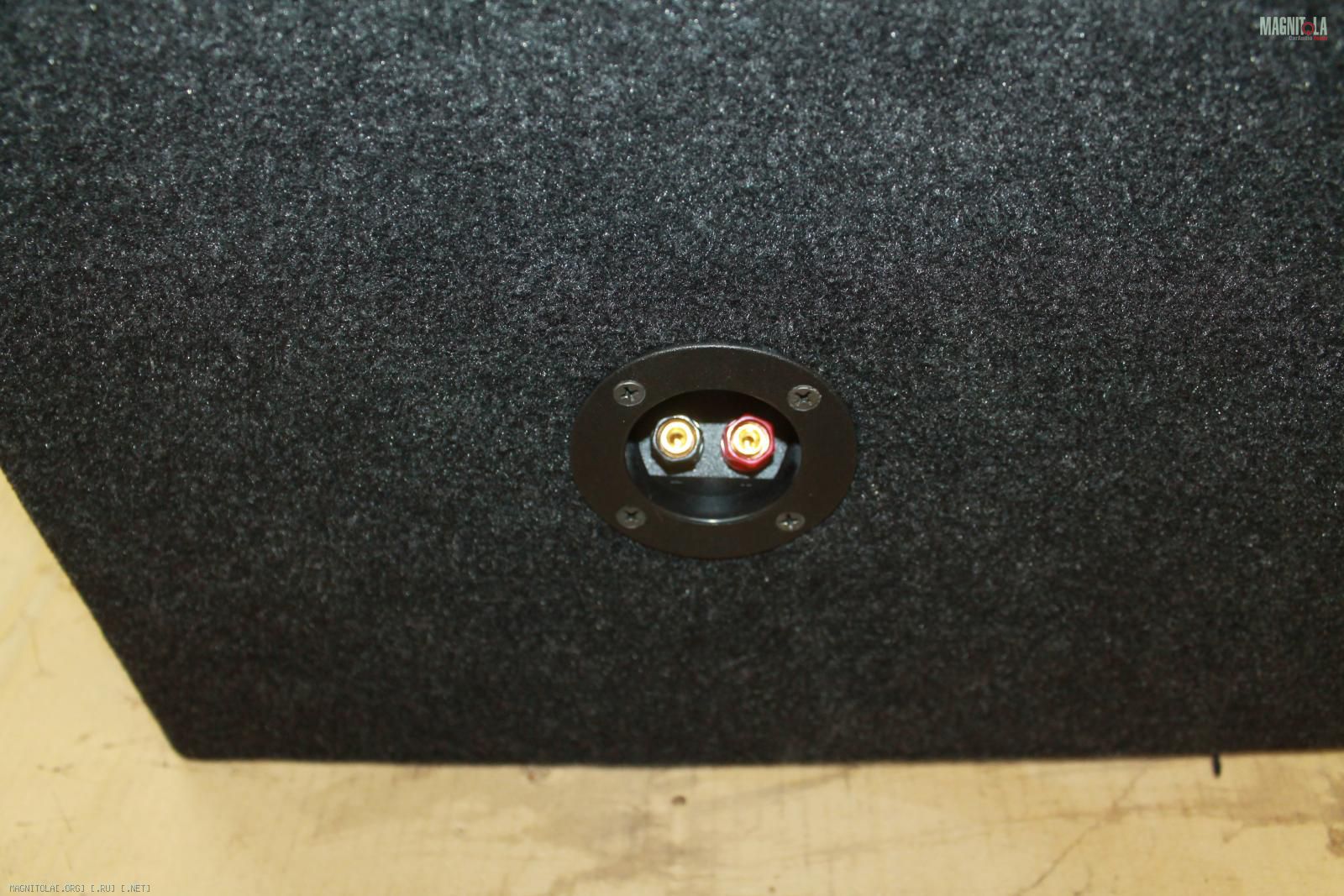

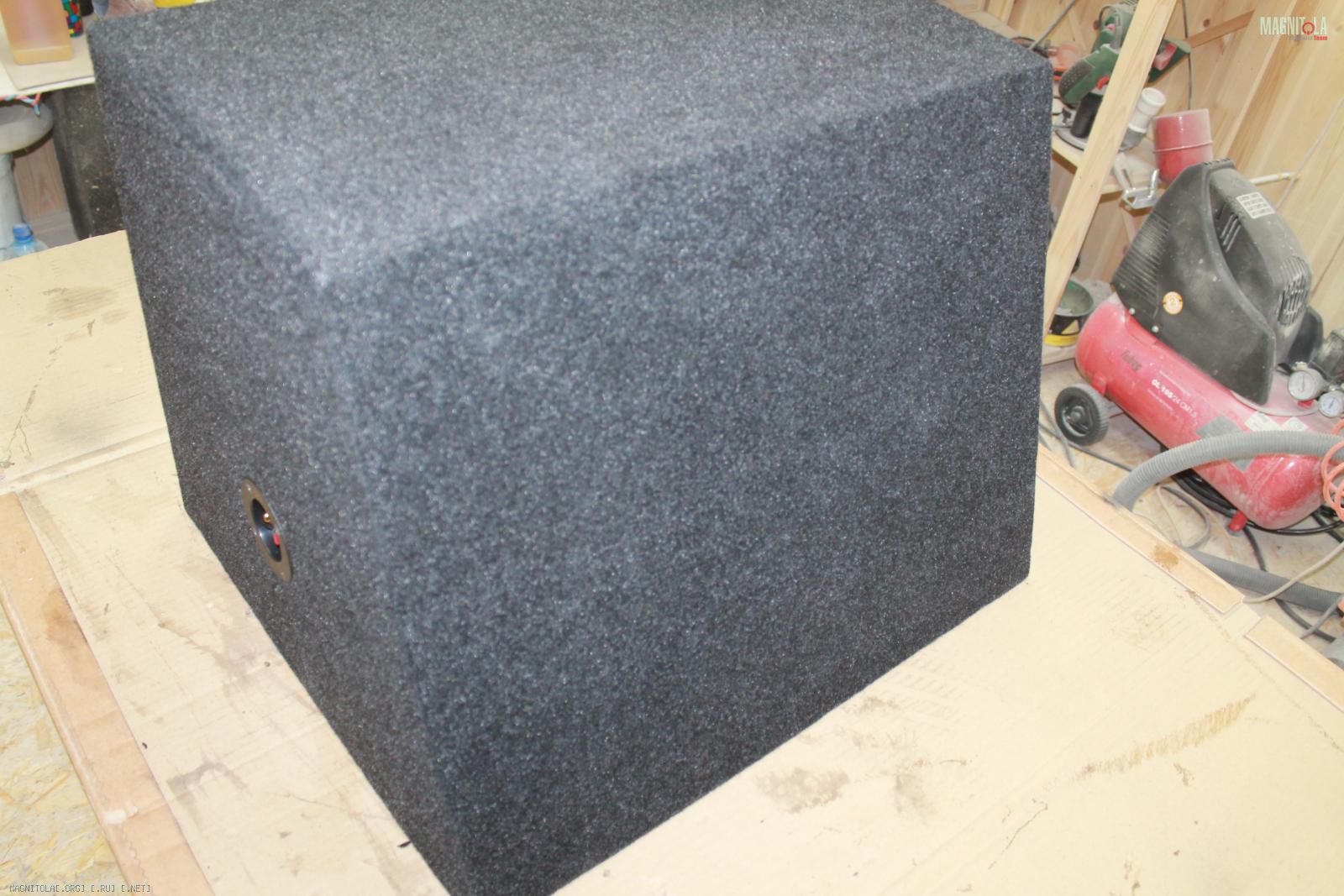

Корпус для HERTZ ES-300.5, ЗЯ, 55л, стенки 38мм, акустическое демпфирование, терминал в усиленном варианте, проводка 2*6мм2.
Упаковка и отправка в г. Череповец
Вложение 937720Вложение 937722Вложение 937724Вложение 937726Вложение 937728Вложение 937730Вложение 937732Вложение 937734Вложение 937736Вложение 937738Вложение 937740Вложение 937742Вложение 937744Вложение 937746Вложение 937748Вложение 937750Вложение 937752Вложение 937754Вложение 937756Вложение 937758Вложение 937760Вложение 937762Вложение 937764Вложение 937766Вложение 937768Вложение 937770Вложение 937772Вложение 937774Вложение 937776Вложение 937778Вложение 937780Вложение 937782Вложение 937784Вложение 937786Вложение 937788Вложение 937790Вложение 937792Вложение 937794
[QUOTE=st220;3286540]Пока Ford Kuga ждет снятие ачх и выбор направления шириков....
....подоспела Skoda Octavia A7
Корпус для HERTZ ES-300.5, ЗЯ, 55л, стенки 38мм, акустическое демпфирование, терминал в усиленном варианте, проводка 2*6мм2.
Упаковка и отправка в г. Череповец
Супер! Как всегда шедеврально:-)
Онлайн трансляция:)
Изучили влияние авторской разработки Кости - фанерный пол-гриль, который накрывает собой вот такой саб
Вложение 938140Вложение 938142Вложение 938144
Красноречивые графики:)

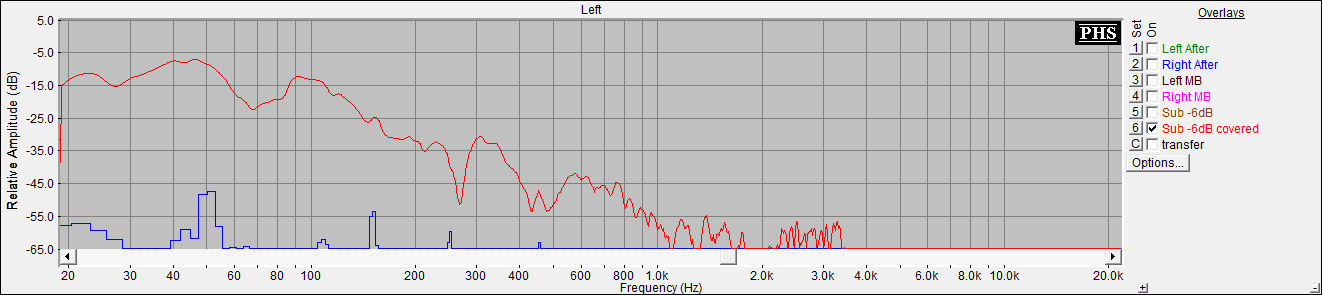

С крышкой
Вложение 938146
без крышки
Вложение 938148

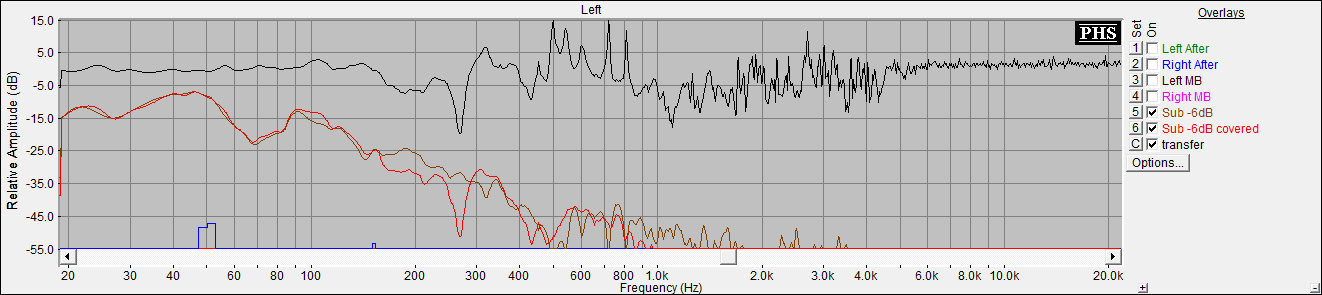

оба графика вместе + "передаточная функция" крышки-пола-гриля
Вложение 938150
т.е. разность между графиками. Всё в пределах погрешности.
видно, что в рабочем диапазоне сабвуфера такая конструкция гриля на работу сабвуфера не влияет, не крадя ни децибелла.
fox proteus, Михалыч, спасибо за инфу, Костю поздравляю с удачной конструкцией!
Ford Kuga

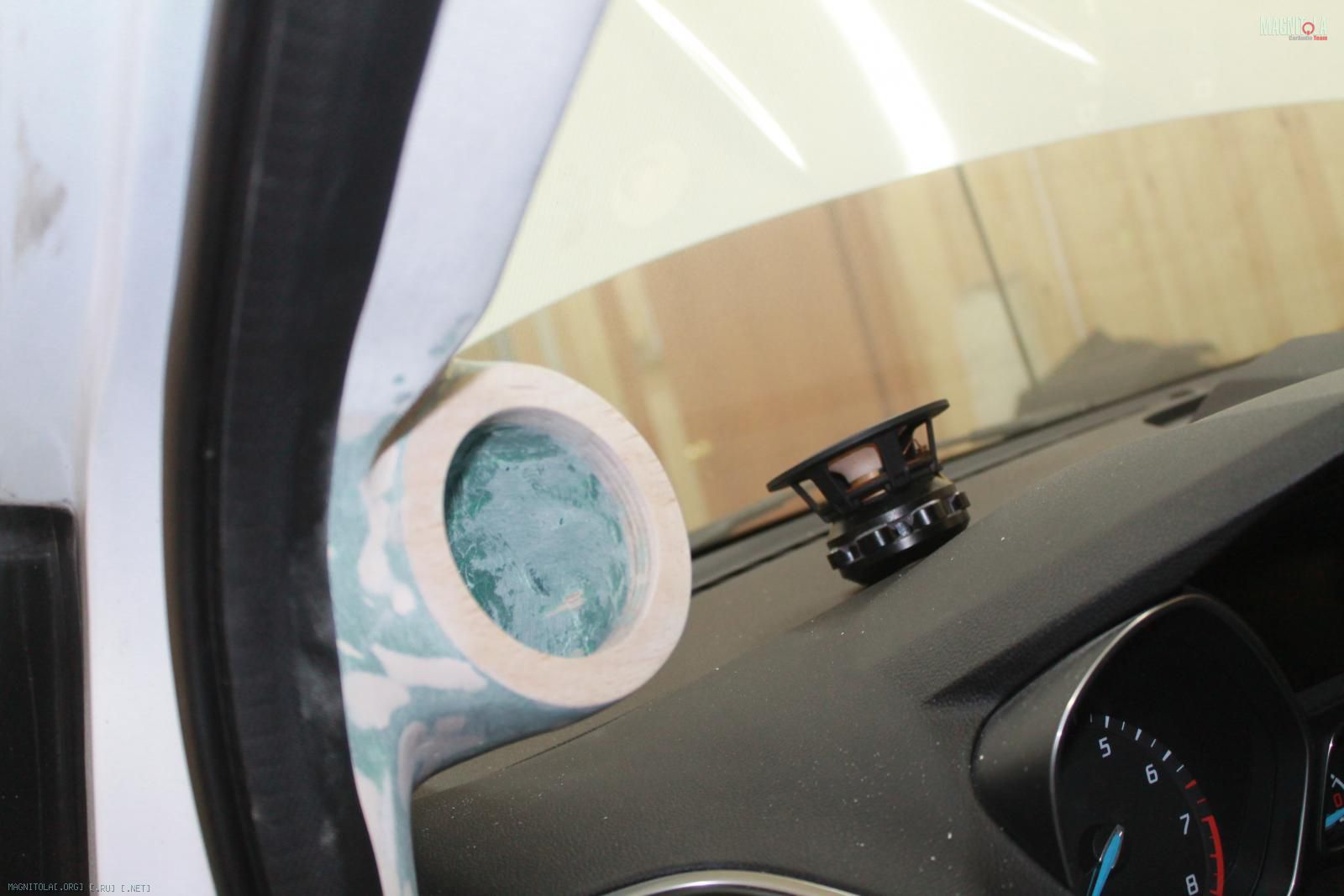

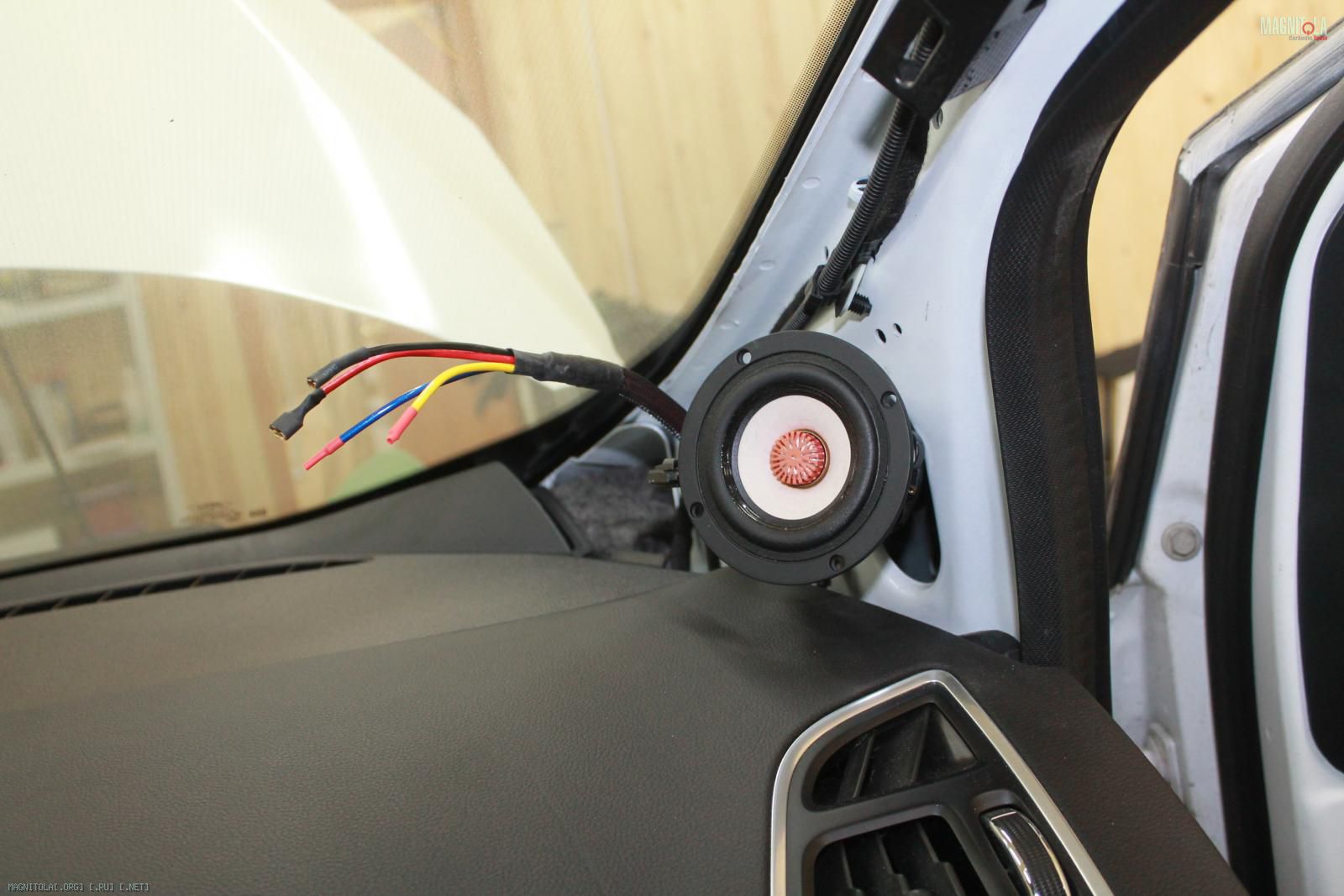

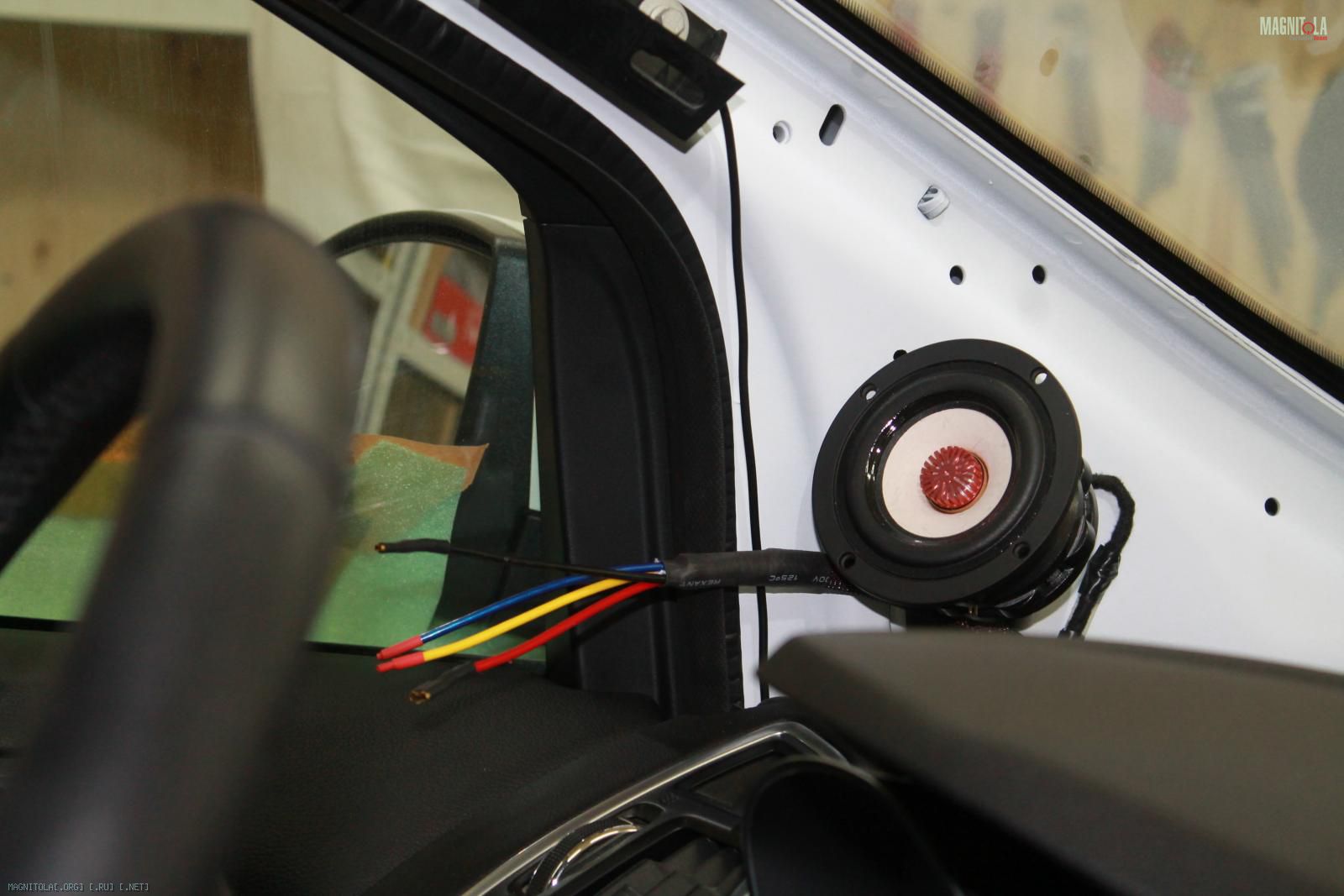

Поигрались с разными направлениями... сняли ачх и предварительно настроились..
Вложение 938354Вложение 938356Вложение 938358

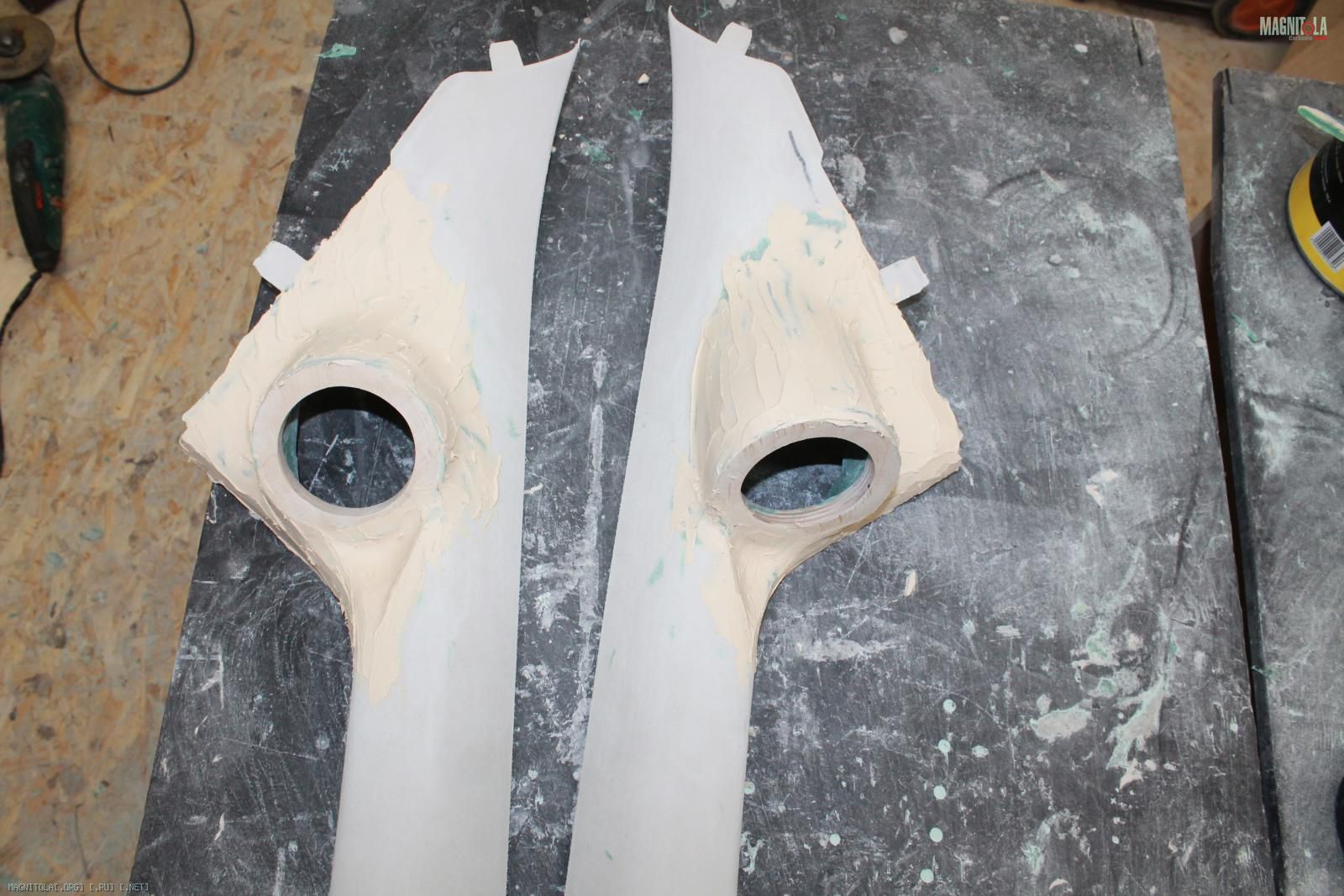

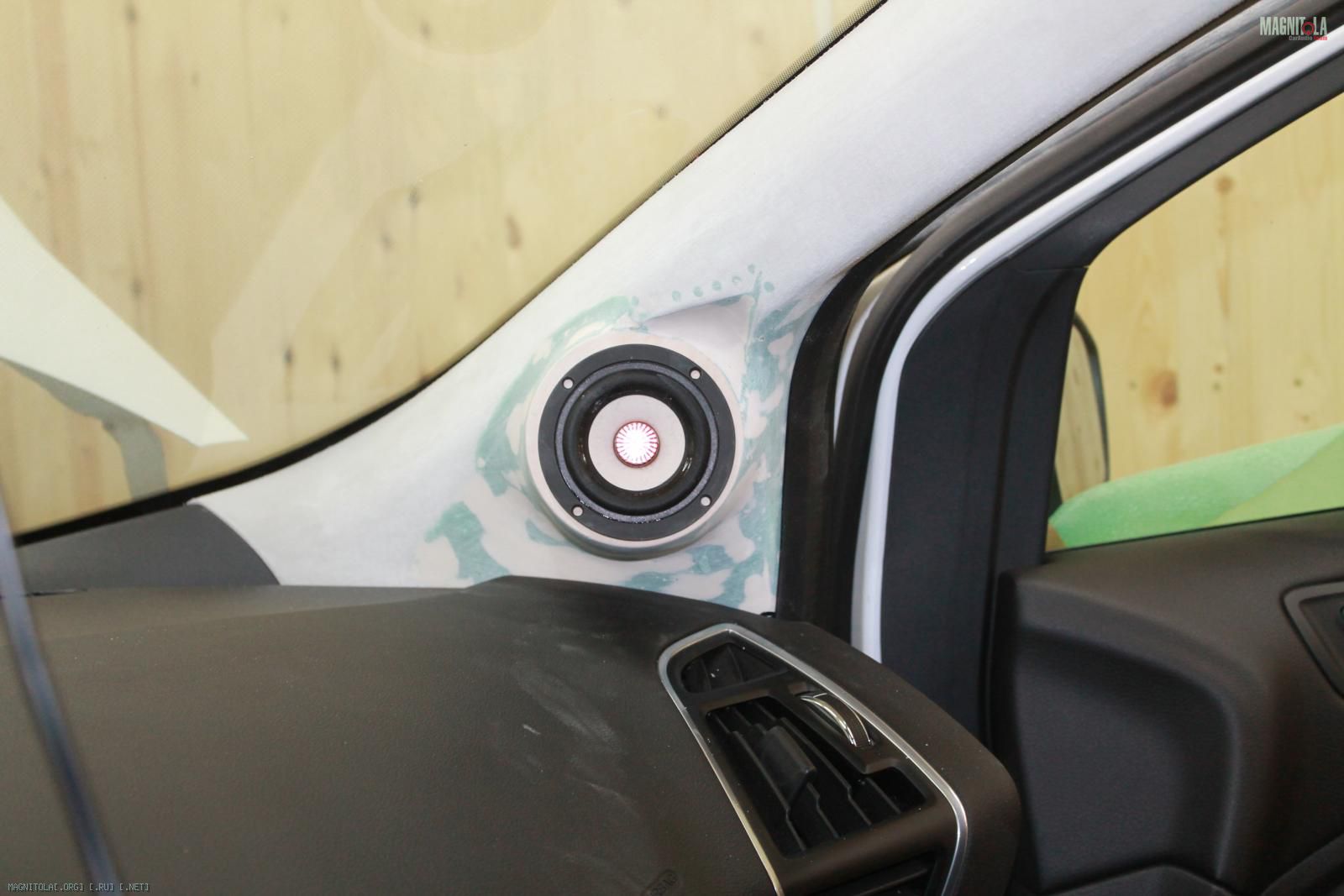

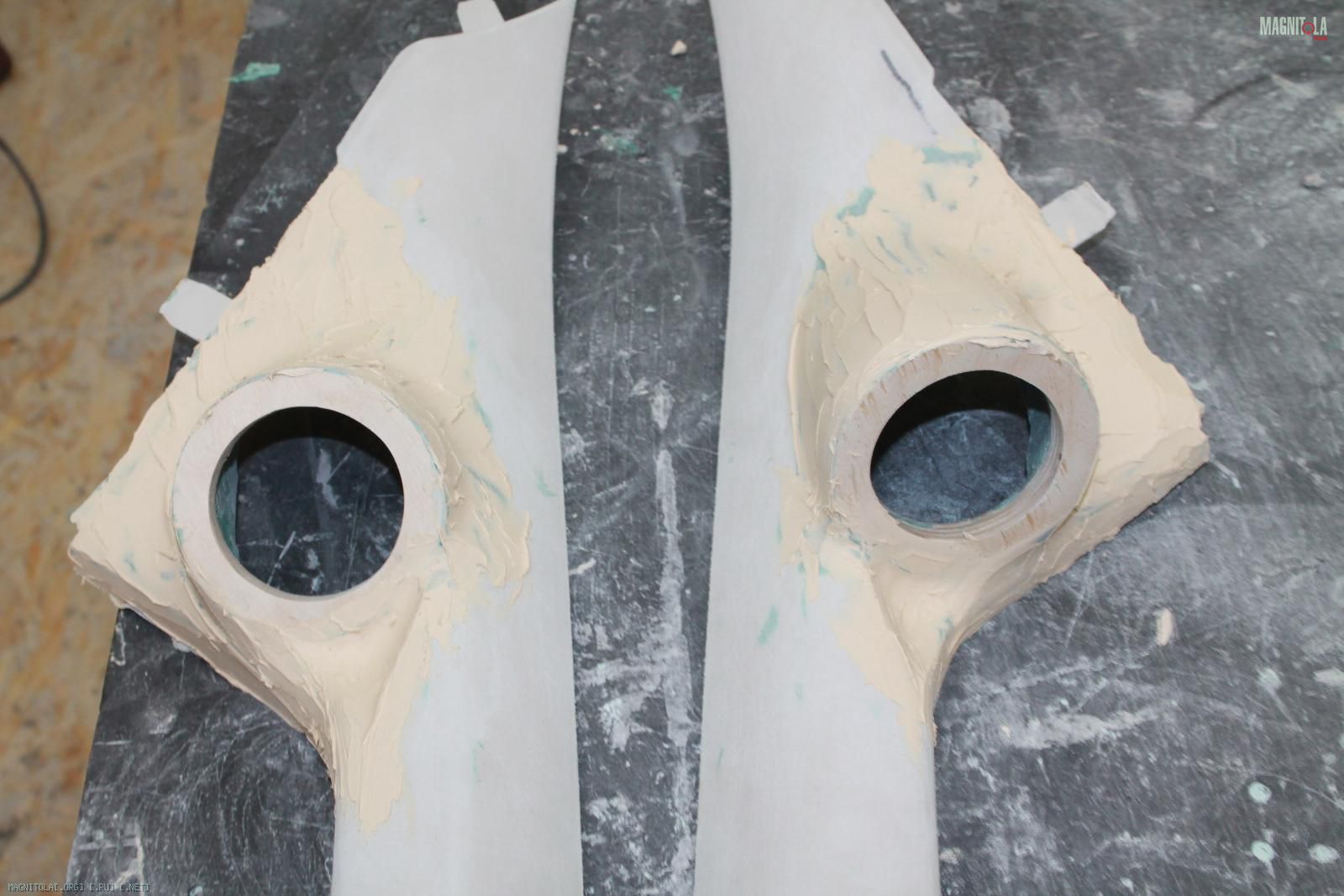

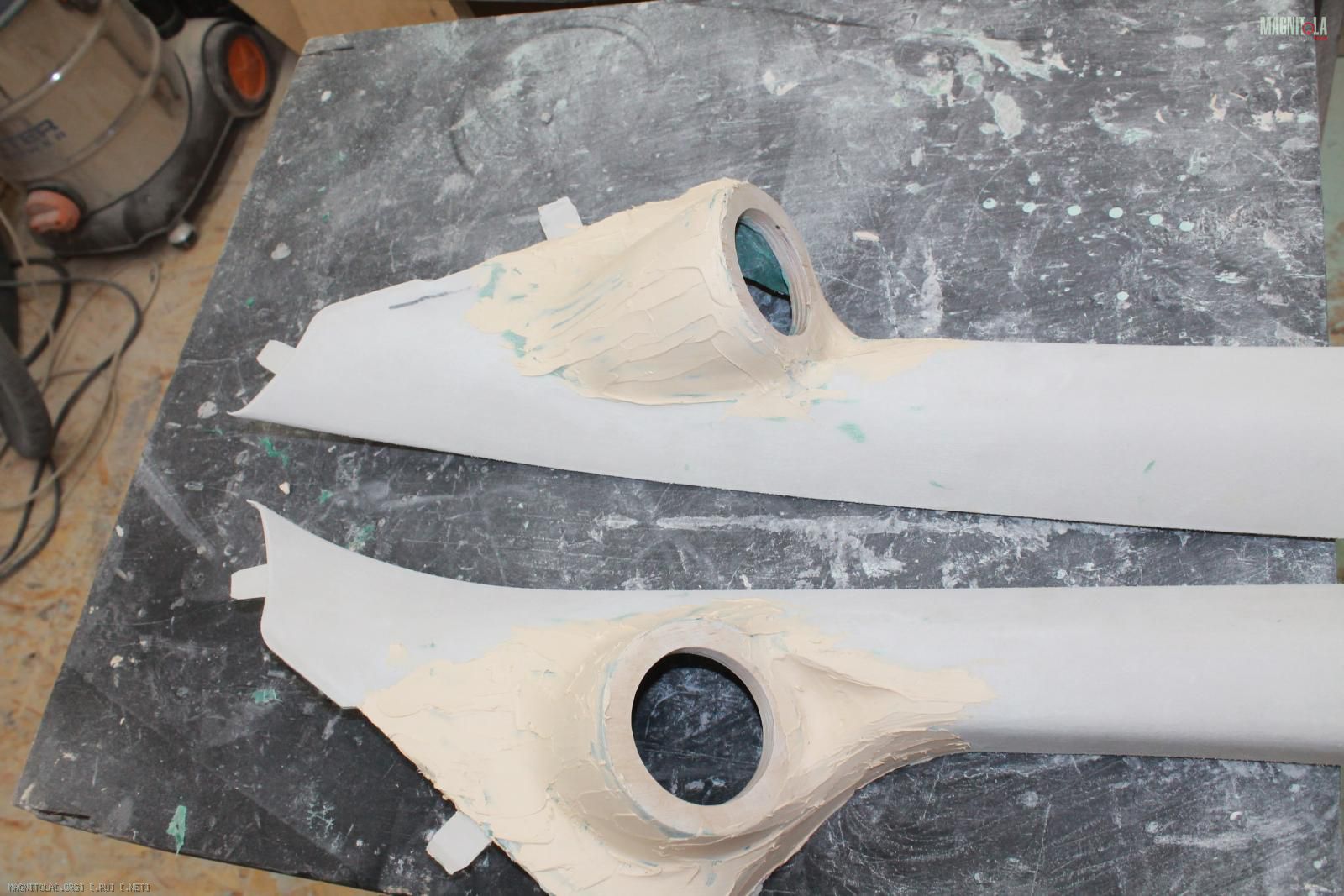

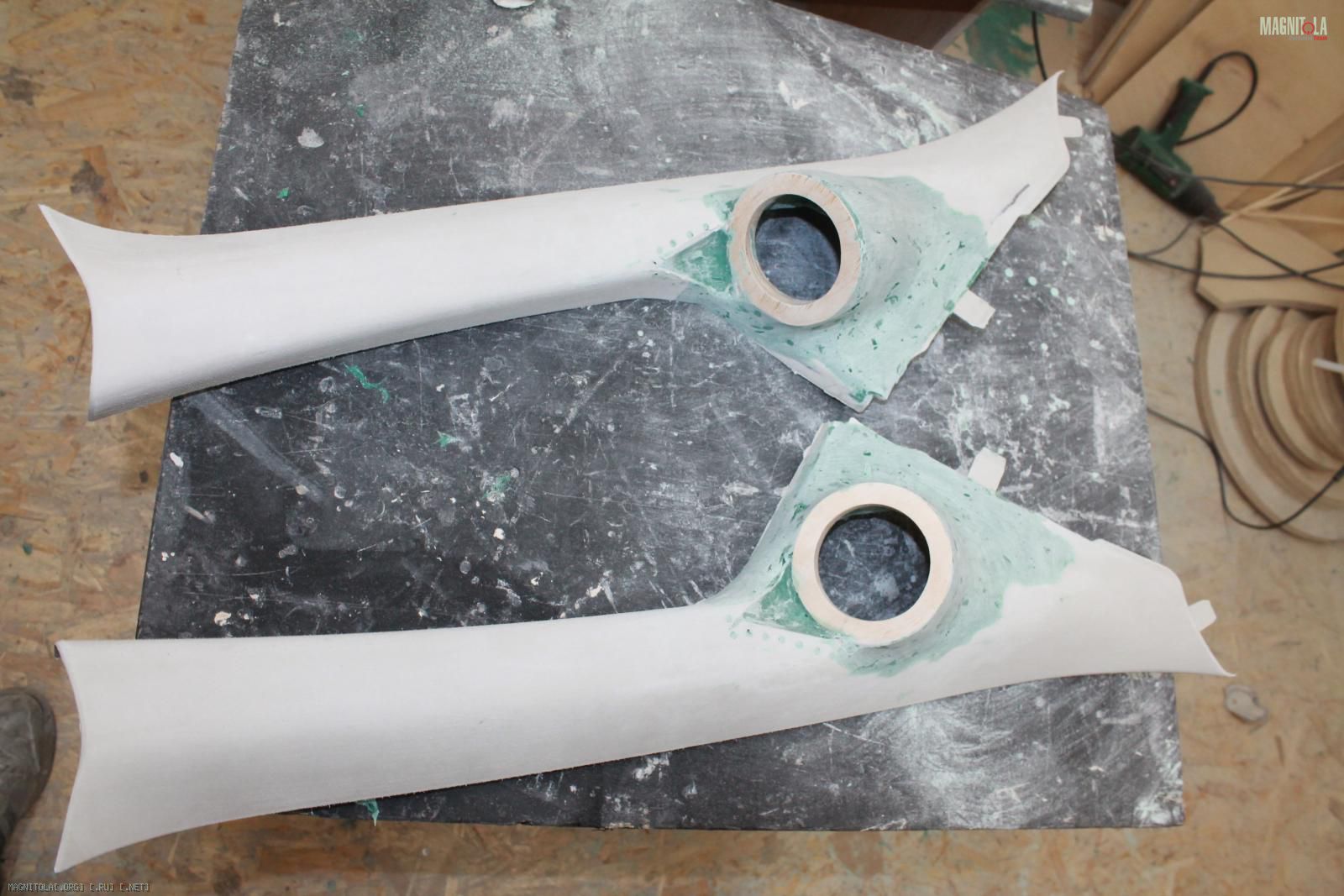

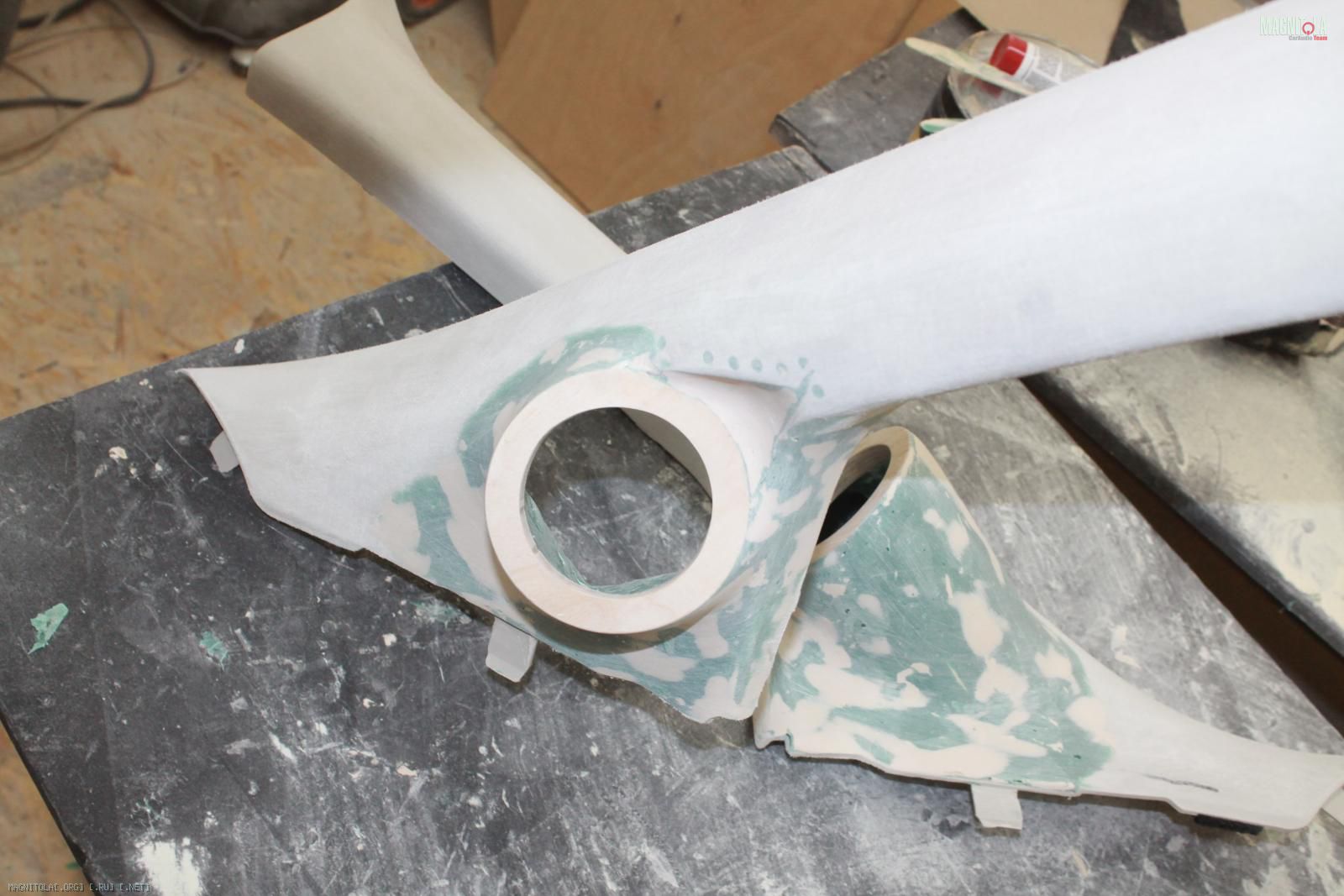

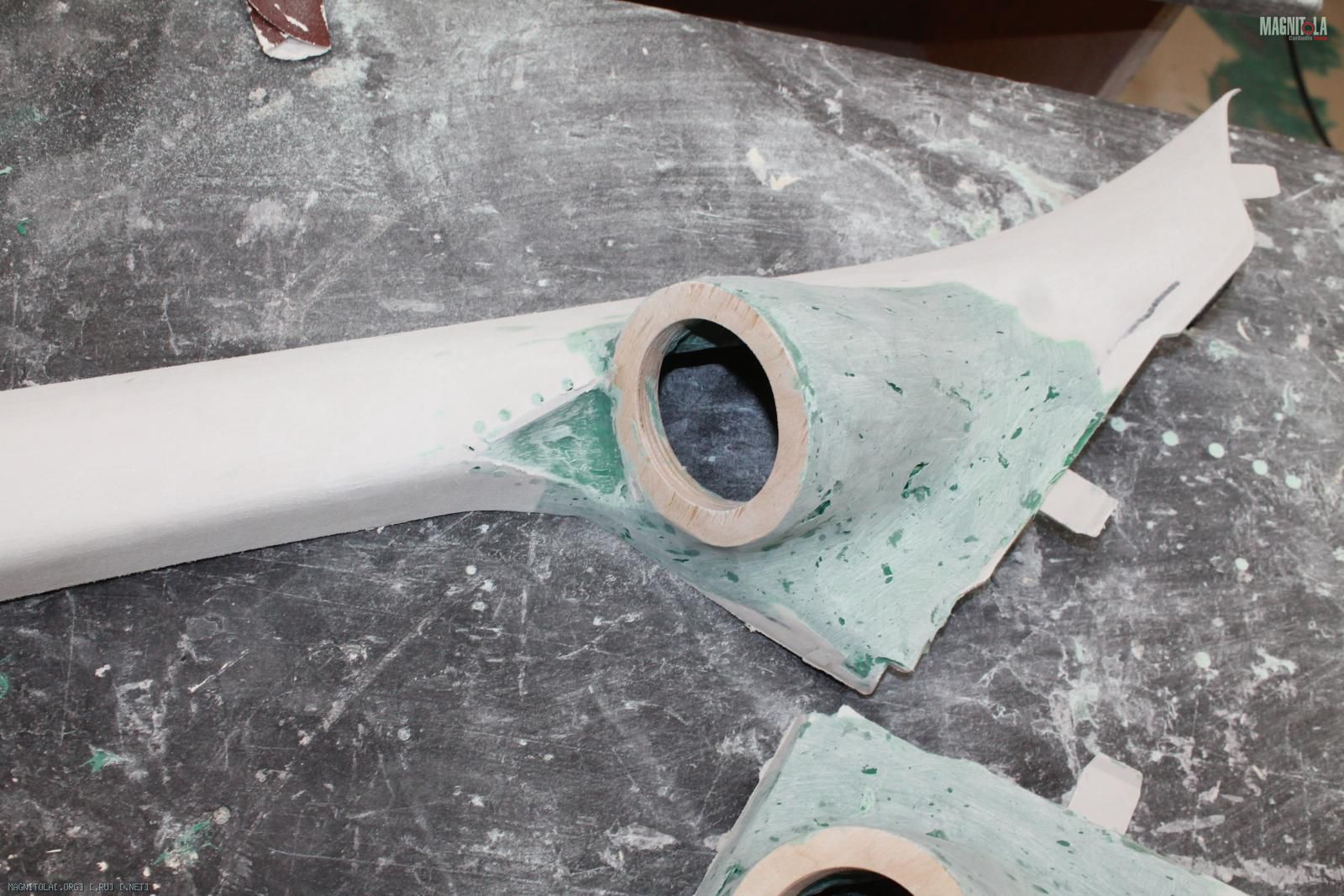

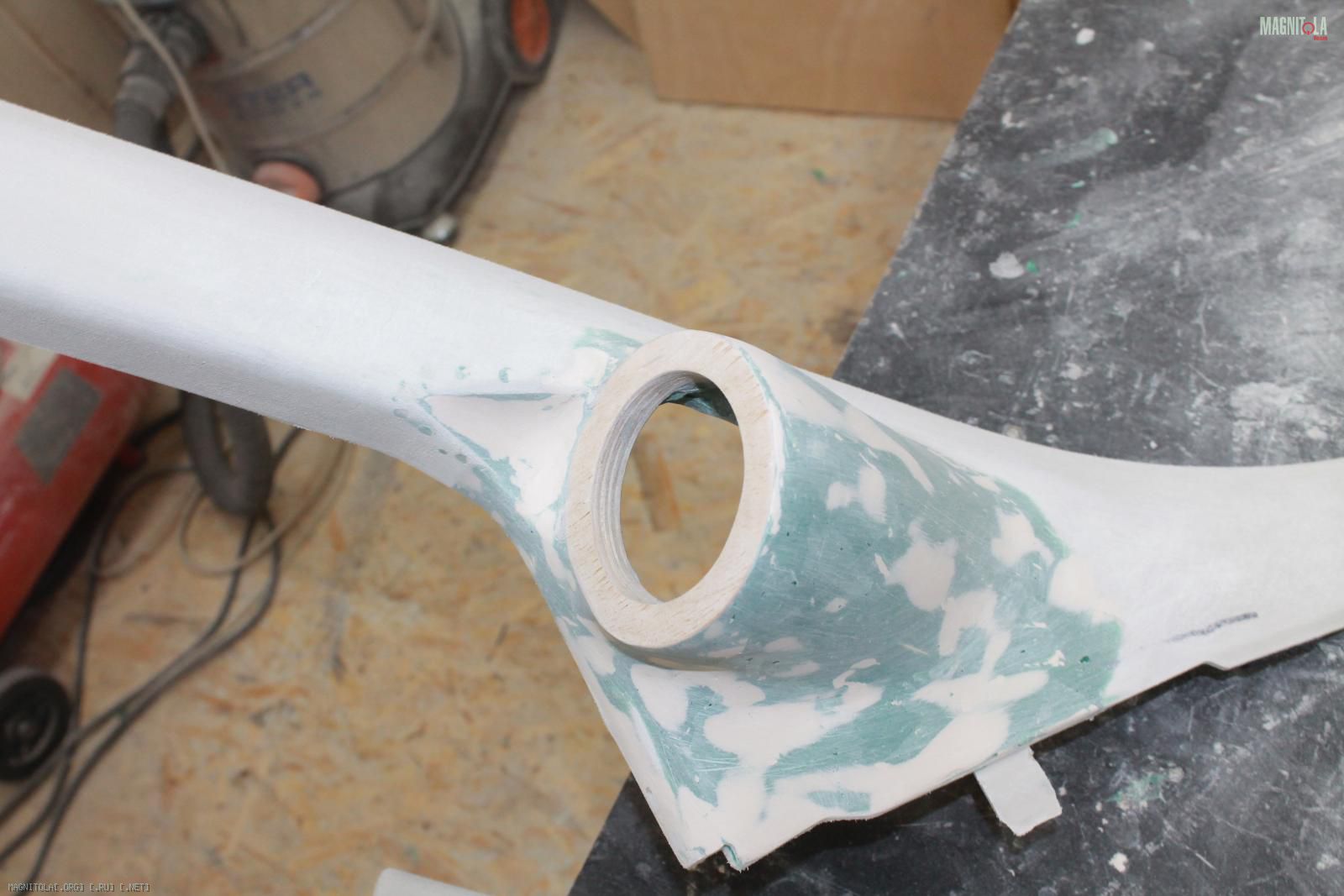

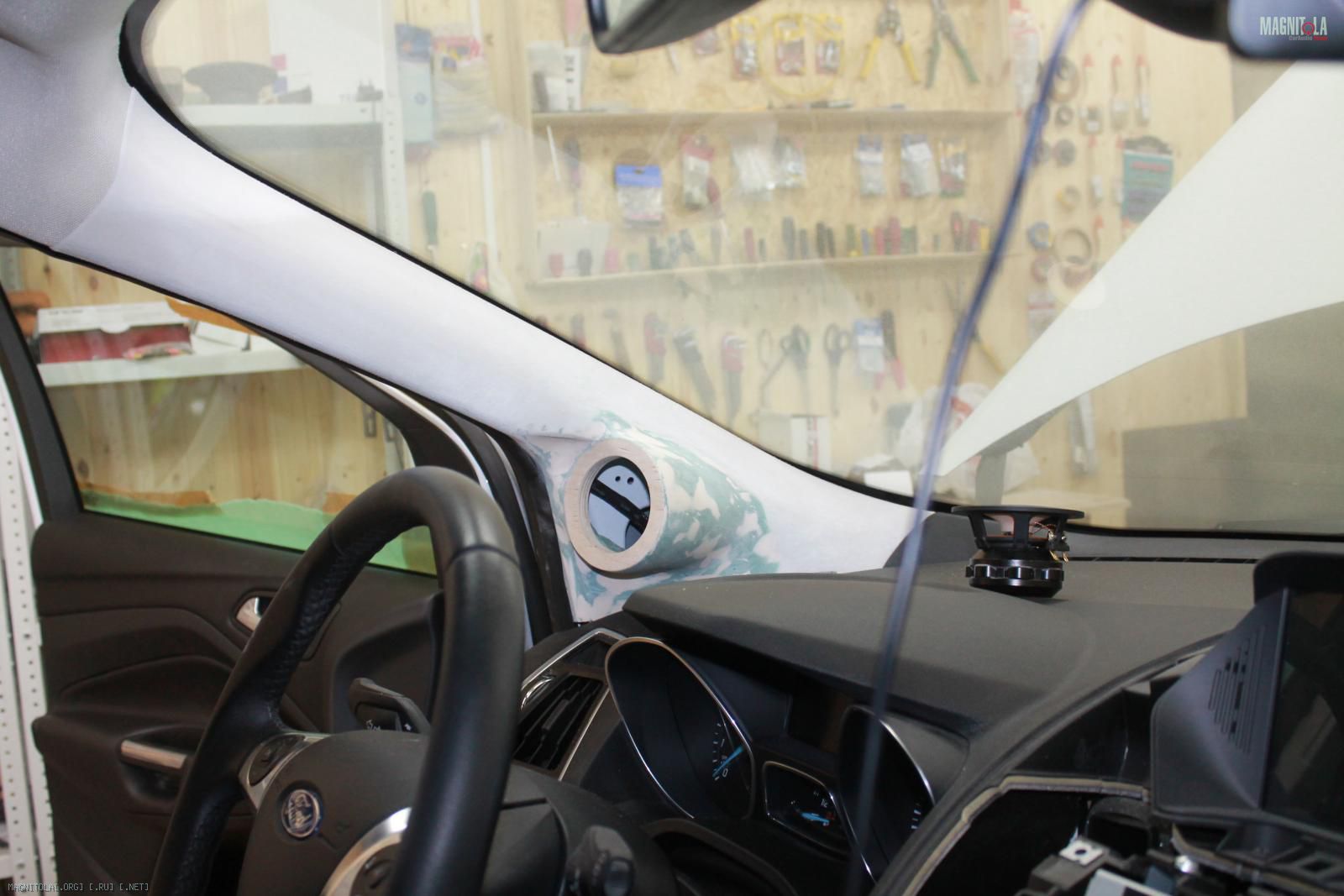

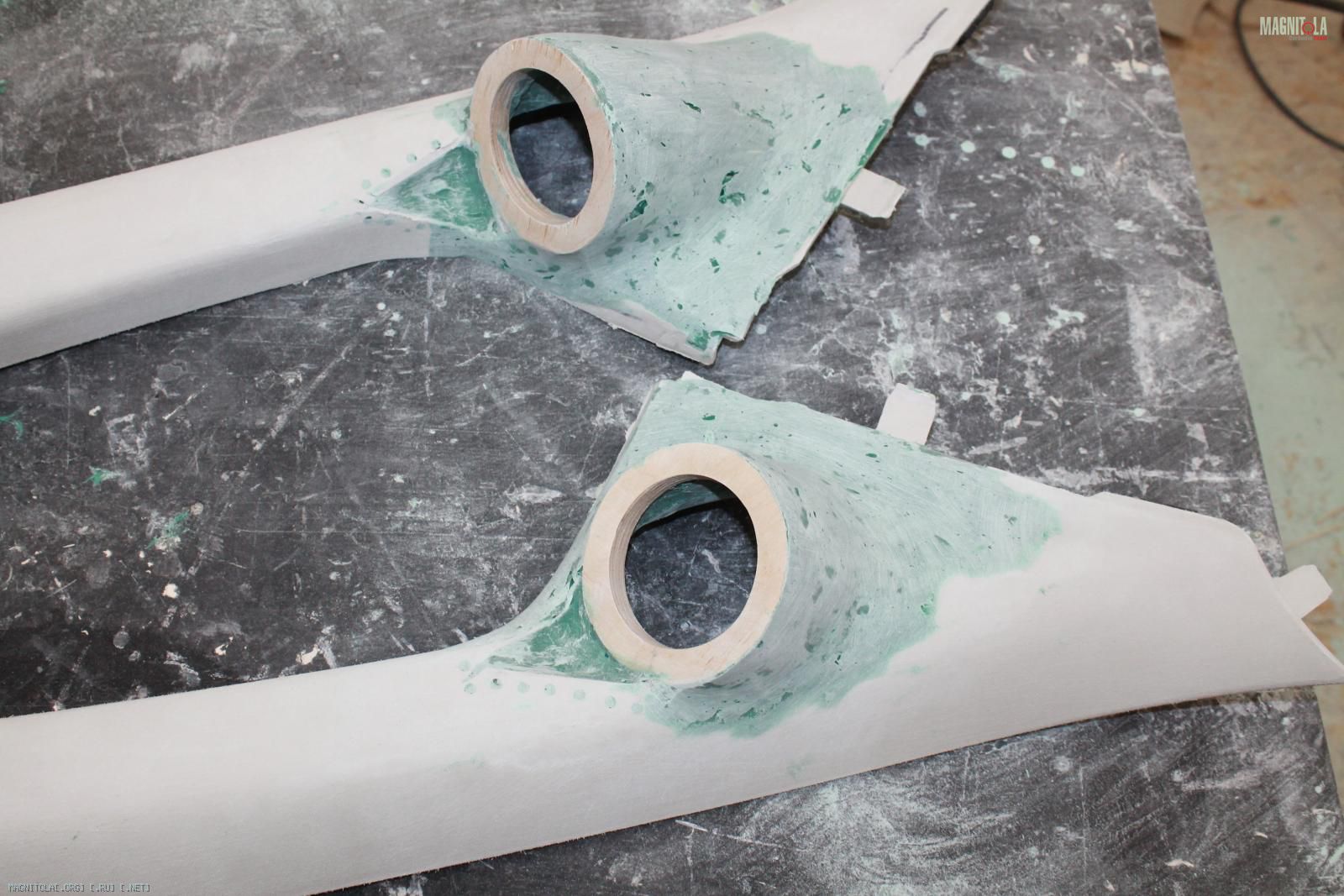

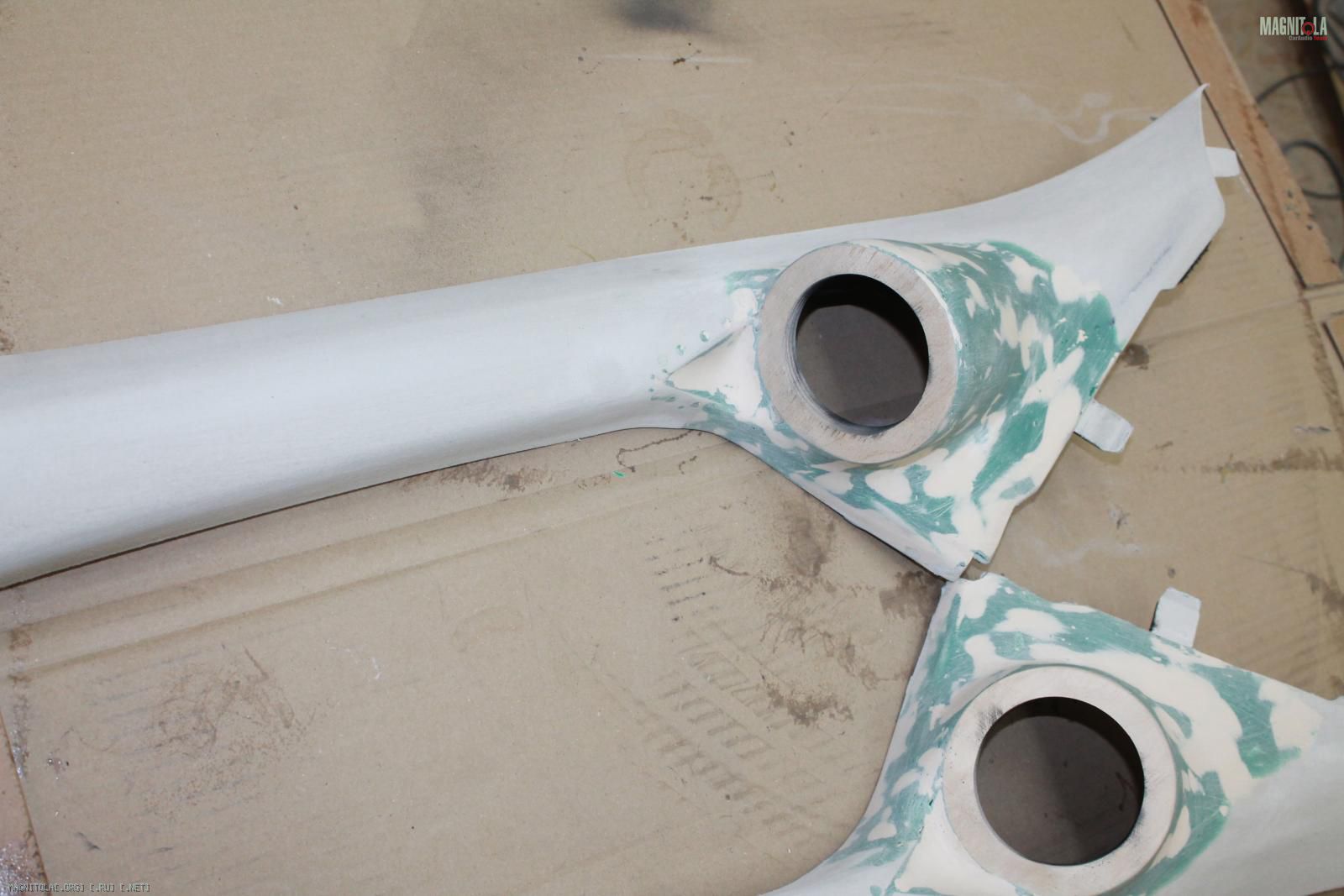

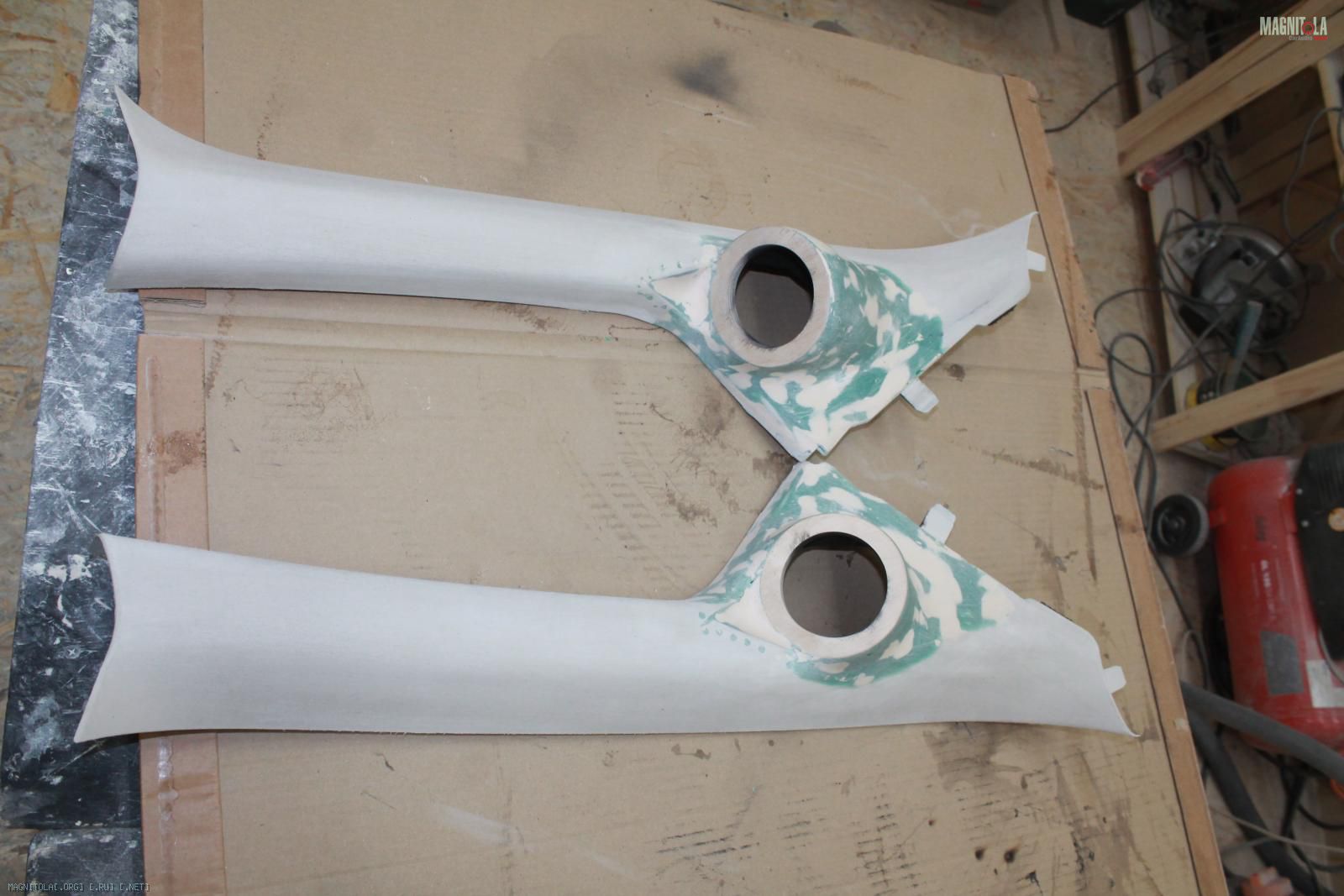

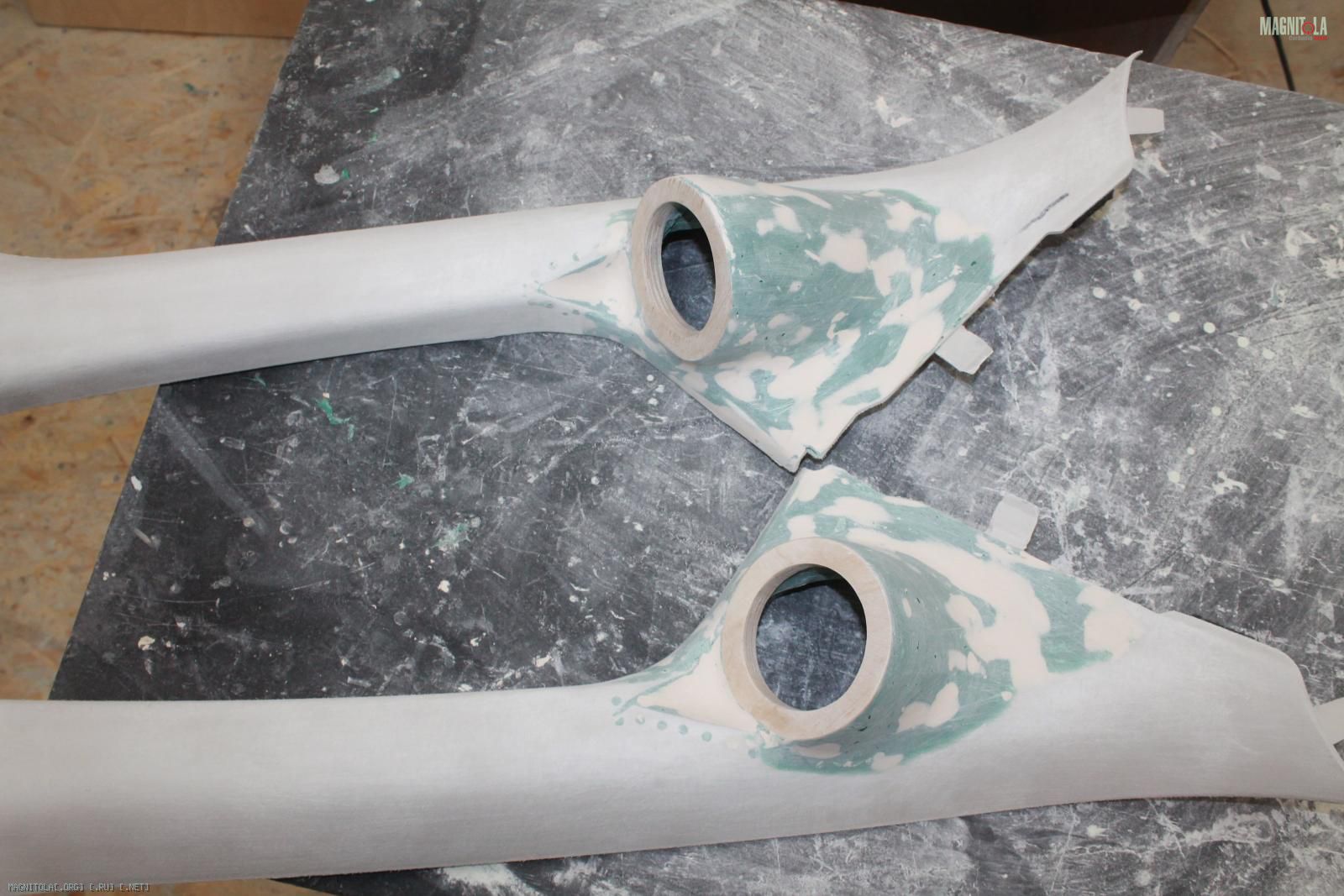

Отметили направление... вырезали отверстия в стойках и закрепили уже в необходимом направлении
Вложение 938360Вложение 938362Вложение 938364Вложение 938366Вложение 938368Вложение 938370Вложение 938372Вложение 938374Вложение 938376Вложение 938378Вложение 938380Вложение 938382Вложение 938384Вложение 938386Вложение 938388Вложение 938390Вложение 938392Вложение 938394Вложение 938396Вложение 938398Вложение 938400Вложение 938402Вложение 938404Вложение 938406Вложение 938408Вложение 938410Вложение 938412Вложение 938414

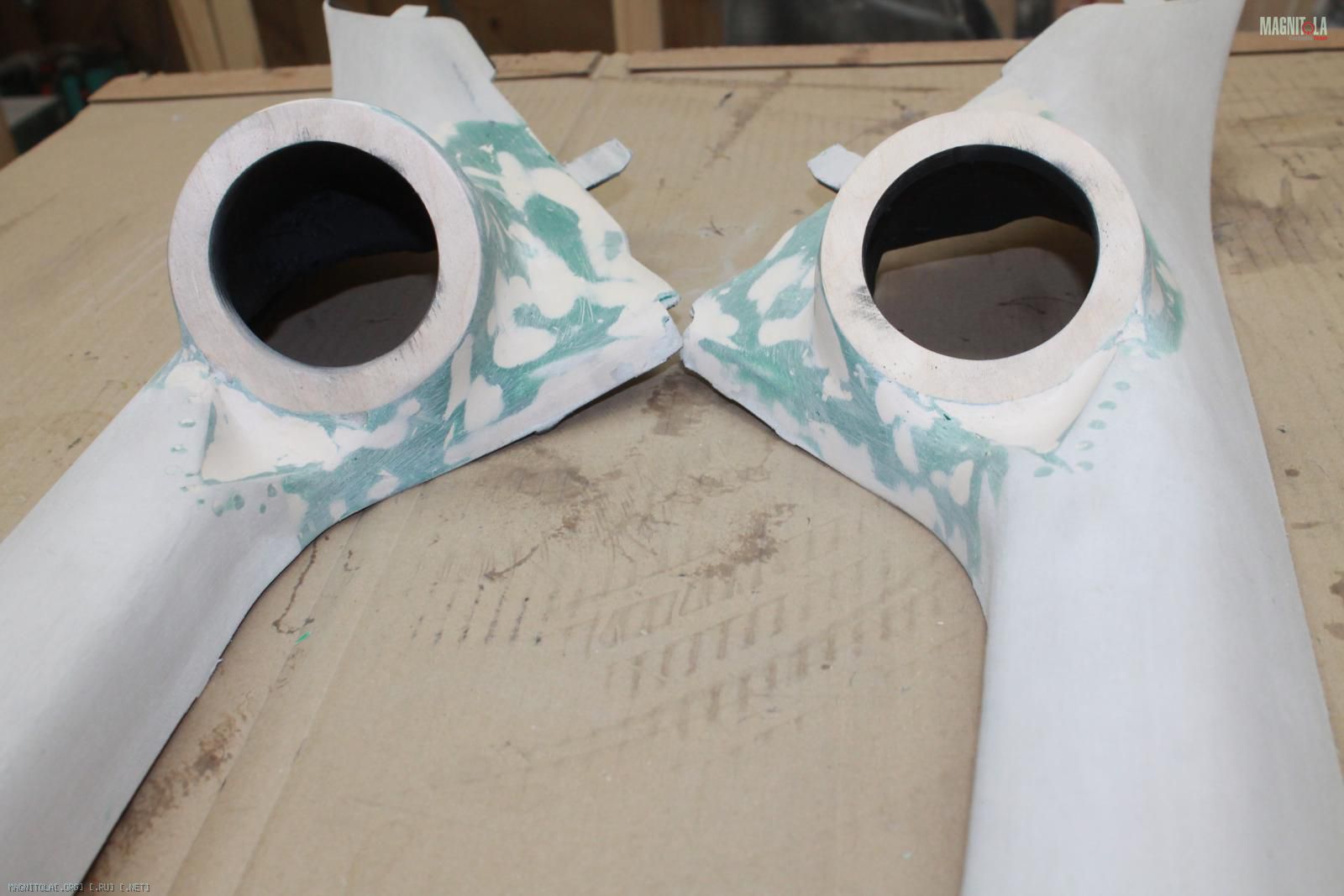

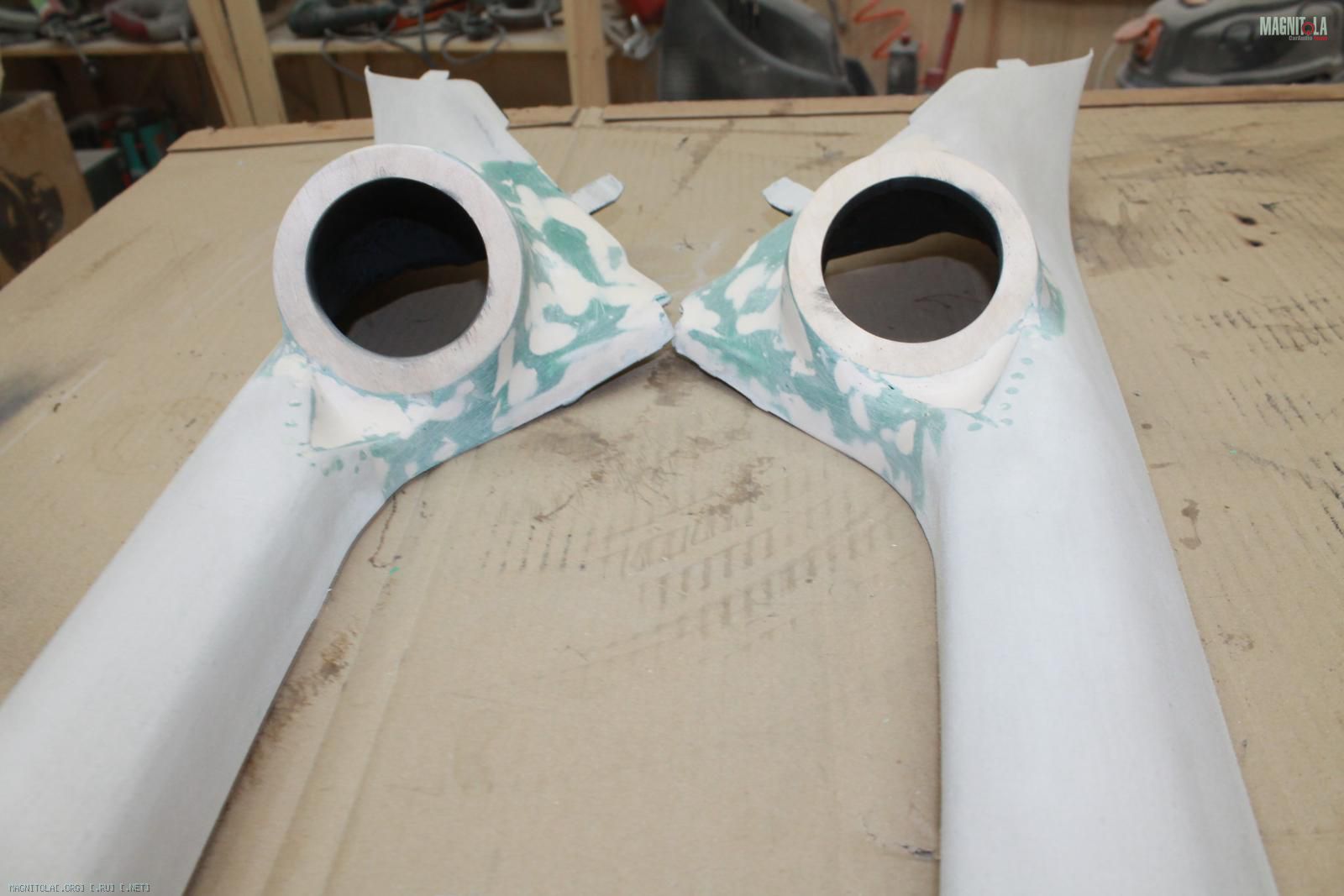

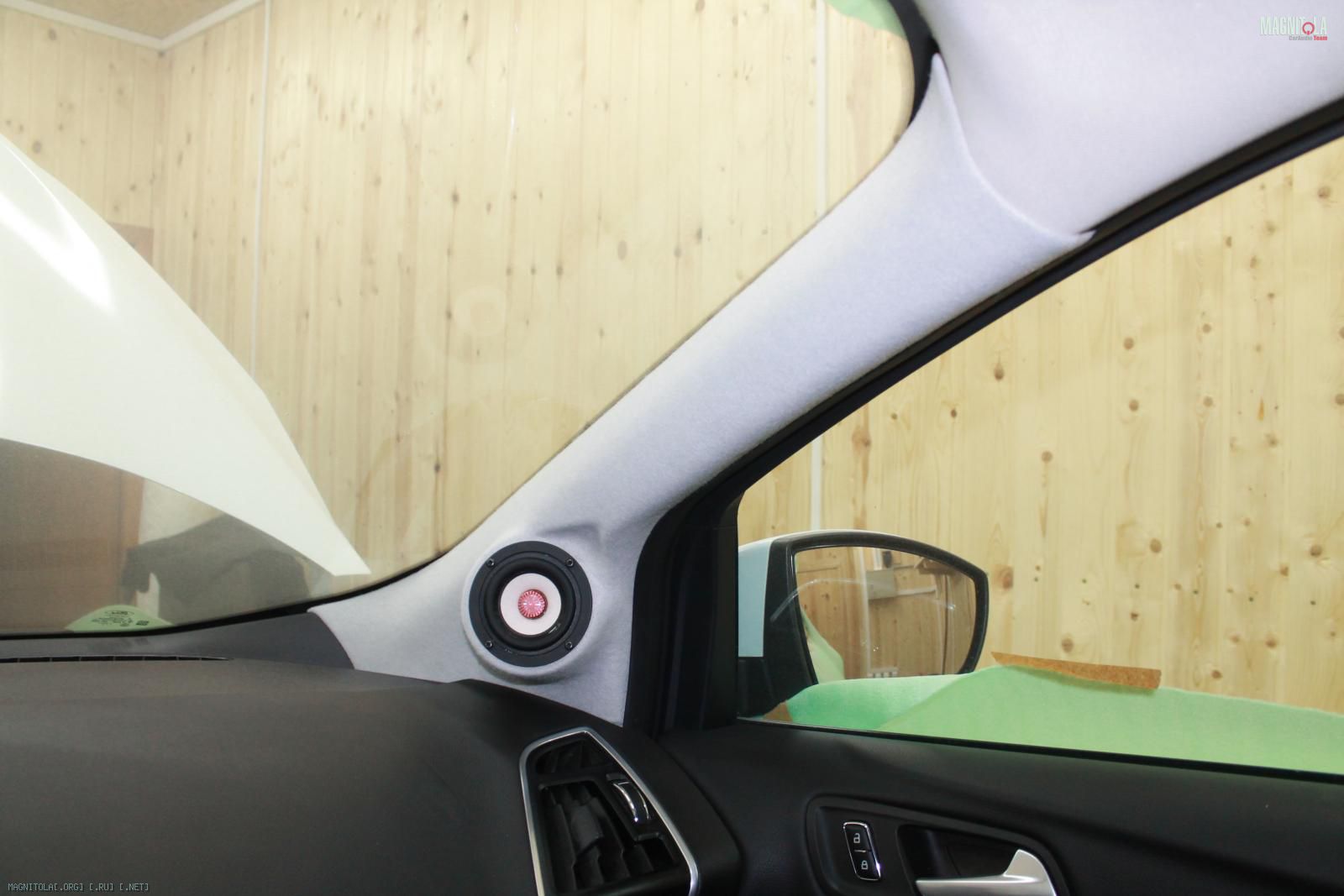

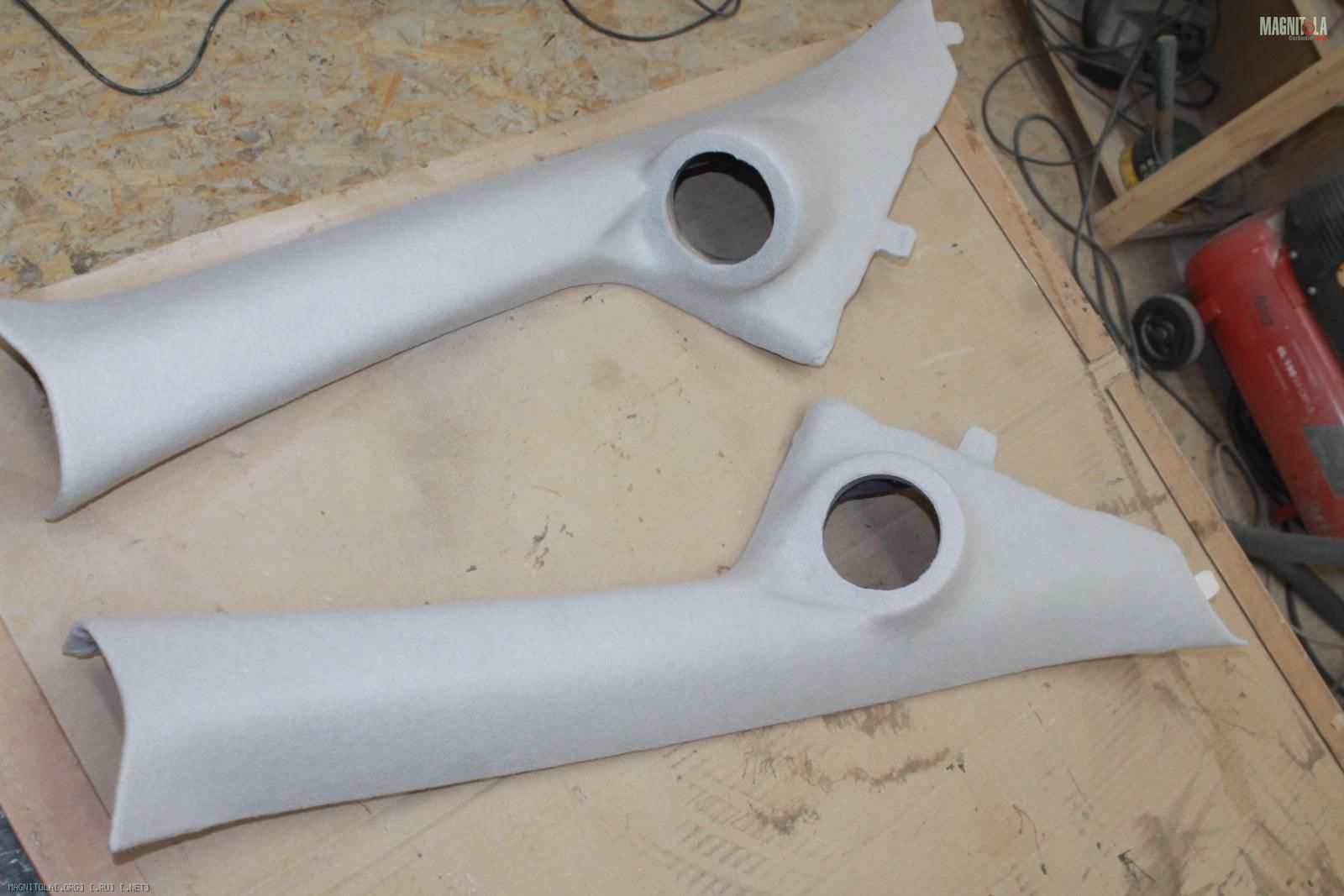

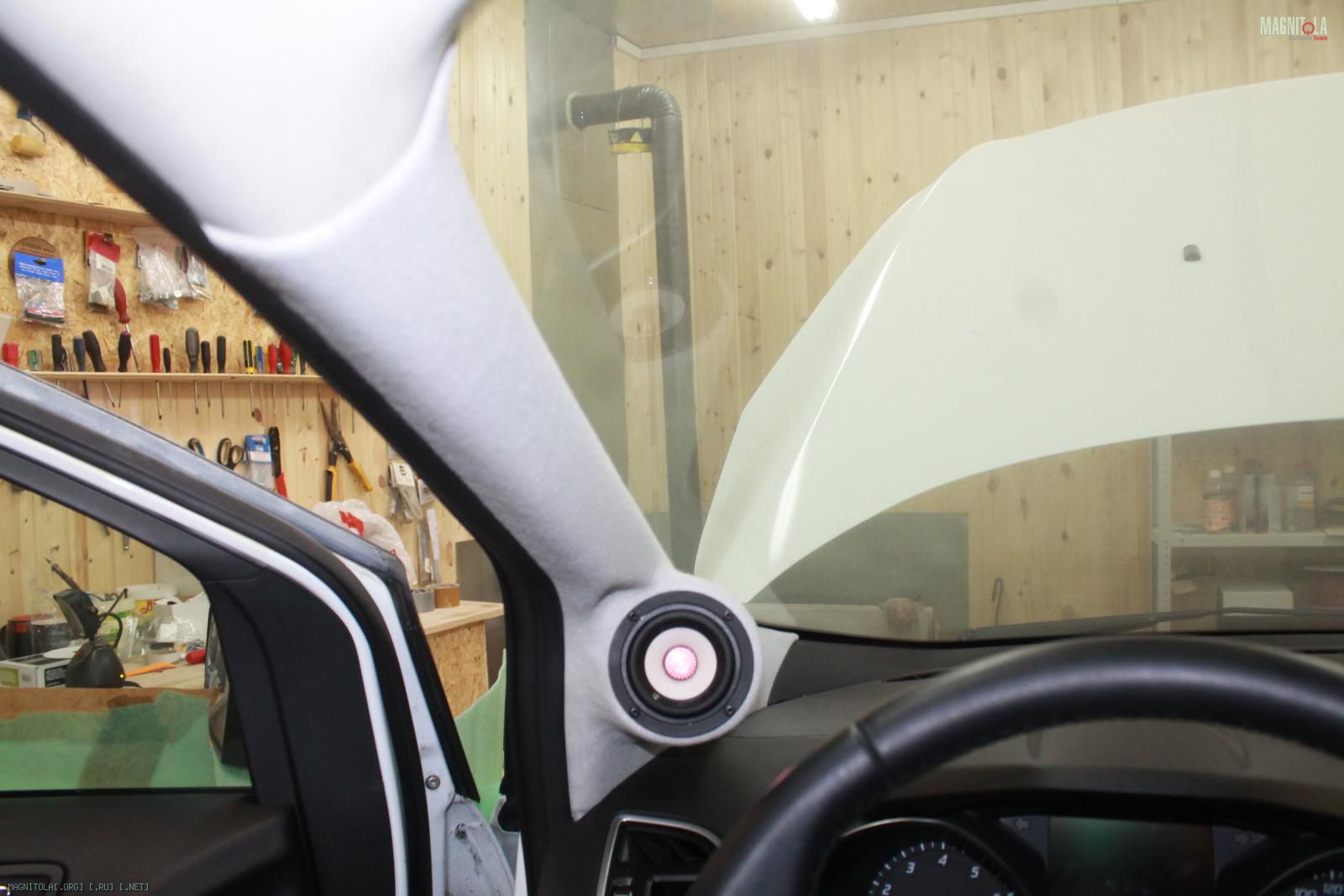

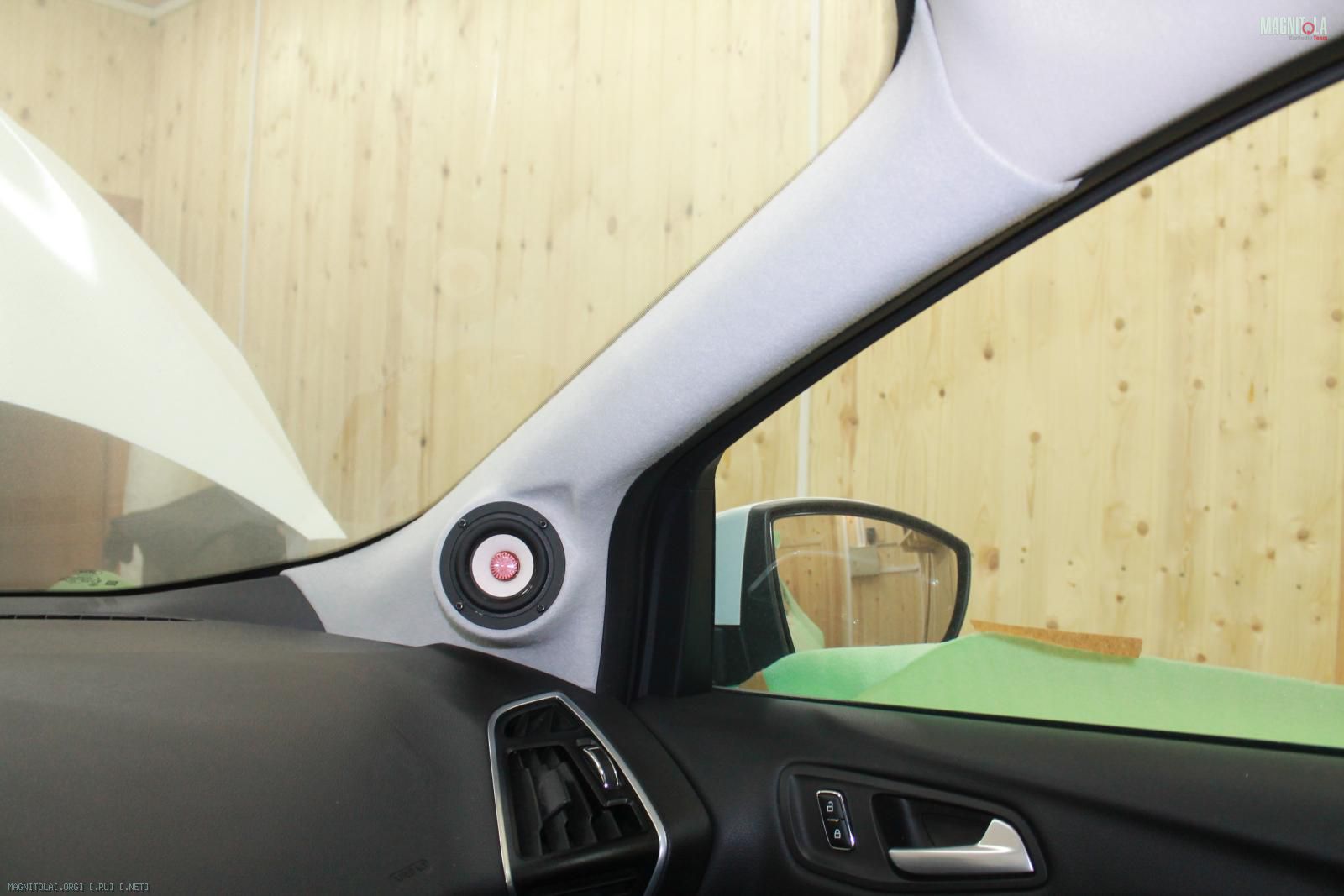

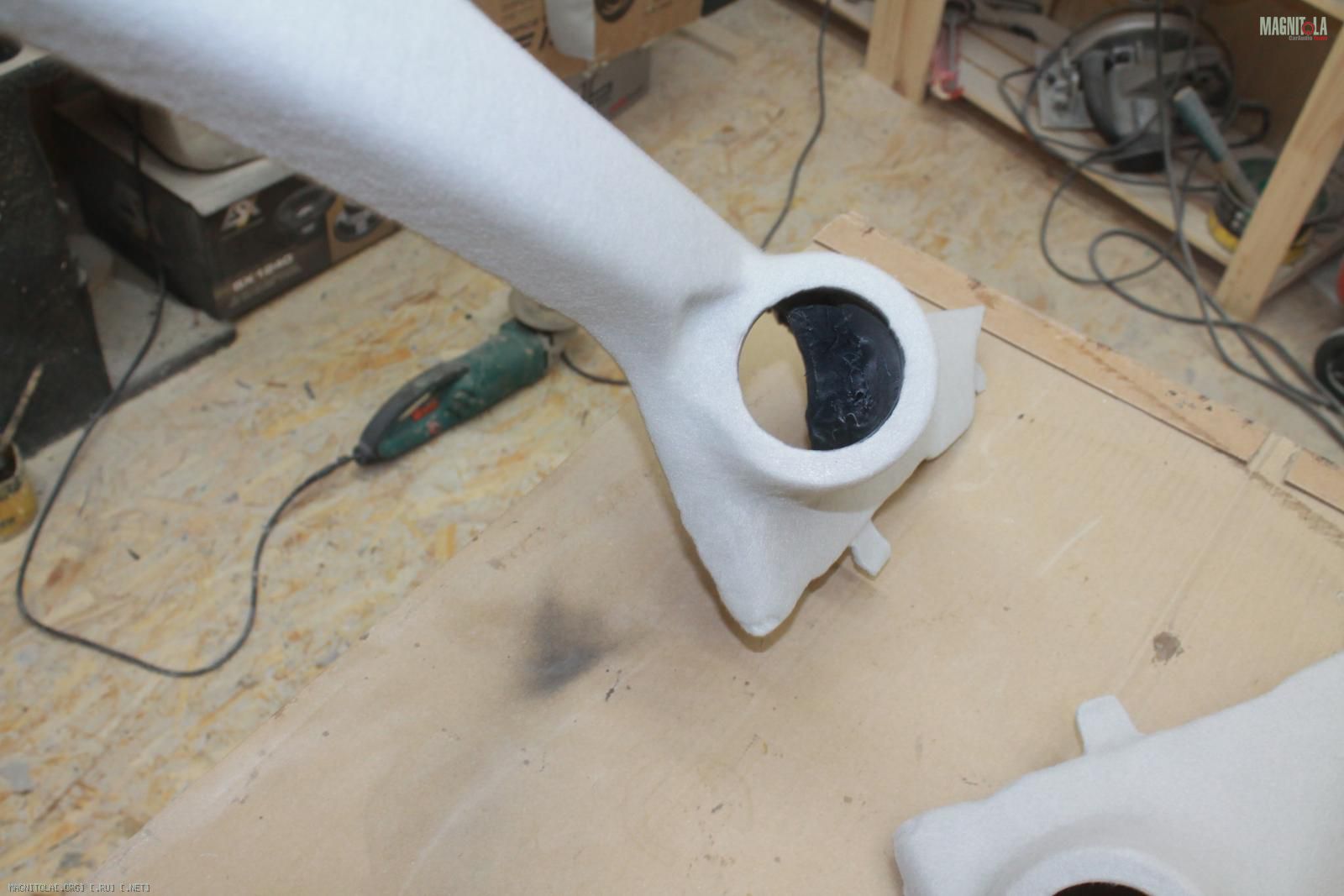

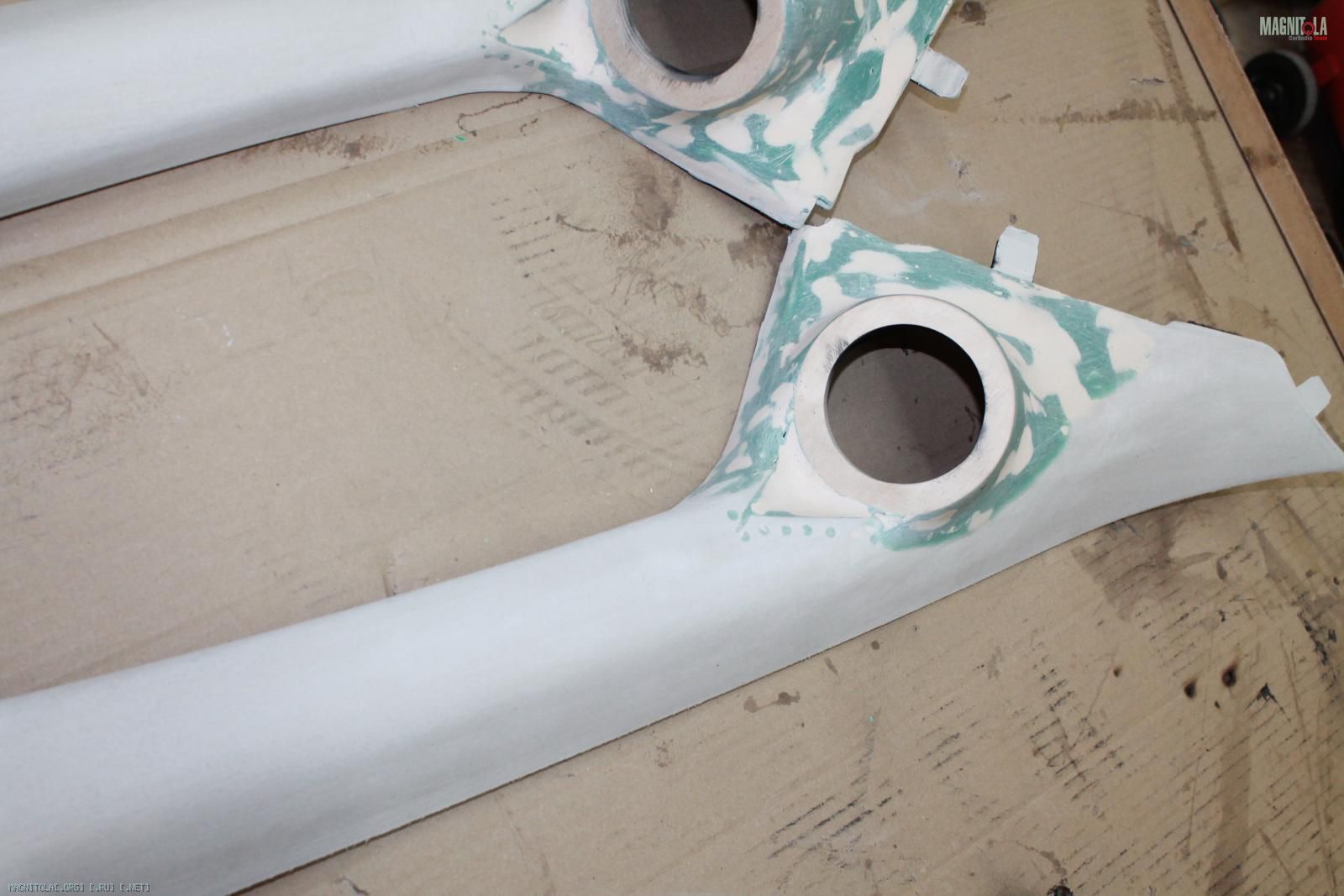

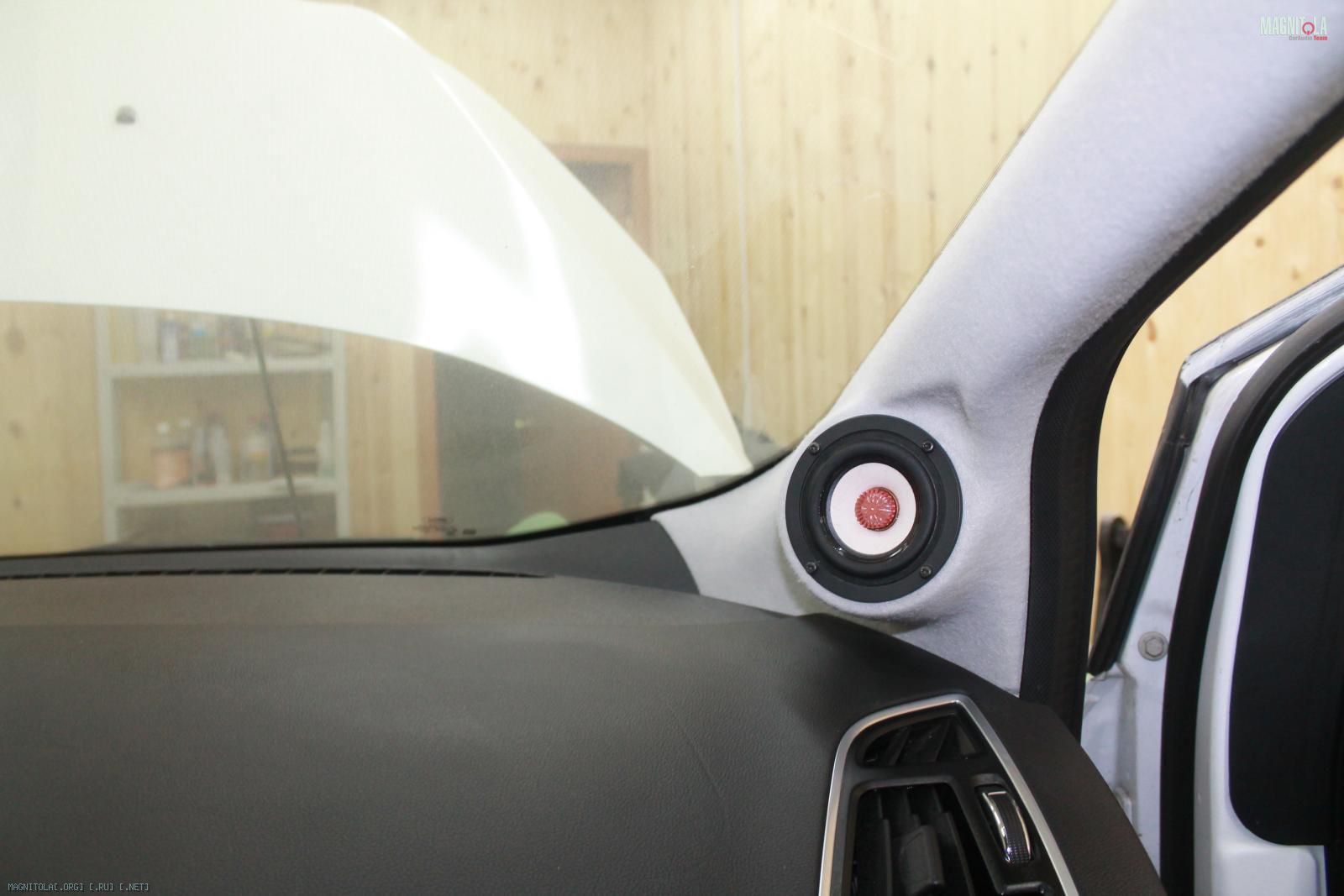

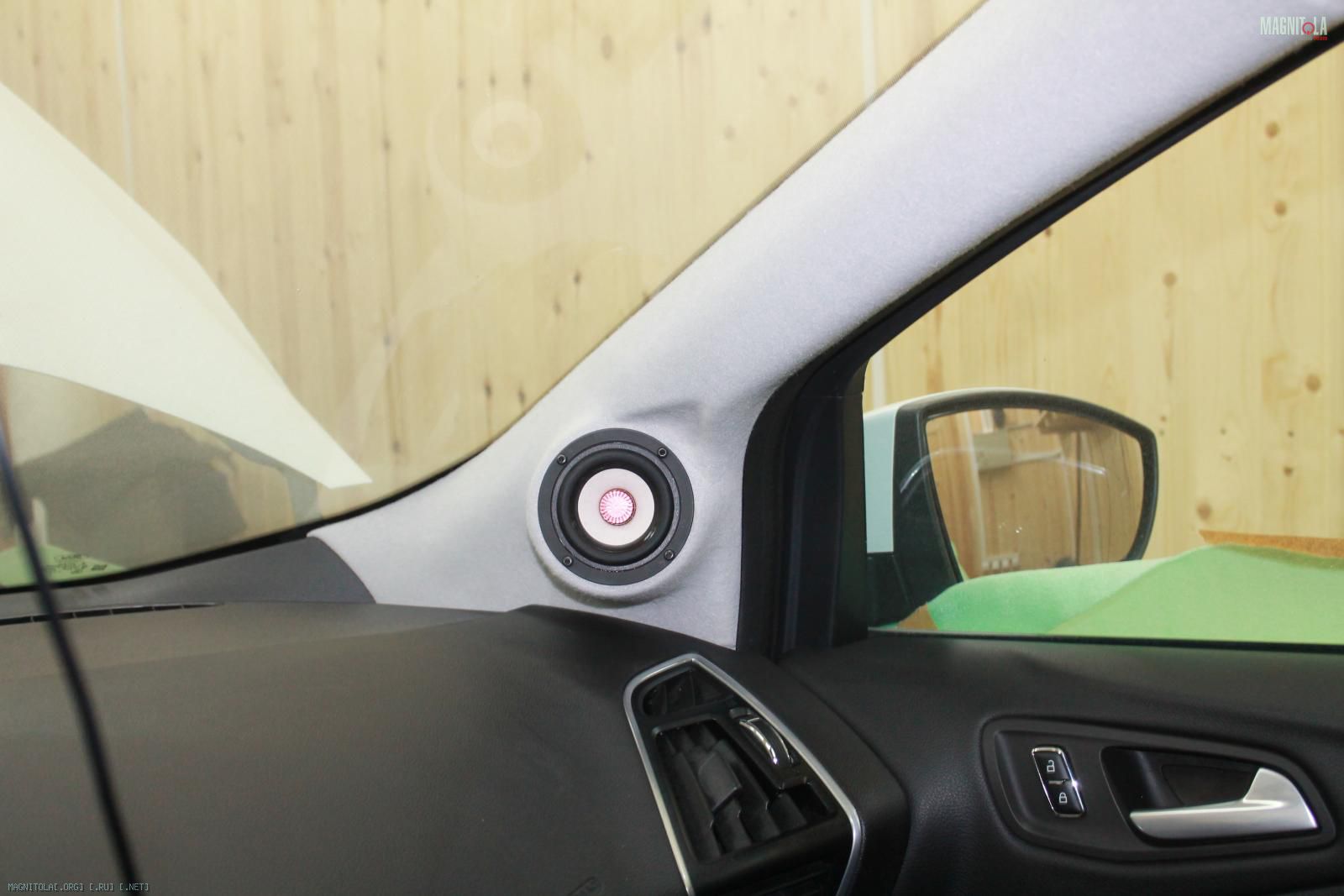

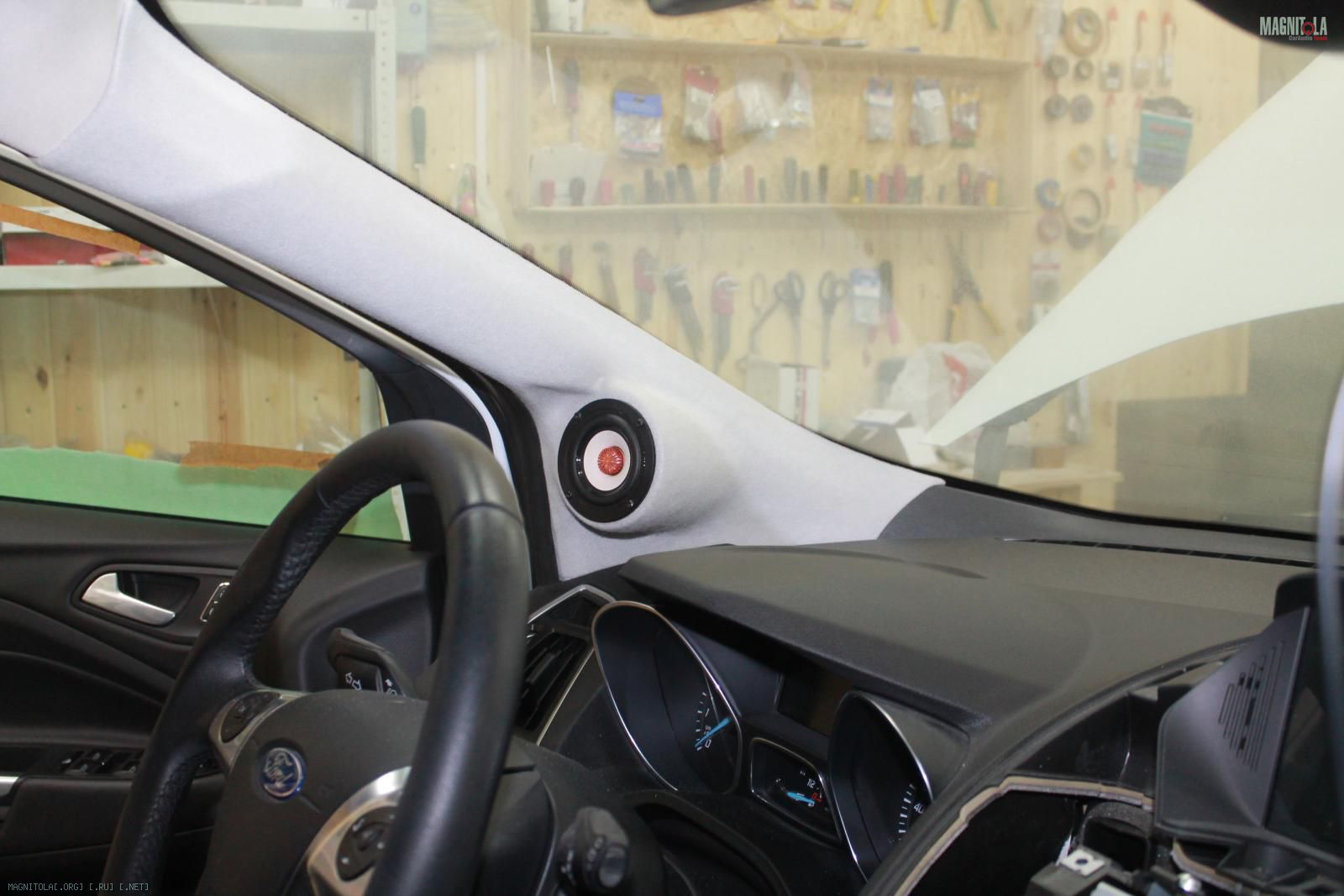

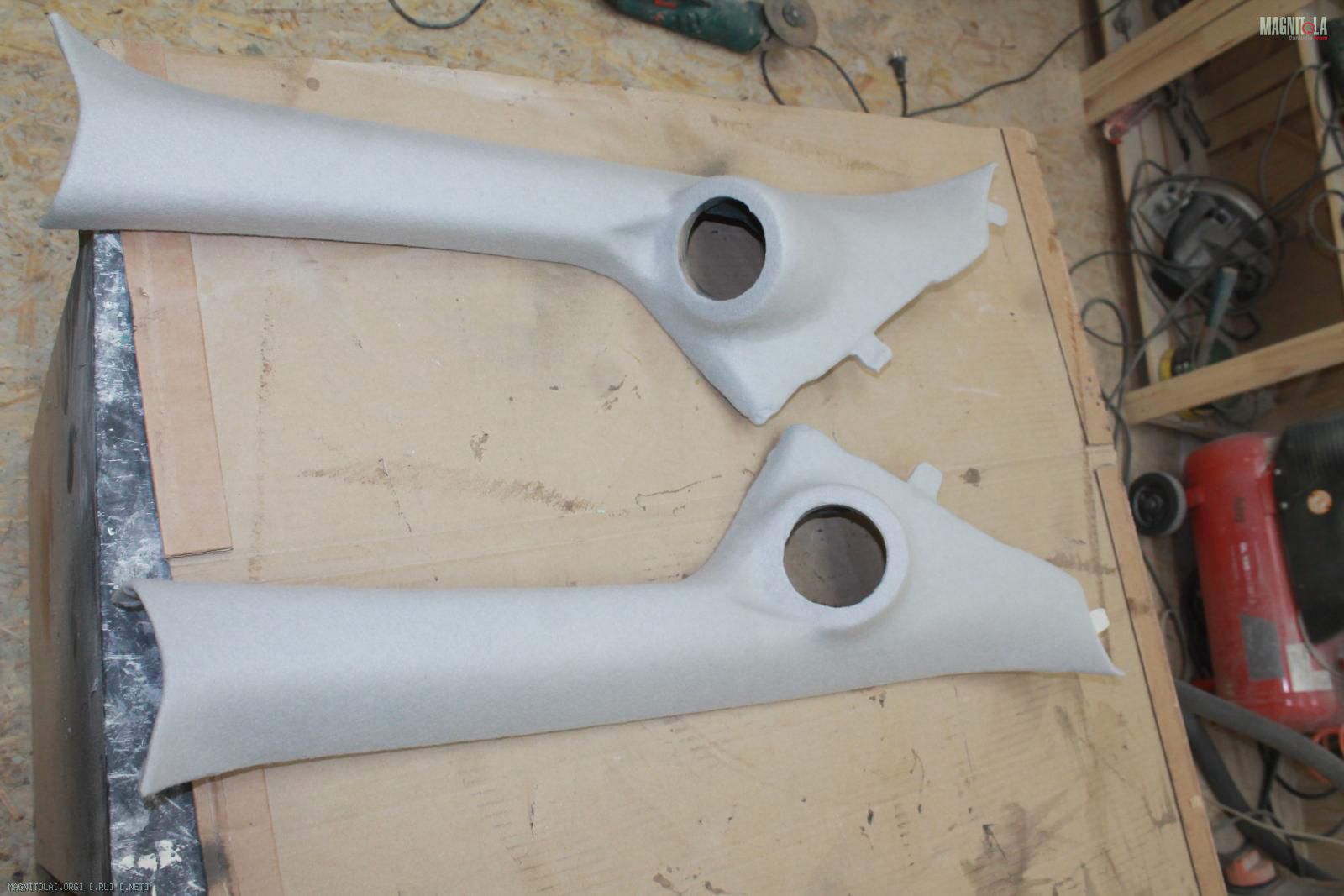

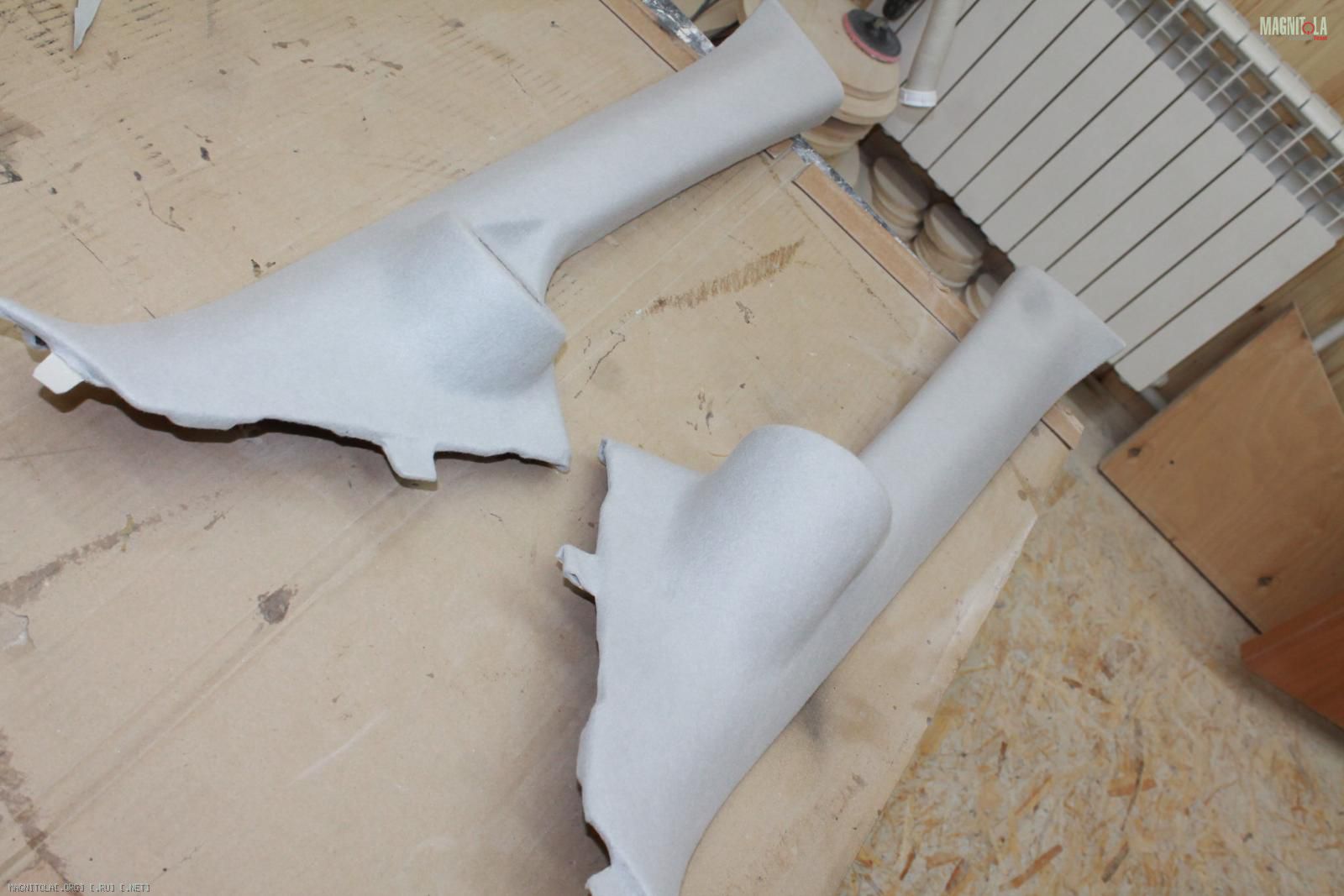

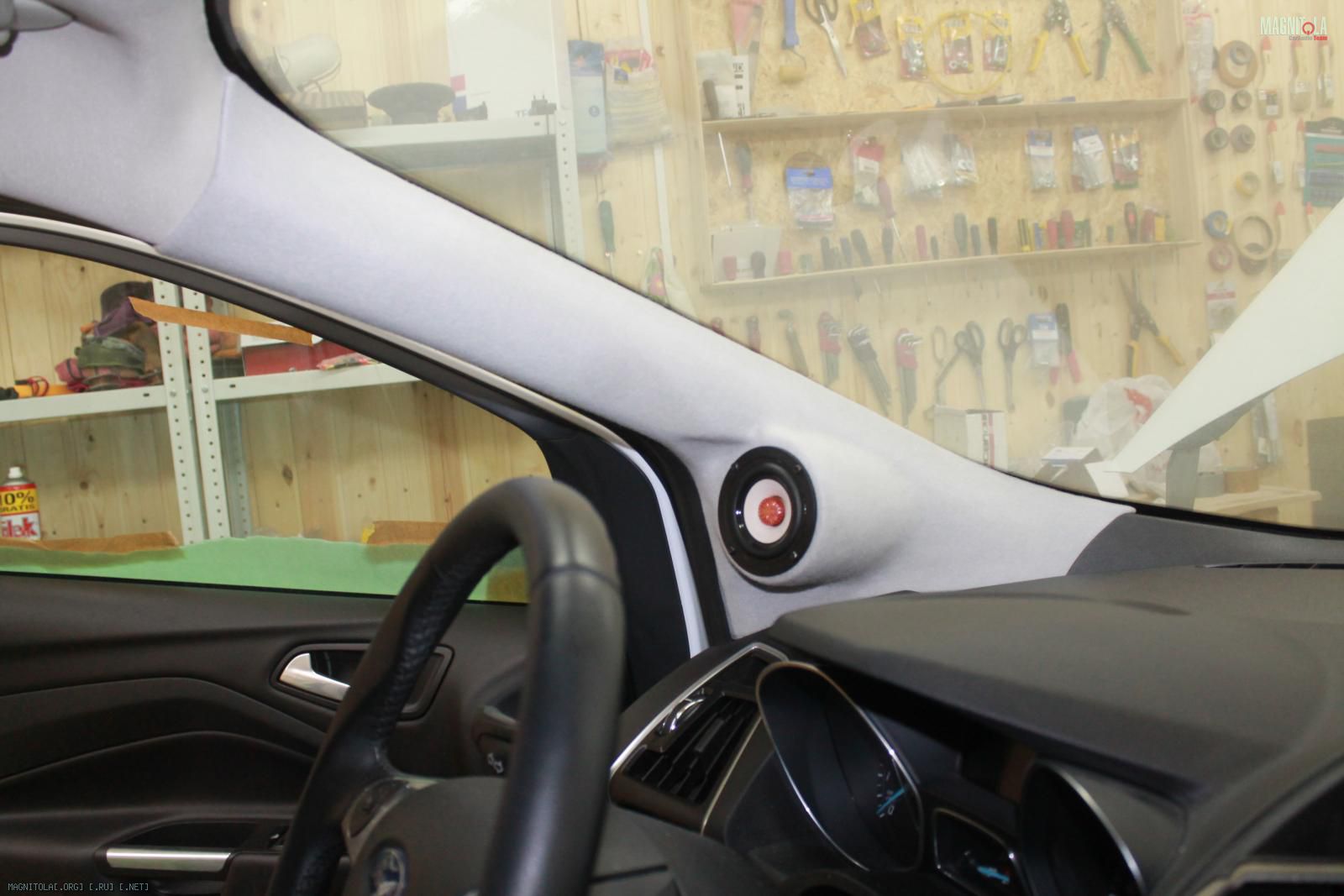

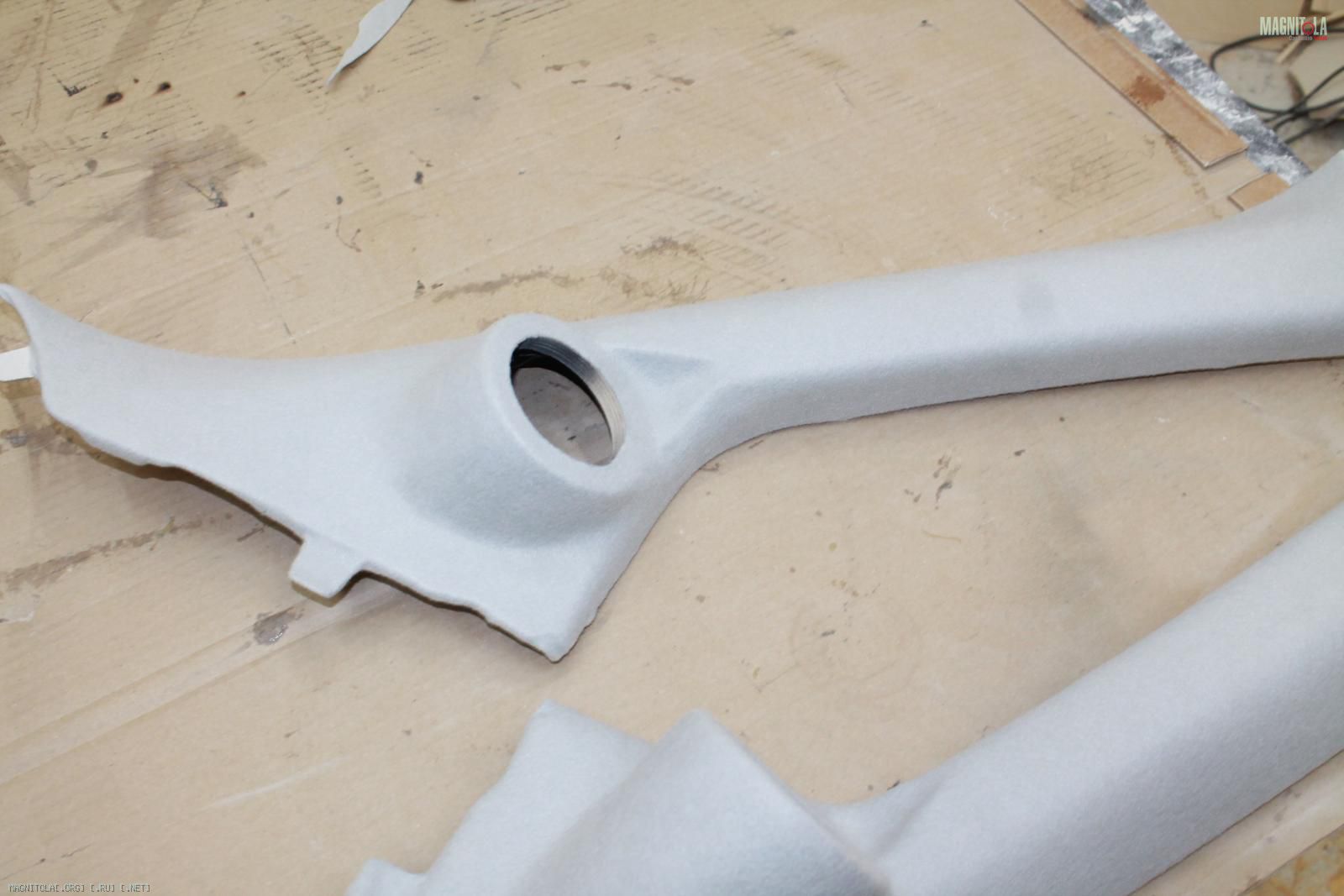

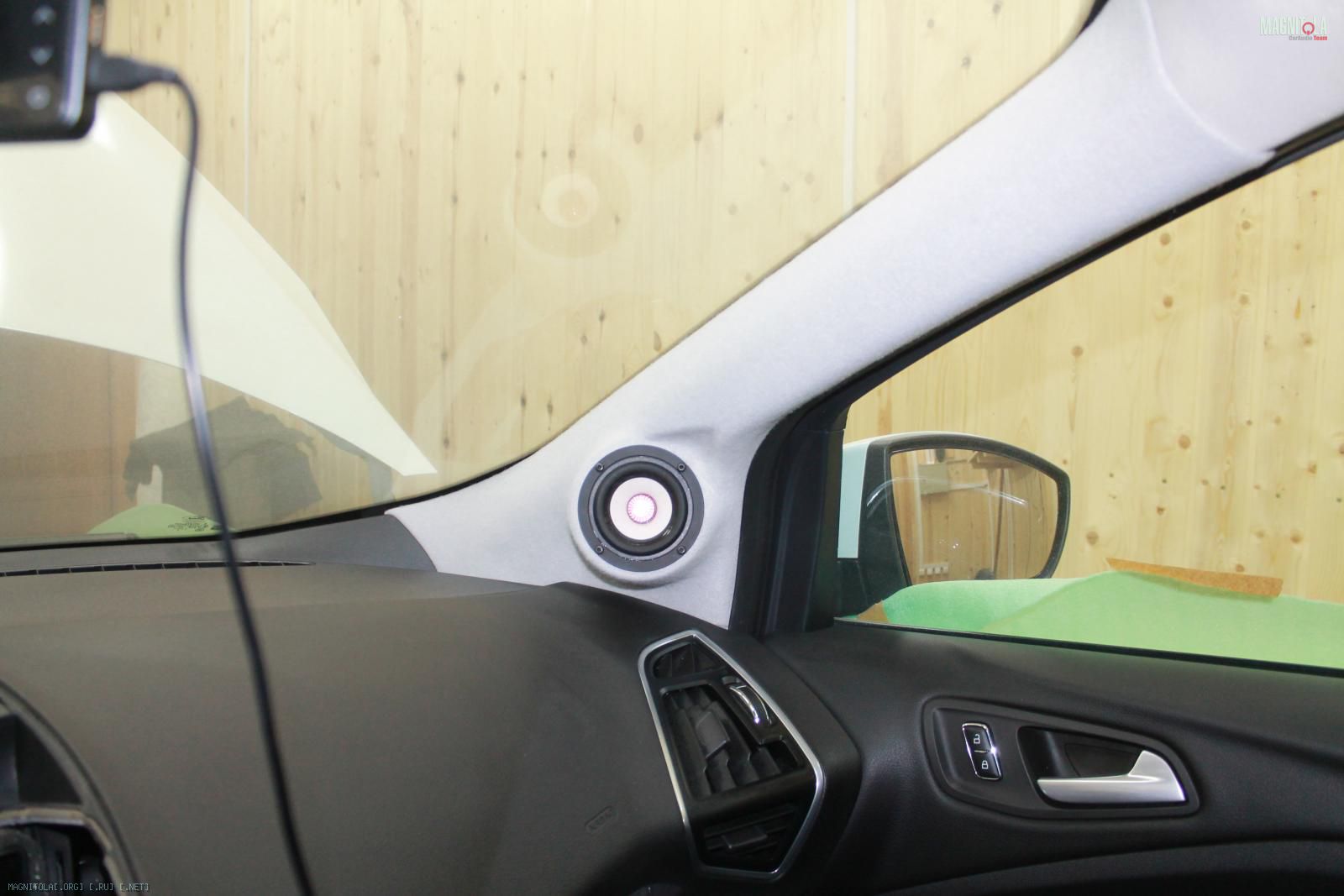

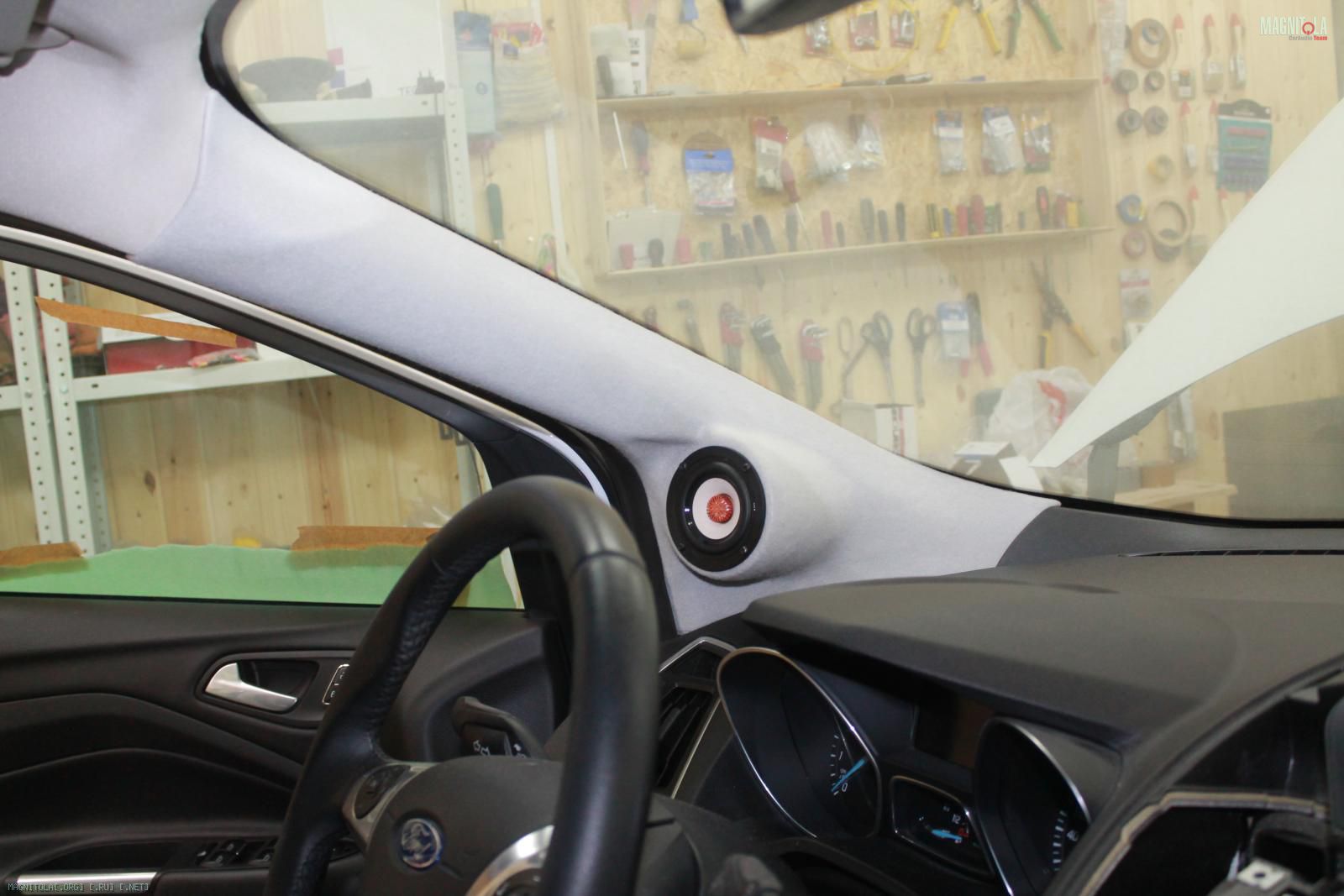

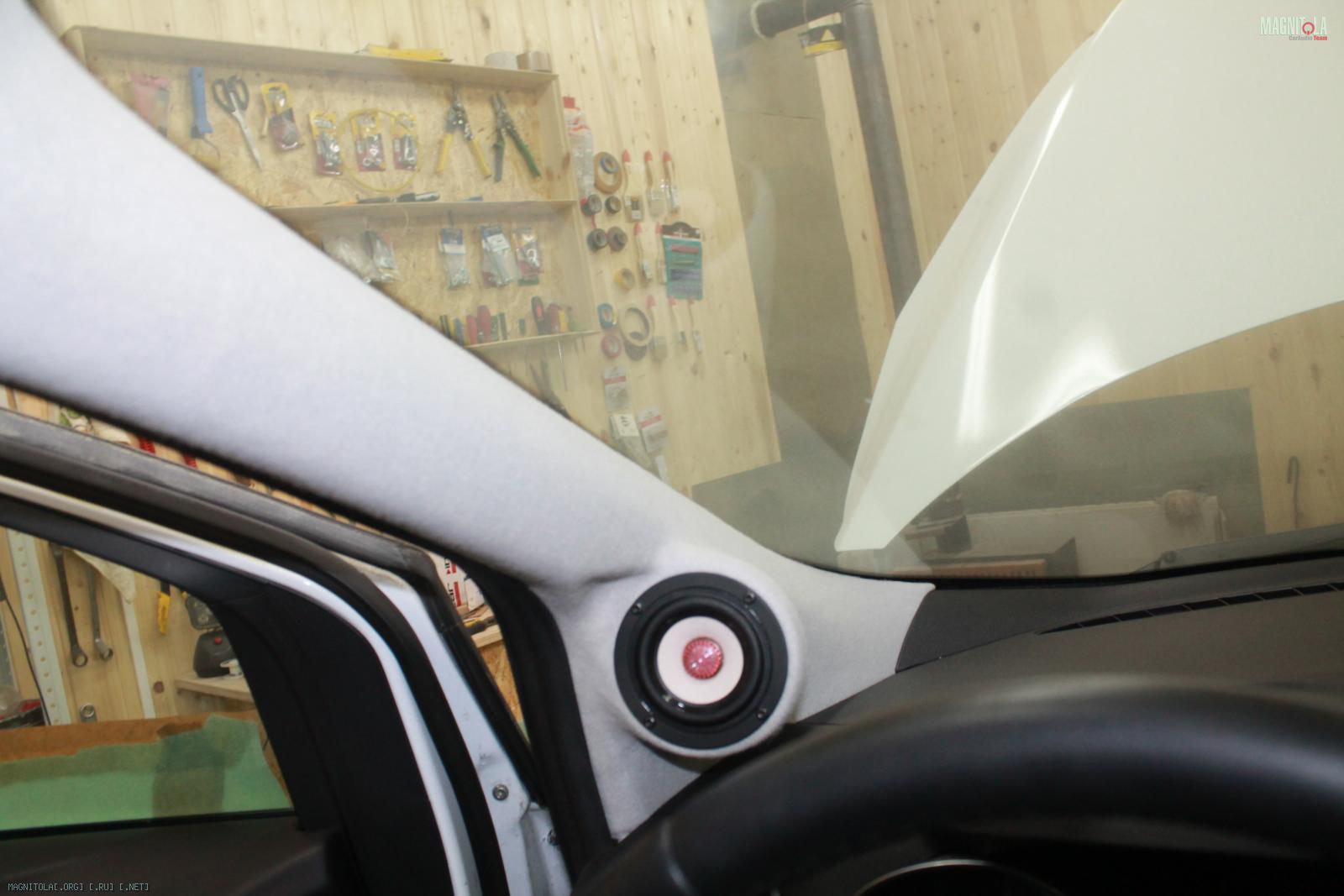

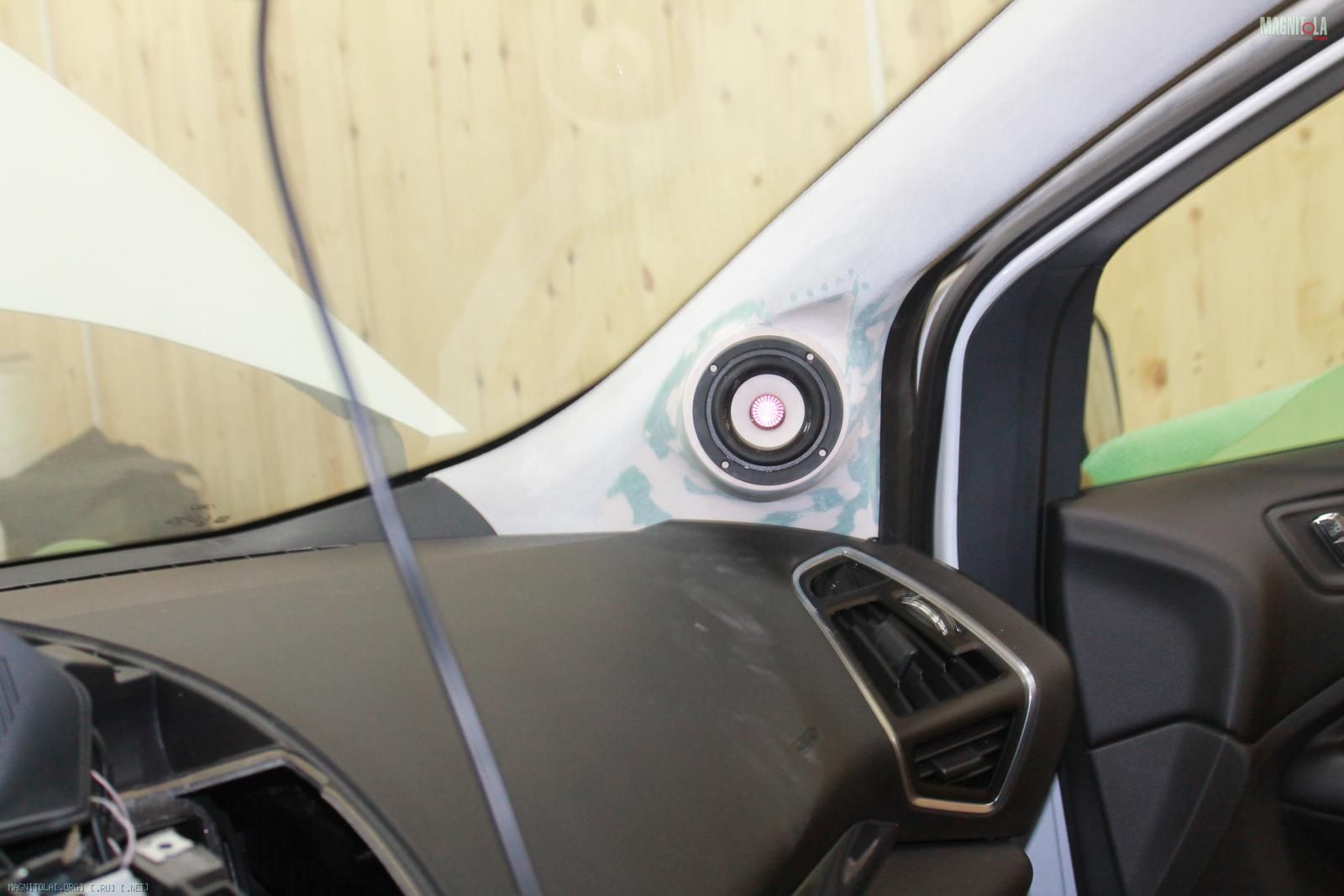

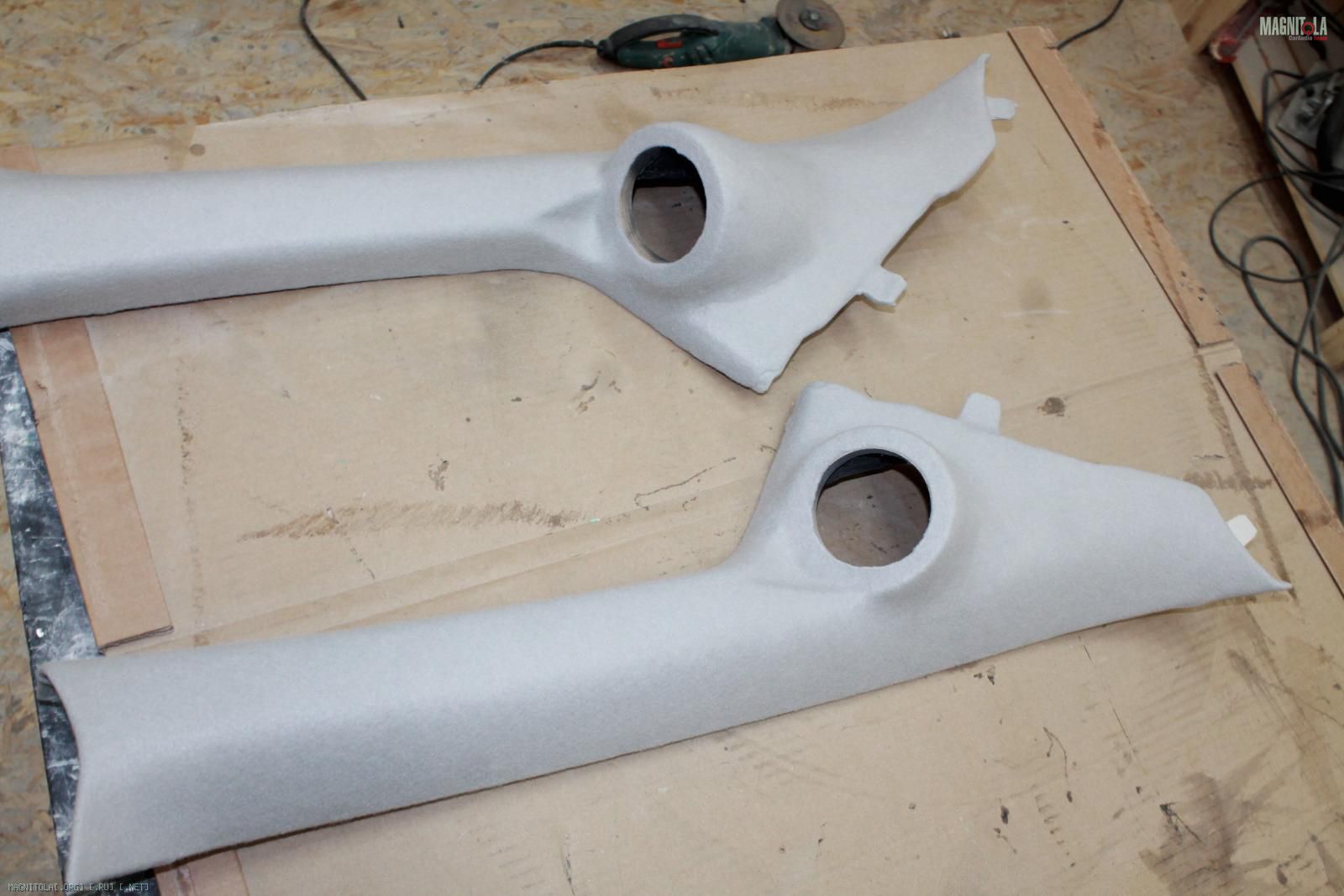

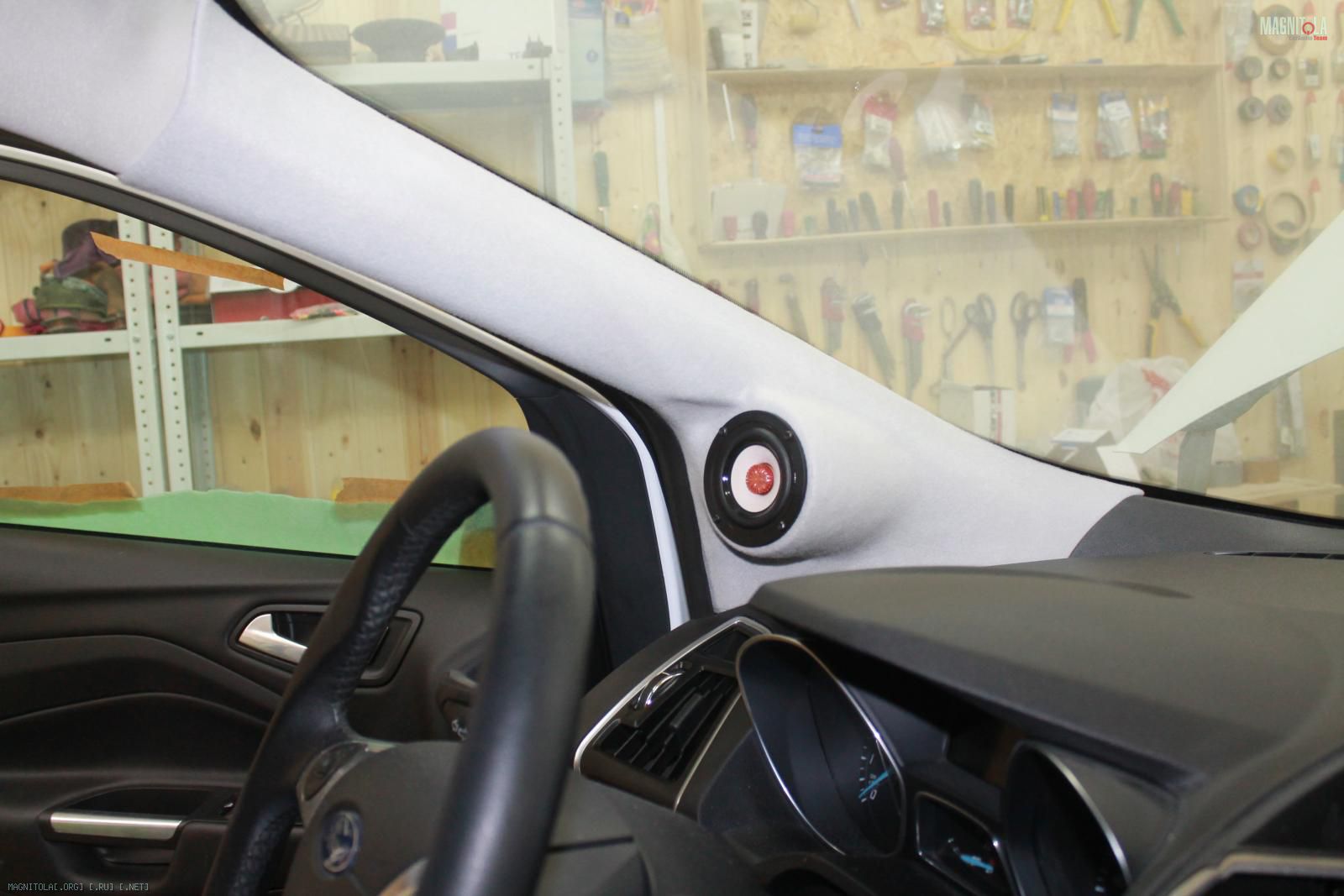

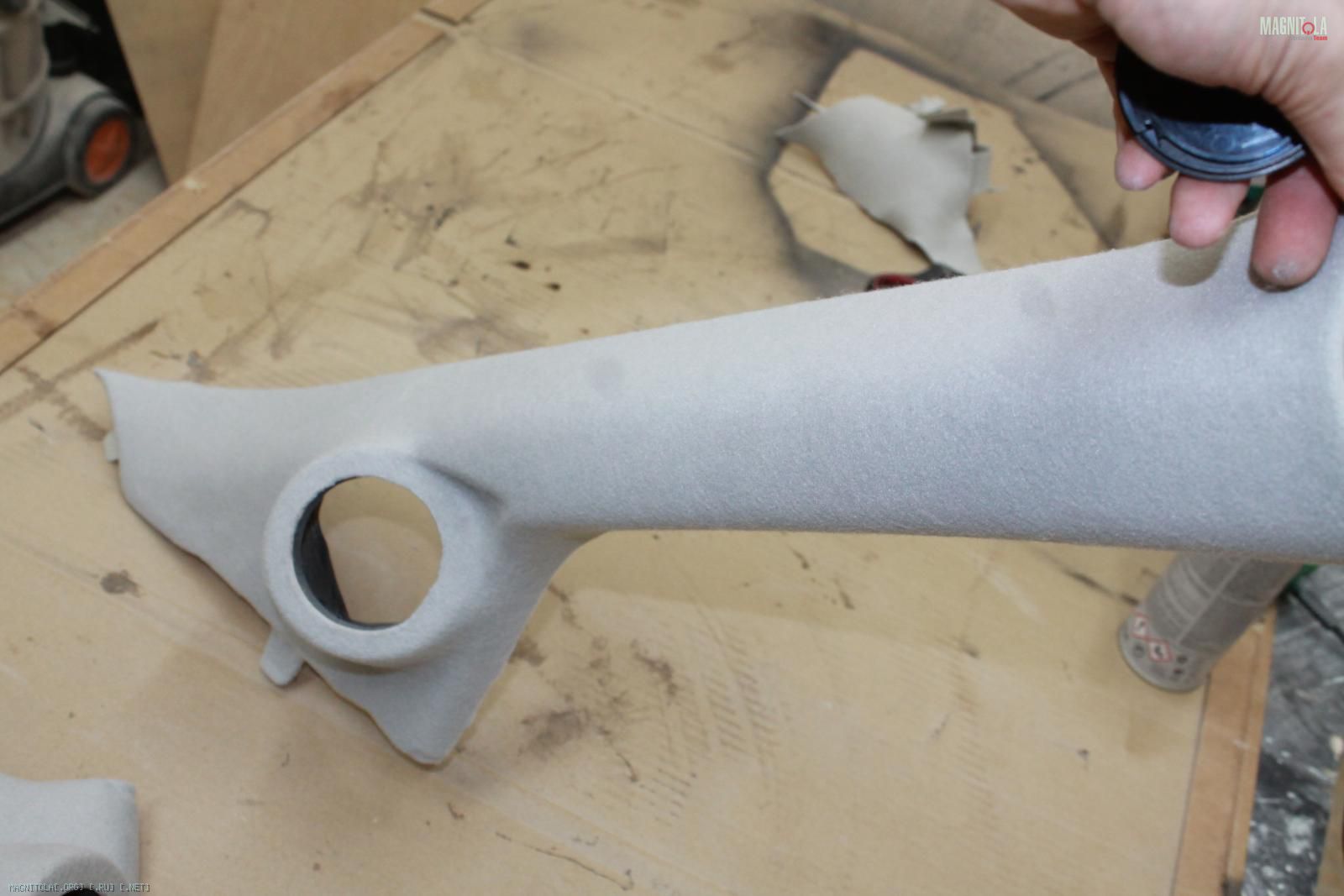

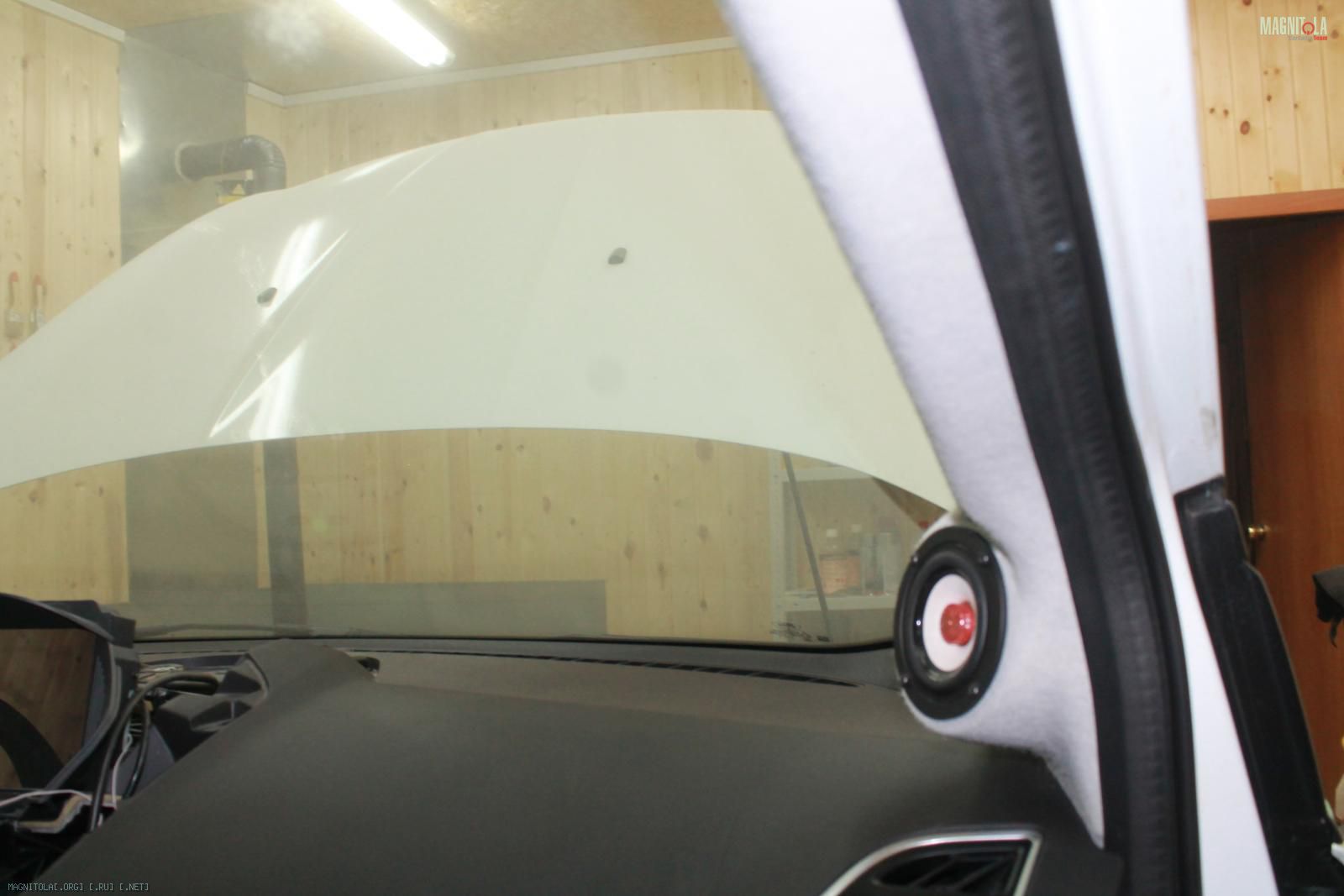

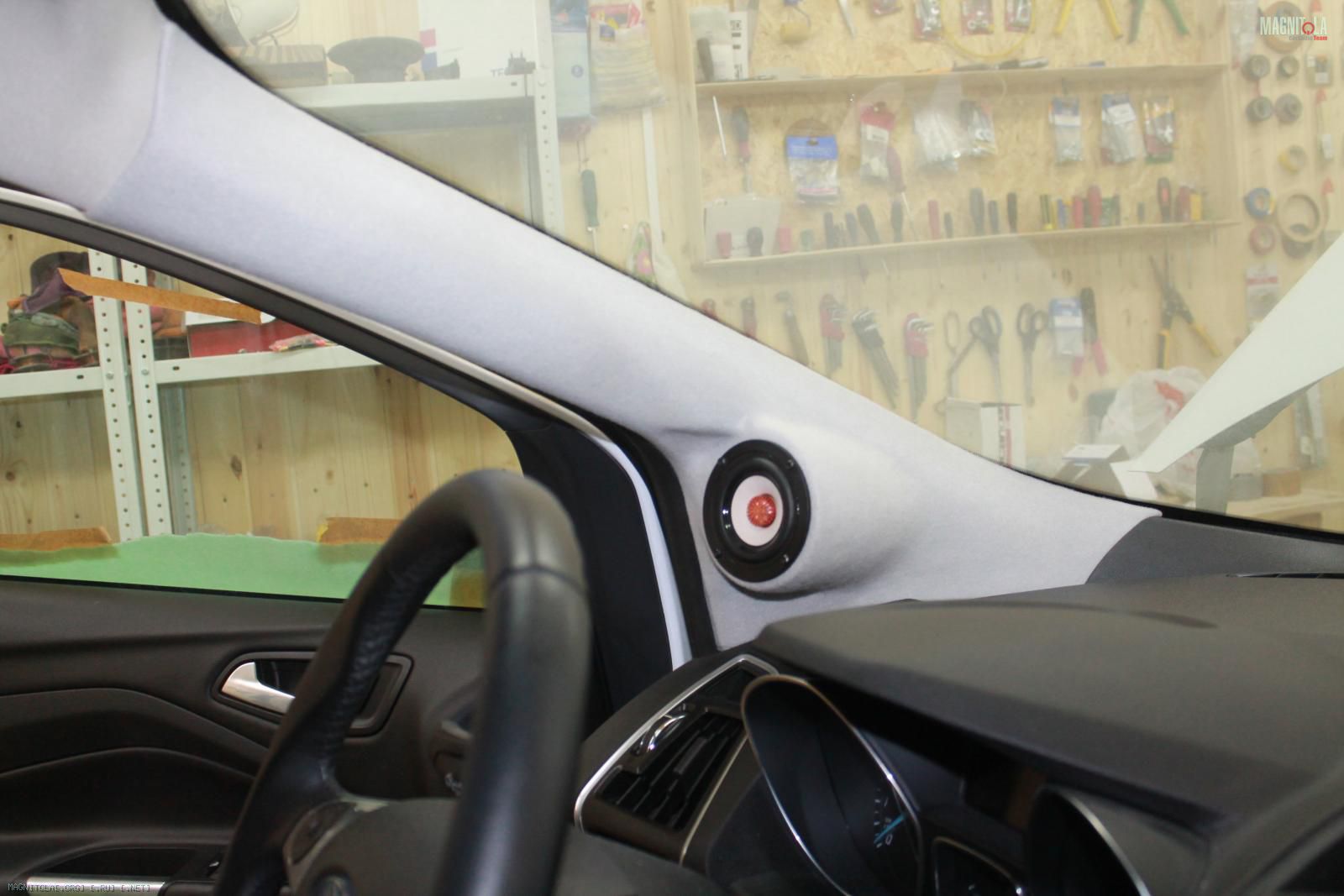

Итог...стойки под ширики
Вложение 938416Вложение 938418Вложение 938420Вложение 938422Вложение 938424Вложение 938426Вложение 938428Вложение 938430Вложение 938432Вложение 938434Вложение 938436Вложение 938438Вложение 938440Вложение 938442Вложение 938444Вложение 938446Вложение 938448Вложение 938450Вложение 938452Вложение 938454Вложение 938456Вложение 938458Вложение 938460Вложение 938462Вложение 938464Вложение 938466Вложение 938468Вложение 938470Вложение 938472Вложение 938474Вложение 938476Вложение 938478
Доброго. Может приходилось в уголки Астра Н ставить СЧ, посадочный 71мм? Нужен объем не менее 750мл. Отворот от лица слушателя порядка 10-15 градусов в сторону лобовика.
Без отделки, только подготовка финишная, или предложите что-то из кожзама под салон. Цена?
Привет. Не приходилось, такого объема, там в жизни не будет, если только не #####и на пол салона.. для примера представьте литровую кружку на этих уголкахЦитата:
Сообщение от dyno
Ну, литр и 750мл - это таки разное. :)
По моим прикидкам около 500мл набрать можно легко. Если слегка раздуть - можно и на 750 выйти, кмк.
Ладно, попробую своими силами.
Про вытесняемый объем не забываем в 100-150гр+ стенки, кольцо- в итогу по внешнему и будет литрЦитата:
Сообщение от dyno
Не, мне нужна полость в 750мл. Никакого вытесняемого.
