Всем хой!
По просьбе Кости st220 публику краткий отчётико настроке его последнего проекта. Тем более, что проект действительно стоит подобной публикации.
Авто: Audi Q7
ГУ: Штат. MMI
акустика фронт: штатные мидтвиттеры в углах торпедо + штатные басовики в дверях
акустика тыл (чтобы можно было федер назад для детей переводить... так хозяин думал)))): штатные мидбасы
Сабвуфер: ESX SX1240 в ЗЯ
усилитель сабвуфера: Alpine PDX M6
Усилитель/процессор на фронт и тыл: Helix P-SIX DSP mk2

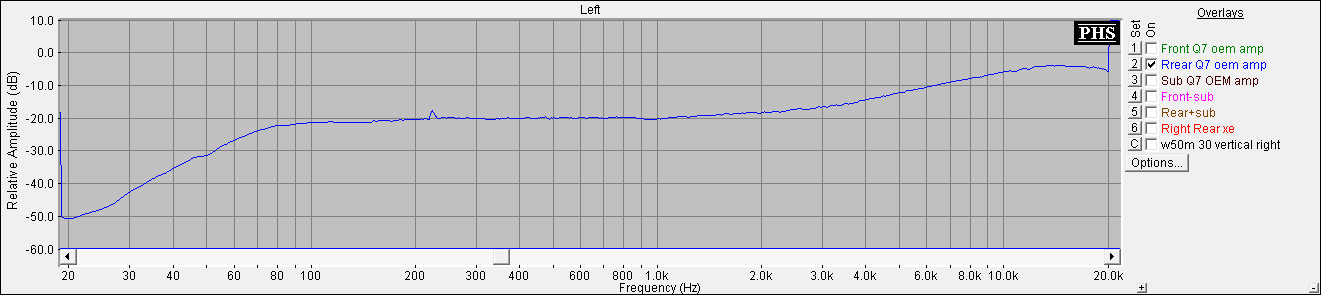

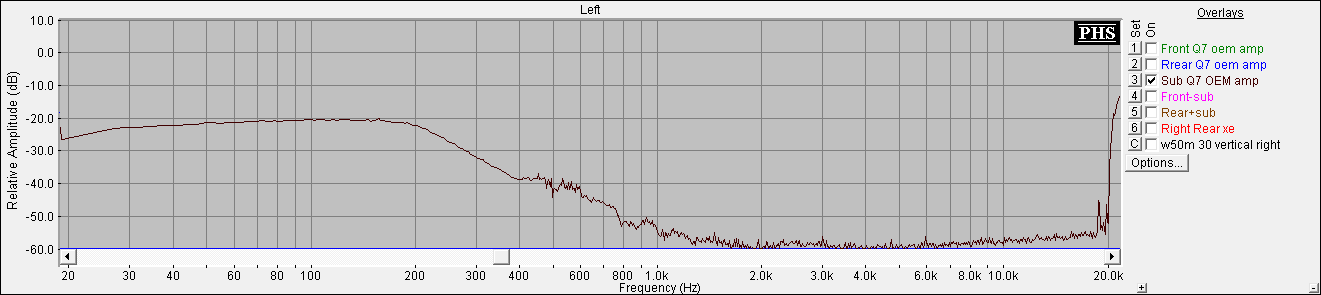

Данное ГУ имеет шину МОСТ150, для которого пока ещё нет устройств, позволяющих получить SPDIF оптику. Поэтому ГУ подключено к Психу по высокому уровню. Прежде чем настраивать матрицу каналов на хеликсе, надо разобраться с тем, какой сигнал выдает ГУ со встроенного усилителя. Смотрим отдельно фронт, тыл и саб
Вложение 1063776 Вложение 1063778 Вложение 1063780
На графике фронта резкий провал и мелкие всплески - это щуп дрожал. там всё гладко.

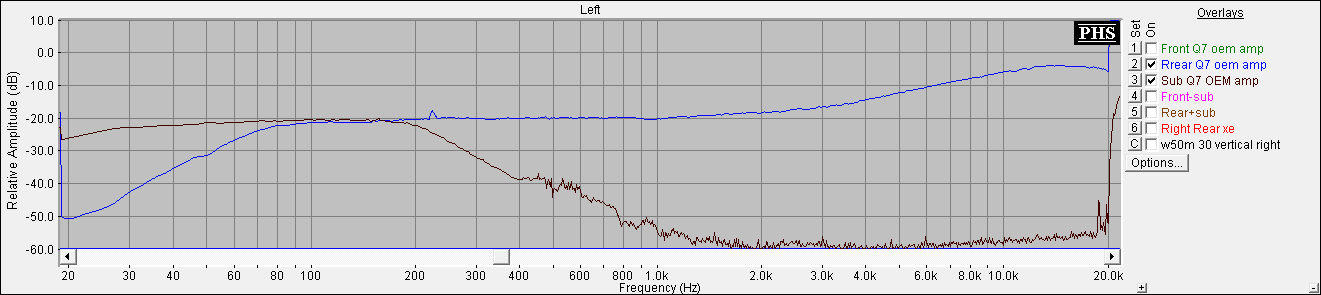

Видим, что фронт подрезан снизу на 60Гц втрым порядком, тыл - на 80Гц вторым порядком. Саб срезан сверху на 200Гц(!) вторым порядком. Если бы проц был аудизон, он бы сложил всё это в кучу. Однако нельзя забывать, что фильтр крутит фазу, а несфазированный сигнал суммируется фигово. Сфазировать ЭТО при суммировании не представляется возможным, ибо между фротном и тылом разбег по нижней границе диапазона, а с сабом нехилый перехлёст. Это подтверждается реальными замерами. Например, графики фронта и саба или тыла и саба наложенные друг на друга выглядят красиво:
Вложение 1063782 Вложение 1063784

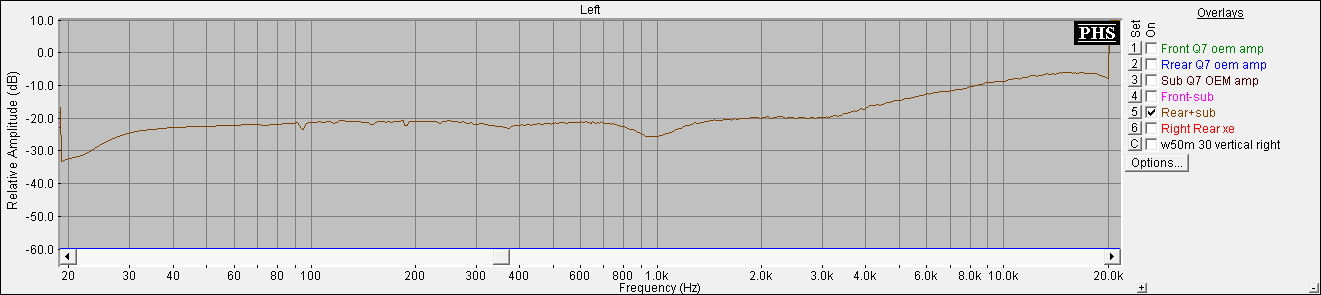

а реально просуммированые - уже чопопало:
Вложение 1063786 Вложение 1063790
И суббасовый диапазон, и так заваленный, теряется, и в середине диапазона хрень полная. Т.е. суммирование - нафиг. Однако, если разобраться, то для фронта отведенного ему диапазона вполне достаточно. Тыл тоже я обычно режу выше. А для саба до 200Гц - с огромным запасом. Таким образом при настройке матрицы входов-выходов в хеликсе на мидтвиттеры фронта и басовики фронта подаём сигнал, снятый с фронта, на тыл подаем сигнал, снятый с тыла, на саб - сигнал, снятый с саба.
Теперь пройдёмся немного по твиттерам. Я не зря их назвал мидтвиттерами. По размеру они ближе к 2" купольным СЧ. Ну поменьше, конечно, но всё равно не 1" пискля:) Штатно они подрезаны фильтром первого порядка в виде кондёра, который даёт частоту среза около 1900Гц. Т.е. это реально ОЧЕНЬ низко играющий твиттер:) или купольный мидтвиттер.
Штатно ВАГ запизнул эти мидтвиттеры в углы торпедо на отражение от лобового стекла. Такое расположение + увеличенный калибр гарантируют завал на ВЧ, который Авуди и скопенсировлаи такой интересной формой АЧХ. И я не станл это место трогать, ибо я при настройке скорее всего поступил бы примерно так же.
Теперь посмотрим, что получилось при замерах "сырых" динамиков, т.е. в полную полосу.

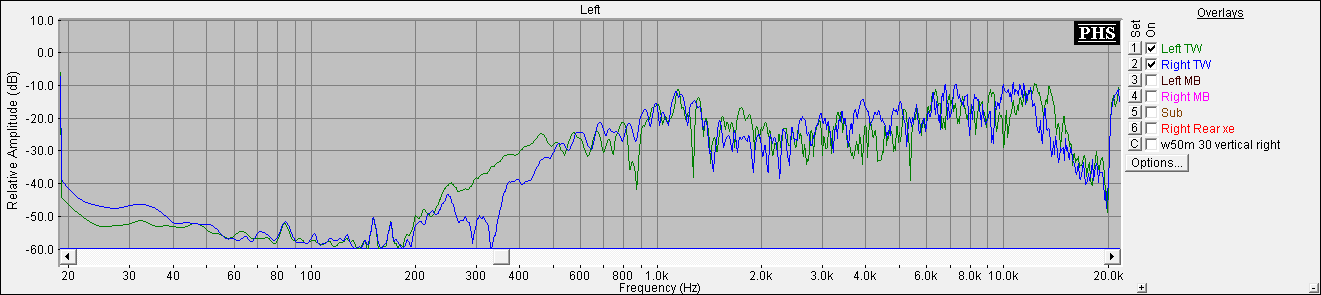

Начнём с мидтвиттера:
Вложение 1063794

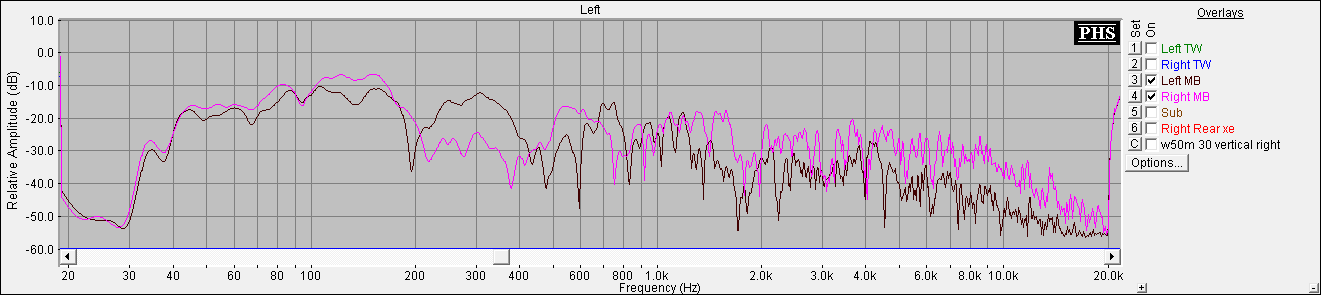

Несмотря на задранные ВЧ, выше 13кГц один фиг завал. Причём, как показали замеры, на выходах усилка этот сигнал есть, а динамики уже не воспроизводят. Однако это не так страшно - половина бюджетных и не очень твиттеров ведут себя так же. Самое главное - поведение на СЧ. Если подрезать их снизу третьим-четвертым порядком на 1500Гц, то и катушка разгрузится и реально будет закрыт диапазон от 1100Гц и до самого верха. Причём, в данном случае такое использование мидтвиттером не просто возможность, а необходимость, ибо мидбасы середину почти не играют:
Вложение 1063796

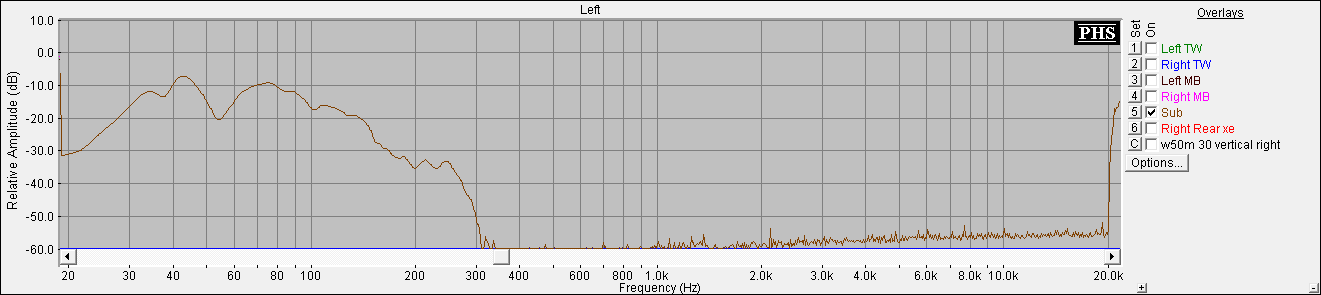

Саб ведет себя тоже не идеально:
Вложение 1063798
Имеется и типичный для таких салонов провал на 54Гц и ниже 40Гц АЧХ валится (это обусловлено качеством самого сигнала со штатки.
Вот такой вот прастилини для лепки. Ну что же, моем руки, засучиваем раукава, готовим стеки, греем пластилин и лепим:)
После работы с фильтрами и эквалайзером получаем вот такие мидтвиттеры:
Вложение 1063800

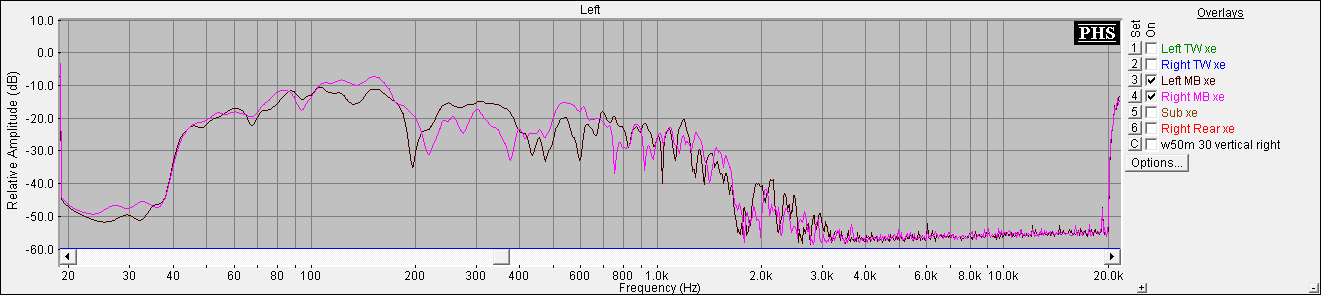

Вот такие басовики фронта:
Вложение 1063802

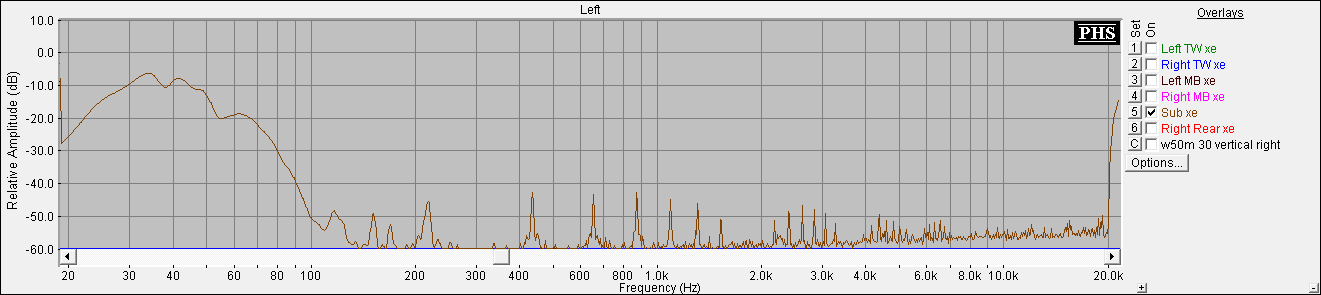

И вот такой сабвуфер:
Вложение 1063804

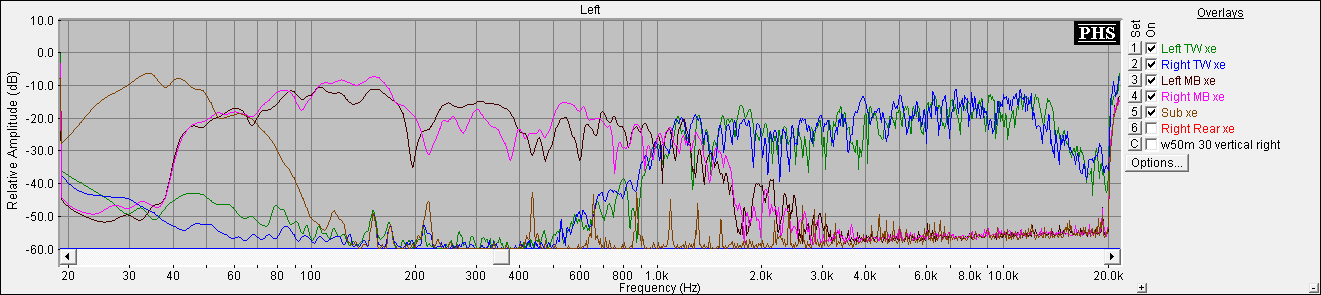

Если это всё наложить друг на друга, получается вот так:
Вложение 1063806
А если немножко ещё подкорректировать СЧ-ВЧ и померить суммарную АЧХ побортно, то выходит вот так
Вложение 1063808
В данном случае наблюдается пример хорошей, чёткой и слаженной работы мидбаса и сабвуфера, когда они действительно друг другу помогают в проблемном диапазоне.
Однако это ещё не всё. После грубой лепки с применением приборов наступает тонкий интимный процесс доводки системы на слух, который включает в себя как настройку задержек, так и доводку эквалайзера и кроссоверов.
Владельцу итог понравился:)
Всем Рис!
