Москва и Екб Помогу настроить процессорную систему... и не только

(Настройка автозвука)

Всем хой!

Собрали систему, а звук не радует? Устали перечитывать форумы в поисках правильной методики настройки процессора? Оглохли в попытках хоть как-то настроить процессор? Слышите, что система играет как-то не так, но не понимаете, почему?

Встаньте, поднимите правую руку вверх, опустите её с размаху и скажите громко: "Пошло всё... к Аркадию" Потому что Вам нужна его (то есть, моя) помощь в настройке системы.

Если Вы обратитесь ко мне за помощью, Вы получите:
1) Чёткую сцену
2) Ровную тоналку
3) Правильный бас
4) Хорошее настроение
5) Богатство и власть услуга временно не предоставляется

Я справлюсь с:

Любыми процессорами Helix, Match, Brax

Любыми китайскими процессорами типа Best Balance, MD Lab, Panacea, Euphioria

Любыми процессорными магнитолами. А именно:
Clarion HX-D2, DXZ 785, 788 и др.
Pioneer p88rs, 80prs, p99rs и любым 2DIN устройством с задержками и кроссоверами этой марки
Alpine UTE-92BT, CDA-9853, 9855, 9865, 9887, 296, 195, 92, PXA-H600, H700/701, H800 и др., в т.ч. двухдинками с задержками
Audison Bit One, Bit Ten, Bit Ten D и др.
Helix P-DSP, C-DSP, DSP, DSP PRO, P SIX DSP (+MKII)
Brax NOX4 DSP
MD.Lab AM-100.4 DSP, AM-60.6 DSP, DSP8 (обоих поколений)
MiniDSP
CarDSP
Rainbow DSP 1.8
(даже JBL MS8 на настройке был)
а также с любым другим процессором, который позволяет настраивать задержки. Для меня не будет проблемой настроить и двухполосную и трёхполосную систему с полной или частичной поканалкой (поканальным усилением), с сабвуфером или без.

Используя свою методику, подкрепленную немалым опытом, я осчастливил уже немало человек и список благодарных, уверен, будет только расти.

В услугу по настройке системы входит:
1) Первоначальная настройка системы
2) Выдача рекомендаций по доработке системы
3) Вторичная, финальная настройка системы, в случае если появились замечания или произошли лёгкие изменения (замена компонентов или способа инсталляции не более, чем в одной полосе)
4) Приятное общение

Стоимость услуги зависит от сложности системы и, как следствие, от времени, затраченного на её настройку. Если Вы опишете состав системы и общие претензии к ней, я смогу озвучить финальную сумму, которая гарантированно не изменится к моменту окончания настройки. Обычно это от 6000 до 12000 рублей.

При повторных обращениях, не предусмотренных основным перечнем работ (более серьёзные переделки системы, вторая машина, второй пресет для другого водителя) обсуждаемы скидки.

Контакты для связи:
Мобильный телефон
8-917-508-37-98 (whatsapp, звонки, telegram - в порядке предпочтения)

Welcome aboard, dear passengers!

(Настройка автозвука)
http://foxproteus.nethouse.ru

---

Полезные темы:

• Прошу помочь выбрать фронт и собрать систему к ГУ Pioneer FH-X730BT
• Настройка Helix P236 в процессорной системе.
• Кто из ВАО Москва, поможет настроить усилитель на сабвуфер
• Прошу помочь с выбором системы до 17 т.р. в Toyota Corolla (хэтч)
• Кто может помочь настроить систему в Москве?

Сообщение от wine

Приветствую. Если можно я б выбрал помощь в удаленной настройке системы Готов обсудить финансовую сторону вопроса, но уже в личке А то система изменилась, компоненты прогрелись\размялись, провода изменили молекулярную направленность в нужную сторону вообщем осталось привнести твои умения в мою божественную систему Короче настроиться с нуля.

Давайте обсудим в личке.

В очередной раз прочитал шапку твоего объявления и не могу нарадоваться содержанию контраста позитива в ней Молодец
Да, идем все...к Аркадию

Сообщение от vladislav-polkan

Доброго времени суток.А трёх полосную эстрадку альфард можно заставить петь вашими усилиями?

Ну опыт настройки подобных машин имеется. И "уличный" вариант делал и под салон настраивал... Однако, в них всех был процессор

Сообщение от vladislav-polkan

сейчас у меня стоит делема взять усь с развитыми фильтрами или процессор .хочу взять хеликс,а потом могу подъехать для осмотра.что посоветуете вы? голова альпайн 117

Можно взять усь со встроенным процессором. Есть успешный пример использования Helix P-SIX на громкий фронт, но это дорого Процессор в громкой системе идёт только на пользу, если он правильно настроен. Он позволяет правильно настроить систему и под улицу и под салон и даже позволит переключаться между этими вариантами настроек с помощью кнопки. Поэтому, если усилитель уже имеется, то лично я рекомендую взять таки проц и настроить его

Всем хой!


По просьбе Кости st220 публику краткий отчётико настроке его последнего проекта. Тем более, что проект действительно стоит подобной публикации.


Авто: Audi Q7
ГУ: Штат. MMI


акустика фронт: штатные мидтвиттеры в углах торпедо + штатные басовики в дверях
акустика тыл (чтобы можно было федер назад для детей переводить... так хозяин думал): штатные мидбасы
Сабвуфер: ESX SX1240 в ЗЯ
усилитель сабвуфера: Alpine PDX M6
Усилитель/процессор на фронт и тыл: Helix P-SIX DSP mk2


Данное ГУ имеет шину МОСТ150, для которого пока ещё нет устройств, позволяющих получить SPDIF оптику. Поэтому ГУ подключено к Психу по высокому уровню. Прежде чем настраивать матрицу каналов на хеликсе, надо разобраться с тем, какой сигнал выдает ГУ со встроенного усилителя. Смотрим отдельно фронт, тыл и саб



На графике фронта резкий провал и мелкие всплески - это щуп дрожал. там всё гладко.

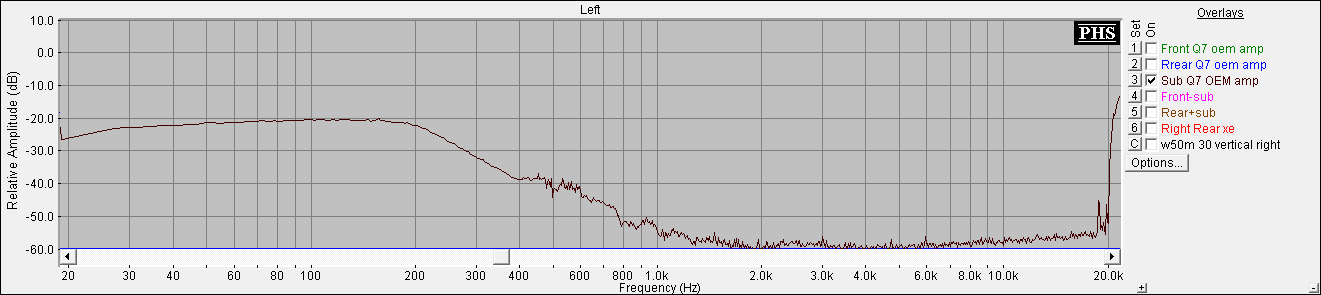

Видим, что фронт подрезан снизу на 60Гц втрым порядком, тыл - на 80Гц вторым порядком. Саб срезан сверху на 200Гц(!) вторым порядком. Если бы проц был аудизон, он бы сложил всё это в кучу. Однако нельзя забывать, что фильтр крутит фазу, а несфазированный сигнал суммируется фигово. Сфазировать ЭТО при суммировании не представляется возможным, ибо между фротном и тылом разбег по нижней границе диапазона, а с сабом нехилый перехлёст. Это подтверждается реальными замерами. Например, графики фронта и саба или тыла и саба наложенные друг на друга выглядят красиво:

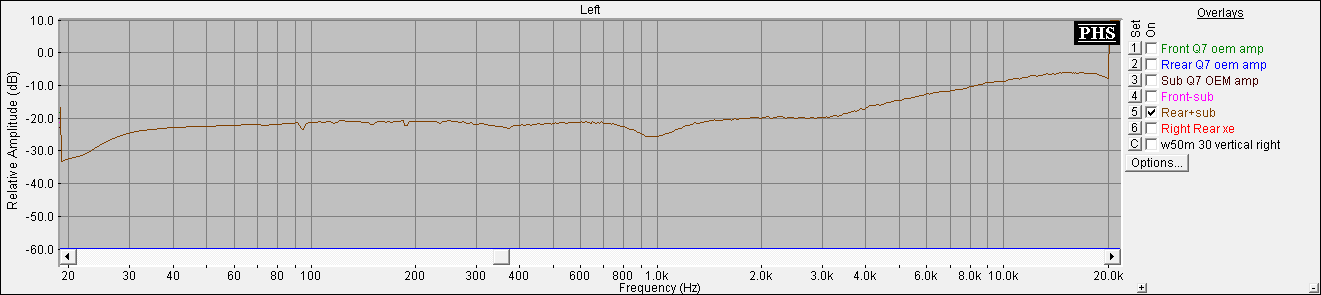

а реально просуммированые - уже чопопало:


И суббасовый диапазон, и так заваленный, теряется, и в середине диапазона хрень полная. Т.е. суммирование - нафиг. Однако, если разобраться, то для фронта отведенного ему диапазона вполне достаточно. Тыл тоже я обычно режу выше. А для саба до 200Гц - с огромным запасом. Таким образом при настройке матрицы входов-выходов в хеликсе на мидтвиттеры фронта и басовики фронта подаём сигнал, снятый с фронта, на тыл подаем сигнал, снятый с тыла, на саб - сигнал, снятый с саба.


Теперь пройдёмся немного по твиттерам. Я не зря их назвал мидтвиттерами. По размеру они ближе к 2" купольным СЧ. Ну поменьше, конечно, но всё равно не 1" пискля Штатно они подрезаны фильтром первого порядка в виде кондёра, который даёт частоту среза около 1900Гц. Т.е. это реально ОЧЕНЬ низко играющий твиттер или купольный мидтвиттер.
Штатно ВАГ запизнул эти мидтвиттеры в углы торпедо на отражение от лобового стекла. Такое расположение + увеличенный калибр гарантируют завал на ВЧ, который Авуди и скопенсировлаи такой интересной формой АЧХ. И я не станл это место трогать, ибо я при настройке скорее всего поступил бы примерно так же.
Теперь посмотрим, что получилось при замерах "сырых" динамиков, т.е. в полную полосу.

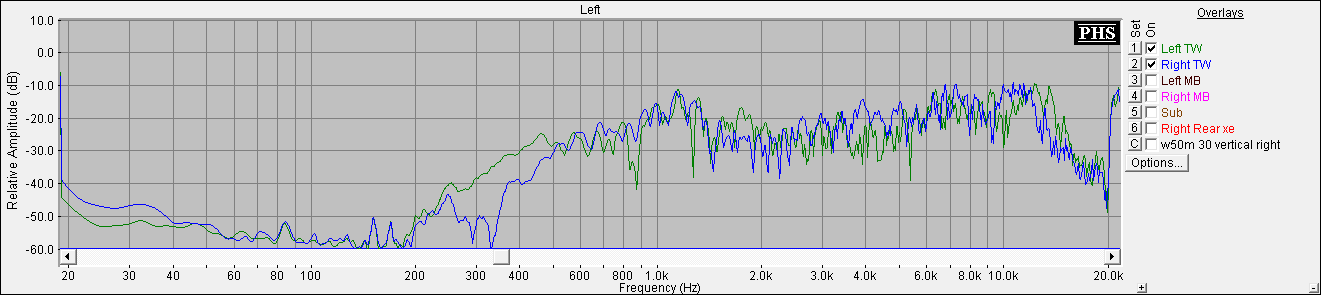

Начнём с мидтвиттера:

Несмотря на задранные ВЧ, выше 13кГц один фиг завал. Причём, как показали замеры, на выходах усилка этот сигнал есть, а динамики уже не воспроизводят. Однако это не так страшно - половина бюджетных и не очень твиттеров ведут себя так же. Самое главное - поведение на СЧ. Если подрезать их снизу третьим-четвертым порядком на 1500Гц, то и катушка разгрузится и реально будет закрыт диапазон от 1100Гц и до самого верха. Причём, в данном случае такое использование мидтвиттером не просто возможность, а необходимость, ибо мидбасы середину почти не играют:

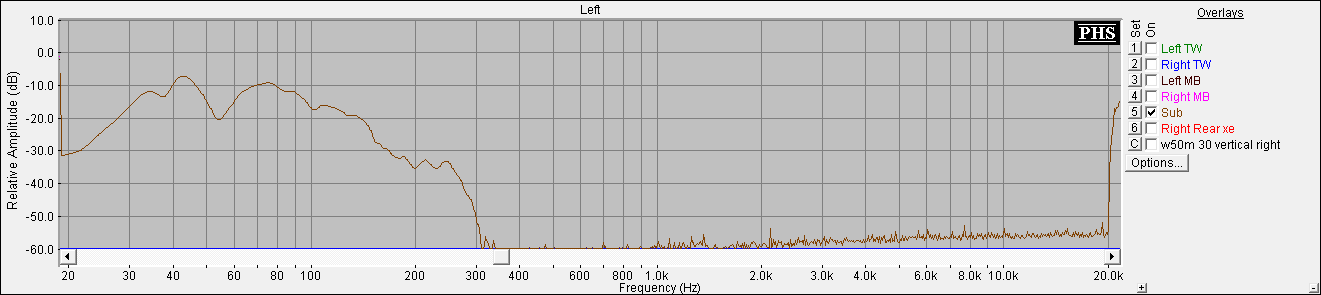

Саб ведет себя тоже не идеально:

Имеется и типичный для таких салонов провал на 54Гц и ниже 40Гц АЧХ валится (это обусловлено качеством самого сигнала со штатки.


Вот такой вот прастилини для лепки. Ну что же, моем руки, засучиваем раукава, готовим стеки, греем пластилин и лепим

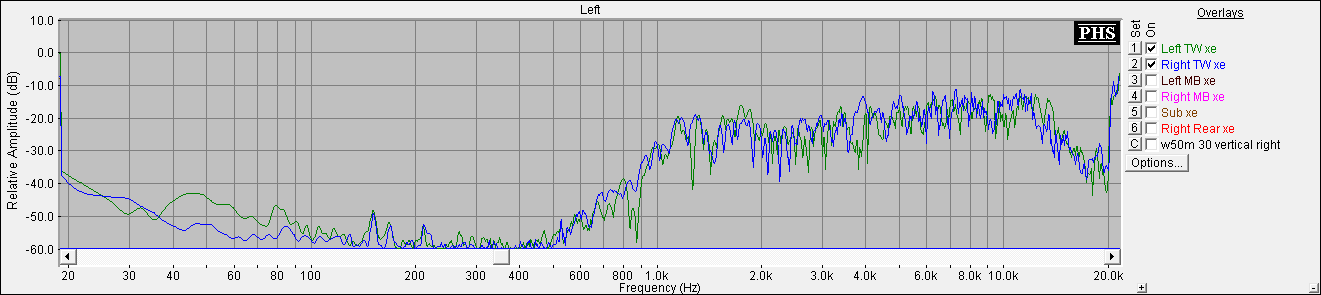

После работы с фильтрами и эквалайзером получаем вот такие мидтвиттеры:

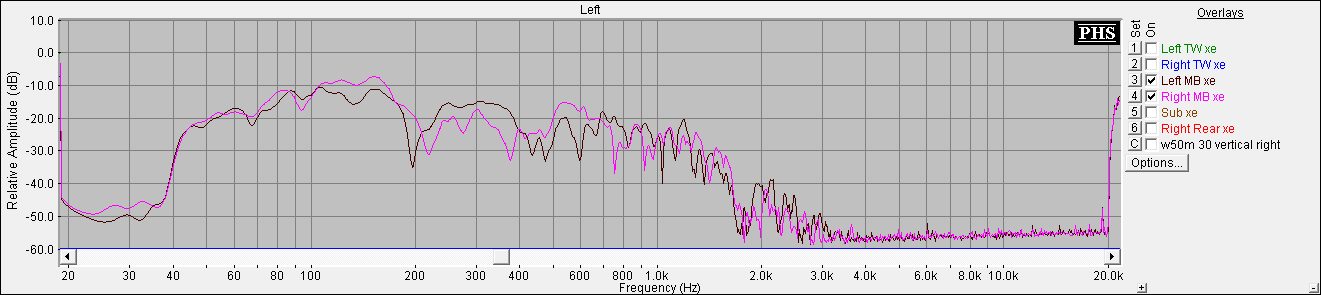

Вот такие басовики фронта:

И вот такой сабвуфер:



Если это всё наложить друг на друга, получается вот так:

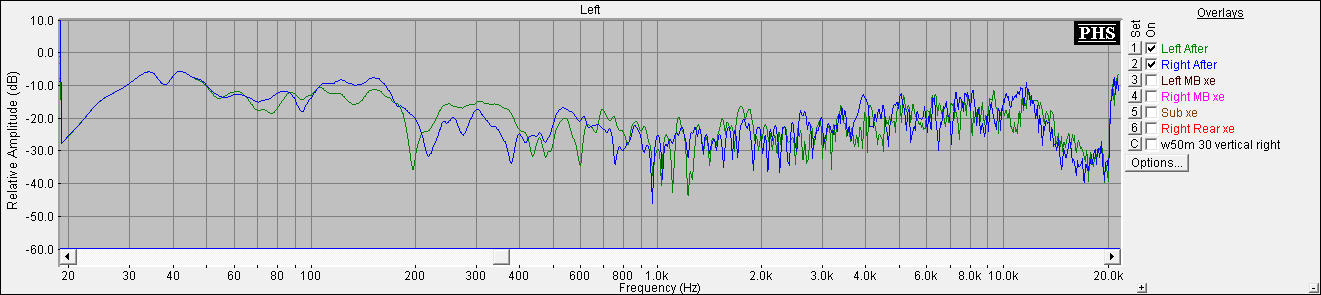

А если немножко ещё подкорректировать СЧ-ВЧ и померить суммарную АЧХ побортно, то выходит вот так

В данном случае наблюдается пример хорошей, чёткой и слаженной работы мидбаса и сабвуфера, когда они действительно друг другу помогают в проблемном диапазоне.
Однако это ещё не всё. После грубой лепки с применением приборов наступает тонкий интимный процесс доводки системы на слух, который включает в себя как настройку задержек, так и доводку эквалайзера и кроссоверов.


Владельцу итог понравился
Всем Рис!

Сообщение от fox proteus

Всем хой!


По просьбе Кости st220 публику краткий отчётико настроке его последнего проекта. Тем более, что проект действительно стоит подобной публикации.


Авто: Audi Q7
ГУ: Штат. MMI


акустика фронт: штатные мидтвиттеры в углах торпедо + штатные басовики в дверях
акустика тыл (чтобы можно было федер назад для детей переводить... так хозяин думал): штатные мидбасы
Сабвуфер: ESX SX1240 в ЗЯ
усилитель сабвуфера: Alpine PDX M6
Усилитель/процессор на фронт и тыл: Helix P-SIX DSP mk2


Данное ГУ имеет шину МОСТ150, для которого пока ещё нет устройств, позволяющих получить SPDIF оптику. Поэтому ГУ подключено к Психу по высокому уровню. Прежде чем настраивать матрицу каналов на хеликсе, надо разобраться с тем, какой сигнал выдает ГУ со встроенного усилителя. Смотрим отдельно фронт, тыл и саб



На графике фронта резкий провал и мелкие всплески - это щуп дрожал. там всё гладко.


Видим, что фронт подрезан снизу на 60Гц втрым порядком, тыл - на 80Гц вторым порядком. Саб срезан сверху на 200Гц(!) вторым порядком. Если бы проц был аудизон, он бы сложил всё это в кучу. Однако нельзя забывать, что фильтр крутит фазу, а несфазированный сигнал суммируется фигово. Сфазировать ЭТО при суммировании не представляется возможным, ибо между фротном и тылом разбег по нижней границе диапазона, а с сабом нехилый перехлёст. Это подтверждается реальными замерами. Например, графики фронта и саба или тыла и саба наложенные друг на друга выглядят красиво:



а реально просуммированые - уже чопопало:


И суббасовый диапазон, и так заваленный, теряется, и в середине диапазона хрень полная. Т.е. суммирование - нафиг. Однако, если разобраться, то для фронта отведенного ему диапазона вполне достаточно. Тыл тоже я обычно режу выше. А для саба до 200Гц - с огромным запасом. Таким образом при настройке матрицы входов-выходов в хеликсе на мидтвиттеры фронта и басовики фронта подаём сигнал, снятый с фронта, на тыл подаем сигнал, снятый с тыла, на саб - сигнал, снятый с саба.


Теперь пройдёмся немного по твиттерам. Я не зря их назвал мидтвиттерами. По размеру они ближе к 2" купольным СЧ. Ну поменьше, конечно, но всё равно не 1" пискля Штатно они подрезаны фильтром первого порядка в виде кондёра, который даёт частоту среза около 1900Гц. Т.е. это реально ОЧЕНЬ низко играющий твиттер или купольный мидтвиттер.
Штатно ВАГ запизнул эти мидтвиттеры в углы торпедо на отражение от лобового стекла. Такое расположение + увеличенный калибр гарантируют завал на ВЧ, который Авуди и скопенсировлаи такой интересной формой АЧХ. И я не станл это место трогать, ибо я при настройке скорее всего поступил бы примерно так же.
Теперь посмотрим, что получилось при замерах "сырых" динамиков, т.е. в полную полосу.
Начнём с мидтвиттера:

Несмотря на задранные ВЧ, выше 13кГц один фиг завал. Причём, как показали замеры, на выходах усилка этот сигнал есть, а динамики уже не воспроизводят. Однако это не так страшно - половина бюджетных и не очень твиттеров ведут себя так же. Самое главное - поведение на СЧ. Если подрезать их снизу третьим-четвертым порядком на 1500Гц, то и катушка разгрузится и реально будет закрыт диапазон от 1100Гц и до самого верха. Причём, в данном случае такое использование мидтвиттером не просто возможность, а необходимость, ибо мидбасы середину почти не играют:

Саб ведет себя тоже не идеально:

Имеется и типичный для таких салонов провал на 54Гц и ниже 40Гц АЧХ валится (это обусловлено качеством самого сигнала со штатки.


Вот такой вот прастилини для лепки. Ну что же, моем руки, засучиваем раукава, готовим стеки, греем пластилин и лепим
После работы с фильтрами и эквалайзером получаем вот такие мидтвиттеры:

Вот такие басовики фронта:

И вот такой сабвуфер:



Если это всё наложить друг на друга, получается вот так:



А если немножко ещё подкорректировать СЧ-ВЧ и померить суммарную АЧХ побортно, то выходит вот так

В данном случае наблюдается пример хорошей, чёткой и слаженной работы мидбаса и сабвуфера, когда они действительно друг другу помогают в проблемном диапазоне.
Однако это ещё не всё. После грубой лепки с применением приборов наступает тонкий интимный процесс доводки системы на слух, который включает в себя как настройку задержек, так и доводку эквалайзера и кроссоверов.


Владельцу итог понравился
Всем Рис!

Только усь Alpine MRV-M500.


Всегда знал, что ты самый крутой настройщик!
пс.
Владелец еще "писался от счастья", что не надо покупать фронт за 30тр

Сообщение от st220

Только усь Alpine MRV-M500.


Всегда знал, что ты самый крутой настройщик!
пс.
Владелец еще "писался от счастья", что не надо покупать фронт за 30тр

Оо, а звучит на весь ПэДэИкс Сорян, он же был в глубине спрятан
