[Москва] Измерение параметров Тиля-Смолла

Измеряю аппаратно-программным комплексом ARTA(методом "добавочной массы").
Справлюсь с любыми излучателями, начиная от ВЧ и заканчивая тяжелыми НЧ динамиками.
После замера вы получаете: Распечатанный график импеданса+полные параметры излучателя. Или в электронном виде примерно в таком виде:

Eton A1-160SG
Fs, 61.24, Hz
Re, 3.50, ohms[dc]
Qt, 0.59, -
Qes, 0.71, -
Qms, 3.71, -
Mms, 16.36, grams
Rms, 1.696237, kg/s
Cms, 0.000413, m/N
Vas, 11.88, liters
Sd, 143.14, cm^2
Bl, 5.580736, Tm
ETA, 0.37, %
Lp(2.83V/1m), 91.38, dB

Eton3-400



Также есть возможность измерить АЧХ, как системы, так и отдельно излучателя.


Связь по телефону 8919-два-семь-четыре-восемь-четыре-74- Александр.
Или через ЛС

---

Полезные темы:

• Измерение параметров Тиля-Смолла
• [Екатеринбург] Измерение параметров Т-С расчет и изготовление корпусов сабвуферов
• Измерение параметров Т—С с помощью JBS SpeakerShop (перевод инструкции в проге)
• Измерение параметров Тилля-Смола
• Speaker Workshop и измерение параметров тиля-смола.. Кто нибудь делал?

Сообщение от PINSYAO

но ведь это не критично,можно убрать активной фильтрацией или обычным кроссовером,или нет?

можно конечно
да я и не парюсь у меня он максимум до 500гц будет играть

Сообщение от PINSYAO

но ведь это не критично,можно убрать активной фильтрацией или обычным кроссовером,или нет?

Беда в том, что в реальном инсталле эта беда вылезет только на правом мидбасе и очень попротит сцену. Придётся резать их несимметрично

Актуально!

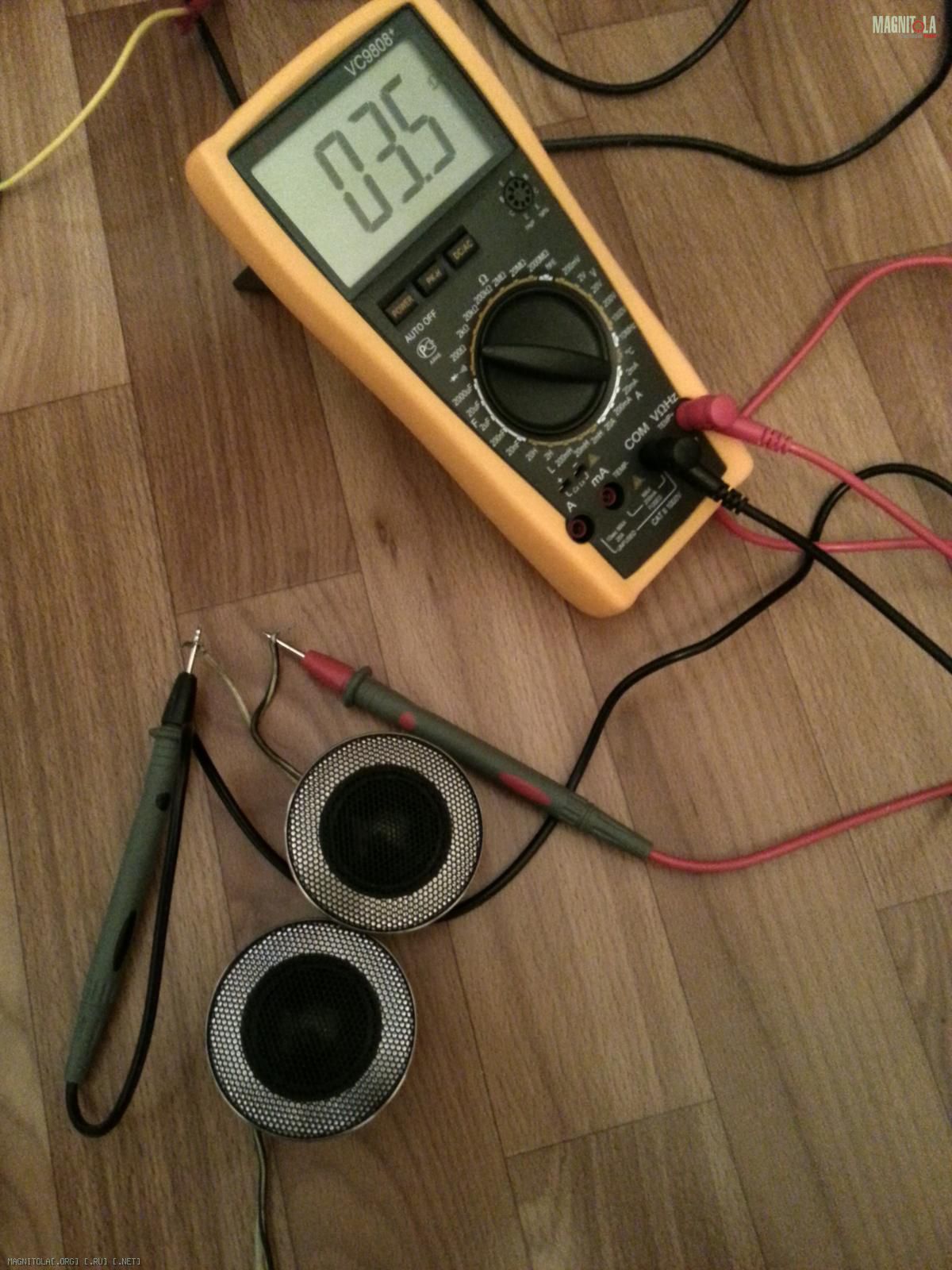

Гы.. Прикупил себе Новый мультик sinometer 9808+

прибарахлился я маленько

и как обычно решил потестить, снять параметры, ачх и все такое.. ну и сравнить между собой

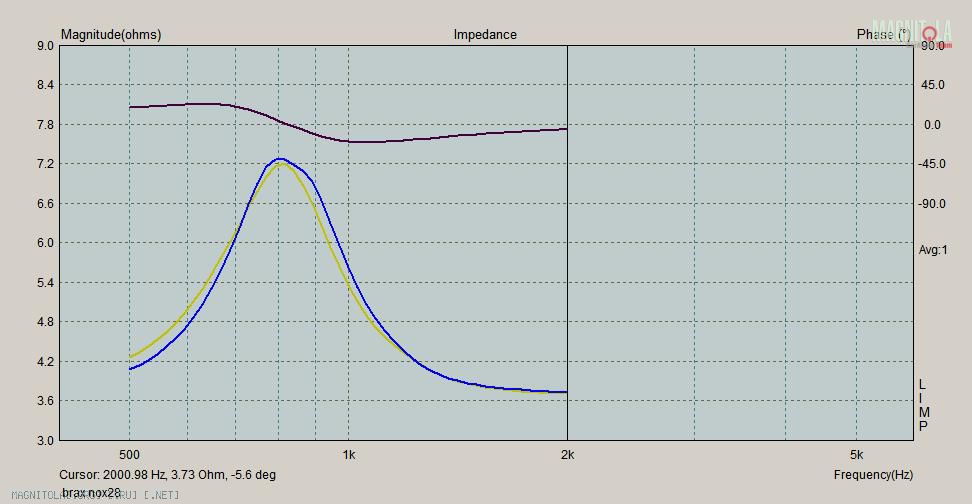

первым делом по очереди снял импеданс и совместил графики

довольно неплохо, довольно небольшой разброс
1

Fs, 808.09, Hz
Re, 3.50, ohms[dc]
Qt, 1.19,
Qes, 2.31,
Qms, 2.45, 2 Fs = 816.83 Hz Re = 3.50 ohms[dc] Qt = 1.28 Qes = 2.46 Qms = 2.65

далее ачх(arta MLS)

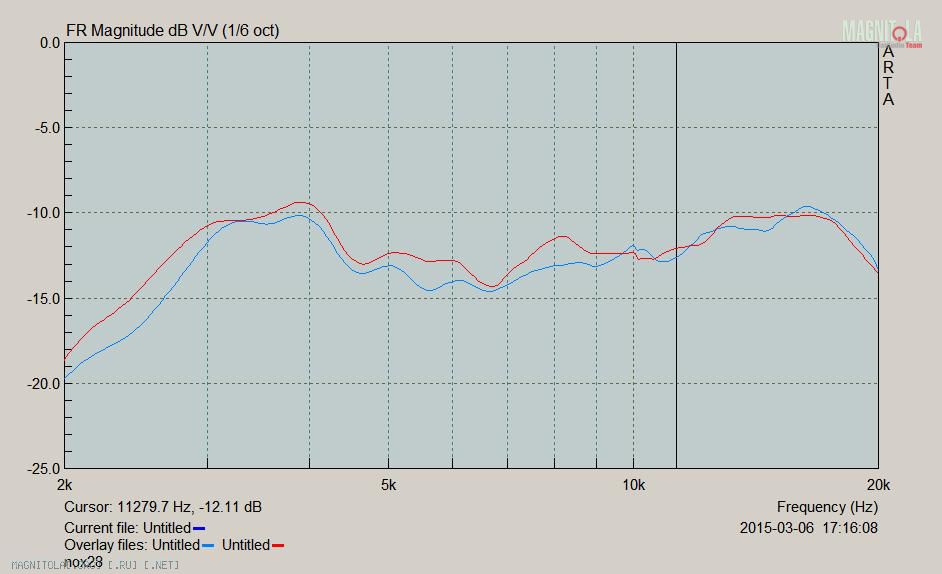

рабочая полоса

судя по графику оптимальная подрезка от 4.5-5кг, на завал после 17кг не обращаем внимание это карта валит по краям. Вообще все измерения проводил в один заход очень быстро и на коленке, о 100 процентной точности не может быть и речи.

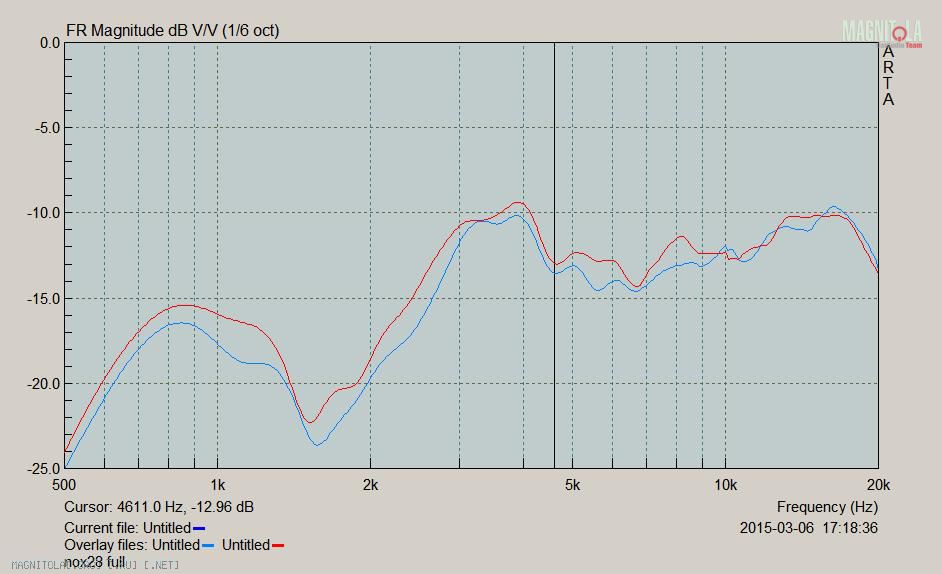

полная полоса

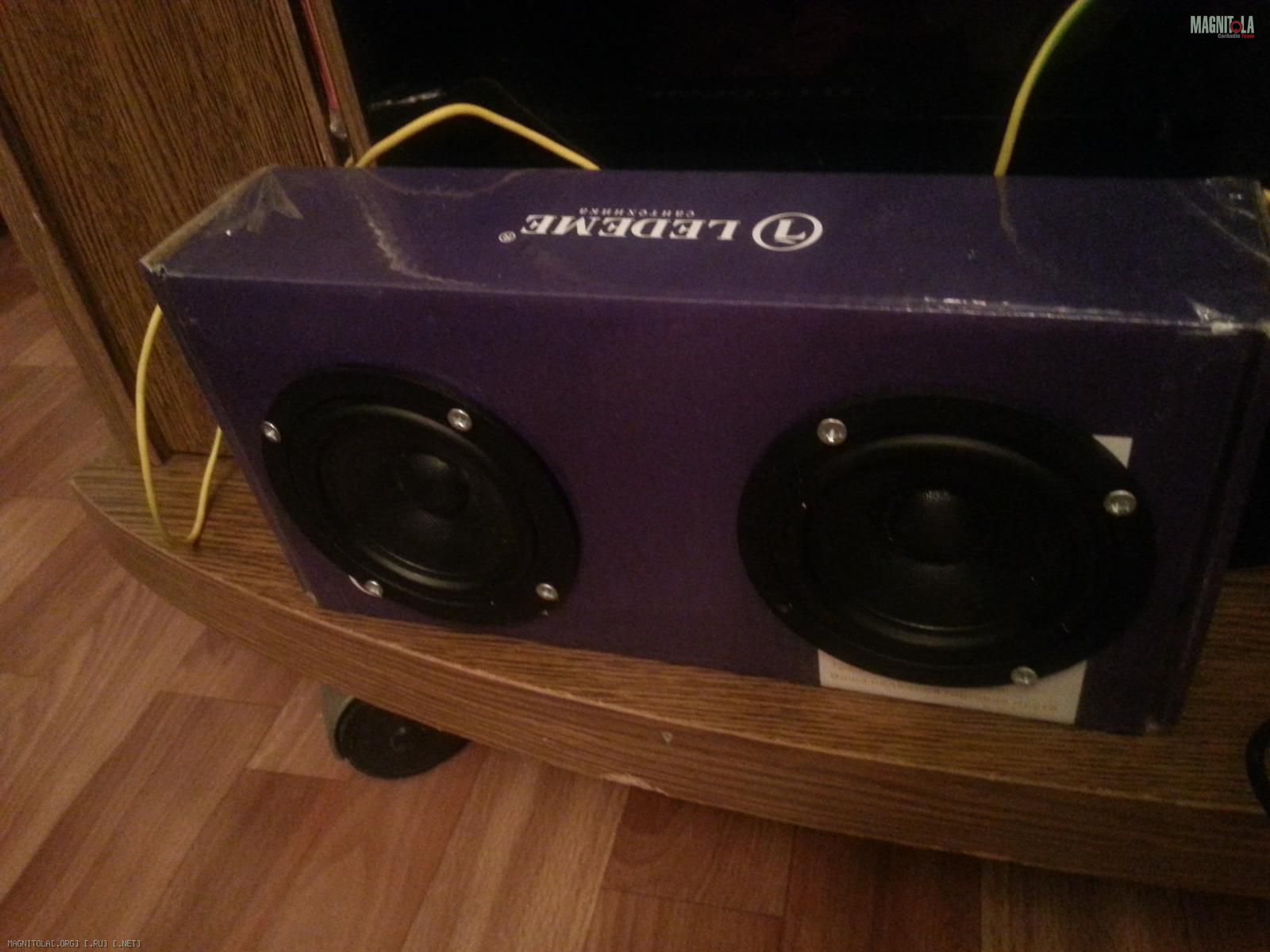

Ну и заодно прогнал серединки SS10f в "оформлении", разминаю второй день в картонной коробке 2л

"условное оформление"

Fs, 118.39, Hz
Re, 3.40, ohms[dc]
Qt, 0.59, -
Qes, 0.68, -
Qms, 4.12,

АЧХ тоже в коробке мерил, в экране после разминки сниму

на 99% уверен что снизу такая неравномерность из-за картонной коробки, на этих частотах она вся резонирует

Сообщение от SaNaY31

прибарахлился я маленько

и как обычно решил потестить, снять параметры, ачх и все такое.. ну и сравнить между собой
первым делом по очереди снял импеданс и совместил графики

довольно неплохо, довольно небольшой разброс
1

Fs, 808.09, Hz
Re, 3.50, ohms[dc]
Qt, 1.19,
Qes, 2.31,
Qms, 2.45, 2 Fs = 816.83 Hz Re = 3.50 ohms[dc] Qt = 1.28 Qes = 2.46 Qms = 2.65

далее ачх(arta MLS)
рабочая полоса

судя по графику оптимальная подрезка от 4.5-5кг, на завал после 17кг не обращаем внимание это карта валит по краям. Вообще все измерения проводил в один заход очень быстро и на коленке, о 100 процентной точности не может быть и речи.

полная полоса


Ну и заодно прогнал серединки SS10f в "оформлении", разминаю второй день в картонной коробке 2л

Fs, 118.39, Hz
Re, 3.40, ohms[dc]
Qt, 0.59, -
Qes, 0.68, -
Qms, 4.12, АЧХ тоже в коробке мерил, в экране после разминки сниму

на 99% уверен что снизу такая неравномерность из-за картонной коробки, на этих частотах она вся резонирует

Фига с два Они и в реале себя так ведут

Сообщение от fox proteus

Фига с два Они и в реале себя так ведут

это печально
правда на веге видел ребята домашники делали объем сферический порядка 800мл и сзади маленькую дырочку
ачх прям ровненькая ровненькая вышла
я тоже прикупил себе вазу-сферу на 900мл попробую чтонибудь слепить

Сообщение от SaNaY31

ачх прям ровненькая ровненькая вышла

Это уже зависит от того, как мерить АЧХ и как его фильтровать.

актуально
