Изготавливаю подиумы под НЧ, СЧ,ВЧ стелсы, фальшпанели, пошив салонов кожей

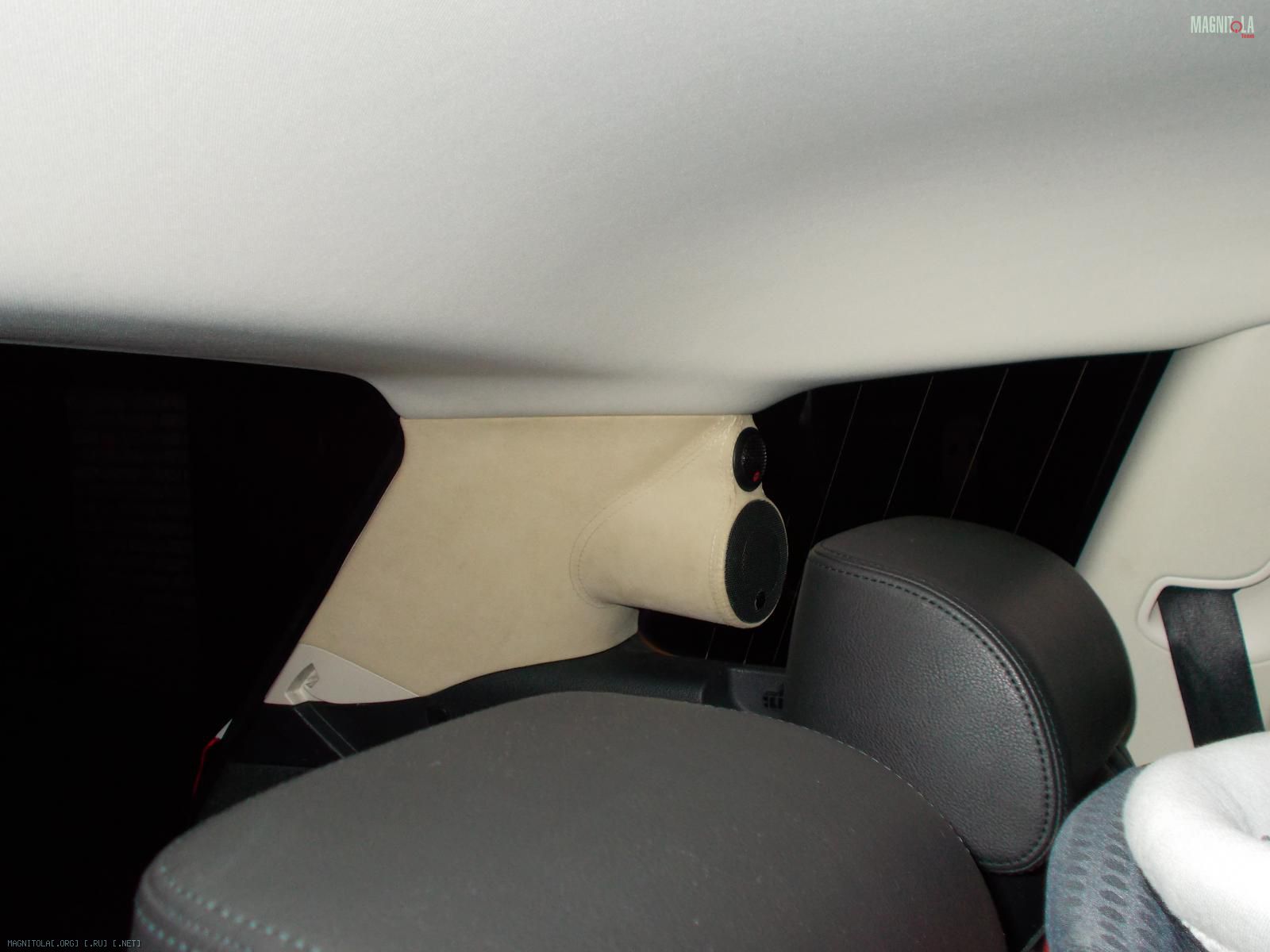

Дополнил вот эту инсталляцию http://magnitola.org/predlozheniya-u...ml#post3502172 задней, трехкомпонентной подзвучкой.

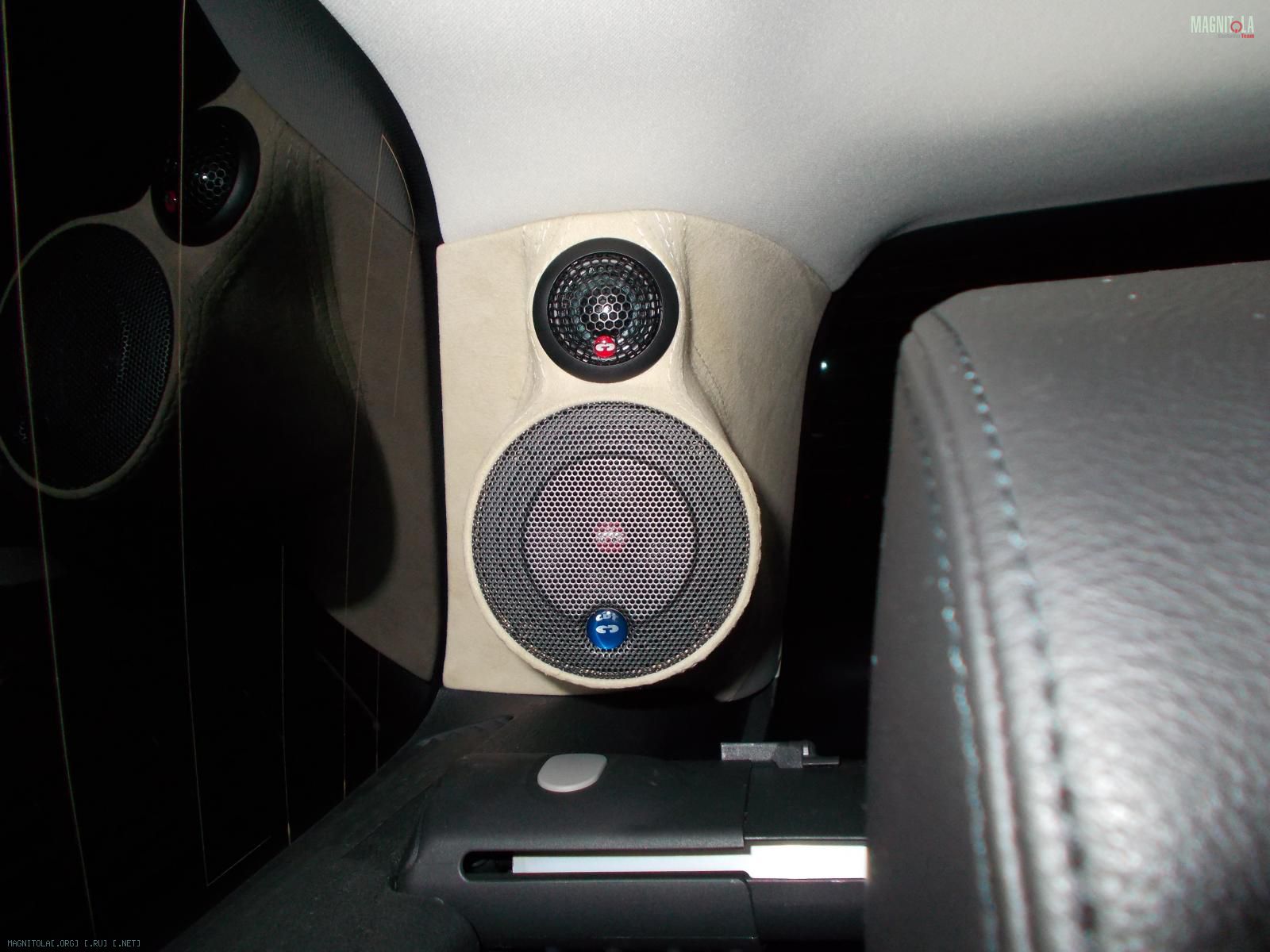

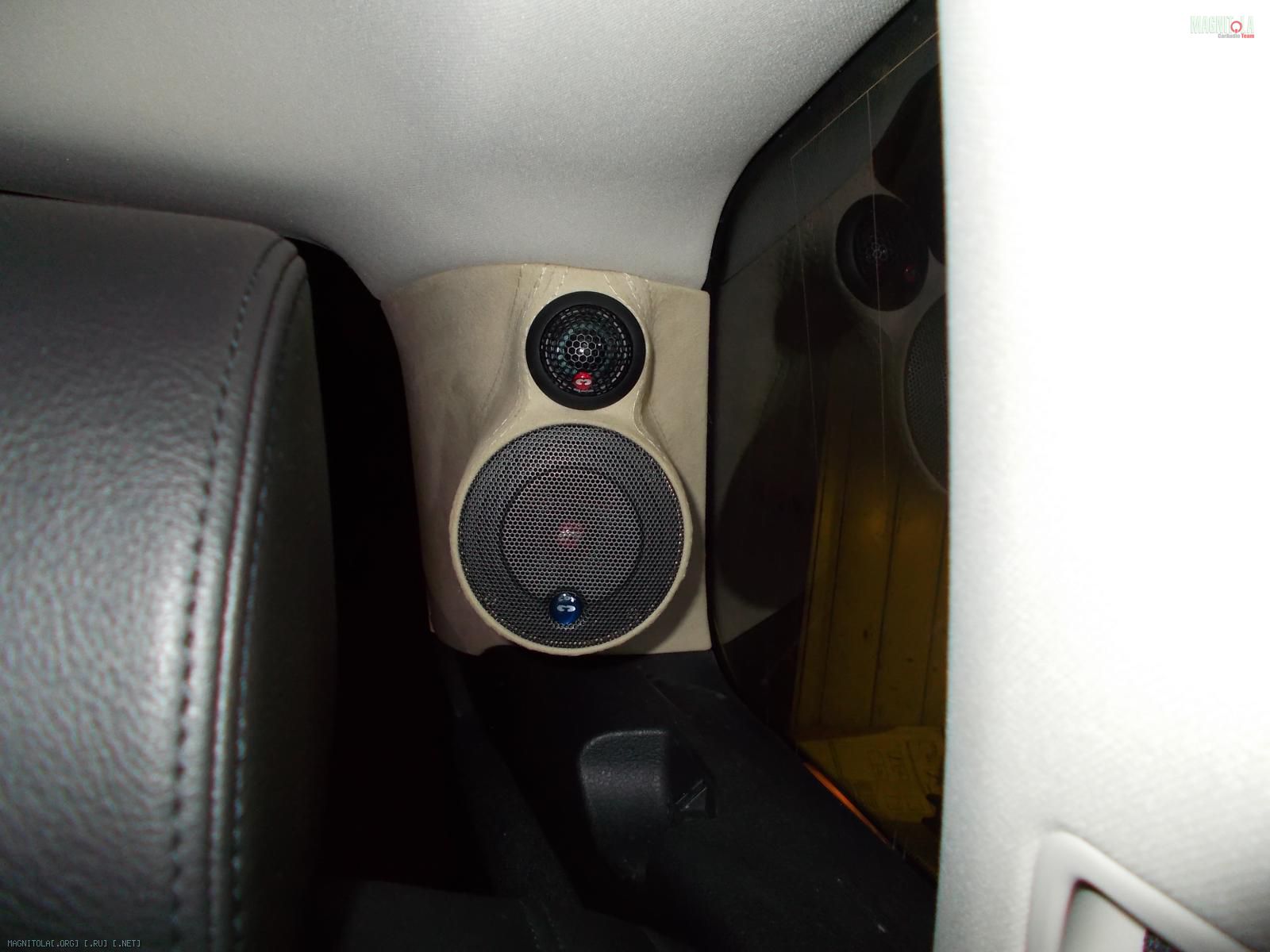

Сделал подключение: Фронт 2.5 полосы ( СЧ и ВЧ от пасскроссоверов), тыл чисто на пассиве от трехкомпонентных кроссоверов. Все перенастроил по новой, теперь такой сураунд!!!

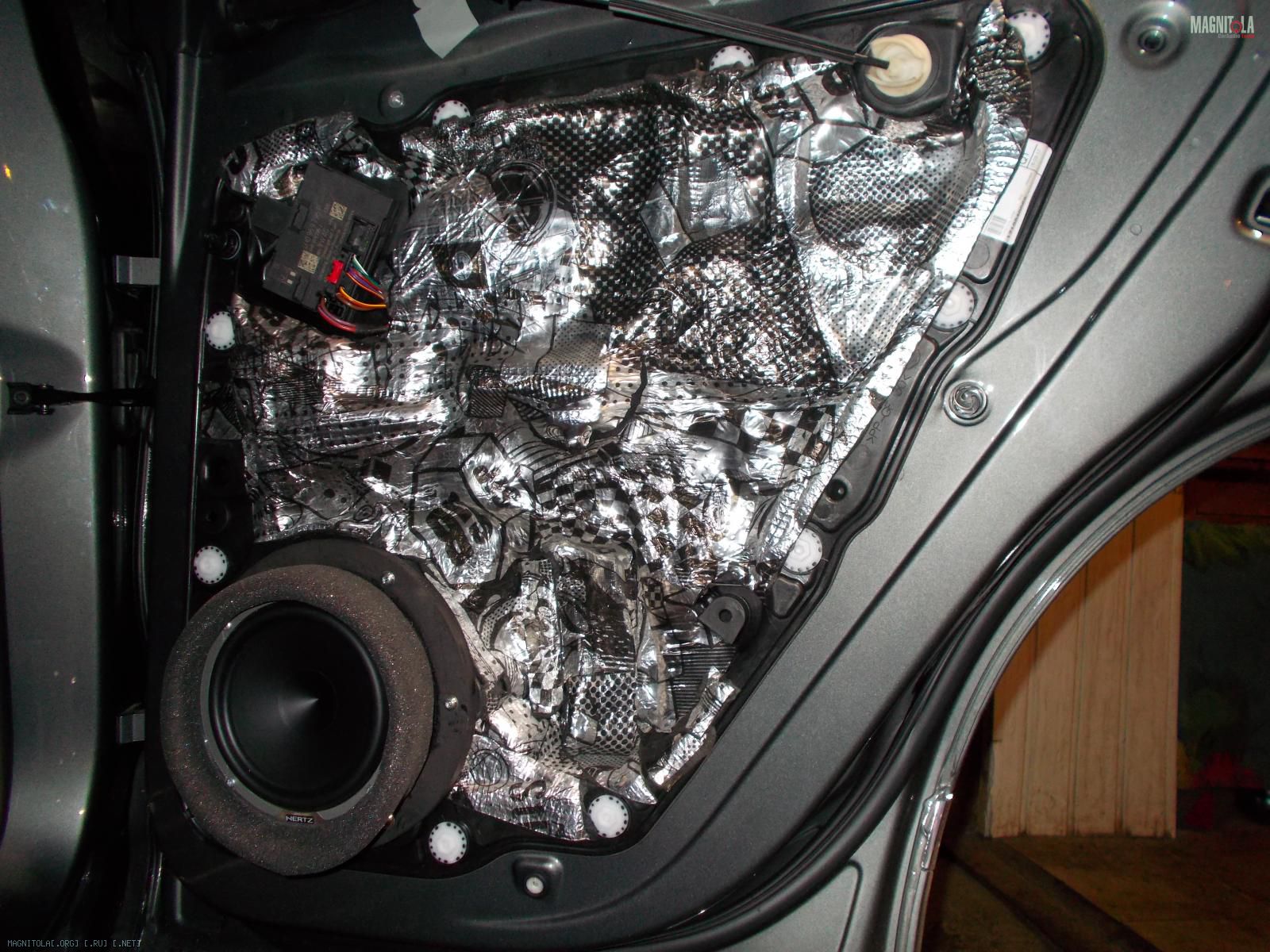

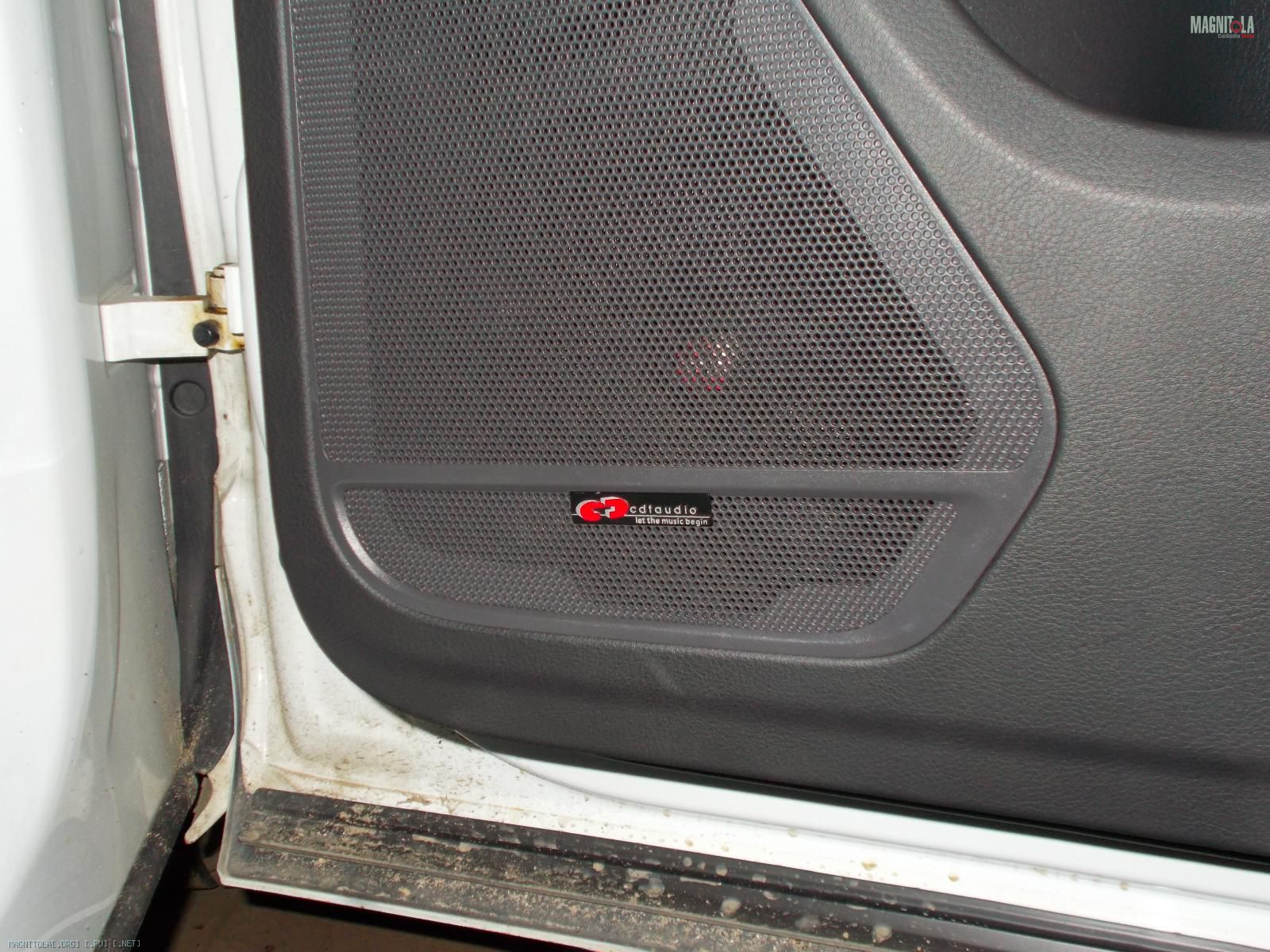

Задние двери проклеены и установлена новая нч акустика. На передние двери добавил небольшие шильды CDT))
В работе аналогичный автомобиль, с двумя трешками на фронт и тыл.
Назову наверно я этот Вариант - №4 "Executive" !!! http://www.touareg-club.net/forum/im...es/01/good.gif http://www.touareg-club.net/forum/im...lies/01/hi.gif
Вложение 1152108Вложение 1152110Вложение 1152112Вложение 1152114Вложение 1152116Вложение 1152118Вложение 1152120Вложение 1152122

Очередной шедеврик выехал с моих ворот в бывшую пятницу, а именно -
совершенно новый Touaref FL executive, с вариантом № 4 - "ЭКСКЛЮЗИВ" ( трехкомпонентный фронт+ трехкомпонентный тыл + саб в запаску)
Состав системы следующий:
- RNS 850 через Триому

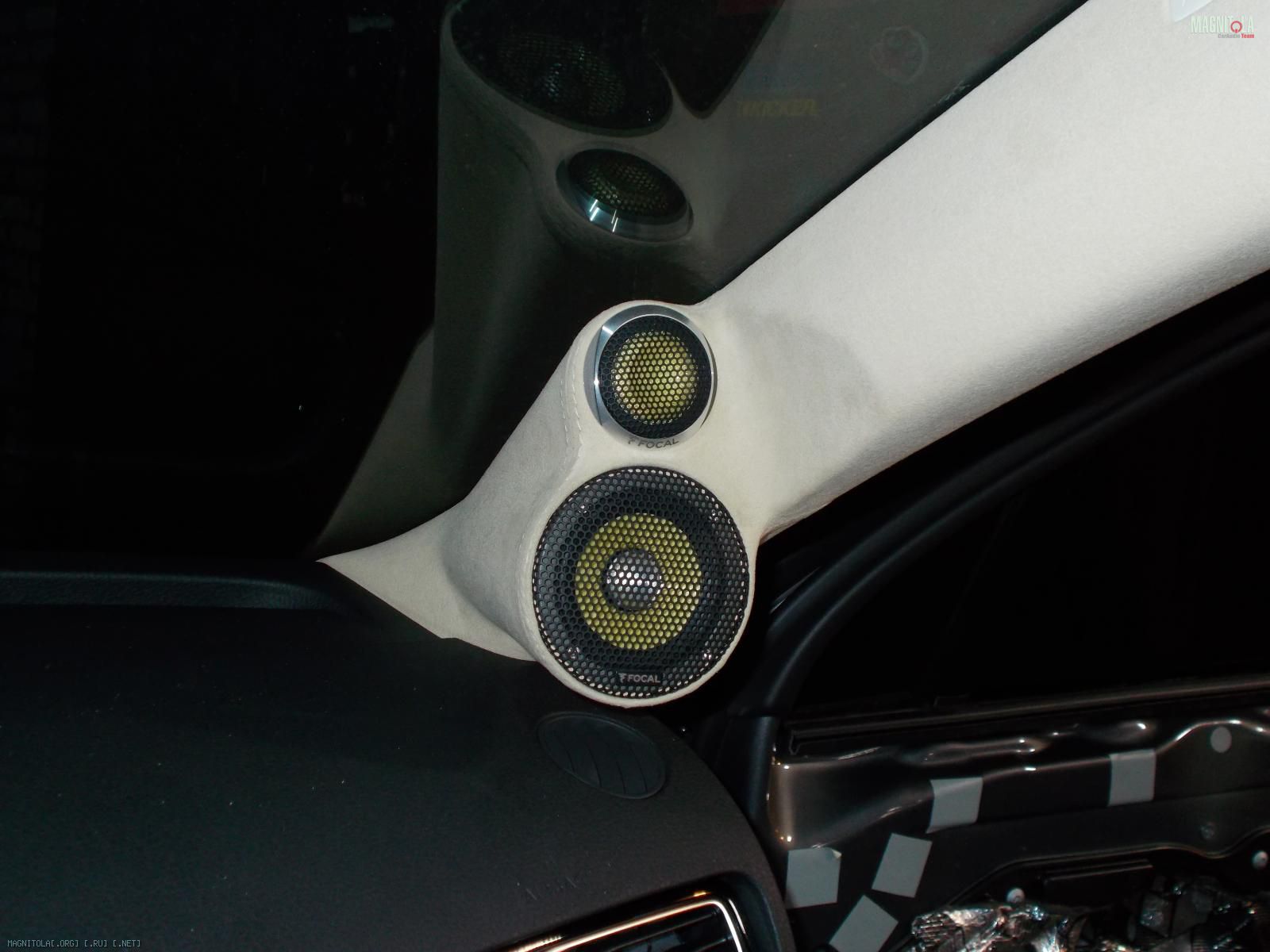

1) Фронт - focal es 165 kx3

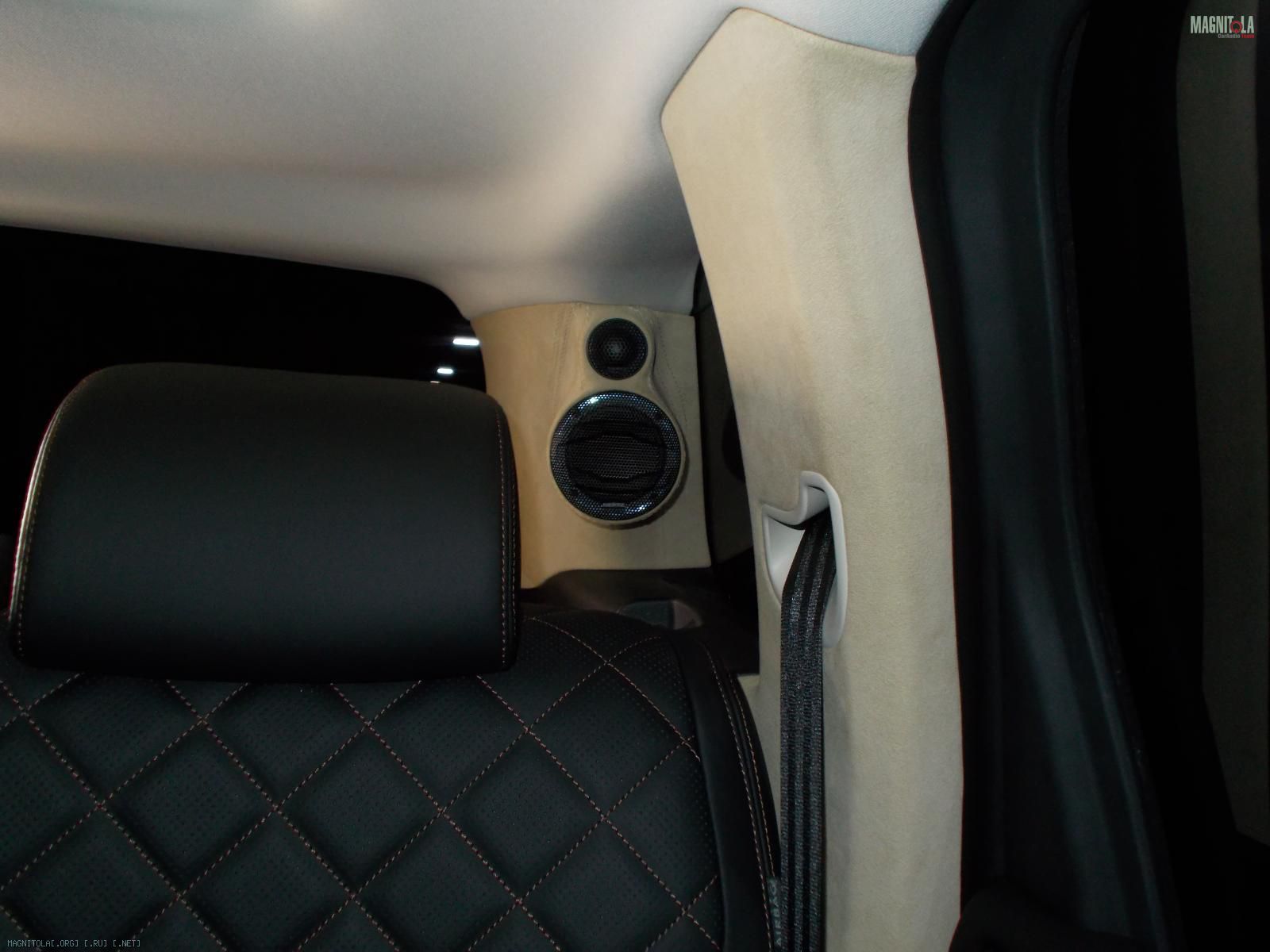

2) Тыл - hertz mpk 163.3 pro
3) Усилители на фронт, тыл и саб - Alpine PDX-F6

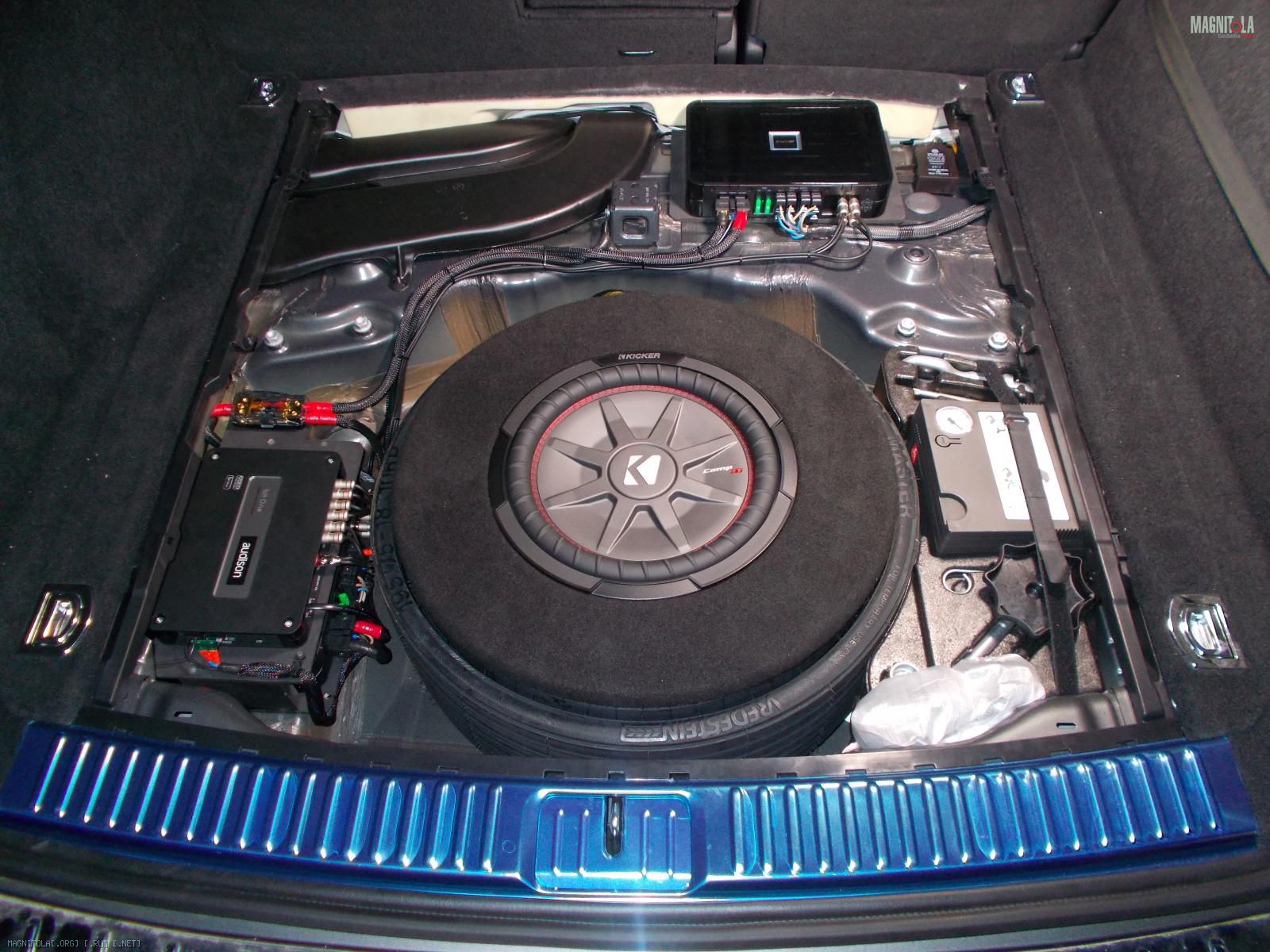

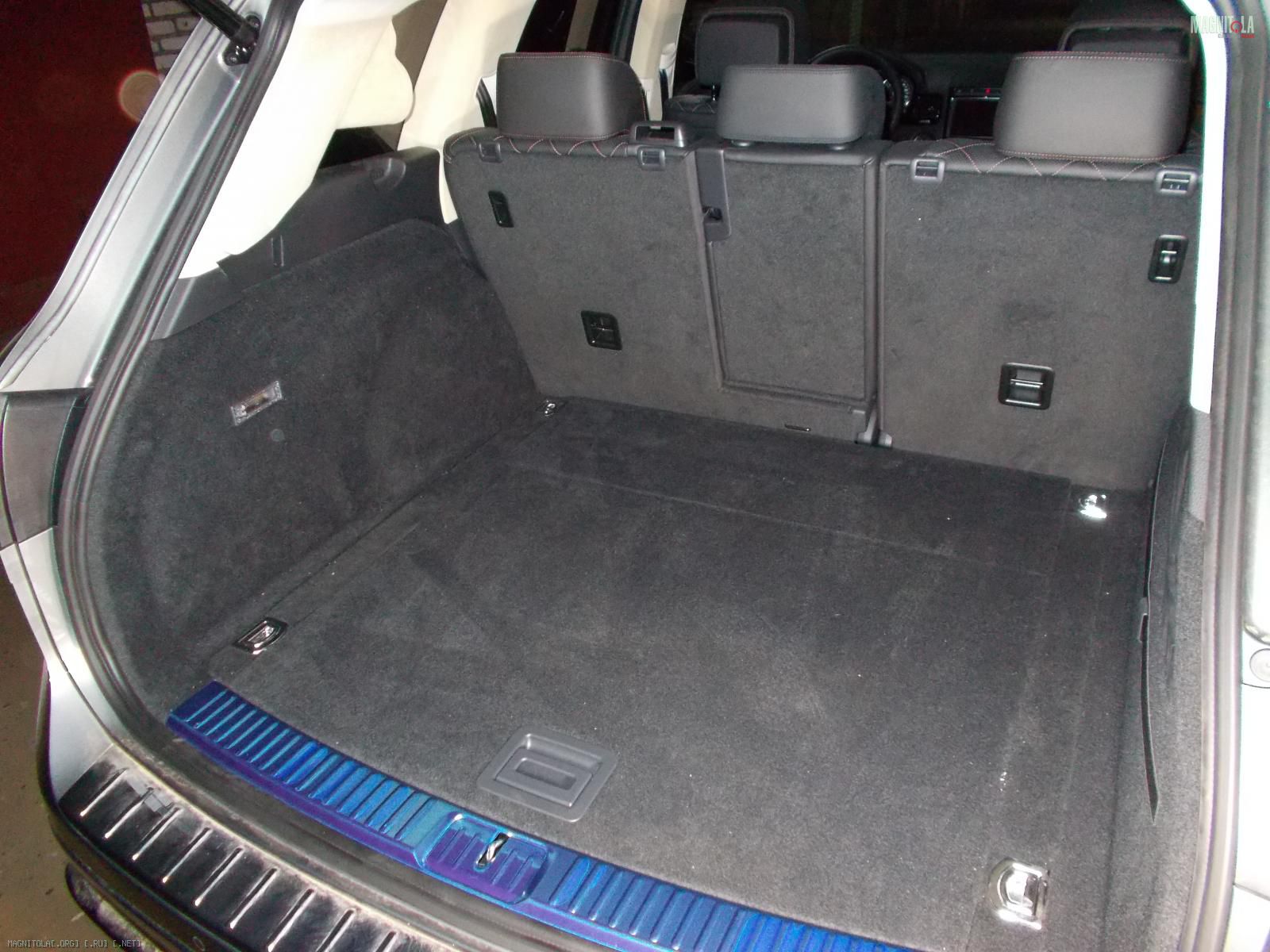

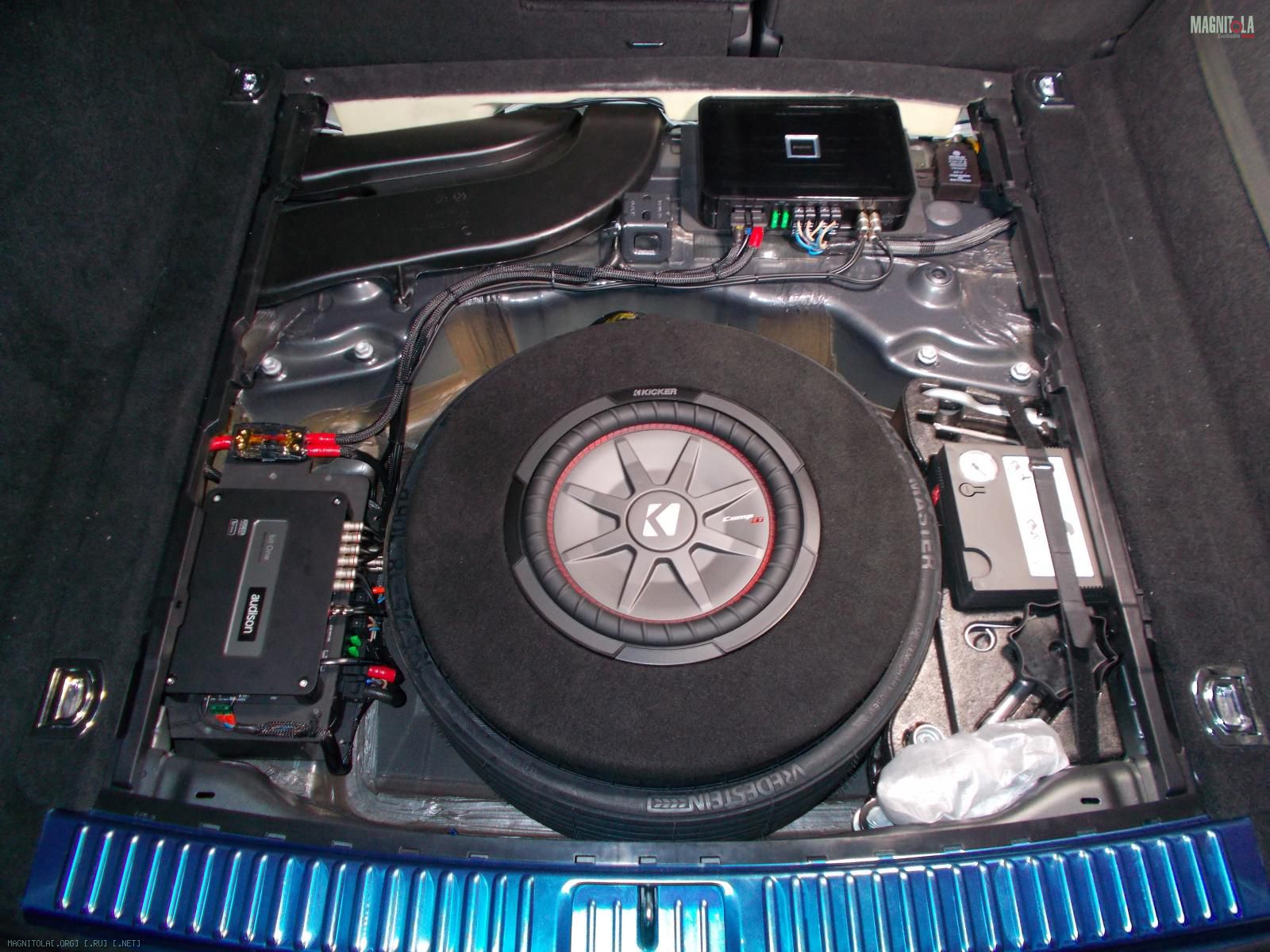

4) Сабвуфер Kicker cwrt 122 в стелсе в докатку
5) Процессор - Audison bit one

Вся аппаратура , кроме саба и триомы, была привезена самим заказчиком.
Моей задачей было все это установить на автомобиль.
Данные инталляции уже были показаны человеку для примера, он смотрел фото и видео, долго думал нужно ли именно это ему, или нет, но все таки "созрел" к данной установке. За пару недель была привезена ему вся аппаратура, от его приятеля, после, авто подъехал на направление стоек на фронт и тыл, а саб и проставки уже были готовы заранее.

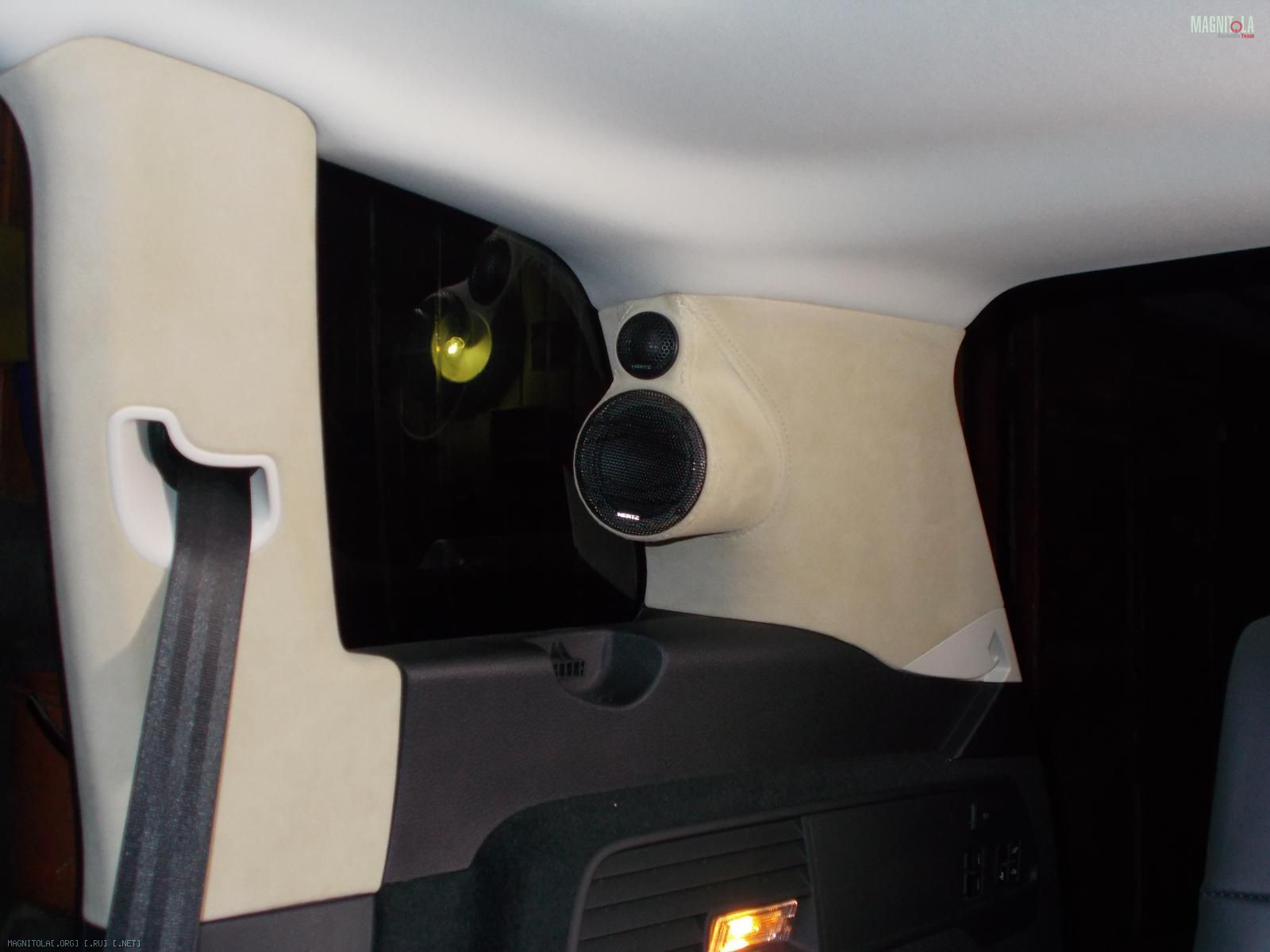

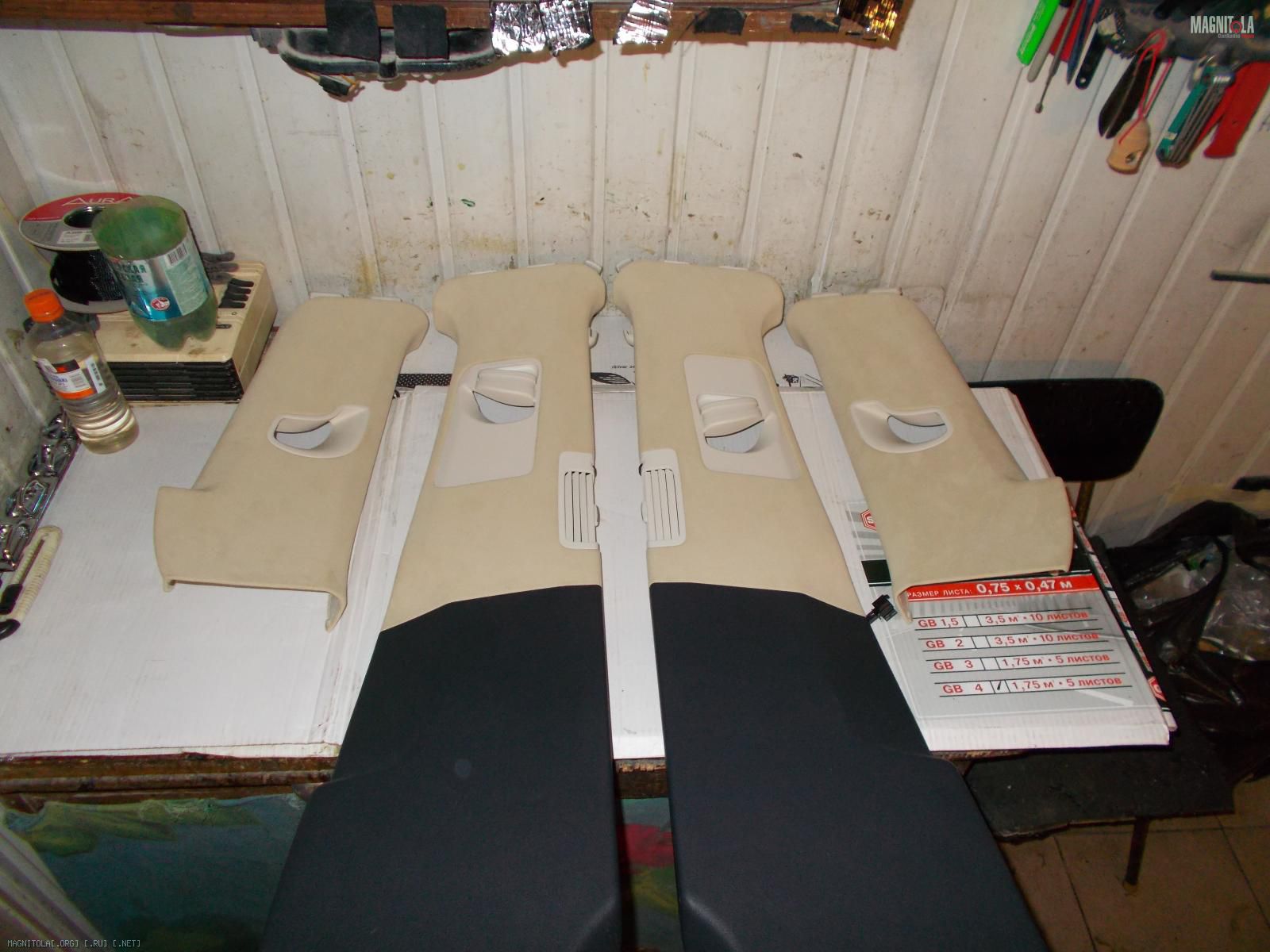

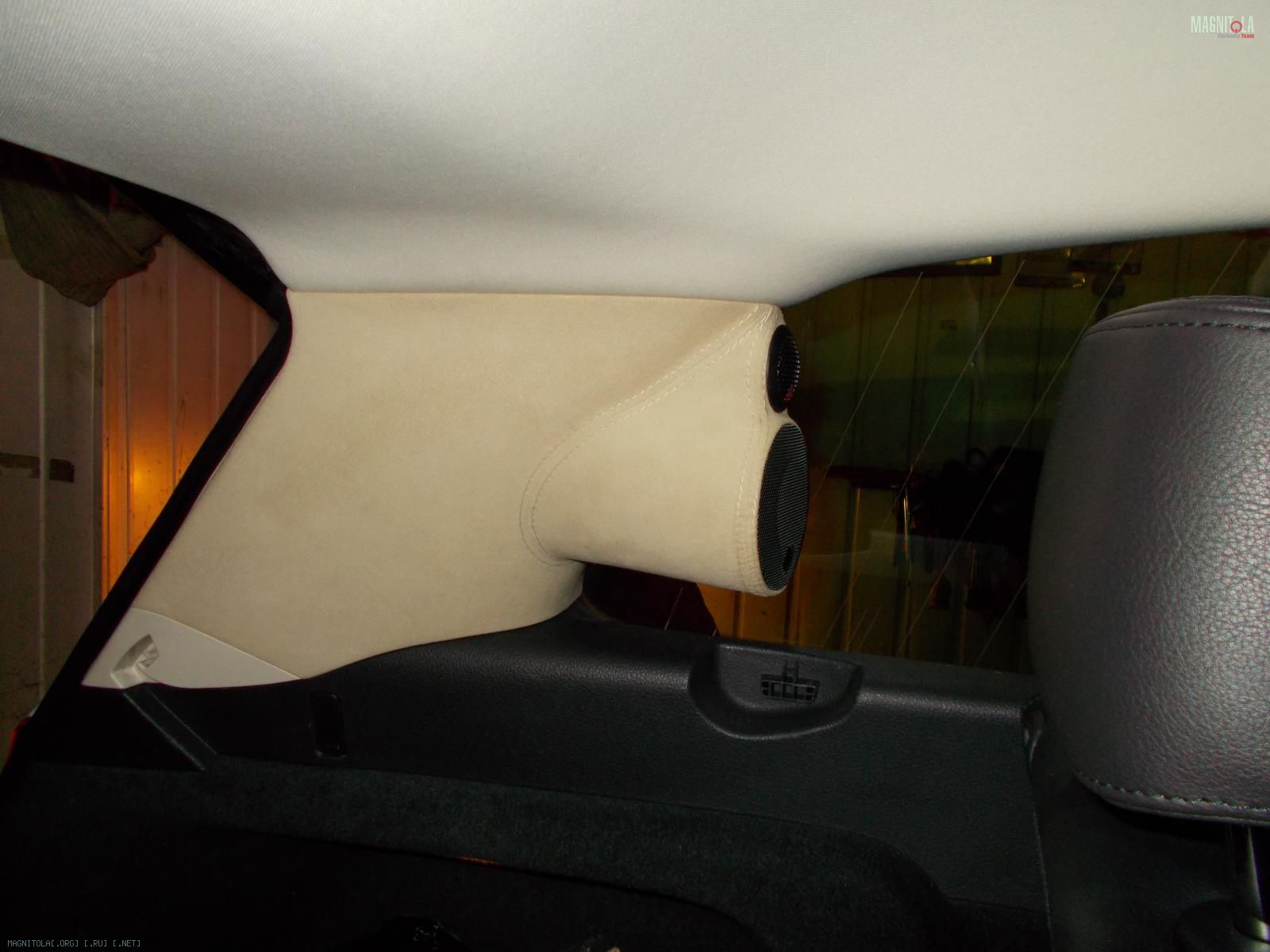

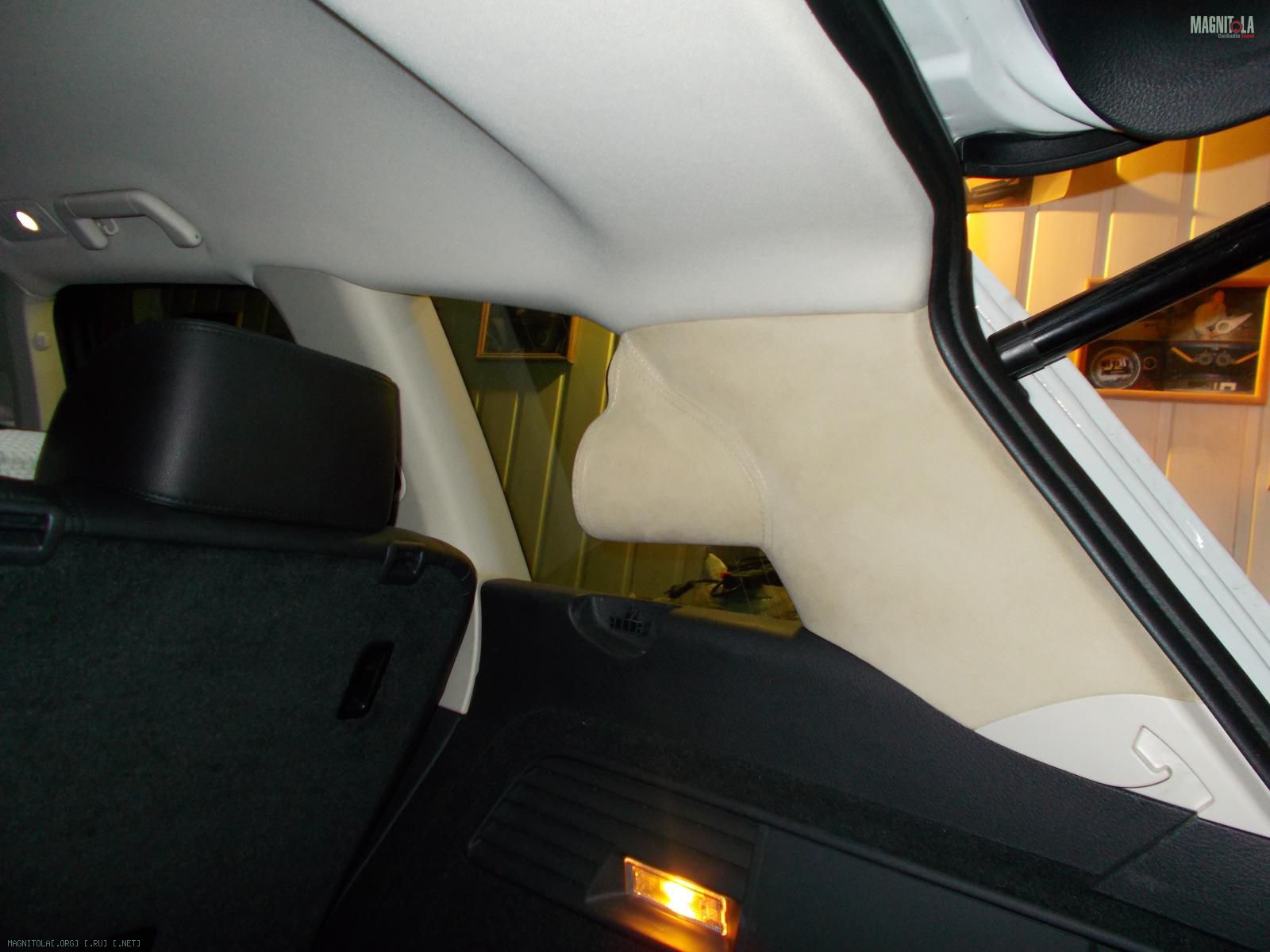

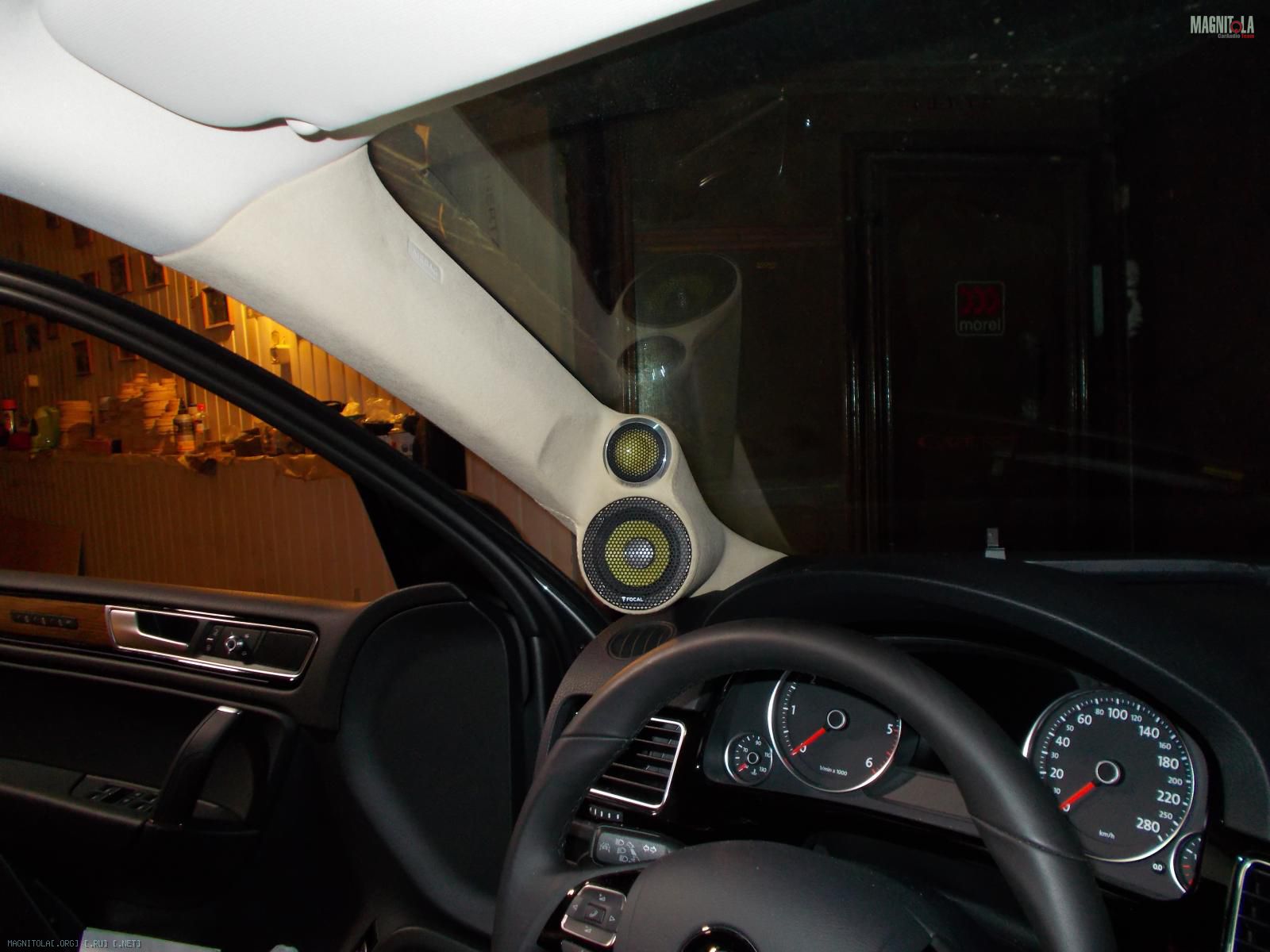

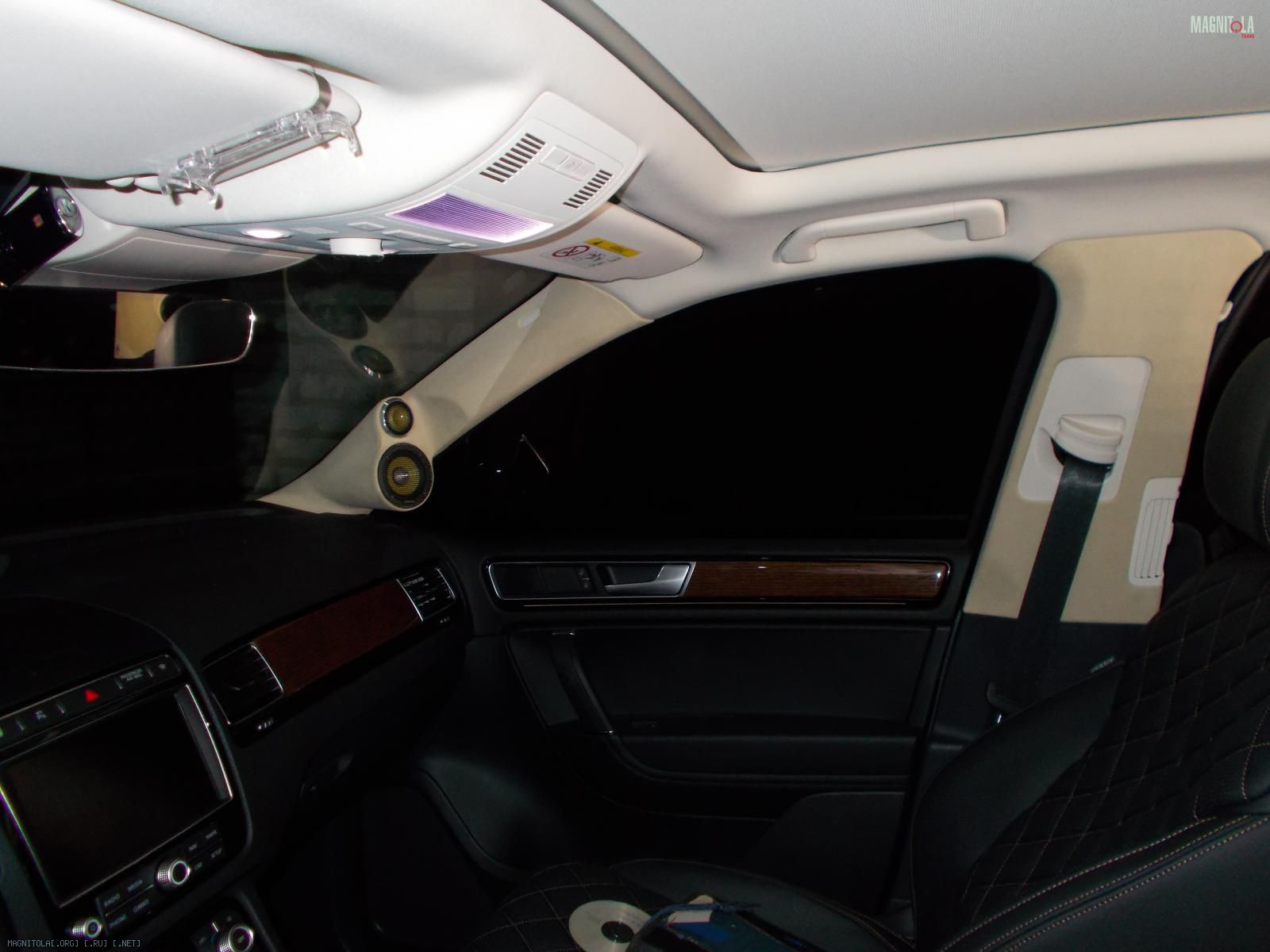

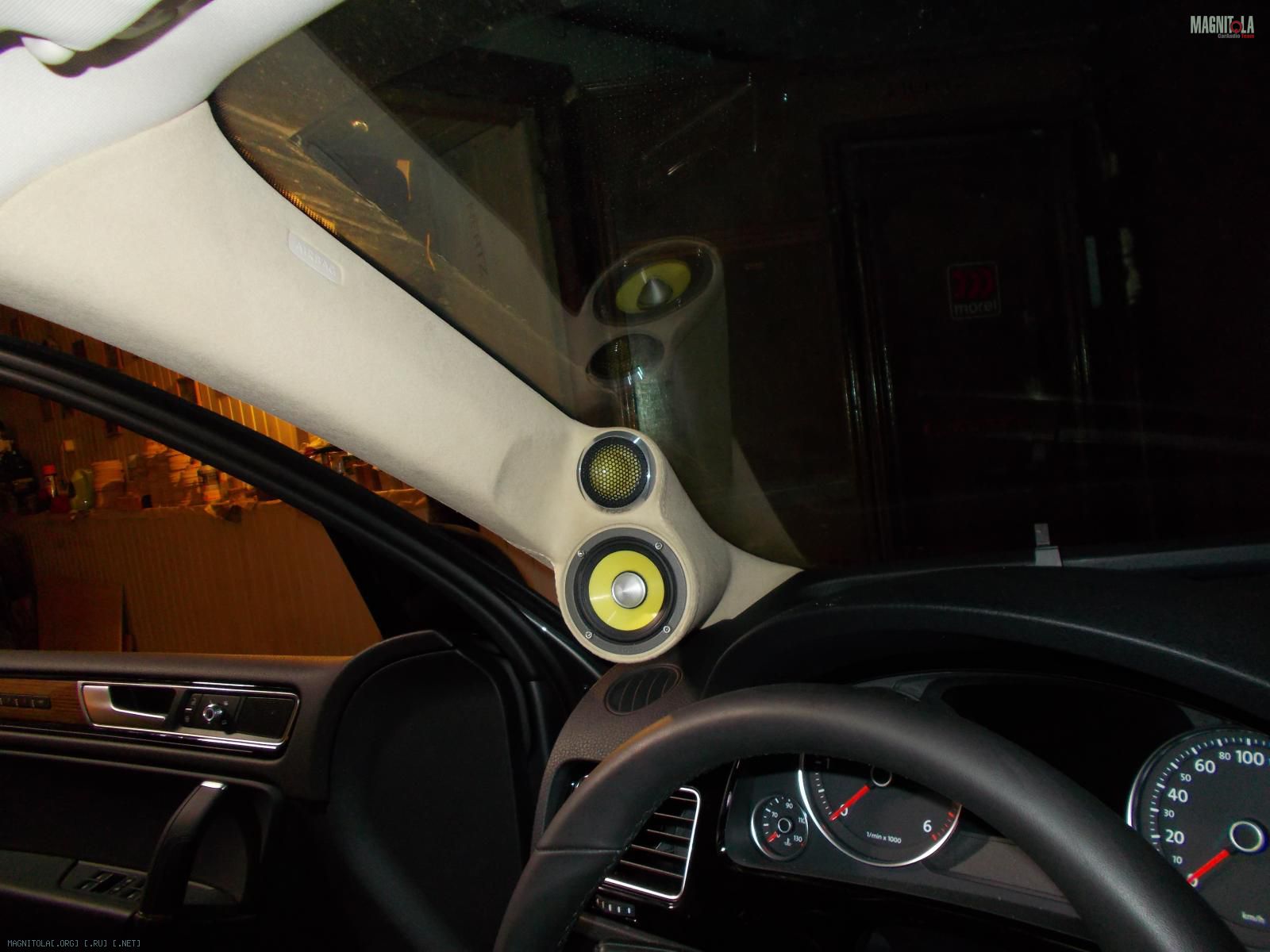

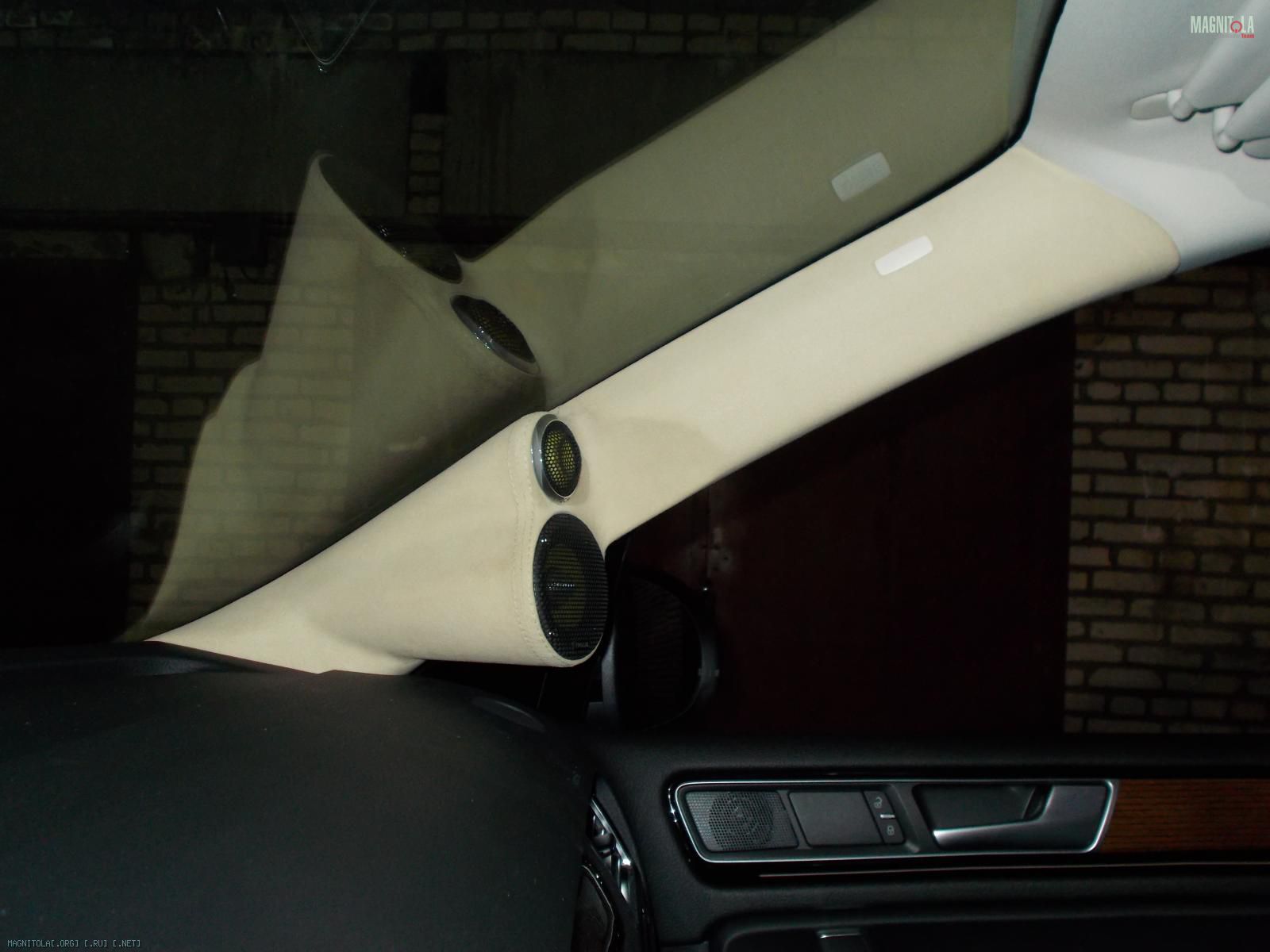

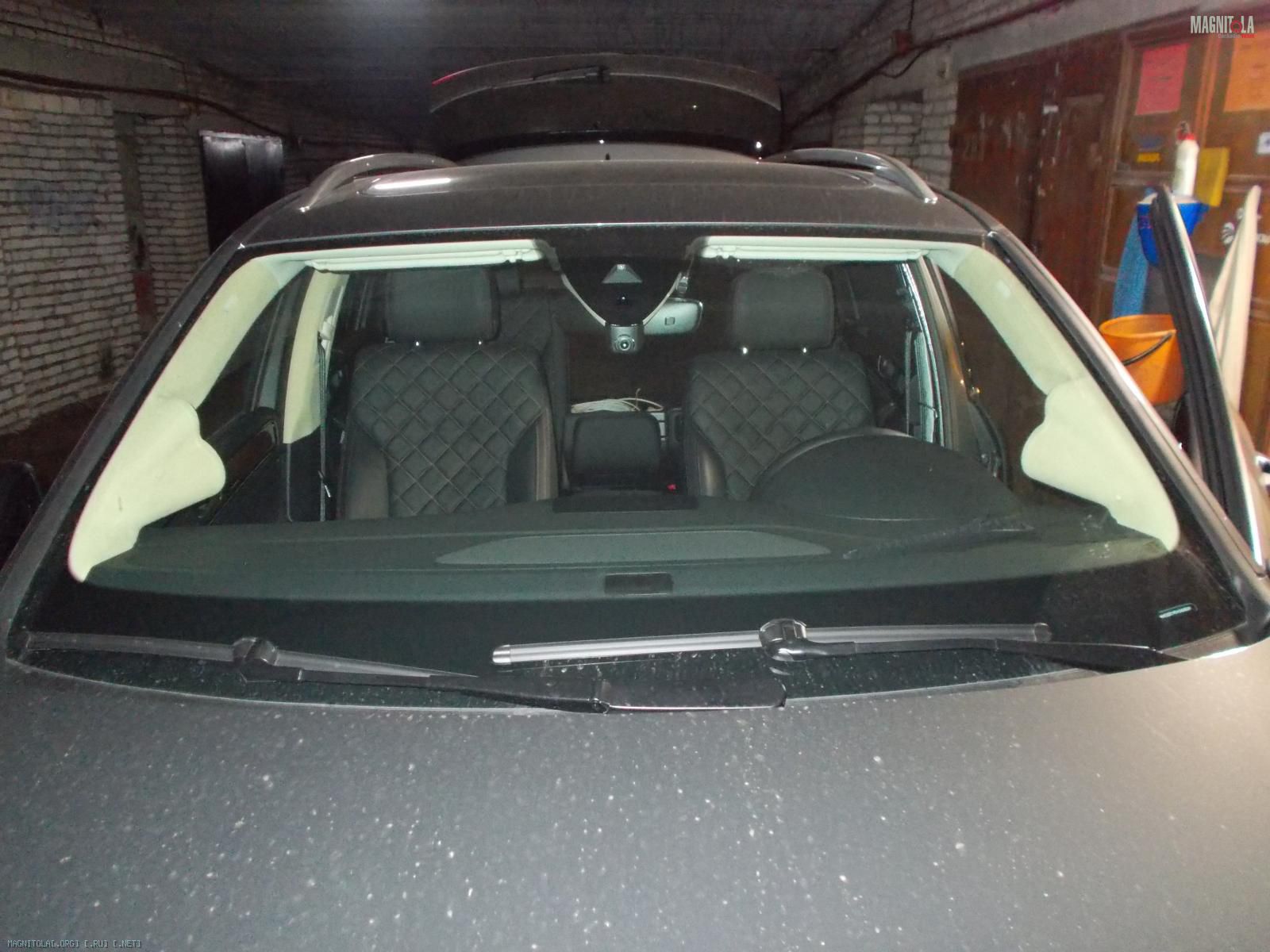

Остальные стойки тоже были сняты и перетянуты в один цвет с подиумами, соблюдая общую цветовую гамму всех 8 ми стоек.

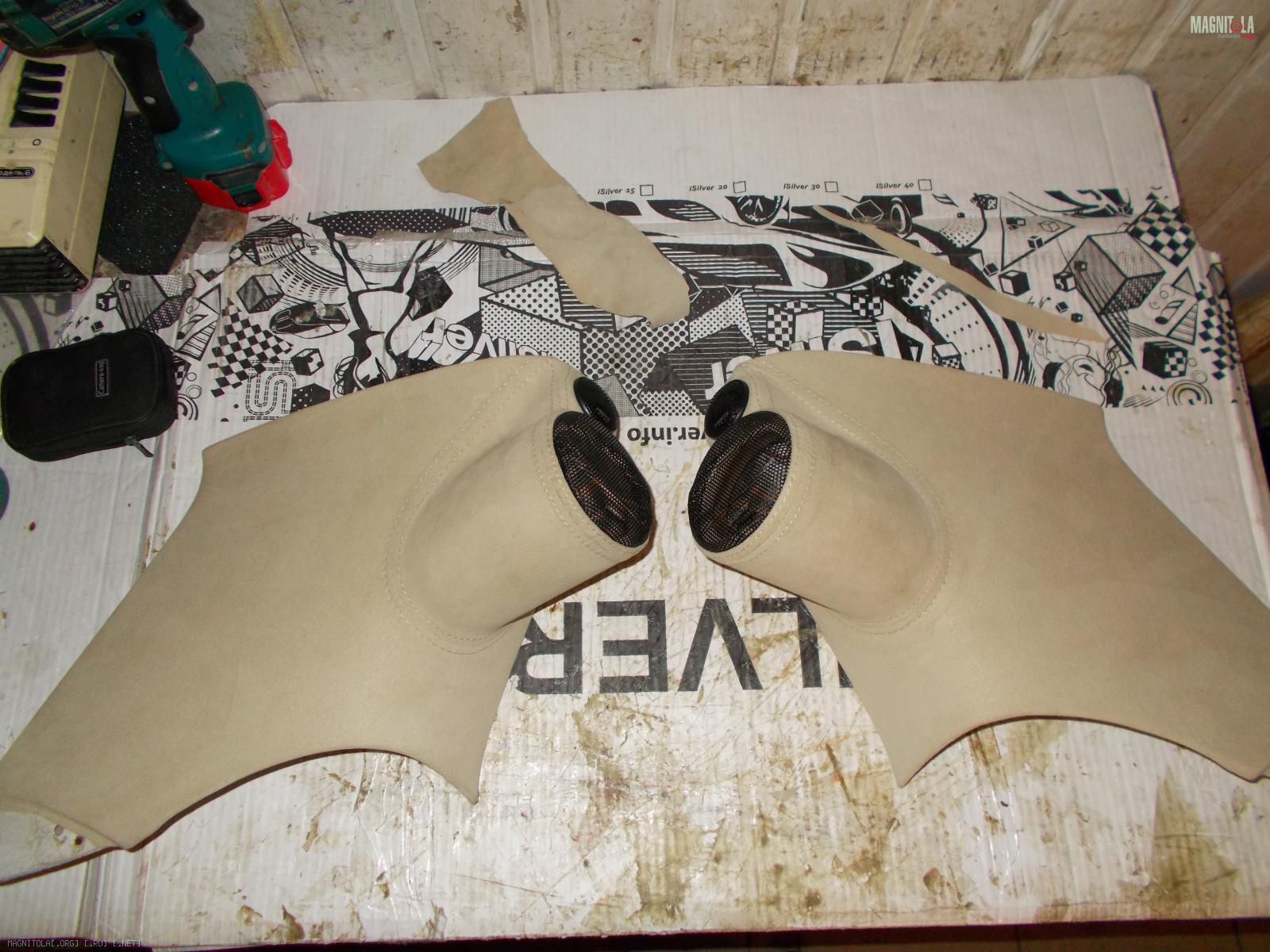

За неделю были готовы подиумы на фронт и тыл и перетянуты все эти стойки в алькантару, потом уже автомобиль приехал на установку. Время на все про все ушло у меня ровно 5 дней , не считая выходных ( без них не куда).
За эти пять дней было сделано:

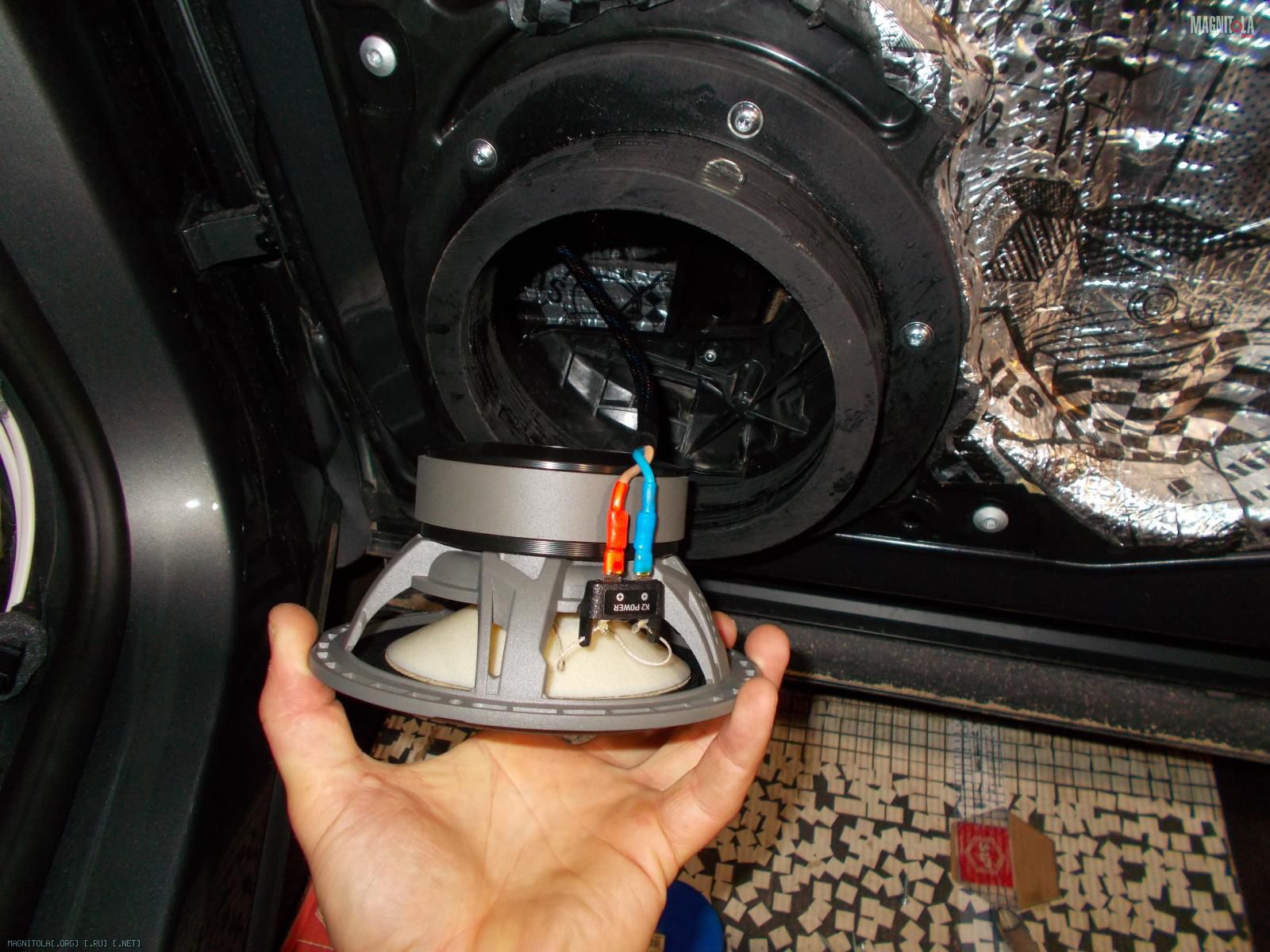

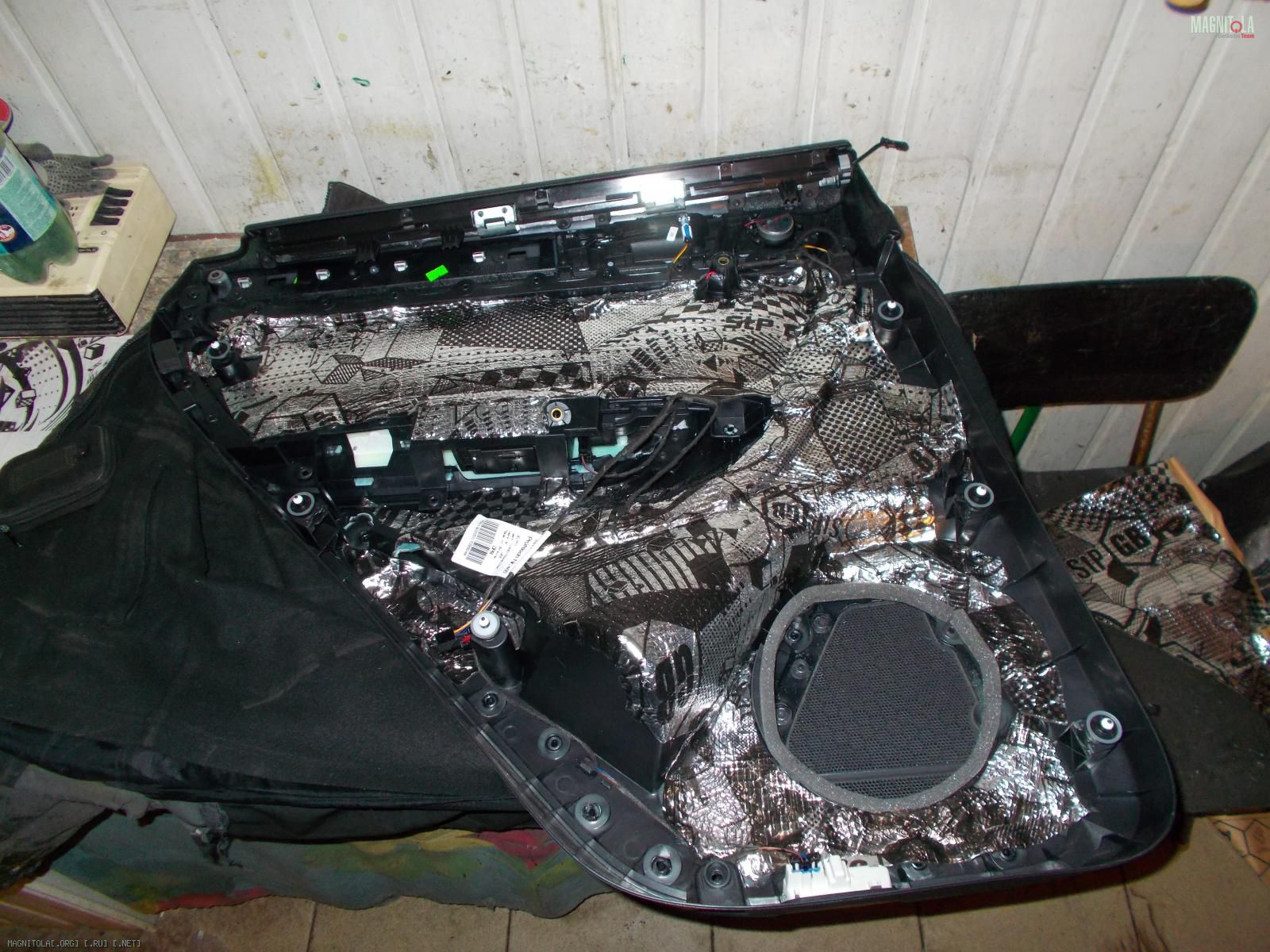

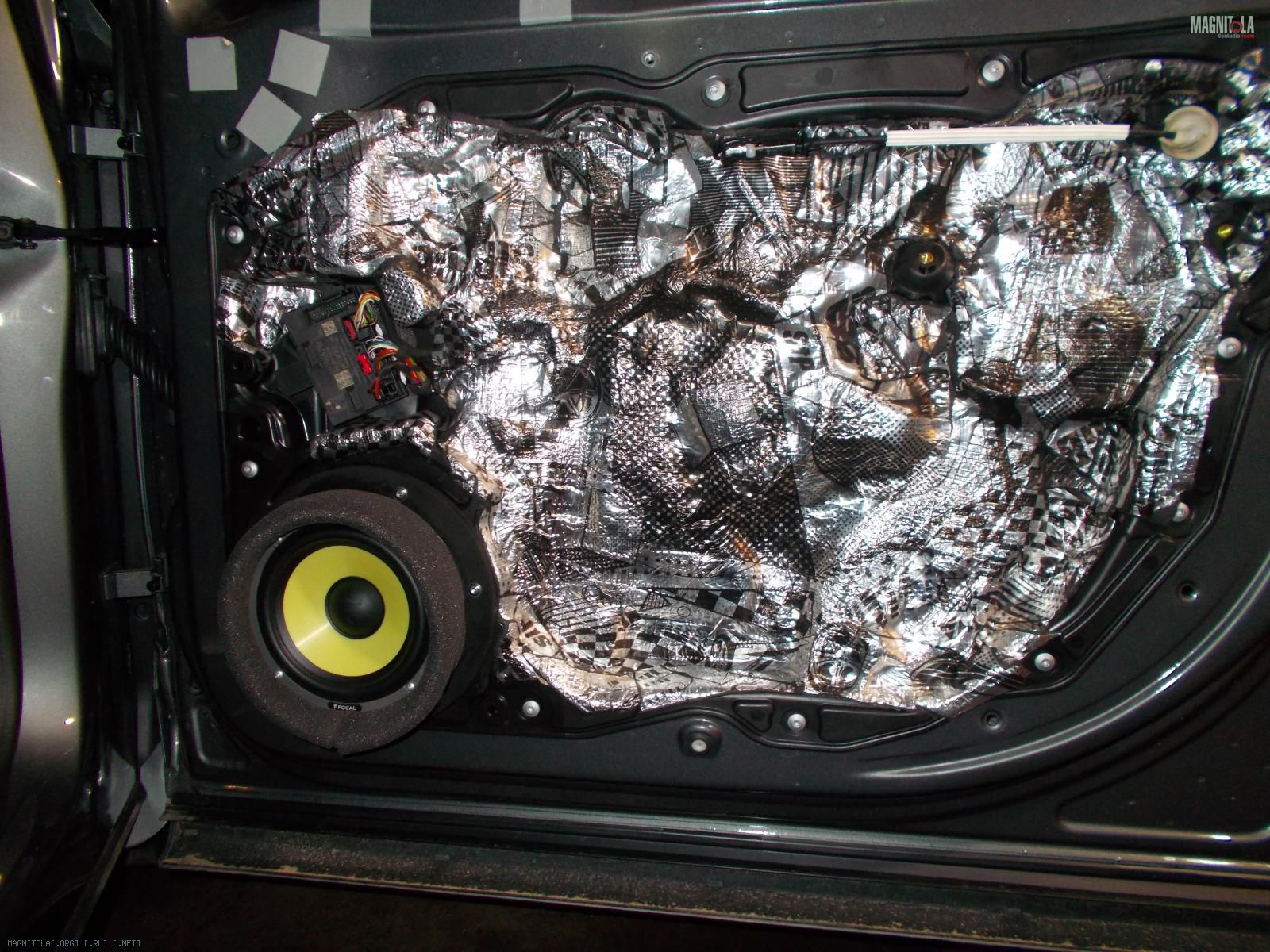

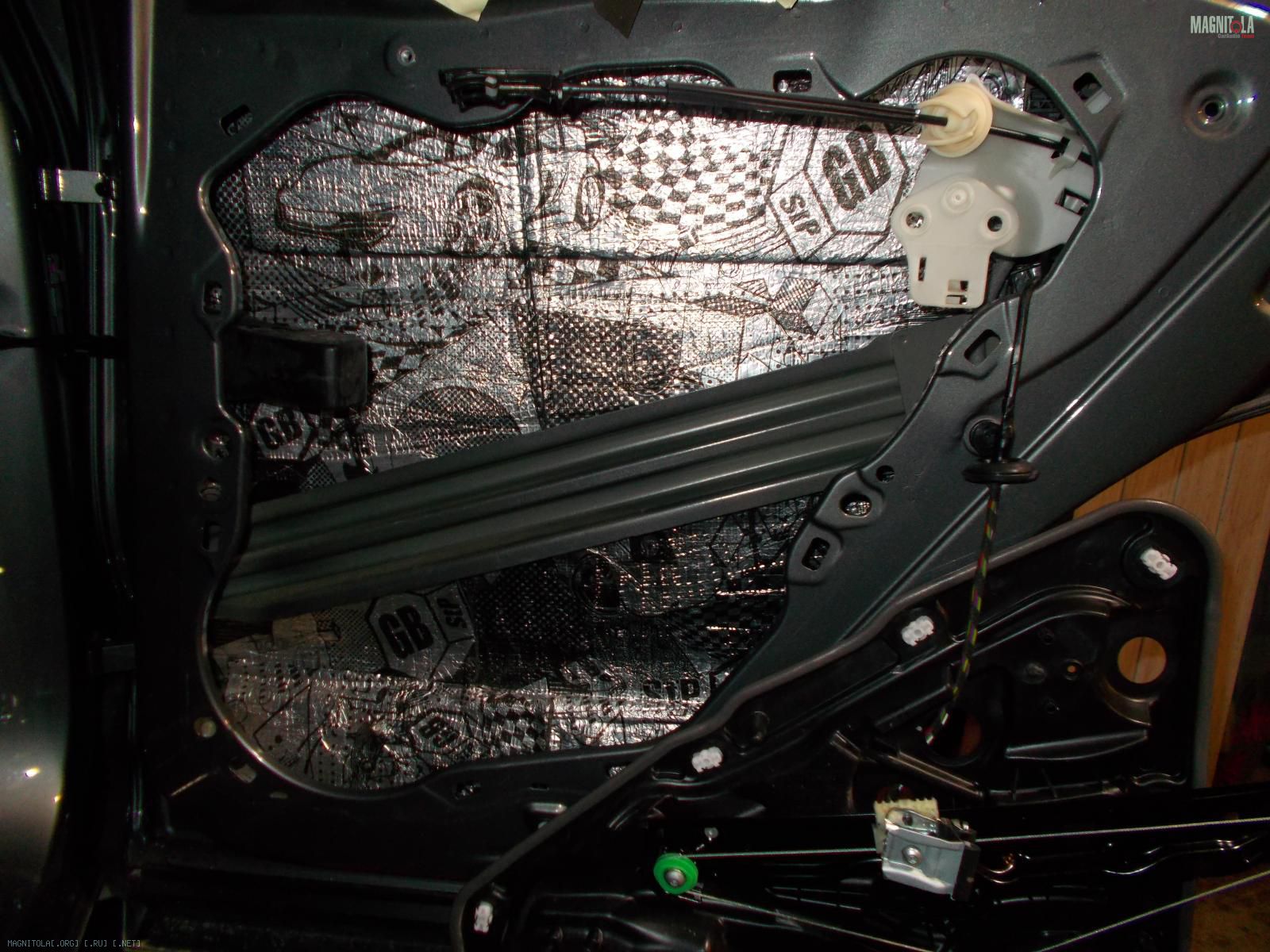

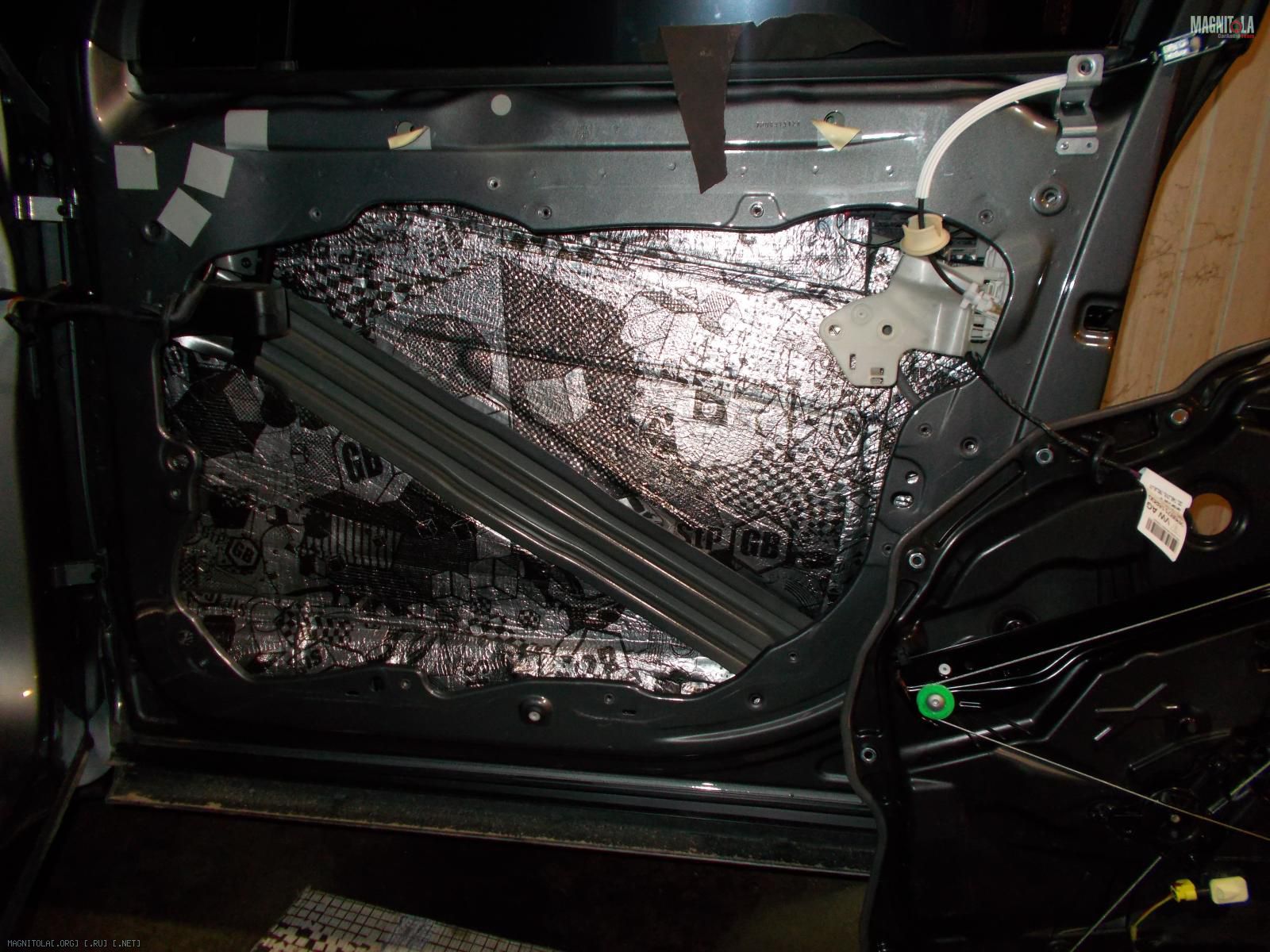

- шумка 4 -х дверей по 4 слоя каждая + пятый штатный войлок
- протянута вся проводка и установлено все оборудование с последующей настройкой всей системы.

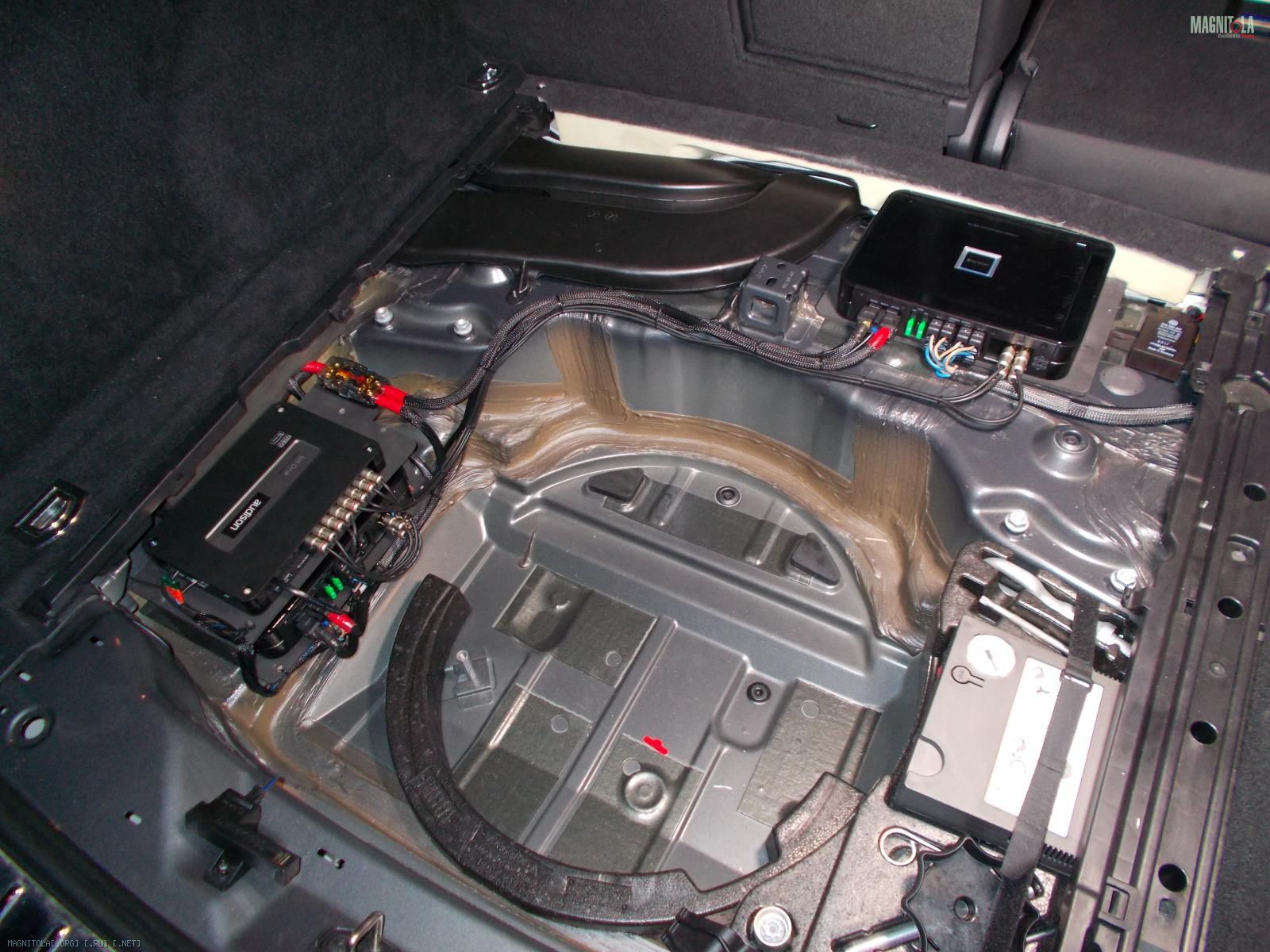

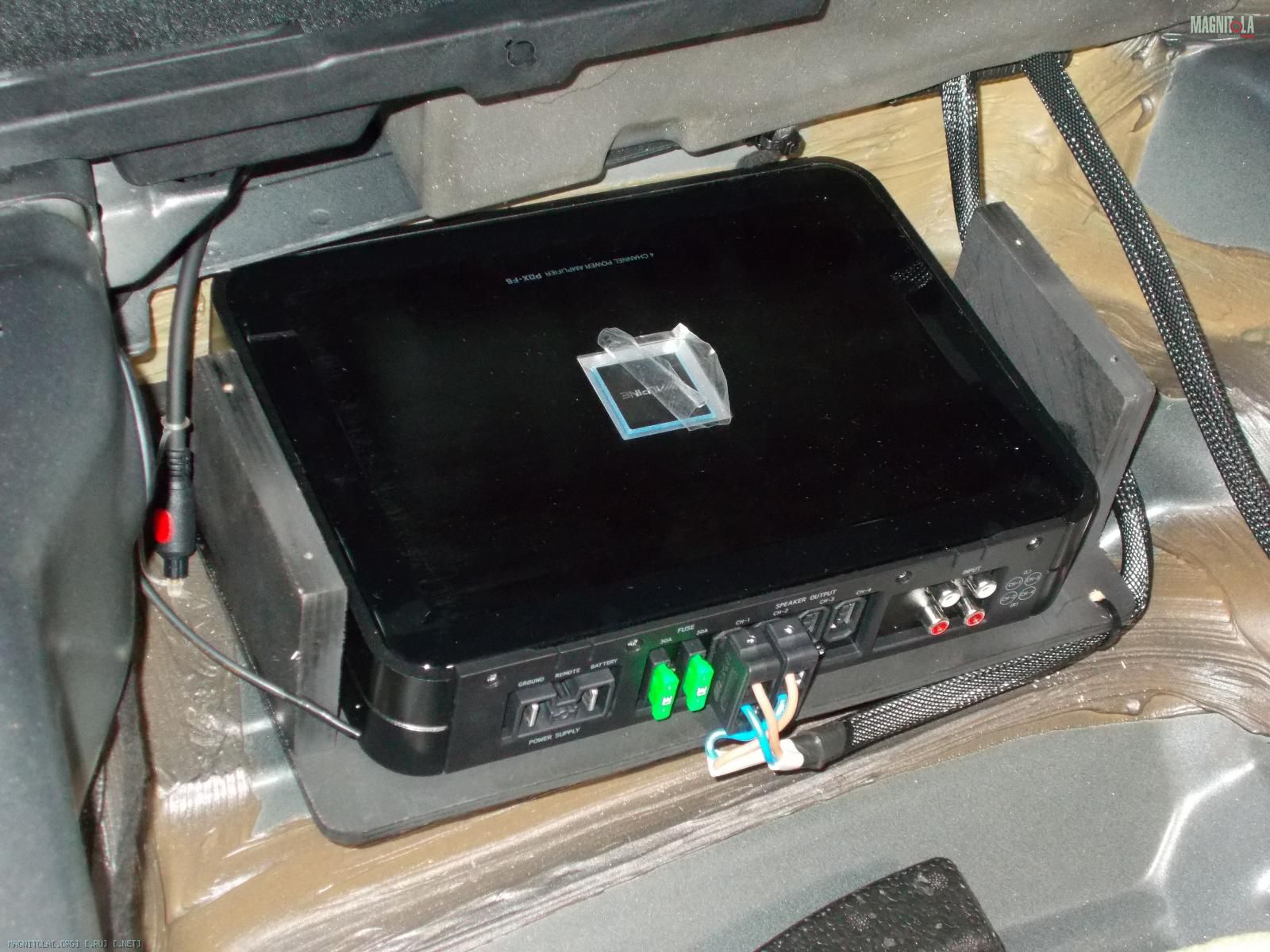

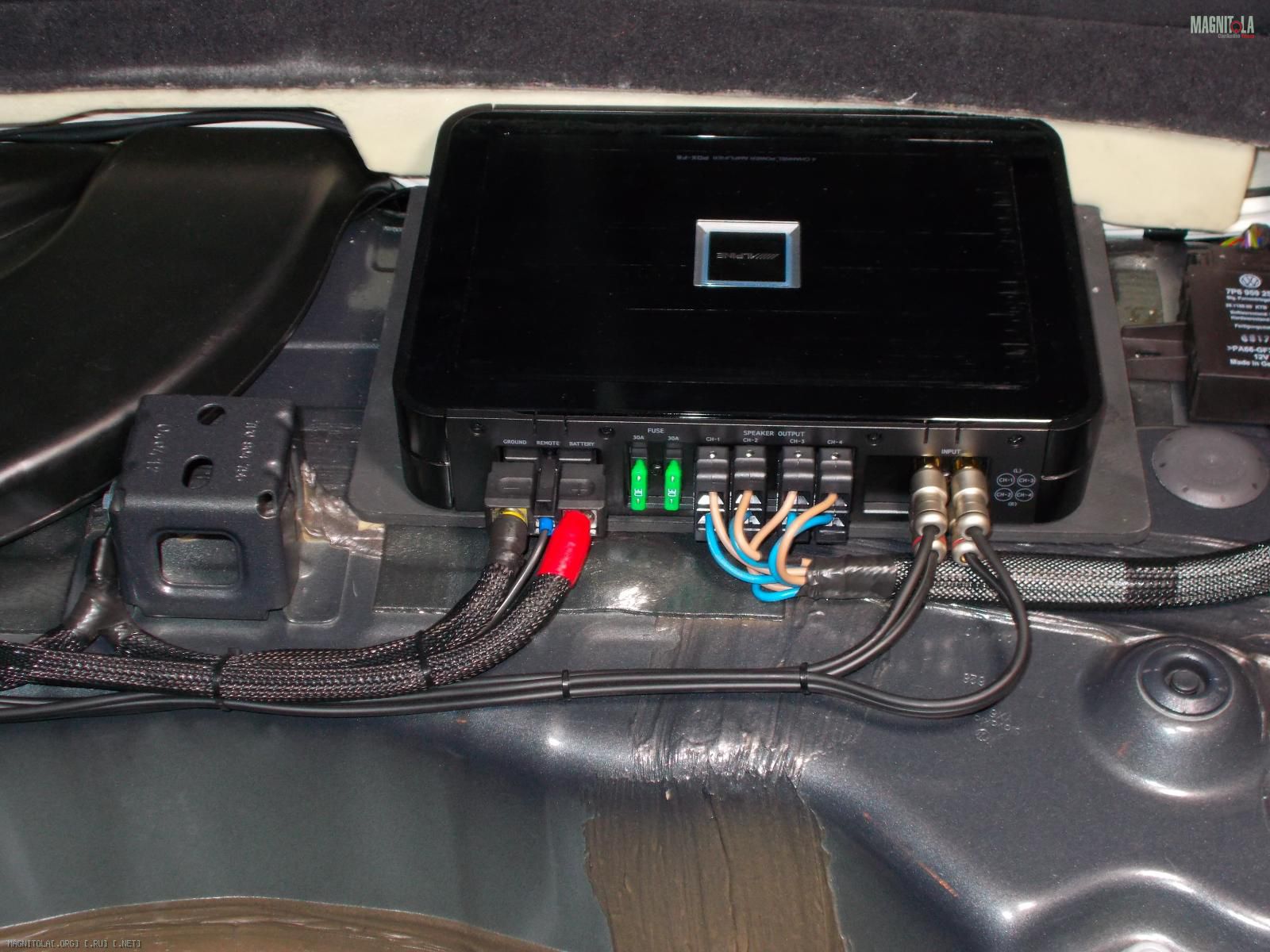

Усилитель на фронт разместился рядом с воздуховодами, с правой стороны, усилитель на пассивный тыл и мостом на саб был установлен за место штатного, пенопластового кармана, рядом с докаткой, а с верху уже поместился и процессор, изготовив для них небольшой подиум, который крепился к кузову болтом на заранее установленную закладную м6.

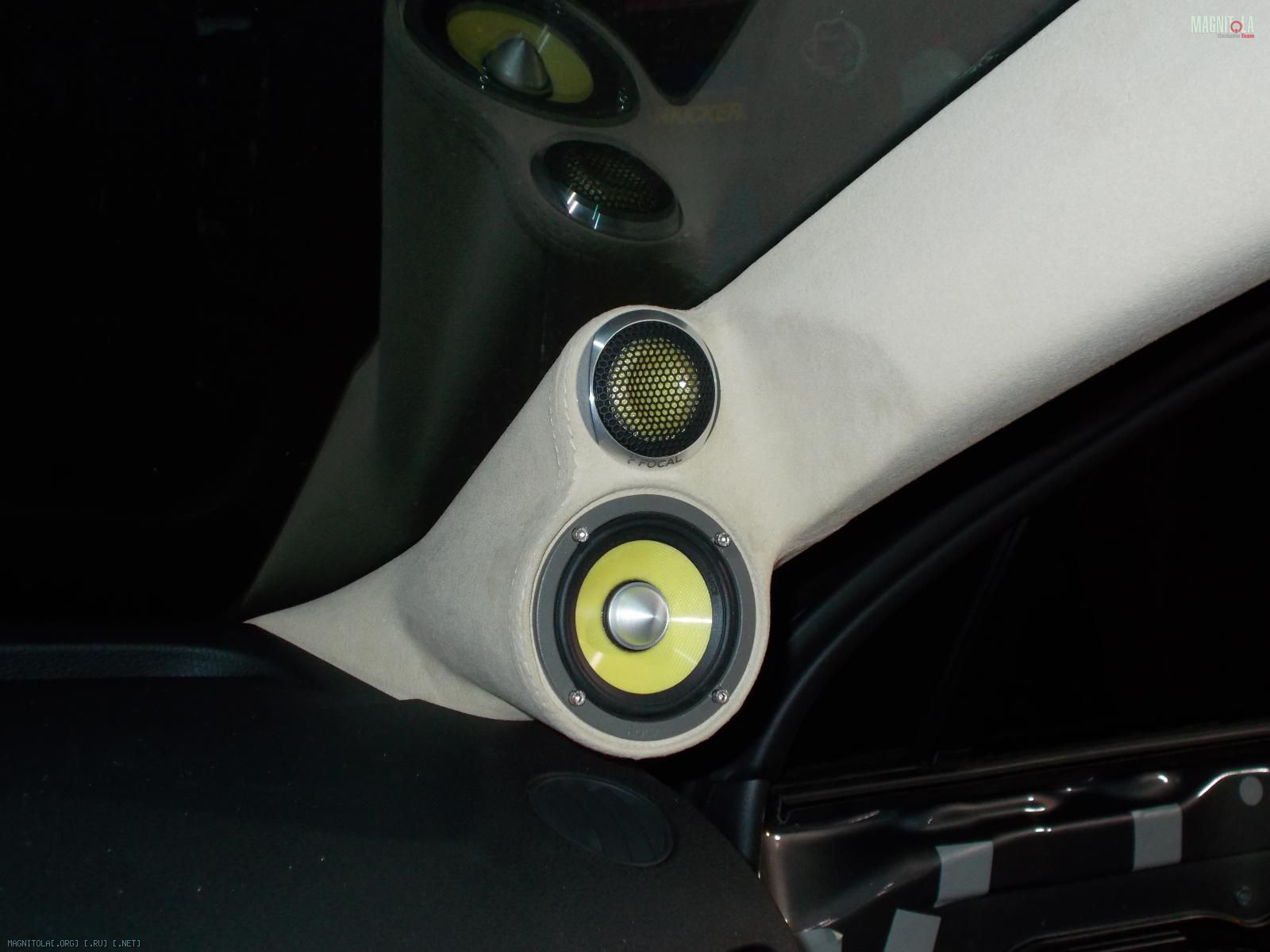

Подключение фронта Focal было полупоканальным, Сч и Вч на стойках от штатных кроссоверов, который легко это предусматривает, и питались от двух каналов фронтального усилителя, а остальные два канала питали уже НЧ на фронт.

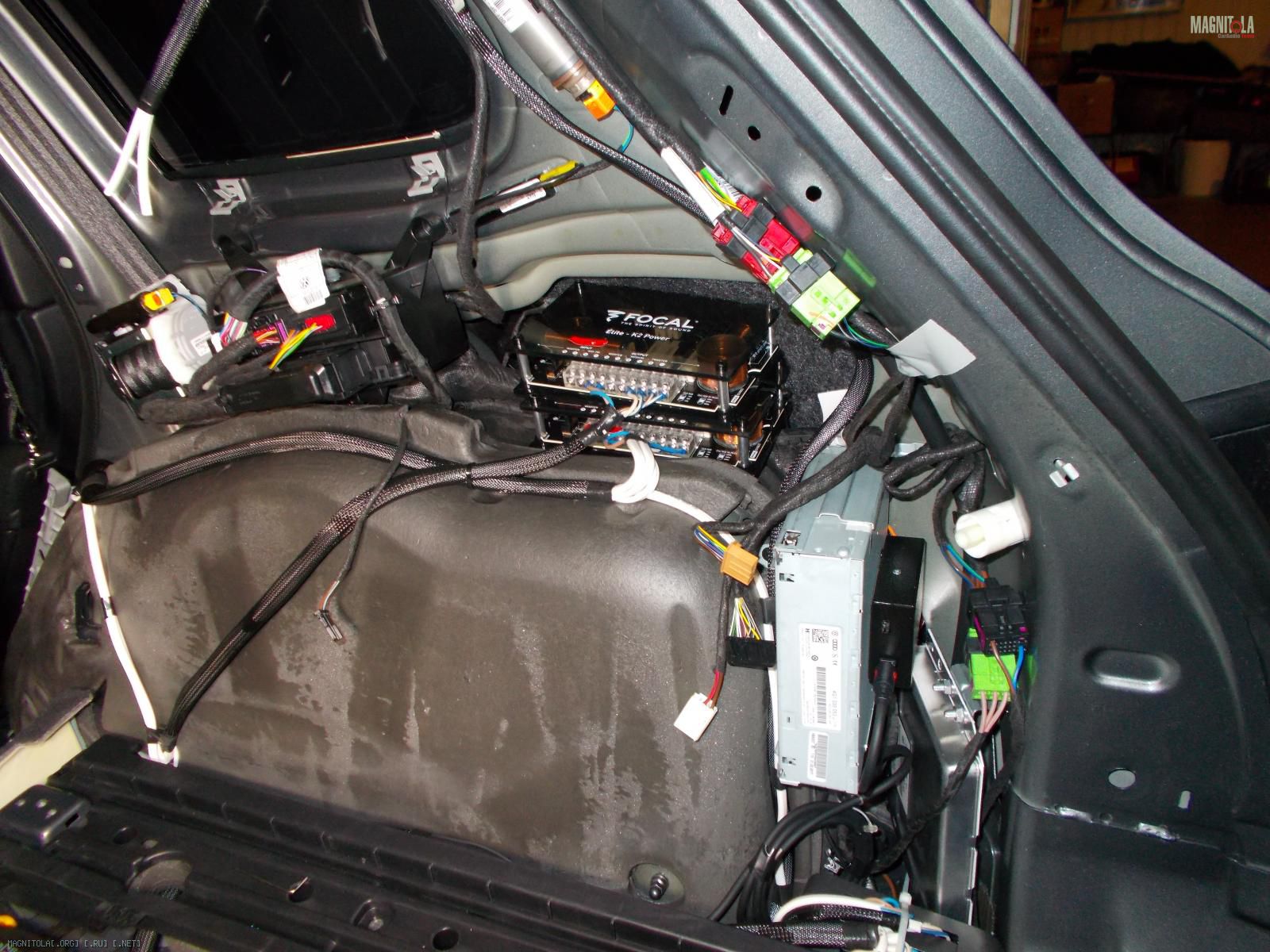

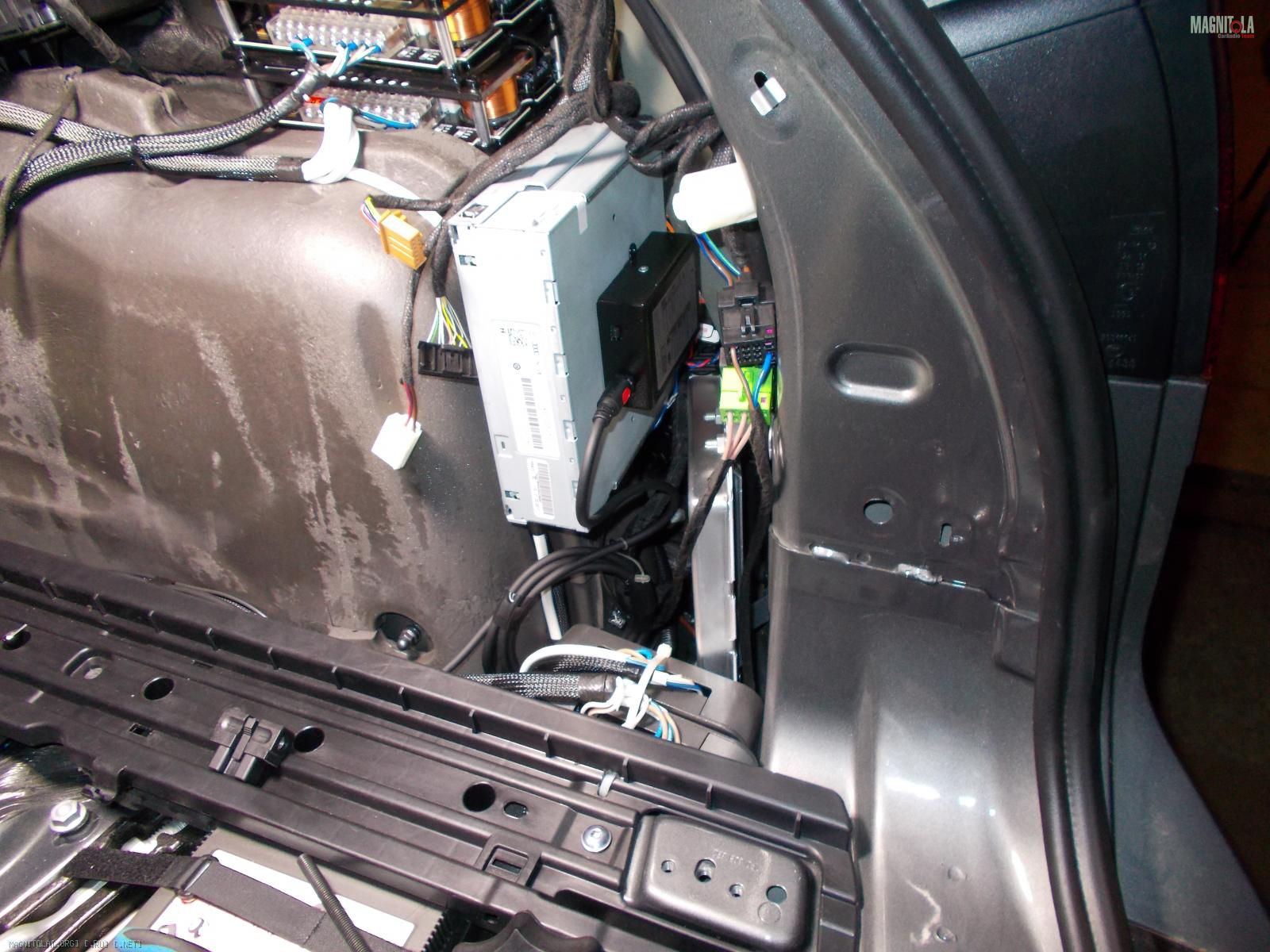

У фокалов довольно большие кроссоверы, и под торпедо они никак не вмещались, пришлось всю проводку тянуть в правое крыло и устанавливать их рядом со штатным усилителем. Кроссоверы от hertz рязместились в низу, так же, под правой боковиной.
С проводкой, скажу сразу, пришлось повозиться, что бы все эти жгуты уместить и протянуть в правую нишу.
После всех, проделанных выше манипуляций, был сделан пробный пуск, и вот он небольшой казус, процессор зависал при прохождении одной операции, он не давал отсканировать один канал, входящего уровня сигнала. Звонок в техподдержку чернова и через два часа процессор уехал в Зеленоград на переустановку ОЗУ. Через 4 часа он вернулся уже исправный.
В пятницу за 4 часа я настроил всю систему и скажу честно, ОГОНЬ!
Я всегда, почему то критиковал фокал, нет напористых НЧ , высокие немного резковаты и т.д.,до этого были не дорогие серии, но тут комплект то предтоповый, все по технологии,
НЧ с очень мягким подвесом, увесистым магнитом, мощной корзиной и каким то волшебным диффузором, предусмотренным именно для трешки, конечно и у СЧ звена диффузор был сделан точно такой же. Вч у них тоже со своим "секретом", но а кроссовер заслуживает самых громких аплодисментов, реальная ВЕЩЬ, которая умеет и работать по би ампингу и делать срезы на СЧ ( 300-400-500 гц) и работать с аттенюаторами СЧ и ВЧ звеньев, отсюда и размер его не малый!
Скажу честно, Focal-ы меня очень удивили, звук не смотря на то, что сч и вч звенья подключены от кроссоверов и в них же я поставил срез на 400 гц, а аттенюаторы все в нолях, просто великолепный, очень мягкий не режущий, не капли слух, и настолько детальный, что при прослушивании тестовых треков вызывал бурю положительных эмоций.
Так как я человек любящий электронную музыку, а именно качественный транс, я конечно же прослушивал и его, вот тут я реально был поражен, акустика просто создана для него))
Все слышно, все стереопереходы, сч и вч на нем просто завораживают, реально как в клубе)) мидбас очень быстрый и плотный, пришлось даже немного укрутить его потом.

Усилители PDX с очень хорошим контролем и мощностью, справлялись с "прокачкой" всех компонентов просто на 100 % , не ожидал , что мостом они выдают очень приличную мощность на сабвуфер, короче говоря, они молодцыhttp://www.touareg-club.net/forum/im...s/01/smile.gif

Что могу сказать про этот автомобиль в итоге:
Две трешки , конечно же это реально вещь, послушав настроенный авто с квадрозвуком, потом переключал пульт только на фронт и саб, сразу меня это напрягало, и сразу возвращал тыл обратно! Хотя сам поклонник классических фронтально-сабовых схем))
Звук чистый , очень детальный, он имеет очень приличный запас мощности, на всех сиденьях любой слушатель получает удовольствие. Понятно, что весь "сок" настроен на место водителя и звук на нем максимально сконцентрированный, все таки авто для него делается.
Автомобиль мне дал очень много положительных эмоций, от нового запаха салона, до конечного , итогового результат по инсталляции.
Клиент когда забирал автомобиль был очень впечатлен от полученного результата!http://www.touareg-club.net/forum/im...es/01/good.gif

Теперь автомобиль с ЭКСКЛЮЗИВНОЙ комплектацией имеет звук подобающей ейhttp://www.touareg-club.net/forum/im...es/01/wink.gif
На данную работу и другие инсталлы есть видео, кому интересно, кидайте в личку телефоны, вышлю видео по ватсап!!! Вложение 1155850Вложение 1155852Вложение 1155854Вложение 1155858Вложение 1155860Вложение 1155862Вложение 1155864Вложение 1155866Вложение 1155868Вложение 1155870Вложение 1155872Вложение 1155874Вложение 1155878Вложение 1155880Вложение 1155882Вложение 1155888Вложение 1155890Вложение 1155894Вложение 1155896Вложение 1155898Вложение 1155900Вложение 1155906Вложение 1155908Вложение 1155922Вложение 1155910Вложение 1155912Вложение 1155914Вложение 1155916Вложение 1155918Вложение 1155920

Добрый вечер Нужны
красивые подиумы под миды Итон А-1 160 на карту лада веста, с сеткой+стелс в крыло веста под голову esx sx 1040, играет на 16л грязными, предполагаю 18л, готов выслушать аргументы на друой объем. В самаре стандартно делают 24л за дешево.
Машину могу дать только на день, живу в Твери
Спасибо

Цитата:

---

Сообщение от Cth90

Добрый вечер Нужны
красивые подиумы под миды Итон А-1 160 на карту лада веста, с сеткой+стелс в крыло веста под голову esx sx 1040, играет на 16л грязными, предполагаю 18л, готов выслушать аргументы на друой объем. В самаре стандартно делают 24л за дешево.
Машину могу дать только на день, живу в Твери
Спасибо

---

Добрый вечер,
Сразу скажу , что такие вещи за день не делаются, минимум 3-4 дня

Очередной туарег из родного города Люберцы уехал с улучшенным звуком по Варианту № 1 — в штатные места.
Напомню, у меня их четыре.

Человек уже слушал данный вариант на другом туареге, на нем и остановился.
По работе:

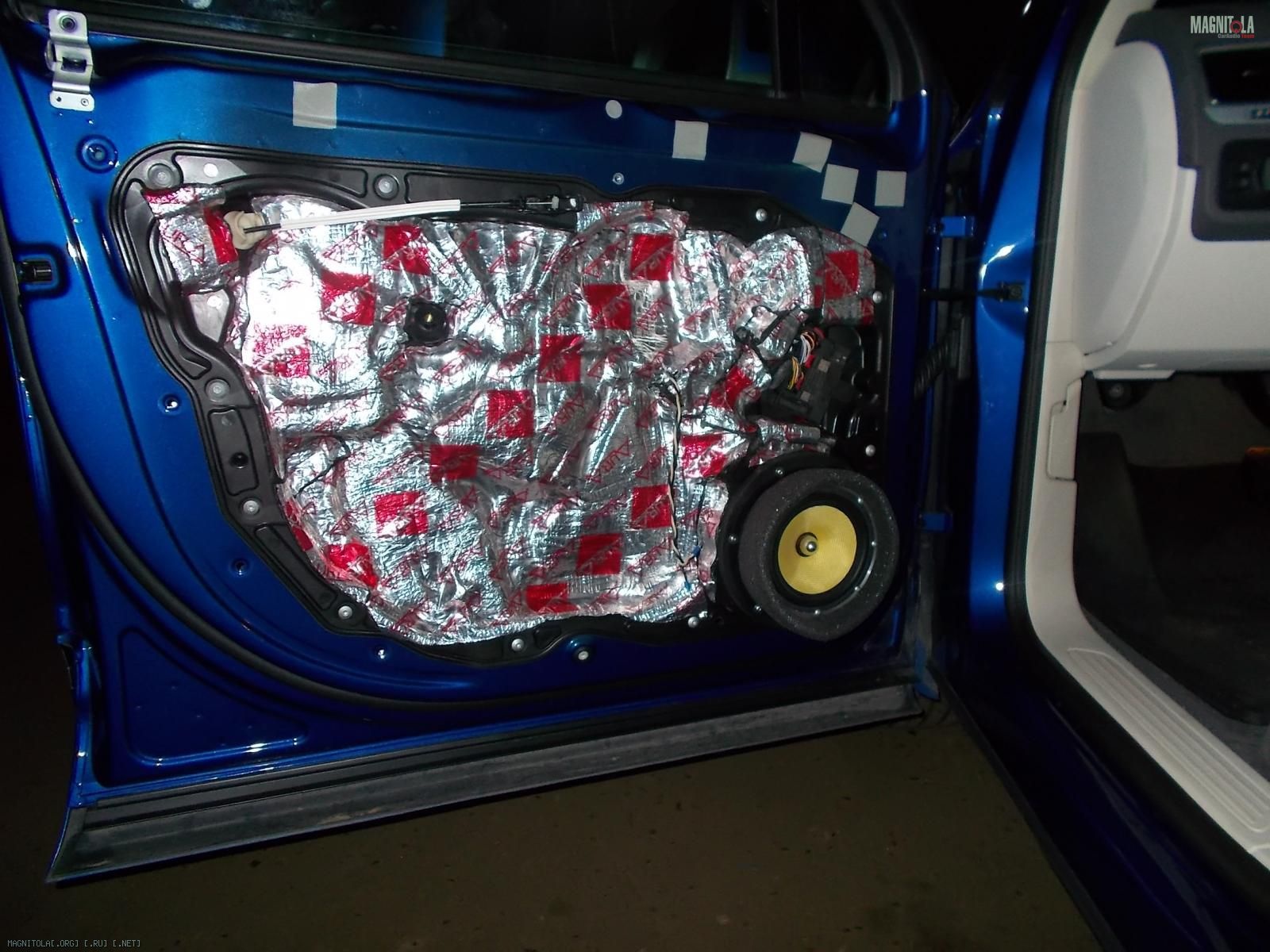

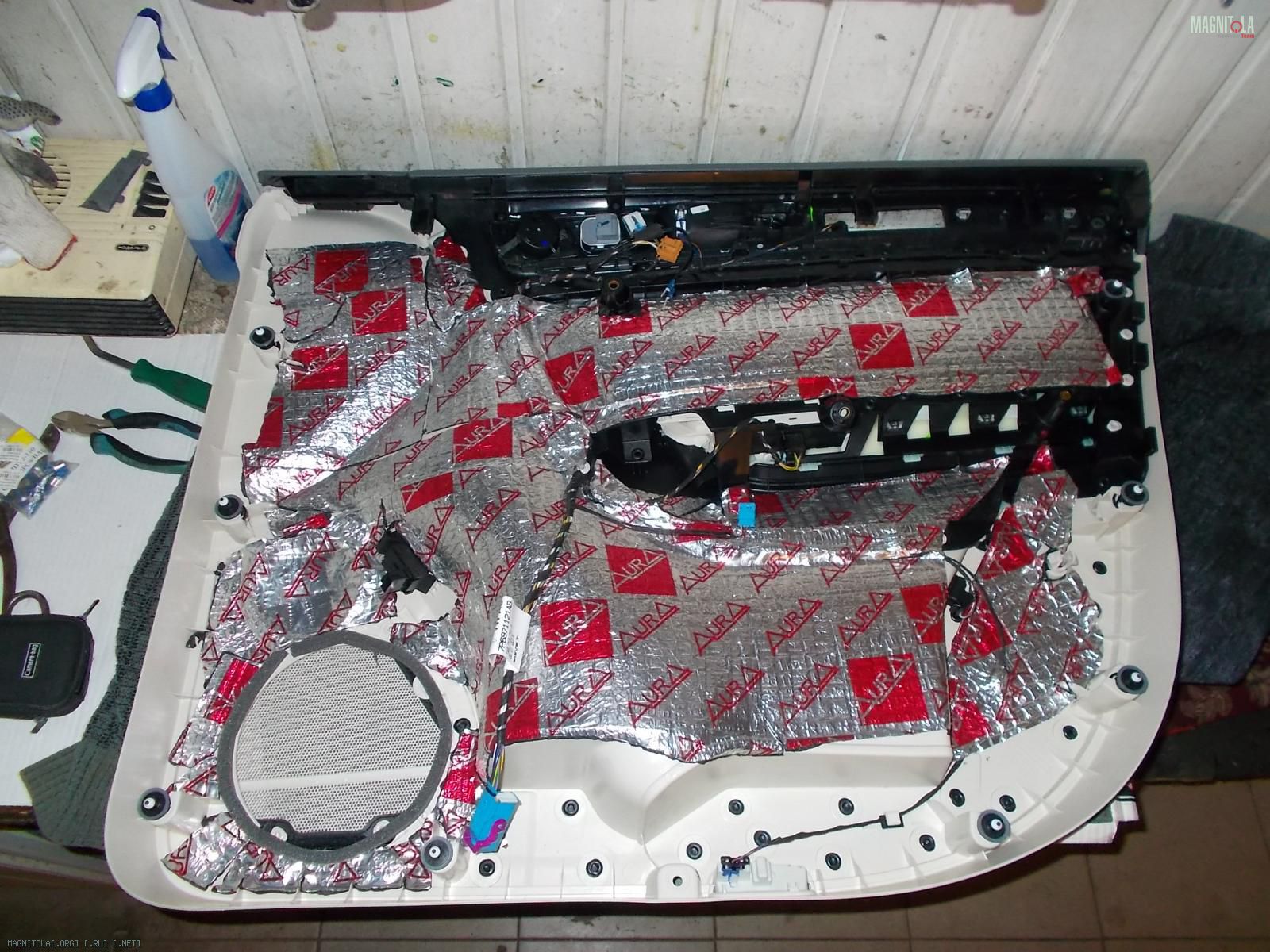

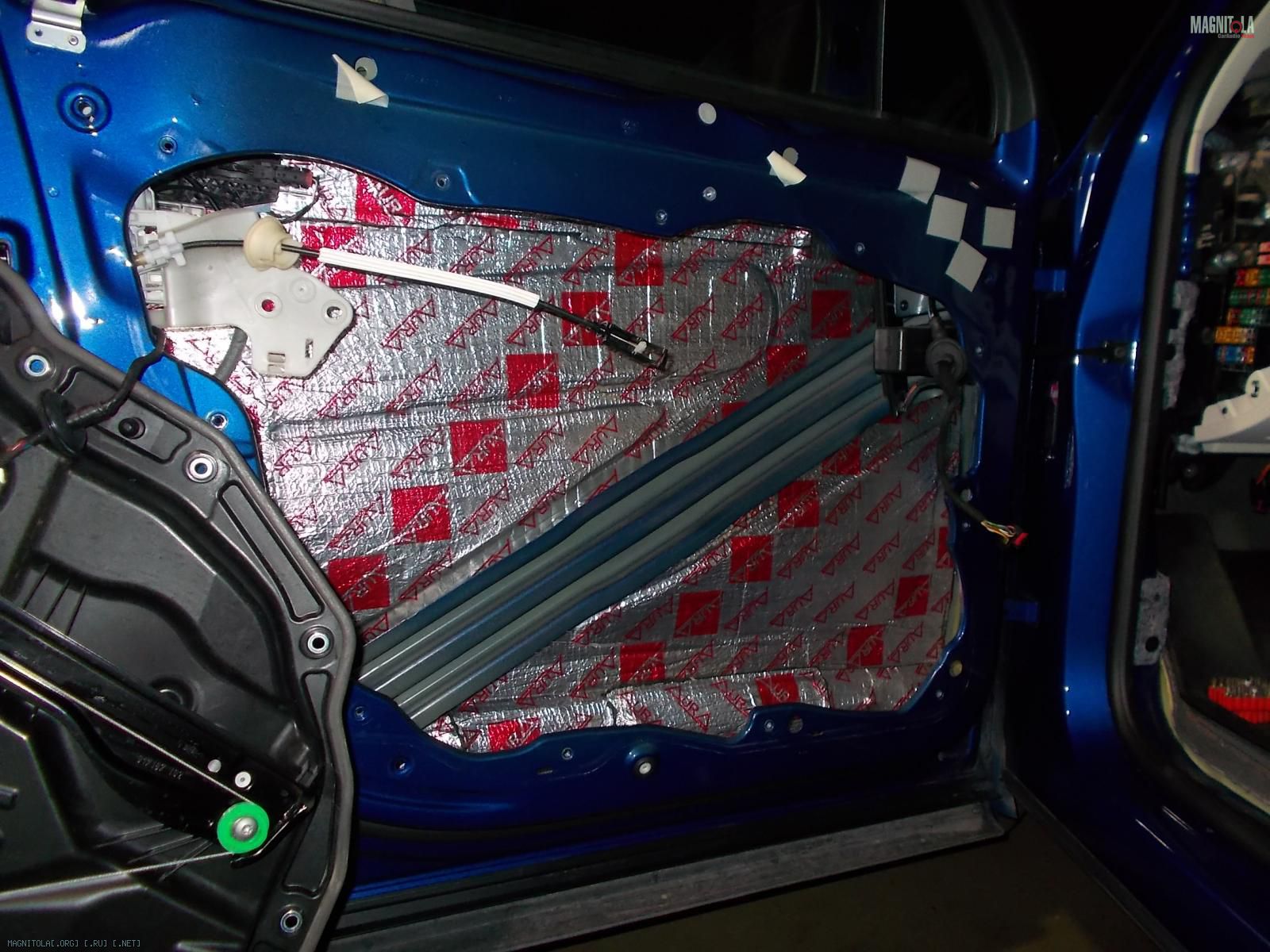

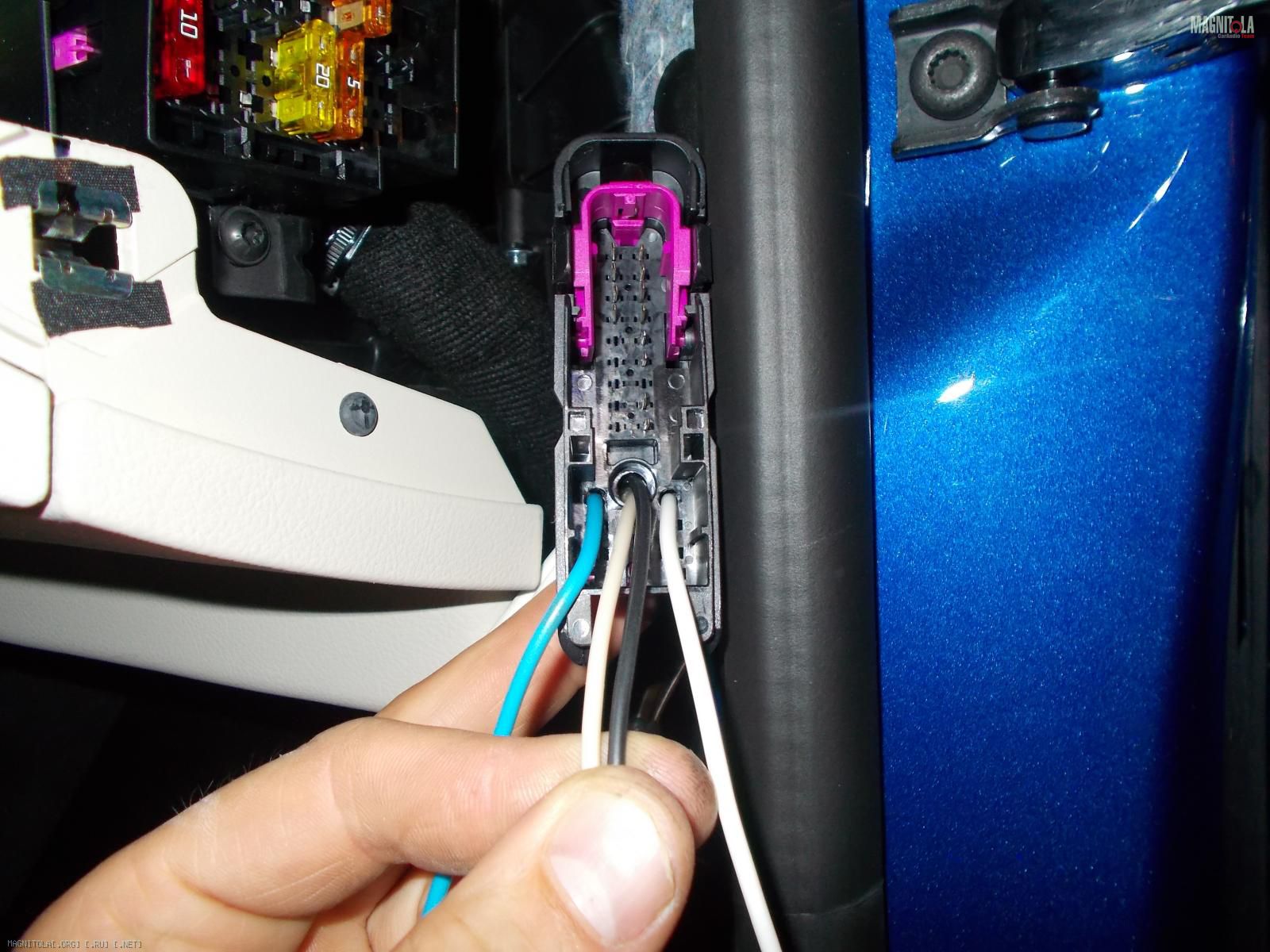

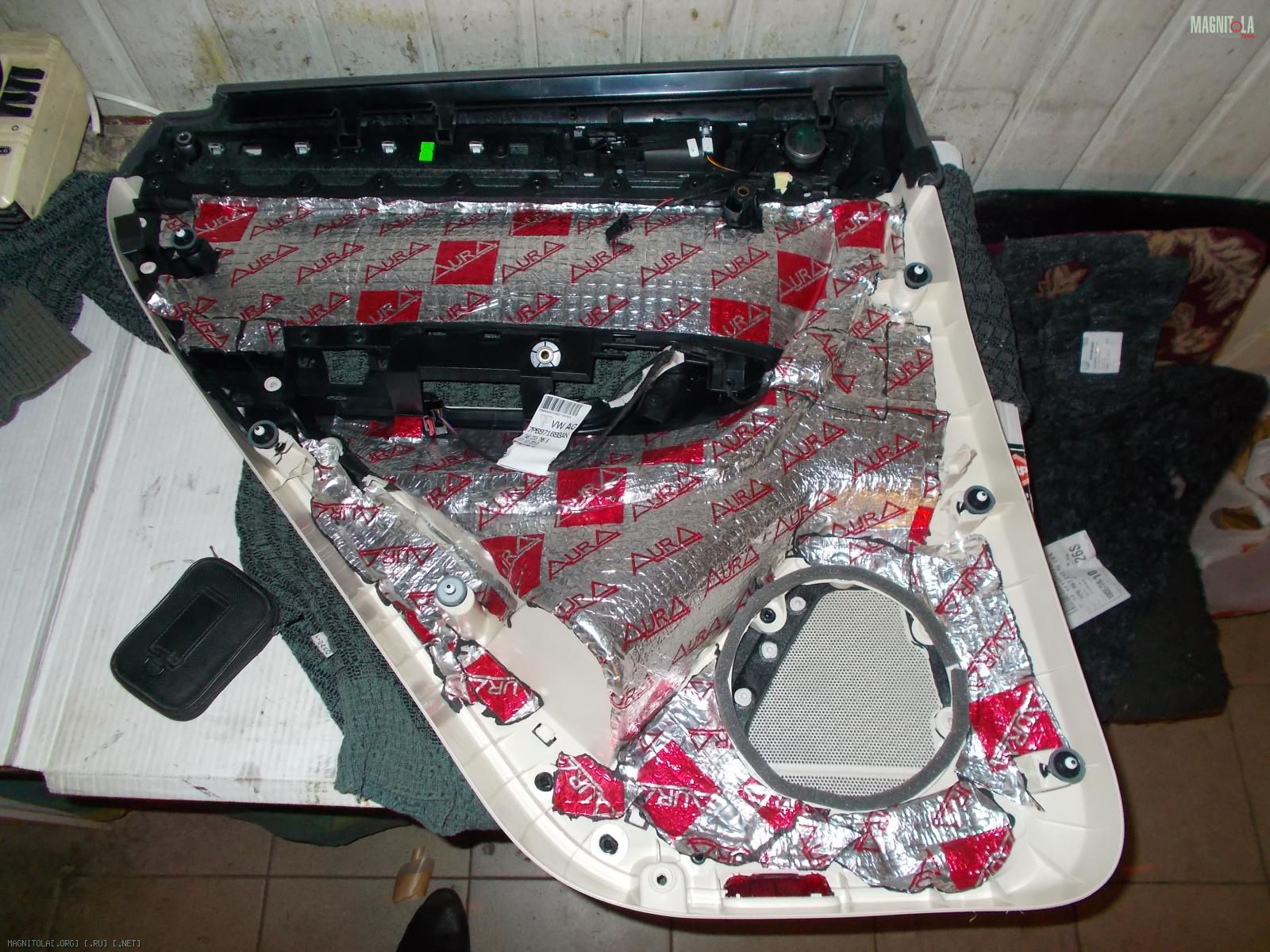

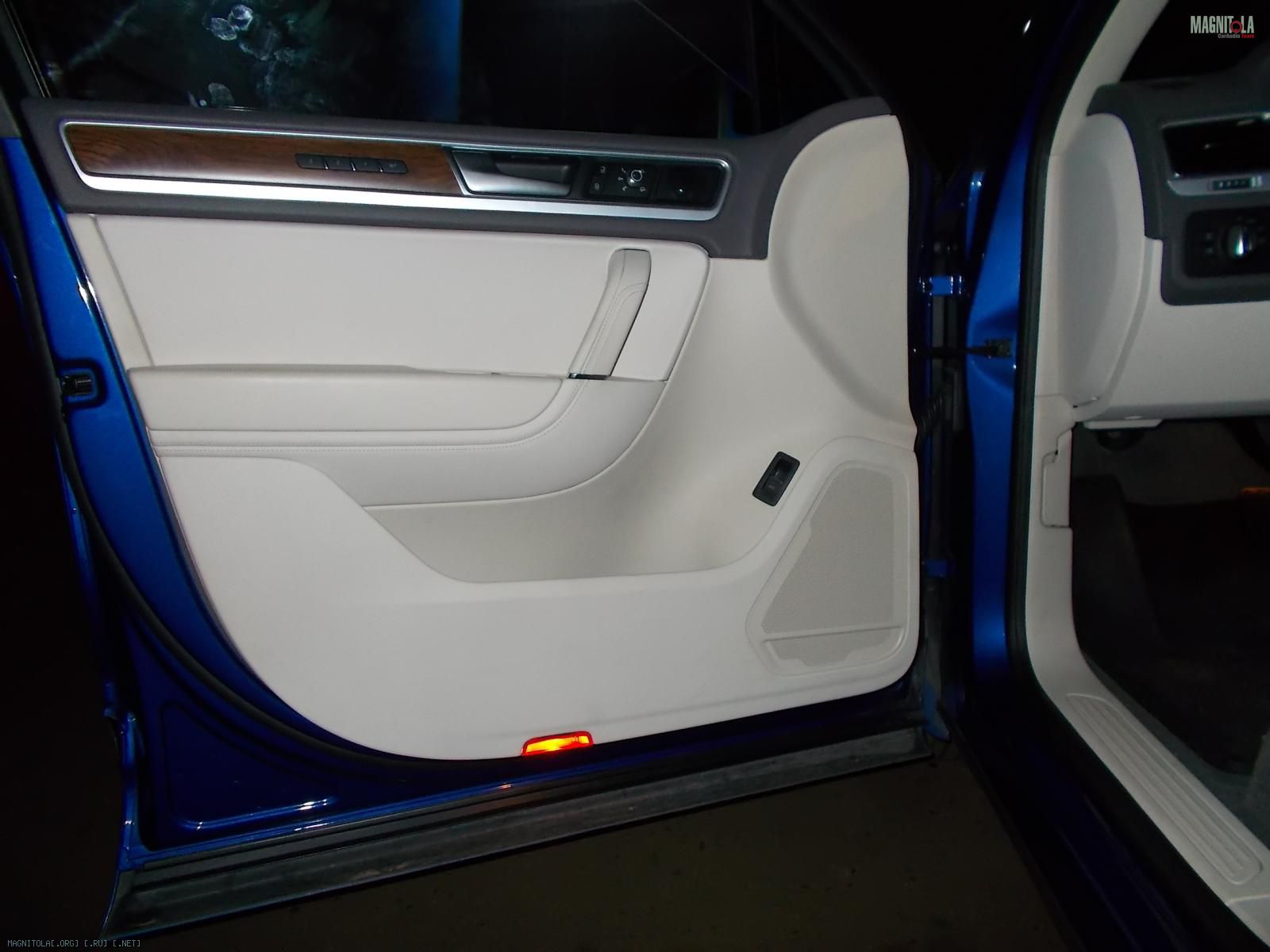

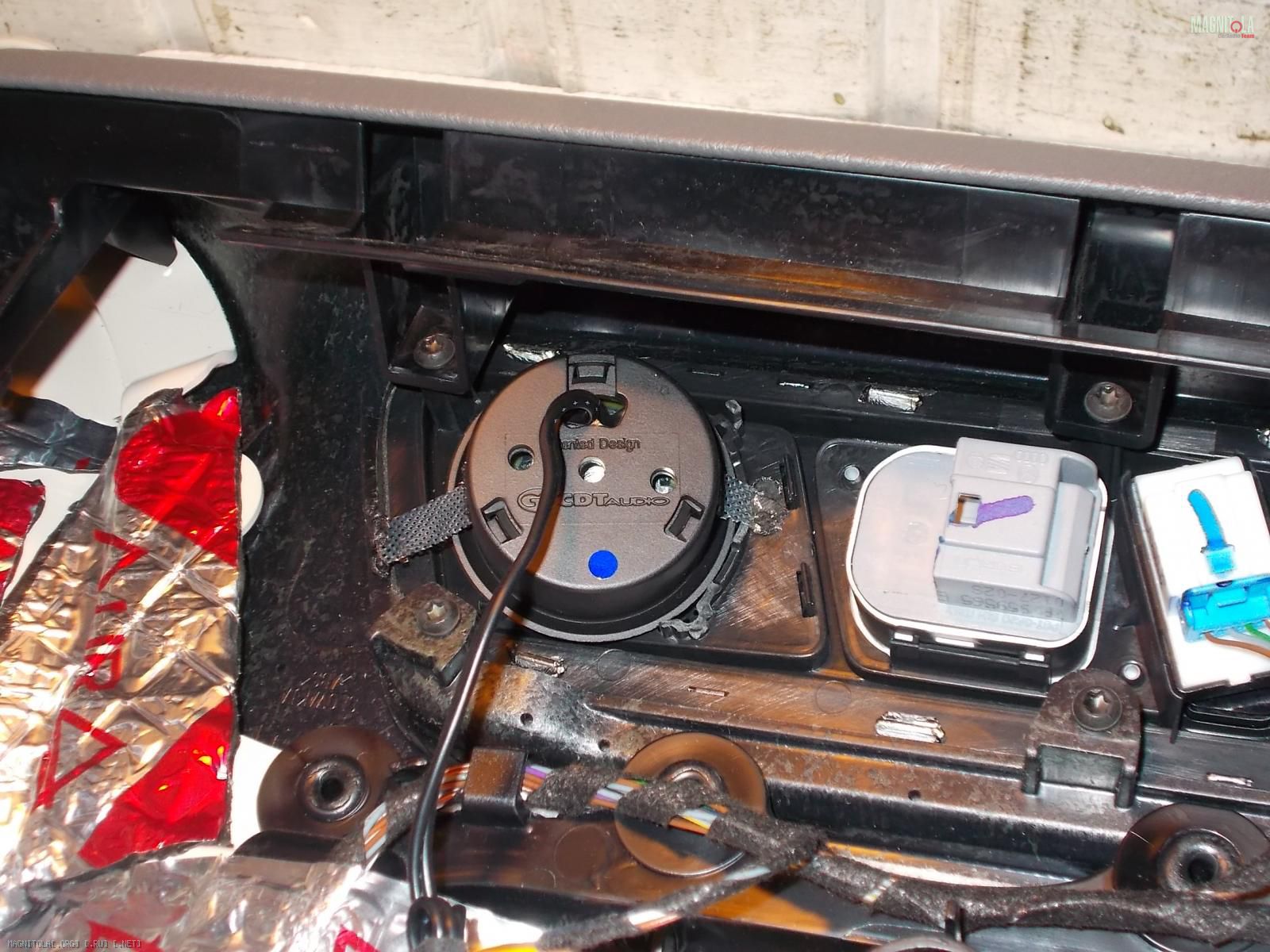

Сделана полная шумоизоляция передних дверей в 4 слоя каждая. Через штатные фишки протаскиваем две пары проводов: 2,5 кв на НЧ и 1,5 квадрата на ВЧ. В собранном виде все полный сток! Задние двери проклеены частично. Внешний щит и карты дверей проклеены подарком.

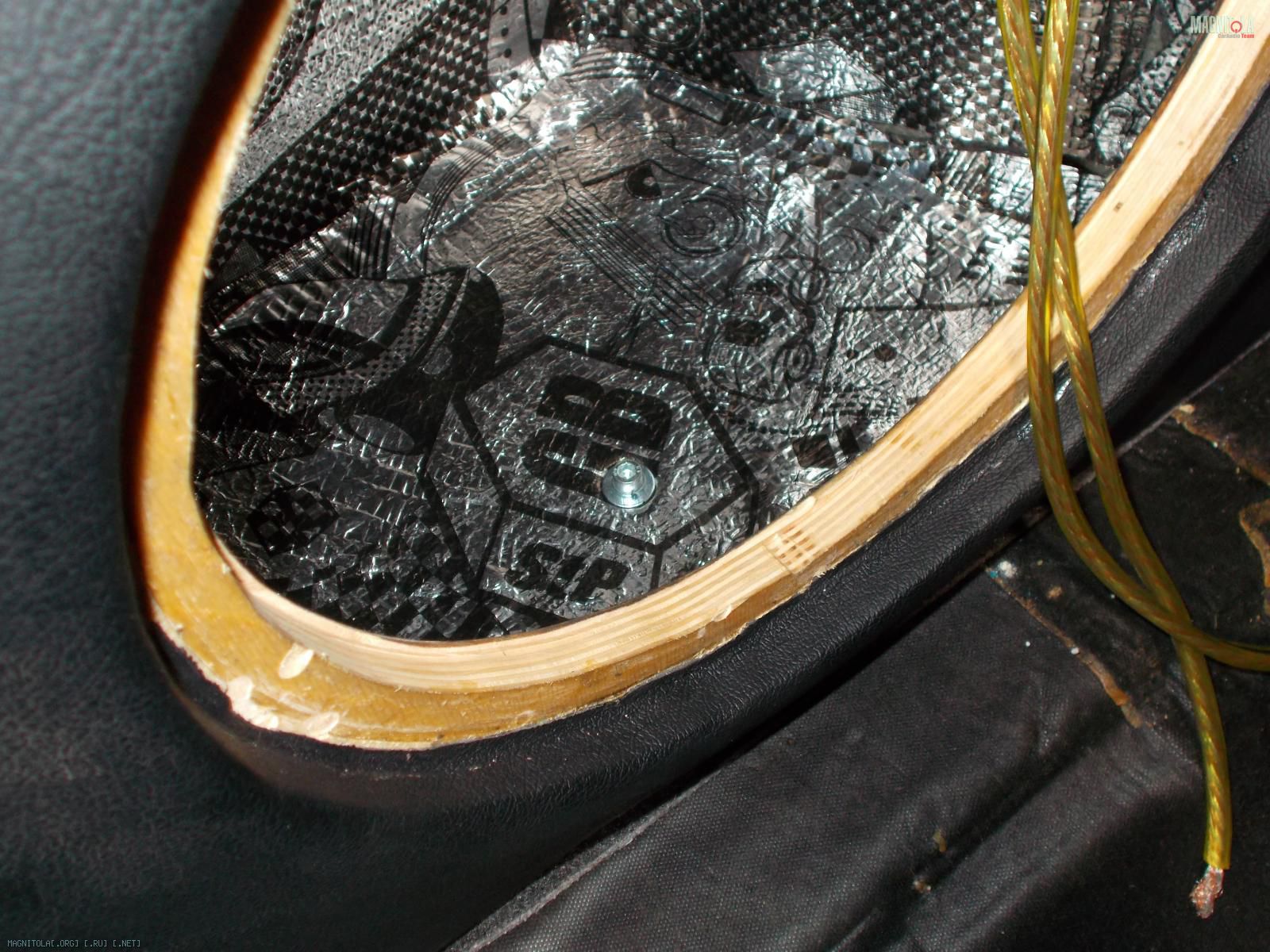

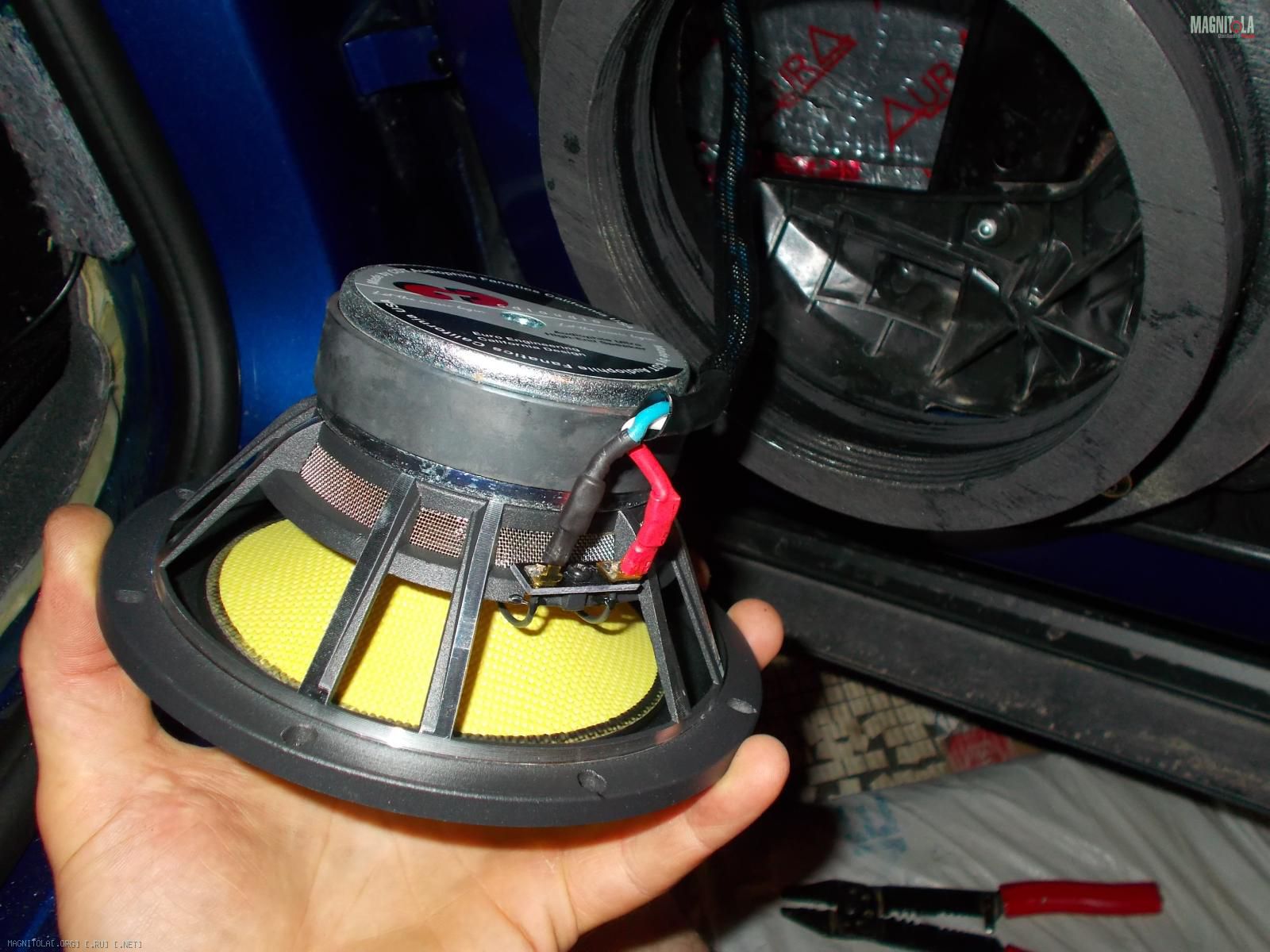

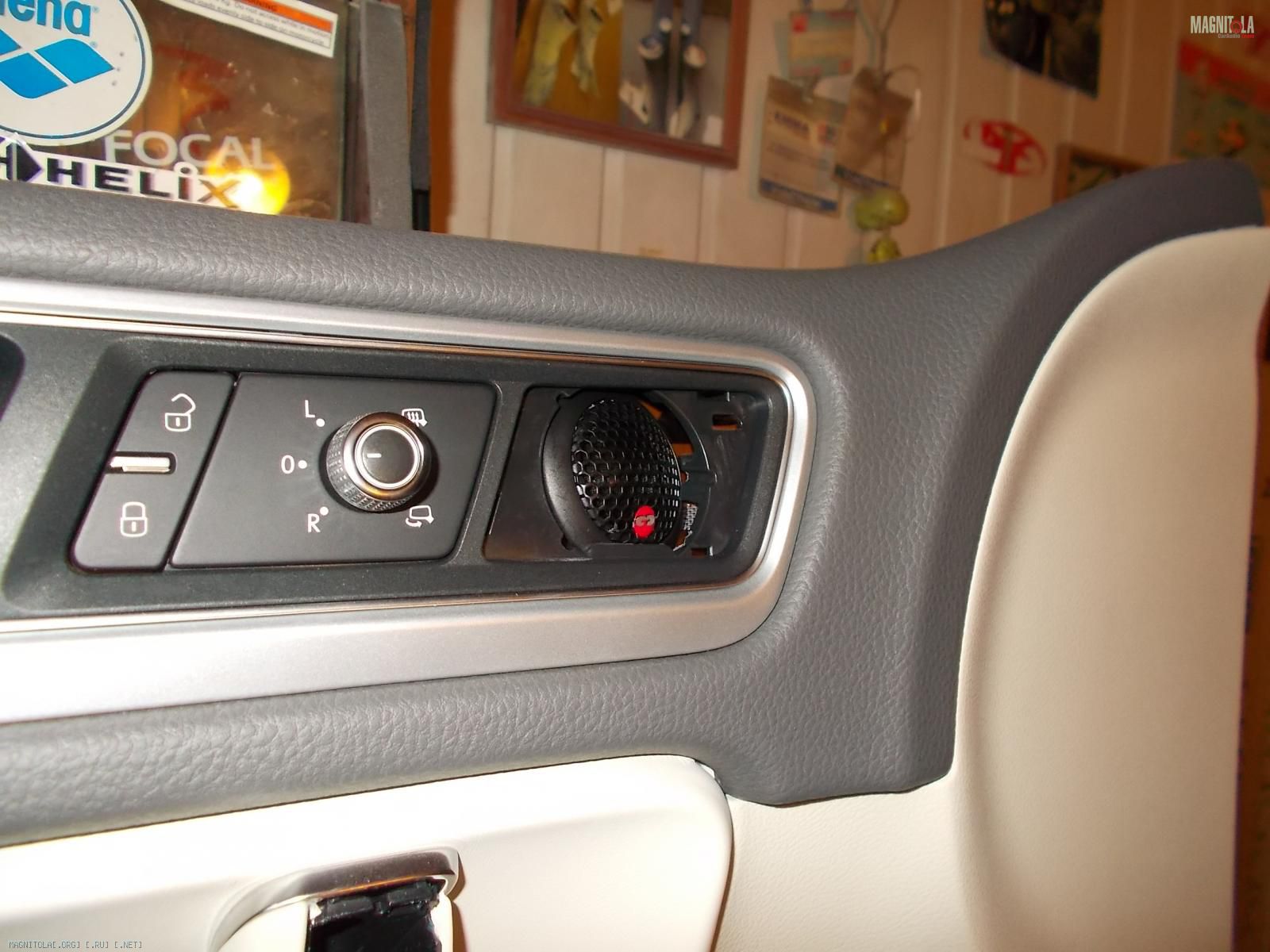

Изготовлен стелс по матричной технологии в докатку объемом 19 литров. Изготовлены новые проставочные кольца для НЧ акустики, а новые ВЧ впаиваются сеткой в штатные места и направленны максимально на лобовое стекло, для ухода от привязки левой стороны, да и сцена намного интереснее получается.

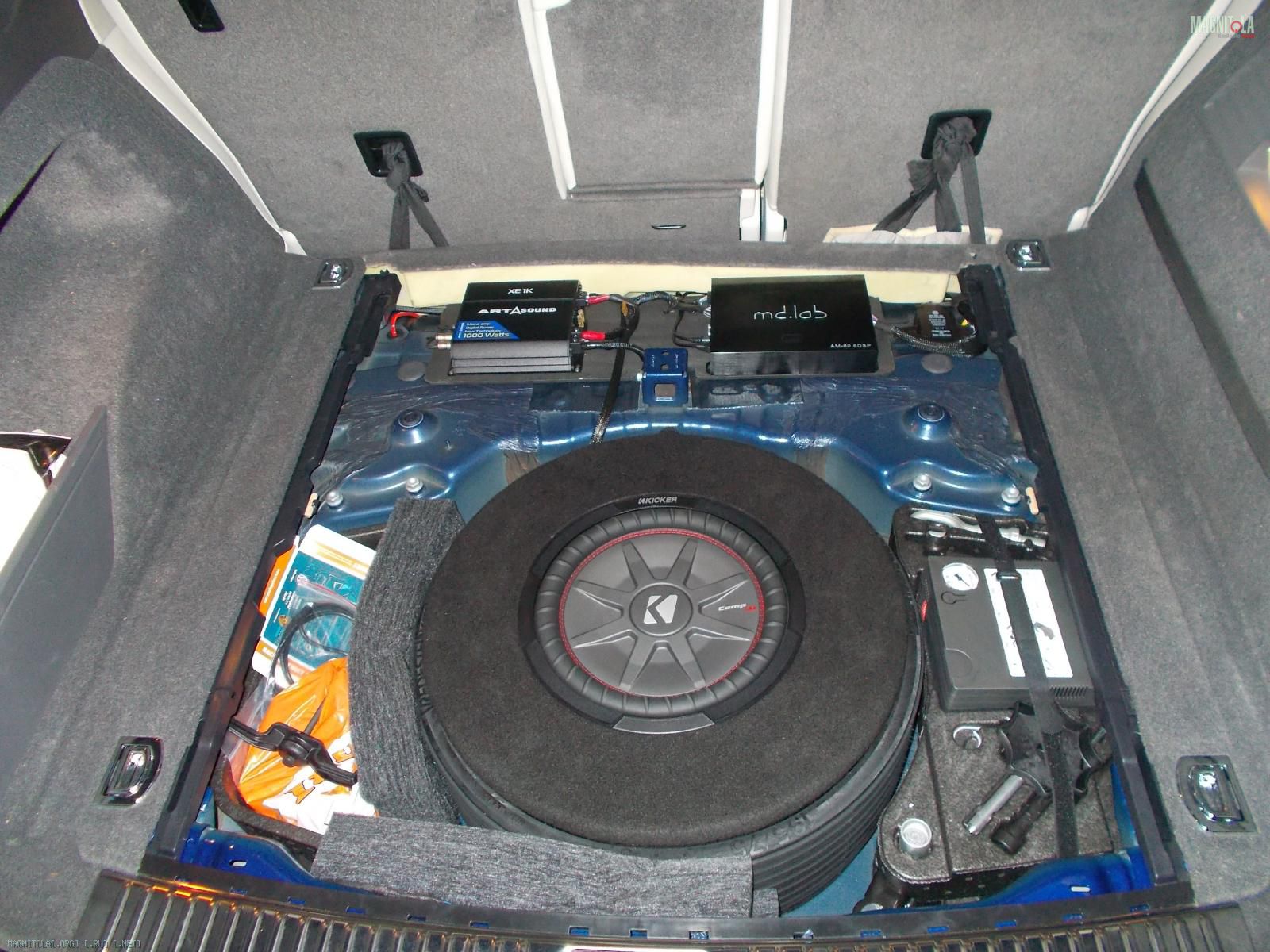

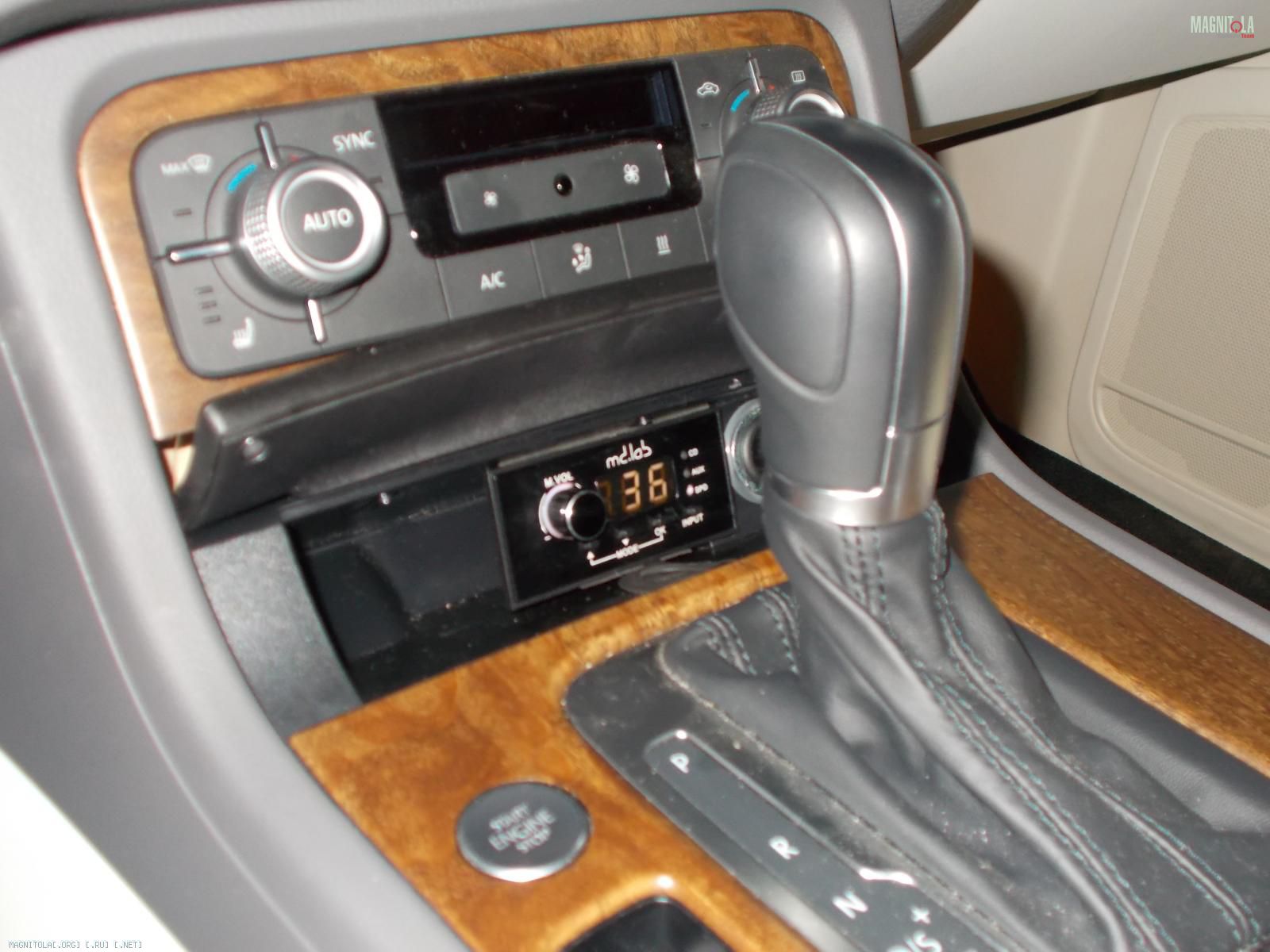

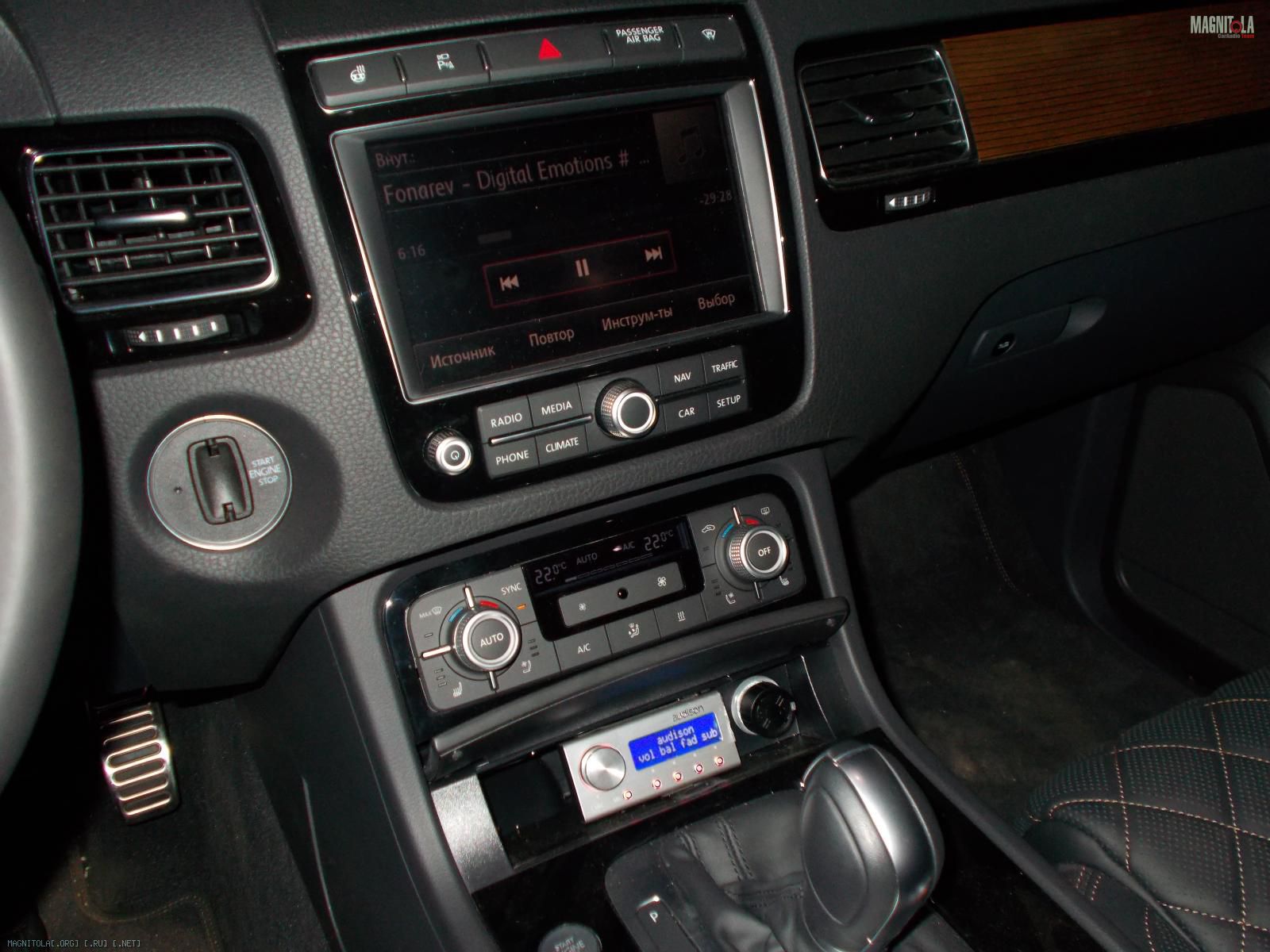

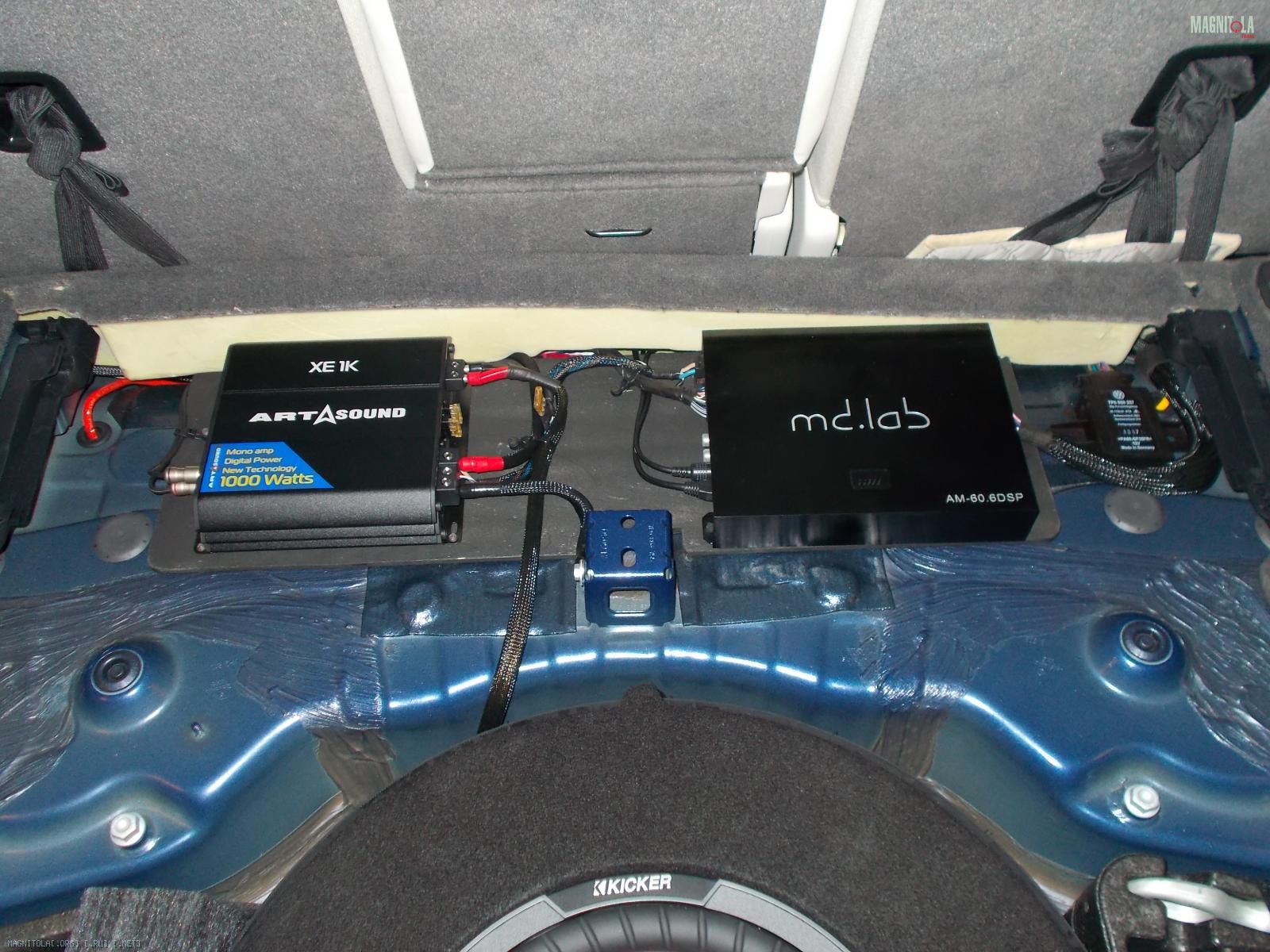

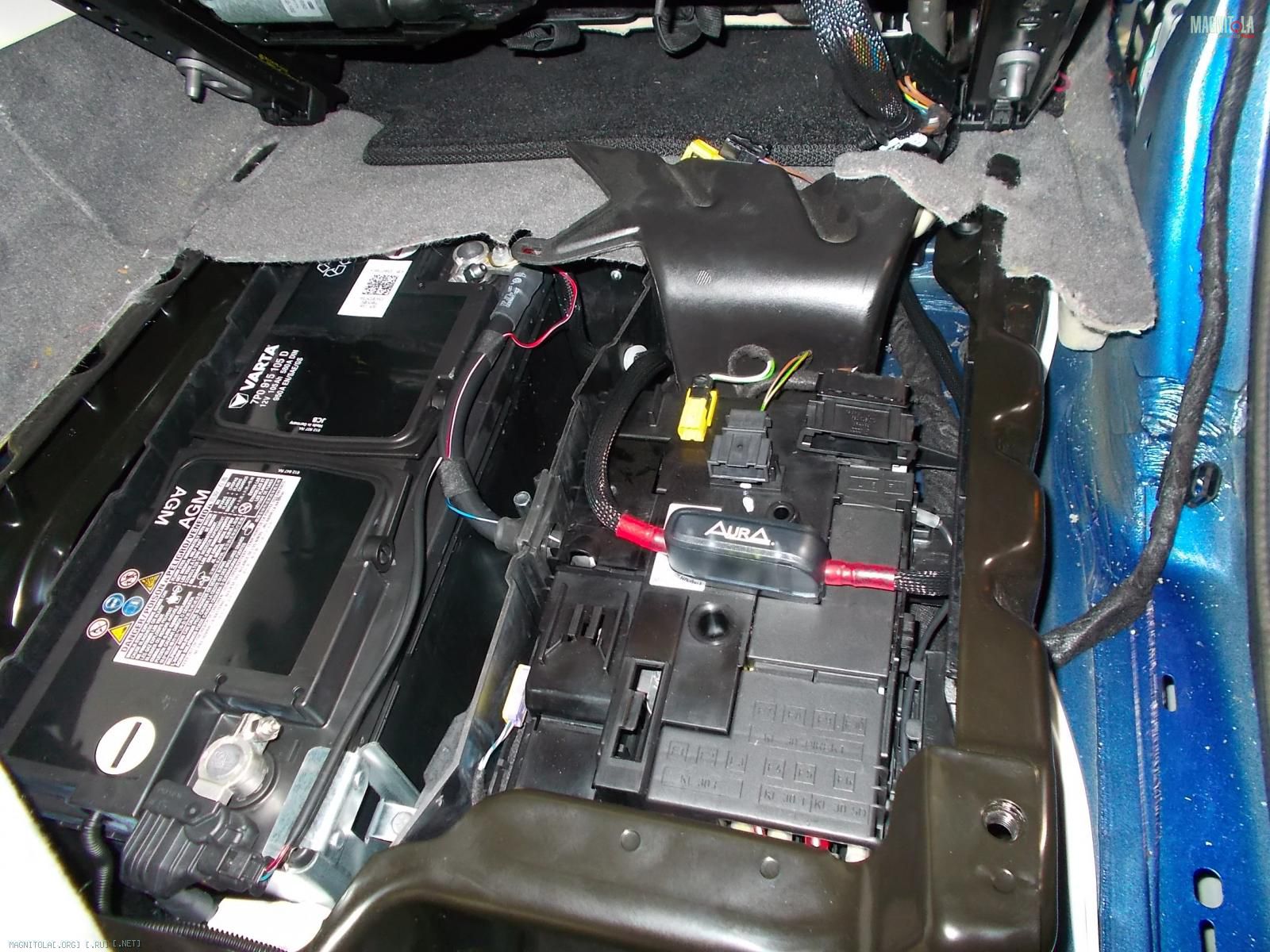

Все оборудование разместилось как обычно под штатным полом на общей площадке. Пульт по традиции установлен в пепельницу. Через него переключаются четыре прессета :
1) Фронт + саб 2) Фронт
3) Тыл
4) Фронт + тыл + саб

Звук, после апгрейда, стал очень чистым , детальным , с хорошей, четкой серединой и упругим, плотным басом. Звуковая сцена настроена над центром торпеды
Клиент оценил и уехал очень довольный !


Вложение 1165918Вложение 1165940Вложение 1165930Вложение 1165932Вложение 1165920Вложение 1165916Вложение 1165944Вложение 1165922Вложение 1165926Вложение 1165924Вложение 1165942Вложение 1165928Вложение 1165934Вложение 1165936Вложение 1165938Вложение 1165946

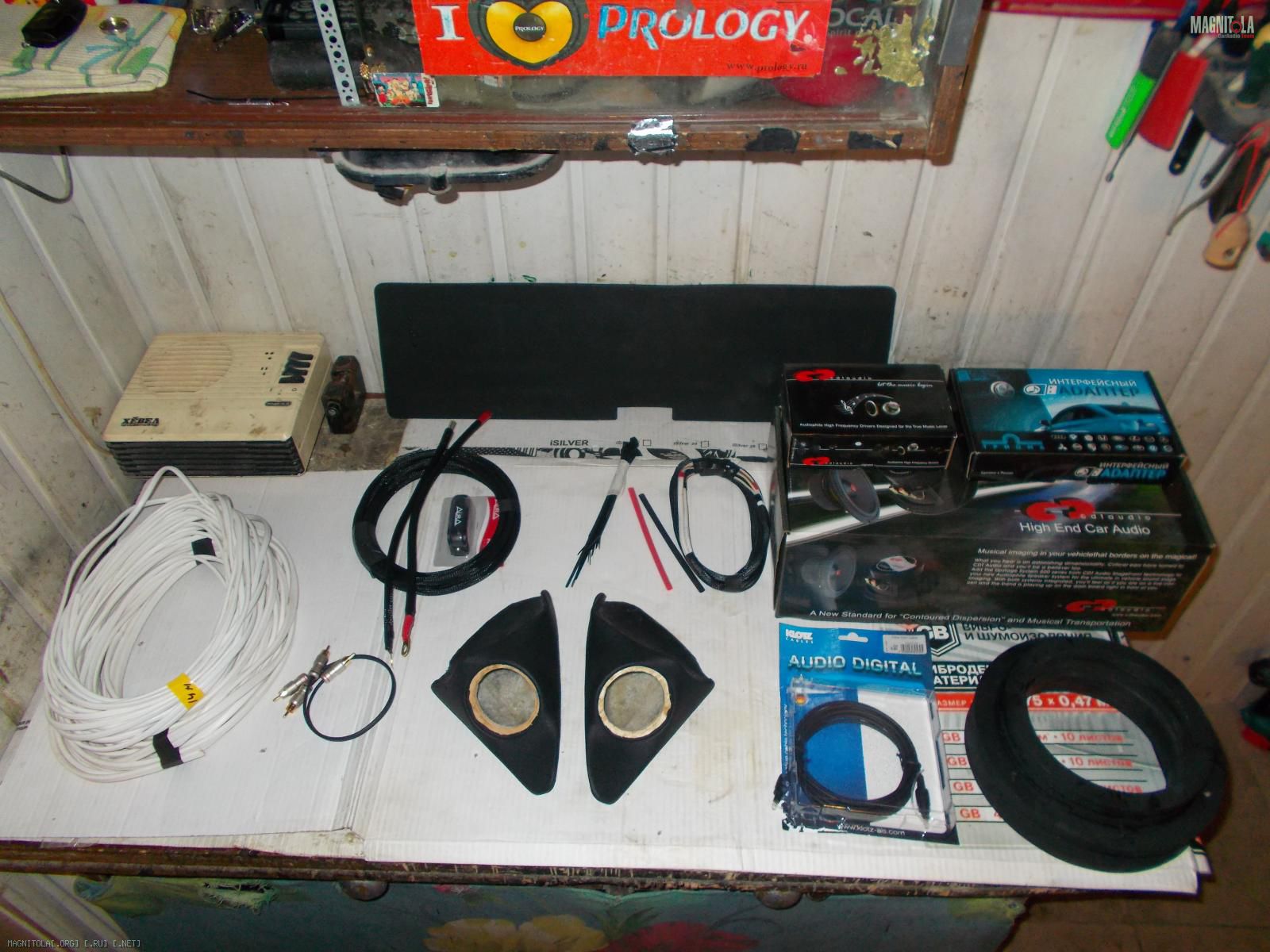

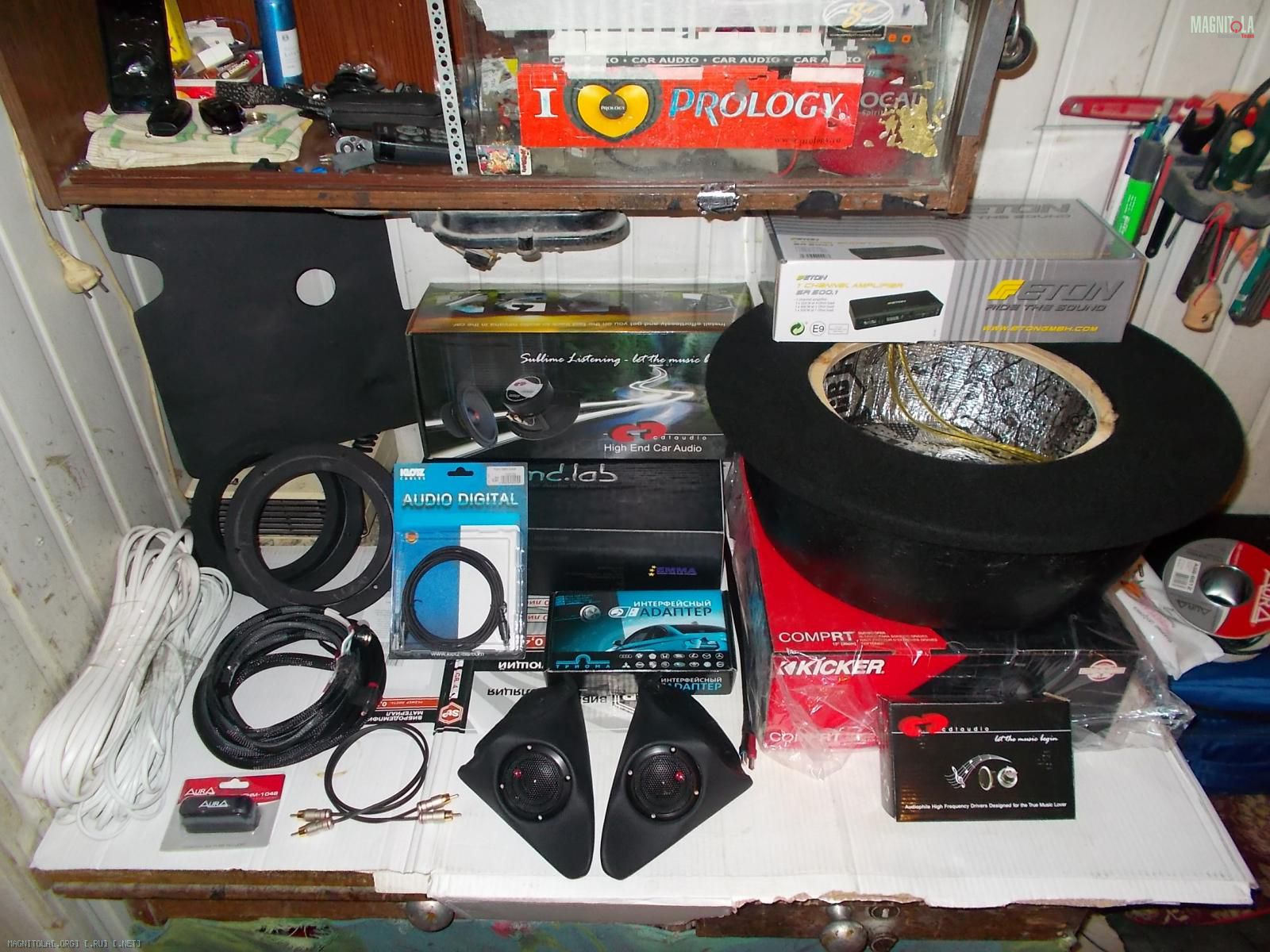

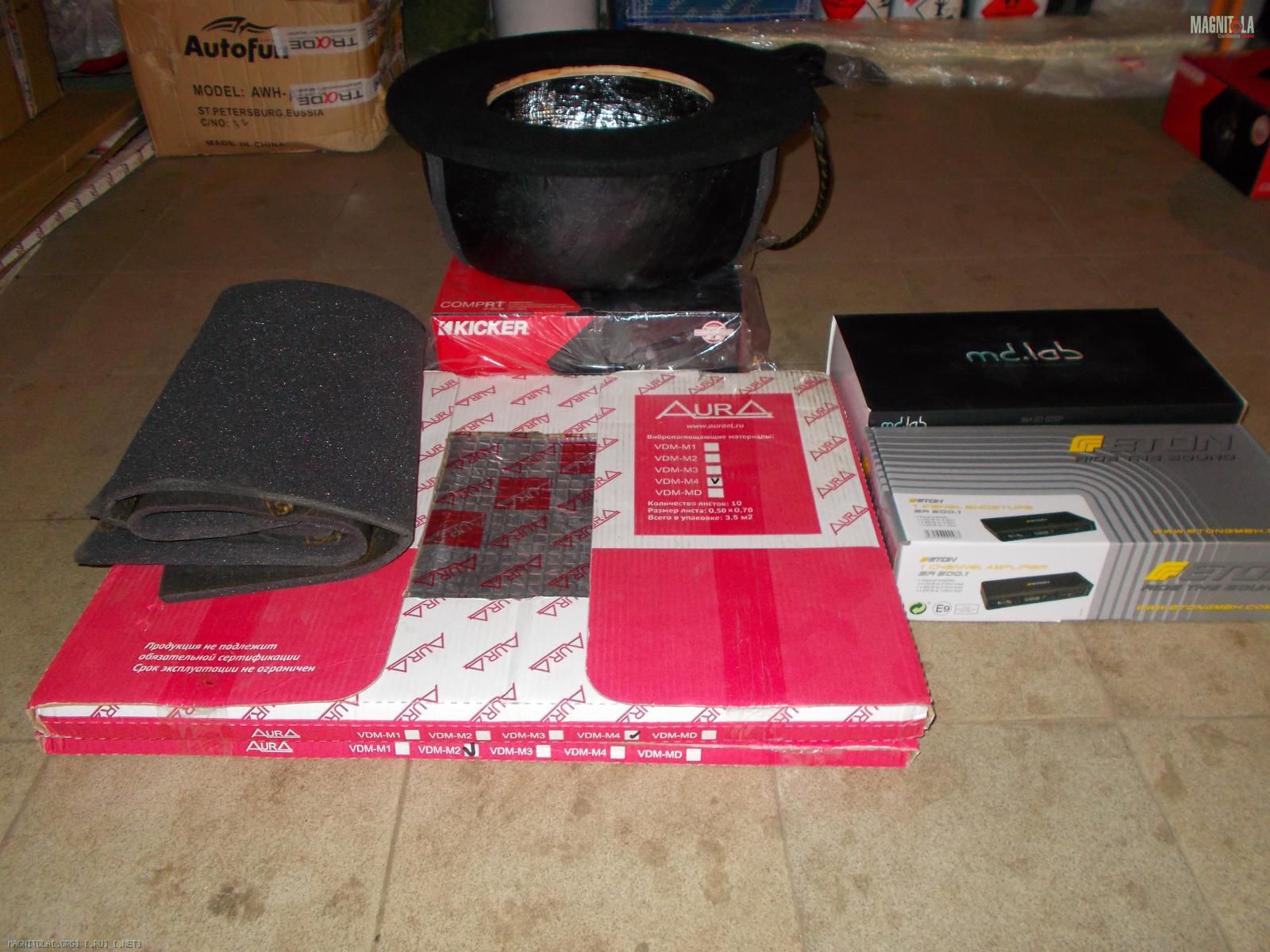

Так же, были собраны и отправлены два комплекта с уголками и сабом под самостоятельную установку на туареги в Новосибирск

Вложение 1165912
И в г Тольяти Вложение 1165954Вложение 1165956

Подиумы под СЧ ВЧ для редчайших Pioneer ODR
Делались для хорошего знакомого Vlada ODR в его AUDI A4 oulroud

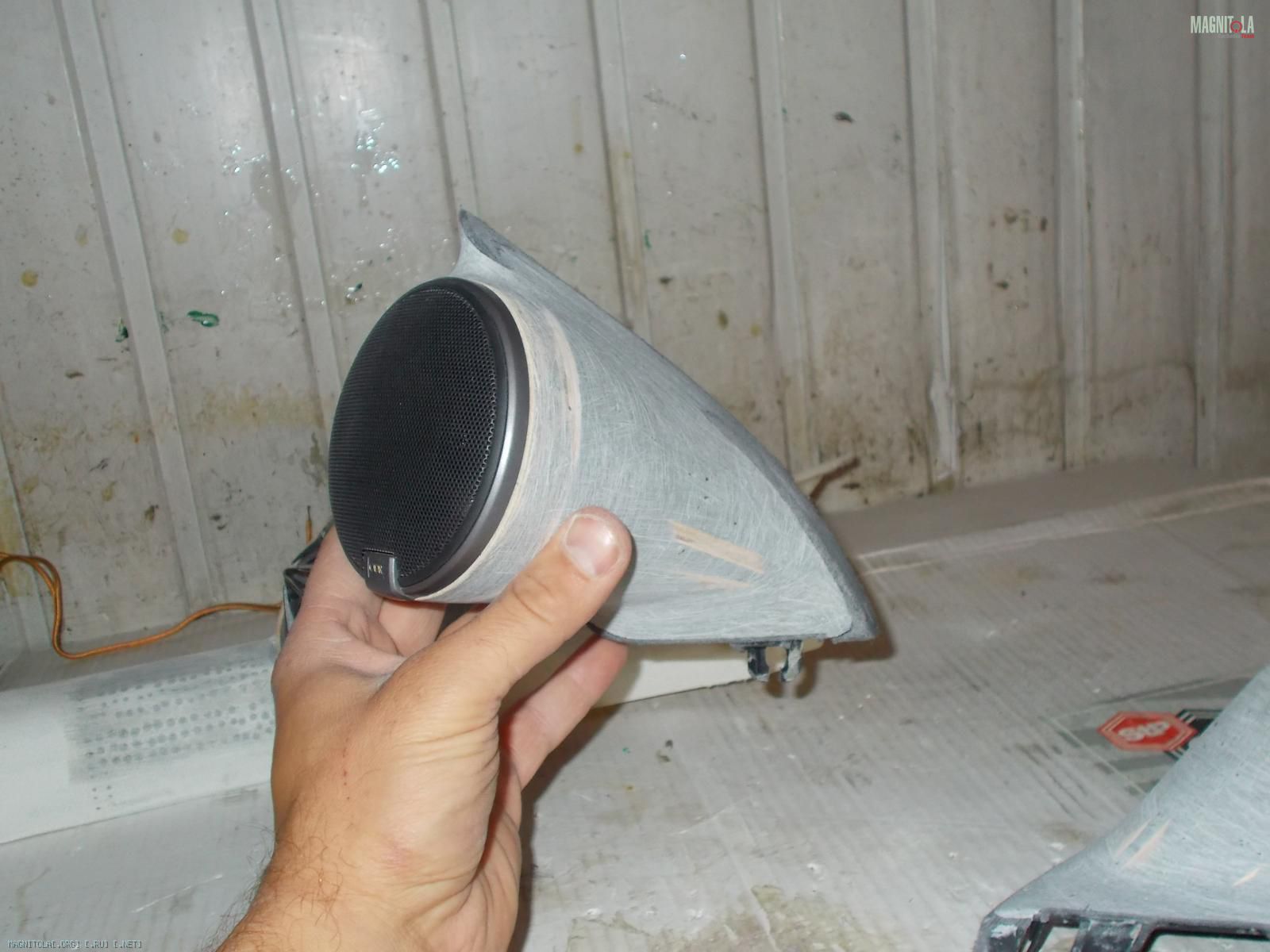

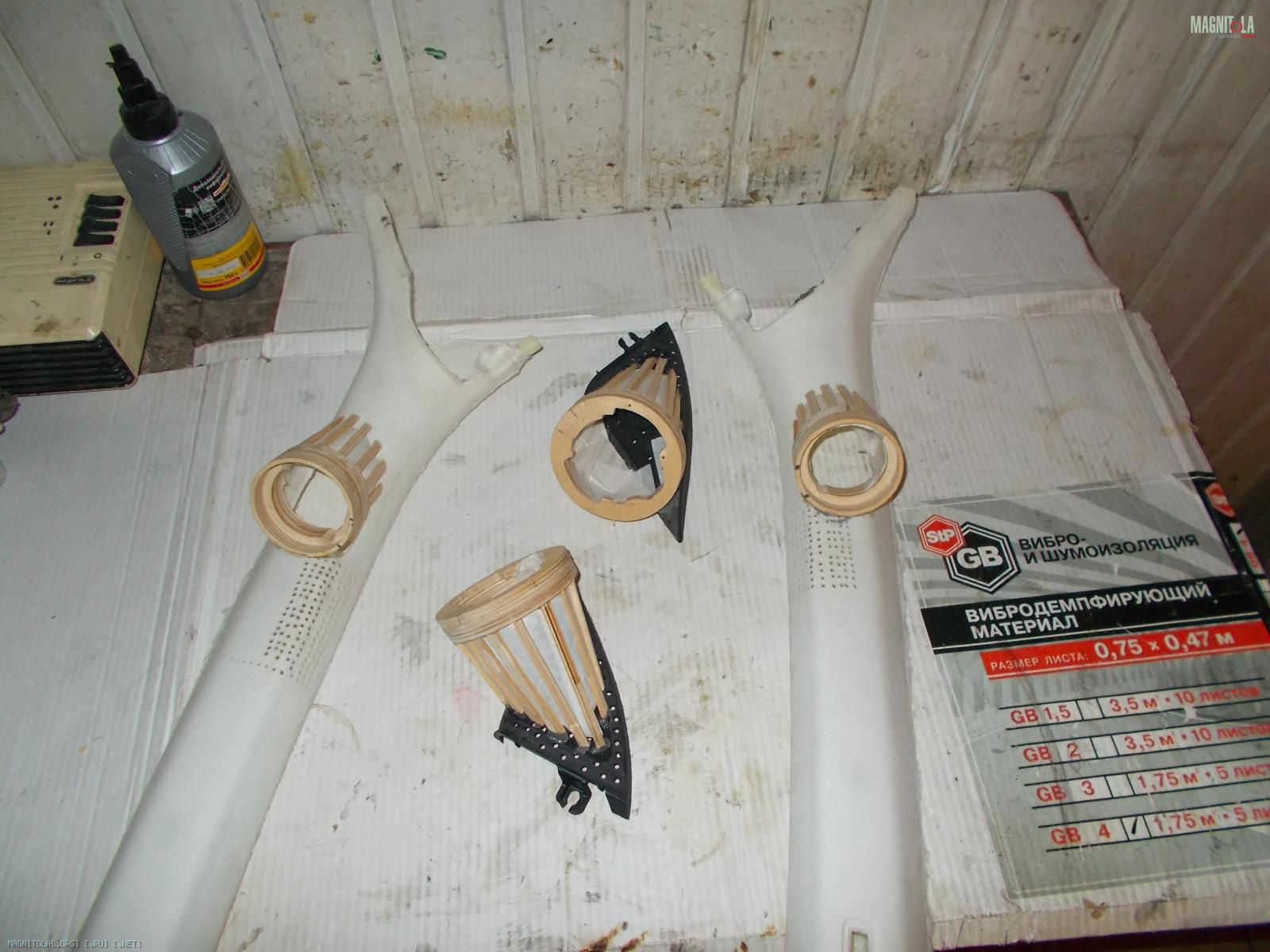

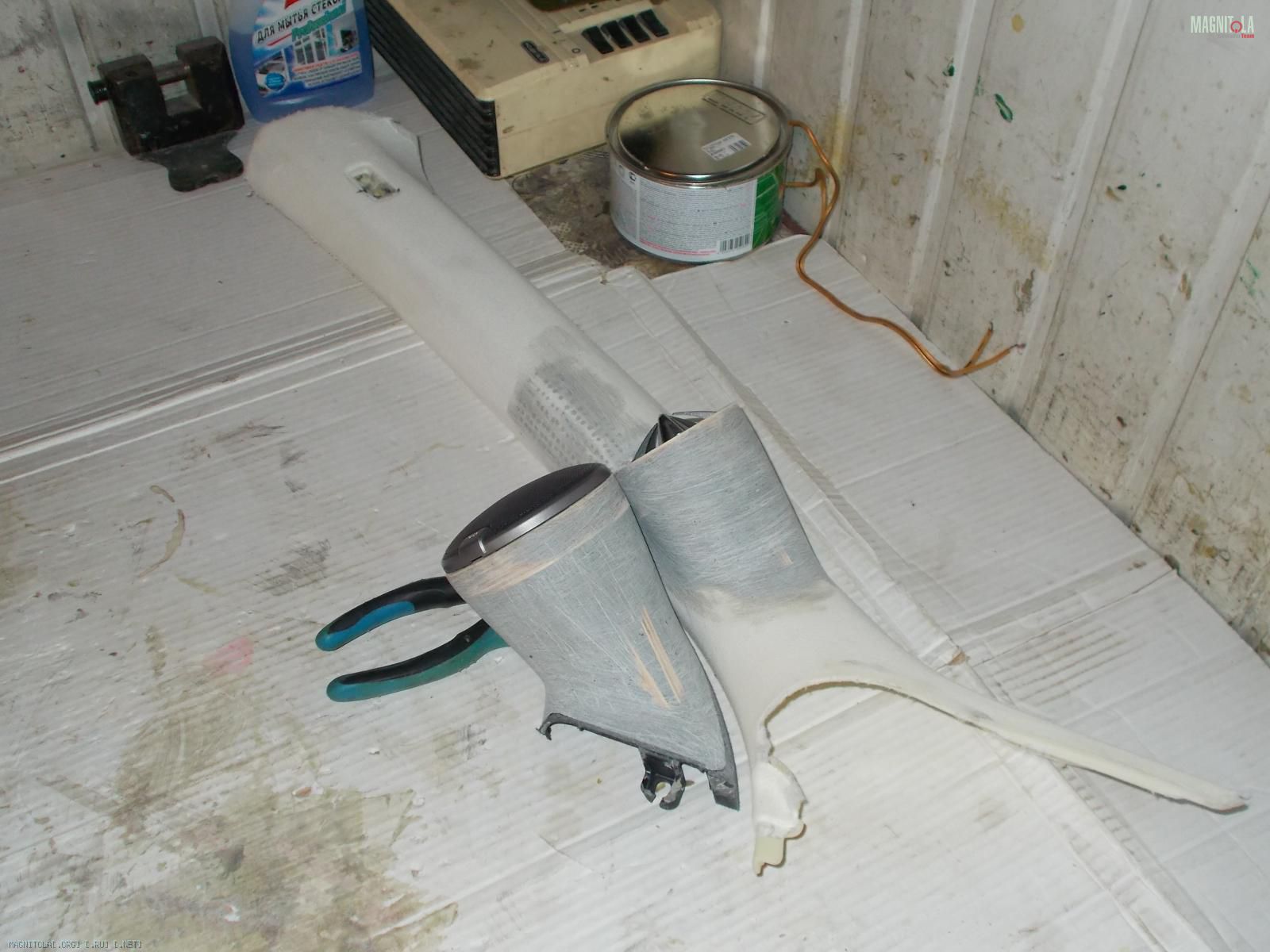

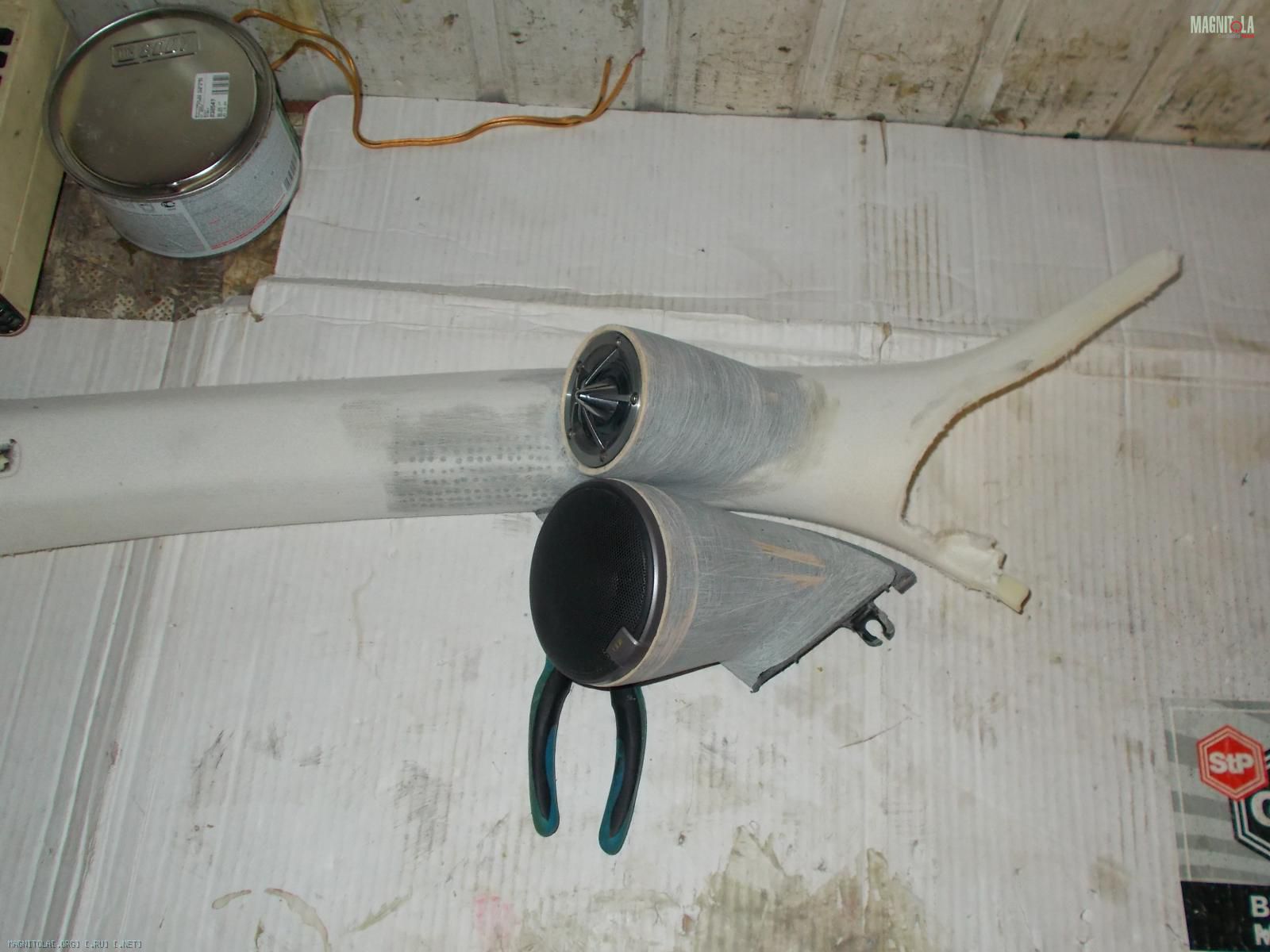

Изначально сделали кольца для динамиков , направили их на авто и придали скелетную форму Вложение 1167316
Потом все как обычно, шпаклевка и шкурка.. Две пары сделал за 6 часов под перетяжку. Некоторые товарищи объявляли сроки аж три недели :facepalm:!!! Что они там делают столько времени, я не понимаю ))) Вложение 1167312Вложение 1167314

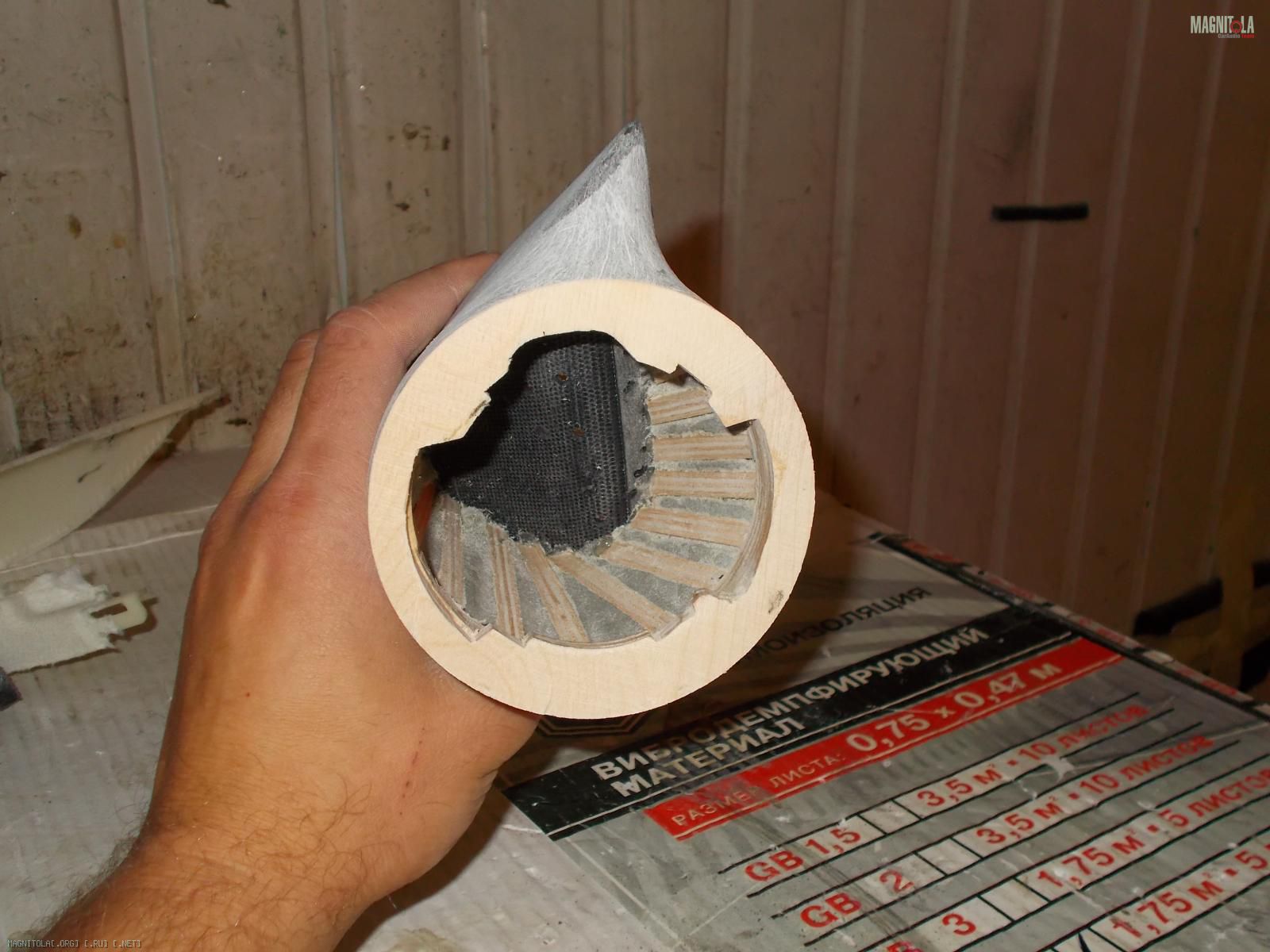

Обратите внимание на хитрое кольцо для СЧ Вложение 1167326. Сделано это не просто так, т.к. сам динамик не имеет никаких креплений, пришлось сделать вот такие кольца. Вставляешь динамик, поворачиваешь и защелки динамика встают в пазы внутри кольца и защелкиваютсяВложение 1167328


Сегодня все перетянул и отдал Владу

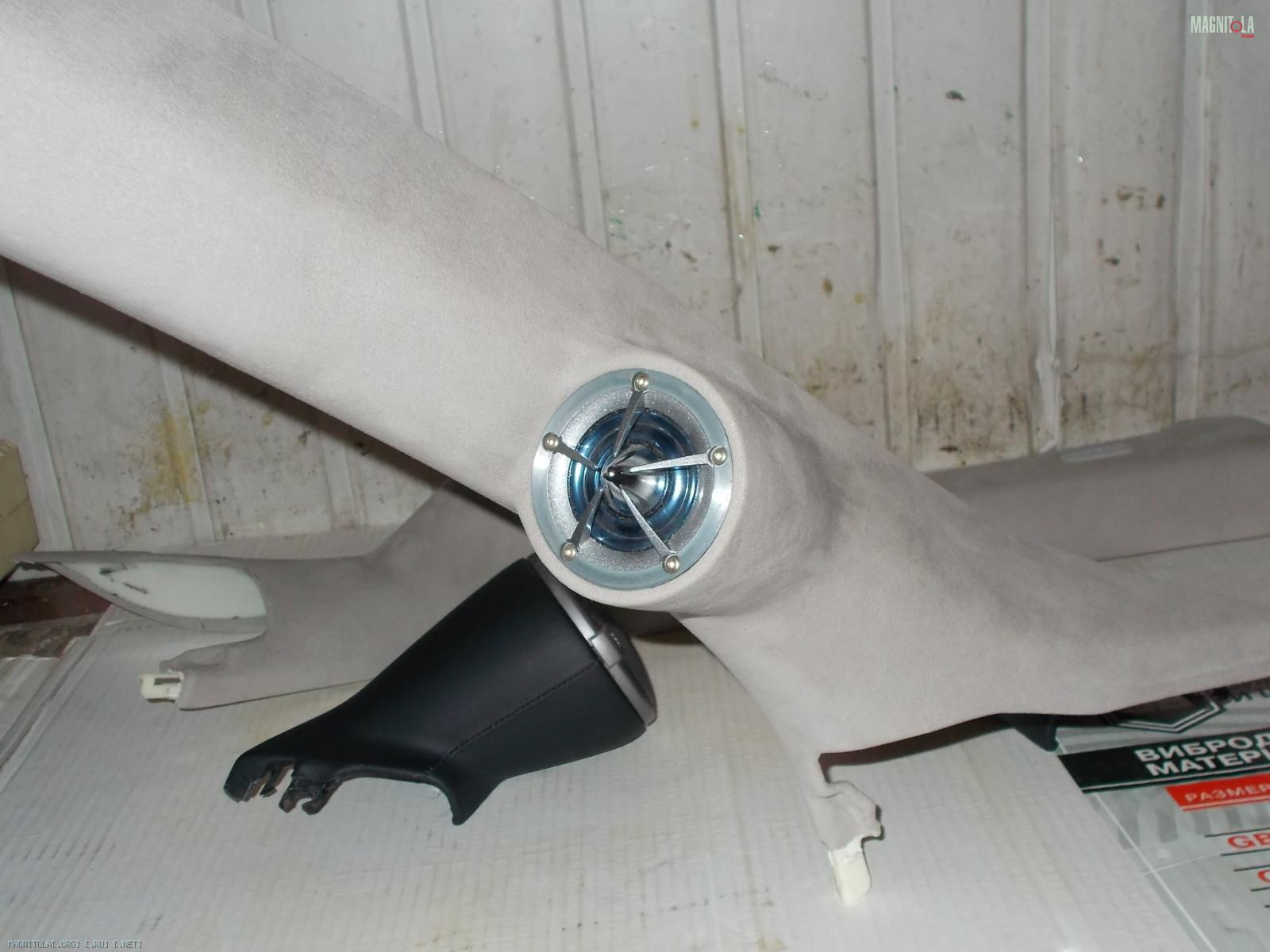

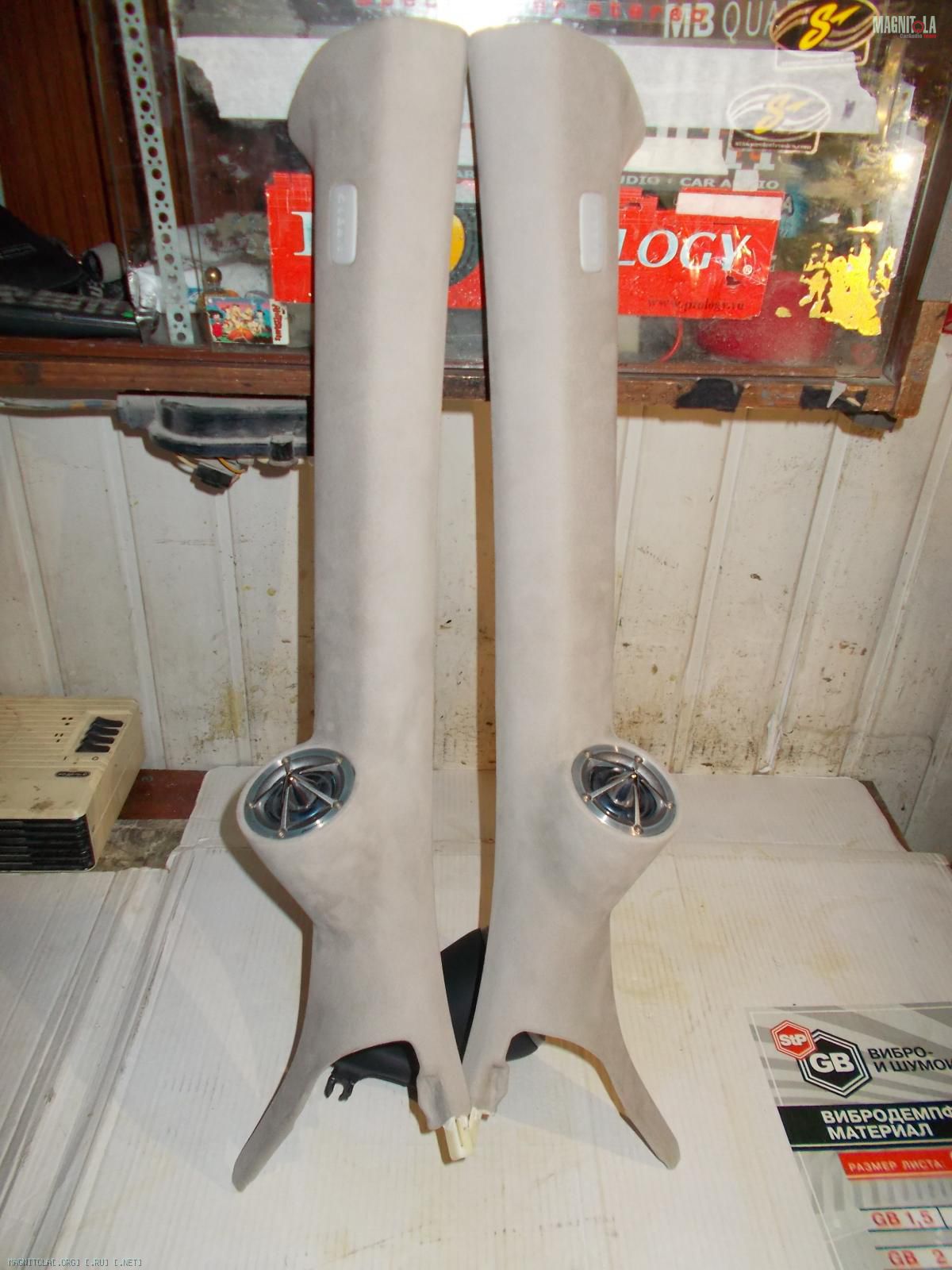

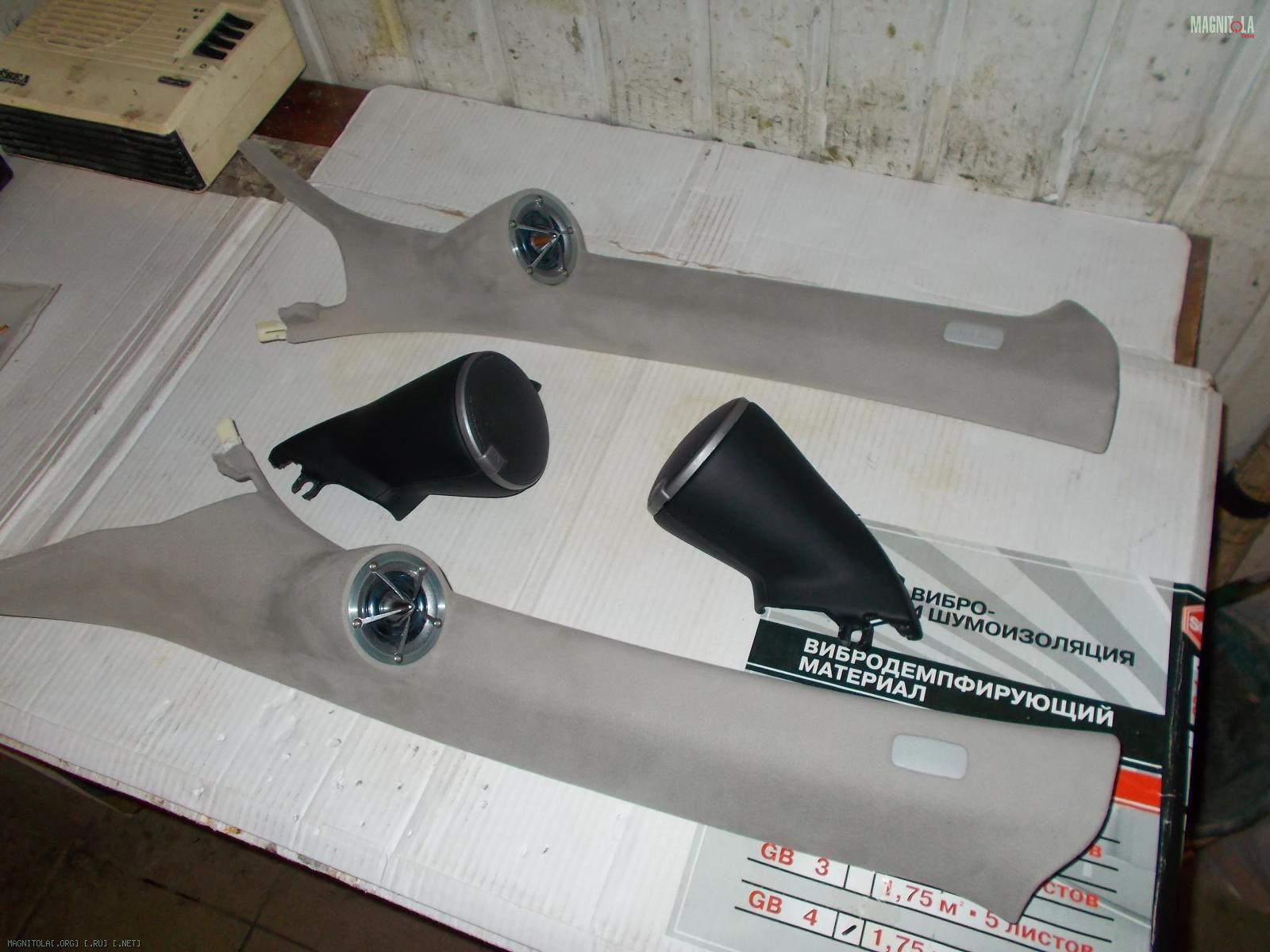

Подиумы под ВЧ перетянуты алькантарой без единого шва. Три часа + ловкость рук и одно изделие готово ;)Вложение 1167318Вложение 1167320Вложение 1167330Вложение 1167332

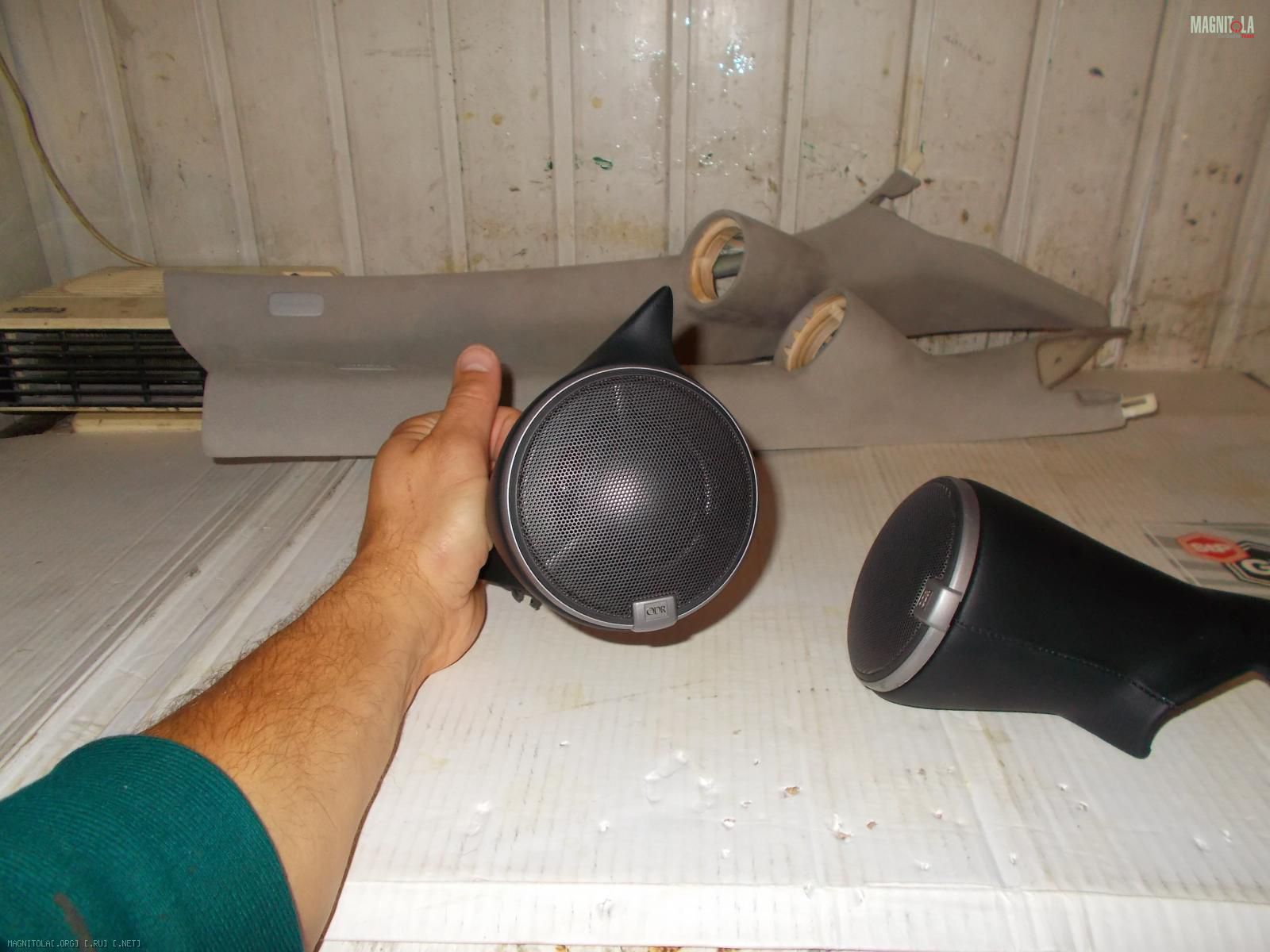

Подиумы под СЧ перетянул гладкой кожей Наппа. Смотрятся подиумы в готовом варианте очень достойно Вложение 1167324Вложение 1167322

Как он все поставит, пришлет фото уже на авто, я выложу.

Антоха спасибо тебе большое!!! Реально не мог поверить что за 3 дня можно сделать подиумы под ключ под 3ку. Жаль фотик не передает результат работы...

Цитата:

---

Сообщение от vladan-ODR

Антоха спасибо тебе большое!!! Реально не мог поверить что за 3 дня можно сделать подиумы под ключ под 3ку. Жаль фотик не передает результат работы...

---

Не за что! Любой каприз за Ваши бабки)))

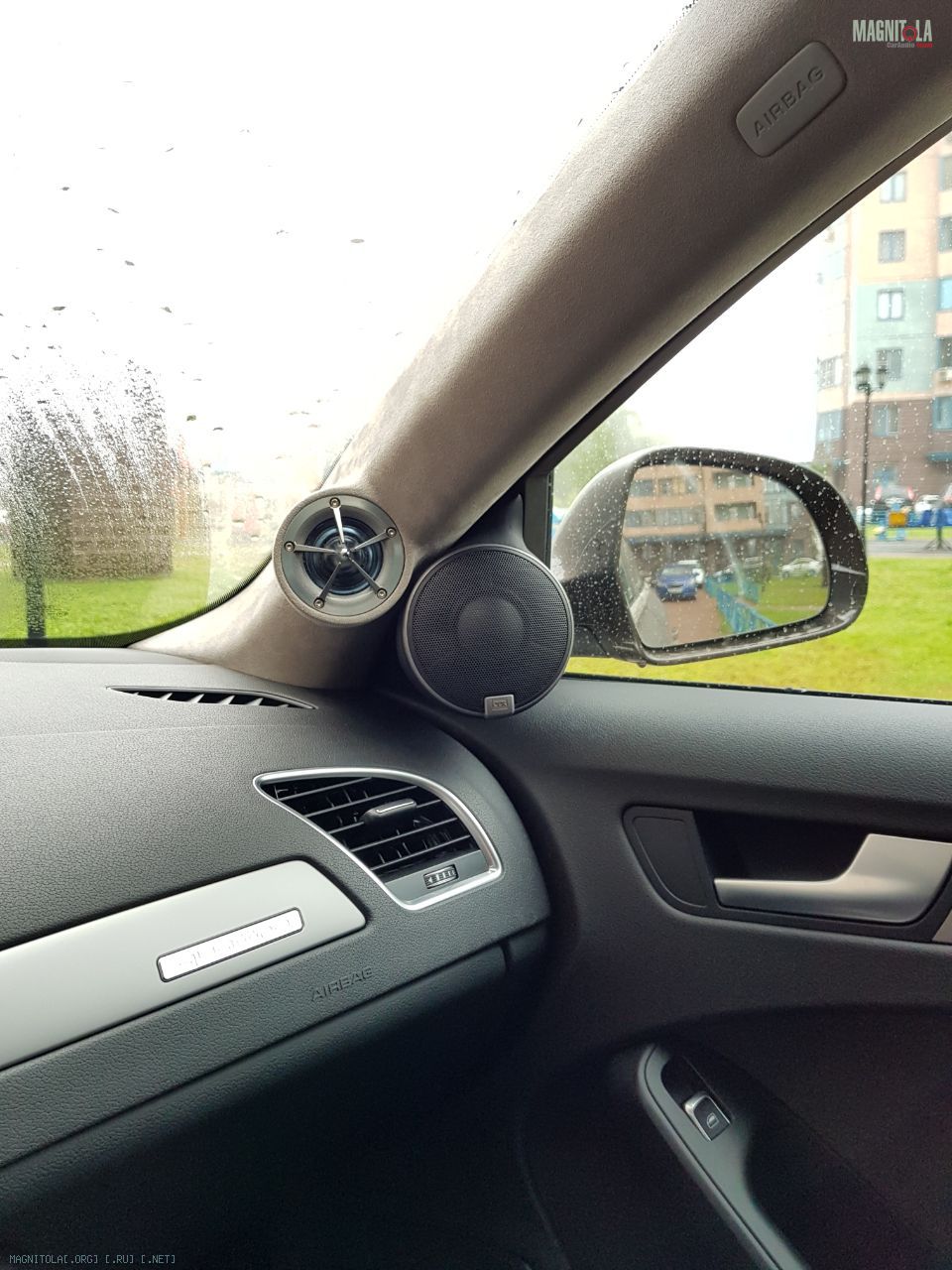

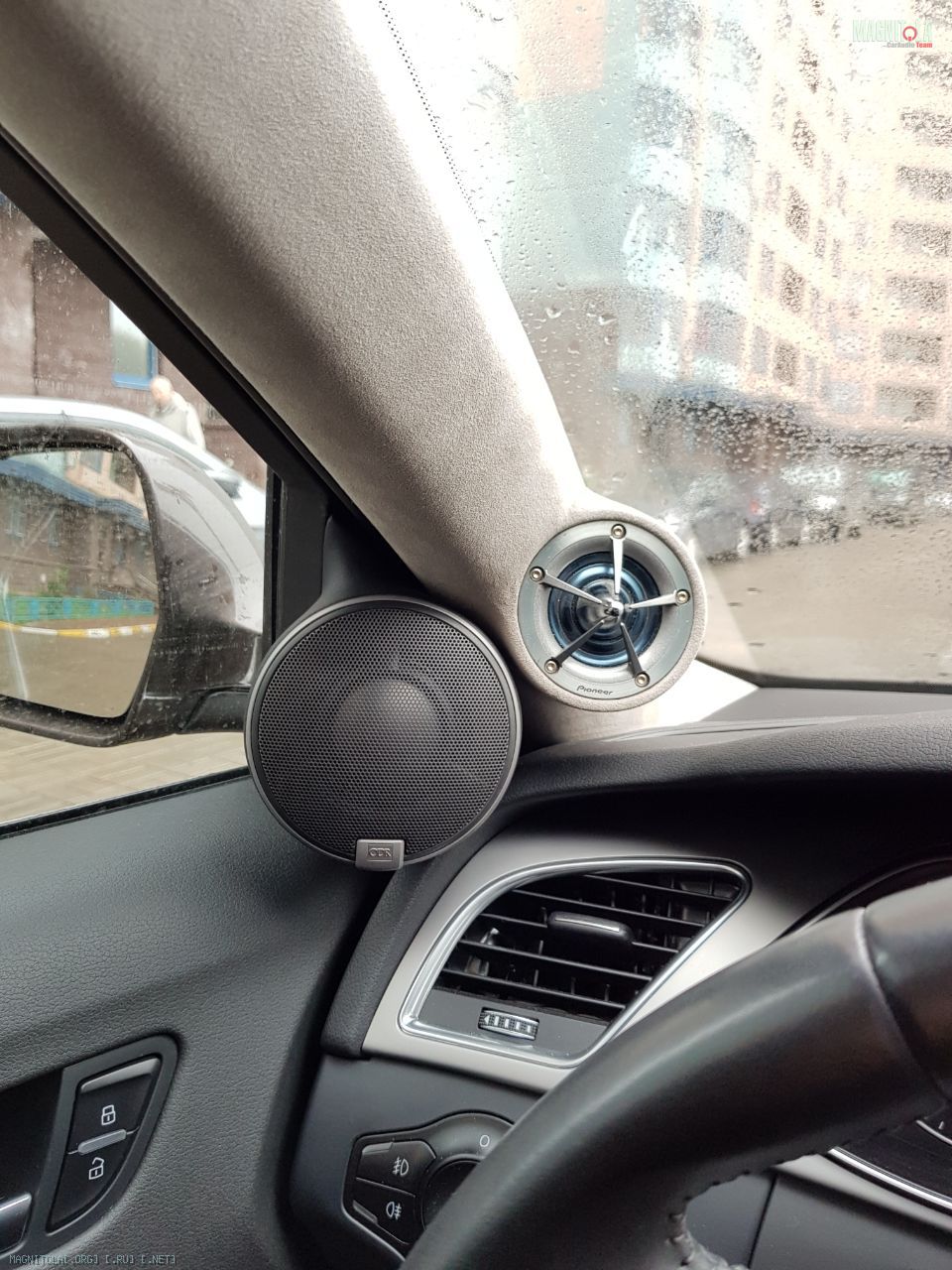

Влад все поставил и прислал фото
Встали как родные Вложение 1167942Вложение 1167944

Так вот что за Жуковский парень :)

В среду наконец то доделал этот дизельный автомобиль под названием Skoda Octavia A7.
Делал ее кусками еще в мае. Почему кусками, потому, что сам хозяин данного авто, уже купил готовый стелс, купил часть аппаратуры, перетянул этот унылый салон в кожу, в плоть до обшивок дверей, ну и захотел все грамотно установить.
Встретились, пообщались, решили, что делаем трешку на стойках, уси в фальшкоробок под стекло, стелс немного расточить для нового сабвуфера, т.к. он не лез туда, ну и подключение всего этого добра.

Состав системы следующий:

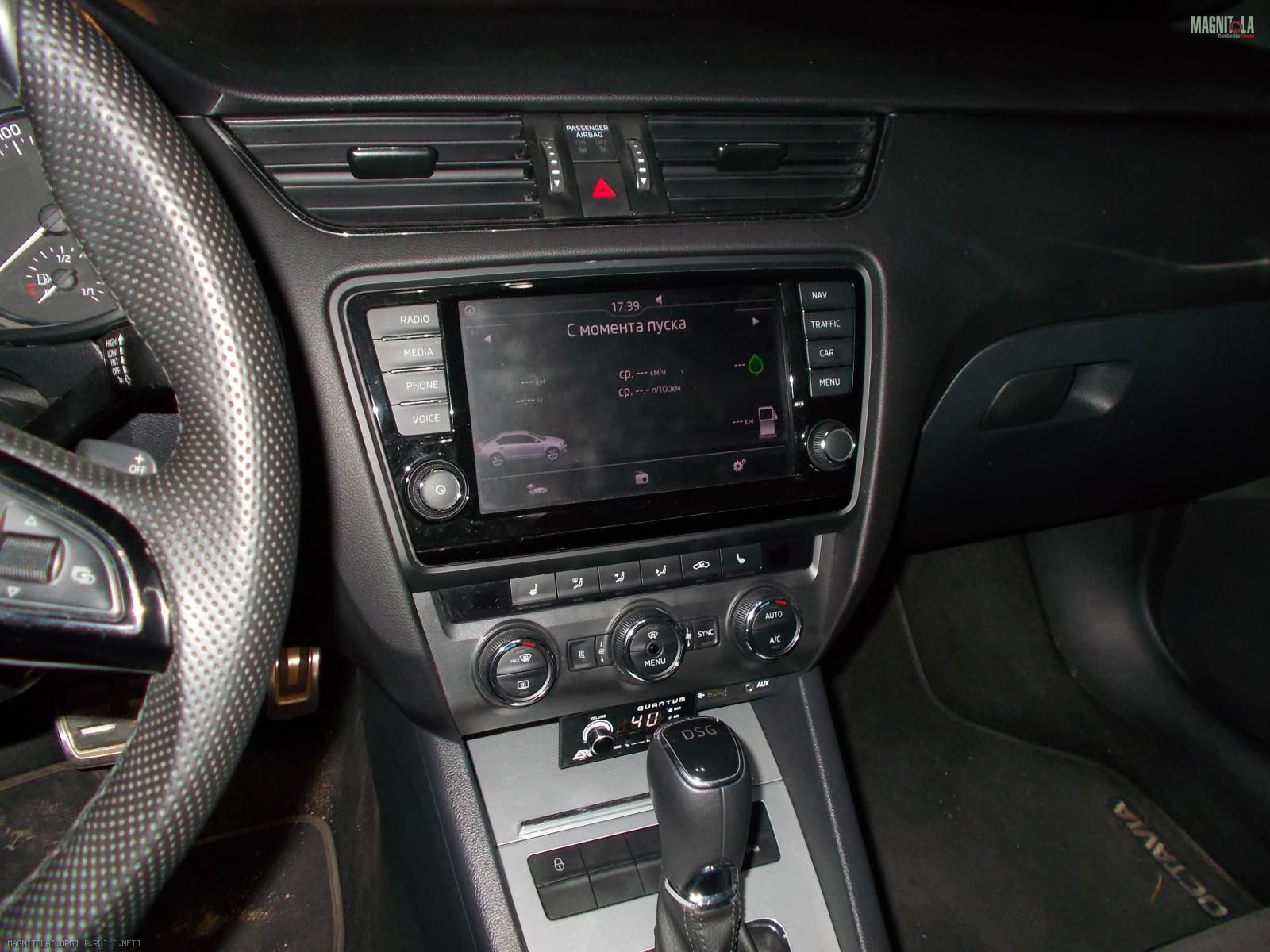

ГУ- Коламбус миб 2
Трешка: НЧ, СЧ и ВЧ полностью на Eton серии Rsr
Саб — Eton 12 hex
Усь на саб Helix A1
Усь на треху ESX QE80.6DSP
Проводка акустическая вся Klotz

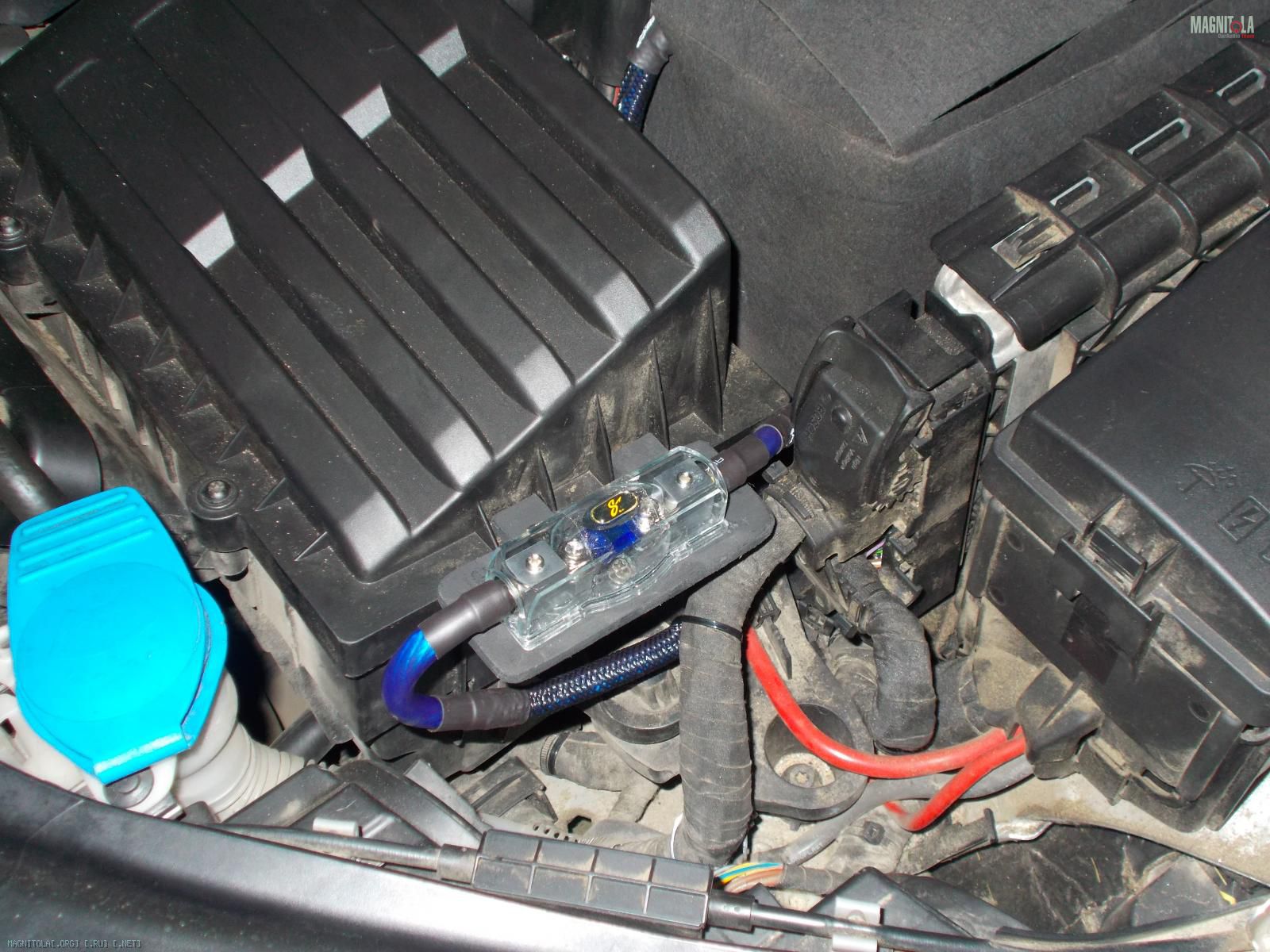

Сила Daxx

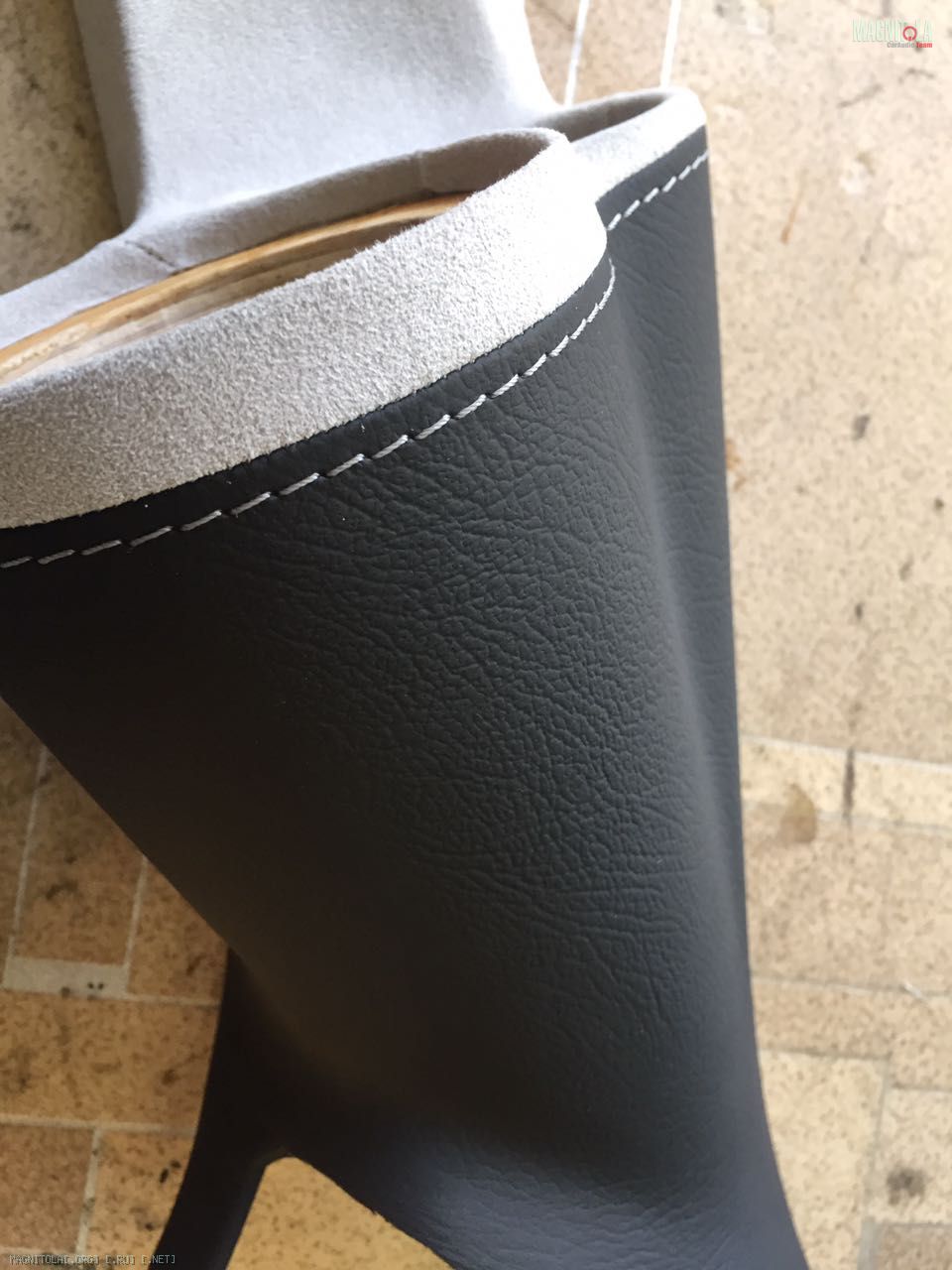

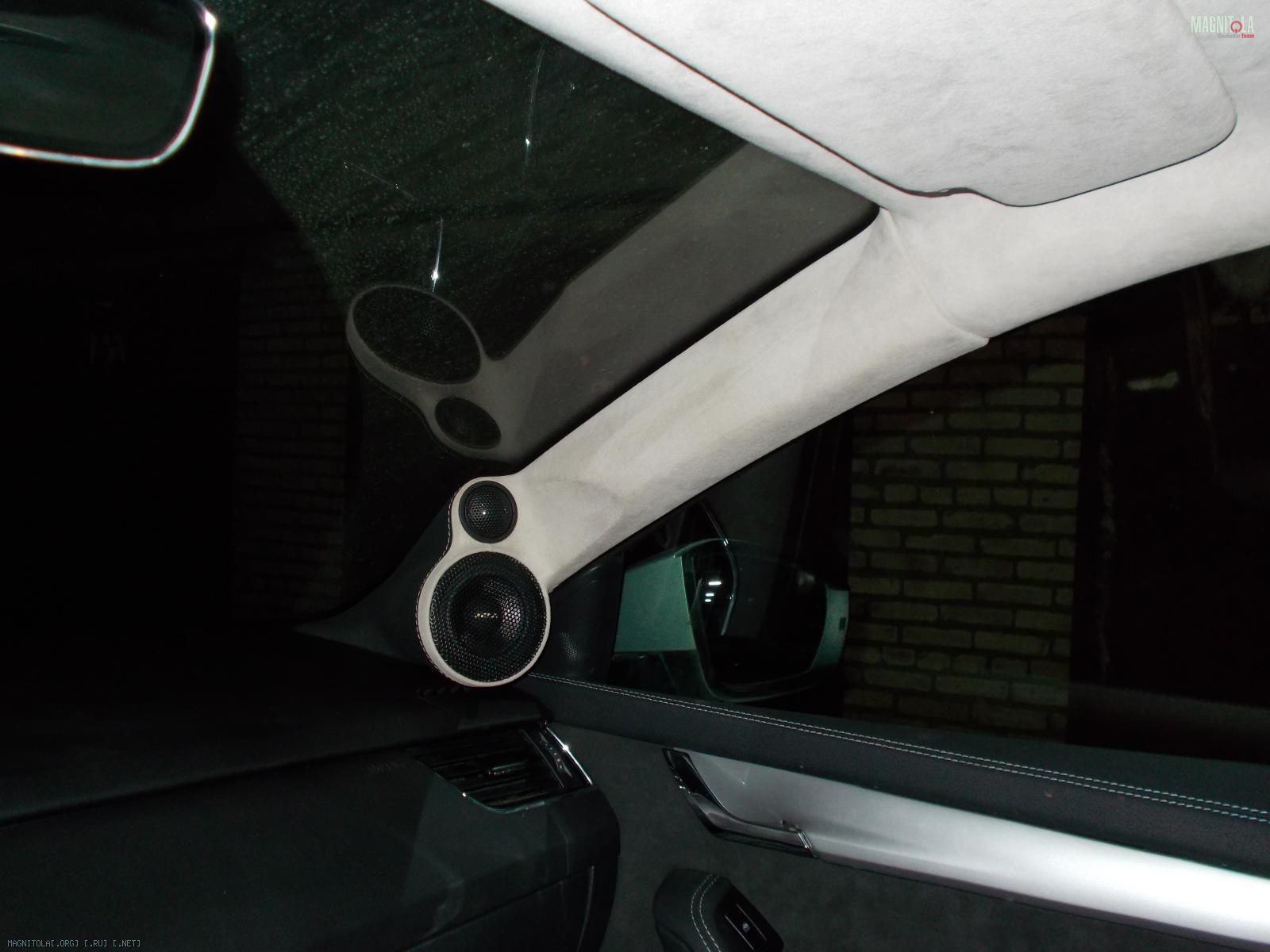

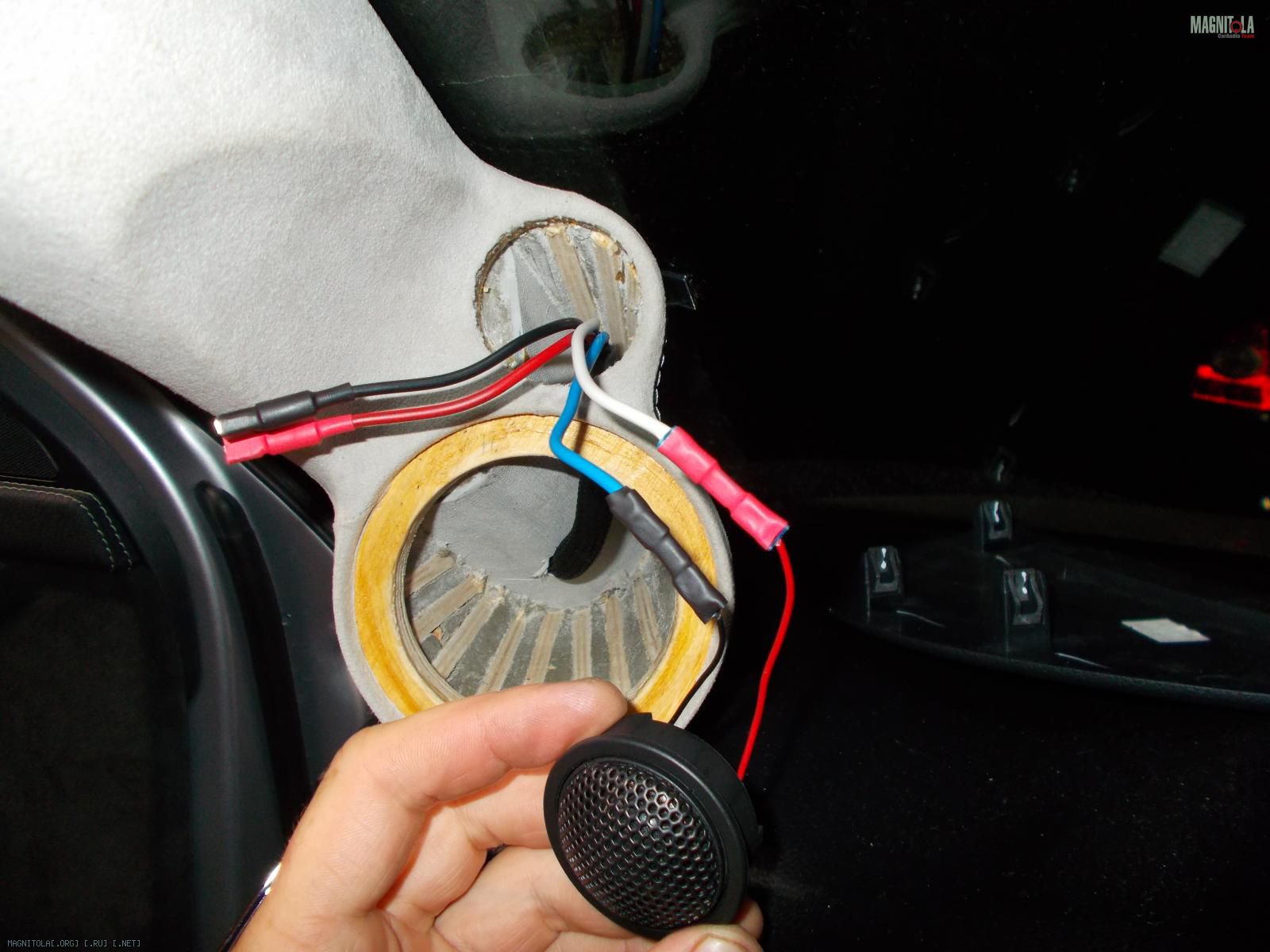

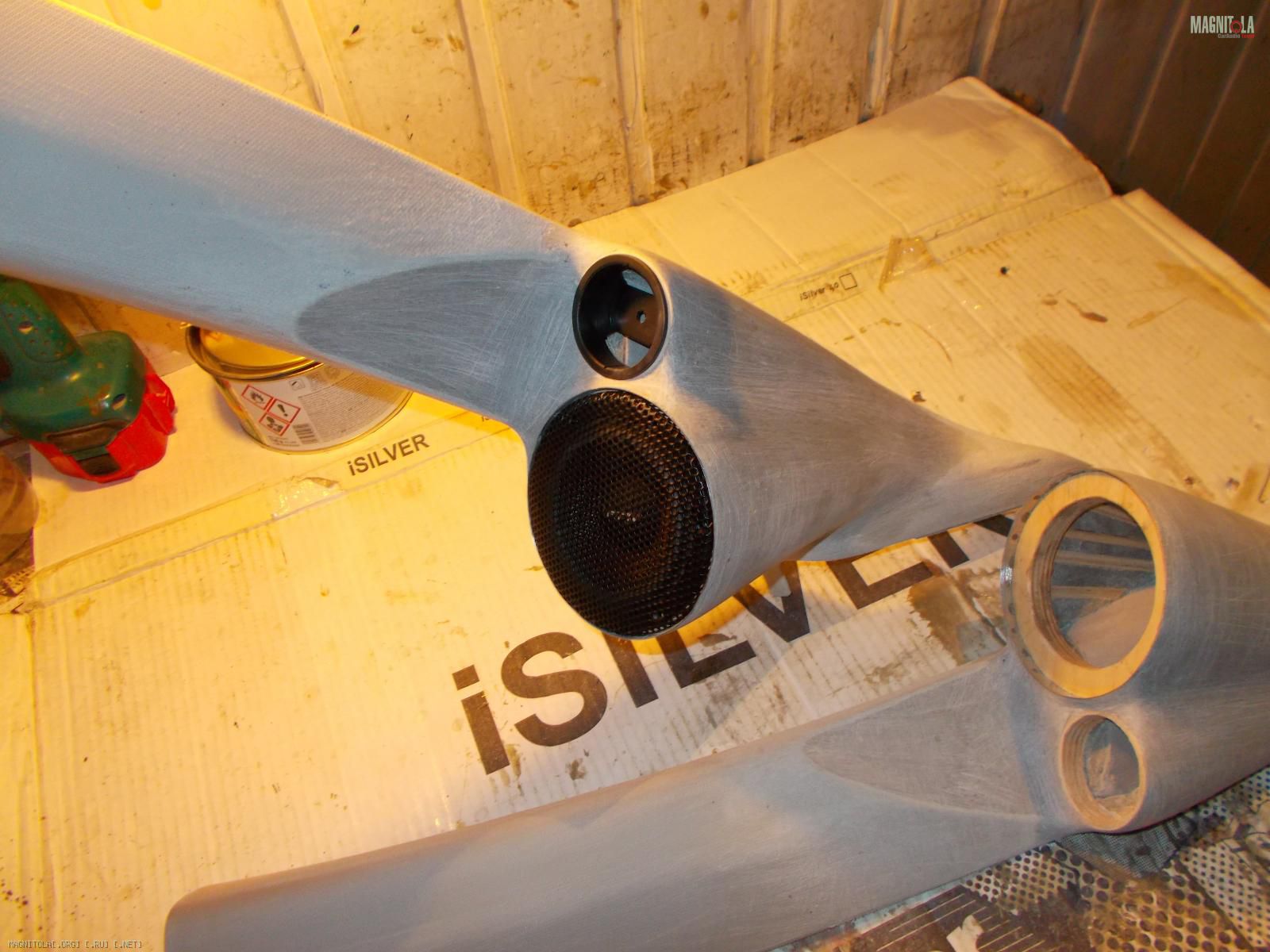

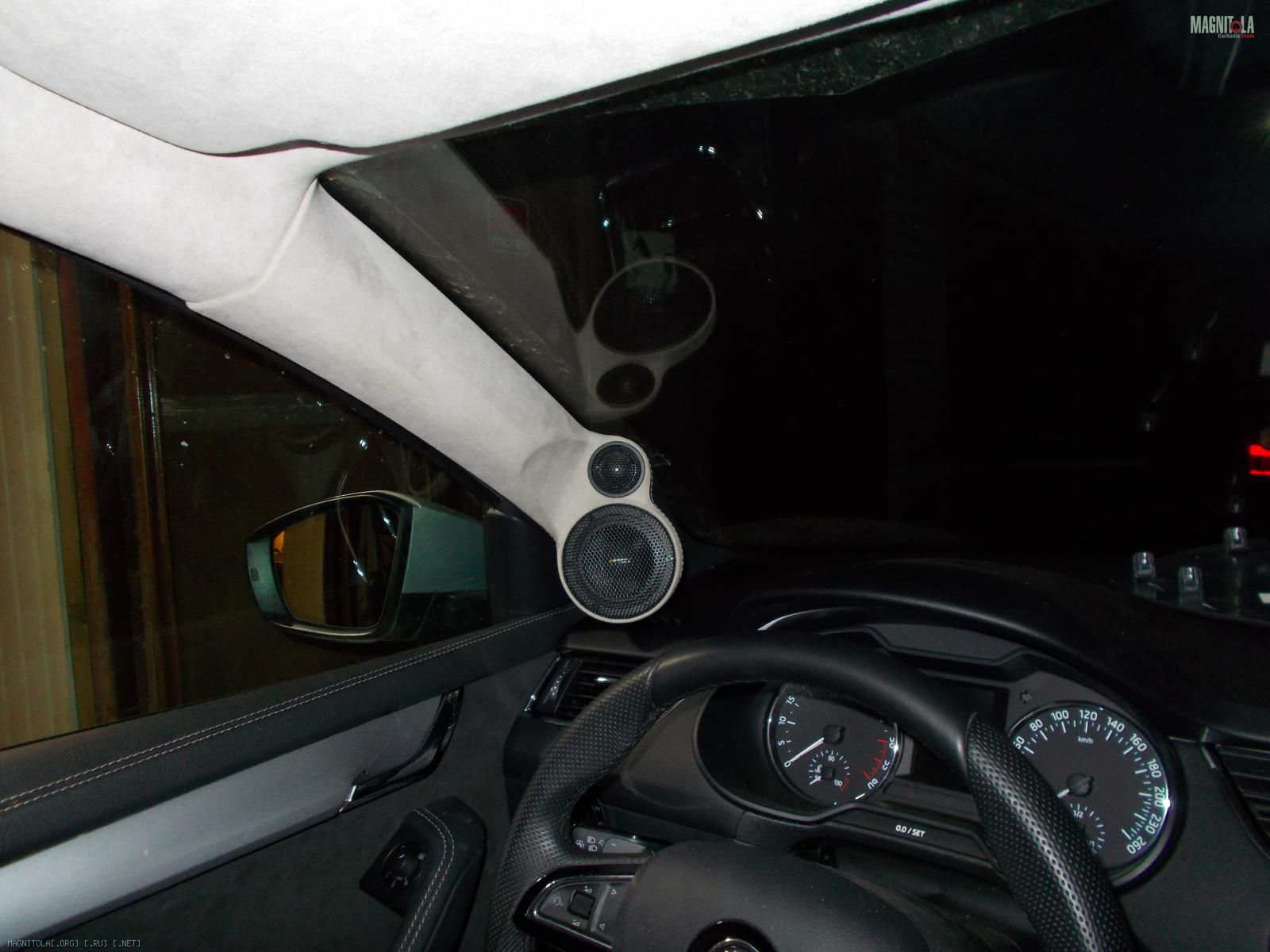

В конце мая сделал стойки под перетяжку, потом он на месяц увез Мише кожнику на перетяжку. Миша постарался и сделал очень красиво и оригинально! Респект ему!
Вложение 1169926Вложение 1169962Вложение 1169942Вложение 1169944Вложение 1169950

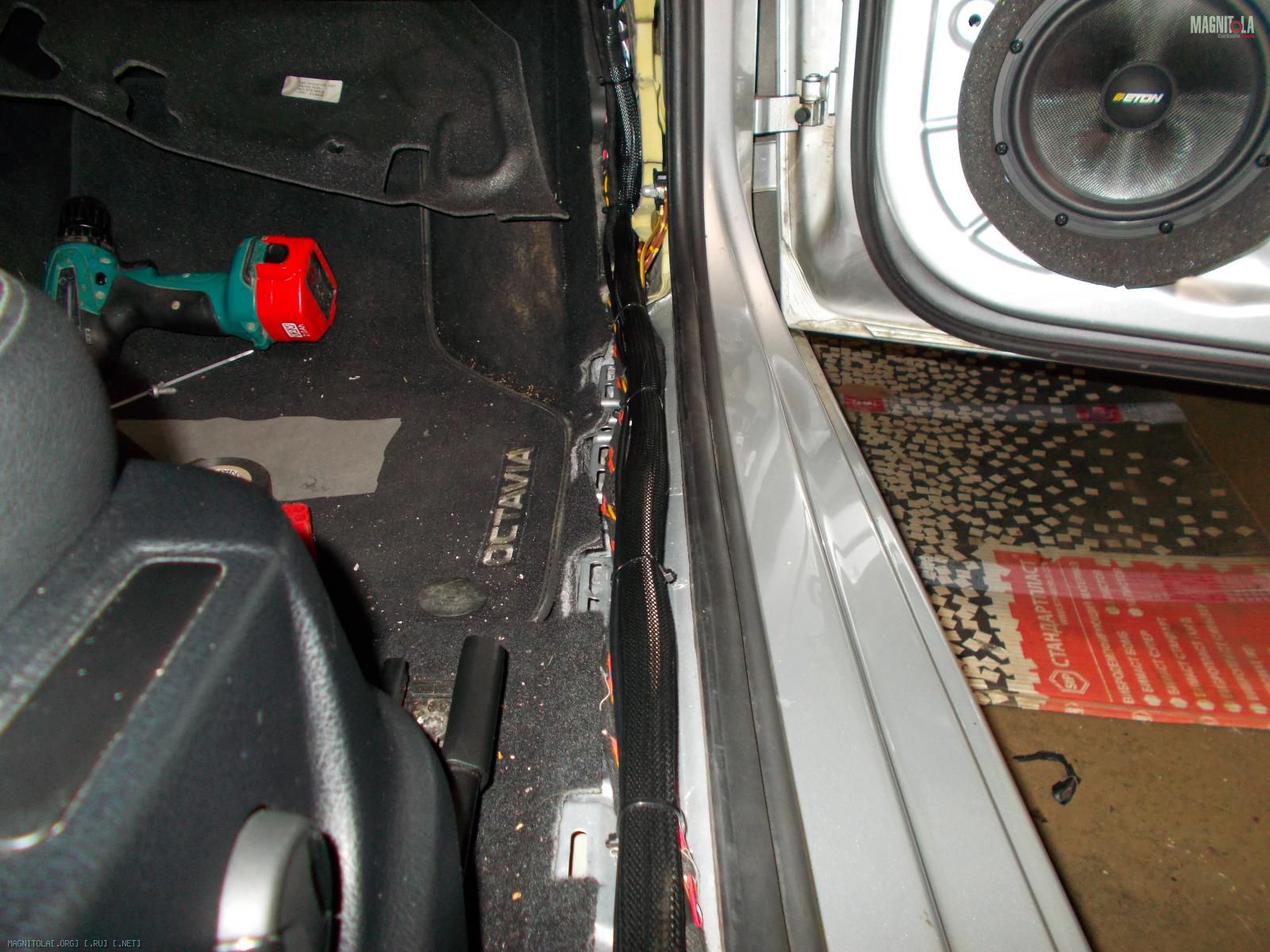

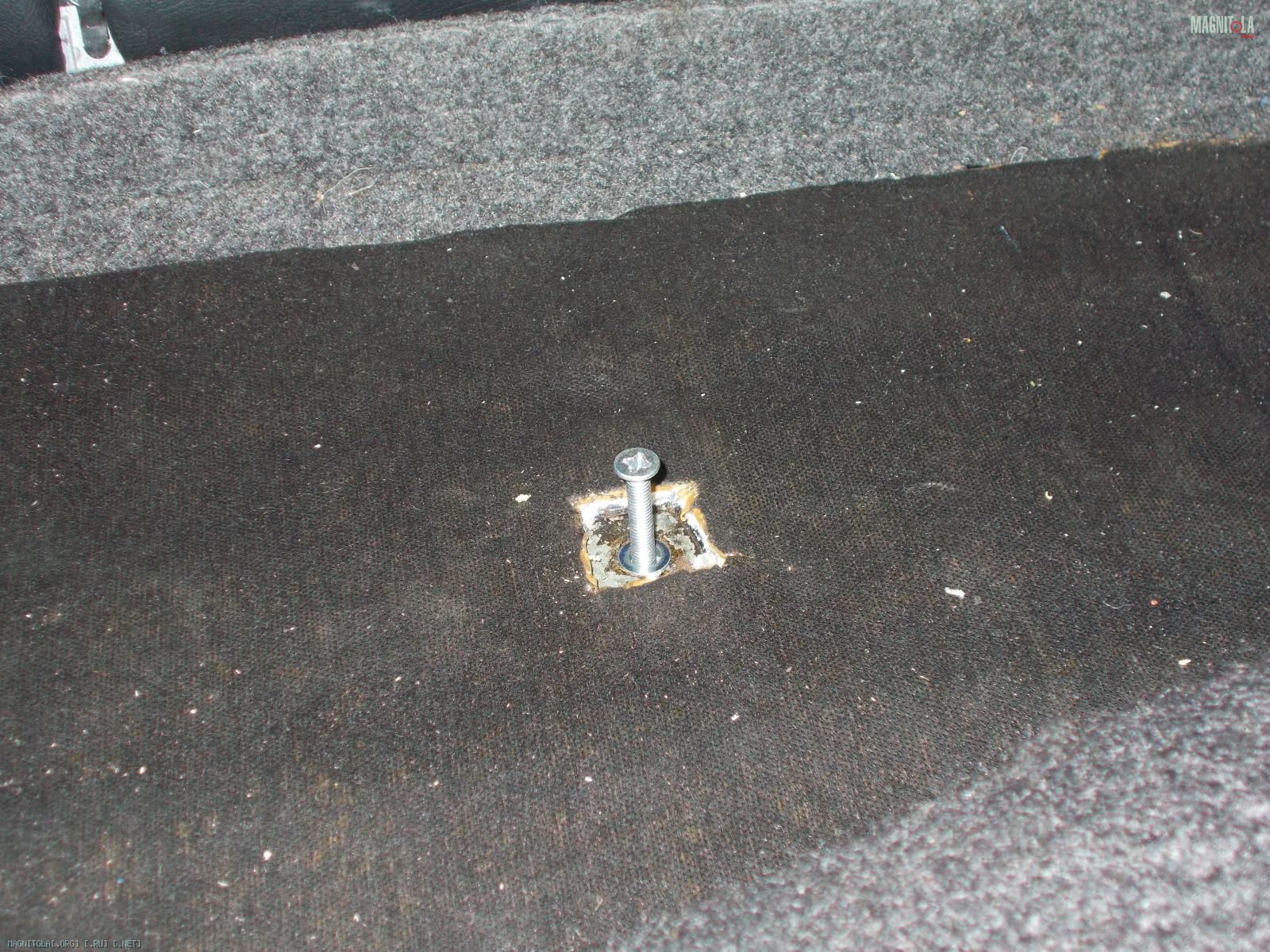

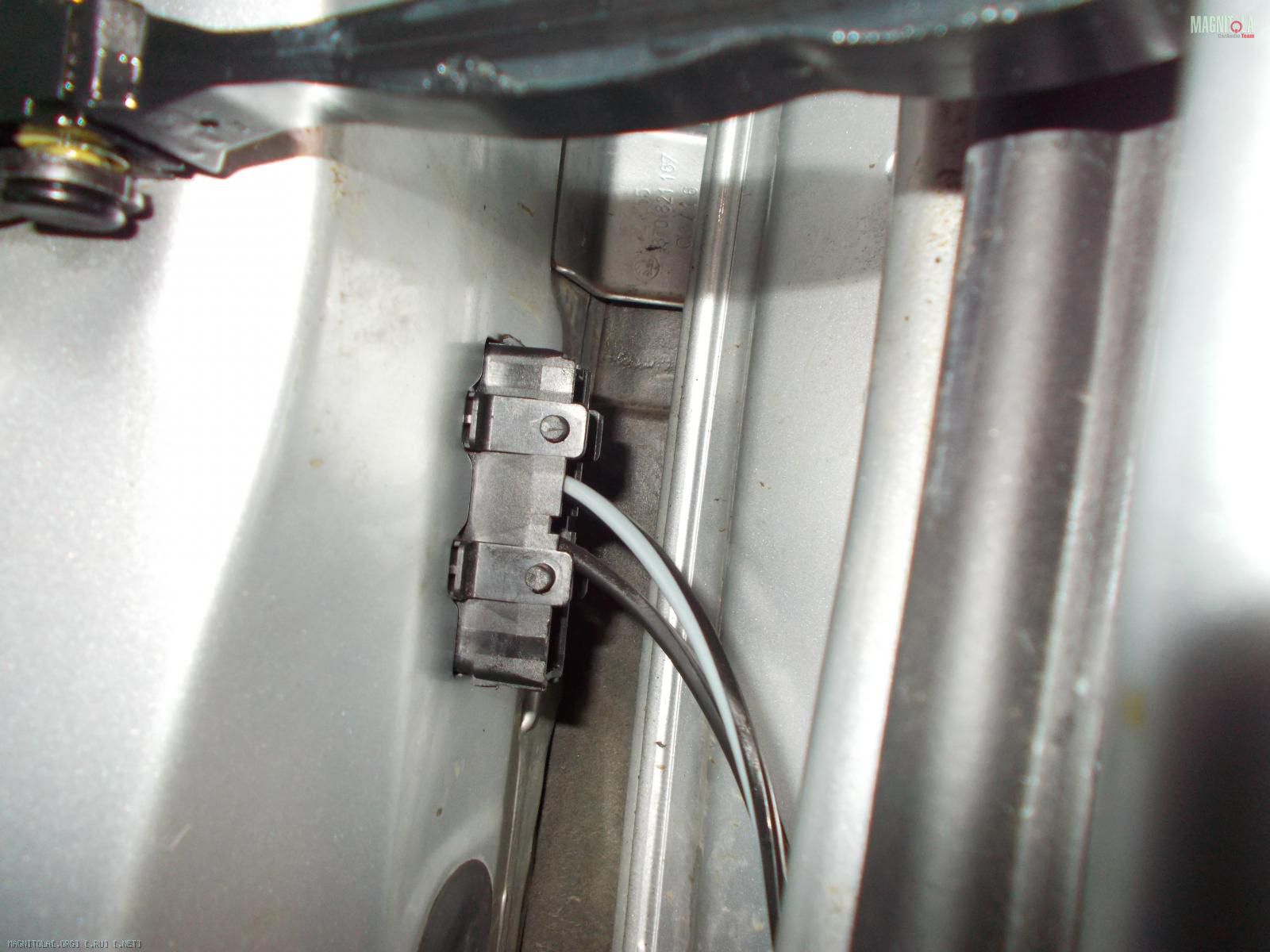

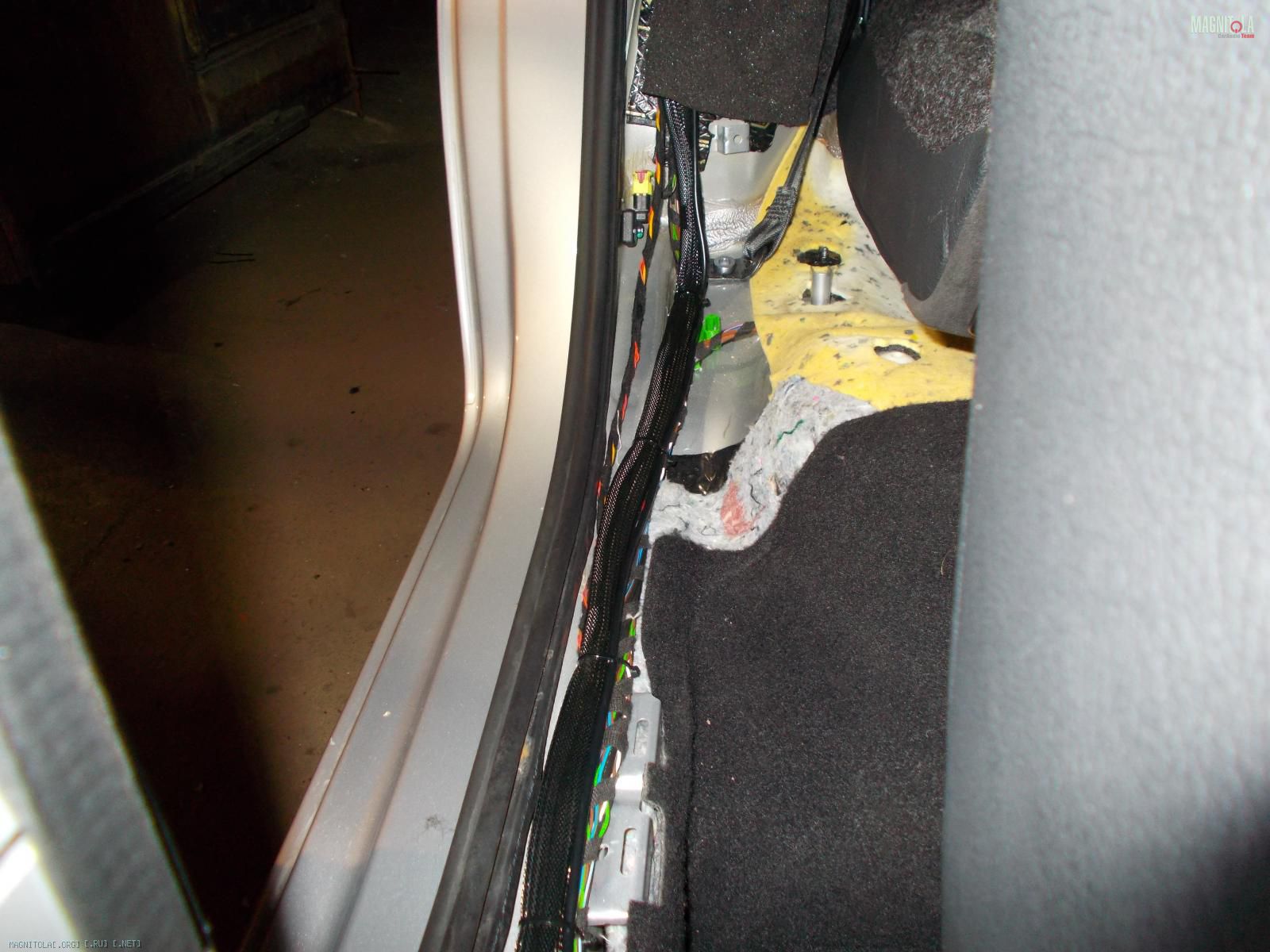

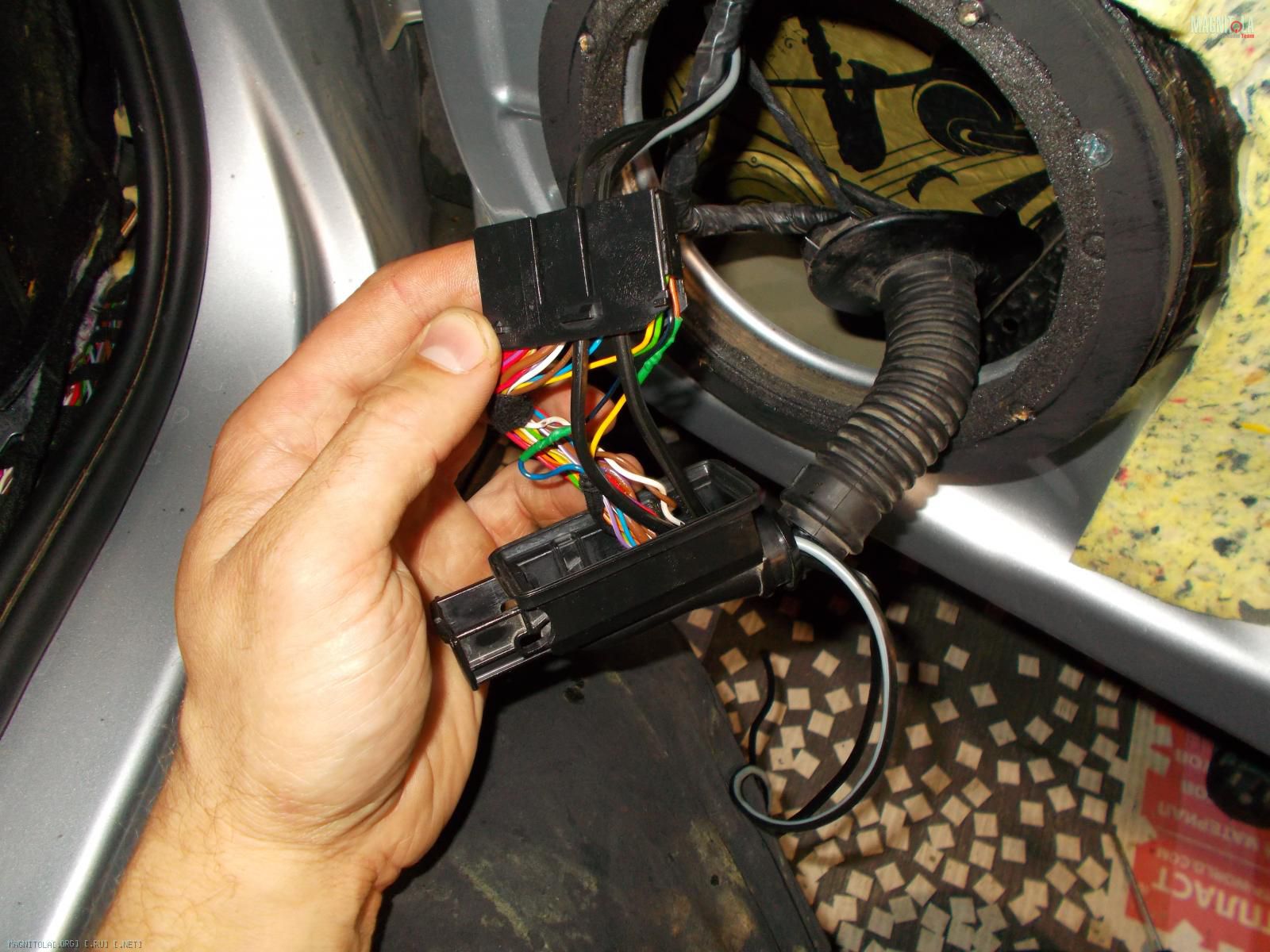

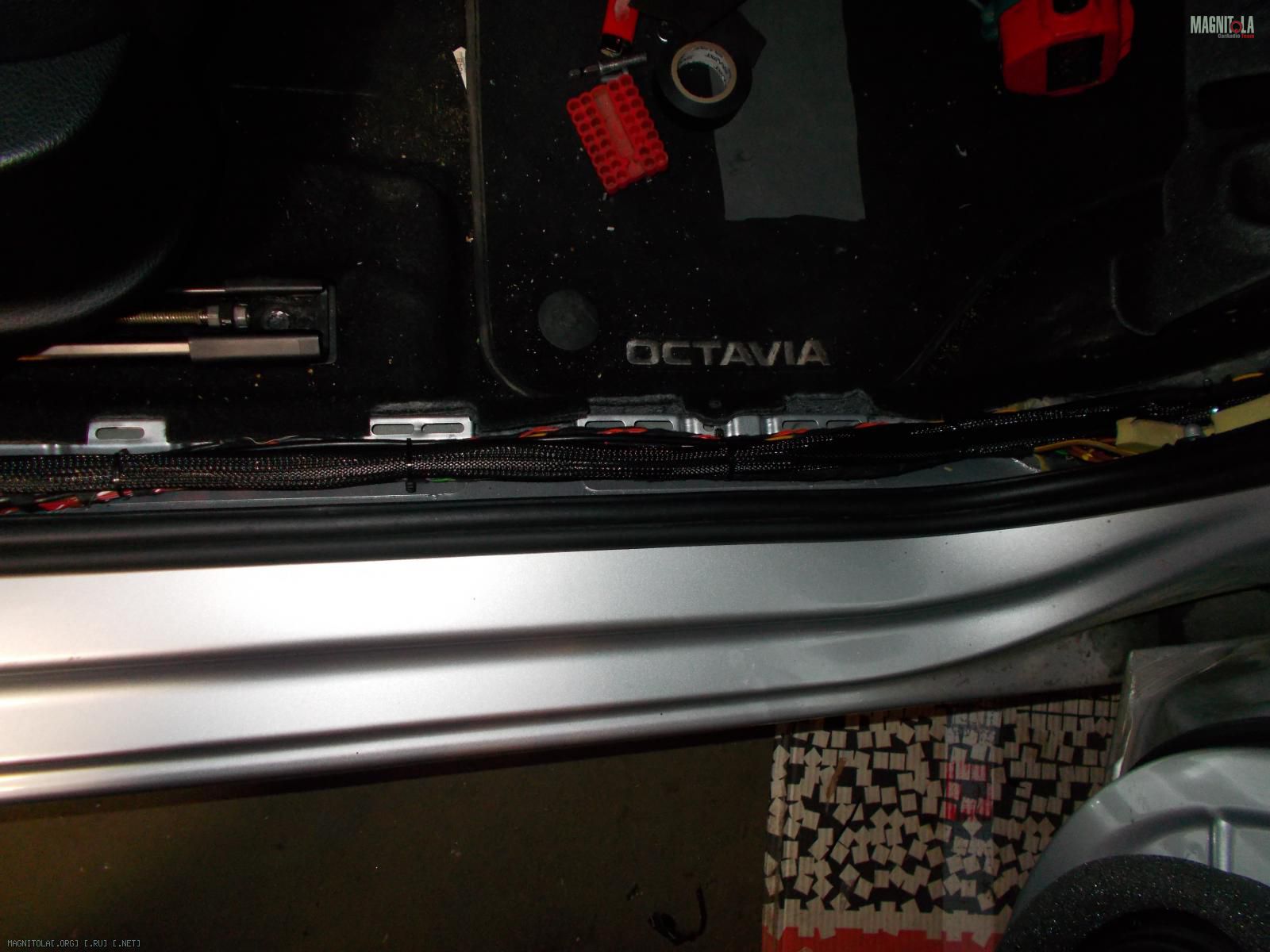

Далее, в июне сделал уже фальшпол, расточил кольцо для нового саба, протянул всю проводку, установил и подключил все оборудование.
Сигнал снят по высокому уровню, что в итоге конечно же очень большой минус. Голова режит сигнал уже на половину громкости, но человек ждет 150 мост для подключении оптики, говорит в ГУ она у него есть, он проверял лично! Некие товарищи уже ведут работу над этим устройством.

Вложение 1169928Вложение 1169930Вложение 1169932Вложение 1169934Вложение 1169924Вложение 1169936Вложение 1169938

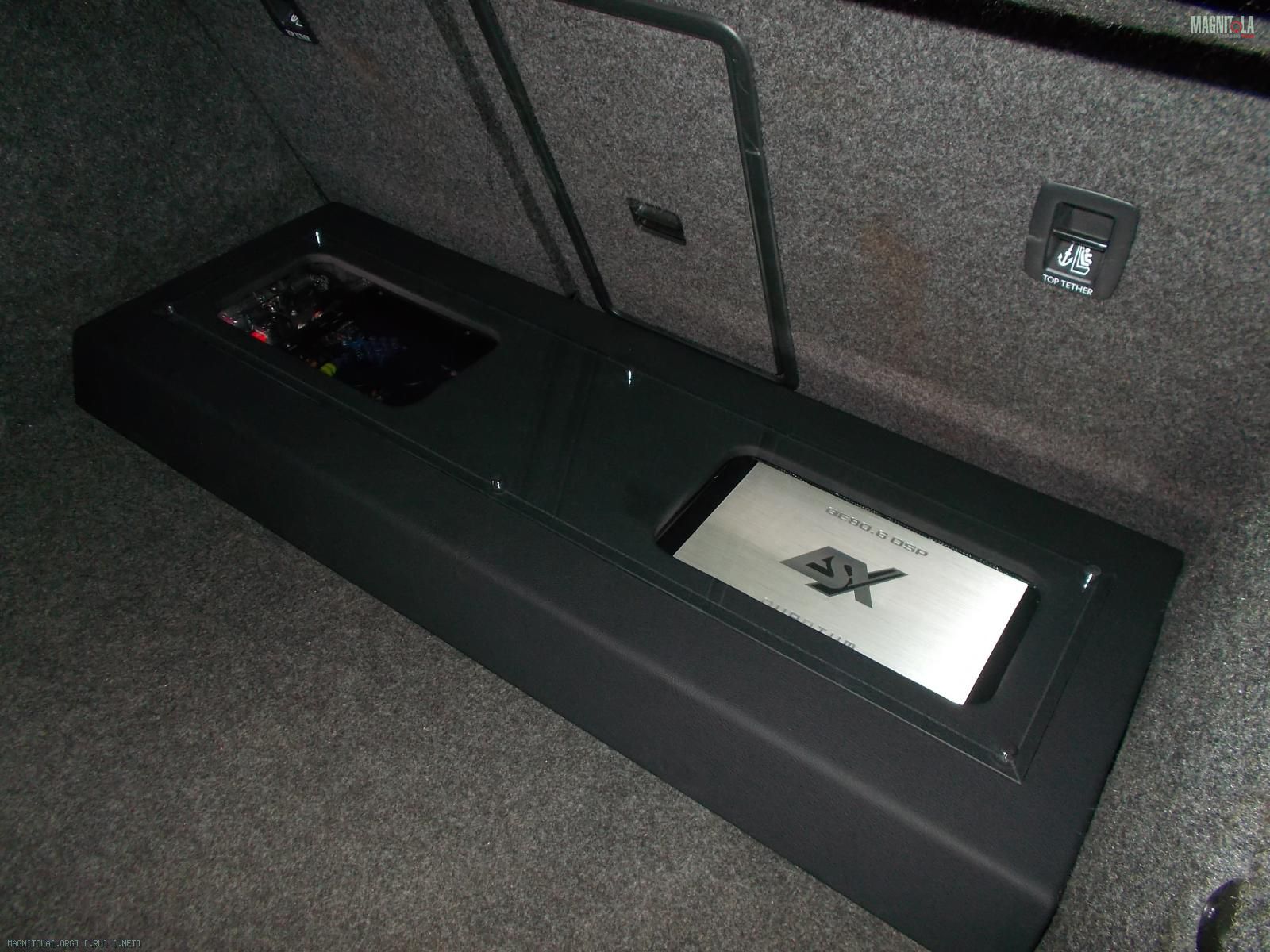

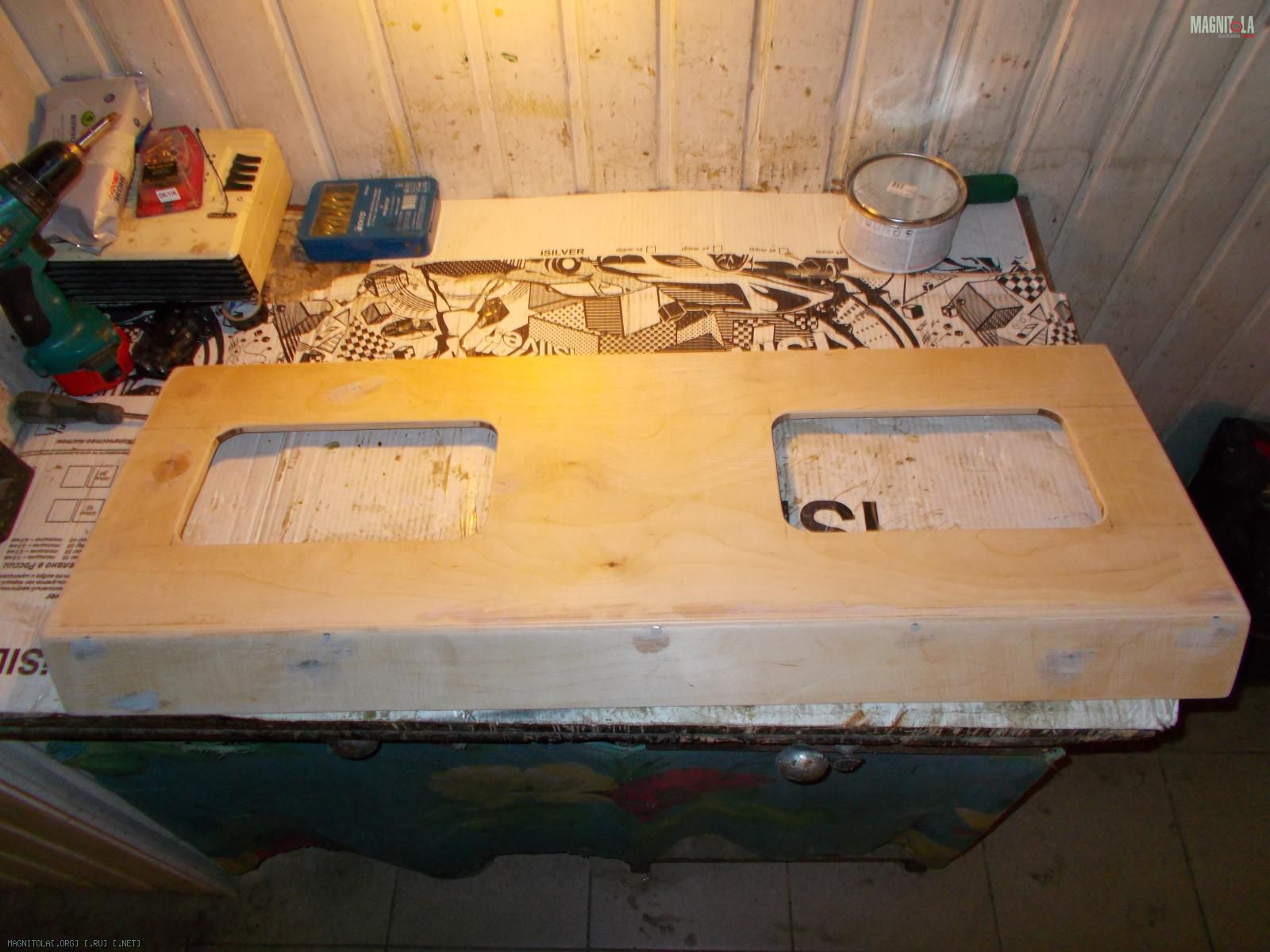

Крышку верхнюю опять отвез он Михаилу на перетяжку, т.к. кожа в цвет саба была у него, а я в этот промежуток заказал ему стекло на фальшик, с красивыми фасками, для интерьера. Хотел по середине сделать логотип студии, но аппарат у стекольщиков сломался и идея сразу отпала. Все крепления пола и саба на закладных, часть в штатные места, сама крышка поднимается на мебельной фурнитуре ))Вложение 1169964Вложение 1169952Вложение 1169948Вложение 1169954Вложение 1169956Вложение 1169960

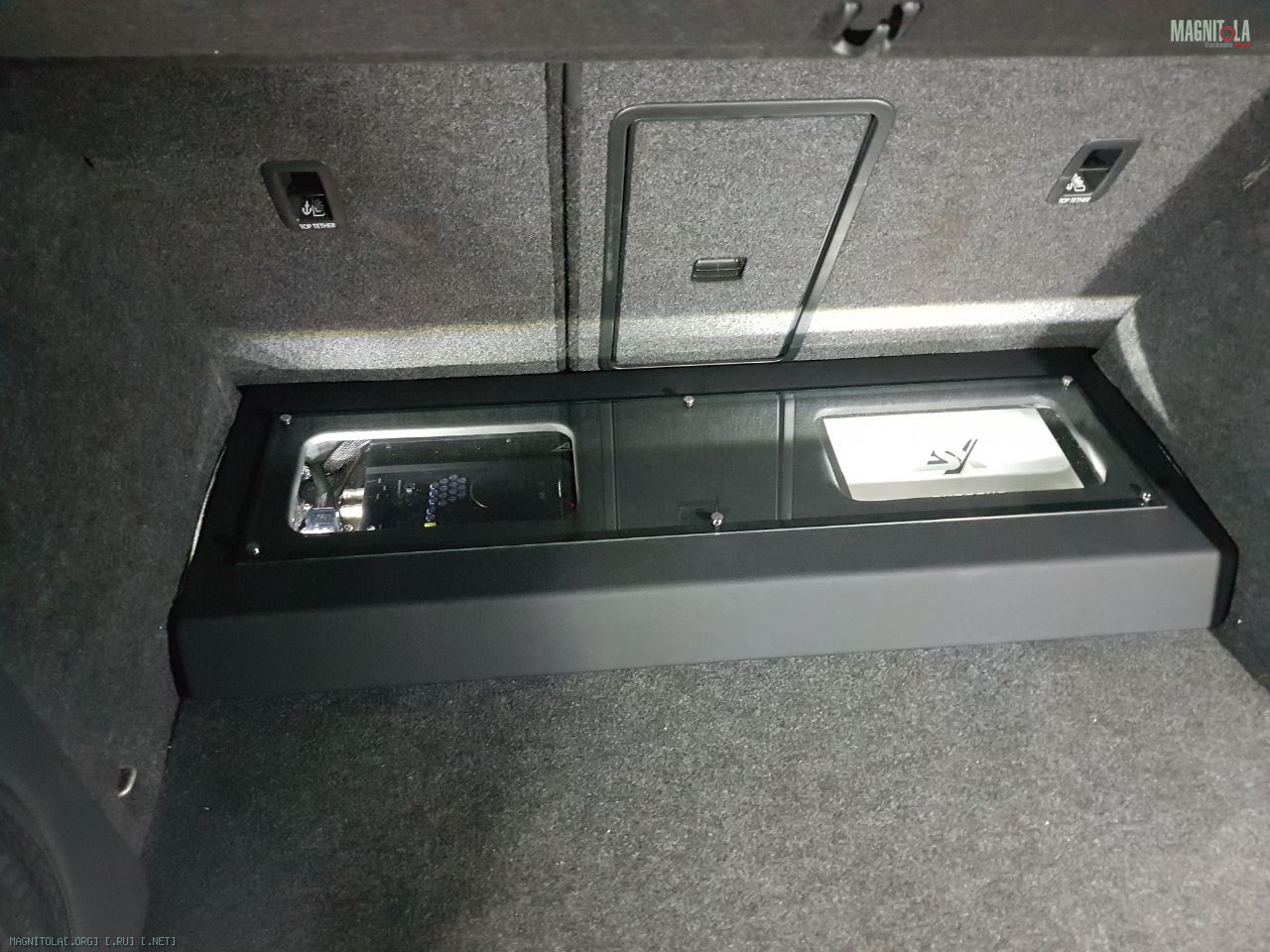

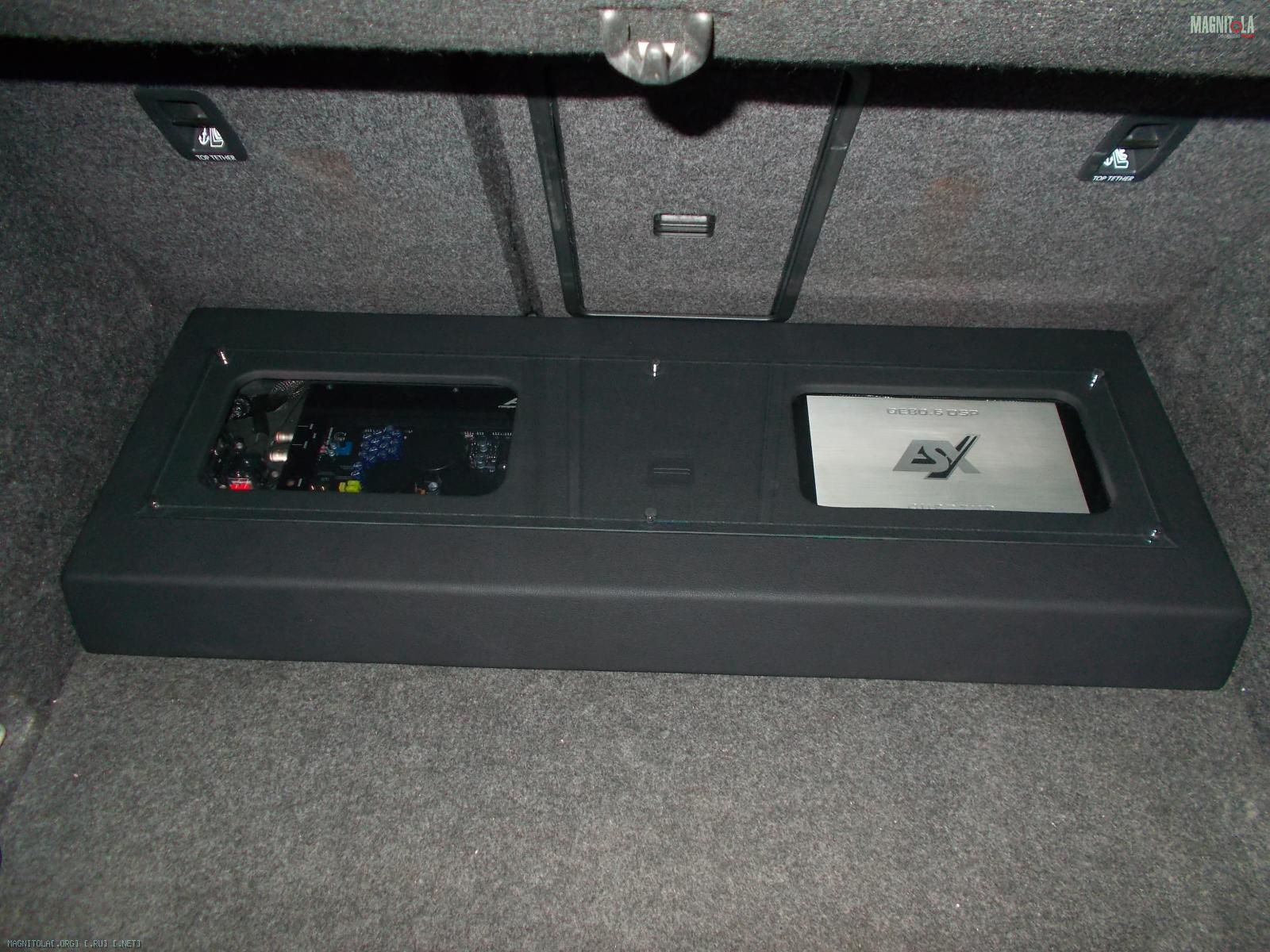

Стекло закрепил сверху для придания некого богатства и благородства))Вложение 1169970Вложение 1169958Вложение 1169966Вложение 1169968Вложение 1169972

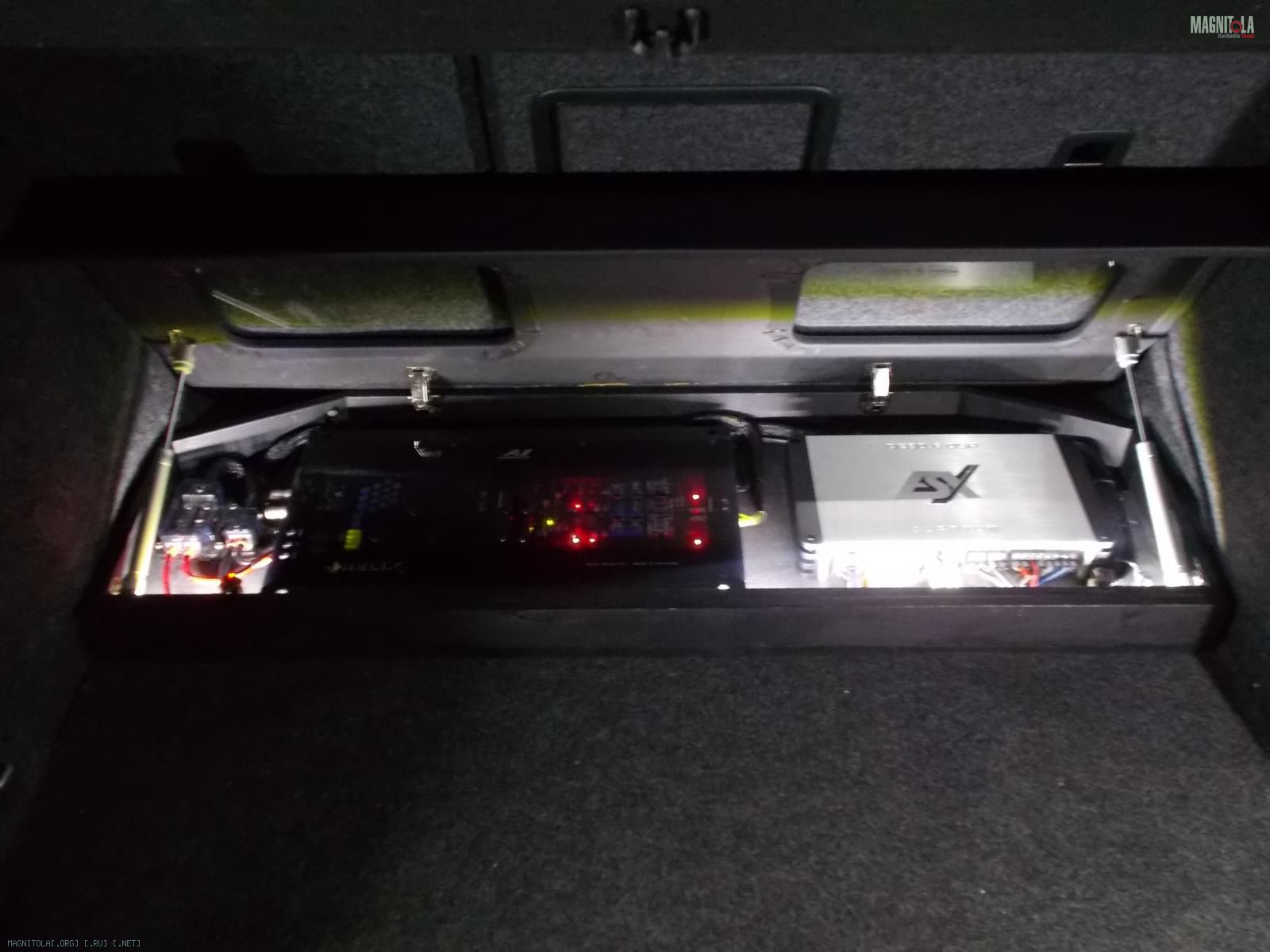

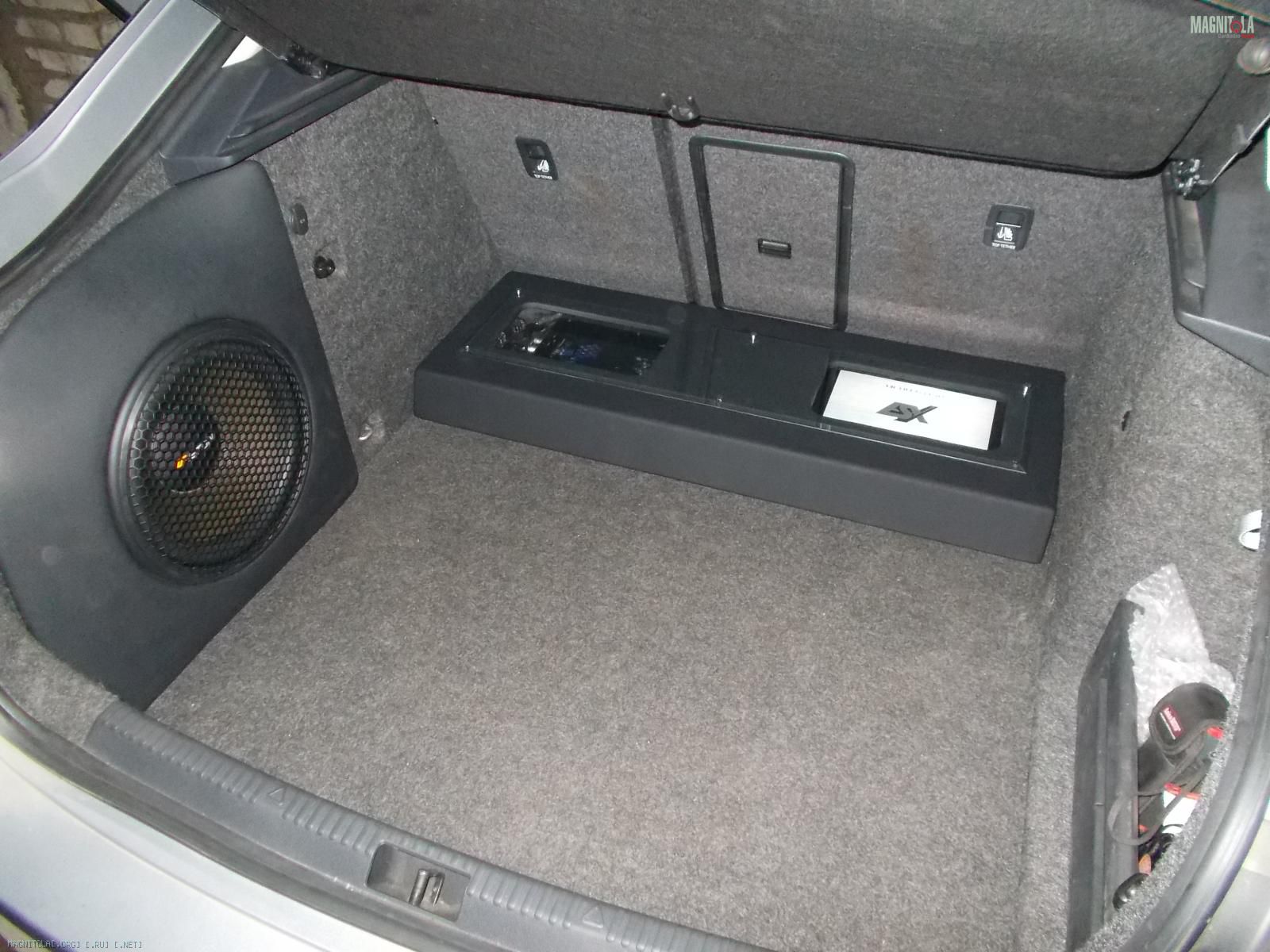

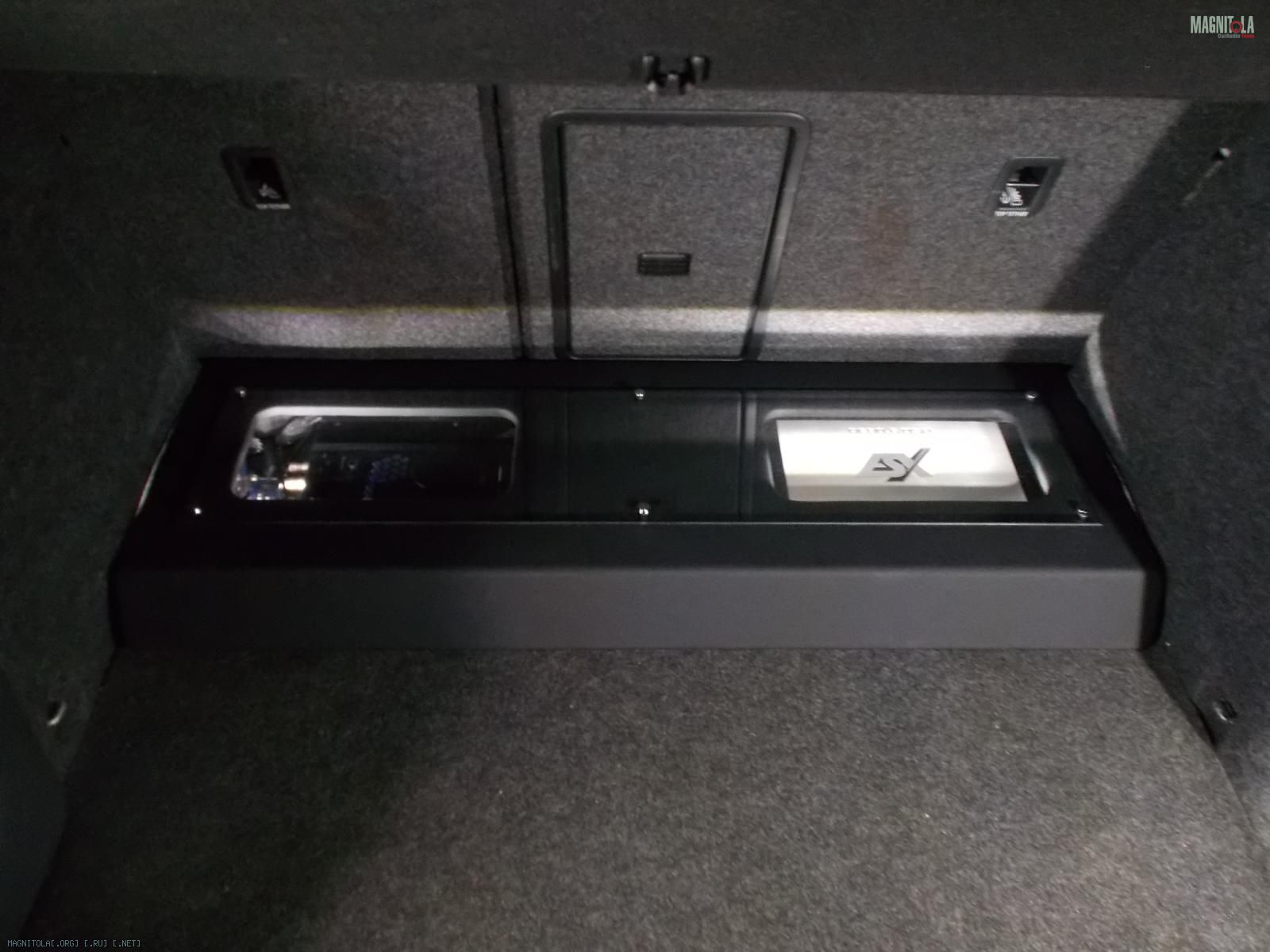

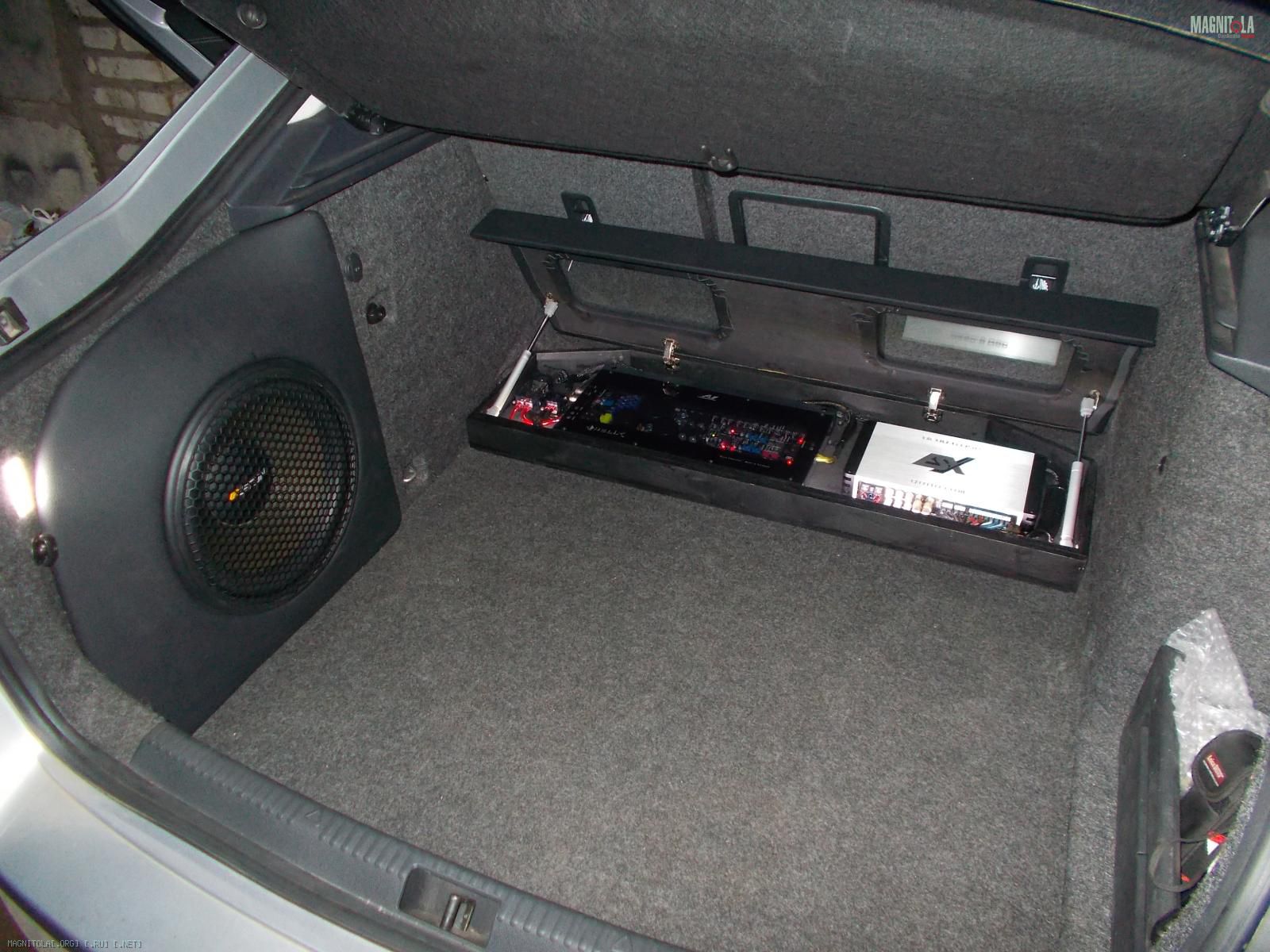

Выглядит фальшик очень достойно и место много не съело в багажнике.Вложение 1169974Вложение 1169976Вложение 1169978Вложение 1169980
В общем, все красиво получилось, единственный минус сейчас — это голова!Настраивал Аркадий систему, такова была договоренность с клиентом, играет конечно интересно, но ГУ пока что слабое звено в этой красоте!
