Чертёж Oris AMW15 Вложение 121046
Вид для печати
Чертёж Oris AMW15 Вложение 121046
Это не вопрос ? Это ответ для имеющих данный нч-громкоговоритель и желающих сделать корпус ?
Это чертёж по советам форумчан!)
Хотел чтоб посмотрели и сказали все ли верно сделал)
Если да, тогдаЦитата:
Сообщение от хоттабыч
Насчет расчетов не знаю.Цитата:
Сообщение от Tock
С них и спрашивай Ж)Цитата:
Сообщение от Tock
когда проснутся , спрошу))Цитата:
Сообщение от хоттабыч
я как не спящий-отвечу)))
чертёж хороший,аккуратный)
теперь по коробчёнке
1)объём что надо,если место есть то так и оставляй 110литров)
2)ну настройка тож самое оно для дина)
3)а вот сечение маловато...получается порядка 240см^2...маловато будет...хотя бы 300 делай...увеличь высоту до 8 см)и будет всё ок)ток объём пота заметно вырастет)
4)поворот порта,угол в порту и угол перед вход в порт скругляй))
Я рад стараться))
Только как МДФ согнуть вход (угол понятно) ?
да не надо его гнуть...стенки толстые-закругли их напильником на сколько возможноИ шкуркой)главное чтоб острых углов не было)
и про сечение не забудь)делай больше)
понял)
Фреза все сделает)))))
Почему?
Цитата:
Сообщение от gas100
скорость воздуха будет большая в порте,и будет шуметь порт...всё элементарно))
Вот я дурак))) 4дня назад сам про это читал)))))
спасибо!)
да не за что...можешь конечно в баспорте посчитать...что наверника))да и объём порта дюже маленький у тебя почему то))9 литров...с трудом верится)))но с увеличением сечения полюбому увеличится))
Я в БАСсПОРТе и считал )
и чё с таким объъёмом порта он дал хорошую скорость воздуха в порте?)или ты наверно не посмотрел просто))0

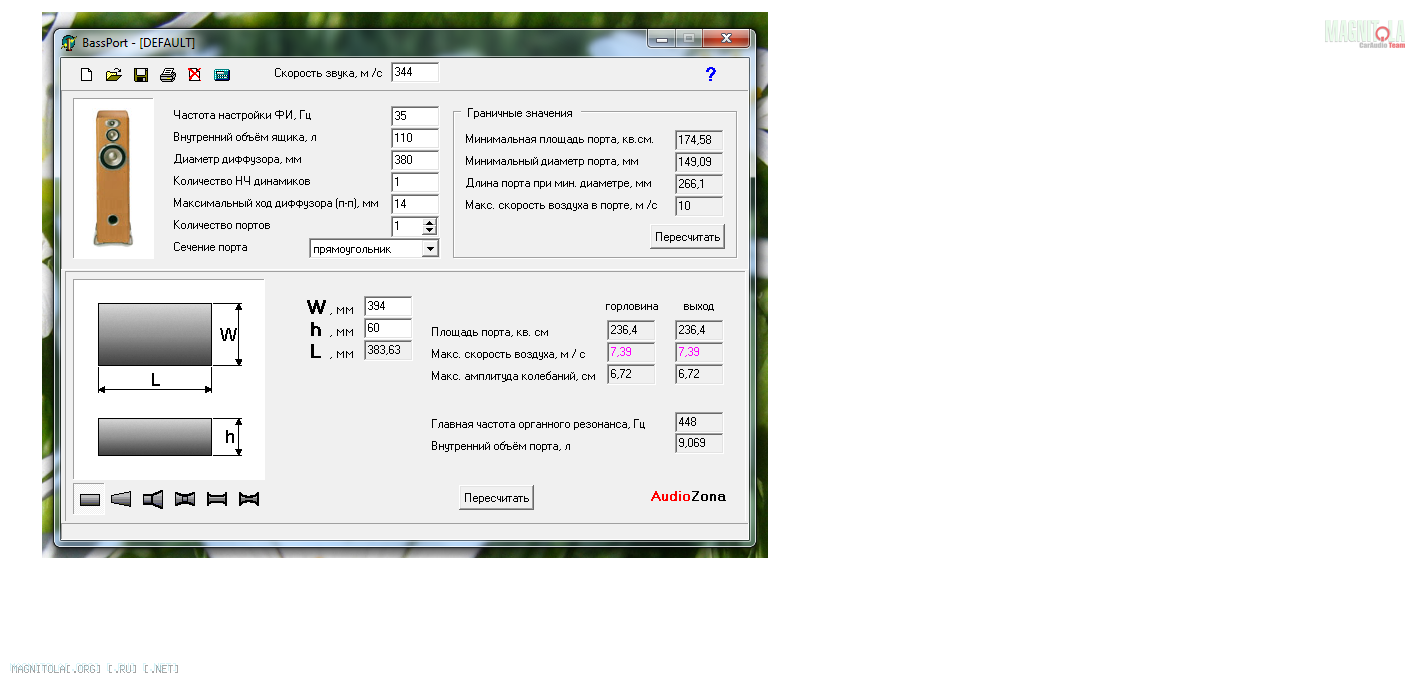

Вложение 121936
Посмотри сам)
и опять у тебя какие-то заморочки с портом)если у тебя вся высота короба(вместие со стенками имею ввиду) 430-36мм( толщина мдф)=404
а ширина порта у тебя почему то 394))ты немного прочситался))и тогда получается ширина порта во всю пержднюю стенку,т.е. w=40.4см,а высоту делай 9 см скорость воздуха будет 7 м\с то что надо)))объём порта 22 литра)я уже посчитал)не забудь при постройке вычесть толщину стенок,объём занимаемый стенками порта,и объём вытесняемый дином)
---------- Сообщение добавлено 07.07.2011 в 09:31 ----------
диаметр дифузора берётся от середины до середины подвеса)там получается далеко не 380))где-то 330-340....)))так что померяй сколько там см)
не верно ты посчитал) 430-36=394)))Цитата:
Сообщение от gas100
---------- Сообщение добавлено 07.07.2011 в 08:41 ----------
черт там 330мм
тьфу блин..чёт туплю реально))Цитата:
Сообщение от Tock
ну вот я те как 330 посчитал)
раз так то этого очень мало...посадочный диаметр у тебя очень много сожрёт,ты уже саб на сопли будешь прикручивать...делай минимум 40 см переднюю стенку)там очень мало остаётся для крепления дина)посадочная у всех разная...примерно где-то 360 мм она будет)Цитата:
Сообщение от Tock
Да я знаю((( только багажник всего 450 высоты)
Сделаю двойную стенку? (фронт)
Должно держаться))

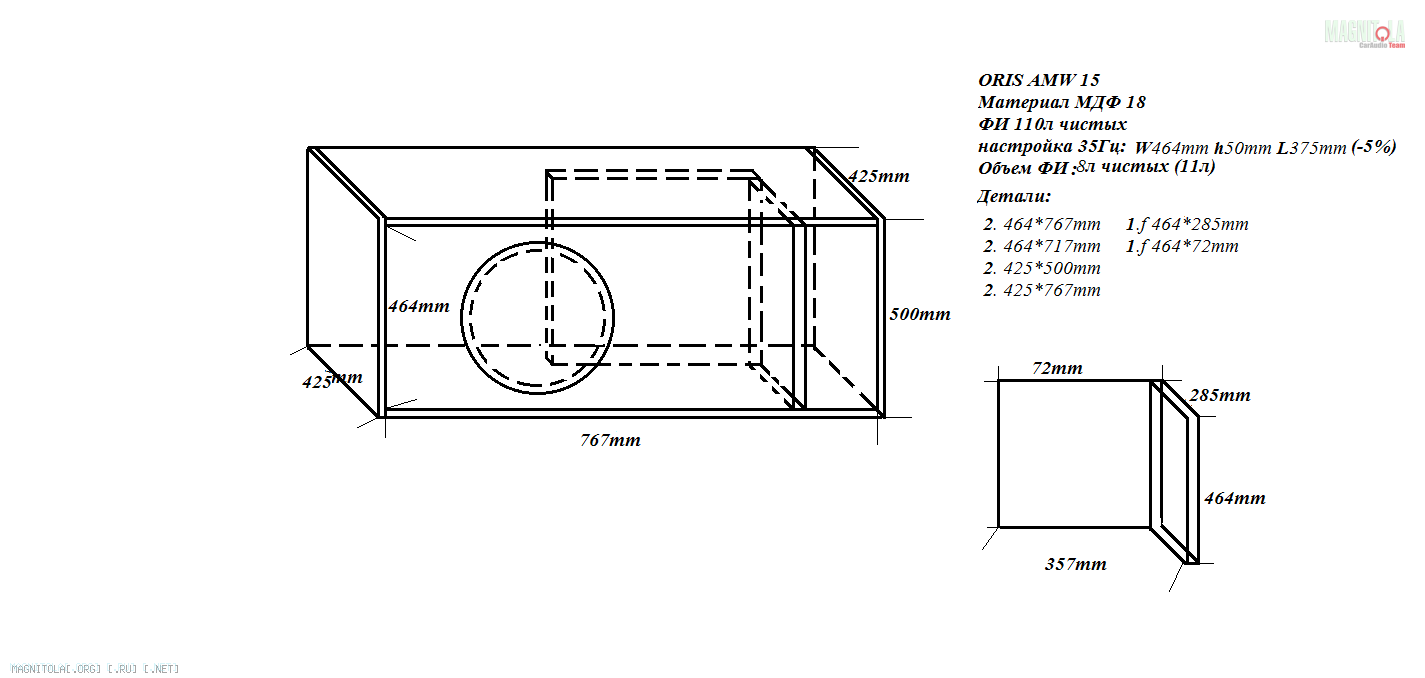

Сделал поправку Вложение 122014
двойная ещё вариант)
молоденц,вот только площадь порта не маловата?или мне на глаз так кажется)))квадратов 250 будет?
ТАМ 220) бАССПОРТ так сказал)Цитата:
Сообщение от gas100
Есть проблема( усь ни как не найду( есть тока 230$ на что хватить?
ну в рублях это примерно 6500,я думаю можно найти хороший усяку))
поищи кикс qs1.600,должен быть как раз в бюджет)))
110L 35Hz
Oris AMW15
Magnat Tribal X One

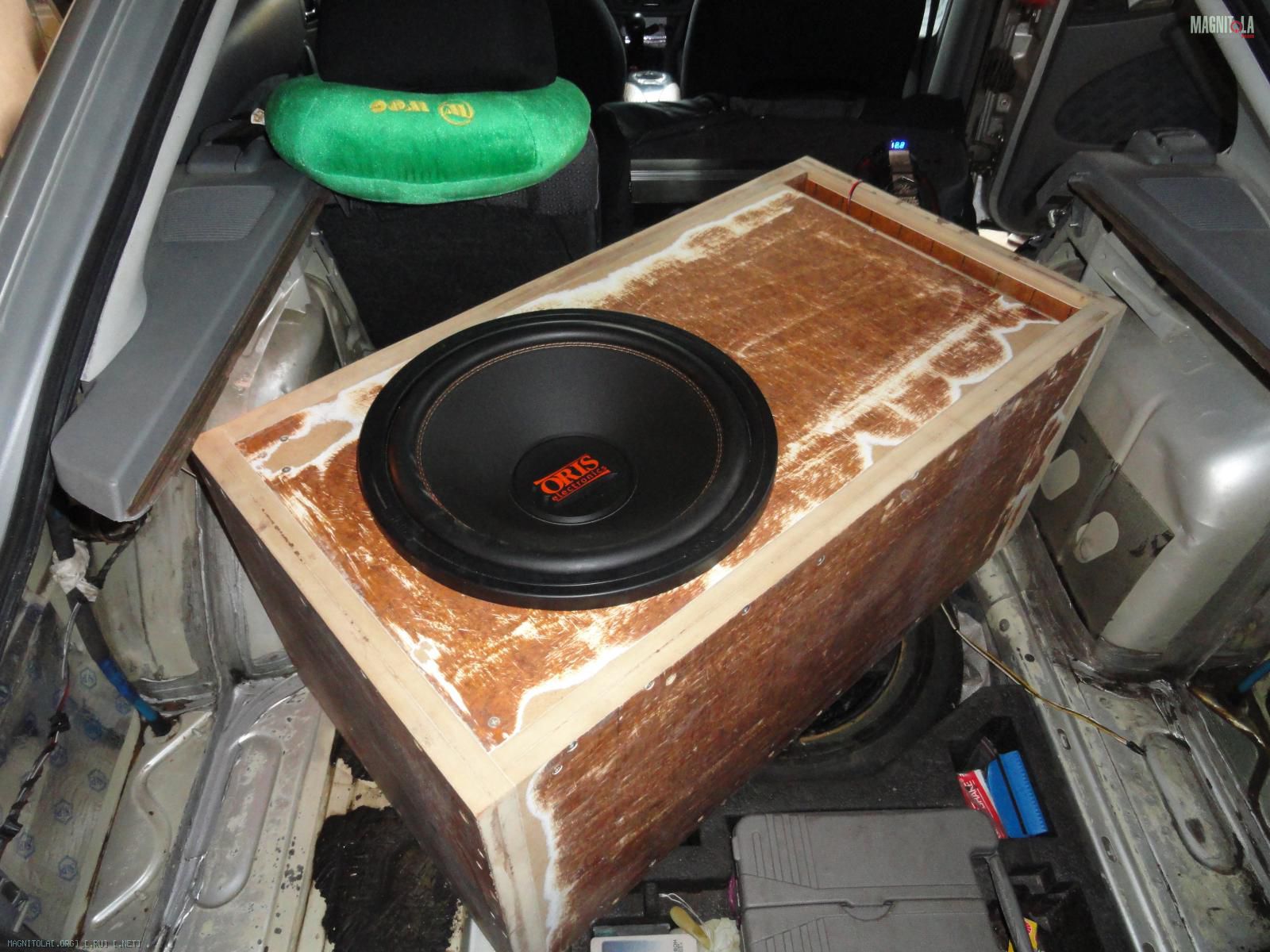

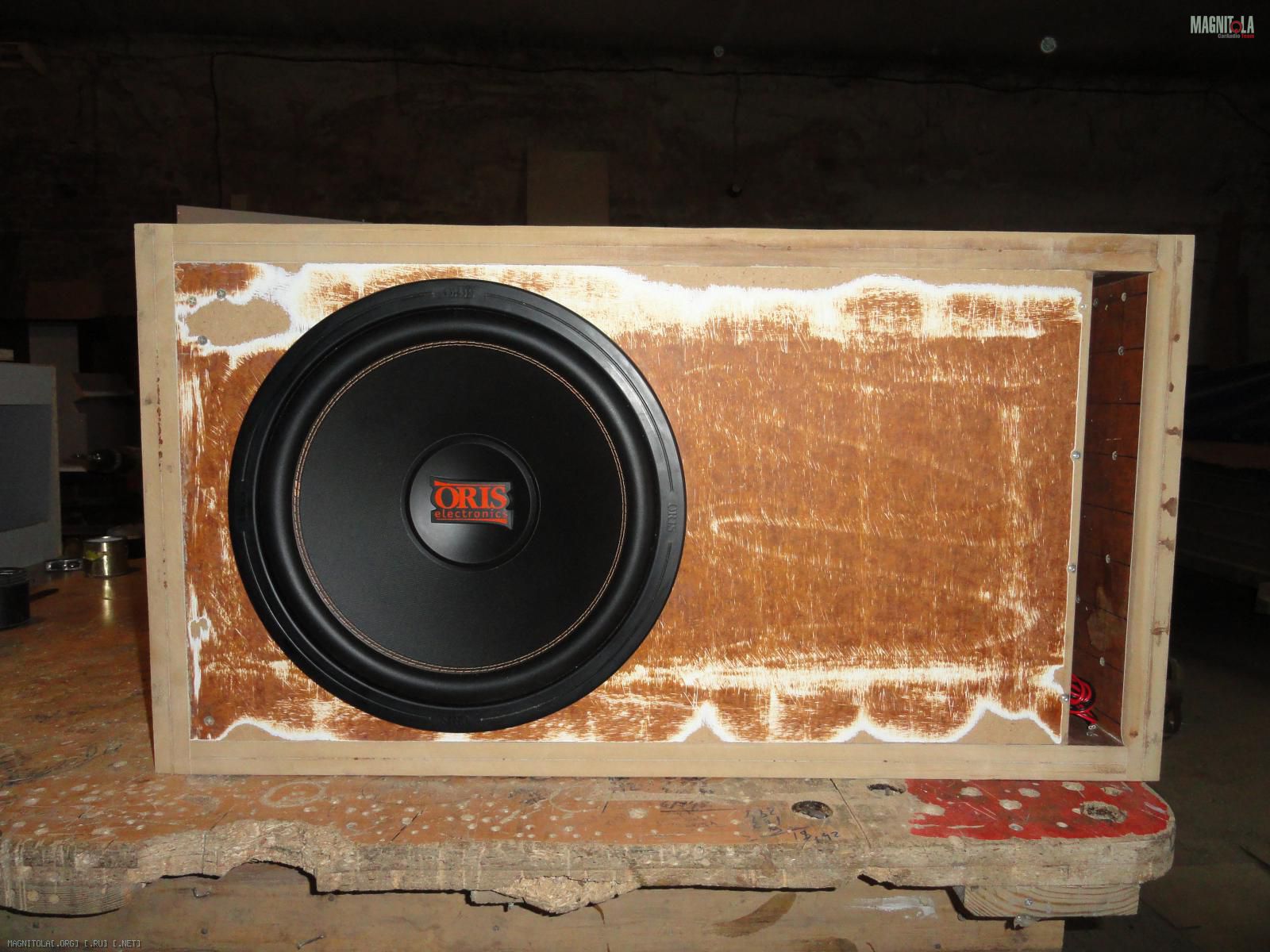

Вложение 125488Вложение 125489
http://www.youtube.com/watch?v=0rZGYjD-gdo
коменты ап!)))
он чё между арок не встаёт у тебя?)))
и вот в нём 95 кг?да не поверю)))надо пойти свой взвесить))
---------- Сообщение добавлено 02.08.2011 в 19:48 ----------
а по теме-уся конечно мало под такой сабик)нужен моник хотя бы ват 600 в 2 ома)))но лучше 800)))
молодец,отличная работа))
---------- Сообщение добавлено 02.08.2011 в 19:49 ----------
кстати знаю у нас ходит автобус волгоград луганск,и если есть у тебя возможжность,то я мож смог бы тебе помочь с покупкой уся,и отправил бы)
если потрудится то встал бы)))Цитата:
Сообщение от gas100
идея хорош!))Цитата:
Сообщение от gas100
только нужно придумать как его забрать с Луганска!)
Чуть нужно подождать, может и что то получится с Армадой)
Привет. вот ты сделал поправку на 2 странице которая чертеж. ты по нему все собрал? правильно я понял?
двойная стенка присутствует?:????
---------- Сообщение добавлено 21.08.2011 в 18:27 ----------
толщина какая!???
да присутствует))))
32мм толщина.
32 это уже двойной стенки? или только одной
---------- Сообщение добавлено 23.08.2011 в 11:49 ----------
а что за квадратики там внутри нарисованны? чтобы через определенный промежуток вкрутить саморез - для этого чтоли??? или для чего??Цитата:
Сообщение от Tock
---------- Сообщение добавлено 23.08.2011 в 11:56 ----------
а что за квадратики там внутри нарисованны? чтобы через определенный промежуток вкрутить саморез - для этого чтоли??? или для чего??Цитата:
Сообщение от Tock
Там 2 по 16мм
Верно)))Цитата:
Сообщение от иван_2113
а фото порта фазика нет. меня интересют закругления как делал
углы надо звкруглять
Фреза есть специальна)))Цитата:
Сообщение от иван_2113
Но простым нождаком и руками тоже мошна так сделать))
---------- Сообщение добавлено 23.08.2011 в 17:14 ----------
это вопрос???))Цитата:
Сообщение от Алма3
Это ответ хD вопрос криво прочиталЦитата:
Сообщение от Tock
Да вроде норм прочитал))))
Ответ кому?)))
вроде Ваня спрашивал как делал!))) а не нужно ли делать!))))
Вот именно это я криво и прочитал хDЦитата:
Сообщение от Tock
---------- Сообщение добавлено 23.08.2011 в 21:04 ----------
Вопрос я криво прочитал)))
