Ребята, кто может помочь мне??? Помогите пожалуйста, начертите мне чертеж прямоугольного авто сабвуфера с щельевым фазоинвертором. Я знаю что есть специальные проги, но я в них полный ноль. Вот SPL Dynamics XTR-300D2 мой динамик. Заранее всем огромное спасибо! если будет подробный чертеж, я буду просто счастлив!!! Очень хочется, что бы в машине был мягкий мощный бас. Еще раз всем огромное спасибо!!!
здесь никто тебе чертить ничего не будет.
вот ссиля как пользовать http://magnitola.org/o-raschete-i-iz...eakershop.html
Ребята можете помочь мне с расчетом литража для двух сабиков. Мне надо получить 120 литров , по моим подсчетам получился корпус высота 43см, ширина 103см, глубина 36см. Я правильно высчитал или нет?:)
Вложение 152953вот данные моего саба, в корпусе их будет два. корпус с перегородкой между сабами. помогите пожалуйста!!!
Вложение 152955мой XTR-300D2
Sealed box: 26-40 Litres
Ported: Car/HiFi – 60 Litres with 4in port, 25cm long. Tuning frequency 35Hz
Ported: Car/Loud music - 50 Litres with 4in port, 22cm long Tuning frequency 40Hz
Ported: Home Theatre - 65 Litres with 4in port, 33cm long Tuning frequency 30Hz
Инфа с сайта производителя. 50 литров чистых, труба 10см диаметр 22см длинна. Щель не смогу посчитать, сейчас на работе, тут нет прог
подскажите какие расчеты для kicker solo barik s10l5,2 ома,450-900Вт,хочу сделать с фазиком
Да эт я знаю))) Мне просто интересно правильно я расчитал размеры для двух сабиков в одном корпусе с перегородкой и двумя фазиками! Вот мои размеры: Мне надо получить 120 литров (Car/HiFi – 60 Litres with 4in port, 25cm long. Tuning frequency 35Hz) , по моим подсчетам получился корпус высота 43см, ширина 103см, глубина 36см. Я правильно высчитал или нет И еще 120 литров это ведь внутренний литраж?
ну примерно так и будет. 43*103*36=160литров грязных. За вычетом стенок, объема динамиков, перегородки и фазиков примерно и получится нужный объем :smile3:
---------- Сообщение добавлено 13.11.2011 в 14:46 ----------
Литров 50 чистых делай. Фи настройку под какую музыку?Цитата:
Сообщение от Ден)))

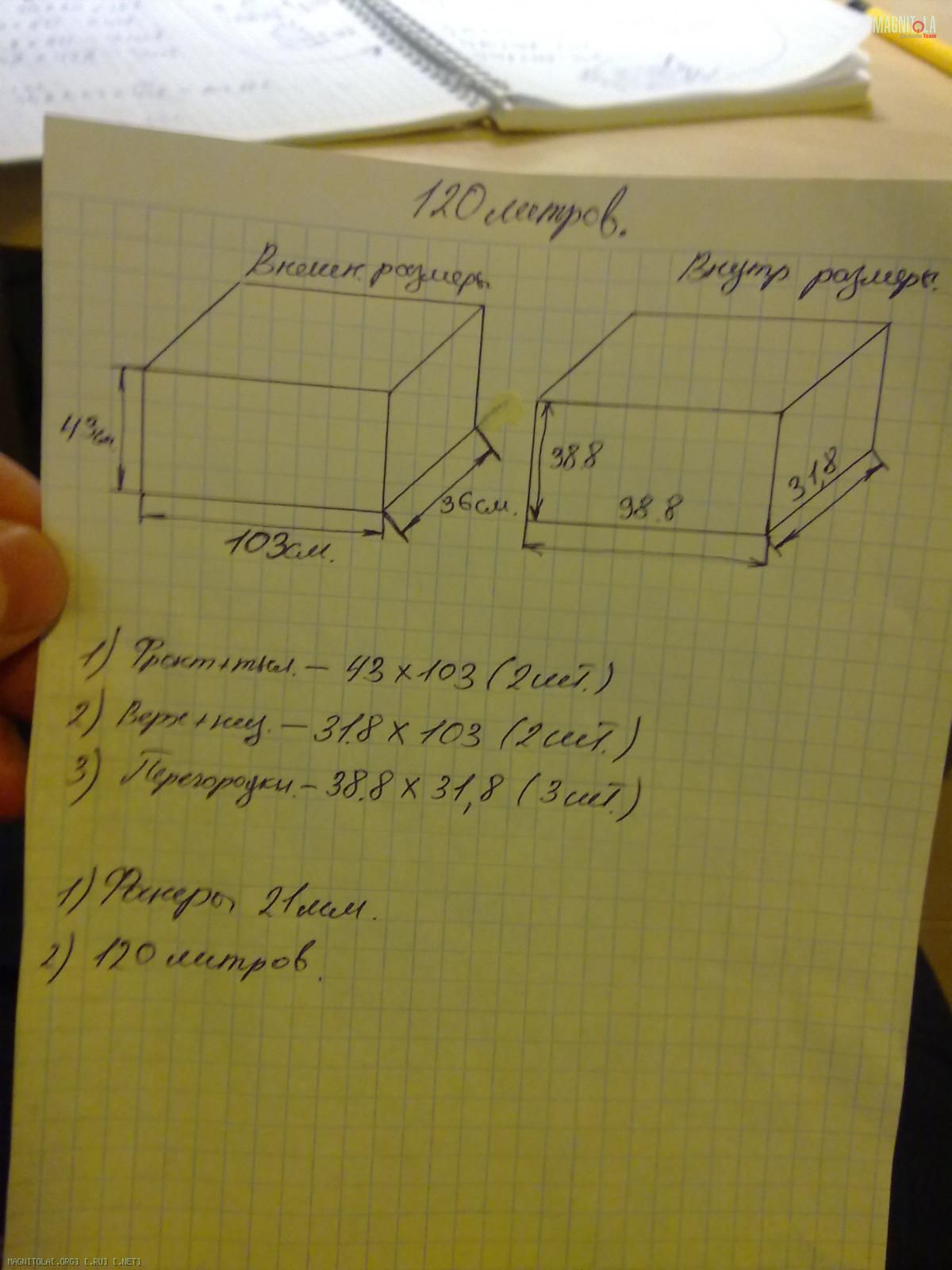

Дак в том то и дело, что вычесть надо будет не все стенки,а всего одну перегородку между сабиками и самих сабиков, потому что это внутренний литраж я посчитал. Сейчас скину фотку чертежа чтобы наглядней было.
Музыку разную слушаю:)Цитата:
Сообщение от kras123
---------- Сообщение добавлено 13.11.2011 в 14:59 ----------
И как думаешь фанера из березы 21мм лучше будет чем мдф 19мм? цена примерно одинаковая
Литров 50 чистых делай. Фи настройку под какую музыку?[/QUOTE]
какую нибудь из репа и клубного баса
И еще маленько не понял:) Мне производитель рекомендует фазик 25 см, как его измерить?:) Я купил фазик, он состоит из трех частей сама трубка и (уши), дак вот что именно измерить только трубку, или трубку с уже одетыми на концах трубы (ушами). Когда я покупал фазик, на пакете было написано 30см, я измерил именно трубка была 30 см без (ушей), а с (ушами) намного длиннее получается. Я думаю что мне значит надо просто трубку отрезать 25 см, и у меня будет фазик 25см как и советует производитель, я прав?:) И меня интересует только как по длине правильно отрезать, потому что диаметр я знаю!
Закрытый ящик: 26-40 Литров
Автомобиль/HiFi - 60 Л 4" диаметр порта, 25 см длиной. Настройка частоты 35Hz
Автомобиль/Громкая музыка - 50 Литров с 4" диаметр порта, 22см . 40Hz
Домашний кинотеатр - 65 Литров с 4" диаметр порта, 33cm длины . 30 Гц
За уши его притяни зызызыЦитата:
Сообщение от Deni1980
Что за уши ? Расчитывается по идее объём порта, то есть вся труба целиком, если уши - это труба.
Да. Диаметр трубы какой купил ? :)Цитата:
Сообщение от Deni1980
Автомобиль/HiFi - 60 Л 4" диаметр порта( "4" это и есть размер фазика, по крайней мере в Финляндии так:) ), 25 см длиной. Настройка частоты 35Hz вот фотка с лева уши, с права сама труба(этот набор советует производитель сабов!)Вложение 153143
вот инструкция Вложение 153145
А как лучше, ящик с перегородкой чтобы каждый сабик играл в своем объеме, или их можно запихнуть в 120 литровый ящик вместе без перегородки?:) Длину фазиков менять надо будет? У меня их два!
если в одном объеме то диаметр фазика увеличить придется и соответственно длинна изменится
если у меня их два, все равно придется диаметр и размер менять?Цитата:
Сообщение от Алма3
Перегородку сделай - не майся.
ок:)Цитата:
Сообщение от хоттабыч

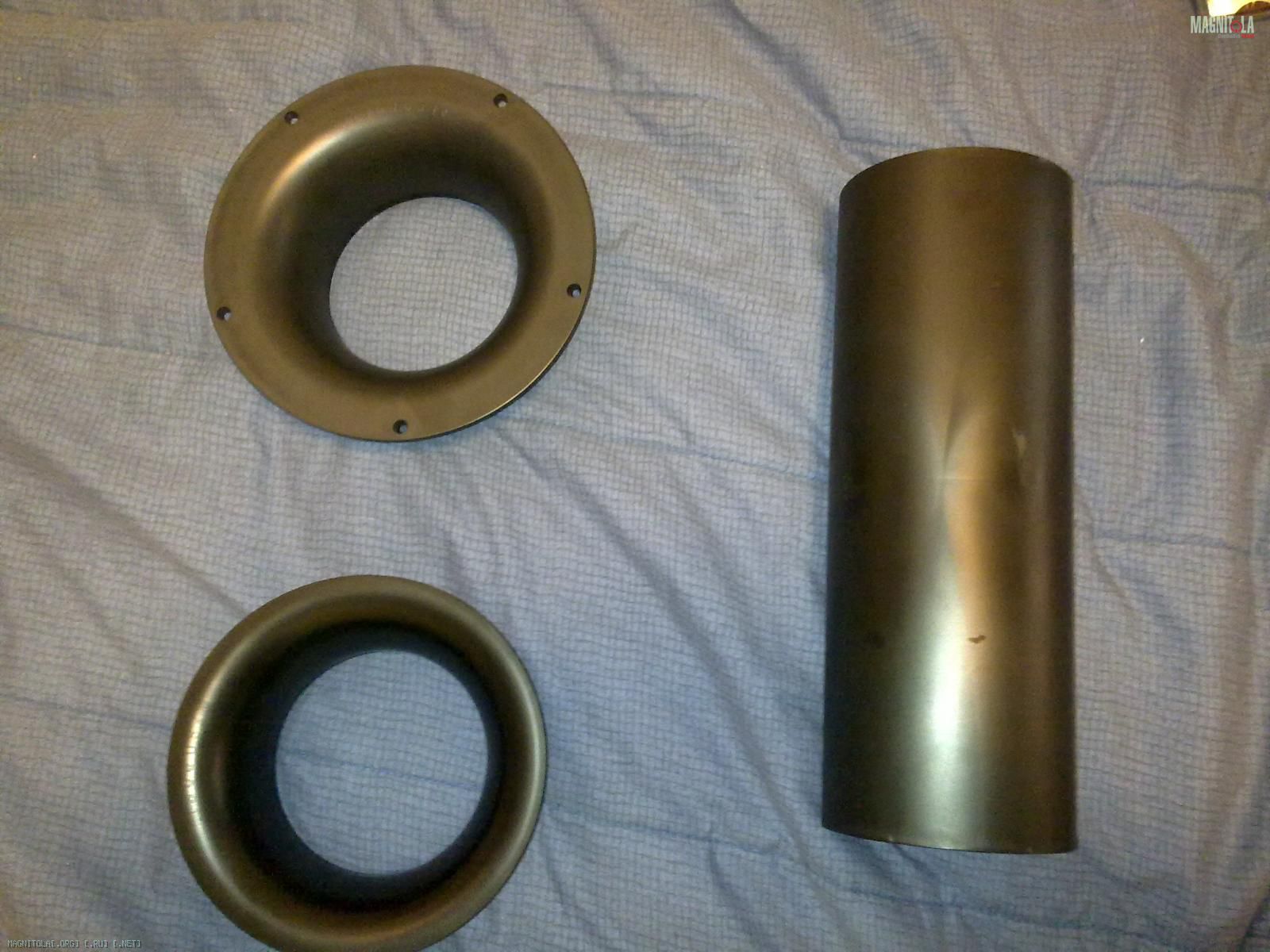

а как фазик то померять от края до края 25см или трубку отпилить 25см и пришпандорить закругленности по бокам?:) глянь я фотку фазика скинул Вложение 153189 для меня важно все правильно сделать, по крайней мере фазик запилить:)
Раструбы это наружу и вовнутрь ? Что во что одевается и заподлицо ли ? То есть внутренность трубы ровная?
Я не знаю, насколько внутрь оденутся "уши" ( ))) ) Но в расчетах подразумевается объём порта , учти. Значит 25 см должно быть от края до края готовой конструкции. Внутри труба не будет упираться ?

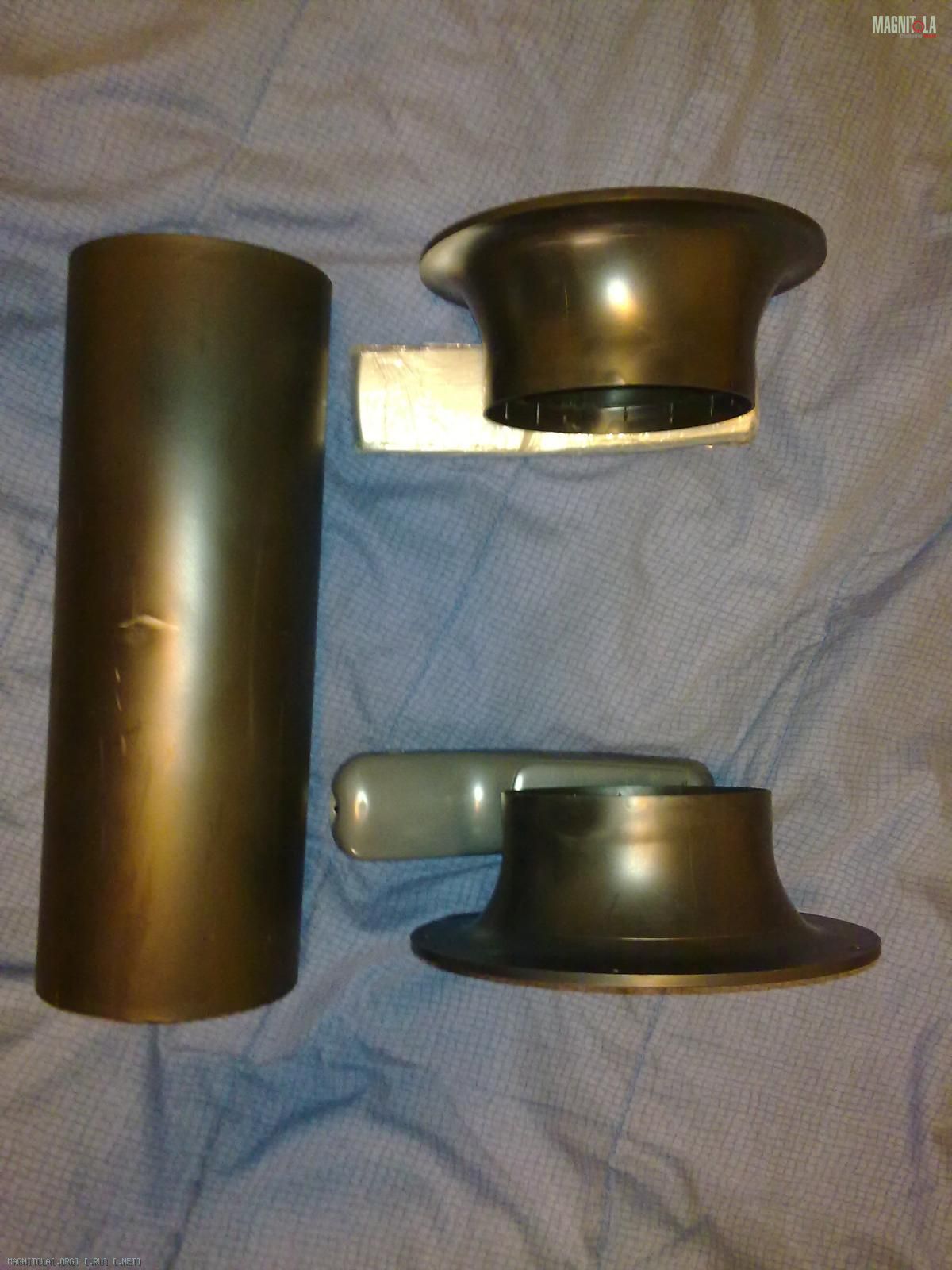

Вот так смотрится в разобранном виде: Вложение 153447

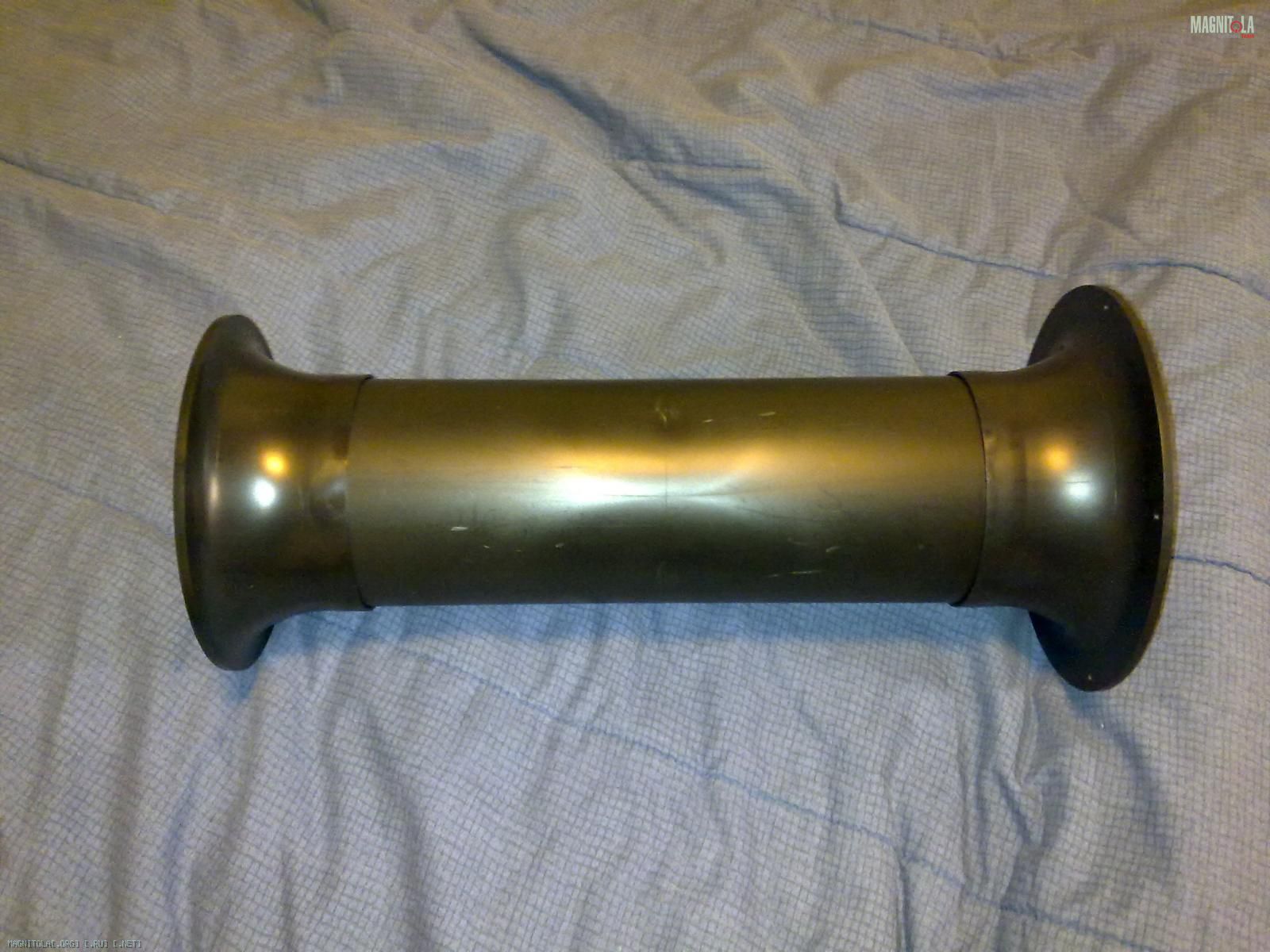

а вот так в собранном, трубка отрезается нужного размера и они вставляются по бокам с обоих краев и на клей Вложение 153449
и как измерить, от края до края 25 см?
Ты правда из Финляндии ? :)Цитата:
Сообщение от Deni1980
От края до края пост 26. В таком виде. Если тебя интересует как отмерить для отрезания саму трубу, То измеряешь в данном состоянии , допустим она 35 см. Разбираешь и отрезаешь 10 см. В собраном виде будет 25. Измерять нужно с раструбами - они тоже объём дают !
а, ну спасибо за помощь! Да из Финки. сегодня купил фанеру для сабика, вырезали по размерам толщина 21мм по деньгам встала 70евро (2900р.) В России дешевле?
Так смотря сколько тебе отрезали.
отрезали по моим размерам 43.103.36 плюс перегородка 38.8 на 31.8
тебе проще напечатать сколько листов фанеры. В принципе с нарезкой такая толщина у нас где то так и стоить будет . Только вот у вас фанеру делают из нашего леса ! )))Цитата:
Сообщение от Deni1980
так и есть, из нашего:(
---------- Сообщение добавлено 14.11.2011 в 22:29 ----------
как думаешь прокачает мой новый сабик с двумя динами мой старый моноблок Pioneer GM-7200M ? или надо что то по мощней?
---------- Сообщение добавлено 14.11.2011 в 22:38 ----------
На 2 Ом подключишь - услышишь, а так - моноблок надо другой . Да и про запас. Поищи там в стране озёр ( ))) ) JL 1000. Новых щас нет.
---------- Сообщение добавлено 15.11.2011 в 00:47 ----------
Ты не прикидывайся там нашим ! зызызыЦитата:
Сообщение от Deni1980
наш на 100% :dance2:
Сколько листов то ушло ? Ради прикола : цена тут и в Финляндии Ж)
ушел лист размеры точно не знаю, но я думаю где то 1.5 на 2-2.5 может я и ошибаюсь:)Цитата:
Сообщение от хоттабыч
Где тогда рядом, учитывая нарезку .
Слушай, можешь объяснить мне в чем разница 1,2,4,8 Ом? Что будет играть мощнее и качественнее? Вот у меня два дина и у каждого по две катушки по 2 Ома, и я их могу подключить между собой чтобы на выходе было и 0,5 Ом, 2 Ом, 8 Ом. Я например буду подключать как 2 ома, но мог бы и как 8 мой усь поддерживает, а вот 0,5 Ом не поддерживает. Вот мне интересно в чем разница?=)
меньше Ом больше мощности меньше качества и больше Ом меньше мощности больше качества
