Попробуем построить ФИ для саба PolkAudio DB 1240.

Парни, признавайтесь, кто какие фазики и какой объём городил!
Раньше его только ставил в ЗЯ 28л, в принципе за свои деньги хороший сабик!
Может играть и в меньшем объёме, в литрах 25.
Фазики не делал!
Но вот хочется в ФИ попробывать, желательно в щелевом, как заводской, только получше!
Прогой чуть прикинул выходит литров 50, диаметр круглого фазика 9см, длина 36см, частота настройки 30 Гц! Такой пойдёт? Если да, то круг я в прямоугольник переведу и сделаю ФИ щелевой!
А приехал сегодня клиент на 14ке там вообще дела плачевны, не то что не играет, вообще слов нет!
Вообщем запихнули саб в корпус из под 10ки и вырезали щелевую ДЫРКУ в боковой стенке, она без продолжения, просто дырка в стенке, говорит туда кто-то хотел усь поставить!)
Усь у него µ-Dimension EL-D6001, на 2 Ома думаю этому сабу в ФИ будет достаточно!
Я потом фотки его установки скину, лучше один раз увидеть, то как у него сейчас всё стоит!

---------- Сообщение добавлено 19.01.2012 в 20:50 ----------

Что-то с щелью такая байда получается: ширина щели 30см, высота 4см, длина щели 70см, та жа настройка на 30 Гц!
Не кто не подскажет зависимость частоты настройки фазика относительно музыкальных жанров!
Ну там, для рэпа такая частота настройки фазика предпочтительнее, для электроники, попсы такая!

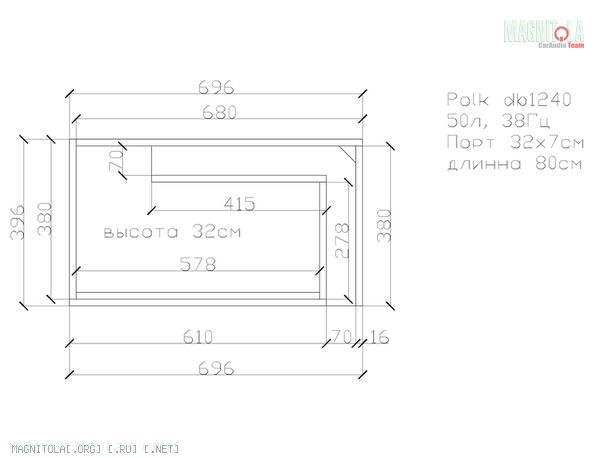

вот Вложение 174471

Спасибо огромное! Я там не много не догоняю по чертежу) Если бы разъяснили, был бы очень признателен!
Это я так понимаю ящик лежит дифом вниз так? Динамик и щель расположена на одной стенке ведь так? Толщина стенок на чертежа какая? 16мм? Я просто кое где в размера не пойму, ну фазик делали используя одну стенку ящика, так? Расстояние от конца фазика до противоположной стенки нормальное?

толщина стенок 16 мм да одна стенка ящика использована, а вот тут не пойму вопроса что значит расстояние от конца стенки до фазика нормальное???? делай ящик по чертежу, ящик проверенный

верю! Но есть одна загвоздка! Клиент просил, чтобы задняя стенка была скошеная под угол задней спинки сиденья. Про расстоянии я имел в виду не близко ли выход фазика расположен к перпендикулярной противоположной стенке! Просто когда круглый фазик расстояние должно быть не меньше диаметра фазика! А вот в прямоугольном, я что-то не задумывался! Но по чертежу, вроде достаточное расстояние! 16мм для этого саба в ФИ в принципе, конечно, достаточно, но у меня уже препосина склееная фанера 24мм, буду из неё фигачить, фронтальную может вообще двойную сделаю!) А так буду придерживаться вашим рекомендациям, они оказались близкими с моими предположениями, вместо высоты фазика 4, 7мь см оказалось и настройка повыше! Благодарю! Как начну делать, отпишусь!

не за что, обращайтесь Ж)

есть ещё один вопросик! в чертеже вроде с размерами разобрался, вот только ВЫСОТА мне не понятна 32см, это как на ней саб расположили? или саб на той, что 396 мм? вот тут я что-то не догоню! Ширина саба вроде нормальная, я не замерял в 14ке ширину, но думаю легко влезет! На днях у друзей замеряю на всякий случай!)
А так в принципе фронт работы понятен!) Наклоню заднюю стенку, в принципе ведь объём не изменится, вверху уменьшится, внизу прибавится!) А фазик тоже подгоним!

так 12 как раз становится в 32см

---------- Сообщение добавлено 19.01.2012 в 23:19 ----------

короб не мой, но я его слышал меня впечатлил

Цитата:

---

Сообщение от Krasnozavr

так 12 как раз становится в 32см

---------- Сообщение добавлено 19.01.2012 в 23:19 ----------

короб не мой, но я его слышал меня впечатлил

---

Наверное молотилка была жёсткая!) Посмотрел я графики в журнале АЗ, что-то мне тоже смущает частота настройки 38 Гц, быть может и впрямь пониже, на 32 Гц? А то на 50 Гц горб какой-то большой, его бы под рэп пониже желательно, ведь так?

Сабвуфер калибра 12" Polk Audio DB 1240. Одноклассники

по мне этот дин не под негров, ну опусти настроичку немного

---------- Сообщение добавлено 20.01.2012 в 00:07 ----------

хотя давить он тоже умеет, я просто сам лично с ним не сталкивался у меня у товарища такой вот именно в этом коробое и звучит хорошо и негров не плохо играет хотя после моего, негров трудно судить...

Всё ясно! Ладно, по ящику будет видно, какой длины фазик получится! Если будет возможность подлинее 80см порт сделать, то чуть опущу настройку! А так и впрямь не под негров саб!
Но тем не менее свои 3000 саб отыгрывает легко!
Но он уже есть! GZRW ставил! Знаю как давит!) Зачётный мощный саб!

Вчера произвёл необходимые закупки:
Вложение 179523
Купил всё-таки электроотвёртку, давно хотел её купить, а то после двойного перелома руки со смещением, не удобняк стало руками саморезы крутить!)
Отвёрка очень понравилась, стоит 970р., маленькая, удобная, с подсветкой. Литивая АКБ - это хорошо или плохо? она боится мороз? А так отвёрткой доволен как слон, вообщем рекомендую. Теперь буду делать быстрее, осталось шлифмашинку и фрезер намутить!)
Вообщем решил отвёртку тут же с друзьями обмыть, да что-то затянулось обмывание с утра до глубокой ночи!)
Вообщем не получилось вчера не какого сабостроения, сил хватило только раздербанить скворечник клиента, это надо так корпус из под 10ки изуродовать!)

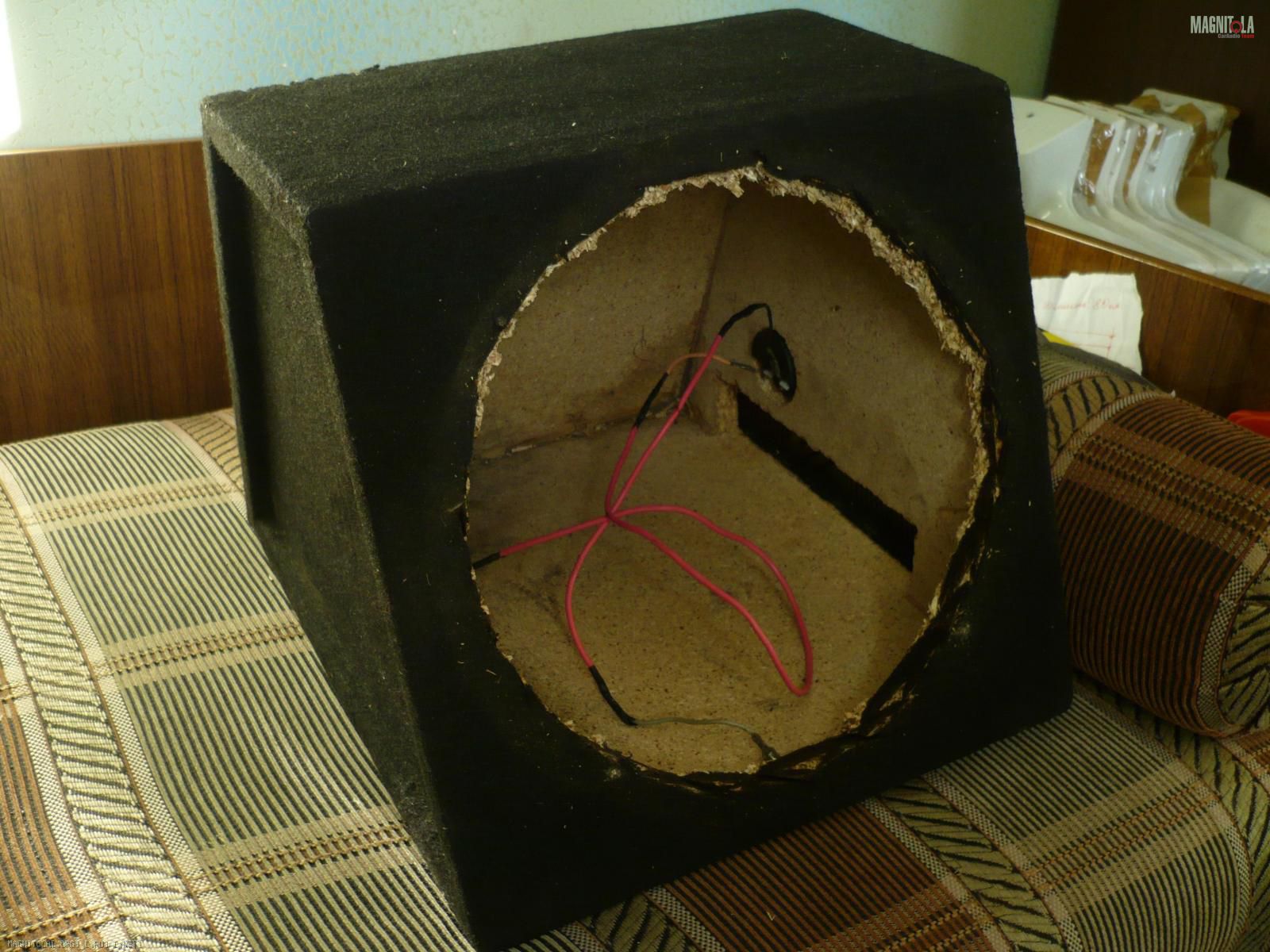

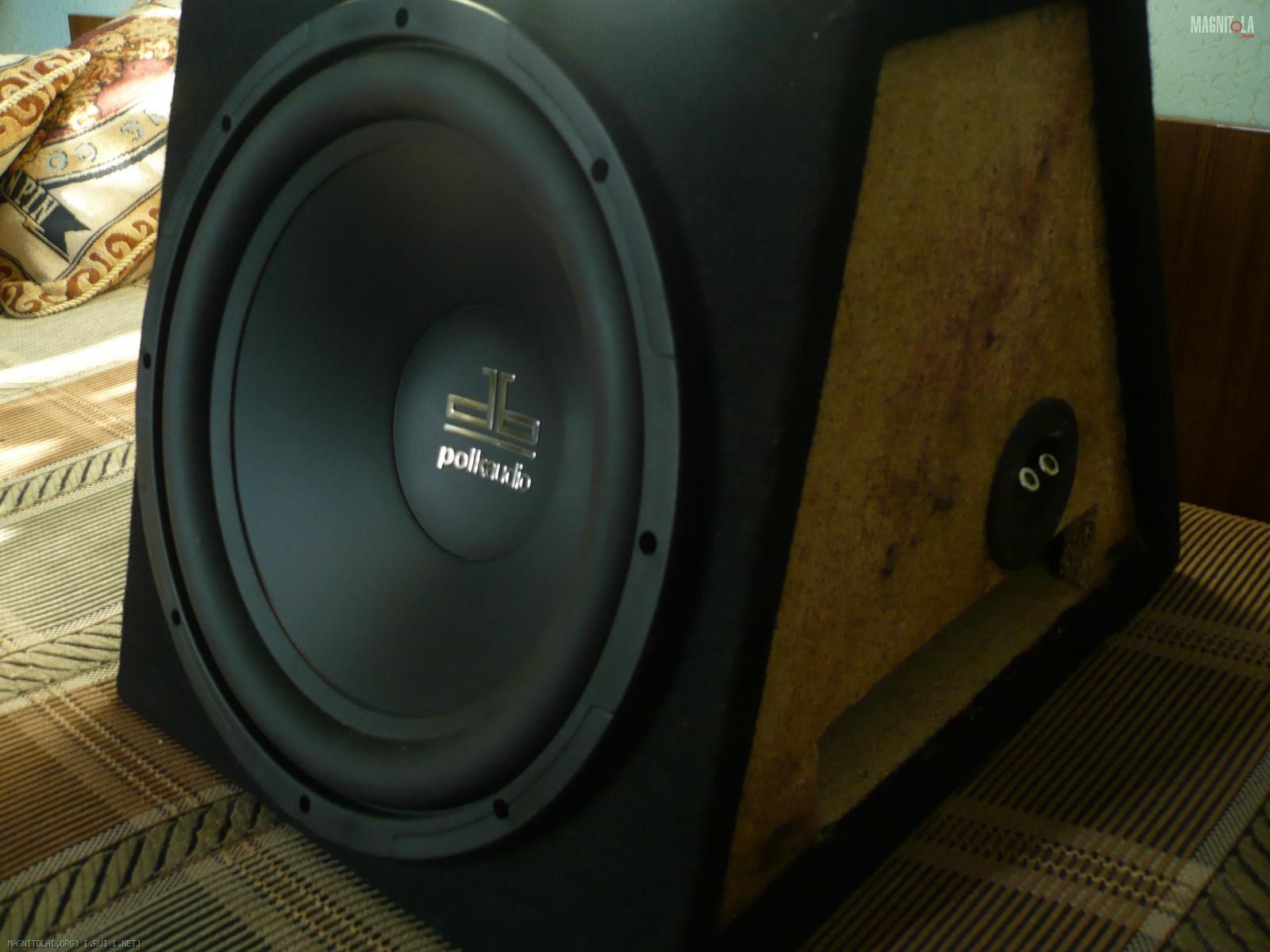

Парни, почему саб не качает? Не кто не в курсе, а?
Вложение 179531Вложение 179533

офигеть 3Ы 3Ы 3Ы3Ы 3Ы 3Ы3Ы 3Ы 3Ы корпус то шо надо, особенно фазик убил

Цитата:

---

Сообщение от Krasnozavr

офигеть 3Ы 3Ы 3Ы3Ы 3Ы 3Ы3Ы 3Ы 3Ы корпус то шо надо, особенно фазик убил

---

Это не фазик! Это он туда усь хотел спрятать!) Прямь так и сказал!)
Катушки на 8 ом последовательно было, от хилого моноблока, который на 4 ома ватт 200 выдаёт, и чуйка ещё на середине была, про фильтра молчу!
В таком неправильном мягко говоря ящике, практически без фронта, только тыл типа блинов, и не поняяятна, почему саб так плохо играет!) Я думаю он мягко говоря маленько удивится от среднего ФИ на 2 Ом, вот фронт ему бы ещё сделать!

а что у него с фронтом?

Цитата:

---

Сообщение от Krasnozavr

а что у него с фронтом?

---

да шняга какая-то!) Блаупункт дешёвый, кажется! Да ещё коряво установлен, только обшивки запороли!(
Позже сделаю ему фронт!
Сегодня пойду вечером, после работы не много поделаю ящик!

и все с концом

Ребят а у кого есть чертеж короба с ФИ под два таких дина тока 2х омных?

Цитата:

---

Сообщение от jeeky200

и все с концом

---

приношу извинения!!раз вы понимаете какой корпус под morel ultimo sc 122 подойдет?

---------- Сообщение добавлено 02.02.2012 в 18:30 ----------

еще вопросик сильная разница будет по звуку если в документах на динамик фазик должен быть 76мм 26 см а я сделал 63мм 26см !! на мой взгляд для такого динамика нехватает мягкости и раскатитости баса!))) подскажите!!!

Цитата:

---

Сообщение от jeeky200

приношу извинения!!раз вы понимаете какой корпус под morel ultimo sc 122 подойдет?

---------- Сообщение добавлено 02.02.2012 в 18:30 ----------

еще вопросик сильная разница будет по звуку если в документах на динамик фазик должен быть 76мм 26 см а я сделал 63мм 26см !! на мой взгляд для такого динамика нехватает мягкости и раскатитости баса!))) подскажите!!!

---

Сильной разницы не будет из-за 1,3 см, хотя настройка порта и уйдёт, да и шуметь порт может, вообще мне кажется порт неправильный, что-то мне подсказывает, надо думать, рассчитывать, пробывать! Сделайте ЗЯ, его проще изготовить и более прогнозируемый ожидаемый результат!
А вообще вы создали свою темку, что мешает обсуждать в ней?

Цитата:

---

Сообщение от Kefir

Сильной разницы не будет из-за 1,3 см, хотя настройка порта и уйдёт, да и шуметь порт может, вообще мне кажется порт неправильный, что-то мне подсказывает, надо думать, рассчитывать, пробывать! Сделайте ЗЯ, его проще изготовить и более прогнозируемый ожидаемый результат!
А вообще вы создали свою темку, что мешает обсуждать в ней?

---

сделал закрытый изумительный бас но у меня седан если бы был универсал то оставил в закрытом прям кашерный бас но опять же не хватает эффекта когда гром после молнии раскатывается ну вообщем самого сабова эфекта!

Как раз, если машина седан, то ЗЯ более предпочтительнее!
Быть может вам надо просветлить полку, чтобы басы лучше проникали в салон!
Какой усь на саб? Какая магнитола? Какой фронт?

есть же отдельная тема уже, зачем флудить в этой, тут мы все ждем нормальный ящик от Kefira....

Да мля..., одалело здоровье, теперь уши застудил, вообще фигово слышу, а со слухом нам шутить нельзя!) Не пошёл сегодня в холодный гаражек, итак еле отработал! Там делов-то на 3 часа! Ящик мне намного проще сделать чем подиумы!) ХЗ почему так! Эх была бы циркулярка ещё! Лобзиком всё равно стенки ровные не получатся, обтачивать приходится! Конено, жидкие гвозди заполнят щели 1-2мм, но тем не менее визуально ящик сделаный на циркулярке смотрится лучше и аккуратнее и более подогнан.
Я не знал, что все ждут ящик, я бы уже давно закончил, клиент сказал дня 3 подождёт!
Но, а какой ящик получится, нормальный или нет, это судить Вам! Заморачиваться сильно не буду, сразу говорю, простенький, карпет, но и фазик закруглю, вот чем закруглять пока не знаю, т.к. брусок подгонять хлопотно, т.к. задняя стенка скошена, думаю проще шпатлёвки накидать? можно было карпет степлером и эпоксидкой со стекловолокном покрыть и шпатленуть, но я думаю это хлопотно! Ещё вариант, найти толстый чуть гнущийся пластик и его присобачить! Вообщем пока склоняюсь к шпакле, а так вопросов больше не имею! Вообщем брусок или кусок фанеры и шпатленуть! Так?

кусок трубы Д 10см сантехнической приспособь..

Цитата:

---

Сообщение от MaikG3

кусок трубы Д 10см сантехнической приспособь..

---

Спасибо Мишь, но мы не ищем лёгких путей!)

так вроде уже есть макет ящика причем неплохой

Цитата:

---

Сообщение от Krasnozavr

так вроде уже есть макет ящика причем неплохой

---

Я и делаю по твоему макету, только размеры чуть другие, из-за скошенной задней стенки!

Цитата:

---

Сообщение от Kefir

Как раз, если машина седан, то ЗЯ более предпочтительнее!
Быть может вам надо просветлить полку, чтобы басы лучше проникали в салон!
Какой усь на саб? Какая магнитола? Какой фронт?

---

усилок E.O.S 1500T на 2 ома дает 1.1 кв башка alpine IDA x305s фронт morel maximo 6

---------- Сообщение добавлено 03.02.2012 в 17:20 ----------

создал тему некто не пишет!!((((

это не значит что ее сюда надо переместить

Цитата:

---

Сообщение от jeeky200

усилок E.O.S 1500T на 2 ома дает 1.1 кв башка alpine IDA x305s фронт morel maximo 6

---------- Сообщение добавлено 03.02.2012 в 17:20 ----------

создал тему некто не пишет!!((((

---

Так чтобы писали, надо правильно темки создавать!)
А то, есть саб морель, а раскатов молнии нет, мы же не экстрасенсы!
Вот состав своей системы укажите теперь в своей темке, а не здесь!
И допишите туда как установлен фронт, т.е. есть ли подиумы, есть ли шумоизоляция, есть ли усилитель на фронт!
Какая проводка всей аудиосистемы? Есть ли подлокотник? Какие CD слушаете и т.д.
Только всё в своей ТЕМЕ!
Чем больше полезной инфы, тем быстрее подскажут!
Здесь я больше не чего писать не буду Вам, не обессуйте!

Наконец-то чуть отживел и дошёл до гаражика, начал делать ящик, завтра закончу!
Не стал делать из 20 ки, мало оказалось её у меня!
Поехал купил лист 18 мм фанеры за 1150 р. довльно не плохого сорта, по крайней мере пока не слоилась. Думаю для ФИ толщины фанеры будет достаточно! Там же на территории магазина договорился с мужиками из слесарного цеха распилили её, а то как её везти на легковой машине?)

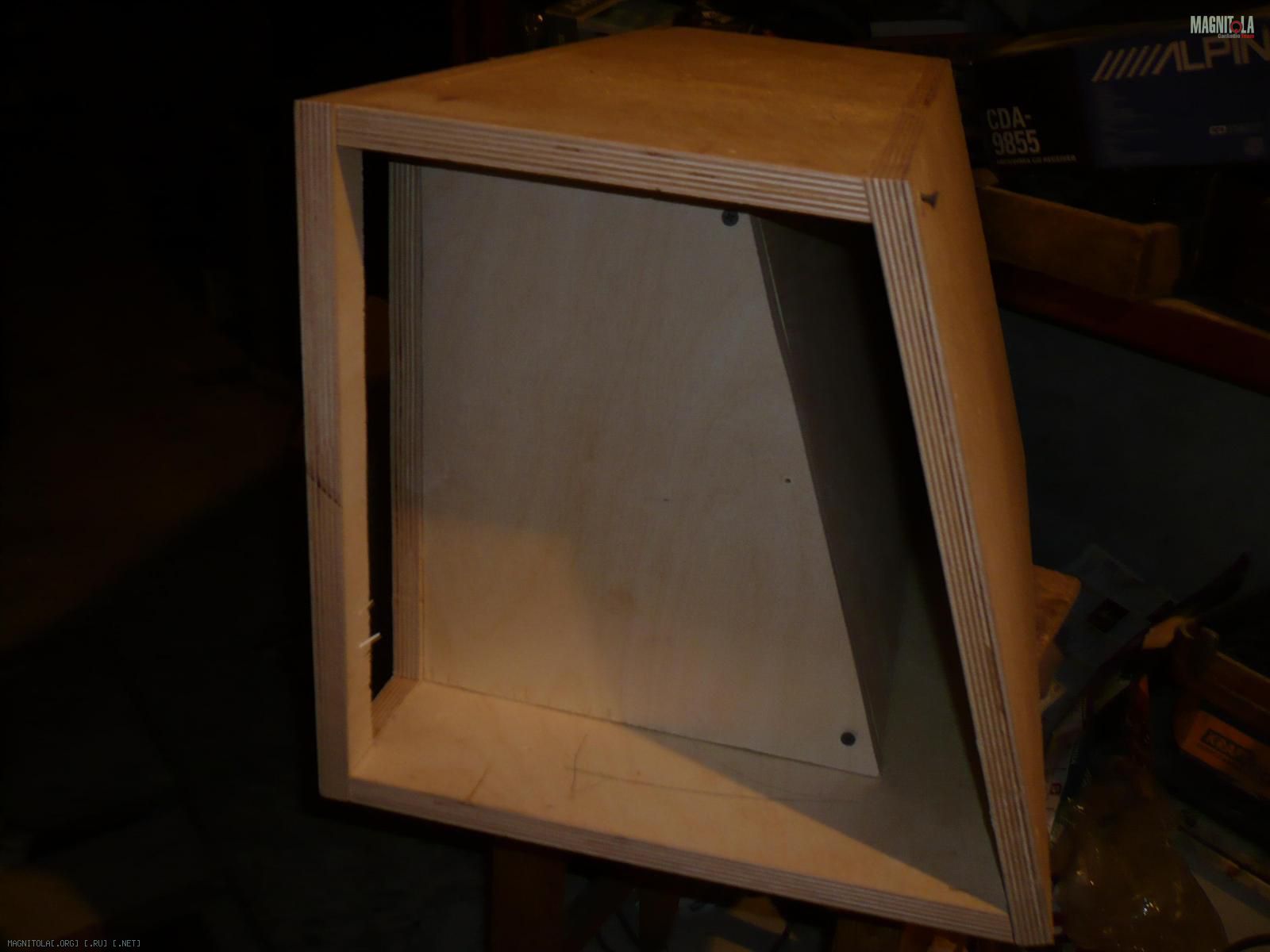

Да не просто распилили, быстренько накидал чертёж, размеры стенок, эх децел ошибся, спешил, а так бы считаю ящик был бы готов, был бы прямоугольный корпус сделали бы они его за 15 минут на церкулярке и тачило у них удобное, мне б такую технику!) Не стал я вообщем их фазиком напрягать, думаю сам лобзиком выпелю, один фиг самому пилить, они не могут края завалить по нормальному! Вообщем собрал ФИ, завтра порт закруглю в одном углу шпатлей и фронтальную стенку с фазиком присобачу и обтяну карпетом! Стыки все на жидкие гвозди!

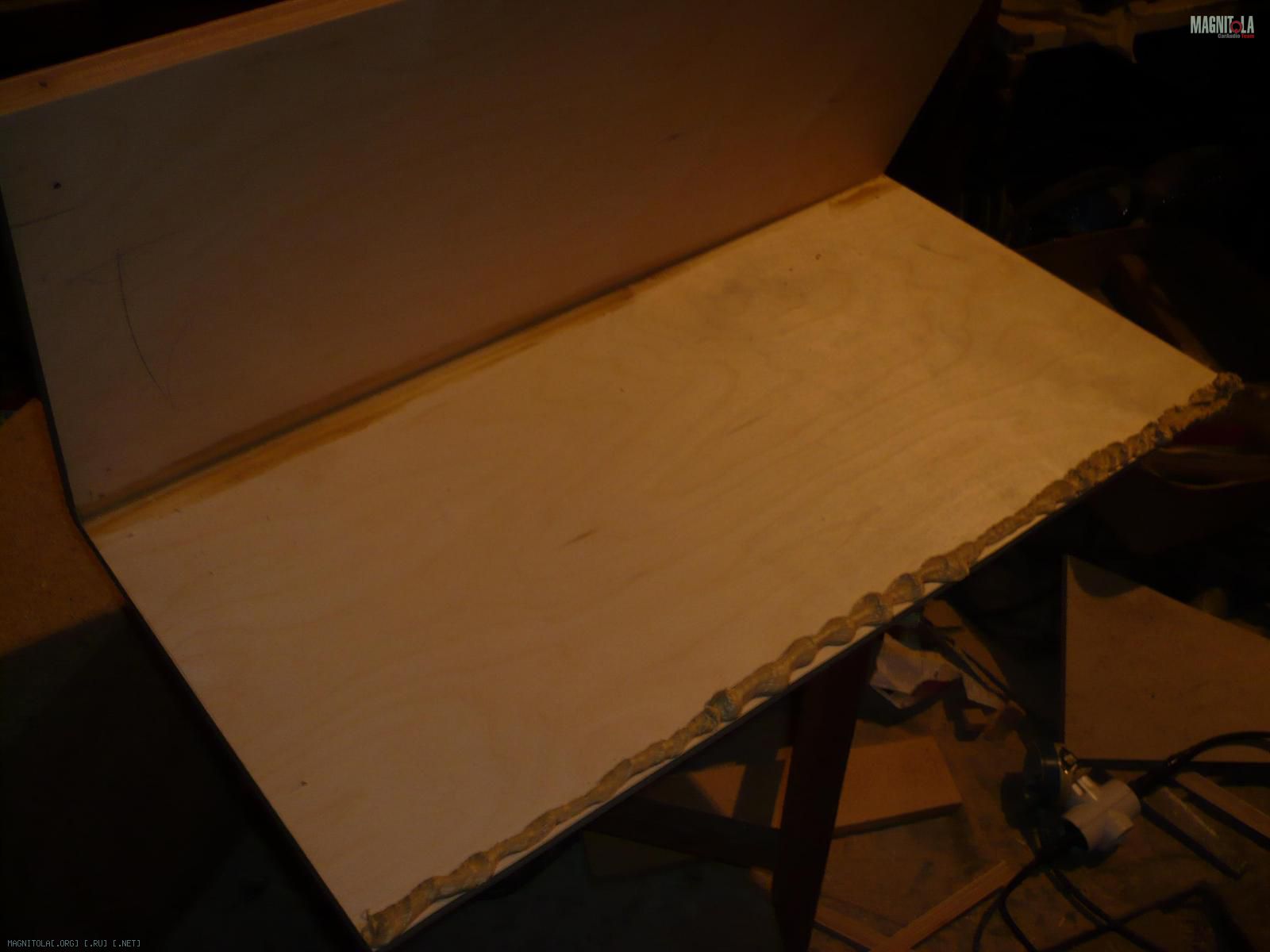

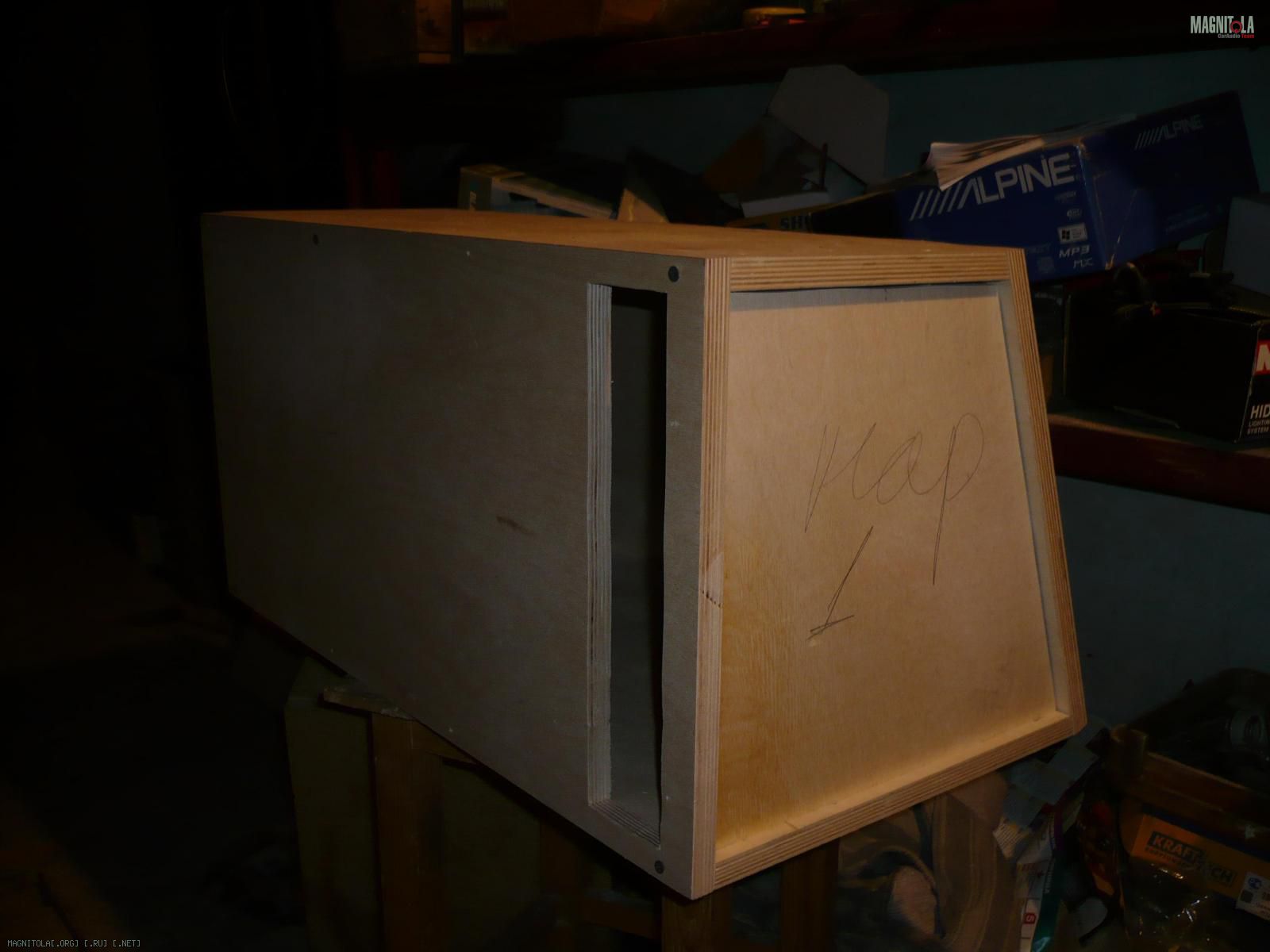

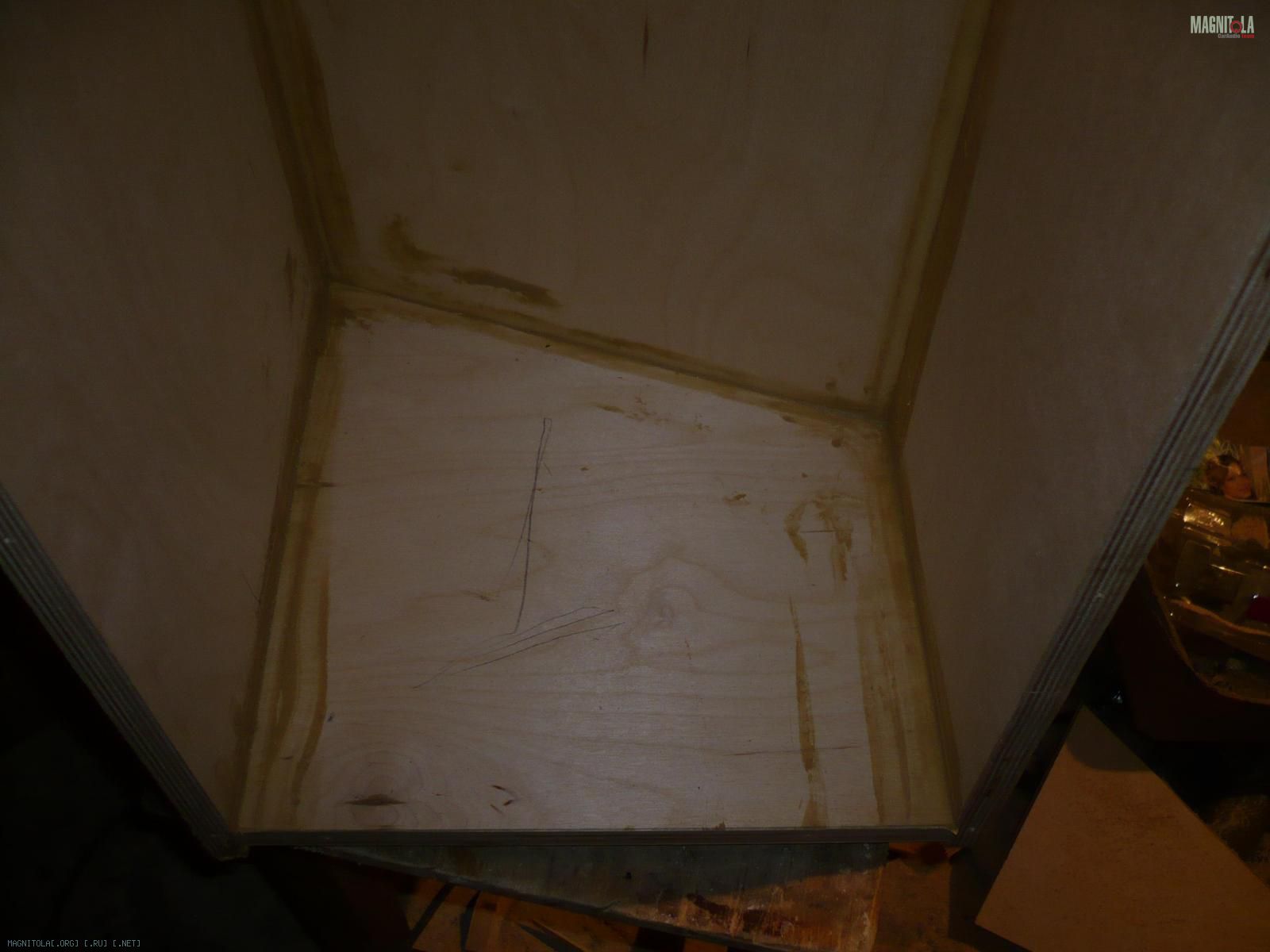

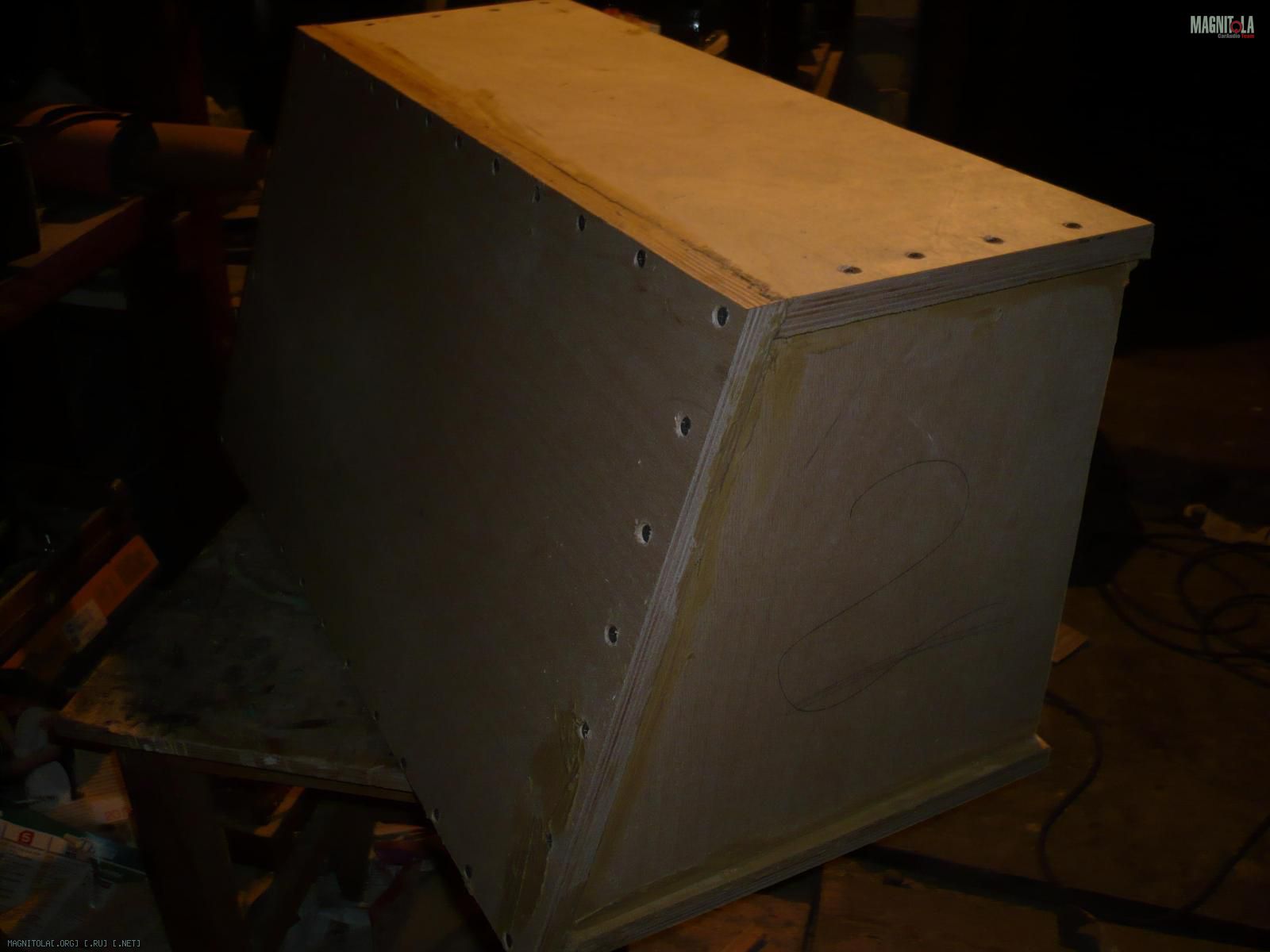

Вложение 182575Вложение 182579Вложение 182581Вложение 182583Вложение 182585

все супер....следим за работой....

Да фотик чё-то заглючил вчера!(
С флэшки перестал читать, да и внутр. память пишет, что мест нет, хотя там пусто, хотя я его компу подрубал, может снёс папку, он заново не может создать, вообщем жаль пофоткать не удалось! С фотиком позже разберусь!

Я уже практически всё сделал, осталось обтянуть и послушать!
В карпете будет смотреться хуже!) Мне болше боевой вид нравится, без отделки!)
Или уж обтягивать так кожей!)
Вообщем уголок в ящике шпатлёвкой 500 граммовой универсальной Novol закидал, чтобы не было тромба, пришлось и угол самого порта усиливать изнутри фанерой для прочности и срезать угол лобзиком, в дальнейшем закруглил напильником! Вроде воздух нормально должен скользить! Можно было бы и остальные стенки закруглить, но я же делаю не себе, не стал париться!)
Вообщем не знаю парни, получится пофоткать\нет, клиент сегодня вечером, либо завтра заберёт!
Да фоткать там осоо и не чего! Обычный ящик!
Как будет играть, отпишусь!, можно было бы порт подлиньше сделать, но я не стал! Длина где-то 75см получилась, объём наверное чуть побольше 50л, вообщем воду/крупу/песок не заливал, не засыпал! Но в любоом случае клиент думаю будет доволен, по сравнению с тем, что было!

---------- Сообщение добавлено 08.02.2012 в 20:54 ----------

Фотик вроде сделал!) Не стал сегодня обтягивать, завтра сфоткаю и обтяну!
Чтобы раз и навсегда расставить точки над И! Хотелось бы развеить следующие стереотипы!
Насколько критично установка динамика через карпет? Бытует мнение что карпет пропускает воздух, это есс-но, т.к. будет ли дин сифонить через карпет? Или это чушь?
На старой работе всегда собирал ящики через карпет и не чё! В ЗЯ и то вроде бы герметично получалось! На слух было всё ок! В ФИ тем более думаю это не принципиально, ведь так? Или есть доля правда в этом маразме? срезать карпеть и через герметик силиконовый? Или не париться!
Это я так, на будущее!
И ещё один вопрос!

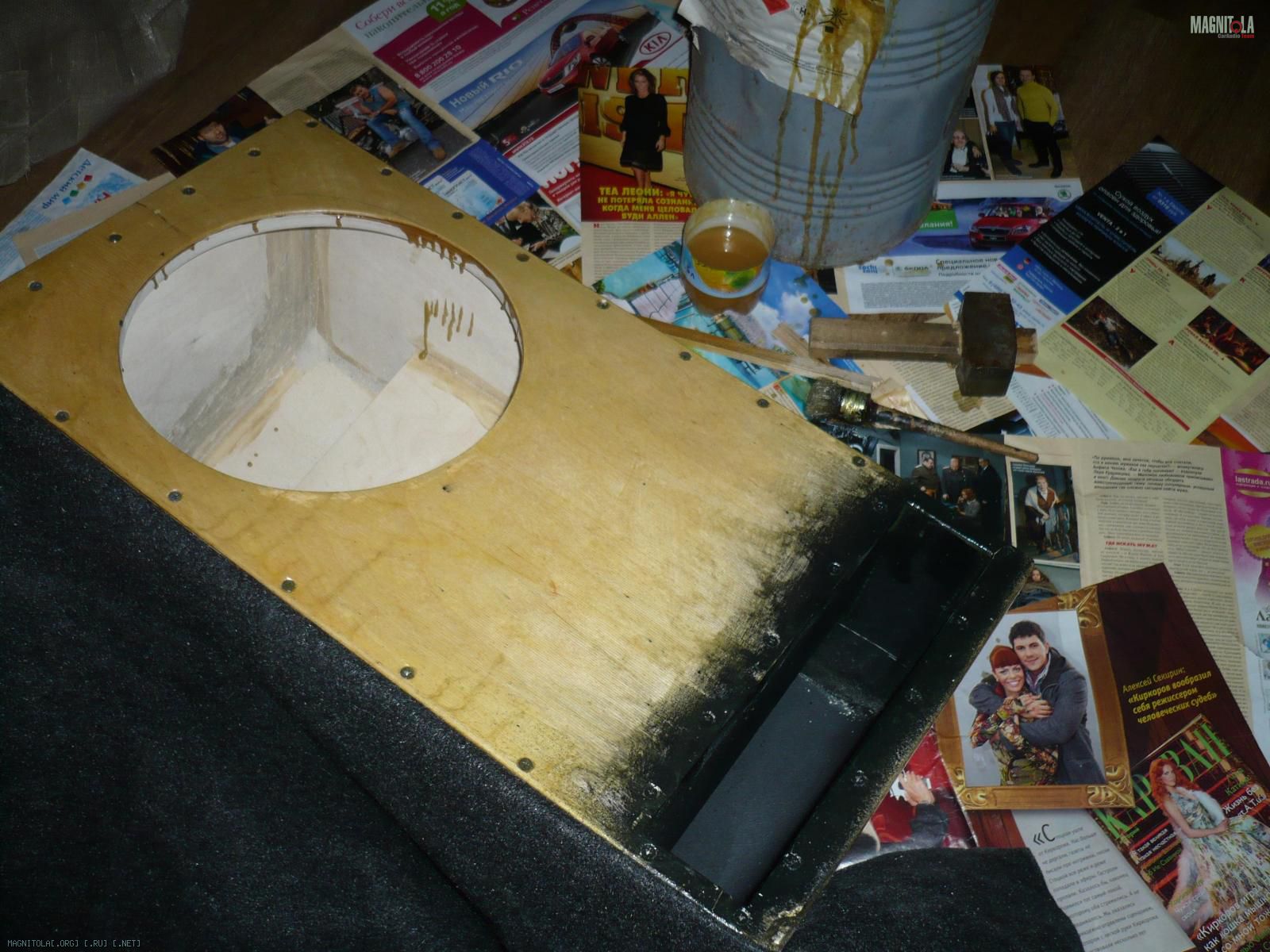

Чем покрасить щелевой фазик? Краски нет, покупать нет желания на такой пустяк! Антигравий пойдёт? я думаю там пупырышки не такие уж большие, чтобы препятствовать выходу воздуха, да и чуть подзачищу его, должно быть нормально!
Можно ли испльзовать антигравий внутри фазика?

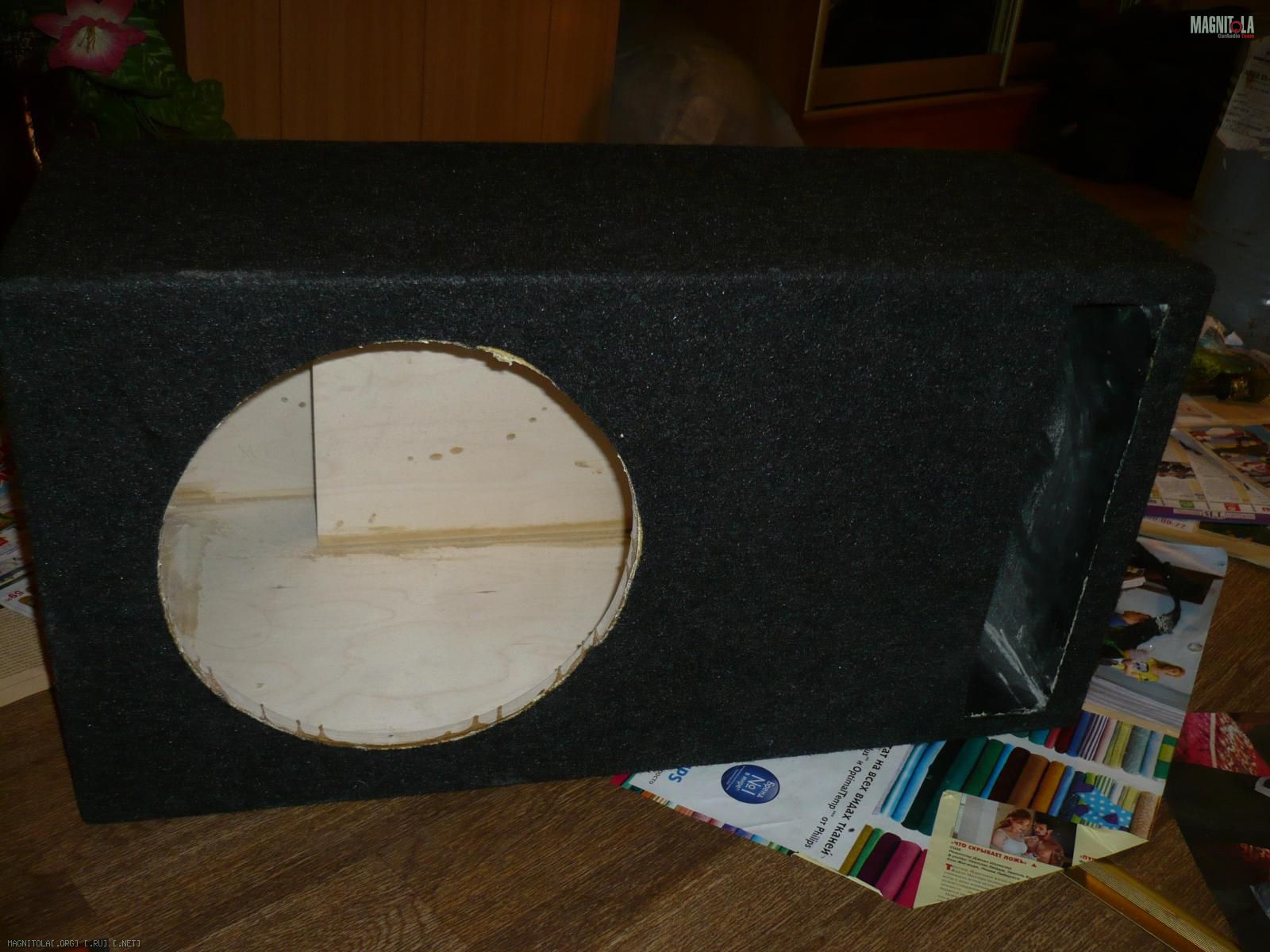

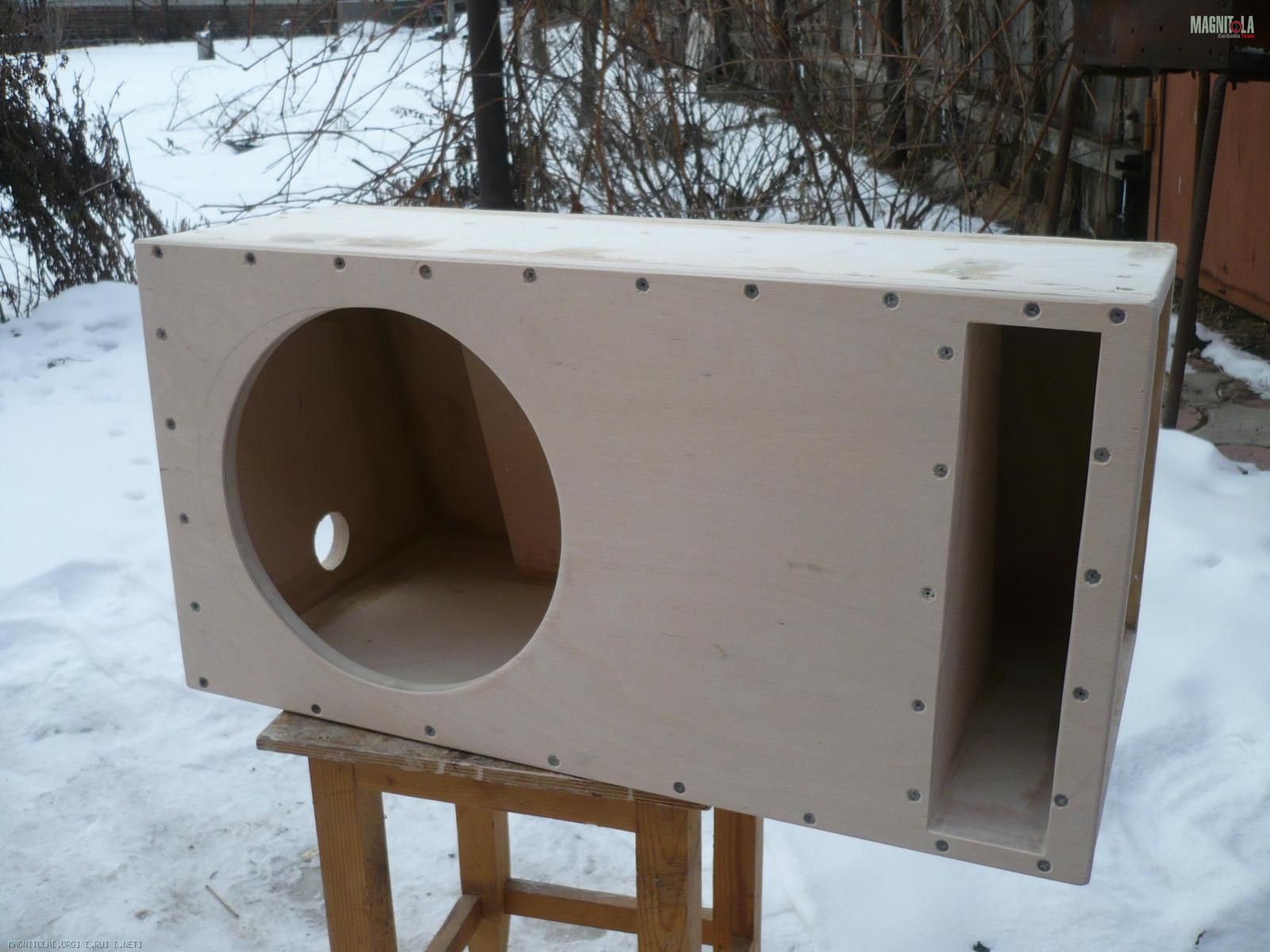

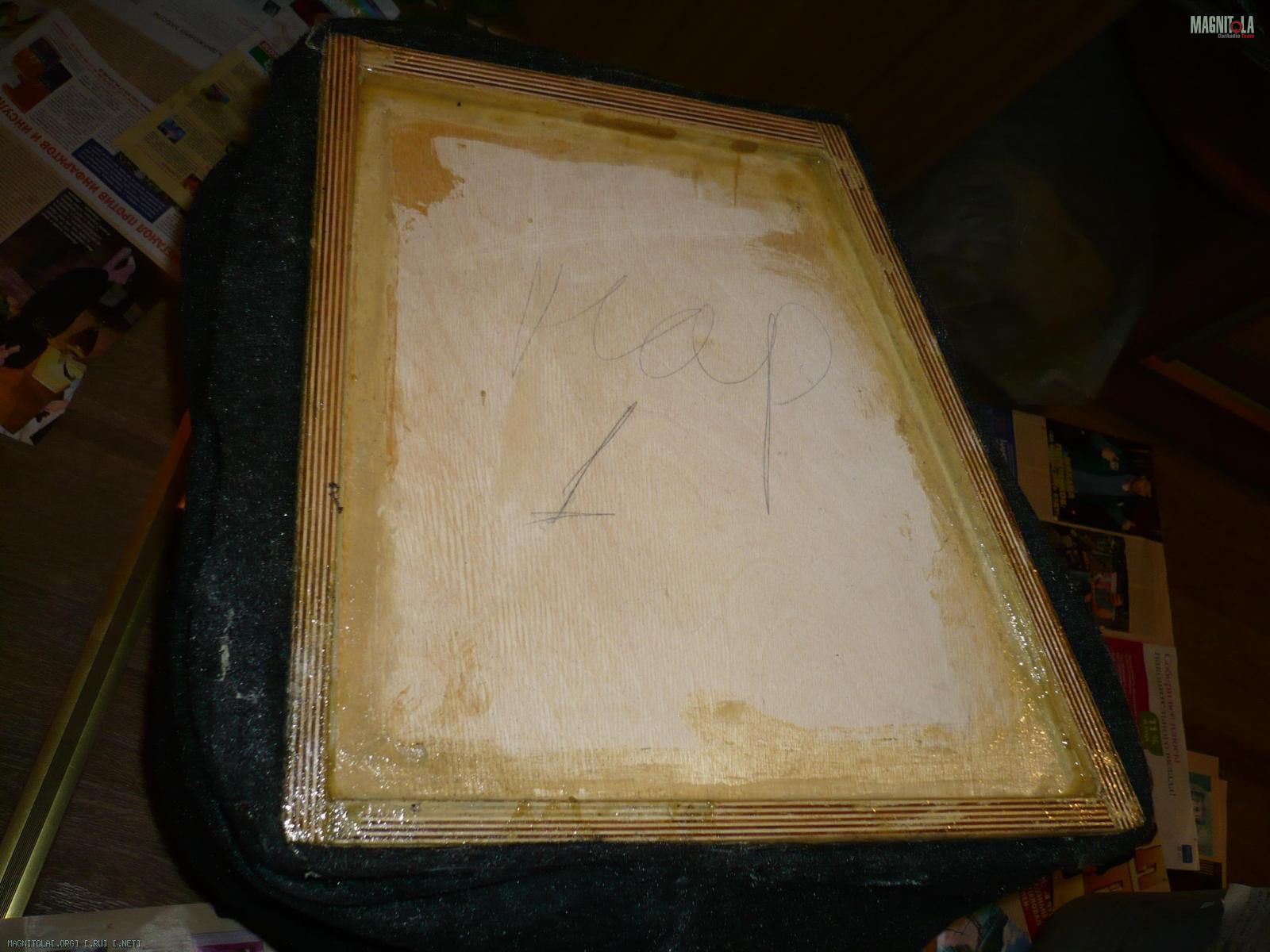

Вложение 183667Вложение 183669Вложение 183671Вложение 183673Вложение 183675Вложение 183677Вложение 183679Вложение 183681

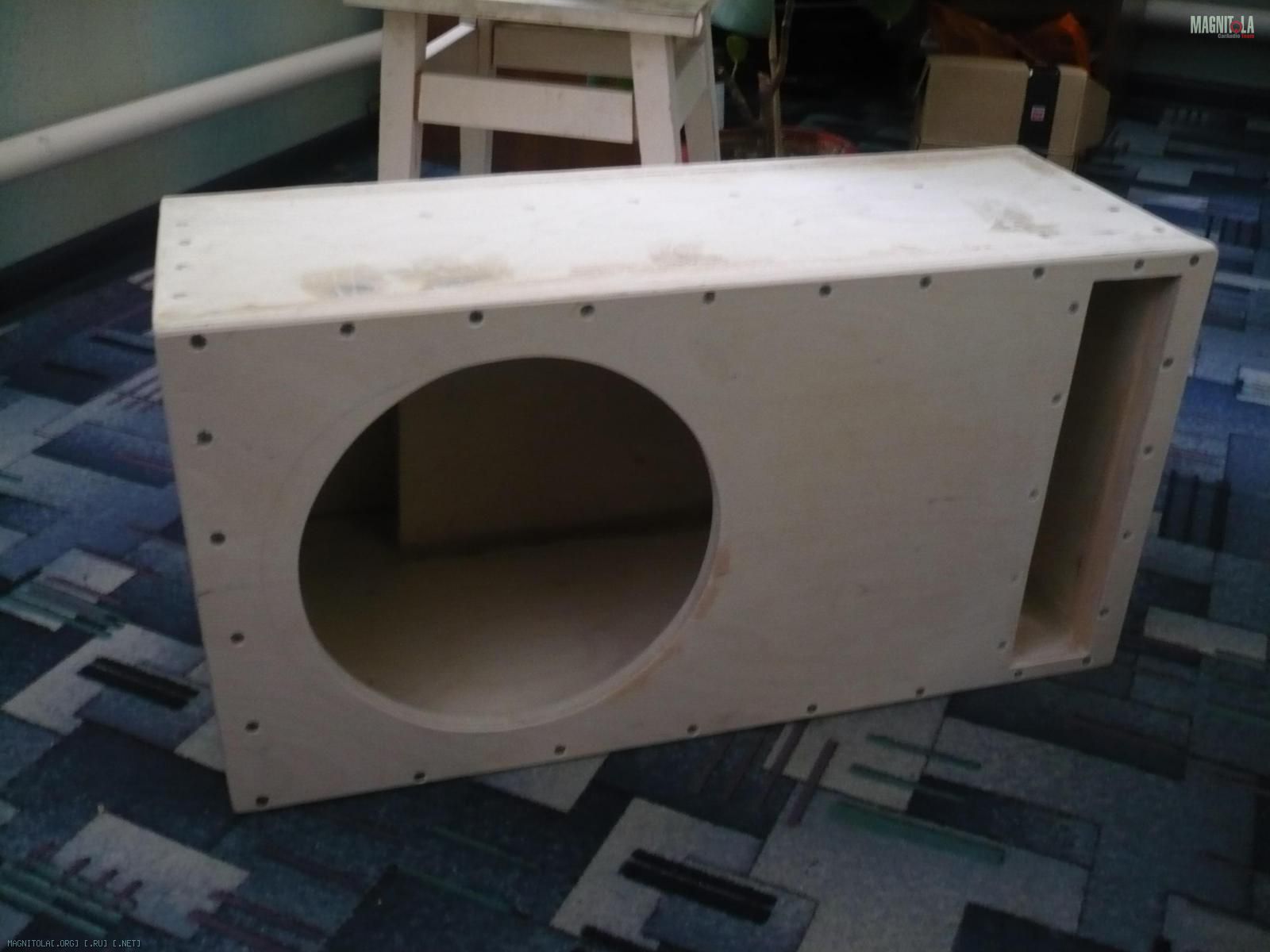

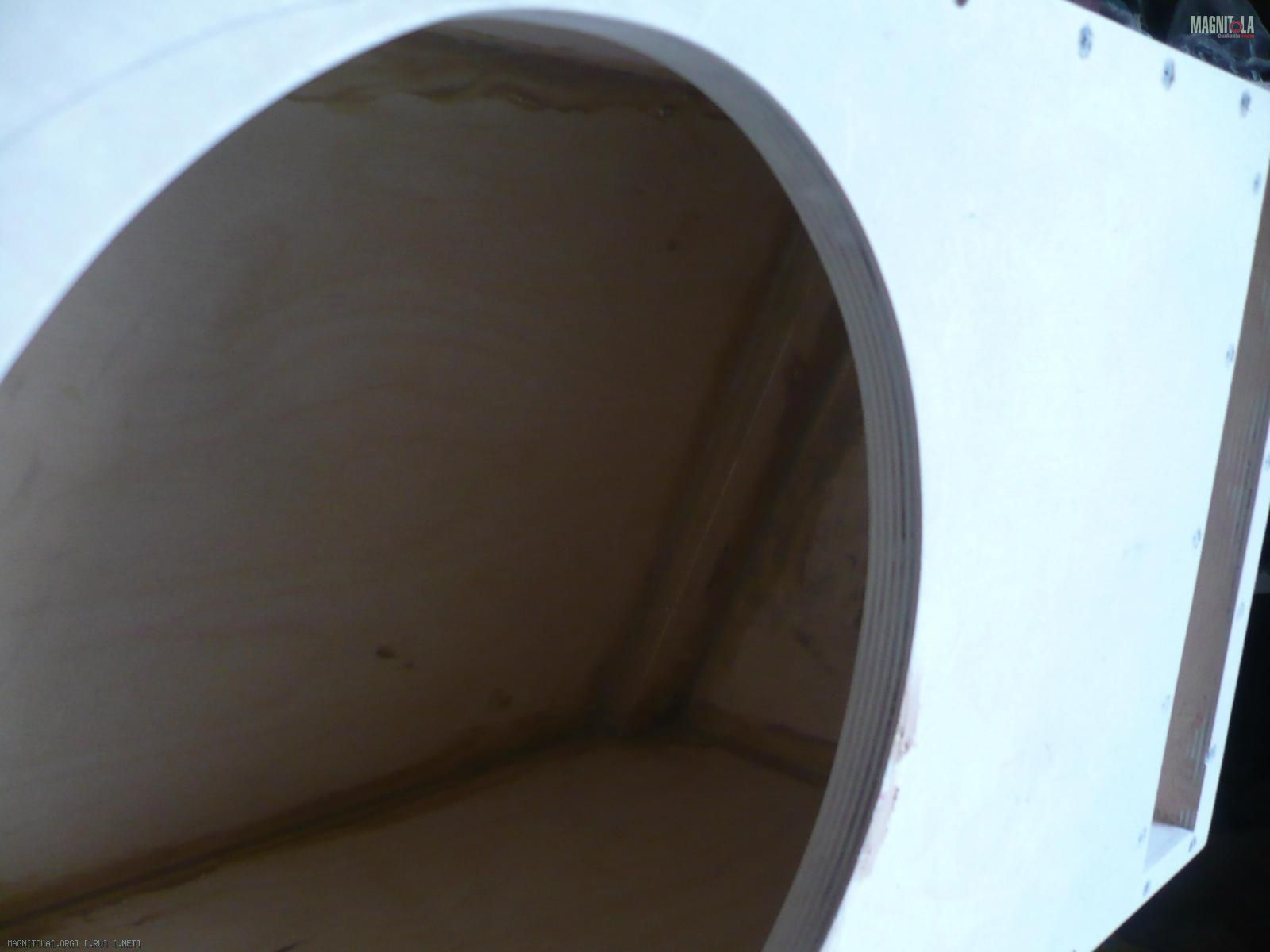

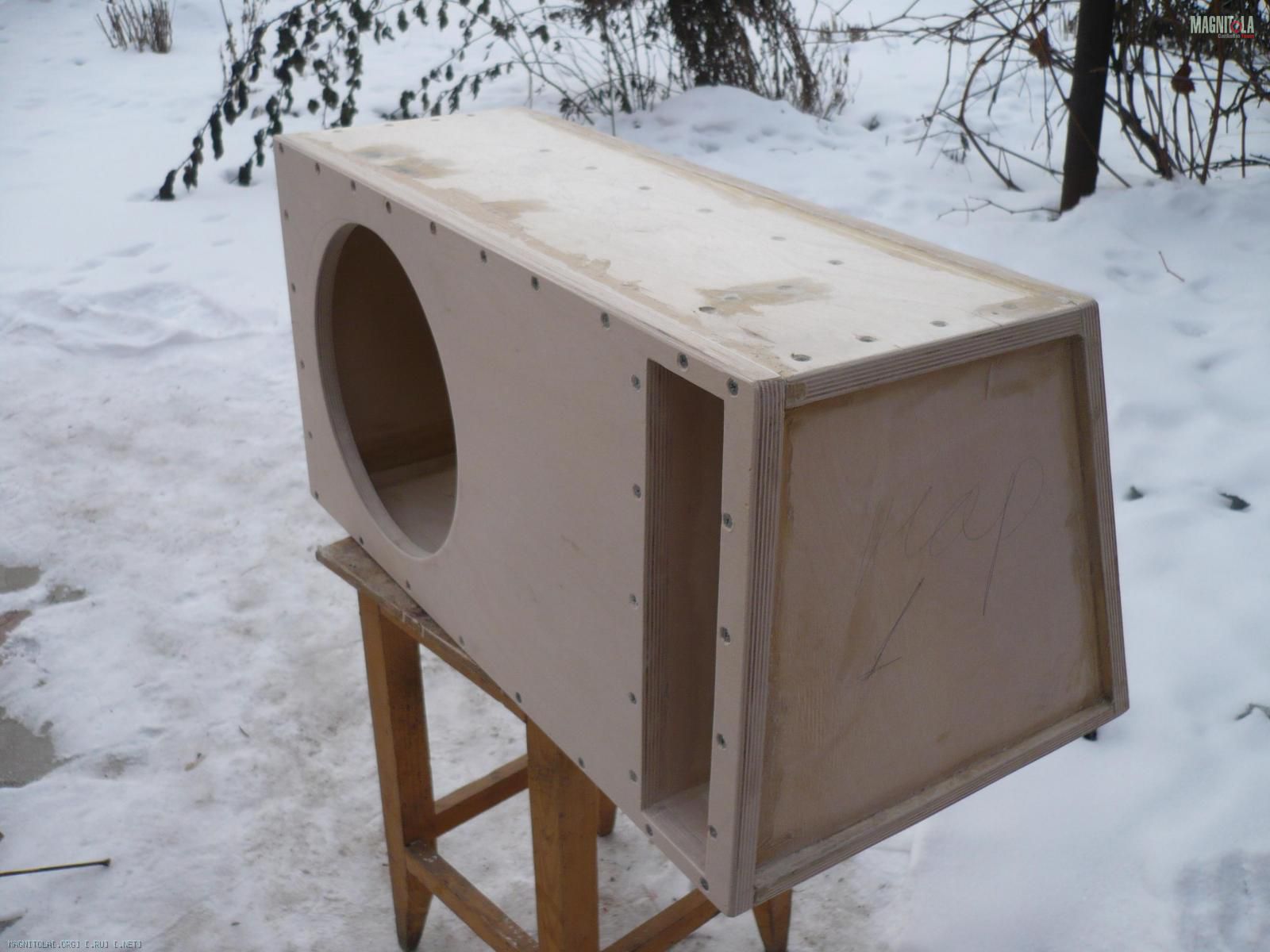

Вот не много фоток! Окончательную сборку сфоткать не удалось! Приехал клиент, я спешил, думал потом в машине сфоткаю, начали слушать, крутить, вертеть, забыл вообщем я запечатлить!
Ну ладно, он ещё приедит ко мне фронт ставить, т.к. сейчас вообще хлам рублей за 300 из 13х по дурному врезаны в обшивки дверей, только обшивки запороли!
У клиента мафон альпайн без дисков, так уж свой тестовый диск послушать не удалось, у него же битрейт пофиг ему похоже какой, попсу, рок что-то гудело, но то и понятно без фронта!
Нашёл каких-то нигеров типа Лил Джона, накрутил погромче, вроде зашевелился саб! Номер забребезжал, зеркала затреслись! Клиент довольный и улыбающийся полетел домой быстрее.
Но мне так усь НюДименсион 6001 не айс, не особо он! Не особо вообщем мне понравился!
Чуйку на мах выкрутил! Пусть пока поездеет этим моник попрогревает) А там видно будет!
Вообщем рэп за свою цену сабик отыгрывает в этом фазике не плохо!
Я вот только фазик ему до конца не покрасил, антигравий кончился, у меня было мало в банке его, клиент сказал сам потом покрасит и провода нормальные кинет!
Вот и всё! Размеры корпуса не мерил!
Примерно такие, какие сбрасывал Краснозавр!
Всем спасибо! До новых работ!

молодчина, хорошая проделанная работа, так держать!!!

а можешь чертежиком поделиться? имею однокатушечный db1240 в каком-то странном корпусе(достался вместе с динамиком) явно не от него литров на 30(по моим вычислениям) с щелевым портом. Хотел бы запилить другой корпус попробовать для него.

Цитата:

---

Сообщение от naf

а можешь чертежиком поделиться? имею однокатушечный db1240 в каком-то странном корпусе(достался вместе с динамиком) явно не от него литров на 30(по моим вычислениям) с щелевым портом. Хотел бы запилить другой корпус попробовать для него.

---

Да чертёжика к сожалению нет.(
Так-то мне не жалко.)

Я опирался на чертёж, который дал Краснозавр во втором посте.
Я думаю этот ФИ имеет право на жизнь.

Но давилово не ждите. Саб не шибко давильный.
Будет, конечно, думаю лучше чем в 30 л ФИ, но меня особо вообще не впечатлил...
Нежный дин.

А что не хотите ваш ФИ переделать в ЗЯ?
Как раз бы ему литров 30 нормально будет.

Большинству 12шек надо литров 40-50 и порт сечением около 200 квадратов, длинной где-то 80 см....)
А там уже подстраивать надо и делать конечные размеры порта и объём.

Если вы хотите всё-таки фазик.

да хотелось бы и в ЗЯ и в фазике дин оценить. Старый корпус впринципе можно в ЗЯ переделать, но стоит ли? Гиморно разбирать, сносить фазик, стенку новую делать и собирать. Кто что думает по размерам текущего короба? Внутрь не лазил, только снаружи померил.
Может кто-то уже делал под дин ЗЯ. Чертежик бы. В JBL проге расчет не осилил к сожалению.

Цитата:

---

Сообщение от naf

да хотелось бы и в ЗЯ и в фазике дин оценить. Старый корпус впринципе можно в ЗЯ переделать, но стоит ли? Гиморно разбирать, сносить фазик, стенку новую делать и собирать. Кто что думает по размерам текущего короба? Внутрь не лазил, только снаружи померил.
Может кто-то уже делал под дин ЗЯ. Чертежик бы. В JBL проге расчет не осилил к сожалению.

---

Да не чего сносить не надо.
Не вижу не какого гемороя.
Заглушить временно чем-нибудь фазик.
Фанерой закрутить например.

Уже можно будет оценить.

Для строительства ЗЯ, прога не нужна, достаточно учебника геометрии за 7й класс. )
