Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Приветствую любителей побумкать, да пониже!
На вегалабе похвастался, но подумал, и вам надо бы.
Набрёл совершенно случайно там на конструкцию сабвуфера авторства Александра Рогожина. Особо в разъяснения вдаваться не буду, кому лень читать по ссылке, это такой четвертьволновик, свёрнутый в лабиринт и с динамиком, установленным со смещением на от 1/3 длины лабиринта.
Конструкция обещала при ровной полочке ачх при минимальном времени групповой задержки давать неплохую отдачу, играть быстро и забираться низко.
Специально под это дело был куплен Auditor RIP 300p. Длинноходный, с относительно лёгкой подвижкой. Судя по отзывам тех, кто уже имел опыт изготовления такой дуры, ход динамика мне пригодится.

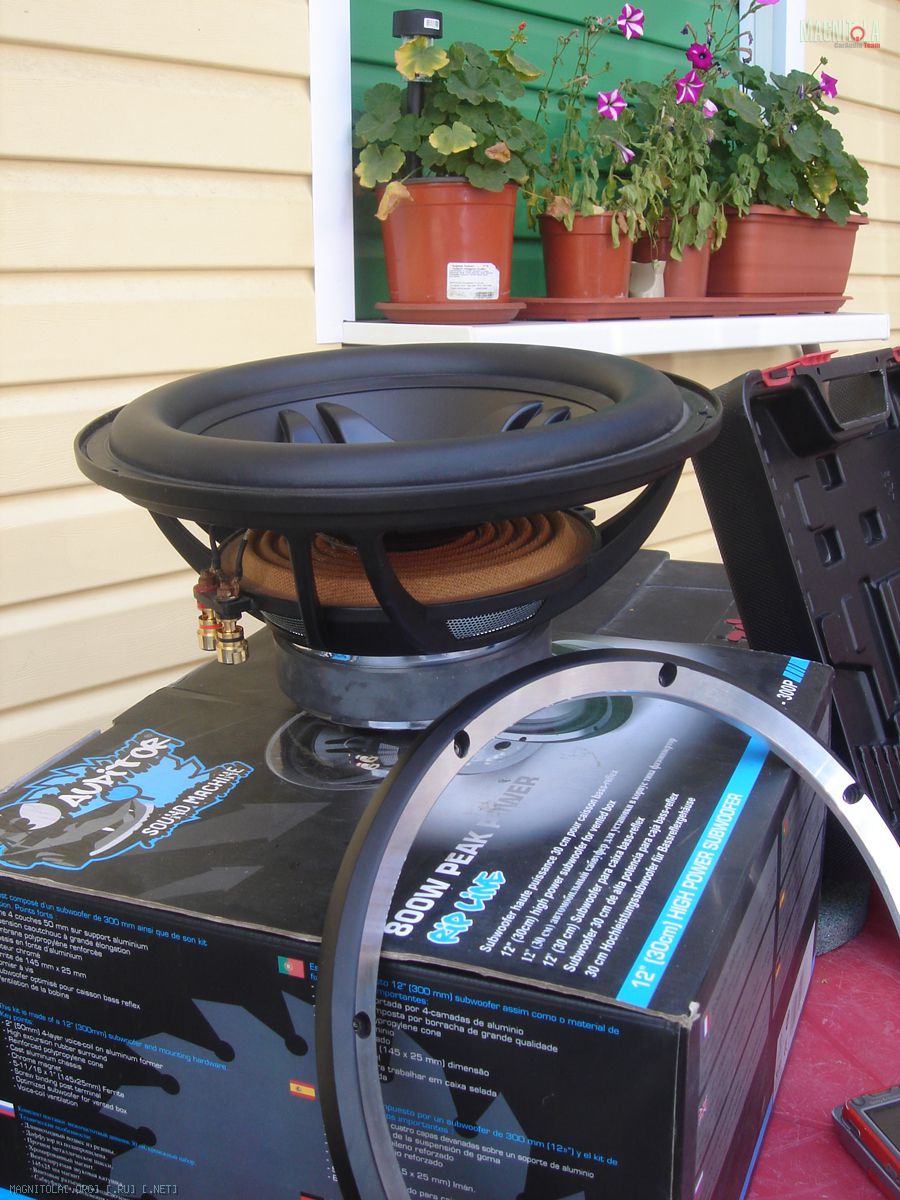

Вложение 252342Вот он!
Прицельная АЧХ была такой:
Вложение 252348
Напомню, это в открытом пространстве, поэтому в салоне я получил закономерный горб в районе 30-35 герц :bonk: Дома - играл волшебно. Но нужного усилителя для такой дуры я еще домой не приобрёл. Потом соберу. И лабиринт домой сделаю, тумбу, шоб до 20 герц валил ж)
Вернёмся к практике, вот вам мини-фотоотчёт, чо я налобзил:
Вложение 252334 цЫркуль :laugh3:

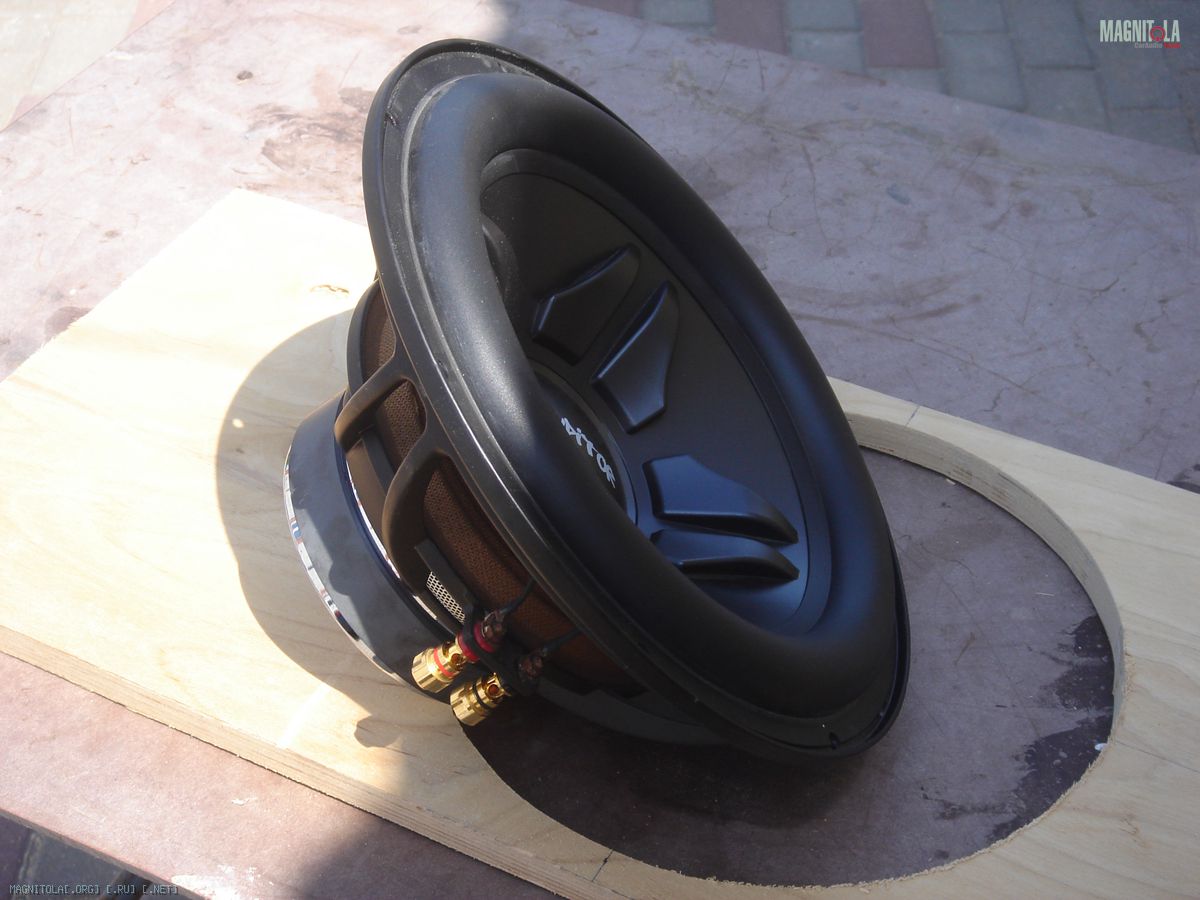

Вложение 252336 Примеряем дырочку

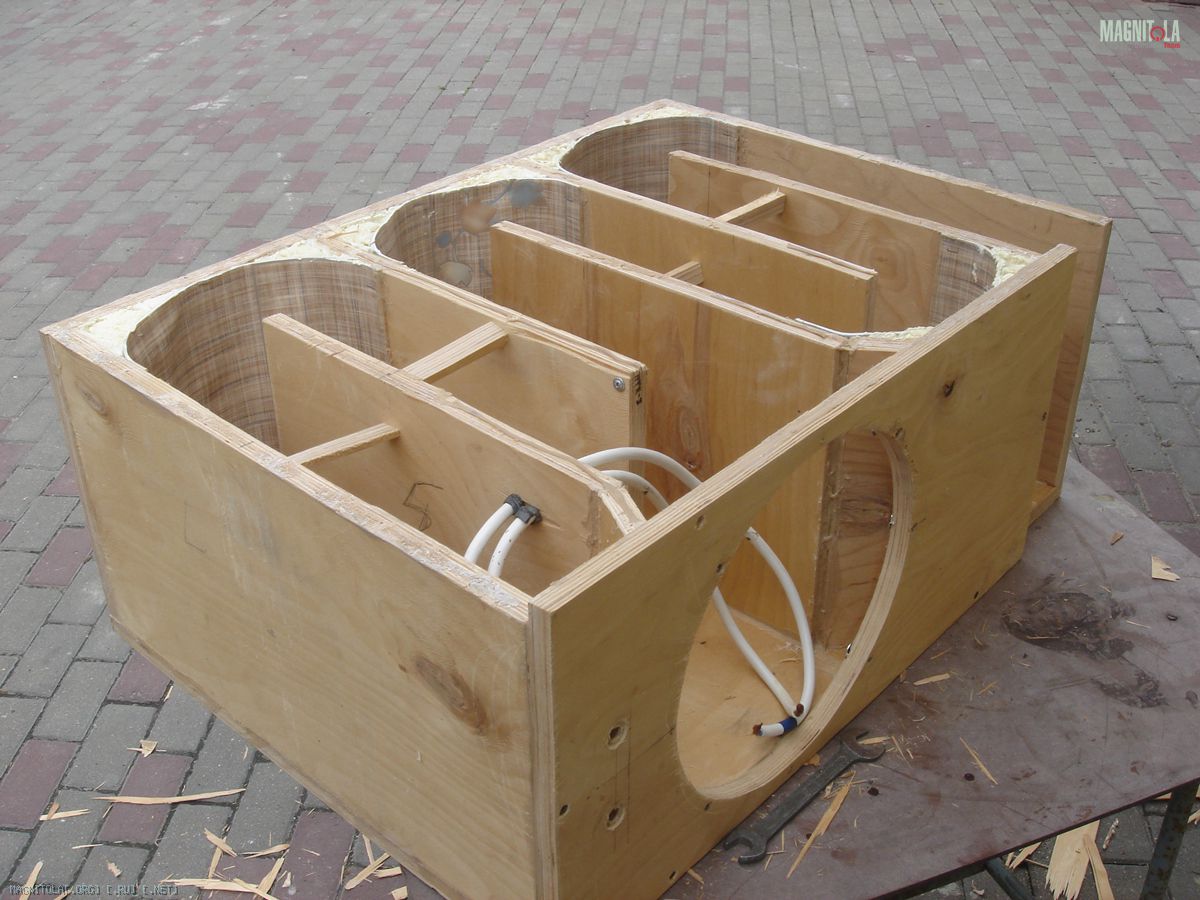

Вложение 252344 Вот так выглядит это дело изнутри. Повороты скруглены линолиумом, а полости запенены. Адской прочности тут не нужно, это не ящик, а волновод, и давления тут особого не ожидается. На будущее себе и вдруг еще кому - фанеру тоже толстую брать не нужно. На этот ящик, например, пошел лист 18-шки. Конструкция сама по себе вся из распорок-перегородок. Получилась излишне жесткая и излишне тяжелая хрень, домой я еще такую бы понял, но не в авто.

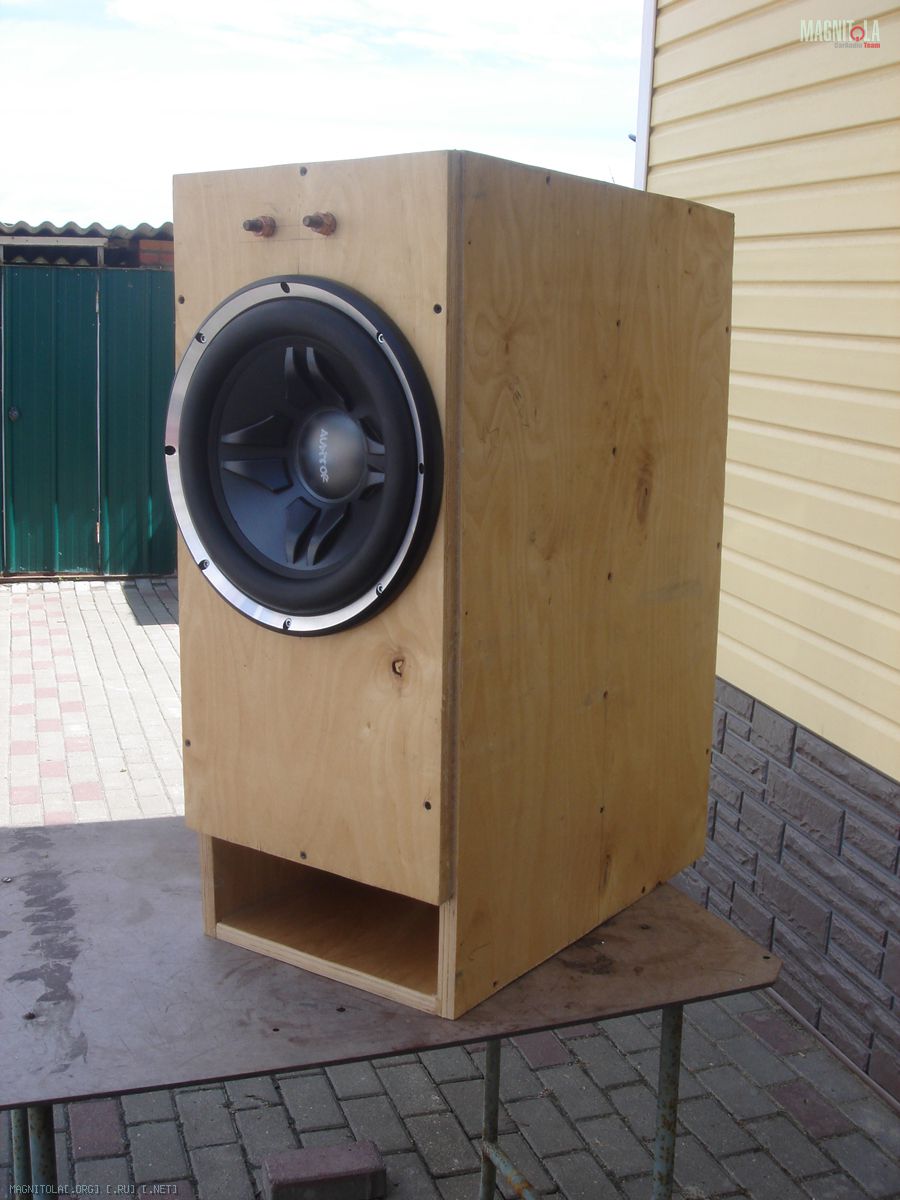

Вложение 252340 Вот чо вышло. Шпильки с резьбой над дином - это клеммы :mosking:
Как играет рассказывать? )))
Играет - потрясно! Не спасовал ни в одном из предложенных ему жанров, от рока, до транса и негров. Напористая быстрая подача, бас чёткий, рельефный, без гудежа. Громкости - хватает за глаза, когда слушаешь его в авто, просто не верится, что там всего 300 ватт. Низ такой, что иногда звука нет, а трясётся всё, включая собственный зад :download:
Горб на 30-ке пришлось "спилить" эквалайзером, ну а щто делать.
Ездил с ним три недели. За это время дин размялся и заметно прибавил в скорости игры и мягкости. Впечатления от саба - просто волшебные.
Но он занимает весь багажник!
Вложение 252338
А потому сегодня был разобран на доски.
Вот доски =):
Вложение 252346 Этот парень всегда помогает мне пилить фанеру.
Upd.

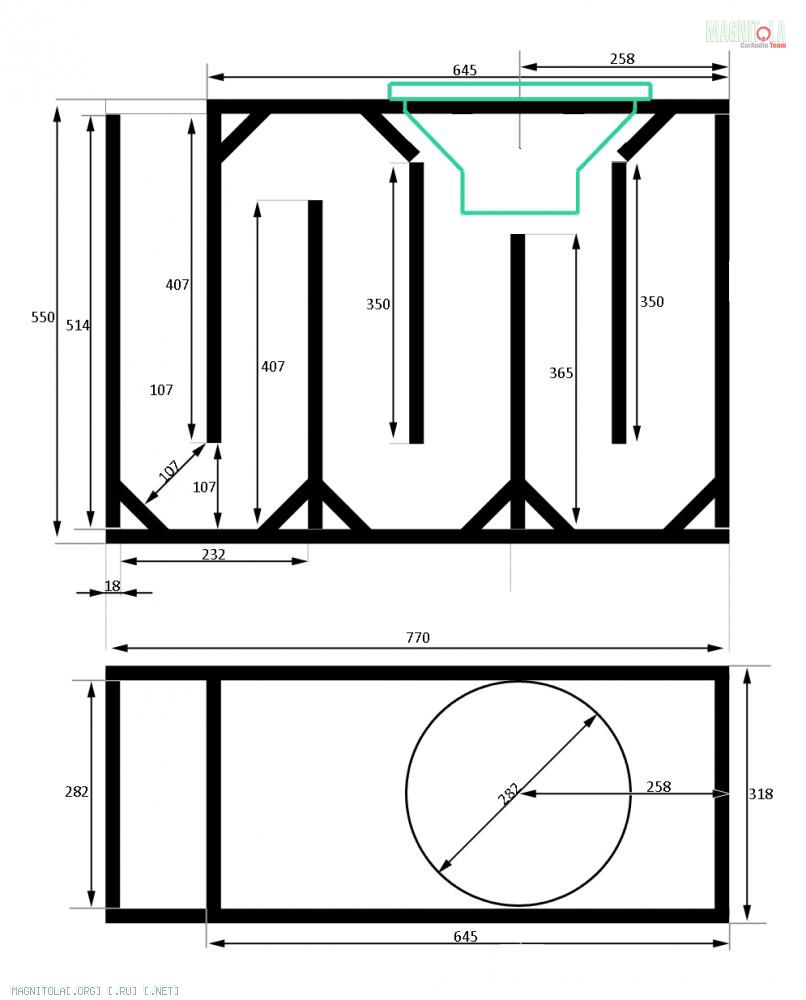

Нашлись желающие на чертеж, извините, я только в фотошопе могу %)
Вложение 252352
re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Если добавить чертеж - тему можно будет прикреплять как "Важную".
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
"Парень" у тебя ЧотКий.Да, размерчики не помешали б.Да и чтоб от 20 играл какие изменения нужны распиши.
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
давления нет вообще? машину разрывает? с горбом на 30-ти то!
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
отличная работа! самое лучшее оформление для саба, из минусов - только размер, да и саб выбирать критично не нужно (нужен длинноход, qts 0.4, fs 30 гц) :)
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Них... себе ящик))) Теперь какие планы?
Вложений: 1
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Cimon, чертёж добавил.
Цитата:
Сообщение от
ШАША чтоб от 20 играл какие изменения нужны распиши

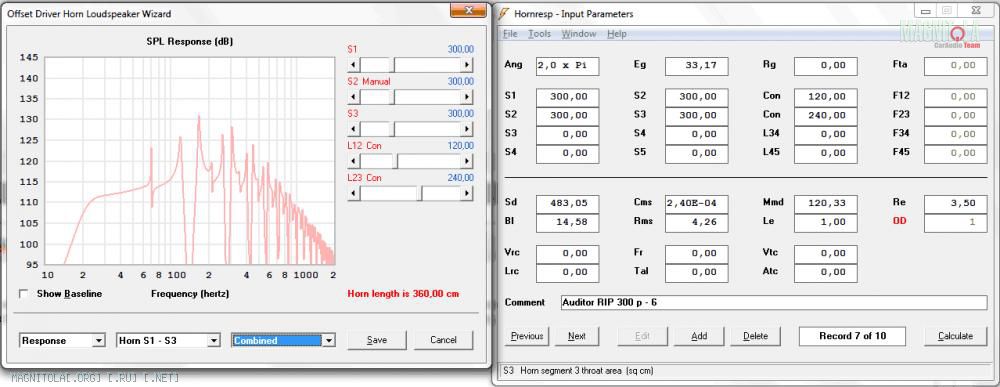

Ну вот смотри, сечение канала здесь около 300 кв.см. Длина канала 87 см + 173 см в разные стороны от динамика. Нестрого говоря, длина канала задаёт частоту настройки резонатора. Беру hornresp, двигаю ползунки, к двадцатке выхожу, если при этом же сечении, канал становится 120 + 240 см. Заодно АЧХ приобретает нужный нам наклон, который будет исправлен салоном авто Вложение 252356
Вариантов масса, я мог бы не так сильно удлинять канал, а просто сужать его, но конкретно для этого динамика это уже не вариант, сечение порта на выходе приближается к величинам, на которых уже начнётся свист.
Нельзя взять этот ящик и поставить в него другой динамик. Нужно брать хорнресп, читать статью, и рассчитывать индивидуальный ящик. Я ставил свой Revolt RW12 в него. Поржал. Получилась 50-герцовая долбилка.
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
ZoMBYaKa, спасибо, интересная тема! Теперь точно знаю какой корпус буду пилить следующим:)
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Цитата:
Сообщение от
Игорььь давления нет вообще? машину разрывает? с горбом на 30-ти то!
Как это нет?! Давления через край! До этой постройки я думал, не купить ли мне моноблок, теперь знаю точно, не купить. Я еще с 360 ваттами побалуюсь чуток )))
Цитата:
Сообщение от
manowar_gub отличная работа! самое лучшее оформление для саба, из минусов - только размер, да и саб выбирать критично не нужно (нужен длинноход, qts 0.4, fs 30 гц)
Спасибо. Теперь смело могу говорить, да, самое лучшее. Добротность да, около того, а Fs - я б сказал чем ниже, тем лучше. Будет 20 Гц - будет проще прийти к "полочке" при меньших размерах.
Цитата:
Сообщение от
Andrei2371 Них... себе ящик Теперь какие планы?
Прости, Андрей, он тебя не дождался )))
Теперь? Ну... есть мысли, как сделать что-то похожее, но покомпактнее, но всё больше прихожу к тому, что лучше я на этом Аудиторе ФИ себе грамотный сооружу и оформлю всё культурно. Такая конструкция всё ж домой просится, нефик ей в машине делать, очень уж громоздко.
Re: Собрал лабиринт на Auditor RIP 300p, хвастаюсь
Цитата:
Сообщение от
ZoMBYaKa Прости, Андрей, он тебя не дождался
Теперь? Ну... есть мысли, как сделать что-то похожее, но покомпактнее, но всё больше прихожу к тому, что лучше я на этом Аудиторе ФИ себе грамотный сооружу и оформлю всё культурно. Такая конструкция всё ж домой просится, нефик ей в машине делать, очень уж громоздко.
Ничего страшного) скоро, надеюсь, послушаем у меня рыдающих негров))) ФИ мне кажется не твой вариант, от гула все равно никуда не денешься. закрытый ящик нужен тебе)))
