Измерил параметры Тиля-Смолла, строю корпус.

Доброй ночи. Озадачился измерением, прочитав статьи, http://magnitola.info/showwiki.php?t...BB%D0%BB%D0%B0 и http://www.vnukov.net/readarticle.php?article_id=23. принялся за дело. Что имеем для измерения:

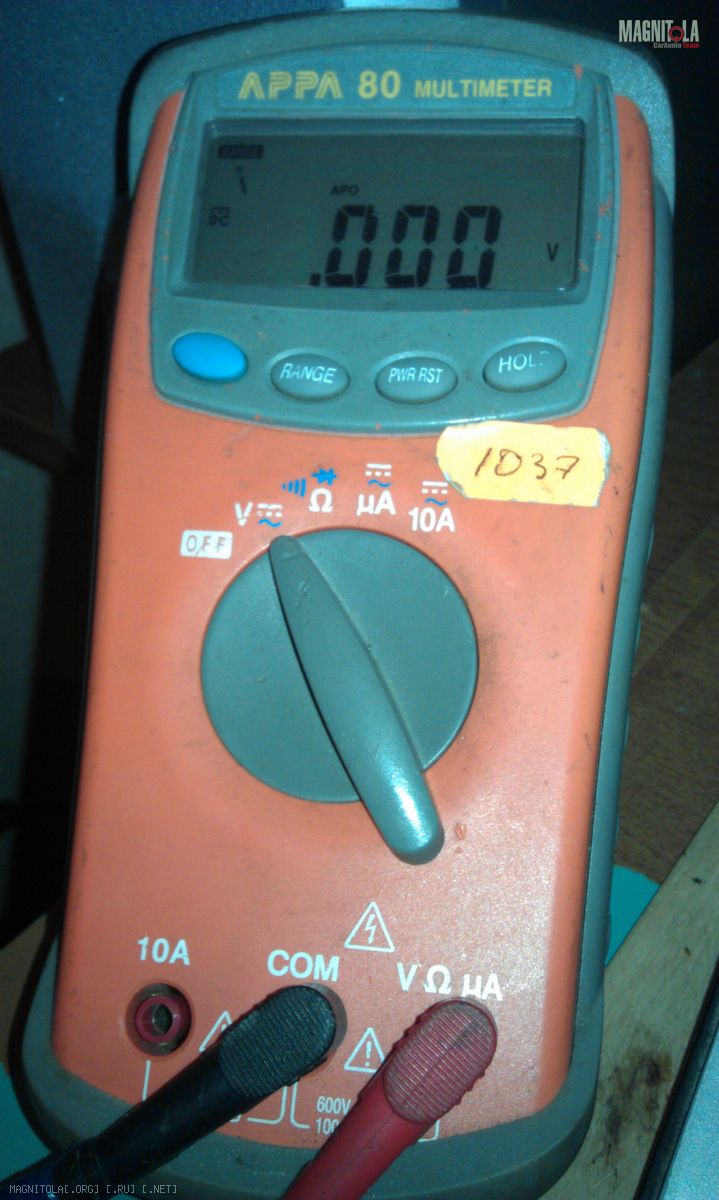

Цифровой мультиметр, способный показывать 3 цифры после запятой на переменном напряжении Вложение 363248

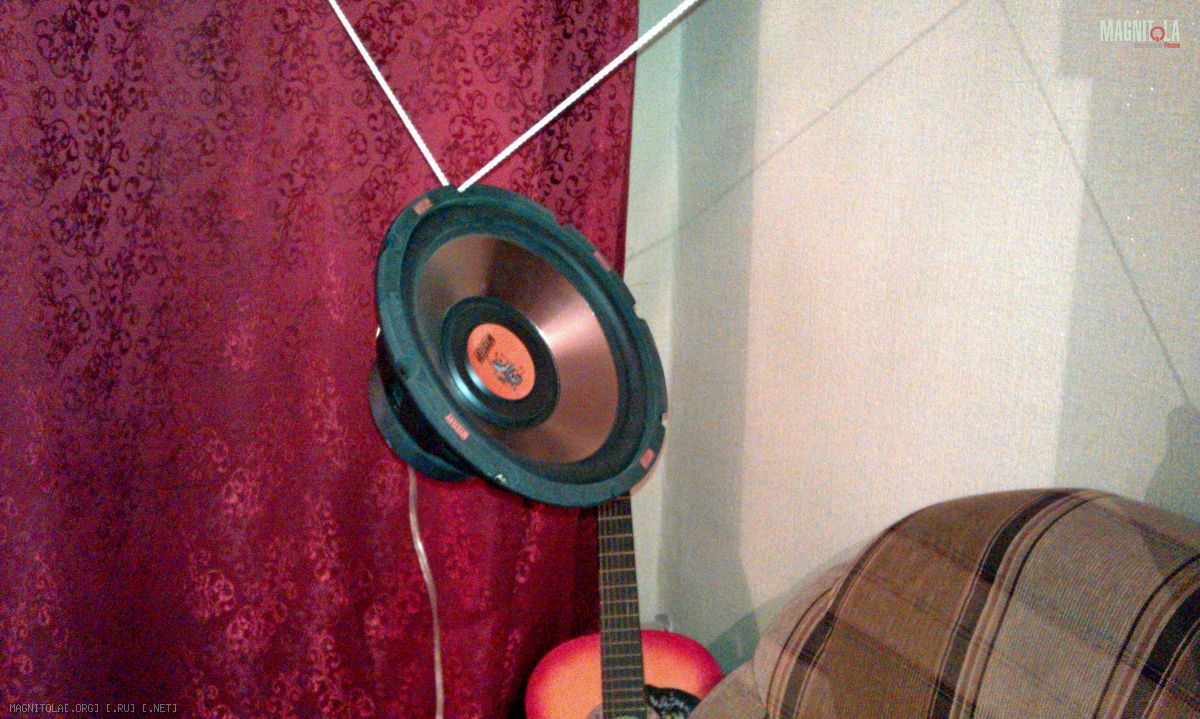

Дин, Mystery MJS-10, подвешенный Вложение 363250

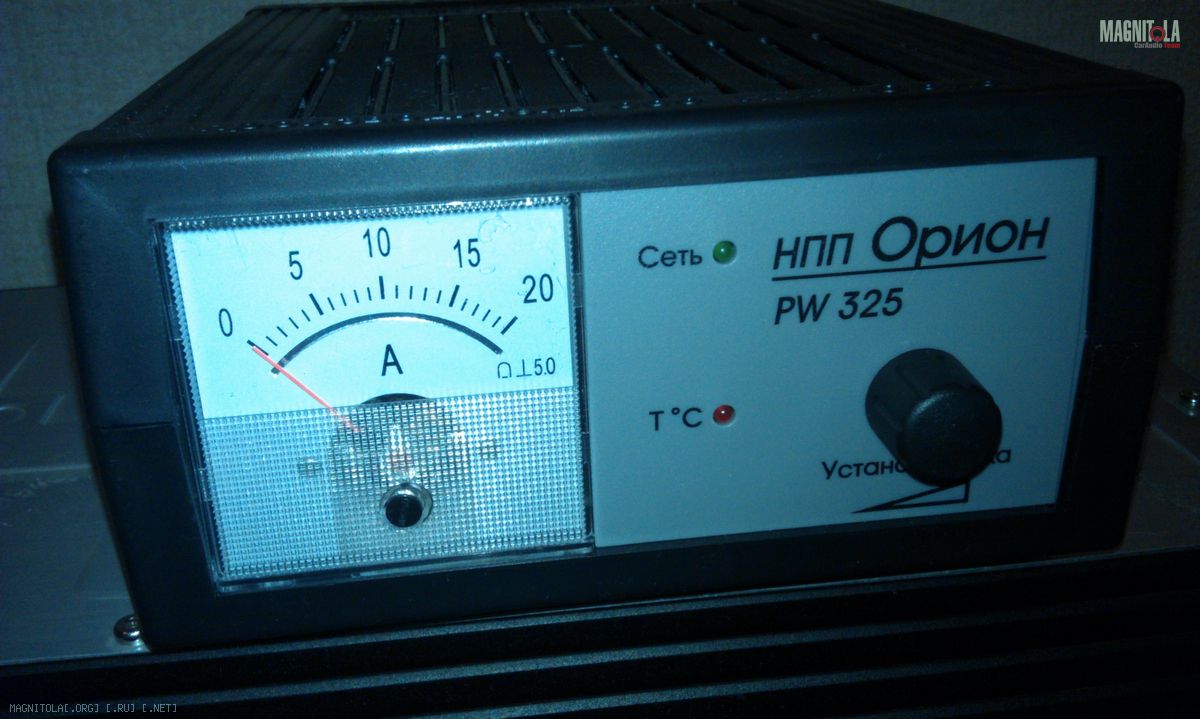

Источник питания для усилителя Вложение 363252
Усилители: Mystery MR 1.300, MK 2.80. Замеры производились обоими, на выходе получаются примерно одинаковые данные.
Компьютер, с программой для генерации звуковых частот.
Описывать что я делал не буду, так как все описано в статьях.
Итого что я получил:
Fs-50 Гц
Qa-5.4128
Qe-1.6754
Qts-1.2794
Сопротивление 3,8 Ом
Площадь диффузора (с середины подвеса) 210 мм
Xmax- понятия не имею, ширина подвеса 21 мм.

По заявке производителя
Fs-39.25
Vas-28.68
Qts-0.5

Необходимо сделать ящик, хочу попробовать ФИ, на основании статьи Сабвуфер 10” Mystery MJS 10 думал послушаться их совета, НО, посоветовавшись и поняв что данные производителя и реального дина часто разнятся, решил сделать замер, впервые. Получил ЧТО ЕСТЬ. Хочу выслушать Ваши мысли по этому поводу. С ФИ дела не имел, но сейчас тем и занимаюсь что изучаю информацию, и программы BassPort и JBL SpeakerShop. Нужно определиться с объемом ящика и частотой настройки с более менее вменяемой АЧХ. Салон автомобиля-универсал.
Хочу услышать советы и комментарии по этому вопросу.
Заранее благодарю. С уважением, Ильдар.

Цитата:

---

Сообщение от Ibragim'off

Qts-1.2794

---

С такими параметрами ЗЯ противопоказан

Цитата:

---

Сообщение от Ibragim'off

Fs-50 Гц

---

Если ещё и саб- то вообще не годится.
Нужно ли подвешивать при измерениях -вопрос спорный,имхо-лучше прикрутить к подобию подиума.
Применение резистора в 1 кОм обязательно..,Хмакс-это максимальный ход диффузора.

Цитата:

---

Сообщение от Matvey498

Применение резистора в 1 кОм обязательно

---

Применил.

Цитата:

---

Сообщение от Matvey498

Хмакс-это максимальный ход диффузора.

---

Это понятно, нет данных в смысле по нему.

Цитата:

---

Сообщение от Matvey498

Если ещё и саб- то вообще не годится.

---

:( вот и я думаю...

Ibragim'off попробуй в качестве источника питания комповый БП по линии 12 вольт.
Орион не очень подходит.
Параметры получились странные очень, что то не так.

Цитата:

---

Сообщение от TwinTwin

Ibragim'off попробуй в качестве источника питания комповый БП по линии 12 вольт.
Орион не очень подходит.
Параметры получились странные очень, что то не так.

---

http://www.vnukov.net/readarticle.php?article_id=23 примерно такие же :dntknw:
Сейчас попробую, а завтра для интереса замерю параметры GZRW 300X, MJS-10F.

Саб, получается фришный с высокой резонансной.

От БП:
Fs-50
Qts-1.265

Данные повторились, значит такой он и есть.

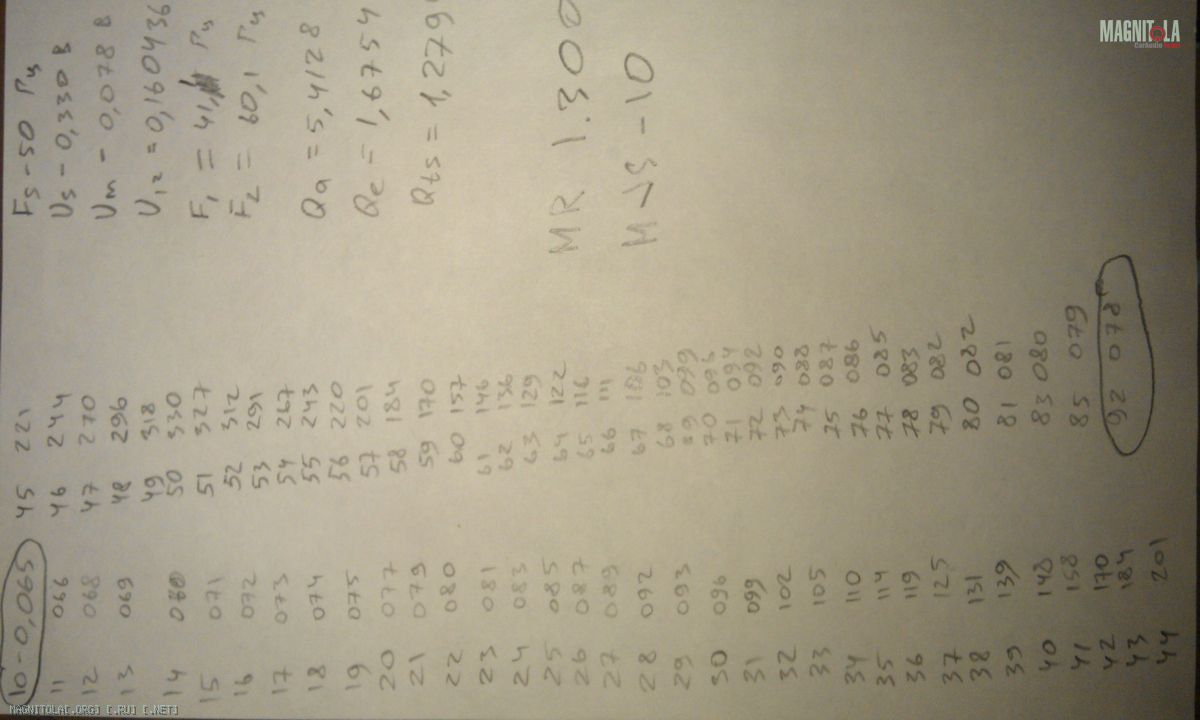

Минимальное напряжение принимаем при 10 Гц или 92 Гц ???Вложение 363322

Просто минимальное значение напряжения - Um.
