ФИ для GZRW 300X - 65 литров грязными, ящик полу-стэлс

Приветствую всех, читающих настоящую тему.

Перейду сразу к делу. Что имеем:

1. Машина - Opel Astra H хетчбек
2. Дин - GZRW 300X (характеристики)
3. Ящик полу-стелс необычной формы

В общем, хотел изначально сделать ЗЯ литров на 30 чистыми. Когда слепил саб из стекловолокна, объем оказался 65 литров грязными... Нехило так промахнулся )))
Потом выяснилось, что данный дин вообще в ЗЯ не рекомендован, его ЕВР равно 87, что намекает на предназначенность для ФИ.

Объема, в принципе, хватает, чтобы сделать ФИ. Порт можно загнуть.

Итак, посчитал я следующее:
1. настройка - 35 гц (более менее универсальная)
2. порт 110 мм в диаметре, длиной около полуметра. фланцы закруглены, порт изогнут (1 колено)
3. чистовой объем выходит около 57 литров (дин 3 литра, порт 5 литров)
4. Питаться это все будет двухканальником GZHA 2350XII мостом в 4 Ом (около 1 кВт по паспорту выдает)

Очень интересует ваше мнение по поводу того что получится в результате. Куда лучше вывести порт? Планировал выше дина справа. Ну и фотки ящика напоследок, просьба сильно не критиковать и больно не пинать )))

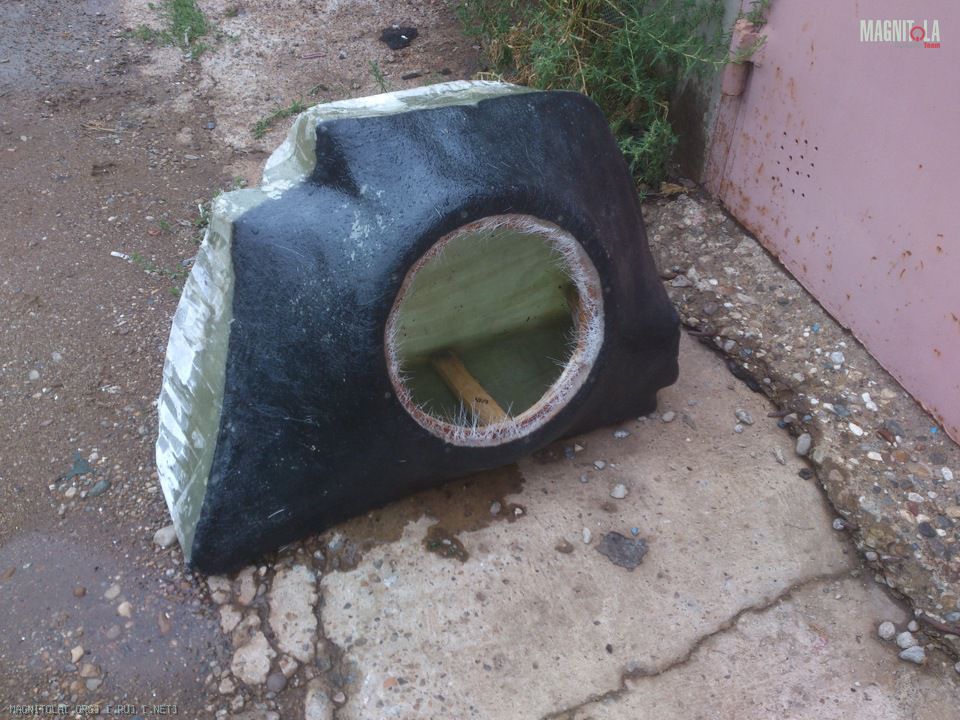

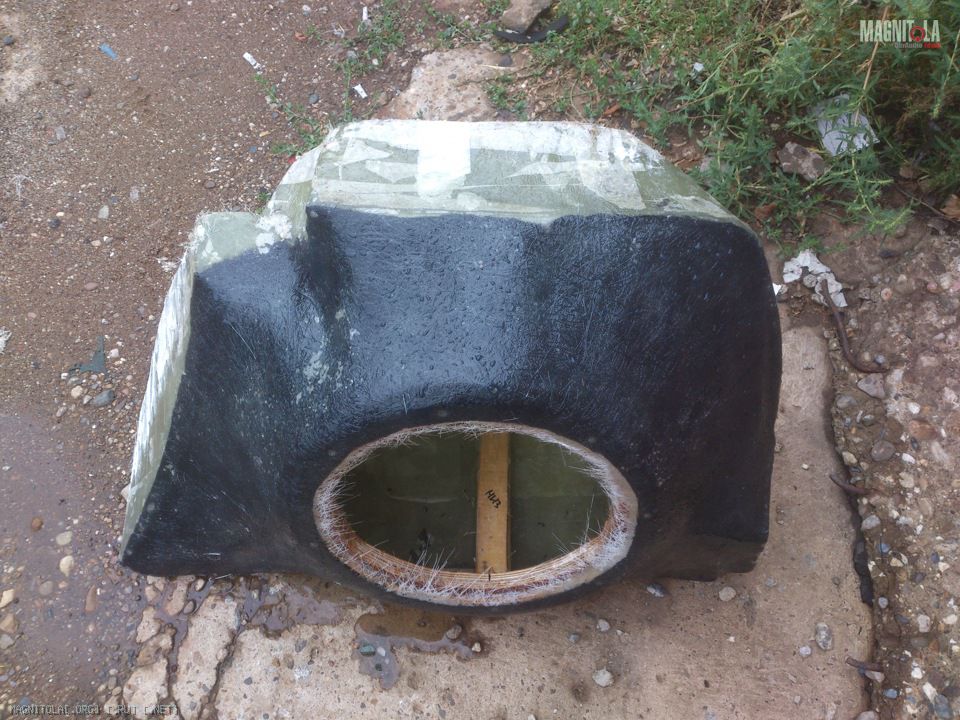

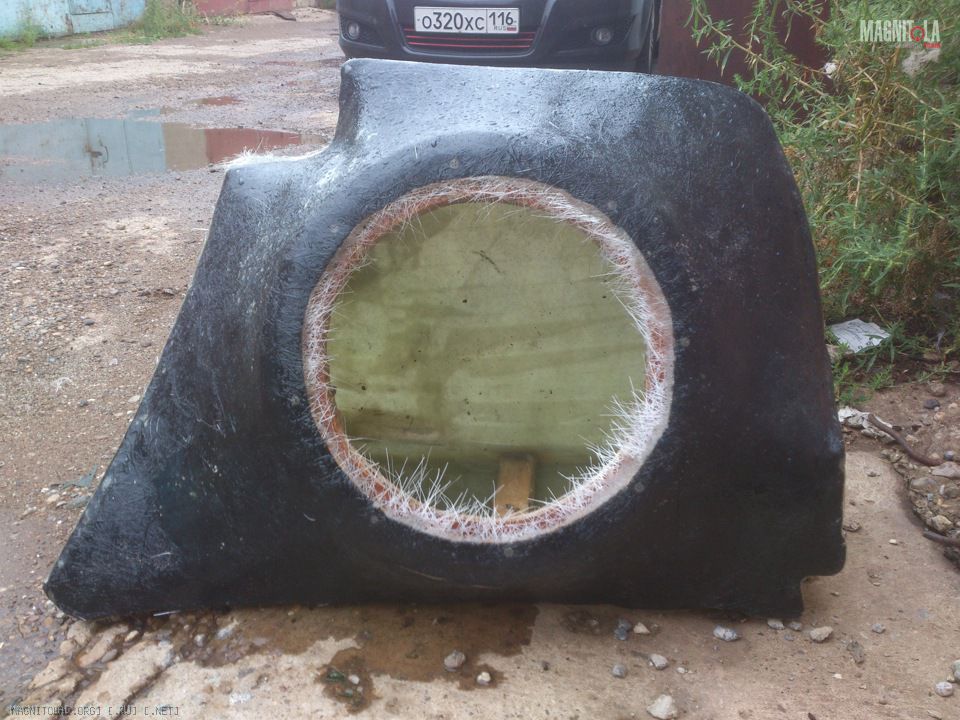

Вложение 502072Вложение 502074Вложение 502076Вложение 502078

p.s. фотографии были сделаны еще в процессе работы. крепление дина - болты под шестигранник с закладными гайками, минимальная толщина стенки 8-10 мм, передняя стенка около 12-15 мм. Посадочное кольцо дина дополнительно на четырех распорках

Второй день, просмотры есть, а ответов нет. Все еще жду советов и мнений.

порт должен быть как можно ближе к динамику, тем самым вы сведете к минимуму "затянутость" баса в следствие разных переотражений звука от дина и порта

Цитата:

---

Сообщение от manowar_gub

порт должен быть как можно ближе к динамику, тем самым вы сведете к минимуму "затянутость" баса в следствие разных переотражений звука от дина и порта

---

вход порта (внутри ящика) или выход наружу? наверное, скорее всего, вход порта имелся в виду. это да, придется изловчиться как-нибудь. а как считаете, 110 мм хватит? больший диаметр просто невозможно впихнуть, т.к. длина тоже увеличится

внутри без разницы, порт - обыкновенная масса воздуха, которая выталкивается дином, снаружи располагаем рядом чтоб звук шёл "как бы из 1 точки".

по поводу диаметра - всегда юзал bassport для расчёта, придерживаясь скорости не выше 4мс. сейчас нашёл другое по - unibox, попробуйте в нём - показывает и ачх, и резонансы фи, и мин.размер диаметра ФИ :)

Цитата:

---

Сообщение от manowar_gub

внутри без разницы, порт - обыкновенная масса воздуха, которая выталкивается дином, снаружи располагаем рядом чтоб звук шёл "как бы из 1 точки".

по поводу диаметра - всегда юзал bassport для расчёта, придерживаясь скорости не выше 4мс. сейчас нашёл другое по - unibox, попробуйте в нём - показывает и ачх, и резонансы фи, и мин.размер диаметра ФИ :)

---

спасибо за наводочку по поводу программы, испробую ее. басспорт показывает, что на выходе будет 8-9 м/сек. это при Хмах=20 мм. Если ход уменьшать в программе до 12-15, то укладываюсь в скоростные рамки.

по поводу "звучать из одной точки" интересно, не слышал такого никогда. в таком случае, можно порт расположить справа снизу дина, там есть место для 110 мм, ближе места не найти

а 110, не мало? , это примерно 90см2 , у меня сейчас на Рке12 порт 210см2 , и то свестит, когда погромче! ход 23мм. Но с увеличением площади порта растет и длина, влезет ли!? хочу порт на 250 квадратав сделать, чтоб свист пропал, и настройка у меня при длине порта 85см 37гц, ниже думаю не надо, если только исключительно под негров! Всегда хотел чтоб с самых низов саб играл, даже с инфры, но послушав понял что ниже35 делать не стоит, клуб , и попса вообще не звучит!

Цитата:

---

Сообщение от Leha080

а 110, не мало? , это примерно 90см2 , у меня сейчас на Рке12 порт 210см2 , и то свестит, когда погромче! ход 23мм. Но с увеличением площади порта растет и длина, влезет ли!? хочу порт на 250 квадратав сделать, чтоб свист пропал, и настройка у меня при длине порта 85см 37гц, ниже думаю не надо, если только исключительно под негров! Всегда хотел чтоб с самых низов саб играл, даже с инфры, но послушав понял что ниже35 делать не стоит, клуб , и попса вообще не звучит!

---

на счет настройки 35 Гц, думаешь на 37 настроить? в любом случае я буду пробовать разные настройки.
по поводу площади порта - более 110 сделать очень проблематично, длина уж сильно возрастает. 110 мм - это 95 квадратов. по-хорошему хотя бы 130 сделать, но места нет, если только аццкий лабиринт не замутить )))) а со свистом буду бороться путем закругления концов порта с нехилым радиусом, тогда скорость воздуха на выходы будет снижаться, не должен сопеть особо. да и не всегда же саб движется с Хмах=20, согласись
а что на счет ящика скажешь? нет ощущения, что он вскроется при наваливании? )))

Цитата:

---

Сообщение от advocat26

по поводу "звучать из одной точки" интересно, не слышал такого никогда.

---

Вроде как порт следует располагать на расстоянии не более одного радиуса от края дина.
Иными словами: между центром диффа и центром порта - один диаметр диффа.

Цитата:

---

Сообщение от orbita21

Вроде как порт следует располагать на расстоянии не более одного радиуса от края дина.
Иными словами: между центром диффа и центром порта - один диаметр диффа.

---

так я не ставил этот тезис под сомнение. просто сколько ящиков люди пилят, и порт у них на приличном таком расстоянии от дина. в любом случае, у меня физически не получится разместить порт слишком далеко от дина, т.к. открытая поверхность ящика слишком мала. если посмотреть на картинку №3 в первом сообщении, то планировал порт расположить справа выше дина. расстояние по центрам будет в пределах 250 мм - диаметр дина.

по поводу порта есть мысли сделать песочные часы - конус-цилиндр-конус. сейчас пробую разные варианты в басспорте
