Саб cтелс в SEAT Ibiza 6j. Помогите нарисовать эскиз и дайте совет по изготовлению.

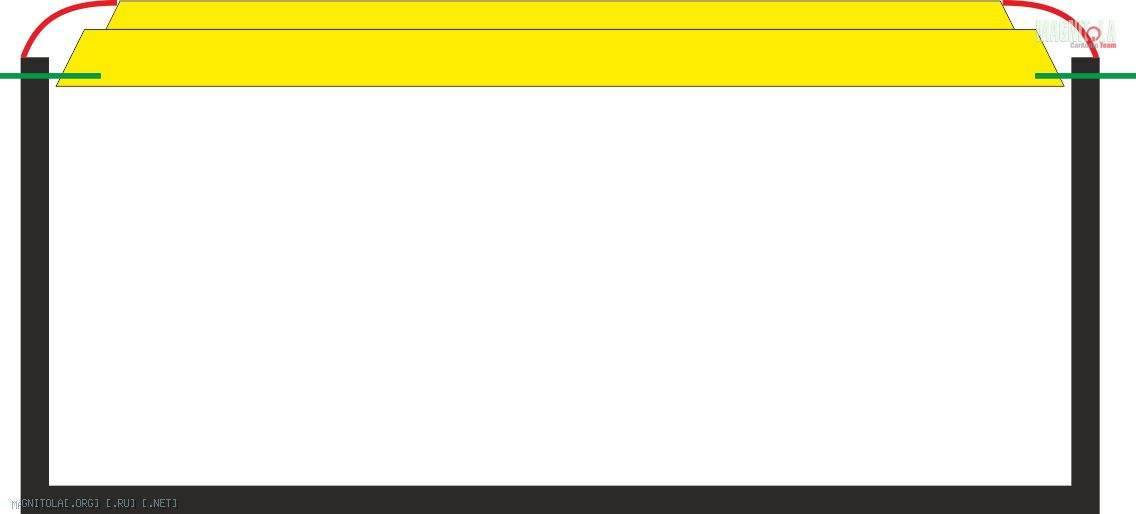

Мои теоретические представления как бы я это делал

Вложение 603798

Закрепляем МДФ так что бы он туда не провалился. Предварительно у МДФ и фанеры сточил бы края под углом. Что бы потом было удобней делать красивый край из смолы.

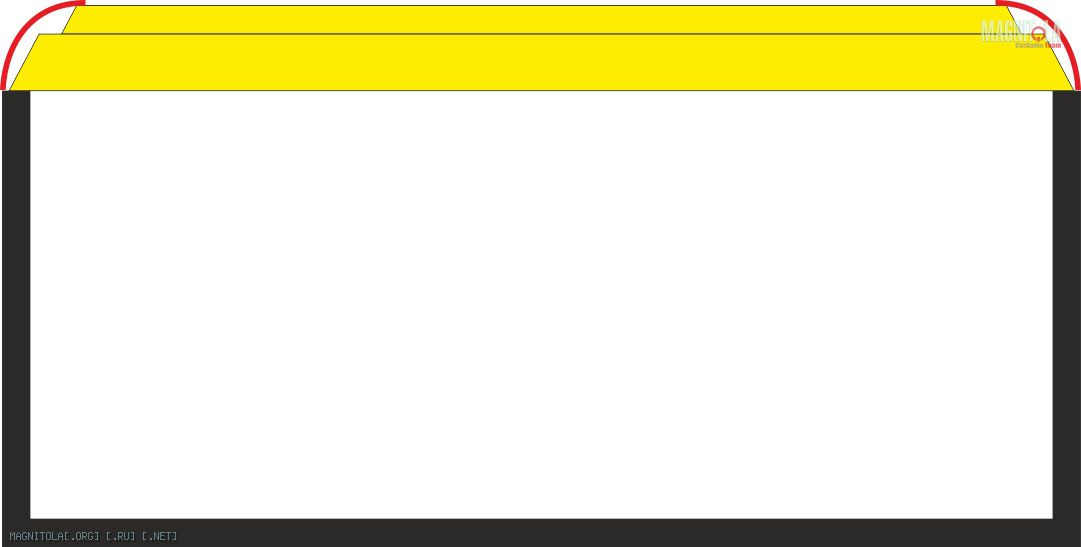

Но, так будет проще
Вложение 603800

Цитата:

---

Сообщение от Nikola83

Сейчас думаю поступить следующим образом из МДФ 20 мм выпилить лицевую панель которая встанет внутрь ящика (белым цветом) и закрепить ее с боков (черные метки)
Далее из фанеры 10 мм сверку наложить еще один слой и закрепится по всей площади и в ребро + герметик.
Это позволит закрепить дин заподлицо + сожрет литра 3 объема.
Вложение 603778

---

а смысл тогда было вклеивать кусочки фанеры?
Надо делать сверху сплошняком стенку, а не так как нарисовано.

x-diz, смотрю на твои рисунки и ничего не понимаю. Зачем такие бутерброды городить? Прикрутил стенку на смолу и саморезы и всё.

Цитата:

---

Сообщение от gena60

Ну это ещё надо понять о уменьшении объёма-может преждевременно вывод сделан?.,

---

В смысле преждевременно? Я проверял объем водой. Когда 20 литров вошло, до края было около 20-30 мм. Далее залили еще 5, стало в акурат по самому краю.

---------- Сообщение добавлено 08.07.2014 в 15:22 ----------

Цитата:

---

Сообщение от Pit

а смысл тогда было вклеивать кусочки фанеры?
Надо делать сверху сплошняком стенку, а не так как нарисовано.

---

Кусочки которые сверху я уберу. МДФ будет выпилено по внутреннему размеру ящика, а второй слой фанеры по наружнему.

Цитата:

---

Сообщение от Nikola83

В смысле преждевременно? Я проверял объем водой. Когда 20 литров вошло, до края было около 20-30 мм. Далее залили еще 5, стало в акурат по самому краю.

---

Точный замер сделали по литражу?.Мне кажется достаточно будет в этом трабле.,

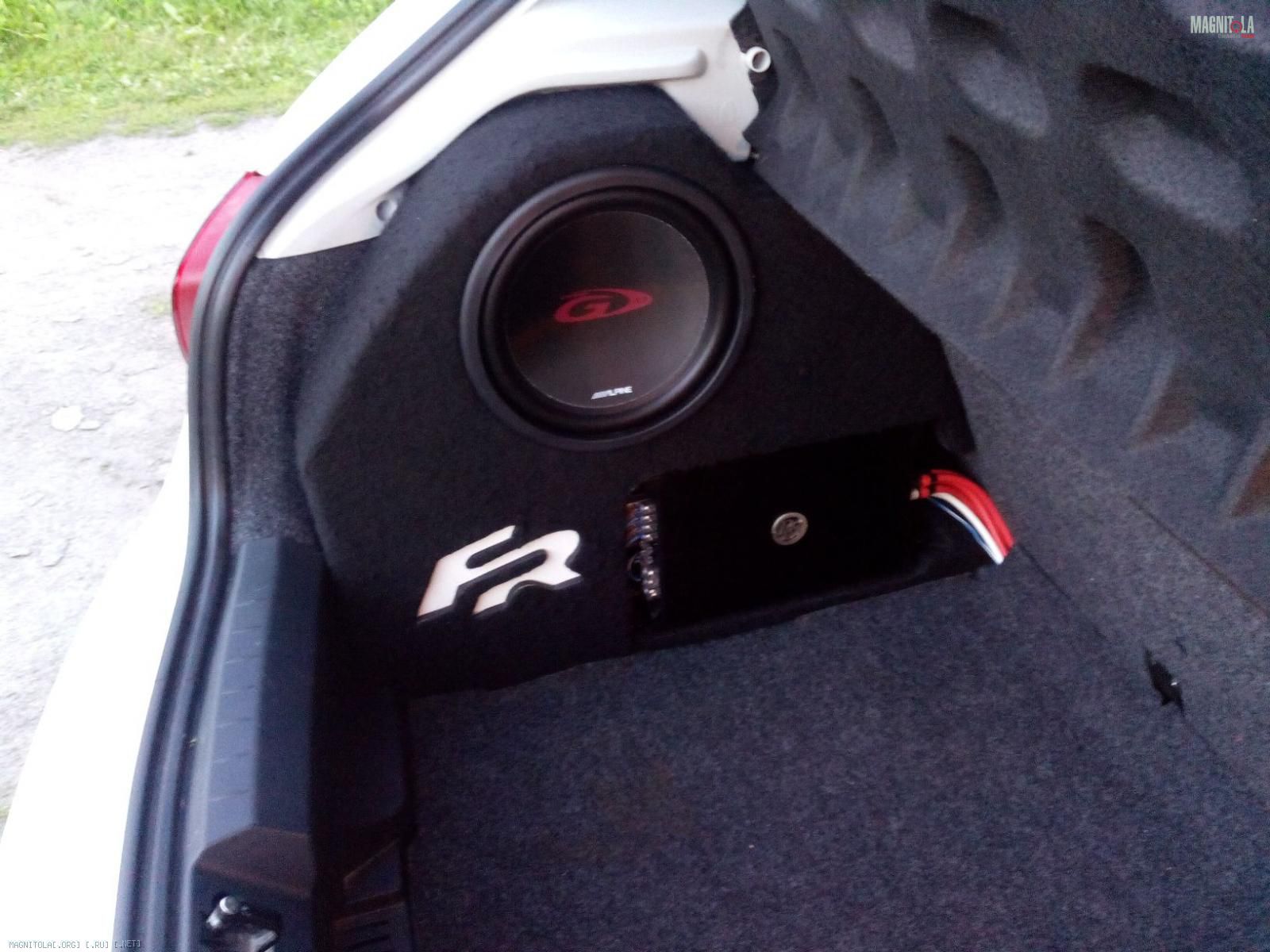

Проект по изготовлению завершен. Всем спасибо, кто участвовал. Получилось как то так :magnitola-team:
Вложение 606964
Еще хочу сделать стекло с подсветкой для усилителя, но это уже другая история

Цитата:

---

Сообщение от Nikola83

Проект по изготовлению завершен. Всем спасибо, кто участвовал. Получилось как то так :magnitola-team:
Вложение 606964
Еще хочу сделать стекло с подсветкой для усилителя, но это уже другая история

---

Фоток бы ещё, без карпета. Процесса. А то мы так и не узнали, как крепил ...

Цитата:

---

Сообщение от x-diz

Фоток бы ещё, без карпета. Процесса. А то мы так и не узнали, как крепил ...

---

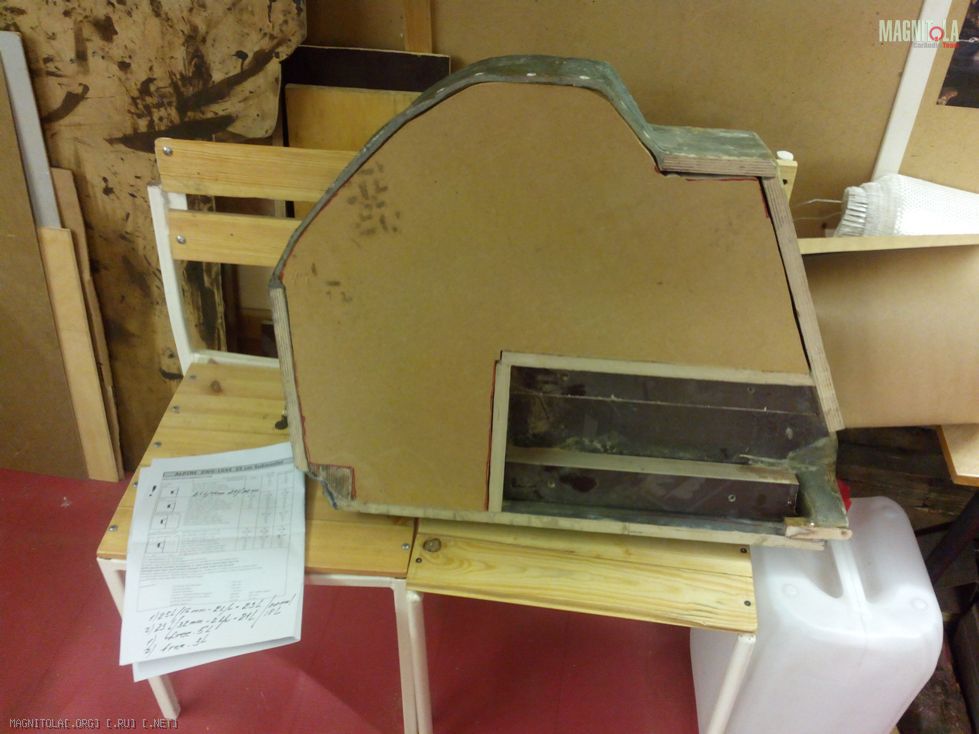

МДФ внутрь, крепим с торца + термоклей
Вложение 607118

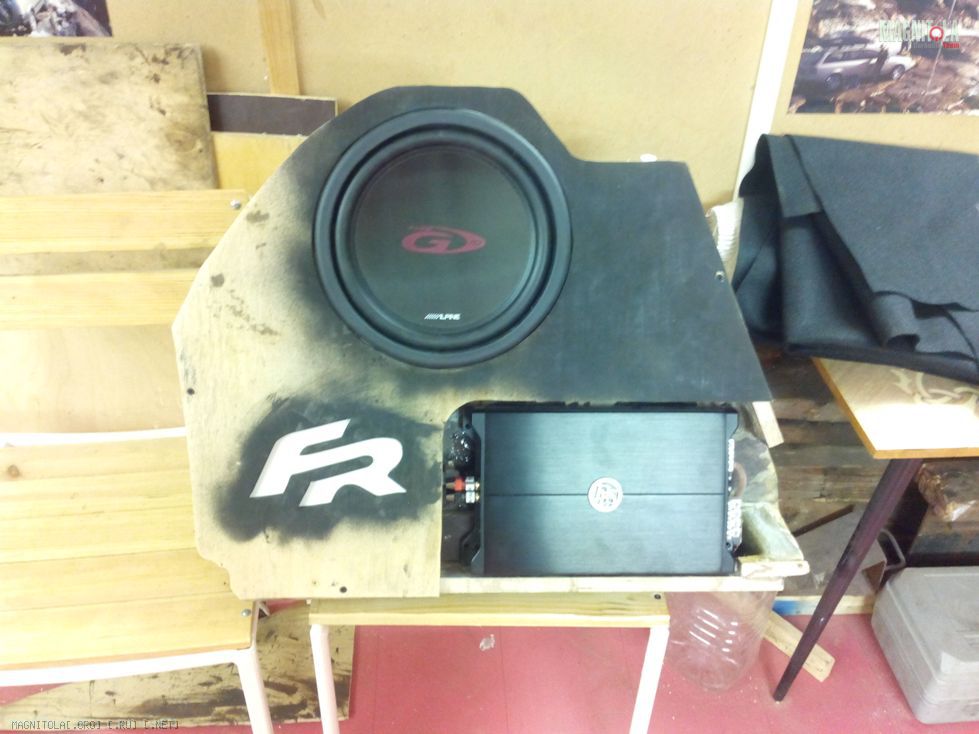

Фанера по наружнему размеру, крепим саморезами в ребро, к МДФ + жидкие гвозди
Вложение 607120
т.е. буквы и наружний диамет выпилены в фанере, динамик почти заподлицо.
Кстати, я походу получил достаточно герметичный корпус т.к. дифузор динамика сейчас гораздо туже поддается нажатию.
Узнаем, когда подключим, сейчас я в поиске отверстия для прокладки силового кабеля апстену

Цитата:

---

Сообщение от Nikola83

сейчас я в поиске отверстия для прокладки силового кабеля

---

А где это должно быть?-о чём речь?.,

Цитата:

---

Сообщение от gena60

А где это должно быть?-о чём речь?.,

---

Из моторного в салон

Сейчас знаю два места:
1.если бы была коробка автомат, то было бы отверстие там, где должна быть педаль сцепления - у меня механика
2.с стороны пассажира под пластиком отделки трапеции дворников есть технологическое отверстие - уже занято

Цитата:

---

Сообщение от Nikola83

Из моторного в салон

---

Обычно всегда ввод делается там,где идёт ввод кабелей штатной проводки в салон-нащупать этот вход не так и сложно,предварительно просмотрев,куда идёт жгут.,
