Саб cтелс в SEAT Ibiza 6j. Помогите нарисовать эскиз и дайте совет по изготовлению.

Всем привет.
Есть желание изготовить стелс в багажник, так как места в машине и так не много.
Для этого куплена головка Alpine SWG 1044, усь DLS XM40. Так же есть фанера 20мм, МДФ, полиэфирная смола 5л , стекломат, стекловуаль и конечно же ЖЕЛАНИЕ.
Желаемый объем от 18 до 25 литров. Сама ниша, где то литров на 13 (влезло 2 баклашки по 5л + немного осталось).

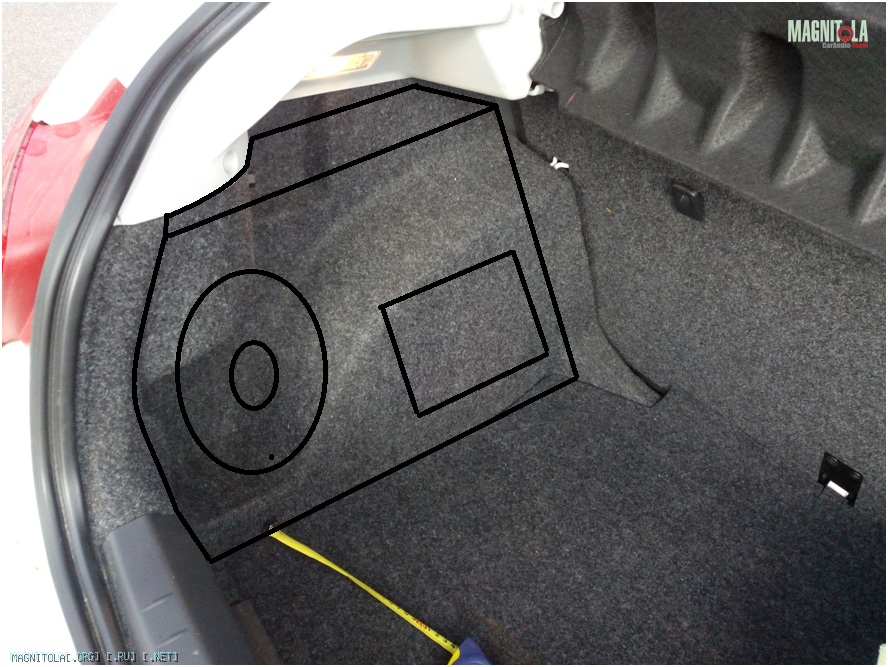

Попробовал нарисовать эскиз желаемого (см фото)
Возможно на сайте есть люди, которые смогут нарисовать, как это может выглядеть в конечном итоге.Чистое фото для экспериментов прилагаю.
Буду очень благодарен.
Так же необходим совет по технологии. Пока планирую максимально использовать фанеру где возможно, скрепляя стекломатом. Лицевая сторона лист МДФ, крепление динамика заподлицо.
Заранее всем спасибо за советы.

Я не художник, но примерно так
Вложение 590938
верх можно сделать плавно - без граней.
А так посмотрите фото с соревнований как стелсы выглядят.

Цитата:

---

Сообщение от Pit

Я не художник, но примерно так
Вложение 590938
верх можно сделать плавно - без граней.
А так посмотрите фото с соревнований как стелсы выглядят.

---

Спасибо. Интересный вариант. Единственное надо рассчитать войду ли в нужный объем.

Цитата:

---

Сообщение от Nikola83

Спасибо. Интересный вариант. Единственное надо рассчитать войду ли в нужный объем.

---

При правильном расчёте,итог мысли не заставит долго ждать.
Pit, просто так не скажет,а тем более не посоветует.,

Цитата:

---

Сообщение от Pit

Я не художник, но примерно так
Вложение 590938
верх можно сделать плавно - без граней.
А так посмотрите фото с соревнований как стелсы выглядят.

---

Примерил сегодня динамик в место как на рисунке. С учетом стенок магнит динамика на 99% не помещается. :sorry:

Цитата:

---

Сообщение от Nikola83

Примерил сегодня динамик в место как на рисунке. С учетом стенок магнит динамика на 99% не помещается. :sorry:

---

Мерили со снятой обшивкой?

Цитата:

---

Сообщение от Pit

Мерили со снятой обшивкой?

---

Можно сказать, что да т.к. обшивка это слой ковролина, затем сразу металл. Магнит встает с зазором 5мм с каждой стороны.
Очень сильно магнитит, еле удержал:pardon:

Цитата:

---

Сообщение от Nikola83

ожно сказать, что да т.к. обшивка это слой ковролина, затем сразу металл. Магнит встает с зазором 5мм с каждой стороны.

---

Значит надо выносить вперед стенку - стелс будет больше выдаваться в салон. Но тут есть и плюс - у арки усилитель заподлицо утопится.

Цитата:

---

Сообщение от Nikola83

Желаемый объем от 18 до 25 литров.

---

Цитата:

---

Сообщение от Nikola83

полиэфирная смола 5л

---

маловато будет
так как фанеры почти в Вашем проекте не будет

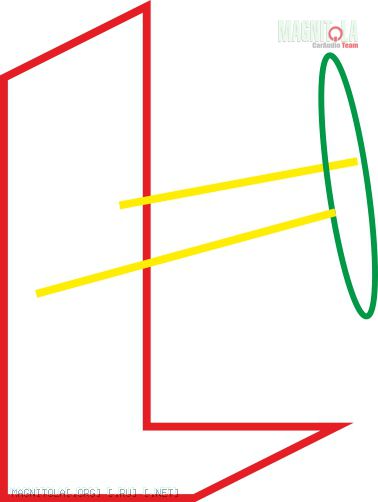

набросал своё представление
Вложение 592134

Красное это задняя стенка саба и низ (вообще тут ещё должна быть та часть, которая позади фонаря, но нарисовав её получалась путаница). Зелёное это посадочное кольцо под саб. Это единственная деталь из фанеры или МДФ. Сделать его нужно фрезером, сразу же с углублением. Желтые линии - это дистанционные держатели кольца. Нужно кольцо жестко закрепить на некотором расстоянии. Причем это расстояние может быть больше чем та часть которая сползает с крыла на пол. Т.е. получится такой пузатый саб. Далее надеюсь Пётр подскажет, что настоящие предводители смурфиков натягивают для придания формы? И как правильно крепить?

Я В отчаянии,вчера писал сообщение-но его не наблюдаю сегодня, исчезло видимо,но мысль уже не повторить заново,к сожалению.,
