Комплекты проводки "под ключ": силовые, акустические и межблочники

Цитата:

---

Сообщение от maximus_063

афигеть, вот это сервис!!! =)

---

да просто нормальный профессиональный подход к тому чем занимаешься/что делаешь.
к сожалению время/экономические условия нынче таковы, что всё реже и реже такой подход, кричащих что я профи много, а по факту реально профессионалов всё меньше и меньше :(.

Встречайте!

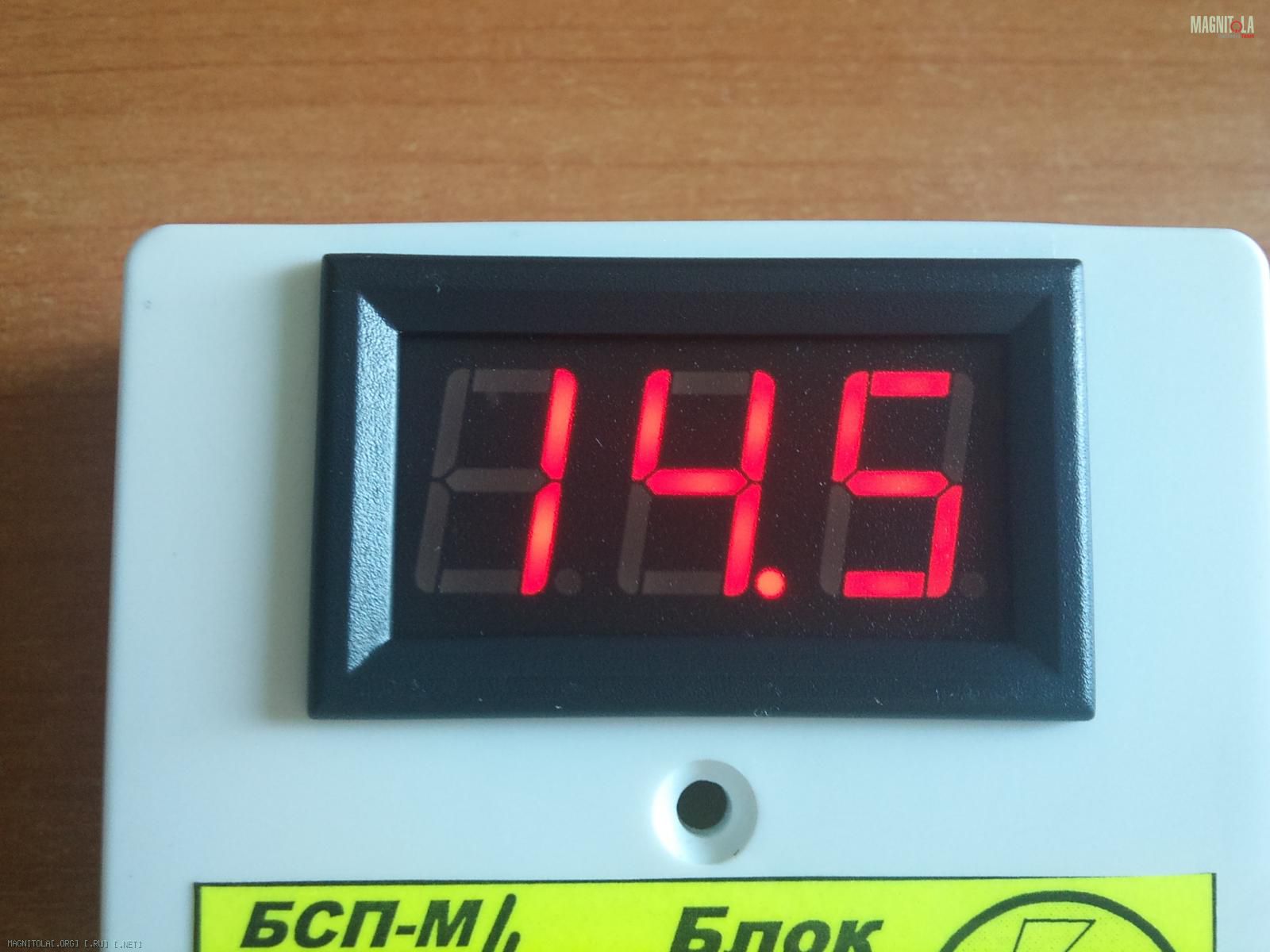

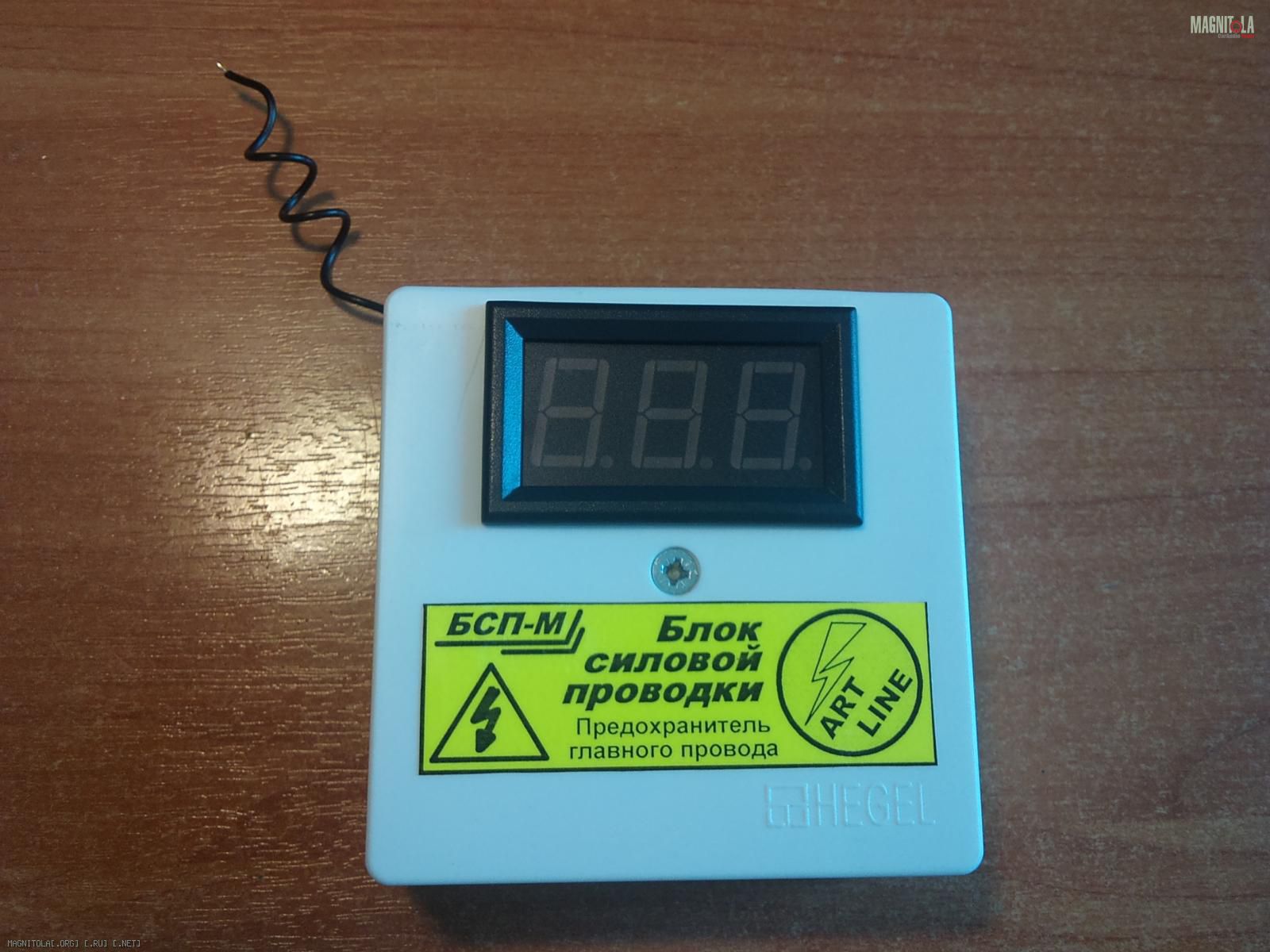

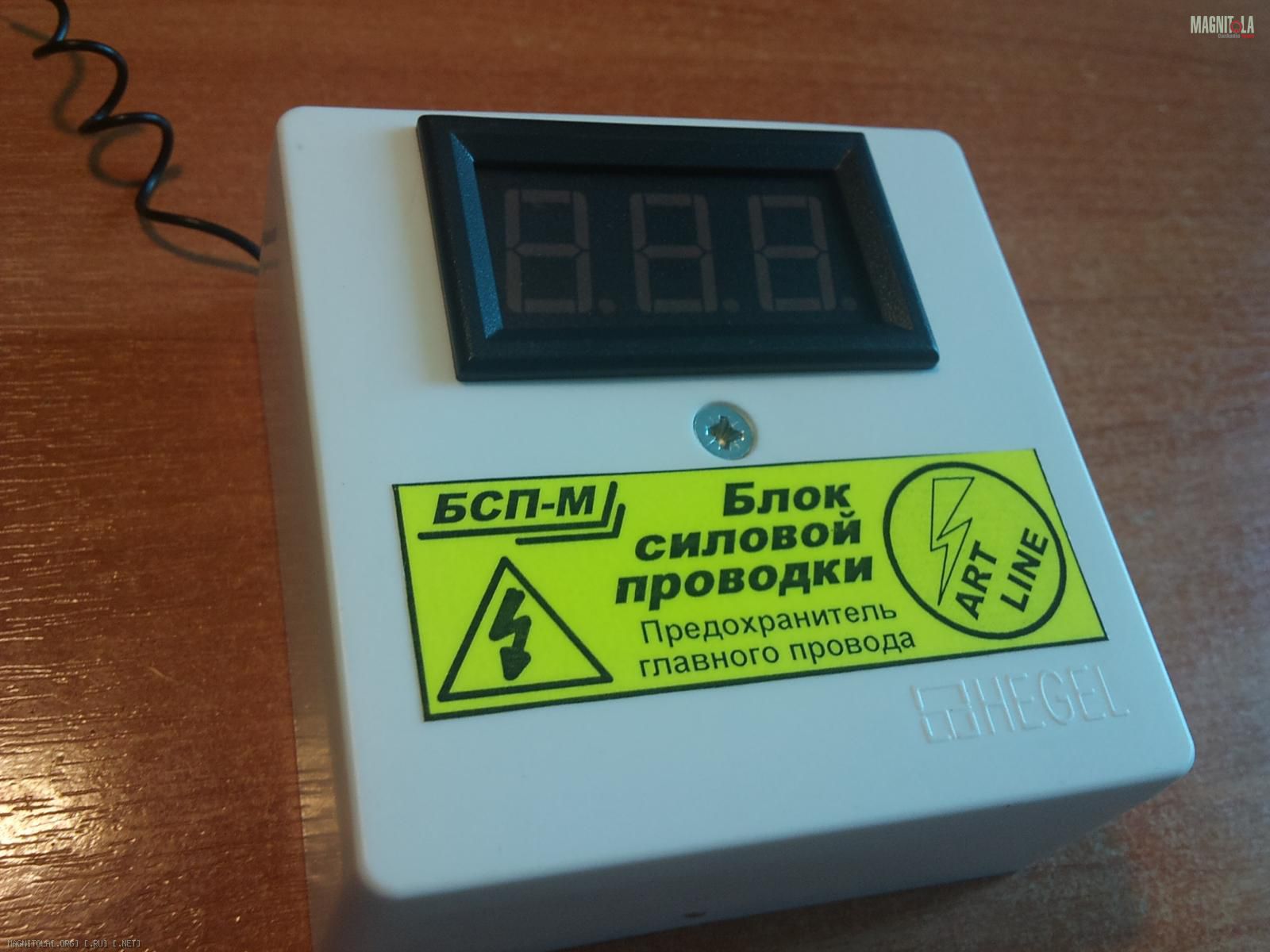

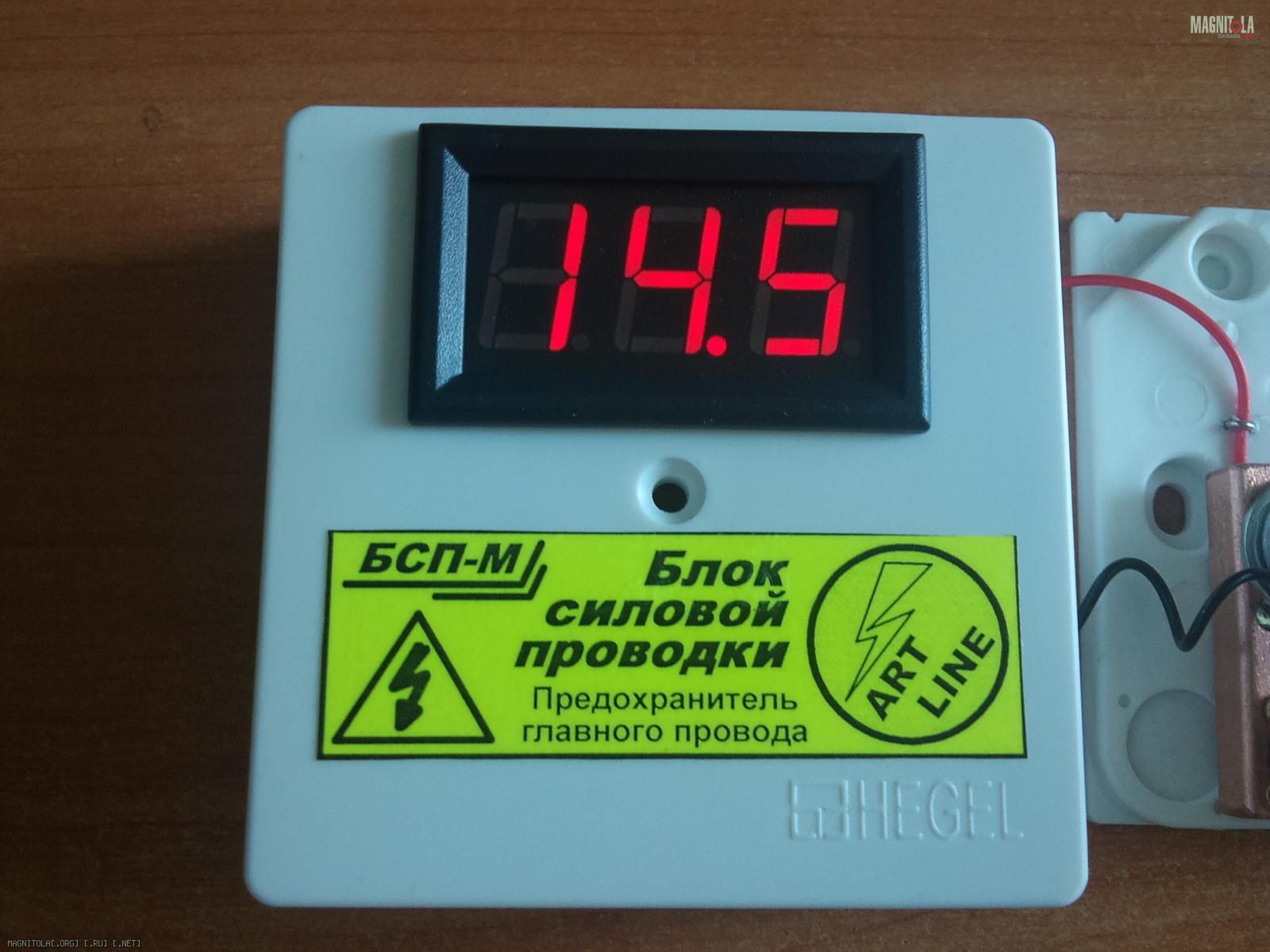

Имиджевый БСП-М (блок силовой проводки) с вольтметром!
Устройство аналогично стандартному БСП и имеет встроенный индикатор уровня напряжения (показывает десятичные доли вольта). Индикация в формате " 14,4 ".
Позволяет контроллировать напряжение бортовой сети и собственно целостность предохранителя.
Вложение 425036Вложение 425034Вложение 425024Вложение 425026Вложение 425028Вложение 425030Вложение 425032

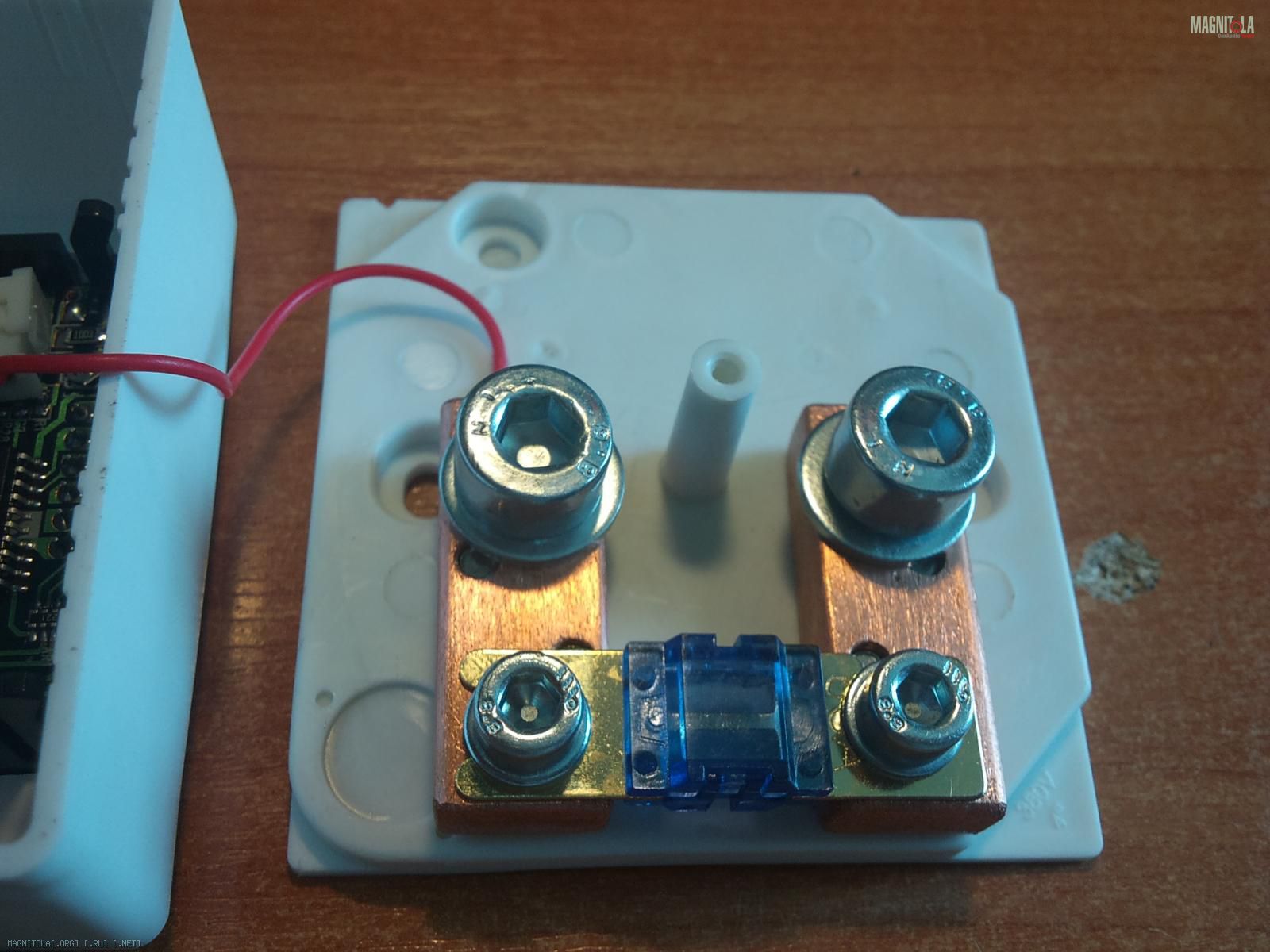

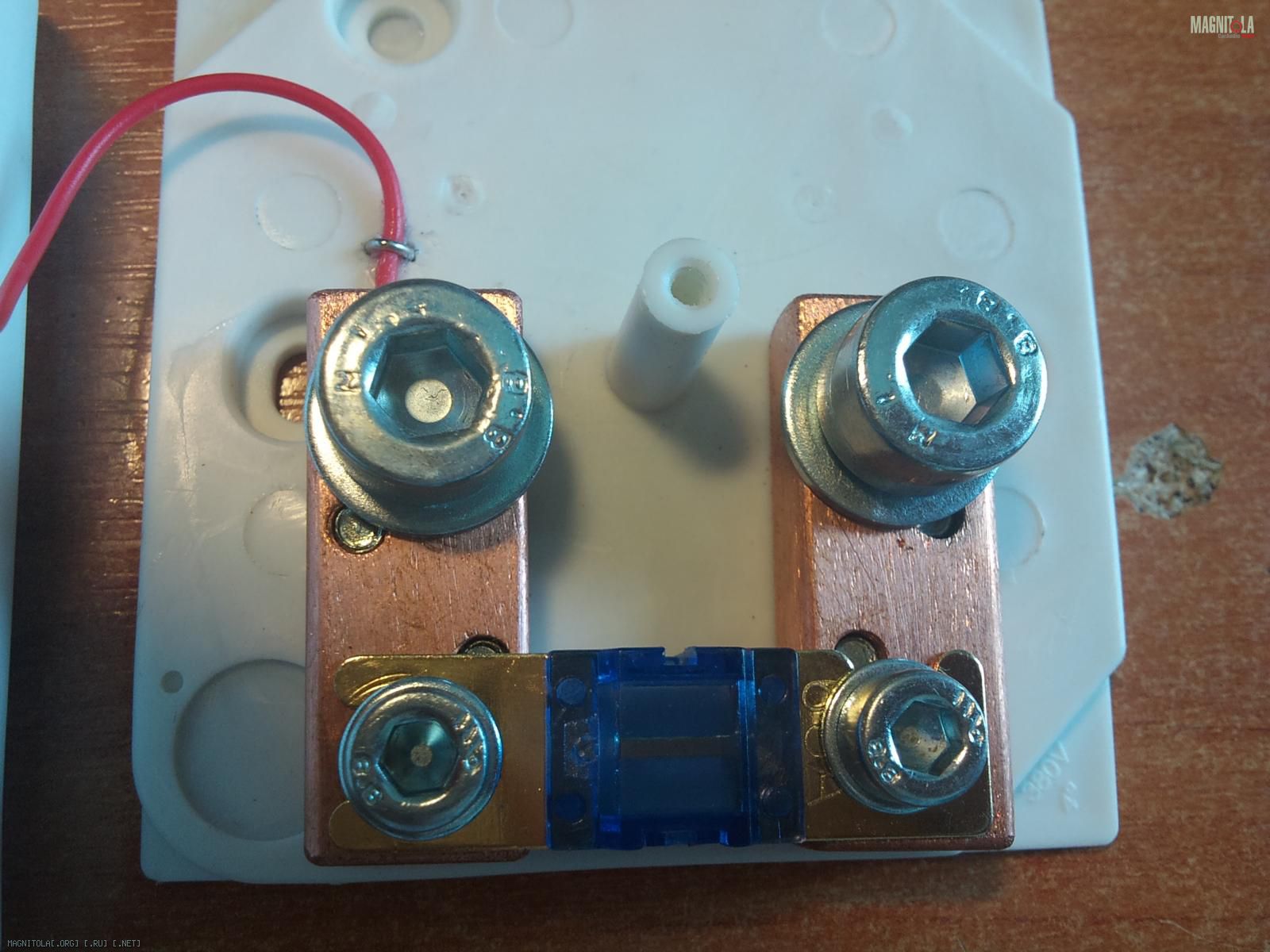

Для подключения вольтметра достаточно просто в месте крепления БСП-М к кузову закрепить минусовой проводок выведенный на заднюю сторону корпуса. В остальном стандартно:
-входные / выходные терминалы примут кабель в наконечниках до 50 мм2
-крепление наконечников болтами М8
-крепление предохранителя мини-АНЛ - болтами М5
-вольтметр работает в пределах 4 - 30 В - так что повышенное напряжение бортовой сети ему не страшно
-размеры бокса всего 75х75х30 мм.
-возможен вариант с управлением включением вольтметра по 3-му проводу remote.
Яркость свечения оптимальна! Очень декоративное устройство!

Идея отличная!

змейка сколько стоит?

Отличное решение, у Artline прям пруха на новые идеи :)

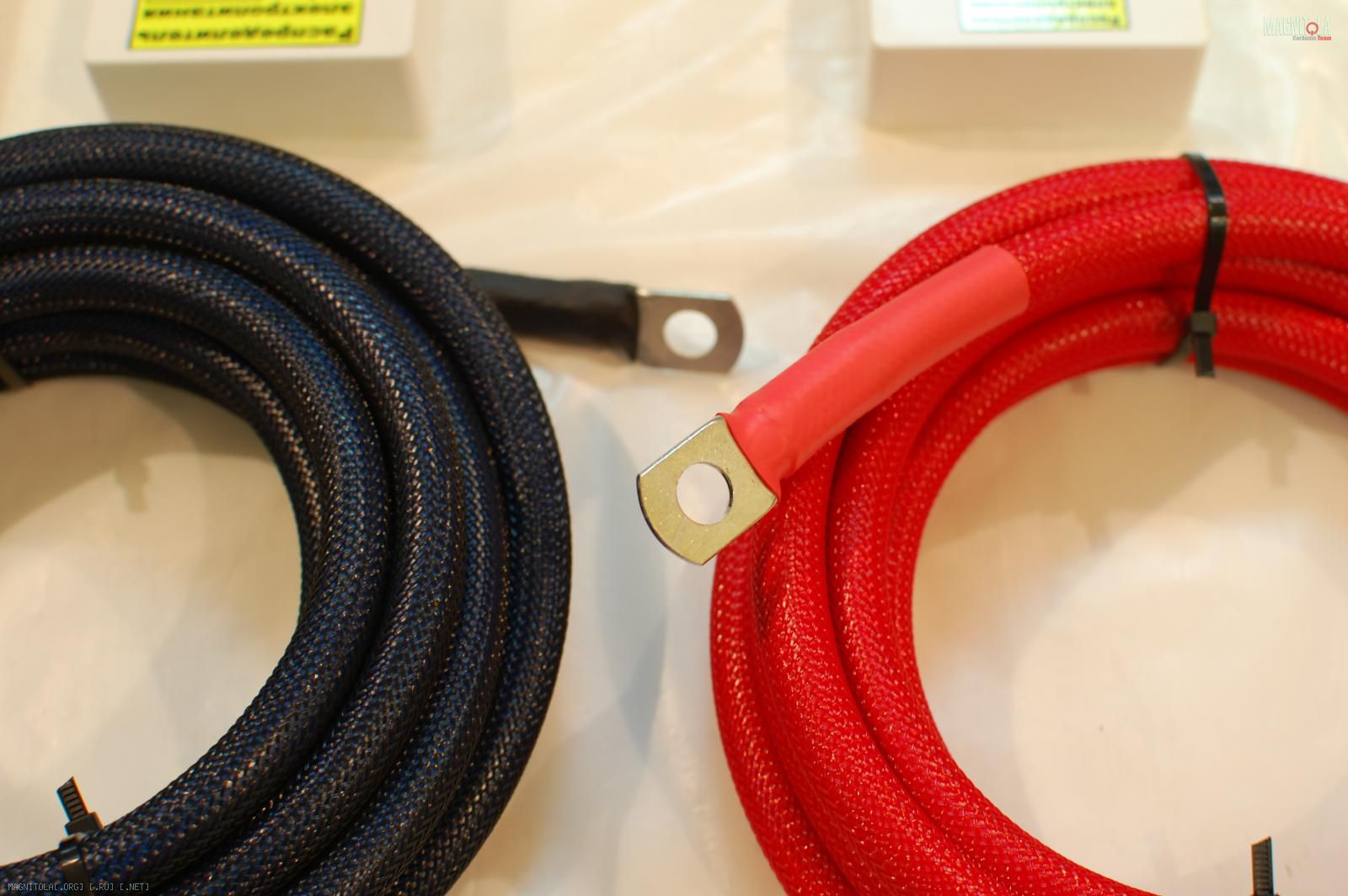

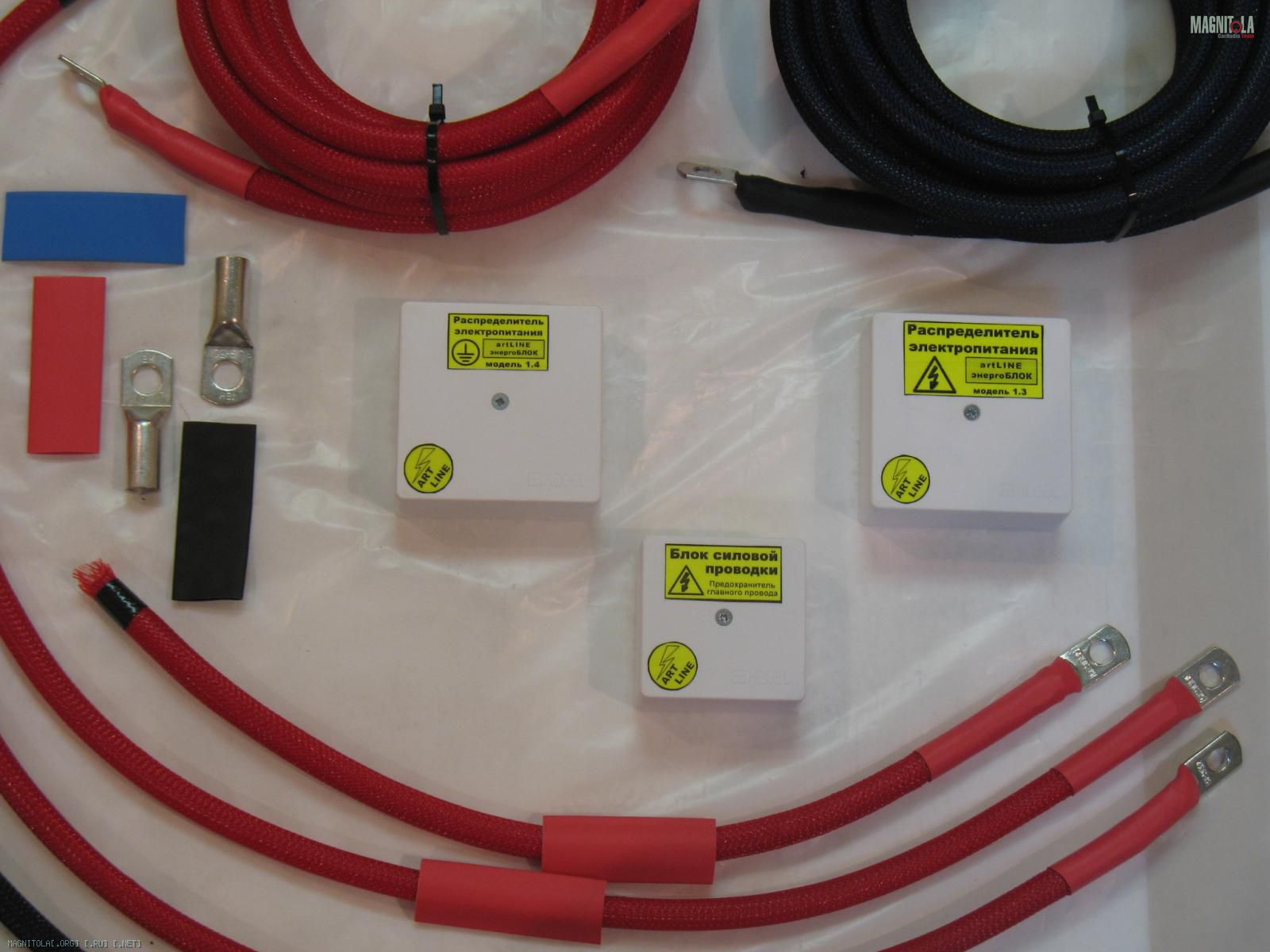

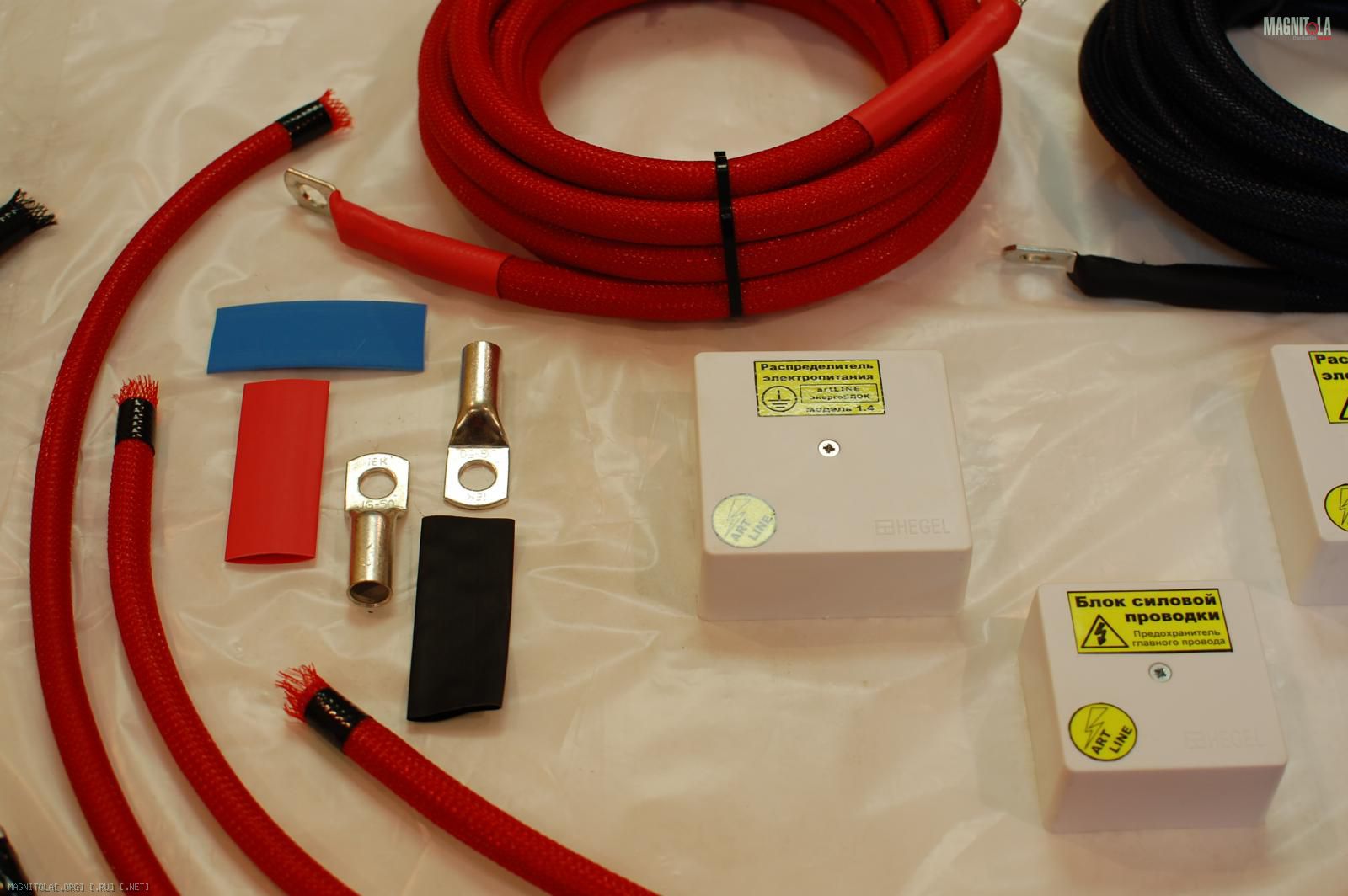

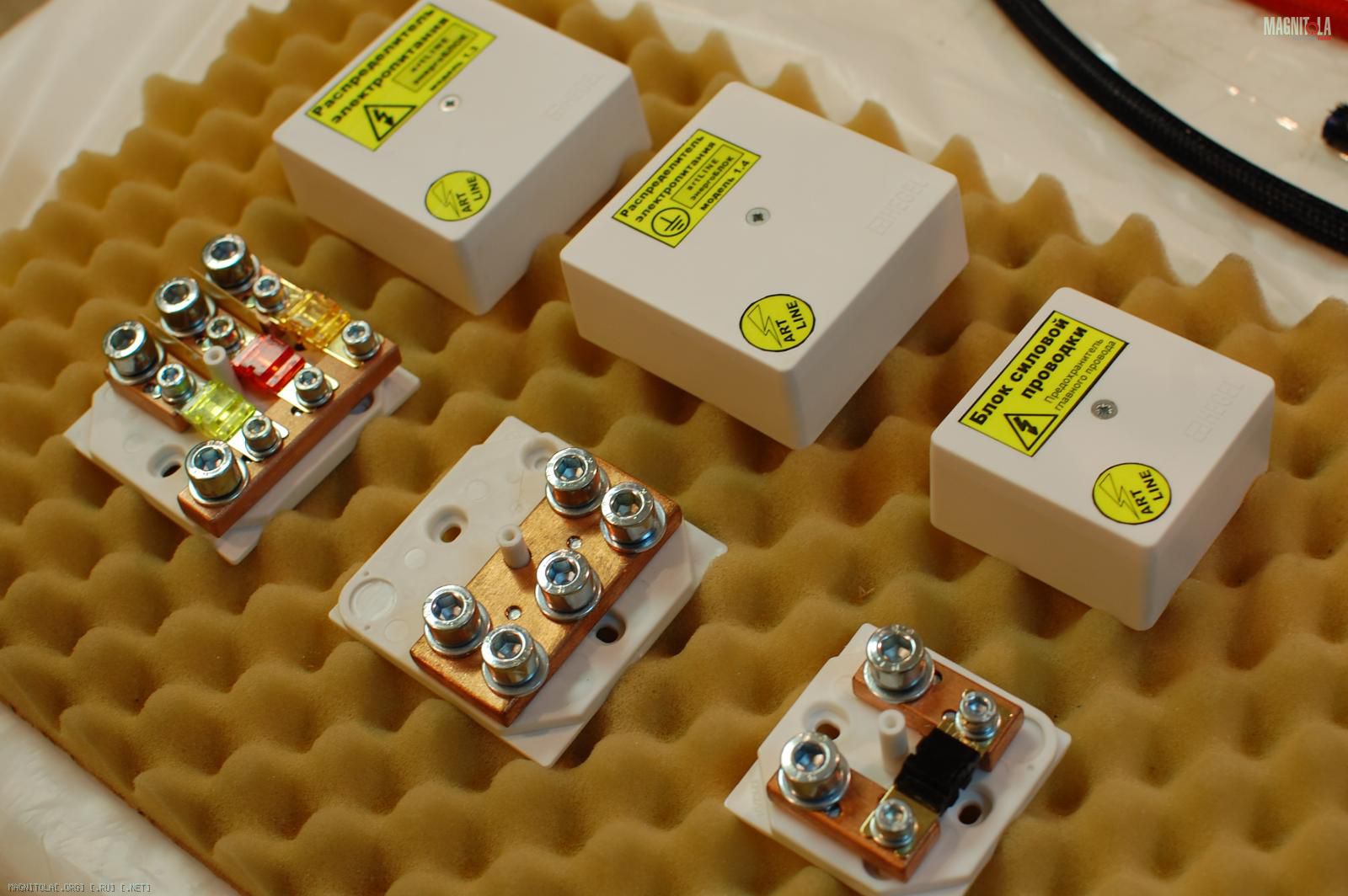

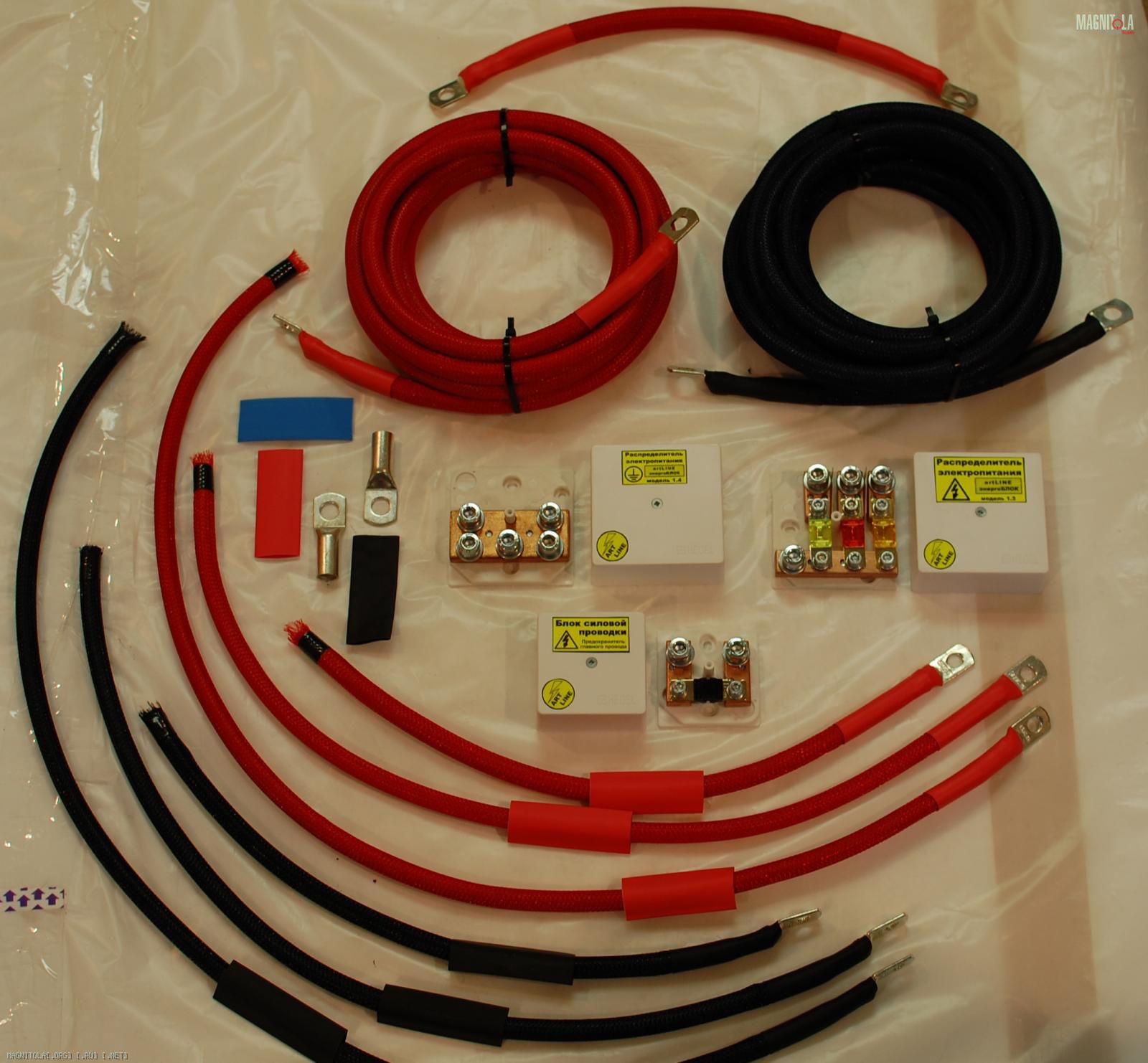

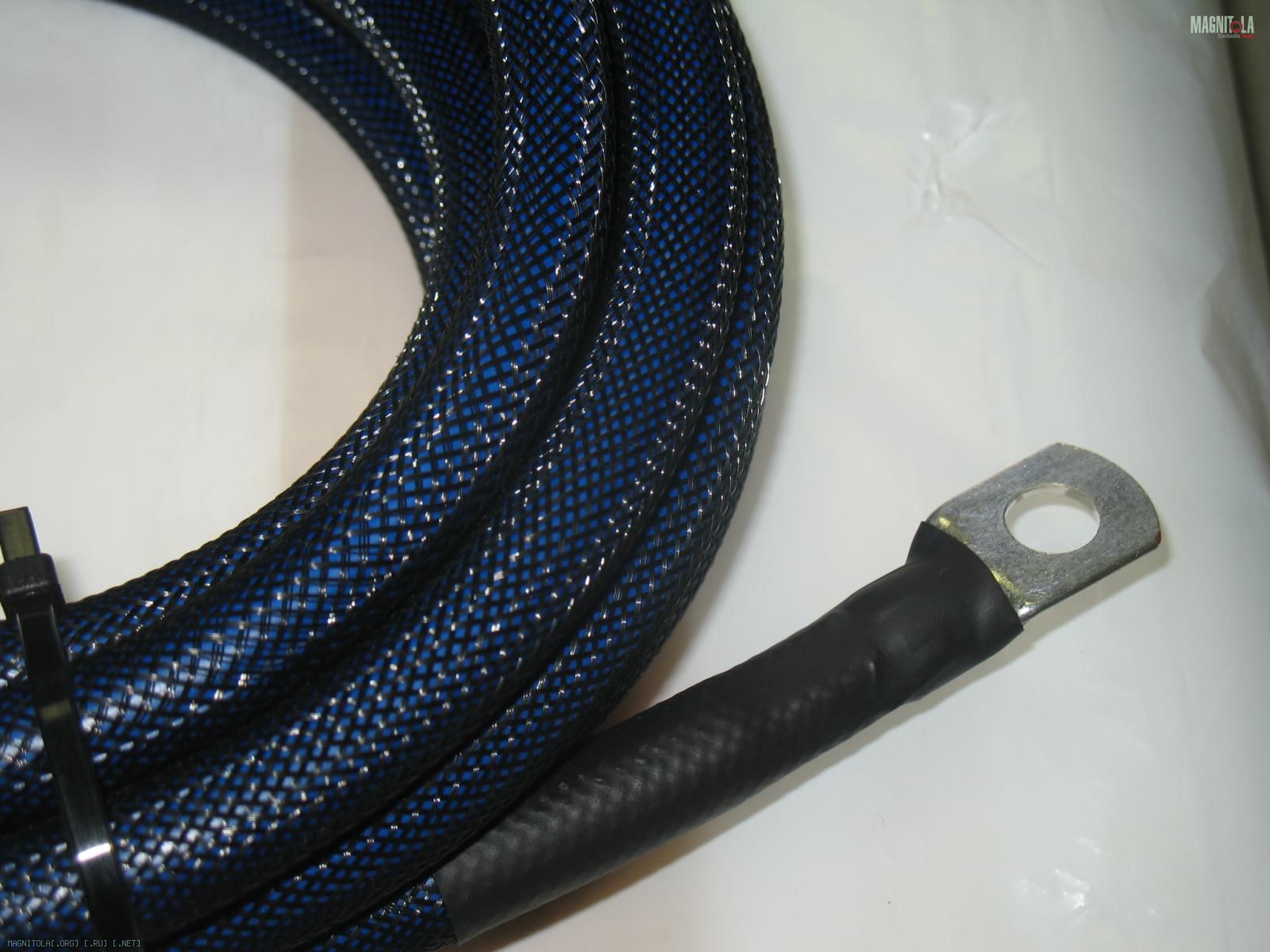

Фото готового комплекта для организации питания 3 усилителей. Провод от БСП до распредов и "+" и "-" = 50 мм2.
Провода от распредов до усилителей = 35 мм2.

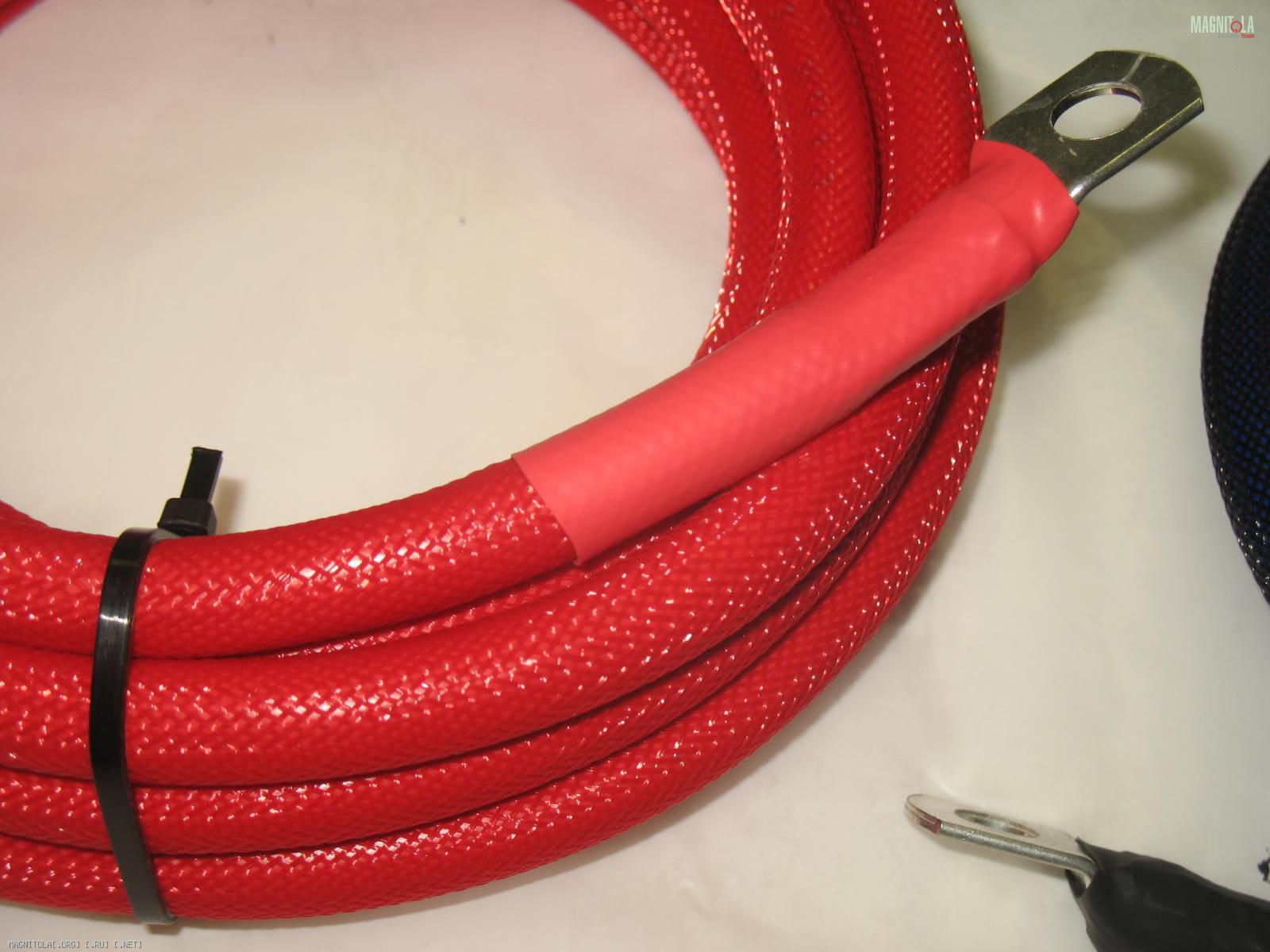

ВНИМАНИЕ - все провода в ОПЛЕТКЕ ЗМЕИНАЯ КОЖА.
Очень интересное сочетание получилось на синем минусовом проводе одетом в черную змейку - он как бы переливающийся черный с голубым отливом получился. В общем мне оч понравилось самому:-)
А вы судите сами:
Вложение 426916Вложение 426920Вложение 426918Вложение 426922Вложение 426924Вложение 426926Вложение 426928
PS: освоен навык гладкого "тюнинга" проводов в змейку с надежным креплением термоусадкой по краям. Причем термоусадка выполняет и роль обрамления на силовом наконечнике, то есть все компактнее чем при использовании 2 разных термоусадок для этих целей.

PPS: со стороны усилителей на конечках проводов 35 мм2 - специально нет никакой концевой заделки - змейка зафиксирова изолентой. Окончательная подгонка будет выполнена заказчиком.

Вот такой вопрос к размышлению.
Коробушки в черном цвете в будущем планируются?

Цитата:

---

Сообщение от maximus_063

Коробушки в черном цвете в будущем планируются?

---

Еще можно узнать, планируются ли прозрачные корпуса из оргстекла? Чтобы можно было ставить такие дистры в систему среднего и высокого класса.

Цитата:

---

Сообщение от Pit

Еще можно узнать, планируются ли прозрачные корпуса из оргстекла? Чтобы можно было ставить такие дистры в систему среднего и высокого класса.

---

День добрый!
Отвечаю - всем:

Максим - да без проблем по заранее оговореннуму варианту - можно покрасить корпус в черный цвет или использовать для отделки пленку под карбон. Это уже делаеться на некоторых моих изделиях! Скоро (сегодня вечером) выложу новое предложение по блокам коммутации remote и индикации борт напряжения "in 1 коробка":-)

Петр - да будет стоить чуть дороже - но технология сборки распределителей в корпусах на оргстекле - тоже освоена (см. - http://magnitola.org/pitanie-i-kommu...t-artline.html). Но сразу скажу конечно это работа уже очень творческая и не серийная. Но без проблем изготавливаеться!

Новое интересное предложение!

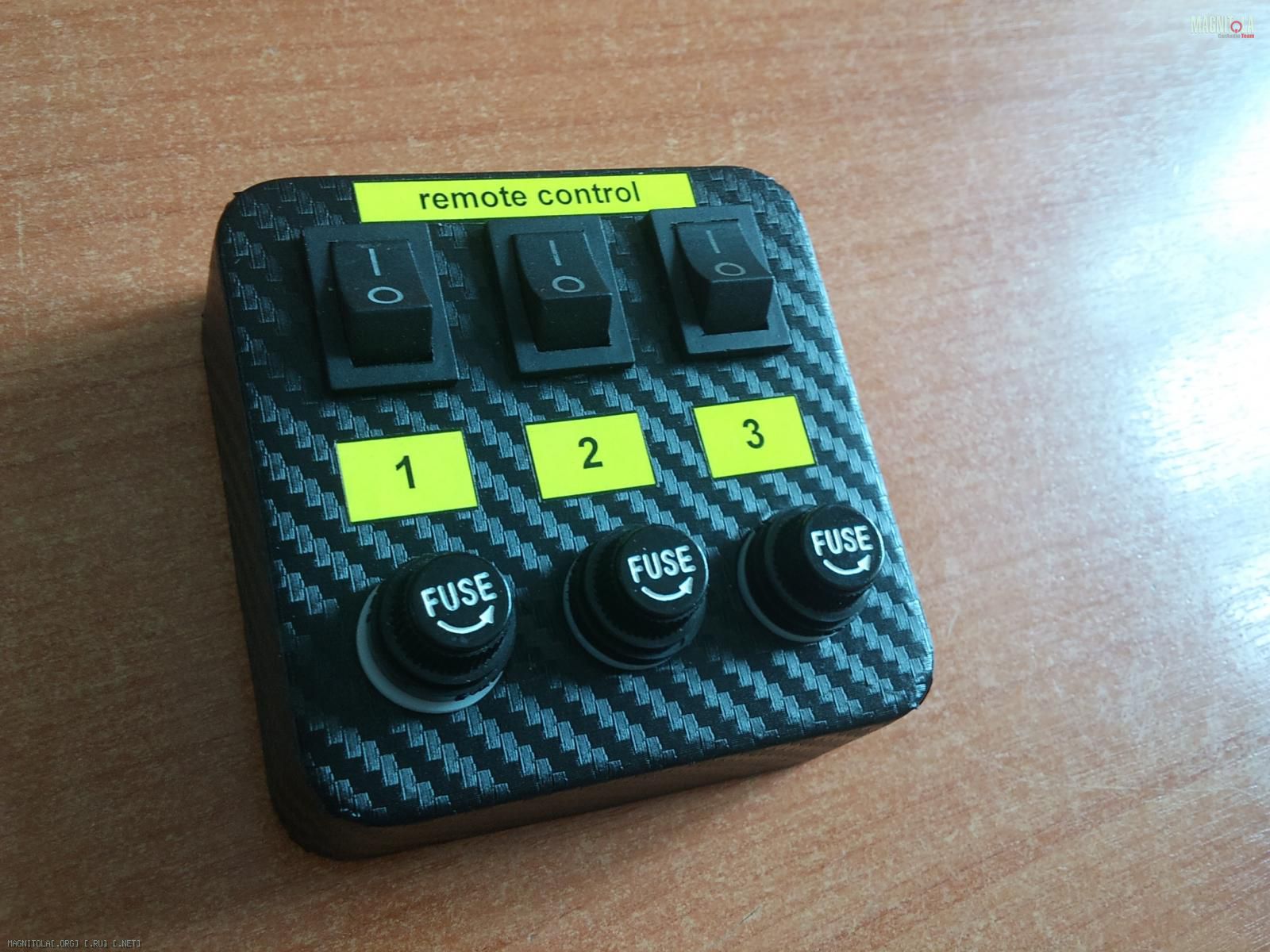

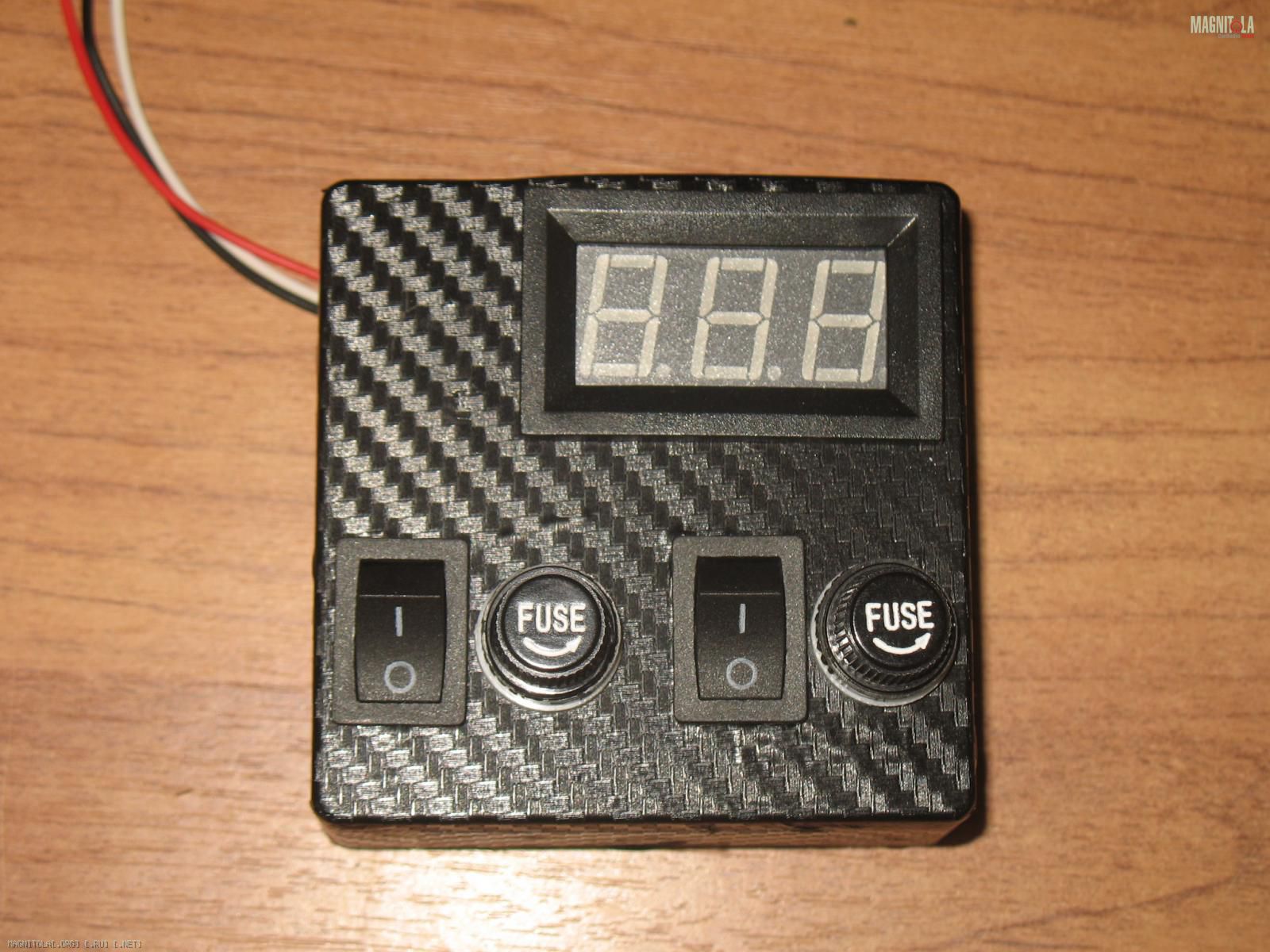

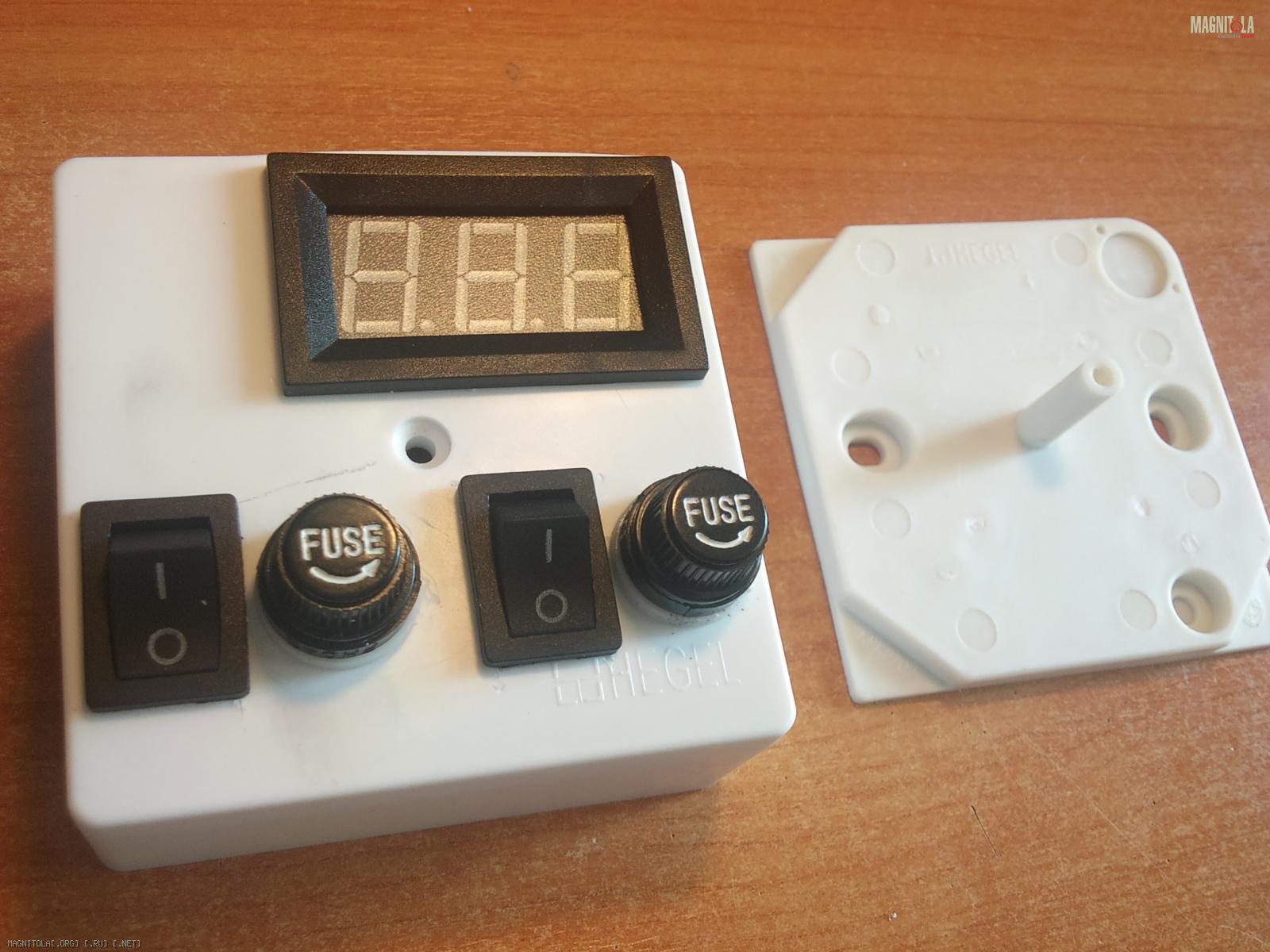

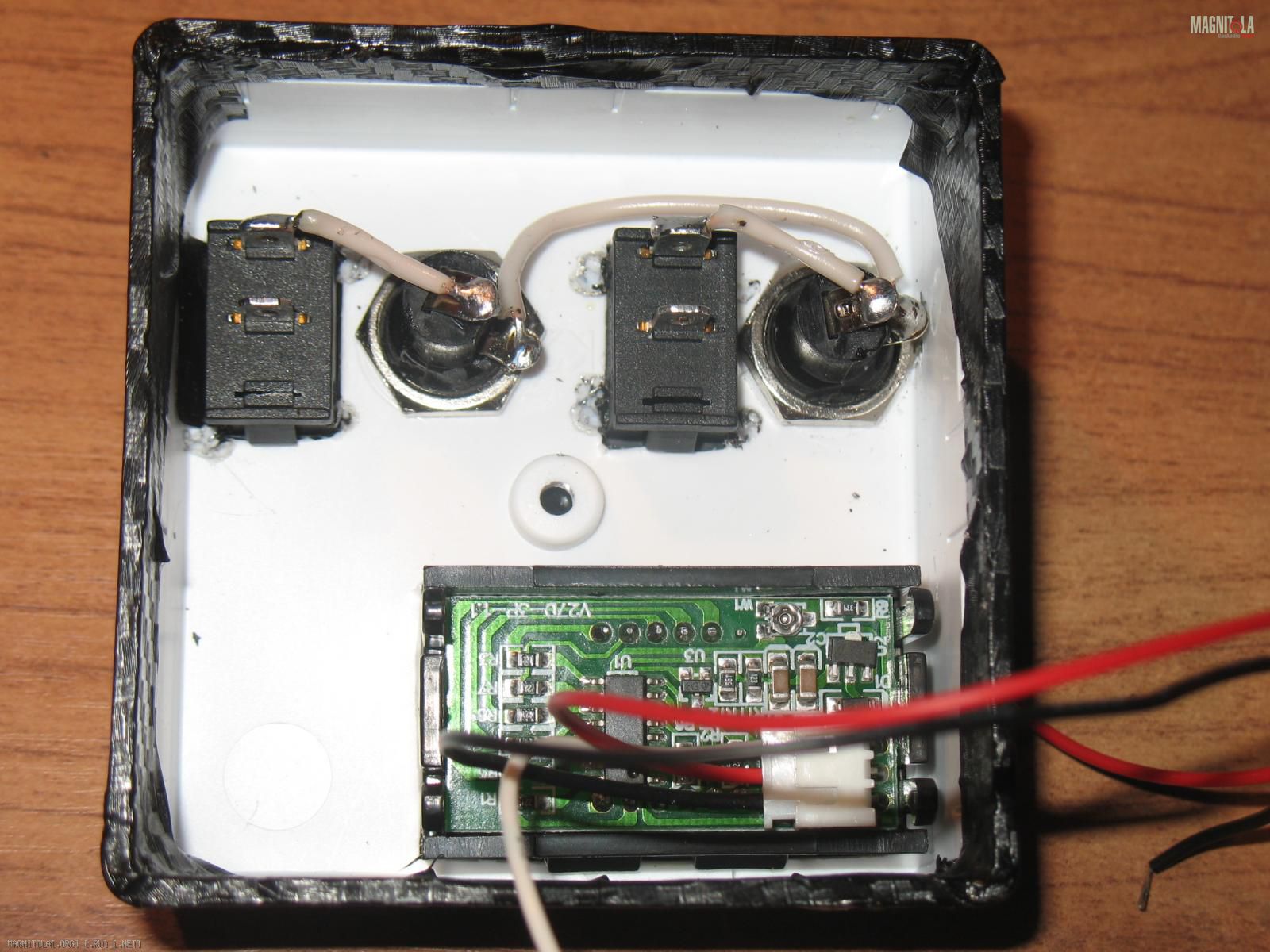

Блоки управления remote цепями с индивидуальной токовой защитой каждой цепи + вольтметр с управляющим проводом на индикацию напряжения борт сети:
- вольтметр в работе только при включенной аудиосистеме - или при включенном тумблере управления вольтметром - по вашему желанию.
-удобное управление цепями включения усилителей (2 линии) - с защиой каждой цепи своим плавким предохранителем 1-2 А.
-визуальный контроль уровня напряжения борт сети - в удобном вам месте.
-возможно подключение входов/выходов устройства через клемники (на фото вариант под пайку).
-отделка корпуса пленкой "под карбон"
Вложение 429596Вложение 429598Вложение 429600Вложение 429602Вложение 435738Вложение 435740Вложение 429604

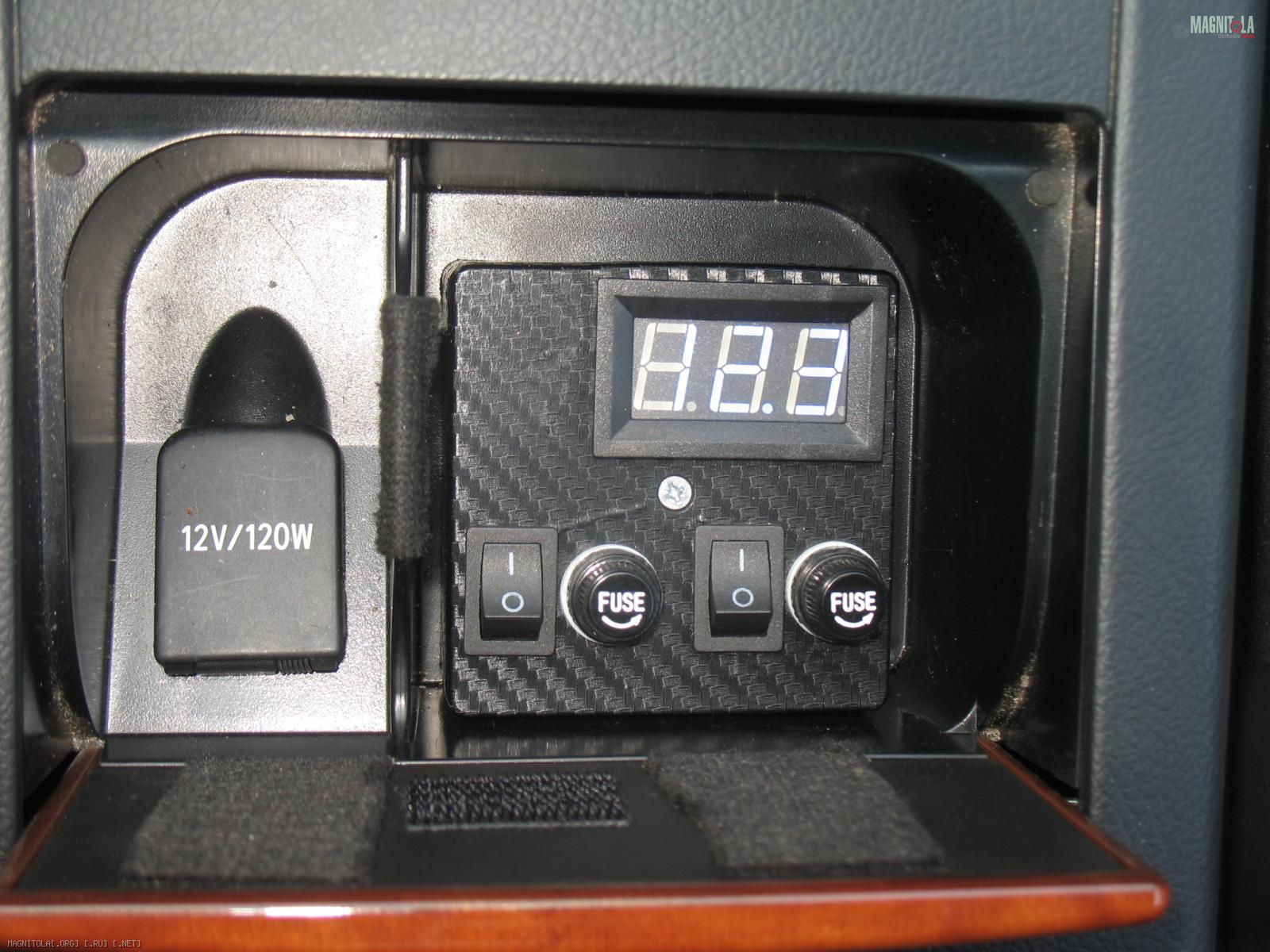

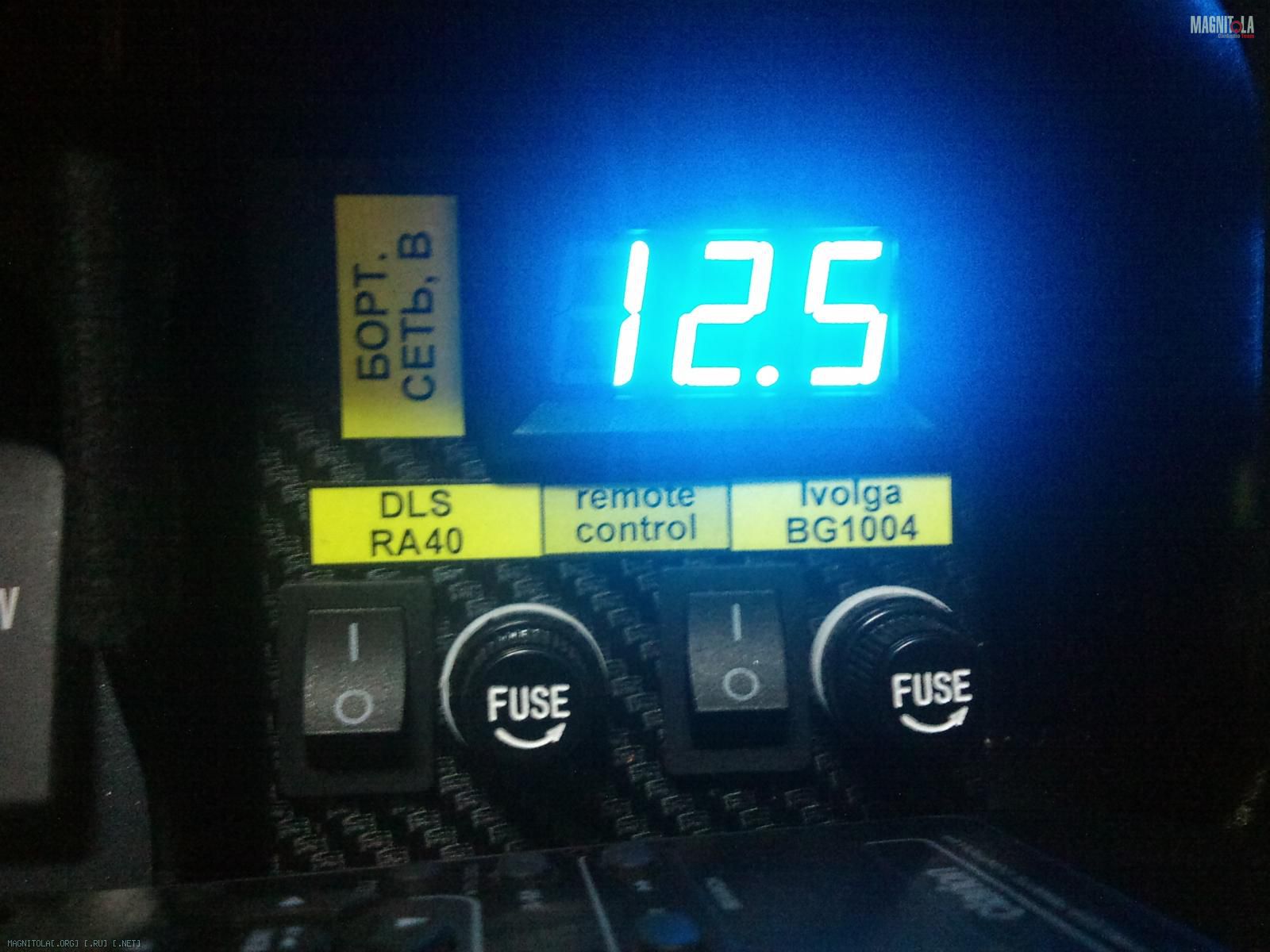

PS: на фото цепь управления вольтметром подключена просто к АСС авто, когда машина заведена или включена аудиосистема - идет индикация.
