Сегодня сам занимался вырезкой в распределителях моей сборки отверстий под выходные/входные кабели в наконечниках.
Хочу поделиться полезным замечанием и дать рекомендации по поводу правильного и более компактного размещения наконечников на терминалах устройств:

1. Входные наконечники распологайте нижней частью на терминал. Ну то есть привычным образом - когда название наконечника смотрит вверх. Отверстие квадратной формы будет необходимо чуть выше середины. Верезаеться по заранее отмеченным рискам - два пропила ножовкой по металлу - а затем проводим линию канцелярским ножом между пропилами - слегка придавив - и просто отламываем по линии - обрабатываем края и все готово.
Все вышесказанное актуально к БСП и входным терминалам распредов. На БСП хотя возможны варианты на ваше усмотрение.
Вложение 431346Вложение 431348

2. Выходные наконечники - отходящих линий распределителей "+" и "-" - располагайте ПЕРЕВЕРНУТЫМИ - то есть верхней частью прижимайте к терминалам - так отходящие кабели меньше торчат и отверстие приходиться вырезать меньшей глубины, все получаеться более аккуратным.
Все по п.2 - применимо и к БСП и к выходным и входным терминалам распредов.

Вложение 431354Вложение 431356Вложение 431358Вложение 431360

ВЫВОД: при варианте 2 - получаем менее глубокий и более эстетичный вид прорези под выходные наконечники. Но вариант 2 не всегда применим из-за инсталяционных особенностей подвода кабелей - иногда нужно чтобы кабель шел чуть выше плоскости монтажа устройства - тогда рулит вариант 1.

PS: имхо - даны рекомендации которые помогут. Так как сам не прорезаю в корпусах отверстия - из-за возможных многих вариантов вывода наконечников - и вы сами это сделаете по месту в своей системе - при окончательной подгонке.
Вложение 431362Вложение 431364Вложение 431366Вложение 431368Вложение 431370

Учту при монтаже твоего распределителя:)Спасибо!!!

Как всегда все быстро,оперативно и качественно!!! Респект тебе!!!Вложение 432156

ВНИМАНИЕ! СУПЕРПРИМЬЕРА!
Теперь межблочные кабели на более высоком профессиональном уровне! Кристальное качество звука и сверхпомехозащищенность!
Предлагаю вашему вниманию межблочные кабели на базе русского ПОЛНОГО аналога студийного многопарного кабеля (конструктив с точностью до медного волоска и сечения повторяет - английский Belcom серии MPAI).

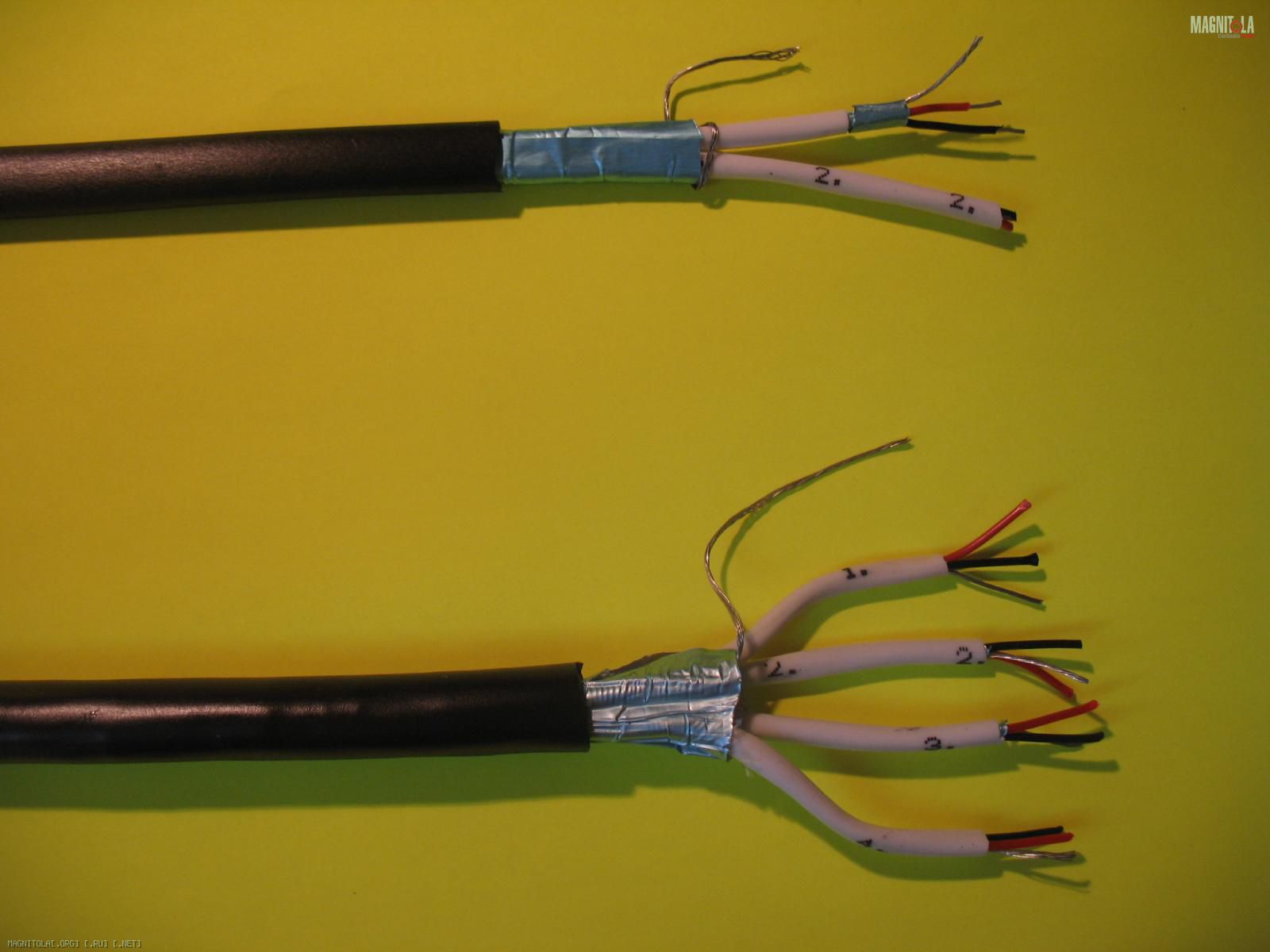

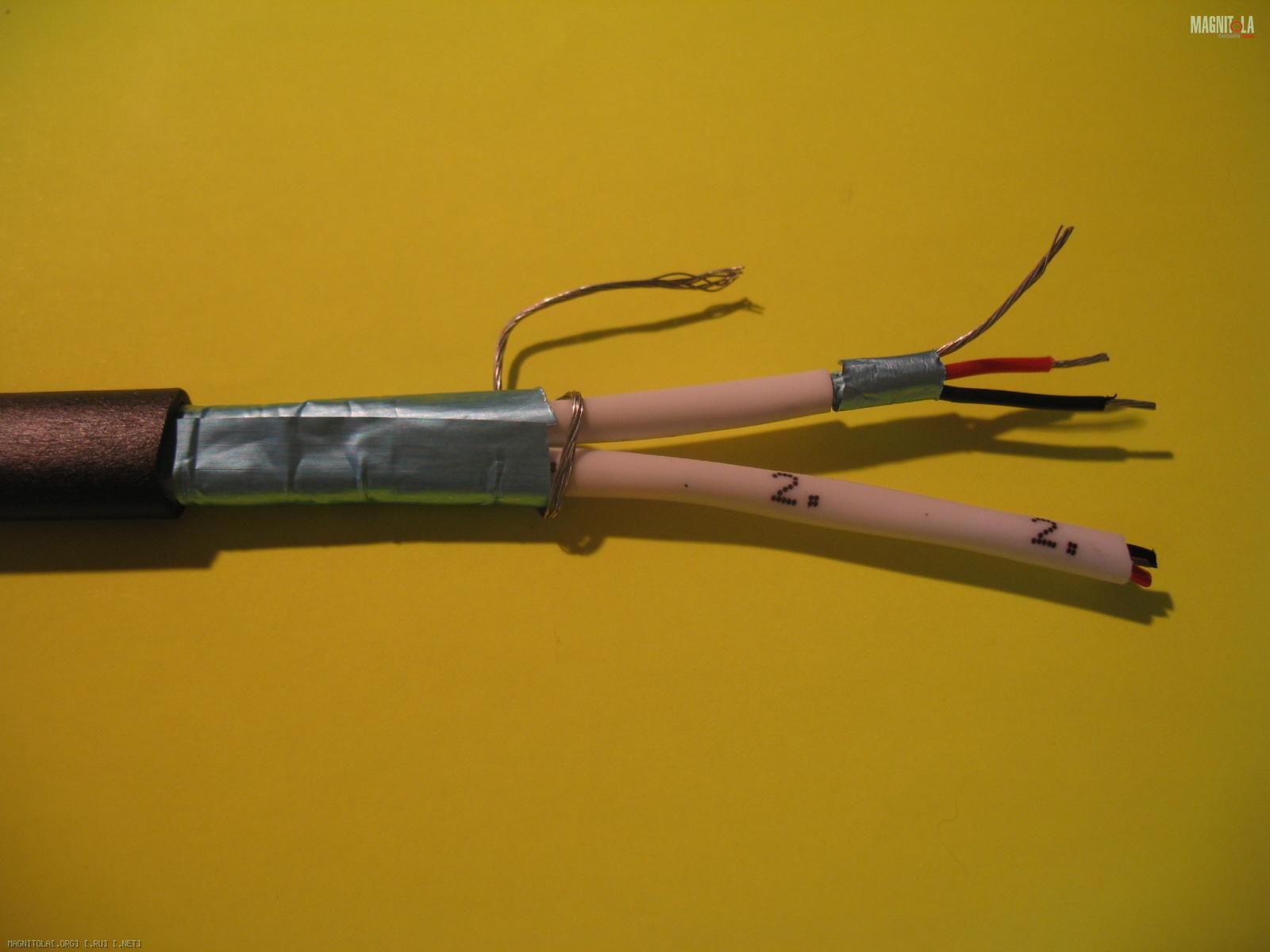

Вложение 432194Вложение 432196
Конструкция:
Пары с многопроволочными медными лужеными жилами сечением 0,22 мм2 (7х0,20 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета.
Моя фирменная распайка:
Экран каждой витой пары припаиваеться только со стороны ГУ (напрвленность) + выведен стоковый проводник заземления общего экрана со стороны ГУ.
Варианты исполнения: 1-2, 2-2, 2-4, 4-4 RCA по длинам заказчика.

Заказывая кабель вы получаете:
1. Изделие из витой пары с медными лужеными гибкими проводниками.
2. Направленная распайка и супер защита от помех экраном витой пары и общим экраном кабеля (двойное экранирование).
3. RCA разъемы отличного качества + профессиональная аккуратная пайка.
4. В комплектацию каблей входит оплетка "змеиная кожа".
5. Удобная маркировка каждой витой пары цифрами от 1 до 4 (четные - красные, нечетные - черные RCA).

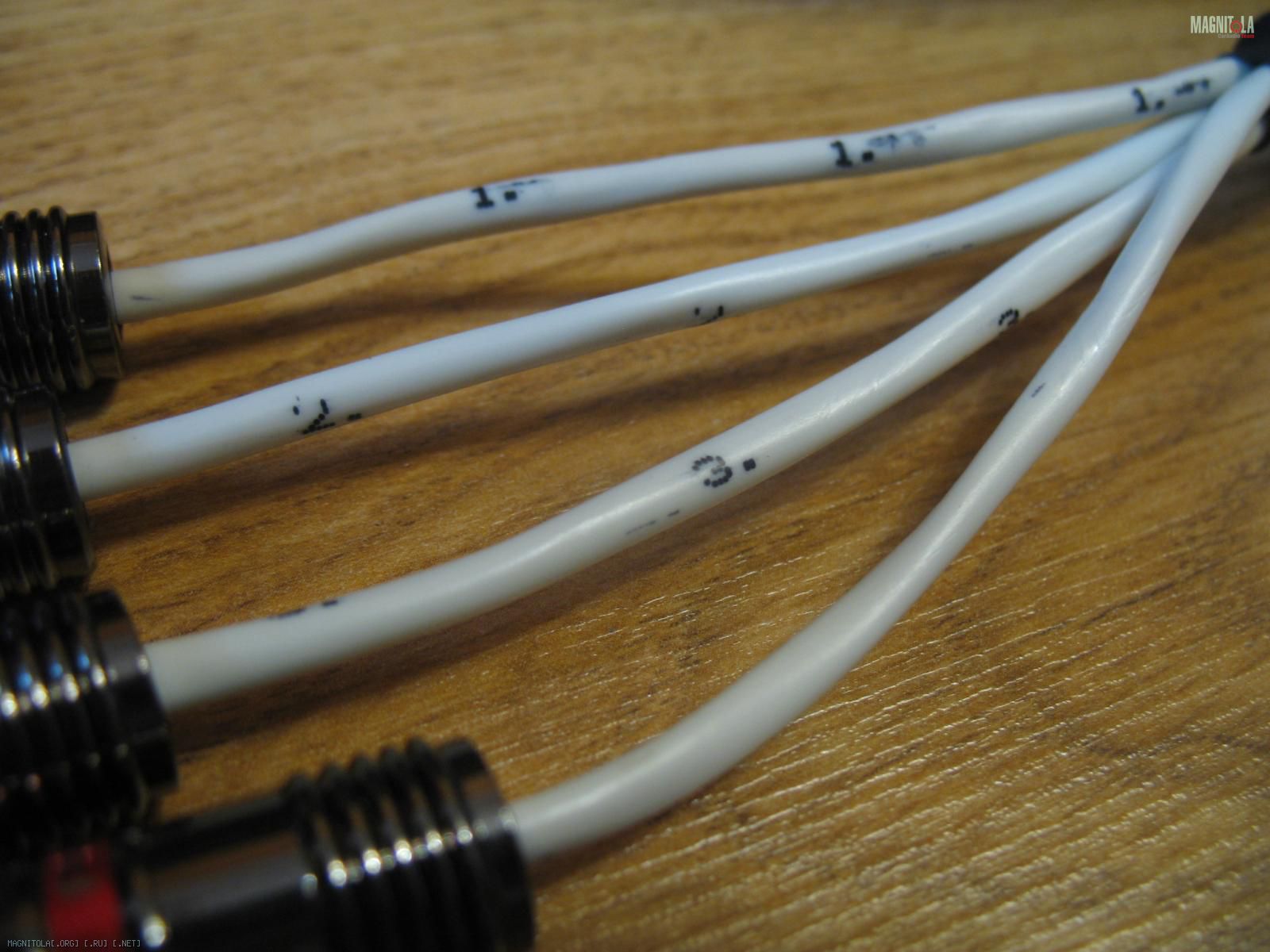

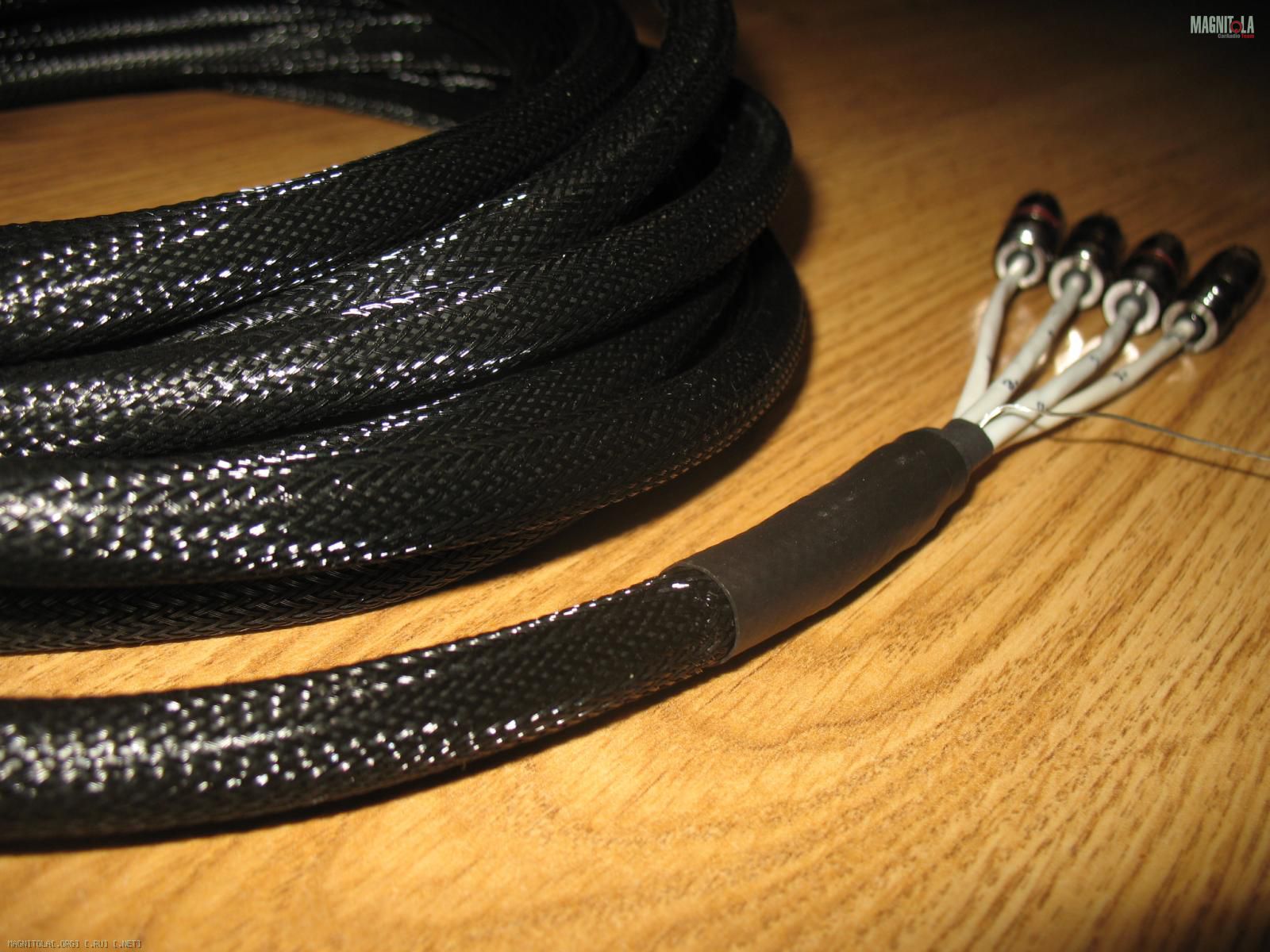

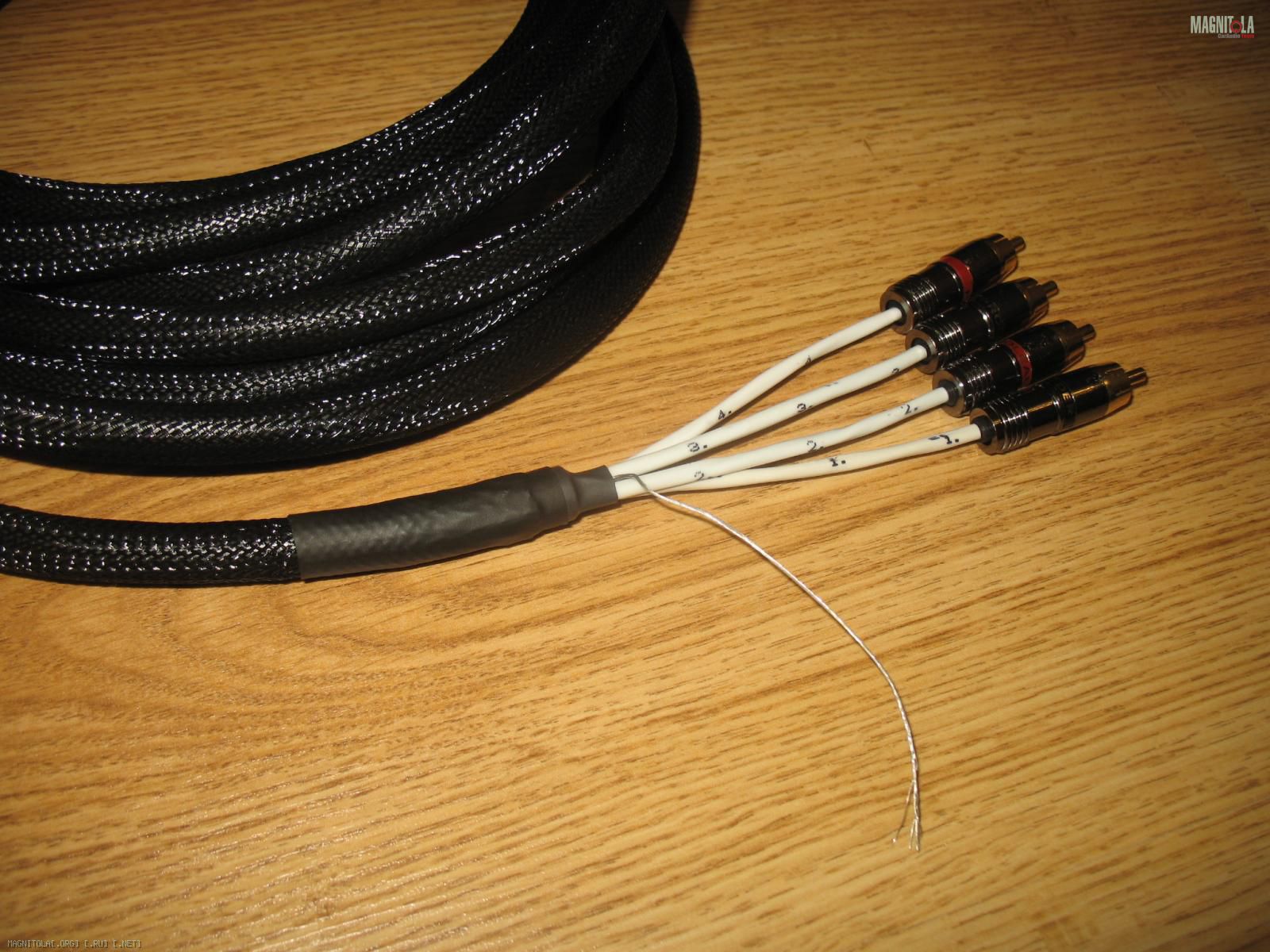

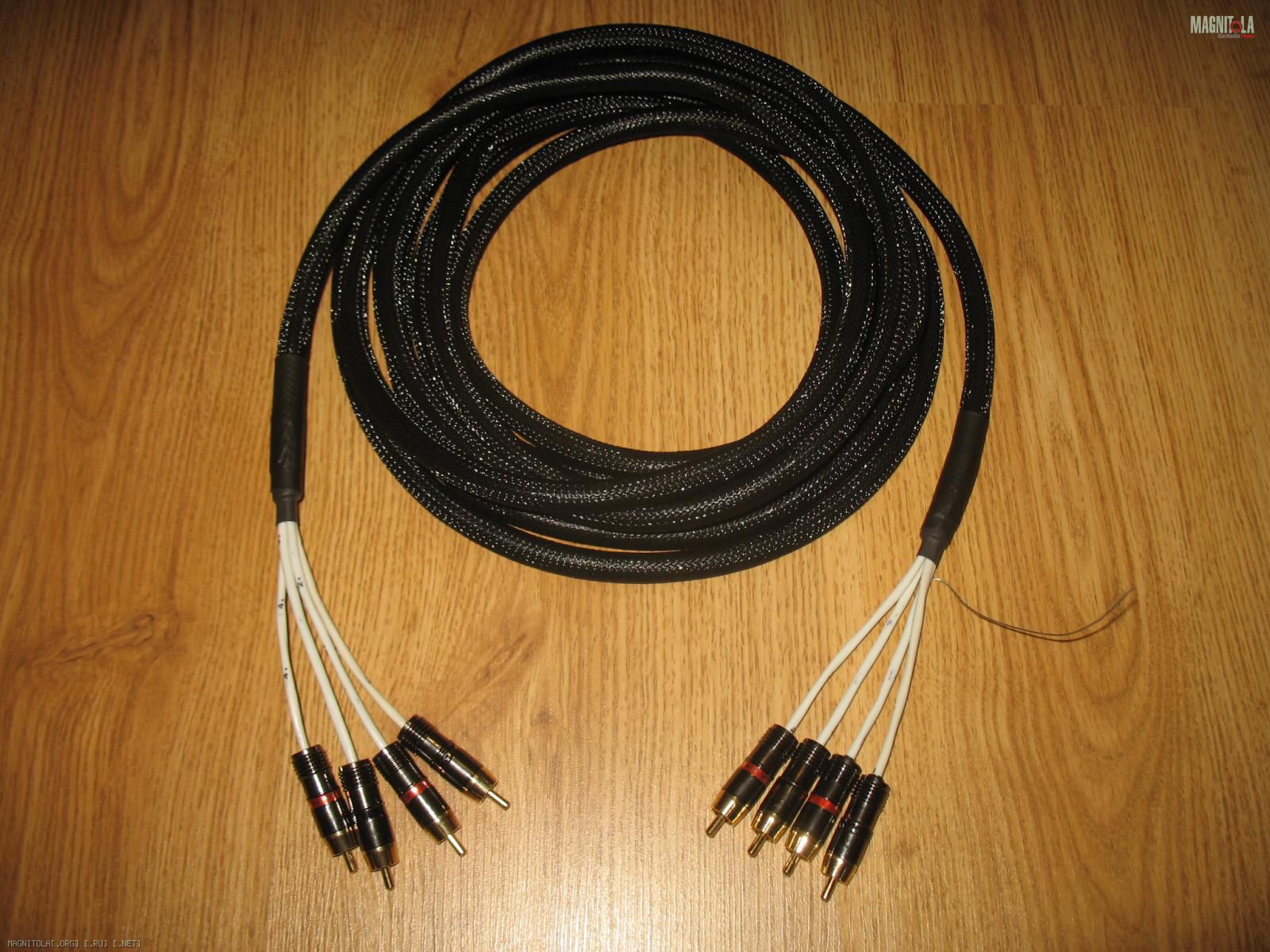

Вложение 432198Вложение 432200Вложение 432202Вложение 432204Вложение 432206
Гарантирую исчерпывающие рекомендации (на основе собственного опыта) по борьбе с наводками (которых при правильном подключении и заземлении просто не возникнет).

PS: по результатам первых прослушек - кабель показал очень достойные результаты, высокую детальность передаваемых образов во всем диапозоне частот. Отмечена яркая красивая серединка и высокие. Буду рад также любым вашим отзывам после прослушки. В планах - полный тест кабелей в одной авторитетной лаборатории.
