Комплекты проводки "под ключ": силовые, акустические и межблочники

Цитата:

---

Сообщение от ArtLine

Спецзаказ на ремоут блок для коммутации 3 усилителей и процессора + питание на вентиляторы охлаждения.
Устройство имеет встроенное реле и токовую защиту плавким предохранителем.
Вложение 551096Вложение 551100Вложение 551102

---

Красотищщща!!!

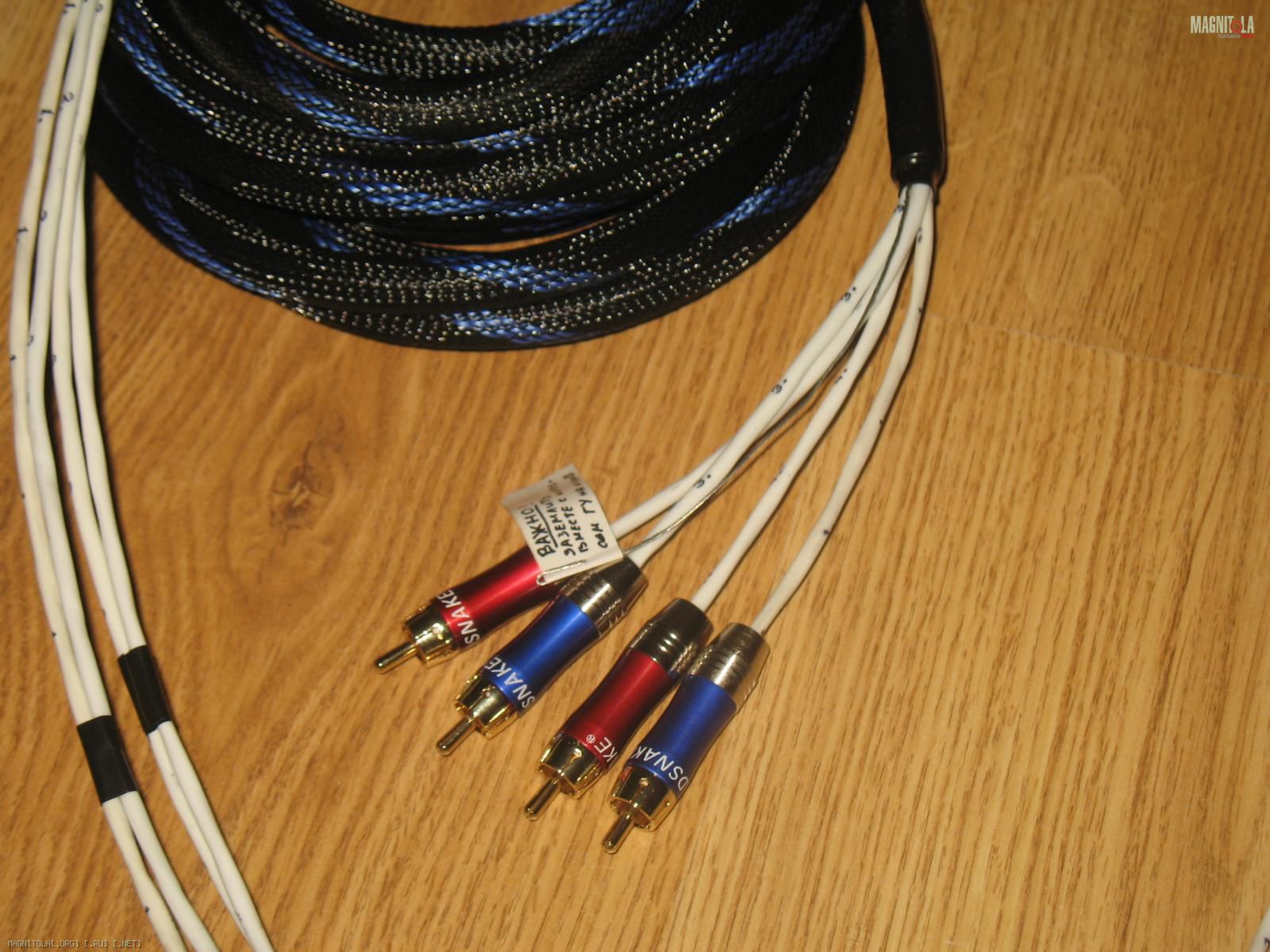

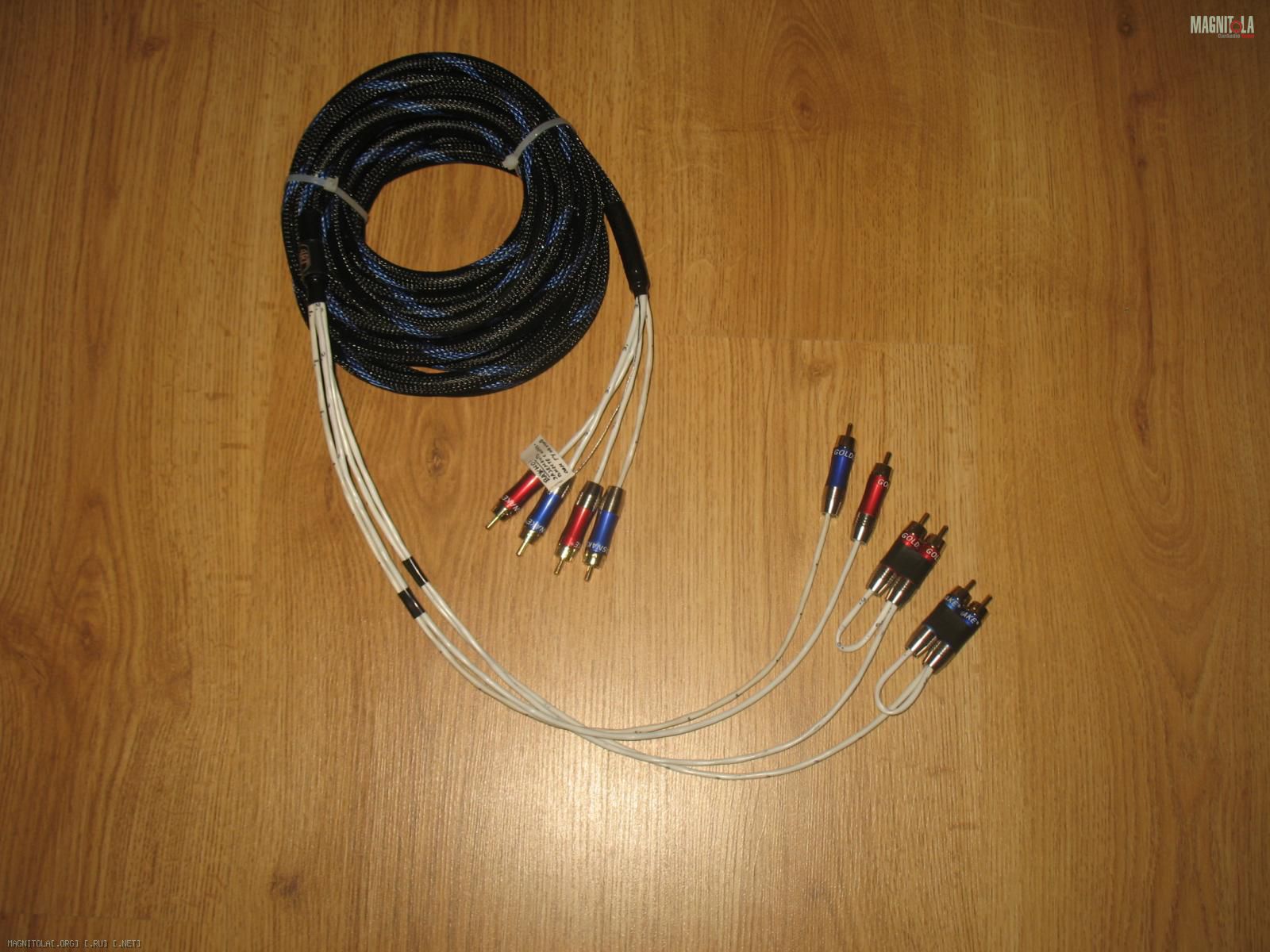

Специальная версия со встроенными Y-разветвителями - кабель 4-6 RCA.
Вложение 552910Вложение 552908Вложение 552906

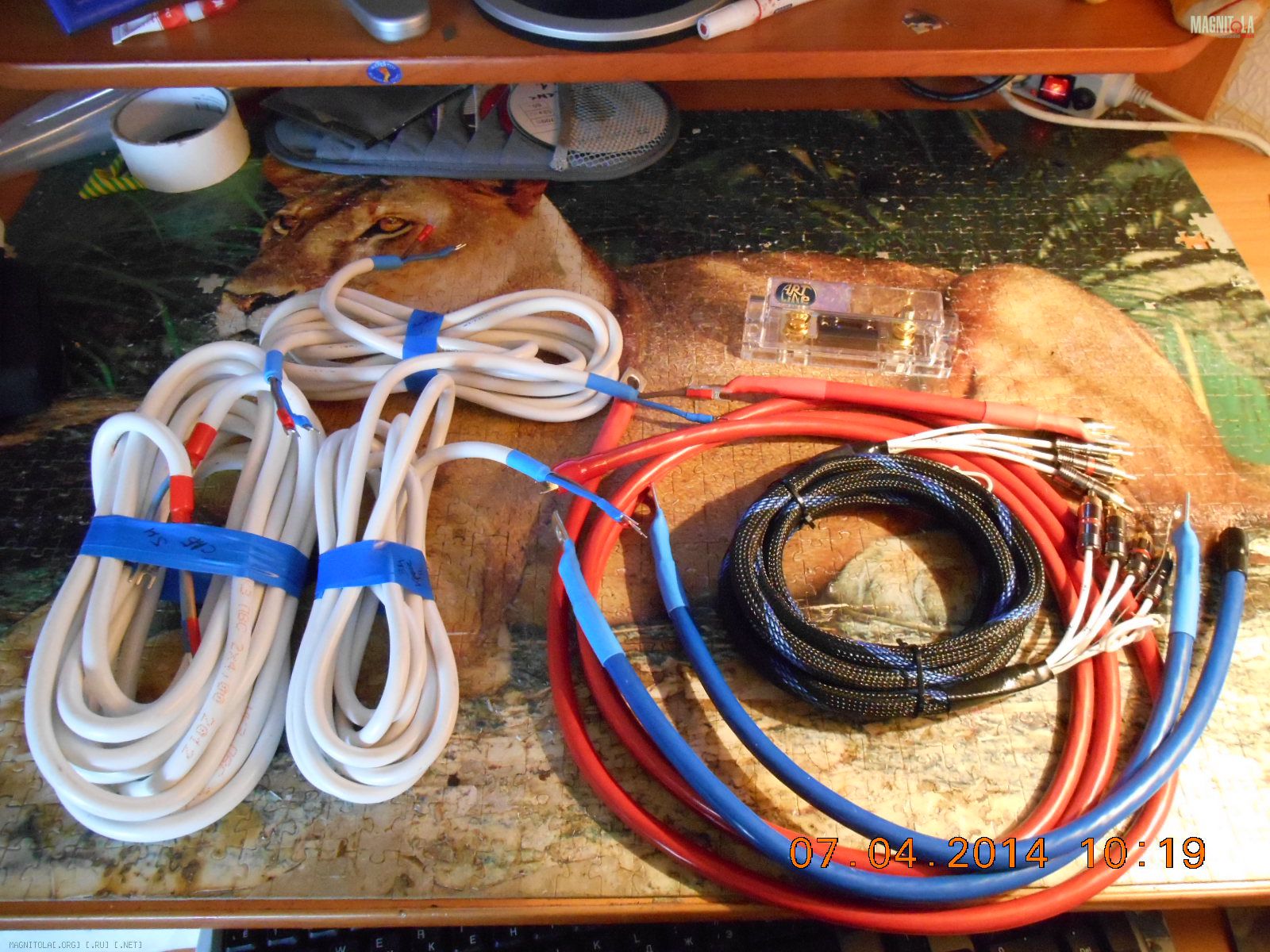

Ну всё комплект пришёл, забрал, распаковал, вот сижу трогаю, всё отлично, осталось в гофру закинуть.
Вложение 553696

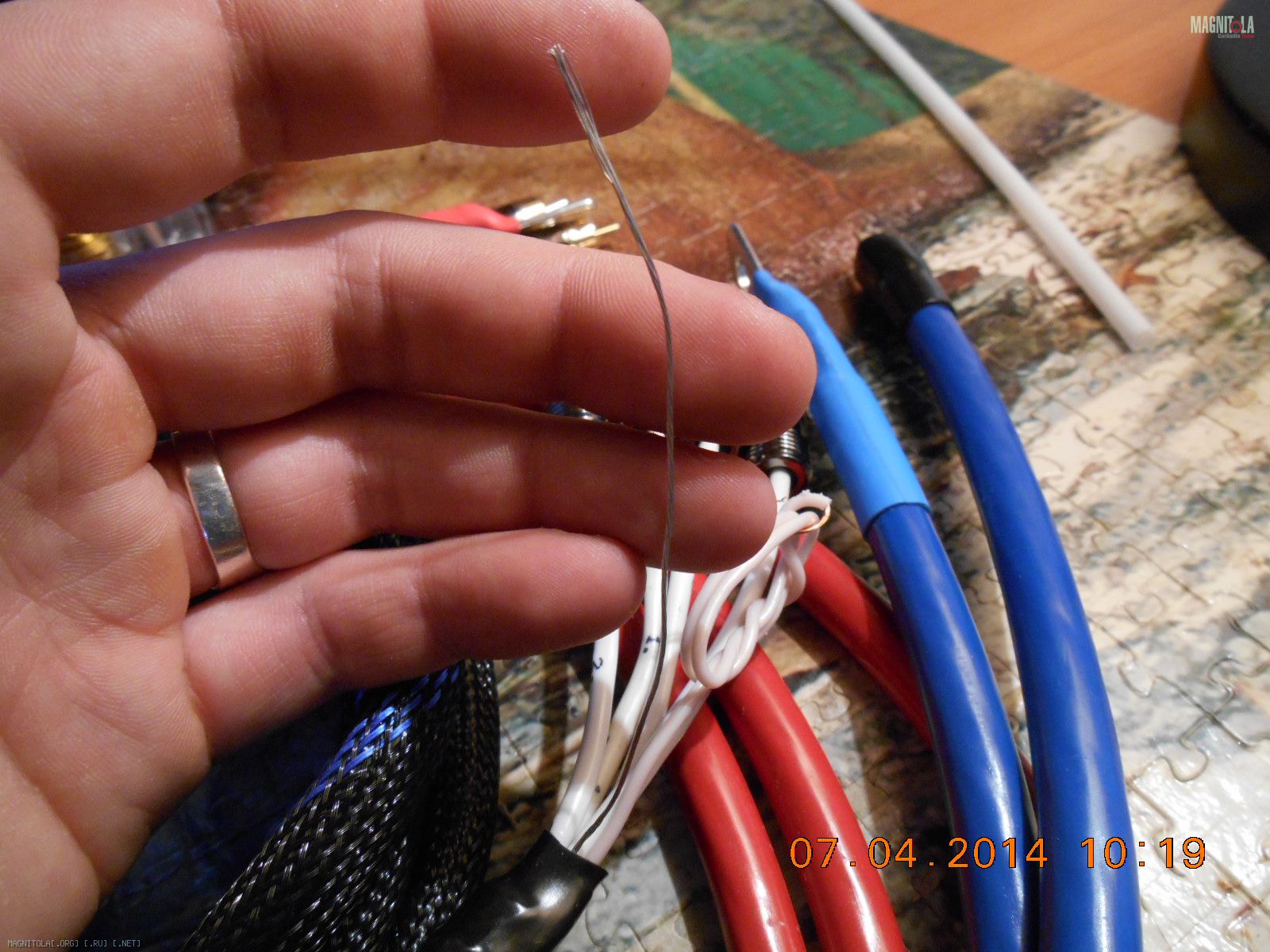

Единственно, не понятно куда этот провод цеплять? На массу с усилку?
Вложение 553698

...

...

...

Итак!!! По многочисленным просьбам!!! Разъясняю ПОДРОБНО!

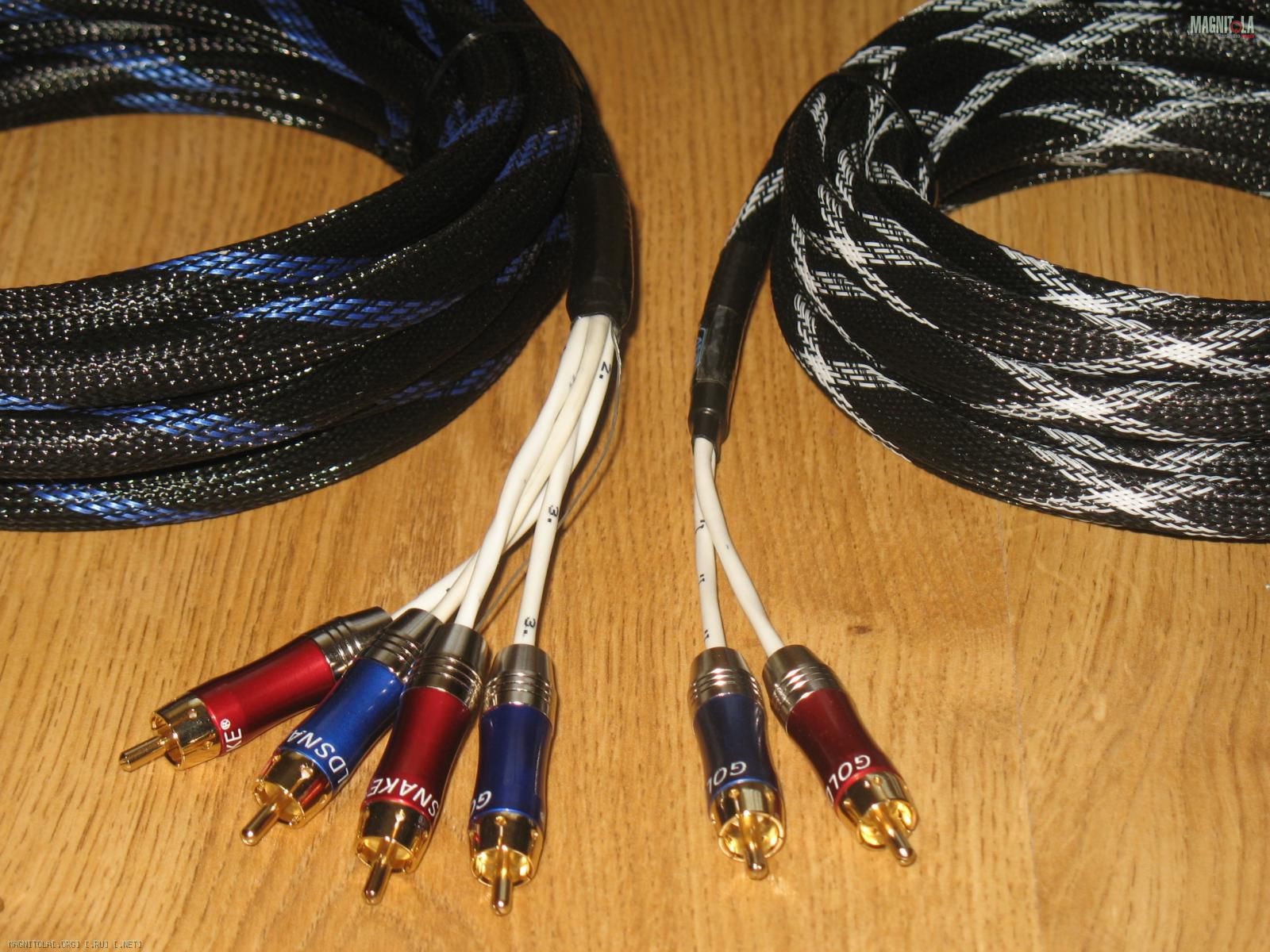

Конструкция межблочных кабелей ARTLINE-PRO:
Вложение 554408
Пары с многопроволочными медными лужеными жилами сечением 0,22 мм2 (7х0,20 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета.
Моя фирменная направленная распайка:

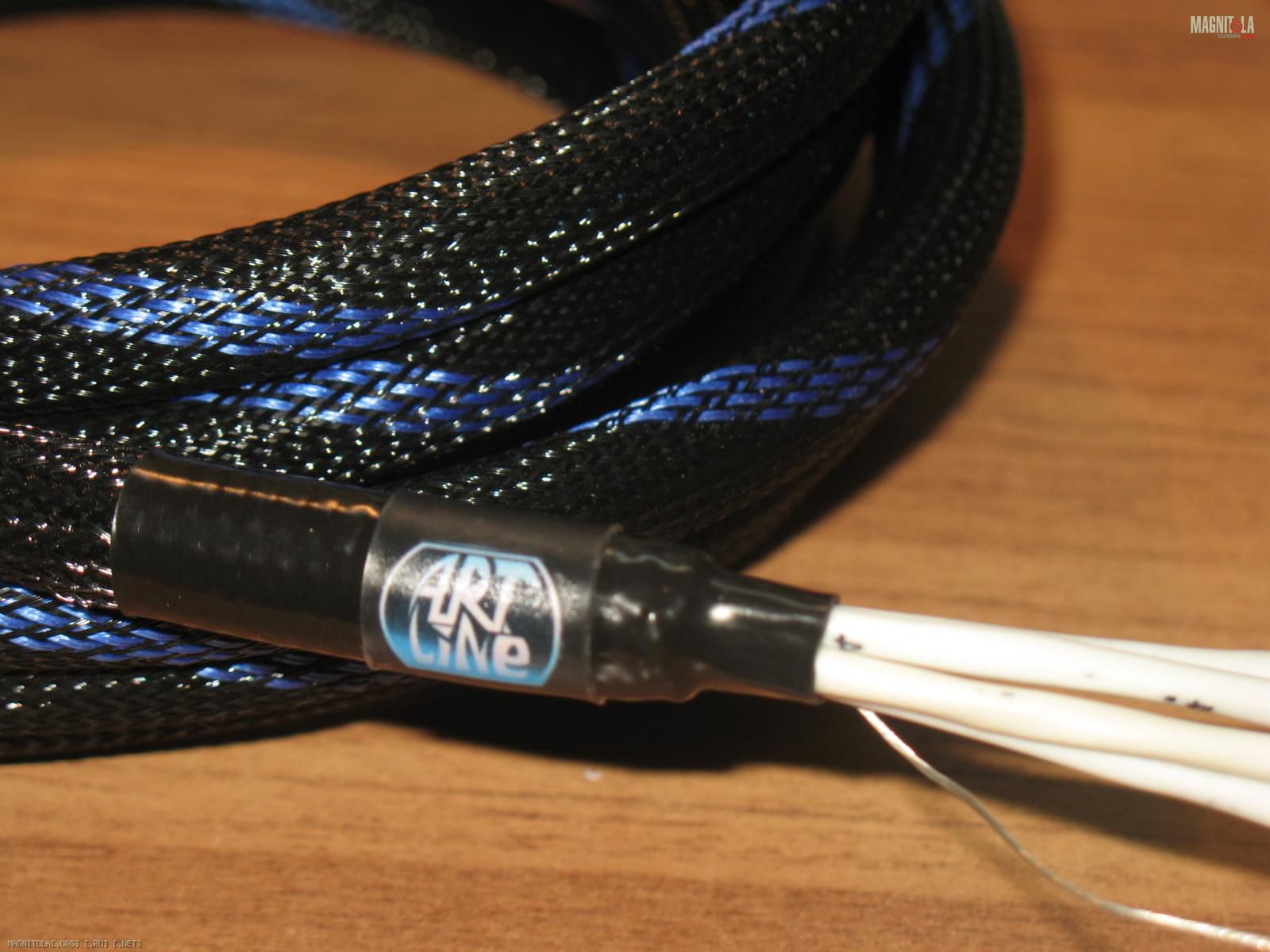

Экран каждой витой пары припаиваеться только со стороны ГУ (направленность) + выведен стоковый проводник заземления общего экрана со стороны ГУ.
Вложение 554416Вложение 554418
Голый стальной проводник - выведенный со стороны ГУ - это стоковый провод внешнего экрана - дополнительное заземление!
Очень действенный метод доп экранирования кабеля и защиты от наводок. Данный проводник необходимо заземлить на массу вместе с корпусом ГУ в одну точку. ТОЛЬКО так ВЫ гарантированно повысите помехозащищенность кабеля. ПРОВЕРЕНО опытным путем.

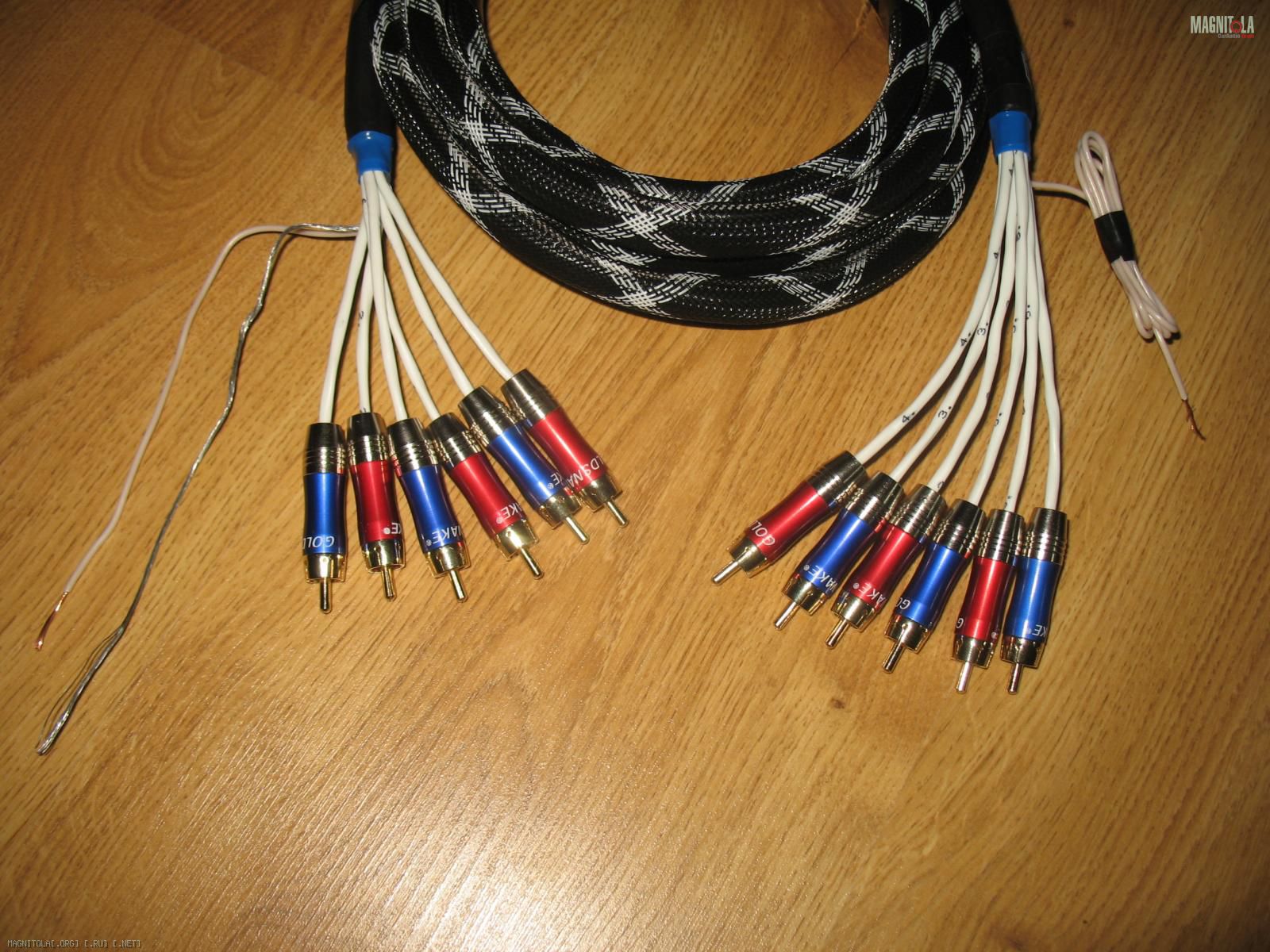

По поводу управляющего ремоут провода! Варианты исполнения кабелей ARTLINE-PRO с данной опцией существуют! Это оговариваеться при заказе:
Вложение 554420

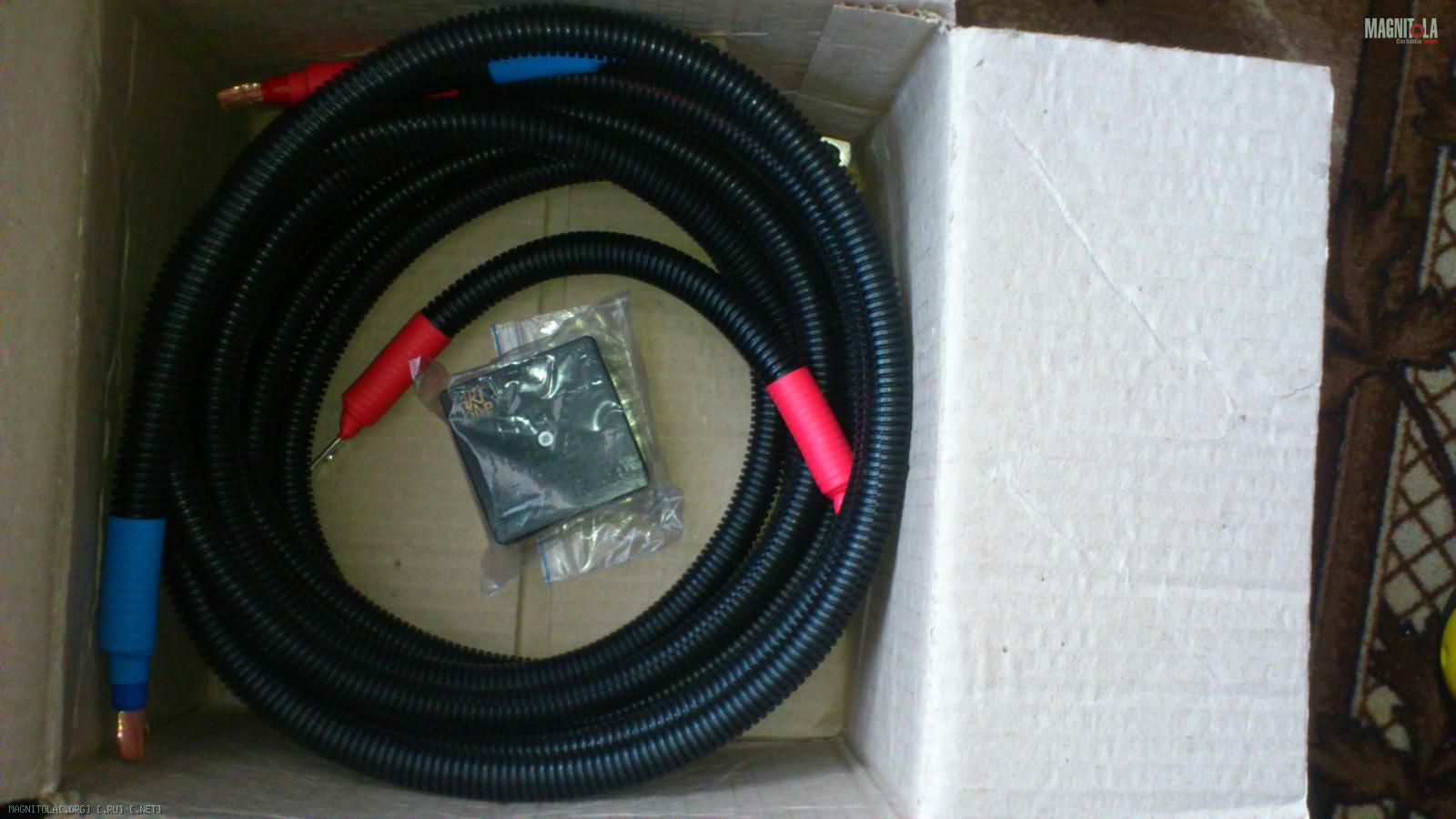

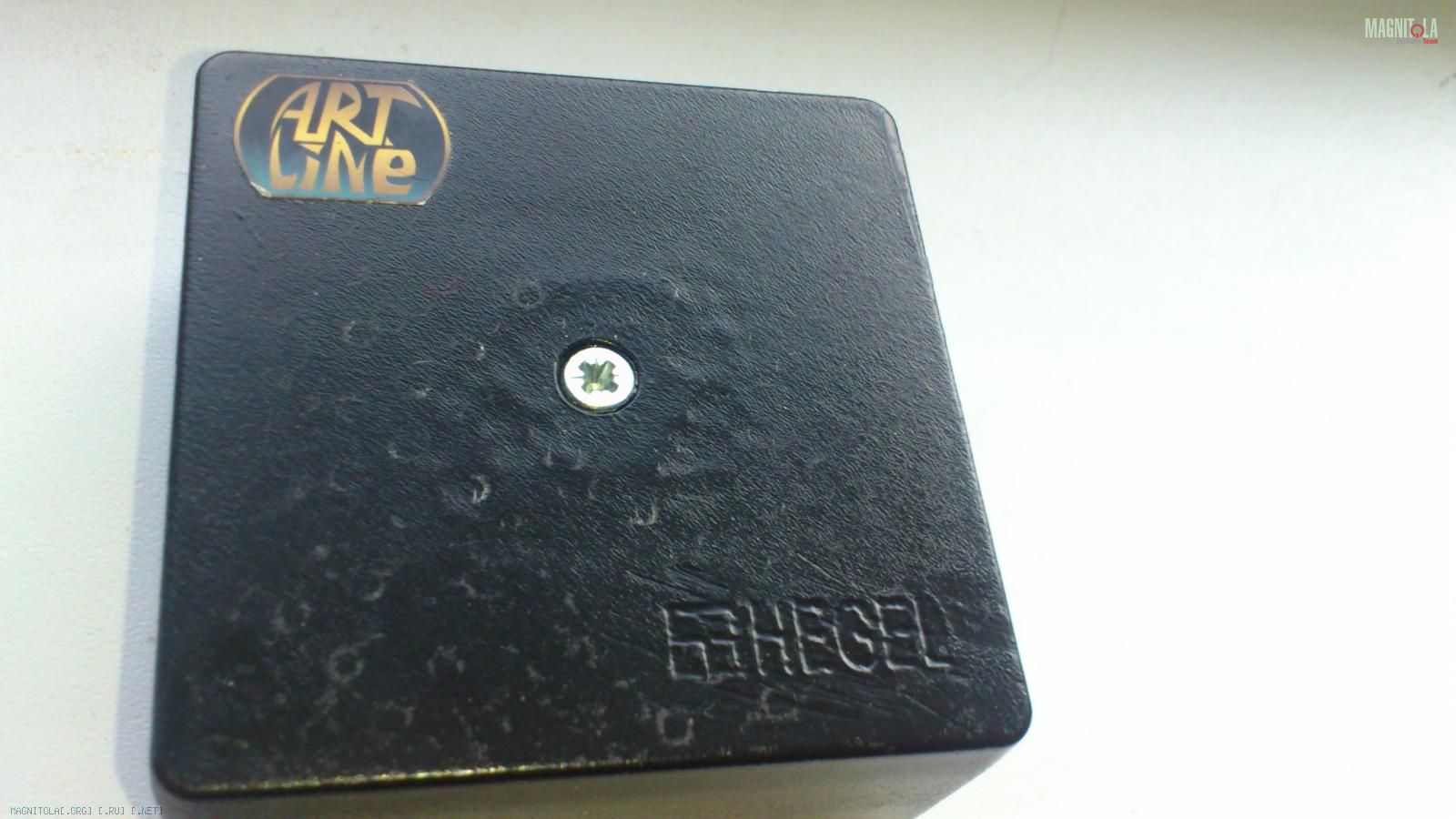

Проводочки(25мм2) + БСП пришли. Спасибо.

Вложение 554422Вложение 554424

Критика, а скорее даже "придирки":
1. БСП покрашен конечно с дефектами. Но, честно говоря, под капот супер качества покраски и не нужно - все равно через месяц-другой будет в пыли и это совсем не будет заметно. Здесь важнее сколько краска продержится. Время покажет.
2. Гофра на первый взгляд кажется слишком большого диаметра для этого кабеля, но может это только на первый(и непрофессиональный) взгляд.

В остальном качество на высоте. Может в процессе установки что-то еще возникнет. Посмотрим...

ArtLine,
Здравствуйте. Сколько будет стоить межблок 4-4 длиной 3метра

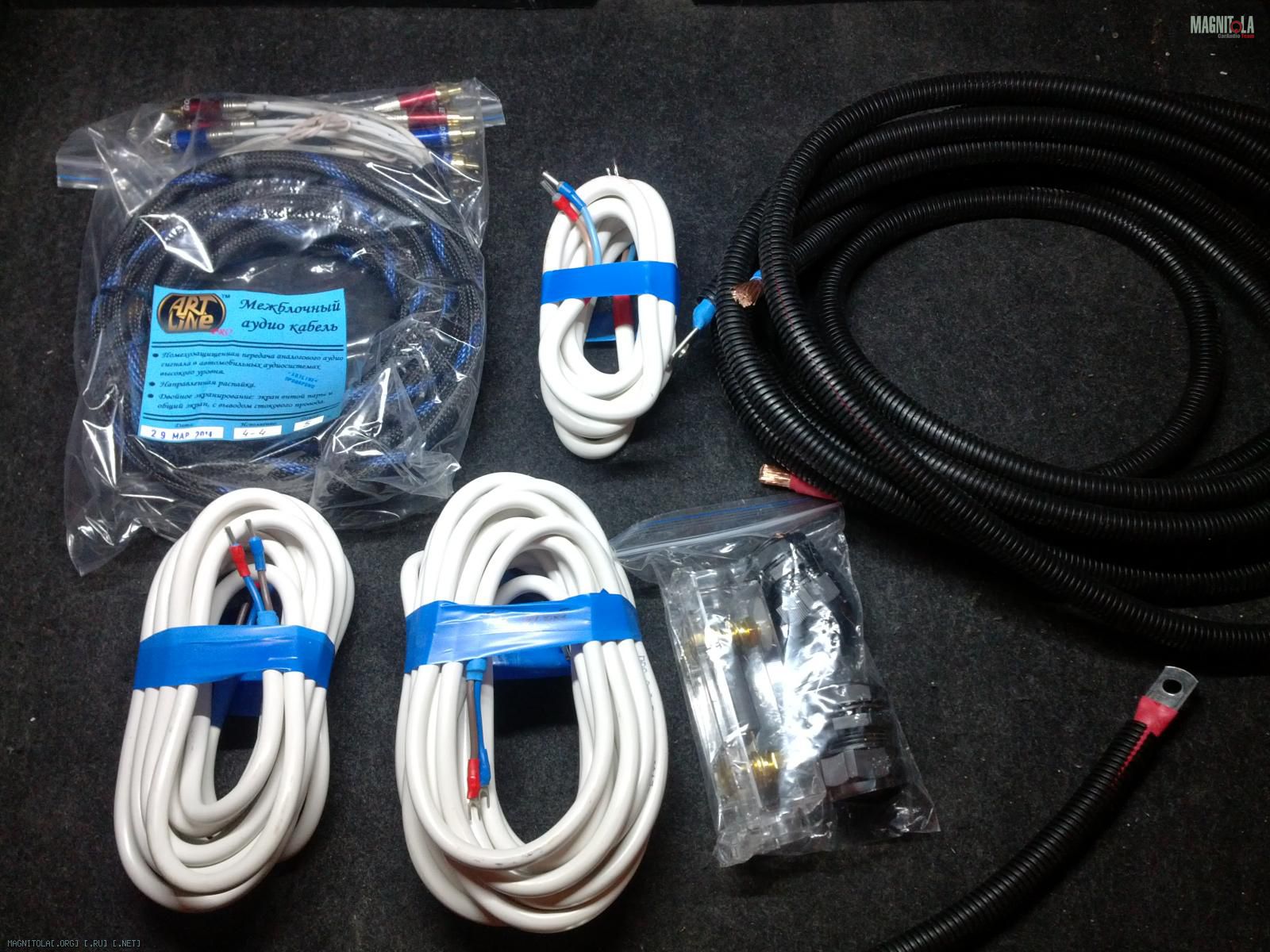

Получил свой комплект ))
Вложение 554602
