    Re: Комплекты проводки "под ключ": силовые, акустические и межблочники

    Добрый день! Можно попросить прайсик в лс.
    Спасибо!


  2. # 1+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #772
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 224724 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,380
    Спасибо (Раздал)
    1293
    Спасибо (Получил)
    2238
    Автор
    Более 5 лет на форуме

    КОГ-95 + ТАЗ 2114

    А Решил рассказать об одной не совсем обычной установке, которую мы провернули перед новым годом с моим другом и товарищем Сашей aka Monter.
    Дело было так...

    В общем обычное дело для нашей глубинки:
    1. Молодой горячий парень...
    2. ТАЗ 2114...
    3. 5 кВт звука - 4 пары мидов, 2 пары пищей + 15" сабик...
    4. Желание все это разместить-установить = и ОТКАЗ во ВСЕХ "установочных конторах" города...
    Все кто видел просто крутили у виска пальцем... зачем и почему и т.д.
    Все намного если не СИЛЬНО усложнялось тем, что проводка должна была быть выполнена не много не мало проводом КОГ-95 мм2... Это немного тоньше чем дачный шланг для полива - 21мм... А в гофре как раз он самый ШЛАНГ!!! Где то под 25 мм общего диаметра... Короче как он доставал этот шланг из багажника - установщики в УЖАСЕ разбегались...

    А вот нам с товарищем наоборот было интересно взяться за данный проект, мы легких путей не ищем:-)
    Ну и понеслась. Далее в кратце в фотках будет процесс наиболее значимых мест установки - посмотрите что вышло:

    Была продумана моим товарищем основательная концепция с рамой из профиля 20х20 мм в багажнике с установкой доп АКБ АГМ, и протяжкой + и - из под капота... Легко сказать млин 2 х 95 мм2...

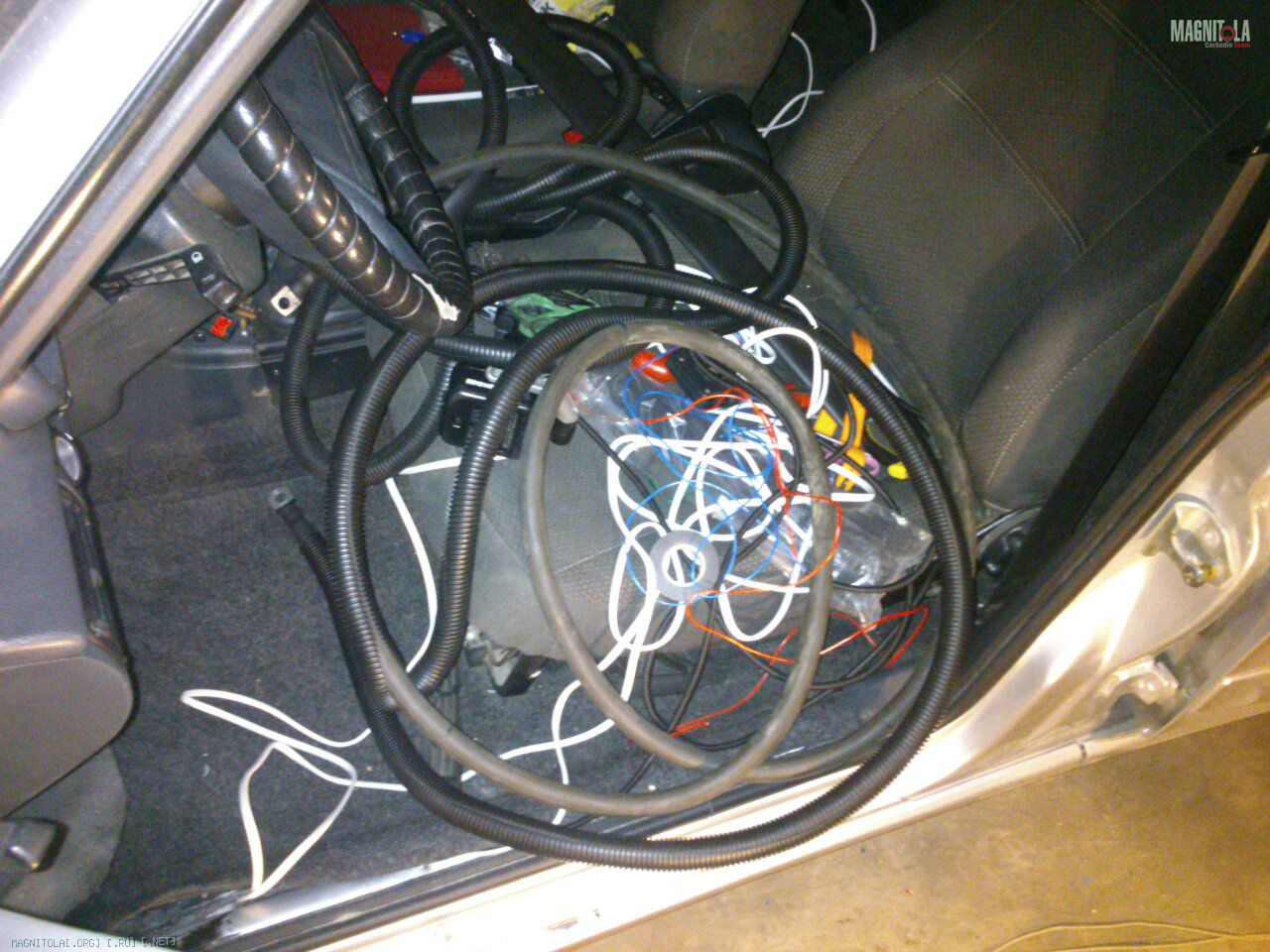

    Вот собственно с чего все началось: небольшая куча СЫРЬЯ...
    Нажмите на изображение для увеличения
Название: Начало.jpg
Просмотров: 0
Размер:	240.5 Кб
ID:	1092438

    Красивые обивочки:
    Нажмите на изображение для увеличения
Название: Начало 2.jpg
Просмотров: 0
Размер:	240.9 Кб
ID:	1092440

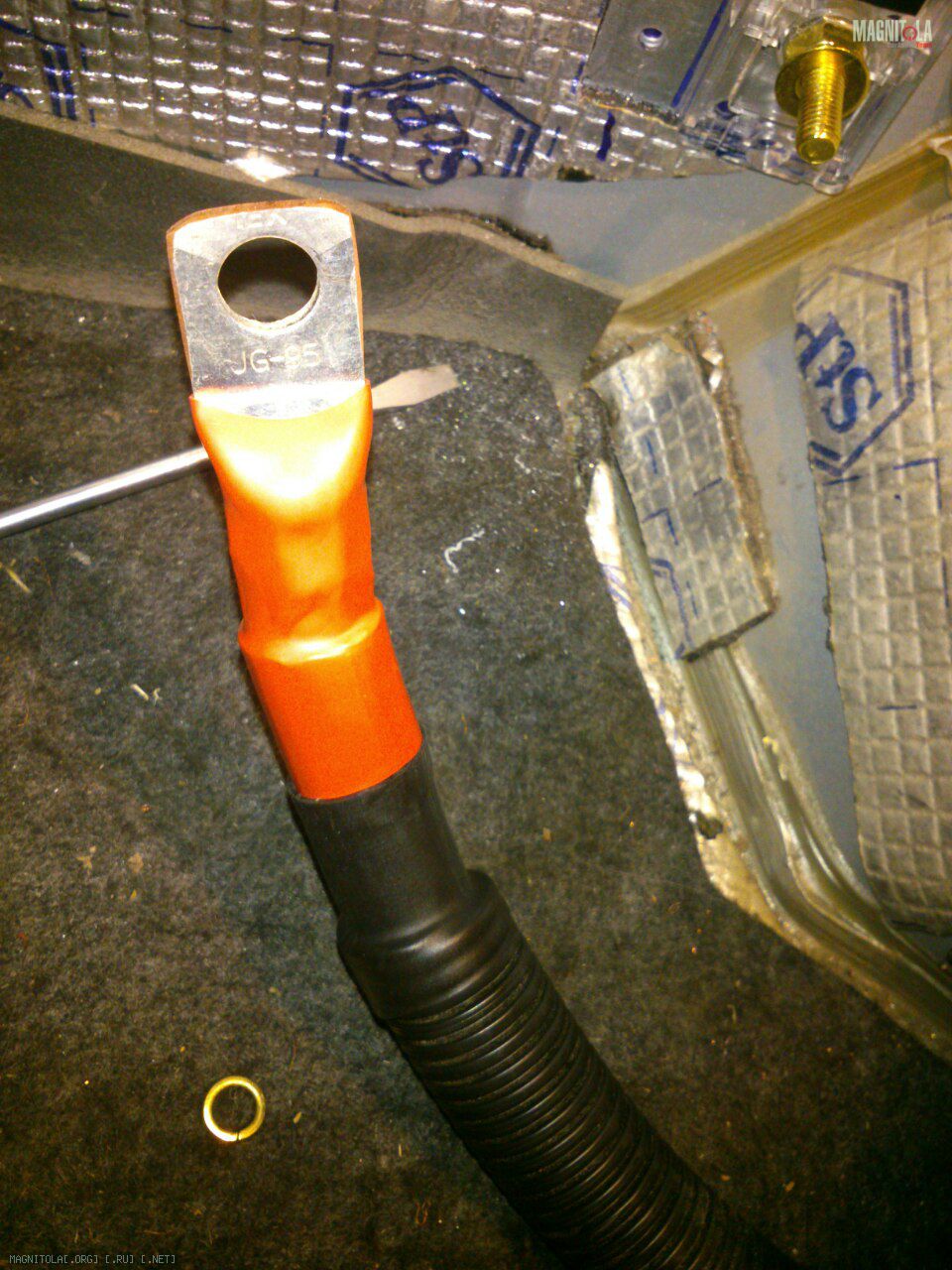

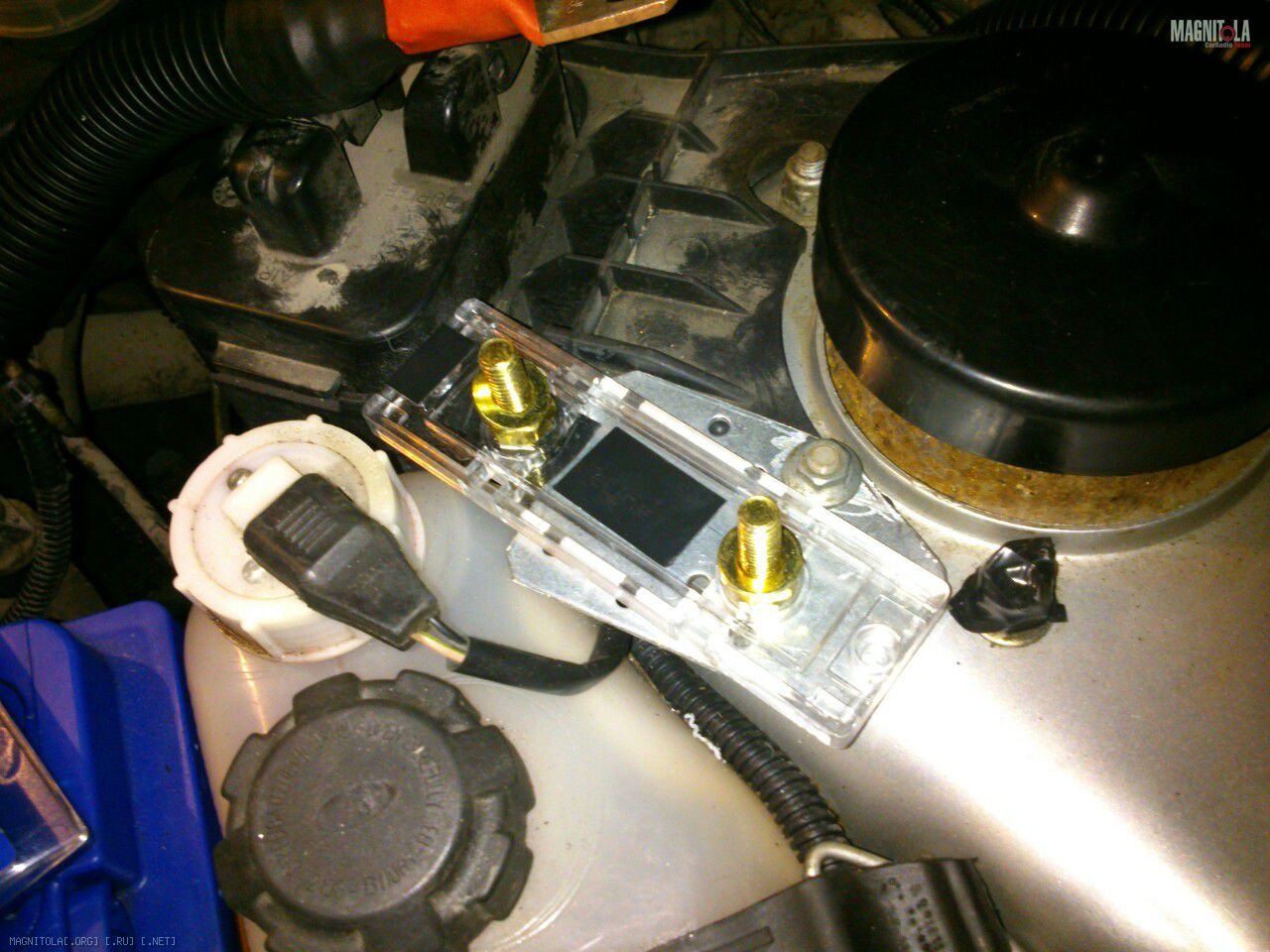

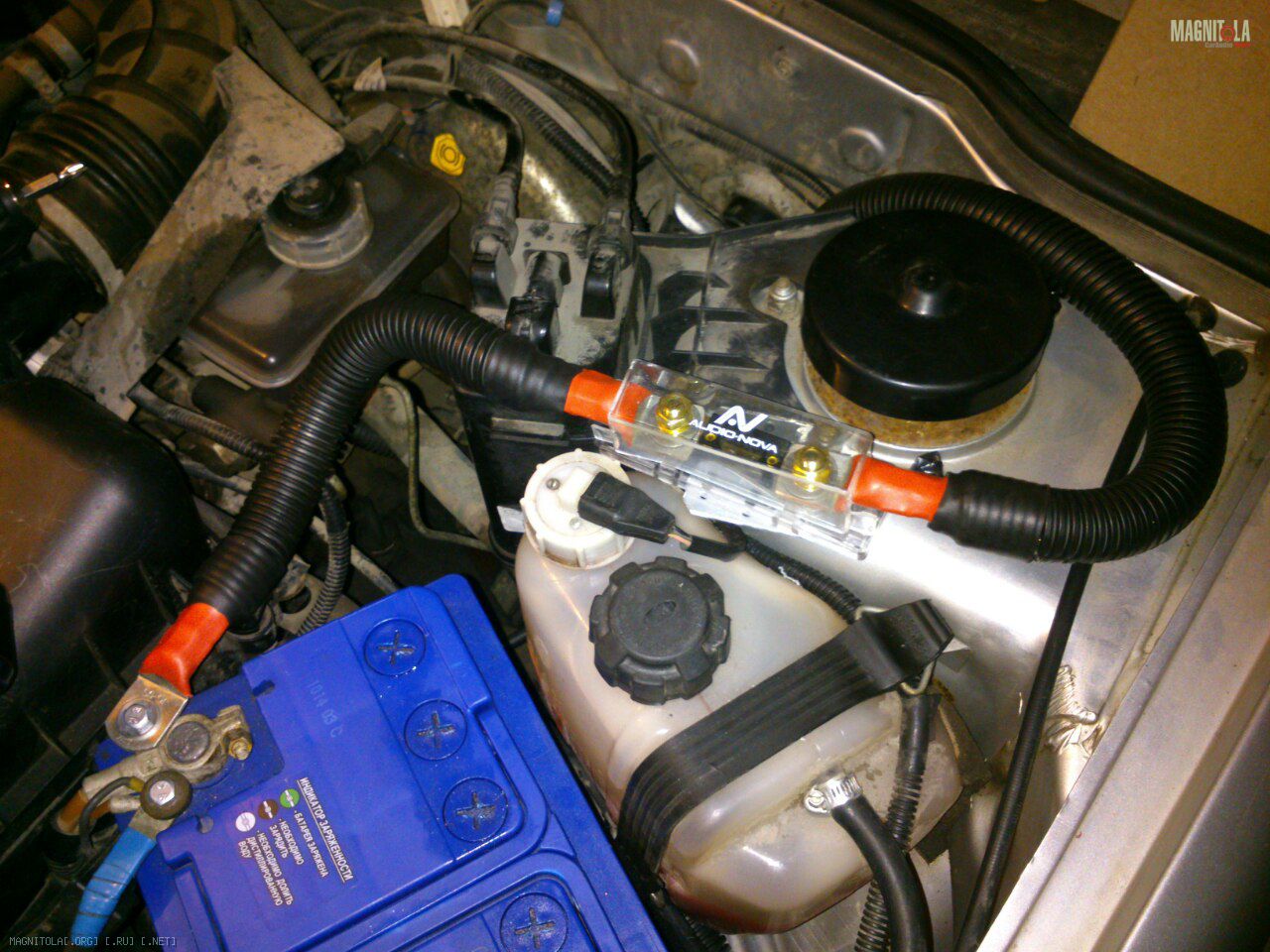

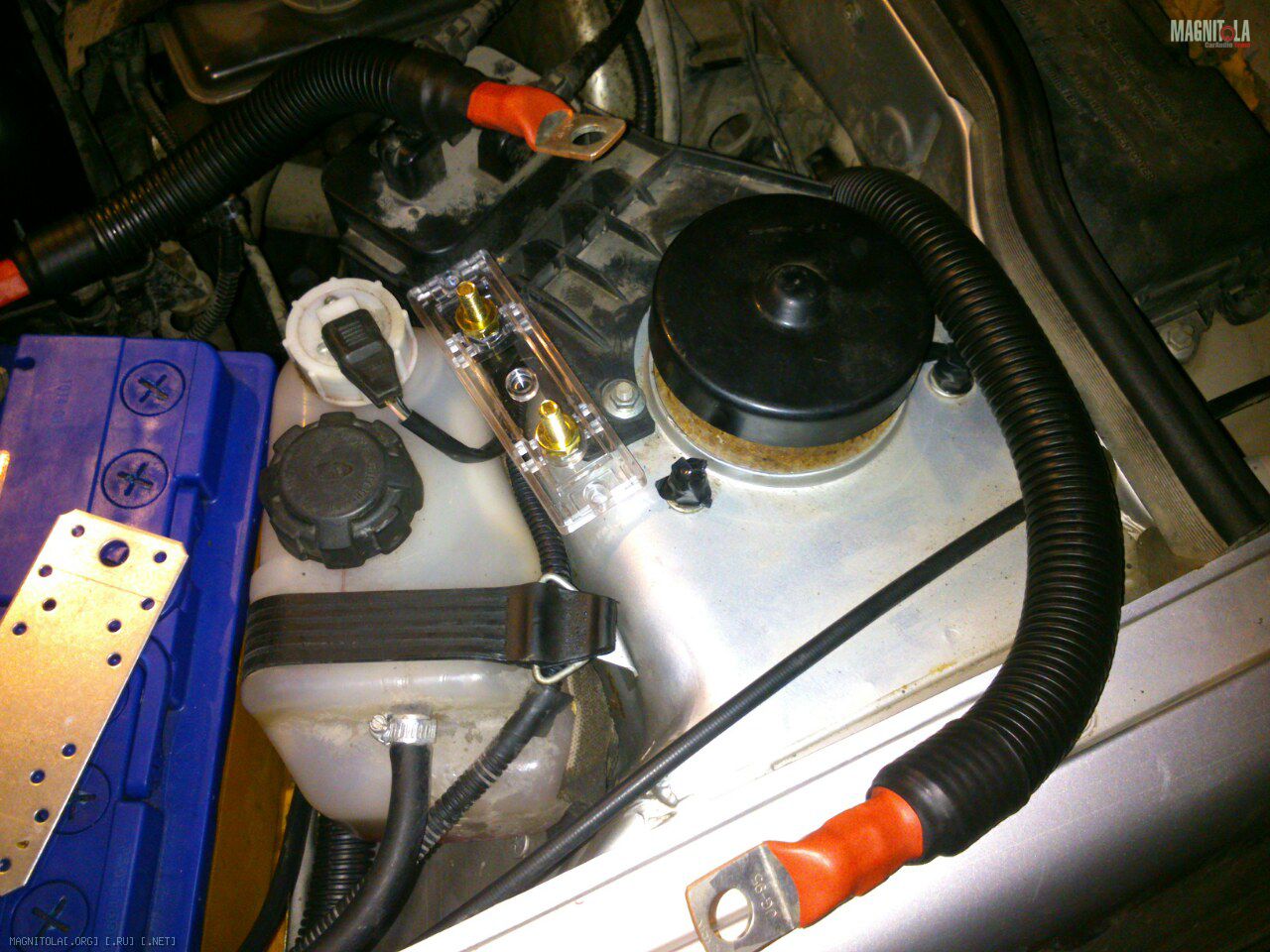

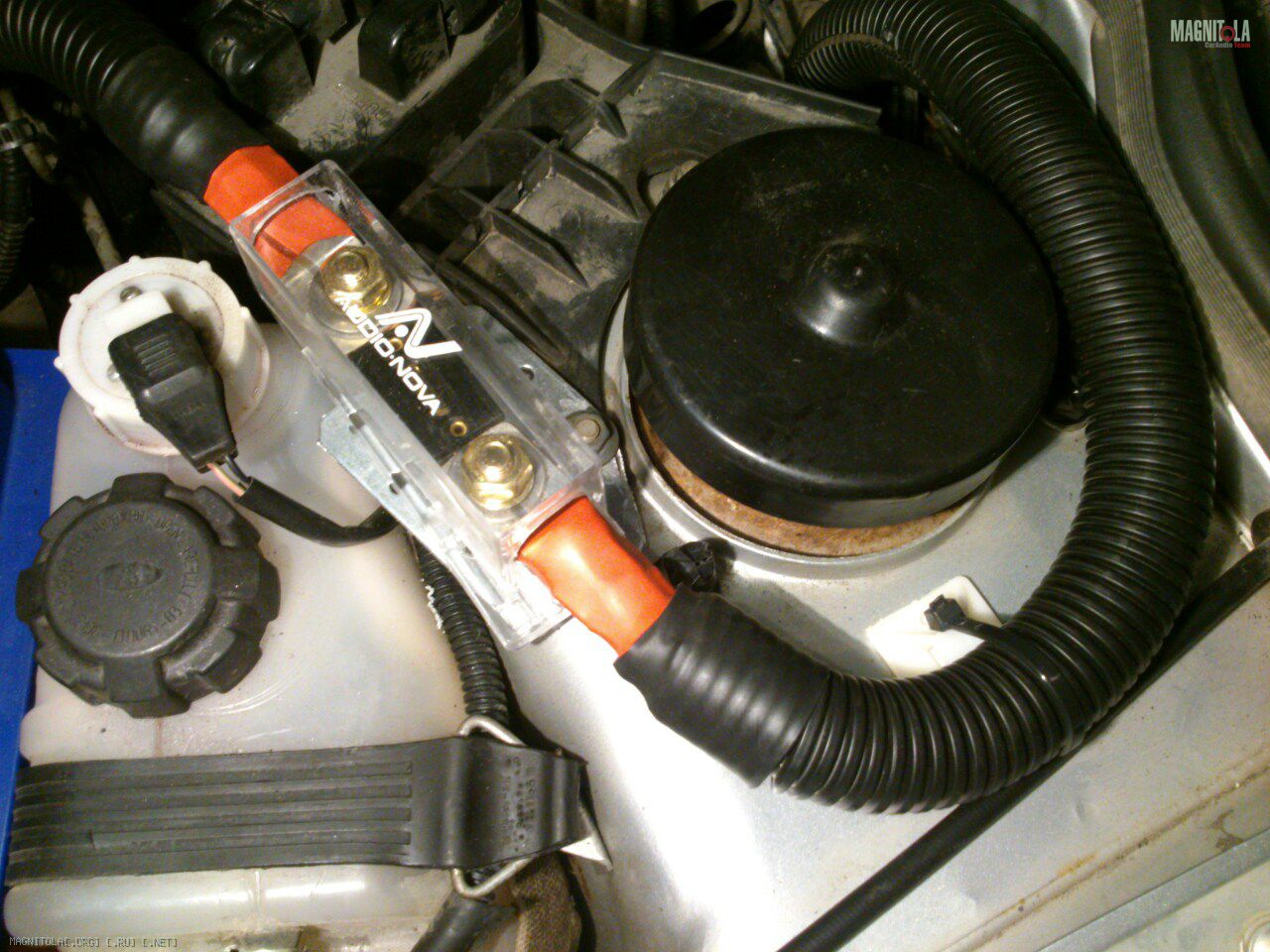

    Ну и погнали: процесс установки и просто ВКРЯЧИВАНИЯ в условиях ограниченного пространства колбы под главный пред у подкапотного АКБ: для того чтобы наконечник шириной в 22 мм хоть как то вогнать в колбу нужно было существенно обточить его придав нужную форму
    Нажмите на изображение для увеличения
Название: Колба 0.jpg
Просмотров: 0
Размер:	243.8 Кб
ID:	1092444Нажмите на изображение для увеличения
Название: Колба 1.jpg
Просмотров: 0
Размер:	248.9 Кб
ID:	1092452Нажмите на изображение для увеличения
Название: Колба 2.jpg
Просмотров: 0
Размер:	245.7 Кб
ID:	1092450Нажмите на изображение для увеличения
Название: Колба 3.jpg
Просмотров: 0
Размер:	240.7 Кб
ID:	1092448Нажмите на изображение для увеличения
Название: Колба 4.jpg
Просмотров: 0
Размер:	238.1 Кб
ID:	1092446

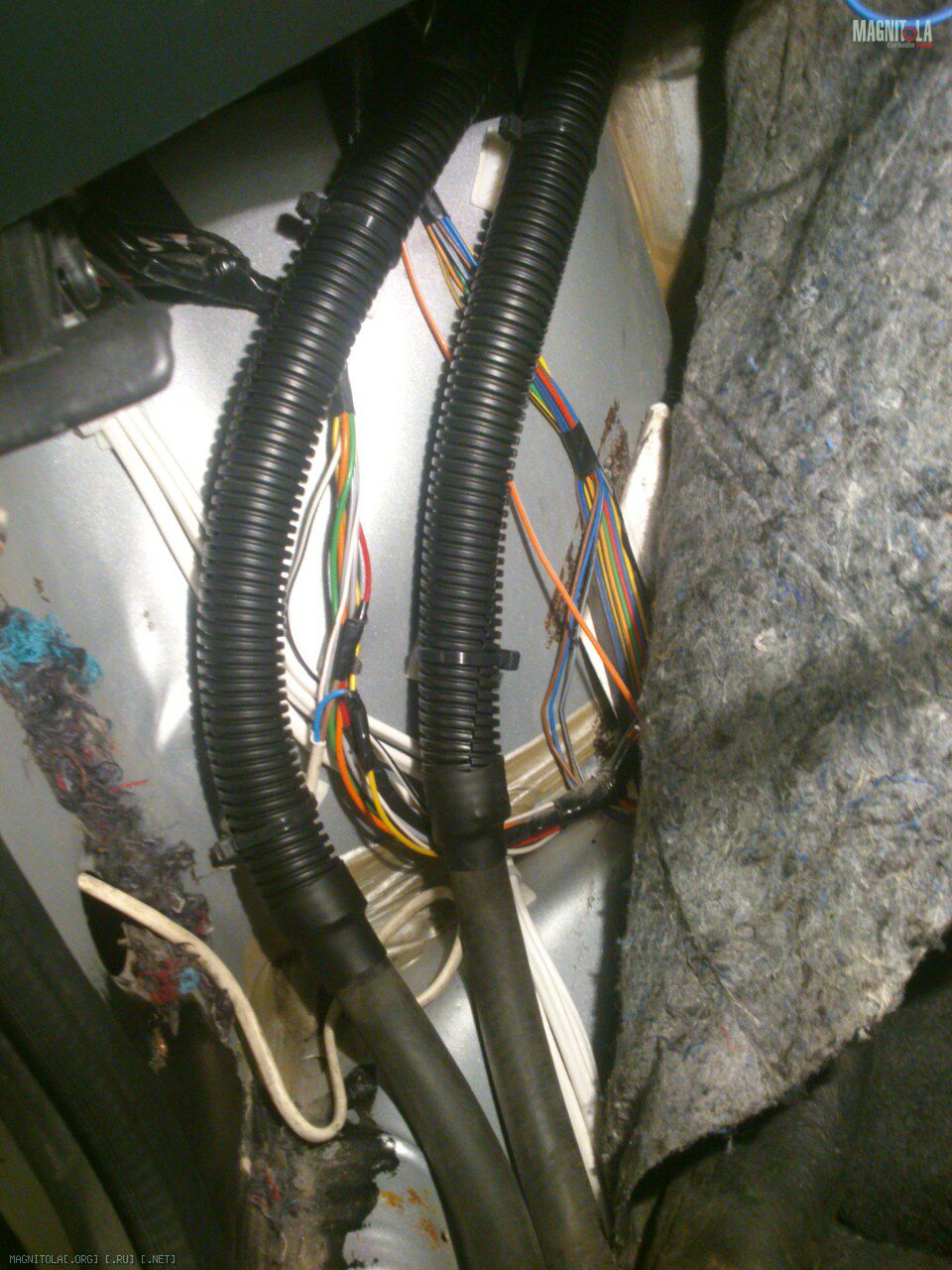

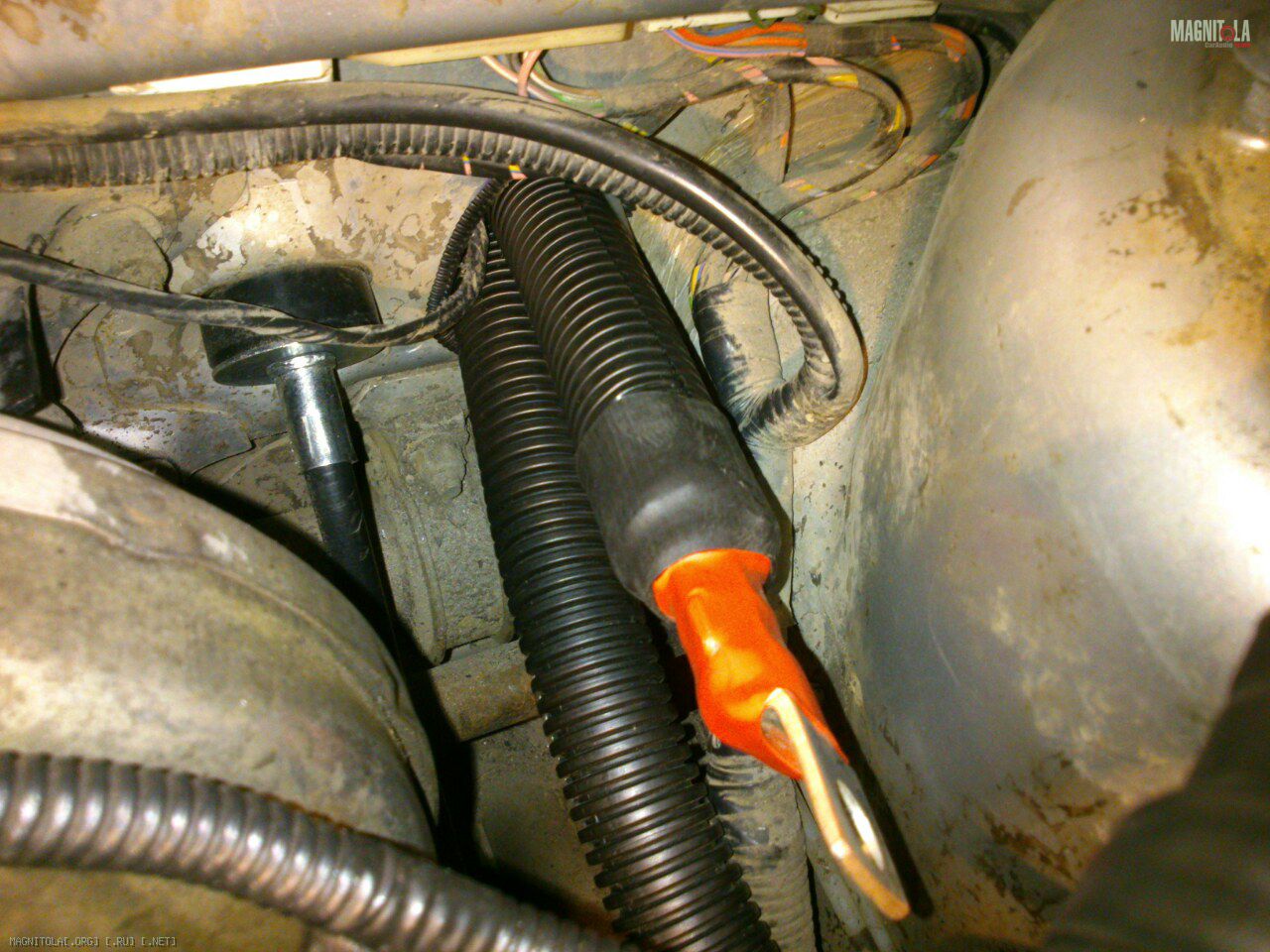

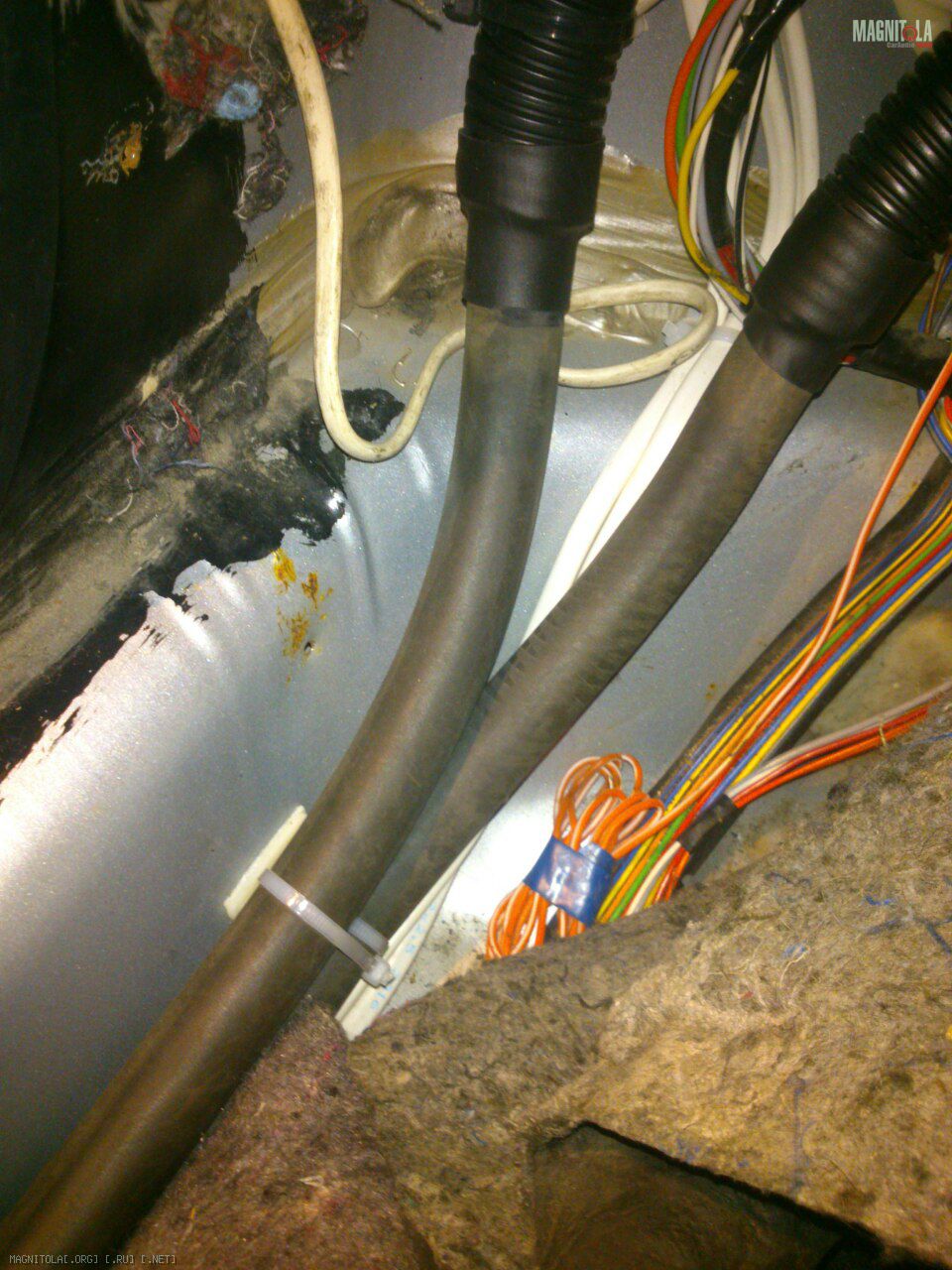

    Далее собственно тянем два ШЛАНГА для полива да... АГМ - в багажник: проход через моторный щит... вернее разлом моторного щита дремелем и шланги в салоне...

    Нажмите на изображение для увеличения
Название: Протяжка 1.jpg
Просмотров: 0
Размер:	245.1 Кб
ID:	1092458Нажмите на изображение для увеличения
Название: Протяжка 2.jpg
Просмотров: 0
Размер:	238.6 Кб
ID:	1092456Нажмите на изображение для увеличения
Название: Протяжка 3.jpg
Просмотров: 0
Размер:	237.4 Кб
ID:	1092454

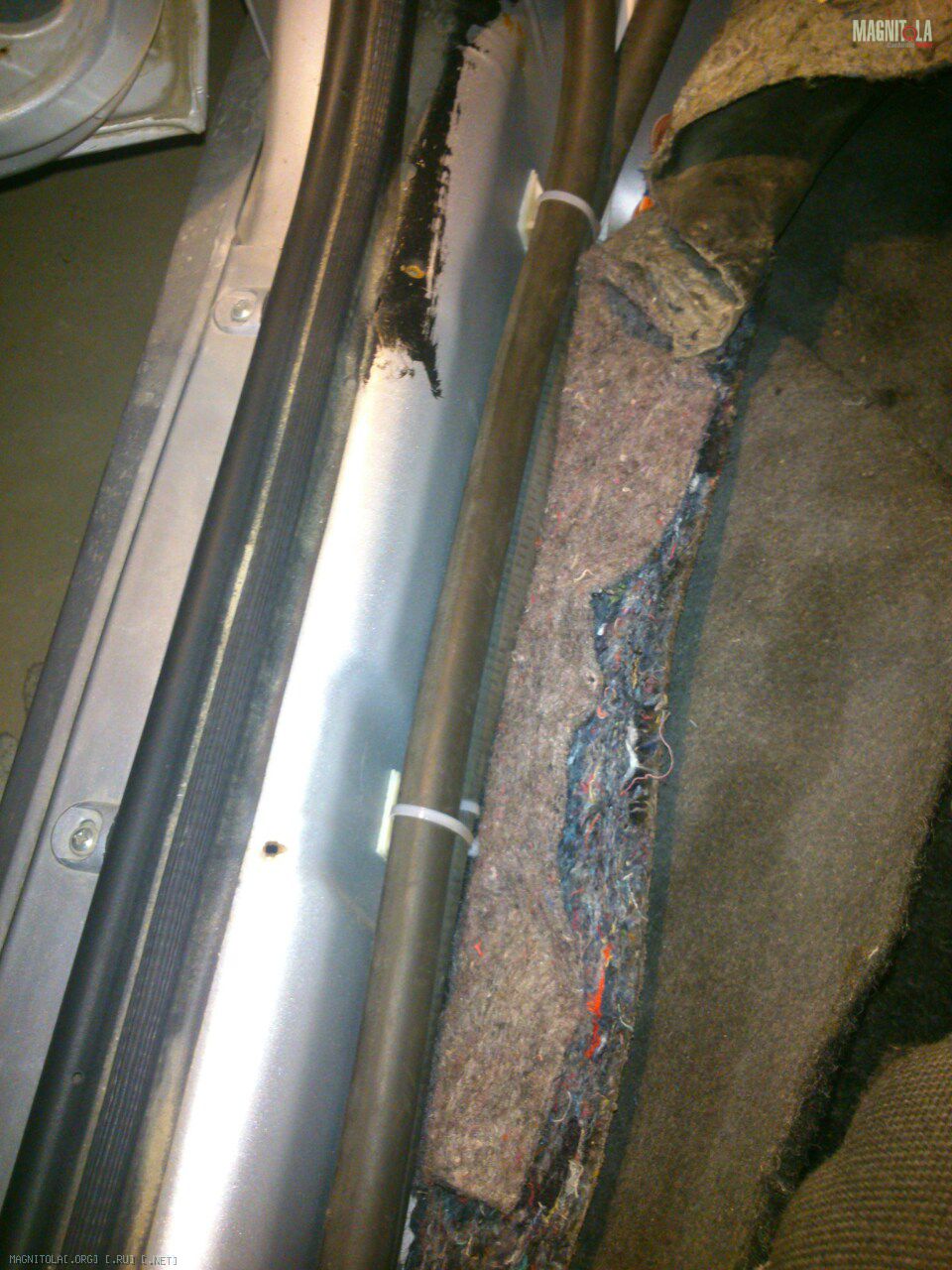

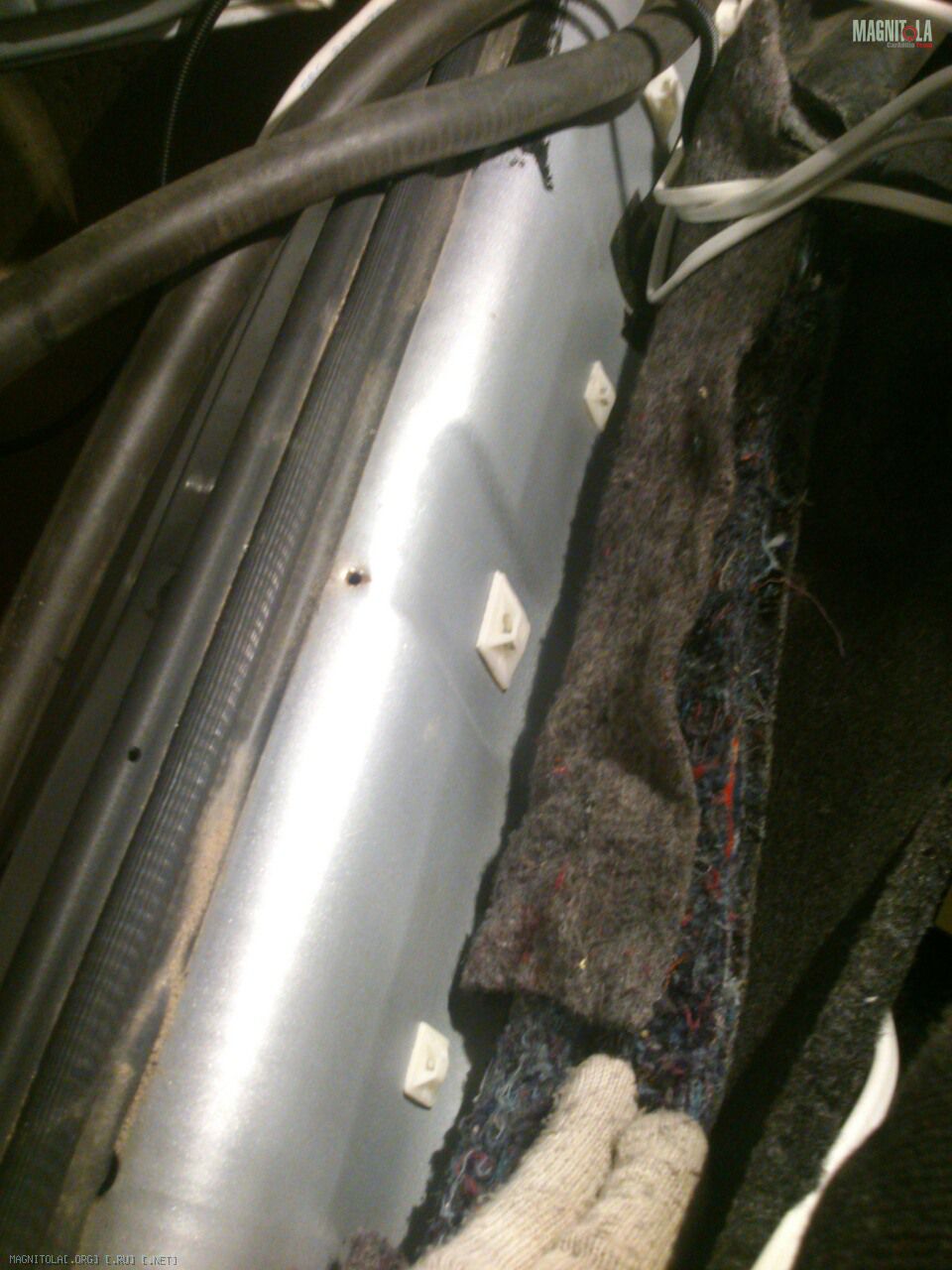

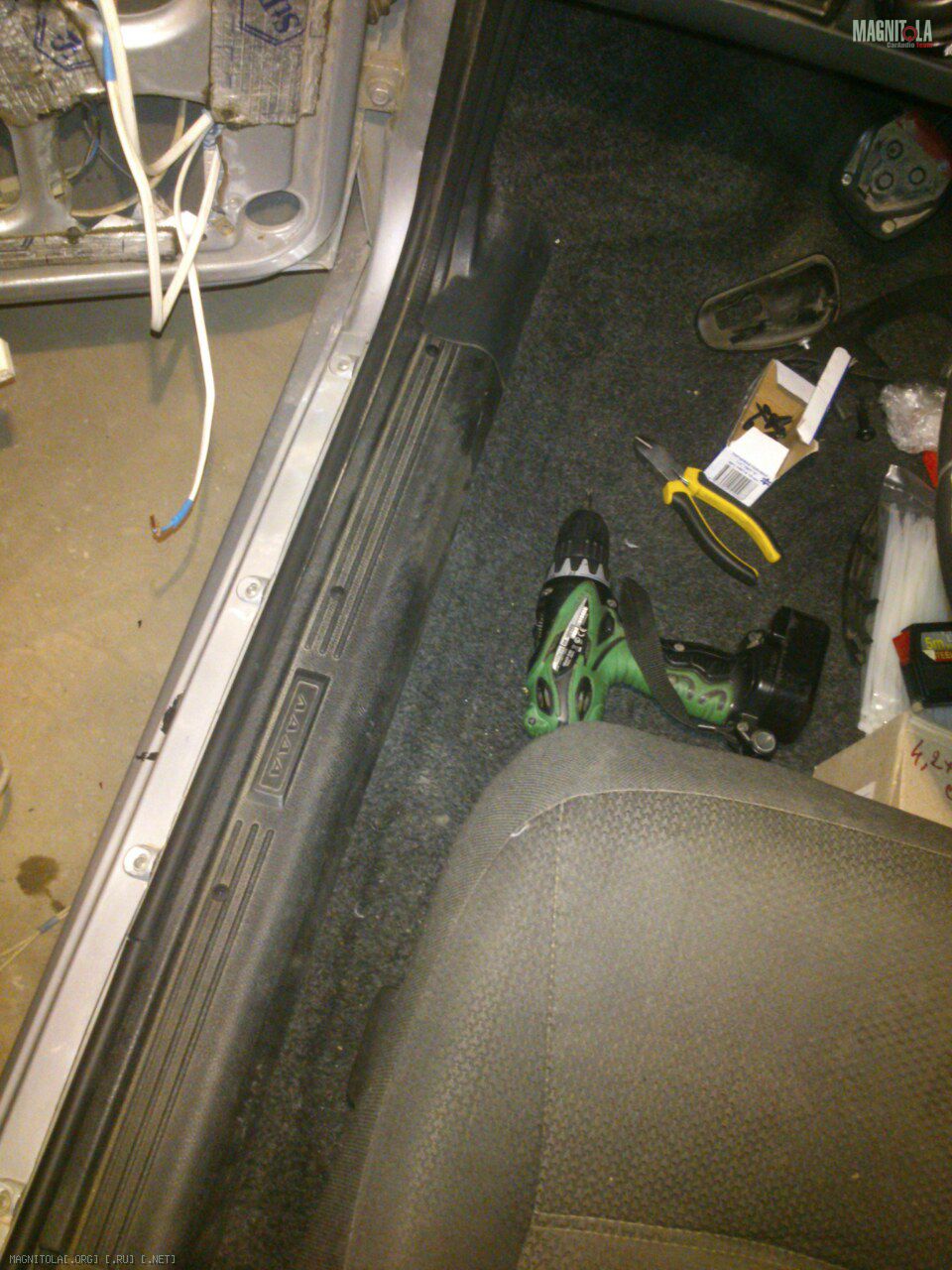

    Далее прем по порогу... ТАЗовые пороги однако вместительные оказались, лишней проводки то нет в русских машинах, место свободно для ШЛАНГОВ:-)
    Нажмите на изображение для увеличения
Название: Проводка 1.jpg
Просмотров: 0
Размер:	238.2 Кб
ID:	1092464Нажмите на изображение для увеличения
Название: Проводка 2.jpg
Просмотров: 0
Размер:	242.0 Кб
ID:	1092462Нажмите на изображение для увеличения
Название: Проводка 3.jpg
Просмотров: 0
Размер:	239.4 Кб
ID:	1092460

    По приходу в багажник встал вопрос а куда вообще там перед рамой ставить вторую колбу с предом: ну вот так как то получилось
    Нажмите на изображение для увеличения
Название: Колба в баг 0.jpg
Просмотров: 0
Размер:	241.6 Кб
ID:	1092442Нажмите на изображение для увеличения
Название: Колба в баг 2.jpg
Просмотров: 0
Размер:	243.7 Кб
ID:	1092474Нажмите на изображение для увеличения
Название: Колба в баг 3.jpg
Просмотров: 0
Размер:	249.4 Кб
ID:	1092472Нажмите на изображение для увеличения
Название: Колба в баг 1.jpg
Просмотров: 0
Размер:	247.1 Кб
ID:	1092476Нажмите на изображение для увеличения
Название: Колба в баг 4.jpg
Просмотров: 0
Размер:	234.4 Кб
ID:	1092470Нажмите на изображение для увеличения
Название: Колба в баг 5.jpg
Просмотров: 0
Размер:	244.8 Кб
ID:	1092468Нажмите на изображение для увеличения
Название: Колба в баг 6.jpg
Просмотров: 0
Размер:	243.9 Кб
ID:	1092466

    Минус на кузове:
    Нажмите на изображение для увеличения
Название: Минус на кузове.jpg
Просмотров: 0
Размер:	245.6 Кб
ID:	1092494

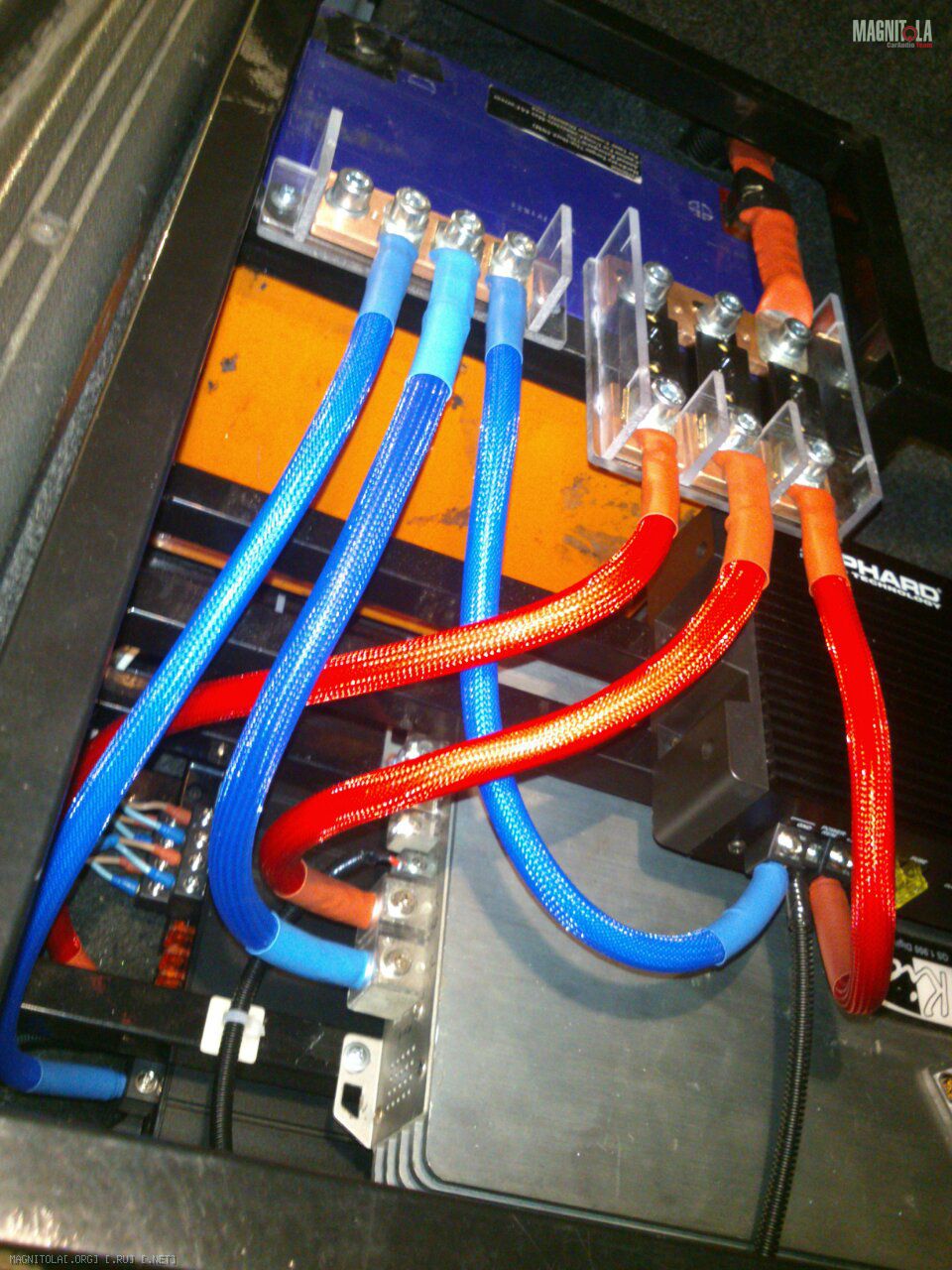

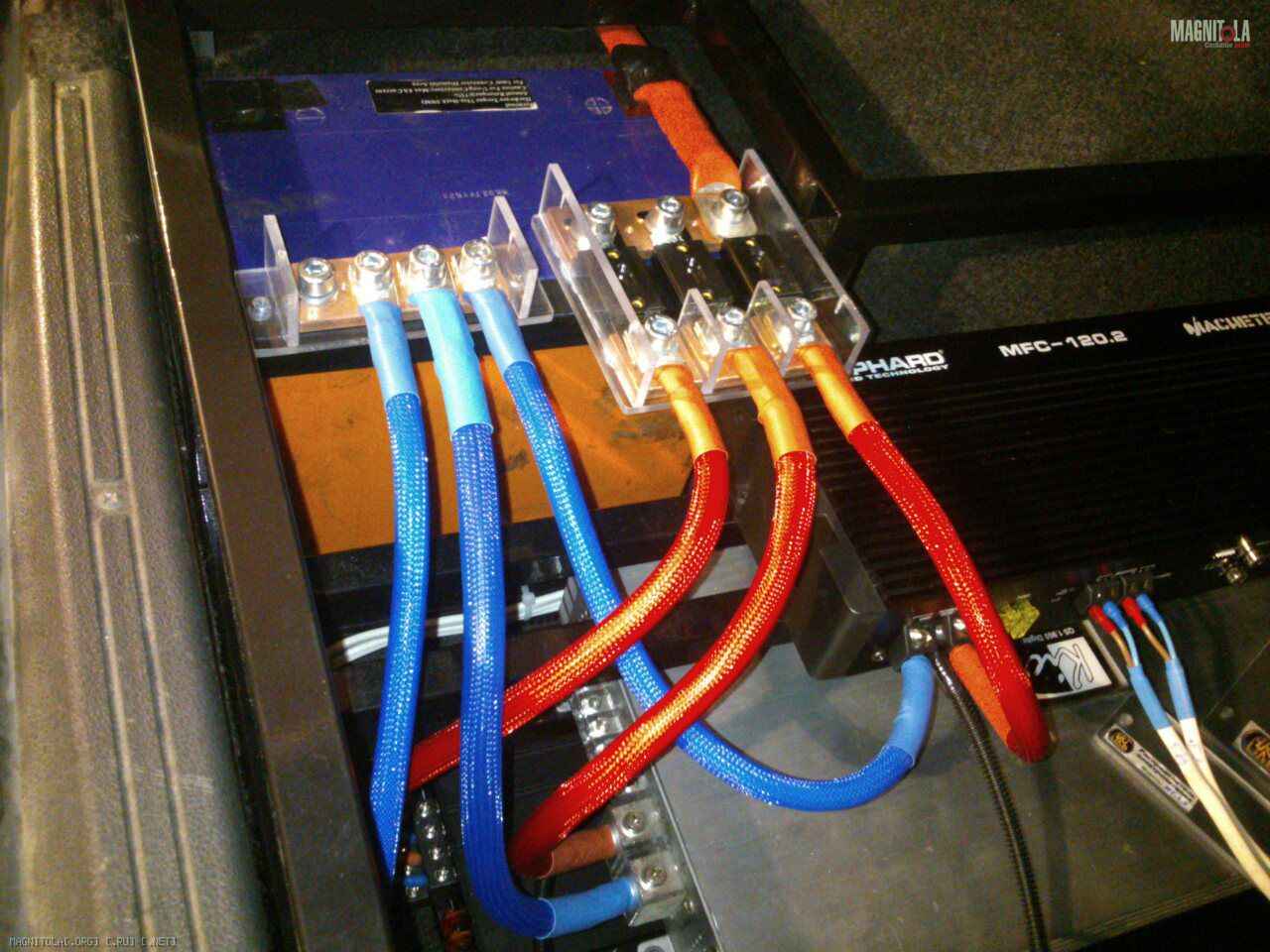

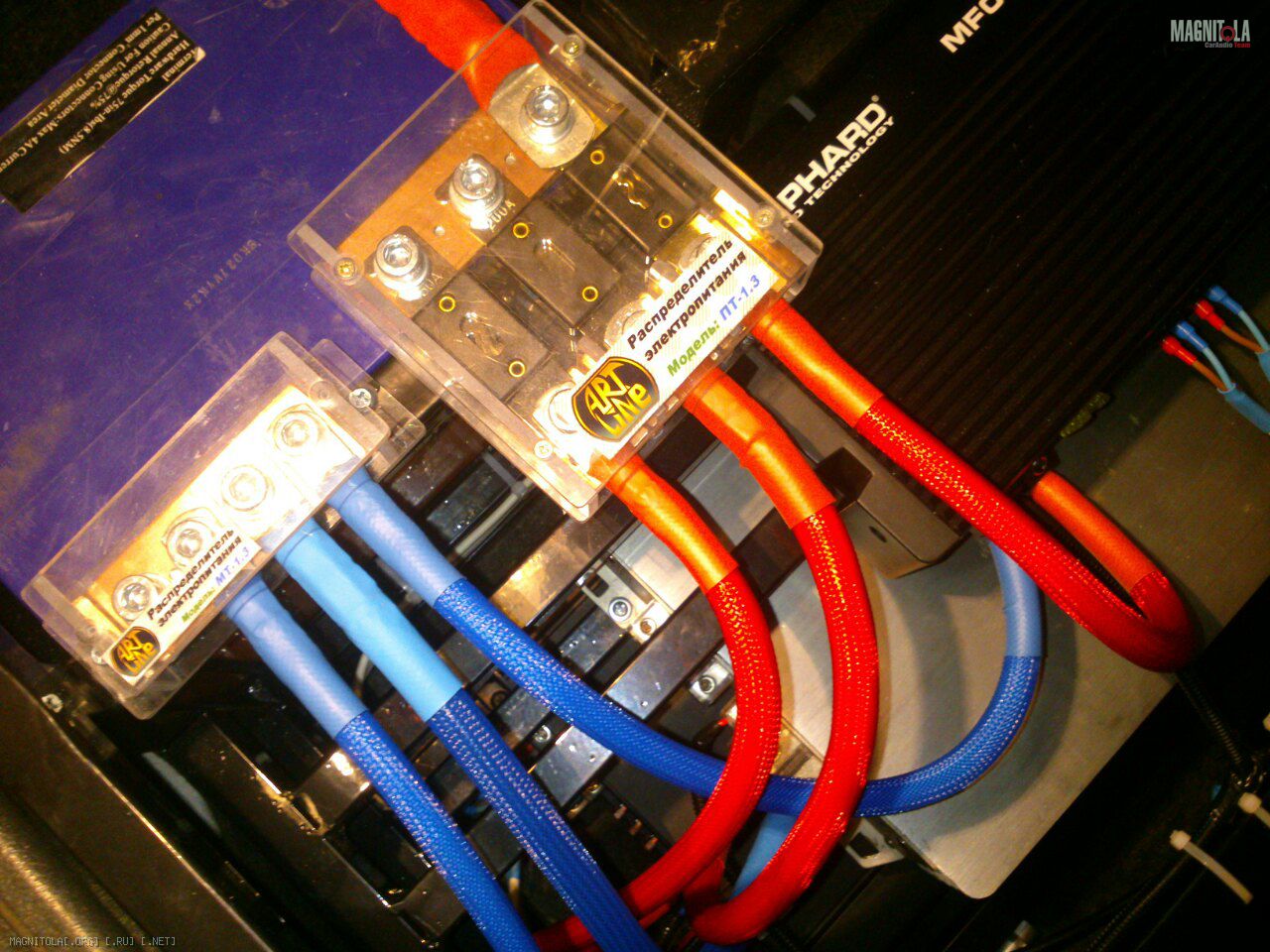

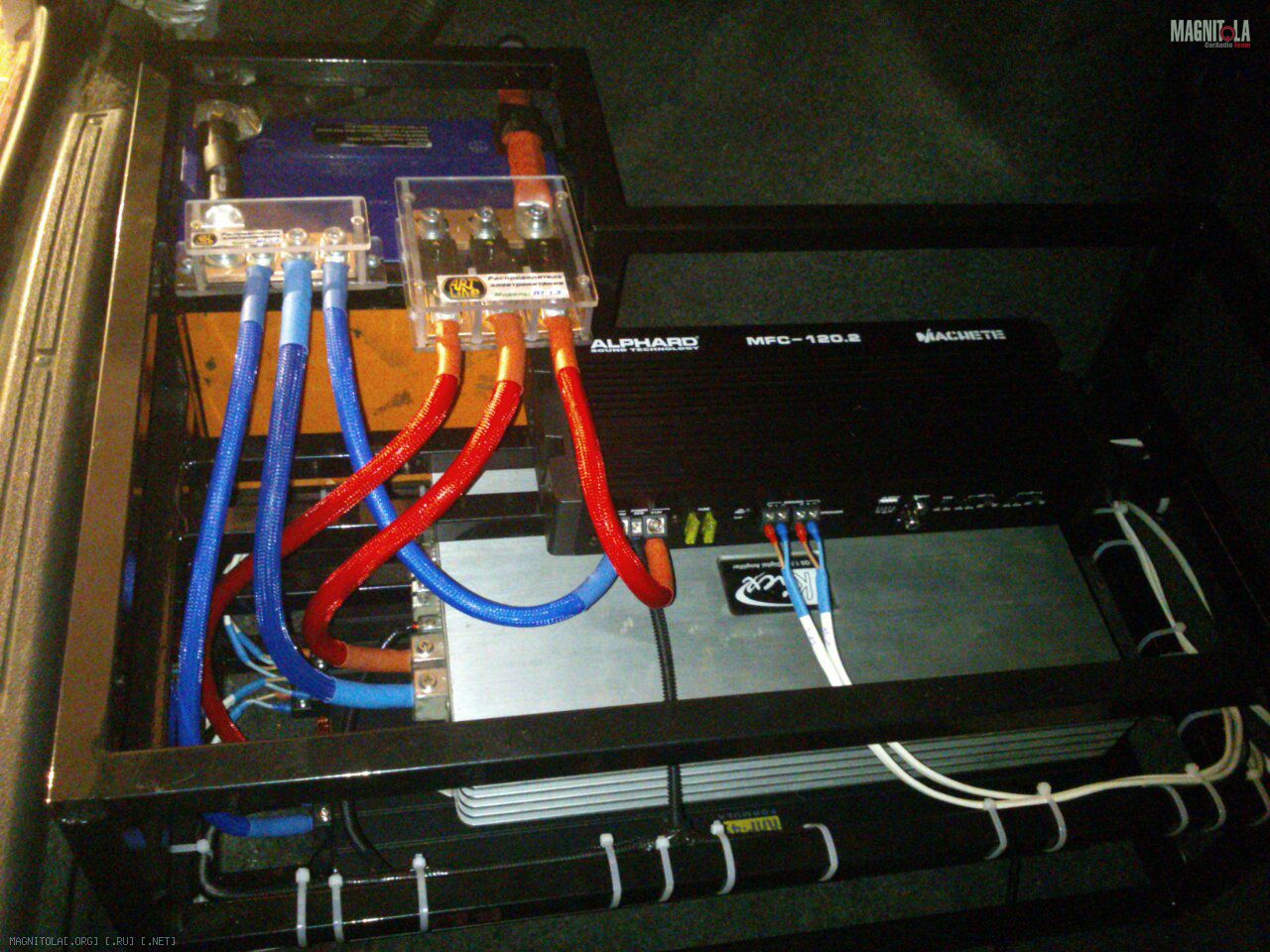

    Ну и собственно 2х95 мм2 приняли с удовольствием мои распреды серии Т: сила и мощь во всей красе - разводка по трем усилителям на раме:
    Нажмите на изображение для увеличения
Название: Расп 5.jpg
Просмотров: 0
Размер:	247.9 Кб
ID:	1092484Нажмите на изображение для увеличения
Название: Расп 4.jpg
Просмотров: 0
Размер:	244.8 Кб
ID:	1092486Нажмите на изображение для увеличения
Название: Расп 3.jpg
Просмотров: 0
Размер:	242.6 Кб
ID:	1092488Нажмите на изображение для увеличения
Название: Расп 2.jpg
Просмотров: 0
Размер:	241.1 Кб
ID:	1092490Нажмите на изображение для увеличения
Название: Расп 1.jpg
Просмотров: 0
Размер:	246.6 Кб
ID:	1092492

    Заходите в гости! И милости просим на установку к Monter'у:-)


  4. #773
    Новичок Соискатель
    Репутация Репутация
    Репутация: 300 Аватар для Grizzopit
    Регистрация
    10.01.2016
    Город/село
    Москва
    Сообщений
    0
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    2

    Re: КОГ-95 + ТАЗ 2114

    Цитата Сообщение от ArtLine Посмотреть сообщение
    КОГ-95 + ТАЗ 2114
    А Решил рассказать об одной не совсем обычной установке, которую мы провернули перед новым годом с моим другом и товарищем Сашей aka Monter.
    Дело было так...

    В общем обычное дело для нашей глубинки:
    1. Молодой горячий парень...
    2. ТАЗ 2114...
    3. 5 кВт звука - 4 пары мидов, 2 пары пищей + 15" сабик...
    4. Желание все это разместить-установить = и ОТКАЗ во ВСЕХ "установочных конторах" города...
    Все кто видел просто крутили у виска пальцем... зачем и почему и т.д.
    Все намного если не СИЛЬНО усложнялось тем, что проводка должна была быть выполнена не много не мало проводом КОГ-95 мм2... Это немного тоньше чем дачный шланг для полива - 21мм... А в гофре как раз он самый ШЛАНГ!!! Где то под 25 мм общего диаметра... Короче как он доставал этот шланг из багажника - установщики в УЖАСЕ разбегались...

    А вот нам с товарищем наоборот было интересно взяться за данный проект, мы легких путей не ищем:-)
    Ну и понеслась. Далее в кратце в фотках будет процесс наиболее значимых мест установки - посмотрите что вышло:

    Была продумана моим товарищем основательная концепция с рамой из профиля 20х20 мм в багажнике с установкой доп АКБ АГМ, и протяжкой + и - из под капота... Легко сказать млин 2 х 95 мм2...

    Вот собственно с чего все началось: небольшая куча СЫРЬЯ...


    Красивые обивочки:


    Ну и погнали: процесс установки и просто ВКРЯЧИВАНИЯ в условиях ограниченного пространства колбы под главный пред у подкапотного АКБ: для того чтобы наконечник шириной в 22 мм хоть как то вогнать в колбу нужно было существенно обточить его придав нужную форму


    Далее собственно тянем два ШЛАНГА для полива да... АГМ - в багажник: проход через моторный щит... вернее разлом моторного щита дремелем и шланги в салоне...


    Далее прем по порогу... ТАЗовые пороги однако вместительные оказались, лишней проводки то нет в русских машинах, место свободно для ШЛАНГОВ:-)


    По приходу в багажник встал вопрос а куда вообще там перед рамой ставить вторую колбу с предом: ну вот так как то получилось


    Минус на кузове:


    Ну и собственно 2х95 мм2 приняли с удовольствием мои распреды серии Т: сила и мощь во всей красе - разводка по трем усилителям на раме:


    Заходите в гости! И милости просим на установку к Monter'у:-)
    Ппц жесть! Зачем столько...
