Помогите подключить усилитель по ВУ
ШГУ не имеет RCA, подключаюсь по высокоуровневым входам на усилителе. К сожалению сигнал могу взять только от фронтальных колонок, т.к. ШГУ срезает низы на задних колонках.
Усилитель DLS XM40, AB - фронтальные колонки, CD - сабвуфер.
В общем вопрос, правильно ли я составил схему подключения?)) AB от одной колонки, CD от другой. И при таком подключении, если я на магнитоле переведу баланс налево, каналы CD затихнут? Т.е. таким образом я смогу регулировать саб???
Или всё же правильно подключать AC к левой а BD к правой???
И вообще, ничего страшного что сигнал берется только с одного канала магнитолы???
Спасибо!
http://storage2.static.itmages.ru/i/...c534a1a25d.jpg
Re: Помогите подключить усилитель по ВУ
Нет!!! Это не правильно! Саб то вы сможете регуллировать но не таким же ужасным образом - прослушивая на фронте только левый канал... Саб вы уж при таком конфиге только на гейне уся сможете отрегуллировать.
А правильно подключить от правого и левого канала через Y -разветвители и АВ и СД каналы. То есть равномерно разделить.
А если волнует регуллировка саба. То нужно как то выяснить а как именно срезуються низы на кааналах тыла? Может только самые низкие частоты? Тогда может тыловые каналы пустить на фронт - что есть для него хорошо - низы лишние беруться - а нефейдерные выходы фронта - на саб - он будет нижний диапозон отыгрывать. И тогда у вас и уровень сигнала будет повыше и качество.
Re: Помогите подключить усилитель по ВУ
Цитата:
Сообщение от
SLcv
ШГУ не имеет RCA, подключаюсь по высокоуровневым входам на усилителе. К сожалению сигнал могу взять только от фронтальных колонок, т.к. ШГУ срезает низы на задних колонках.
Усилитель DLS XM40, AB - фронтальные колонки, CD - сабвуфер.
В общем вопрос, правильно ли я составил схему подключения?)) AB от одной колонки, CD от другой. И при таком подключении, если я на магнитоле переведу баланс налево, каналы CD затихнут? Т.е. таким образом я смогу регулировать саб???
Или всё же правильно подключать AC к левой а BD к правой???
И вообще, ничего страшного что сигнал берется только с одного канала магнитолы???
Спасибо!
http://storage2.static.itmages.ru/i/...c534a1a25d.jpg
Один динамик (а именно + и -) подключить к каналу А, второй динамик к каналу В.
Каналы CD пустить мостом на сабвуфер.
От магнитолы правый канал пустить на канал А (к примеру), левый на В.
Продублировать выходы из ГУ и подключить аналогично но на каналы CD
Вложений: 2
Re: Помогите подключить усилитель по ВУ

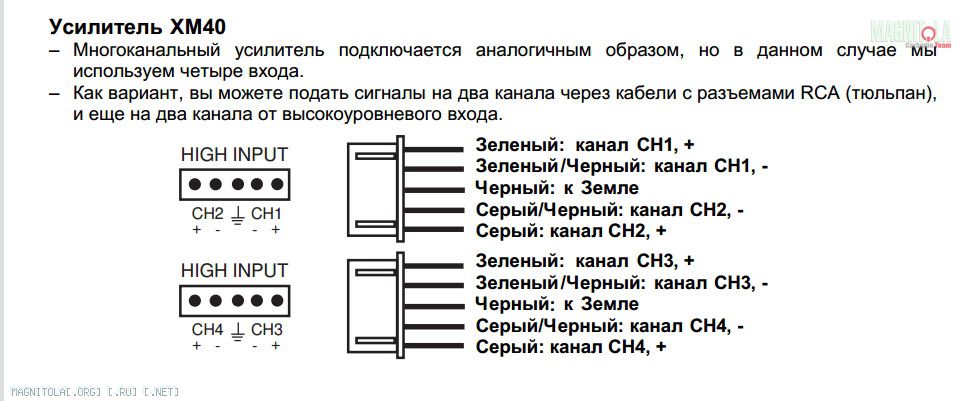

Дак там в инструкции все расписано.
Вложение 699566
Цитата:
Сообщение от
SLcv ШГУ срезает низы на задних колонках.
А мне всегда казалось, что у тыла режут с верху (хотя...).

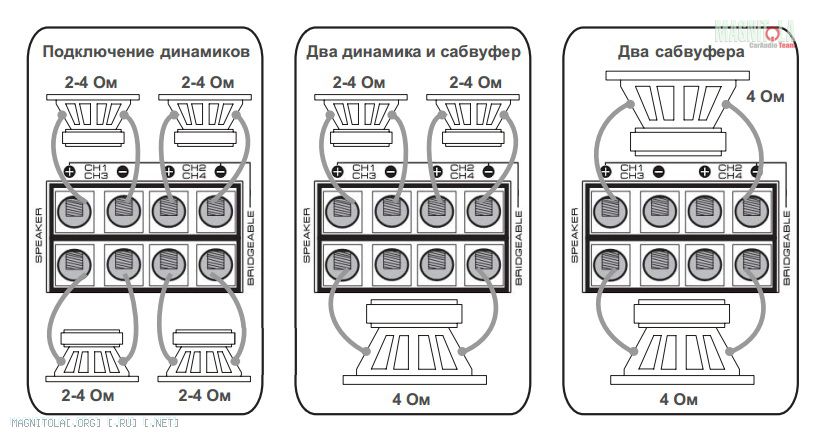

Или эта схемка интересует.
Вложение 699568
Мануал.
Re: Помогите подключить усилитель по ВУ
Цитата:
Сообщение от
sky_krasnodar Продублировать выходы из ГУ и подключить аналогично но на каналы CD
Есть тема,в ней можно многое понять:
http://magnitola.org/voprosy-ot-novi...vtomobile.html
