Вывод линейного выхода из штатной головы Форд.

Поскольку похожая тема про тойоту закрыта, начнем новую. ;)

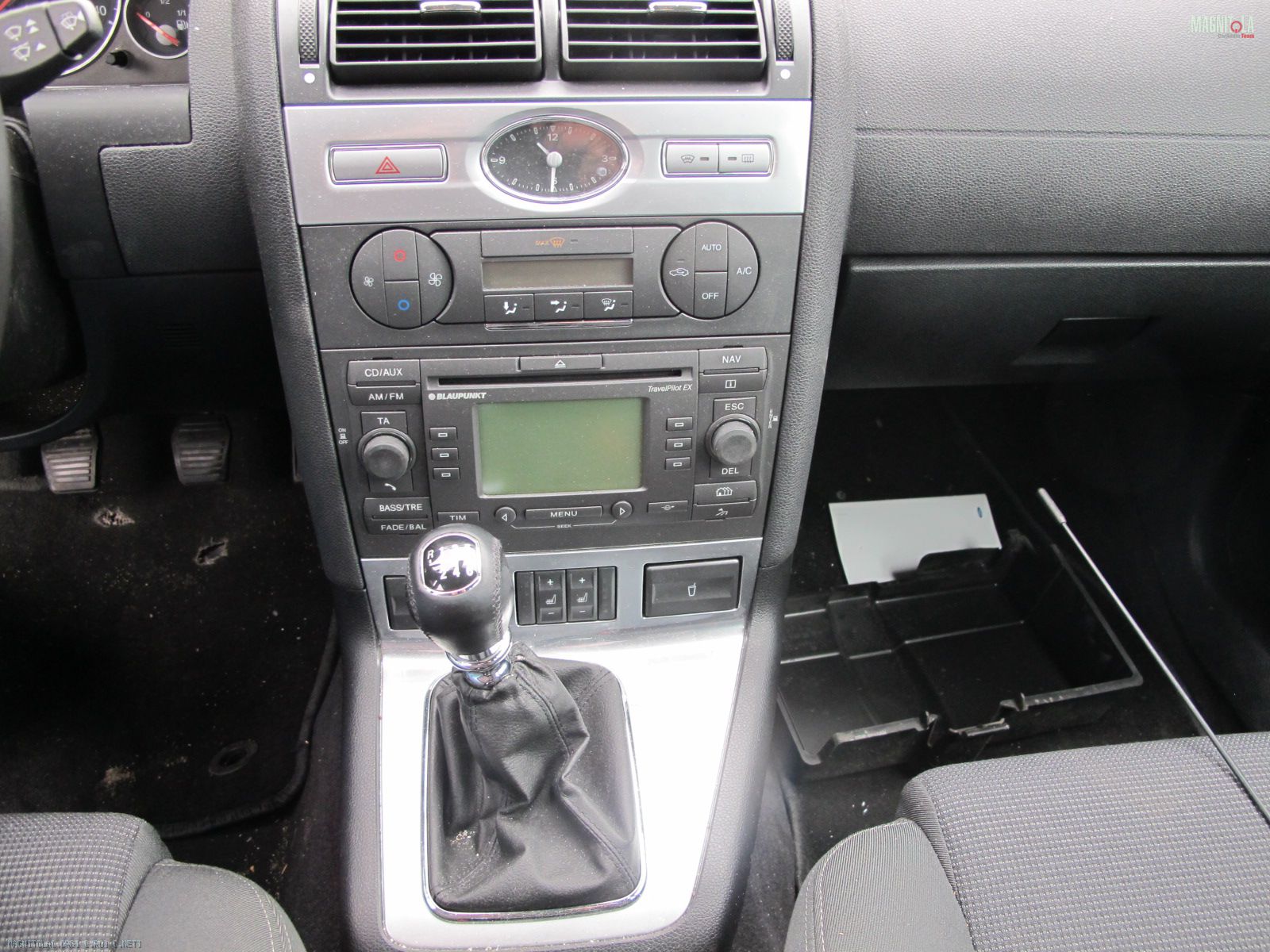

Собственно есть штатка TrawelPilot EX от фирмы Blaupunkt. Типоразмер 2DIN
Вложение 123491
Умеет: CD, мр3, радио, навигация, Bluetooth для беспроводной связи с телефоном, линейный вход, 4-канальный усил.
Интересует вывести линейный выход, для сохранения мультисистемности по носителям и форматам. :)
Вскрыл, посмотрел... Нужна консультация, где искать точку подсоединения?
Думаю, опытный взгляд сразу увидит. ;) Фото прилагаются.
Не сочтите за труд, пожалуйста.
Заранее спасибо.
ЗЫ Использовать конвертер высоковольтного выхода-в крайнем случае... Заодно приму рекомендации по качественным изделиям данного назначения.

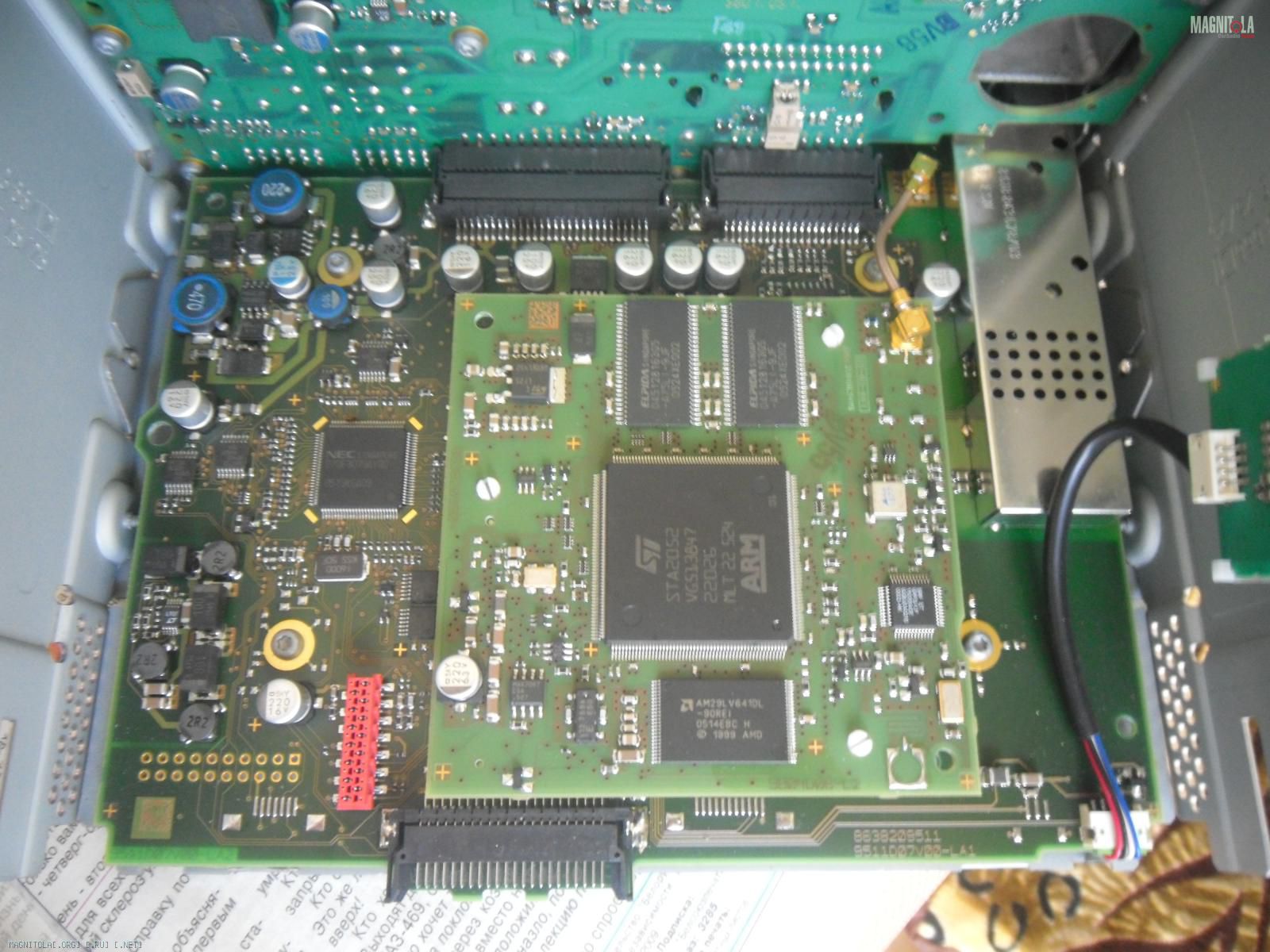

1 Потроха со снятой передней панелью и CD-приводом
Вложение 123461

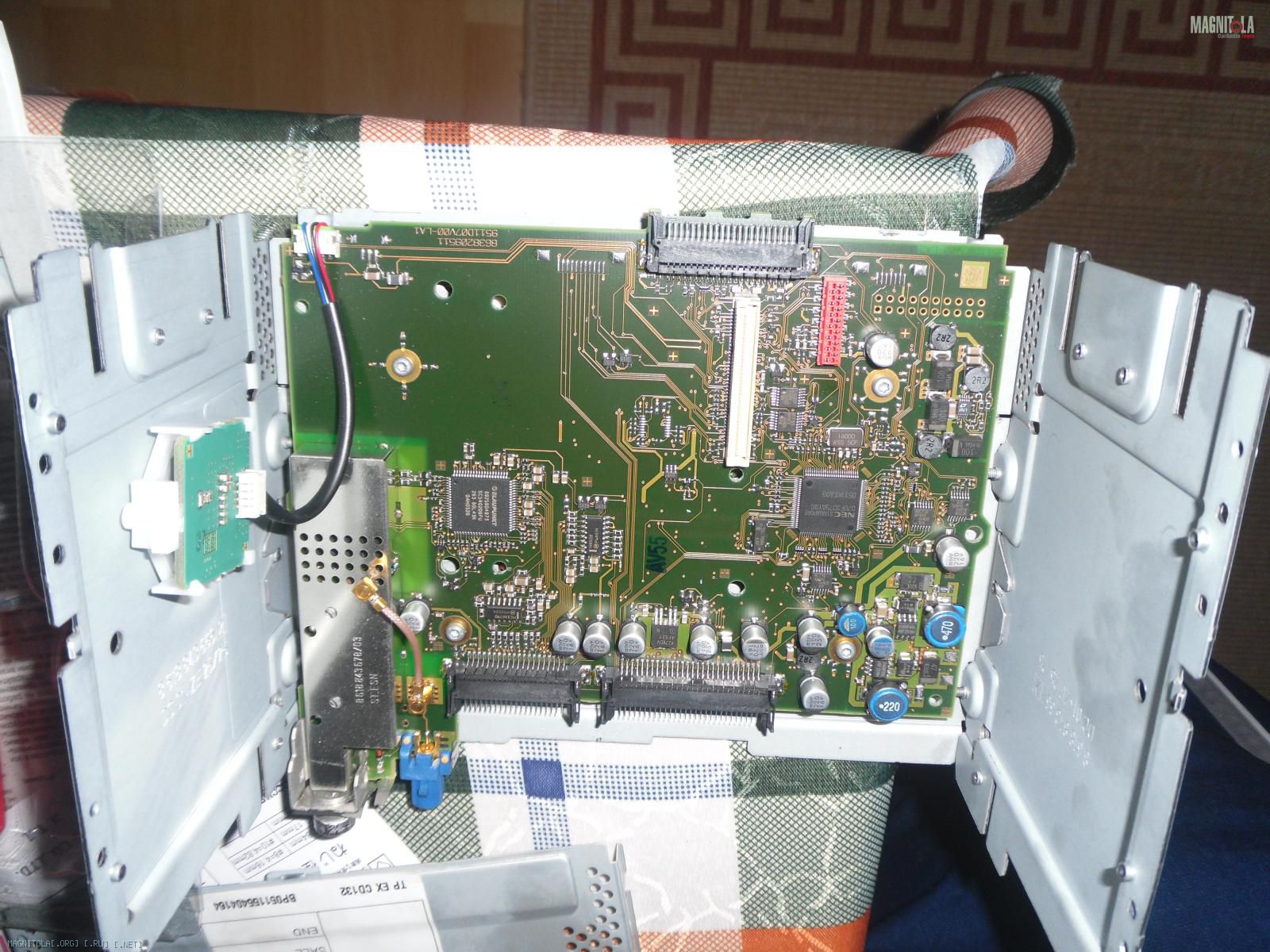

2 Со снятой маленькой платкой
Вложение 123467

3 Задняя плата (крепится к основной на 2-х разъемах, на радиатор вынесены большая микруха и какой-то транзистор), вид снаружи
Вложение 123468

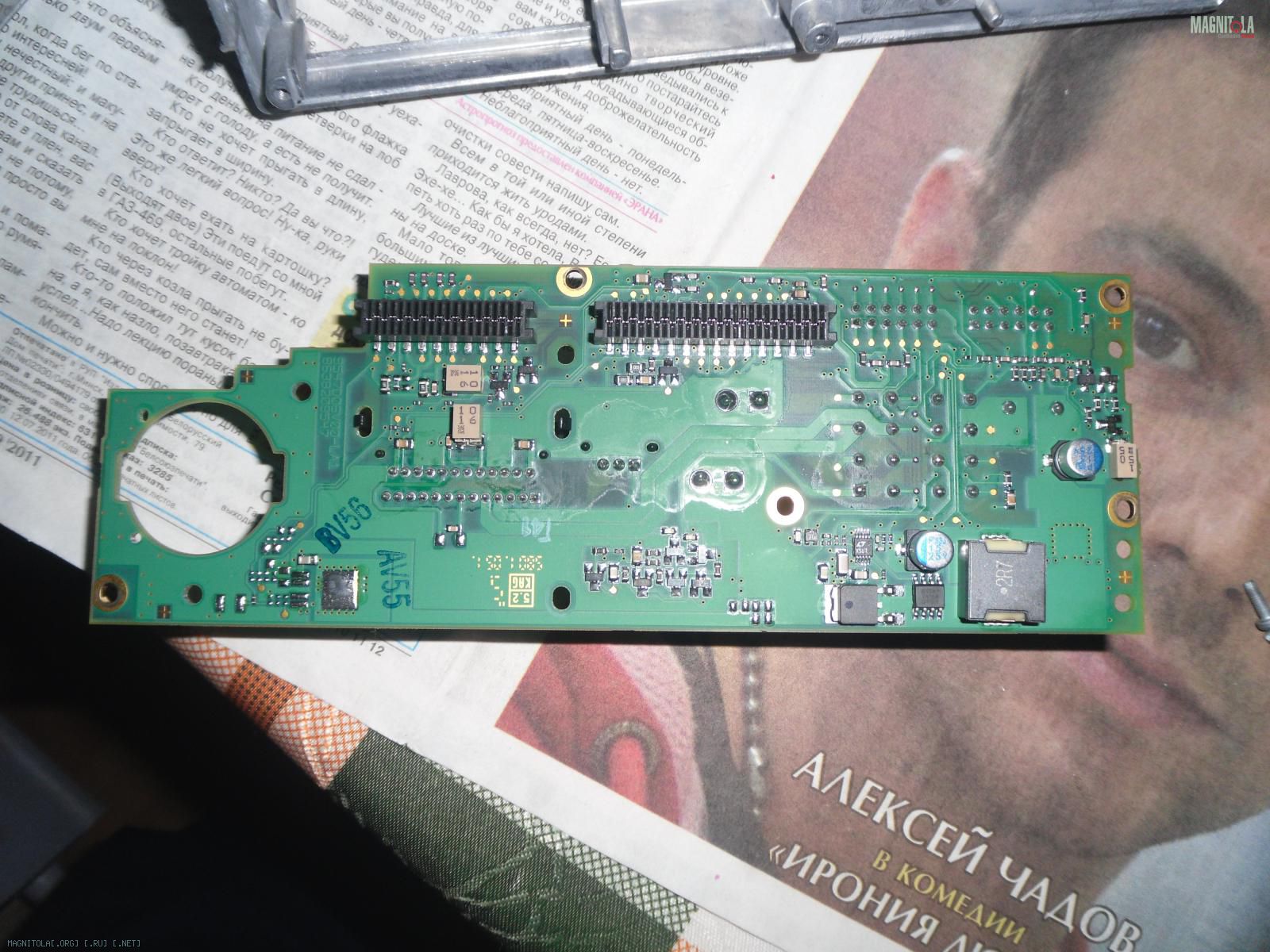

То же, вид изнутри
Вложение 123469

Собственно CD-привод
Вложение 123470

А хде фото???

Добавил.

---------- Сообщение добавлено 18.07.2011 в 21:59 ----------

Может просто поставить такую штуку и не париться?

Цитата:

---

Сообщение от dyno

Умеет: ... 4-канальный усил.

где искать точку подсоединения?

Думаю, опытный взгляд сразу увидит

---

опытный взгляд не увидел 4х-канального усила :)
но это мелочь

главное, что "точка присоединения" - на его входе (или чуть раньше)

еще возможная наводка для поиска: выход mp3-плеера, встроенного в вашу голову
(если он флешовый)


все фото - не годятся
ну, разве что на Чадова посмотреть... :)

Да блин нормальный фотик сел, пришлось чем попало... :pardon:
Какие нужно-перефоткаю завтра.
Читает мр3 с диска, флешки нету.
На задней плате, под термоинтерфейсом (белая плёнка на микрухе), рядом с отверстием для кулера в плате, многоножка-не усилитель? Придется отдирать видимо, смотреть обозначение.

---------- Сообщение добавлено 18.07.2011 в 22:27 ----------

При детальном рассмотрении-весьма похоже...

Цитата:

---

Сообщение от dyno

Поскольку похожая тема про тойоту закрыта, начнем новую. ;)
Собственно есть штатка TrawelPilot EX от фирмы Blaupunkt. Типоразмер 2DIN

3 Задняя плата (крепится к основной на 2-х разъемах, на радиатор вынесены большая микруха и какой-то транзистор), вид снаружи
Вложение 123468

---

Четыре керамических конденсатора над микросхемой усилителя мощности.
Если она используется как балансный драйвер выхода на внешний усилитель, то ничего не получится.

Внешнего усилителя вроде нет. Только ГУ.

---------- Сообщение добавлено 19.07.2011 в 21:49 ----------

Всё просто-на задней плате установлена TDA 7564 фирмы ST.
Ещё на ней 220СН VB
MLT 22 520

---------- Сообщение добавлено 19.07.2011 в 21:51 ----------

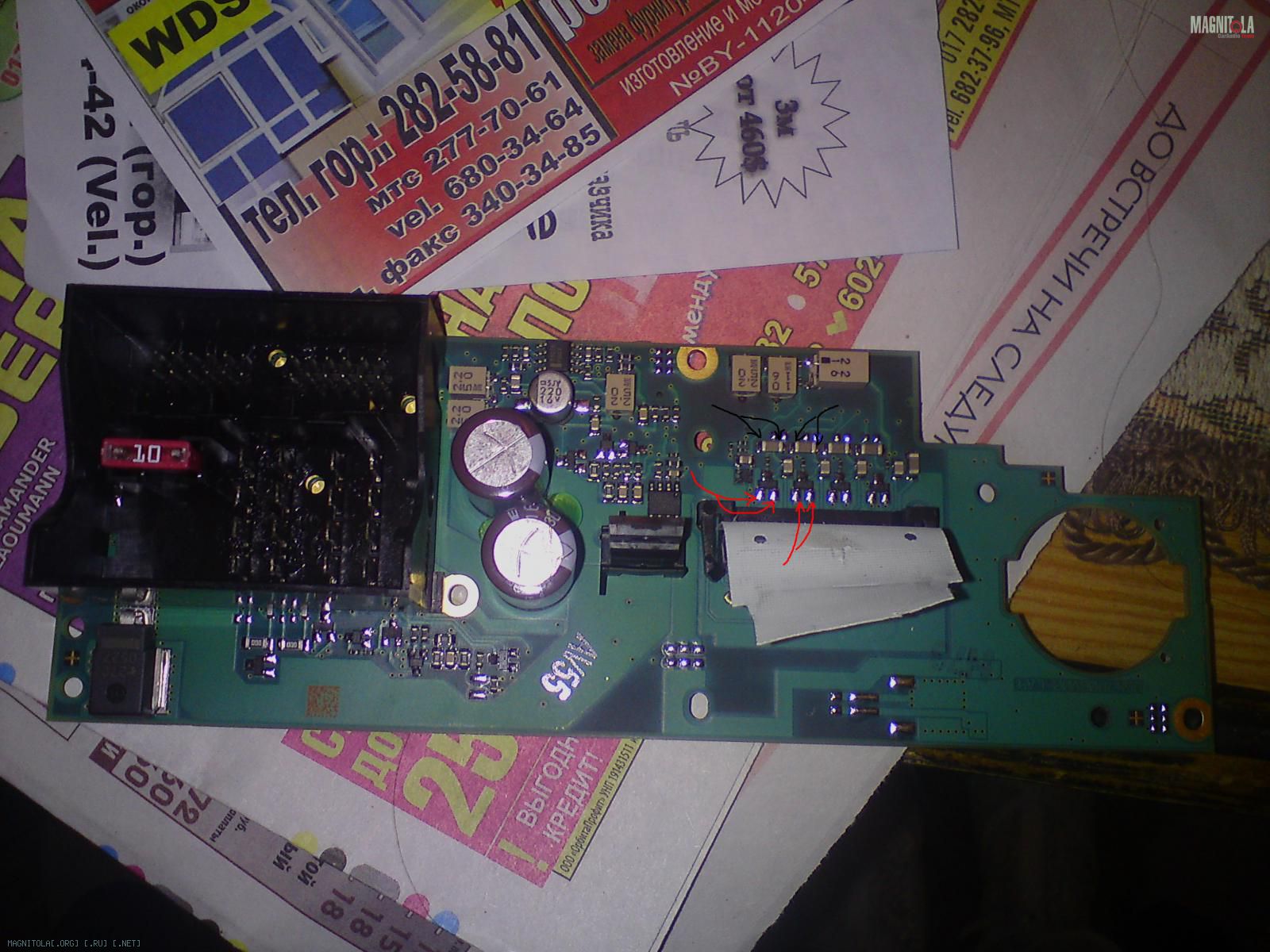

Даташит

Вложение 123758
Где отслеживать сигнал? Думаю использовать наушники, чтоб определить сигнал на передние колонки.
Поскажите, красное или черное? Ещё что нужно, или просто кабель с тюльпаном подпаять?
Вот тут вроде нечто похожее.
http://static.magnitola.com/images/misc/pencil.png

С такими стартовыми познаниями лучше пригласить кого-нибудь в помощь.
Ps ссылка правильная, тестер в помощь. Найди на сайте ALLDATASHEET.COM
паспорт на твою микросхему и воюй. Осторожно!

В принципе-да, проще отдать мастеру. )) Главное, что схема стандартная. Справится любой грамотный спец за недорого.
Под микрухой седло пластиковое, мешает отследить дорожки...
По сути мне нужны 11(левый канал) и 15(правый канал) нога, и 13-общий.
Выпаивать сразу перед конденсатором, после которого сигнал идет на микруху.
