Одного провода хватит,всё равно моноблок.
Коэффициент усиления, по напряжению, у АЕ-500.1 =120. Размах выходного напряжения макс. +/- 65V! Значит у данной модели ГУ нет заявленных 5V на сабовом выходе!
Чтобы проверить работоспособность АЕ-500.1 попробуйте его подключить на фронтальный выход ГУ, с использованием LPF усилителя! Будут ли изменеия по громкости звучания? Если нет, то "тащите" усилитель к нам!
Да и ещё! У ГУ сабовый выход один или сдвоенный? Если одинарный, то надо использовать Y-connectors, для подключения усилителя, тогда усиление сигнала увеличится вдвое!
vlr, спасибо за ответ. Сегодня вечером делаю новый межблок, завтра подключаю на фронтальные выходы, режу LPF усилителя и сразу отписываюсь о результатах.

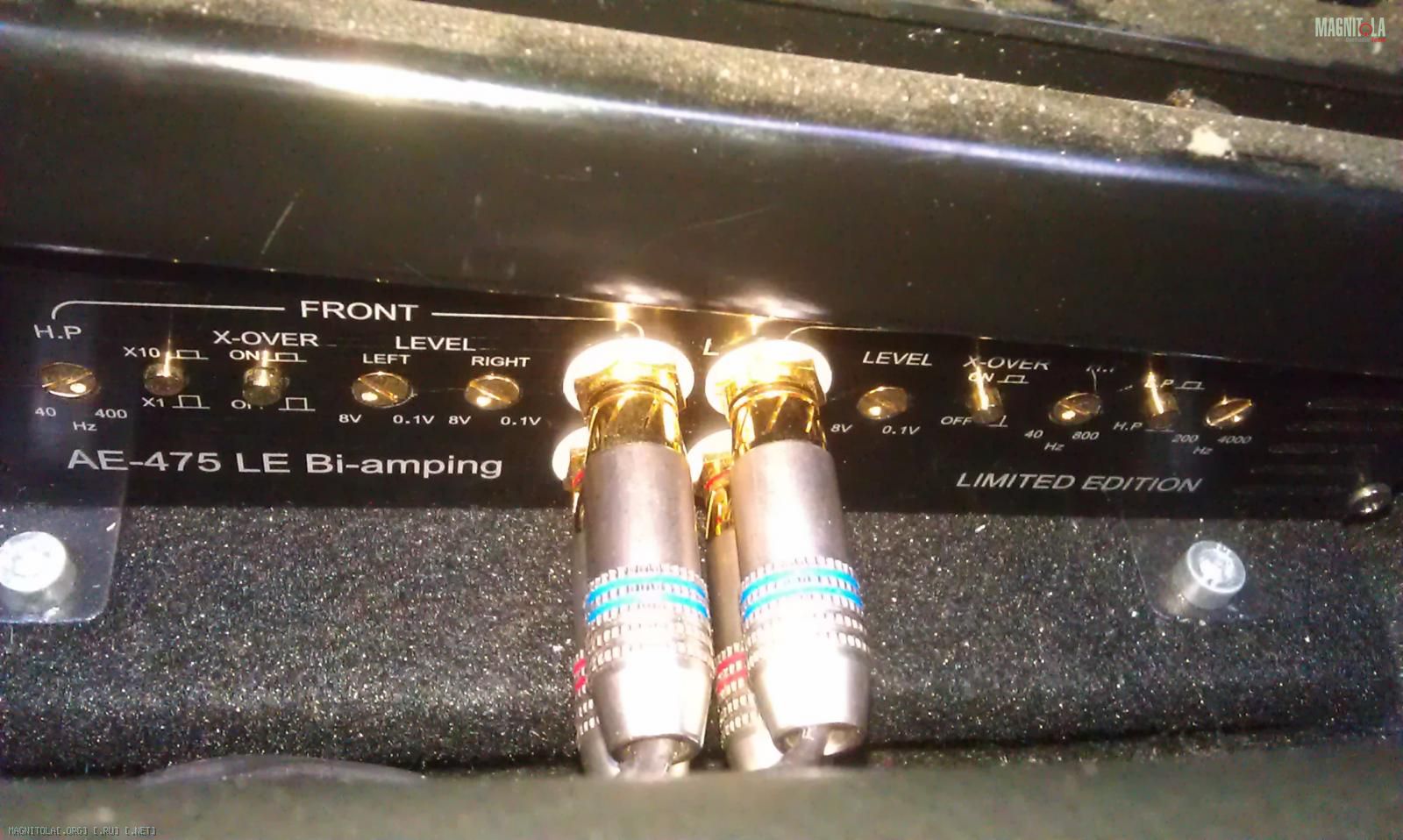

Сабовый выход сдвоенный, так же пара приходит на усилитель (как на фото)
---------- Сообщение добавлено 27.11.2012 в 01:38 ----------
Сделал межблок, завтра буду пробовать разные варианты.
1. Для начала проверю сам межблок - подключу от фронтальному/тыловому выходу ГУ к AE-475.
2. Замерю SPL мида на каком нибудь синусе или шуме.
Эталонный уровень громкости на ГУ - 35 единиц.
3. Ставлю LPF сабового канала на ГУ в режим "LPF off", уровень саба обратно на +5 единиц, сверху саб подрезаю LPF усилителя. Гейн на усилителе - 50%.
4. Замеряю SPL саба на синусе 40 герц.
5. Подключаю межблок от фронтального/тылового выходу ГУ к AE-500.1 (на ГУ для фронтального/тылового канала режим "HPF Off), замеряю SPL саба
6. Подключаю межблок от сабового выхода ГУ к AE-475, замеряю SPL мида. (Для сравнения уровней с разных выходов ГУ на заведомо рабочем усилителе)
у меня была такая беда с моноблоком рокфордовским, тоже саб начинал играть, а не шептать, когда гейн на макс. покатался такпару дней, понервничал и отнес в магаз обратно, поменяли на другой все заиграло как надо... потом как то заехал туда сказали какая то хрень с блоком питания была. но у меня усь еще фон сам по себе давал.
Я бы наверное тоже бы так сделал, но брал его здесь на форуме в барахолке, поэтому не вариант, надо искать варианты лечения, вчера глянул гарантийник, закончилась гарантия в прошлом месяце (1год).
Итак, результаты испытаний.
Сделал межблок, сейчас пробовал разные варианты, все записывал.
Первым делом все настройки как писал ранее, фильтра на ГУ в "OFF", уровень громкости ГУ - 35 единиц , саб +5 единиц
Замер SPL проводился смартфоном, программой Audio Tool https://play.google.com/store/apps/d...udioTool&hl=en
и также своими ушами )
1. Замеряем SPL (синус 315Гц) на миде от тылового выхода ГУ на AЕ-475 - 96дБ
2. Замеряем SPL (синус 315Гц) на миде от тылового выхода ГУ на AЕ-475 с новым межблоком - 96дб
Новы межблок в норме и исправен.
3. Замеряем SPL (синус 315Гц) на миде от сабового выхода ГУ на AЕ-475 - 90дБ
Непорядок какой-то. Поднимаем уровень саба на ГУ на +10 единиц, замеряем - 96дб
Делаю вывод что регулировка уровня саба осуществляется в диапазоне -10 единиц от номинальной громкости
Далее все измерения при уровне саба +10 единиц.
Установки на усилителе: LPF - 60 Hz, гейн - 12 часов (50%), сабсоник - 15Гц, фазу, басбуст не трогаем вообще.
4. Замеряем SPL (синус 40Гц) на сабе от сабового выхода ГУ на AЕ-500.1, гейн 50% (12 часов) - 100дБ
5. Замеряем SPL (синус 40Гц) на сабе от тылового выхода ГУ на AЕ-500.1, гейн 50% (12 часов) - 100дБ
Далее дополнительные эксперименты:
6. Замеряем SPL (синус 40Гц) на сабе от сабового выхода ГУ на AЕ-500.1 гейн 100% (макс) - 100дБ!!!
7. Замеряем SPL (синус 40Гц) на сабе от сабового выхода ГУ на AЕ-500.1 гейн 25% (9 часов) - 98дБ
8. Замеряем SPL (синус 40Гц) на сабе от сабового выхода ГУ на AЕ-500.1 гейн 0% (мин) - 95дБ
9. Замеряем SPL (синус 40Гц) на сабе от сабового выхода ГУ на AЕ-500.1 гейн 0% (мин) один канал - 88дБ
Уши в принципе все подтверждают.
Хоть точность микрофона телефона не измерительный инструмент, но при всех равных условиях годится для сравнительных измерений.
Какие будут мысли?
Сегодня наконец получил то, что хотел. Точнее двояко. Причину у себя так и не нашел.
Сегодня проверяли усилитель у Вячеслава Леонидовича - все в норме! В чем тогда проблема у меня пока еще не могу понять.
Но Вячеслав Леонидович с коллегой помогли мне выйти из ситуации, проявив "индивидуальный подход", увеличив чувствительность усилителя на входе, за что им моя огромная благодарность!!!
Теперь я могу спокойно согласовать два усилителя по уровню. Правда немного обижен пока на JVC, также по возвращению домой, еще раз отслушал в разных вариантах, и мне стало казаться что 10-ки, в седане, просто наверное мало, наверное мозг все еще проводит аналогии игры этого саба в хетчбеке.
Вообщем сейчас все хорошо, играет отлично!
Сегодня еще до конца убедился что вся проблема от головы, как моей так и сабвуфера, а точнее особенности жизни саба 10" в багажнике седана.
Долга еще крутились мысли в голове, что же не то. Почему тогда было громче, сейчас не так, хотя усилитель мощнее чем тогда.
Взял опять осцилограф на выходные, и решил еще раз сам замерить выходную мощность на выходе усилителя AE-500.1 от моего ГУ.
Еще раз повторюсь - чувствительность на входе усилителя увеличена.

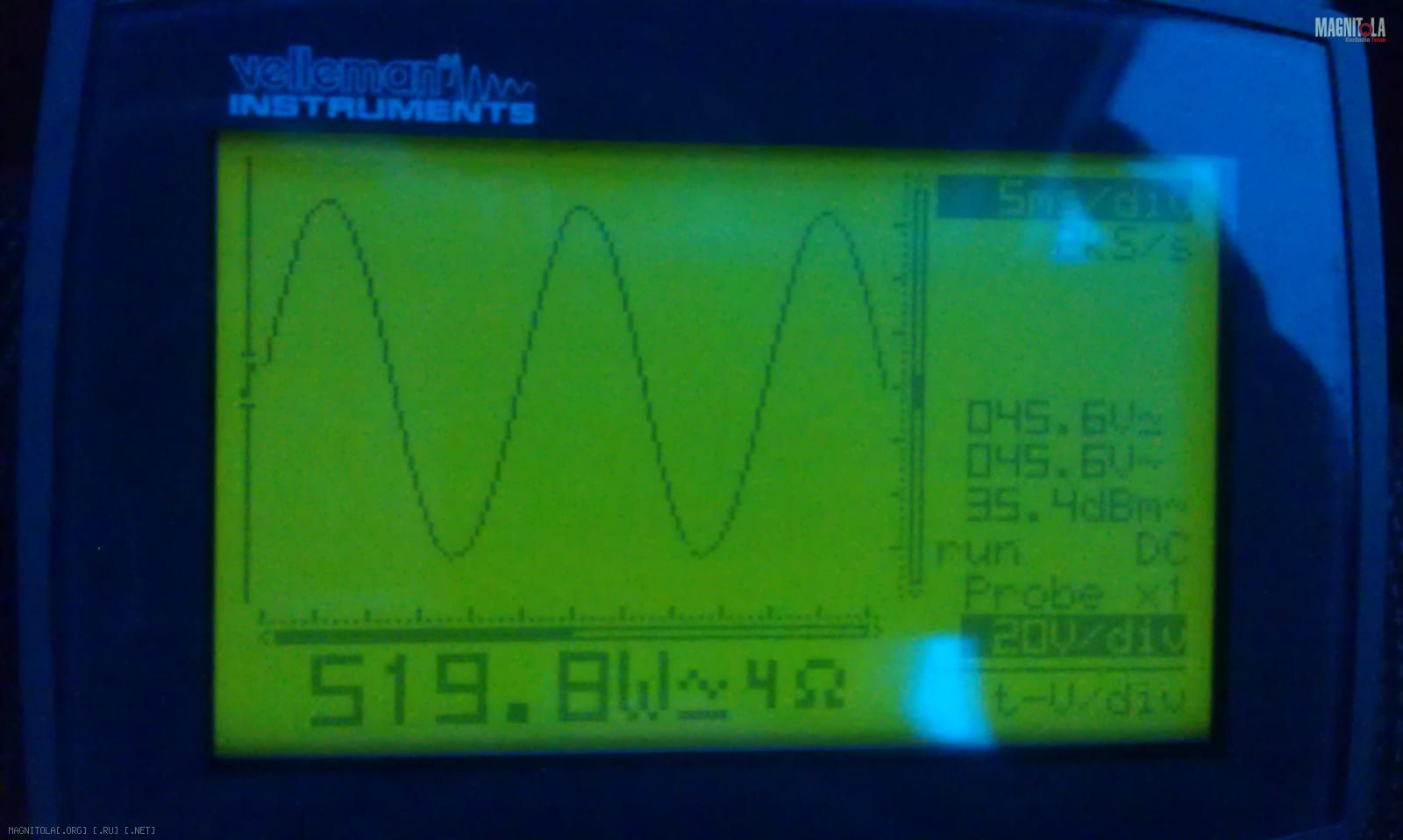

Гейн 45%, уровень громкости на ГУ 25 ед. (из 50ед., клиповать начинает на 47ед.), синус 40Hz, 0dB

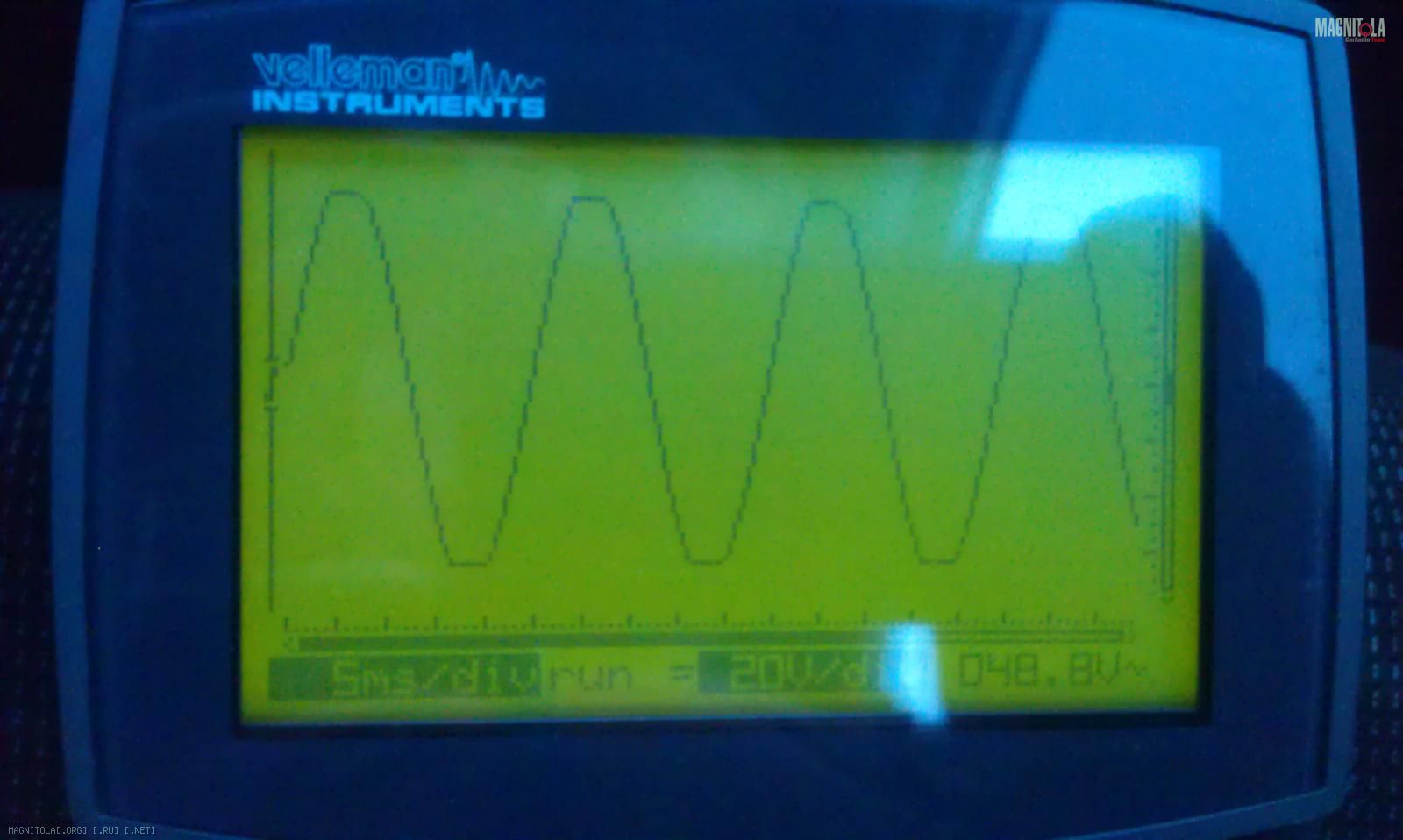

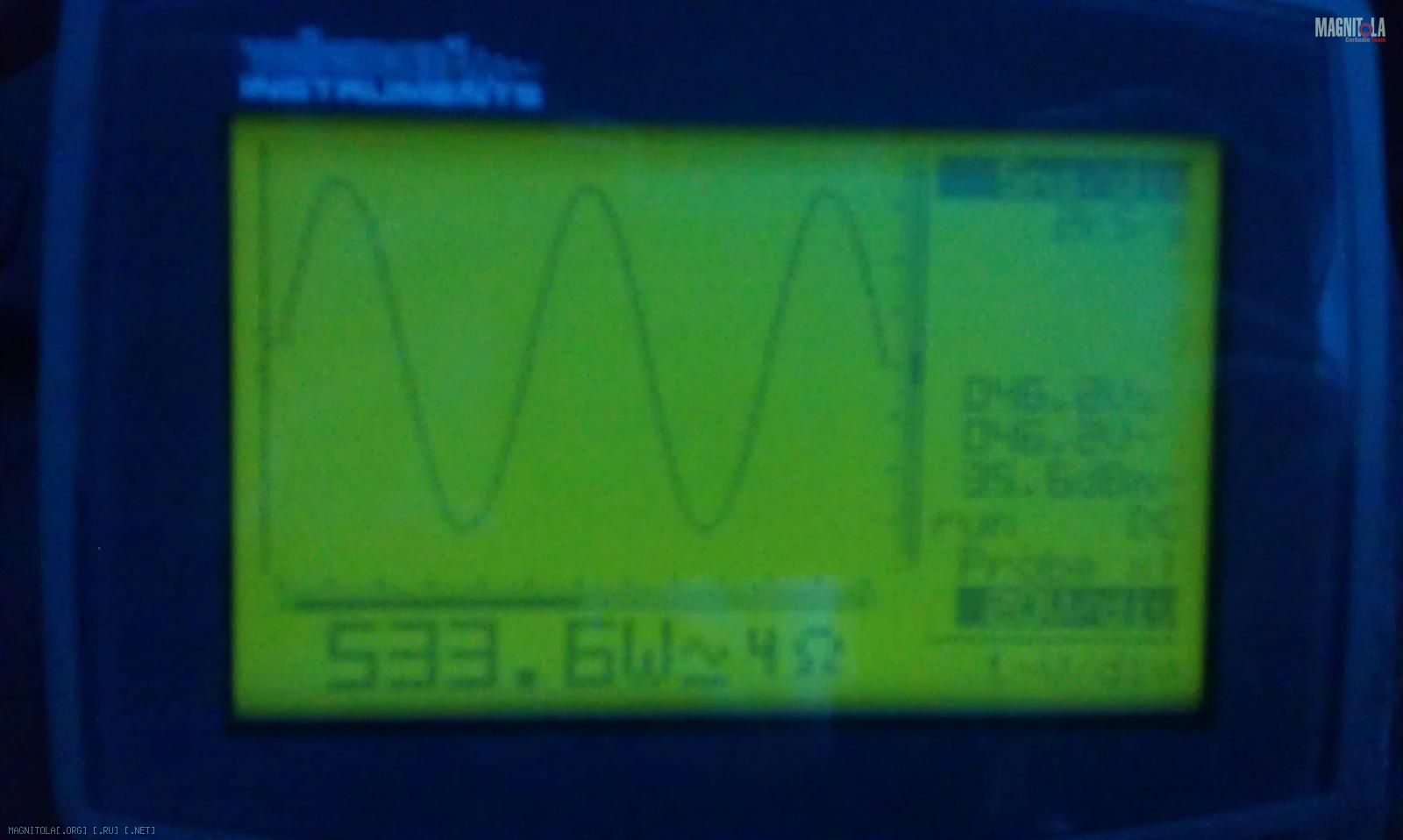

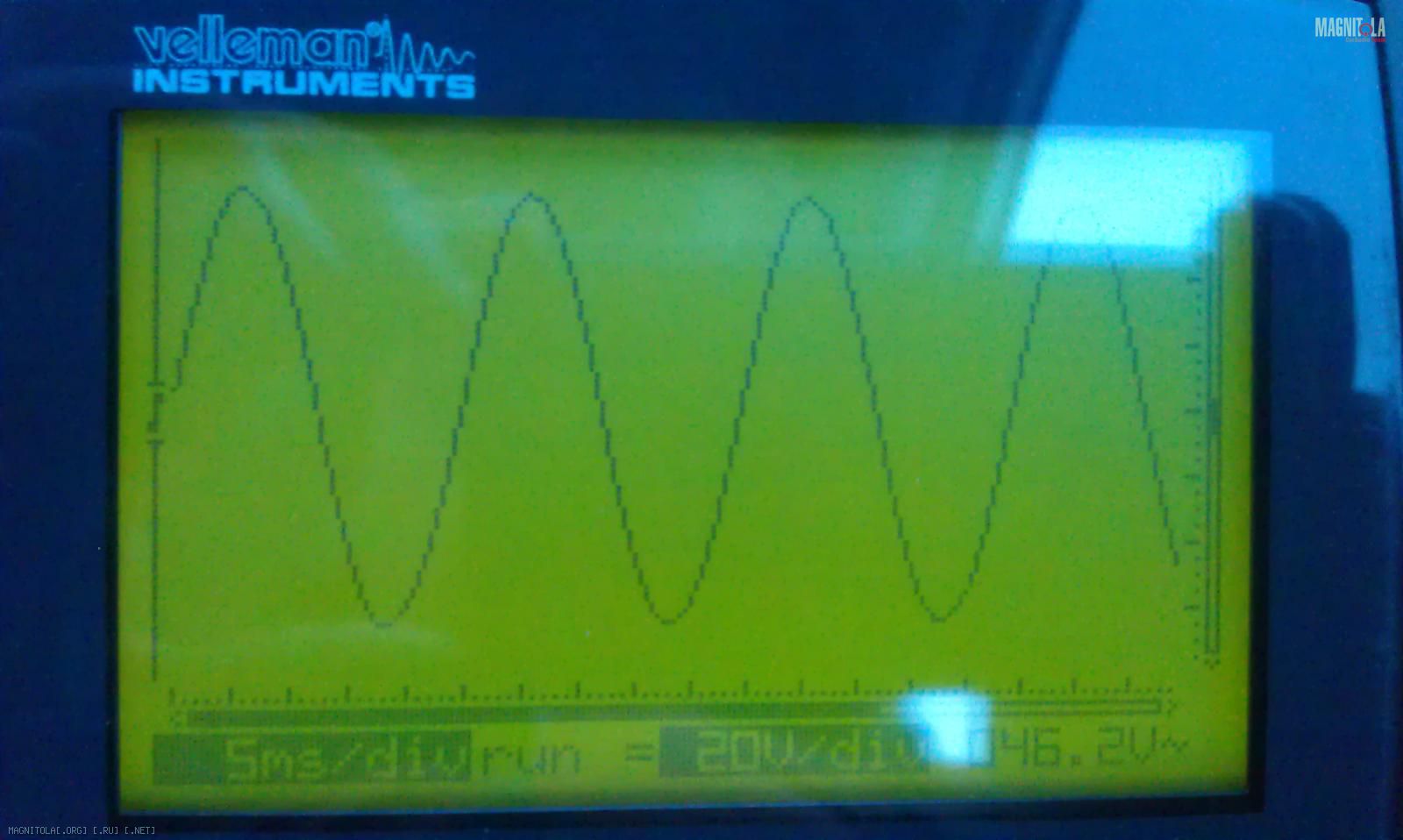

Итого напряжение на выходе - 46,2 В (533Вт), ограничение сигнала (клип) начинается при 48 В.
Также заметил что при добавлении мощности на саб, громкость не увеличивается, но хромает бас, смазывается, похоже головка перегружается.
Вобщем на себе осознал что 10-ка в хетчбеке и 10-ка в седане это две разные вещи (лыжницы нет).
А я все прочие компоненты пенял
Надо будет рассматривать 12", в последнее время захотелось глубины, но и не особо терять в скорости, поэтому Helix P 12W SVC4.
интересно а проблема не из-за того что мостовой режим уся подразумевает использование 2 крайних каналов?
