Направление CDT ES-02

  1. #11
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1938
    Регистрация
    02.07.2013
    Город/село
    Самара
    Сообщений
    173
    Спасибо (Раздал)
    66
    Спасибо (Получил)
    25
    Автор

    Re: Направление CDT ES-02

    DядяВова, совсем забыл спросить. У es 02 резонансная частота 155 Гц. То есть теоретически они должны играть от 300 Гц. И если их делать от 500 Гц, то объем то нужен какой им?


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Более 5 лет на форуме

    Re: Направление CDT ES-02

    Цитата Сообщение от Image Посмотреть сообщение
    DядяВова, совсем забыл спросить. У es 02 резонансная частота 155 Гц. То есть теоретически они должны играть от 300 Гц. И если их делать от 500 Гц, то объем то нужен какой им?
    Это намерили в АЗ:

    Нажмите на изображение для увеличения
Название: cdt_harmonix.jpg
Просмотров: 0
Размер:	38.0 Кб
ID:	462750
    Посмотрите на уровень гармоник и сами делайте выводы с какой частоты его запускать.
    "Там" же его измеренные параметры (Fs 168, Qts 0.327 Vas 0.37)

    И рекомендации (цитирую):
    Известно (или да будет известно): рабочую полосу среднечастотника нельзя выбирать, ориентируясь лишь на частоту резонанса. У излучателя этого частотного диапазона критерий выбора — нелинейные искажения, вернее — частота, ниже которой они возрастают нежелательным для нас образом.

    Кривые искажений, снятые на синусоидальном сигнале с временным окном, говорят о многом. Во-первых, во всём рабочем диапазоне полные искажения определяются главным образом второй, «не противной» на слух гармоникой. Во-вторых, содержание гармоник (измеренное при звуковом давлении 90 дБ) достигает уровня, условно принимаемого за границу допустимого (серая линия, соответствующая КНИ = 1%), ниже 300 — 400 Гц. Это и должно служить ориентиром при выборе частоты раздела.
    Впрочем, давно известное правило — частота резонанса плюс октава — применительно к СЧ или ВЧ-головкам никто не отменял.


    Вот и получается - частота резонанса + октава (168+336= 504гц) Может и неправильно посчитал , но мне кажется что 500/2 минимально допустимая граница для ES02.

    А по объёму - я б его меньше чем в стакан не пихал.

    Пыс. Ставил бы себе - сделал бы ему два стакана (0,4л.) и запустил-бы от 700-800Гц/2 порядком - но это моё имхо.


    Пыс.пыс. В догонку - то, что ES02 может на розовом шуме шипеть от 500 Гц, совсем не значит что он сможет полноценно отыграть музыку от 500 Гц (площадь диффузора не очень позволяет).


  4. #13
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1938
    Регистрация
    02.07.2013
    Город/село
    Самара
    Сообщений
    173
    Спасибо (Раздал)
    66
    Спасибо (Получил)
    25
    Автор

    Re: Направление CDT ES-02

    DядяВова, только что сделал то, что советовали. В общем результат впечатлил. Сначала я направил СЧ на голову заднего пассажира в центре. Потом на усилителе порезал пока приблизительно СЧ на 500 Кгц. Подкорректировал уровни и задержки. Получилось весьма недурно! И это еще вертикальная фаза не сведена. Точнее сведена приблизительно. На днях проведу замеры и выложу графики. Спасибо за помощь


  5. #14
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Более 5 лет на форуме

    Re: Направление CDT ES-02

    Цитата Сообщение от Image Посмотреть сообщение
    DядяВова, только что сделал то, что советовали. В общем результат впечатлил. Сначала я направил СЧ на голову заднего пассажира в центре. Потом на усилителе порезал пока приблизительно СЧ на 500 Кгц. Подкорректировал уровни и задержки. Получилось весьма недурно! И это еще вертикальная фаза не сведена. Точнее сведена приблизительно. На днях проведу замеры и выложу графики. Спасибо за помощь



  6. #15
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1938
    Регистрация
    02.07.2013
    Город/село
    Самара
    Сообщений
    173
    Спасибо (Раздал)
    66
    Спасибо (Получил)
    25
    Автор

    Re: Направление CDT ES-02

    DядяВова, а почему сибилянты стали выразительней? Особенно после того, как я все сфазировал, выставил задержки. На Джо Дассене очень слышно. Я так понимаю это обратная сторона шириков? Как с этим бороться?


  7. #16
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411756 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3646
    Более 5 лет на форуме

    Re: Направление CDT ES-02

    Цитата Сообщение от Image Посмотреть сообщение
    DядяВова, а почему сибилянты стали выразительней? Особенно после того, как я все сфазировал, выставил задержки. На Джо Дассене очень слышно. Я так понимаю это обратная сторона шириков? Как с этим бороться?
    Если чессно - не знаю.
    А сибилянты - это цыканье и ссыканье?

    Если правильно сфазировать полосы, подача звука должен стать плавно-мягкой, комфортной и без резкозти (и так бывает, и получается).

    Но у Вас ведь ширики...
    Посмотрите ещё раз на график АЧХ (видимо на оси), у них после 12 кГц, идёт подъём АЧХи на 5 Дб, может это оно (дерево)?

    Если "оно" - вариантов немного:
    Или резать сверху фильтром (6 дб/окт от 10-12 кГц)
    или править эквалайзером
    Или чуток менять направление шириков.

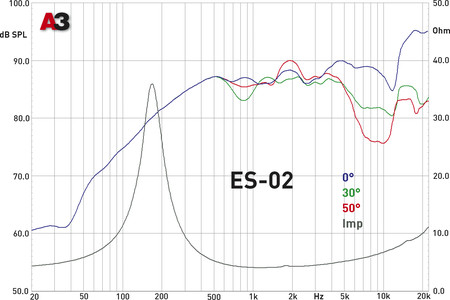

    Вот "любимый АЗ" намерил:
    Нажмите на изображение для увеличения
Название: cdt_mls.jpg
Просмотров: 481
Размер:	31.0 Кб
ID:	464308
    Типа, если попасть в угол (между ухом и осью ширика) 10-20 градусов то этот горбыль можно прибить. Но это нужно слушать всё и выбирать как будет лучше.

    Пыс. Вы просили совета куда направить, посоветовал, - и вон чЁ получилось...
    А какой угол сейчас у Вас?
    И эта, поищите пользователей этих шириков на форуме. они тут есть.
    И приспроситесь у них (теория это одно а практика ...)


  8. #17
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1938
    Регистрация
    02.07.2013
    Город/село
    Самара
    Сообщений
    173
    Спасибо (Раздал)
    66
    Спасибо (Получил)
    25
    Автор

    Re: Направление CDT ES-02

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Если чессно - не знаю.
    А сибилянты - это цыканье и ссыканье?

    Если правильно сфазировать полосы, подача звука должен стать плавно-мягкой, комфортной и без резкозти (и так бывает, и получается).

    Но у Вас ведь ширики...
    Посмотрите ещё раз на график АЧХ (видимо на оси), у них после 12 кГц, идёт подъём АЧХи на 5 Дб, может это оно (дерево)?

    Если "оно" - вариантов немного:
    Или резать сверху фильтром (6 дб/окт от 10-12 кГц)
    или править эквалайзером
    Или чуток менять направление шириков.
    Вот "любимый АЗ" намерил:
    Нажмите на изображение для увеличения
Название: cdt_mls.jpg
Просмотров: 481
Размер:	31.0 Кб
ID:	464308
    Типа, если попасть в угол (между ухом и осью ширика) 10-20 градусов то этот горбыль можно прибить. Но это нужно слушать всё и выбирать как будет лучше.

    Пыс. Вы просили совета куда направить, посоветовал, - и вон чЁ получилось...
    А какой угол сейчас у Вас?
    И эта, поищите пользователей этих шириков на форуме. они тут есть.
    И приспроситесь у них (теория это одно а практика ...)
    Сибилянты - это еще и "Чавконье"

    На данный момент направил между подголовниками передних сидений. Все равно есть. Начинается где то с 5Кгц до 10 Кгц. В моем случае можно придушить только на 5 и 8 Кгц На 6 и 10 увы - не позволяет эквалайзер.

    Я что то не понял как этот угол замерить? Может я просто не понял какой угол...
