неужели я его так по-дебильному задал? ну давайте по другому...Цитата:
Сообщение от A!exT
Как переделать коаксиальный выход в оптический? Существует ли фото-руководство?
Вид для печати
неужели я его так по-дебильному задал? ну давайте по другому...Цитата:
Сообщение от A!exT
Как переделать коаксиальный выход в оптический? Существует ли фото-руководство?
переделать очень просто: на выход трансмиттера подключить totx (3 провода: data, gnd, vcc)
фото и видео руководствами я никогда не интересовался - для меня руководство - это datasheet и application note (если есть)
Алексей, а можно теперь для дебилов.Цитата:
Сообщение от A!exT

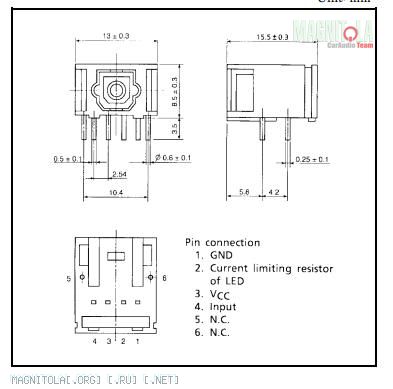

Разъем TOTX173 (тот вообще разъем?)
Вложение 463400
Откуда что брать?
TO - тошиба
TX - передатчик
RX - приемник
цифры - это серия, отличаются потоком (какой сигнал умеют обрабатывать), напряжением питания 3.3 или 5.0В и дальностью линии (5-10-15 метров)
на картинке все подписано: 1- земля, 2 - дата, 3 - питание
земля - земля коаксиала?Цитата:
Сообщение от A!exT
дата - "сигнал" коаксиала?
так??
VCC - откуда брать?
что за вывод "2"?
Роман, ты случаем не накамичи мучать собрался? =)
земля, питание и дата - от трасмиттера, коаксиал может быть трансом отвязан от схемы
Петь, есть у меня мысля одна... :D у него переключение оптика\аналог происходит путем нажатия одной кнопки, т.о. можно использовать и как транспорт на проц. и как продолжение своих экспериментов в безпроце. Вот пока хочу покурить как можно переделать цифру для проца и оценить смогу ли я сделать это сам. Но Алексей явно сегодня не в настроении разжевывать процесс для дураков...Цитата:
Сообщение от Pit
На вскидку - BitOne и PS8 с коаксиалом на входе.Цитата:
Сообщение от Андреичъ
