О цифровой передаче данных: кабеля, разъёмы и пр.

**Андреичъ** · 28.10.2013 14:03

Ребят, вопрос у меня такой!
На многих ГУ НЕалпайновкого и НЕпионеровского семейства (в т.ч. и моём) имеются коаксиальные цифровые выходы. В нашем деле в 98% случаев такой выход (цифровой) нужен для передачи данных на проц. Но все известные мне автомобильные процы имеют только оптический вход.
Чо делают в таких случаях? Переделывать коакс под тослинк? Или наоборот? Что проще? может конвертеры есть?
И еще вопрос, чем отличается цифровой коаксиальный кабель от нецифрового? Иными словами тот же canare l2t2s не подойдет ведь на роль цифрового?

Полезные темы:

**MAGNITOLA** · 28.10.2013 14:03

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**A!exT** · 28.10.2013 14:14

у коаксиального spdif есть стандарт - волновое 75 ом

**Андреичъ** · 28.10.2013 14:27

Откопал чей то труд:
http://www.qsl.net/ve3xax/new_page_23.htm

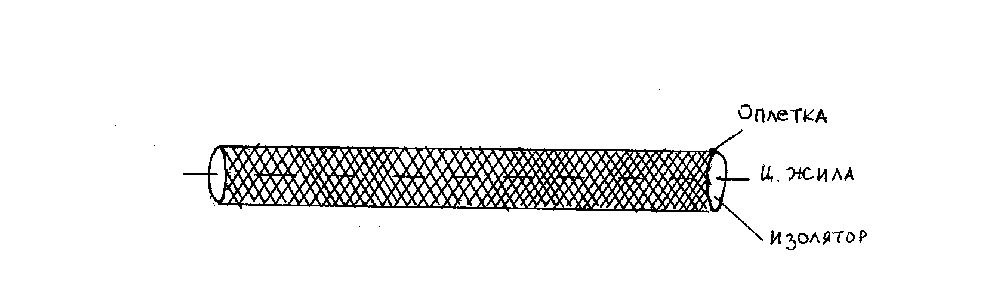

На Рис.1 изображена коаксиальная линия передачи.

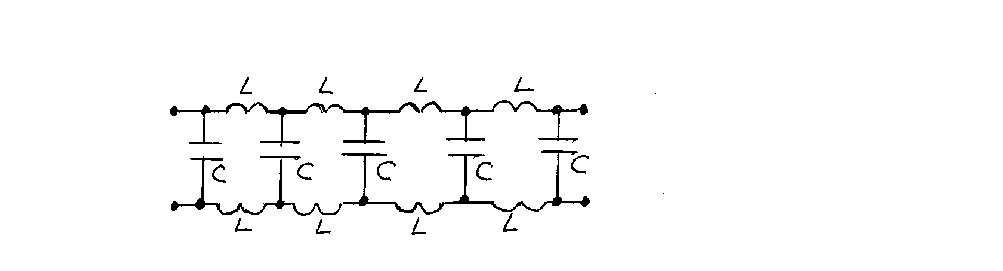

Пространство, между центральным проводником и оплеткой кабеля, заполняется различными высококачественными полимерами(полиэтилен, фторопласт и т.д.) Линия передачи, является линией с распределенными параметрами. Эквивалентная схема линии передачи, показана на Рис.2.

L- индуктивность центрального проводника, а С-емкость, между проводником и оплеткой кабеля. Волновое сопротивление кабеля, определяется:

Z= SQRT(L/c)
Где SQRT – квадратный корень.

Т.е. по сути в кабелях для цифровой передачи важное место уделяется диэлектрику вокруг центральной жилы?
И должно быть РОВНО 75ОМ или не менее\не более?

**A!exT** · 28.10.2013 14:33

Сообщение от Андреичъ

Кстати, L2t2s имеет волновое сопротивление 88Ом, т.е. он вполне подходит...

да, пожалуйста, хоть ПВС
все остальные спокойно юзают коаксиальные провода по стандарту и горяч не знают

**Андреичъ** · 28.10.2013 14:40

Алексей, а что по поводу первой части вопроса в топике?

Сообщение от Андреичъ

Чо делают в таких случаях? Переделывать коакс под тослинк? Или наоборот? Что проще? может конвертеры есть?

**A!exT** · 28.10.2013 14:43

проще на выход тослинк поставить, но конверторы тоже есть

**Андреичъ** · 28.10.2013 14:47

Сообщение от A!exT

проще на выход тослинк поставить, но конверторы тоже есть

посидел, погуглил...вроде все конвертеры с автономным питаловом - не удобно!
а есть мурзилки с кустарными переделками, сложный процесс?

**A!exT** · 28.10.2013 14:59

мурзилки? эт инструкция для дебилов в картинках? скорее всего есть, в инете полно деятелей которые гордятся своими потугами и выкладывают фотоотчеты своих экзерцисов

**Андреичъ** · 28.10.2013 15:16

Сообщение от A!exT

мурзилки? эт инструкция для дебилов в картинках? скорее всего есть, в инете полно деятелей которые гордятся своими потугами и выкладывают фотоотчеты своих экзерцисов

Вы что то сегодня слишком категоричны...
