Практическая шнурковщина: Межблоки из много-много-жилы

Сообщение от Димитрий-Донской

Ром..Миды и саб..На вч тонаиса-30 поставь..

Привет, Дим! Сто лет тебя не слышно...
Да учитывая, что мне нужен метр я могу хоть на все танаисы поставить - не важно!
а все же вернуться к 1му вопросу - как распаять то их?

Ром, неотек в своих межблоках использует четырёхжильные кабеля. То есть, как канаре л2т2с (их наверное пол-магнитолы в руках держали), только в два раза толще и в тридцать раз жестче. Так они используют все жилы: две на сигнал и две на массу.

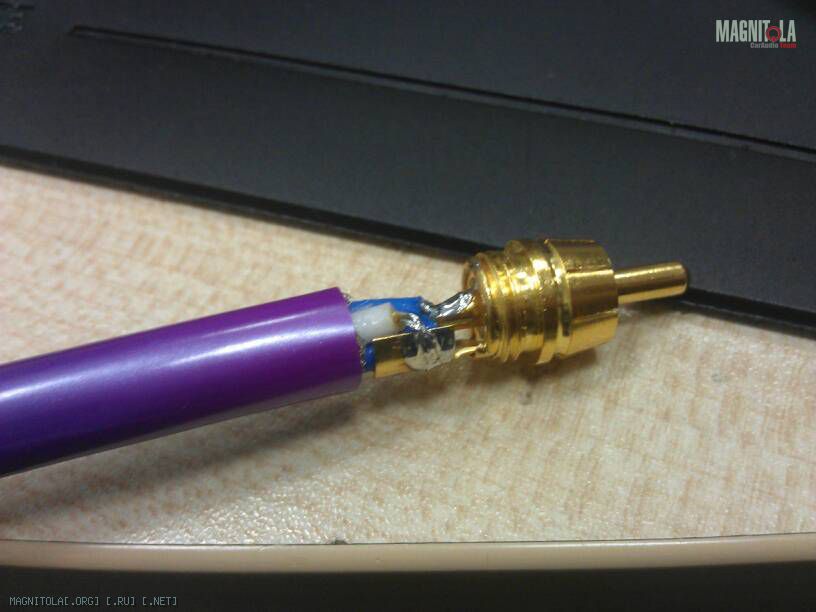

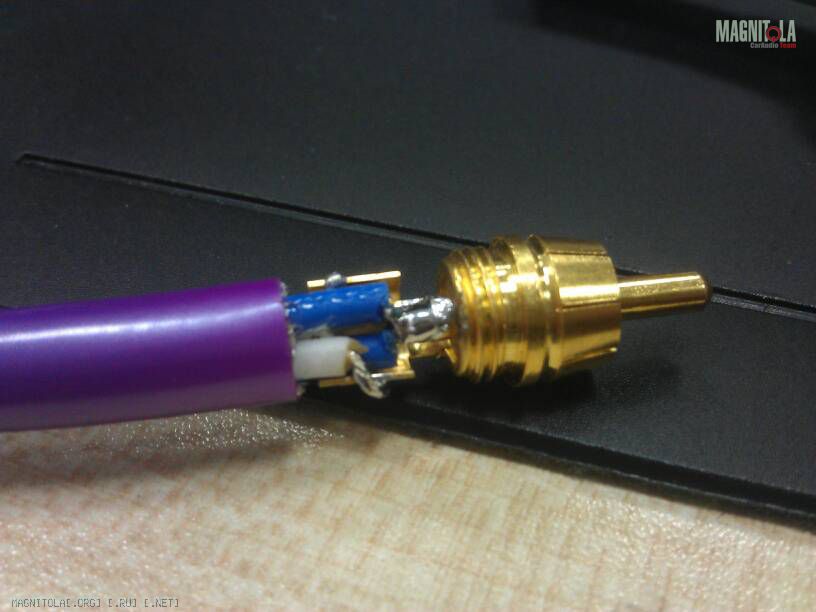

Только вот пару дней назад как раз паял себе 4001 именно таким образом.


Экран решил не паять вообще. Прослушка показала, что в нашем с тобой случае межблок с неприпаянным экраном ничего не ловит. И система с ним поёт хорошо. Даже очень, я б сказал. Но это - тема уже для отдельного разговора

Насмартфонил

Сообщение от fox proteus

они используют все жилы: две на сигнал и две на массу.

неотек конечно круто! Но вот например тот же Пит на сайте приводит схему распайки танаиса 30:

лично мне вообще не понятно что к чему, почему одна масса таки убирается вместе с экраном

Сообщение от Андреичъ

почему одна масса таки убирается вместе с экраном

Красный - провод сигнальный.
Синий - провод сигнальной массы.
Экран - соответственно экран, к передаче сигнала не имеет ни какого отношения как и Чёрный - провод дренажной массы. Поэтому и паяют с одного конца. Конец этот, т.е. этот RCA должен подключаться к той стороне, которая имеет прямое соединение с реальной массой автомобиля, как правило это ГУ.

Сообщение от fox proteus

Ром, неотек в своих межблоках использует четырёхжильные кабеля. То есть, как канаре л2т2с (их наверное пол-магнитолы в руках держали), только в два раза толще и в тридцать раз жестче. Так они используют все жилы: две на сигнал и две на массу.

Только вот пару дней назад как раз паял себе 4001 именно таким образом.


Экран решил не паять вообще. Прослушка показала, что в нашем с тобой случае межблок с неприпаянным экраном ничего не ловит. И система с ним поёт хорошо. Даже очень, я б сказал. Но это - тема уже для отдельного разговора

Насмартфонил

Что можно наловить межблоком до метра?Тем более в дали от многих нежелательных цепей..и места пайки обычно лаком прохожу..и так к сведениям..посеребрённые жилки неотека не желательно на упругость баса будут воздействовать..и можно немного попробовать одну из жилок подрезать с одной стороны.(на ВЧ).

Сообщение от Димитрий-Донской

Что можно наловить межблоком до метра?Тем более в дали от многих нежелательных цепей..и места пайки обычно лаком прохожу..и так к сведениям..посеребрённые жилки неотека не желательно на упругость баса будут воздействовать..и можно немного попробовать одну из жилок подрезать с одной стороны.(на ВЧ).

Я так и подумал, что на 20см ничего не наловишь. Хотя рядом, между прочим, бензонасос

Что до упругости баса - не заметил. Зато заметил расширение диапазона снизу, в сравнении с klotz my206

Насмартфонил

---------- Сообщение добавлено 01.02.2014 в 10:21 ----------

Сообщение от Андреичъ

неотек конечно круто! Но вот например тот же Пит на сайте приводит схему распайки танаиса 30:

лично мне вообще не понятно что к чему, почему одна масса таки убирается вместе с экраном

Борьба с наводками Неотек - кабеля из домашки. Собственно, оттуда их железная несгибаемость (типа материалы изоляции крутые, ну и фиг с ним, что жёсткие)

Насмартфонил

Сообщение от fox proteus

Я так и подумал, что на 20см ничего не наловишь. Хотя рядом, между прочим, бензонасос

Что до упругости баса - не заметил. Зато заметил расширение диапазона снизу, в сравнении с klotz my206

Насмартфонил

---------- Сообщение добавлено 01.02.2014 в 10:21 ----------


Борьба с наводками Неотек - кабеля из домашки. Собственно, оттуда их железная несгибаемость (типа материалы изоляции крутые, ну и фиг с ним, что жёсткие)

Насмартфонил

Эусы тоже не гибкие..(Аир-10 ,Симфони и Тонаисы)Клотцы получше гнутся 206 и 5000 для меня уже стали не интересны..хотя есть..206 сцену сужает ,хотя детален(для новичков лучше не придумать)неотеш хотел сабовый попробовать и такой на вч..но есть ещё варианты..

Сообщение от Димитрий-Донской

Эусы тоже не гибкие..(Аир-10 ,Симфони и Тонаисы)Клотцы получше гнутся 206 и 5000 для меня уже стали не интересны..хотя есть..206 сцену сужает ,хотя детален(для новичков лучше не придумать)неотеш хотел сабовый попробовать и такой на вч..но есть ещё варианты..

Klotz Funkmaster заэпись-но небюджетно.да еще и нарезку не продается,собака.дома отслушал-на мид-лучше не придумаешь,на Вч-с оговорками......
из Эос-только танаис.

Сообщение от Dydits

Всем доброго времени.
Какую функциональную нагрузку несут синий и черный провод на схеме?

Синий - передача сигнала (0).
Чёрный - Ослабление наводок.
