Репутация: 49382
+1 тоже интересно, добровольческо-авантюристический порыв имеется, при условии возможности отката.
Репутация: 4051719
ну так а уже обещанные фото проделанного будут?

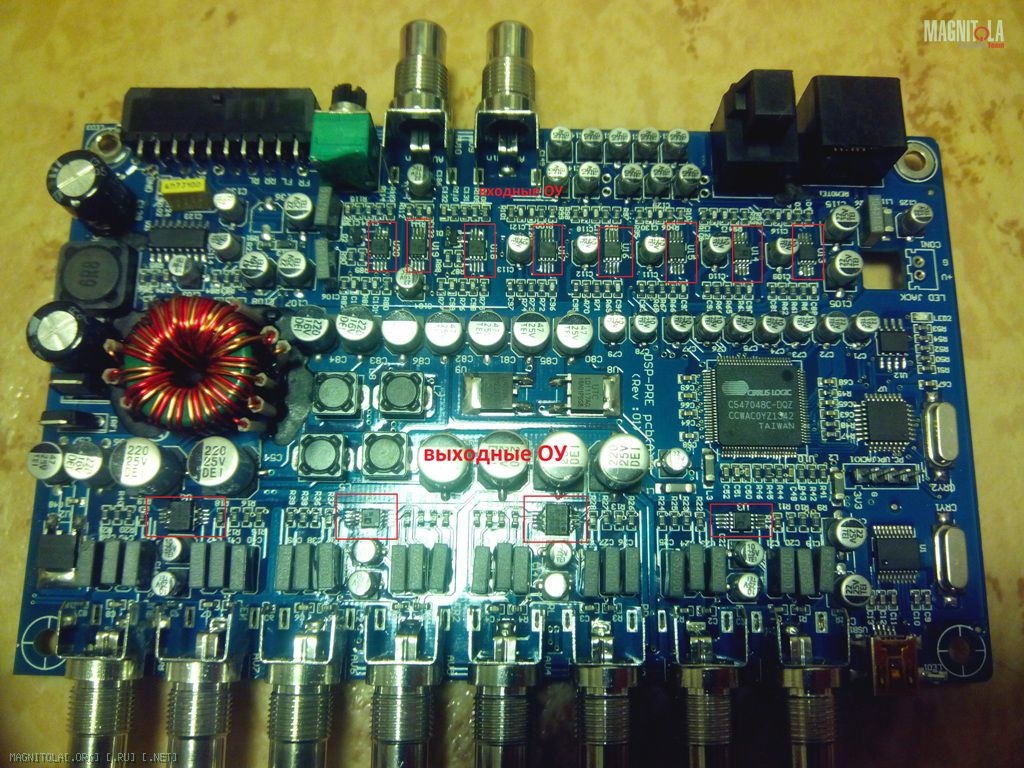

Репутация: 5074 Всего в DSP8 - 12 штук операционных усилителей NJM2068 в корпусе SSOP8 вот характеристики:ну так а уже обещанные фото проделанного будут
●Operating Voltage ±4V~±18V
● Low Total Harmonic Distortion 0.001%
● Low Noise Voltage 0.56μV (FLAT+JISA)
● High Slew Rate 6V/μs
● Unity Gain Bandwidth 27MHz (f=10kHz)
В DSP8 питания ОУ +-15 вольт, с диодного моста напряжения расходится отдельно на вход и выход ОУ через резисторы 10_Om_R1206, если использовать ОУ, у которых макс напряжения питания меньше +-15 вольт, нужно его стабилизировать, можно использовать стабилизаторы напряжения 78LXX (+ питание) и 79LXX (- питание), где XX - это необходимое макс выходное напряжение.

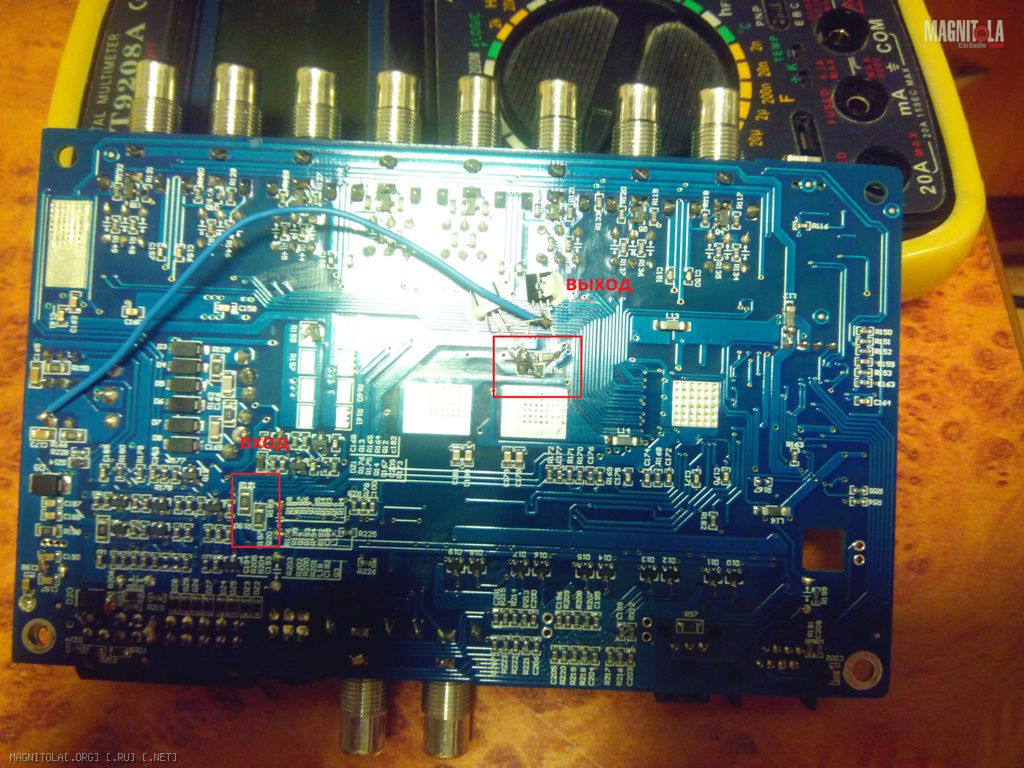

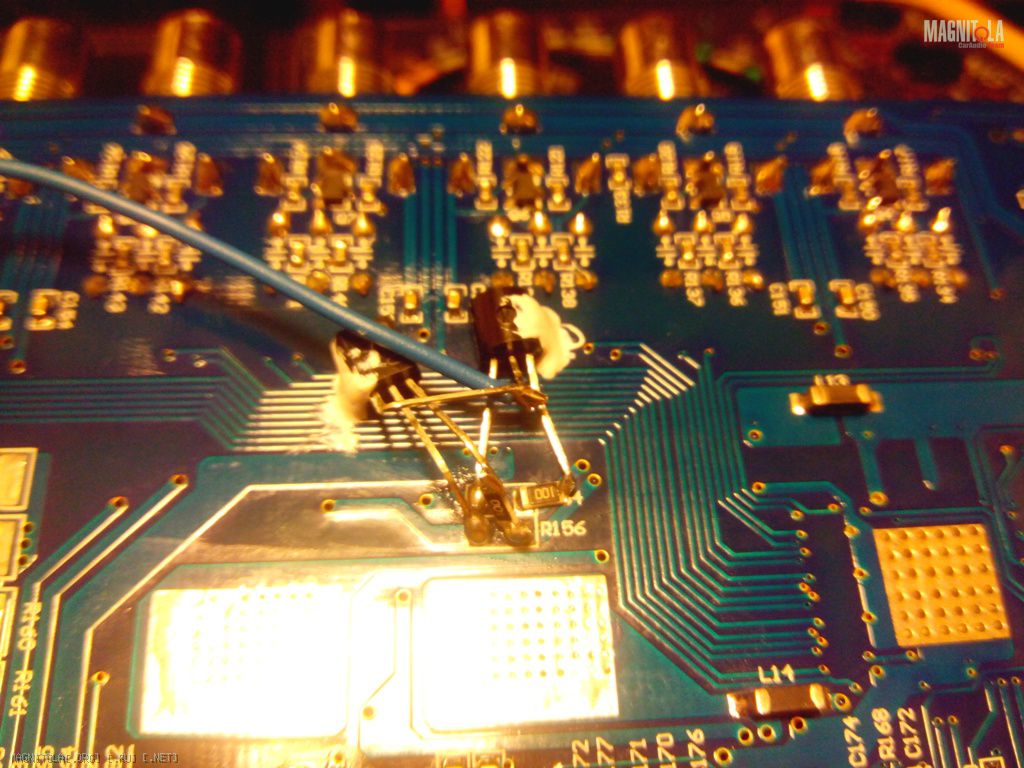

Я не стал резать печать на плате, а просто сдвинул резисторы на одну площадку, а потом припаял вход 78Lxx, 79lLxx к голой площадки на плате, где был припаян резистор, выход повесил на резистор и проводом подтянул GND, можно еще стабилизаторы зашунтировать кондерами.

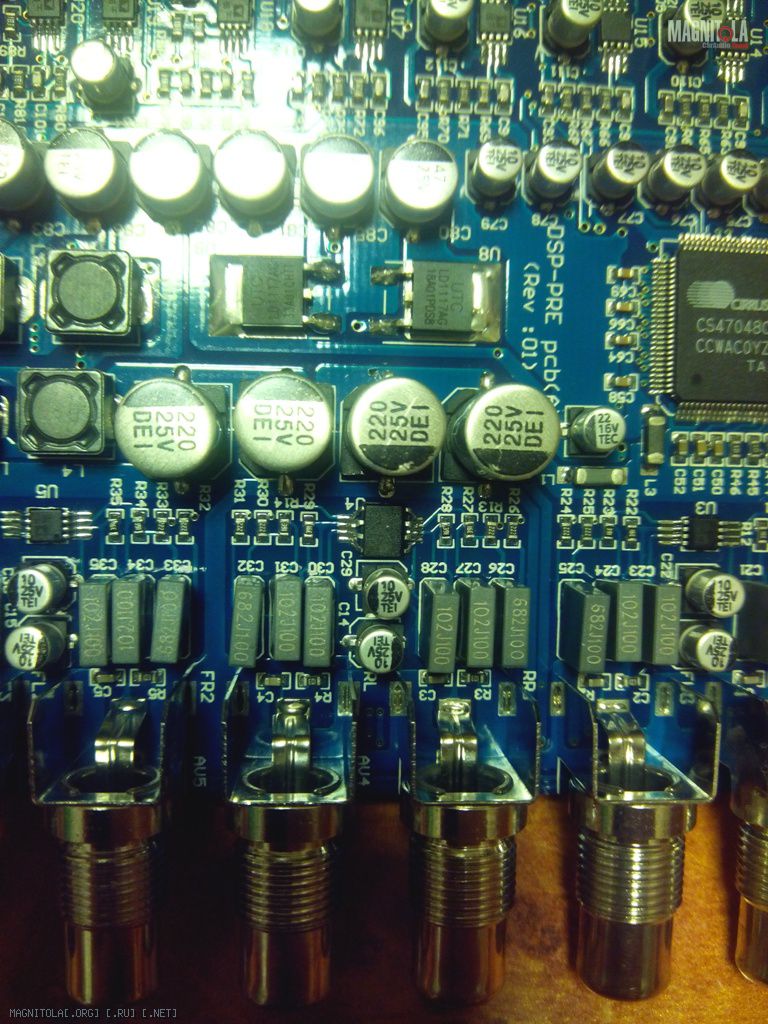

У меня было 2 типа ОУ AD8066_MSOP8 и AD8620_SO8, MSOP8 встает без проблем и всяких бубнов, а вот SO8 пришлось подгибать ноги, (шаг 0,8 на 1,27 мм) пример на фото.
Репутация: 9757
Какой же это авантюризм с возможностью отката?))
На самом деле у нас есть текущая прошивка процессора, но нет 100% гарантии, что она встанет обратно.
Репутация: 4051719 по этому вопросу, вопросу дунгрейд прошивки, лучше всего у разработчиков спросить.
судя по нынешним процессам в области другого процессорного железа(компы, ноуты, планшеты, смарты, процевые мультимедиа), возврат в более ранним прошивкам скажем так BIOS, так более понятнее большинству будет, обычному пользователю, т.е. стандартными средствами закрыт.
Репутация: 9757 Какое именно ПО хотите?
Репутация: 49382 Еще не выкладывали?
Репутация: 9757 Что касается настроечгого ПО, то в ближайшие день-два закончим тесты и выложим на сайте.
Репутация: 49382 А с прошивкой как ?
Репутация: 9757 С прошивкой пока на свой страх и риск.
---------- Сообщение добавлено 29.06.2015 в 23:51 ----------
Ехать на Василия Петушкова, 3.Есть, куда ехать? У меня как не кстати сегодня неприятный вопрос по железу возник(((((
