Кто слушал Eton MAS 160

Цитата:

---

Сообщение от capten77

Там кроссы целиком менять надо. Вчера отслушали на коленках этот комплект для ознакомления. Слушали от 80-го пиона через Helix B2 и какой то домашний усилитель. Слушали через штатные кроссы. Основательно будем ее мучать после НГ, но общее впечатление - есть проблемы с серединой. Мне сразу не понравились заявленные графики с частотой раздела на 1,6 кГц, особенно, когда увидел смешные размеры твиттера. Не поверил. Разобрал кросс с твиттера и накидал схемку. Вывод: частота раздела реально 1,6. Но ну его нахрен, такой кросс.

---

что то я уже сам в себе сомневаться начал, вроде и выпил не много ))).
за один день, две схемы кроссоверов которые я не понимаю........
ты точно снял эту схему с платы кроссовера Вложение 922934
куда же выход усилителя пихать в лоб на катушку???

Цитата:

---

Сообщение от Виталик116

мид трёшечный получается?итоновцы иначе не стали бы так низко опускать частоту раздела в кроссе.что скажете ?

---

+1!!!
Очень правильные и логичные вопросы!

Мид можно и в двушку с низкоиграющим свистком. Баса в нем не много как пишут в АЗ, но панча выше крыши. Некоторые удары отдаются в грудь. Интересно их слушать с высокозабирающимся сабом, который должен быть и быстрым очень. Все мое имхо.
ЗЫ к настройке очень требовательны.

Цитата:

---

Сообщение от =MOpgBA=

Мид можно и в двушку с низкоиграющим свистком. Баса в нем не много как пишут в АЗ, но панча выше крыши. Некоторые удары отдаются в грудь. Интересно их слушать с высокозабирающимся сабом, который должен быть и быстрым очень. Все мое имхо.
ЗЫ к настройке очень требовательны.

---

В Итонах вообще бас на любителя.суховат,сильно низко не играет.но панча море,для рока весьма неплохо.

Цитата:

---

Сообщение от FFZ

....ты точно снял эту схему с платы кроссовера ???

---

проверюсь, не силен я в электронике(((

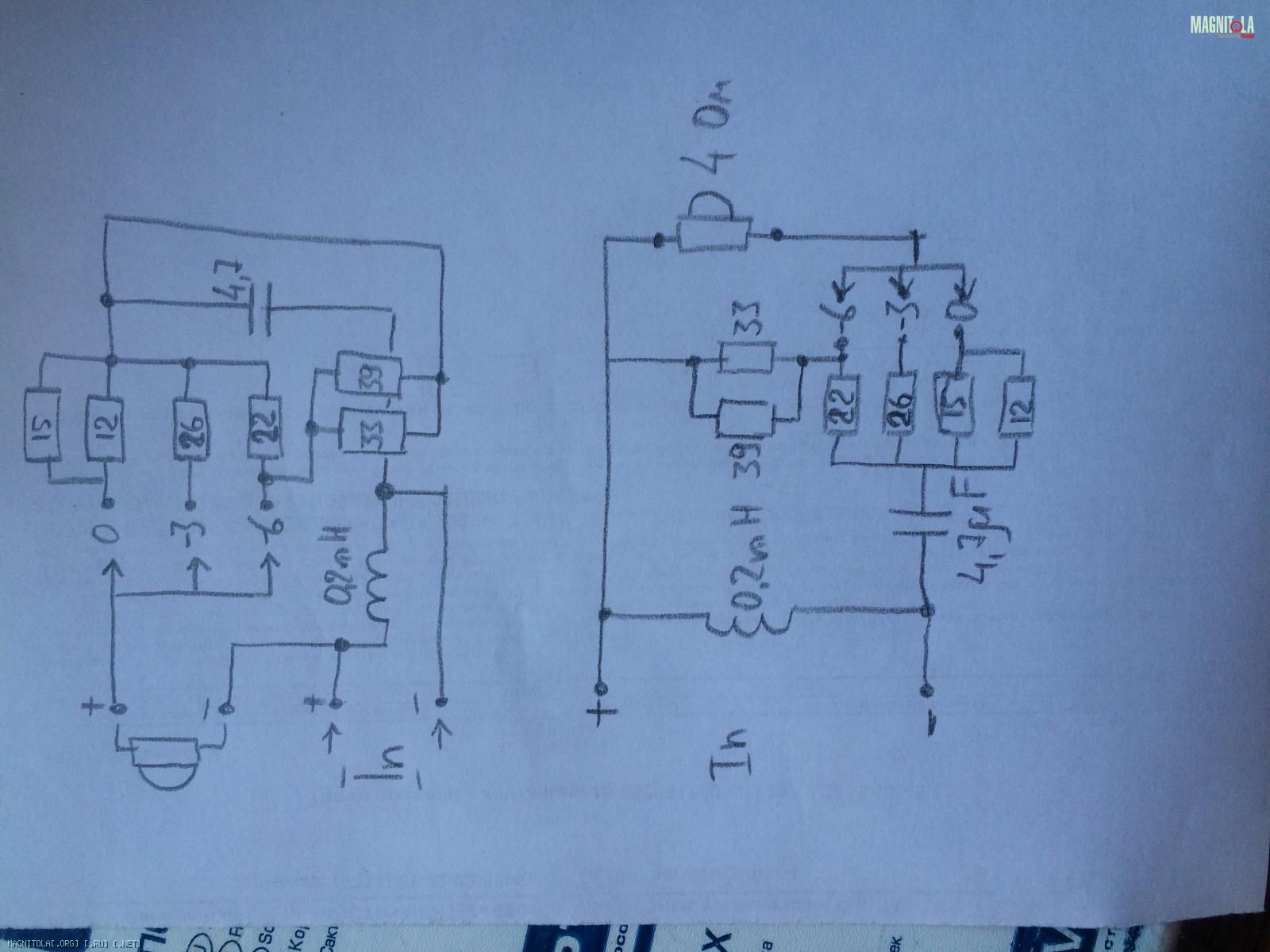

Первая схема - как я ее понял по дорожкам. Вторая - перевел для себя в удобочитаемый вид. Завтра ещё раз перерисую и сравню с выложенным ранее рисунком. фото обратной стороны платы добавлю.
PS: вроде как не ошибся. но завтра все равно кроссы ещё раз в мастерской посмотрю.

Цитата:

---

Сообщение от capten77

проверюсь, не силен я в электронике(((
Первая схема - как я ее понял по дорожкам. Вторая - перевел для себя в удобочитаемый вид. Завтра ещё раз перерисую и сравню с выложенным ранее рисунком. фото обратной стороны платы добавлю.
PS: вроде как не ошибся. но завтра все равно кроссы ещё раз в мастерской посмотрю.

---

входной сигнал должен обязательно либо по минусу либо по плюсу приходить в кроссовер через конденсатор, а потом уже катушка и прочая требуха. А так, если по нарисованному, то усилитель будет сразу грузится на катушку, что равносильно КЗ в нагрузке.

Если динамик и In поменять местами, будет правильно.

---------- Сообщение добавлено 03.01.2016 в 03:02 ----------

ВЧ режется 2-м порядком в районе 5кГц.

Цитата:

---

Сообщение от vilma

Если динамик и In поменять местами, будет правильно.

---------- Сообщение добавлено 03.01.2016 в 03:02 ----------

ВЧ режется 2-м порядком в районе 5кГц.

---

да, можно и так, тогда фильтр будет работать правильно, но вот в делитель в этом случае будет вваливаться весь спектр сигнала, понимаем мощности, и от этого элементам делителя будет жить не сладко :).

Цитата:

---

Сообщение от FFZ

да, можно и так, тогда фильтр будет работать правильно, но в(от в делитель в этом случае будет вваливаться весь спектр сигнала, понимаем мощности, и от этого элементам делителя будет жить не сладко :).

---

Подслащу... Резисторы нагружены фильтром, входное сопротивление которого частотнозависимо и греть их будет не весь спектр.

Вобщем накосячил я, когда схему в первый раз снимал. Перепутал вход с выходом))) и ещё по мелочи.
В реале схема такая: срез примерно на 5 кГц, резисторы на аттенюаторе работают попарно и подключены перед фильтром, то есть на частоту среза не влияют никак. И на них действительно идет полный спектр сигнала.
Почти готовые кроссы для вч в трехполоску, вместо одного из резисторов в положении "-6" впаять перемычку и всё.
ПыСы: Дядя Федор - спасибо, что носом ткнул. Схемка то из школьной программы практически)))
