Репутация: 97950 Так она и останется управляться. Просто нужно будет из цепи резистивной матрицы откинуть кнопки громкости и выпустить провода от них до этого контроллера. функционал остальных кнопок мультимедиа полностью сохранится.Сообщение от turbo555
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 97950 Дело двигается! Пошли не колхозным вариантом, а вполне себе цивилизованным.
Человечек, с которым я сговорился уже фотки процесса шлет.
Модуль получится настраиваемым по нескольким позициям. Сегодня прошивка контроллера и первый запуск в железе. Если все ок то в ближайшее время он поедет ко мне на полевые испытания. Разработку этой штуки я оплатил. Спец говорит, если кто еще надумает такую же, то цена уже будет дешевле. Впрочем, сперва нужно потестить. ) Буду первопроходимцем
Репутация: 97950

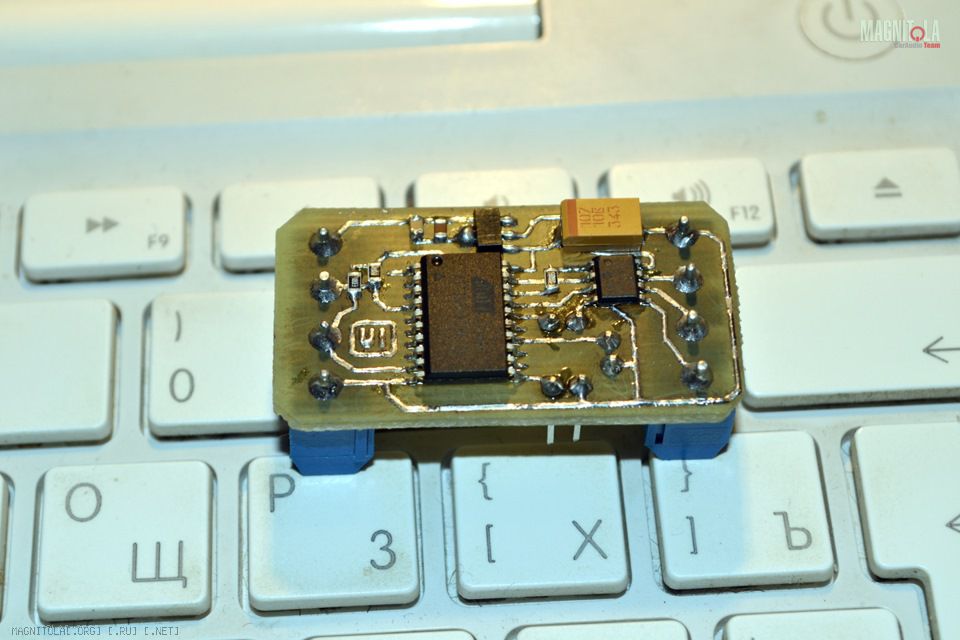

Железка готова. Едет ко мне.
Описание устройства, которое автор кинул на почту:

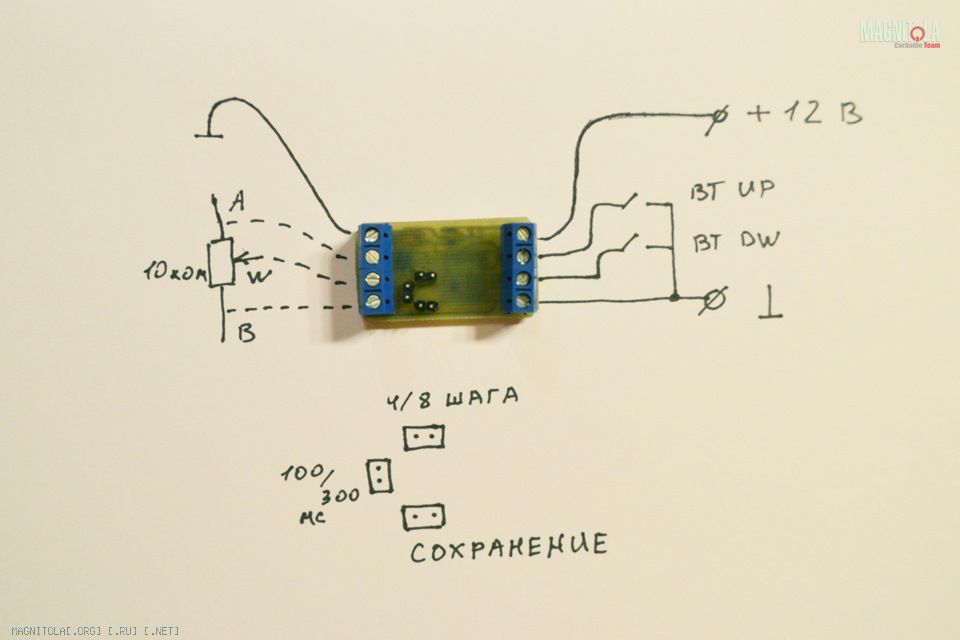

Питание от 6,5 до 20 В подается на контакты +12В и Земля.
Ток потребления в рабочем режиме - не более 10 мА.
Кнопки подключаются к контактам BT_UP(+) и BT_DW(-), вторые выводы кнопок соединены вместе и подключаются к "Земля"
Выходной резистор полностью эмулирует обычный переменный резистор на 10 кОм.
От минимального до максимального значения - 256 шагов изменения сопротивления.
Вывод A - подключается к более "+" выводу обычного резистора.
Вывод B - подключается к более отрицательному выводу обычного резистора.
Вывод W - движек переменного резистора - центральный вывод.
Описание перемычек (джамперов) для первоначальной настройки платы:
JMP1 (Джампер 1) настраивает шаг за 1 нажатие. Если он не установлен - за одно нажатие кнопки получаем увеличение или уменьшение значения на "4".
Таким образом, для полного регулирования от минимума до максимума - требуется 64 раза нажать на кнопку.
Если джампер установлен - за одно нажатие кнопки получаем увеличение или уменьшение значения на "8".
Таким образом, для полного регулирования от минимума до максимума требуется 32 раза нажать на кнопку.
JMP2 (Джампер 2) - интервал между повторными срабатываниями кнопки. Когда кнопка нажата - повторное ее срабатывание происходит через определенный интервал времени.
Если джампер не стоит, то удержание кнопки в нажатом состоянии будет приводить к срабатыванию кнопки (увеличению или уменьшению значения) - каждые 0,1 сек.
Если джампер установлен, то удержание кнопки будет приводить к срабатыванию - каждые 0,3 сек.
То есть при установленном джампере при удержании кнопки ее повторные срабатывания будут происходить в 3 раза реже (дольше).
JMP3 (Джампер 3) - джампер сохранения состояния в энергонезависимую память. Если он не установлен, то при выключении устройства,
а затем повторном включении - положение резистора сбросится на 1/3 от максимального.
Если джампер установлен - то при нажатии на кнопку ("+" или "-" без разницы) - контроллер автоматически запоминает последнее значение
и сохраняет его даже при отключении внешнего питания. Затем при повторном включении - загружает значение из памяти (восстанавливает состояние).
Таким образом, если в устройстве установлен Джампер 1 и не установлен Джампер 2 - то минимальное время от минимума до максимума при зажатой кнопке будет 3,2 сек.
Если в устройстве не установлен Джампер 1 и установлен Джампер 2 - максимальное время от минимума до максимума при зажатой кнопке будет 19,2 сек.
Другие комбинации: JMP1 и нет JMP2 - 9,6 сек.
нет JMP1 и нет JMP2 - 6,4 сек.
Репутация: 3610 Имеется в виду чтобы кнопки громкости управляли еще и штаткой.
Репутация: 97950 Есть вариант развязать управление твердотельными реле. Это позволит реализовать
Репутация: 36340
Я готов купить 5 таких штук, но предлагаю сделать это устройство универсальным...
Каким образом?
Давайте думать.
Тащить в руль 3 провода не вариант. Это на Фокусе прокатило, и таки авто не много.
Например я буду собирать себе источник на медиаплеере, и поставил бы "универсальный контроллер" кнопок на руле с ИК выходом.
Таким образом у меня кнопки будут управлять Источником, а громкость нужно заставить управлять Хеликсом.
Т.е. Я предлагаю к этой "штуковине" прикрутить ИК-вход, это убьёт много зайцев.
Не убьёт только на авто с кнопками по кану, но...Все эти Кан-адаптеры делают резистивное управление нештатным ГУ,
т.е. если сделать у этой "штуковины" ещё и вход по сопротивлениям, то это убьёт остальные варианты.
Как то так.
Нужно доделать и на поток.
А если ещё и цифровую индикацию устроить, то это будет совсем бомба.
Такой штукой точно и "Представители" заинтересуются, т.е. продажи будут.
Я беру 5 штук таких.
Тот же "Товарищ" с со штаткой, купить контроллер, и запрограммирует эту " штуковину" на нужную градацию громкости ( как на штатке, пость 50), у будет видеть цифры на ГУ, и получать прямое управление громкостью Helixa.
А "штуковину" опять же круто будет сделать вход mini Jack, так как большинство таких контроллеров имеют такой выход.
Репутация: 1408080
а еще есть большая группа людей, к которым я отношусь в том числе, у кого наоборот имеются КАН-адаптеры уже установленные в те же алпайновские бошки! Я бы заплатил за коробочку, в которую будет вставляться джек от такого адаптера
Репутация: 36340 Значит вот тебе что нужно сделать по сути..?
Это распаять этот Jack от адаптера, просто в параллель ещё один. Его в "штуковину", а она поймёт только громкость. Та её научишь градации Алпайна ( сколько там я не помню..), и вуаля, вё будет работать.
И громкость на Алпайне будет показываться.
Репутация: 1408080 Дим, именно это и нужно сделать! Совершенно верно, ты меня просто отлично понял! Просто допустим я не понимаю процессы, происходящие на контактах джека, если бы мне кто то объяснил как совместить их с разъемом хеликса и заставить понимать громкость, то бутылка хорошего коньяка уж точно была бы с меня!
Репутация: 74662
