Всем привет, в схемах я валенок и этого не скрываю, отсюда тема. Подскажите реально паскрос из комплекта p236 сделать биампинговыми?
Если нужны подробные фото, то сделаю.
Вид для печати
Всем привет, в схемах я валенок и этого не скрываю, отсюда тема. Подскажите реально паскрос из комплекта p236 сделать биампинговыми?
Если нужны подробные фото, то сделаю.
mohov_a, всё очень просто - достаточно отделить ВЧ звено от кросса и все.Там не так много компонентов имеется.,Цитата:
Сообщение от mohov_a
конечно нужны, причём фото обязательно с обоих сторон платы.Цитата:
Сообщение от mohov_a
Как раз это я понимаю. Больше интересует процесс.Цитата:
Сообщение от gena60
---------- Сообщение добавлено 13.10.2015 в 09:01 ----------
Сегодня будут.Цитата:
Сообщение от FFZ
Делал так с кроссом от комплекта hertz hsk165xl.
Но это полдела.
По хорошему номиналы и схему подсмотреть и переделать его на нормальных компонентах в другом корпусе
Стоковые компоненты фильтров не поддаются никакой критике даже у именитых брендов в недешевых сериях.
Получится быстрее, штатные можно продать, и по деньгам сильно не потерять.
Тогда ждём с нетерпением.Случаем не такие они?!:Цитата:
Сообщение от mohov_a
http://magnitola.org/users/photo/809...0_DSCN1218.jpg
Собирать из нормальных компонентов выйдет не дешево. Проще уже тогда проц МД лаб или б/у альп купить.Цитата:
Сообщение от Деноновод
Да перестаньте, ничего особенного по деньгам .Цитата:
Сообщение от mohov_a
Фото сделайте., можт и так сгодится.
такиеЦитата:
Сообщение от gena60
Вложение 873298
У меня похоже есть такие в гараже,нужно порыться,но не факт что именно они.Пойду посмотрю на всякий случай.,Цитата:
Сообщение от mohov_a
интересно, поделишься где качественные конденсаторы и индуктивности прикупаешь, чтоб как у тебя, т.е. ни чего особенного по деньгам выходило ?Цитата:
Сообщение от Деноновод
---------- Сообщение добавлено 13.10.2015 в 10:41 ----------
ему не нужны, у него есть, ему нужно переделать имеющиеся под биампинг.......Цитата:
Сообщение от gena60
Как у меня не получится дешего:facepalm:Цитата:
Сообщение от FFZ
Катушки на миды L300 0.56 мгн (1.6 кг меди каждая!!!) ну и супримы по кругу (мид и вч), лента катушки на вч.
НО можно собрать на к73-16(копеечные хорошие кондеры) и катухи заказать допустим в AIE.http://www.aie.sp.ru/ComponentSistems/Bobines.html
Можно на заказ нужного номинала сделать
Не дорого выйдет.
Из меня фотограф как из бабки футболист...

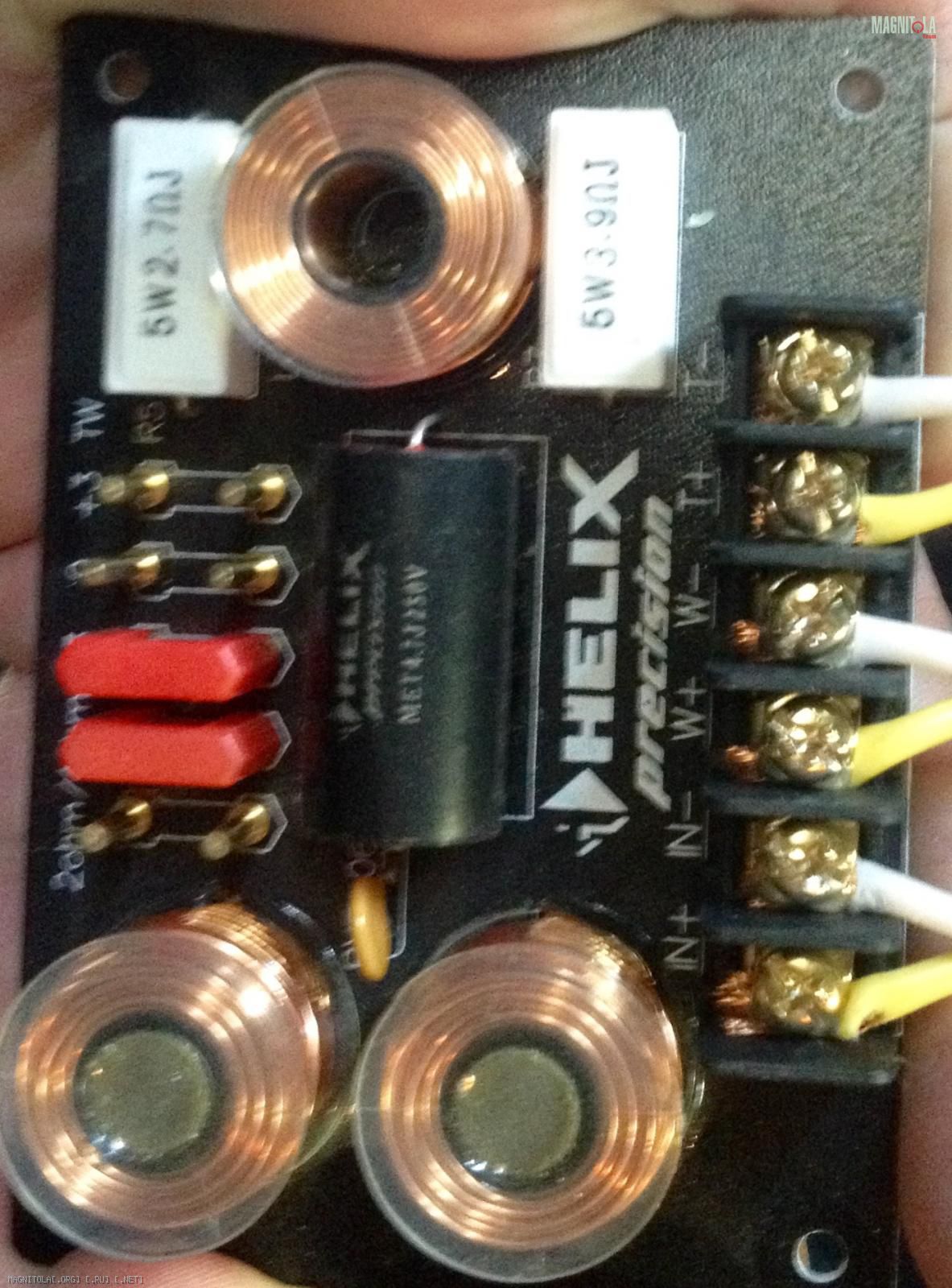

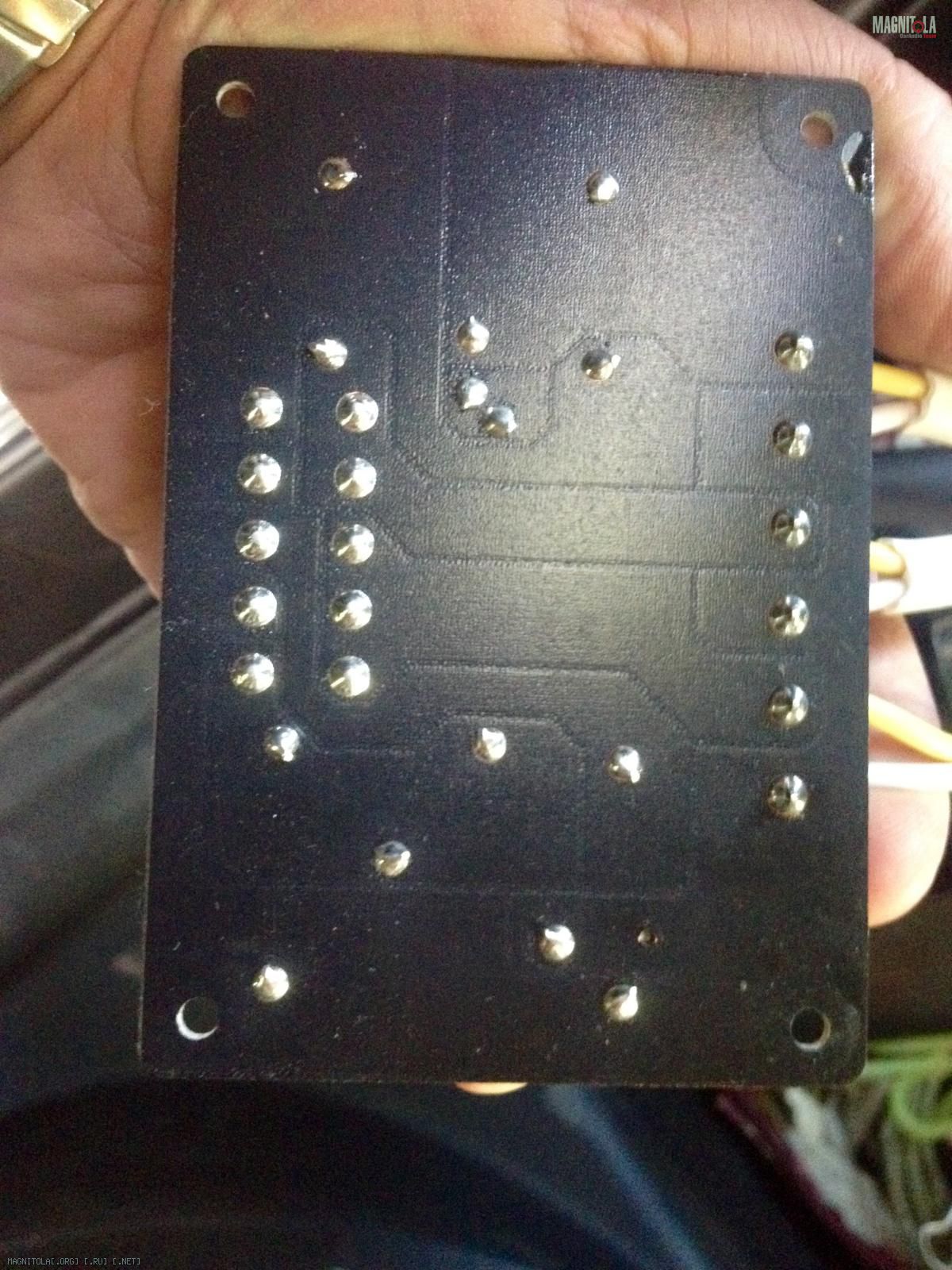

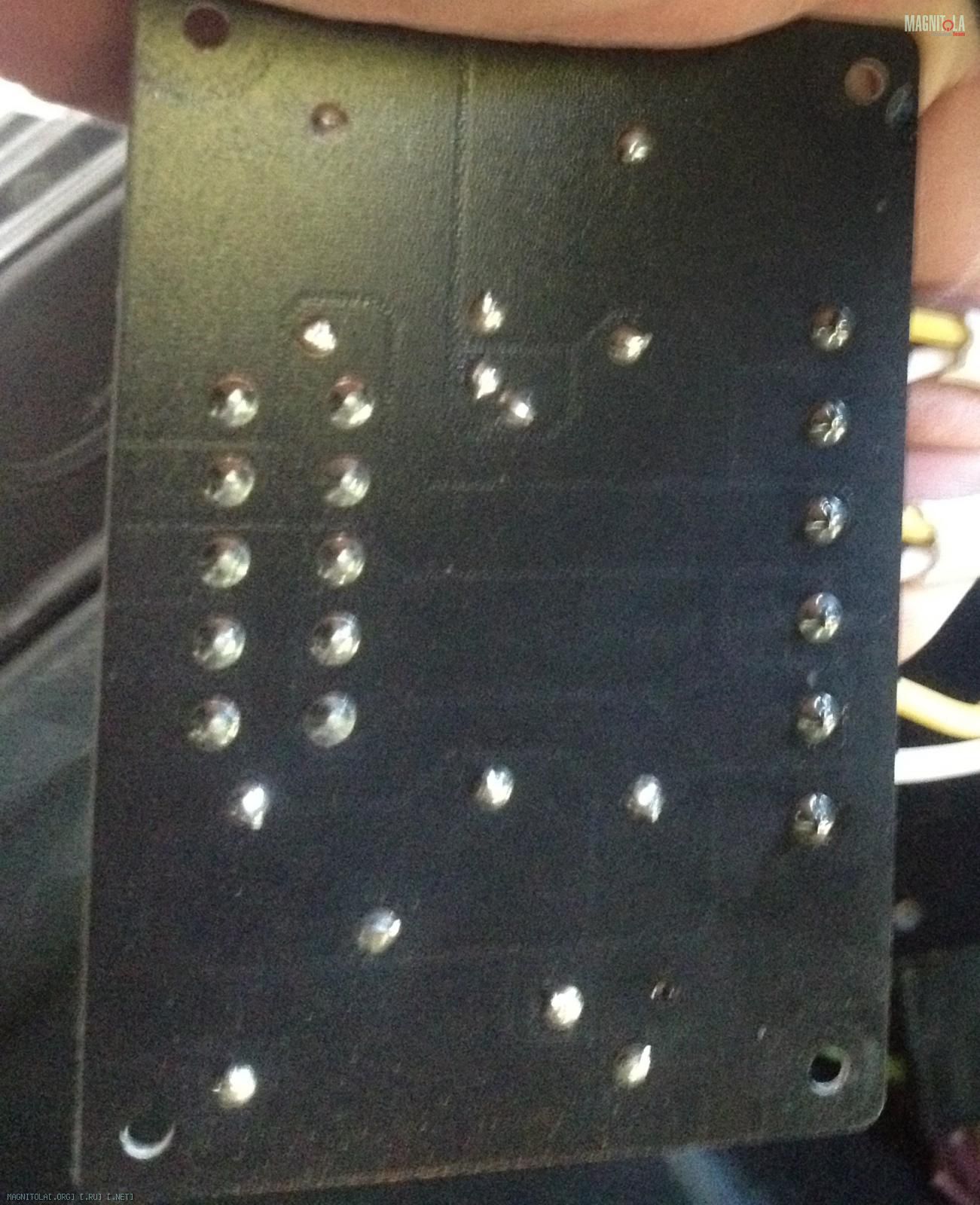

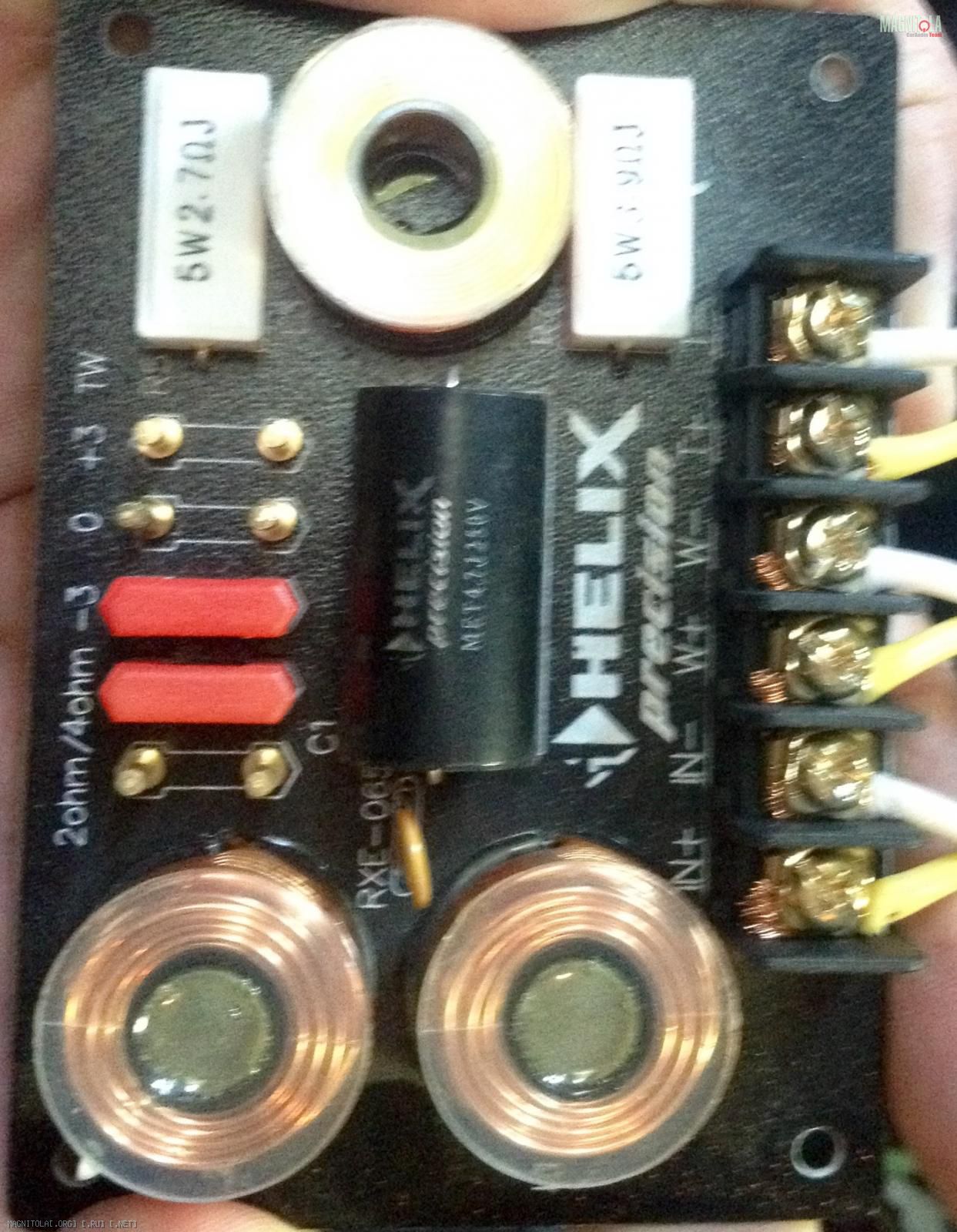

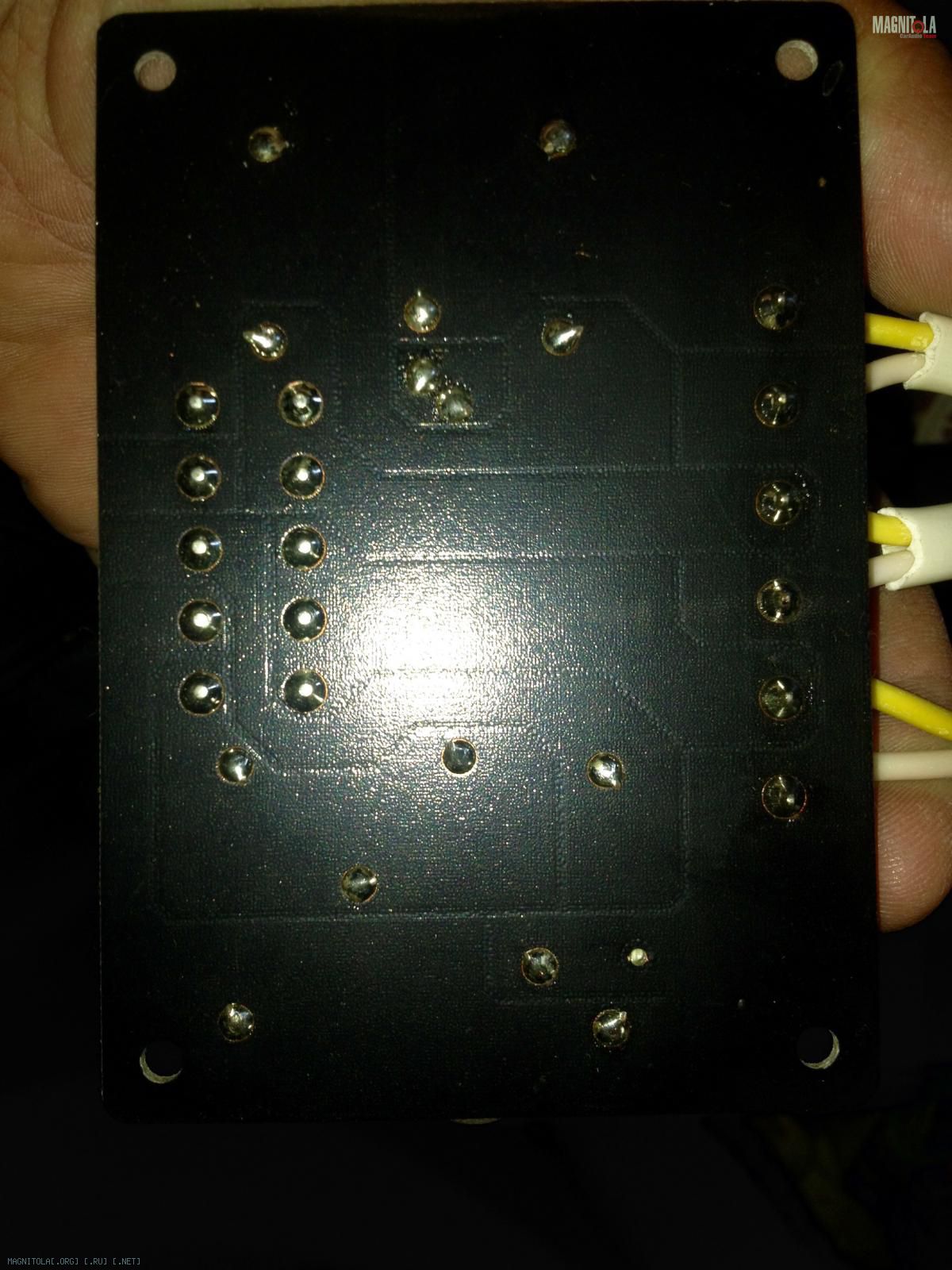

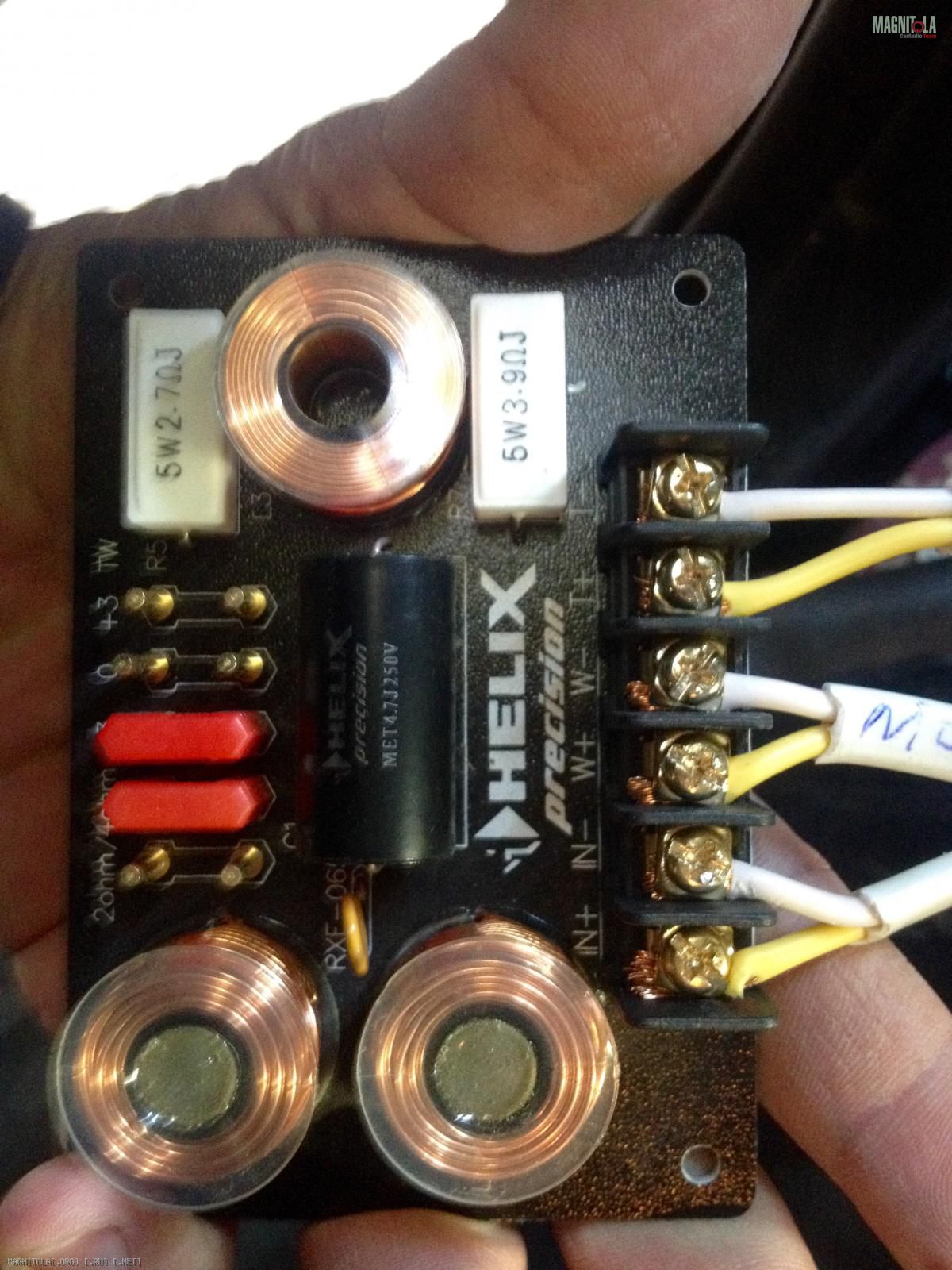

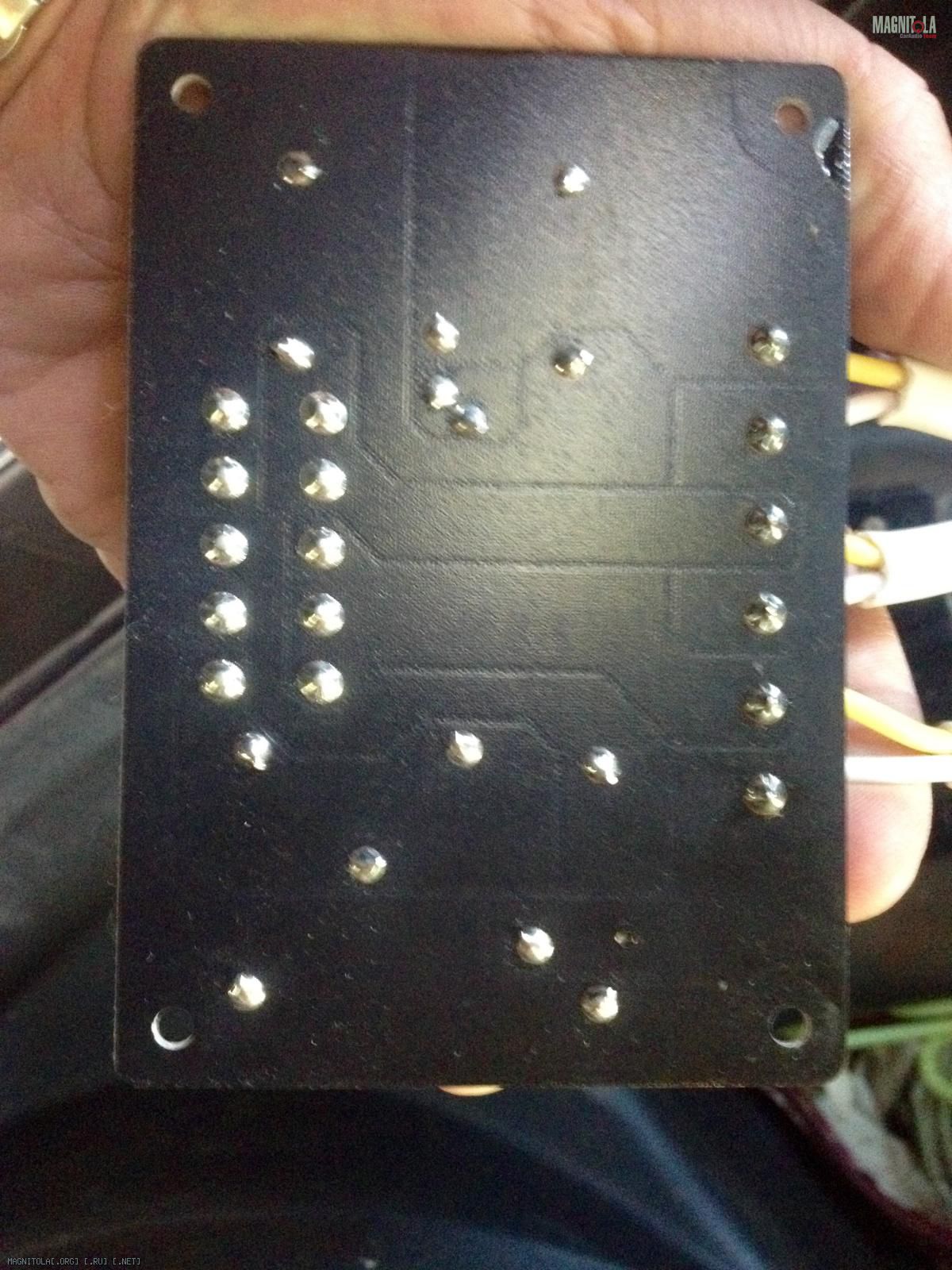

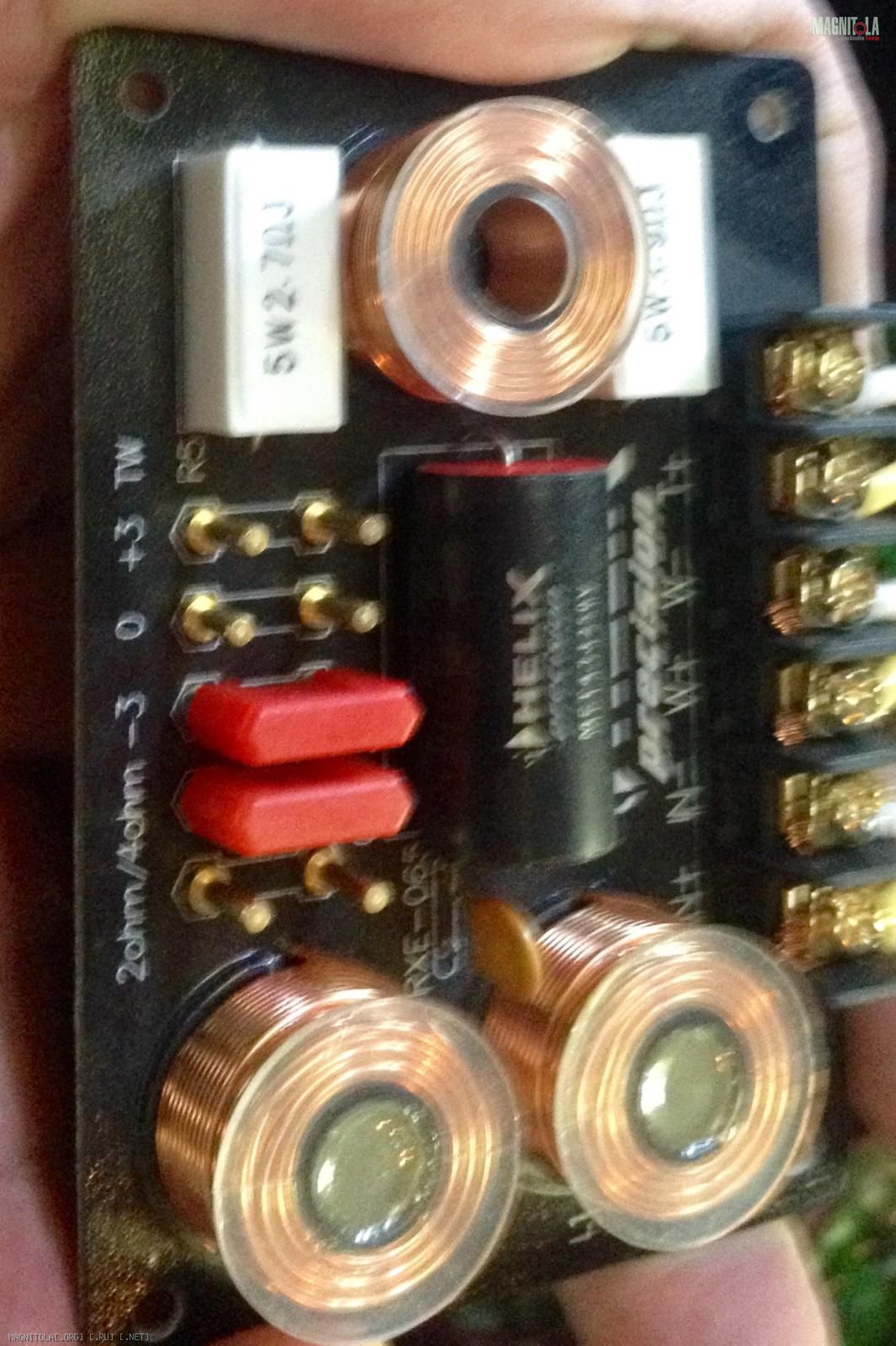

Вложение 873468Вложение 873470Вложение 873474Вложение 873476Вложение 873478Вложение 873482Вложение 873484Вложение 873486
Запрятали немчики дорожки в плату...
Будем лепить из того что есть или вообще не будем.Цитата:
Сообщение от Деноновод
Кроссовер простой как три рубля :), главное понять, что ты хочешь и как готов реализовать.Цитата:
Сообщение от mohov_a
Плюс со входа приходит на две катушки которые рядом, они в свою очередь соединены последовательно и ВСЁ с них далее выход на плюс мидбаса. Т.е. для мидбаса имеем первый порядок без всяких премудростей :).
Всё, всё остальное это касаемо части кроссовера по фильтру для твитера. Там тоже по сути классика - второй порядок. Но раз тебе во всей видимости ))) для поканалки, то резисторы и полимерный предохранитель тоже не нужны. Соответственно плюс гонишь на конденсатор, потом с него на плюс твитера, а параллельно твитеру катушка.
Я бы просто выпаял всё из плат кроссоверов и пересобрал на четырёх отдельных платках.
Если в плане пусть и иллюзорном :) восстановить кроссоверы для продажи, то полуголые платы просто отложить и всё.
Задумка моя проста так же как и этот паскрос, хочу твикнутый 5.300, оставить ШГУ, поканально усилить(с пас фильтрацией) p 206 и р1, и саб остается пирлик резолют в ЗЯ, но честно говоря ни времени ни плат, ни свободных финансов (в полном объеме) для замены уся нет (((, есть только желание подкрепленное еще не совсем угасшей хронической болячкой имя которой АЗ...Цитата:
Сообщение от FFZ
На счёт кроссоверов я не много про другое :), про то как ты готов реализовать переделку.Цитата:
Сообщение от mohov_a
Если по простому, то ты можешь просто выпаять эти две катушки из плат и поставить их в разрыв плюса мидбаса, ну и реализовать это так, как религия позволяет ))). Всё, что останется в плате это твитерное хозяйство, которое тоже можно и облегчить для очистки тракта.
Получается на мид нужны только 2 катушки(соединяем последовательно?), а на вч емкость и катушка (соединяем параллельно?). Заеду в радиотехнику может у них есть платы, можно конечно и в термоусадку запихать...Цитата:
Сообщение от FFZ
Извините, что вмешиваюсь, но разве обе катушки надо использовать на мидбас?
фото платы со стороны дорожек конечно же адовы ))), но на сколько мне удалось рассмотреть, то катушки соединены последовательно.Цитата:
Сообщение от Грут
сделано это так скорее всего из-за того, что задача была оптимизировать по габаритам и встроить нужного номинала индуктивность в габариты кроссовера.
к стати да. Возможно вторая на 2 Ом, там переключатель имеется. Я слышал у Фишера была тема о сдвоенном фронте на р206, может для этого 2 Ом предусмотренно.Цитата:
Сообщение от Грут
---------- Сообщение добавлено 13.10.2015 в 17:27 ----------
Постараюсь вечером сделать фото получше.Цитата:
Сообщение от FFZ
да, так.Цитата:
Сообщение от mohov_a
жалко у тебя нет прибора, чтоб произвести замер индуктивности катушек, так бы сделал тебе что нужно, времени и сил на это не много нужно. хотя...... можно попробовать поднять катушки с платы, порой нормальные производители пишут номинал индуктивностей под ними на плате.
В Helix hxs(считай дедушка H-серии) такие же кросы, с одним лишь отличием - катушка на мид одна. а тут две для возможности подключения сдвоенного мидбаса, перемычка есть на 2 либо 4 Ом.
---------- Сообщение добавлено 13.10.2015 в 16:31 ----------
опоздалЦитата:
Сообщение от mohov_a
Не знаю чего они там делали с катушками, но поет комплект шикарно... его можно назвать магнитольным олдскулом не побоюсь этих слов, мне его Паша999 советовал с первого дня прихода на форум, я поздновато понял что не моще и литой корзине изюм, денег потерял не мало чтобы это понять. Сейчас конечно это все дорого, спасибо Уралу не забывает про нас СыКушников В-)
да и это вполне возможно если производитель не парится а делает универсальный для своих комплектов кроссоверы !!!Цитата:
Сообщение от mohov_a
зы: вот ещё способ решения вопроса с платками для тебя.
делаешь хорошие фото и на них ставишь размеры (диаметры катушек, расстояния между ножками катушек и кондёра), тогда я по этим размерам могу развести платки для мидов и твитеров, сделать их и кинуть ими в тебя ))), как долетят, тупо перепаяшь элементы на платки и всё.
а какой прибор нужен, может найду.Цитата:
Сообщение от FFZ
R/L/C метр.Цитата:
Сообщение от mohov_a
апаздал , все иуже сказали :whistle:
да проще катухи снять или у Жени спросить.Цитата:
Сообщение от FFZ
ну да, можно и Женю попытать :).Цитата:
Сообщение от mohov_a
....но реализация совсем простая в решении и сложного ничего нет.Достаточно перерезать дорожки и вывести отдельный провод.,Цитата:
Сообщение от FFZ
+1000 там и переключатель 2/4 ом (одна катушка или две последовательно).Цитата:
Сообщение от FFZ
угу.и оставить себе насовсем-ибо в таком состоянии уже только сам сможешь использовать.лишь бы что порезать-надо и о дальнейшем думать....Цитата:
Сообщение от gena60
Как ранее заметил камрад ГрутЦитата:
Сообщение от Грут
В комплектах P236 с завода предусмотрена схема комплекта с сдвоенным мидбасом.
К сожалению в следующей версии комплектов Precision P62C - производитель отказался от данной схемы в силу ее редкого применения.
Вот чего я надумал.
курочить кросы не хочется, поэтому поеду в телерадиомастерскую(у них должен быть прибор) и попрошу померить номиналы катушек, если их для этого из кроса вытаскивать не нужно.
---------- Сообщение добавлено 14.10.2015 в 11:34 ----------
катушки на мид, как я понял одинаковые.Цитата:
Сообщение от jaff
лежит у меня р6с, знать бы номинал катушки из новых кросов р62с, можно было бы его вместо р206 установить.
Немцы традиционно не распространяют информации в целях защиты от копирования.Цитата:
Сообщение от mohov_a
Только выпаивать и мерить.
Если выпаивать то на них и кросы делать тогда, я думал можно на собранном кросе номиналы померить.Цитата:
Сообщение от jaff

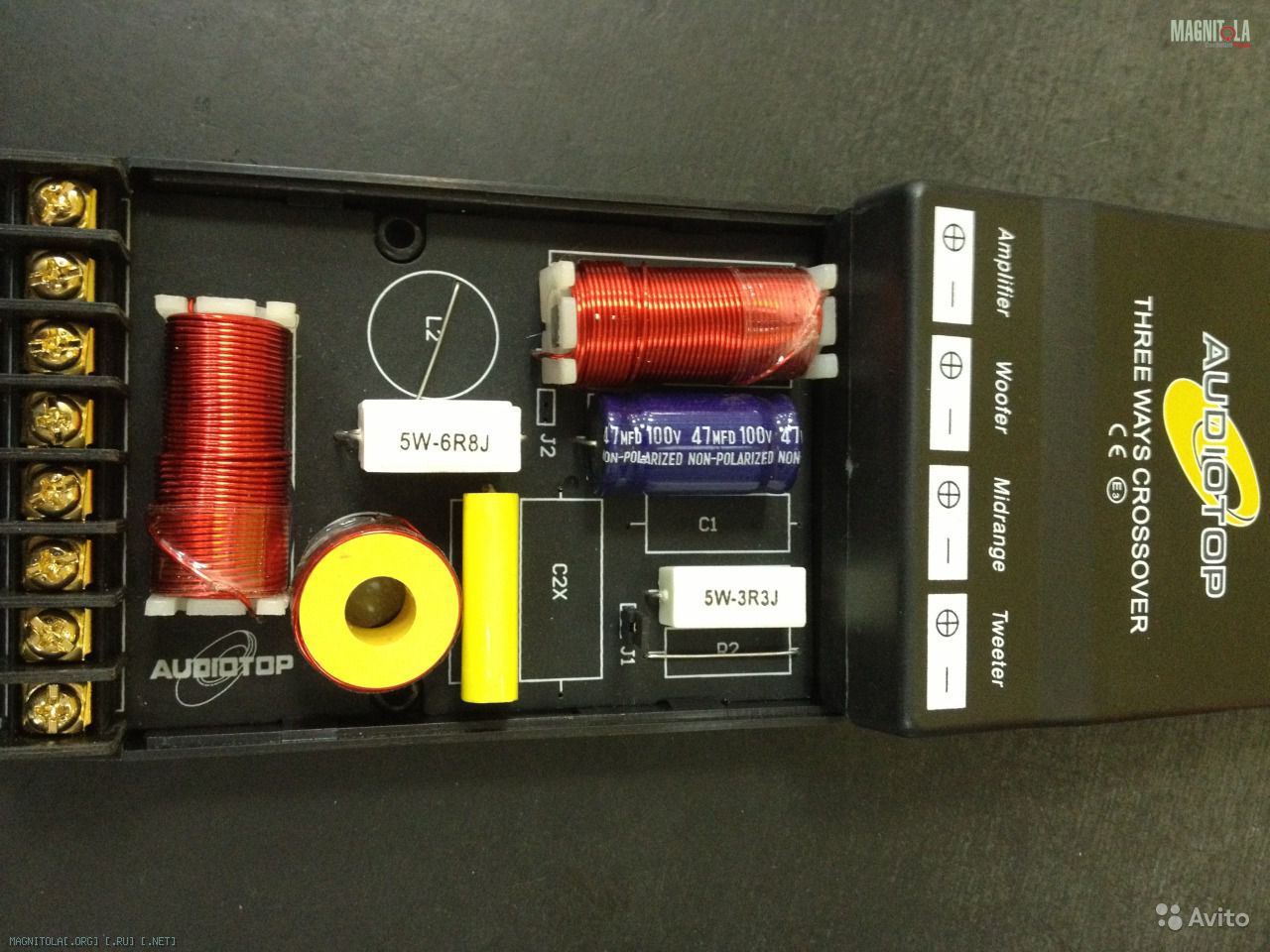

Если аккуратно отпаять,потом на место можно вернуть,после замера.Если посмотреть кроссы Audiotop,они в своё время не плохую базу к творчеству делали.Не помню модели,но на работе есть пара штук из прошлого.В описании было подробно расписаны действия,типа таких:Цитата:
Сообщение от mohov_a
Вложение 874034
На самом деле можно померить ничего не выпаивая, лишь бы ничего в параллель подключено не было;) А так без подключений к контактам - и тычь результат.Цитата:
Сообщение от mohov_a
Так с этим автор может не разобраться,если только специалисты в мастерской скажут об этом,посмотрев схему кросса.,Цитата:
Сообщение от Папа Карло
