Приветствую всех зашедших почитать тему!
С продуктами бренда Match я сталкивался уже не раз и о них писал темы.
Напомню эти продукты с которыми я уже до этого момента встречался и соответственно писал про них темы :
- http://magnitola.org/sovety-po-avtoz...-pp-52dsp.html
- http://magnitola.org/sovety-po-avtoz...p-eps-2-a.html
- http://magnitola.org/sovety-po-avtoz...h-ma-40fx.html
- http://magnitola.org/sovety-po-avtoz...h-ma-10fx.html
- http://magnitola.org/sovety-po-avtoz...ch-ms-62c.html
- http://magnitola.org/sovety-po-avtoz...s-83c-bmw.html
Основа концепции всех продуктов этого бренда, это расширение и улучшение штатных аудио систем, без тотальной переделки штатных аудио систем автомобиля и по пассивным компонентам, т.е. установки/замены динамиков, и по части активных компонентов, т.е. установки как дополнительных усилителей, так и процессор-усилитель, по принципу "Плуг энд плай" :).
Т.е. ни чего из штатного и конструктивного выполненного производителем автомобиля не переделывается, а просто заменяется или добавляется в штатную аудио систему из тех или иных продуктов бренда Match.
Обо всём этом можно почитать в расширенном виде по ссылкам на ранее написанные темы, в этой теме я уже не буду расширенно разбирать эту концепцию бренда Match, а скажу лишь то, что и этот новый их продукт, к которому я по случаю получил доступ :), принадлежит/поддерживает ту же самую концепцию, НО с немного иным вектором по части своей комплектации аксессуарами для подключения/внедрения его в штатную аудио систему и это далее по теме станет понятно.
Почему по случаю?
Да просто по тому, что я узнал об этом новом продукте только тогда когда он был у меня в руках, не как это обычно происходит из анонсов из СМИ или сайтов производителей или их дистрибьюторов. На сайте Match к месту сказать и сейчас я не нашёл этого нового их девайса
Может плохо искал :), но ХЗ я не обнаружил......
Итак, поехали :) по фото девайса с самого начала.

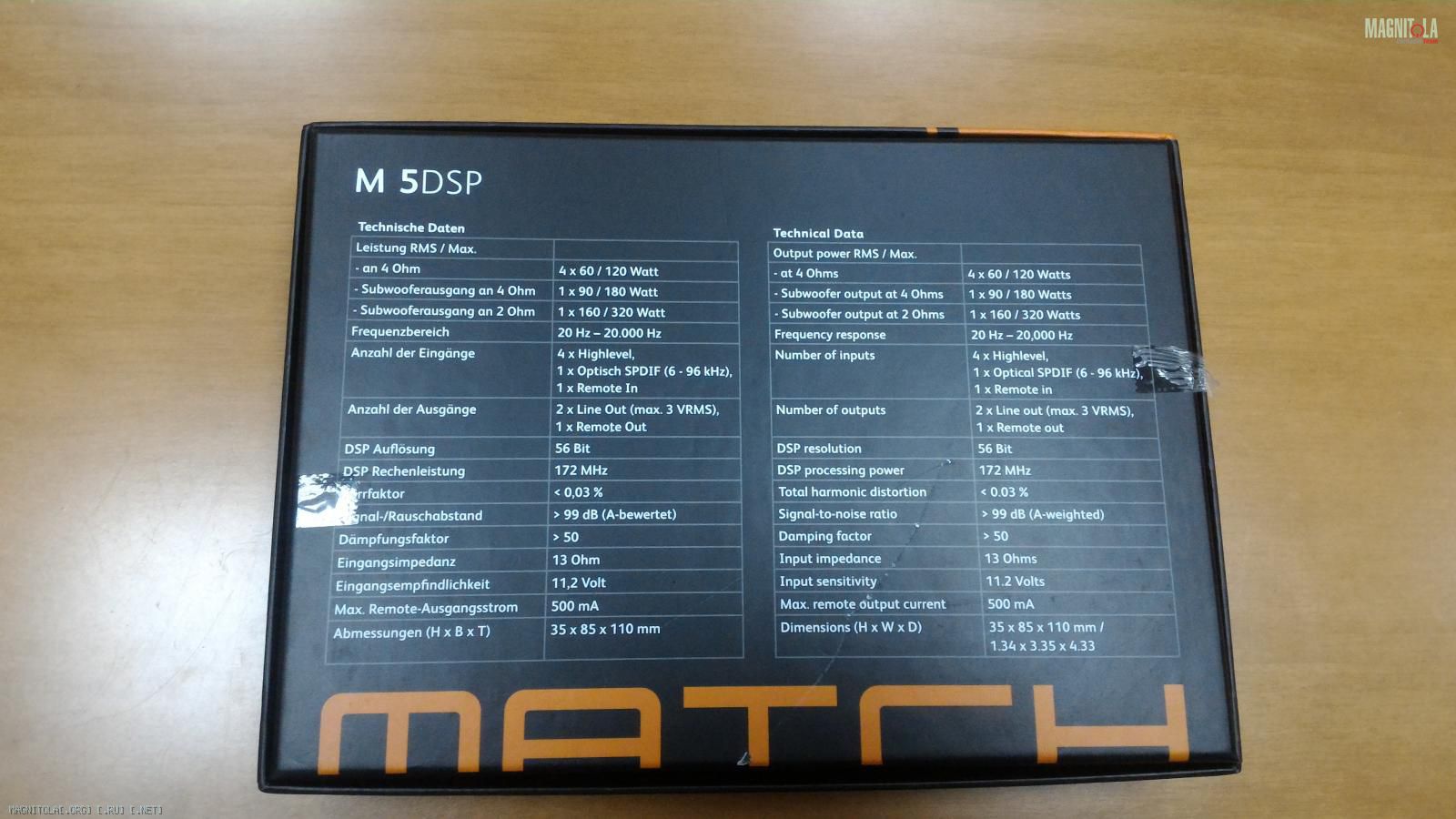

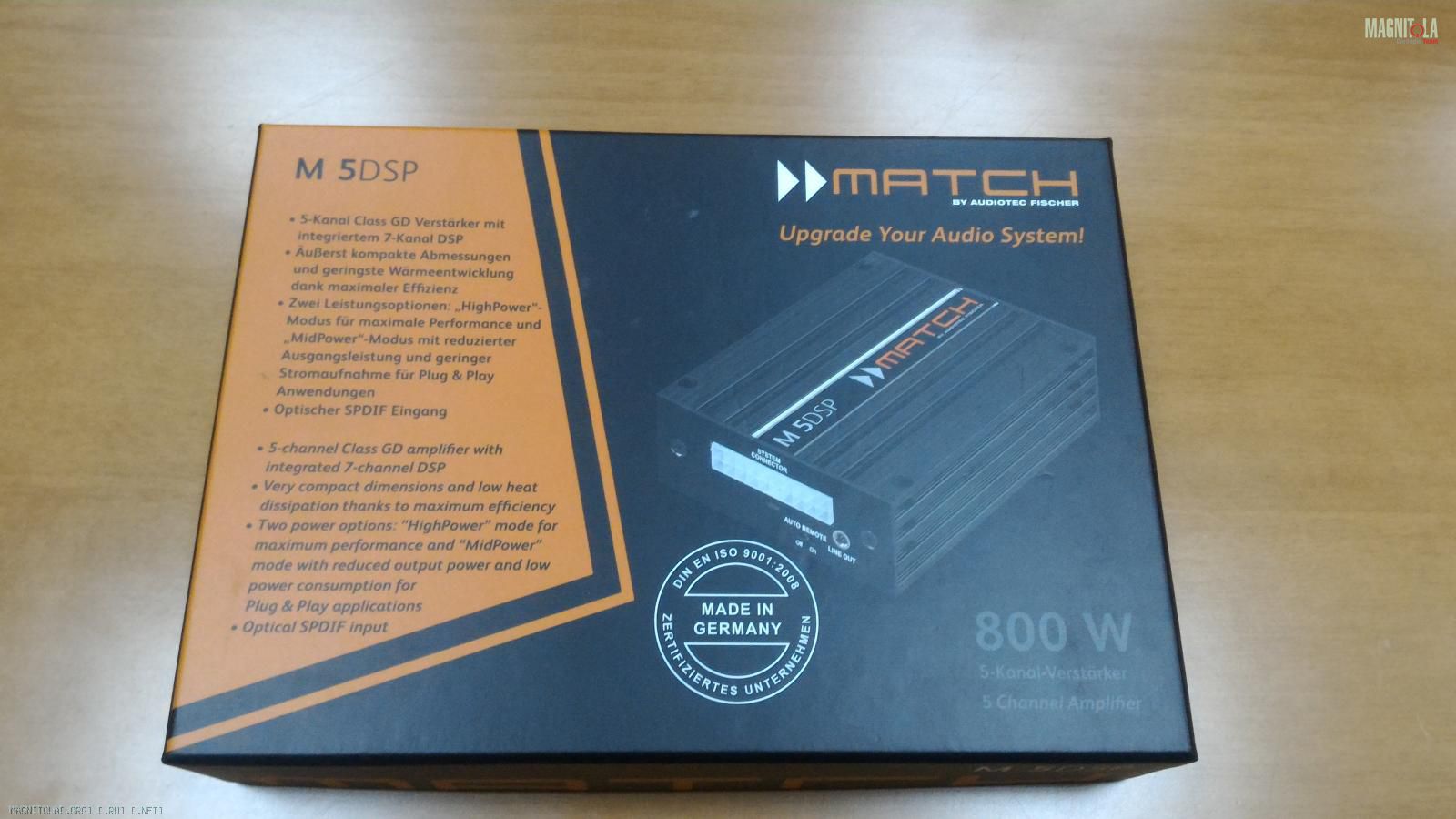

Упаковка :
Вложение 1062398 Вложение 1062402 Вложение 1062400
Любой, даже просто пробежавшийся по указанным ссылкам на ранее освещённые в темах продукты бренда Match, даже не читая темы, а просто по фото в этих темах, сам сделает простой и очевидный вывод на счёт содержания этих фото :
Дизайн, оформление, информационное наполнение в этом продукте, т.е. Match M 5DSP, исполнено производителем в абсолютно едином ключе. Это как я считаю и логично, и закономерно, и хорошо.
Качественный картон коробки, качественная полиграфия, добротно и богато :), полноценная информационная составляющая по вопросу ТТХ, позволяющая уже только на основании этого понять, что лежит внутри :).

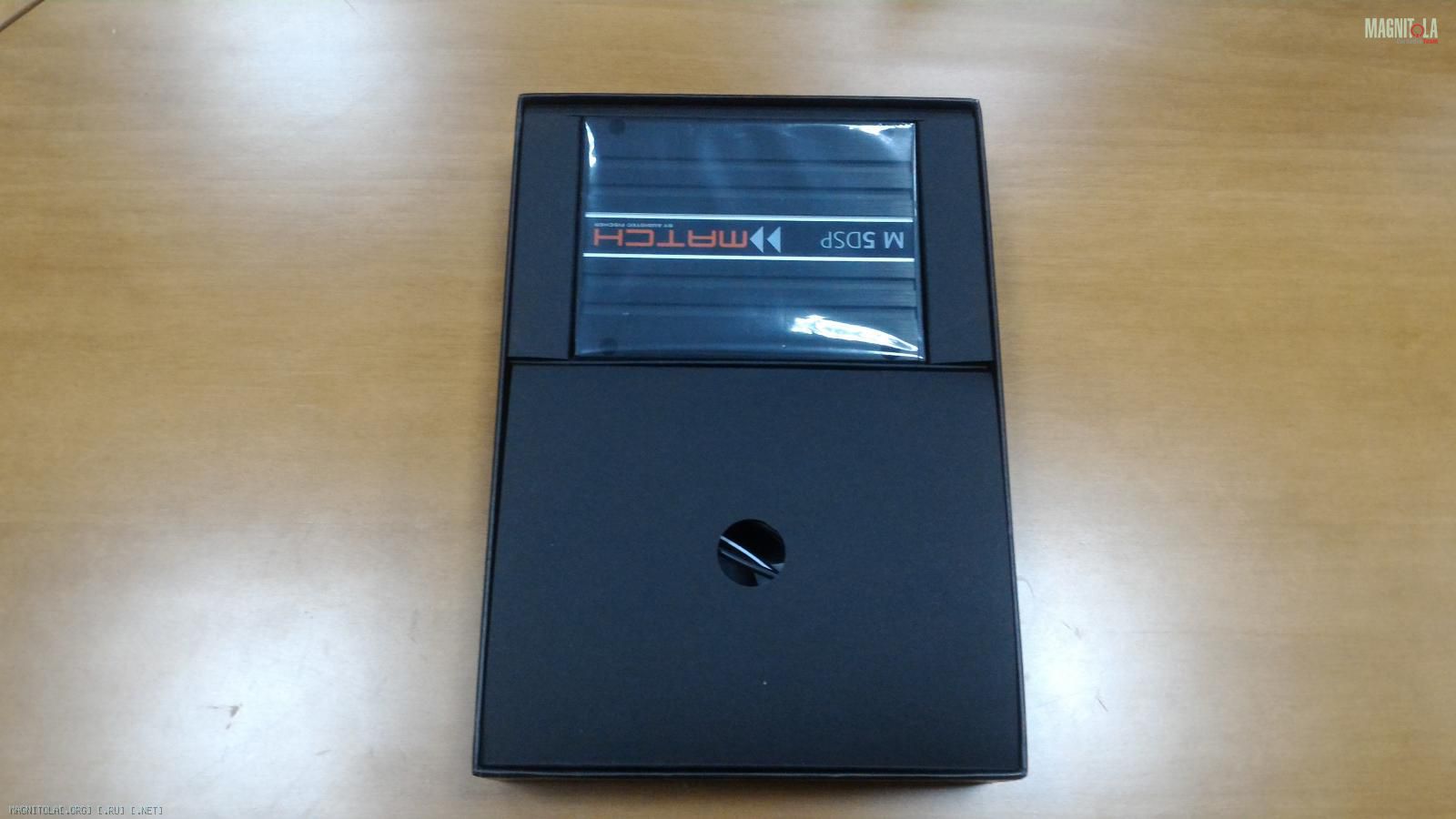

Открываем и смотрим что внутри под крышкой :
Вложение 1062404 Вложение 1062406 Вложение 1062408

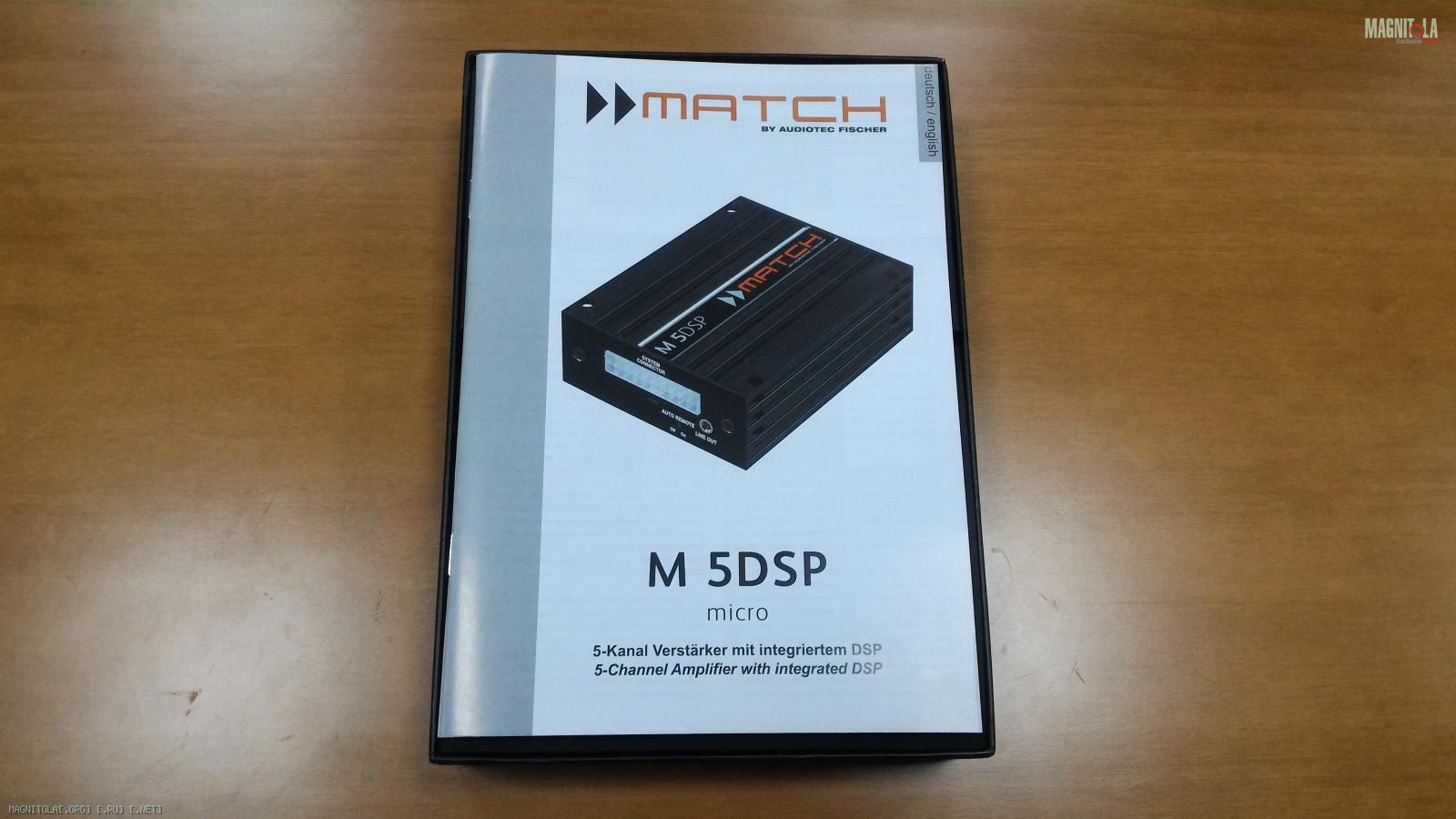

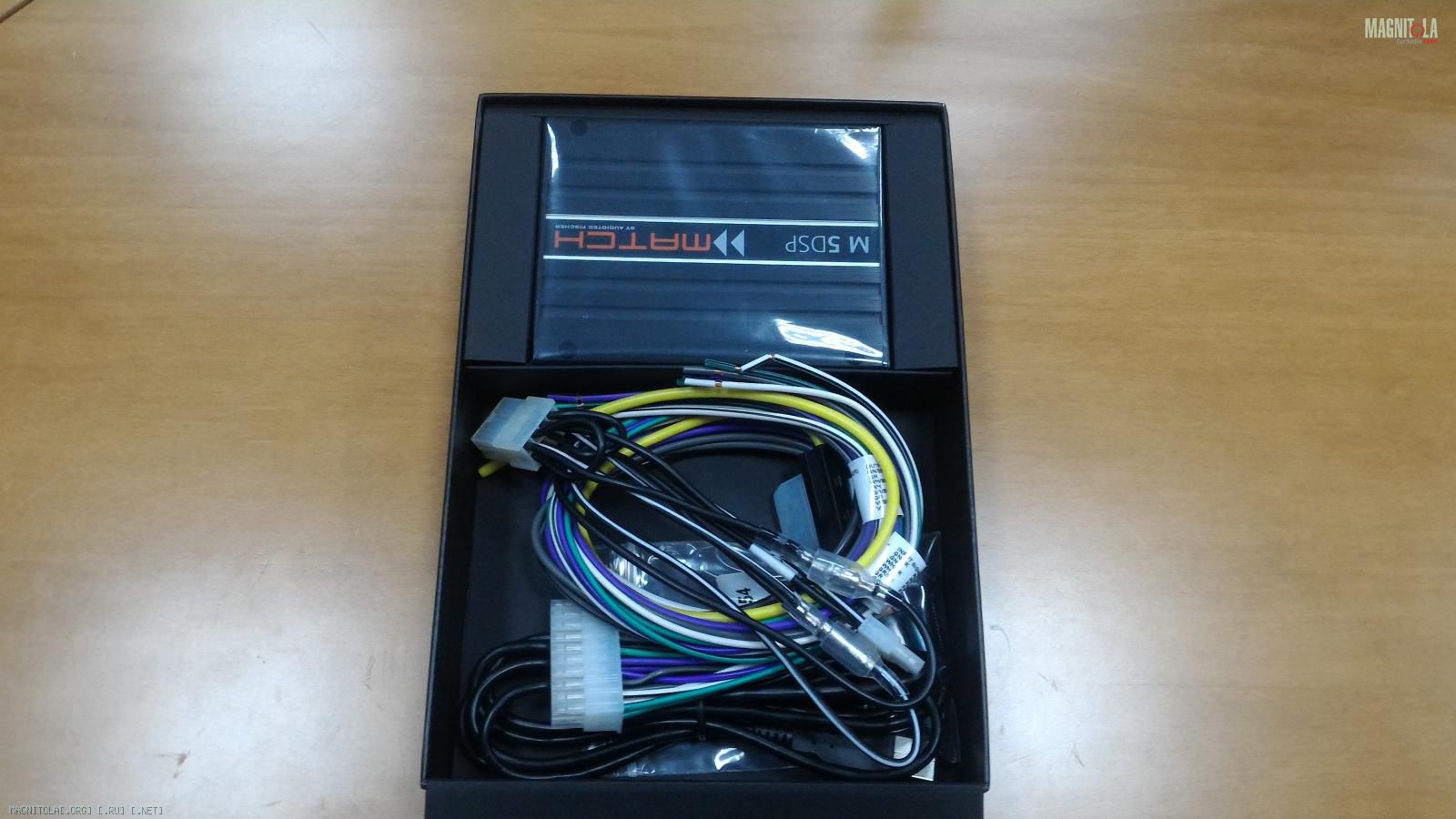

как видим, брошюра мануала пользователя, непосредственно сам девайс, ну и в отгороженном отсеке лежит и комплект установочных кабелей.

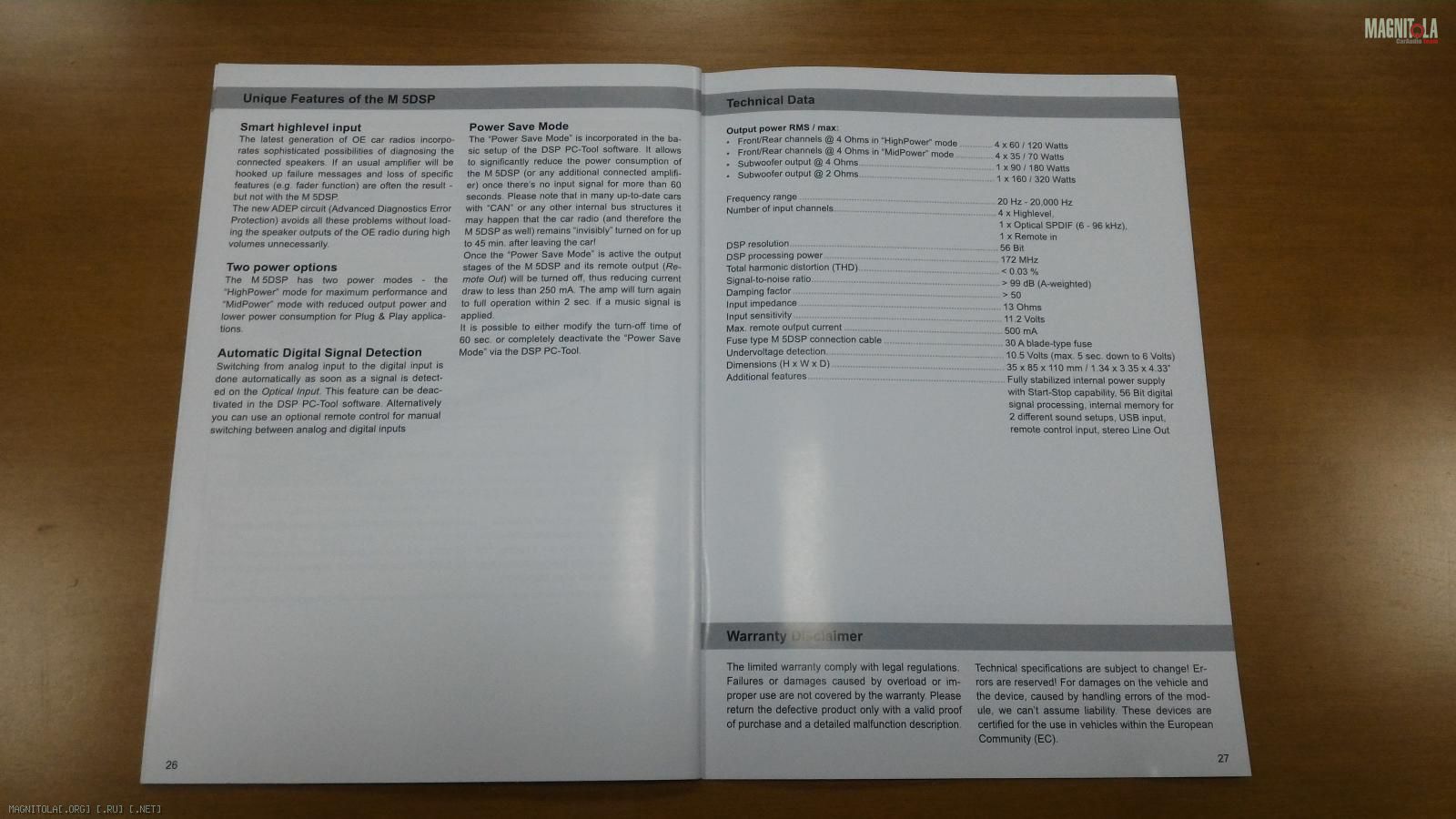

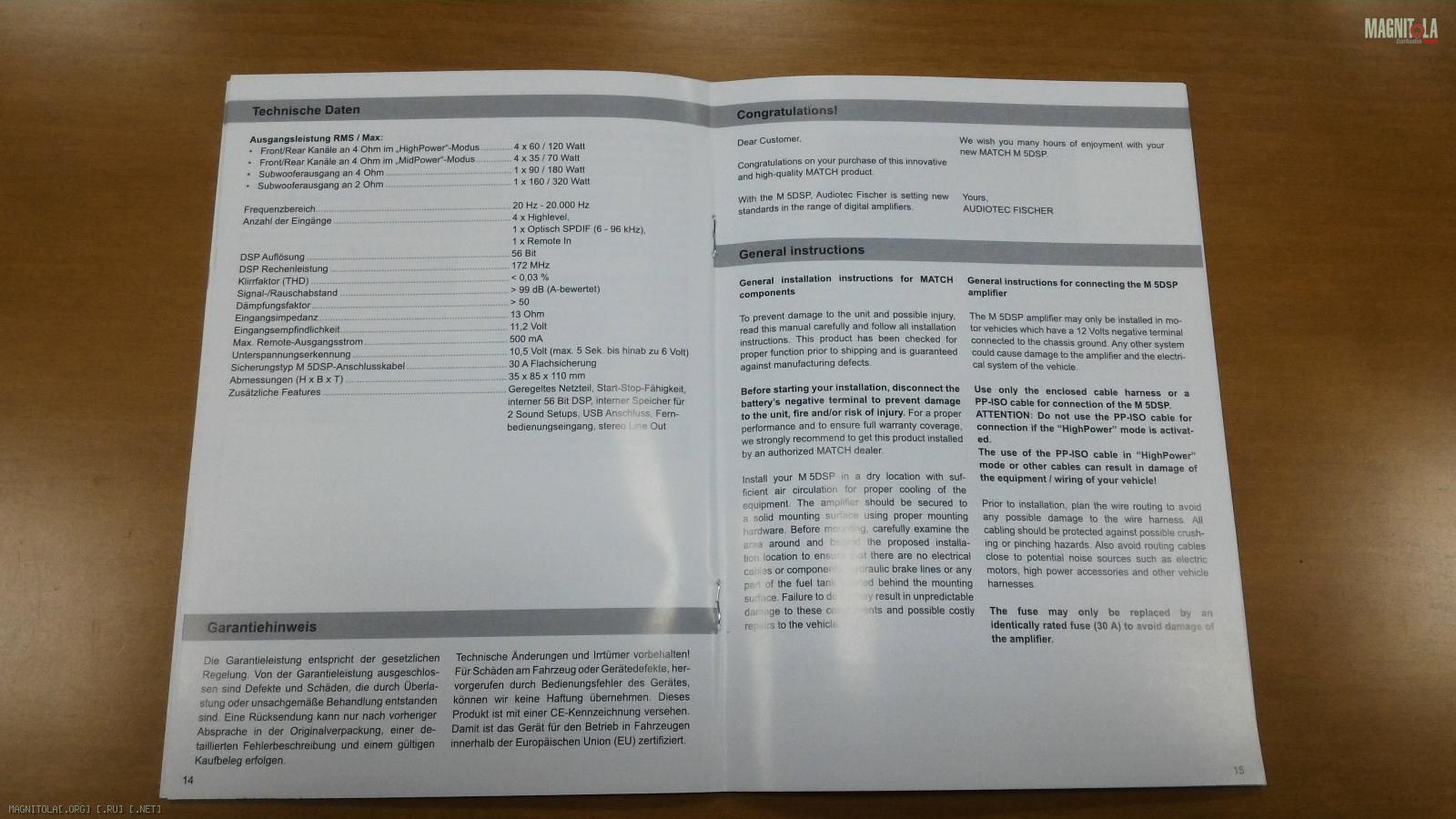

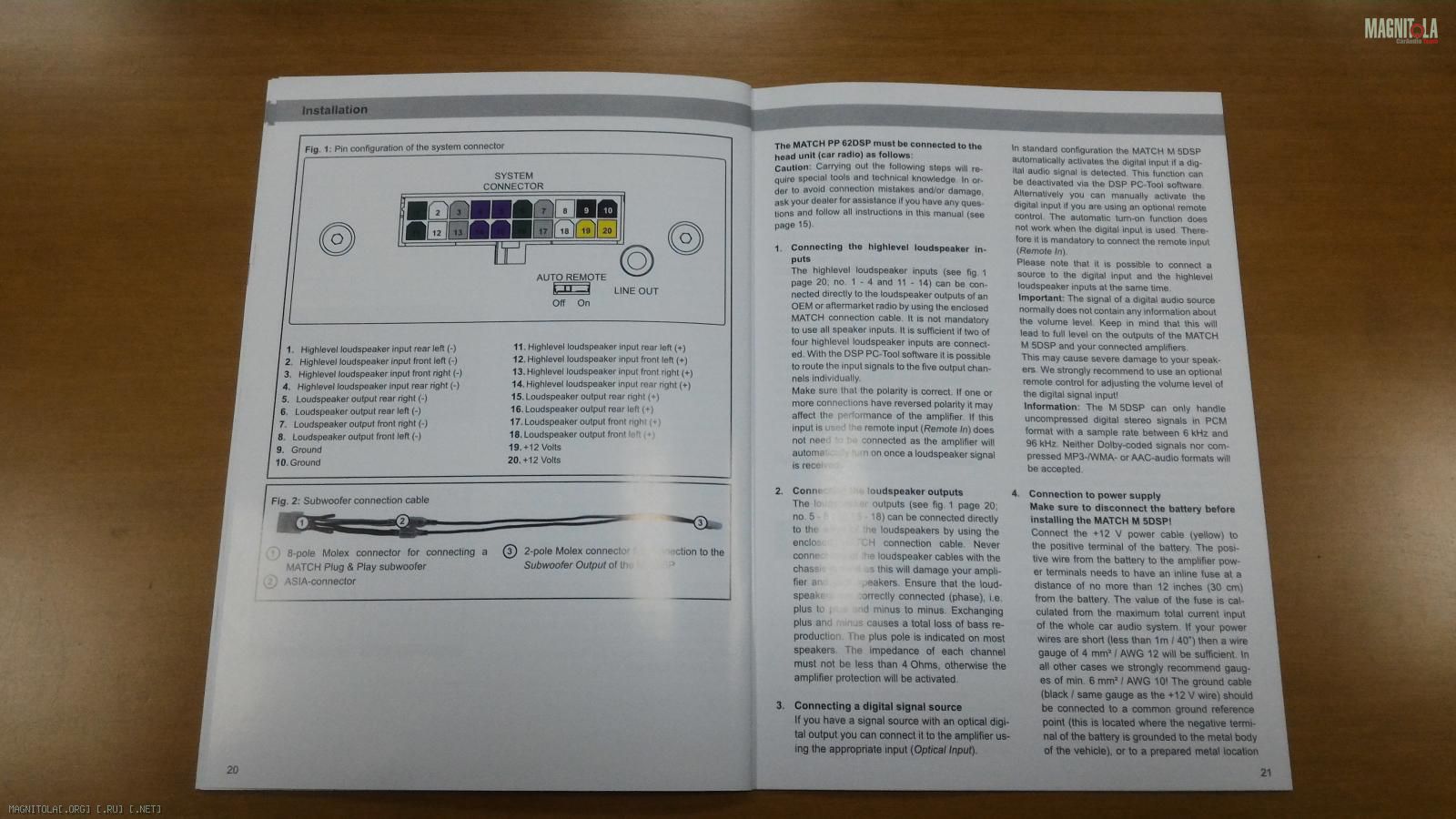

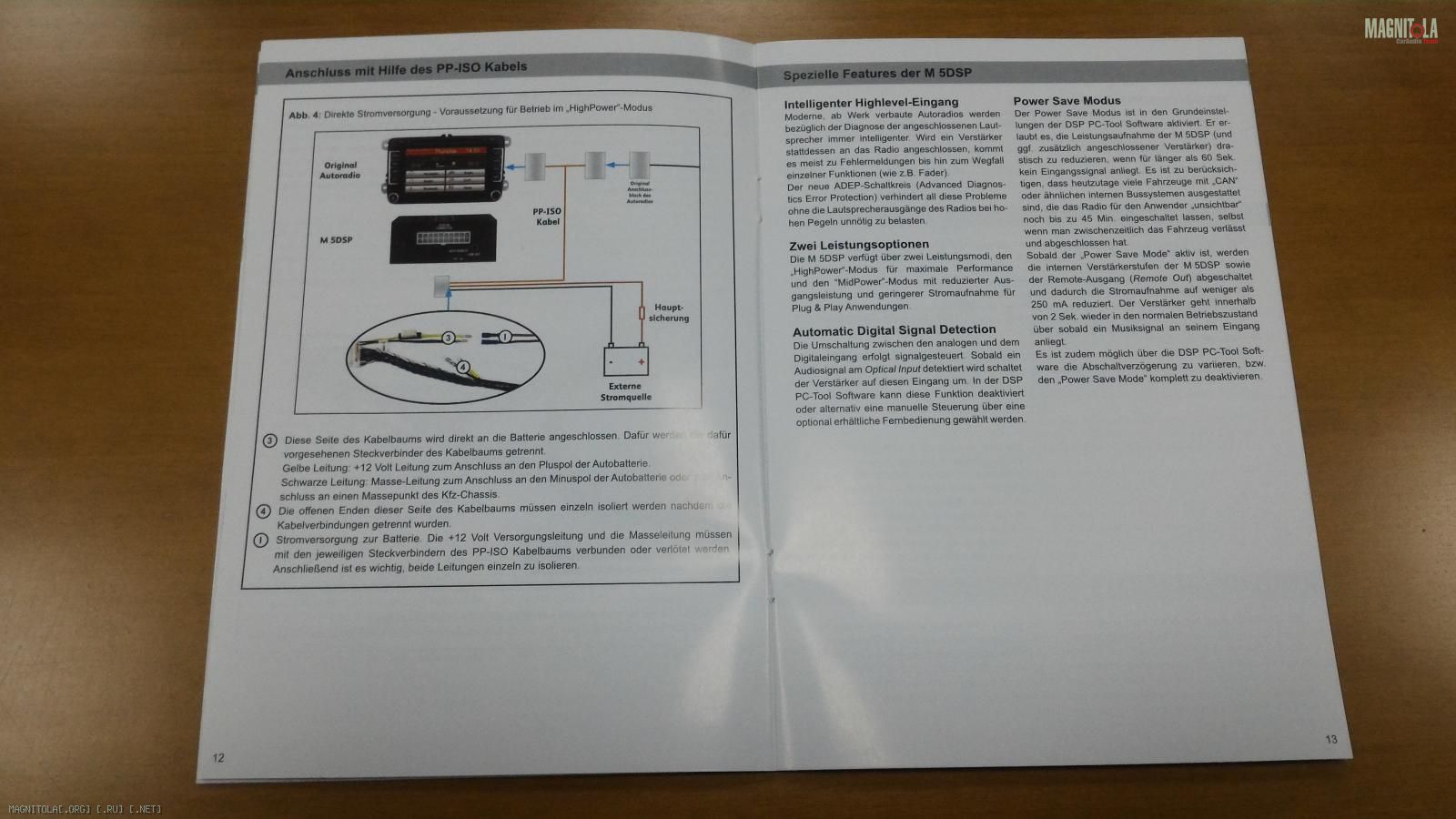

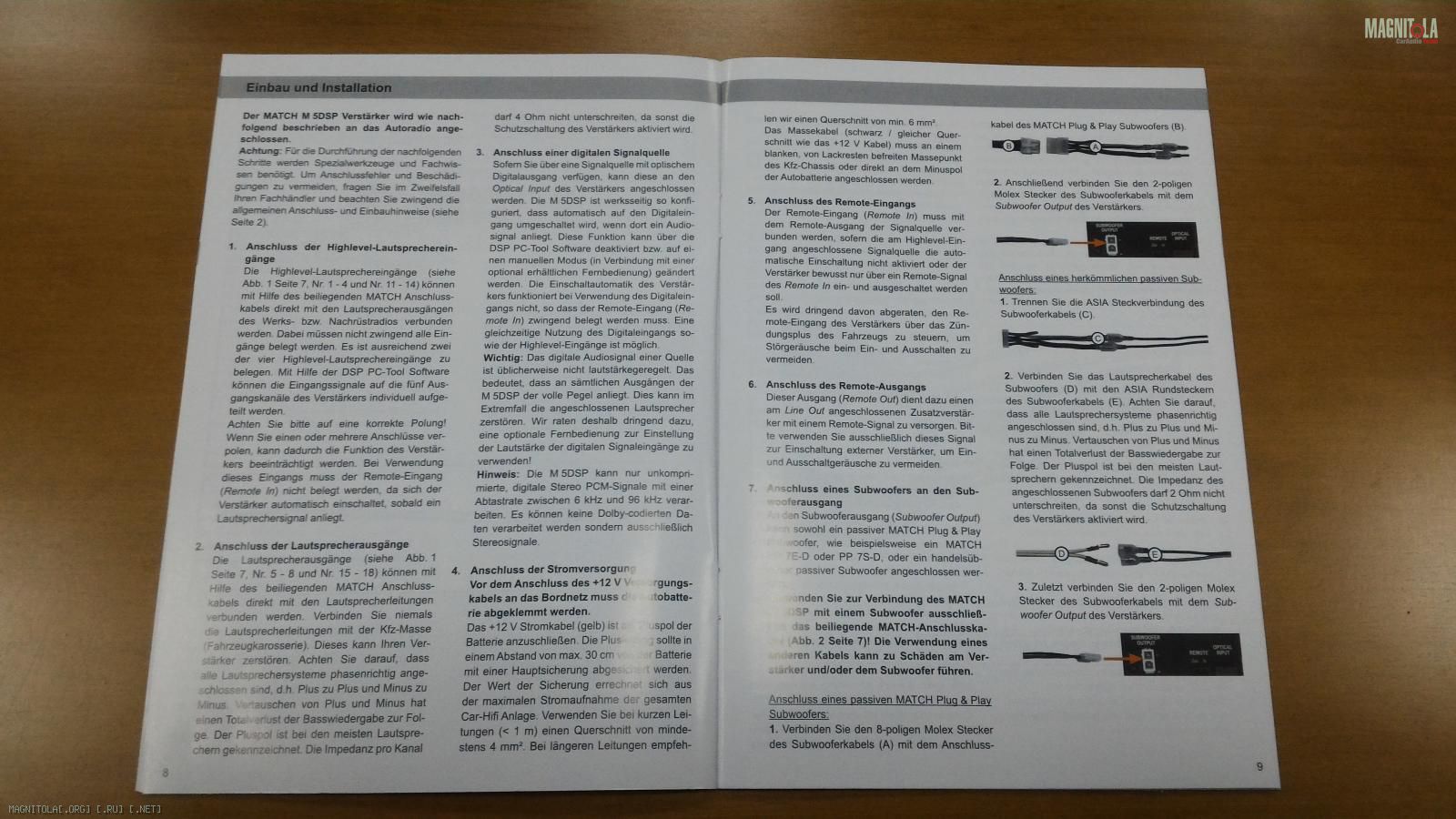

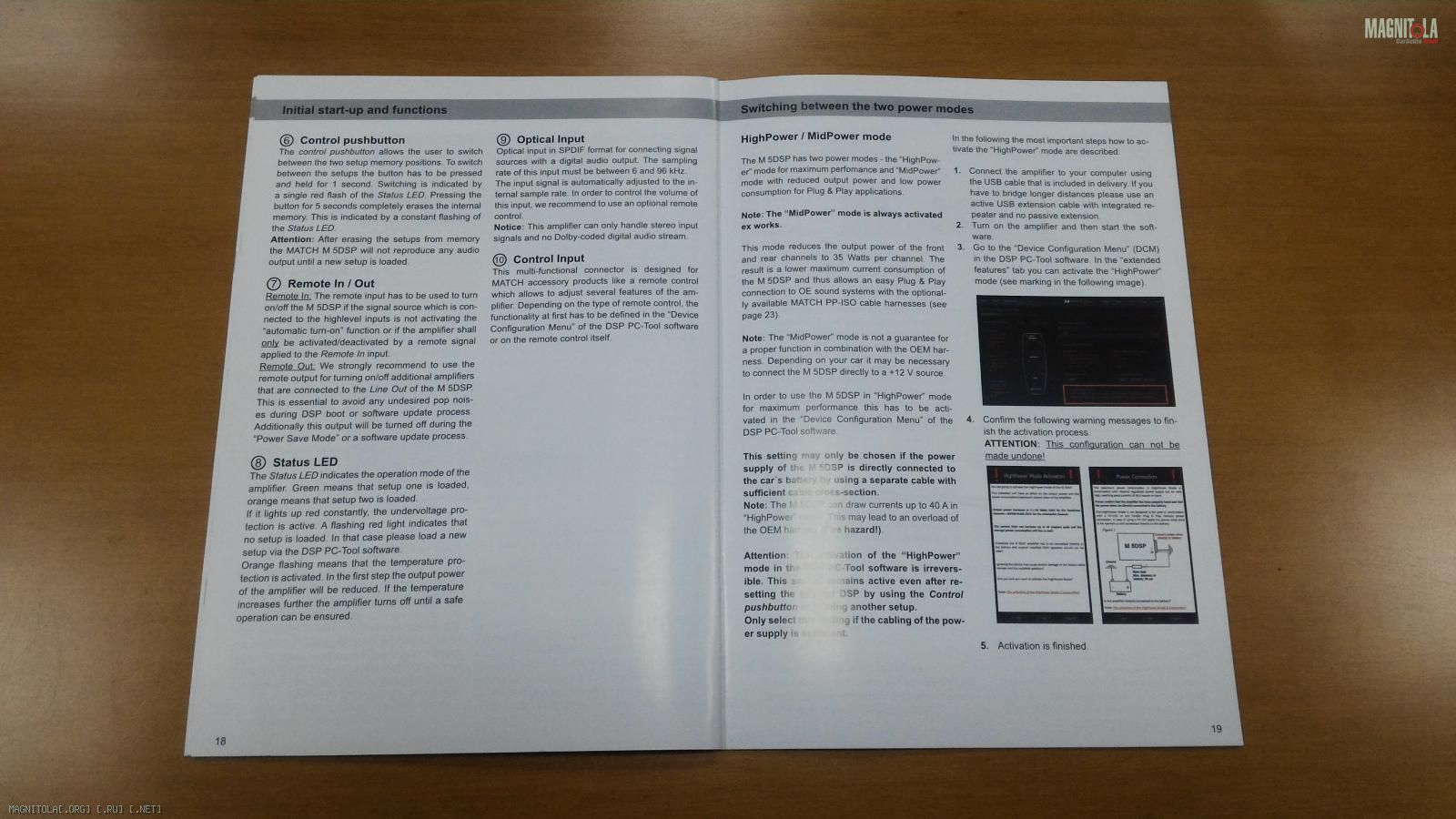

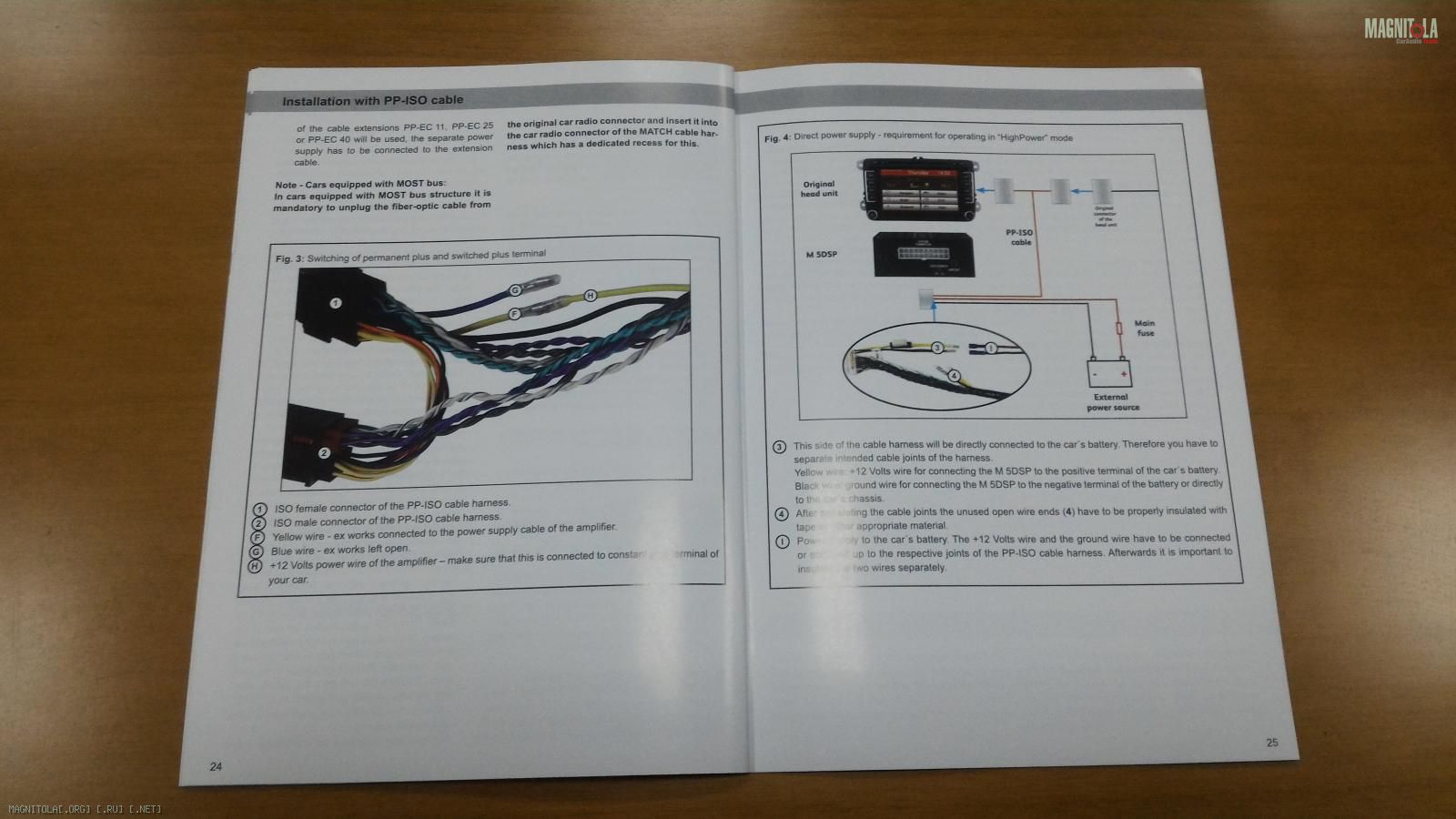

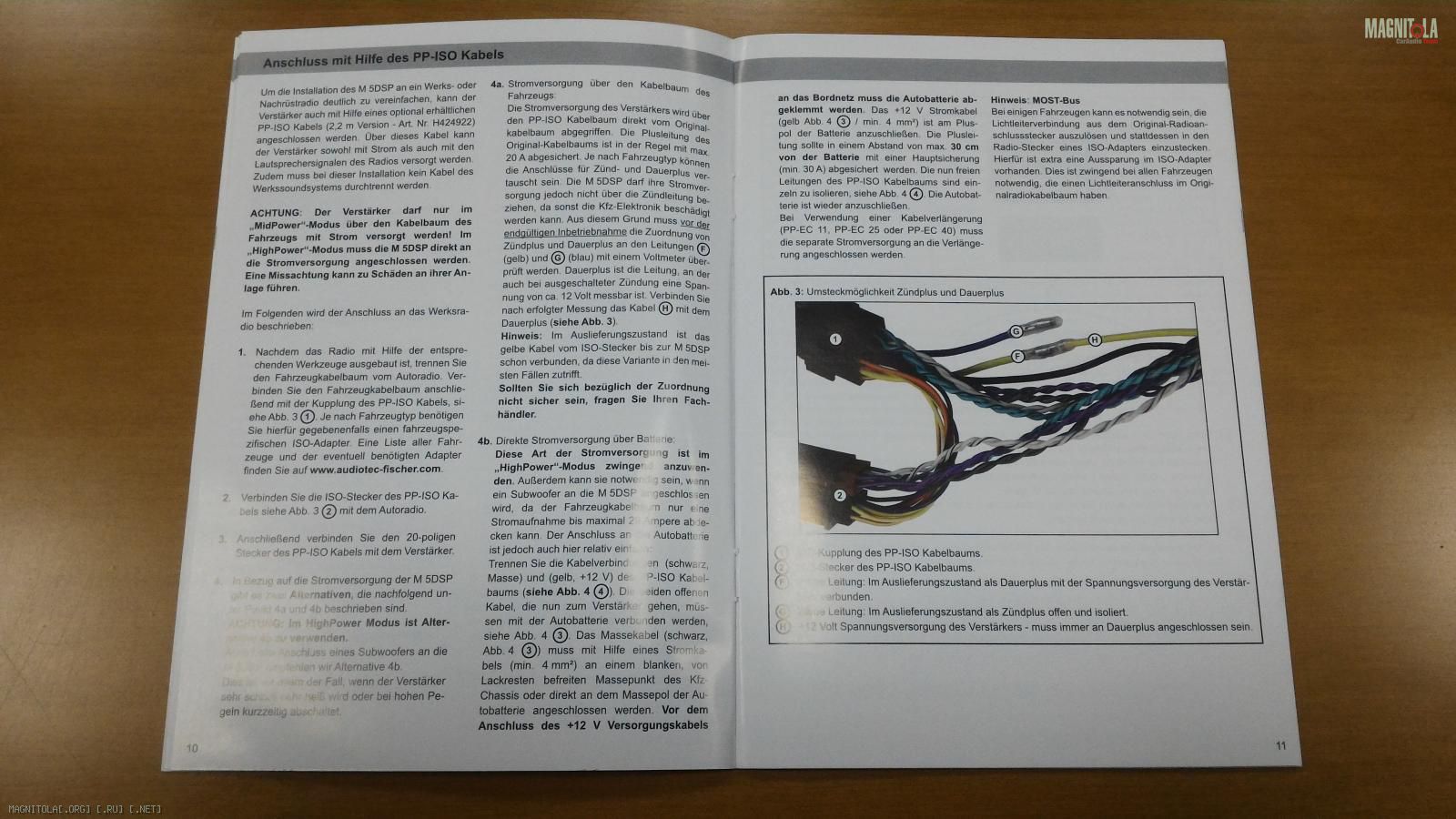

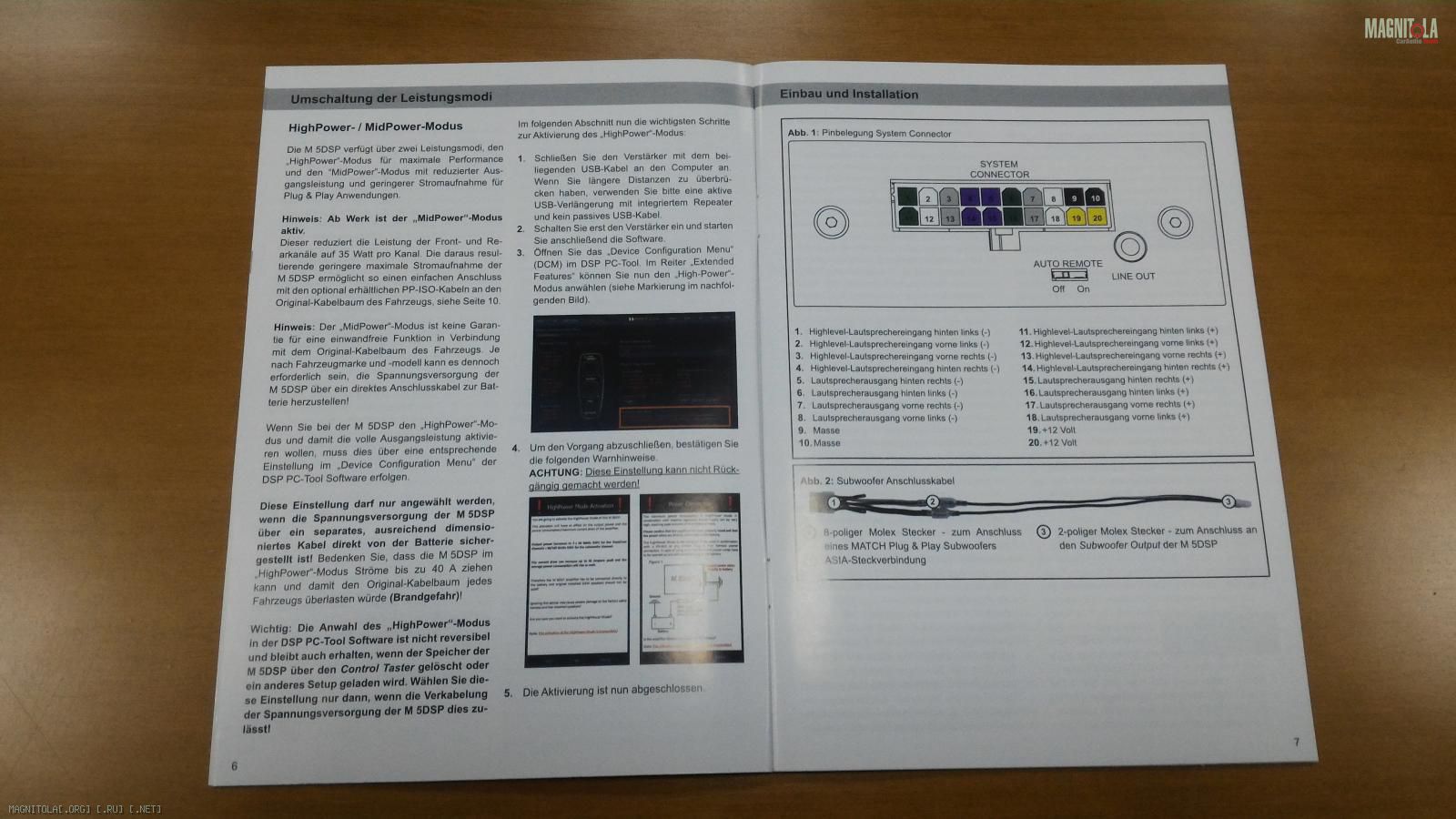

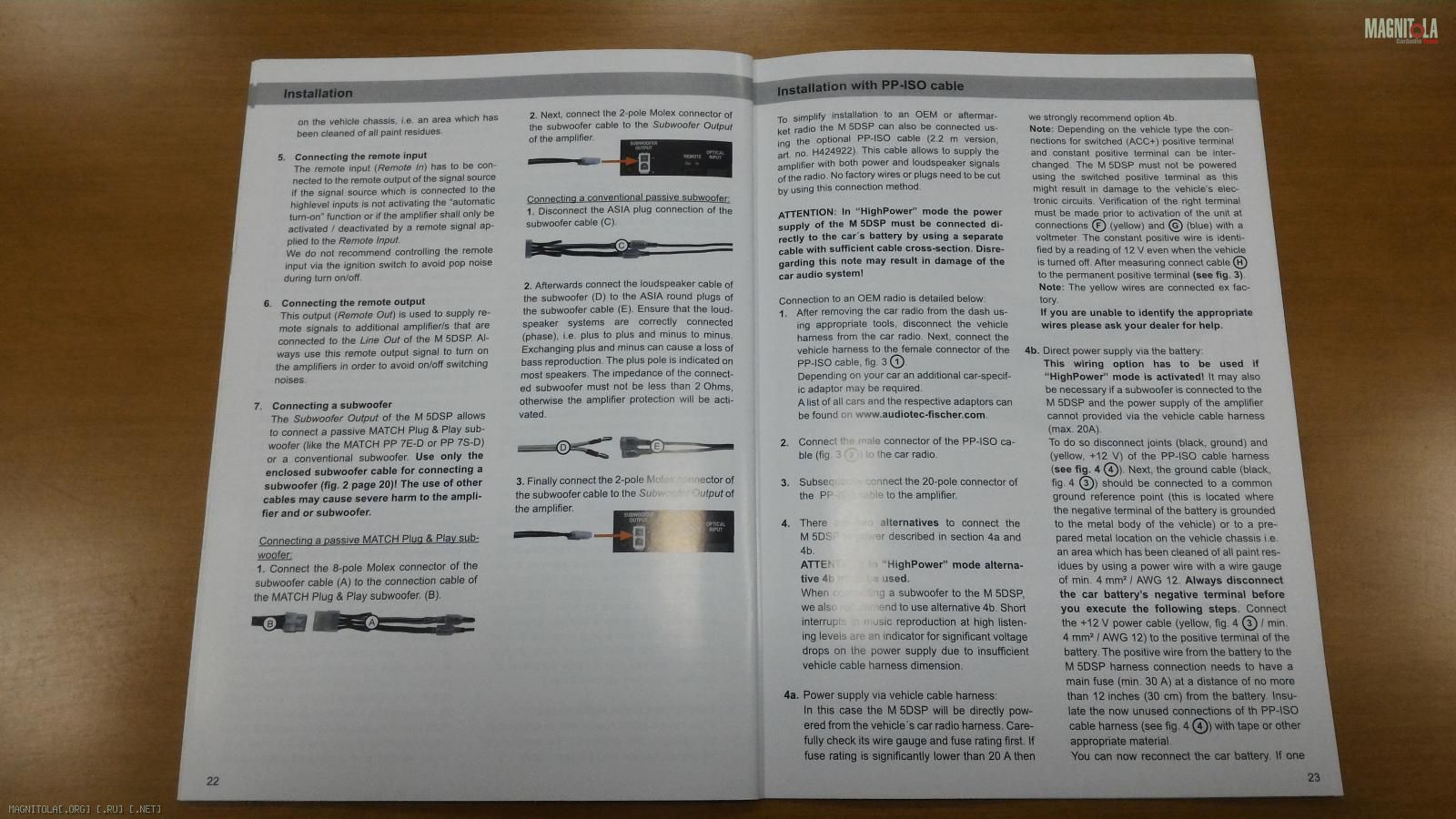

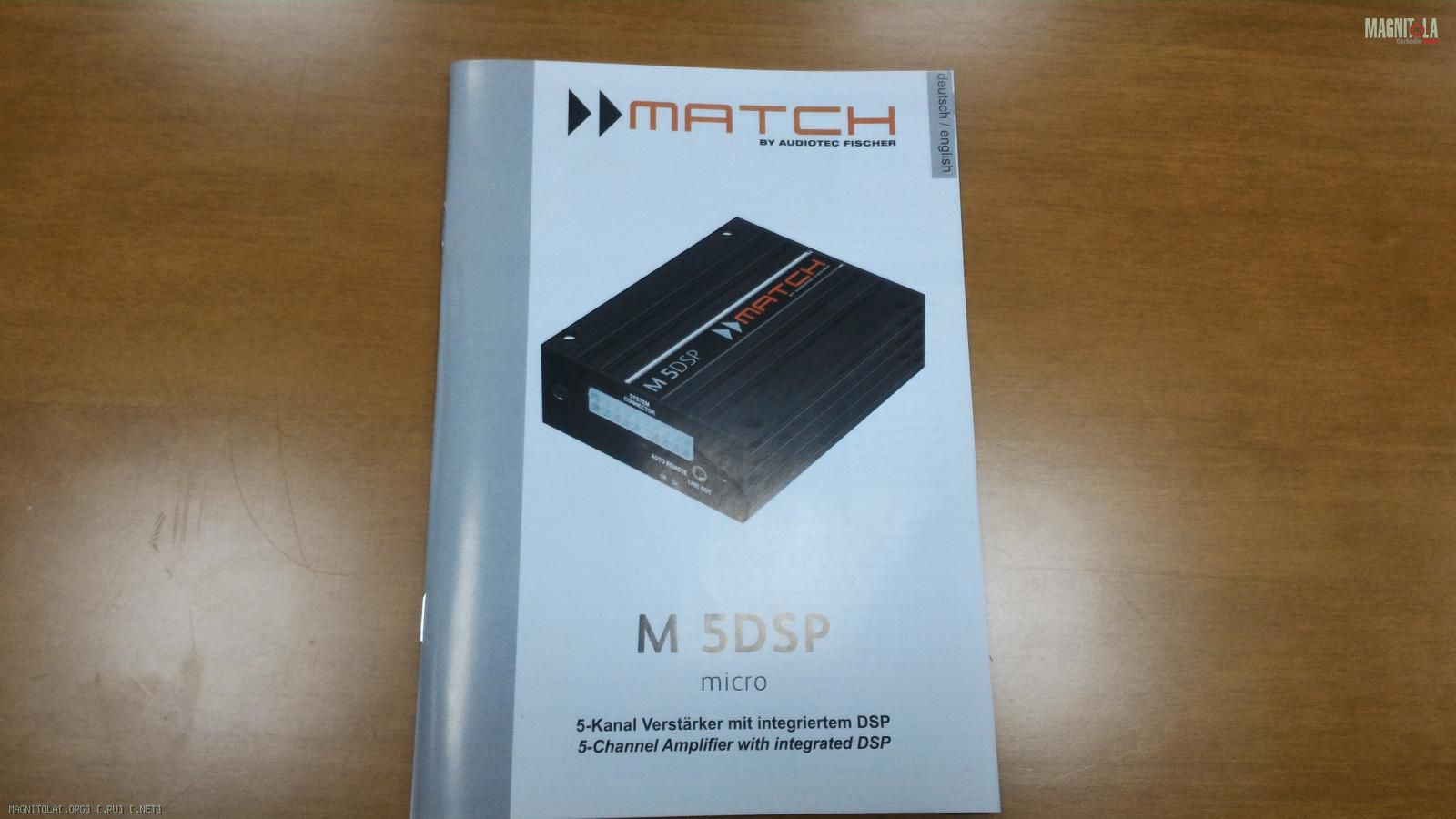

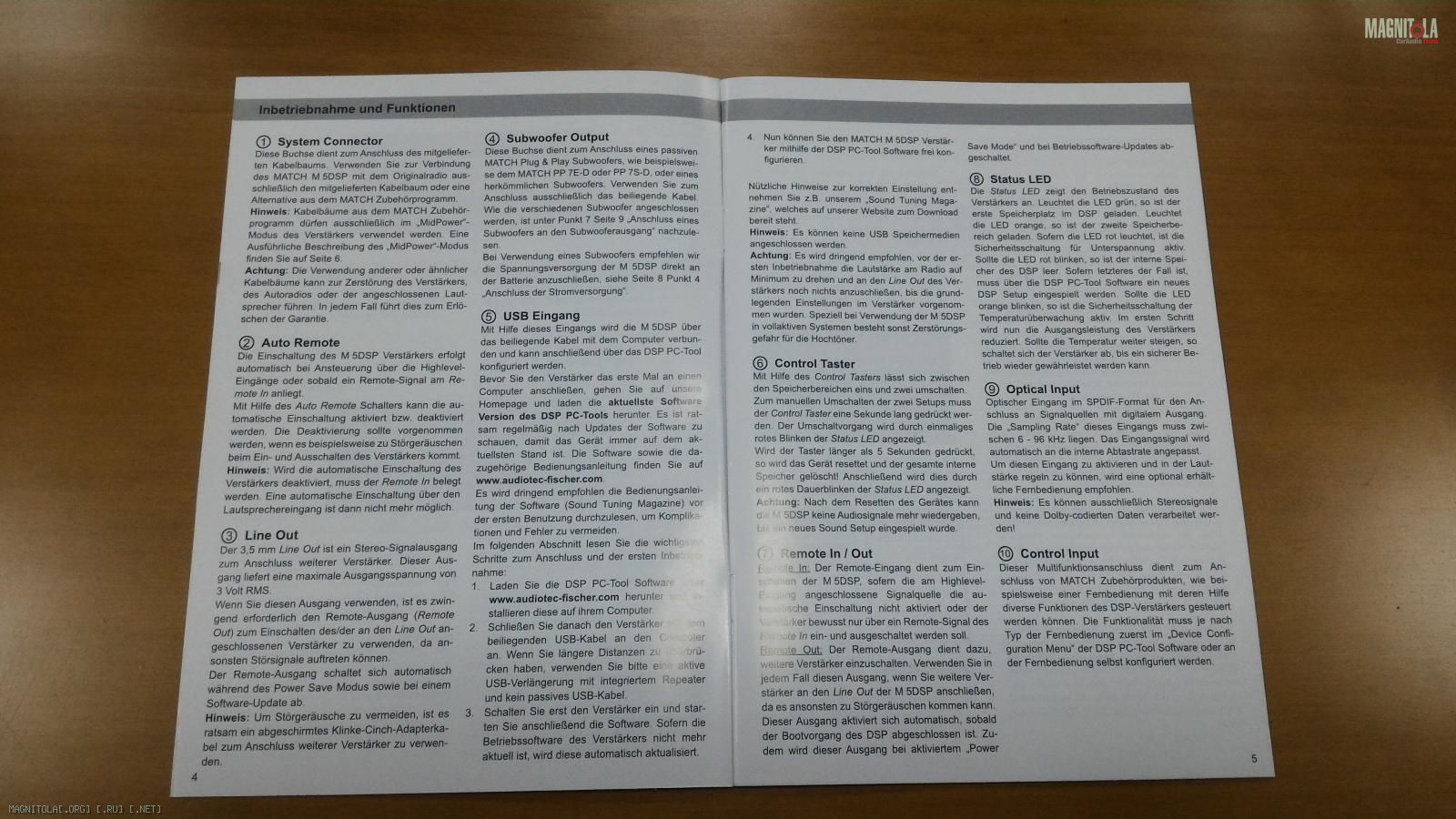

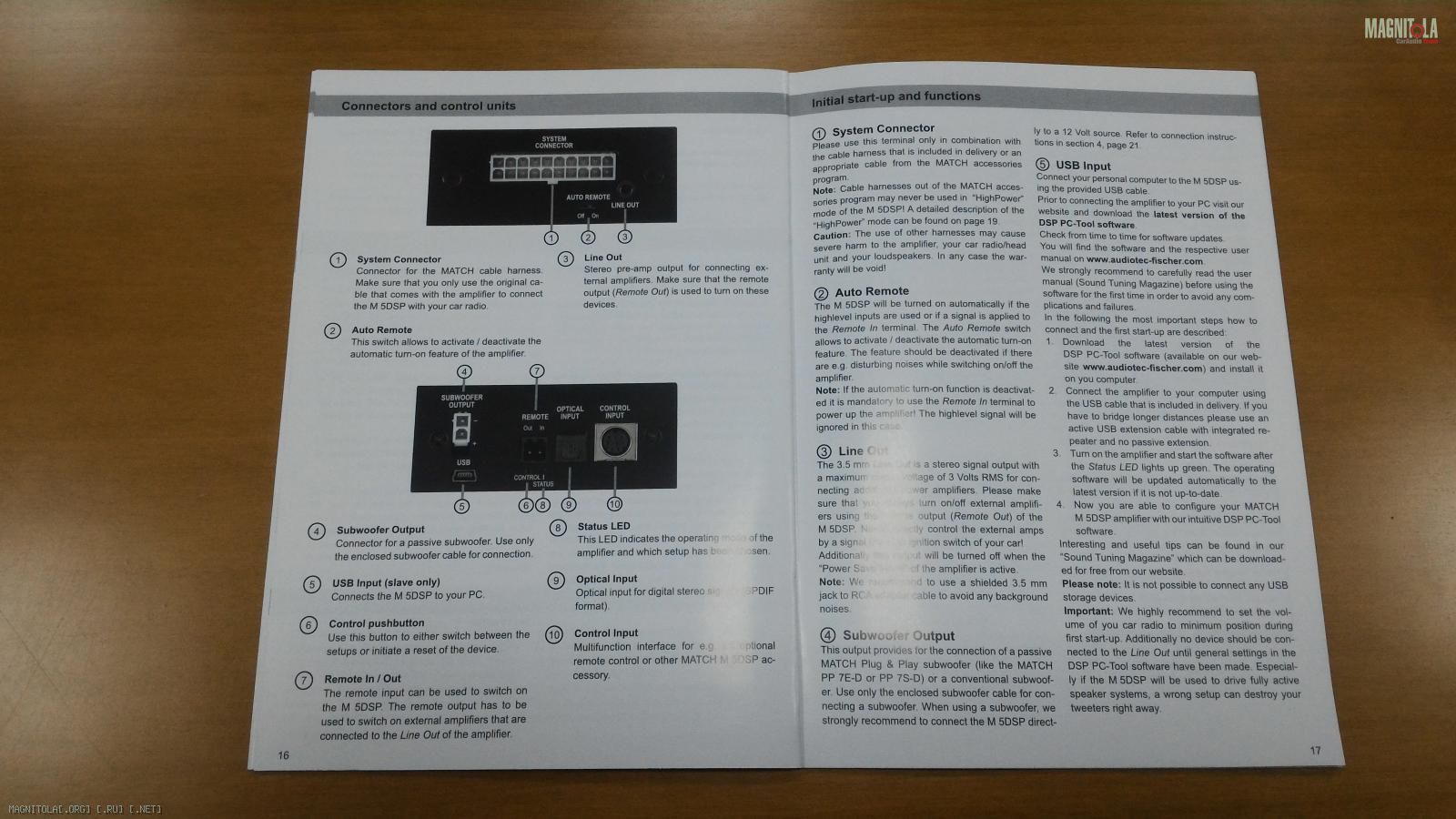

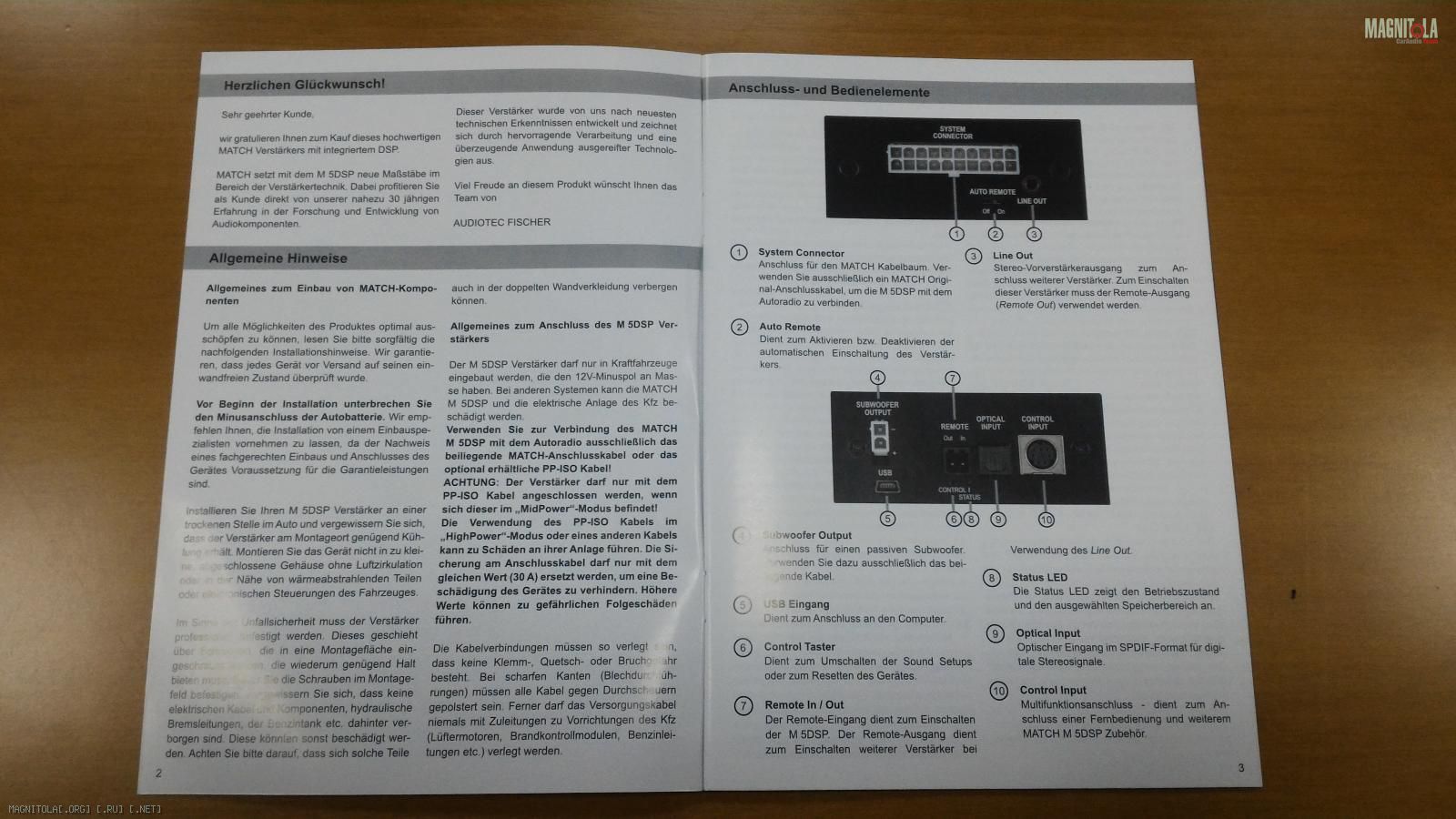

Далее, как обычно :), я намерен потравить ))) читающего тему фотографиями разворотов мануала пользователя.
Именно сейчас про это, в ходе темы, а не в конце, так хоть если и не будет читающий смотреть эти фото и читать, что там написано, но хоть увидит, что это есть, и в последствии 99.9% всё равно вернётся в это место темы :) :
Вложение 1062424
Вложение 1062426 Вложение 1062428
Вложение 1062430 Вложение 1062432 Вложение 1062434
Вложение 1062436 Вложение 1062438 Вложение 1062440 Вложение 1062442
Вложение 1062444 Вложение 1062446 Вложение 1062448 Вложение 1062450

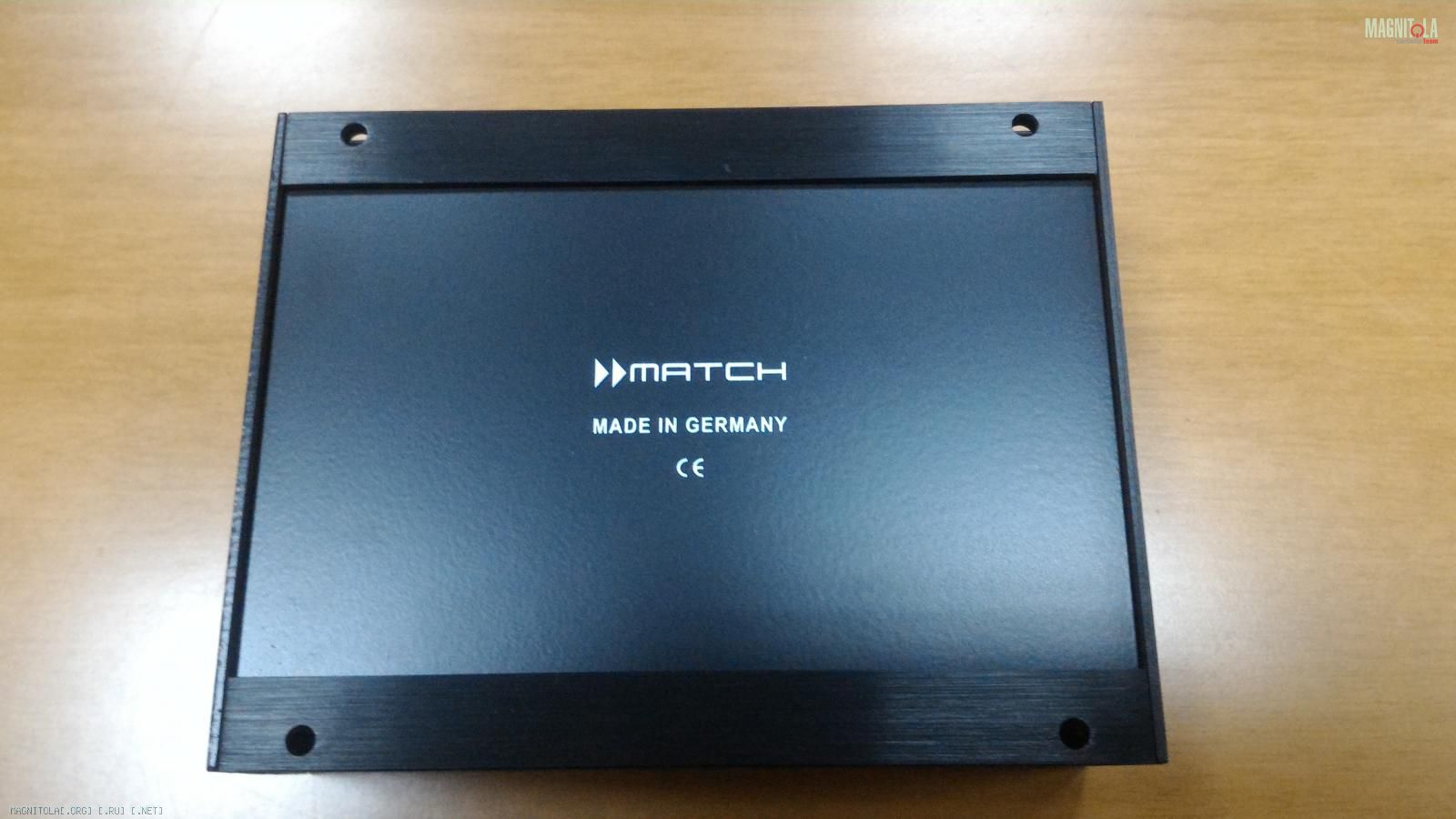

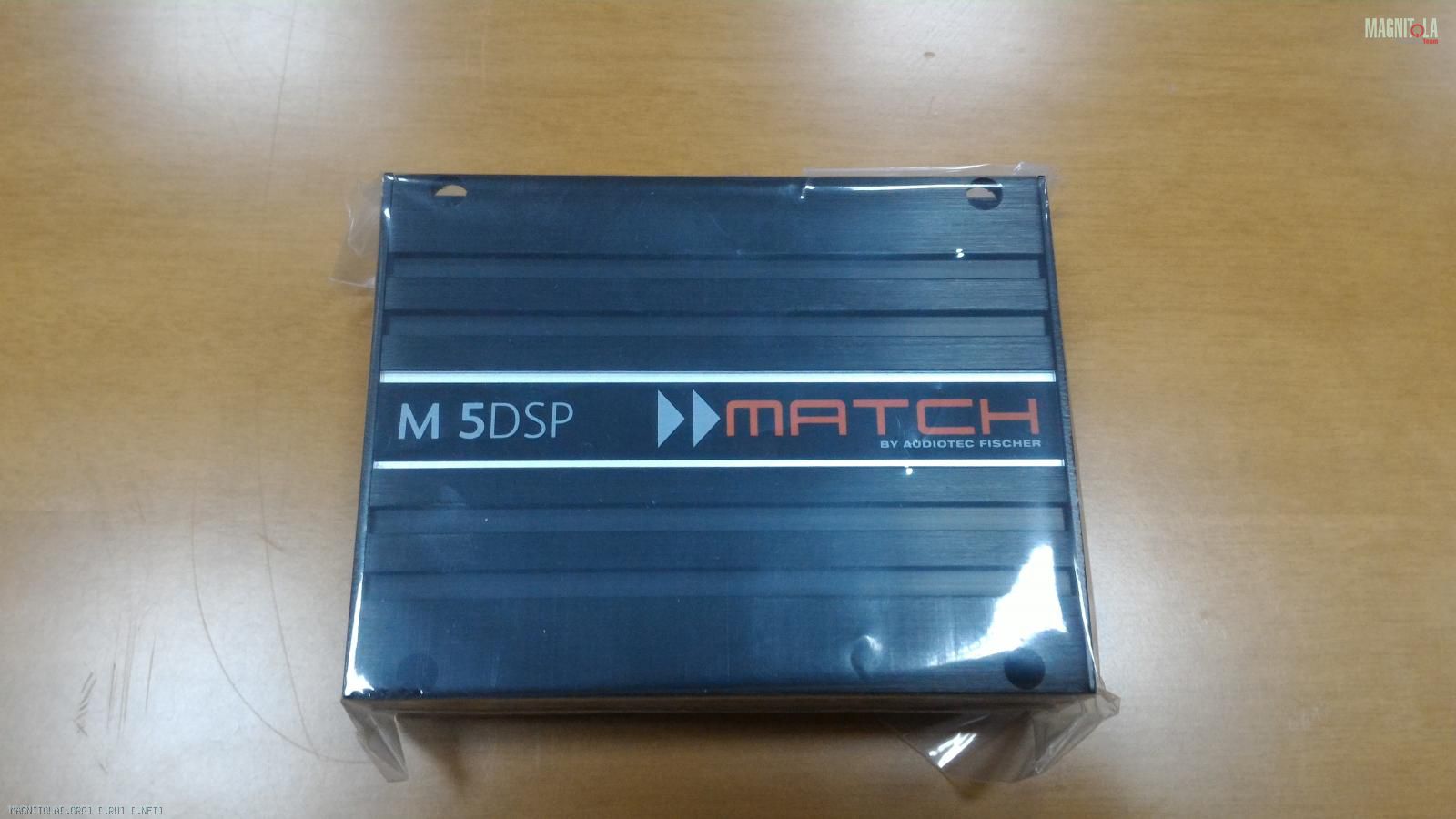

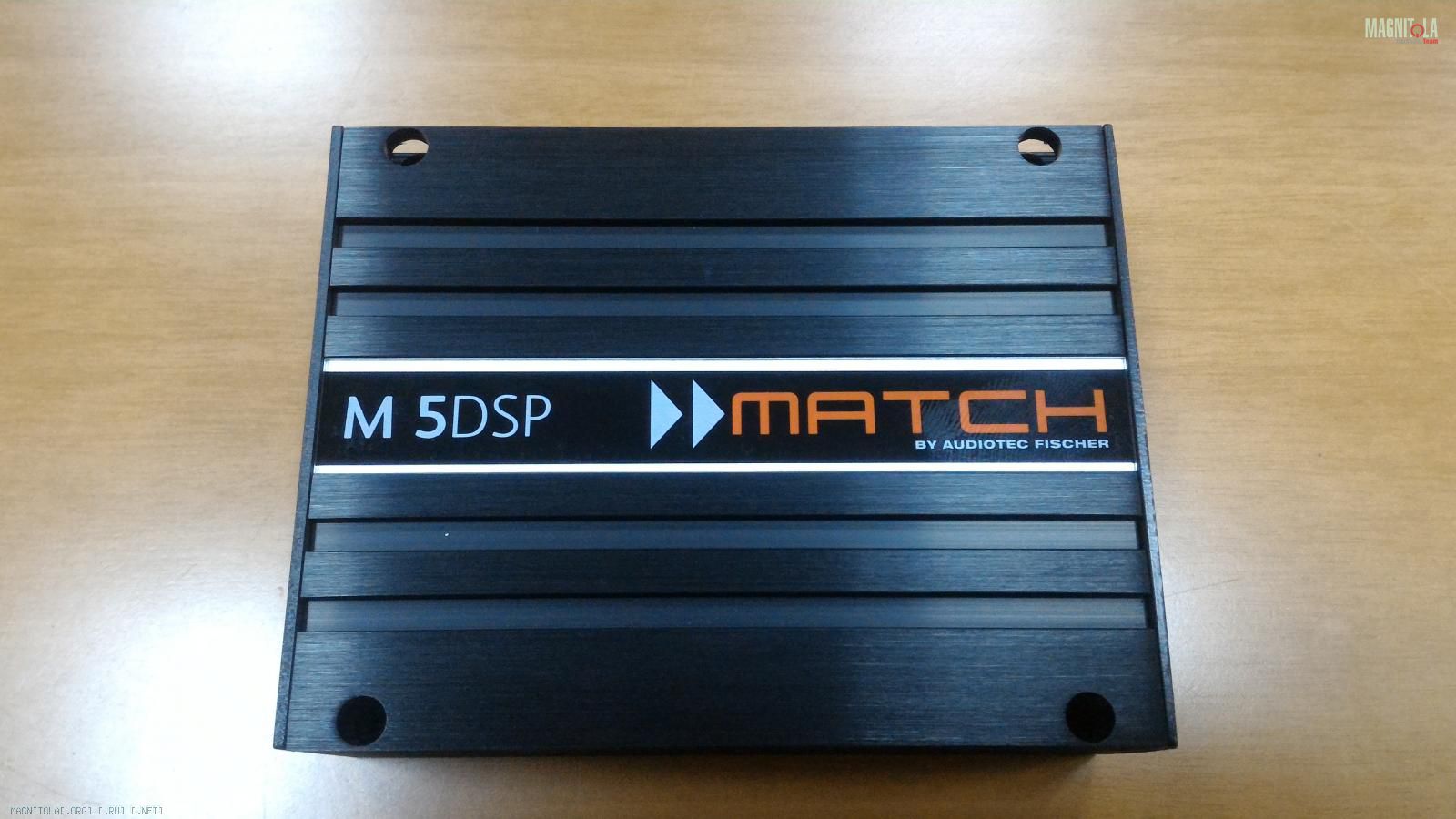

Ну вот, теперь можно и на фото непосредственно железок :) посмотреть :
Вложение 1062414
Вложение 1062416 Вложение 1062418
Вложение 1062420 Вложение 1062422 Вложение 1062412 Вложение 1062410

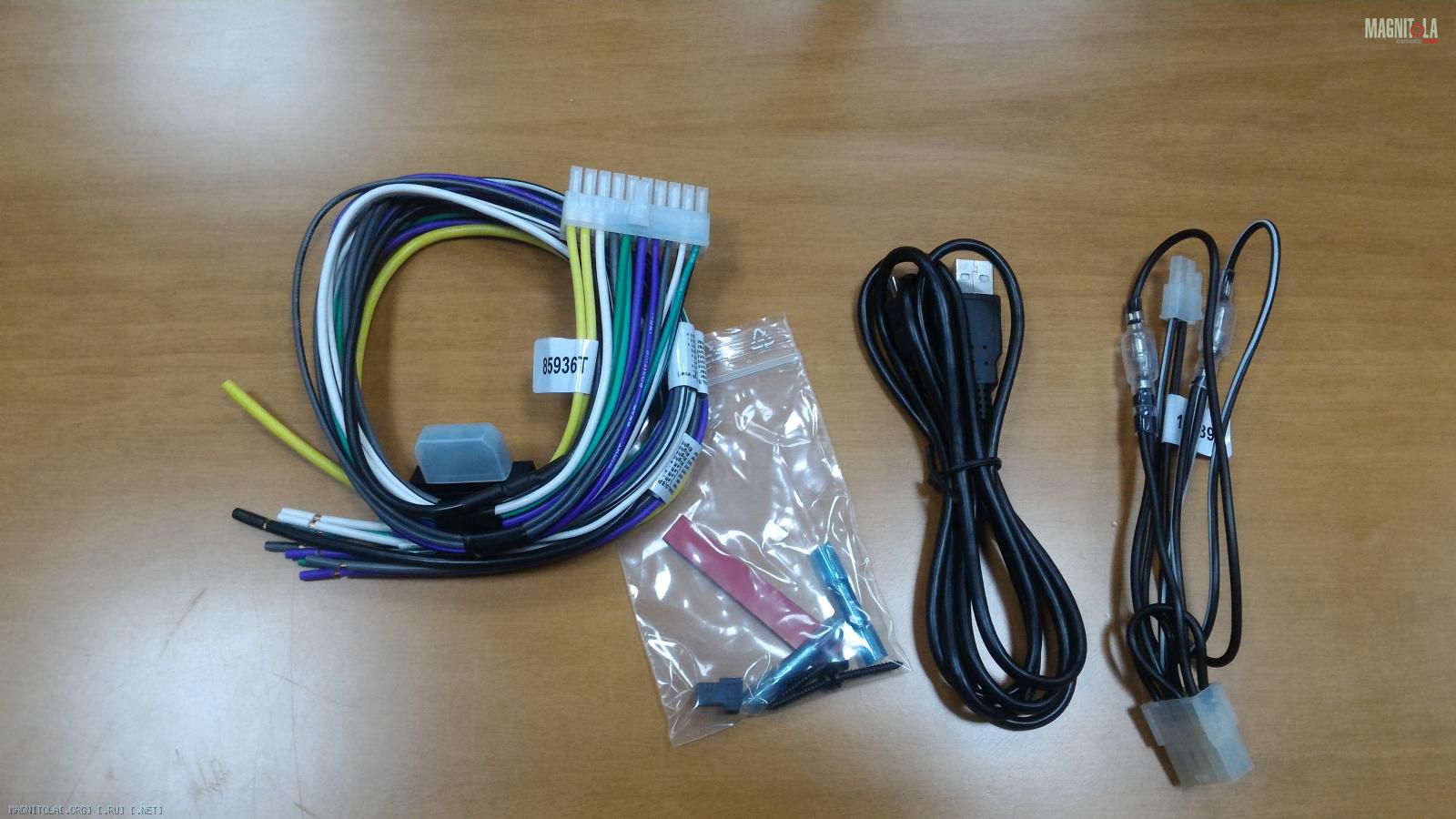

Это всё что из железок присутствует в комплекте, непосредственно сам усилитель с процессором и комплект аксессуаров для подключения, установки и настройки.
И тут хотелось бы обратить отдельно некоторые моменты и важные нюансы.

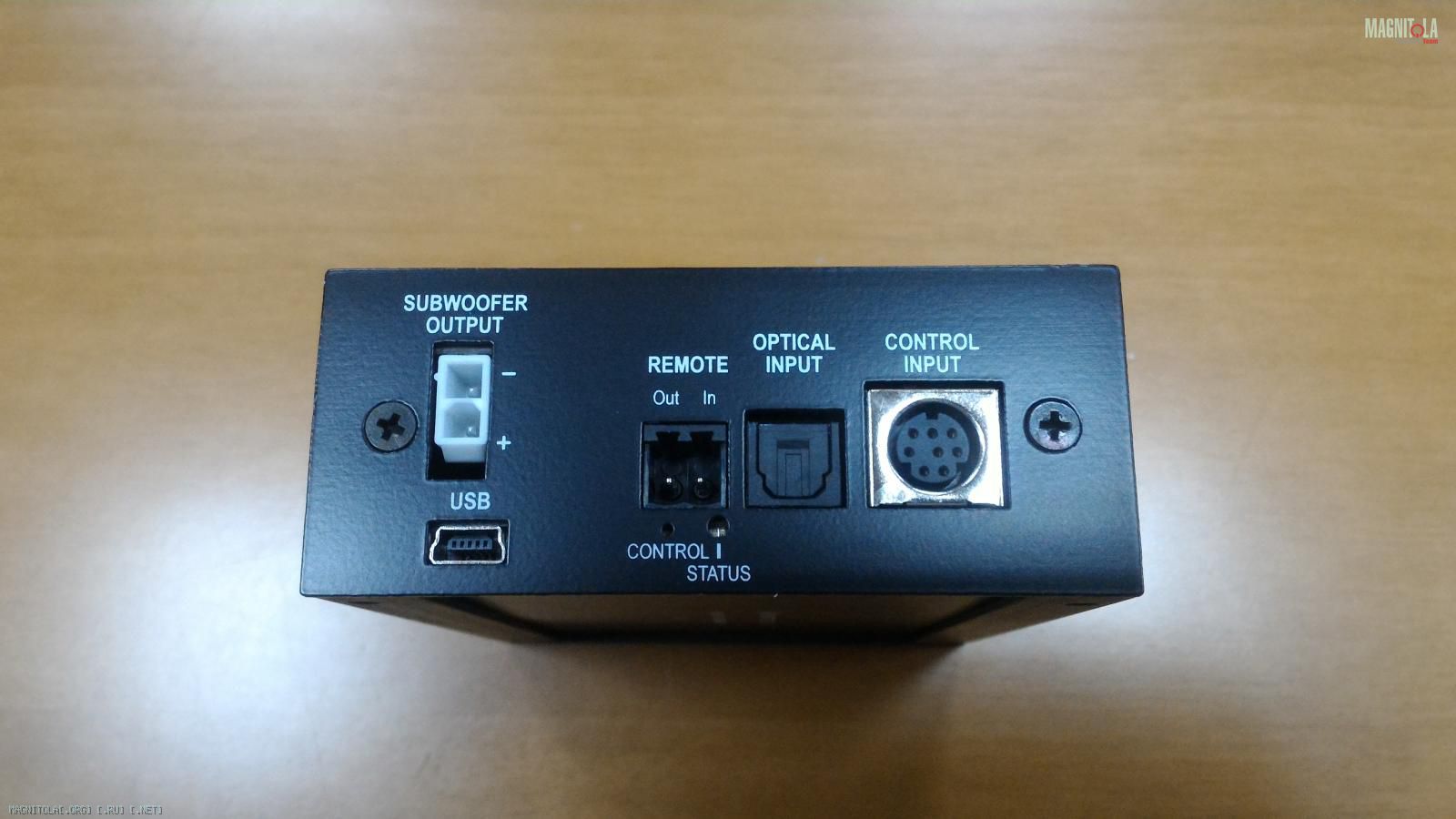

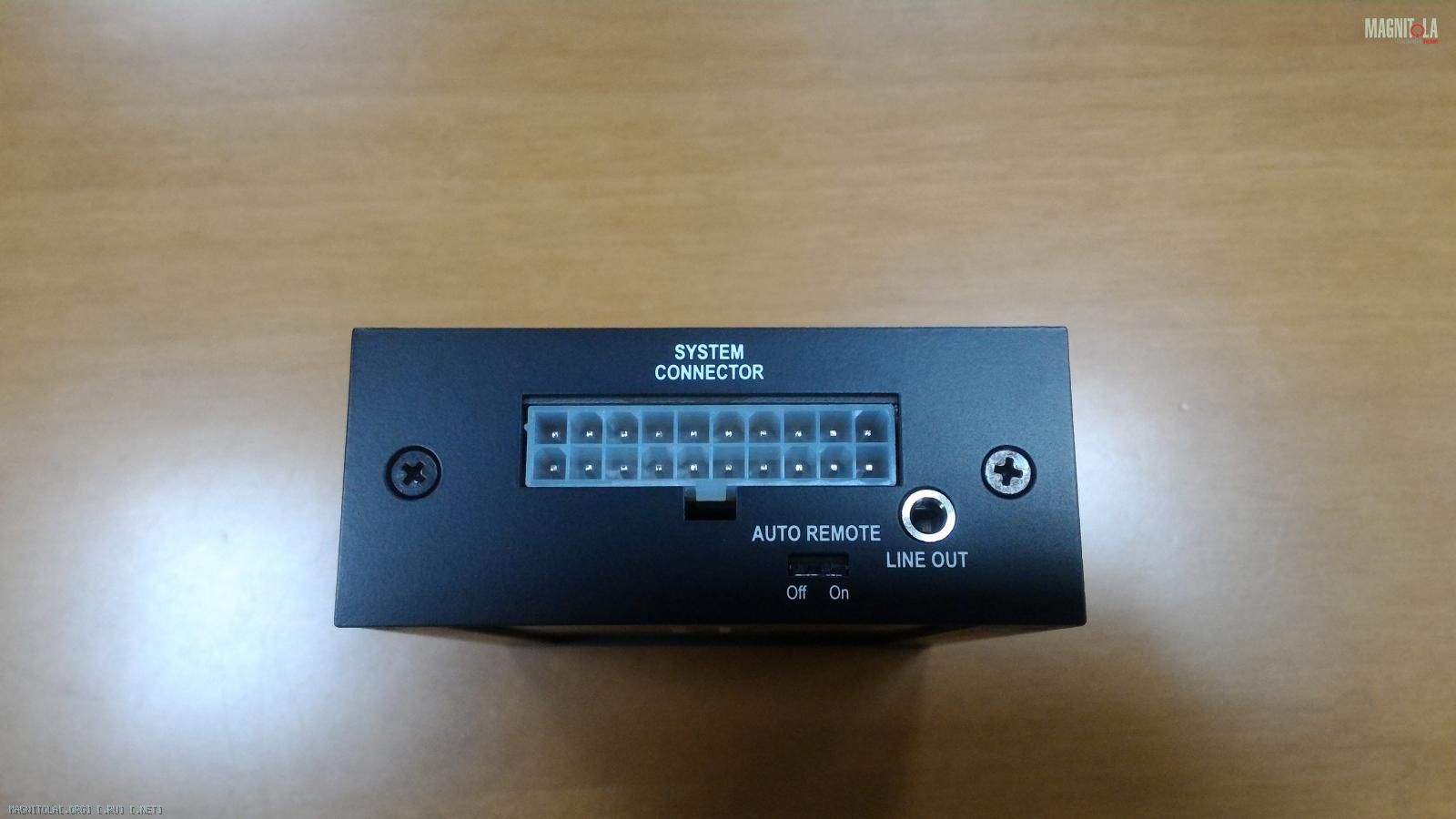

И в мануале пользователя обозначен, и на самом девайсе есть разъём обозначенный как Control Input.
Это порт/разъём для подключения внешнего пульта управления.
Как уже ранее увидели по фото, в комплект стандартной комплектации Match M 5DSP внешний пульт управления не входит.
Пульт дистанционного управления поставляется опционально, т.е. приобретается отдельно.
Зачем так поступил производитель, думаю всем понятно.
Далеко не всем он нужен в системе, но покупая девайс где он бы был включён в стандартную комплектацию, купивший просто бы платил за то, что ему не нужно. Раньше наверное это бы прокатывало :), но сейчас в наше время, когда всё и так не совсем весело у многих :(, решение бренда выделить пульт дистанционного управления в отдельную, опциональную позицию возможной комплектации Match M 5DSP, по мне так принимается совершенно логичным решением по всем вопросам, обоих сторон процесса продажи-покупки .....
Т.е. перед покупкой Match M 5DSP советую заранее обдумать вопрос о необходимости этого расширения оперативного функционального управления девайсом и если нужно то сразу и заказывать, ну чтоб время не терять и не переплачивать за доставку двух заказов :).
Пульт дистанционного управления не уникальный именно для Match M 5DSP, напротив, он универсальный для всех процессоров/процессоров-усилителей от Match, т.ч. с его приобретением как опционального элемента затруднений я лично ну ни как не предполагаю :).
И ещё один момент/нюанс.
Момент более важный и принципиальный.
Именно тот, о чём я ранее написал, о некотором изменении основного вектора от всех продуктов выпущенных и выпускаемых по настоящее время брендом Match - "Плуг энд плай", реализованном в Match M 5DSP.
Дело в том, что все подобного рода/назначения продукты от Match выпускались и комплектовались с жёсткой привязкой к тому или иному автомобилю, серии автомобилей. Поэтому в комплектацию этих продуктов входил готовый коммутационный кабель, с помощью которого и реализовывался принцип "Плуг энд плай".
Т.е. если грубо и примитивно объяснять этот принцип, то реализуется это так:
из штатного ГУ отключался разъём и в разрыв между этим разъёмом на штатном кабеле и разъёмом на ГУ включался коммутационный кабель входящий в тот или иной подобный продукт от Match, т.е. усилитель-процессор.
Просто, удобно, надёжно, ни каких проблем с дилерами того или иного автомобильного бренда.
Но по бизнес схеме есть в этом огромный минус для производителя - жёсткая привязка продаваемого к бренду и марке автомобиля.
Даже учитывая, что тот или иной комплект закрывает не один какой то конкретный автомобиль, а целую группу автомобилей и по маркам и по сериям, всё равно номенклатурный список готовых, т.е. выпущенных и хранящихся на складах получается, при нынешнем изобилии и марок и серий автомобилей, очень большим. Т.е. продукты этого сегмента в этом случае, случае такого подхода к базовой комплектации нельзя позиционировать в полноценном понимании как универсальные.
Думаю, что для большинства очевидно и не является откровением Божьим :), что реализовывать универсальный, а не специализированный продукт значительно проще, что востребованность универсального продукта значимо выше нежели у специализированного и т.д. со всеми вытекающими для бизнеса производителя.
Мой дорогой читающий :), догадался ты по ранее уже увиденным фото, в чём изменение вектора ?
Молодец!!!
Именно в этом!!!
Да, всё очень просто, ещё раз фото на бис ))) :
Вложение 1062494

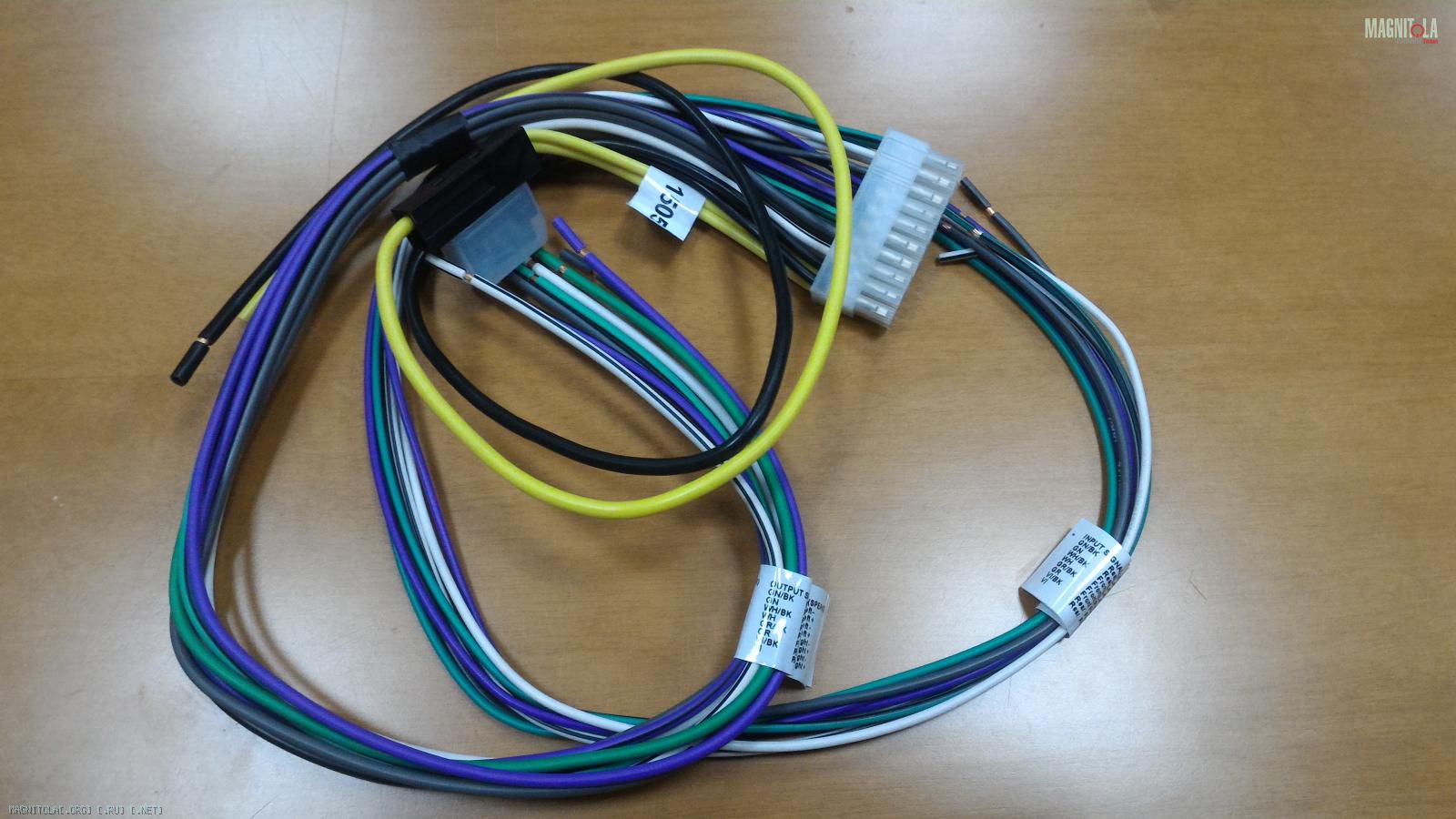

Как видим, на кабеле подключения к штатной проводке, штатной аудиосистемы автомобиля, разъём только один, только для подключения к Match M 5DSP. В то время как обратная сторона кабеля это просто концы промаркировнных проводов, в отличии тот того как это было во всех предыдущих подобных продуктах от Match.
Это и есть решение по вопросу превращения Match M 5DSP в универсальный для использования продукт, т.е. без привязки к какому то конкретному автомобилю или группе автомобилей.
Подключив данным кабелем девайс к штатной проводке уже можно в любом автомобиле.
Но возникает вопрос - а как же главное кредо Match, как же "Плуг энд плай"???
Да всё нормально с этим :).
Для желающего применить Match M 5DSP именно по принципу "Плуг энд плай" разработаны и выпускаются производителем, т.е. существуют, готовые коммутационные кабеля под тот или иной автомобиль или группу автомобилей.
Вот к примеру кабель для подключения в штатную аудиосистему Ниссан Террано :
Вложение 1062516
Т.е. как я ранее и написал, Match всего лишь несколько развернул вектор своего основного кредо :) и надеюсь читающий тему уже понимает зачем на этот шаг пошёл производитель и что осуждать или упрекать тут его не за что.
Напротив сделав это Match стал только ближе к массе автовладельцев, которые хотели бы улучшить штатное звучание аудио системы не прибегая к тотальными её переделкам.

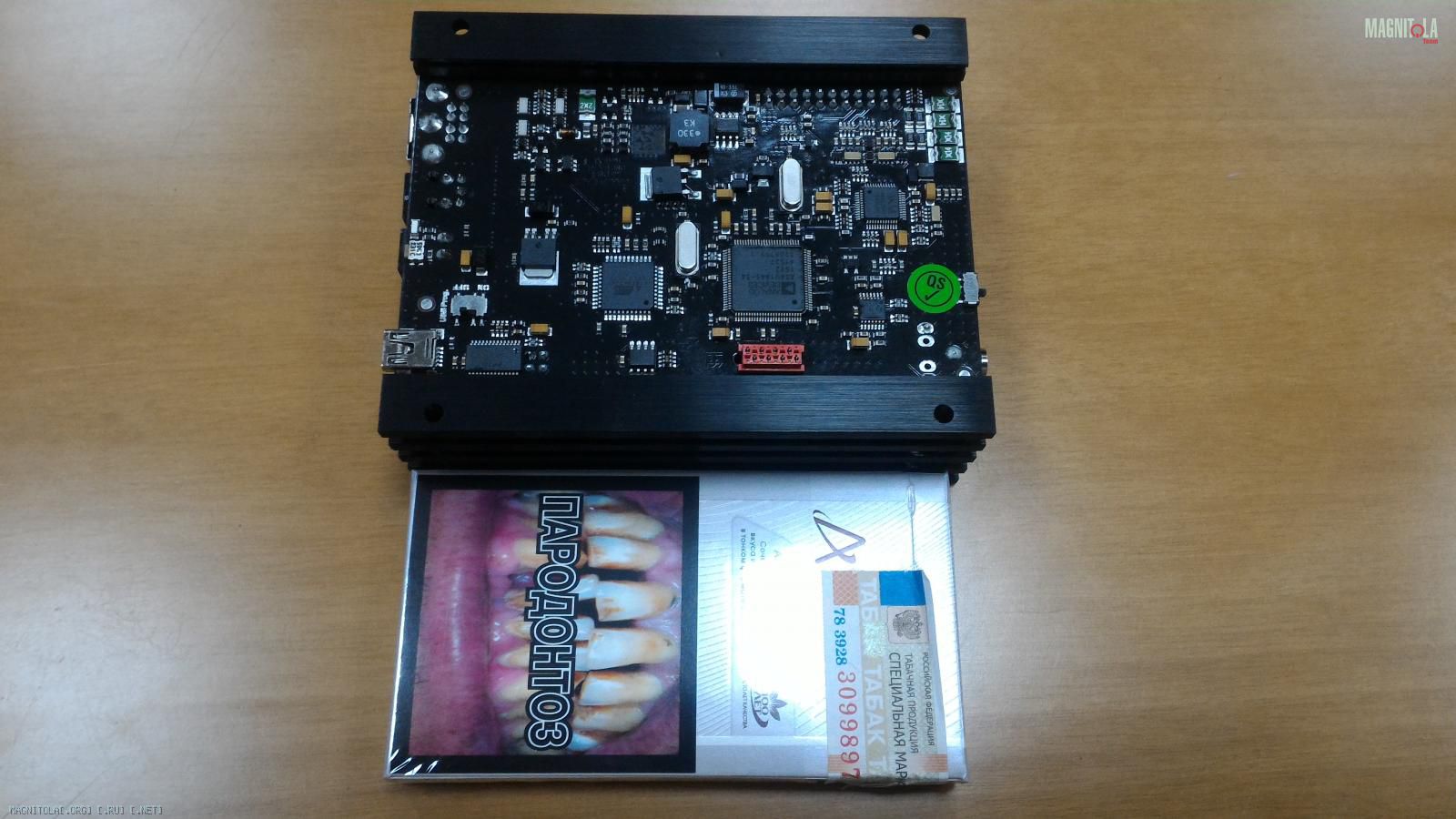

Ну ещё не много фото позволяющие хоть и не совсем полноценно содержание девайса и его размеры :
Вложение 1062518 Вложение 1062534

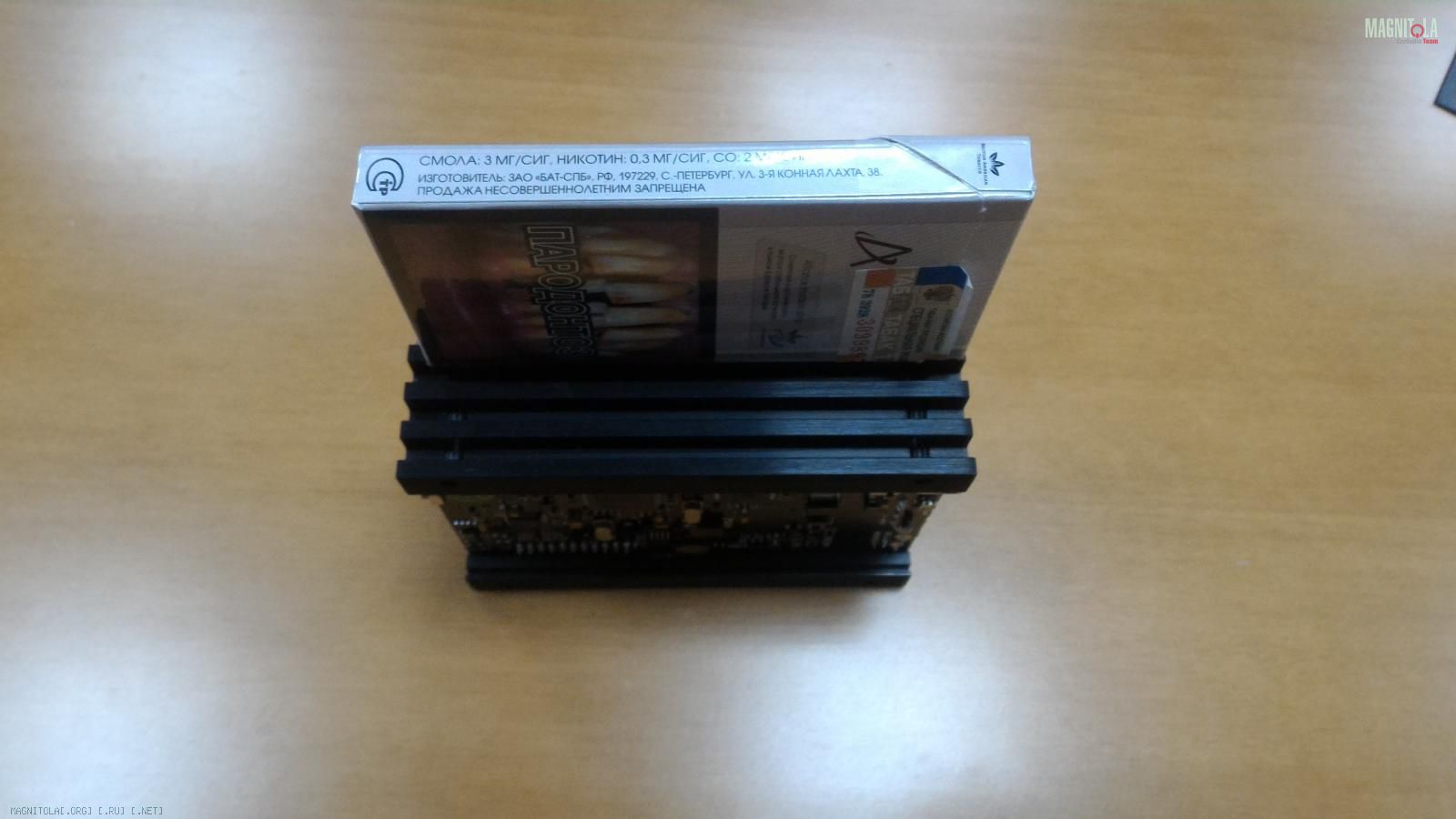

На фото присутствует пачка сигарет исключительно для визуализации и соизмерения размеров.
Предупреждаю - КУРЕНИЕ ВРЕДИТ ВАШЕМУ ЗДОРОВЬЮ!!!
Как видим по размерам Match M 5DSP это просто карапуз, карапуз, карапузнее уже дальше некуда :).
И это 5-ти канальный усилитель, там четыре канала для фронт/тыл ли иной коммутации и плюс один сабовый канал!!!
Уложить, упрятать этого монстра ))) под торпедо или непосредственно в районе за ШГУ, думается что составить огромных усилий и гениальной сообразительности не потребует, т.е. сделать это сможет практически любой из не породы рукопоповых ))).
Ну не много фото внутренних видов :

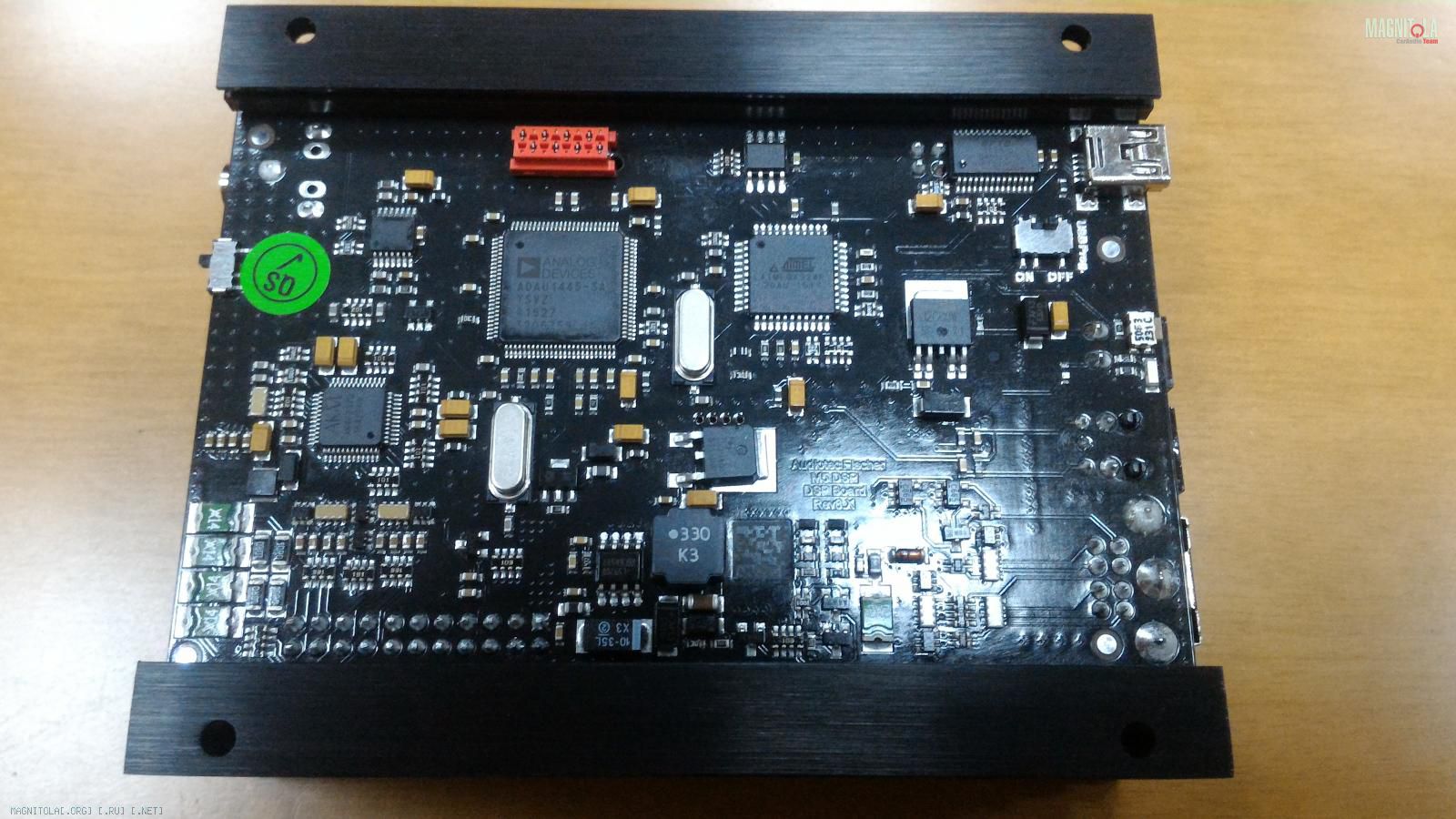

Вложение 1062520 Вложение 1062522 Вложение 1062524
Вложение 1062526 Вложение 1062528 Вложение 1062530
Вложение 1062536 Вложение 1062532

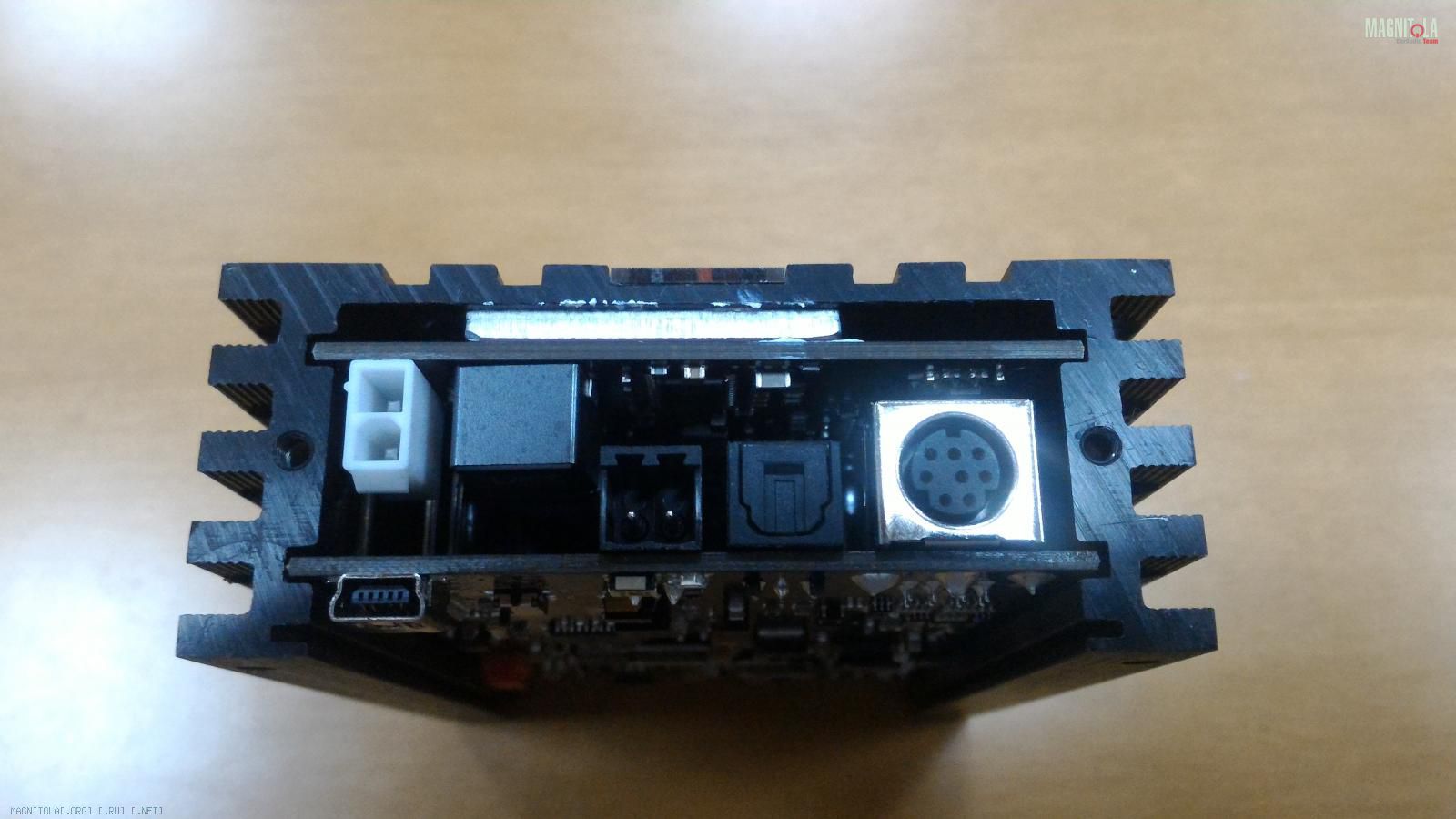

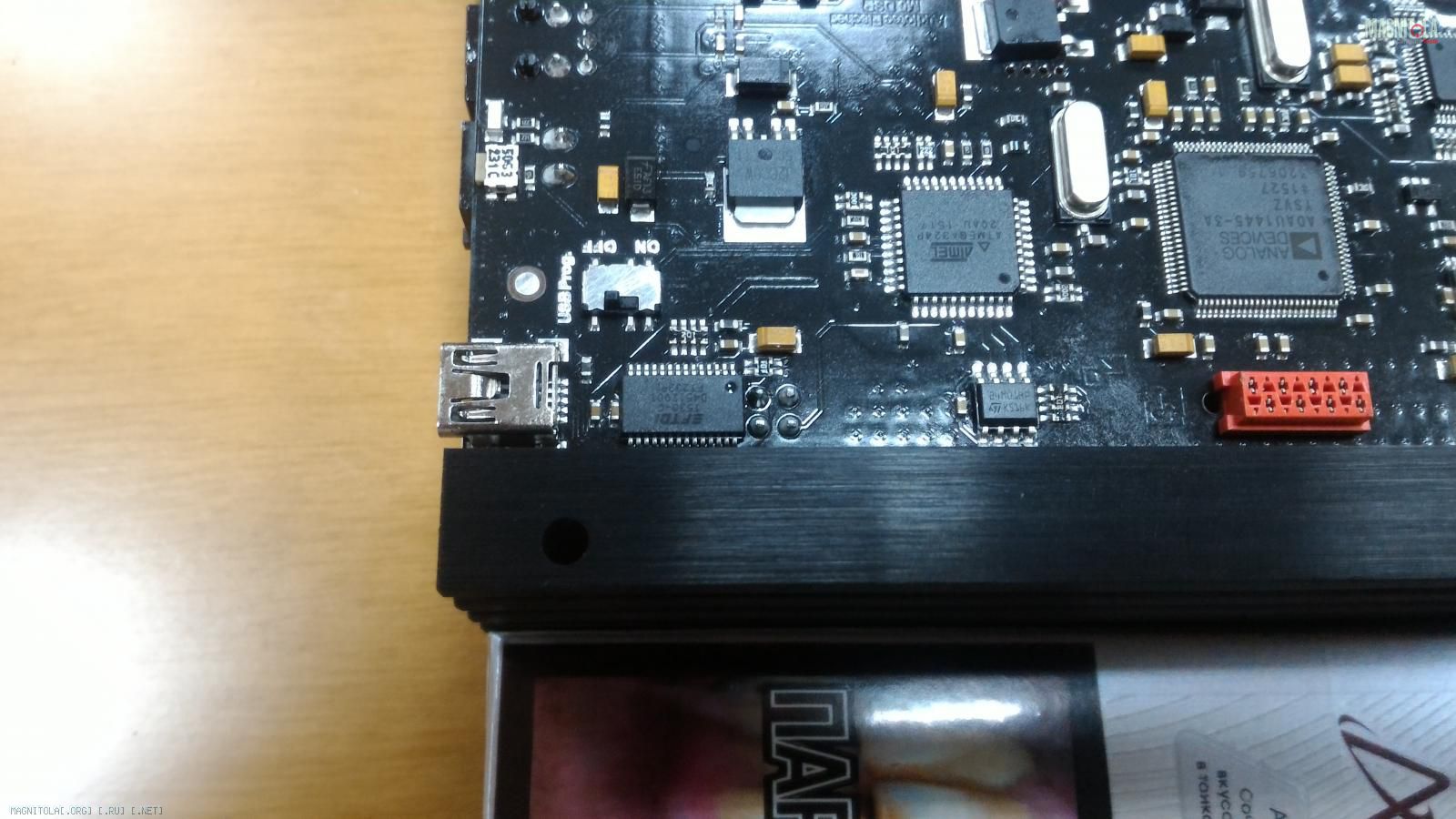

Последнее фото наглядно демонстрирует за счёт каких решений производителю удалось добиться таких реально малых габаритов - двухпалатная конструкция. Нижняя, т.е. ближняя к корпусу плата, это плата усилительной части, а верхняя плата это плата процессорного управления.
К сожалению добраться до усилительной платы добраться не сложилось, т.к. для этого потребовалась бы полная разборка девайса, а сделать это без последствий для внешнего вида не возможно. Т.ч. увидеть на чём именно реализована усилительная часть Match M 5DSP не сложилось. Очевидно одно, что это современные интегральные решения импульсного, ну или как для многих привычнее цифрового УМ.

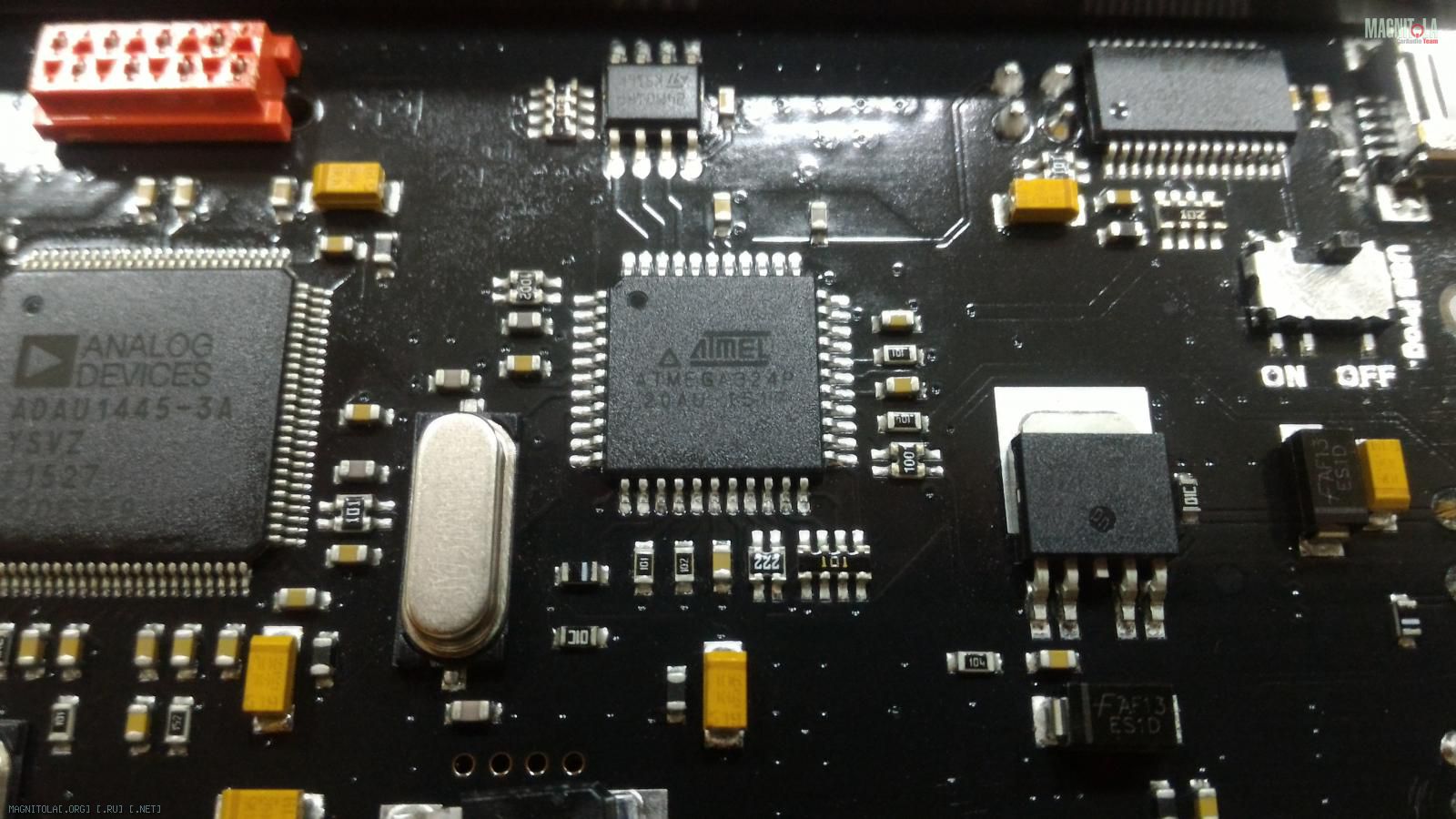

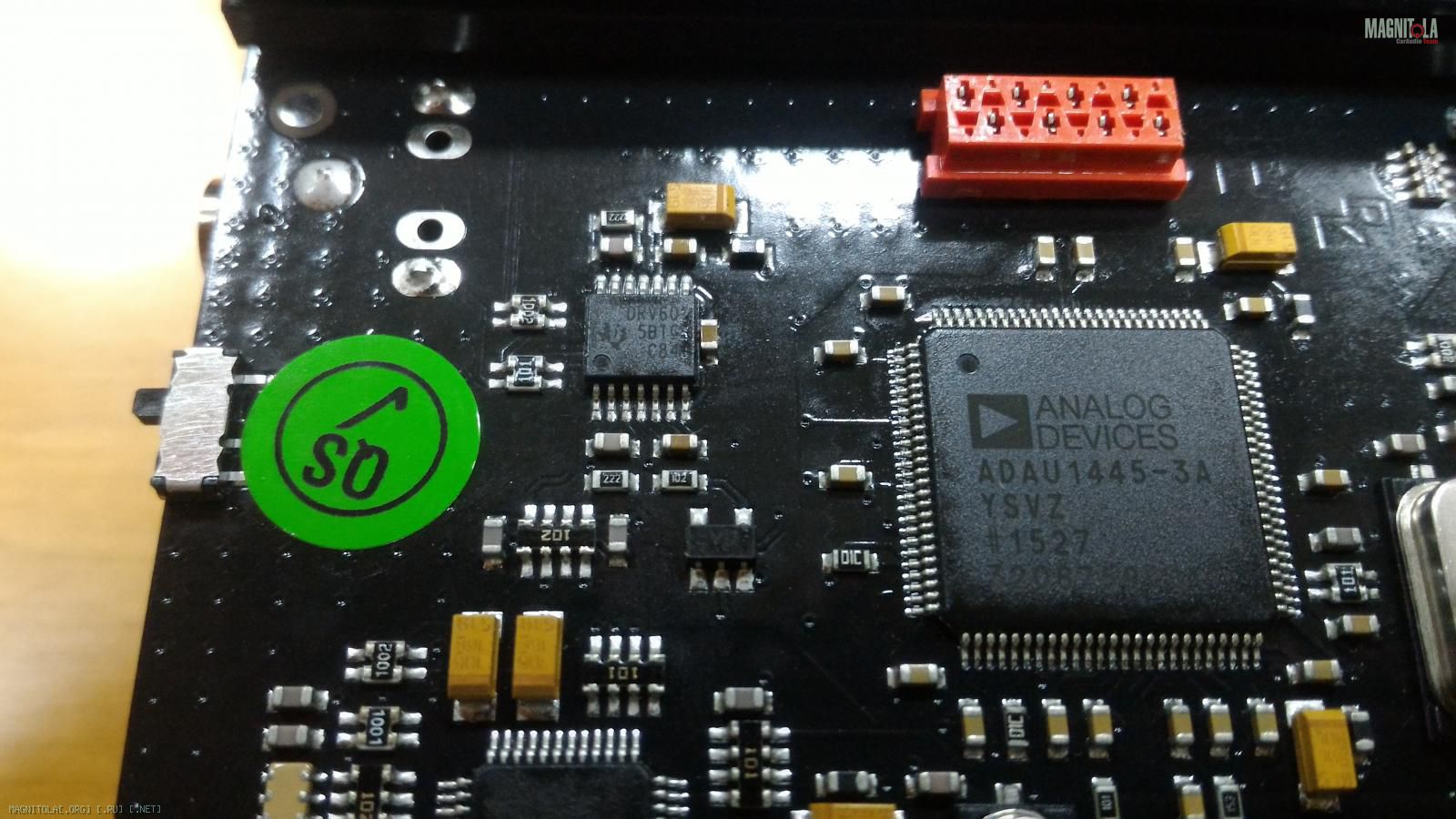

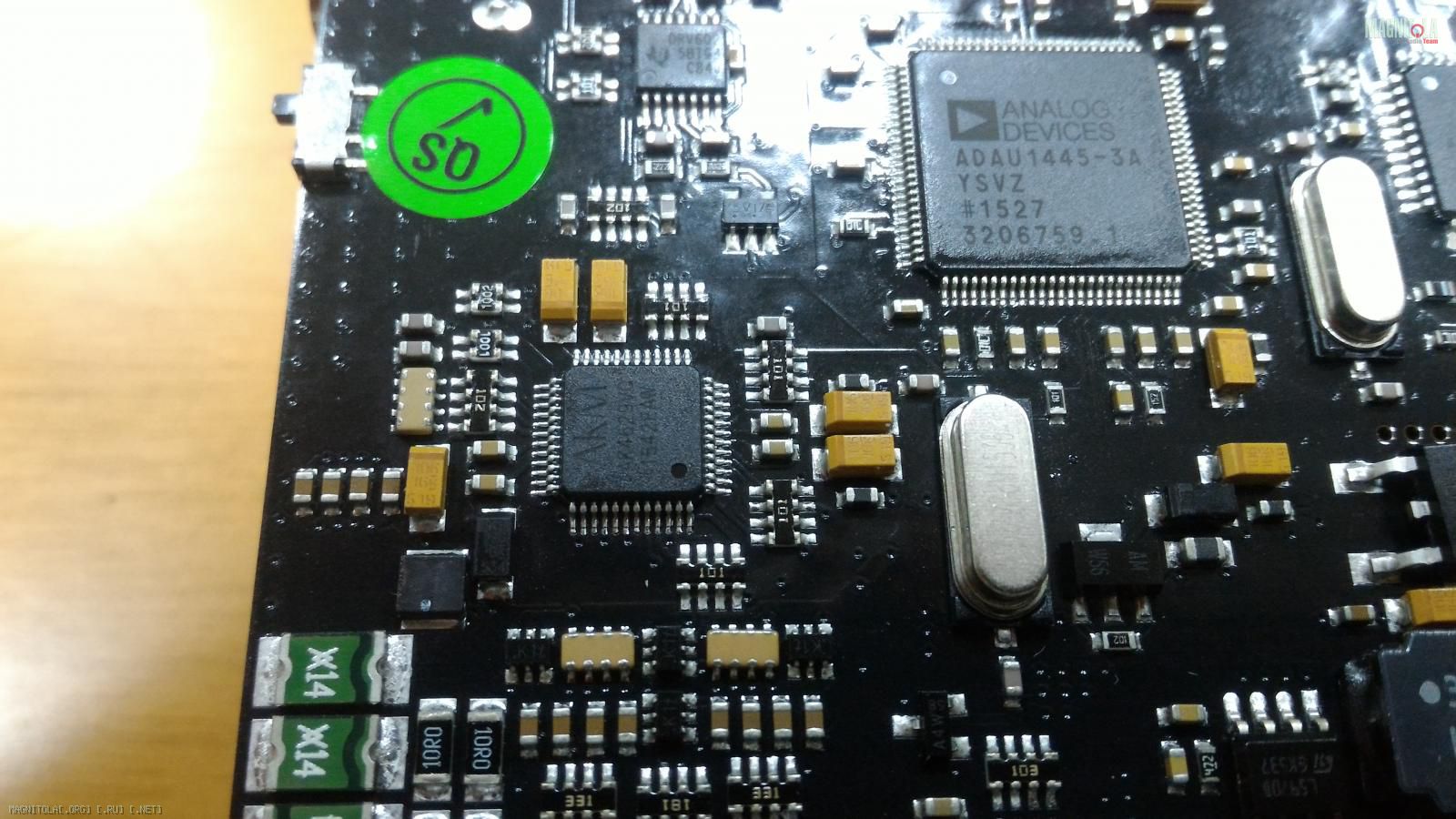

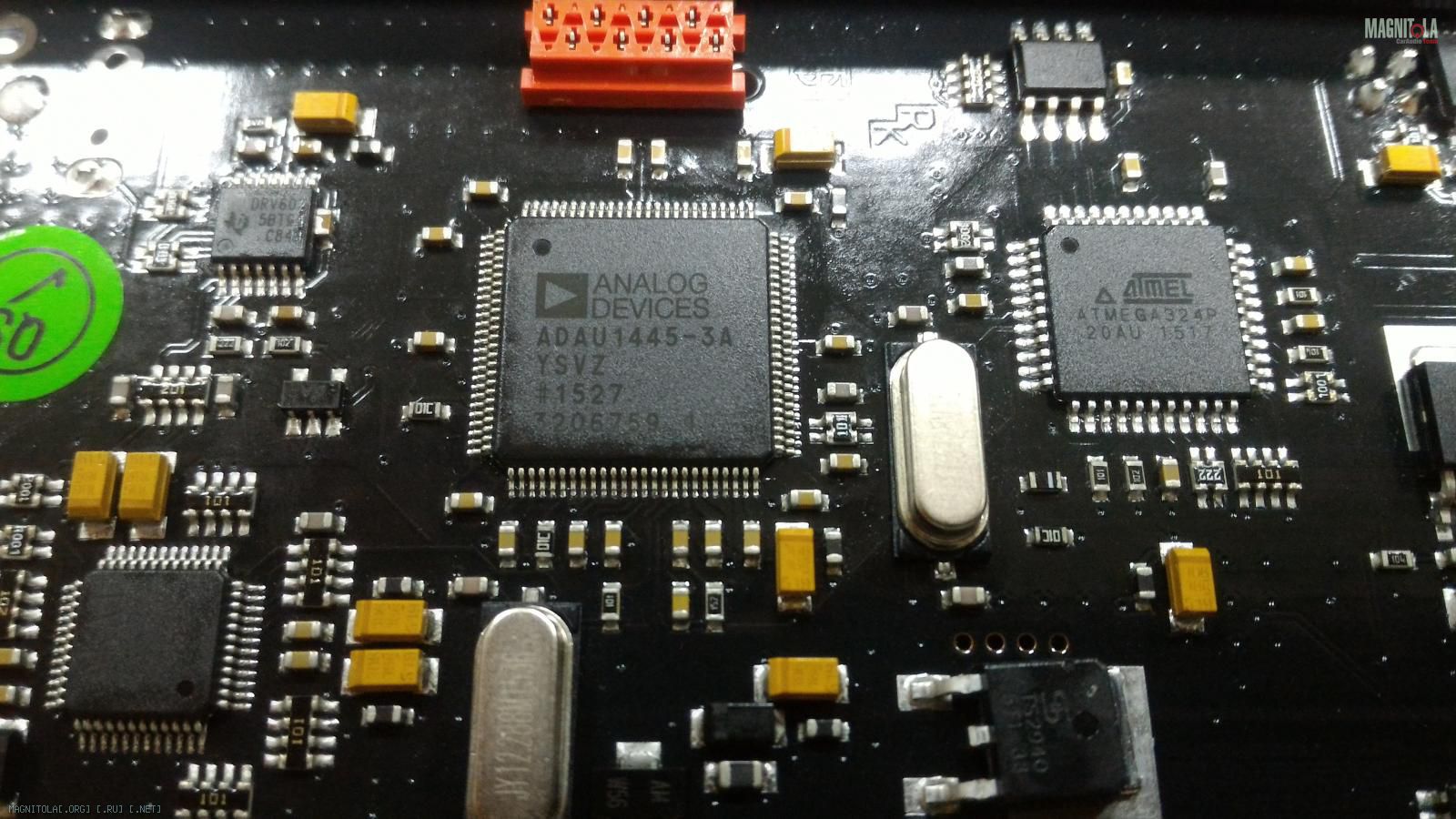

На плату процессорной же части можно посмотреть :).
На фото основополагающие компоненты виды, точнее их маркировки, т.ч. у желающего понять прикинуть содержание архитектуры процессора не вызовет затруднений, т.к. чипы не уникальные, информацию по ним в инете найти не составляет огромного труда, информация доступная.

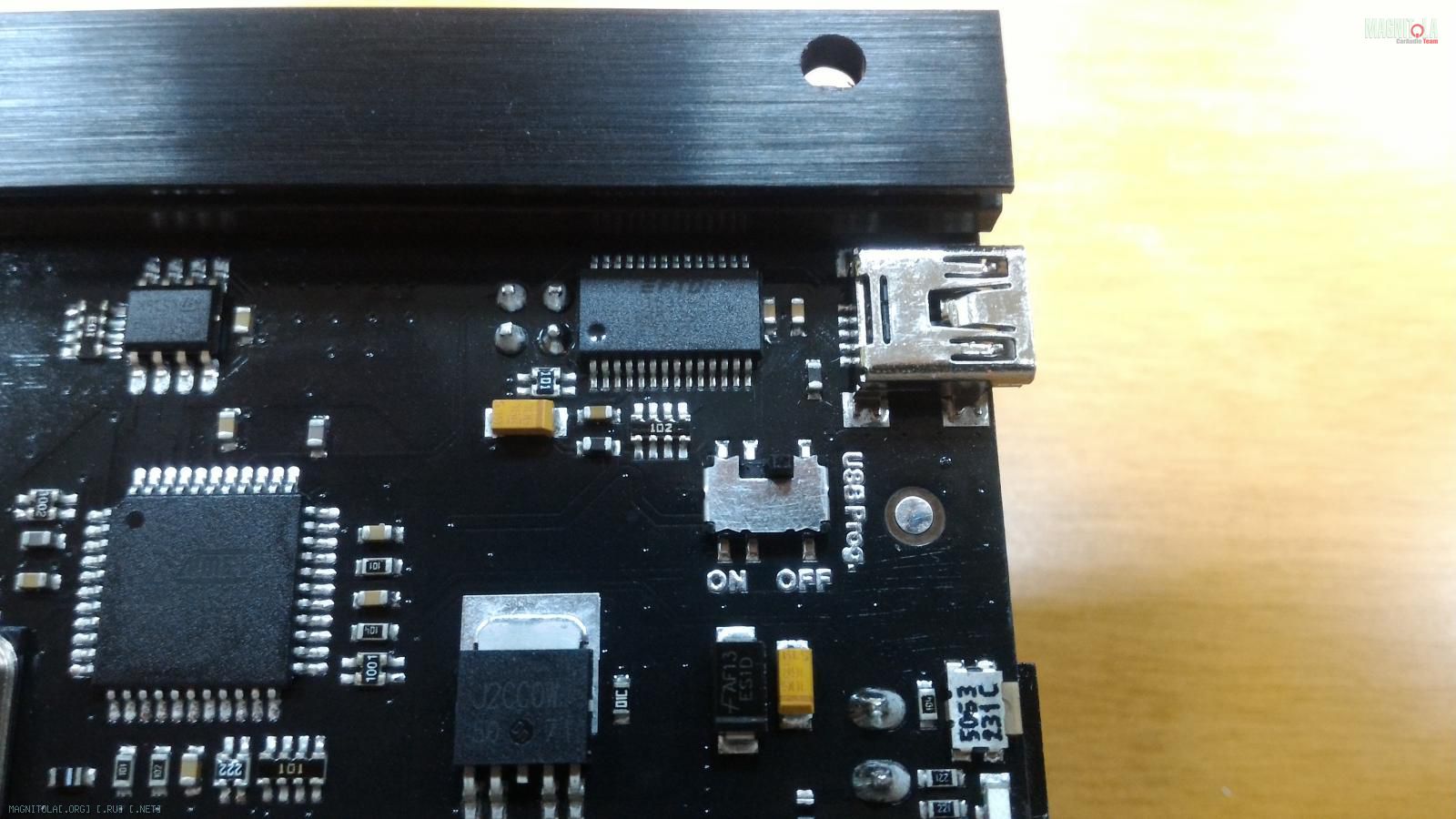

На этой части девайса т.е. фото цифровой процессорной платы видим разъём мини USB.
Именно через этот разъём мы имеем возможность подключать компьютер и с помощью универсального для всех подобного назначения группы продуктов Match программного обеспечения и осуществлять полноценную настройку и управление девайсом.
В темах о подобных продуктах которые были ранее, есть информация и по этому программному обеспечению и ссылки где его можно скачать, чтоб вируально опробовать и понять возможности функционала предоставляющего Match M 5DSP по чести настроек и управления звуком. Повторяться по этому аспекту в этом обзоре не вижу смысла, т.к. для реально желающих это понять и разобраться вся информация указана где лежит в самом начале этой темы.
Надеюсь этот кратенький информационный обзор окажется кому-то полезным.
Хороших исталов Всем!
Удачи и здоровья Всем!
