Всем привет. Забрал из мусорки у старшего брата старый касЭтник кенвуд, проверил, радио работает. Хочу ампутировать механизм касЭтоприема и оставить как радиоприемник.
Вложение 1087456Вложение 1087458Вложение 1087460Вложение 1087462
вопрос:
1. Хочу заменить емкось питания. Накакой номинал и вольтаж в стоке вроде бы 3300 мкф 16 в. Размер значения не имеет если уберу механизм и все будет работать.
На любой не менее родных номиналов
А Вам не проще посмотреть? В те года такой номинал был редкостью, скорее всего 1000мкФ.
---------- Сообщение добавлено 18.12.2016 в 12:55 ----------
Обшибся... Действительно 3300Х16.
Вложение 1087468
3300/16 KMG
Может добавить ещё пару 3300/16
Думаешь ЧУДО произойдет?
Бас станет плотнее и бархатистей, увеличится отдача на инфранизе:laugh3:
Скузьми... проклятый огрызок неуд случайно шлепнул :not_i:Цитата:
Сообщение от ДЕД
Думаю чуда не будет, но паяльником потыкать охота )))
---------- Сообщение добавлено 18.12.2016 в 15:06 ----------
откуда там инфранизА )))Цитата:
Сообщение от maisteroleg
этот кен в 15-ку ставили когда я на 3-м курсе учился, а это было уже 14 лет назад...
Вложение 1087472
Если очень хочется потыкать паяльником, то всего за доллар можно заставить его и флешки читать.
А ссыль под спойлером...Цитата:
Сообщение от maisteroleg
так там и АУКС и флешки какие хочешь. знать бы еще куда припаять. От кассетной секции 2 шлейфа. Я так глянул своим необразованным(в этой теме) взглядом один шлейф на головку(звук) второй питание на моторчик. разберу фото выложу.
Аукса там нет, это выход на наушники. Есть платки подороже с ауксом, блютузом но там еще и приемник, который не отключишь, а два приемника в одной коробке это роскошь.:laugh3:
Я понимаю так что у платы свой г...усилитель. можно же взять сигнал до усилителя и подать на усь кенвуда. вот только как быть с переключением треков/папок, в кассетной секции механика )))
Ссылку добавил в предыдущий пост, а кнопки ставятся вместо кнопок перемотки кассетника.
куда их припаять еще бы знать ))) не забывайте я в этих делах валенок...Цитата:
Сообщение от maisteroleg
Если интересно- могу все расписать и показать, я этого добра переделал кучу. В основном это ламповые приемники от 21й Волги и старые штатные магнитолы, когда клиент не хочет менять интерьер.
Вложение 1087520Вложение 1087522
интерес есть. сейчас закажу плату, постараюсь сегодня снять кассетную секцию и фото выложить.Цитата:
Сообщение от maisteroleg
Есть пара комп бп там можнопару ёмкостей взять 2200/16 и ещё нашёл раритет, лежат лет 10 )))
Вложение 1087524Вложение 1087526
Как притыкаешьгыгыгынакрой телогрейкой и включай:not_i:
рванет...Опасно для жизни!Цитата:
Сообщение от ДЕД
Вложение 1087580Вложение 1087582это с головки на усилитель.
Вложение 1087584это я так понимаю питание моторчика.
Начал протирать от пыли и был приятно удивлен. хоть я и не понимаю что там для чего но именитых производителей разглядел. Вот вам и бюджетный касЭтник конца 90-х...
Вложение 1087600Вложение 1087604Вложение 1087608Вложение 1087610Вложение 1087616Вложение 1087618Вложение 1087620Вложение 1087622Вложение 1087624Вложение 1087626Вложение 1087628Вложение 1087630Вложение 1087632
Эту микросхему выпаиваем, а лучше выломать и ножки выпаять потом по одной. Если заказали второй вариант модуля, то в комплекте идут проводочки с разъемом, их и припаяете. Это мы сделали AUX. Пока можно припаять провод с джеком 3,5мм- можно будет подключить телефон.
Вложение 1087734Вложение 1087738
На миниатюру не смотреть, она зеркальна.
Пока ни сего не заказал.
А никому не попадались на ентом али - подобные платки,могущие ещё и папки листать???
Как бы внедрить юсб без предусиления Китайской платой уж фих с этими папками...Цитата:
Сообщение от chu0037
Вложение 1087758Вложение 1087760
Питание на модуль подключаем вместо моторчика, зеленая перемычка имитирует наличие кассеты и позволяет выбрать режим TAPE
Ааааа,прикинь-тебе захочется после первой папки,сразу тридцать седьмую послушать,а в каждой папке по двадцать песен? :) :) :) ...
а вот эта я так понимаю и вавку читает
Сейчас этого добра появилось- глаза разбегаются. Мне вот эта понравилась Летом родственник захотел такой модуль в клавишу поставить, не хотел курочить магнитолу. Ну я напильником доработал- получилось коряво. А тут все готово.
а вольтаж имеет значение? некоторые 5 вольт некоторые 12 вольт.
---------- Сообщение добавлено 19.12.2016 в 21:38 ----------
maisteroleg, минусы с акустических выходов китайской платы вместе в одну точку на плату ГУ паять?
Питание микросхем модуля 5 Вольт, на 12 Вольтовой стоит стабилизатор, так что он предпочтительней. На 5 Вольтовой обычно есть место под стабилизатор, если нет можно поставить внешний или найти в магнитоле 5 Вольт с достаточным током. В Кенвуде на моторчик питание подается через транзисторный ключ, можно подпереть его стабилитроном и будет 5 Вольт.
Минус выводил обычно один и паял на входную емкость по питанию, проблем вроде не возникало.
я про акустическийЦитата:
Сообщение от maisteroleg
Вы про модуль с усилителем? Микросхему усилителя я удалял. Определились с модулем?
Ещё нет. Наверное последний закажу.
---------- Сообщение добавлено 20.12.2016 в 21:00 ----------
Ну а что с увеличением емкости питания? Добавлять параллельно емкости какого номинала, или просто поменять на больший(какой)?

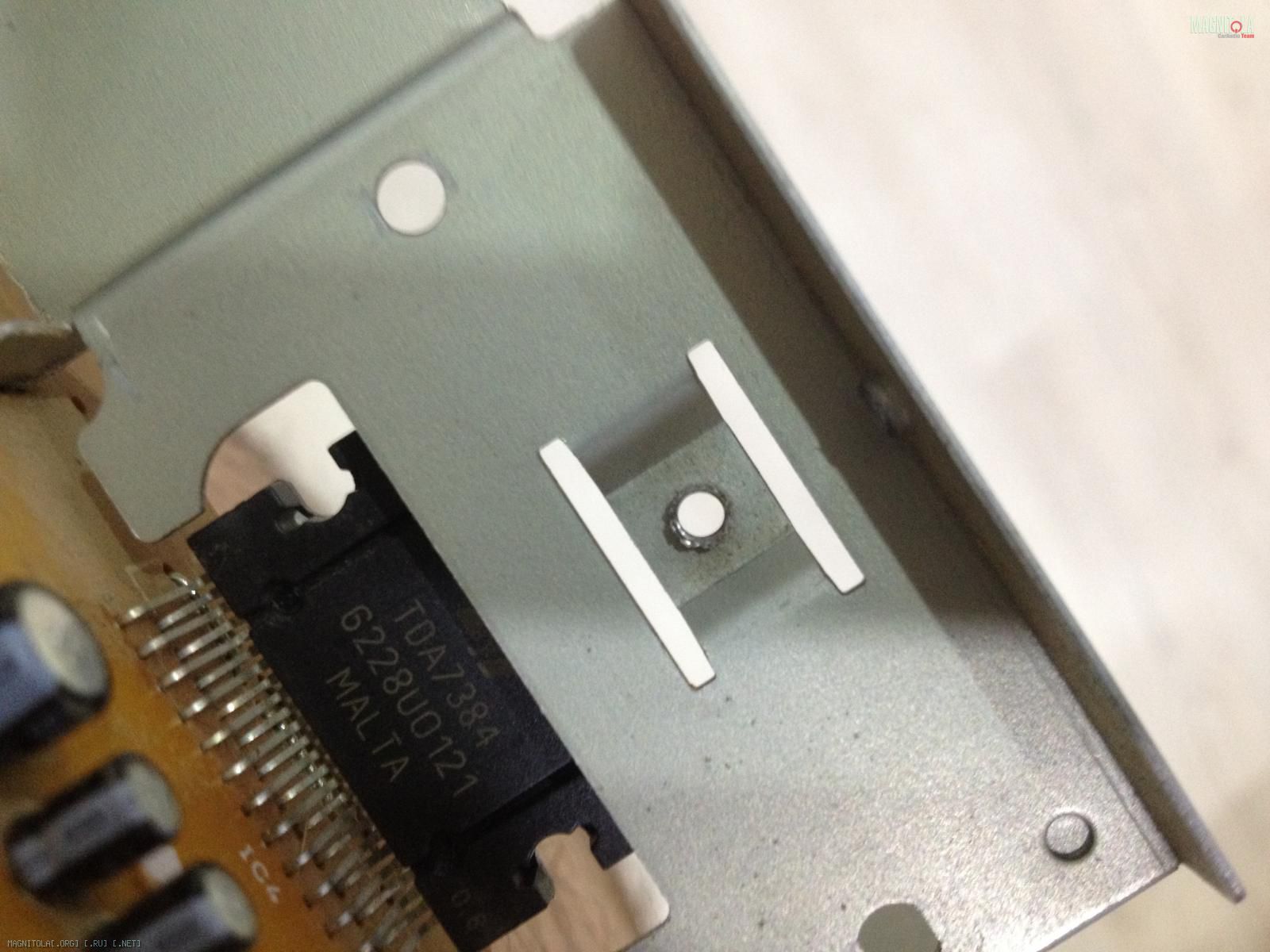

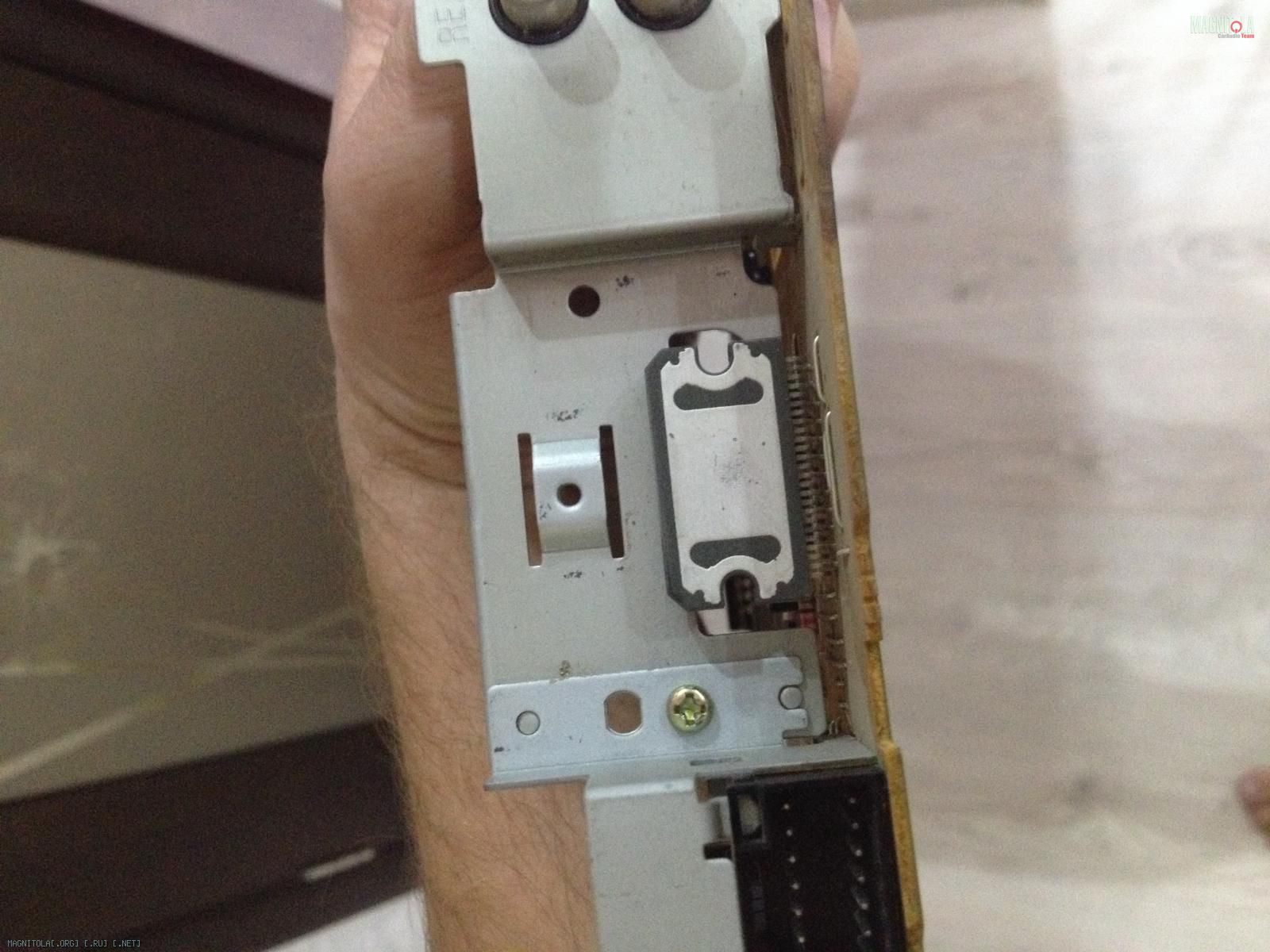

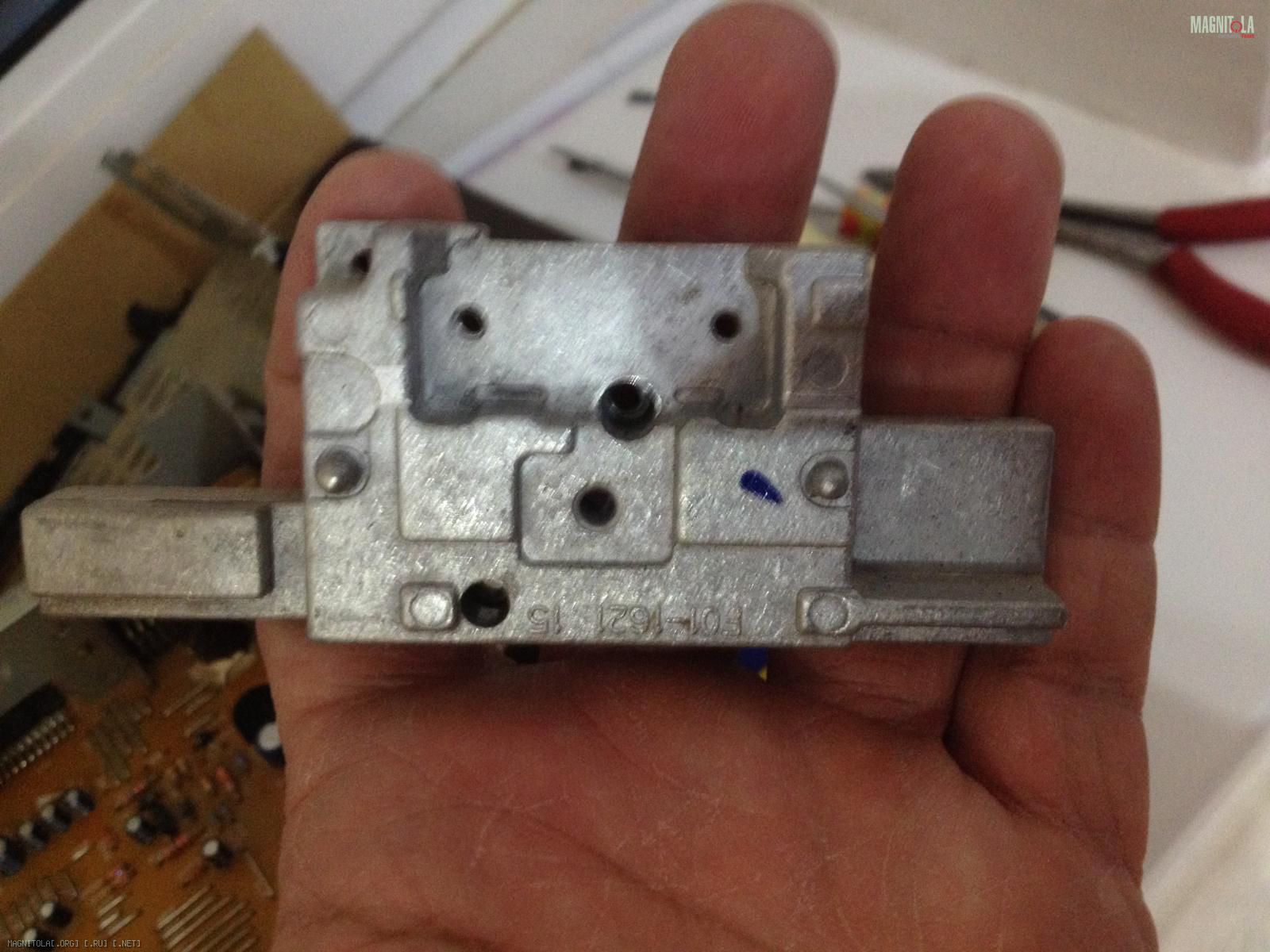

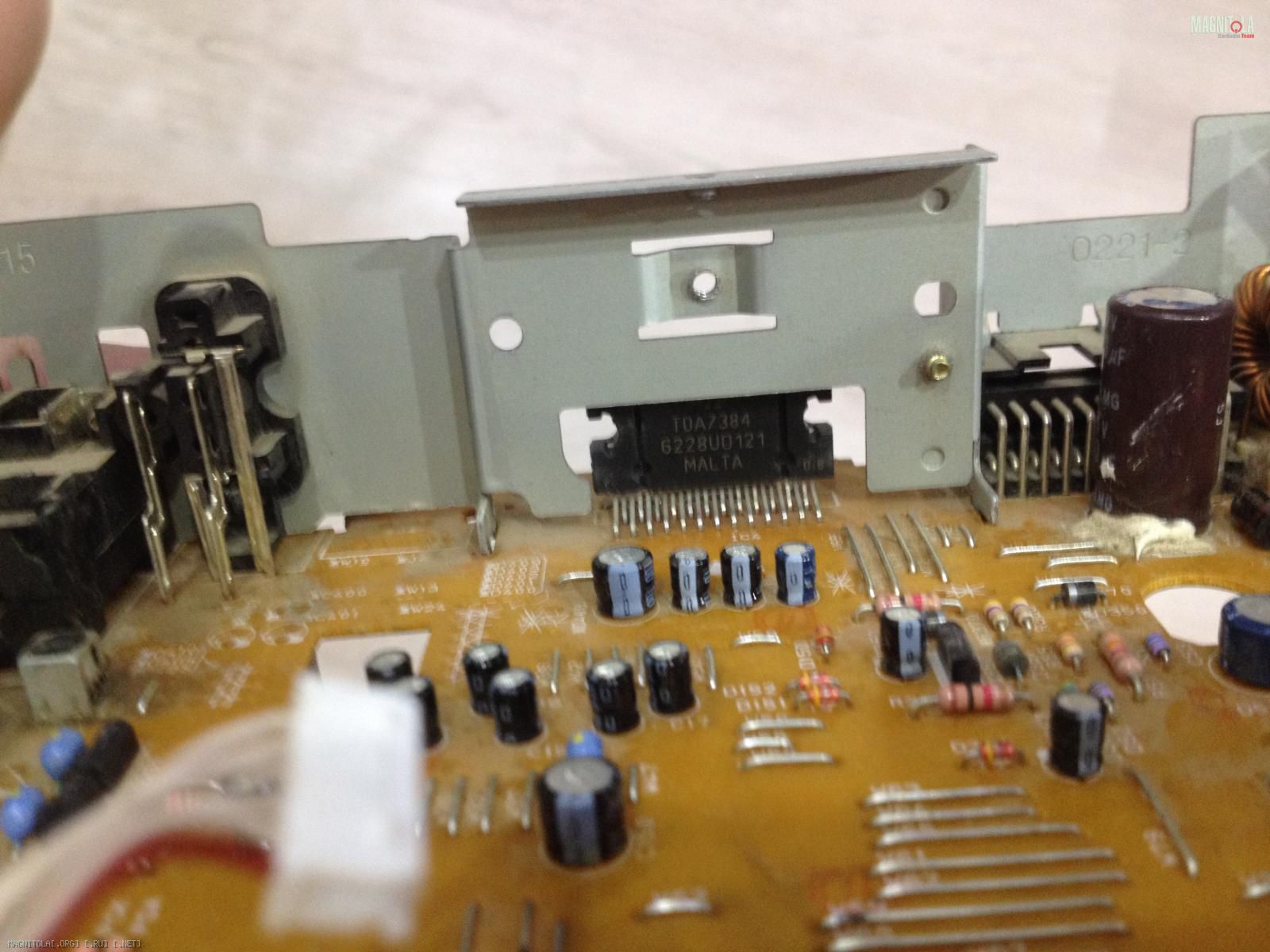

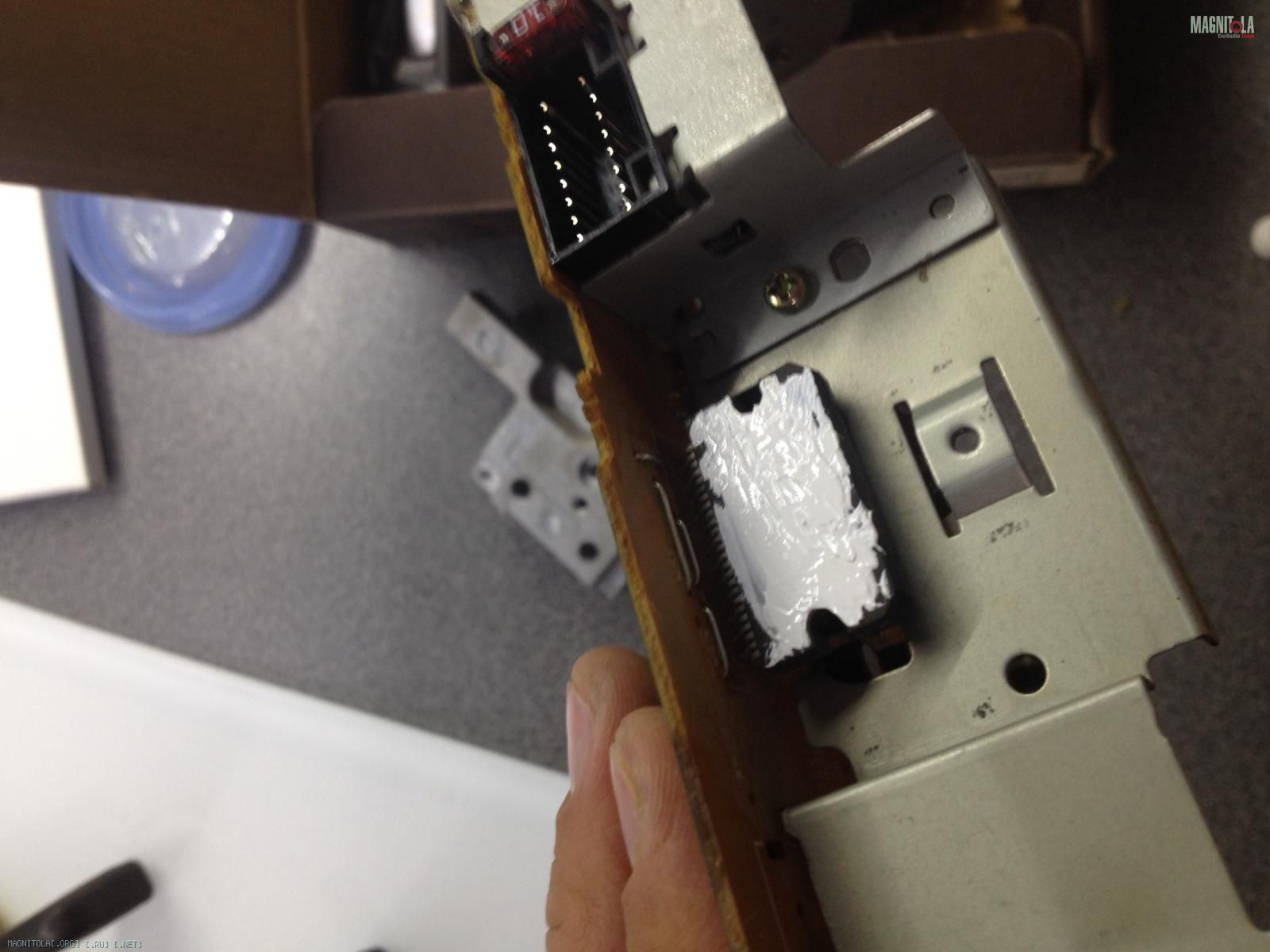

Когда разобрал гу был удивлен отсутствием термопасты. может так и должно быть или намазать при сборке?
Вложение 1088864Вложение 1088866Вложение 1088868Вложение 1088870
Конечно намазать, только без фанатизма:smile3:

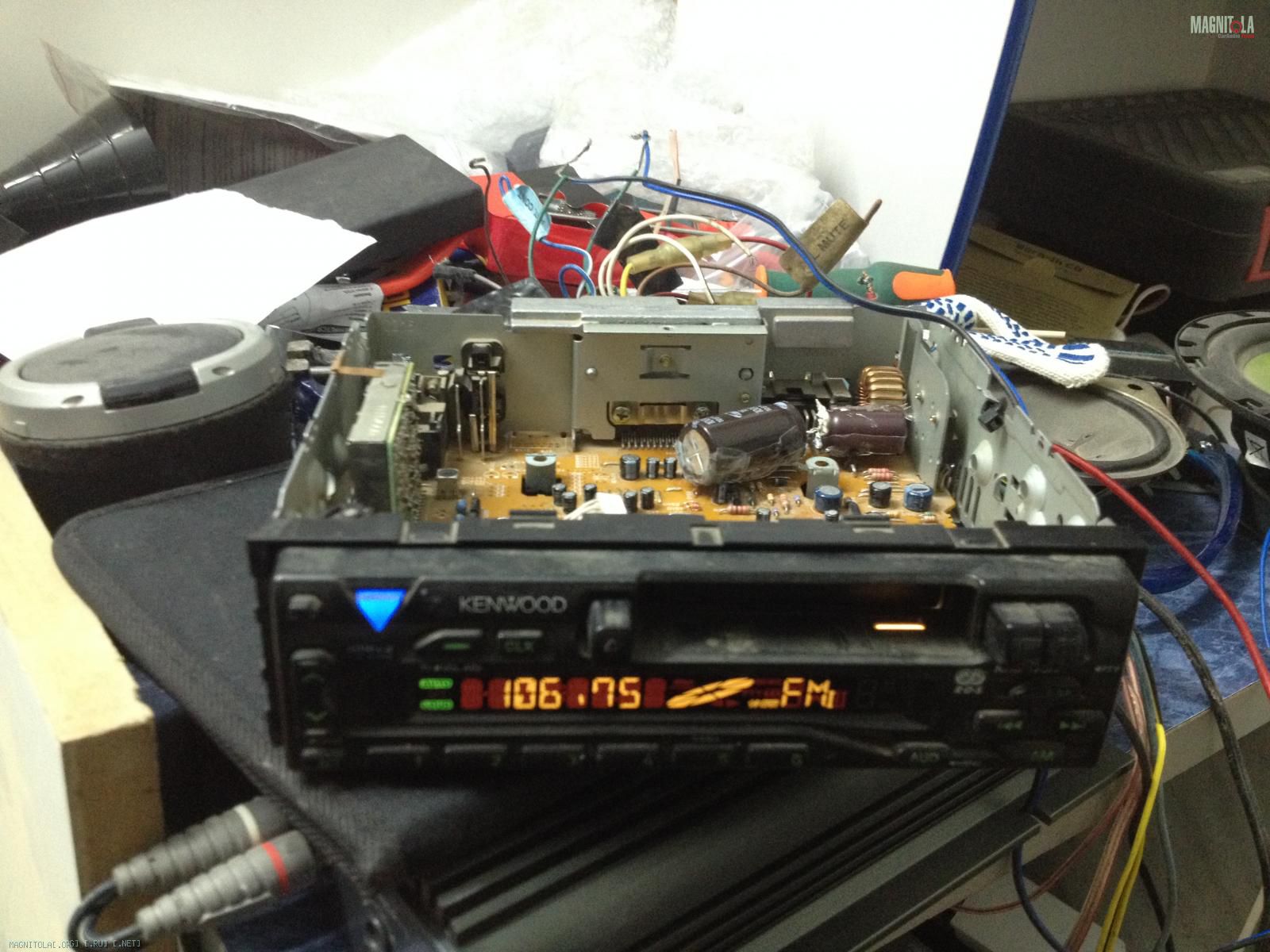

Работает, но на большой громкости выключается и снова включается, время берет своё...

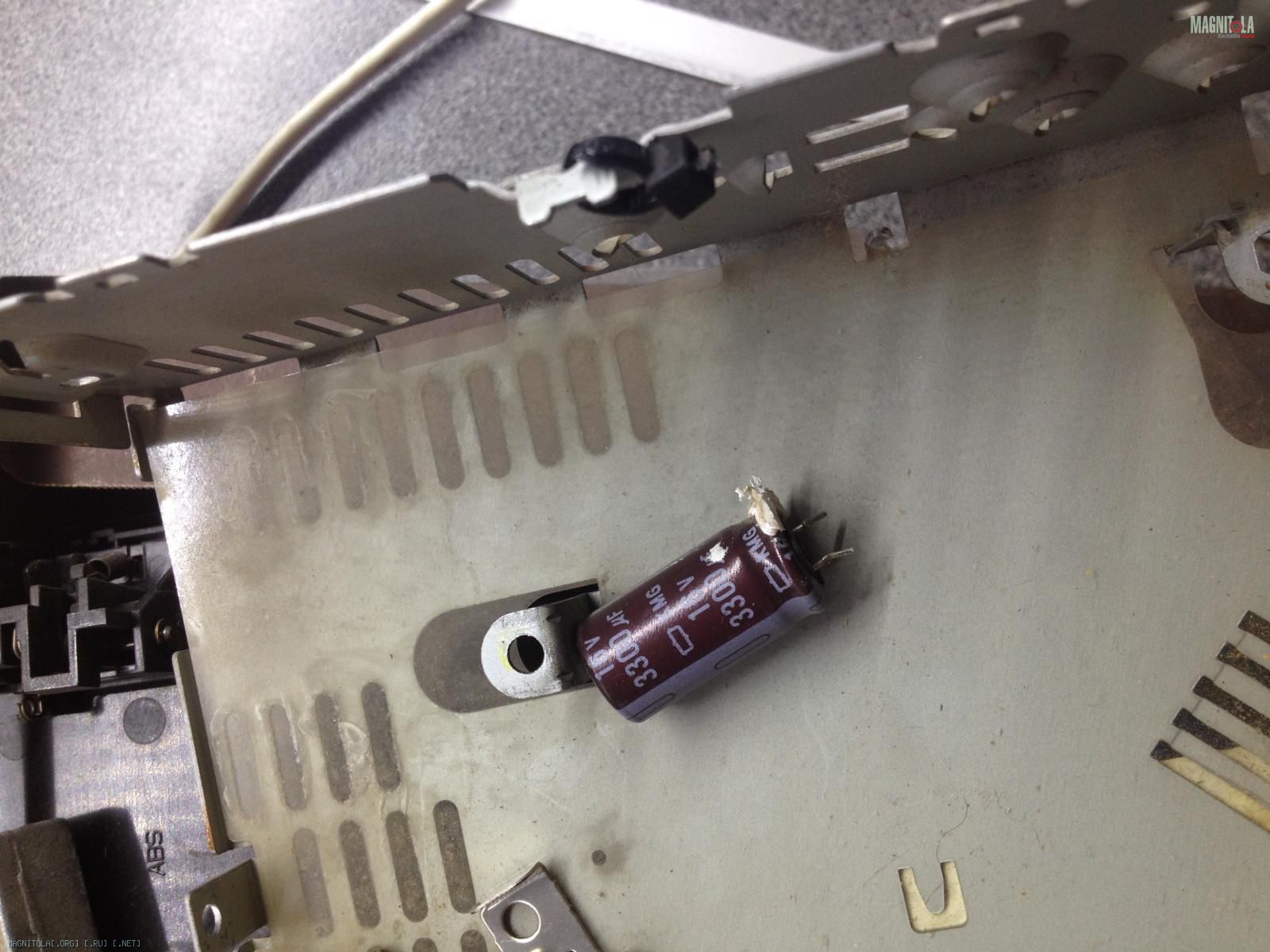

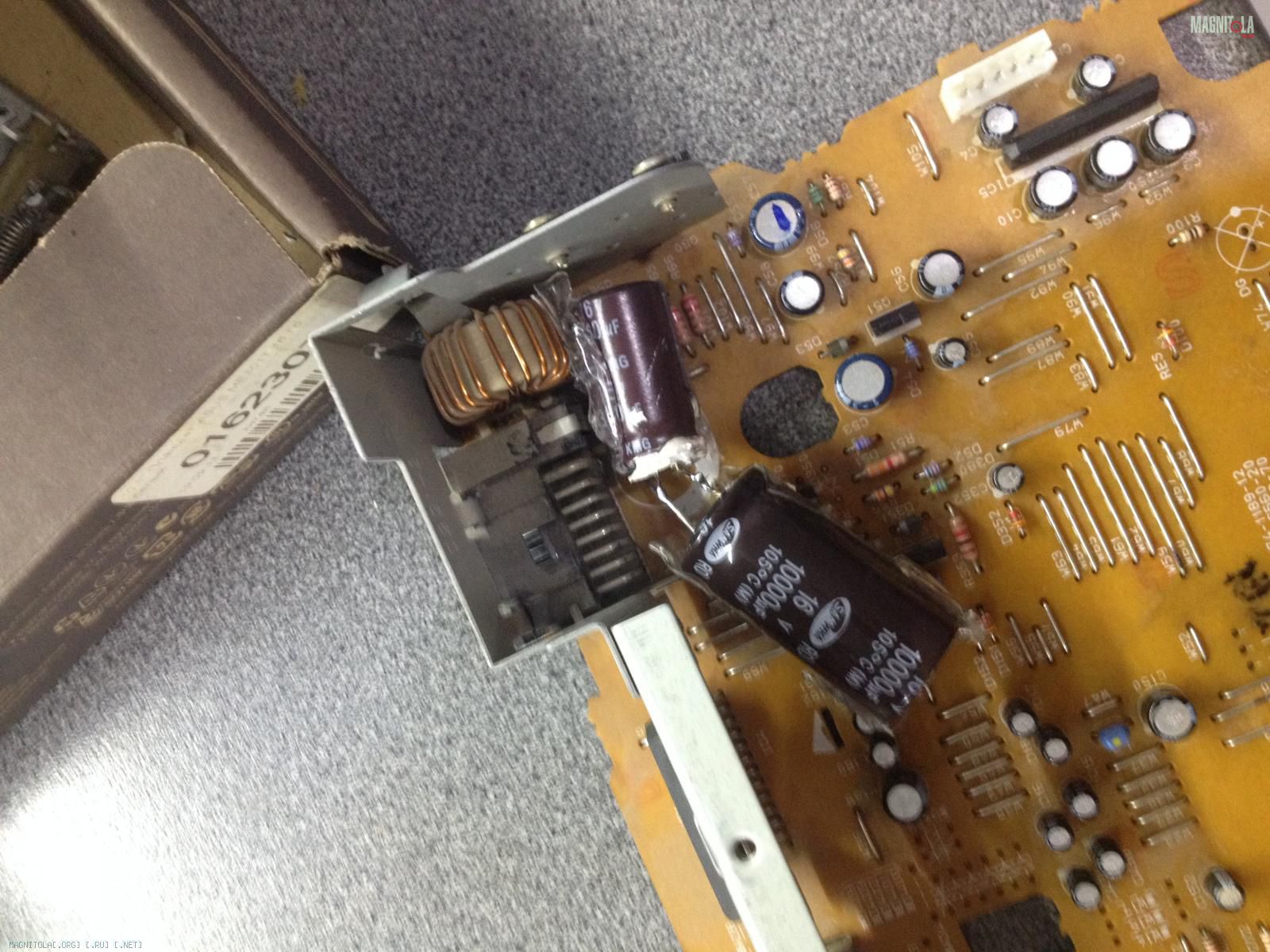

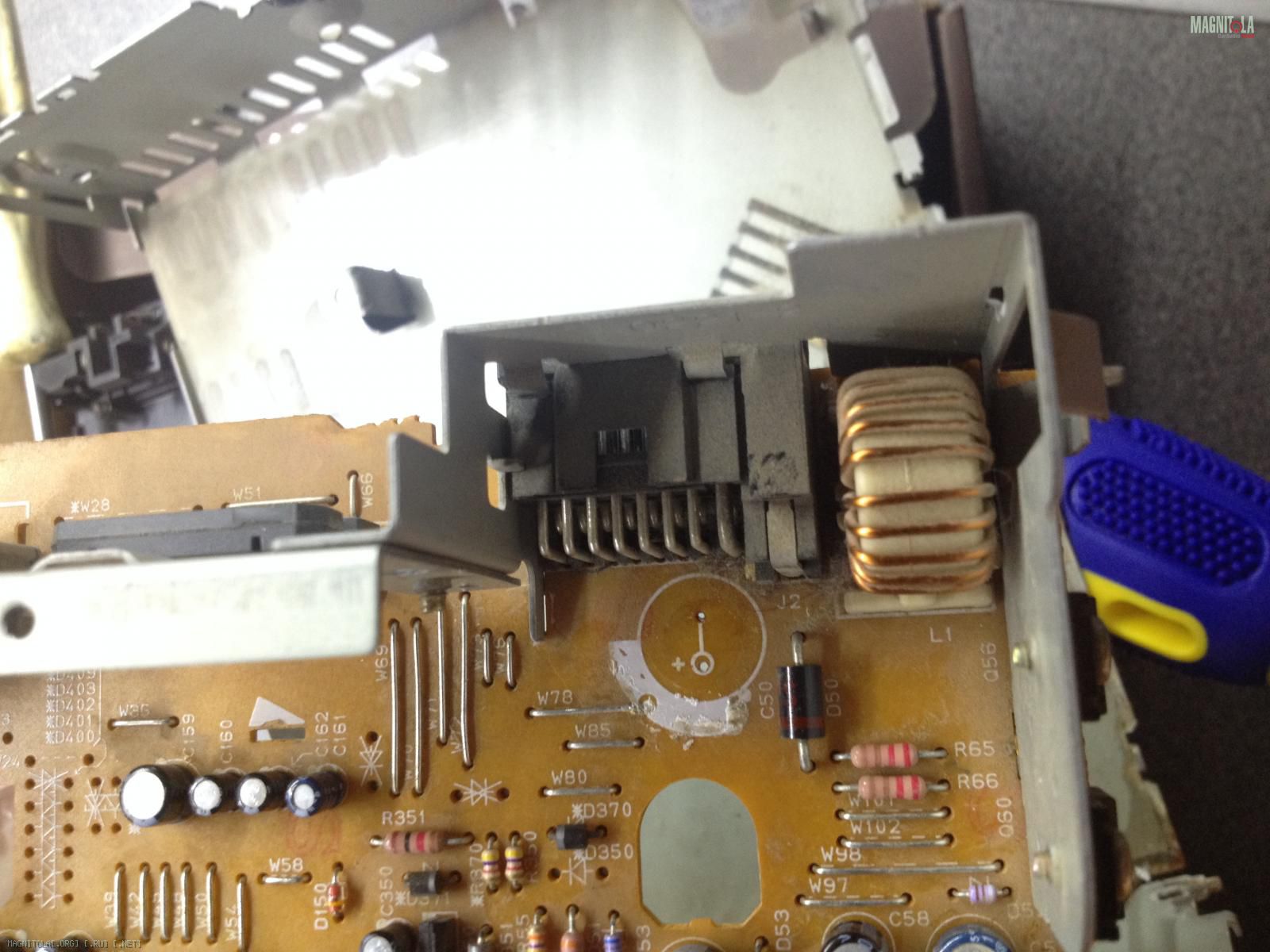

Вложение 1089520Вложение 1089522Вложение 1089524Вложение 1089526Вложение 1089528
Чем питается? В смысле-не слаб ли бп? От автомобильного аккумулятора-также себя ведёт? Если да,то-может "силу" до ног питания мс усилителя пропаять? До работы над кондюками-гу также вело себя?
Как доктор ))) куча вопросов...Цитата:
Сообщение от chu0037
питаетсч от бп 12в, 3а, возможно в нем причина, вольтаж не падает при выключении, ампераж не мерил. До манипуляций с питанием хз как работал, лет 6-8 пролежал в мусорке у старшего брата в гараже В-)
источника 12В, с токовыми возможностями 3А явно мало......Цитата:
Сообщение от mohov_a
дядь Фёдор чем питать, какой бп купить, уже года 3-4 хочу купить толковый трансформатор... Бюджет 3-8р думаю примерно.Цитата:
Сообщение от FFZ
---------- Сообщение добавлено 23.12.2016 в 11:34 ----------
Есть ещё БП длЯ светодиодов, может их параллельно подключить?
