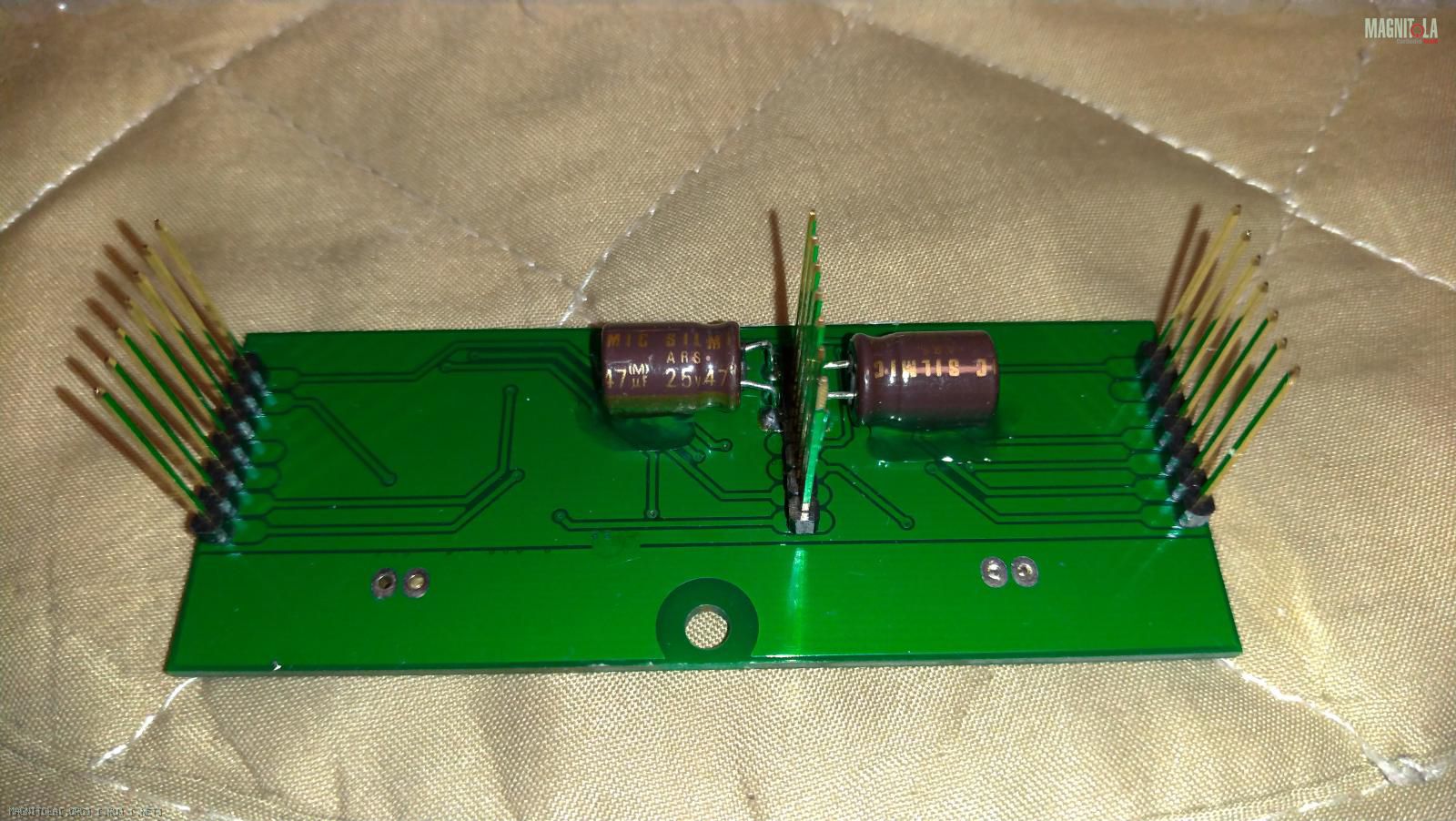

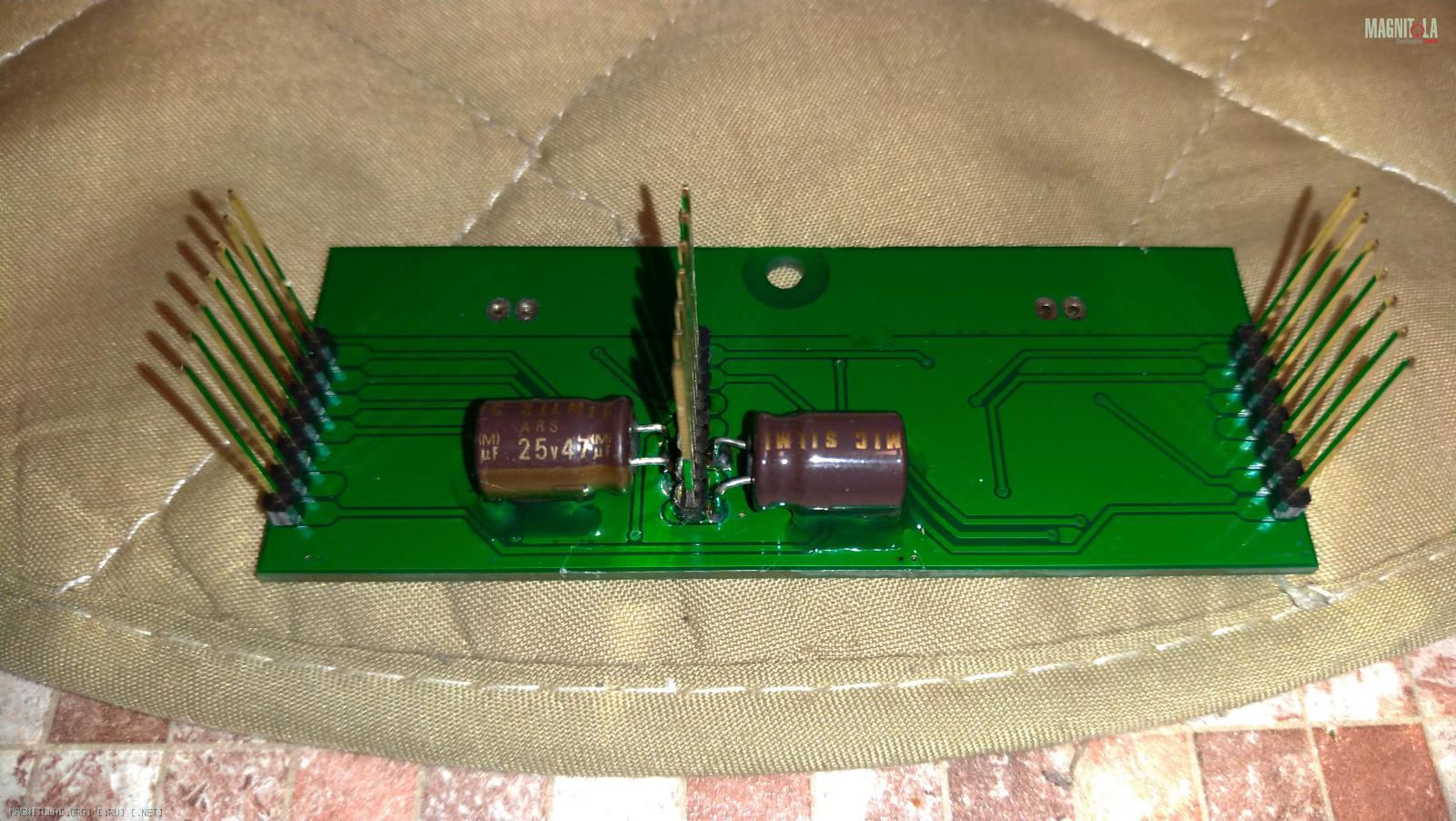

Ну вот, приладил на плату предварительного усиления конденсаторы подпора питания ОУ :
Вложение 1261915 Вложение 1261917
К слову сказать питание ОУ на плате разведено весьма достойно.
Каждый корпус ОУ по питанию шунтирован керамикой в миллиметровой дистанции от ножек питания, ну и помимо этого
на трассе линий +/-15, проходящей через всю плату, ещё стоят шунтирующие керамические конденсаторы и тоже возле каждого ОУ.
Питание +/-15 реализовано на транзисторных параметрических стабилизаторах расположенных на основной плате и там после стабилизаторов стоят конденсаторы по 220 мкф.
Добирается это питание до дочерней платы через штыревые разъёмы ну и естественно не через жирнющие дорожки.
Поэтому собственно говоря и посчитал, что подпереть это питание непосредственно на плате дополнительными конденсаторами пусть и не большой ёмкости будет пользительно и не по одному аспекту/вопросу.

Да, ещё забыл.
История появления в девайсе предохранителя дикого номинала аж на 150А, который зрячие на фото конечно же заметили :), я не знаю.
Знаю только то, что такому номиналу точно в девайсе не место.
Поэтому заменил его на предохранитель номиналом 80А, ну и за одно подправил его крепёж.
И всего то делов :) для этого потребовалось, просто пересверлить одно отверстие на торце терминала питания +12В и всё встало тут же по человечески.

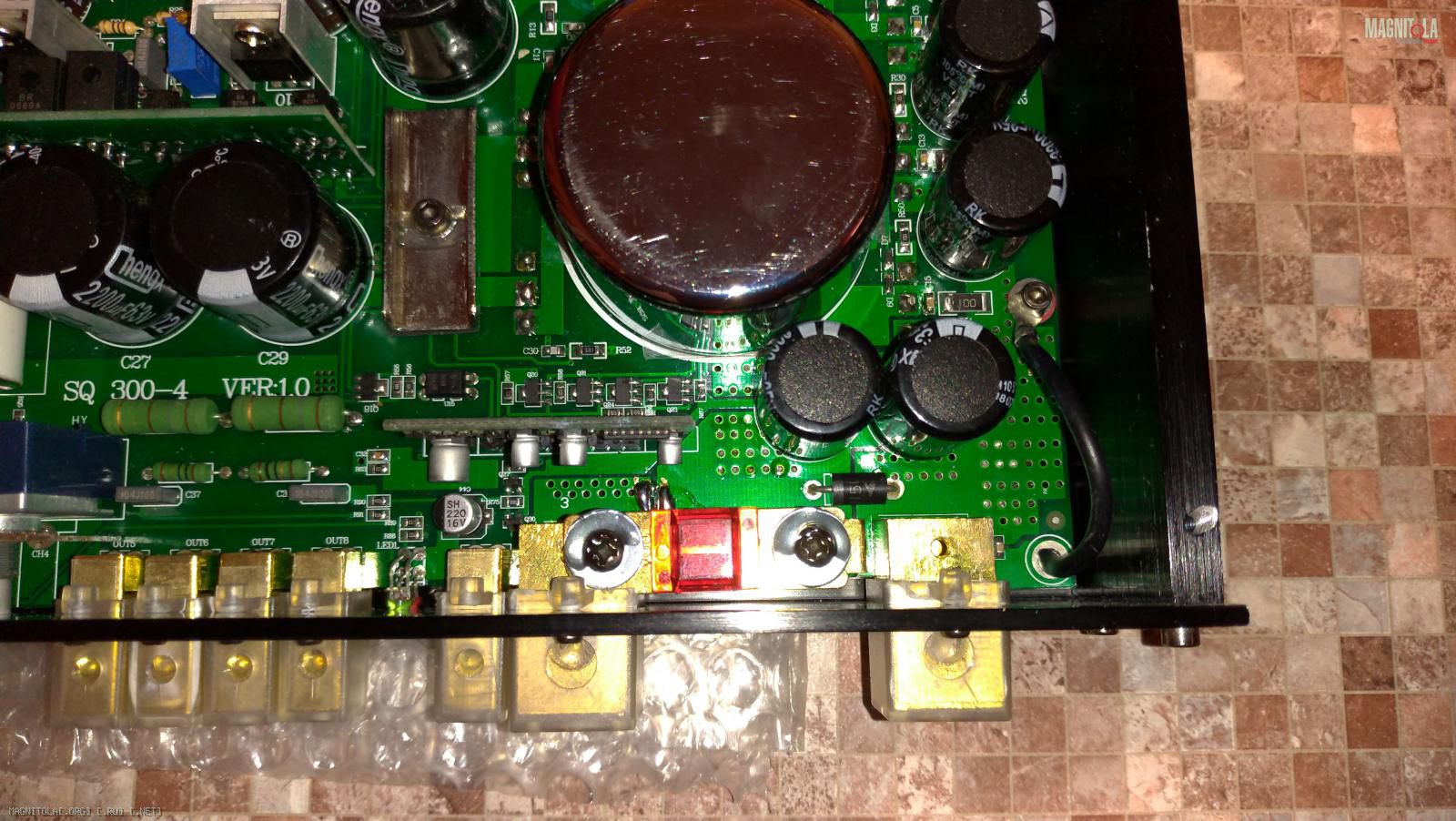

Вот так эта часть сложилась в итоге :
Вложение 1261911
как видно на фото, под винты крепления предохранителя положены шайбы увеличенного диаметра, чтоб обеспечить притяжку выводов предохранителя к телам терминалов по большей площади, ну и шляпки винтов дополнительно пролиты клеем для дополнительной фиксации для предотвращения их самораскручивания .

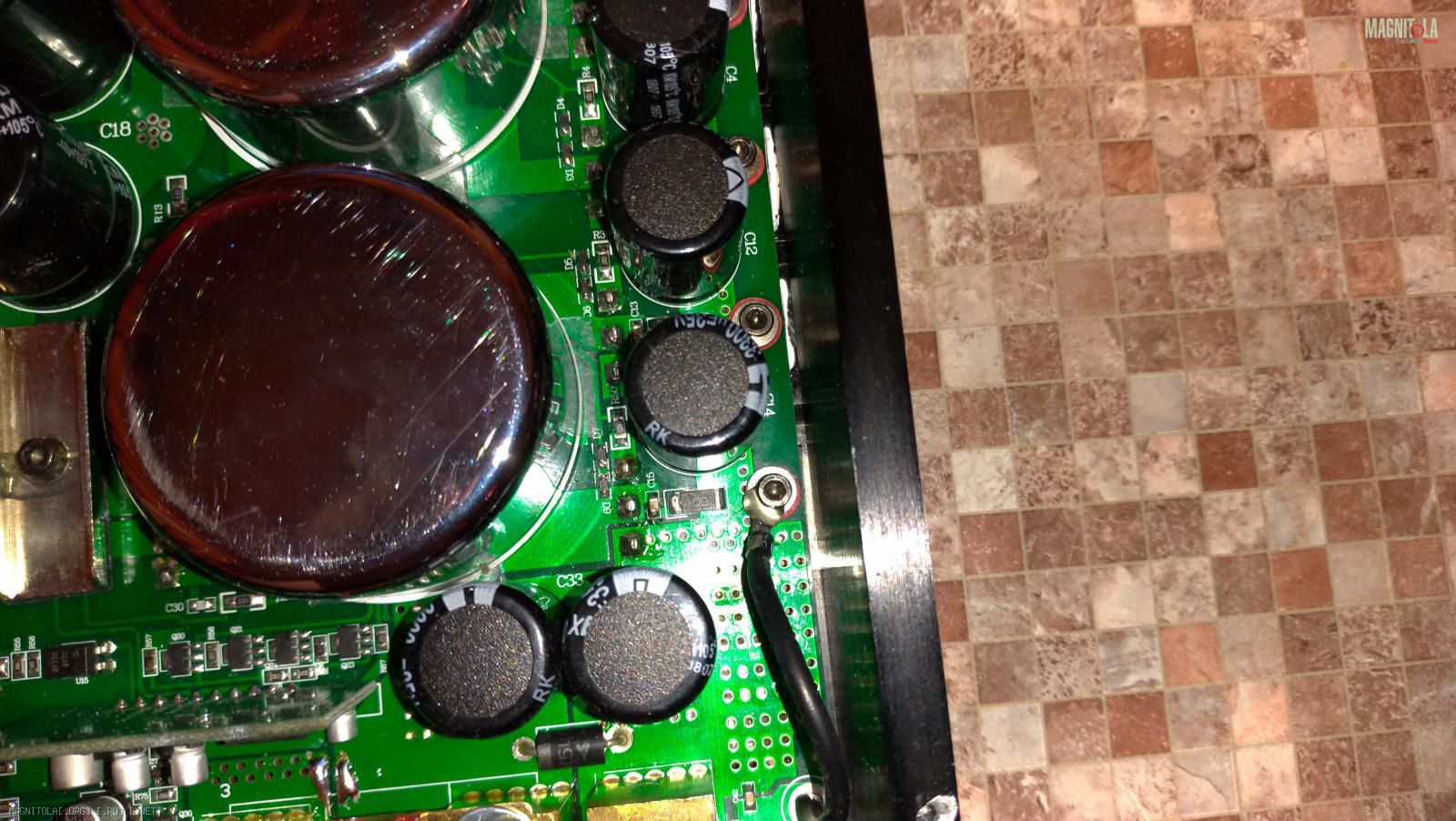

Крепление провода заземления корпуса по переменному току тоже зафиксировал клеем :
Вложение 1261909

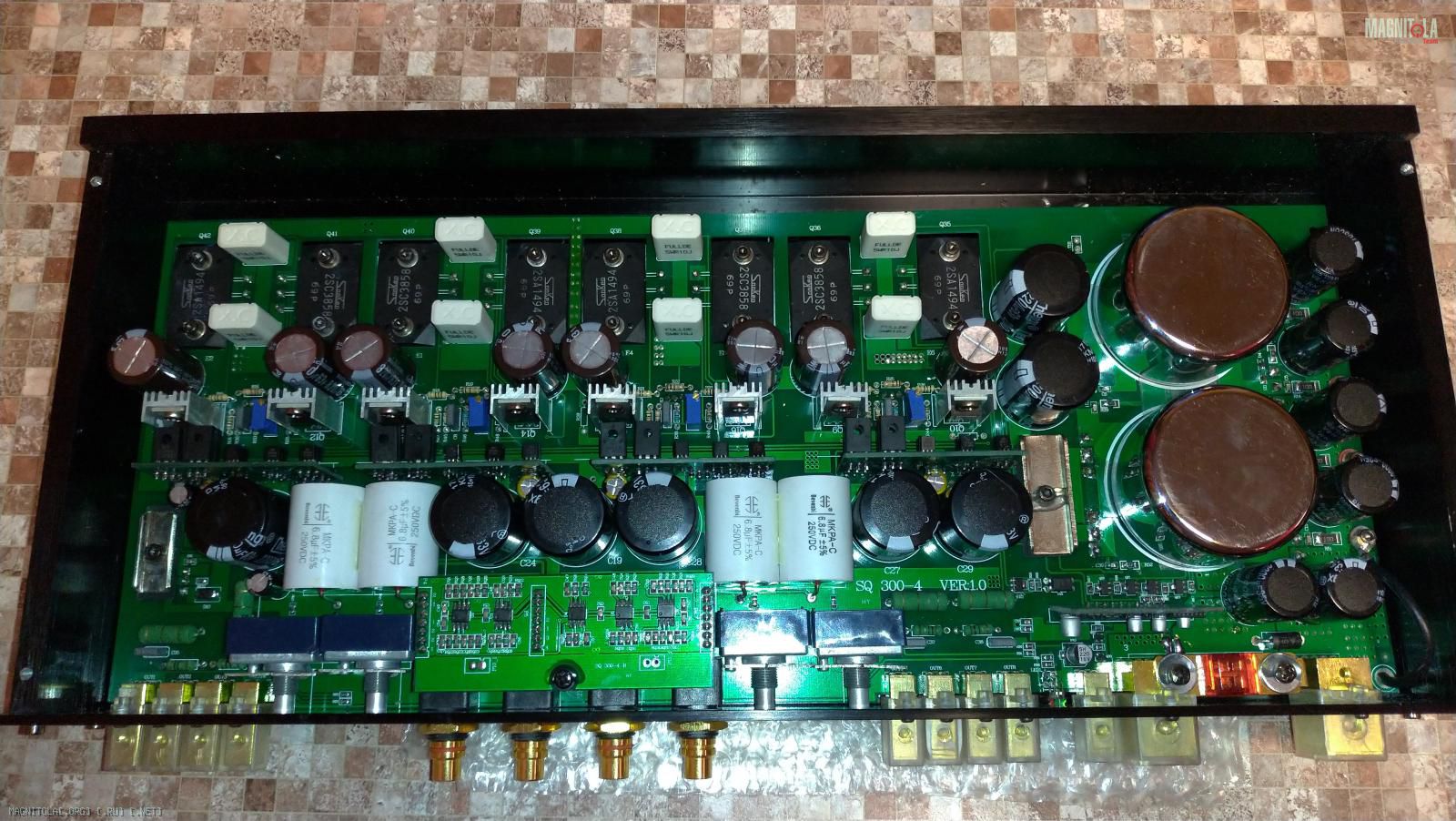

В итоге на сейчас имеем такой общий вид девайса :
Вложение 1261913

Цитата:

---

Сообщение от FFZ

Я только экраны на трансформаторах считаю попсятиной , которую к слову сказать с успехом применяют некоторые из типа великородных и на, что имеющие баблище очень хорошо ведутся, клюют так сказать как сороки на всё блесящее .
Чего его ТОР экранировать то... Только лишь для сомнительной красоты...

---

Хорошо сказанозызызы

Цитата:

---

Сообщение от FFZ

Далее сотворю заднюю крышку, ...... мне он достался без этих составляющих

---

Цитата:

---

Сообщение от FFZ

Я только экраны на трансформаторах считаю попсятиной , которую к слову сказать с успехом применяют некоторые из типа великородных и на, что имеющие баблище очень хорошо ведутся, клюют так сказать как сороки на всё блесящее

---

Ну так такие потроха не грех выставить на обзор, прозрачная крышка так и просится.

Цитата:

---

Сообщение от FFZ

В итоге на сейчас имеем такой общий вид девайса :

---

Все ровно и стройно - хоть "фиксиков" снимай)))

Цитата:

---

Сообщение от MaikG3

Ну так такие потроха не грех выставить на обзор, прозрачная крышка так и просится.

---

да, наверно и даже скорее всего это красиво, НО это минус в репу уровню помехозащищенности :).

это получается почти собственного производства усилитель?

Цитата:

---

Сообщение от виталя79

это получается почти собственного производства усилитель?

---

О Господи :), да с чего ты сделал такой вывод то?
Всё же я показал из того что сделал, и это мизер.
Сам девайс же по любому исходно фабричного производства.
