Фоновый шум в усилителе Электроника-017
Здравствуйте, уважаемые профессионалы и знатоки электроники. В усилителе электроника 017 при подаче сигнала со входа проигрыватель, в левом канале отсутствуют низкие частоты и слышен фоновый шум где-то на средних частотах.
Я предполагаю, что нужно поменять электролиты, но какие из них конкретно могут вызвать такие явления?

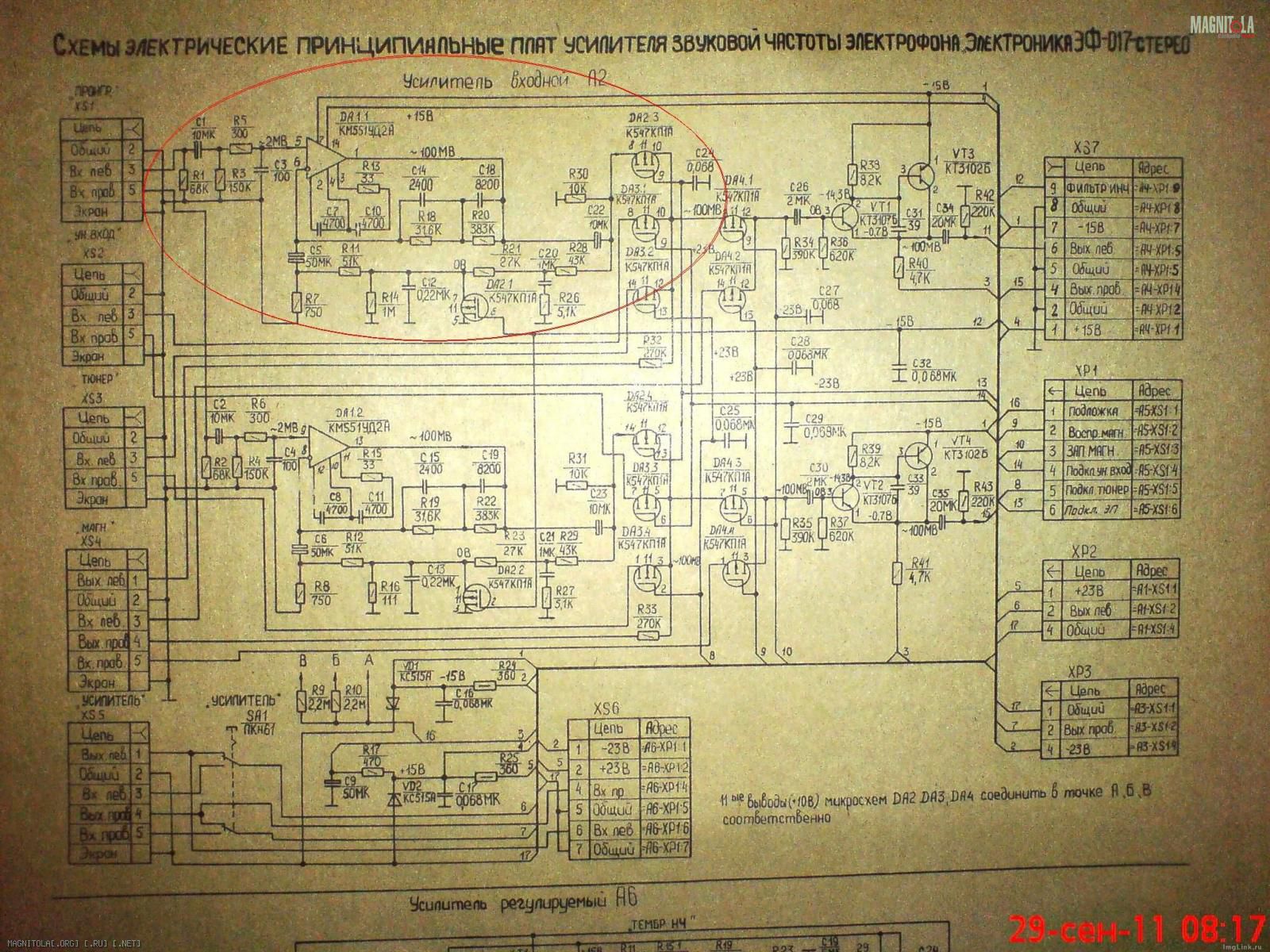

Схема входного блока (красным обведен подозреваемый каскад):
Вложение 139491
Вложение 139493
Re: Фоновый шум в усилителе Электроника-017
Igor2011, низ отсутствует только по входу винил корректора? Надо заменить в первую очередь С1 или С22... С5 тож под подозрением... А вообще - их все лучше заменить например электролитами получше - Elna BP например...
---------- Сообщение добавлено 01.10.2011 в 00:19 ----------
Зы. Рекомендую поменять и в правом канале на аналогичные. И ещё - желательно пройти весь тракт и заменить ВСЕ проходные электролитические конденсаторы ибо такой дефект будет возникать то тут, то там. Далее ещё бы неплохо сменить MOS коммутаторы К547КП1А на приличные герконовые реле а потом ещё кое-что и ещё)))
Re: Фоновый шум в усилителе Электроника-017
Спасибо за совет, marc77
Да фоновый шум и низ в левом канале отсутствует только с этого входа.
С1, С22 и С10 поменял, положительный эффект - ноль.
С5 неполярных не было, завтра заеду еще в один магазин.
Т.е. из конденсаторов под подозрением остается С5, так я понимаю?
Я что-то как-то невзначай, переехал в тему: http://magnitola.org/car-audio-vyssh...maciya-15.html
Re: Фоновый шум в усилителе Электроника-017
Цитата:
Сообщение от
Igor2011 С5 неполярных не было
Остаётся единственный вариант - С5 попробовать заменить двумя обычными в последовательном включении причём + к + или наоборот при удвоенной емкости т.е. 2х100...
А шум и фон при подключении винилового проигрывателя или при неподсоединённом входе? Происходит ли резкий щелчок при коммутации входов?
---------- Сообщение добавлено 02.10.2011 в 15:35 ----------
Re: Фоновый шум в усилителе Электроника-017
Если в гнездо проигрыватель ничего не воткнуто, при включении кнопки проигр. на усилителе, появляется фоновый шум. При подключении кабеля от проигрывателя, фоновый шум в правом канале почти пропадает, а в левом остается. Но он не ровный какой-то, чем-то похож на шум дождя. Сильного резкого щелчка при подключении кабеля нет.
Re: Фоновый шум в усилителе Электроника-017
Как там С5 ? :) Нет, я имел ввиду не подключение кабеля а коммутация на усе селектором входов...
Re: Фоновый шум в усилителе Электроника-017
Цитата:
Сообщение от
marc77 Как там С5 ?
YES!!!
C5 виноват. Поставил два полярных по 100мкФ - звук стал такой, как надо.
А вот фоновый шум остался.
Цитата:
Сообщение от
marc77 Нет, я имел ввиду не подключение кабеля а коммутация на усе селектором входов...
При нажатии кнопки проигр. на усилителе - чуть слышен не сильный щелчок
