Да, Гена, спасибо. Скачал сервис мануал, там по схеме действительно такой вариант и нарисован. Т.е. транс с различными обмотками (кстати смотри какая точность: 100, 110, 120, 220, 240 Вольт), правда там и селектор выбора напряжений нарисован. У меня его снаружи нет. На днях раскручу, посмотрю внутренности, может повезет, хотя сумневаюсь. Но если нет, то буду искать (отматывать, наматывать) но 100В ровно. Хотя и понимаю, что эквалайзеру это не очень критично (не усилитель), но будет как Япошки хотели, тем более это не сложно. :)
14.01.2015, 00:09
Андреичъ
Re: Аппаратура 100v. Как подключить?
Гена - мужик :good2:
14.01.2015, 00:13
gena60
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
У меня его снаружи нет. На днях раскручу, посмотрю внутренности, может повезет, хотя сумневаюсь.
Я это и имел ввиду,только вскрытие расставит всё на свои места,если селектора нет,тогда по обмоткам смотреть надо,но подчёркиваю-только специалистам,без знаний не проводить ни каких действий!!!
14.01.2015, 11:12
Флекс 71**
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
Но если нет, то буду искать (отматывать, наматывать) но 100В ровно.
А если обмотка-алюминиевая лента?Только транс запороть можно,перемотать не выйдет.
14.01.2015, 23:38
Ptitsa
Re: Аппаратура 100v. Как подключить?
Посмотрел, первичная обмотка только одна, на 100В. Желаемый вариант не проканал. Буду покупать адаптер на 110В, отмотаю пару витков. Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере :help:
15.01.2015, 01:01
Дмитрий Лукичев
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере
-А эта кнопка разрывает первичку на трансе эквалайзера,или запитывает дежурку?!!
---------- Сообщение добавлено 15.01.2015 в 01:06 ----------
Проще перерезать дорожки на плате от сетегого разъёма,к нему припаять понижающий транс(220-100в),далее от него присоеденить уже родной! Понижающий разместить внутри корпуса эквика-места хватит!
15.01.2015, 02:40
gena60
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
Буду покупать адаптер на 110В, отмотаю пару витков. Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере
Раз уж пошла такая пьянка,можно посмотреть вторичку -что она выдаёт по напругам.Сгонять в Автово и прикупить другой транс на замену родного.Меньше огорода городить и компактнее будет.,:secret:
15.01.2015, 10:58
Ptitsa
Вложений: 1
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Дмитрий Лукичев
-А эта кнопка разрывает первичку на трансе эквалайзера,или запитывает дежурку?!!
Первичку
Цитата:
Сообщение от Дмитрий Лукичев
Проще перерезать дорожки на плате от сетегого разъёма,к нему припаять понижающий транс(220-100в),далее от него присоеденить уже родной! Понижающий разместить внутри корпуса эквика-места хватит!
Тут и перерезать ничего не надо, транс стоит отдельно, провода длинные. Разместить внутри второй транс - не легко. Места много, но "первый этаж" весь занят, лепить транс над платами фильтров не хочется.
Если делать выносной транс, то получается четыре провода от эквика до транса и два от транса в розетку. Тут надо искать грамотный разъем на заднюю стенку.
Цитата:
Сообщение от gena60
Раз уж пошла такая пьянка,можно посмотреть вторичку -что она выдаёт по напругам.Сгонять в Автово и прикупить другой транс на замену родного.Меньше огорода городить и компактнее будет.
Транс простой, обмоток всего три. Но хрен его знает, как там обмотки намотаны (встречно/поперечно) плюс экраны есть. Хотя этот вариант получается самый заманчивый.

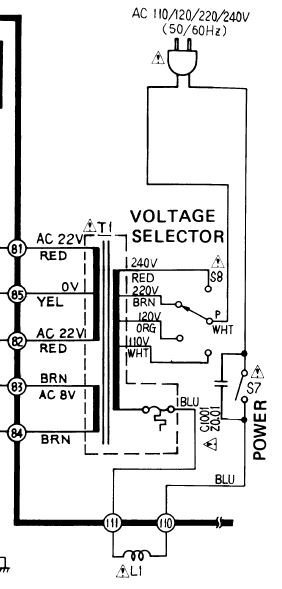

Тут схемка, только у меня одна первичка 100v, обвязка вся такая же.
15.01.2015, 12:54
Дмитрий Лукичев
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
Тут надо искать грамотный разъем на заднюю стенку.
-ШР! ( это который круглый,с гайкой и посеребрением)-на них ракеты летают)))...Вообще огонь а не разъём-выглядит грозно зато надежно!
15.01.2015, 13:54
gena60
Re: Аппаратура 100v. Как подключить?
Цитата:
Сообщение от Ptitsa
Но хрен его знает, как там обмотки намотаны (встречно/поперечно) плюс экраны есть. Хотя этот вариант получается самый заманчивый.
Да ничего сложного нет,просто при намотке делается средний вывод(конец первой обмотки соединяется началом другой).Наверняка такой транс можно найти,не такой и сложный в принципе.А как родной выглядит,можно фотку скинуть?!.,
