Ural AK-47

Сообщение от FFZ

если по уму так вообще превратить динамик в полноценный мид.

Ну вот как всегда
Я так и думал, что обязательно тема этим закончится

Дядя Федор, спасибо за очень полезную тему!
Как только увидел фото мидбасиков, сразу слюньки потекли, вспомнил мои два комплекта 5" Вархедов, что из немалого количества побывавших в моей системе 5" и 6" мидов, именно о 5" Вархедах остались наилучшие воспоминания: великолепно-сбалансированные миды в двухполоску, по середине выигрывает у большинства 6", широкая ДН, с глубиной баса проблем тоже не было, лишь немного проигрывали по громкости и глубине Грандам, значительно выигрывая в комплексе (именно в двухполосном варианте).

Теперь захотелось заказать на пробу АК-47.

С ПРО-серией дел никогда не имел.

Я так понял по фото звуковая катушка у АК-47 дюймовая? Интересно было бы узнать массу подвижки и силовой фактор, да и вообще замерить параметры Т-С в реалии.... Заявленная добротность 0,8 выглядит высоковатой, на мой взгляд, как-то не верится, ЦШ что-ли каменная При такой добротности получится гуделка, у моих вархедов по приложенной бумажке добротность была 0,55, при этом на дверь работали великолепно

Сообщение от FFZ

Для коррекции тонального баланса т.е. соотношение уровней мид/твитер перед конденсатором СКОРЕЕ ВСЕГО потребуется включить резистор 5вт

Федь.. просвещения ради... в цепи, где все компоненты включены последовательно, разве имеет значение очередность?
Второй вопрос вытекающий из первого: частота среза "плывет" при такой аттенюации? учитывая примерно одинаковый порядок сопротивления твиттера и резистора номинал суммарной нагрузки отличается в трое...
Корректируем уровень твиттера резистором , а потом подгоняем конденсатор? Или я уже неоправданно глубоко копнул в свете бюджетности темы?

Сообщение от MaikG3

Федь.. просвещения ради... в цепи, где все компоненты включены последовательно, разве имеет значение очередность?
Второй вопрос вытекающий из первого: частота среза "плывет" при такой аттенюации? учитывая примерно одинаковый порядок сопротивления твиттера и резистора номинал суммарной нагрузки отличается в трое...
Корректируем уровень твиттера резистором , а потом подгоняем конденсатор? Или я уже неоправданно глубоко копнул в свете бюджетности темы?

Миш, классный ты , на первый вопрос, ты задавая другие ответы сам по сути и ответил .
Конечно же имеет значение!
Плюс на резистор потом кондёр потом плюс твитера, срез считается относительно импеданса твитера и всё. Если резистор ставим после кондёра тогда его грузим на другую нагрузку и соответственно уход частоты среза. Поэтому частоту строим кондёром, а уровни совмещаем резистором, стоящим до кондёра. Бюджетность не при делах для меня, ты же меня знаешь , мне на это глубоко ПО, важен результат и цена исходников не важна, точнее не совсем так, чем дешевле тем лучше так вернее .

---------- Сообщение добавлено 18.09.2012 в 23:55 ----------

Сообщение от saniaoav

Я так понял по фото звуковая катушка у АК-47 дюймовая?

аха.

Сообщение от saniaoav

Интересно было бы узнать массу подвижки и силовой фактор, да и вообще замерить параметры Т-С в реалии....

не знаю, я не замерял.

Сообщение от saniaoav

Заявленная добротность 0,8 выглядит высоковатой, на мой взгляд, как-то не верится, ЦШ что-ли каменная

ХЗ кто и что замерял, что написали, но подвижка не то бы не каменная она и особо то жёсткая, по рукам (ну ты понял о чём я ) в аккурат дверные.

Сообщение от saniaoav

Всё понятно

А есть возможность замерить размеры магнита, что он уж очень здоровый по фото получается

ты тоже заметил что магнит то не маленький , замерю не вопрос. Повторюсь , магнитная система на прошлых прошках была однозначно меньше, на этом релизе очень похожа на магнтку от боеголовок.
зы: на этих выходных доделаю всё и добъю тему результатом с фотками.

Диаметр магнита 89мм, высота магнита 15мм, точность измерения в пределах точности замера линейкой.

Иитак, по кроссоверу.

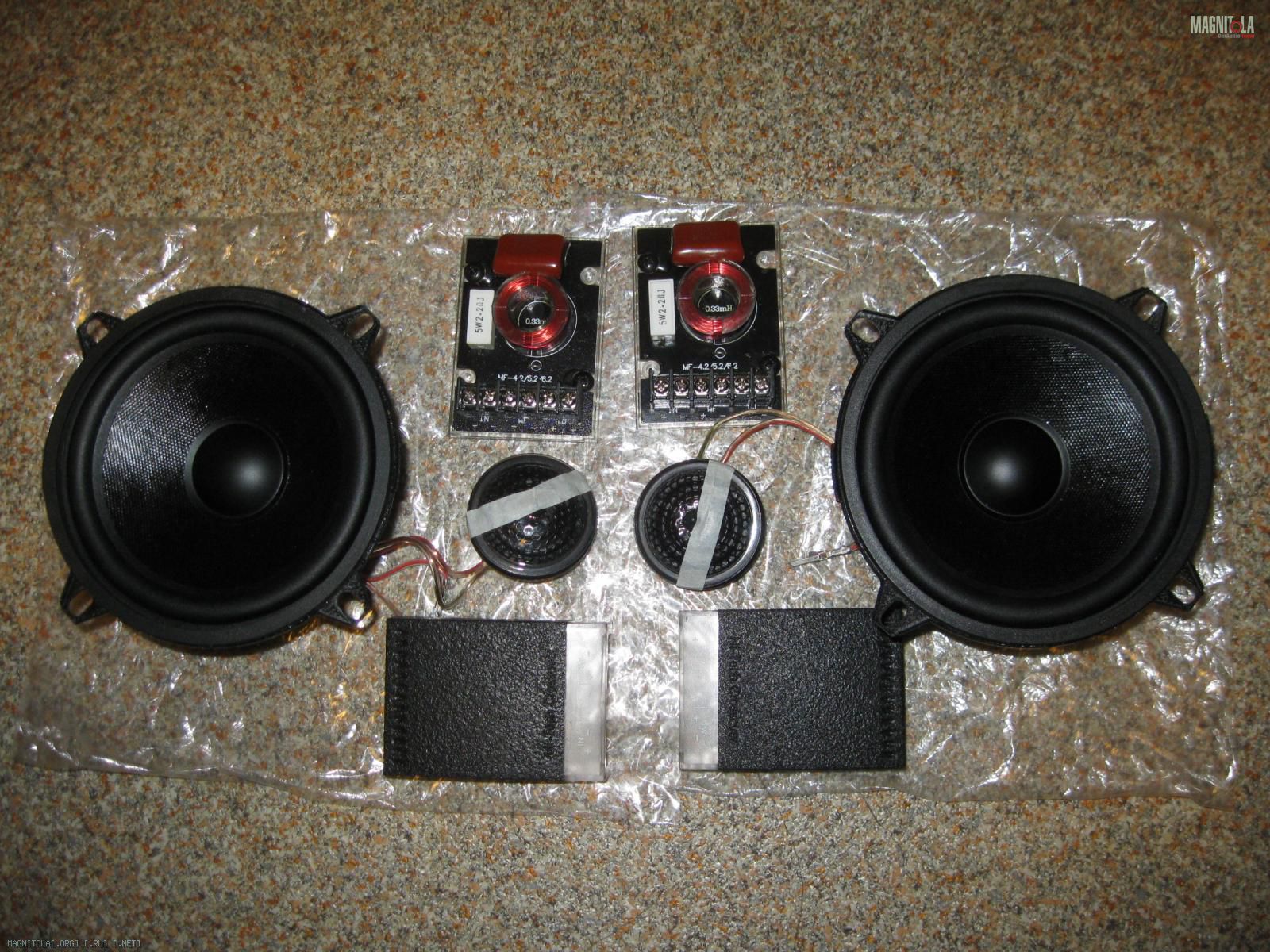

Для этого конкретного случая снова порылся в закромах. Нашёл разорённые кроссоверы для двух полосок серии MF от всем известно и ненавистного многими бренда , догадались какого . Главное что конфигурация платы, т.е. схемы кроссовера нужная, т.е. как и планировалось самый простой I+I, кроссоверы достаточно компактные и катушки на обоих кроссоверах присутствовали.

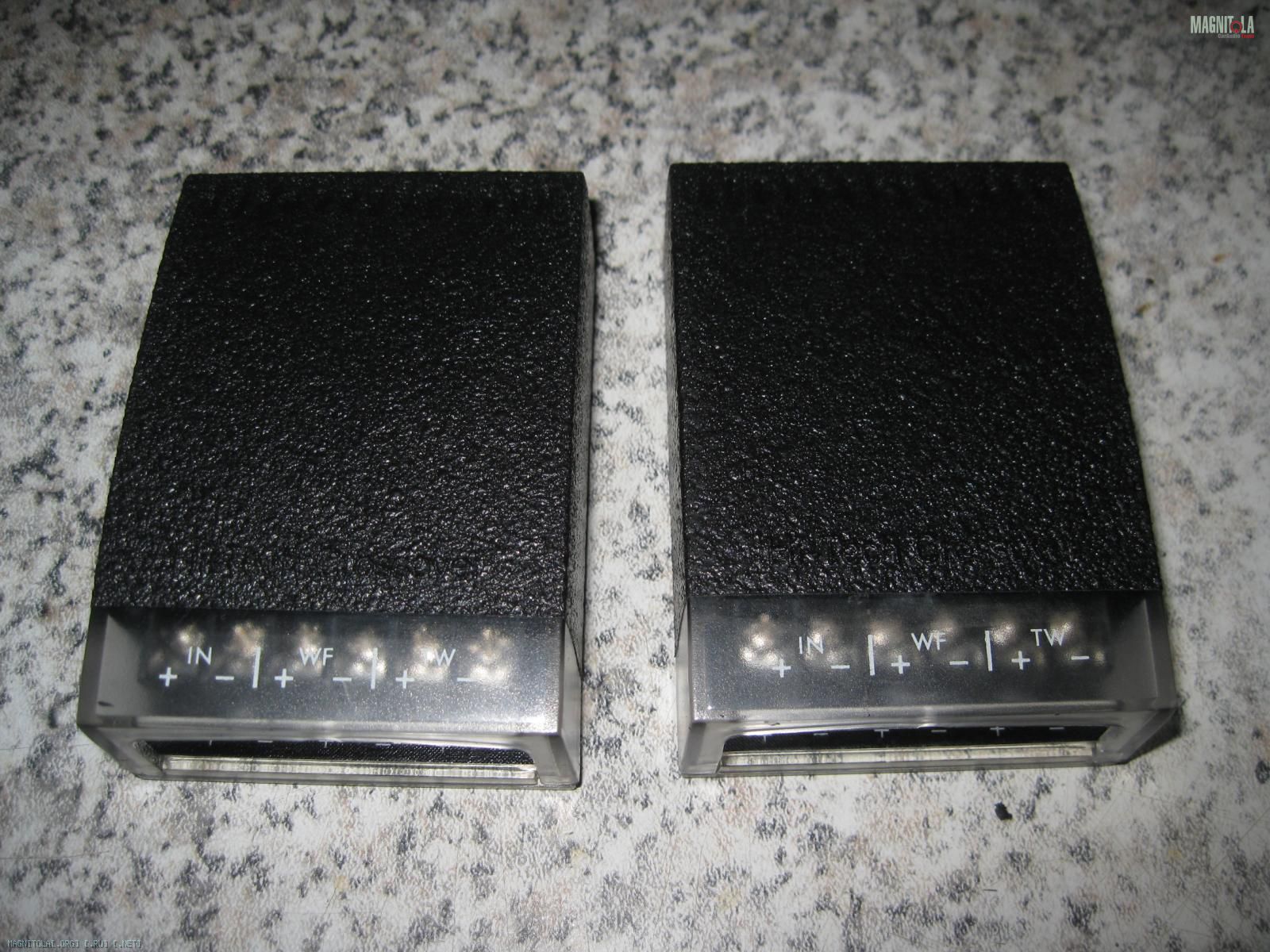

Добавил на платы недостающие (ранее для чего то кем то снятые) новые разъёмы клеммника, добавил так же отсутствующие конденсатоы и корректирующие резисторы в твитерной части. Чтобы не будить зверя и не унижать читающих и смотрящих ненавистным логотипом крышки кроссоверов покрасил . По итогу вот что получил:

Номинал катушки для мидбаса 0,33. Номинал конденсатора для твитера 3,3. Ограничительный резистор по финалу получился 2,2. Ну в общем на фото видно.

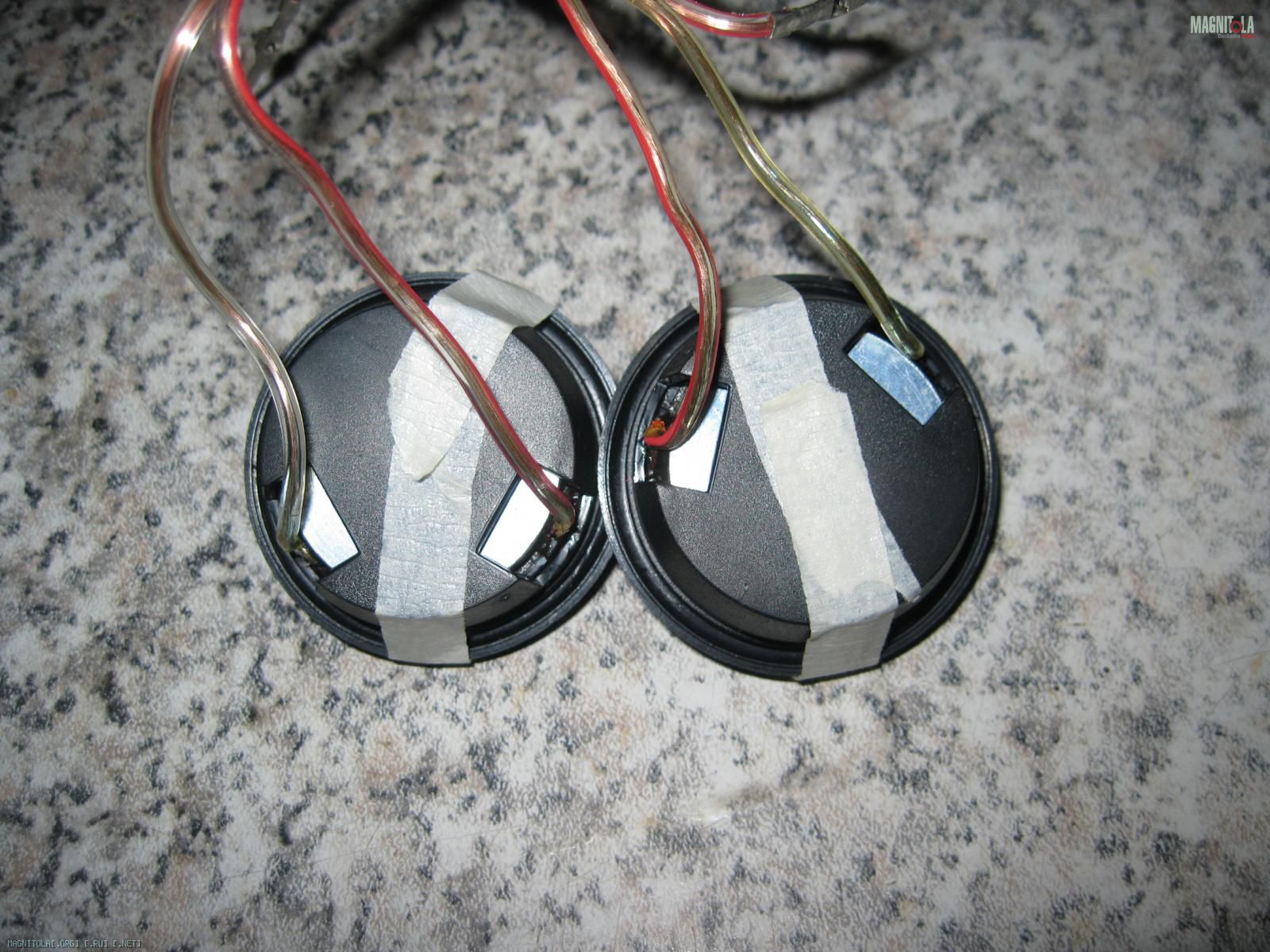

Первоначально были взяты опять таки из закромов твитеры не известной модели, но Альпайн, компактные 0,75" и с тканевым куполом.
Отслушивая комплект в общем то всё было совсем не плохо, по сравнению с родным твитером от динамика разница абсолютно очевидная, что собственно и не удивительно. Но замечу это не говорит, не даёт основание тому, что родной твитер хофно, он просто совсем иной, он представитель совсем других орбит, для того сколько стоит весь АК47 он соответствующий, эти типа конкуренты от Альпайн стоили я думаю пару,тройку комплектов АК47 как минимум ........

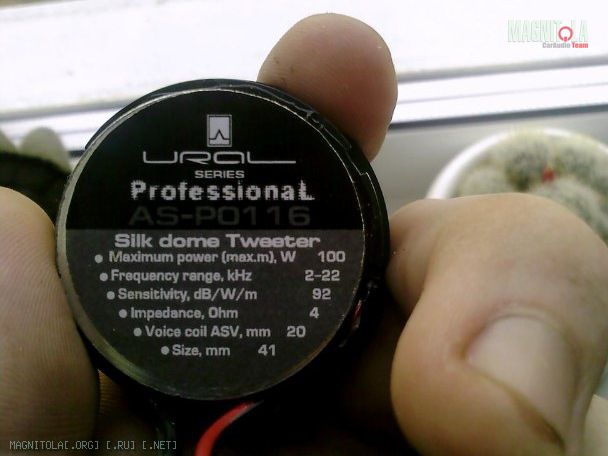

Потом мальца подумал, послушал миды отдельно т.е. без твитеров, и решил не жмотить . Достал ранее так же найденные в закромах новый заныченный комплект dual ring-ов и от Ural, вот эти :

С этими твитерами собственно и вышла та конфигурация кроссовера по части ВЧ, которые показаны на фото чуть выше по тексту.

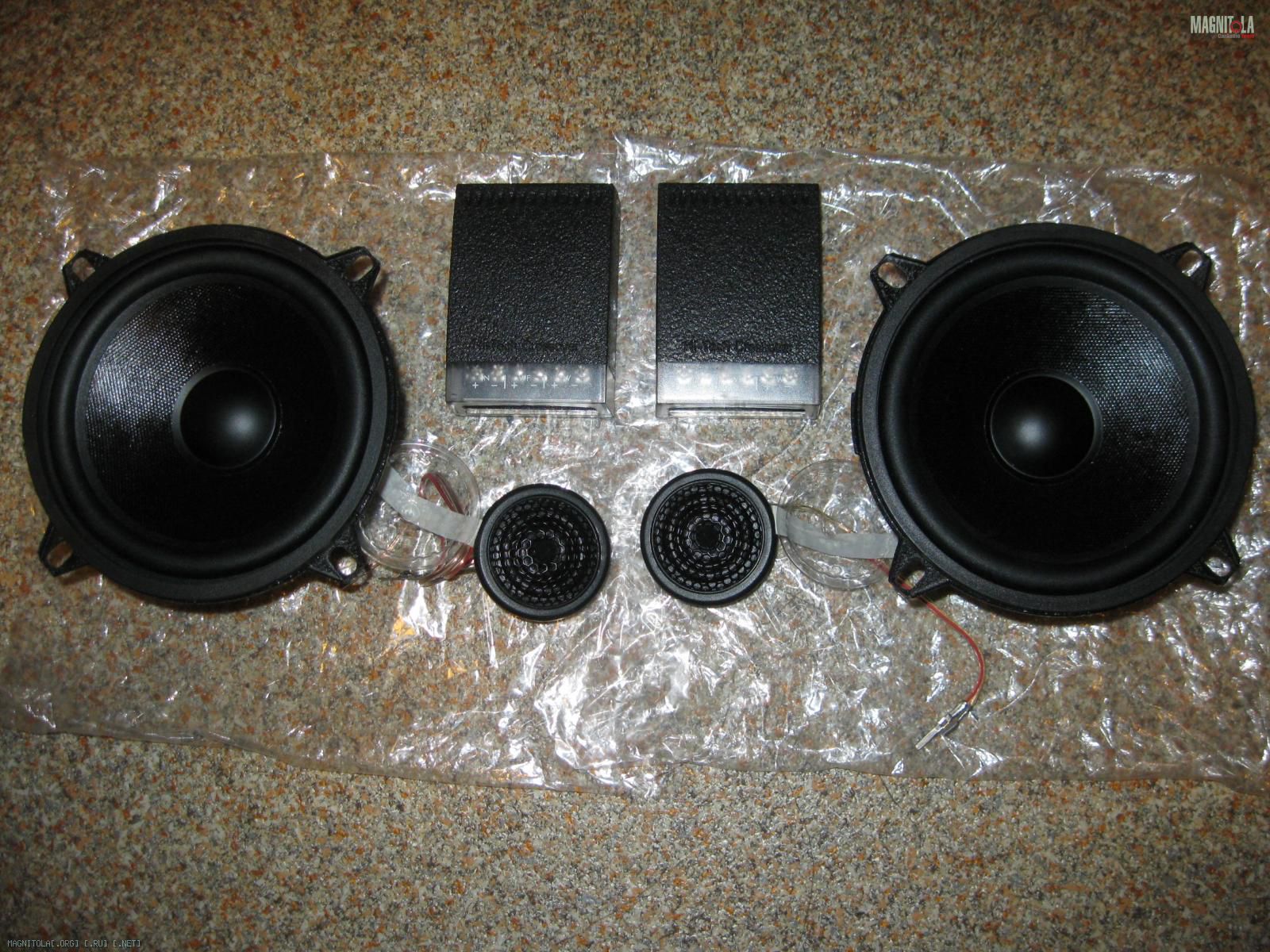

В результате всей этой темы, которая искренне надеюсь окажется кому то полезной, родился отличный комплект двухполоски и волею судьбы комплект получился от одного производителя, т.е. Урал.

В общем творите, было бы желание, ни чего сложного в том что освещено в теме нет. Уровень дополнительных финансовых вложений зависит от задачи, желания, возможностей и необходимости.
В любом случае основа, т.е. мидбасовая часть АК-47 равных в этом цновом сегменте калибра 5,25 НЕ ИМЕЕТ!!! Конкуренты есть, НО ВСЕ ОНИ это совершенно иной уровень бюджетов.
Удачи Всем!

Интересно выходит все таки Если честно то уралы у меня до сих пор играют еще, те что с красным диффузором 1629 про Компонентные АС 16 см Ural AS-P1629K. Лаборатория. Соло так назывались и пищи еще как на фотке выше тоже еще живы, но лет им уже мама не горюй. Я до сих пор удивляюсь как это люди убивают динамики за 1 год, а то и меньше. Недавно выпал гриль с динамика и я снова их потрогал спустя многие годы) Интересный материал и на удивление еще играет довольно таки неплохо, хотя от своего мнения я не уйду, лучше бумаги ничего нет, а все другое это компромисс, в уралах он очень приятный для многих компромисс.

ЗЫ ВЧ эти? Между прочим когда я однажды приехал на сходку нашу местную, многие были поражены этими ВЧ и все из-за того как они играли цена/качество... для меня наверное был бы идеал за недорого это герц EV и эти твитеры, по мне заиграло бы получше чем со штатным мидом, но я так и не попробовал.

И еще уралы живучие может просто??? но я их и от усилка гонял очень приличное время, а они сволочи живы по сей день, вот только боюсь что им жить недолго осталось уже 3 года уже играют!!! А буквально в выходной слева услышал хрюки, прибавил и убавил громкость, хрюков снова нет...

FFZ я знаю ты много меня раз критиковал за мои безумные идеи и за мои высказывания которые расходились с общепризнанными, так вот вопрос) когда будет что-то с мидом из бумаги с хорошей детальностью и хорошим ВЧ за разумные деньги??? что бы играло не хуже уралов и стоило не ломовых денег. В гараже лежат не разыгранные киксы тоже плетенка как и уралы должны неплохо заиграть, но полюбому потеряю середину и не получу той детальности. чет я не то писать начал, заканчиваю.

Кому надоело читать, Уралы рулят)) Одно время мне пытались привезти вархэды и гранды и я их готов был купить, но не нашли их тогда.. Кстати что не говорите а тасы не играют, там мид вообще для трешки какой-то а вч режет так что ухи в трубочку

Сообщение от Gumel

FFZ я знаю ты много меня раз критиковал за мои безумные идеи и за мои высказывания которые расходились с общепризнанными, так вот вопрос) когда будет что-то с мидом из бумаги с хорошей детальностью и хорошим ВЧ за разумные деньги??? что бы играло не хуже уралов и стоило не ломовых денег.

я ХЗ, то ли устал уже за день и от этого туплю...... но я сути вопроса и взаимосвязи с условиями я не понял .

Сообщение от Gumel

В гараже лежат не разыгранные киксы тоже плетенка как и уралы должны неплохо заиграть, но полюбому потеряю середину и не получу той детальности.

да и этого я тоже не понял , какие киксы, какая плетёнка, почему должны заиграть, почему что то должно быть потеряно, о какой середине и детальности речь, применительно к чему........ будем считать, что я туплю .

---------- Сообщение добавлено 25.09.2012 в 10:45 ----------

Сорри, забыл об одном моменте рассказать и уточнить.
Гибкие провода от катушки выходят снизу из под ЦШ и подымаются по поверхности диффузора будучи в начале подъёма приклеенными к нему.
Момент вот чём, следует проверять обеспечивают ли гибкие провода максимальную амплитуду хода диффузорв вверх!!! В мидах моего комплекта гибкие провода максимального хода диффузора не обеспечивали, чуть-чуть но тем ни менее при подходе к максимальномму вылету диффузора вверх они входили в состояние натяга. Если это оставлять так как есть то так или иначе в конечном случае мы поимеем обрыв гибкого провода.
Как лечить? Это не сложно, т.к. клей которым гибкие провода приклеены к диффузору термопластичен. Поэтому аккуратно нагревая ЧИСТЫМ жалом паяльника гибкий провод в месте где кончается клей, подтягивая провод пинцетом просто чуть-чуть, миллиметра два-три длины провода отделяем от клея. После этого тем же пинцетом формируем плавные изгибы обоих проводов в точках отделения от диффузора и подправляем изгиб проводов возле клемника. Собственно это и есть вся процедура.

Собственно говоря я закончил тему, но тема открыта , посему если возникнут вопросы то нет проблем пишем , обсудим.
А девайсы если что , тот уже тут Ural AK-47
