Ну что, поехали?
Для реализации задуманного по программам 1 и 2 удаляем некоторые микросхемы ОУ.
В стоке :
![]()
Удаляем ОУ U2 и U3 :
U2 выполняет роль входного буферного/согласующего каскада с единичным усилением.
За ним по схемотехнике тракта идёт регулятор гейна. После него сигнал поступает на U3 это каскад линейного усиления сигнала.
Удаляем ОУ U1 :
На этот корпус ОУ возложена/реализована функция возможности работы в мост.
Т.к. каскады на ОУ U2 и U3 будут использованы и в варианте 1 и варианте 2, то на их место следует поставить хорошие ОУ.
Я по обыкновению и консерватизмуприменил классику - ОРА2134.
Практически сразу после входных RCA сигнал на U2 попадает через конденсаторы, то и их следует поменять и применить хорошие аудио серий. Я применил Ничиконы серии Файн Голд.

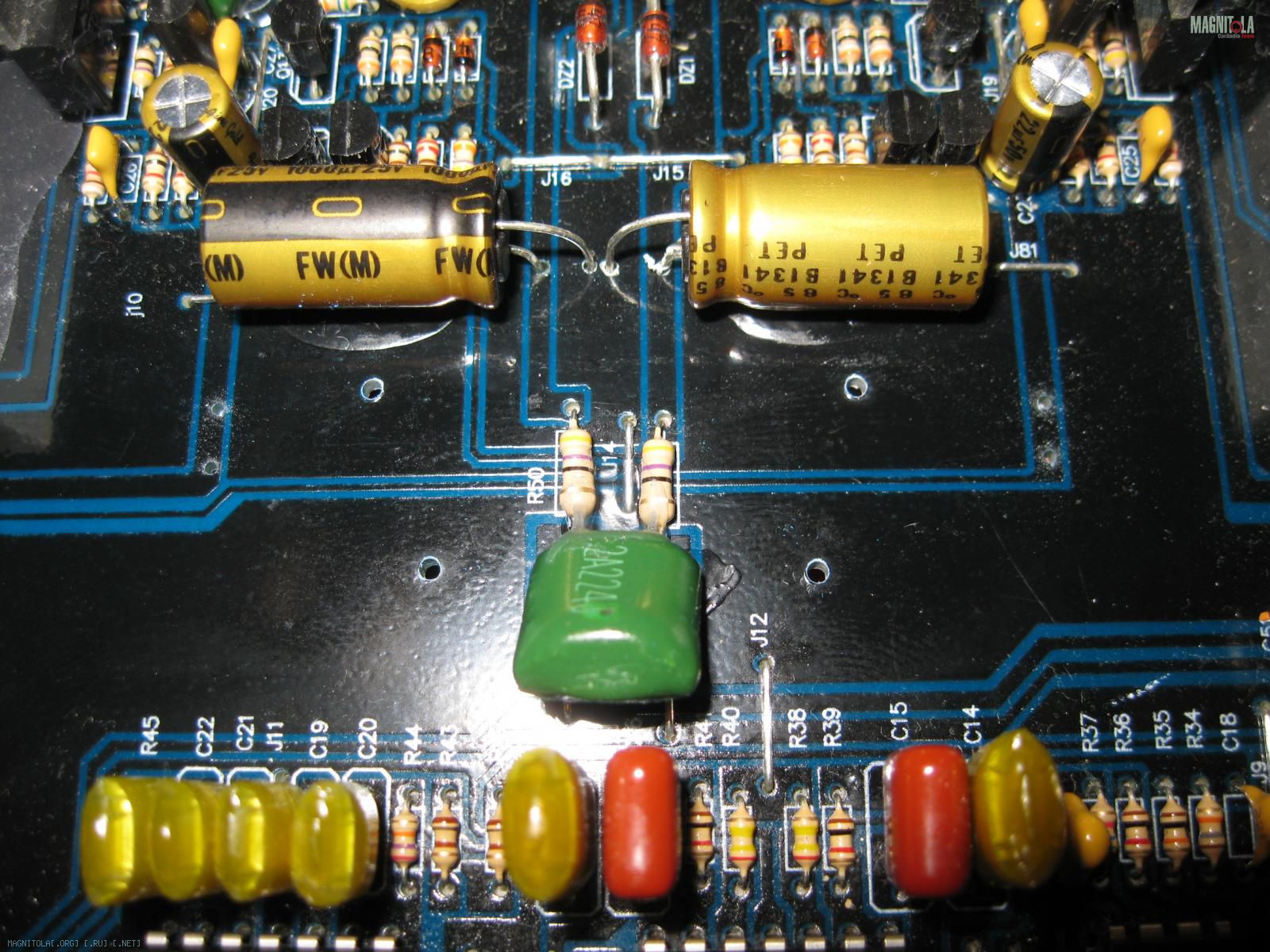

Итого в этом месте после манипуляций имеем вот такие картинки :
![]()
![]()
Т.к. U1 будет использоваться только в варианте работы усилителя 1, то особого смысла ставить на место заводских ОРА2134 я не вижу, в тракте сигнал до этого каскада добирается через каскады реализованные на TL074. В данной ситуации логичным считаю применить ОУ той же серии, но 2х канальные, т.е. TL072.
Итого получаем вместо такой заводской реализации :
вот такой результат в картинке :
Всё, по заменам комплектующих компонентов всё!!!
Далее пойдут конструкционные работы по изготовлению для имплантации в усилитель нужного нового элемента/части.......
Двигаемся далее......
Для того, чтоб реализовать варианты 1, 2, 3 в одном девайсе, очевидно, по крайней мене мне, что нужно вводить в девайс соответствующий переключатель, который и будет коммутировать подачу сигнала с соответствующих мест тракта усиления в каскады УМ.
Благо, что места свободного на плате и внутреннем объёме усилителя достаточно и соответственно это можно без особого изврата реализовать, но нужно будет не много поработать.
Имплантация переключателя на три фиксированных положения в девайс решается пот таким образом.

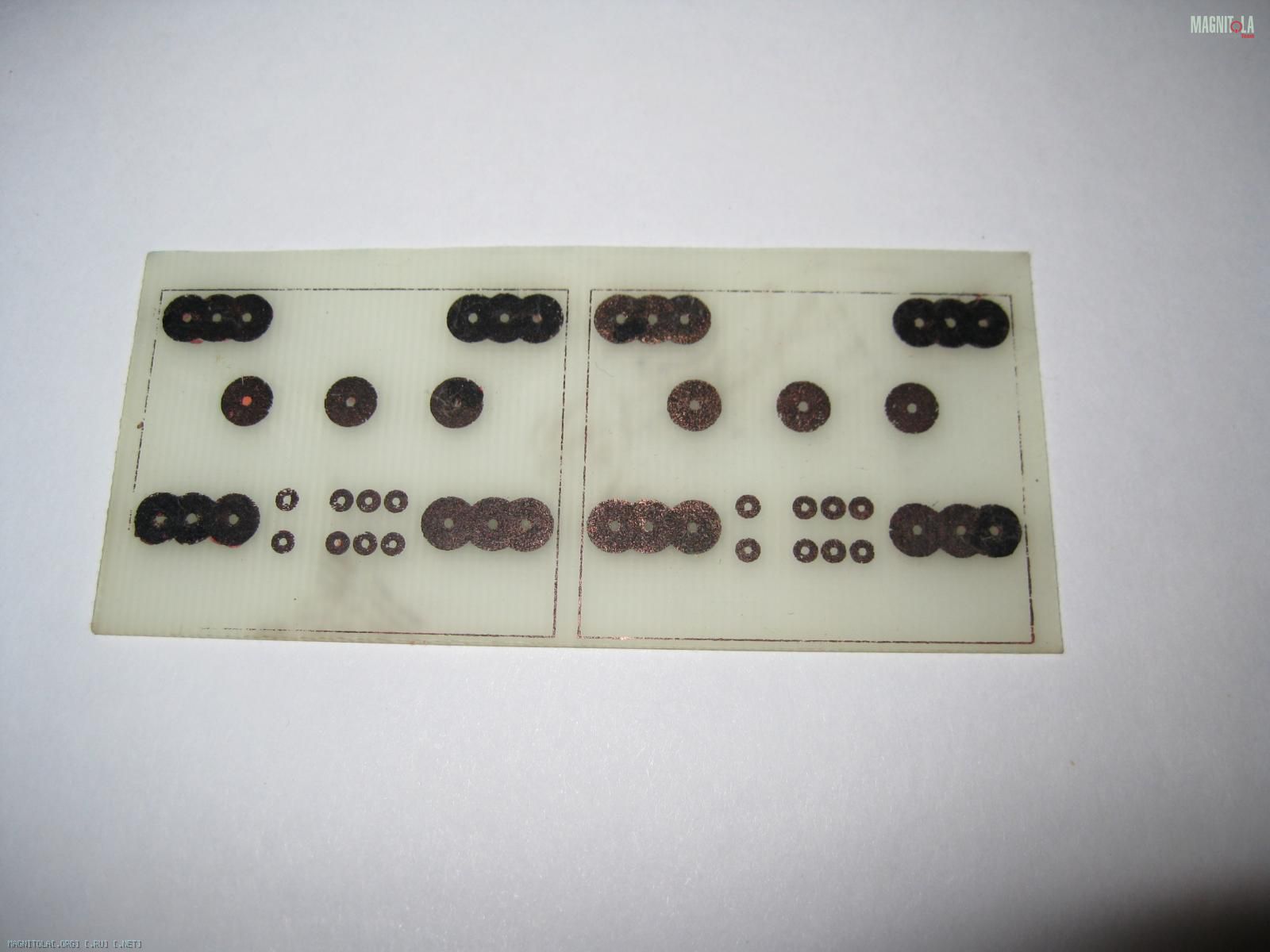

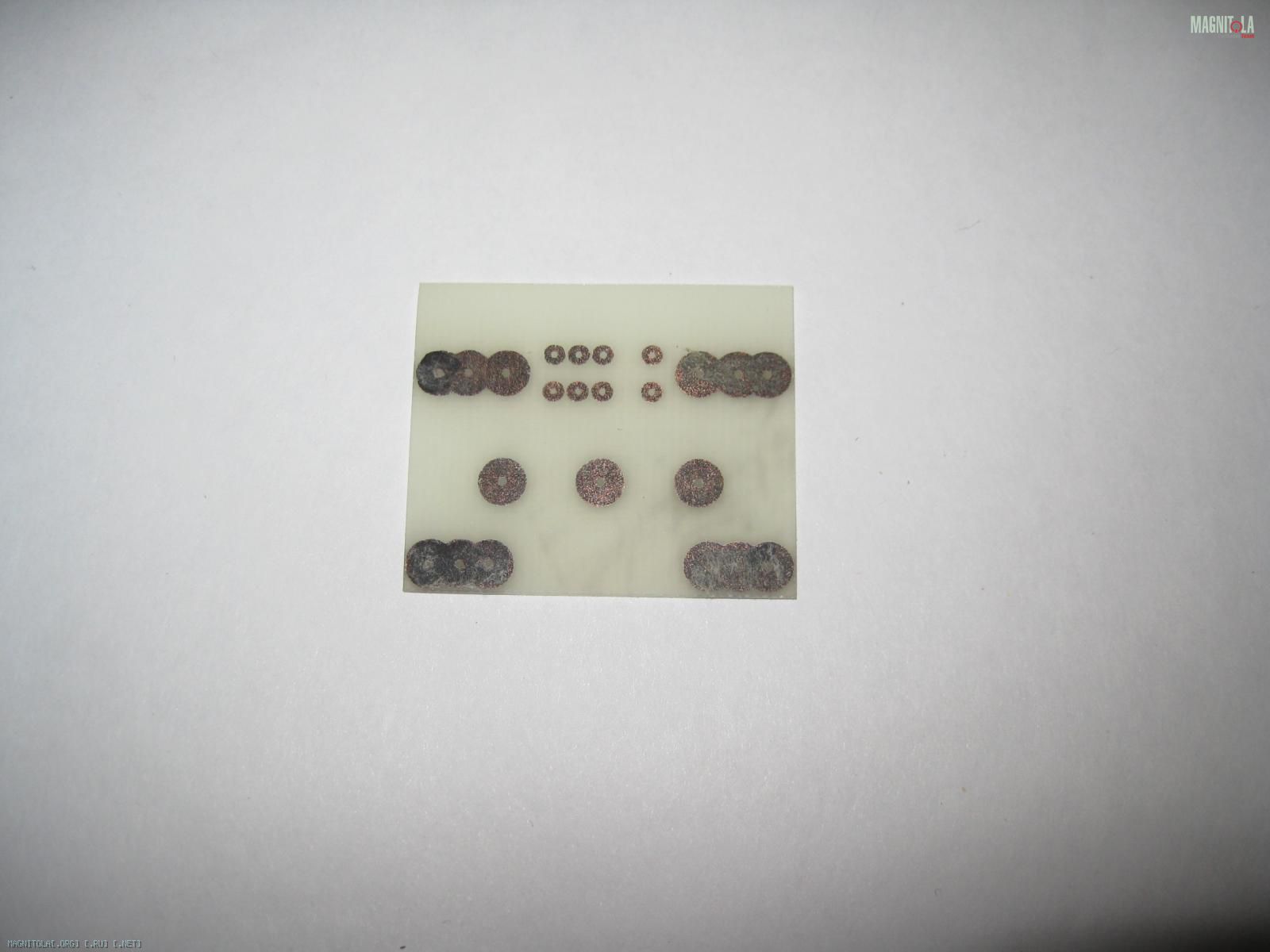

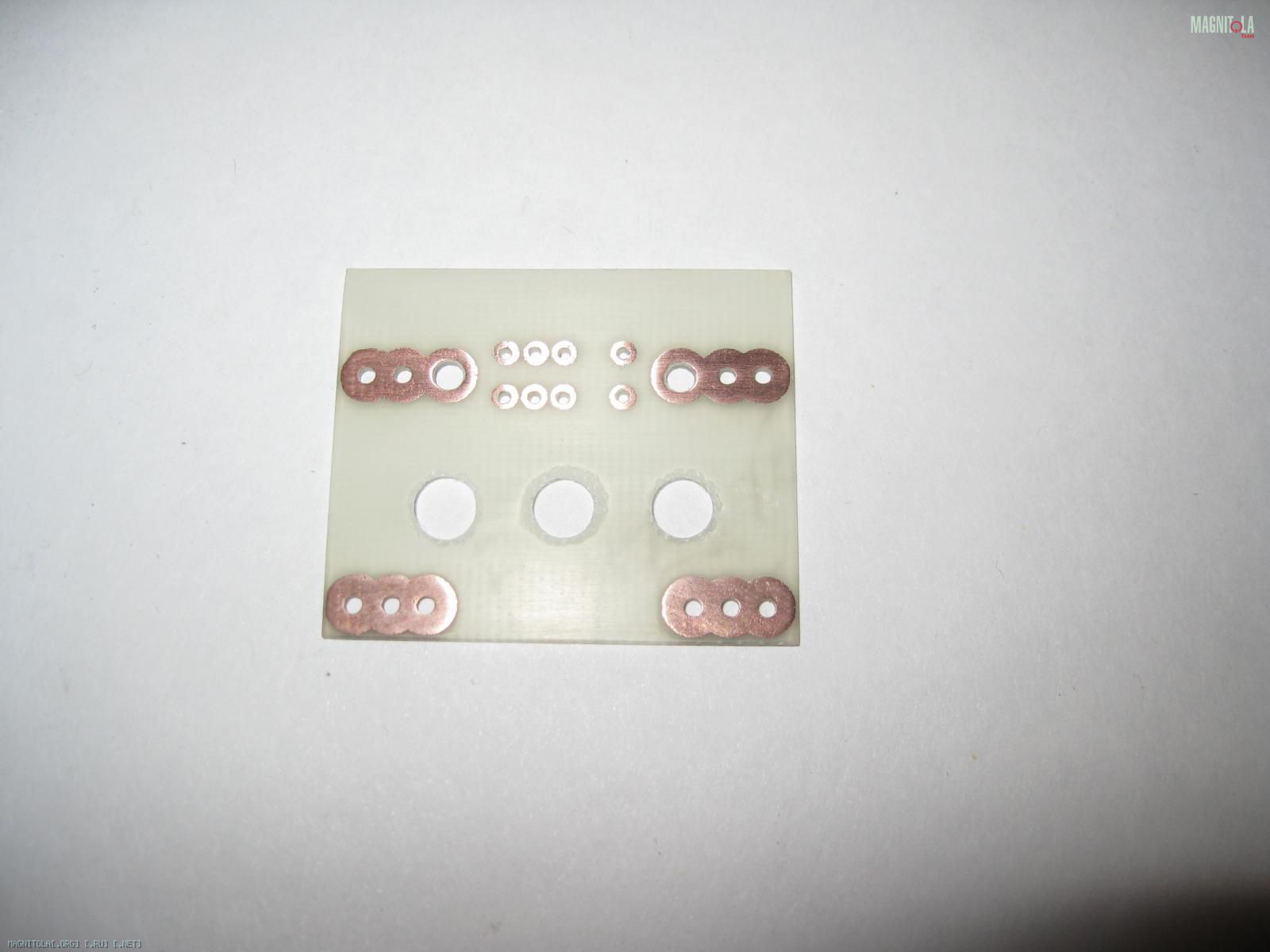

Изготавливается монтажная плата для переключателя :
![]()
![]()
![]()

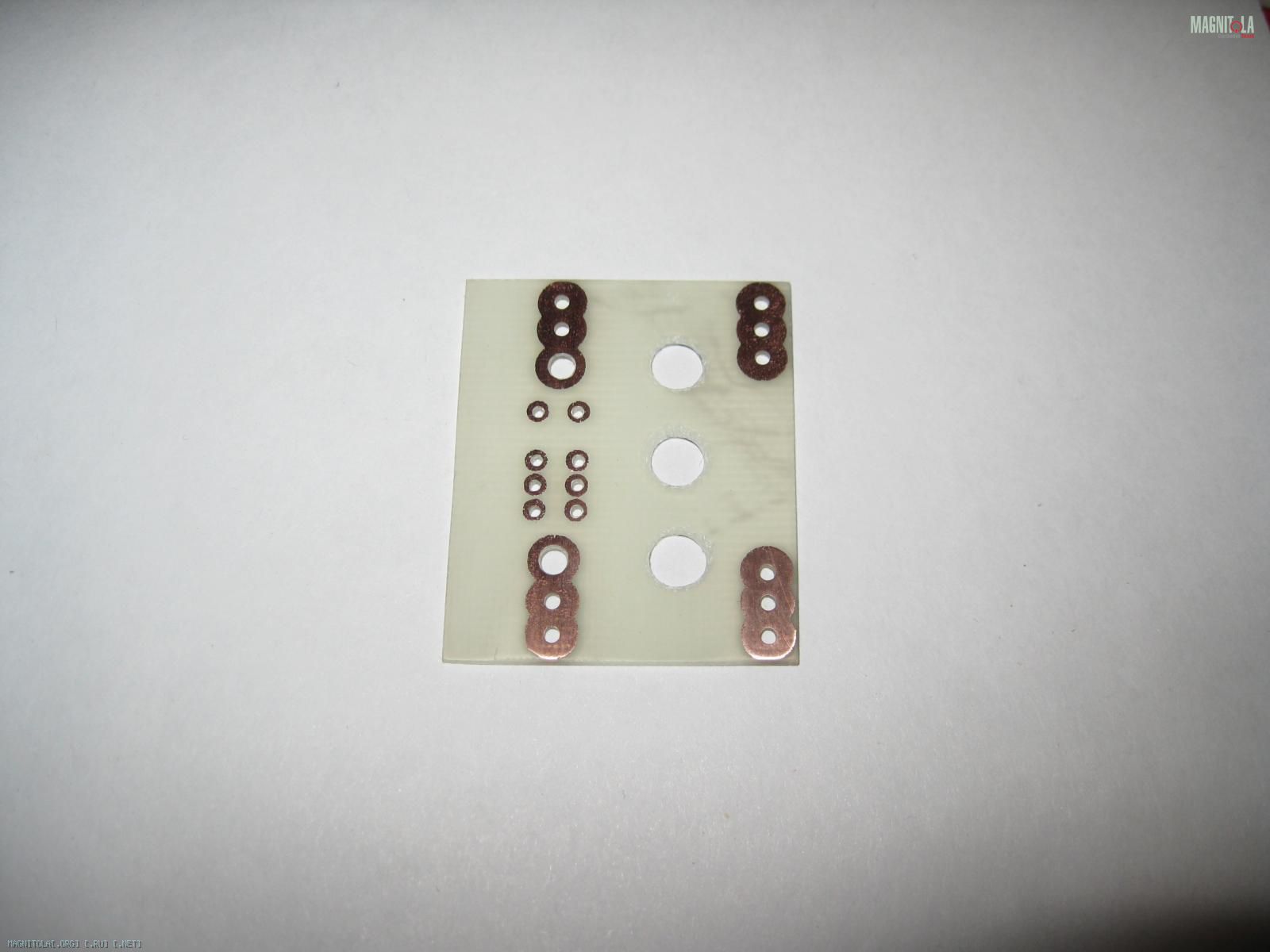

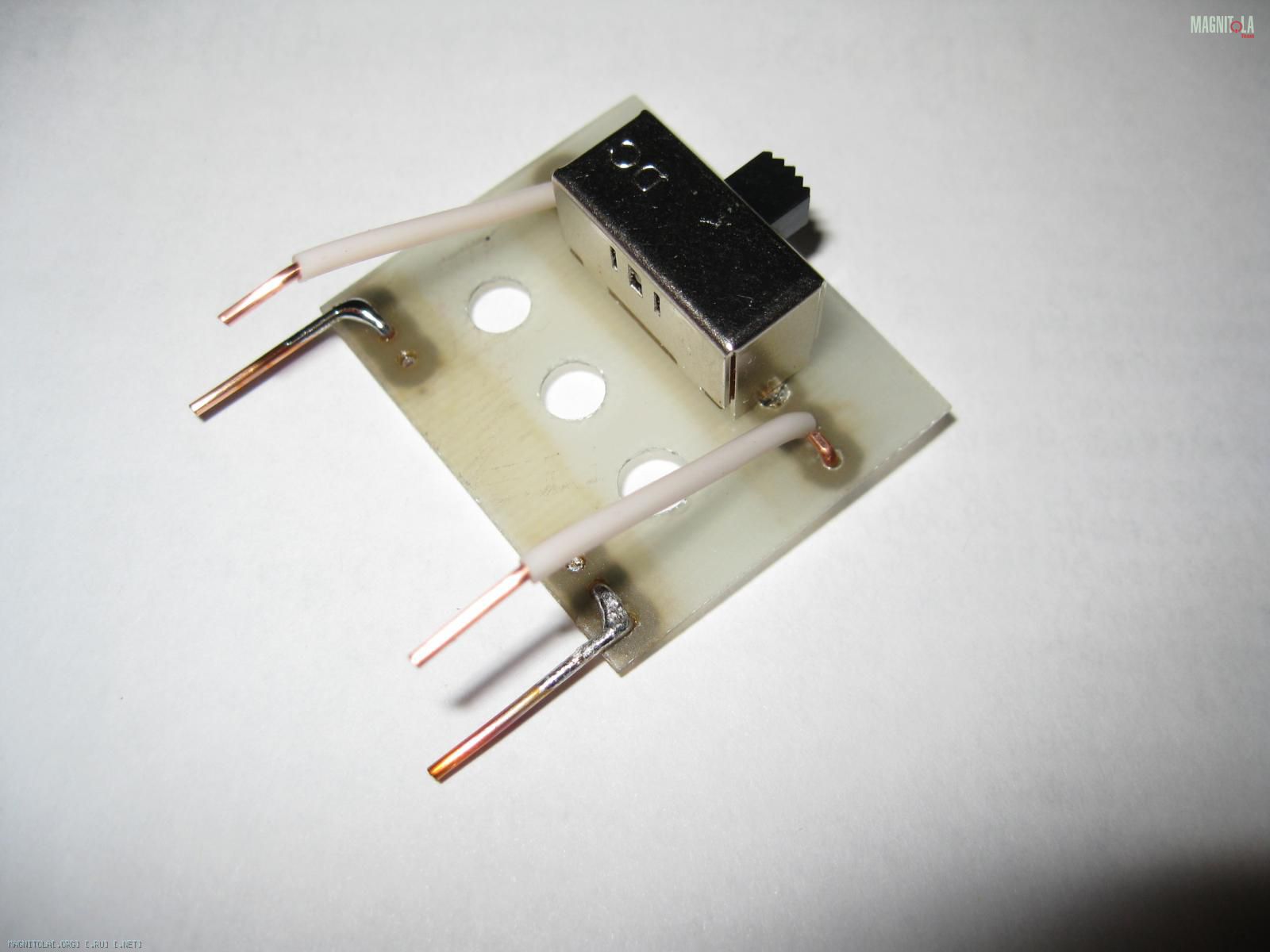

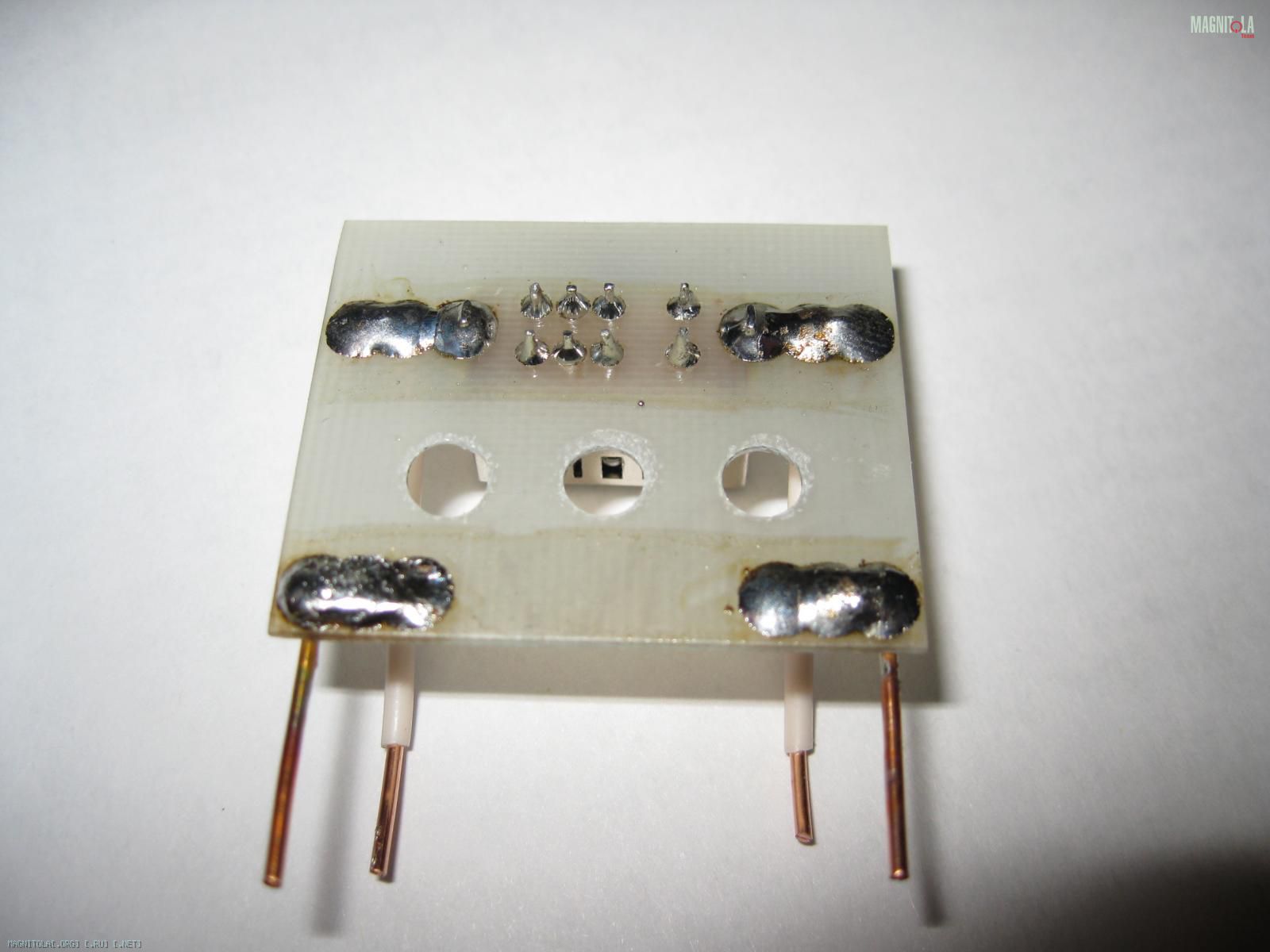

Далее на неё ставим переключатель и дополняем плату до конструкции для монтажа и фиксации на плате усилителя :
![]()
![]()
Как увидят на фото знающие/помнящие Сопромат, четырёх ножек из моножилы 1.5 мм.кв., расположенных таким образом, более чем достаточно чтоб плата переключателя стояла на плате усилителя жёстко и надёжно.

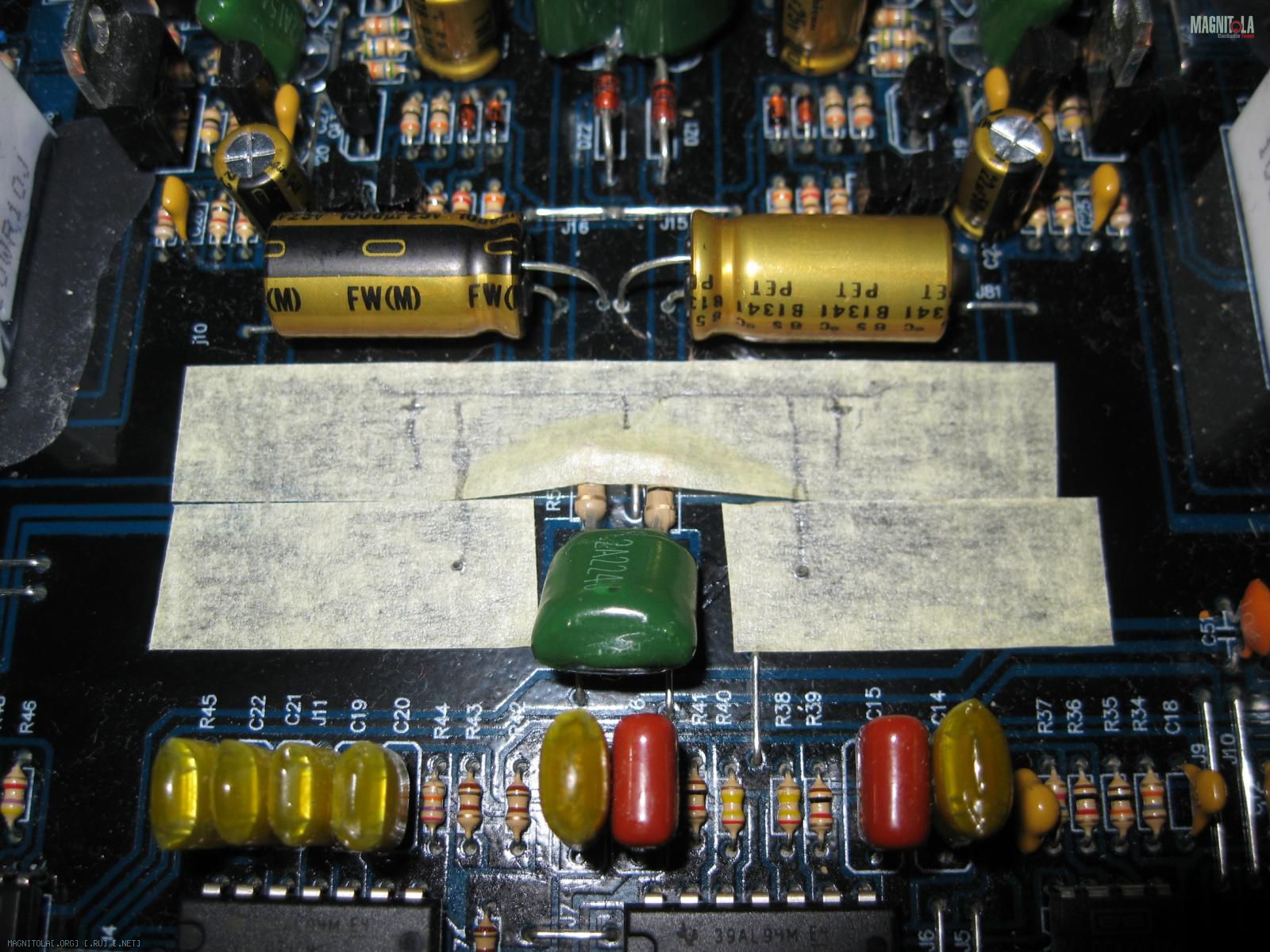

Далее на плате усилителя делаем разметку:
Рассверливаем места для крепления платы:
Сверлим отверстия для разводки сигнальных цепей:

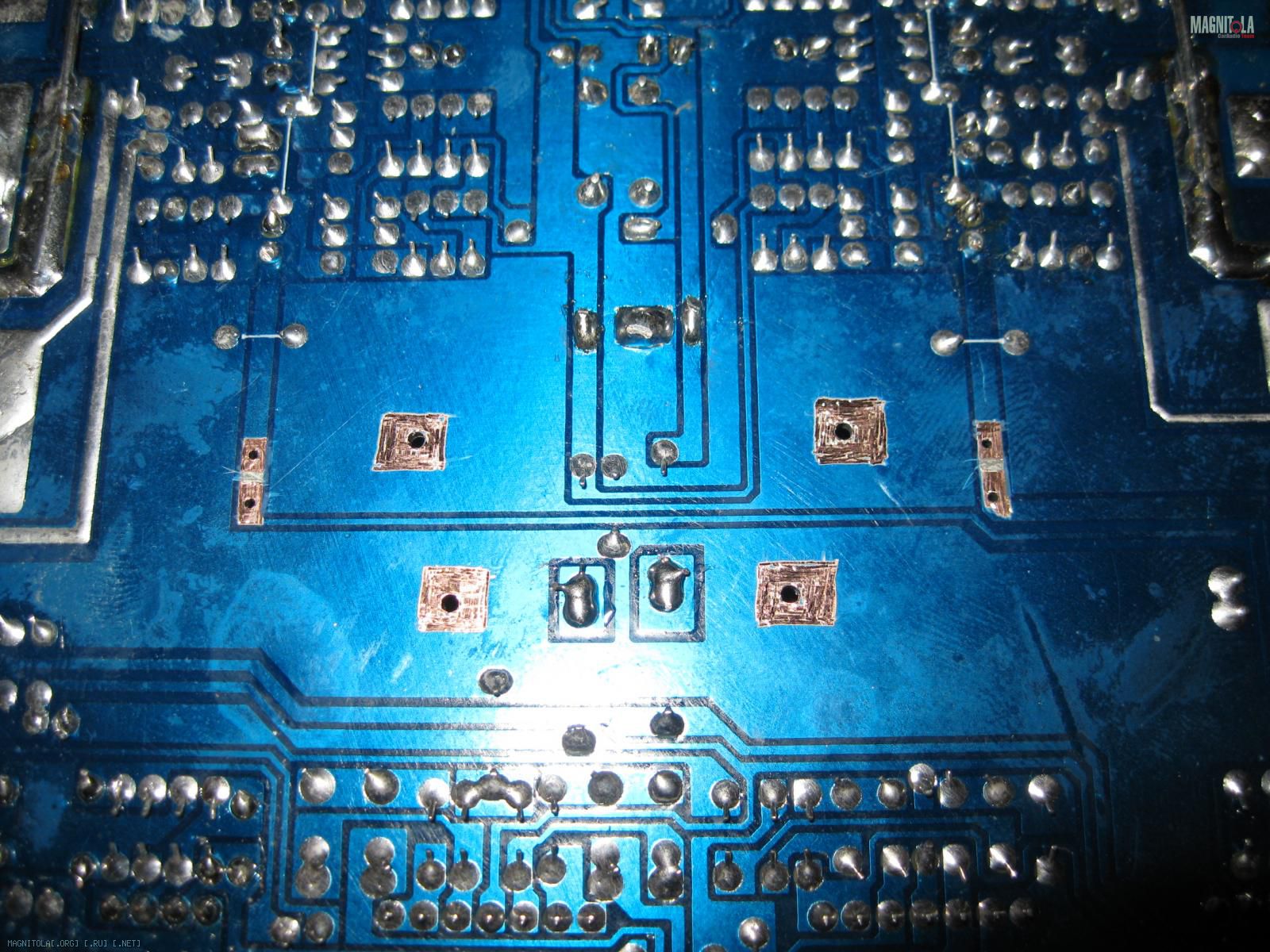

С обратной стороны платы зачищаем защитную маску на всех проделанных отверстиях и делаем разрез на сигнальных дорожках к каскадам УМ:
Ширина размаха поражает, видимо переключатель режимов - расчет на то что данный усилитель переживет не одного владельца
Да нет, основную цель я уже описал.
Более того, тому кто будет модифицировать данный девайс это описание этого максимального варианта по существу это описание всех возможных вариации твика. Имеющий голову, надеюсь без труда сообразит, что если использовать усилитель только в варианте 1, то совсем не обязательно ставить на место U2 и U3 ОРА2134, достаточно заменить стоковые на TL072, ну и т.д. Ну и вообще, будующий владелец получит максимально универсальный девайс и при этом во всех его возможных вариациях использования будет максимум
.......
В общем продолжаем, по тому что готово на сейчас.
Имплантируем приготовленную платку в подготовленное место на плату.

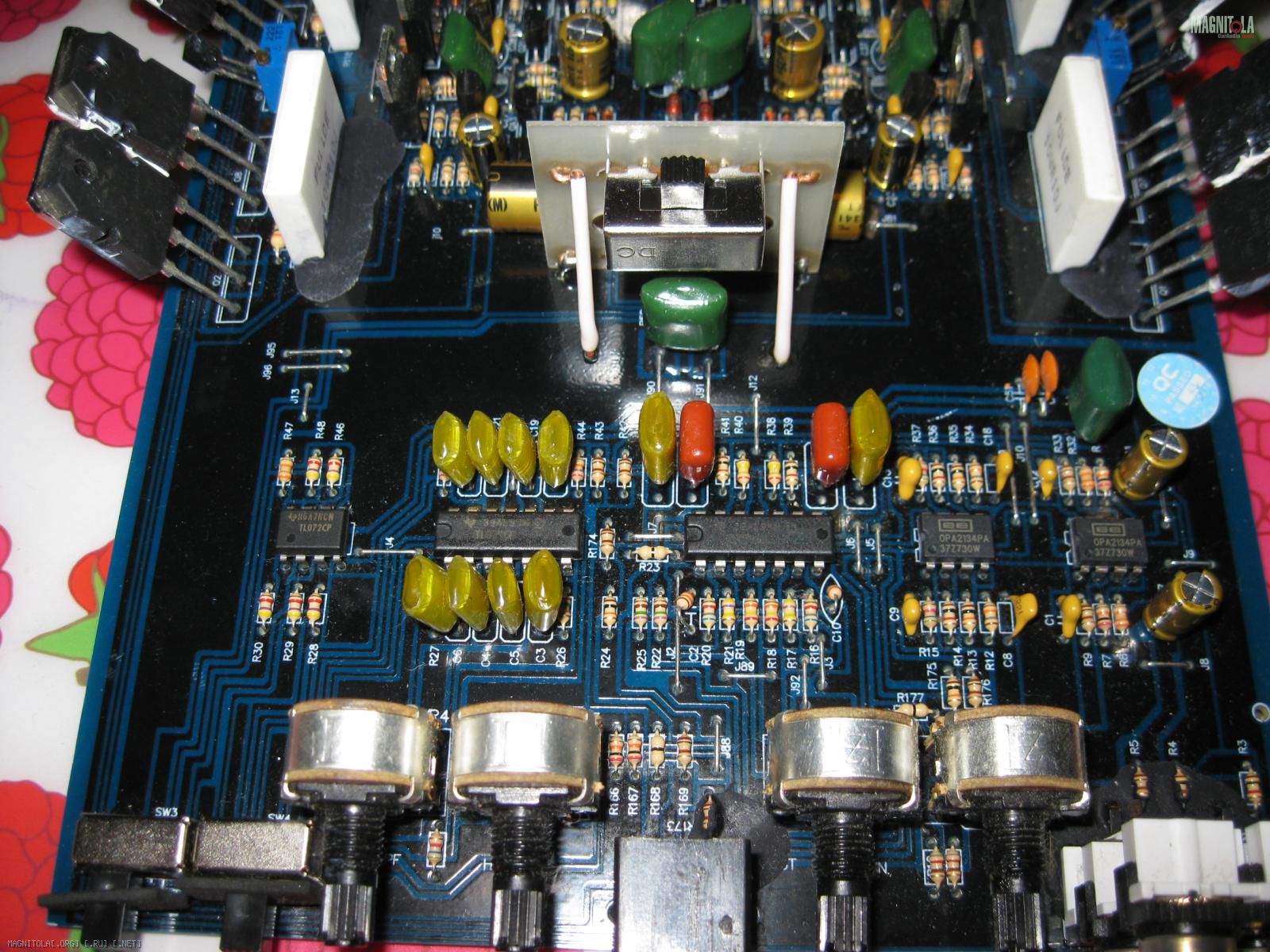

Получилось вот так :
![]()

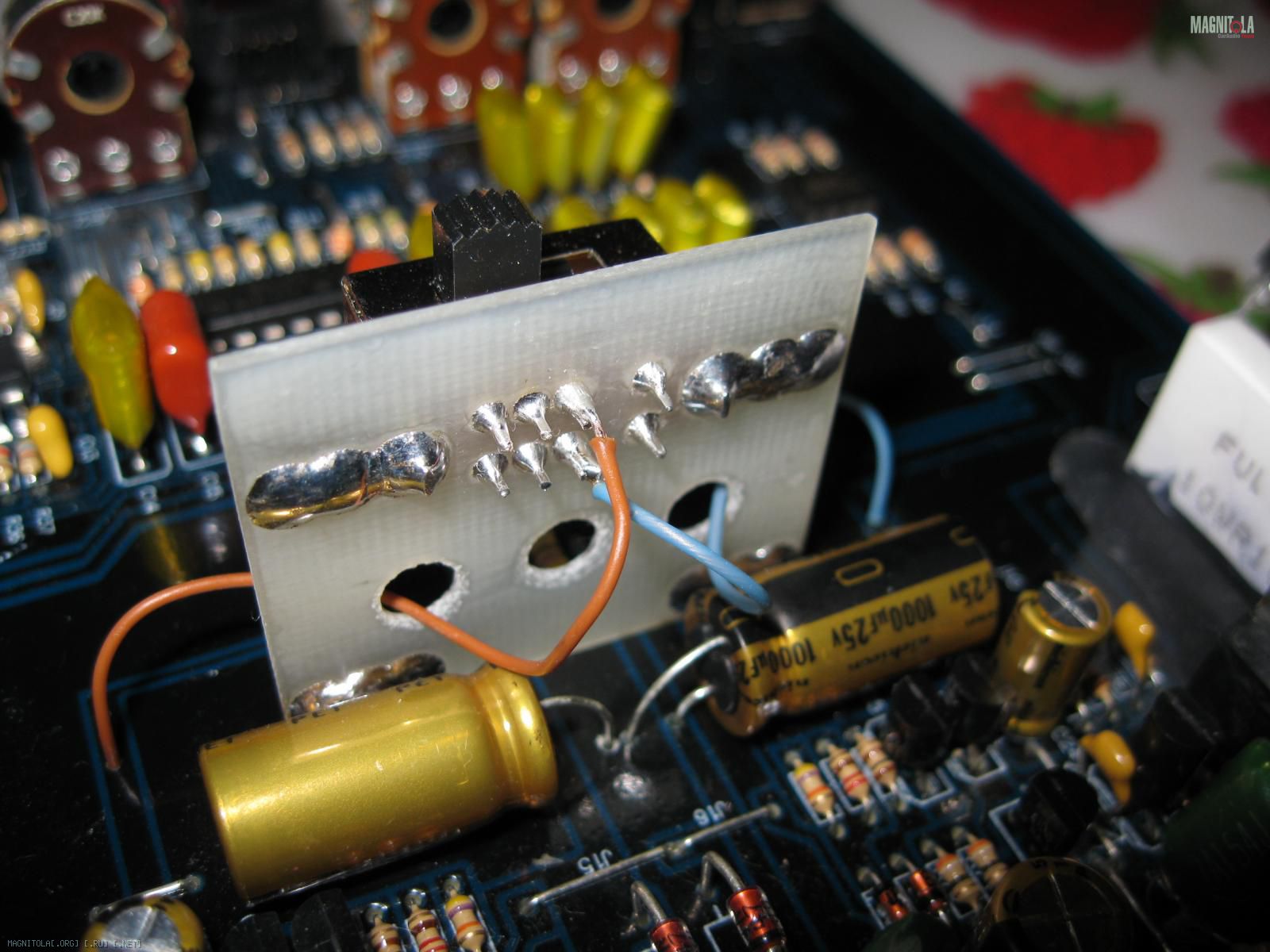

Распаиваем сначала центральные выводы переключателя в плату, т.е на входа УМ.
Сделал это нарочито проводами разного цвета для правого и левого каналов, чтоб было наглядно.
Провод для этих целей я применяю/добываюиз патч-кордов брендовых производителей.
Качественно, доступно, удобно, и на круг не дорого.

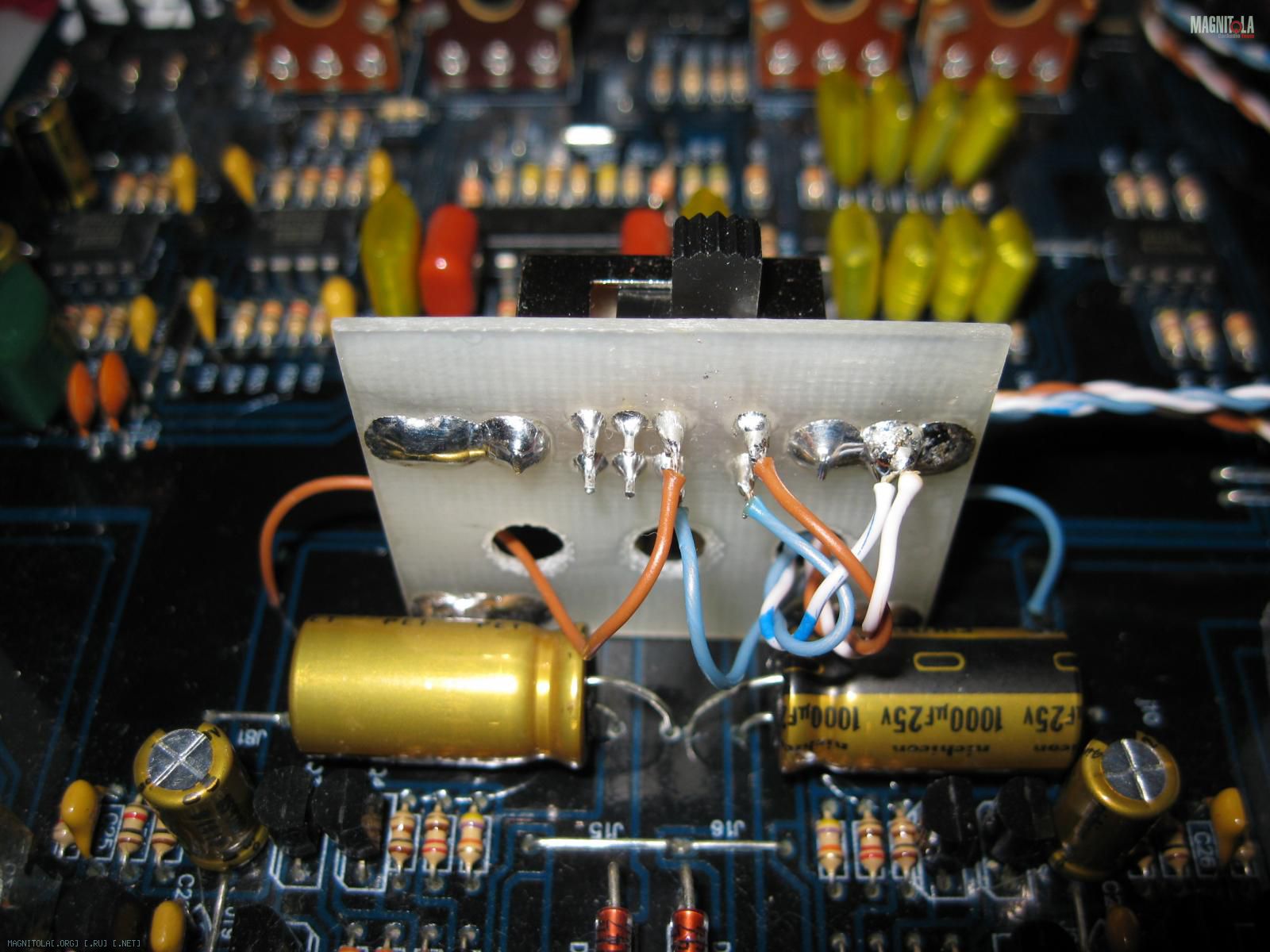

В общем вот так получилось:
![]()

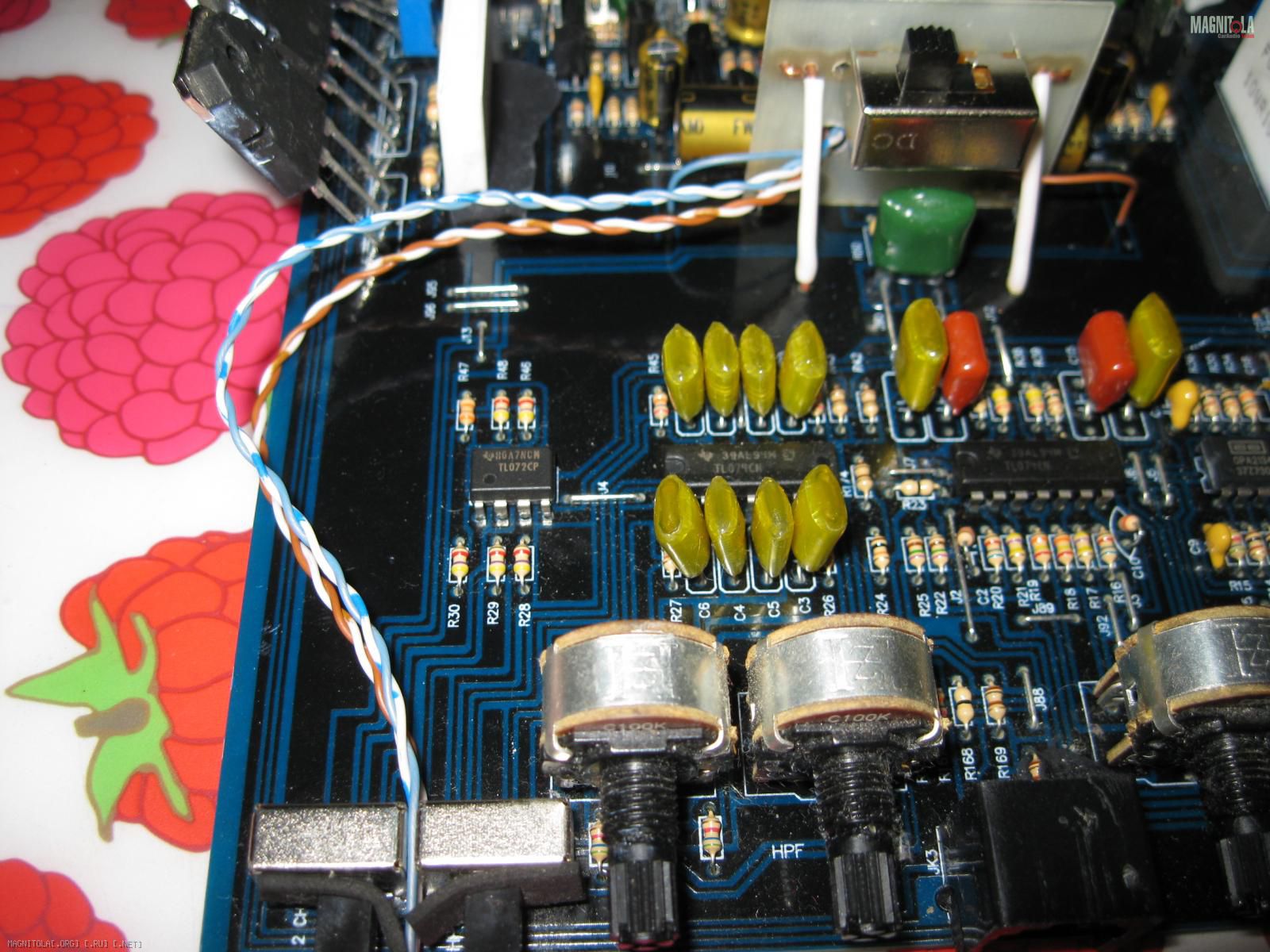

Далее делаем отвод от переключателя для подключения RCA директ-входа:
![]()
![]()
![]()

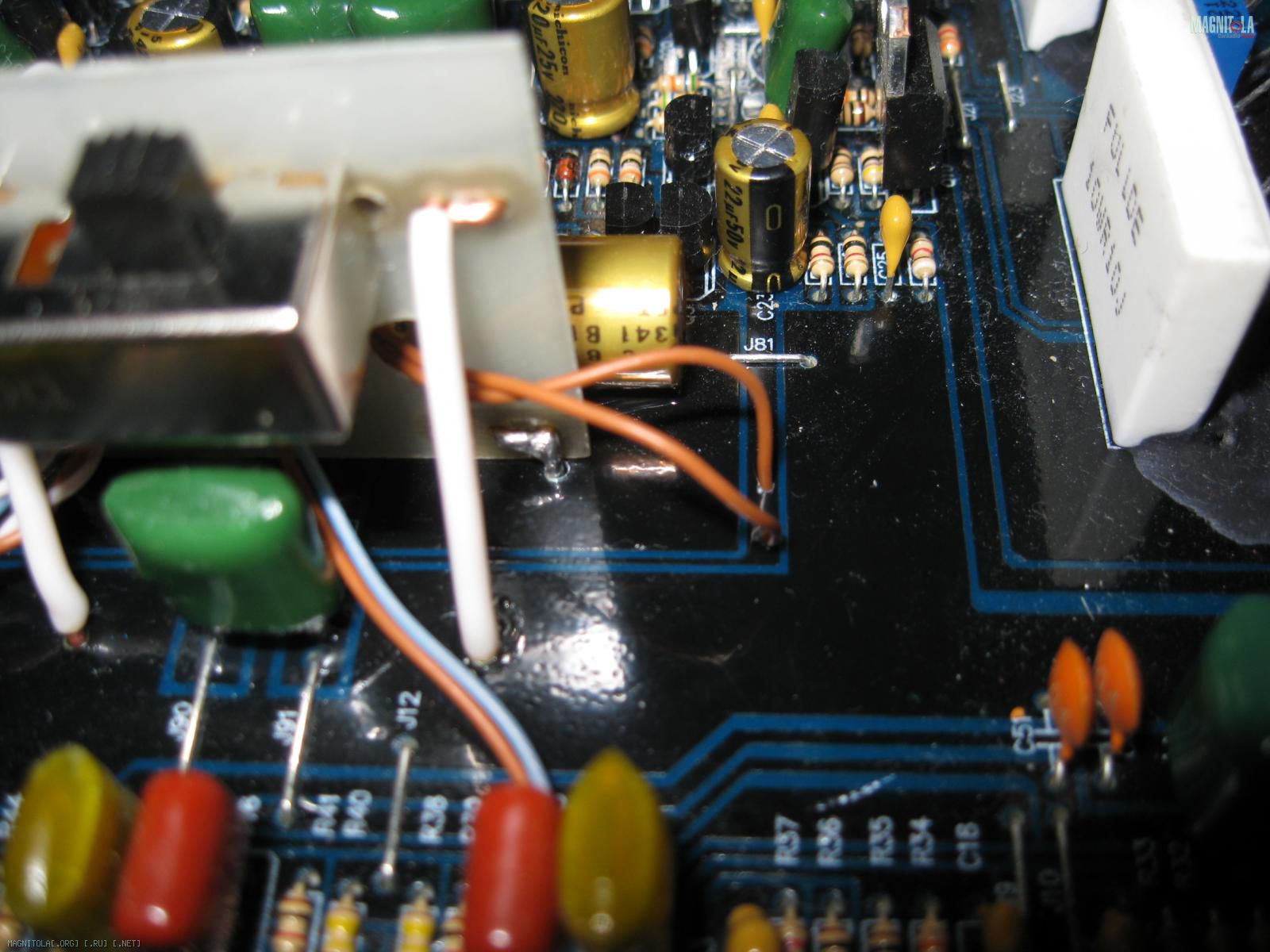

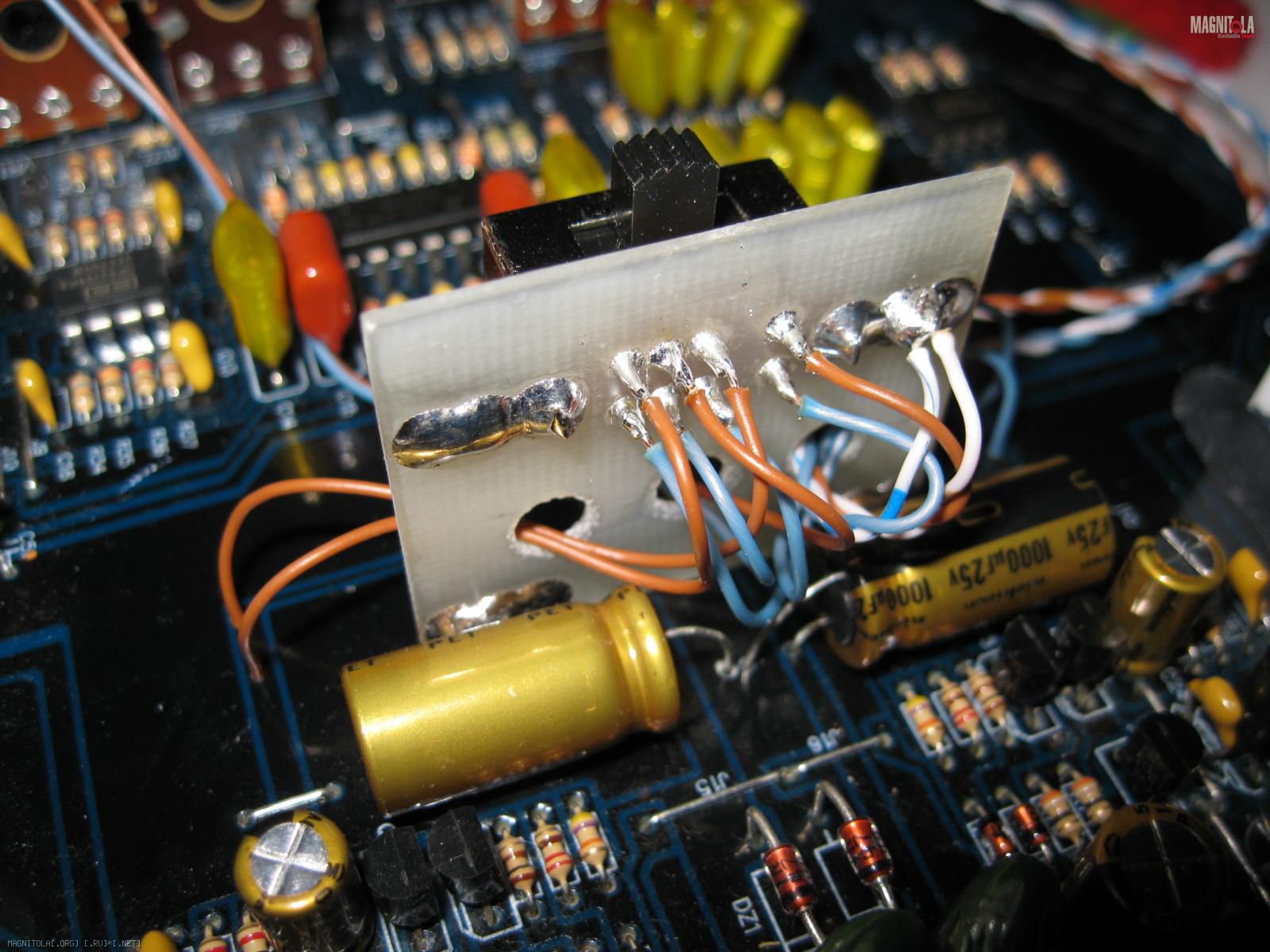

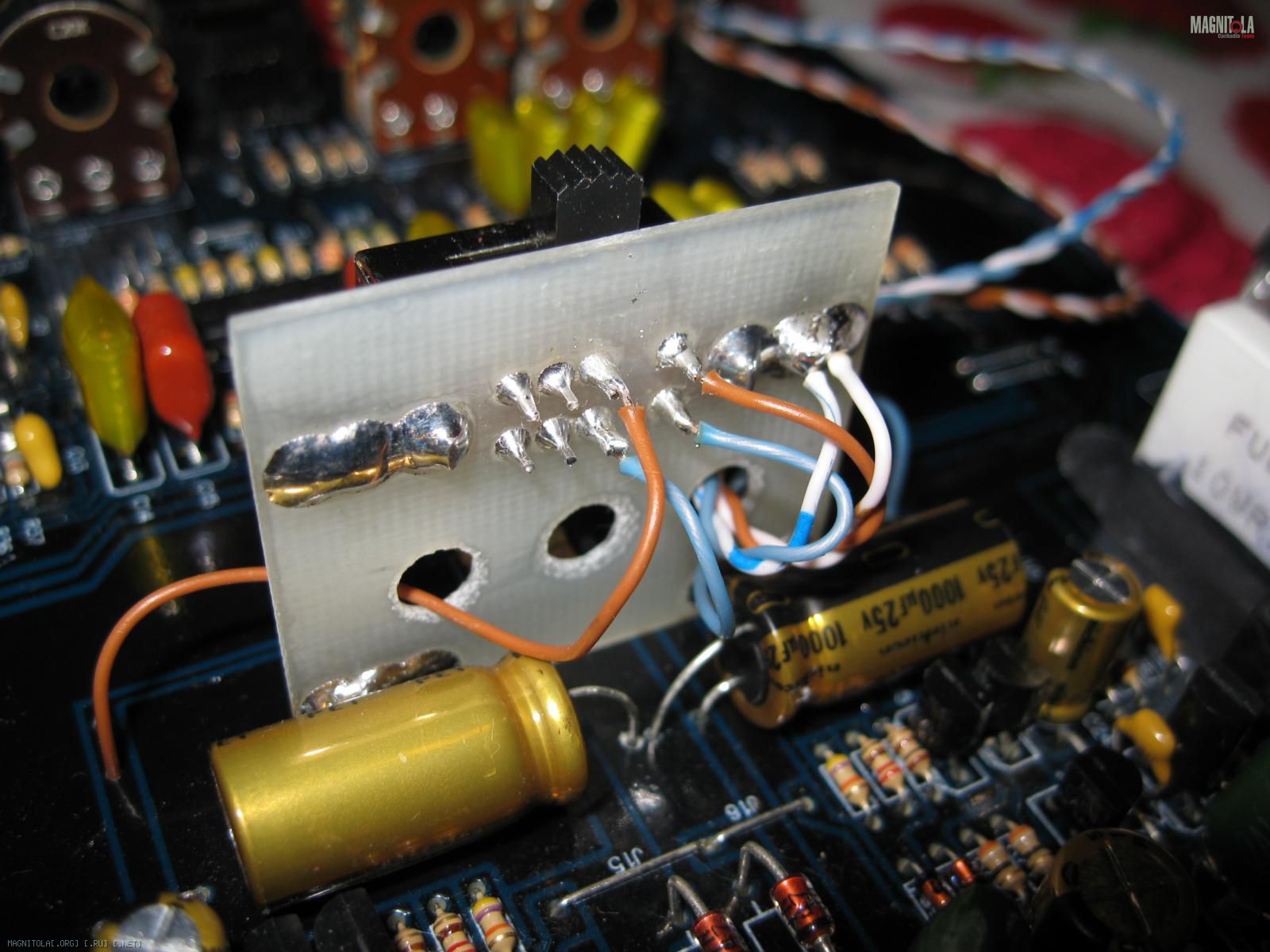

Далее подпаиваем провода для режима варианта 1 и варианта 2 и подпаиваем в плату провода для работы варианта 1 :
![]()

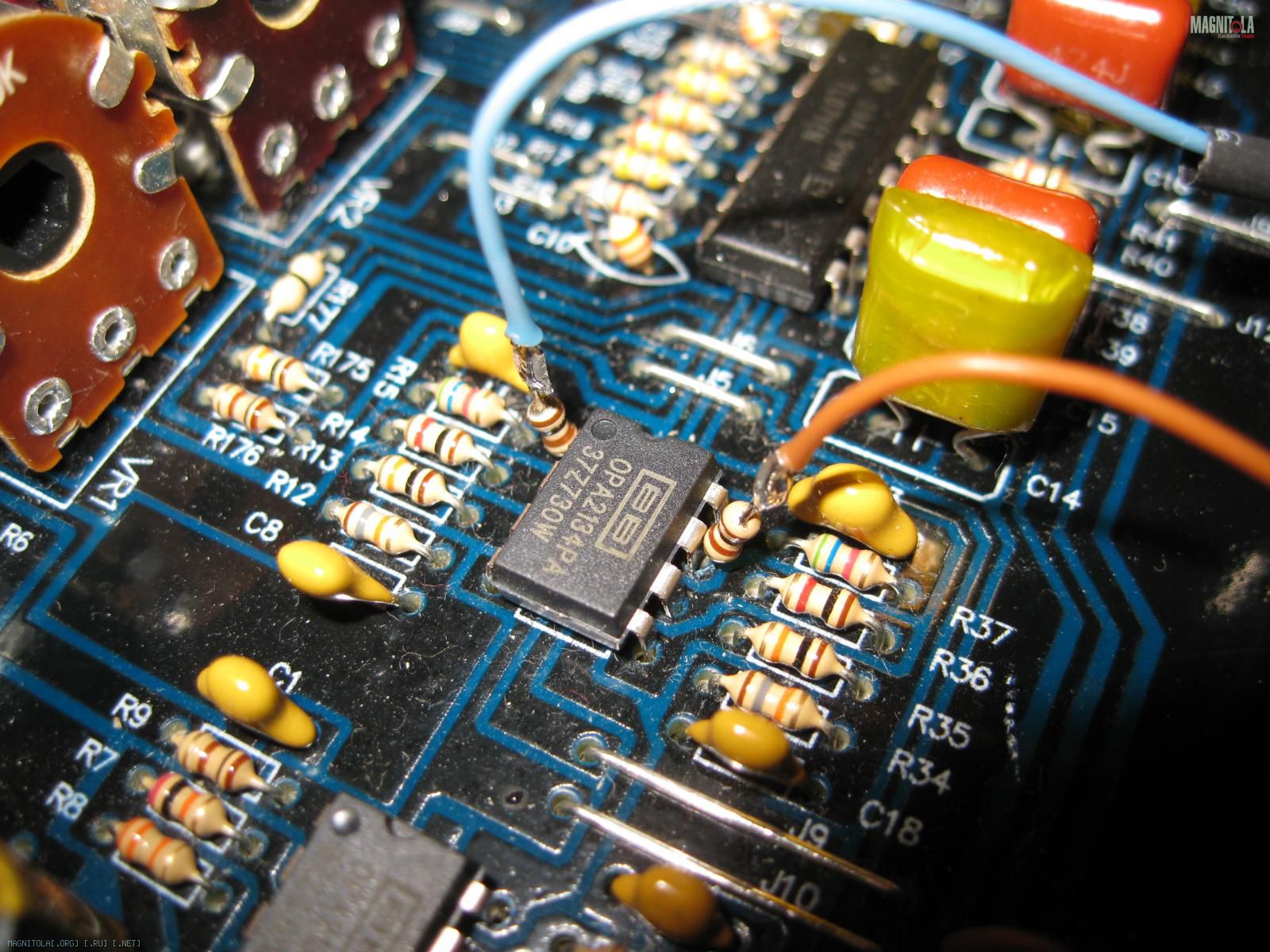

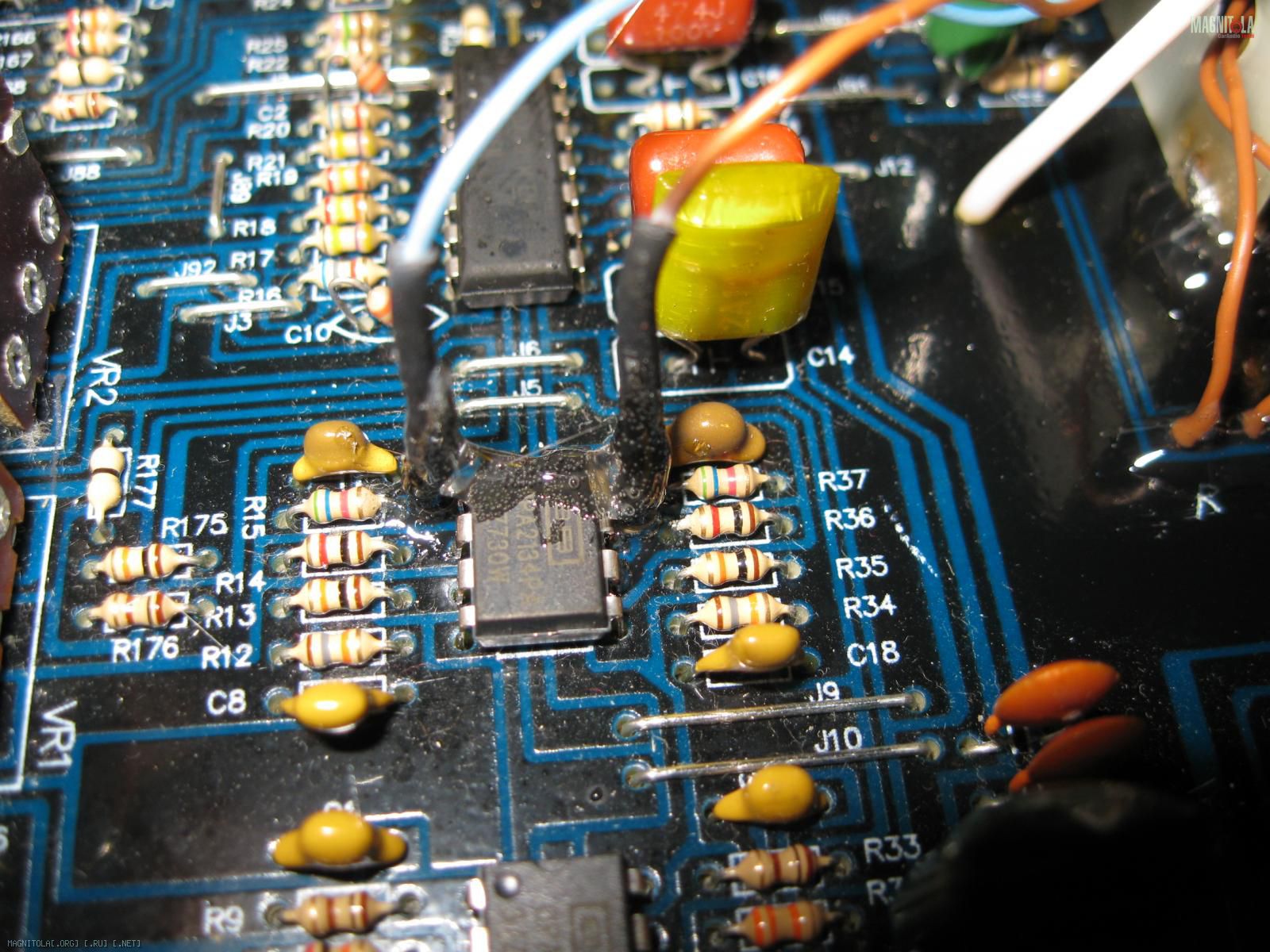

Отведённые провода варианта режима работы 2 подпаиваем через резисторы 100 ом непосредственно на ножки выходов ОУ U3, т.е. на ножки 1 и 7, соблюдая цветность проводов:
![]()

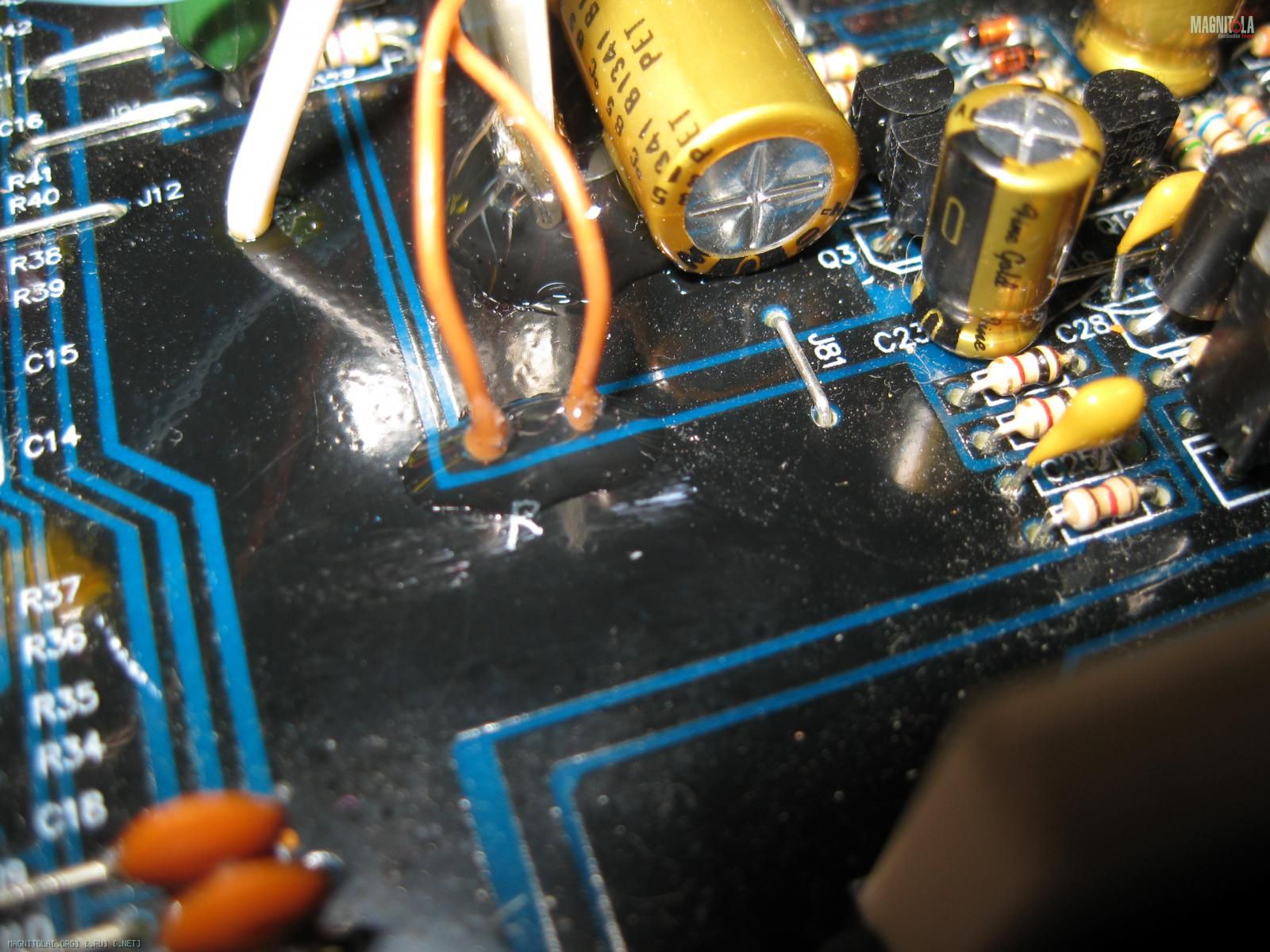

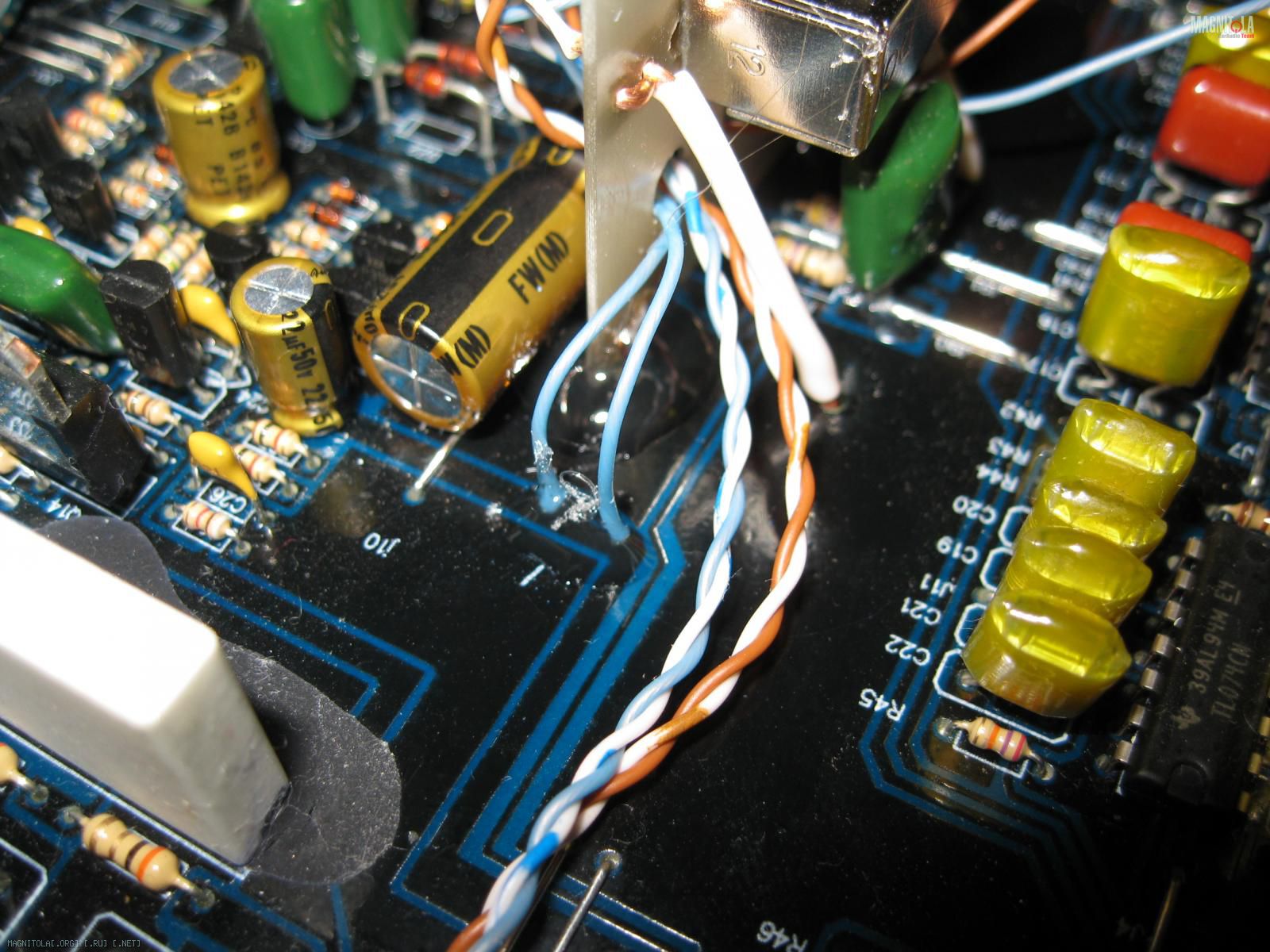

Ну и чтоб закончить с проводами, проливаем их клеем в местах подпаивания для их дополнительной фиксации, для надёжности стало быть:
![]()
![]()
![]()
Ну вот, пока на сегодня и всё.
Утро вечера мудренее, завтра проверю всё ли я правильно сделал и продолжу.......
