1) Какой магазин отказывается принимать? Пломбы целые? 2) Напишите мне в личку, поможемЦитата:
Сообщение от AJIeKcEu74
Вид для печати
1) Какой магазин отказывается принимать? Пломбы целые? 2) Напишите мне в личку, поможемЦитата:
Сообщение от AJIeKcEu74
ЗдравствуйтеЦитата:
Сообщение от AJIeKcEu74
Сожалеем, что с продукцией URAL (УРАЛ) у Вас возникли сложности.
Ни то, ни другое!
Непосредственно продавцы неправы, - они обязаны принять и отправить нам (производителю) на экспертизу.
Но Вы можете сами напрямую переслать нам усилитель.
Будет сделана экспертиза. Если с момента покупки не прошёл 1 год и гарантийные пломбы целы - бесплатный гарантийный ремонт. Если нет - платный (за Ваш счёт). Если неисправность возникла по Вашей вине в следствии неправильного подключения и т.п. - это будет указано в акте технической экспертизы.
Вам написал на E-mail наш начальник отдела гарантийного обслуживания, по отправке с ним договоритесь.
NatURAL, вот это правильный подход к решению проблем! Респект! Еще бы дилера недобросовестного наказали - была бы вообще сказка.
NatURAL, А за что мне минусяру то влепил?
Или хотя бы объяснить порядок приема брака.Цитата:
Сообщение от Coma White
Цитата:
Сообщение от AJIeKcEu74
Брак и неисправность возникающая в период гарантийного срока это не много разные материи :).Цитата:
Сообщение от AJIeKcEu74
Оно понятно, не то слово человек употребил.Цитата:
Сообщение от FFZ
Тут как бы презумпция невиновности в отношении и производителя, и покупателя действует.
Экспертиза установит истину.
Но отказ в приеме в течение гарантийного срока - это серьезно.
Сейчас под рукой бумажки нет, позже выложу фото.
У нас тут тоже местный дилер реализует продукцию с формулировкой "гарантия действительна при установке в авторизованном сервисном центре".
У нас под ентим лозунгом все конторы типа ехиста и автодока запчасти на машины продают...Цитата:
Сообщение от orbita21
Главный вопрос - как это дело позиционирует сам производитель. Продавец уменьшать гарантию или изменять условия ее реализации не имеет права.
Интересно, сколько бы прожил такой усилитель после инсталла? Ж)
Вложение 1000282
Вложение 1000284
Добрые люди из поднебесной запчастей накинули.
Добрый день, как Ural 5.300 по звучанию? для прослушивания например Металлика.
к сравнению. DLS МА 31 или типа того. сильно хуже или нормально?
Здравствуйте, потянет ли этот усь сабовым звеном infinity Ref 1260w? Беспокоюсь что номиналы одинаковые по 300Вт!?
По хорошему - маловато ему будет 300 Вт сабового канала.
Но с другой стороны - сам динамик не очень эффективный. 220 грамм подвижки и катушка 2" (т.е. 300-350 Вт предел для такой катушки).
ИМХО стоит поискать динамик полегче.
:help: Нужна инструкция к усилителю. Поделитесь, люди добрые есличо
Неужели ни у кого нет? Сканирование и тем самым, перевод из бумажного вида в электронный никто не отменял:)
Здравствуйте.Цитата:
Сообщение от DenisDV
Полные версии инструкций будут размещены скоро на новой версии сайта - сейчас он в разработке.
К каждому усилителю руководство по эксплуатации (Инструкция) прилагается! Если у Вас её не оказалось то "...что то пошло не так".
К тому же в инструкции находиться гарантийный талон, который должен быть заполнен при продаже - ну так, мало ли - понадобиться.
Может и пошло не так...усилитель достался б/у:). Надежда на находку в интернете не дала результата. Очень жду обновленную версию сайта:)Цитата:
Сообщение от NatURAL
---------- Сообщение добавлено 21.07.2016 в 23:22 ----------
Не дождавшись инструкции. Имеется данный сабж. У него на панели регулировок есть переключатель 4 канала/5 каналов. Независимо от переключателя, сабовый канал играет только при подаче (отдельно!) на него сигнала. Вопрос: как заставить играть сабовую секцию имея на магнитоле всего 4 выхода?

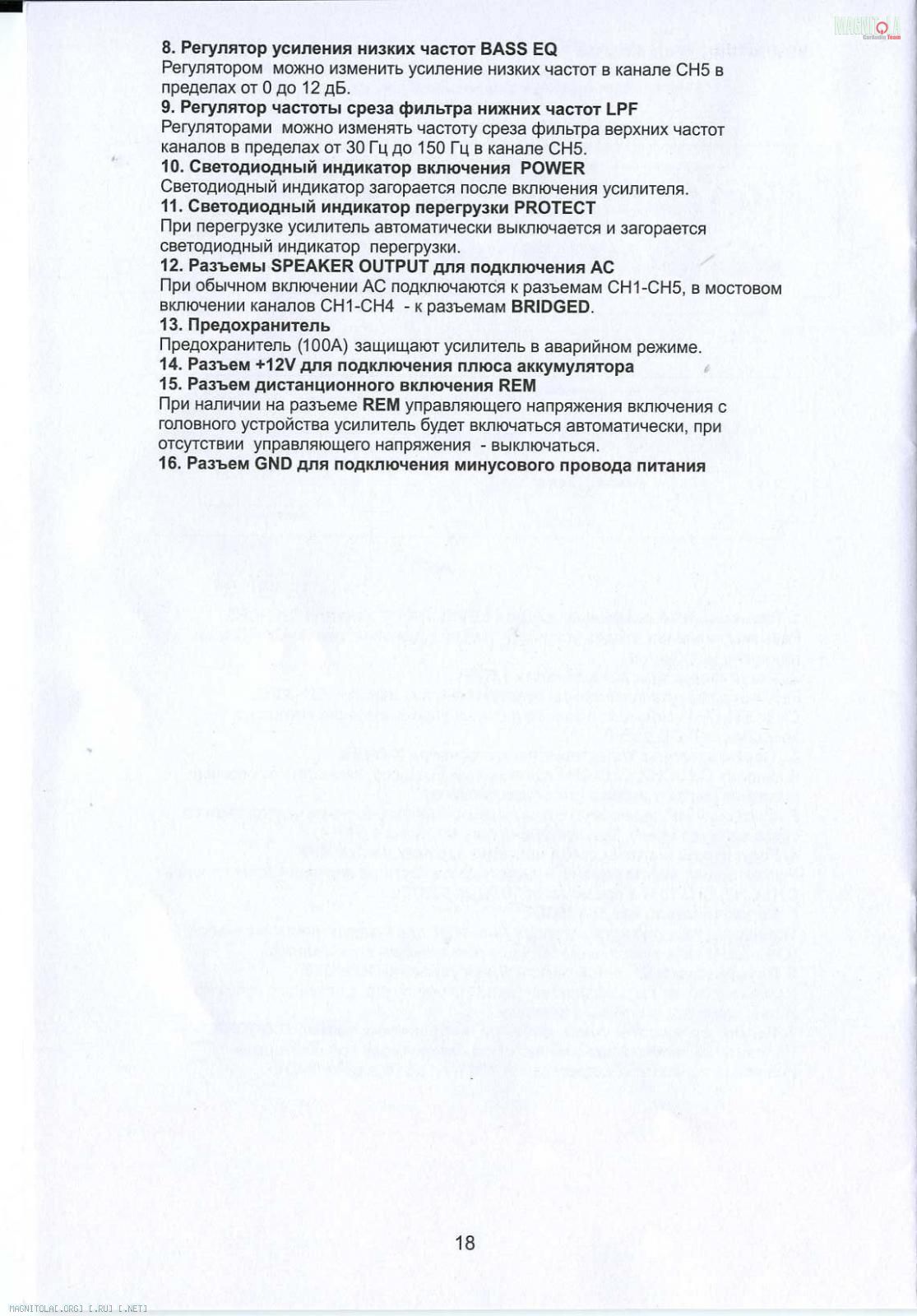

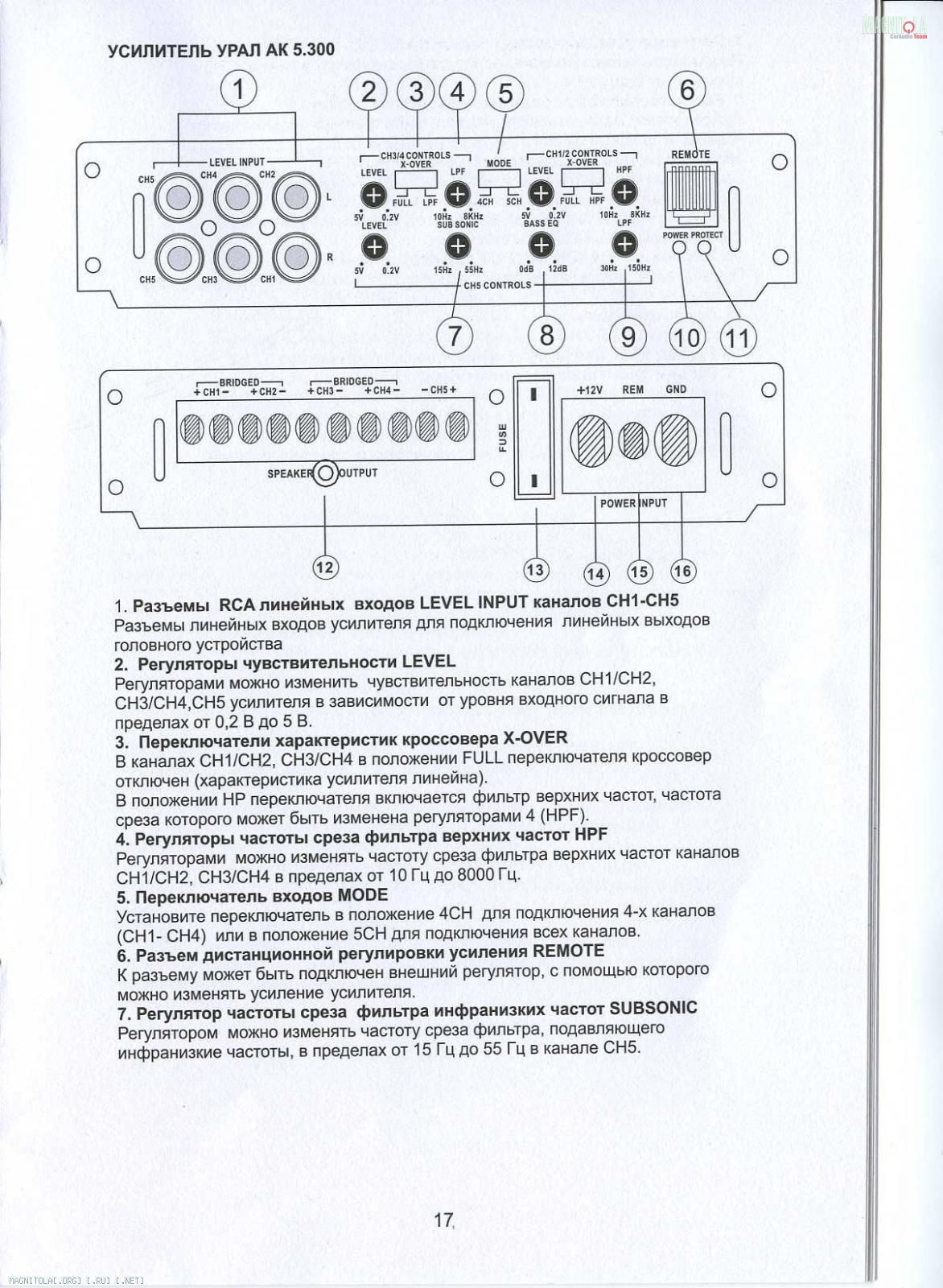

пункт 5:Цитата:
Сообщение от DenisDV
Вложение 1036720Вложение 1036722
+1, причём при положении 4СН на сабовый канал поступает суммированный сигнал и с каналов 1/2 и 3/4.Цитата:
Сообщение от NatURAL
Дядь Федь, я ведь не зря стал спрашивать про переключатель. В моём усилителе при положении переключателя на 4 канала и наличии сигнала в разъемах 1-4, сабвуфер НЕ РАБОТАЕТ.Цитата:
Сообщение от FFZ
ну значит с этим нужно разобраться, если этот режим нужен :).Цитата:
Сообщение от DenisDV
Вопрос.
А на входы 1-4 подается сигнал в полную полосу?
LPF вроде не отключаемый у АК 5.300
А как же ж!Цитата:
Сообщение от orbita21

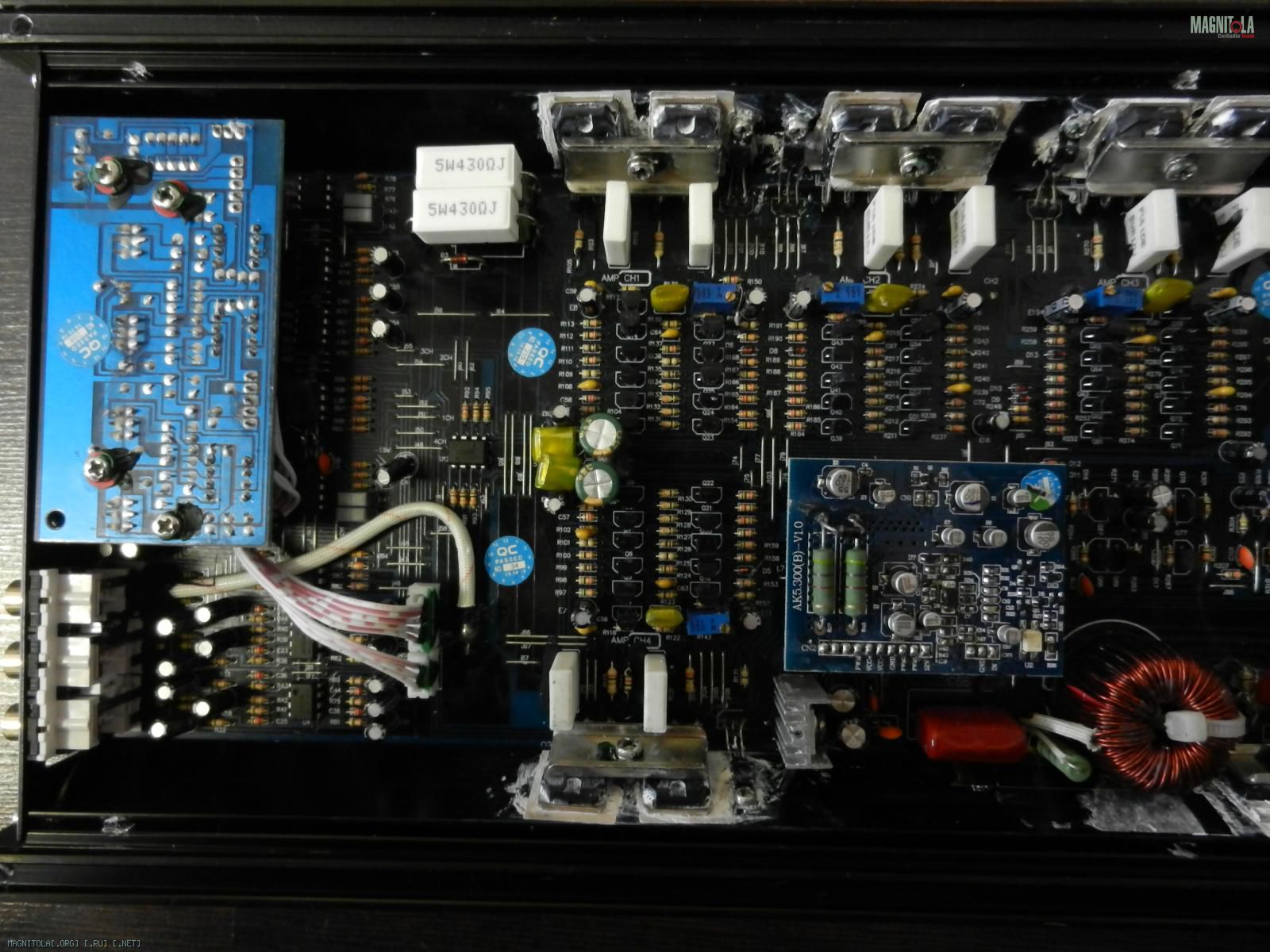

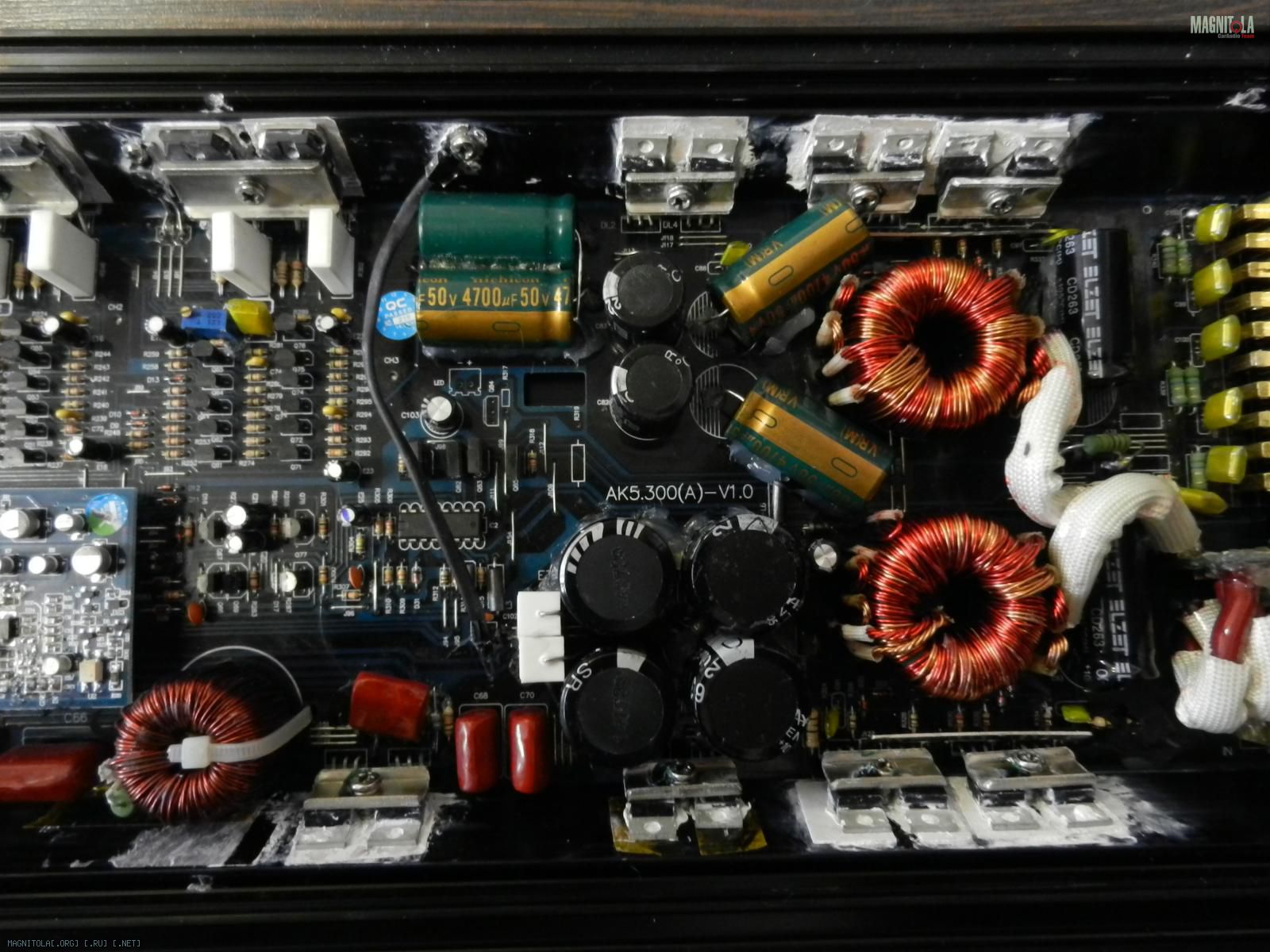

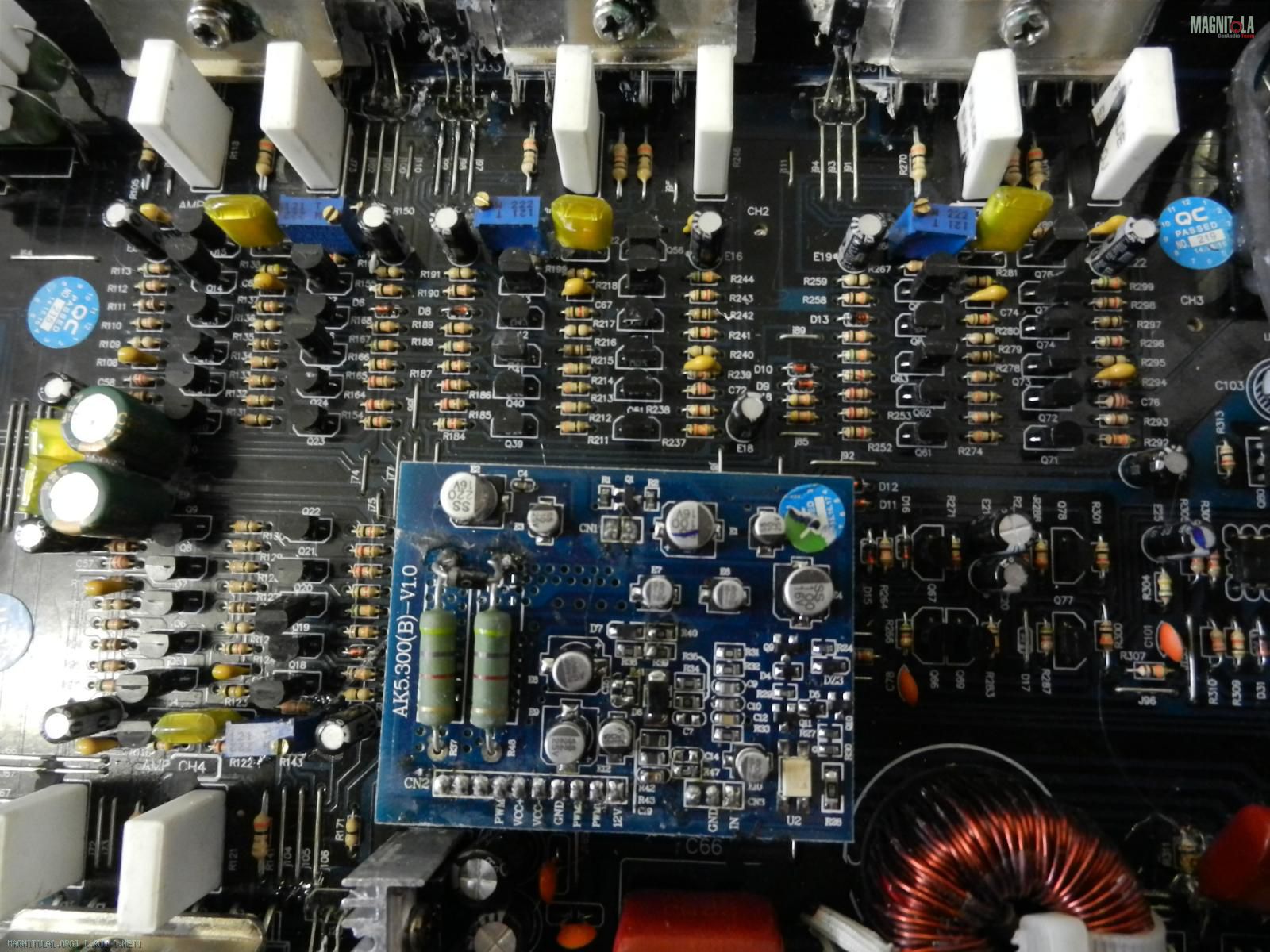

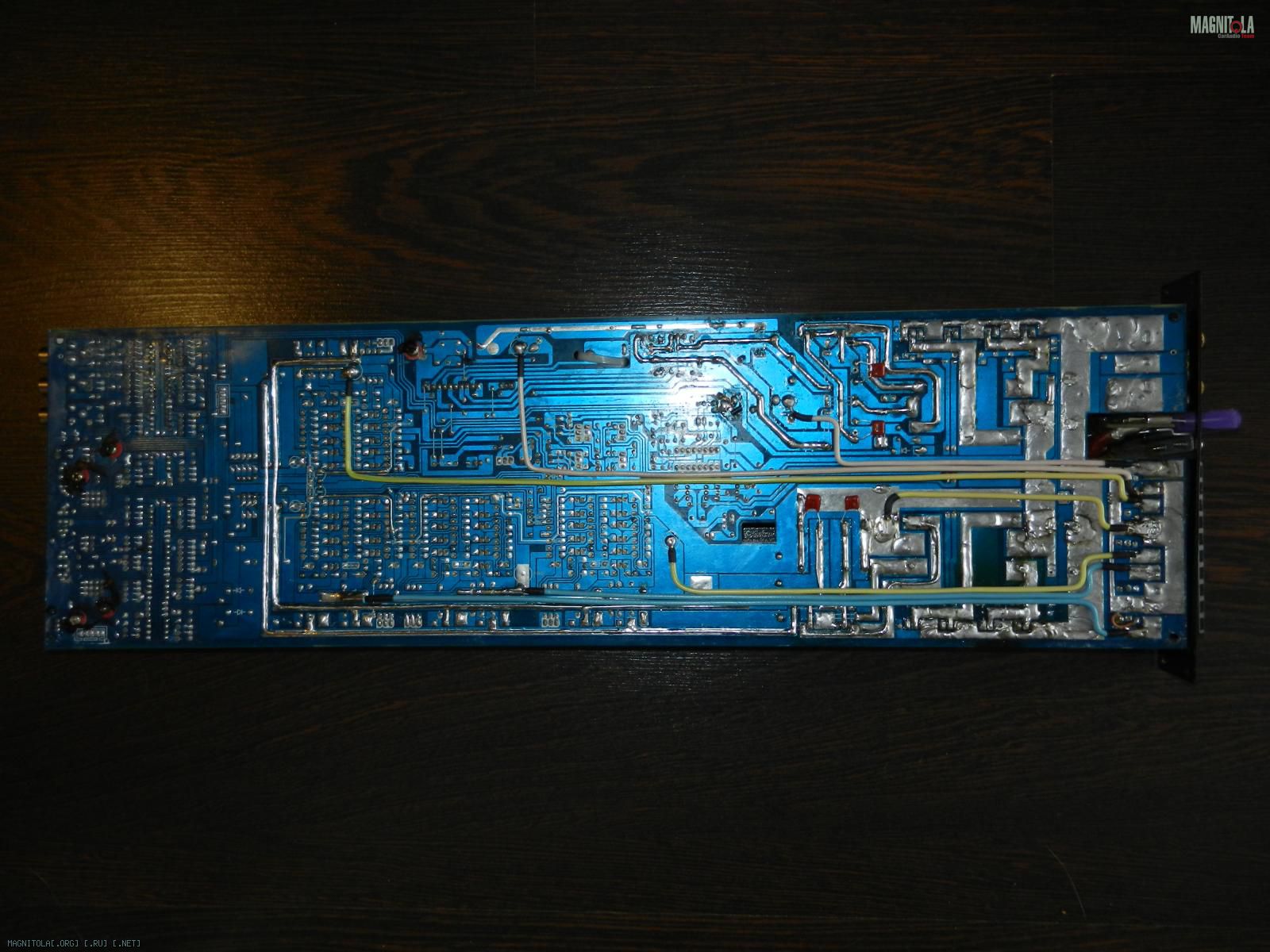

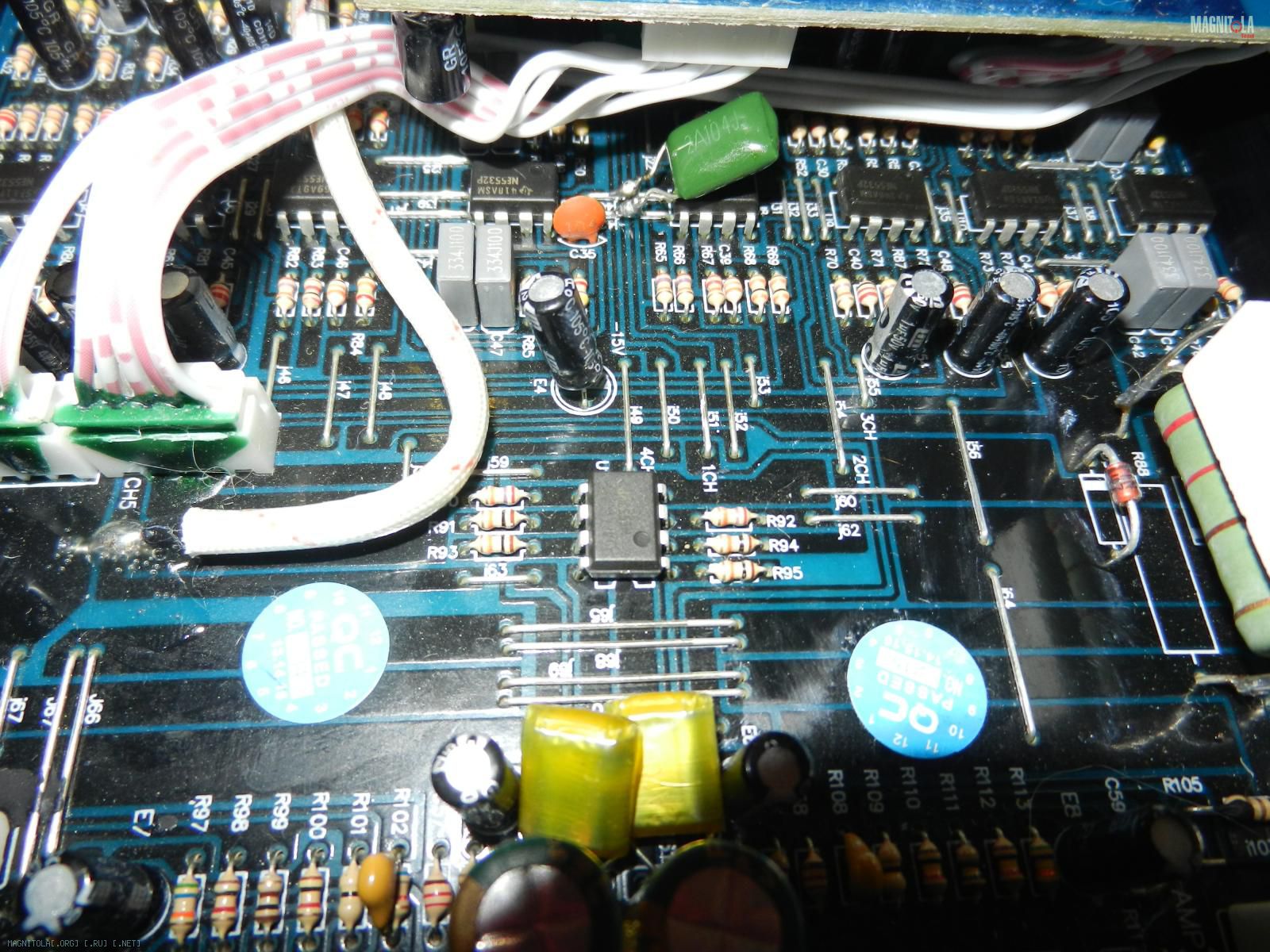

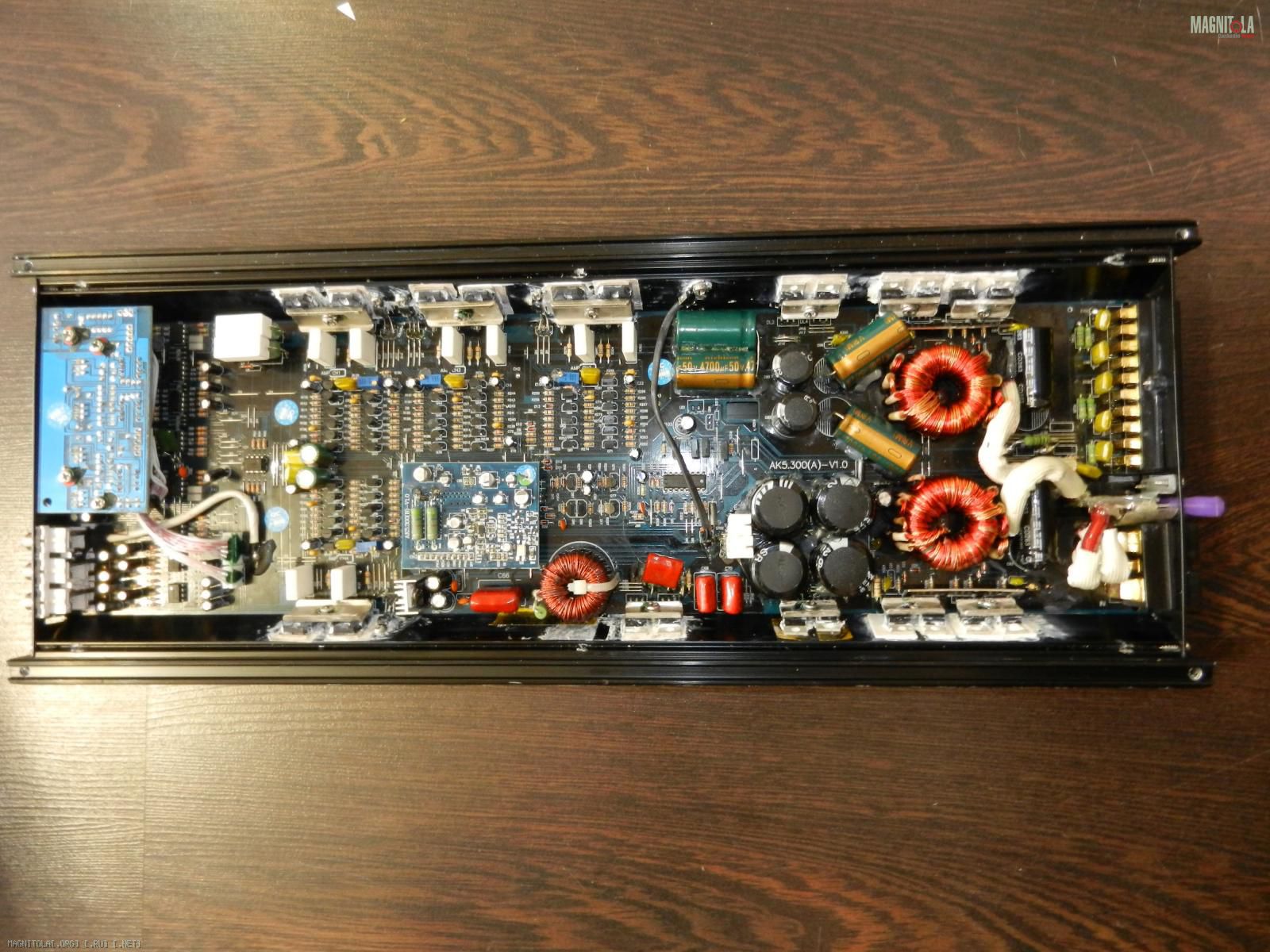

Осилил собственноручно твик этого усилителя и традиционно спешу рассказать о процессе. В буфере первичного питания стоковые конденсаторы суммарной ёмкостью 13200мкФ заменены на два по 10000мкФ. Даже не знаю, будет ли от этого польза или нет, т.к. здесь нет дросселя, который традиционно быть должен и на котором идут не слабые потери:). Фильтр вторичного питания каналов 1-4 увеличен с номинала 4400мкф на каждом плече до величины 11600мкф, а на сабвуферном канале - с 2200мкФ до 4400мкФ. Как это сделано можно увидеть на картинке. На этапе модернизации каскада предварительного усиления впаяны конденсаторы 56пкФ и 15пкФ точно так же и в те же места, что и в теме Твик Ural AK 4.90. Впаяны подстроечные резисторы установки начального тока покоя выходных каскадов УМ (2,2 кОм). На следующем этапе модернизации части усилителя, отвечающую за предварительную обработку, коммутацию режимов работ и предварительное усиление, заменены тупо все стоковые ОУ NJM4558 на NE5532 от Ti. На этапе модернизации параметрического стабилизатора +/-15В параллельно штатным резисторам впаяны керамические пятиваттные 430 Ом и заменены буферные конденсаторы 100 мкФ на 470 мкФ (low esr). С обратной стороны платы дополнительно пропаяны силовые токоведущие дорожки и наиболее длинные из них усилены медной моножилой 2,5 мм. кв. Этой же моножилой заменены провода, коммутирующие аудиосигнал с выходных транзисторов до клемм каналов 1-5. Параллельно конденсаторам буферов вторички подпаяны плёночники 0,1 мкФ: на 63В для каналов 1-4 и на 100В для канала 5. Во время сборки усилителя не забыта дополнительная фиксация конденсаторов, подстроечных резисторов и винтов прижимных пластин строительным герметиком/клеем.
Вложение 1037598Вложение 1037600Вложение 1037602Вложение 1037604Вложение 1037606Вложение 1037608
ПыСы: во время проверки обнаружил, как ни странно, что теперь переключатель режимов 4 канала/5 каналов работает исправно, т.е. в положении "4 ch" при подаче сигнала на входные разъёмы каналов 1-4, саб работает:).
DenisDV,

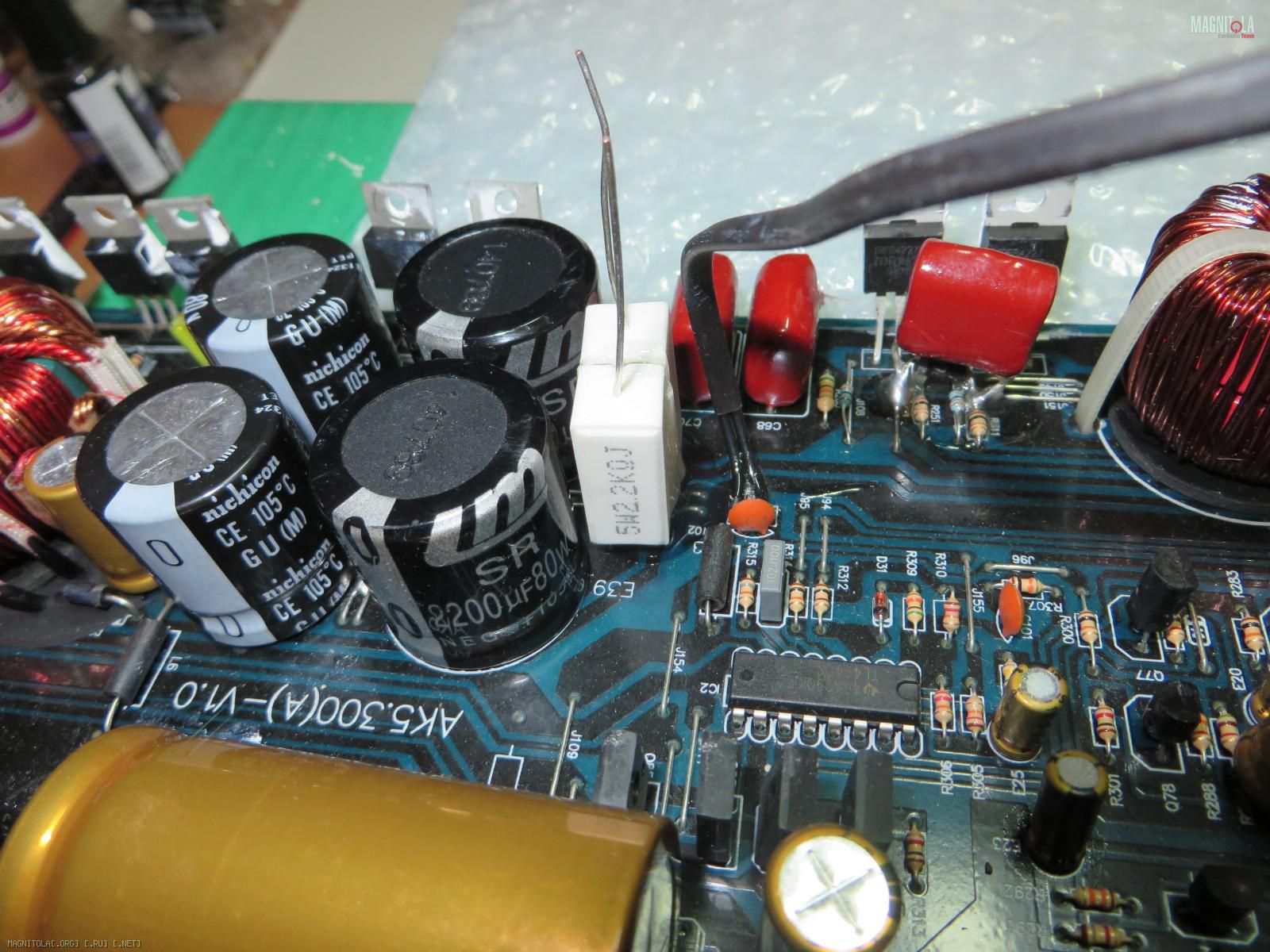

Я вот тоже сделал один. Но вот мне кажется я чуть-чуть погорячился разместив пятиваттники так близко конденсаторам.
Вложение 1037610
По ощущениям они достаточно прилично подогревают конденсаторы, что вряд ли позитивно скажется на продолжительности их жизни.
Я поставил номиналом 3 кОм. Кондеры теплые, так что думаю не критично. Но если уж заморачиваться, то можно попробовать засунуть между резисторами и конденсаторами что-то теплоизолирующее.Цитата:
Сообщение от CaBa
Возможно. Но думаю их просто нужно чуть подальше ставить - в своём учту эту особенность.Цитата:
Сообщение от DenisDV
Скажите плз. если менять ОУ на NE5532, увеличить емкость по питанию и впаять конденсаторы 56пкФ и 15пкФ в каскад предварительного усиления, будет ли заметна разница в звучании? Нужно ли будет делать дополнительные манипуляции или же обязательно ли надо будет ставить переменный резистор для регулировки токов покоя?
Разница в звучании безусловно будет, поэтому можно и не увеличивать токи покоя транзисторов, если Вам этого не нужно:)Цитата:
Сообщение от Konst@ntin
Спасибо! .. А еще один вопрос... как припаян спаренный резистор у конденсаторов сабового канала? А то на фото не совсем понятно :blush2:Цитата:
Сообщение от DenisDV
Резисторы впаиваются параллельно конденсаторам. Для этого необходимо сделать отверстие(я) в плате сверлом 1 мм.Цитата:
Сообщение от Konst@ntin
В общем накупил деталей. Всё делал по мануалам,
Вложение 1049474 Вложение 1049476
для ОУ припаял "кроватки", впаял конденсаторы 56пкФ и 15пкФ в каскад предварительного усиления, по питанию увеличил емкости для каналов 1-4, сабвуферный решил не трогать. Включил на столе - заработал! В итоге - 1, 2 и сабвуферный каналы работают, а 3 и 4 не работают. При влючении ремоута, на каналах появляется звук, но ооочень тихо и медленно исчезает, с выключением ремоута такая же штука. При втыкании акустического кабеля шелестение динамика есть. Также в режиме 4ch при подключении входов к 3 и 4, звук на сабвуфер не идет, а только с 1 и 2 канала.
Проверил всё что спаял, визуально ни каких КЗ нет и всё спаяно ... Вот такой криворукий твикер :mosking: .. Скажите плз. что это может быть и куда смотреть? Хотя бы намеками ...
И еще, скажите плз. какие ОУ отвечают за работу 3 и 4 канала (отмечены цифрами)
Вложение 1049472
После долгих бессонных ночей, была найдена причина отсутствия звука на 3 и 4 каналах ...
Вот она :facepalm:....
Вложение 1050306
В виду моей криворукости, при установке площадки я вогнул ее во внутрь ... Но что самое интересное... я же что то там припаял )))
По итогу мытарств, соловей запел... правда первый час его пения, он пел ужас как криво. Но сейчас вроде запел хорошо..
Огромное спасибо всем выложившим тут информацию по доработке данного усилителя!!
Кроватки цанговые лучше ставить http://i.piccy.info/i9/058b226f10aa1...143/scsm08.jpghttp://i.piccy.info/a3/2016-08-31-18...18x252-r/i.gif
+1!Цитата:
Сообщение от _dim4ik_
совершенно верно.
пытаюсь выставить ток покоя транзисторов. в инете везде написано что нужно цепляться эмитерам транзисторов. ffz же пишет что один щуп к одной ножке транзистора ,другой к вых. клемме. но ток покоя различается в 2 раза.(на клеммах в 2 раза меньше)
так как правильно то?
Вложение 1092690Вложение 1092692
Правильно, как Фёдор пишет, ток и будет в 2 раза меньше. Ты же меряешь ток одного транзистора. Когда подключаешь к эмиттерам обоих транзисторов, мериться будет ток обоих транзиков. Так правильнее, т.к. точнее можно выставить. Эмиттерные резики всего 0,1 Ом.
хм,теперь понял суть) а подстройку нуля постоянки на выходе можно производить на любом токе покоя?Цитата:
Сообщение от SAB 2
Сначала 0 на выходе, потом ток.
подскажите пожалуйста, подгорел стабилитрон в питании предусилителя и решил перевести на интегральные СН. вот набросал схемку. все так, если нет то жду критики? для балластных резисторов R1, R2 = 170-160 ом 5вт, при токе нагрузки 0.1 А ( такой ток с запасом ведь?) земля будет браться с центральной точки ПН
Вложение 1098514
проделал твик уся. можно сказать собрав предыдущие наработки. в первичке 20000мкф low esr., во вторичке по 4700мкф в плечо для 1-4 каналов, и по 1000мкф в плечо для сабового канала. электролиты по питанию во вторичке и питания оу шунтированы пленкой. установлены кондеры (15пф и 56пф)в каналах ,как в ural ak 4.90. важные электролиты заменены на nichicon fg,muse ,elna silmic ii. ОУ в преде заменены на ne5532pa. для ПСН параллельно гасящему резистору подпаян 5 ватный 470ом резистор. введена возможность установки нуля на выходе УМ, а так же установка тока покоя. провода снизу платы перенес на вверх (ПВС 2.5 ГОСТ) прокладки заменены на алюмооксидную керамику.
Вложение 1101440Вложение 1101442Вложение 1101444Вложение 1101446Вложение 1101448
