Сериал "Малыши-крепыши" серия #2 URAL АКM 1.700

Здравствуйте!
Не знаю куда обратиться решил спросить у Вас

Пользуюсь моноблоком УРАЛ АКМ 1.700 и саб УРАЛ гранд2 играл в 4 Ома от выпаеных с штатной Лансеровской головы линейных выходов, сила КГ-25 (и плюс и минус). Только обкотал, ненаваливал.
Проблемы начались с того что иногда саб издавал резкие хлопки-удары, мощность которых не зависела от музыки и громкости на магнитоле. Теперь же при включении усилителя саб начал проигрывать эти хлопки и через некоторое время усилитель уходит в Протект. Это происходит и при отсоединены межблоках которые идут с магнитолы.
Если от усилителя отсоединить саб, то при включении усилитель сразу уходит в протект.
Снял видео где слышно эти хлопки.Заранее спасибо! Надеюсь решение проблемы не сложное) Очень уж тяжко фронту без саба) youtube.com/watch?v=3D0IvsHqg1U&edit=vd

Всем привет. Подскажите, пожалуйста, какую роль выполняет выносной регулятор баса, гейна или буста?

Цитата:

---

Сообщение от klubbhead

Всем привет. Подскажите, пожалуйста, какую роль выполняет выносной регулятор баса, гейна или буста?

---

Как показала практика в процессе сожжения усилителя, в первую очередь он показывает работает ли усилитель вообще или не работает ))
А основная задача это регулировка гейна. Т.е. выставляешь на усилке определённый уровень, а остальное, до планки выставленной на усилителе, накручиваешь выносным регулятором. Надо чтоб тихонько играло, выкручиваешь в ноль, хочешь чтоб колотило - выкручиваешь на максимум.
Грубо говоря у каких то песен можешь просто "навалить баса", чтобы долбило посильнее

И после темы о URAL (Урал) АК 1.500 и этой темы о URAL АКM 1.700 ко мне приходили вопросы о твике этих усилителе.
Не помню писал ли я публично, если писал, то получается что повторюсь, но думается это будет не страшным :).
Дело в том, что как усилителям АВ класса, как и усилителям D класса при их стоковом исполнении как правило в 99% случаев твик их по вопросу питания был бы совсем не лишним и особенно в бюджетном сегменте усилителей.
Если в усилителях АВ класса даже когда они достаточно компактны, тем не менее хоть какой-то простор во внутреннем объёме их корпусов как правило находится для усиления системы вторичного силового питания.
То вот усилителях D класса, ситуация как правило совершенно обратная по вопросу простора внутри корпуса усилителя.
Эта ситуация достаточно логична, т.к. одно из главных их преимуществ это как раз компактность по отношению к их мощности и поэтому, опять таки как говориться, в 99% случаях внутренний объём этих усилителей забит с максимальным коэффициентном плотности.
В следствии этого там просто нет свободного места, чтоб эффективно нарастить энергетический потенциал вторичного силового питания, т.е. внутреннего блока питания и он же ПН.

Всё, что можно сделать с системой внутреннего силового питания в моноблоках D класса, это как правило несколько улучшить эффективность работы ПН-а по первичным силовым цепям и эти действия как следствие, хоть и не радикально, но всё же несколько повысят общую эффективность работы ПН- в целом.
Как правило ёмкостной подпор первичных силовых цепей ПН-а в этих усилителях весьма не большой.
В частности, раз уж речь идёт в этой теме, то применительно у девайсу темы т.е. АКМ 1.700 в этом месте у него суммарно всего 4000 мкф.
В данном конкретном случае этот вопрос можно подправить.
Изъять с платы штатные конденсаторы этих цепей и на освободившемся месте реализовать увеличение суммарной ёмкости этих цепей.
К примеру вот так это можно реализовать.

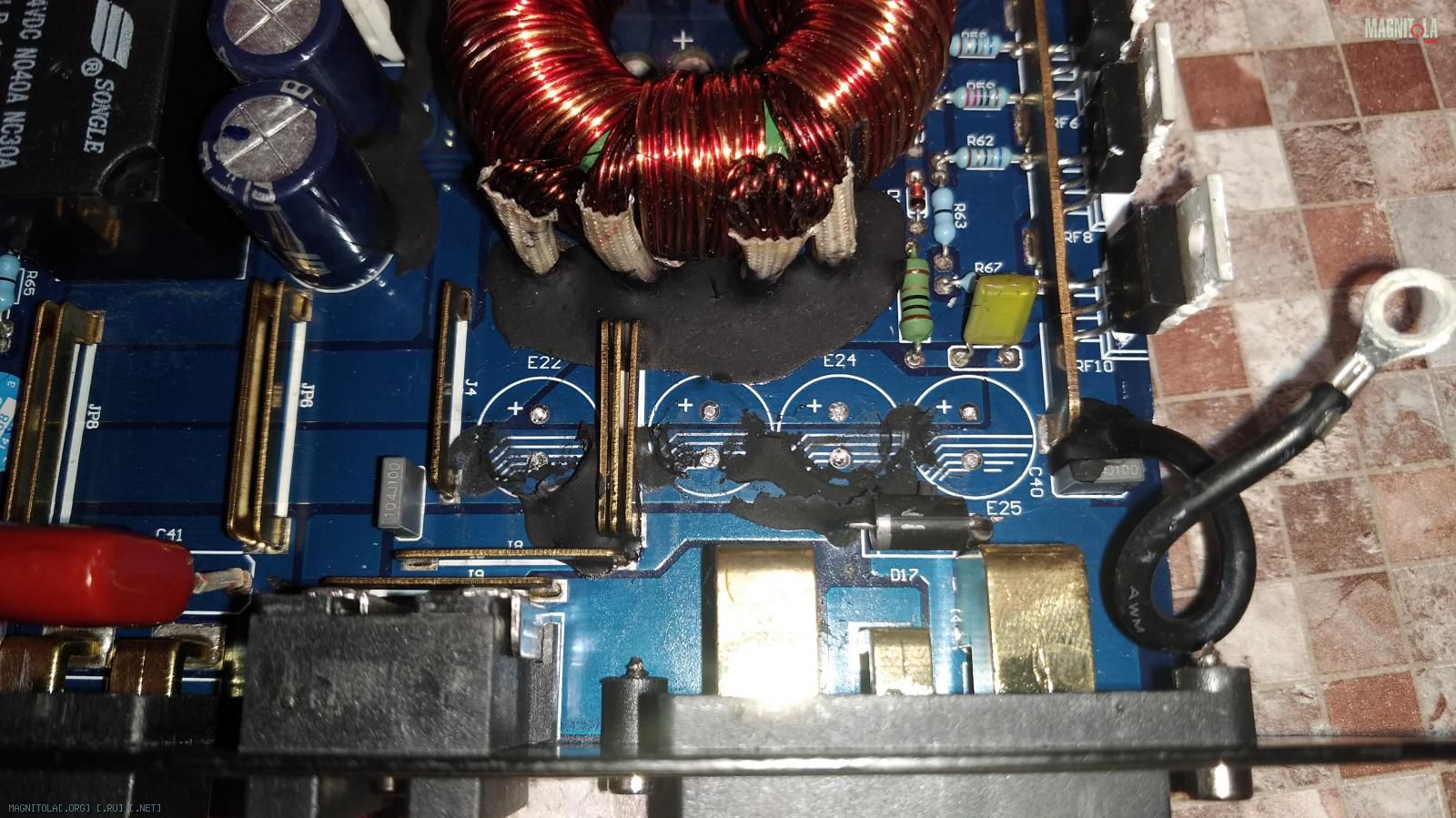

Выпаиваем штатные конденсаторы первички :
Вложение 1161624
Удаляем с платы остатки клея-компаунда дополнительной фиксации конденсаторов.
И наклеиваем выравнивающие по высоте к плоскости силовых перемычек, из твёрдой резины подходящей толщины, подложки.
К примеру вот так это должно в итоге получится :

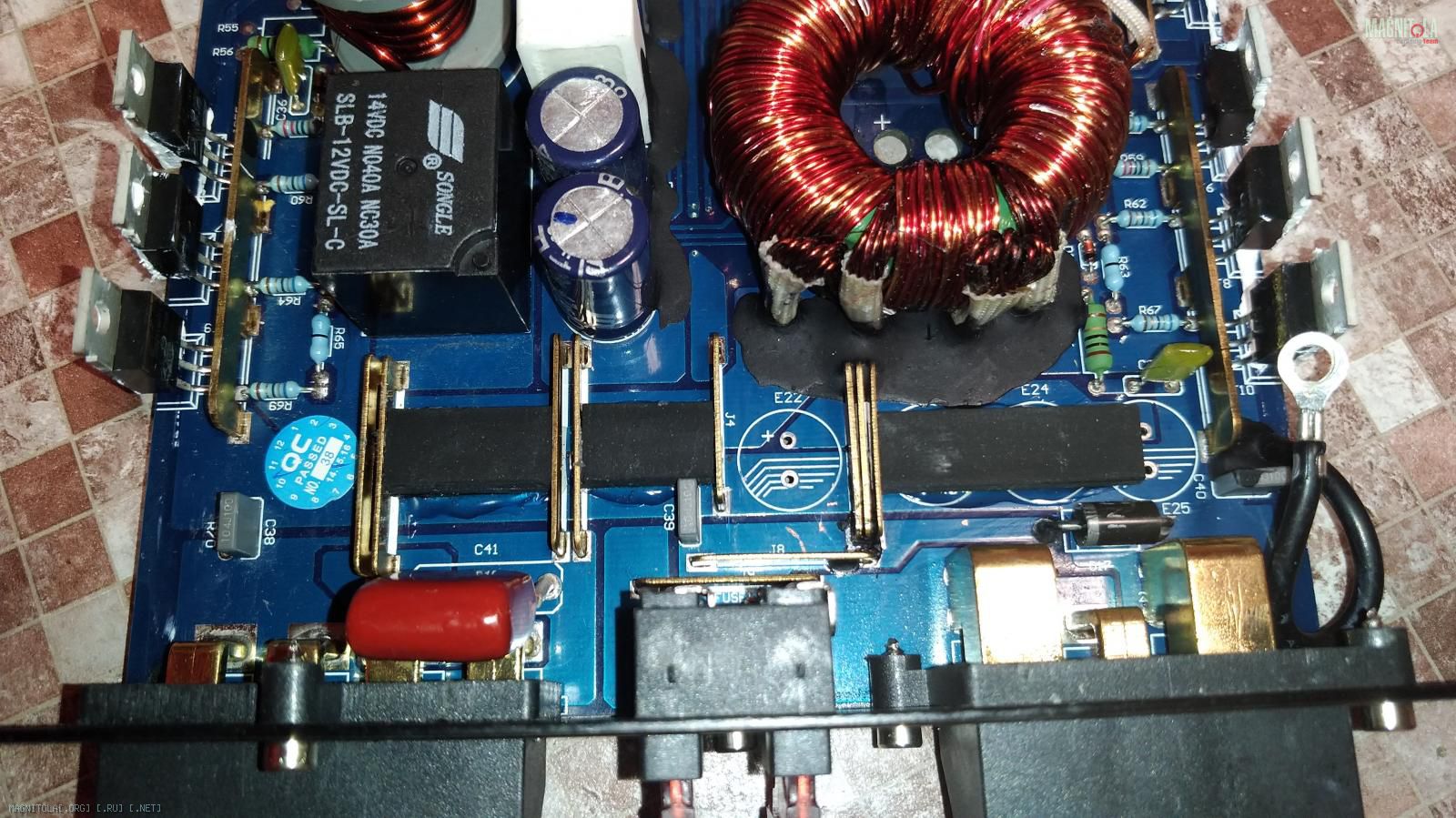

Вложение 1161620
т.е. в результате этого мы получим уже вполне приличный "полигон" для горизонтального расположения новых более ёмких конденсаторов.

Применяя скажем конденсаторы 10000 мкф и располагая их вот так :

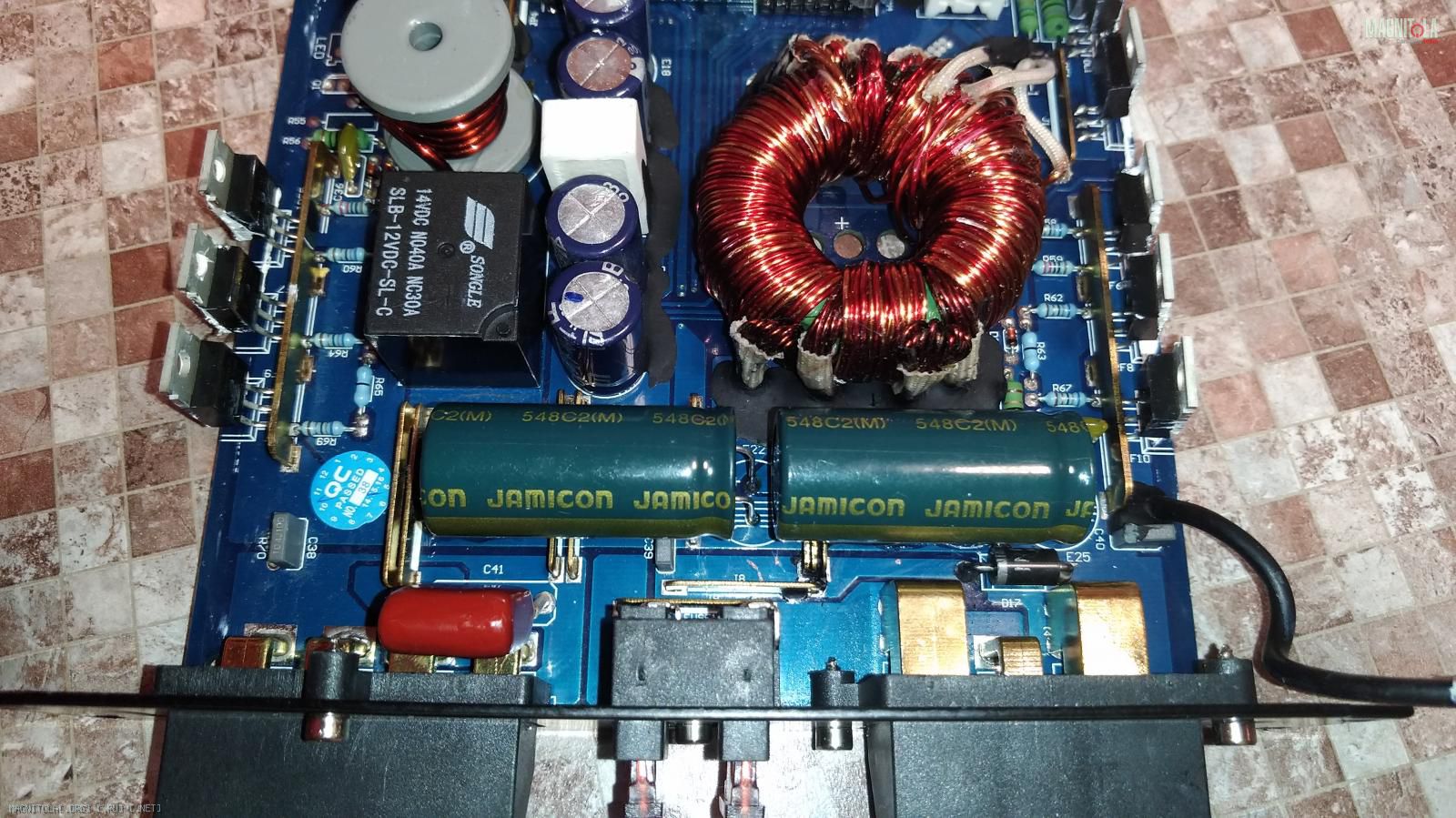

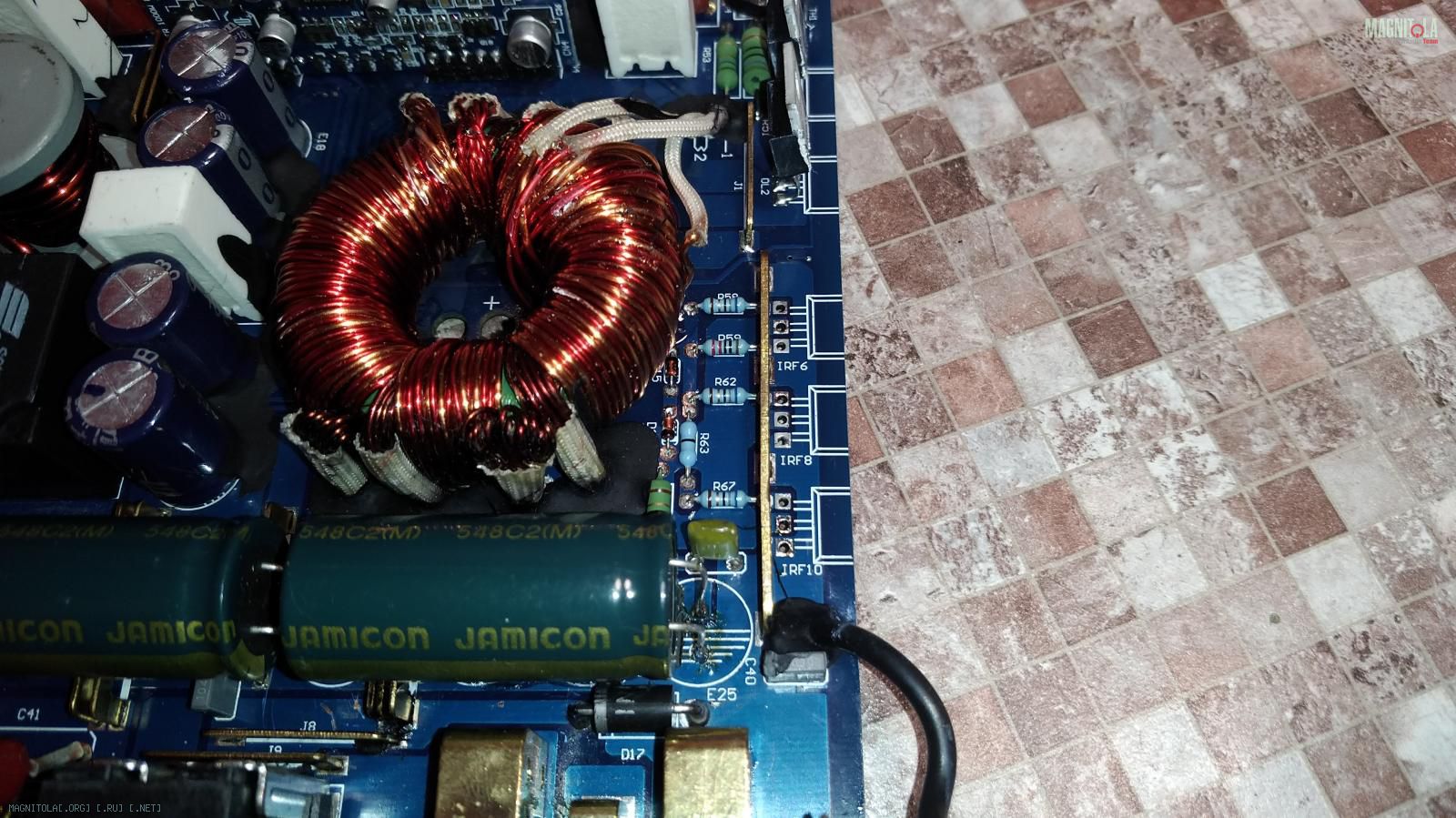

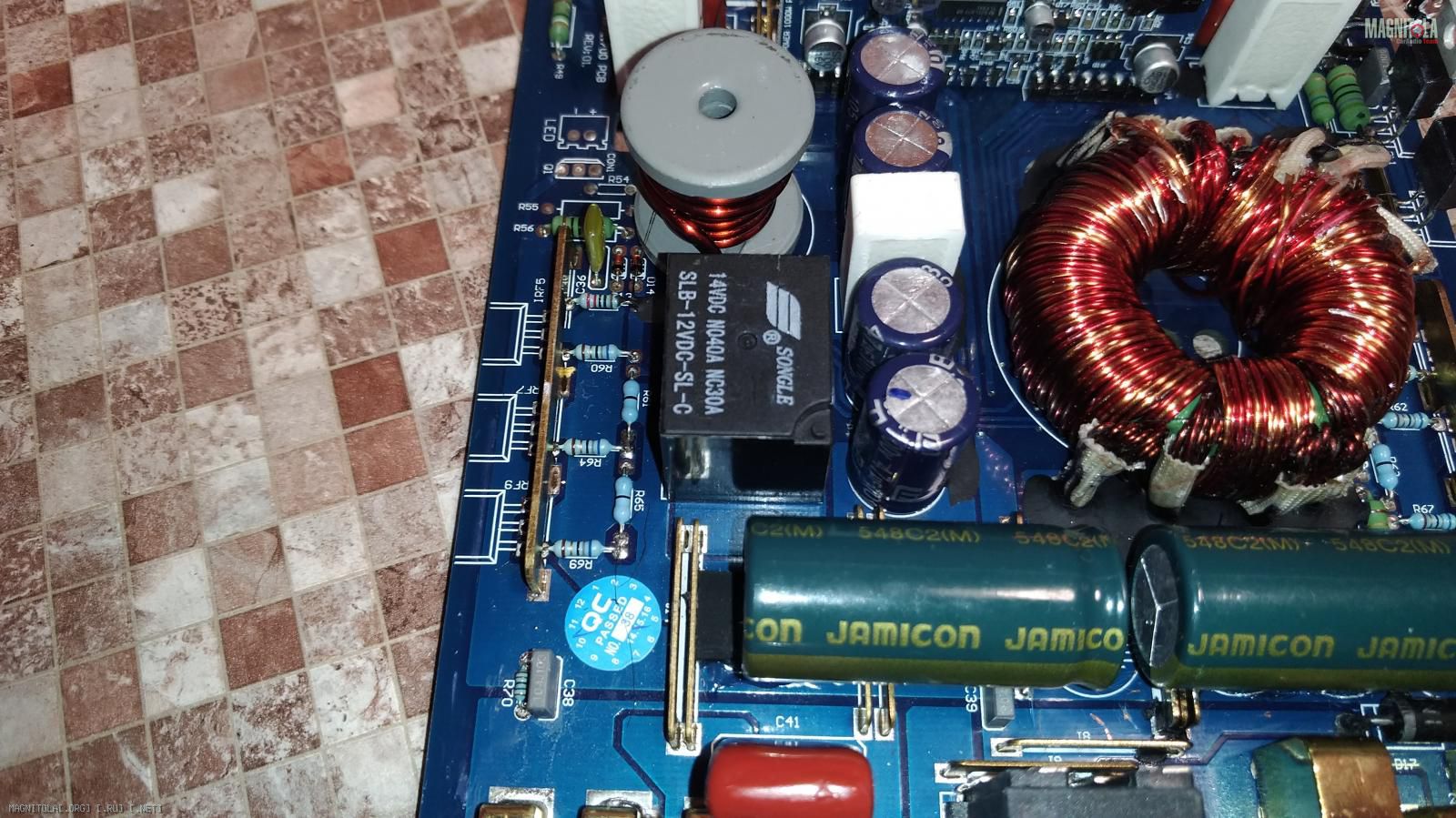

Вложение 1161616 Вложение 1161614 Вложение 1161618
мы получим увеличение ёмкостного подпора первичных силовых цепей с 4000 мкф до 20000 мкф, т.е. пятикратное увеличение.
Это пятикратное увеличение положительно скажется на имульсных характеристиках работы силовых ключей раскачки первички ПН-а и тем самым заметно облегчит им, т.е. полевикам первички, жизнь.
Напомню, предупрежу, доведу до сведения, уже ХЗ в который раз - применять в этих цепях следует конденсаторы соответствующих типов.
Т.е. приобретая конденсаторы для этой задачи не думайте только о номинале ёмкости, не забывайте про то, что крайне желательно применять конденсаторы предназначенные для работы в высокочастотных преобразователях напряжения, а не конденсаторы общего назначения.
В данной реализации я применил Джамикон серии WL, впрочем как и обычно :).

Ну и ещё так же можно повысить общую эффективность ПН-а и за одно и надёжность ПН-а, путём применения более эффективных полевых транзисторов на первичной стороне ПН-а.
Конкретно в АКМ 1.700 в этой цепи работают - 50N06.
Классика жанра :) и это можно исправить, улучшить путём замены их и тоже на классику - IRF3205, как на наиболее доступные к приобретению и более эффективные по своим параметрам относительно штатно установленных.
Т.е. выпаиваем штатные транзисторы :

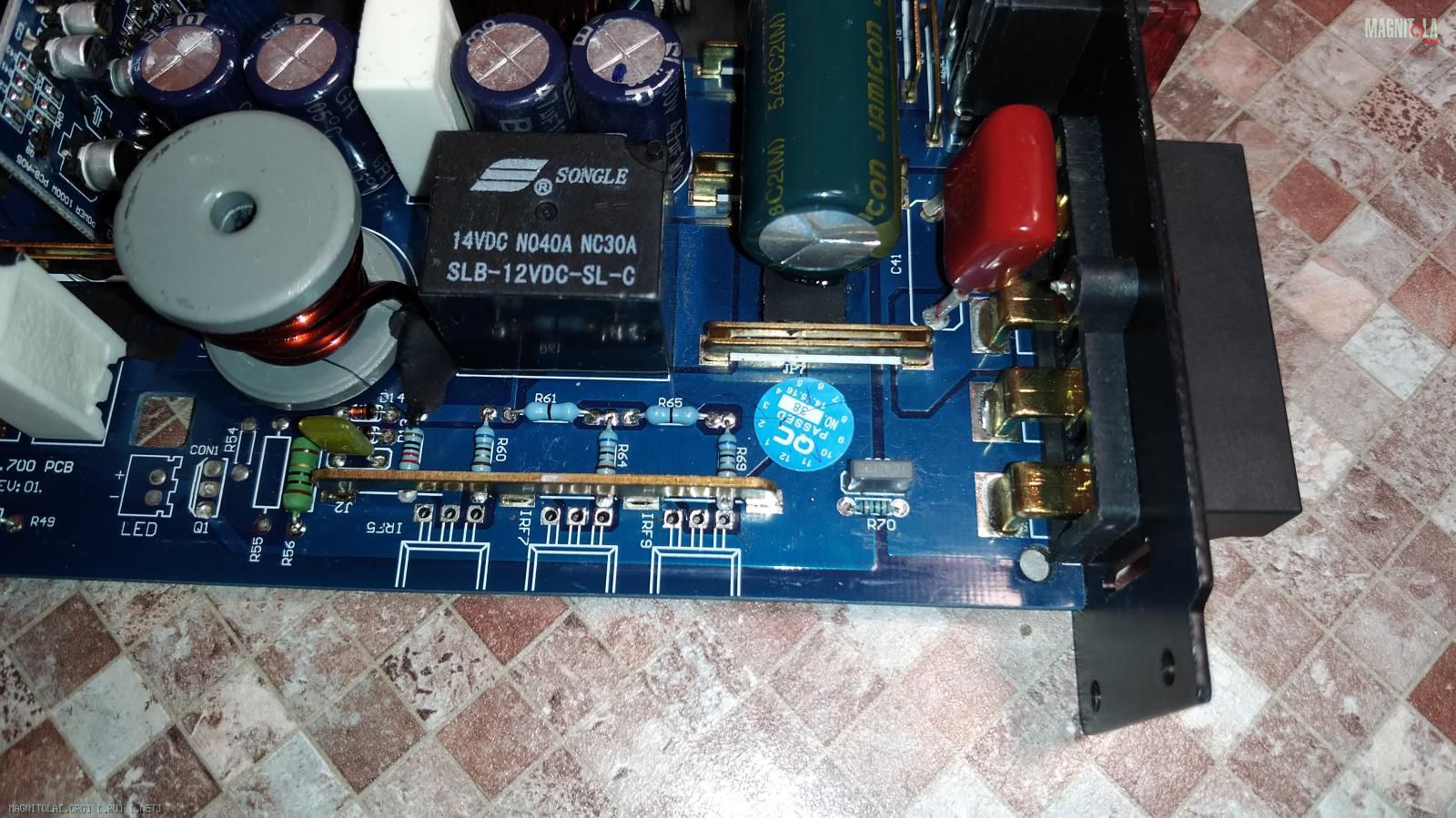

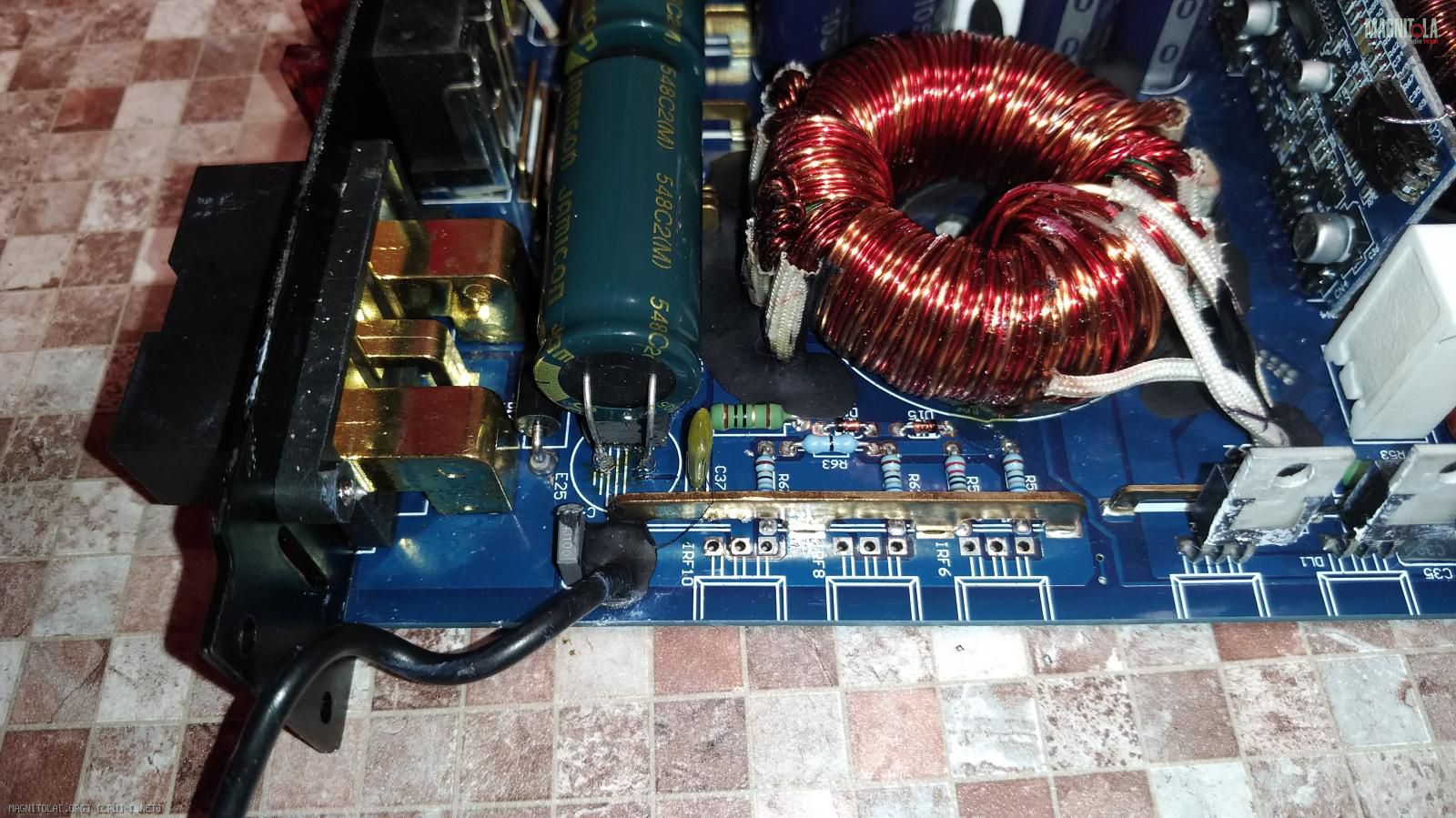

Вложение 1161612 Вложение 1161610
и впаиваем новые :

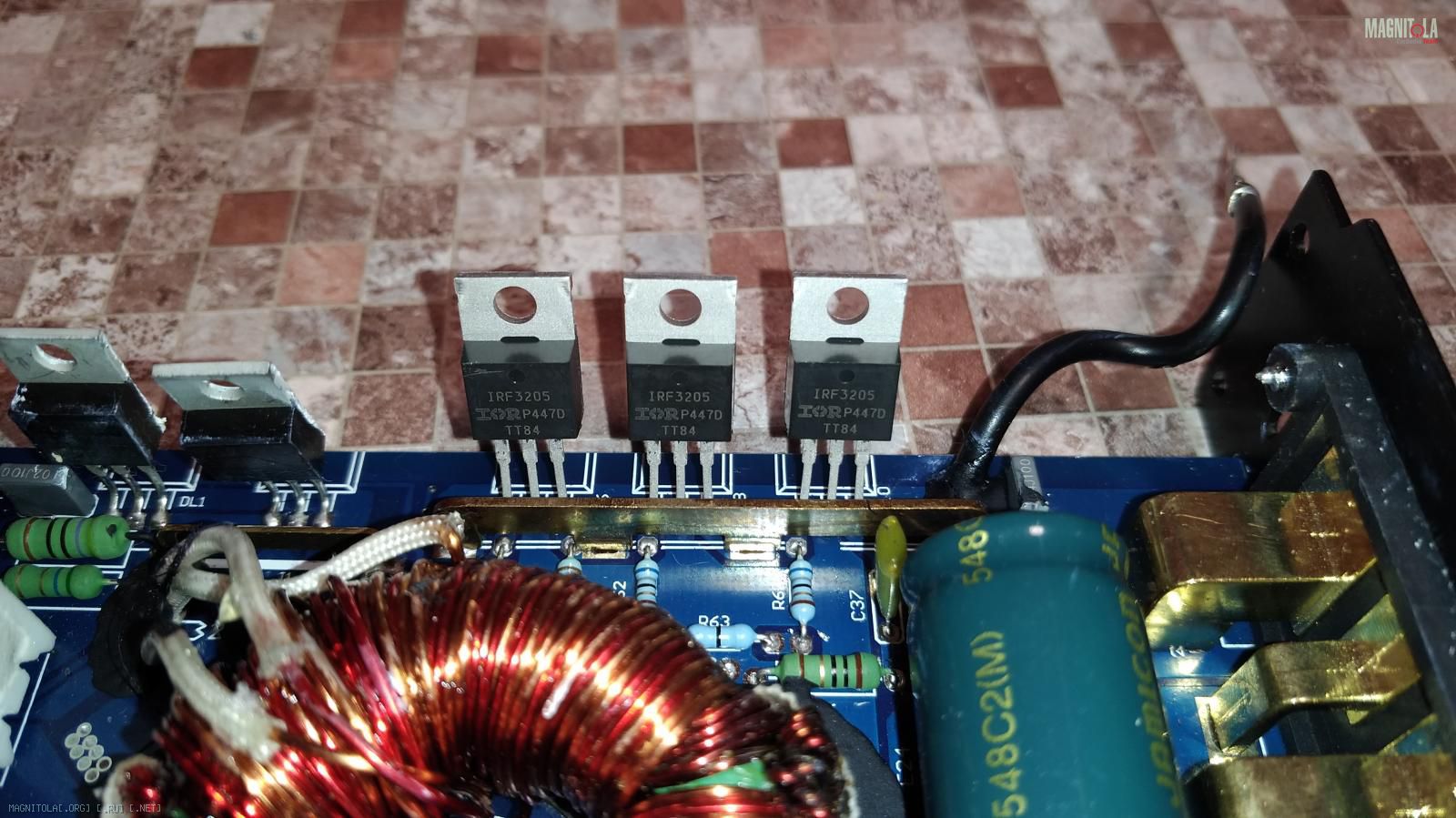

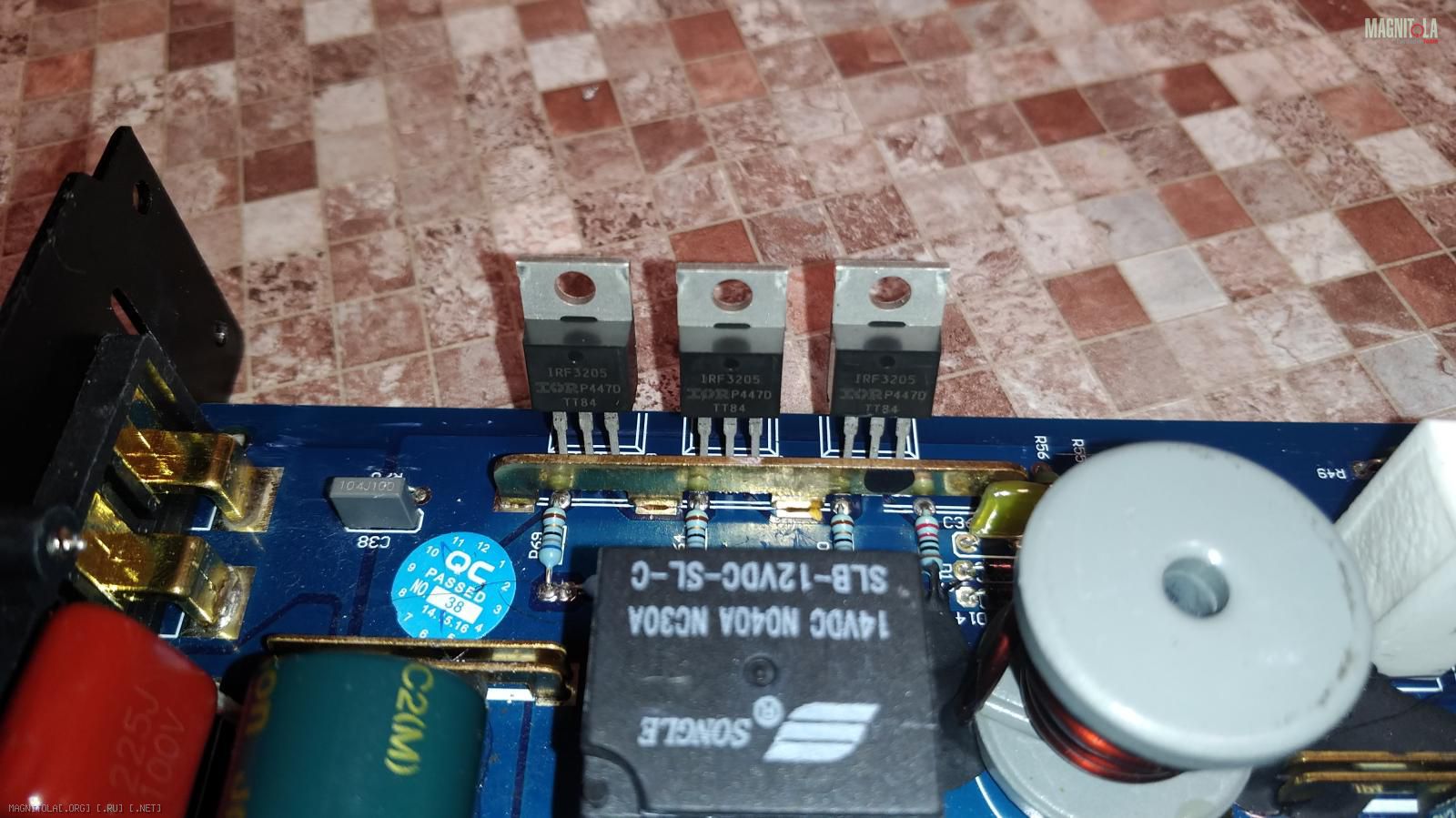

Вложение 1161606 Вложение 1161608

Полный набор фото внутреннего убранства данного усилителя в теме есть, т.ч. можно вернуться в начало темы, посмотреть их внимательно и вдумчиво, и согласиться со мной :) - что либо ещё сделать по вопросу повышения эффективности системы силового питания в данном случае просто не представляется возможным, т.к. свободного места для установки дополнительных конденсаторов во вторичные силовые цепи питания, или применения более мощного т.е. большего габарита трансформатора Пн-а, просто нет свободного объёма внутри девайса.

Надеюсь этим постом я смог донести, почему в моноблоках класс D и особенно в компактных, как правило не возможно сделать объёмный/ полноценный/глобальный твик системы внутреннего силового питания, т.е. Пн-а.

Девайс в комплекте с http://magnitola.org/ural/330866-ser...m-2-120-a.html, и т.е. тоже в твикедоступен к приобретению : http://magnitola.org/usiliteli/33217...kompletom.html

Подскажите пожалуйста, а какой демпинг фактор у этого усилителя?

Цитата:

---

Сообщение от evgenius777

Подскажите пожалуйста, а какой демпинг фактор у этого усилителя?

---

зачем ?
этот вопрос актуален для усилителей аналогового типа...

Есть возможность сделать в этом усилителе Direct ? удалить весь входной тракт и оставить только регулятор чувствительности. В наше время доступных процессорных магнитол и внешних процессоров, глупо выпускать усилитель с кучей фильтров и операционных усилителей на пути сигнала и при этом увеличивать цену устройства

Цитата:

---

Сообщение от AVtuning

Есть возможность сделать в этом усилителе Direct ? удалить весь входной тракт и оставить только регулятор чувствительности. В наше время доступных процессорных магнитол и внешних процессоров, глупо выпускать усилитель с кучей фильтров и операционных усилителей на пути сигнала и при этом увеличивать цену устройства

---

Да, можно, более того он в сути уже есть, правда без регулятора гейна...

Цитата:

---

Сообщение от FFZ

Да, можно, более того он в сути уже есть, правда без регулятора гейна...

---

У вас есть схема этого усилителя? или подобного по схемотехнике. Или как можно найти вход в оконечник ?
