АК 5.300 новая ревизия!

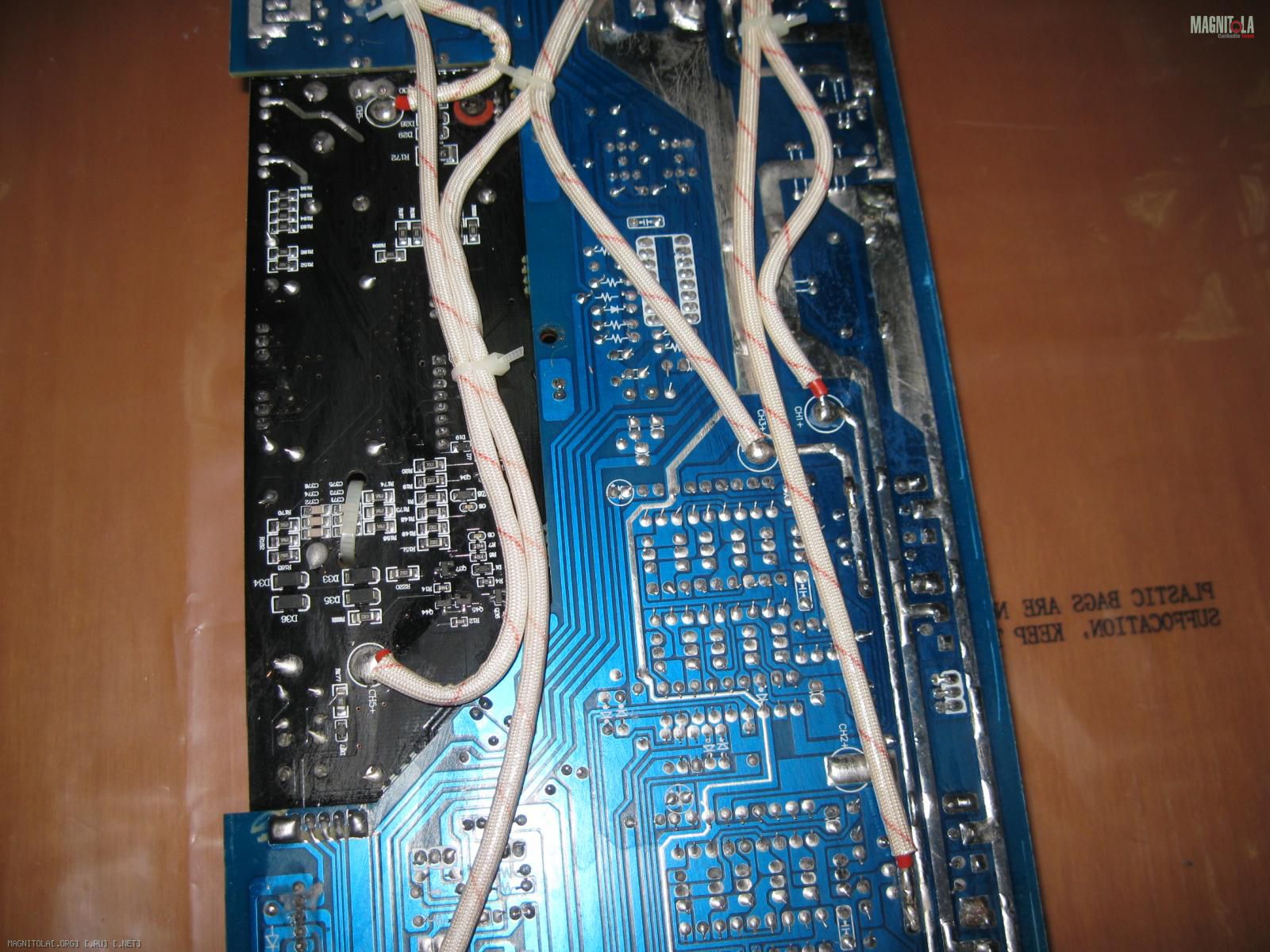

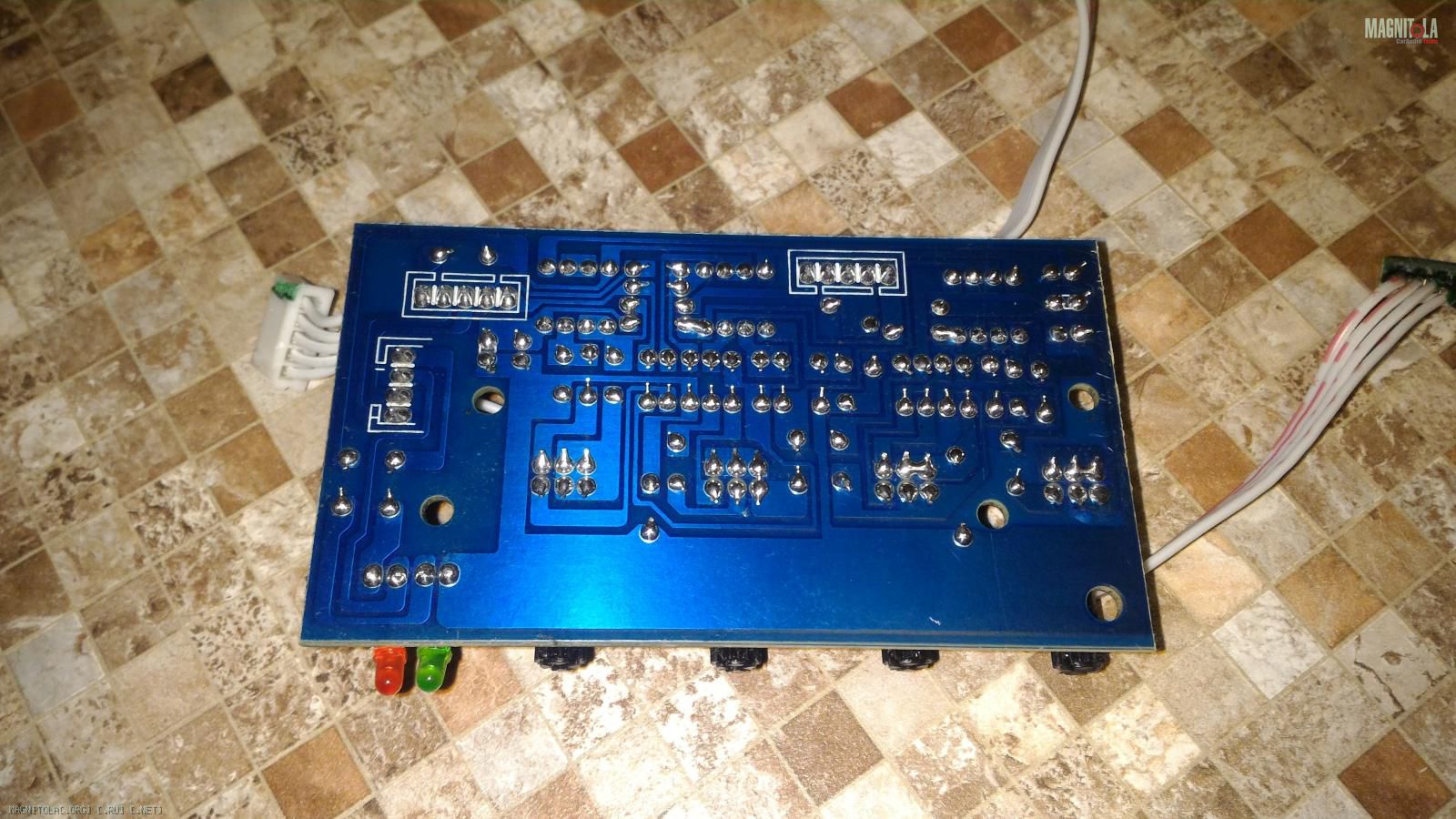

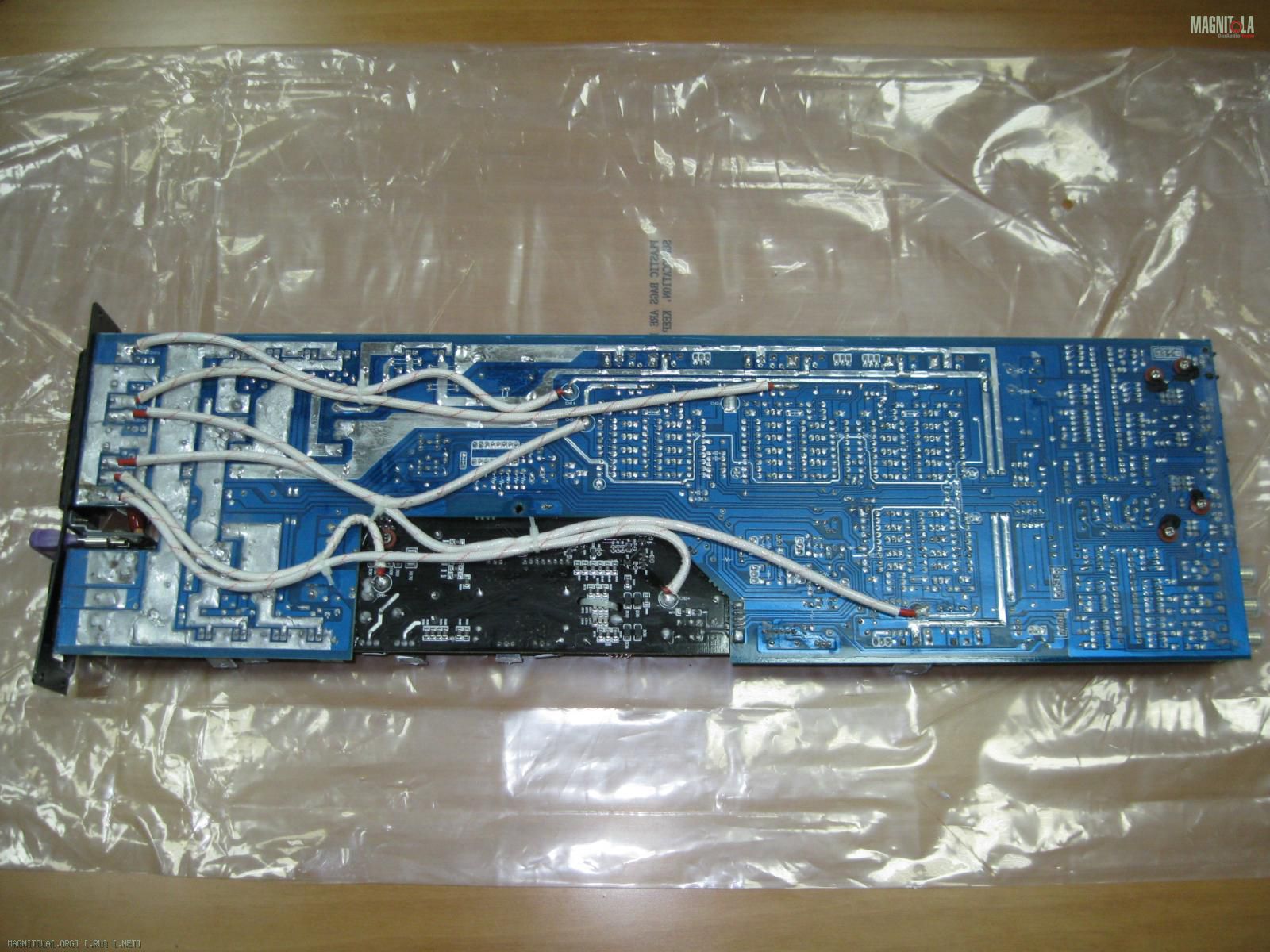

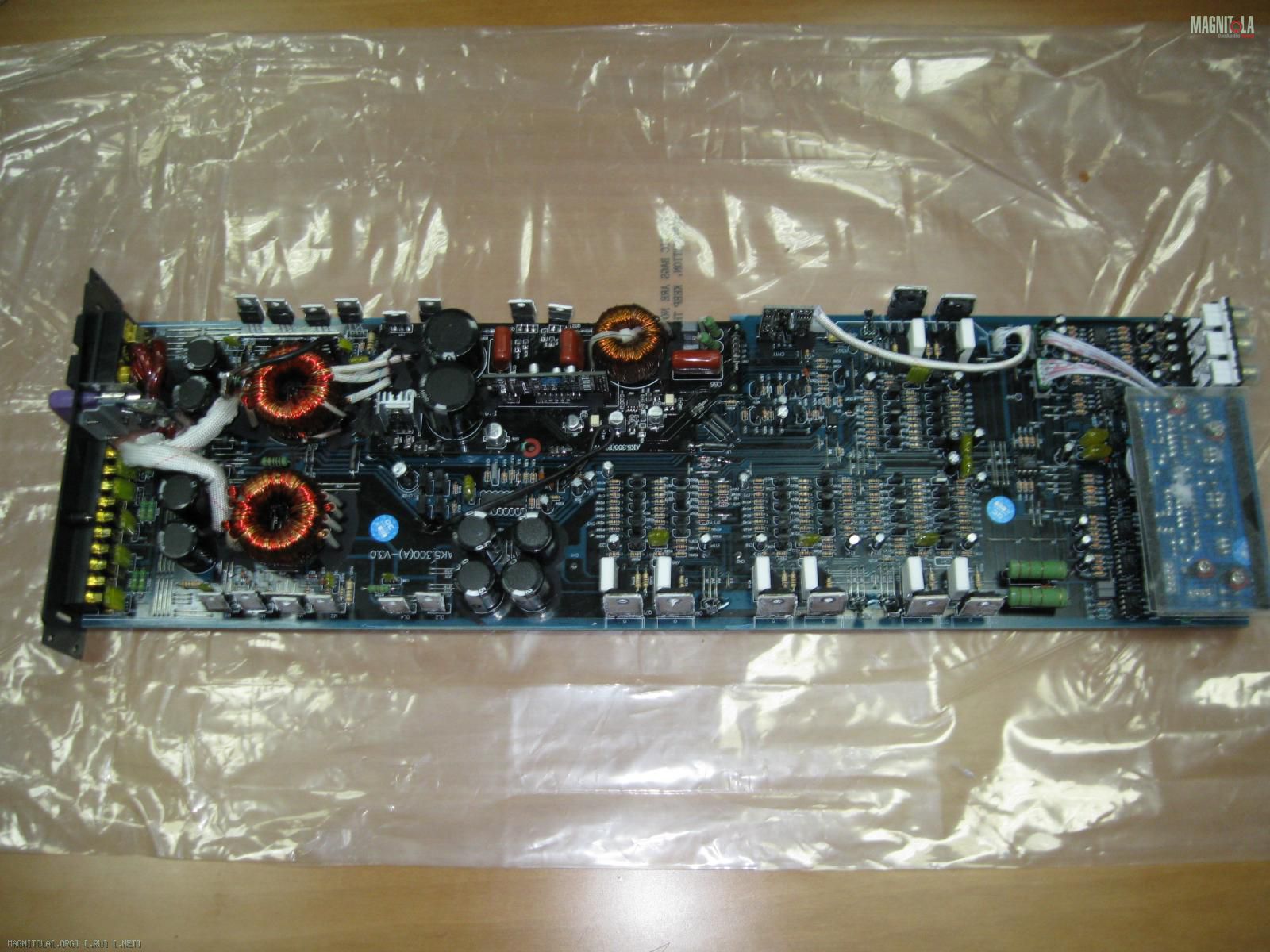

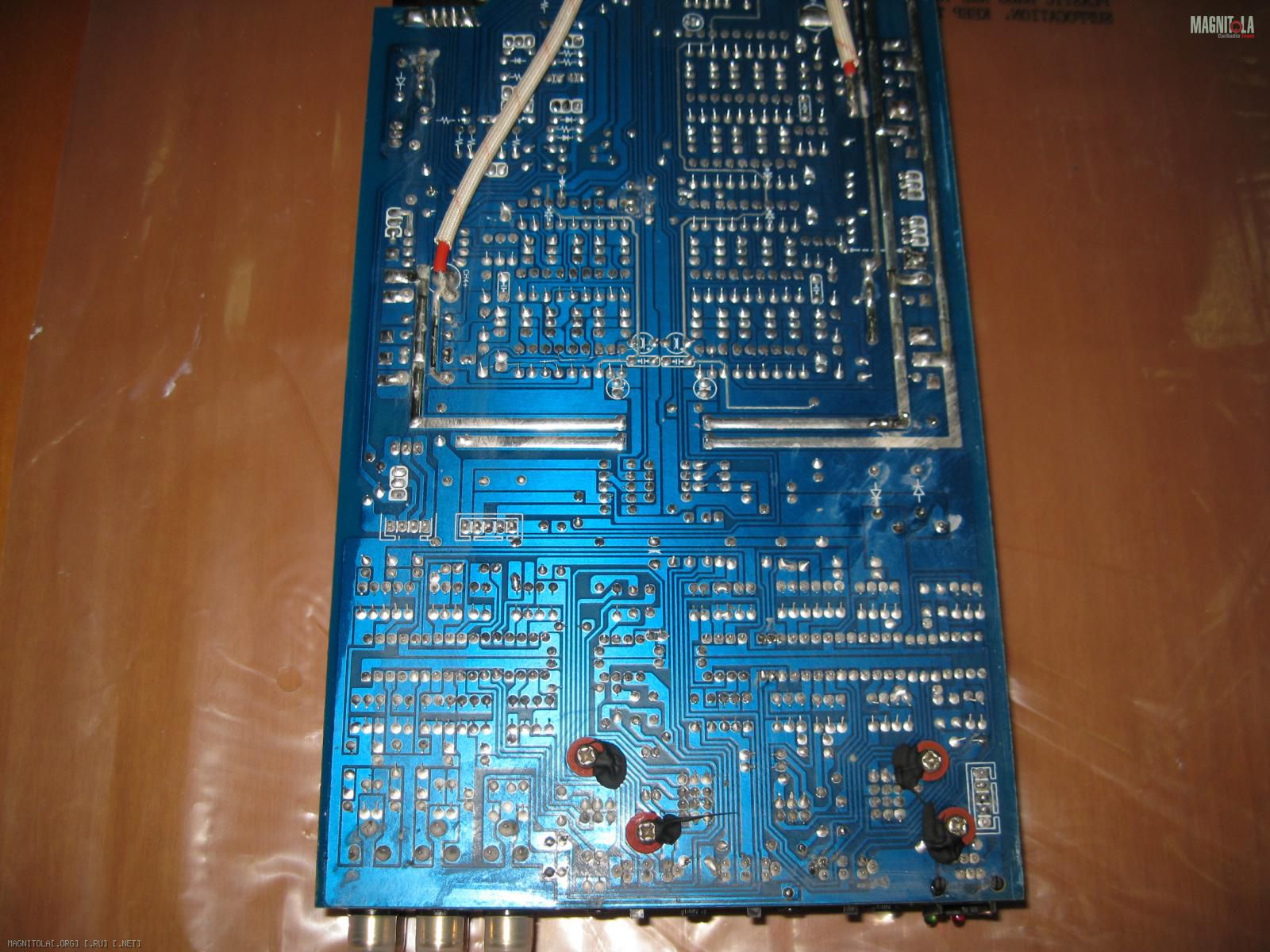

Ну и чтоб закончить логично тему, поставив все точки над "И" по АК 5.300 новой ревизии, привожу фотки обратной стороны Луны так сказать :), т.е. фото обратной стороны платы.
Вот так всё там выглядит:

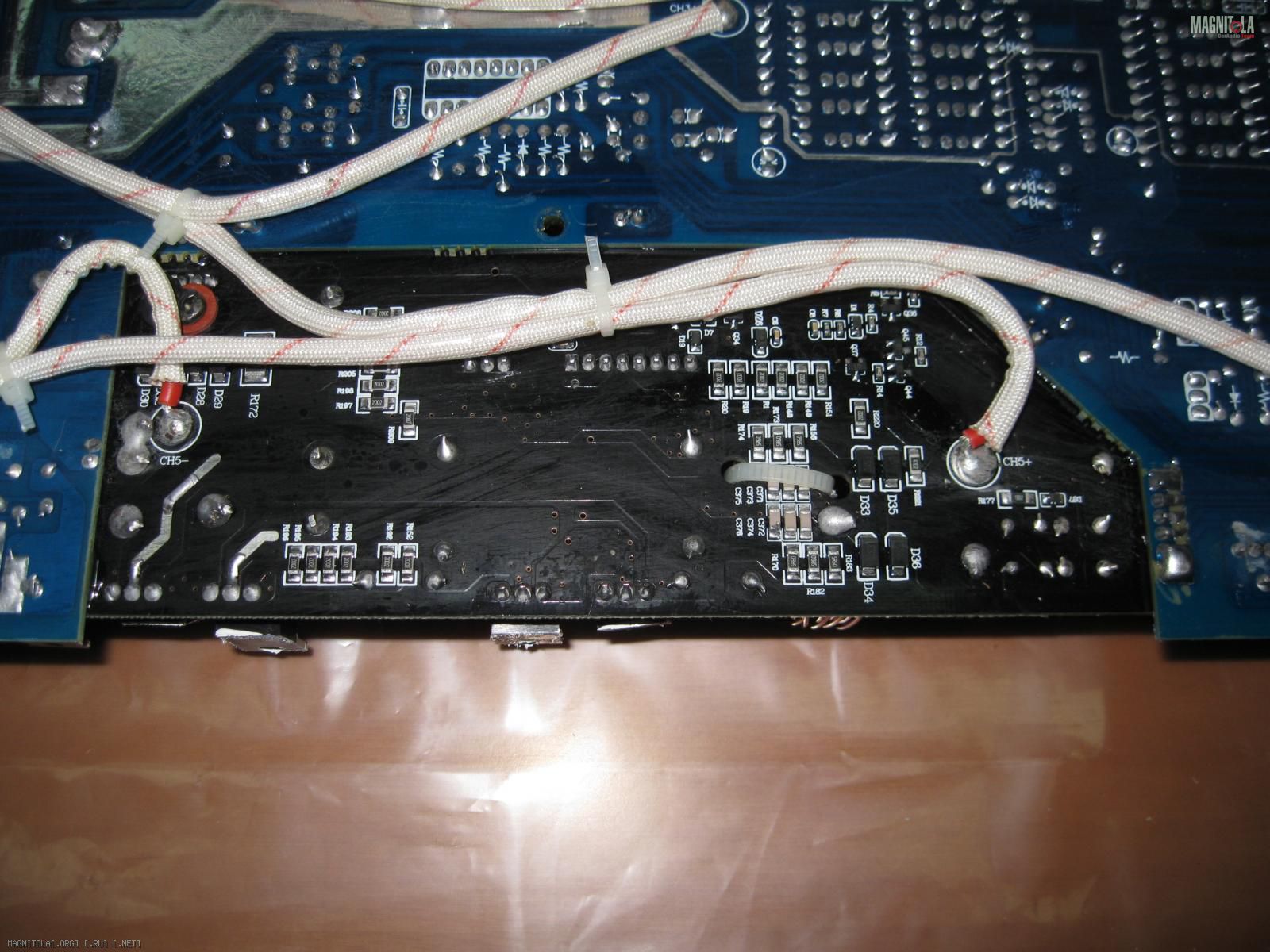

Вложение 1053646 Вложение 1053648 Вложение 1053650

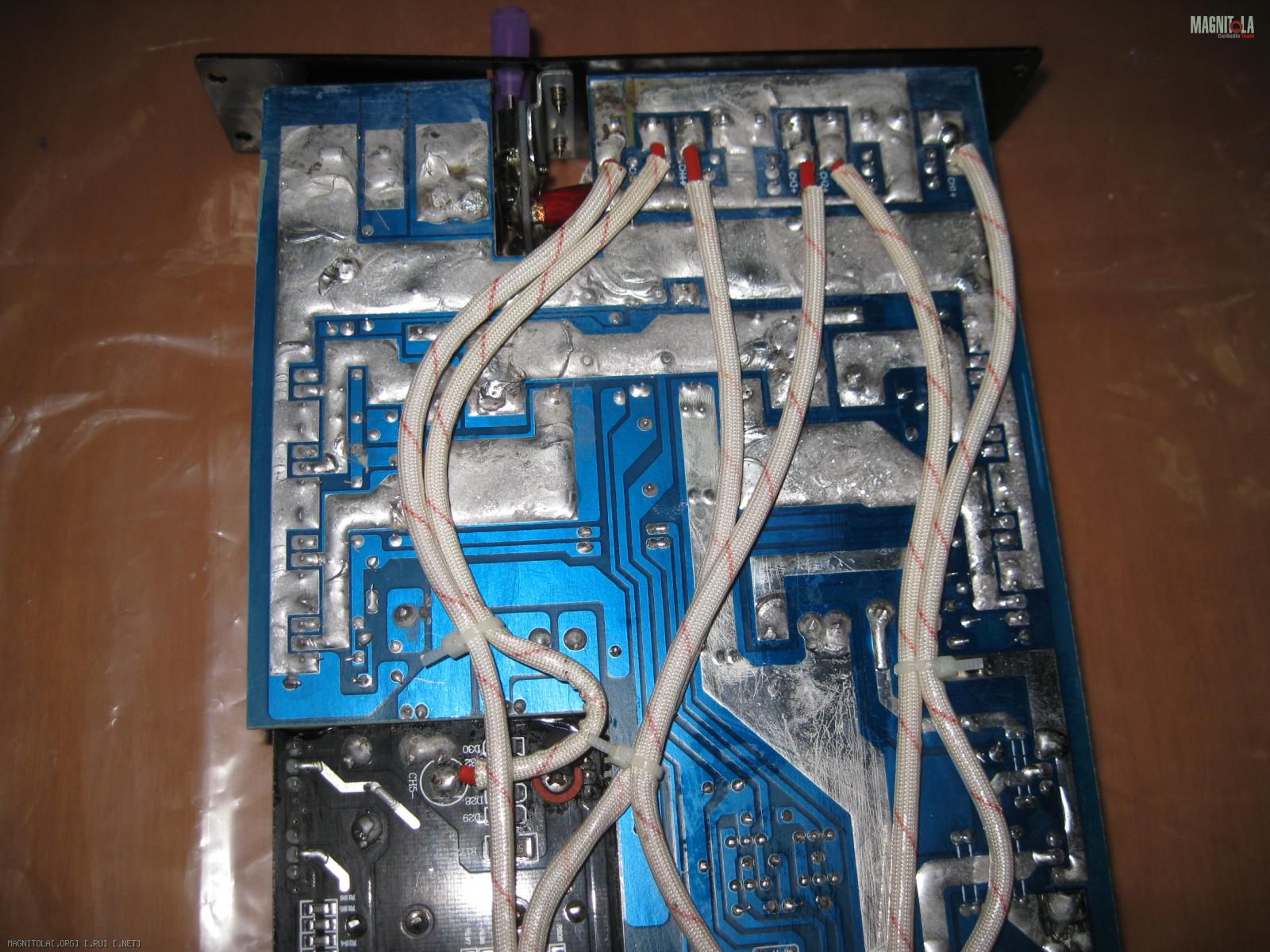

Вложение 1053652 Вложение 1053654 Вложение 1053656
Как видим на этих фото, способ/метод соединения выходов каскадов УМ с выходным клеммником тот же самый.
Качество пайки как и в первенце для девайсов с односторонней платой и теперь так же приличное.
Откровенной экономии в количестве припоя нет и плата достаточно хорошо отмыта от остатков флюса при пайке.

Во вопросу твика аналоговой части надеюсь понятно, что всё описанное в теме про твик первенца применимо и тут в АК 5.300 этой новой ревизии.

В целом, подводя итог по АК 5.300 новой ревизии, можно констатировать, что Урал проделал достаточно объёмную работу над "ошибками" :), внеся описанные мною изменения, что Урал расширил функциональные потребительские свойства девайса по сравнению с первой ревизией своего серийного девайса, что Урал не снизил свои базовые критерия по вопросам качества и надёжности своих продуктов и сумел удержаться в пределах принятой массами цене для этой модели своего усилителя, т.е. в сути за те же деньги Урал предлагает нам теперь и это однозначно, лучший, чем прежде мех :).

Хороших инсталов Всем!
Удачи Всем и здоровья!

Про твик.
Как писал в теме, твик этой ревизии АК 5.300 по своей идеологии это по сути тоже самое что и твик первой ревизии.
Материала исходного для того чтоб сравнивать обе ревизии и сделать твик по ссылке тему про первый АК 5.300 достаточно, но тем не менее вопросы есть........
Посему вот.
Распишу поэтапно с комментариями что обязательно, а что нет в твике АК 5.300 новой ревизии.

Доработка ПН-ов, т.е. системы питания.
Если твикаем, то это обязательная первичная фаза твика.

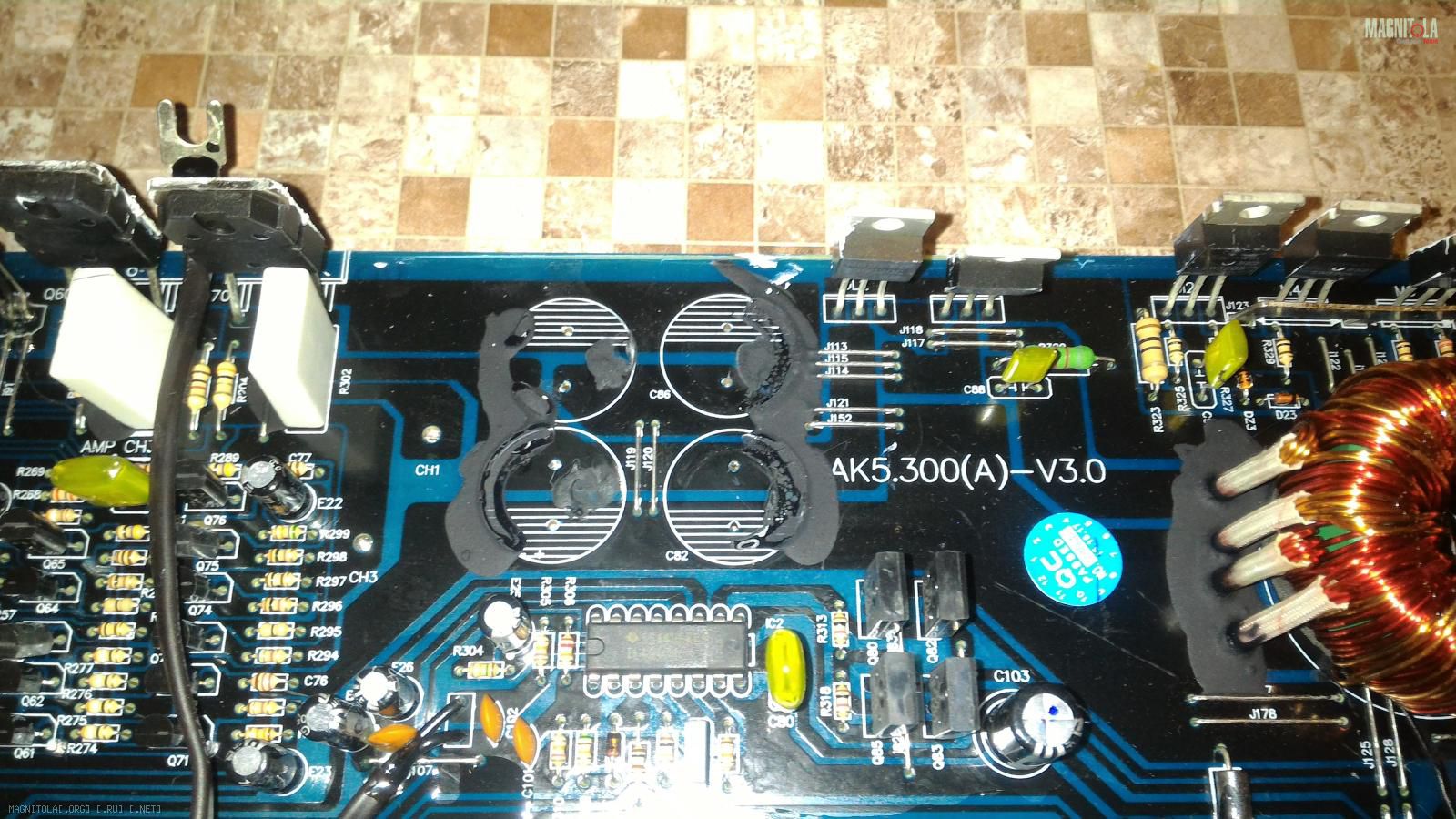

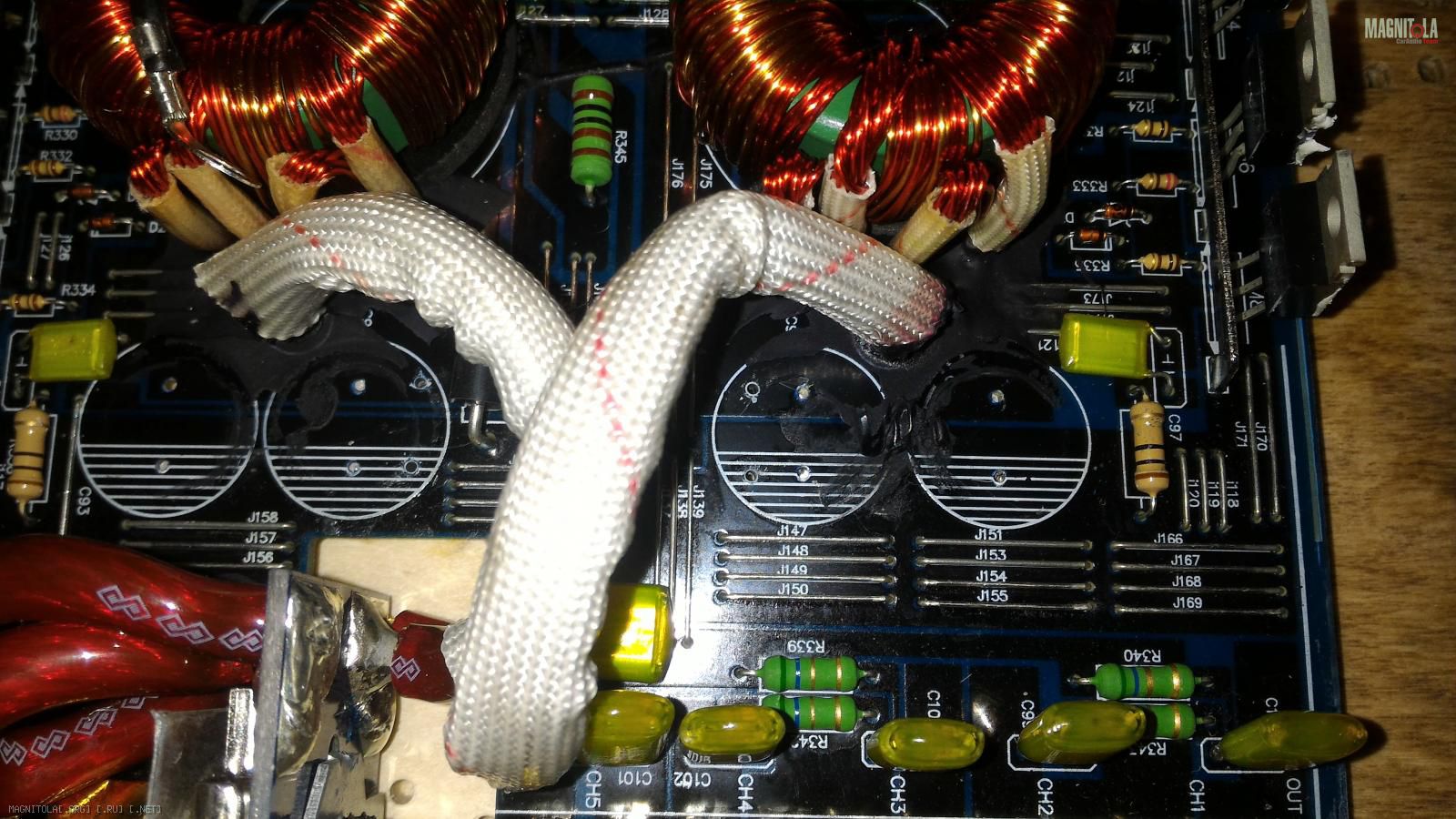

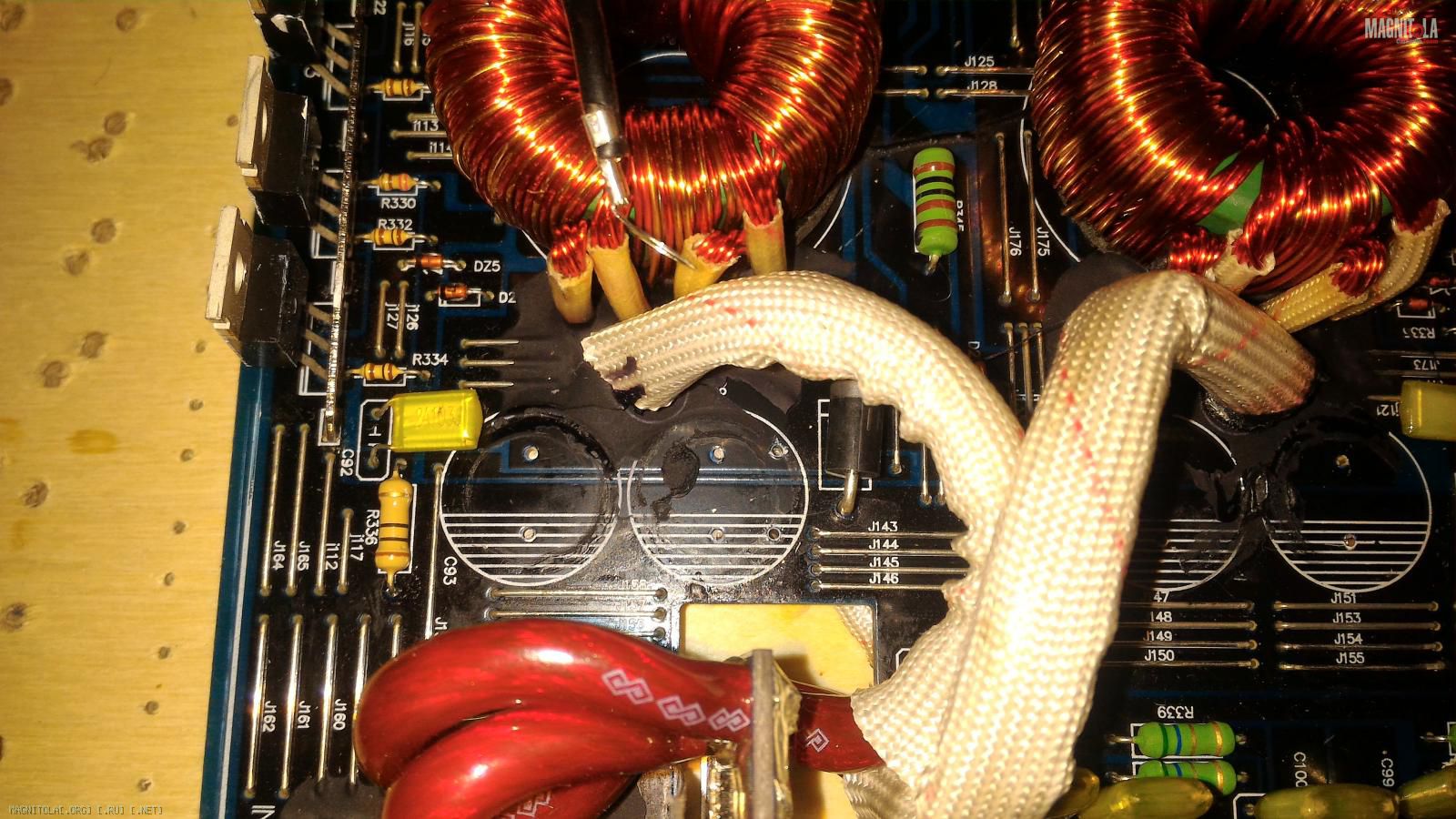

Удаляем заводские конденсаторы в первичных частях обоих ПН-ов и в ПН-е питания каналов 1/2 и 3/4 удаляем заводские конденсаторы вторичной стороны ПН-а :
Вложение 1063214 Вложение 1063216 Вложение 1063212

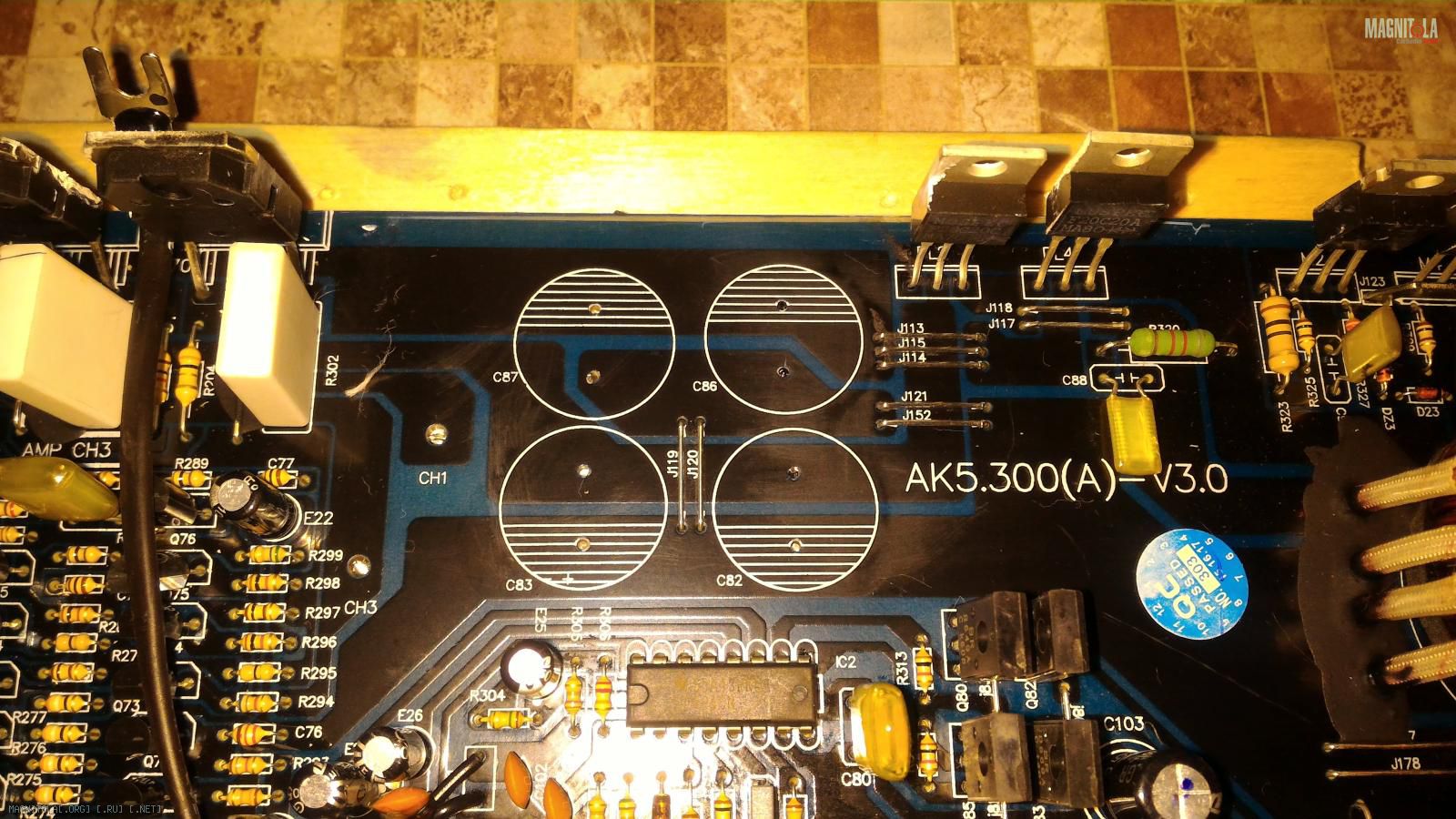

Удаляем остатки клеевого компаунда фиксации конденсаторов :
Вложение 1063218

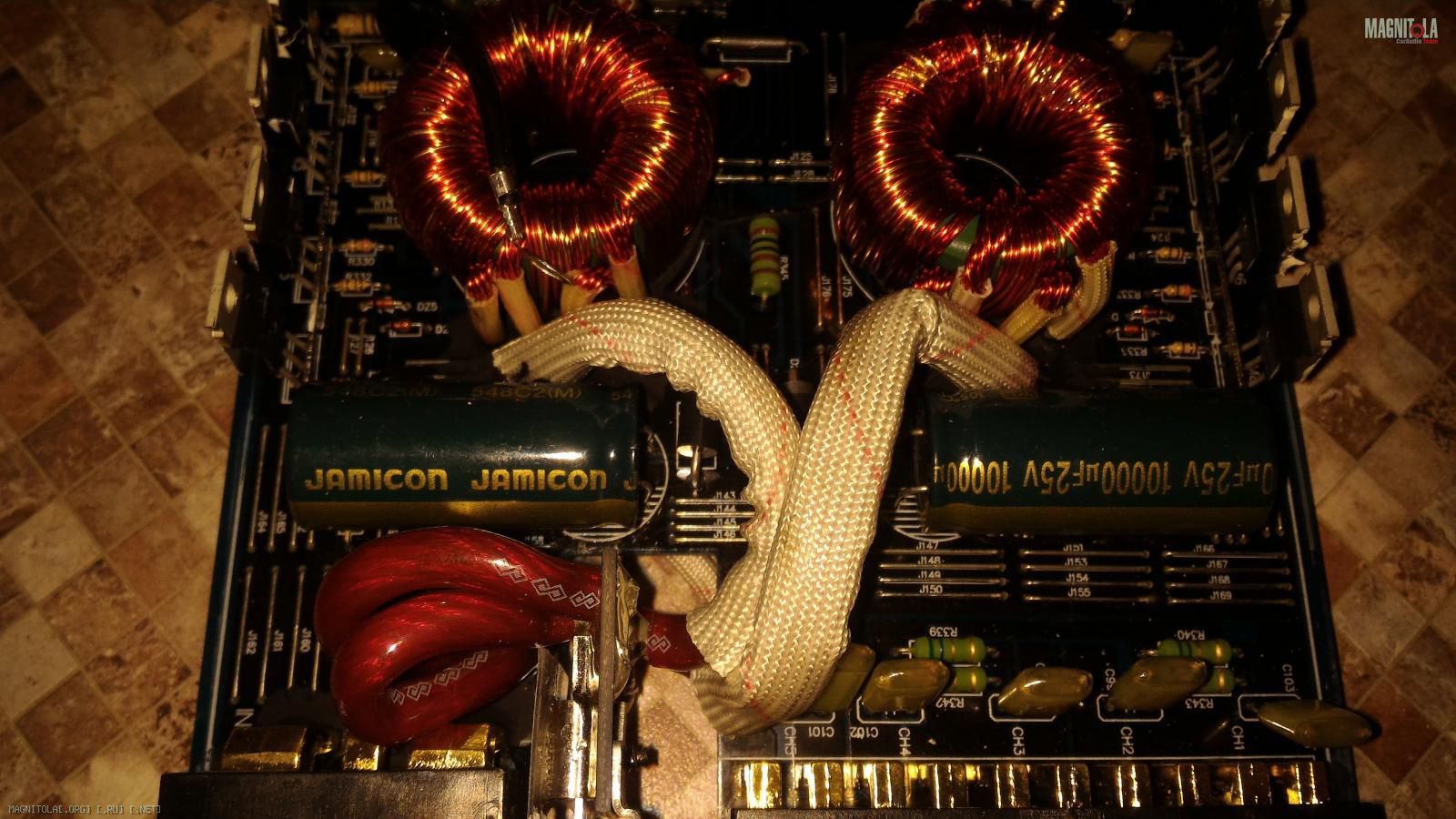

Первичная сторона обоих ПН-ов решается аюсолютно так же как и ранее описанном твике АК 5.300 первой ревизии:
Вложение 1063224

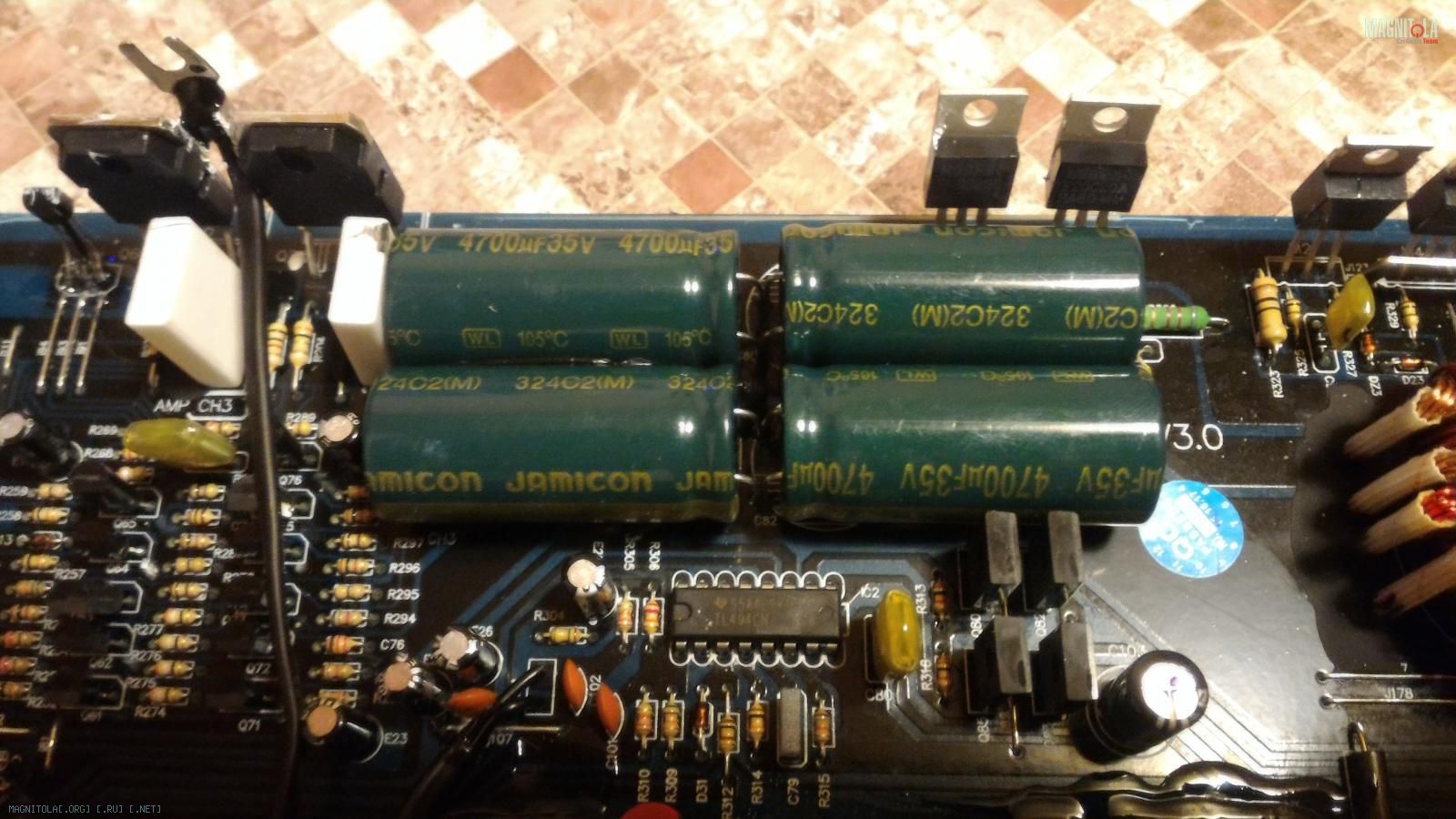

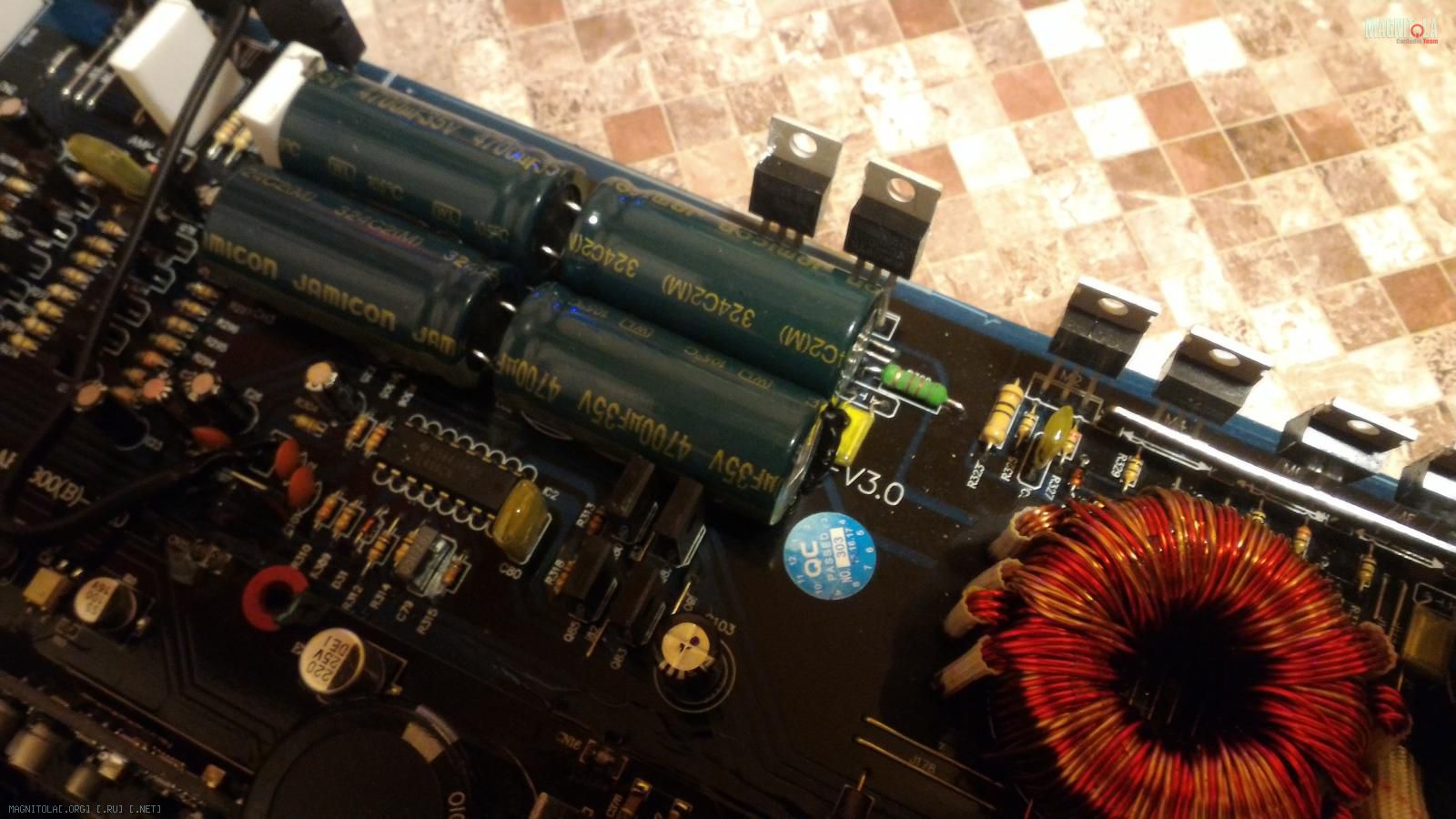

Вторичная сторона ПН-а питания каналов 1/2 и 3/4 решается иначе:
Вложение 1063220 Вложение 1063222
т.е. на место штатных 2200 мкф горизонтально ложатся 4700 мкф в том же количестве.
Можно так же сэкономить и поставить в это место вместо штатных те 4-е штуки, которые образовались в наличии и количестве 4х штук 3300 мкф из первичной стороны обоих ПН-ом. Но это де даст максимума полезного использования имеющегося пространства.

Доработка каскадов УМ.
Затачивая девайс на качество, и особенно если предполагается применение усилителя в системе поканального усиления, первично т.е. обязательно, это вывести каскады УМ на требуемые для этого рабочие токи покоя выходных каскадов.
Для того, чтоб не готовить переходные платки для установки многооборотных поенциометров для выставления требуемого тока покоя в выходных каскадах УМ, как это было в описании твика девайса первой ревизии поступаем следующим образом.

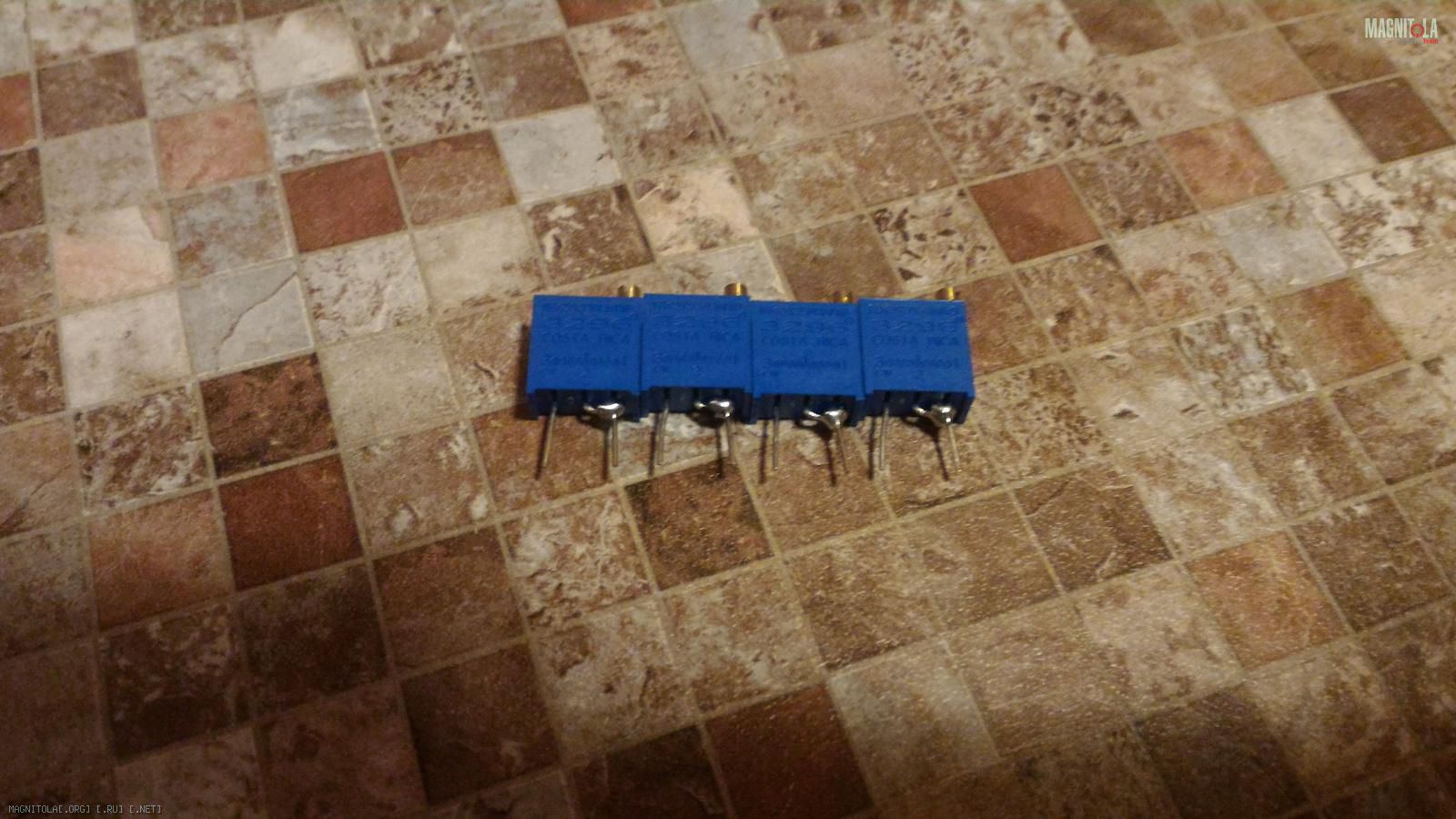

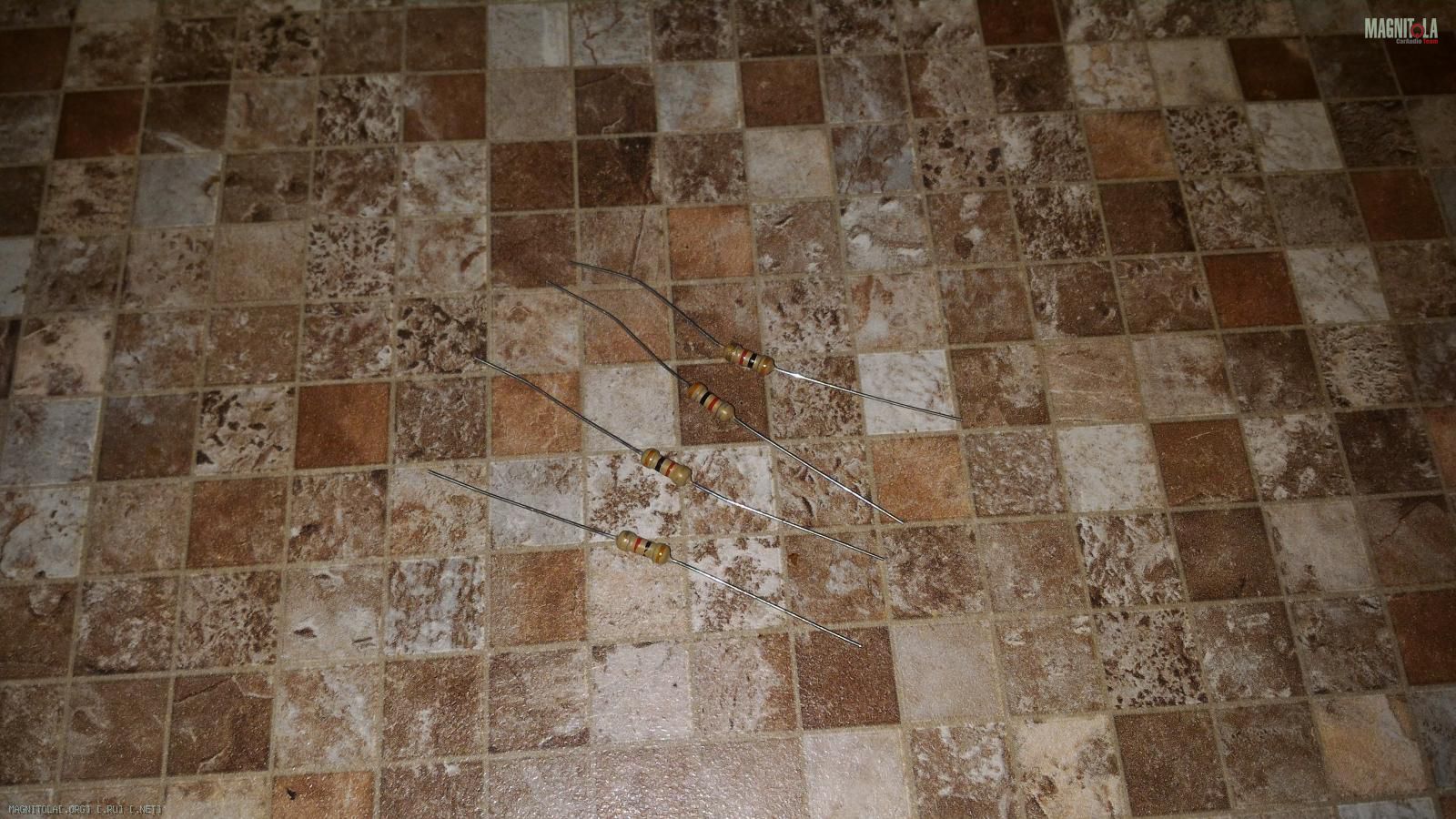

Готовим многооборотные потенциометры на 2.2 ком и постоянные резисторы 3-3.3 ком :
Вложение 1063226 Вложение 1063252
подстроечные потенциометры после того как приготовили, выставляем их в состояние их максимального сопротивления, т.е. 2.2 ком

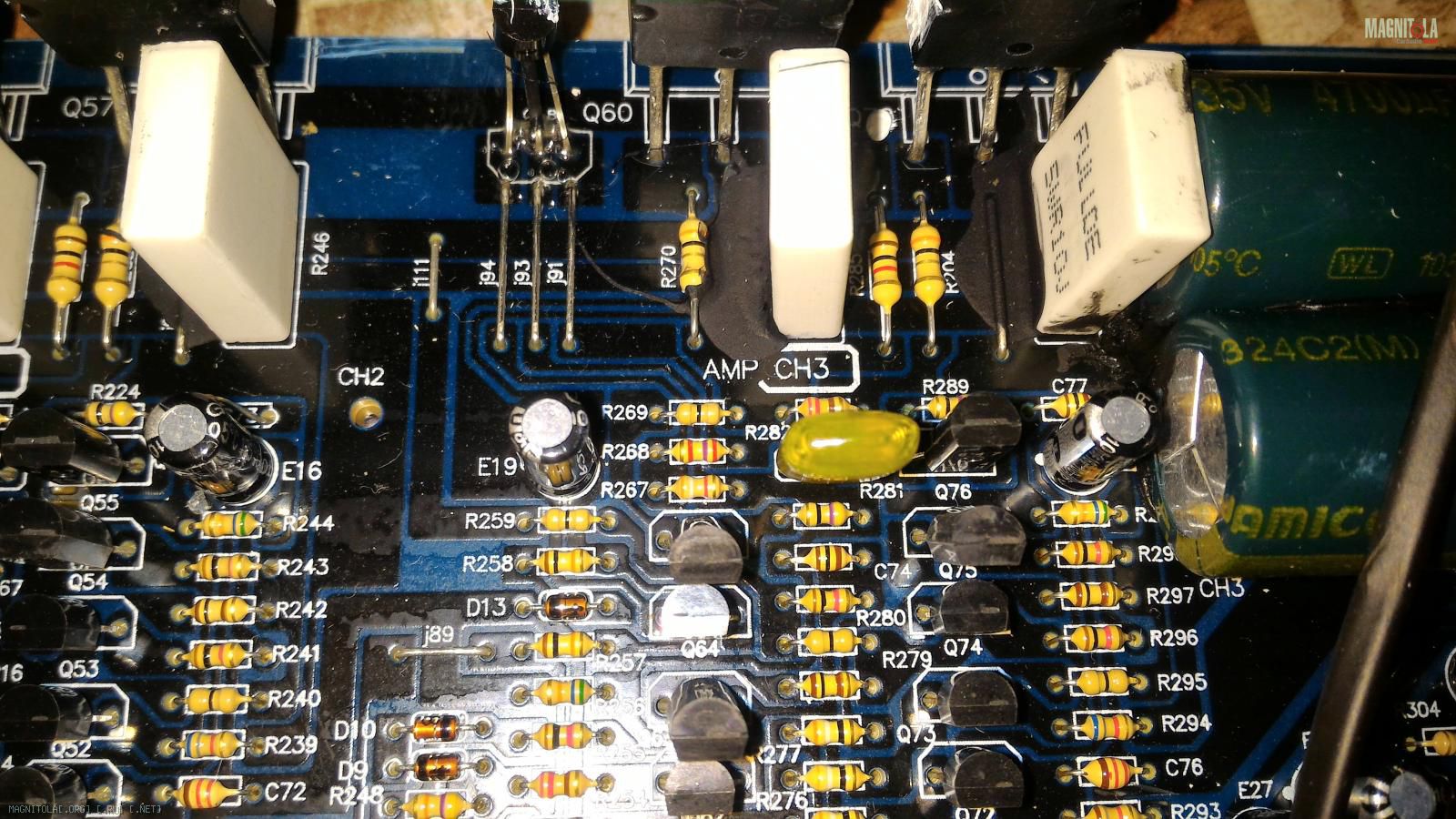

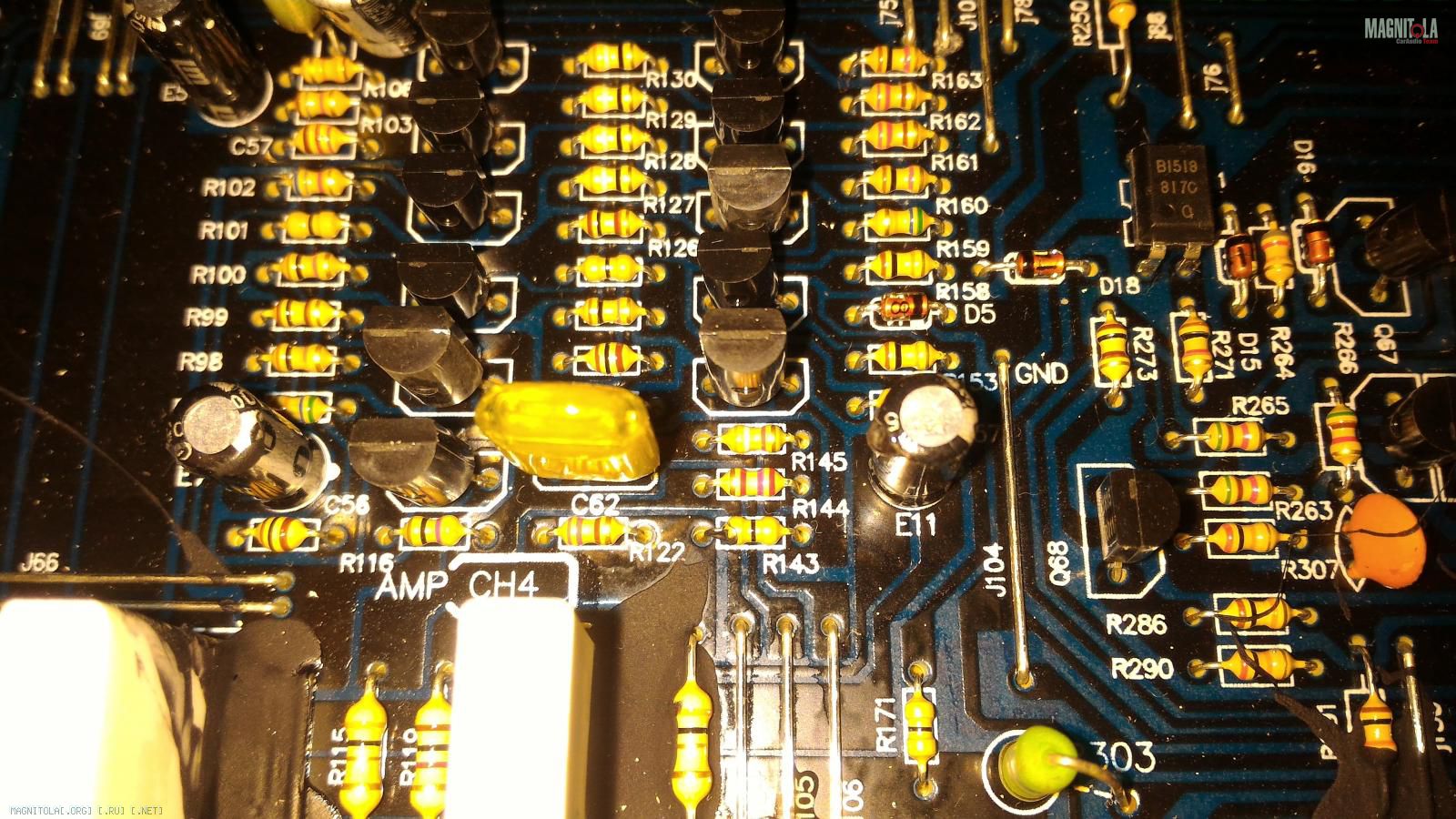

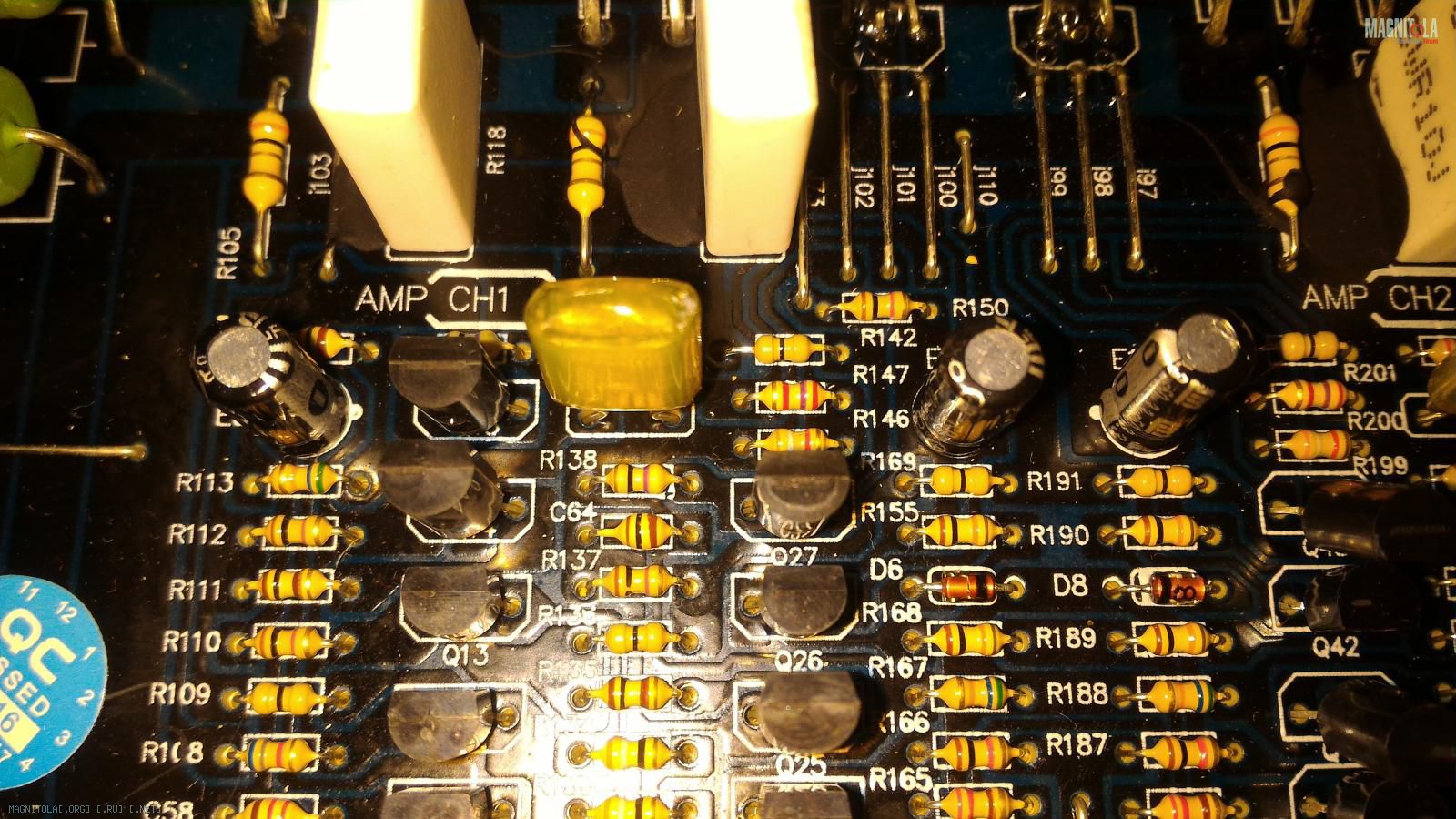

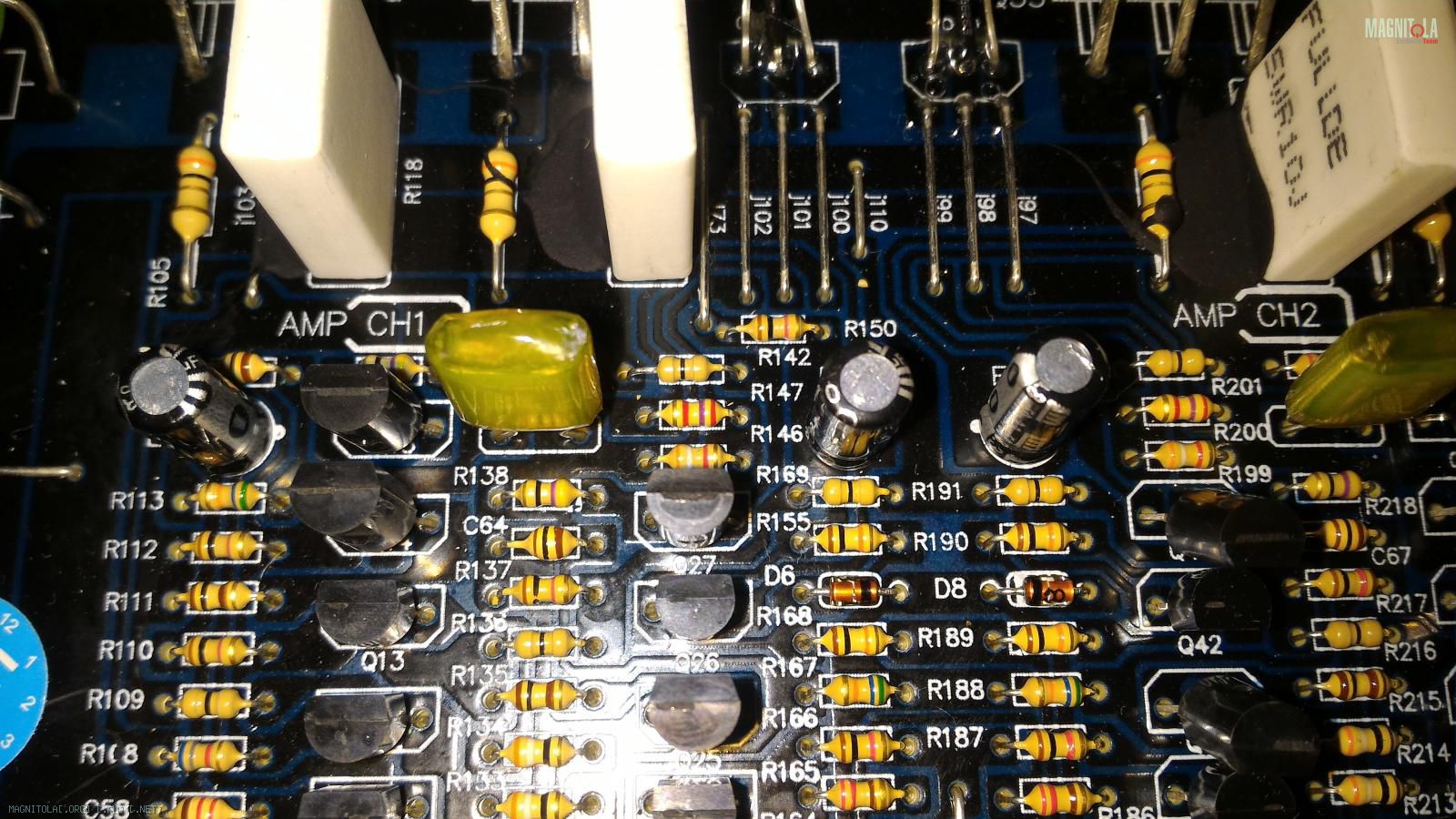

Работаем по вопросу введения регулировки тока покоя в этих местах платы девайса :
Вложение 1063232 Вложение 1063230 Вложение 1063228 Вложение 1063234

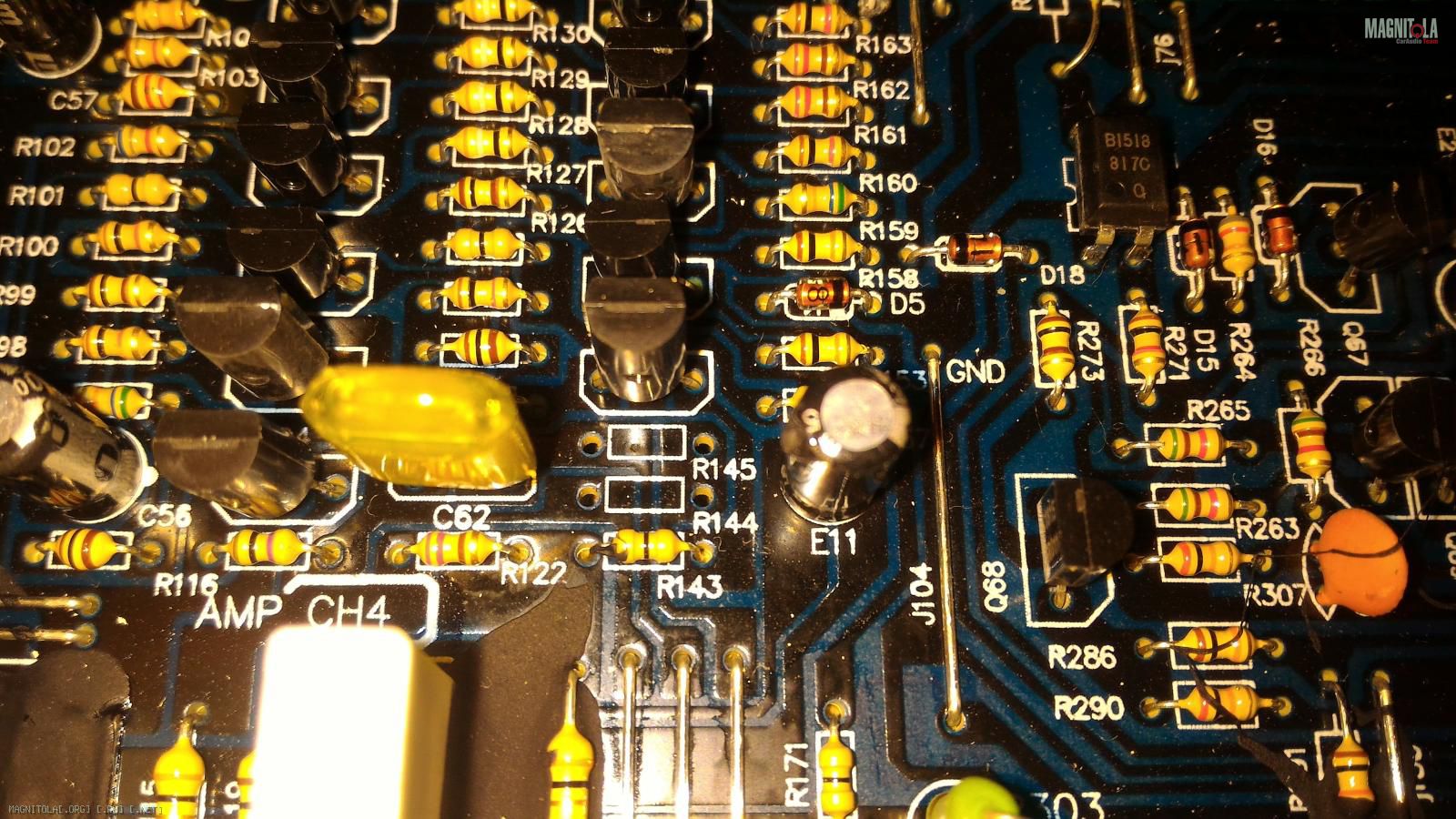

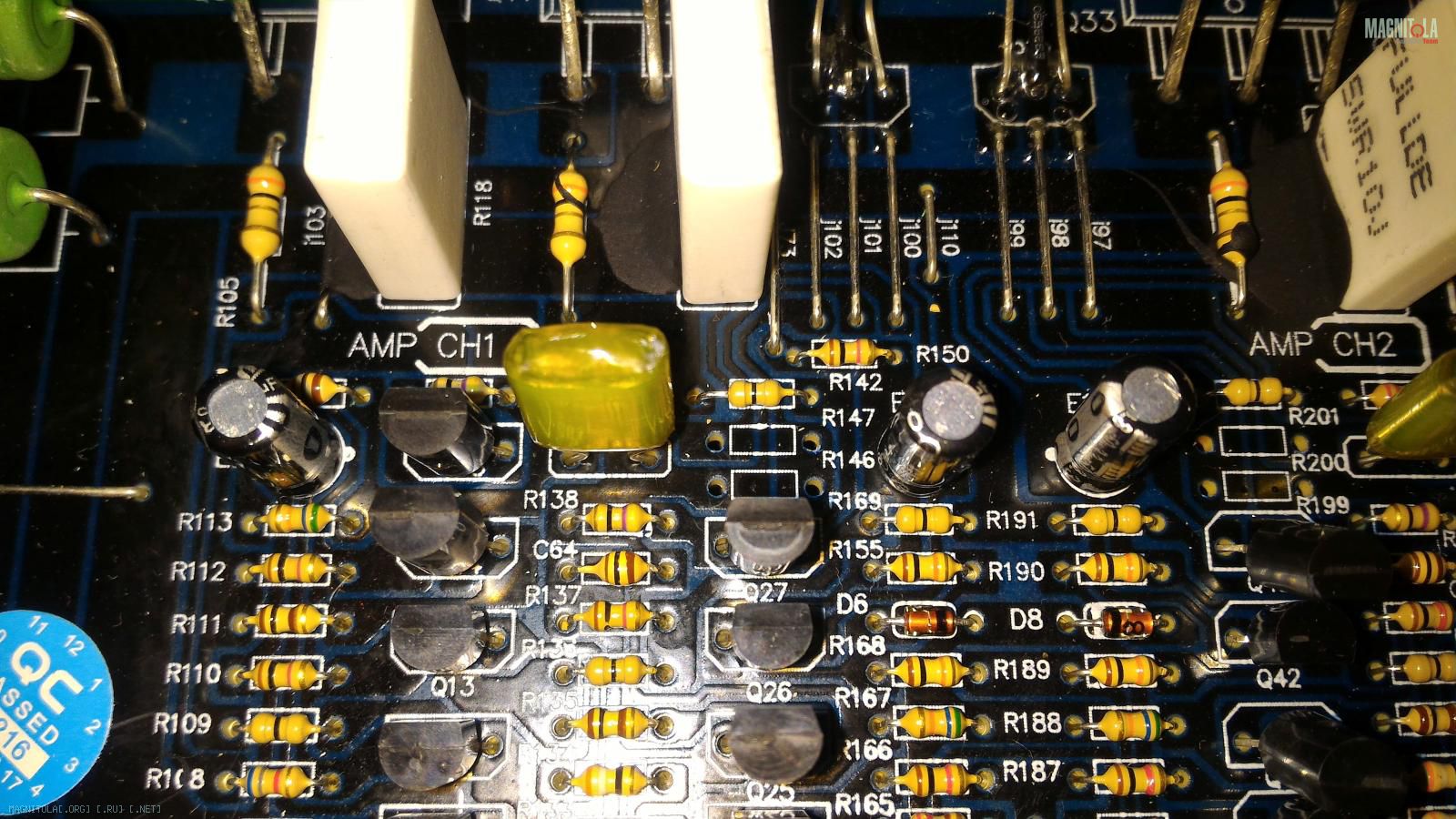

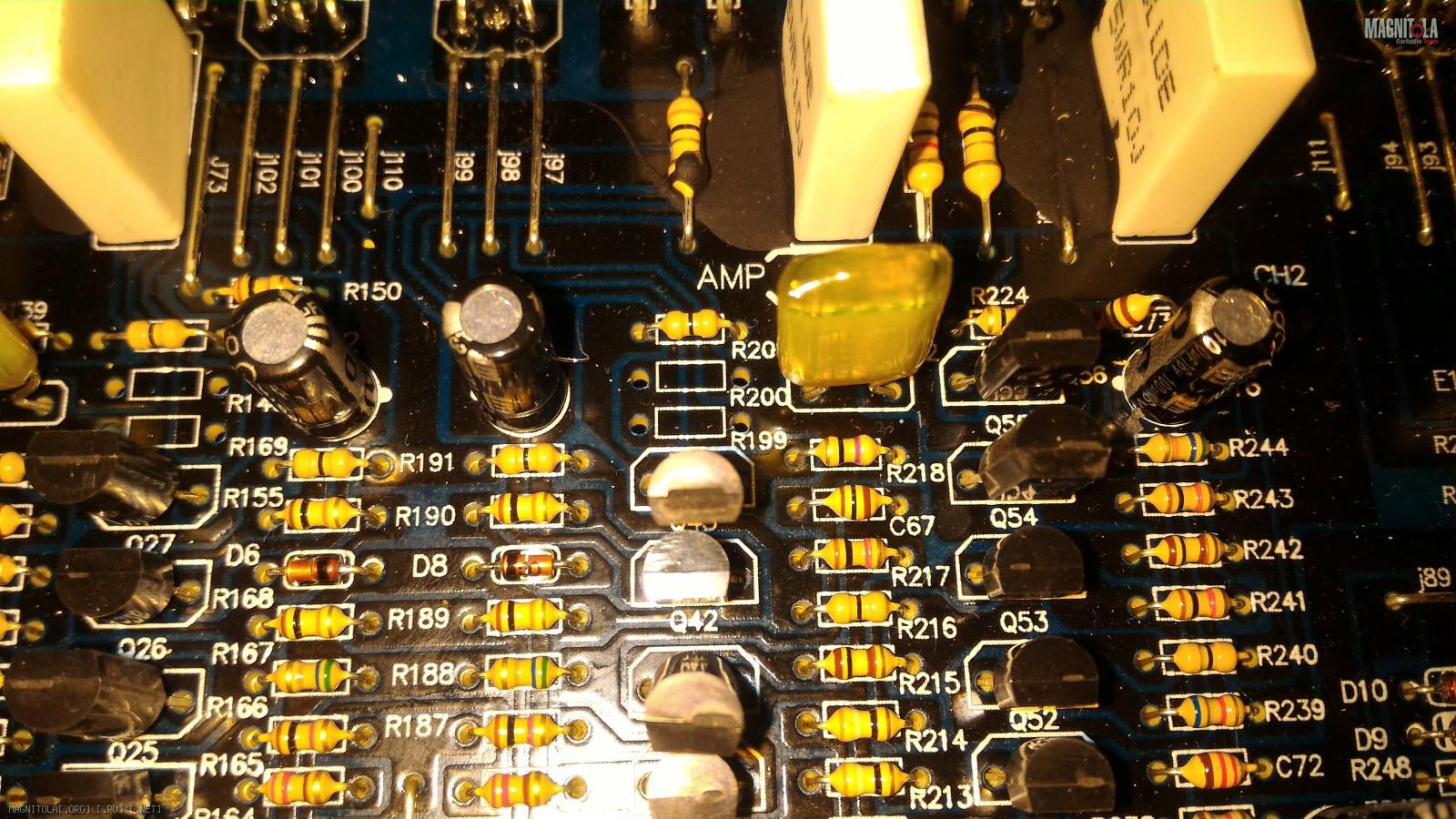

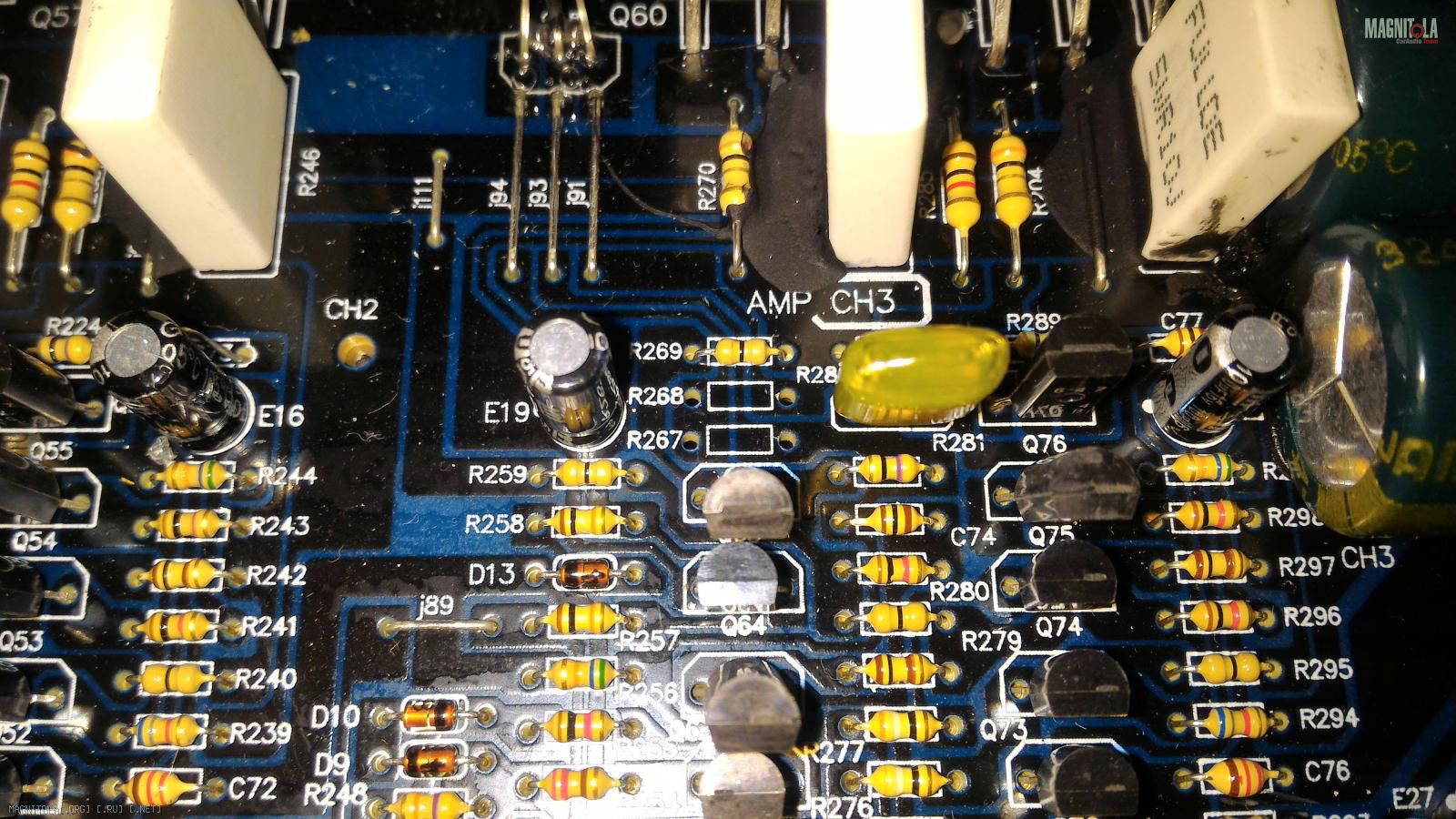

Изымаем из платы эти резисторы :
Вложение 1063240 Вложение 1063242 Вложение 1063238 Вложение 1063236

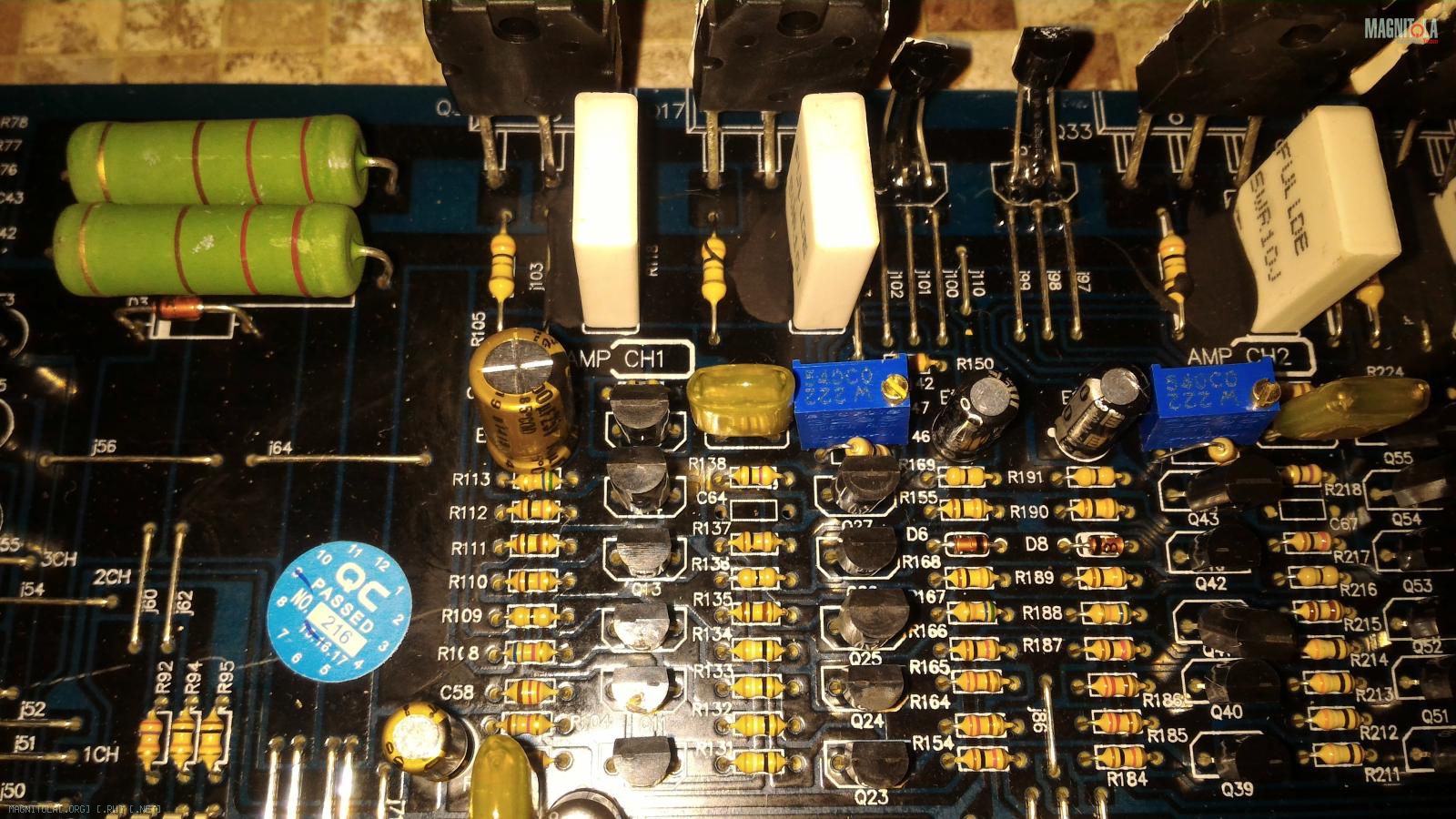

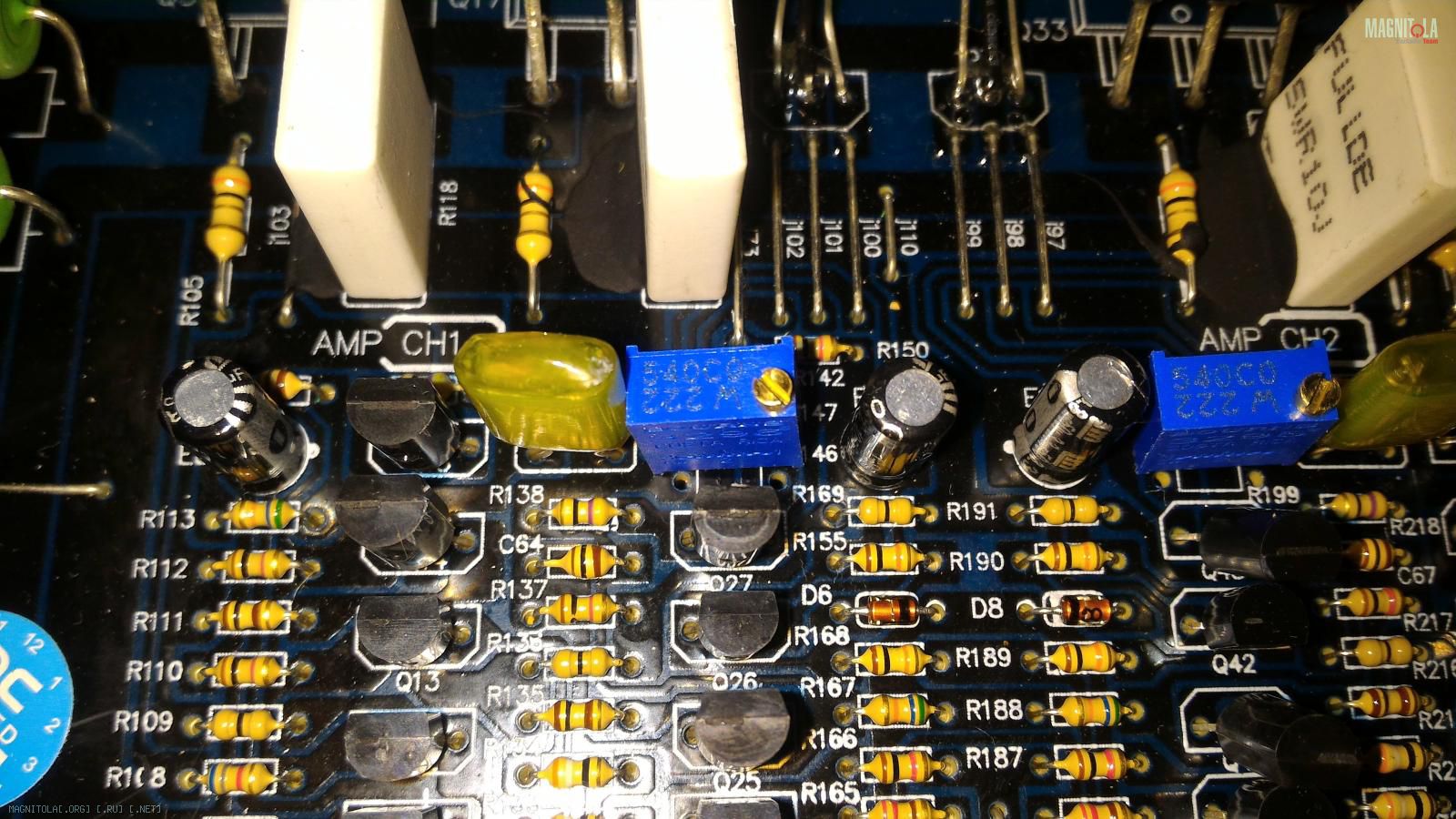

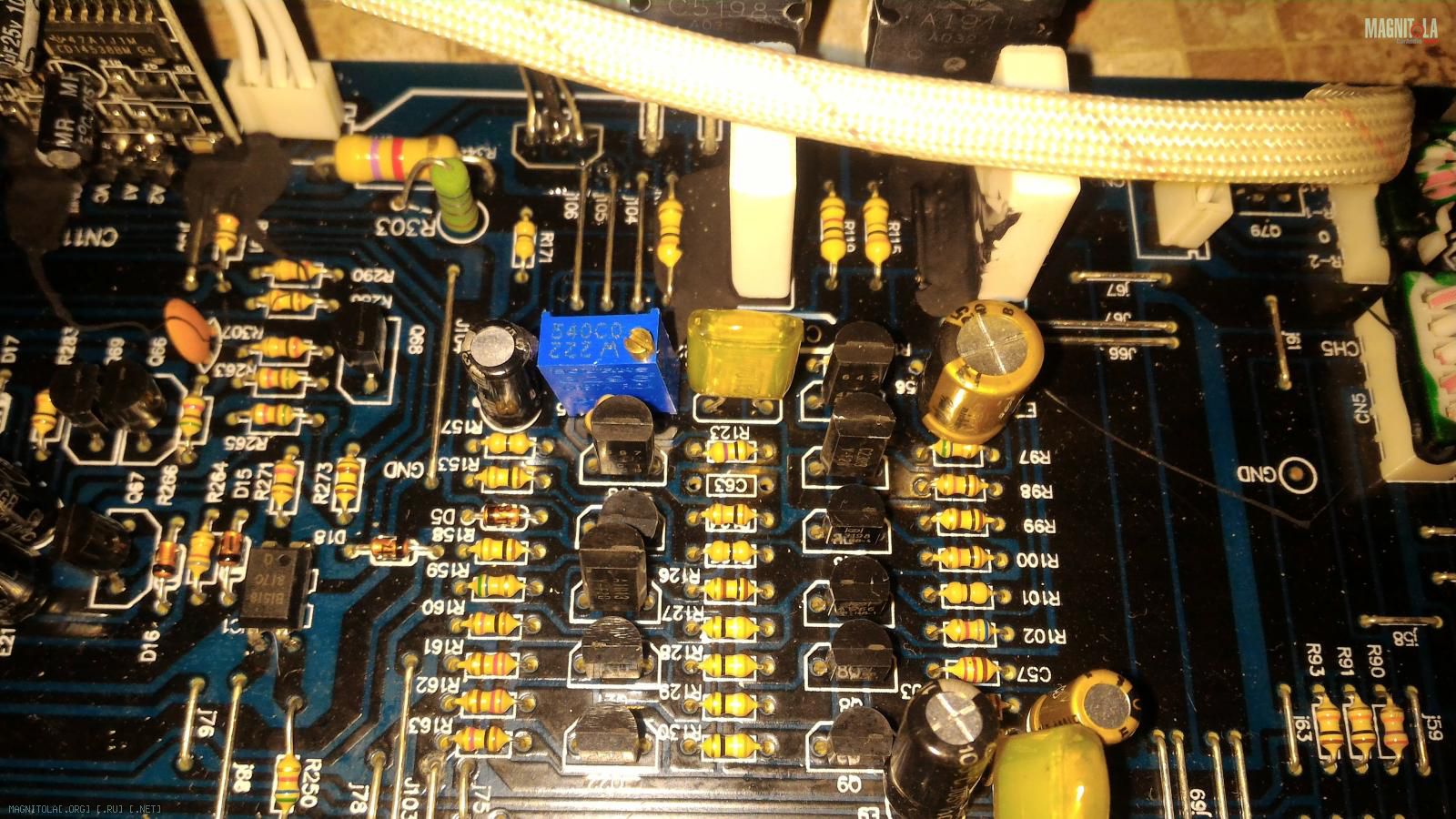

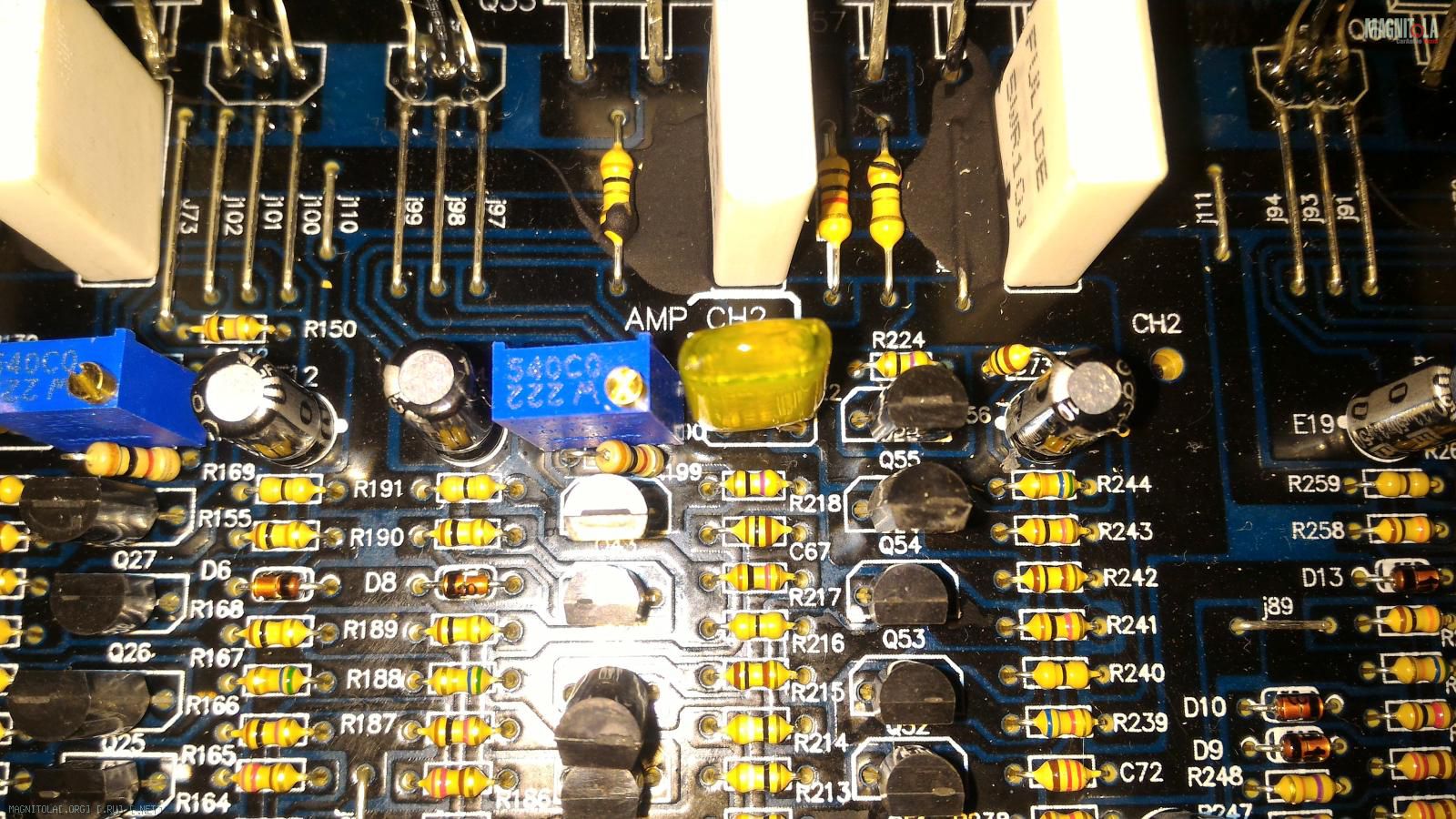

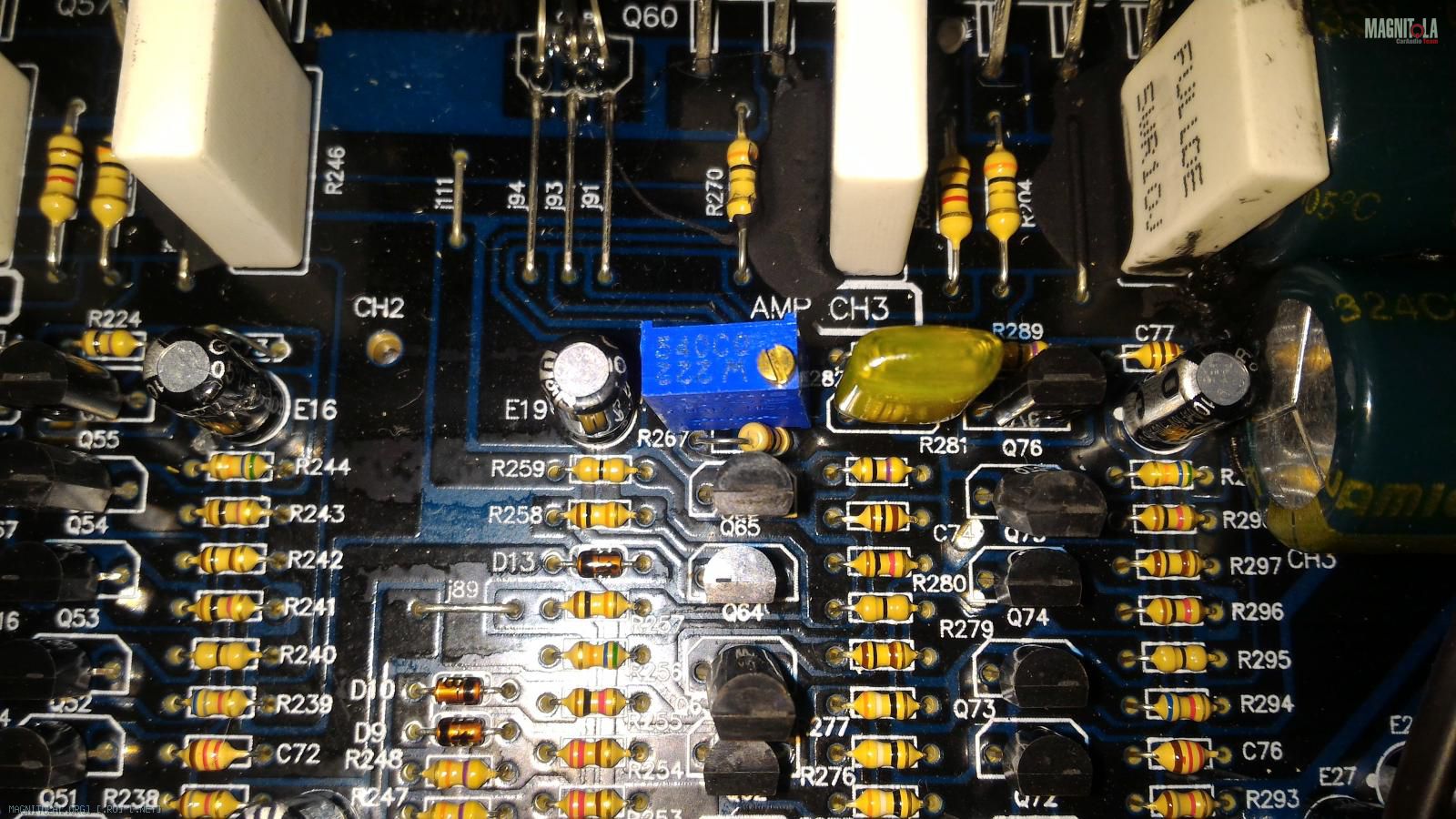

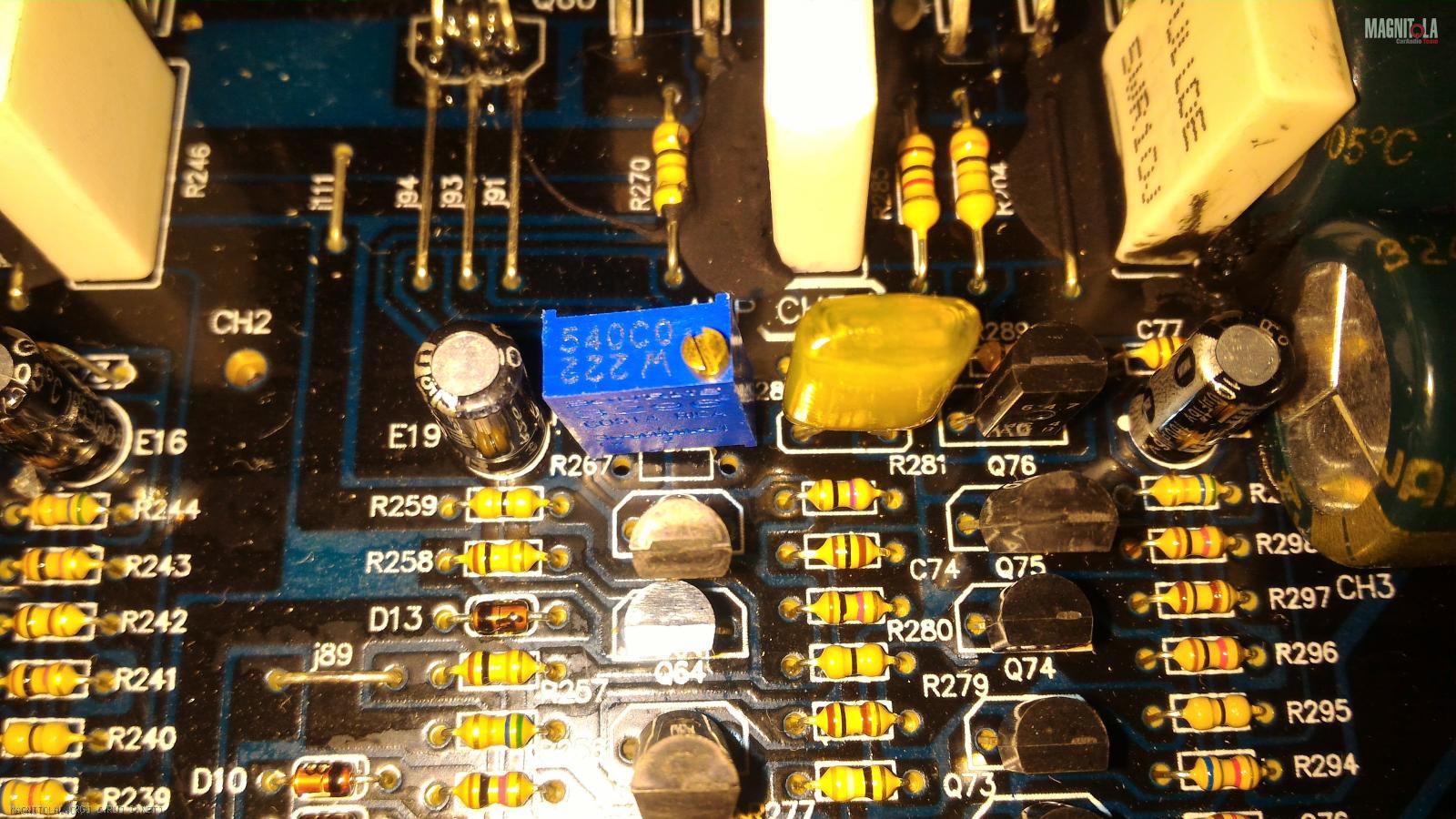

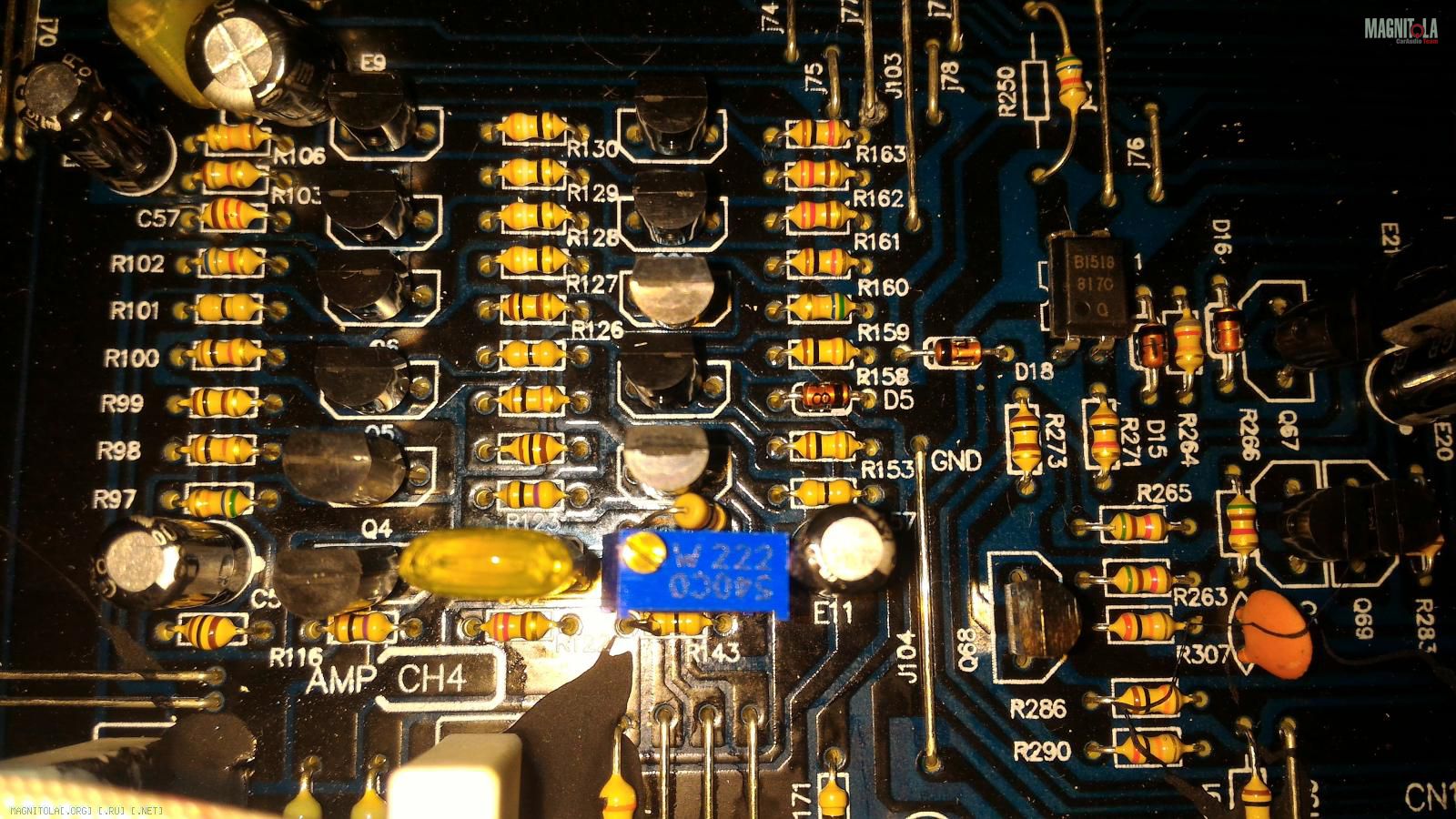

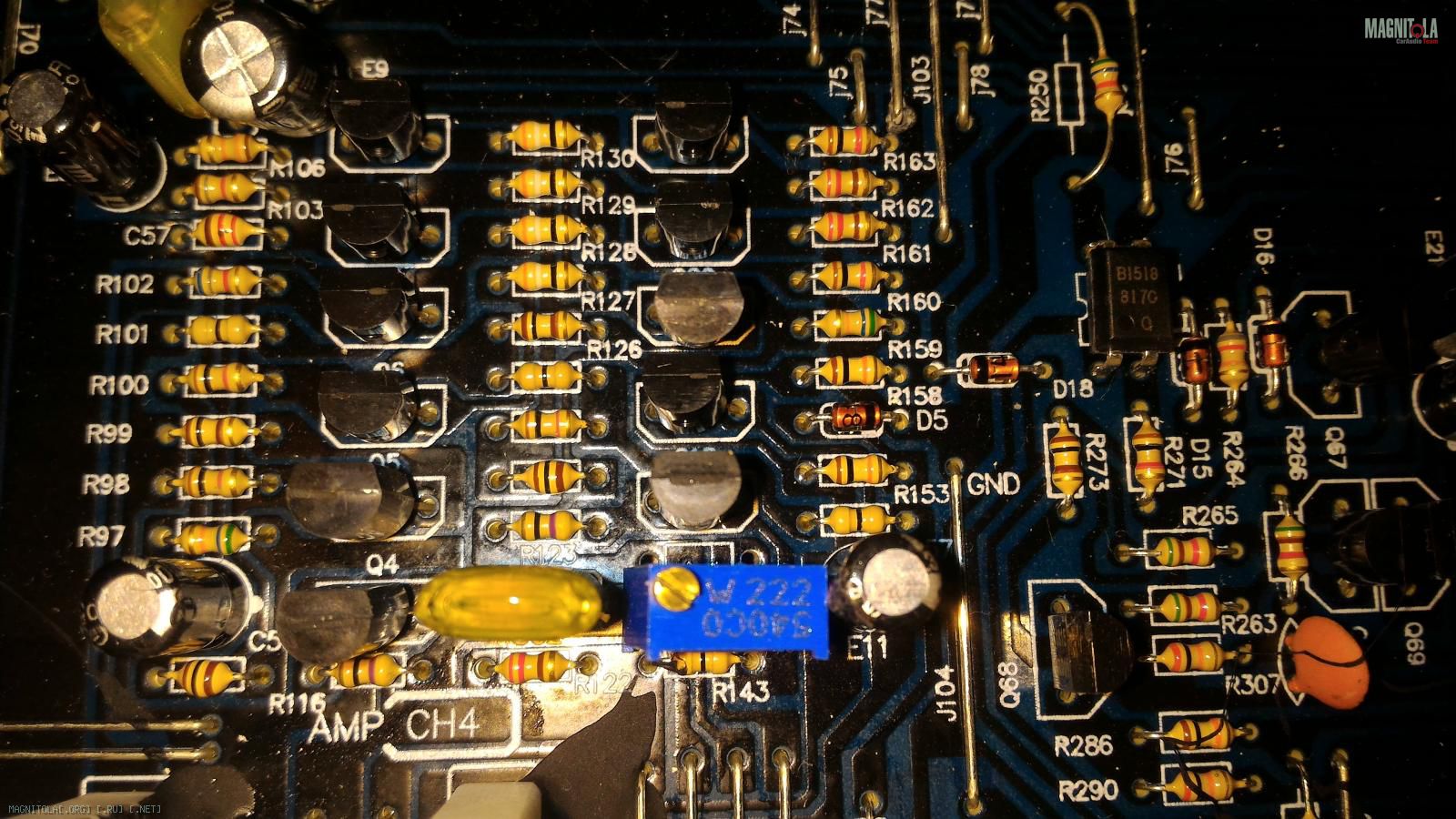

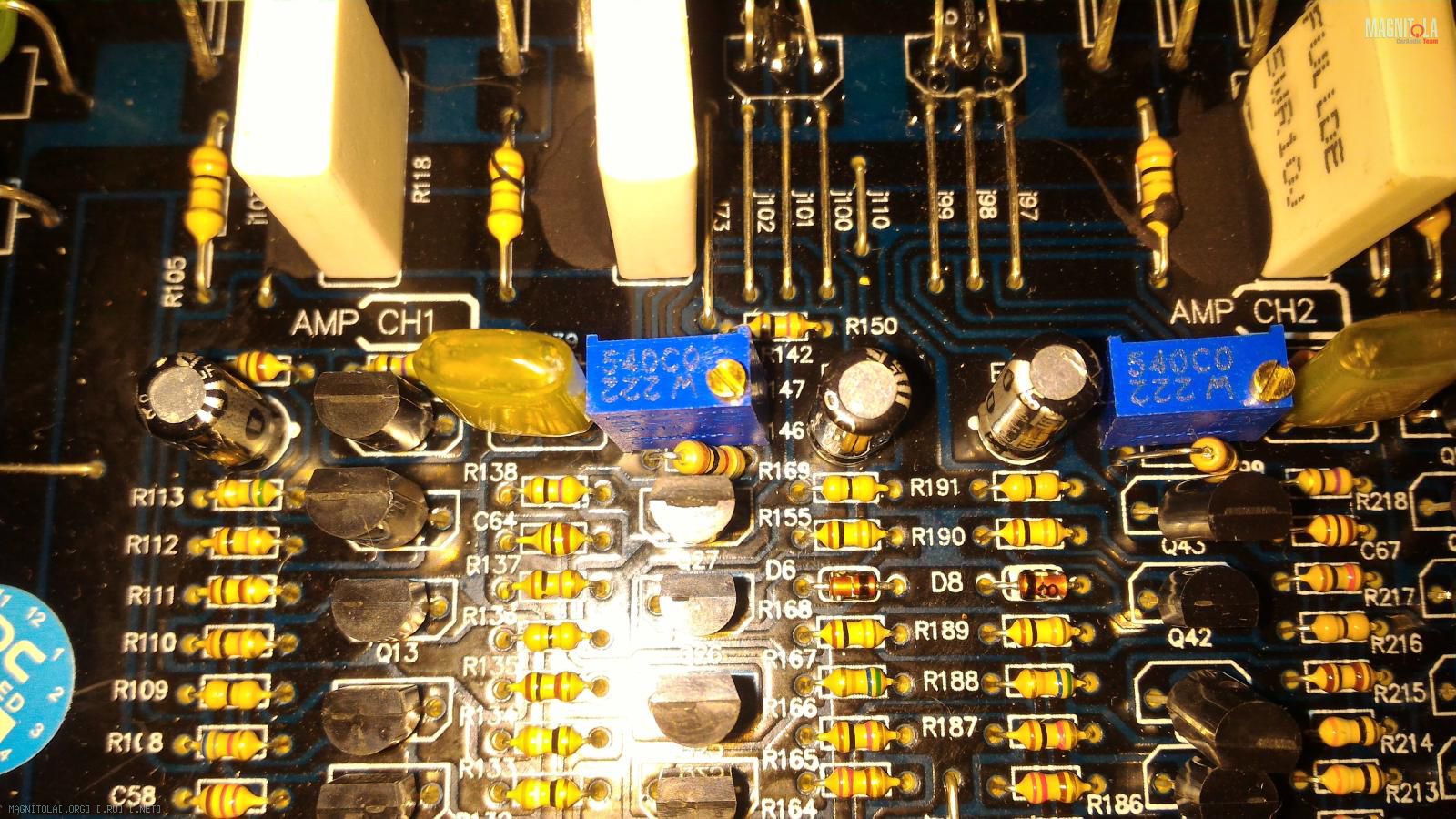

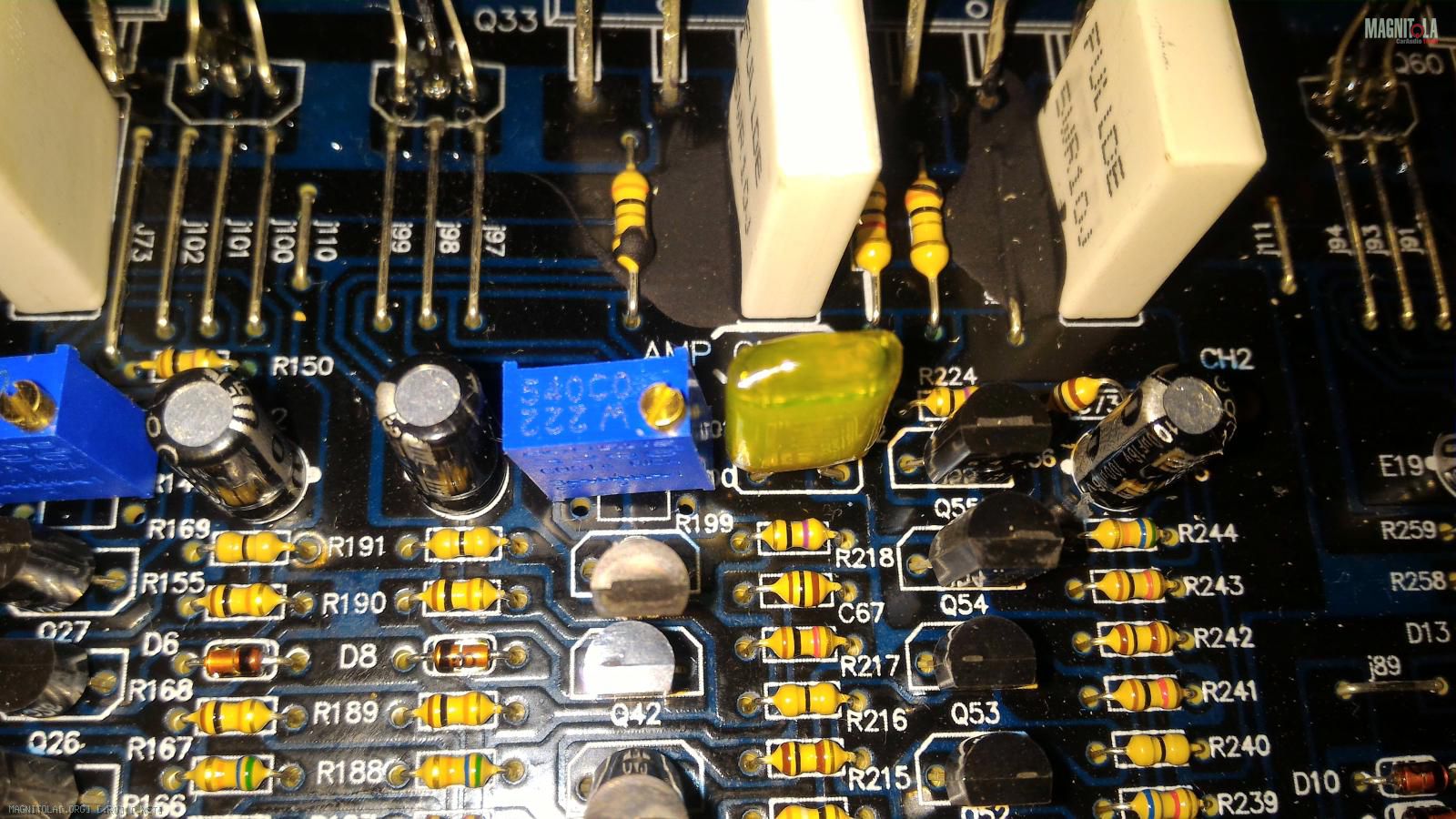

Впаиваем на место выпаянных заводских постоянных резисторов наши приготовленные подстроечные в соответствующие места и постоянные в предназначенные для них места :
Вложение 1063244 Вложение 1063246 Вложение 1063248 Вложение 1063250

Вложение 1063254 Вложение 1063256 Вложение 1063258 Вложение 1063260
Без выполнения этой фазы твика все последующие фазы твика ориентированные на повышение уровня качества усиления будут бессмысленны.

Замена конденсаторов цепей ООС УМ и входных конденсаторов.
Эта фаза актуальна только в случае замены на заведомо более качественные, аудио направленных серий конденсаторы.

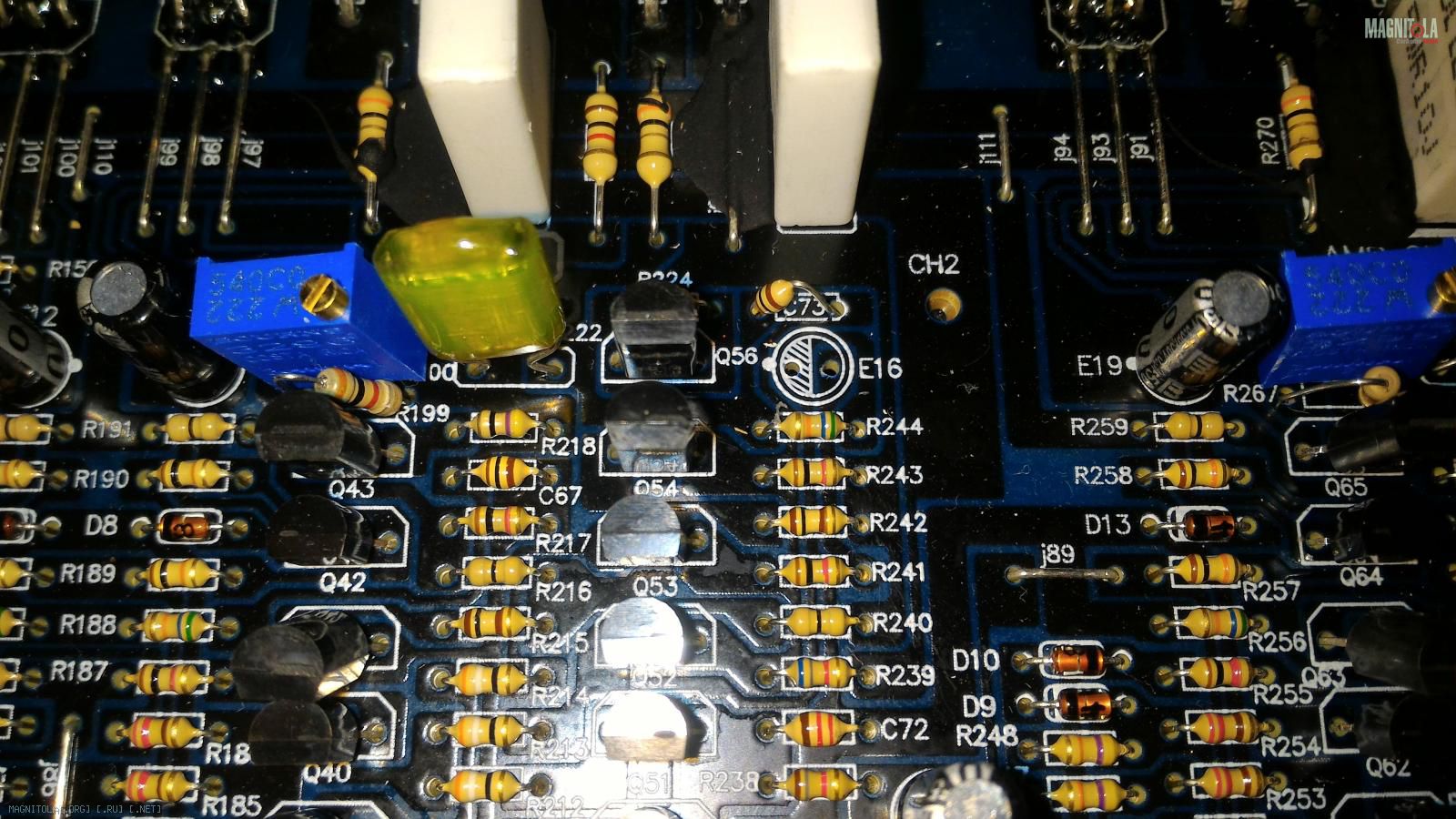

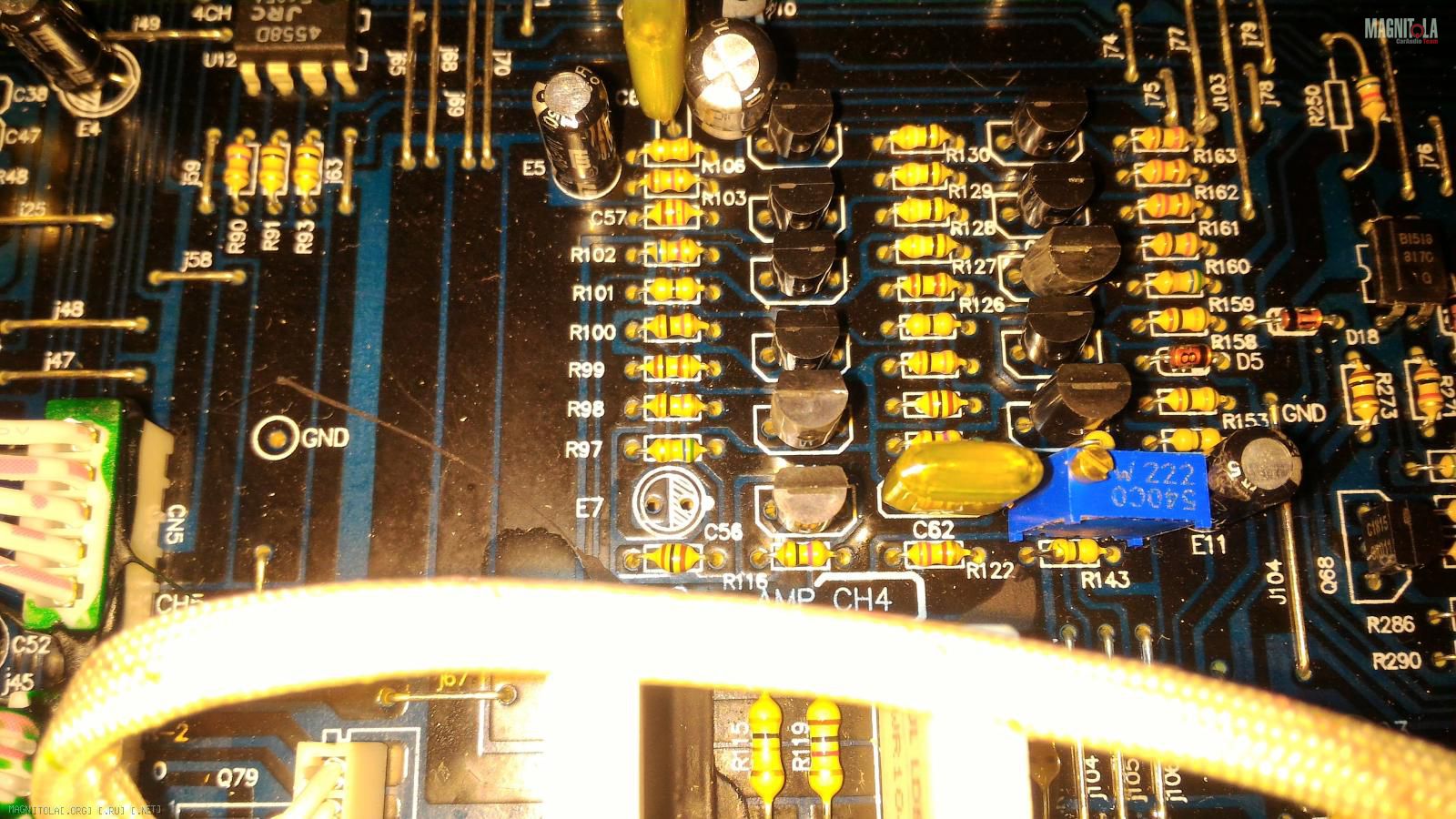

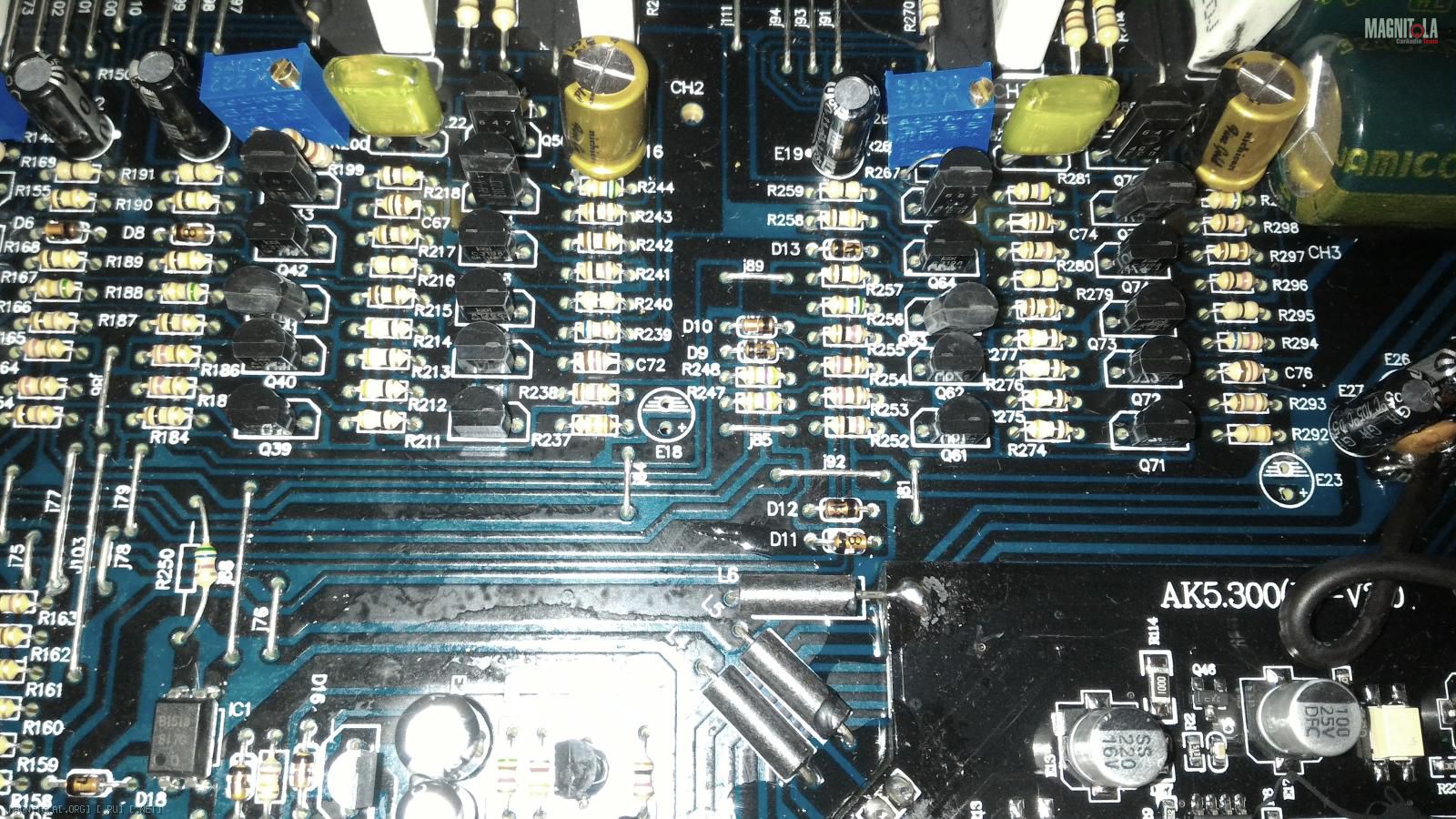

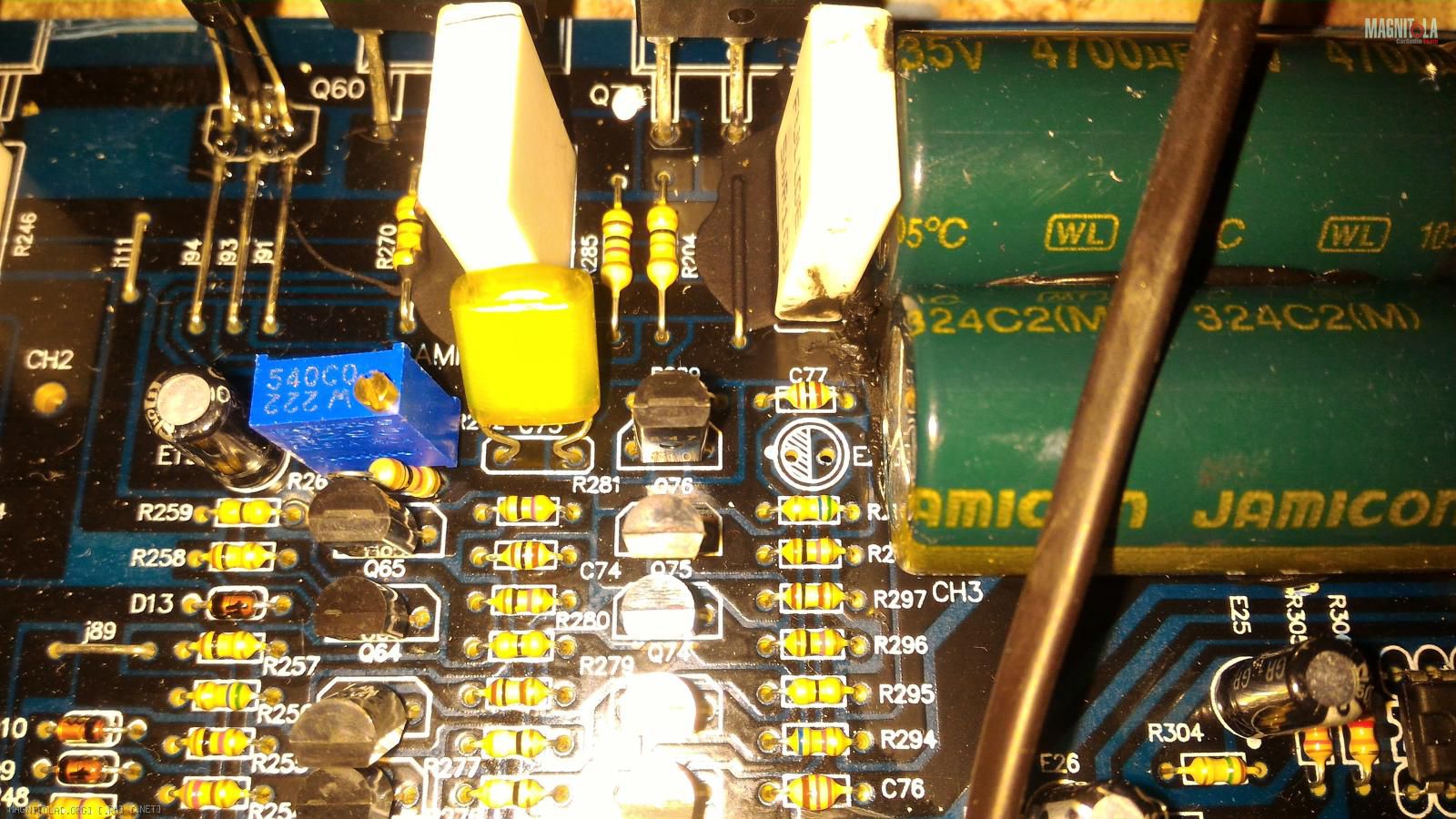

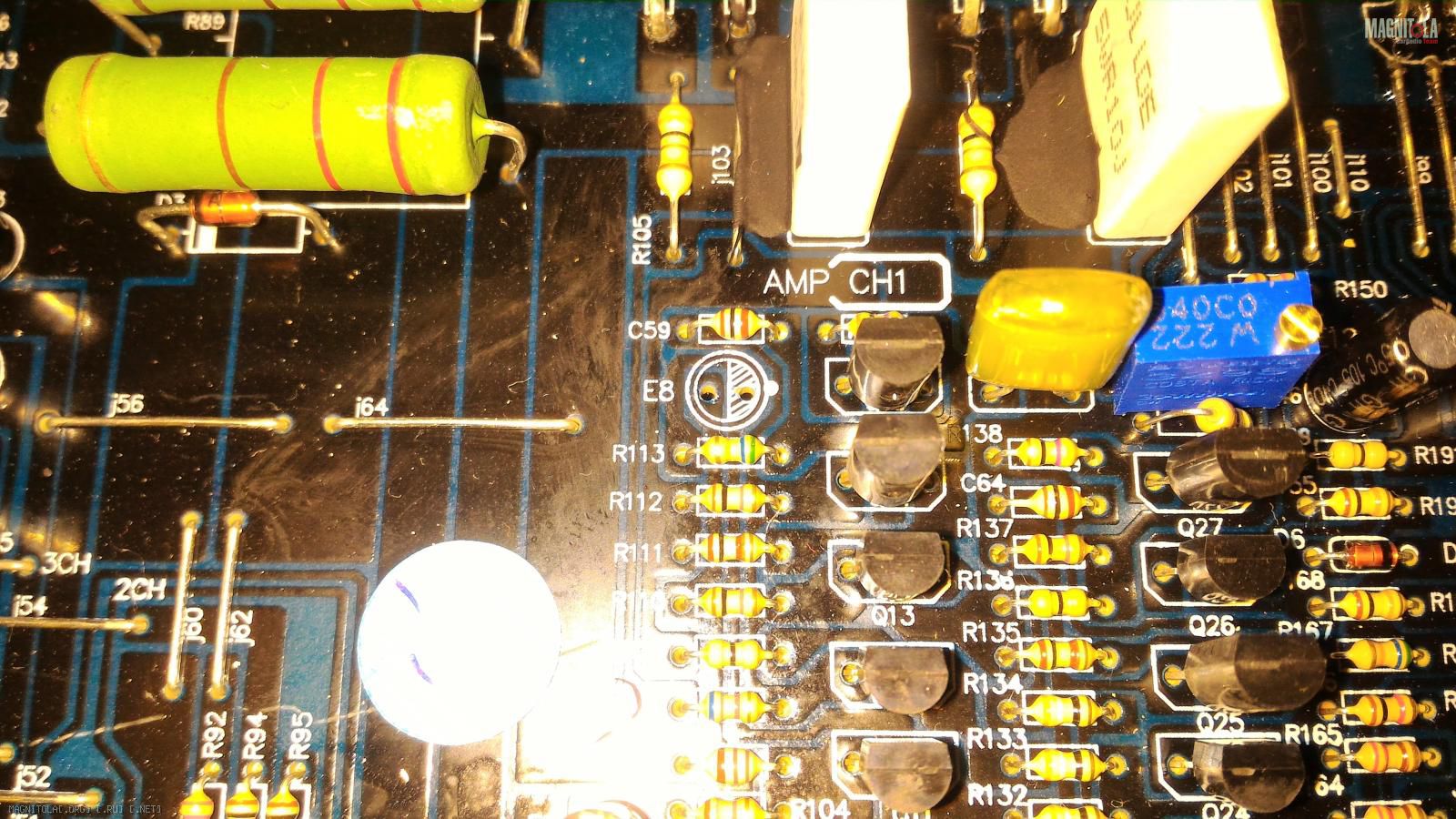

Освобождаем плату от заводских конденсаторов цепи ООС :
Вложение 1063262 Вложение 1063264 Вложение 1063266 Вложение 1063268

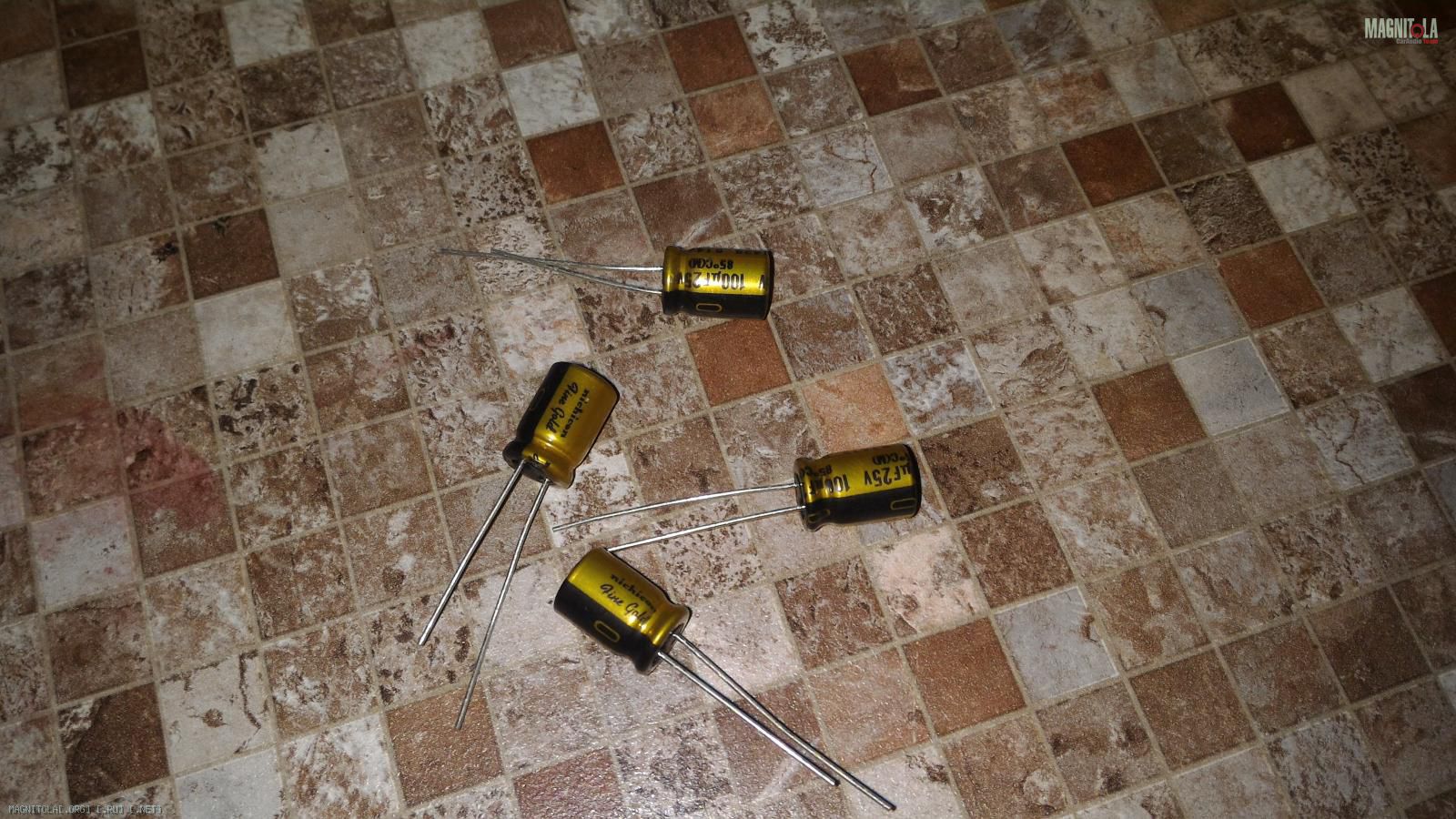

Меняем на заранее приготовленные правильные конденсаторы :
Вложение 1063270

Освобождаем плату от заводских входных конденсаторов каскадов УМ :

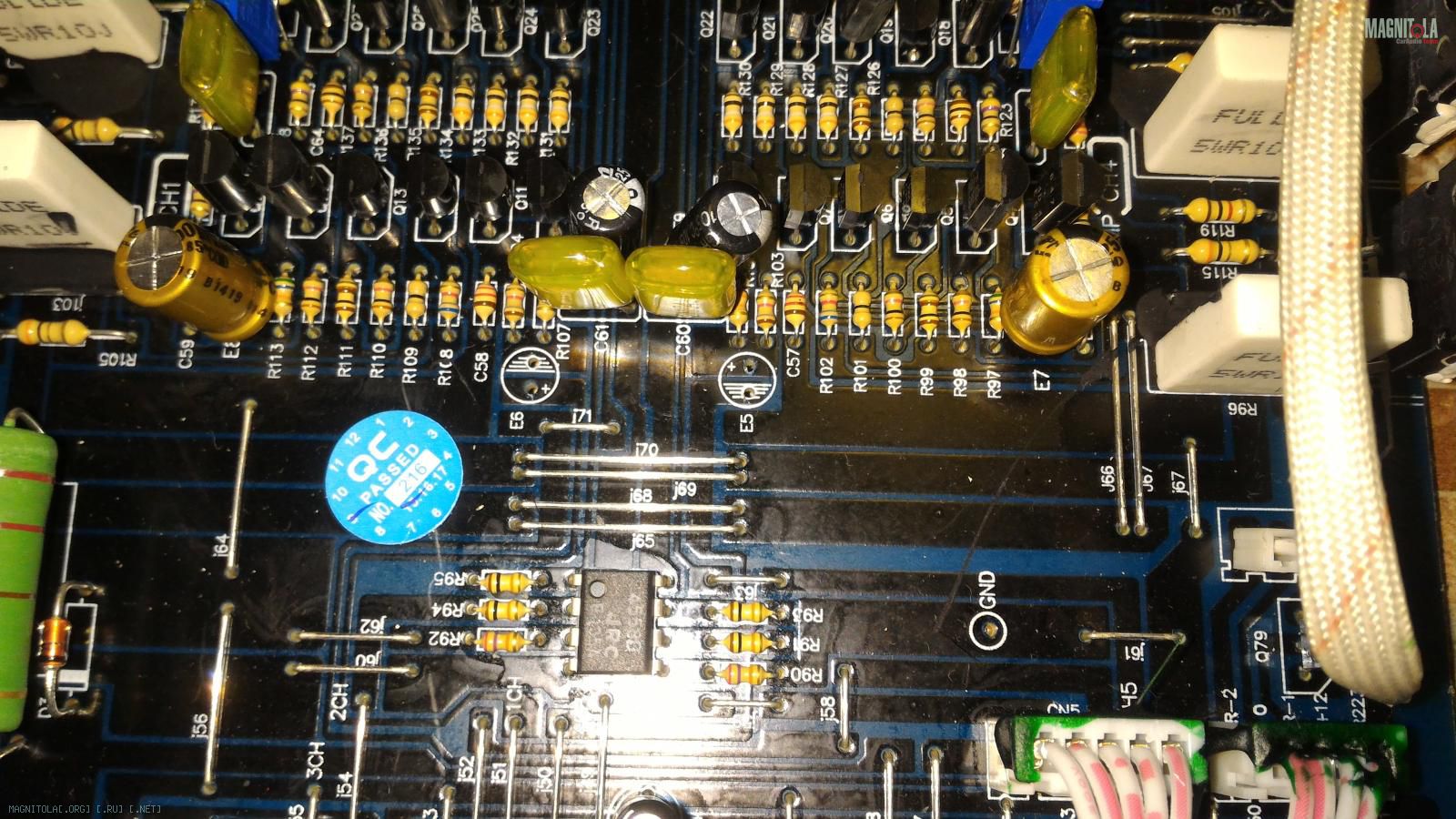

Вложение 1063272 Вложение 1063274

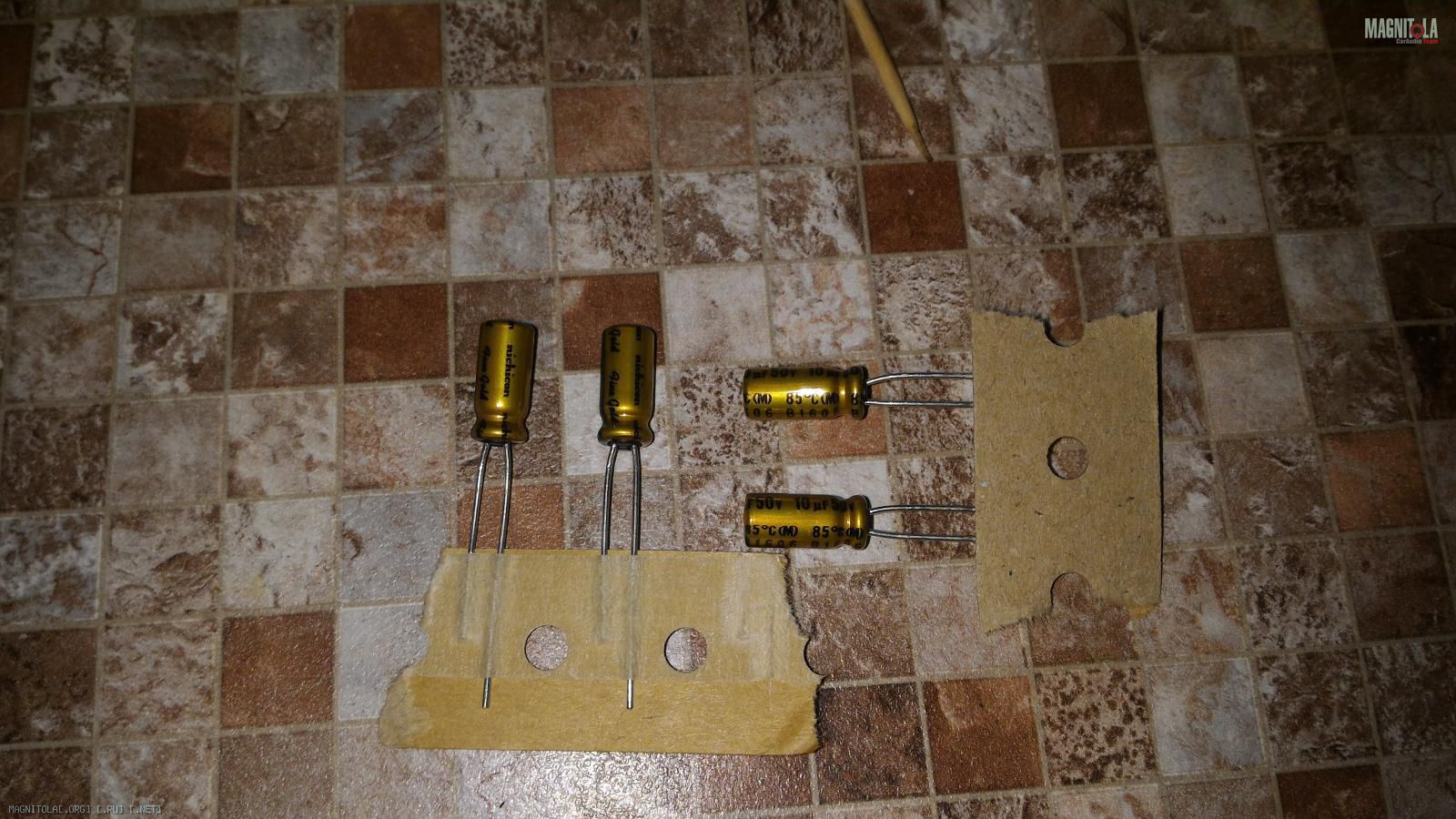

Меняем на заранее приготовленные правильные конденсаторы :
Вложение 1063276

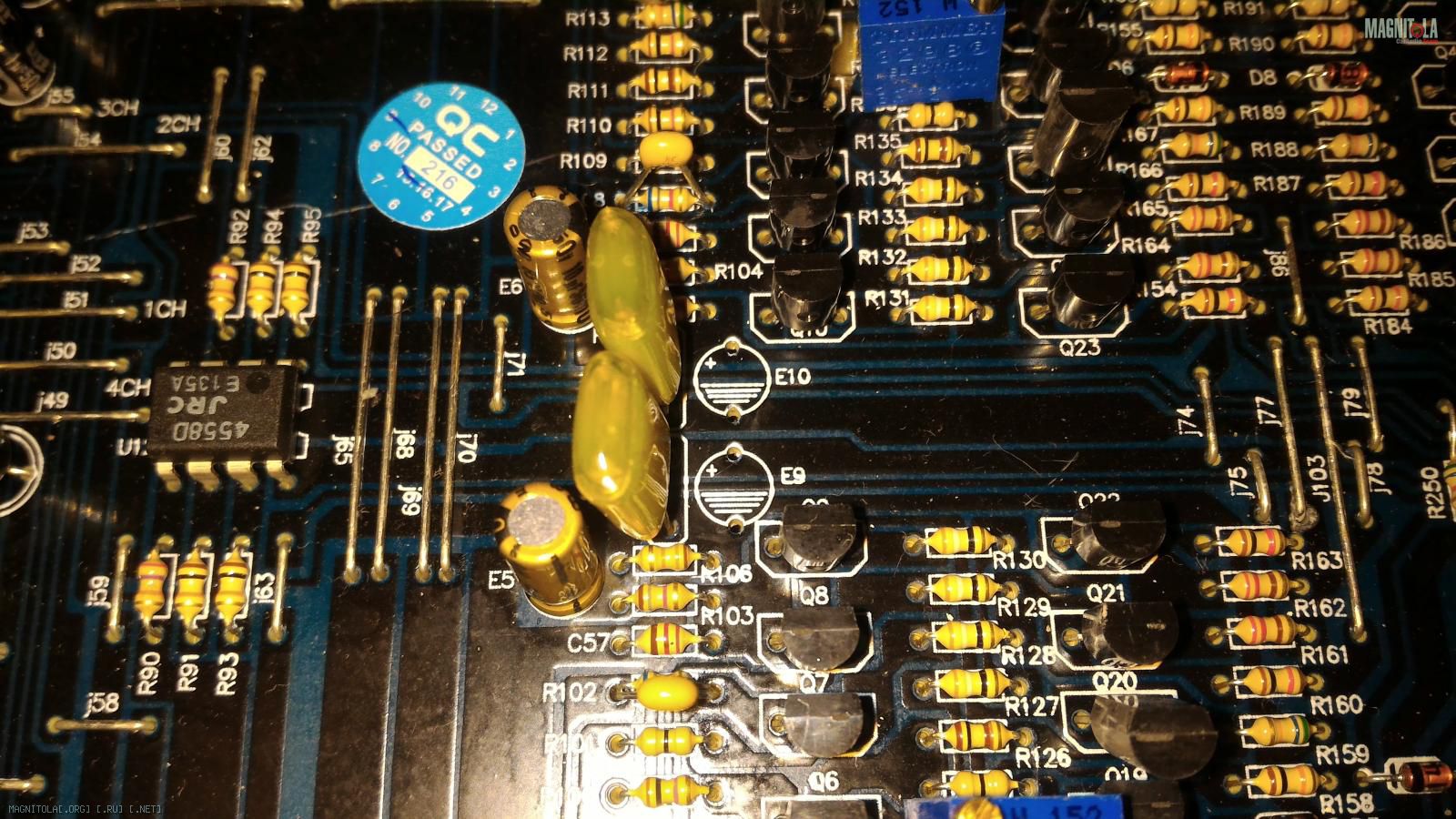

Ну и раз уж за эти красивые конденсаты речь, то за одно не обязательным, но не лишним будет заменить и конденсаторы в фильтре питания системы стабилизированного питания +/-15в тоже на приличные и с подъёмом номинала ёмкости.
Вот тут :
Вложение 1063330

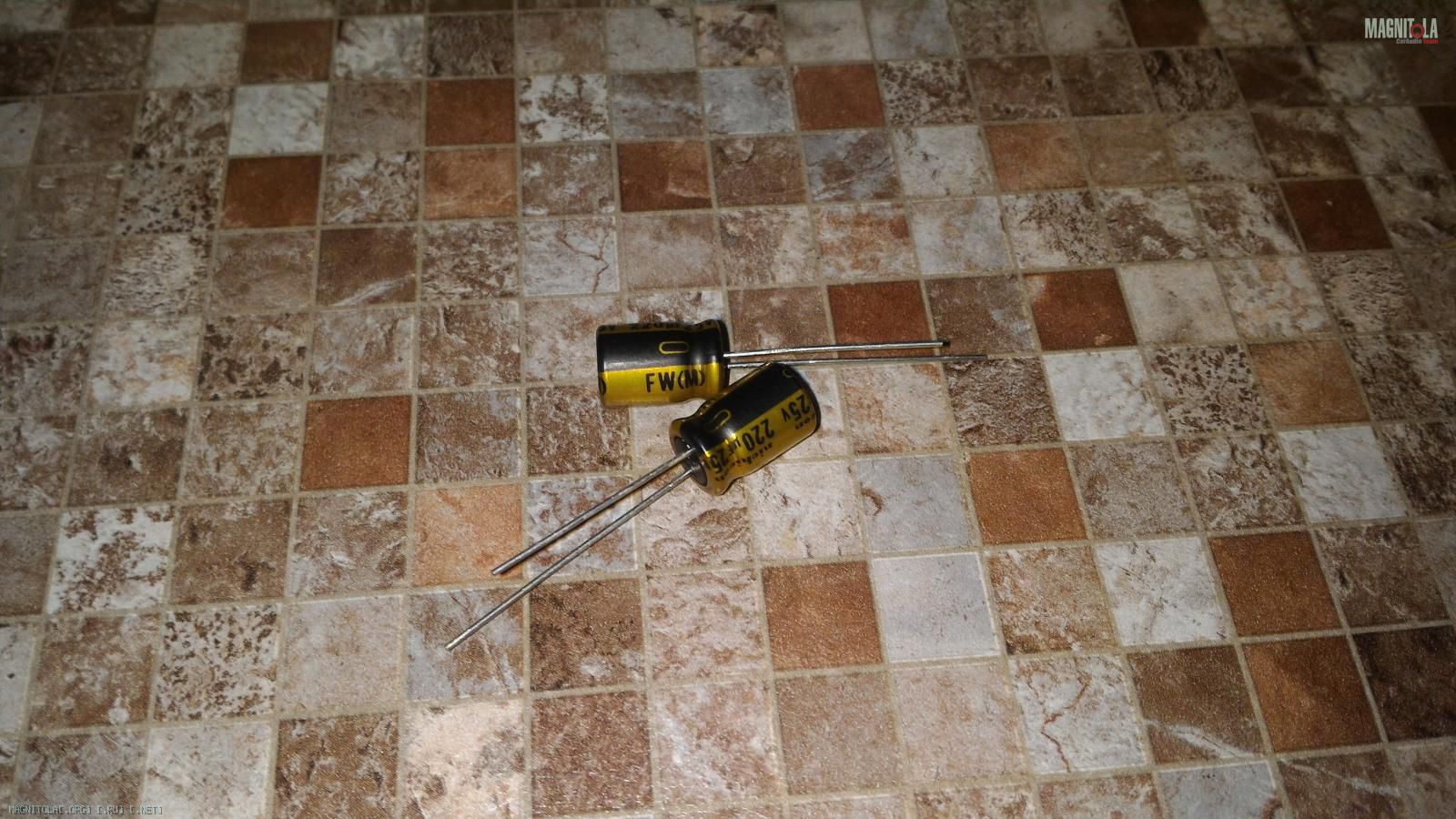

на эти :
Вложение 1063332

Всё это обязательные этапы твика каскадов УМ,
но не все, позволяющие вытянуть из каскадов УМ потенциальное качество используемой схемотехники каскадов УМ.
Есть ещё где можно ещё собрать по мелочи :), качество усиления УМ.
Можно ещё ввести в УМ возможность подстройки балансировки УМ по НОЛЬ на выходе при отсутствии сигнала на входе.

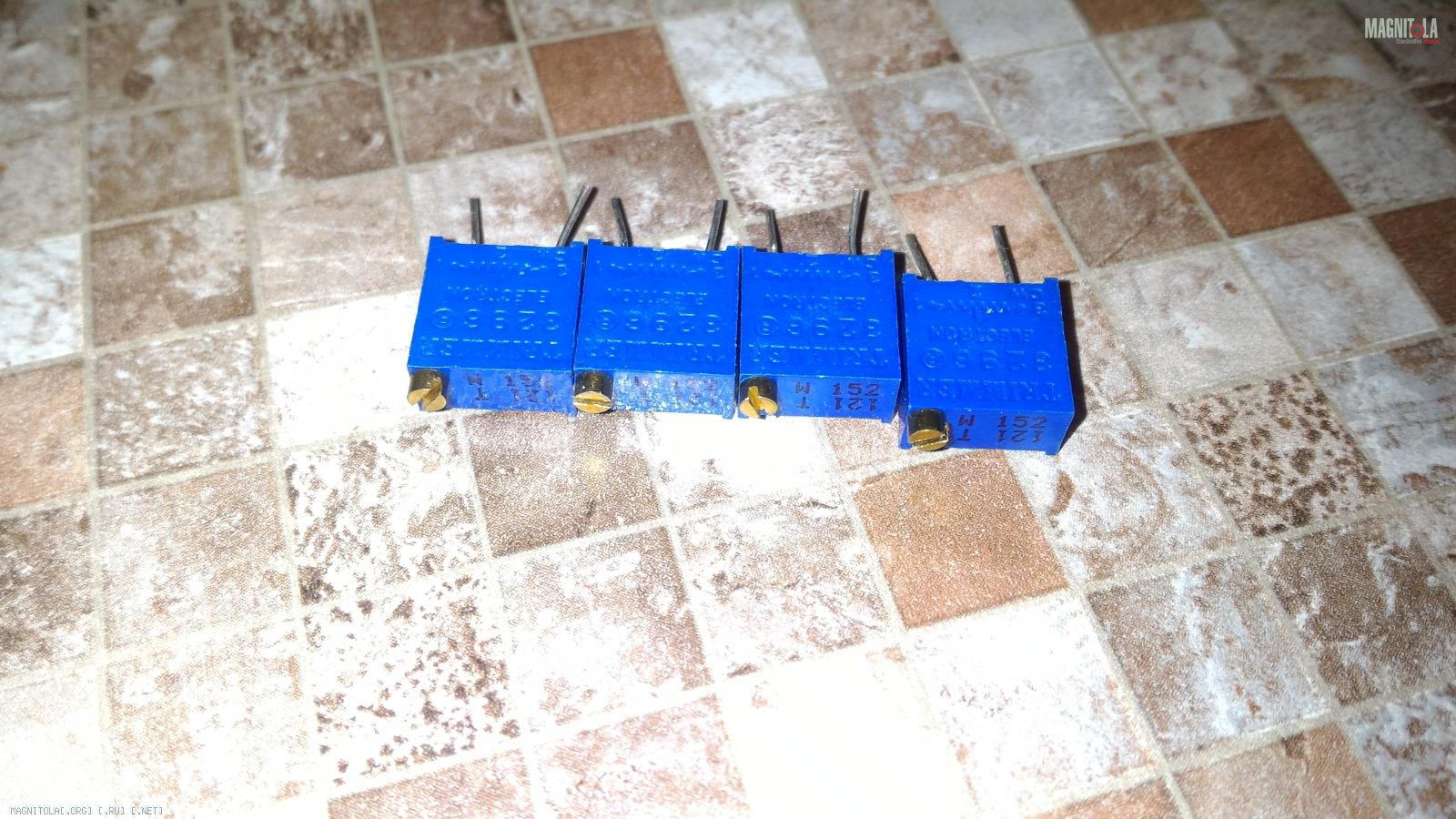

Для этого потребуются многооборотные потенциометры на 1.5 ком :

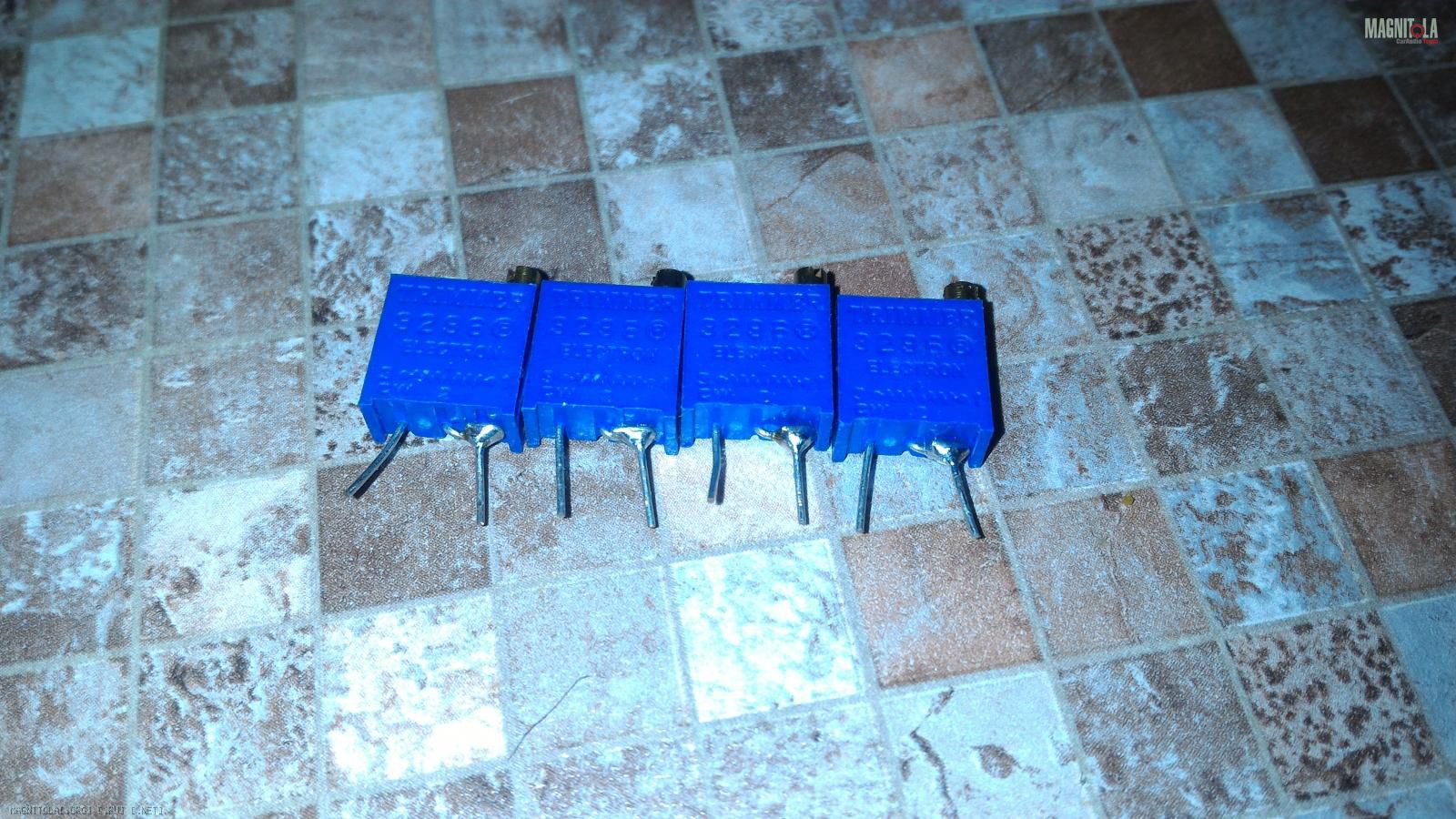

Вложение 1063322 Вложение 1063324
После приготовления необходимо предварительно выставить из на сопротивление 1 ком.

Так же можно заменить стоковые конденсаторы 100 пкф на 47-56 пкф, но дополнительно ввести в цепь ООС конденсаторы 10-15 пкф.

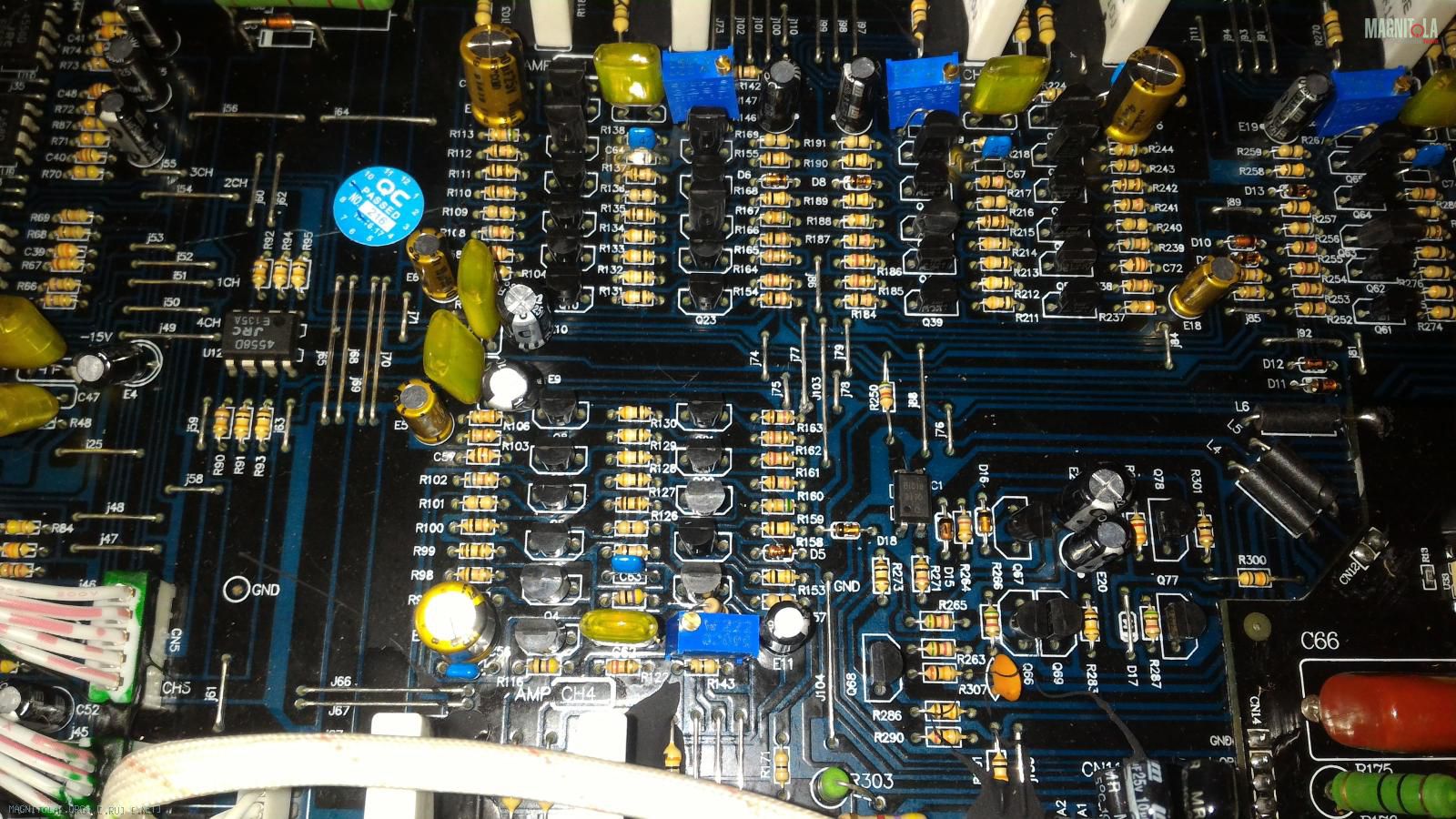

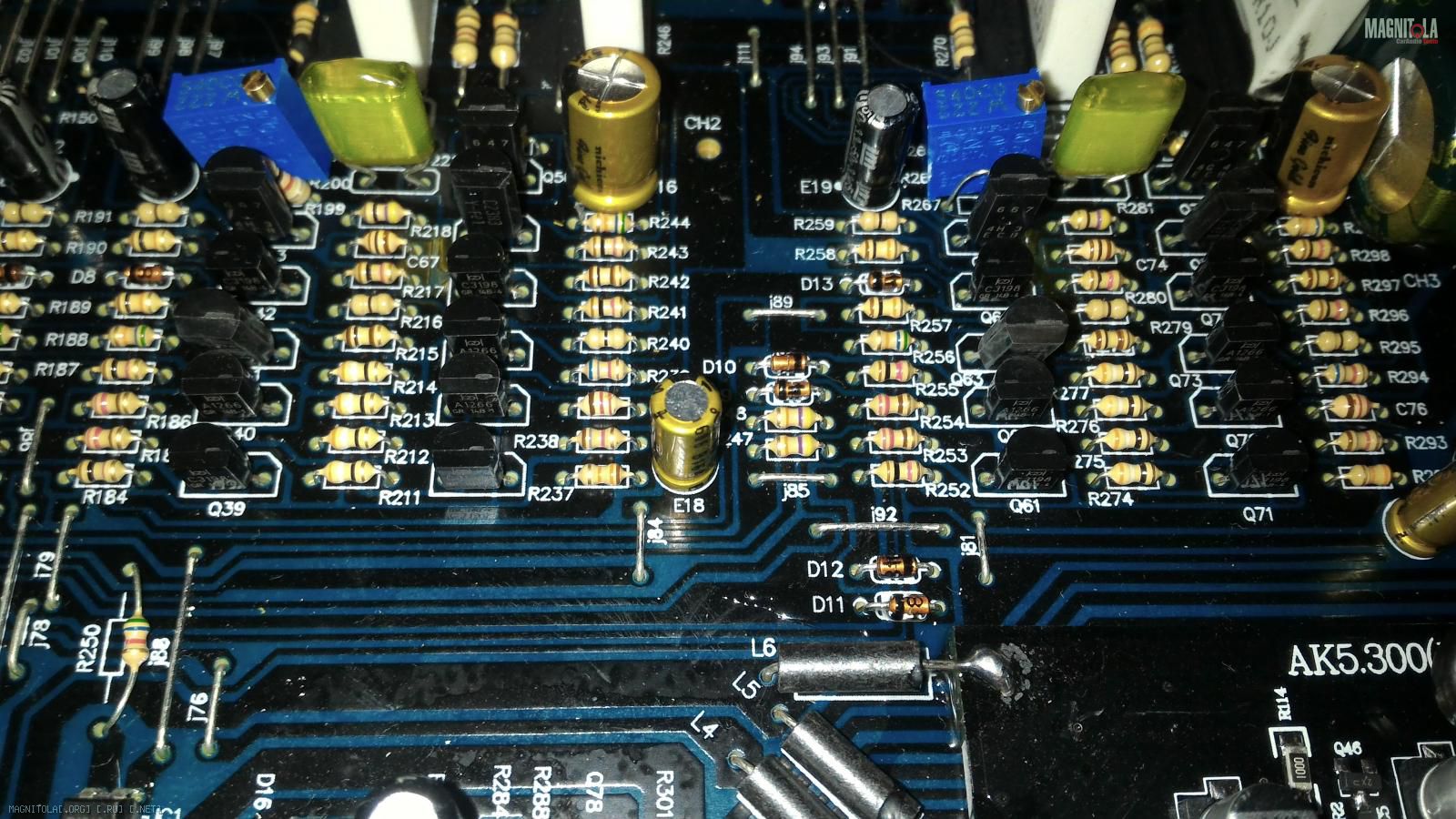

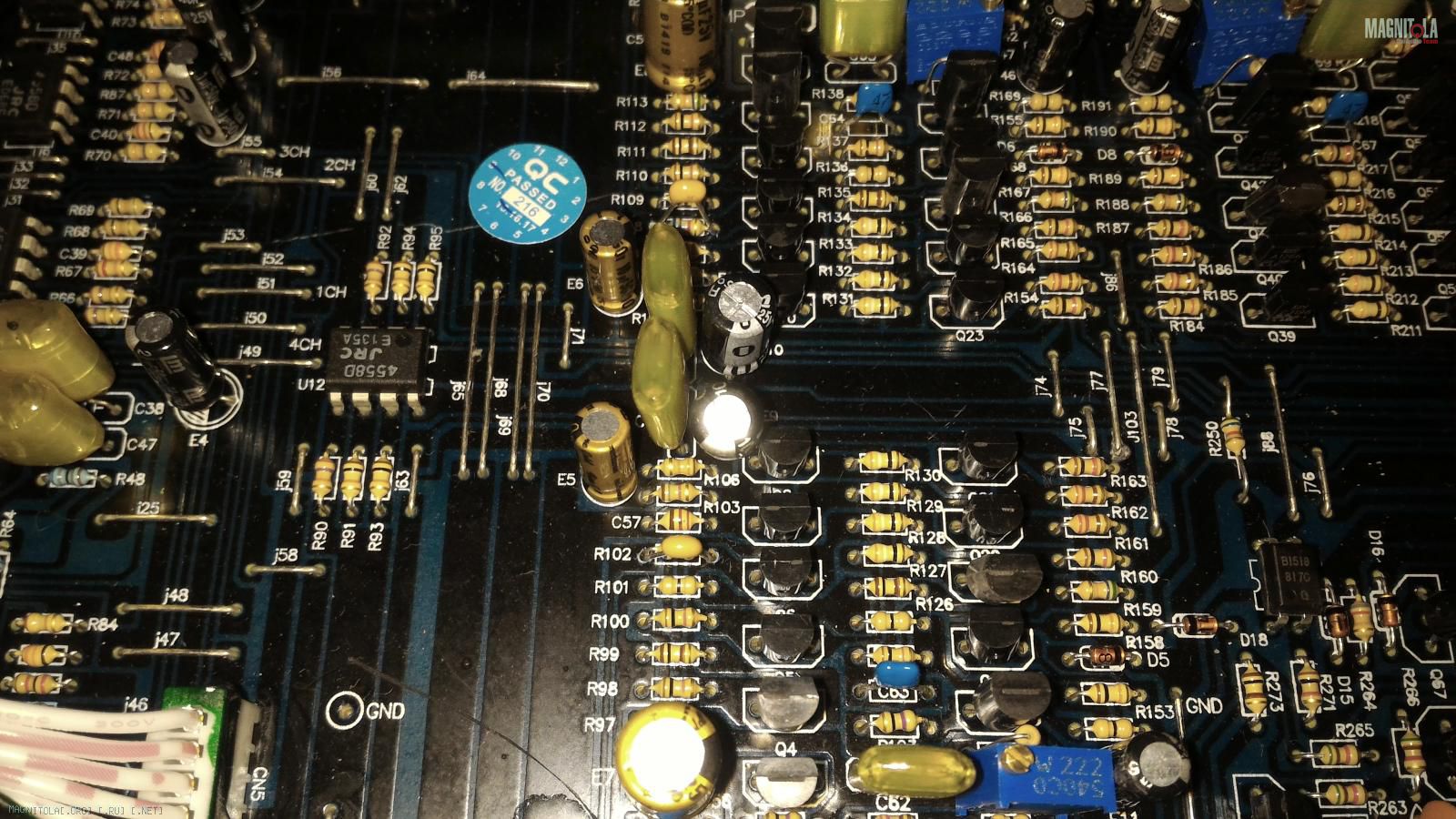

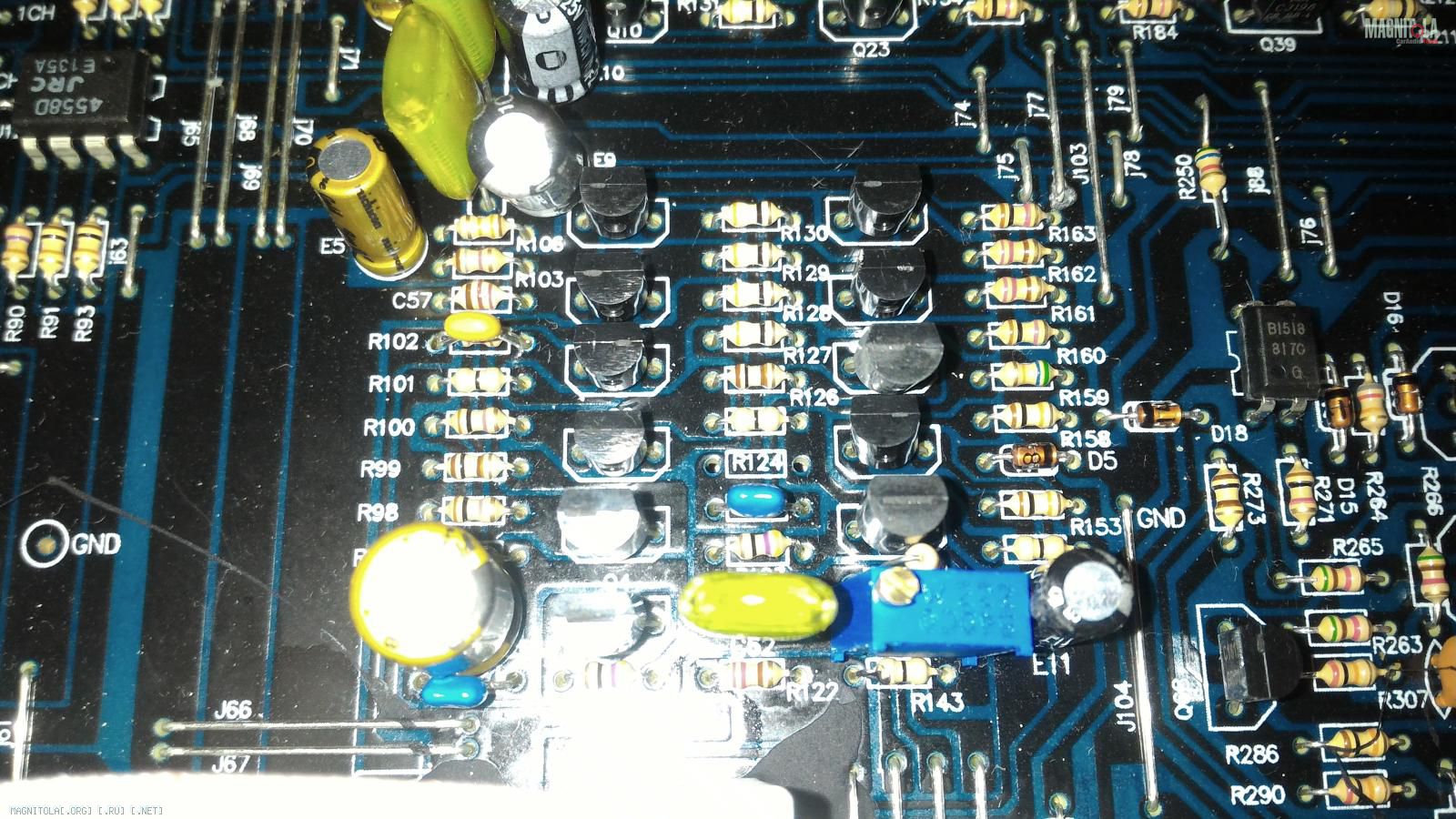

Рассортировывать фото этих манипуляций не буду, желающие и это сделать на этой группе фото найдут всё необходимое, т.е. что и от куда выпаивать заводское и что и куда впаивать из твикового :

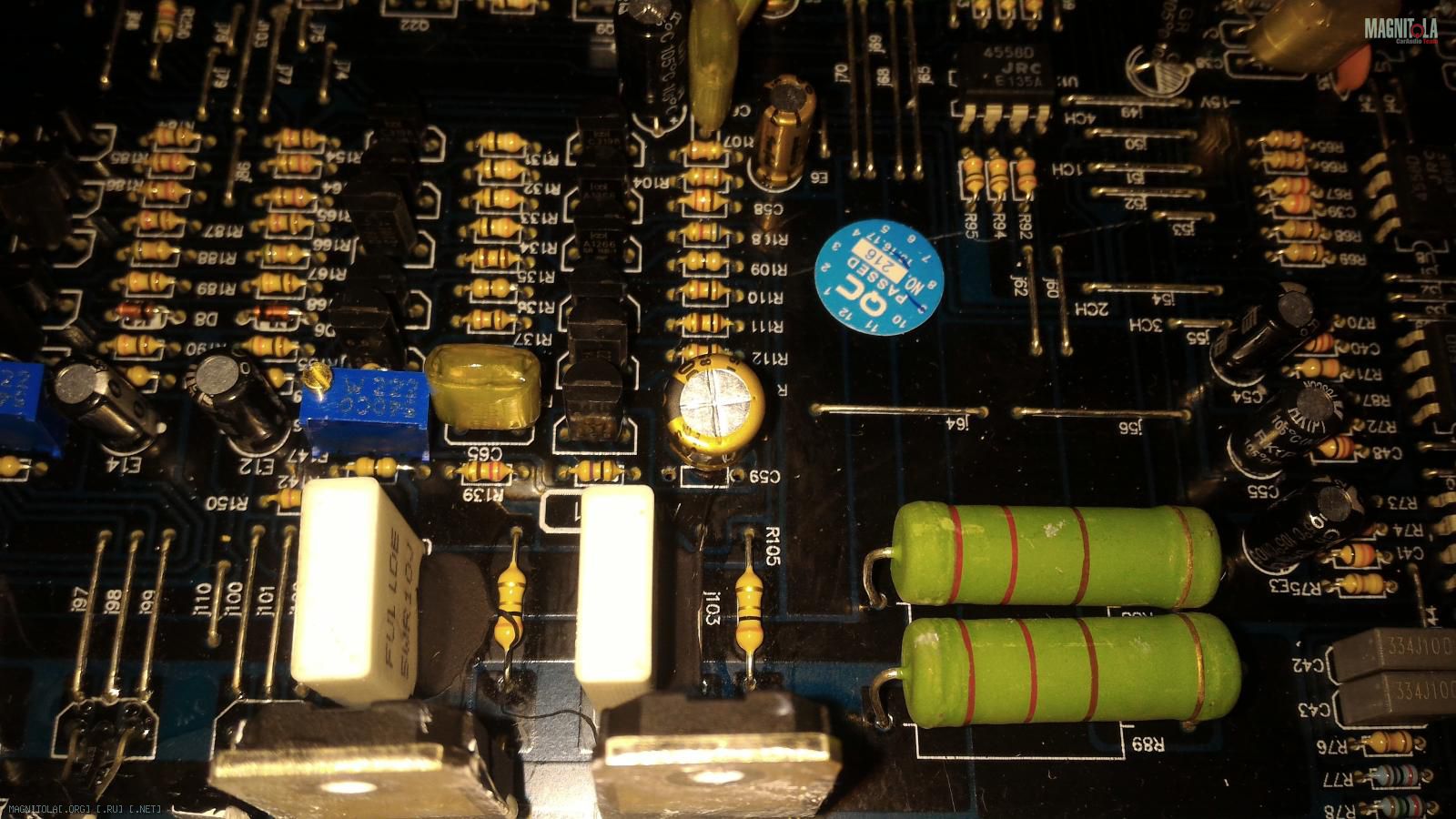

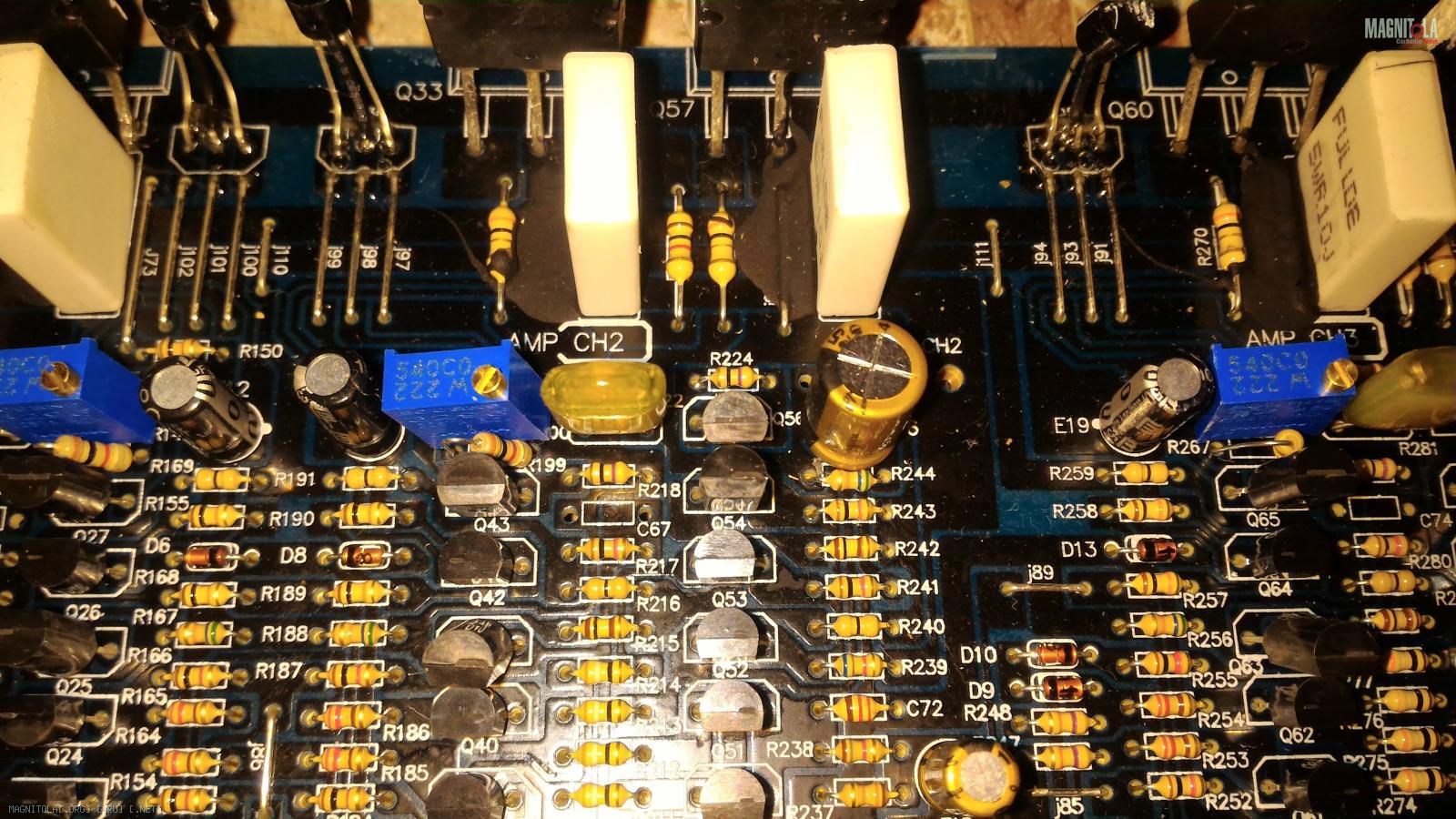

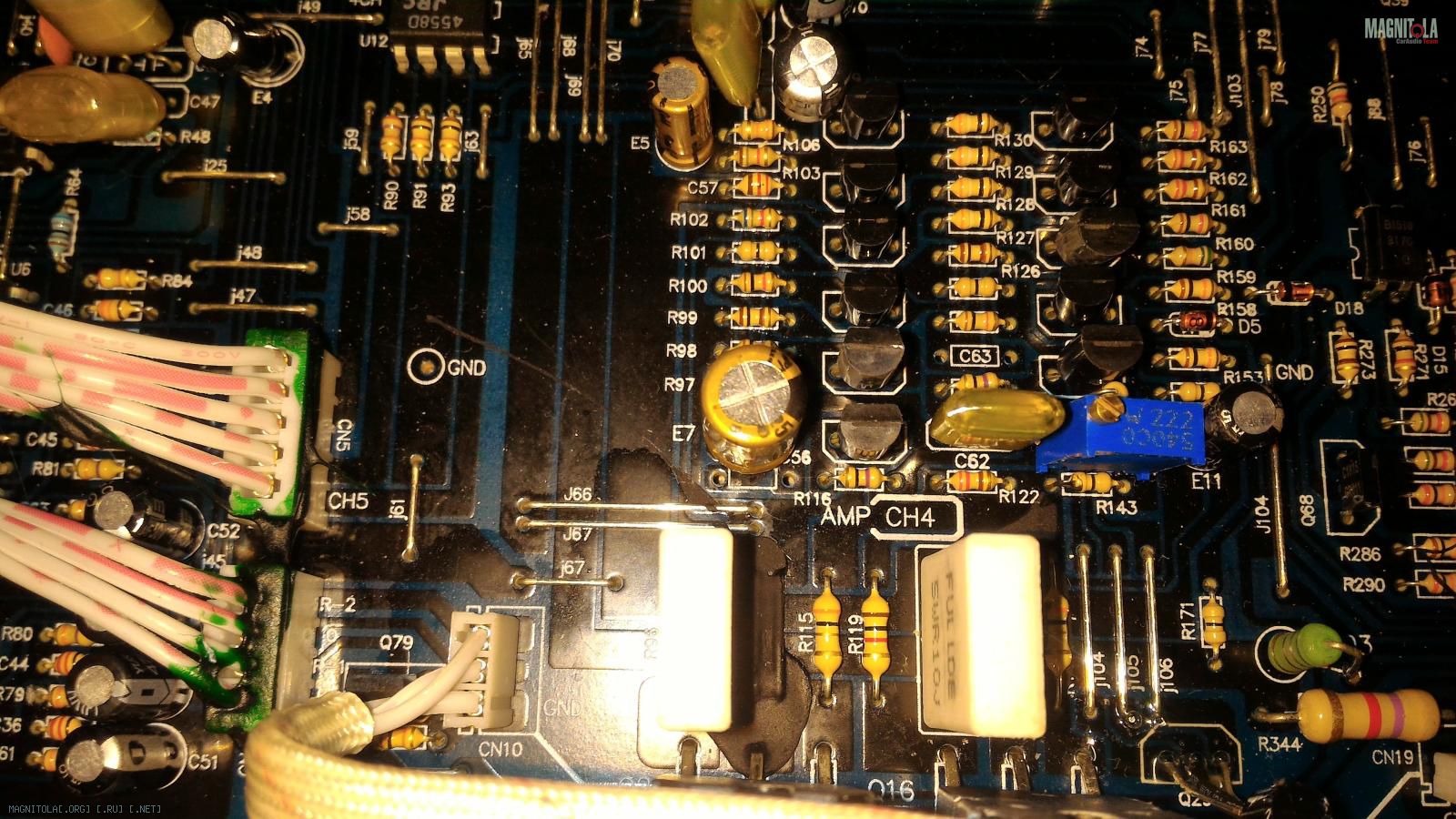

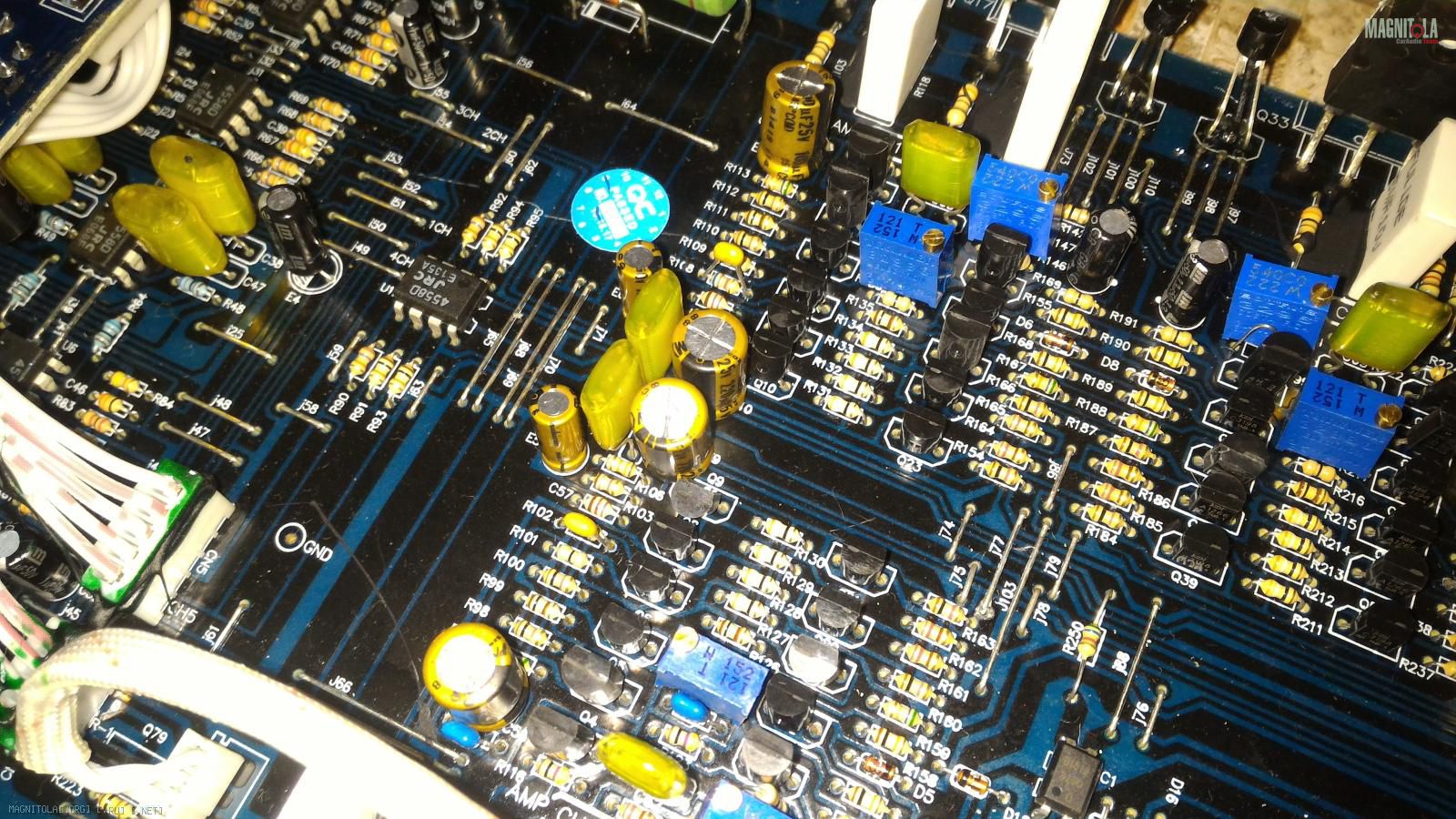

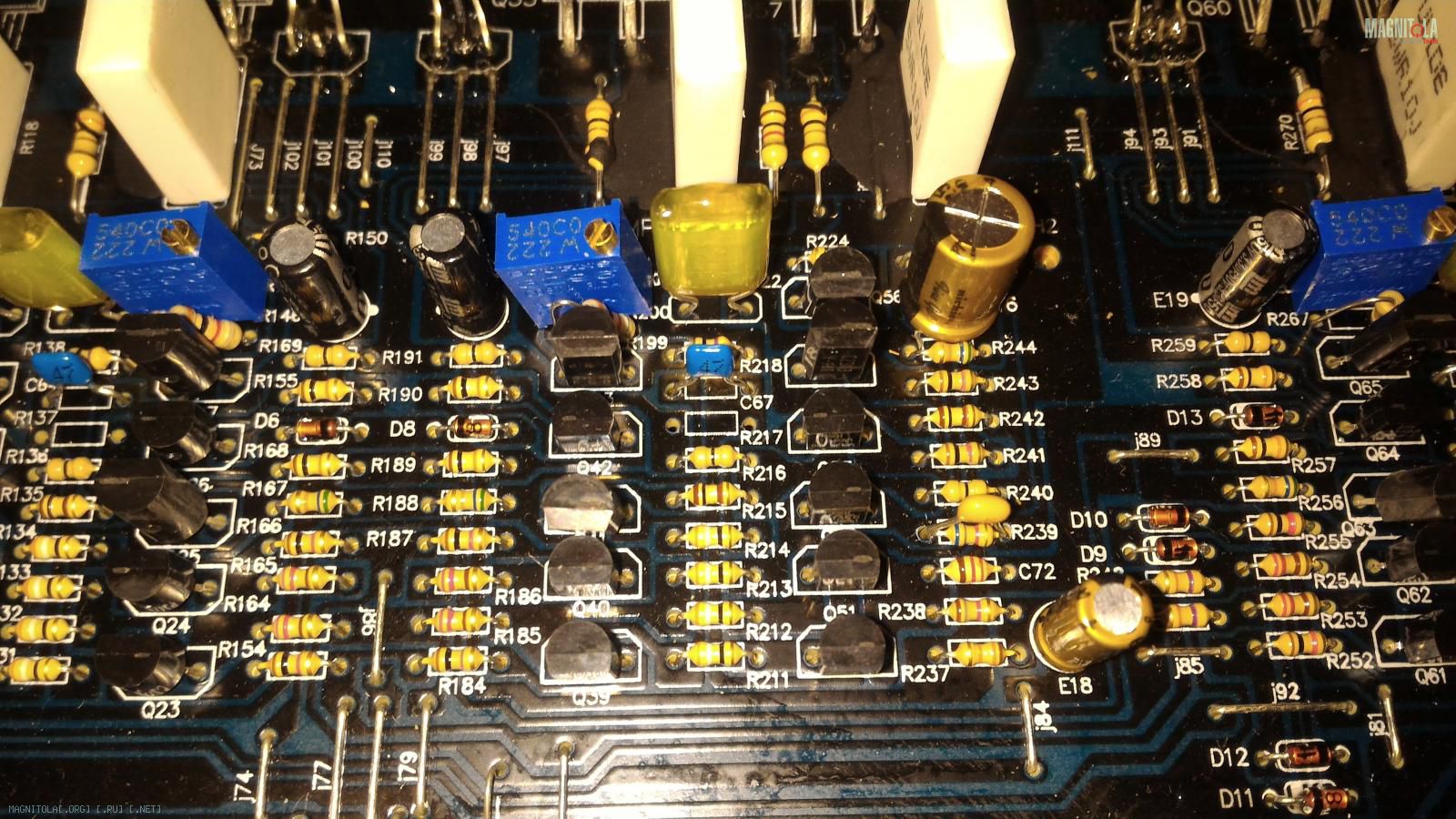

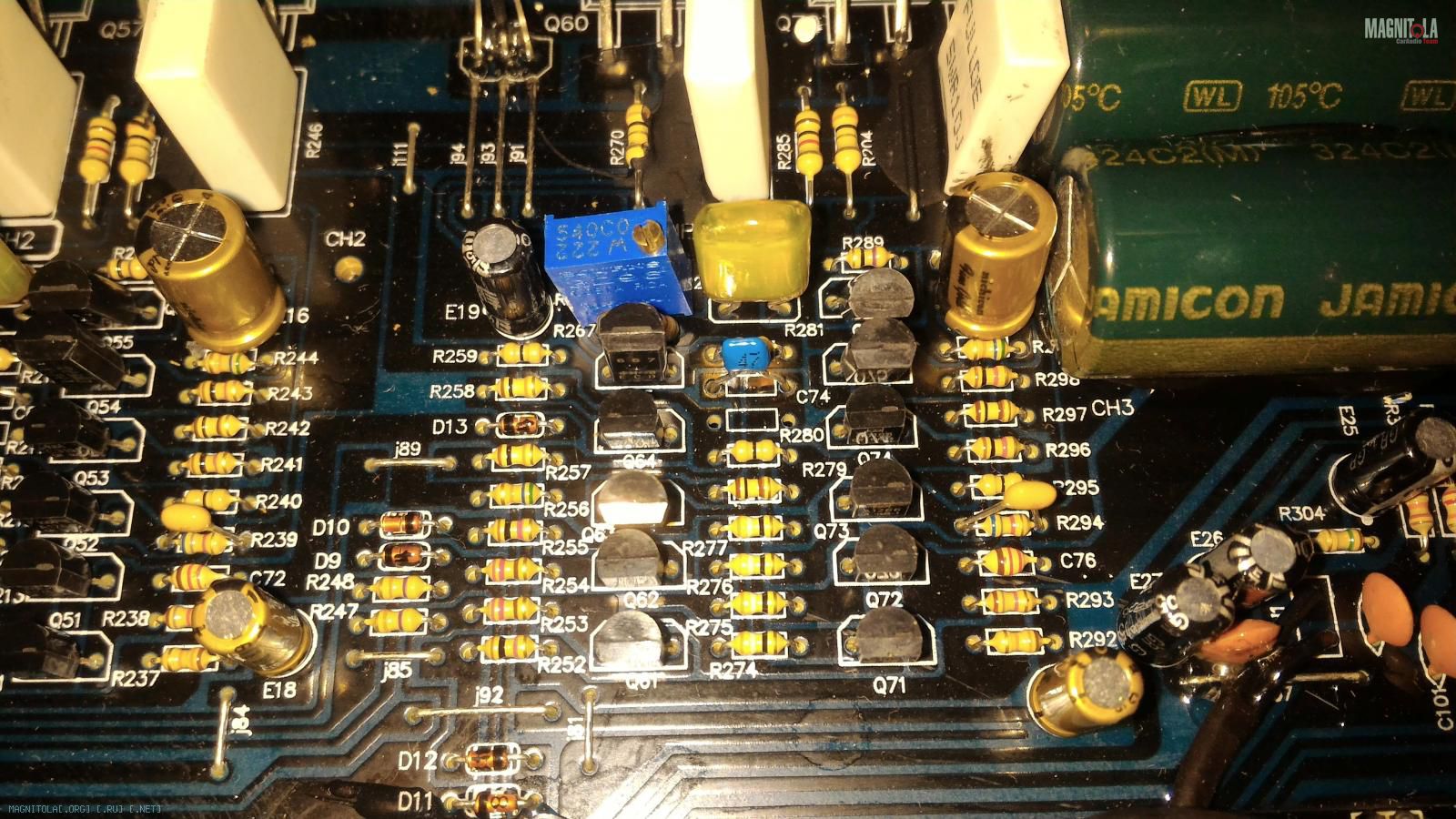

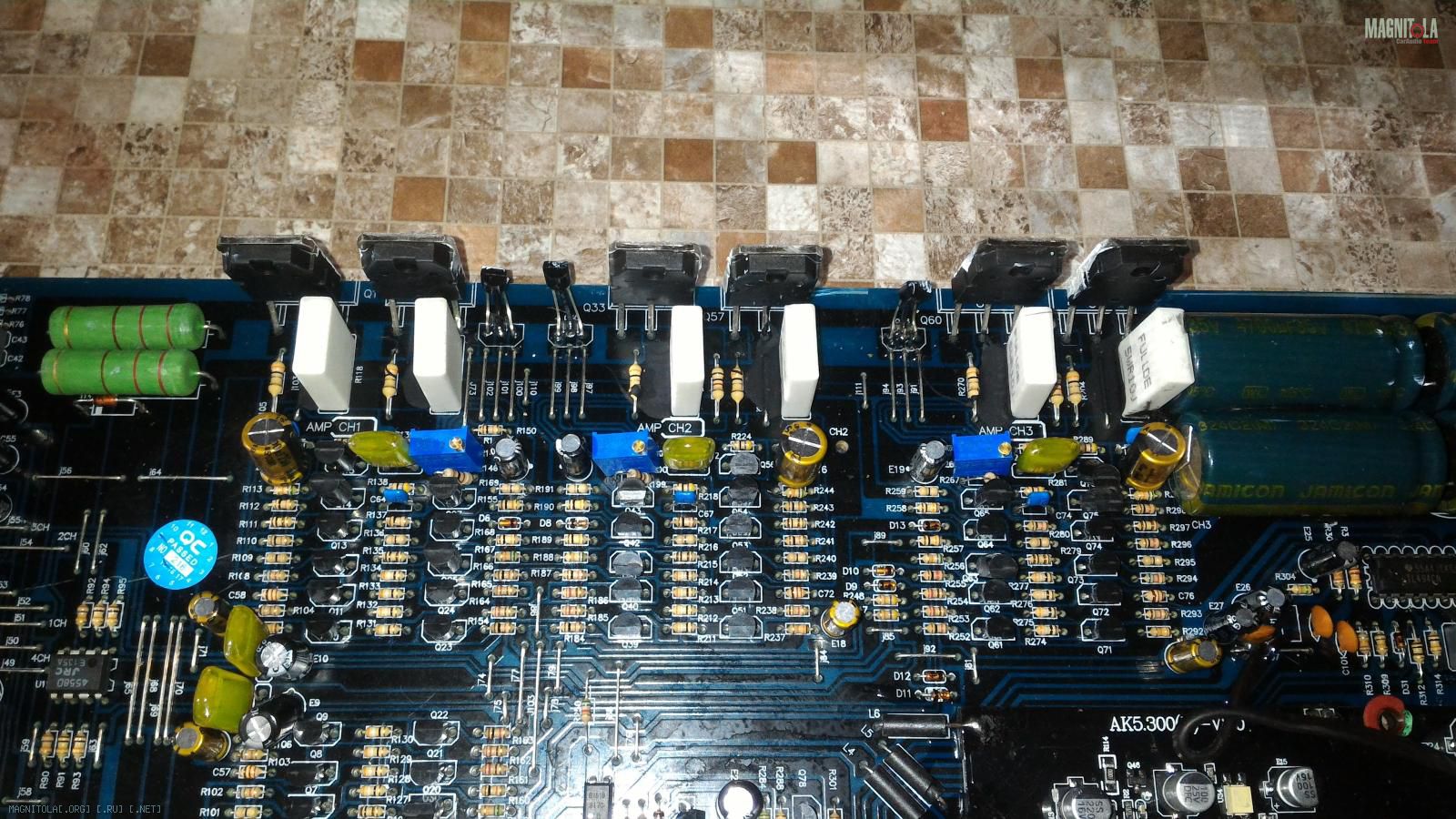

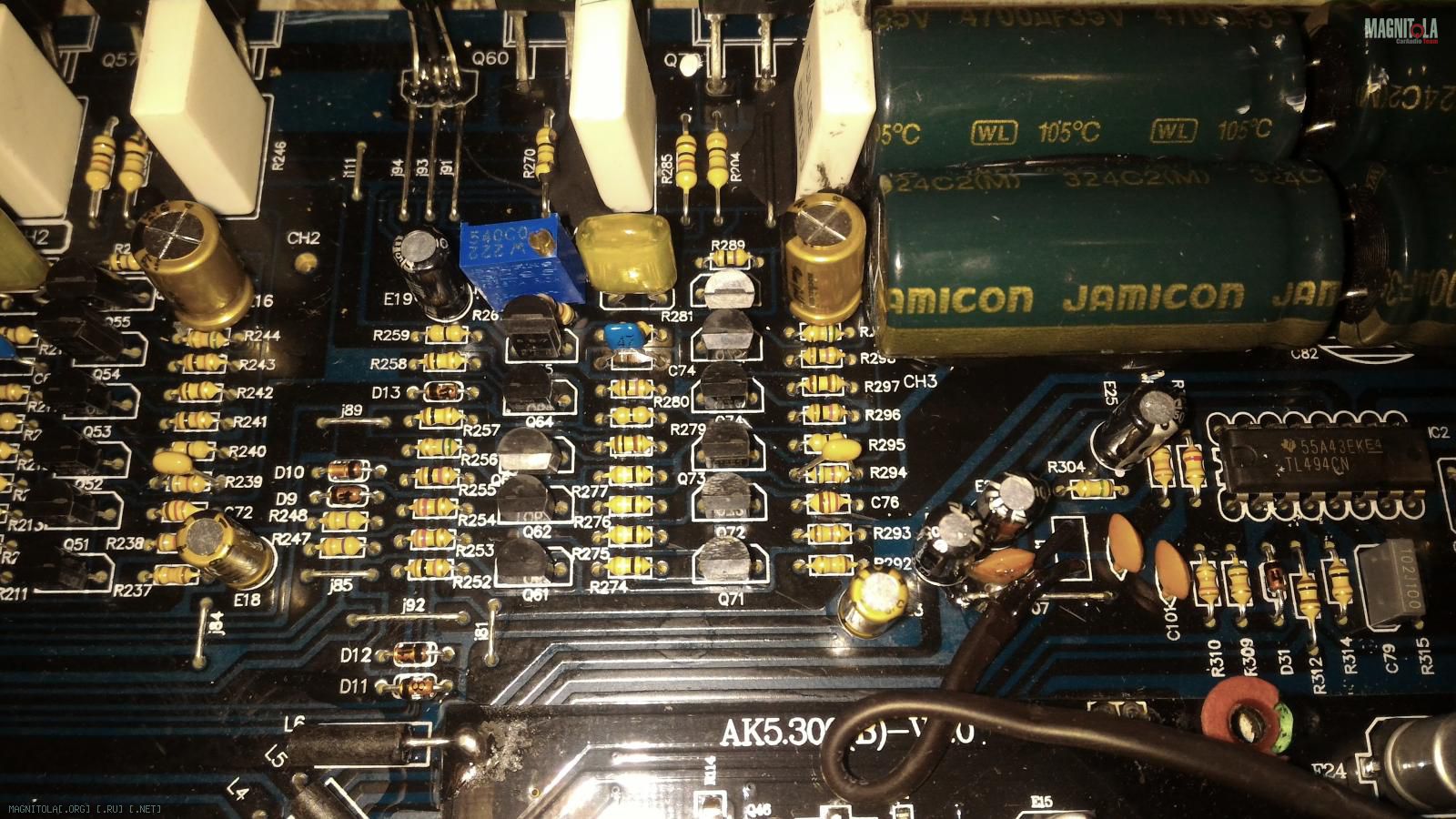

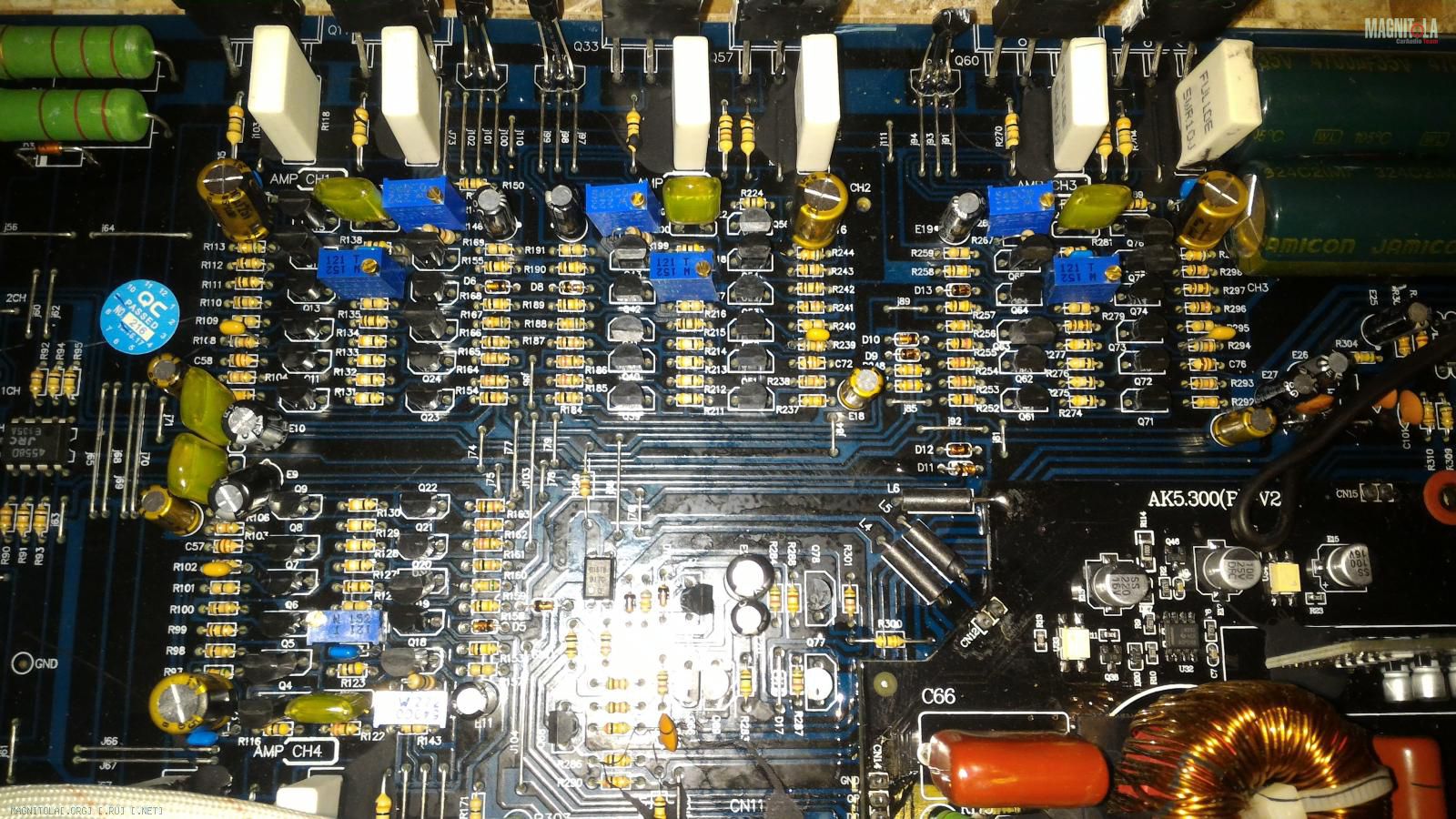

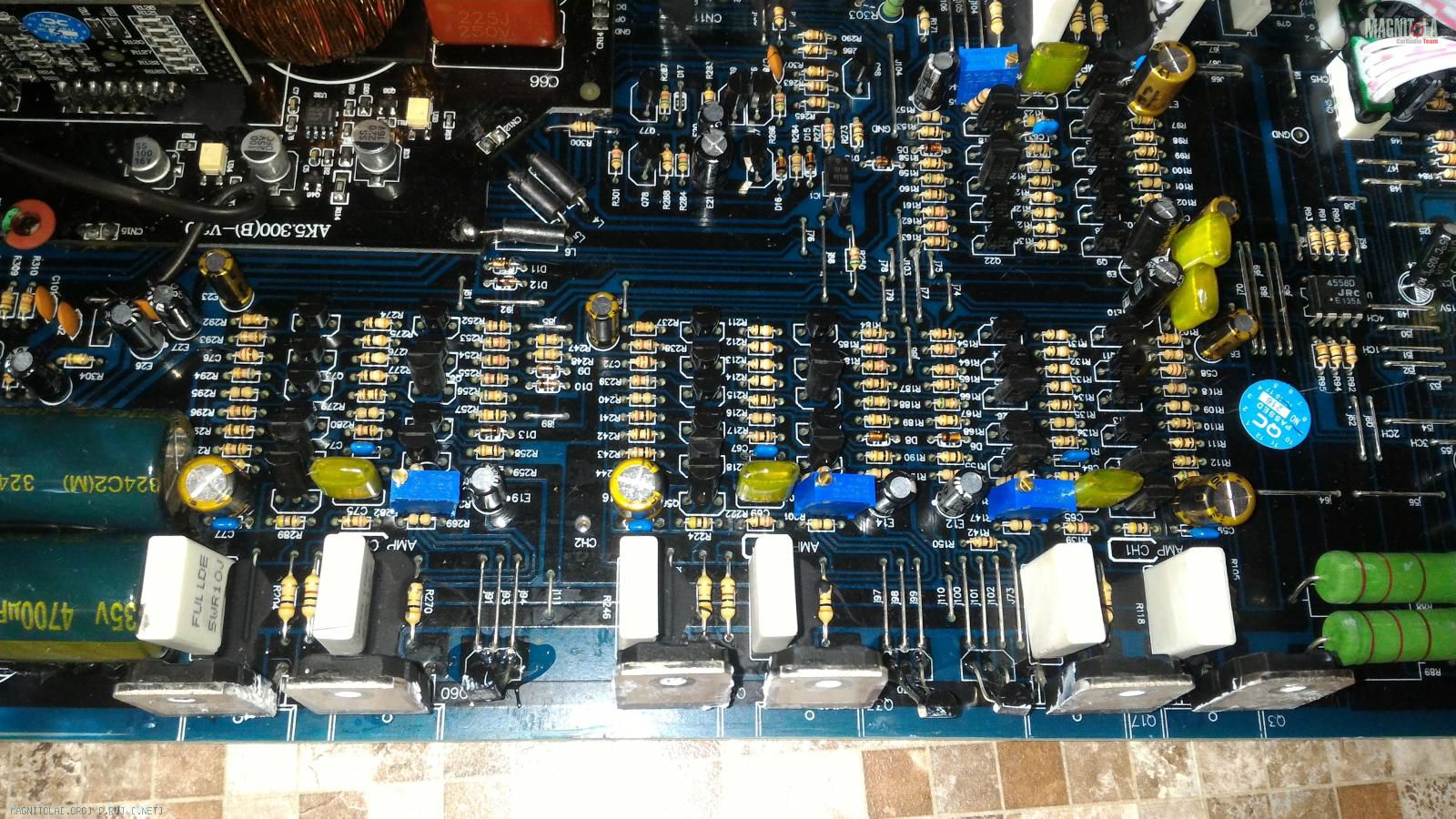

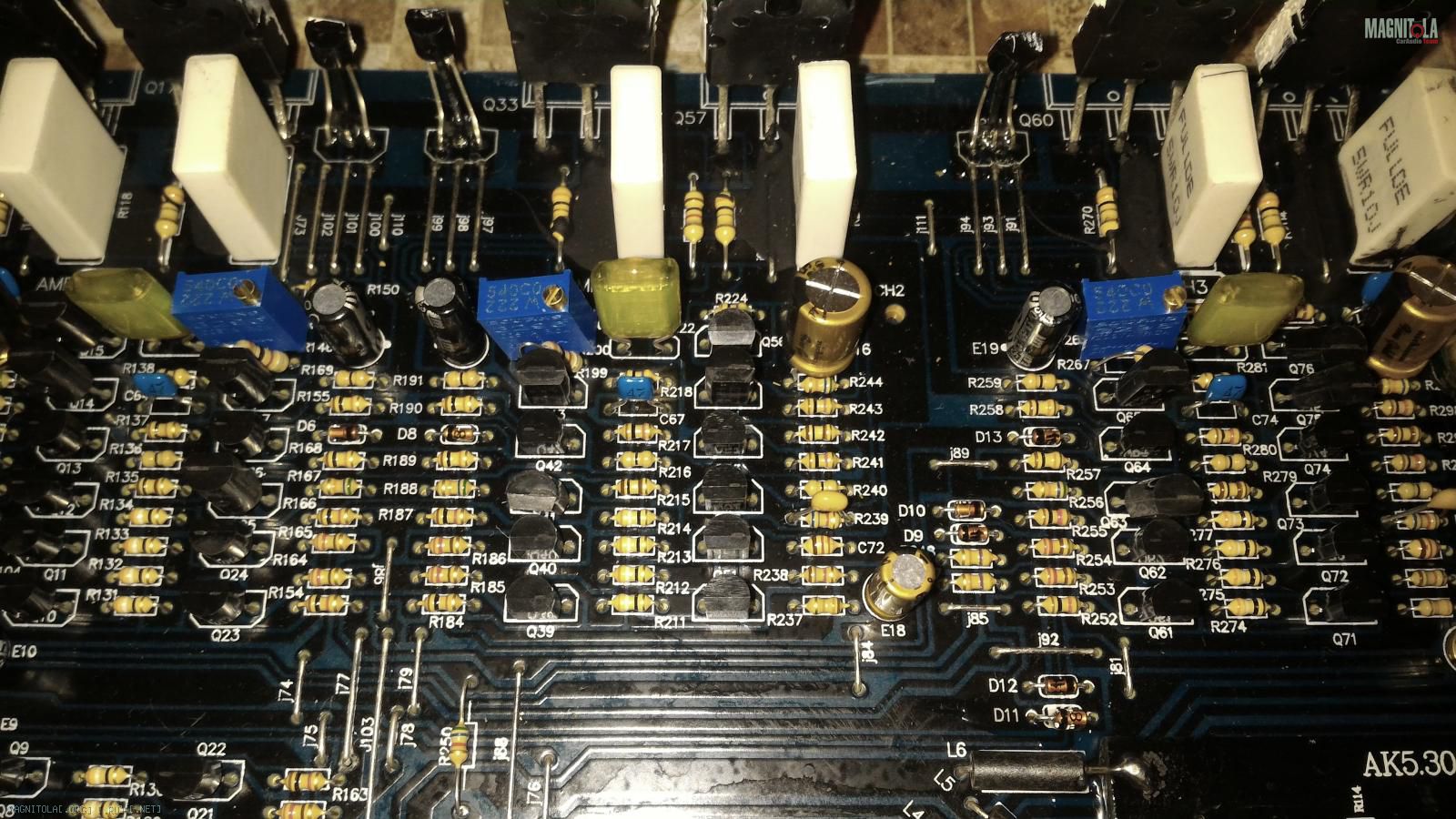

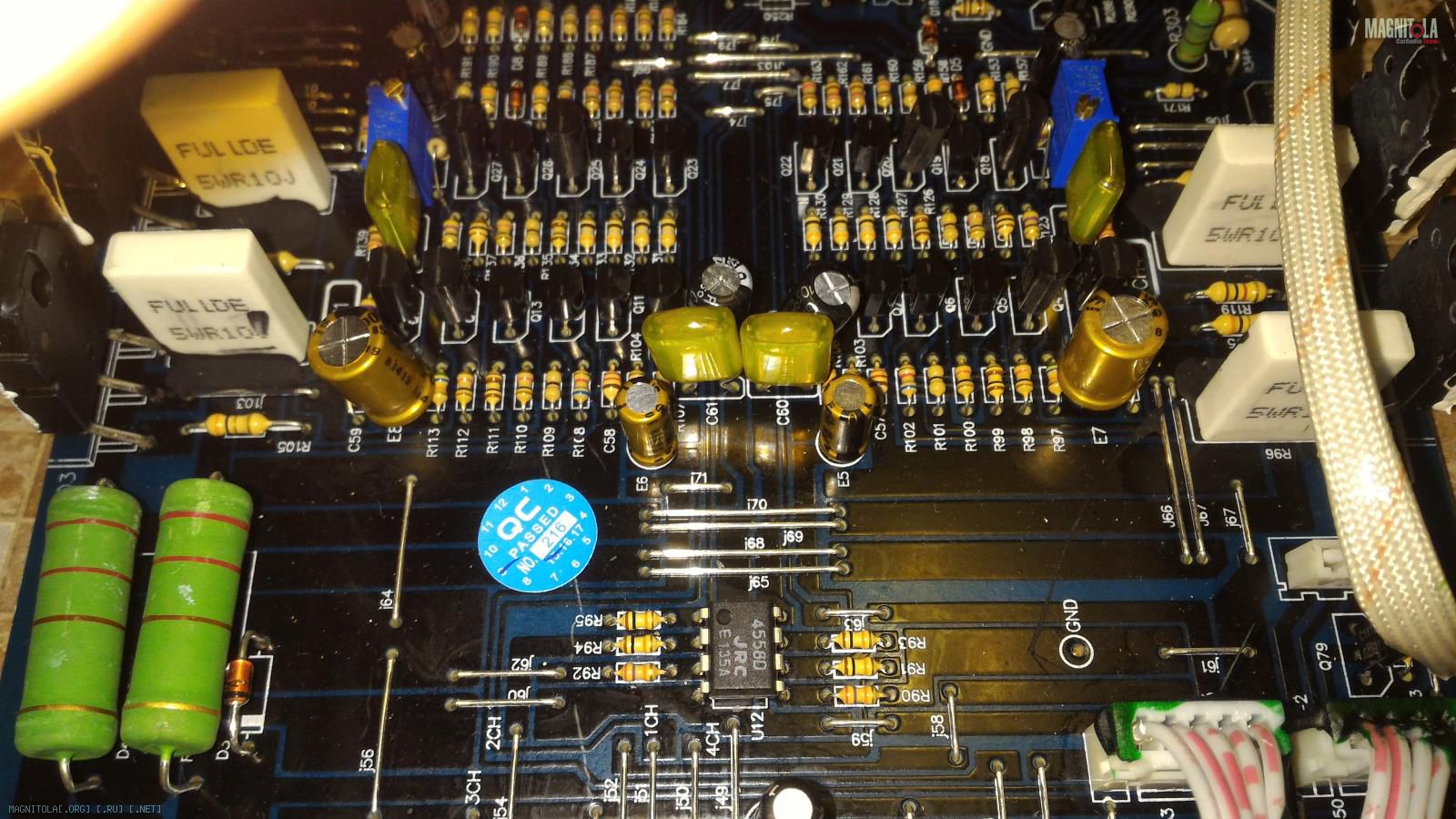

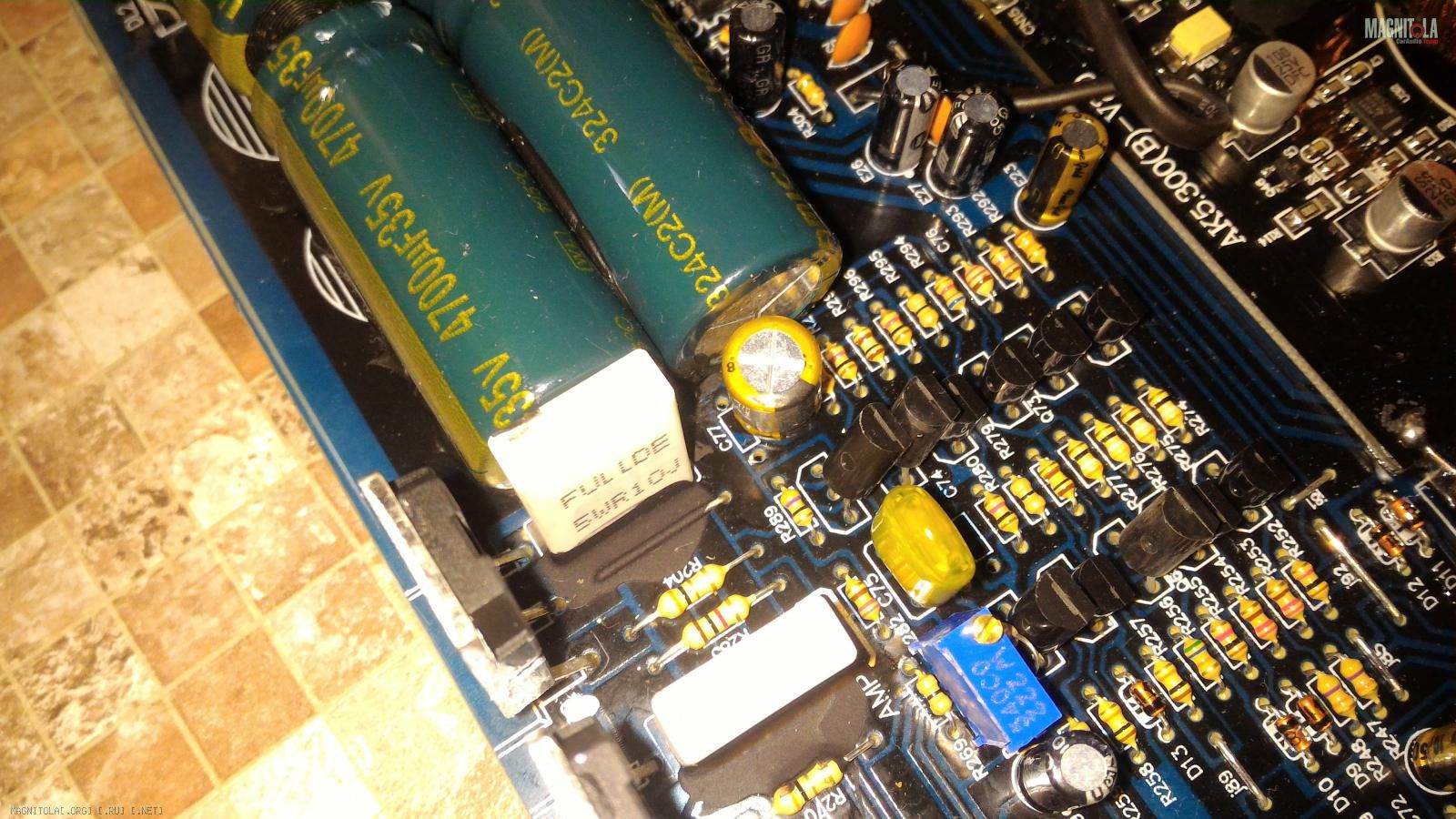

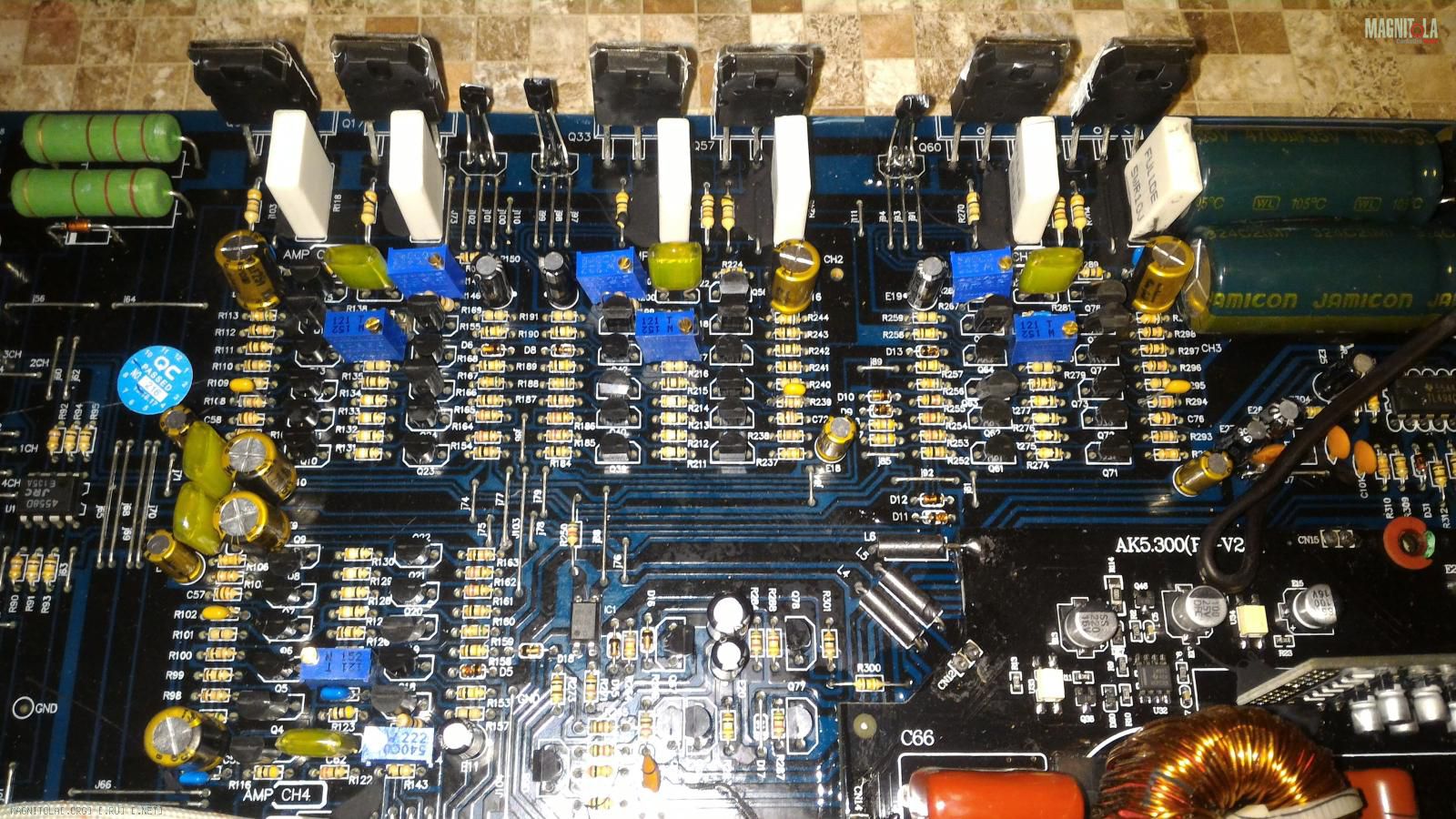

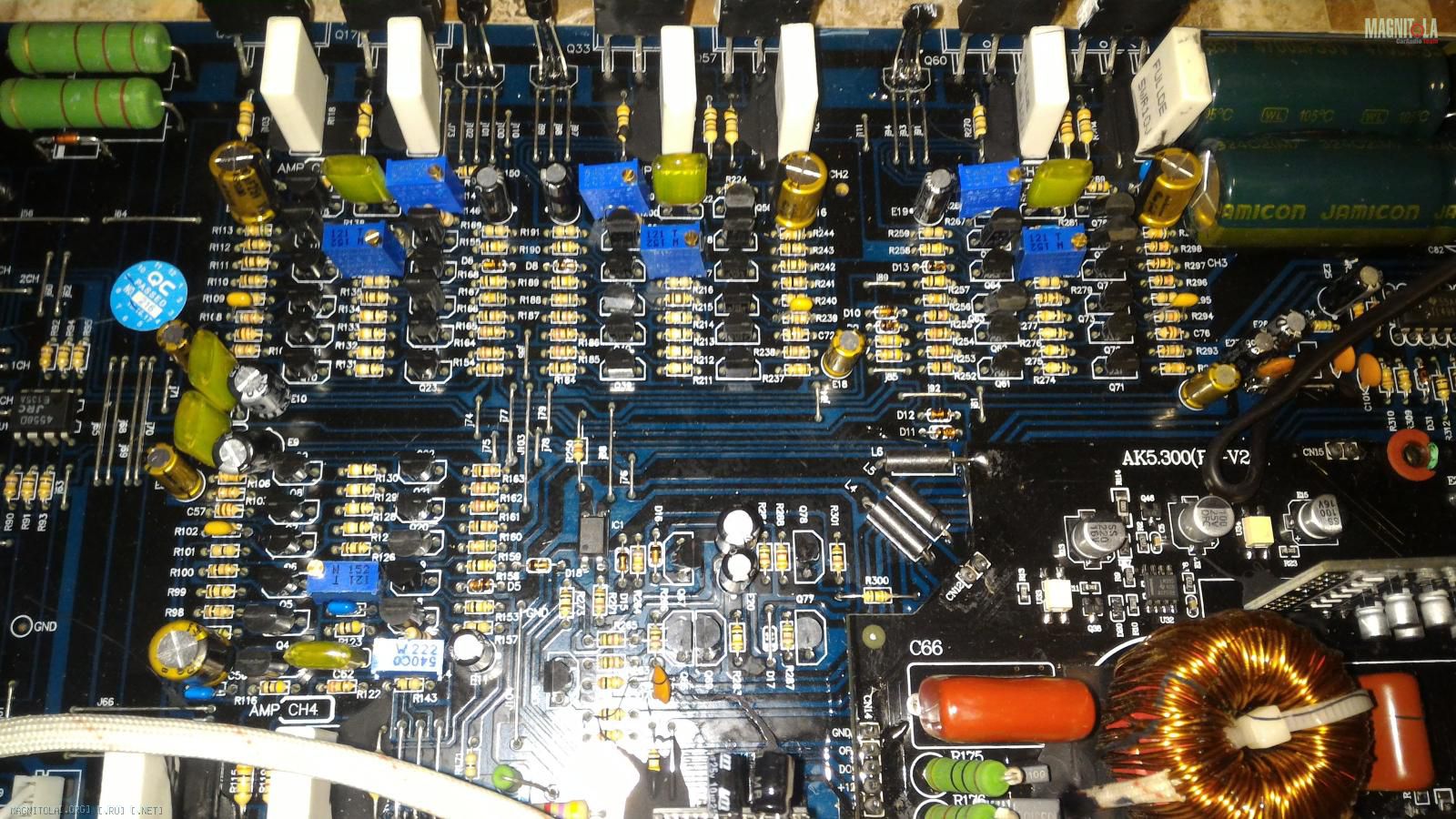

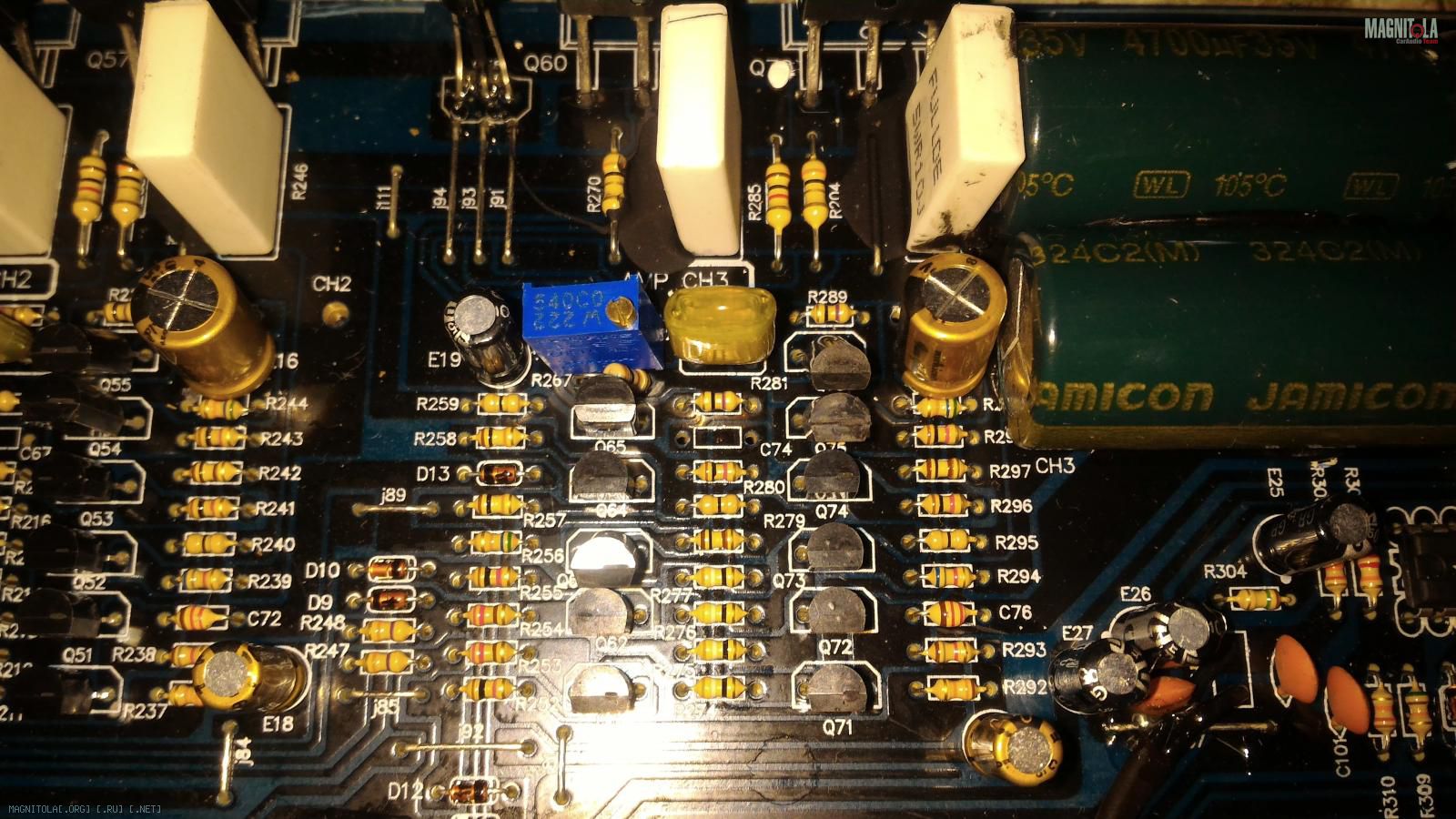

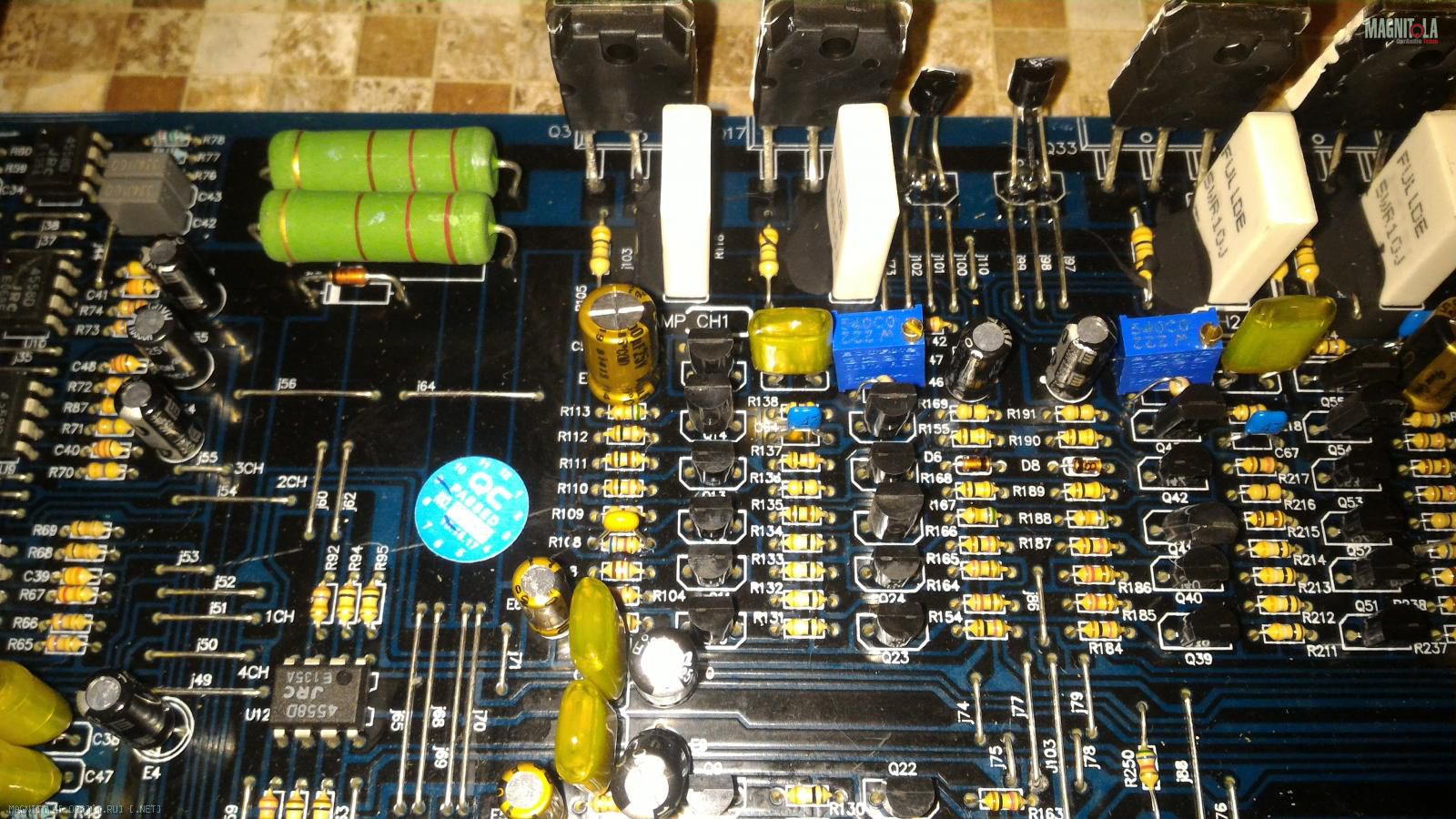

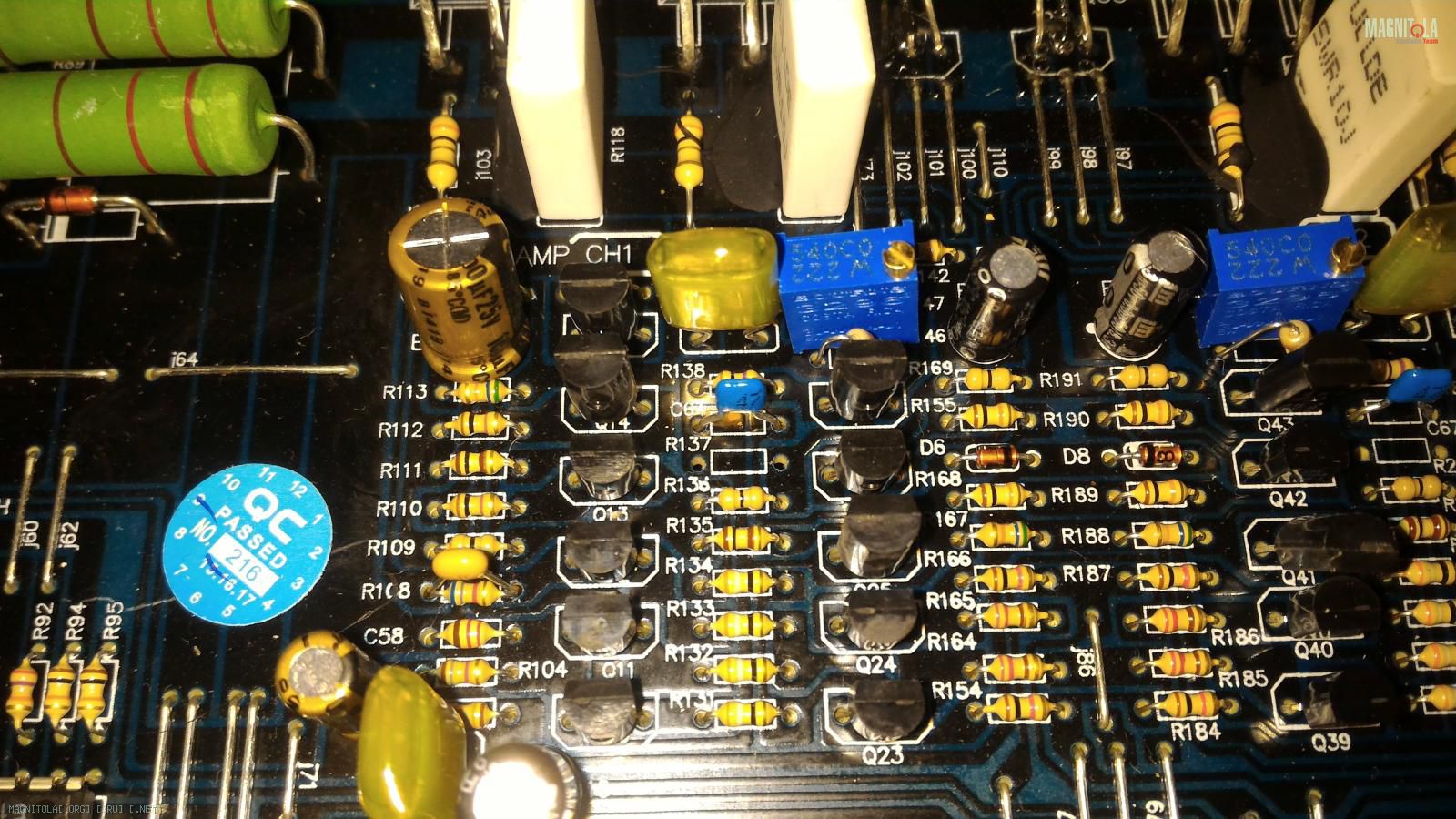

Вложение 1063336 Вложение 1063302 Вложение 1063300тВложение 1063298 Вложение 1063296Вложение 1063294 Вложение 1063292 Вложение 1063290 Вложение 1063288 Вложение 1063286Вложение 1063284 Вложение 1063282 Вложение 1063280 Вложение 1063278 Вложение 1063304Вложение 1063306 Вложение 1063308 Вложение 1063334 Вложение 1063328 Вложение 1063326Вложение 1063320 Вложение 1063318 Вложение 1063316 Вложение 1063314 Вложение 1063312Вложение 1063310

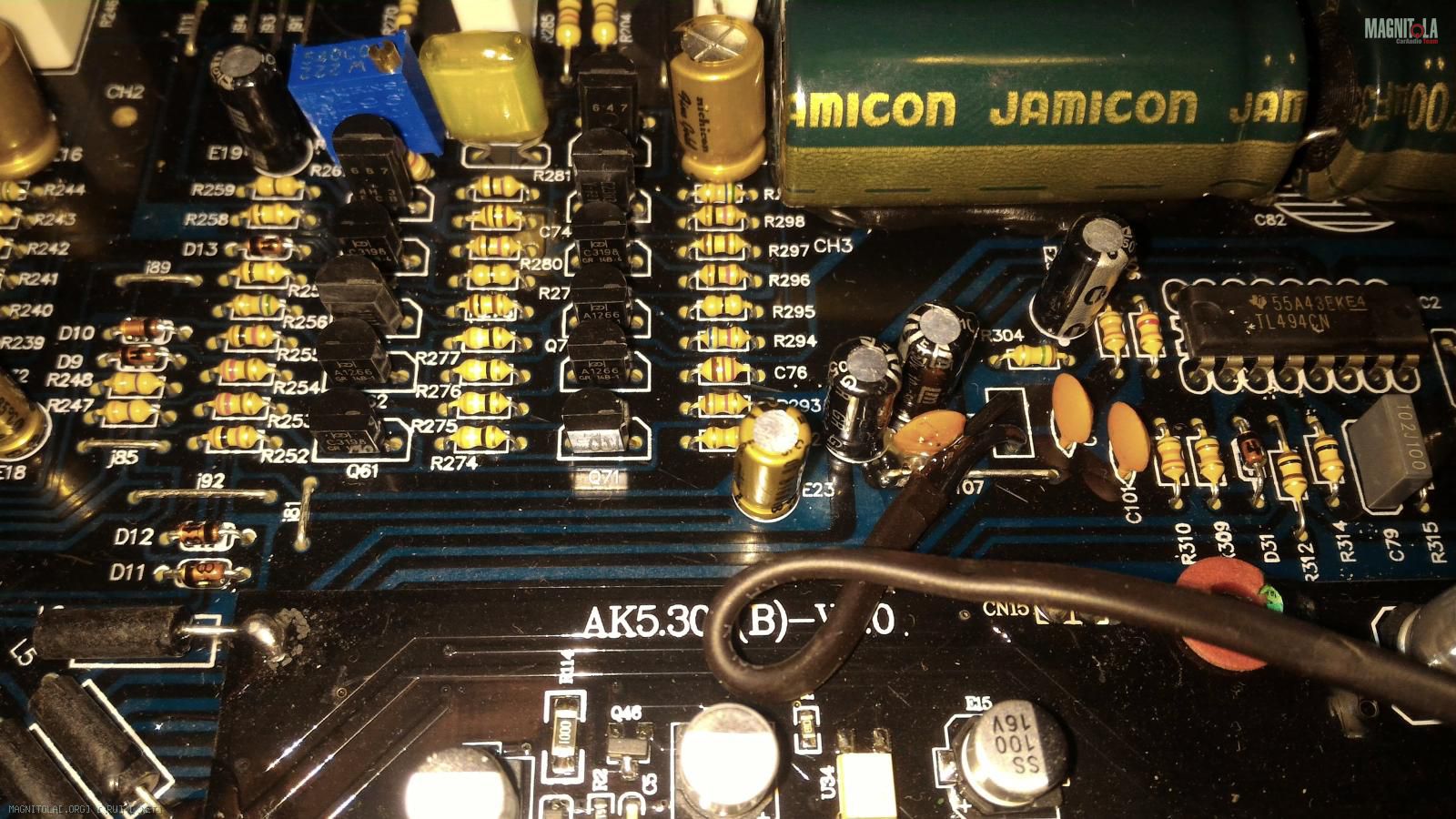

По каскадам предварительного усиления, коммутации и управления всё банально и типично, точно так же как и в случае с первой ревизией. Т.е. заменить ОУ 4558D на более приличные и бережные к вопросу звучания.
Из простых, не дорогих и уже лучше нежели стоковое решение это естественно NE5532.
Ну и конденсаторы тоже желательно заменить на ориентированные для усилительных аудио трактов.
Конденсаторы меняем на номиналы один в один по ёмкости и напряжение не менее 25в.
За исключением конденсаторов номиналом 1 мкф, которые при замене следует заменить на 4.7 мкф или 10мкф.

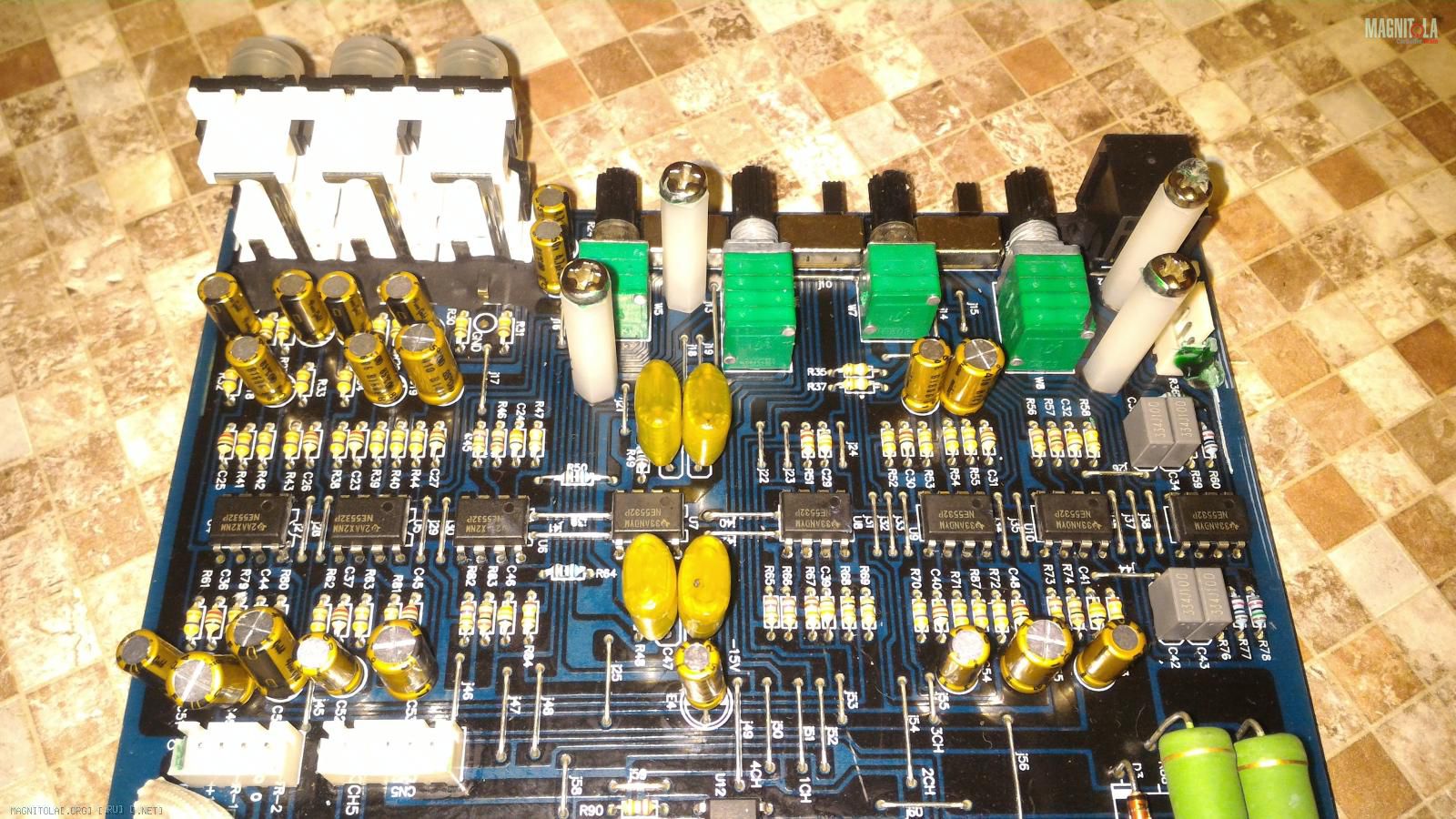

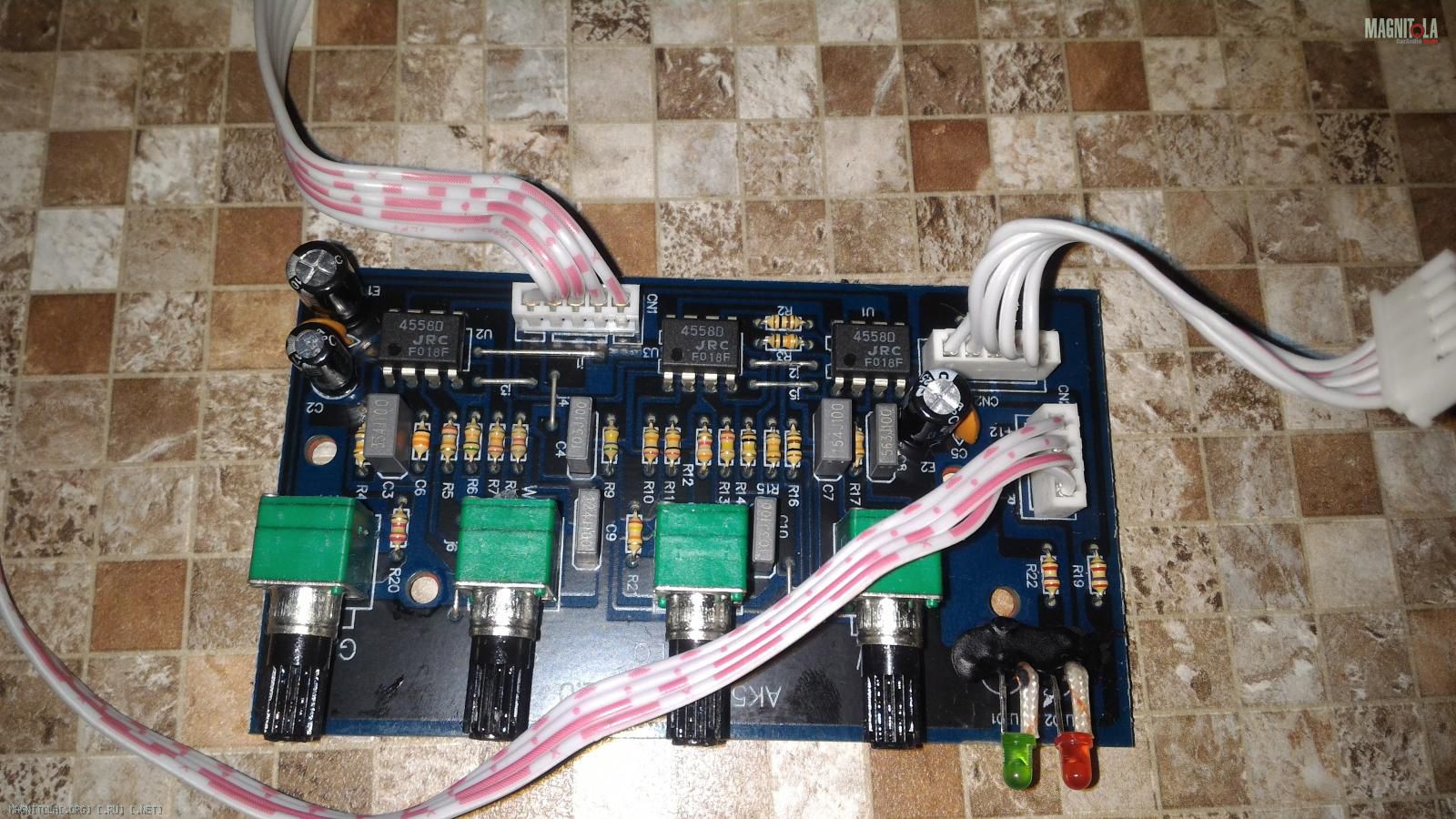

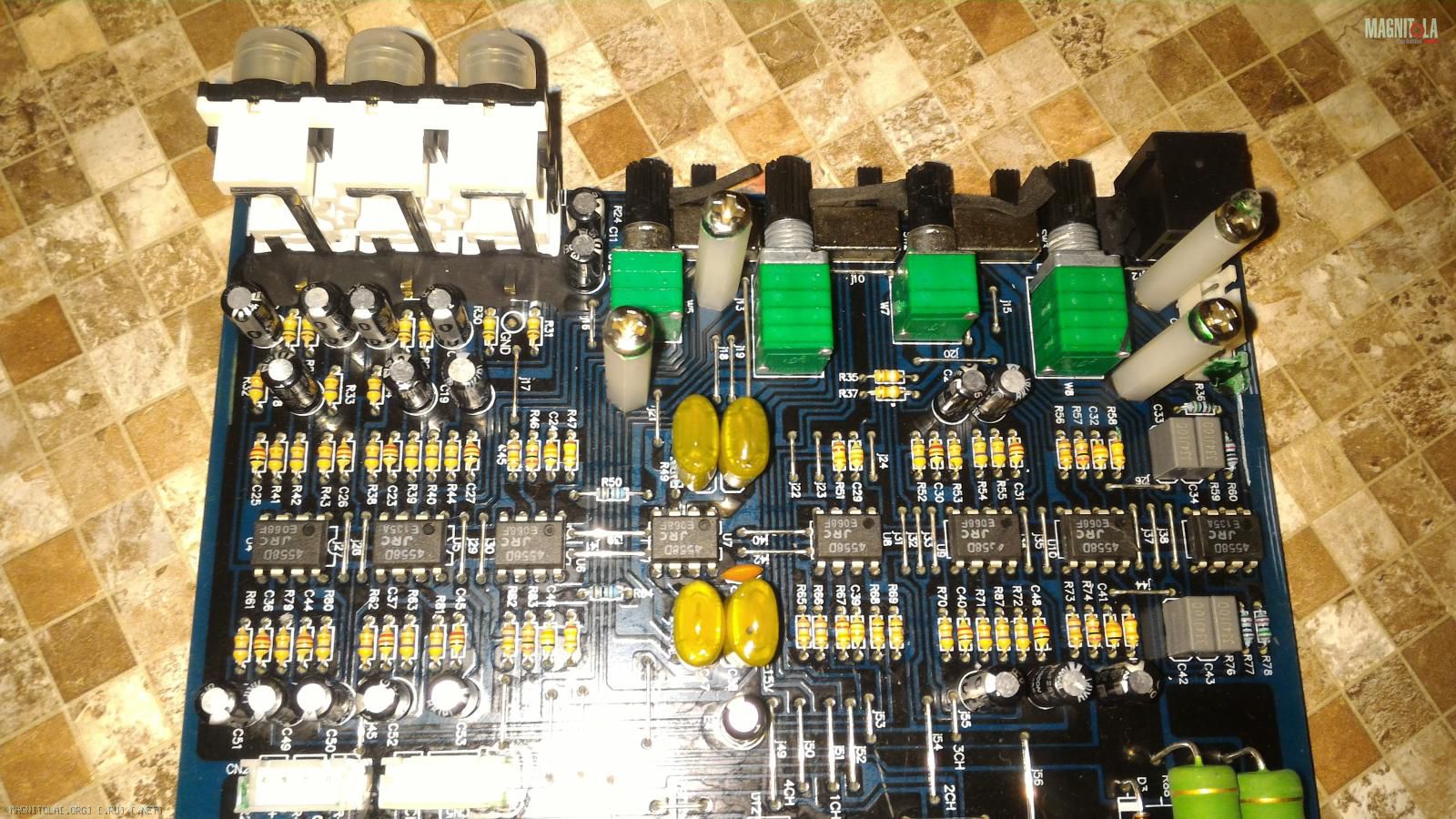

Вложение 1063338 Вложение 1063340

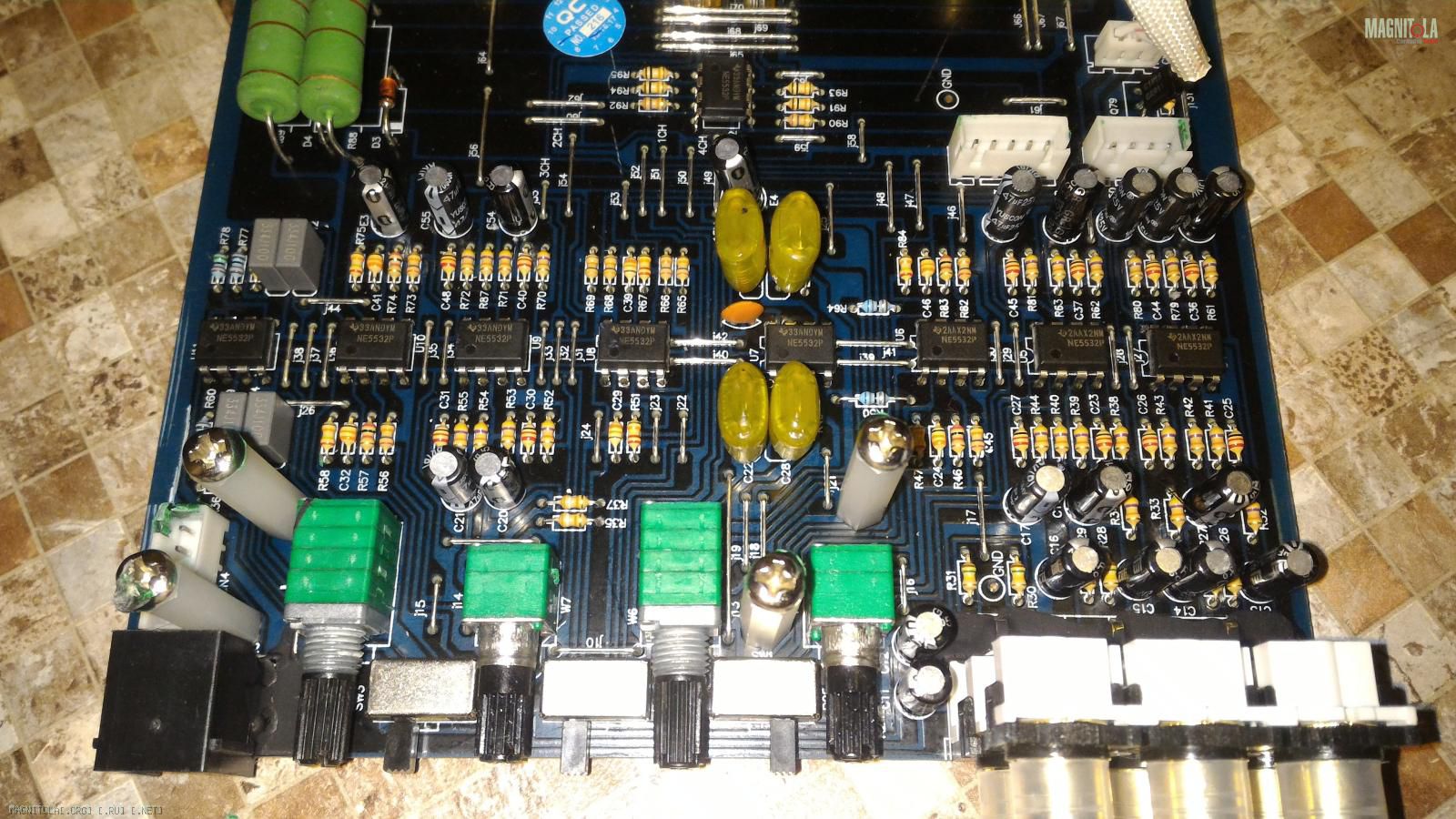

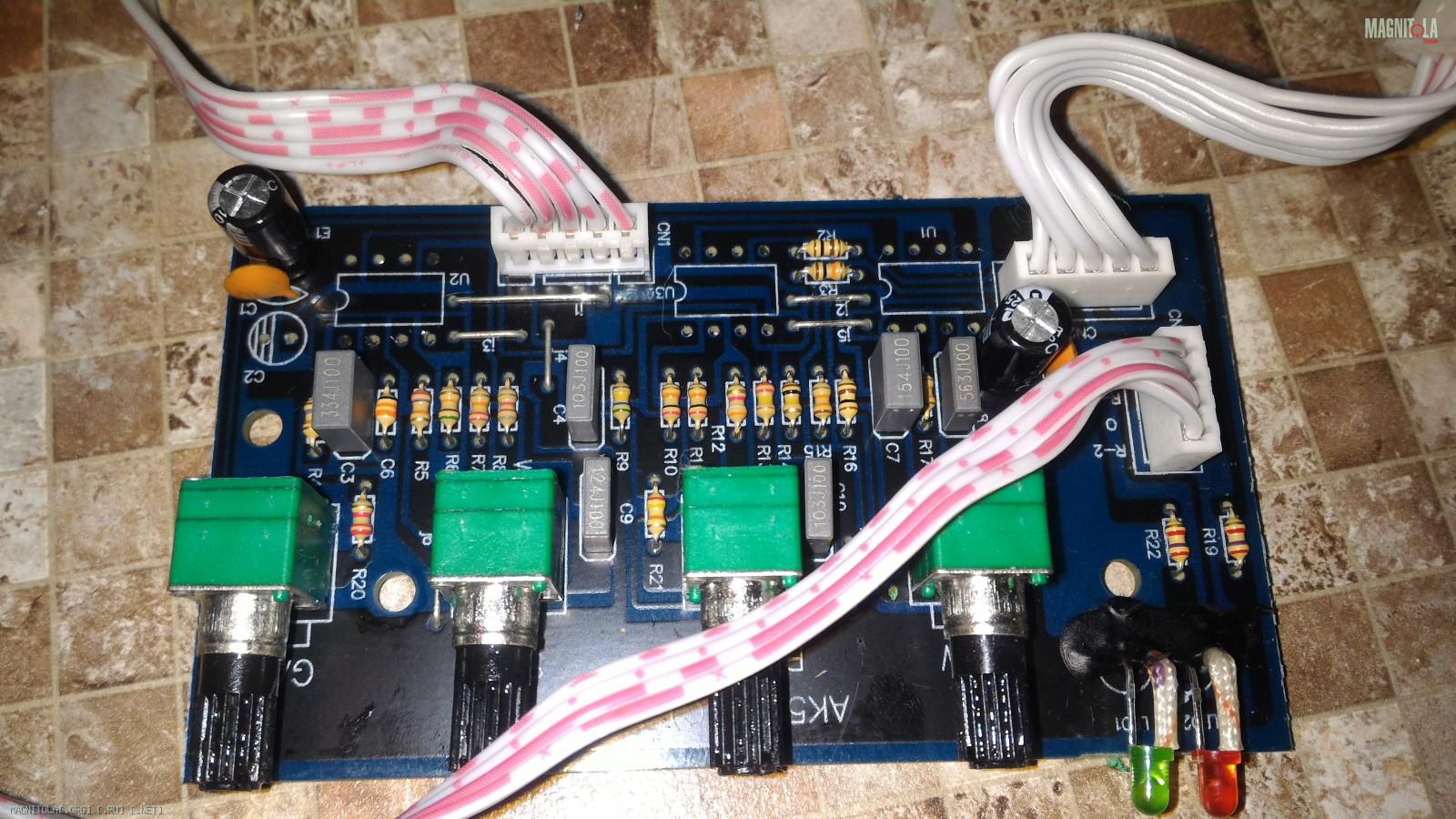

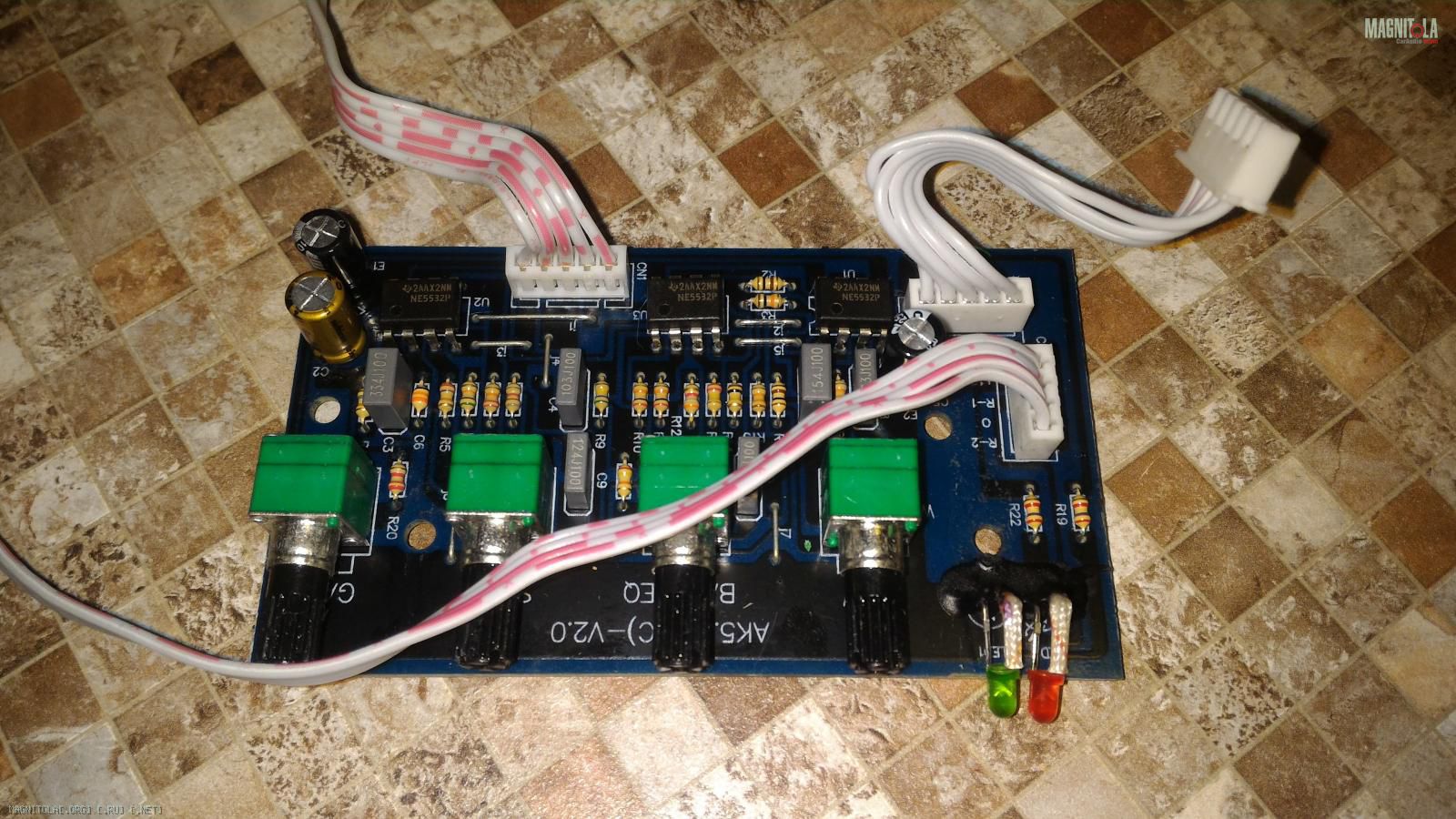

Вложение 1063342 Вложение 1063344 Вложение 1063346

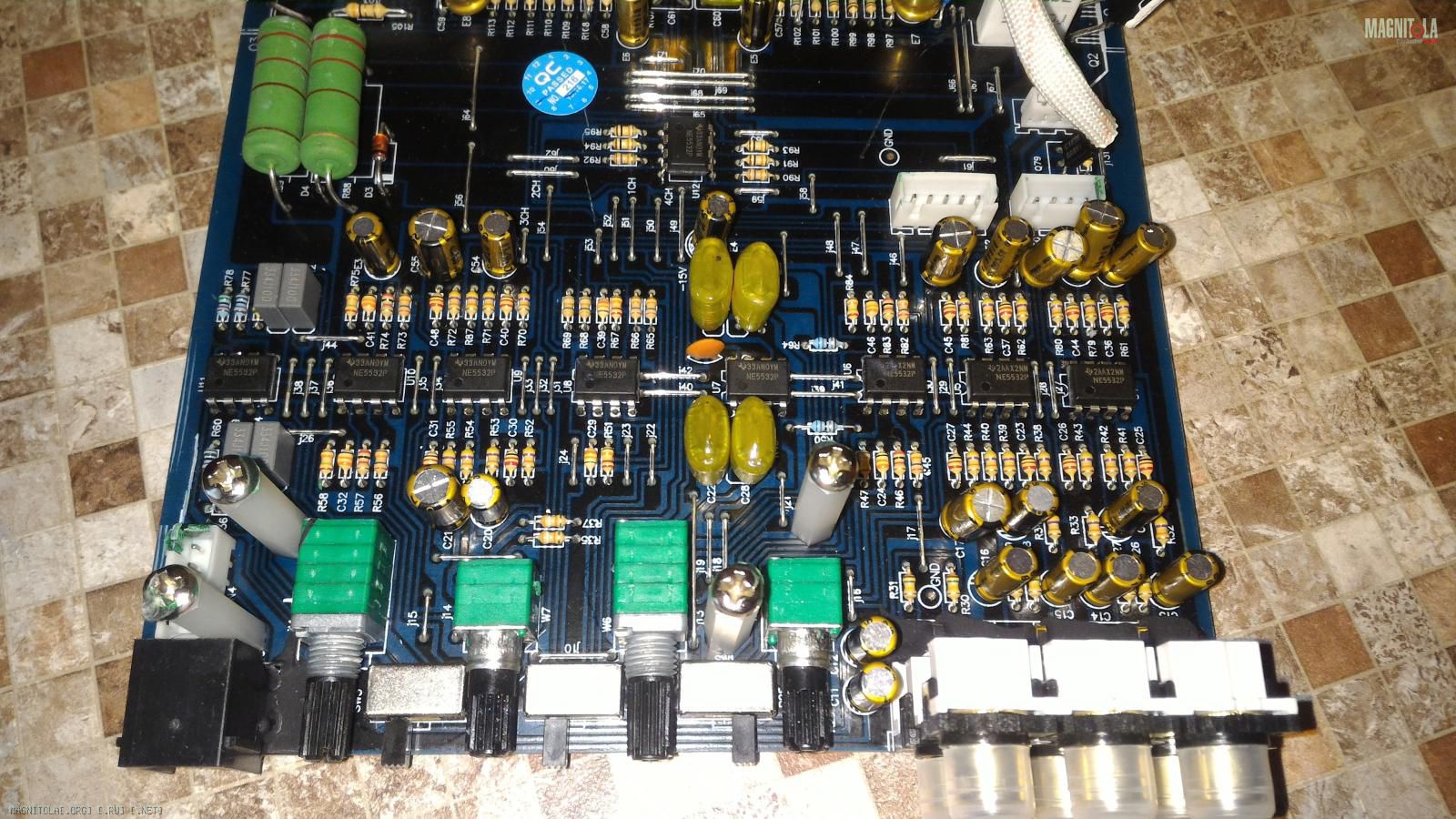

Вложение 1063350 Вложение 1063348 Вложение 1063352

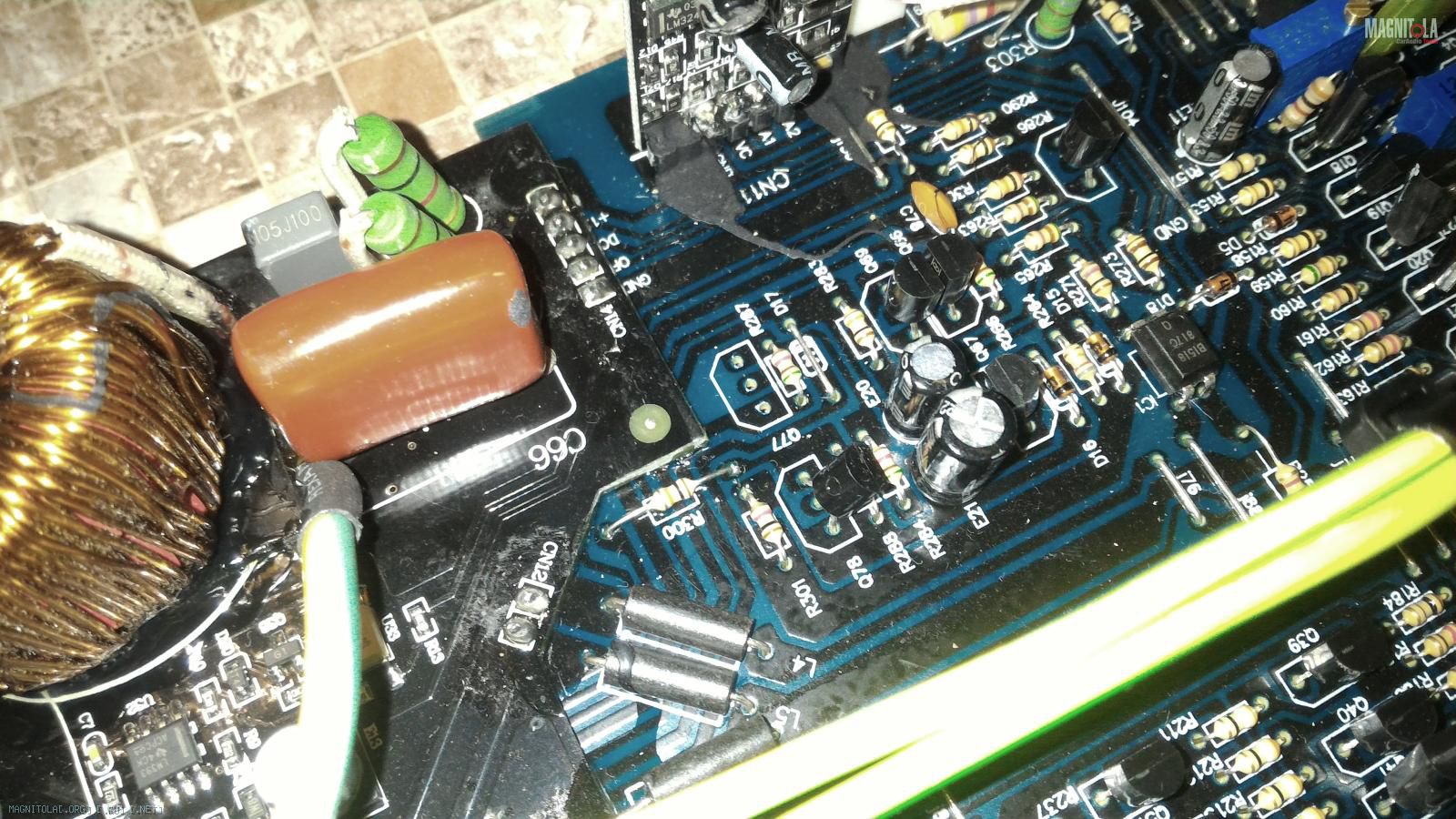

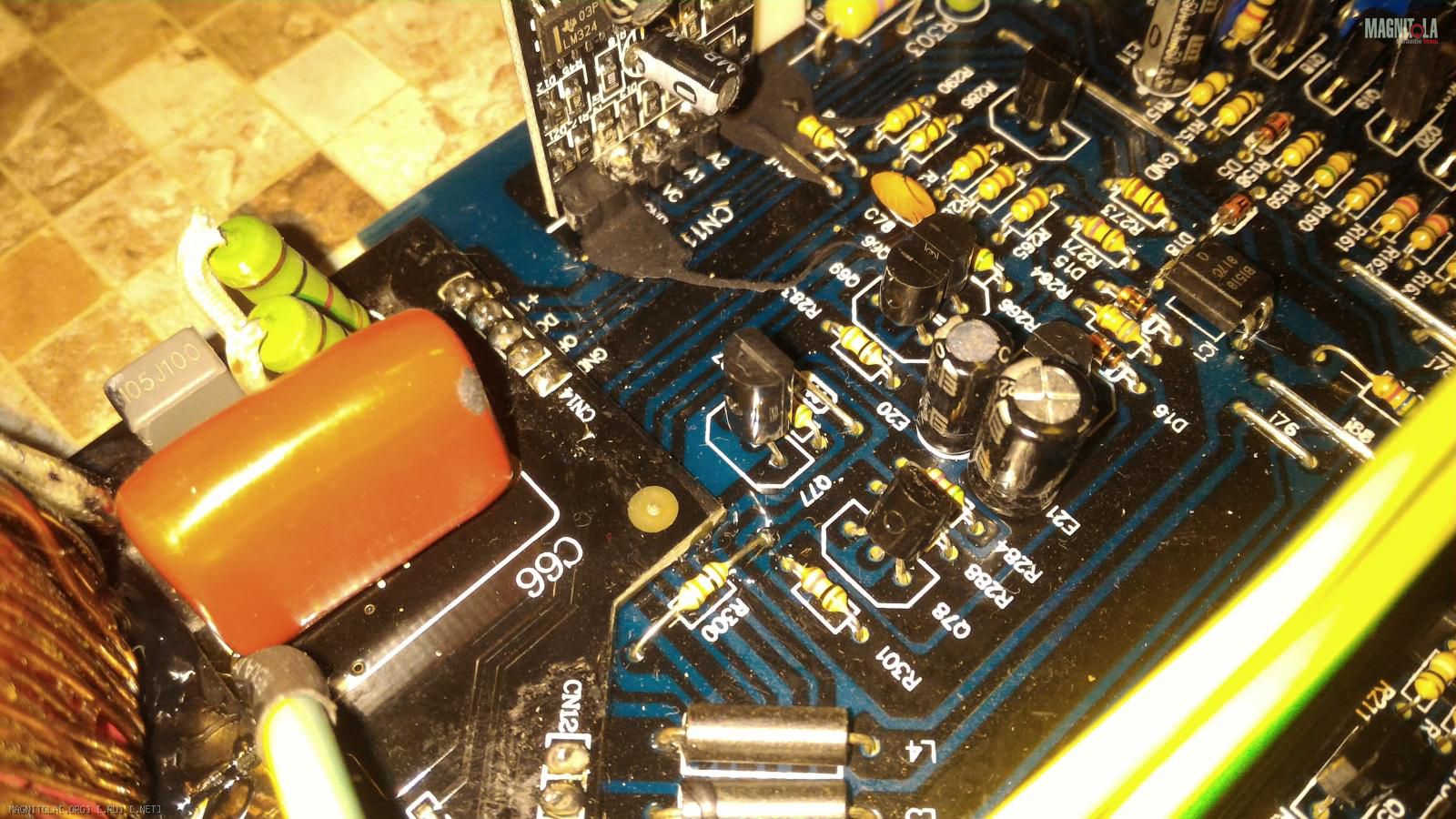

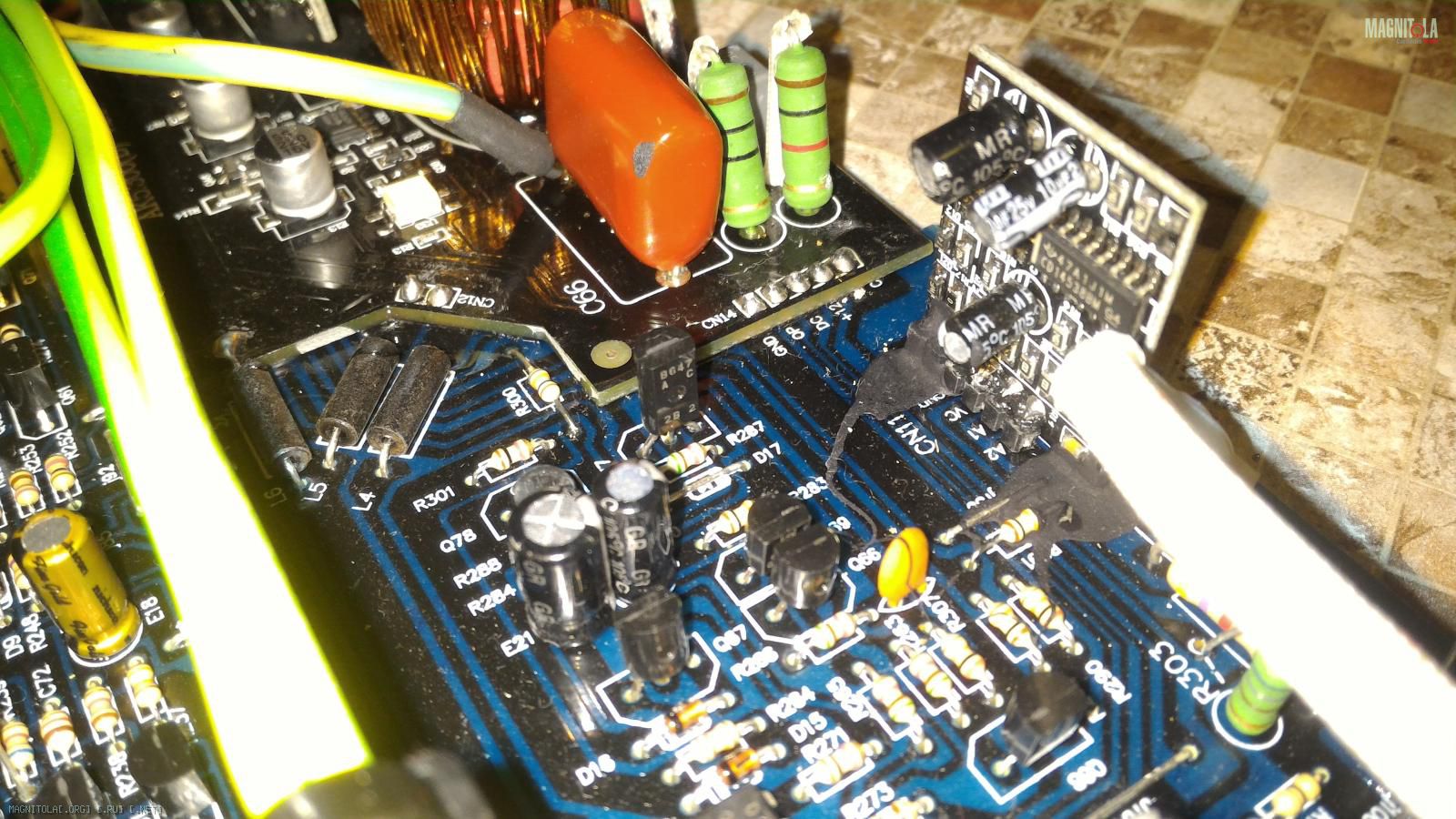

Так же как и в случае с твиком первого релиза не лишним будет заменить ключ управления включением ПН-ов :
Вложение 1063354 Вложение 1063356 Вложение 1063358

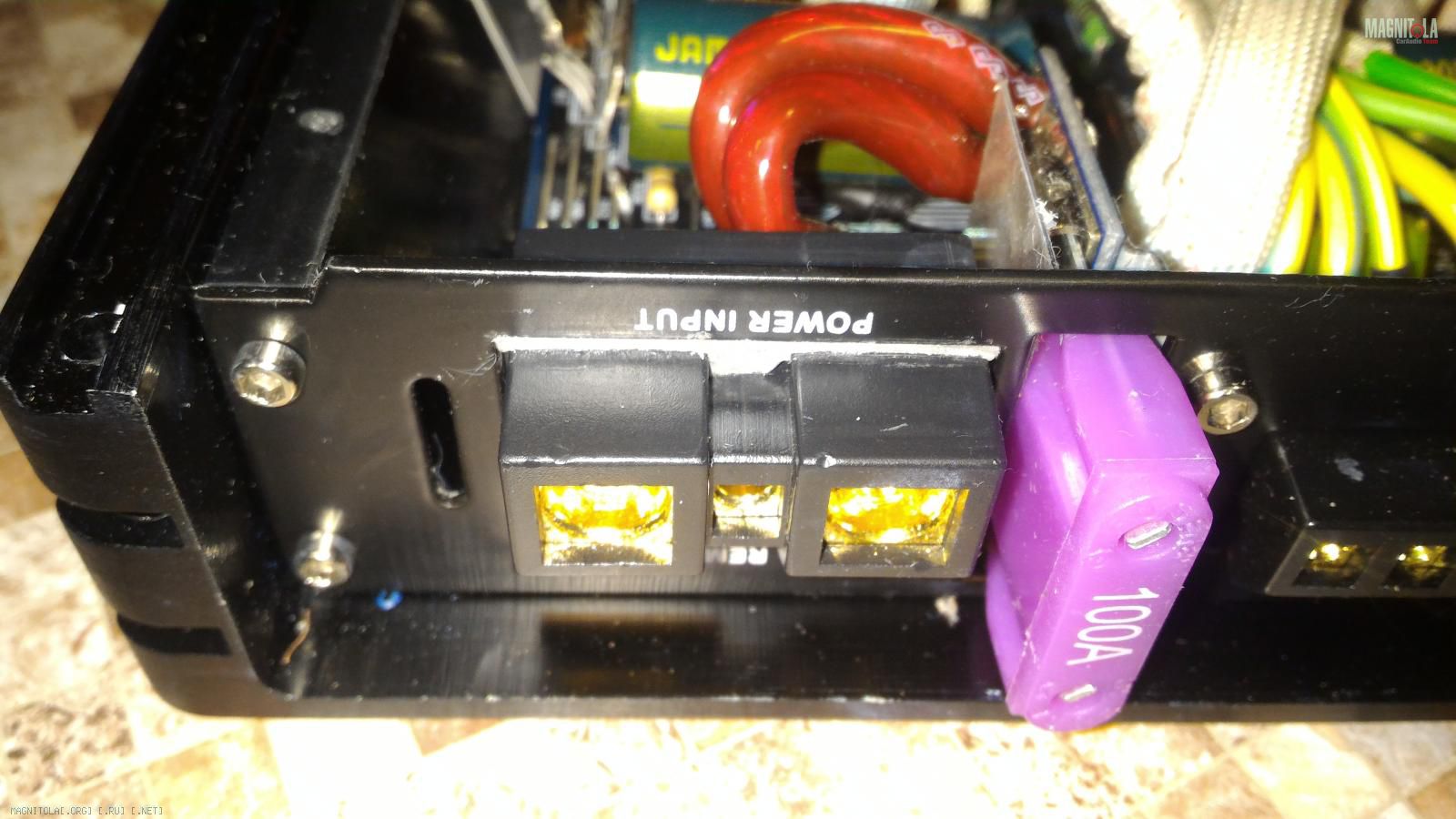

Усилить фиксацию места разъёма силового питания :
Вложение 1063360

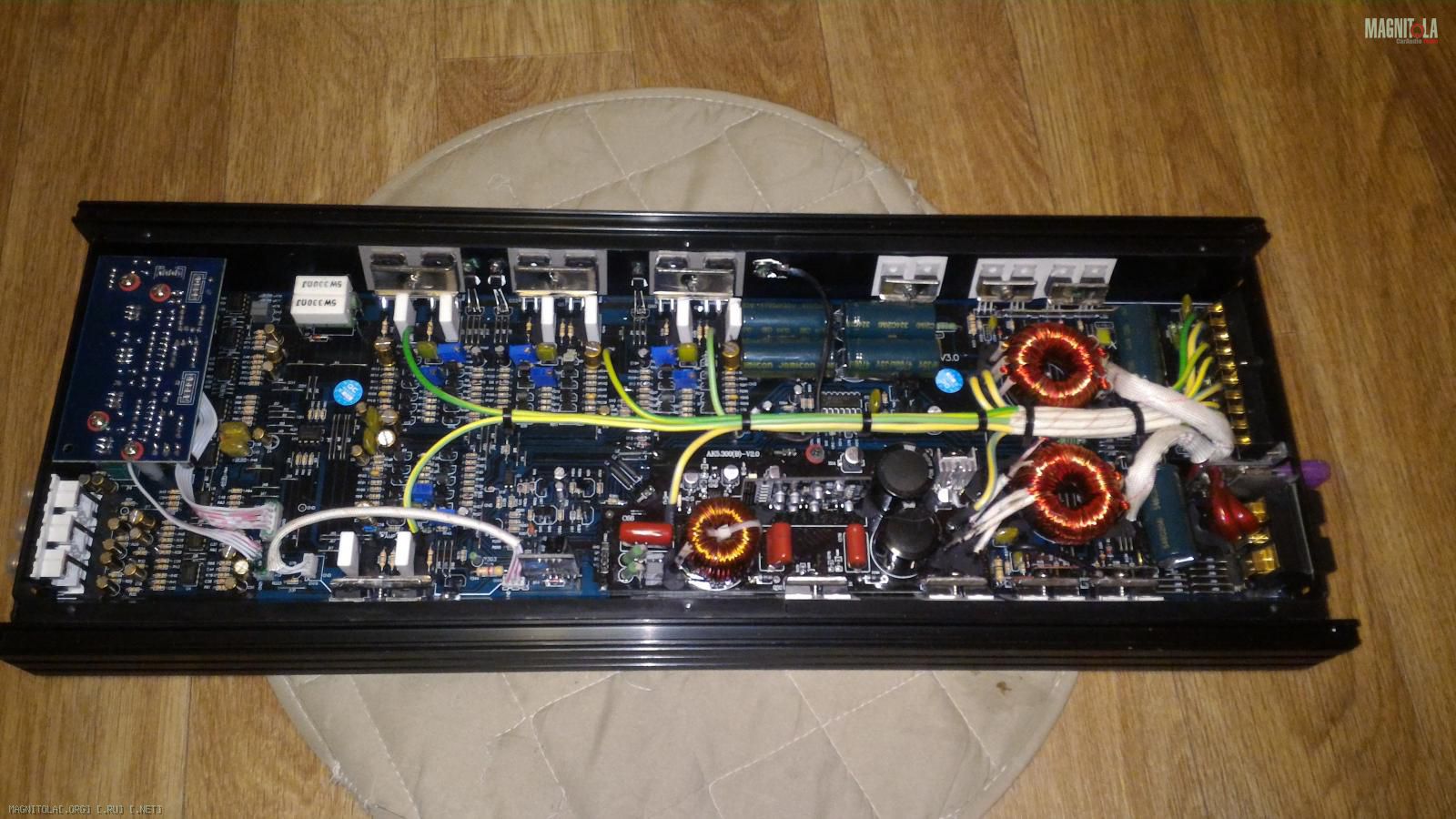

Ну и перекинув провода выходов с тыльной стороны, полностью пропаяв основную плату усилителя и затем отмыв её от остатков флюса, проверив проделанное предварительным пробным включением, а затем собрав усилитель, настроив режимы работы каскадов УМ получаем конечный девайс :
Вложение 1063362
На этом фото кстати видно, что после замены всех ОУ потребуется подправить и величину балластных резисторов в стабилизаторах +/-15в . Параллельно родным подпаиваются резисторы 330ом 5 ватт.

Удачи всем!
