Приветствую всех зашедших почитать тему!
Сразу к делу без вступления :).
Девайс, если прямо по названию модели уже знаком многим.
Тема соответствующая про АК 5.300 естественно есть на форуме, вот она http://magnitola.org/ural/288494-ural-ak-5-300-a.html
Но в этой теме речь конечно же пойдёт не о этом усилителе, а о его новой версии/ревизии.
Причина появления новой версии АК 5.300 тоже не является секретом, соответствующая тема тоже есть на форуме, вот она http://magnitola.org/diagnostika-i-r...ruchivaet.html . К слову сказать, в данной ситуации Урал как производитель не смотря и на то, что проблема о которой речь в данной теме, не была тотальной, т.е. проявлялась далеко не во всех инсталляциях, т.е. не во всех автомобилях и конфигурациях систем, решал этот вопрос достойно. Урал, всех у кого возникла эта ситуация бесплатно обеспечивал дополнительными внешними подавителями фона.
Кроме этого, как есть информация в указанной теме, Урал принимал вариант доработки девайса по вопросу локализации проблемы, описанный в данной теме, даже при самостоятельном исполнении конечного покупателя и это не является предметом вопроса снятия с гарантии. В целом обобщая все эти моменты, Урал, так или иначе решил вопрос, и решил более чем достойно, всем бы так :).
Т.к. данная модель усилителя проявила себя весьма и весьма востребованной в народе, Урал проработал этот вопрос и выпустил новую версию, и для локализации обозначенного трабла, и введения в девайс более расширенного пользовательского функционала.
Лично для меня только остался один вопрос по новой ревизии девайса, а именно, почему осталось старое имя модели, без каких либо изменений или добавлении к прежней маркировке какого либо индекса/опознавательной метки :) в маркировке модели.

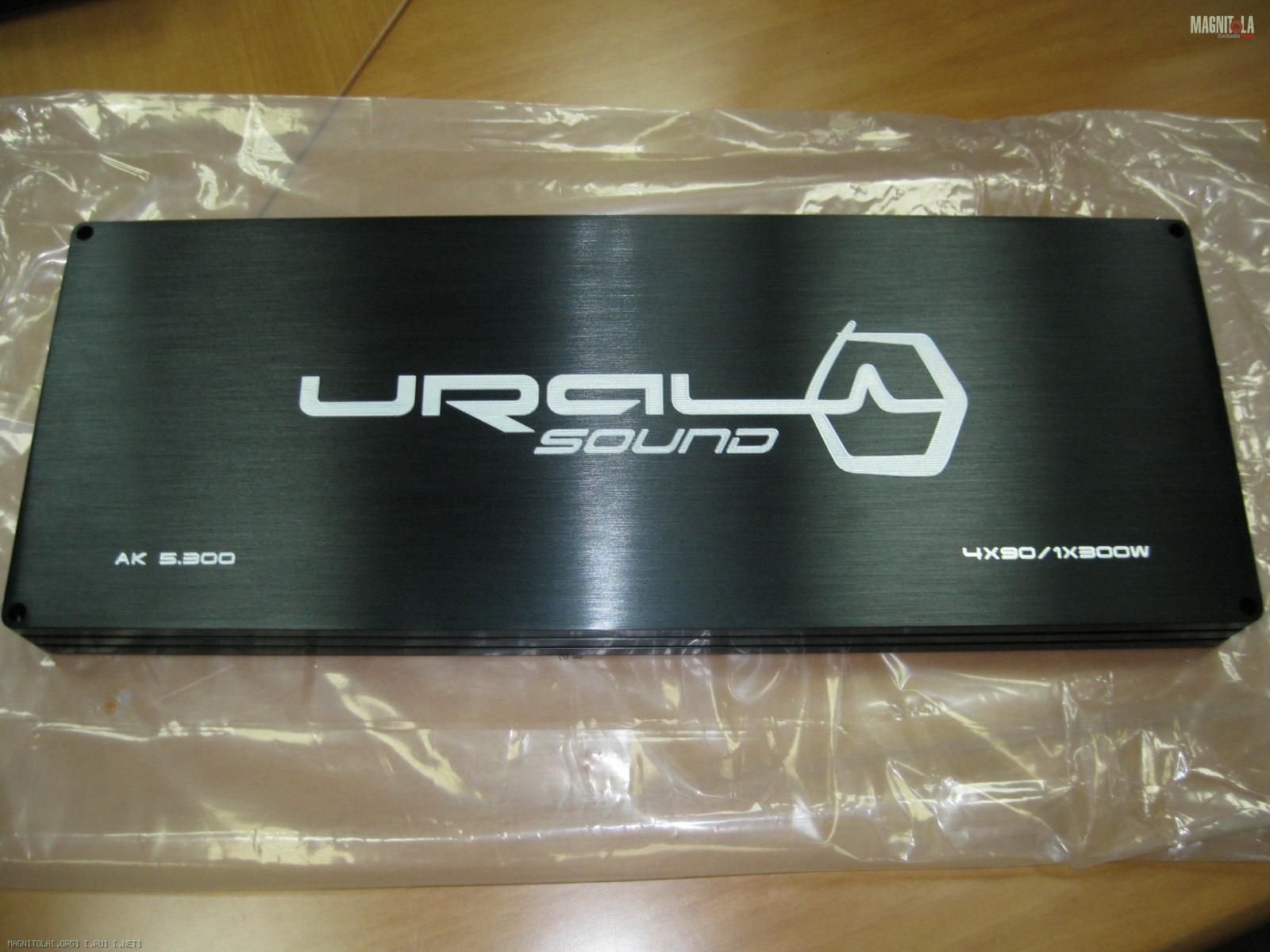

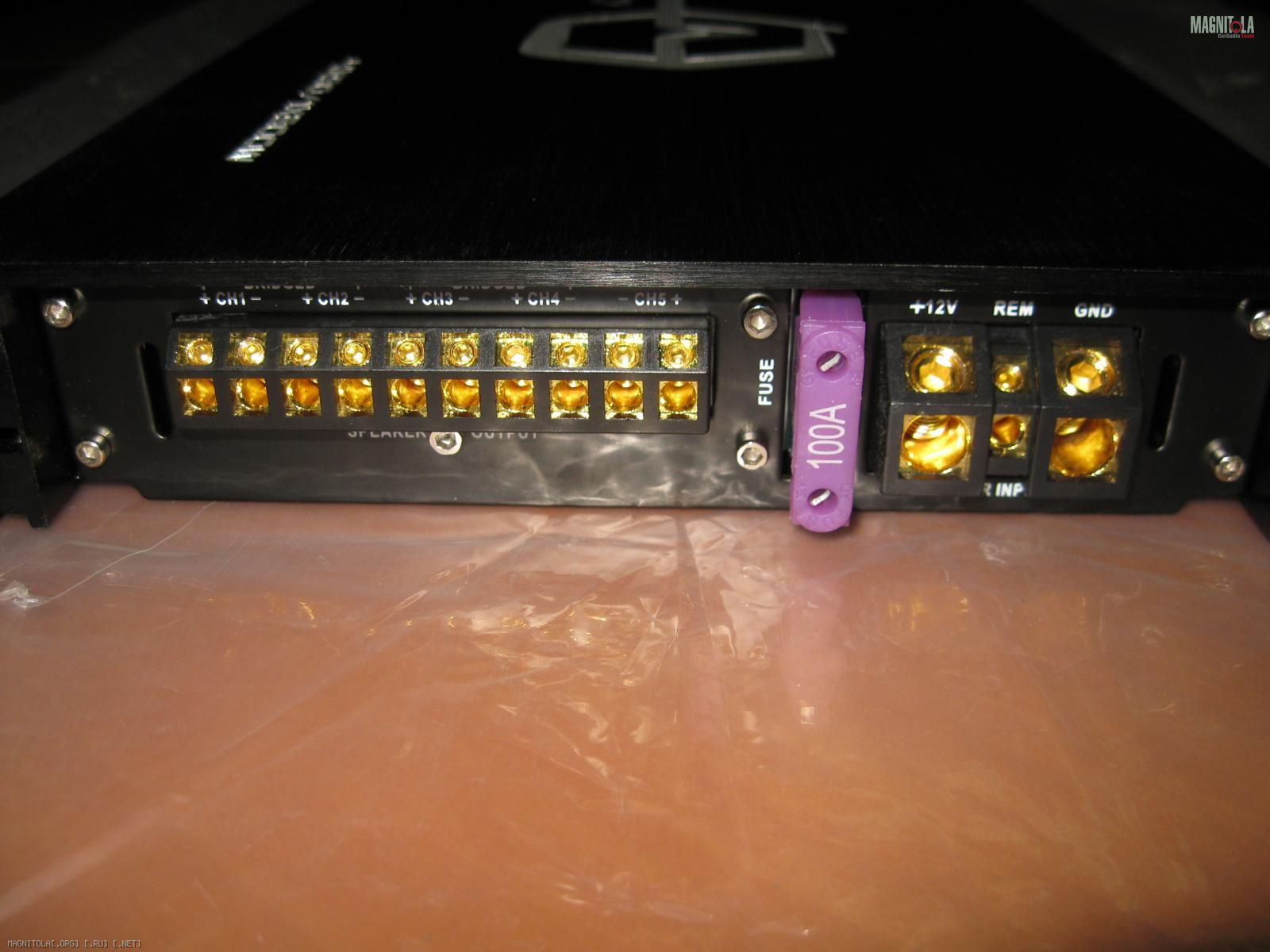

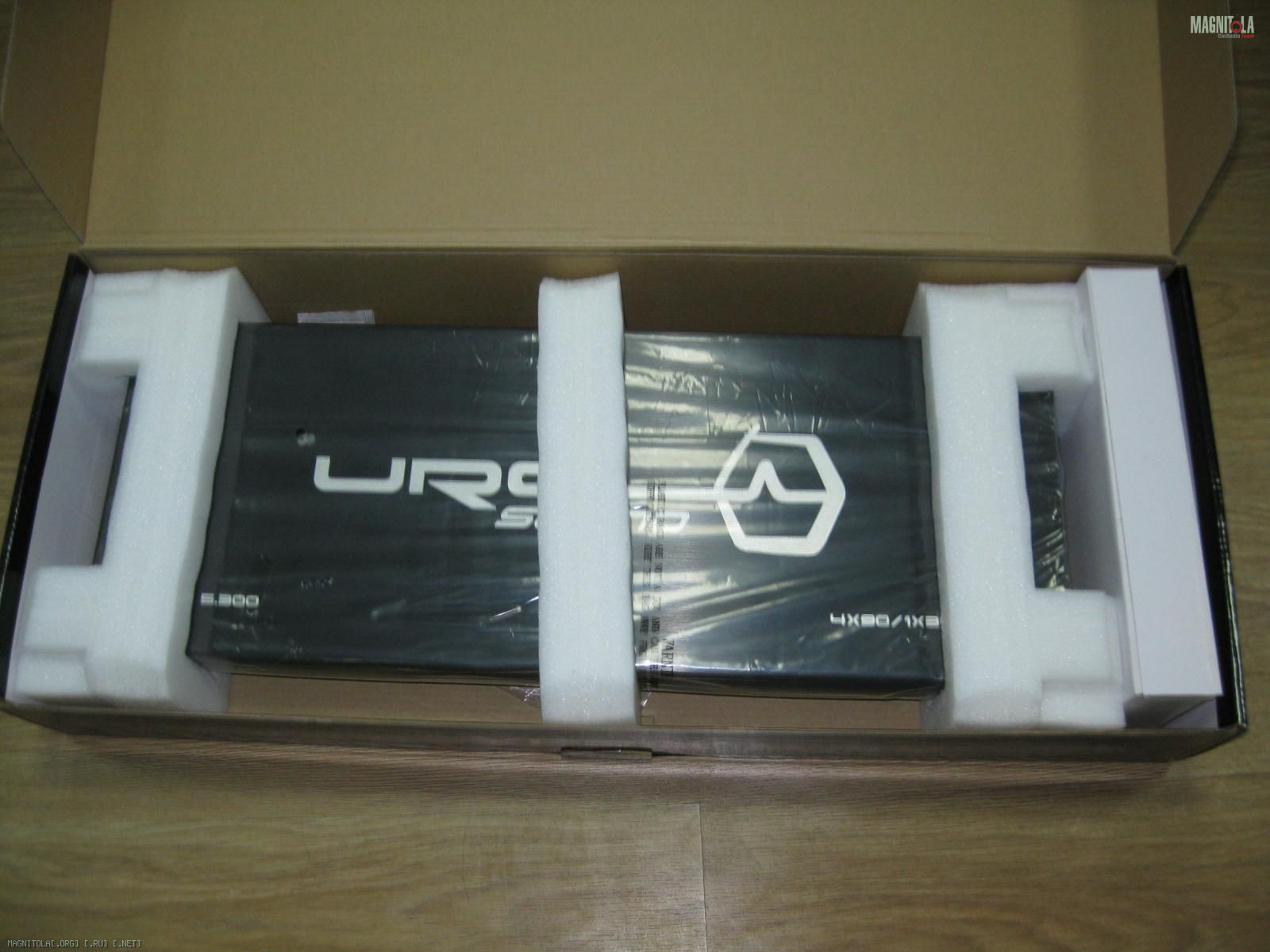

Достаём девайс и смотрим что по внешним признакам имеем в новой ревизии: Вложение 1052396Вложение 1052398

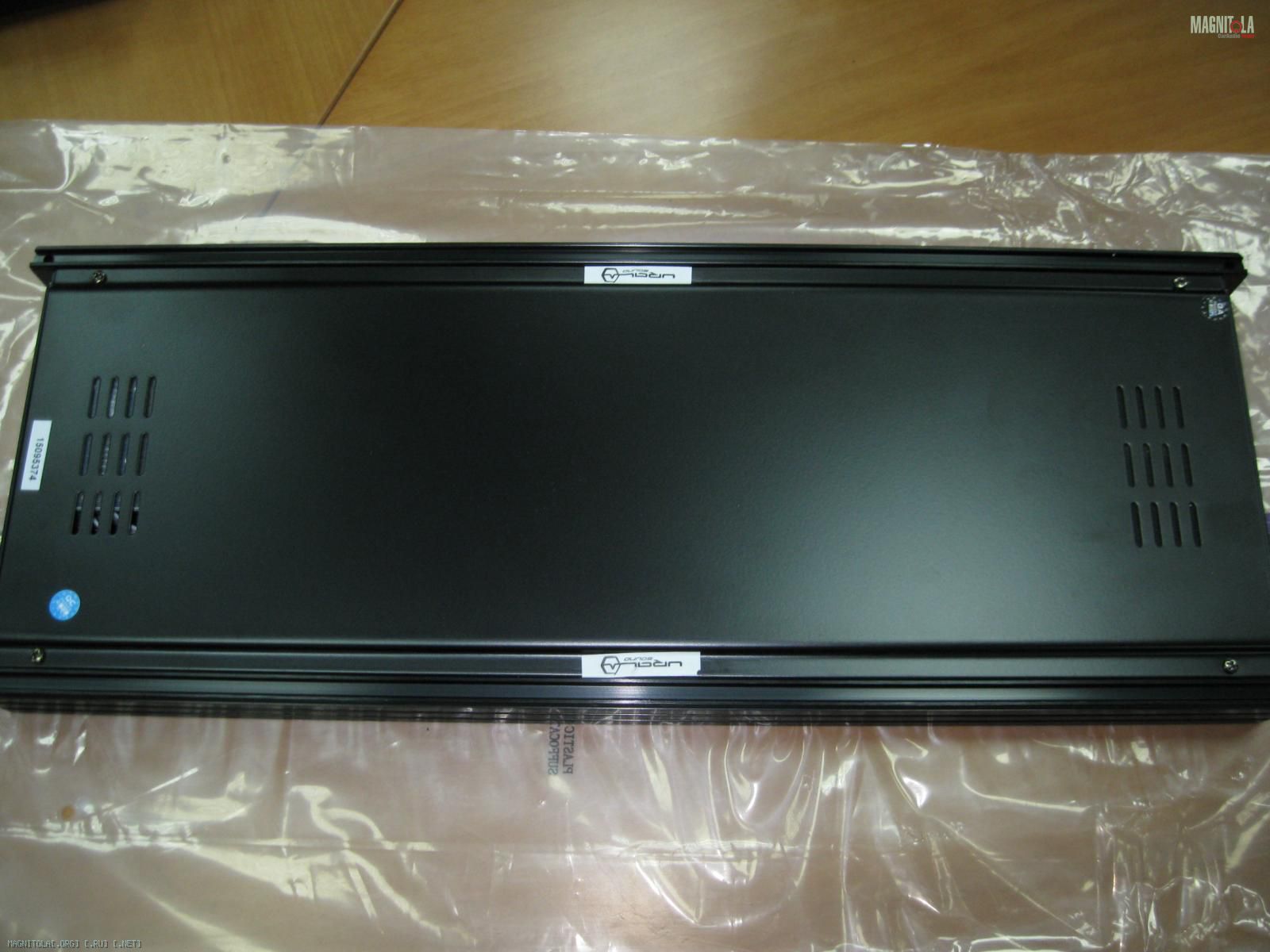

Сверху и снизу корпуса нового АК 5.300, как видим ни чего нового, ни каких отличий, платформа корпуса та же самая.

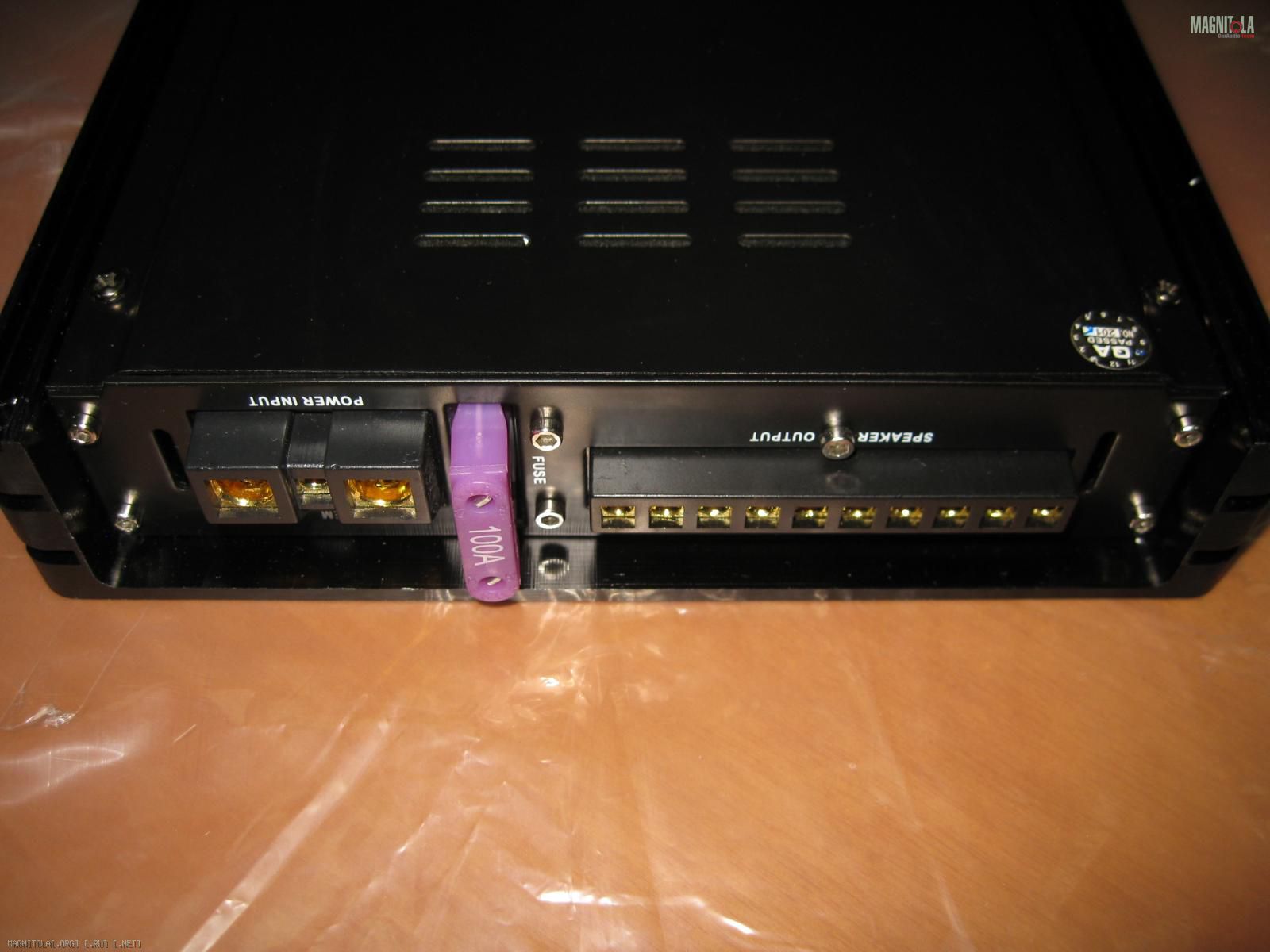

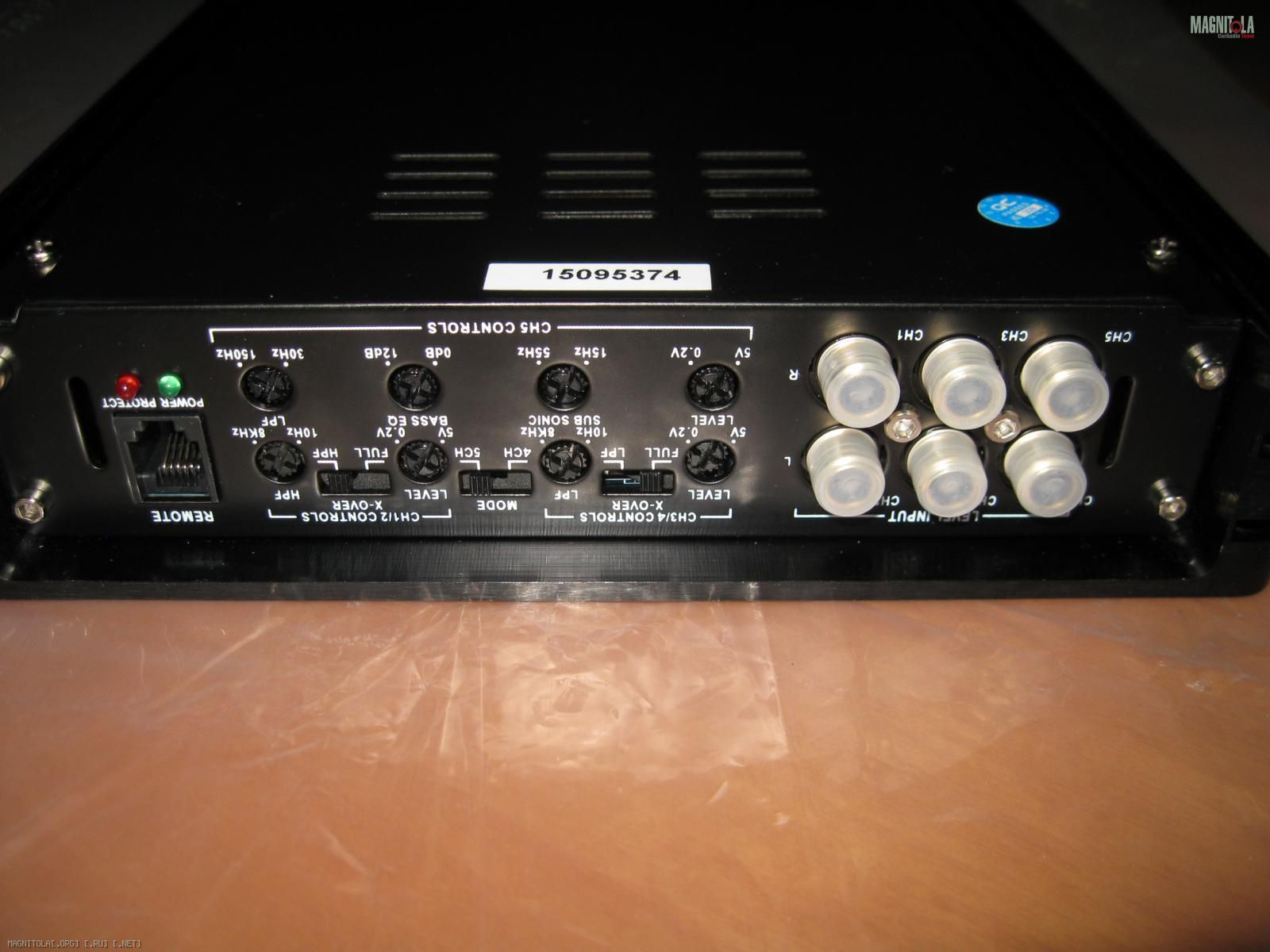

Вложение 1052406Вложение 1052404

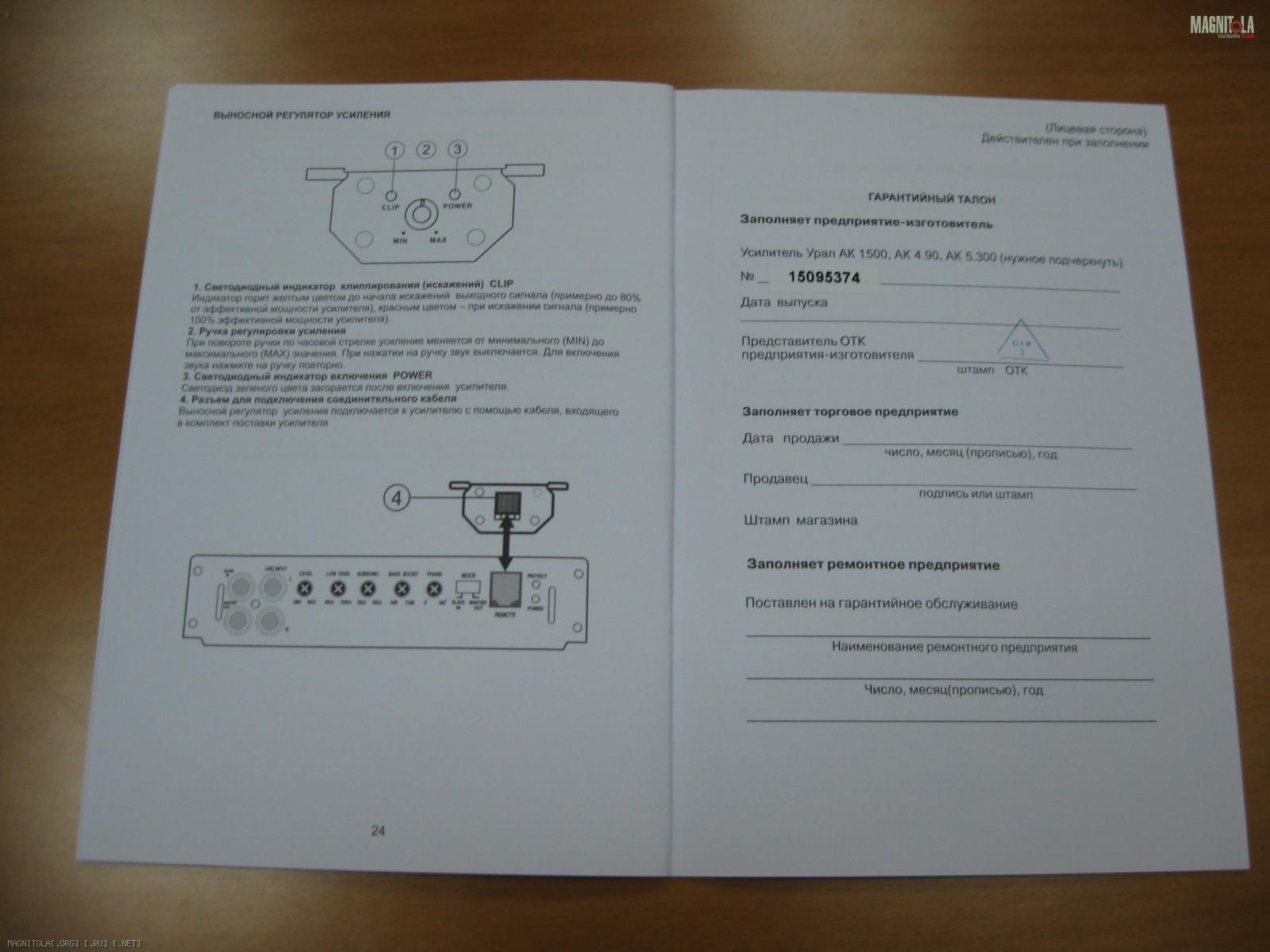

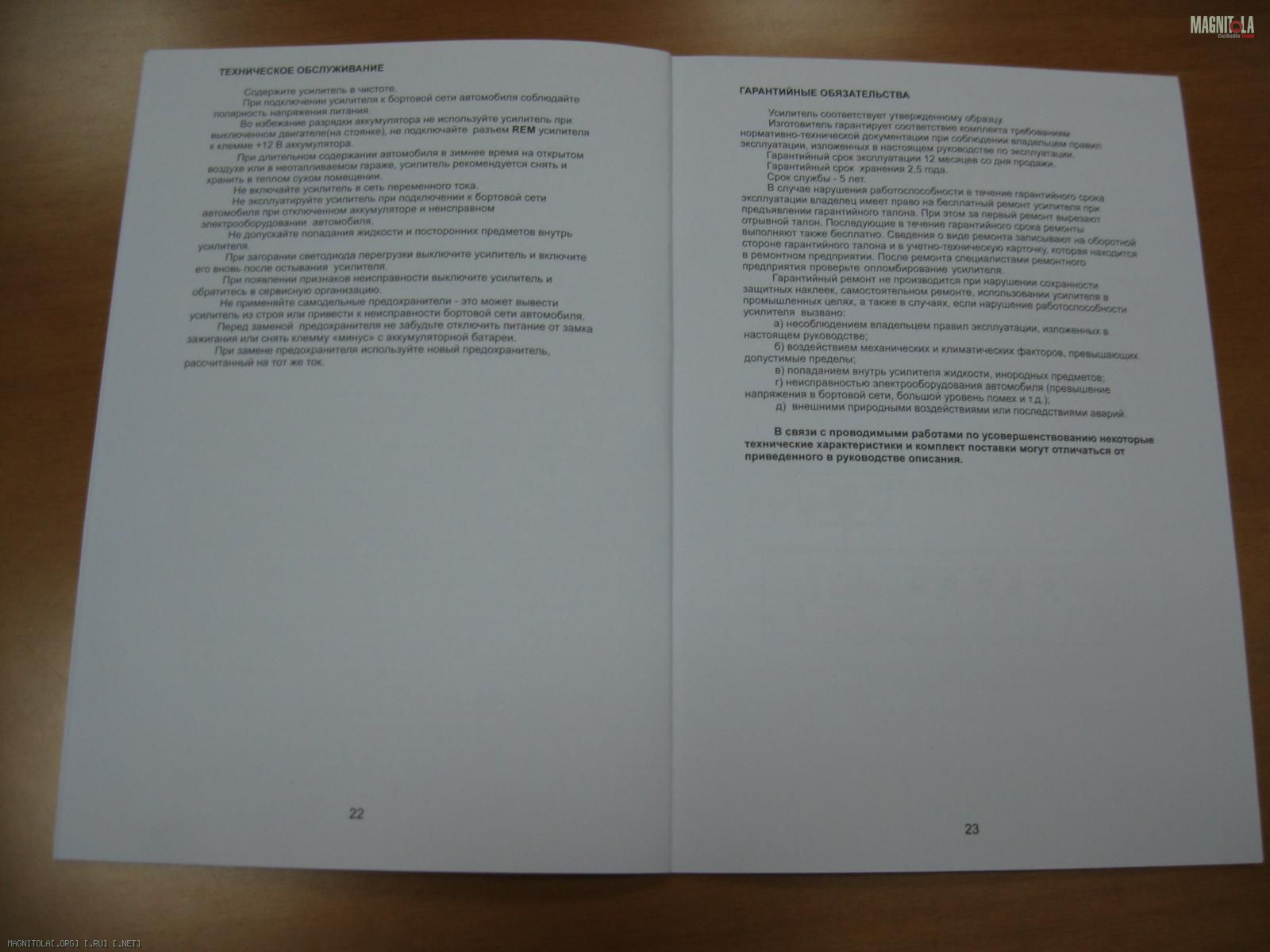

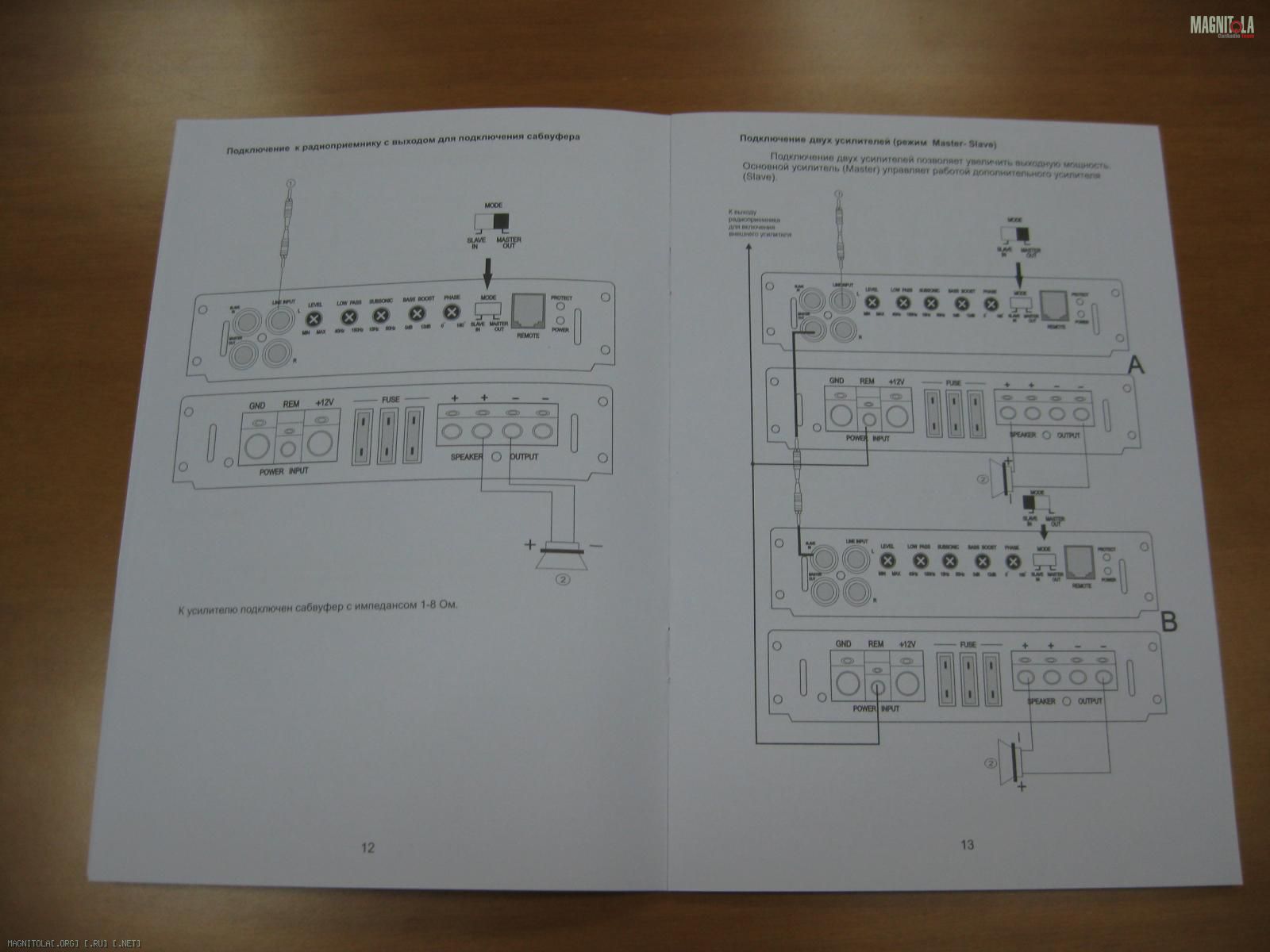

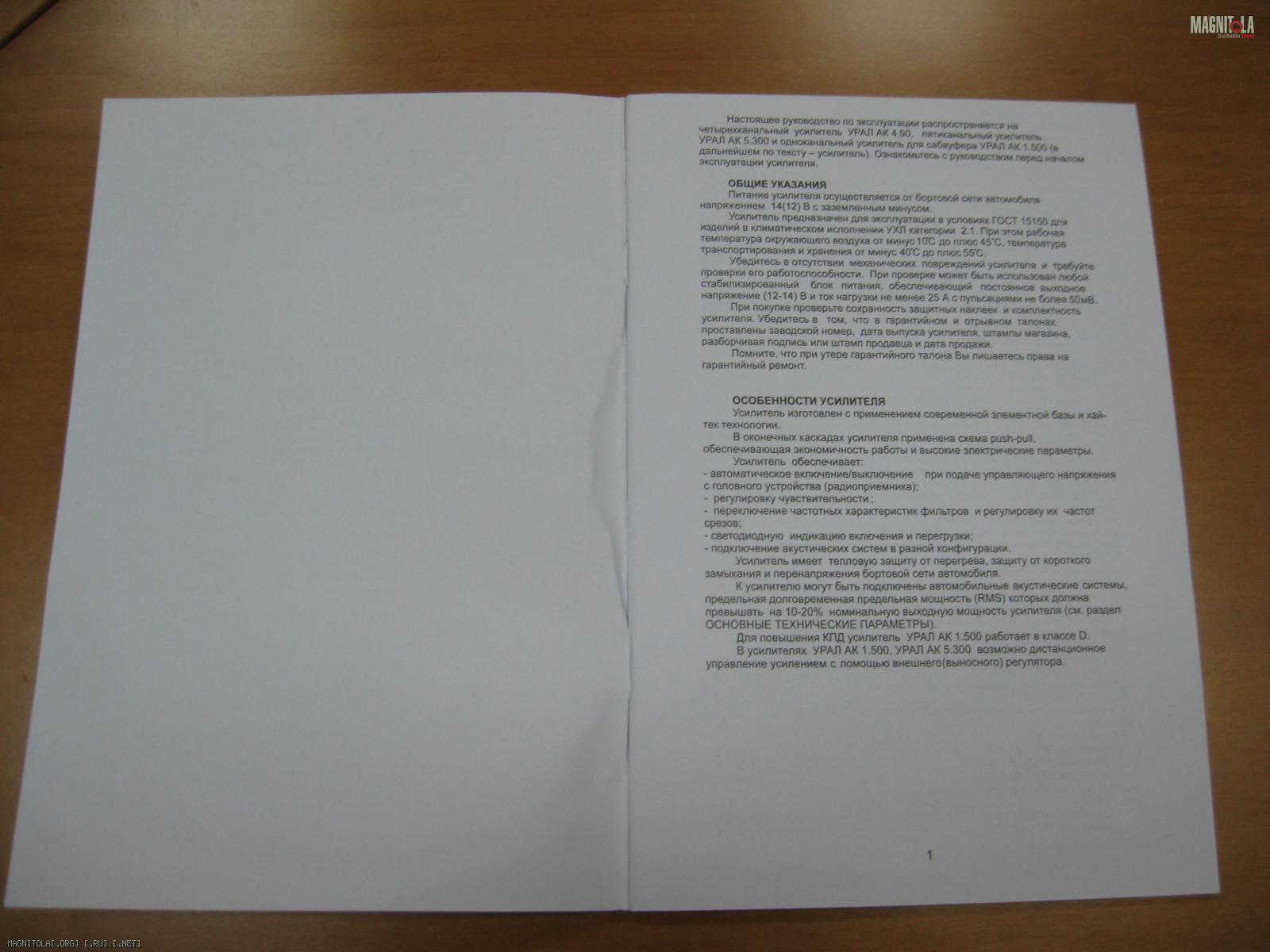

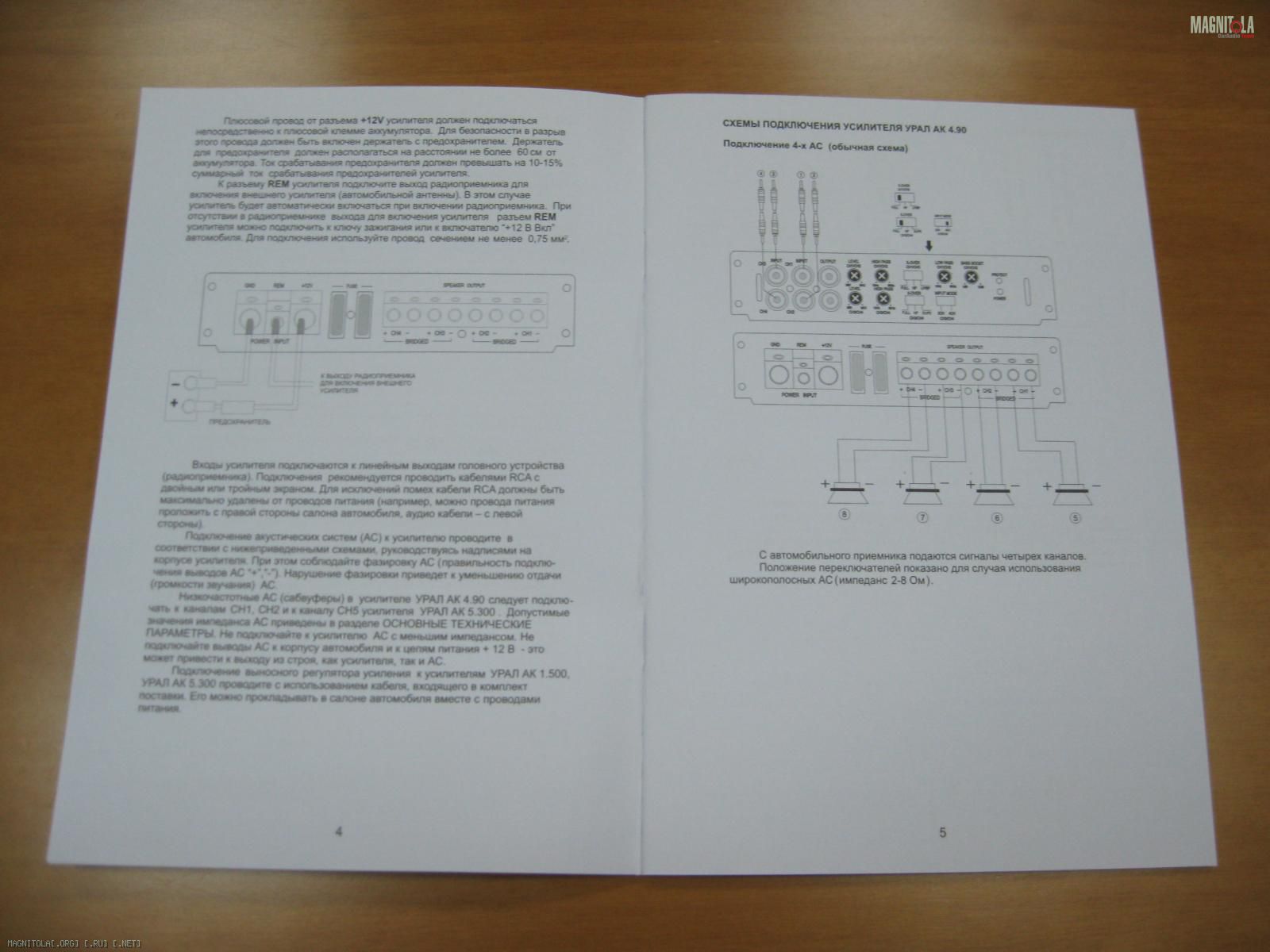

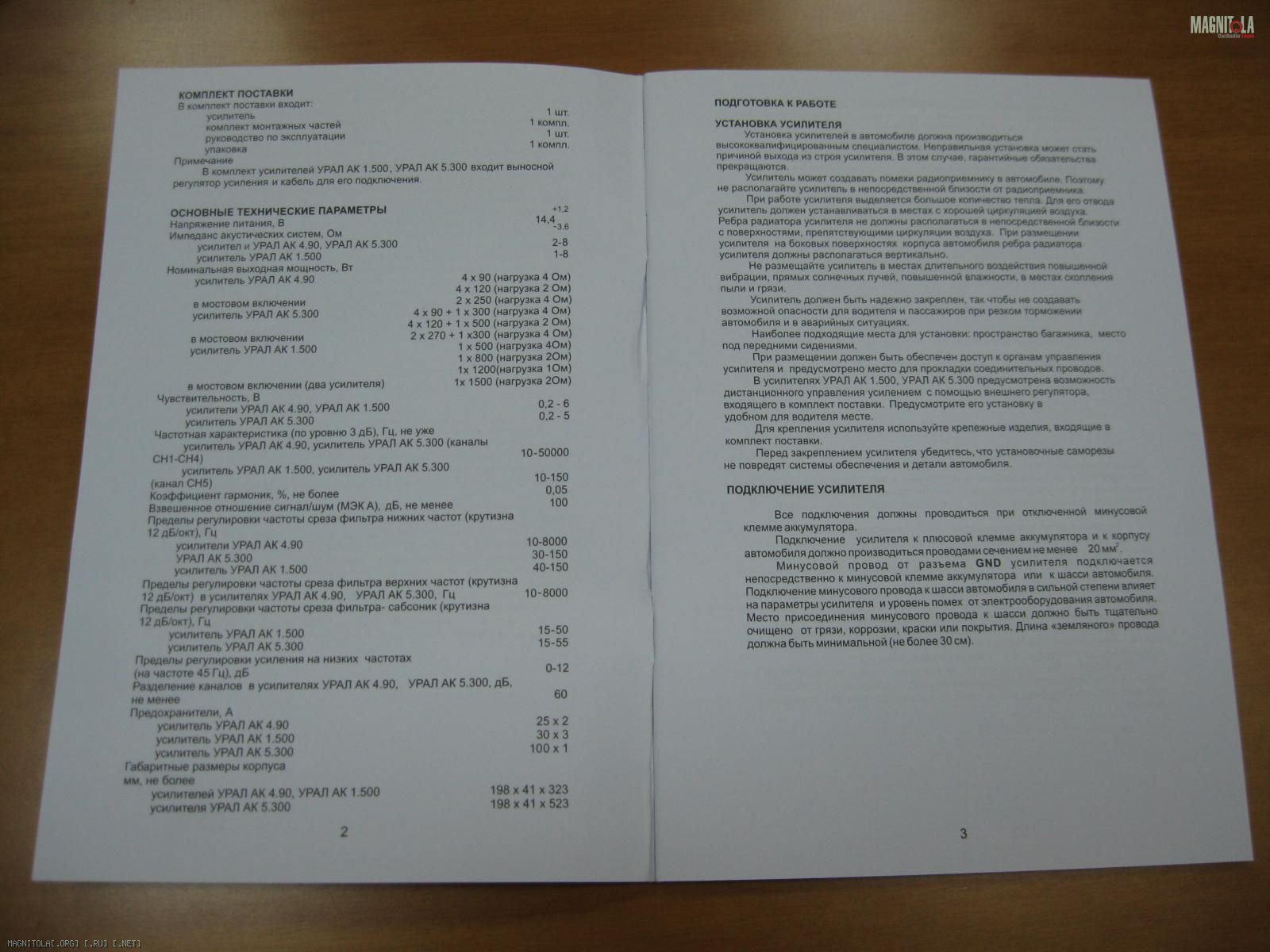

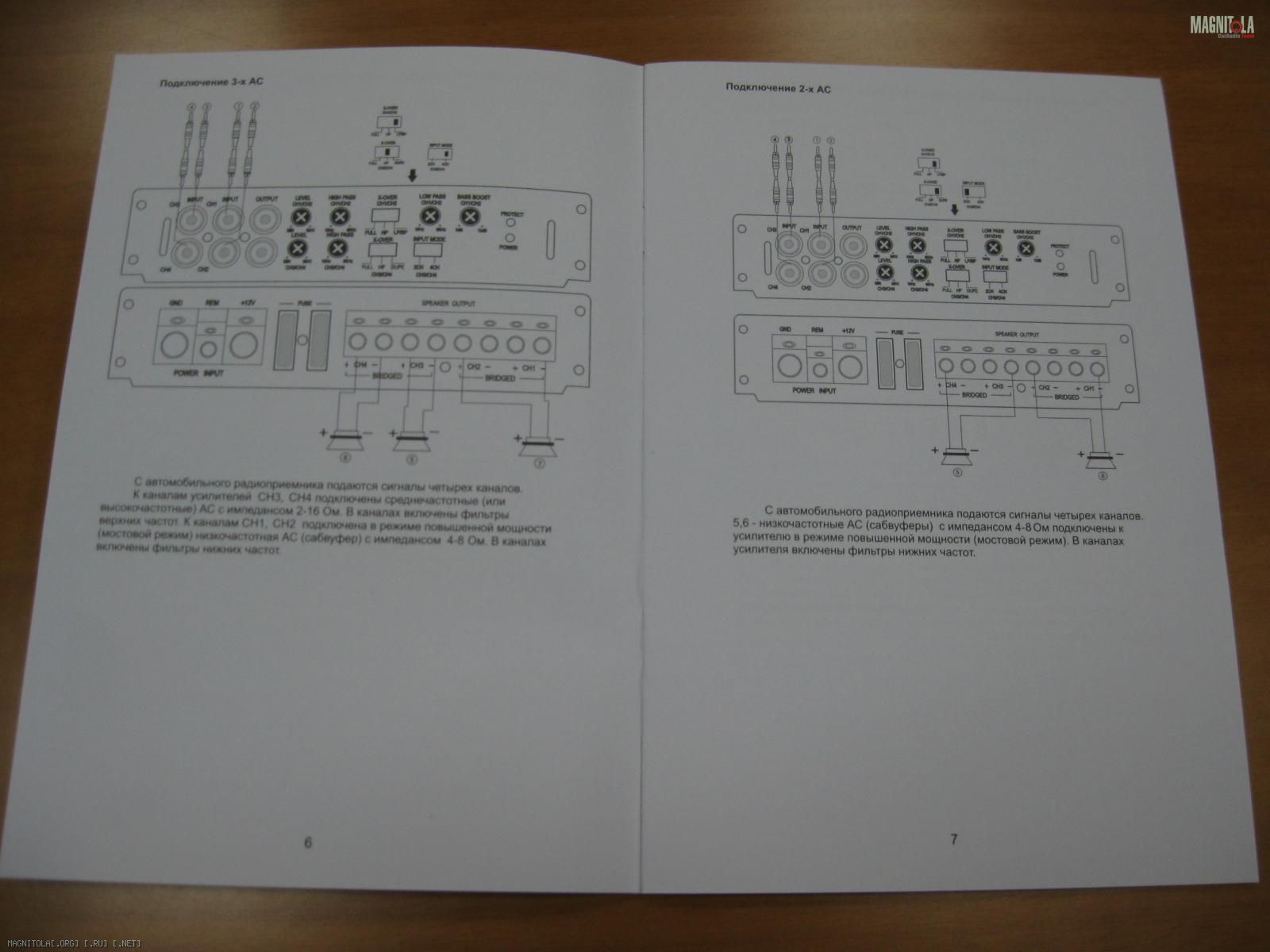

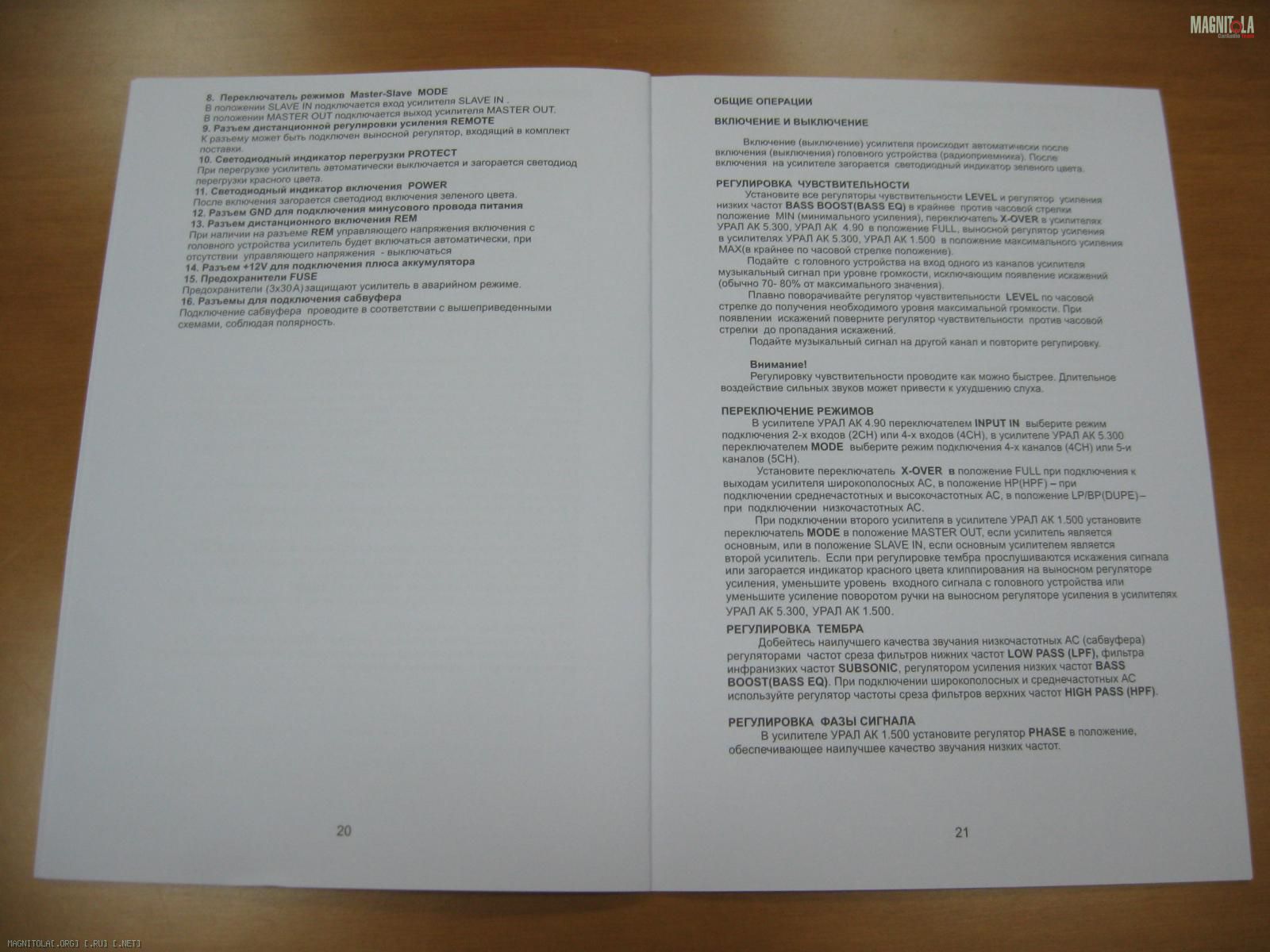

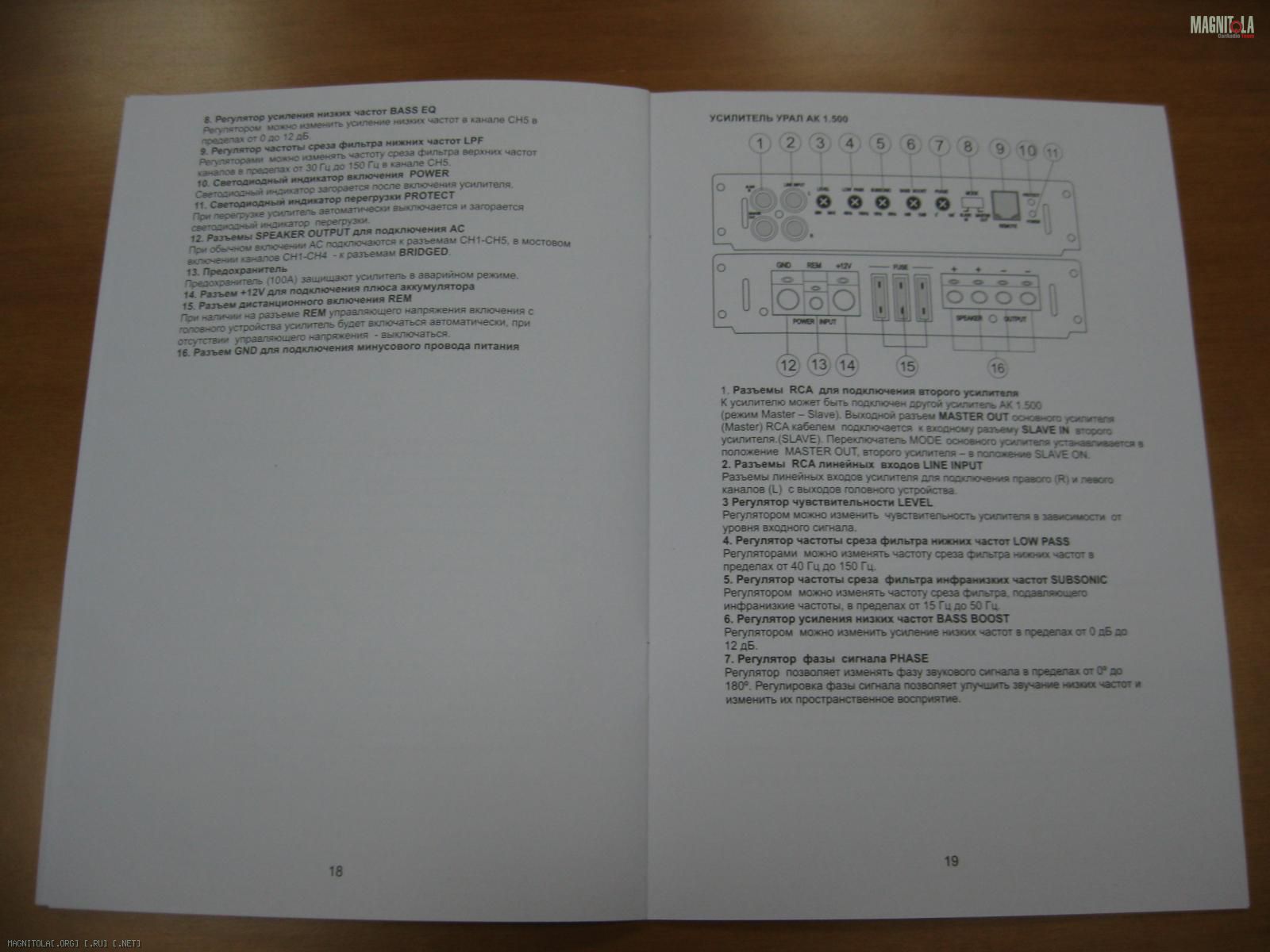

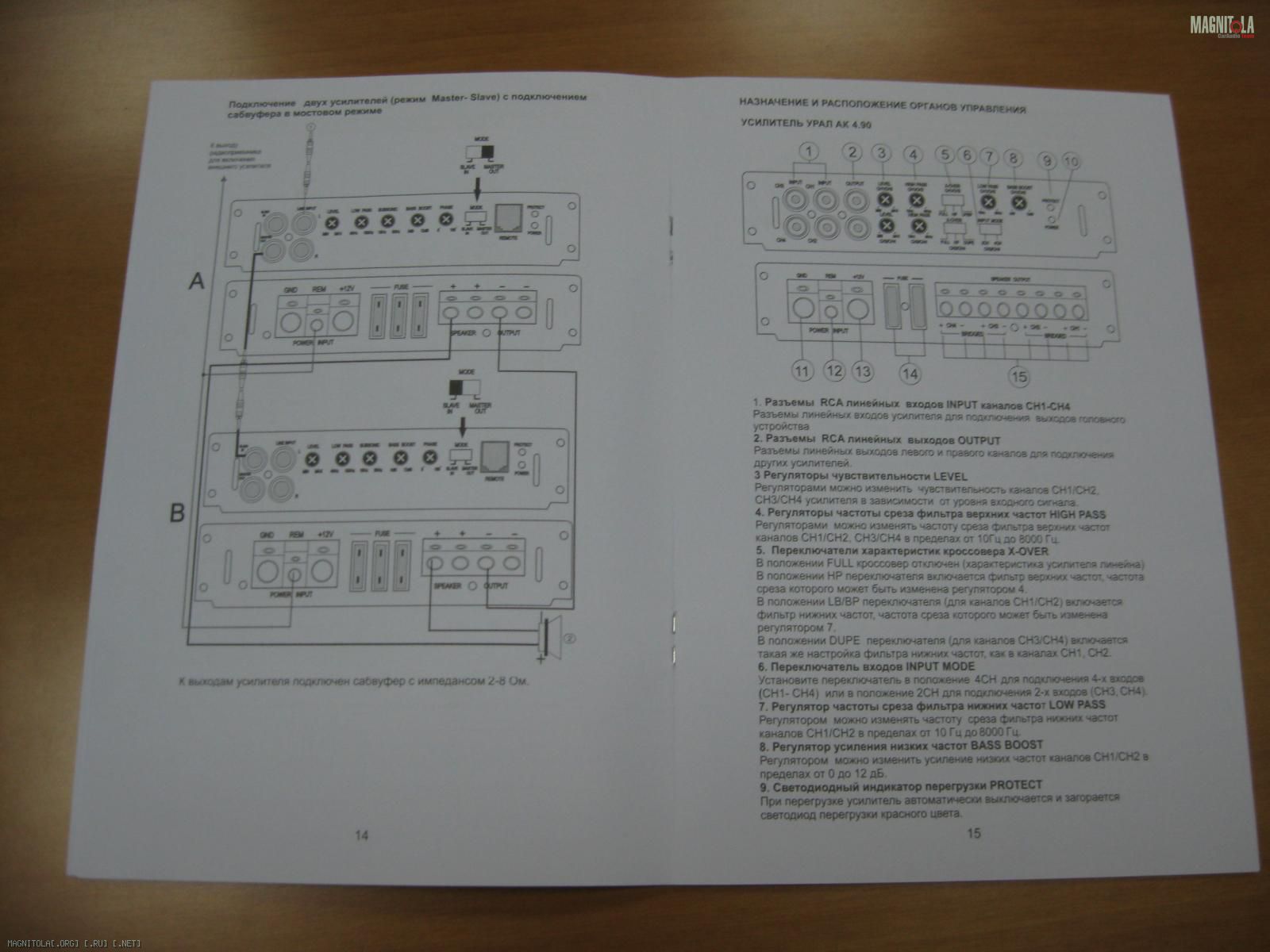

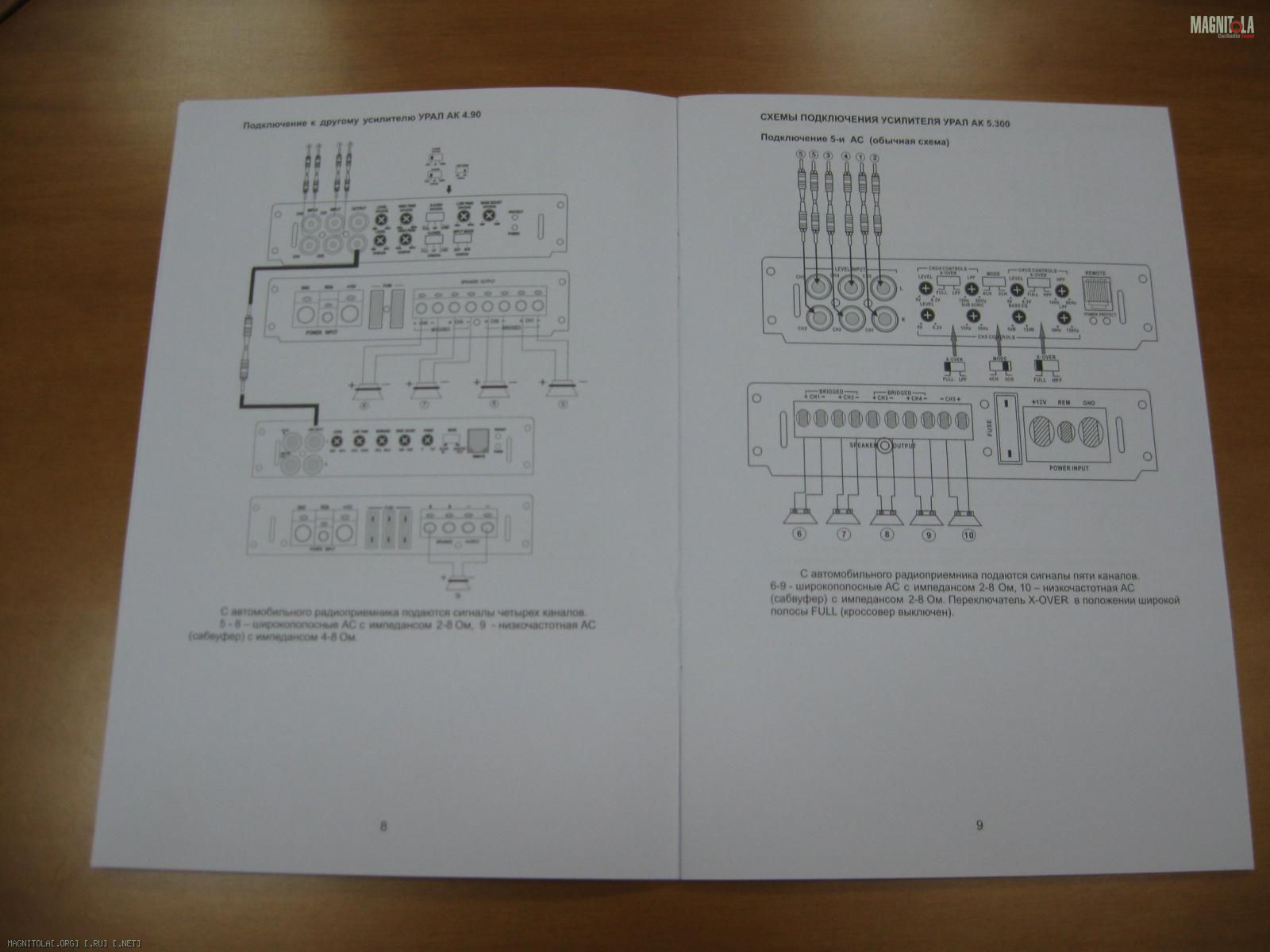

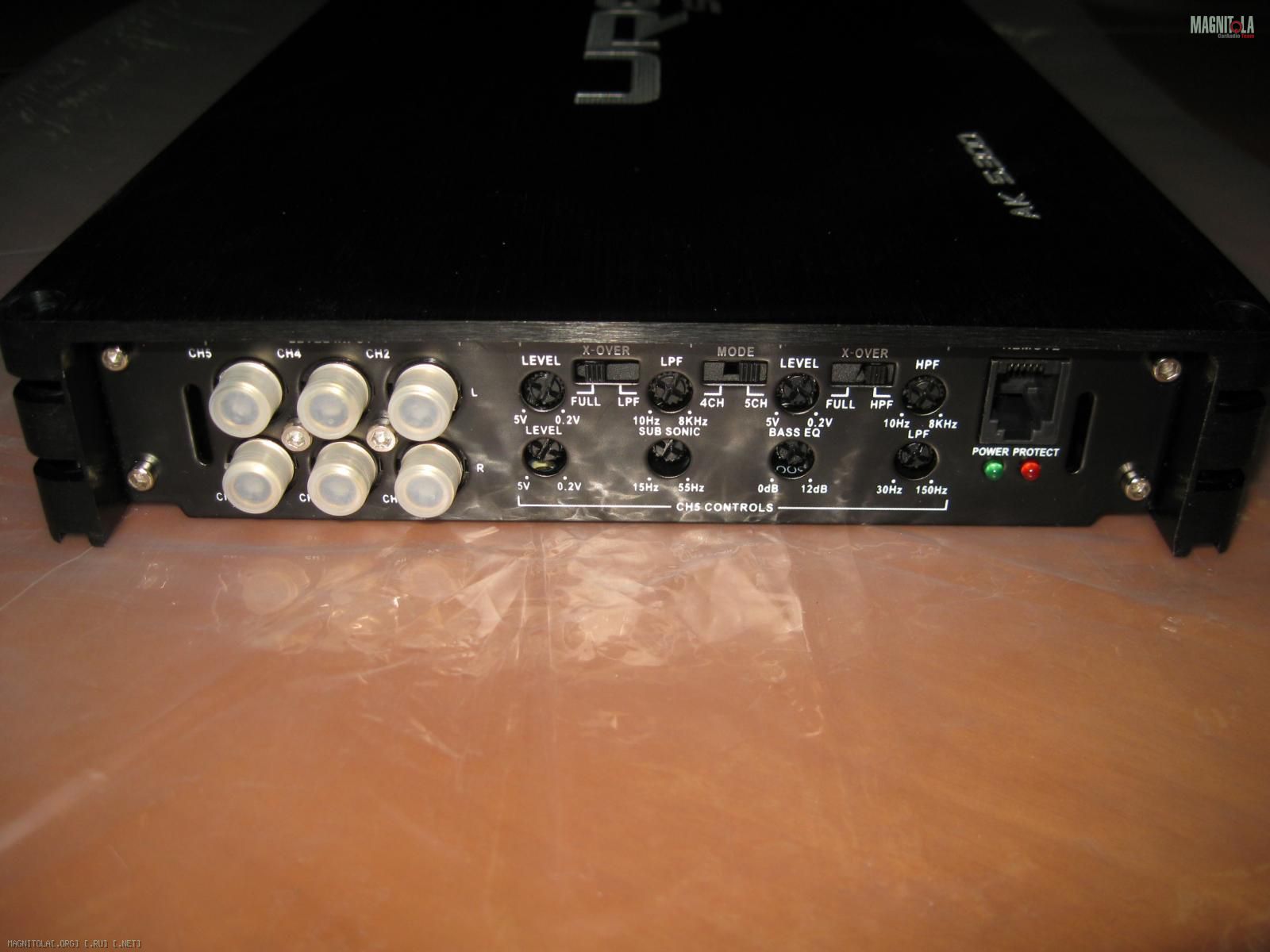

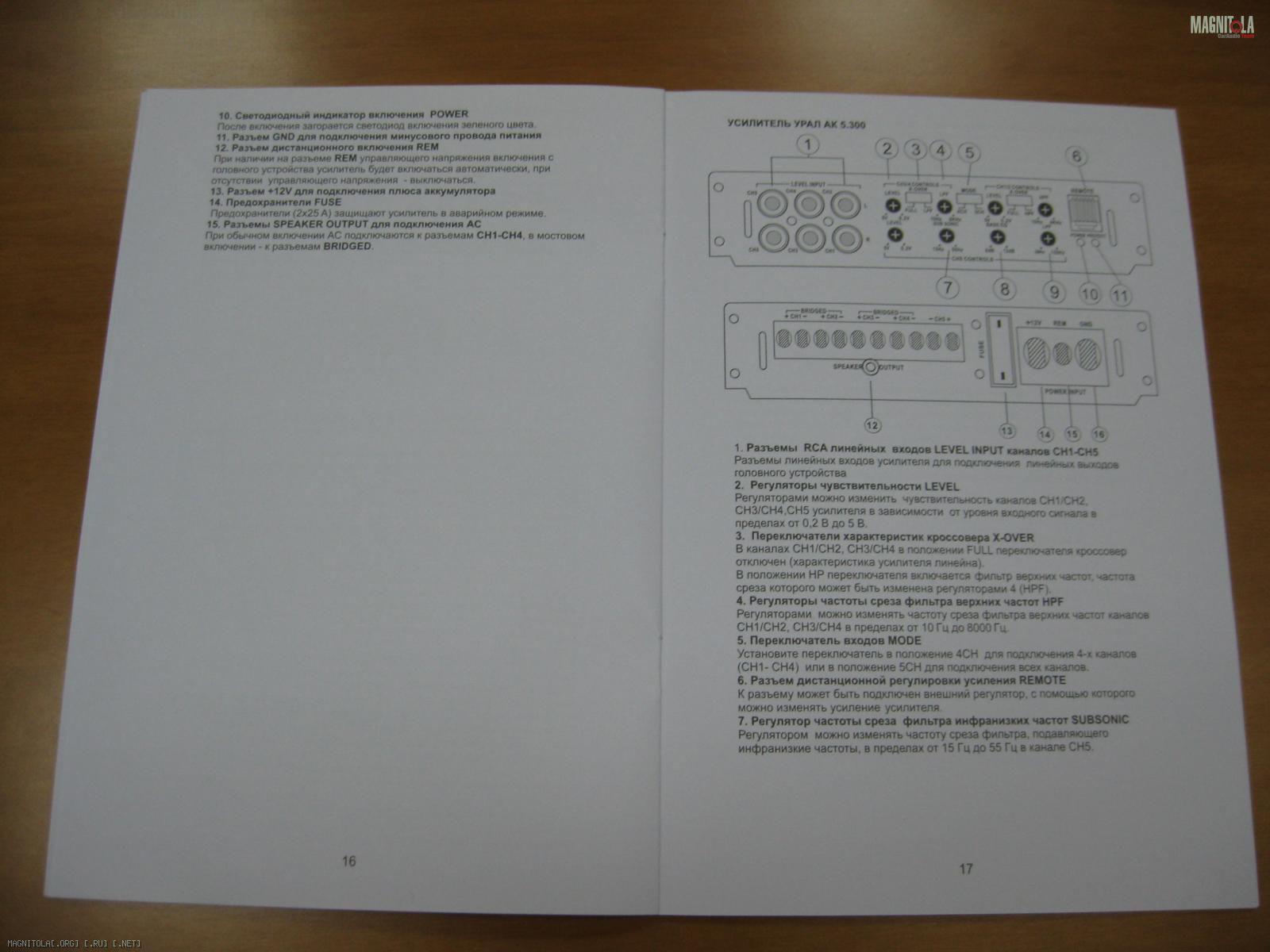

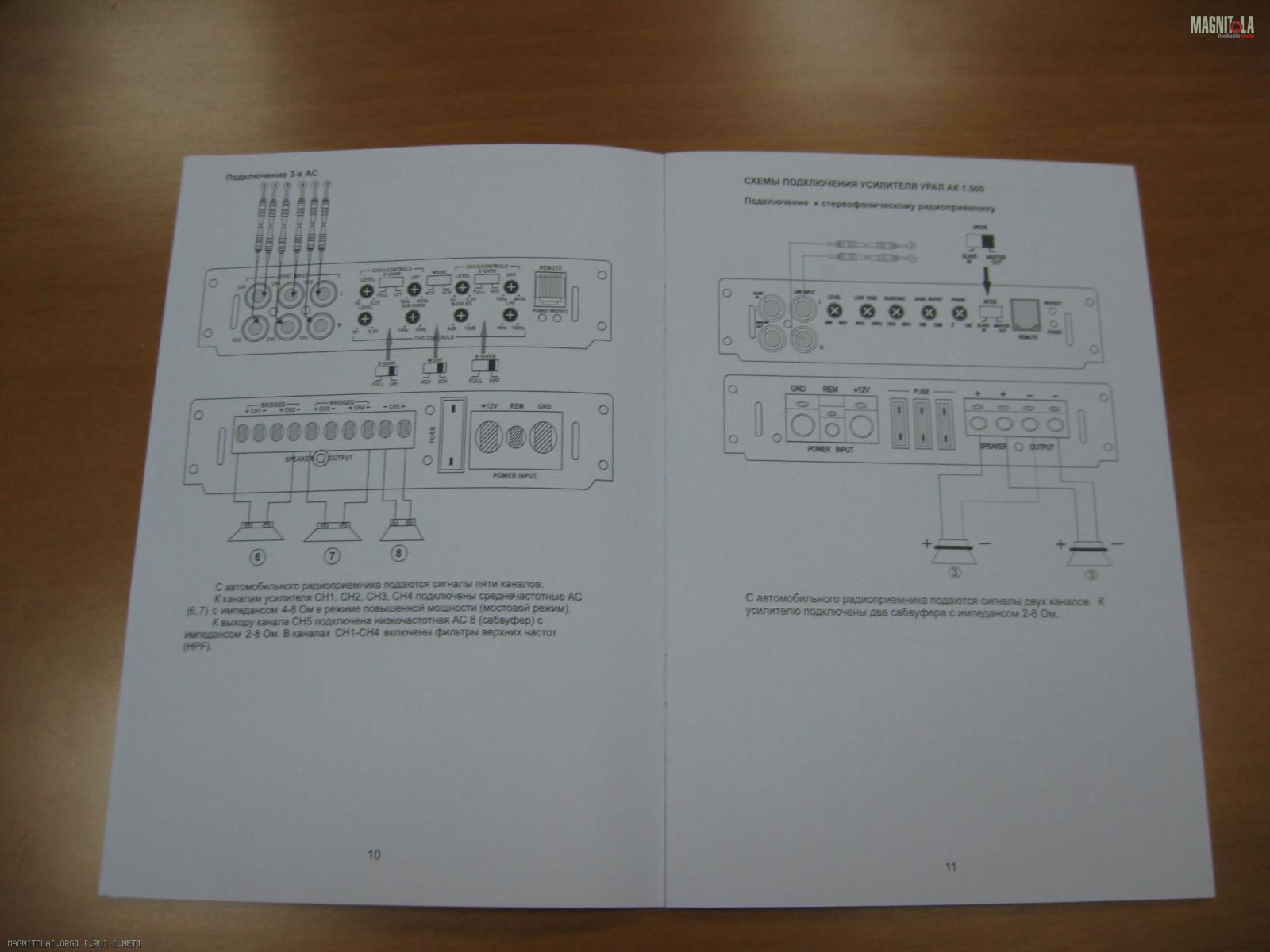

А вот на передней боковине интереснее, хотя для тех кто хоть мизерно взглянул на фото мануала пользователя, для них неожиданностей на этих фото нет :).
Функциональных крутилок, переключателей, разъёмов тоже количество что и прежде, а вот указанный на маркировке диапазон регулировки фильтров отличается и серьёзно.
Именно это и есть то, достаточно существенное расширение функциональных возможностей вариаций использования АК 5.300 новой ревизии. Встроенные широко диапазонные фильтры как Hi-pass так и Lo-Pass, диапазон которых позволяет использовать усилить в системе поканального усиления в системах Фронт+Саб, переводит усилитель данной ревизии уже в другой ,более высокий класс по критериям функциональности.

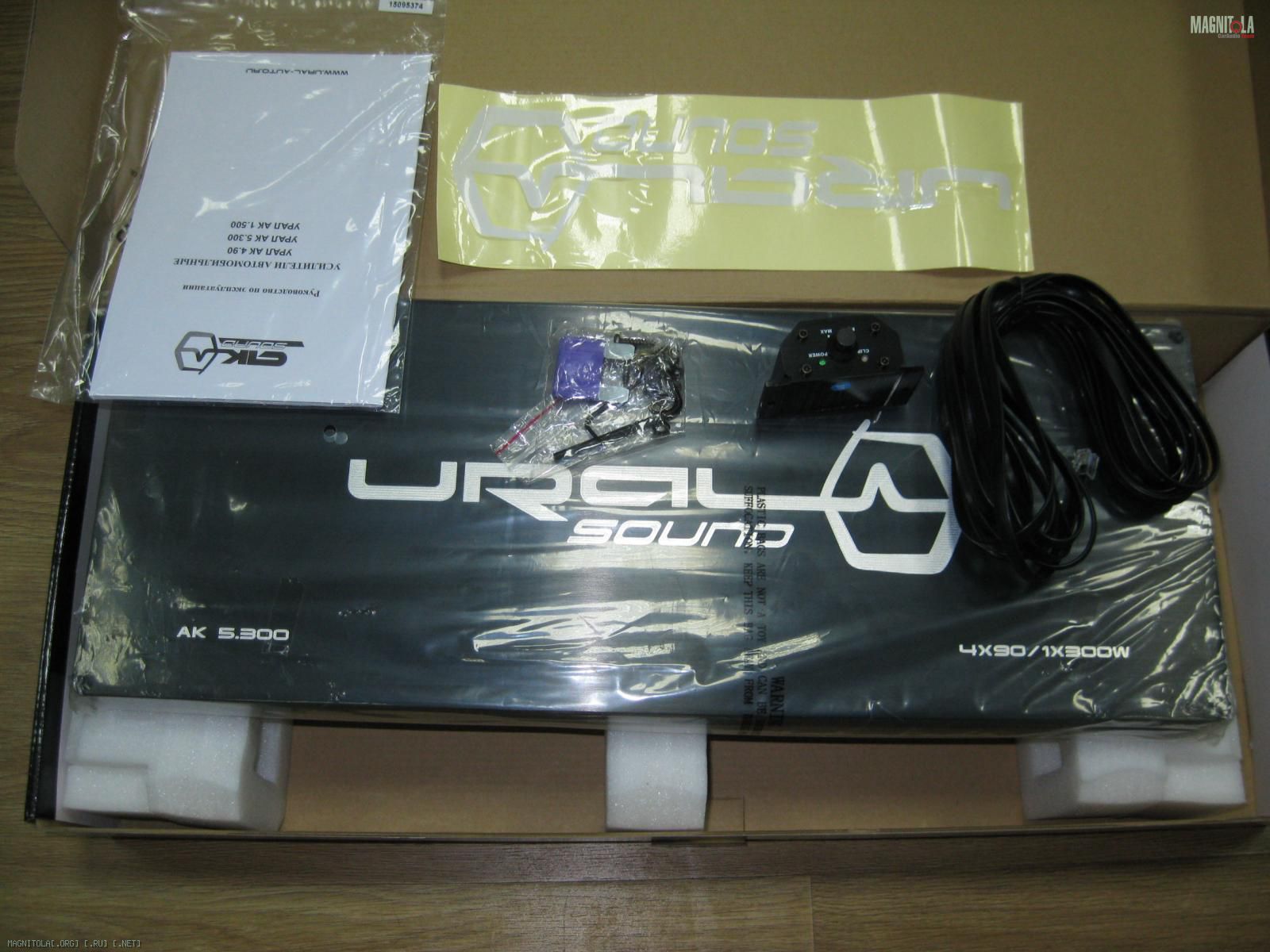

Можно что-то ещё из различий обнаружить при простом осмотре содержимого коробки :), т.е. ещё до разборки усилителя?
Можно.

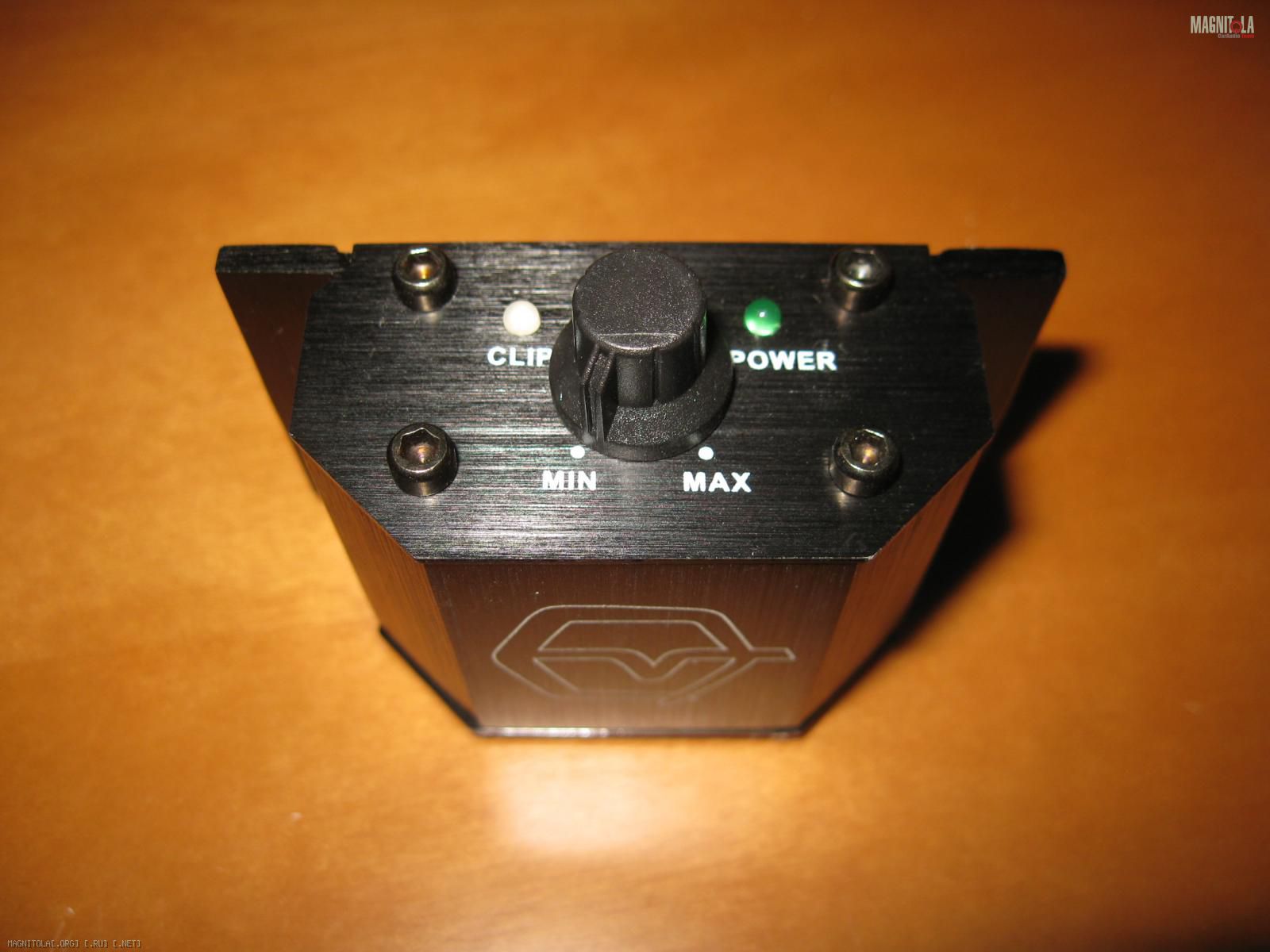

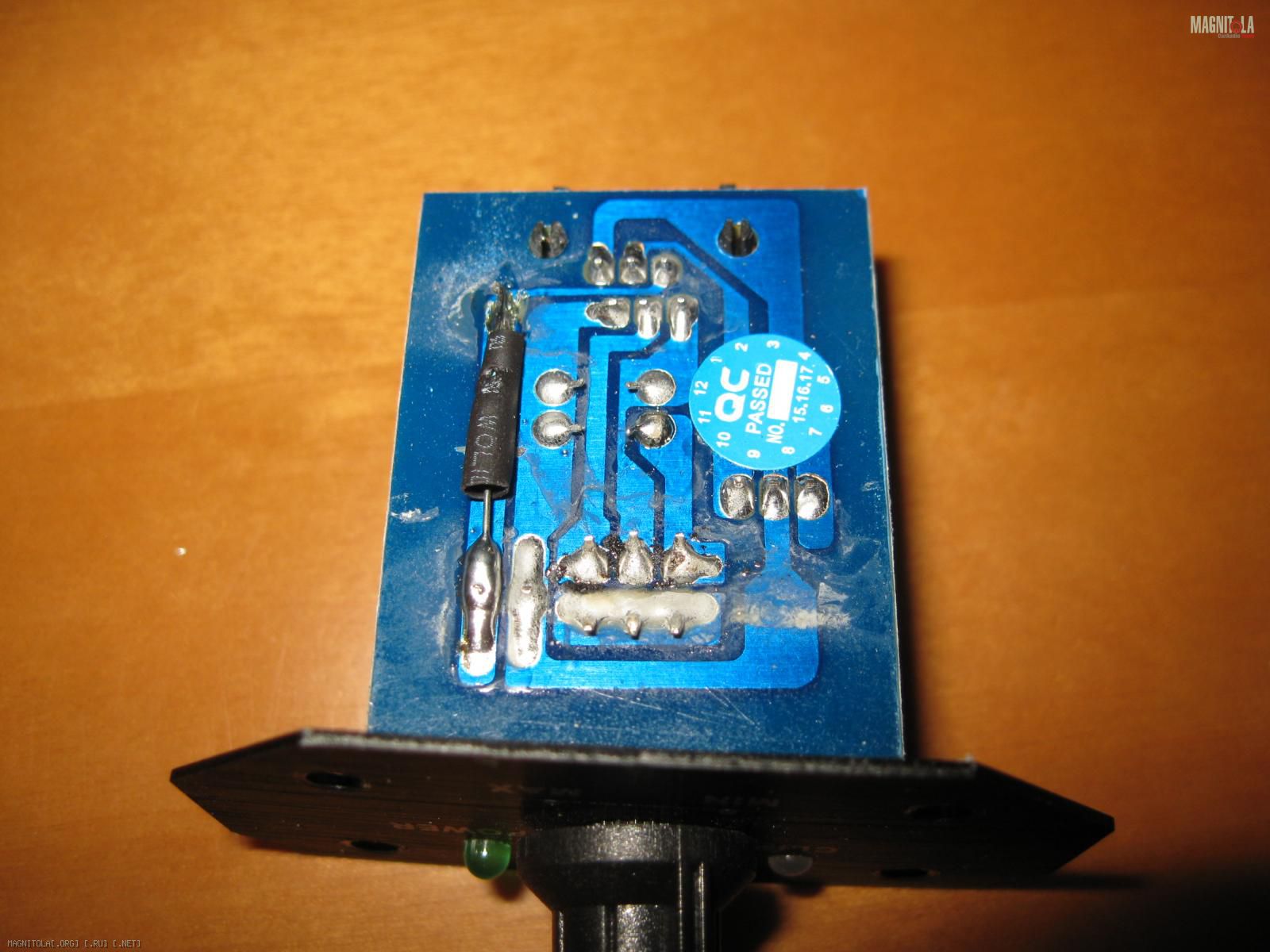

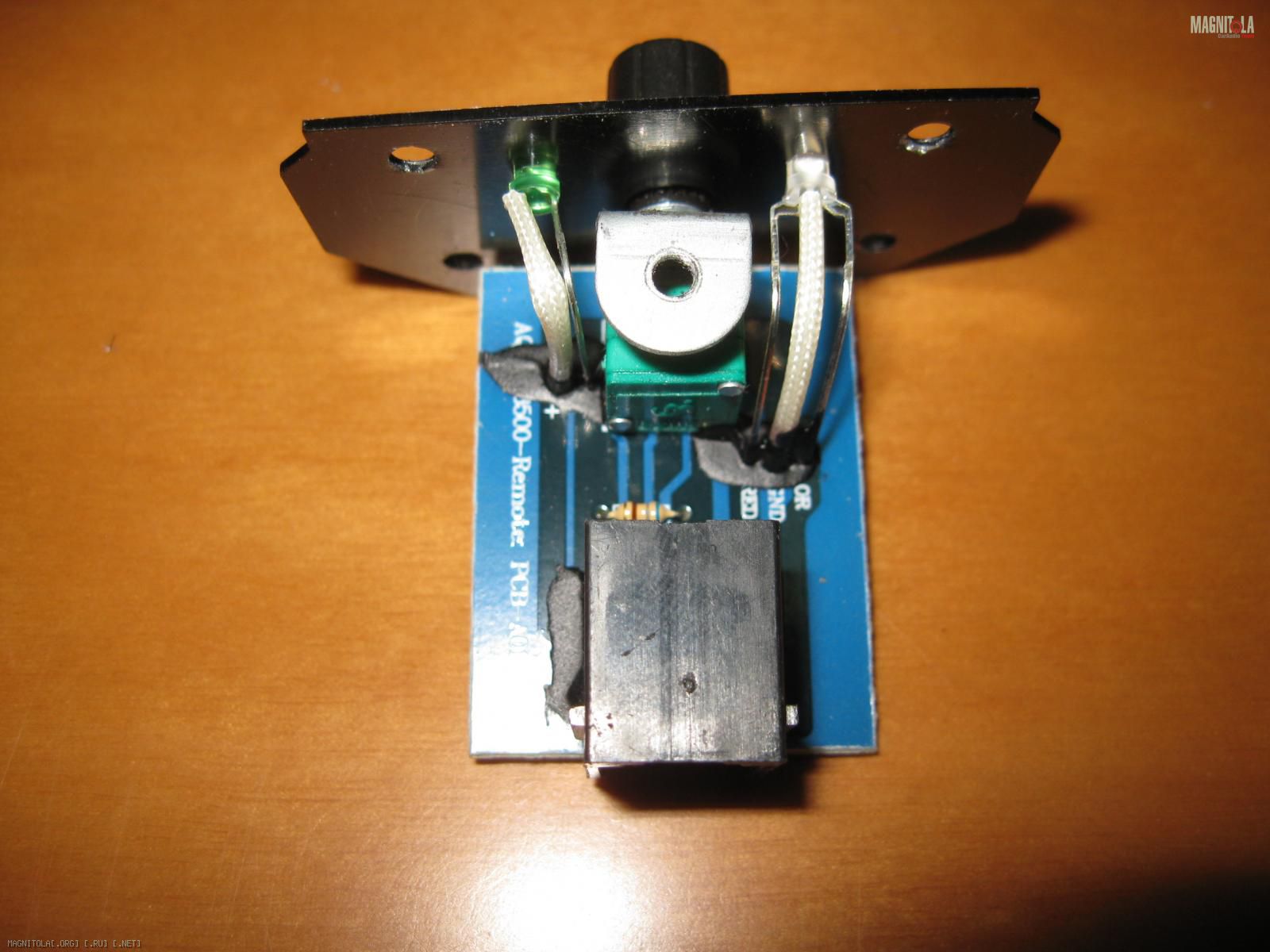

Пульт дистанционного управления, вот он: Вложение 1052416Вложение 1052418
Он такой же?
Нет!
Он другой!
Где посмотреть фото прежнего дистанционного пульта я уже дал ссылку, кого заинтересует, то посмотрит.

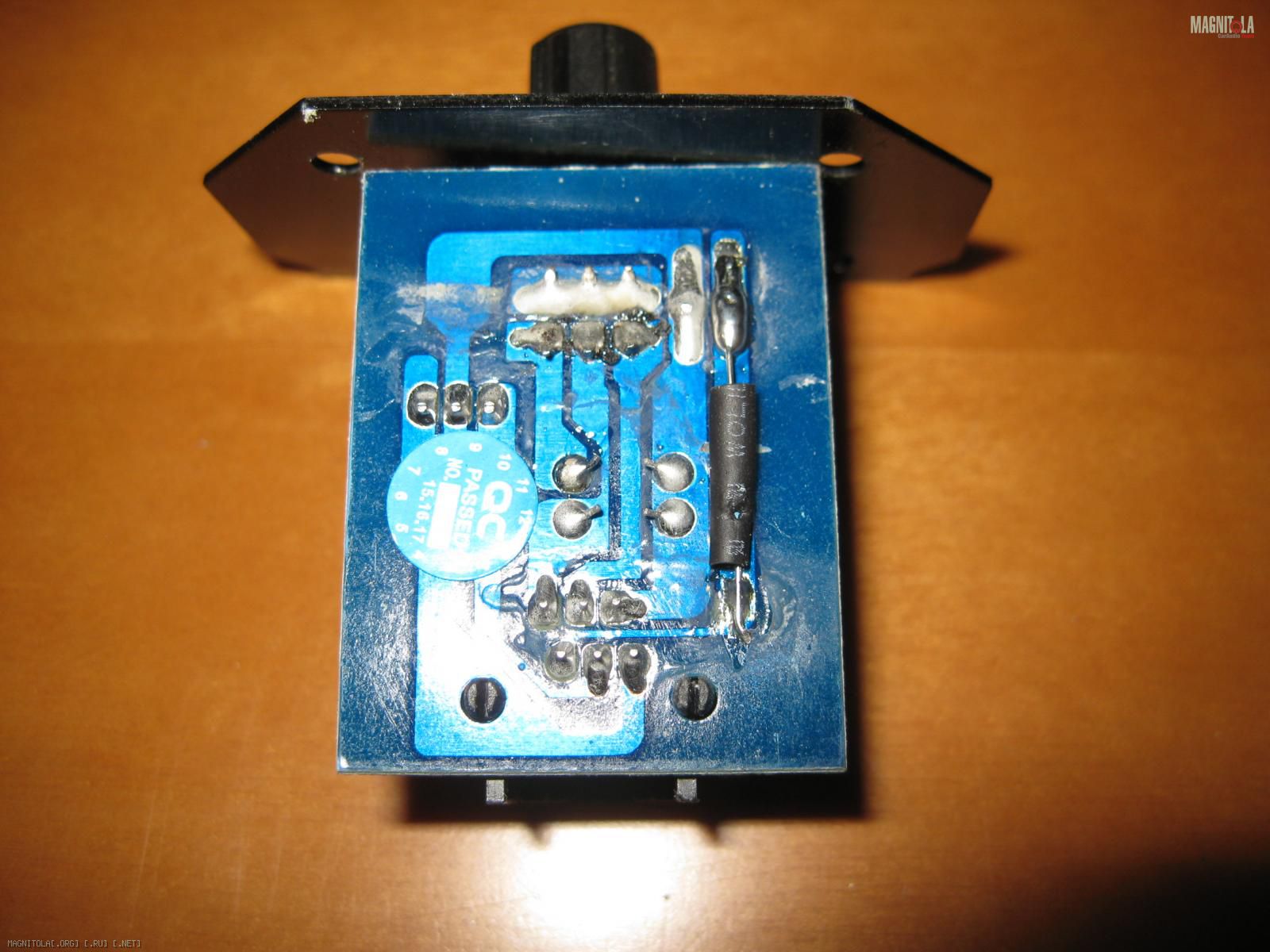

На пульте новой ревизии видим вместо светодиода индикации режима защиты, светодиод индикации состояния клипа.
Безусловно, пользы/толку при наличии на дистанционном пульте индикации состояния "Клип", значимо больше, нежели от наличия индикации состояния усилителя "Защита" и спорить с эти думаю ни кто не будет :).
Т.е. и тут, мы можем констатировать расширение функционального оснащения АК 5.300 новой ревизии.

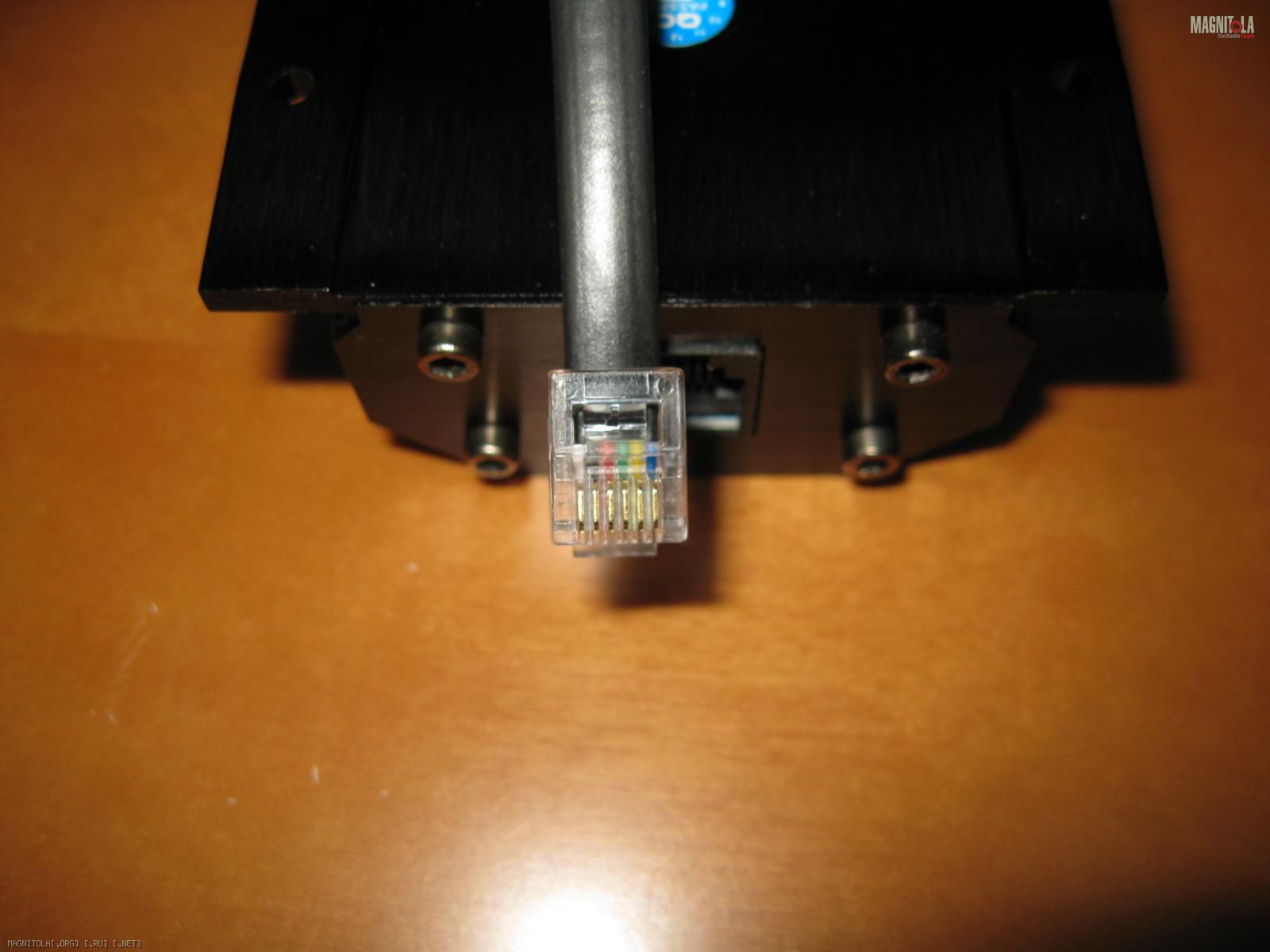

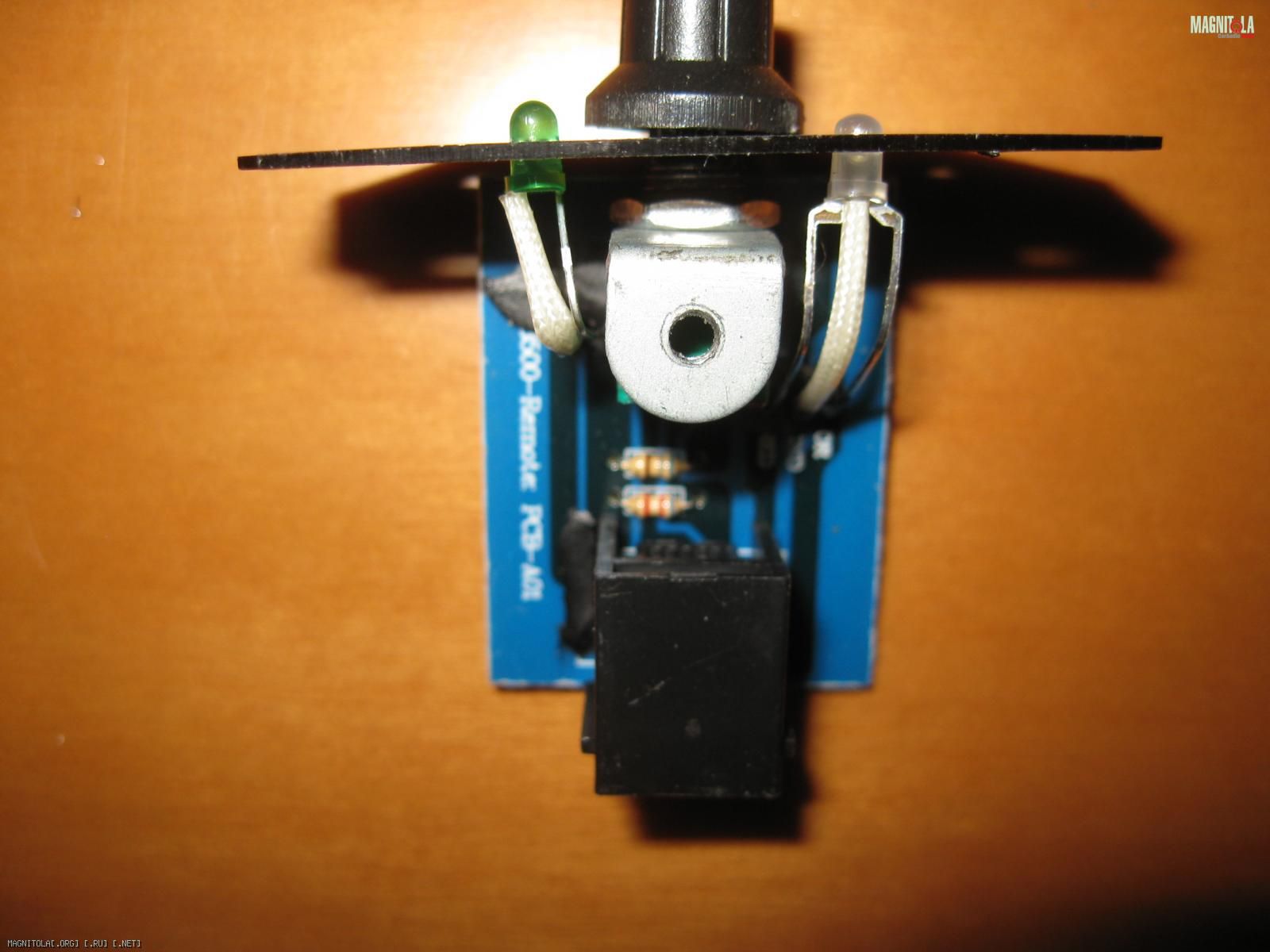

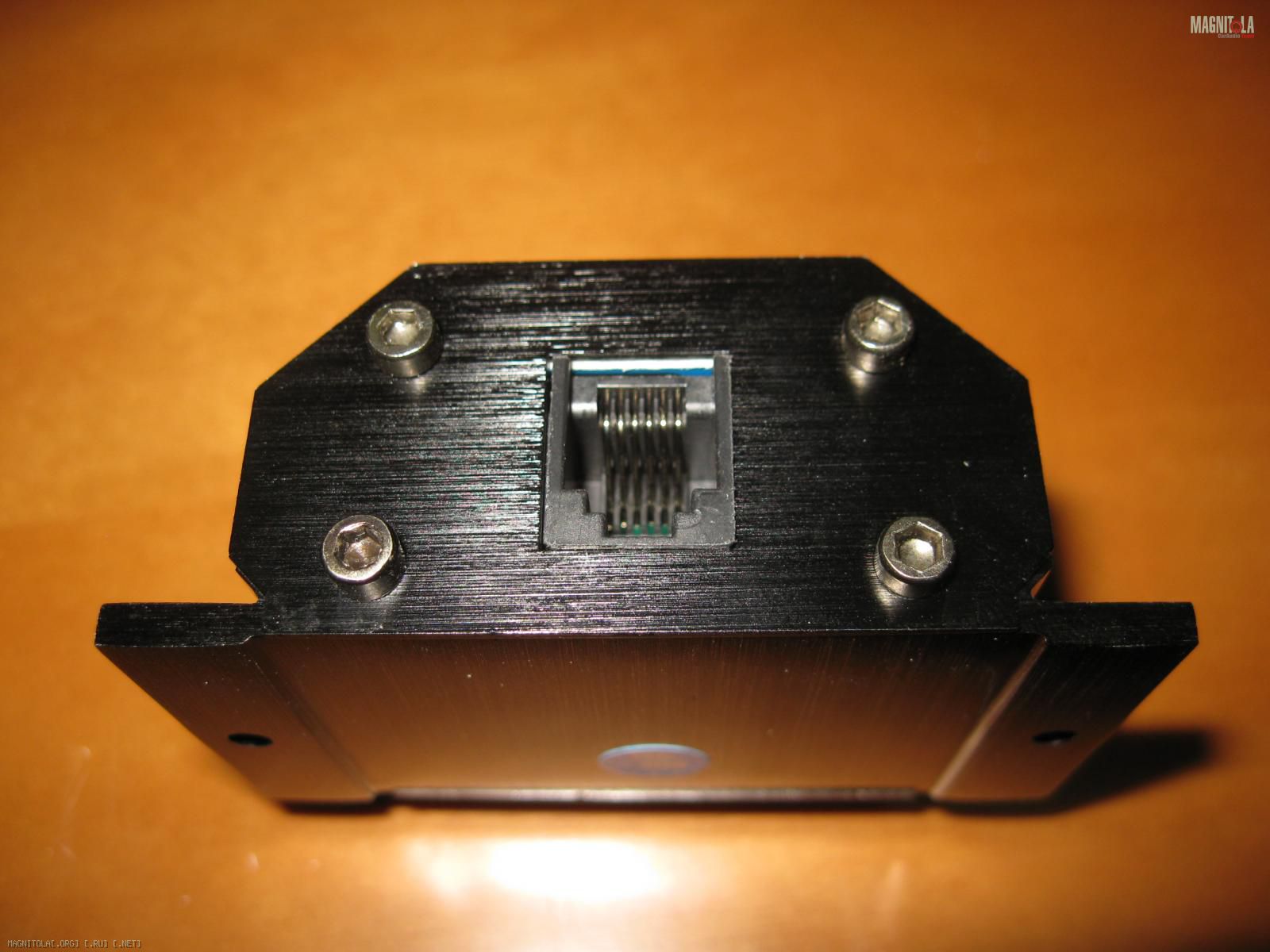

Ну и интерфейсный кабель пульта дистанционного управления : Вложение 1052420
Знакомый многим стандартный телефонный разъём RJ11 на 6 контактов, разводка/раскладка кабеля в разъёме как видим линейная т.е. прямая.
01.09.2016, 09:32
FFZ
Вложений: 6
Re: АК 5.300 новая ревизия!
Ну что, надеюсь все благополучно переспали ))) с этим объёмом информации, можно и продолжить, подойдя уже к серьёзным и взрослым фото ))). Вложение 1052458

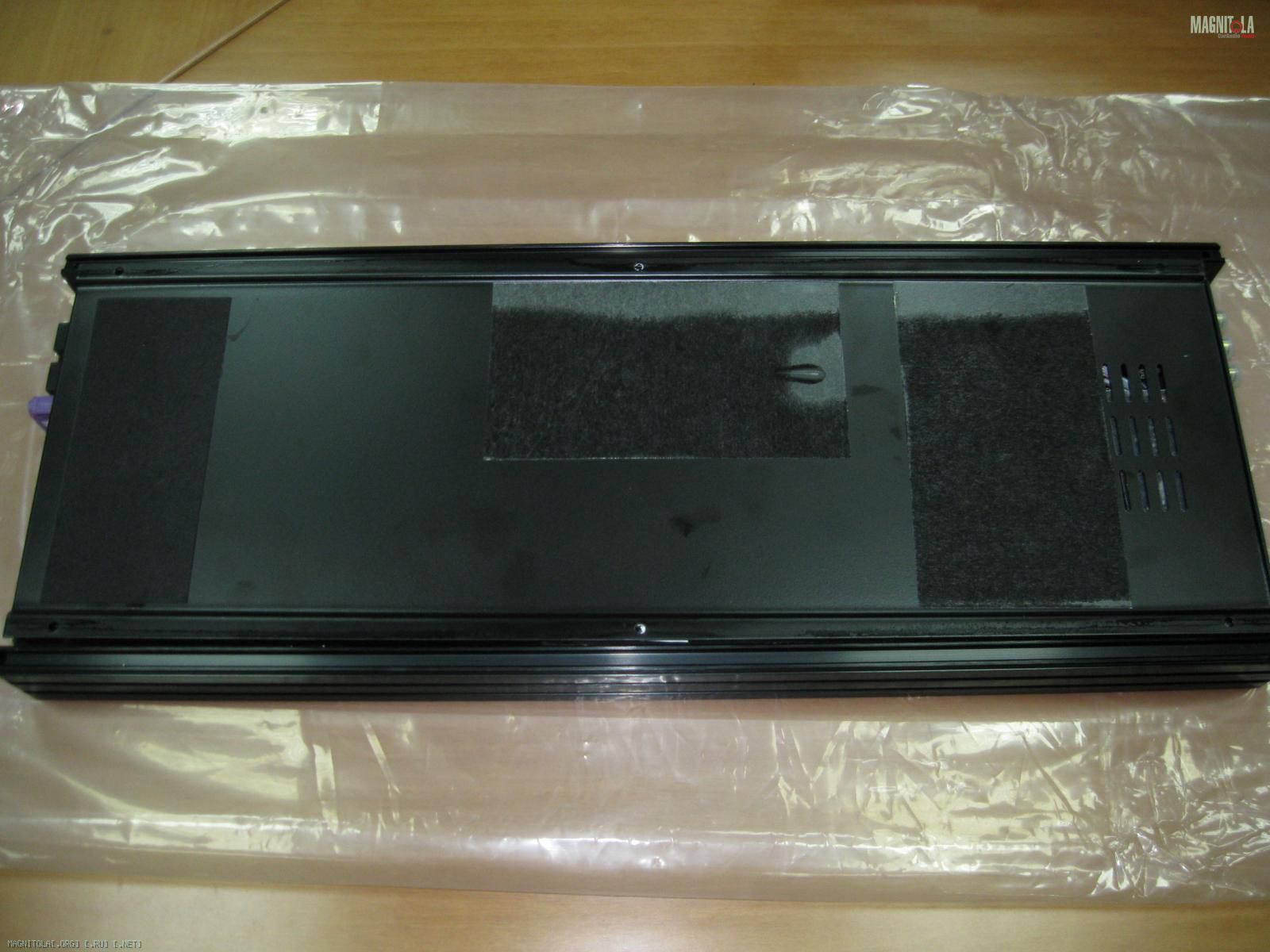

На этом фото снятая и перевёрнутая задняя крышка, она же дно усилителя.
Как видим тут ни каких изменений. На крышке в соответствующих местах, там где на плате усилителя места с высоковольтными напряжениями, наклеены защитные диэлектрические пластины, выполненные из пластика, т.е. точно так же как и предыдущем исполнении.
На корпусе в местах сочленения задней крышки и корпуса наклеены противозвоновые резиновые полоски и в предыдущем исполнении всё точно так же. За эти конструктивные мелочи/моменты Урал и тогда подумал и сейчас тоже не забыл. Гуд! Вери гуд :).

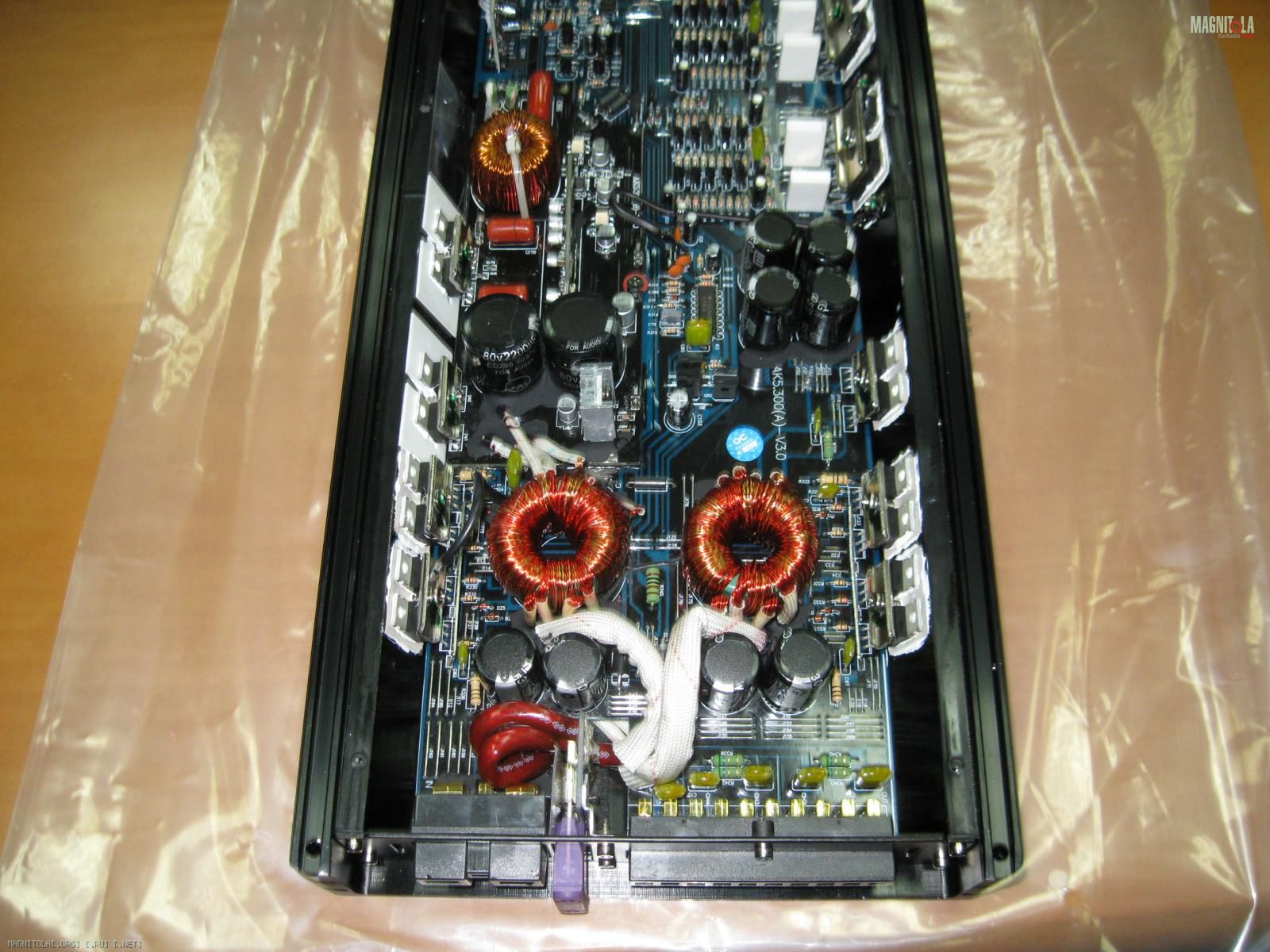

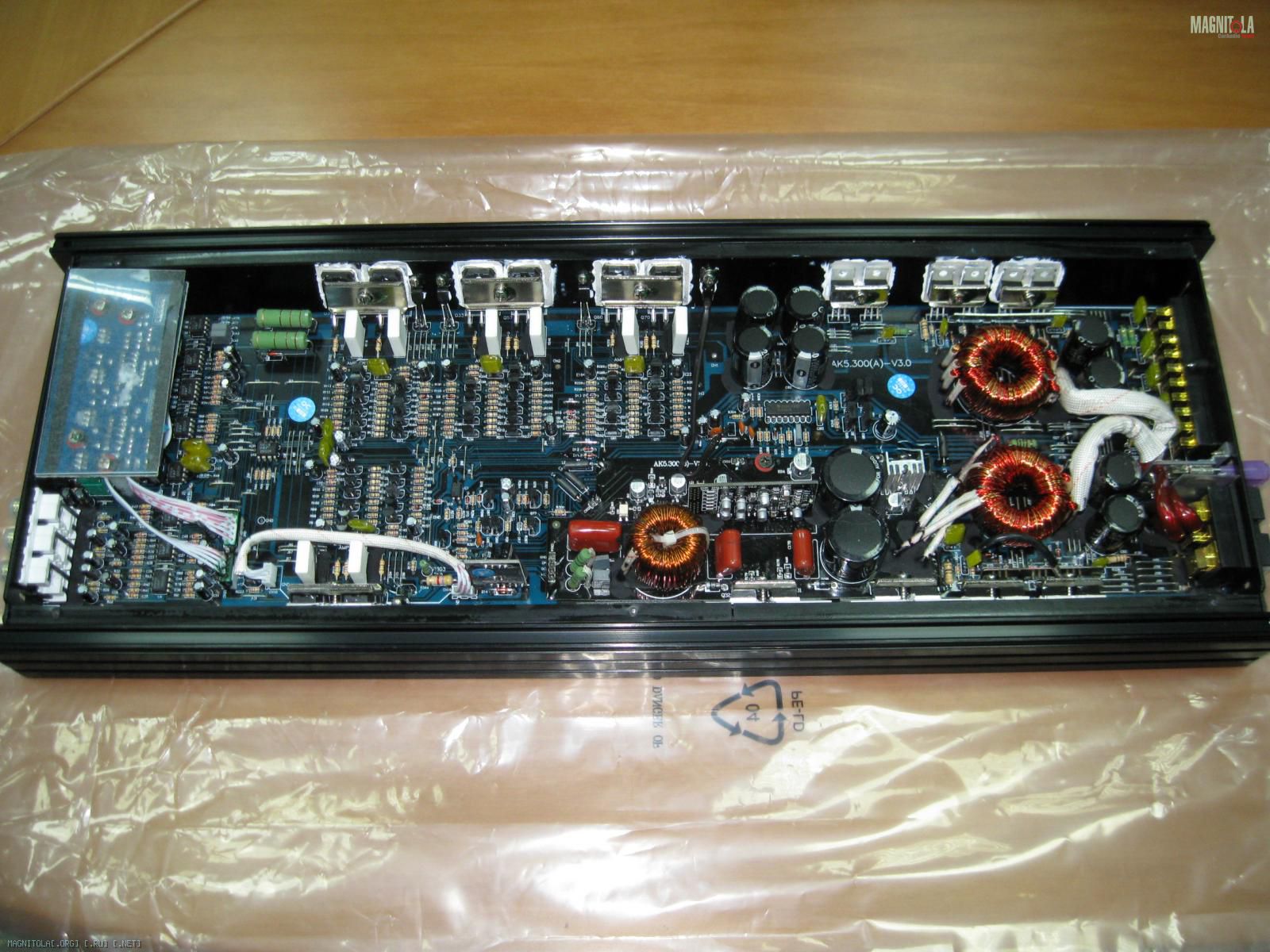

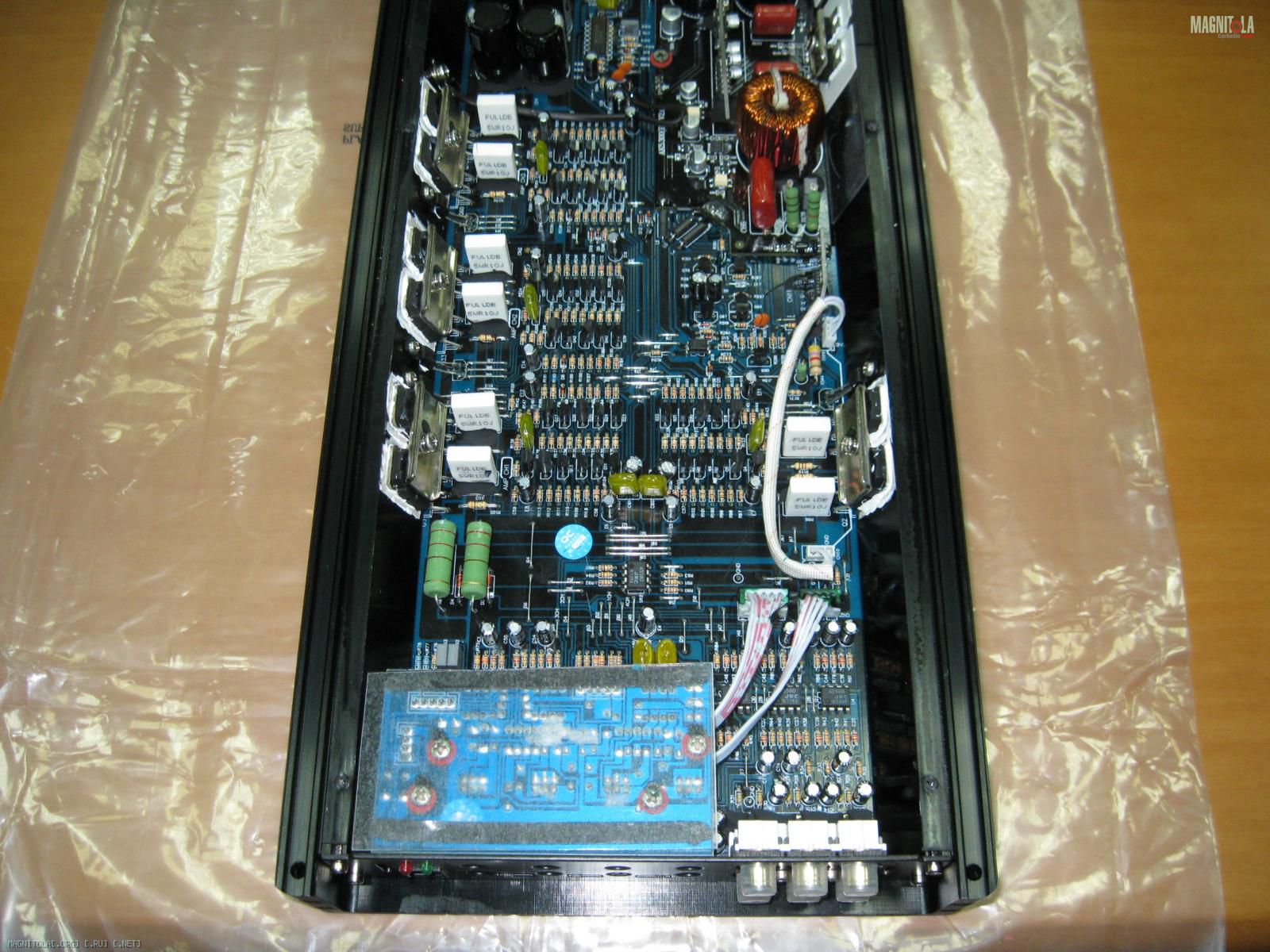

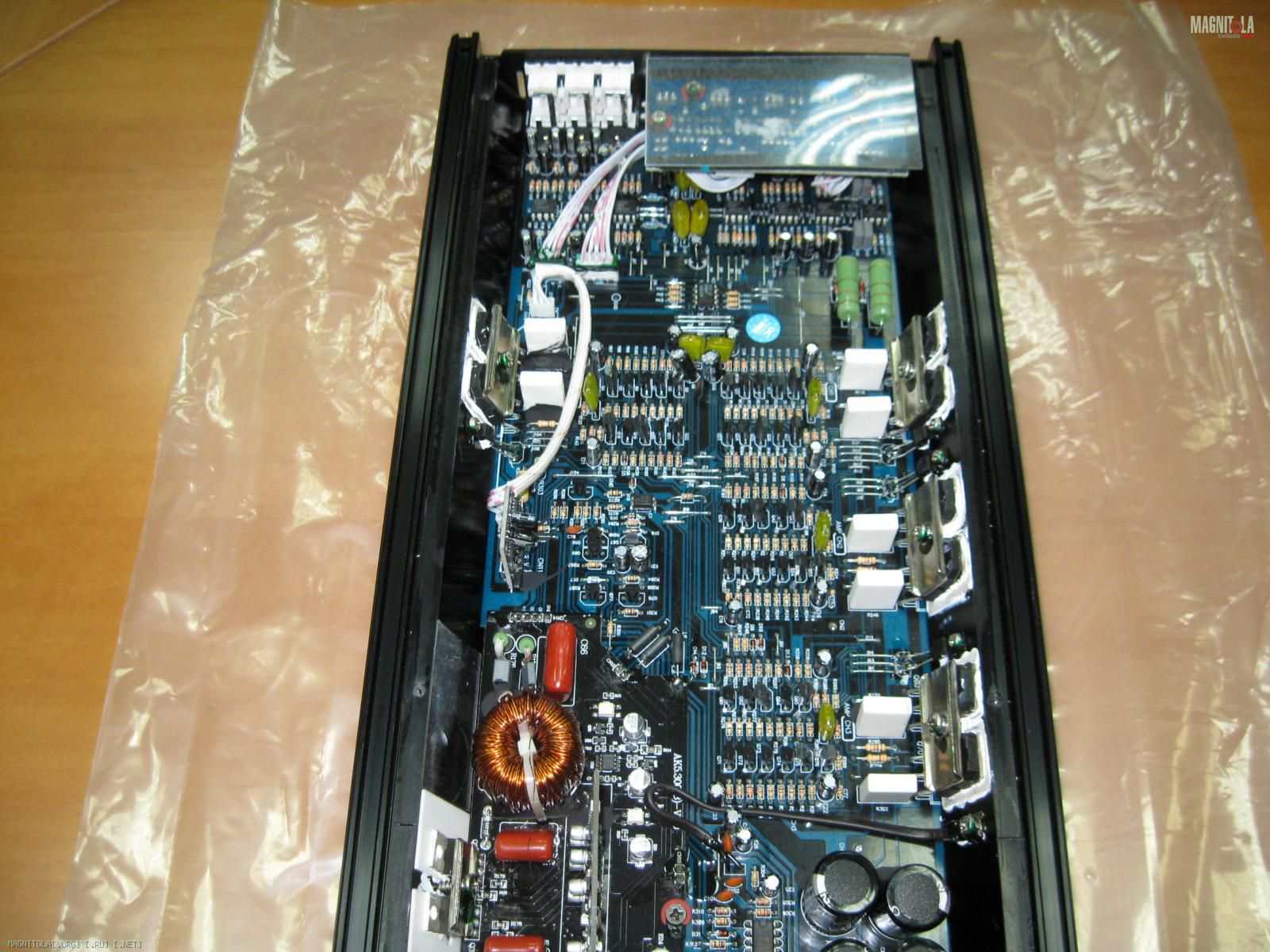

Теперь фото общих планов внутреннего убранства :) АК 5.300 новой ревизии : Вложение 1052460Вложение 1052462Вложение 1052464Вложение 1052466Вложение 1052468
Концептуально, т.е. общая архитектура построения девайса новой ревизии та же самая, абсолютно, и увидит/заметит это каждый кто вернётся в прошлое на год назад и посмотрит подобные фото в теме первенца АК 5.300 http://magnitola.org/ural/288494-ural-ak-5-300-a.html.
Все узловые части/сегменты усилителя расположены/скомпонованы на плате совершенно аналогичным образом.
А вот отличия в нюансах на плате новой ревизии есть и они очевидно заметны даже на фото общего плана.
Вот на нюансы мы и посмотрим на следующих фото, фото в ближних ракурсах......
02.09.2016, 14:32
FFZ
Вложений: 9
Re: АК 5.300 новая ревизия!
Ближние планы.

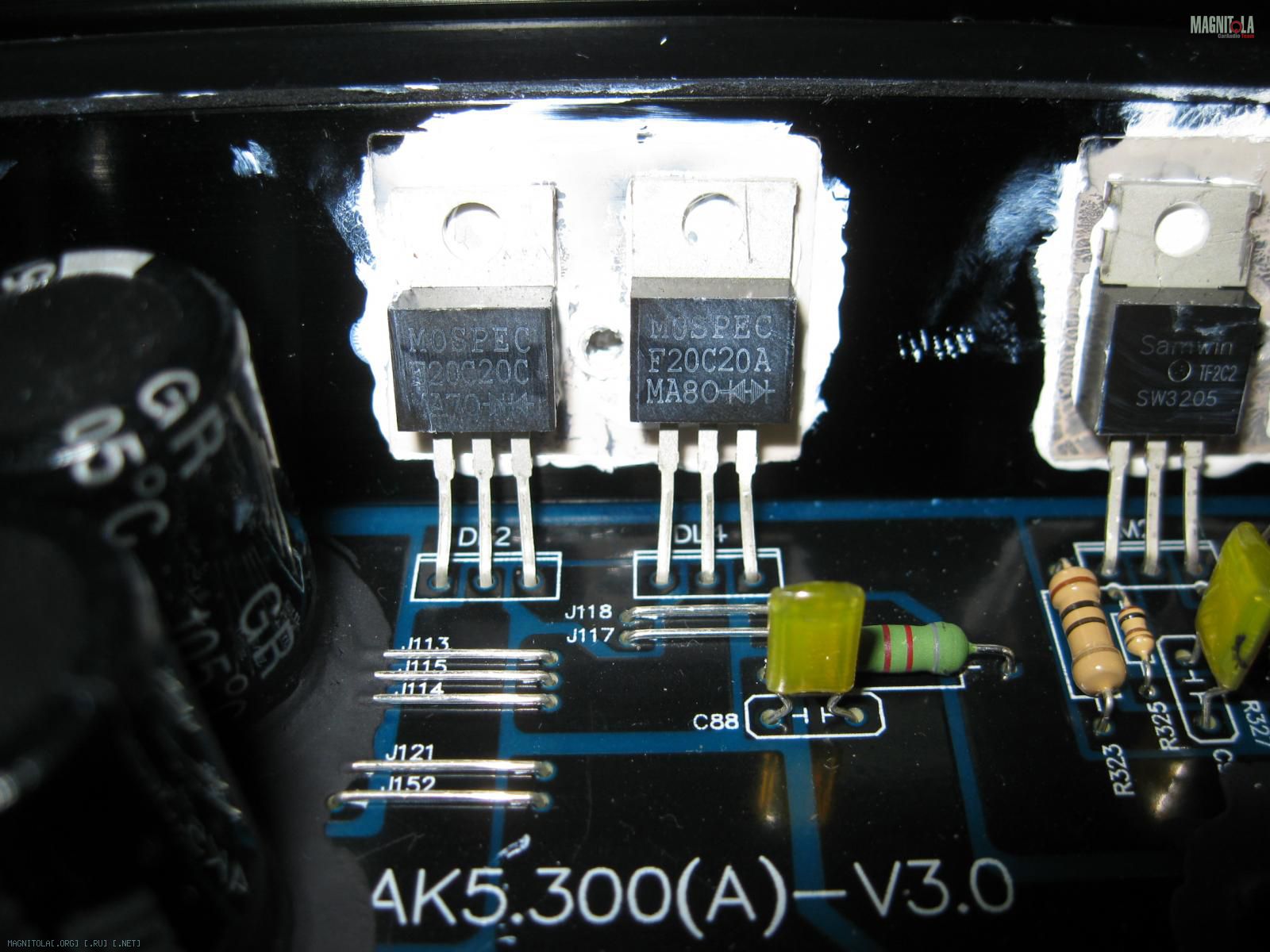

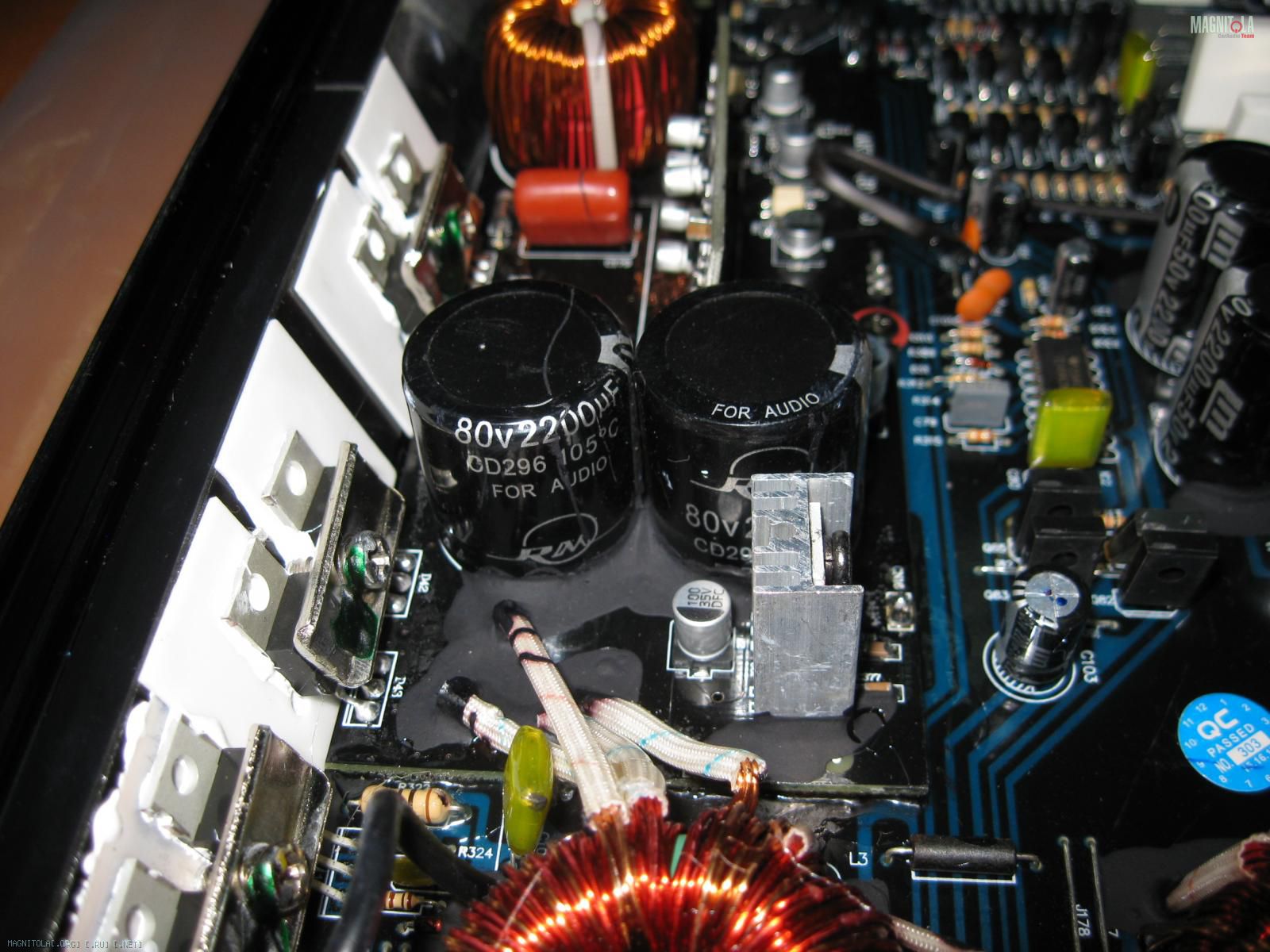

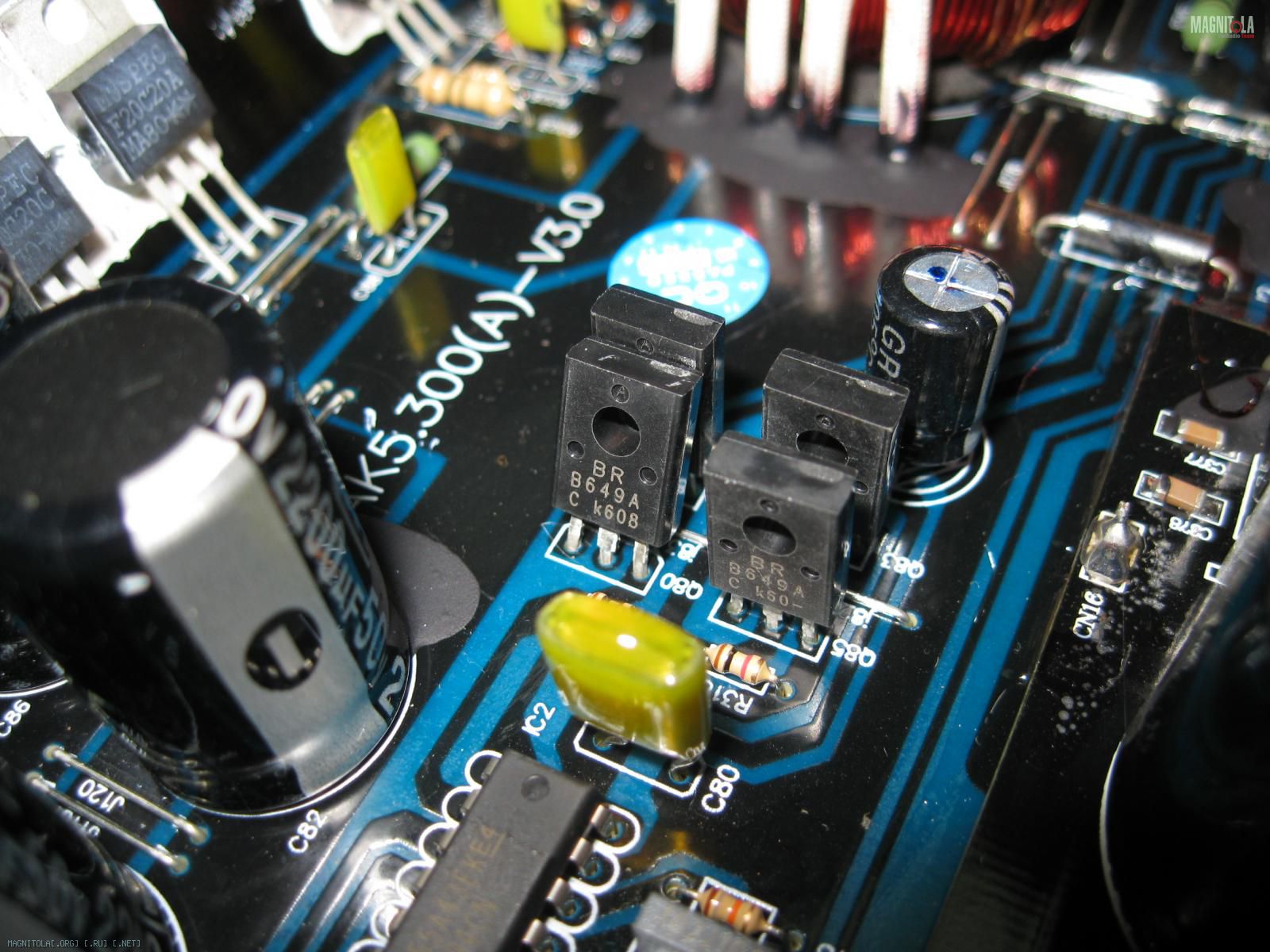

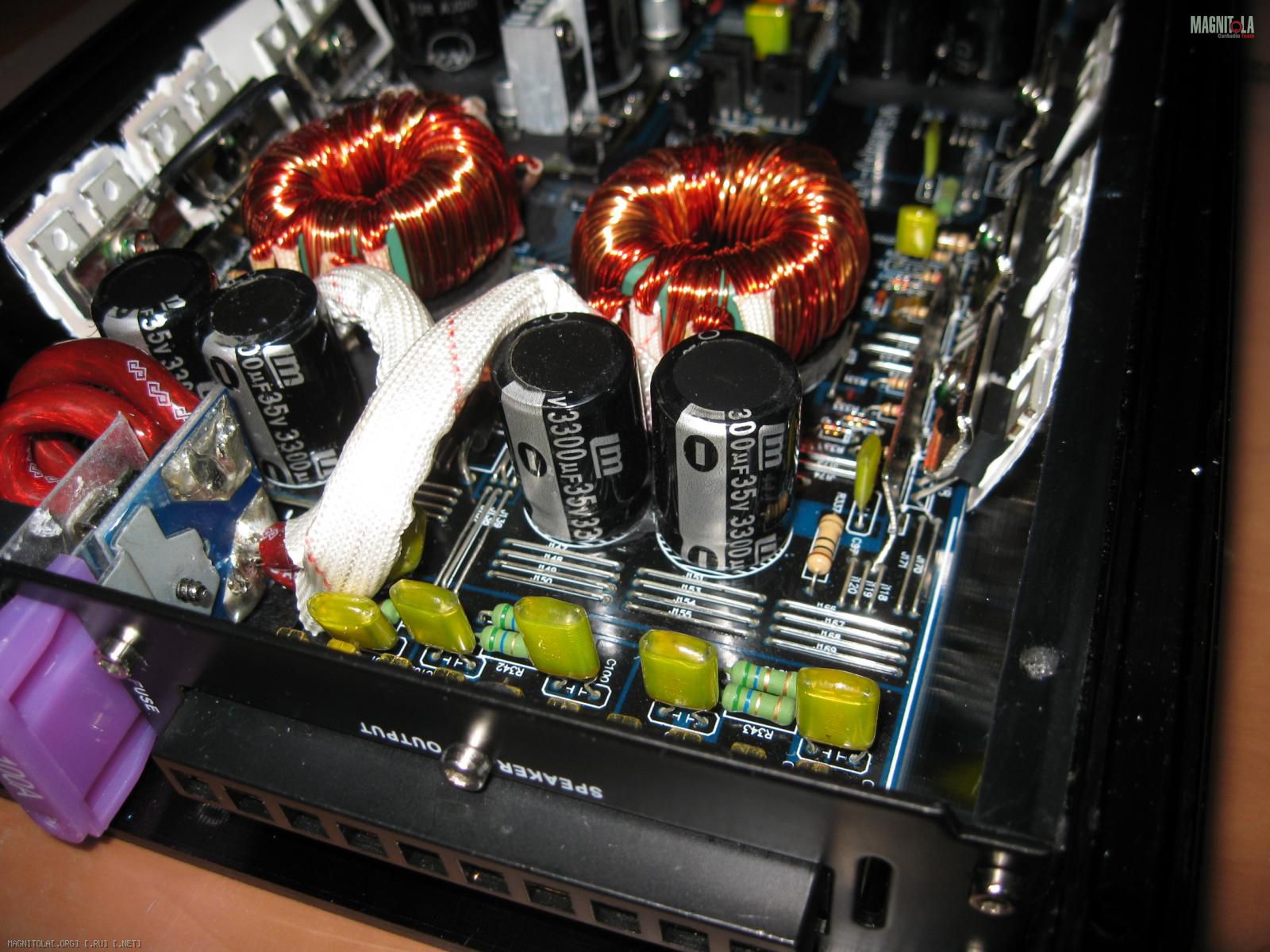

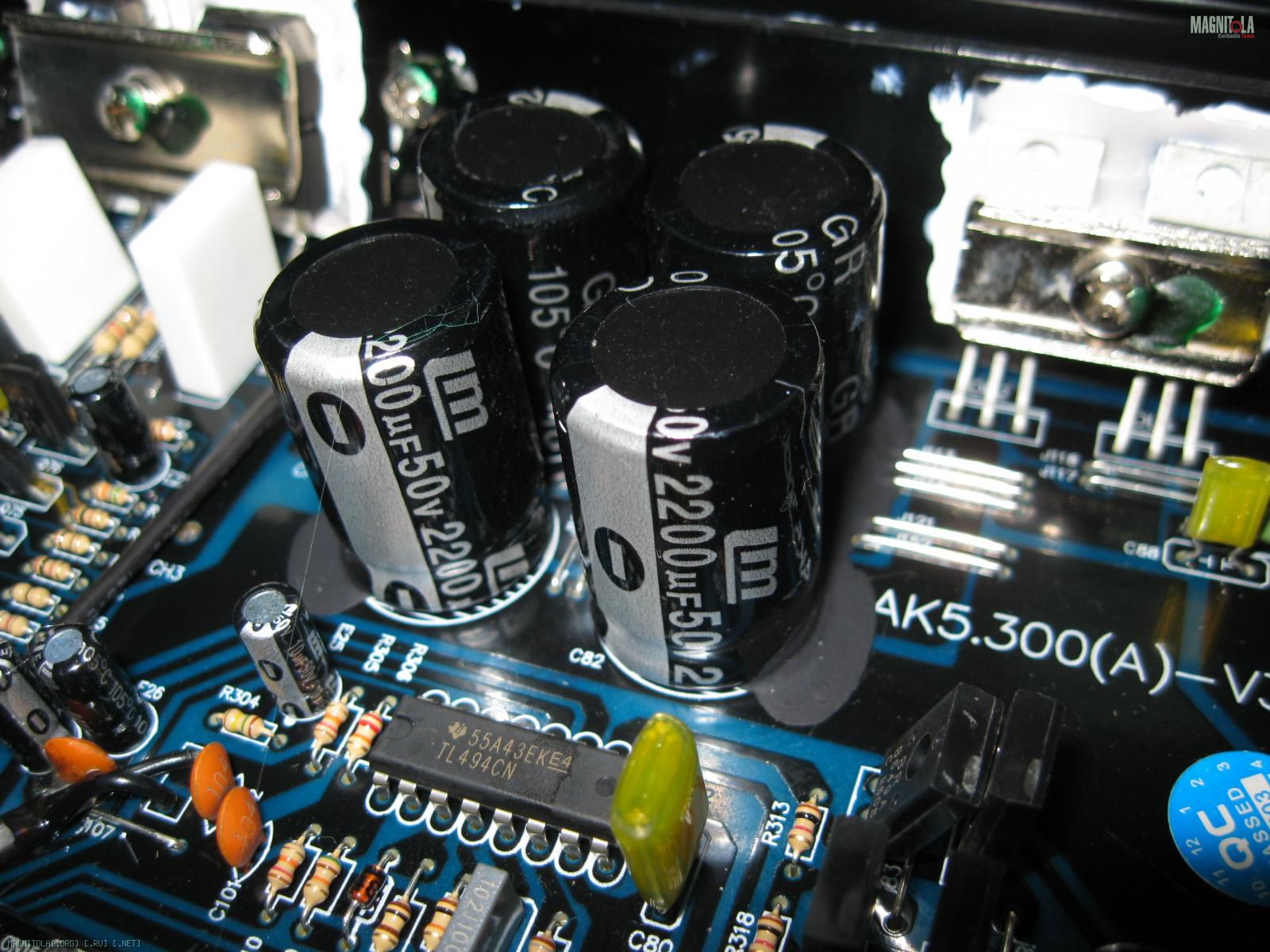

Блоки питания, т.е. ПН-ы : Вложение 1052768Вложение 1052772Вложение 1052784Вложение 1052782 Вложение 1052770Вложение 1052774Вложение 1052776 Вложение 1052778Вложение 1052780

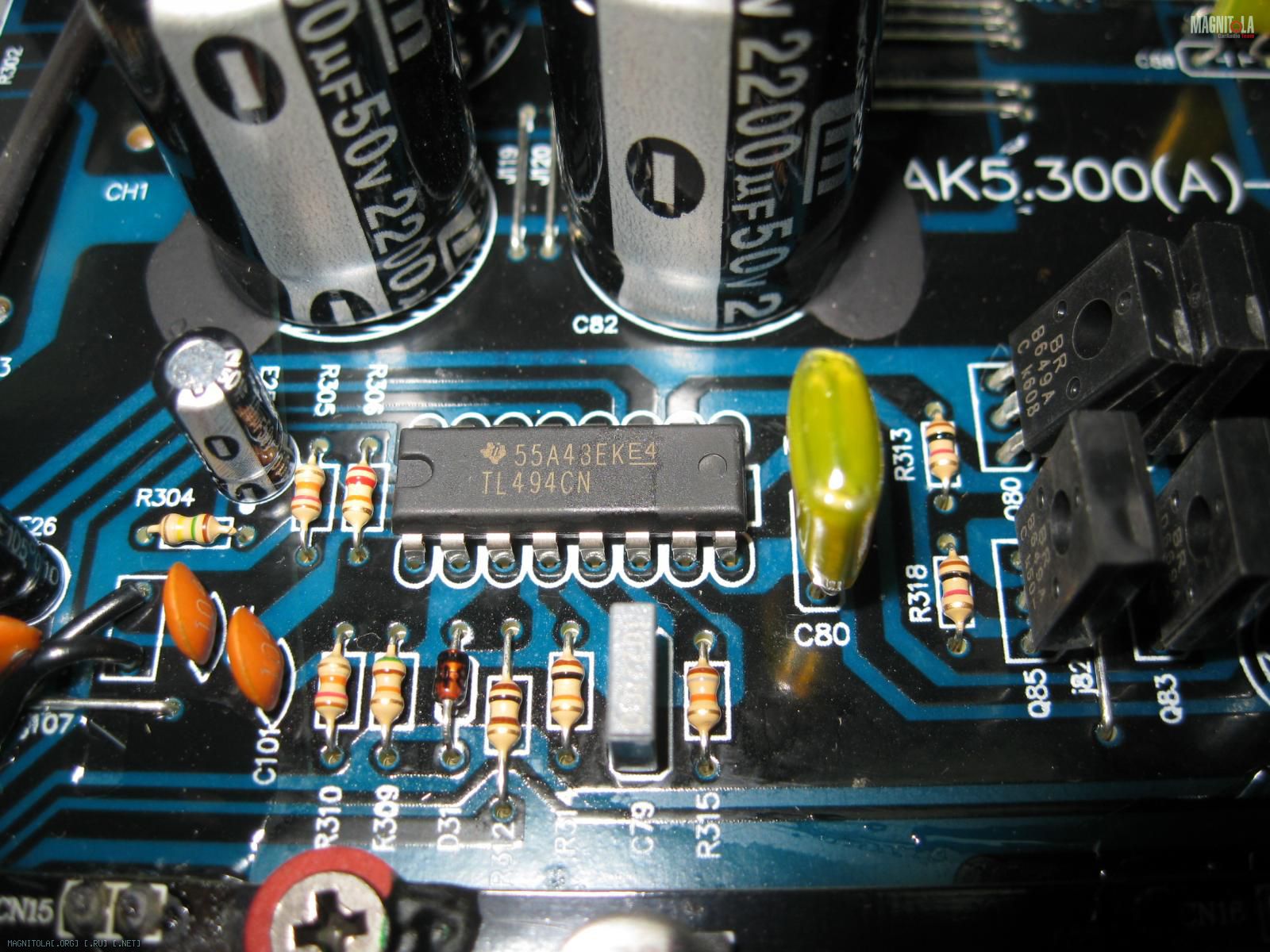

Сердце обоих блоков питания естественно то же самое и построено на стандартном ШИМ контроллере TL494, и тоже самое было в предыдущем АК 5.300. Т.е. изменений по этой части нет.
Калибры трансформаторов такие же как и были ранее.
Конденсаторный подпор первичных силовых цепей питания такой же, по два конденсатора на 3300 мкф на входе каждого ПН-а.

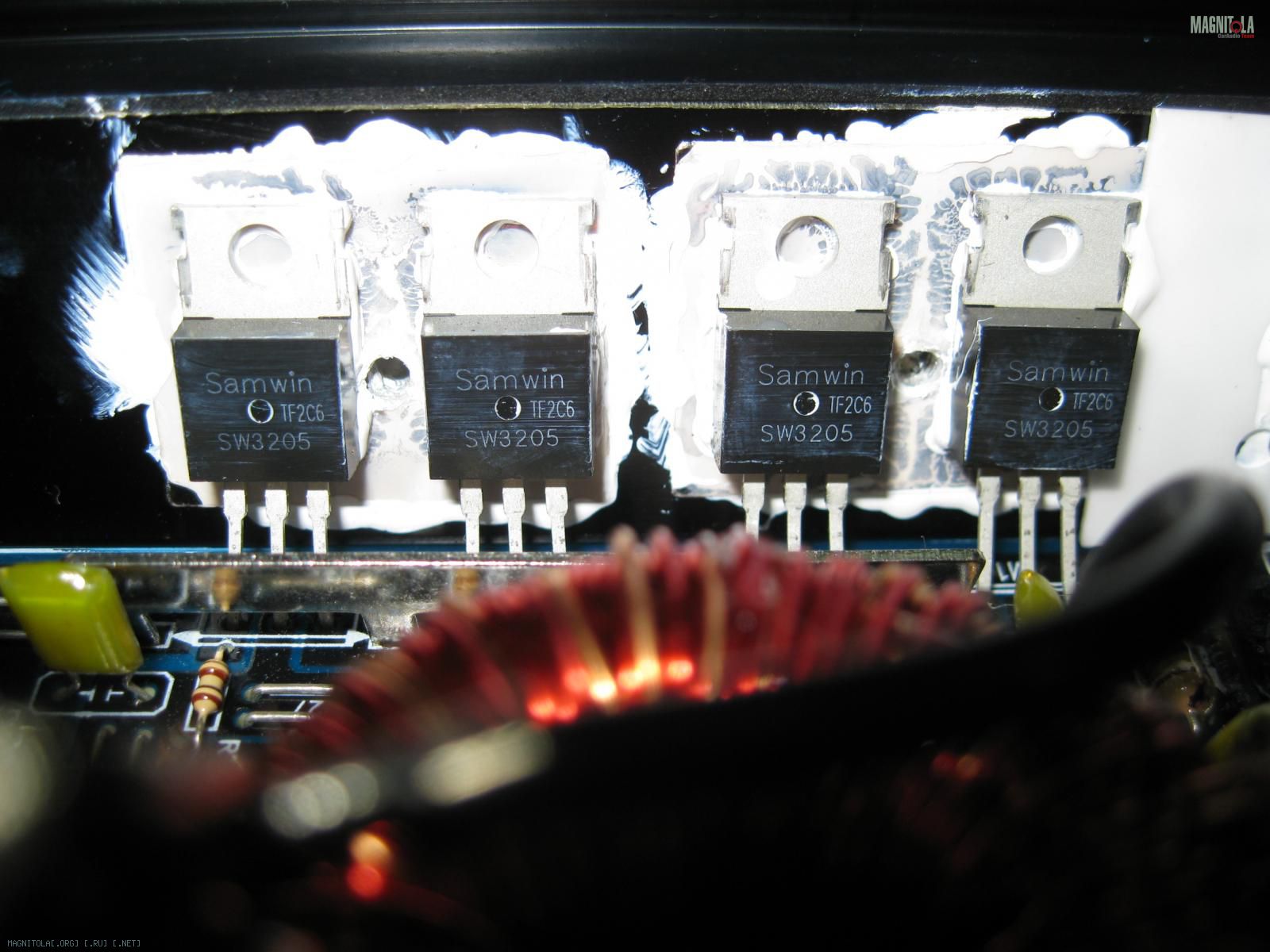

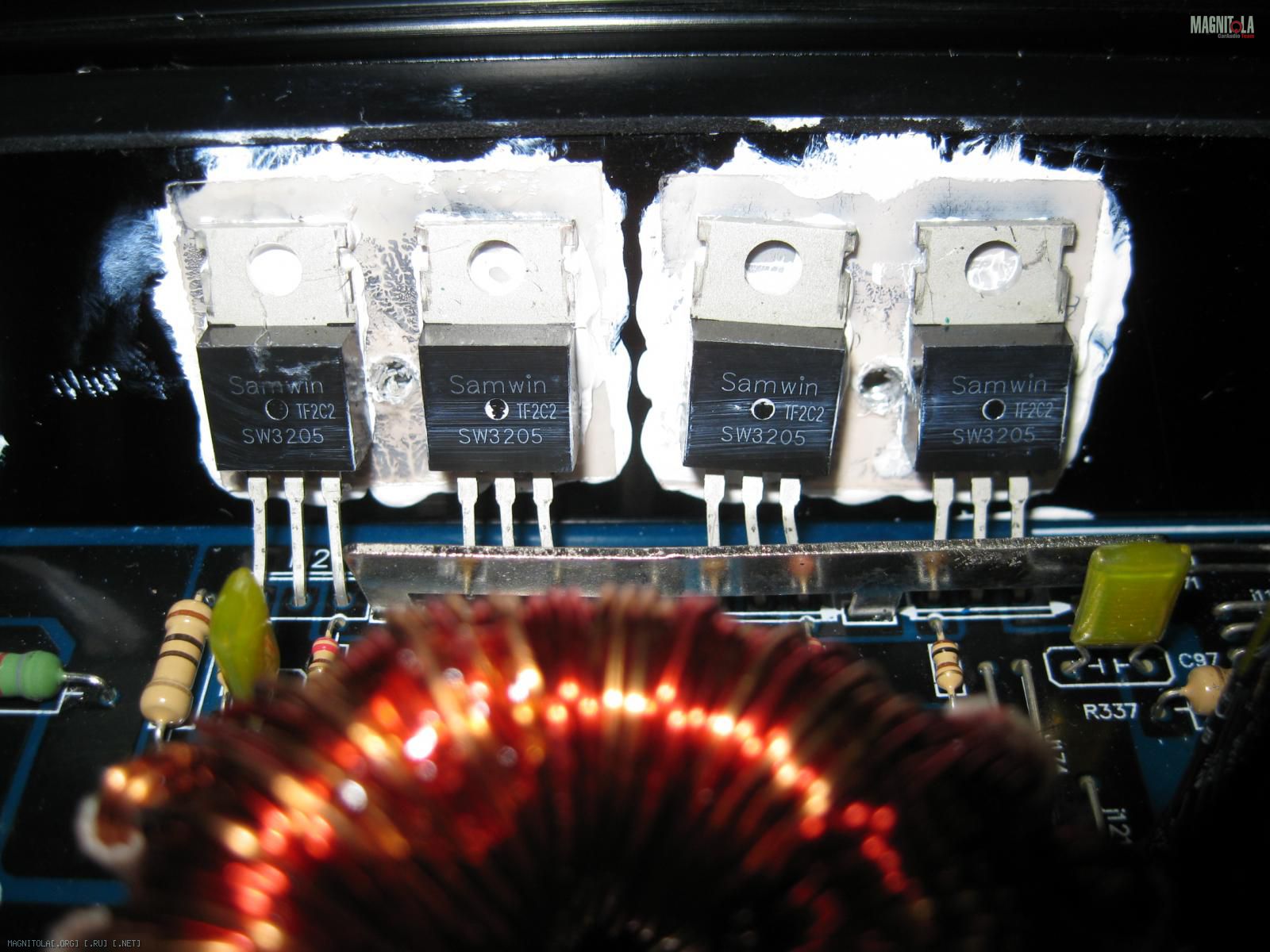

Полевые транзисторы в силовой первичной цепи обоих ПН-ов те же, т.е. IRF3205.

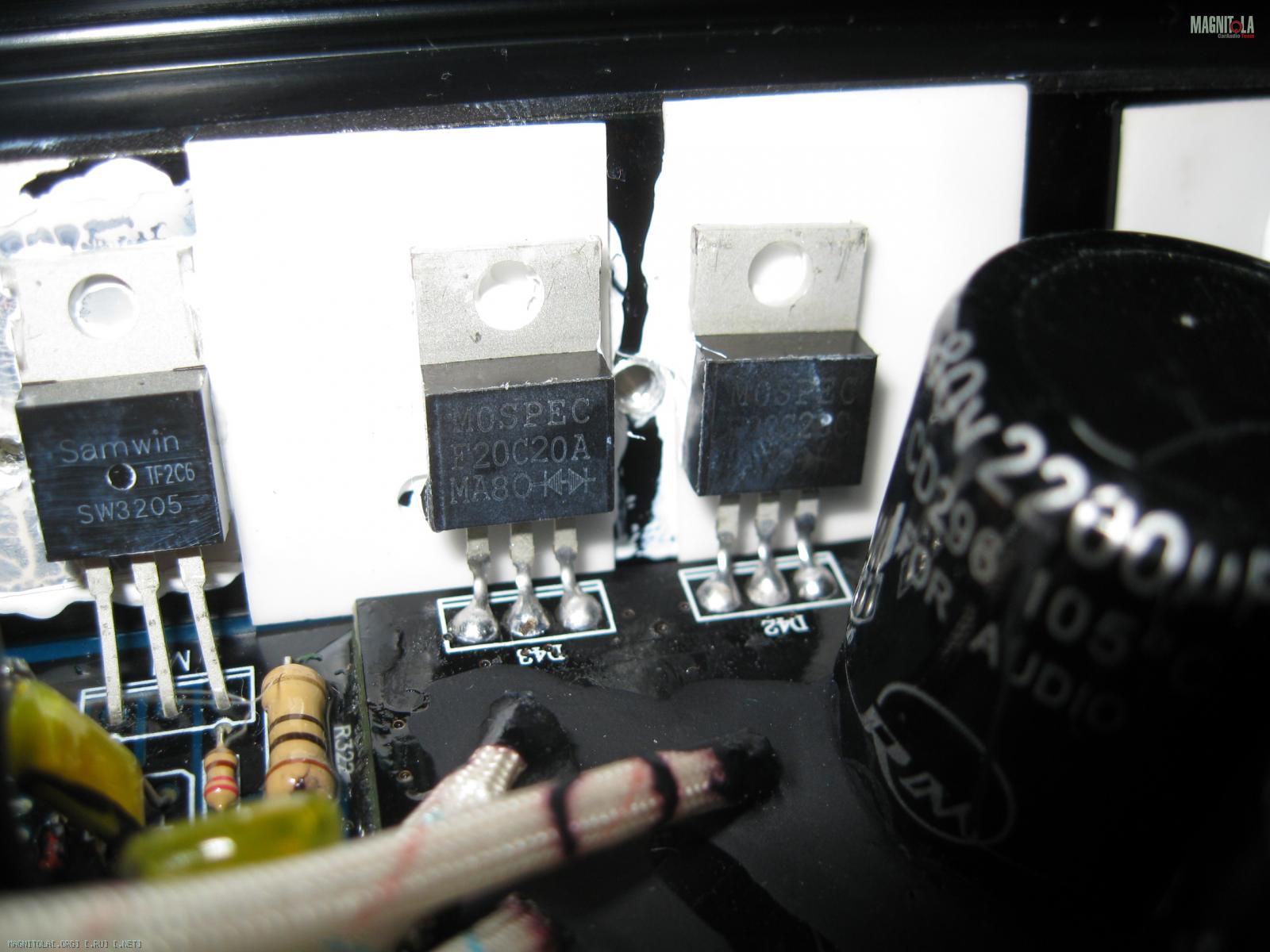

В выпрямительных системах вторичного питания применены те же выпрямительные диодные сборки.
Конденсаторы в силовых вторичных цепях обоих ПН-ов по номиналу те же.
Т.е. из основного, того что как говорится лежит на поверхности, всё осталось как в первой ревизии этого узла АК 5.300.
Но различия в ПН-ах первой ревизии и новой ревизии АК 5.300, тех которые визуально не очевидны, т.е. что не видно ни с этой стороны платы ни с другой, всё же есть, и они достаточно серьёзные.
Различия эти связаны как раз с тем "траблом" первой ревизии, из-за которого, при определённом стечении обстоятельств :), т.е. конфигурациях аудио систем, у некоторых владельцев с АК 5.300 возникал в системе фон.
Урал переработал своё отношение :) к вопросу о токовой взаимосвязи первичного питания и вторичного по постоянному и переменному токам и как следствие этого и организации системы комплексной защиты, и переработал прежнюю схемотехнику системы ПН-ов.
Реализованная схемотехника по этим двум вопросам в АК 5.300 новой ревизии на корню исключает нюанс, который был присущ первенцу АК 5.300.
Т.ч. если у кого с АК 5.300 этой новой ревизии система будет фонить, то ответственно заявляю - ПРИЧИН ПО КОТОРЫМ СИСТЕМА ФОНИТ, МАССА, В ТОМ ЧИСЛЕ И ИЗ-ЗА СХЕМОТЕХНИКИ УСИЛИТЕЛЯ, НО В ДАННОМ СЛУЧАЕ УСИЛИТЕЛЬ МОЖЕТЕ СМЕЛО ВЫЧЁРКИВАТЬ. Предыдущий АК 5.300 подвергался показательному твику.
Есть по твику первенца АК 5.300 и соответствующая тема на форуме от меня.
Исходя из того, что я написал в этом посту, надеюсь понятно, что все концепции и рекомендации данные в теме про твик первенца АК 5.300, касаемо ПН-ов, в полной мере применимы и в АК 5.300 новой ревизии.
04.09.2016, 20:05
FFZ
Вложений: 6
Re: АК 5.300 новая ревизия!
Продолжим рассматривать АК 5.300 в новой ревизии в ближних планах с того, что есть очевидные, т.е. видимые не вооружённым взглядом и это 5-ый канал, т.е. сабвуферный канал.
Именно тут второе радикальное изменение.
Схем у меня нет ни на первенца, ни на новую ревизию данного девайса, а в первенце модуль платы импульсного управления сабового канала я не снимал, ну не было нужды и прецедента, поэтому его схемотехнику я не видел и поэтому я не могу дать сравнительную оценку этих частей по реализации схемотехники пятого канала в обоих девасах.
Но вот по конструктивным реализациям различия 5-ого канала радикальные!
Суть этих изменений в том, что в первенце 5-ый канал по своей силовой части был выполнен на общей плате, а слаботочная часть, т.е. управление было реализована на дочерней плате установленной на основной. Желающие вспомнить, ну или убедиться :) в этом, легко могут посмотреть соответствующие фото в теме про первенца АК 5.300.

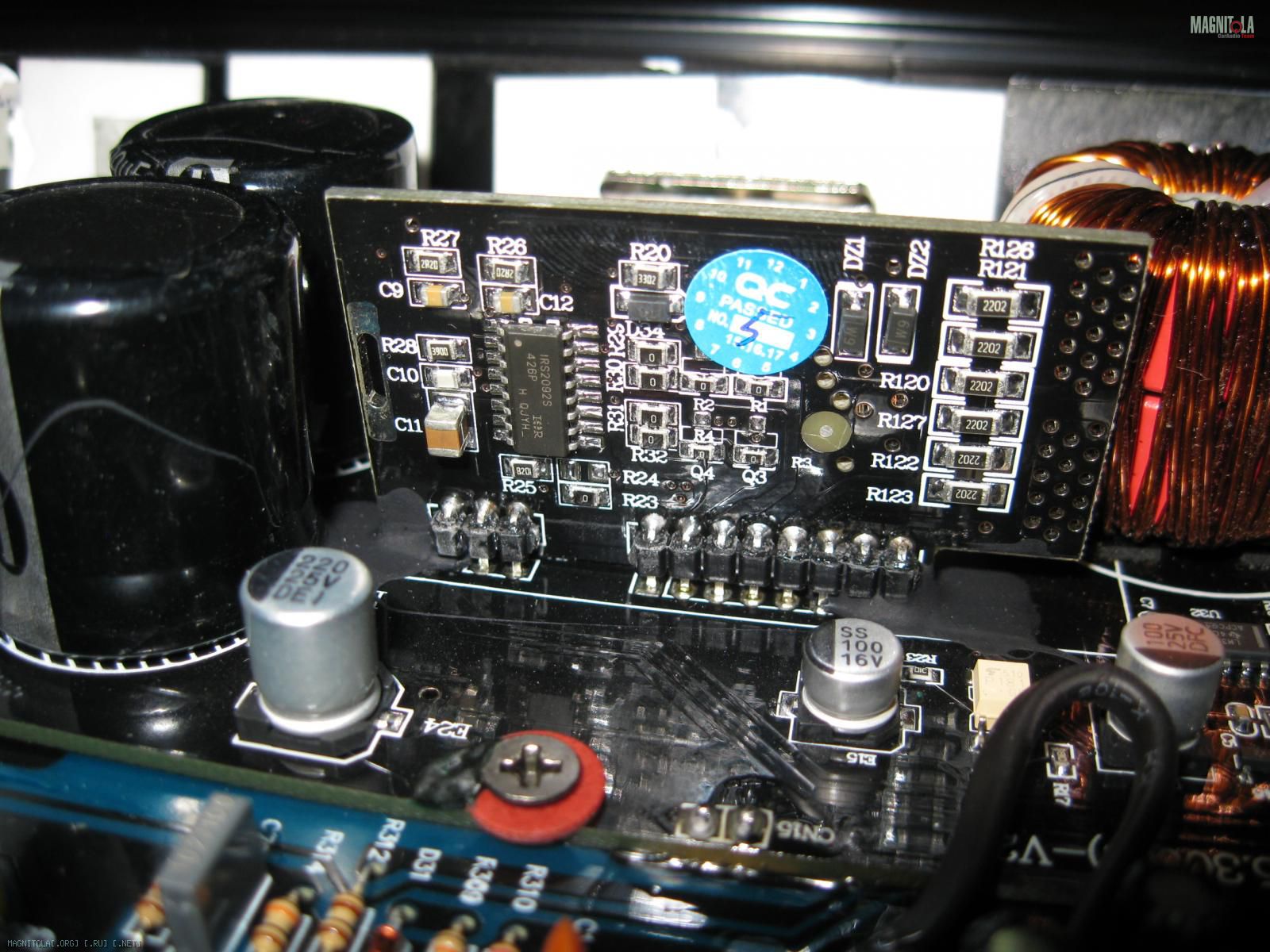

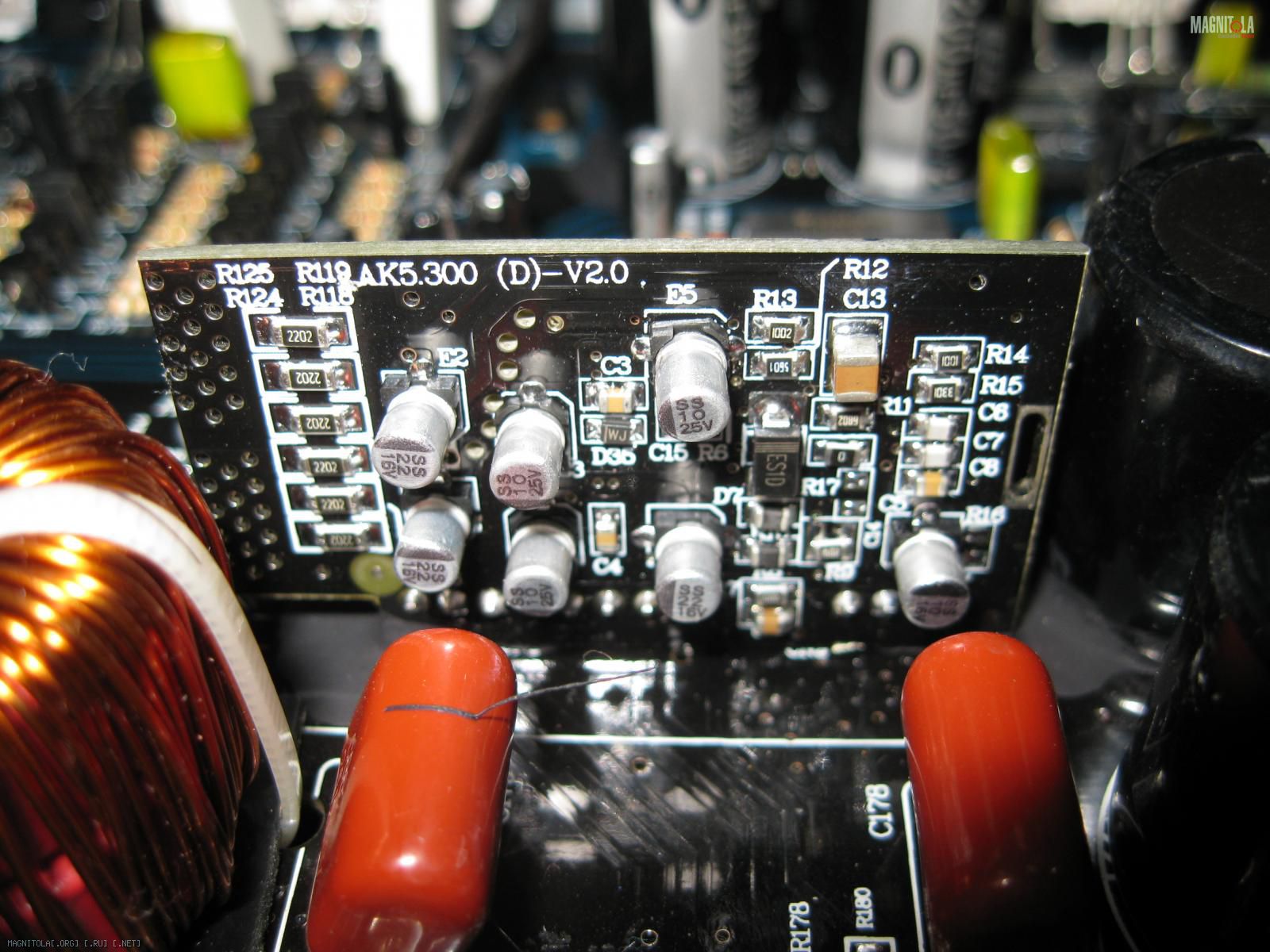

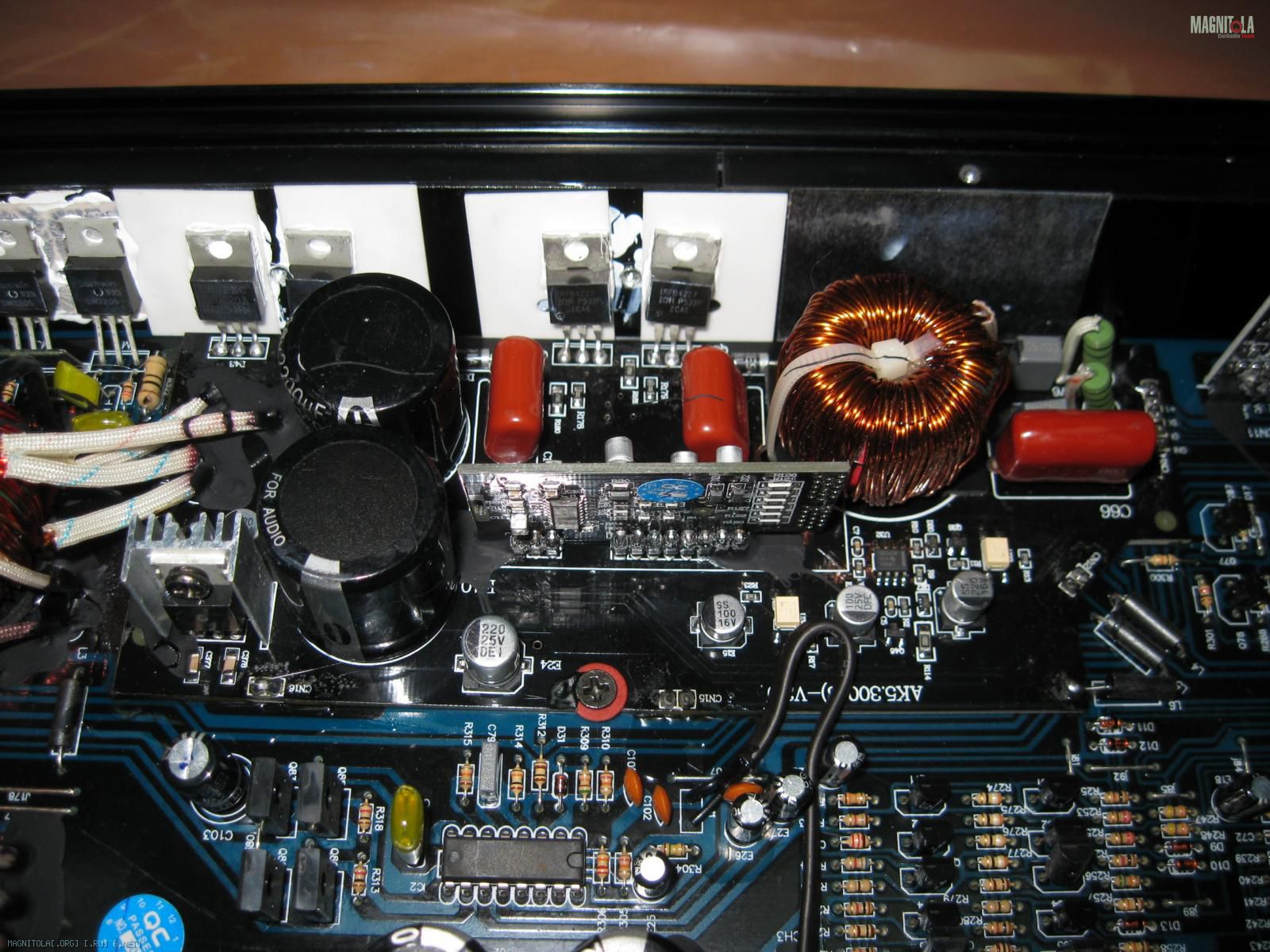

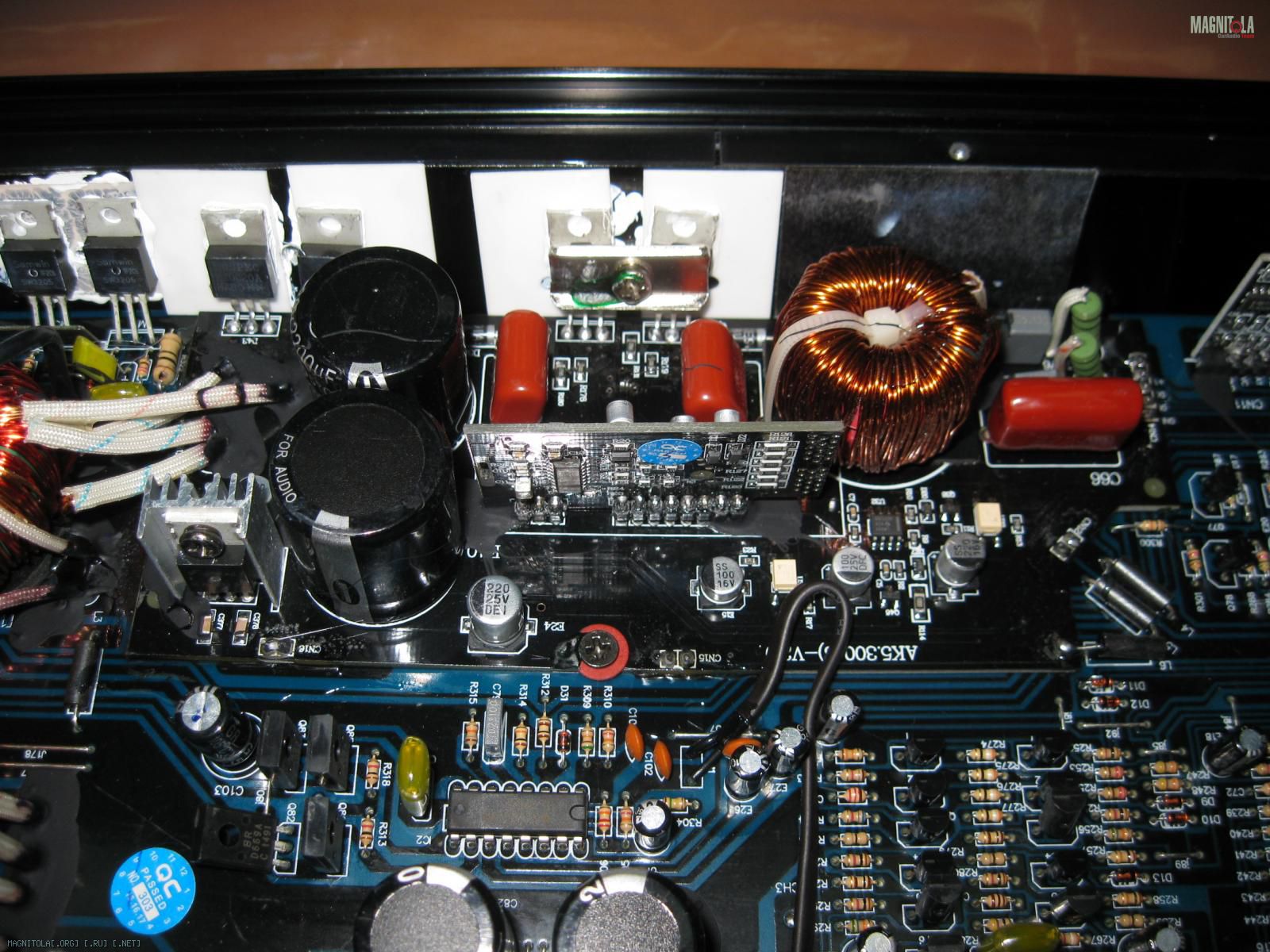

А вот в АК 5.300 новой ревизии по вопросу 5-ого канала, Урал поступил несколько иначе, вот так : Вложение 1053380Вложение 1053388Вложение 1053386 Вложение 1053382Вложение 1053384
Как уже хорошо видно на этих фото, сабовый канал так же класса D выполнен целиком, т.е. даже с системой своего питания, на отдельной плате. Т.е. по сути мы имеем то, что 5-ый канал выполнен на плате полноценного усилительного модуля, на который из основной платы с трансформатора Пн-а сабового питания подаётся переменное/импульсное силовое питание и дополнительное слаботочное, которое уже на этом модуле и выпрямляется и фильтруется и формируется стабилизированное слаботочное питание для работы драйвера усилителя.
Так же на модуль с основной платы подаётся приготовленный в аналоговой части усилителя приготовленный сабовый сигнал.
Ну и с модуля на основную плату выходят контрольные сигналы в систему защиты и контроля.

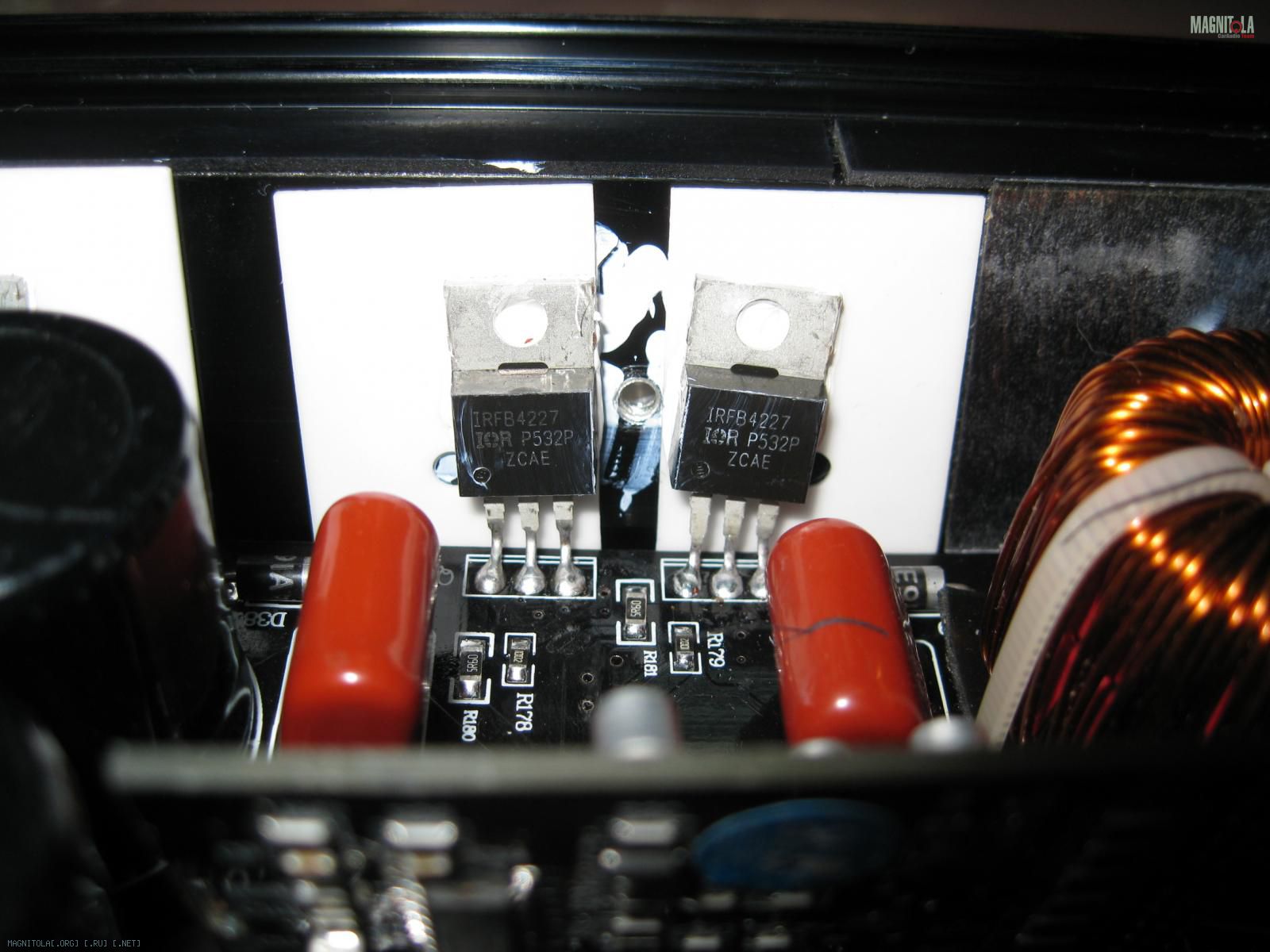

Силовая часть 5-ого канала, как видим на этих фото выполнена на тех же самых полевых транзисторах, которые были применены и в первенце, и это можно так же сравнить/проверить с фото первенца.
Система выходного силового фильтра реализована в новой ревизии так же, точно таким же образом как и у первенца.
Драйвер управления выполнен на дочерней платке установленной на основной плате усилительного модуля.
Я конечно же не всё видел и знаю, но на моей памяти то что есть тут это я вижу впервые - маркировка драйвера не спилена ))).
Т.ч. желающие посмаковать ))) схемотехнику могут без труда это делать т.к. на фото манкировку хорошо видно, это IRS2092S.
IRS2093S чип не уникальный, широко распространённый, не дефицитный, не дорогой, позволяющий реализовывать полноценный ШИРОКОПОЛОСНЫЙ усилитель, и различных реализаций именно этого применения в инете масса.
Большим, жирным, красным шрифтом написал нарочито для тех склонен рассуждать о музыкальности моноблоков класса D.......
Не грузим 5-й канал дурной нагрузкой и с качеством звучания всё будет нормально.......
Т.ч. по части сабового канала в АК 5.300 новой ревизии всё очень и очень, скажем деликатно :), хорошо.
Что ещё из визуально очевидного есть?
Есть.

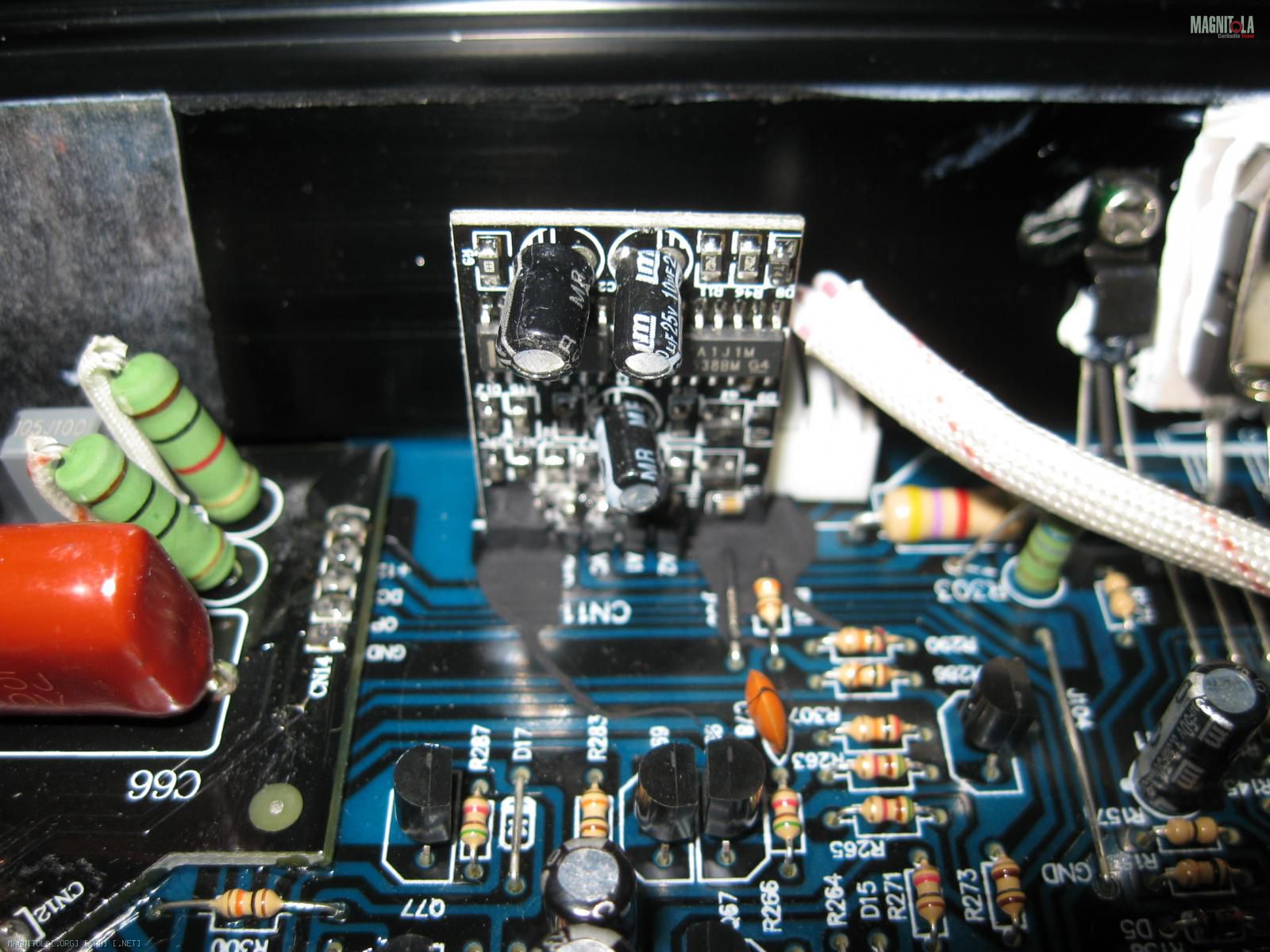

Это появившейся в АК 5.300 новой ревизии модуль контроля и индикации состояния выходного сигнала 5-ого канала - КЛИП.
Вот этот модуль/платка : Вложение 1053400
Знакомо?
Нет?
А зря ))).
Рекомендую в этом случае посмотреть темы про моноблоки усилителей Урал серий Warhead и DB, подобные решения были там, т.е. в более высшем дивизионе продуктов Урал........
05.09.2016, 09:41
FFZ
Вложений: 9
Re: АК 5.300 новая ревизия!
Продолжим разбирать ближние планы.
На сейчас осталось по сути рассмотреть поближе аналоговую часть, т.е. то как реализованы УМ каналов 1/2, 3/4 и входную часть предварительного усиления, обработки и коммутации сигнала.

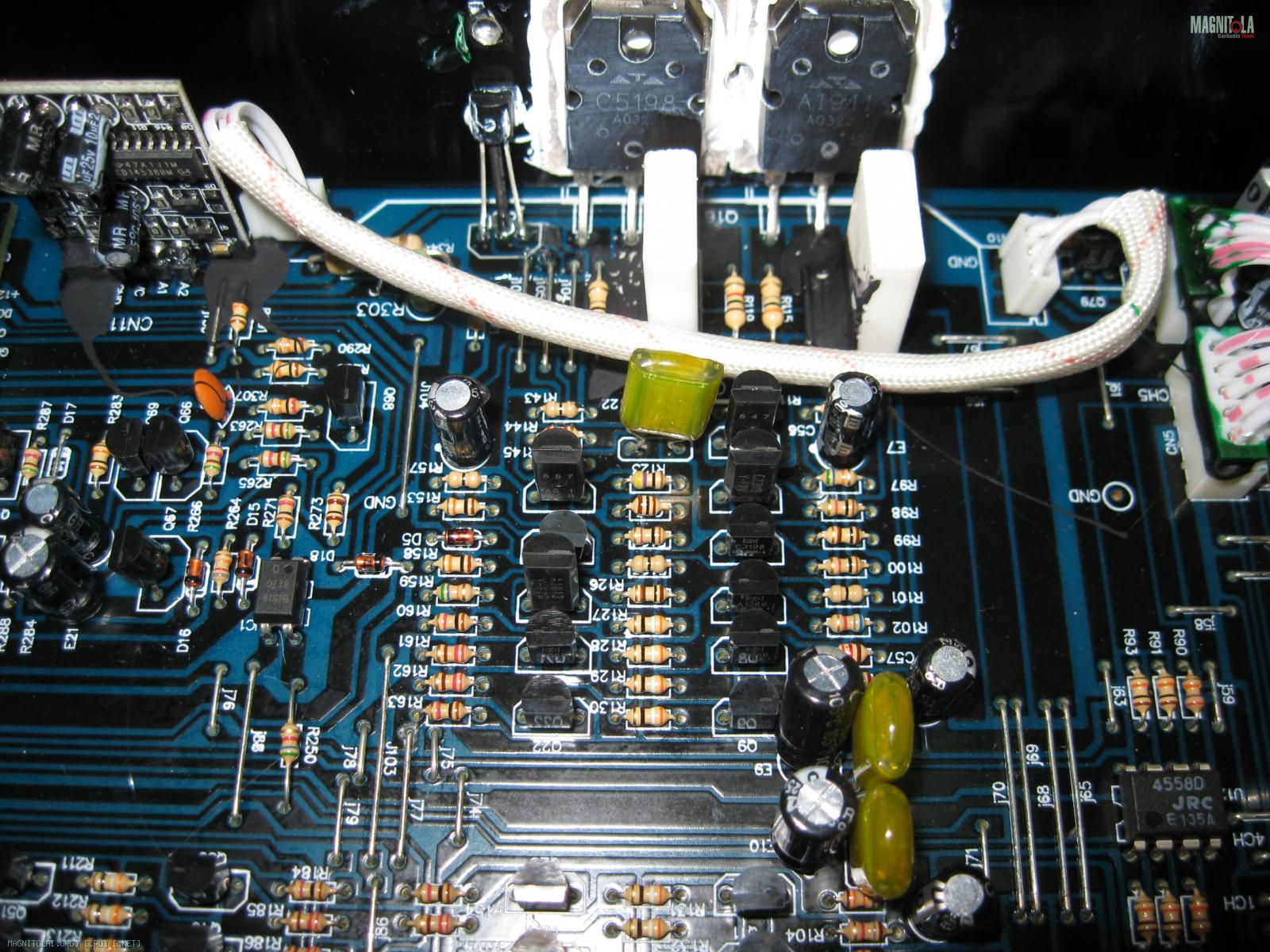

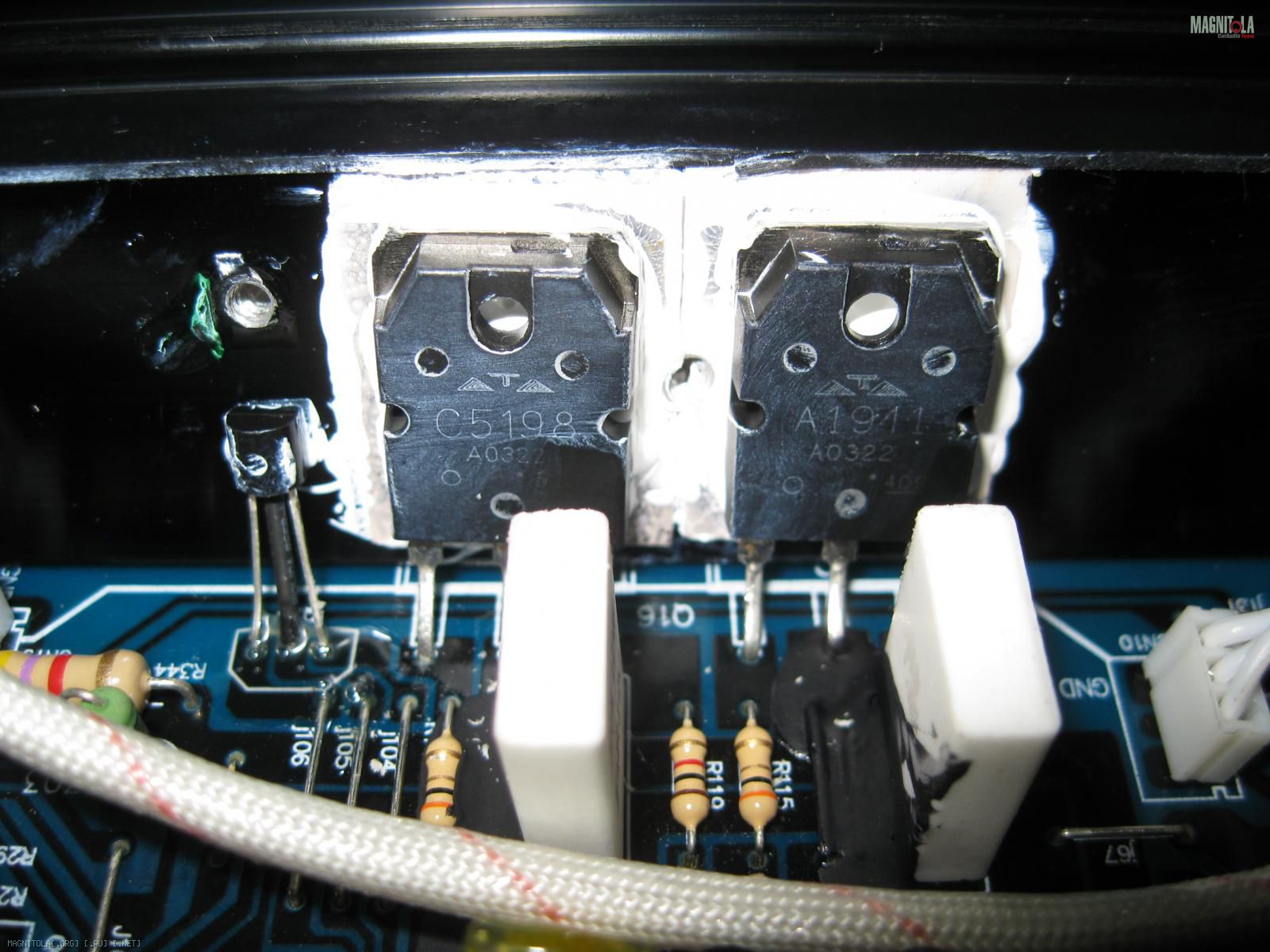

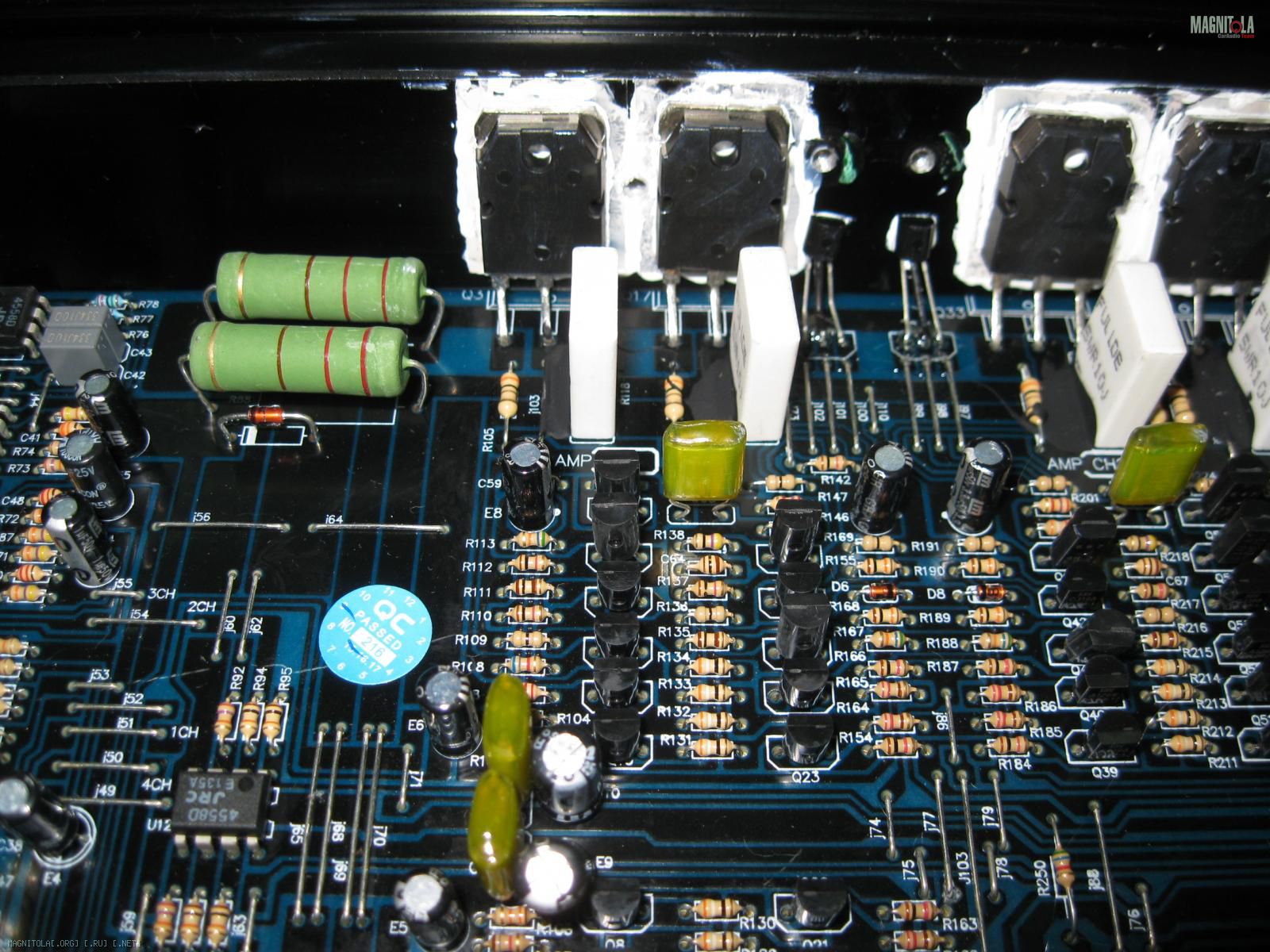

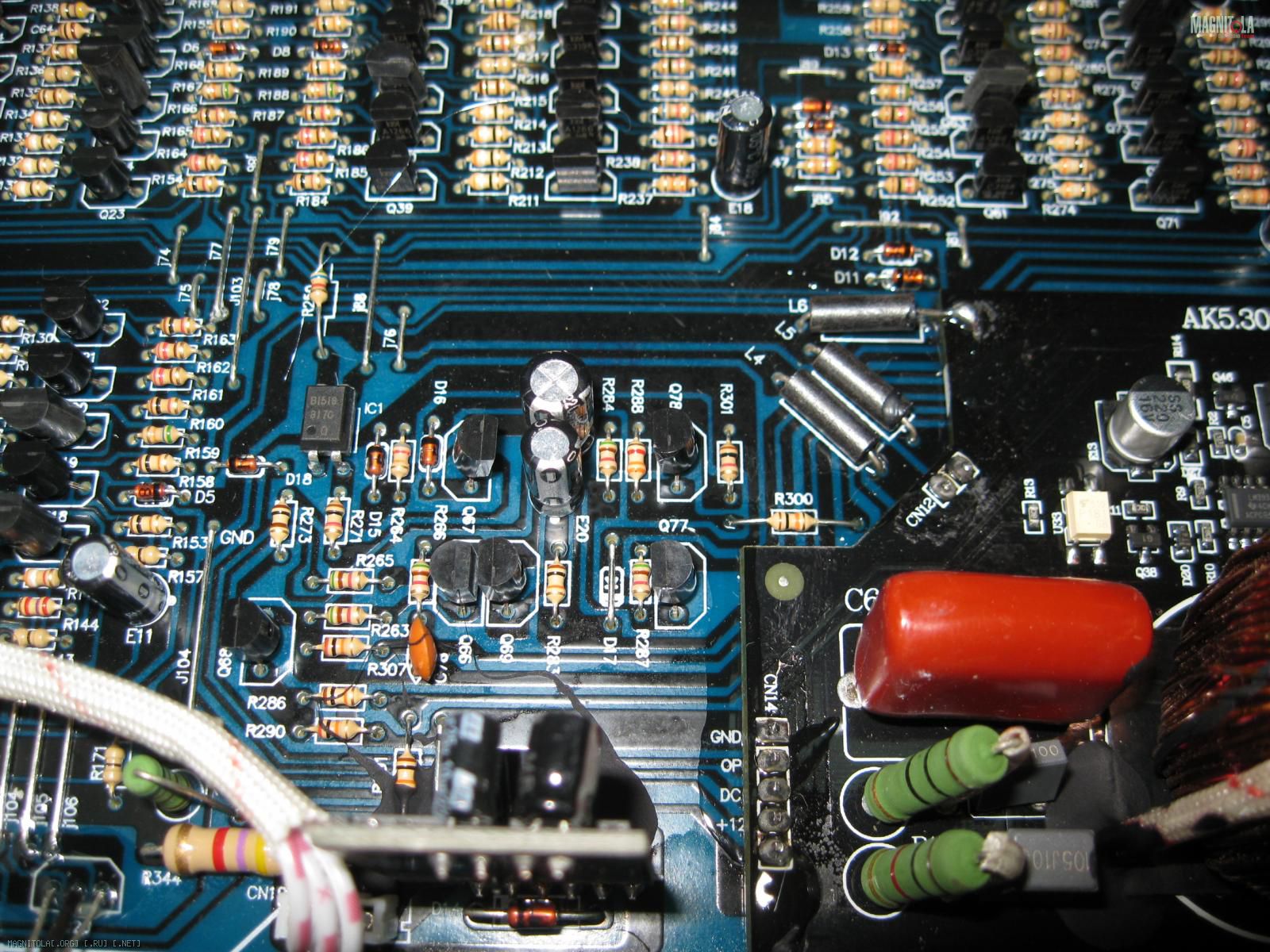

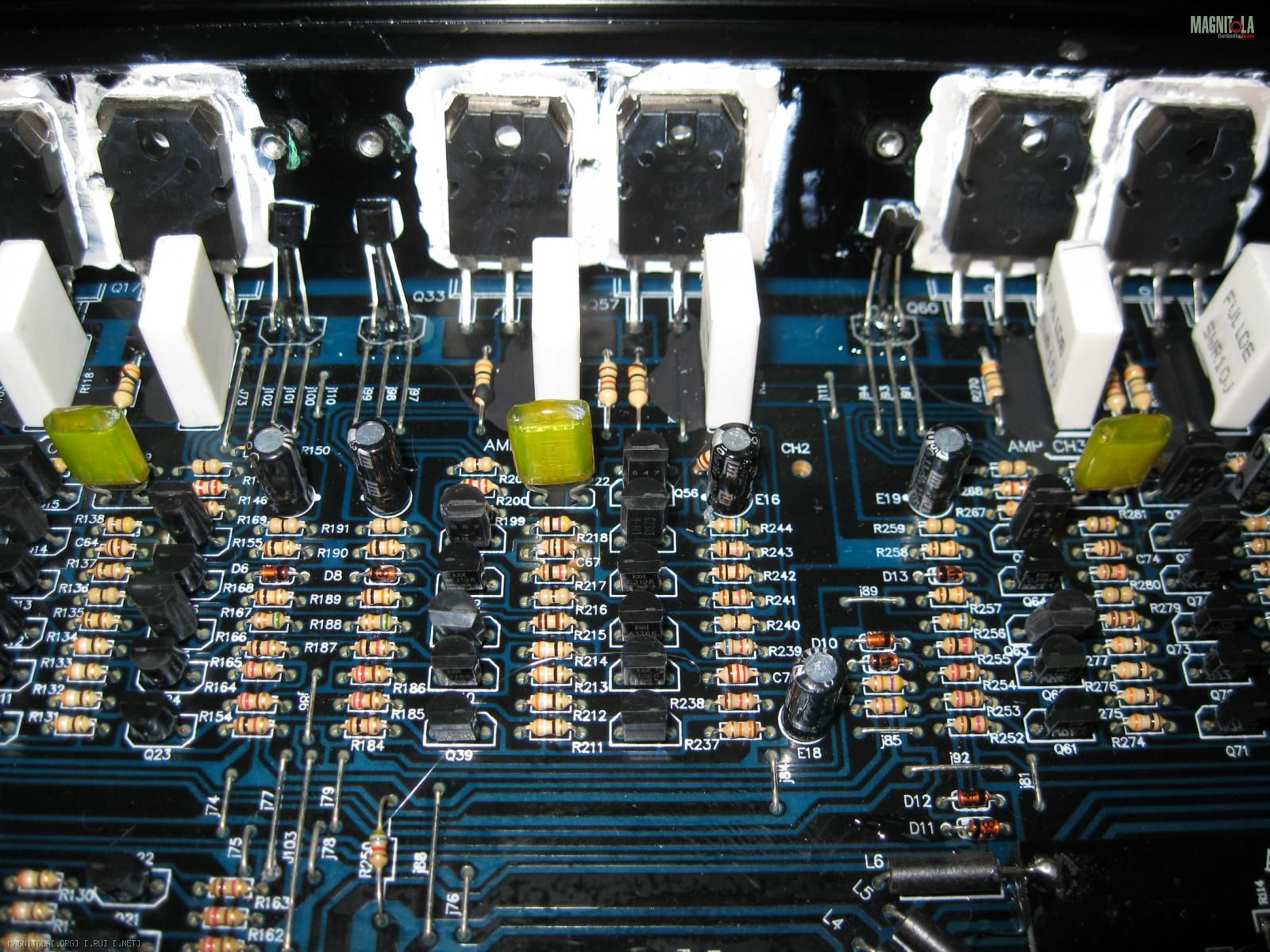

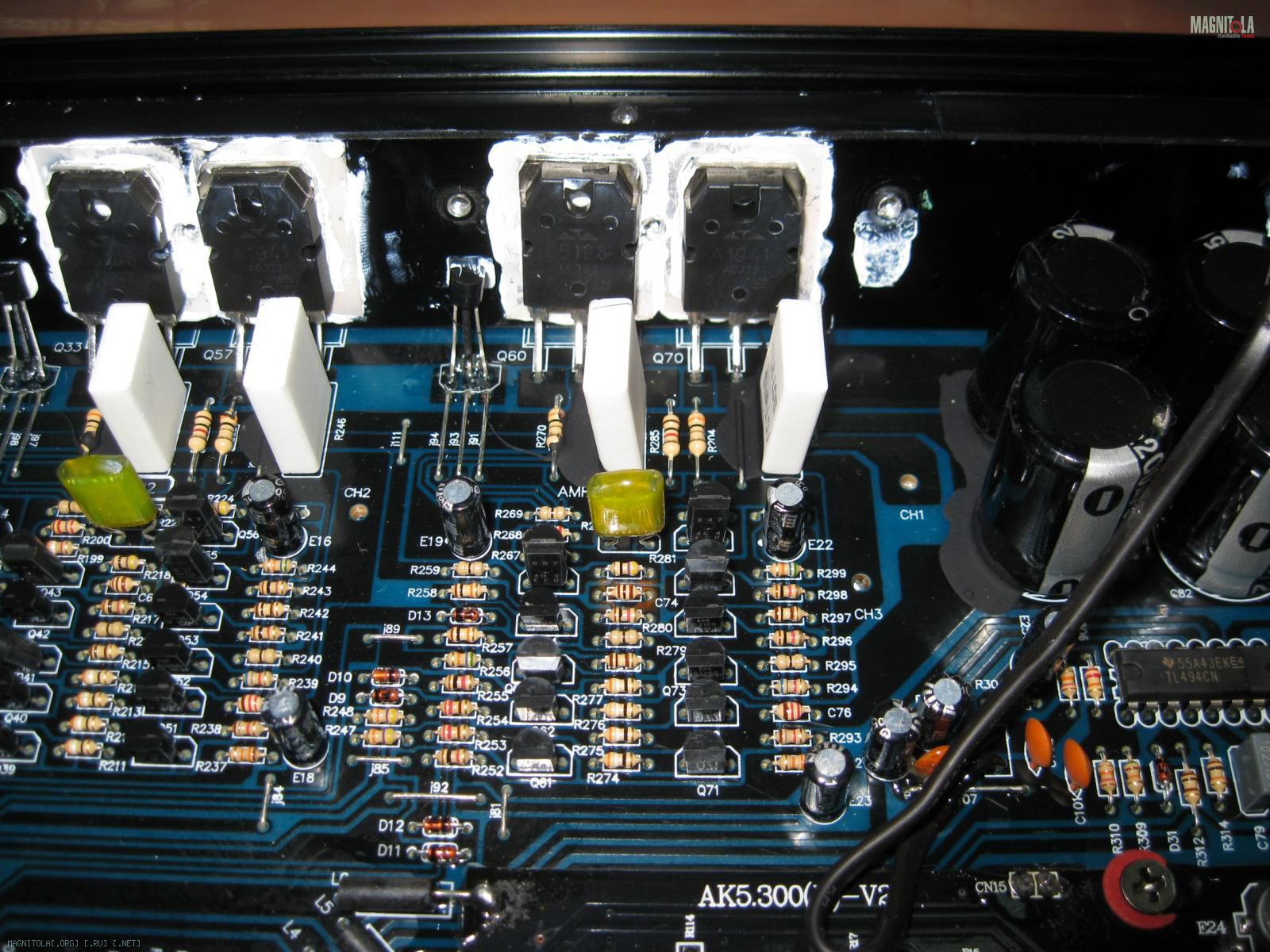

Смотрим каскады УМ : Вложение 1053550Вложение 1053552Вложение 1053554Вложение 1053556Вложение 1053558
Как видим ВСЁ осталось по части реализации каскадов УМ в том же виде как и было в первенце АК 5.300.
ВСЁ, это и схемотехника, и топология размещения элементов на плате, и поверьте на слово и разводка печатной платы, и использованные типы транзисторов, и деталей в целом.
По мне так это совершенно логично, проблем и претензий к каскадам УМ не было, так зачем что-то ещё менять :).

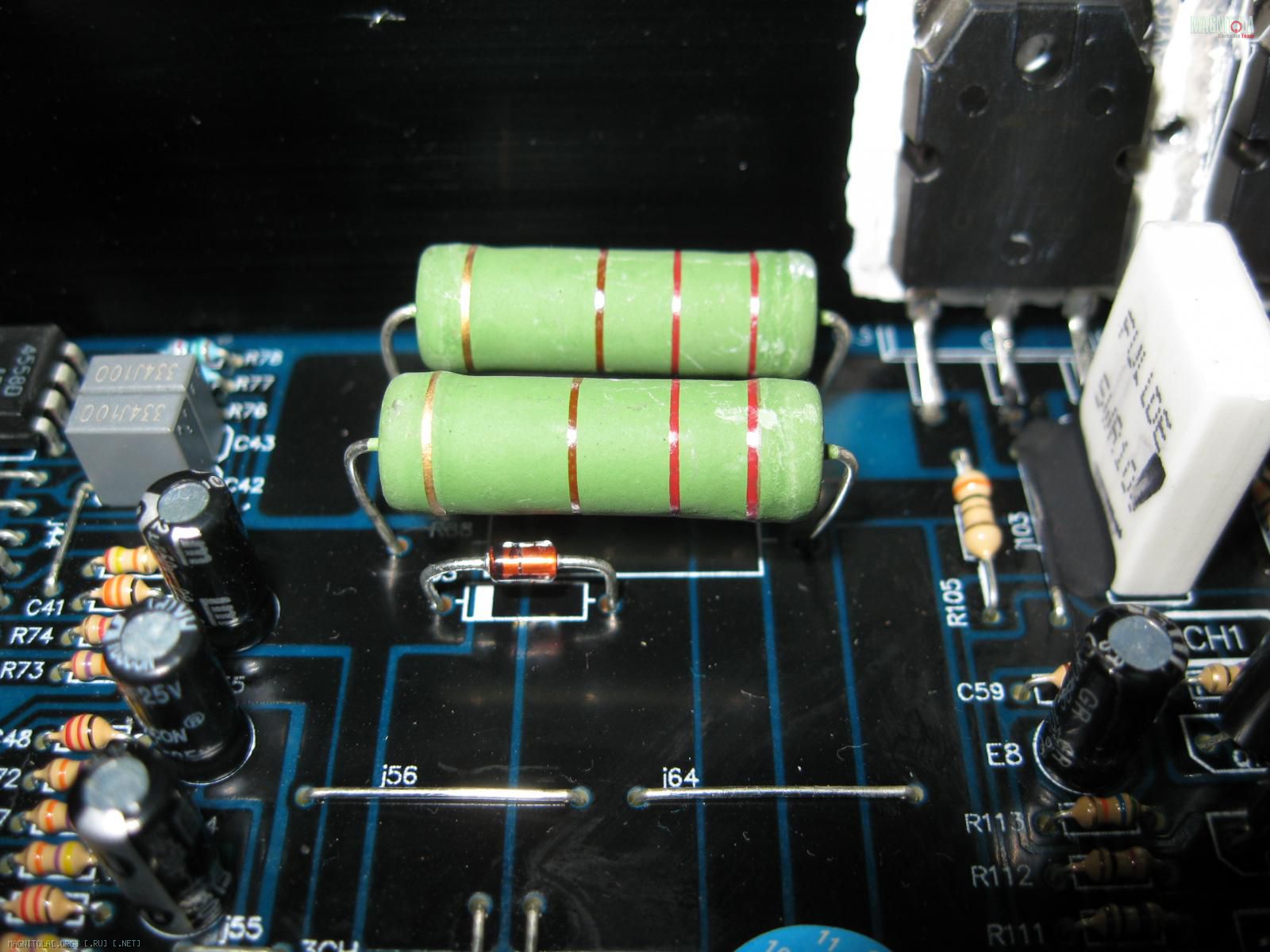

Реализация системы слаботочного питания т.е. стабилизированные +/-15в для питания части схемы каскадов Ум и питания ОУ каскадов предварительного усиления, обработки и коммутации сигнала, так же в новой ревизии АК 5.300 осталась без изменений, т.е. то же классический для многих брендов и массы усилителей, параметрический стабилизатор на балластном резисторе и стабилитроне : Вложение 1053562
Система управления режимом Mute изменила своё территориальное расположение на плате и соответственно свою топологию, но схемотехнику нет, она осталась той же.
И тут так же, тот же критерий - зачем менять то решение, которое отлично себя зарекомендовало в работе. Вложение 1053560
В результате АК 5.300 новой ревизии, так же как и первенец включается и выключается практически бесшумно, т.е. без артефактов ))) типа пуков ))).

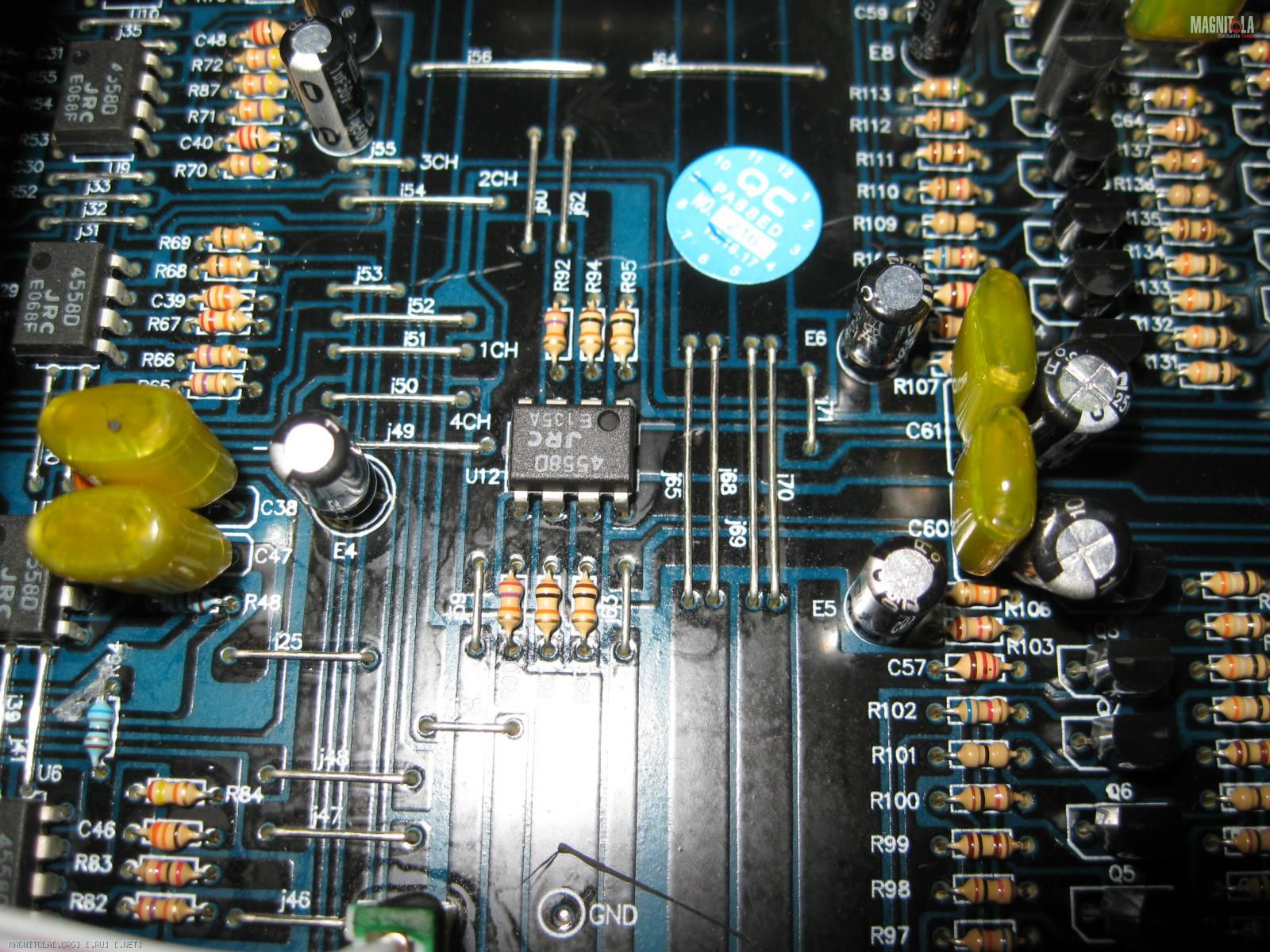

Ну и на конец часть усилителя реализующая предварительное усиление, обработку и коммутацию сигнала.

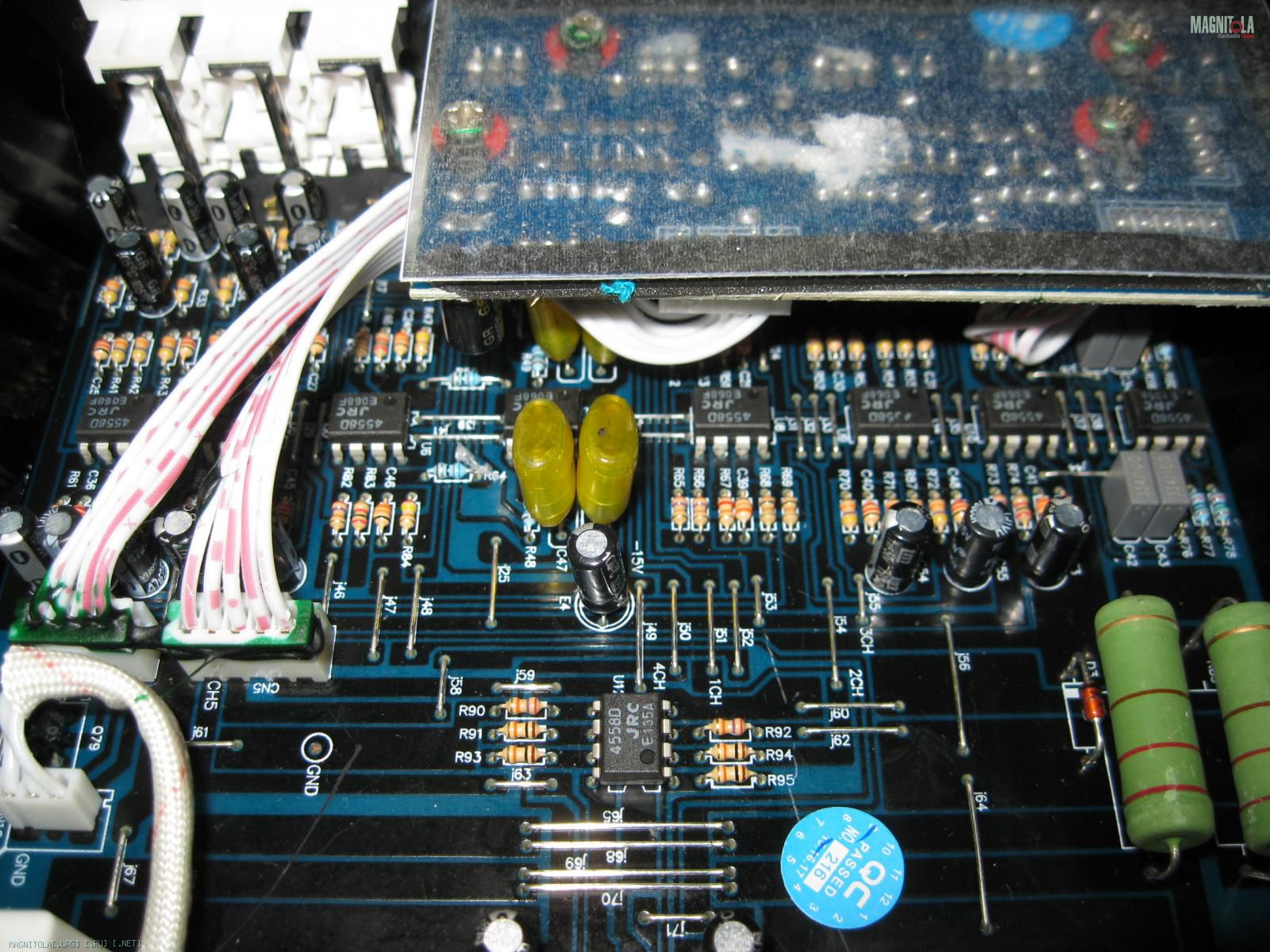

Она тоже осталась без изменений : Вложение 1053566Вложение 1053564
Основа схемотехники, топология этой части девайса это абсолютное повторение того, что мы видели ранее в первенце АК 5.300.
Расширение диапазона перестройки фильтров получено Уралом за счёт применения иной комбинации номиналов элементов в каскадах фильтров и не более, и именно по этому я и написал, что по основе схемотехнике отличий в этой части девайса нет.
По тем же причинам я даже не стал снимать дочернюю плату, чтоб показать что и как на ней, т.к. если кому захочется посмотреть, то можно это желание легко осуществить, посмотрев соответствующие фото в теме про АК 5.300, ссылку на которую в этой теме я уже не раз приводил.
В качестве ОУ мы видим и тут, как и в первенце, те же NJM4558........
Своё отношение к этим решениям и Урал, и других брендов я неоднократно писал открыто на форуме, т.ч. как говориться без лишних комментариев......
В качестве моих комментариев по этому вопросу, принимайте мой ответ в решениях, в теме про твик первенца АК 5.300, ну и так же массы других усилителей бюджетного и не только ))) сегментов, как и Урал, так и других брендов......
05.09.2016, 10:04
Mакс
Re: АК 5.300 новая ревизия!
Дядь Фёдор, при всём уважении к вам и вашим темам.
Но читая эту, почему то вспомнил анекдот про вежливого ёжика.
После прочтения съесть!
Идет Ежик по лесу. И вдруг навстречу ему — трое богатырей на конях, прямо как на известной картине. Ежик вежливый был, и начал здороваться. — Здравствуй, Добрыня Никитич! — Здравствуй, Ежик! — Здравствуй, Алеша Попович! — Здравствуй, Ежик! — Здравствуй, Илья Муромец! — Здравствуй, Ежик! — Здравствуй, конь Добрыни Никитича! — Здравствуй, Ежик! — Здравствуй, конь Алеши Поповича! — Здравствуй, Ежик! — Здравствуй, конь Ильи Муромца! — Здравствуй, Ежик! Поздоровался со всеми Ежик, теперь можно и дальше идти. Только сначала надо попрощаться. — До свидания, Добрыня Никитич! — До свидания, Ежик! — До свидания, Алеша Попович! — До свидания, Ежик! — До свидания, Илья Муромец! — До свидания, Ежик! — До свидания, конь Добрыни Никитича! — До свидания, Ежик! — До свидания, конь Алеши Поповича! — До свидания, Ежик! — До свидания, конь Ильи Муромца! — До свидания, Ежик! Идет Ежик дальше, а навстречу ему — Али Баба и сорок разбойников. — Здравствуй, Али Баба! — Здравствуй, Ежик!! А теперь мотай быстро отсюда, у нас совсем мало времени!!!
05.09.2016, 11:13
mohov_a
Re: АК 5.300 новая ревизия!
Цитата:
Сообщение от Mакс
Дядь Фёдор, при всём уважении к вам и вашим темам.
Но читая эту, почему то вспомнил анекдот про вежливого ёжика.
После прочтения съесть!
Идет Ежик по лесу. И вдруг навстречу ему — трое богатырей на конях, прямо как на известной картине. Ежик вежливый был, и начал здороваться. — Здравствуй, Добрыня Никитич! — Здравствуй, Ежик! — Здравствуй, Алеша Попович! — Здравствуй, Ежик! — Здравствуй, Илья Муромец! — Здравствуй, Ежик! — Здравствуй, конь Добрыни Никитича! — Здравствуй, Ежик! — Здравствуй, конь Алеши Поповича! — Здравствуй, Ежик! — Здравствуй, конь Ильи Муромца! — Здравствуй, Ежик! Поздоровался со всеми Ежик, теперь можно и дальше идти. Только сначала надо попрощаться. — До свидания, Добрыня Никитич! — До свидания, Ежик! — До свидания, Алеша Попович! — До свидания, Ежик! — До свидания, Илья Муромец! — До свидания, Ежик! — До свидания, конь Добрыни Никитича! — До свидания, Ежик! — До свидания, конь Алеши Поповича! — До свидания, Ежик! — До свидания, конь Ильи Муромца! — До свидания, Ежик! Идет Ежик дальше, а навстречу ему — Али Баба и сорок разбойников. — Здравствуй, Али Баба! — Здравствуй, Ежик!! А теперь мотай быстро отсюда, у нас совсем мало времени!!!
не прав!
Эта тема и посты в ней снимут сразу кучу вопросов в том числе:
- А какие отличия между новым и старым кроме фильтров?
05.09.2016, 12:37
FFZ
Re: АК 5.300 новая ревизия!
Цитата:
Сообщение от Mакс
Дядь Фёдор, при всём уважении к вам и вашим темам.
Но читая эту, почему то вспомнил анекдот про вежливого ёжика.
После прочтения съесть!
Идет Ежик по лесу. И вдруг навстречу ему — трое богатырей на конях, прямо как на известной картине. Ежик вежливый был, и начал здороваться. — Здравствуй, Добрыня Никитич! — Здравствуй, Ежик! — Здравствуй, Алеша Попович! — Здравствуй, Ежик! — Здравствуй, Илья Муромец! — Здравствуй, Ежик! — Здравствуй, конь Добрыни Никитича! — Здравствуй, Ежик! — Здравствуй, конь Алеши Поповича! — Здравствуй, Ежик! — Здравствуй, конь Ильи Муромца! — Здравствуй, Ежик! Поздоровался со всеми Ежик, теперь можно и дальше идти. Только сначала надо попрощаться. — До свидания, Добрыня Никитич! — До свидания, Ежик! — До свидания, Алеша Попович! — До свидания, Ежик! — До свидания, Илья Муромец! — До свидания, Ежик! — До свидания, конь Добрыни Никитича! — До свидания, Ежик! — До свидания, конь Алеши Поповича! — До свидания, Ежик! — До свидания, конь Ильи Муромца! — До свидания, Ежик! Идет Ежик дальше, а навстречу ему — Али Баба и сорок разбойников. — Здравствуй, Али Баба! — Здравствуй, Ежик!! А теперь мотай быстро отсюда, у нас совсем мало времени!!!
Согласен, так и есть, но по другому эту тему обзора про этот ревизионный девайс, да в сути и любой другой ревизионный, не написать, чтоб было всё понятно по всем внесённым изменениям.
Постоянно требуются повторы и сравнения.
зы: а тут ещё и название новой ревизии ни как в маркировке не поменялось :)......
