    Re: Широкие специалисты узкого профиля. Обзор паскроссов URAL Warhead Crossover 2, 3

    Ребят, а подскжите: есть усил (твикнутый), хочу поставить в165, в50, в25 и полключить через кроссы (трешка), как подключить 4 канала на кросс от усилителя? Хотелось бы 2 канала на нч звено, и 2 канала на сч-вч и все это через кросс. Короче как намутить би ампинг? Усилок 4*140 номиналом. Спасибо. Это временное решение, пока проц не куплю и машину не поменяю. Спасибо за понимание.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2920
    Регистрация
    01.05.2015
    Город/село
    Омск
    Сообщений
    176
    Спасибо (Раздал)
    90
    Спасибо (Получил)
    29

    Re: Широкие специалисты узкого профиля. Обзор паскроссов URAL Warhead Crossover 2, 3

    Цитата Сообщение от trend Посмотреть сообщение
    Ребят, а подскжите: есть усил (твикнутый), хочу поставить в165, в50, в25 и полключить через кроссы (трешка), как подключить 4 канала на кросс от усилителя? Хотелось бы 2 канала на нч звено, и 2 канала на сч-вч и все это через кросс. Короче как намутить би ампинг? Усилок 4*140 номиналом. Спасибо. Это временное решение, пока проц не куплю и машину не поменяю. Спасибо за понимание.
    Нажмите на изображение для увеличения
Название: ТРЕШКА-2.jpg
Просмотров: 0
Размер:	40.4 Кб
ID:	1227316
    Это полумера. Немного уменьшится нагрузка на каждый канал усилителя.
    А далее, нужно ставить фильтр на входе усилителей, чтобы каждый из них усиливал только свой частотный диапазон.
    Но, сначала попробуй в165 подключить напрямую, без кросса.


  4. #13
    Энтузиаст Стажер
    Репутация
    Репутация: 0
    Регистрация
    18.06.2012
    Город/село
    минск
    Сообщений
    43
    Спасибо (Раздал)
    6
    Спасибо (Получил)
    0

    Re: Широкие специалисты узкого профиля. Обзор паскроссов URAL Warhead Crossover 2, 3

    Цитата Сообщение от Sigarovod Посмотреть сообщение
    Нажмите на изображение для увеличения
Название: ТРЕШКА-2.jpg
Просмотров: 0
Размер:	40.4 Кб
ID:	1227316
    Это полумера. Немного уменьшится нагрузка на каждый канал усилителя.
    А далее, нужно ставить фильтр на входе усилителей, чтобы каждый из них усиливал только свой частотный диапазон.
    Но, сначала попробуй в165 подключить напрямую, без кросса.
    Спасибо, поаробую сразу мид от уся остальное от кросса. Фильтра позваляют порезать и верх и низ.


  5. #14
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3372 Аватар для JBL-GTO
    Регистрация
    14.02.2013
    Город/село
    Уфа
    Сообщений
    29
    Спасибо (Раздал)
    37
    Спасибо (Получил)
    27

    Re: Широкие специалисты узкого профиля. Обзор паскроссов URAL Warhead Crossover 2, 3

    Для поканалки 2,5 я разделил кроссовер следующим образом:
    Ознакомился с печатной платой и нарисовал свою схему(она совпала со схемой автора темы).
    Наметил места, где можно перерезать дорожки.

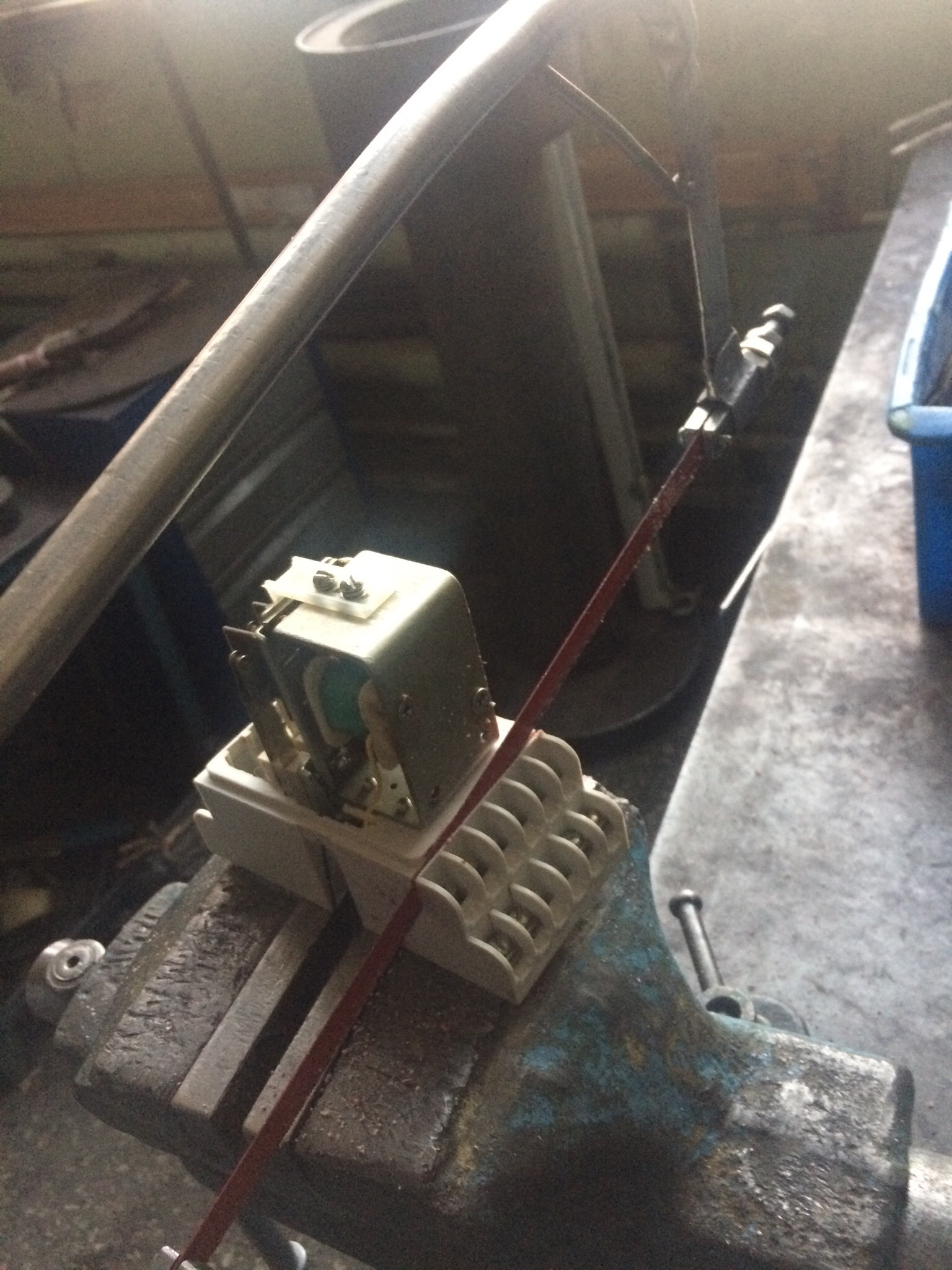

    Выпилил из промежуточного реле клеммник (реле не пострадало и пригодно к дальнейшей эксплуатации)




    Перерезал дорожки, просверлил отверстия. припаял перемычку и клеммник.



    Клеммник зафиксировал термоклеем.


    входы и выходы теперь следующие:
    IN+ остался на месте
    WOOFER IN+ сбоку на новом терминале
    WOOFER OUT+ остался на месте
    IN- служит общим для WOOFER
    WOOFER- стал IN-
    остальные выходы остались без изменения.
    более наглядно с пометками на плате.
    общий вид почти не изменился:


    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: VlQQX3CjbCk.jpg
Просмотров: 0
Размер:	194.4 Кб
ID:	1275231
